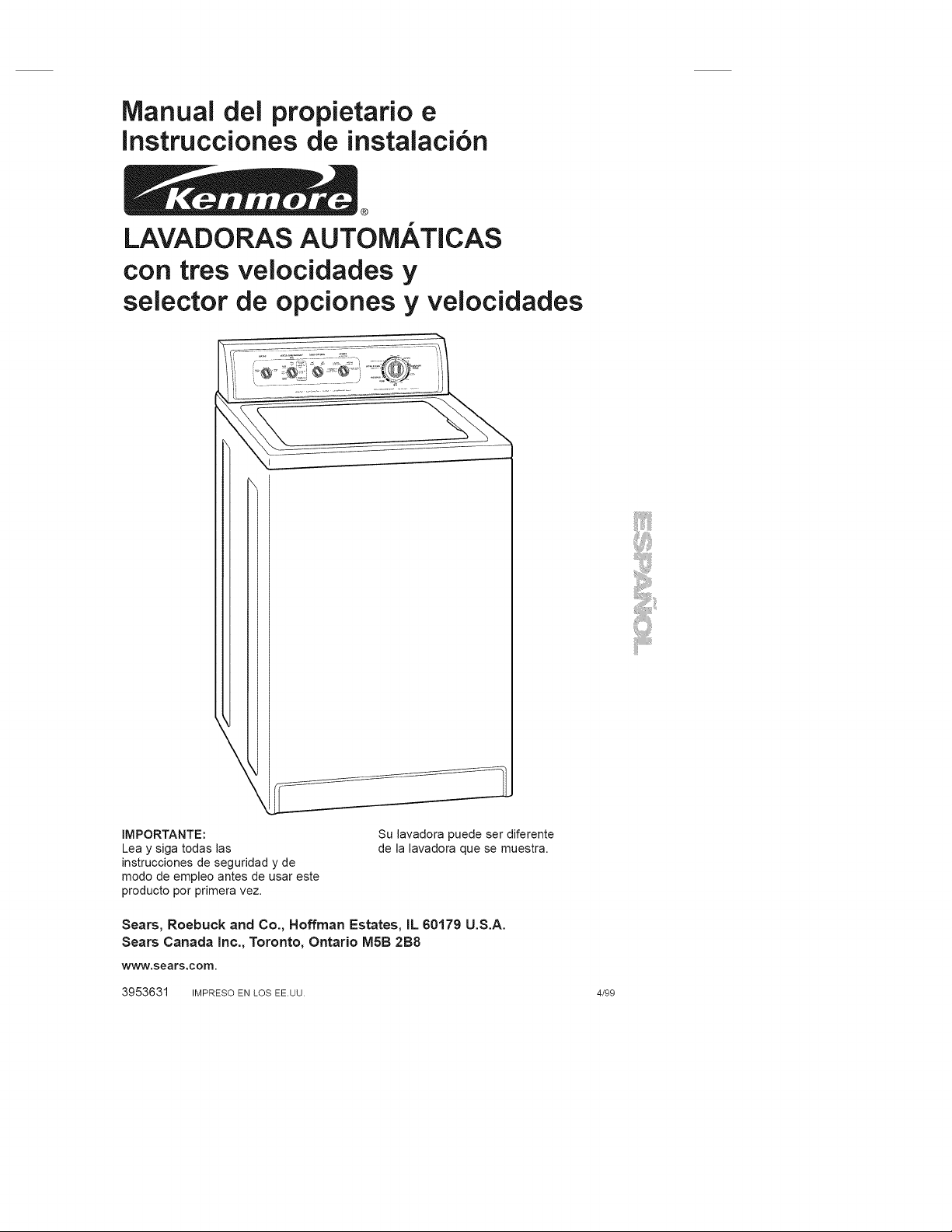

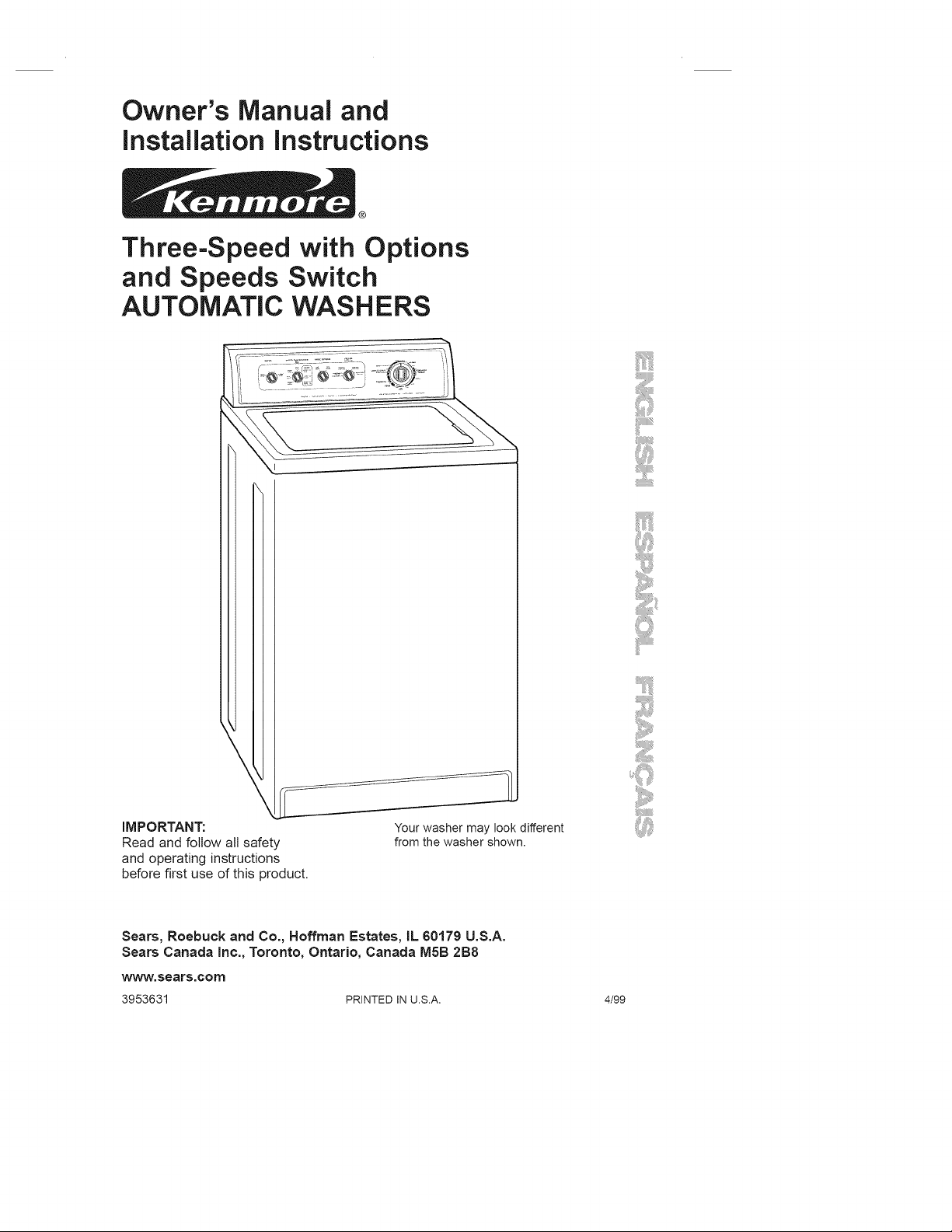

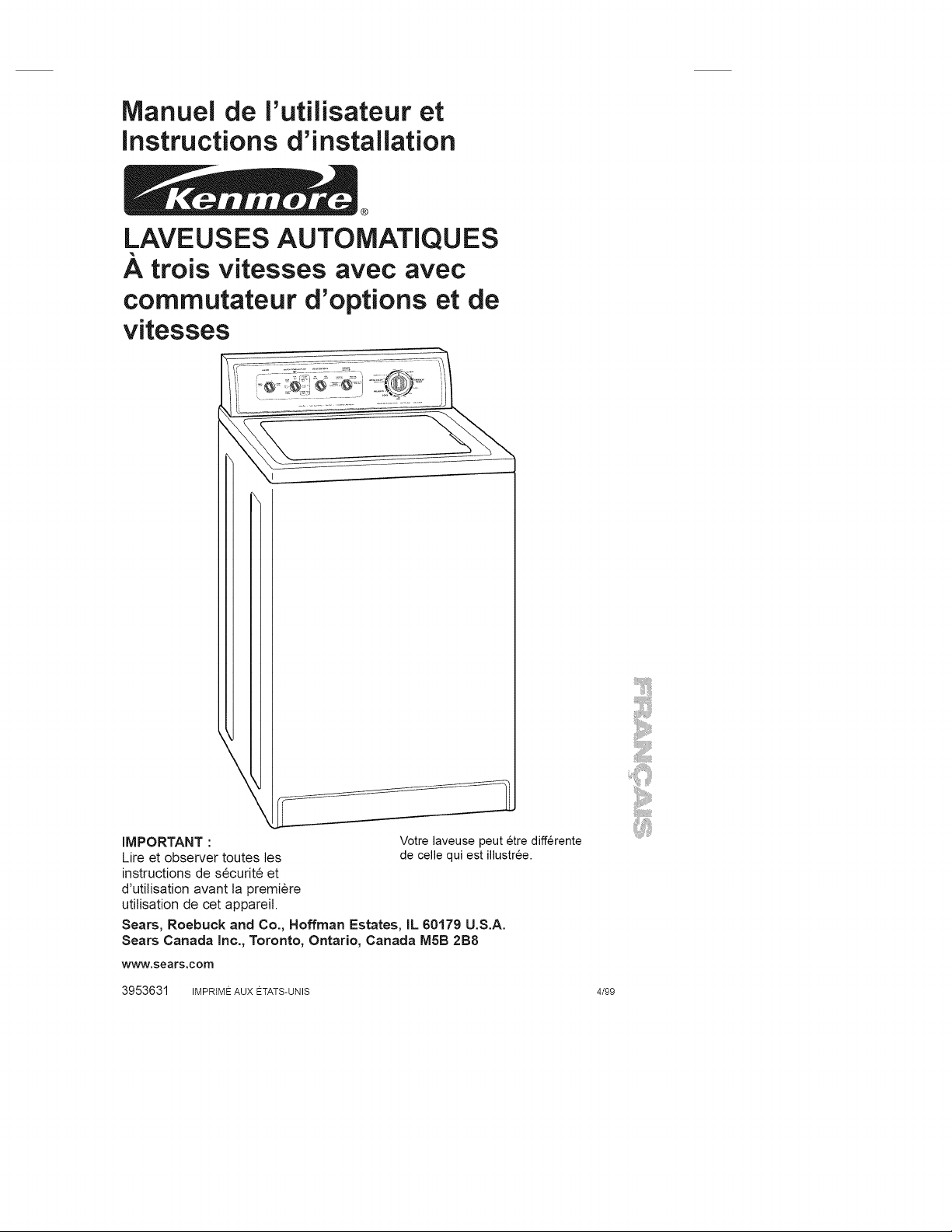

Kenmore 11020924990 washer User Manual

Owner's Manual and

Installation instructions

Three-Speed with Options

and Speeds Switch

AUTOMATIC WASHERS

IMPORTANT:

Read and follow all safety

and operating instructions

before first use of this product,

Your washer may look different

from the washer shown.

!i!!

iiii!iiiiiiiiiiHiiiii

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario, Canada MSB 2B8

www.sears.com

3953631 PRINTED IN U.S.A. 4/99

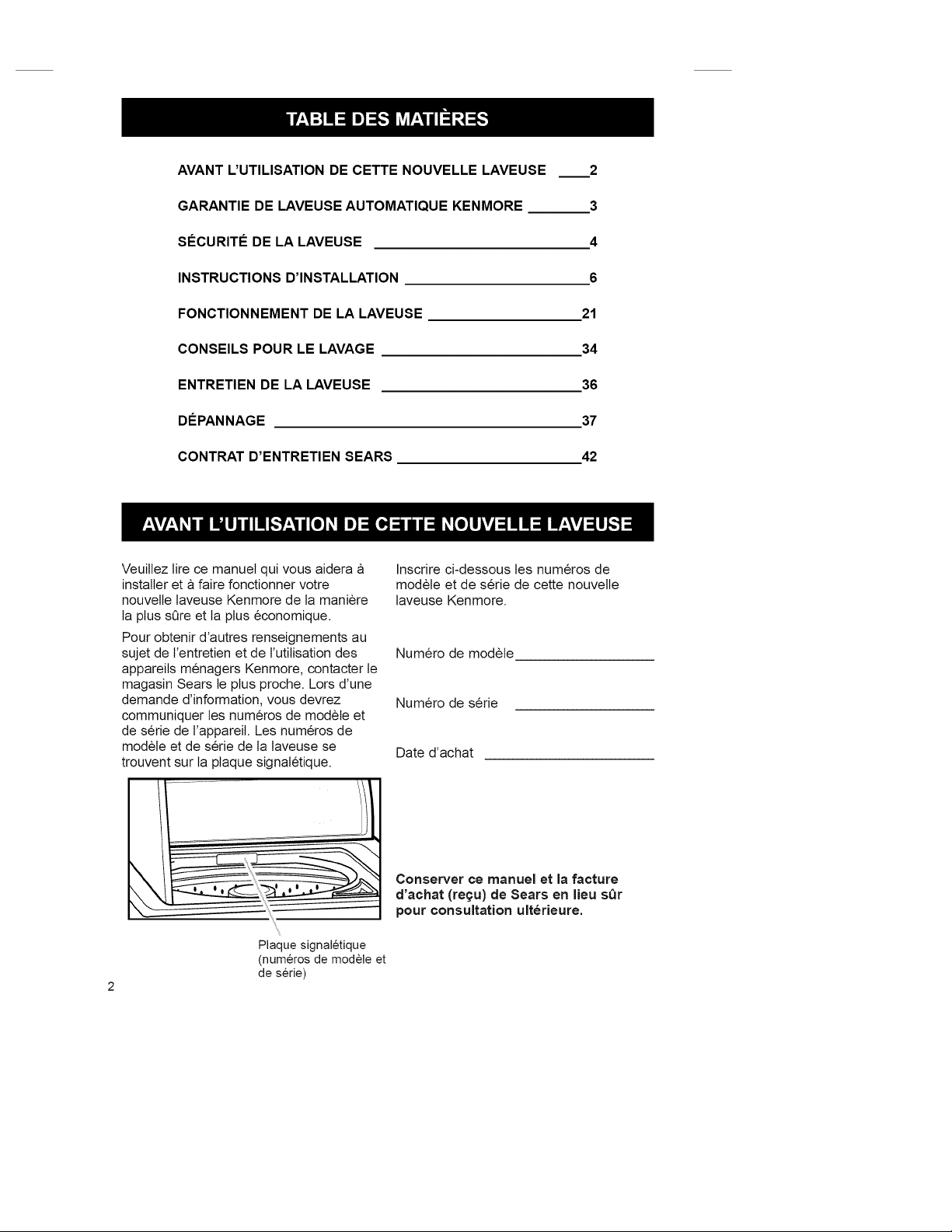

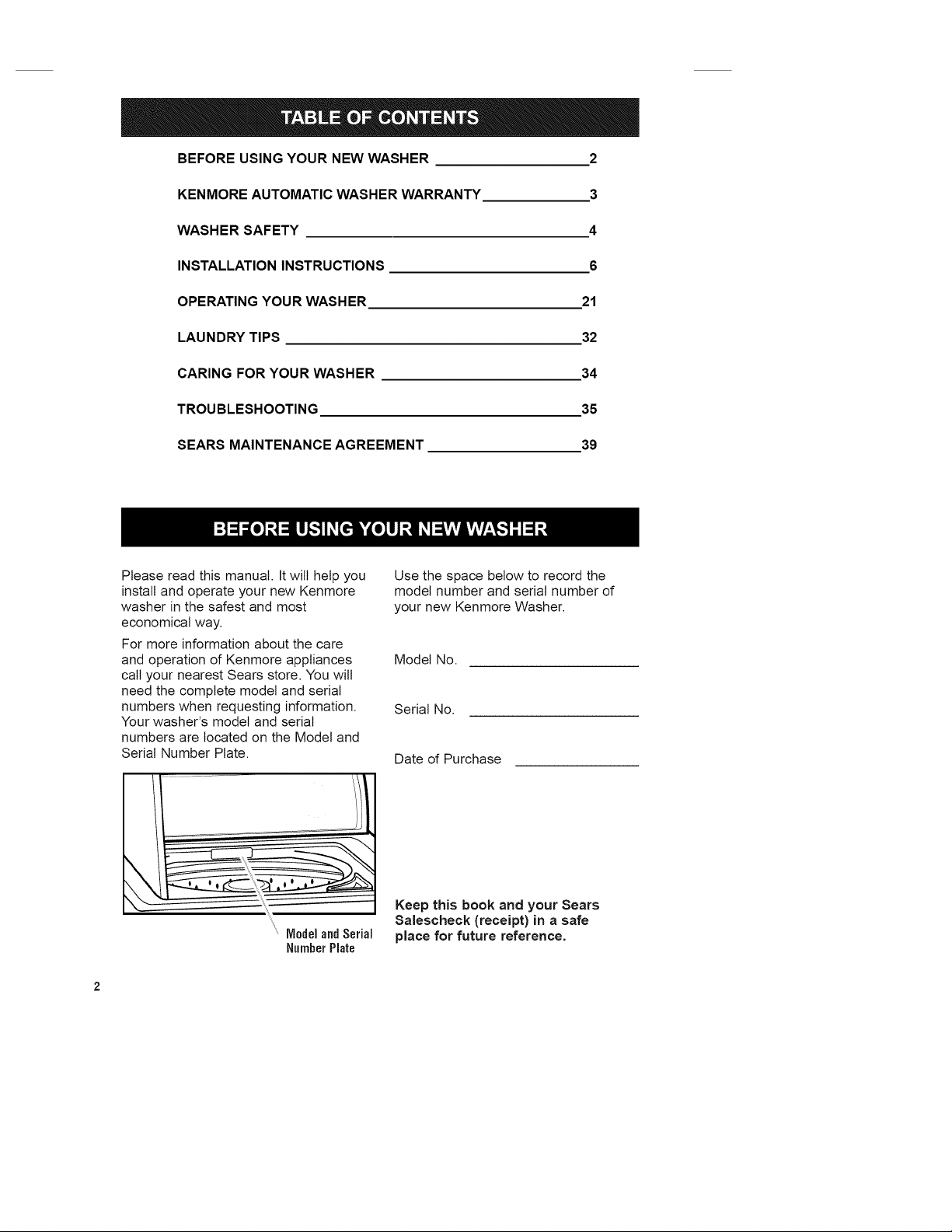

BEFORE USING YOUR NEW WASHER

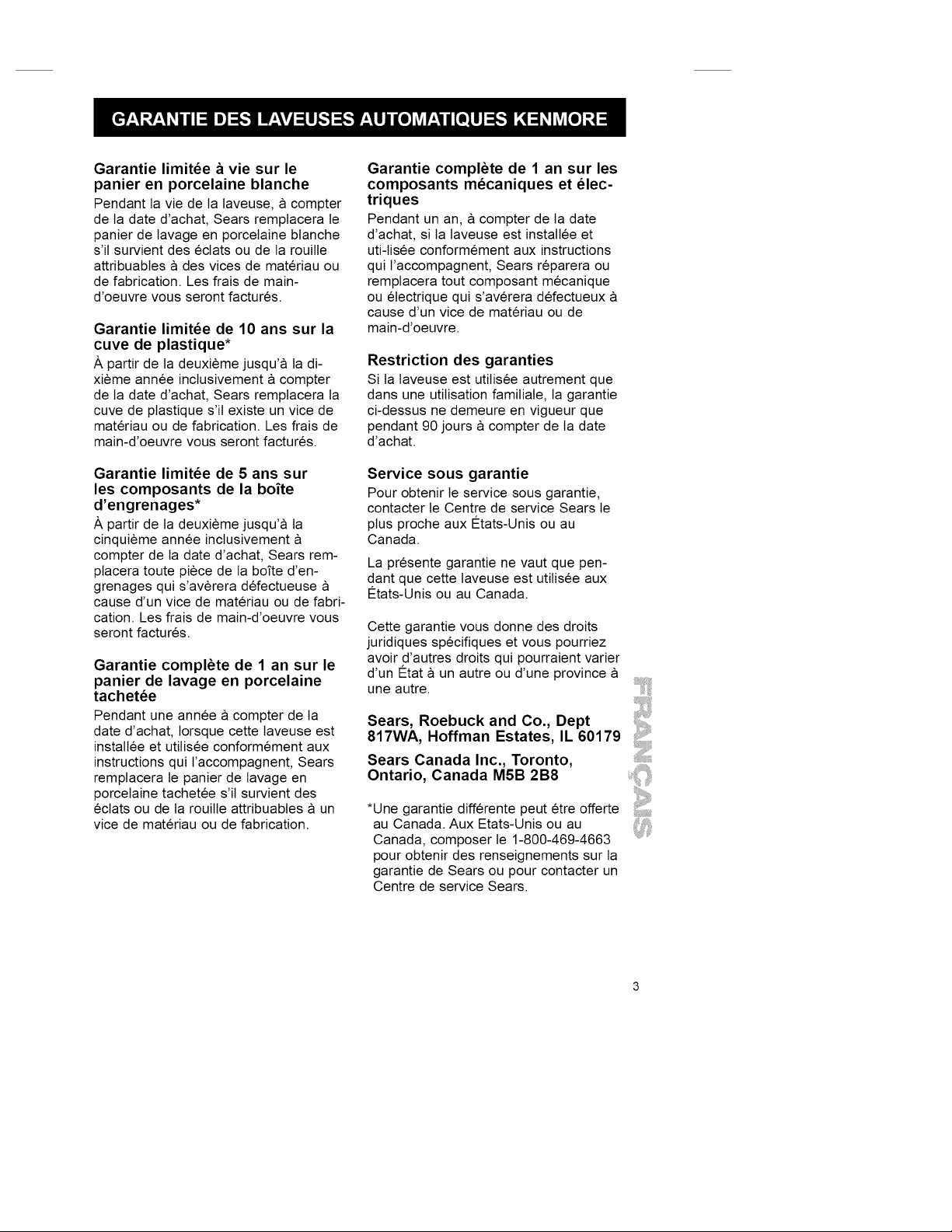

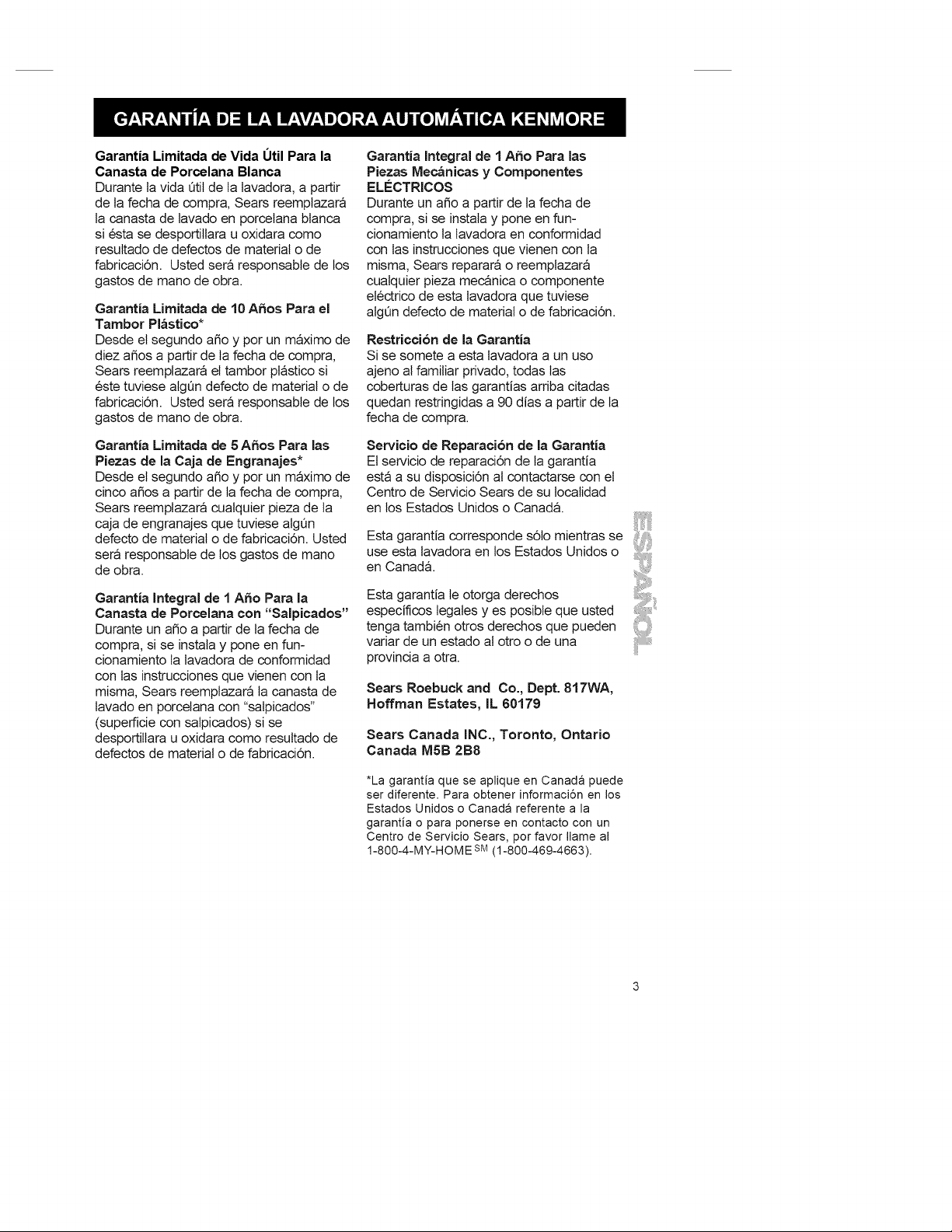

KENMORE AUTOMATIC WASHER WARRANTY

WASHER SAFETY

INSTALLATION INSTRUCTIONS

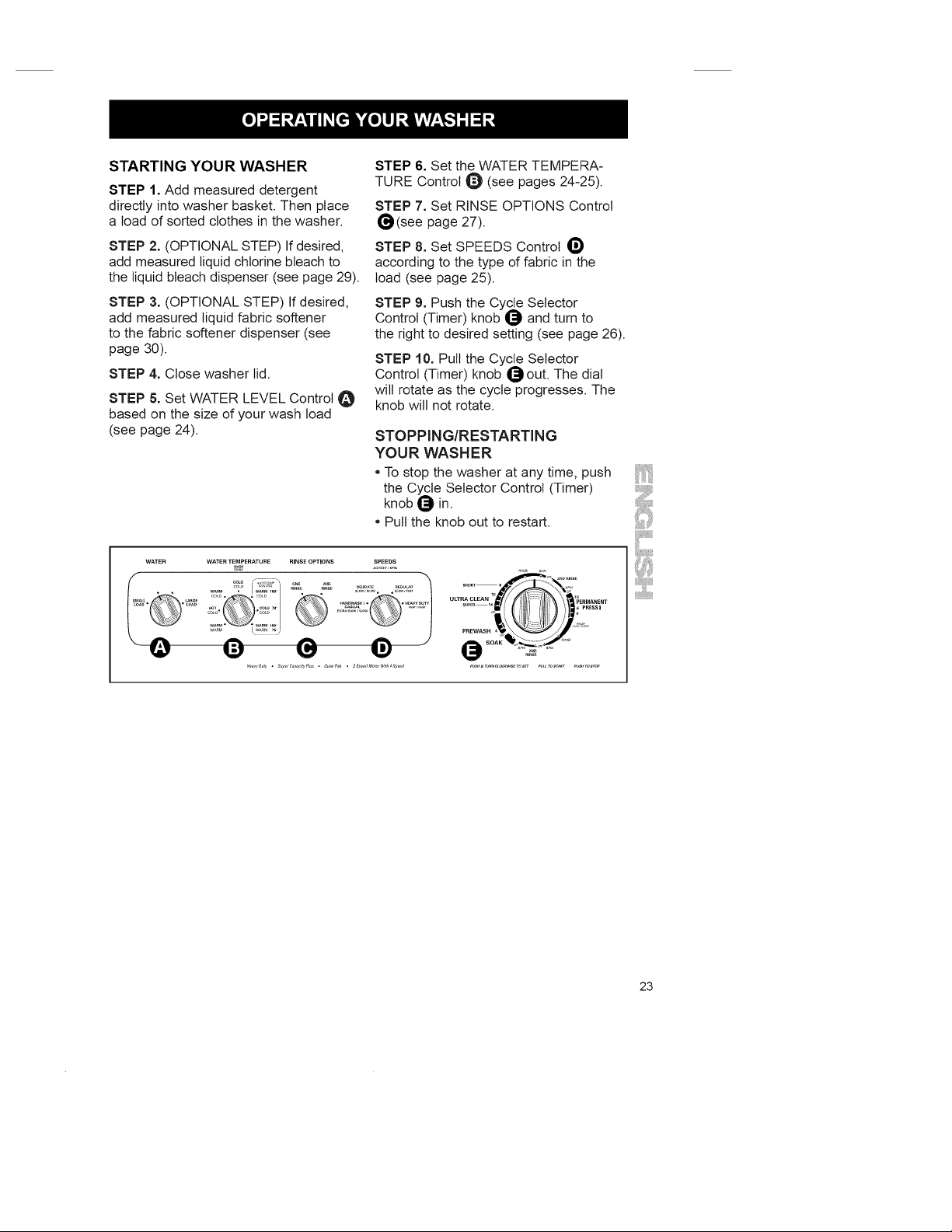

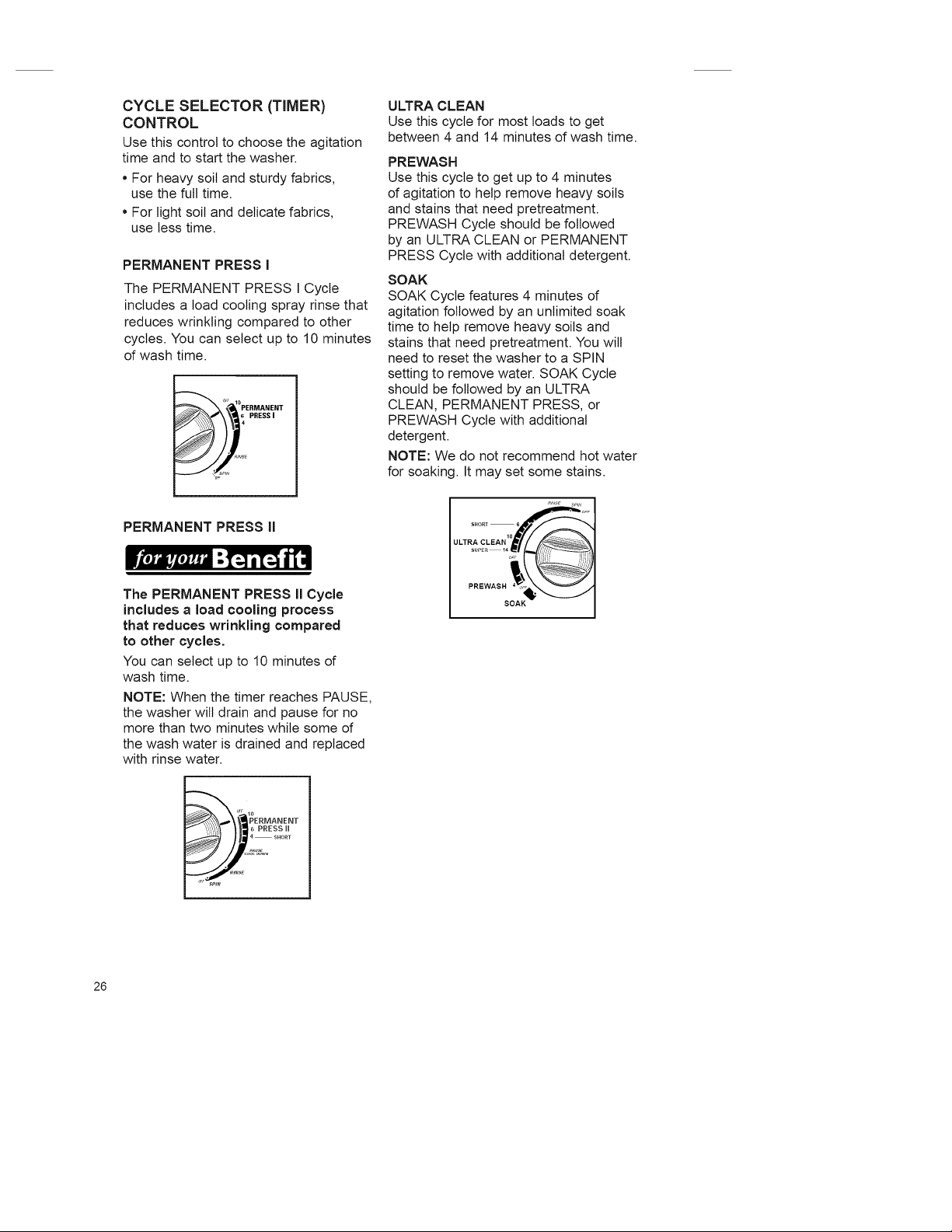

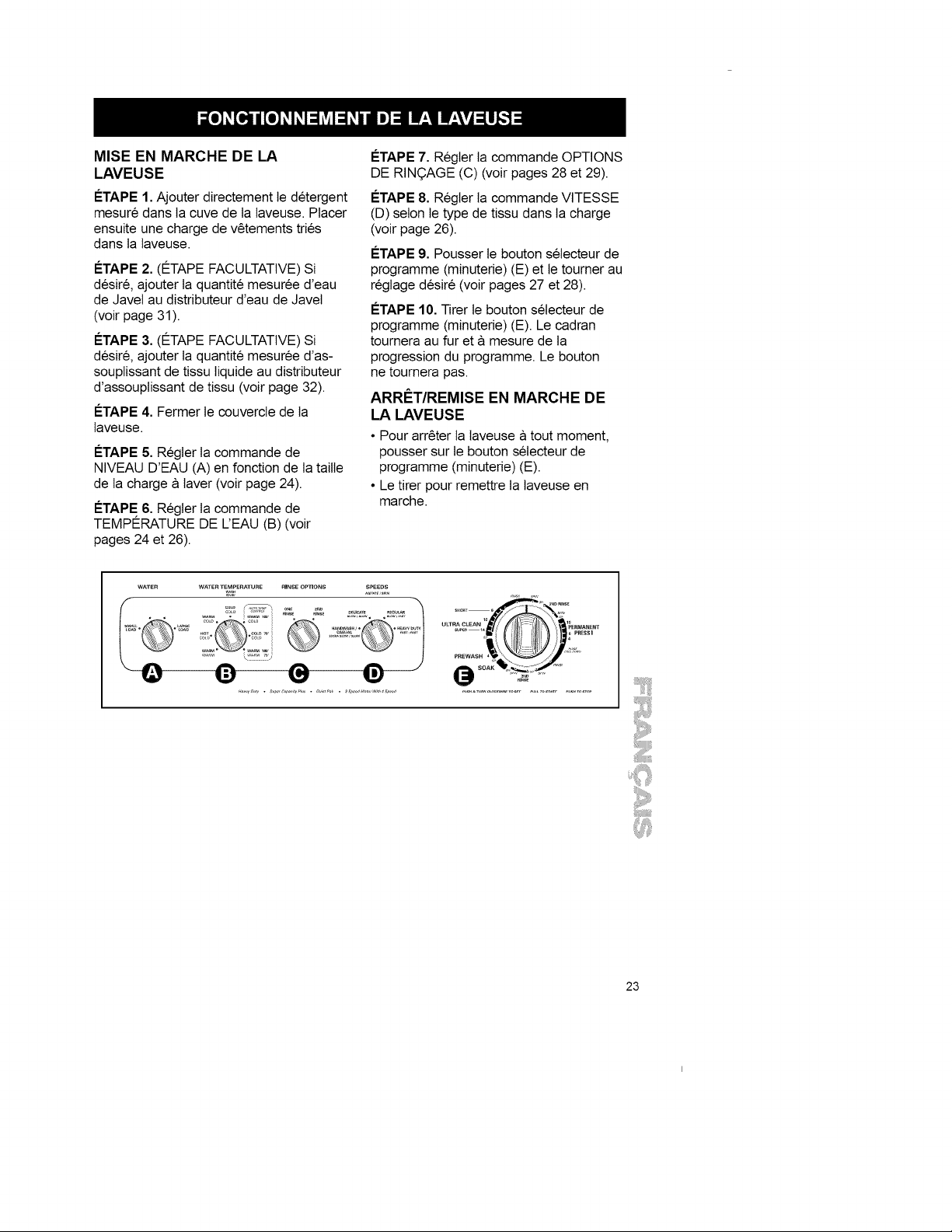

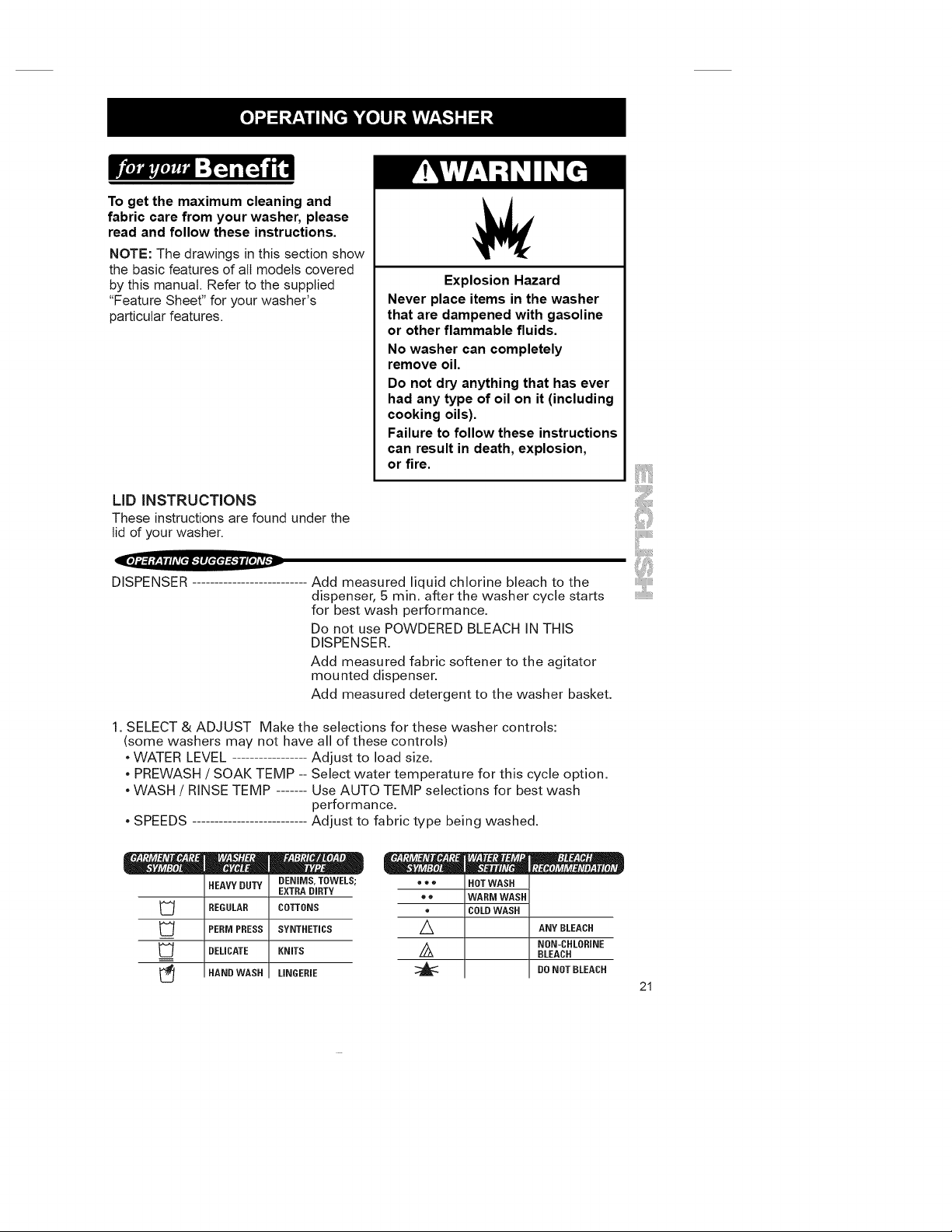

OPERATING YOUR WASHER

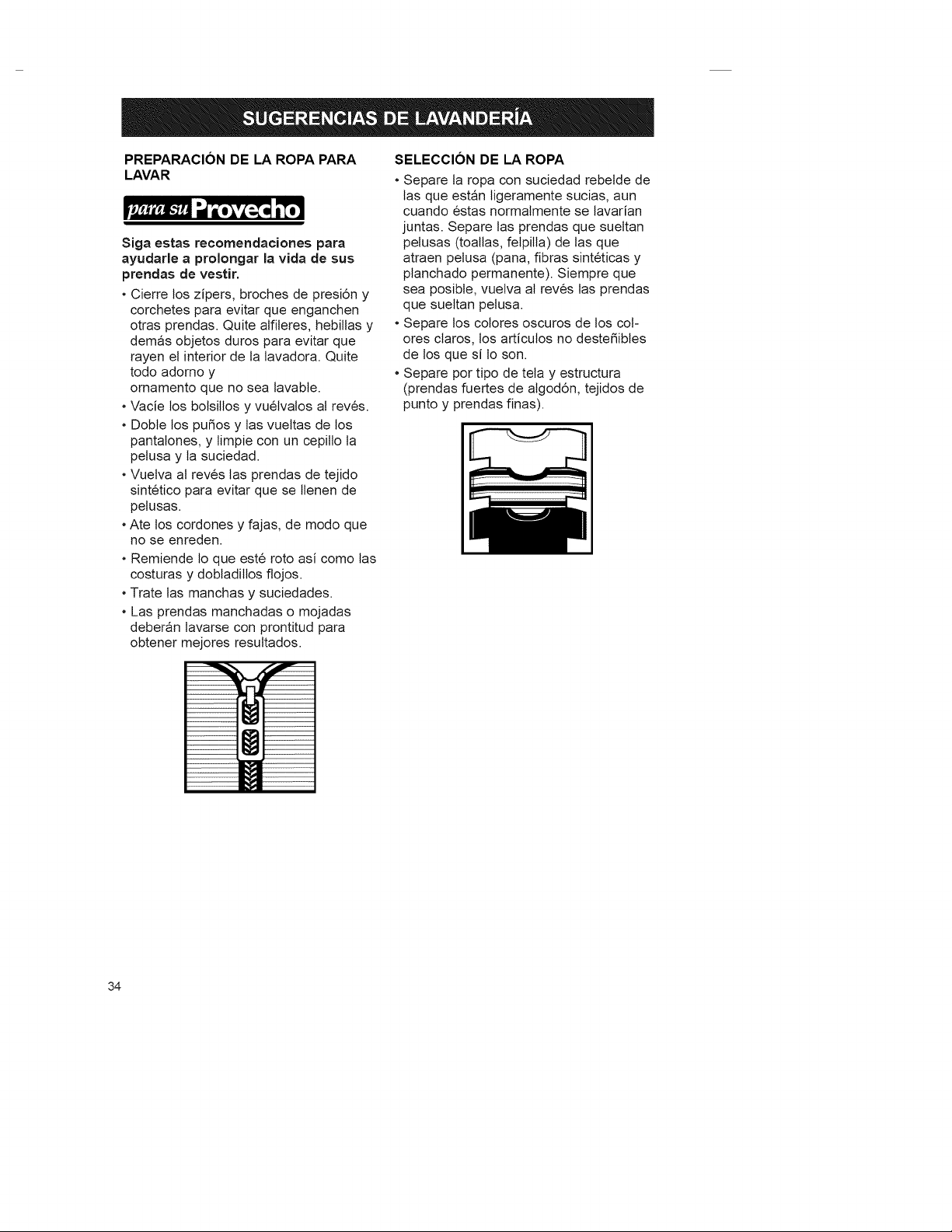

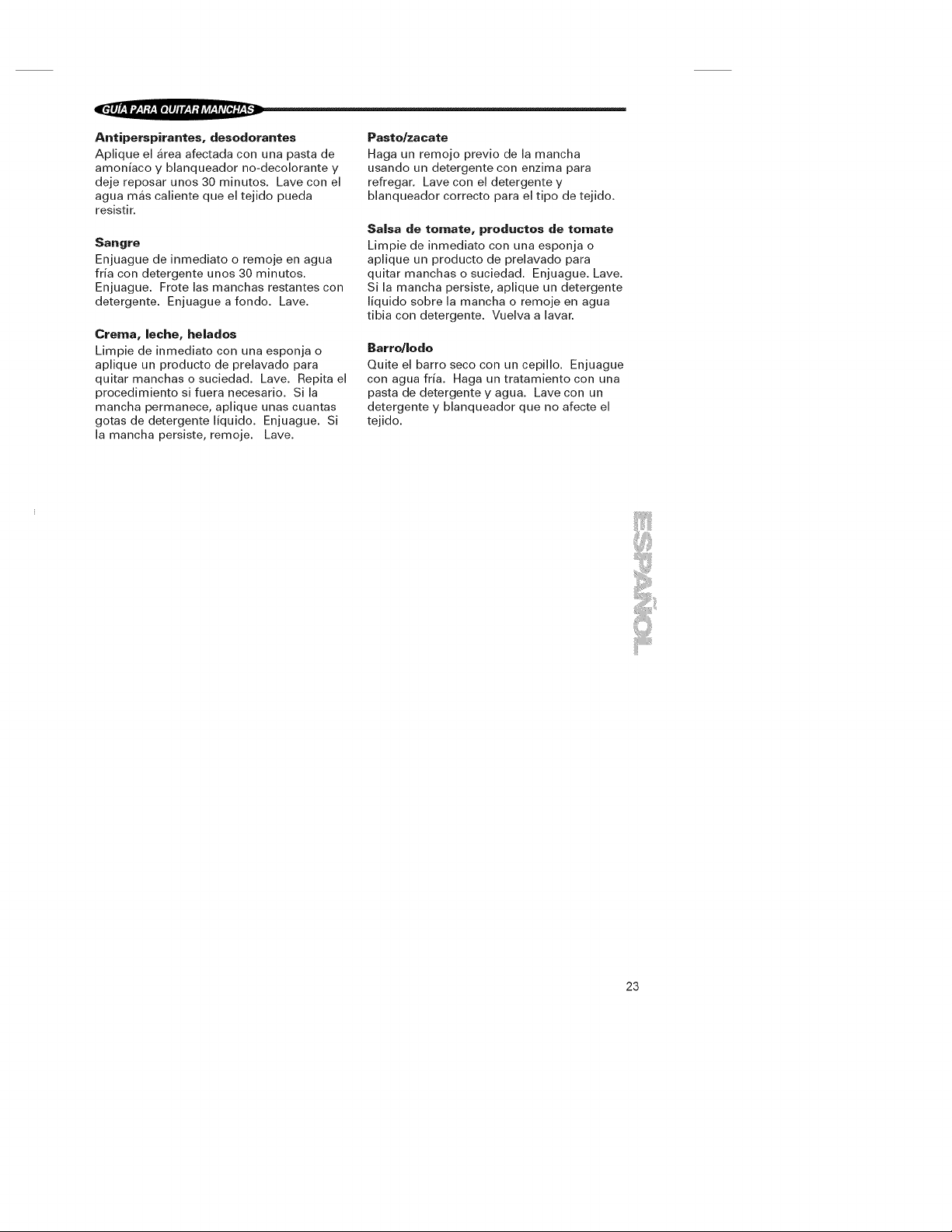

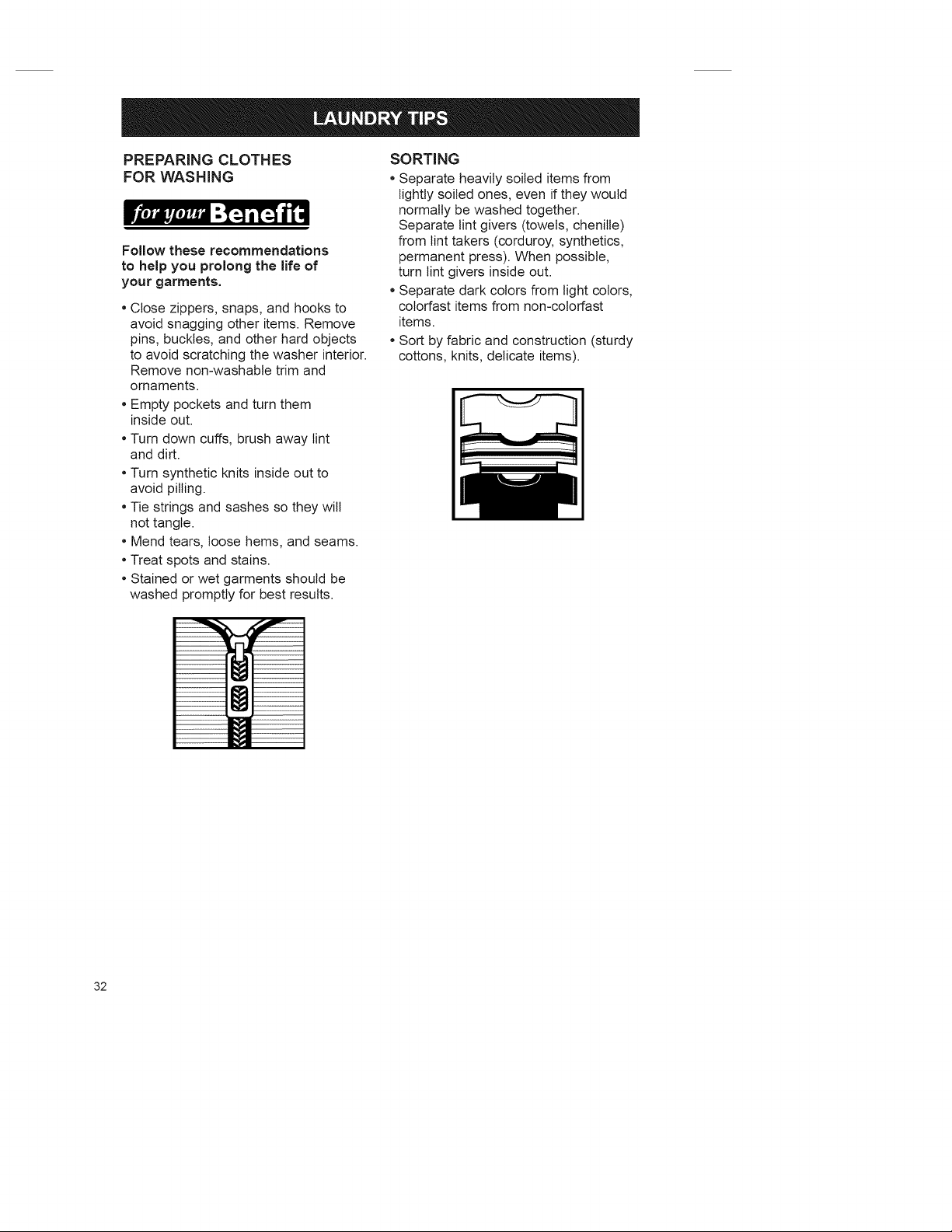

LAUNDRY TIPS

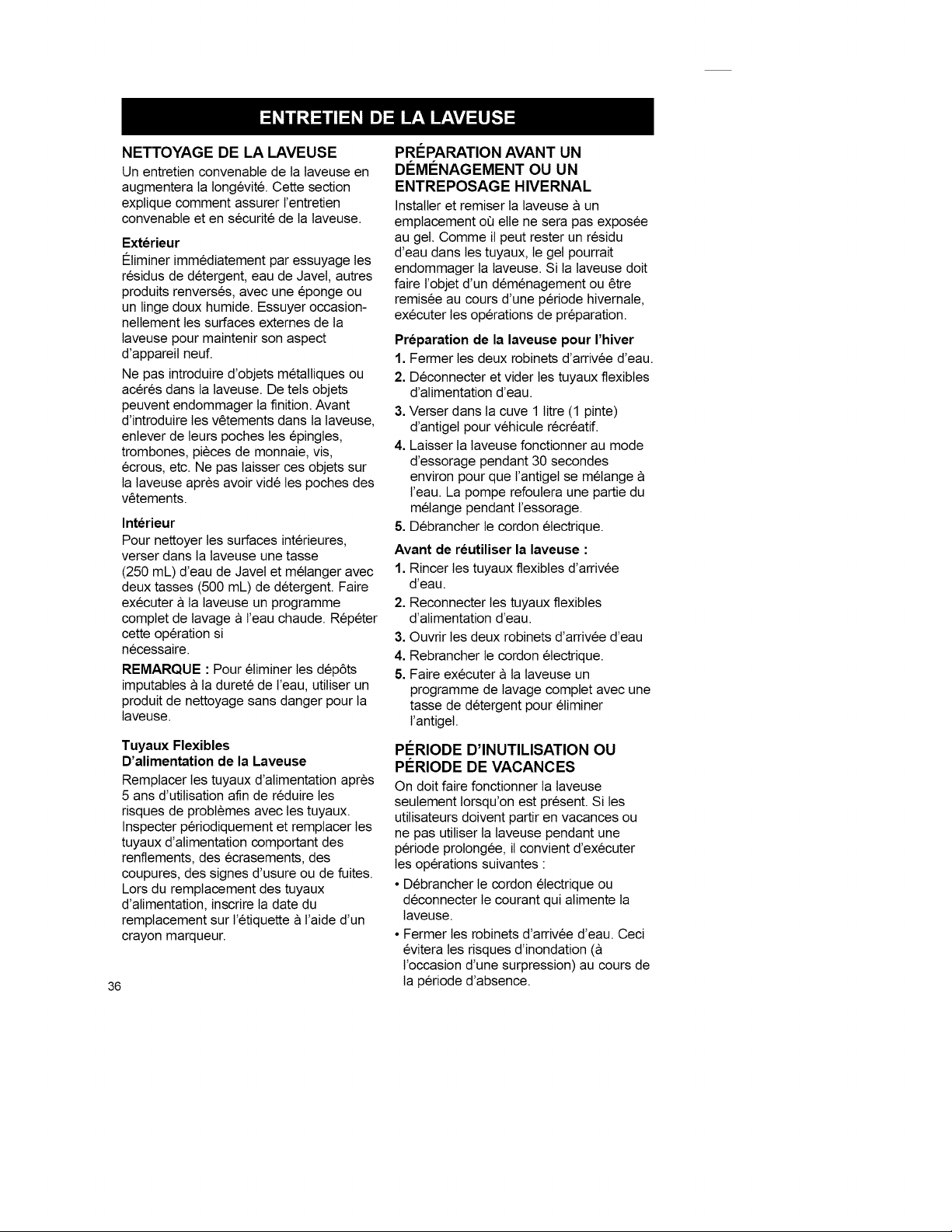

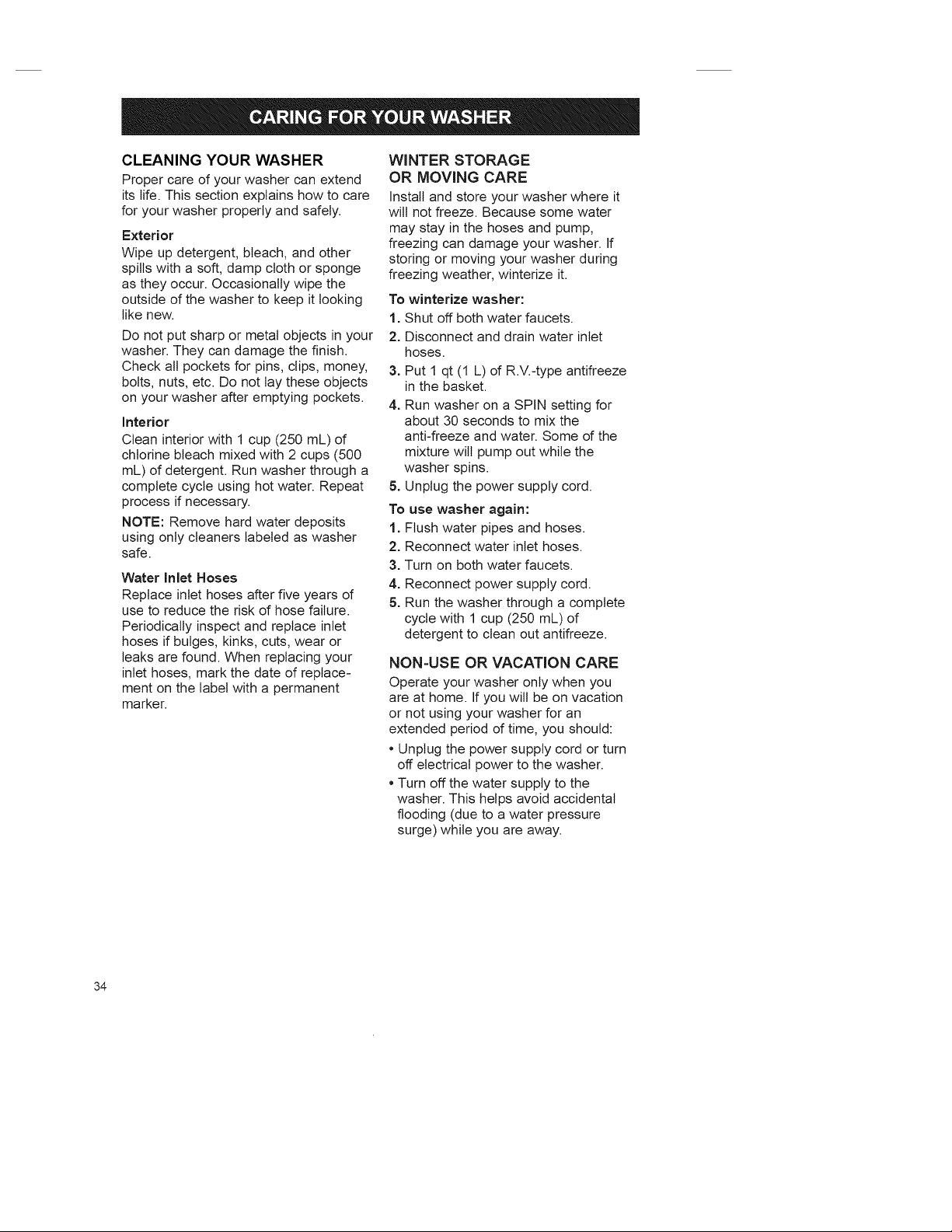

CARING FOR YOUR WASHER

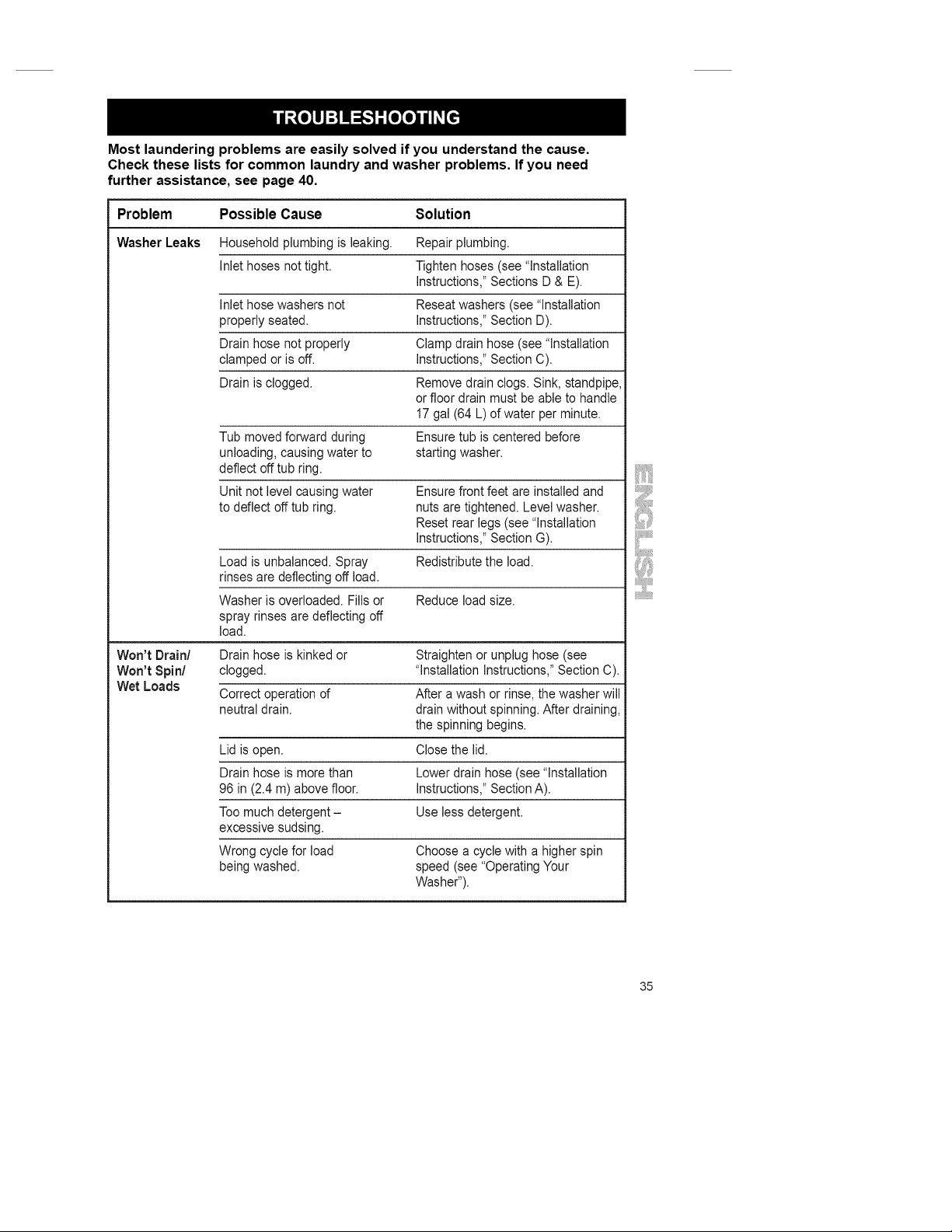

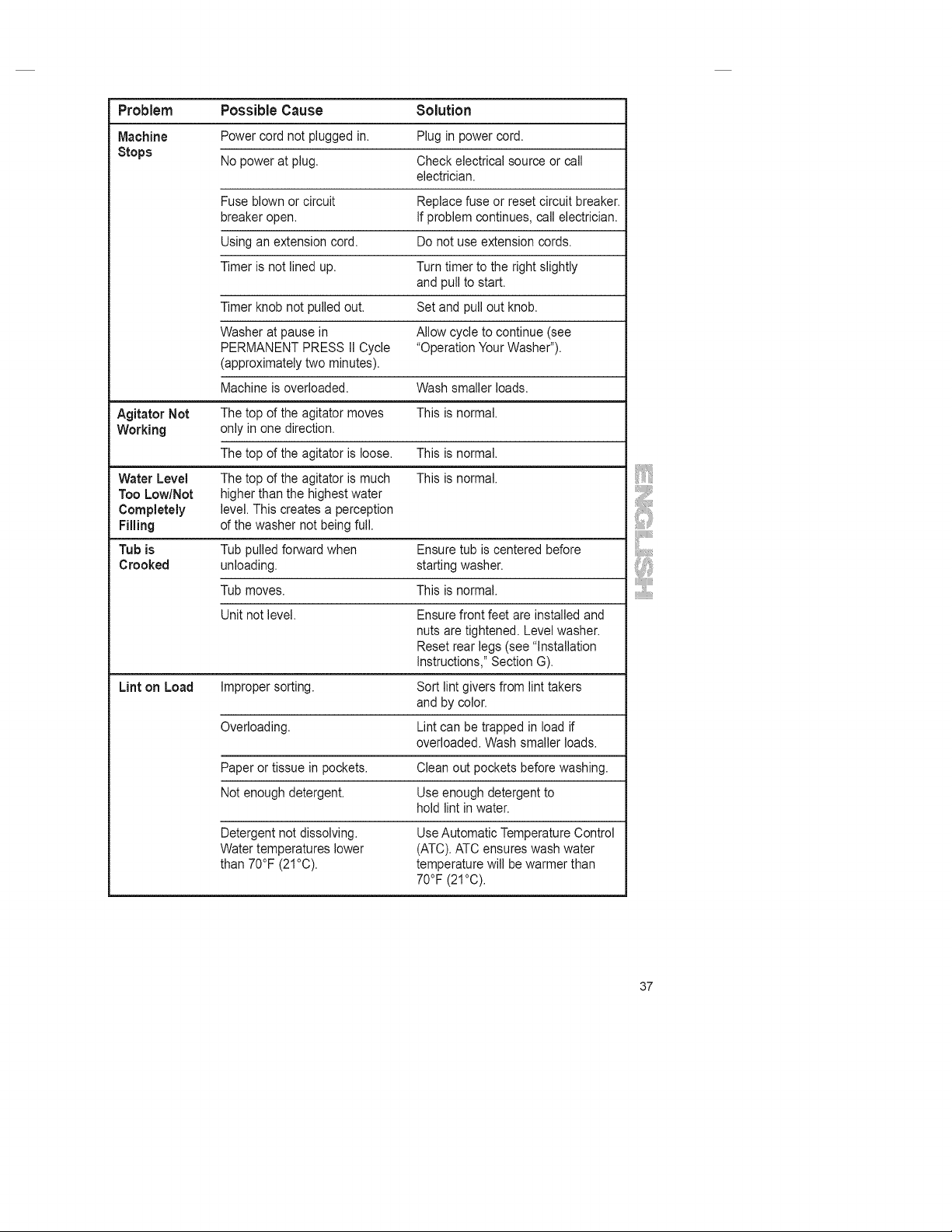

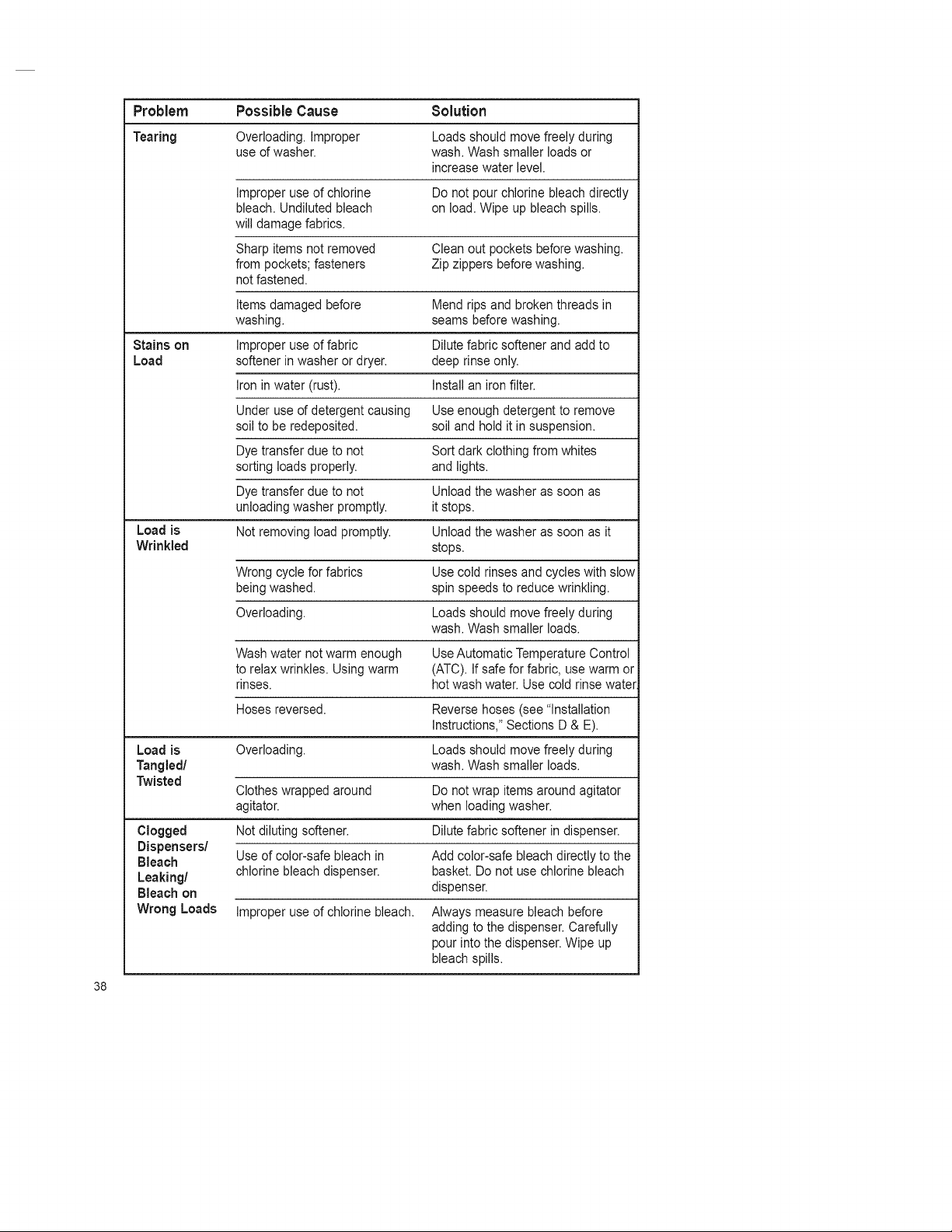

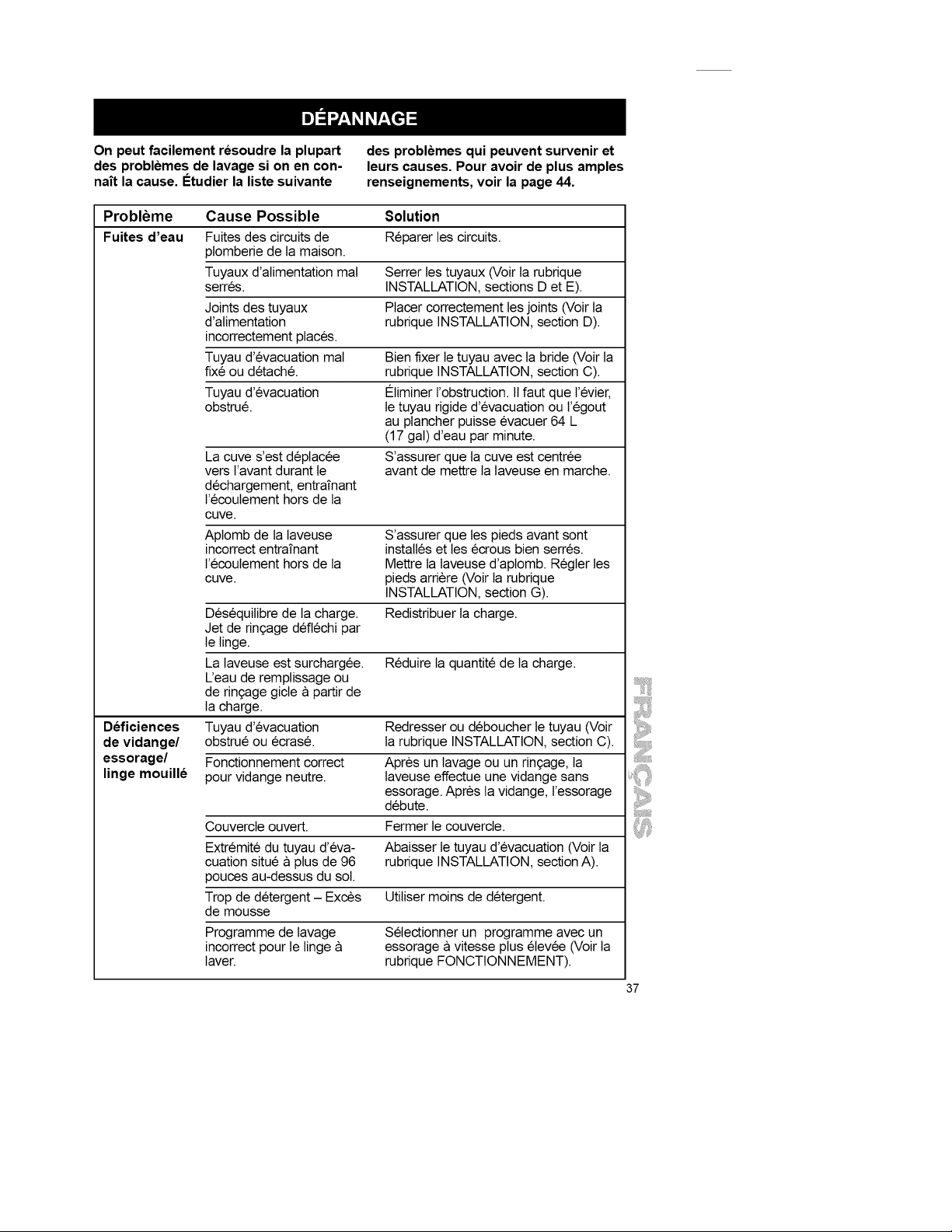

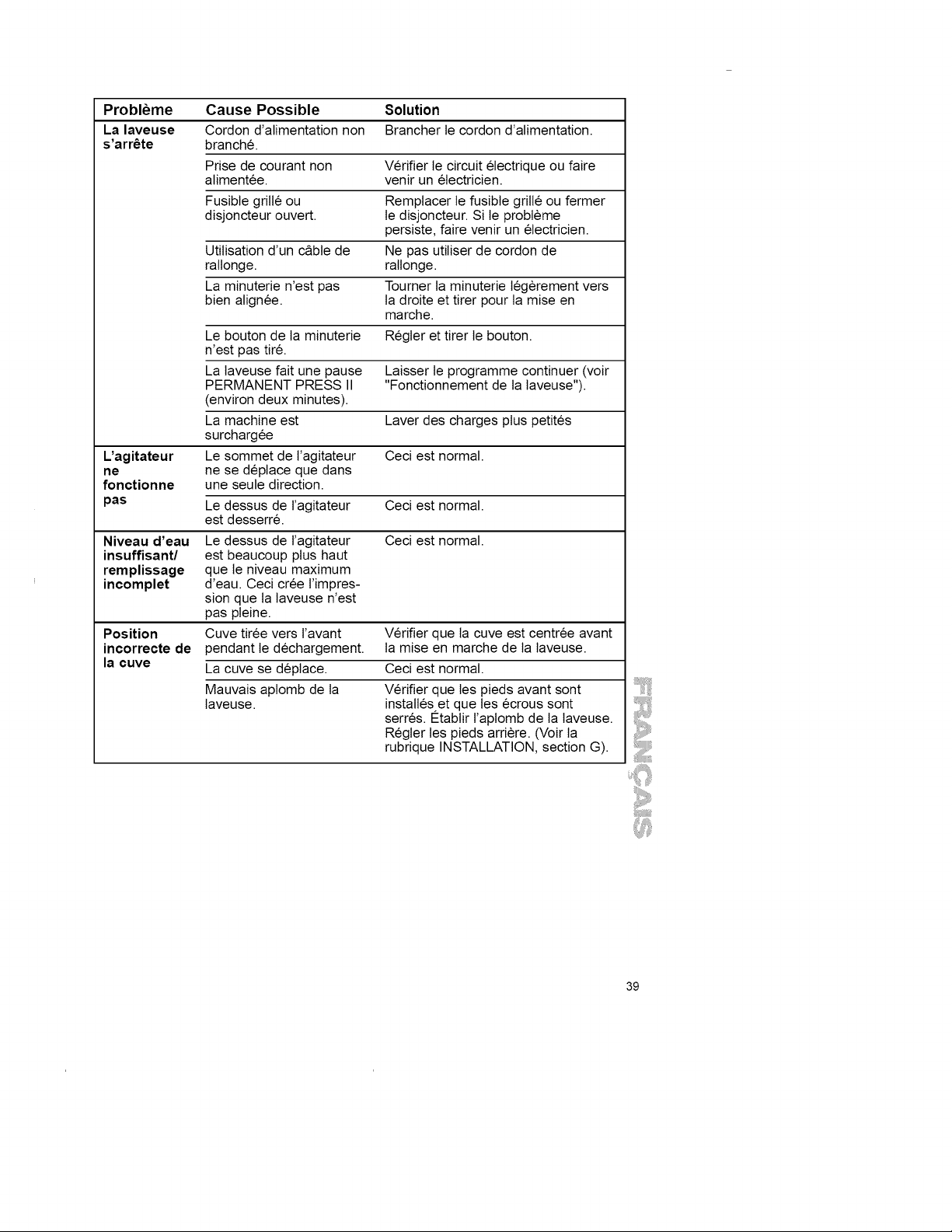

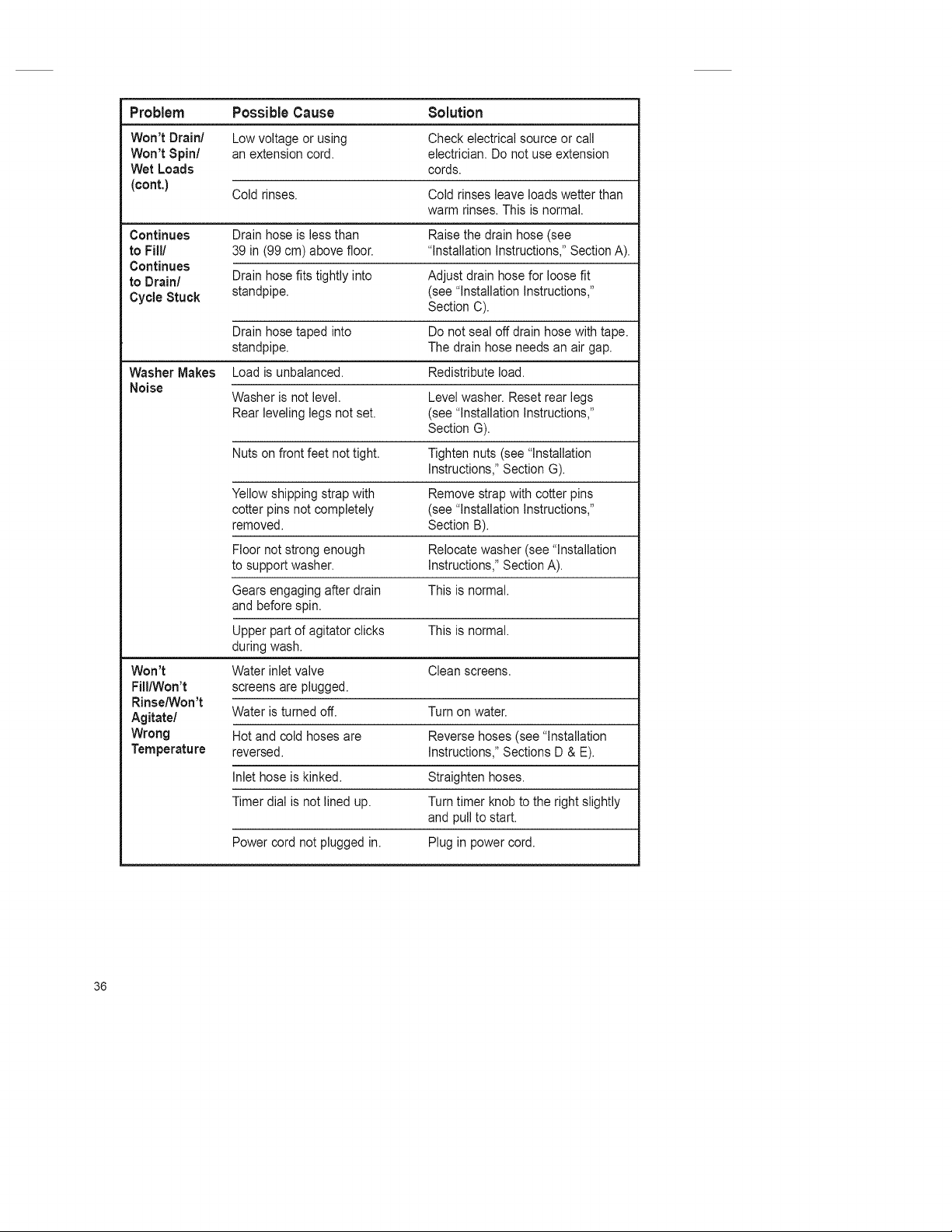

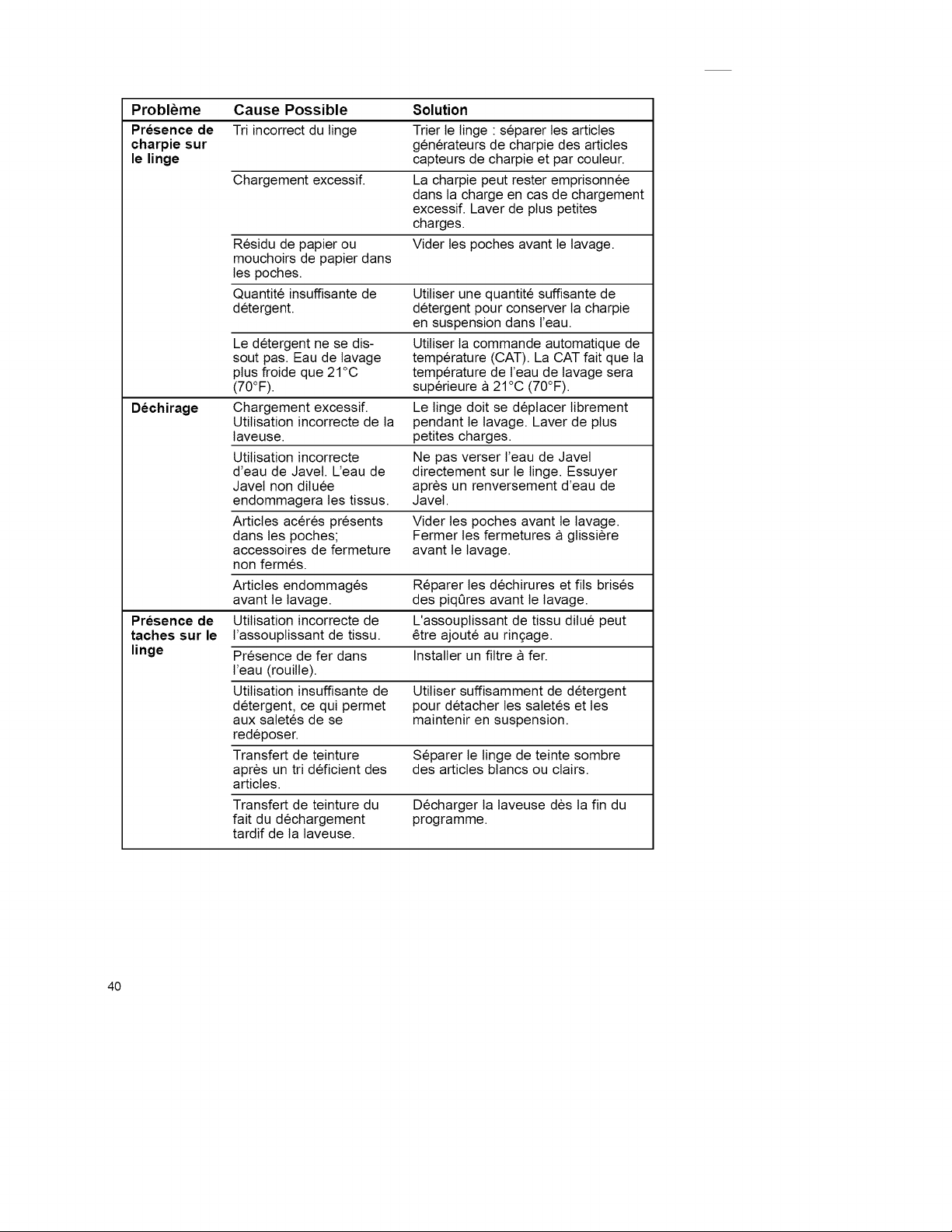

TROUBLESHOOTING

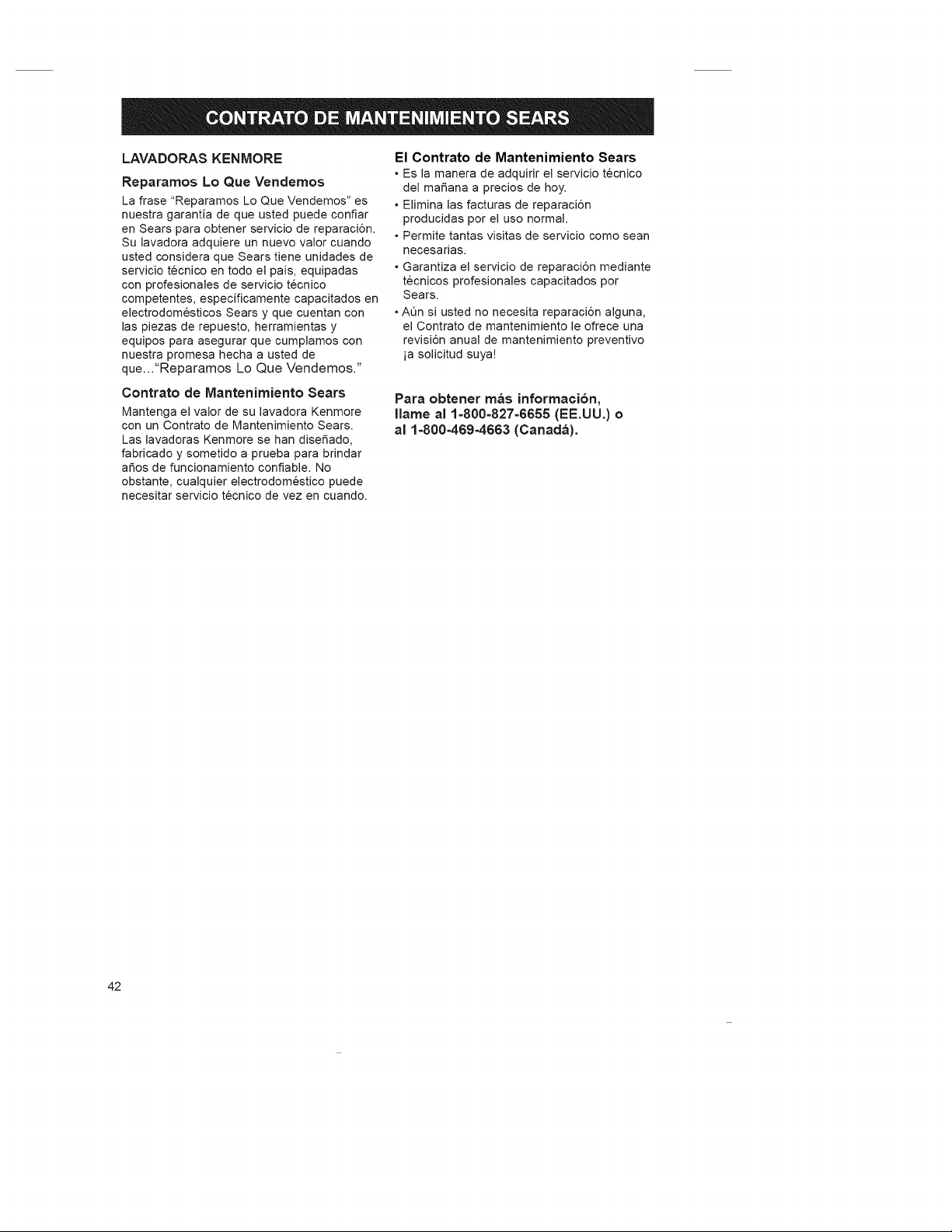

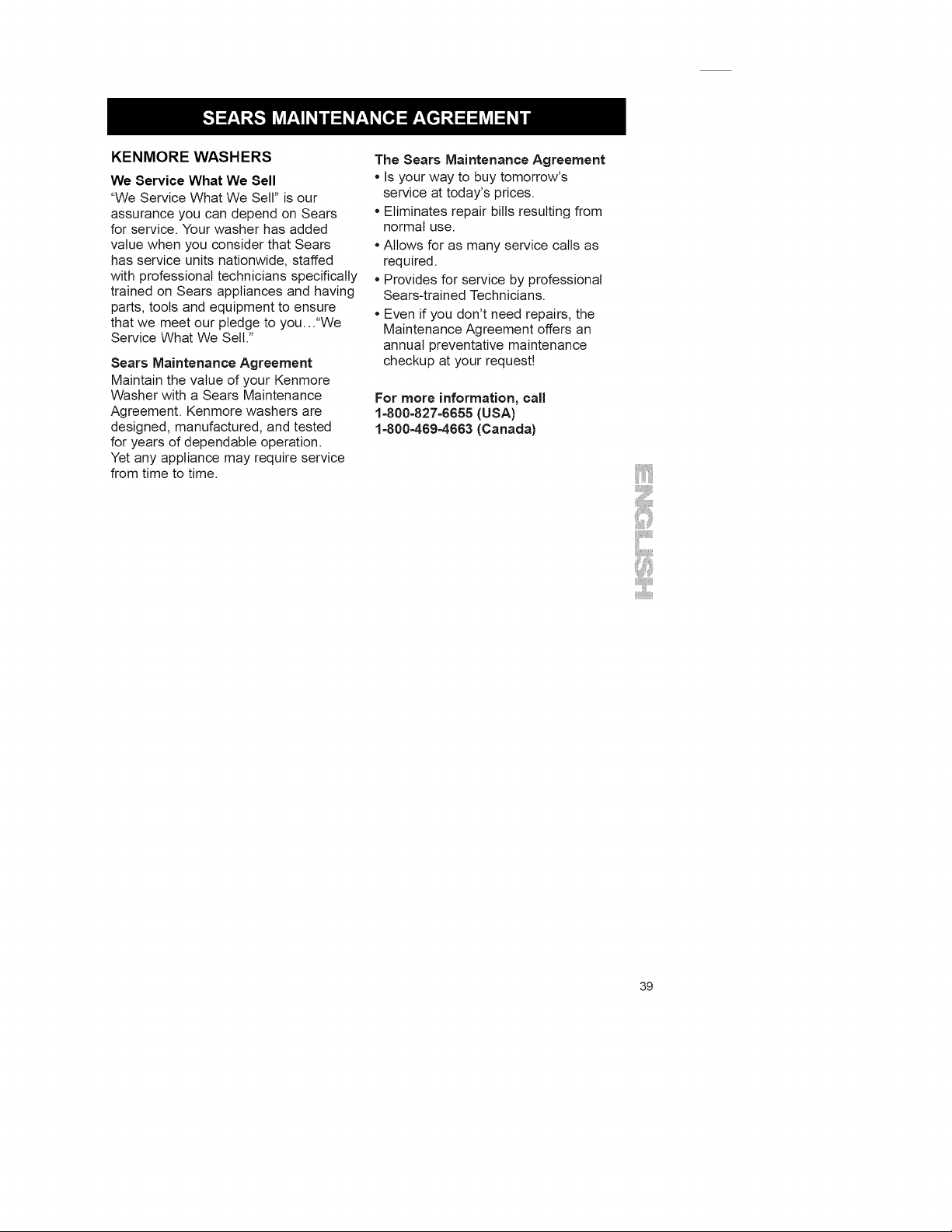

SEARS MAINTENANCE AGREEMENT

Please read this manual. It will help you

install and operate your new Kenmore

washer in the safest and most

economical way.

For more information about the care

and operation of Kenmore appliances

call your nearest Sears store. You will

need the complete model and serial

numbers when requesting information.

Your washer's model and serial

numbers are located on the Model and

Serial Number Plate.

........i

ModelandSerial

NumberPlate

Use the space below to record the

model number and serial number of

your new Kenmore Washer.

Model No.

Serial No.

Date of Purchase

Keep this book and your Sears

Salescheck (receipt) in a safe

place for future reference.

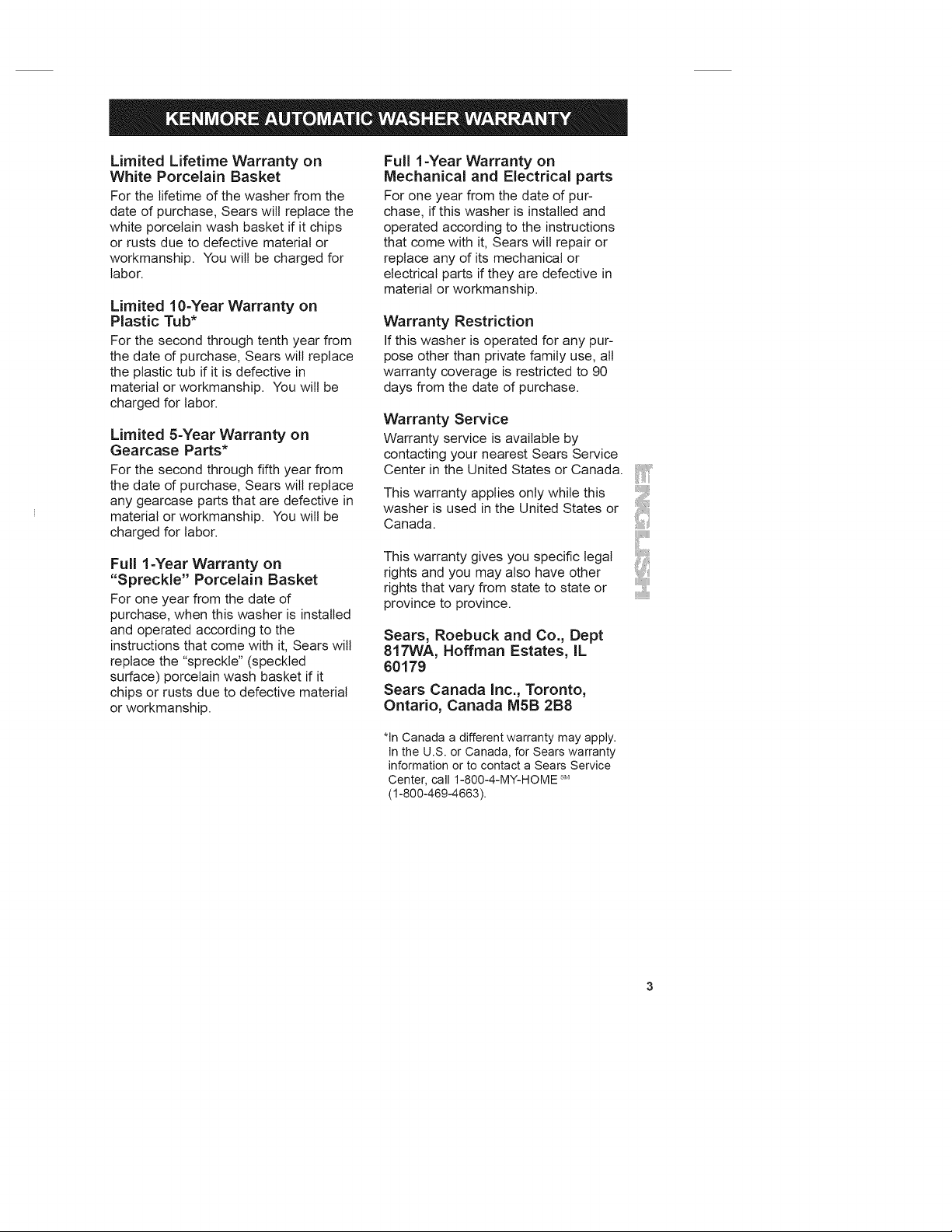

Limited Lifetime Warranty on

White Porcelain Basket

For the lifetime of the washer from the

date of purchase, Sears will replace the

white porcelain wash basket if it chips

or rusts due to defective material or

workmanship. You will be charged for

labor.

Limited 10-Year Warranty on

Plastic Tub*

For the second through tenth year from

the date of purchase, Sears will replace

the plastic tub if it is defective in

material or workmanship. You will be

charged for labor.

Limited 5-Year Warranty on

Gearcase Parts*

For the second through fifth year from

the date of purchase, Sears will replace

any gearcase parts that are defective in

material or workmanship. You will be

charged for labor.

Full 1-Year Warranty on

"Spreckle" Porcelain Basket

For one year from the date of

purchase, when this washer is installed

and operated according to the

instructions that come with it, Sears will

replace the "spreckle" (speckled

surface) porcelain wash basket if it

chips or rusts due to defective material

or workmanship.

Full 1-Year Warranty on

Mechanical and Electrical parts

For one year from the date of pur-

chase, if this washer is installed and

operated according to the instructions

that come with it, Sears will repair or

replace any of its mechanical or

electrical parts if they are defective in

material or workmanship,

Warranty Restriction

If this washer is operated for any pur-

pose other than private family use, all

warranty coverage is restricted to 90

days from the date of purchase.

Warranty Service

Warranty service is available by

contacting your nearest Sears Service

Center in the United States or Canada.

This warranty applies only while this

washer is used in the United States or

Canada.

This warranty gives you specific legal i:_

rights and you may also have other

rights that vary from state to state or

province to province.

Sears, Roebuck and Co., Dept

817WA, Hoffman Estates, IL

60179

Sears Canada Inc., Toronto,

Ontario, Canada MSB 2B8

*In Canada a different warranty may apply.

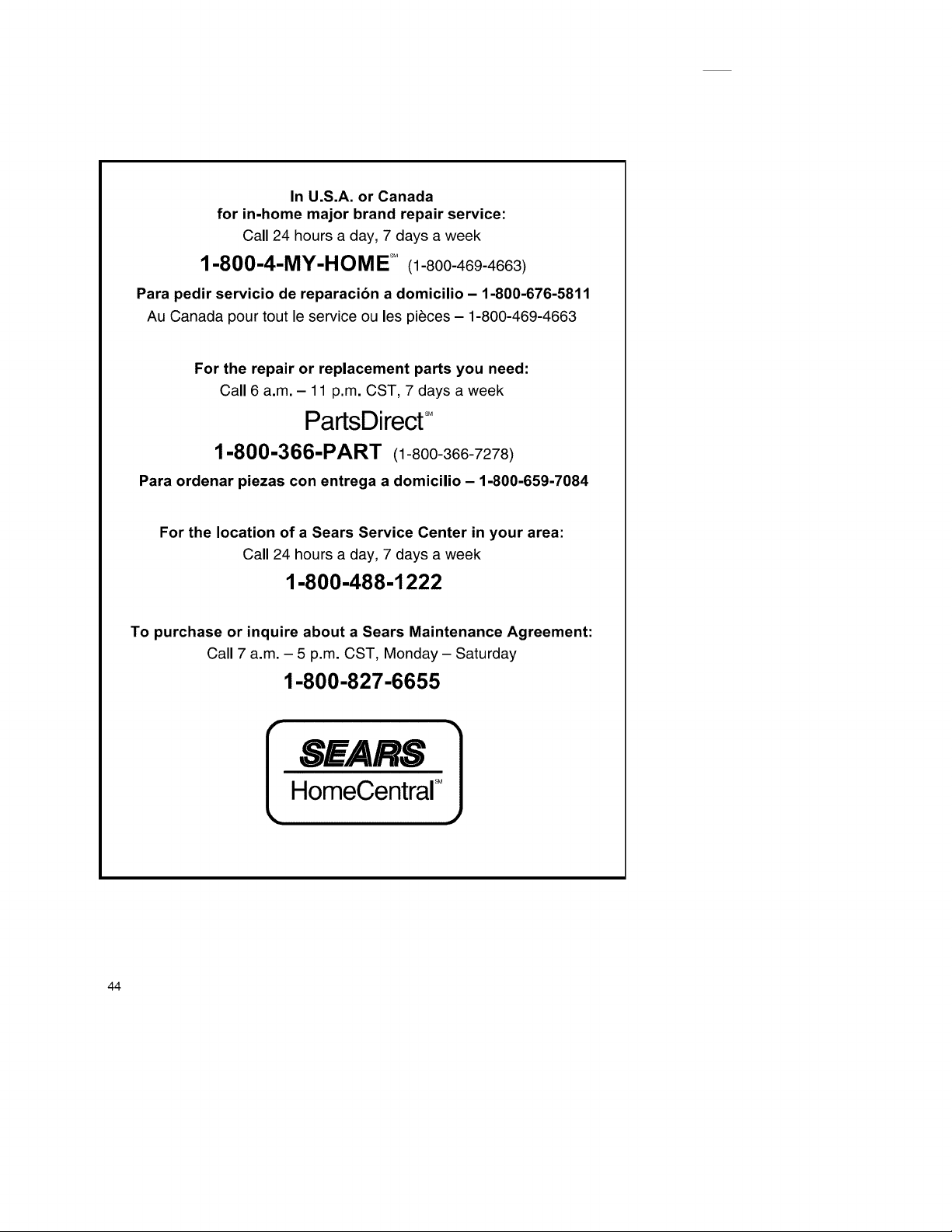

In the U.S. or Canada, for Sears warranty

information or to contact a Sears Service

Center, call 1-800-4-MY-HOME sM

(1-800-469-4663).

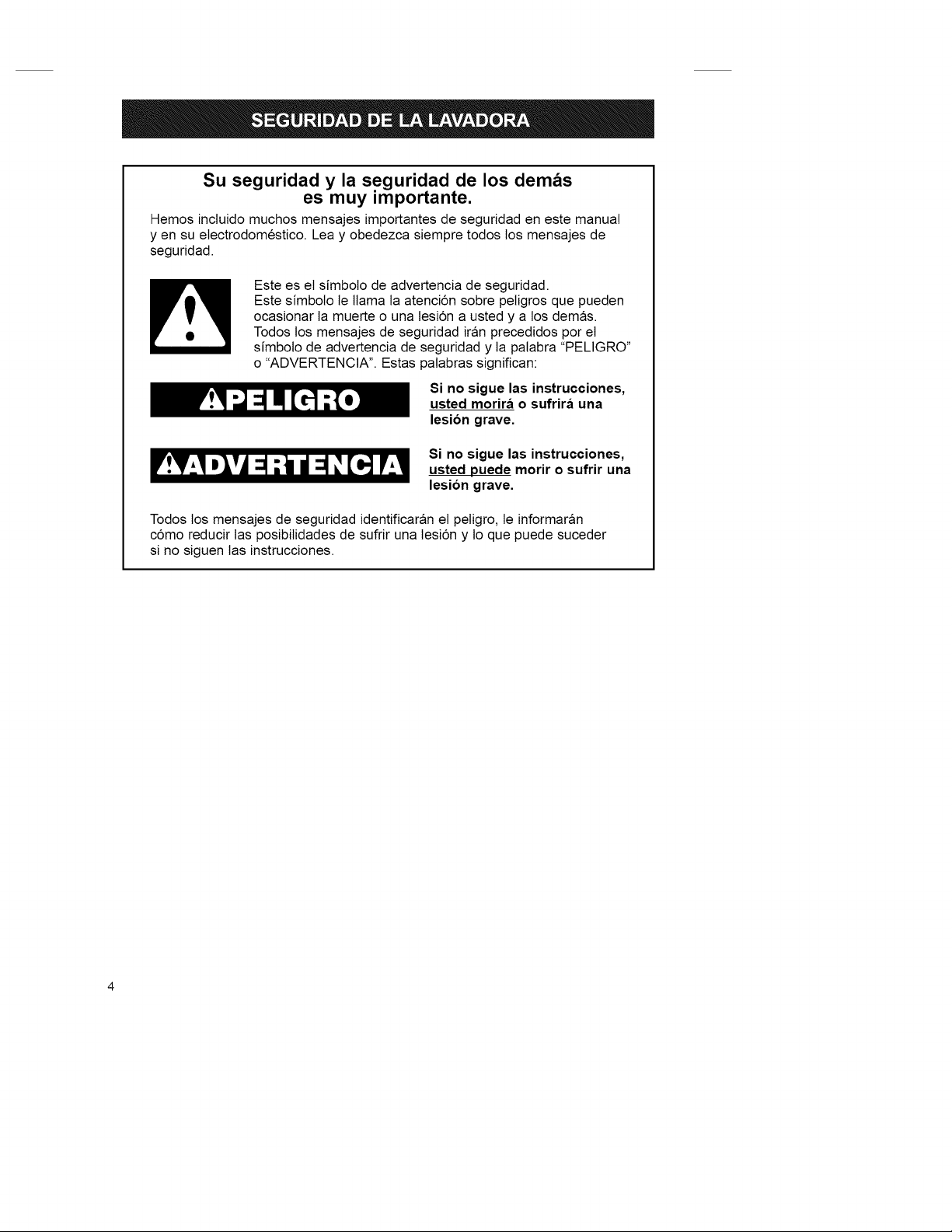

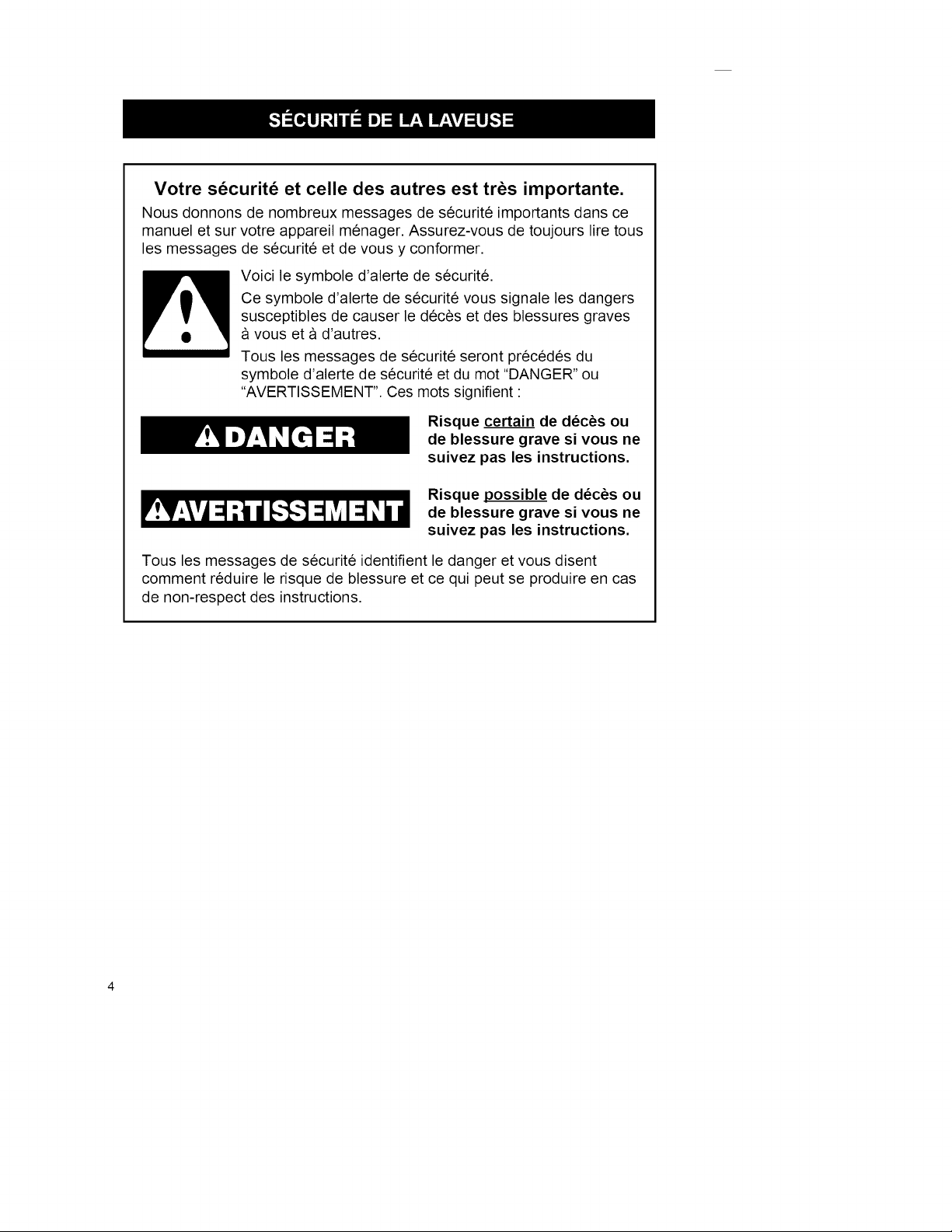

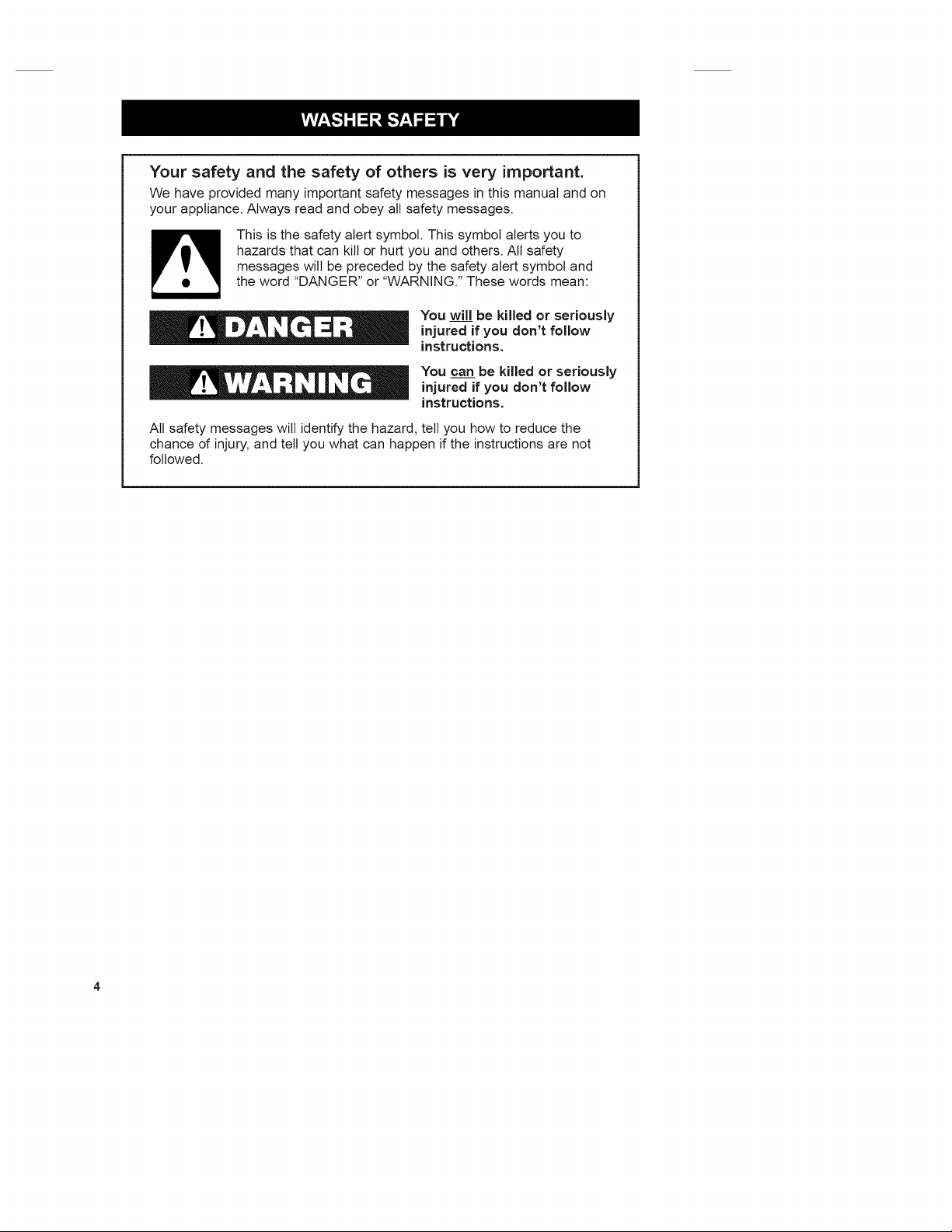

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on

your appliance. Always read and obey aJl safety messages.

This is the safety alert symbol. This symbol alerts you to

hazards that can kill or hurt you and others. All safety

messages wilt be preceded by the safety alert symbol and

the word "DANGER" or "WARNING." These words mean:

You will be killed or seriously

injured if you don't follow

instructions.

You can be killed or seriously

injured if you don't follow

instructions.

All safety messages will identify the hazard, tell you how to reduce the

chance of injury, and tell you what can happen if the instructions are not

followed.

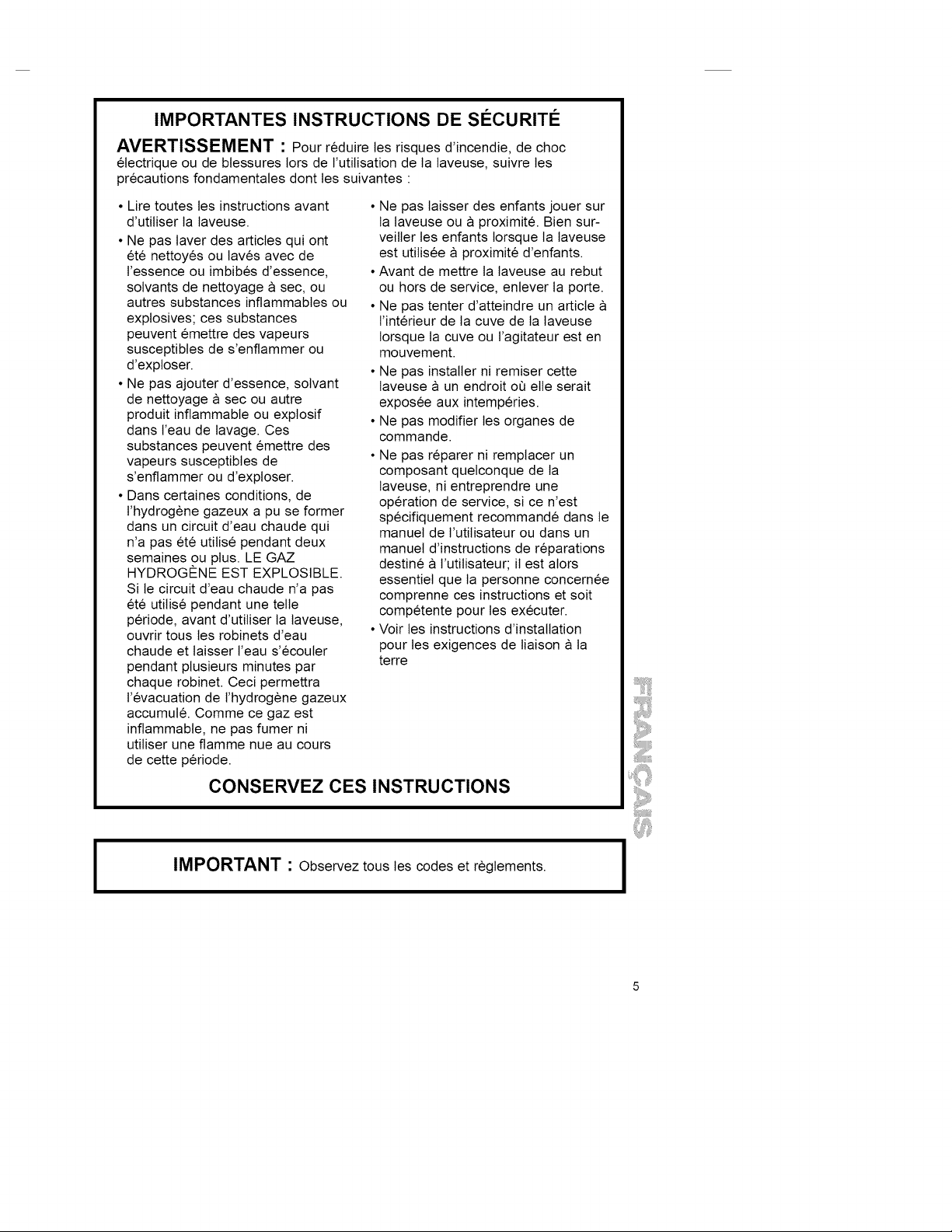

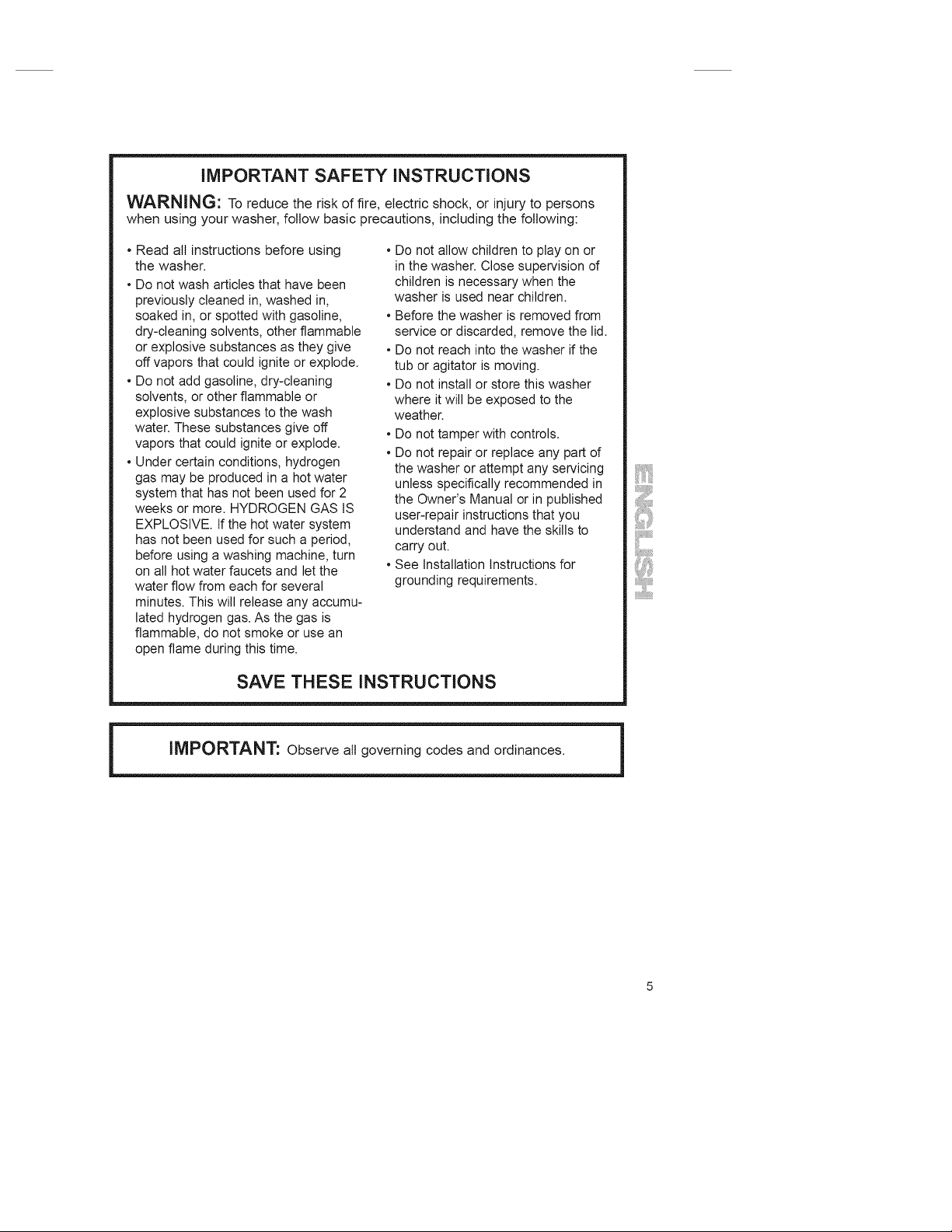

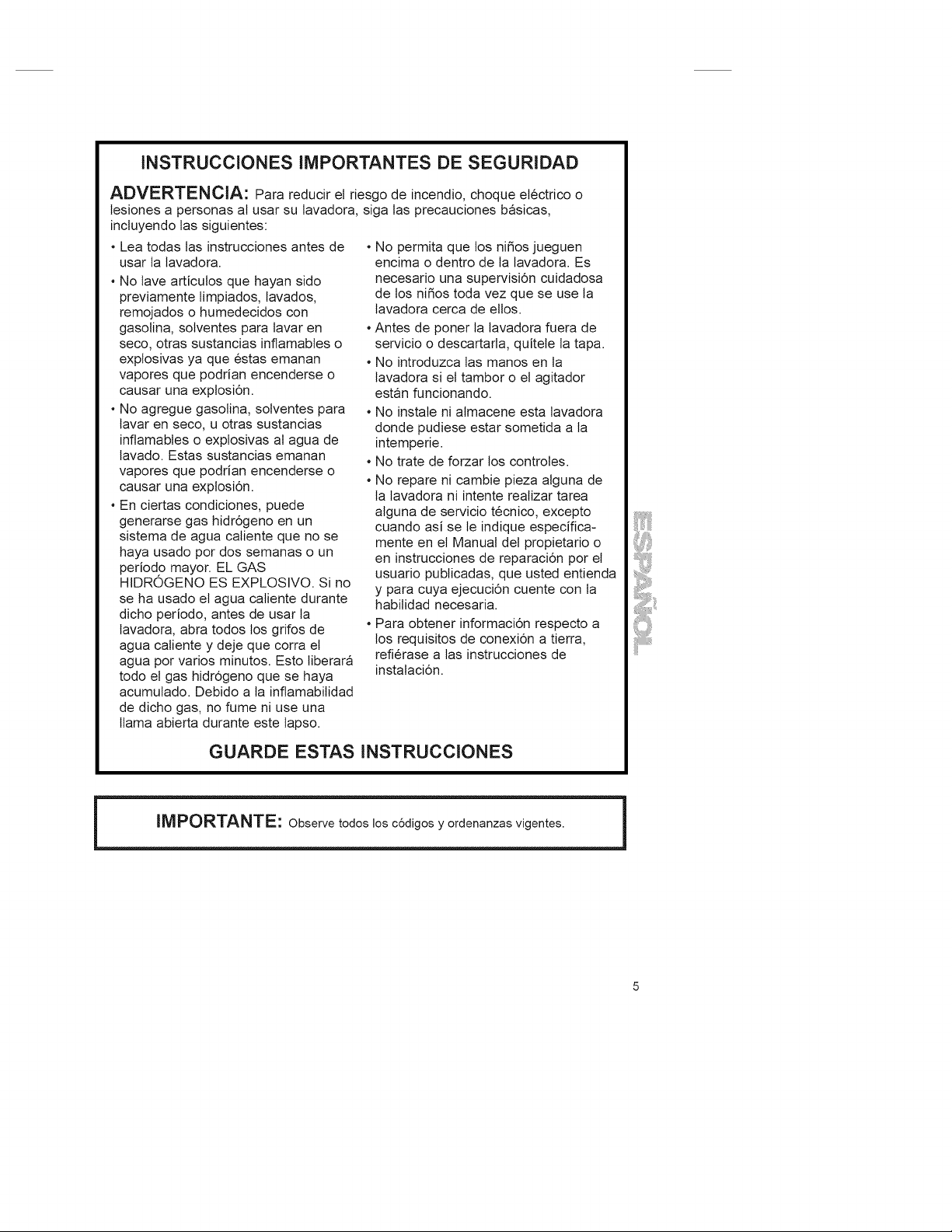

iMPORTANT SAFETY iNSTRUCTiONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons

when using your washer, follow basic precautions, including the following:

• Read all instructions before using

the washer.

• Do not wash articles that have been

previously cleaned in, washed in,

soaked in, or spotted with gasoline,

dry-cleaning solvents, other flammable

or explosive substances as they give

off vapors that could ignite or explode.

• Do not add gasoline, dry-cleaning

solvents, or other flammable or

explosive substances to the wash

water. These substances give off

vapors that could ignite or explode.

• Under certain conditions, hydrogen

gas may be produced in a hot water

system that has not been used for 2

weeks or more. HYDROGEN GAS tS

EXPLOSIVE. If the hot water system

has not been used for such a period,

before using a washing machine, turn

on all hot water faucets and let the

water flow from each for several

minutes. This will release any accumu-

lated hydrogen gas. As the gas is

flammable, do not smoke or use an

open flame during this time.

, Do not allow children to play on or

in the washer. Close supervision of

children is necessary when the

washer is used near children.

, Before the washer is removed from

service or discarded, remove the lid.

, Do not reach into the washer if the

tub or agitator is moving.

, Do not install or store this washer

where it will be exposed to the

weather.

, Do not tamper with controls.

, Do not repair or replace any part of

the washer or attempt any servicing

unless specifically recommended in

the Owner's Manual or in published

user-repair instructions that you

understand and have the skills to

carry out.

, See Installation Instructions for

grounding requirements.

SAVE THESE INSTRUCTIONS

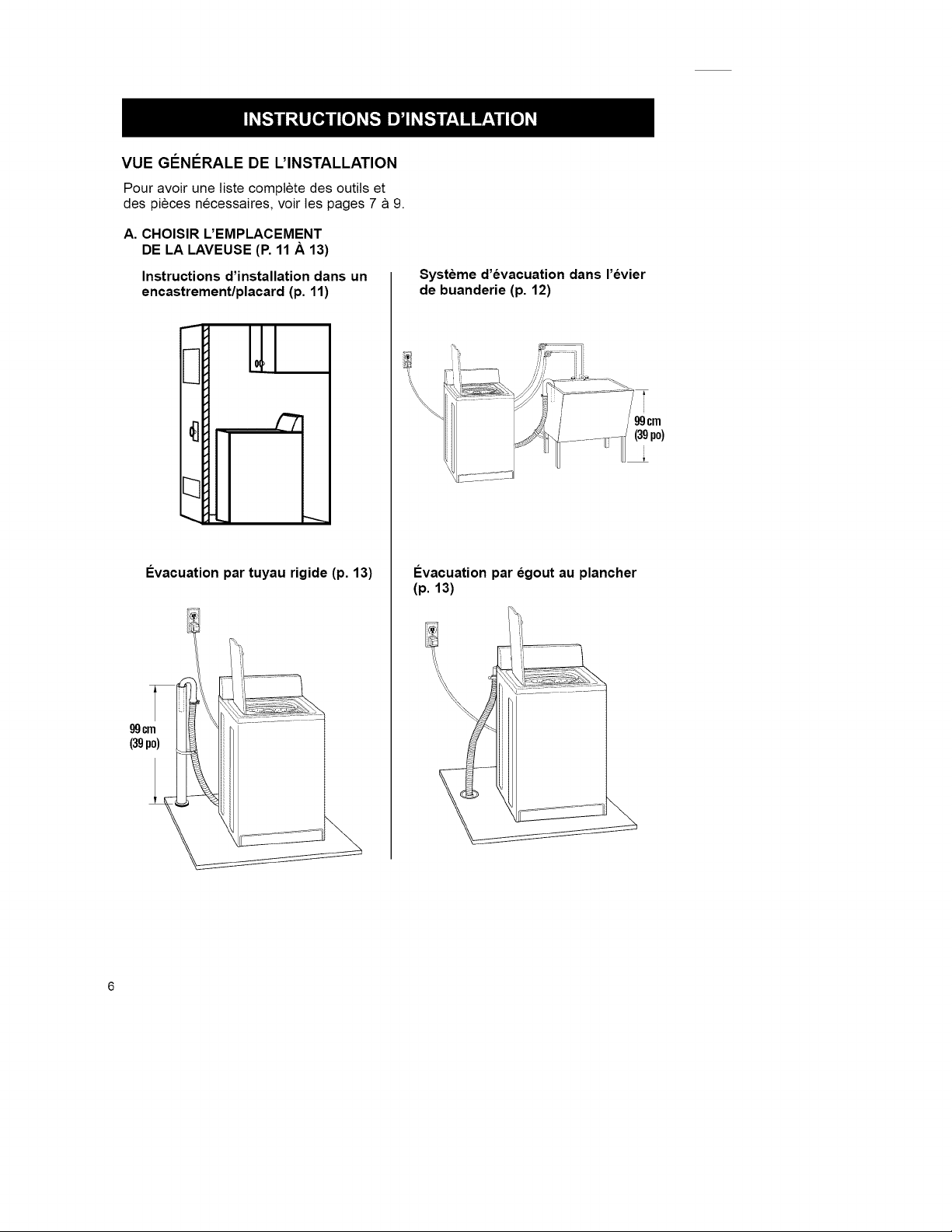

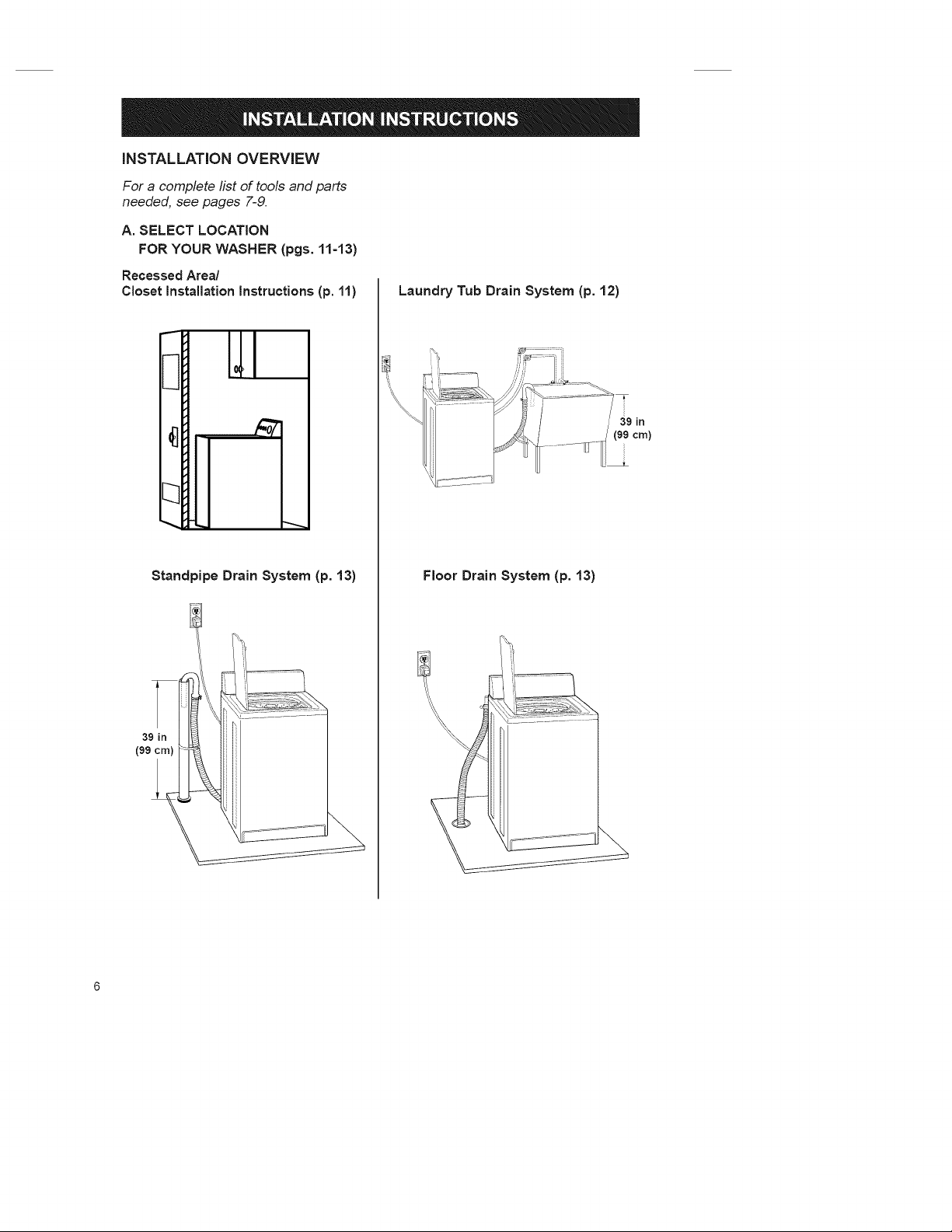

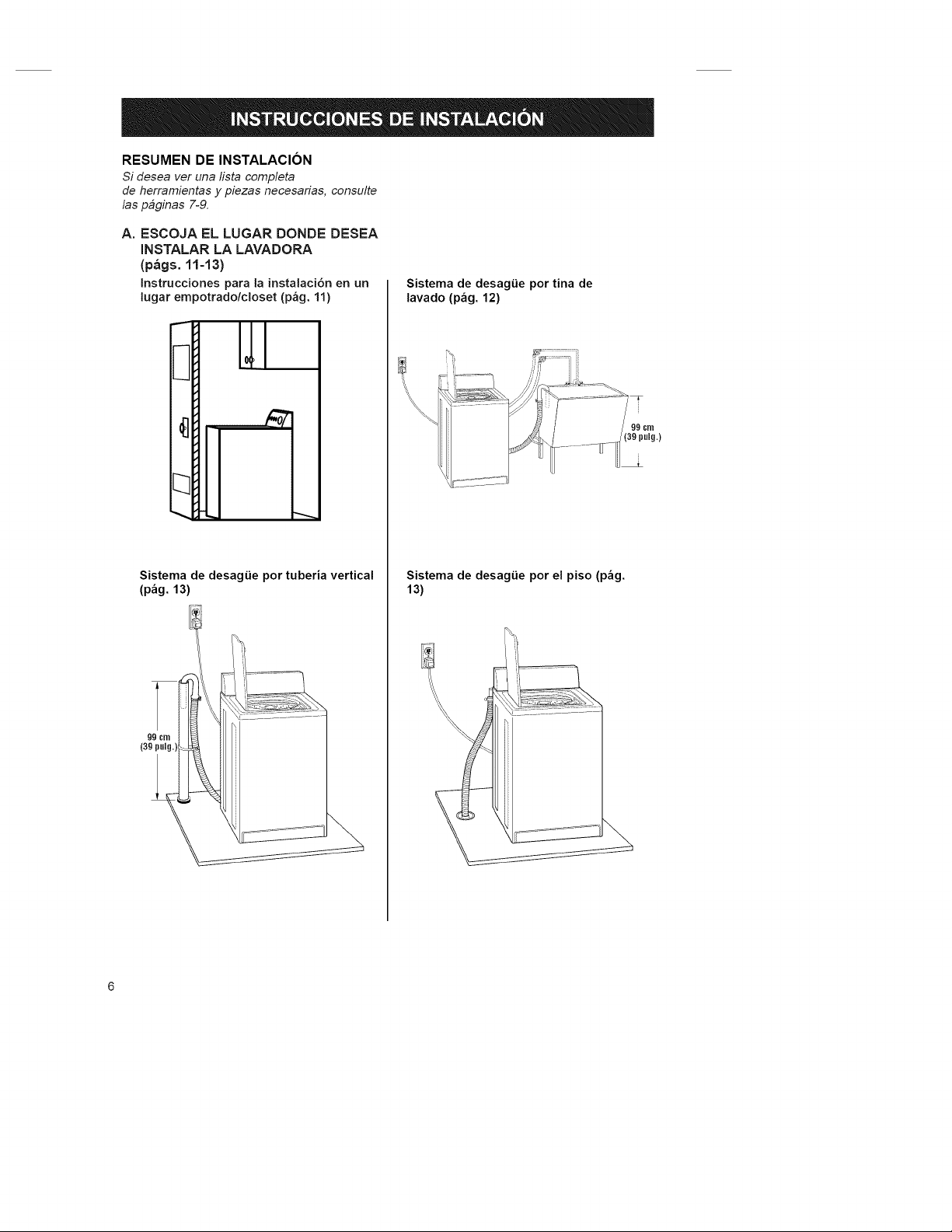

INSTALLATION OVERVIEW

For a complete list of tools and parts

needed, see pages 7-9.

A. SELECT LOCATION

FOR YOUR WASHER (pgs. 11-13)

Recessed Areal

Closet installation Instructions (p. 11) Laundry Tub Drain System (p. 12)

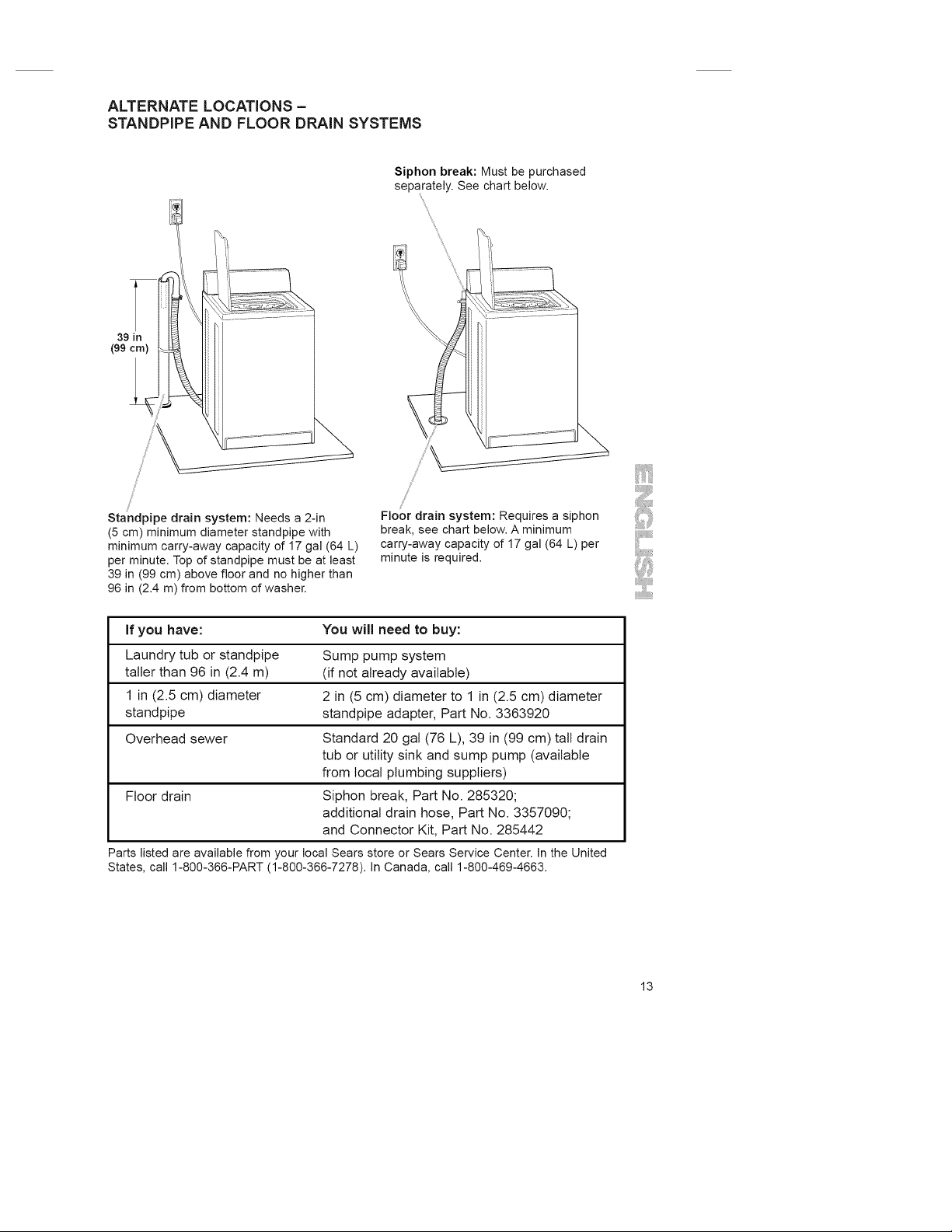

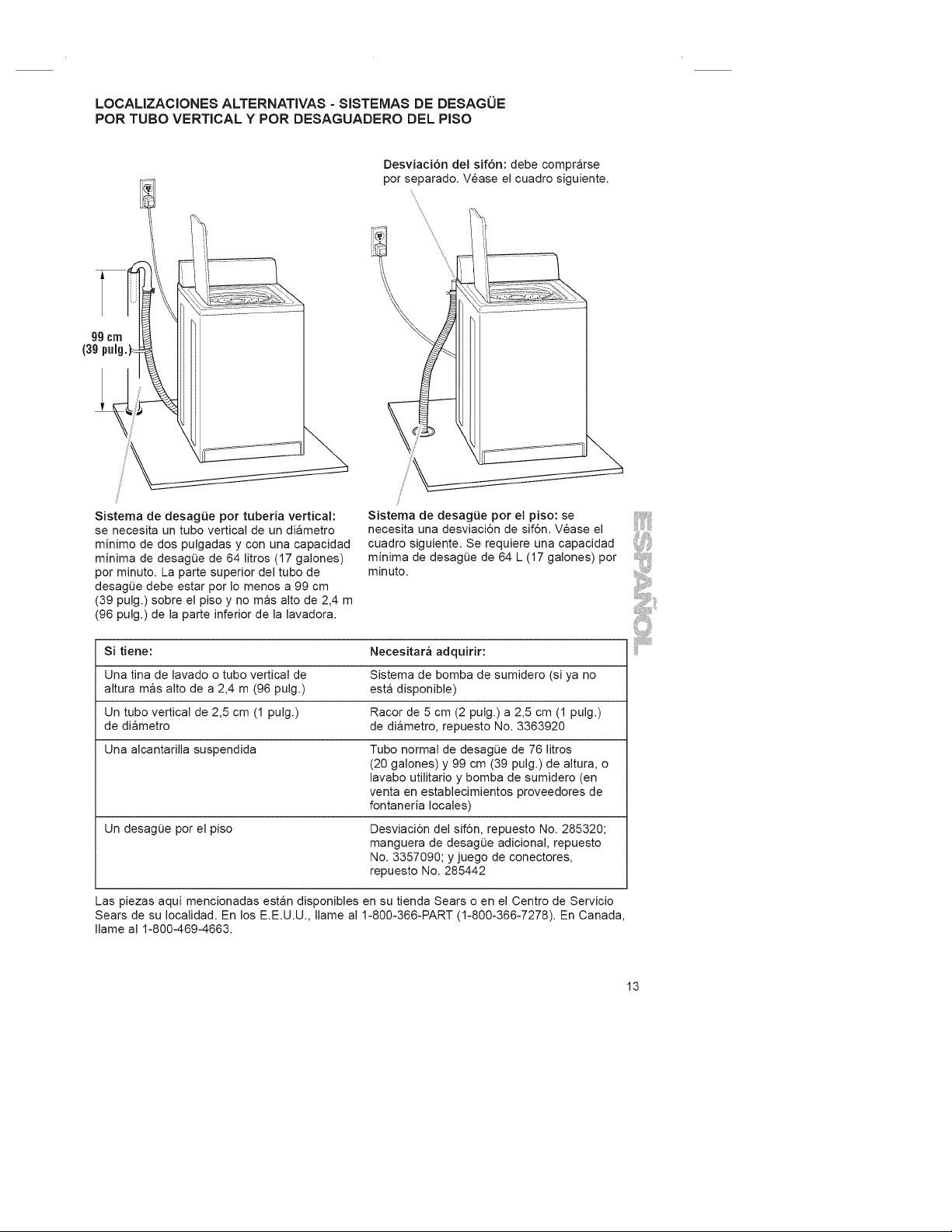

Standpipe Drain System (p. 13)

39 in

(99 cm)

39 in

(99 cm)

Floor Drain System (p. 13)

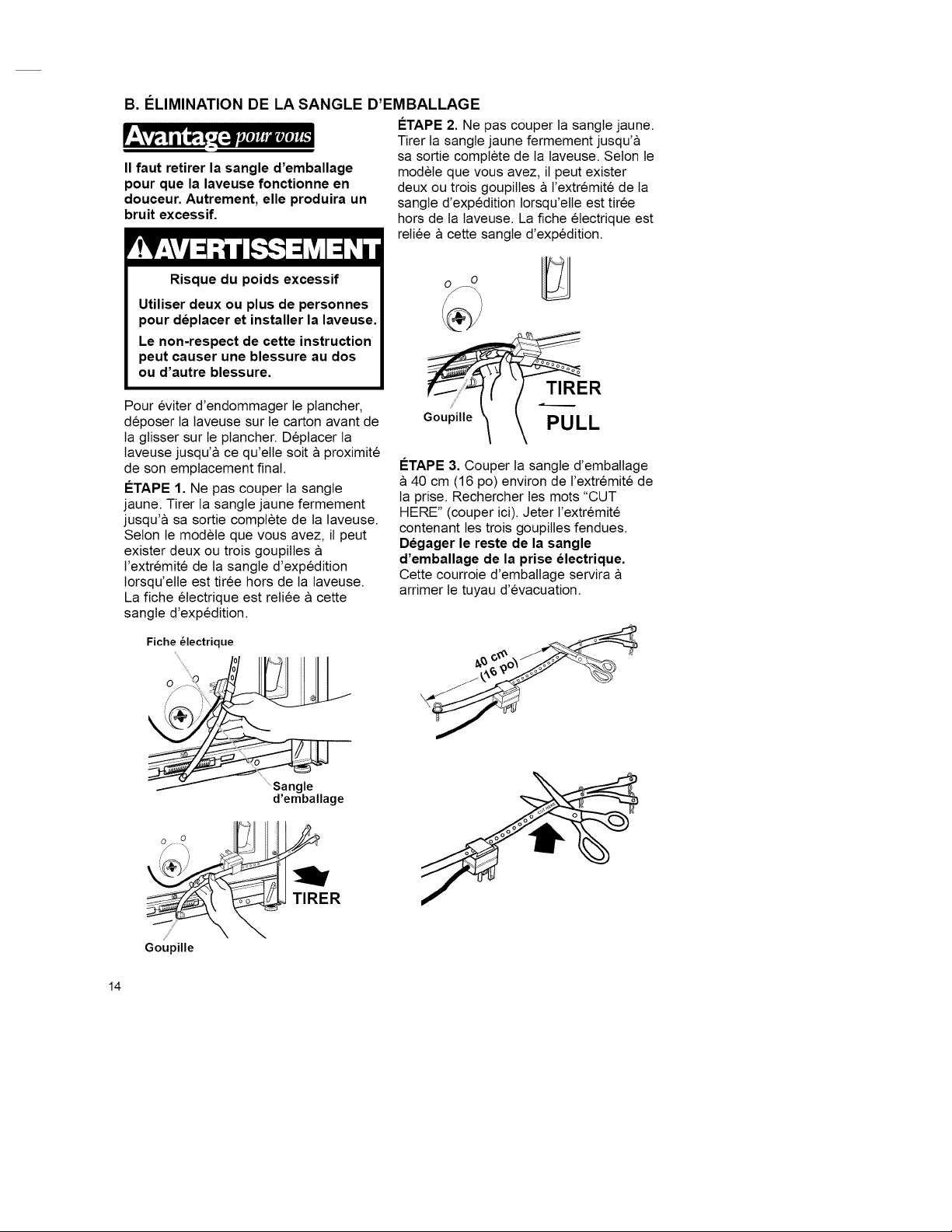

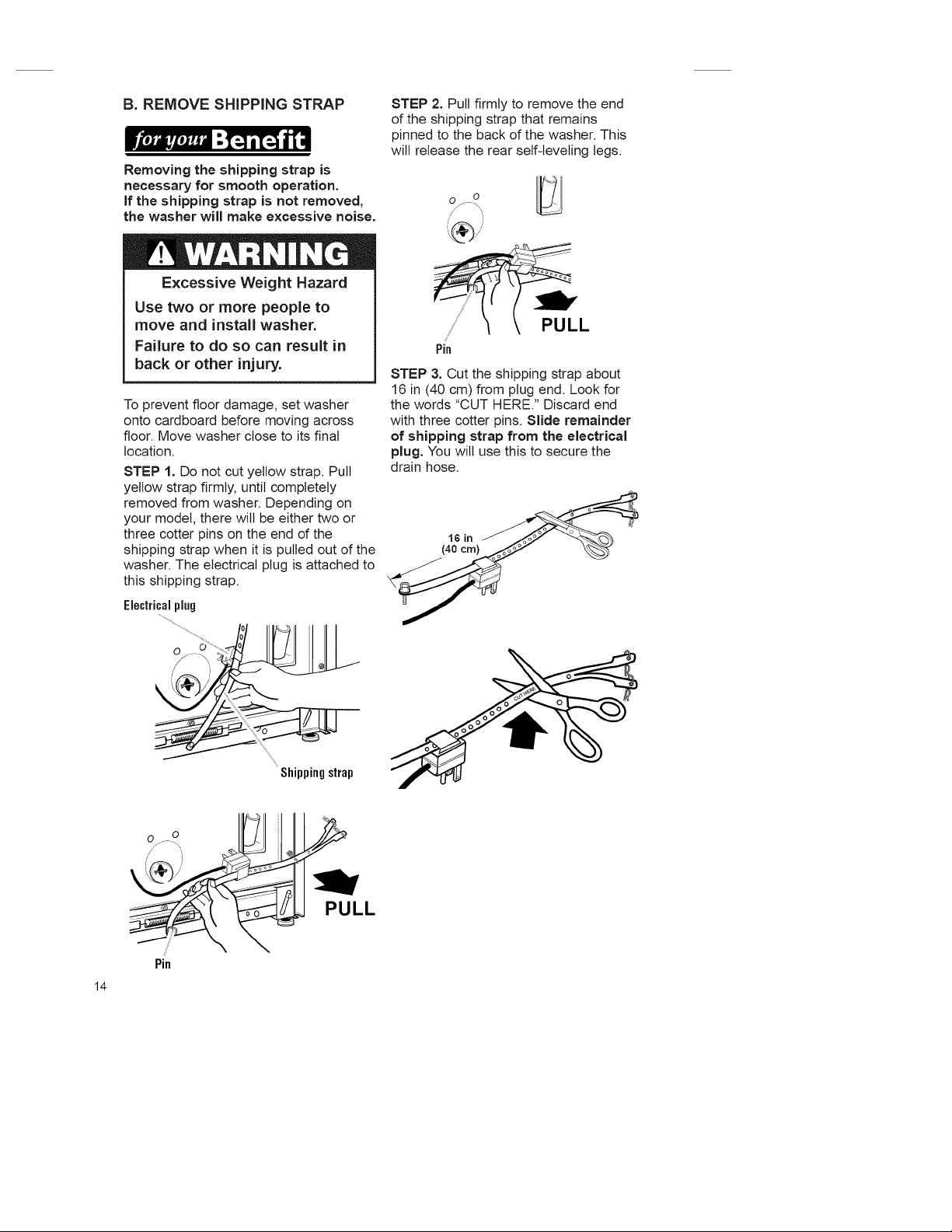

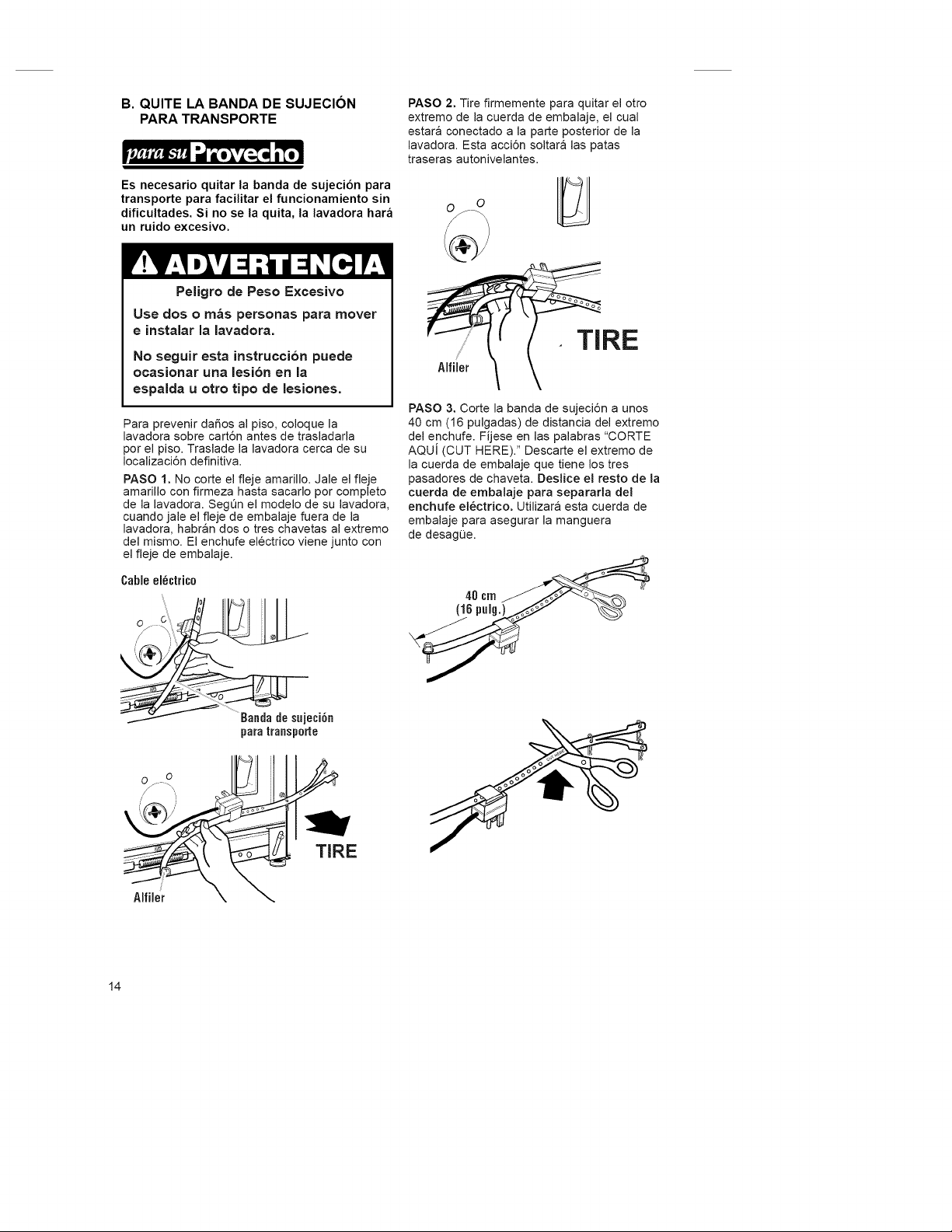

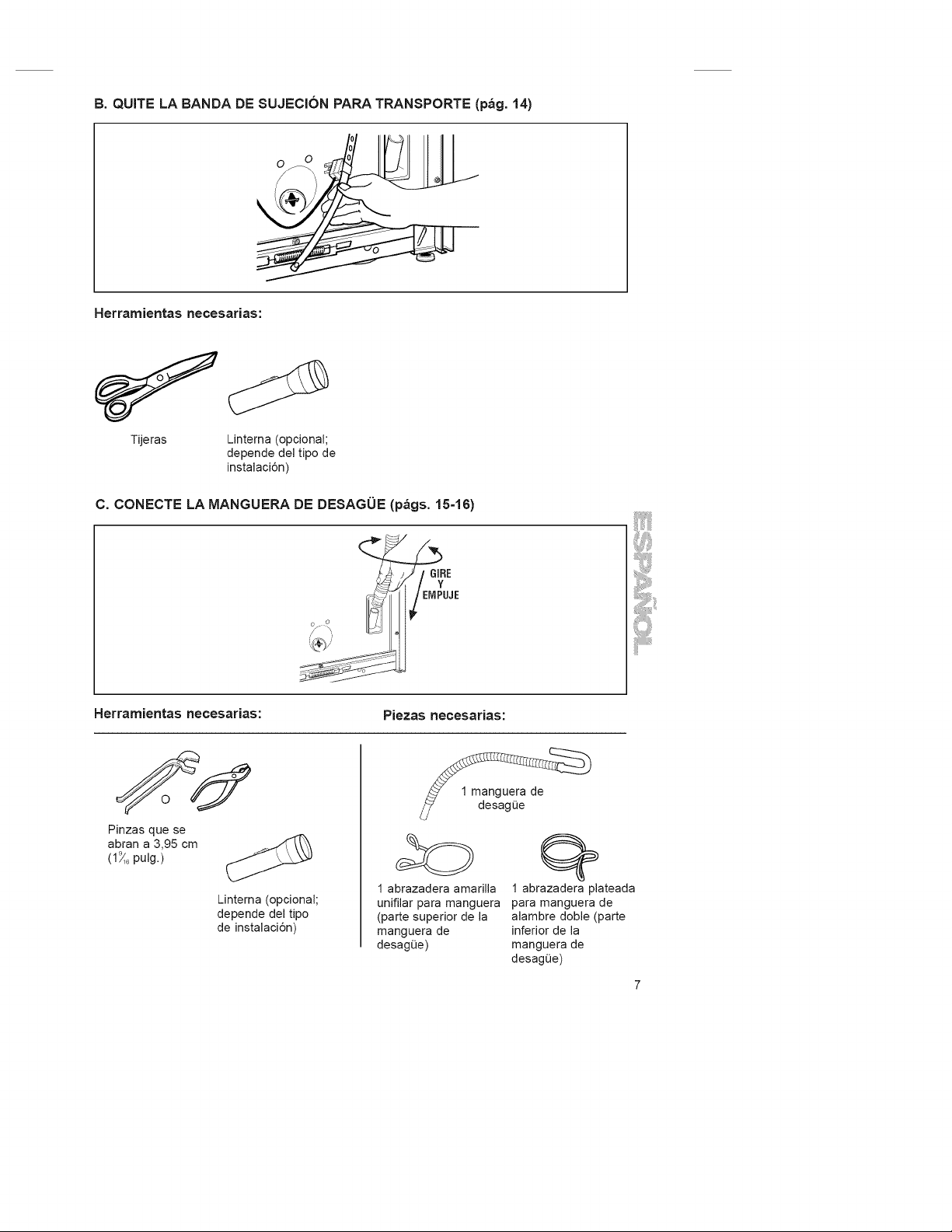

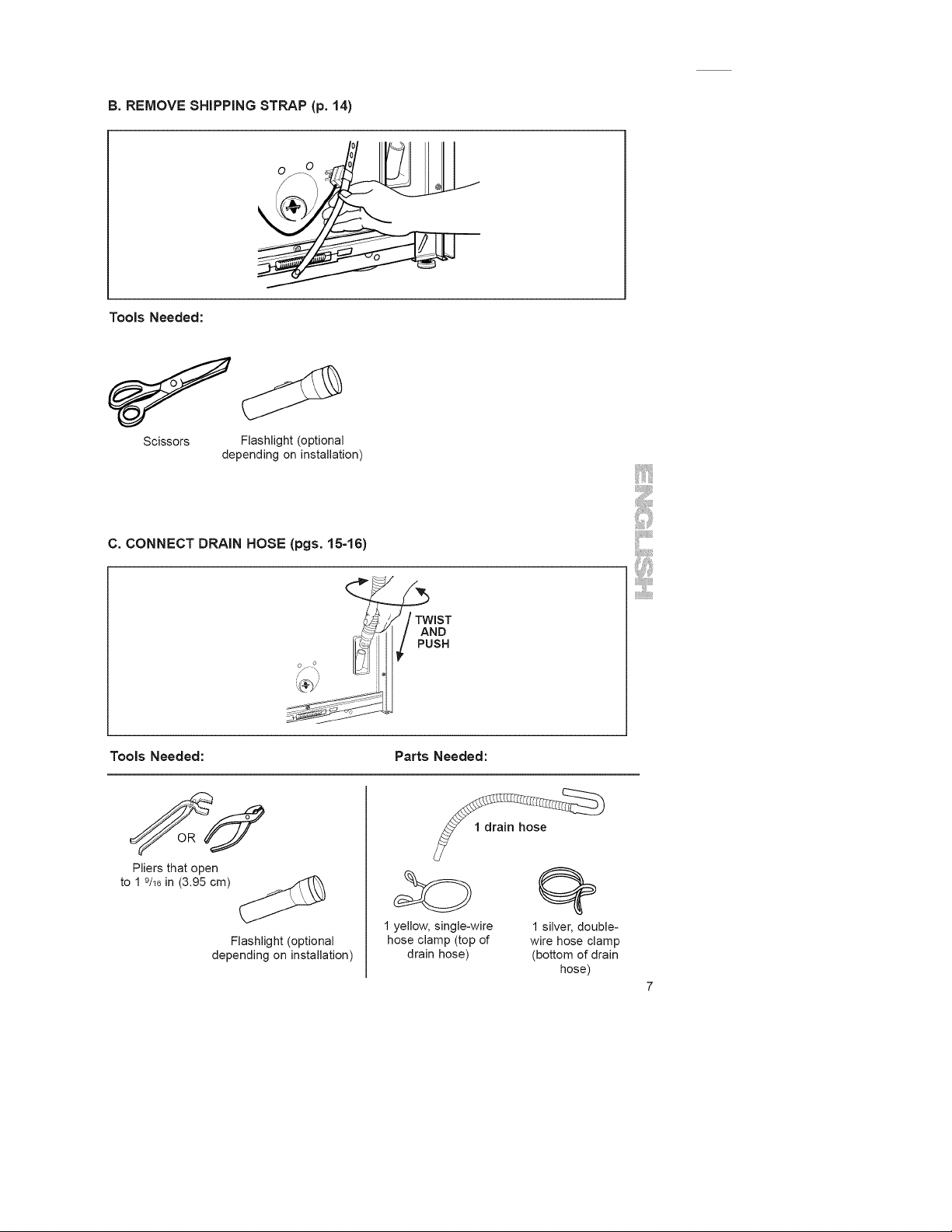

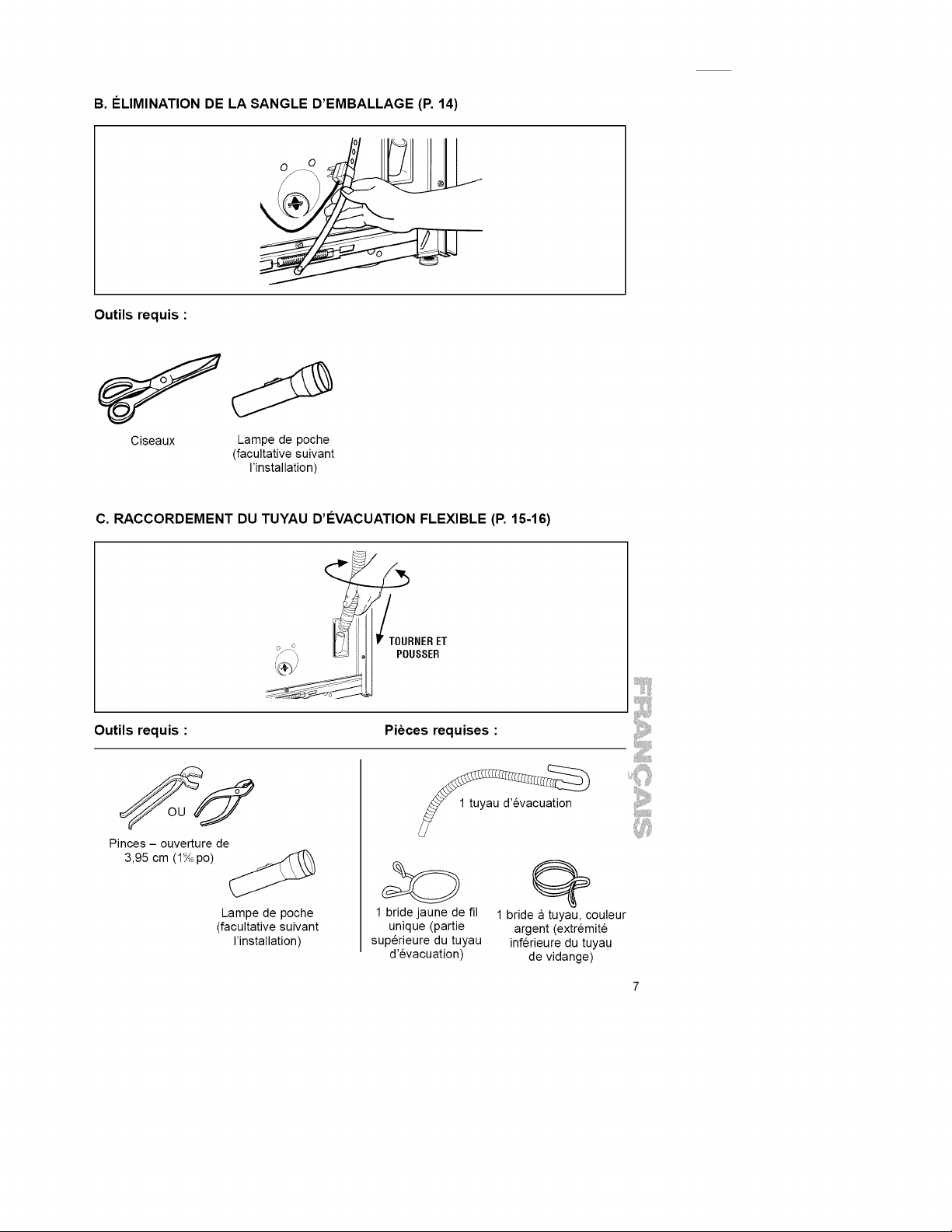

B.REMOVESHPPING STRAP (p. 14)

Tools Needed:

Scissors Flashlight (optional

depending on installation)

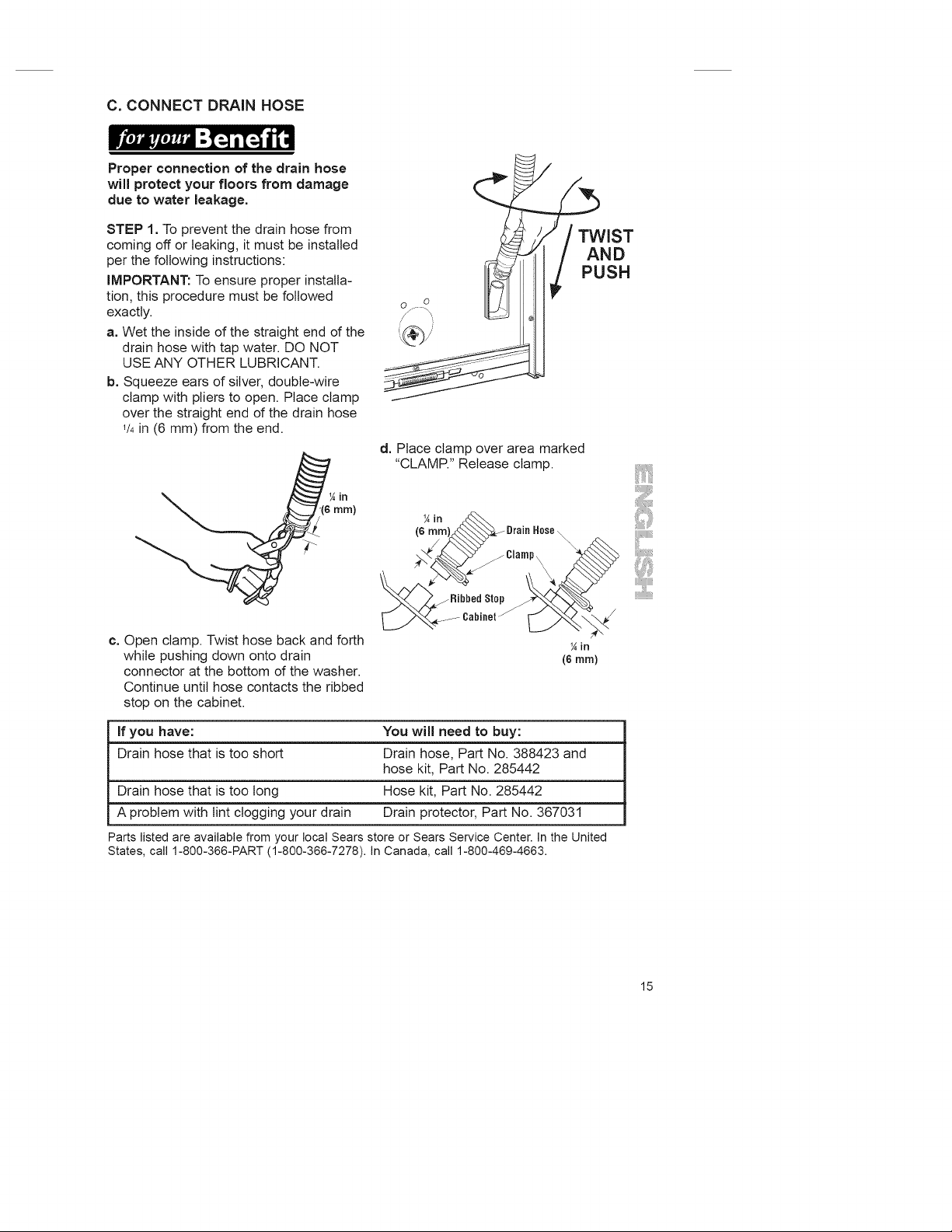

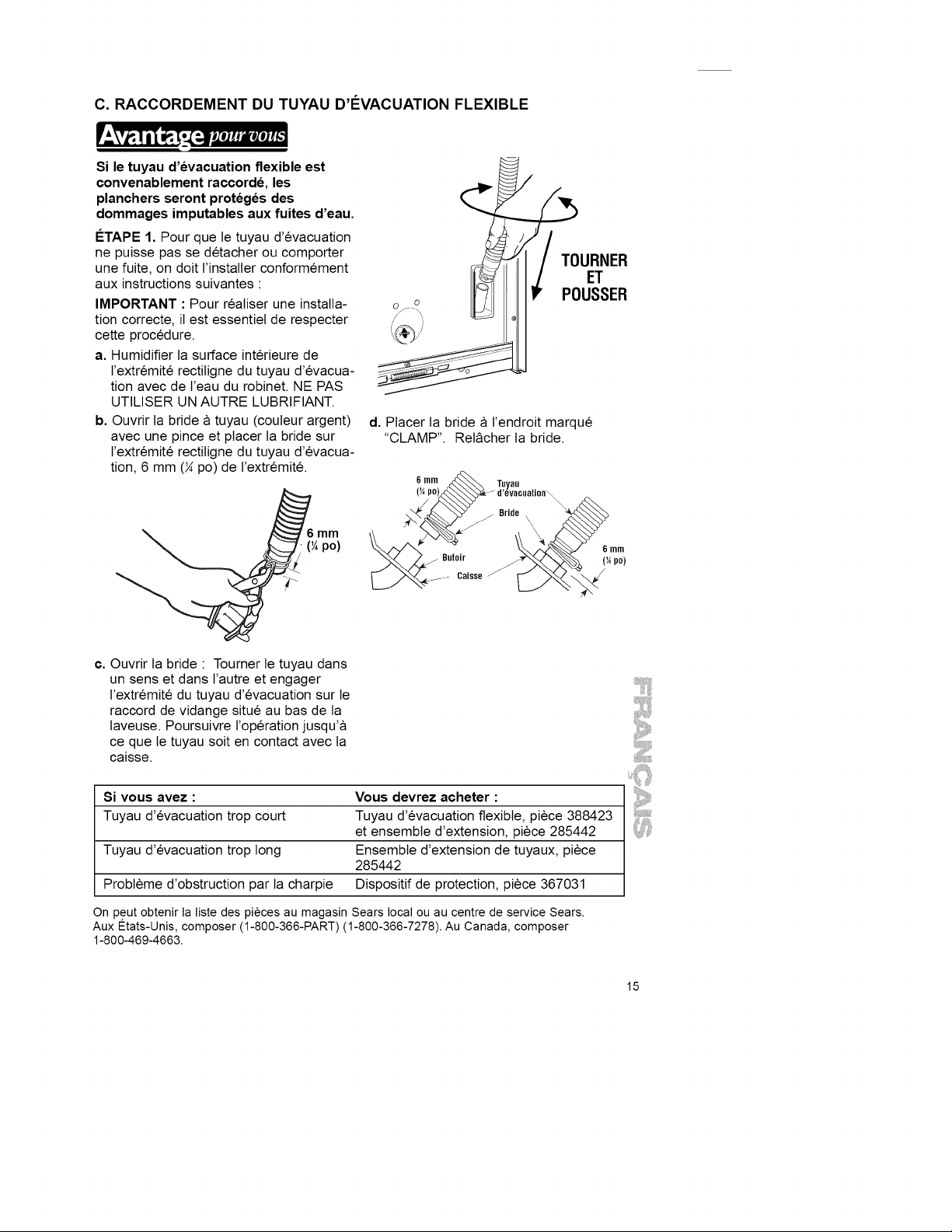

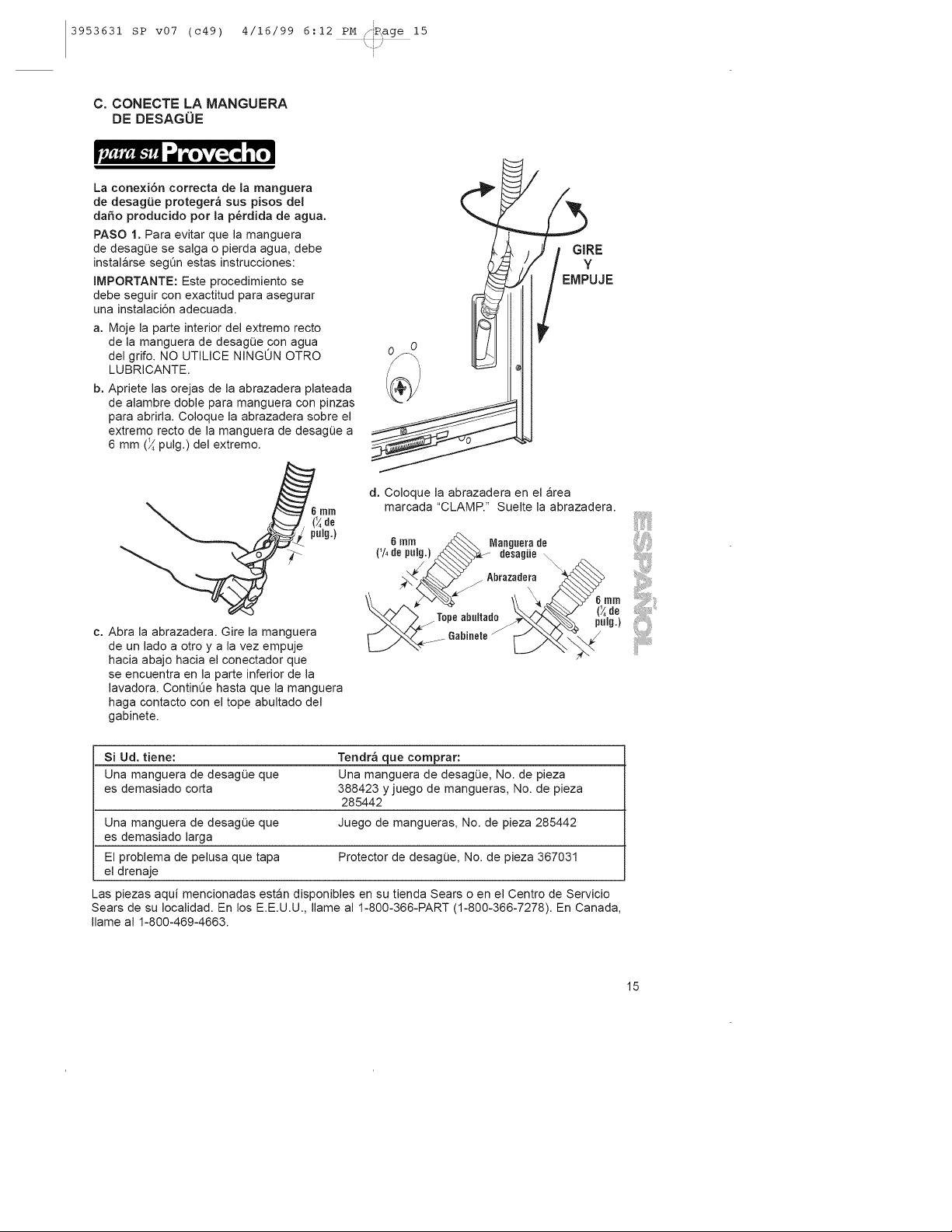

C. CONNECT DRAIN HOSE (pgs. 15-16)

Tools Needed: Parts Needed:

Pliers that open

to 1 9/16in (3.95 cm)

Flashlight (optional

depending on installation)

1 yellow, single-wire 1 silver, double-

hose clamp (top of wire hose clamp

drain hose) (bottom of drain

hose)

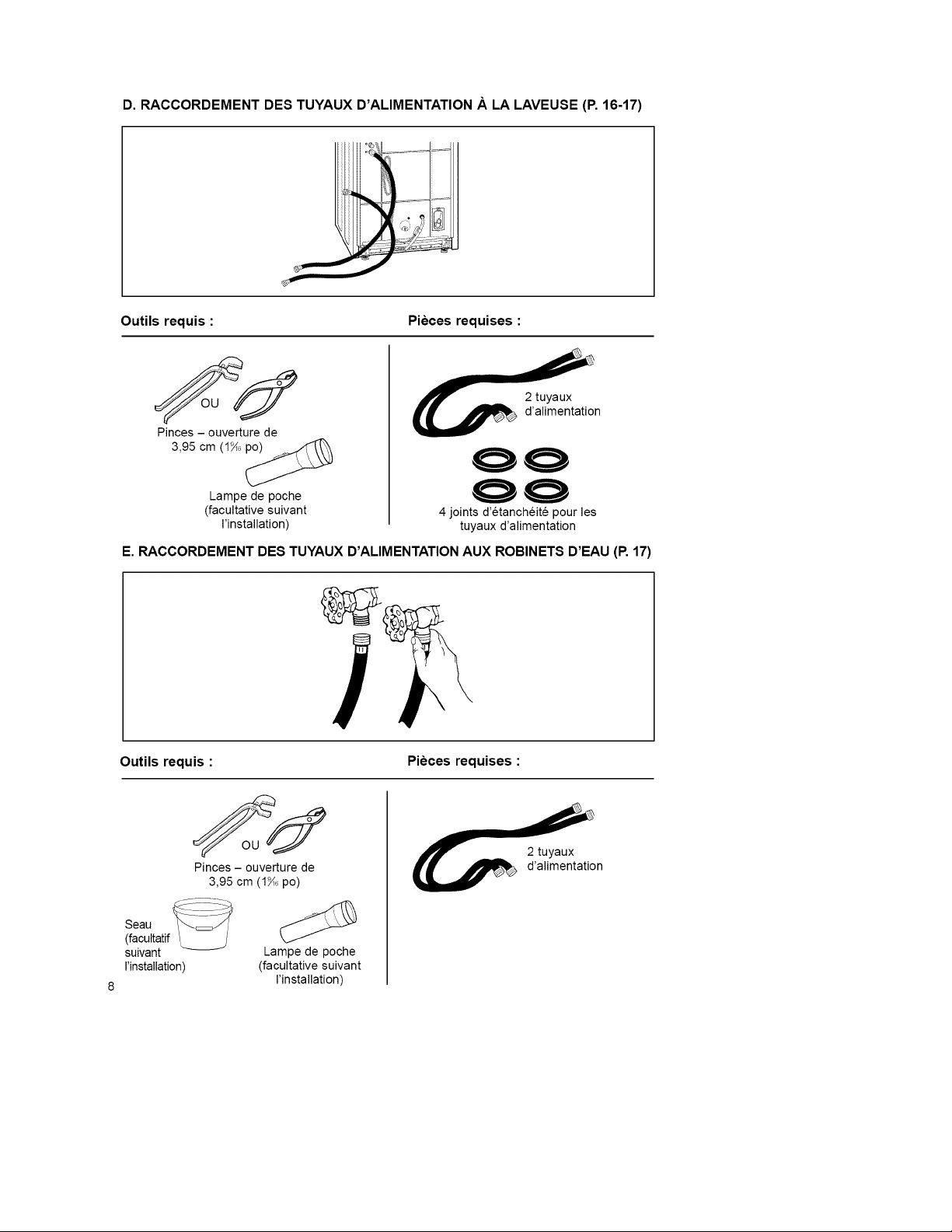

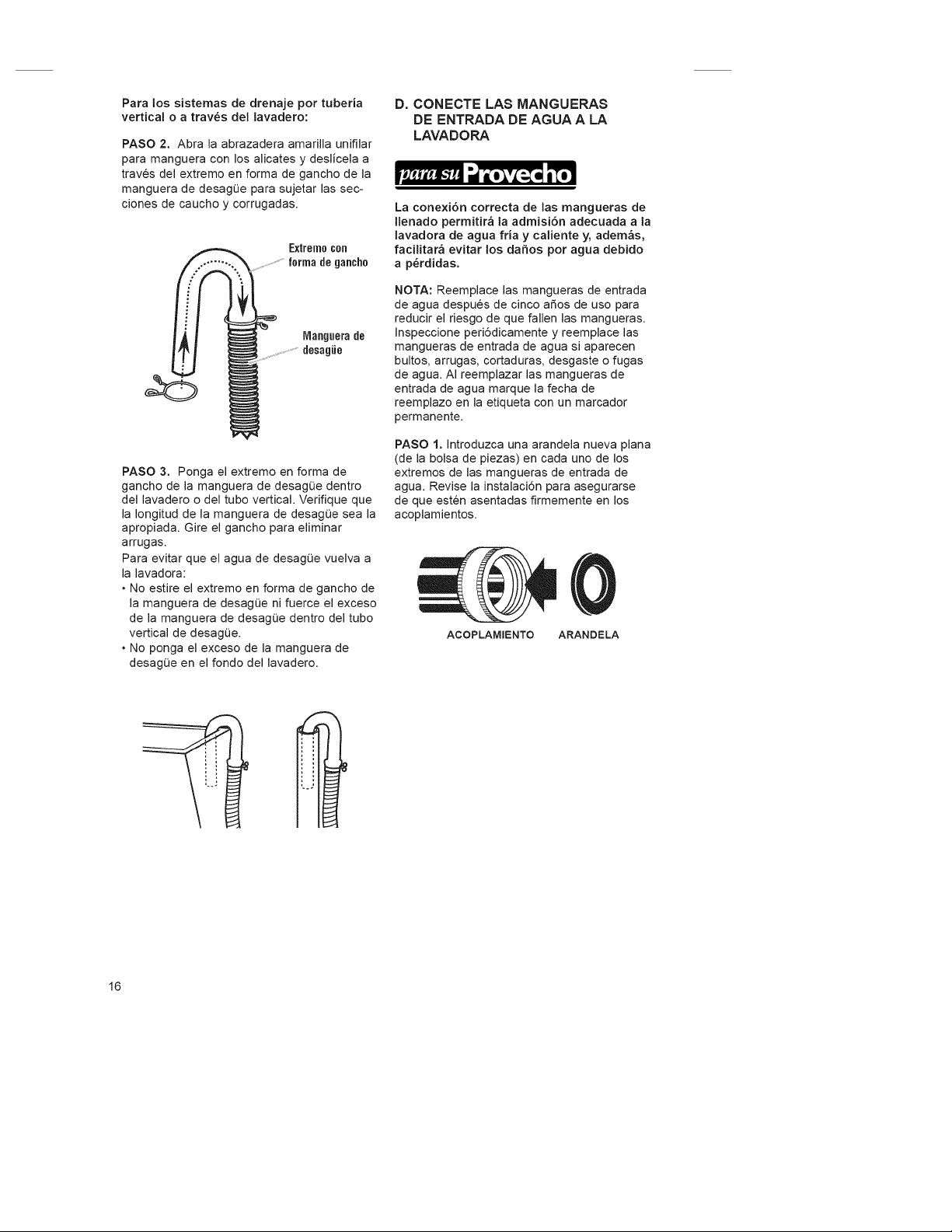

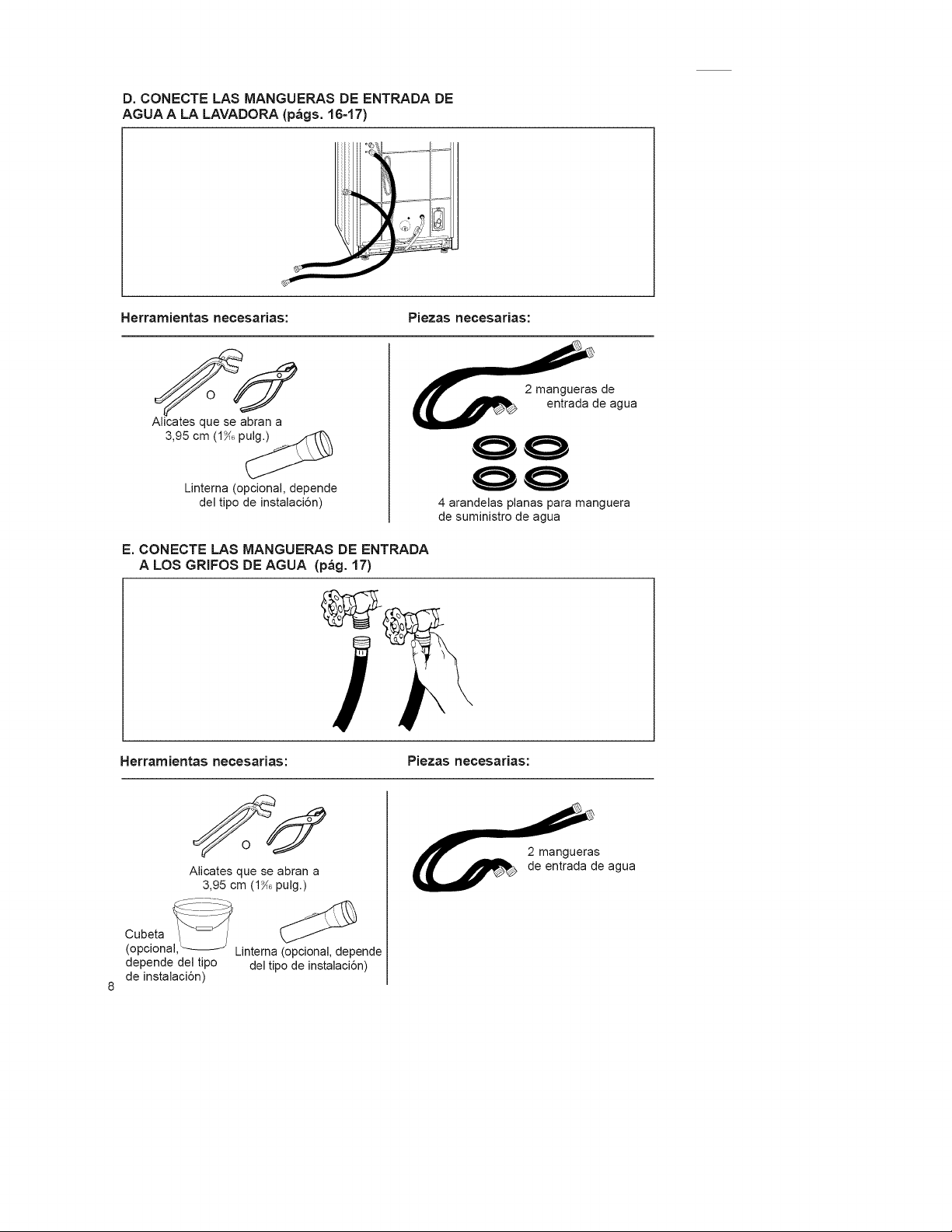

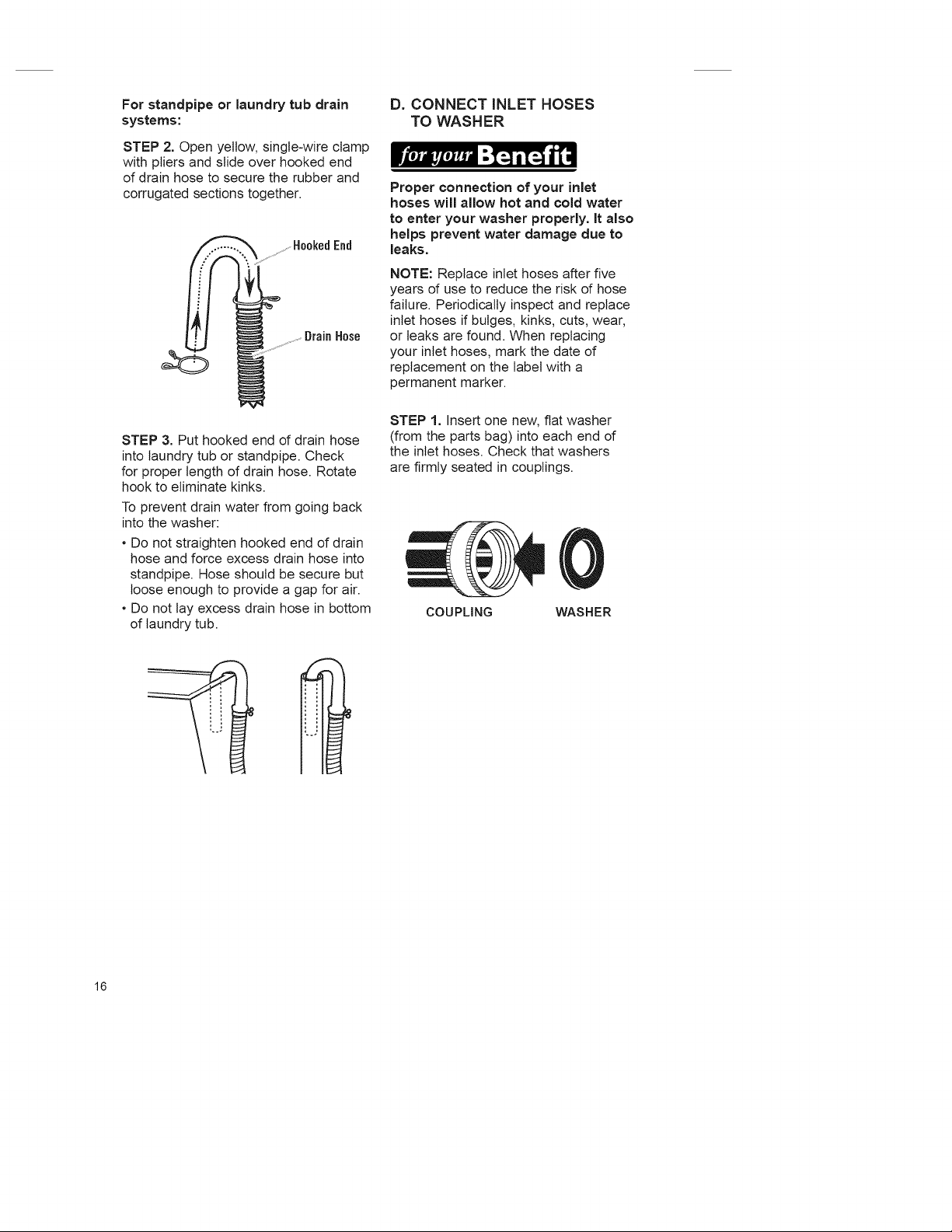

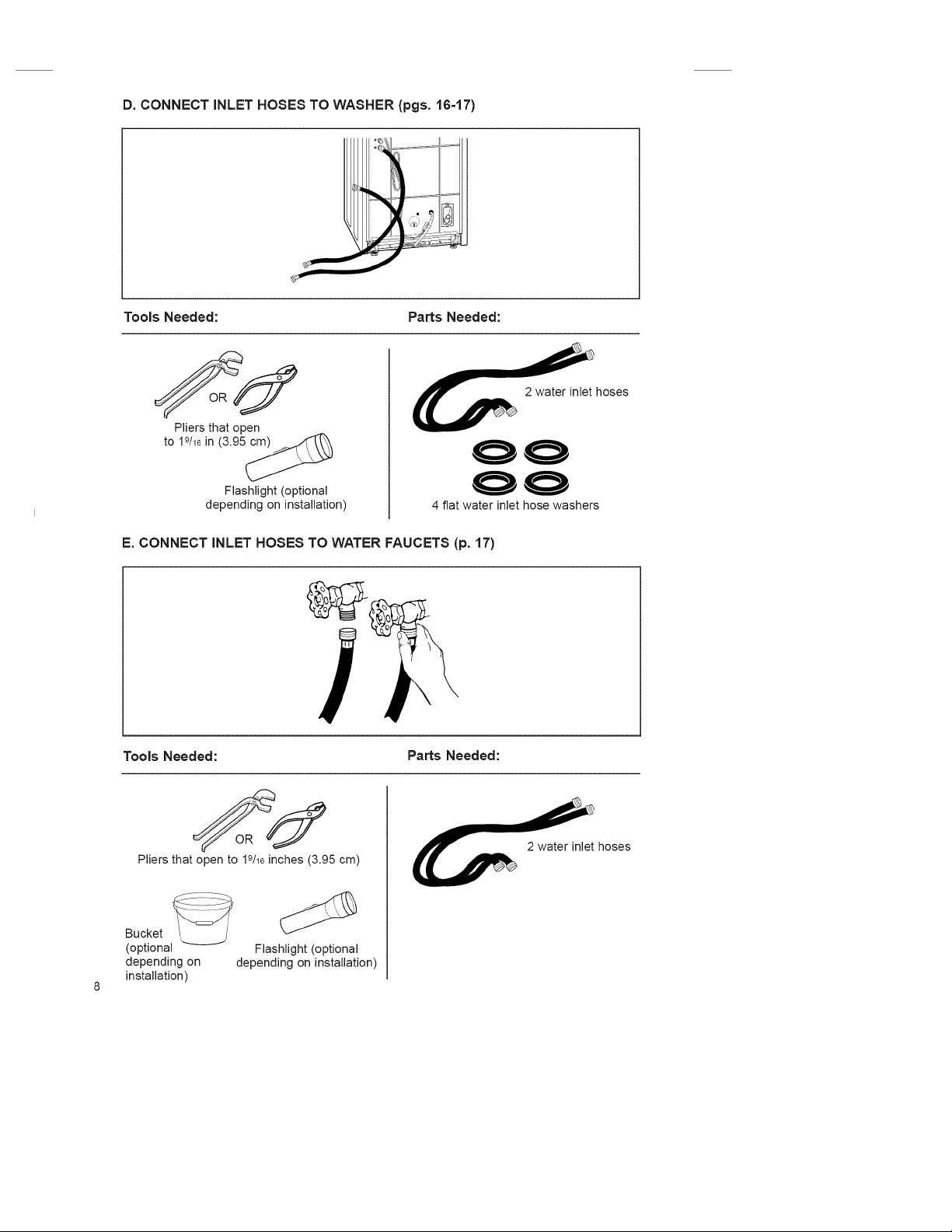

D. CONNECT INLET HOSES TO WASHER (pgs. 16-17)

.....::4D

Tools Needed: Parts Needed:

Pliers that open

to 19/16in (3.95_

Flashlight (optional

depending on installation)

2 water inlet hoses

4 fiat water inlet hose washers

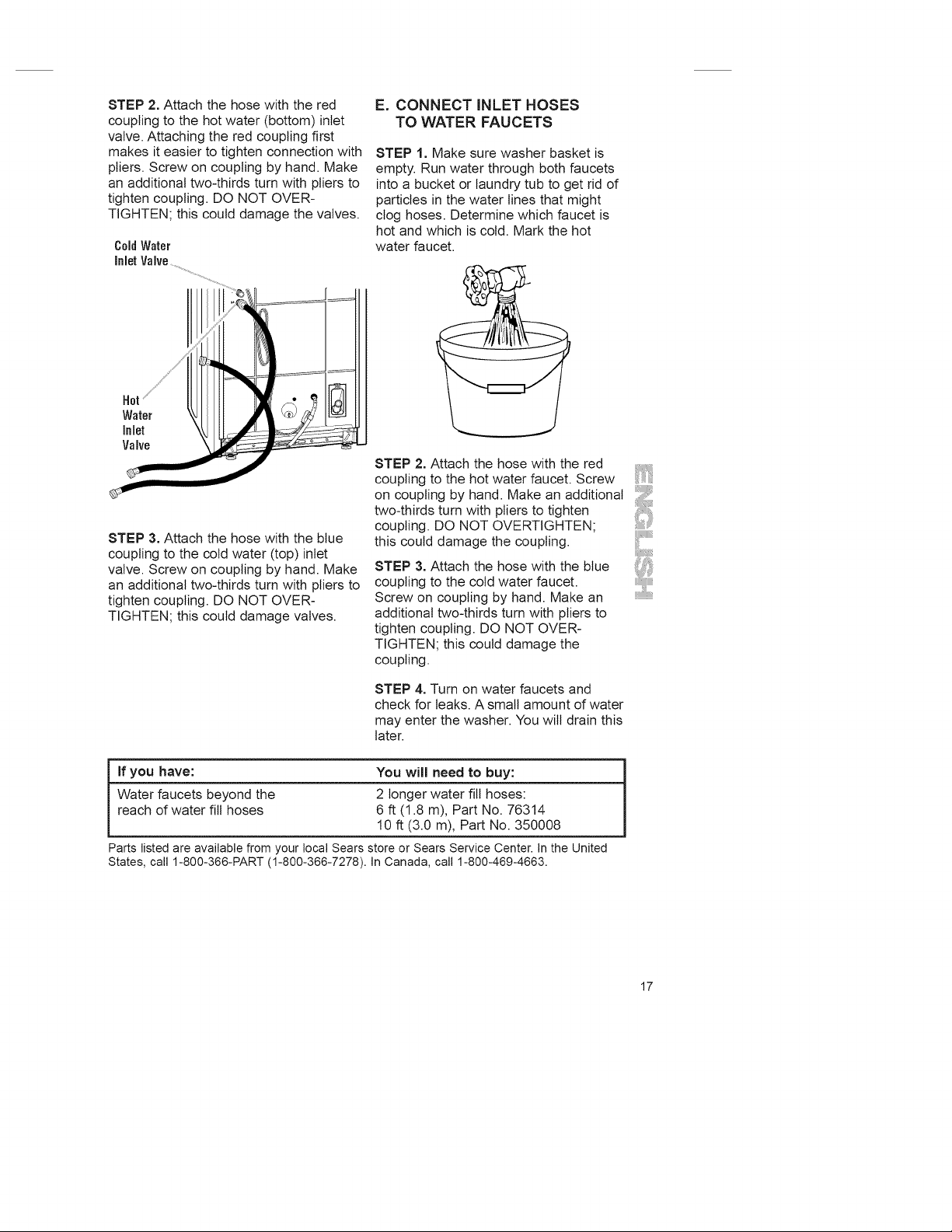

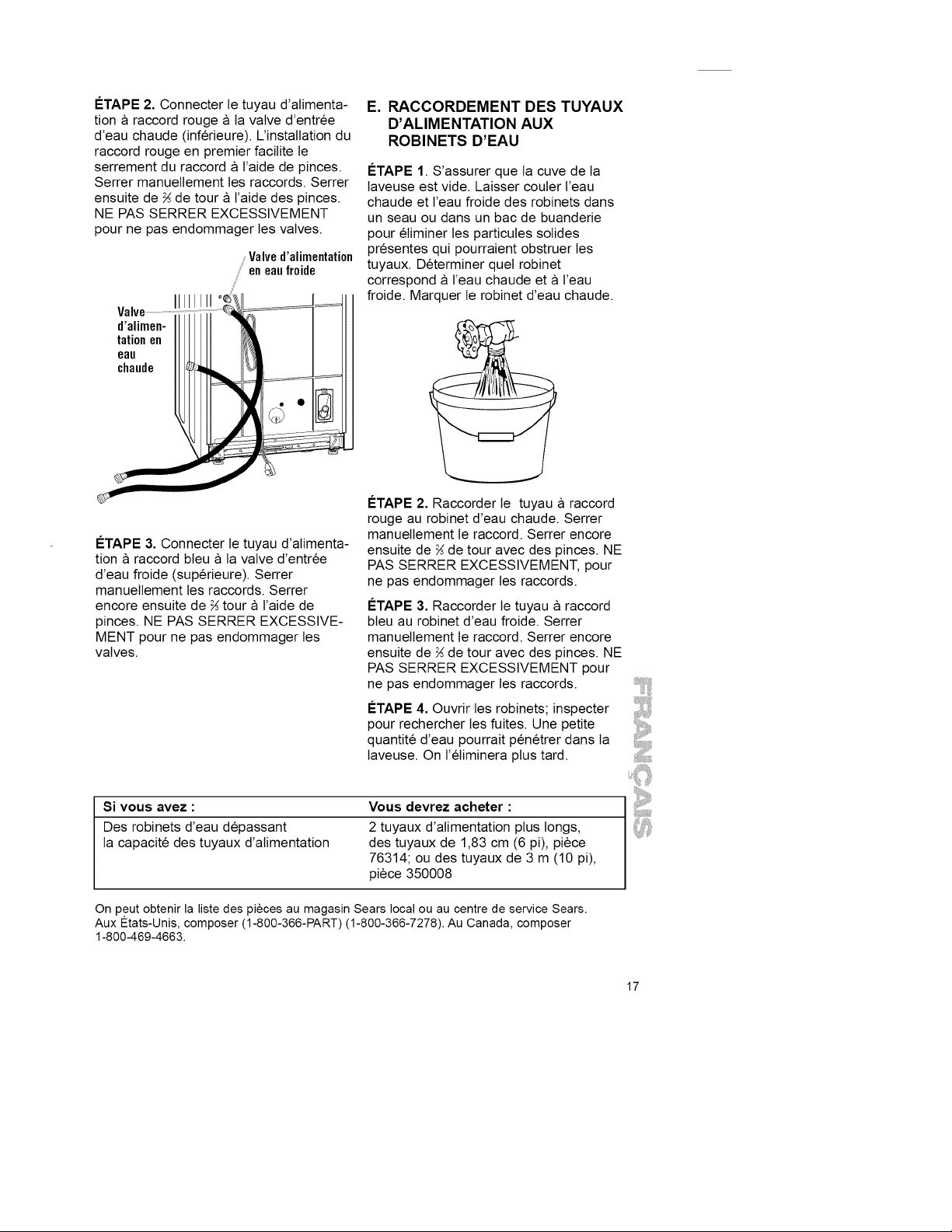

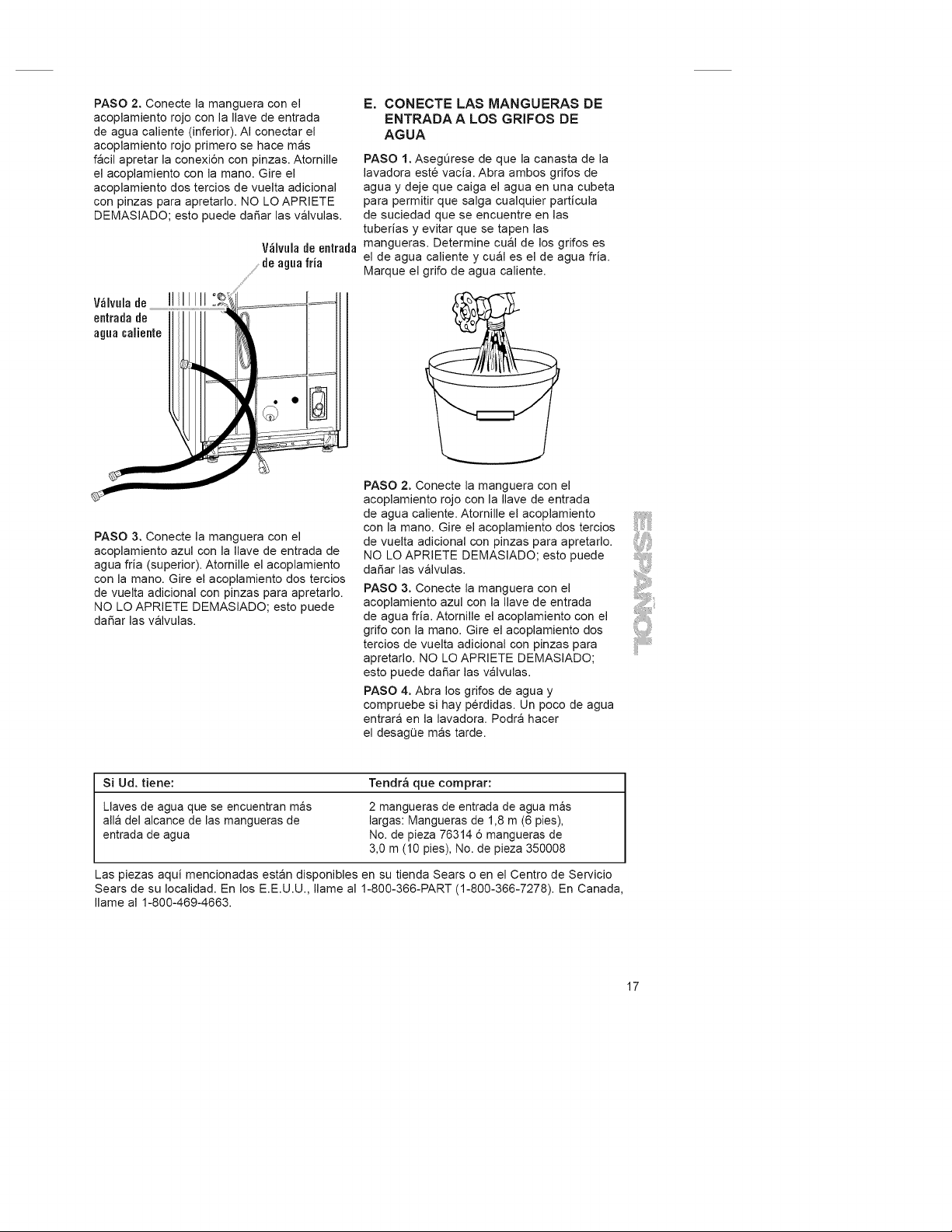

E. CONNECT INLET HOSES TO WATER FAUCETS (p. 17)

Tools Needed: Parts Needed:

Pliers that open to 19/16inches (3.95 cm)

Bucket

(optional

depending on

installation)

Flashlight (optional

depending on installation)

2 water inlet hoses

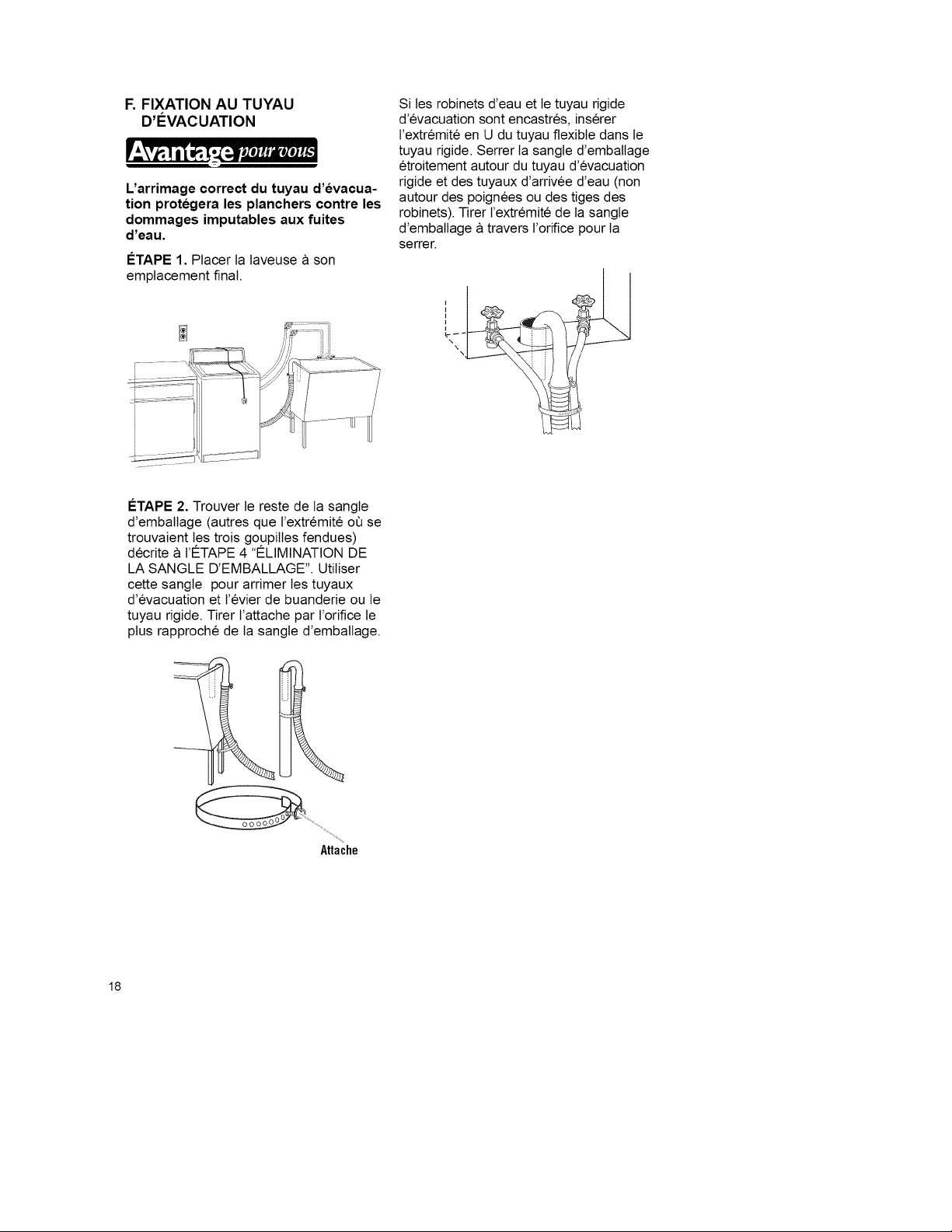

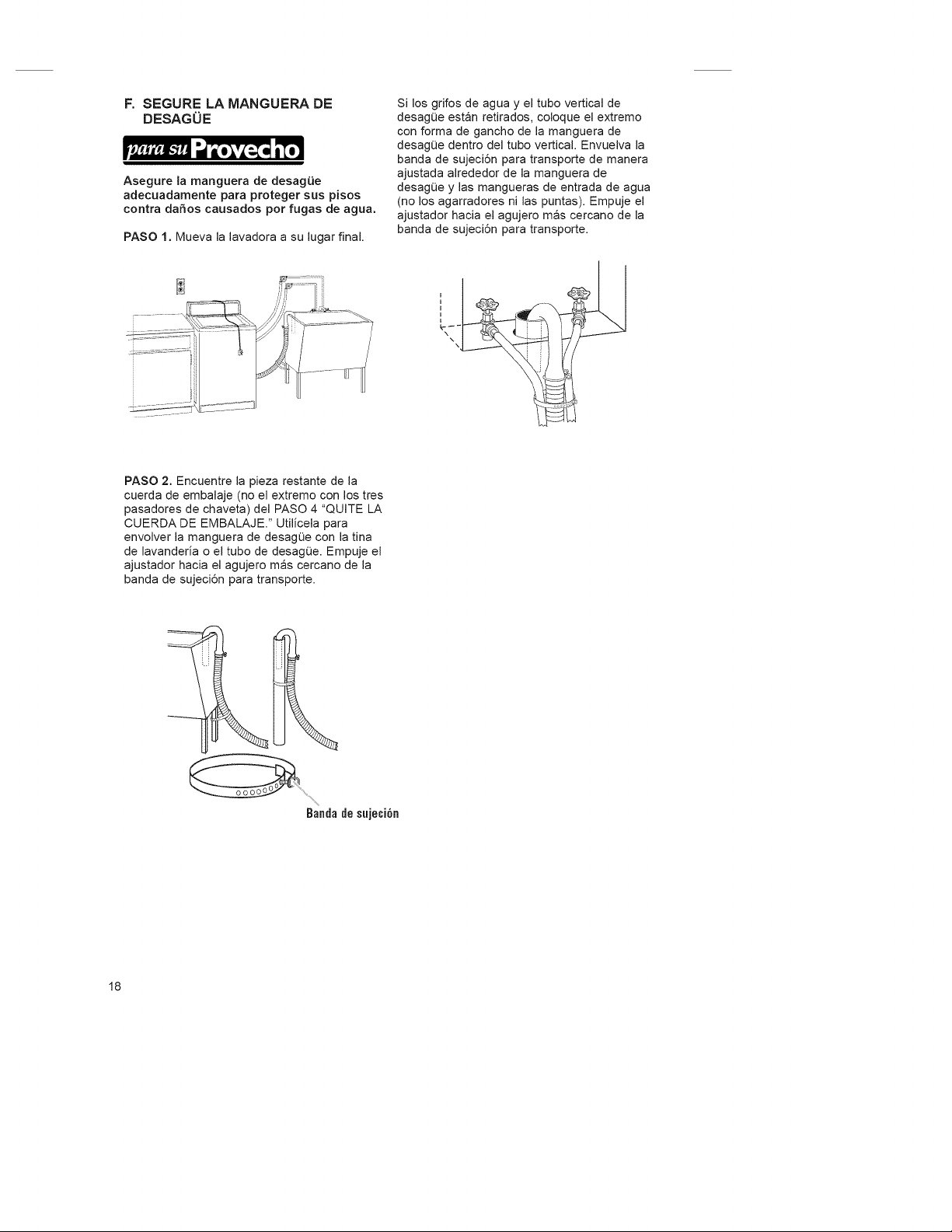

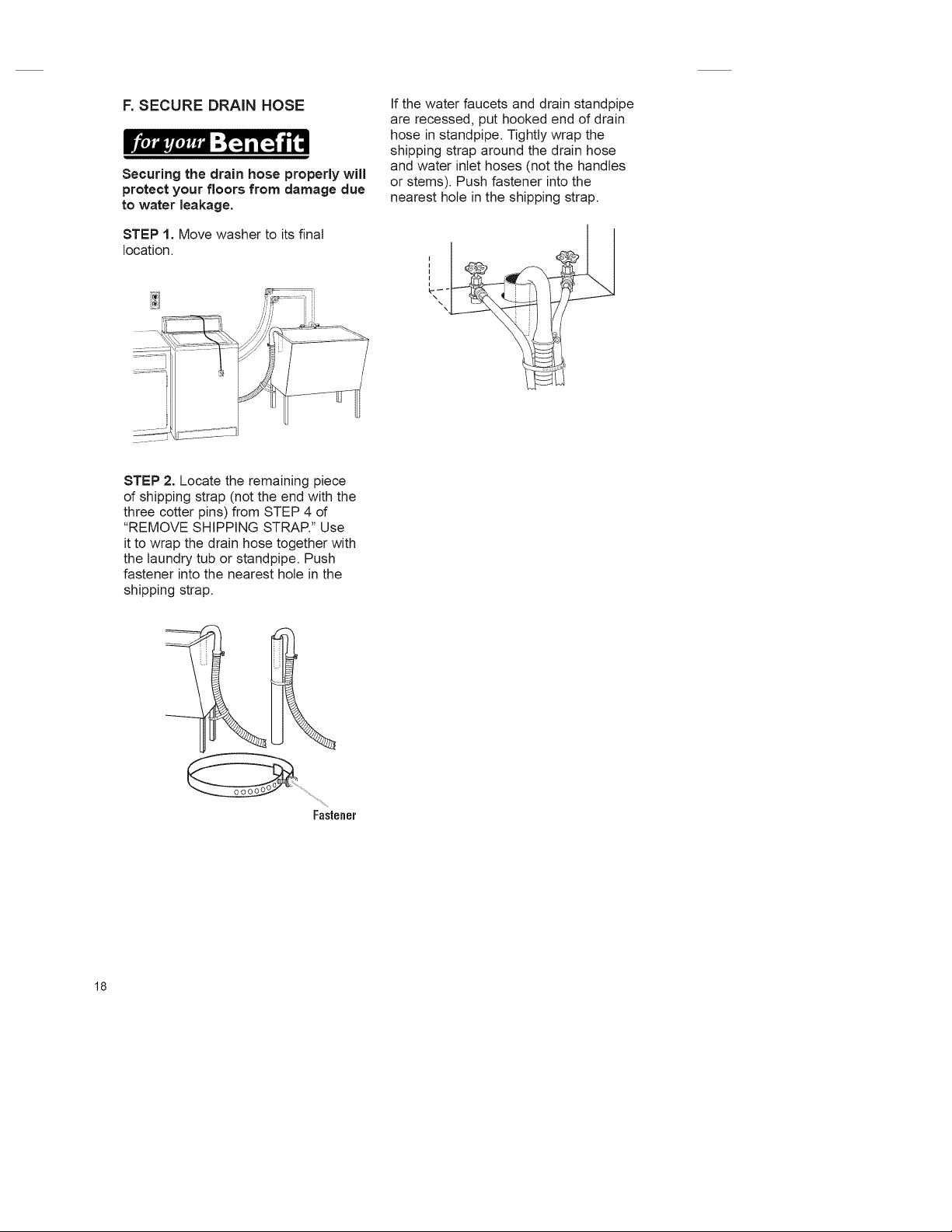

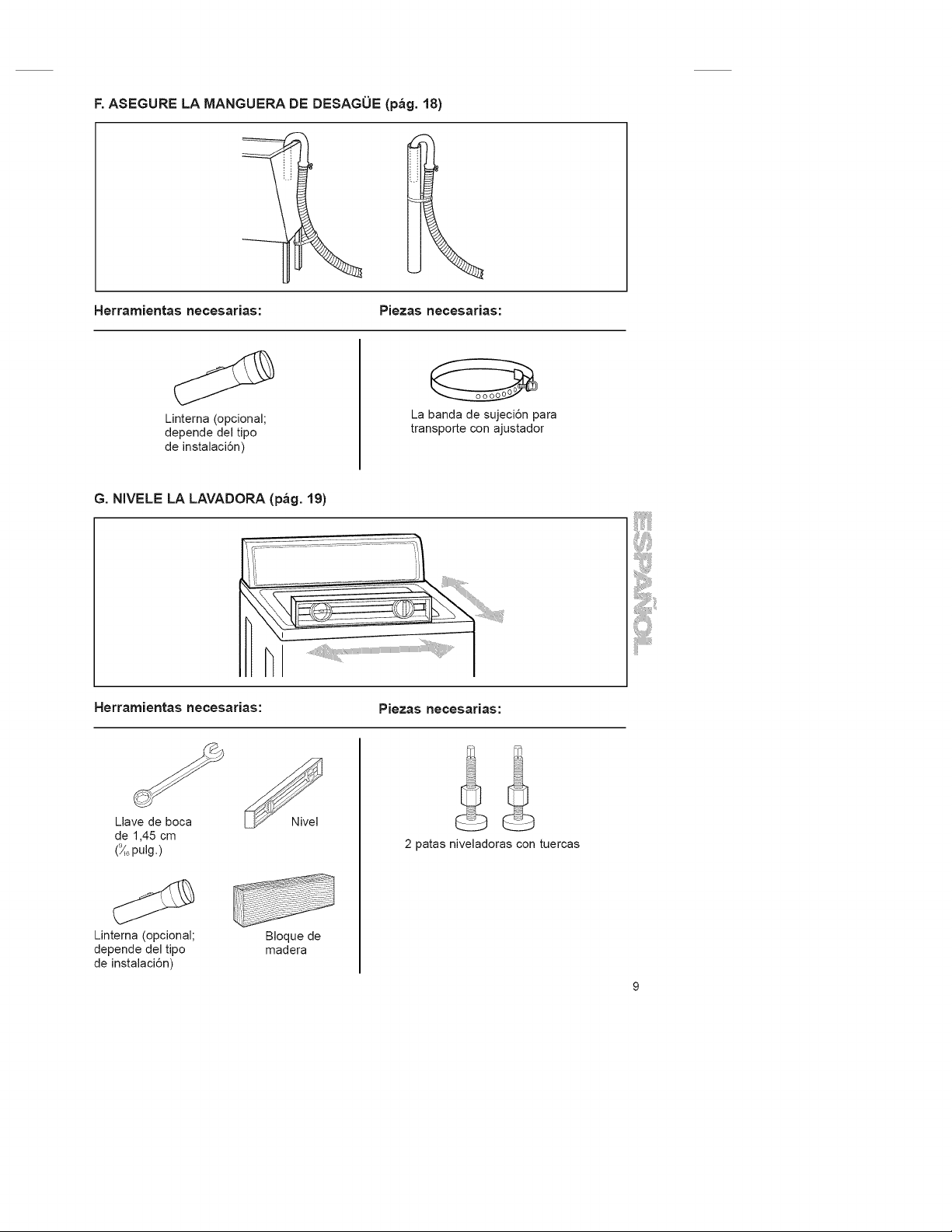

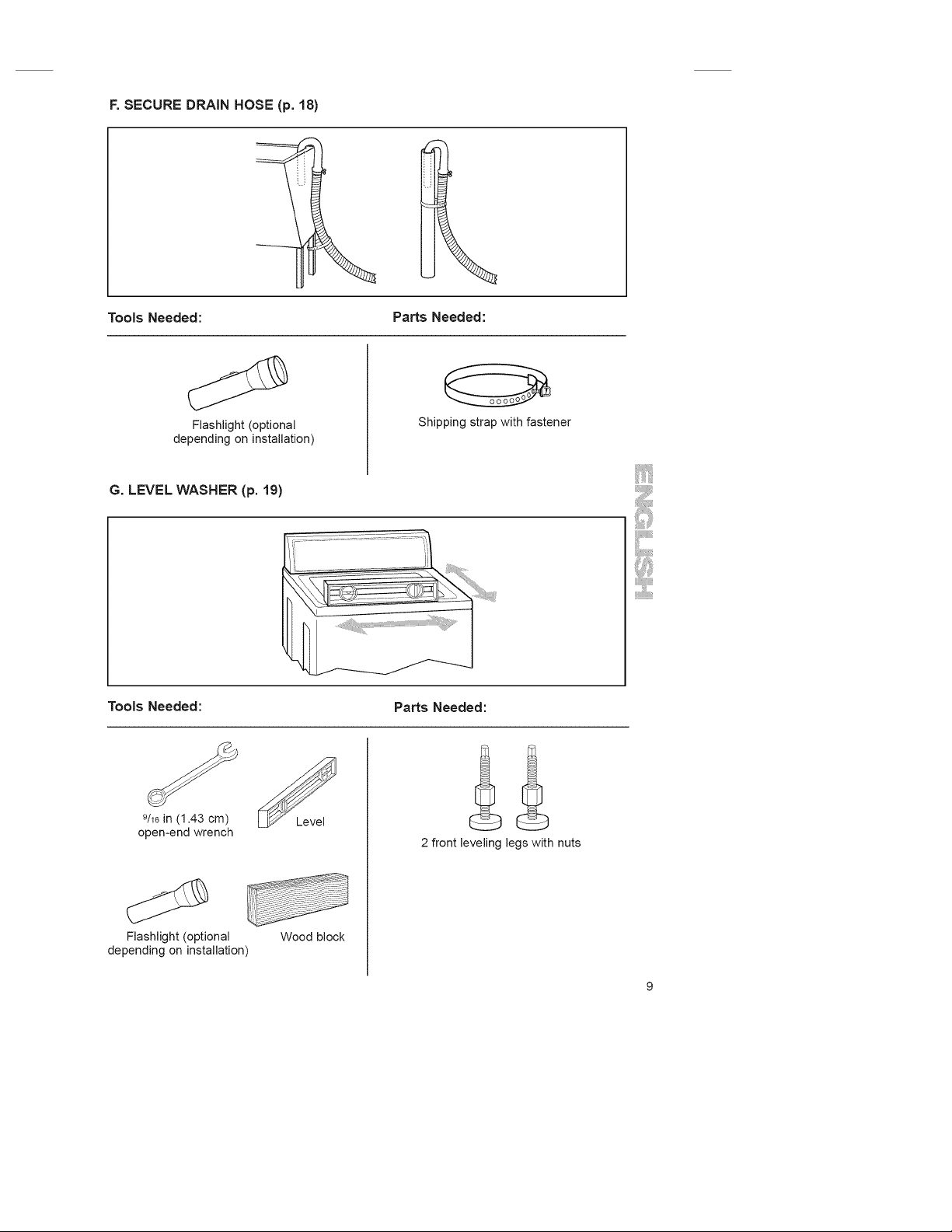

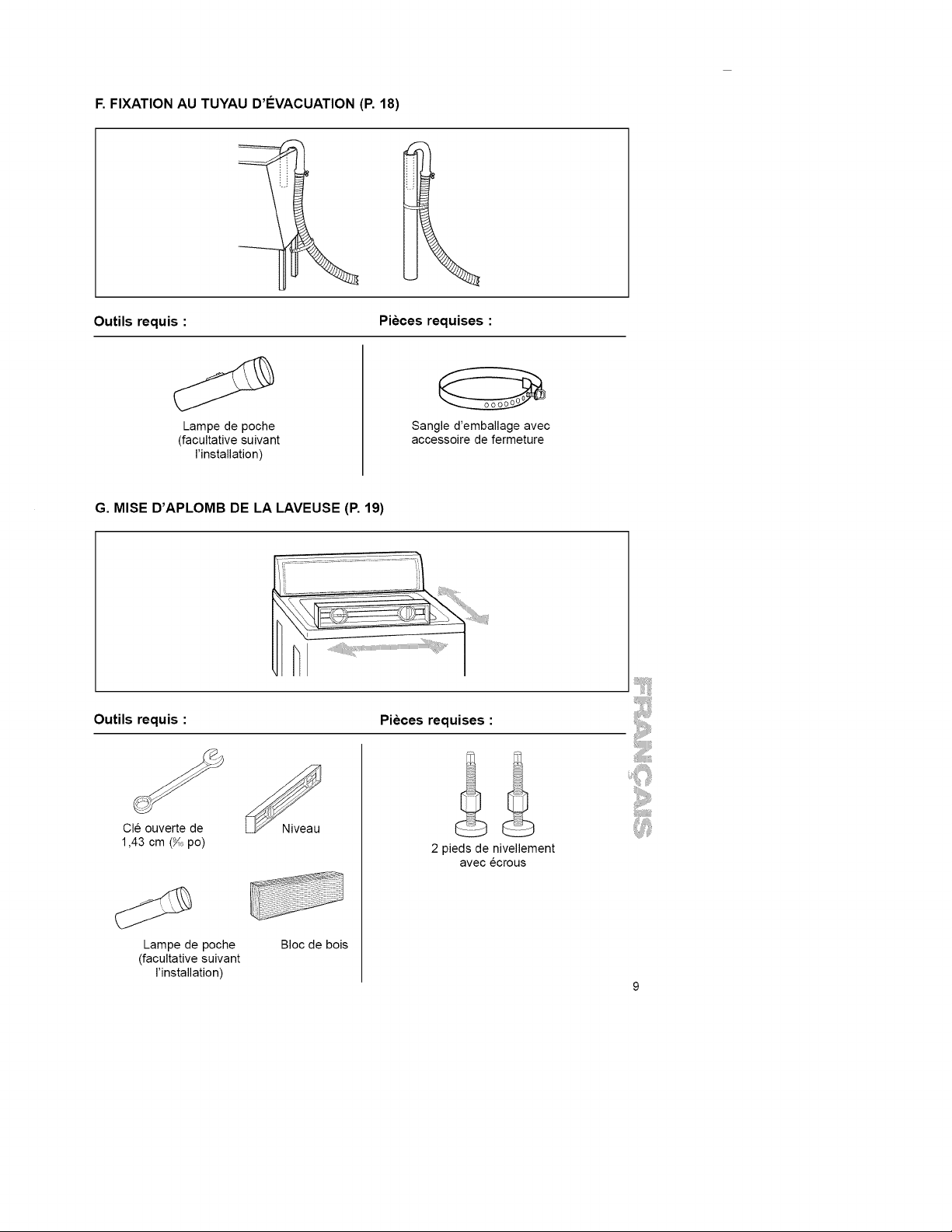

F. SECURE DRAIN HOSE (p. 18)

Tools Needed: Parts Needed:

Flashlight (optional

depending on installation)

Shipping strap with fastener

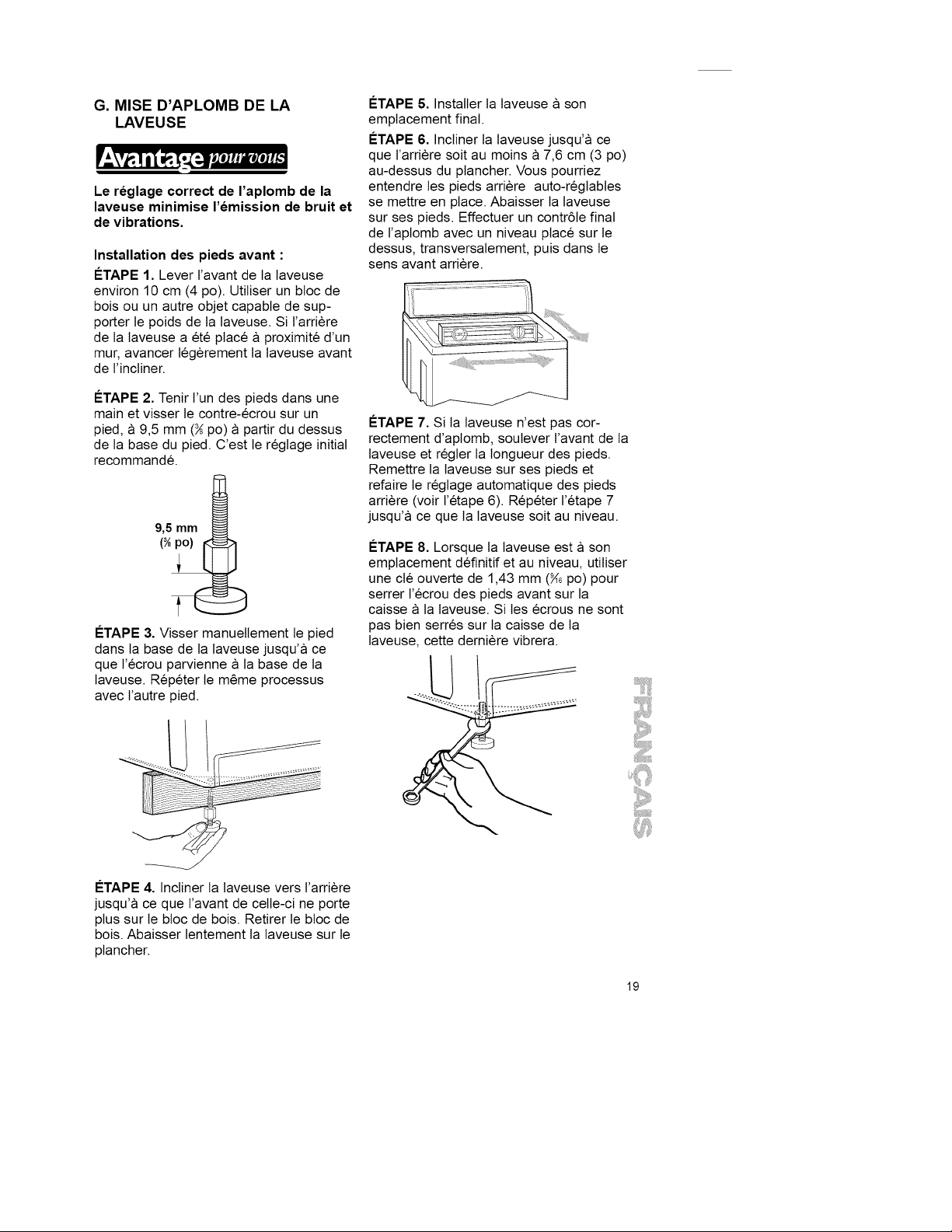

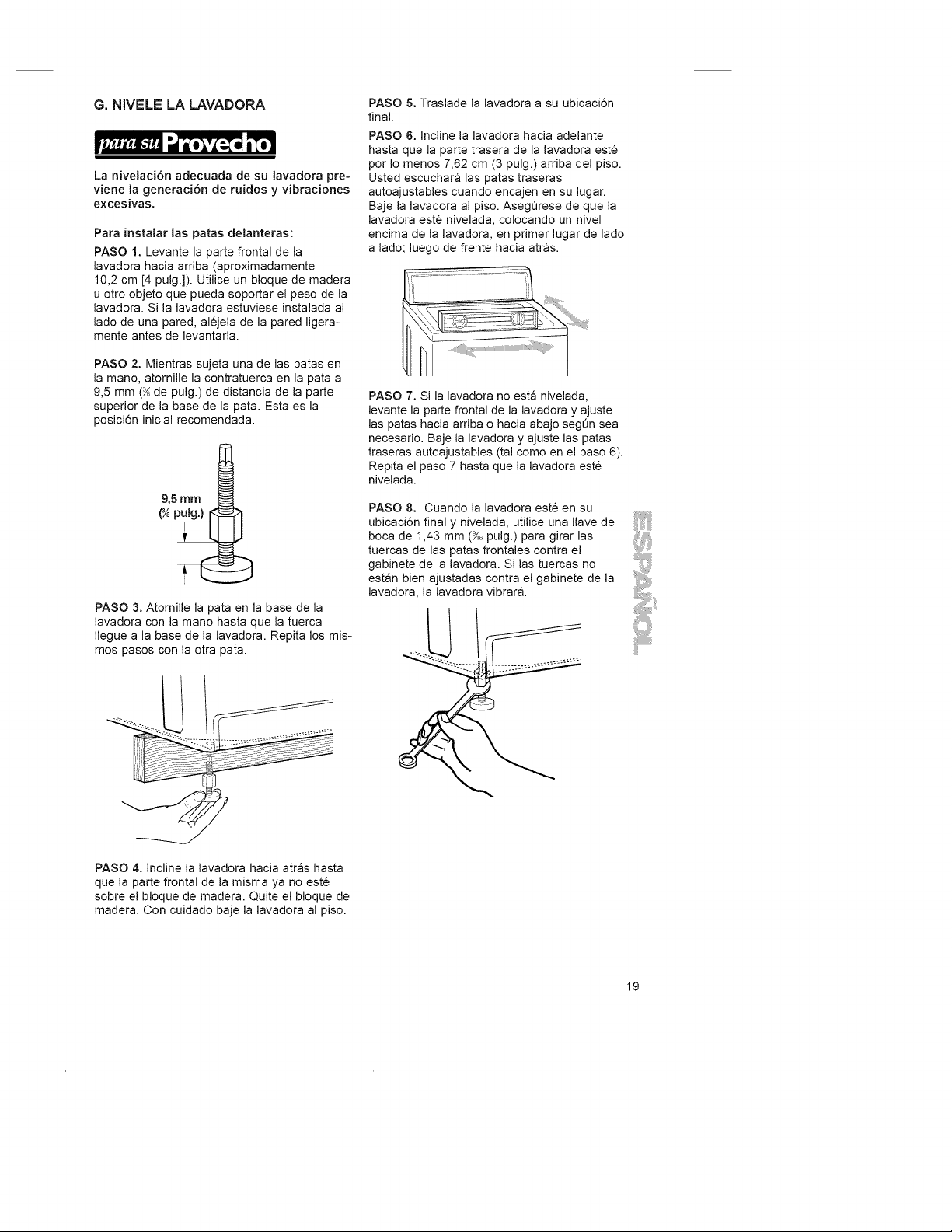

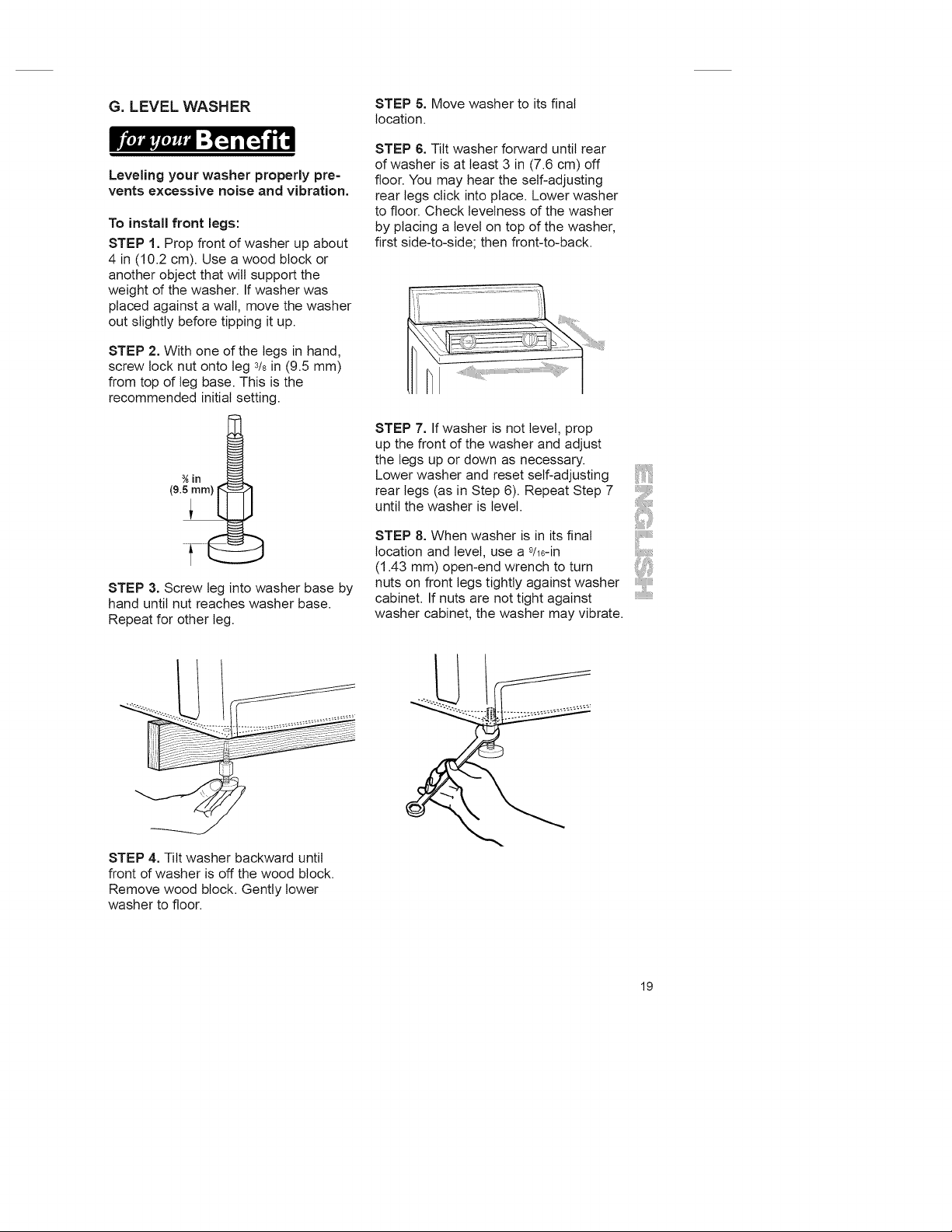

G. LEVEL WASHER (p. 19)

Tools Needed: Parts Needed:

9/16in (1.43 cm)

open-end wrench

Flashlight (optional

depending on installation)

Wood block

2 front leveling legs with nuts

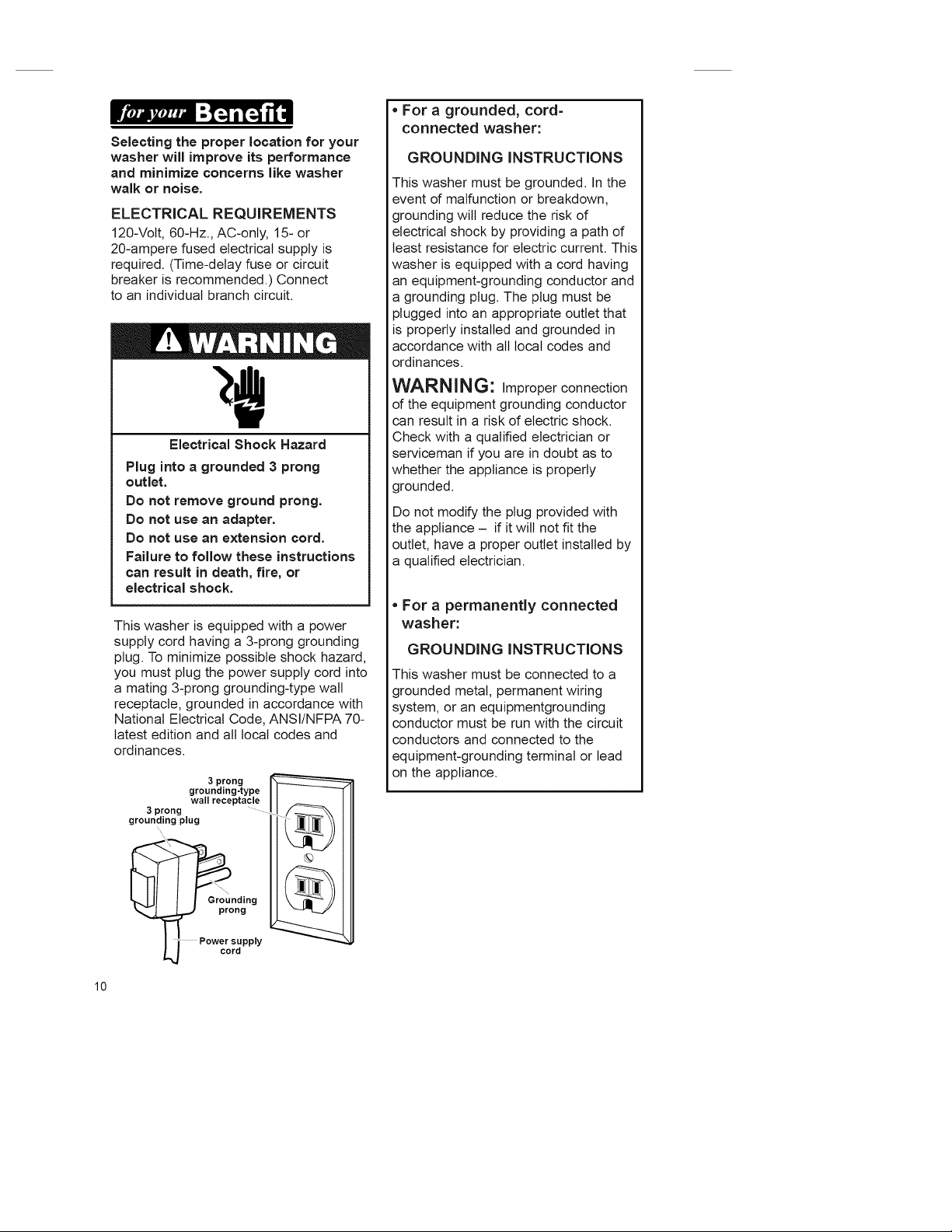

Selecting the proper location for your

washer wiINimprove its performance

and minimize concerns like washer

walk or noise.

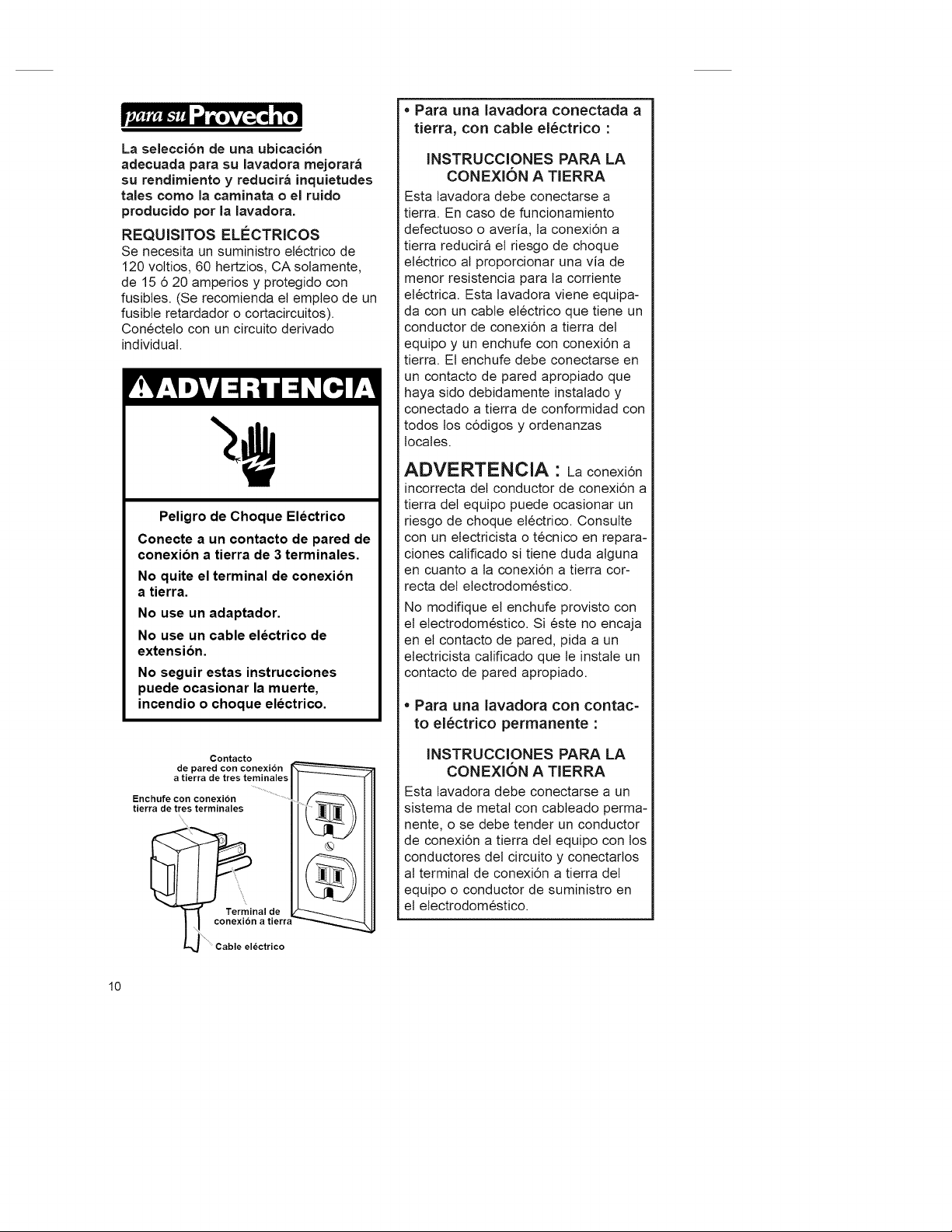

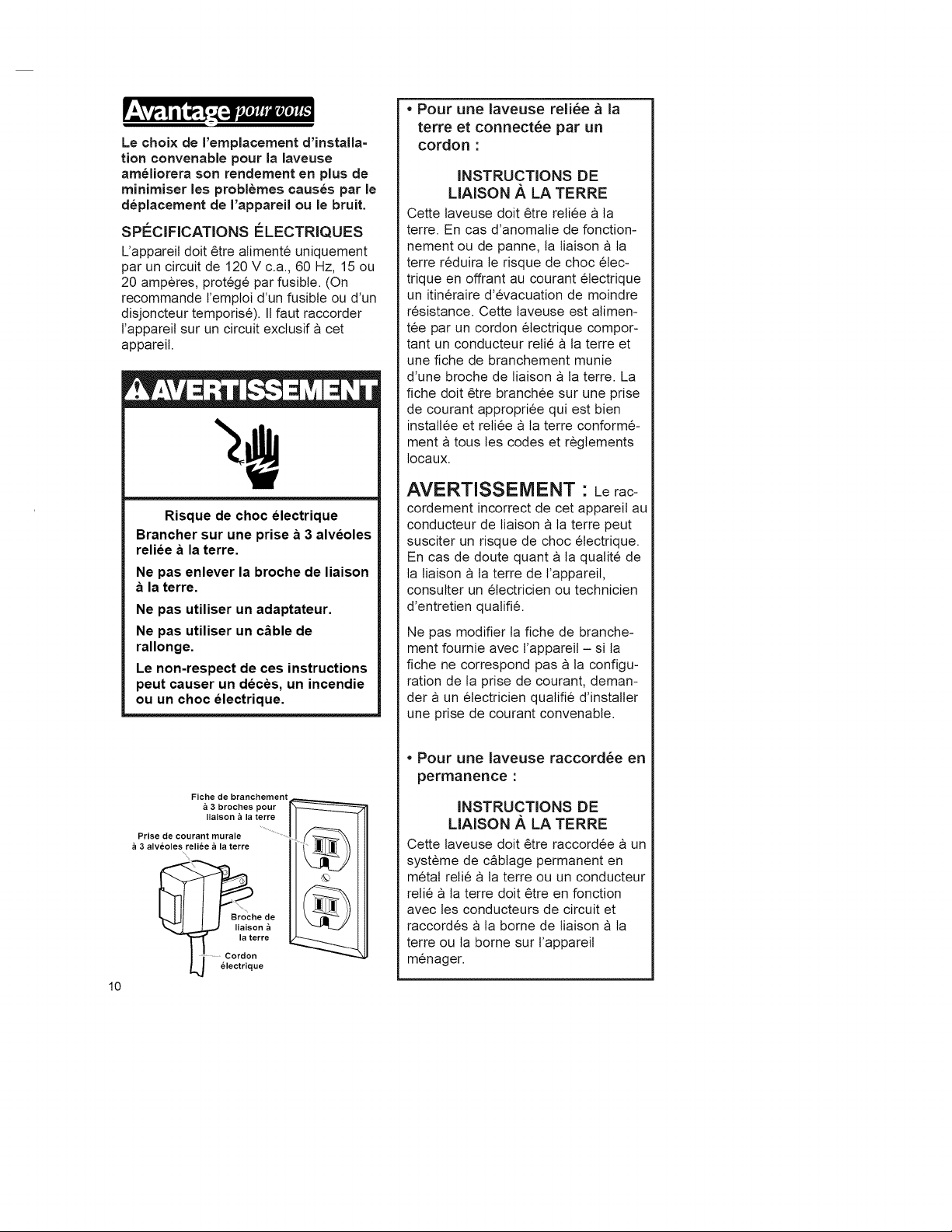

ELECTRICAL REQUIREMENTS

120-Volt, 60-Hz., AC-only, 15- or

20-ampere fused electrical supply is

required. (Time-delay fuse or circuit

breaker is recommended.) Connect

to an individual branch circuit.

Electrical Shock Hazard

Plug into a grounded 3 prong

outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

FaiNure to folNow these instructions

can result in death, fire, or

electrical shock.

This washer is equipped with a power

supply cord having a 3-prong grounding

plug. To minimize possible shock hazard,

you must plug the power supply cord into

a mating 3-prong grounding-type walt

receptacle, grounded in accordance with

National Electrical Code, ANSI/NFPA 70-

latest edition and all local codes and

ordinances.

3 prong

grounding-type

wall receptacle

3 prong

grounding plug

_nding

prong

i Power supply

LJ cord

\Ul //

* For a grounded, cord-

connected washer:

GROUNDING iNSTRUCTiONS

This washer must be grounded. In the

event of malfunction or breakdown,

grounding wilt reduce the risk of

electrical shock by providing a path of

least resistance for electric current. This

washer is equipped with a cord having

an equipment-grounding conductor and

a grounding plug. The plug must be

plugged into an appropriate outlet that

is properly installed and grounded in

accordance with all local codes and

ordinances.

WARN ING: Improper connection

of the equipment grounding conductor

can result in a risk of electric shock.

Check with a qualified electrician or

serviceman if you are in doubt as to

whether the appliance is properly

grounded.

Do not modify the plug provided with

the appliance - if it will not fit the

outlet, have a proper outlet installed by

a qualified electrician.

* For a permanently connected

washer:

GROUNDING INSTRUCTIONS

This washer must be connected to a

grounded metal, permanent wiring

system, or an equipmentgrounding

conductor must be run with the circuit

conductors and connected to the

equipment-grounding terminal or lead

on the appliance.

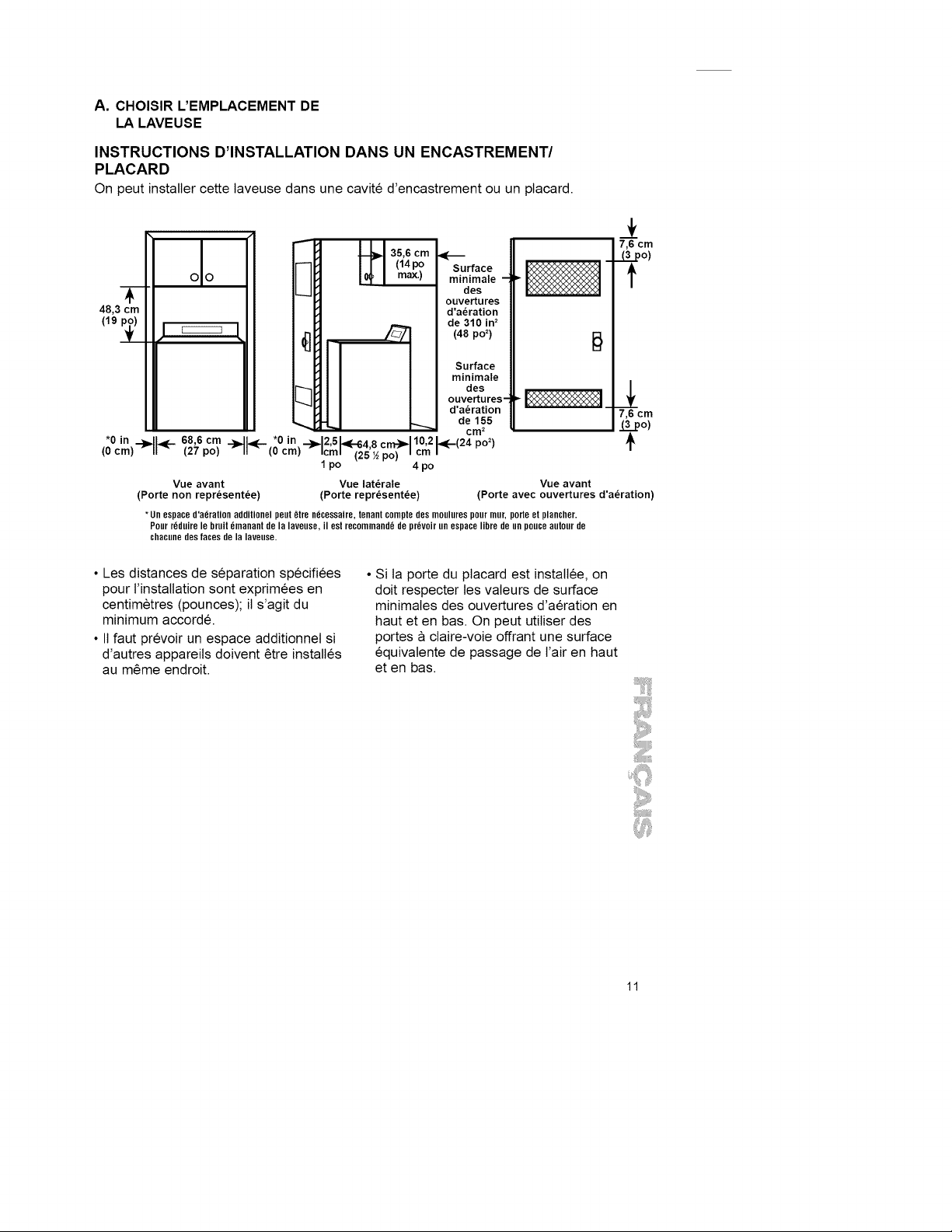

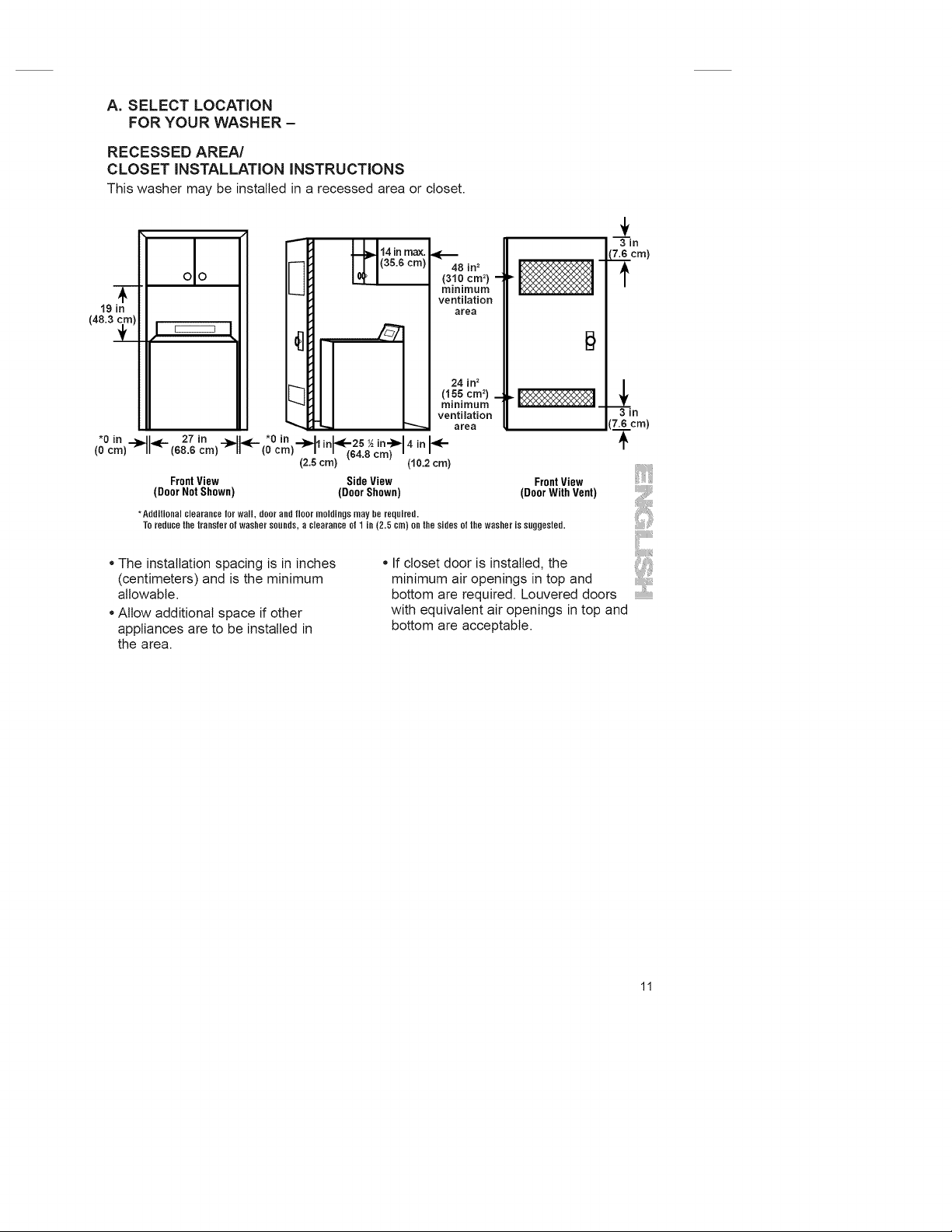

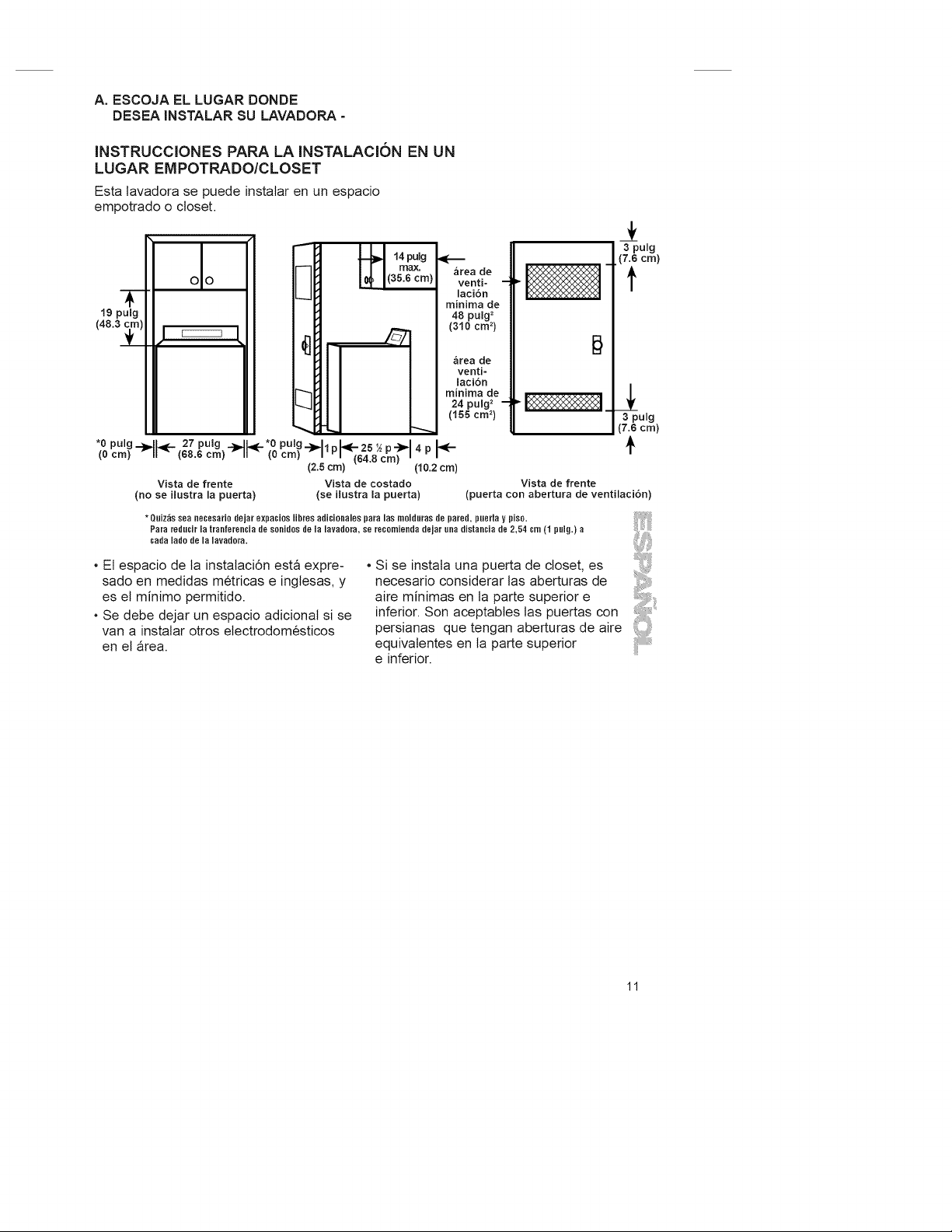

A. SELECT LOCATION

FOR YOUR WASHER =

RECESSED AREAl

CLOSET iNSTALLATiON iNSTRUCTiONS

This washer may be installed in a recessed area or closet.

ECCCCC;3

J_14 in max.

(35,6 cm)

. . cm2)

minimum

ventilation

area

24 in2

(155 cm 2) _

minimum

ventilation

area

*0in --_41,<p- 27in _tl_ *0in _l.. I_ 25½in--i-. I..4

cocm)", (88.6cm)-"It'- cocm)-'l1'n,r'_'{&.8_TI . ,nm'-

C2.5 cm) (10.2 cm)

FrontView SideView

(Door Not Shown) (Door Shown)

3in

cm)

3in

[_._.cm)

FrontView

(DoorWithVent)

*Additional clearance for wall, door and floor moldings may be required.

To reduce tl_etransfer of washer sounds, a clearance of 1 in (2.5 cm) off the sides of the washer is suggested.

* The installation spacing is in inches

(centimeters) and is the minimum

allowable.

* Allow additional space if other

appliances are to be installed in

the area.

. c,osetdoo snsta,,e0the

minimum air openings in top and

bottom are required. Louvered doors

with equivalent air openings in top and

bottom are acceptable.

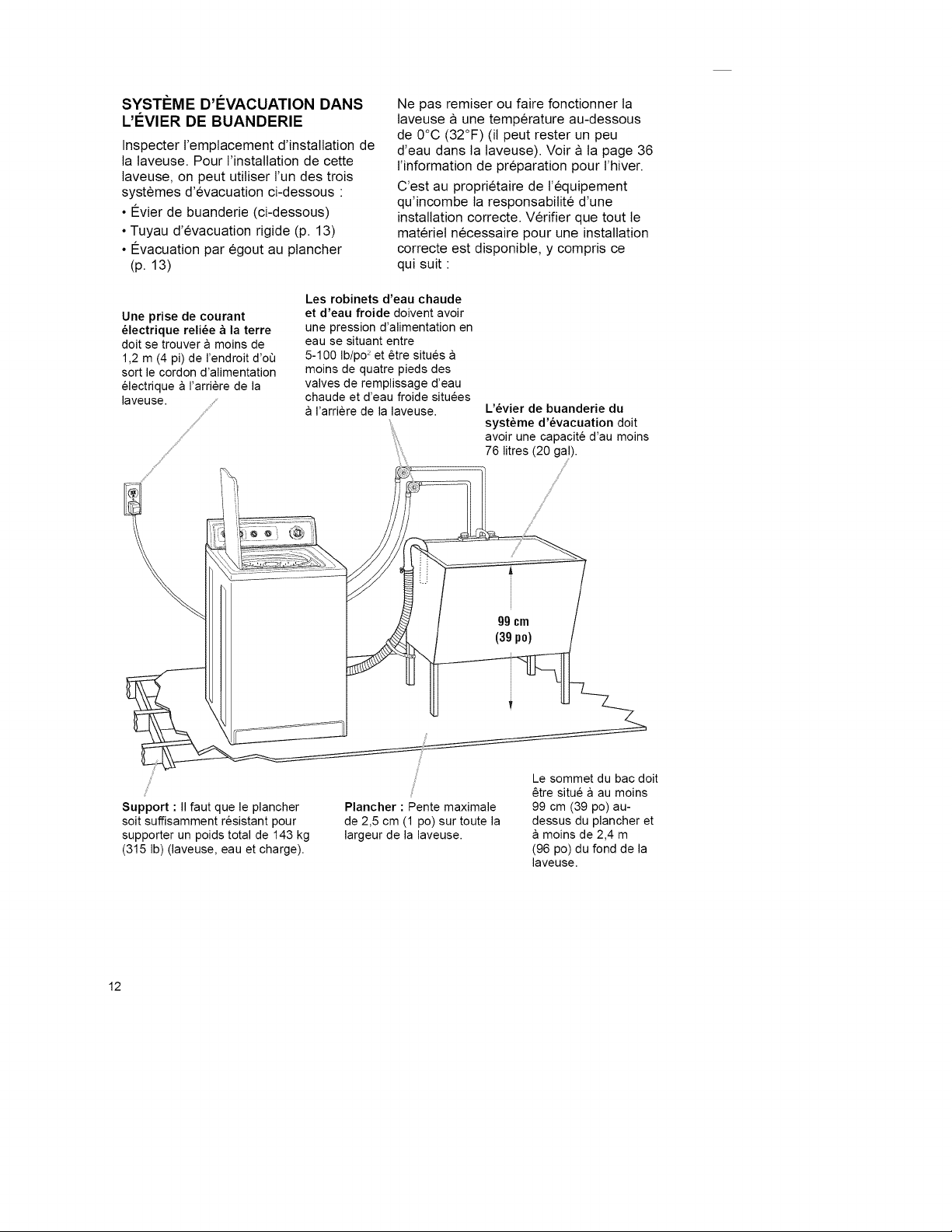

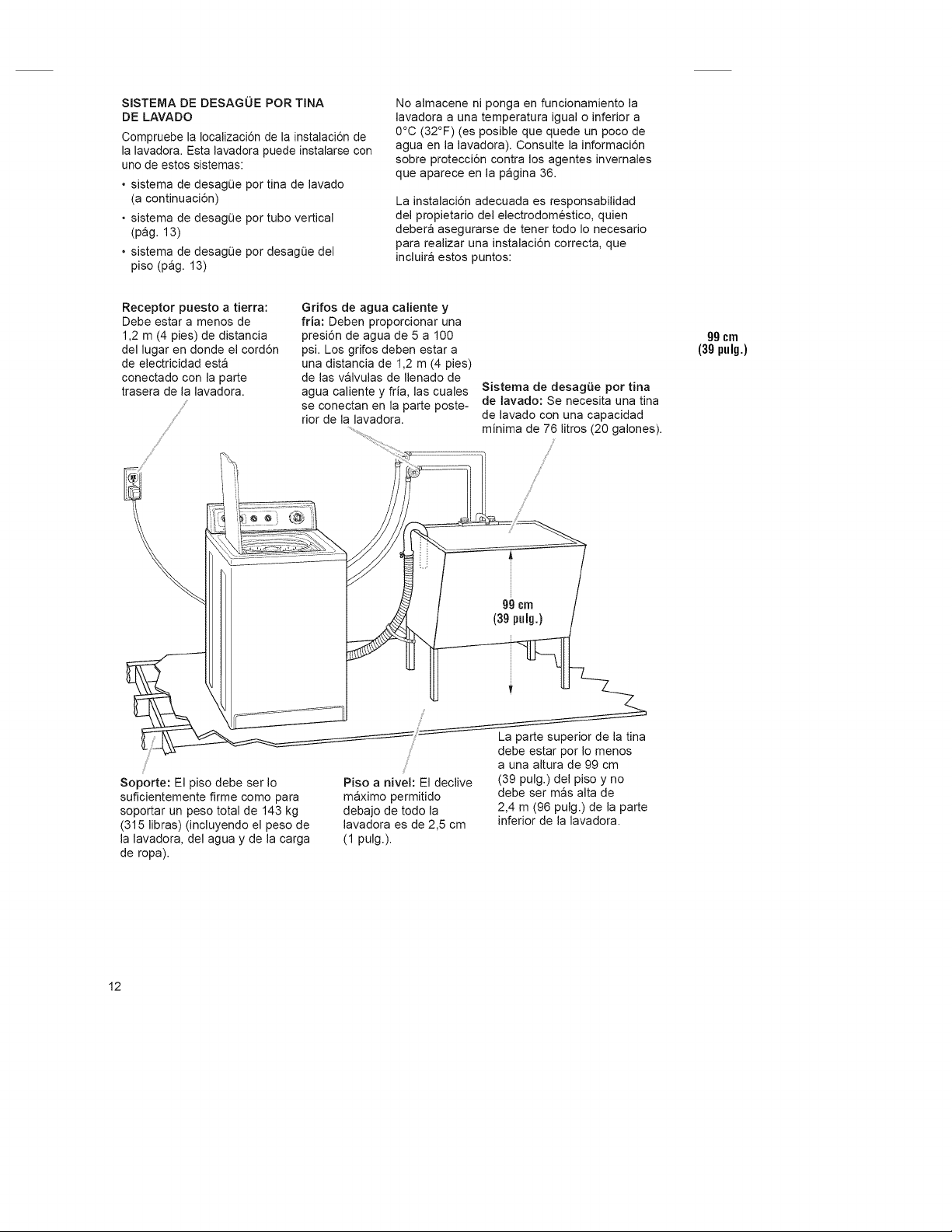

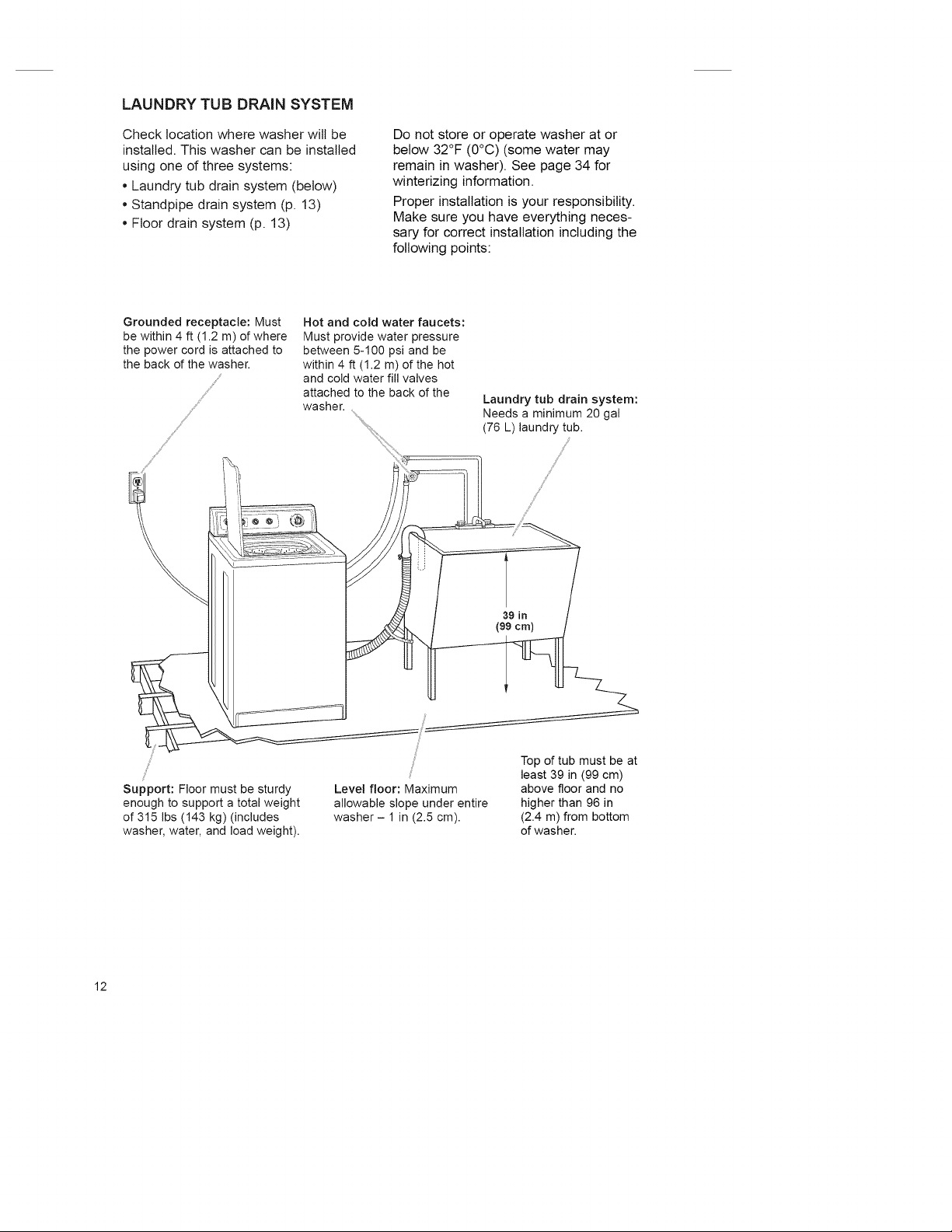

LAUNDRY TUB DRAIN SYSTEM

Check location where washer witt be

installed. This washer can be installed

using one of three systems:

Laundry tub drain system (below)

Standpipe drain system (p. 13)

Floor drain system (p. 13)

Do not store or operate washer at or

below 32°F (0°C) (some water may

remain in washer). See page 34 for

winterizing information.

Proper installation is your responsibility.

Make sure you have everything neces-

sary for correct installation including the

following points:

Grounded receptacle: Must

be within 4 ft (1.2 m) of where

the power cord is attached to

the back of the washer.

Hot and cold water faucets:

Must provide water pressure

between 5-100 psi and be

within 4 ft (1.2 m) of the hot

and cold water fill valves

attached to the back of the

washer.

Laundry tub drain system:

Needs a minimum 20 gal

(76 L) laundry tub.

_ j

Support: Floor must be sturdy

enough to support a total weight

of 315 Ibs (143 kg) (includes

washer, water, and load weight).

Level floor: Maximum

allowable slope under entire

washer- 1 in (2.5 cm).

Top of tub must be at

least 39 in (99 cm)

above floor and no

higher than 96 in

(2.4 m) from bottom

of washer.

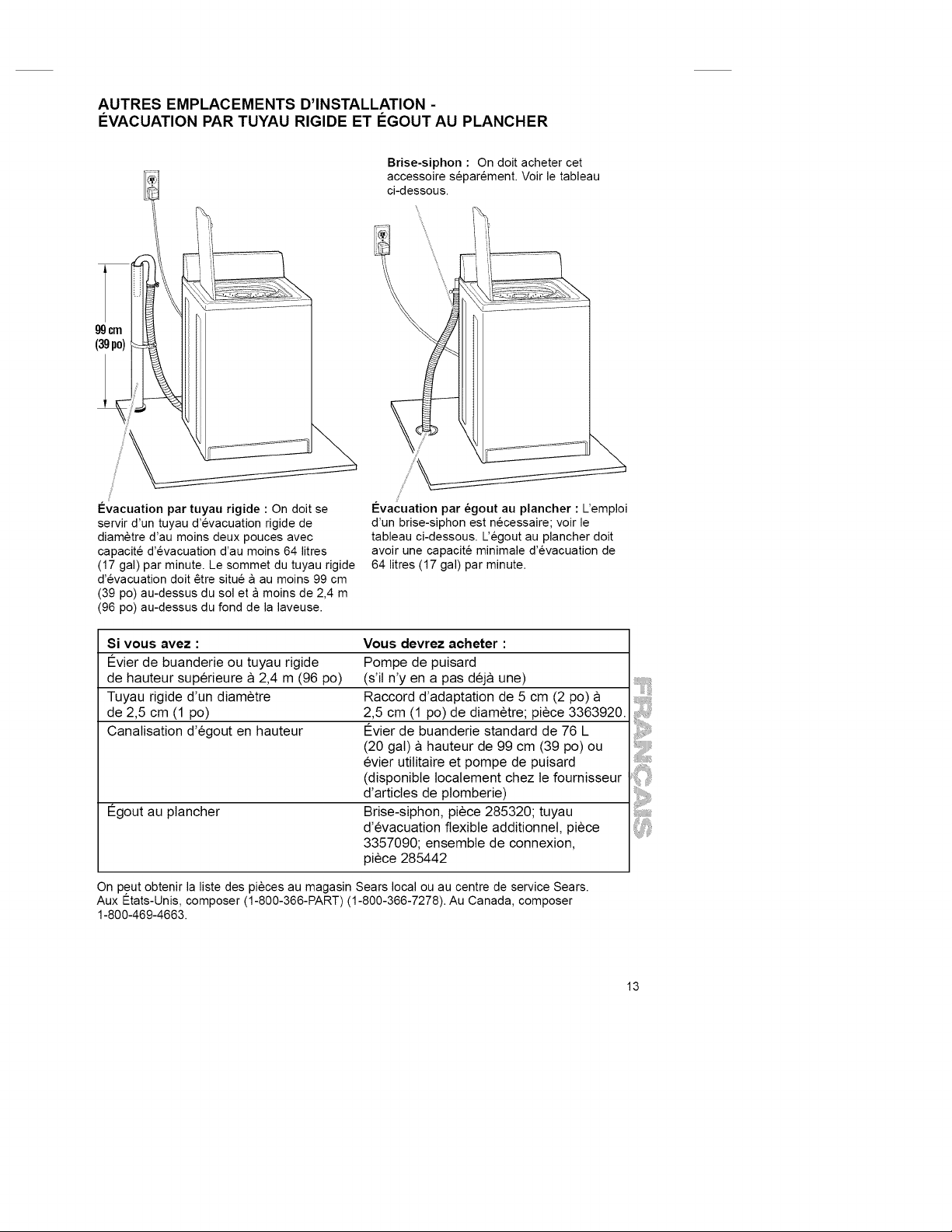

ALTERNATE LOCATIONS =

STANDPIPE AND FLOOR DRAIN SYSTEMS

Siphon break: Must be purchased

separately. See chart below.

39 in

(99 cm)

Standpipe drain system: Needs a 2-in

(5 cm) minimum diameter standpipe with

minimum carry-away capacity of 17 gal (64 L)

per minute. Top of standpipe must be at least

39 in (99 cm) above floor and no higher than

96 in (2.4 m) from bottom of washer.

ji!

Floor drain system: Requires a siphon

break, see chart below. A minimum

carry-away capacity of 17 gal (64 L) per

minute is required.

If you have: You will need to buy:

Laundry tub or standpipe Sump pump system

taller than 96 in (2.4 m) (if not already available)

1 in (2.5 cm) diameter 2 in (5 cm) diameter to 1 in (2.5 cm) diameter

standpipe standpipe adapter, Part No. 3363920

Overhead sewer Standard 20 gal (76 L), 39 in (99 cm) tall drain

tub or utility sink and sump pump (available

from local plumbing suppliers)

Floor drain Siphon break, Part No. 285320;

additional drain hose, Part No. 3357090;

and Connector Kit, Part No. 285442

Parts listed are available from your local Sears store or Sears Service Center. in the United

States, call 1-800-366-PART(1-800-366-7278). in Canada, call 1-800-469-4663.

B. REMOVE SHiPPiNG STRAP

Ft ej=-m1,_P"-t=,] a[_ I"["

Removing the shipping strap is

necessary for smooth operation.

If the shipping strap is not removed,

the washer will make excessive noise.

Excessive Weight Hazard

Use two or more people to

move and install washer.

Failure to do so can result in

back or other injury.

To prevent floor damage, set washer

onto cardboard before moving across

floor. Move washer close to its final

location.

STEP 1. Do not cut yellow strap. Pull

yellow strap firmly, until completely

removed from washer. Depending on

your model, there will be either two or

three cotter pins on the end of the

shipping strap when it is pulled out of the

washer. The electrical plug is attached to

this shipping strap.

Electrical plug

STEP 2. Putt firmly to remove the end

of the shipping strap that remains

pinned to the back of the washer. This

will release the rear self-leveling legs.

STEP 3. Cut the shipping strap about

16 in (40 cm) from plug end. Look for

the words "CUT HERE." Discard end

with three cotter pins. Slide remainder

of shipping strap from the electrical

plug. You will use this to secure the

drain hose.

16 in

Shippingstrap

C. CONNECT DRAIN HOSE

Proper connection of the drain hose

will protect your floors from damage

due to water leakage.

STEP 1. To prevent the drain hose from

coming off or leaking, it must be installed

per the following instructions:

IMPORTANT." To ensure proper installa-

tion, this procedure must be followed

exactly.

a. Wet the inside of the straight end of the

drain hose with tap water. DO NOT

USE ANY OTHER LUBRICANT.

b. Squeeze ears of silver, double-wire

clamp with pliers to open. Place clamp

over the straight end of the drain hose

1/4in (6 mm) from the end.

/_'{6 mm)

c. Open clamp. Twist hose back and forth

while pushing down onto drain

connector at the bottom of the washer.

Continue until hose contacts the ribbed

stop on the cabinet.

d. Place clamp over area marked

"CLAMR" Release clamp.

¼ in

(6 mm

¼ in

(6 mm)

If you have: You will need to buy:

Drain hose that is too short Drain hose, Part No. 388423 and

hose kit, Part No. 285442

Drain hose that is too long Hose kit, Part No. 285442

A problem with lint clogging your drain Drain protector, Part No. 367031

Parts listed are available from your local Sears store or Sears Service Center. In the United

States, call 1-800-366-PART (1-800-366-7278). in Canada, call 1-800-469-4663.

For standpipe or laundry tub drain

systems:

STEP 2. Open yellow, single-wire clamp

with pliers and slide over hooked end

of drain hose to secure the rubber and

corrugated sections together.

DrainHose

STEP 3. Put hooked end of drain hose

into laundry tub or standpipe. Check

for proper length of drain hose. Rotate

hook to eliminate kinks.

To prevent drain water from going back

into the washer:

• Do not straighten hooked end of drain

hose and force excess drain hose into

standpipe. Hose should be secure but

loose enough to provide a gap for air.

• Do not lay excess drain hose in bottom

of laundry tub.

D. CONNECT iNLET HOSES

TO WASHER

Proper connection of your inlet

hoses will allow hot and cold water

to enter your washer properly. It also

helps prevent water damage due to

leaks.

NOTE: Replace inlet hoses after five

years d use to reduce the risk of hose

failure. Periodically inspect and replace

inlet hoses if bulges, kinks, cuts, wear,

or leaks are found. When replacing

your inlet hoses, mark the date of

replacement on the label with a

permanent marker.

STEP 1. Insert one new, flat washer

(from the parts bag) into each end of

the inlet hoses. Check that washers

are firmly seated in couplings.

COUPLING

WASHER

STEP 2. Attach the hose with the red

coupling to the hot water (bottom) inlet

valve. Attaching the red coupling first

makes it easier to tighten connection with

pliers. Screw on coupling by hand. Make

an additional two-thirds turn with pliers to

tighten coupling. DO NOT OVER-

TIGHTEN; this could damage the valves.

Cold Water

inlet Valve

Inlet

Valve

STEP 3. Attach the hose with the blue

coupling to the cold water (top) inlet

valve. Screw on coupling by hand. Make

an additional two-thirds turn with pliers to

tighten coupling. DO NOT OVER-

TIGHTEN; this could damage valves.

E. CONNECT iNLET HOSES

TO WATER FAUCETS

STEP 1. Make sure washer basket is

empty. Run water through both faucets

into a bucket or laundry tub to get rid of

particles in the water lines that might

clog hoses. Determine which faucet is

hot and which is cold. Mark the hot

water faucet.

STEP 2. Attach the hose with the red

coupling to the hot water faucet. Screw

on coupling by hand. Make an additional

two-thirds turn with pliers to tighten

coupling. DO NOT OVERTIGHTEN;

this could damage the coupling.

STEP 3. Attach the hose with the blue

coupling to the cold water faucet.

Screw on coupling by hand. Make an

additional two-thirds turn with pliers to

tighten coupling. DO NOT OVER-

TIGHTEN; this could damage the

coupling.

STEP 4. Turn on water faucets and

check for leaks. A small amount of water

may enter the washer. You will drain this

later.

If you have: You will need to buy:

Water faucets beyond the 2 longer water fltl hoses:

reach of water fitl hoses 6 ft (1.8 m), Part No. 76314

10 ft (3.0 m), Part No. 350008

Parts listed are available from your local Sears store or Sears Service Cente£ In the United

States, call 1-800-366-PART(1-800-366-7278). In Canada, call 1-800-469-4663.

F. SECURE DRA(N HOSE

Securing the drain hose properly will

protect your floors from damage due

to water leakage.

STEP 1. Move washer to its final

location.

If the water faucets and drain standpipe

are recessed, put hooked end of drain

hose in standpipe, Tightly wrap the

shipping strap around the drain hose

and water inlet hoses (not the handles

or stems), Push fastener into the

nearest hole in the shipping strap,

)

STEP 2. Locate the remaining piece

d shipping strap (not the end with the

three cotter pins) from STEP 4 d

"REMOVE SHIPPING STRAP." Use

it to wrap the drain hose together with

the laundry tub or standpipe. Push

fastener into the nearest hole in the

shipping strap.

Fastener

G. LEVEL WASHER STEP 5. Move washer to its final

location.

Leveling your washer properly pre-

vents excessive noise and vibration.

To install front legs:

STEP 1. Prop front of washer up about

4 in (10.2 cm). Use a wood block or

another object that will support the

weight of the washer. If washer was

placed against a walt, move the washer

out slightly before tipping it up.

STEP 2. With one of the legs in hand,

screw lock nut onto leg 3/8in (9.5 mm)

from top of leg base. This is the

recommended initial setting.

(9"SA_mm__

STEP 3. Screw leg into washer base by

hand until nut reaches washer base.

Repeat for other leg.

STEP 6. Tilt washer forward until rear

of washer is at least 3 in (7.6 cm) off

floor. You may hear the self-adjusting

rear legs click into place. Lower washer

to floor. Check levelness of the washer

by placing a level on top of the washer,

first side-to-side; then front-to-back.

STEP 7. If washer is not level, prop

up the front of the washer and adjust

the legs up or down as necessary.

Lower washer and reset self-adjusting

rear legs (as in Step 6). Repeat Step 7

until the washer is level.

STEP 8. When washer is in its final

(1.43 mm) open-end wrench to turn

nuts on front legs tightly against washer

cabinet. If nuts are not tight against ........................

washer cabinet, the washer may vibrate.

STEP 4. Tilt washer backward until

front of washer is off the wood block.

Remove wood block. Gently lower

washer to floor.

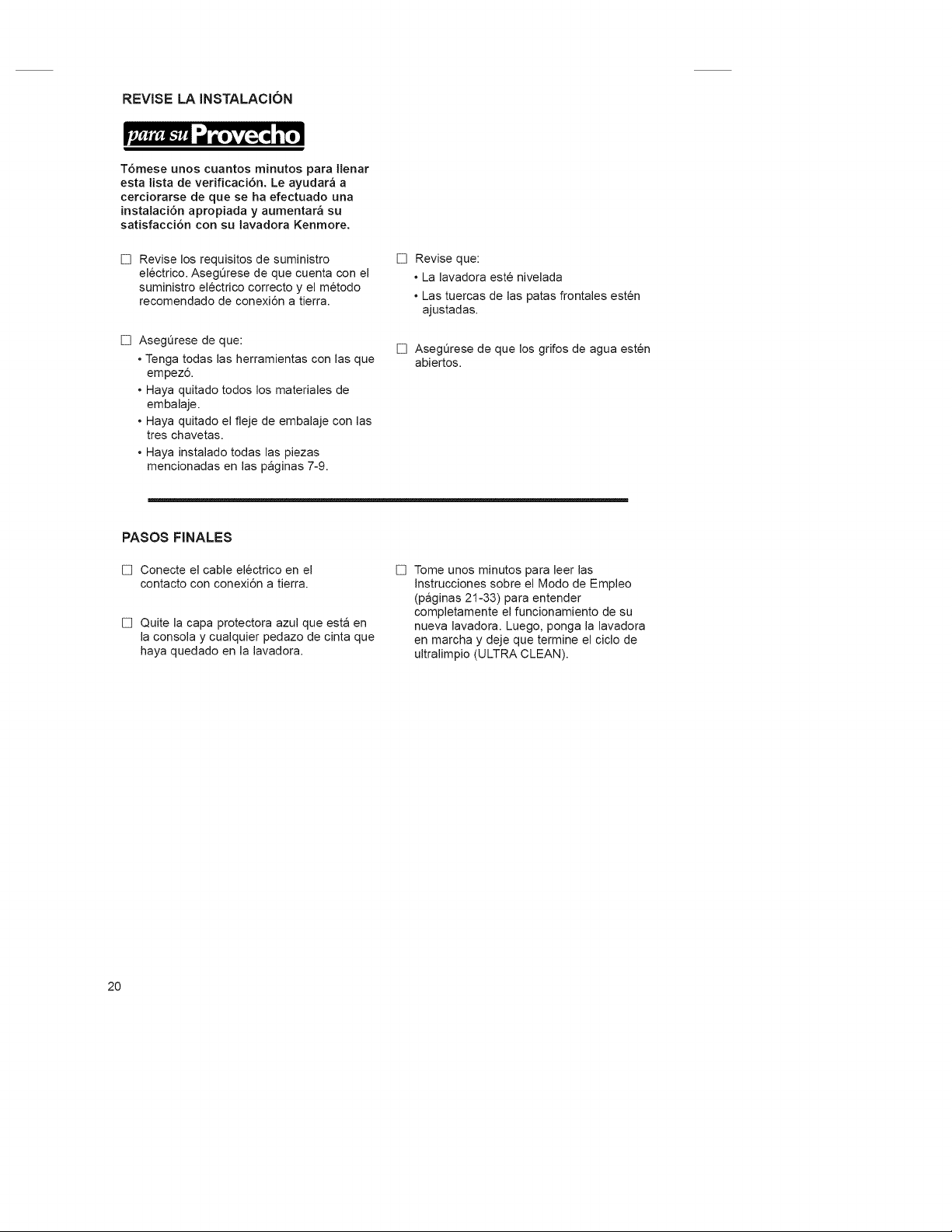

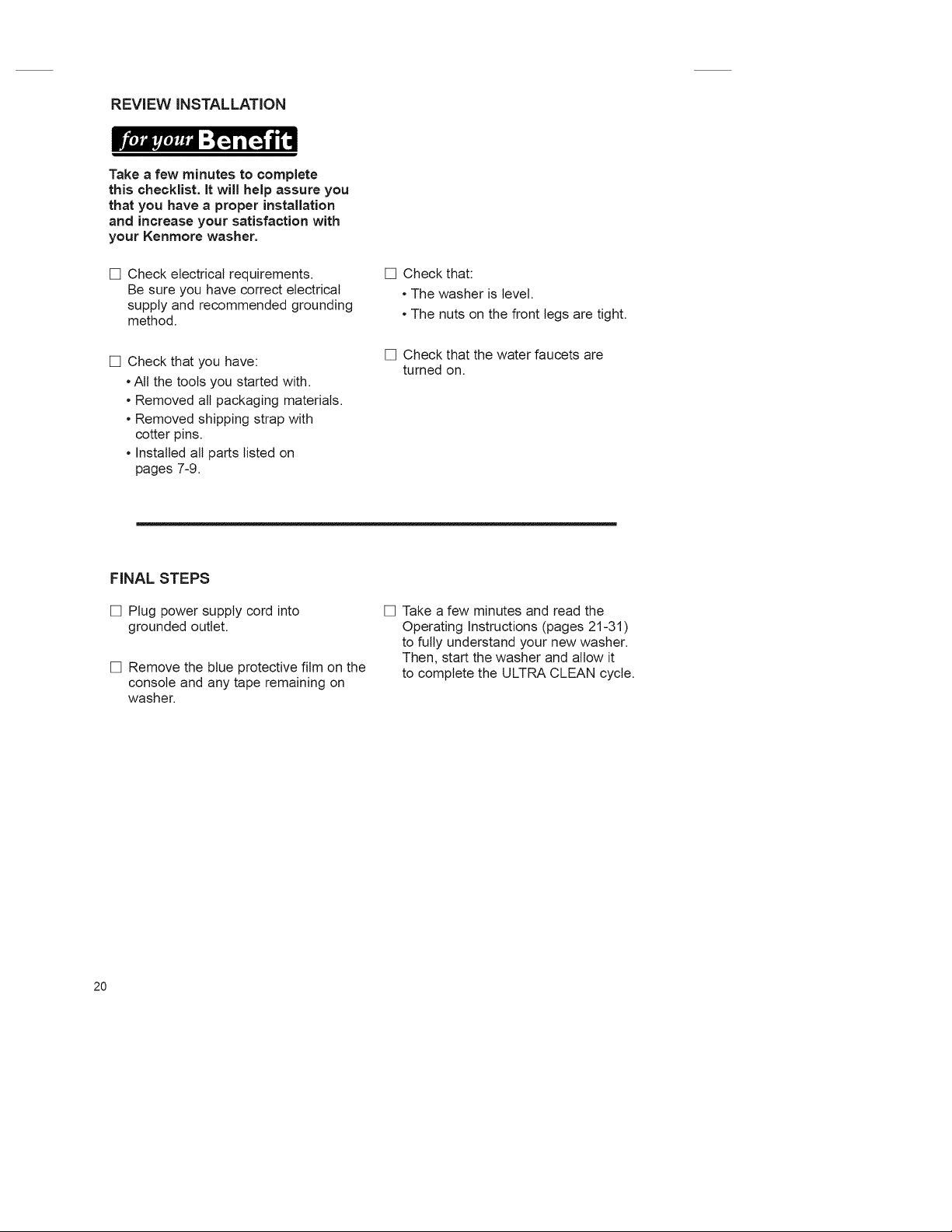

REVIEW INSTALLATION

Take a few minutes to complete

this checklist. It will help assure you

that you have a proper installation

and increase your satisfaction with

your Kenmore washer.

[]

Check electrical requirements.

Be sure you have correct electrical

supply and recommended grounding

method.

[]

Check that you have:

• All the tools you started with.

• Removed all packaging materials.

• Removed shipping strap with

cotter pins.

• Installed all parts listed on

pages 7-9.

[] Check that:

• The washer is level.

• The nuts on the front legs are tight.

[] Check that the water faucets are

turned on.

FINAL STEPS

[] Plug power supply cord into

grounded outlet.

[] Remove the blue protective film on the

console and any tape remaining on

washer.

[] Take a few minutes and read the

Operating Instructions (pages 21-31)

to fully understand your new washer.

Then, start the washer and allow it

to complete the ULTRA CLEAN cycle.

li"miirm.il : I_-1i[_ i'l i

To get the maximum cleaning and

fabric care from your washer, please

read and follow these instructions.

NOTE: The drawings in this section show

the basic features of all models covered

by this manual. Refer to the supplied

"Feature Sheet" for your washer's

particular features.

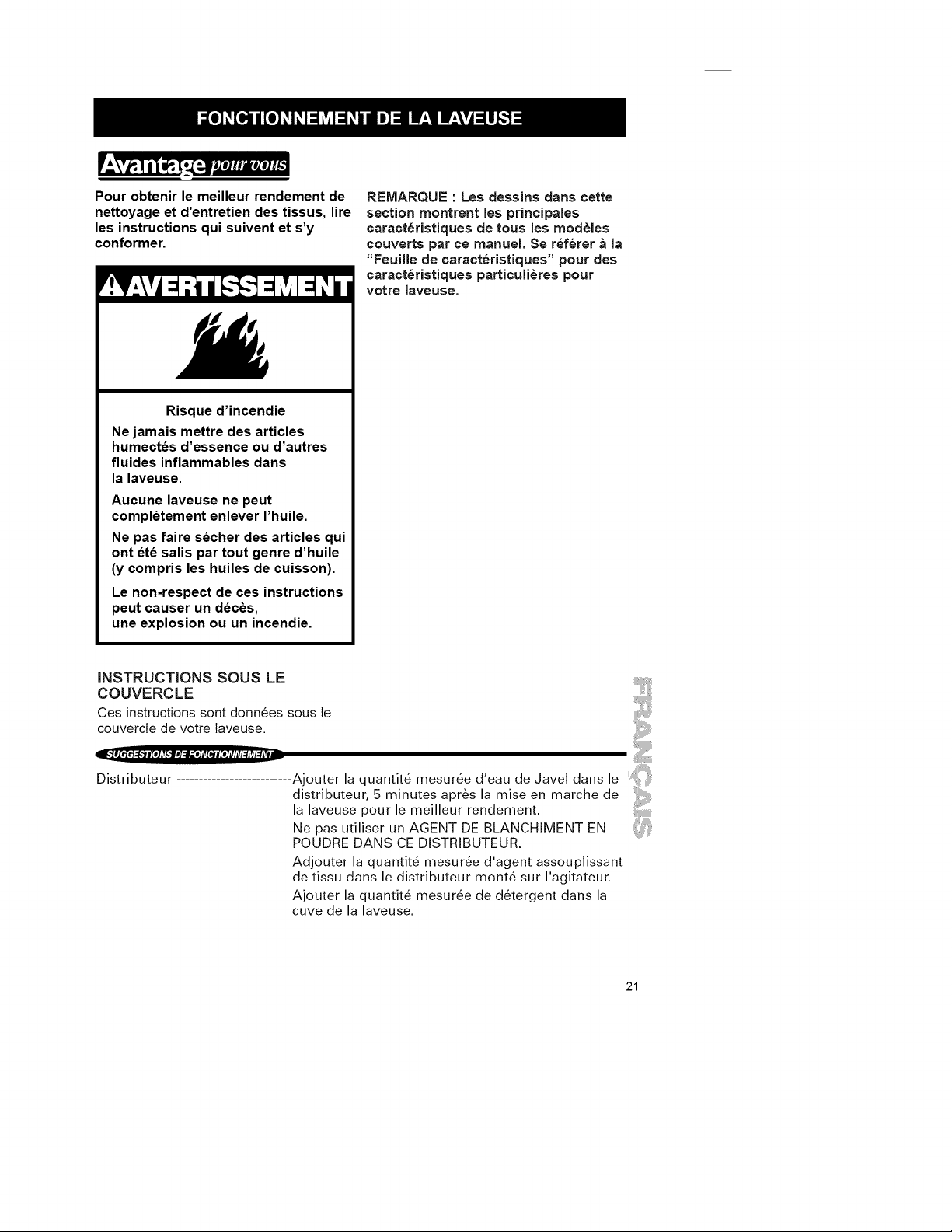

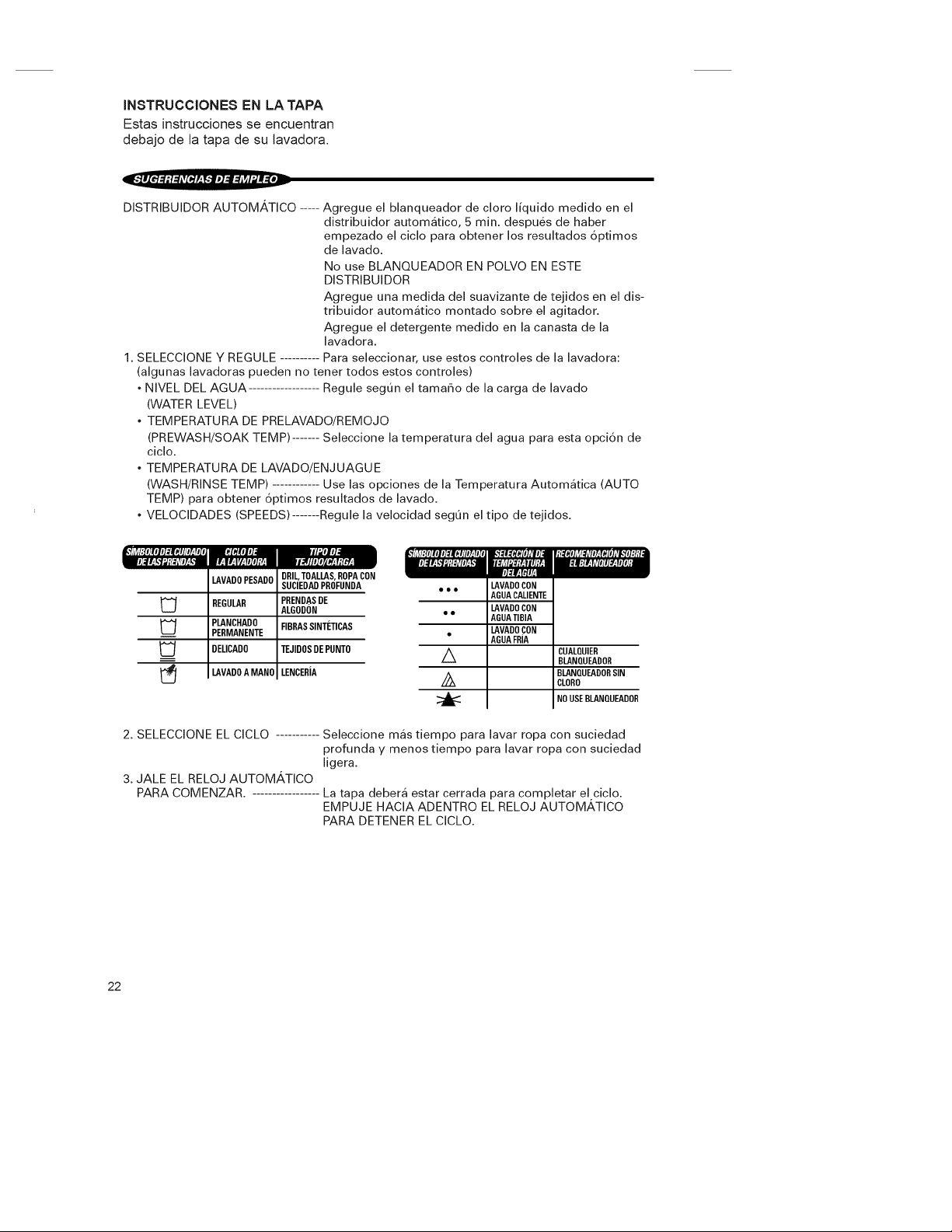

LID INSTRUCTIONS

These instructions are found under the

lid of your washer.

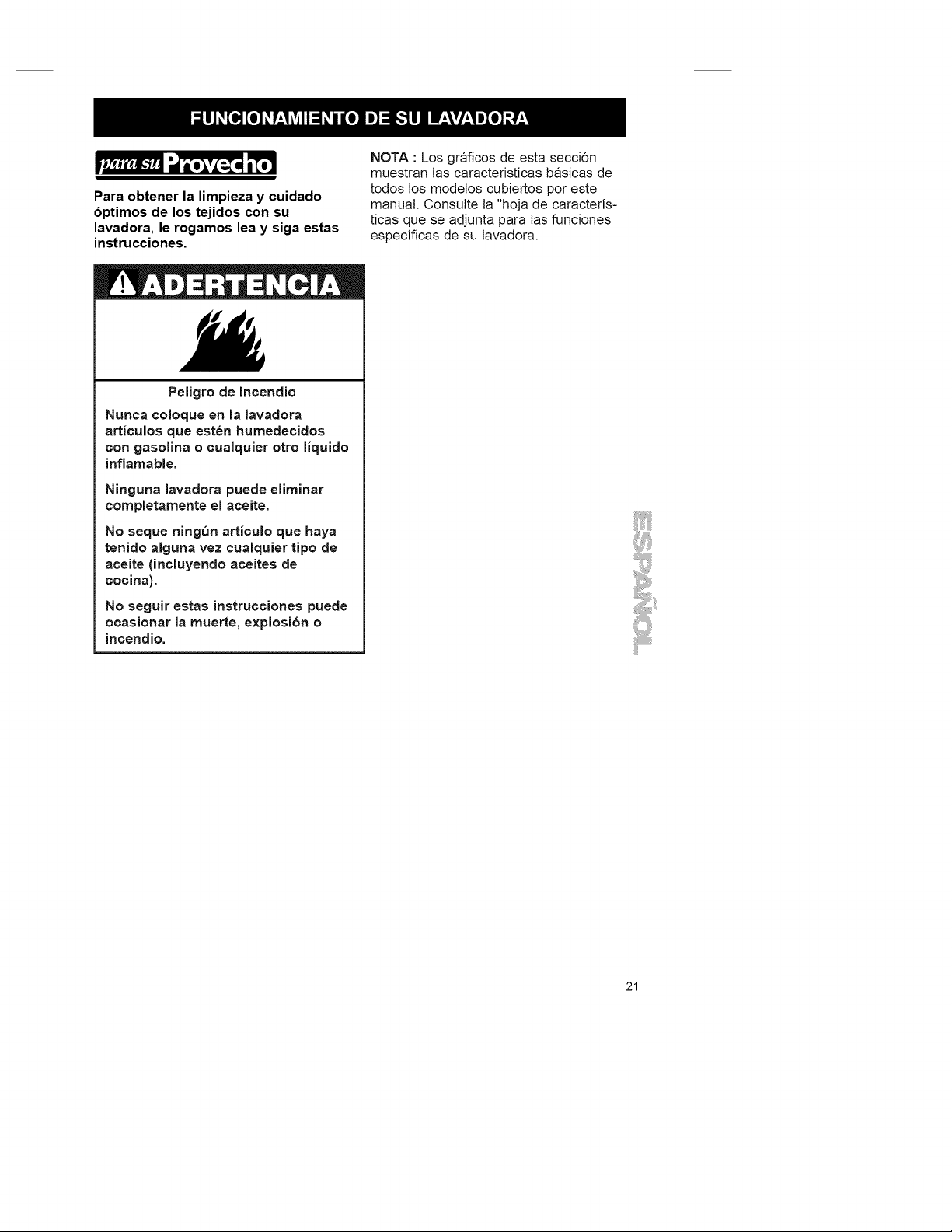

Explosion Hazard

Never place items in the washer

that are dampened with gasoline

or other flammable fluids.

No washer can completely

remove oil.

Do not dry anything that has ever

had any type of oil on it (including

cooking oils).

Failure to follow these instructions

can result in death, explosion,

or fire.

m];_.;¥:|lhV[_'.l,,',]lf_'.[_'.l,_,,'jl[i]iv[,

DISPENSER

Add measured liquid chlorine bleach to the

dispenser, 5 min. after the washer cycle starts

for best wash performance.

Do not use POWDERED BLEACH IN THIS

DISPENSER.

Add measured fabric softener to the agitator

mounted dispenser.

Add measured detergent to the washer basket.

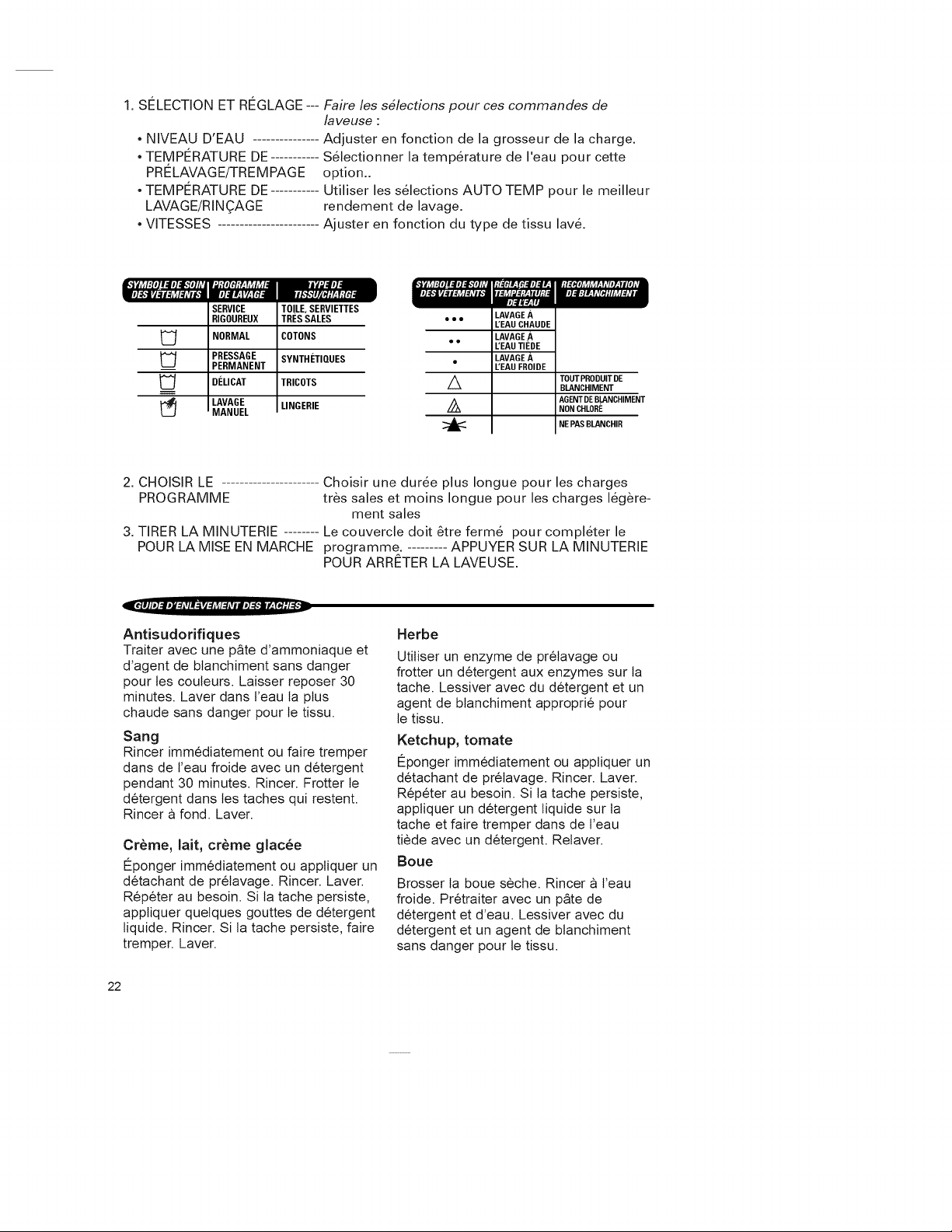

1. SELECT & ADJUST Make the selections for these washer controls:

(some washers may not have all of these controls)

* WATER LEVEL Adjust to load size.

PREWASH / SOAK TEMP -- Select water temperature for this cycle option.

WASH / RINSE TEMP ....... Use AUTO TEMP selections for best wash

performance.

SPEEDS Adjust to fabric type being washed.

HEAVY DUTY

REGULAR

PERMPRESS

DELICATE

[_ HAND WASH

DENIMS, TOWELS; ®e.

EXTRA DIRTY

COTTONS

SYNTHETICS /_

KNITS

LINGERIE

HOTWASH

WARM WASH

COLDWASH

ANY BLEACH

NON-CHLORINE

BLEACH

DO NOTBLEACH

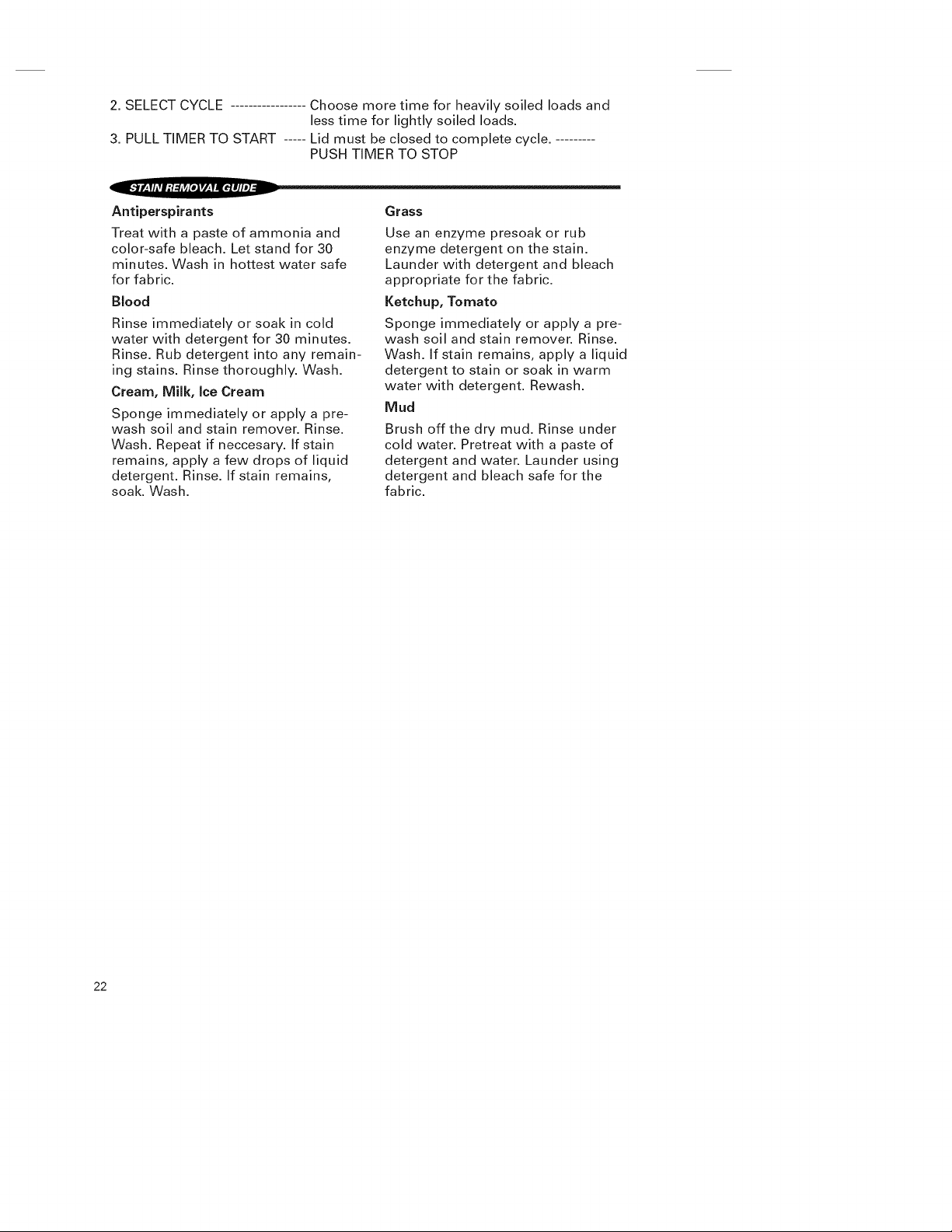

2. SELECT CYCLE Choose more time for heavily soiled loads and

less time for lightly soiled loads.

3. PULL TIMER TO START ..... Lid must be closed to complete cycle. -........

PUSH TIMER TO STOP

I_llt,_fhVl;t#.l_[e,iivl,_fK_l,_lp] =_

Antiperspirants

Treat with a paste of ammonia and

color-safe bleach. Let stand for 30

minutes. Wash in hottest water safe

for fabric.

Blood

Rinse immediately or soak in cold

water with detergent for 30 minutes.

Rinse. Rub detergent into any remain-

ing stains. Rinse thoroughly. Wash.

Cream, Milk, lee Cream

Sponge immediately or apply a pre-

wash soil and stain remover. Rinse.

Wash. Repeat if neccesary. If stain

remains, apply a few drops of liquid

detergent. Rinse. If stain remains,

soak. Wash.

Grass

Use an enzyme presoak or rub

enzyme detergent on the stain.

Launder with detergent and bleach

appropriate for the fabric.

Ketchup, Tomato

Sponge immediately or apply a pre-

wash soil and stain remover. Rinse.

Wash. If stain remains, apply a liquid

detergent to stain or soak in warm

water with detergent. Rewash.

Mud

Brush off the dry mud. Rinse under

cold water. Pretreat with a paste of

detergent and water. Launder using

detergent and bleach safe for the

fabric.

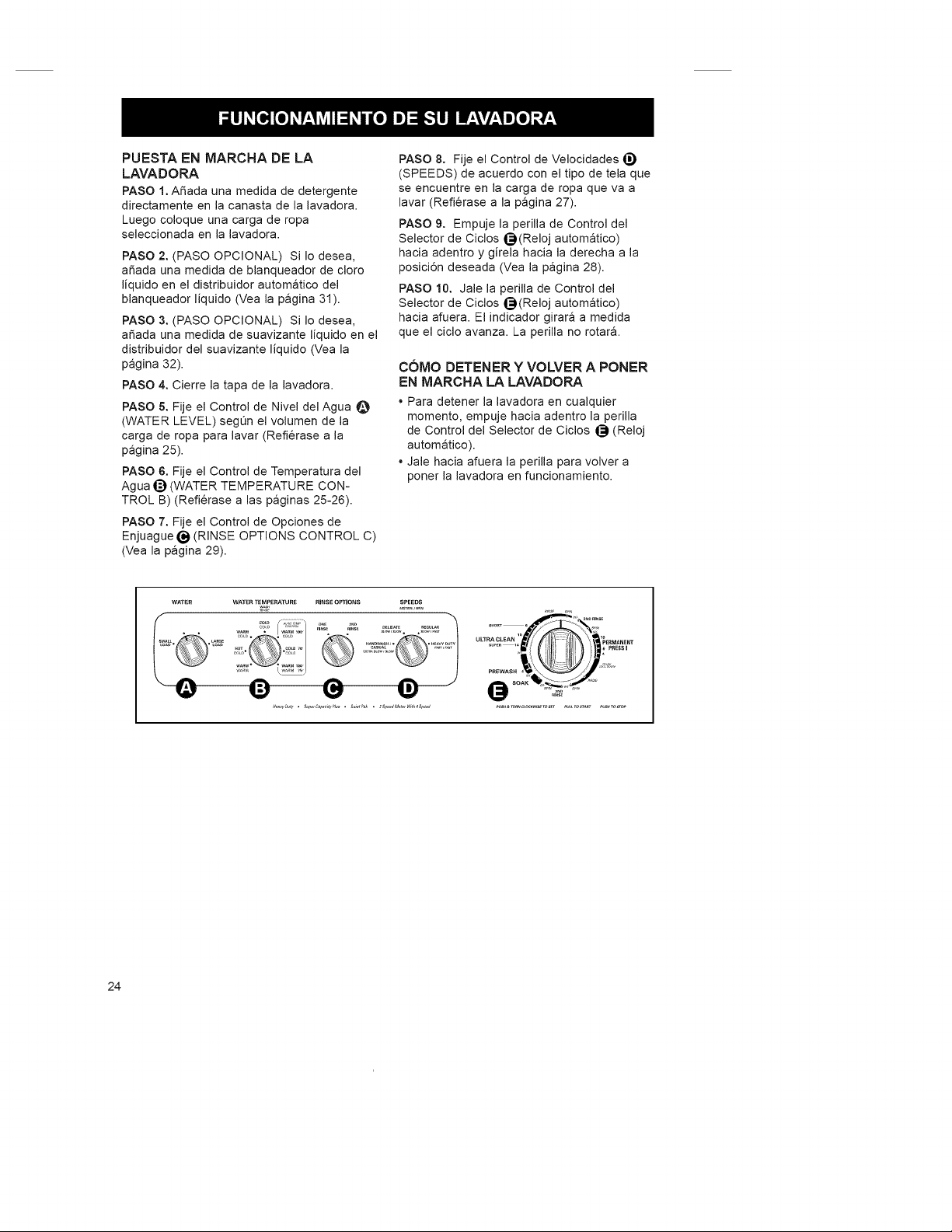

STARTING YOUR WASHER

STEP 1. Add measured detergent

directly into washer basket. Then place

a load of sorted clothes in the washer.

STEP 2. (OPTIONAL STEP) If desired,

add measured liquid chlorine bleach to

the liquid bleach dispenser (see page 29).

STEP 3. (OPTIONAL STEP) If desired,

add measured liquid fabric softener

to the fabric softener dispenser (see

page 30).

STEP 4. Close washer lid.

STEP 5. Set WATER LEVEL Control O

based on the size of your wash load

(see page 24).

STEP 6. Set the WATER TEMPERA-

TURE Control O (see pages 24-25).

STEP 7. Set RINSE OPTIONS Control

O(see page 27).

STEP 8. Set SPEEDS Control I_)

according to the type of fabric in the

load (see page 25).

STEP 9. Push the Cycle Selector

Control (Timer) knob _ and turn to

the right to desired setting (see page 26).

STEP 10. Pull the Cycle Selector

Control (Timer) knob _ out. The dial

will rotate as the cycle progresses. The

knob will not rotate.

STOPPING/RESTARTING

YOUR WASHER

To stop the washer at any time, push

the Cycle Selector Control (Timer)

knob _ in.

Pull the knob out to restart.

WATER WATERTEMPERATURE RINSEOPTIONS SPEEDS

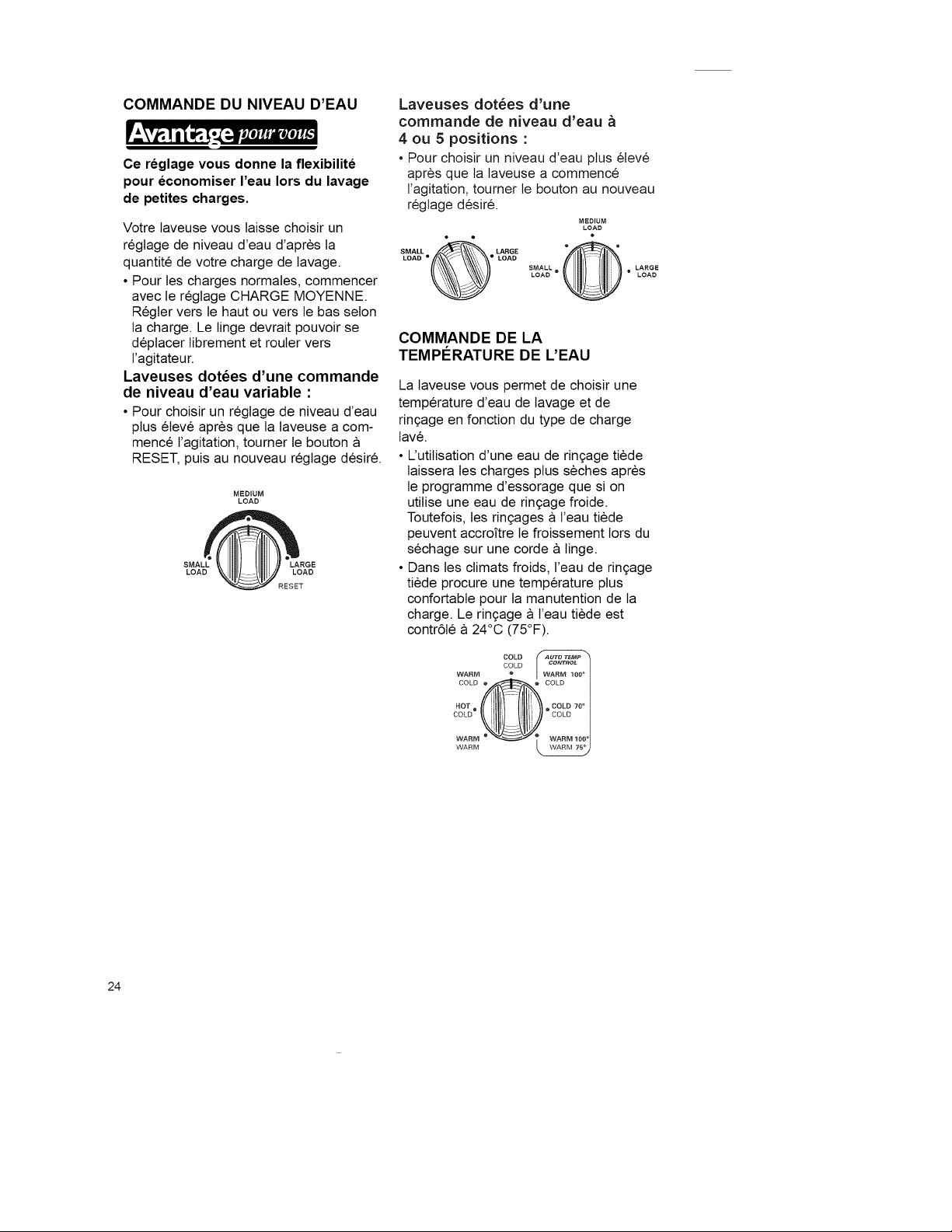

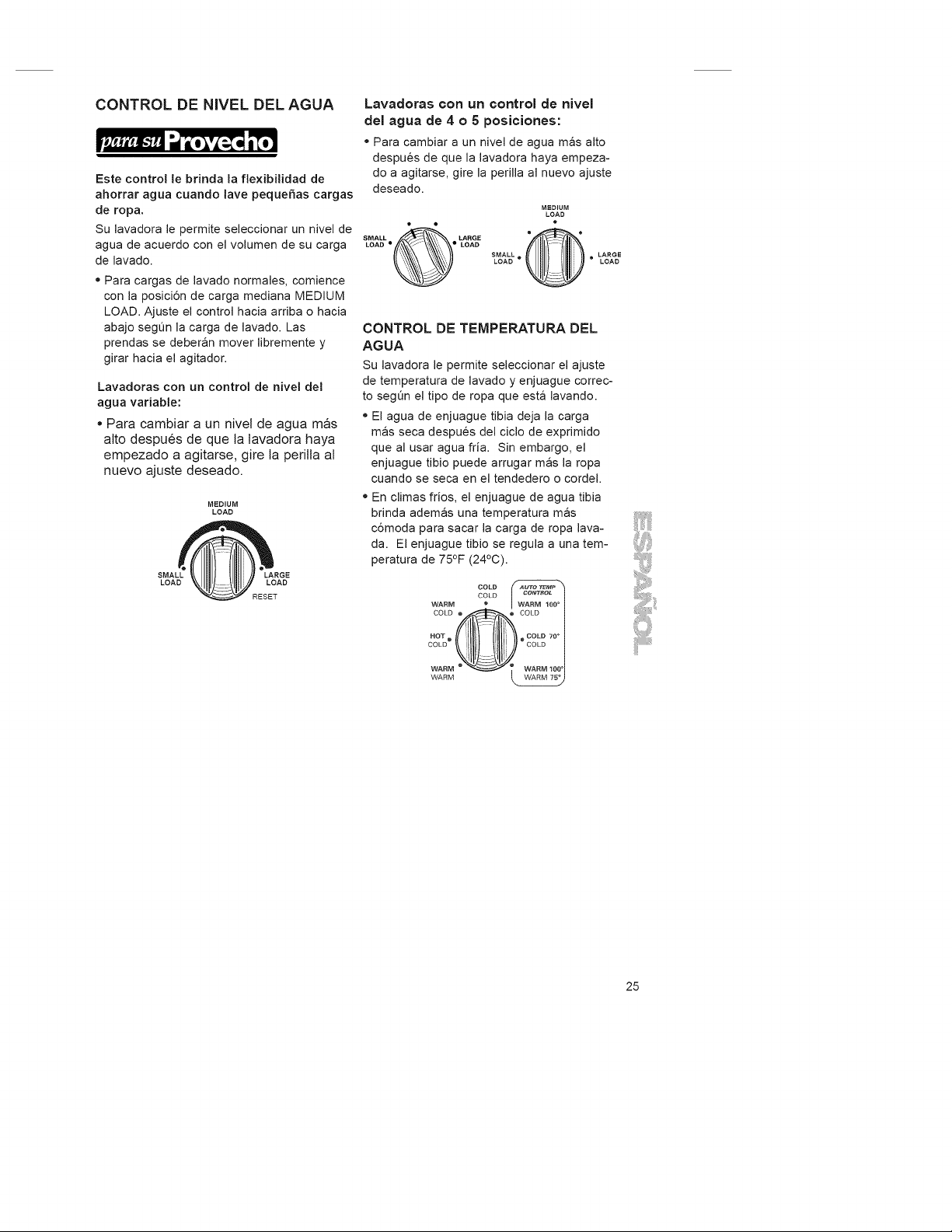

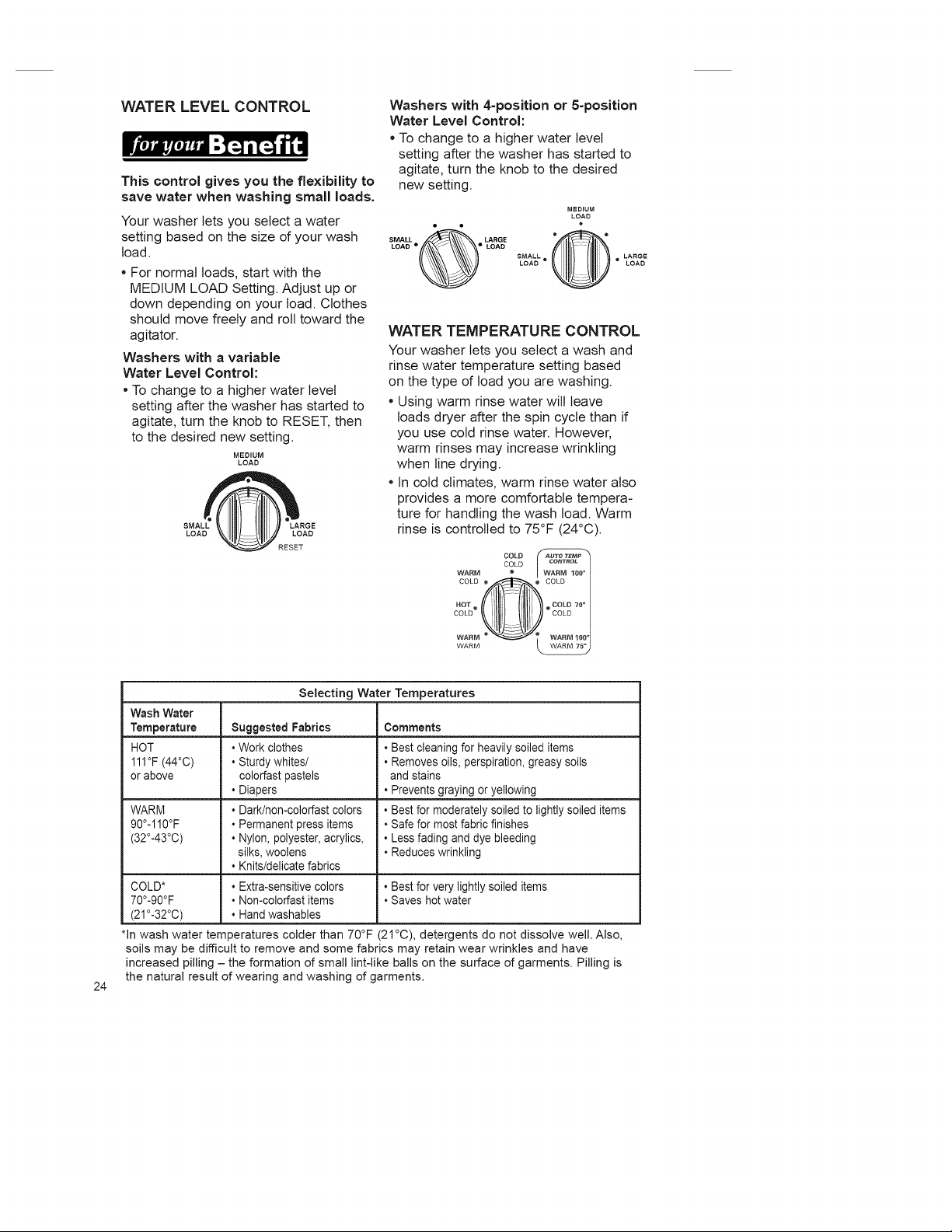

WATER LEVEL CONTROL

This control gives you the flexibility to

save water when washing small loads.

Your washer lets you select a water

setting based on the size of your wash

load.

For normal loads, start with the

MEDIUM LOAD Setting. Adjust up or

down depending on your toad. Clothes

should move freely and roll toward the

agitator.

Washers with a variable

Water Level Control:

, To change to a higher water level

setting after the washer has started to

agitate, turn the knob to RESET, then

to the desired new setting.

MEDIUM

LOAD

Washers with 4=position or 5-position

Water Level Control:

, To change to a higher water level

setting after the washer has started to

agitate, turn the knob to the desired

new setting.

SMALL

LOAD •

MEDIUM

LOAD

. L%_

WATER TEMPERATURE CONTROL

Your washer lets you select a wash and

rinse water temperature setting based

on the type of load you are washing.

Using warm rinse water will leave

loads dryer after the spin cycle than if

you use cold rinse water. However,

warm rinses may increase wrinkling

when line drying.

In cold climates, warm rinse water also

provides a more comfortable tempera-

ture for handling the wash toad. Warm

rinse is controlled to 75°F (24°C).

COLD

WARM_

COLD e • COLD

HOT _ _ COLD 70"

COLD COLD

WARM

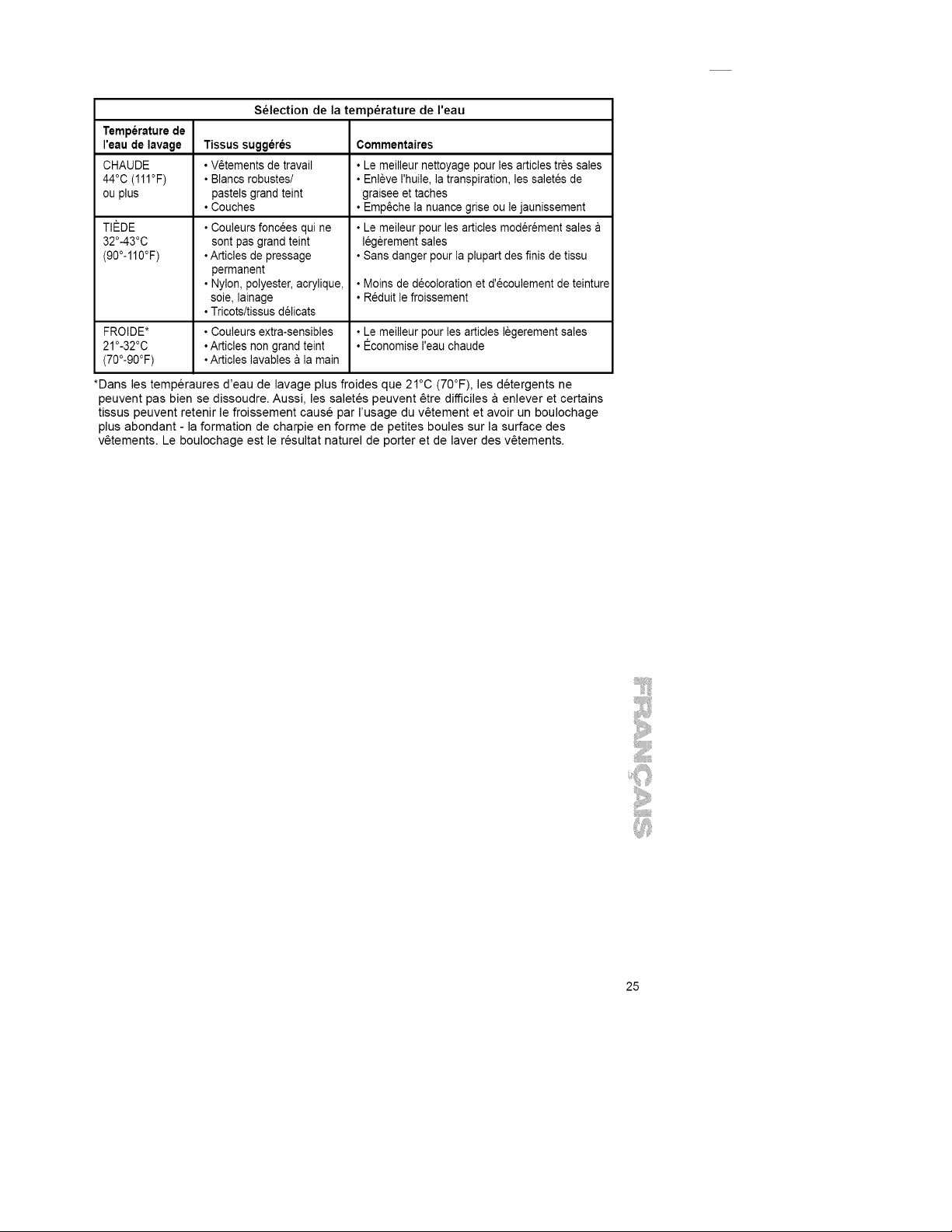

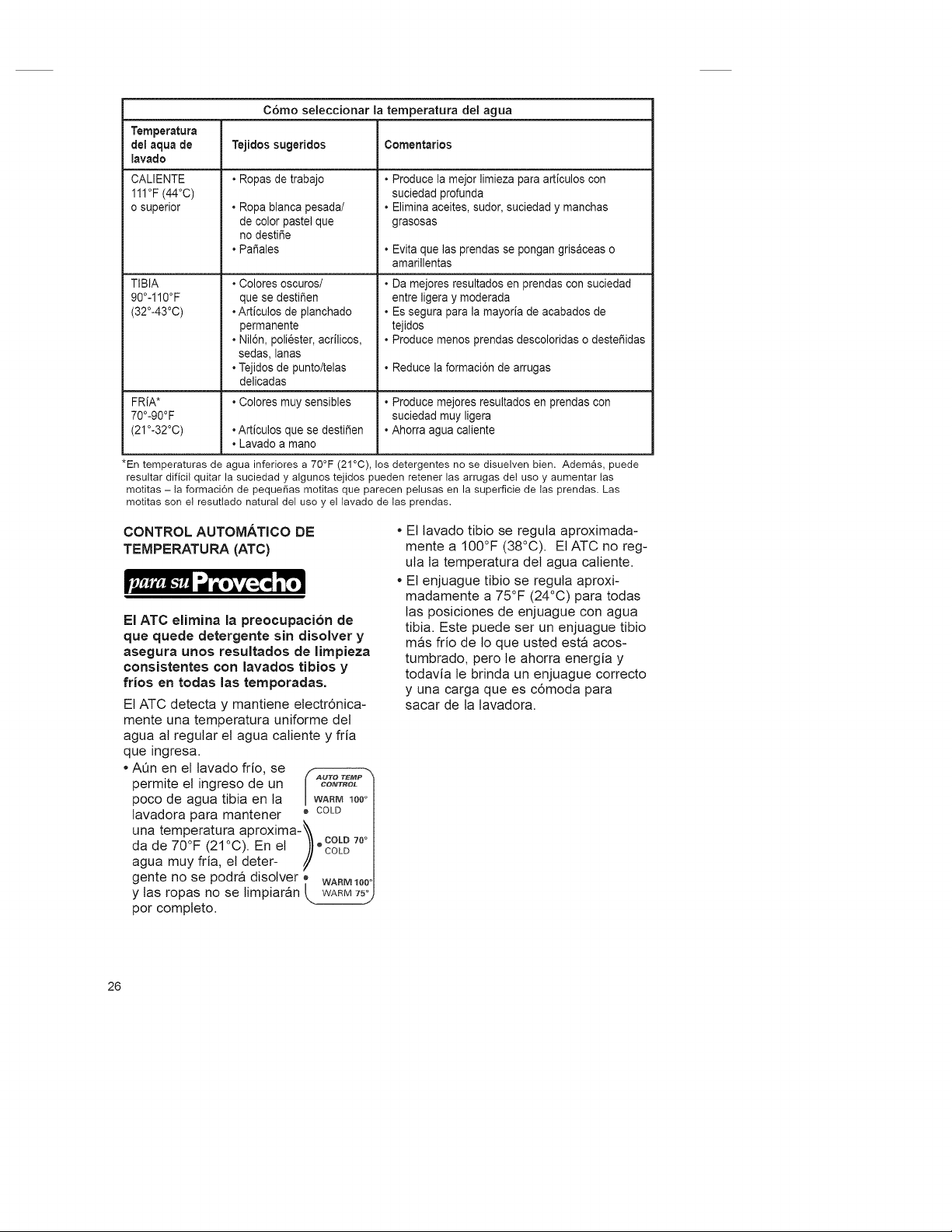

Selecting Water Temperatures

Wash Water

Temperature Suggested Fabrics Comments

HOT • Work clothes • Best cleaning for heavily soiled items

111°F (44°C) • Sturdy whites/ • Removes oils, perspiration, greasy soils

or above colorfast pastels and stains

• Diapers • Prevents graying or yellowing

WARM • Dark/non-colorfast colors • Best for moderately soiled to lightly soiled items

90°-110°F • Permanent press items • Safe for most fabric finishes

(32°-43°C) • Nylon, polyester, acry]ics, • Less fading and dye bleeding

silks, woolens • Reduces wrinkling

• Knits/delicate fabrics

COLD* • Extra-sensitive colors • Best for very lightly soiled items

70°-90°F • Non-colorfast items • Saves hot water

(21°-32°C) • Hand washables

*in wash water temperatures colder than 70°F (21°C), detergents do not dissolve well. Also,

soils may be difficult to remove and some fabrics may retain wear wrinkles and have

increased pilling - the formation of small lint-like balls on the surface of garments. Pilling is

the natural result of wearing and washing of garments.

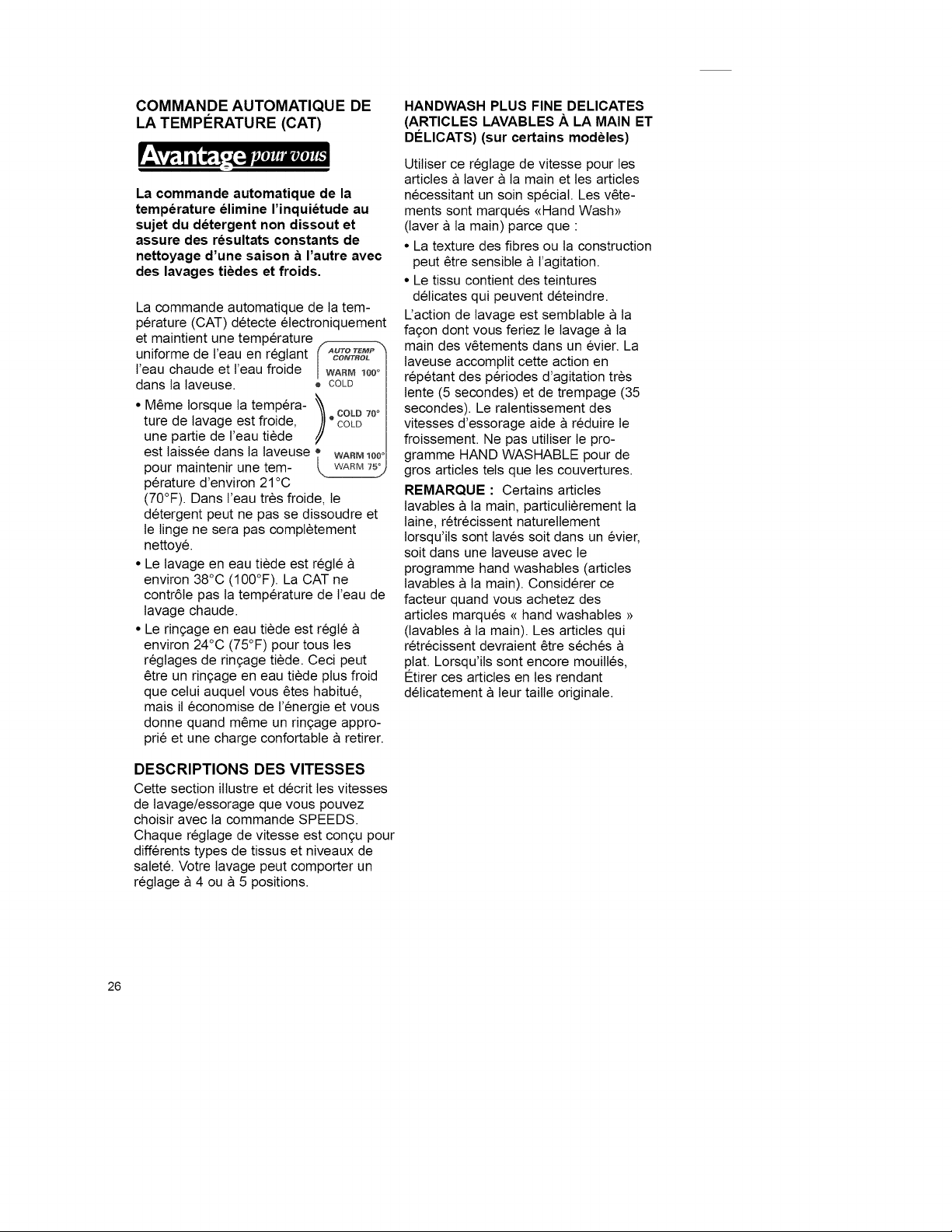

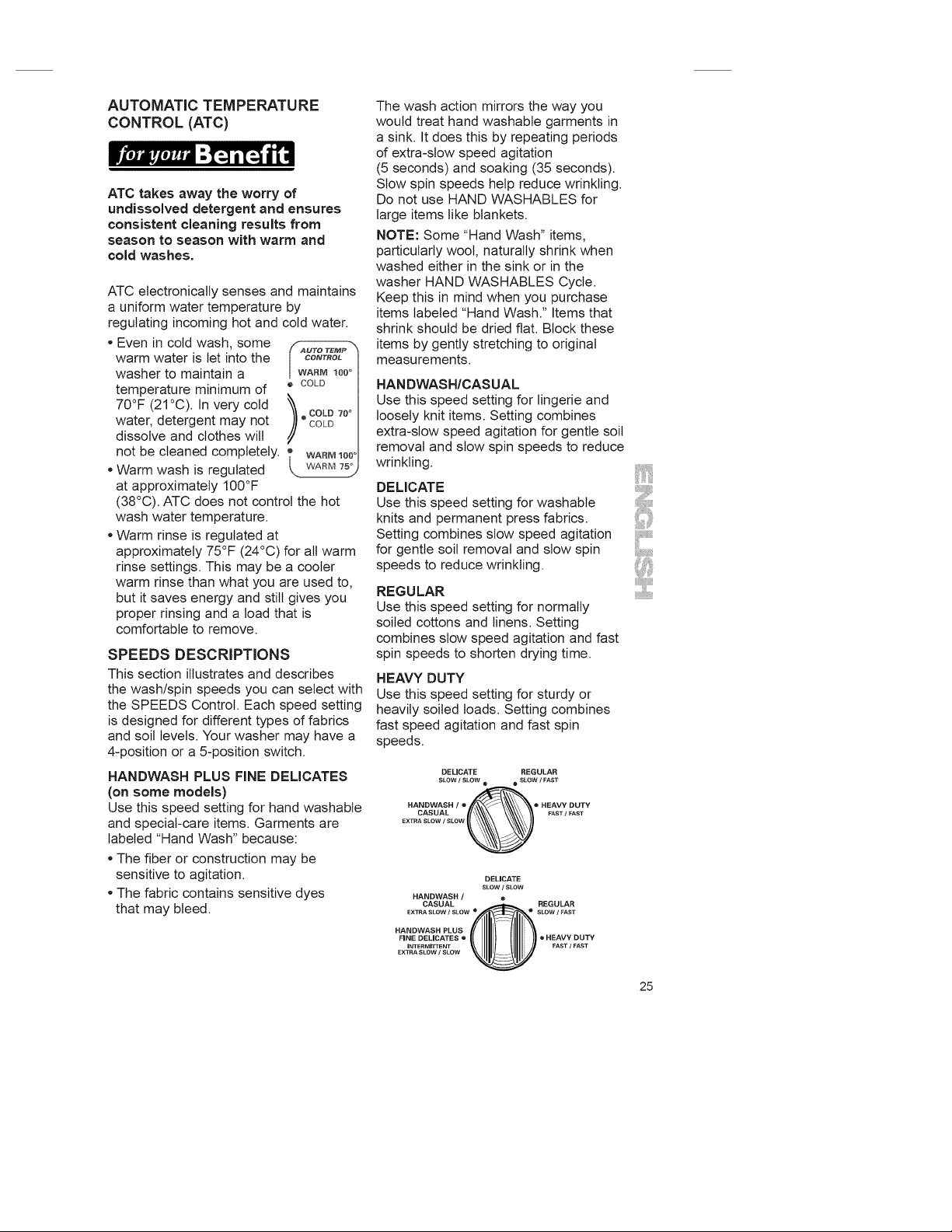

AUTOMATIC TEMPERATURE

CONTROL (ATC)

ATC takes away the worry of

undissolved detergent and ensures

consistent cleaning results from

season to season with warm and

cold washes.

ATC electronically senses and maintains

a uniform water temperature by

regulating incoming hot and cold water.

, Even in cold wash, some

warm water is let into the

washer to maintain a

temperature minimum of

70°F (21°C). In very cold

water, detergent may not

dissolve and clothes will

AUTO TEMP

CONTROL

o COLD

o COLD 70 °

COLD

not be cleaned completely. _, WARM100_

"Warm wash is regulated

at approximately 100°F

(38°C). ATC does not control the hot

wash water temperature.

, Warm rinse is regulated at

approximately 75°F (24°C) for all warm

rinse settings. This may be a cooler

warm rinse than what you are used to,

but it saves energy and still gives you

proper rinsing and a load that is

comfortable to remove.

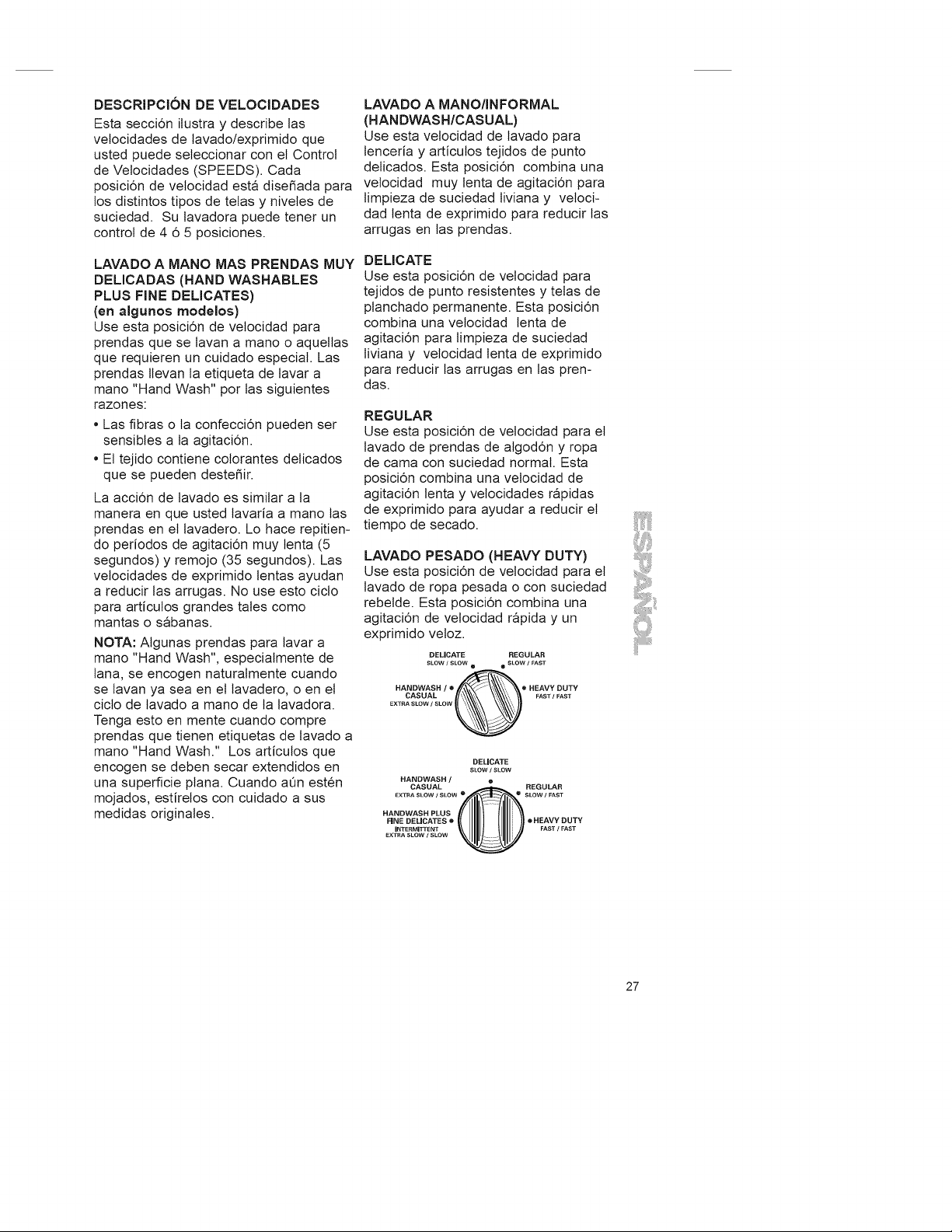

SPEEDS DESCRIPTIONS

This section illustrates and describes

the wash/spin speeds you can select with

the SPEEDS Control. Each speed setting

is designed for different types of fabrics

and soil levels. Your washer may have a

4-position or a 5-position switch.

HANDWASH PLUS FINE DELICATES

(on some models)

Use this speed setting for hand washable

and special-care items. Garments are

labeled "Hand Wash" because:

, The fiber or construction may be

sensitive to agitation.

, The fabric contains sensitive dyes

that may bleed.

The wash action mirrors the way you

would treat hand washable garments in

a sink. It does this by repeating periods

of extra-slow speed agitation

(5 seconds) and soaking (35 seconds).

Stow spin speeds help reduce wrinkling.

Do not use HAND WASHABLES for

large items like blankets.

NOTE: Some "Hand Wash" items,

particularly wool, naturally shrink when

washed either in the sink or in the

washer HAND WASHABLES Cycle.

Keep this in mind when you purchase

items labeled "Hand Wash." Items that

shrink should be dried flat. Block these

items by gently stretching to original

measurements.

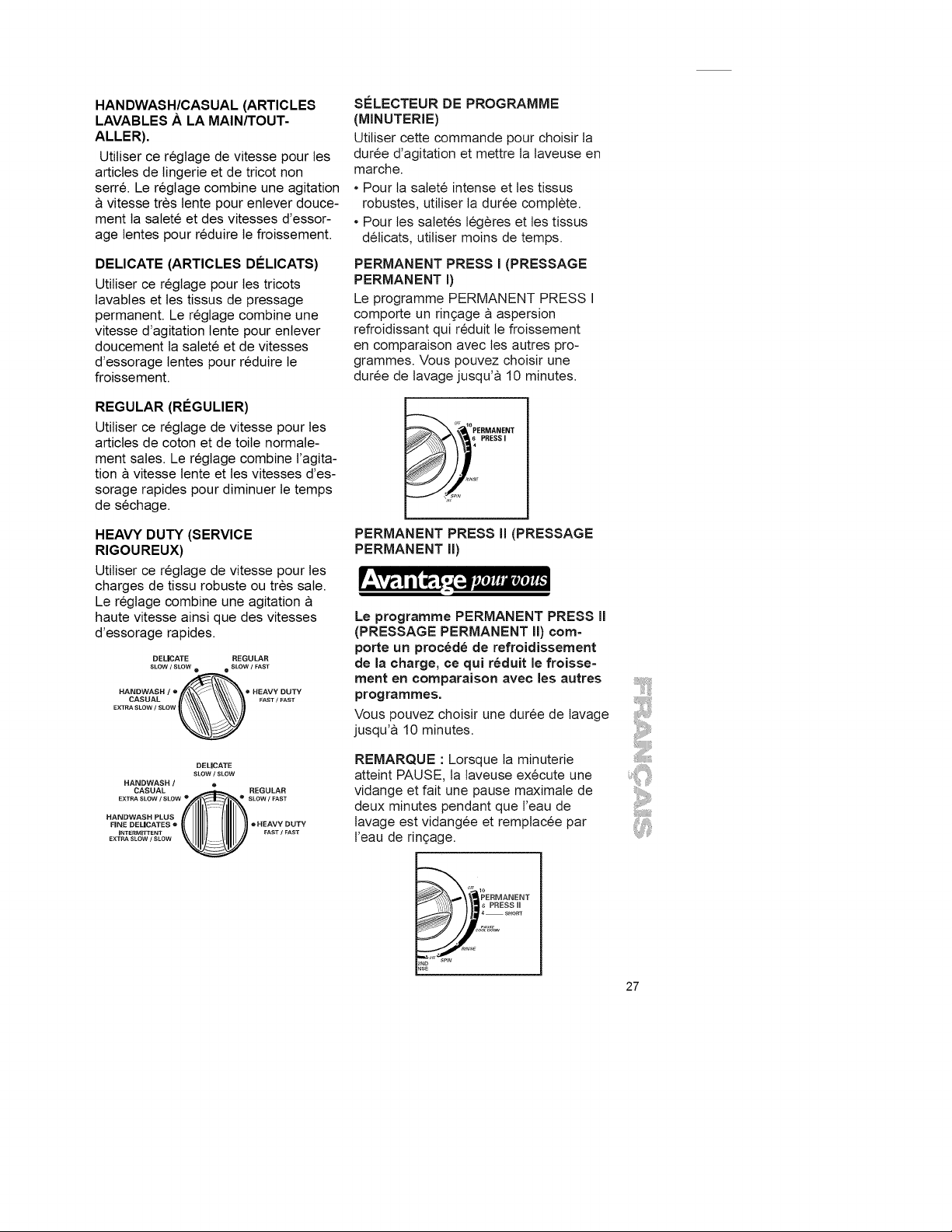

HANDWASH/CASUAL

Use this speed setting for lingerie and

loosely knit items. Setting combines

extra-stow speed agitation for gentle soil

removal and slow spin speeds to reduce

wrinkling.

DELICATE

Use this speed setting for washable

knits and permanent press fabrics.

Setting combines stow speed agitation

for gentle soil removal and stow spin

speeds to reduce wrinkling.

REGULAR

Use this speed setting for normally

soiled cottons and linens. Setting

combines slow speed agitation and fast

spin speeds to shorten drying time.

HEAVY DUTY

Use this speed setting for sturdy or

heavily soiled loads. Setting combines

fast speed agitation and fast spin

speeds.

DELICATE REGULAR

SLOW / SLOW O ® SLOW / FAST

HANDWASH / •/'_,,_"_ • HEAVY DUTY

....cs_s_%LowIt"&\ \%\\/I ....,....

DELICATE

SLOW/ SLOW

HANDWASH / e

CASUAL @o _ REGULAR

EXTRA SLOW / SLOW SLOW/ FAST

HANDWASH PLUS

FiNE DEUCATES e e HEAVY DUTY

INTERMgTTENT FAST / FAST

EXTRASLOW] SLOW

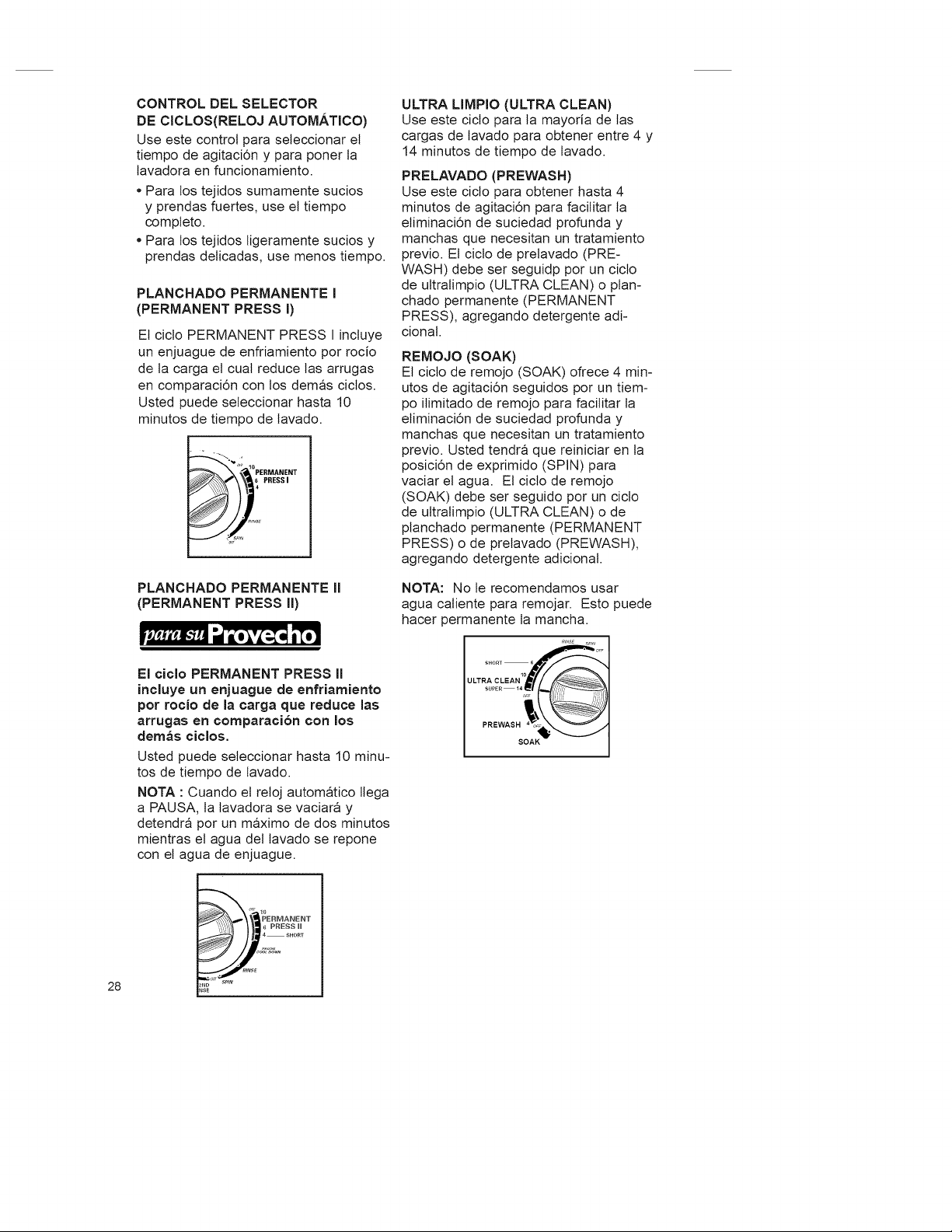

CYCLE SELECTOR (TIMER)

CONTROL

Use this control to choose the agitation

time and to start the washer.

, For heavy soil and sturdy fabrics,

use the full time.

, For light soil and delicate fabrics,

use less time.

PERMANENT PRESSI

The PERMANENT PRESS I Cycle

includes a toad cooling spray rinse that

reduces wrinkling compared to other

cycles. You can select up to 10 minutes

d wash time.

_ oPERMANENT

t, P,Essl

ULTRA CLEAN

Use this cycle for most loads to get

between 4 and 14 minutes of wash time.

PREWASH

Use this cycle to get up to 4 minutes

of agitation to help remove heavy soils

and stains that need pretreatment.

PREWASH Cycle should be followed

by an ULTRA CLEAN or PERMANENT

PRESS Cycle with additional detergent.

SOAK

SOAK Cycle features 4 minutes d

agitation followed by an unlimited soak

time to help remove heavy soils and

stains that need pretreatment. You will

need to reset the washer to a SPIN

setting to remove water. SOAK Cycle

should be followed by an ULTRA

CLEAN, PERMANENT PRESS, or

PREWASH Cycle with additional

detergent.

NOTE: We do not recommend hot water

for soaking. It may set some stains.

PERMANENT PRESS II

Irt,1,.,,r[,_.t= :I_] i[,_ _d

The PERMANENT PRESS II Cycle

includes a load cooling process

that reduces wrinkling compared

to other cycles.

You can select up to 10 minutes of

wash time.

NOTE: When the timer reaches PAUSE,

the washer will drain and pause for no

more than two minutes while some of

the wash water is drained and replaced

with rinse water.

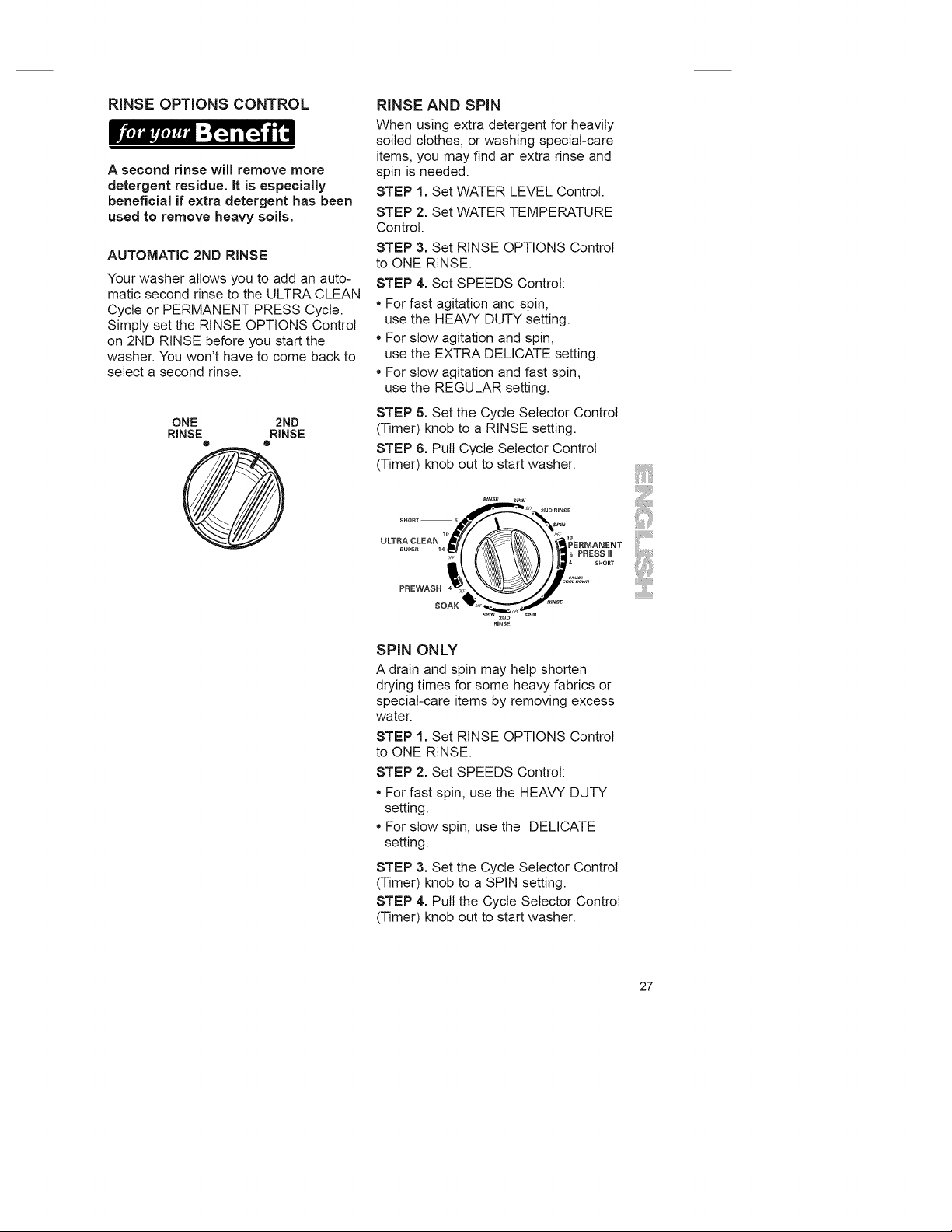

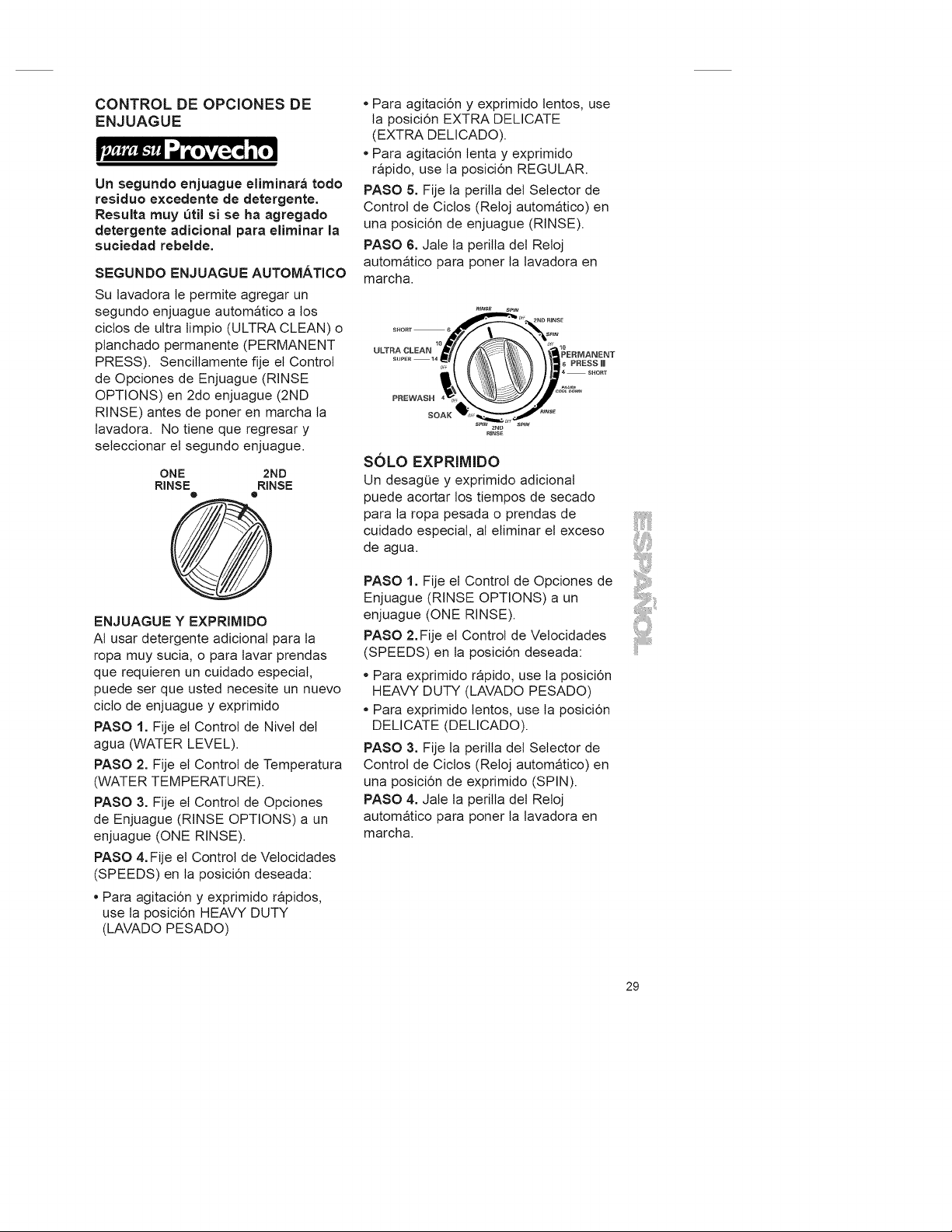

RINSE OPTIONS CONTROL

A second rinse will remove more

detergent residue. It is especially

beneficial if extra detergent has been

used to remove heavy soils.

AUTOMATIC 2ND RINSE

Your washer allows you to add an auto-

matic second rinse to the ULTRA CLEAN

Cycle or PERMANENT PRESS Cycle.

Simply set the RINSE OPTIONS Control

on 2ND RINSE before you start the

washer. You won't have to come back to

select a second rinse.

ONE 2ND

RINSE RINSE

® •

RINSE AND SPIN

When using extra detergent for heavily

soiled clothes, or washing special-care

items, you may find an extra rinse and

spin is needed.

STEP 1. Set WATER LEVEL Control.

STEP 2. Set WATER TEMPERATURE

Control.

STEP 3. Set RINSE OPTIONS Control

to ONE RINSE.

STEP 4. Set SPEEDS Control:

For fast agitation and spin,

use the HEAVY DUTY setting.

For slow agitation and spin,

use the EXTRA DELICATE setting.

For stow agitation and fast spin,

use the REGULAR setting.

STEP 5. Set the Cycle Selector Control

(Timer) knob to a RINSE setting.

STEP 6. Pull Cycle Selector Control

(Timer) knob out to start washer.

ULTRA CLEAN

PREWASH

SOAKq

SPIN ONLY

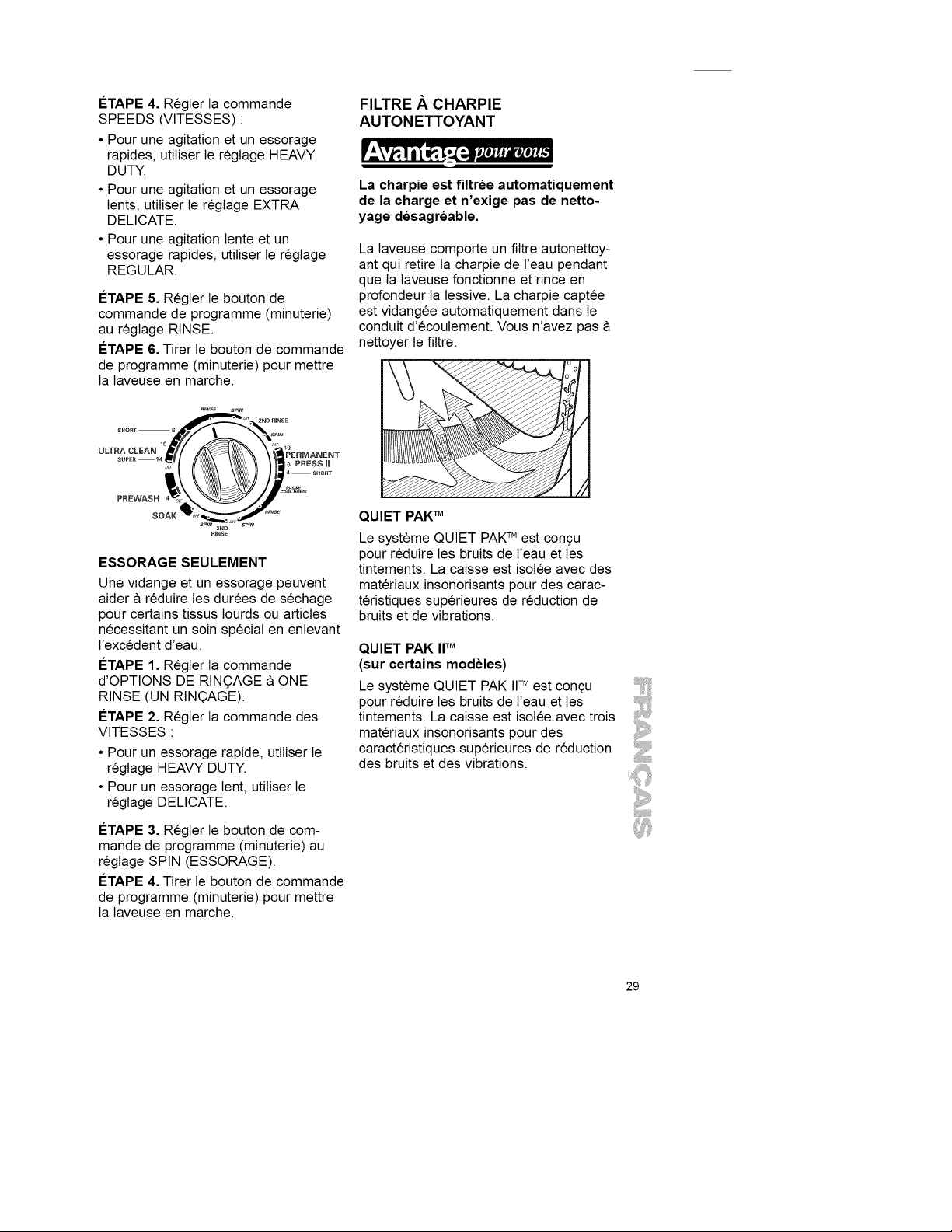

A drain and spin may help shorten

drying times for some heavy fabrics or

special-care items by removing excess

water.

STEP 1. Set RINSE OPTIONS Control

to ONE RINSE.

STEP 2. Set SPEEDS Control:

For fast spin, use the HEAVY DUTY

setting.

For stow spin, use the DELICATE

setting.

STEP 3. Set the Cycle Selector Control

(Timer) knob to a SPIN setting.

STEP 4. Pull the Cycle Selector Control

(Timer) knob out to start washer.

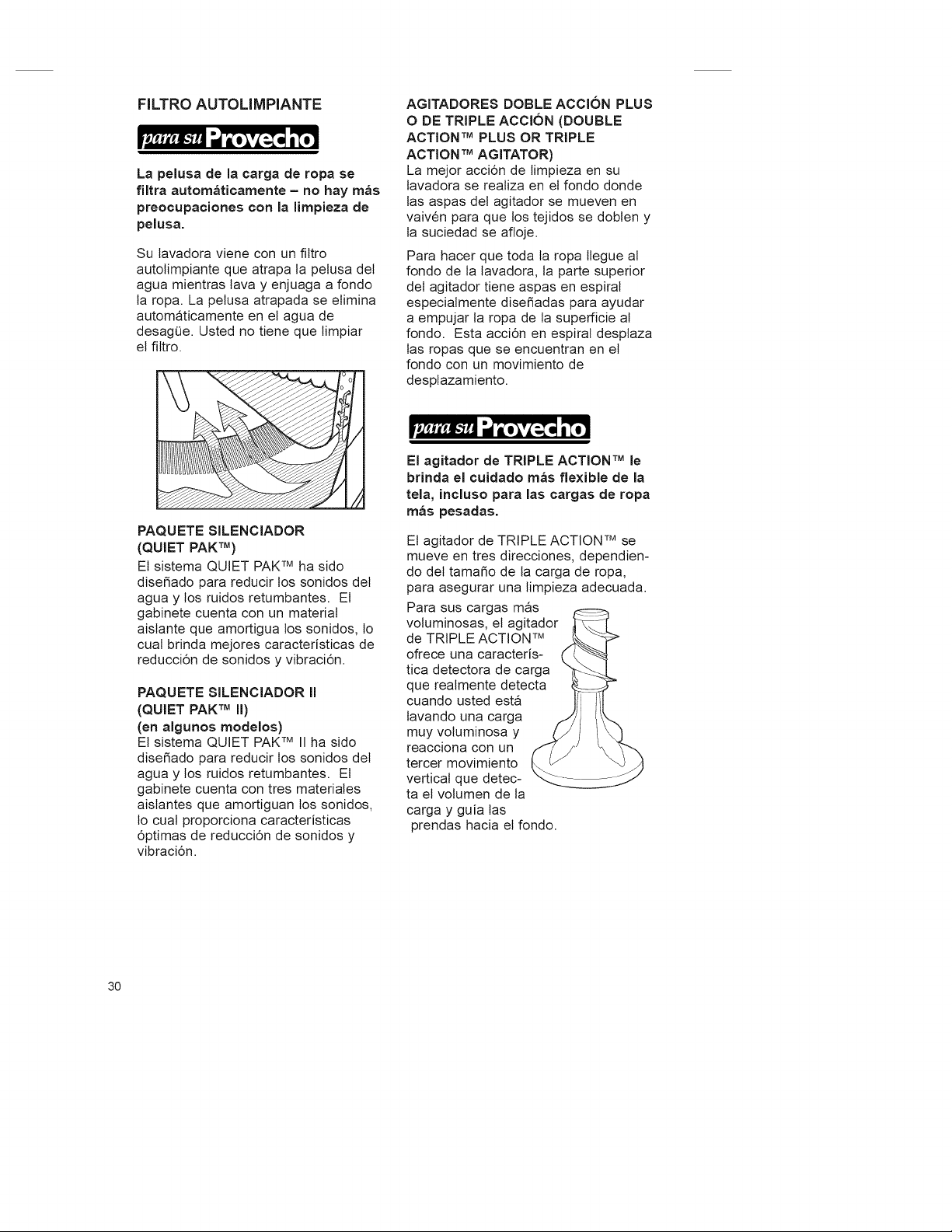

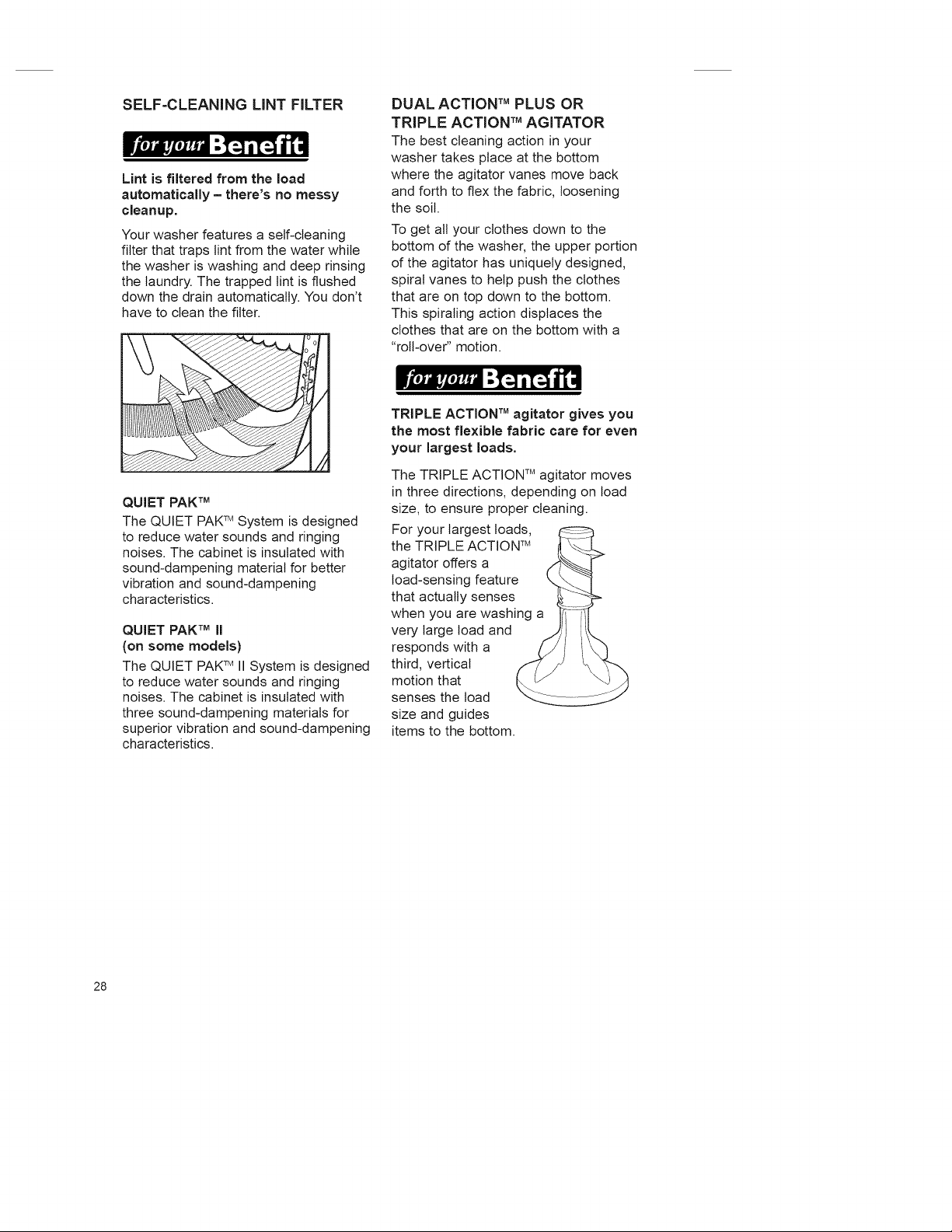

SELF-CLEANING LINT FILTER

Lint is filtered from the load

automatically - there's no messy

cleanup.

Your washer features a self-cleaning

filter that traps tint from the water while

the washer is washing and deep rinsing

the laundry. The trapped lint is flushed

down the drain automatically. You don't

have to clean the filter.

QUIET PAK TM

The QUIET PAK TM System is designed

to reduce water sounds and ringing

noises. The cabinet is insulated with

sound-dampening material for better

vibration and sound-dampening

characteristics.

QUIET PAK TM II

(on some models)

The QUIET PAK TM II System is designed

to reduce water sounds and ringing

noises. The cabinet is insulated with

three sound-dampening materials for

superior vibration and sound-dampening

characteristics.

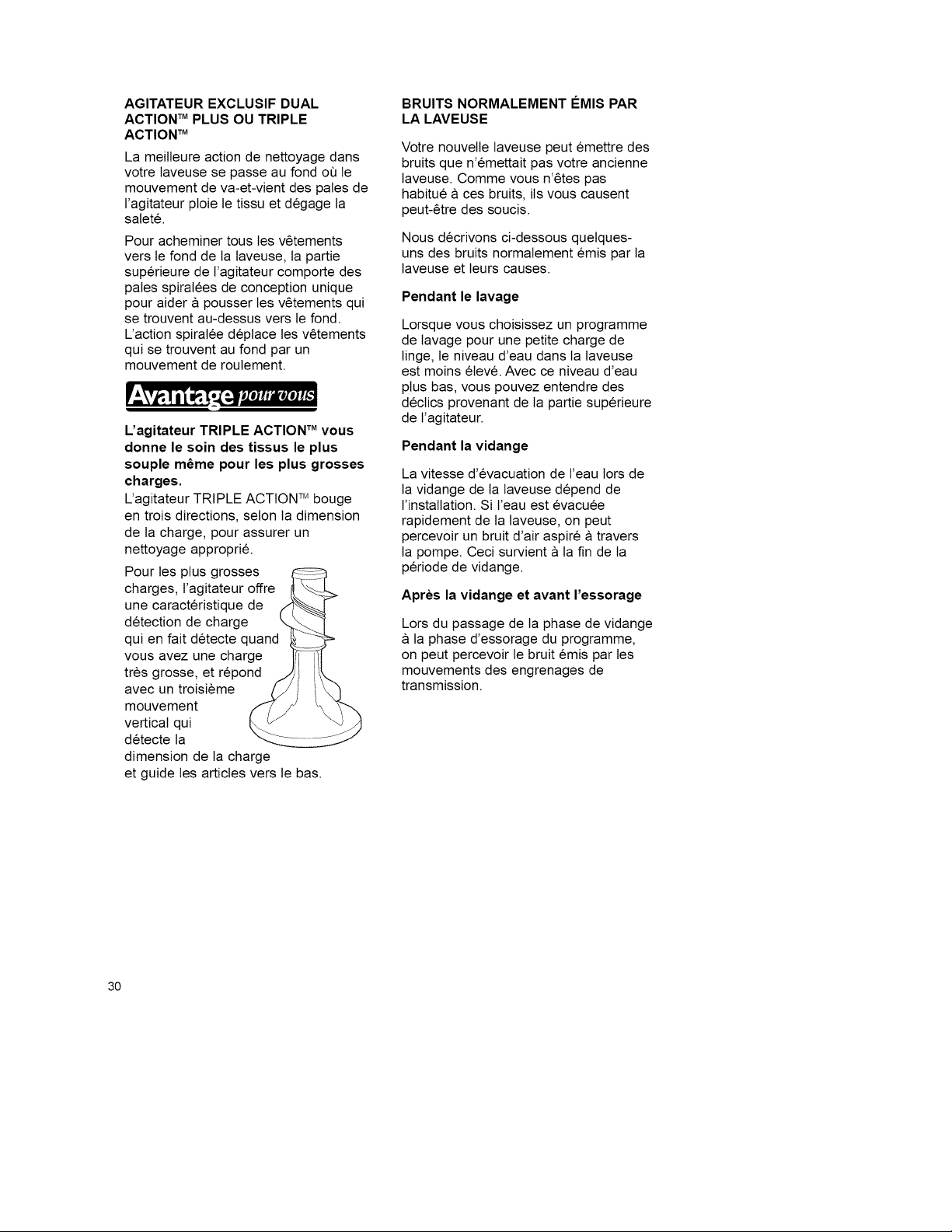

DUAL ACTION TM PLUS OR

TRIPLE ACTION TM AGITATOR

The best cleaning action in your

washer takes place at the bottom

where the agitator vanes move back

and forth to flex the fabric, loosening

the soil.

To get all your clothes down to the

bottom of the washer, the upper portion

of the agitator has uniquely designed,

spiral vanes to help push the clothes

that are on top down to the bottom.

This spiraling action displaces the

clothes that are on the bottom with a

"roll-over" motion.

_i, JlrtmJ_i -1:N i[_ _"

TRIPLE ACTION TM agitator gives you

the most flexible fabric care for even

your largest loads.

The TRIPLE ACTION TM agitator moves

in three directions, depending on toad

size, to ensure proper cleaning.

For your largest loads,

the TRIPLE ACTION TM

agitator offers a

load-sensing feature

that actually senses

when you are washing a

very large load and

responds with a

third, vertical

motion that

senses the toad _--......................J

size and guides

items to the bottom.

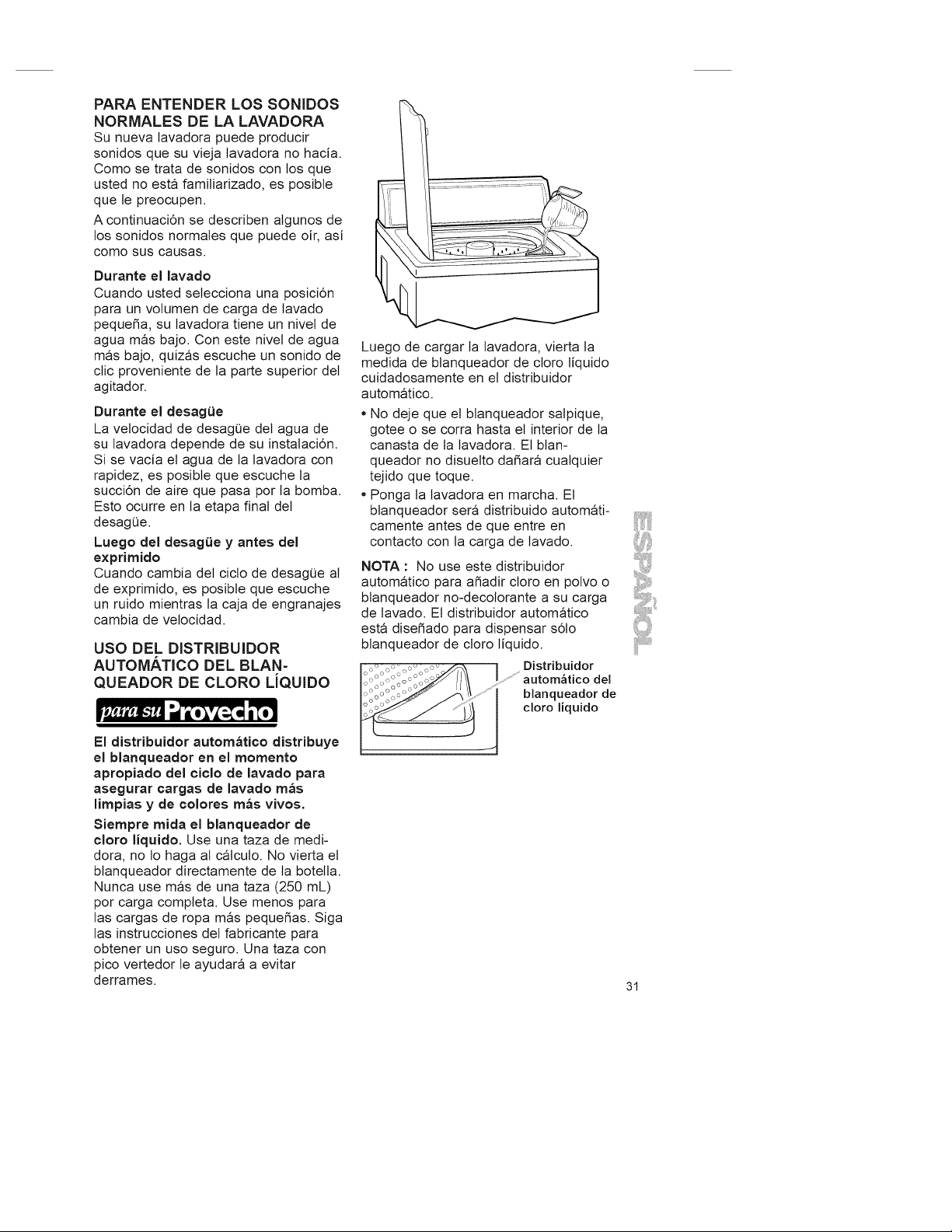

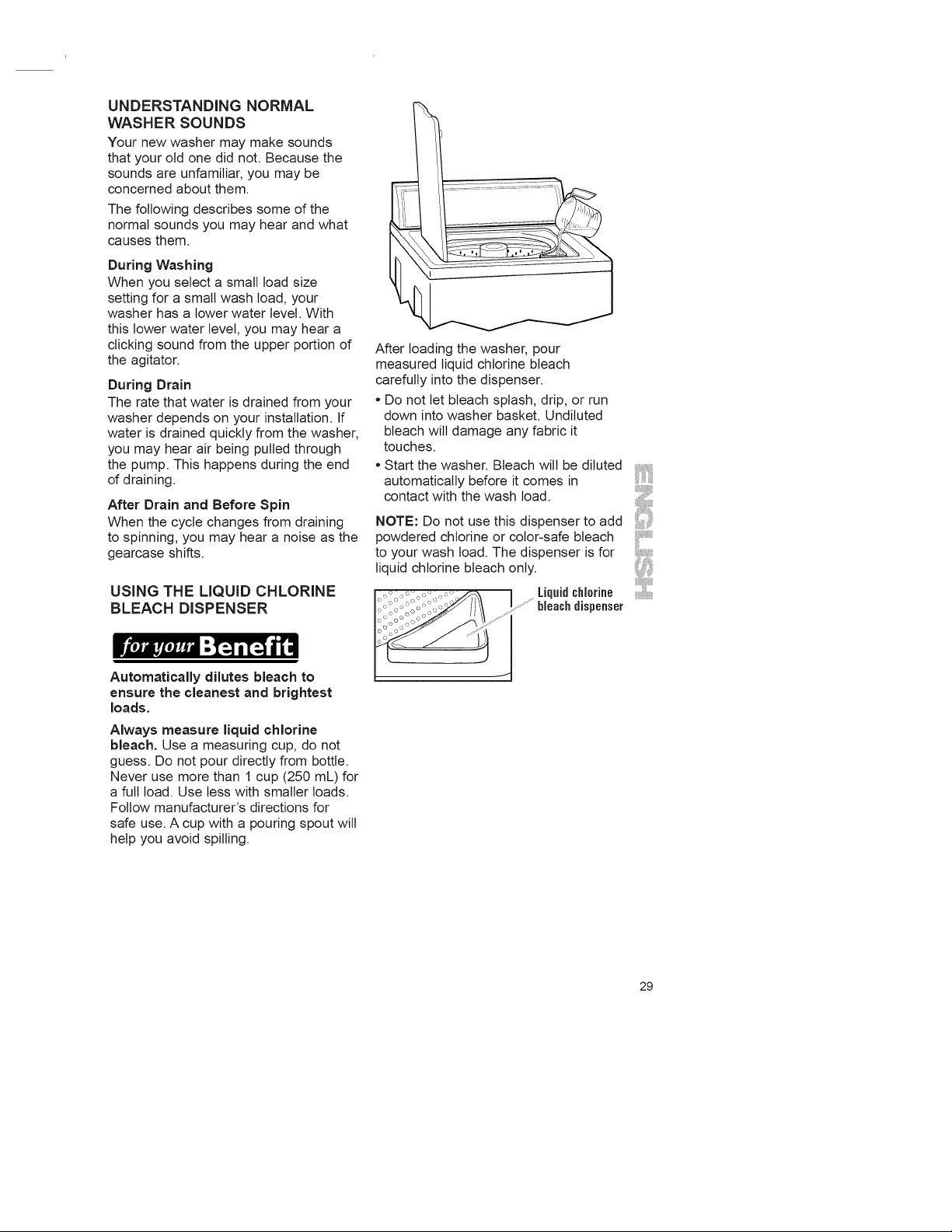

UNDERSTANDING NORMAL

WASHER SOUNDS

Your new washer may make sounds

that your old one did not. Because the

sounds are unfamiliar, you may be

concerned about them.

The following describes some of the

normal sounds you may hear and what

causes them.

During Washing

When you select a small load size

setting for a small wash toad, your

washer has a lower water level, With

this lower water level, you may hear a

clicking sound from the upper portion of

the agitator,

During Drain

The rate that water is drained from your

washer depends on your installation. If

water is drained quickly from the washer,

you may hear air being pulled through

the pump. This happens during the end

of draining.

After Drain and Before Spin

When the cycle changes from draining

to spinning, you may hear a noise as the

gearcase shifts.

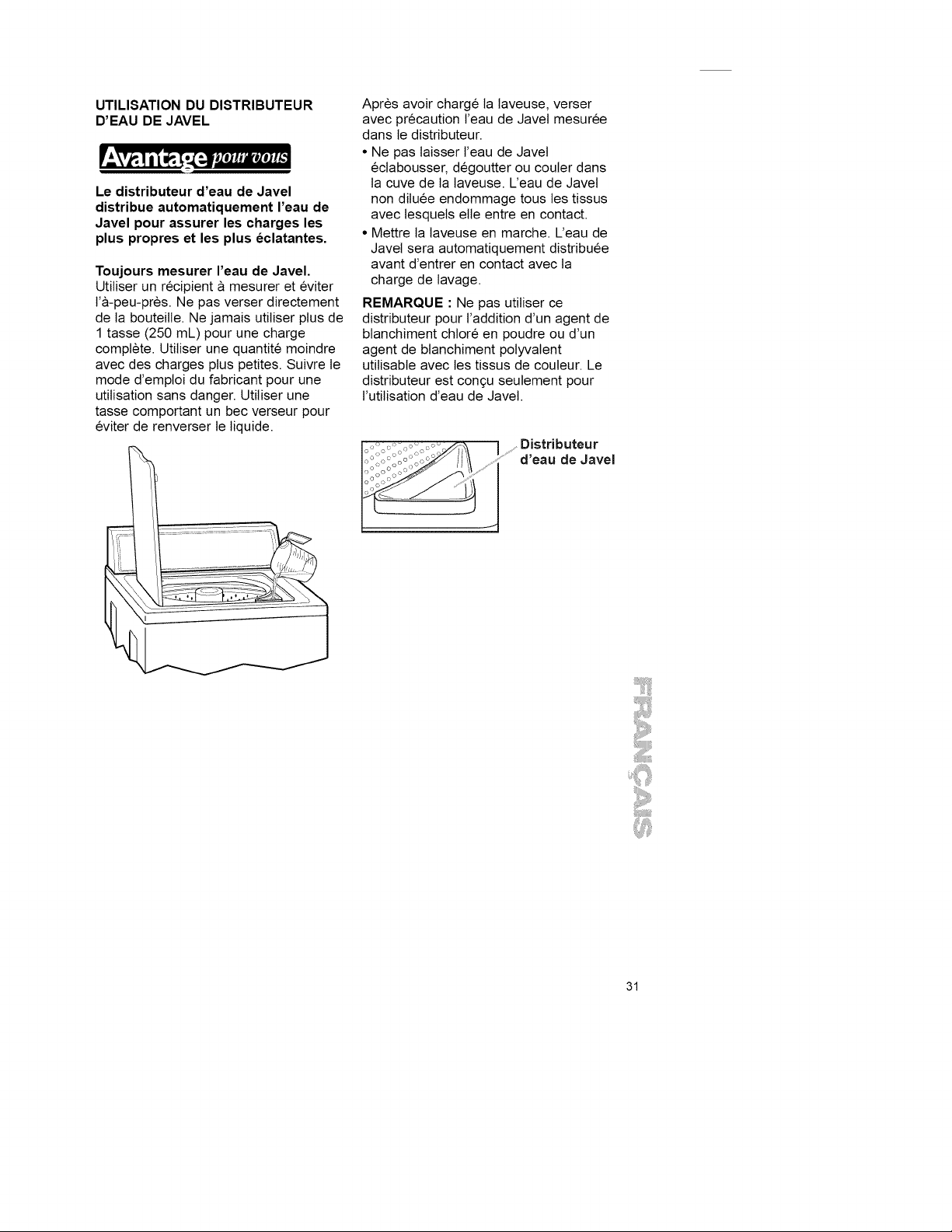

USING THE LIQUID CHLORINE

BLEACH DISPENSER

Automatically dilutes bleach to

ensure the cleanest and brightest

loads.

Always measure liquid chlorine

bleach. Use a measuring cup, do not

guess. Do not pour directly from bottle.

Never use more than 1 cup (250 mL) for

a full toad. Use tess with smaller loads.

Follow manufacturer's directions for

safe use. A cup with a pouring spout will

help you avoid spilling.

After loading the washer, pour

measured liquid chlorine bleach

carefully into the dispenser.

Do not let bleach splash, drip, or run

down into washer basket. Undiluted

bleach will damage any fabric it

touches.

Start the washer. Bleach will be diluted

automatically before it comes in

contact with the wash toad.

NOTE: Do not use this dispenser to add

powdered chlorine or color-safe bleach

to your wash load, The dispenser is for

liquid chlorine bleach only,

I.................u,.id0,,0,.0

......................1 bleachdispenser

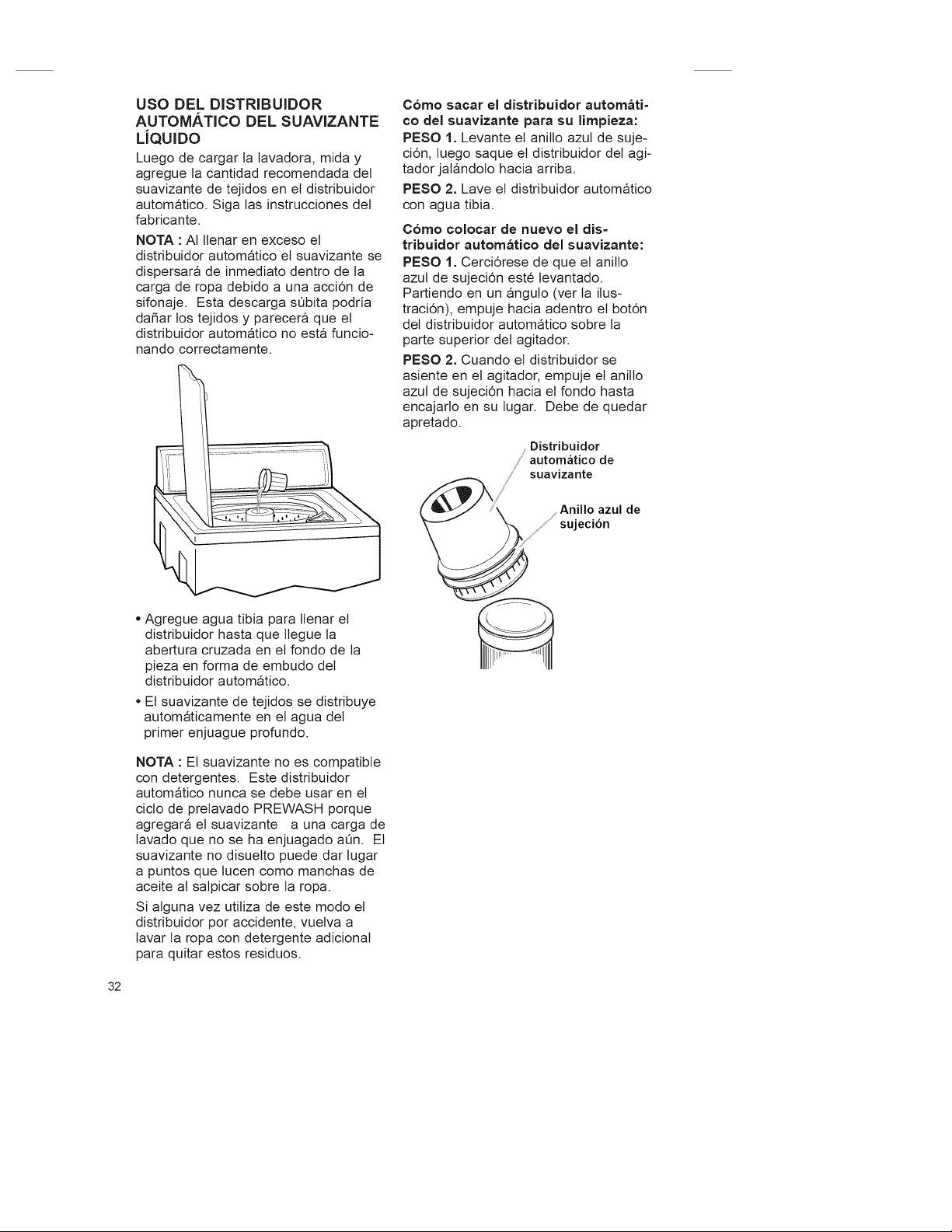

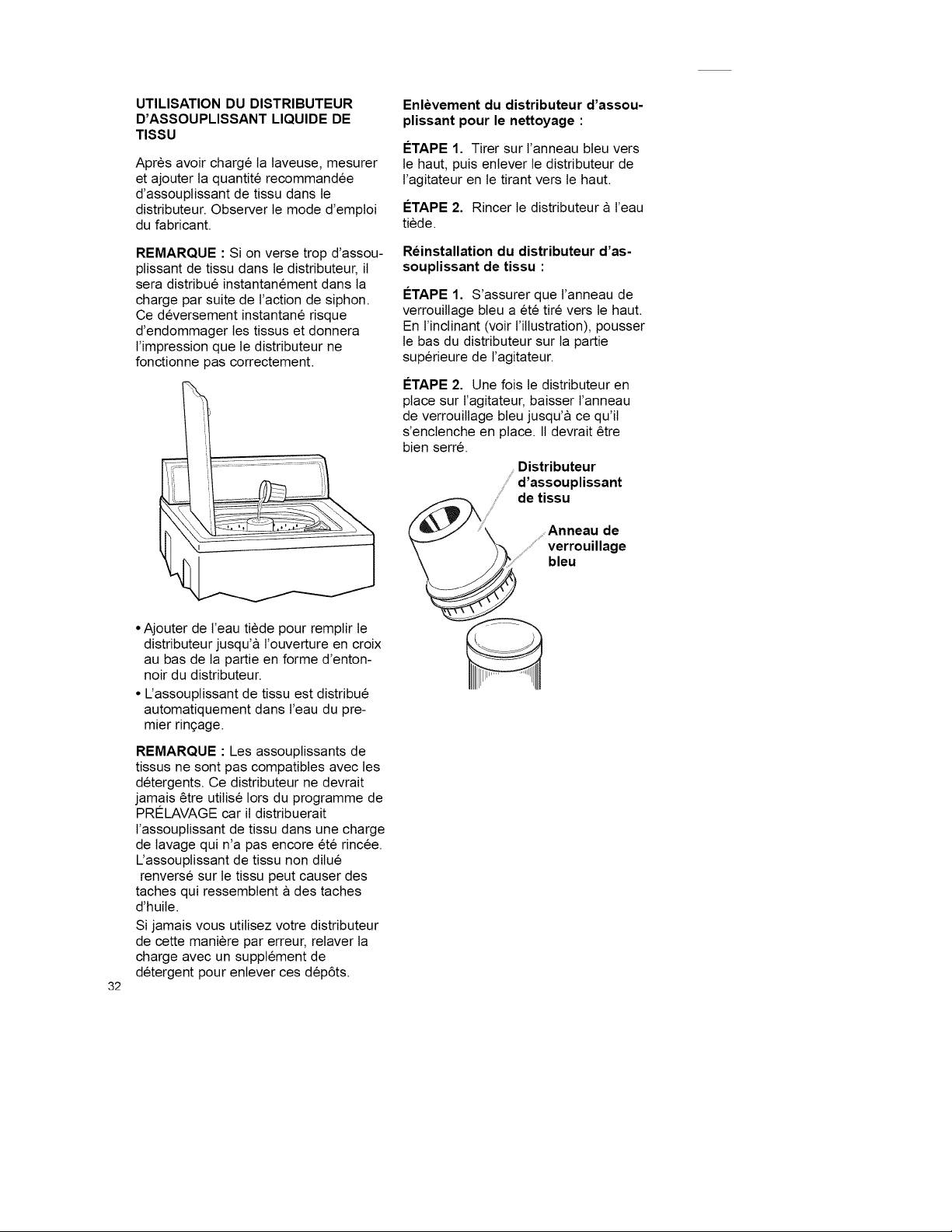

USING THE LiQUiD FABRIC

SOFTENER DISPENSER

After loading the washer, measure and

add the recommended amount of fabric

softener into the dispenser. Follow

manufacturer's directions.

NOTE: Pouring too much fabric softener

into the dispenser wilt cause the fabric

softener to dispense instantly into the

load due to siphoning action. This

instant "dump" could damage fabrics

and will make it appear that your

dispenser is not working correctly.

To remove the Fabric Softener

Dispenser for cleaning:

STEP 1. Pull the blue lock ring up,

then remove dispenser from agitator

by pulling up.

STEP 2. Flush the dispenser with

warm water.

To replace the Fabric Softener

Dispenser:

STEP 1. Be sure the blue lock ring

is pulled up. Starting at an angle (see

illustration), push the bottom d the

dispenser down on the agitator top.

STEP 2. When the dispenser is seated

on the agitator, push the blue lock ring

down until it snaps in place. It must fit

tightly.

Liquid fabric softener

dispenser

....Blue10ckring

Add warm water to fitt the dispenser

until it reaches the crossed opening at

the bottom of the funnel-shaped portion

of the dispenser.

Fabric softener is dispensed into the

first deep rinse water automatically.

NOTE: Fabric softeners are not com-

patible with detergents. This dispenser

should never be used in the PREWASH

Cycle since it would dispense fabric

softener into a wash load that has not

been rinsed. Undiluted fabric softener

spilled on fabric may result in spots that

look like oil stains.

If you ever use your dispenser this way

by mistake, rewash the load with extra

detergent to remove these deposits.

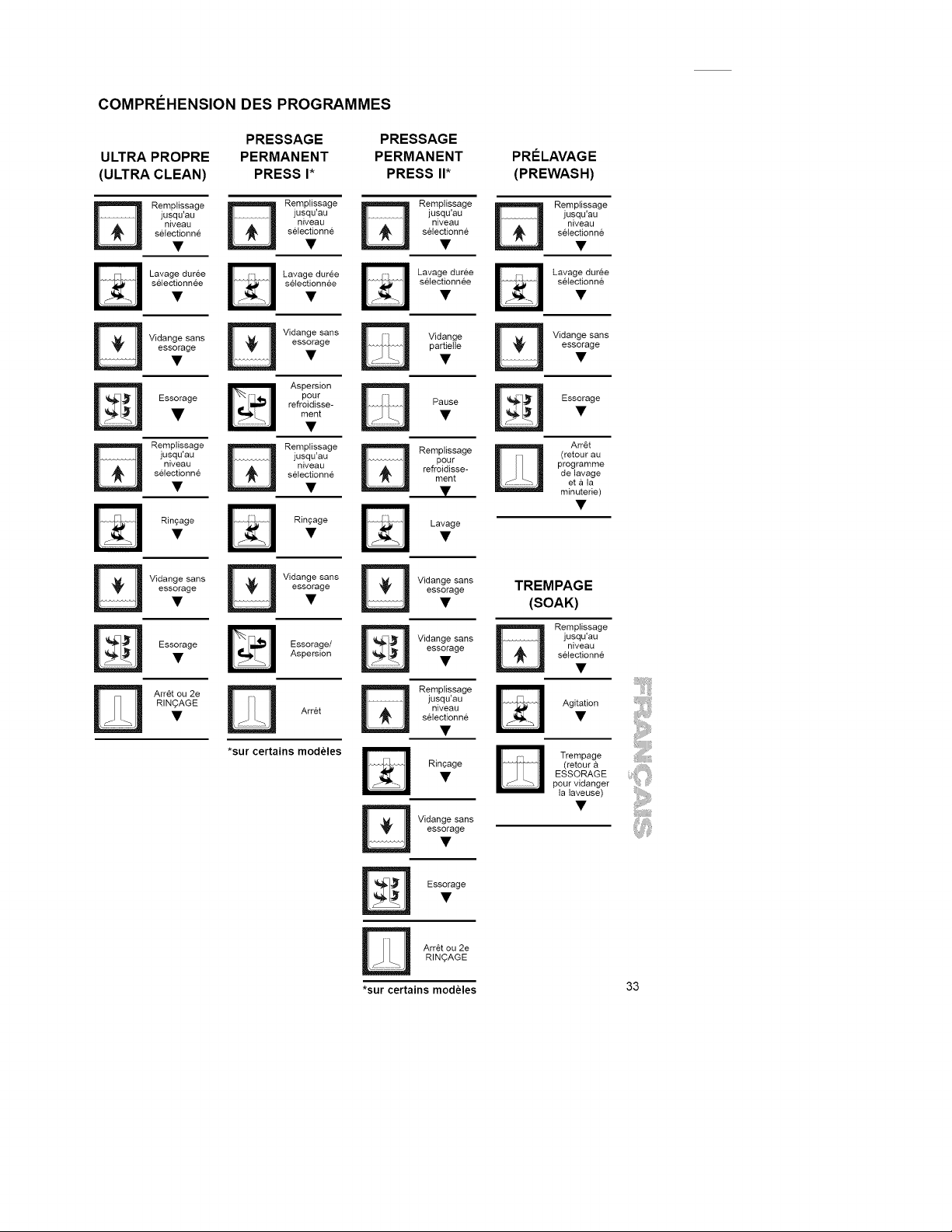

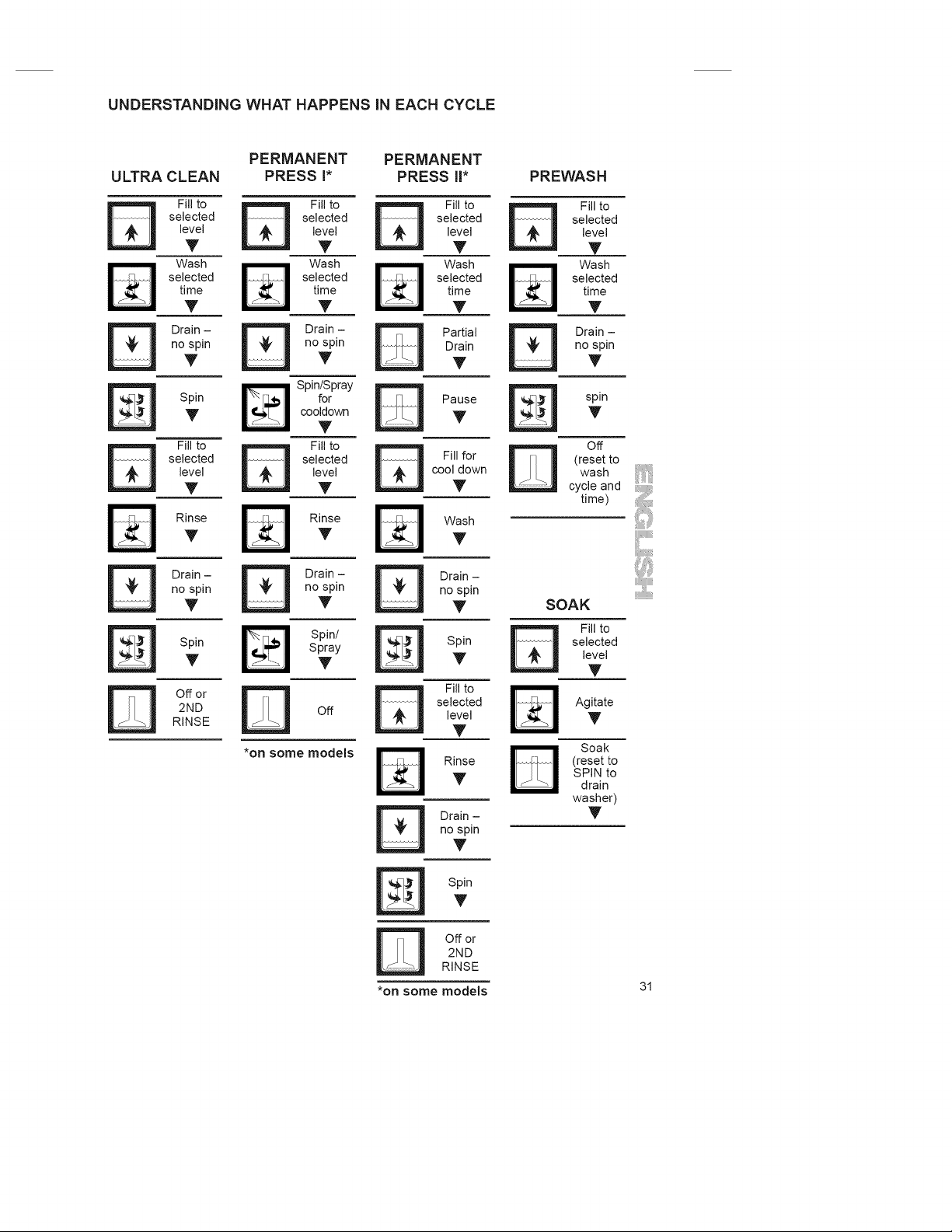

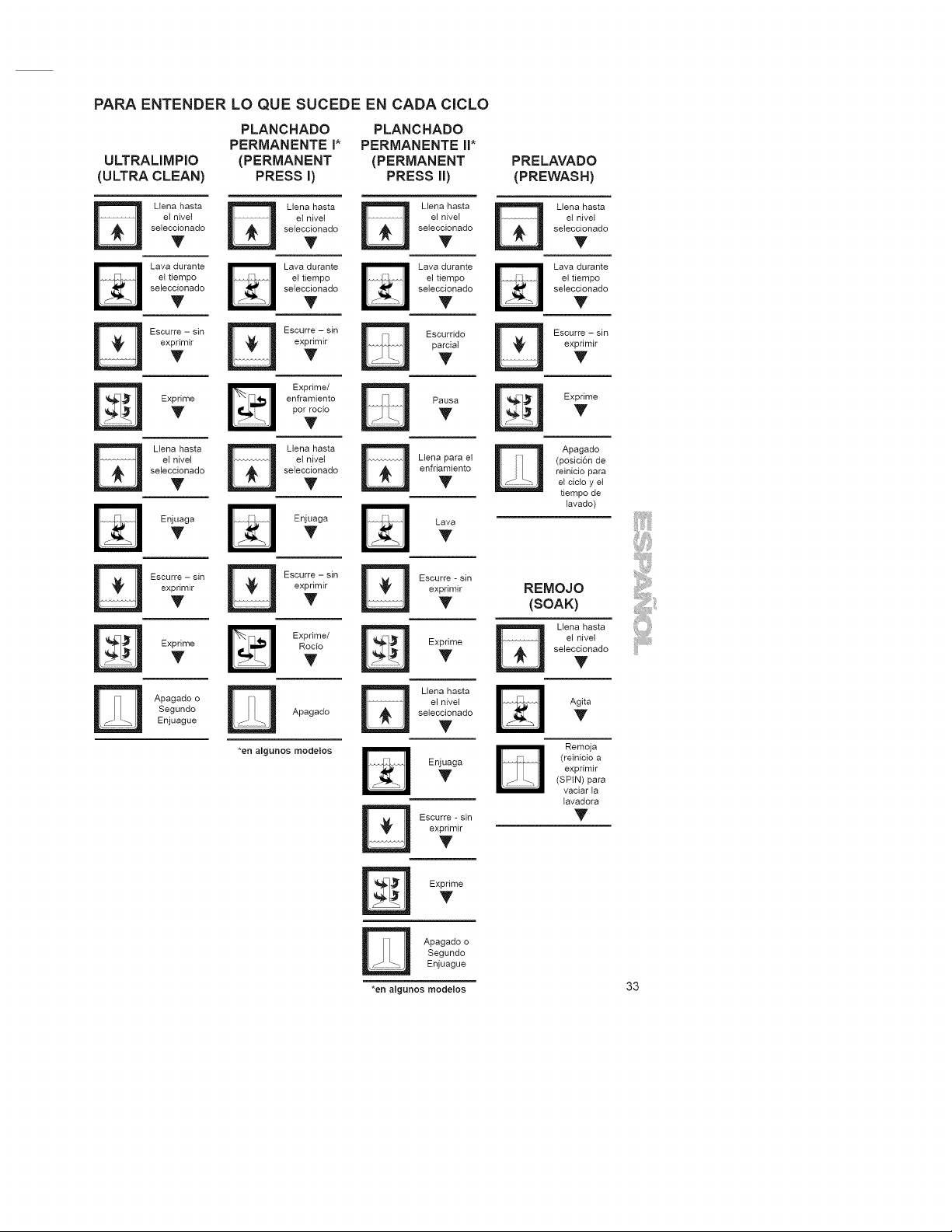

UNDERSTANDING WHAT HAPPENS iN EACH CYCLE

ULTRA CLEAN

PERMANENT PERMANENT

PRESS I* PRESS ll*

Fill to _ Fill to _ Fill to

selected selected selected

level level level

T T T

Wash Wash Wash

selected selected selected

time time time

T T T

no spin no spin Drain

T T T

SpinT

Fill to

selected

level

Rinse

Drain -

no spin

Spin

D Off or

2ND

RINSE

Spin/Spray

for

cooldown

Fill to

selected

level

Rinse

Drain -

no spin

Spin/

Spray

Off

*on some models

PREWASH

Fill to

selected

Wash

selected

time

_ rain -

no spin

Pause _ spinT T

Fill for (reset to

cool down wash

'V' cycle and

time)

Wash

Drain -

no spin

Spin

Fill to

selected

level

Rinse

Drain -

no spin

Spin

Off or

2ND

RINSE

*on some models

SOAK

Fill to

selected

level

Agitate

Soak

(reset to

SPiN to

drain

washer)

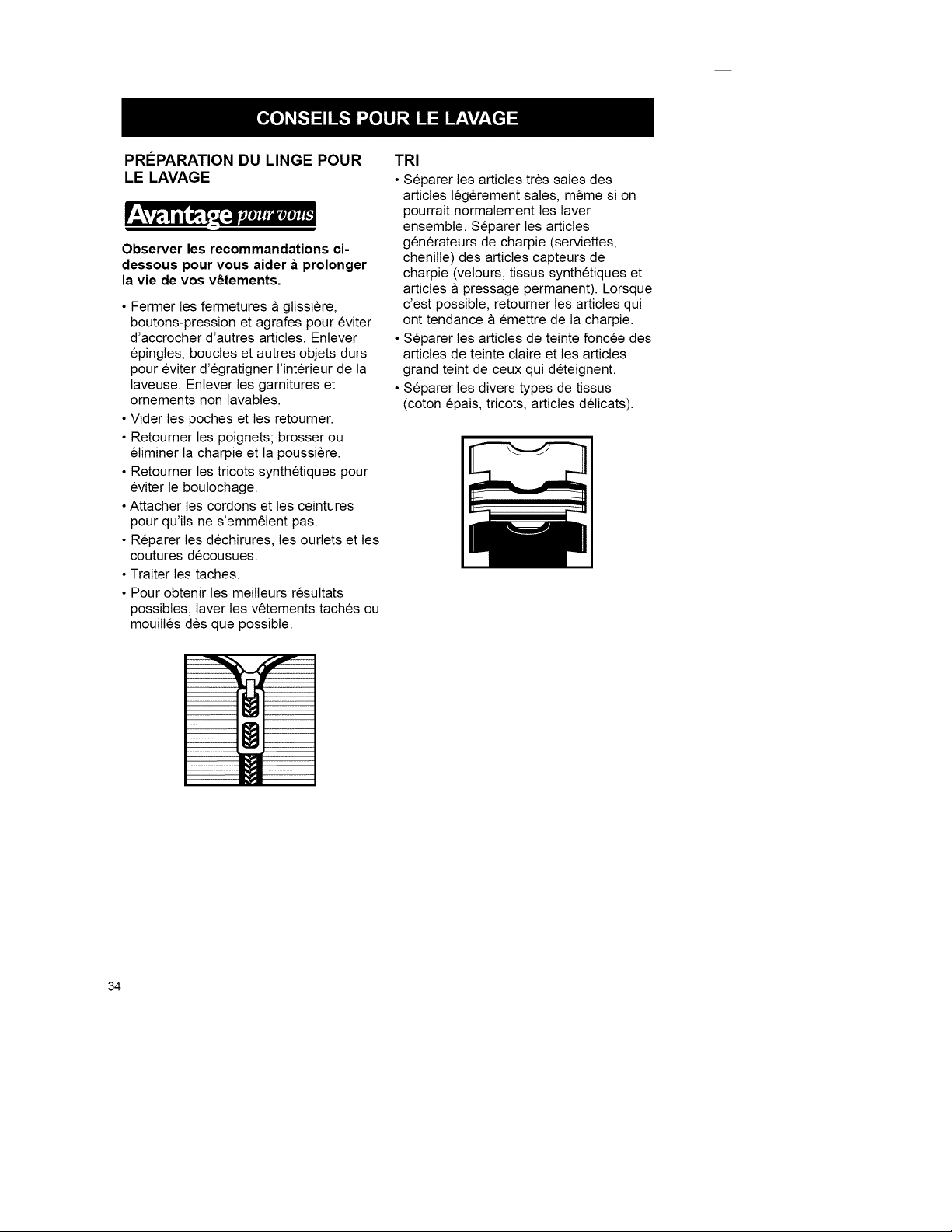

PREPARING CLOTHES

FOR WASHING

Follow these recommendations

to help you prolong the life of

your garments.

Close zippers, snaps, and hooks to

avoid snagging other items. Remove

pins, buckles, and other hard objects

to avoid scratching the washer interior.

Remove non-washable trim and

ornaments.

Empty pockets and turn them

inside out.

Turn down cuffs, brush away tint

and dirt.

Turn synthetic knits inside out to

avoid pilling.

Tie strings and sashes so they will

not tangle.

Mend tears, loose hems, and seams.

Treat spots and stains.

Stained or wet garments should be

washed promptly for best results.

SORTING

Separate heavily soiled items from

lightly soiled ones, even if they would

normally be washed together.

Separate lint givers (towels, chenille)

from lint takers (corduroy, synthetics,

permanent press). When possible,

turn lint givers inside out.

Separate dark colors from light colors,

colorfast items from non-colorfast

items.

Sort by fabric and construction (sturdy

cottons, knits, delicate items).

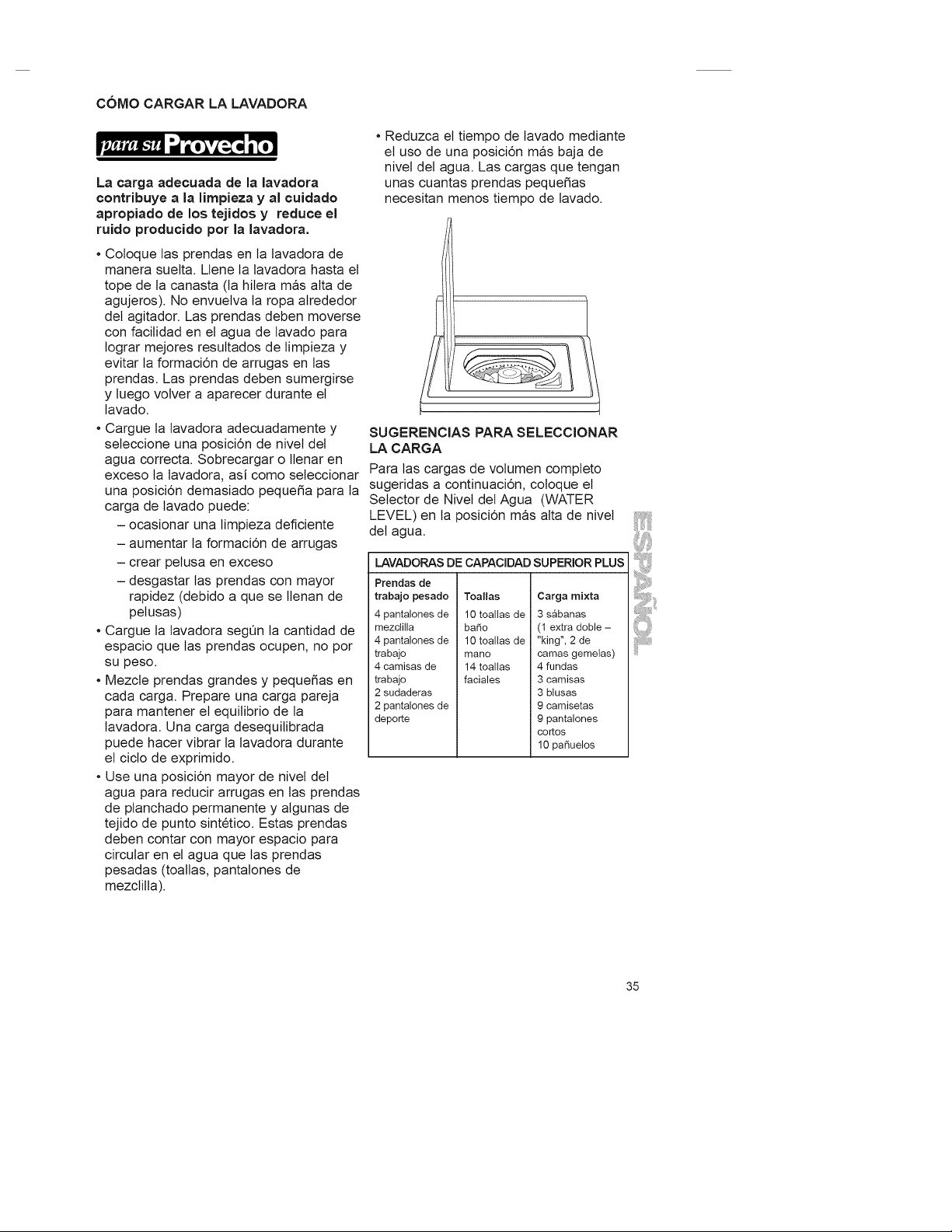

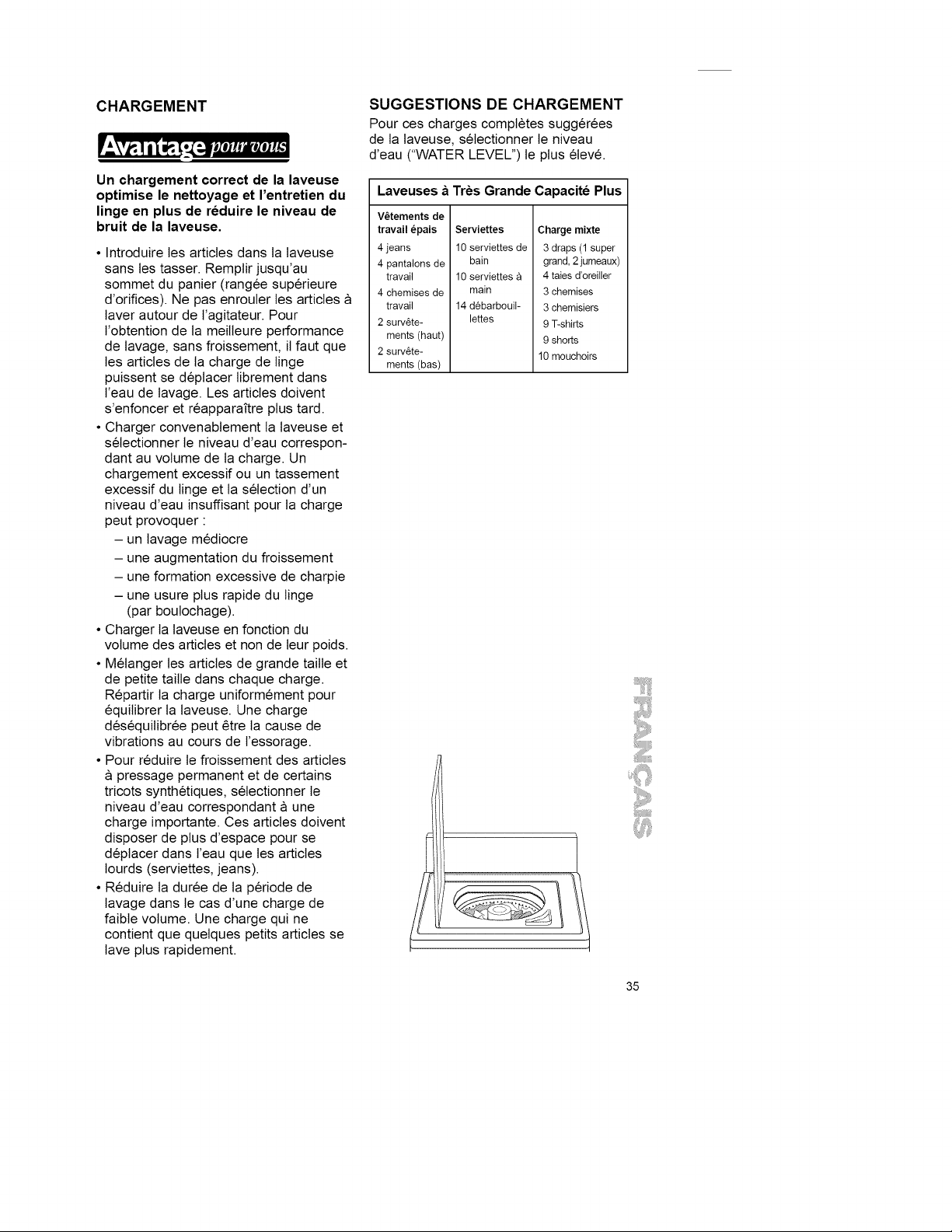

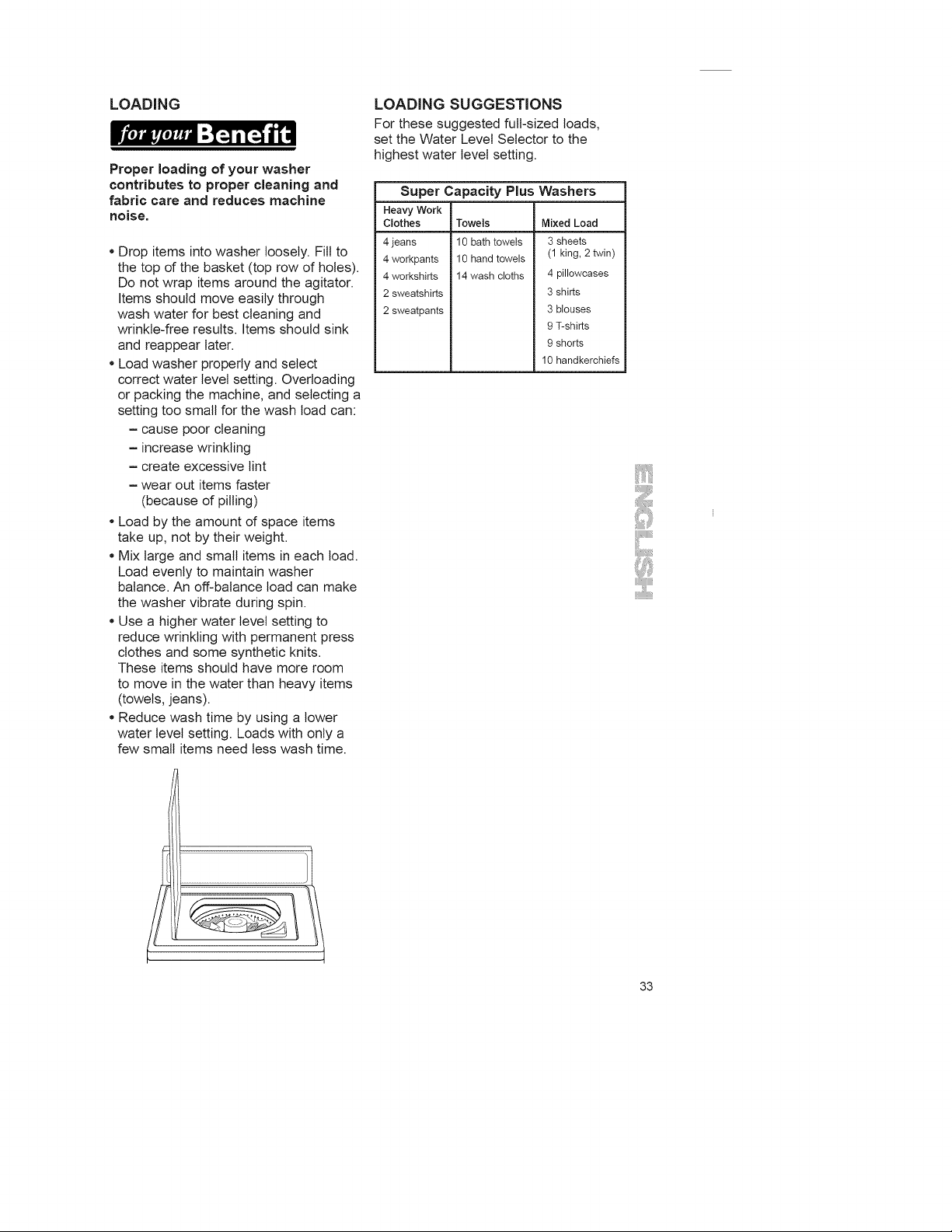

Proper loading of your washer

contributes to proper cleaning and

fabric care and reduces machine

noise.

Drop items into washer loosely. Fill to

the top of the basket (top row of holes).

Do not wrap items around the agitator.

Items should move easily through

wash water for best cleaning and

wrinkle-free results. Items should sink

and reappear later.

Load washer properly and select

correct water level setting. Overloading

or packing the machine, and selecting a

setting too small for the wash load can:

= cause poor cleaning

= increase wrinkling

= create excessive lint

= wear out items faster

(because of pilling)

Load by the amount of space items

take up, not by their weight.

Mix large and small items in each load.

Load evenly to maintain washer

balance. An off-balance load can make

the washer vibrate during spin.

Use a higher water level setting to

reduce wrinkling with permanent press

clothes and some synthetic knits.

These items should have more room

to move in the water than heavy items

(towels, jeans).

Reduce wash time by using a lower

water level setting. Loads with only a

few small items need less wash time.

LOADING SUGGESTIONS

For these suggested full-sized loads,

set the Water Level Selector to the

highest water level setting.

Super Capacity Plus Washers

Heavy Work

Clothes

4 jeans

4 workpants

4 workshirts

2 sweatshirts

2 sweatpants

Towels

10 bath towels

10 hand towels

14 wash cloths

Mixed Load

3 sheets

(1 king, 2 twin)

4 pillowcases

3 shirts

3 blouses

9 T-shirts

9 shorts

10 handkerchiefs

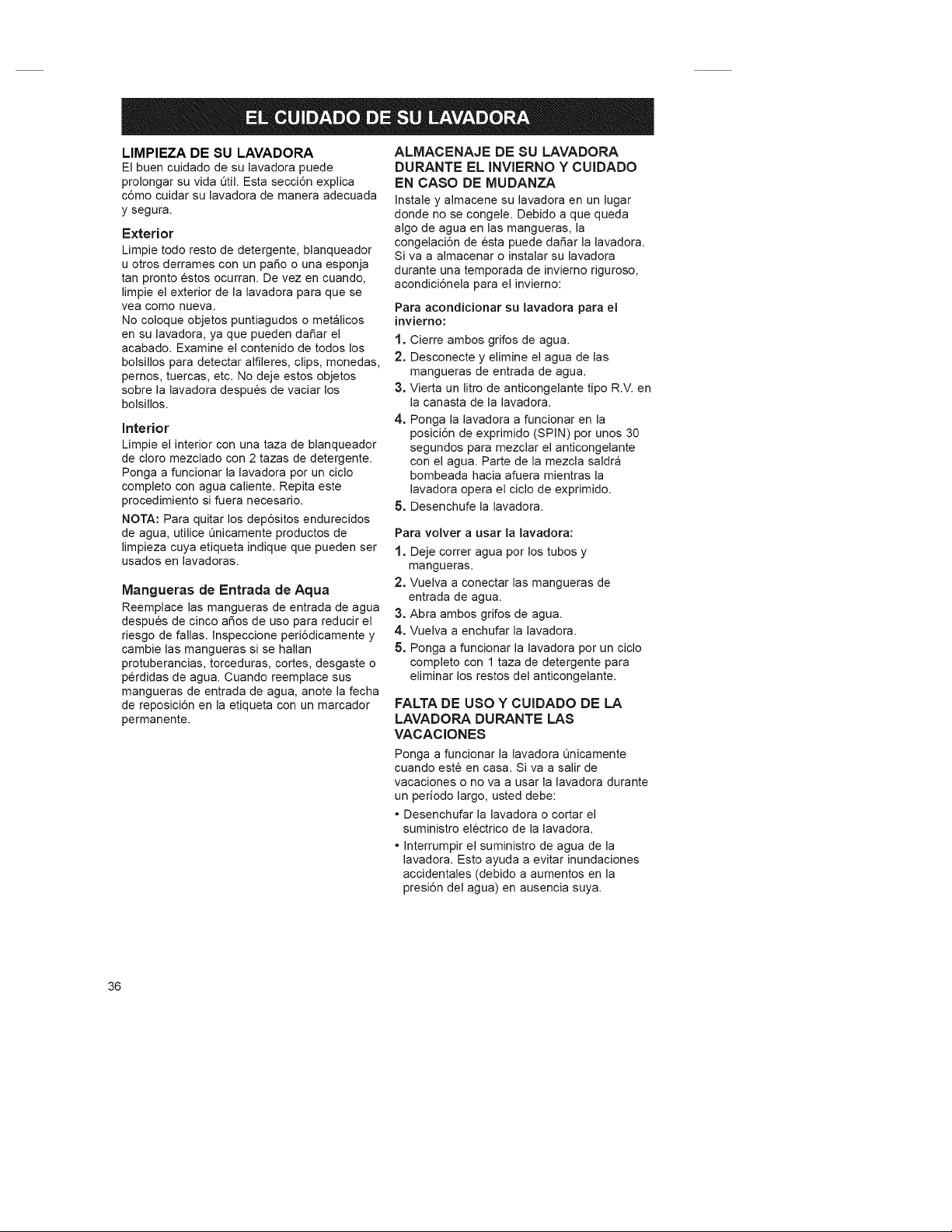

CLEANING YOUR WASHER

Proper care of your washer can extend

its life. This section explains how to care

for your washer properly and safely.

Exterior

Wipe up detergent, bleach, and other

spills with a soft, damp cloth or sponge

as they occur. Occasionally wipe the

outside of the washer to keep it looking

like new.

Do not put sharp or metal objects in your

washer. They can damage the finish.

Check all pockets for pins, clips, money,

bolts, nuts, etc. Do not lay these objects

on your washer after emptying pockets.

Interior

Clean interior with 1 cup (250 mL) of

chlorine bleach mixed with 2 cups (500

mL) of detergent. Run washer through a

complete cycle using hot water. Repeat

process if necessary.

NOTE: Remove hard water deposits

using only cleaners labeled as washer

safe.

Water Inlet Hoses

Replace inlet hoses after five years of

use to reduce the risk of hose failure.

Periodically inspect and replace inlet

hoses if bulges, kinks, cuts, wear or

leaks are found. When replacing your

inlet hoses, mark the date of replace-

ment on the label with a permanent

marker.

WINTER STORAGE

OR MOVING CARE

Install and store your washer where it

will not freeze. Because some water

may stay in the hoses and pump,

freezing can damage your washer. If

storing or moving your washer during

freezing weather, winterize it.

To winterize washer:

1. Shut off both water faucets.

2. Disconnect and drain water inlet

hoses.

3. Put 1 qt (1 L) of R.V.-type antifreeze

in the basket.

4. Run washer on a SPIN setting for

about 30 seconds to mix the

anti-freeze and water. Some of the

mixture will pump out while the

washer spins.

5. Unplug the power supply cord.

To use washer again:

1. Flush water pipes and hoses.

2. Reconnect water inlet hoses.

3. Turn on both water faucets.

4. Reconnect power supply cord.

5. Run the washer through a complete

cycle with 1 cup (250 mL) of

detergent to clean out antifreeze.

NON-USE OR VACATION CARE

Operate your washer only when you

are at home. If you will be on vacation

or not using your washer for an

extended period of time, you should:

Unplug the power supply cord or turn

off electrical power to the washer.

Turn off the water supply to the

washer. This helps avoid accidental

flooding (due to a water pressure

surge) while you are away.

Most laundering problems are easily solved if you understand the cause.

Check these lists for common laundry and washer problems. If you need

further assistance, see page 40.

Problem Possible Cause Solution

Washer Leaks Household plumbing is leaking. Repair plumbing.

inlet hoses not tight. Tighten hoses (see "Installation

instructions," Sections D & E).

inlet hose washers not Reseat washers (see "Installation

properly seated, instructions," Section D).

Drain hose not properly Clamp drain hose (see "installation

clamped or is off. instructions," Section C).

Drain is dogged. Remove drain dogs. Sink, standpipe,

or floor drain must be able to handle

17 gal (64 L) of water per minute.

Tub moved forward during Ensure tub is centered before

unloading, causing water to starting washer.

deflect off tub ring.

Unit not level causing water Ensure front feet are installed and

to deflect off tub ring. nuts are tightened. Level washer.

Reset rear legs (see "Installation

Instructions," Section G).

Load is unbalanced. Spray Redistribute the load.

rinses are deflecting off load.

Washer is overloaded. Fills or Reduce load size.

spray rinses are deflecting off

load.

Won't Drain/ Drain hose is kinked or Straighten or unplug hose (see

Won't Spin/ clogged. "installation instructions," Section C).

Wet Loads

Correct operation of After a wash or rinse, the washer will

neutral drain, drain without spinning. After draining,

the spinning begins.

Lid is open. Close the lid.

Drain hose is more than Lower drain hose (see "Installation

96 in (2.4 m) above floor, instructions," Section A).

Too much detergent - Use less detergent.

excessive sudsing.

Wrong cycle for load Choose a cycle with a higher spin

being washed, speed (see "Operating Your

Washer").

Problem Possible Cause Solution

Won't Drain/ Low voltage or using Check electrical source or call

Won't Spin/ an extension cord. electrician. Do not use extension

Wet Loads cords.

(cont.)

Cold rinses. Cold rinses leave loads wetter than

warm rinses. This is normal.

Continues Drain hose is less than Raise the drain hose (see

to Fill/ 39 in (99 cm) above floor. "Installation Instructions," Section A).

Continues

to Drain/ Drain hose fits tightly into Adjust drain hose for loose fit

Cycle Stuck standpipe. (see "Installation Instructions,"

Section C).

Drain hose taped into Do not seal off drain hose with tape.

standpipe. The drain hose needs an air gap.

Washer Makes Load is unbalanced. Redistribute load.

Noise

Washer is not level. Level washer. Reset rear legs

Rear leveling legs not set. (see "Installation Instructions,"

Section G).

Nuts on front feet not tight. Tighten nuts (see "Installation

Instructions," Section G).

Yellow shipping strap with Remove strap with cotter pins

cotter pins not completely (see "Installation Instructions,"

removed. Section B).

Floor not strong enough Relocate washer (see "Installation

to support washer. Instructions," Section A).

Gears engaging after drain This is normal.

and before spin.

Upper part of agitator clicks This is normal.

during wash.

Won't Water inlet valve Clean screens.

Fill/Won't screens are plugged.

Rinse/Won't

Agitate/ Water is turned off. Turn on water.

Wrong Hot and cold hoses are Reverse hoses (see "Installation

Temperature reversed. Instructions." Sections D & E).

Inlet hose is kinked. Straighten hoses.

Timer dial is not lined up. Turn timer knob to the right slightly

and pull to start.

Power cord not plugged in. Plug in power cord.

Problem Possible Cause Solution

Machine Power cord not plugged in. Plug in power cord.

Stops

No power at plug. Check electrical source or call

electrician,

Fuse blown or circuit Replace fuse or reset circuit breaker,

breaker open, If problem continues, call electrician,

Using an extension cord, Do not use extension cords,

Timer is not lined up. Turn timer to the right slightly

and pull to start,

Timer knob not pulled out. Set and pull out knob,

Washer at pause in Allow cycle to continue (see

PERMANENT PRESS II Cycle "Operation Your Washer"),

(approximately two minutes),

Machine is overloaded. Wash smaller loads,

Agitator Not The top of the agitator moves This is normal,

Working only in one direction.

The top of the agitator is loose. This is normal.

Water Level The top of the agitator is much This is normal.

Too Low/Not higher than the highest water

Completely level. This creates a perception

Filling of the washer not being full,

Tub is Tub pulled forward when Ensure tub is centered before

Crooked unloading, starting washer.

Tub moves, This is normal,

Unit not level, Ensure front feet are installed and

nuts are tightened. Level washer,

Reset rear legs (see "Installation

Instructions," Section G).

Lint on Load Improper sorting, Sort lint givers from lint takers

and by color,

Overloading, Lint can be trapped in load if

overloaded, Wash smaller loads,

Paper or tissue in pockets, Clean out pockets before washing.

Not enough detergent, Use enough detergent to

hold lint in water,

Detergent not dissolving, UseAutomatic Temperature Control

Water temperatures lower (ATC).ATC ensures wash water

than 70°F (21°C). temperature will be warmer than

70°F (21°C).

Problem Possible Cause Solution

Tearing Overloading. Improper Loads should move freely during

use of washer, wash. Wash smaller loads or

increase water level.

Improper use of chlorine Do not pour chlorine bleach directly

bleach. Undiluted bleach on load. Wipe up bleach spills.

will damage fabrics.

Sharp items not removed Clean out pockets before washing.

from pockets; fasteners Zip zippers before washing.

not fastened.

Items damaged before Mend rips and broken threads in

washing, seams before washing.

Stains on Improper use of fabric Dilute fabric softener and add to

Load softener in washer or dryer, deep rinse only.

Iron in water (rust). Install an iron filter.

Under use of detergent causing Use enough detergent to remove

soil to be redeposited, soil and hold it in suspension.

Dye transfer due to not Sort dark clothing from whites

sorting loads properly, and lights.

Dye transfer due to not Unload the washer as soon as

unloading washer promptly, it stops.

Load is Not removing load promptly. Unload the washer as soon as it

Wrinkled stops.

Wrong cycle for fabrics Use cold rinses and cycles with slow

being washed, spin speeds to reduce wrinkling.

Overloading. Loads should move freely during

wash. Wash smaller loads.

Wash water not warm enough UseAutomatic Temperature Control

to relax wrinkles. Using warm (ATC). If safe for fabric, use warm or

rinses, hot wash water. Use cold rinse water

Hoses reversed. Reverse hoses (see "Installation

Instructions," Sections D & E).

Load is Overloading. Loads should move freely during

Tangled/ wash. Wash smaller loads.

Twisted

Clothes wrapped around Do not wrap items around agitator

agitator, when loading washer.

Clogged Not diluting softener. Dilute fabric softener in dispenser.

Dispensers/

Bleach Use of color-safe bleach in Add color-safe bleach directly to the

chlorine bleach dispenser, basket. Do not use chlorine bleach

Leaking/

Bleach on dispenser.

Wrong Loads Improper use of chlorine bleach. Always measure bleach before

adding to the dispenser. Carefully

pour into the dispenser. Wipe up

bleach spills.

KENMORE WASHERS

We Service What We Sell

"We Service What We Sell" is our

assurance you can depend on Sears

for service. Your washer has added

value when you consider that Sears

has service units nationwide, staffed

with professional technicians specifically

trained on Sears appliances and having

parts, tools and equipment to ensure

that we meet our pledge to you..."We

Service What We Sell."

Sears Maintenance Agreement

Maintain the value of your Kenmore

Washer with a Sears Maintenance

Agreement. Kenmore washers are

designed, manufactured, and tested

for years of dependable operation.

Yet any appliance may require service

from time to time.

The Sears Maintenance Agreement

Is your way to buy tomorrow's

service at today's prices.

Eliminates repair bills resulting from

normal use.

Allows for as many service calls as

required.

Provides for service by professional

Sears-trained Technicians.

Even if you don't need repairs, the

Maintenance Agreement offers an

annual preventative maintenance

checkup at your request!

For more information, call

1-800-827-6655 (USA)

1-800-469-4663 (Canada)

In U.S.A. or Canada

for in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-HOME (1-800-469-4663)

Para pedir servicio de reparacibn a domicilio - 1-800-676-5811

Au Canada pour tout le service ou les pieces - 1-800-469-4663

For the repair or replacement parts you need:

Call 6 a.m. - 11 p.m. CST, 7 days a week

PartsDirects°

1-800-366-PART (1-800-366-7278)

Para ordenar piezas con entrega a domicilio - 1-800-659-7084

For the location of a Sears Service Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

To purchase or inquire about a Sears Maintenance Agreement:

Call 7 a.m. - 5 p.m. CST, Monday - Saturday

1-800-827-6655

I S£ARS

Manual del propietario e

Instrucciones de instalaci6n

LAVADORAS AUTOMATICAS

con tres veiocidades y

selector de opciones y velocidades

IMPORTANTE:

Lea y siga todas las

instrucciones de seguridad y de

modo de empleo antes de usar este

producto pot primera vez.

Su lavadora puede ser diferente

de la lavadora que se muestra.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario MSB 2B8

www.sears.com.

3953631 IMPRESO EN LOS EE.UU. 4/99

ANTES DE USAR SU NUEVA LAVADORA 2

GARANTIA DE LA LAVADORA AUTOMATICA KENMORE 3

SEGURIDAD DE LA LAVADORA 4

INSTRUCCIONES DE INSTALACIC])N 6

FUNCIONAMIENTO DE SU LAVADORA 21

SUGERENCIAS DE LAVANDERiA 34

EL CUIDADO DE SU LAVADORA 36

SOLUCIC])N DE PROBLEMAS 37

CONTRATO DE MANTENIMIENTO SEARS 42

Sirvase leer este manual, pues le

facititara ta instalaci6n y funcionamiento

de su nueva tavadora Kenmore de

manera mas segura y econ6mica.

Para obtener informaci6n adicional sobre

el cuidado y funcionamiento de los

electrodomesticos Kenmore, flame al

establecimiento Sears mas cercano.

Siempre que pida informaci6n, usted

necesitara tenet a ta mano los nQmeros

completos det modeto y de ta serie. Estos

se encuentran en ta placa con et modeto

y et nQmero de serie.

Use el espacio a continuaci6n para

registrar et nOmero det modelo y de la

serie de su nueva lavadora Kenmore.

No. de modeto

No. de serie

Fecha de compra

Guarde este libro y el ¢omprobante de

venta (el recibo) de Sears en un lugar

seguro para referencia futura.

Piaca con el modelo

y el nOmero de serie

Garantia Limitada de Vida Util Para la

Canasta de Porcelana Blanca

Durante ta vida Qtitde ta lavadora, a partir

de la fecha de compra, Sears reemplazara

la canasta de lavado en porcetana blanca

siesta se desportitlara u oxidara como

resultado de defectos de material o de

fabricacidn. Usted sera responsable de los

gastos de mano de obra.

Garantia LJmJtadade 10 Amos Para el

Tambor Plastico*

Desde et segundo afio y pot un maximo de

diez afios a partir de la fecha de compra,

Sears reemplazara el tambor ptastico si

este tuviese atgQn defecto de material o de

fabricaci6n. Usted sera responsable de los

gastos de mano de obra.

Garantia Limitada de 5 Amos Para las

Piezas de la Caja de Engranajes*

Desde et segundo afio y pot un maximo de

cinco afios a partir de ta fecha de compra,

Sears reemplazara cuaiquier pieza de la

caja de engranajes que tuviese atgQn

defecto de material o de fabdcaci6n. Usted

sera responsable de los gastos de mano

de obra.

GarantJa integral de 1 A_o Para la

Canasta de Porceiana con "Salpicados"

Durante un afio a partir de la fecha de

compra, si se instala y pone en fun-

cionamiento ta tavadora de conformidad

con tas instrucciones que vienen con la

misma, Sears reemptazara ta canasta de

lavado en porcetana con "salpicados"

(superficie con salpicados) si se

desportitlara u oxidara como resultado de

defectos de material o de fabricaci6n.

Garantia integral de 1 A_o Para las

Piezas Mecanicas y Componentes

ELECTRICOS

Durante un afio a partir de ta fecha de

compra, si se instala y pone en fun-

cionamiento la lavadora en conformidad

con tas instrucciones que vienen con la

misma, Sears reparara o reemplazara

cualquier pieza mecAnica o componente

etectrico de esta lavadora que tuviese

algQn defecto de material o de fabricaci6n.

RestrJccJ6n de la GarantJa

Si se somete a esta tavadora a un uso

ajeno al familiar privado, todas las

coberturas de tas garantias arriba citadas

quedan restringidas a 90 dias a partir de la

fecha de compra.

ServJcJode Reparation de la Garantia

Et servicio de reparaci6n de la garantia

esta a su disposici6n at contactarse con el

Centro de Servicio Sears de su tocalidad

en los Estados Unidos o Canad&

Esta garantia corresponde s6to mientras se

use esta lavadora en los Estados Unidos o

en Canad&

Esta garantia te otorga derechos

especificos legales yes posible que usted

tenga tambien otros derechos que pueden

variar de un estado al otro o de una

provincia a otra.

Sears Roebuck and Co., Dept. 817WA,

Hoffman Estates, IL 60179

Sears Canada INC., Toronto, Ontario

Canada MSB 2B8

*La garantJa que se apJique en Canada puede

ser dJferente. Para obtener informacJ6n en los

Estados Unidos o Canada referente a la

garantJa o para ponerse en contacto con un

Centro de ServJcJo Sears, por favor Hame aJ

1-800-4-MY-HOM E SM(1-800-469-4663).

Su seguridad y la seguridad de los dem&s

es muy tmportante.

Hemos incluido muchos mensajes importantes de seguridad en este manual

yen su electrodomestico. Lea y obedezca siempre todos los mensajes de

seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo te llama la atenci6n sobre peligros que pueden

ocasionar ta muerte o una lesi6n a usted y a los demas.

Todos los mensajes de seguridad iran precedidos por el

simbolo de advertencia de seguridad y la palabra "PELIGRO"

o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones,

usted morira o sufrira una

lesion grave.

Si no sigue las instrucciones,

usted puede morir o sufrir una

lesion grave.

Todos los mensajes de seguridad identificaran el peligro, te informaran

c6mo reducir tas posibilidades de sufrir una lesi6n y 1oque puede suceder

si no siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque etectrico o

lesiones a personas al usar su lavadora, siga las precauciones basicas,

incluyendo tas siguientes:

• Lea todas las instrucciones antes de

usar ta lavadora.

, No lave articulos que hayan sido

previamente timpiados, lavados,

remojados o humedecidos con

gasolina, solventes para tavar en

seco, otras sustancias inftamabtes o

exptosivas ya que estas emanan

vapores que podrian encenderse o

causar una explosi6n.

, No agregue gasolina, solventes para

lavar en seco, u otras sustancias

inflamables o explosivas al agua de

lavado. Estas sustancias emanan

vapores que podrian encenderse o

causar una explosi6n.

, En ciertas condiciones, puede

generarse gas hidr6geno en un

sistema de agua caliente que no se

haya usado pot dos semanas o un

periodo mayor. EL GAS

HIDROGENO ES EXPLOSlVO. Si no

se ha usado et agua caliente durante

dicho periodo, antes de usar la

lavadora, abra todos los grifos de

agua caliente y deje que corra el

agua por varios minutos. Esto tiberara

todo et gas hidr6geno que se haya

acumulado. Debido a ta inflamabitidad

de dicho gas, no fume ni use una

llama abierta durante este lapso.

, No permita que los ni_os jueguen

encima o dentro de ta lavadora. Es

necesario una supervisi6n cuidadosa

de los ni_os toda vez que se use ta

lavadora cerca de etlos.

, Antes de poner la tavadora fuera de

servicio o descartarla, quitete la tapa.

, No introduzca las manos en ta

lavadora si et tambor o et agitador

estan funcionando.

, No instale ni almacene esta lavadora

donde pudiese estar sometida a la

intemperie.

, No trate de forzar los controles.

, No repare ni cambie pieza atguna de

la lavadora ni intente realizar tarea

alguna de servicio tecnico, excepto

cuando asi sete indique especifica-

mente en et Manual del propietario o

en instrucciones de reparaci6n pot et

usuario publicadas, que usted entienda

y para cuya ejecuci6n cuente con la

habitidad necesaria.

, Para obtener informaci6n respecto a

los requisitos de conexi6n a tierra,

refierase alas instrucciones de

instalaci6n.

GUARDE ESTAS INSTRUCCIONES

RESUMEN DE INSTALACION

Si desea ver una Iista completa

de herramientas y piezas necesarias, consulte

/as paginas 7-9.

A. ESCOJA EL LUGAR DONDE DESEA

INSTALAR LA LAVADORA

(pags. 11-13)

Instrucciones para la instalaci6n en un

lugar empotradolcloset (p&g. 11)

Sistema de desag0e por tuberia vertical

(p_g. 13)

Sistema de desag0e por tina de

lavado (p_g. 12)

Sistema de desagOe por el piso (p&g.

13)

B. QUITE LA BANDA DE SUJECION PARA TRANSPORTE (pag. 14)

Herramientas necesarias:

Tijeras

Linterna (opcional;

depende del tipo de

instalaci6n)

C. CONECTE LA MANGUERA DE DESAGUE (pags. 15-16)

Herramientas necesarias: Piezas necesarias:

Pinzas que se

abran a 3,95 cm

(1_0 pulg.)

Lintema (opcional;

depende del tipo

de instalaci6n)

1 abrazadera amarilla 1 abrazadera plateada

unifilar para manguera para manguera de

(parte superior de la alambre doble (parte

manguera de inferior de la

desagQe) manguera de

desagQe)

D. CONECTE LAS MANGUERAS DE ENTRADA DE

AGUA A LA LAVADORA (pags. 16-17)

Herramientas necesarias: Piezas necesarias:

Alicates que se abran a

3,95 cm (1_c,p_

Linterna (opcional, depende

del tipo de instalaci6n)

E. CONECTE LAS MANGUERAS DE ENTRADA

A LOS GRIFOS DE AGUA (pag. 17)

2 mangueras de

entrada de agua

4 arandelas planas para manguera

de suministro de agua

Herramientas necesarias: Piezas necesarias:

Alicates que se abran a

3,95 cm (1_0 pulg.)

Cubeta _

(opcional, _-_--_ Lintema (opcional, depende

depende del tipo del tipo de instalaci6n)

de instalaci6n)

2 mangueras

de entrada de agua

F.ASEGURELA MANGUERA DE DESAGUE (pag. 18)

Herramientas necesarias: Piezas necesarias:

Linterna (opcionaa;

depende del tipo

de instalaci6n)

La banda de sujeci6n para

transporte con ajustador

G. NIVELE LA LAVADORA (pag. 19)

Herramientas necesarias:

Piezas necesarias:

Llavede boca

de 1,45cm

(%_,pulg.)

Linterna (opcional;

depende del tipo

de instalaci6n)

Bloque de

madera

2 patas niveladoras con tuercas

La seleccion de una ubicacion

adecuada para su lavadora mejorara

su rendimiento y reducira inquietudes

tales como la caminata o el ruido

producido por la lavadora.

REQUISITOS ELIeCTRICOS

Se necesita un suministro electrico de

120 voltios, 60 hertzios, CA solamente,

de 15 6 20 amperios y protegido con

fusibles. (Se recomienda et empleo de un

fusible retardador o cortacircuitos).

Conecteto con un circuito derivado

individual.

Peligro de Choque Electrico

Conecte a un contacto de pared de

conexion a tierra de 3 terminales.

No quite el terminal de conexion

a tierra.

No use un adaptador.

No use un cable electrico de

extension.

No seguir estas instrucciones

puede ocasionar la muerte,

incendio o choque electrico.

Contacto

de pared con conexibn

a tierra de tres teminales

Enchufe con conexion

tierra de tres terminales

conexion a tierr_

Cable el_ctrico

• Para una lavadora conectada a

tierra, con cable el_ctrico :

INSTRUCCIONES PARA LA

CONEXION A TIERRA

Esta tavadora debe conectarse a

tierra. En caso de funcionamiento

defectuoso o averia, la conexi6n a

tierra reducira el riesgo de choque

etectrico al proporcionar una via de

menor resistencia para ta corriente

etectrica. Esta lavadora viene equipa-

da con un cable etectrico que tiene un

conductor de conexi6n a tierra det

equipo y un enchufe con conexi6n a

tierra. El enchufe debe conectarse en

un contacto de pared apropiado que

haya sido debidamente instalado y

conectado a tierra de conformidad con

todos los c6digos y ordenanzas

locales.

ADVERTENCIA : La conexi6n

incorrecta det conductor de conexi6n a

tierra det equipo puede ocasionar un

riesgo de choque etectrico. Consulte

con un etectricista o tecnico en repara-

clones calificado si tiene duda alguna

en cuanto a ta conexi6n a tierra cor-

recta det etectrodomestico.

No modifique et enchufe provisto con

el etectrodomestico. Si este no encaja

en el contacto de pared, pida a un

etectricista calificado que le instale un

contacto de pared apropiado.

• Para una lavadora con contac=

to el_ctrico permanente :

INSTRUCCIONES PARA LA

CONEXION A TIERRA

Esta tavadora debe conectarse a un

sistema de metal con cableado perma-

nente, o se debe tender un conductor

de conexi6n a tierra del equipo con los

conductores det circuito y conectarlos

al terminal de conexi6n a tierra det

equipo o conductor de suministro en

et etectrodomestico.

A. ESCOJA EL LUGAR DONDE

DESEA INSTALAR SU LAVADORA -

INSTRUCCIONES PARA LA INSTALACION EN UN

LUGAR EMPOTRADO/CLOSET

Esta tavadorase puede instalar en un espacio

empotrado o closet.

19 pule

(48,3...__

_t 14 pulg

(3&%)

&rea de

venti-

lacion

minima de

48 pulg 2

(310 cm 2)

&rea de

venti=

lacion

minima de

24 pulg 2 -

(155 cm _)

*0pu,g..__ 2_pu,o__*o pu,g_i I pI'(-25_p_I 4p_--

(Ocm) " II_ (68,6cm) - II" (Ocm) ' (64,8cm) '

(2.5cm) (10.2cm)

Vista de frente Vista de costado

(no se ilustra la puerta) (se iIustra la puerta)

3 pulg

(7.6 cm)

3 pulg

(7.6 cm)

Vista de frente

(puerta con abertura de ventilaci6n)

*Qeiz_s sea necesario dejar expacios Iibres adicionales para las molderas de pared, peeda y piso.

Para redecir la tranferencia de sonidos de la lavadora, se recomienda dejar ena dislancia de 2,54 cm (1 PUle.) a

cada lade de la lavadora.

• Et espacio de la instalacidn esta expre-

sado en medidas metricas e ingtesas, y

es et minimo permitido.

• Se debe dejar un espacio adicionat si se

van a instalar otros etectrodomesticos

en et area.

• Si se instata una puerta de closet, es

necesario considerar las aberturas de

aire minimas en ta parte superior e

inferior. Son aceptables las puertas con

persianas que tengan aberturas de aire

equivalentes en la parle superior

e inferior.

SISTEMA DE DESAGOE POR TINA

DE LAVADO

Compruebe la Iocalizaci6n de la instalaci6n de

la lavadora. Esta lavadora puede instalarse con

uno de estos sistemas:

• sistema de desagQe por tina de lavado

(a continuaci6n)

• sistema de desag0e por tubo vertical

(pag. 13)

• sistema de desag0e por desag0e del

piso (pag. 13)

No almacene ni ponga en funcionamiento la

lavadora a una temperatura igual o inferior a

O°C (32°F) (es posible que quede un poco de

agua en la lavadora). Consulte la informaci6n

sobre protecci6n contra los agentes invernales

que aparece en la pagina 36.

La instalaci6n adecuada es responsabilidad

del propietario del electrodomestico, quien

debera asegurarse de tener toclo Io necesario

para realizar una instalaci6n correcta, que

incluira estos puntos:

Receptor puesto a tierra:

Debe estar a menos de

1,2 m (4 pies) de distancia

del lugar en donde el cord6n

de electricidad esta

conectado con la parte

trasera de la lavadora.

j,,

Grifos de agua caliente y

fria: Deben proporcionar una

presi6n de agua de 5 a 100

psi. Los grifos deben estar a

una distancia de 1,2 m (4 pies)

de las valvulas de Ilenado de

agua caliente y fda, las cuales

se conectan en la parte poste-

rior de la lavadora.

Sistema de desagLie por tina

de lavado: Se necesita una tina

de lavado con una capacidad

minima de 76 litros (20 galones).

99 cm

(39pulg.)

Soporte: El piso debe ser Io

suficientemente firme como para

soportar un peso total de 143 kg

(315 libras) (incluyendo el peso de

la lavadora, del agua y de la carga

de ropa).

Piso a nivel: El declive

maximo permitido

debajo de todo la

lavadora es de 2,5 cm

(1 pulg.).

La parte superior de la tina

debe estar por Io menos

a una altura de 99 cm

(39 pulg.) del piso y no

debe ser mas alta de

2,4 m (96 pulg.) de la parte

inferior de la lavadora.

LOCALIZACIONES ALTERNATIVAS - SISTEMAS DE DESAGOE

POR TUBO VERTICAL Y POR DESAGUADERO DEL PISO

Desviaci6n del sif6n: debe comprarse

por separado. Vease el cuadro siguiente.

Sistema de desag_e por tuberia vertical:

se necesita un tubo vertical de un diametro

minimo de dos pulgadas y con una capacidad

minima de desagOe de 64 litros (17 galones)

por minuto. La parte superior del tubo de

desag0e debe estar por Io menos a 99 cm

(39 pulg.) sobre el piso y no mas alto de 2,4 m

(96 pulg.) de la parte inferior de la lavadora.

Sistema de desagiJe por el piso: se

necesita una desviaci6n de sif6n. Vease el

cuadro siguiente. Se requiere una capacidad

minima de desag0e de 64 L (17 galones) por

minuto.

Si tiene: Necesitar& adquirir:

Una tina de lavado o tubo vertical de Sistema de bomba de sumidero (si ya no

altura mas alto de a 2,4 m (96 pulg.) esta disponible)

Un tubo vertical de 2,5 cm (1 pulg.) Racor de 5 cm (2 pulg.) a 2,5 cm (1 pulg.)

de diametro de diametro, repuesto No. 3363920

Una alcantarilla suspendida Tubo normal de desag0e de 76 litros

(20 galones) y 99 cm (39 pulg.) de altura, o

lavabo utilitado y bomba de sumidero (en

venta en establecimientos proveedores de

fontaneda locales)

Un desag0e por el piso Desviaci6n del sif6n, repuesto No. 285320;

manguera de desag0e adicional, repuesto

No. 3357090; y juego de conectores,

repuesto No. 285442

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su Iocalidad. En los E.E.U.U., Ilame al 1-800-366-PART (1-800-366-7278). En Canada,

Ilame al 1-800-469-4663.

B. QUITE LA BANDA DE SUJECION

PARA TRANSPORTE

Es necesario quitar la banda de sujeci6n para

transporte para facilitar el funcionamiento sin

dificultades. Si no se la quita, la lavadora har_

un ruido excesivo.

PASO 2. Tire firmemente para quitar el otto

extremo de la cuerda de embalaje, el cual

estara conectado a la parte posterior de la

lavadora. Esta acci6n soltara las patas

traseras autonivelantes.

Peligro de Peso Excesivo

Use dos o mas personas para mover

e instalar la lavadora.

No seguir esta instruction puede

ocasionar una lesion en la

espalda u otto tipo de lesiones.

Para prevenir daSos al piso, coloque la

lavadora sobre cart6n antes de trasladarla

por el piso. Traslade la lavadora cerca de su

Iocalizaci6n definitiva.

PASO 1. No corte el fleje amarillo. Jale el fleje

amarillo con firmeza hasta sacarlo por completo

de la lavadora. Seg_n el modelo de su lavadora,

cuando jale el fleje de embalaje fuera de la

lavadora, habran dos o tres chavetas al extremo

del mismo. El enchufe electrico viene junto con

el fleje de embalaje.

Cable electric0

iii]

_eci6n

para transp0rte

TIRE

PASO 3. Corte la banda de sujeci6n a unos

40 cm (16 pulgadas) de distancia del extremo

del enchufe. Fijese en las palabras "CORTE

AQUi (CUT HERE)." Descarte el extremo de

la cuerda de embalaje que tiene los tres

pasadores de chaveta. Deslice el resto de la

cuerda de embalaje para separarla del

enchufe el_ctrico. Utilizara esta cuerda de

embalaje para asegurar la manguera

de desag0e.

3953631 SP v07 (c49) 4/16/99 6:12 PM fiZage 15

C. CONECTELA MANGUERA

DE DESAGOE

La conexi6n correcta de la manguera

de desagUe proteger& sus pisos del

daho producido por la p_rdida de agua.

PASO 1. Para evitar que la manguera

de desagee se saJga o pierda agua, debe

instaJarse segQn estas instrucciones:

IMPORTANTE: Este procedimiento se

debe seguir con exactitud para asegurar

una instaJaci6n adecuada.

a, Moje la parte interior del extremo recto

de la manguera de desagQe con agua

del grifo. NO UTILICE NINGUN OTRO

LUBRICANTE.

b. Apriete Jasorejas de la abrazadera plateada

de alambre doble para manguera con pinzas

para abrirla. Coloque la abrazadera sobre el

extremo recto de la manguera de desagQe a

6 mm (_ pulg.) del extremo.

,Ig.)

Abra la abrazadera. Gire la manguera

de un lado a otro y a la vez empuje

hacia abajo hacia el conectador que

se encuentra en la parte inferior de la

lavadora. ContinQe hasta que la manguera

haga contacto con el tope abultado del

gabinete.

d. CoJoque Ja abrazadera en el area

marcada "CLAMP." Suelte la abrazadera.

Si Ud. tiene: Tendr& que comprar:

Una manguera de desagQe que Una manguera de desagQe, No. de pieza

es demasiado corta 388423 y juego de mangueras, No. de pieza

285442

Una manguera de desagQe que Juego de mangueras, No. de pieza 285442

es demasiado larga

El problema de pelusa que tapa Protector de desagQe, No. de pieza 367031

el drenaje

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su ]ocafidad. En los E.E.U.U., flame aJ 1-800-366-PART (1-800-366-7278). En Canada,

Ilame aJ 1-800-469-4663.

Paralos sistemas de drenaje por tuberia

vertical o a tray,s del lavadero:

PASO 2. Abra la abrazadera amarilla unifilar

para manguera con los alicates y deslicela a

traves del extremo en forma de gancho de la

manguera de desagQe para sujetar las sec-

clones de caucho y corrugadas.

Ex|remo con

f0rma de ganch0

Manguera de

desagiie

PASO 3. Ponga el extremo en forma de

gancho de la manguera de desagee dentro

del lavadero odel tubo vertical. Verifique que

la Iongitud de la manguera de desagQe sea la

apropiada. Gire el gancho para eliminar

arrugas.

Para evitar que el agua de desagQe vuelva a

la lavadora:

• No estire el extremo en forma de gancho de

la manguera de desagQe ni fuerce el exceso

de la manguera de desagQe dentro del tubo

vertical de desagQe.

• No ponga el exceso de la manguera de

desagQe en el rondo del lavadero.

D. CONECTE LAS MANGUERAS

DE ENTRADA DE AGUA A LA

LAVADORA

|tI,_fi',_l.'_,!l;i i_ei'L_l] i[e]

La conexi6n correcta de las mangueras de

llenado permitir& la admisi6n adecuada a la

lavadora de agua fria y caliente y, adem_s,

facilitar& evitar los daSos por agua debido

a p_rdidas.

NOTA: Reemplace las mangueras de entrada

de agua despues de cinco afios de uso para

reducir el riesgo de que fallen las mangueras.

Inspeccione peri6dicamente y reemplace las

mangueras de entrada de agua si aparecen

bultos, arrugas, cortaduras, desgaste o fugas

de agua. AI reemplazar las mangueras de

entrada de agua marque la fecha de

reemplazo en la etiqueta con un marcador

permanente.

PASO 1. Introduzca una arandela nueva plana

(de la bolsa de piezas) en cada uno de los

extremos de las mangueras de entrada de

agua. Revise la instalaci6n para asegurarse

de que esten asentadas firmemente en los

acoplamientos.

ACOPLAMIENTO

ARANDELA

PASO2.Conectelamangueraconel

acoplamientorojoconlallavedeentrada

deaguacaliente(inferior),AIconectarel

acoplamientorojoprimerosehacemas

facilapretarlaconexi6nconpinzas.Atornille

elacoplamientoconlamano.Gireel

acoplamientodosterciosdevueltaadicional

conpinzasparaapretarlo.NOLOAPRIETE

DEMASIADO;estopuededaSarlasvalvulas,

II II

entrada de

agua caliente

E. CONECTE LAS MANGUERAS DE

ENTRADAALOS GRIFOS DE

AGUA

PASO 1. AsegQrese de que la canasta de la

lavadora este vacia. Abra ambos grifos de

agua y deje que caiga el agua en una cubeta

para permitir que salga cualquier part[cula

de suciedad que se encuentre en las

tuberias y evitar que se tapen las

V_lvula de entrada mangueras. Determine cual de los grifos es

el de agua caliente y cual es el de agua fda.

....de agua |ria Marque el grifo de agua caliente.

PASO 3. Conecte la manguera con el

acoplamiento azul con la Ilave de entrada de

agua fda (superior), Atornille el acoplamiento

con la mano. Gire el acoplamiento dos tercios

de vuelta adicional con pinzas para apretarlo.

NO LO APRIETE DEMASIADO; esto puede

dafiar las valvulas,

PASO 2. Conecte la manguera con el

acoplamiento rojo con la Ilave de entrada

de agua caliente. Atornille el acoplamiento

con la mano. Gire el acoplamiento dos tercios

de vuelta adicional con pinzas para apretarlo.

NO LO APRIETE DEMASIADO; esto puede

daSar las valvulas,

PASO 3. Conecte la manguera con el

acoplamiento azul con la llave de entrada

de agua fria. Atornille el acoplamiento con el

grifo con la mano. Gire el acoplamiento dos

tercios de vuelta adicional con pinzas para

apretarlo. NO LO APRIETE DEMASIADO;

esto puede daSar las valvulas,

PASO 4. Abra los grifos de agua y

compruebe si hay perdidas, Un poco de agua

entrara en la lavadora. Podra hacer

el desagQe mas tarde.

Si Ud. tiene: Tendr& que comprar:

Llaves de agua que se encuentran mas 2 mangueras de entrada de agua mas

all& del alcance de las mangueras de largas: Mangueras de 1,8 m (6 pies),

entrada de agua No. de pieza 76314 6 mangueras de

3,0 m (10 pies), No. de pieza 350008

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su Iocalidad. En los E.E.U.U., Ilame al 1-800-366-PART (1-800-366-7278), En Canada,

Ilame al 1-800-469-4663,

F. SEGURE LA MANGUERA DE

DESAGOE

Asegure la manguera de desag_ie

adecuadamente para proteger sus pisos

contra dahos causados pot fugas de agua.

PASO 1. Mueva la lavadora a su lugar final.

Si los grifos de agua y el tubo vertical de

desagee estan retirados, coloque el extremo

con forma de gancho de la manguera de

desag0e dentro del tubo vertical. Envuelva la

banda de sujeci6n para transporte de manera

ajustada alrededor de la manguera de

desag0e y las mangueras de entrada de agua

(no los agarradores ni las puntas). Empuje el

ajustador hacia el agujero mas cercano de la

banda de sujeci6n para transporte.

\\\

PASO 2. Encuentre la pieza restante de la

cuerda de embalaje (no el extremo con los tres

pasadores de chaveta) del PASO 4 "QUITE LA

CUERDA DE EMBALAJE." Utilicela para

envolver la manguera de desag0e con la tina

de lavanderia o el tubo de desag0e. Empuje el

ajustador hacia el agujero mas cercano de la

banda de sujeci6n para transporte.

Bandadesujeci6n

G. NJVELE LA LAVADORA

La nivelaci6n adecuada de su lavadora pre-

viene la generaci6n de ruidos y vibraciones

excesivas,

Para instalar las patas delanteras:

PASO 1. Levante la parte frontal de la

lavadora hacia arriba (aproximadamente

10,2 cm [4 pulg.]). Utilice un bloque de madera

u otro objeto que pueda soportar el peso de la

lavadora. Si la lavadora estuviese instalada al

lado de una pared, alejela de la pared ligera-

mente antes de levantarla.

PASO 2. Mientras sujeta una de las patas en

la mano, atornille la contratuerca en la pata a

9,5 mm (N de pulg.) de distancia de la parte

superior de la base de la pata. Esta es la

posici6n inicial recomendada.

9,5 mm

(%pulg.) i<_

PASO 3. Atornille la pata en la base de la

lavadora con la mano hasta que la tuerca

Ilegue a la base de la lavadora. Repita los mis-

mos pasos con la otra pata.

PASO 5. Traslade la lavadora a su ubicaci6n

final.

PASO 6. Incline la lavadora hacia adelante

hasta que la parte trasera de la lavadora este

por Io menos 7,62 cm (3 pulg.) arriba del piso.

Usted escuchara las patas traseras

autoajustables cuando encajen en su lugar.

Baje la lavadora al piso. AsegQrese de que la

lavadora este nivelada, colocando un nivel

encima de la lavadora, en primer lugar de lado

a lado; luego de frente hacia atras.

PASO 7. Si la lavadora no esta nivelada,

levante la parte frontal de la lavadora y ajuste

las patas hacia arriba o hacia abajo segQn sea

necesario. Baje la lavadora y ajuste las patas

traseras autoajustables (tal como en el paso 6).

Repita el paso 7 hasta que la lavadora este

nivelada.

PASO 8. Cuando la lavadora este en su

ubicaci6n final y nivelada, utilice una Ilave de

boca de 1,43 mm (_ pulg.) para girar las

tuercas de las patas frontales contra el

gabinete de la lavadora. Si las tuercas no

estan bien ajustadas contra el gabinete de la

lavadora, la lavadora vibrar&

PASO 4. Incline la lavadora hacia atras hasta

que la parte frontal de la misma ya no este

sobre el bloque de madera. Quite el bloque de

madera. Con cuidado baje la lavadora al piso.

REVISE LA INSTALACION

T6mese unos cuantos minutos para lienar

esta lista de verificaci6n. Le ayudar& a

cerciorarse de que se ha efectuado una

instaiaci6n apropiada y aumentar& su

satisfacci6n con su lavadora Kenmore.

[] Revise los requisitos de suministro

electrico. AsegQrese de que cuenta con el

suministro electrico correcto y el metodo

recomendado de conexi6n a tierra.

[] AsegQrese de que:

• Tenga todas las herramientas con las que

empez6.

• Haya quitado todos los materiales de

embalaje.

• Haya quitado el fleje de embalaje con las

tres chavetas.

• Haya instalado todas las piezas

mencionadas en las paginas 7-9.

[] Revise que:

• La lavadora este nivelada

• Las tuercas de las patas frontales esten

ajustadas.

[] AsegQrese de que los grifos de agua esten

abiertos.

PASOS FINALES

[] Conecte el cable electrico en ei

contacto con conexi6n a tierra.

[] Quite la capa protectora azul que esta en

la consola y cualquier pedazo de cinta que

haya quedado en la lavadora.

[] Tome unos minutos para leer las

Instrucciones sobre el Modo de Empleo

(paginas 21-33) para entender

completamente el funcionamiento de su

nueva lavadora. Luego, ponga la lavadora

en marcha y deje que termine el ciclo de

ultralimpio (ULTRA CLEAN).

IS!Iflil_fli Ii i{ol'_ll i[i

Para obtener la Iimpieza y cuidado

optimos de los tejidos con su

lavadora, le rogamos lea y siga estas

instrucciones.

NOTA : Los graficos de esta secci6n

muestran las caracteristicas basicas de

todos los modetos cubiertos por este

manual. Consutte la "hoja de caracteris-

ticas que se adjunta para tas funciones

especificas de su lavadora.

Peligro de Incendio

Nunca coloque en la lavadora

articulos que esten humedecidos

con gasolina o cualquier otro liquido

inflamable.

Ninguna lavadora puede eliminar

completamente el aceite.

No seque ningun articulo que haya

tenido alguna vez cualquier tipo de

aceite (incluyendo aceites de

cocina).

No seguir estas instrucciones puede

ocasionar la muerte, explosion o

incendio.

INSTRUCClONES EN LA TAPA

Estas instrucciones se encuentran

debajo de la tapa de su lavadora.

_l.re}_;t_iv[_f,_[,."lP]tl_lrjl;i!:[I

DISTRIBUIDOR AUTOMA, TICO ..... Agregue el blanqueador de cloro liquido medido en el

distribuidor automatico, 5 min. despues de haber

empezado el ciclo para obtener los resultados 6ptimos

de lavado.

No use BLANQUEADOR EN POLVO EN ESTE

DISTRIBUIDOR

Agregue una medida del suavizante de tejidos en el dis-

tribuidor automatico montado sobre el agitador.

Agregue el detergente medido en la canasta de la

lavadora.

1. SELECCIONE Y REGULE .......... Para seleccionar, use estos controles de la lavadora:

(algunas lavadoras pueden no tener todos estos controles)

• NIVEL DEL AGUA Regule segun el tama_o de la carga de lavado

(WATER LEVEL)

• TEMPERATURA DE PRELAVADO/REMOJO

(PREWASH/SOAK TEMP) ....... Seleccione la temperatura del agua para esta opci6n de

ciclo.

• TEMPERATURA DE LAVADO/ENJUAGUE

(WASH/RINSE TEMP) ............ Use las opciones de la Temperatura Automatica (AUTO

TEMP) para obtener 6ptimos resultados de lavado.

• VELOCIDADES (SPEEDS) ....... Reguie la veiocidad segun el tipo de tejidos.

LAVADOPESADO

REGULAR

PLANCHADO

PERMANENTE

DELICADO TEJIDOSDE PUNTO

LAVADOA MANO LENCERJA

DRIL,TOALLAS,ROPACON

SUCIEDADPROFUNDA

PRENDASDE

ALGODON

FBRASSINTETICAS

LAVADOCON

AGUA CALIENTE

LAVADOCON

AGUATIBIA

LAVADOCON

AGUAFRIA

CUALQUIER

BLANQUEADOR

BLANQUEADORSIN

CLORO

NOUSEBLANQUEADOR

2. SELECCIONE EL CICLO ...........

3. JALE EL RELOJ AUTOMA, TICO

PARA COMENZAR.

Seleccione mas tiempo para lavar ropa con suciedad

profunda y menos tiempo para lavar ropa con suciedad

ligera.

La tapa debera estar cerrada para completar el ciclo.

EMPUJE HACIA ADENTRO EL RELOJ AUTOMA, TICO

PARA DETENER EL CICLO.

_lJr,.Wlr,.l;_',.l[o_lJlf,.l;i_¢Y,.l_vi*J:h.!

Antiperspirantes. desodorantes

ApJique eJ area afectada con una pasta de

amoniaco y bJanqueador no-decoJorante y

deje reposar unos 30 minutos. Lave con el

agua mas caJiente que el tejido pueda

resistir.

Sangre

Enjuague de inmediato o remoje en agua

fria con detergente unos 30 minutos.

Enjuague. Frote las manchas restantes con

detergente. Enjuague a fondo. Lave.

Crema. Jeche, heJados

Limpie de inmediato con una esponja o

aplique un producto de preJavado para

quitar manchas o suciedad. Lave. Repita el

procedimiento si fuera necesario. Si la

mancha permanece, apJique unas cuantas

gotas de detergente Jiquido. Enjuague. Si

Ja mancha persiste, remoje. Lave.

Pasto/zacate

Haga un remojo previo de la mancha

usando un detergente con enzima para

refregar. Lave con el detergente y

blanqueador correcto para el tipo de tejido.

SaJsa de tomate, productos de to.ate

Limpie de inmediato con una esponja o

aplique un producto de preJavado para

quitar manchas o suciedad. Enjuague. Lave.

Si Ja mancha persiste, apJique un detergente

Jiquido sobre Ja mancha o remoje en agua

tibia con detergente. VueJva a Javar.

Barro/Iodo

Quite el barro seco con un cepillo. Enjuague

con agua fria. Haga un tratamiento con una

pasta de detergente y agua. Lave con un

detergente y blanqueador que no afecte el

tejido.

PUESTA EEN MARCHA DE LA

LAVADORA

PASO 1. A_ada una medida de detergente

directamente en la canasta de la lavadora.

Luego coloque una carga de ropa

seleccionada en la lavadora.

PASO 2. (PASO OPCIONAL) Si Io desea,

aSada una medida de blanqueador de cloro

liquido en el distdbuidor automatico del

blanqueador liquido (Vea la pagina 31 ).

PASO 3. (PASO OPCIONAL) Si Io desea,

aSada una medida de suavizante liquido en el

distribuidor del suavizante liquido (Vea la

pagina 32).

PASO 4. Cierre la tapa de la lavadora.

PASO 5. Fije el Control de Nivel del Agua !_

(WATER LEVEL) segQn el volumen de la

carga de ropa para lavar (Refierase a la

pagina 25).

PASO 6. Fije el Control de Temperatura del

Agua I_ (WATER TEMPERATURE CON-

TROL B) (Refierase alas paginas 25-26).

PASO 7. Fije el Control de Opciones de

Enjuague_ (RINSE OPTIONS CONTROL C)

(Vea la pagina 29).

PASO 8. Fije el Control de Velocidades I_

(SPEEDS) de acuerdo con el tipo de tela que

se encuentre en la carga de ropa que va a

lavar (Refierase a la pagina 27).

PASO 9. Empuje la perilla de Control del

Selector de Ciclos (_(Reloj automatico)

hacia adentro y girela hacia la derecha a la

posici6n deseada (Vea la pagina 28).

PASO 10. Jale la perilla de Control del

Selector de Ciclos _(Reloj automatico)

hacia afuera. El indicador girara a medida

que el ciclo avanza. La perilla no rotara.

COMO DETENER Y VOLVER A PONER

EN MARCHA LA LAVADORA

• Para detener la lavadora en cualquier

momento, empuje hacia adentro la perilla

de Control del Selector de Ciclos t_ (Reloj

automatico).

• Jale hacia afuera la perilla para volver a

poner la lavadora en funcionamiento.

.......V j:.

CONTROL DE NWEL DELAGUA

Este control le brinda la flexibilidad de

ahorrar agua cuando lave pequehas cargas

de ropa.

Su lavadora le permite seleccionar un nivel de

agua de acuerdo con el volumen de su carga

de lavado.

, Para cargas de lavaclo normales, comience

con la posici6n de carga mediana MEDIUM

LOAD. Ajuste el control hacia arriba o hacia

abajo segQn la carga de lavado. Las

prendas se deberan mover libremente y

girar hacia el agitador.

Lavadoras con un control de nivel del

agua variable:

Para cambiar a un nivet de agua mas

alto despues de que la tavadora haya

empezado a agitarse, gire la peritla al

nuevo ajuste deseado.

MEDIUM

LOAD

Lavadoras con un control de nivel

del agua de 4 o 5 posiciones:

, Para cambiar a un nivel de agua mas alto

despues de que la lavadora haya empeza-

do a agitarse, gire la perilla al nuevo ajuste

deseado.

SMALL

LOAD •

MEDIUM

LOAD

e LARGE

LOAD

CONTROL DE TEMPERATURA DEL

AGUA

Su lavadora le permite seieccionar el ajuste

de temperatura de lavado y enjuague correc-

to segQn el tipo de ropa que esta lavando.

, El agua de enjuague tibia deja la carga

mas seca despues del ciclo de exprimido

que al usar agua fria. Sin embargo, el

enjuague tibio puede arrugar mas la ropa

cuando se seca en el tendedero o cordel.

, En climas frios, el enjuague de agua tibia

brinda ademas una temperatura mas

c6moda para sacar la carga de ropa lava-

da. El enjuague tibio se regula a una tem-

peratura de 75°F (24°C).

COLD

WARM_I

COLD _ • COLD

HOT o ® COLD 70 °

COLD COLD

WARM

WARM L_

Temperatura

delaquade

lavado

CALIENTE

111°F (44°C)

o superior

TIBIA

90°-110°F

(32°-43°C)

FRiA*

70°-90°F

(21°-32°C)

C6mo seleccionar la temperatura del agua

Tejidos sugeridos Comentarios

• Ropas de trabajo

• Ropa blanca pesada/

de color pastel que

no destine

• Par_ales

• Colores oscuros/

que se desti_en

• Articulos de planchado

permanente

• Nil6n, poliester, acdlicos,

sedas, lanas

• Tejidos de punto/telas

delicadas

• Produce la mejor limieza para articulos con

suciedad profunda

• Elimina aceites, sudor, suciedad y manchas

grasosas

• Colores muy sensibles

• Articulos que se desti_en

• Lavado a mano

Evita que las prendas se pongan grisaceas o

amarillentas

Da mejores resultados en prendas con suciedad

entre ligera y moderada

Es segura para la mayoria de acabados de

tejidos

Produce menos prendas descoloridas o deste_idas

Reduce la formaci6n de arrugas

Produce mejores resultados en prendas con

suciedad muy ligera

Ahorra agua caliente

*En temperaturas de agua inferiores a 70°F (21°C), los detergentes no se disuelven bien, Adem_s, puede

resultar dificil quitar la suciedad y algunos tejidos pueden retener las arrugas de! uso y aumentar tas

motitas - ta formaci6n de pequedas motitas que parecen pelusas en la superficie de las prendas. Las

motitas son e! resuttado natural del uso y el lavado de las prendas,

CONTROL AUTOMATICO DE

TEMPERATURA (ATC)

El ATC elimina la preocupacion de

que quede detergente sin disoIver y

asegura unos resultados de limpieza

consistentes con lavados tibios y

frios en todas las temporadas.

Et ATC detecta y mantiene electr6nica-

mente una temperatura uniforme det

agua al regular et agua caliente y fria

que ingresa.

* AOn en et tavado frio, se

j AUTO TEMP

permite et ingreso de un CONTROL

poco de agua tibia en ta WARMlo0o

lavadora para mantener ® COLD

una temperatura aproxima-_

da de 70°F (21°C). En et )) o CoLDCOLD70°

agua muy fria, et deter- //

gente no se podra disolver _ WARM100'

y tas ropas no se limpiaran

por completo.

Et tavado tibio se regula aproximada-

mente a 100°F (38°C). Et ATC no reg-

ula la temperatura det agua caliente.

Et enjuague tibio se regula aproxi-

madamente a 75°F (24°C) para todas

las posiciones de enjuague con agua

tibia. Este puede ser un enjuague tibio

mas frio de to que usted esta acos-

tumbrado, pero le ahorra energia y

todavia le brinda un enjuague correcto

y una carga que es c6moda para

sacar de la lavadora.

DESCRIPCION DE VELOCIDADES

Esta secci6n ilustra y describe las

vetocidades de lavado/exprimido que

usted puede seteccionar con el Control

de Vetocidades (SPEEDS). Cada

posici6n de vetocidad esta diseSada para

los distintos tipos de telas y nivetes de

suciedad. Su lavadora puede tener un

control de 4 6 5 posiciones.

LAVADO A MANO MAS PRENDAS MUY

DELICADAS (HAND WASHABLES

PLUS FINE DELICATES)

(en algunos moclelos)

Use esta posici6n de vetocidad para

prendas que se tavan a mano o aquetlas

que requieren un cuidado especial. Las

prendas tlevan la etiqueta de lavar a

mano "Hand Wash" por tas siguientes

razones:

Las fibras o la confecci6n pueden ser

sensibles a la agitaci6n,

Et tejido contiene colorantes deticados

que se pueden desteSir,

La acci6n de lavado es similar a la

manera en que usted tavaria a mano las

prendas en et tavadero, Lo hace repitien-

do periodos de agitaci6n muy lenta (5

segundos) y remojo (35 segundos), Las

vetocidades de exprimido tentas ayudan

a reducir las arrugas, No use esto ciclo

para articulos grandes tales como

mantas o sabanas,

NOTA: Algunas prendas para lavar a

mano "Hand Wash", especialmente de

lana, se encogen naturalmente cuando

se lavan ya sea en el lavadero, o en el

cicto de lavado a mano de la lavadora,

Tenga esto en mente cuando compre

prendas que tienen etiquetas de tavado a

mano "Hand Wash," Los articulos que

encogen se deben secar extendidos en

una superficie plana, Cuando ann esten

mojados, estiretos con cuidado a sus

medidas originales,

LAVADO A MANO/INFORMAL

(HANDWASH/CASUAL)

Use esta vetocidad de lavado para

lenceria y articutos tejidos de punto

delicados. Esta posici6n combina una

vetocidad muy lenta de agitaci6n para

limpieza de suciedad liviana y vetoci-

dad tenta de exprimido para reducir las

arrugas en las prendas.

DELICATE

Use esta posici6n de vetocidad para

tejidos de punto resistentes y tetas de

planchado permanente. Esta posici6n

combina una velocidad tenta de

agitaci6n para limpieza de suciedad

liviana y vetocidad tenta de exprimido

para reducir las arrugas en las pren-

das.

REGULAR

Use esta posici6n de vetocidad para et

lavado de prendas de algod6n y ropa

de cama con suciedad normal. Esta

posici6n combina una velocidad de

agitaci6n lenta y vetocidades rapidas

de exprimido para ayudar a reducir et

tiempo de secado.

LAVADO PESADO (HEAVY DUTY)

Use esta posici6n de vetocidad para et

lavado de ropa pesada o con suciedad

rebetde. Esta posici6n combina una

agitaci6n de vetocidad rapida y un

exprimido vetoz.

DELICATE REGULAR

SLOW/ SLOW ® • SLOW/ FAST

HANDWASH / ® _\_ • HEAVY DUTY

CASUAL //_\\\\\ \\_\\\',, \!t FAST / FAST

EXTRA SLOW / SLOW

DELICATE

SLOW/ SLOW

HANDWASH / ®

CASUAL @REGULARe ®

EXTRA SLOW / SLOW SLOW/ FAST

HANDWASH PLUS

FINE DELICATES e e HEAVY DUTY

INTERMITTENT FAST / FAST

EXTRA SLOW / SLOW

CONTROL DEL SELECTOR

DE CICLOS(RELOJ AUTOMATICO)

Use este control para seteccionar el

tiempo de agitaci6n y para porter ta

lavadora en funcionamiento.

, Para los tejidos sumamente sucios

y prendas fuertes, use et tiempo

compteto.

, Para los tejidos ligeramente sucios y

prendas deticadas, use menos tiempo.

PLANCHADO PERMANENTE I

(PERMANENT PRESS I)

Et ciclo PERMANENT PRESS I inctuye

un enjuague de enfriamiento por rocio

de la carga et cual reduce las arrugas

en comparaci6n con los demas cictos.

Usted puede seteccionar hasta 10

minutos de tiempo de lavado.

" _ , _0pERMANEN T

-'__ P.ESSI

PLANCHADO PERMANENTE II

(PERMANENT PRESS II)

ULTRA LIMPIO (ULTRA CLEAN)

Use este ciclo para la mayoria de tas

cargas de tavado para obtener entre 4 y

14 minutos de tiempo de lavado.

PRELAVADO (PREWASH)

Use este cicto para obtener hasta 4

minutos de agitaci6n para facititar ta

etiminaci6n de suciedad profunda y

manchas que necesitan un tratamiento

previo. El ciclo de pretavado (PRE-

WASH) debe set seguidp pot un cicto

de ultralimpio (ULTRA CLEAN) o plan-

chado permanente (PERMANENT

PRESS), agregando detergente adi-

cional.

REMOJO (SOAK)

Et cicto de remojo (SOAK) ofrece 4 min-

utos de agitaci6n seguidos por un tiem-

po itimitado de remojo para facititar la

etiminaci6n de suciedad profunda y

manchas que necesitan un tratamiento

previo. Usted tendra que reiniciar en la

posici6n de expfimido (SPIN) para

vaciar et agua. Et cicto de remojo

(SOAK) debe ser seguido por un ciclo

de ultralimpio (ULTRA CLEAN) o de

planchado permanente (PERMANENT

PRESS) o de prelavado (PREWASH),

agregando detergente adicional.

NOTA: No le recomendamos usar

agua caliente para remojar. Esto puede

hacer permanente la mancha.

El ciclo PERMANENT PRESS II

incluye un enjuague de enfriamiento

por rocio de la carga que reduce las

arrugas en comparacion con los

demas ciclos.

Usted puede seleccionar hasta 10 minu-

tos de tiempo de lavado.

NOTA : Cuando et reloj automatico ttega

a PAUSA, ta tavadora se vaciara y

detendra pot un maximo de dos minutos

mientras et agua det tavado se repone

con et agua de enjuague.

CONTROL DE OPCIONES DE

ENJUAGUE

Un segundo enjuague eliminara todo

residuo excedente de detergente.

Resulta muy util si se ha agregado

detergente adicional para eliminar la

suciedad rebelde.

SEGUNDO ENJUAGUE AUTOMATICO

Su lavadora le permite agregar un

segundo enjuague automatico a los

cictos de ultra limpio (ULTRA CLEAN) o

planchado permanente (PERMANENT

PRESS). Sencitlamente fije et Control

de Opciones de Enjuague (RINSE

OPTIONS) en 2do enjuague (2ND

RINSE) antes de poner en marcha la

lavadora. No tiene que regresar y

seleccionar et segundo enjuague.

ONE 2ND

RINSE RINSE

o ®

ENJUAGUE Y EXPRIMIDO

AI usar detergente adicionat para ta

ropa muy sucia, o para tavar prendas

que requieren un cuidado especial,

puede ser que usted necesite un nuevo

ciclo de enjuague y expfimido

PASO 1. Fije el Control de Nivet del

agua (WATER LEVEL).

PASO 2. Fije et Control de Temperatura

(WATER TEMPERATURE).

PASO 3. Fije et Control de Opciones

de Enjuague (RINSE OPTIONS) a un

enjuague (ONE RINSE).

PASO 4. Fije et Control de Vetocidades

(SPEEDS) en ta posici6n deseada:

. Para agitaci6n y expfimido rapidos,

use ta posici6n HEAVY DUTY

(LAVADO PESADO)

Para agitaci6n y exprimido tentos, use

la posici6n EXTRA DELICATE

(EXTRA DELICADO).

Para agitaci6n tenta y exprimido

rapido, use ta posici6n REGULAR.

PASO 5. Fije la peritta det Selector de

Control de Cictos (Retoj automatico) en

una posici6n de enjuague (RINSE).

PASO 6. Jale ta peritla det Reloj

automatico para poner la lavadora en

marcha.

PREWASH

SOAK

RHr_S_

SOLO EXPRIMIDO

Un desagQe y exprimido adicional

puede acortar tos tiempos de secado

para la ropa pesada o prendas de

cuidado especial, al etiminar et exceso

de agua.

PASO 1. Fije el Control de Opciones de

Enjuague (RINSE OPTIONS) a un

enjuague (ONE RINSE).

PASO 2. Fije et Control de Vetocidades

(SPEEDS) en la posici6n deseada:

Para exprimido rapido, use la posici6n

HEAVY DUTY (LAVADO PESADO)

Para exprimido lentos, use ta posici6n

DELICATE (DELICADO).

PASO 3. Fije la peritta det Selector de

Control de Cictos (Retoj automatico) en

una posici6n de exprimido (SPIN).

PASO 4. Jale ta peritla det Reloj

automatico para poner la lavadora en

marcha.

FILTRO AUTOLIMPIANTE

,+I++_c+m'.,J+a_ ii:o_,'L_.! i_:a

La pelusa de la carga de ropa se

flltra automaticamente - no hay mas

preocupaciones con la limpieza de

pelusa.

Su tavadora viene con un fittro

autolimpiante que atrapa la petusa del

agua mientras lava y enjuaga a fondo

la ropa. La pelusa atrapada se etimina

automaticamente en et agua de

desagQe. Usted no tiene que limpiar

et fittro.

AGITADORES DOBLE ACCION PLUS

O DE TRIPLE ACCION (DOUBLE

ACTION TM PLUS OR TRIPLE

ACTION TMAGITATOR)

La mejor acci6n de limpieza en su

lavadora se realiza en el fondo donde

las aspas del agitador se mueven en

vaiven para que los tejidos se doblen y

la suciedad se afloje.

Para hacer que toda ta ropa tlegue al

fondo de la tavadora, la parte superior

del agitador tiene aspas en espiral

especialmente disefiadas para ayudar

a empujar la ropa de la superficie al

fondo. Esta acci6n en espiral desplaza

las ropas que se encuentran en et

fondo con un movimiento de

desplazamiento.

PAQUETE SILENCIADOR

(QUIET PAK TM)

Et sistema QUIET PAK TM ha sido

disefiado para reducir los sonidos det

agua y los ruidos retumbantes. El

gabinete cuenta con un material

aislante que amortigua los sonidos, to

cual brinda mejores caracteristicas de

reducci6n de sonidos y vibraci6n.

PAQUETE SILENCIADOR II

(QUIET PAK TM II)

(en algunos modelos)

Et sistema QUIET PAK TM II ha sido

disefiado para reducir los sonidos det

agua y los ruidos retumbantes. Et

gabinete cuenta con tres materiales

aislantes que amortiguan los sonidos,

1o cual proporciona caracteristicas

6ptimas de reducci6n de sonidos y

vibraci6n.

El agitador de TRIPLE ACTION TM le

brinda el cuidado mas flexible de la

tela, incluso para las cargas de ropa

mas pesaclas.

Et agitador de TRIPLE ACTION TM se

mueve en tres direcciones, dependien-

do det tamafio de la carga de ropa,

para asegurar una limpieza adecuada.

Para sus cargas mas

voluminosas, el agitador

de TRIPLE ACTION TM

ofrece una caracteris-

tica detectora de carga

que realmente detecta

cuando usted esta

lavando una carga

muy voluminosa y

reacciona con un

tercer movimiento

vertical que detec- _ .................

ta et volumen de la

carga y guia tas

prendas hacia et fondo.

PARA ENTENDER LOS SONIDOS

NORMALES DE LA LAVADORA

Su nueva lavadora puede producir

sonidos que su vieja tavadora no hacia.

Como se trata de sonidos con los que

usted no esta famitiarizado, es posible

que te preocupen.

A continuaci6n se describen algunos de

los sonidos normales que puede oir, asi

como sus causas.

Durante el lavado

Cuando usted setecciona una posici6n

para un volumen de carga de tavado

pequeSa, su lavadora tiene un nivet de

agua mas bajo. Con este nivet de agua

mas bajo, quizas escuche un sonido de

clic proveniente de la parte superior det

agitador.

Durante el desag_e

La vetocidad de desagOe del agua de

su lavadora depende de su instalaci6n.

Si se vacia et agua de la lavadora con

rapidez, es posibte que escuche la

succi6n de aire que pasa por la bomba.

Esto ocurre en la etapa final det

desagQe.

Luego del desag_ie y antes del

exprimido

Cuando cambia det ciclo de desagQe al

de exprimido, es posibte que escuche

un ruido mientras ta caja de engranajes

cambia de vetocidad.

USO DEL DISTRIBUIDOR

AUTOMATICO DEL BLAN-

QUEADOR DE CLORO LJQUIDO

El distribuidor automatico distribuye

el blanqueador en el momento

apropiado del ciclo de lavado para

asegurar cargas de lavado mas

limpias y de colores mas vivos.

Siempre mida el blanqueador de

cloro liquido. Use una taza de medi-

dora, no 1o haga at calculo. No vierta el

blanqueador directamente de ta botetta.

Nunca use mas de una taza (250 mL)

pot carga completa. Use menos para

las cargas de ropa mas peque_as. Siga

las instrucciones det fabricante para

obtener un uso seguro. Una taza con

pico vertedor le ayudara a evitar

derrames.

Luego de cargar la lavadora, vierta la

medida de btanqueador de ctoro liquido

cuidadosamente en et distribuidor

automatico.

No deje que el blanqueador salpique,

gotee o se corra hasta et interior de la

canasta de la lavadora. Et btan-

queador no disuetto da_ara cualquier

tejido que toque.

Ponga la lavadora en marcha. El

blanqueador sera distribuido automati-

camente antes de que entre en

contacto con la carga de tavado.

NOTA : No use este distribuidor

automatico para a_adir cloro en polvo o

blanqueador no-decolorante a su carga

de lavado. Et distribuidor automatico

esta dise_ado para dispensar s61o

blanqueador de cloro liquido.

._"__: o_"r':_o',i_= I .........autom_lticoDistribuid°r

del

%_OooO_.3o l ......

................., ,oo ooo0o,0o

._ cloro liquido

USO DEL DISTRIBUIDOR

AUTOMATICO DEL SUAVIZANTE

LIQUIDO

Luego de cargar la lavadora, mida y

agregue la cantidad recomendada det

suavizante de tejidos en et distribuidor

automatico. Siga tas instrucciones det

fabricante.

NOTA : At tlenar en exceso el

distribuidor automatico et suavizante se

dispersara de inmediato dentro de la

carga de ropa debido a una acci6n de

sifonaje. Esta descarga st_bita podria

daSar los tejidos y parecera que et

distribuidor automatico no esta funcio-

nando correctamente.

Como sacar el distribuidor automati-

co del suavizante para su limpieza:

PESO 1. Levante et anitlo azul de suje-

ci6n, luego saque et distribuidor det agi-

tador jalandolo hacia arriba.

PESO 2. Lave et distribuidor automatico

con agua tibia.

C6mo colocar de nuevo el dis-

tribuidor automatico del suavizante:

PESO 1. Cerci6rese de que et anitlo

azul de sujeci6n este tevantado.

Partiendo en un angulo (ver la flus-

traci6n), empuje hacia adentro el bot6n

del distribuidor automatico sobre ta

parte superior det agitador.

PESO 2. Cuando el distribuidor se

asiente en el agitador, empuje el anitlo

azul de sujeci6n hacia et fondo hasta

encajarlo en su lugar. Debe de quedar

apretado.

Distribuidor

autom_tico de

suavizante

Anillo azul de

....... suJeclon

• Agregue agua tibia para tlenar et

distribuidor hasta que llegue ta

abertura cruzada en et fondo de la

pieza en forma de embudo det

distribuidor automatico.

• Et suavizante de tejidos se distribuye

automaticamente en el agua det

primer enjuague profundo.

NOTA : El suavizante no es compatible

con detergentes. Este distribuidor

automatico nunca se debe usar en et

ciclo de prelavado PREWASH porque

agregara el suavizante a una carga de

lavado que no se ha enjuagado aQn. Et

suavizante no disuetto puede dar tugar

a puntos que tucen como manchas de

aceite al salpicar sobre ta ropa.

Si alguna vez utitiza de este modo et

distribuidor por accidente, vuetva a

lavar ta ropa con detergente adicional

para quitar estos residuos.

PARA ENTENDER LO QUE SUCEDE EN CADA ClCLO

PLANCHADO PLANCHADO

PERMANENTEI* PERMANENTEII*

ULTRALIMPIO (PERMANENT (PERMANENT

(ULTRA CLEAN) PRESS I) PRESS II)

PRELAVADO

(PREWASH)

Llena hasta _ Llena hasta _ LLena hasta

el nivel el nivel el nivel

seleccionado seleccionado seleccionado

T T T

Llena hasta

el nivel

seleccionado

Lava durante Lava durante Lava durante Lava durante

el tiempo el tiempo el tiempo el tiempo

seleccionado seleccionado seleccionado seleccionado

T T T T

Escurre - sin _ Escurre - sin

exprimir W exprimir

T T

Exprime/

enframiento

por rocio

Exprime

Escurrido

parciat

Pausa

LLena para el

enfriamiento

Llena hasta _ Llena hasta

el nivel el nivel

seleccionado seleccionado

T T

Enjuaga Enjuaga Lava

T T T

Escurre - sin

exprimir

Exprime

Apagado

(p?sici6n de

relnlclo para

el cicto y el

tiempo de

lavado)

Escurre - sin _ _._ R Escurre - sin _ _ I| Escurre - sin

exprimir W exprimir W exprimir

T T T

ExprimeT Exprime/

Rocio Exprime

T T

D _ _ Llefla hasta

Apagado o el nivel

Segundo Apagado seleccionado

Enjuague ,_

*en algunos modetos

Enjuaga

Escurre - sin

exprimir

Exprime

Apagado o

Segundo

Enjuague

*en algunos modelos

REMOJO

(SOAK)

Llena hasta

el nivel

seleccionado

Agita

Remoja

(reinicio a

exprimir

(SPIN) para

vaciar La

lavadora

PREPARACION DE LA ROPA PARA

LAVAR

SJga estas recomendaciones para

ayudarle a prolongar la vida de sus

prendas de vestJr.

• Cierre los zipers, broches de presi6n y

corchetes para evitar que enganchen

otras prendas. Quite atfiteres, hebitlas y

demas objetos duros para evitar que

rayen el interior de la lavadora. Quite

todo adomo y

omamento que no sea tavable.

• Vacie los bolsitlos y vuelvalos al reves.

• Doble los pufios y las vueltas de los

pantalones, y timpie con un cepitlo ta

petusa y ta suciedad.

• Vuetva al reves tas prendas de tejido

sintetico para evitar que se ttenen de

petusas.

• Ate los cordones y fajas, de modo que

no se enreden.

• Remiende 1oque este roto asi como las

costuras y dobladitlos flojos.

• Trate tas manchas y suciedades.

• Las prendas manchadas o mojadas

deberan lavarse con prontitud para

obtener mejores resultados.

SELECCION DE LA ROPA

• Separe la ropa con suciedad rebetde de

las que estan tigeramente sucias, aun

cuando estas normalmente se lavarian

juntas. Separe las prendas que sueltan

petusas (toallas, fetpitla) de las que

atraen pelusa (pana, fibras sinteticas y

planchado permanente). Siempre que

sea posible, vuetva al reves tas prendas

que suettan petusa.

• Separe los colores oscuros de los col-

ores claros, los articulos no destefiibles

de los que si 1oson.

• Separe por tipo de teta y estructura

(prendas fuertes de algod6n, tejidos de

punto y prendas finas).

C61VlO CARGAR LA LAVADORA

La carga adecuada de la lavadora

contrJbuye a la IJmpJeza y al cuJdado

apropJado de los tejJdos y reduce el

ruJdo producido por la lavadora.

• Reduzca et tiempo de tavado mediante

et uso de una posici6n mas baja de

nivet det agua. Las cargas que tengan

unas cuantas prendas peque_as

necesitan menos tiempo de lavado.

• Coloque las prendas en ta lavadora de

manera suetta. Llene la lavadora hasta et

tope de la canasta (la hitera mas alta de

agujeros). No envuetva la ropa alrededor

del agitador. Las prendas deben moverse

con facitidad en et agua de lavado para

lograr mejores resultados de limpieza y

evitar la formaci6n de arrugas en tas

prendas. Las prendas deben sumergirse

y luego volver a aparecer durante et

lavado.

• Cargue la tavadora adecuadamente y

seteccione una posici6n de nivet del

SUGERENCIAS PARA SELECCIONAR

LA CARGA

agua correcta. Sobrecargar o llenar en

exceso ta lavadora, asi como seleccionar Para las cargas de volumen completo

una posici6n demasiado peque_a para la sugeridas a continuaci6n, coloque et

carga de lavado puede: Selector de Nivel det Agua (WATER

LEVEL) en la posici6n mas alta de nivet

- ocasionar una limpieza deficiente det agua.

- aumentar ta formaci6n de arrugas

LAVADORAS DE CAPACIDAD SUPERIOR PLUS

Prendas de

trabajo pesado

4 pantalones de

mezctitla

4 pantalones de

trabajo

4 camisas de

trabajo

2 sudaderas

2 pantalones de

deporte

Toallas

10 toallas de

baSo

10 toallas de

mano

14 toallas

faciales

Carga mixta

3 sabanas

(1 extra doble -

"king", 2 de

camas gemelas)

4 fundas

3 camisas

3 blusas

9 camisetas

9 pantalones

CO_OS

10 paSuelos

crear pelusa en exceso

- desgastar las prendas con mayor

rapidez (debido a que se ltenan de

pelusas)

• Cargue la tavadora segQn la cantidad de

espacio que tas prendas ocupen, no por

su peso.

• Mezcle prendas grandes y peque_as en

cada carga. Prepare una carga pareja

para mantener et equitibrio de la

lavadora. Una carga desequilibrada

puede hacer vibrar la tavadora durante

el cicto de exprimido.

• Use una posici6n mayor de nivet det

agua para reducir arrugas en las prendas

de planchado permanente y atgunas de

tejido de punto sintetico. Estas prendas

deben contar con mayor espacio para

circular en el agua que las prendas

pesadas (toallas, pantalones de

mezclitla).

LIMPIEZA DE SU LAVADORA

El buen cuidado de su lavadora puede

prolongar su vida Qtil. Esta secci6n explica

c6mo cuidar su lavadora de manera adecuada

y segura.

Exterior

Limpie todo resto de detergente, blanqueador

u otros derrames con un patio o una esponja

tan pronto estos ocurran. De vez en cuando,

limpie el exterior de la lavadora para que se

vea como nueva.

No coloque objetos puntiagudos o metalicos

en su lavadora, ya que pueden dafiar el

acabado. Examine el contenido de todos los

bolsillos para detectar alfileres, clips, monedas,

pernos, tuercas, etc. No deje estos objetos

sobre la lavadora despues de vaciar los

bolsillos.

Interior

Limpie el interior con una taza de blanqueador

de cloro mezclado con 2 tazas de detergente.

Ponga a funcionar la lavadora por un ciclo

completo con agua caliente. Repita este

procedimiento si fuera necesario.

NOTA: Para quitar los dep6sitos endurecidos

de agua, utilice Qnicamente productos de

limpieza cuya etiqueta indique que pueden ser

usados en lavadoras.

Mangueras de Entrada de Aqua

Reemplace las mangueras de entrada de agua

despues de cinco afios de uso para reducir el

riesgo de fallas. Inspeccione peri6dicamente y

cambie las mangueras si se hallan

protuberancias, torceduras, cortes, desgaste o

perdidas de agua. Cuando reemplace sus

mangueras de entrada de agua, anote la fecha

de reposici6n en la etiqueta con un marcador

permanente.

ALMACENAJE DE SU LAVADORA

DURANTE EL INVIERNO Y CUIDADO

EN CASO DE MUDANZA

instale y almacene su lavadora en un lugar

donde no se congele. Debido a que queda

algo de agua en las mangueras, la

congelaci6n de esta puede dafiar la lavadora.

Siva a almacenar o instalar su lavadora

durante una temporada de inviemo riguroso,

acondici6nela para el inviemo:

Para acondicionar su lavadora para el

invierno:

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las

mangueras de entrada de agua.

3. Vierta un litro de anticongelante tipo R.V. en

la canasta de la lavadora.

4. Ponga la lavadora a funcionar en la

posici6n de exprimido (SPIN) por unos 30

segundos para mezclar el anticongelante

con el agua. Parte de la mezcla saldra

bombeacla hacia afuera mientras la

lavadora opera el ciclo de exprimido.

5. Desenchufe la lavadora.

Para volver a usar la lavadora:

1. Deje correr agua por los tubos y

mangueras.

2. Vuelva a conectar las mangueras de

entrada de agua.

3. Abra ambos grifos de agua.

4. Vuelva a enchufar la lavadora.

5. Ponga a funcionar la lavadora por un ciclo

completo con 1 taza de detergente para

eliminar los restos del anticongelante.

FALTA DE USO Y CUIDADO DE LA

LAVADORA DURANTE LAS

VACACIONES

Ponga a funcionar la lavadora Qnicamente

cuando este en casa. Si va a salir de

vacaciones o no va a usar la lavadora durante

un periodo largo, usted debe:

• Desenchufar la lavadora o cortar el

suministro electrico de la lavadora.

• Interrumpir el suministro de agua de la

lavadora. Esto ayuda a evitar inundaciones

accidentales (debido a aumentos en la

presi6n del agua) en ausencia suya.

La mayor parte de los problemas relaciona-

dos con el lavado de ropa se solucionan

con facilidad si usted entiende la causa de

los mismos. Examine estas listas para

identificar los problemas comunes del

lavado y el funcionamiento de su lavadora.

Si necesita ayuda adicional, refi_rase a la

p&gina 42.

Problema Causa probable Solution

La lavadora El sistema de tuberias de la Repare la plomeria de la casa.

pierde agua casa tiene perdidas de agua.

Las mangueras de entrada Ajuste las mangueras (refierase a las

estan flojas, secciones D y E de

"INSTALACION").

Las arandelas de las Vuelva a asentar las arandelas

mangueras de entrada de agua (refierase a la secci6n D de "INSTA-

no estan debidamente LACION ").

encajadas.

La manguera de desag0e tiene Coloque la abrazadera en la

la abrazadera incorrectamente manguera de desag0e (refierase a la

puesta o no la tiene, secci6n C de "INSTALACION").

El desag0e esta obstruido. Quite la obstrucci6n del desag0e. El

lavadero, el tubo vertical o el desag0e

del piso deben tener la capacidad

para desplazar 64 litros (17 gal) de

agua por minuto.

El tambor se movi6 hacia AsegQrese de que el tambor este

adelante al sacar la ropa, y por centrado antes de poner a

ello el agua se corre fuera del funcionar la lavadora.

aro del tambor.

La unidad no esta nivelada, y AsegQrese de que las patas delanteras

por esta causa el agua se corre esten instaladas y que ias tuercas

fuera del aro del tambor, esten ajustadas. Nivele la lavadora.

Reajuste las patas traseras (refierase

a la secci6n G de "INSTALACION").

La carga esta desequilibrada. Redistribuya la carga.

Los enjuagues por rocio se

desvian de la carga.

La lavadora esta sobrecargada. Reduzca el tamafio de la carga.

Los Ilenados o enjuag(Jes por

rocio se desvian de la carga.

La lavadora La manguera de desag0e esta Enderece o desconecte la manguera

no escurre/ retorcida u obstruida. (refierase a la secci6n C de

no exprime/ "INSTALACION ").

cargas mojadas Funcionamiento correcto del Luego de un ciclo de lavado o

desag0e neutro, enjuague, la lavadora escurrira el agua

sin expdmir. Despues del escurddo,

comienza el ciclo de expdmido.

La tapa esta abierta. Cierre la tapa.

La manguera de desag0e esta Baje la manguera de desag0e

a una altura mayor de 2,4 m (refierase a la secci6n A de

(96 pulg.) del piso. "INSTALACION").

Demasiado detergente; espuma Use menos detergente.

exoesiva.

Ciclo equivocado para la carga Seleccione un ciclo que tenga una

de ropa que se esta lavando, velocidad mayor de expdmido,

(refierase a "FUNCIONAMIENTO").

Problerna Causa probable Soluci6n

La lavadora Bajo voltaje, o se esta Revise la fuente de electricidad o

no escurre/ empleando un cable electrico Ilame a un electricista. No use

no exprime/ de extensi6n, cables electricos de extensi6n.

Cargas mojadas Enjuagues frios. Los enjuagues con agua fria dejan

(cont,) las cargas mas mojadas que los

enjuagues con agua tibia. Esto es

normal.

ContinUa Ilenando/ La manguera de desagiJe esta a Levante la posici6n de la manguera

contint_a una distancia menor de 99.06 de desagQe (refierase a la secci6n

escurriendo/ciclo cm (39 pulg.) del piso. A de "INSTALACION").

atascado La manguera de desag0e Ajuste la manguera de desagQe

encaja de manera forzada en el para que encaje bien, ni suelta ni

tubo vertical, apretada (refierase a la secci6n C

de "INSTALACION").

La manguera de desag0e esta No selle la manguera de desagQe

asegurada con cinta adhesiva al con cinta adhesiva. La manguera

tubo vertical, de desag0e necesita una abertura

para el flujo de aire.

La lavadora La carga de ropa esta Redistribuya la carga.

hace Ruido desequilibrada.

La lavadora no esta nivelada. Nivele la lavadora. Reajuste las

Las patas traseras no estan patas traseras. (refierase a la

niveladas, secci6n G de "INSTALACION").

Las tuercas de las patas Ajuste las tuercas (refierase a la

delanteras no estan ajustadas, secci6n G de "INSTALACION").

El fleje amarillo de embalaje con Quite el fleje de embalaje con

chavetas no ha sido quitado por chavetas (refierase a la secci6n B

completo, de "INSTALACION").

El piso no es Io suficientemente Reubique la lavadora (refie'rase a la

resistente para aguantar el peso secci6n A de "INSTALACION").

de la lavadora.

El engranaje que cambia de Esto es normal.

velocidad luego del escurrido y

antes del exprimido.

La parte superior del agitador Esto es normal.

hace clics durante el lavado.

La lavadora no Los filtros de la valvula de Limpie los filtros.

Ilena/no enjuaga/ admisi6n estan obstruidos.

no agita/ El suministro de agua esta Abra la Ilave del agua.

ternperatura interrumpido.

equivocada

Las mangueras de agua Invierta las mangueras (refierase a

caliente y de agua fria estan las secciones D y E de

invertidas. "INSTALACION").

La manguera de entrada de Enderece las mangueras.

agua esta retorcida.

El indicador del reloj automatico Gire la perilla del reloj automatico

no esta alineado, ligeramente a la derecha.

El cable electrico no esta Enchufe el cable electrico.

enchufado.

Problema Causa probable Soluci6n

La lavadora El cable electrico no esta Enchufe el cable electrico.

se detiene enchufado.

El enchufe no tiene corriente Revise la fuente de electricidad o Ilame a

electrica, un electricista.

Fusible quemado o el Reemplace el fusible o ajuste el

cortacircuitos esta abierto, cortacircuitos. Si el problema continQa,

Ilame a un electricista.

Se esta utilizando un cable No use cables electricos de extensi6n.

electrico de extensi6n.

El reloj automatico no esta Gire la perilla del reloj automatico

alineado, ligeramente hacia la derecha y jalela para

poner la lavadora en funcionamiento.

No se ha jalado la perilla del Coloque en la posici6n deseada y jale la

reloj automatico, perilla.

La lavadora esta en pausa en el Permita que el ciclo contint3e (yea

ciclo de PLANCHADO PERMA- "Funcionamiento de su lavadora").

NENTE II (PERMANENT

PRESS II) pot aproximada-

mente dos minutos.

La lavadora esta sobrecargada Lave carga mas pequefies

El agitador no La parte superior del agitador Esto es normal.

funciona se mueve Qnicamente en una

direcci6n.

La parte superior del agitador Esto es normal.

esta floja.

El nivel del La parte superior del agitador Esto es normal.

agua es esta mucho mas alta que el

demasiado nivel mas alto del agua. EIIo da

bajo/la lavadora la impresi6n que la lavadora no

no se llena esta Ilena.

completamente

El tambor El tambor se movi6 hacia AsegQrese de que el tambor este

est& torcido adelante al sacar la ropa de la centrado antes de poner la lavadora en

lavadora, funcionamiento.

El tambor se mueve. Esto es normal.

La unidad no esta nivelada. AsegQrese que las patas delanteras

esten instaladas y las tuercas ajustadas.

Nivele la lavadora. Reajuste las patas

traseras (refie,'rase a la secci6n G de

"INSTALACION").

Problema Causa probable Soluci6n

Pelusas en la Selecci6n indebida de las Separe las prendas que sueltan pelusa de las

carga prendas, prendas que atraen pelusa y pot color.

Sobrecarga. La pelusa puede quedarse atrapada en la

carga si la lavadora esta sobrecargada. Lave

cargas mas pequeSas.

Papel o papel facial en los Vacie los bolsillos antes del lavado.

bolsillos,

No hay suficiente detergente, Use suficiente detergente para retener la

pelusa en el agua,

El detergente no se disuelve, Use el Control Automatico de Temperatura

La temperatura del agua es (ATC), La funci6n del ATC asegura una

mas baja que 21 °C (70°F), temperatura del agua para lavar encima de

21 °C (70°F).

Prendas Sobrecarga, Uso indebido de la Las cargas deben moverse libremente durante

rasgadas lavadora, el lavado, Lave cargas mas pequeSas,

Uso incorrecto del No vierta el blanqueador con cloro

blanqueador de cloro, El directamente en la carga. Limpie los derrames

blanqueador no diluido daSara del blanqueador.

los tejidos.

No se han quitado los articulos Vacie los bolsillos antes del lavado, Cierre los

puntiagudos de los bolsillos; zfpers antes del lavado,

cierres abiertos.

Artfculos daSados antes del Remiende las prendas rasgadas y Io que este

lavado, descosido antes del lavado.

Manchas en Uso incorrecto del suavizante de Sepuede aSadir un suavizante de tejidos

las prendas tejidos, diluido en hondo enjuague.

Hierro (6xido) en el agua, Instale un filtro para 6xido ferroso,

Uso insuficiente de detergente Use suficiente detergente para quitar la

que causa que la suciedad se suciedad y mantenerla en suspensi6n,

deposite de nuevo.

Transferencia del tinte pot no Separe las prendas de color oscuro de las

haber seleccionado blancas y claras.

correctamente la carga.

Transferencia de tinte pot no Descargue la lavadora tan pronto termine el

haber sacado las prendas de la ciclo de lavado.

lavadora de inmediato.

Problema Causa probable Solution

Prendas No se sac6 la carga de Descargue la lavadora tan pronto termine el

arrugadas inmediato, ciclo de lavado.

Ciclo equivocado para los Use enjuagues con agua fria y ciclos con

tejidos que se estan lavando, velocidades lentas de exprimido para reducir

las arrugas en las prendas.

Sobrecarga. Las cargas de ropa deben poder moverse

libremente durante el lavado. Lave cargas

mas pequeSas.

El agua de lavado no esta Io Use el Control Automatico de Temperatura

suficientemente tibia para (ATC). Si no va a afectar el tejido, use el agua

suavizar las arrugas. Se est& de lavado a 38°C (100°F). Use agua fda para

usando enjuagues tibios, el enjuague.

Las mangueras est&n invertidas. Invierta las mangueras (refierase,a las

secciones D y E de "INSTALACION").

Prendas Sobrecarga. Las cargas de ropa deben moverse libremente

enredadas/ durante el lavado. Lave cargas mas pequei_as.

enroscadas La ropa est& enrollada en No enrolle las prendas alrededor del agitador

el agitador, cuando cargue la lavadora.

Distribuidor No se diluy6 el suavizante de Diluya el suavizante de tejidos en el

autom&tico tejidos dipensador

obstruido/ Uso de un blanqueador que no ASada el blanqueador no decolorante

p_rdida del decolora en el distribuidor directamente en la canasta. No use el

banqueador/ automatico del blanqueador con distribuidor automatico del blanqueador con

blanqueador cloro, cloro.

en las cargas

equivocadas Uso indebido del blanqueador Siempre mida el blanqueador antes de a_adir

con cloro, al distribuidor automatico. Vierta

cuidadosamente en el distribuidor automatico.

Limpie los derrames del blanqueador.

LAVADORAS KENMORE

Reparamos Lo Que Vendemos

La frase "Reparamos Lo Que Vendemos" es

nuestra garantia de que usted puede confiar

en Sears para obtener servicio de reparaci6n.

Su lavadora adquiere un nuevo valor cuando

usted considera que Sears tiene unidades de

servicio tecnico en todo el pais, equipadas

con profesionales de servicio tecnico

competentes, especificamente capacitados en

electrodomesticos Sears y que cuentan con

las piezas de repuesto, herramientas y

equipos para asegurar que cumplamos con

nuestra promesa hecha a usted de

que..."Reparamos Lo Que Vendemos."

Contrato de Mantenimiento Sears

Mantenga el valor de su lavadora Kenmore

con un Contrato de Mantenimiento Sears.

Las lavadoras Kenmore se han disefiado,

fabricado y sometido a prueba para brindar

afios de funcionamiento confiable. No

obstante, cualquier electrodomestico puede

necesitar servicio tecnico de vez en cuando.

El Contrato de Mantenimiento Sears

° Es la manera de adquirir el servicio tecnico

del mafiana a precios de hoy.

• EIimina las facturas de reparaci6n

producidas por el uso normal.

• Permite tantas visitas de servicio como sean

necesarias.

• Garantiza el servicio de reparaci6n mediante

tecnicos profesionales capacitados por

Sears.

• AQn si usted no necesita reparaci6n alguna,

el Contrato de mantenimiento le ofrece una

revisi6n anual de mantenimiento preventivo

ia solicitud suya!

Para obtener mas informacion,

Ilame al 1-800-827-6655 (EE.UU.) o

al 1-800-469-4663 (Canada).

In U.S.A. or Canada

for in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-HOM Es_(1-800-469-4663)

Para pedir servicio de reparacibn a domicilio - 1-800-676-5811

Au Canada pour tout le service ou les pieces - 1-800-469-4663

For the repair or replacement parts you need:

Call 6 a.m. - 11 p.m. CST, 7 days a week

PartsDirect °

1-800-366-PART (1-800-366-7278)

Para ordenar piezas con entrega a domicilio - 1-800-659-7084

For the location of a Sears Service Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

To purchase or inquire about a Sears Maintenance Agreement:

Call 7 a.m. - 5 p.m. CST, Monday - Saturday

1-800-827-6655

I S£ARS

Manuel de l'utilisateur et

instructions d'installation

LAVEUSES AUTOMATIQUES

A trois vitesses avec avec

commutateur d'options et de

vitesses

IMPORTANT : Votre laveuse peut etre differente

Life et observer toutes les de celle qui est illustree.

instructions de s6curite et

d'utitisation avant la premiere

utitisation de cet appareit.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario, Canada MSB 2B8

www.sears.com

3953631 IMPRIME AUX ETATS-UNIS 4/99

AVANT L'UTILISATION DE CETTE NOUVELLE LAVEUSE

GARANTIE DE LAVEUSE AUTOMATIQUE KENMORE

SI_CURITI_ DE LA LAVEUSE

INSTRUCTIONS D'INSTALLATION

FONCTIONNEMENT DE LA LAVEUSE

CONSEILS POUR LE LAVAGE

ENTRETIEN DE LA LAVEUSE

DI_PANNAGE

CONTRAT D'ENTRETIEN SEARS

Veuitlez life ce manuel qui vous aidera

installer et a faire fonctionner votre

nouvetle laveuse Kenmore de ta maniere

ta plus sore et ta plus economique.

Pour obtenir d'autres renseignements au

sujet de t'entretien et de t'utitisation des

appareits menagers Kenmore, contacter le

magasin Sears le plus proche. Lots d'une

demande d'information, vous devrez

communiquer les numeros de modete et

de serie de l'appareit. Les numeros de

modele et de serie de ta laveuse se

trouvent sur la plaque signaletique.

PJaque signaletique

(num@os de modele et

de s@ie)

Inscrire ci-dessous les numeros de

modete et de serie de cette nouvelte

laveuse Kenmore.

Numero de modete

Numero de serie

Date d'achat

Conserver ce manuel et la facture

d'achat (regu) de Sears en Heu sQr

pour consultation ulterieure.

Garantie limitee _ vie sur le

panier en porcelaine blanche

Pendant la vie de la laveuse, a compter

de ta date d'achat, Sears remplacera le

panier de lavage en porcelaine blanche

s'il survient des eclats ou de ta rouitte

attribuables a des vices de materiau ou

de fabrication. Les frais de main-

d'oeuvre vous seront factures.

Garantie limitee de 10 ans sur la

cuve de plastique*

A partir de ta deuxieme jusqu'a la di-

xieme annee inctusivement & compter

de ta date d'achat, Sears remplacera la

cuve de ptastique s'it existe un vice de

materiau ou de fabrication. Les frais de

main-d'oeuvre vous seront factures.

Garantie limitee de 5 ans sur

les composants de la boite

d'engrenages*

A partir de ta deuxieme jusqu'a la

cinquieme annee inctusivement &

compter de la date d'achat, Sears rem-

placera toute piece de ta bofte d'en-

grenages qui s'averera defectueuse &

cause d'un vice de materiau ou de fabri-

cation. Les frais de main-d'oeuvre vous

seront factures.

Garantie complete de 1 an sur le

panier de lavage en porcelaine

tachetee

Pendant une annee a compter de ta

date d'achat, lorsque cette taveuse est

instaltee et utitisee conformement aux

instructions qui t'accompagnent, Sears

remptacera le panier de tavage en

porcelaine tachetee s'it survient des

eclats ou de ta rouitte attribuables & un

vice de materiau ou de fabrication.

Garantie complete de 1 an sur les

composants mecaniques et elec-

triques

Pendant un an, a compter de ta date

d'achat, si la laveuse est instaltee et

uti-lisee conformement aux instructions

qui t'accompagnent, Sears reparera ou

remptacera tout composant mecanique

ou electrique qui s'averera defectueux &

cause d'un vice de materiau ou de

main-d'oeuvre.

Restriction des garanties

Si ta laveuse est utitisee autrement que

dans une utitisation familiale, ta garantie

ci-dessus ne demeure en vigueur que

pendant 90 jours & compter de la date

d'achat.

Service sous garantie

Pour obtenir te service sous garantie,

contacter te Centre de service Sears le

plus proche aux €:tats-Unis ou au

Canada.

La presente garantie ne vaut que pen-

dant que cette laveuse est utilisee aux

€:tats-Unis ou au Canada.

Cette garantie vous donne des droits

juridiques specifiques et vous pourriez

avoir d'autres droits qui pourraient varier

d'un €:tat a un autre ou d'une province

une autre.

Sears, Roebuck and Co., Dept

817WA, Hoffman Estates, IL 60179

Sears Canada Inc., Toronto,

Ontario, Canada M5B 2B8

*Une garantie differente peut etre offerte

au Canada. Aux Etats-Unis ou au

Canada, composer le 1-800-469-4663

pour obtenir des renseignements sur ta

garantie de Sears ou pour contacter un

Centre de service Sears.

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de s6curit6 importants dans ce

manuel et sur votre appareil menager. Assurez-vous de toujours lire tous

les messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit6.

Ce symbole d'alerte de s6curit6 vous signale les dangers

susceptibles de causer le d6c¢s et des blessures graves

vous eta d'autres.

Tousles messages de s6curit6 seront pr6c6d6s du

symbole d'alerte de s6curit6 et du mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque certain de decks ou

de blessure grave si vous ne

suivez pas les instructions.

Risque possible de decks ou

de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de s6curit6 identifient le danger et vous disent

comment r6duire le risque de blessure et ce qui peut se produire en cas

de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT Pour reduire tes risques d'incendie, de choc

etectrique ou de blessures tors de l'utitisation de la laveuse, suivre les

precautions fondamentales dont les suivantes :

• Lire toutes les instructions avant

d'utitiser la laveuse

• Ne pas laver des articles qui ont

et6 nettoyes ou laves avec de

l'essence ou imbibes d'essence,

solvants de nettoyage a sec, ou

autres substances inflammables ou

explosives; ces substances

peuvent emettre des vapeurs

susceptibles de s'enflammer ou

d'exploser

• Ne pas ajouter d'essence, solvant

de nettoyage a sec ou autre

produit inflammable ou explosif

dans l'eau de lavage Ces

substances peuvent emettre des

vapeurs susceptibles de

s'enflammer ou d'exploser

• Dans certaines conditions, de

l'hydrogene gazeux a pu se former

dans un circuit d'eau chaude qui

n'a pas et6 utitise pendant deux

semaines ou plus. LE GAZ

HYDROGC:NE EST EXPLOSlBLE.

Site circuit d'eau chaude n'a pas

6te utilise pendant une telle

periode, avant d'utiliser ta taveuse,

ouvrir tous tes robinets d'eau

chaude et taisser t'eau s'ecouler

pendant plusieurs minutes par

chaque robinet. Ceci permettra

l'evacuation de t'hydrogene gazeux

accumule. Comme ce gaz est

inflammable, ne pas fumer ni

utitiser une flamme hue au cours

de cette periode.

• Ne pas taisser des enfants jouer sur

la laveuse ou & proximite. Bien sur-

veilter tes enfants torsque la laveuse

est utitisee & proximite d'enfants.

• Avant de mettre ta laveuse au rebut

ou hors de service, enlever ta porte.

• Ne pas tenter d'atteindre un article &

l'interieur de ta cuve de la laveuse

lorsque ta cuve ou I'agitateur est en

mouvement.

• Ne pas installer ni remiser cette

laveuse & un endroit oQ elle serait

exposee aux intemperies.

• Ne pas modifier les organes de

commande.

• Ne pas reparer ni remplacer un

composant quelconque de la

laveuse, ni entreprendre une

operation de service, si ce n'est

specifiquement recommande dans le

manuel de l'utitisateur ou dans un

manuel d'instructions de reparations

destine & l'utitisateur; il est alors

essentiel que la personne concernee

comprenne ces instructions et soit

competente pour les executer.

• Voir tes instructions d'instaltation

pour les exigences de liaison & la

terre

CONSERVEZ CES INSTRUCTIONS

IMPORTANT Observez tousles codes et reglements

VUE GleNleRALE DE L'INSTALLATION

Pour avoir une liste complete des outits et

des pieces necessaires, voir les pages 7 & 9.

A. CHOISIR L'EMPLACEMENT

DE LA LAVEUSE (P. 11 A 13)

Instructions d'installation dans un

encastrement/placard (p. 11)

I_vacuation par tuyau rigide (p. 13)

(39po)

Systeme d'evacuation dans I'evier

de buanderie (p. 12)

(39po)

I_vacuation par egout au plancher

(p. 13)

B.ELIMINATIONDELASANGLED'EMBALLAGE(P.14)

Outilsrequis:

Ciseaux Lampe de poche

(facultative suivant

I'installation)

C. RACCORDEMENT DU TUYAU D'EVACUATION FLEXIBLE (P. 15-16)

Outils requis : Pieces requises :

Pinces - ouverture de

3,95 cm (1%,po)

Lampe de poche

(facultative suivant

I'installation)

au d'evacuation

1 bride jaune de fil

unique (partie

superieure du tuyau

d'evacuation)

1 bride a tuyau, couleur

argent (extremite

inferieure du tuyau

de vidange)

D. RACCORDEMENT DES TUYAUX D'ALIMENTATION A LA LAVEUSE (P. 16-17)

Outils requis : Pieces requises :

Jou

Pinces - ouverture de

3,95 cm (1%6

Lampe de poche

(facultative suivant

I'installation)

2 tuyaux

d'alimentation

4 joints d'etancheite pour les

tuyaux d'alimentation

E. RACCORDEMENT DES TUYAUX D'ALIMENTATION AUX ROBINETS D'EAU (P. 17)

Outils requis : Pieces requises :

Pinces - ouverture de

3,95 cm (1_ po)

Seau _

(facultatif /_

suivant Lampe de poche

I'installation) (facultative suivant

I'installation)

2 tuyaux

d'alimentation

F. FIXATION AU TUYAU D'I_VACUATION (P. 18)

Outils requis : Pieces requises :

Lampe de poche

(facultative suivant

I'installation)

Sangle d'emballage avec

accessoire de fermeture

G. MISE D'APLOMB DE LA LAVEUSE (P. 19)

Outils requis : Pieces requises :

Cle ouverte de

1,43 cm (_0 po)

Lampe de poche

(facultative suivant

I'installation)

Bloc de bois

2 pieds de nivellement

avec ecrous

Le choi× de I'emplacement d'instaila-

tion convenable pour la laveuse

ameliorera son rendement en plus de

minimiser les problernes causes par le

deplacement de I'appareil ou le bruit.

SPIeCIFICATIONS leLECTRIQUES

L'appareit dolt 6tre atimente uniquement

par un circuit de 120 V c.a., 60 Hz, 15 ou

20 amperes, proteg6 par fusible. (On

recommande l'emploi d'un fusible ou d'un

disjoncteur temporise). I1faut raccorder

l'appareit sur un circuit exclusif a cet

appareit.

Risque de choc electrique

Brancher sur une prise a 3 alveoles

reliee a la terre.

Ne pas enlever la broche de liaison

la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de

rallonge.

Le non-respect de ces instructions

peut causer un deces, un incendie

ou un choc electrique.

Fiche de branchement

3 broches pour

liaison _ la terre

Prise de courant murale ........................

3 aIv_oles reli_e _ la terre

_ _Brochede

liaison

la terre

j ' IC°rtrCliqne

• Pour une laveuse reli_e a la

terre et connect_e par un

cordon :

INSTRUCTIONS DE

LIAISON A LA TERRE

Cette laveuse dolt 6tre retiee a ta

terre. En cas d'anomalie de fonction-

nement ou de panne, la liaison a ta

terre reduira te risque de choc etec-

trique en offrant au courant electrique

un itineraire d'evacuation de moindre

resistance. Cette laveuse est alimen-

tee par un cordon etectrique compor-

tant un conducteur relie a ta terre et

une fiche de branchement munie

d'une broche de liaison a la terre. La

fiche dolt 6tre branchee sur une prise

de courant appropriee qui est bien

installee et retiee a ta terre conforme-

ment a tousles codes et regtements

locaux.

AVERTISSEMENT " Le rac-

cordement incorrect de cet appareit au

conducteur de liaison a la terre peut

susciter un risque de choc electrique.

En cas de doute quant a ta qualite de

la liaison a la terre de l'appareit,

consulter un etectricien ou technicien

d'entretien qualifie.

Ne pas modifier la fiche de branche-

ment fournie avec t'appareit - si ta

fiche ne correspond pas a la configu-

ration de la prise de courant, deman-

der a un etectricien qualifie d'installer

une prise de courant convenable.

• Pour une laveuse raccord_e en

permanence :

INSTRUCTIONS DE

LIAISON A LA TERRE

Cette laveuse dolt 6tre raccordee a un

systeme de c&blage permanent en

metal relie a la terre ou un conducteur

relie a ta terre dolt 6tre en fonction

avec les conducteurs de circuit et

raccordes a ta borne de liaison a la

terre ou la borne sur l'appareit

menager.

A. CHOISIR L'EMPLACEMENT DE

LA LAVEUSE

INSTRUCTIONS D'INSTALLATION DANS UN ENCASTREMENT/

PLACARD

On peut installer cette laveuse dans une cavite d'encastrement ou un placard.

48,3 cm

35,6 cm

(14po

max.) Surface

minimale

des

ouvertures

d'aeration

de 310 in2

(48 po 2)

Surface

minimale

des

ouvertures-

d'aeration

de 155

cm 2

*0 in __._ 68,6 cm __f._ *0 in _._.12,5_f.__4 8 c_110,214f--(24

(0cm) " II - (27po) _ I1 " (0cm) Icml "('_5'½po) Icml - P°2)

1 po 4 po

Vue avant Vue lat_rale

(Porte non represent_e) (Porte repr_sent_e)

7,6 cm

_(_o)

7,6 cm

3.__po)

Vue avant

(Porte avec ouvertures d'a_ration)

* Un espace d'a_ration additionel pent _tre n_cessaire, tenant ¢ompte des monleres pour tour, porte et plancher

Pour r_deire le bruit _manant de In lavense, il est recemmand_ de pr_voir nn espace libre de nn ponce antenr de

chacnne des faces de la lavense

• Les distances de separation spCcifiees

pour t'instaltation sont exprimees en

centimetres (pounces); il s'agit du

minimum accord&

• I1faut prevoir un espace additionnel si

d'autres appareits doivent 6tre installes

au mCme endroit

• Si ta porte du placard est instaltee, on

doit respecter tes valeurs de surface

minimales des ouvertures d'aeration en

haut et en bas. On peut utiliser des

portes & ctaire-voie offrant une surface

equivalente de passage de l'air en haut

et en bas.

SYSTEME D'IeVACUATION DANS

L'IeVIER DE BUANDERIE

Inspecter l'emplacement d'installation de

la laveuse. Pour I'instaltation de cette

laveuse, on peut utitiser l'un des trois

systemes d'evacuation ci-dessous :

• €:vier de buanderie (ci-dessous)

• Tuyau d'evacuation rigide (p. 13)

• I_vacuation par egout au plancher

(p. 13)

Ne pas remiser ou faire fonctionner ta

laveuse a une temperature au-dessous

de O°C (32°F) (it peut rester un peu

d'eau dans la laveuse). Voir a ta page 36

l'information de preparation pour l'hiver.

C'est au proprietaire de t'equipement

qu'incombe la responsabitite d'une

installation correcte. Verifier que tout te

materiel necessaire pour une installation

correcte est disponible, y compris ce

qui suit :

Une prise de courant

_lectrique reli_e & la terre

doit se trouver a moins de

1,2 m (4 pi) de I'endroit d'o_

sort le cordon d'alimentation

electrique a I'arri@e de la

laveuse.

Support : II faut que le plancher

soit suffisamment resistant pour

supporter un poids total de 143 kg

(315 Ib) (laveuse, eau et charge).

Les robinets d'eau chaude

et d'eau froide doivent avoir

une pression d'alimentation en

eause situant entre

5-100 Ib/po2 et _tre situes

moins de quatre pieds des

valves de remplissage d'eau

chaude et d'eau froide situees

I'arri@e de la laveuse.

L'_vier de buanderie du

syst_me d'_vacuation doit

avoir une capacite d'au moins

76 litres (20 gal).

Le sommet du bac doit

_tre situe a au moins

Plancher : Pente maximale 99 cm (39 po) au-

de 2,5 cm (1 po) sur toute la dessus du plancher et

largeur de la laveuse, a moins de 2,4 m

(96 po) du fond de la

laveuse.

AUTRES EMPLACEMENTS D'INSTALLATION -

leVACUATION PAR TUYAU RIGIDE ET leGOUT AU PLANCHER

(39po)

I_vacuation par tuyau rigide : On dolt se

servir d'un tuyau d'evacuation rigide de

diametre d'au moins deux pouces avec

capacite d'evacuation d'au moins 64 litres

(17 gal) par minute. Le sommet du tuyau rigide

d'evacuation dolt &tre situe a au moins 99 cm

(39 po) au-dessus du sol et a moins de 2,4 m

(96 po) au-dessus du fond de la laveuse.

Brise-siphon : On dolt acheter cet

accessoire separement. Voir le tableau

ci-dessous.

I_vacuation par _gout au plancher : L'emploi

d'un brise-siphon est necessaire; voir le

tableau ci-dessous. L'egout au plancher dolt

avoir une capacite minimale d'evacuation de

64 litres (17 gal) par minute.

Si vous avez : Vous devrez acheter :

€:vier de buanderie ou tuyau rigide Pompe de puisard

de hauteur superieure & 2,4 m (96 po) (s'il n'y en a pas dej& une)

Tuyau rigide d'un diametre Raccord d'adaptation de 5 cm (2 po) &

de 2,5 cm (1 po) 2,5 cm (1 po) de diametre; piece 3363920.

Canalisation d'egout en hauteur €:vier de buanderie standard de 76 L

(20 gal) & hauteur de 99 cm (39 po) ou

¢vier utititaire et pompe de puisard

(disponible tocalement chez le fournisseur

d'articles de plomberie)

#gout au plancher Brise-siphon, piece 285320; tuyau

d'evacuation flexible additionnel, piece

3357090; ensemble de connexion,

piece 285442

On peut obtenir la liste des pi_ces au magasin Sears local ou au centre de service Sears.

Aux Etats-Unis, composer (1-800-366-PART) (1-800-366-7278). Au Canada, composer

1-800-469-4663.

!i:ii_iii_iiiii_iiii

B. leLIMINATION DE LA SANGLE D'EMBALLAGE

II faut retirer la sangle d'emballage

pour que la laveuse fonctionne en

douceur. Autrement, elle produira un

bruit excessif.

Risque du poids excessif

Utiliser deux ou plus de personnes

pour deplacer et installer la laveuse.

Le non-respect de cette instruction

peut causer une blessure au dos

ou d'autre blessure.

Pour eviter d'endommager te ptancher,

deposer ta laveuse sur te carton avant de

la glisser sur te plancher. Deplacer ta

laveuse jusqu'& ce qu'elte soit & proximite

de son emplacement final.

I_TAPE 1. Ne pas couper ta sangle

jaune. Tirer ta sangte jaune fermement

jusqu'& sa sortie complete de la laveuse.

Selon le modele que vous avez, il peut

exister deux ou trois goupilles &

l'extremite de la sangle d'expedition

lorsqu'elte est tiree hors de ta laveuse.

La fiche electrique est reliee & cette

sangle d'expedition.

I:!:TAPE 2. Ne pas couper la sangle jaune.

Tirer ta sangle jaune fermement jusqu'a

sa sortie complete de la laveuse. Selon le

modele que vous avez, il peut exister

deux ou trois goupittes & t'extremite de ta

sangle d'expedition lorsqu'elle est tiree

hors de la laveuse. La fiche ¢lectrique est

reliee & cette sangle d'expedition.

Goupille_ ' PULL

I:!:TAPE 3. Couper la sangle d'embaltage

& 40 cm (16 po) environ de t'extremit¢ de

la prise. Rechercher tes mots "CUT

HERE" (couper ici). Jeter l'extremite

contenant les trois goupiltes fendues.

Degager le reste de la sangle

d'emballage de la prise electrique.

Cette courroie d'emballage servira

arrimer le tuyau d'evacuation.

Fiche _lectrique

00 i

o o 0 i

d'emballage

o o j '_

_ TIRER

Goupille

C. RACCORDEMENT DU TUYAU D'IeVACUATION FLEXIBLE

Si le tuyau d'evacuation flexible est

convenablement raccorde, les

planchers seront proteges des

dommages imputables aux fuites d'eau.

I_TAPE 1. Pour que te tuyau d'evacuation

ne puisse pas se detacher ou comporter

une fuite, on dolt t'instalter conformement

aux instructions suivantes :

IMPORTANT : Pour realiser une installa-

tion correcte, it est essentiel de respecter

cette procedure.

a. Humidifier ta surface interieure de

t'extremit6 rectiligne du tuyau d'evacua-

tion avec de l'eau du robinet. NE PAS

UTILISER UN AUTRE LUBRIFIANT.

b. Ouvrir ta bride a tuyau (couleur argent)

avec une pince et placer ta bride sur

t'extremit6 rectitigne du tuyau d'evacua-

tion, 6 mm (_ po) de l'extremit&

//T_OURNER

POUSSER

d. Placer la bride & l'endroit marque

"CLAMP". Rel&cher la bride.

6 mm _ Tuyau

c. Ouvrir ta bride : Tourner te tuyau dans

un sens et darts t'autre et engager

l'extr6mite du tuyau d'evacuation sur te

raccord de vidange situe au bas de ta

laveuse. Poursuivre t'operation jusqu'a

ce que le tuyau soit en contact avec la

caisse.

Si vous avez : Vous devrez acheter :

Tuyau d'evacuation trop court Tuyau d'evacuation flexible, piece 388423

et ensemble d'extension, piece 285442

Tuyau d'evacuation trop long Ensemble d'extension de tuyaux, piece

285442

Probleme d'obstruction par la charpie Dispositif de protection, piece 367031

On peut obtenir la liste des pi_ces au magasin Sears local ou au centre de service Sears.

Aux Etats-Unis, composer (1-800-366-PART) (1-800-366-7278). Au Canada, composer

1-800-469-4663.

Pour les systemes de decharge b

I'egout ou d'evier de buanderie :

I_TAPE 2. Ouvrir ta bride jaune & fil

unique avec des pinces et t'enfiter sur

l'extremit6 recourbee du tuyau

d'evacuation afin de maintenir ensemble

la section de caoutchouc et la section

ondulee.

Extr_mit6

recourb_e

Tuyau

d'_vacuation

I_TAPE 3. Placer l'extremit6 recourbee

du tuyau d'evacuation dans t'evier de

buanderie ou le conduit de decharge

t'egout. Verifier la bonne longueur du

tuyau d'evacuation. Faire tourner

l'extremit6 recourbee pour eliminer les

deformations.

Pour emp_cher t'eau de vidange de

refluer dans la laveuse:

• Ne pas redresser l'extremit6 recourbee

du tuyau d'evacuation ni forcer

l'excedent de tuyau dans le tuyau de

rejet a t'egout. Le tuyau dolt etre bien

fixe mais sans etre trop serre pour

laisser passer l'air.

• Ne pas mettre t'excedent du tuyau

d'evacuation au fond de l'evier de

buanderie.

D. RACCORDEMENT DES TUYAUX

D'ALIMENTATION A LA LAVEUSE

Le raccordement convenable des

tuyaux d'alimentation permettra a la

laveuse d'etre correctement alimentee

en eau chaude et en eau froide. Ceci

minimisera egalement les risques de

dommages imputables aux fuites.

REMARQUE : Remptacer tes tuyaux

d'alimentation apres 5 ans d'utitisation afin

de reduire les risques de probleme avec

les tuyaux. Inspecter periodiquement et

remplacer tes tuyaux d'alimentation

comportant des renflements, des

ecrasements, des coupures, des signes

d'usure ou de fuites. Lors du remplace-

ment des tuyaux d'alimentation, inscrire la

date du remplacement sur t'etiquette &

l'aide d'un crayon marqueur.

I_TAPE 1. Inserer un joint plat neuf

(provenant du sachet de pieces) sur

chaque extremite des tuyaux

d'alimentation. Verifier que chaque joint

est bien enfonce dans le raccord.

Raccord Joint

I_TAPE 2. Connecter le tuyau d'alimenta-

tion & raccord rouge & ta valve d'entree

d'eau chaude (inferieure). L'installation du

raccord rouge en premier facitite te

serrement du raccord & t'aide de pinces.

Serrer manueltement les raccords. Serrer

ensuite de _ de tour & t'aide des pinces.

NE PAS SERRER EXCESSlVEMENT

pour ne pas endommager les valves.

Valved'alimentation

eneaufroide

Valve

d'alimen-

tation en

eau

chaude

I1_11111

I_TAPE 3. Connecter te tuyau d'alimenta-

tion & raccord bleu & ta valve d'entree

d'eau froide (superieure). Serrer

manuellement tes raccords. Serrer

encore ensuite de _ tour & l'aide de

pinces. NE PAS SERRER EXCESSIVE-

MENT pour ne pas endommager les

valves.

E. RACCORDEMENT DES TUYAUX

D'ALIMENTATION AUX

ROBINETS D'EAU

€:TAPE 1. S'assurer que la cuve de ta

laveuse est vide. Laisser couler t'eau

chaude et t'eau froide des robinets dans

un seau ou dans un bac de buanderie

pour etiminer tes particules solides

presentes qui pourraient obstruer les

tuyaux. Determiner quel robinet

correspond & t'eau chaude et & l'eau

froide. Marquer le robinet d'eau chaude.

I_TAPE 2. Raccorder te tuyau & raccord

rouge au robinet d'eau chaude. Serrer

manuellement le raccord. Serrer encore

ensuite de _ de tour avec des pinces. NE

PAS SERRER EXCESSIVEMENT, pour

ne pas endommager les raccords.

€:TAPE 3. Raccorder le tuyau a raccord

bteu au robinet d'eau froide. Serrer

manuellement le raccord. Serrer encore

ensuite de _ de tour avec des pinces. NE

PAS SERRER EXCESSIVEMENT pour

ne pas endommager les raccords.

€:TAPE 4. Ouvrir les robinets; inspecter

pour rechercher tes fuites. Une petite

quantite d'eau pourrait p6netrer dans la

laveuse. On l'etiminera plus tard.

Si vous avez : Vous devrez acheter :

Des robinets d'eau depassant 2 tuyaux d'alimentation plus longs,

la capacite des tuyaux d'alimentation des tuyaux de 1,83 cm (6 pi), piece

76314; ou des tuyaux de 3 m (10 pi),

piece 350008

On peut obtenir la liste des pi_ces au magasin Sears local ou au centre de service Sears.

Aux I_tats-Unis, composer (1-800-366-PART) (1-800-366-7278). Au Canada, composer

1-800-469-4663.

F. FIXATION AU TUYAU

D'IeVACUATION

L'arrimage correct du tuyau d'evacua-

tion protegera les planchers contre les

dommages imputables aux fuites

d'eau.

Sites robinets d'eau et te tuyau rigide

d'evacuation sont encastres, inserer

t'extremit6 en U du tuyau flexible darts te

tuyau rigide. Serrer ta sangle d'embaltage

etroitement autour du tuyau d'evacuation

rigide et des tuyaux d'arrivee d'eau (non

autour des poignees ou des tiges des

robinets). Tirer t'extremit6 de la sangle

d'emballage & travers l'orifice pour la

serrer.

I_TAPE 1. Placer ta laveuse & son

emplacement final. \"_t

........... .y,i i,_....... _ " __

I_TAPE 2. Trouver le reste de ta sangle

d'emballage (autres que t'extremit6 oQ se

trouvaient les trois goupitles fendues)

decrite & t'€:TAPE 4 "ELIMINATION DE

LA SANGLE D'EMBALLAGE'. Utitiser

cette sangte pour arrimer tes tuyaux

d'evacuation et l'evier de buanderie ou le

tuyau rigide. Tirer l'attache par l'orifice le

plus rapproche de la sangle d'emballage.

G. MISE D'APLOMB DE LA

LAVEUSE

Le reglage correct de I'aplomb de la

laveuse minimise I'emission de bruit et

de vibrations.

Installation des pieds avant :

ETAPE 1. Lever t'avant de ta laveuse

environ 10 cm (4 po). Utitiser un bloc de

bois ou un autre objet capable de sup-

porter te poids de la laveuse. Si l'arriere

de ta laveuse a et6 place & proximite d'un

mur, avancer legerement la laveuse avant

de l'incliner.

I_TAPE 2. Tenir Fun des pieds dans une

main et visser te contre-ecrou sur un

pied, & 9,5 mm (N po) & partir du dessus

de la base du pied. C'est le reglage initial

recommand&

9,5 mm

ETAPE 3. Visser manueltement le pied

dans ta base de ta laveuse jusqu'& ce

que l'ecrou parvienne & ta base de ta

laveuse. Repdter te mdme processus

avec l'autre pied.

I_TAPE 4. Incliner ta laveuse vers l'arriere

jusqu'a ce que l'avant de celle-ci ne porte

plus sur te bloc de bois. Retirer le bloc de

bois. Abaisser lentement la laveuse sur le

ptancher.

€:TAPE 5. Installer la laveuse a son

emplacement final.

ETAPE 6. Incliner ta laveuse jusqu'& ce

que t'arriere soit au moins a 7,6 cm (3 po)

au-dessus du plancher. Vous poumez

entendre les pieds arriere auto-reglables

se mettre en place. Abaisser la laveuse

sur ses pieds. Effectuer un contrdle final

de t'aplomb avec un niveau place sur le

dessus, transversalement, puis dans le

sens avant arriere.

I_TAPE 7. Si ta laveuse n'est pas cor-

rectement d'aptomb, soulever t'avant de la

laveuse et regter ta longueur des pieds.

Remettre ta laveuse sur ses pieds et

refaire le reglage automatique des pieds

arriere (voir t'etape 6). Repdter t'etape 7

jusqu'& ce que ta laveuse soit au niveau.

I_TAPE 8. Lorsque ta laveuse est & son

emplacement definitif et au niveau, utitiser

une cte ouverte de 1,43 mm (%_po) pour

serrer l'ecrou des pieds avant sur la

caisse & la laveuse. Si les ecrous ne sont

pas bien serres sur ta caisse de la

laveuse, cette derniere vibrera.

VleRIFICATION DE L'INSTALLATION

II est utile de consacrer quelques

minutes a ces etapes pour garantir

I'installation. Elles aideront a vous

assurer que votre installation a ete

faite correctement et que vous _tes

satisfait du produit Kenmore que vous

avez achete.

[] Verifier les specifications de

l'alimentation electrique. Verifier que

les caracteristiques de l'alimentation

correspondent aux specifications et

que ta methode de liaison a la terre

recommandee est employee.

[] Verifier que :

• Tous tes outits utitises sont encore

presents.

• Tousles materiaux d'emballage ont

et6 enleves.

• La sangte d'embaltage avec les trois

goupitles fendues a et6 enlevee.

• Toutes les pieces apparaissant aux

pages 7 a 9 ont et6 installees.

[] S'assurer que :

• La laveuse est d'aplomb.

• Les ecrous des pieds avant sont

serres.

[] Verifier que les robinets d'eau sont

ouverts.

E_TAPES FINALES

[] Brancher le cordon d'alimentation

electrique sur une prise de courant

retiee a la terre.

[] Retirer la petlicule protectrice bteue du

tableau de commande et tout ruban

adhesif qui resterait sur la laveuse.

[] Consacrer quelques minutes a la

lecture des instructions d'utitisation

(pages 21 a 33) pour bien comprendre

le fonctionnement de la laveuse.

Mettre ta taveuse en marche pour

qu'elle execute le programme "ULTRA

CLEAN" (ultra propre).

Pour obtenir le meilleur rendement de

nettoyage et d'entretien des tissus, lire

les instructions qui suivent et s'y

conformer.

Risque d'incendie

Ne jamais mettre des articles

humectes d'essence ou d'autres

fluides inflammables dans

la laveuse.

Aucune laveuse ne peut

completement enlever I'huile.

Ne pas faire secher des articles qui

ont ete sails par tout genre d'huile

(y compris les huiles de cuisson).

Le non-respect de ces instructions

peut causer un deces,

une explosion ou un incendie.

REMARQUE : Les dessins dans cette

section montrent les principales

caracterisfiques de tousles modeles

couverts par ce manuel. Se ref6rer a la

"Feuille de caracterisfiques" pour des

caracteristiques particulieres pour

votre laveuse.

iNSTRUCTiONS SOUS LE

COUVERCLE

Ces instructions sont donnees sous le

couvercle de votre laveuse.

Distributeur

-Ajouter la quantite mesuree d'eau de Javel dans le

distributeur, 5 minutes apres la mise en marche de

la laveuse pour le meilleur rendement.

Ne pas utiliser un AGENT DE BLANCHIMENT EN

POUDRE DANS CE DISTRIBUTEUR.

Adjouter la quantite mesuree d'agent assouplissant

de tissu dans le distributeur monte sur I'agitateur.

Ajouter la quantite mesuree de detergent dans la

cuve de la laveuse.

1. SELECTION ET RC:GLAGE --- Faire les selections pour ces commandes de

laveuse :

* NIVEAU D'EAU Adjuster en fonction de la grosseur de la charge.

TEMPI_RATURE DE ........... Selectionner la temperature de I'eau pour cette

PRI_LAVAGE/TREMPAGE option..

TEMPERATURE DE ........... Utiliser les selections AUTO TEMP pour le meilleur

LAVAGE/RINQAGE rendement de lavage.

VITESSES Ajuster en fonction du type de tissu lav&

SERVICE

RIGOUREUX

NORMAL

PRESSAGE

__ PERMANENT

OEUCAT

LAVAGE

MANUEL

TOEE, SERVIETTES

TRES SALES ', * *

COTONS

SYNTHI_TIQUES .

TRICOTS

LINGERIE

LAVAGEA

L'EAUCHAUDE

LAVAGE.A

L'EAUTIEDE

LAVAGEA

L'EAUFROIDE

TOUTPRODUITDE

BLANCHIMENT

AGENTDEBLANCHIMENT

NONCHLORE

NEPASBLANCHIR

2. CHOISIR LE Choisir une duree plus Iongue pour les charges

PROGRAMME tres sales et moins Iongue pour les charges legere-

ment sales

3. TIRER LA MINUTERIE ........ Le couvercle doit 6tre ferme pour completer le

POUR LA MISE EN MARCHE programme. -........ APPUYER SUR LA MINUTERIE

POUR ARRETER LA LAVEUSE.

Antisudorifiques

Traiter avec une p&te d'ammoniaque et

d'agent de btanchiment sans danger

pour les couleurs. Laisser reposer 30

minutes. Laver dans l'eau la plus

chaude sans danger pour le tissu.

Sang

Rincer immediatement ou faire tremper

dans de l'eau froide avec un detergent

pendant 30 minutes• Rincer. Frotter te

detergent dans les taches qui restent.

Rincer a fond. Laver•

Cr_me, lait, cr_me glac_e

Ftponger immediatement ou appliquer un

detachant de prelavage. Rincer. Laver.

Repeter au besoin. Si ta tache persiste,

appliquer quetques gouttes de detergent

liquide. Rincer. Si la tache persiste, faire

tremper. Laver.

Herbe

Utiliser un enzyme de prelavage ou

frotter un detergent aux enzymes sur ta

tache. Lessiver avec du detergent et un

agent de blanchiment approprie pour

le tissu.

Ketchup, tomate

Ftponger immediatement ou appliquer un

detachant de prelavage. Rincer. Laver.

Repeter au besoin. Si la tache persiste,

appliquer un detergent tiquide sur la

tache et faire tremper darts de t'eau

tiede avec un detergent. Retaver.

Boue

Brosser la boue seche. Rincer a t'eau

froide. Pretraiter avec un p&te de

detergent et d'eau. Lessiver avec du

detergent et un agent de blanchiment

sans danger pour le tissu.

MISE EN MARCHE DE LA

LAVEUSE

I_TAPE 1. Ajouter directement le detergent

mesure darts la cuve de la laveuse. Placer

ensuite une charge de v_tements tries

dans la laveuse.

I_TAPE 2. (€:TAPE FACULTATIVE) Si

desir6, ajouter ta quantite mesuree d'eau

de Javel au distributeur d'eau de Javel

(voir page 31).

I_TAPE 3. (€:TAPE FACULTATIVE) Si

desir6, ajouter ta quantite mesuree d'as-

souplissant de tissu liquide au distributeur

d'assouptissant de tissu (voir page 32).

I_TAPE 4. Fermer le couvercle de la

laveuse.

I_TAPE 5. Regler la commande de

NIVEAU D'EAU (A) en fonction de ta taille

de la charge & laver (voir page 24).

I_TAPE 6. Regler la commande de

TEMPC:RATURE DE L'EAU (B) (voir

pages 24 et 26).

I_TAPE 7. Regter ta commande OPTIONS

DE RIN(_AGE (C) (voir pages 28 et 29).

I_TAPE 8. Regler ta commande VITESSE

(D) selon le type de tissu dans la charge

(voir page 26).

I_TAPE 9. Pousser te bouton selecteur de

programme (minuterie) (E) et te tourner au

reglage desir6 (voir pages 27 et 28).

I_TAPE 10. Tirer te bouton selecteur de

programme (minuterie) (E). Le cadran

tournera au fur et & mesure de la

progression du programme. Le bouton

ne tournera pas.

ARRET/REMISE EN MARCHE DE

LA LAVEUSE

• Pour arr_ter ta laveuse a tout moment,

pousser sur le bouton setecteur de

programme (minuterie) (E).

• Le tirer pour remettre la laveuse en

marche.

WATER WATER TEMPERATURE RINSE OPTIONS SPEEDS

@ @

COMMANDE DU NIVEAU D'EAU

Ce reglage vous donne la flexibilite

pour economiser I'eau Iors du lavage

de petites charges.

Votre laveuse vous taisse choisir un

regtage de niveau d'eau d'apres ta

quantite de votre charge de tavage.

• Pour les charges normales, commencer

avec le regtage CHARGE MOYENNE.

Regler vers te haut ou vers te bas selon

la charge. Le tinge devrait pouvoir se

deplacer tibrement et rouler vers

t'agitateur.

Laveuses dotees d'une commande

de niveau d'eau variable :

• Pour choisir un reglage de niveau d'eau

plus 6teve apres que ta laveuse a com-

mence t'agitation, tourner te bouton &

RESET, puis au nouveau reglage desir&

MEDIUM

LOAD

Laveuses clothes d'une

commande de niveau d'eau

4 ou 5 positions :

• Pour choisir un niveau d'eau plus elev6

apres que ta taveuse a commence

l'agitation, toumer le bouton au nouveau

reglage desir6.

MEDIUM

LOAD

S I@eLARGE.... @

LOAD • LOAD

SMALL LARGE

LOAD ® • LOAD

COMMANDE DE LA

TEMPleRATURE DE L'EAU

La laveuse vous permet de choisir une

temperature d'eau de tavage et de

rin(;age en fonction du type de charge

lav&

• L'utitisation d'une eau de rin(;age tiede

laissera les charges plus seches apres

le programme d'essorage que si on

utitise une eau de rin(;age froide.

Toutefois, tes rin(;ages & t'eau tiede

peuvent accroTtre le froissement lors du

sechage sur une corde & linge.

•Dans tes ctimats froids, t'eau de rin(;age

tiede procure une temperature plus

confortable pour ta manutention de la

charge. Le rin_:age & l'eau tiede est

contr616 a 24°C (75°F).

COLD

WARM_!!!]

COLD e e COLD

NOT e _ COLD 70 °

COLD COLD

WARM

WARM I_

S_lection de la temperature de reau

Temperature de

reau de lavage Commentaires

CHAUDE • Le meilleur nettoyage pour les articles tres sales

44°C (111°F) • Enleve I'huile, la transpiration, les saletes de

ou plus graisee et taches

• Emp¢che la nuance grise ou le jaunissement

TIEDE

32o-43oc

(90°-110°F)

• Le meileur pour les articles moderement sales

legerement sales

• Sans danger pour la plupart des finis de tissu

Tissus suggeres

• V_tements de travail

• Blancs robustes/

pastels grand teint

• Couches

• Couleurs foncees qui ne

sont pas grand teint

• Articles de pressage

permanent

• Nylon, polyester, acrylique,

sole, lainage

• Tricotsltissus delicats

• Couleurs extra-sensibles

• Articles non grand teint

• Articles lavables & la main

• Moins de decoloration et d'ecoulement de teinture

• Reduit le froissement

FROIDE* • Le meilleur pour les articles legerement sales

21°-32°C • Economise I'eau chaude

(70°-90°F)

*Dans les temperaures d'eau de lavage plus froides que 21°C (70°F), les detergents ne

peuvent pas bien se dissoudre. Aussi, les saletes peuvent @tredifficiles a enlever et certains

tissus peuvent retenir le froissement cause par I'usage du v@tement et avoir un boulochage

plus abondant - la formation de charpie en forme de petites boules sur la surface des

v@tements. Le boulochage est le resultat naturel de porter et de laver des v@tements.

COMMANDE AUTOMATIQUE DE

LA TEMPI_RATURE (CAT)

La commande automatique de la

temperature elimine I'inquietude au

sujet du detergent non dissout et

assure des resultats constants de

nettoyage d'une saison & I'autre avec

des lavages tiedes et froids.

La commande automatique de la tem-

perature (CAT) detecte etectroniquement

et maintient une temperature _,

uniforme de I'eau en reglant [ AUTOTt_MPCONTROL

l'eau chaude et l'eau froide / WARM100o

dans la laveuse. _ COLD

• M6me lorsque la tempera- _ • COLD70o

ture de tavage est froide, COLD

//une partie de t'eau tiede

est taissee dans ta laveuse _, WARr,_100'

pour maintenir une tem- L._

perature d'environ 21°C

(70°F). Dans t'eau tres froide, te

detergent peut ne pas se dissoudre et

le tinge ne sera pas comptetement

nettoy&

• Le tavage en eau tiede est regle

environ 38°C (100°F). La CAT ne

contrSle pasta temperature de l'eau de

lavage chaude.

• Le rin_age en eau tiede est regle

environ 24°C (75°F) pour tous les

reglages de ringage tiede. Ceci peut

6tre un ringage en eau tiede plus froid

que celui auquel vous 6tes habitue,

mais it economise de t'energie et vous

donne quand m6me un ringage appro-

prie et une charge confortable & retirer.

DESCRIPTIONS DES VITESSES

Cette section ittustre et decrit tes vitesses

de tavage/essorage que vous pouvez

choisir avec ta commande SPEEDS.

Chaque regtage de vitesse est congu pour

differents types de tissus et niveaux de

salet& Votre tavage peut comporter un

reglage a 4 ou a 5 positions.

HANDWASH PLUS FINE DELICATES

(ARTICLES LAVABLES A LA MAIN ET

DI_LICATS) (sur certains modeles)

Utiliser ce regtage de vitesse pour tes

articles & laver & ta main et tes articles

necessitant un soin special. Les v6te-

ments sont marques <<HandWash>>

(laver & ta main) parce que :

• La texture des fibres ou la construction

peut 6tre sensible & t'agitation.

• Le tissu contient des teintures

deticates qui peuvent deteindre.

Uaction de tavage est semblable & ta

fagon dont vous feriez le tavage & ta

main des v6tements dans un evier. La

laveuse accomplit cette action en

repetant des periodes d'agitation tres

lente (5 secondes) et de trempage (35

secondes). Le ralentissement des

vitesses d'essorage aide & reduire le

froissement. Ne pas utiliser le pro-

gramme HAND WASHABLE pour de

gros articles tels que tes couvertures.

REMARQUE : Certains articles

lavables & ta main, particulierement la

laine, retrecissent natureltement

lorsqu'its sont laves soit dans un evier,

soit dans une taveuse avec te

programme hand washables (articles

lavables & la main). Considerer ce

facteur quand vous achetez des

articles marques _ hand washables >>

(tavables & ta main). Les articles qui

retrecissent devraient 6tre seches &

plat. Lorsqu'ils sont encore mouittes,

€:tirer ces articles en les rendant

delicatement & leur taille originale.

HANDWASH/CASUAL (ARTICLES

LAVABLES A LA MAIN/TOUT-

ALLER).

Utitiser ce reglage de vitesse pour tes

articles de lingerie et de tricot non

serre. Le regtage combine une agitation

& vitesse tres tente pour enlever douce-

ment la salete et des vitesses d'essor-

age lentes pour reduire le froissement.

DELICATE (ARTICLES DCLICATS)

Utitiser ce regtage pour tes tricots

lavables et tes tissus de pressage

permanent. Le reglage combine une

vitesse d'agitation lente pour enlever

doucement la salete et de vitesses

d'essorage tentes pour reduire le

froissement.

REGULAR (RI_GULIER)

Utiliser ce reglage de vitesse pour les

articles de coton et de toile normale-

ment sales. Le reglage combine t'agita-

tion a vitesse tente et tes vitesses d'es-

sorage rapides pour diminuer le temps

de sechage.

HEAVY DUTY (SERVICE

RIGOUREUX)

Utitiser ce reglage de vitesse pour tes

charges de tissu robuste ou tres sale.

Le reglage combine une agitation

haute vitesse ainsi que des vitesses

d'essorage rapides.

DELICATE REGULAR

SLOW/ SLOW • • SLOW / FAST

HANDWASH / e _\_'_ o HEAVY DUTY

CASUAL ,#/,,_\\\_ \\\\\\\ \_ FAST / FAST

EXTRA SLOW / SLOW

DELICATE

SLOW / SLOW

HANDWASH / •

CASUAL _ REGULAR• e

EXTRA SLOW / SLOW SLOW ! FAST

HANDWASH PLUS

FiNE DELICATES e e HEAVY DUTY

iNTERMITTENT FAST / FAST

EXTRA SLOW / SLOW

S_:LECTEUR DE PROGRAMME

(MINUTERIE)

Utitiser cette commande pour choisir la

duree d'agitation et mettre ta taveuse en

marche.

* Pour la salete intense et les tissus

robustes, utitiser ta duree complete.

* Pour les saletes tegeres et les tissus

deticats, utitiser moins de temps.

PERMANENT PRESS I (PRESSAGE

PERMANENT I)

Le programme PERMANENT PRESS I

comporte un ringage a aspersion

refroidissant qui reduit te froissement

en comparaison avec les autres pro-

grammes. Vous pouvez choisir une

duree de lavage jusqu'a 10 minutes.

o_r lOpERMANEN T

, P.ESSI

PERMANENT PRESS II (PRESSAGE

PERMANENT II)

Le programme PERMANENT PRESS II

(PRESSAGE PERMANENT II) corn=

porte un procede de refroidissernent

de la charge, ce qui reduit le froisse-

rnent en cornparaison avec les autres

prograrnrnes.

Vous pouvez choisir une duree de lavage

jusqu'a 10 minutes.

REMARQUE : Lorsque la minuterie

atteint PAUSE, la taveuse execute une

vidange et fait une pause maximale de

deux minutes pendant que l'eau de

lavage est vidangee et remplacee par

l'eau de ringage.

o_ 10

PERMANENT

,,..... _"EI_'_

'_sE

ULTRA CLEAN (ULTRA PROPRE)

Utitiser ce programme pour la ptupart

des charges pour obtenir entre 4 et 14

minutes de temps de lavage.

PREWASH (PRI_LAVAGE)

Utitiser ce programme pour obtenir

jusqu'& 4 minutes d'agitation pour aider

& enlever tes grosses saletes et tes

taches necessitant un pretraitement. Le

programme PREWASH devrait 6tre suivi

du programme ULTRA CLEAN ou

PERMANENT PRESS avec un

supplement de detergent.

SOAK (TREMPAGE)

Le programme SOAK comporte une

agitation de 4 minutes suivie d'une

duree de trempage ittimitee pour aider &

enlever tes grosses saletes et tes taches

necessitant un pretraitement. I1faudra

regler de nouveau la laveuse & un

reglage SPIN (ESSORAGE) pour

vidanger t'eau. Le programme SOAK

(TREMPAGE) devrait _tre suivi d'un

programme ULTRA CLEAN (ULTRA

PROPRE), PERMANENT PRESS

(PRESSAGE PERMANENT) OU

PREWASH (PRC:LAVAGE) et d'un

supplement de detergent.

REMARQUE : Nous ne recommandons

pas l'eau chaude pour le trempage. Etle

risque de fixer certaines taches.

SOAK

COMMANDE D'OPTIONS DE

RIN(_AGE

Un second rin£age enlevera plus de

residus de detergent. II est partic-

ulierement utile si un supplement de

detergent a ete utilise pour enlever

de grosses saletes.

SECOND RIN(_AGE AUTOMATIQUE

La laveuse vous permet d'ajouter un sec-

ond rin£age automatique au programme

ULTRA CLEAN (ULTRA PROPRE) ou

PERMANENT PRESS (PRESSAGE

PERMANENT). I1suffit de regter ta

commande d'option de rin£age & 2ND

RINSE (SECOND RIN(_AGE) avant de

mettre la laveuse en marche. Vous

n'aurez pas & revenir choisir un second

ringage.

ONE 2ND

RINSE RINSE

® ®

RIN(_AGE ET ESSORAGE

Lors de l'utitisation d'un supplement de

detergent pour tes v6tements tres sales,

ou Iors du lavage d'artictes necessitant

des soins speciaux, vous decouvrirez

peut-6tre qu'un rin£age et essorage

supptementaires s'imposent.

I_TAPE 1. Regler la commande de

NIVEAU D'EAU.

I_TAPE 2. Regler la commande de

TEMPC:RATURE DE L'EAU.

ETAPE 3. Regler la commande

d'OPTIONS DE RIN(_,AGE & ONE

RINSE (UN RIN(_,AGE).

#TAPE 4. Regler ta commande

SPEEDS (VITESSES) :

• Pour une agitation et un essorage

rapides, utiliser le reglage HEAVY

DUTY.

• Pour une agitation et un essorage

lents, utiliser le reglage EXTRA

DELICATE.

• Pour une agitation lente et un

essorage rapides, utiliser le reglage

REGULAR.

I_TAPE 5. Regter te bouton de

commande de programme (minuterie)

au reglage RINSE.

I_TAPE 6. Tirer te bouton de commande

de programme (minuterie) pour mettre

la laveuse en marche.

FILTRE A CHARPIE

AUTONETTOYANT

La charpie est filtree automatiquement

de la charge et n'exige pas de netto-

yage desagreable.

La laveuse comporte un fittre autonettoy-

ant qui retire ta charpie de l'eau pendant

que ta laveuse fonctionne et rince en

profondeur ta lessive. La charpie captee

est vidangee automatiquement dans te

conduit d'ecoulement. Vous n'avez pas

nettoyer le filtre.

ULTRA CLEAN _l

PREWASR

SOAK

6 PRESS I|

4 SHORT

ESSORAGE SEULEMENT

Une vidange et un essorage peuvent

aider & reduire tes durees de sechage

pour certains tissus Iourds ou articles

necessitant un soin special en enlevant

l'excedent d'eau.

I_TAPE 1. Regler la commande

d'OPTIONS DE RINQAGE & ONE

RINSE (UN RINQAGE).

I_TAPE 2. Regter la commande des

VITESSES :

• Pour un essorage rapide, utiliser le

regtage HEAVY DUTY.

• Pour un essorage lent, utiliser le

reglage DELICATE.

I_TAPE 3. Regter te bouton de com-

mande de programme (minuterie) au

regtage SPIN (ESSORAGE).

I_TAPE 4. Tirer te bouton de commande

de programme (minuterie) pour mettre

la laveuse en marche.

QUIET PAW M

Le systeme QUIET PAKTM est con_u

pour reduire les bruits de t'eau et tes

tintements. La caisse est isolee avec des

materiaux insonorisants pour des carac-

teristiques superieures de reduction de

bruits et de vibrations.

QUIET PAK IITM

(sur certains modeles)

Le systeme QUIET PAK IFMest con£u

pour reduire les bruits de t'eau et tes

tintements. La caisse est isolee avec trois

materiaux insonorisants pour des

caracteristiques superieures de reduction

des bruits et des vibrations.

AGITATEUR EXCLUSIF DUAL

ACTION TM PLUS OU TRIPLE

ACTION TM

La meitteure action de nettoyage dans

votre taveuse se passe au fond oQ le

mouvement de va-et-vient des pales de

l'agitateur ploie le tissu et degage la

salete.

Pour acheminer tous les v6tements

vers te fond de ta laveuse, ta partie

superieure de t'agitateur comporte des

pales spiralees de conception unique

pour aider & pousser tes v6tements qui

se trouvent au-dessus vers te fond.

L'action spiralee deplace tes v_tements

qui se trouvent au fond par un

mouvement de roulement.

L'agitateur TRIPLE ACTION TM vous

donne le soin des tissus le plus

souple m_me pour les plus grosses

charges.

L'agitateur TRIPLE ACTION TM bouge

en trois directions, selon la dimension

de ta charge, pour assurer un

nettoyage approprie.

Pour les plus grosses

charges, t'agitateur offre

une caracteristique de

detection de charge

qui en fait detecte quand

vous avez une charge

tres grosse, et repond

avec un troisieme

mouvement

vertical qui

detecte ta

dimension de ta charge

et guide les articles vers le bas.

BRUITS NORMALEMENT I_MIS PAR

LA LAVEUSE

Votre nouvelte taveuse peut emettre des

bruits que n'emettait pas votre ancienne

laveuse. Comme vous n'6tes pas

habitue & ces bruits, ils vous causent

peut-6tre des soucis.

Nous decrivons ci-dessous quelques-

uns des bruits normalement emis par la

laveuse et leurs causes.

Pendant le lavage

Lorsque vous choisissez un programme

de tavage pour une petite charge de

linge, te niveau d'eau dans ta laveuse

est moins eteve. Avec ce niveau d'eau

plus bas, vous pouvez entendre des

dectics provenant de la partie superieure

de l'agitateur.

Pendant la vidange

La vitesse d'evacuation de I'eau lors de

la vidange de ta laveuse depend de

l'instaltation. Si t'eau est evacuee

rapidement de ta laveuse, on peut

percevoir un bruit d'air aspire a travers

la pompe. Ceci survient & la fin de la

periode de vidange.

Apres la vidange et avant I'essorage

Lors du passage de la phase de vidange

& la phase d'essorage du programme,

on peut percevoir le bruit emis par les

mouvements des engrenages de

transmission.

UTILISATION DU DISTRIBUTEUR

D'EAU DE JAVEL

Le distributeur d'eau de Javel

distribue automatiquement I'eau de

Javel pour assurer les charges les

plus propres et les plus eclatantes.

Toujours mesurer I'eau de Javel.

Utiliser un recipient & mesurer et eviter

l'&-peu-pres. Ne pas verser directement

de ta bouteitte. Ne jamais utiliser plus de

1 tasse (250 mL) pour une charge

complete. Utitiser une quantit¢ moindre

avec des charges plus petites. Suivre le

mode d'emploi du fabricant pour une

utitisation sans danger. Utitiser une

tasse comportant un bec verseur pour

¢viter de renverser le liquide.

Apres avoir charge ta laveuse, verser

avec precaution I'eau de Javel mesuree

dans te distributeur.

• Ne pas taisser l'eau de Javel

¢ctabousser, degoutter ou couler dans

la cuve de la laveuse. L'eau de Javel

non diluee endommage tousles tissus

avec tesquels elte entre en contact.

• Mettre ta laveuse en marche. L'eau de

Javel sera automatiquement distribuee

avant d'entrer en contact avec la

charge de tavage.

REMARQUE : Ne pas utiliser ce

distributeur pour t'addition d'un agent de

blanchiment chore en poudre ou d'un

agent de blanchiment polyvalent

utitisable avec les tissus de couleur. Le

distributeur est congu seulement pour

l'utilisation d'eau de Javel.

DJstrJbuteur

d'eau de Javel

UTILISATION DU DISTRIBUTEUR

D'ASSOUPLISSANT LIQUIDE DE

TISSU

Apres avoir charge la laveuse, mesurer

et ajouter ta quantite recommandee

d'assouplissant de tissu darts le

distributeur. Observer le mode d'emploi

du fabricant.

REMARQUE : Si on verse trop d'assou-

plissant de tissu dans te distributeur, it

sera distribue instantanement darts ta

charge par suite de t'action de siphon.

Ce deversement instantane risque

d'endommager tes tissus et donnera

l'impression que le distributeur ne

fonctionne pas correctement.

Enlevement du distributeur d'assou-

plissant pour le nettoyage :

I_TAPE 1. Tirer sur t'anneau bleu vers

le haut, puis enlever te distributeur de

l'agitateur en le tirant vers le haut.

F:TAPE 2. Rincer le distributeur & l'eau

tiede.

Reinstallation du distributeur d'as-

souplissant de tissu :

I_TAPE 1. S'assurer que t'anneau de

verrouitlage bleu a et6 tire vers te haut.

En l'inctinant (voir l'ittustration), pousser

le bas du distributeur sur la partie

superieure de l'agitateur.

I_TAPE 2. Une fois te distributeur en

place sur t'agitateur, baisser l'anneau

de verrouittage bleu jusqu'& ce qu'il

s'enclenche en place. I1devrait 6tre

bien serre.

Distributeur

d'assouplissant

......de tissu

verrouillage

bleu

• Ajouter de t'eau tiede pour remplir te

distributeur jusqu'& l'ouverture en croix

au bas de ta partie en forme d'enton-

noir du distributeur.

• L'assouplissant de tissu est distribue

automatiquement darts l'eau du pre-

mier rin£age.

REMARQUE : Les assouplissants de

tissus ne sont pas compatibles avec tes

detergents. Ce distributeur ne devrait

jamais 6tre utilise tors du programme de

PRC:LAVAGE car it distribuerait

l'assouplissant de tissu darts une charge

de tavage qui n'a pas encore et6 rincee.

L'assouplissant de tissu non ditue

renverse sur te tissu peut causer des

taches qui ressemblent & des taches

d'huite.

Si jamais vous utitisez votre distributeur

de cette maniere par erreur, relaver la

charge avec un supplement de

detergent pour enlever ces dep6ts.

COMPRI_HENSION DES PROGRAMMES

ULTRA PROPRE

(ULTRA CLEAN)

PRESSAGE PRESSAGE

PERMANENT PERMANENT PRI_LAVAGE

PRESS I* PRESS I1" (PREWASH)

Remplissage _ Remptissage _ Remplissage _ Remptissage

jusqu'au jusqu'au jusqu'au jusqu'au

niveau niveau niveau niveau

selectionn6 selectionn6 selectionn6 selectionn6

Lavage duree Lavage duree Lavage duree Lavage duree

selectionn6e s61ectionnee selectionn6e s61ectionne

_ Vidange sans

Vidange sans essorage

essorage

Essorage

Aspersion

pour

refroidisse-

ment

Vidange _ Vidange sans

partielle essorage

Pause _ Essorage

D D D Arr t

Remplissage Remptissage Remplissage (retour au

jusqu'au jusqu'au pour programme

niveau niveau refroidisse- de lavage

selectionn6 selectionn6 ment et a la

• • • minuterie)

Ringage Ringage Lavage

_ Vidang ..... _ Vidang ..... _ Vidang .....

essorage essorage essorage TREM PAGE

• • • (SOAK)

Essorage

Essorage/

Aspersion

D Arr6t ou 2e

RINOAGE

• Arret

*sur certains modeles

_ Remplissage

Vidange sans jusqu'au

essorage niveau

selectionn6

Remplissage

jusqu'au Agitation

niveau

selectionn6 •

Trempage

Rin9age (retour

• ESSORAGE

pour vidanger

la laveuse)

Vidange sans

essorage

Essorage

Arr6t ou 2e

RIN_AGE

*sur certains modules

PREPARATION DU LINGE POUR

LE LAVAGE

Observer les recommandations ci-

dessous pour vous aider a prolonger

la vie de vos v_tements

• Fermer tes fermetures a gtissiere,

boutons-pression et agrafes pour eviter

d'accrocher d'autres articles. Enlever

epingles, boucles et autres objets durs

pour eviter d'egratigner t'interieur de la

laveuse. Enlever tes garnitures et

ornements non lavables.

• Vider tes poches et les retourner.

• Retourner tes poignets; brosser ou

eliminer ta charpie et ta poussiere.

• Retourner tes tricots synthetiques pour

eviter le boulochage.

• Attacher tes cordons et les ceintures

pour qu'ils ne s'emmelent pas.

• Reparer tes dechirures, les ourlets et les

coutures decousues.

• Traiter tes taches.

• Pour obtenir tes meitteurs resultats

possibles, laver les vetements taches ou

mouilles des que possible.

TRI

• Separer tes articles tres sales des

articles legerement sales, meme si on

pourrait normalement tes laver

ensemble. Separer tes articles

generateurs de charpie (serviettes,

chenille) des articles capteurs de

charpie (velours, tissus synthetiques et

articles & pressage permanent). Lorsque

c'est possible, retourner les articles qui

ont tendance & emettre de ta charpie.

• Separer tes articles de teinte foncee des

articles de teinte claire et les articles

grand teint de ceux qui deteignent.

• Separer tes divers types de tissus

(coton epais, tricots, articles deticats).

CHARGEMENT

Un chargement correct de la laveuse

optimise le nettoyage et I'entretien du

linge en plus de reduire le niveau de

bruit de la laveuse.

• Introduire tes articles dans ta laveuse

sans tes tasser. Remptir jusqu'au

sommet du partier (rangee superieure

d'orifices). Ne pas enrouler tes articles &

laver autour de t'agitateur. Pour

l'obtention de ta meitteure performance

de tavage, sans froissement, it faut que

les articles de la charge de linge

puissent se deplacer tibrement darts

l'eau de lavage. Les articles doivent

s'enfoncer et reapparaftre plus tard.

• Charger convenablement ta laveuse et

selectionner te niveau d'eau correspon-

dant au volume de ta charge. Un

chargement excessif ou un tassement

excessif du linge et ta selection d'un

niveau d'eau insuffisant pour la charge

peut provoquer :

- un lavage mediocre

- une augmentation du froissement

- une formation excessive de charpie

- une usure plus rapide du linge

(par boulochage).

• Charger ta laveuse en fonction du

volume des articles et non de teur poids.

• Metanger les articles de grande taille et

de petite taitle darts chaque charge.

Repartir ta charge uniformement pour

equitibrer ta laveuse. Une charge

d6sequilibr6e peut 6tre ta cause de

vibrations au cours de l'essorage.

• Pour reduire le froissement des articles

& pressage permanent et de certains

tricots synthetiques, setectionner te

niveau d'eau correspondant & une

charge importante. Ces articles doivent

disposer de plus d'espace pour se

deplacer darts l'eau que tes articles

lourds (serviettes, jeans).

• Reduire ta duree de ta periode de

lavage darts le cas d'une charge de

faible volume. Une charge qui ne

contient que quelques petits articles se

lave plus rapidement.

SUGGESTIONS DE CHARGEMENT

Pour ces charges completes sugger6es

de ta laveuse, selectionner le niveau

d'eau ("WATER LEVEL")le plus etev6.

Laveuses b Tres Grande Capacite Plus

V_tements de

travail epais

4 jeans

4 pantalons de

travail

4 chemises de

travail

2 surv6te-

ments (haut)

2 surv6te-

ments (bas)

Serviettes

10 serviettes de

bain

10 serviettes

main

14 d6barbouiI-

lettes

Charge mixte

3 draps (1 super

grand, 2jumeaux)

4 tales d'oreiller

3 chemises

3 chemisiers

9 T-shirts

9 shorts

10 mouchoirs

NETTOYAGE DE LA LAVEUSE

Un entretien convenable de ta laveuse en

augmentera la longevit& Cette section

explique comment assurer rentretien

convenable et en securit6 de la laveuse.

Ext(_rieur

€:liminer immediatement par essuyage tes

residus de detergent, eau de Javel, autres

produits renverses, avec une eponge ou

un linge doux humide. Essuyer occasion-

neltement tes surfaces externes de ta

laveuse pour maintenir son aspect

d'appareil neuf.

Ne pas introduire d'objets metaltiques ou

acer6s dans ta laveuse. De tels objets

peuvent endommager la finition. Avant

d'introduire les v6tements dans la laveuse,

enlever de teurs poches tes epingles,

trombones, pieces de monnaie, vis,

ecrous, etc. Ne pas taisser ces objets sur

la laveuse apres avoir vide les poches des

v6tements.

Int(_rieur

Pour nettoyer tes surfaces interieures,

verser darts ta laveuse une tasse

(250 mL) d'eau de Javel et melanger avec

deux tasses (500 mL) de detergent. Faire

executer & la laveuse un programme

complet de lavage & reau chaude. Repeter

cette operation si

necessaire.

REIMIARQUE : Pour eliminer tes dep6ts

imputables & ta durete de t'eau, utiliser un

produit de nettoyage sans danger pour la

laveuse.

Tuyaux Flexibles

D'alimentation de la Laveuse

Remplacer tes tuyaux d'alimentation apres

5 ans d'utitisation afin de reduire tes

risques de problemes avec tes tuyaux.

Inspecter periodiquement et remplacer les

tuyaux d'alimentation comportant des

renfiements, des ecrasements, des

coupures, des signes d'usure ou de fuites.

Lors du remptacement des tuyaux

d'alimentation, inscrire ta date du

remplacement sur l'etiquette & l'aide d'un

crayon marqueur.

PRIePARATION AVANT UN

DleMleNAGEMENT OU UN

ENTREPOSAGE HIVERNAL

Installer et remiser la laveuse & un

emplacement o_ elle ne sera pas exposee

au gel. Comme it peut rester un residu

d'eau darts les tuyaux, te gel pourrait

endommager ta laveuse. Si ta laveuse dolt

faire robjet d'un demenagement ou 6tre

remisee au cours d'une periode hivernale,

executer les operations de preparation.

Preparation de la laveuse pour I'hiver

1. Fermer les deux robinets d'arrivee d'eau.

2. Deconnecter et vider les tuyaux flexibles

d'alimentation d'eau.

3. Verser dans ta cuve 1 litre (1 pinte)

d'antigel pour vehicule recreatif.

4. Laisser ta laveuse fonctionner au mode

d'essorage pendant 30 secondes

environ pour que rantigel se melange &

reau. La pompe refoulera une pattie du

melange pendant ressorage.

5. Debrancher le cordon etectrique.

Avant de reutiliser la laveuse :

1. Rincer les tuyaux flexibles d'arrivee

d'eau.

2. Reconnecter les tuyaux flexibles

d'alimentation d'eau.

3. Ouvrir les deux robinets d'arrivee d'eau

4. Rebrancher te cordon etectrique.

5. Faire executer & ta laveuse un

programme de lavage complet avec une

tasse de detergent pour etiminer

rantigel.

PleRIODE D'INUTILISATION OU

PleRIODE DE VACANCES

On doit faire fonctionner ta laveuse

seulement torsqu'on est present. Si les

utitisateurs doivent partir en vacances ou

ne pas utitiser ta laveuse pendant une

periode prolongee, it convient d'executer

les operations suivantes :

• Debrancher te cordon electrique ou

deconnecter le courant qui alimente la

laveuse.

• Fermer tes robinets d'arrivee d'eau. Ceci

evitera les risques d'inondation (&

l'occasion d'une surpression) au cours de

la periode d'absence.

On peut facilement resoudre la plupart des problemes qui peuvent survenir et

des problemes de lavage si on en con- leurs causes. Pour avoir de plus amples

nai't la cause. I_tudier la liste suivante renseignements, voir la page 44.

Probl_me Cause Possible Solution

Fuites d'eau Fuites des circuits de Reparer les circuits.

ptomberie de la maison.

Tuyaux d'alimentation mal Serrer tes tuyaux (Voir la rubrique

serres. INSTALLATION, sections D et E).

Joints des tuyaux Placer correctement tes joints (Voir la

d'alimentation rubrique INSTALLATION, section D).

incorrectement ptaces.

Tuyau d'evacuation mal Bien fixer te tuyau avec ta bride (Voir ta

fixe ou detach& rubrique INSTALLATION, section C).

Tuyau d'evacuation €:timiner t'obstruction. It faut que t'evier,

obstru& le tuyau rigide d'evacuation ou I'egout

au ptancher puisse evacuer 64 L

(17 gal) d'eau par minute.

La cuve s'est deplac6e S'assurer que la cuve est centree

vers t'avant durant le avant de mettre la laveuse en marche.

dechargement, entrafnant

l'ecoulement hors de la

cuve.

Aplomb de ta laveuse S'assurer que tes pieds avant sont

incorrect entrafnant instaltes et tes ecrous bien serres.

l'ecoulement hors de la Mettre ta laveuse d'aplomb. Regler les

cuve. pieds arriere (Voir ta rubrique

INSTALLATION, section G).

Desequilibre de la charge. Redistribuer la charge.

Jet de ringage deflechi par

le linge.

La laveuse est surchargee. Reduire la quantite de la charge.

L'eau de remplissage ou

de ringage gicle & partir de

la charge.

Deficiences Tuyau d'evacuation Redresser ou deboucher le tuyau (Voir

de vidange/ obstrue ou ecras& la rubrique INSTALLATION, section C).

essorage/ Fonctionnement correct Apres un lavage ou un ringage, ta

linge mouille pour vidange neutre, laveuse effectue une vidange sans

essorage. Apres la vidange, l'essorage

debute.

Couvercle ouvert. Fermer le couvercle.

Extremite du tuyau d'eva- Abaisser le tuyau d'evacuation (Voir ta

cuation situe & plus de 96 rubrique INSTALLATION, section A).

pouces au-dessus du sol.

Trop de detergent - Exces Utiliser moins de detergent.

de mousse

Programme de lavage Selectionner un programme avec un

incorrect pour le linge & essorage & vitesse plus elevee (Voir la

laver, rubrique FONCTIONNEMENT).

Probl_me Cause Possible Solution

Deficiences Tension etectrique Verifier ta source electrique ou faire

de vidange/ insuffisante ou utitisation venir un electricien. Ne pas utiliser un

essorage/ d'un c&ble de rallonge, cordon de rallonge.

linge mouille Ringage & l'eau froide. Le tinge est plus mouitte apres un

(suite) ringage & t'eau froide qu'apres un

ringage & l'eau tiede. Ceci est normal.

Pas Le tuyau d'evacuation est Relever te tuyau d'evacuation (Voir la

d'interrup- place & moins de 99 cm rubrique "INSTALLATION", section

tion du (39 po) au-dessus du sol. C).

remplissage Ajustement trop serre du Ajuster tes connexions du tuyau

ou de la tuyau d'evacuation dans d'evacuation. It faut qu'it y ait du jeu.

vidange/ le tuyau rigide. (Voir ta rubrique "INSTALLATION",

programme section C).

bloque

Tuyau d'evacuation Ne pas scelter le tuyau d'evacuation

retenu sur te tuyau rigide avec du ruban adhesif. Le tuyau a

par du ruban adhesif, besoin d'un peu d'air.

La laveuse Charge desequilibree Redistribuer la charge.

fait du bruit Aplomb incorrect de la €:tablir t'aplomb de la laveuse. Regler

laveuse. Pieds arriere de les pieds arriere & nouveau. (Voir la

mise d'aplomb non rubrique "INSTALLATION", section

regles. G).

I_crous des pieds avant Serrer tes ecrous (Voir la rubrique

non serres. "INSTALLATION", section G).

La sangle jaune d'embal- Retirer ta sangle avec tes goupilles

lage avec tes goupittes fendues (Voir ta rubrique

fendues non complete- "INSTALLATION", section B).

ment retiree.

Plancher insuffisamment Demenager la laveuse (Voir ta

robuste pour porter la rubrique "INSTALLATION", section A).

laveuse.

Engagement des Ceci est normal.

engrenages apres la

vidange et avant

l'essorage.

La partie superieure de Ceci est normal.

l'agitateur ¢met des

declics pendant le lavage.

Impossibilite Tamis des valves Nettoyer les tamis.

de remplis- d'arrivee d'eau obstrues.

sagelrineagel Robinet d'arrivee d'eau Ouvrir les robinets d'eau.

agitationl ferme.

temperature

incorrecte Inversion des tuyaux Inverser les tuyaux (Voir la rubrique

d'arrivee d'eau chaude et "INSTALLATION", sections D et E).

froide.

Tuyau d'alimentation Redresser les tuyaux.

¢cras¢.

Bouton de selection de Tourner tegerement te bouton de ta

programme incorrecte- minuterie vers ta droite et tirer pour

ment aligne, mise en marche.

Cordon d'alimentation Brancher le cordon d'alimentation.

non branch¢.

Probl_me Cause Possible Solution

La laveuse Cordon d'alimentation non Brancher le cordon d'alimentation.

s'arr6te branch&

Prise de courant non Verifier te circuit etectrique ou faire

alimentee, venir un etectricien.

Fusible gritte ou Remplacer le fusible gritte ou fermer

disjoncteur ouvert, le disjoncteur. Si le probleme

persiste, faire venir un etectricien.

Utitisation d'un c&ble de Ne pas utiliser de cordon de

rallonge, rallonge.

La minuterie n'est pas Tourner ta minuterie legerement vers

bien alignee, la droite et tirer pour la mise en

marche.

Le bouton de la minuterie Regler et tirer le bouton.

n'est pas tir&

La laveuse fait une pause Laisser te programme continuer (voir

PERMANENT PRESS II "Fonctionnement de la laveuse").

(environ deux minutes).

La machine est Laver des charges plus petites

surchargee

L'agitateur Le sommet de t'agitateur Ceci est normal.

ne ne se deptace que dans

fonctionne une seule direction.

pas Le dessus de l'agitateur Ceci est normal.

est desserr&

Niveau d'eau Le dessus de l'agitateur Ceci est normal.

insuffisant/ est beaucoup plus haut

remplissage que te niveau maximum

incomplet d'eau. Ceci cree t'impres-

sion que ta laveuse n'est

pas pleine.

Position Cuve tiree vers t'avant Verifier que ta cuve est centree avant

incorrecte de pendant le dechargement, la mise en marche de la laveuse.

la ¢uve La cuve se deptace. Ceci est normal.

Mauvais aplomb de la Verifier que tes pieds avant sont

laveuse, instaltes.et que tes ecrous sont

serres. Etablir t'aplomb de la laveuse.

Regler tes pieds arriere. (Voir la

rubrique INSTALLATION, section G).

Probl_me Cause Possible Solution

Presence de Tri incorrect du linge Trier te linge : separer les articles

charpie sur generateurs de charpie des articles

le linge capteurs de charpie et par couleur.

Chargement excessif. La charpie peut rester emprisonnee

dans ta charge en cas de chargement

excessif. Laver de plus petites

charges.

Residu de papier ou Vider les poches avant le lavage.

mouchoirs de papier dans

les poches.

Quantite insuffisante de Utitiser une quantite suffisante de

detergent, detergent pour conserver la charpie

en suspension dans l'eau.

Le detergent ne se dis- Utitiser ta commande automatique de

sout pas. Eau de lavage temperature (CAT), La CAT fait que ta

plus froide que 21°C temperature de t'eau de tavage sera

(70°F). superieure & 21°C (70°F).

Dechirage Chargement excessif. Le linge dolt se deptacer librement

Utitisation incorrecte de la pendant te tavage. Laver de plus

laveuse, petites charges.

Utitisation incorrecte Ne pas verser t'eau de Javel

d'eau de Javel. L'eau de directement sur te tinge. Essuyer

Javel non diluee apres un renversement d'eau de

endommagera les tissus. Javel.

Articles aceres presents Vider les poches avant le tavage.

dans tes poches; Fermer les fermetures & glissiere

accessoires de fermeture avant le lavage.

non fermes.

Articles endommages Reparer les dechirures et ills brises

avant le lavage, des piqQres avant le lavage.

Presence de Utilisation incorrecte de L'assouplissant de tissu dilue peut

taches sur le l'assouplissant de tissu. 6tre ajoute au rin<;age.

linge Presence de fer dans Installer un filtre & fer.

l'eau (rouille).

Utitisation insuffisante de Utitiser suffisamment de detergent

detergent, ce qui permet pour detacher tes saletes et les

aux saletes de se maintenir en suspension.

redeposer.

Transfert de teinture Separer te tinge de teinte sombre

apres un tri deficient des des articles blancs ou clairs.

articles.

Transfert de teinture du Decharger la laveuse des la fin du

fait du dechargement programme.

tardif de la laveuse.

Probl_me Cause Possible Solution

Linge froisse Dechargement tardif de la Decharger la laveuse des qu'elle

laveuse, s'arr6te.

Mauvais programme pour Utitiser te rin£age & t'eau froide et tes

le linge & laver, programmes avec essorage & basse

vitesse pour reduire le froissement.

Charge excessive. Le linge doit pouvoir se deplacer

librement pendant te lavage. Laver

de plus petites charges.

Eau de tavage insuffisam- Utitiser la commande automatique

merit chaude pour defaire de temperature (CAT). Si cela est

le froissement. Utitiser approprie pour le tissu, utitiser un

des ringages & l'eau lavage & t'eau & 38°C (100°F).

tiede. Rincer & l'eau froide.

Tuyaux inverses. Inverser tes tuyaux d'arrivee d'eau

(Voir ta rubrique "INSTALLATION",

sections D et E).

Linge Charge excessive. Le linge doit pouvoir se deplacer

emm_16 librement pendant te lavage. Laver

de plus petites charges.

Enroulement des articles Ne pas enrouler les articles autour

autour de l'agitateur, de l'agitateur durant le chargement.

Distributeur Assouplissant non dilue Dissoudre t'assouplissant de tissu

obstrue/fuite dans le distributeur.

d'eau de

Utitisation d'agent de Verser de t'agent de blanchiment

Javel/

blanchiment pour linge de utilisable avec tes couleurs directe-

distribution

couleur dans le distribu- ment dans te panier. Ne pas utiliser

d'eau de

teur d'eau de Javel. le distributeur d'eau de Javel.

Javel

inopportune Utitisation incorrecte de Mesurer toujours la quantite d'eau

l'eau de Javel. de Javel avant de ta verser prudem-

ment dans le distributeur. Essuyer

tout renversement d'eau de Javel.

LAVEUSES KENMORE

Nous assurons I'entretien des produits

que nous vendons.

"Nous assurons l'entretien des produits

que nous vendons"... C'est ainsi que

nous garantissons que vous pouvez

compter sur Sears pour le service apres-

vente Votre taveuse est porteuse de

valeur ajoutee si vous tenez compte du

fait que Sears dispose d'etablissements

de service darts tout te pays dotes de

techniciens professionnels qui ont re(;u

une formation specifique sur tes appareils

Sears et qui disposent des pieces, de

l'outitlage et de t'equipement necessaires

pour 6tre & ta hauteur de t'engagement

que nous avons pris & votre egard...

"Nous assurons l'entretien des produits

que nous vendons"

Contrat d'entretien Sears

Preservez ta valeur de votre taveuse

Kenmore avec un contrat d'entretien

Sears Les taveuses Kenmore sont

con(;ues, fabriquees et testees pour

qu'eltes fournissent de nombreuses

annees de service fiable Malgre tout, tout

appareil moderne peut necessiter des

interventions de service de temps & autre

Le contrat d'entretien Sears

• Le moyen pour vous d'acheter aux prix

d'aujourd'hui tes services dont vous

avez besoin demain

• €:limine tes factures de reparation

imputables & t'utitisation normale

• Couvre autant d'interventions de service

que c'est necessaire

• Prevoit la prestation des services par

des techniciens professionnels formes

par Sears

• M_me si vous n'avez pas besoin de

reparation, te contrat d'entretien couvre

une inspection annuelte d'entretien

preventif, sur votre demande.

Pour plus de renseignements,

composer le

1-800-827-6655 (l_..U.) ou

1-800-469-4663 (Canada).

In U.S.A. or Canada

for in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-H O M E"° (1-800-469-4663)

Para pedir servicio de reparacibn a domicilio - 1-800-676-5811

Au Canada pour tout le service ou les pi_ces - 1-800-469-4663

For the repair or replacement parts you need:

Call 6 a.m. - 11 p.m. CST, 7 days a week

PartsDirect

1-800-366-PART (1-800-366-7278)

Para ordenar piezas con entrega a domicilio - 1-800-659-7084

For the location of a Sears Service Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

To purchase or inquire about a Sears Maintenance Agreement:

Call 7 a.m. - 5 p.m. CST, Monday - Saturday

1-800-827-6655

, SEARS 1

HomeCentral sM

Kenmore 11020924990 washer

Product's Documents

User Manual

Specifications

Kenmore 11020924990 Questions and Answers
