Napoleon NEFB27H3A Cinema Series Vent Free Electric User Manual

W415-1454 / C / 02.23.16

INSTALLER: LEAVE THIS MANUAL WITH THE APPLIANCE.

CONSUMER: RETAIN THIS MANUAL FOR FUTURE REFERENCE.

NEVER LEAVE CHILDREN OR OTHER AT RISK INDIVIDUALS ALONE WITH THE APPLIANCE.

INSTALLATION AND

OPERATING INSTRUCTIONS

1.16E

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /

103 Miller Drive, Crittenden, Kentucky, USA, 41030

Phone (705)721-1212 • Fax (705)722-6031 • www.napoleonﬁ replaces.com •[email protected]

SAFETY INFORMATION

WARNING

If the information in these instructions

are not followed exactly, a ﬁ re may result

causing property damage, personal injury

or loss of life.

- Do not store or use gasoline or other ﬂ ammable

vapors and liquids in the vicinity of this or any

other appliance.

$10.00

CERTIFIED UNDER CANADIAN AND AMERICAN NATIONAL STANDARDS: CSA C22.2 No-46 / UL 2021

NEFB24H, NEFB27H

& NEFB29H

ELECTRIC FIREPLACE

W415-1454 / C / 02.23.16

NOTE: Changes, other than editorial, are denoted by a vertical line in the margin.

TABLE OF CONTENTS

1.0 INTRODUCTION 3

1.1 DIMENSIONS 4

1.2 LISTING APPROVALS 5

1.3 GENERAL INSTRUCTIONS 5

1.4 RATING PLATE INFORMATION 6

1.5 LABEL LOCATION 6

2.0 LOCATING APPLIANCE 7

2.1 UNPACKING AND TESTING APPLIANCE 7

2.2 GROUNDING APPLIANCE 7

3.0 INSTALLATION 8

3.1 MINIMUM CLEARANCE TO COMBUSTIBLES 8

3.2 MINIMUM MANTEL CLEARANCES 8

3.3 FRAMING 9

3.3.1 HARD WIRING INSTALLATION 10

3.3.2 APPLIANCE INSTALLATION 12

4.0 OPERATING INSTRUCTIONS 13

4.1 OPERATING CONTROL PANEL 13

4.2 OPERATING BY REMOTE CONTROL 14

5.0 FINISHING 15

5.1 GLASS DOOR REMOVAL AND INSTALLATION 15

5.2 LOG, GRATE AND EMBER BED ASSEMBLY REMOVAL 15

5.3 BRICK PANEL INSTALLATION AND REMOVAL (NEFB29H ONLY) 16

6.0 WIRING DIAGRAM 17

7.0 REPLACEMENT PARTS 18

7.1 NEFB24H OVERVIEW 19

7.2 NEFB27H OVERVIEW 20

7.3 NEFB29H OVERVIEW 21

8.0 TROUBLESHOOTING 22

9.0 WARRANTY 23

Batteries must be disposed of according to the local laws and regulations. Some batteries may be recycled,

and may be accepted for disposal at your local recycling center. Check with your municipality for recycling

instructions.

W415-1454 / C / 02.23.16

1.0 INTRODUCTION

WARNING

3.7C

• THIS APPLIANCE IS HOT WHEN OPERATED AND CAN CAUSE SEVERE BURNS IF

CONTACTED.

• Do not operate appliance before reading and understanding operating instructions. Failure to operate

appliance according to operating instructions could cause ﬁ re or injury.

• Risk of burns. Power to the appliance should be turned off and the appliance allowed to cool before

servicing. To disconnect power to the appliance, turn controls to off, then remove plug from outlet.

• Do not install damaged, incomplete or substitute components.

• Do not burn wood or other materials in this appliance.

• Young children should be carefully supervised when they are in the same room as the appliance.

Toddlers, young children and others may be susceptible to accidental contact burns. A physical barrier

is recommended if there are at risk individuals in the house. To restrict access to an appliance or stove,

install an adjustable safety gate to keep toddlers, young children and other at risk individuals out of the

room and away from hot surfaces.

• Clothing or other ﬂ ammable material should not be placed on or near the appliance.

• Due to high temperatures, the appliance should be located out of trafﬁ c and away from furniture and

draperies.

• Ensure you have incorporated adequate safety measure to protect infants/toddlers from touching hot

surfaces.

• Even after the appliance is out, the glass and/or screen will remain hot for an extended period of time.

• Check with your local hearth specialty dealer for safety screens and hearth guards to protect children

from hot surfaces. These screens and guards must be fastened to the ﬂ oor.

• Any safety screen or guard removed for servicing must be replaced prior to operating the appliance.

• It is imperative that the control compartments, circulating blower and its passageway in the appliance

and are kept clean. The appliance should be inspected before use and at least annually by a qualiﬁ ed

service person. More frequent cleaning may be required due to excessive lint from carpeting, bedding

material, etc. The appliance area must be kept clear and free from combustible materials, gasoline and

other ﬂ ammable vapors and liquids.

• Under no circumstances should this appliance be modiﬁ ed.

• Do not use this appliance if any part has been under water. Immediately call a qualiﬁ ed service technician

to inspect the appliance and to replace any part of the control system which has been under water.

• Do not operate the appliance with the glass door removed, cracked or broken. Replacement of the

glass should be done by a licensed or qualiﬁ ed service person.

• Do not strike or slam shut the appliance glass door.

• Keep the packaging material out of reach of children and dispose of the material in a safe manner. As

with all plastic bags, these are not toys and should be kept away from children and infants.

• Servicing should be done only while the appliance is disconnected from the power supply circuit.

• Always unplug appliance when not in use.

• Do not operate this appliance with a damaged cord or plug after the appliance malfunctions, has been

dropped or damaged in any manner. Return appliance to authorized service facility for examination,

electrical or mechanical adjustment, or repair.

• Do not use outdoors.

• Never locate appliance where it may fall into a bathtub or other water container.

• Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or the like. Arrange cord

away from trafﬁ c area and where it will not be tripped over.

• Connect to properly grounded outlets only.

• Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an

electric shock or ﬁ re, or damage the appliance.

• To prevent a possible ﬁ re, do not block air intakes or exhaust in any manner. Do not use on soft

surfaces, like a carpet, where openings may become blocked.

• Always plug appliances directly into a wall outlet/receptacle. Never use an extension cord or

relocatable power tap (outlet/power strip).

• Ensure clearances to combustibles are maintained when building a mantel or shelves above the

appliance. Elevated temperatures on the wall or in the air above the appliance can cause melting,

discolouration or damage to decorations, a T.V. or other electronic components.

W415-1454 / C / 02.23.16

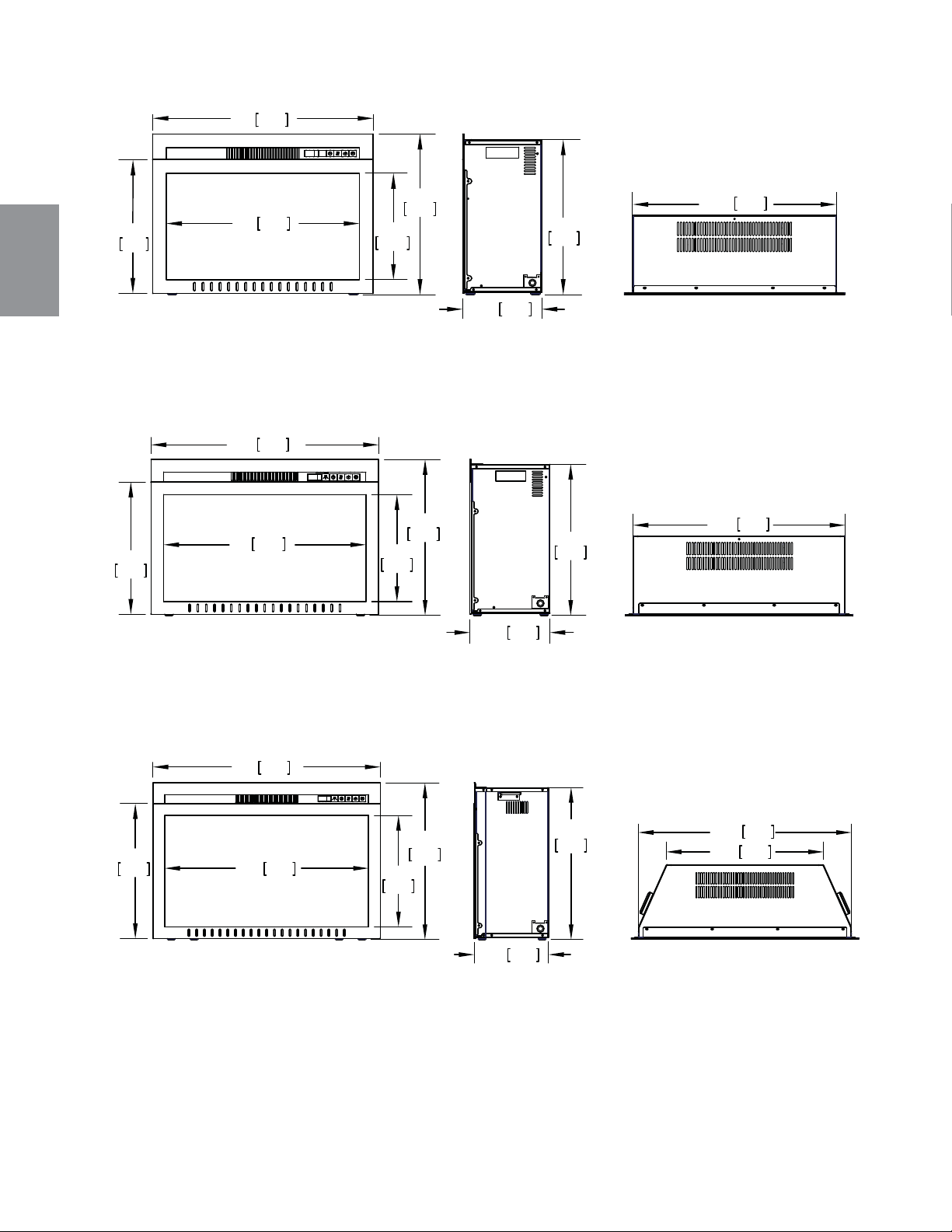

1.1 DIMENSIONS

CEFB24H ILLUSTRATED

CEFB27H ILLUSTRATED

24"

610mm

18 5/8"

473mm

15 3/4"

399mm

12 3/4"

323mm

18"

457mm

9 1/2"

241mm

25 1/8"

639mm

21"

533mm

17 5/8"

448mm

14 5/8"

371mm

11 5/8"

294mm

8 5/8"

219mm

17"

432mm

22 1/8"

563mm

20 1/8"

511mm

26"

660mm

17 1/4"

437mm

14 1/4"

361mm

9 1/2"

241mm

19 1/2"

495mm

27 1/4"

691mm

20 1/8"

510mm

CEFB29H ILLUSTRATED

24"

610mm

27"

686mm

29"

737mm

NEFB24H ILLUSTRATED

NEFB27H ILLUSTRATED

NEFB29H ILLUSTRATED

W415-1454 / C / 02.23.16

4.8B

A. Prior to plugging your appliance into an electrical outlet, verify that the house circuit breakers for the

outlet are on.

B. The appliance may emit a slight, harmless odour when ﬁ rst used. This odour is normal and it is caused

by the initial heating of internal appliance elements and will not occur again.

C. If your appliance does not emit heat, consult the operation section of this manual for further

information.

D. Use with a CSA- or UL-certiﬁ ed surge protector.

E. Do not route the power cord directly underneath the appliance.

This electric appliance meets the construction and safety standards of H.U.D. for application in manufactured

homes when installed according to these instructions.

WARNING

READ THESE INSTRUCTIONS COMPLETELY BEFORE BEGINNING INSTALLATION. FAILURE TO

FOLLOW THEM COULD CAUSE AN APPLIANCE MALFUNCTION RESULTING IN SERIOUS INJURY

AND/OR PROPERTY DAMAGE.

ALL ELECTRIC APPLIANCES HAVE HOT AND ARCING OR SPARKING PARTS INSIDE. DO NOT USE

IT IN AREAS WHERE GASOLINE, PAINT OR FLAMMABLE LIQUIDS ARE PRESENT.

THIS ELECTRIC APPLIANCE IS TESTED AND LISTED FOR USE ONLY WITH THE OPTIONAL

ACCESSORIES LISTED IN THESE INSTRUCTIONS. USE OF OPTIONAL ACCESSORIES NOT

SPECIFICALLY TESTED FOR THIS ELECTRIC APPLIANCE COULD VOID THE WARRANTY AND/OR

RESULT IN A SAFETY HAZARD.

DO NOT OPEN. RISK OF ELECTRIC SHOCK. NO USER-SERVICEABLE PARTS INSIDE.

DO NOT USE DAMAGED ELECTRICAL CORDS.

SERVICING SHOULD BE DONE ONLY WHILE THE APPLIANCE IS DISCONNECTED FROM THE

POWER SUPPLY CIRCUIT.

TO PREVENT ELECTRIC SHOCK MATCH THE WIDE BLADE OF PLUG TO WIDE SLOT OF

RECEPTACLE AND FULLY INSERT.

1.2 LISTING APPROVALS

This appliance has been tested in

accordance with the CSA Standards

for ﬁ xed and location-dedicated

electric room appliances in the United

States and Canada. If you need

assistance during installation, please

contact your local dealer.

NOTE: This appliance must be

electrically wired and grounded in

accordance with local codes or, in

the absence of local codes, with

National Electric Code ANSI/NFPA

70-latest edition in the United States

or the Canadian Electric Code, CSA

C22.1 in Canada.

Model Number NEFB24H NEFB27H NEFB29H

Description 24" Electric

Fireplace

27" Electric

Fireplace

29" Electric

Fireplace

Voltage 120V AC 120V AC 120V AC

Watts Max 1500W Max 1500W Max 1500W

Amps 15 AMP

Grounded

Circuit

15 AMP Ground-

ed Circuit

15 AMP Ground-

ed Circuit

Appliance Width 24" (610mm) 27" (686mm) 29" (737m)

Appliance Height 17 5/8"

(448mm)

18 5/8" (473mm) 20 1/8" (511mm)

Appliance Depth 8 5/8" (219mm) 9 1/2" (241mm) 9 1/2" (241mm)

Net Weight 31.1lbs (14.1kg) 35.9lbs (16.3kg) 36.4lbs (16.5kg)

Gross Weight (1A) 34.6lbs (15.7kg) 39.7lbs (18kg) 40.8lbs (18.5kg)

Gross Weight (3A) 37lbs (17kg) 44lbs (20kg) 45bs (20.5kg)

1.3 GENERAL INSTRUCTIONS

As with most electronic devices, your new electric ﬁ replace has been designed to operate at temperatures

between 5°C (41°F) and 35° C (95°F). During the colder winter months, allow the ﬁ replace to reach room

temperature before turning it on.

W415-1454 / C / 02.23.16

1.4 RATING PLATE INFORMATION

W385-2062

CERTIFIED UNDER CANADIAN AND AMERICAN NATIONAL STANDARD: CSA 22.2 NO. 46 AND UL 2021 /

HOMOLOGUÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICAINES:CSA 22.2 NO. 46 UL 2021

FOYER À ÉLECTRIQUE. HOMOLOGUE POUR

INSTALLATION DANS UNE CHAMBRE A

COUCHER, UNE SALLE DE BAIN ET UN STUDIO.

APPROPRIE POUR INSTALLATION DANS UNE

MAISON MOBILE.

ELECTRIC FIREPLACE. SUITABLE FOR

BEDROOM AND BED-SITTING ROOM

INSTALLATION. SUITABLE FOR MOBILE

HOME INSTALLATION.

VOLTAGE: 120 VAC TENSION: 120VCA

FREQUENCY: 60Hz FRÉQUENCE: 60Hz

POWER: 1500W PUISSANCE: 1500W

DATE CODE: XXXXX CODE DE DATE:

DESIGNED IN NORTH AMERCIA

BY WOLF STEEL LTD.

MADE IN CHINA FABRIQUE EN CHINE

WOLF STEEL LTD.

24 NAPOLEON ROAD,

BARRIE, ON, L4M 0G8 CANADA

SERIAL NUMBER/NO. DE SERIE:

NEFB

MODEL / MODÈLE:

NEFB24H

DESIGN AMERIQUE DE NORD

PAR WOLF STEEL LTD.

MASTER CONTRACT: 161746

CONTRAT-CADRE: 161746

INSTALLER: It is your responsibility to check off the appropriate box on the rating plate according to

the model of the appliance.

For rating plate location, see “LABEL LOCATION” section.

This illustration is for reference only. Refer to the rating plate on the appliance for accurate information.

NOTE: The rating plate must remain with the appliance at all times. It must not be removed.

SAMPLE

NDARD: CSDARD: C

S ET AMÉRICAIS ET AMÉRICAI

FOYER À ÉLECTYER À ÉLEC

INSTALLATIOALLATIO

COUCHERCOUCHE

APPROAPPRO

MAIMAI

LTAGE:TAGE:

120 VAC 120 VAC

FREQUENCY:FREQUENCY:

60H 60H

OWER

:POWER:

150 15

ATE CODE:

DATE CODE:

GNED IN NORTH AGNED IN NORTH A

BY WOLF BY WOL

NADA

SAMPLE

DEL / MODÈLE: DEL / MODÈLE:

1.5 LABEL LOCATION

RATING PLATE WITH SERIAL

NUMBER

NEFB24H (W385-2062)

NEFB27H (W385-2061)

NEFB29H (W385-2002)

WARNING LABEL

(W385-1944)

CAUTION LABEL

(W385-1945)

WIRE DIAGRAM LABEL

(W385-2009)

"DO NOT COVER" LABEL

(W385-1946)

HARD WIRING

LABEL

(W385-2003)

WARNING

LABEL

(W385-1943)

REAR

FRONT

SIDE

"HOT SURFACE"

LABEL

(W385-2017)

ATTENTION LABEL

(W385-2133)

W415-1454 / C / 02.23.16

WARNING

2.0 LOCATING APPLIANCE

2.1 UNPACKING AND TESTING APPLIANCE

Carefully remove the appliance from the box and remove the support brackets. Prior to installing the

appliance, remove all packaging material and test to make sure the appliance operates properly by plugging

the power supply cord into a conveniently located 120V,15 Amp minimum grounded outlet.

2.2 GROUNDING APPLIANCE

DUE TO HIGH TEMPERATURES, THIS ELECTRIC APPLIANCE SHOULD BE LOCATED OUT OF

TRAFFIC. KEEP COMBUSTIBLE MATERIALS SUCH AS FURNITURE, PILLOWS, BEDDING, PAPERS,

CLOTHES AND CURTAINS AT LEAST 36" FROM THE FRONT OF THE APPLIANCE.

NEVER LOCATE THIS ELECTRIC APPLIANCE WHERE IT MAY FALL INTO A BATHTUB OR OTHER

WATER CONTAINER.

WEAR SAFETY GLOVES AND SAFETY GLASSES FOR PROTECTION DURING INSTALLATION AND

MAINTENANCE.

TO PREVENT CONTACT WITH SAGGING OR LOOSE INSULATION, THE ELECTRIC APPLIANCE

MUST NOT BE INSTALLED AGAINST VAPOR BARRIER OR EXPOSED INSULATION. LOCALIZED

OVERHEATING COULD OCCUR AND A FIRE COULD RESULT.

DO NOT EXPOSE THE ELECTRIC APPLIANCE TO THE ELEMENTS (SUCH AS RAIN, ETC.)

96.1

GROUNDING METHODS

METAL SCREW

(A)

NOT ALLOWED IN CANADA

GROUNDING

MEANS

ADAPTER

GROUNDING PIN

COVER OF

GROUNDED

OUTLET BOX

(C)

(B)

This appliance is

or use on 120 volts. The cord has a plug

as shown in (A). An adapter as shown in (C) is available

for connecting three-blade grounding type plugs to two-slot

receptacles. The green grounding lug extending from the

adapter must be connected to a permanent ground such as

a properly grounded outlet box. The adapter should not be

used if a three-slot grounded receptacle is available.

To disconnect appliance, turn controls to off, then remove

plug from outlet.

NOTE: Must be connected to a dedicated15 amp circuit. The

use of an extension cord is NOT permitted.

W415-1454 / C / 02.23.16

3.0 INSTALLATION

Select a suitable location that is not susceptible to moisture and is away from drapes, furniture and high trafﬁ c

areas.

NOTE: Follow all National and local electrical codes.

WARNING

RISK OF FIRE! THE POWER CORD MUST NOT BE PINCHED AGAINST A SHARP EDGE. SECURE CORD TO AVOID

TRIPPING OR SNAGGING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR PERSONAL INJURY. DO NOT RUN

CORD UNDER CARPETING. DO NOT COVER CORD WITH THROW RUGS, RUNNERS OR THE LIKE. ARRANGE CORD

AWAY FROM TRAFFIC AREAS AND WHERE IT WILL NOT BE TRIPPED OVER.

RISK OF FIRE! TO PREVENT A POSSIBLE FIRE, DO NOT BLOCK AIR INTAKE OR EXHAUST IN ANY MANNER. DO NOT

USE ON SOFT SURFACES WHERE OPENINGS MAY BECOME BLOCKED.

RISK OF FIRE! DO NOT BLOW OR PLACE INSULATION AGAINST THE APPLIANCE.

THIS ELECTRIC APPLIANCE IS TESTED AND LISTED FOR USE ONLY WITH THE APPROVED OPTIONAL ACCESSORIES.

USE OF OPTIONAL ACCESSORIES NOT SPECIFICALLY TESTED FOR THIS ELECTRIC APPLIANCE COULD VOID THE

WARRANTY AND/OR RESULT IN A SAFETY HAZARD.

IF THE INFORMATION IN THESE INSTRUCTIONS IS NOT FOLLOWED EXACTLY, A FIRE OR EXPLOSION MAY RESULT

CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR DEATH. DO NOT STORE OR USE GASOLINE OR OTHER

FLAMMABLE VAPORS IN THE VICINITY OF THIS OR ANY OTHER APPLIANCE.

THIS APPLIANCE IS HEAVY. IT IS HIGHLY RECOMMENDED THAT TWO PEOPLE INSTALL THIS APPLIANCE.

HEATER VENTS ON THE ELECTRIC APPLIANCE CANNOT, IN ANY WAY, BE COVERED AS IT MAY CREATE A FIRE

HAZARD.

DO NOT RUN THE POWER CORD HORIZONTALLY, DIRECTLY BELOW THE APPLIANCE.

68.5A

3.1 MINIMUM CLEARANCE TO COMBUSTIBLES

Measurements are taken from the glass front.

Bottom 0" Top 0" to 2" (51mm) mantel

Sides 1/4" (6.3mm) Top 3" (76mm) to ceiling

Back 1/4" (6.3mm) Top 1/4" (6.4mm) to enclosure

WARNING

WHEN USING PAINT OR LACQUER TO FINISH THE MANTEL, THE PAINT OR LACQUER MUST BE

HEAT RESISTANT TO PREVENT DISCOLOURATION.

3.2 MINIMUM MANTEL CLEARANCES

NOTE: The control panel switch is located on the upper right hand side of the appliance. Always

ensure this switch remains accessible.

TOP OF APPLIANCE

152mm

8"8"

203mm

MANTEL

25mm

51mm

76mm

102mm

51mm

1/4"

6.3mm

W415-1454 / C / 02.23.16

A. Once the rough opening has been

prepared, and the power has been

routed to the right side of the recess,

the appliance may be installed.

B. The electrical connection must be

made prior to placing the appliance

into position. (See "HARD WIRING

INSTALLATION" section).

Prepare rough in framing following the recommended dimensions in Figure 1. For the corner rough in framing,

follow the recommended dimension in Figure 2.

Select a location that is not prone to moisture and is located at least 36" (914mm) away from combustible

materials such as curtain drapes, furniture, bedding, paper etc.

NEFB24H NEFB27H NEFB29H

A 9" (229mm) 10" (254mm) 10" (254mm)

B 23" (584mm) 26" (660mm) 28" (711mm)

C 17 1/4"

(438mm) + F

18 1/4"

(463mm) + F

19 3/4"

(502mm) + F

J 41"

(1041mm)

44" (1118mm) 46" (1168mm)

K 29" (736mm) 31 1/2"

(800mm)

32 1/2"

(826mm)

L 29" (736mm) 31 1/2"

(800mm)

32 1/2"

(826mm)

FLOOR

(Or mantel base thickness)

Fig. 1

Fig. 2

3.3 FRAMING

W415-1454 / C / 02.23.16

GREEN

BLACK

WHITE

HARD WIRING CONNECTION

If it is necessary to hard wire this appliance, a qualiﬁ ed electrician must remove the cord connection, and

wire the appliance directly to the household wiring. The wire and power supply breaker must rated for 120V

minimum 15 Amps.

This appliance must be electrically connected and grounded in accordance with local codes, if hard wired. In

the absence of local codes, use the current CSA C22.1 CANADIAN ELECTRICAL CODE in Canada or the

current ANSI/NFPA 70 NATIONAL ELECTRICAL CODE in the United States.

WARNING

TURN OFF THE APPLIANCE COMPLETELY AND LET COOL BEFORE SERVICING. ONLY A QUALIFIED SERVICE

PERSON SHOULD SERVICE AND REPAIR THIS ELECTRIC APPLIANCE.

GREEN

BLACK

WHITE

NOTE: There are 3 wires from the ﬁ replace junction; white (neutral), black (power L1) and green

(ground) that connect to 120V power supply (breaker panel), see below.

White, Green and

Black wires:

Connect to 120V

power supply.

3.3.1 HARD WIRING INSTALLATION

* NEFB29H ILLUSTRATED

NOTE: Leave enough wire so that the appliance can be removed from the enclosure without

disconnecting the power supply.

A. Remove the securing screw from the electrical cover plate, located on the right hand side of the

ﬁ replace.

B. Add an electrical box connector and feed the supply wires through the 7/8" (22mm) hole.

C. Separate the black, white and green wires that have the wire nuts on them.

D. Remove the wire nuts and secure the black wire (power L1) to the black (power L1) lead of the

power supply. Connect the white wire from the unit to the white (neutral) wire from the power

supply. Connect the green wire to the ground wire.

E. Resecure the cover plate.

BLACK

WHITE

BLACK

WHITE

GREEN

(L1)

(N)

(G)

WIRE NUT

W415-1454 / C / 02.23.16

Fig. 1

Fig. 2

W415-1454 / C / 02.23.16

3.3.2 APPLIANCE INSTALLATION

A. With two people, lift the appliance up and insert into the opening, keeping a 3/8" (9.5mm) space

between the appliance and ﬂ oor base in order to not scratch the ﬂ oor surface. Do not push or slide the

bottom of the appliance on the ﬂ oor base, see Figure 1.

B. Set the appliance down and into place, see Figure 2.

C. If the appliance does not sit ﬂ at on the ﬂ oor or mantel base, apply a shim (not supplied) under the

nylon pads and adjust until level.

MANTEL

TABLETTE

APPLIANCE

APPAREIL

STEP 3: SET APPLIANCE

ÉTAPES 3: RÉGLÉ APPAREIL

MANTEL

TABLETTE

APPLIANCE

APPAREIL

1/4"

STEP 1: LIFT

ÉTAPES 1: SOULEVER

STEP 2: INSERT

ÉTAPES 2: INSÉREZ

DO NOT SLIDE APPLIANCE

NE GLISSEZ PAS L'APPAREIL

MANTEL

NOTE: This appliance is equipped with nylon pads located on the bottom four corners. To prevent

damaging the base of the mantel, carefully lift the appliance into the mantel while avoiding contact

with the front edge of the mantel base.

POWER

Turns the appliance ON/OFF.

FLAME & EMBER LIGHT

CONTROL

HEATER CONTROL

DECORATIVE LIGHT

(CEFB29H ONLY)

TIMER

TEMPERATURE

CONTROL

Controls Flame brightness and the Ember Light.

5 Settings: Flame & Ember off (FO), Ember on but Flame

off (LL), small Flame & Ember (F1), medium Flame &

Ember (F2), brightest Flame and Ember (F3).

Turns the Heater and Blower ON/OFF.

4 Settings: Heater & Blower off (HO), Blower on (BL), low

heat (H1), high heat (H2).

Controls Decorative Light settings.

4 Settings: Decorative Light off (do), white colour (d1),

auto-cycle from White / Orange / Blue / Orange-Blue /

White-Orange / White-Blue (d2), lock to desired colour

(d3). It will take 8.5 seconds to switch between colours

(on d2 setting).

Timer can be programed to run appliance for specific

lengths of time (30mins. minimum to 6hrs maximum).

Press and hold the Timer button for 5 seconds. This

will change the button to Temperature Control, or vice

versa. There are 7 temperature settings (61

°F, 64°F, 70°F,

°F, 81°F, 85°F and OFF)

F° / C° SWITCH

Hold 5

seconds

To change temperature format, Fahrenheit or Celsius.

Press and hold the Flame button for 5 seconds.

HEATER LOCK

Hold 5

seconds

Heater button can be locked or unlocked by holding the

Heater button for 5 seconds.

Hold 5

seconds

(FOR NEFB27H,

NEFB29H ONLY)

W415-1454 / C / 02.23.16

4.0 OPERATING INSTRUCTIONS

Once the appliance has been plugged into a grounded electrical outlet or hard wired to a dedicated 120V

power supply, it is ready to operate.

ATTENTION: Ensure the house circuit breakers for the power supply are turned on. When initially

connecting the appliance into a power source the unit will perform an LED check. The unit will ﬂ ash on

and off for 5 seconds.

The Control Panel is located on the top front of the appliance.

4.1 OPERATING CONTROL PANEL

*NEFB27H, NEFB29H REMOTE

CONTROL ILLUSTRATED

W415-1454 / C / 02.23.16

4.2 OPERATING BY REMOTE CONTROL

WARNING

TO AVOID DANGER OF SUFFOCATION KEEP THE PACKAGING BAG AWAY FROM BABIES AND

CHILDREN. DO NOT USE IN CRIBS, BED, CARRIAGES OR PLAY PENS. THIS BAG IS NOT A TOY.

KNOT BEFORE THROWING AWAY.

A. The power button can be used to turn the appliance on/off. Pressing

this button activates the power to the appliance. Pressing the

power button again will turn off the appliance. The ember and log will

fade after 4 seconds after turning off the appliance.

B. To adjust the ﬂ ame brightness and ember log light, press the ﬂ ame

button . There is one ember log light and three ﬂ ame brightness

levels to cycle through and then an off setting ( LL, F1, F2, F3 and

then F0).F3 is the brightest ﬂ ame level, LL is the ember log light only.

C. To control the thermostat function press the thermostat button .

There are 7 temperature settings (61°F, 64°F, 70°F, 75°F, 81°F

85°F and off). The default setting will display Fahrenheit. Press the

thermostat button to cycle through the settings. Once you have

selected the desired temperature the heater will automatically

operate until that temperature is reached. When the room

temperature is 2 degrees lower than the temperature setting, the

heater will turn on.

D. To activate the heater and blower, press the heater button , the

blower will turn on. Press the heater button again to set desired low

or high heat temperature; press the heater button again to turn off

the heater.

E. The timer controls all operating modes of the appliance. To activate

the timer, press the timer button , the icon will illuminate and the

time will appear on the LED display. To choose the desired time,

continue to press the timer button, there are 8 settings (30mins,1h,

2h, 3h, 4h, 5h, 6h and off). The ﬁ replace will turn off at the setting

time.

F. To activate the decoration light, press the light button .There are three settings to cycle through and

then an off setting (d1, d2, d3 and then d0). d1 white colour, d2 colour cycles from White / Orange /

Blue / Orange-Blue / White-Orange / White-Blue. It will take 8.5 seconds to switch from one colour to

the next when in d2 setting, d3 will lock to a desired colour (Only NEFB27H and NEFB29H models

have the decoration light feature).

G. To turn off the appliance, press the power button once on the remote, or press the power button once

on the control panel on the unit.

NOTE: This hand held remote control must remain within 6 meters or 19 feet of the appliance to be

effective.

NOTE: When operating the remote control, it must be directed towards the front center of the appliance.

W415-1454 / C / 02.23.16

5.0 FINISHING

WARNING

POWER SUPPLY SERVICE MUST BE COMPLETED PRIOR TO FINISHING TO AVOID

RECONSTRUCTION.

HEAT VENTS AND AIR OPENINGS CANNOT BE COVERED IN ANY CIRCUMSTANCES.

5.1 GLASS DOOR REMOVAL AND INSTALLATION

A. Remove the 4 screws off the appliance, as shown.

B. Remove the glass front and place on a soft non-abrasive

surface.

C. Reverse these steps to reinstall the glass front.

WARNING

FACING AND/OR FINISHING MATERIAL MUST NOT INTERFERE WITH AIR FLOW THROUGH AIR

OPENINGS, LOUVRES OPENINGS, OPERATION OF LOUVRES OR DOORS OR ACCESS FOR

SERVICE. OBSERVE ALL CLEARANCES WHEN APPLYING COMBUSTIBLE MATERIALS.

BEFORE DOOR IS REMOVED TURN THE APPLIANCE OFF AND WAIT UNTIL APPLIANCE IS COOL

TO THE TOUCH. DOORS ARE HEAVY AND FRAGILE SO HANDLE WITH CARE.

SCREW

A. Remove the packaging materials holding

the logs, grate and ember bed assembly

to the appliance.

B. Pinch the back of the assembly and lift it

up from the appliance.

SCREW

EMBER

BED

* NEFB27H ILLUSTRATED

5.2 LOG, GRATE AND EMBER BED ASSEMBLY REMOVAL

For Model NEFB29H:

A. Remove the 2 screws, as shown.

B. Lift the log, grate and ember bed up from

the appliance and remove.

For Model NEFB24H and NEFB27H:

SCREW

W415-1454 / C / 02.23.16

A. Slide the panels into place and secure with the holding bracket.

B. Ensure the brick panels are positioned appropriately in the unit and are not angled or sticking

out from the unit.

HOLDING BRACKET

5.3 BRICK PANEL INSTALLATION AND REMOVAL (NEFB29H ONLY)

W415-1454 / C / 02.23.16

6.0 WIRING DIAGRAM

WARNING

TURN OFF THE APPLIANCE COMPLETELY AND LET COOL BEFORE SERVICING. ONLY A QUALIFIED SERVICE

PERSON SHOULD SERVICE AND REPAIR THIS ELECTRIC APPLIANCE.

PLUG /

FICHE

FAN /

SOUFFLERIE

MOTOR /

MOTEUR

AC-N

AC-L

RLY1 RLY2 RLY3 RLY4

NTC

OUTOUT

OUT

#2 #4

#14

#11

#12

#13

#10

#15

CARTE DE CIRCUIT IMPRIMÉ

MAIN PCB BOARD /

DECORATION /

DÉCORATION

WIRE NUT /

CONNECTEUR

DE FILS

WIRE NUT /

CONNECTEUR

DE FILS

WIRE NUT /

CONNECTEUR

DE FILS

HEATER 700W2 /

CHAUFFERETTE 700W2

HEATER 700W1 /

CHAUFFERETTE 700W1

THERMAL CUT-OFF /

COUPURE

THERMIQUE

DECORATION LIGHT (OPTIONAL) /

DECORATION DE LUMIÈRE(OPTIONNEL)

700W1

700W2

MOTOR /

MOTEUR

FAN /

SOUFFLERIE

T-FUSE /

FUSIBLE

FLAME /

FLAMME

DISPLAY CN3 /

AFFICHAGE

TEMPERATURE

SENSOR /

CAPTEUR DE

EMPÉRATURE

CONTROL PANEL BOARD /

PANNEAU DE CONTRÔLÉ

FLAME LED LIGHT /

LUMIÈRE DEL DE FLAMME

LOG LIGHT /

DEL DES BÛCHES

EMBER BED LIGHT /

LUMIÈRE LIT DE BRAISES

LOG LIGHT /

DEL DES BÛCHES

W385-2009 / B

W415-1454 / C / 02.23.16

Contact your dealer or the factory for questions concerning prices and policies on replacement parts. Normally

all parts can be ordered through your Authorized dealer / distributor.

FOR WARRANTY REPLACEMENT PARTS, A PHOTOCOPY OF THE

ORIGINAL INVOICE WILL BE REQUIRED TO HONOUR THE CLAIM.

When ordering replacement parts always give the following information:

• Model and serial number of appliance

• Installation date of appliance

• Part number

• Description of part

• Finish

FOR FURTHER INFORMATION, CONTACT YOUR AUTHORIZED DEALER.

41.1

FAILURE TO POSITION THE PARTS

IN ACCORDANCE WITH THIS

MANUAL OR FAILURE TO USE ONLY

PARTS SPECIFICALLY APPROVED

WITH THIS APPLIANCE MAY

RESULT IN PROPERTY DAMAGE OR

PERSONAL INJURY.

WARNING

For after sales service, please call 1-866-820-8686

7.0 REPLACEMENT PARTS

W415-1454 / C / 02.23.16

NOTE: Care must be taken when removing and disposing of any broken glass or damaged

components. Be sure to vacuum up any broken glass from inside the appliance before operation.

REF. PART NO. DESCRIPTION

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

G105-0006

FRONT GLASS

G010-0079

G405-0010

G010-0084

G010-0076

G660-0004

W010-3145

PLASTIC FLAME PANE

BLOWER & HEATER ASSEMBLY

FLAME LED

REFLECTOR

REMOTE CONTROL TRANSMITTER

FRONT HEADER

G190-0004

TEMPERATURE SENSOR

W435-0059

SYNCHRONOUS MOTOR

G190-0005

MAIN PCB BOARD

G190-0006

W615-0135-SER

SPACER, 4PCS

G405-0012

LOG LED

G405-0011

EMBER BED LED

G135-0011

EMBER BED

CONTROL PANEL, NEFB24H

G010-0081

CONTROL PANEL BOARD

9 11 12 13 14 1510 16

2217

G750-0032

WIRE ASSEMBLY

7.1 NEFB24H OVERVIEW

W415-1454 / C / 02.23.16

REF. PART NO. DESCRIPTION

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

G105-0007

FRONT GLASS

G010-0079

G405-0010

G010-0085

G010-0077

G660-0005

G010-0082

PLASTIC FLAME PANE

BLOWER & HEATER ASSEMBLY

FLAME LED

REFLECTOR

REMOTE CONTROL TRANSMITTER

FRONT HEADER

G190-0004

TEMPERATURE SENSOR

W435-0059

SYNCHRONOUS MOTOR

G190-0005

MAIN PCB BOARD

G190-0006

W615-0135-SER

SPACER, 4PCS

G405-0012

LOG LED

G405-0011

EMBER BED LED

G135-0012

EMBER BED

CONTROL PANEL, NEFB29H

G010-0080

CONTROL PANEL BOARD

10 12 13 14 15 1611 17

2218

G750-0032

WIRE ASSEMBLY

G405-0007

NIGHT LIGHT LED

NOTE: Care must be taken when removing and disposing of any broken glass or damaged

components. Be sure to vacuum up any broken glass from inside the appliance before operation.

7.2 NEFB27H OVERVIEW

W415-1454 / C / 02.23.16

REF. PART NO. DESCRIPTION

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

G105-0008

FRONT GLASS

G010-0086

G010-0078

G660-0005

W010-3145

PLASTIC FLAME PANE

REFLECTOR

REMOTE CONTROL TRANSMITTER

FRONT HEADER

G190-0004

TEMPERATURE SENSOR

W435-0059

SYNCHRONOUS MOTOR

G190-0006

G405-0011

LOG LED

G405-0012

EMBER BED LED

CONTROL PANEL, CEFB29H

G010-0080

CONTROL PANEL BOARD

310

11 13 15 16 17

2219

G010-0079

G405-0010

G750-0032

BLOWER & HEATER ASSEMBLY

FLAME LED

WIRE ASSEMBLY

G190-0005

MAIN PCB BOARD

W615-0135-SER

SPACER, 4PCS

G405-0007

NIGHT LIGHT LED

G010-0090

BRICK PANEL KIT

G010-0083

LOG / EMBER / GRATE ASSEMBL

NOTE: Care must be taken when removing and disposing of any broken glass or damaged

components. Be sure to vacuum up any broken glass from inside the appliance before operation.

7.3 NEFB29H OVERVIEW

W415-1454 / C / 02.23.16

8.0 TROUBLESHOOTING

SYMPTOM PROBLEM TEST SOLUTION

Dim or no ﬂ ame Flame LED’s are burnt out

Main PCB Board burnt out

Inspect the LED and replace them if necessary

Inspect the Main PCB Board and replace if necessary.

Ember bed is not

glowing or dimming

Ember LED’s are burnt out

Main PCB Board burnt out

Inspect the ember bed LED’s and replace if necessary.

Inspect the Main PCB Board and replace if necessary.

No warm air coming

out of appliance

Heater has overheated

Room temperature is higher

than the appliance setting (if

it is set to room temperature)

Heater is burnt out

Unplug power or turn-off the circuit breaker, allow appliance to

cool for 15 minutes.

Reset temperature setting.

Inspect the blower and heater and replace it if necessary.

Appliance turns off

and will not turn on

Appliance has overheated

and safety thermal switch has

tripped

Unplug power or turn-off the circuit breaker, allow appliance to

cool for 15 minutes to reset the thermal switch, then plug in or

turn it on.

House circuit breaker has

tripped

Appliance’s fuse has blown

Reset house circuit breaker.

Replace the fuse.

Appliance will not

come on when

switch is ﬂ ipped to

Appliance is not plugged into

an electrical outlet

Check plug and plug it in.

Appliance has overheated

and safety thermal switch has

tripped

Circuit board is burnt out

Unplug power or turn-off the circuit breaker, allow appliance to

cool for 15 minutes, then plug in or turn the breaker on.

Inspect the circuit board and replace it if necessary.

Remote control

does not work

Low batteries Replace batteries in remote control.

Heater shuts off

automatically

Room is too warm The heater has a built-in thermostat so it will shut off

automatically once the pre-set temperature is reached. It will

also turn on automatically if the room temperature drops below

the pre-set temperature.

LED Flashing Appliance has overheated

and safety thermal switch has

tripped

Unplug power or turn off the circuit breaker, allow appliance to

cool for 15 minutes, then plug in or turn the circuit breaker on.

Power Failure Appliance has returned to

default settings

Re-program appliance to original settings.

WARNING

TURN OFF THE APPLIANCE COMPLETELY AND LET COOL BEFORE SERVICING. ONLY A

QUALIFIED SERVICE PERSON SHOULD SERVICE AND REPAIR THIS ELECTRIC APPLIANCE.

Thermostat wire not

connected to PCB

Thermostat wire connection

to PCB is loose

Thermostat has failed Replace thermostat.

Connect wire.

Connect wire ﬁ rmly to PCB.

E1 Error Code

E2 Error Code

Replace thermostat.

Replace PCB.

Thermostat shorting

PCB thermostat connection

is shorting

42.37

DRAFT

W415-1454 / C / 02.23.16

NAPOLEON warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is not necessary.

Simply provide your proof of purchase along with the model and serial number to make a warranty claim. NAPOLEON reserves the right to have

its representative inspect any product or part thereof prior to honouring any warranty claim. Provided that the purchase was made through an

authorized NAPOLEON dealer, your appliance is subject to the following conditions and limitations:

Warranty coverage begins on the date of original installation.

This factory warranty is non-transferable and may not be extended whatsoever by any of our representatives.

Installation must be done in accordance with the installation instructions included with the product and all local and national building and ﬁ re codes.

This limited warranty does not cover damages caused by misuse, lack of maintenance, accident, alterations, abuse or neglect and parts installed

from other manufacturers will nullify this warranty.

This limited warranty further does not cover any scratches, dents, corrosion or discolouring caused by excessive heat, abrasive and chemical

cleaners nor chipping on porcelain enamel parts, mechanical breakage of PHAZER™ logs.

In the ﬁ rst year only, this warranty extends to the repair or replacement of warranted parts which are defective in material or workmanship,

provided that the product has been operated in accordance with the operation instructions and under normal conditions.

NAPOLEON will not be responsible for installation, labour or any other expenses related to the reinstallation of a warranted part, and such

expenses are not covered by this warranty. Notwithstanding any provisions contained in the Limited Warranty, NAPOLEON’s responsibility under

this warranty is deﬁ ned as above, and it shall not in any event extend to any incidental, consequential or indirect damages.

This warranty deﬁ nes the obligations and liability of NAPOLEON with respect to the NAPOLEON electric appliance and any other warranties

expressed or implied with respect to this product; its components or accessories are excluded.

NAPOLEON neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of this product.

Any damages to appliance, brass trim or other component due to water, weather damage, long periods of dampness, condensation, damaging

chemicals or cleaners will not be the responsibility of NAPOLEON.

The bill of sale or copy will be required together with a serial number and a model number when making any warranty claims from your authorized

dealer. The warranty registration card must be returned within fourteen days to register the warranty.

NAPOLEON reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty claim.

All parts replaced under the Limited Warranty Policy are subject to a single claim.

All parts replaced under the warranty will be covered for a period of 90 days from the date of their installation.

The manufacturer may require that defective parts or products be returned or that digital pictures be provided to support the claim. Returned

products are to be shipped prepaid to the manufacturer for investigation. If a product is found to be defective, the manufacturer will repair or

replace such defect.

Before shipping your appliance or defective components, your dealer must obtain an authorization number. Any merchandise shipped without

authorization will be refused and returned to sender.

Shipping costs are not covered under this warranty.

Additional service fees may apply if you are seeking warranty service from a dealer.

2.5C

NAPOLEON electric appliances are manufactured under the strict Standard of the world recognized

ISO 9001 : 2008 Quality Assurance Certiﬁ cate.

NAPOLEON products are designed with superior components and materials and assembled by trained craftsmen who

take great pride in their work. Once assembled the complete appliance is thoroughly inspected by a qualiﬁ ed technician

before packing to ensure that you, the customer, receive the quality product that you expect from NAPOLEON.

Electrical components and wearable parts such as fan/heater, motors, switches, nylon bearing components and remote

controls are covered and NAPOLEON will provide replacement parts free of charge during the ﬁ rst year of limited warranty.

Light bulbs and fuses are NOT covered by the warranty.

Any labour related to warranty repair is not covered.

* Construction of models vary. Warranty applies only to components included with your speciﬁ c appliance.

NAPOLEON ELECTRIC APPLIANCE LIMITED WARRANTY

CONDITIONS AND LIMITATIONS

ALL SPECIFICATIONS AND DESIGNS ARE SUBJECT TO CHANGE WITHOUT PRIOR NOTICE DUE TO ON-GOING PRODUCT IMPROVEMENTS.

NAPOLEON IS A REGISTERED TRADEMARK OF WOLF STEEL LTD.

9.0 WARRANTY

Other Napoleon

Products

'JSFQMBDF*OTFSUTt$IBSDPBM(SJMMT

t(BT'JSFQMBDFTt8BUFSGBMMTt8PPE4UPWFT

)FBUJOH$PPMJOHt&MFDUSJD'JSFQMBDFTt0VUEPPS'JSFQMBDFTt(BT(SJMMT

'JSFQMBDFT)FBUJOH$PPMJOHDBMMt(SJMMTDBMM

napoleonproducts.com

/BQPMFPO3PBE#BSSJF0OUBSJP$BOBEB-.(

#BZWJFX%SJWF#BSSJF0OUBSJP$BOBEB-/:

.JMMFS%SJWF$SJUUFOEFO,FOUVDLZ64"

5SBOT$BOBEB)JHIXBZ.POUSFBM2VFCFD$BOBEB)5"

W415-1454 / C / 02.23.16

1.16E

AVERTISSEMENT

INSTALLATEUR : LAISSEZ CE MANUEL AVEC L’APPAREIL.

PROPRIÉTAIRE : CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE.

NE LAISSEZ PAS LES ENFANTS OU AUTRES INDIVIDUS À RISQUE SEULS À PROXIMITÉ DE L’APPAREIL

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /

103 Miller Drive, Crittenden, Kentucky , USA, 41030

Téléphone 705-721-1212 • Télécopieur 705-722-6031 • www.napoleonfoyers.com • [email protected]

CONSIGNES DE SÉCURITÉ

Si ces instructions ne sont pas suivies à

la lettre, un incendie pourraient s’ensuivre

causant des dommages matériels, des

blessures corporelles ou des pertes de vie.

- N’entreposez pas et n’utilisez pas d’essence

ou autres liquides et vapeurs inﬂ ammables à

proximité de cet appareil ou tout autre appareil.

INSTRUCTIONS

D’INSTALLATION ET

D’OPÉRATION

APPOSEZ L’ÉTIQUETTE DU NUMÉRO DE SÉRIE DU CARTON

N° de série

N° DE MODÈLE

10,00 $

HOMOLOGUÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICAINES: CSA C22.2 No-46 / UL 2021

NEFB24H, NEFB27H

& NEFB29H

FOYER ÉLECTRIQUE

W415-1454 / C / 02.23.16

NOTE: Les changements autres que de nature éditoriale sont dénotés par une ligne verticale dans la marge.

TABLE DES MATIÈRES

1.0 INTRODUCTION 27

1.1 DIMENSIONS 28

1.3 HOMOLOGATIONS 29

1.2 INSTRUCTIONS GÉNÉRALES 29

1.4 PLAQUE D'HOMOLOGATION 30

1.5 EMPLACEMENT L'ÉTIQUETTE 30

2.0 EMPLACEMENT DE L'APPAREIL 31

2.1 DÉBALLAGE ET VÉRIFICATION DE L'APPAREIL 31

2.2 MISE À LA TERRE DE L'APPAREIL 31

3.0 INSTALLATION 32

3.1 DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLES 32

3.2 DÉGAGEMENTS MINIMAUX DE LA TABLETTE 32

3.3 OSSATURE 33

3.3.1 BRANCHEMENT PAR CABLE 34

3.3.2 INSTALLATION DE L'APPAREIL 36

4.0 INSTRUCTIONS DE FONCTIONNEMENT 37

4.1 INTERRUPTEUR ET PANNEAU DE COMMANDE 37

4.2 UTILISATION DE LA TÉLÉCOMMANDE 38

5.0 FINITIONS 39

5.1 ENLÈVEMENT ET INSTALLATION DE LA PORTE VITRÉE 39

5.2 RETRAIT DES BÛCHES, DE LA GRILLE ET DU LIT DE BRAISES 39

5.3 ENLÈVEMENT ET INSTALLATION DES PANNEAUX DE BRIQUE 40

6.0 SCHÉMA DE CÂBLAGE 41

7.0 RECHANGES 42

7.1 VUE D'ENSEMBLE NEFB24H 43

7.2 VUE D'ENSEMBLE NEFB27H 44

7.3 VUE D'ENSEMBLE NEFB29H 45

8.0 GUIDE DE DÉPANNAGE 46

9.0 GARANTIE 48

10.0 NOTES 49

11.0 NOTES 50

Les piles doivent être mises au rebut conformément aux lois et à la réglementation locales. Certaines piles

peuvent être recyclées et acceptées dans votre centre de recyclage local. Renseignez-vous auprès de

votre municipalité au sujet des directives de recyclage.

W415-1454 / C / 02.23.16

1.0 INTRODUCTION

3.7C

AVERTISSEMENT

• CET APPAREIL EST CHAUD LORSQU’IL FONCTIONNE ET PEUT CAUSER DE GRAVES BRÛLURES EN CAS DE

CONTACT.

• Ne faites pas fonctionner l’appareil avant d’avoir lu et compris les instructions d’utilisation. Ne pas respecter les

instructions pourrait causer un incendie ou des blessures corporelles.

• Risque de brûlures. L’appareil doit être éteint et refroidi avant d’effectuer l’entretien. Pour débrancher l’appareil, mettez

d’abord les boutons de contrôle à « OFF » puis retirez la ﬁ che de la prise de courant.

• N’installez pas de composants endommagés ou incomplets ni des composants de substitution.

• Ne brûlez pas de bois ou autres matériaux dans cet appareil.

• Les jeunes enfants doivent être supervisés attentivement lorsqu’ils sont dans la même pièce que l’appareil. Les jeunes

enfants et autres personnes sont sujets aux brûlures accidentelles. Une barrière de protection est recommandée s’il

y a dans la maison des individus à risque. Aﬁ n de restreindre l’accès à l’appareil, installez une barrière de protection

ajustable pour garder les jeunes enfants ou autres personnes à risque hors de la pièce et loin des surfaces chaudes.

• Les vêtements et autres matériaux combustibles ne doivent pas être posés sur l’appareil ou à proximité.

• En raison des températures élevées, l’appareil devrait être placé loin des endroits passants et loin des meubles et des

rideaux.

• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de toucher aux

surfaces chaudes.

• Même lorsque l’appareil est éteint, la porte et l’écran demeureront chauds pendant un bon moment.

• Consultez votre détaillant local de foyer pour connaître les grillages de sécurité et les écrans offerts pour protéger les

enfants des surfaces chaudes. Ces grillages de sécurité et ces écrans doivent être ﬁ xés au plancher.

• Les grillages de sécurité ou écrans enlevés pour faire l’entretien devront être remis en place avant d’utiliser l’appareil.

• Il est primordial de garder propres les compartiments de contrôle, la soufﬂ erie et les bouches d’air de l’appareil.

L’appareil doit être inspecté avant la première utilisation et au moins une fois l’an par un spécialiste en entretien. Un

entretien plus fréquent pourrait être nécessaire en raison des peluches provenant des tapis, literie, etc. L’emplacement

de l’appareil doit être gardé libre de tous matériaux combustibles, essence ou autres liquides et vapeurs inﬂ ammables.

• Cet appareil ne devra être modiﬁ é en aucun cas.

• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien

de service qualiﬁ é pour inspecter l’appareil et pour remplacer toute pièce du système de contrôle qui aurait été

submergée.

• Ne pas opérer l’appareil lorsque la porte vitrée est enlevée, ﬁ ssurée ou brisée. Le remplacement de la vitre devra être

effectué par un technicien de service certiﬁ é ou qualiﬁ é.

• Ne frappez pas et ne claquez pas la porte vitrée de l’appareil.

• Les matériaux d’emballage doivent être gardés hors de la portée des enfants et mis au rebut de façon sécuritaire.

Comme tous les emballages de plastique, ceux-ci ne sont pas des jouets et doivent demeurer hors de la portée des

enfants et des bébés.

• L’entretien ne doit être effectué que lorsque l’appareil est débranché du circuit électrique.

• Débranchez toujours l’appareil lorsqu’il n’est pas utilisé.

• N’utilisez pas l’appareil si le cordon d’alimentation ou la ﬁ che sont endommagés, s’il ne fonctionne pas bien, ou s’il a

été échappé ou endommagé d’une quelconque façon. Retournez l’appareil à un centre de service autorisé pour une

inspection, des ajustements électriques ou mécaniques ou une réparation.

• N’utilisez pas cet appareil à l’extérieur.

• Ne placez jamais l’appareil à un endroit où il risque de tomber dans une baignoire ou tout autre réservoir contenant de

l’eau.

• Ne passez pas le cordon d’alimentation sous un tapis. Ne recouvrez pas le cordon avec des carpettes, des tapis de

couloir ou autres revêtements similaires. Évitez de placer le cordon dans un endroit passant ou à un endroit où il risque

de causer des chutes.

• Branchez seulement dans une prise de courant adéquatement mise à la terre.

• N’insérez pas d’objets dans les ouvertures d’entrée d’air ou de sortie d’air puisque cela risque d’endommager l’appareil

ou causer des chocs électriques ou un incendie.

• Pour prévenir les risques d’incendie, ne bloquez pas les entrées d’air et les sorties d’air de quelque manière que ce

soit. Ne placez pas cet appareil sur une surface molle telle qu’un tapis où les ouvertures pourraient se bloquer.

• Branchez toujours les appareils directement dans une prise de courant. N’utilisez jamais de rallonge ou

de prise électrique relogeable (prise/barre d’alimentation).

• Assurez-vous de respecter les dégagements aux matériaux combustibles lorsque vous installez un manteau

ou des tablettes au-dessus de l’appareil. Les téléviseurs et autres composants électroniques soumis à des

températures élevées peuvent fondre, se déformer, se décolorer et entraîner des défaillances prématurées de

ces appareils.

W415-1454 / C / 02.23.16

1.1 DIMENSIONS

CEFB24H ILLUSTRATED

CEFB27H ILLUSTRATED

24"

610mm

18 5/8"

473mm

15 3/4"

399mm

12 3/4"

323mm

18"

457mm

9 1/2"

241mm

25 1/8"

639mm

21"

533mm

17 5/8"

448mm

14 5/8"

371mm

11 5/8"

294mm

8 5/8"

219mm

17"

432mm

22 1/8"

563mm

20 1/8"

511mm

26"

660mm

17 1/4"

437mm

14 1/4"

361mm

9 1/2"

241mm

19 1/2"

495mm

27 1/4"

691mm

20 1/8"

510mm

CEFB29H ILLUSTRATED

24"

610mm

27"

686mm

29"

737mm

NEFB24H ILLUSTRÉE

NEFB27H ILLUSTRÉE

NEFB29H ILLUSTRÉE

W415-1454 / C / 02.23.16

1.2 INSTRUCTIONS GÉNÉRALES

1.3 HOMOLOGATIONS

Cet appareil a été testé selon les

normes CSA pour foyers électriques

installés de façon permanente

aux États-Unis et au Canada. Si

vous avez besoin d'assistance durant

l'installation, veuillez contacter votre

détaillant local.

NOTE: Cet appareil doit être

raccordé électriquement et mis à

la terre selon les codes locaux ou,

en l’absence de tels codes, avec le

National Electrical Code ANSI/NFPA

70-la dernière édition aux États-Unis

ou le Code canadien de l'électricité

CSA C22.1 au Canada.

4.8B

A. Avant de brancher votre appareil dans une prise de courant, vériﬁ ez si le disjoncteur de la maison

pour ce circuit est allumé.

B. ll est possible que l’appareil dégage une légère odeur inoffensive lors de la première utilisation.

Cela est une condition normale causée par le chauffage initial des éléments de l’appareil. Elle ne se

reproduira plus.

C. Si votre appareil n’émet pas de chaleur, consultez la section « Fonctionnement » de ce manuel pour

de plus amples renseignements.

D. Utilisez avec un limiteur de surtension certiﬁ é CSA ou UL.

E. Ne faites pas passer le cordon d’alimentation directement sous l’appareil.

Cet appareil électrique répond aux normes de construction et de sécurité du H.U.D. pour des applications

dans des maisons préfabriquées lorsque installé selon ces instructions.

AVERTISSEMENT

VEUILLEZ LIRE LE MANUEL D’INSTRUCTIONS EN ENTIER AVANT DE COMMENCER

L’INSTALLATION. OMETTRE DE SUIVRE CES INSTRUCTIONS POURRAIT CAUSER UN MAUVAIS

FONCTIONNEMENT DE L’APPAREIL ET ENTRAÎNER DES BLESSURES GRAVES ET/OU DES

DOMMAGES MATÉRIELS.

TOUS LES APPAREILS ÉLECTRIQUES CONTIENNENT DES COMPOSANTS INTERNES QUI

DEVIENNENT CHAUDS ET QUI PRODUISENT DES ÉTINCELLES. N’UTILISEZ PAS CET APPAREIL

DANS DES ENDROITS OÙ DE L’ ESSENCE, DES PEINTURES OU D’AUTRES LIQUIDES

INFLAMMABLES SONT PRÉSENTS.

CET APPAREIL ÉLECTRIQUE A ÉTÉ TESTÉ ET HOMOLOGUÉ POUR USAGE AVEC LES

ACCESSOIRES OPTIONNELS LISTÉS DANS CE MANUEL UNIQUEMENT. L’UTILISATION

D’ACCESSOIRES OPTIONNELS QUI N’ONT PAS ÉTÉ SPÉCIFIQUEMENT TESTÉS POUR CET

APPAREIL ÉLECTRIQUE ANNULERA LA GARANTIE DE L’APPAREIL ET/OU PRÉSENTERA DES

RISQUES POUR LA SÉCURITÉ.

NE PAS OUVRIR. RISQUE DE CHOC ÉLECTRIQUE. AUCUNE PIÈCE RÉPARABLE PAR

L’UTILISATEUR À L’INTÉRIEUR.

N’UTILISEZ PAS DE CORDONS D’ALIMENTATION ENDOMMAGÉS.

L’ENTRETIEN NE DOIT ÊTRE EFFECTUÉ QUE LORSQUE L’APPAREIL EST DÉBRANCHÉ DU

CIRCUIT ÉLECTRIQUE.

POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUISEZ LA BRANCHE LA PLUS LARGE DE LA

FICHE DANS LA FENTE CORRESPONDANTE DE LA PRISE ET INSÉREZ JUSQU’AU FOND.

Model Number NEFB24H NEFB27H NEFB29H

Description 24" Foyers

électriques

27" Foyers

électriques

29" Foyers

électriques

Tension 120V CA 120V CA 120V CA

Puissance Max 1500W Max 1500W Max 1500W

Ampères 15 A circuit mis

à la terre

15 A circuit mis à

la terre

15 A circuit mis à

la terre

Largeur 24" (610mm) 27" (686mm) 29" (737m)

Hauteur 17 5/8"

(448mm)

18 5/8" (473mm) 20 1/8" (511mm)

Profondeur 8 5/8" (219mm) 9 1/2" (241mm) 9 1/2" (241mm)

Poids Net 31.1lbs (14.1kg) 35.9lbs (16.3kg) 36.4lbs (16.5kg)

Poids brut (1A) 34.6lbs (15.7kg) 39.7lbs (18kg) 40.8lbs (18.5kg)

Poids brut (3A) 37lbs (17kg) 44lbs (20kg) 45bs (20.5kg)

Comme avec la plupart des appareils électroniques, votre nouveau foyer électrique a été conçu pour

fonctionner à des températures comprises entre 5 ° C (41 ° F) et 35 ° C (95 ° F). Pendant les mois froids de

l'hiver, la cheminée permet d'atteindre la température ambiante avant de

l'allumer.

W415-1454 / C / 02.23.16

1.4 PLAQUE D'HOMOLOGATION

INSTALLATEUR: Vous êtes responsable de cocher les cases appropriées sur la plaque d’homologation

selon le modèle, l’évacuation et le type de gaz de l’appareil.

Cette illustration est à titre de référence seulement. Consultez la plaque d’homologation pour obtenir

l’information précise.

NOTE: Le plaque d'homologation doit rester avec l'appareil à tout le temps. Il ne doit pas être enlevé.

1.5 EMPLACEMENT L'ÉTIQUETTE

PLAQUE D'HOMOLOGATION

AVEC NUMÉRO DE SÉRIE

NEFB24H (W385-2062)

NEFB27H (W385-2061)

NEFB29H (W385-2002)

AVERTISSEMENT

L'ÉTIQUETTE (W385-1944)

AVERTISSEMENT

L'ÉTIQUETTE (W385-1945)

SCHÉMA L'ÉTIQUETTE

(W385-2009)

AVERTISSEMENT

L'ÉTIQUETTE

(W385-1943)

ARRIÈRE

AVANT

CÔTÉ

BRANCHEMENT

PAR CÂBLE

L'ÉTIQUETTE

(W385-2003)

"NE PAS COUVRIR" L'ÉTIQUETTE

(W385-1946)

" AVERTISSEMENT

CHAUDE"

L'ÉTIQUETTE

(W385-2017)

W385-2062

CERTIFIED UNDER CANADIAN AND AMERICAN NATIONAL STANDARD: CSA 22.2 NO. 46 AND UL 2021 /

HOMOLOGUÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICAINES:CSA 22.2 NO. 46 UL 2021

FOYER À ÉLECTRIQUE. HOMOLOGUE POUR

INSTALLATION DANS UNE CHAMBRE A

COUCHER, UNE SALLE DE BAIN ET UN STUDIO.

APPROPRIE POUR INSTALLATION DANS UNE

MAISON MOBILE.

ELECTRIC FIREPLACE. SUITABLE FOR

BEDROOM AND BED-SITTING ROOM

INSTALLATION. SUITABLE FOR MOBILE

HOME INSTALLATION.

VOLTAGE: 120 VAC TENSION: 120VCA

FREQUENCY: 60Hz FRÉQUENCE: 60Hz

POWER: 1500W PUISSANCE: 1500W

DATE CODE: XXXXX CODE DE DATE:

DESIGNED IN NORTH AMERCIA

BY WOLF STEEL LTD.

MADE IN CHINA FABRIQUE EN CHINE

WOLF STEEL LTD.

24 NAPOLEON ROAD,

BARRIE, ON, L4M 0G8 CANADA

SERIAL NUMBER/NO. DE SERIE:

NEFB

MODEL / MODÈLE:

NEFB24H

DESIGN AMERIQUE DE NORD

PAR WOLF STEEL LTD.

MASTER CONTRACT: 161746

CONTRAT-CADRE: 161746

ÉCHANTILLON

DARD: CSA 2ARD: CSA 2

S ET AMÉRICAINT AMÉRICAIN

FOYER À ÉLFOYER À ÉL

INSTALLANSTALLA

COUCCOU

APPAP

LTAGE:GE:

120 VA120 V

FREQUENCY:EQUENCY

POWER:POWER:

DATE CODEATE COD

GNED IN NORTD IN NORT

BY WOBY WO

AD,

G8 CANADG8 CANAD

ÉCHANTILLON

DEL / MODÈLE: / MODÈLE:

W415-1454 / C / 02.23.16

AVERTISSEMENT

2.0 EMPLACEMENT DE L'APPAREIL

2.1 DÉBALLAGE ET VÉRIFICATION DE L'APPAREIL

Retirez soigneusement l'appareil de la boîte et enlevez les support l'avant d'installation. Avant d'installer

l'appareil, Retirez tous les emballages et matériels et assurez-vous qu'il fonctionne bien en branchant le cor-

don d'alimentation dans une prise de courant mise à la terre de 120 V.

2.2 MISE À LA TERRE DE L'APPAREIL

EN RAISON DES TEMPÉRATURES ÉLEVÉES, L'APPAREIL DEVRAIT ÊTRE PLACÉ LOIN DES

ENDROITS PASSANTS. GARDEZ TOUS LES ARTICLES COMBUSTIBLES TELS QUE LES MEUBLES,

LES OREILLERS, LA LITERIE, LE PAPIER, LES VÊTEMENTS ET LES RIDEAUX À UNE DISTANCE

D’AU MOINS 3 PIEDS (0,9 MÈTRE) DE LA FAÇADE DE L'APPAREIL.

NE PLACEZ JAMAIS L'APPAREIL ÉLECTRIQUE À UN ENDROIT OÙ IL RISQUE DE TOMBER DANS

UNE BAIGNOIRE OU TOUT AUTRE RÉSERVOIR CONTENANT DE L'EAU.

PORTEZ DES GANTS DE PROTECTION ET DES LUNETTES DE SÉCURITÉ LORS DE

L'INSTALLATION ET DE L'ENTRETIEN.

AFIN D'ÉVITER TOUT CONTACT AVEC DE L'ISOLANT QUI S'AFFAISSE, L'APPAREIL ÉLECTRIQUE

NE DOIT PAS ÊTRE INSTALLÉ CONTRE UN COUPE-VAPEUR OU DE L'ISOLANT À DÉCOUVERT.

UNE SURCHAUFFE LOCALISÉE PEUT SURVENIR ET UN INCENDIE POURRAIT S'ENSUIVRE.

L’APPAREIL ÉLECTRIQUE NE DOIT PAS ÊTRE EXPOSÉ AUX CONDITIONS EXTÉRIEURES

(PAR EX. LA PLUIE).

96.1

MÉTHODES DE MISE À LA TERRE

VIS À MÉTAL

(A)

INTERDIT AU CANADA

PATTE DE MISE

À LA TERRE

ADAPTATEUR

BROCHE DE MISE À LA TERRE

COUVERCLE

DU BOÎTIER DE

PRISES DE

COURANT

(C)

(B)

et appareil doit être branché sur un circuit de 120 volts.

on cordon

d’alimentation est équipé d’une ﬁ che comme illustré en (A) ci-contre.

Un adaptateur, tel qu’illustré en (C), est disponible pour brancher

des ﬁ ches à trois branches avec mise à la terre dans des prises à

deux fentes. La patte verte de mise à la terre de l’adaptateur doit

être branchée dans une prise de courant mise à la terre de façon

permanente telle qu’un boîtier de prises de courant mis à la terre.

L’adaptateur ne doit pas être utilisé si une prise de courant mise à la

terre à trois fentes est disponible.

Pour débrancher l’appareil, mettez les boutons de contrôle à « OFF »

puis retirez la ﬁ che de la prise de courant.

NOTE: Doit être connecté à un circuit de 15 ampères.

L'utilisation sur un cordon d'extension ne est pas autorisée.

W415-1454 / C / 02.23.16

3.0 INSTALLATION

Choisir un emplacement convenable qui n'est pas susceptible à l'humidité et est loin des tentures, les meubles

et les hauts secteurs de circulation. NOTE: Suivre tous les codes électrique national et locaux.

68.5A

AVERTISSEMENT

RISQUE D'INCENDIE! LE CORDON D'ALIMENTATION NE DOIT PAS ÊTRE COINCÉ CONTRE UNE ARÊTE

VIVE. FIXEZ LE CORDON POUR ÉVITER LES CHUTES OU LES ACCROCHAGES AFIN DE RÉDUIRE LE

RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES. NE PASSEZ PAS

LE CORDON D’ALIMENTATION SOUS UN TAPIS. NE RECOUVREZ PAS LE CORDON AVEC DES CAR-

PETTES, DES TAPIS DE COULOIR OU AUTRES REVÊTEMENTS SIMILAIRES. ÉVITEZ DE PLACER LE

CORDON DANS UN ENDROIT PASSANT OU À UN ENDROIT OÙ IL RISQUE DE CAUSER DES CHUTES.

RISQUE D'INCENDIE! POUR PRÉVENIR LES RISQUES D’INCENDIE, NE BLOQUEZ PAS LES EN-

TRÉES D’AIR ET LES SORTIES D’AIR DE QUELQUE MANIÈRE QUE CE SOIT. NE PLACEZ PAS CET

APPAREIL SUR UNE SURFACE MOLLE OÙ LES OUVERTURES POURRAIENT SE BLOQUER.

RISQUE D'INCENDIE! NE SOUFFLEZ PAS OU NE PLACEZ PAS D'ISOLANT CONTRE L'APPAREIL.

CET APPAREIL ÉLECTRIQUE A ÉTÉ TESTÉ ET HOMOLOGUÉ POUR USAGE AVEC LES ACCESSOIRES

OPTIONNELS LISTÉS DANS CE MANUEL UNIQUEMENT. L'UTILISATION D'ACCESSOIRES OPTION-

NELS QUI N'ONT PAS ÉTÉ SPÉCIFIQUEMENT TESTÉS POUR CET APPAREIL ÉLECTRIQUE ANNUL-

ERA LA GARANTIE DE L’APPAREIL ET/OU PRÉSENTERA DES RISQUES POUR LA SÉCURITÉ.

SI CES INSTRUCTIONS NE SONT PAS SUIVIES À LA LETTRE, UN INCENDIE OU UNE EXPLOSION

POURRAIENT S’ENSUIVRE, CAUSANT DES DOMMAGES MATÉRIELS, DES BLESSURES CORPORE-

LLES OU DES PERTES DE VIE. N’ENTREPOSEZ PAS ET N’UTILISEZ PAS D’ESSENCE OU AUTRES

VAPEURS INFLAMMABLES À PROXIMITÉ DE CET APPAREIL OU TOUT AUTRE APPAREIL.

ÉTANT DONNÉ LA LOURDEUR DE CET APPAREIL, IL EST RECOMMANDÉ QUE DEUX PERSONNES EN

FASSENT L'INSTALLATION.

LES ENTRÉES D'AIR ET LES SORTIES D'AIR NE DOIVENT PAS ÊTRE COUVERTES EN AUCUN CAS

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE.

N’EXÉCUTEZ PAS LE CORDON D’ALIMENTATION HORIZONTALEMENT, DIRECTEMENT EN DES-

SOUS DE L’APPAREIL.

AVERTISSEMENT

3.1 DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLES

Les mesures sont prises à partir de la façade vitrée.

Dessous 0" Haut 0" du 2" (51mm) au tablette

Côtés 1/4" (6.3mm) Haut 3" (76mm) au plafond

Arrière 1/4" (6.3mm) Haut 1/4" (6.3mm) à l'enceinte

LORSQUE VOUS UTILISEZ DE LA PEINTURE OU DU VERNIS COMME FINITION POUR VOTRE

TABLETTE, ASSUREZ-VOUS QU’ILS SOIENT RÉSISTANTS À LA CHALEUR AFIN DE PRÉVENIR

LA DÉCOLORATION.

3.2 DÉGAGEMENTS MINIMAUX DE LA TABLETTE

NOTE: L'interrupteur panneau de contrôle est situé à l'abaisser du côté droite de l'appareil. Garantie

toujours que l'accès à cette interrupteur est disponible.

HAUT DE

L’OUVERTURE DU FOYER

152mm

8"8"

203mm

MANTEL

25mm

51mm

76mm

102mm

51mm

1/4"

6.3mm

8" (203mm) TABLETTE

W415-1454 / C / 02.23.16

A. L'appareil peut être installé dès que

l'ouverture initiale est préparée et que

le câblage a été acheminé du côté

droit de l'enceinte.

B. La connexion électrique doit être

faite avant de insérer l'appareil

à sa place. (se référer la section

"BRANCHEMENT PAR CÂBLE").

Préparez l’ossature selon les dimensions recommandées à la ﬁ gure 1. Pour une ossature en coin,

respectez les dimensions recommandées dans la ﬁ gure 2.

Choisissez un endroit non sujet à l’humidité et situé à au moins 36 pouces (914mm) des articles

combustibles, tels que les rideaux, meubles, literie, papier, etc.

PLANCHER

(ou l'épaisseur de la tablette )

Fig. 1

Fig. 2

3.3 OSSATURE

NEFB24H NEFB27H NEFB29H

A 9" (229mm) 10" (254mm) 10" (254mm)

B 23" (584mm) 26" (660mm) 28" (711mm)

C 17 1/4"

(438mm) + P

18 1/4"

(463mm) + P

19 3/4"

(502mm) + P

J 41"

(1041mm)

44" (1118mm) 46" (1168mm)

K 29" (736mm) 31 1/2"

(800mm)

32 1/2"

(826mm)

L 29" (736mm) 31 1/2"

(800mm)

32 1/2"

(826mm)

W415-1454 / C / 02.23.16

3.3.1 BRANCHEMENT PAR CABLE

AVERTISSEMENT

COUPEZ L’ALIMENTATION ÉLECTRIQUE À L’APPAREIL ET LAISSEZ-LE REFROIDIR AVANT D’EFFECTUER UN

ENTRETIEN. SEUL UN TECHNICIEN DE SERVICE QUALIFIÉ PEUT EFFECTUER L’ENTRETIEN OU LA RÉPARATION

DE CET APPAREIL ÉLECTRIQUE.

Si c'est nécessaire de faire un branchement par câble, un électricien qualiﬁ é peut retirer le cordon

d’alimentation de l'appareil et brancher ce dernier directement au câblage de la maison. L' alimentation de

disjoncteurs et ﬁ ls doit être classé pour 120V min. 15 amps.

Si vous effectuez un branchement par câble, cet appareil doit être raccordé électriquement et mis à la terre

conformément aux codes locaux. En l’absence de tels codes, utilisez la version courante du Code canadien de

l'électricité CSA C22.1 au Canada ou du National Electrical Code ANSI/NFPA 70 aux États-Unis.

BRANCHEMENT PAR CÂBLE:

VERT

NOIR

BLANC

VERT

NOIR

BLANC

NOTE: Il y a trois ﬁ ls pour la connexion du foyer: le blanc (neutre), le noir (alimentation L1) et le vert

(mise à la terre) qui se connectent à l’alimentation 120 V (panneau de disjoncteurs).

Blanc, Vert et

Noir ﬁ ls;

Raccorder à la source d’alimentation

électrique de 120 V.

* NEFB29H ILLUSTRÉ

W415-1454 / C / 02.23.16

REMARQUE Laissez une longueur de ﬁ ls sufﬁ sante pour que l’appareil puisse être retiré de

l’enceinte sans le débrancher du circuit d’alimentation.

A. Retirez la vis de ﬁ xation de la plaque de recouvrement, située sur le côté droit du foyer.

B. Faites passer les ﬁ ls d’alimentation à travers le trou perforé de 22 mm (7/8 ").

C. Séparez l’un de l’autre les ﬁ ls noir, blanc et vert munis de capuchons de connexion.

D. Retirez les capuchons de connexion et raccordez le ﬁ l noir (alimentation L1) au ﬁ l noir

(alimentation L1) du circuit d’alimentation. Raccordez le ﬁ l blanc de l’appareil au ﬁ l blanc (neutre)

du circuit d’alimentation. Raccordez le ﬁ l vert au ﬁ l de mise à la terre.

E. Replacez la plaque de recouvrement et ﬁ xez-la.

NOIR

BLANC

NOIR

BLANC

VERT

(L1)

(N)

(G)

CAPUCHONS DE

CONNEXION

W415-1454 / C / 02.23.16

Fig. 1

Fig. 2

3.3.2 INSTALLATION DE L'APPAREIL

Ont à deux personnes de soulever l’appareil et insérez dans l’ouverture, en laissant un espace de 3/8"

(9.5mm) entre l’appareil et la base du plancher. Ne faites pas glissez l’appareil, plancher ou d’autres

surfaces peintes peuvent rayer, voir Figure 1.

B. Placez l’appareil vers le bas sur la plancher en place., voir Figure 2.

C. Si l'appareil ne siègent pas à plat sur le sol ou tablette, appliquer une cale (non fourni) sous les patins

en nylon et ajuster jusqu'à ce niveau.

MANTEL

TABLETTE

APPLIANCE

APPAREIL

STEP 3: SET APPLIANCE

ÉTAPES 3: RÉGLÉ APPAREIL

MANTEL

TABLETTE

APPLIANCE

APPAREIL

1/4"

STEP 1: LIFT

ÉTAPES 1: SOULEVER

STEP 2: INSERT

ÉTAPES 2: INSÉREZ

DO NOT SLIDE APPLIANCE

NE GLISSEZ PAS L'APPAREIL

TABLETTE TABLETTE

NOTE: Cet appareil est équipé de patins en nylon situés sur les quatre coins inférieurs. Pour éviter

d'endommager la base de la tablette, soulevez délicatement l'appareil dans la tablette tout en évitant

le contact avec le bord avant de la base du tablette.

W415-1454 / C / 02.23.16

4.0 INSTRUCTIONS DE FONCTIONNEMENT

L'appareil est prêt à fonctionner dès qu'il est correctement branché dans une prise de courant mise à la terre (120V).

ATTENTION: Assurez-vous que les disjoncteurs de la maison pour ce circuit soient allumés. Lorsque vous

branchez d’abord l’appareil à une source d’ alimentation de l’unité effectuera une DEL vériﬁ er. L'appareil se

met à clignoter sur et en dehors pendant 5 secondes.

Le panneau de côntrolé est situé dans la partie supérieure avant de l'appareil, comme illustrée.

4.1 INTERRUPTEUR ET PANNEAU DE COMMANDE

L’INTERRUPTEUR

Tournez l'appareil MARCHE / ARRÊT.

CONTRÔLE DE LUMIÈRE

FLAMME ET

LIT DE BRAISES

CONTRÔLE

CHAUFFERETTE

LUMIÈRE DÉCORATIFS

(SEULMENT CEFB29H)

MINUTERIE

CONTRÔLE DE

TEMPÉRATURE

Contrôle la luminosite de flamme et lit de braises.

5 Réglages: Flamme et lit de braises arrêt (FO), lit de braises marche

/ flamme arrêt (LL), flamme et lit de braises petite (F1), flamme et lit

de braises moyen (F2), brillants flamme et lit de braises (F3).

Tournez la chaufferette et soufflerie MARCHE / ARRÊT.

4 Réglages: Arrêt chaufferette et soufflerie (HO), Marche

soufflerie (BL), à feu doux (H1), forte chaleur (H2).

Contrôle la lumières décoratives.

4 Réglages: Arrêt lumières décoratives (do), Blanc (D1),

Séquence automatique avec Blanc / Orange / Bleu / Orange-Bleu /

Blanc-Orange / Blanc-Bleu (d2), pour verrouiller la couleur désirée(d3).

Il faudra 8,5 secondes pour passer d’une couleur à l’autre

(le réglage du d2).

La minuterie peut être programmée pour contrôler l'appareil pour

une durée spécifique (30mins. minimum à 6 h maximum).

Appuyez et maintenez le bouton de la minuterie. Cette

va changer le bouton pour contrôle de la température, ou vice

versa. Il y a 7 réglages (61°F, 64°F, 70°F, 75°F, 81°F, 85°F et arrêt).

COMMUTATEUR (F° / C°)

Maintenir

5 secondes

Pour changer le format de la température, Fahrenheit ou Celsius.

Appuyez et maintenez enfoncé pendant 5 secondes.

CHAUFFERETTE

ERROUILLER

Maintenir

5 secondes

Le bouton de la chaufferette peut être verrouillé ou déverrouillé

en le maintenant enfoncé pendant 5 secondes.

Maintenir

5 secondes

(POUR SEULEMENT

NEFB27H, NEFB29H)

W415-1454 / C / 02.23.16

4.2 UTILISATION DE LA TÉLÉCOMMANDE

AFIN D’ÉVITER LES RISQUES DE SUFFOCATION, GARDEZ LE SAC D’EMBALLAGE LOIN DES BÉBÉS

ET DES JEUNES ENFANTS. NE LE LAISSEZ PAS TRAÎNER DANS LES BERCEAUX, LES LITS, LES

POUSSETTES

A. Le bouton d’alimentation peut servir à allumer ou éteindre l’appareil.

Le fait d’appuyer sur ce bouton met l’appareil sous tension. Le fait

d’appuyer sur ce bouton encore, s'éteint le l'appareil. La braise et le

bûches va s'estomper au bout de 4 secondes.

B. Pour régler la hauteur de ﬂ amme la luminosité et lit de braises, appuyez

sur le bouton de ﬂ ammes . Il ya un lit de braise et de la lumière trois

niveaux de luminosité sont offerts ainsi qu’un réglage d’arrêt (LL, F1, F2,

F3 et F0). F3 est à l’intensité la plus élevée et LL est à seulement lit de

braises.

C. Pour utiliser la fonction thermostat, appuyez sur le bouton de

thermostat, Il y a 7 réglages (61°F, 64°F, 70°F, 75°F, 81°F, 85°F

et off). Par défaut, la température s’afﬁ che en Fahrenheit. Enfoncez

la fonction thermostat pour faire déﬁ ler les différents réglages. Pour

accéder au format de température désiré, maintenez enfoncé le bouton

de thermostat. L’afﬁ chage basculera de Celsius à Fahrenheit, ou

inversement. Lorsque la température ambiante est deux degré inférieur à

la température réglée, la chaufferette se met en marche.

D. Pour actionner la chaufferette et soufﬂ erie, appuyez sur le bouton

chaufferette Enfoncez le bouton chaufferette encore pour pour régler

la température de la chaleur basse ou haute souhaitée; enfoncez le

bouton chaufferette encore pour éteindre la chaufferette.

E. La minuterie contrôle tous les modes de fonctionnement de l'appareil.

Pour activer la minuterie, appuyez sur le bouton de minuterie , L'icône

s’illuminera et l’heure s’afﬁ chera sur l'écran à DEL. Pour choisir l’heure

désirée, appuyez sur le bouton de minuterie. Il y a 8 réglages (30 mins.,1h,

2h, 3h, 4h, 5h, 6h et off) qui s’afﬁ cheront sur l’écran à DEL, chacun

représentant la durée de fonctionnement. Le foyer s’éteint à l’heure réglée.

F. Pour activer la lumière de décoration, appuyez sur le bouton de lumière .Trois niveaux sont offerts

pour faire déﬁ ler les différents ainsi qu’un réglage d’arrêt (d1, d2, d3 et d0). d1 blanc, d2 changement

de couleur, du blanc au orange, au bleu et au orange et bleu, et au blanc-orange et blanc et bleu et d3

pour verrouiller la couleur désirée. Il faudra 8,5 secondes pour passer d’une couleur à l’autre lorsque

le réglage d2 est sélectionné. (Seulement les modéles de NEFB27H et NEFB29H ont la fonction de

lumière de décoration.)

G. Pour éteindre l'appareil, appuyez une fois sur le bouton d’alimentation sur le télécommande, ou placez

l’interrupteur principal en position d’arrêt sur le panneau de contrôle de l’appareil.

NOTE: Pour que la télécommande fonctionne bien, elle doit toujours être à moins de 8 mètres ou 26

pieds de l’appareil.

NOTE: Lors de l’utilisation de la télécommande, vous devez la pointer vers le centre sur le devant de l’appareil.

AVERTISSEMENT

*NEFB27H, NEFB29H

TÉLÉCOMMANDE

W415-1454 / C / 02.23.16

5.0 FINITIONS

5.1 ENLÈVEMENT ET INSTALLATION DE LA PORTE VITRÉE

A. Retirez les quatre vis à partir de l'appareil, comme

illustreé.

B. Retirez l'avant de verre et placez sur une surface douce

non abrasive.

C. Inverser ces étapes pour réinstaller le front de verre.

AVERTISSEMENT

LE RACCORDEMENT PAR CÂBLE DOIT ÊTRE COMPLÉTÉ AVANT LA FINITION AFIN D'ÉVITER

TOUTE RECONSTRUCTION.

LES ENTRÉES D'AIR ET LES SORTIES D'AIR DE L'APPAREIL NE DOIVENT JAMAIS ÊTRE

COUVERTES.

AVERTISSEMENT

LES LOQUETS DE PORTE FONT PARTIE D'UN DISPOSITIF DE SÉCURITÉ ET DOIVENT ÊTRE ADÉQUATEMENT

VERROUILLÉS. NE FAITES PAS FONCTIONNER L’APPAREIL LORSQUE LES LOQUETS SONT DÉVERROUILLÉS.

LES MATÉRIAUX DE FAÇADE ET DE FINITION NE DOIVENT PAS NUIRE À LA CIRCULATION DE L'AIR DANS LES

OUVERTURES D'AIR ET LES PERSIENNES, NI AU FONCTIONNEMENT DES PERSIENNES OU DES PORTES. ILS

NE DOIVENT PAS NON PLUS ENTRAVER L'ACCÈS POUR L'ENTRETIEN. RESPECTEZ TOUS LES DÉGAGEMENTS

AUX MATÉRIAUX COMBUSTIBLES.

AVANT D’ENLEVER LA PORTE, ÉTEIGNEZ L’APPAREIL ET ATTENDEZ QUE CE DERNIER SOIT FROID AU

TOUCHER. LES PORTES SONT LOURDES ET FRAGILES; MANIPULEZ AVEC SOIN.

75.1

SCREW

VIS

5.2 RETRAIT DES BÛCHES, DE LA GRILLE ET DU LIT DE BRAISES

A. Retirez la carton qui retiennent

les bûches, la grille et le lit de

braises à l’unité.

B. Pincez l’arrière de l’ensemble

pour le dégager des verrous

arrière.

VIS

LIT DE

BRAISES

* NEFB27H ILLUSTRÉ

Pour le Modèle NEFB29H:

A. Retirez les 2 vis, comme illustré.

B. Soulevez les bûches, grille et lit de

braises à partir de l'appareil et enlever.

Pour le Modèle NEFB24H et NEFB27H:

VIS

W415-1454 / C / 02.23.16

5.3 ENLÈVEMENT ET INSTALLATION DES PANNEAUX DE BRIQUE

A. Glissez les panneaux en place et ﬁ xez avec les support.

B. Assurez-vous que les panneaux de briques sont correctement positionnés, ne sont pas inclinés

ou en train de dépasser l’unité.

HOLDING BRACKET

SUPPORTS

W415-1454 / C / 02.23.16

6.0 SCHÉMA DE CÂBLAGE

AVERTISSEMENT

COUPEZ L’ALIMENTATION ÉLECTRIQUE À L’APPAREIL ET LAISSEZ-LE REFROIDIR AVANT D’EFFECTUER UN

ENTRETIEN. SEUL UN TECHNICIEN DE SERVICE QUALIFIÉ PEUT EFFECTUER L’ENTRETIEN OU LA RÉPARATION

DE CET APPAREIL ÉLECTRIQUE.

PLUG /

FICHE

FAN /

SOUFFLERIE

MOTOR /

MOTEUR

AC-N

AC-L

RLY1 RLY2 RLY3 RLY4

NTC

OUTOUT

OUT

#2 #4

#14

#11

#12

#13

#10

#15

CARTE DE CIRCUIT IMPRIMÉ

MAIN PCB BOARD /

DECORATION /

DÉCORATION

WIRE NUT /

CONNECTEUR

DE FILS

WIRE NUT /

CONNECTEUR

DE FILS

WIRE NUT /

CONNECTEUR

DE FILS

HEATER 700W2 /

CHAUFFERETTE 700W2

HEATER 700W1 /

CHAUFFERETTE 700W1

THERMAL CUT-OFF /

COUPURE

THERMIQUE

DECORATION LIGHT (OPTIONAL) /

DECORATION DE LUMIÈRE(OPTIONNEL)

700W1

700W2

MOTOR /

MOTEUR

FAN /

SOUFFLERIE

T-FUSE /

FUSIBLE

FLAME /

FLAMME

DISPLAY CN3 /

AFFICHAGE

TEMPERATURE

SENSOR /

CAPTEUR DE

EMPÉRATURE

CONTROL PANEL BOARD /

PANNEAU DE CONTRÔLÉ

FLAME LED LIGHT /

LUMIÈRE DEL DE FLAMME

LOG LIGHT /

DEL DES BÛCHES

EMBER BED LIGHT /

LUMIÈRE LIT DE BRAISES

LOG LIGHT /

DEL DES BÛCHES

W385-2009 / B

W415-1454 / C / 02.23.16

7.0 RECHANGES

Contactez votre détaillant ou le fabricant pour les questions concernant les prix et la disponibilité des pièces

de rechange. Normalement, toutes les pièces peuvent être commandées chez votre détaillant autorisé.

POUR UN REMPLACEMENT DE PIÈCE SOUS GARANTIE, UNE PHOTOCOPIE DE LA FACTURE ORIGI-

NALE SERA REQUISE AFIN DE POUVOIR HONORER LA DEMANDE.

Lorsque vous commandez des pièces, donnez toujours

l’information suivante :

● Modèle et numéro de série de l’appareil

● Date d’installation de l’appareil

● Numéro de la pièce

● Description de la pièce

● Fini

POUR PLUS D’INFORMATION, CONTACTEZ VOTRE

DÉTAILLANT AUTORISÉ.

AVERTISSEMENT

OMETTRE DE POSITIONNER LES PIÈCES

CONFORMÉMENT AU MANUEL OU D’UTILISER

UNIQUEMENT DES PIÈCES SPÉCIFIQUEMENT

APPROUVÉES POUR CET APPAREIL PEUT

CAUSER DES DOMMAGES MATÉRIELS

OU DES BLESSURES CORPORELLES.

41.1

Pour le service après-vente, veuillez composer le 1-866-820-8686

W415-1454 / C / 02.23.16

NOTE: Usez de prudence lorsque vous enlevez et jetez des débris de verre ou des composants

endommagés. Assurez-vous d’aspirer tous les débris de verre à l’intérieur de l'appareil avant de le

faire fonctionner.

7.1 VUE D'ENSEMBLE NEFB24H

REF. PART NO. DESCRIPTION

CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ

G105-0006

VITRE AVANT

G010-0079

G405-0010

G010-0084

G010-0076

G660-0004

W010-3145

PANNEAU DE LA FLAMME

ASSEMBLAGE DE CHAUFFERETTE SOUFFLERIE

DEL DE FLAMME

REFLECTEUR

TÉLÉCOMMANDE MANUELLE

LINTEAU AVANT

G190-0004

CAPTEUR DE TEMPÉRATURE

W435-0059

MOTEUR SYNCHRONE

G190-0005

CARTE DE CIRCUIT IMPRIMÉ

G190-0006

W615-0135-SER

ESPACEUR , PIÈCES 4

G405-0012

DEL DES BÛCHES

G405-0011

DEL LIT DE BRAISES

G135-0011

LIT DE BRAISES

PANNEAU DE CONTRÔLE, NEFB24H

G010-0081

PANNEAU DE CONTRÔLE

9 11 12 13 14 1510 16

2217

G750-0032

ENSEMBLE DE FILS

W415-1454 / C / 02.23.16

NOTE: Usez de prudence lorsque vous enlevez et jetez des débris de verre ou des composants

endommagés. Assurez-vous d’aspirer tous les débris de verre à l’intérieur de l'appareil avant de le

faire fonctionner.

7.2 VUE D'ENSEMBLE NEFB27H

REF. PART NO. DESCRIPTION

G105-0007

G010-0079

G405-0010

G010-0085

G010-0077

G660-0005

G010-0082

REFLECTEUR

G190-0004

W435-0059

G190-0005

G190-0006

W615-0135-SER

G405-0012

G405-0011

G135-0012

G010-0081

10 12 13 14 15 1611 17

2218

CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ

VITRE AVANT

PANNEAU DE LA FLAMME

ASSEMBLAGE DE CHAUFFERETTE SOUFFLERIE

DEL DE FLAMME

LINTEAU AVANT

CARTE DE CIRCUIT IMPRIMÉ

ESPACEUR , PIÈCES 4

LIT DE BRAISES

PANNEAU DE CONTRÔLE, CEFB24/27H

PANNEAU DE CONTRÔLE

TÉLÉCOMMANDE MANUELLE

CAPTEUR DE TEMPÉRATURE

MOTEUR SYNCHRONE

DEL DES BÛCHES

DEL LIT DE BRAISES

G750-0032

ENSEMBLE DE FILS

G405-0007

DEL LA LUMIÈRE DE VEILLE

W415-1454 / C / 02.23.16

NOTE: Usez de prudence lorsque vous enlevez et jetez des débris de verre ou des composants

endommagés. Assurez-vous d’aspirer tous les débris de verre à l’intérieur de l'appareil avant de le

faire fonctionner.

7.3 VUE D'ENSEMBLE NEFB29H

REF. PART NO. DESCRIPTION

G105-0008

G010-0086

G010-0078

G660-0005

W010-3145

G190-0004

W435-0059

G190-0006

G405-0011

G405-0012

G010-0080

310

11 13 15 16 17

2219

G010-0079

G405-0010

G750-0032

G190-0005

W615-0135-SER

G405-0007

DEL LUMIÈRE DE VEILLE

G010-0083

L’ASSEMBLAGE DE GRILLE / BÛCHES / BRAISES

REFLECTEUR

CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ

VITRE AVANT

PANNEAU DE LA FLAMME

ASSEMBLAGE DE CHAUFFERETTE SOUFFLERIE

DEL DE FLAMME

ENSEMBLE DE FILS

LINTEAU AVANT

CARTE DE CIRCUIT IMPRIMÉ

ESPACEUR , PIÈCES 4

PANNEAU DE CONTRÔLE, CEFB29H

PANNEAU DE CONTRÔLE

TÉLÉCOMMANDE MANUELLE

CAPTEUR DE TEMPÉRATURE

MOTEUR SYNCHRONE

DEL DES BÛCHES

DEL LIT DE BRAISES

KIT DE PANNEAU (BRIQUE)G010-0090

W415-1454 / C / 02.23.16

8.0 GUIDE DE DÉPANNAGE

AVERTISSEMENT

SYMPTÔME PROBLÈME SOLUTIONS

La luminosité du

jeu de ﬂ ammes est

faible ou inexistante

Flamme DEL sont brûlées

Carte de circuit imprimé

sont brûlées

Vériﬁ ez les DEL à l’intérieur du cylindre de création du jeu de

ﬂ ammes et remplacez-les au besoin

Vériﬁ ez les carte de circuit imprimé et remplacez-les au besoin

Le lit de braises ne

s’illumine pas ou

ne diminue pas en

luminosité

Braise DEL sont brûlées

Carte de circuit imprimé

sont brûlées

Vériﬁ ez que les braises DEL et remplacez-les au besoin

Vériﬁ ez les carte de circuit imprimé et remplacez-les au besoin

L’appareil n’émet

aucune chaleur

Chauffe a surchauffé

La température ambiante est

plus élevée que le réglage

de l’appareil (si réglée au

température du chambre)

L’appareil de chauffage est

brûlé

Débranchez l’appareil, laissez-le refroidir pendant 15 minutes,

puis rebranchez-le, puis brancher ou allumer le disjoncteur sur.

Réglez l’appareil à une température plus élevée (MOYEN ou

ÉLEVÉ)

Inspecter l’appareil SOUFFLERIE de chauffage et remplacez-

les au besoin

L’appareil s’éteint et

ne se rallume pas

Le fusible de l’appareil a

sauté

Remplacez le fusible

L’appareil a surchauffé et

le dispositif de sécurité a

entraîné le déclenchement

de l’interrupteur thermique

Débranchez l’appareil, laissez-le refroidir pendant 15 minutes,

puis rebranchez-le, puis brancher ou allumer le disjoncteur sur.

Le disjoncteur de

la maison s’est déclenché

Réinitialisez le disjoncteur

L'appareil

ne s'allume

pas lorsque

l'interrupteur est mis

à « ON »

L'appareil n'est pas branché

dans une prise de courant

Vériﬁ ez la ﬁ che puis rebranchez-la

L'appareil a surchauffé et

le dispositif de sécurité a

entraîné le déclenchement

de l'interrupteur thermique

Débranchez l'appareil, laissez-le refroidir pendant 10 minutes,

puis rebranchez-le

La carte de circuit est brûlé Inspecter la carte de circuit et remplacez-les au besoin

La télécommande

ne fonctionne pas

Les piles sont faibles Remplacez les piles AA de la télécommande

La chaufferette

s'éteint auto-

matiquement

La température ambiante

est trop élevée

L'appareil est équipé d’un thermostat intégré et s’éteindra

automatiquement lorsque la température programmée sera

atteinte. Il s’allumera automatiquement lorsque la température de

la pièce descendra en dessous de la température programmée. La

température programmée dépend des réglages sélectionnés pour

la chaufferette

La lumière DEL

clignote

L’appareil a surchauffé et

le dispositif de sécurité a

entraîné le déclenchement

de l’interrupteur thermique

Débranchez l’appareil, laissez-le refroidir pendant 15 minutes,

puis rebranchez-le, puis brancher ou allumer le disjoncteur sur.

Panne de Courant L’appareil est revenue à les

paramètres par défaut

Re-programme l’appareil au paramètres d’origine.

COUPEZ L’ALIMENTATION ÉLECTRIQUE À L’APPAREIL ET LAISSEZ-LE REFROIDIR AVANT

D’EFFECTUER UN ENTRETIEN. SEUL UN TECHNICIEN DE SERVICE QUALIFIÉ PEUT

EFFECTUER L’ENTRETIEN OU LA RÉPARATION DE CET APPAREIL.

42.37

W415-1454 / C / 02.23.16

AVERTISSEMENT

COUPEZ L’ALIMENTATION ÉLECTRIQUE À L’APPAREIL ET LAISSEZ-LE REFROIDIR AVANT

D’EFFECTUER UN ENTRETIEN. SEUL UN TECHNICIEN DE SERVICE QUALIFIÉ PEUT

EFFECTUER L’ENTRETIEN OU LA RÉPARATION DE CET APPAREIL.

42.37

Fil thermostat non

connecté à PCB

Connecter le ﬁ l.E1 Error Code

Connexion du thermostat

pcb est un court-circuit

Connexion du ﬁ l à thermostat

PCB est lâche

Thermostat has failed Remplacez le thermostat.

Connecter le ﬁ l fermement au

PCB.

E2 Error Code

Remplacez le thermostat.

Replacer PCB.

Thermostat est un court-

circuit.

DRAFT

W415-1454 / C / 02.23.16

9.0 GARANTIE

NAPOLÉON garantit ses produits contre les défauts de fabrication à l’acheteur d’origine seulement. L’enregistrement de la garantie

n’est pas nécessaire. Fournissez simplement une preuve d’achat ainsi que le modèle et le numéro de série aﬁ n d’effectuer une

réclamation de garantie. Napoléon® se réserve le droit de demander à son représentant d’inspecter tous produits ou pièces avant

d’honorer toute réclamation. L’achat doit avoir été fait par l’entremise d’un détaillant NAPOLÉON® autorisé et sous réserve des

conditions et limitations suivantes :

La couverture de la garantie débute à partir de la date d’installation originale.

Cette garantie du fabricant n’est pas transférable et ne peut être prolongée ou étendue par aucun de nos représentants quelle qu’en

soit la raison.

L’installation doit être faite conformément aux instructions d’installation incluses avec le produit et à tous les codes d’incendie et de

construction locaux et nationaux.

Cette garantie limitée ne couvre pas les dommages causés par un mauvais usage, un manque d’entretien, un accident, des altérations,

des abus ou de la négligence, et l’installation de pièces d’autres fabricants annulera cette garantie.

Cette garantie limitée ne couvre pas non plus les égratignures, les bossellements, la corrosion ou la décoloration causée par

une chaleur excessive, des produits d’entretien chimiques et abrasifs ou l’écaillage de pièces en porcelaine émaillée, le bris par

manipulation des bûches Phazer®.

Au cours de la première année seulement, cette garantie s’étend à la réparation ou au remplacement des pièces garanties dont les

matériaux ou la fabrication sont défectueux à la condition que le produit ait été utilisé conformément aux instructions de fonctionnement

et dans des conditions normales.

NAPOLÉON ne sera pas responsable de l’installation, de la main d’œuvre ou autres coûts ou dépenses relatives à la réinstallation

d’une pièce garantie, et de telles dépenses ne sont pas couvertes par cette garantie. Nonobstant toutes les dispositions contenues

dans cette garantie limitée, la responsabilité de NAPOLÉON sous cette garantie est déﬁ nie comme ci-dessus et elle ne s’étendra à

aucun dommage accidentel, consécutif ou indirect.

Cette garantie déﬁ nit l’obligation et la responsabilité de NAPOLÉON en ce qui concerne l’appareil électrique NAPOLÉON. Toute autre

garantie énoncée ou implicite en ce qui concerne ce produit, ses composants ou accessoires est exclue.

NAPOLÉON n’endosse, ni n’autorise aucun tiers à assumer en son nom, toutes autres responsabilités concernant la vente de ce

produit.

Tous dommages causés à l’appareil, aux garnitures en laiton ou autres composants par l’eau, les dommages causés par les

intempéries, de longues périodes d’humidité, la condensation, des produits chimiques ou produits d’entretien nuisibles ne seront pas la

responsabilité de NAPOLÉON.

La facture ou sa copie sera requise ainsi que le numéro de série et le numéro de modèle lors d’une réclamation auprès de votre

détaillant autorisé. La carte d’enregistrement de garantie doit être retournée dans les quatorze jours pour enregistrer la garantie.

NAPOLÉON® se réserve le droit de demander à son représentant d’inspecter tout produit ou pièce avant d’honorer toute réclamation.

Toutes les pièces remplacées en vertu de la politique de la garantie limitée ne peuvent faire l’objet que d’une seule réclamation.

Toutes les pièces remplacées au titre de la garantie seront couvertes pour une période de 90 jours à partir de leur date d’installation.

Le fabricant peut exiger que les pièces défectueuses ou les produits soient retournés ou que des photos numériques soient fournies pour valider la

réclamation. Les produits retournés doivent être expédiés port payé au fabricant pour une inspection en usine. Si un produit est déclaré défectueux,

le fabricant le réparera ou le remplacera.

Avant d’expédier votre appareil ou les pièces défectueuses, votre détaillant doit obtenir un numéro d’autorisation. Toute marchandise expédiée à

notre usine sans autorisation sera refusée et retournée à l’expéditeur.

Les coûts d’expédition ne sont pas couverts par cette garantie.

Des frais de service supplémentaires peuvent être appliqués si vous cherchez à obtenir des services au titre de la garantie auprès d’un détaillant.

2.5C

Les foyers électriques NAPOLÉON sont fabriqués conformément aux normes strictes du Certiﬁ cat d’assurance de qualité

mondialement reconnu ISO 9001 : 2008.

Les produits NAPOLÉON sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par

des artisans qualiﬁ és qui sont ﬁ ers de leur travail. Une fois assemblé, chaque foyer est soigneusement inspecté par un

technicien qualiﬁ é avant d’être emballé pour garantir que vous, le client, recevez le produit de qualité dont vous vous

attendez de NAPOLÉON.

Les composants électriques et les pièces soumises à l’usure tels que le ventilateur/l’appareil de chauffage, les

moteurs, les interrupteurs, les roulements à billes en nylon et les télécommandes sont couverts et NAPOLÉON fournira

gratuitement les pièces de rechange durant la première année de la garantie limitée.

Les ampoules et les fusibles NE SONT PAS couverts par la garantie.

Les coûts de main-d’oeuvre relatifs aux réparations garanties ne sont pas couverts.

*La fabrication de chaque modèle varie. La garantie s’applique uniquement aux composants disponibles avec votre

appareil.

GARANTIE LIMITÉE DES APPAREILS ÉLECTRIQUES NAPOLÉON

CONDITIONS ET LIMITATIONS

TOUTES LES SPÉCIFICATIONS ET LES CONCEPTIONS SONT SUJETTES À MODIFICATIONS SANS PRÉAVIS EN RAISON DES

AMÉLIORATIONS CONSTANTES APPORTÉES AUX PRODUITS. NAPOLÉON EST UNE MARQUE DE COMMERCE DÉPOSÉE DE

WOLF STEEL LTÉE.

W415-1454 / C / 02.23.16

44.1

10.0 NOTES

W415-1454 / C / 02.23.16

44.1

11.0 NOTES

W415-1454 / C / 02.23.16

44.1

12.0 NOTES

"VUSFTQSPEVJUT/BQPMÏPO

'PZFST FODBTUSÏT t (SJMT BV DIBSCPO EF CPJT t 'PZFST BV HB[ t $BTDBEFT EFBV

1PÐMFTËCPJTt1SPEVJUT)7"$t'PZFSTÏMFDUSJRVFTt'PZFSTFYUÏSJFVSTt(SJMTËHB[EFRVBMJUÏ

'PZFST$IBVGGBHFFU$MJNBUJTBUJPO(SJMTDPNQPTF[

napoleonproducts.com

3PVUF5SBOTDBOBEJFOOF.POUSÏBM2VÏCFD)5"

/BQPMFPO3PBE#BSSJF0OUBSJP$BOBEB-.(

#BZWJFX%SJWF#BSSJF0OUBSJP$BOBEB-/:

.JMMFS%SJWF$SJUUFOEFO,FOUVDLZ64"

Napoleon NEFB27H3A Cinema Series Vent Free Electric Fireplace

Product's Documents

User Manual

Specifications

Napoleon NEFB27H3A Questions and Answers
