Delonghi PACEL376HGRFK-6ALWH Pinguino Deluxe Portable Air User Manual

EL SERIES

PORTABLE AIR CONDITIONER

Instructions for use. Keep these instructions

Visit www.delonghi.com for a list of service

centers near you.

ELECTRIC CHARACTERISTICS

115 V~ 60 Hz

CONDITIONNEUR D’AIR PORTATIF

Mode d’emploi . Conservez cette notice

Visitez www.delonghi.com pour y voir une liste

des centres de réparation proches de chez vous.

CARACTÉRISTIQUES ÉLECTRIQUES

115 V~ 60 Hz

SISTEMA DE AIRE

ACONDICIONADO PORTÁTIL

Repase y guarde estas instrucciones.

Lea cuidadosamente este instructivo

antes de usar su aparato.

Visite www.delonghi.com para ver la lista

de centros de servicios cercanos a usted.

CARACTERISTICAS ELECTRICAS:

115 V~ 60 Hz

pag. 4 page 18 pág. 33

B10

A11

A13

B11 B12

B13

A10

A12

Important safeguard

• The appliance is not intended for use by

persons (including children) with reduced

physical, sensory or mental capabilities, or

lack of experience and knowledge, unless they

have been given supervision or instruction

concerning use of the appliance by a person

responsible for their safety.

• Children should be supervised to ensure that

they do not play with the appliance.

• If the SUPPLY CORD is damaged, it must be

replaced by the manufacturer, its service agent

or similarly qualied persons in order to avoid

a hazard.

• The appliance shall be installed in accordance

with national wiring regulations.

As the appliance is powered by electricity, the

possibility of electrical shock cannot be excluded.

The following safety precautions must therefore be

followed:

• After removing the packaging, check the

condition of the appliance. If in doubt, do not

use the appliance and contact professionally

qualied personnel.

• Before use, always check the condition of the

power cord.

• It is dangerous to modify or alter the

characteristics of the appliance in any way.

• This appliance must be connected to an ecient

“grounding” system. Have the electrical system

checked by a qualied electrician.

• Before each cleaning or maintenance operation,

always disconnect the plug from the power

outlet.

• Never submerge the appliance in water.

• Do not use the appliance outdoors.

• Do not obstruct the entrances and exits of air.

• When the appliance is connected to the mains,

keep the following safety rules in mind:

• Do not touch the appliance with wet or damp

hands;

• Do not use the appliance with bare or wet feet;

• Do not pull on the power cord or appliance to

detach the plug from the power outlet;

• Do not move the appliance by pulling the power

cable.

• keep the appliance far from the reach of children;

• Do not insert foreign bodies into the appliance;

• Do not insert metal objects into the apertures.

Danger! Rotating parts; contact with the internal

fan could cause electric shock or injury.

• do not leave the appliance exposed to

atmospheric agents;

• If you wish to permanently eliminate the

appliance, after disconnecting the plug from

the power outlet it is recommended to make it

unusable by severing the power cord.

• In the event of a fault and/or malfunction, turn

the appliance o without tampering with it.

For all repairs, contact an authorized technical

service center only and request the use of

original spare parts and accessories.

• Avoid the use of power cord extensions.

Designated use

This appliance must be used exclusively in domestic

environment and for the intended purpose for

which it was designed. All other uses are considered

improper and therefore hazardous. The manufacturer

shall not be held liable for any damage caused by

improper, erroneous and irresponsible use, and/or

due to repairs made by unqualied personnel.

Installing the appliance

• The appliance must be installed in compliance

with national standards regulating electrical

systems.

• Do not operate your

air conditioner in a wet

room such as a bathroom or laundry room.

• Do not install the appliance in rooms containing

gas, oil or sulphur or near sources of heat.

• Do not use the appliance on sloping surfaces.

• Keep the appliance at least 20” (52cm) away

from ammable substances (alcohol, etc.) or

pressurized containers (e.g. aerosol cans).

• Do not rest objects on top of the appliance.

• When transporting, the appliance must be kept

upright. If this is not possible secure the unit at

• an angle, do not lie it horizontally.

• Before transporting the unit, drain the unit.

• After transportation, wait at least 6 hours before

switching the unit on.

Enviromental information

• The materials used for packaging can be

recycled. You are therefore recommended to

dispose of them in special dierentiated waste

collection containers.

Specic information regarding

appliances with R32 refrigerant gas

• Thoroughly read all of the warnings.

• When defrosting and cleaning the appliance, do

not use any tools other than those recommended

by the manufacturing company.

• The appliance shall be stored in a well-ventilated

area;

• The appliance shall be stored in a room

without continuously operating open ames

(for example an operating gas appliance) and

ignition sources (for example an operating

electric heater).

•

Do not burn any part of the appliance.

• Refrigerant gases can be odorless.

• This appliance contains R32 refrigerant gas.

(For more details on the refrigerant, see back

cover).

• Do not puncture any part of the refrigerant

circuit.

• The servicing shall be performed only as

recommended by the manufacturer.

• The appliance must be stored in a safe place in

order to prevent damage to the unit.

• Individuals who operate or work on the

refrigerant circuit must have the appropriate

certication issued by an accredited organization

that ensures competence in handling

refrigerants according to a specic evaluation

recognized by associations in the industry.

• Repairs must be performed based on the

recommendations from the manufacturing

company. Maintenance and repairs that require

the assistance of other qualified personnel

must be performed under the supervision of

an individual specified in the use of flammable

refrigerants.

1. GENERAL INFORMATION

1.1 Instruction for Use

Read all the Instruction for Use carefully before using

the appliance. Failure to follow this Instruction for

Use may result in burns or damage to the appliance.

The manufacturer is not liable for damage deriving

from failure to respect this Instruction for Use.

WARNING: Changes or modications not expressly

approved by the party responsible for compliance

could void the user’s authority to operate the

equipment.

Please note:

These safety warnings are valid for all

De’Longhi air conditioners.

If the appliance is passed to other persons, they must

also be provided with this Instruction for Use.

This appliance is tted with a special safety

device. When the compressor switches o, this

device prevents it from switching on again for at

least 3 minutes.

2. BEFORE USE

Important!

Store the packaging material (plastic bags,

styrofoam) far from the reach of children.

CHOKING HAZARD. The appliance might contain

small parts. Some of those small parts might be

required to get disassembled during cleaning and

maintenance operations. Handle with care and keep

small parts out of reach of children.

2.1 Checking the appliance

After removing the packaging, make sure the product

is complete and undamaged and that all accessories

are present. Do not use the appliance if it is visibly

damaged. Contact De’Longhi Customer Service.

Save these instructions

This product is for household

use only

INTRODUCTION

Thank you for choosing a De’Longhi product. Please take a few

moments to read the instructions to avoid risks or damage to the

appliance.

Download the App!

DE’LONGHI

DEʼLONGHI

This appliance can be used also with the APP named “Pinguino”

that can be downloaded from the App Store® or from Google Play.

To gain access to all functions you need a local net (Home WLAN)

with access to Internet. Further check there are no obstacles to

the Internet access, such as Firewall, Proxy, authentications, etc.,

DESCRIPTION

Description of the appliance (See page 3 - A)

A1 Air outlet grid

A2 Control panel

A3 Handles

A4 Wheels

A5 Remote control signal receiver

A6 Remote control storage

A7 Filter

A8 Air intake grille

A9 Air exhaust hose housing

A10 Air intake grille

A11 Lower drainage hose with cap

A12 Power supply cable

A13 Upper drainage hose with cap

Description of accessories (See page 3 - B)

B1 Wall ange with cap

B2 Window outlet vent

B3 Hose adapter to wall ange/window outlet vent

B4 Air exhaust hose

B5 Hose adapter to unit

B6 Window bracket with locking pin

B7 Additional window bracket with locking pin

B8 Water drain tube with cap

B9 Remote control

B10 End of season dust cover (on some models only)

B11 End of season accessories bag (on some models only)

B12 Foam stripping

B13 Upper water drain tube

Electrical connection

Before plugging the appliance into the outlet, check that:

• The outlet’s power supply corresponds to the value

indicated on the rating label on the back of the appliance;

• The outlet and electrical circuit are adequate for the appli-

ance;

• The outlet is a 3-hole grounded outlet . If this is not

the case, you must choose another outlet. Failure to follow

these important safety instructions absolves the manufac-

turer of all liability.

If it becomes necessary, the power cable must be re-

placed by a qualied professional only.

The instructions below will enable you to prepare your air

conditioner for operation as eciently as possible. Before use,

make sure the air intake and outlet grilles are unobstructed.

USE

Note: This appliance features an auto evaporative

function to remove excess condensate water

during cooling and dehumidiying modes.

AIR CONDITIONING WITH WALL INSTALLATION

For optimal results set up your appliance in this way:

• Screw the hose adaptor B3 and B5 to the hose’s end B4 as

shown in gure 1a.

• Fit the assembled air exhaust hose adapter B5 in the hous-

ing at the back of the appliance. Align the open lock sym-

bol on the adapter (B5) with the arrow on the back of the

unit. Turn adapter counter clockwise until the closed lock

symbol is aligned with the arrow, as shown in gure 1b.

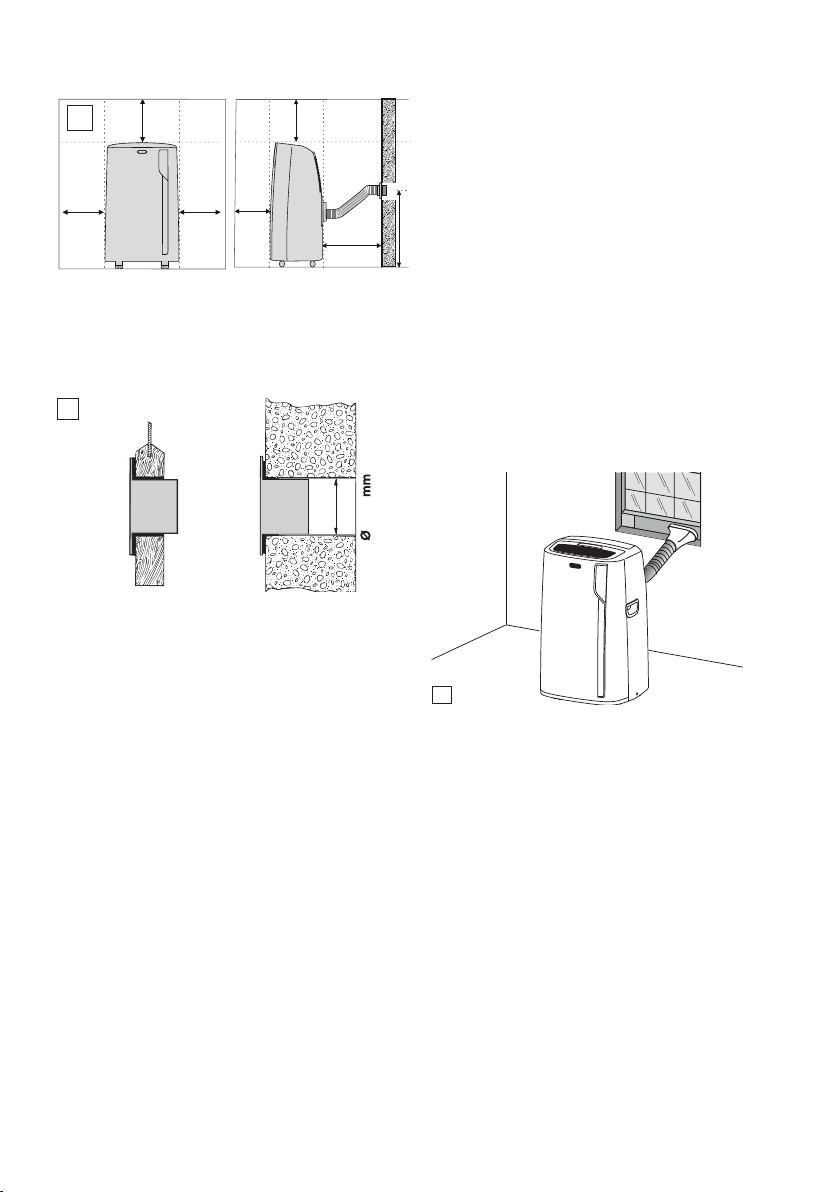

• Respect the minimum distances given in gure 2 below.

Proceed as follows:

• Drill a hole ø 5,25 inches (134 mm) in an outside wall or

through a wooden kickboard. Respect the dimensions and

height of the hole given in gure 2 and 3.

134

Ø 5,25 in

in the wooden

kickboard of a French

window or panel

in the wall:

you are

recommended to insulate the

section of wall using

suitable insulation

• Fit the wall ange B1 into the hole.

• Fit the assembled hose B3-B4-B5 into the wall ange B1.

• When the air hose B4 is not connected, the drilled hole can

be closed with the ange cap B1.

• When installing the air conditioner, you should leave a door

slightly open little as 1/2“(1 cm) to guarantee correct ven-

tilation and room pressure.

• Keep the air hoses as short and free of curves as possible to

avoid constrictions.

Note:

As special tools are required for this type of installation,

we suggest you have the appliance installed by special-

ized personnel.

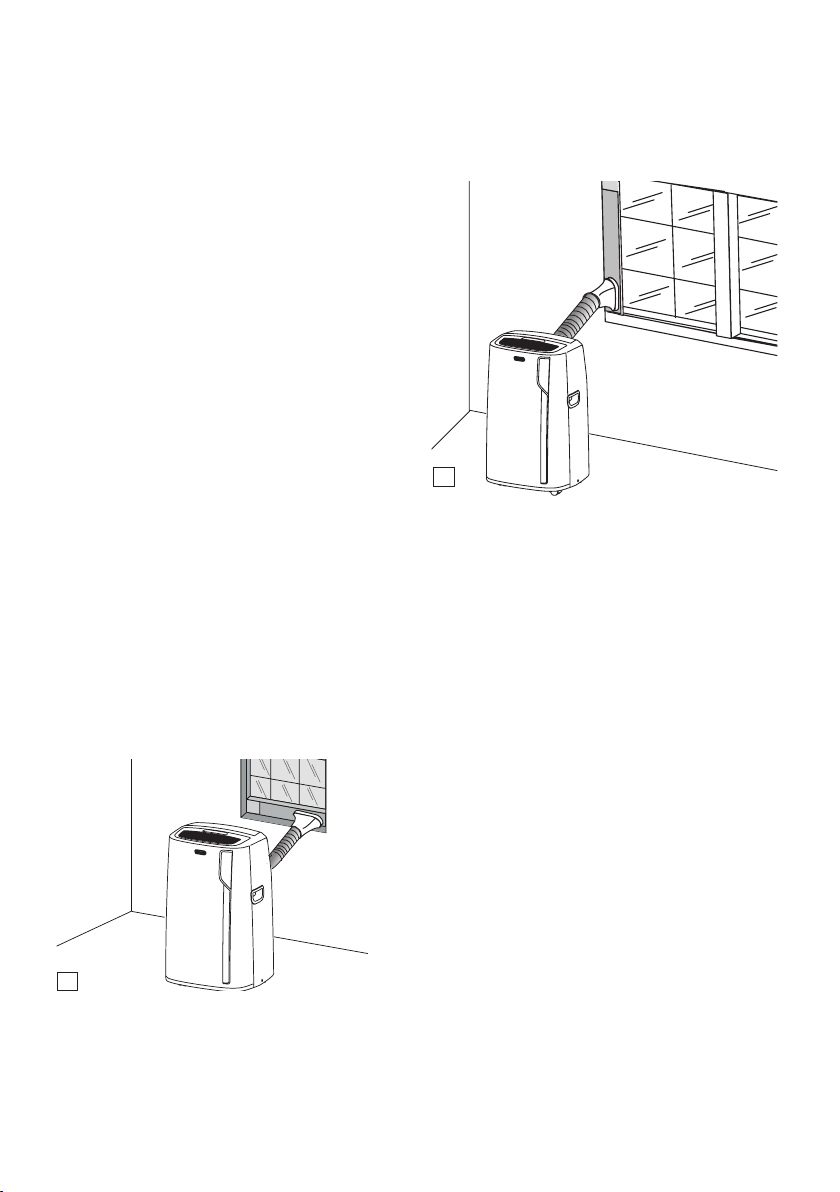

AIR CONDITIONING WITH WINDOW INSTALLATION

You can also set up in a double-hung window:

• Place the window bracket in the window sill, extend the

bracket fully within the window frame, x the bracket in

place using the locking pin. Attach the provided foam strip-

ping B12 to the top of the window bracket and then lower

the window onto the bracket. (Should the window bracket

be too large for the window, the plastic can be cut with a

saw by a qualied professional.)

• Fit the air exhaust hose B4 in the relevant housing located

on the rear side of the appliance using hose adapter B5.

Align the open lock symbol on the adapter B5 with the ar-

row on the back of the unit. Turn adapter counter clockwise

until the closed lock symbol is aligned with the arrow, as

shown in gure 1b.

• Connect the window outlet vent B2 to the other end of the

exhaust hose using hose adapter B3.

• Insert the window outlet vent B2 of the exhaust hose into

the slot of the window bracket (g. 4).

Other set-up methods:

• Thanks to the locking pins, it’s possible to use the window

bracket also for sliding windows. Position the hole of the

bracket so to allow a correct installation of the exhaust hose

(see g. 5).

50 cm

20 in

80 cm

50 cm

20 in

32 in

ni 63 - mc 09

OPERATING FROM THE CONTROL PANEL

C17

C18

C14

C15

C16

C13

C10

C12

C11

DESCRIPTION OF THE CONTROL PANEL C

C1. ON/STAND-BY (on/o) key

C2. MODE selection key (air conditioning, dehumidifying, fan,

heating, ON-OFF WiFi - reset WLAN settings)

C3. Increase key

C4. Decrease key

C5. Temperature indicator

C6. Air conditioning symbol

C7. WiFi symbol

C8. App indicator

C9. App timer/calendar

C10. Air ow indicator

C11. Auto indicator

C12. ECO REAL FEEL symbol (the function is available only from

remote control and app)

C13. ECO REAL FEEL indicator

C14. Heating symbol

C15. Fan symbol

C16. Dehumidifying symbol

C17. Alarm symbol

C18. Set temperature values

• If you have a casement window (gure 6) proceed as fol-

lows:

Fit the assembled air exhaust hose B4 in the relevant hous-

ing located on the rear side of the appliance, using hose

adapter B5. Align the open lock symbol on the adapter B5

with the arrow on the back of the unit. Turn adapter coun-

ter clockwise until the closed lock symbol is aligned with

the arrow, as shown in gure 1b. Then, apply the window

outlet B2 to the air exhaust hose B4 and place it outside

the window to exhaust the hot air.

For help with installation, operation, and for all

accessories and spare/replacement parts, please contact

our toll free customer service call center at:

1-800-322-3848 [US only]

1-888-335-6644 [Canada only]

or log onto our website at www.delonghi.com

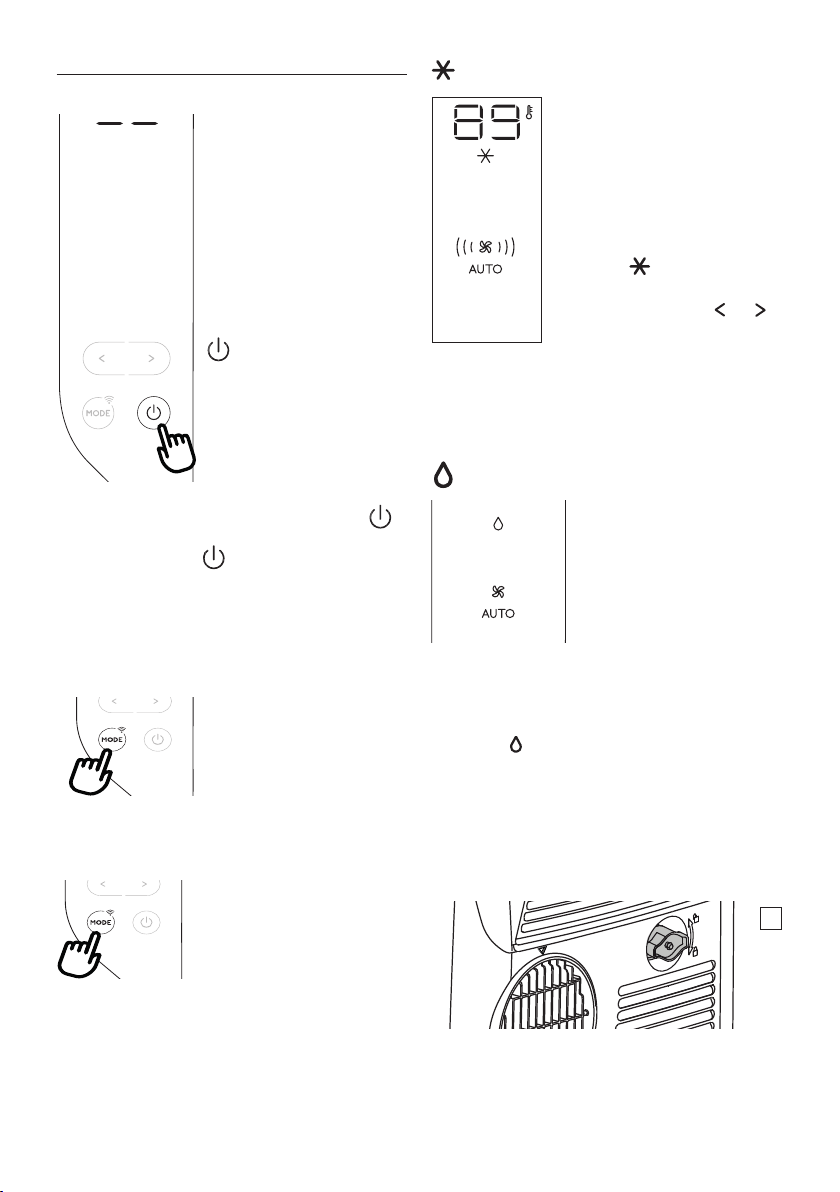

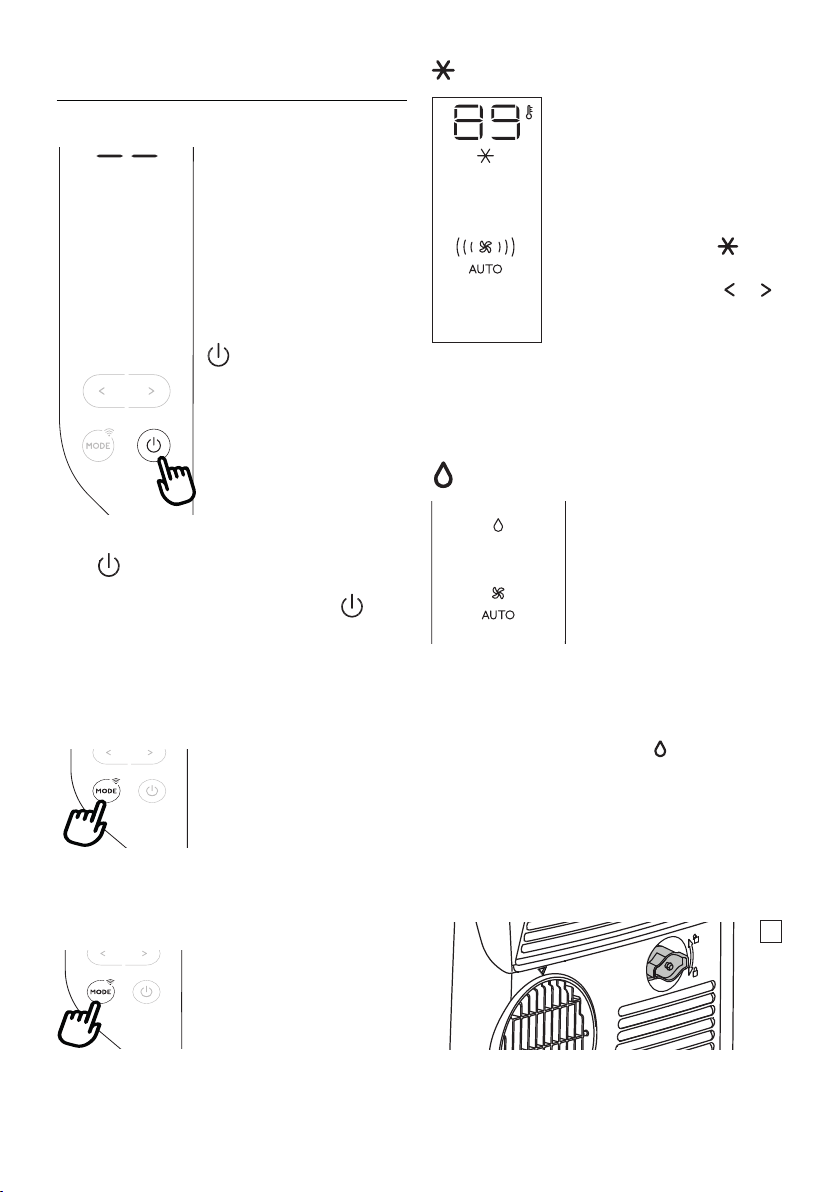

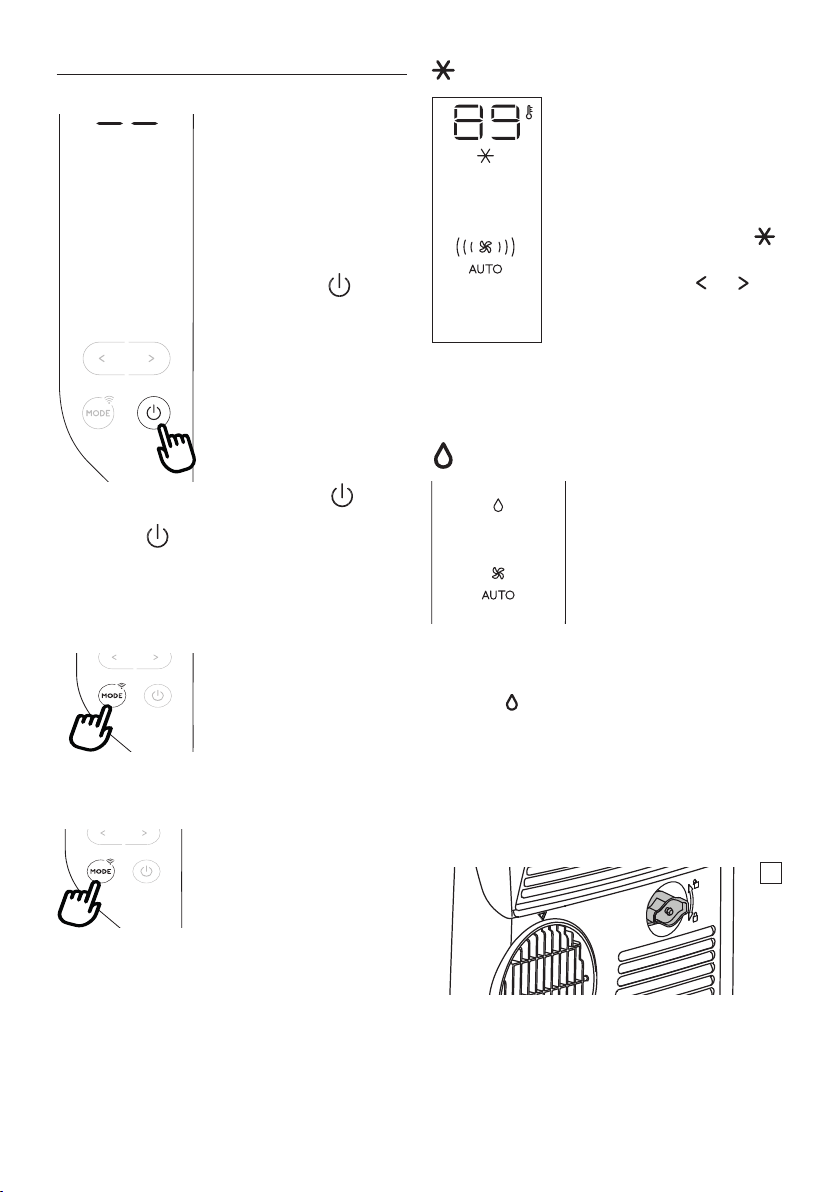

OPERATING FROM THE CONTROL PANEL

TURNING THE APPLIANCE ON/OFF

Before plugging in the appli-

ance, check the caps on back of

the unit are correctly inserted

on drainage hose A11 and A13.

Insert the plug in the socket.

Two dashes appear on the display

indicating that the appliance is in

stand-by. Touch the

(C1) key

to turn on the appliance. When

the appliance comes on, the last

function set before it was shut o

is activated.

NOTE: After a few seconds of inac-

tivity, the brightness of the control

panel will be automatically reduced

and in the next few minutes it will

be further reduced. To turn the ap-

pliance o, touch the

key.

Note: Never turn o the air conditioner by simply pulling the

plug. Touch the

key in order to put your air conditioner in

stand-by and wait a few minutes before pulling the plug. In this

manner, the appliance can perform operating status checks.

MODE SELECTION

To select the desired operating

mode, touch repeatedly the

MODE key until the desired func-

tion is selected.

WiFi FUNCTION

To select or deselect the Wi func-

tion, keep touching the MODE key

for 3 seconds.

AIR CONDITIONING MODE

This is ideal for hot and humid weather

when the room needs to be both cooled

and dehumidied.

To correctly set this mode:

• Touch repeatedly the MODE key until

the air conditioning symbol appears.

The display will show the symbol

• To change to the desired tem-

perature, touch the

or key.

Note: The most suitable temperatures,

during the summer range from 75 to

81°F. However, setting the temperature

signicantly lower than the outdoor

temperature is not recommended. In air conditioning mode,

the air ow can be selected only from the remote control.

DEHUMIDIFYING MODE

This is ideal for reducing humidity

in the room (spring and autumn,

damp rooms, rainy periods, etc).

For this type of use, the appliance

must be set up same as in the air

conditioning mode. That is, the air

exhaust hose B4 must be tted to

the appliance to allow the humidity to be discharged outside.

To correctly set this mode:

• Touch repeatedly the MODE key until the dehumidifying

symbol

appears.

• The appliance automatically chooses the best air ow.

Note:

In case of high ambient humidity, it is possible to drain the con-

densation continuously by applying the tube supplied B13 to

the upper drainage hose A13 (g. 7) thus allowing the water

to ow into a container.

Unscrew the cap by following the directions of the arrow and

inserting the tube. Pay attention that water does not overow

onto the oor (g. 8). If the connector is not in use, to avoid

overow onto the oor, remember to screw the cap back into

place.

yes

FAN MODE

When using this mode, the air ex-

haust hose B4 does not need to be

attached to the appliance

To correctly set this mode:

• Touch repeatedly the MODE key until the fan symbol

appears.

• Select the desired air ow by touching the increase C3

or decrease C4 buttons.

The air ows available are:

Minimum air ow: when maximum quiet

operation is desired.

Medium air ow: when the noise level needs

to be low but with a good comfort level.

Maximum air ow: for maximum performance.

HEATING MODE on some models only)

This is ideal in spring and autumn when

outdoor temperatures are not particu-

larly severe. For this mode, the appli-

ance should be prepared in the same

way as for air conditioning, with the air

exhaust hose B4 attached.

To set this mode:

• Touch repeatedly the MODE button

until the heating symbol

displayed.

• Touch increase C3 or decrease

C4 buttons to adjust the desired

temperature.

Notes:

• In this mode, the air ow is selected automatically by the

appliance and cannot be set manually.

• When operating in very cold rooms, the appliance defrosts

automatically, momentarily interrupting normal operation. In

this case, “Lt “ appears on the display. During this operation, it

is normal for the noise made by the appliance to change.

• In this mode, you may have to wait a few minutes before

the appliance starts providing warm air.

• In this mode, the fan may operate for short periods, even

though the set temperature has already been reached.

• If the display comes on and shows the “HL” alarm, empty

the internal tray following the instructions in the Section

“End of Season operations”. Then, touch again the

but-

ton to restore the heating function.

SELECT THE TEMPERATURE SCALE

The temperature can be displayed

in °C or °F.

To change the temperature unit of

measure touch both the increase/

decrease keys and for about

10 seconds.

OPERATING FROM THE REMOTE CONTROL

INSERTING OR REPLACING THE BATTERIES

• Remove the cover on the rear of the remote control;

• Insert or replace the batteries with two new LR03 “AAA”

1.5V batteries, inserting them correctly (see the directions

inside the battery compartment);

• Replace the cover.

Please note: If the remote control unit is replaced or discarded,

the batteries must be removed and disposed of in accordance

with current legislation as they are harmful to the environment.

Do not mix old and new batteries. Do not mix alkaline, standard

(carbon-zinc) or rechargeable (nickel-cadmium) batteries. Do

not dispose of batteries in re. Batteries may explode or leak.

If the remote control is not be used for a certain length of time,

remove the batteries.

USING THE REMOTE CONTROL

• Point the remote control at the receiver A5 on the air con-

ditioner. The remote control must be no more than 16ft/5

meters away from the appliance (without obstacles be-

tween the remote control and the receiver).

• The remote control must be handled with care. Do not drop

it or expose it to direct sunlight or sources of heat.

Please note: The remote control can be safely stored in the ap-

propriate compartment A6.

max 16ft/5 meters

DESCRIPTION OF THE REMOTE CONTROL

D1) ON/STAND-BY button

D2) Air ow selection button

D3) ECO REAL FEEL button

D4) WiFi button

D5) MODE button

D6-D7) Decrease/ Increase button

TURNING THE APPLIANCE ON/OFF

• Plug into the outlet.

• Press the

button D1 to turn the appliance on (when

turned on, the air conditioner starts operating in the same

mode as when it was turned o) .

• To switch the appliance o, press button D1

Note: Never switch the appliance o by removing the plug.

Always switch it o by pushing the

button and waiting a

few minutes before removing the plug. Only in this way will the

appliance be able to perform its standard checks.

SELECTING THE OPERATING MODES

Most of the commands available on the remote control corre-

spond to those on the appliance control panel C (See diagram

on page 8).

SELECTING THE TEMPERATURES

In air conditioning and heating modes, press increase/decrease

keys to select the desired temperature.

SELECTING THE AIR FLOW

In air conditioning and fan modes, press air ow selection but-

ton D2 on remote control to select the desired air ow.

The air ow available are:

Minimum air ow: when maximum quiet

operation is desired.

Medium air ow: when the noise level needs to

be low but with a good comfort level.

Maximum air ow: for maximum performance.

The appliance automatically chooses the air ow based on

the temperature selected and the environmental condi-

tions (This is available only in the air conditioning mode).

ECO REAL FEEL FUNCTION

available only from remote control)

ECO REAL FEEL is the innovative

De’Longhi technology that works

simultaneously on temperature

reduction and humidity control,

securing the best comfort level.

With traditional systems, during work-

ing time, optimal comfort conditions

may be reached but not secured over

time. With ECO REAL FEEL, once opti-

mal comfort is reached, the portable air

conditioner automatically modulates

the compressor and air ow, to keep it

over time. To activate the function, press the Eco Real Feel button

D3 on the remote control. The ECO REAL FEELsymbol C12

appears.

After approx. 1 minute, the ECO REAL FEEL indicator C13 turns on.

It changes color when approaching the best comfort level (see fol-

lowing diagram).

Please note: For this type of use, the appliance must be set up

same as in the air conditioning mode with the air exhaust hose

connected.

Perfect!

The well-being feeling is a subjective condition: for this reason,

dierent people may judge dierently the same environmen-

tal conditions. In particularly severe environmental conditions

(high temperature or humidity outside, poor insulation, too

many people, high heat in the room, strong exposure to the sun,

etc...) this device may not be able to reach the best comfort level.

WIFI FUNCTION

To activate or deactivate the WiFi function, keep touching the

WiFi button on the remote control for a few seconds until the

emission of a double beep.

Once the WiFi icon is displayed it means that the WiFi features

are available.

SYMBOL WIFI FIXED

it means that the WiFi features are active AND the

“Home WLAN”

has been found.

SLOW FLASHING

it means that the appliance is searching for the

“Home WLAN” .

FAST FLASHING

it means that the “Home WLAN” has not been

found or has not been set yet.

“APP CONTROL “ ICON

When the APP CONTROL icon appears it means that

the last command has been received via app.

If the memorized

“Home WLAN”

settings needs to be changed,

proceed as follows:

a) keep touching for about 20 seconds the MODE button C2

on the control panel until a prolonged beep is emitted;

b) use the app to enter the new WLAN settings into the unit.

SETTING THE TIMER

Timer programming is an exclusive function of the app: thanks

to the many possibilities of timer programming, you can prevent

wasting electricity by optimizing the operating period, setting

delayed start up or shut down of the appliance.

FCC AND CANADA EMC COMPLIANCE

INFORMATION

This device complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, includ-

ing interference that may cause undesired operation.

NOTE: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to part

15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses

and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harm-

ful interference to radio or television reception, which can

be determined by turning the equipment o and on, the

user is encouraged to try to correct the interference by one

or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and re-

ceiver.

• Connect the equipment into an outlet on a circuit dierent

Perfect!

HUMIDITY

TEMPERATURE

HIGH

MEDIUM

LOW

HIGH

MEDIUM

LOW

Operating curve

ORANGE LIGHT: Room conditions far

from optimal level.

GREEN LIGHT: Most people feel good

room conditions, near optimal level.

BLUE LIGHT: Best comfort level.

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Approved under the certication provision of FCC Part 15 as a

Class B Digital Device.

Caution: Changes or modications not expressly approved by

the manufacturer could void the user’s authority to operate

this device.

Caution:

To comply with the limits of the Class B digital device,

pursuant to Part 15 of the FCC Rules, this device is to com-

ply with Class B limits. All peripherals must be shielded and

grounded. Operation with non-certied peripherals or non-

shielded cables my result in interference to radio or reception.

This Class B digital apparatus complies with Canadian ICES-003.

CAN ICES-3 (B)/NMB-3(B)

Cet appareil numérique de la classe B est conforme à la norme

NMB-003 du Canada.

WIRELESS TRANSMITTER COMPLIANCE INFORMATION

The term “IC:” before the radio certication number only signi-

es that Industry Canada technical specications were met.

Le terme «IC:» avant le numéro de certication radio signie seulement

que les spécications techniques d’Industrie Canada ont été respectées.

This device complies with Industry Canada’s licence-exempt

RSSs. Operation is subject to the following two conditions:

(1) This device may not cause interference; and

(2) This device must accept any interference, including inter-

ference that may cause undesired operation of the device.

Le présent appareil est conforme aux CNR d’Industrie Canada ap-

plicables aux appareils radio exempts de licence. L’exploitation est

autorisée aux deux conditions suivantes :

(1) l’appareil ne doit pas produire de brouillage;

(2) l’utilisateur de l’appareil doit accepter tout brouillage ra-

dioélectrique subi, même si le brouillage est susceptible d’en

compromettre le fonctionnement.

This equipment complies with FCC and IC radiation exposure

limits set forth for an uncontrolled environment.

This equipment should be installed and operated with minimum

distance 20cm between the radiator and your body.

This transmitter must not be co-located or operating in conjunc-

tion with any other antenna or transmitter.

Cet appareil est conforme à FCC et IC l’exposition aux rayonnements

limites xées pour un environnement non contrôlé.

Cet appareil doit être installé et utilisé avec une distance minimale

de 20 cm entre le radiateur et votre corps.

Cet transmetteur ne doit pas être co-situé ou opérant en liaison

avec toute autre antenne ou transmetteur.

FCC/IC RADIATION EXPOSURE STATEMENT

This equipment complies with FCC/IC RSS-102 radiation expo-

sure limits set forth for an uncontrolled environment.

This equipment should be installed and operated with minimum

distance 20cm between the radiator & your body.

Host device Labeling

This device includes the following module.

Contains FCC ID:

2ANDL3-TYWE1S

Host device Labeling

This device includes the following module.

Contains IC:

23243-TYWE1S

TIPS FOR CORRECT USE

To ensure optimal results from your air conditioner, follow these

recommendations:

• Close the windows and doors in the room to be air condi-

tioned When installing the air conditioner semi-perma-

nently, you should leave a door slightly open (as little as

1/2’’ inch. (1 cm)) to guarantee proper ventilation.

Close doors and windows

• Never use the appliance in very damp rooms (laundries for

example).

• Protect the room from direct exposure to the sun by par-

tially closing curtains and/or blinds to make the appliance

much more economical to run.

Close blinds or curtains

• Never use the appliance outdoors.

•

Make sure there are no heat sources in the room.

• Make sure the air conditioner is standing on a level surface.

SELFDIAGNOSIS

The appliance has a self diagnosis system to identify a number of warning/malfunctions.

Error messages are displayed on the appliance display.

IF ... IS DISPLAYED,

“Low Temperature”

(frost prevention)

..WHAT SHOULD I DO?

The appliance is tted with a

frost protection device to avoid

excessive formation of ice. The

appliance starts up again auto-

matically when the defrosting

process is completed.

IF ... IS DISPLAYED,

“High Temperature”

(Overheating protection)

..WHAT SHOULD I DO?

The appliance is tted with an

overheating device which in

case of operating conditions

with excessive room tempe-

rature for a long period, will

switch the appliance to ven-

tilate only. The appliance will

be automatically restored as

soon as the temperature will

be close to the operating limit

conditions.

IF ... IS DISPLAYED,

“Probe Failure”

(Probe damaged)

..WHAT SHOULD I DO?

If this is displayed, contact

our toll free customer service

number.

IF ... IS DISPLAYED,

“High Level”

(Internal tray full)

..WHAT SHOULD I DO?

Empty the internal safety tank

following the instructions in

the section “End of season ope-

rations”.

do not cover the appliance

• Never rest objects of any kind on the air conditioner.

• Never obstruct the air intake or outlet grilles.

CLEANING

Before cleaning or maintenance, turn the appliance o by using

the button, then unplug from the outlet.

CLEANING THE CABINET

You should clean the appliance with a slightly damp cloth then

dry with a dry cloth. For safety reasons, never wash the air con-

ditioner with water.

Precautions

Never use petrol, alcohol or solvents to clean the appliance. Nev-

er spray insecticide liquids or similar.

CLEANING THE AIR FILTER

If the lter is dirty, air circulation is compromised and the e-

ciency of the appliance decreases.

It is therefore good practice to clean the lter at regular inter-

vals. The frequency depends on the duration and conditions of

operation. If the unit is used constantly or systematically, you are

recommended to clean the lter once a week.

The lter is housed in the intake grille.

Remove the grille to access the lter. To clean the lter, it will

need to be extracted as shown in g. 9.

Use a vacuum cleaner to remove any dust deposited on the lter.

If it is very dirty, submerge it into warm water and rinse it several

times. The water temperature must be kept below 104° F (40°C).

After washing the lter, allow it to dry completely before

repositioning it.

CHECKS AT THE START OF THE SEASON

Make sure the power cable and socket are in perfect condition

and make sure the grounding system is sucient. Comply strict-

ly with the installation standards.

END OF SEASON OPERATIONS

To drain all water from the circuit, remove the cap A11 from the

drainage on the back of the appliance and allow the water to

drain out into a basin (g. 10).

To facilitate this operation, at the start of the season, it’s possible

to apply the water drain hose with cap B8.

In order to properly storage the appliance at the end of the sea-

son, we suggest you cover it with the supplied end of season

dust cover B10 and you put the accessories in the relevant

end of season accessories bag B11.

When the appliance is empty, replace the cap.

Clean the lter and dry thoroughly before putting back. Unit

should be stored in large, well ventilated area.

TECHNICAL SPECIFICATIONS

Power supply voltage see rating label

Max. absorbed power during air conditioning “

Refrigerant “

Cooling capacity “

LIMIT CONDITIONS

Room temperature for

air conditioning 64 - 95°F (18° - 35°C)

Room temperature for

heating (on some models only) 50 - 77°F (10 - 25°C)

Maximum relative humidity : 80% RH

Transport, lling, cleaning, recovery and disposal of

refrigerant should be performed by a technical service

center appointed by the manufacturer only.

The appliance should be disposed of by a specialized

center appointed by your municipality.

TO AVOID DAMAGE TO THE UNIT:

NEVER TRANSPORT OR TURN THE APPLIANCE UPSIDE DOWN OR

ON ITS SIDE. IF THIS OCCURS, WAIT 6 HOURS BEFORE TURNING

THE APPLIANCE ON, 24 HOURS IS RECOMMENDED. After the unit

has been on its side, oil needs to return to the compressor to en-

sure proper function. Without allowing the unit this time (6-24

hours) the unit may function for only a short time, and then the

compressor will break down from lack of oil.

ELECTRICAL CONNECTION

This appliance is equipped with a 3 prong grounded plug. The

plug must be connected into an outlet that is properly installed

and grounded in the accordance with all local codes and ordi-

nances. Do not modify the plug provided with the appliance.

If it will not t the outlet, have a proper outlet installed by a

qualied electrician or relocate the unit to a proper outlet. If the

household electrical supply does not meet the above specica-

tions, or if you are not sure your home has an eective electrical

ground, have a qualied electrician or your local electrical utility

company check it and correct any problems.

SAFETY PLUG

The appliance is tted with a safety plug to protect the power

cable. If power is cut o, unplug from the outlet and make sure

the power cable is undamaged. If the cable is damaged, call the

service center immediately. If power cuts o frequently and the

power cable is undamaged, contact a qualied electrician.

OPERATION OF THE SAFETY PLUG

If the safety device incorporated in the plug trips and cuts o

the power supply, check that the power cable and plug are not

damaged. If the power cable is undamaged, to restore operation

press the “RESET” button. To verify correct operation of the plug,

press the “TEST” button periodically and make sure the appliance

disconnects. If this is not the case, contact the service center. To

restore operation, press the “RESET” button.

TROUBLESHOOTING

Please check the following points before calling the toll-free customer service number.

PROBLEMS CAUSES SOLUTIONS

The air conditioner does not turn on lt is not plugged in plug it in

there is no power wait for at least 3 minutes and try again

the internal protection device was triggered

call the help center

The air conditioner works for a short

period of time

the air exhaust hose is obstructed or bent correctly position the air exhaust hose,

limiting the length and curves as much

as possible and avoiding any obstructions

an obstruction is impeding air exhaust

outside

identify and remove the obstacles that

impede air exhaust outside

The air conditioner runs but does not cool

the room

windows, doors, drapes open close the windows, doors and drapes,

keeping in mind the “recommendations

for proper use”

there is some heat source in the room (i.e.

oven, etc.)

eliminate the heat source

the air exhaust hose is disconnected from

the appliance

attach the air exhaust hose to the housing

on the back of the appliance (g.1b)

dust lters clogged clean or replace the lters as previously

described

During operation there is an unpleasant

odor in the room

dust lters clogged clean or replace the lters as previously

described

The air conditioner does not work for

about 3 minutes from restart

to protect the compressor there is an

internal device that delays startup for

about 3 minutes from restart

wait the recommended time and try again

The internal tank is full high ambient humidity apply the water drain tube supplied (B13)

to the upper drainage hose (A13), thus al-

lowing the water to ow into a container.

Pay attention the water does not overow

on to the oor.

One of the following messages is

displayed:

Lt/ Ht /PF/HL

the appliance has a self-diagnosis system

that identies some operating errors

refer to the SELF-DIAGNOSIS chapter

Précautions importantes

• L’appareil n’est pas prévu pour des personnes

(y compris des enfants) dont les capacités

physiques, sensorielles ou mentales sont

diminuées, ou manquent d’expérience et

de connaissances, sauf s’ils reçoivent de la

supervision ou des instructions sur l’utilisation

de l’appareil par une personne responsable de

leur sécurité.

• Les enfants doivent être supervisés pour

s'assurer qu'il ne jouent pas avec l’appareil.

• Si le CORDON D'ALIMENTATION est endommagé,

il doit être remplacé par le fabricant, son

agent de service ou des personnes ayant une

qualication similaire an d'éviter tout risque.

• L'appareil doit être installé conformément

aux réglementations nationales en matière de

câblage.

L'appareil fonctionnant à l’électricité, la possibilité

d'un choc électrique ne peut être exclue.

Les consignes de sécurité suivantes doivent donc être

respectées :

• Après avoir retiré l'emballage, vériez l'état

de l'appareil. En cas de doute, n'utilisez pas

l'appareil et contactez du personnel qualié

pour ce travail.

• Avant d'utiliser l'appareil, vériez toujours l'état

du cordon d'alimentation.

• Il est dangereux de modier ou d'altérer les

caractéristiques de l'appareil de quelque

manière que ce soit.

• Cet appareil doit être branché à un système

de «mise à la terre» ecace. Faites vérier le

système électrique par un électricien dument

qualié.

• Avant chaque opération de nettoyage ou de

maintenance, débranchez toujours la che de la

prise de courant.

• Ne plongez jamais l'appareil dans l'eau.

• N'utilisez pas l'appareil à l'extérieur.

• N'obstruez pas les entrées et sorties d'air.

• Lorsque l'appareil est branché au secteur, gardez

à l'esprit les règles de sécurité suivantes:

• Ne touchez pas l'appareil avec des mains

mouillées ou humides;

• N'utilisez pas l'appareil avec les pieds nus ou

mouillés;

• Ne tirez pas sur le cordon d'alimentation ou sur

l'appareil pour débrancher la che de la prise de

courant;

• Ne déplacez pas l'appareil en tirant sur le câble

d'alimentation.

• Gardez l'appareil hors de portée des enfants;

• Ne introduisez pas de corps étrangers dans

l'appareil;

• N'insérez pas d'objets métalliques dans les

ouvertures.

Danger ! Pièces en rotation; le contact avec le

ventilateur interne peut provoquer un choc

électrique ou des blessures.

• ne laissez pas l'appareil exposé aux agents

atmosphériques;

• Si vous souhaitez mettre l’appareil au rebut

dénitivement, après avoir débranché la che

de la prise de courant, il est recommandé de

le rendre inutilisable en coupant le cordon

d'alimentation.

• En cas de panne et/ou de mauvais

fonctionnement, éteignez l'appareil sans y

toucher. Pour toute réparation, contactez

uniquement un centre de service technique

agréé et demandez l'utilisation de pièces de

rechange et d'accessoires d'origine.

• Évitez d'utiliser des rallonges électriques.

Usage prévu

Cet appareil doit être utilisé exclusivement dans

un environnement domestique et pour l'usage

pour lequel il a été conçu. Toutes les autres

utilisations sont considérées comme inappropriées

et donc dangereuses. Le fabricant décline toute

responsabilité en cas des dommages causés par une

utilisation inappropriée, erronée et irresponsable, et/

ou par des réparations eectuées par du personnel

non qualié.

Installation de l'appareil

• L'appareil doit être installé conformément

aux normes nationales régissant les systèmes

électriques.

• N’utilisez pas votre conditionneur d’air dans une

pièce humide comme une salle de bain ou une

buanderie.

• N'installez pas l'appareil dans des pièces

contenant du gaz, du pétrole ou du soufre ou à

proximité de sources de chaleur.

• N'utilisez pas l'appareil sur des surfaces

inclinées.

• Tenez l'appareil à une distance d'au moins

52cm (20 pouces) de substances inammables

(alcool, etc.) ou de récipients sous pression (par

exemple, les bombes aérosols).

• Ne posez pas d'objets sur l'appareil.

• Au cours du transport, l'appareil doit être

maintenu en position verticale. Si cela n'est pas

possible, xez l'appareil

• en oblique; ne le positionnez pas à l'horizontale.

• Avant de transporter l’appareil, purgez-le.

• Après le transport, attendez au moins 6 heures

avant de mettre l’appareil en marche.

Informations sur l'environnement

• Les matériaux utilisés pour l'emballage peuvent

être recyclés. Il est donc recommandé de les

éliminer dans des conteneurs spéciaux de

collecte diérenciée des déchets.

Informations spéciques concernant

les appareils à gaz réfrigérant R32

• Lisez attentivement tous les avertissements.

• Lors du dégivrage et du nettoyage de

l'appareil, n'utilisez pas d'autres outils que ceux

recommandés par le fabricant.

• L'appareil doit être stocké dans un endroit bien

ventilé;

• L'appareil doit être stocké dans une pièce sans

amme nue (par exemple, un appareil à gaz

en marche) et sans source d'inammation (par

exemple, un chauage électrique en marche).

• Ne brûlez aucune partie de l'appareil.

• Les gaz réfrigérants peuvent être inodores.

• Cet appareil contient du gaz réfrigérant R32.

(Pour plus de détails sur le réfrigérant, voir la

couverture arrière).

• Ne percez aucune partie du circuit de réfrigérant.

• La maintenance doit être eectuée uniquement

selon les recommandations du fabricant.

• L'appareil doit être stocké dans un endroit sûr

an d’éviter tout dommage.

• Les personnes qui opèrent ou travaillent

sur le circuit frigorique doivent posséder

la certication appropriée délivrée par un

organisme agréé qui garantit la compétence

dans la manipulation des réfrigérants selon

une évaluation spécique reconnue par les

associations de l'industrie.

• Les réparations doivent être eectuées sur la

base des recommandations du fabricant. La

maintenance et les réparations qui nécessitent

l'assistance d'un autre personnel qualifié

doivent être effectuées sous la supervision

d'une personne spécialisée dans l'utilisation de

réfrigérants inflammables.

1. INFORMATIONS GÉNÉRALES

1.1 Mode d'emploi

Lisez attentivement tout le mode d’emploi avant

d'utiliser l'appareil. Le non-respect de ce mode

d'emploi peut entraîner des brûlures ou des

dommages à l'appareil.

Le fabricant n'est pas responsable des dommages

résultant du non-respect du présent mode d’emploi.

ATTENTION : Les modications non expressément

approuvées par l’entité responsable de la conformité

peuvent annuler l’autorisation de l’utilisateur

d’utiliser l’équipement.

Remarque :

Ces mises en garde de sécurité sont valables

pour tous les conditionneurs d’air De’Longhi.

Si l'appareil est transféré à d'autres personnes,

celles-ci doivent également recevoir le présent mode

d’emploi.

Cet appareil est équipé d’un dispositif de sécurité

spécial. Lorsque le compresseur s'éteint, ce dispositif

l'empêche de se rallumer pendant au moins 3

minutes.

2. AVANT L’UTILISATION

Important!

Conservez le matériel d'emballage (sacs en plastique,

styromousse) hors de portée des enfants.

RISQUE D'ÉTOUFFEMENT. L'appareil peut contenir

de petites pièces. Certaines de ces petites pièces

peuvent devoir être démontées lors des opérations

de nettoyage et de maintenance. Manipulez

l'appareil avec précaution et gardez les petites pièces

hors de portée des enfants.

2.1 Vérier l'appareil

Après avoir retiré l'emballage, assurez-vous que le

produit est complet, qu’il n’est pas endommagé et

que tous les accessoires sont présents. N'utilisez pas

l'appareil s'il est visiblement endommagé. Contactez

le service clientèle de De’Longhi.

Conservez ces instructions

Ce produit est réservé à un

usage domestique

INTRODUCTION

Merci d’avoir choisi un produit De’Longhi. Veuillez prendre

quelques moment pour lire les instructions an d’éviter les

risques ou d’endommager l’appareil.

Téléchargez l’application!

DE’LONGHI

DEʼLONGHI

Cet appareil peut également être utilisé avec l'application «Pin-

guino» qui peut être téléchargée sur l'App Store® ou sur Google

Play. Pour accéder à toutes les fonctions, vous devez disposer

d’un réseau local (Home WLAN) avec accès à Internet. Vériez

aussi qu'il n'y a pas d'obstacles à l'accès à Internet, tels que pare-

feu, proxy, authentications etc.

DESCRIPTION

Description de l’appareil (voir page 3 - A)

A1 Grille d’évacuation d’air

A2 Tableau de commande

A3 Poignées

A4 Roues

A5 Récepteur du signal de la télécommande

A6 Logement de la télécommande

A7 Filtre

A8 Grille d’entrée d’air

A9 Logement du exible d’évacuation d’air

A10 Grille d’entrée d’air

A11 Flexible de purge inférieur avec bouchon

A12 Câble d’alimentation électrique

A13 Flexible de purge supérieur avec bouchon

Description des accessoires (voir page 3 - B)

B1 Bride murale avec bouchon

B2 Bouche de sortie pour fenêtre

B3 Adaptateur du exible pour le raccordement à la bride mu-

rale / bouche de sortie fenêtre

B4 Flexible d’évacuation d’air

B5 Adaptateur du exible pour le raccordement à l’appareil

B6 Support de fenêtre avec goupille de verrouillage

B7 Support de fenêtre supplémentaire avec goupille de ver-

rouillage

B8 Tuyau de vidange de l'eau avec bouchon

B9 Télécommande

B10 Pare-poussière de n de saison (uniquement sur certains

modèles)

B11 Sac d'accessoires de n de saison (uniquement sur certains

modèles)

B12 Bande en mousse

B13 Tuyau de purge d’eau supérieur

Raccord électrique

Avant de brancher l'appareil dans la prise, vériez les points

suivants:

• L’alimentation électrique de la prise secteur correspond à

la valeur indiquée sur la plaque signalétique à l’arrière de

l’appareil;

• La prise et le réseau électrique conviennent à l'appareil;

• La prise est une prise à 3 ches reliée à la terre . Si ce

n’est pas le cas, vous devez choisir une autre prise. Le non

respect de ces instructions de sécurité importantes dégage

le fabricant de toute responsabilité.

Si cela devient nécessaire, le câble d’alimentation doit

être remplacé uniquement par un professionnel qualié.

Les instructions ci-dessous vous permettront de préparer votre

conditionneur d’air aussi ecacement que possible avant sa

mise en service. Avant de l’utiliser, assurez-vous que les grille

d’entrée et de sortie d’air ne sont pas obstruées.

UTILISATION

Remarque: Cet appareil est doté de la fonction évapora-

tion automatique pour éliminer la conden-

sation d’eau en excès lorsqu’il fonctionne en

mode refroidissement ou déshumidication.

INSTALLATION MURALE DU CLIMATISEUR

An d’obtenir des résultats optimaux, installez votre ap-

pareil de la façon suivante:

• Vissez l’adaptateur du exible B3 et B5 à l’extrémité du

exible B4 tel qu’illustré sur la gure 1a.

• Logez l’adaptateur monté du exible d’évacuation d’air B5

dans le boîtier à l’arrière de l'appareil. Placer le symbole du

cadenas ouvert reporté sur l’adaptateur (B5) en face de la

èche à l’arrière de l’appareil. Faites tourner l’adaptateur

dans le sens inverse des aiguilles d’une montre jusqu’à ce

que le symbole du cadenas fermé soit aligné avec la èche,

comme dans la gure 1b.

• Respectez les distances minimales indiquées dans la gure

2 ci-dessous.

Procédez comme suit:

• percez un trou ø 5,25 pouces (134 mm) dans un mur extérieur

ou dans le bord en bois d’une fenêtre. Respectez les dimen-

sions et la hauteur de l’orice donné dans la gure 2 et 3.

134

Ø 5,25 in

dans la planche en bois

d’une fenêtre française

ou d'un panneau

dans le mur:

Il vaut mieux

que vous isoliez la section de

mur à l’aide d’un

matériau isolant approprié

• Introduisez la bride de montage murale B1 dans l’orice.

• Logez le tuyau monté B3-B4-B5 dans la bride de montage

murale B1.

50 cm

20 in

80 cm

50 cm

20 in

32 in

ni 63 - mc 09

• Lorsque le tuyau d'air B4 n’est pas connecté, l’orice percé

peut être fermé avec le bouchon de la bride B1.

• Lorsque vous installez le conditionneur d’air, vous devriez

laisser une porte légèrement ouverte, d’environ 1 cm (1/2

pouce) an de garantir une ventilation et une pression cor-

recte dans la pièce.

• Conservez les tuyaux d'air aussi courts et exempts de cour-

bures que possible an d'éviter les étranglements.

Remarque:

Étant donné qu’il est nécessaire, pour ce type d’installa-

tion, d’utiliser des outils spéciaux, nous vous conseillons

de faire installer l’appareil par un professionnel.

INSTALLATION DU CLIMATISEUR À UNE FENÊTRE

Vous pouvez également installer l’appareil dans une fe-

nêtre à guillotine:

• Placez le support pour fenêtre sur le rebord de la fenêtre,

étendez le support sur toute la largeur du cadre de la fe-

nêtre, puis xez le support en utilisant la goupille de ver-

rouillage. Attachez la bande en mousse fournie B12 sur le

support pour fenêtre, puis fermez la fenêtre sur le support.

(Si le support de fenêtre est trop grand pour la fenêtre, le

plastique peut être coupé à l'aide d'une scie par un profes-

sionnel qualié.)

• Logez le exible d’évacuation d’air B4 dans le boitier prévu

situé à l’arrière de l’appareil en utilisant l’adaptateur du

exible B5. Placer le symbole du cadenas ouvert reporté

sur l’adaptateur B5 en face de la èche à l’arrière de l’appa-

reil. Faites tourner l’adaptateur dans le sens inverse des ai-

guilles d’une montre jusqu’à ce que le symbole du cadenas

fermé soit aligné avec la èche, comme dans la gure 1b.

• Raccordez la bouche de sortie de fenêtre B2 à l’autre extré-

mité du exible d’évacuation d’air en utilisant l’adaptateur

du exible B3.

• Insérez la bouche de sortie de fenêtre B2 du exible d'éva-

cuation dans la fente du support de fenêtre (g. 4).

Autres méthodes d’installation:

• Grâce aux goupilles de verrouillage, il est possible d’utiliser

le support de fenêtre également pour les fenêtres coulis-

santes. Positionnez l’orice du support an de permettre

une installation correcte du exible d’évacuation (voir g.

5).

• Si vous avez une fenêtre croisée (gure 6) procédez comme

suit:

Logez le exible d’évacuation d’air monté B4 dans le boîtier

prévu à l’arrière de l'appareil, en utilisant l’adaptateur du

exible B5. Placer le symbole du cadenas ouvert reporté

sur l’adaptateur B5 en face de la èche à l’arrière de l’appa-

reil. Faites tourner l’adaptateur dans le sens inverse des ai-

guilles d’une montre jusqu’à ce que le symbole du cadenas

fermé soit aligné avec la èche, comme dans la gure 1b.

Appliquez ensuite la bouche de sortie fenêtre B2 au exible

d’évacuation d’air B4 et placez-la à l’extérieur de la fenêtre

pour permettre l’évacuation de l’air chaud.

MANIPULATION À L’AIDE DU PANNEAU DE

COMMANDE

C17

C18

C14

C15

C16

C13

C10

C12

C11

DESCRIPTION DU PANNEAU DE COMMANDE C

C1. Touche ON/STAND-BY (marche/veille)

C2. Touche de sélection de MODE (conditionnement d'air, dés-

humidication, ventilation, chauage, marche-arrêt Wi-Fi

- réinitialisation des paramètres WLAN)

C3. Touche augmentation

C4. Touche diminution

C5. Indicateur de température

C6. Symbole de conditionnement d’air

C7. Symbole Wi-Fi

C8. Indicateur App

C9. Timer/calendrier App

C10. Indicateur de débit d’air

C11. Indicateur Auto

C12. Symbole ECO REAL FEEL (cette fonction est disponible uni-

quement à partir de la télécommande et de l’application)

C13. Indicateur ECO REAL FEEL

C14. Symbole de chauage

C15. Symbole de ventilation

C16. Symbole de déshumidication

C17. Symbole Alarme

C18. Valeurs de températures réglées

Pour toute assistance concernant l’installation, le

fonctionnement et pour tous les accessoires et pièces de

rechange, veuillez contacter le numéro gratuit de notre

service clientèle:

1-800-322-3848 [États-Unis uniquement]

1-888-335-6644 [Canada uniquement]

Ou connectez-vous sur notre site web à

www.delonghi.com

MANIPULATION À L’AIDE DU PANNEAU DE

COMMANDE

MISE EN MARCHE/EXTINCTION DE L’APPAREIL

Avant de brancher l'appareil,

vériez que les bouchons à l'ar-

rière de l'appareil sont insérés

correctement sur les exibles

de purge A11 et A13.

Insérez le bouchon dans la prise.

Deux tirets apparaissent sur l’écran

indiquant que l’appareil est en

mode veille. Appuyez sur la touche

(C1) pour mettre l’appareil en

marche. Lorsque l’appareil s'allume,

la dernière fonction activée avant

l’extinction se réactive.

REMARQUE: Après quelques se-

condes d'inactivité, la luminosité

du panneau de contrôle sera au-

tomatiquement réduite et dans

les minutes qui suivent, elle sera

réduite encore plus. Pour éteindre l’appareil, appuyez sur la

touche

Remarque: N’éteignez jamais le conditionneur d'air en débran-

chant simplement la prise. Appuyez sur la touche

an de

placer votre conditionneur d’air en veille et attendez quelques

minutes avant de débrancher la prise. De cette manière, l'appareil

peut eectuer les vérication de l’état fonctionnel.

SÉLECTION DES MODES

Pour sélectionner le mode de

fonctionnement désiré, appuyez

plusieurs fois sur la touche MODE

jusqu'à ce que la fonction souhaitée

soit sélectionnée.

FONCTION Wi-Fi

Pour sélectionner ou désactiver la

fonction Wi-Fi, maintenez la pres-

sion sur le touche MODE pendant 3

secondes.

MODE DE CONDITIONNEMENT D’AIR

Ceci est idéal pour les climats chauds et

humide lorsque la pièce doit être à la fois

refroidie et déshumidiée.

Pour régler correctement ce mode:

• Appuyez plusieurs fois sur la touche

MODE jusqu’à ce que le symbole de

conditionnement d'air apparaisse.

L'écran montre le symbole

• Pour passer à la température souhai-

tée, appuyez sur la touche ou .

Remarque: Les températures les plus

adaptées pendant l’été sont comprises

entre 75 et 81°F. Cependant, il n’est pas

recommandé de régler la température

beaucoup plus bas que la température extérieure. En mode

conditionnement d’air, il n’est possible de sélectionner le débit

d’air qu’à partir de la télécommande.

MODE DÉSHUMIDIFICATION

Ceci est idéal pour réduire l'humi-

dité dans la pièce (au printemps

et à l'automne, pièces humides,

périodes pluvieuses, etc). Pour ce

type d'utilisation, l'appareil doit

être conguré de la même manière

qu'en mode conditionnement

d’air. En d'autres termes, le exible

d’évacuation B4 doit être xé sur l’appareil pour permettre à

l'humidité de se décharger à l’extérieur. Pour régler correcte-

ment ce mode:

• Appuyez plusieurs fois sur la touche MODE jusqu’à ce que

le symbole de déshumidication s’

ache.

• L’appareil choisit automatiquement le meilleur débit de

l'air.

Remarque:

En cas de forte humidité ambiante, il est possible d'évacuer la

condensation en continu en raccordant le tuyau fourni B13 au

exible de purge supérieur A13 (g. 7) ce qui permettra à l’eau

de s’écouler dans un récipient.

Dévissez le bouchon en suivant les directions indiquées par la

èche et en insérant le tuyau. Veillez à ce que l'eau ne déborde

pas sur le sol (g. 8). Si le connecteur n'est pas utilisé, pour évi-

ter que l'eau ne déborde sur le sol, n'oubliez pas de revisser le

bouchon.

yes

MODE VENTILATEUR

Lorsque vous utilisez ce mode, le

exible d’évacuation d'air B4 n’a pas

besoin d’être raccordé à l’appareil

Pour régler correctement ce mode:

• Appuyez plusieurs fois sur la touche MODE jusqu’à ce que le

symbole de la ventilation

apparaisse.

• Sélectionnez le débit d’air souhaité en appuyant sur les

touches d’augmentation C3 ou diminution C4.

Les débits d'air disponibles sont:

Débit d’air minimum: quand un fonctionne-

ment silencieux maximum est désiré.

Débit d'air moyen: lorsque le niveau doit être

faible mais sans nuire au niveau de confort.

Débit d'air maximum : pour un rendement

maximum.

MODE CHAUFFAGE uniquement sur certains modèles)

C'est idéal au printemps et en automne

lorsque les températures extérieures

ne sont pas particulièrement sévères.

Pour ce mode, l'appareil doit être pré-

paré de la même manière que pour le

conditionnement de l'air, avec le tuyau

d'évacuation d'air B4 raccordé.

Pour régler ce mode:

• Appuyez plusieurs fois sur la touche

MODE jusqu’à ce que le symbole de

chauage s’ ache.

• Appuyez sur la touche d’augmentation C3 ou de diminu-

tion C4 pour régler la température souhaitée.

Remarques:

• Dans ce mode, le débit d'air est automatiquement sélec-

tionné par l'appareil et ne peut pas être réglé manuelle-

ment.

• En cas de fonctionnement dans des pièces très froides,

l'appareil se dégivre automatiquement, interrompant tem-

porairement le fonctionnement normal. Dans ce cas, «Lt»

s’ache à l’écran. Pendant cette opération, il est normal

que le bruit produit par l'appareil change.

• Dans ce mode de fonctionnement, vous devrez peut-être

attendre quelques minutes avant que l'appareil ne com-

mence à fournir de l'air chaud.

• Dans ce mode, le ventilateur peut fonctionner pendant de

courtes périodes, même si la température réglée a déjà été

atteinte.

• Si l'écran s'allume et ache l'alarme «HL», videz le bac

intérieur en suivant les instructions de la section «Opéra-

tions de n de saison». Ensuite, appuyez de nouveau sur la

touche

pour rétablir la fonction chauage.

SÉLECTIONNEZ L’UNITÉ DE TEMPÉRATURE

Il est possible d’acher la tempéra-

ture en °C ou en °F.

Pour changer l’unité de mesure de

température, appuyez simultané-

ment sur les touches d'augmen-

tation et de diminution et

pendant environ 10 secondes.

MANIPULATION À L’AIDE DE LA TÉLÉCOMMANDE

INSÉRER OU REMPLACER LES BATTERIES

• Retirez le couvercle à l’arrière de la télécommande;

• Insérez ou remplacez les piles usées par deux piles neuves

LR03 «AAA» de 1,5V, en les introduisant correctement

(voir les instructions à l’intérieur du logement);

• Replacez le couvercle.

Remarque: Si la télécommande est remplacée ou mise au rebut,

les piles doivent être retirées et éliminées conformément à la lé-

gislation actuelle car elles sont nocives pour l’environnement. Ne

mélangez pas les anciennes et les nouvelles piles. Ne mélangez

pas des piles alcalines, standard (carbone-zinc) ou rechargeable

(nickel-cadmium). Ne jetez pas les piles dans le feu. Les piles

peuvent exploser ou fuir. Si vous n’utilisez plus la télécommande

pendant un certain temps, retirez les piles.

UTILISATION DE LA TÉLÉCOMMANDE

• Dirigez la télécommande vers le récepteur A5 sur le condi-

tionneur d'air. La télécommande ne doit pas être à plus de

16 pieds/5 mètres de l’appareil (sans obstacles entre la té-

lécommande et le récepteur).

• La télécommande doit être manipulée avec précaution.

Ne la laissez pas tomber, et ne l’exposez pas à la lumière

directe du soleil ou à des sources de chaleur.

Remarque: La télécommande peut être rangée en toute sécuri-

té dans le compartiment approprié A6.

max 16ft/5 meters

DESCRIPTION DE LA TÉLÉCOMMANDE

D1) Touche ON/STAND-BY

D2) Touche de sélection de débit d’air

D3) Touche ECO REAL FEEL

D4) Touche WiFi

D5) Touche MODE

D6-D7) Touche de diminution/ augmentation

MISE EN MARCHE/ARRÊT DE L’APPAREIL

• Branchez le câble dans la prise secteur.

• Appuyez sur la touche D1 pour allumer l’appareil (lors-

qu'il est allumé, le climatiseur démarre dans le mode où il

était lorsqu’il a été éteint).

• Pour éteindre l’appareil, appuyez sur la touche D1

Remarque: N’éteignez jamais l’appareil en débranchant la

prise.

Éteignez-le toujours en appuyant sur la touche

et en at-

tendant quelques minutes avant de retirer la prise. Ce n'est que

de cette manière que l'appareil pourra eectuer ses contrôles

standard.

SÉLECTION DES MODES DE FONCTIONNEMENT

La plupart des commandes disponibles sur la télécommande

correspondent à celles du panneau de commande C (Voir sché-

ma page 8).

SÉLECTIONNER LES TEMPÉRATURES

En mode conditionnement d’air et chauage, appuyez sur les

touches d'augmentation/diminution pour sélectionner la tem-

pérature souhaitée.

SÉLECTIONNER LE DÉBIT D'AIR

En mode conditionnement d’air et en mode ventilateur, appuyez

sur le bouton de sélection du débit d'air D2 de la télécommande

pour sélectionner le débit d'air souhaité.

Les débits d'air disponibles sont:

Débit d’air minimum : quand un fonctionne-

ment silencieux maximum

est désiré.

Débit d'air moyen: lorsque le niveau du bruit

doit être faible mais avec un bon niveau de

confort.

Débit d'air maximum : pour un rendement

maximum.

L’appareil sélectionne automatiquement

le débit d’air en

fonction de la température sélectionnée et des conditions

environnementales (Ceci est disponible uniquement en

mode conditionnement de l'air).

FONCTION ECO REAL FEEL

disponible uniquement à partir de la télécommande)

La fonction ECO REAL FEEL est une

technologie innovante De’Longhi

qui agit à la fois sur la réduction de

la température et sur le contrôle de

l’humidité, pour garantir un confort

maximal.

Avec les systèmes traditionnels, pendant

le temps de travail, des conditions de

confort optimales peuvent être atteintes

mais ne sont pas assurées avec le temps.

Avec ECO REAL FEEL, une fois le confort

optimal obtenu, le conditionneur portable régule automatique-

ment le compresseur et le débit d’air pour le maintenir dans le

temps. Pour activer la fonction, appuyez sur la touche Eco Real

Feel D3 de la télécommande. Le symbole ECO REAL FEEL

C12 s'ache.

Après environ 1 minute, l’indicateur ECO REAL FEEL C13 s’allume.

Il change de couleur quand on s’approche du niveau de confort

optimal (voir le graphique suivant).

Remarque: Pour ce type d’utilisation, l'appareil doit être con-

guré de la même manière qu'en mode conditionnement d’air avec

le exible d’évacuation raccordé.

Perfect!

Le sentiment de bien-être est une condition subjective: c'est la

raison pour laquelle diérentes personnes peuvent juger dié-

remment les mêmes conditions environnementales. Dans des

conditions environnementales particulièrement diciles (tem-

pérature ou humidité élevée à l'extérieur, mauvaise isolation,

trop de personnes, chaleur élevée dans la pièce, forte exposition

au soleil, etc...), cet appareil peut ne pas être en mesure d'at-

teindre le meilleur niveau de confort.

FONCTION WIFI

Pour activer la fonction WiFi, maintenir enfoncée la touche WiFi

sur la télécommande pendant quelques secondes jusqu’à l’émis-

sion de deux bips.

Une fois que l'icône WiFi est achée, cela signie que les fonc-

tionnalités WiFi sont disponibles.

SYMBOLE WIFI ALLUMÉ EN CONTINU

Cela signie que les fonctions WiFi sont actives ET

que le réseau local

«Home WLAN»

a été trouvé.

CLIGNOTEMENT LENT

Cela signie que l’appareil cherche le « Home

WLAN».

CLIGNOTEMENT RAPIDE

Cela signie qu’il n’a pas été possible de trouver le

«Home WLAN» ou que celui-ci n’a pas encore été

mise en place.

ICÔNE COMMANDE APP

Quand l'icône COMMANDE APP s'ache, cela signi-

e que la dernière commande a été reçue via l'appli-

cation.

Si les paramètres

«Home WLAN»

mémorisés doivent être chan-

gés, procédez comme suit:

a) Maintenez la touche MODE enfoncée pendant environ 20

secondes C2 sur le panneau de commande jusqu’à ce qu’un

bip prolongé soit émis;

b) utilisez l’application pour accéder aux nouveaux para-

mètres WLAN dans l’appareil.

RÉGLAGE DE LA MINUTERIE

La programmation par minuterie est une fonction exclusive de

l'application: grâce aux nombreuses possibilités de programma-

tion par minuterie, vous pouvez éviter le gaspillage d'électricité

en optimisant la période de fonctionnement, en réglant un dé-

marrage ou un arrêt diéré de l'appareil.

Perfect!

HUMIDITÉ

TEMPÉRATURE

HAUT

MOYEN

BAS

HAUT

MOYEN

BAS

Courbe de fonctionnement

LUMIÈRE ORANGE: Conditions de la

pièce loin du niveau optimal.

LUMIÈRE VERTE : La plupart des gens

ressentent de bonnes conditions environ-

nementales, proches du niveau optimal.

LUMIÈRE BLEUE: Meilleur niveau de

confort.

INFORMATIONS SUR LA CONFORMITÉ AVEC LES

RÈGLES DE LA FCC ET CEM POUR LE CANADA

Cet appareil est conforme à la partie 15 des règles FCC. Le fonc-

tionnement est soumis aux deux conditions suivantes :

(1) L’appareil ne doit pas produire d’interférences nocives, et

(2) l’utilisateur de l’appareil doit accepter toute interférence

reçue, même si cette interférence est susceptible d’en com-

promettre le fonctionnement.

REMARQUE: Cet équipement a été testé et jugé conforme aux

critères de seuils pour un appareil numérique de classe B,

conformément à la partie 15 des Règles de la FCC. Ces seuils

sont destinés à fournir une protection raisonnable contre

les interférences nuisibles dans une installation résiden-

tielle. Cet équipement génère, utilise et émet de l’énergie

de fréquence radio et, s’il n’est pas installé et utilisé confor-

mément aux instructions, peut provoquer des interférences

nocives avec les communications radio. Cependant, rien

ne garantit qu’aucune interférence ne se produira dans

une installation particulière. Si cet équipement cause des

interférences nocives à la réception d’émissions radio ou

télévisées, ce qui peut être déterminé en allumant et en

éteignant l’équipement, l’utilisateur devrait essayer de

corriger les interférences à l’aide de l’une ou plusieurs des

mesures suivantes:

• Réorienter ou relocaliser l’antenne de réception.

• Augmenter la séparation entre l’équipement et le récep-

teur.

• Connecter l’équipement dans une prise sur un circuit dié-

rent de celui auquel le récepteur est connecté.

• Consulter le revendeur ou un technicien expérimenté en

radio/TV pour obtenir une assistance.

Approuvé en vertu de la disposition de certication de la partie

15 de la FCC en tant qu'appareil numérique de classe B.

Attention : Des changements ou modications non expressé-

ment approuvés par le fabricant peuvent annuler l’autori-

sation de l’utilisateur d’utiliser l’équipement.

Attention :

Pour être conforme aux limites s’appliquant aux appa-

reils numériques de classe B, conformément à la partie 15 des

règles de la FCC, cet appareil doit être conforme aux limites de

classe B. Tous les périphériques doivent être blindés et mis à la

terre. Le fonctionnement avec des périphériques non certiés

ou des câbles non blindés peut entraîner des interférences

avec la radio ou la réception.

Cet appareil numérique de la classe B est conforme à la norme

NMB-003 du Canada.

INFORMATIONS SUR LA CONFORMITÉ DE L’ÉMETTEUR SANS FIL

Le terme «IC:» avant le numéro de certication radio signie

seulement que les spécications techniques d’Industrie Canada

ont été respectées.

Le présent appareil est conforme aux CNR d’Industrie Canada ap-

plicables aux appareils radio exempts de licence. L’exploitation

est autorisée aux deux conditions suivantes:

(1) l’appareil ne doit pas produire de brouillage;

(2) l’utilisateur de l’appareil doit accepter tout brouillage ra-

dioélectrique subi, même si le brouillage est susceptible

d’en compromettre le fonctionnement.

Cet appareil est conforme à FCC et IC l’exposition aux rayonne-

ments limites xées pour un environnement non contrôlé.

Cet appareil doit être installé et utilisé avec une distance mini-

male de 20 cm entre le radiateur et votre corps.

Cet transmetteur ne doit pas être co-situé ou opérant en liaison

avec toute autre antenne ou transmetteur.

DÉCLARATION D’EXPOSITION AUX RAYONNEMENTS

Cet équipement est conforme aux limites d'exposition aux

rayonnements exigées par la norme RSS-102 de l’IC et par FCC

et d’IC pour un environnement non contrôlé.

Cet équipement doit être installé et utilisé avec une distance

minimale de 20 cm entre l’appareil et votre corps.

Etiquetage du dispositif hôte

Ce dispositif comprend le module suivant.

Contient ID FCC :

2ANDL3-TYWE1S

Etiquetage du dispositif hôte

Ce dispositif comprend le module suivant.

Contient IC :

23243-TYWE1S

CONSEILS POUR L’UTILISATION

An d’obtenir des résultats optimaux de votre conditionneur

d'air, suivez les recommandations suivantes:

• Fermez les fenêtres et les portes de la pièce à traiter.

Lorsque vous installez le conditionneur d’air de façon se-

mi-permanente, vous devriez laisser la porte légèrement

ouverte (environ 1/2’’ po. (1 cm)) an de garantir une ven-

tilation adéquate.

Fermez les portes et les fenêtres

• N’utilisez jamais l’appareil dans des pièces très humides

(les buanderies par exemple).

• Protégez la pièce de l’exposition directe au soleil en fermant

partiellement les rideaux et/ou les volets an d’obtenir un

fonctionnement plus économique de l’appareil.

Fermez les volets ou les rideaux

• N’utilisez jamais l’appareil à l’extérieur.

•

Assurez-vous qu'il n’y a pas de source de chaleur dans la

pièce.

• Assurez-vous que le conditionneur d'air est placé sur une

surface horizontale.

AUTODIAGNOSTIC

L'appareil possède un système d’auto-diagnostic permettant d'identier un certain nombre d'avertissements/dysfonctionnements.

Les messages d’erreur s’achent sur l’écran de l’appareil.

SI ... S'AFFICHE,

«Basse température»

(prévention contre le givre)

..QUE DEVRAISJE FAIRE ?

L'appareil est équipé d'un

dispositif de protection anti-

gel an d'éviter la formation

excessive de glace. L'appareil

redémarre automatiquement

lorsque le processus de dégi-

vrage est terminé.

SI ... S'AFFICHE,

«Température haute»

(Protection contre surchaue)

..QUE DEVRAISJE FAIRE ?

L'appareil est équipé d'un di-

spositif de surchaue qui, en

cas de conditions de fonction-

nement avec une température

ambiante excessive pendant

une période prolongée,

mettra l'appareil en mode

ventilation uniquement. Le

fonctionnement de l’appareil

sera automatiquement rétabli

dès que la température sera

proche des conditions limites

de fonctionnement.

SI ... S'AFFICHE,

«Échec sonde»

(Sonde endommagée)

..QUE DEVRAISJE FAIRE ?

Si c’est aché, contactez

le numéro gratuit de notre

service clientèle.

SI ... S'AFFICHE,

«Niveau élevé»

(Bac intérieur plein)

..QUE DEVRAISJE FAIRE ?

Vider le réservoir de sécurité

interne en suivant les instruc-

tions de la section "Opérations

de n de saison".

ne couvrez pas l’appareil

• Ne posez jamais d’objets quels qu'ils soient sur le condition-

neur d’air.

• N’obstruez jamais les grilles d’entrée ou de sortie d’air.

NETTOYAGE

Avant le nettoyage ou la maintenance, éteignez l’appareil avec la

touche , puis débranchez-la de la prise.

NETTOYAGE DE L’ARMOIRE

Vous devriez nettoyer l'appareil avec un chion légèrement

humide, puis l’essuyer avec un chion sec. Pour des raisons de

sécurité, ne lavez jamais le conditionneur d'air avec de l’eau.

Précautions

N’utilisez jamais de l’essence, de l’alcool ou des solvants pour

nettoyer l’appareil. Ne répandez jamais de liquides insecticides

ou autres.

NETTOYAGE DU FILTRE À AIR

Si le ltre est sale, la circulation d'air est compromise et l'eca-

cité de l'appareil diminue.

Il est donc recommandé de nettoyer le ltre à intervalles ré-

guliers. La fréquence dépend de la durée et des conditions de

fonctionnement. Si l'appareil est utilisé de façon continue ou

systématique, il est recommandé de nettoyer le ltre une fois

par semaine.

Le ltre est situé dans la grille d’entrée d'air.

Retirez la grille pour accéder au ltre. Pour nettoyer le ltre, il est

nécessaire de l’extraire comme illustré à la g. 9.

Utilisez un aspirateur pour éliminer toute poussière déposée

sur le ltre. S'il est très sale, plongez-le dans de l’eau chaude

et rincez-le plusieurs fois. La température de l’eau ne doit pas

dépasser 104° F (40°C).

Après avoir lavé le ltre, laissez-le sécher complètement avant

de le remettre en place.

INSPECTIONS AU DÉBUT DE LA SAISON

Assurez-vous que le câble d'alimentation est en parfait état et

que le système de mise à la terre est approprié. Conformez-vous

strictement aux normes d’installation.

OPÉRATIONS DE FIN DE SAISON

Pour purger toute l'eau du circuit, retirez le capuchon A11 de

l'évacuation à l'arrière de l'appareil et laissez l'eau s'écouler dans

une bassine (g. 10).

Pour faciliter cette opération, il est possible en début de la sai-

son, d'appliquer le tuyau de vidange d'eau avec le bouchon B8.

An de bien ranger l'appareil à la n de la saison, nous vous

conseillons de le couvrir avec le pare-poussière de n de saison

B10 fourni et de placer les accessoires

dans le sac d'accessoires de n de saison B11.

Lorsque l’appareil est vide, remplacez le bouchon.

Nettoyez le ltre et séchez-le entièrement avant de le replacer.

L'appareil doit être stocké dans un grand espace bien ventilé.

SPÉCIFICATIONS TECHNIQUES

Tension d'alimentation voir la plaque signalétique

Puissance maximale absorbée

pendant le conditionnement d'air “

Réfrigérant “

Capacité de refroidissement “

CONDITIONS LIMITES

Température de la pièce pour

Air conditionné 64 - 95°F (18° - 35°C)

Température de la chambre pour

la fonction chauage

(uniquement sur certains modèles) 50 - 77°F (10 - 25°C)

Humidité relative maximale: 80% RH

Toutes les opérations de transport, remplissage, net-

toyage, récupération et élimination du réfrigérant

doivent être eectuées uniquement par un centre de

maintenance agréé par le fabricant.

Cet appareil doit être éliminé par un centre agréé dési-

gné par votre municipalité.

AFIN D’ÉVITER TOUT DOMMAGE À L’APPAREIL,

NE TRANSPORTEZ NI NE RENVERSEZ L’APPAREIL À L’ENVERS OU

SUR LE CÔTÉ. SI CELA SE PRODUIT, ATTENDEZ 6 HEURES AVANT

D’ALLUMER L’APPAREIL, 24 HEURES SONT RECOMMANDÉES. Une

fois que l’appareil a été placé sur le côté, l’huile doit revenir vers

le compresseur an de garantir un fonctionnement adéquat. Si

l'on ne laisse pas reposer l’appareil pendant ce laps de temps (6-

24 heures), l’unité peut fonctionner uniquement pendant une

période courte, puis le compresseur va tomber en panne par

manque d’huile.

RACCORD ÉLECTRIQUE

Cet appareil est équipé d’une prise à 3 ches avec mise à la terre.

La prise doit être connectée dans une prise qu’elle est convena-

blement installée et mise à la terre conformément avec tous les

codes et ordonnances locaux. Ne modiez pas la prise fournie

avec l’appareil. Si elle ne s’adapte pas dans la prise secteur, faites

installer une prise secteur convenable par un électricien qualié

ou relocalisez l’appareil à côté d’une prise adéquate. Si l’alimen-

tation électrique domestique ne répond pas aux spécications

ci-dessus, ou si vous n’êtes pas sûr que votre domicile dispose

d'une mise à la terre eective, faites vérier cela par un électri-

cien qualié ou l’entreprise de distribution et faites corriger tout

problème.

PRISE DE SÉCURITÉ

L'appareil est doté d'une prise de sécurité pour protéger le câble

d'alimentation. En cas de coupure du courant, débranchez le

câble de la prise et vériez que le câble d'alimentation n’est pas

endommagé. Si le câble est endommagé, appelez le centre de

maintenance immédiatement. S’il y a fréquemment des cou-

pures de courant et si le câble d'alimentation n’est pas endom-

magé, contactez un électricien qualié.

FONCTIONNEMENT DE LA PRISE DE SÉCURITÉ

Si le dispositif de sécurité incorporé dans la prise se déclenche et

coupe l’alimentation électrique, vériez que le câble d’alimen-

tation et la prise ne sont pas endommagés. Si le câble d'alimen-

tation n’est pas endommagé, appuyez sur la touche «RESET»

an de remettre l'appareil en marche. Pour vérier le fonc-

tionnement correct de la prise, appuyez sur la touche «TEST»

périodiquement et assurez-vous que l’appareil se déconnecte.

Si ce n’est pas le cas, contactez le centre de maintenance. Pour

remettre l'appareil en marche, appuyez sur la touche «RESET».

DÉPANNAGE

Veuillez contrôler les points suivants avant d’appeler le numéro gratuit du service clientèle.

PROBLÈMES CAUSES SOLUTIONS

Le conditionneur d’air ne s’allume pas ll n’est pas branché branchez-le

il n’y a pas de courant attendre au moins 3 minutes et essayer de

nouveau

le dispositif de protection interne a été

déclenché

appeler le centre d'assistance

Le conditionneur d’air fonctionne pendant

un court instant

le exible d’évacuation d'air est obstrué

ou tordu

positionnez correctement le exible

d’évacuation d'air, en limitant la longueur

et les courbures autant que possible et en

évitant toutes les obstructions

Une obstruction empêche l’air de s’évacuer

à l’extérieur

Identiez et retirez les obstacles qui

empêchent l’air de sortir

Le conditionneur d’air fonctionne mais ne

refroidit pas la pièce

Fenêtres, portes, rideaux ouverts Fermez la fenêtre, les portes et les

rideaux, en gardant à l’esprit les

«recommandations pour l’utilisation»

Des sources de chaleur sont présentes

dans la pièce (par ex. four etc.)

Éliminez la source de chaleur

Le exible d’évacuation d’air est débranché

de l’appareil

Fixez le exible d’évacuation de l’air au

boîtier à l’arrière de l’appareil (g.1b)

Filtres à poussière obstrués Nettoyez ou remplacez les ltres comme

décrit précédemment

Pendant le fonctionnement, il y a une

odeur déplaisante dans la pièce

Filtres à poussière obstrués Nettoyez ou remplacez les ltres comme

décrit précédemment

Le conditionneur d'air ne fonctionne pas

pendant 3 minutes après le redémarrage

Pour protéger le compresseur, un dispositif

interne retarde le démarrage pendant

3minutes après le redémarrage

attendre le temps recommandé et

réessayer

Le bac intérieur est plein humidité ambiante élevée raccorder le exible de purge de l'eau

fourni (B13) au exible de purge supérieur

(A13) pour permettre à l'eau de s'écouler

dans un récipient. Faites attention à ce que

l'eau ne déborde pas sur le sol.

Un des messages suivants s'ache:

Lt/ Ht /PF/HL

L'appareil possède un système d’auto-

diagnostic permettant d'identier

certaines erreurs de fonctionnement

Référez-vous au chapitre AUTO-

DIAGNOSTIC

Importantes medidas de

seguridad

• El aparato no debe ser usado por personas

(incluidos los niños) con capacidades físicas,

sensoriales o mentales disminuidas, o con falta

de experiencia y conocimiento, a menos que

sean supervisados o instruidos acerca del uso

del aparato por una persona responsable de su

seguridad.

• Los niños deben ser supervisados para

asegurarse de que no jueguen con el aparato.

• En caso de que el CABLE DE ALIMENTACIÓN

se dañe, debe ser reparado por el fabricante,

su agente de servicio o personas cualicadas

similares para evitar un peligro.

• El aparato debe instalarse de conformidad con

los reglamentos nacionales.

Como el aparato funciona con electricidad, no

se puede excluir la posibilidad de una descarga

eléctrica.

Por lo tanto, deben seguirse las siguientes

precauciones de seguridad:

• Después de quitar el empaque, controle la

condición del aparato. En caso de dudas, no use el

aparato y contacte a personal profesionalmente

cualicado.

• Antes del uso, compruebe siempre el estado del

cable de alimentación.

• Es peligroso modicar o alterar las características

del aparato de cualquier modo.

• Este aparato debe ser conectado a un sistema

eciente de “toma de tierra”. Hagan controlar

la instalación eléctrica por un electricista

cualicado.

• Antes de efectuar cualquier operación de

limpieza o de mantenimiento, desenchúfelo del

tomacorriente.

• Nunca sumerja el aparato en agua.

• No use el aparato en el exterior.

• No obstruya las entrada y las salidas de aire.

• Cuando el aparato esté conectado a la red

eléctrica, tenga en cuenta las siguientes normas

de seguridad:

• No toque el aparato con las manos mojadas o

húmedas;

• No use el aparato descalzo o con los pies

mojados;

• No hale el cable de alimentación o el aparato

para desconectar el enchufe de la toma de

corriente;

• No mueva el aparato halando el cable de

alimentación.

• Mantenga el aparato alejado del alcance de los

niños;

• No introduzca cuerpos extraños en el aparato;

• No introduzca objetos de metal en las aberturas.

¡Peligro! Las partes giratorias; el contacto con el

ventilador interno podría causar una descarga

eléctrica o lesiones.

• No deje el aparato expuesto a agentes

atmosféricos;

• Si usted desea eliminar permanentemente el

aparato, después de desconectar el enchufe de

la toma de corriente se recomienda inutilizarlo

cortando el cable de alimentación.

• En caso de falla y/o mal funcionamiento, apague

el aparato sin manipularlo. Para todas las

reparaciones, póngase en contacto con un centro

de servicio técnico autorizado y solicite el uso de

piezas de repuesto y accesorios originales.

• Evite el uso de alargadores de cable de

alimentación.

Uso previsto

Este aparato debe ser utilizado exclusivamente

en ambiente doméstico y para el n para el que

fue diseñado. Todos los demás usos se consideran

inadecuados y, por lo tanto, peligrosos. El fabricante

no se hace responsable de los daños causados por

un uso inadecuado, erróneo e irresponsable, y/o por

reparaciones realizadas por personal no cualicado.

Instalación del aparato

• El aparato debe instalarse de conformidad con

las normas nacionales que regulan los sistemas

eléctricos.

• No utilice su aire acondicionado en una

habitación húmeda como un baño o una

lavandería.

• No instale el aparato en habitaciones que

contengan gas, aceite o azufre o cercano a

fuentes de calor.

• No use el aparato en supercies inclinadas.

• Mantenga el aparato a una distancia mínima de

20” (52cm) de sustancias inamables (alcohol,

etc.) o de recipientes a presión (por ejemplo,

latas de aerosol).

• No coloque objetos encima del aparato.

• Cuando se transporte, el aparato debe

mantenerse en posición vertical. Si esto no es

posible, asegure la unidad en

• un ángulo, no la coloque horizontalmente.

• Antes de transportar la unidad, vacíe la unidad.

• Antes de transportarla, espere al menos 6 horas

antes de encender la unidad.

Información ambiental

• Los materiales usados para el empaque pueden

ser reciclados. Por lo tanto, le sugerimos

ponerlos en los contenedores especiales para la

recolección diferenciada de deshechos.

Información especíca sobre los

aparatos con gas refrigerante R32

• Lea detenidamente todas las advertencias.

• Cuando descongele y limpie el aparato, no use

otras herramientas que las recomendadas por la

empresa fabricante.

• El aparato se almacenará en un área bien

ventilada;

• El aparato se debe almacenar en una

habitación sin llamas abiertas que funcionen

continuamente (por ejemplo, un aparato

de gas en funcionamiento) y sin fuentes de

ignición (por ejemplo, un calentador eléctrico en

funcionamiento).

• No queme ninguna parte del aparato.

• Los gases refrigerantes pueden ser inodoros.

• Este aparato contiene gas refrigerante R32.

(Para más detalles sobre el refrigerante, vea la

contratapa).

• No perfore ninguna parte del circuito

refrigerante.

• El servicio será realizado solo según las

recomendaciones del fabricante.

• El aparato debe almacenarse en un lugar seguro

para prevenir el daño de la unidad.

• Las personas que operen o trabajen en el

circuito refrigerante deben tener la certicación

adecuada emitida por una organización

acreditada que garantice la competencia en la

manipulación de refrigerantes de acuerdo con

una evaluación especíca reconocida por las

asociaciones de la industria.

• Las reparaciones deben ser realizadas basadas en

las recomendaciones de la empresa fabricante. El

mantenimiento y las reparaciones que requieren

la asistencia de otro personal cualificado deben

ser realizadas bajo la supervisión de una persona

específica en el uso de refrigerantes inflamables.

1. INFORMACIÓN GENERAL

1.1 Instrucciones para el uso

Lea atentamente todas las Instrucciones para el

Uso antes de utilizar el aparato. El incumplimiento

de estas Instrucciones para el Uso puede provocar

quemaduras o daños en el aparato.

El fabricante no se hace responsable de los daños

derivados del incumplimiento de estas Instrucciones

para el Uso.

ADVERTENCIA: Los cambios o modicaciones no

aprobados expresamente por la parte responsable

del cumplimiento podrían anular la autoridad del

usuario para operar el equipo.

Por favor observe:

Estas advertencias de seguridad son válidas

para todos los aires acondicionados De'Longhi.

Si el aparato es pasado a otras personas, también se

les debe proporcionar esta Instrucción para el uso.

Este aparato está equipado con un dispositivo de

seguridad especial. Cuando se apaga el compresor,

este dispositivo impide que se encienda de nuevo

durante al menos 3 minutos.

2. ANTES DE SU USO

¡Importante!

Almacene el material de embalaje (bolsas de

plástico, poliestireno) lejos del alcance de los niños.

PELIGRO DE ASFIXIA. El aparato puede contener

piezas pequeñas. Podría ser necesario desmontar

algunas de esas piezas pequeñas durante las

operaciones de limpieza y mantenimiento. Maneje

con cuidado y mantenga las piezas pequeñas fuera

del alcance de los niños.

2.1 Control del aparato

Después de quitar el embalaje, asegúrese de que

el producto esté completo y sin daños y que todos

los accesorios estén presentes. No use el aparato

si hay daño visible. Contacte el Servicio al Cliente

De’Longhi.

Guarde estas

instrucciones

Este producto está

destinado exclusivamente al

uso doméstico

INTRODUCCIÓN

Gracias por elegir un producto De'Longhi. Le rogamos que dedi-

que unos instantes a leer las instrucciones para evitar riesgos o

daños en el aparato.

¡Descargue la App!

DE’LONGHI

DEʼLONGHI

Este aparato puede usarse también con la APP llamada “Pingui-

no” que puede descargarse desde el App Store® o desde Google

Play. Para tener acceso a todas las funciones se necesita una red

local (Home WLAN) con acceso a Internet. Además, controle que

no haya obstáculos para el acceso a Internet, como Cortafuegos,

Proxy, autenticaciones, etc,

DESCRIPCIÓN

Descripción del aparato (consulte la página 3 - A)

A1 Rejilla de salida de aire

A2 Panel de control

A3 Manijas

A4 Ruedas

A5 Señal de control remoto

A6 Almacenamiento de control remoto

A7 Filtro

A8 Rejilla de entrada de aire

A9 Receptáculo de manguera de escape de aire

A10 Rejilla de entrada de aire

A11 Manguera de drenaje inferior con tapa

A12 Cable de alimentación

A13 Manguera de drenaje inferior con tapa

Descripción de los accesorios (consulte la página 3 - B)

B1 Brida de pared con tapón

B2 Salida ventana de ventilación

B3 Adaptador de manguera para brida de pared/salida venta-

na de ventilación

B4 Manguera de escape de aire

B5 Adaptador de manguera para unidad

B6 Soporte de la ventana con pasador de bloqueo

B7 Soporte adicional de la ventana con pasador de bloqueo

B8 Tubo de drenaje de agua con tapa

B9 Control remoto

B10 Protector contra el polvo de n de temporada (solo el algu-

nos modelos)

B11 Bolsa de accesorios de n de temporada (solo en algunos

modelos)

B12 Tira de espuma

B13 Tubo de drenaje de agua superior

Conexión eléctrica

Antes de enchufar el aparato a la toma de corriente, compruebe

que:

• El suministro de energía de salida corresponda con el valor

indicado en la etiqueta de valor nominal del aparato;

• La salida y circuito eléctrico sean adecuados para el apara-

to;

• La toma es una toma de tierra de 3 oricios . Si este

no es el caso, debe elegir otra toma de corriente. El incum-

plimiento de estas instrucciones de seguridad importantes

libera al fabricante de toda responsabilidad.

Si es necesario, el cable de alimentación debe ser reem-

plazado por un profesional cualicado.

Las instrucciones de abajo, le permitirán programar su aire

acondicionado para un funcionamiento lo más eciente posible.

Antes de utilizarlo, asegúrese de que las rejillas de entrada y de

salida de aire no estén obstruidas.

USO

Nota: Este aparato posee una función autoevaporante

para remover el exceso de agua condensada du-

rante los modos de enfriamiento y deshumidi-

cación.

AIRE ACONDICIONADO CON INSTALACIÓN DE PARED

Para resultados óptimos congure su aparato de esta

manera:

• Enroscar el adaptador de manguera B3 y B5 al extremo de

la manguera B4 as como se muestra en la gura 1a.

• Coloque el adaptador de la manguera de escape de aire mon-

tada B5 en el receptáculo en la parte posterior del aparato.

Alinee el símbolo del candado abierto en el adaptador (B5)

con la echa en la parte trasera de la unidad. Gire en sentido

antihorario hasta que el símbolo de candado cerrado esté

alineado con la echa, como se muestra en la gura 1b.

• Respete las distancias mínimas dadas en la gura 2 abajo.

Proceda como sigue:

• Perfore un oricio de ø 5,25 pulgadas (134 mm) en una pa-

red externa o a través de una tabla de madera. Respete las

dimensiones y la altura del oricio de la gura 2 y 3.

134

Ø 5,25 in

en la tabla de madera

de una puerta ventana

o panel

en la pared:

Se recomienda aislar la

sección de la pared usando

aislamiento apropiado

• Coloque la brida de pared B1 en el oricio.

• Coloque la manguera ensamblada B3-B4-B5 en la brida

de pared B1.

• Cuando la manguera de aire B4 no está conectada, el ori-

cio puede ser cerrado con el tapón de brida B1.

50 cm

20 in

80 cm

50 cm

20 in

32 in

ni 63 - mc 09

• Al instalar el aire acondicionado, usted debe dejar una

puerta ligeramente abierta apenas 1/2“(1 cm) para garan-

tizar la correcta ventilación y presión en la habitación.

• Mantenga las mangueras de aire tan cortas y libres de cur-

vas como sea posible para evitar constricciones.

Nota:

Dado que se requieren herramientas especiales para este

tipo de instalación, le sugerimos que personal especiali-

zado instale el aparato.

AIRE ACONDICIONADO CON INSTALACIÓN DE VENTANA

También se puede congurar en una ventana doble:

• Coloque el soporte de la ventana en el alféizar, extienda

completamente el soporte hasta el marco de la ventana,

je el soporte en el lugar usando el pasador de bloqueo.

Coloque la tira de espuma suministrada B12 en la parte su-

perior del soporte de la ventana y luego en la parte inferior

del soporte de la misma. (Si el soporte de la ventana es de-

masiado grande para la ventana, un profesional calicado

puede cortar el plástico con una sierra.)

• Coloque la manguera de escape de aire B4 en el correspon-

diente receptáculo ubicado en la parte posterior del apara-

to usando un adaptador de manguera B5. Alinee el sím-

bolo del candado abierto en el adaptador B5 con la echa

en la parte trasera de la unidad. Gire en sentido antihorario

hasta que el símbolo de candado cerrado esté alineado con

la echa, como se muestra en la gura 1b.

• Conecte la salida ventana de ventilación B2 al otro extremo

del tubo de escape usando el adaptador de manguera B3.

• Inserte la salida ventana de ventilación B2 del tubo de es-

cape en la ranura del soporte de ventana (g. 4).

Otros métodos de conguración:

• Gracias a los pasadores de bloqueo, es posible utilizar el

soporte de la ventana también para ventanas deslizantes.

Posicione el oricio de la brida para permitir la correcta ins-

talación de la manguera de escape (consulte la gura 5).

• Si usted tiene una ventana abatible (gura 6), proceda de la

siguiente manera:

Coloque la manguera de escape de aire montada B4 en el

correspondiente receptáculo ubicado en la parte posterior

del aparato, usando un adaptador de manguera B5. Alinee

el símbolo del candado abierto en el adaptador B5 con

la echa en la parte trasera de la unidad. Gire en sentido

antihorario hasta que el símbolo de candado cerrado esté

alineado con la echa, como se muestra en la gura 1b.

Luego, conecte la salida ventana de ventilación B2 a la

manguera de escape de aire B4 y colóquela fuera de la ven-

tana para el escape del aire caliente.

OPERACIÓN DESDE EL PANEL DE CONTROL

C17

C18

C14

C15

C16

C13

C10

C12

C11

DESCRIPCIÓN DEL PANEL DE CONTROL C

C1. Tecla ON/STAND-BY (on/o)

C2. Tecla de selección MODE (aire acondicionado, deshumidica-

ción, ventilador, calefacción, ON-OFF WiFi - restablecimien-

to ajustes WLAN)

C3. Tecla de aumento

C4. Tecla de reducción

C5. Indicador de temperatura

C6. Símbolo aire acondicionado

C7. Símbolo WiFi

C8. Indicador App

C9. Temporizador/calendario App

C10. Indicador de ujo de aire

C11. Indicador auto

C12. Símbolo ECO REAL FEEL (la función está disponible solo

desde control remoto y app)

C13. Indicador ECO REAL FEEL

C14. Símbolo calefacción

C15. Símbolo ventilador

C16. Símbolo de deshumidicación

C17. Símbolo alarma

C18. Valores de ajuste de temperatura

Para obtener ayuda con la instalación, operación y para

todos los accesorios y piezas de recambio/repuesto,

póngase en contacto con nuestro centro de servicio de

atención al cliente gratuito en:

1-800-322-3848 [Solo EE.UU]

1-888-335-6644 [Solo Canadá]

O inicie sesión en nuestro sitio web en

www.delonghi.com

OPERACIÓN DESDE EL PANEL DE CONTROL

ENCENDER Y APAGAR EL APARATO

Antes de conectar el aparato,

compruebe que las tapas de la

parte trasera de la unidad es-

tén correctamente insertadas

en las mangueras de drenaje

A11 y A13.

Inserte el enchufe en la toma.

Aparecen dos guiones en la panta-

lla indicando que el aparato está

en modo de espera. Pulse la tecla

(C1) para encender el aparato.

Cuando el aparato se enciende, se

activa la última función establecida

antes del apagado.

NOTA: Después de unos segundos

de inactividad, el brillo del panel

de control se reducirá automática-

mente y en los próximos minutos se

reducirá aún más. Para apagar el aparato, toque la tecla

Nota: Nunca apague el aire acondicionado simplemente tirando

del enchufe. Pulse la tecla

para poner el aire acondicionado

en modo de espera y espere unos minutos antes de retirar el en-

chufe. De esta forma, el aparato puede realizar comprobaciones

de estado operativo.

SELECCIÓN DE MODOS

Para seleccionar el modo de ope-

ración deseado, pulse repetida-

mente la tecla MODE hasta que la

función deseada sea seleccionada.

FUNCIÓN WiFi

Para seleccionar o deseleccionar la

función Wi, mantenga pulsada la

tecla MODE por 3 segundos.

MODO DE AIRE ACONDICIONADO

Esto es ideal para un clima caliente y hú-

medo, cuando la habitación necesita ser

enfriada y deshumidicada.

Para establecer correctamente este

modo:

• Pulse repetidamente la tecla MODE

hasta que aparezca el símbolo de aire

acondicionado. La pantalla mostrará

el símbolo

• Para cambiar la temperatura de-

seada, toque la tecla o .

Nota: Las temperaturas más adecuadas

durante el verano oscilan entre 75 y 81°F.

Sin embargo, establecer la temperatura

signicativamente menor que la temperatura exterior no es

recomendable. En el modo aire acondicionado, el ujo de aire

puede seleccionarse solo desde el control remoto.

MODO DE DESHUMIDIFICACIÓN

Esto es ideal para reducir la hume-

dad en la habitación (primavera y

otoño, habitaciones muy húmedas,

época de lluvias, etc). Para este tipo

de uso, el aparato debe estar con-

gurado de la misma manera que

en el modo de aire acondicionado.

Es decir, la manguera de escape de

aire B4 debe estar instalada en el aparato para permitir que

la humedad sea descargada en el exterior. Para establecer

correctamente este modo:

• Pulse repetidamente la tecla MODE hasta que aparezca el

símbolo

deshumidicación.

• El aparato automáticamente escoge el mejor ujo de aire.

Nota:

En caso de alta humedad ambiental, es posible drenar la con-

densación de manera continua aplicando el tubo suministrado

B13 al tubo de drenaje superior A13 (g. 7) permitiendo así

que el agua uya hacia un recipiente.

Desenrosque la tapa siguiendo la dirección de la echa y colo-

cando el tubo. Preste atención a que el agua no se desborde en

el suelo (g. 8). Si el conector no está en uso, para evitar que

se desborde en el suelo, recuerde enroscar la tapa de nuevo en

su lugar.

yes

MODO VENTILADOR

Cuando se utiliza este modo, la man-

guera de escape de aire B4 no nece-

sita estar conectada al aparato

Para establecer correctamente este

modo:

• Pulse repetidamente la tecla MODE hasta que aparezca el

símbolo del ventilador.

• Seleccione el ujo de aire deseado tocando los botones de

aumento C3 o C4 disminución.

Los ujos de aire disponibles son:

Flujo de aire mínimo: cuando el silencio es

máximo operación de silencio máximo.

Flujo de aire medio: cuando el nivel de ruido

debe ser bajo pero con un buen nivel de confort.

Flujo de aire máximo: para máximo rendi-

miento.

MODO CALEFACCIÓN solo en algunos modelos)

Este es ideal en primavera y otoño

cuando las temperaturas afuera no

son particularmente severas. Para este

modo, el aparato debe ser preparado de

la misma manera que para el aire acon-

dicionado, con la manguera de escape

de aire B4 conectada.

Para establecer este modo:

• Toque repetidamente el botón MODE

hasta que el símbolo de calefacción

es mostrado.

• Toque los botones aumentar C3 o

disminuir C4 para ajustar la tem-

peratura deseada.

Notas:

• De este modo, el ujo de aire se selecciona automática-

mente en el aparato y no puede ser congurado manual-

mente.

• Cuando está trabajando en habitaciones muy frías, el apa-

rato descongela automáticamente, momentáneamente

interrumpiendo la operación normal. En este caso, “Lt “

aparece en la pantalla. Durante esta operación, es normal

por el ruido hecho por el aparato a cambiar.

• En este modo, puede que tenga que esperar unos pocos mi-

nutos antes de que el aparato empiece a proporcionar aire

caliente.

• En este modo, el ventilador puede funcionar por períodos

cortos, aunque la temperatura establecida ya haya sido

alcanzada.

• Si la pantalla se enciende y muestra la alarma “HL” vacíe

la bandeja interna siguiendo las instrucciones de la sección

“Operaciones de n de temporada”. Luego, toque de nuevo

el botón

para restablecer la función de calefacción.

SELECCIONE LA ESCALA DE TEMPERATURA

La temperatura puede mostrarse

en °C o °F.

Para cambiar la unidad de la

temperatura, toque las teclas de

aumento/disminución y du-

rante unos 10 segundos.

OPERACIÓN DESDE EL CONTROL REMOTO

INSERTAR O SUSTITUIR LAS BATERÍAS

• Retire la tapa de la parte posterior del control remoto;

• Introduzca o reemplace las baterías con dos nuevas LR03

"AAA" de 1,5V, insértelas correctamente (consulte las indi-

caciones en el interior del compartimento de la batería);

• Vuelva a colocar la cubierta.

Por favor observe: Si la unidad de control remoto se sustitu-

ye o se descarta, las baterías deben retirarse y eliminarse de

acuerdo con la legislación actual ya que son perjudiciales para

el medio ambiente. No mezcle baterías viejas y nuevas. No mez-

cle baterías alcalinas, de carbono-zinc (estándar) o recargables

(níquel-cadmio). No arroje las baterías al fuego. Las baterías

pueden explotar o tener ltraciones. Si no va a utilizar el control

remoto durante un cierto período de tiempo, quite las baterías.

USO DEL CONTROL REMOTO

• Apunte el control remoto hacia el receptor A5 en el aire

acondicionado. El control remoto debe estar a no más de 16

pies/5 metros de distancia del aparato (sin obstáculos entre

el control remoto y el receptor).

• El control remoto debe manipularse con cuidado. No lo deje

caer ni lo exponga a la luz directa del sol ni a fuentes de

calor.

Por favor observe: El control remoto puede ser almacenado de

manera segura en el compartimiento correspondiente A6.

max 16ft/5 meters

DESCRIPCIÓN DEL CONTROL REMOTO

D1) Botón ON/STAND-BY

D2) Botón de selección de ujo del aire

D3) Botón ECO REAL Feel

D4) Botón WiFi

D5) Botón MODE

D6-D7) Botón de Disminución/ Aumento

ENCENDIDO DEL APARATO ON/OFF

• Enchufe en la toma.

• Pulse el botón

D1 para encender el aparato (cuando se

enciende, el aire acondicionado comienza a funcionar en el

mismo modo que cuando fue desactivado) .

• Para apagar el aparato, pulse el botón D1

Nota: Nunca apague el aparato quitando el enchufe.

Siempre apague pulsando sobre el botón y espere unos mi-

nutos antes de retirar el enchufe. Solo de esta manera el aparato

podrá realizar sus controles estándar.

SELECCIÓN DE LOS MODOS DE FUNCIONAMIENTO

Muchos de los mandos disponibles en el control remoto corres-

ponden con los del panel de control C (Consulte el diagrama en

la página 8).

SELECCIÓN DE LAS TEMPERATURAS

En los modos de aire acondicionado y calefacción, pulse las te-

clas de aumento/disminución para seleccionar la temperatura

deseada.

SELECCIONANDO EL FLUJO DE AIRE

En los modos aire acondicionado y ventilador, pulse el botón de

selección de ujo de aire D2 del control remoto para seleccionar

el ujo de aire deseado.

Losujos de aire disponibles son:

Flujo deaire mínimo: cuando el silencio es

máximo

operación de silencio máximo.

Medio ujo de aire: cuando el nivel de ruido

debe ser bajo pero con un buen nivel de confort.

Flujo de aire máximo: para máximo rendi-

miento.

El aparato automáticamente escoge el ujo de aire basado

en la temperatura seleccionada y las condiciones ambienta-

les (Esto está disponible solo en modo aire acondicionado).

FUNCIÓN ECO REAL FEEL

disponible solo desde control remoto)

ECO REAL FEEL es la innovadora

tecnología De’Longhi que funciona

simultáneamente con reducción

de la temperatura y control de la

humedad, asegurando el mejor nivel de

comodidad.

Con los sistemas tradicionales, durante

el tiempo de trabajo, se pueden alcan-

zar condiciones de confort óptimas pero

no aseguradas a lo largo del tiempo.

Con ECO REAL FEEL, una vez que se al-

canzaun confort óptimo,el aire acondi-

cionado portátil modula automáticamenteel compresor y el ujo

de aire, para mantenerlo en el tiempo. Para activar la función,

pulse el botón Eco Real Feel D3 en el control remoto. El símbolo

ECO REAL FEEL

C12 aparece.

Después de 1 minuto aproximadamente, el indicador ECO REAL

FEEL C13 se enciende. Cambia de color cuando se aproxima el

mejor nivel de comodidad (véase el diagrama siguiente).

Por favor observe: Para este tipo de uso, el aparato debe estar

congurado de la misma manera que en el modo de aire acondi-

cionado con la manguera de escape de aire conectada.

Perfect!

El sentimiento de bienestar es una condición subjetiva: por esta

razón, diferentes personas pueden juzgar de manera diferente

las mismas condiciones ambientales. En condiciones ambien-

tales particularmente severas (alta temperatura o humedad en

el exterior, mal aislamiento, demasiada gente, alto calor en la

habitación, fuerte exposición al sol, etc...) este aparato puede no

ser capaz de alcanzar el mejor nivel de comodidad.

FUNCIÓN WIFI

Para activar o desactivar la función WiFi mantenga pulsado el

botón WiFi por algunos segundos en el control remoto hasta la

emisión de un bip doble.

Una vez que se muestra el icono WiFi signica que las funciones

WiFi están disponibles.

SÍMBOLO WIFI FIJO

signica que las funciones WiFi están activas y el

“Home WLAN”

ha sido encontrado.

PARPADEO LENTO

signica que el aparato está buscando la “Home

WLAN” .

PARPADEO RÁPIDO

signica que la “Home WLAN” no se ha encontrado o

no ha sido congurada aun.

ICONO “CONTROL APP”

Cuando aparece el icono CONTROL APP signica que

el último mando ha sido recibido a través de la app.

Si es necesario cambiar los ajustes memorizados de

“Home

WLAN”

proceda de la siguiente manera:

a) mantenga pulsado el botón MODE por aproximadamente

C2 20 segundos en el panel de control hasta que se emite

un bip largo;

b) use la app para introducir los nuevos ajustes de WLAN en la

unidad.

AJUSTE DEL TEMPORIZADOR

La programación del temporizador es una función exclusiva de

la aplicación: gracias a las numerosas posibilidades de la progra-

mación del temporizador, se puede evitar el desperdicio de elec-

tricidad optimizando el período de funcionamiento, establecien-

do un retraso en la puesta en marcha o en la parada del aparato.

INFORMACIÓN DE CUMPLIMIENTO DE FCC Y

CANADA EMC

Este dispositivo cumple con la Parte 15 de las normas FCC. El fun-

cionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede causar interferencias perjudicia-

les, y

(2) Este dispositivo debe aceptar cualquier interferencia reci-

bida, incluidas las interferencias que puedan provocar un

funcionamiento no deseado.

NOTA: Este equipo ha sido probado y cumple con los límites para

un dispositivo digital de Clase B, conforme a la parte 15 de

las normas FCC. Estos límites están diseñados para pro-

porcionar una protección razonable contra interferencias

perjudiciales en una instalación residencial. Este equipo

genera, utiliza y puede irradiar energía de radiofrecuencia

y, si no se instala y utiliza de acuerdo con las instrucciones,

puede provocar interferencias dañinas a las comunicacio-

nes de radio. Sin embargo, no hay garantía de que no ocu-

Perfect!

HUMEDAD

TEMPERATURA

A LTA

MEDIA

BAJA

A LTA

MEDIA

BAJA

Curva de funcionamiento

LUZ NARANJA: Condiciones en la habita-

ción lejos del nivel óptimo.

LUZ VERDE: La mayoría de las personas

siente buenas condiciones de habitación,

cerca del nivel óptimo.

LUZ AZUL: Mejor nivel de comodidad.

rrirá interferencia en una instalación en particular. Si este

equipo causa interferencias perjudiciales para la recepción

de radio o televisión, lo cual puede determinarse apagan-

do y encendiendo el equipo, se recomienda al usuario que

intente corregir la interferencia mediante una o más de las

siguientes medidas:

• Reorientar o cambiar de lugar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a una toma de un circuito diferente al

que está conectado el receptor.

• Consultar al distribuidor o a un técnico experimentado en

radio/TV para obtener ayuda.

Certicación aprobada en virtud de la disposición de la FCC Parte

15 como un dispositivo digital de Clase B.

Precaución: Los cambios o modicaciones no aprobados expre-

samente por el fabricante podrían anular la autoridad del

usuario para operar este equipo.

Precaución:

Para cumplir con los límites de los dispositivos digi-

tales Clase B, de conformidad con la Parte 15 de las reglas de

la FCC, este dispositivo debe cumplir con los límites de Clase

B. Todos los periféricos deben estar blindados y conectados a

tierra. La operación con periféricos no certicados o cables no

apantallados puede causar interferencias en la radio o en la

recepción.

Este aparato digital Clase B cumple con la norma canadiense

ICES-003.

CAN ICES-3 (B)/NMB-3(B)

INFORMACIÓN DE CUMPLIMIENTO DE TRANSMISOR

INALÁMBRICO

El término "IC:" antes del número de certicación de la radio sólo

signica que se ha cumplido con las especicaciones técnicas de

la industria de Canadá.

Este dispositivo cumple con RSS exentos de licencia de la indus-

tria canadiense. El funcionamiento está sujeto a las dos condi-

ciones siguientes:

(1) Este dispositivo no puede causar interferencias; y

(2) Este dispositivo debe aceptar cualquier interferencia reci-

bida, incluidas las interferencias que puedan provocar un

funcionamiento no deseado del dispositivo.

Este equipo cumple con los límites de exposición a radiación de

FCC e IC establecidos para un entorno no controlado.

Este equipo se debe instalar y utilizar con una distancia mínima

de 20 cm entre el aparato y su cuerpo.

Este transmisor no debe colocarse ni utilizarse junto con ningu-

na otra antena o transmisor.

DECLARACIÓN DE EXPOSICIÓN A RADIACIÓN DE IC/FCC

Este equipo cumple con los límites de exposición a la radiación

FCC/IC RSS-102 establecidos para un entorno no controlado.

Este equipo se debe instalar y utilizar con una distancia mínima

de 20 cm entre el aparato y su cuerpo.

Etiquetado del dispositivo host

Este dispositivo incluye el módulo siguiente.

Contiene la ID de FCC:

2ANDL3-TYWE1S

Etiquetado del dispositivo host

Este dispositivo incluye el módulo siguiente.

Contiene IC:

23243-TYWE1S

CONSEJOS PARA EL USO CORRECTO

Para garantizar resultados óptimos con el aire acondicionado,

siga estas recomendaciones:

• Cierre las puertas y ventanas en la habitación a acondicio-

nar. Cuando se instala el aire acondicionado de modo se-

mi-permanente, debe dejar una puerta ligeramente abier-

ta (tan poco como 1/2’’ pulgadas. (1 cm)) para garantizar

una ventilación adecuada.

Cierre las puertas y ventanas

• Nunca use el aparato en habitaciones demasiado húmedas

(lavanderías por ejemplo).

• Proteja la sala de exposición directa al sol mediante el cie-

rre parcial de las cortinas y/o persianas para que el aparato

funcione de manera mucho más económica.

Cierre persianas o cortinas

• No utilice nunca el aparato al aire libre.

•

Asegúrese de que no haya fuentes de calor en la habitación.

• Asegúrese de que el aire acondicionado está sobre una su-

percie nivelada.

AUTODIAGNÓSTICO

El aparato tiene un sistema de autodiagnóstico para identicar una serie de advertencias / malos funcionamientos.

Los mensajes de error se muestran en la pantalla del aparato.

SI ... APARECE,

"Baja Temperatura"

(prevención de heladas)

¿QUÉ DEBERÍA HACER?

El aparato está equipado con

un dispositivo de protección

contra congelación para evi-

tar la formación excesiva de

hielo. El aparato se enciende

automáticamente cuando se

completa el proceso de de-

scongelación.

SI ... APARECE,

“Temperatura Alta”

(Protección contra el sobreca-

lentamiento)

¿QUÉ DEBERÍA HACER?

El aparato está provisto de un

dispositivo de sobrecalenta-

miento que, en caso de condi-

ciones de funcionamiento con

temperatura ambiente excesi-

va durante un período prolon-

gado, hará que el aparato solo

ventile. El aparato se resta-

blecerá automáticamente tan

pronto como la temperatura

se acerque a las condiciones

límite de funcionamiento.

SI ... APARECE,

"Error de sonda"

(Sonda dañada)

¿QUÉ DEBERÍA HACER?

Si esto aparece, contacte

nuestro número gratuito de

atención al cliente.

SI ... APARECE,

"Alto nivel"

(Bandeja interna llena)

¿QUÉ DEBERÍA HACER?

Vacíe la bandeja interior de

seguridad siguiendo las in-

strucciones en el apartado

“Funcionamiento de n de

temporada”.

No cubra el aparato

• Nunca deje objetos de ningún tipo sobre el aire acondicio-

nado.

• Nunca obstruya la entrada de aire o rejillas de salida.

LIMPIEZA

Antes de proceder a la limpieza o mantenimiento, apague el

aparato usando el botón y a continuación desenchúfelo de

la corriente.

LIMPIEZA DE LA CARCASA

Usted debe limpiar el aparato con un paño ligeramente húmedo

y luego secar con un paño seco. Por razones de seguridad, NUN-

CA lave el aire acondicionado con agua.

Precauciones

Nunca use gasolina, alcohol o solventes para limpiar el aparato.

Nunca rocíe insecticidas líquidos o similares.

LIMPIANDO EL FILTRO DE AIRE

Si el ltro está sucio, la circulación de aire podría verse afectada y

podría disminuir la ecacia del aparato.

Es por lo tanto una buena práctica limpiar el ltro con intervalos

regulares. La frecuencia depende de la duración y condiciones

de operación. Si la unidad es usada constantemente o sistemá-

ticamente, recomendamos limpiar el ltro una vez a la semana.

El ltro está en la rejilla de entrada.

Retire la rejilla para acceder al ltro. Para limpiar el ltro, necesi-

ta ser extraído como se muestra en g. 9.

Use una aspiradora para quitar el polvo depositado en el ltro. Si

está muy sucio, sumérjalo en agua tibia y enjuague varias veces.

La temperatura del agua debe ser mantenida por debajo de 104°

F (40°C).

Después de lavar el ltro, déjelo secar completamente antes de

volver a colocarlo.

CONTROLES AL INICIO DE LA TEMPORADA

Asegúrese de que el cable de alimentación y el zócalo estén en

perfectas condiciones y asegúrese de que el sistema de puesta

a tierra sea suciente. Cumpla estrictamente con las normas de

instalación.

OPERACIONES DE FIN DE TEMPORADA

Para drenar toda el agua del circuito, quite el tapón A11 del

drenaje en la parte posterior del aparato y permita que el agua

drene en un recipiente (g. 10).

Para facilitar esta operación al inicio de la temporada, es posible

colocar la manguera de drenaje de agua con tapón B8.

Para almacenar el aparato al nal de temporada, recomendamos

cubrirlo con el protector contra el polvo de n de temporada B10

y coloque los accesorios en la correspondiente

bolsa de accesorios de n de temporada B11.

Cuando el aparato esté vacío, sustituya el tapón.

Limpie el ltro y seque completamente antes de volver a po-

nerlo. La unidad debe almacenarse en un área grande y bien

ventilada.

ESPECIFICACIONES TÉCNICAS

Voltaje de alimentación consulte la etiqueta

de valor nominal

Máx. potencia absorbida durante

el funcionamiento del aire acondicionado “

Refrigerante “

Capacidad de refrigeración “

CONDICIONES LÍMITE

Temperatura de la habitación para

aire acondicionado 64 - 95°F (18° - 35°C)

Temperatura de la habitación para

calefacción (solo en algunos modelos) 50 - 77°F (10 - 25°C)

Humedad máxima relativa: 80% RH

El transporte, llenado, limpieza, recuperación y elimina-

ción de refrigerante deben ser realizados por un centro

de servicio técnico designado solamente por el fabrican-

te.

El aparato solo debe ser eliminado por personal especia-

lizado autorizado por su municipio.

PARA EVITAR DAÑOS A LA UNIDAD:

NUNCA TRANSPORTE O GIRE EL APARATO BOCA ABAJO O SOBRE

SU COSTADO. SI ESTO SUCEDE, ESPERE 6 HORAS ANTES DE ENCEN-

DER EL APARATO, SE RECOMIENDA 24 HORAS. Después de que la

unidad ha estado sobre un costado, el aceite debe regresar al

compresor para asegurar su correcto funcionamiento. Sin per-

mitir a la unidad este tiempo (6-24 horas) la unidad puede fun-

cionar solo por un corto período de tiempo, y luego el compresor

se descompone por falta de aceite.

CONEXIÓN ELÉCTRICA

Este aparato está equipado con un enchufe de 3 clavijas conec-

tado a tierra. El enchufe debe estar conectado a una toma de

corriente que esté correctamente instalada y conectada a tierra

en conformidad con todos los códigos y ordenanzas locales. No

modique el enchufe suministrado con el aparato. Si no entra en

la toma, tenga una salida adecuada instalada por un electricista

cualicado o reubique la unidad en una toma correcta. Si el su-

ministro eléctrico del hogar no cumple con las especicaciones

anteriores, o si no está seguro de que su casa tiene un efectivo

sistema de conexión eléctrica a tierra, hágalo vericar por un

electricista cualicado o a su compañía eléctrica local y corrija

cualquier problema.

ENCHUFE DE SEGURIDAD

El aparato está equipado con un enchufe de seguridad para

proteger el cable de alimentación. Si se corta la corriente, des-

enchufe el cable de corriente y asegúrese de que el cable de

alimentación no esté dañado. Si el cable está dañado, llame al

centro de servicio inmediatamente. Si el suministro se corta con

frecuencia y el cable de alimentación está dañado, póngase en

contacto con un electricista cualicado.

FUNCIONAMIENTO DEL ENCHUFE DE SEGURIDAD

Si el dispositivo de seguridad incorporado en el enchufe se dis-

para y corta el suministro de energía, compruebe que el cable

de alimentación y el enchufe no estén dañados. Si el cable de

alimentación está dañado, para restaurar el funcionamiento

pulse el botón “RESET”. Para vericar el correcto funcionamiento

del enchufe, pulse el botón "TEST" periódicamente y asegúrese

de que el aparato se desconecta. Si este no es el caso, póngase

en contacto con el centro de servicio. Para restaurar el funciona-

miento, pulse el botón "RESET".

SOLUCIÓN DE PROBLEMAS

Por favor controle los siguientes puntos antes de llamar a nuestro número gratuito de atención al cliente.

PROBLEMAS CAUSAS SOLUCIONES

El aire acondicionado no se enciende No está enchufado Enchúfelo

No hay alimentación espere al menos 3 minutos e intente de

nuevo

el dispositivo de protección interna se ha

disparado

llame al centro de ayuda

El aire acondicionado funciona por un

corto período de tiempo

La manguera de escape de aire está

obstruida o doblada

Posicione correctamente la manguera

de escape de aire, limitando la longitud

y curvas tanto como sea posible y evite

cualquier obstrucción

Una obstrucción impide el escape de aire

exterior

Identique y elimine los obstáculos que

impiden el escape de aire exterior

El aire acondicionado funciona pero no

enfría la habitación

Ventanas, puertas, cortinas abiertas Cierre las ventanas, puertas y cortinas,

teniendo en cuenta las "recomendaciones

para el uso correcto"

hay alguna fuente de calor en la habitación

(por ejemplo, un horno, etc.)

Elimine la fuente de calor

La manguera de escape de aire está

desconectada del aparato

Conecte la manguera de escape de aire

al receptáculo en la parte posterior del

aparato (g.1b)

ltros de polvo obstruidos Limpie o reemplace los ltros como se ha

descrito anteriormente

Durante el funcionamiento, existe un

desagradable olor en la habitación

ltros de polvo obstruidos Limpie o reemplace los ltros como se ha

descrito anteriormente

El aire acondicionado no funciona durante

unos 3 minutos desde el reinicio

Para proteger el compresor hay un

dispositivo interno que retrasa el inicio por

unos 3 minutos desde el reinicio

espere el tiempo recomendado e intente

de nuevo

El tanque interno está lleno alta humedad ambiental coloque el tubo de drenaje de agua sumi-

nistrado (B13) a la manguera de drenaje

superior (A13), permitiendo así que el

agua uya hacia un recipiente. Preste

atención a que el agua no se desborde en

el suelo.

Uno de los siguientes mensajes es

mostrado:

Lt/ Ht /PF/HL

El aparato dispone de un sistema de

autodiagnóstico que identica algunos

errores de funcionamiento

Consulte el capítulo de AUTODIAGNÓSTICO

5715114011_02_0222 Printed in China

www.delonghi.com

Gas charge / Charge de gaz / Carga de gas

Delonghi PACEL376HGRFK-6ALWH Pinguino Deluxe Portable Air Conditioner, 550 Sq. Ft

Product's Documents

Instructions for use

Specifications

Delonghi PACEL376HGRFK-6ALWH Questions and Answers
