Bosch 7736504730 Tronic Store Advanced TR3500TOR 5 T 5 l User Manual

6 720 876 005 (2017/06) DIV

Montage- und Gebrauchsanleitung | Installation and operating instructions | Notice de montage et d’utilisation |

Istruzioni per l‘uso e per il montaggio | Montage- en gebruikshandleiding

TR2500T | TR3500T

TR2500TO 5 B | TR3500TO(R) 5 T

Inhaltsverzeichnis

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Inhaltsverzeichnis 1 Sicherheitshinweise

Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld

bestimmt.

• Das Gerät wie in Text und Bild beschrieben montieren und bedienen.

Wir übernehmen keine Haftung für Schäden, die durch Nichtbeach-

tung dieser Anleitung entstehen.

• Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2 000 m

über dem Meeresspiegel bestimmt.

• Das Gerät nur in einem frostfreien Raum installieren und lagern

(Restwasser).

WARNUNG:

Stromschlaggefahr!

Ziehen Sie im Fehlerfall sofort den Netzstecker!

Bei einer Undichtigkeit am Gerät sofort die Kaltwasser zuleitung

schließen.

• Das Gerät nur von einem Fachmann anschließen und in Betrieb

nehmen lassen.

• Um Gefährdungen zu vermeiden, dürfen Reparaturen und War-

tung nur von einem Fachmann durchgeführt werden.

• Vor der Montage die Wasserzuleitung absperren. Netzstecker nicht

einstecken.

VORSICHT:

Achtung!

Gerät erst vollständig mit Wasser füllen, dann Netz stecker einste-

cken, sonst löst die wieder einschaltbare Sicherheitstemperaturbe-

grenzung aus.

• Die gesetzlichen Vorschriften sowie die Anschlussbedingungen des Elek-

trizitäts-Versorgungsunternehmens und des Wasserwerkes einhalten.

• Das Gerät nur an eine vorschriftsmäßig installierte Schutzkontakt-

Steckdose anschließen. Kein Verlängerungskabel verwenden.

• Vor dem Öffnen des Gerätes Netzstecker ziehen.

• Das Gerät darf nicht über eine externe Schaltvorrichtung, wie bei-

spielsweise eine Zeitschaltuhr, versorgt werden, um eine Gefährdung

durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbe-

grenzers im Störfall zu vermeiden.

• Die Anschlussleitung darf nicht an heißen Teilen anliegen. Die Isolie-

rung könnte beschädigt werden.

• Den Kleinspeicher nur offen (drucklos) und für eine Zapfstelle

verwenden. Der Warmwasser-Auslauf dient zum Druckausgleich

und darf nur an die dafür geeignete Armatur angeschlossen wer-

den (Bestell-Nr. BZ 13051, BZ 13071 oder BZ 13062 für Unter-

tischgeräte oder BZ 11113 für Übertischgeräte).

• Der Auslauf der Armatur muss immer frei sein. Keine Perlatoren (Luft-

sprudler) oder Brausearmaturen verwenden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von

Personen mit verringerten physischen, sensorischen oder mentalen

Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des

Gerätes unterwiesen wurden und die daraus resultierenden Gefah-

ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung

und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichti-

gung durchgeführt werden.

• Kinder vom Gerät fern halten.

• Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.

• Das Warmwasserrohr kann heiß werden. Kinder darauf hinweisen.

• Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.

• Keinen Dampfreiniger benutzen.

1 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2 Montageanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.1 Auspacken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.2 Produktbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.3 Wandmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.4 Wasseranschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.5 Erstinbetriebnahme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.5.1 Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.5.2 Heizvorgang überprüfen . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.5.3 Wassertemperatur begrenzen. . . . . . . . . . . . . . . . . . . . . 4

3 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4 Gebrauchsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4.1 Wassertemperatur einstellen . . . . . . . . . . . . . . . . . . . . . 4

4.2 Wassertemperatur begrenzen. . . . . . . . . . . . . . . . . . . . . 5

4.3 Ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.4 Nur Untertischgeräte TR3500TO 5 T und

TR3500TOR 5 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.5 Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.6 Entkalken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4.7 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

5 Eine Störung, was tun? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

6 Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

7 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Montageanleitung

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Die Montage- und Gebrauchsanleitung bitte sorgfältig durchlesen,

danach handeln und aufbewahren!

2 Montageanleitung

2.1 Auspacken

• Das neue Gerät auf Transportschäden kontrollieren!

• Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

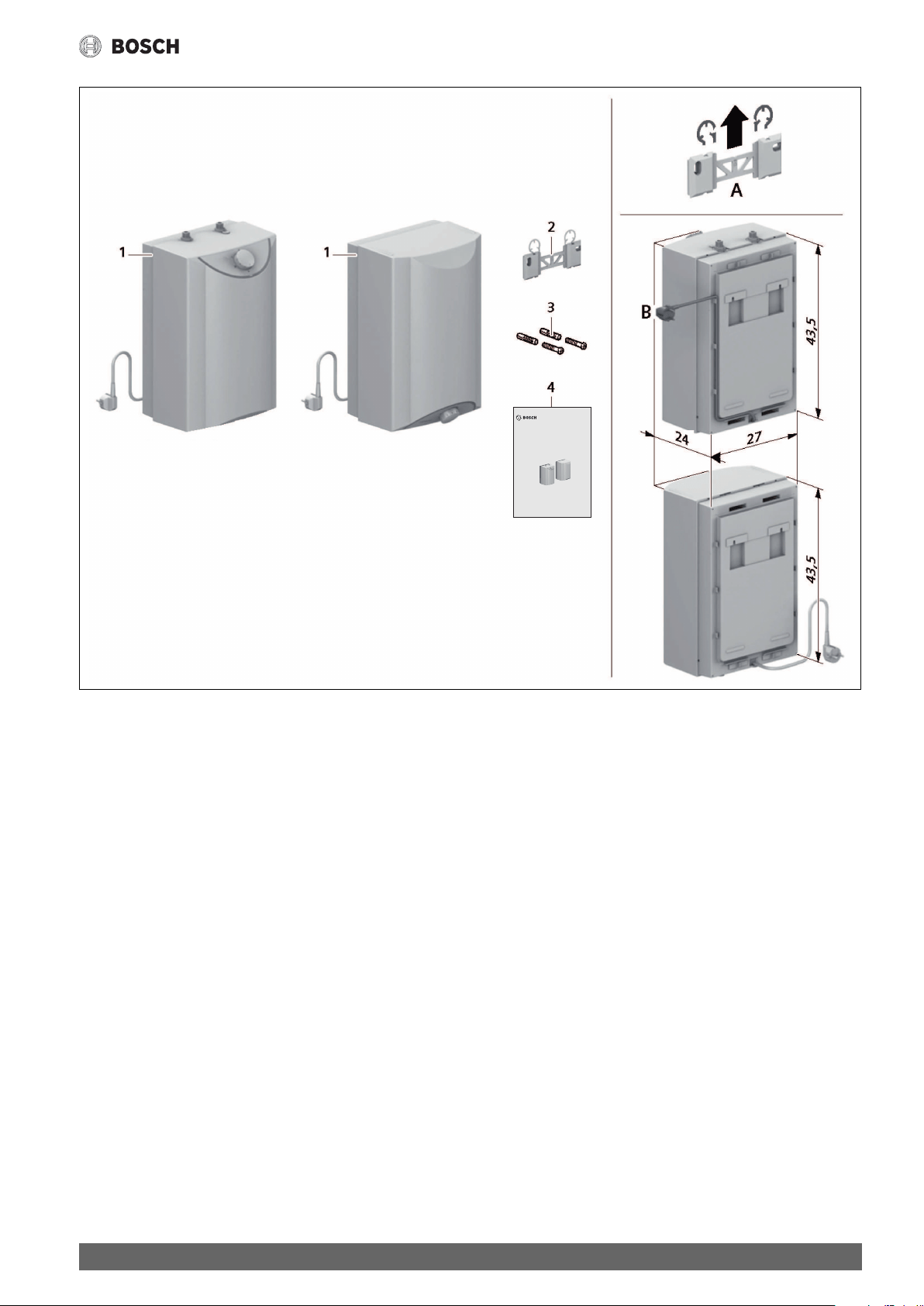

Lieferumfang (Bild 1)

1 Gerät mit Bedienblende

2 Montagebügel

3 Nur TR3500TOR 5 T:

Befestigung (2 Schrauben, 2 Dübel)

4 Schriftgut

2.2 Produktbeschreibung

Der Kleinspeicher ist für den offenen (drucklosen) Anschluss geeignet.

Er erhitzt und speichert Trinkwasser bis ca. 85 °C. Mit dem Temperatur-

wähler können verschiedene Temperaturstufen eingestellt werden.

Das Gerät darf nicht mit vorgewärmtem Wasser betrieben werden, sonst

löst die Sicherheitstemperaturbegrenzung aus.

Das Gerät wird mit dem Netzstecker angeschlossen.

Diese Montage- und Gebrauchsanleitung beschreibt verschiedene Gerä-

tetypen:

• Untertischgeräte mit zusätzlicher Tropfstoppfunktion und Druck-

stopp TR3500TO 5 T und TR3500TOR 5 T

• Übertischgeräte TR2500TO 5 B

Montagevorbereitung (Bild 1)

• Vor der Montage die Wasserzuleitung absperren. Netzstecker

nicht einstecken.

• Montagebügel am Gerät abnehmen und die Halteringe

abbrechen (A).

• Anschlusskabel je nach gewünschter Länge auf der Geräte-rückseite

ﬁxieren (B).

2.3 Wandmontage

Untertischgeräte TR3500TO 5 T und TR3500TOR 5 T (Bild 2)

• Gerät auf der Wand ausrichten und an den drei Einkerbungen (oben,

links und rechts am Gerät) die Markierungen anzeichnen (A).

• Die Markierungen mit der Wasserwaage zu einem Linienkreuz verbin-

den (B1 und B2).

• Den Montagebügel an der Einkerbung oben am Kreuzungspunkt der

gezeichneten Linien ansetzen und die Löcher anzeichnen (C).

• Löcher bohren und Dübel einsetzen (D1).

• Den Montagebügel (Einkerbung oben) mit den Schrauben an der

Wand anbringen (D2).

• Gerät in den Montagebügel einhängen (D3).

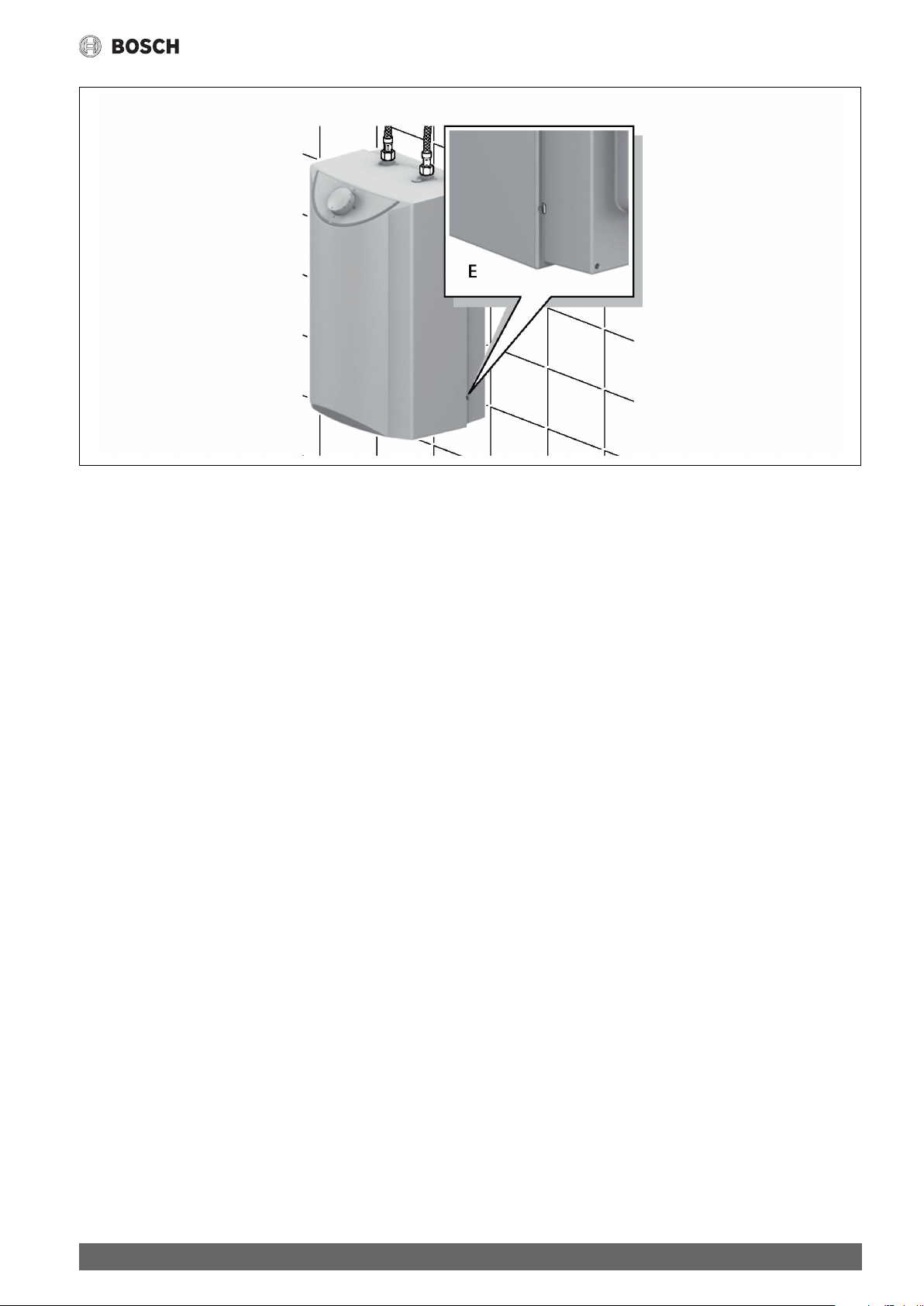

Gerät tauschen (Bild 3)

Bei Austausch eines alten Kleinspeichers durch dieses neue Gerät kön-

nen die vorhandenen Befestigungslöcher mit Dübeln verwendet werden.

Es ist aber zu beachten, dass das neue Gerät etwa 2 cm höher ist.

Soll das neue Gerät oben bündig wie das alte Gerät sein (E1):

• Den neuen Montagebügel mit der Einkerbung nach oben an der Wand

anbringen.

Soll das neue Gerät unten bündig wie das alte Gerät sein (E2):

• Den neuen Montagebügel umdrehen und mit der Einkerbung nach

unten an der Wand anbringen.

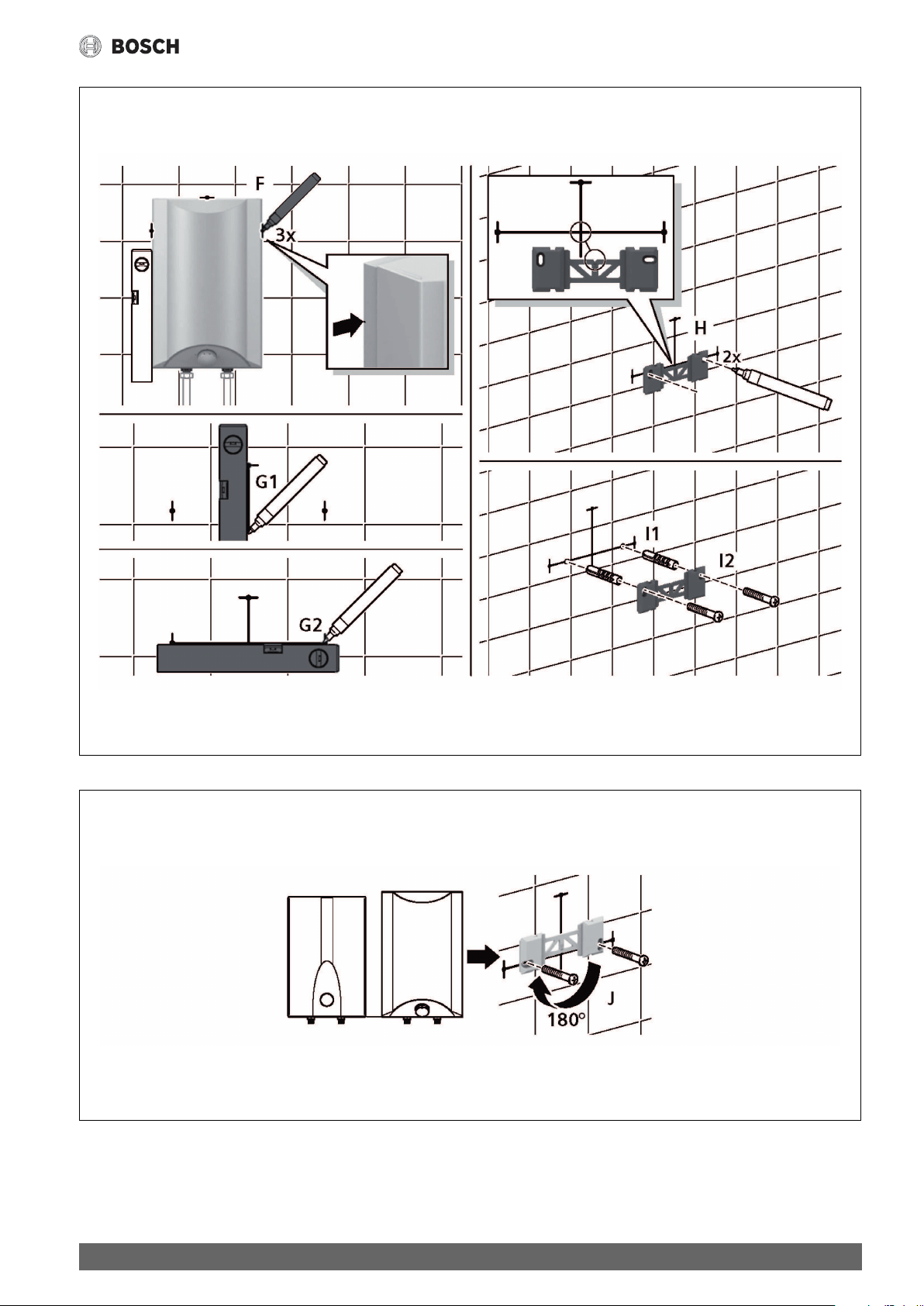

Übertischgeräte TR2500TO 5 B (Bild 4)

• Gerät auf der Wand ausrichten und an den drei Einkerbungen

(oben, links und rechts am Gerät) die Markierungen anzeichnen (F).

• Die Markierungen mit der Wasserwaage zu einem Linienkreuz verbin-

den (G1 und G2).

• Den Montagebügel an der Einkerbung oben am Kreuzungspunkt

der gezeichneten Linien ansetzen und die Löcher anzeichnen (H).

• Löcher bohren und Dübel einsetzen (I1).

• Den Montagebügel (Einkerbung oben) mit den Schrauben an der

Wand anbringen (I2).

Gerät tauschen (Bild 5)

Bei Austausch eines alten Kleinspeicher durch dieses neue Gerät können

die vorhandenen Befestigungslöcher mit Dübeln verwendet werden. Es ist

aber zu beachten, dass das neue Gerät etwa 2 cm höher ist.

• Den neuen Montagebügel umdrehen und mit der Einkerbung nach

unten an der Wand anbringen (J).

2.4 Wasseranschluss

VORSICHT:

Achtung!

Die vorhandene Armatur darf nicht verkalkt sein.

• Gewinde nicht fetten!

Info: Ersatz für beschädigte Gewindestutzen ist beim Kundendienst er-

hältlich.

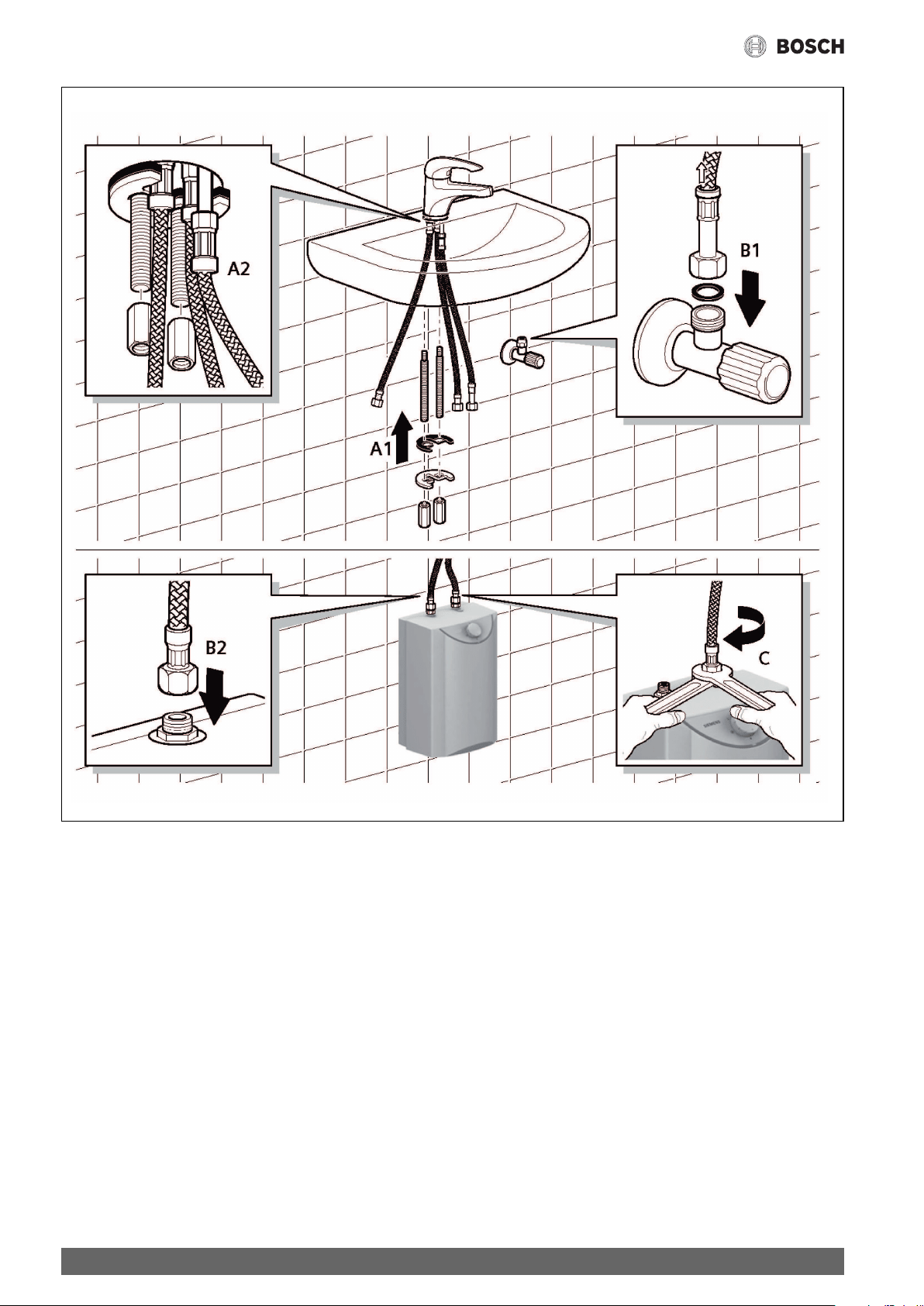

Untertischgeräte TR3500TO 5 T und TR3500TOR 5 T (Bild 6)

• Bei Bedarf Armatur montieren (A1 und A2).

• Dichtung einsetzen (B1).

• Auf den axialen Sitz der Anschlussrohre in den Stutzen achten.

• Überwurfmutter gerade auf Gewinde aufsetzen und von Hand andre-

hen (B2).

• Verschraubungen festziehen (C). Gewindestutzen am Speicher mit

Schraubenschlüssel gegenhalten.

• Verschraubung nach einigen Aufheizvorgängen nachziehen.

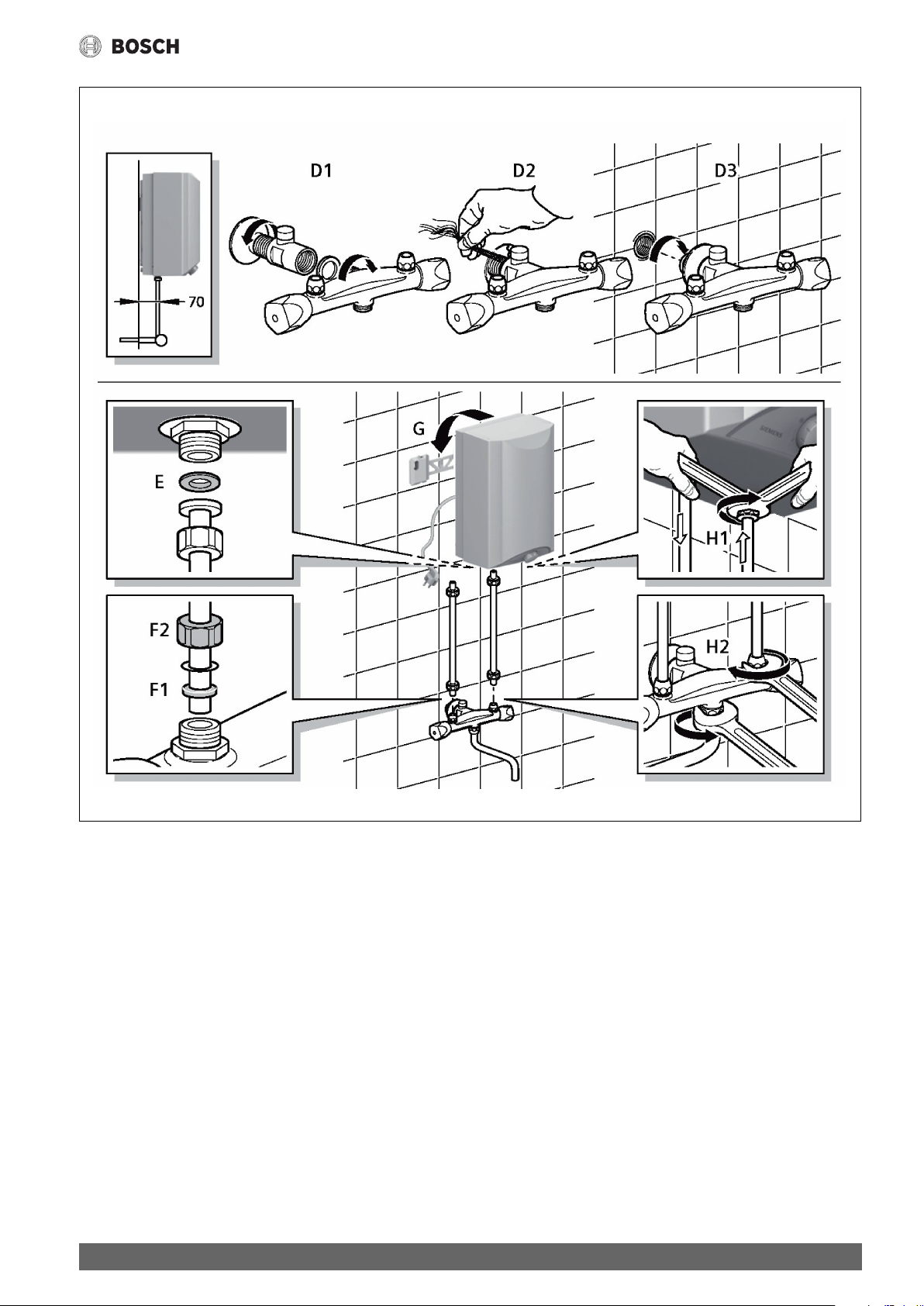

Übertischgeräte TR2500TO 5 B (Bild 7)

• Bei Bedarf Mischbatterie montieren (D1 bis D3).

• Verbindungsrohre zur Mischbatterie mit Dichtung einsetzen (E).

Auf den axialen Sitz der Anschlussrohre in den Stutzen achten.

• Dichtungen am Verbindungsrohr einsetzen (F1).

• Gerät einhängen (G).

• Überwurfmutter (F2) gerade auf Gewinde aufsetzen und von Hand

andrehen.

• Verschraubungen festziehen (H1 und H2). Gewindestutzen am Spei-

cher mit Schraubenschlüssel gegenhalten (H1).

2.5 Erstinbetriebnahme

2.5.1 Elektroanschluss

• Wichtig: Netzstecker noch nicht einstecken!

• Gerät erst vollständig mit Wasser füllen, das Wasser muss aus der Ar-

matur laufen.

• Danach Netzstecker einstecken.

Hinweis: Bei einem nicht mit Wasser gefüllten Gerät löst die wieder ein-

schaltbare Sicherheitstemperaturbegrenzung aus!

2.5.2 Heizvorgang überprüfen

• Drehwähler auf „3“ (ca. 85 °C) drehen.

• Aufheizen überwachen, bis die Kontrolllampe nach ca.

12‒18 Minuten erlischt.

• Temperatur prüfen.

Technische Daten

TR2500T | TR3500T – 6 720 876 005 (2017/06)

VORSICHT:

Hat die Sicherheitstemperaturbegrenzung den Kleinspeicher abgeschal-

tet, Netzstecker ziehen, Warmwasserhahn öffnen und ca. 4 Liter Wasser

durchlaufen lassen, dann Netzstecker wieder einstecken.

Das Gerät ist nun wieder betriebsbereit

2.5.3 Wassertemperatur begrenzen

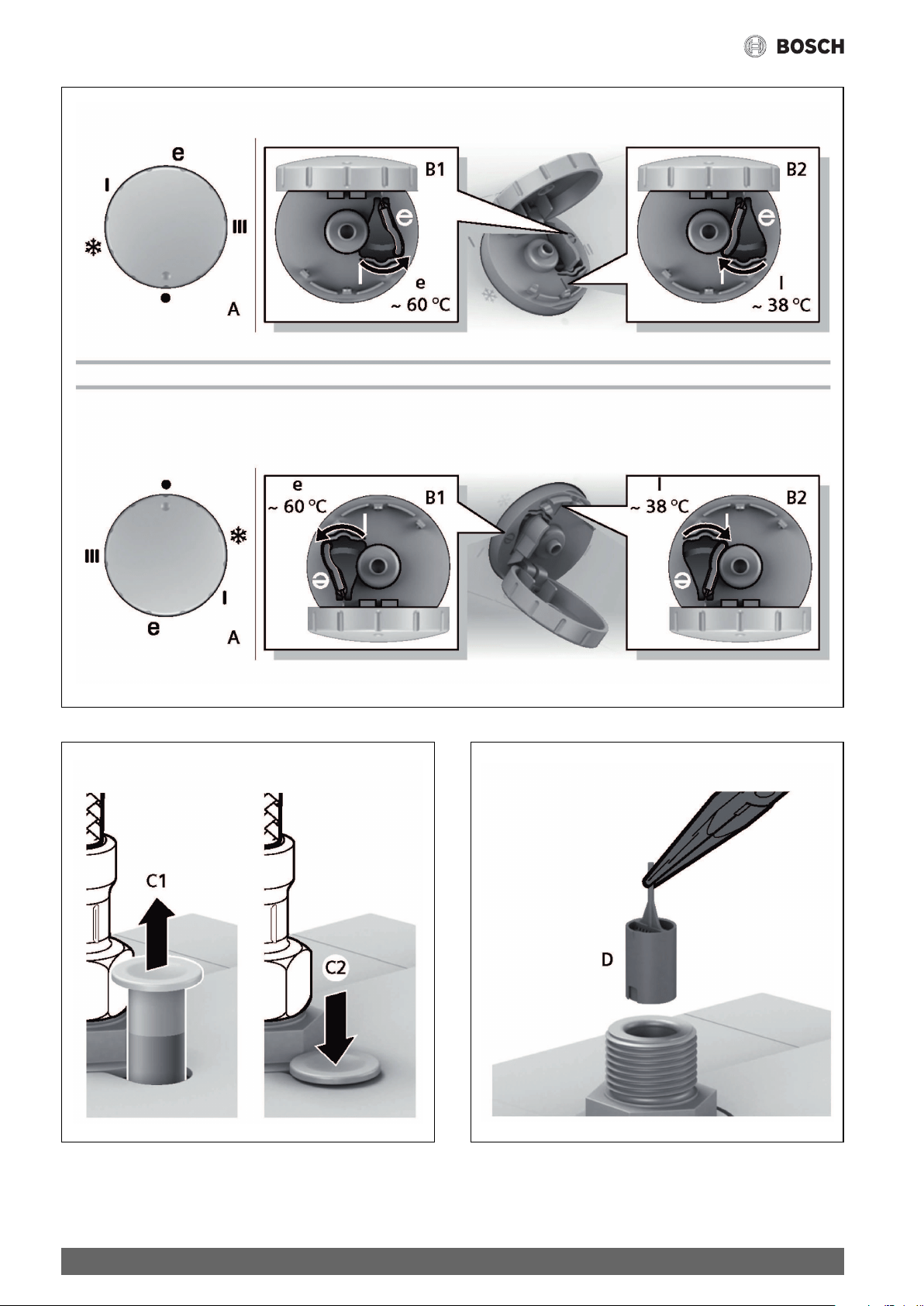

Die Auslauftemperatur des Kleinspeichers kann mechanisch auf Stufe

„1“ (ca. 38 °C) oder Stufe „eco“ (ca. 60 °C) begrenzt werden (siehe

„Bedienung“, Seite 4).

Energiesparen

• Zum Energiesparen den Drehwähler auf „eco“ stellen.

• Bitte dem Benutzer die Montage- und Gebrauchsanleitung überge-

ben und das Gerät erklären.

3 Technische Daten

4 Gebrauchsanleitung

• Vor dem Gebrauch des Gerätes, bitte sorgfältig diese Anleitung

durchlesen und beachten!

• Wichtig: Das Gerät niemals Frost aussetzen!

WARNUNG:

Stromschlaggefahr!

Ziehen Sie im Fehlerfall sofort den Netzstecker!

Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung

schließen.

Bitte die ausführlichen Sicherheitshinweise am Anfang dieser Anlei-

tung durchlesen und beachten!

Bedienung (Bild 8)

Der Kleinspeicher erhitzt und speichert Trinkwasser bis ca. 85 °C.

4.1 Wassertemperatur einstellen

• Die gewünschte Auslauftemperatur stufenlos mit dem Drehwähler

von 35 °C bis 85 °C einstellen.

oder

• Die gewünschte Auslauftemperatur fest einstellen (A):

Beim Aufheizen leuchtet die Kontrolllampe.

Bei Übertischgeräten tropft etwas Ausdehnungswasser aus dem Auslauf.

Bei hohen Temperaturen verkalkt das Gerät schneller.

Tipp: Um das Gerät ökonomisch zu betreiben und die Verkalkung zu re-

duzieren, den Drehwähler auf „eco“ stellen.

Typ TR3500TO 5 T

Untertisch

TR3500TOR 5 T

TR3500TO 5 T

Untertisch

TR2500TO 5 B

Übertisch

TR2500TO 5 B

Übertisch

Nennleistung [kW] 2,2 1,8 2,2 1,8

Nenninhalt [l] 5,0 5,0 5,0 5,0

CLICKFIX plus Montagetechnik 

Druckstopp   – –

Tropfstopp  ––

Mischwassermenge 40 °C

(15 °C/65 °C) / (15 °C/85 °C) [l] 9,5/14 9,5/14 9,5/14 9,5/14

Temperatur stufenlos einstellbar bis [°C] 85 85 85 85

Bereitschaftsenergieverbrauch bei 65 °C/24 h [kWh/d] 0,18 0,18 0,18 0,18

Elektroanschluss [V] 230 230 230 230

Aufheizzeit auf 60 °C

(Zulauftemperatur 12 °C) [min] 8 9 8 9

Absicherung [A] 10 10 10 10

Wasseranschluss ["] 3/8 3/8 1/2 1/2

Maximaler Durchﬂuss [l/min] 5 5 5 5

Kabellänge [m] 0,6 0,6 0,6 0,6

Maße (Höhe×Breite×Tiefe) [mm] 435×270×240 435×270×240 435×270×240 435×270×240

Gewicht gefüllt [kg] 7,7 7,7 7,7 7,7

Energieefﬁzienzklasse AAAA

Lastproﬁl XXS XXS XXS XXS

Jahresenergieverbrauch [kWh] 477 484 481 484

Täglicher Stromverbrauch [kWh] 2,260 2,340 2,310 2,340

Schallleistungspegel [dB] 15 15 15 15

Warmwasserbereitungs-Energieefﬁzienz [%] 37,8 36,8 37,2 36,8

Frostschutz

1 ca. 38 °C (leichte Rastung)

eco Energie sparen ca. 60 °C (leichte Rastung)

3 Heißwasser ca. 85 °C

Gebrauchsanleitung

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Hinweis: Wenn das Gerät längere Zeit nicht benutzt wurde, z. B. wäh-

rend des Urlaubs, das Wasser auf Stufe „3“ kurz auf heizen lassen.

4.2 Wassertemperatur begrenzen

Um Verbrühungen durch heißes Wasser zu vermeiden, Auslauftempera-

tur begrenzen:

• Drehwähler auf „●“ stellen.

• Abdeckung des Drehwählers aufklappen.

• Zwischen „1“ = ca. 38 °C (B2) oder „eco“ = ca. 60 °C (B1) wählen.

• Abdeckung schließen.

4.3 Ausschalten

Drehwähler auf „●“ stellen (A). Die Heizung ist ausgeschaltet.

4.4 Nur Untertischgeräte TR3500TO 5 T und TR3500TOR

5 T

Tropfstopp

Die Tropfstoppfunktion verhindert, dass beim Aufheizen Ausdehnungs-

wasser aus dem Wasserhahn tropft. Wird Wasser erhitzt, treten darin ge-

löste Gase (Luft) aus dem Wasser aus. Je nach Menge der austretenden

Gase kann daher – wenn eine hohe Temperatur eingestellt ist – Restwas-

ser aus dem Armaturenauslauf gedrückt werden.

Druckstopp (Bild 9)

Das Gerät verfügt über eine Druckabschaltung. Die Druckabschaltung

zeigt an, wenn die Armatur verkalkt ist (geringer oder kein Abﬂuss).

Sie erkennt ab einem Wasserdruck über 0,25 Mpa (2,5 bar) auch, wenn

das Gerät bei der Erstinstallation wasserseitig falsch installiert wurde.

Die Druckabschaltung verriegelt automatisch den Wasserzulauf und ver-

hindert ein Platzen des Behälters.

Hat der Druckstopp ausgelöst, erscheint oben am Gerät ein roter Stift (C1).

• Unbedingt die Störung beheben (siehe Kapitel 5„Eine Störung, was

tun?“).

• Erst nach Behebung der Störung lässt sich der rote Stift wieder leicht

eindrücken (C2). Der Wasserzulauf ist wieder frei.

• Bei wiederholtem Auslösen den Kundendienst benachrichtigen.

Wichtig: Ausfahrweg des Stifts (C1) nicht durch Gegen-stände

versperren.

4.5 Reinigung

Keine Scheuermittel oder anlösende Reinigungsmittel verwenden.

Keinen Dampfreiniger benutzen.

• Gerät außen mit einem milden Reinigungsmittel abwischen.

• Sieb im Strahlregler von Schmutz- und Kalkablagerungen reinigen.

4.6 Entkalken

• Auslaufrohr mit handelsüblichen Entkalkern oder Essig entkalken.

• Bei Entkalkern die Warnhinweise des Herstellers beachten.

Wenn bei voll geöffneter Armatur das Wasser deutlich langsamer ausläuft,

Kleinspeicher und Armatur von einem Fachmann entkalken lassen. An-

dernfalls kann der Druckstopp wegen unzulässig hohen Drucks auslösen.

4.7 Wartung

Um Gefährdungen zu vermeiden, dürfen folgende Reparaturen und War-

tungsarbeiten nur von einem von uns konzessionierten Kundendienst

durchgeführt werden.

• Bei allen Arbeiten das Gerät vom elektrischen Netz trennen und den

Wasserzulauf absperren.

Elektrische Anschlussleitung wechseln

Bei sichtbaren Schäden am elektrischen Kabel:

• Gerät ausschalten, Netzstecker ziehen und Kundendienst benach-

richtigen.

Zulaufsieb reinigen (Bild 10)

Bei zu geringem Durchﬂuss von Wasser und entkalktem Sieb im Wasser-

hahn:

• Kundendienst benachrichtigen und Zulaufsieb (D) reinigen lassen.

Schutzleiterprüfung (Bild 11)

Bei gewerblich genutzten Geräten einmal im Jahr die elektrische Sicher-

heit durch eine Elektro-Fachkraft nach DGUV Vorschrift 3 prüfen lassen:

• Gerät ausschalten und Netzstecker ziehen.

• Schutzleiterprüfung am Erdungskontakt (E) durchführen.

Eine Störung, was tun?

TR2500T | TR3500T – 6 720 876 005 (2017/06)

5 Eine Störung, was tun?

Funktioniert Ihr Gerät nicht wie gewünscht, so liegt es oft nur an einer

Kleinigkeit. Bitte prüfen Sie, ob aufgrund folgender Hinweise die Störung

selbst behoben werden kann. Sie vermeiden dadurch die Kosten für ei-

nen unnötigen Kundendiensteinsatz.

• Bei allen Arbeiten das Gerät vom elektrischen Netz trennen und den

Wasserzulauf absperren.

Konnte die Störung nicht behoben werden, bitte den Kundendienst anrufen.

6 Kundendienst

Wenn Sie den Kundendienst anfordern, geben Sie bitte die E-Nr. und die

FD-Nr. Ihres Gerätes an. Sie ﬁnden die Nummern im Bereich der beiden

Wasseranschlussstutzen des Kleinspeichers.

7 Entsorgung

Störung Ursache Behebung Wer

Das Gerät startet (heizt) nicht,

es ﬂießt nur kaltes Wasser

Die Sicherung in der Hausinstallation hat

ausgelöst.

Die Sicherung in der Hausinstallation prüfen. Kunde

Der Netzstecker ist nicht eingesteckt. Netzstecker einstecken. Kunde

Die Sicherheitstemperaturbegrenzung hat

geschaltet.

Netzstecker ziehen, Warmwasserhahn öffnen und ca.

4 Liter Wasser durchlaufen lassen. Netzstecker ein-

stecken.

Kunde

Zu geringer Durchﬂuss von Wasser Das Sieb im Wasserhahn ist verstopft. Das Sieb entnehmen und reinigen oder entkalken. Kunde

Das Sieb im Kaltwasserzulauf ist verstopft. Zulaufsieb ausbauen, reinigen und wieder einbauen.

Gerät spülen. Falls nötig, diese Prozedur so lange

wiederholen, bis keine Partikel mehr im Sieb vorhan-

den sind.

Fachmann

Der Wasserauslauf oder die Armatur ist ver-

kalkt.

Entkalken oder neue Armatur einbauen. Fachmann

Die Armatur tropft beim Aufheizen

trotz Tropfstopp.

Häuﬁges, kurzzeitiges Zapfen oder Zapfen

bei geringem Warmwasserdurchﬂuss.

Länger zapfen, Warmwasserdurchﬂuss erhöhen. Kunde

Die Tropfstopp-Funktion ist defekt. Gerät austauschen. Fachmann

Der Druckstopp hat ausgelöst,

es ﬂießt kein Wasser mehr.

Das Gerät wurde am Wasseranschluss falsch

installiert.

Gerät richtig anschließen, den roten Stift des Druck-

stopps hineindrücken.

Fachmann

Die Armatur ist verkalkt. Armatur entkalken, den roten Stift des Druckstopps

hineindrücken.

Kunde

Der Warmwasseransc hluss-Stutzen ist ver-

stopft.

Warmwasseranschluss- Stutzen reinigen, falls nötig

den Wasseranschluss tauschen. Anschließend den

roten Stift des Druckstopps hineindrücken.

Fachmann

Dieses Gerät ist entsprechend der europäischen

Richtlinie 2012/19/EU über Elektro- und Elektroni-

kaltgeräte (waste electrical and elec tronic

equipment – WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige

Rücknahme und Verwertung der Alt geräte vor.

Über aktuelle Entsorgungswege bitte beim Fachhänd-

ler informieren.

Änderungen vorbehalten.

Table of Contents

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Table of Contents 1 Safety information

This appliance is intended for domestic use and the household

environment only.

• Install and operate the appliance as described in the text and

illustrations. We do not accept liability for damage resulting from

failure to heed these instructions.

• This appliance is intended for use up to an altitude of 2000 m above

sea level.

• The appliance may only be installed and stored in a frost-free room

(due to residual water).

WARNING:

Risk of electric shock!

If an fault occurs, immediately disconnect the plug from the power

supply!

Immediately shut off the cold water supply to the appliance should

it leak.

• The appliance may only be connected and put into operation by

qualiﬁed professional.

• To avoid potential sources of danger, repairs and maintenance

may only be undertaken by a suitably qualiﬁed specialist.

• Shut off the water supply before connecting the appliance. Do not

insert the plug into the mains socket.

CAUTION:

Caution!

Fill the appliance with water ﬁrst, then insert the mains plug,

otherwise the resettable safety temperature limitation will trip.

• Observe the statutory regulations as well as the connection

regulations of the electrical and water utility companies.

• Only connect the appliance to a correctly earthed electrical socket.

Do not use extension cables.

• Disconnect the power supply before opening the appliance.

• The appliance may not be powered via an external switching device

such as a timer switch in order to exclude the danger of an unintentional

reset of the safety temperature limitation in the event of a fault.

• The connection cable may not make contact with hot components.

This can damage the insulation.

• The small water heater is only suitable for use with an open

(unpressurised) and a single tap connection. The warm water

outlet is used for pressure compensation and may only be

connected to suitable ﬁttings (Order No. BZ 13051, BZ 13071

or BZ 13062 for undersink appliances or BZ 11113 for oversink

appliances).

• The tap outlet must always remain free. Do not use perlators

(diffusers) or shower taps.

• This appliance can be used by children aged 8 years and older as well

as by persons with diminished bodily, sensory or mental perception,

or those who lack knowledge or experience, if they are monitored or

have received instruction concerning use and comprehend

the possible dangers that can result. Children may not play with

the appliance. Cleaning and maintenance by the user may not be

performed by unsupervised children.

• Keep children away from the appliance.

• Please monitor children to ensure that they do not play with

the appliance.

• The warm water pipe may be hot. Please inform and instruct children

appropriately.

• Do not use aggressive or abrasive cleaning detergents!

• Do not use a steam cleaner.

1 Safety information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

2 Installation instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.1 Unpacking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

2.2 Product description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.3 Wall mounting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.4 Water connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

2.5 First start-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

2.5.1 Electrical connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.5.2 Checking the heating . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

2.5.3 Limitation of the water temperature . . . . . . . . . . . . . . . . 9

3 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4 Operating instructions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4.1 Setting the water temperature. . . . . . . . . . . . . . . . . . . . .9

4.2 Limitation of the water temperature . . . . . . . . . . . . . . .10

4.3 Switching off. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.4 Undersink appliances only TR3500TO 5 T and

TR3500TOR 5 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.5 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.6 Descaling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.7 Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

5 A fault, what to do?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

6 Customer Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

7 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

8 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Installation instructions

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Please read this installation and operating instruction manual

carefully, then act accordingly! Store for future reference.

2 Installation instructions

2.1 Unpacking

• Inspect the new appliance for transport damage!

• Please dispose of the packaging, and if applicable, the old appliance

in an environmentally-friendly manner.

Scope of delivery (Fig. 1)

1 Appliance with operating panel

2 Installation bracket

3 TR3500TOR 5 T only:

Mounting (2 screws, 2 wall plugs)

4 Documentation

2.2 Product description

The small water heater is only suitable for open (unpressurised)

installation. It heats and stores drinking water up to approx. 85 °C.

Different temperature levels can be selected with the temperature

selector knob.

The appliance may not be operated with pre-heated water, as otherwise

the safety temperature limitation will trip.

The appliance is connected using the mains plug.

This installation and operating instruction manual describes various

appliance types:

• Undersink appliances with additional drip stop function and

pressure stop TR3500TO 5 T and TR3500TOR 5 T

• Oversink appliances TR2500TO 5 B

Preparations for installation (Fig. 1)

• Shut off the water supply before connecting the appliance.

Do not insert the mains plug.

• Remove the installation bracket on the appliance and break off the

retaining rings (A).

• Fix the connection cable to the rear of the appliance to suit the

required length (B).

2.3 Wall mounting

Undersink appliances TR3500TOR 5 T and TR3500TO 5 T

(Fig. 2)

• Align the appliance on the wall and use the three indents (top, left and

right on the appliance) to apply markings (A).

• Connect the markings by a pattern of crossed lines with a spirit level

(B1 and B2).

• Place the installation bracket on top at the point of intersection of the

drawn lines and mark the position for the holes (C).

• Drill the holes and insert wall plugs (D1).

• Attach the installation bracket (notch at top) to the wall using the

screws (D2).

• Suspend the appliance in the installation bracket (D3).

Exchanging appliances (Fig. 3)

• When replacing an old small water heater with this new appliance, the

existing drill holes with wall plugs can be used. Please note that the

new appliance is approx. 2 cm higher.

If the new appliance is to be ﬂush at the top like the old appliance (E1):

• Attach the new installation bracket to the wall with the notches at

the top.

If the new appliance is to be ﬂush at the bottom like the old

appliance (E2):

• Turn the installation bracket around and attach to the wall with

the notches at the bottom.

Oversink appliances TR2500TO 5 B (Fig. 4)

• Align the appliance on the wall and use the three indents (top, left and

right on the appliance) to apply markings (F).

• Connect the markings to a pattern of crossed lines with a spirit level

(G1 and G2).

• Place the installation bracket on top at the point of intersection of the

drawn lines and mark the position for the holes (H).

• Drill the holes and insert wall plugs (I1).

• Attach the installation bracket (notch at top) to the wall using the

screws (I2).

Exchanging appliances (Fig. 5)

When replacing an old small water heater with this new appliance, the ex-

isting drill holes with wall plugs can be used. Please note that the new ap-

pliance is approx. 2 cm higher.

• Turn the installation bracket around and attach to the wall with the

notches at the bottom (J).

2.4 Water connection

CAUTION:

Caution!

The existing ﬁtting may not be covered with scaling.

• Do not grease the thread!

Info: Replacement for damaged threaded nozzles available from

customer service.

Undersink appliances TR3500TO 5 T and TR3500TOR 5 T

(Fig. 6)

• Fit the taps if required (A1 and A2).

• Insert the seals (B1).

• Ensure the axial ﬁt of the connection pipes in the nozzles.

• Place the union nuts on the thread and tighten them by hand (B2).

• Tighten the screw ﬁtting (C). Counter the threaded nozzles on the

warm water heater with a wrench

• After the unit has been used to heat water a few times, retighten the

screw ﬁtting.

Oversink appliances TR2500TO 5 B

(Fig. 7)

• Install the mixer if required (D1 to D3).

• Insert the pipe connections to the mixer with seals (E). Ensure the

axial ﬁt of the connection pipes in the nozzles.

• Insert the seals on the pipe connection (F1).

• Suspend the appliance (G).

• Place the union nut (F2) on the thread and tighten it by hand.

• Tighten the screw ﬁttings (H1 and H2). Counter the threaded nozzles

on the warm water heater with a wrench (H1).

2.5 First start-up

2.5.1 Electrical connection

• Important: Do not insert the plug into the mains socket yet.

• Fill the appliance with water ﬁrst. Water must ﬂow from the ﬁtting.

• Only then insert the plug into the mains socket.

Note: If the appliance is not ﬁlled with water, the resettable safety

temperature limitation will trip!

2.5.2 Checking the heating

• Turn the rotary selector switch to “3” (approx. 85 °C).

Technical data

TR2500T | TR3500T – 6 720 876 005 (2017/06)

• Monitor the heating process until the pilot lamp switches off after

approx. 12–18 minutes.

• Check the temperature.

CAUTION:

If the safety temperature limitation has switched off the small water

heater, unplug the mains plug, open the warm water tap and allow

approx. 4 litres of water to ﬂow. Then plug the mains plug back in.

The appliance is ready again for operation.

2.5.3 Limitation of the water temperature

The temperature of the water leaving the tap for the small water heater

can be mechanically set to stage “1” (approx. 38 °C) or stage “eco”

(approx. 60 °C) (see “Operation”, page 9).

Conserving energy

• Set the rotary selector to “eco” to conserve energy.

• Hand over the installation and operating instructions to the user and

explain how the appliance operates.

3 Technical data

4 Operating instructions

• Before using the appliance, please read the instructions

carefully and observe them!

• Important: The appliance may never be exposed to frost!

WARNING:

Risk of electric shock!

If a fault occurs, immediately disconnect the plug from the power

supply!

Immediately shut off the cold water supply to the appliance should

it leak.

Please read and observe the detailed safety instructions at the start

of these instructions!

Operation (Fig. 8)

The small water heater heats and stores drinking water up to approx. 85 °C.

4.1 Setting the water temperature

• The required outlet temperature from 35 °C to 85 °C can be set with

the rotary selector switch.

or:

• Set the required ﬁxed outlet temperature (A):

The pilot lamp lights up during heat up.

Water drips out of the tap with oversink appliances.

The appliance with be covered more quickly with limescale at higher

temperatures.

Tip: Set the rotary selector switch to “eco” to operate the appliance

economically and to reduce the effects of limescale.

Type TR3500TO 5 T

Undersink

TR3500TOR 5 T

TR3500TO 5 T

Undersink

TR2500TO 5 B

Over-sink

TR2500TO 5 B

Over-sink

Rated output [kW] 2.2 1.8 2.2 1.8

Rated capacity [l] 5.0 5.0 5.0 5.0

CLICKFIX plus installation technology 

Pressure stop   – –

Drip stop  ––

Mixed water quantities 40 °C

(15 °C/85 °C) / (15 °C/85 °C) [l] 9.5/14 9.5/14 9.5/14 9.5/14

Variable temperature adjustment up to [°C] 85 85 85 85

Stand-by power consumption at 65 °C/24 h [kWh/d] 0.18 0.18 0.18 0.18

Electrical connection [V] 230 230 230 230

Heat-up time to 60 °C

(supply temperature 12 °C) [min] 8 9 8 9

Fuse protection [A] 10 10 10 10

Water connection ["] 3/8 3/8 1/2 1/2

Maximum ﬂow [l/min] 5 5 5 5

Cable length [m] 0.6 0.6 0.6 0.6

Dimensions (Height×Width×Depth) [mm] 435×270×240 435×270×240 435×270×240 435×270×240

Weight, ﬁlled [kg] 7.7 7.7 7.7 7.7

Energy efﬁciency class AAAA

Load proﬁle XXS XXS XXS XXS

Annual energy consumption [kWh] 477 484 481 484

Daily energy consumption [kWh] 2.260 2.340 2.310 2.340

Sound power level [dB] 15 15 15 15

Hot water heating energy efﬁciency [%] 37.8 36.8 37.2 36.8

Frost protection

1 Approx. 38 °C (soft lock-in)

eco Conserve energy approx. 60 °C (soft lock-in)

3 Hot water approx. 85 °C

Operating instructions

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Note: If the appliance has not been used for an extended period,

e. g. during a holiday, allow the water to brieﬂy heat up to stage “3”.

4.2 Limitation of the water temperature

Limit the outlet temperature to avoid scalding with hot water:

• Set the rotary selector switch to “●”.

• Open the cover of the rotary selector switch.

• Select between “1” = approx. 38 °C (B2) or “eco” =

approx. 60 °C (B1).

• Close the cover.

4.3 Switching off

Set the rotary selector switch to “●” (A). The heating is switched off.

4.4 Undersink appliances only TR3500TO 5 T and

TR3500TOR 5 T

Drip stop

The drip stop function prevents expanding water from dripping from the

tap during heat up. If water is heated, the gasses (air) dissolved in it will

be released by the water.

Depending on the quantity of gas released – particularly when a higher

temperature is selected – it can force residual water from the tap.

Pressure stop (Fig. 9)

The appliance features pressure switch off. The pressure switch off

indicates when the tap is clogged by limescale (low or no ﬂow). When

water pressure exceeds 0.25 Mpa (2.5 bar) it even detects if the

appliance has been incorrectly connected with the water line during

initial installation. The pressure switch off automatically shuts off the

water inlet and prevents rupturing of the tank.

It the pressure stop has tripped, a red pin will appear at the top of the

appliance (C1).

• The fault must be corrected (see chapter 5 “A fault, what to do?”).

• After the fault has been corrected, the red pin can be pushed back in

easily (C2). The water inlet is now free.

• Please contact customer service if this occurs repeatedly.

Important: Do not block the path of the pin (C1) with objects.

4.5 Cleaning

Do not use aggressive or abrasive cleaning detergents!

Do not use a steam cleaner.

• Clean appliance externally with a mild cleaning agent.

• Clean the dirt and lime scale deposits in the aerator ﬁlter.

4.6 Descaling

• Descale the outlet pipe with commercially available descaling agent

or vinegar.

• Please observe the manufacturers warnings when descaling.

If the water ﬂows signiﬁcantly slower when the tap is fully opened, the

small water heater and tap should be descaled by a specialist. Otherwise,

the pressure stop may trip due to an unpermissible high pressure.

4.7 Maintenance

The following repairs and maintenance may only be carried out by an

authorised customer service representative to avoid potential sources

of danger.

• The electrical mains supply and the water supply must be shut off

before all work on the appliance.

Exchange of the electrical connection cable

When the electrical cable is visibly damaged:

• Switch off the device, unplug the mains plug and contact customer

service.

Cleaning the inlet ﬁlter (Fig. 10)

When the ﬂow of water is too low and the inlet ﬁlter in the tap is descaled:

• Contact customer service and get the inlet ﬁlter (D) cleaned.

A fault, what to do?

TR2500T | TR3500T – 6 720 876 005 (2017/06)

5 A fault, what to do?

If your appliance does not operate as required, it is often due to a very

minor problem. Please check whether you can remedy the fault yourself

by using the following guidelines. You will save yourself the costs of an

unnecessary visit by customer service personnel.

• The electrical mains supply and the water supply must be shut off

before all work on the appliance.

If the fault could not be eliminated, please call customer service.

6 Customer Service

We ask you to always provide the E-No. and the FD-No. of your appliance

when calling in a customer service engineer. You will ﬁnd the number

near both water connection nozzles of the small water heater.

7 Disposal

8 Guarantee

The guarantee conditions for this appliance are as deﬁned by our

representative in the country in which it is sold. Details regarding these

conditions can be obtained from the dealer, from whom the appliance

was purchased, or directly from our representative in the country.

Furthermore, the guarantee conditions can also be found on the Internet

at the website address stated. The bill of sale or receipt must be

produced when making any claims under the terms of this guarantee.

Fault Cause Solution Who

The appliance does not start

(heat), only cold water ﬂows.

The fuse in the house electrical installation

has tripped/blown.

Check the fuse in the house electrical installation. Customer

The mains plug is not inserted. Insert the plug into the mains socket. Customer

The safety temperature limitation has

tripped.

Unplug the mains plug, open the warm water tap and

allow approx. 4 litres of water to ﬂow. Insert the plug

into the mains socket.

Customer

Water ﬂow-rate is too low. The ﬁlter in the tap is clogged. Remove the ﬁlter and either clean it or descale it. Customer

The ﬁlter in the cold water regulating valve is

clogged.

Remove, clean and reinstall the inlet ﬁlter. Circulate

water through the appliance.

If necessary, repeat this procedure until the ﬁlter is

free of particles.

Servicing

expert

The water outlet or the tap is clogged by

limescale.

Descale or install a new ﬁtting. Servicing

expert

The tap drips during heat up

regardless of the drip stop.

Frequent, momentary dispensing or

dispensing with a low water ﬂow.

Longer dispensing, increase the ﬂow of warm water. Customer

The drip stop function is defective. Exchange the appliance. Servicing

expert

The pressure stop has tripped,

water no longer ﬂows.

The appliance has been incorrectly installed

on the water connection.

Connect the appliance correctly, push in the red pin

of the pressure stop.

Servicing

expert

The ﬁtting is clogged by limescale. Descale the tap, push in the red pin of the pressure

stop.

Customer

The warm water connection nozzle is

clogged.

Clean the warm water connection nozzle and

exchange the water connection if necessary. Then

push in the red pin of the pressure stop.

Servicing

expert

This appliance is labelled in accordance with Euro-

pean Directive 2012/19/EU concerning used electri-

cal and electronic appliances (waste electrical and

electronic equipment – WEEE).

The guideline determines the framework for the return

and recycling of used appliances as applicable throug-

hout the EU.

Please ask your specialist retailer about current dispo-

sal facilities.

Subject to change without notice.

Table des matières

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Table des matières 1 Consignes de sécurité

Cet appareil est destiné exclusivement à une utilisation domestique et

non professionnelle.

• Monter et utiliser l’appareil comme indiqué dans le texte et à l’écran.

Nous n’assumons aucune garantie pour les risques susceptibles

de survenir en cas de non-respect de cette notice.

• Cet appareil est destiné à une utilisation jusqu’à une hauteur maxi-

male de 2 000 m au-dessus du niveau de la mer.

• Toujours installer et stocker l’appareil dans une pièce à l’abri du gel

(eau résiduelle).

AVERTISSEMENT :

Danger de choc électrique !

En cas d’incident, immédiatement débrancher la ﬁche secteur !

En cas de fuite sur l’appareil, immédiatement couper l’alimentation

en eau froide.

• Ne faire raccorder et mettre en service l’appareil que par un tech-

nicien spécialisé.

• Les réparations et les travaux de maintenance ne doivent être effec-

tués que par un technicien spécialisé aﬁn d’éviter tous dangers.

• Couper l’arrivée d’eau avant de commencer le montage. Ne pas bran-

cher la ﬁche secteur.

PRUDENCE :

Attention !

Tout d’abord complètement remplir l’appareil d’eau avant de bran-

cher la ﬁche secteur, le thermostat de sécurité pouvant être remis

en marche risque autrement de se déclencher.

• Respecter les prescriptions légales, les conditions de raccordement

des entreprises d’approvisionnement en électricité et en eau.

• L’appareil doit uniquement être raccordé à une prise à contacts de pro-

tection installée correctement. Ne pas utiliser de câble de rallonge.

• Toujours débrancher la ﬁche secteur avant d’ouvrir l’appareil.

• L’appareil ne doit pas être alimenté par le biais d’un dispositif de com-

mutation, tel par exemple un temporisateur, aﬁn d’éviter tous risques

dus à une réinitialisation non souhaitée du thermostat de sécurité en

cas d’incident.

• La conduite de raccordement ne doit pas reposer sur des pièces

chaudes. L’isolation risquerait autrement d’être endommagée.

• Utiliser le chauffe-eau compact uniquement à l’état ouvert

(hors pression) et pour une tireuse. La sortie d’eau chaude est

uniquement destinée à l’équilibrage des pressions et elle doit

uniquement être raccordée à la robinetterie adéquate (référence

BZ 13051, BZ 13071 ou BZ 13062 pour appareils à monter au-

dessous de l’évier ou BZ 11113 pour appareils à monter audes-

sus de l’évier).

• La sortie de la robinetterie doit toujours être libre. Ne jamais utiliser

d’aérateur ni de robinetterie de douche.

• Cet appareil peut être utilisé par des enfants d’au moins 8 ans ainsi

que par des personnes à capacités physiques, sensorielles ou men-

tales réduites ou par des personnes à expériences et savoir

insufﬁsants, dans la mesure où ils sont surveillés ou bien qu’ils ont été

informés sur l’utilisation sûre de l’appareil et qu’ils comprennent les

dangers résultant d’une utilisation non conforme. Les enfants ne

doivent jamais jouer avec l’appareil. Le nettoyage et la maintenance

utilisateur peuvent uniquement être effectués par des enfants s’ils

sont sous surveillance.

• Tenir les enfants à l’écart de l’appareil.

• Surveiller les enfants aﬁn qu’ils ne jouent pas avec l’appareil.

• Le tuyau d’eau chaude peut devenir chaud. En avertir les enfants.

• Ne pas utiliser de détergents agressifs ou solvants.

1 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2 Instructions de montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

2.1 Déballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

2.2 Description du produit. . . . . . . . . . . . . . . . . . . . . . . . . .13

2.3 Montage mural . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2.4 Raccordement de l’eau . . . . . . . . . . . . . . . . . . . . . . . . . 13

2.5 Première mise en service. . . . . . . . . . . . . . . . . . . . . . . .13

2.5.1 Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . .13

2.5.2 Vériﬁer le procédé de chauffe . . . . . . . . . . . . . . . . . . . . 14

2.5.3 Limitation de la température de l’eau . . . . . . . . . . . . . . 14

3 Données techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

4 Notice d’utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

4.1 Réglage de la température de l’eau . . . . . . . . . . . . . . . .15

4.2 Limitation de la température de l’eau . . . . . . . . . . . . . . 15

4.3 Mise hors marche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.4 Uniquement pour appareils TR3500TO 5 T et

TR3500TOR 5 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.5 Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.6 Détartrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.7 Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.8 Service après-vente. . . . . . . . . . . . . . . . . . . . . . . . . . . .15

5 En cas de panne que faire ?. . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

6 Èlimination . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

7 Conditions de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Instructions de montage

TR2500T | TR3500T – 6 720 876 005 (2017/06)

• Ne pas utiliser de nettoyeur à vapeur.

Lire attentivement cette notice de montage et d’utilisation, agir en

conséquence et la conserver !

2 Instructions de montage

2.1 Déballage

• Contrôler le nouvel appareil pour constater d’éventuels dégâts dus au

transport !

• Eliminer l’emballage et, le cas échéant, l’ancien appareil en respec-

tant l’environnement.

Etendue de livraison (Fig. 1)

1 Appareil avec couvercle de commande

2 Etrier de montage

3 Uniquement pour TR3500TOR 5 T :

Fixation (2 vis, 2 chevilles)

4 Documentation

2.2 Description du produit

Le chauffe-eau compact est approprié pour le raccordement à l’état

ouvert (hors pression). Il réchauffe et emmagasine l’eau potable jusqu’à

env. 85 °C. Le sélecteur de température d’eau permet de régler diffé-

rents niveaux de température.

L’appareil ne doit pas être exploité avec de l’eau préchauffée, ceci risque-

rait en effet de déclencher le thermostat de sécurité.

L’appareil est branché au moyen de la ﬁche secteur.

Cette notice de montage et d’utilisation décrit différents types

d’appareil :

• Appareils à monter au-dessous de l’évier TR3500TO 5 T et

TR3500TOR 5 T avec fonctions antigoutte et arrêt de pression

supplémentaires

• Appareils à monter au-dessus de l’évier TR2500TO 5 B

Préparation du montage (Fig. 1)

• Couper l’arrivée d’eau avant de commencer le montage. Nepas

brancher la ﬁche secteur.

• Retirer l’étrier de montage sur l’appareil et casser les bagues de

maintien (A).

• Fixer le câble d’alimentation électrique au dos de l’appareil, en fonc-

tion de la longueur souhaitée (B).

2.3 Montage mural

Appareils à monter au-dessous de l’évier TR3500TO 5 T et

TR3500TOR 5 T (Fig. 2)

• Positionner l’appareil sur le mur et dessiner les repères à hauteur des

trois encoches (en haut, à gauche et à droite sur l’appareil) (A).

• Tracer des lignes avec le niveau à bulle, aﬁn de relier les repères et de

former un croisement des lignes (B1 et B2).

• Placer l’encoche en haut de l’étrier de montage à hauteur du point

d’intersection des lignes dessinées et marquer les trous (C).

• Percer les trous et introduire les chevilles (D1).

• Fixer l’étrier de montage (encoche en haut) au mur au moyen

des vis (D2).

• Accrocher l’appareil dans l’étrier de montage (D3).

Remplacement de l’appareil (Fig. 3)

Si un ancien chauffe-eau compact est remplacé par ce nouveau modèle,

les trous de ﬁxation avec chevilles peuvent être utilisés. Il faut toutefois

tenir compte du fait que le nouvel appareil est plus haut d’environ 2 cm.

Si le bord supérieur du nouvel appareil doit ﬁgurer au même niveau que

celui de l’ancien appareil (E1) :

• Monter le nouvel étrier de montage au mur en tournant l’encoche vers

le haut.

Si le bord inférieur du nouvel appareil doit ﬁgurer au même niveau que

celui de l’ancien appareil (E2) :

• Retourner le nouvel étrier de montage et le ﬁxer au mur en tournant

l’encoche vers le bas.

Appareils à monter au-dessus de l’évier TR2500TO 5 B (Fig. 4)

• Positionner l’appareil sur le mur et dessiner les repères à hauteur des

trois encoches (en haut, à gauche et à droite sur l’appareil) (F).

• Tracer des lignes avec le niveau à bulle, aﬁn de relier les repères et de

former un croisement des lignes (G1 et G2).

• Placer l’encoche en haut de l’étrier de montage sur le point de croise-

ment des lignes dessinées et marquer les trous (H).

• Percer les trous et introduire les chevilles (I1).

• Fixer l’étrier de montage (encoche en haut) au mur au moyen des

vis (I2).

Remplacement de l’appareil (Fig. 5)

Si un ancien chauffe-eau compact est remplacé par ce nouveau modèle,

les trous de ﬁxation avec chevilles peuvent être utilisés. Il faut toutefois te-

nir compte du fait que le nouvel appareil est plus haut d’environ 2 cm.

• Retourner le nouvel étrier de montage et le ﬁxer au mur en tournant

l’encoche vers le bas (J).

2.4 Raccordement de l’eau

PRUDENCE :

Attention !

La robinetterie existante ne doit pas être entartrée.

• Ne pas graisser les ﬁletages !

Info : des embouts ﬁletés de rechange sont disponibles auprès du ser-

vice après-vente.

Appareils à monter au-dessous de l’évier TR3500TO 5 T et

TR3500TOR 5 T (Fig. 6)

• Le cas échéant, monter la robinetterie (A1 et A2).

• Monter un joint (B1).

• Veiller à la position axiale des tubes de raccordement dans les

embouts ﬁletés.

• Placer l’écrou-raccord à la verticale sur le ﬁletage et serrer à la main

(B2).

• Serrer à fond les raccords vissés (C). Contre-bloquer les embouts

ﬁletés sur le chauffe-eau en utilisant une clé.

• Resserrer les raccords vissés après quelques procédés de chauffe.

Appareils à monter au-dessus de l’évier TR2500TO 5 B (Fig. 7)

• Le cas échéant, monter un mitigeur (D1 à D3).

• Mettre en place les tubes d’accouplement au mitigeur tout en insé-

rant un joint (E). Veiller à la position axiale des tubes de raccorde-

ment dans les embouts ﬁletés.

• Monter les joints sur le tube d’accouplement (F1).

• Accrocher l’appareil (G).

• Placer l’écrou-raccord (F2) à la verticale sur le ﬁletage et serrer à la

main.

• Serrer à fond les raccords vissés (H1 et H2). Contre-bloquer les

embouts ﬁletés sur le chauffe-eau en utilisant une clé (H1).

2.5 Première mise en service

2.5.1 Raccordement électrique

• Important : ne pas encore brancher la ﬁche secteur !

• Tout d’abord complètement remplir l’appareil d’eau, l’eau doit sortir

de la robinetterie.

• Débrancher ensuite la ﬁche secteur.

Données techniques

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Remarque : si l’appareil n’est pas rempli d’eau, le thermostat de sécurité

pouvant être remis en marche risque autrement de se déclencher !

2.5.2 Vériﬁer le procédé de chauffe

• Tourner le sélecteur de température d’eau sur la position « 3 »

(env. 85 °C).

• Surveiller le procédé de chauffe jusqu’à ce que le voyant lumineux

soit éteint, après env. 12‒18 minutes.

• Vériﬁer la température.

PRUDENCE :

Attention : si le thermostat de sécurité a mis le chauffe-eau compact hors

marche, débrancher la ﬁche secteur, ouvrir le robinet d’eau et laisser

env. 4 litres d’eau traver-ser l’appareil, et ﬁnalement rebrancher la ﬁche

secteur. L’appareil est maintenant de nouveau prêt au fonctionnement.

2.5.3 Limitation de la température de l’eau

La température de sortie du chauffe-eau compact peut être limité par

voie mécanique au niveau « 1 » (env. 38 °C) ou au niveau « eco »

(env. 60 °C) (voir également le chapitre « Utilisation » à la page 15).

Economie d’énergie

• Pour économiser de l’énergie, tourner le sélecteur rotatif en

position « eco ».

• Remettre la notice de montage et d’utilisation à l’utilisateur et expli-

quer l’appareil.

3 Données techniques

Type TR3500TO 5 T

A monter

au-dessous

de l’évier

TR3500TOR 5 T

TR3500TO 5 T

A monter

au-dessous

de l’évier

TR2500TO 5 B

A monter

au-dessus

de l’évier

TR2500TO 5 B

A monter

au-dessus

de l’évier

Puissance nominale [kW] 2,2 1,8 2,2 1,8

Sommaire nominale [l] 5,0 5,0 5,0 5,0

CLICKFIX plus technique de montage 

Fonction arrêt de pression   – –

Fonction anti-goutte  ––

Quantité d’eaux usées combinées 40 °C

(15 °C/65 °C) / (15 °C/85 °C) [l] 9,5/14 9,5/14 9,5/14 9,5/14

Température réglable en continu jusqu’à [°C] 85 85 85 85

Consommation d’énergie à l’état prêt

au fonctionnement à 65 °C/24 h

[kWh/d] 0,18 0,18 0,18 0,18

Raccordement électrique [V] 230 230 230 230

Temps de chauffe à 60 °C

(température d’arrivée d’eau 12 °C) [min] 8 9 8 9

Protection par fusibles [A] 10 10 10 10

Raccordement de l’eau ["] 3/8 3/8 1/2 1/2

Débit maximal [l/min] 5 5 5 5

Longueur de câble [m] 0,6 0,6 0,6 0,6

Dimensions (hauteur×largeur×profondeur) [mm] 435×270×240 435×270×240 435×270×240 435×270×240

Poids, rempli [kg] 7,7 7,7 7,7 7,7

Classe d’efﬁcacité énergétique AAAA

Proﬁl de soutirage XXS XXS XXS XXS

Consommation annuelle d’énergie [kWh] 477 484 481 484

Consommation quotidienne de courant [kWh] 2,260 2,340 2,310 2,340

Niveau de puissance acoustique [dB] 15 15 15 15

Efﬁcacité énergétique de la préparation d’eau chaude [%] 37,8 36,8 37,2 36,8

Notice d’utilisation

TR2500T | TR3500T – 6 720 876 005 (2017/06)

4 Notice d’utilisation

• Lire attentivement cette notice avant d’utiliser l’appareil et res-

pecter les prescriptions qu’elle contient !

• Important : ne jamais exposer l’appareil au gel !

AVERTISSEMENT :

Danger de choc électrique !

En cas d’incident, immédiatement débrancher la ﬁche secteur ! En cas

de fuite sur l’appareil, immédiatement fermer la conduite d’eau froide.

Obligatoirement lire et respecter les consignes de sécurité détail-

lées fournies au début de cette notice !

Utilisation (Fig. 8)

Le chauffe-eau compact chauffe l’eau potable et l’emmagasine jusqu’à

env. 85 °C.

4.1 Réglage de la température de l’eau

• Régler la température souhaitée pour l’eau de sortie au moyen du

sélecteur rotatif de température à une valeur entre 35 °C et 85 °C.

ou :

• Régler la température souhaitée pour l’eau de sortie à une valeur

ﬁxe (A) :

Le voyant lumineux est allumé pendant le procédé de chauffe. Sur les

appareils à monter au-dessus de l’évier, une faible quantité d’eau de sur-

saturation s’échappe à la sortie.

L’appareil est plus rapidement entartré si les températures sont élevées.

Conseil : pour une utilisation économique de l’appareil et une réduction

du procédé d’entartrage, tourner le sélecteur rotatif de température en

position « eco ».

Remarque : si l’appareil n’a pas été utilisé pendant une durée plus

longue, par exemple pendant les vacances, laisser briè-vement chauffer

l’eau en tournant le sélecteur en position « 3 ».

4.2 Limitation de la température de l’eau

Limiter la température de sortie pour éviter de se brûler avec l’eau

chaude :

• Tourner le sélecteur rotatif en position « ● ».

• Soulever le couvercle du sélecteur rotatif.

• Choisir entre « 1 » = env. 38 °C (B2) ou « eco » = env. 60 °C (B1).

• Rabattre le couvercle.

4.3 Mise hors marche

Tourner le sélecteur rotatif en position « ● » (A). Le chauffage est

désactivé.

4.4 Uniquement pour appareils TR3500TO 5 T et

TR3500TOR 5 T

Fonction anti-goutte

La fonction anti-goutte empêche la sortie de gouttes d’eau de sursatura-

tion au niveau du robinet d’eau lors du procédé de chauffe. Si l’eau est

chauffée, des gaz (air) y étant dissous s’échappent de l’eau. Selon la

quantité de gaz échappés, de l’eau résiduelle peut sortir de l’armature

si la température conﬁgurée est élevée.

Fonction arrêt de pression (Fig. 9)

L’appareil est équipé d’un dispositif de coupure de la pression.Le dispo-

sitif de coupure de la pression indique quand la robinetterie est entartrée

(débit faible ou pas du tout de débit). A partir d’une pression de l’eau

supérieure à 0,25 Mpa (2,5 bars), il reconnaît également si l’appareil a

été mal monté du côté eau lors de la première installation. Le dispositif

de coupure de la pression verrouille automatiquement l’arrivée d’eau et

empêche ainsi au réservoir d’exploser.

Si la fonction arrêt de pression a déclenché, une goupille rouge devient

visible en haut sur l’appareil (C1).

• L’incident doit alors obligatoirement être éliminé (voir le chapitre 5

« En cas de panne que faire ? »).

• L’erreur doit avoir été éliminée avant de pouvoir à nouveau légère-

ment enfoncer la goupille rouge (C2). L’arrivée d’eau est maintenant

de nouveau libre.

• Si la fonction arrêt de pression se déclenche à plusieurs reprises,

contacter le service après-vente.

Important : ne jamais bloquer la voie de déploiement de la goupille (C1)

par des objets quelconques.

4.5 Nettoyage

Ne pas utiliser de détergents agressifs ou solvants.

Ne pas utiliser de nettoyeur à vapeur.

• Essuyer l’extérieur de l’appareil en utilisant un détergent doux.

• Nettoyer le crible du régulateur de jet pour éliminer des dépôts cal-

caires et de saletés.

4.6 Détartrage

• Détartrer le tube de sortie avec des détartreurs d’usage courant

ou du vinaigre.

• Si des détartreurs sont utilisés, tenir compte des avertissements

fournis par le fabricant.

Si l’eau s’écoule nettement plus lentement alors que la robinetterie est en-

tièrement ouverte, faire détartrer le chauffeeau compact et la robinetterie

par un spécialiste. La fonction arrêt de pression risque autrement de se

déclencher en raison de pression élevée inadmissible.

4.7 Maintenance

Aﬁn d’éviter tous risques, les réparations et les travaux de maintenance

ne doivent être effectués que par un service après-vente auquel nous

avons donné une concession.

• Toujours débrancher l’appareil du réseau électrique et couper l’arri-

vée d’eau avant d’effectuer tout type de travaux.

Remplacement de la conduite de raccordement électrique

En cas de dégâts visibles sur le câble électrique :

• Mettre l’appareil hors marche, débrancher la ﬁche secteur et contac-

ter le service après-vente.

Nettoyage du crible de l’arrivée d’eau

Si le débit de l’eau est trop faible et que le crible dans le robinet d’eau

a été détartré :

• Contacter le service après-vente et faire nettoyer le crible de l’arrivée

d’eau (D).

4.8 Service après-vente

Si vous contactez le service après-vente, veuillez indiquer le no E et le

no FD de votre appareil. Les numéros sont indiqués entre les deux tubu-

lures de raccordement d’eau du chauffe-eau compact.

Protection antigel

1 env. 38 °C (léger enclenchement)

eco Economie d’énergie, env. 60 °C (léger enclenchement)

3 Eau chaude, env. 85 °C

En cas de panne que faire ?

TR2500T | TR3500T – 6 720 876 005 (2017/06)

5 En cas de panne que faire ?

Si votre appareil ne fonctionne pas comme souhaité, la cause est sou-

vent minime. Vériﬁez si vous pouvez vous-même éliminer la panne en

vous aidant des conseils suivants. Ceci permet d’éviter des frais occa-

sionnés par une intervention inutile du service après-vente.

• Toujours débrancher l’appareil du réseau électrique et couper l’arri-

vée d’eau avant d’effectuer tout type de travaux.

Si la panne n’a pas pu être éliminée, contacter le service après-vente.

6 Èlimination 7 Conditions de garantie

Les conditions de garantie établies par la représentation responsable

dans le pays d’achat respectif de l’appareil sont en vigueur pour cet

appareil. Les conditions de garantie sont à tout moment disponibles

auprès du commerçant spécialisé où l’appareil a été acheté ou directe-

ment chez le représentant du pays respectif. Les conditions de garantie

sont en outre également disponibles à l’adresse Internet citée. La pré-

sentation de la pièce justiﬁcative d’achat est en tout cas nécessaire pour

avoir recours à des prestations de garantie.

Erreur Cause Remède Qui ?

L’appareil ne démarre (chauffe)

pas, l’eau sortant est froide

Le fusible dans l’installation

domestique s’est déclenché.

Contrôler le fusible dans l’installation domestique. Client

La ﬁche secteur n’est pas branchée. Brancher la ﬁche secteur. Client

Le thermostat de sécurité a commuté. Débrancher la ﬁche secteur, ouvrir le robinet d’eau

et laisser env. 4 litres d’eau traverser l’appareil.

Brancher la ﬁche secteur.

Client

Débit d’eau trop faible. Le crible dans le robinet est bouché. Retirer le crible, puis le nettoyer ou le détartrer. Client

Le crible dans l’arrivée d’eau froide

est bouché.

Démonter le crible de l’arrivée d’eau, le nettoyer et

puis le remonter. Rincer l’appareil.

Si nécessaire, répéter cette procédure jusqu’à ce que

le crible ne contienne plus aucune particule.

Technicien

spécialisé

La sortie d’eau ou la robinetterie

sont entartrées.

Détartrer ou bien monter une nouvelle

robinetterie.

Technicien

spécialisé

La robinetterie goutte pendant

la chauffe malgré la fonction anti-

goutte.

Prise d’eau courte et fréquente ou prise

d’eau à faible débit d’eau chaude.

Pour une prise d’eau plus longue, augmenter le débit

d’eau chaude.

Client

La fonction anti-goutte est défectueuse. Remplacer l’appareil. Technicien

spécialisé

La fonction arrêt de pression a

déclenché, l’eau ne coule plus.

Mauvaise installation de l’appareil

au raccord d’eau.

Raccorder l’appareil correctement, enfoncer la gou-

pille rouge de la fonction arrêt de pression.

Technicien

spécialisé

La robinetterie est entartrée. Détartrer la robinetterie, enfoncer la goupille rouge

de la fonction arrêt de pression.

Client

La tubulure du raccord d’eau

chaude est bouchée.

Nettoyer la tubulure du raccord d’eau chaude,

si nécessaire rem-placer le raccord d’eau.

Enfoncer ensuite la goupille rouge de la fonction

arrêt de pression.

Technicien

spécialisé

Cet appareil est marqué selon la directive européenne

2012/19/UE relative aux appareils électriques et

électroniques usagés (waste electrical and electronic

equipment – WEEE).

La directive déﬁnit le cadre pour une reprise et une ré-

cupération des appareils usagés applicables dans les

pays de la CE.

S’informer auprès du revendeur sur la procédure actu-

elle de recyclage.

Sous réserve de modifications.

Indice

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Indice 1 Indicazioni di sicurezza

Questo apparecchio è pensato esclusivamente per l’utilizzo in abitazioni

private e in ambito domestico.

• Montare e utilizzare l’apparecchio come descritto nelle ﬁgure e nel

testo di queste istruzioni. Non ci assumiamo alcuna responsabilità per

eventuali danni causati dall’inosservanza delle presenti istruzioni.

• Questo apparecchio è previsto per l’impiego ﬁno a un’altitudine

di 2000 m sopra il livello del mare.

• Installare e immagazzinare l’apparecchio soltanto in locali che

non siano soggetti al gelo (acqua residua).

AVVERTENZA:

Rischio di scosse elettriche!

In caso di anomalie staccare subito la spina dalla presa di rete!

In caso di perdite dall’apparecchio, chiudere immediatamente

la tubazione di alimentazione dell’acqua fredda.

• Per il montaggio e la messa in funzione dell’apparecchio incari-

care personale qualiﬁcato.

• Per evitare situazioni di pericolo, fare eseguire gli interventi

di riparazione e manutenzione solo da personale qualiﬁcato.

• Prima del montaggio chiudere la tubazione di alimentazione

dell’acqua. Non inserire la spina nella presa di rete.

ATTENZIONE:

Attenzione!

Riempire completamente il bollitore con acqua prima di inserire

la spina nella presa di rete, altrimenti scatta il dispositivo automa-

tico di limitazione della temperatura.

• Rispettare le vigenti norme legali e le condizioni di collegamento pre-

viste dall’ente erogatore della corrente elettrica e dell’acqua.

• L’apparecchio può essere collegato esclusivamente ad una presa con

contatto di terra installata secondo le rispettive norme. Non utilizzare

cavi di prolunga.

• Estrarre la spina dalla presa di rete prima di aprire l’apparecchio.

• Per evitare situazioni di pericolo causate dal ripristino involontario

del termostato di protezione in caso di guasto, non è consentito ali-

mentare l’apparecchio tramite un dispositivo di comando esterno,

come ad esempio un timer.

• La tubazione di collegamento non deve essere a contatto con parti

surriscaldate. L’isolamento del tubo potrebbe rimanerne danneg-

giato.

• Utilizzare il piccolo bollitore solo aperto (senza pressione) e col-

legato ad un punto di erogazione dell’acqua. L’uscita dell’acqua

calda funge da compensazione della pressione e può essere col-

legata esclusivamente alla rubinetteria fornita a corredo (codice

di ordinazione BZ 13051, BZ 13071 o BZ 13062 per i modelli per

montaggio sotto il lavandino, oppure BZ 11113 per i modelli per

montaggio sopra il lavandino).

• L’uscita di erogazione della rubinetteria deve restare sempre libera.

Non utilizzare apparecchiature per la preparazione di bibite gassate.

• Il presente apparecchio può essere utilizzato dai bambini di età supe-

riore a 8 anni e da persone con capacità ﬁsiche, mentali e sensoriali

ridotte o sprovviste delle conoscenze adeguate, solo se assistiti,

se sono state fornite loro le informazioni necessarie per un utilizzo

sicuro e se hanno compreso appieno i pericoli derivanti da un

impiego errato. I bambini non devono giocare con l’apparecchio.

I bambini non devono né pulire né utilizzare l’apparecchio senza

un’adeguata assistenza da parte di un adulto.

• Tenere lontani i bambini.

• Sorvegliare i bambini per evitare che giochino con l’apparecchio.

1 Indicazioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

2 Istruzioni per il montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

2.1 Disimballaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

2.2 Descrizione del prodotto . . . . . . . . . . . . . . . . . . . . . . . .18

2.3 Montaggio a parete. . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

2.4 Allacciamento dell’acqua . . . . . . . . . . . . . . . . . . . . . . . .18

2.5 Messa in esercizio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

2.5.1 Allacciamento elettrico. . . . . . . . . . . . . . . . . . . . . . . . . .19

2.5.2 Controllo della procedura di riscaldamento . . . . . . . . .19

2.5.3 Limitazione della temperatura dell’acqua . . . . . . . . . . .19

3 Dati technici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

4 Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

4.1 Impostazione della temperatura dell’acqua . . . . . . . . .20

4.2 Limitazione della temperatura dell’acqua . . . . . . . . . . .20

4.3 Spegnimento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

4.4 Solo modelli per montaggio sotto il lavandino

TR3500TO 5 T e TR3500TOR 5 T . . . . . . . . . . . . . . . . .20

4.5 Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

4.6 Rimozione dei depositi di calcare . . . . . . . . . . . . . . . . .20

4.7 Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

4.8 Assistenza Clienti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

5 Cosa fare in caso di guasto? . . . . . . . . . . . . . . . . . . . . . . . . . . .21

6 Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

7 Condizioni di garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Istruzioni per il montaggio

TR2500T | TR3500T – 6 720 876 005 (2017/06)

• La tubazione dell’acqua calda può raggiungere temperature molto

alte. Informare i bambini al riguardo.

• Non utilizzare abrasivi o detergenti corrosivi.

• Non utilizzare apparecchi di pulizia a vapore.

Leggere attentamente queste istruzioni per il montaggio e per l’uso

prima della messa in servizio, quindi conservarle con cura!

2 Istruzioni per il montaggio

2.1 Disimballaggio

• Controllare che l’apparecchio nuovo non presenti danni dovuti al tra-

sporto!

• Smaltire il materiale d’imballaggio e, quando necessario, l’apparec-

chio usato nel rispetto delle norme ambientali.

Volume di consegna (Fig. 1)

1 Apparecchio con pannello comandi

2 Staffa di montaggio

3 Solo TR3500TOR 5 T:

Materiale di ﬁssaggio (2 viti, 2 tasselli)

4 Documentazione

2.2 Descrizione del prodotto

Il piccolo bollitore ad accumulo è indicato per il collegamento aperto

(senza pressione). Scalda ed accumula acqua potabile ﬁno a ca. 85 °C.

Con il selettore di temperatura è possibile impostare diversi livelli di tem-

peratura.

Non utilizzare l’apparecchio con acqua preriscaldata, altrimenti scatta

il dispositivo di limitazione della temperatura.

L’apparecchio viene collegato tramite la spina di rete.

Queste istruzioni per l’uso e il montaggio sono valide per diversi modelli

di apparecchi:

• Modelli per montaggio sotto il lavandino con sistema antigocciola-

mento e arresto di sicurezza TR3500TO 5 T e TR3500TOR 5 T

• Modelli per montaggio sopra il lavandino TR2500TO 5 B

Preparazione del montaggio (Fig. 1)

• Prima del montaggio chiudere la tubazione di alimentazione

dell’acqua. NON inserire la spina nella presa di rete.

• Togliere la staffa di montaggio dall’apparecchio e staccare gli anelli

di tenuta (A).

• Fissare il cavo di collegamento sul retro dell’apparecchio in base alla

lunghezza desiderata (B).

2.3 Montaggio a parete

Modelli per montaggio sotto il lavandino TR3500TO 5 T e

TR3500TOR 5 T (Fig. 2)

• Allineare l’apparecchio alla parete e, con un pennarello, tracciare

le marcature in corrispondenza delle tre tacche (in alto, a sinistra

e a destra sull’apparecchio) (A).

• Mediante una livella a bolla d’aria, collegare le marcature tracciando una

linea orizzontale e una verticale ﬁno a formare una croce (B1 e B2).

• Posizionare la staffa di montaggio, con la tacca rivolta verso l’alto,

sopra il punto di incrocio delle linee disegnate e tracciare i fori (C).

• Praticare i fori e applicare i tasselli (D1).

• Fissare la staffa di montaggio (con la tacca verso l’alto) alla parete

mediante le viti (D2).

• Agganciare l’apparecchio nella staffa di montaggio (D3).

Sostituzione dell’apparecchio (Fig. 3)

In caso di sostituzione di un vecchio bollitore con questo nuovo apparecchio,

è possibile utilizzare i fori di ﬁssaggio e i tasselli esistenti. Tuttavia occorre

considerare che il nuovo apparecchio è più alto di circa 2 cm.

Per allineare il nuovo apparecchio in alto come il vecchio apparecchio (E1):

• Fissare la nuova staffa di montaggio alla parete con la tacca rivolta

verso l’alto.

Per allineare il nuovo apparecchio in basso come il vecchio

apparecchio (E2):

• Girare la nuova staffa di montaggio verso il basso e ﬁssarla alla parete

con la tacca rivolta verso il basso.

Modelli per montaggio sopra il lavandino TR2500TO 5 B (Fig. 4)

• Allineare l’apparecchio alla parete e, con un pennarello, tracciare

le marcature in corrispondenza delle tre tacche (in alto, a sinistra

e a destra sull’apparecchio) (F).

• Mediante una livella a bolla d’aria, collegare le marcature tracciando una

linea orizzontale e una verticale ﬁno a formare una croce (G1 e G2).

• Posizionare la staffa di montaggio, con la tacca rivolta verso l’alto,

sopra il punto di incrocio delle linee disegnate e tracciare i fori (H).

• Praticare i fori e applicare i tasselli (I1).

• Fissare la staffa di montaggio (con la tacca verso l’alto) alla parete

mediante le viti (I2).

Sostituzione dell’apparecchio (Fig. 5)

In caso di sostituzione di un vecchio bollitore con questo nuovo apparec-

chio, è possibile utilizzare i fori di ﬁssaggio e i tasselli esistenti. Tuttavia oc-

corre considerare che il nuovo apparecchio è più alto di circa 2 cm.

• Girare la nuova staffa di montaggio verso il basso e ﬁssarla alla parete

con la tacca rivolta verso il basso (J).

2.4 Allacciamento dell’acqua

ATTENZIONE:

Attenzione!

Il rubinetto esistente non deve essere incrostato di calcare.

• Non ingrassare la ﬁlettatura!

Informazione: i manicotti ﬁlettati di ricambio possono essere richiesti

al servizio di Assistenza Clienti.

Modelli per montaggio sotto il lavandino TR3500TO 5 T e

TR3500TOR 5 T (Fig. 6)

• Se necessario montare la rubinetteria (A1 e A2).

• Inserire la guarnizione (B1).

• Veriﬁcare la posizione assiale dei tubi di allacciamento dentro

ai manicotti.

• Applicare il dado a risvolto sulla ﬁlettatura e avvitarlo a mano (B2).

• Stringere a fondo i collegamenti a vite (C), tenendo fermo il mani-

cotto ﬁlettato sul bollitore con una chiave.

• Dopo alcune procedure di riscaldamento, stringere di nuovo i collega-

menti a vite.

Modelli per montaggio sopra il lavandino TR2500TO 5 B (Fig. 7)

• Se necessario montare la rubinetteria di miscelazione (D1–D3).

• Applicare i tubi di collegamento con guarnizione nella rubinetteria

di miscelazione (E). Veriﬁcare la posizione assiale dei tubi di allaccia-

mento dentro ai manicotti.

• Inserire le guarnizioni nei tubi di collegamento (F1).

• Agganciare l’apparecchio (G).

• Applicare il dado a risvolto (F2) sulla ﬁlettatura e avvitarlo a mano.

• Stringere a fondo i collegamenti a vite (H1 e H2), tenendo fermo il

manicotto ﬁlettato sul bollitore con una chiave (H1).

Dati technici

TR2500T | TR3500T – 6 720 876 005 (2017/06)

2.5 Messa in esercizio

2.5.1 Allacciamento elettrico

• Importante: non inserire ancora la spina nella presa di rete!

• Riempire completamente l’apparecchio con acqua (l’acqua deve fuo-

riuscire dalla rubinetteria).

• A questo punto è possibile inserire la spina nella presa di rete.

Avvertenza: se il bollitore non è riempito con acqua, scatta il dispositivo

automatico di limitazione della temperatura!

2.5.2 Controllo della procedura di riscaldamento

• Ruotare il selettore rotante su «3» (ca. 85 °C).

• Controllare il processo di riscaldamento ﬁnché la spia di controllo

non si spegne, dopo ca. 12‒18 minuti.

• Controllare la temperatura.

ATTENZIONE:

Attenzione: se la limitazione di sicurezza della temperatura ha spento

il bollitore, estrarre la spina dalla presa di rete, aprire il rubinetto

dell’acqua calda e fare scorrere ca. 4 litri di acqua, quindi reinserire la

spina nella presa di rete. Ora l’apparecchio è di nuovo pronto per l’uso.

2.5.3 Limitazione della temperatura dell’acqua

La temperatura dell’acqua sanitaria del piccolo bollitore ad accumulo

può essere meccanicamente limitata al livello «1» (ca. 38 °C) oppure al

livello «eco» (ca. 60 °C) (vedi «Azionamento» a pagina 20).

Risparmio di energia

• Per impostare la modalità di risparmio energetico portare il selettore

rotante su «eco».

• Consegnare all’utente il manuale di istruzioni per l’uso e il montaggio

e spiegargli il funzionamento dell’apparecchio.

3 Dati technici

Modello TR3500TO 5 T

Sotto il

lavandino

TR3500TOR 5 T

TR3500TO 5 T

Sotto il

lavandino

TR2500TO 5 B

Sopra il

lavandino

TR2500TO 5 B

Sopra il

lavandino

Potenza nominale [kW] 2,2 1,8 2,2 1,8

Contenuto nominale [l] 5,0 5,0 5,0 5,0

Tecnica di montaggio CLICKFIX plus 

Arresto pressione   – –

Sistema antigocciolamento  ––

Quantità di acqua miscelata a 40 °C

(15 °C/65 °C) / (15 °C/85 °C) [l] 9,5/14 9,5/14 9,5/14 9,5/14

Regolazione continua della temperatura ﬁno a [°C] 85 85 85 85

Consumo in stand-by a 65 °C/24 h [kWh/d] 0,18 0,18 0,18 0,18

Allacciamento elettrico [V] 230 230 230 230

Tempo di riscaldamento a 60 °C

(temperatura acqua di alimentazione 12 °C) [min] 8 9 8 9

Protezione [A] 10 10 10 10

Attacco dell’acqua ["] 3/8 3/8 1/2 1/2

Portata massima [l/min] 5 5 5 5

Lunghezza del cavo [m] 0,6 0,6 0,6 0,6

Dimensioni (altezza×larghezza×profondità) [mm] 435×270×240 435×270×240 435×270×240 435×270×240

Peso con carico di acqua [kg] 7,7 7,7 7,7 7,7

Classe di efﬁcienza energetica AAAA

Proﬁlo di carico XXS XXS XXS XXS

Consumo energetico annuo [kWh] 477 484 481 484

Consumo di corrente giornaliero [kWh] 2,260 2,340 2,310 2,340

Livello di potenza sonora [dB] 15 15 15 15

Efﬁcienza energetica per la produzione di acqua calda [%] 37,8 36,8 37,2 36,8

Istruzioni per l’uso

TR2500T | TR3500T – 6 720 876 005 (2017/06)

4 Istruzioni per l’uso

• Prima di utilizzare l’apparecchio, leggere attentamente queste

istruzioni per l’uso!

• Importante: non esporre mai l’apparecchio al gelo!

AVVERTENZA:

Rischio di scosse elettriche!

In caso di anomalie staccare subito la spina dalla presa di rete!

In caso di perdite dall’apparecchio, chiudere immediatamente la tuba-

zione di alimentazione dell’acqua fredda.

Leggere attentamente e osservare le istruzioni di sicurezza detta-

gliate all’inizio di questo manuale d’istruzioni!

Azionamento (Fig. 8)

Il piccolo bollitore scalda ed accumula acqua potabile ﬁno a ca. 85 °C.

4.1 Impostazione della temperatura dell’acqua

• Regolare la temperatura desiderata dell’acqua sanitaria in modo con-

tinuo da 35 °C ﬁno a 85 °C con il selettore rotante.

oppure:

• Impostare la temperatura desiderata dell’acqua sanitaria su livelli

prestabiliti (A):

Durante la fase di riscaldamento, la spia di controllo si illumina. Nei

modelli per il montaggio sopra il lavandino, dall’uscita di erogazione goc-

ciola acqua di espansione.

Temperature alte comportano una maggiore formazione di calcare

nell’apparecchio.

Consiglio: per un impiego economico dell’apparecchio e per ridurre la

formazione di calcare, posizionare il selettore rotante su «eco».

Avvertenza: in caso di inutilizzo prolungato dell’apparecchio, ad es. durante

le vacanze, fare riscaldare brevemente l’acqua al livello «3».

4.2 Limitazione della temperatura dell’acqua

Per evitare di scottarsi con l’acqua bollente è consigliabile limitare

la temperatura dell’acqua calda sanitaria:

• Regolare il selettore rotante su «●».

• Aprire la copertura del selettore rotante.

• Selezionare «1» = ca. 38 °C (B2) oppure «eco» = ca. 60 °C (B1).

• Chiudere la copertura del selettore.

4.3 Spegnimento

Portare il selettore rotante su «●» (A). Il riscaldamento è disattivato.

4.4 Solo modelli per montaggio sotto il lavandino

TR3500TO 5 T e TR3500TOR 5 T

Sistema antigocciolamento

Il sistema antigocciolamento impedisce che durante il riscaldamento

goccioli acqua di espansione dal rubinetto dell’acqua. Quando l’acqua

viene riscaldata, i gas (aria) disciolti al suo interno fuoriescono.

A seconda della quantità di gas espulsi può quindi veriﬁcarsi una fuoriu-

scita di acqua residua dalla rubinetteria – ad es. se viene impostata una

temperatura elevata.

Arresto di sicurezza (Fig. 9)

L’apparecchio è dotato di un sistema di arresto di sicurezza della pres-

sione. Il sistema di arresto di sicurezza della pressione indica quando la

rubinetteria è incrostata di calcare (scarico ridotto o assente). A partire

da una pressione dell’acqua superiore a 0,25 Mpa (2,5 bar), riconosce

anche se l’apparecchio è stato installato in modo errato sul lato di alimen-

tazione acqua durante il primo montaggio. L’arresto di sicurezza della

pressione blocca automaticamente l’alimentazione dell’acqua e impedi-

sce così lo scoppio del serbatoio.

Quando scatta il dispositivo di sicurezza, nella parte superiore dell’appa-

recchio compare un perno rosso (C1).

• Eliminare immediatamente il guasto (vedi il capitolo 5 «Cosa fare in

caso di guasto?»).

• Una volta eliminato il guasto è possibile far rientrare il perno rosso

premendolo leggermente (C2). L’alimentazione dell’acqua è nuova-

mente libera.

• Se il dispositivo di arresto di sicurezza scatta di nuovo, contattare

l’Assistenza Clienti.

Importante: non ostruire il percorso di fuoriuscita del perno (C1)

con oggetti.

4.5 Pulizia

Non utilizzare abrasivi o detergenti corrosivi.

Non utilizzare apparecchi di pulizia a vapore.

• Pulire la superﬁcie esterna dell’apparecchio con un detergente delicato.

• Rimuovere eventuali depositi di sporco e calcare dal ﬁltro del rompigetto.

4.6 Rimozione dei depositi di calcare

• Pulire il tubo di erogazione del rubinetto con normali agenti

decalciﬁcanti o con aceto.

• Per l’uso degli agenti decalciﬁcanti, attenersi alle rispettive avver-

tenze del produttore.

Se l’acqua dovesse scorrere a pressione visibilmente ridotta anche

quando il rubinetto è completamente aperto, far eliminare i depositi di

calcare dal bollitore e dal rubinetto da personale qualiﬁcato. In caso con-

trario può scattare l’arresto di sicurezza a causa della pressione eccessiva

non consentita.

4.7 Manutenzione

Per evitare situazioni di pericolo è indispensabile fare eseguire gli inter-

venti di riparazione e manutenzione seguenti solo da un centro di assi-

stenza da noi espressamente autorizzato.

• Prima di qualsiasi intervento sull’apparecchio estrarre la spina dalla

presa di rete e chiudere l’alimentazione dell’acqua.

Sostituzione del cavo di collegamento elettrico

In caso di danni visibili al cavo elettrico:

• Spegnere l’apparecchio, estrarre la spina dalla presa di rete e contat-

tare l’Assistenza Clienti.

B Pulizia del ﬁltro di mandata (Fig. 10)

In caso di portata insufﬁciente dell’acqua e di depositi di calcare nel ﬁltro

del rubinetto dell’acqua:

• Contattare l’Assistenza Clienti e fare pulire il ﬁltro di mandata (D).

4.8 Assistenza Clienti

Quando si contatta il servizio di assistenza clienti indicare sempre il

codice (E) e il numero di fabbricazione (FD) del proprio apparecchio.

Questi numeri sono riportati vicino ai due manicotti per l’allacciamento

dell’acqua del bollitore.

protezione antigelo

1 ca. 38 °C (leggera tacca d’arresto)

eco risparmio energetico, ca. 60 °C (leggera tacca d’arresto)

3 acqua bollente, ca. 85 °C

Cosa fare in caso di guasto?

TR2500T | TR3500T – 6 720 876 005 (2017/06)

5 Cosa fare in caso di guasto?

Quando l’apparecchio non funziona come previsto, spesso si tratta di un

problema facilmente risolvibile. In base alle indicazioni seguenti, con-

trollare se si è in grado di eliminare da soli l’anomalia. In questo modo è

possibile evitare spese inutili legate ad interventi del servizio di assi-

stenza clienti.

• Prima di qualsiasi intervento sull’apparecchio estrarre la spina dalla

presa di rete e chiudere l’alimentazione dell’acqua.

Se non è possibile eliminare il guasto da soli, contattare l’ Assistenza Clienti.

6 Smaltimento 7 Condizioni di garanzia

Per questo apparecchio valgono le condizioni di garanzia offerte dal

nostro rappresentante estero nella nazione in cui l’apparecchio stesso

viene acquistato. E’ possibile richiedere in qualunque momento le condi-

zioni di garanzia al rivenditore presso il quale è stato acquistato l’appa-

recchio, oppure direttamente al nostro rappresentante estero locale.

Le condizioni di garanzia sono disponibili anche in Internet all’indirizzo

Web speciﬁcato. Per il riconoscimento della garanzia è necessario in

ogni caso presentare il documento comprovante l’acquisto.

Guasto Cause Rimedio Chi

L’apparecchio non si avvia (non

riscalda), esce solo acqua fredda

È scattata la valvola di sicurezza

dell’impianto domestico.

Controllare la valvola di sicurezza

dell’impianto domestico.

Cliente

La spina non è inserita nella presa di rete. Inserire la spina nella presa di rete. Cliente

È scattata la limitazione di sicurezza

della temperatura.

Estrarre la spina dalla presa di rete, aprire il rubinetto

dell’acqua calda e fare scorrere ca. 4 litri di acqua.

Inserire la spina nella presa di rete.

Cliente

Portata insufﬁciente dell’acqua Il ﬁltro nel rubinetto dell’acqua è intasato. Togliere il ﬁltro e rimuovere

lo sporco e/o il calcare.

Cliente

Il ﬁltro nella tubazione di alimentazione

dell’acqua fredda è intasato.

Smontare il ﬁltro, pulirlo e rimontarlo. Fare scorrere

acqua attraverso l’apparecchio.

Se necessario, ripetere questa procedura ﬁno

a quando il ﬁltro è completamente privo di particelle.

Tecnico

Scarico dell’acqua o rubinetteria

incrostati di calcare.

Rimuovere il calcare o montare

una rubinetteria nuova.

Tecnico

Durante il riscaldamento gocciola

acqua dalla rubinetteria, nono-

stante il sistema antigocciola-

mento.

Erogazione breve e frequente di acqua,

oppure erogazione di acqua con una portata

insufﬁciente di acqua calda.

Erogare acqua più a lungo, aumentare

la portata dell’acqua calda.

Cliente

Il sistema antigocciolamento è difettoso. Sostituire l’apparecchio. Tecnico

È scattato il dispositivo di arresto di

sicurezza, l’acqua non esce più.

L’apparecchio non è stato collegato corret-

tamente all’attacco dell’acqua.

Collegare correttamente l’apparecchio e premere di

nuovo il perno rosso del dispositivo di arresto di sicu-

rezza.

Tecnico

La rubinetteria è incrostata di calcare. Rimuovere il calcare dalla rubinetteria e

premere il perno rosso del dispositivo

di arresto di sicurezza.

Cliente

Il manicotto dell’attacco dell’acqua

calda è intasato.

Pulire il manicotto dell’attacco dell’acqua calda e, se

necessario, sostituire l’attacco dell’acqua. Inﬁne pre-

mere il perno rosso del dispositivo di arresto di sicu-

rezza.

Tecnico

Questo apparecchio dispone di contrassegno ai sensi

della direttiva europea 2012/19/UE in materia di ap-

parecchi elettrici ed elettronici (waste electrical and

electronic equipment – WEEE). Questa direttiva

deﬁnisce le norme per la raccolta e il riciclaggio degli

apparecchi dismessi valide su tutto il territorio

dell’Unione Europea.

Per maggiori informazioni sullo smaltimento, contat-

tare il rivenditore specializzato.

Con riserva di modifiche.

Inhoudsopgave

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Inhoudsopgave 1 Veiligheidsvoorschriften

Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselij-

ke omgeving.

• Het apparaat installeren en gebruiken zoals beschreven in de tekst en

de afbeeldingen. Wij zijn niet aansprakelijk voor schade die door het

niet in acht nemen van deze gebruikshandleiding ontstaat.

• Dit apparaat is bedoeld voor gebruik tot een hoogte van 2 000 m bo-

ven de zeespiegel.

• Het apparaat in een vorstvrije ruimte installeren en opslaan (restwater).

WAARSCHUWING:

Kans op elektrische schok!

Trek in geval van een storing onmiddellijk de stekker eruit!

Bij een lekkage aan het apparaat onmiddellijk de koudwatertoevoer

afsluiten.

• Het apparaat mag alleen door een vakman worden aangesloten

en in werking gesteld.

• Om gevaren te voorkomen, mogen reparaties en onderhoud al-

leen worden uitgevoerd door een vakman.

• Sluit voorafgaande aan de montage de watertoevoer af. Steek de

stekker niet in het stopcontact.

VOORZICHTIG:

Let op!

Vul het apparaat eerst met water, steek dan pas de stekker in het

stopcontact, anders reageert de inschakelbare veiligheidstempera-

tuurbegrenzer.

• Houd u aan de wettelijke bepalingen en de eisen van uw elektriciteits-

bedrijf en het waterleidingbedrijf.

• Sluit het apparaat alleen aan op een correct geïnstalleerd, geaard

stopcontact. Gebruik geen verlengsnoer.

• Trek voordat u het apparaat opent de stekker uit het stopcontact.

• Het apparaat mag niet via een externe schakelvoorziening, zoals bij-

voorbeeld een schakelklok, op het elektriciteitsnet zijn aangesloten,

om de kans op het onbedoelde resetten van de veiligheidstempera-

tuurbegrenzer in geval van een storing te vermijden.

• De toevoerkabel mag niet in aanraking komen met hete onderdelen.

De isolatie kan beschadigd raken.

• Gebruik de kleine boiler alleen open (drukloos) en voor slechts

één aftappunt. De warmwaterafvoer dient om de druk gelijk te

maken en mag alleen op een daarvoor geschikte kraan worden

aangesloten (bestelnr. BZ 13051, BZ 13071 of BZ 13062 voor

laaggeplaatste apparaten of BZ 11113 voor hooggeplaatste

apparaten).

• De uitlaat van de kraan moet altijd vrij zijn. Gebruik geen perlators

(beluchters) of sproeiers.

• Dit apparaat mag door kinderen van 8 en ouder en personen met be-

perkte fysieke, zintuiglijke of verstandelijke vermogens of gebrek aan

ervaring en kennis worden gebruikt, mits ze onder toezicht staan of

zijn geïnstrueerd in het veilig gebruik van het apparaat en de daaruit

voortvloeiende risico’s begrijpen. Kinderen mogen niet met het ap-

paraat spelen. Reiniging en gebruikersonderhoud mogen niet zon-

der toezicht door kinderen worden uitgevoerd.

• Houd kinderen bij het apparaat weg.

• Houd toezicht op kinderen om te voorkomen dat ze met het apparaat

spelen.

• De warmwaterleiding kan heet worden. Attendeer kinderen daarop.

• Gebruik geen schuurmiddelen of bijtende schoonmaakmiddelen.

• Gebruik geen stoomreiniger.

1 Veiligheidsvoorschriften. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

2 Watertemperatuur begrenzen . . . . . . . . . . . . . . . . . . . . . . . . .23

2.1 Uitpakken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

2.2 Productbeschrijving. . . . . . . . . . . . . . . . . . . . . . . . . . . .23

2.3 Muurmontage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

2.4 Wateraansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

2.5 Eerste ingebruikname . . . . . . . . . . . . . . . . . . . . . . . . . .23

2.5.1 Elektrische aansluiting. . . . . . . . . . . . . . . . . . . . . . . . . .23

2.5.2 Controleer het verwarmingsproces. . . . . . . . . . . . . . . . 24

2.5.3 Watertemperatuur begrenzen. . . . . . . . . . . . . . . . . . . . 24

3 Technische gegevens. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

4 Gebruikshandleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

4.1 Watertemperatuur instellen. . . . . . . . . . . . . . . . . . . . . .25

4.2 Watertemperatuur begrenzen. . . . . . . . . . . . . . . . . . . . 25

4.3 Uitschakelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

4.4 Alleen laaggeplaatste apparaten TR3500TO 5 T en

TR3500TOR 5 T . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

4.5 Reiniging. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

4.6 Ontkalken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

4.7 Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25

5 Wat te doen bij een storing?. . . . . . . . . . . . . . . . . . . . . . . . . . .26

6 Klantenservice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

7 Afvoer van afval . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

8 Garantievoorwaarden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Montagehandleiding

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Lees de installatie- en gebruikshandleiding goed door, handel er-

naar en bewaar hem goed!

2 Montagehandleiding

2.1 Uitpakken

• Controleer het nieuwe apparaat op eventuele transportschade!

• Gooi de verpakking en eventueel het oude apparaat conform

de milieuvoorschriften weg.

Inhoud (Afb. 1)

1 Apparaat met bedieningspaneel

2 Montagebeugel

3 Alleen TR3500TOR 5 T:

Bevestiging (2 schroeven, 2 pluggen)

4 Documentatie

2.2 Productbeschrijving

De kleine boiler is geschikt voor een open (drukloze) aansluiting.

Hij verwarmt drinkwater tot ongeveer 85 °C en slaat het op.

Met de temperatuurkeuzeknop kunt u verschillende

temperatuurniveaus instellen.

Het apparaat mag niet worden gebruikt met voorverwarmd water,

anders reageert de veiligheidstemperatuurbegrenzer.

Het apparaat wordt met een stekker aangesloten op een stopcontact.

Deze montage- en gebruikshandleiding beschrijft de verschillende typen

apparaten:

• Laaggeplaatste apparaten met extra druppelstopfunctie en druk-

stop TR3500TO 5 T en TR3500TOR 5 T

• Hooggeplaatste apparaten TR2500TO 5 B

Montagevoorbereiding (Afb. 1)

• Sluit voorafgaande aan de montage de watertoevoer af. Steek

de stekker niet in het stopcontact.

• Verwijder de montagebeugel van het apparaat en breek de borgrin-

gen af (A).

• Zet de kabel op de achterzijde van het apparaat vast, afhankelijk van

de gewenste lengte (B).

2.3 Muurmontage

Laaggeplaatste apparaten TR3500TO 5 T en TR3500TOR 5 T

(Afb. 2)

• Richt het apparaat op de muur uit en teken op de drie inkepingen (bo-

ven, links en rechts op het apparaat) de markeringen af (A).

• Verbind de markeringen met behulp van de waterpas tot een lijnen-

kruis met elkaar (B1 en B2).

• Plaats de montagebeugel tegen de inkerving boven op het snijpunt

van de getekende lijnen en teken de gaten af (C).

• Boor de gaten en breng de pluggen aan (D1).

• Bevestig de montagebeugel (inkerving boven) met de schroeven

op de muur (D2).

• Hang het apparaat in de montagebeugel (D3).

Apparaat vervangen (Afb. 3)

Bij het vervangen van een oude boiler door dit nieuwe apparaat kunnen

de bestaande schroefgaten met pluggen worden gebruikt. Er moet

echter aan worden gedacht dat het nieuwe apparaat ongeveer 2 cm

hoger is.

Als de bovenzijde van het nieuwe apparaat gelijk moet zijn met die van

het oude (E1):

• Monteer de nieuwe montagebeugel met de inkeping op de muur.

Als de onderzijde van het nieuwe apparaat gelijk moet zijn met die van

het oude (E2):

• Draai de nieuwe montagebeugel om en bevestig hem met de inkeping

naar beneden gericht op de muur.

Hooggeplaatste apparaten TR2500TO 5 B (Afb. 4)

• Lijn het apparaat op de muur uit en teken op de drie inkepingen

(boven, links en rechts van de eenheid) de markeringen af (F).

• Verbind de markeringen met behulp van de waterpas tot een lijnen-

kruis met elkaar (G1 en G2).

• Plaats de montagebeugel tegen de inkerving boven op het snijpunt

van de getekende lijnen en teken de gaten af (H).

• Boor de gaten en breng de pluggen aan (I1).

• Bevestig de montagebeugel (inkerving boven) met de schroeven

op de muur (I2).

Apparaat vervangen (Afb. 5)

Bij het vervangen van een oude boiler door dit nieuwe apparaat kunnen de

bestaande schroefgaten met pluggen worden gebruikt. Er moet echter aan

worden gedacht dat het nieuwe apparaat ongeveer 2 cm hoger is.

• Draai de nieuwe montagebeugel om en bevestig hem met de inkeping

naar beneden gericht op de muur (J).

2.4 Wateraansluiting

VOORZICHTIG:

Let op!

De aanwezige kraan mag niet verkalkt zijn.

• Vet de schroefdraden niet in!

Info: bij de klantenservice is een vervanging voor beschadigde

schroefdraadaansluitingen verkrijgbaar.

Laaggeplaatste apparaten TR3500TO 5 T en TR3500TOR 5 T

(Afb. 6)

• Monteer indien nodig de kranenset (A1 en A2).

• Breng de pakking aan (B1).

• Let op de rechte plaatsing van de aansluitleidingen in de aansluitstuk-

ken.

• Zet de wartelmoer (B2) recht op schroefdraad en draai deze met

de hand vast.

• Draai de schroefverbindingen vast (C). Houd de schroefaansluitin-

gen op de boiler met een schroefsleutel tegen.

• Draai de schroefverbindingen na een paar verwarmingscycli op-

nieuw vast.

Hooggeplaatste apparaten TR2500TO 5 B (Afb. 7)

• Monteer indien nodig de kranenset (D1 tot D3).

• Breng de aansluitleidingen naar de mengkraan samen met de pakking

aan (E). Let op de rechte plaatsing van de aansluitleidingen in de aan-

sluitstukken.

• Plaats de pakkingen op de verbindingsleiding (F1).

• Hang het apparaat op (G).

• Zet de wartelmoer (F2) recht op schroefdraad en draai deze met de

hand vast.

• Draai de schroefverbindingen vast (H1 en H2). Houd de schroefaan-

sluitingen op de boiler met een schroefsleutel tegen (H1).

2.5 Eerste ingebruikname

2.5.1 Elektrische aansluiting

• Belangrijk: steek de stekker nog niet in het stopcontact!

• Vul het apparaat helemaal met water, het water moet uit de kraan

lopen.

• Steek de stekker er weer in.

Technische gegevens

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Opmerking: bij een niet met water gevulde apparaat rea-geert de in-

schakelbare veiligheidstemperatuurbegrenzer!

2.5.2 Controleer het verwarmingsproces

• Draai de draaiknop op “3” (ca. 85 °C).

• Houd het opwarmen in de gaten totdat het controlelampje na onge-

veer 12‒18 minuten dooft.

• Controleer de temperatuur.

VOORZICHTIG:

Let op: heeft de veiligheidstemperatuur de kleine boiler uitgeschakeld,

trek dan de stekker uit het stopcontact, open de warmwaterkraan en laat

ongeveer 4 liter water doorstromen, steek vervolgens de stekker weer in

het stopcontact.

Het apparaat is nu weer klaar voor gebruik.

2.5.3 Watertemperatuur begrenzen

De uitlaattemperatuur van de kleine boiler kan mechanisch worden be-

grensd tot stand “1” (ca. 38 °C) of stand “eco” (ca. 60 °C)

(zie “Bediening” op pagina 25).

Energie besparen

• Om energie te besparen, zet u de draaiknop op “eco”.

• Overhandig de gebruiker de montage- en gebruikshandleiding en

geef uitleg bij het apparaat.

3 Technische gegevens

Type TR3500TO 5 T

Laaggeplaatst

TR3500TOR 5 T

TR3500TO 5 T

Laaggeplaatst

TR2500TO 5 B

Hooggeplaatst

TR2500TO 5 B

Hooggeplaatst

Nominaal vermogen [kW] 2,2 1,8 2,2 1,8

Nominaal inhoud [l] 5,0 5,0 5,0 5,0

CLICKFIX plus montagetechniek 

Drukstop   – –

Druppelstop  ––

Hoeveelheid gemengd water 40 °C

(15 °C/65 °C) / (15 °C/85 °C) [l] 9,5/14 9,5/14 9,5/14 9,5/14

Temperatuur traploos instelbaar tot [°C] 85 85 85 85

Stand-by-stroomverbruik bij 65 °C/24 h [kWh/d] 0,18 0,18 0,18 0,18

Elektrische aansluiting [V] 230 230 230 230

Opwarmtijd tot 60 °C

(inlaattemperatuur 12 °C) [min] 8 9 8 9

Zekering [A] 10 10 10 10

Wateraansluiting ["] 3/8 3/8 1/2 1/2

Maximale doorstroming [l/min] 5 5 5 5

Kabellengte [m] 0,6 0,6 0,6 0,6

Afmetingen (hoogte×breedte×diepte) [mm] 435×270×240 435×270×240 435×270×240 435×270×240

Gewicht gevuld [kg] 7,7 7,7 7,7 7,7

Energie-efﬁciëntieklasse AAAA

Capaciteitsproﬁel XXS XXS XXS XXS

Jaarlijks energieverbruik [kWh] 477 484 481 484

Dagelijks stroomverbruik [kWh] 2,260 2,340 2,310 2,340

Geluidsniveau [dB] 15 15 15 15

Warmwaterbereidingenergie-efﬁciëntie [%] 37,8 36,8 37,2 36,8

Gebruikshandleiding

TR2500T | TR3500T – 6 720 876 005 (2017/06)

4 Gebruikshandleiding

• Lees voordat u het apparaat gaat gebruiken, deze instructies

zorgvuldig door en neem ze in acht!

• Belangrijk: stel het apparaat nooit aan vorst bloot!

WAARSCHUWING:

Kans op elektrische schok!

Trek in geval van een storing onmiddellijk de stekker eruit!

Sluit bij een lek aan het apparaat onmiddellijk de koudwatertoevoer af.

Lees a.u.b. de uitvoerige veiligheidsinstructies aan het begin van

deze handleiding en volg ze op!

Bediening (Afb. 8)

De kleine boiler verwarmt en slaat drinkwater op tot ca. 85 °C.

4.1 Watertemperatuur instellen

• Stel de gewenste uitlaattemperatuur met de draaiknop traploos in

van 35 °C tot 85 °C.

of:

• Stel de gewenste temperatuur vast in (A):

Bij het verwarmen brandt het controlelampje.

Bij hooggeplaatste apparaten drupt wat expansiewater uit de uitlaat.

Bij hoge temperaturen verkalkt het apparaat sneller.

Tip: Als u het apparaat economisch wilt gebruiken en verkalking tegen-

gaan, zet u de draaiknop op “eco”.

Opmerking: als het apparaat gedurende lange periodes niet is gebruikt,

bijvoorbeeld tijdens de vakantie, laat het water dan even opwarmen

op stand “3”.

4.2 Watertemperatuur begrenzen

Begrens de uitlooptemperatuur om brandwonden door heet water te

voorkomen:

• Zet de draaiknop op “●”.

• Klap het klepje van de draaiknop open.

• Kies tussen “1” = ca. 38 °C (B2) oder “eco” = ca. 60 °C (B1).

• Sluit het klepje weer.

4.3 Uitschakelen

Zet de draaiknop op “●” (A). De verwarming is uitgeschakeld.

4.4 Alleen laaggeplaatste apparaten TR3500TO 5 T en

TR3500TOR 5 T

Druppelstop

De druppelstopfunctie voorkomt dat tijdens het verwarmen

expansiewater uit de kraan druppelt. Wanneer water wordt verwarmd,

komen de daarin opgeloste gassen (lucht) vrij. Afhankelijk van de

hoeveelheid vrijkomende gassen kan daarom – als een hoge

temperatuur is ingesteld – restwater uit de kraanuitlaat worden gedrukt.

Drukstop (Afb. 9)

Het apparaat heeft een drukuitschakeling. De drukuitschakeling geeft

aan wanneer de mengkraan verkalkt is (weinig of geen doorstroming).

Vanaf een waterdruk boven de 0,25 MPa (2,5 bar) herkent hij ook of een

apparaat bij de eerste montage aan de watertoevoerzijde verkeerd is ge-

enstalleerd. De drukuitschakeling blokkeert de watertoevoer automa-

tisch en voorkomt dat de boiler springt.

Heeft de drukstop gereageerd, dan verschijnt bovenaan op het apparaat

een rode pen (C1).

• U moet deze storing opheffen (zie hoofdstuk 5 “Wat te doen bij een

storing?”).

• Pas na het opheffen van de storing kan de rode pen weer gemakkelijk

worden ingedrukt (C2). De watertoevoer is weer vrij.

• Neem bij herhaald reageren contact op met de klantenservice.

Belangrijk: blokkeer de baan van de pen (C1) niet met voorwerpen.

4.5 Reiniging

Gebruik geen schuurmiddelen of bijtende schoonmaak middelen.

Gebruik geen stoomreiniger.

• Neem de buitenkant van het apparaat af met een mild schoonmaak-

middel.

• Reinig de straalregelaar van vuil- en kalkafzettingen.

4.6 Ontkalken

• Ontkalk de uitloopbuis met in de handel verkrijgbare ontkalkers of azijn.

• Neem bij ontkalkers de waarschuwingen van de fabrikant in acht.

Wanneer bij een volledig geopende kraan het water er beduidend langza-

mer uit loopt, laat dan de kleine boiler en kraan door een vakman ontkal-

ken. Anders kan de drukstop door een te hoge druk reageren.

4.7 Onderhoud

Om gevaren te voorkomen, mogen de volgende reparaties en onderhoud

alleen worden uitgevoerd door een door ons erkende klantenservice.

• Koppel het apparaat bij alle werkzaamheden los van het elektriciteits-

net en sluit de watertoevoer af.

Elektrische toevoerkabel vervangen

Bij zichtbare schade aan de elektrische bedrading:

• Schakel het apparaat uit, trek de stekker uit het stopcontact en stel

de klantenservice op de hoogte.

Inlaatﬁlter reinigen (Afb. 10)

Bij te geringe doorstroming van het water en ontkalkte zeef in de kraan:

• Neem contact op met de klantenservice op laat het inlaatﬁlter (D) rei-

nigen.

Vorstbescherming

1 ca. 38 °C (lichte ruststand)

eco Energie besparen ca. 60 °C (lichte ruststand)

3 Heet water ca. 85 °C

Wat te doen bij een storing?

TR2500T | TR3500T – 6 720 876 005 (2017/06)

5 Wat te doen bij een storing?

Als uw apparaat niet naar behoren werkt, ligt dit vaak aan een kleinig-

heid. Controleer of u met de volgende aanwijzingen de storing zelf kunt

verhelpen. U vermijdt daardoor de kosten voor onnodig gebruik van

de klantenservice.

• Koppel het apparaat bij alle werkzaamheden los van het elektriciteits-

net en sluit de watertoevoer af.

Neem contact op met de klantenservice als de storing niet kon worden verholpen.

6 Klantenservice

Wanneer u de hulp van de klantenservice inroept, dient u het E-nr. en FD-nr.

van uw apparaat op te geven. Deze nummers vindt in de buurt van de twee

wateraansluitingen van de boiler.

7 Afvoer van afval

8 Garantievoorwaarden

Op dit apparaat zijn de door onze landelijke dealer afgegeven garantie-

voorwaarden van toepassing van het land waar het apparaat is aange-

schaft. U kunt de garantievoorwaarden op elk moment opvragen via de

speciaalzaak waar u het apparaat hebt aangeschaft, of rechtstreeks bij

onze landelijke dealer. Bovendien zijn de garantievoorwaarden ook te

vinden op het internet op het aangegeven webadres. Om aanspraak te

kunnen maken op de garantie, dient in elk geval het bewijs van aankoop

te worden overlegd.

Storing Oorzaak Oplossing Wie

Het apparaat start (verwarmt) niet,

er stroomt alleen maar koud water.

De zekering in de zekeringkast is omgeklapt. Controleer de zekering in de zekeringkast. Klant

De stekker zit niet in het stopcontact. Steek de stekker er weer in. Klant

De veiligheidstemperatuurbegrenzer heeft

gereageerd.

Trek de stekker uit het stopcontact, open de warm-

waterkraan en laat ongeveer 4 liter water doorstro-

men. Steek de stekker er weer in.

Klant

Te geringe doorstroming van het

water.

De zeef in de waterkraan is verstopt. Verwijder de zeef en maak hem schoon

of ontkalk hem.

Klant

Het ﬁlter in de koudwatertoevoer is geblok-

keerd.

Verwijder het inlaatﬁlter, maak het schoon en instal-

leer het opnieuw. Spoel het apparaat door.

Herhaal indien nodig deze procedure totdat er geen

deeltjes meer in de zeef zitten.

Vakman

De waterafvoer of de kraan is verkalkt. Ontkalk de kraan of installeer een nieuwe kraan. Vakman

De kraan druppelt tijdens het op-

warmen ondanks de druppelstop.

Frequent, kortstondige tappen of tappen bij

een lage watersdoorstroming.

Langer tappen, waterdoorstroming verhogen. Klant

De druppelstopfunctie is defect. Vervang het apparaat. Vakman

De drukstop heeft gereageerd, er

stroomt geen water meer.

Het apparaat is foutief aangesloten

op de wateraansluiting.

Sluit het apparaat goed aan, druk op de rode pen van

de drukstop.

Vakman

De kraan is verkalkt. Ontkalk de kraan, druk op de rode pen van

de drukstop.

Klant

De warmwateraansluiting is verstopt. Reinig de warmwateraansluiting, vervang de aanslui-

ting indien nodig. Druk vervolgens op de rode pen van

de drukstop.

Vakman

Dit apparaat is gekenmerkt in overeenstemming met

de Europese richtlijn 2012/19/EU betreffende afge-

dankte elektrische en elektronische apparatuur (was-

te electrical and electronic equipment – WEEE). De

richtlijn geeft het kader aan voor de in de EU geldige

terugneming en verwerking van oude apparaten.

Raadpleeg uw gespecialiseerde handelaar voor de gel-

dende voorschriften inzake afvalverwijdering.

Wijzigingen voorbehouden.

Garantievoorwaarden

TR2500T | TR3500T – 6 720 876 005 (2017/06)

6 720 875 998 (2017/06) DE

Montage- und Gebrauchsanleitung

TR3500T

TR3500T 30 | 50 | 80 | 100 B

TR3500TO 5 T

TR3500TOR 5 T

TR2500TO 5 B

Garantievoorwaarden

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Garantievoorwaarden

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Garantievoorwaarden

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Garantievoorwaarden

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Garantievoorwaarden

TR2500T | TR3500T – 6 720 876 005 (2017/06)

9 10

Garantievoorwaarden

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Garantievoorwaarden

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Garantievoorwaarden

TR2500T | TR3500T – 6 720 876 005 (2017/06)

Bosch Thermotechnik GmbH

Junkersstrasse 20-24

D-73249 Wernau

www.bosch-thermotechnology.com

6720876005

Bosch 7736504730 Tronic Store Advanced TR3500TOR 5 T 5 l

Product's Documents

User Manual

Specifications

Bosch 7736504730 Questions and Answers

Related Products

Bosch TWK7901 Water Heater 1.7 l

Bosch WAE282V7 Water Heater

Bosch TWK8611P Water Heater

Bosch RDE1821415/04Electronic instantaneous water heater

Bosch RDE1821415/02 Electronic instantaneous water heater

Bosch RDE1821415/03 Electronic instantaneous water heater
