Haier 09EHYF Next Gen Arctic Series Single Zone Ductless User Manual

31-5000496 Rev. 2 04-20 GEA

Floor Console

Installation

Instructions

READ CAREFULLY.

KEEP THESE INSTRUCTIONS

NO.0150542369

2 31-5000496 Rev. 2

WARNING

For your safety; the information in this manual must be followed to minimize the risk of fire,

electric shock, or personal injury.

• Use this equipment only for its intended purpose as

described in this manual.

• This heat pump must be properly installed in

accordance with these instructions before it is used.

• All wiring should be rated for the amperage value listed

on the rating plate. Use only copper wiring.

• All electrical work must be completed by a qualified

electrician and completed in accordance with local and

national building codes.

• Any servicing must be performed by a qualified

individual.

• All heat pumps contain refrigerants, which under federal

law must be removed prior to product disposal. If you

are getting rid of an old product with refrigerants, check

with the company handling disposal.

• These R-410A heat pumps systems require that

contractors and technicians use tools, equipment and

safety standards approved for use with this refrigerant.

DO NOT use equipment certified for R22 refrigerant only.

IMPORTANT SAFETY INFORMATION

READ ALL INSTRUCTIONS BEFORE USING THE SYSTEM

WARNING

RISK OF ELECTRIC SHOCK. Could cause injury or death.

• An adequate ground is essential before connecting the

power supply.

• Disconnect all connected electric power supplies before

servicing.

• Repair or replace immediately all electrical wiring that

has become frayed or otherwise damaged. Do not use

wiring that shows cracks or abrasion damage along its

length or at either end.

WARNING

RISK OF FIRE. Could cause injury or death.

•

Do not store or use combustible materials, gasoline or

other flammable vapors or liquids in the vicinity of this or

any other appliance.

For any service which requires entry into the

refrigerant sealed system, Federal regulations

require that the work is performed by a technician

having a Class II or Universal certification.

READ AND SAVE THESE INSTRUCTIONS

31-5000496 Rev. 2 3

Installation Instructions

For More Help, Visit GEAppliances.com/ductless Or Call The Consumer Help Line At 844-487-9443 .

CAUTION

• Aluminum building wiring may present special

problems - consult a qualified electrician.

• When the unit is in the STOP position, there is still

voltage to the electrical controls.

BEFORE YOU BEGIN

Read these instructions carefully and completely.

■ IMPORTANT – Save these instructions for

local inspector’s use.

■ IMPORTANT – Observe all governing

codes and ordinances.

■ Note to installer – Be sure to leave these

instructions with the Consumer.

■ Note to consumer – Keep these instructions for

future reference.

■ Skill level – A licensed certified technician (to

handle refrigerant R-410A, recovery, etc) and a

qualified electrician are required for installation and

service of this split heat pump system.

■ Proper installation is the responsibility of the

installer.

■ Product failure due to improper installation is not

covered under the limited warranty.

■ For personal safety, this system must be properly

grounded.

■ Protective devices (fuses or circuit breakers)

acceptable for installation are specified on the

nameplate of each unit.

■ Make sure to minimize wiring or plumbing inside

the wall when installing.

Record Keeping

Thank you for purchasing this GE Appliances product.

This installation manual will help you get the best

performance from your new heat pump.

For future reference, record the model and serial number

located on the label on the side of your heat pump, and

the date of purchase.

Staple your proof of purchase to this manual to aid in

obtaining warranty service if needed.

To register your new GE Appliances Duct Free system

go to GEAppliances.com/ductless and input the model/

serial number information on this page. To receive a

10-year compressor and parts warranty, registration is

required within 60 days of installation.

____________________________________

Model number

____________________________________

Serial number

____________________________________

Date of purchase

4 31-5000496 Rev. 2

Specifications

Indoor USYF09UCDWA USYF12UCDWA USYF18UCDWA

Rated Cooling Capacity Btu/hr 9,000 12,000 15,000

Rated Heating Capacity Btu/hr 10,000 13,000 18,000

Voltage, Cycle, Phase V/Hz/- 208-230/60/1

Airflow (Turbo/High/Med/Low/Quiet) CFM 264/235/205/176/147 294/264/235/205/176 341/311/282/252/223

Indoor Sound Level dB (Turbo/High/Med/Low/

Quiet)

40/32/25/20 42/34/26/21 46/37/33/28

Chassis Dimension: HxWxD in (mm) 23.6/27.5/8.7(600/700/220)

Weight (Ship/Net)-lbs (kg) 36/40 (16.5/18.5)

Liquid / Suction O.D. in 1/4 3/8 1/4 3/8 1/4 1/2

Drainpipe Size O.D. in (mm) φ 5/8 (16.5)

Required Tools for Installation

• 14/4 AWG stranded wire

• 5/8” (16mm), 7/8” (22mm), 1” (25mm) or

adjustable wrench

• R-410A refrigerant*

• Adhesive tape

• Conduit cable clamp 1/2”*

• Copper line set

• #2 phillips screwdriver

• Drill

• R-410A flaring tool

• Hex wrench

• Hole saw 2 1/4”

• Insulation*

• Refrigerant scale

• Level

• Manifold gauge set

• Measuring tape

• Micron gauge

• Mini-split adapter (5/16”F to 1/4”M)

• Nitrogen*

• Pipe cutter

• PVC pipe (optional)

• Razor knife

• Reamer

• Saddle clamp (L.S.) w/screws

• Sealant, non-expanding (for lineset hole)

• Soap/water solution* or gas leakage detector

• Stud finder

• Torque wrench

• Vacuum pump

• Wire strippers

• All usual and customary HVAC hand and

power tools, meters, and testing devices

*consumable

Installation Instructions

31-5000496 Rev. 2 5

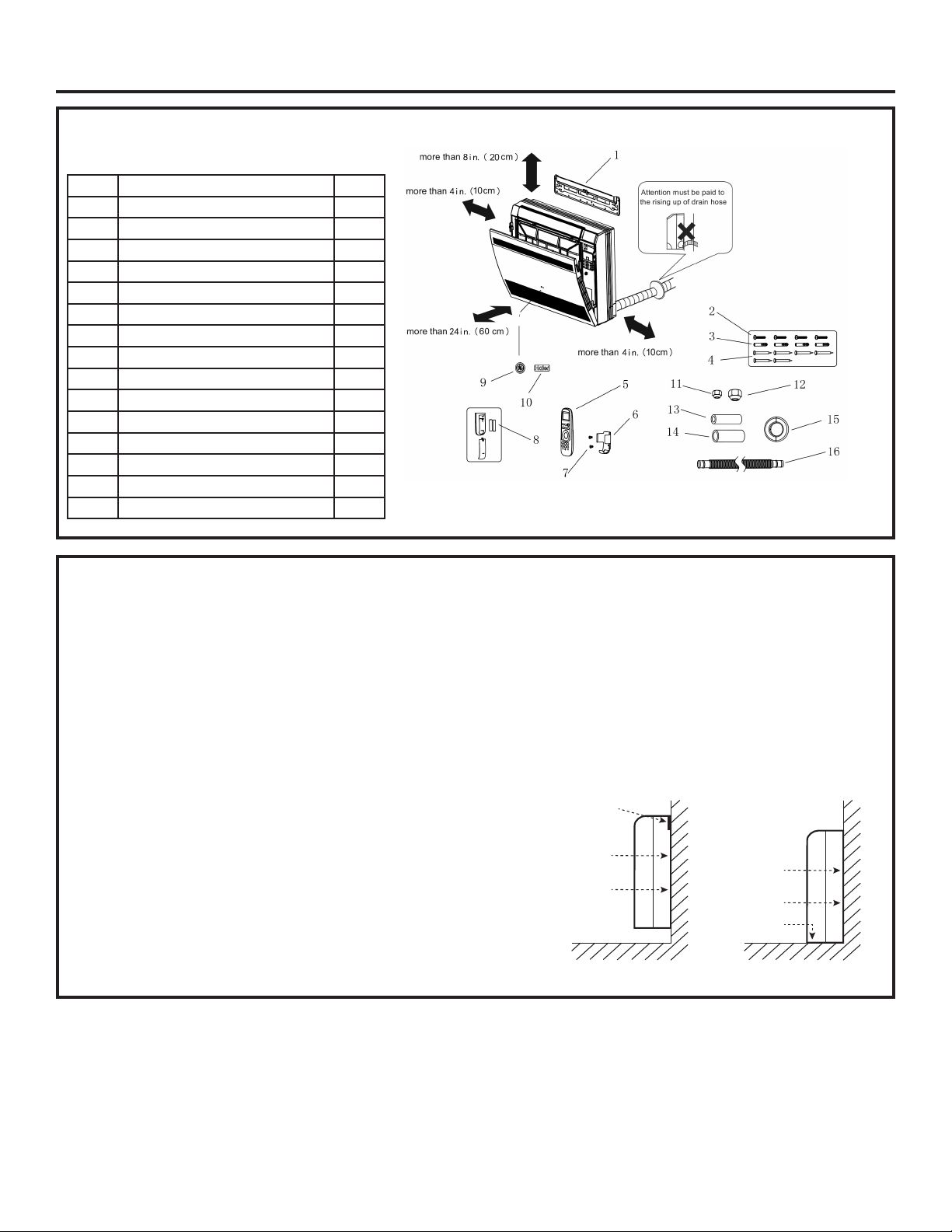

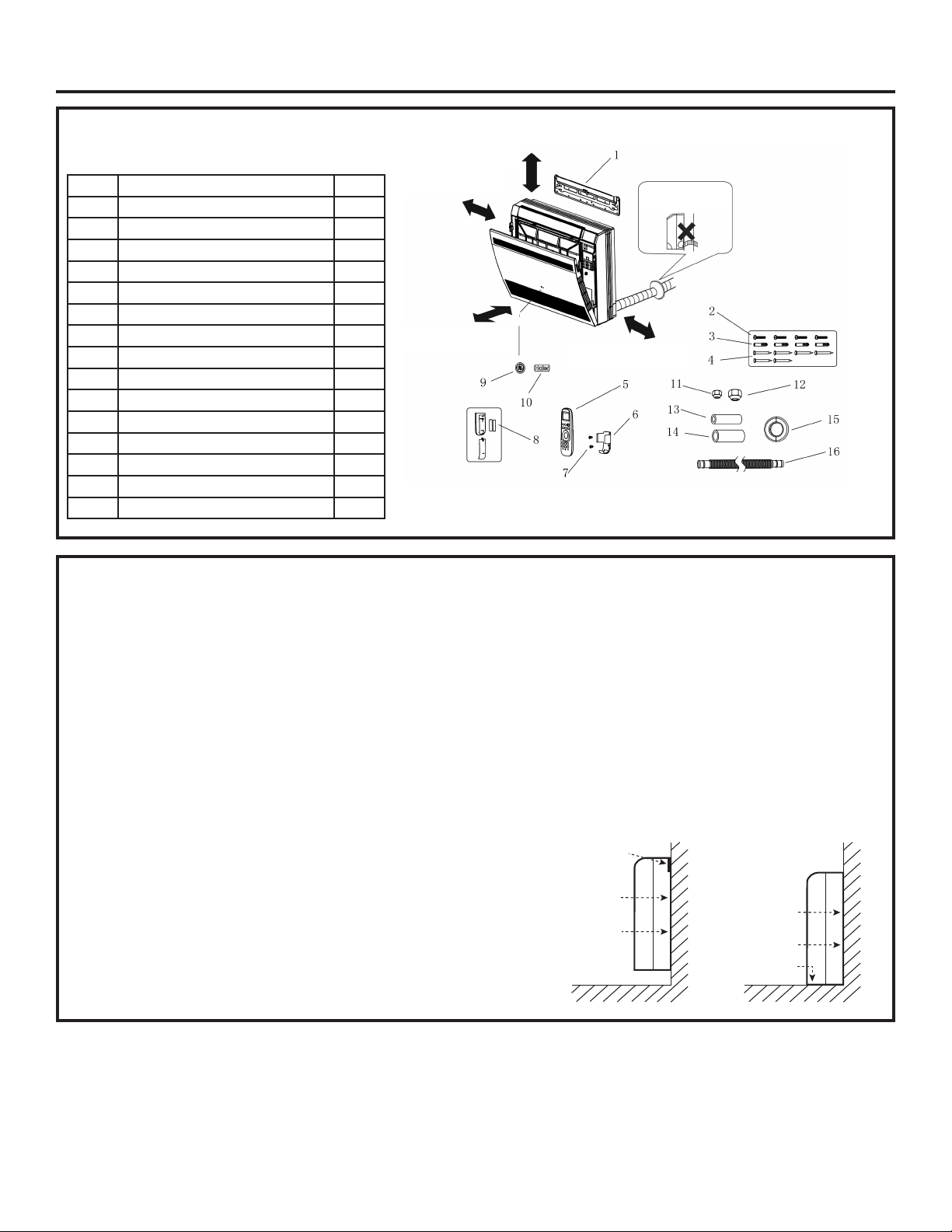

Installation Preparation

Accessories

1 Mounting wall bracket 1

2 Screws for (1) 4x25 mm 4

3 Plastic sleeve for (2) 4

4 Nail 6

5 Remote Controller 1

6 Remote controller holder 1

7 Screws for (8) 4x12 mm 2

8 Battery for (7) 2

9 GE badge 1

10 Haier Badge 1

11 Flare nut for liquid tube 1

12 Flare nut for gas tube 1

13 Insulated tube (liquid line) 1

14 Insulated tube (suction Line) 1

15 Trim Ring 1

16 Drain hose 1

Installation Preparation

Step 1. Selecting Indoor Unit Mounting

Location

• Allow proper and unobstructed air distribution.

• Do not allow any heat or steam near the unit.

• Select a location where there are no obstructions in

front of the unit, allowing a minimum of 24” clearance.

• Make sure that condensate drainage can be

conveniently routed away.

• Do not install near a doorway.

• Ensure that the space around the left and right of the

unit is more than 4”. The unit should be installed

as low on the wall as possible, and allowing a minimum

of 8” from the ceiling (see above illustration for

clearances).

• Use a stud finder to locate and mark stud locations for

mounting and to prevent unnecessary damage to the

wall.

• Install in a location that is strong enough to withstand

the full weight and vibration of the unit.

• Leave enough space to allow access for routine

maintenance.

• Select a location that gives easy access for removing

and cleaning the air filters.

• Install in a location that is 3 ft. or more away from other

electrical appliances, such as televisions and audio

devices.

Mounting Bracket

Mounting Screws

Indoor installation can be done in one of the following two ways:

Low Wall Mount Floor Mount

Installation Instructions

6 31-5000496 Rev. 2

Installation Instructions

Installation Preparation

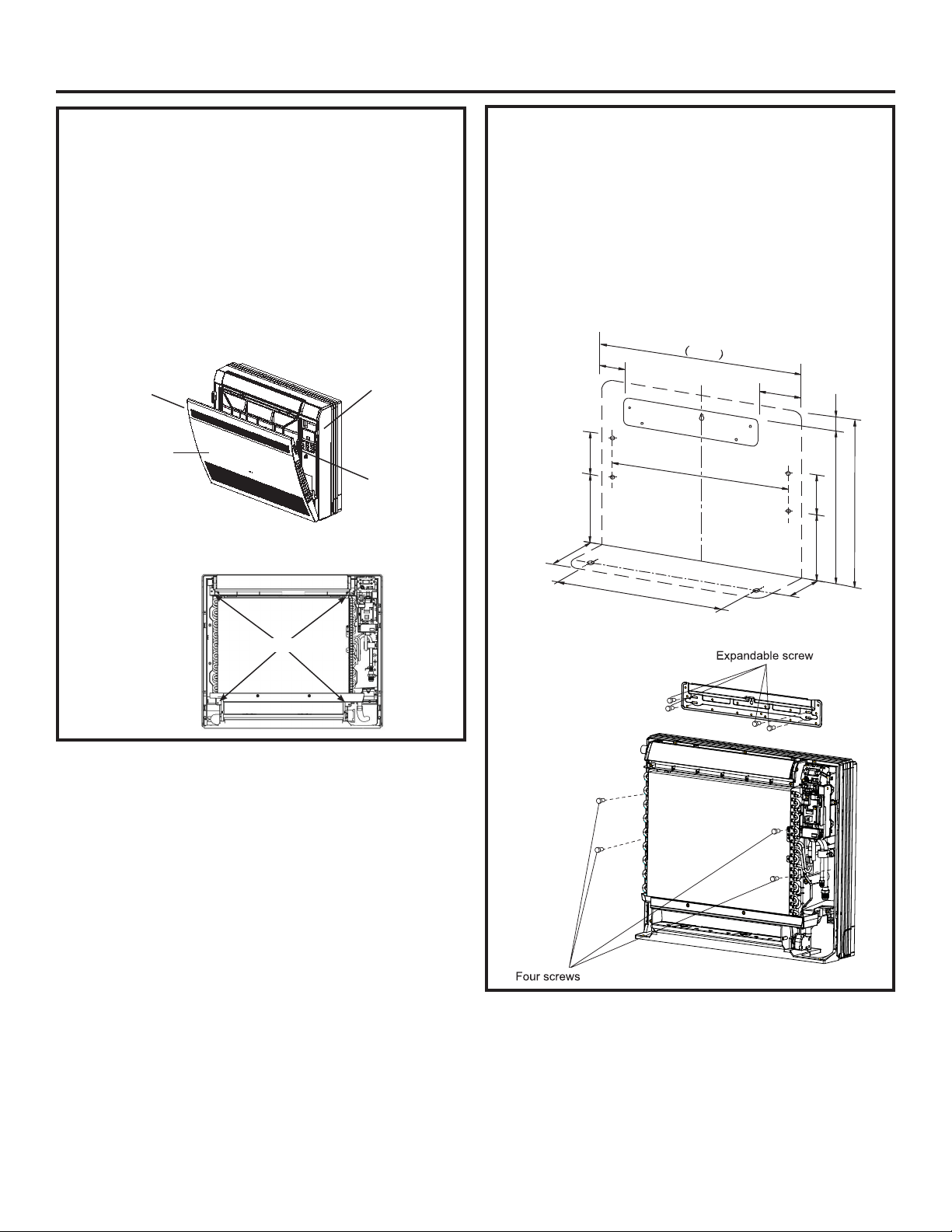

Step 2. Remove the Front Casing

1. Push down the filter cover locking tabs located at the

upper right and left sides of the filter cover to release.

2. Pull the filter cover towards you to remove it.

3. Locate and remove the 4 casing screws as shown in

the figure below.

4. The front casing will be free to remove. From the

bottom of the front panel, pull up and away from the

chassis and unhinge from the top to remove.

Filter Cover

Locking Tab

Front Casing

Casing Screws

Console Installation

Step 3. Mounting Bracket (Low Wall Mount

Only)

If the unit is to wall mounted, the wall mount bracket is

required.

1. Affix the wall bracket to the wall, ensuring it is

horizontally level and vertically plumb.

2. Securely fasten the wall bracket to the wall using the

four supplied screws.

2.52

27.56

( Unit : in.)

5.28

25.16

24.80

5.91

9.92

8.66

6.30

8.98

5.71

22.60

(23.62)

1.02

31-5000496 Rev. 2 7

Installation Instructions

Console Installation

Step 5. Piping Configuration and

Installation

A. Piping Configuration

Rear Piping: NOTE: Rear piping may exit at any

position at the back of the unit.

Route the line set and drain hose through the rear

opening.

Left & Rear-Left Piping: When routing left or rear-left

piping, carefully bend the line set and drain hose to

keep flush with the piping cavity in the rear of the unit.

Removed the left side knock-out if routing out of the left

side.

Other: Remove the appropriate piping knockout (if

required) according to the desired piping direction, and

carefully route the piping to the wall hole.

Left

Left Rear

Right

Rear

Right

Below Right

Below Left

Console Installation

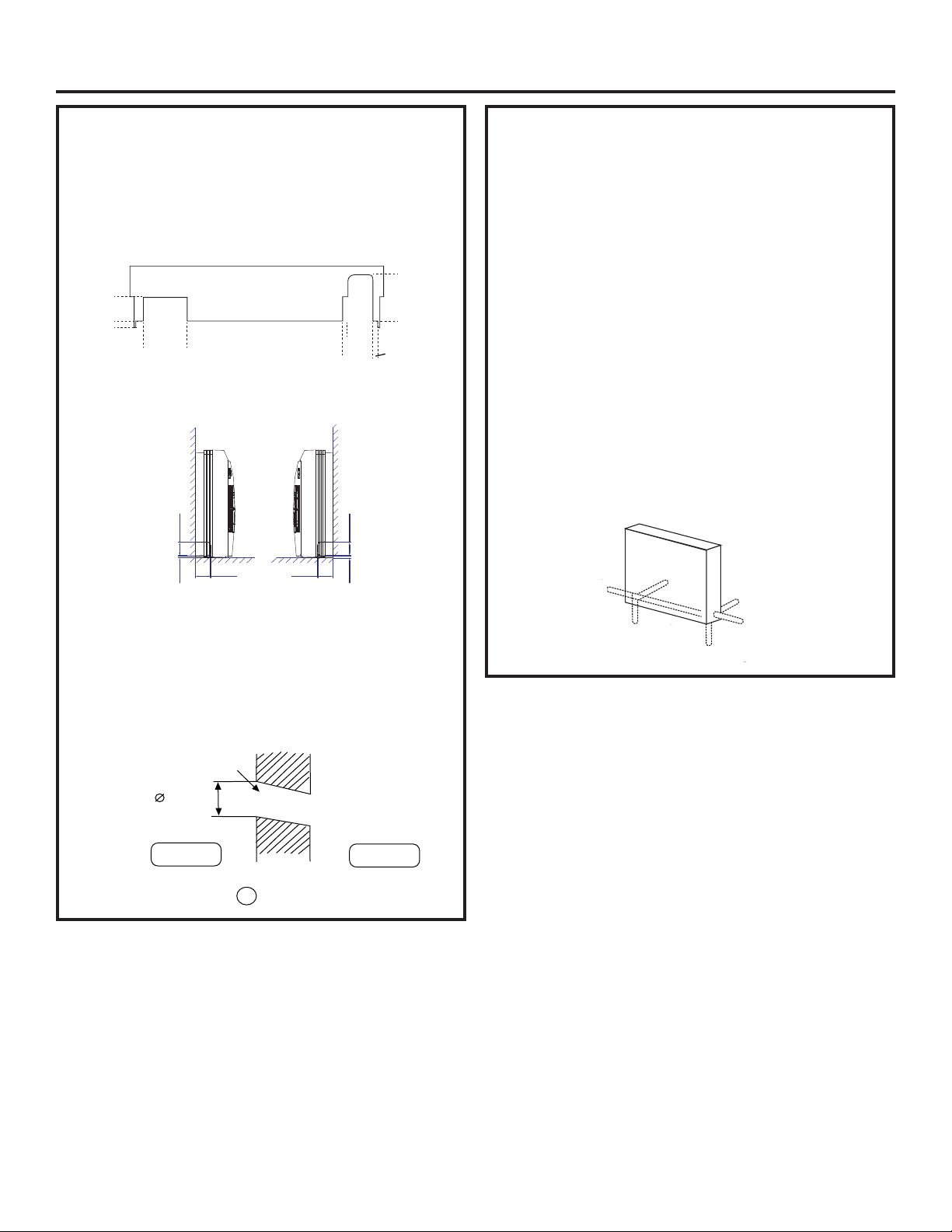

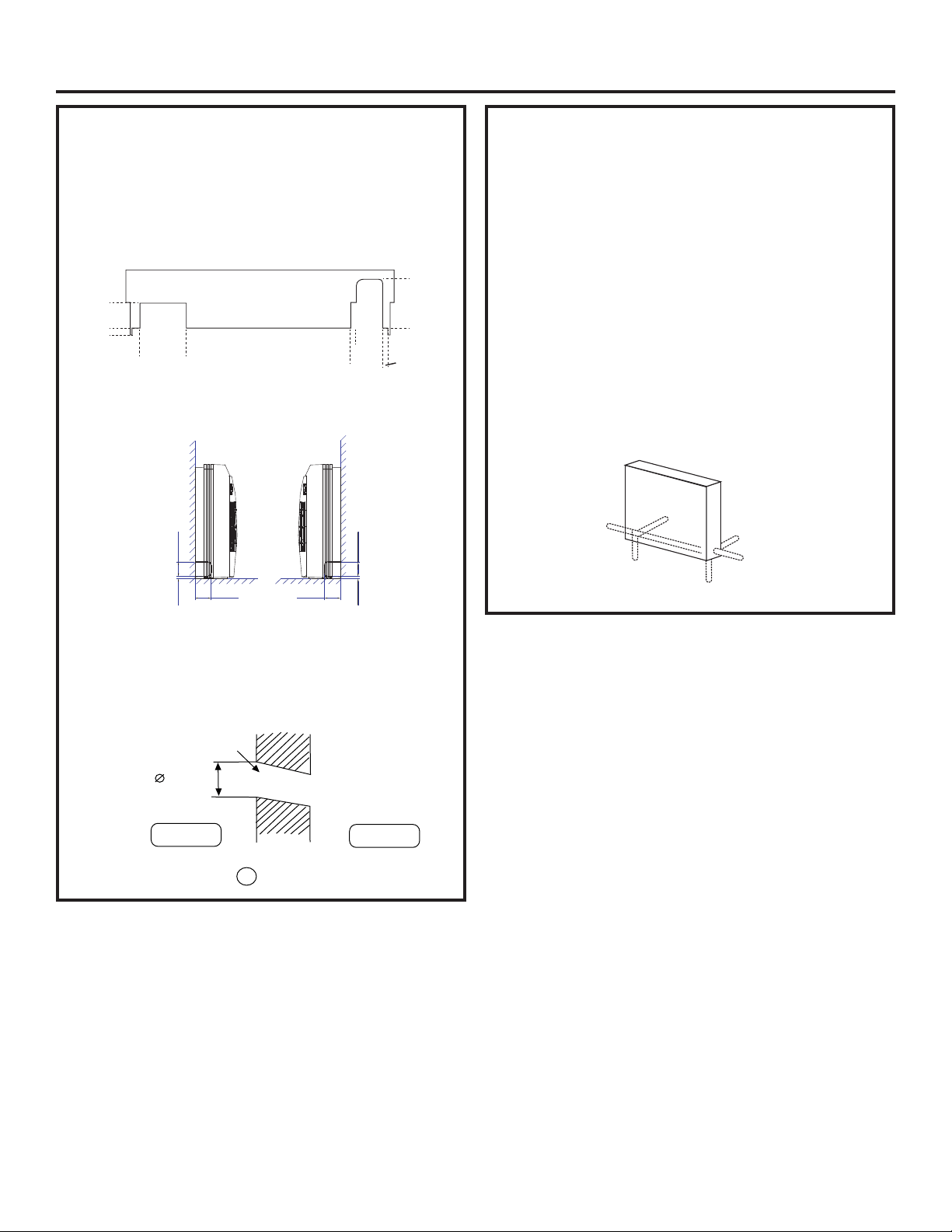

Step 4: Piping Bundle Hole

A. Determine Hole Position

1. Determine the hole position based on desired piping

configuration.

Bottom View

2 1/2” (65)

5/8” (16)

4 1/2” (115)

2 3/4”

(70)

3/4” (19)

3 1/4” (83)

2-19/20 (75)

9/19 (12)

3-4/15 (83)

5 3/4” (147)

For Right or Left Side Piping

B. Drill Hole

1. Drill a 2-3/8” downward-pitched hole for the

refrigerant line/condensate drain/wiring bundle.

2. Once bundle is installed, seal the hole.

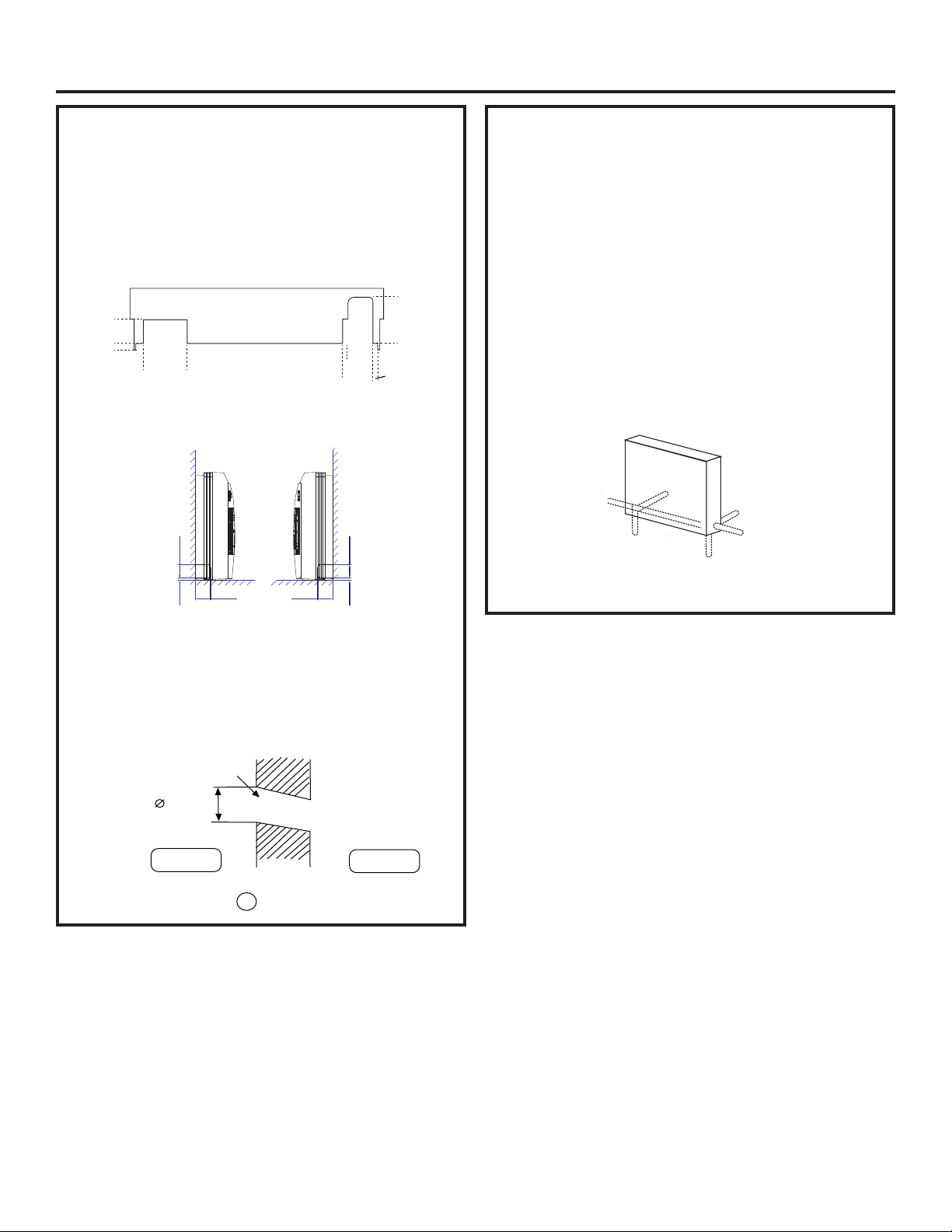

Wall hole

(Section of wall hole)

Piping hole pipe

Thickness of wall

Indoor side

Outdoor side

55mm

8 31-5000496 Rev. 2

Installation Instructions

Console Installation

Step 5. Piping Configuration and

Installation

B. Line sets

• The standard line set length is 25 feet. If the

installation length is different, adjust the refrigerant

charge by 0.2 oz/ft if the liquid line is 1/4”, or 0.5 oz/ft

if the liquid line is 3/8”.

• Make sure the line sets are fully insulated, including

the flare connection.

• Coat the outside of the flare with refrigerant oil and

connect pipes.

• To join the line set, directly align the tubing flare to the

fitting on the other pipe. Slide the nut onto the fitting

and hand tighten.

• •

•

[

tD IHl I jo

7-1/8

(181)

8-3/

(223)

NOTE: Follow standard practices for creating pipe

flares. When cutting and reaming the tubing, use

caution to prevent dirt or debris from entering the tubing.

Remember to place nut over the tubing before flaring.

Torque Specifications

Torque the fittings according to the specifications

shown in the torque chart below.

Pipe Diameter φ Fastening torque

Liquid side 6.35mm (1/4”) 18N.m/13.3Ft.lbs

Liquid/Gas side 9.52mm (3/8”) 42 N.m/30.1Ft.lbs

Gas Side 12.7mm (1/2”) 55N.m/40.6Ft.lbs

Gas side 15.88mm (5/8”) 60 N.m/44.3Ft.lbs

• Two wrenches are required to join the flare

connection; one standard wrench and one torque

wrench adjusted to the proper settings.

• Repeat the process for attaching the other end of the

line set.

Console Installation

Step 5. Piping Configuration and

Installation

C. Condensate Piping

1. If the condensate drain hose passes through an

interior space, ensure it is properly insulated.

2. The drain hose should have a downward slope

to allow for proper condensate flow. The use of a

condensate pump will be required if a downward

slope can not be achieved.

3. Drain hose diameter should be equal to, or larger

than that of the factory piping (φ 5/8” [16.5mm]).

Downward

sloped

Raised

Waved

End submerged

in water

31-5000496 Rev. 2 9

Installation Instructions

Console Installation

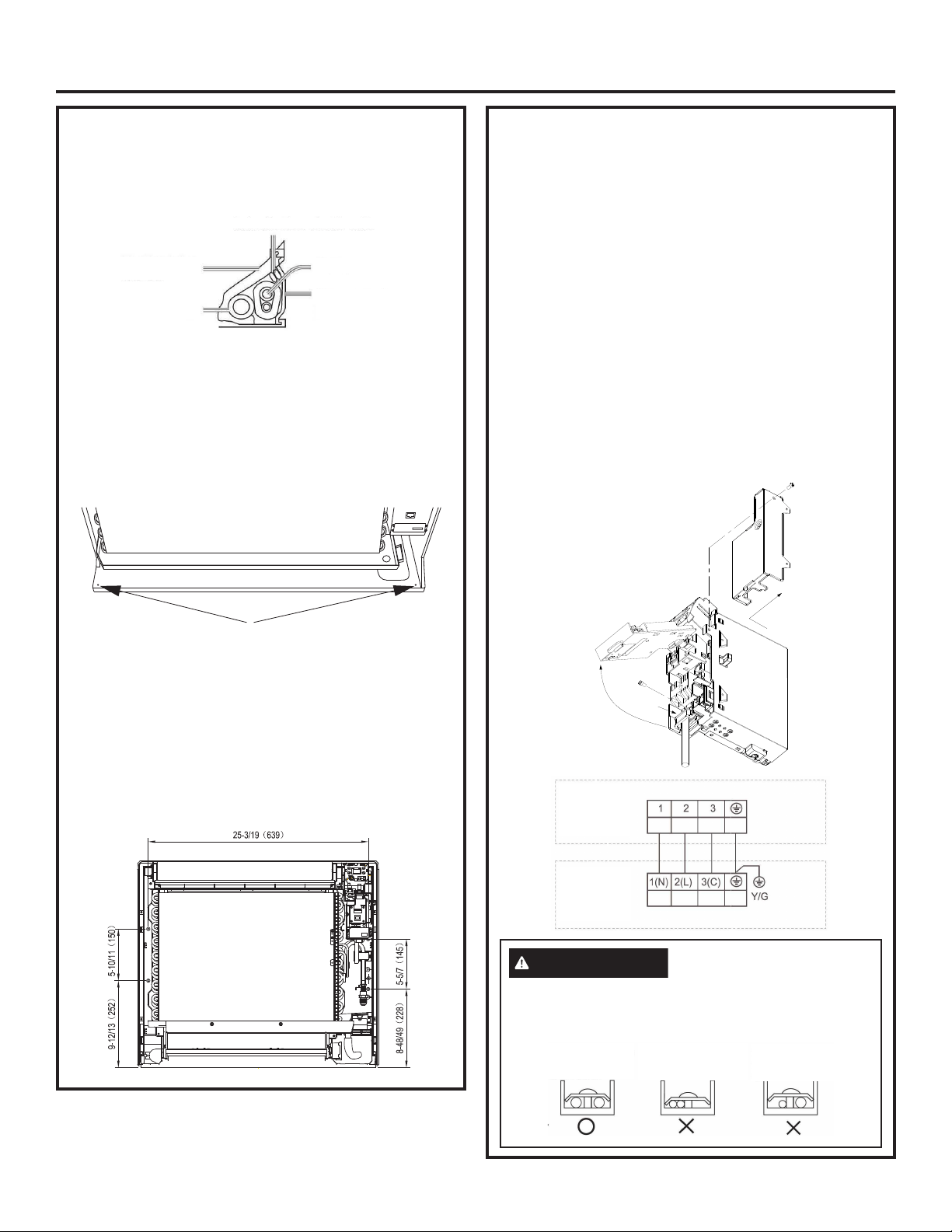

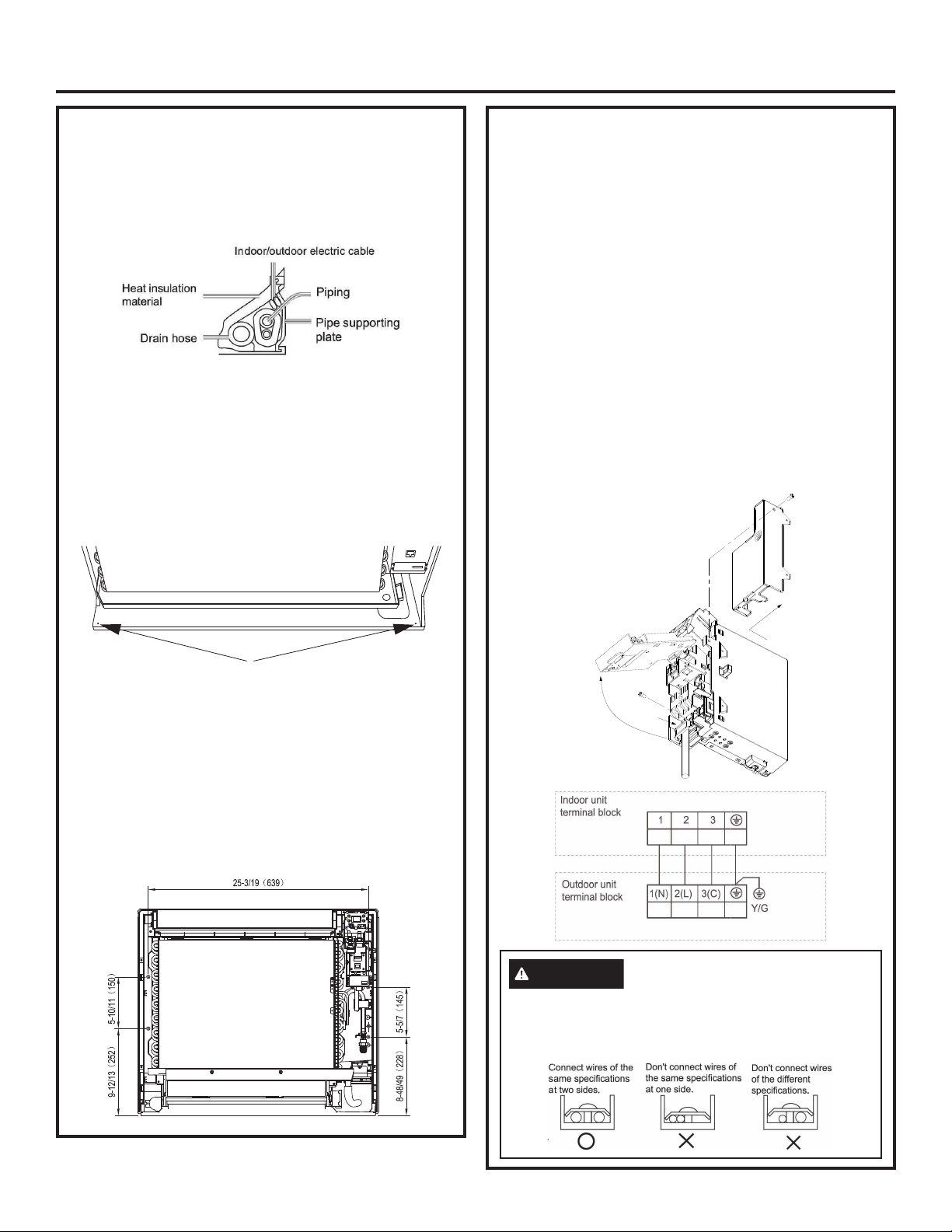

NOTE: Be sure to keep all piping and electrical

wrapped as tight as possible to ensure the unit will sit

flush against the wall.

Allow slight slack in the piping to allow for easier

positioning and serviceability.

Step 6: Indoor Unit Placement

A. Floor Mount

1. Fasten the unit to the floor through the 2 floor

mounting screw holes located in the front of the base

of the chassis.

2. Fasten the console unit to the wall through the 4 wall

screw holes at the rear of the chassis. Tighten the

screws securely.

Screw Holes for Floor Mount

(Front View)

B. Mounting the Indoor Unit on the Wall

1. Hook the top of the console unit onto the wall

mounting bracket.

2. Fasten the console unit to the wall through the 4 wall

screw holes at the rear of the chassis. Tighten the

screws securely.

Wall Screw Holes

Console Installation

Step 7. Wiring Connections

NOTE: The unit should be installed by a licensed

contractor/electrician. If required by applicable national,

state and local codes; a disconnect switch will need to

be installed when the indoor unit is powered from the

outdoor unit.

1. Lift the panel containing the WiFi module and

diagnostic port.

2. Remove the screw on the right side of the cover and

remove the cover.

3. Make wiring connections at each terminal according

to wiring diagram. (Take note of the color of the wire

at each terminal and ensure the wires are connected

to the outdoor unit accordingly.)

4. Secure the cable to the indoor unit using the strain

relief strap.

5. Replace the board cover and lower the panel.

WARNING

When making power supply connections, connect

wires of the same specification and wire size (as

described below)

10 31-5000496 Rev. 2

Installation Instructions

Console Installation

Step 8. Front Casing Installation

1. See Step 2. Perform steps in reverse.

Console Installation

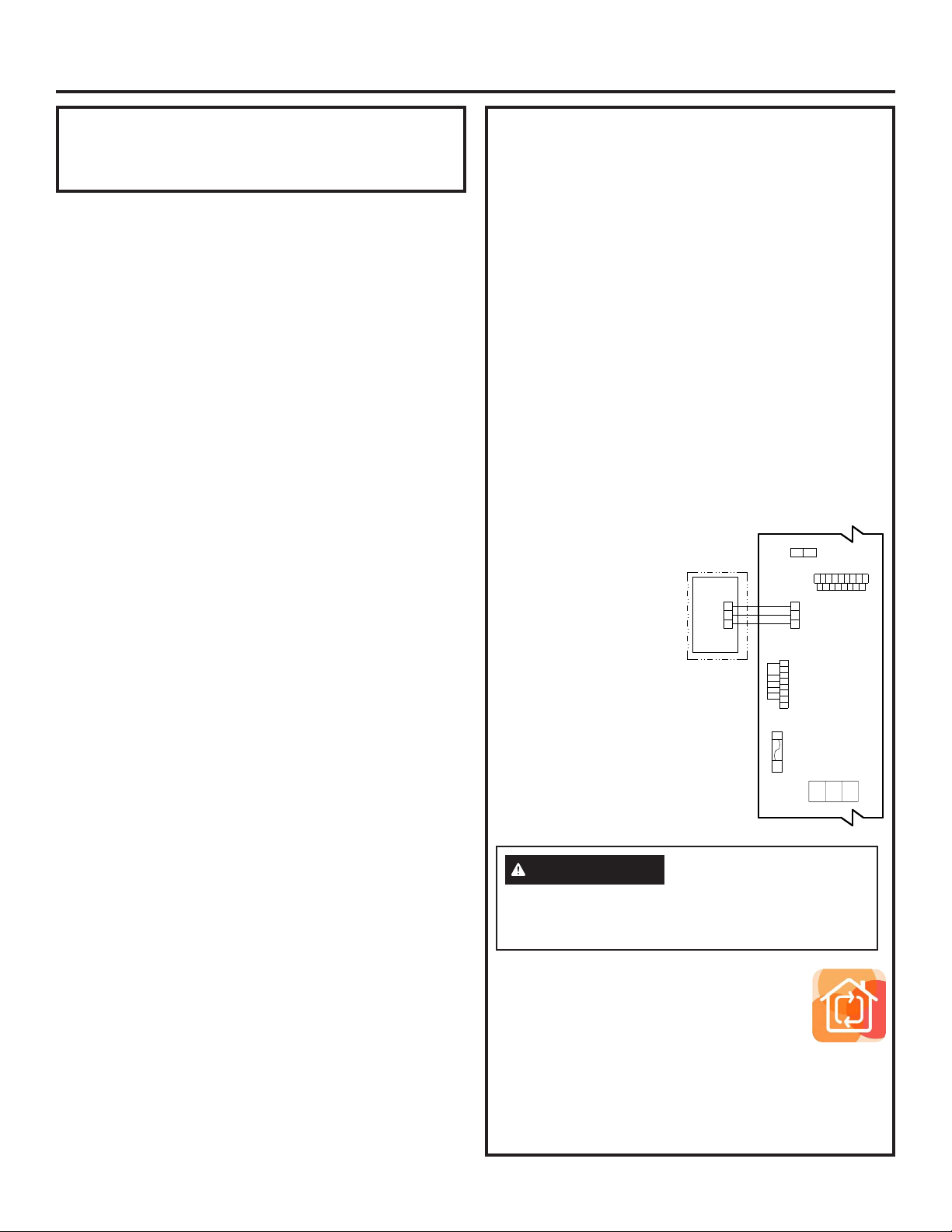

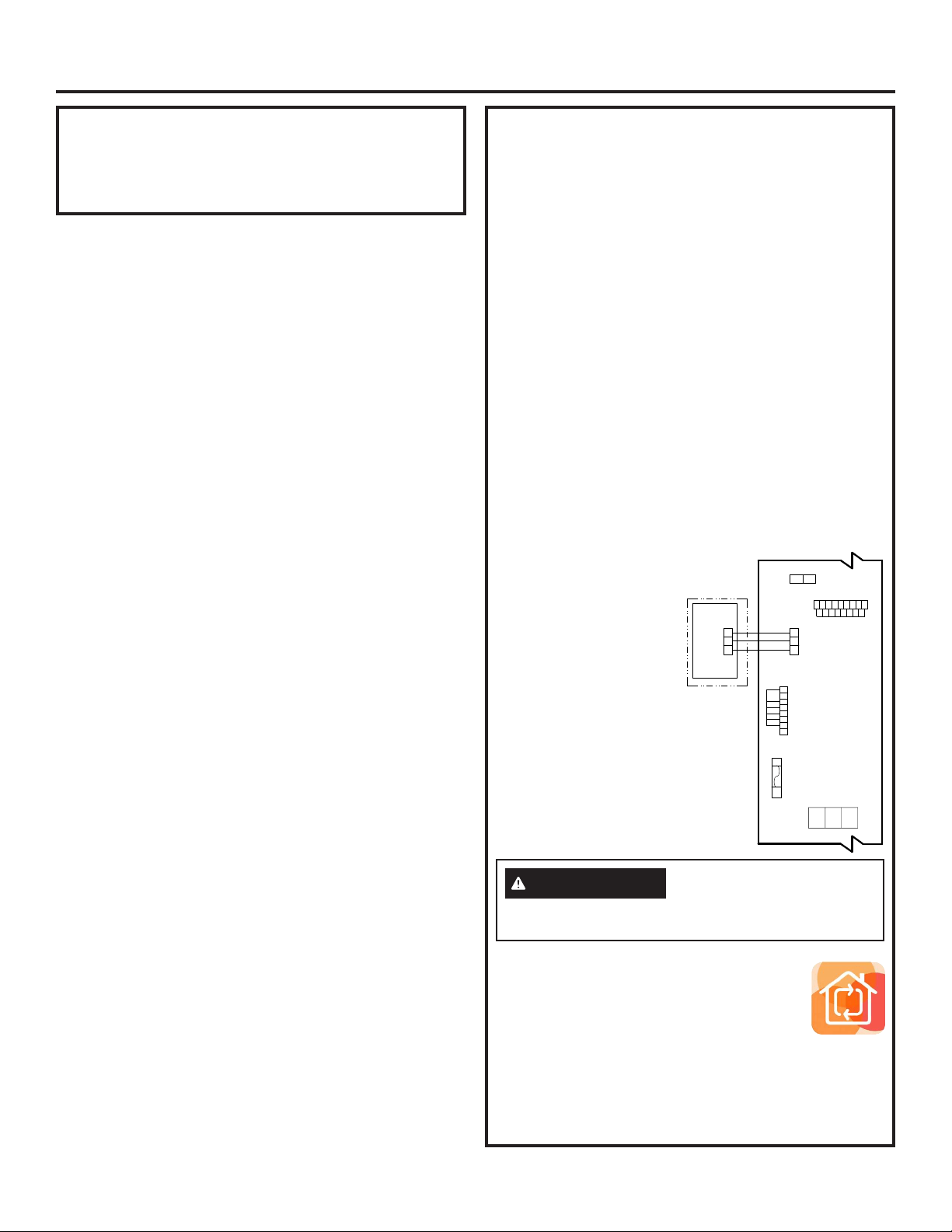

Step 9. Controller Connections

A. Wired Controller (Optional)

• Do not splice or extend cable without first reading the

control installation manual.

• Route controller cable where it is inaccessible to

occupants.

1. Follow instructions in Step 2 to remove console unit

front panel.

2. Lift the panel containing the WiFi and diagnostic

boards.

3. Pull cover off the control box.

4. Unplug the wire connectors for the upper louver, fan

motor, coil sensor, and lower damper.

5. Remove ground screw from evaporator.

6. Remove screw securing the control box to the

cabinet.

7. Remove the control box from the cabinet.

8. Remove the cover screw from the bottom of the

control box.

9. Remove the control

box cover.

10. Using the end of the

wall control cable

with ground wire,

route the cable

through the bottom

of the box next to

the ground screw.

11. Plug in the cable

to CN22 on the

board.

12. Connect ground wire

to ground terminal of

the terminal block.

13. Reverse steps 1-9 to

reassemble the unit.

WARNING

Incorrect controller wiring

installation may cause electric shock, fire, and/or

malfunction

B. Wifi Pairing

1. Download the “GE Comfort” app from

Google Play (Android) or the Apple app

store (IOS).

After downloading the App:

2. Open the app.

3. Select “Sign In”.

4. Sign into your account or register as a new user.

5. Select the “+” icon to add a new device and follow

the directions in the app.

CN31

CN16

CN22(

22-1)

A B

WIRED

CONTROLLER

CN1

2 50 V A C T 5A

FU S E

CN2 0

31-5000496 Rev. 2 11

Console Installation

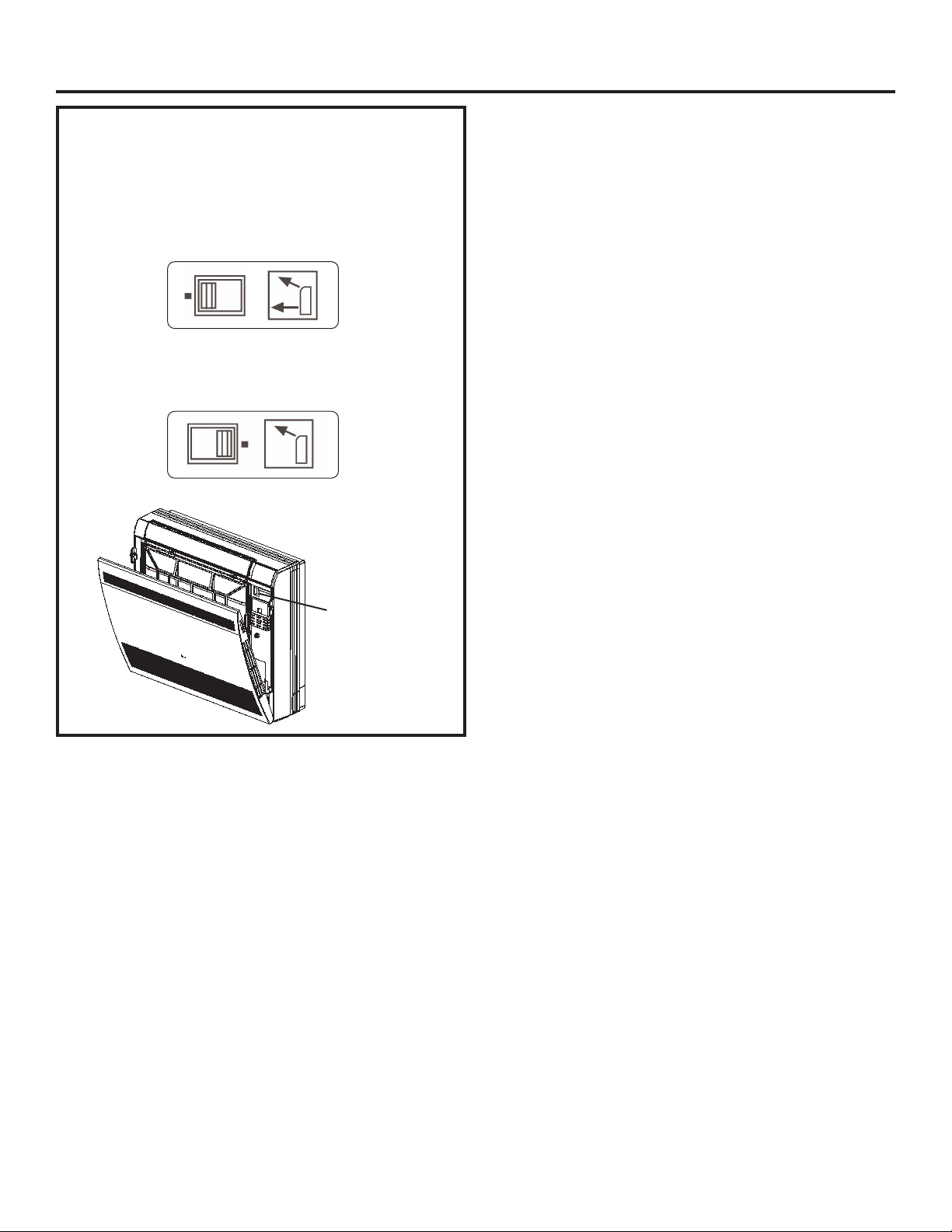

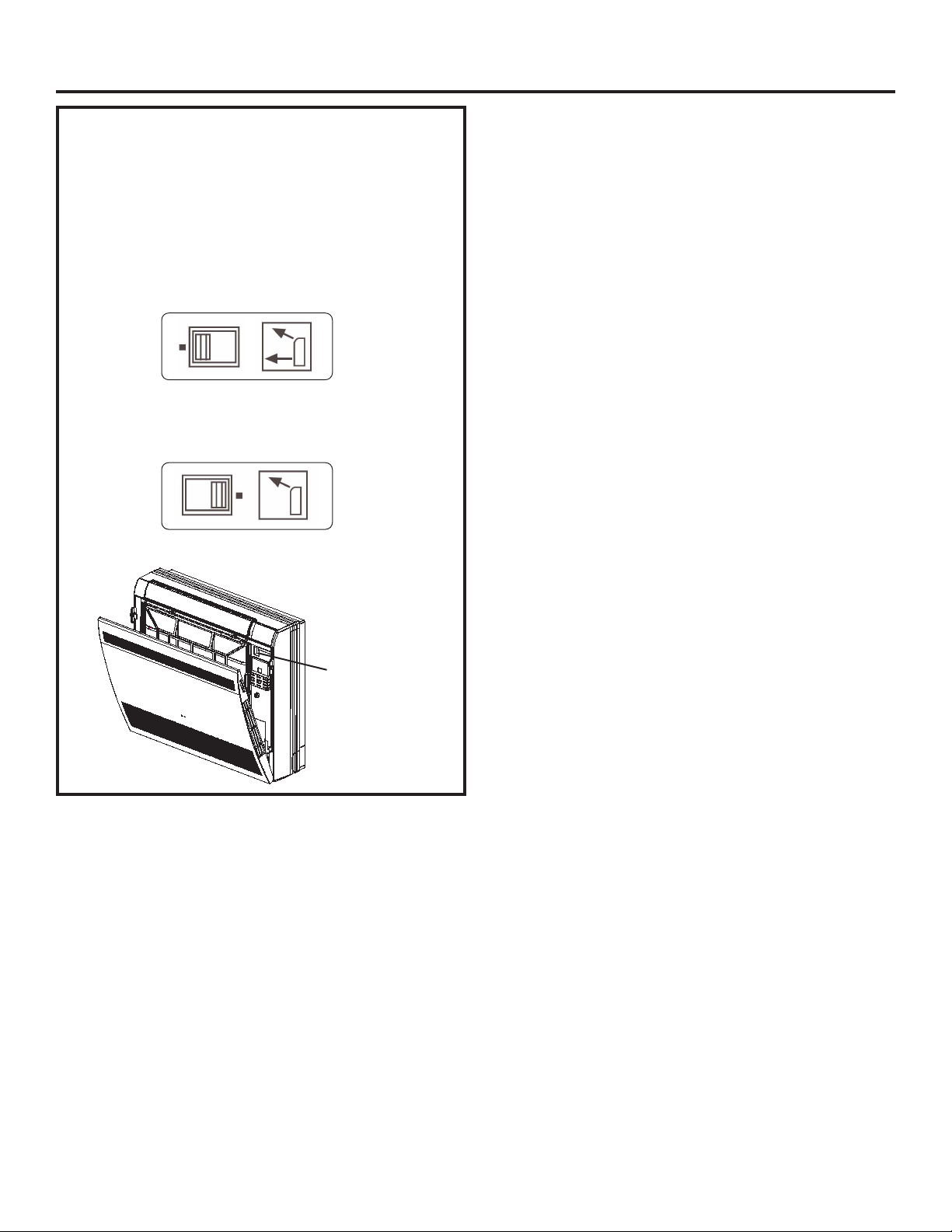

Step 10. Airflow Configuration Setting

When the Air Outlet Selection Switch (found behind the

filter cover, see illustration) is set in the left position, the

airflow outlet is determined by the mode of operation

(heating or cooling). This is the factory default setting.

When the Air Outlet Selection Switch set in the right

position, airflow will be supplied only out of the upper

outlet. This setting must be made manually.

Air Outlet

Selection

Switch

Installation Instructions

12 31-5000496 Rev. 2

Installation Instructions

Final Check

Start Up Checklist

□ Refrigerant charge is verified and system has been

leak tested

□ Line sets have been insulated

Electrical connections are secure

□ Has the electrical ground been checked and verified

□ Electrical wiring terminals match at indoor and outdoor

unit

□ Wire between outdoor and indoor must be 14/4

stranded

□ The outdoor to indoor wires free of splices

□ Condensate drain has correct pitch and has been leak

tested

□ Indoor and outdoor units match

□ Indoor and outdoor units are firmly mounted

□ Power source voltage is within tolerances

□ The indoor and outdoor sections are quiet and free of

vibration

□ All functions of the controller have been verified

□ Operation in cooling or heating modes is normal

□ Operation of the system has been explained to the

owner

Explaining Operation to the End User

• Using the User Manual, explain to the user how to use the air conditioner/heat pump, (the remote controller, adding/

removing the air filters, placing or removing the remote controller from the remote control holder, cleaning methods,

precautions for operation, etc.)

• Review precautions for operation.

• Recommend that the user read the Operating Instructions carefully.

31-5000496 Rev. 2 13

Staple your receipt here. Proof of the original purchase

date is needed to obtain service under the warranty.

• Damage from improper installation.

• Damage in shipping.

• Defects other than from manufacturing (i.e.,

workmanship or materials).

• Damage from misuse, abuse, accident, alteration, lack

of proper care and/or regular maintenance, or incorrect

electrical voltage or current.

• Damage resulting from floods, fires, wind, lightning,

accidents or similar conditions.

• Damage from installation or other services performed

by other than a licensed HVAC technician.

• Labor and related services for repair or installation of

the Product.

• A Product purchased from an online retailer.

• Damage as a result of subjecting Product to an

atmosphere with corrosives or high levels of

particulates (such as soot, aerosols, fumes, grease).

• A Product sold and/or installed outside of the 50 United

States, the District of Columbia, or Canada.

• Batteries for the controller and other accessories

provided with the Product for installation (e.g., plastic

hose).

• Normal maintenance, such as cleaning of coils,

cleaning filters, and lubrication.

• For Product installed in non-owner occupied

applications, Product that has not been maintained

annually by a licensed HVAC technician (proof

required).

For The Period Of: GE Appliances Will Replace:

5 year limited parts

warranty

From the date of the

original purchase

This limited warranty cover all defects in workmanship or material for the mechanical and

electrical parts contained in the Product (“Defective Parts”) for a period of 5 years from the Date of

Purchase. GE Appliances will provide new or refurbished parts, or a replacement for all or part of

the unit, at its sole discretion, to your licensed HVAC technician installer. This warranty also covers

all defects in workmanship or material for the unit controller for a period of 1 year. The remote

controller is covered by 1-year accessory warranty. The ductless system is covered by standard

warranty. GE Appliances will provide a new or refurbished controller, at its sole discretion.

7 year compressor

warranty from the

date of the original

purchase

The compressor contained in this product is warrantied for a period of 7 years from the Date

of Purchase. GE Appliances will provide a new or refurbished compressor, or a replacement

for all or part of the unit, at its sole discretion, to your licensed HVAC technician installer.

For the product models listed on Attachment 1 (the “Product”), this Standard Limited Warranty is provided to the Original

Owner of the Product:

WHAT IS THE DATE OF PURCHASE

WHO IS COVERED

HOW CAN YOU GET SERVICE

THIS WARRANTY DOES NOT COVER

The “Date of Purchase” is the date that the original installation is complete and all product start-up procedures have

been properly completed and verified by the installer’s invoice. If the installation date cannot be verified, then the Date

of Purchase will be sixty (60) days after the manufacture date, as determined by the Product’s serial number. You

should keep and be able to provide your original sales receipt from the installer as proof of the Date of Purchase. In

new construction, the Date of Purchase will be the date the owner purchased the residence from the builder.

Contact your licensed HVAC technician installer. All installation and service must be performed by a licensed HVAC

technician. Failure to use a licensed HVAC technician for installation of this Product voids all warranty on this Product..

Owner occupied: The “Original Owner” of this product, which means the original owner (and his or her spouse) of the

residence where the Product was originally installed. Subject to the law of the state or province where the Product is

installed, this warranty is not transferable to subsequent owners or if the product is moved to a different residence after

the initial installation. Non-owner occupied: This limited warranty is provided for product 1) installed in a) single family

or multi-family non-owner occupied residential buildings, or b) non-industrial commercial applications, (such as office

buildings, retail establishments, hotels/motels) where the product is not subjected to an atmosphere with corrosives

or high levels of particulates (such as soot, aerosols, fumes, grease), and 2) if the product is maintained annually by

a licensed HVAC technician (proof of annual maintenance is required). The “Original Owner” of the product, means

the original owner of the building where the product was originally installed. For new construction, the purchaser of

the building from the builder will also be considered an original owner. This warranty is not transferable to subsequent

owners or if the product is moved to a different location after the initial installation.

Limited Warranty

14 31-5000496 Rev. 2

10 YEAR STANDARD REGISTERED LIMITED WARRANTY

ATTACHMENT 1

THIS LIMITED WARRANTY IS GIVEN IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED,

INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

All “Indoor and Outdoor Products,” identified in Attachment 1, registered by the installer or the Original Owner within 60 days

of the Date of Purchase shall receive a Standard Registered Limited Warranty, which shall be identical to the Standard Base

Warranty, except that the Limited Parts Warranty shall be for a term of 10 Years and the Limited Compressor Warranty shall

be for a term of 10 years. All Product not registered within 60 days of the Date of Purchase shall be subject to the Standard

Base Warranty. Some states and provinces do not allow warranty terms to be subject to registration; in those states and

provinces the longer terms for Limited Parts Warranty and the Limited Compressor Warranty apply.

The remedy provided in this warranty is exclusive and is granted in lieu of all other remedies. This warranty does not cover

incidental or consequential damages. Some states and provinces do not allow the exclusion of incidental or consequential

damages, so this limitation may not apply to you. Some states and provinces do not allow limitations on how long an implied

warranty lasts, so this limitation may not apply to you. This warranty gives you specific legal rights and you may also have

other rights which vary by state and province. This warranty covers units within the 50 United States, the District of Columbia

and Canada. This warranty it provided by GE Appliances a Haier company, Louisville, KY 40225.

The “Product” is defined as Ductless Split Units manufacture by GE Appliances, a Haier Company. The “Product” contains 2

sub-categories of goods: “Indoor and Outdoor Products”.

Limited Warranty

31-5000496 Rev. 2 04-20 GEA

Instructions

d’installation

Console au Sol

LIRE ATTENTIVEMENT.

CONSERVEZ CES INSTRUCTIONS.

2 31-5000496 Rev. 2

CONSIGNES DE SÉCURITÉ IMPORTANTES

LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER LE SYSTÈME

AVERTISSEMENT

Pour votre sécurité, les

renseignements dans ce manuel doivent être observés afin

de minimiser le risque d’incendie, de décharge électrique

ou de blessure.

• Utilisez cet équipement uniquement aux fins auxquelles il est

fait mention dans ce manuel d’utilisation.

• Avant son utilisation, ce climatiseur doit être installé

correctement en conformité avec les instructions d’installation.

• Tout le câblage doit présenter des valeurs nominales

compatibles avec l’alimentation électrique spécifiée sur la

plaque signalétique. Utilisez seulement du fil de cuivre.

• Toute la partie électrique de l’installation doit être exécutée

par un électricien agréé selon les codes de l’électricité local et

national.

• Toute réparation doit être effectuée par une personne qualifiée.

• Tous les climatiseurs contiennent un frigorigène qu’il faut

retirer avant de disposer du produit en vertu de la loi fédérale.

Si vous vous débarrassez d’un produit qui contient un

frigorigène, informez-vous auprès de l’organisme responsable

d’en disposer.

• Ces systèmes de climatisation R-410A exigent que les

entrepreneurs et les techniciens utilisent des outils, des

équipements et des normes de sécurité approuvés pour ce

type de frigorigène. N’utilisez PAS un équipement certifié pour

le frigorigène R22 seulement.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE. Peut occasionner une blessure ou la mort.

•

Une mise à la terre est essentielle avant de brancher

l’alimentation électrique.

•

Coupez l’alimentation électrique à la source avant de procéder

à une réparation ou un entretien.

•

Réparez ou remplacez immédiatement tout câblage électrique

usé ou autrement endommagé. N’utilisez pas un câblage

qui présente des fissures ou des marques d’abrasion sur sa

longueur ou l’une de ses extrémités.

AVERTISSEMENT

RISQUE D’INCENDIE. Peut occasionner une blessure ou la mort.

•

Abstenez-vous d’entreposer ou d’utiliser des matières

combustibles, de l’essence ou d’autres vapeurs ou liquides

inflammables à proximité de cet appareil ou de tout autre.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Si une réparation exige de pénétrer dans le

système de frigorigène étanche, la réglementation

fédérale impose de faire réaliser le travail par

un technicien de Classe II ou détenant une

certification universelle.

31-5000496 Rev. 2 3

Instructions d’installation

POUR OBTENIR DE L’AIDE SUPPLÉMENTAIRE, VISITEZ GEAPPLIANCES.COM/DUCTLESS OU COMMUNIQUEZ

AVEC L’ASSISTANCE AU CONSOMMATEUR AU 844-487-9443.

ATTENTION

• N’utilisez pas un cordon de rallonge avec ce système.

• Le câblage de bâtiment en aluminium peut présenter des

problèmes particuliers, veuillez consulter un électricien

agréé.

AVANT DE COMMENCER

Veuillez lire toutes ces instructions attentivement.

• IMPORTANT – Conservez ces instructions à

l’usage de l’inspecteur local.

• IMPORTANT – Observez tous les codes et

ordonnances en vigueur.

• Note à l’installateur – Assurez-vous de laisser ces

instructions au consommateur.

• Note au consommateur - Conservez ces instructions pour

référence ultérieure.

• Niveau de compétence – Un technicien (pour manipuler le

frigorigène R-410A, récupération, etc.) et un électricien agréés

sont requis pour l’installation y servicio de ce thermopompe à

deux blocs.

• L’exactitude de l’installation est la responsabilité de

l’installateur.

• La garantie ne couvre pas les défectuosités du produit

causées par une installation inadéquate.

• Pour votre sécurité, ce produit doit être correctement mis à la

terre.

• Les dispositifs de protection (fusibles ou disjoncteurs)

admissibles pour l’installation sont spécifiés sur la plaque

signalétique de chaque unité.

. • Si une réparation exige de pénétrer dans le système de

frigorigène étanche, la réglementation fédérale impose de faire

réaliser le travail par un technicien de Classe II ou détenant

une certification universelle.

Tenue de dossiers

Merci d’avoir acheté ce produit GE Appliances. Ce

manuel d’installation vous aidera à tirer le meilleur parti

de votre nouvelle thermopompe.

Pour référence future, notez le modèle et le numéro de

série situés sur l’étiquette située sur le côté de votre

thermopompe, ainsi que la date d’achat.

Attachez votre preuve d’achat à ce manuel pour vous

aider à obtenir le service de garantie si nécessaire.

Pour enregistrer votre nouveau système GE Appliances

Duct Free, rendez-vous sur GEAppliances.com/ductless

et entrez les informations de modèle / numéro de série

sur cette page. Pour bénéficier d’une garantie de 10 ans

sur les compresseurs et les pièces, vous devez vous

enregistrer dans les 60 jours suivant l’installation.

____________________________________

Numéro de modèle

____________________________________

Numéro de série

____________________________________

Date d’achat

4 31-5000496 Rev. 2

Spécifications

Intérieur USYF09UCDWA USYF12UCDWA USYF18UCDWA

Capacité de climatisation nominale Btu/h 9,000 12,000 15,000

Capacité de chau󰀨age nominale Btu/h 10,000 13,000 18,000

Tension, Cycle, Phase V/Hz/- 208-230/60/1

Débit d’air (Turbo/Haut/Moy/Bas/Silence) pi3/min 264/235/205/176/147 294/264/235/205/176 341/311/282/252/223

Niv. sonore int. (Turbo/Haut/Moy/Bas/Silence) dB 40/32/25/20 42/34/26/21 46/37/33/28

Dimensions du châssis : H x L x P po (mm) 23.6/27.5/8.7(600/700/220)

Poids (Exp./Net) – lb (kg) 36/40 (16.5/18.5)

Liquide/Aspiration D.E. po 1/4 3/8 1/4 3/8 1/4 1/2

Tuyau d'évacuation D.E. po (mm) φ 5/8 (16.5)

Outils nécessaires pour l’installation

• Fil torsadé 14/4 AWG

• Clé 5/8 (16 mm), 7/8 (22 mm), 1 po (25 mm) ou

réglable

• Frigorigène R-410A*

• Ruban adhésif

• Bride de câble de conduit 1/2 po*

• Tuyauterie en cuivre

• Tournevis cruciforme no 2

• Perceuse

• Outil à évaser pour R-410A

• Clé hexagonale

• Scie-cloche 2 1/4 po

• Isolant*

• Balance pour réfrigérant

• Niveau

• Ensemble de manomètre de pression

• Ruban à mesurer

• Microvacuomètre

• Adaptateur « mini-split » (5/16 po F à 1/4 po M)

• Azote*

• Coupe-tuyau

• Tuyau PVC (facultatif)

• Couteau utilitaire

• Alésoir

• Bride de tuyau (L.S.) avec vis

• Scellant, non expansif (pour trou de tuyauterie)

• Solution d’eau savonneuse* ou détecteur de

fuite de gaz

• Localisateur de montants

• Clé dynamométrique

• Pompe à vide

• Pinces à dénuder

• Tous les outils manuels ou électriques pour

CVC ainsi que les appareils de mesure et de

test.

*consommables

Instructions d’installation

31-5000496 Rev. 2 5

Préparation de l’installation

Accessoires

1 Support mural 1

2 Vis pour (1) 4×25 mm 4

3 Manchon de plastique pour (2) 4

4 Clou 6

5 Télécommande 1

6 Support de télécommande 1

7 Vis pour (8) 4×12 mm 2

8 Pile(s) pour (6) 2

9 Écusson GE 1

10 Écusson Haier 1

11 Écrou conique pour tuyau de liquide 1

12 Écrou conique pour tuyau de gaz 1

13 Tuyau isolé (liquide) 1

14 Tuyau isolé (aspiration) 1

15 Anneau de garniture 1

16 Tuyau d’évacuation 1

Préparation de l’installation

Étape 1. Sélection de l’emplacement de

l’unité intérieure

• Assurez une distribution d’air appropriée, sans

obstacles.

• Assurez-vous de l’absence de chaleur ou de vapeur à

proximité de l’unité.

• Sélectionnez un emplacement où aucun obstacle ne se

trouve devant l’unité, avec un dégagement d’un minimum

de 24 po (60 cm).

• Assurez-vous que l’évacuation du condensat peut

s’effectuer d’une façon pratique.

• N’installez pas l’unité près d’une entrée de porte.

• Assurez-vous que le dégagement à la droite et la

gauche de l’unité est supérieur à 4 po (10 cm). Il faut

installer l’unité aussi bas que possible sur le mur et

laisser un minimum de 8 po (20 cm) jusqu’au plafond

(voir l’illustration ci-dessus pour les dégagements).

• Utilisez un localisateur de montants pour repérer et

marquer ceux-ci et ainsi prévenir l’endommagement du

mur.

• Installez à un endroit suffisamment robuste pour

supporter le plein poids et les vibrations de l’unité.

• Laissez suffisamment d’espace pour permettre

l’entretien de routine.

• Sélectionnez un endroit qui facilite le retrait et le

nettoyage des filtres à air.

• L’appareil doit se trouver à au moins 36 po (91 cm)

des autres appareils électriques, tels que téléviseurs et

systèmes audio.

Mounting Bracket

Mounting Screws

Indoor installation can be done in one of the following two ways:

Low Wall Mount Floor Mount

Instructions d’installation

Plus de 8 po (20 cm)

Plus de 4 po (10 cm)

Plus de 24 po (60 cm)

Plus de 4 po (10 cm)

Une attention doit être

portée au soulèvement

du tuyau d’évacuation.

On peut procéder à l’installation intérieure de l’une

des deux façons suivantes :

Montage mural bas

Support de montage

Vis de montage

Montage sur plancher

6 31-5000496 Rev. 2

Préparation de l’installation

Étape 2. Retrait de l’enveloppe frontale

1. Poussez vers le bas les languettes de verrouillage du

couvercle de filtre situées sur les côtés droit et gauche

supérieurs du couvercle de filtre pour libérer le couvercle.

2. Tirez le couvercle de filtre vers vous pour le retirer.

3. Repérez et retirez les 4 vis de l’enveloppe comme illustré

sur la figure ci-dessous.

4. Il est alors possible de retirer l’enveloppe frontale. Depuis

le bas du couvercle frontal, tirez vers le haut et à l’écart du

châssis puis décrochez le haut pour retirer.

Filter Cover

Locking Tab

Front Casing

Casing Screws

Installation de la console

Étape 3 : Support de montage (montage

mural bas seulement)

If the unit is to wall mounted, the wall mount bracket is

required.

1. Placez le support mural contre le mur en vous assurant

qu’il est de niveau et d’aplomb.

2. Fixez le support mural sur le mur à l’aide des quatre vis

fournies.

2.52

27.56

( Unit : in.)

5.28

25.16

24.80

5.91

9.92

8.66

6.30

8.98

5.71

22.60

(23.62)

1.02

Instructions d’installation

Vis de l’enveloppe

Languette

de verrouil-

lage

Couvercle

de ltre

Enveloppe

frontale

Languette

de verrouil-

lage

Quatre vis

Vis

31-5000496 Rev. 2 7

Installation de la console

Étape 5 : Configuration et installation de la

tuyauterie

A. Configuration de la tuyauterie

Tuyauterie arrière: Remarque : La tuyauterie arrière peut

sortir à n’importe quelle position derrière l’unité.Acheminez la

tuyauterie (y compris le tuyau d’évacuation) à travers l’orifice

arrière.

Tuyauterie à gauche et à l’arrière gauche: Lorsque vous

acheminez tuyauterie à gauche et à l’arrière gauche, courbez

avec soin la tuyauterie pour rester à égalité avec la cavité

pour tuyauterie à l’arrière de l’unité. Retirez la débouchure du

côté gauche si vous acheminez de ce côté.

Autres Retirez la débouchure pour tuyauterie appropriée (si

nécessaire) selon la direction désirée, et acheminez avec soin

la tuyauterie dans le trou mural.

Left

Left Rear

Right

Rear

Right

Below Right

Below Left

Installation de la console

Étape 4 : Trou pour la tuyauterie et le

câblage

A. Déterminer la position du trou

1. Déterminez la position du trou selon la configuration de

tuyaux désirée.

Bottom View

2 1/2” (65)

5/8” (16)

4 1/2” (115)

2 3/4”

(70)

3/4” (19)

3 1/4” (83)

2-19/20 (75)

9/19 (12)

3-4/15 (83)

5 3/4” (147)

For Right or Left Side Piping

B. Trou percé

1. Percez un trou de 2 3/8 po incliné vers le bas pour faire

passer le tuyau de réfrigérant, le tuyau d’évacuation et le

câblage.

2. Une fois tous ces éléments installés, scellez l’orifice.

Wall hole

(Section of wall hole)

Piping hole pipe

Thickness of wall

Indoor side

Outdoor side

55mm

Instructions d’installation

Tuyauterie sur les côtés droit ou gauche

Vue de dessous

Arrière gauche

Gauche

Dessous gauche

Arrière droite

Droite

Dessous droit

8 31-5000496 Rev. 2

Installation de la console

Étape 5 : Configuration et installation de la

tuyauterie

B. Tuyauterie

• La longueur de tuyauterie standard est de 25 pieds (7,6

m). Si la longueur de l’installation est différente, ajustez la

charge de réfrigérant de 0,2 oz/pi si le tuyau de liquide est

de 1/4 po, ou de 0,5 oz/pi si ce tuyau est de 3/8 po.

• Assurez-vous que la tuyauterie est complètement isolée, y

compris l’évasement des tuyaux.

• Enrobez l’extérieur de l’évasement des tuyaux avec de

l’huile pour réfrigérant et raccordez les tuyaux.

• Pour joindre les tuyaux, alignez l’évasement de l’un sur le

raccord de l’autre. Glissez l’écrou sur le raccord et serrez à

la main.

• •

•

[

tD IHl I jo

7-1/8

(181)

8-3/

(223)

REMARQUE : Suivez les pratiques standard pour former les

évasements des tuyaux. Lors de la coupe ou de l’alésage

d’un tuyau, usez de prudence pour empêcher la saleté et les

débris de pénétrer dans la tuyauterie. N’oubliez pas de placer

l’écrou sur le tuyau avant de l’évaser.

Spécifications de couple de serrage

Serrez les raccords selon les spécifications indiquées dans le

tableau des couples de serrage ci-dessous.

Diamètre du tuyau (ǿ) Couple de serrage

Côté liquide 6,35 mm (1/4 po) 18 N m/13,3 lb-pi

Côté gaz 9,52 mm (3/8 po) 42 N m/30,1 lb-pi

Côté gaz 12,7 mm (1/2 po) 55 N m/40,6 lb-pi

Côté gaz 15,88 mm (5/8 po) 60 N m/44,3 lb-pi

• Deux clés sont nécessaires pour raccorder un évasement; une

clé standard et une clé dynamométrique réglée au couple de

serrage approprié.

• Répétez la manœuvre pour raccorder l’autre extrémité de la

tuyauterie

Installation de la console

Étape 5 : Configuration et installation de la

tuyauterie

C. Tuyau d’évacuation du condensat

1. Si le tuyau d’évacuation du condensat passe à travers

un espace intérieur, assurez-vous que le tuyau est

correctement isolé.

2. Le tuyau d’évacuation doit avoir une inclinaison

descendante pour obtenir un écoulement du condensat

satisfaisant. Une pompe à condensat sera nécessaire s’il

est impossible d’obtenir une inclinaison descendante.

3. Le diamètre du tuyau d’évacuation doit être égal ou

supérieur à celui de la tuyauterie d’usine (5/8 po [16,5

mm]).

Downward

sloped

Raised

Waved

End submerged

in water

Instructions d’installation

Appliquer de l’huile pour réfrigérant

Clé dynamométrique

Clé d’appoint

Joint de tuyauterie

Bride

Isolant (accessoire)

Tuyau de

gaz

Tuyau de

liquide

(pour tuyau de liquide)

Écrou conique

Coussinet de scellement, taille moyenne (accessoire)

(Couvrir le joint avec le coussinet de scellement.)

Inclinaison de-

scendante

Remontée

Ondulation

Extrémité immergée

dans l’eauand

31-5000496 Rev. 2 9

Installation de la console

Remarque : Assurez-vous de garder toute la tuyauterie et le

câblage électrique enveloppés aussi étroitement que possible

afin que l’unité repose à égalité contre le mur.

Laissez un peu de jeu dans la tuyauterie pour faciliter son

installation et son entretien.

Étape 6 : Placement de l’unité intérieure

A. Montage sur plancher

1. Fixez l’unité sur le plancher à travers les 2 trous de

vis de montage sur plancher situées sur le devant de

la base du châssis.

2. Fixez l’unité à console sur le mur à travers les 4

trous de vis murales à l’arrière du châssis. Serrez les

vis solidement.

Screw Holes for Floor Mount

(Front View)

B. Monter l’unité intérieure sur le mur

1. Accrochez le haut de l’unité à console sur le support de

montage mural.

2. Fixez l’unité à console sur le mur à travers les 4 trous

de vis murales à l’arrière du châssis. Serrez les vis

solidement.

Wall Screw Holes

Installation de la console

Étape 7 : Raccordements du câblage

Remarque : L’unité doit être installée par un entrepreneur/

électricien agréé. Si cela est requis par les codes national,

provincial ou local, un disjoncteur devra être installé si l’unité

intérieure est alimentée depuis l’unité intérieure.

1. Soulevez le panneau qui contient le module Wi-Fi et le port

de diagnostic.

2. Retirez la vis sur le côté droit du couvercle et retirez le

couvercle.

3. Effectuez les connexions des fils à chaque borne selon

le schéma de câblage. (Notez la couleur de fil à chaque

borne et assurez-vous que les fils correspondants sont

connectés à l’unité extérieure.)

4. Fixez le câble à l’unité intérieure à l’aide du réducteur de

tension.

5. Replacez le couvercle et abaissez le panneau.

AVERTISSEMENT

Pour les connexions de l’alimentation électrique,

connectez les fils dont les spécifications et le calibre

sont les mêmes (selon les descriptions ci-dessous).

Instructions d’installation

Connecter des fils de

mêmes spécifications

sur les deux côtés.

Ne pas connecter des

fils de mêmes spécifi-

cations sur un côté.

Ne pas connecter des

fils de spécifications

différentes.

Câble électrique intérieur/extérieur

Matériau d’isolation

thermique

Tuyau d’évacuation

Tuyauterie

Plaque de support de

la tuyauterie

Trous de vis pour montage sur plancher

(vue de face)

Trous de vis murales

10 31-5000496 Rev. 2

Installation de la console

Étape 8 : Installation de l’enveloppe

frontale

1. Voir l’étape 2. Suivez les étapes à l’inverse.

Installation de la console

Étape 9 : Connexions de la télécommande

A. Télécommande câblée (facultatif)

• Ne procédez pas à une épissure ou un allongement de câble

sans d’abord lire le manuel d’installation de la télécommande.

• Acheminez le câble de la télécommande là où il ne pourra

être atteint par les occupants.

1. Suivez les instructions de l’étape 2 pour retirer le panneau

frontal de l’unité à console.

2. Soulevez le panneau qui contient les cartes Wi-Fi et de

diagnostic.

3. En tirant, retirez le couvercle du boîtier de la

télécommande.

4. Débranchez les connexions de fils pour l’évent supérieur, le

moteur de ventilateur, le capteur de serpentin et le registre

inférieur.

5. Retirez la vis de terre de l’évaporateur.

6. Retirez la vis qui fixe le boîtier de la télécommande sur la

carrosserie.

7. Retirez le boîtier de la télécommande sur la carrosserie.

8. Retirez la vis de couvercle dans le bas du boîtier de la

télécommande.

9. Retirez le couvercle

du boîtier de la

télécommande.

10. À l’aide de l’extrémité

du câble de la

télécommande murale

munie du fil de terre,

acheminez ce câble à

travers le bas du boîtier

près de la vis de terre.

11. Branchez le câble à

CN22 sur la carte.

12. Connectez le fil de

terre sur la borne de

terre du bornier.

13. Inversez les étapes 1

à 9 pour réassembler

l’unité.

AVERTISSEMENT

Une installation incorrecte de la

télécommande câblée peut occasionner une décharge

électrique, un incendie et/ou une défectuosité.

B. Appariement Wi-Fi

1. Téléchargez l’application « GE Comfort » sur

Google Play (Android) ou Apple (IOS).

Après le téléchargement de l’application :

2. Ouvrez l’application.

3. Sélectionnez « Sign In » (se connecter).

4. Connectez-vous à votre compte ou enregistrez-vous

comme nouvel utilisateur.

5. Sélectionnez l’icône « + » pour ajouter un nouvel appareil

et suivez les instructions de l’application.

CN31

CN16

CN22

(

22 -1)

A B

WIRED

CONTROLLER

CN1

2 50 V A C T 5A

FU S E

CN2 0

Instructions d’installation

TÉLÉCOMMANDE

CÂBLÉE

FUSIBLE

31-5000496 Rev. 2 11

Installation de la console

Étape 10 : Réglage de la configuration de

la circulation d’air

Lorsque le commutateur de sélection de la sortie d’air

(situé derrière le couvercle de filtre, voir l’illustration)

est réglé à gauche, la sortie d’air est déterminée par le

mode de fonctionnement (chauffage ou climatisation). Il

s’agit du réglage par défaut de l’usine.

Lorsque le commutateur de sélection de la sortie

d’air est réglé à droite, la circulation d’air proviendra

seulement de la sortie supérieure. Ce réglage doit être

effectué manuellement.

Air Outlet

Selection

Switch

Instructions d’installation

Commutateur

de sélection de

la sortie d’air

12 31-5000496 Rev. 2

Vérification finale

Vérification avant la mise en service

□ La charge de réfrigérant et l’absence de fuites (test)

dans le système ont été vérifiées.

□ La tuyauterie a été isolée.

□ Les connexions électriques sont solides.

□ Le fil de mise à la terre a été vérifié.

□ Les bornes du câblage électrique correspondent entre

les unités intérieure et extérieure.

□ Le câble entre les unités intérieure et extérieure est de

calibre 14/4, toronné.

□ Les câbles extérieur et intérieur sont exempts

d’épissures.

□ Le tuyau d’évacuation du condensat est correctement

incliné et ne présente pas de fuites.

□ Les unités intérieure et extérieure correspondent.

□ Les unités intérieure et extérieure sont montées

solidement.

□ La tension de la source d’alimentation électrique se

situe dans les tolérances prescrites.

□ Les sections extérieure et intérieure sont silencieuses

et exemptes de vibrations.

□ Toutes les fonctions de la télécommande ont été

vérifiées.

□ Le fonctionnement dans les modes climatisation ou

chauffage est normal.

□ Le fonctionnement du système a été expliqué au

propriétaire.

Explication du fonctionnement à l’utilisateur final

• À l’aide du manuel de l’utilisateur, expliquez à ce dernier comment utiliser le climatiseur/thermopompe (la

télécommande, l’ajout/le retrait des filtres à air, le placement ou le retrait de la télécommande de son support, les

méthodes de nettoyage, les précautions lors du fonctionnement, etc.).

• Révisez les précautions à prendre pour le fonctionnement.

• Recommandez à l’utilisateur de lire attentivement les instructions d’utilisation

Instructions d’installation

31-5000496 Rev. 2 13

• Les dommages résultant d’une installation incorrecte.

• Les dommages survenus pendant l’expédition.

• Les vices qui ne sont pas attribuables à la fabrication (c.-à-d. matière

et main-d’œuvre).

• Les dommages résultant d’un mauvais usage, d’un abus, d’un

accident, d’une modification, d’un manque de soins appropriés et/ou

d’un entretien régulier, ou d’un courant électrique incorrect.

• Les dommages résultant d’une inondation, d’un incendie, du vent, de

la foudre, d’un accident ou de conditions similaires.

• Les dommages résultant d’une installation ou d’autres services

réalisés par une personne qui n’est pas un technicien en chauffage,

ventilation et climatisation agréé.

• La main-d’œuvre et les services connexes pour la réparation ou

l’installation du Produit.

• Un Produit acheté auprès d’un revendeur en ligne.

• Les dommages résultant de l’exposition du Produit à une atmosphère

qui comporte des substances corrosives ou des niveaux élevés de

particules (telles que suie, aérosols, vapeurs, graisse).

• Un Produit vendu et/ou installé à l’extérieur des cinquante (50) États

des États-Unis, du district de Columbia ou du Canada.

• Les piles du contrôleur et des autres accessoires fournis avec le

Produit pour l’installation (p.ex. flexible en plastique).

• L’entretien normal tel que le nettoyage des serpentins et des filtres et

la lubrification.

• Un Produit installé dans un immeuble occupé par de(s) non

propriétaire(s) s’il n’a pas fait l’objet d’une entretien annuel par un

technicien en chauffage, ventilation et climatisation agréé (preuve

requise).

For The Period Of: GE Appliances Will Replace:

Garantie limitée de 5 ans

sur les pièces

Cette garantie couvre tous les vices de matière et de fabrication des pièces mécaniques et électriques contenues

dans le Produit (« Pièces défectueuses ») durant une période de cinq (5) ans à partir de la Date d’achat. GE

Appliances fournira des pièces neuves ou réusinées ou, à sa seule discrétion, un remplacement de l’ensemble

ou d’une partie de l’appareil, à votre technicien-installateur en chauffage, ventilation et climatisation agréé. Cette

garantie couvre aussi tous les vices de matière et de fabrication du contrôleur de l’appareil durant une période de

1 an. Le contrôleur à distance est couvert par une garantie sur accessoire de un (1) an. Le système sans conduite

est couvert par la garantie standard. GE Appliances fournira, à sa seule discrétion, un régulateur neuf ou réusiné.

Garantie de 7 ans sur le

compresseur

Le compresseur contenu dans ce produit est garanti durant une période de sept (7) ans à partir de la

Date d’achat. GE Appliances fournira un compresseur neuf ou réusiné ou, à sa seule discrétion, un

remplacement de l’ensemble ou d’une partie de l’appareil, à votre technicien-installateur en chauffage,

ventilation et climatisation agréé.

Cette Garantie limitée standard est attribuée à l’Acheteur initial du Produit pour les modèles énumérés sous l’Annexe 1 (le « Produit ») ::

QUELLE EST LA DATE D’ACHAT :

QUI EST COUVERT :

COMMENT OBTENIR UN SERVICE D’INSTALLATION OU DE RÉPARATION :

ESTA GARANTÍA NO CUBRE

La « Date d’achat » est la date à laquelle l’installation d’origine a été complétée et toutes les procédures de mise en service du Produit

ont été correctement exécutées et vérifiées d’après la facture de l’installateur. Si la date de l’installation ne peut pas être vérifiée, alors

la Date d’achat tombera soixante (60) jours suivant la date de fabrication, telle que déterminée par le numéro de série du Produit. Vous

devez conserver et être en mesure de fournir votre ticket de caisse d’origine de l’installateur comme preuve de la Date d’achat. Pour

une nouvelle construction, la Date d’achat sera celle à laquelle le propriétaire a acquis sa résidence du constructeur.

Communiquez avec votre technicien-installateur en chauffage, ventilation et climatisation agréé. Tous les services d’installation et de

réparation doivent être réalisés par un technicien en chauffage, ventilation et climatisation agréé.

L’omission de recourir à un technicien en chauffage, ventilation et climatisation agréé pour l’installation de ce Produit annule toute

garantie sur ce Produit.

Occupant(s) propriétaire(s) : Le « Propriétaire initial » de ce produit, c’est-à-dire le propriétaire initial (et son épouse ou époux) de

la résidence où le Produit a été installé initialement. Sous réserve de la loi de l’État ou la province où le Produit a été installé, cette

garantie n’est pas transférable aux propriétaires subséquents ni si le Produit a été déplacé dans une résidence différente après

l’installation initiale. Occupant(s) non propriétaire(s) : Cette garantie couvre le Produit 1) installé dans a) un immeuble résidentiel

unifamilial ou multifamilial d’occupant(s) non-propriétaire(s), ou b) un immeuble commercial non industriel, (tels que immeubles de

bureaux, établissements de vente au détail, hôtels/motels) où le Produit n’est pas exposé à une atmosphère corrosive ou à des

niveaux élevés de particules (telles que suie, aérosols, vapeurs, graisse), et 2) si le Produit fait l’objet d’un entretien annuel par un

technicien en chauffage, ventilation et climatisation agréé (preuve d’entretien annuel requise). Le « Propriétaire initial » de ce Produit,

c’est-à-dire le propriétaire initial de l’immeuble où le Produit a été installé initialement. Pour une nouvelle construction, l’acheteur de

l’immeuble du constructeur sera aussi considéré comme le Propriétaire initial. Cette garantie n’est pas transférable aux propriétaires

subséquents ni si le Produit a été déplacé à un emplacement différent après l’installation initiale.

Agrafez votre reçu ici. Une preuve de la date d’achat originale

est nécessaire pour obtenir un service sous garantie

Garantie limitée

14 31-5000496 Rev. 2

GARANTIE LIMITÉE ENREGISTRÉE STANDARD DE 10 ANS

ANNEXE 1

CETTE GARANTIE LIMITÉE SE SUBSTITUE À TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE

GARANTIE RELATIVE À LA QUALITÉ MARCHANDE OU L’ADÉQUATION À UN USAGE PARTICULIER.

Tous les « Produits intérieurs et extérieurs » identifiés dans l’Annexe 1, enregistrés par l’installateur ou le Propriétaire initial dans un délai de soixante (60)

jours à partir de la Date d’achat, recevront une Garantie limitée enregistrée standard qui sera identique à la Garantie de base standard, excepté que la

période de la Garantie limitée sur les pièces et la Garantie limitée sur le compresseur sera de dix (10) ans. Tout Produit non enregistré dans un délai de

soixante (60) jours à partir de la date d’achat sera assujetti à la Garantie de base standard. Certains États et provinces ne permettent pas que les périodes

de la garantie soient assujetties à l’enregistrement; dans ces États et provinces, ce sont les périodes plus longues de la Garantie limitée sur les pièces et

la Garantie limitée sur le compresseur qui s’appliquent.

Le recours autorisé dans cette garantie est exclusif et il est accordé en remplacement de tout autre recours. Cette garantie ne couvre pas les dommages

accessoires ou indirects. Certains États ou provinces ne permettent pas l’exclusion des dommages accessoires ou indirects, donc cette limitation peut

ne pas s’appliquer à vous. Certaines États ou provinces ne permettent pas de limiter la durée d’une garantie implicite, donc cette limitation peut ne pas

s’appliquer à vous. Cette garantie vous accorde des droits particuliers et il peut exister d’autres droits qui varient selon l’État ou la province. Cette garantie

couvre les appareils dans les cinquante (50) États des États-Unis, du district de Columbia ou du Canada Cette garantie est attribuée par GE Appliances

a Haier company, Louisville, KY 40225.

Le “produit” est défini comme la fabrication d’unités fractionnées sans conduits par GE Appliances, une société Haier. Le “Produit”

comprend 2 sous-catégories de produits: “Produits d’intérieur et d’extérieur”.

Garantie limitée

31-5000496 Rev. 2 04-20 GEA

LEA CUIDADOSAMENTE.

GUARDE ESTAS INSTRUCCIONES.

Instrucciones

de instalación

Consola de Piso

2 31-5000496 Rev. 2

INFORMACIÓN IMPORTANTE DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR EL SISTEMA

ADVERTENCIA

Para su seguridad, siga las instrucciones de este manual a fin de minimizar riesgos de incendio,

descargas eléctricas o lesiones personales.

• Use este equipo sólo para su propósito original, como se

describe en el Manual del Usuario.

• Este acondicionador de aire deberá ser instalado de forma

apropiada de acuerdo con las Instrucciones de Instalación

antes de su uso.

• Todo el cableado deberá ser adecuado al valor de la corriente

que figura en la placa de calificación. Use cables de cobre

únicamente.

• Todo el trabajo eléctrico deberá ser completado por un

electricista calificado y de acuerdo con los códigos de

construcción locales y nacionales.

• Todo el servicio técnico deberá ser realizado por un individuo

calificado.

• Todos los acondicionadores de aire contienen refrigerantes, los

cuales de acuerdo con la ley federal deben ser retirados antes

de deshacerse del producto. Si se deshará de un producto

viejo que posee refrigerantes, consulte a la compañía a cargo

del manejo de productos descartados.

• Estos sistemas de acondicionadores de aire R-410A requieren

que los contratistas y técnicos usen herramientas, equipos

y estándares de seguridad aprobados para su uso con este

refrigerante. NO use equipamiento certificado sólo para el

refrigerante R22.

ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA. Puede ocasionar lesiones o la muerte.

• La conexión a tierra es esencial antes de realizar la conexión

al suministro de corriente.

• Desconecte todos los suministros de corriente eléctrica

remotos antes de realizar el servicio técnico.

• Repare o reemplace de inmediato todos los cables de

corriente pelados o con cualquier tipo de daño. No use cables

que presenten cortaduras o daños por abrasión sobre su

extensión o extremos.

ADVERTENCIA

RIESGO DE INCENDIO. Puede ocasionar lesiones o la muerte.

•

No guarde ni use materiales combustibles, gasolina u otros

vapores inflamables y líquidos cerca de éste o de otros

electrodomésticos.

Si es necesario realizar un servicio que requiere

el ingreso al sistema de refrigeración sellada, las

regulaciones federales requieren que el trabajo sea

realizado por un técnico que posea una certificación

Clase II o Universal.

LEA Y GUARDE ESTAS INSTRUCCIONES

31-5000496 Rev. 2 3

Instrucciones de Instalación

PARA ACCEDER A MÁS AYUDA, VISITE GEAPPLIANCES.COM/DUCTLESS O LLAME A LA LÍNEA DE

AYUDA AL CONSUMIDOR AL 844-487-9443.

PRECAUCIÓN

• No use un prolongador con este sistema.

• Los cables para construcciones de aluminio pueden

presentar problemas especiales – consulte a un

electricista calificado.

ANTES DE COMENZAR

Lea estas instrucciones en su totalidad y

atentamente.

IMPORTANTE – Conserve estas instrucciones

para uso del inspector local.

IMPORTANTE – Cumpla con todos los códigos y

ordenanzas gubernamentales.

• Nota para el Instalador – Asegúrese de que el Comprador

conserve estas instrucciones.

• Nota para el Comprador – Conserve estas instrucciones para

referencia futura.

• Nivel de habilidad – La instalación de este sistema de

acondicionador de aire split deberá ser realizada por un técnico

licenciado y certificado (para manejar refrigerante R-410A,

recuperación, etc.) y por un electricista.

• La correcta instalación del producto es responsabilidad del

instalador.

• Si se producen fallas en el producto debido a una instalación

inadecuada, la Garantía no cubrirá las mismas.

• Para su seguridad personal, este sistema deberá estar

correctamente conectado a tierra.

• Los dispositivos de protección (fusibles o disyuntores) aceptables

para la instalación aparecen especificados en la placa de cada

unidad.

• Para cualquier reparación que requiera el ingreso al sistema de

refrigeración sellada, las regulaciones federales solicitan que el

trabajo sea realizado por un técnico que posea una certificación

Clase II o Universal.

Mantenimiento de registros

Gracias por comprar este producto de GE Appliances.

Este manual de instalación lo ayudará a aprovechar al

máximo su nueva bomba de calor.

Para futuras referencias, anote el modelo y el número

de serie que se encuentran en la etiqueta del lado de la

bomba de calor, así como la fecha de compra.

Adjunte su comprobante de compra a este manual

para ayudarlo a obtener el servicio de garantía si es

necesario.

Para registrar su nuevo sistema libre de ductos de

GE Appliances, vaya a GEAppliances.com/ductless e

ingrese la información del número de modelo / serie en

esta página. Para calificar para una garantía de 10 años

en compresores y piezas, debe registrarse dentro de los

60 días de la instalación.

____________________________________

Número de modelo

____________________________________

Número de serie

____________________________________

Fecha de compra

4 31-5000496 Rev. 2

Especificaciones

Interior USYF09UCDWA USYF12UCDWA USYF18UCDWA

Nivel de Capacidad de Refrigeración en Btu/h 9,000 12,000 15,000

Nivel de Capacidad de Calefacción en Btu/h 10,000 13,000 18,000

Voltaje, Ciclo, Fase V/HZ/ - 208-230/60/1

Flujo de Aire (Turbo/ Alto/ Medio/ Bajo/ Silencioso)

CFM

264/235/205/176/147 294/264/235/205/176 341/311/282/252/223

Nivel de Sonido Interior en dB (Turbo/ Alto/ Medio/

Bajo/ Silencioso)

40/32/25/20 42/34/26/21 46/37/33/28

Dimensión del Chasis: Alto x Ancho x Prof. (mm) 23.6/27.5/8.7(600/700/220)

Peso (Envío/ Neto) – lbs. (kg.) 36/40 (16.5/18.5)

Diám. Ext. de Succión/ Líquido en pulg. 1/4 3/8 1/4 3/8 1/4 1/2

Tamaño del Diám. Ext. de la Tubería de Drenaje

(mm)

φ 5/8 (16.5)

Herramientas Requeridas para la Instalación

• Cable trenzado AWG de 14/4

• 5/8” (16mm), 7/8” (22mm), 1” (25mm) o llave

ajustable

• Refrigerante R-410A*

• Cinta adhesiva

• Sujetador del cable conductor de 1/2”*

• Conjunto de cables de cobre

• Destornillador Phillips nº2

• Taladro

• Abocardador para R-410A

• Llave hexagonal

• Sierra de agujero de 2 1/4”

• Aislante*

• Balanza para refrigerante

• Nivel

• Set del calibrador del colector

• Cinta de medición

• Medidor de micrones

• Adaptador para Mini Split (5/16”F a 1/4”M)

• Nitrógeno*

• Cortatubos

• Tubería de PVC (opcional)

• Cuchillo filoso

• Escariador

• Abrazadera de montura (L.S.) c/ tornillos

• Sellador, no expansible (para el orificio del

juego de cables)

• Solución de jabón/ agua* o detector de pérdidas

de gas

• Detector de montantes

• Llave dinamométrica

• Bomba de vacío

• Pelacables

• Todas las herramientas manuales y eléctricas

de HVAC de uso habitual, metros y dispositivos

de evaluación.

* consumible

Instrucciones de Instalación

31-5000496 Rev. 2 5

Preparación de la Instalación

Accesorios

1 Mounting wall bracket 1

2 Screws for (1) 4x25 mm 4

3 Plastic sleeve for (2) 4

4 Nail 6

5 Remote Controller 1

6 Remote controller holder 1

7 Screws for (8) 4x12 mm 2

8 Battery for (7) 2

9 GE badge 1

10 Haier Badge 1

11 Flare nut for liquid tube 1

12 Flare nut for gas tube 1

13 Insulated tube (liquid line) 1

14 Insulated tube (suction Line) 1

15 Trim Ring 1

16 Drain hose 1

Preparación de la Instalación

Paso 1. Selección de la Ubicación para el

Montaje de la Unidad Interior

• Permita una distribución de aire adecuada y sin

obstrucciones.

• No permita que haya calor ni vapor cerca de la unidad.

• Seleccione una ubicación donde no haya obstrucciones frente

a la unidad, dejando un espacio libre mínimo de 24”.

• Asegúrese que el drenaje condensado se pueda evacuar de

forma conveniente.

• No instale la unidad cerca de una entrada.

• Asegúrese que el espacio hacia la izquierda y derecha de

la unidad sea de más de 4”. La unidad se deberá instalar lo

más bajo posible en la pared, pero dejando un mínimo de 8”

desde el cielorraso (consulte sobre los espacios libres en la

ilustración anterior).

• Use un detector de montantes para detectar y marcar las

ubicaciones de los mismos para realizar el montaje y evitar

así daños innecesarios sobre la pared.

• Realice la instalación en una ubicación lo suficientemente

fuerte como para resistir todo el peso y la vibración de la

unidad.

• Deje espacio suficiente para poder contar con acceso para la

rutina de mantenimiento.

• Seleccione una ubicación que le brinde fácil acceso para

retirar y limpiar los filtros de aire.

• Realice la instalación en una ubicación que se encuentre

a 3 pies o más de otros dispositivos eléctricos, tales como

televisores o dispositivos de audio.

Mounting Bracket

Mounting Screws

Indoor installation can be done in one of the following two ways:

Low Wall Mount Floor Mount

Instrucciones de Instalación

La instalación interior podrá ser realizada de una

de las siguientes dos formas:

Montaje Bajo en Pared

Soporte de Montaje

Tornillos de Montaje

Montaje en el Piso

más de 8 pulg. (20 cm.)

más de 4 pulg. (10 cm.)

más de 24 pulg. (60 cm.)

más de 4 pulg. (10 cm.)

Se deberá prestar aten-

ción a la elevación de la

manguera de desagüe

6 31-5000496 Rev. 2

Preparación de la Instalación

Paso 2. Retire la Carcasa Frontal

1. Empuje hacia abajo las lengüetas de bloqueo de la tapa

del filtro, ubicadas sobre los lados superior derecho e

izquierdo de la tapa del filtro para liberarla.

2. Empuje la tapa del filtro hacia usted para retirarla.

3. Ubique y retire los 4 tornillos de la carcasa, como se

muestra en la siguiente figura.

4. La carcasa frontal estará libre para su retiro. Desde la

parte inferior del panel frontal, empuje hacia arriba y afuera

del chasis y desencaje de la parte superior para retirarla.

Filter Cover

Locking Tab

Front Casing

Casing Screws

Instalación de la Consola

Paso 3: Soporte de Montaje (Sólo Montaje

Bajo en Pared)

Si la unidad se encuentra montada sobre la pared, se

requiere el soporte de montaje de pared.

1. Adjunte el soporte de pared a la pared, asegurando que

esté nivelado horizontalmente y a plomo verticalmente.

2. De forma segura, ajuste el soporte de pared a la pared

usando los cuatro tornillos suministrados.

2.52

27.56

( Unit : in.)

5.28

25.16

24.80

5.91

9.92

8.66

6.30

8.98

5.71

22.60

(23.62)

1.02

Instrucciones de Instalación

Cuatro tornillos

Tornillos

Tornillos de la Carcasa

Lengüeta

de Bloqueo

Tapa del

Filtro

Carcasa

Frontal

Lengüeta

de Bloqueo

31-5000496 Rev. 2 7

Instalación de la Consola

Paso 5: Configuración e Instalación de la

Tubería

A. Configuración de la Tubería

Tubería Trasera

Nota: La tubería trasera podrá tener su salida en cualquier

posición sobre la parte trasera de la unidad.

Enrute el conjunto de tuberías y la manguera de desagüe a

través de la abertura trasera.

Tubería Izquierda e Izquierda Trasera

Al enrutar la tubería izquierda o izquierda trasera, con

cuidado doble el conjunto de tuberías y la manguera de

desagüe para mantenerlas niveladas con la cavidad de la

tubería en la parte trasera de la unidad.

Retire el bloqueo del lado izquierdo si realizará el recorrido

sobre el lado izquierdo.

Otro

Retire el bloqueo de la tubería adecuada (si se requiere), de

acuerdo con la dirección deseada de la tubería, y con cuidado

enrute la tubería al agujero de la pared.

Left

Left Rear

Right

Rear

Right

Below Right

Below Left

Instalación de la Consola

Paso 4: Agujero para Conjunto de Tuberías

A. Determine la Posición del Agujero

1. Determine la posición del agujero en base a la

configuración de tubería deseada.

Bottom View

2 1/2” (65)

5/8” (16)

4 1/2” (115)

2 3/4”

(70)

3/4” (19)

3 1/4” (83)

2-19/20 (75)

9/19 (12)

3-4/15 (83)

5 3/4” (147)

For Right or Left Side Piping

B. Perfore el Agujero

1. Perfore un agujero de 2 3/8” con orientación hacia abajo

para la tubería de refrigerante/ drenaje condensado/

conjunto de cables.

2. Una vez que el conjunto se encuentre instalado, selle el

agujero.

Wall hole

(Section of wall hole)

Piping hole pipe

Thickness of wall

Indoor side

Outdoor side

55mm

Instrucciones de Instalación

Izquierda Trasera

Izquierda

Inferior Izquierda

Derecha Trasera

Derecha

Inferior Derecha

Para Tuberías del Lado Derecho o Izquierdo

Vista Inferior

8 31-5000496 Rev. 2

Instalación de la Consola

Paso 5: Configuración e Instalación de la

Tubería

B. Conjuntos de Cables

• La longitud estándar del juego de cables es de 25 pies. Si

la longitud de instalación es diferente, ajuste la carga de

refrigerante en 0.2 onzas/pie si la tubería de líquido es de

¼”, o en 0.5 onzas/pie si la tubería de líquido es de 3/8”.

• Asegúrese de que los conjuntos de tuberías estén

completamente aislados, incluyendo la conexión abocardada.

• Cubra la parte exterior del área abocardada con aceite

refrigerante y tuberías de conexión.

• Para unir el juego de cables, alinee directamente la tubería

abocardada con la unión de la otra tubería. Deslice la tuerca

sobre la unión y realice el ajuste manualmente.

• •

•

[

tD IHl I jo

7-1/8

(181)

8-3/

(223)

NOTA: Siga las prácticas estándares para abocardar de

tuberías. Al cortar y escariar la tubería, tenga el cuidado de

evitar que la suciedad o el polvo ingresen a la misma. Recuerde

colocar la tuerca sobre la tubería antes de abocardar la misma.

Especificaciones sobre Ajustes

Gire las uniones de acuerdo con las especificaciones

mostradas en el siguiente cuadro de giro.

Diámetro de la Tubería (ǿ) Giro de ajuste

Lado líquido de 6.35mm (1/4”) 18N.m/13.3 pies/libras

Lado del líquido/gas de 9.52mm (3/8”) 42 N.m/30.1 pies/libras

Lado del gas de 12.7mm (1/2”) 55N.m/40.6 pies/libras

Lado del gas de 15.88mm (5/8”) 60 N.m/44.3 pies/libras

• Se requiere el uso de dos llaves para unir la conexión

abocardada: una llave estándar y una llave de torsión

ajustada de acuerdo con las configuraciones adecuadas.

• Repita el proceso para adherir el otro extremo del juego de

cables.

Instalación de la Consola

Paso 5: Configuración e Instalación de la

Tubería

C. Tubería de Condensación

1. Si la manguera de drenaje de condensados pasa a

través de un espacio interior, asegúrese de que se

encuentre correctamente aislada.

2. La manguera de drenaje deberá poseer una

pendiente descendente, a fin de permitir un flujo

adecuado de los condensados. El uso de la bomba

de condensado será necesario si no se logra contar

con una pendiente descendente.

3. El diámetro de la manguera de drenaje deberá ser

igual o más largo que la tubería de fábrica (ǿ 5/8”

[16.5mm]).

Downward

sloped

Raised

Waved

End submerged

in water

Instrucciones de Instalación

Pendiente

descendente

Elevada

Ondeada

Extremo sumergido en

el agua

Aplique aceite refrigerante

Llave Dinamométrica

Llave Trasera

Unión de Tuberías

Abrazadera

Aislante (accesorio)

Tubería

de gas

Tubería de

líquido

(Para tubería de líquido)

Tuerca abocardada

Almohadilla de sellado de tamaño medio (accesorio)

(Cubra la unión de la tubería

con una almohadilla de

sellado).

31-5000496 Rev. 2 9

Instalación de la Consola

NOTA: Asegúrese de mantener todas las tuberías y partes

eléctricas envueltas de la forma más ajustada posible, a fin

de asegurar que el apoyo de la unidad quede nivelado contra

la pared.

Paso 6: Colocación de la Unidad Interior

A. Montaje en el Piso

1. Ajuste la unidad al piso utilizando los 2 agujeros de

tornillos de montaje, ubicados en el frente de la base del

chasis.

2. Ajuste la unidad de la consola a la pared, a través de los 4

tornillos de pared en la parte trasera del chasis. Ajuste los

tornillos de forma segura.

Screw Holes for Floor Mount

(Front View)

B. Montaje de la Unidad Interior en la Pared

1. Enganche la parte superior de la unidad de la consola en

el soporte de montaje de pared.

2. Ajuste la unidad de la consola a la pared, utilizando los 4

tornillos de pared en la parte trasera del chasis. Ajuste los

tornillos de forma segura.

Wall Screw Holes

Instalación de la Consola

Paso 7: Conexiones del Cableado

NOTA: La unidad deberá ser instalada por un contratista/

electricista con licencia. Si así lo requieren los códigos

nacional, estatal y local aplicables, se deberá instalar un

interruptor de desconexión cuando la unidad interior sea

alimentada desde la unidad exterior.

1. Levante el panel que contiene el módulo WiFi y el puerto

de diagnóstico.

2. Retire el tornillo sobre el lado derecho de la tapa y retire la

misma.

3. Realice las conexiones de cables en cada terminal, de

acuerdo con el diagrama del cableado. (Tome nota del

color del cable en cada terminal y asegúrese de que los

cables se encuentren conectados a la unidad de exterior

de forma consecuente).

4. Asegure el cable a la unidad interior usando la tira del

amortiguador de refuerzo.

5. Reemplace la tapa del tablero y baje el panel.

ADVERTENCIA

Al realizar conexiones de suministro de corriente, conecte

los cable con las mismas especificaciones y tamaños

(como se describe a continuación).

Instrucciones de Instalación

Conecte los cables con

las mismas especifica-

ciones en ambos lados.

No conecte los cable con

las mismas especifica-

ciones sobre un lado.

No conecte cables con

diferentes especifica-

ciones.

Bloque

terminal de

la unidad

interior

Bloque

terminal de

la unidad

exterior

Enrosque los Agujeros al Montaje del Piso (Vista

Frontal)

Agujeros de los Tornillos de Pared

Cable eléctrico interior/ exterior

Material de aislación

de calor

Manguera de drenaje

Tubería

Placa de soporte de la

tubería

10 31-5000496 Rev. 2

Instalación de la Consola

Paso 8: Instalación de la Carcasa Frontal

1. Consulte el paso 2. Realice los pasos a la inversa.

Instalación de la Consola

Paso 9: Conexiones del Controlador

A. Controlador Cableado (Opcional)

• No empalme ni extienda el cable sin leer primero el manual

de instalación del control.

• Enrute el cable del controlador cuando sea inaccesible para

los ocupantes.

1. Siga las instrucciones del Paso 2 para retirar el panel

frontal de la unidad de la consola.

2. Levante el panel que contiene el módulo WiFi y los

tableros de diagnóstico.

3. Retire la tapa de la caja de control.

4. Desenchufe los conectores de cables de la rejilla superior,

motor del ventilador, sensor de la bobina, y regulador

inferior.

5. Retire el tornillo a tierra del evaporador.

6. Retire el tornillo que asegura la caja de control al gabinete.

7. Retire la caja de control del gabinete.

8. Retire el tornillo de la tapa de la parte inferior de la caja de

control.

9. Retire la tapa de la caja

de control.

10. Utilizando el extremo

del cable del control de

pared con el cable a

tierra, enrute el cable

a través de la parte

inferior de la caja, junto

al tornillo a tierra.

11. Enchufe el cable a

CN22 en el tablero.

12. Conecte el cable a

tierra a la terminal

a tierra del bloque

terminal.

13. Invierta los pasos

1 a 9 para volver a

ensamblar la unidad.

ADVERTENCIA

Una instalación incorrecta

del cableado del controlador podrá ocasionar

descargas eléctricas, incendios, y/o funcionamientos

inadecuados.malfunction

B. Emparejamiento WiFi

1. Descargue la aplicación “GE Comfort” desde

Google Play (Android) o desde la tienda de la

aplicaciones de Apple (IOS).

Luego de descargar la aplicación:

2. Abra la aplicación.

3. Seleccione “Iniciar Sesión”.

4. Registre su cuenta o regístrese como nuevo usuario.

5. Seleccione el ícono “+” para agregar un nuevo dispositivo y

siga las instrucciones de la aplicación.

CN31

CN16

CN22 (

22 -1)

A B

WIRED

CONTROLLER

CN1

2 50 V A C T 5A

FU S E

CN2 0

Instrucciones de Instalación

CONTROLADOR

CABLEADO

FUSIBLE

31-5000496 Rev. 2 11

Instalación de la Consola

Paso 10: Ajustes de la Configuración del

Flujo de Aire

Cuando el Interruptor de Selección de Salida de Aire

(ubicado detrás de la tapa del filtro; consulte la ilustración) se

encuentre ubicado en la posición izquierda, la salida del flujo

de aire estará determinada por el modo de funcionamiento

(calefacción o refrigeración). Ésta es una configuración por

omisión de fábrica.

Cuando el Interruptor de Selección de Salida de Aire se

encuentre en la posición derecha, el flujo de aire será

suministrado sólo desde la salida superior. Esta configuración

se podrá realizar de forma manual.

Air Outlet

Selection

Switch

Instrucciones de Instalación

Interruptor de

Selección de

Salida de Aire

12 31-5000496 Rev. 2

Control Final

Lista de Control de Inicio

□ La carga de refrigerante es verificada y se controló

que no haya pérdidas en el sistema.

□ Los conjuntos de tuberías fueron aislados.

□ Las conexiones eléctricas son seguras.

□ La conexión eléctrica a tierra fue controlada y

verificada.

□ Las terminales del cableado eléctrico coinciden en la

unidad interior y exterior.

□ El cable entre la unidad exterior e interior deberá ser

de 14/4 trenzado.

□ Los cables de exterior a interior no poseen empalmes.

□ El drenaje condensado posee la inclinación correcta y

se controló que no posea pérdidas.

□ Las unidades interior y exterior coinciden.

□ Las unidades interior y exterior están montadas de

manera firme.

□ El voltaje de la fuente de corriente está dentro de la

tolerancia correcta.

□ Las secciones interior y exterior son silenciosas y no

poseen vibración.

□ Todas las funciones del controlador fueron verificadas.

□ El funcionamiento en los modos de refrigeración y

calefacción es normal.

□ El funcionamiento del sistema le fue explicado al

dueño.

Explicación del Funcionamiento al Usuario Final

• Usando el Manual del Propietario, explíquele al usuario final cómo usar el acondicionador de aire/ bomba de

calentamiento, (el control remoto, agregar/ retirar filtros de aire, colocar o retirar el control remoto del porta control

remoto, métodos de limpieza, precauciones de funcionamiento, etc.).

• Revise las precauciones de uso.

• Le recomendamos al usuario leer las Instrucciones de uso detenidamente.

Instrucciones de Instalación

31-5000496 Rev. 2 13

Grapa tu recibo aquí. Se necesita comprobante de la fecha

de compra original para obtener servicio bajo la garantía

• Daños por una instalación inadecuada.

• Daños durante el envío.

• Defectos que no sean de fabricación (es decir: fabricación o

materiales).

• Daño por uso inadecuado, abuso, accidente, alteración, falta de

cuidado adecuado y/o mantenimiento regular, o voltaje o corriente

eléctrica incorrecta.

• Daño resultante de inundaciones, incendios, viento, iluminación,

accidentes o condiciones similares.

• Daños de instalación u otros servicios realizados por otra persona que

no sea el técnico con licencia de HVAC.

• Trabajo o servicios relacionados con la reparación o instalación del

Producto.

• Un Producto comprado a un vendedor minorista a través de Internet.

• Daño como resultado de exponer el Producto a un ambiente con

materiales corrosivos o altos niveles de partículas (tales como hollín,

aerosoles, gases, grasa).

• Un Producto vendido y/o instalado fuera de los 50 Estados Unidos, el

Distrito de Columbia o Canadá.

• Baterías del control remoto u otros accesorios provistos con el Producto

para su instalación (por ejemplo: manguera plástica).

• Mantenimiento normal, tal como limpieza de bobinas, limpieza de

filtros, y lubricación.

• En el caso de un Producto instalado en aplicaciones ocupadas

por personas que no son dueños, un Producto que no haya sido

mantenido anualmente por un técnico con licencia de HVAC (prueba

requerida)..

por el período de GE Appliances reemplazará:

Garantía limitada de piezas

de 5 años desde la fecha de

compra

Esta garantía cubre todos los defectos de fabricación o de los materiales de las piezas mecánicas y eléctricas

pertenecientes al Producto (“Piezas Defectuosas”) durante un período de 5 años desde la Fecha de Compra.

GE Appliances le proveerá piezas nuevas o reparadas, o el reemplazo de toda o parte de la unidad, a su

propia discreción, a su técnico de instalación con licencia de HVAC. Esta garantía también cubre todos los

defectos de fabricación o de los materiales del control de la unidad durante un período de 1 año. El control

remoto cuenta con una garantía de accesorios con cobertura por 1 año. El sistema sin conducto está cubierto

por la garantía estándar. GE Appliances brindará un controlador nuevo o reparado, a su propia discreción.

Garantía del compresor de 7

años a partir de la fecha de la

compra original.

El compresor perteneciente a este producto posee garantía por un período de 7 años desde la Fecha de

Compra. GE Appliances le proveerá un compresor nuevo o uno reparado, o el reemplazo de toda o parte de

la unidad, a su propia discreción, a su técnico de instalación con licencia de HVAC.

Para los modelos de los productos que figuran en el Adjunto 1 (el “Producto”), esta Garantía Estándar Limitada es provista al Dueño Original del

Producto:

CUÁL ES LA FECHA DE COMPRA

QUIÉN ESTÁ CUBIERTO

CÓMO ACCEDER AL SERVICIO TÉCNICO

ESTA GARANTÍA NO CUBRE

La “Fecha de Compra” es la fecha en que la instalación original fue completada y todos los procedimientos de inicio del Producto fueron adecuadamente

completados y verificados en la factura del instalador. Si la fecha de instalación no puede ser verificada, entonces la Fecha de Compra será de

sesenta (60) días luego de la fecha de fabricación, de acuerdo con lo determinado por el número de serie del Producto. Usted deberá guardar y poder

brindar su recibo de venta original entregado por el instalador como prueba de la Fecha de Compra. En una edificación nueva, la Fecha de Compra

será la fecha en que el dueño le compró la residencia al constructor.

CoComuníquese con su técnico instalador con licencia de HVAC. Toda la instalación y el servicio deberán ser realizados por un técnico con

licencia de HVAC. Si no se solicita el servicio de un técnico con licencia de HVAC para la instalación de este Producto, se anulará toda la garantía

sobre este Producto.

Ocupado por el dueño: El “Dueño Original” de este producto, lo cual significa el dueño original (y su cónyuge) de la residencia donde el Producto

fue originalmente instalado. Sujeto a la ley del estado o provincia donde el Producto fue instalado, esta garantía no es transferible a dueños

subsiguientes o si el Producto es trasladado a una residencia diferente luego de su instalación inicial. Ocupado por alguien que no es el dueño: Esta

garantía es provista para el Producto 1) instalado en a) construcciones residenciales ocupadas por una familia o varias familias que no son dueñas,

o b) aplicaciones comerciales no industriales, (tales como edificios de oficinas, establecimientos minoristas, hoteles/ moteles) donde el Producto no

está sujeto a un ambiente con elementos corrosivos o altos niveles de partículas (tales como hollín, aerosoles, humos, grasa), y 2) si el producto es

mantenido anualmente por un técnico con licencia de HVAC (se requiere prueba de mantenimiento anual). El “Dueño Original” del producto se refiere

al dueño original de la edificación donde el producto fue instalado originalmente. En el caso de construcciones nuevas, quien le compró la edificación

al constructor también será considerado un Dueño Original. Esta garantía no es transferible a dueños subsiguientes o si el producto es trasladado a

una ubicación diferente luego de la instalación inicial.

Garantía Limitada

14 31-5000496 Rev. 2

GARANTÍA LIMITADA ESTÁNDAR REGISTRADA POR 10 AÑOS

ADJUNTO 1:

ESTA GARANTÍA LIMITADA REEMPLAZA A CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO LAS

GARANTÍAS DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR.

Todos los “Productos de Interior y Exterior”, identificados en el Adjunto 1, registrados por el instalador o el Dueño Original dentro de los 60 días desde la

Fecha de Compra recibirán una Garantía Limitada Estándar Registrada, la cual será idéntica a la Garantía Estándar Base, excepto que la Garantía de

Piezas Limitada tendrá validez por el término de 10 Años y la Garantía Limitada del Compresor será por un término de 10 años. Cualquier Producto que

no sea registrado dentro de los 60 días desde la Fecha de Compra estará sujeto a la Garantía Estándar Base. Algunos estados y provincias no permiten

que los términos de las garantías estén sujetos a un registro; en dichos estados y provincias se aplican los términos más prolongados para la Garantía

Limitada de Piezas y la Garantía Limitada del Compresor.

La solución provista en esta garantía es exclusiva y es garantizada en lugar de todas las demás soluciones. Esta garantía no cubre daños incidentales o

consecuentes. Algunos estados y provincias no permiten la exclusión de daños incidentales o consecuentes, de modo que es posible que esta limitación

no se aplique en su caso. Algunos estados y provincias no permiten limitaciones en relación a la duración de una garantía implícita, de modo que es

posible que esta limitación no se aplique en su caso. Esta garantía le da derechos legales específicos y es posible que tenga otros derechos legales que

varían entre estados y provincias. Esta garantía cubre las unidades que se encuentran dentro de los 50 Estados Unidos, el Distrito de Columbia y Canadá.

Esta garantía es provista por GE Appliances a Haier company, Louisville, KY 40225.

El “producto” se define como unidades divididas sin ductos fabricadas por GE Appliances, una empresa de Haier. El “Producto” contiene 2

subcategorías de productos: “Productos para interiores y exteriores”.

Garantía Limitada

Haier 09EHYF Next Gen Arctic Series Single Zone Ductless Mini Split System

Product's Documents

User Manual

Specifications

Haier 09EHYF Questions and Answers
