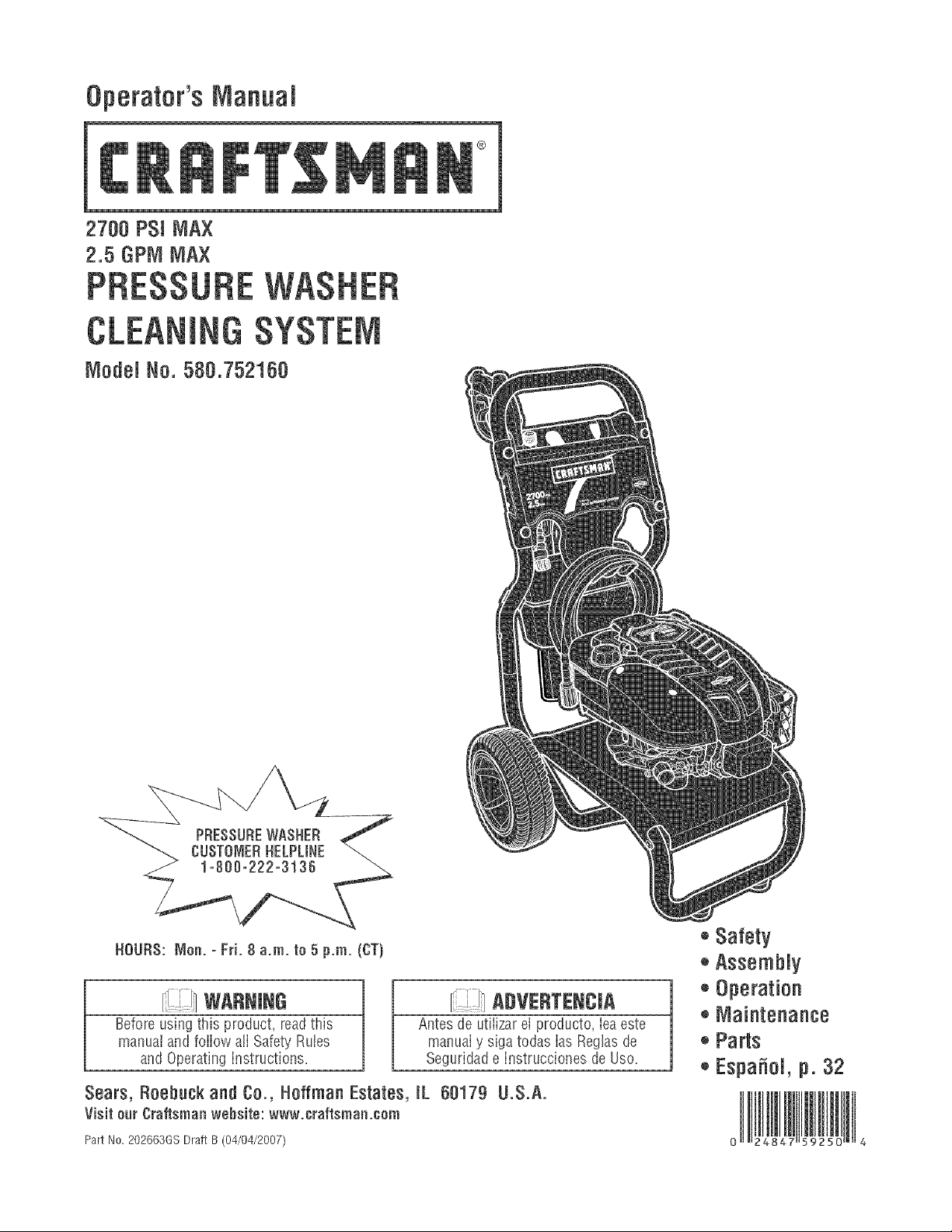

Operator's Manual
®
2780 PSi MAX
2.5 GPff] MAX
_odei No. 580.752160
PRESSUREWASHER
CUSTOMERHELPLINE
HOUriS: Non. - Fri. 8 a.m. to 5 p.m. (CT)
wAReeeG
Before using this product, readthis
manual and follow atI Safety Rutes
and Operating Instructions.
ADVER'rENCmA
Antes de utiiizar el producto, Iea este
manuai y siga todas Ias Reglasde
Seguridade Instrucciones de Uso.
Sears, Roebuck and Ca., Hoffman Estates, _L 68179 U.S.A.
Visit our Craftsman website: www.craftsman.eom
Part No. 202663GS Draft B (04/04/2007)
®Safety
®Assembly
®Operation
,, Maintenance
,, Parts
,, Espa_oi,p. 32

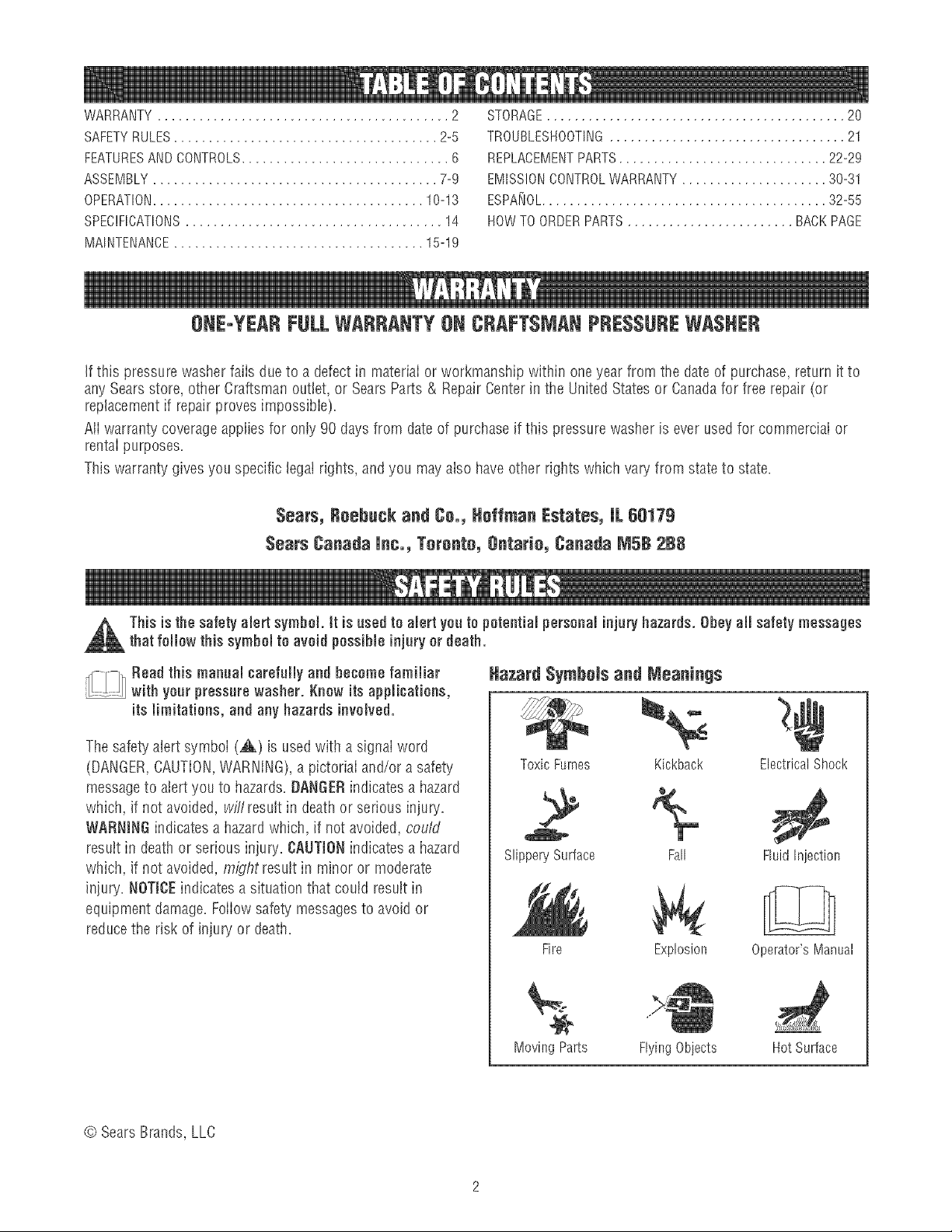

WARRANTY.......................................... 2
SAFETYRULES...................................... 2-5
FEATURESANDCONTROLS.............................. 6
ASSEMBLY......................................... 7-9
OPERATION....................................... 10-13
SPECIFICATIONS..................................... 14
MAINTENANCE.................................... 15-19
STORAGE........................................... 20
TROUBLESHOOTING.................................. 21
REPLACEMENTPARTS.............................. 22-29
EMISSIONCONTROLWARRANTY..................... 30-31
ESPANOL......................................... 32-55
HOWTOORDERPARTS........................ BACKPAGE
If this pressure washer faiis dueto a defect in materiai or workmanship within one year from the date of purchase, return it to
any Searsstore, other Craftsman outlet, or Sears Parts & Repair Center in the United States or Canadafor free repair (or
replacementif repair proves impossible).
Ali warranty coverageapplies for only 90 days from date of purchase if this pressure washer is ever used for commercial or
rentai purposes.
This warranty gives you specific legal rights, and you mayalso have other rights which vary from state to state.
Sears, Roebuck and Ce,, Heffman Estates, JL 68179
Sears Canada Jnc,, Terente, 8ntarie, Canada MSB 2B8
This is the safety alert symbol, tt is used to alert yea to potential persenaminjary hazards. Obey aH safety messages
that fellow this symbemto avoid pessiNe injury or death.
_Read this manual carefully and become familiar
..... with your pressurewasher. Knew its applications,
its limitations, and any hazardsinvolved.
The safety alert symboi (,_) is used with a signal word
(DAr/GER,CAUTION,WARNING), a pictorial and/or a safety
messageto alert you to hazards. BANGERindicates a hazard
which, if not avoided, wi/'/resuIt in death or serious injury.
WARNINGindicates a hazard which, if not avoided, cou/d
result in death or serious injury. CAUTtONindicates a hazard
which, if not avoided, might result in minor or moderate
injury. NOTICEindicates a situation that could result in
equipment damage. Foiiow safety messagesto avoid or
reduce the risk of injury or death.
Hazard $ymhomsand NteanJngs
ToxicFurnes
SlipperySurface
Fire
Kickback ElectricalShock
Fall FluidInjection
Explosion Operator'sManual
MovingParts FlyingObiects HotSurface
© Sears Brands, LLC

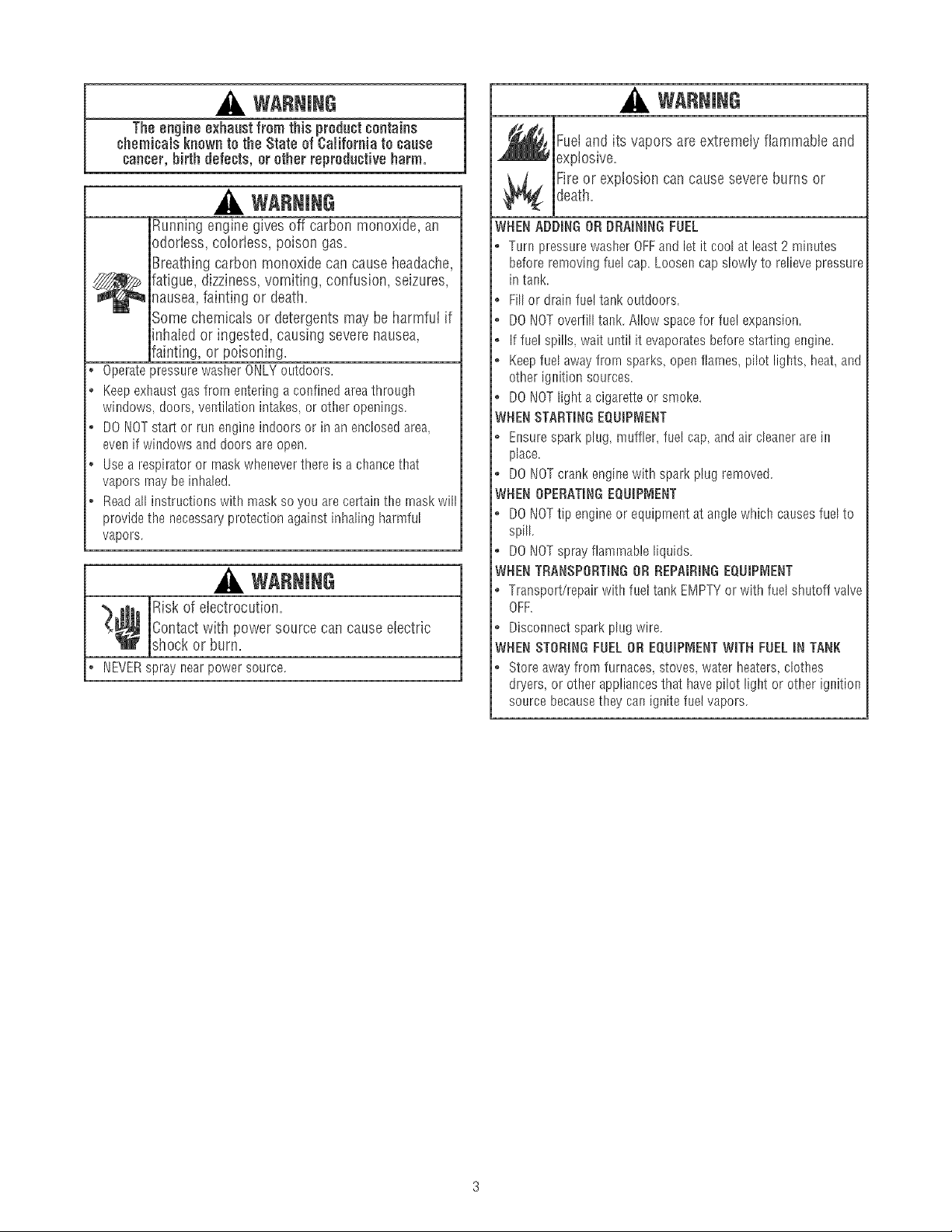

Runningenginegivesoffcarbonmonoxide,an
odorless,coioriess,poisongas.
Breathingcarbonmonoxidecancauseheadache,
fatigue,dizziness,vomiting,confusion,seizures,
nausea,faintingordeath.
Somechemicaisordetergentsmaybeharmfulif
inhaledoringested,causingseverenausea,
fainting,orpoisoning.
• OperatepressurewasherONLYoutdoors.
o Keepexhaustgasfromenteringaconfinedareathrough
windows,doors,ventilationintakes,or otheropenings.
o DONOTstart or runengineindoorsor in an enclosedarea,
evenif windowsanddoorsare open.
• Usea respiratoror maskwheneverthereis a chancethat
vaporsrnaybeinhaled.
• Readall instructionswith maskso you arecertainthe rnaskwill
providethe necessaryprotectionagainstinhalingharmful
vapors.
WARNING
_¢ Risk of electrocution.
Contact with power source can cause electric
shock or burn.
• NEVERspray near power source
WARNING
_'_ Fuet and its vapors are extremely flammable and
explosive.
Fire or explosion can cause severe burns or
death.
WHEN ARRmNG OR BRAINING FUEL
o Turn pressure washer OFFand let it cool at least 2 minutes
before removing fuel cap. Loosen cap slowly to relieve pressure
in tank.
o Fill or drain fuel tank outdoors.
• DONOT over% tank. Mow space for fue! expansion.
o If fuel spills, wait until it evaporates before starting engine.
• Keep fuel away frorn sparks, open flames, pilot lights, heat, and
other ignition sources.
• DONOT light a cigarette or smoke.
WHENSTARTINGEQUmP_'IENT
o Ensure spark plug, muffler, fuel cap, and air cleaner are in
place.
o DO NOTcrank enginewith spark plug removed.
WHEN OPERATINGEQUIP_tENT
• DONOT tip engine or equiprnentat angle which causes fuel to
spill
o DO NOT spray' flamrnable liquids.
WHEN TRANSPORTmNGOR REPAIRmNGEQNIPI_IENT
o Transport/repair with fuel tank EMPTYor with fuel shutoff valve
OFF.
o Disconnect spark plug wire.
WHEN STORINGFUEL OR EQUIPMENTWiTH FUEL mNTANK
• Store away from furnaces, stoves_water heaters_clothes
dryers, or other appliances that have pilot light or other ignition
source becausethey'can ignite fuel vapors.
WARNING
Starter cord kickback (rapid retraction) can result
in bodily injury. Kickback will pulI hand and arm
toward engine faster than you can Iet go.
Broken bones, fractures, bruises, or sprains
could result.
• NEVERpull starter cord without first relieving spray gun
pressure.
o When starting engine pull cord slowly until resistance is felt
and then pul! rapidly to avoid kickback.
o After eachstarting atternpt where engine fails to run, always
point spray gun in safe direction and squeezespray gun trigger
to releasehigh pressure. Engagespray gutstrigger lock.
o Firmly grasp spray gun with both hands when using high
pressure spray to avoid iniury when spray gun kicks back.
WARNING
Useof pressure washer can create puddles and
slippery surfaces,
Kickbackfrom spray gun can cause you to fall,
* Operate pressure washer frorn a stable surface.
o The cleaning area should haveadequate slopes and drainageto
reduce the possibility of a fall due to slippery surfaces.
o Be extremely careful if you rnust use the pressure washer from
a ladder, scaffolding, or any other similar location.
o Firmly grasp spray gun with both hands when using high
pressure spray to avoid injury when spray gun kicks back.
WARNING
Contact with muffler area can result in serious
burns.
Exhaustheat/gases can ignite combustibles,
structures or damage fuel tank causing a fire.
* DO NOTtouch hot parts and AVOID hot exlsaustgases.
* Allow equipment to cool before touching.
o Keep at least 5 feet (152 crn) of clearance on all sides of
pressure washer including overhead.
o Code of Federal Regulation (CFR)Title 36 Parks, Forests, and
Public Property require equipment powered by an internal
combustion engine to have a spark arrester, rnaintained in
effective working order, complying to USDAForest service
standard 5100-1C or later revision. In the State of California a
spark arrester is required under section 4442 of the California
Public resources code. Other states rnay havesimilar laws.
pressure stream of water that thi-['s_
equipment produces can cut through skin and its
_ .underlying tissues, ieading to serious injury and
possibie amputation.
_l"_ Spray gun traps h gl water pressure, even when
engine is stopped and water is disconnected,
which can cause injury.
DO NOT allow CHILDRENto operate pressure washer.
NEVERrepair high pressure hose. Replaceit.
NEVERrepair leaking connections with sealant of any kind.
Replaceo-ring or seal.
NEVERconnect high pressure hoseto nozzle extension.
Keep high pressure hose connectedto purnp and spray gun
while system is pressurized.
ALWAYS point spray gun in safe direction and squeezespray
gun trigger to releasehigh pressure, every time you stop
engine. Engagetrigger lock when not in use.
NEVERaim spray guts at people, animals, or plants.
DO NOTsecure spray gun in open position.
DO NOTleavespray gun unattended while rnacbine is running.
NEVERuse a spray gun wlsich does not have a trigger lock or
trigger guard in place and in working order.
Always be certain spray gun, nozzbs and accessories are
correctly attached.
WARNING
Unintentional sparking can result in fire or
_¢ electrb shock.
WHENADJNSTmNGOR_IAKtNGREPAIRSTOYOURPRESSURE
WASHER
o Disconnectthe sparkplug wire fromthe sparkplugand place
thewire whereit cannotcontactsparkplug.
WHENTESTmNGFORENGINESPARK
o Useapprovedsparkplugtester.
• DONOTcheckfor sparkwith sparkplugremoved.
WARNING
Starter and other rotating parts can entangie
hands, hair, clothing, or accessories.
• NEVERoperatepressurewasherwithoutprotectivehousingor
covers.
• DONOTwea!looseclothing jewelryor anythingthat maybe
caughtinthe starteror other rotati_gparts.
o Tieup long hai!and rernovejewelry.
WARNING
IRisk of eye injury=
..L..__jSpray can splash back or propel objects.
Alwayswearsafetygoggleswhenusingthis equipmentor in
vicinityof whereequipmentis in use.
Beforestartingthe pressurewasher,besureyou arewearing
adequatesafetygoggles.
NEVERsubstitutesafetyglassesfor safetygoggles.
High pressure spray may damage fragiie items inciuding
lass.
DONOTpointspraygun at glasswhen usingMAX(0°) nozzle.
NEVERaim spraygunat plants.
Improper treatment of pressure washer can damage it and
shorten its iife.
Ifyou havequestionsaboutintendeduse,askdealeror contact
Sears.
NEVERoperateunitswith brokenor missingpa!rs,or without
protectivehousingor covers.
DONOTby-passanysafetydeviceon this rnachine.
DONOTtamperwith governedspeed.
DONOToperatepressurewasheraboveratedpressure.
DONOTmodifypressurewasherin anyway.
Beforestartingpressurewasherin cold weathercheckall parts
of the equiprner_tto besureice hasnot formedthere.
NEVERmovemachineby pullingon hoses.Usehandle
providedon unit.
Checkfuelsystemfor leaksor signsof deterioration,suchas
chafedor spongyhose,looseor missingclamps_or damaged
ta!_korcap. Correctalldefectsbeforeoperatingpressure
washer.
Thisequipmentis designedto be usedwith Searsauthorized
partsONLY.If equipmentis usedwith partsthat DONOT
complywith minimumspecifications,userassumesall risks
andliabilities.

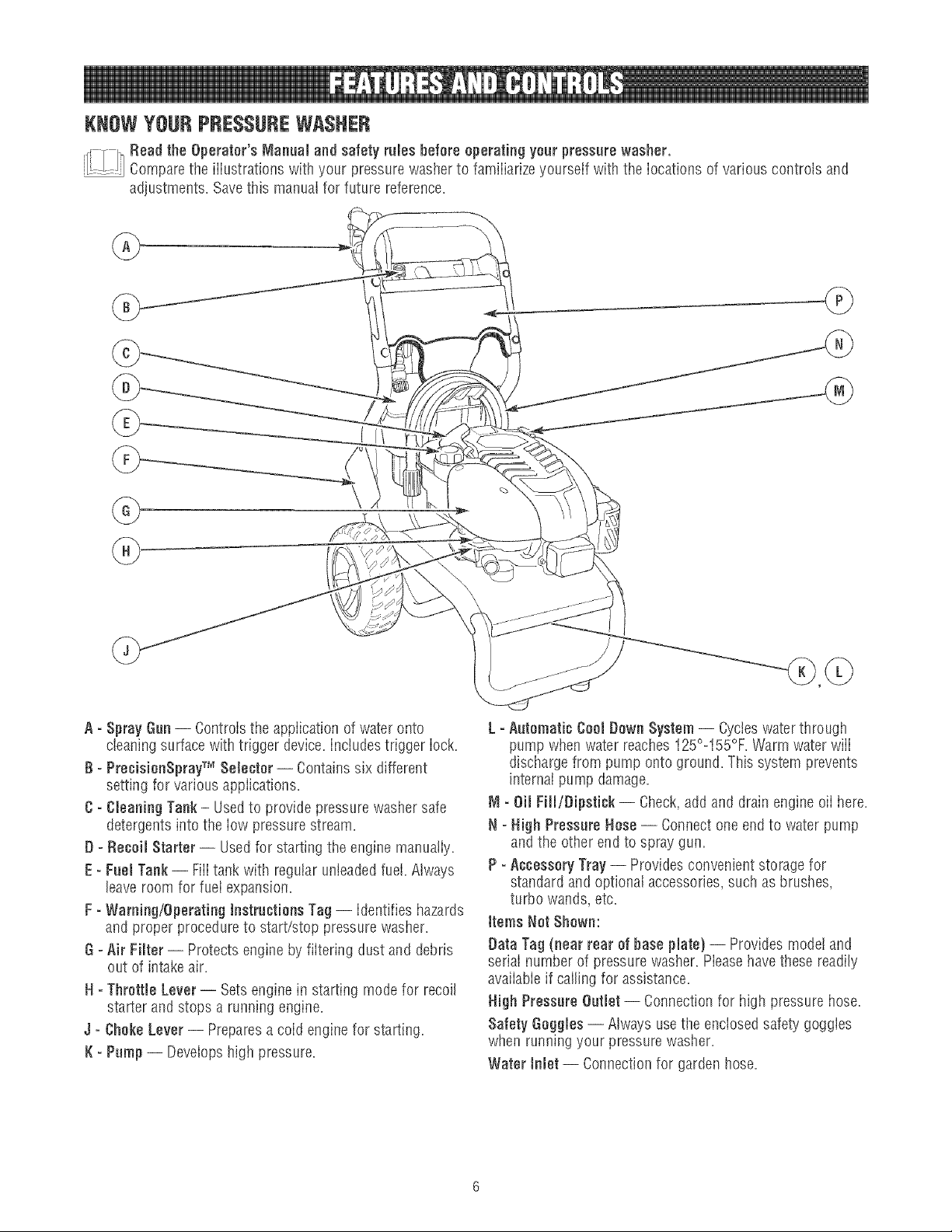

KNOWYOURPRESSUREWASHER
,r' F I-_Read the Operator's ManuaJ and safety ruJes before operating your pressurewasher.
.... Comparethe illustrations with your pressurewasher to familiarize yourself with the locations of various controls and
adjustments. Savethis manual for future reference.
A =Spray Gun-- Controis the appiication of water onto
cleaning surface with trigger device, inctudes trigger iock.
B o PresisieeSprayTM SeJestor-- Contains six different
setting for various appiications.
C - Cleaning Tank - Usedto provide pressure washer safe
detergents into the iow pressure stream.
D -Resoil Starter -- Used for starting the engine manuatiy.
E - Fuel Tank-- FilItank with reguiar unleadedfuel. Aiways
leave room for fuei expansion.
F =Warning/Operating instructions Tag-- Identifies hazards
and proper procedure to start/stop pressure washer,
G - Air Filter -- Protects engine by fiitering dust and debris
out of intake air=
H =ThrottleLever-- Setsengine in starting mode for recoil
starter and stops a running engine.
J =Choke Lever -- Preparesa coid engine for starting.
J(- Pamp -- Develops high pressure=
L - A[itematic Cool Down System-- Cycleswater through
pump when water reaches 125°=155%.Warm water wiii
discharge from pump onto ground. This system prevents
internal pump damage.
Ni - Oil Fill/Dipstick -- Check,add and drain engine eli here=
N =High Press[ireHose -- Connect one end to water pump
and the other end to spray gun.
P - Accessory Tray -- Provides convenient storage for
standard and optional accessories,such as brushes,
turbo wands, etc=
items Not Shown:
Data Tag (near rear of base plate) -- Provides model and
serial number of pressure washer. Pieasehave these readily
avaiiabie if calling for assistance.
High Press[ire O[itJet-- Connection for higil pressure hose.
Safety Goggles -- Always usethe enciosedsafety goggies
when running your pressure washer.
Water inlet -- Connectionfor garden hose.
YourcleaningsystemrequiressomeassembIyandisready
foruseonlyafterit hasbeenproperiyservicedwiththe
recommendedoilandfuel.
Jfyou have any prohbms with the assembly of your
pressurewasher, please call the pressurewasher hempline
at 1o800o222o3136.
UNPACKTHE PRESSUREWASHER
1. Remove everything from carton except pressure washer.
2. Opencarton completely by cutting each corner from top
to bottom.
3. Remove pressure washer from carton.
CARTONCONTENTS
Checkali contents, if any parts are missing or damaged,call
the pressure washer hetpline at 1=800=222=3136.
° Main Unit
* Handb with CieaningTank Assembly
, Accessory Tray
° High PressureHose
° Spray Gun
, PrecisionSprayTM Selector
, DetergentSiphoning Hose/Fiiter
* Oil Bottle
, Parts Bag (which includes the following):
. Operator's Manual
, Owner's Registration Card
, Safety Goggies
, HandieFasteningHardwareKit (whichincludes):
, Carriage Bolts (2)
, Plastic Knobs (2)
, Tree 6iips (4)
Becomefamiiiar with each piece before assembiing the
pressure washer. Identify alI contents with the illustration on
page 6. if any parts are missing or damaged,call the
pressure washer helptine at 1-808-222-3136.
A$$EJ IBLINGCLEANINGSYSTEJ
Your Craftsman cleaning system will needassembly before
operation:
1. Fiii out and send in registration card.
2. Attach handieand accessory tray.
3. Connect detergent siphon hose to pump.
4. Add eli to engine crankcase.
5. Add fuel to fuel tank.
6. Connect pressure hose to spray gun and pump.
7. Connect water supply to pump.
8. Attach PrecisionSprayTM Selector to spray gun.
Attach Handle and Accessery Tray
1. Placehandb (A) onto handb supports (8) connected to
main unit. Make sure holes (C) in handb align with holes
(C) on handle supports.
NOTE:it may be necessary to move the handle supports
from side to side in order to align the handle so it wifl slide
over the handIesupports.
2. Insert carriage bolts (A) through holes from back of unit
and attach a plastic knob (8) from front of unit. Tighten
by hand.
3. Placeaccessory tray (A) over holes (g) on handle
(viewing from front of unit). Push the tree clips (8) into
the holes until they sit fiat against the accessory tray.
/
/
/
Insert supplied accessories in spaces provided in
accessory tray. See How to UseAccessofy Tray.

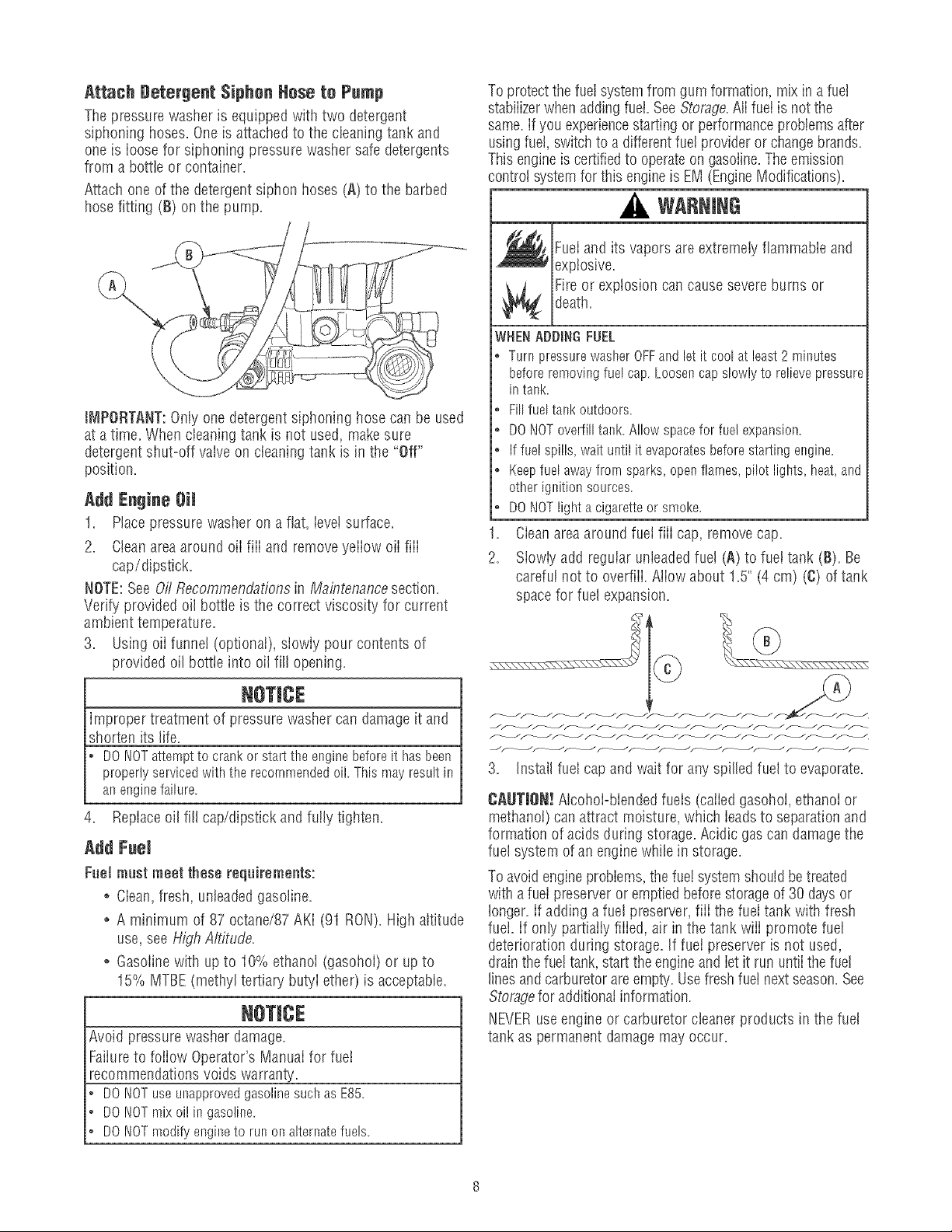

Attach Detergent Siphon Hose te Pemp
The pressure washer is equipped with two detergent
siphoning hoses. One is attached to the cleaning tank and
one is loose for siphoning pressure washer safe detergents
from a bottle or container.
Attach one of the detergent siphon hoses (A) to the barbed
hose fitting (B) on the pump.
iMPORTANT:Only one detergent siphoning hose can be used
at a time. When cleaning tank is not used, makesure
detergent shut-off valve on cleaning tank is in the "Off"
position.
Add Engine Oil
1. Place pressure washer on a flat, ievei surface.
2. Cleanarea around oii fiii and remove yeiiow oii fiii
cap/dipstick.
NOTE:See 0i/Recommendations in Maintenancesection.
Verify provided oil bottle is the correct viscosity for current
ambient temperature.
3. Using oiI funnel (optional), slowly pour contents of
provided oil bottle into oil fill opening.
NOTICE
improper treatment of pressurewasher can damage it and
shorten its life.
DONOTattemptto crankor sta!t the enginebeforeit hasbeen
properlyservicedwiththe recommendedoil. Thismay resultin
anenginefailure.
4. Replaceoil fill cap/dipstick and fully tighten.
Add Fee?
Fuel must meet these requirements:
Clean,fresh, unleaded gasoline.
. A minimum of 87 octane/87 AKI (91 RON). High altitude
use, see High Altitude.
° Gasoline with up to 10% ethanol (gasohoI) or up to
15% MTBE(methyl tertiary butyi ether) is acceptable.
Avoid pressure washer damage.
Faiiumto foliow Operator's Manuai for fuet
recommendations voids warranty.
DONOTuseunapprovedgasolinesuchas E85.
DONOTmixoil in gasoline.
DONOTmodifyengineto run on alternatefuels.
To protect the fueI system from gum formation, mix in afue!
stabiiizerwhen adding fueL See Storage.Ali fuei is not the
same. if you experiencestarting or performanceproblemsafter
using fue!, switch to a different fuel provider or changebrands.
This engine is certifiedto operateon gasoiine.The emission
control system for this engineis EM (EngineModifications).
WARNING
Fueiand its vapors are extremely flammable and
explosive.
Fire or explosion can causesevere burns or
death.
WHENADEmNGFUEL
• TurnpressurewasherOFFandlet it coolat least2 minutes
beforeremovingfuelcap. Loosencapslowlyto relievepressure
in tank.
• Fillfuel tankoutdoors.
o DONOToverfilltank.Allowspacefor fuel expansion.
• Iffuel spills waituntil it evaporatesbeforestartingengine.
o Keepfuelawayfrornsparks,openflames,pilot lights,heat,and
otherignitionsources.
• DONOTlight a cigaretteor smoke.
1. Cieanareaaround fuel fiii cap, remove cap.
2. Siowiy add regular unleadedfuel (A) to fuet tank (B). Be
carefui not to overfiii. Aiiow about 1.5" (4 cm) (C) of tank
space for fuel expansion.
CAUTION! AIcohoI-blendedfuels (caiied gasohot, ethanol or
methanol) can attract moisture, which leadsto separationand
formation of acids during storage. Acidic gas can damagethe
fuel system of an engine while in storage.
To avoid engineproblems,the fuel system should be treated
with a fuel preserveror emptiedbefore storage of 30 days or
longer, if adding a fuel preserver, fiii the fuei tank with fresh
fuel. if oniy partiaiiy fiiied, air in the tank wiii promote fuel
deterioration during storage. If fuel preserver is not used,
drainthe fueI tank, start the engineand iet it run untii the fuel
lines andcarburetor are empty. Usefresh fuel nextseason. See
Storagefor additionalinformation.
NEVERuseengine or carburetor cleaner products in the fuel
tank as permanent damage may occur.
Ataltitudesover5,000feet(1524meters),aminimum
85octane/ 85 AKI (89 RON) gasoline is acceptable.To
remain emissions compiiant, high attitude adjustment is
required. Operation without this adjustment wiii cause
decreasedperformance, increasedfuel consumption, and
increasedemissions. Seea qualified Sears dealer for high
altitude adjustment information. Operation of the engine at
altitudes below 2,500 feet (762 meters) with the high altitude
kit is not recommended.
Cennect Hese and Water Supply te Pump
NOTE:Remove and discard the shipping caps from the
pump's high pressure outiet and water inlet before attaching
hoses.
1. Uncoii high pressure hose and attach one end of hose to
base of spray gun. Tighten by hand.
WARNING
The high pressure stream of water that this
equipment produces can cut through skin and its
underlying tissues, leadingto serious injury and
)ossibb amputation.
* NEVERconnecthighpressurehoseto nozzbextension.
* Keephigh pressurehoseconnectedto purnpand spraygun
whilesysternis pressurized.
. Alwaysbecertainspraygun,nozzlesandaccessoriesare
correctlyattached.
Attach other end of high pressure hose to high pressure
outlet on pump. Tighten by hand.
3, Beforeconnecting garden hose to water inlet, inspect
inlet screen. Cleanscreen (A) if it contains debris or have
it replaced if damaged.DO NOT run pressure washer if
inlet screen is damaged or missing,
.
Run water through garden hose for 30 seconds to flush
it of debris. Turn off water.
iMPORTANT:DO NOTsiphon standing water for the water
supply. Use ONLYcoId water (Iess than 100%).
5. Connectgarden hose (not to exceed50 feet in length) to
water inlet. Tighten by hand.
NOTICE
Using a OneWay Vatve(vacuum breaker or check vaiv@
at pump inlet can cause pump or iniet connector damage.
ThereMUSTbeat leastten feet(3 rn) of unrestrictedgarden
hosebetweenthe pressurewasherinletandanydevice,suchas
avacuumbreakeror checkvalve.
Darnageto equipmentresultingfrom failureto followthis
instructionwill voidwarranty,
6. Turn ONwater, point gun in a safe direction and squeeze
trigger to purge pump system of air and impurities.
WARNING
jRiskof eye injury.
_Spray can splash back or propel objects.
Alwayswearsafetygoggleswhen usingthis equipmentor in
vicinityof whereequipmentis in use.
Beforestartingthe pressurewasher,besureyouarewearing
adequatesafetygoggles.
NEVERsubstitutesafetyglassesfor safetygoggles.
ChecMJst Befere Starting Engine
Reviewthe unit to ensure you have performed all of the
following:
1. Besureto read Safety Ru/'esand Operationsections
before using the cleaning system.
2. Makesure handle is in place and secure.
3. Checkthat oii has beenaddedto proper level in engine
crankcase.
4. Add proper fue! to fueI tank.
5. Checkfor proper hose connections (high pressure and
water suppiy) and that there are no kinks, cuts, or
damageto the high pressure hose.
6. Provide proper water supply (not to exceed 100%).

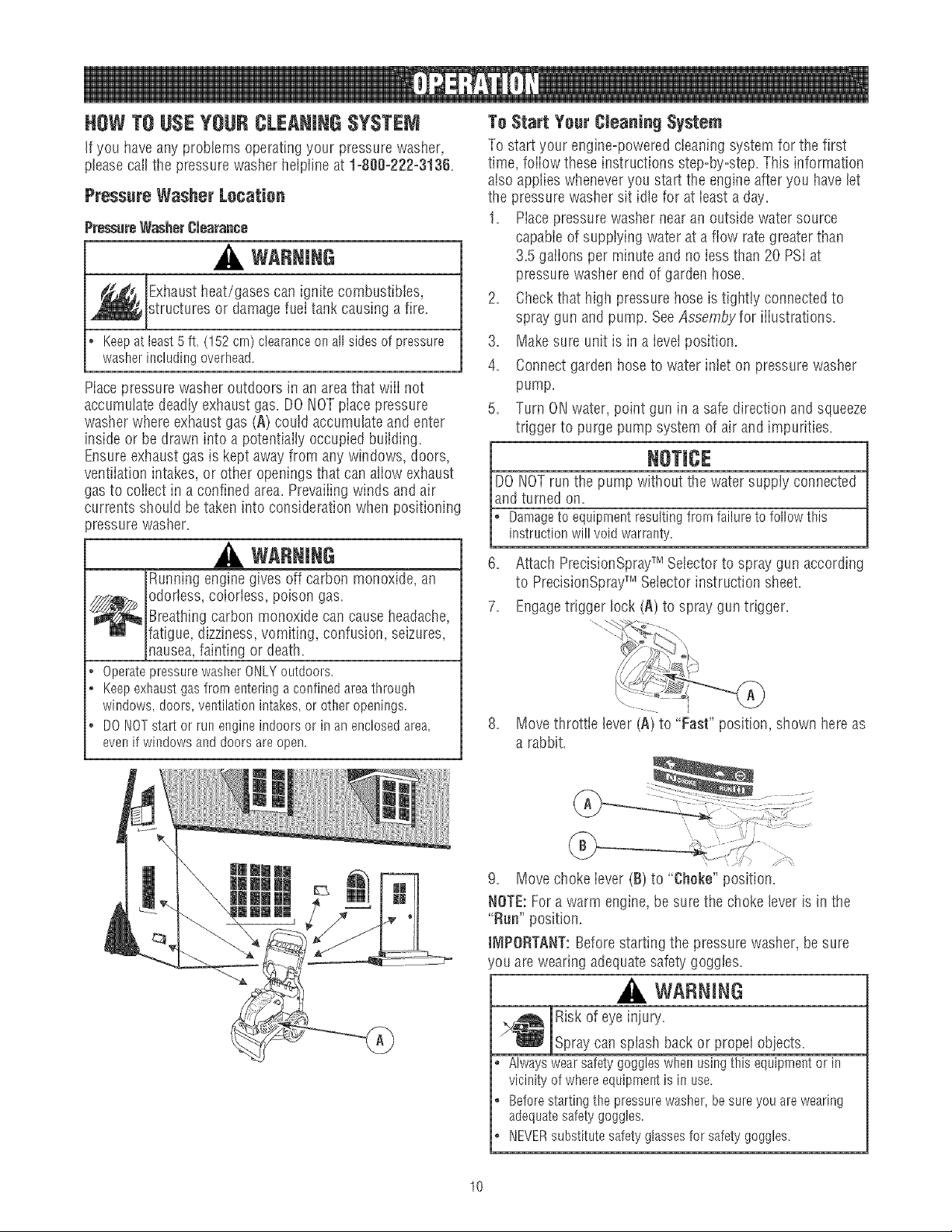

HOWTO USEYOURCLEANINGSYSTEM
If you haveany probbms operating your pressure washer,
please call the pressure washer heJpfineat 1-800-222-3136,
Pressure Washer Lecation
PressureWasherCJearance
VANNING
Exhaustheat/gases can ignite combustibbs,
structures or damage fuei tank causing a fire.
o Keepat least5ft. (152cm) clearanceonall sidesof pressure
washerincludingoverhead.
Macepressure washer outdoors in an areathat wiii not
accumulate deadty exhaust gas. DO NOT piace pressure
washer where exhaust gas (A) could accumulateand enter
inside or be drawn into a potentiaily occupied building.
Ensureexhaust gas is kept awayfrom any windows, doors,
ventiiation intakes, or other openings that can aliow exhaust
gas to coiiect in a confined area. Prevaiiingwinds and air
currents should be taken into consideration when positioning
_ressurewasher.
WARNING
Running engine gives off carbon monoxide, an
odorless, colorless, poison gas.
Breathingcarbon monoxide can causeheadache,
fatigue, dizziness, vomiting, confusion, seizures,
nausea,fainting or death.
° OperatepressurewasherONLYoutdoors.
o Keepexhaustgasfromenteringaconfinedareathrough
windows,doors,ventilationintakes,or otheropenings.
• DONOTstat or runengineindoorsor in anenclosedarea,
evenif windowsanddoorsare open.
To Start Your CmeaningSystem
To start your engine=poweredcleaning system for the first
time, foiiow these instructions step=by=step.This information
also applies wheneveryou start the engine after you have let
the pressure washer sit idle for at bast a day.
1= Placepressure washer near an outside water source
capable of supplying water at a flow rate greater than
3.5 galions per minute and no iess than 20 PSi at
pressurewasher end of garden hose.
2. Checkthat higil pressure hose is tightly connected to
spray gun and pump. See Assemby for illustrations.
3. Makesure unit is in a ievei position.
4. Connectgarden hose to water intet on pressure washer
pump.
5. Turn ONwater, point gun in a safe direction and squeeze
trigger to purge pump system of air and impurities.
6. Attach PrecisionSprayTM Selectorto spray gun according
to PrecisionSprayTM Selector instruction sheet.
7. Engagetrigger lock (A) to spray gun trigger.
8. Movethrottle lever (Ai to "Fast position, shown hereas
a rabbit.
9. Move choke iever (B) to "Choke" position.
NOTE:For a warm engine, be sure the choke lever is in the
"Run" position.
iMPORTANT:Before starting the pressurewasher, be sure
ou are wearing adequate safety goggbs.
WARNING
>_ iRisk of eYeinjurY.
" |Spray can splash back or propel objects.
Alwayswearsafetygoggleswhenusingthis equipmentor in
vicinityof whereequipmentis in use
Beforestartingthe pressurewasher,besureyouarewearing
adequatesafetygoggles.
NEVERsubstitutesafetyglassesfor safetygoggles.
10
lB. Whenstartingengine,positionyourselfas
recommended,grasphandbandpuffrecoiistarter
Jightiyuntilyoufeelsomeresistance,thenpulIbdskiy.
WARNING
Startercord kickback (rapid retraction) can result
in bodily injury. Kickbackwill pulI handand arm
toward enginefaster than you can iet go.
Broken bones, fractures, bruises, or sprains
could result.
o NEVERpullstartercordwithout first relievingspraygun
pressure.
• Whenstartingengine_pullcord slowlyuntil resistanceis felt
andthen pullrapidlyto avoidkickback.
o Aftereachstartingattempt_whereenginefailsto run,always
pointspraygunin safedirectionandsqueezesprayguntrigger
to releasehighpressure.Engagesprayguntrigger lock.
• Firmlygraspspraygunwith bothhandswhenusinghigh
pressuresprayto avoidiniury whenspraygun kicksback.
1. Return recoii starter slowly. DO NOTlet rope "snap
back" against starter.
12. When engine starts, slowiy move choke iever to "Run"
position, as engine warms, if engine falters, move choke
lever to "Choke" position, then to "Run" position.
13. After each starting attempt, where engine fails to run,
always point gun in safe direction and squeezespray
gun trigger to release high pressure. Movechoke lever
to "Choke" position, and repeatsteps 10through 12.
14. If engine faiis to start after six pulis, move choke lever to
"Run" position, and repeat steps 1Othrough 12.
NOTE:Always keep the throttle iever in the "Fast" position
when operating the pressure washer.
®
o
®
o
WARNING
The high pressurestream of water that thb
equipment produces can cut through skin and its
underlying tissues, ieadingto serious injury and
)ossible amputation.
Spray gun traps high water pressure, even when
engine is stopped and water is disconnected,
which can cause injury.
DONOTallowCHILDRENto operatepressurewasher.
Keephighpressurehoseconnectedto pumpand spraygun
whilesystemis pressurized.
NEVERaim spray'gutsat people,animals,or plants.
DONOTsecurespraygun in openposition.
DONOTleavespraygununattendedwhilernachineis running.
NEVERusea spraygun whichdoesnot havea triggerlock or
triggerguardin placeandin workingorder.
Alwaysbecertainspraygun,nozzlesandaccessoriesare
correctlyattached.
WARNING
Contact with muffler area can result in serious
burns.
Exhaustheat/gases can ignite combustibles,
structures or damage fuel tank causing a fire.
®
o
o
DONOTtouchhot partsandAVOIDhot exhaustgases.
Allowequipmentto cool beforetouching.
Keepat least5 feet (152cm) of clearanceon all sidesof
pressurewasherincludingoverhead.
Codeof FederalRegulation(CFR)Title36 Parks_Forests,and
PublicPropertyrequireequiprnentpoweredby aninternal
combustionengineto haveasparkarrester rnaintainedin
effectiveworkingorder,complyingto USDAForestservice
standard5100-1Cor laterrevision.Inthe Stateof Californiaa
sparkarresteris requiredundersection4442of the California
Publicresourcescode.Otherstatesmay havesimilarlaws.
How te Step Your Cleaning System
1. Reieasespray gun trigger and let engine idle for two
minutes.
2. Movethrottle to SLOWposition, then STOPposition.
WARNING
Backfire,fire or engine damagecould occur.
o DONOTstopenginebymovingchokeleverto "Cheke"position.
11
3. ALWAYSpointsprayguninasafedirectionandsqueeze
sprayguntriggerto reteaseretainedhighwaterpressure.
iMPORTANT:Sprayguntrapshighwaterpressure,even
whenengineisstoppedandwaterisdisconnected.
WARNING
The high pressure stream of water that this
equipment produces can cut through skin and its
underlying tissues, leadingto serious injury and
)ossibte amputation.
Spray gun traps high water pressure, even when
engine is stopped and water is disconnected,
which can cause injury.
• Keephighpressurehoseconnectedto purnpandspraygun
whilesystemis pressurized.
o ALWAYSpointspraygunin safedirectionandsqueezespray
guntrigger,to releasehigh pressureeverytime you stop
engine.Engagetrigger lockwhennot in use.
4. Engagetrigger lock on spray gun when not in use.
How te 8so Accessory Tray
The unit is equipped with an accessory tray with placesto
store your spraygun and PrecisionSprayTM Seiector. There is
also a hook at the front of the accessory tray to hoid your
high pressure hose. identify alI accessories with the
iliustration on page 6.
NOTE:The extra hoie in the tray is for storing a utiiity brush.
The extra ciip in the tray is for storing a turbo nozzle.The
brush and turbo nozzieare NOTincluded with your pressure
washer. You can buy these items as optional accessories.
1= Mace PrecisionSprayTM Selectorthrougll hole on
accessory tray, as shown.
.
3.
Mace spray gun through hote on accessory tray on rigllt
side of unit.
Hang high pressure hose on hook attached to accessory
tray on front of tray as shown.
How to Use PrecidonSpray TM Sdedor
Referto the PrecisionSprayTM Selector instruction sheet for
proper use.
[ NOTICF
Product damagewiii occur if the gun trigger is squeezed
whiie the Selector is in-betweerH_ozziesettings.
NEVERturnthe Selectorwhilespraying.
Cteadng and Applying Hetergent
i A CAOT O
NEVERusecausticliquidwithpressurewasher
UseONLYpressurewashersafedetergents/soaps.Followall
rnanufacturersinstructions.
Chemicalscan causebodily injury, and/or property damage.
Te apply detergentfeiiew thesesteps:
1. Attach one of the detergent siphon hosesfoiiowing
instructions Attach Detefgent Siphon Hoseto Pump.
iMPORTANT:Besure engine is off and allowed to cool before
switching detergent siphoning hoses.
WARNING
Contact with muffler area can result in serious
burns.
Exhaustheat/gases can ignite combustibles,
structures or damage fuel tank causing a fire.
o DONOTtouchhot partsandAVOIDhot exhaustgases.
• Allowequipmentto cool beforetouching.
2. Preparedetergent soiution as required by job.
3. Makesure detergent shut=off valve on cleaning tank is in
"Off" position.
4= If using cleaning tank, pour detergent into cleaning tank.
NOTE:The cleaning tank holds one gaiion.
5. Rotate PrecisionSprayTM Selector to a iow pressure
position, as described in the PrecisionSprayTM Selector
instuction sheet.
NOTE:Detergentcannot be applied with the PrecisionSprayTM
Seiector in a high pressure position.
6= Make sure garden hose is connected to water inlet.
Checkthat high pressure hose is connected to spray gun
and pump. Turn on water.
NSTICE
You must attach ali hoses before
Startingthe enginewithoutallthe hosesconnectedandwithout
thewaterturnedONwill damagethe pump.
Damageto equipmentresultingfrom failureto followthis
instructionwill void warranty.
12
7. EngagetriggerIockonspraygunandstartengine
foliowinginstructionsHow to Start Your Pressure
Washer.
8£ If using cbaning tank, rotate detergentshut-off valve on
cleaning tank to "On" position (A).
/
J
iMPORTANT:if using detergent siphoning hose, makesure
detergent shut-off valve on cleaning tank is in the "Off"
position.
8B. If using detergent siphoning hose, piacesmali fiiter end
of detergentsiphoning tube into detergentcontainer.
NOTE:Makesure the fiiter is fully submerged in detergent
while applying detergent.
NOTICE
Contact with the hot muffbr can damage detergent
siphoning tube.
Wheninsertingthe filterintoadetergentsolutionbottle,route
the tubeso asto keepit from inadvertentlycontactingthe hot
rnuffler.
9. Apply detergentto a dry surface, starting at lower
portion of area to be washedand work upward, using
long, even, overlapping strokes.
10. Aliow detergentto "soak in" for 3-5 minutes before
washing and rinsing. Re@plyas neededto prevent
surface from drying. DO NOTaiiow detergentto dry on
(prevents streaking).
iMPORTANT:When using the detergentsiphoning hose, you
must flush the detergent siphoning system after each use by
placing the fiiter into a bucket of cteanwater, then run the
pressure washer in Iow pressure for 1-2 minutes.
Pressure Washer Rinsing
After detergent is applied, scourthe surface and rinseit clean
as fellows:
f. if using cbaning tank, rotate detergentshut=off valve on
cleaning tank to "Off" position=
2. Rotate PrecisionSprayTM Selector to a high pressure
position, as described in the PrecisionSprayTM Selector
instruction sheet.
3. Keepspray gun a safe distance from spray surface.
WARNING
Kickbackfrom spray gun can causeyou to fall.
o Operatepressurewasherfrom a stablesurface.
o Beextrerne[ycarefulif you mustusethe pressurewasherfrom
a ladder,scaffolding,or anyothersimilarlocation.
• Firmlygraspspraygunwithboth handswhenusing high
pressuresprayto avoidiniurywhenspraygunkicksback.
4. Apply a high pressure spray to a small area and then
check the surface for damage.If no damage,proceed to
step 5.
Start at top of areato be rinsed, working down with
same overiapping strokes used for cleaning.
Cteaning Detergent $iphening Tube
If you used the detergentsiphoning tube, you must flush it
with clean water before stopping the engine.
1. Engagetrigger iock on spray gun.
2. Piacedetergent siphoning tube/filter in a bucket full of
ciean water.
3. Rotate PrecisionSprayTM Selector to a iow pressure
position, as described in the PrecisionSprayTM Selector
instruction sheet.
4. Flushfor 1-2 minutes.
5. Shut off engine foliowing instructions How to Stop
Pressure Washerand turn off water supply.
6. ALWAYS point gun in a safe direction and squeezespray
gun trigger to releaseretained high water pressure.
IMPORTANT:Spraygun traps high water pressure,evenwhen
engineis stopped and water is disconnected.
WARNING
The high pressurestream of water that this
equipment produces can cut through skin and its
_ nderlying tissues, ieadingto serious injupj and
}ossible amputation.
Spray gun traps high water pressure, even when
engine is stopped and water is disconnected,
which can cause injupJ.
o Keephighpressurehoseconnectedto purnpandspraygun
whilesystemis pressurized.
• ALWAYSpointspraygunin safedirectionandsqueezespray
guntrigger,to releasehigh pressure,everytimeyou stop
engine.Engagetrigger lockwhennot in use.
autematic Ceel gewn System {Thermal lleiief)
If you run the engine on your pressure washer for
3-5 minutes without pressing the trigger on the spray gun,
circulating water in the pump can reach temperatures above
125%. The system engagesto cool the pump by discharging
the warm water onto the ground.
13

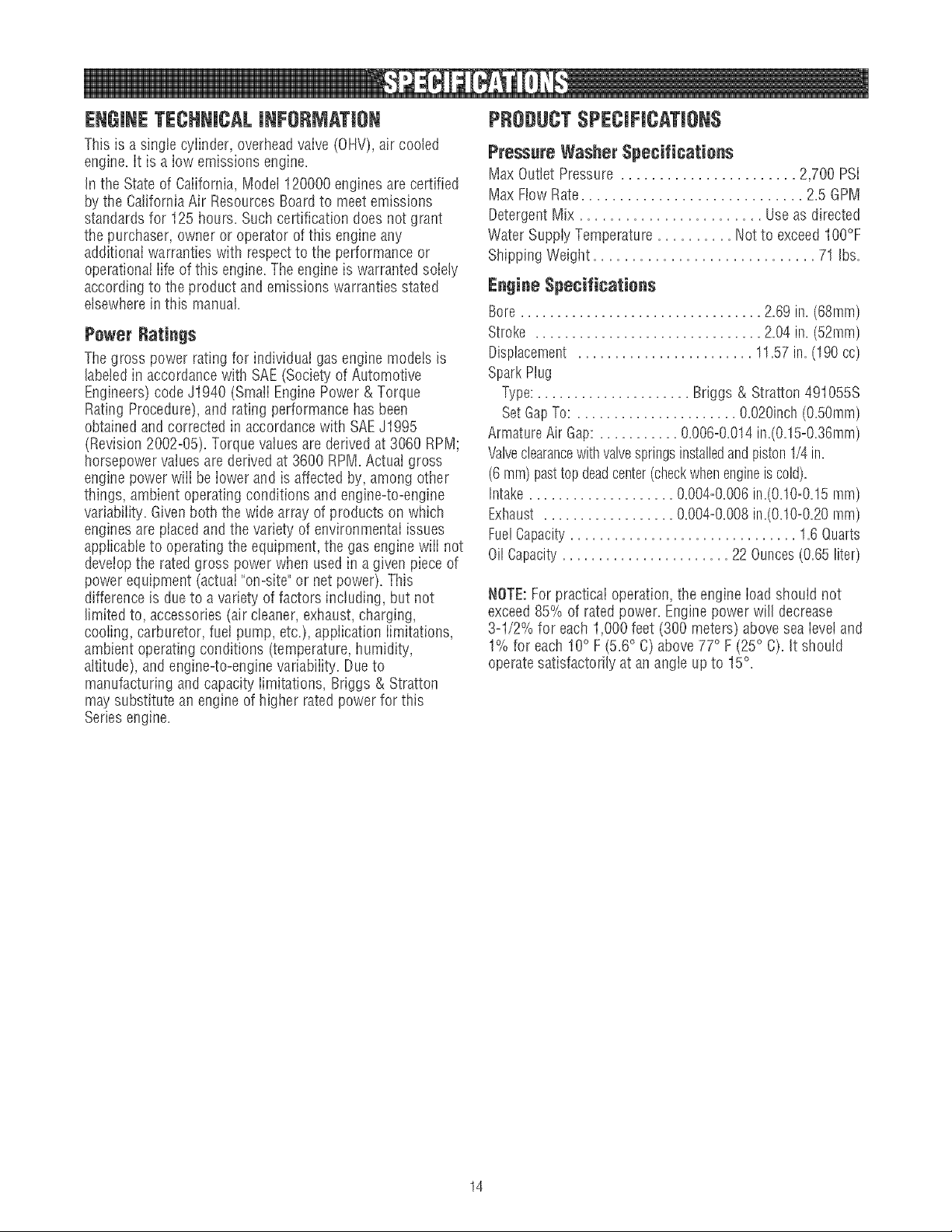

ENGINETECHNICALiNFORtViATION
This is a single cylinder, overhead valve (OHV), air cooled
engine, it is a iow emissions engine.
In the Stateof Caiifornia, Model 120000 engines are certified
by the California Air Resources Boardto meet emissions
standards for 125 hours. Such certification does not grant
the purchaser, owner or operator of this engine any
additional warranties with respectto the performance or
operational life of this engine. The engine is warranted soidy
according to the product and emissions warranties stated
elsewherein this manual=
Power Ratings
The gross power rating for individuaI gas engine models is
labeledin accordance with SAE(Society of Automotive
Engineers)code J1940 (Small Engine Power & Torque
Rating Procedure), and rating performance has been
obtained andcorrected in accordancewith SAEJ1995
(Revision 2002=05). Torque values are derived at 3060 RPM;
horsepower values are derived at 3600 RPM. Actuai gross
engine power wiii be lower and is affected by, among other
things, ambient operating conditions and engine-to-engine
variabiiity. Given both the wide array of products on which
engines are placed and the variety of environmental issues
appiicabb to operating the equipment, the gas engine wiii not
develop the rated gross power when used in a given piece of
power equipment (actual "on-site" or net power). This
difference is due to a variety of factors including, but not
limited to, accessories (air cteaner, exhaust,charging,
cooiing, carburetor, fuel pump, etc.), appiication iimitations,
ambient operating conditions (temperature,humidity,
altitude), and engine-to-engine variabiiity. Due to
manufacturing and capacity iimitations, Briggs & Stratton
maysubstitute an engine of higher rated power for this
Series engine.
PRODUCTSPECiFiCATiONS
PressureWasherSpecifications
Max Outbt Pressure ....................... 2,700 PSi
Max Ftow Rate ............................. 2.5 GPM
Detergent Mix ........................ Use as directed
Water Suppiy Temperature .......... Not to exceed 100%
Shipping Weiglst............................. 71 Ibs.
Engine Specifications
Bore ................................. £69 in. (68mm)
Stroke ............................... £04 in. (52ram)
Displacement ........................ 11.57 in. (190 cc)
SparkPlug
Type: ..................... Briggs & Stratton 491055S
SetGapTo: ...................... O.020inch(O.50mm)
ArrnatureAir Gap: ........... 0.006-0.014in.(O.15-0.36rnm)
Valveclearancewithvalvespringsinstalledand piston1/4in,
(6 turn)pasttop deadcenter(checkwhenengineis cold),
Intake .................... 0.004°0.006in.(0.10=0.15ram)
Exhaust .................. 0.004-0.008in.(O.10-O.20turn)
FuelCapacity............................... 1.6 Quarts
OilCapacity ....................... 22 Ounces(0.65 liter)
NOTE:For practicai operation, the engine ioad should not
exceed 85% of rated power. Engine power will decrease
3-I/2% for each 1,000 feet (300 meters) above sea Ievei and
1% for each 10° F (5.6° C) above 77° F (25° C). It should
operatesatisfactorily at an angle up to 15°.
14

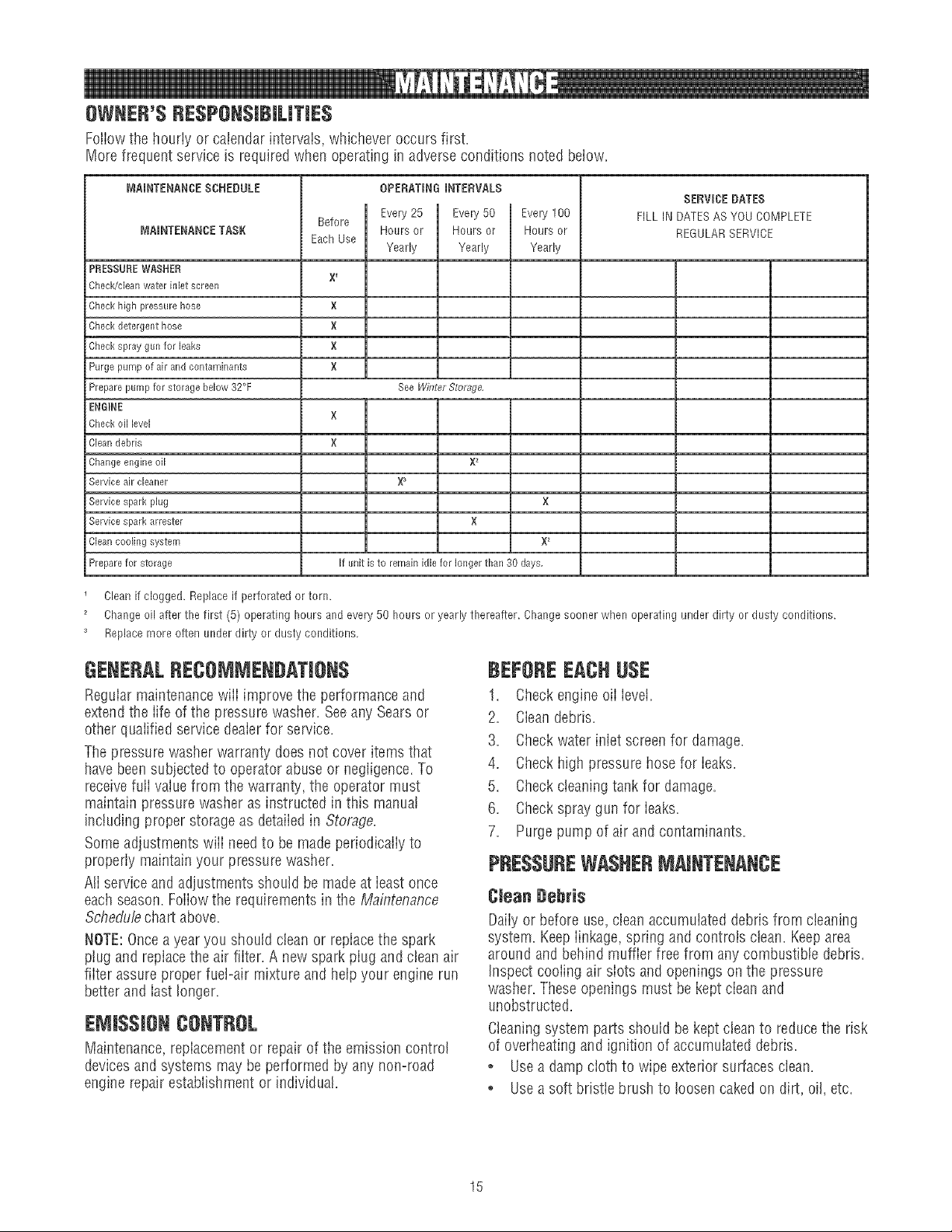

OWNER'SRESPONSiBiLiTIES
Followthe hourly or calendar intervals, whichever occurs first.
More frequent service is required when operating in adverse conditions noted below.
MABNTENANCESCHEBULE
_ABNTENANCETASK
PRESSURE WASHER
Chec_dcieanwater inlet screen
Check high pressure hose
Check detergent hose
Check spray gun for leaks
Purge pump of air and contaminants
Prepare pump for storage below 32°F
ENGINE
Before
Each Use
X 1
X
X
X
X
OPERATINGINTERVALS
Every 25 1 Evely 50
Hours or Hours or
Yearly Yearly
See WiRter Storage,
Every lO0
Hours or
Yearly
SERVICEDATES
FILL IN DATESAS YOU COMPLETE
REGULARSERVICE
Check oil level
Clean debris
Change engine oil
Service air cleaner
Service spark plug
Service spark attester
Clean cooling system
Prepare for storage
X
X
X
X
X_
If unit is to remain idle for longer than 30 days,
Cleanif clogged. Replace if perforated or torn.
Change oil after the first (5) operating hours and every 50 hours or yearly thereafter. Changesooner when operating under dirty or dusty conditions.
Replace more often under dirty or dusty conditions,
GENERALRECOMMENDATIONS
Reguiar maintenancewill improve the performance and
extendthe life of the pressure washer. Seeany Sears or
other qualified service deaierfor service.
The pressure washer warranty does not cover items that
have been subjected to operator abuse or negligence.To
receivefuli value from the warranty, the operator must
maintain pressure washer as instructed in this manual
including proper storage as detaiied in Storage.
Some adjustments wili need to be made periodicaliy to
properiy maintain your pressure washer.
Ali service and adjustments should be made at ieast once
each season. Foiiow the requirements in the Maintenance
Schedu/echart above.
NOTE:Oncea year you should clean or replace the spark
ptug and repiace the air fiiter. A new spark piug and clean air
fiiter assure proper fuel-air mixture and hetp your engine run
better and iast longer.
EMiSSiONCONTROL
Maintenance,replacementor repair of the emission control
devices and systems may be performed by any non-road
engine repair establishment or individual.
BEFOREEACHUSE
1. Checkengine oil Ievei.
2. Cleandebris.
3. Checkwater inlet screen for damage.
4. Checkhigh pressure hose for ieaks.
5. Checkcleaning tank for damage.
6. Checkspray gun for ieaks.
7. Purge pump of air and contaminants.
PRESSUREWASHERMAINTENANCE
CmeanDebris
Daily or before use,clean accumuiated debris from cleaning
system. Keeplinkage, spring and controts ctean. Keeparea
around and behind muffler free from any combustible debris.
Inspect cooiing air siots and openings on the pressure
washer. Theseopenings must be kept clean and
unobstructed.
Cleaningsystem parts should be kept clean to reduce the risk
of overheating and ignition of accumuiated debris.
o Usea damp cloth to wipe exterior surfaces clean.
, Usea soft bdstie brush to loosen caked on dirt, oil, etc.
15
, Useavacuumcleanerto pick up loose dirt anddebris.
NOTICE
j lmproper treatment of pressurewasher can damage it and
_horten_ ....
its life.
DONOTinsertanyobjectstbroughcoolingslots.
Check and Clean inlet Screen
Examinegarden hose inlet screen. Clean if it is clogged or
replace if it is torn.
Check High Pressure Hese
High pressure hoses can develop leaks from wear, kinking,
or abuse, inspect hose before each use. @eck for cuts,
leaks, abrasions, buiging of cover, or damage or movement
of coupiings. If any of these conditions exist, replace hose
immediately.
WARNING
The high pressure stream of water that this
_ quipment produces can cut through skin and its
underiying tissues, ieadingto serious injury and
)ossibb amputation.
* NEVERrepairhigh pressurehose.Replaceit.
* ReplacementhoseratingMUSTexceedmaxh_nurnpressure
ratingof unit.
Check Spray Gun
Examinehose connection to spray gun and makesure it is
secure. Test trigger by pressing it and making sure it springs
back into piace when you releaseit. Put safety iatch in UP
position and test trigger. You should not be abie to press
trigger. Replacespray gun immediately if it fails any of these
tests.
Hezzle Maintenance
A pulsing sensation felt while squeezingthe spray gun trigger
may becaused by excessive pump pressure. The principai
cause of excessive pump pressure is a nozzleclogged or
restricted with foreign materials, such as dirt, etc. To correct
the problem, immediately clean the nozzlefollowing these
instructions:
1. Shut off engine and turn off water suppiy.
2. ALWAYSpoint spray gun in a safe direction and squeeze
spray gun trigger to releaseretained high water pressure.
WARNING
The high pressure stream of water that this
equipment produces can cut through skin and its
_ nderiying tissues, ieading to serious injury and
possible amputation.
Spray gun traps high water pressure, even when
engine is stopped and water is disconnected,
which can cause injury.
* Keephigh pressurehoseconnectedto pumpandspraygun
wbilesystemis pressurized.
o ALWAYSpointspraygunin safedirectionandsqueezespray
gemtrigger,to releasehighpressure,everytime you stop
engine.Engagetrigger lockwhennot in use.
3. Disconnect PrecisionSprayTM Selectorfrom spray gun.
4. Usea smaii paperclip to free any foreign material
clogging or restricting the high pressure nozzies (A).
5. Using a garden hose, removeadditional debris by back
flushing water through PrecisionSprayTM Selector. Back
flush between30 to 60 seconds.
6. ReconnectPrecisionSprayTM Selector to spray gun.
7. Makesure garden hose is connected to water iniet.
Checkthat higil pressure hose is connected to spray gun
and pump. Turn on water.
8. Engagetrigger Iock on spray gun and start engine
following instructions How to Start Your Pressure
Washe,_
9. Test pressure washer by operating with each nozzie
selection.
g_lling Maintenance
Purchasean O-Ring Repair Kit at your iocaI Sears or by
cailing l o800-4-MYoHOME(469-4663) or ontine at
www.sears.com, it is not inctuded with the pressure washer.
This kit includes replacement o-rings, rubber washer and
water inlet fiiter. Referto the instruction sheet provided in the
kit to service your unit's o-rings.
WARNING
The high pressurestream of water that this
_ quipment produces can cut through skin and its
underlying tissues, ieadingto serious injury and
}ossibte amputation.
• NEVERrepairleakingconnectionswitb sealantof anykind.
Replaceo-ringor seal.
Pump Oil Maintenance
DO NOTattempt any oiI maintenance on this pump. This
model does not require any pump oii maintenance. The pump
is pre°iubricated and seaiedfrom the factory, requiring no
additional lubrication for the life of the pump.
16

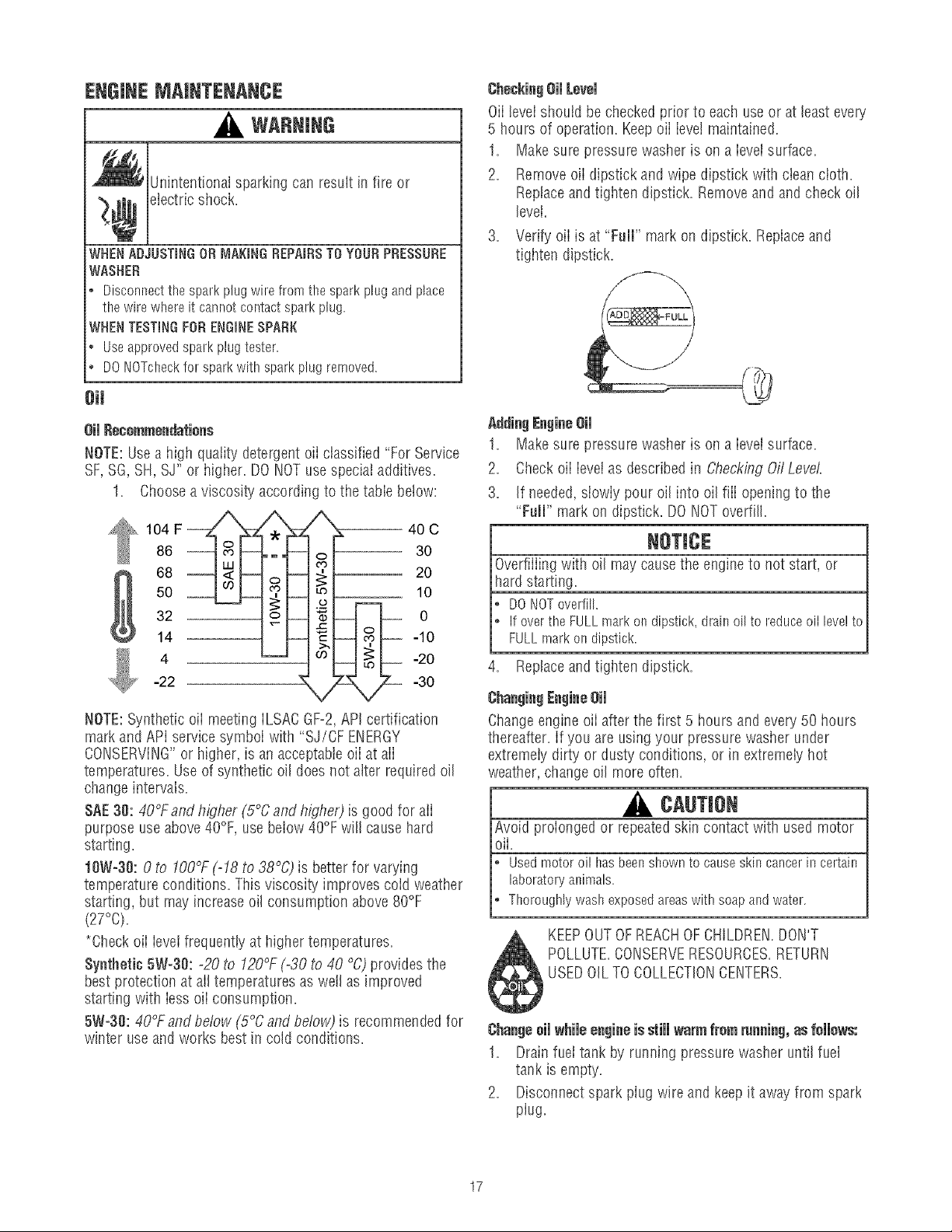

ENGINEMAINTENANCE
WARNING
Unintentional sparking can result in fire or
_ electric shock.
WHENADJUSTmNGOR MAKmNGREPNRSTO YOUR PRESSURE
WASHER
* Disconnect the spark plug wire from the spark plug and place
the wire where it cannot contact spark plug.
WHENTESTINGFOR ENGmNESPARK
* Use approved spark plug tester.
o DO NOTcheckfor spark with spark plug rernoved.
Oil
oimRecommendations
NOTE:Usea high quality detergent oiI ciassified "For Service
SF,SG, SH, SJ" or higher. DO NOTuse special additives.
1. Choosea viscosity according to the table below:
104 F
86
68
50
32
14
4
-22
40 C
o 30
20
10
_ 0
-10
-20
-30
NOTE:Synthetic oii meeting iLSAC GF-2,API certification
markand APi service symboi with "SJ/CF ENERGY
CONSERVING"or higher, is an acceptabie oii at aii
temperatures. Useof synthetic oil does not alter required oil
change intervals.
SAE30: 40°Fand higher (5°C and higher) is good for aii
purpose use above 40°F, use below 40°F will cause hard
starting.
10Wo30:0 to !O0°F (=18to 38°C) is better for varying
temperature conditions. This viscosity improves coid weather
starting, but may increase oil consumption above 80°F
(27%).
*Check oii ievei frequently at higher temperatures,
Synthetic 5w-3g: =20to 120°F(=30to 40 °C) provides the
best protection at all temperatures as well as improved
starting with iess oii consumption,
5W-30: 40°F and below (5°C and be/ow) is recommendedfor
winter use and works best in cold conditions.
CheckingOil Level
OiI level should be checked prior to each use or at least every
5 hours of operation. Keepoii ievei maintained.
1. Makesure pressure washer is on a ievei surface.
2. Remove oii dipstick and wipe dipstick with clean cioth.
Reptaceand tigilten dipstick. Removeand and check oil
levei.
3. Verify oiI is at "FuIF' mark on dipstick. Replaceand
tighten dipstick.
1. Makesure pressure washer is on a Ievei surface.
2. Checkoii ievei as described in Checking Off Level
3. If needed,siowiy pour oil into oil fiii opening to the
"Full" mark on dipstick. DO NOToverfill.
Overfiiiing with oil may cause the engine to not start, or
hard starting.
DO NOToverfill.
If over the FULL mark on dipstick, drain off to reduce oil level to
FULL rnark on dipstick.
4. Replaceand tigllten dipstick.
Changeengine oii after the first 5 hours and every 50 hours
thereafter, if you are using your pressure washer under
extremeiy dirty or dusty conditions, or in extremely hot
weather, change oil more often.
CAUTION
Avoid proionged or repeatedskin contact with used motor
oil.
Usedmotoroil hasbeenshownto causeskincancerincertain
laboratoryanimals.
Thoroughlywashexposedareaswith soapand water.
KEEPOUTOF REACHOF CHILDREN.DON'T
POLLUTE.CONSERVERESOURCES.RETURN
USEDOIL TO COLLECTIONCENTERS.
Changeoil whileengine is still warmfrom running,as follows:
1. Drain fuel tank by running pressure washer until fuel
tank is empty.
2. Disconnect spark plug wire and keep it awayfrom spark
plug.
17
3. Cleanarea around oil fill, remove oil fill cap/dipstick.
Wipe dipstick clean.
4. Tip your pressure washer to drain eli from eli fiii into a
suitabie container making sure you tip your unit away
from spark plug. When crankcaseis empty, return
pressure washer to upright position.
5. Slowly pour recommended oil (about 20 oz.) into oil fill
opening. Pauseto permit oil to settle. Fill to "Full" mark
on dipstick.
6. Wipe dipstick clean each time oil level is checked. DO
NOToverfill.
7. Replaceand tigllten dipstick.
8. Wipe up any remaining eli.
g. Reconnectspark plug wire to spark plug.
Service Air Cteaner
Your enginewiil not run properly and may be damagedif you
run it with a dirty air cteaner.
Servicethe air cleaner once every 25 hours of operation or
once eachyear, whichever comes first. Service more often if
operating under dirty or dusty conditions. Replacementsare
available at your local Sears service center.
Teservice the air cleaner,follow these steps:
1. Loosen two screws (A) and lift off cover (B).
2. Carefully removeair cleaner (C) from base (D).
3. Instati ciean (or new) air cleaner in base. Air cleaner
must fit securely in base.
4. Place cover over air cleaner and tighten screws.
NOTE:You can purchase new air filter elements by caIling
l=800o4=MY=HO_,IE(459-4663).
Service Spark Plu9
Servicethe spark piug every 1O0hours of operation or
yearly, whichever occurs first.
1. Cleanareaaround spark piug.
2. Removeand inspect spark plug.
3. Repiacespark plug if electrodes are pitted, burned or
porcelain is cracked. Usethe recommended replacement
plug. See Specifications.
4. Checkelectrode gap with wire feeler gauge and set spark
plug gap to 0.020 inch (0.50 ram) if necessary.
//
5. Instali spark piug and tighten firmly.
NOTE:You can purchase a new spark plug by calling
l=800o4=MY=HOME(469o4663).
Spark Attester Service
Your engine is not factory=equippedwith a spark arrester. In
some areas,it is iiiegai to operatean engine without a spark
arrester. Check iocai iaws and regulations. A spark attester is
avaiiable from your nearest Sears service center, if you need
to order a spark arrester, please call 1-800-4-MY-t-tOME
(469=4663).
The spark arrester must be serviced every50 hours to keep it
functioning as designed.
If the engine has been running, the muffler wiii be very hot.
Ailow the muffler to cool before servicing the spark arrester.
WARNING
_ ontact with muffler area can resuit in serious
burns.
Exhaustheat/gases can ignite combustibles,
structures or damage fuel tank causing a fire.
o DO NOTtouch hot parts and AVOID hot exhaust gases.
• Allow equipment to cool before touchh]g.
o Keep at least5 feet (152 cm) of clearance on all sides of
pressure washer including overhead.
• Codeof FederalRegulation (CFR)Title 36 Parks, Forests, and
Public Property require equlprnent powered by an inten]al
cornbustion engineto have a spark arrester rnaintained in
effective working order, complying to USDAForest service
stal]dard 5100-16 or later revbion. In the State of 6alifornia a
spark arrester is required under section 4442 of the California
Public resources code. Other states may have similar laws.
Remove spark arrester screen for cleaning and inspection.
• Replace if screen is damaged.
18
Air Ceomin9System
Overtime debris may accumulate in cylinder cooiing fins and
cannot be observed without partiai engine disassembly. For
this reason,we recommend you have an qualified Sears
service dealer clean the cooling system per recommended
intervals (see MaintenanceSchedub). Equaliy important is to
keeptop of engine free from debris. See @'eanDebris.
AFTEREACHUSE
Water should not remain in the unit for iong periods of time.
Sediments or minerals can deposit on pump parts and
"freeze" pump action. Followthese procedures after every
USe:
1. Ftush detergentsystem by turning its detergent shut-off
valveto "Off" position and run pressure washer with
PrecisionSprayTM Selector in a iow pressure position.
Flushfor one to two minutes.
2. Shut off engine, turn off water supply, point gun in a
safe direction and squeezetrigger to relievetrapped
pressure, engagetrigger lock ols spray gun and let
enginecoot.
WARNING
The high pressure stream of water that this
equipment produces can cut through skin and its
_ nderiying tissues, ieadingto serious injury and
)ossibieamputation.
Spray gun traps high water pressure, even when
engine is stopped and water is disconnected,
which can cause injury.
* Keephigh pressurehoseconnectedto pumpandspraygun
whilesystemis pressurized.
o ALWAYSpointspraygunin safedirectionandsqueezespray
guntrigger,to releasehigh pressureeverytime you stop
engine.Engagetrigger lockwhennot in use.
3. Disconnect hose from spray gun and high pressure
outbt on pump. Drain water from hose, gun, and nozzie
extension. Use a rag to wipe off the hose.
4. Empty pump of aii pumped iiquids by puIiing recoii
handb about 6 times. This should remove most liquid in
pump.
5. 6oiI high pressure hose and properly hang it on hook
provided on accessorytray.
6. Store unit in a dean, dry area.
7. If storing for more than 30 dayssee Long Term ,Storage
on next page.
WARNING
Fuei and its vapors are extremely flammable and
expiosive.
Fire or explosion can cause severeburns or
death.
WHENSTORiN6_FUELOREQUIP_IE_JTWiTH FUELI_JTANK
° Storeawayfrom furnaces,stoveswater heaters,clothes
dryers or otherappliancesthathavepilot light or otherignition
sourcebecausetheycanignitefuelvapors.
19
WINTERSTORAGE
To protectthe unit from freezing temperatwres:
1. Empty cleaning tank as follows:
a. Disconnect hose connected to injection fitting on
pump. Piace end of hose into suitabie container.
b. Rotate detergent shut-off valveto "On" position and
open the tanks cover. Gravity wiii empty tank
contents into container.
c. Reconnect hose to injection fitting on pump. Add
0.5 quart of clean fresh water to cleaning tank and
ciose tanks cover.
2. Fiush cteaning system by turning detergentshut-off
valveto "On" position, rotate PrecisionSprayTM Selector
to a Iow pressure position and run pressure washer.
Flush untii cleaning tank is empty. Turn its detergent
shut-off vaiveto "Off" position.
3. Foliow steps 2-5 in the previous section After Each Use.
4. Use pump saver, available at Sears retail item
7174403GS,to treat pump. This minimizes freeze
damage and iubricates pistons and seals.
5. If pump saver is not avaiiabie, connect a 3-foot section
of garden hose to water inlet adapter. Pour
RV-antifreeze (antifreeze without alcohol) into hose. Pull
recoii handletwice. Disconnect 3-foot hose.
6. Store unit in a clean, dry area.
LONGTER I STORAGE
If you do not plan to use the pressure washer for more than
30 days, you must prepare the engine and pump for long
term storage.
It is important to prevent gum deposits from forming in
essential fuel system parts such as the carburetor, fuet filter,
fuel hose or tank during storage. Also, experienceindicates
that alcohol-blended fuels (called gasohol, ethanol or
methanol) can attract moisture, which ieads to separation
and formation of acids during storage. Acidic gas can
damagethe fuel system of an engine while in storage.
Pretect Fuel System
FuelPre_er:
Fueican becomestab when stored over 30 days. Stab fuel
causes acid and gum deposits to form in the fuei system or
on essential carburetor parts. To keep fue! fresh, use Bdggs
& Stratton FRESHSTAR7Mfuel stabiiizer, available as a
liquid additive or a drip concentrate cartridge.
There is no need to drain gasoiine from the engine if a fuel
stabilizer is added according to instructions. Run the engine
for 2 minutes to circulate the stabiiizer throughout the fuel
system. The engine and fuet can then be stored up to
24 months.
If gasoline in the engine has not beentreated with a fuel
stabiiizer, it must be drained into an approved container. Run
the engine untii it stops from iack of fuel. The use of a fuel
stabilizer in the storage container is recommended to
maintain freshness.
Change (}ira
Whib engine is stiii warm, drain oil from crankcase. Refill
with recommended grade. See ChangingE,_gineOil.
Oil Cylinder Bere
* Removespark plug and pour about 1/2 ounce (15 mI) of
clean engine oii into the cyiinder.
* Instali spark plug and pull starter handle slowly to
distribute oil.
Pretect Pump
To protect the pump from damage caused by mineral
deposits or freezing, use PumpSaver, item 7174403GS, to
treat pump. This prevents freezedamage and lubricates
)istons and seals.
You must protect your unit from freezing temperatures.
Failureto do so will permanentlydamageyour purnpand
renderyour unit inoperable.
Freezedamageisnot coveredunderwarranty.
NOTE:PumpSaveris availabie as an optional accessory. It is
not included with the pressurewasher. Contact your iocaI
Searsservice center to purchase PumpSaver.
To use PumpSaver, make sure the pressurewasher is turned
off and disconnected from suppiy water. Readand foliow aii
instructions and warnings given on the PumpSavercontainer.
ether $terage Tips
1. DO NOTstore fuel from one seasonto another unless it
has beentreated as described in Protect Fud System.
2.
Repiacefuei container if it starts to rust. Rust and/or dirt
in fuel can cause problems if it's used with this unit.
Coverunit with a suitable protective cover that does not
retain moisture.
WARNING
_ Storagecovers can be flammable=
o DONOTplacea storagecoveroverahot pressurewasher.
• Letequipmentcoo[for a sufficbnttime beforeplacingthe
coveronthe equipment.
4. Store unit in a clean and dry area.
2O
Pumphas following prehJems:
failure to producepressure,
erratic pressure, chattering, Joss
of pressure, low water vaJume,
Detergent faib to mix with spray,
1. Rotate PrecisionSprayTM Selector to a
high pressure position.
2. Clear inlet.
3. Provide adequate water flow.
4. Straighten inlet hose, patch ieak.
5. Checkand clean inlet hose strainer.
6. Provide cooier water suppiy.
7. Clear blocks in high pressure hose or
replace hose.
8. Repiacegun.
9. Clean PrecisionSprayTM Selector nozzles.
10.
1.
Ca858
1. PrecisionSprayTM Selector is in a
low pressure position.
2. Water intet is biocked.
3. Inadequatewater suppiy.
4. Iniet hose is kinked or baking=
5. Clogged intet hose strainer.
6. Water suppiy is over IO0°F.
7. High pressure hose is blocked or
leaks,
8. Gun leaks.
9, Nozzlein PredsionSprayTM Selector
is obstructed=
10, Pump is faulty,
1, Detergentshut-off valve is in the
"Off" position,
2, PrecisionSprayTM Selector is in a
high pressure position,
Enginespeed is too siow,
Contact Searsservice facility
.
Move throttle control to FASTposition. If
Engine tans good at no-load bat enginestill "bogs down", contact Sears
"hogs" when load is added, service faciiity.
Dirty air cleaner, 1.
Out of fuel, 2=
Stale fuel, 3.
Spark plug wire not connected to 4.
spark plug.
Badspark plug, 5.
Water in fuel, 6.
Overchoking, 7=
Excessivelyrich fueI mixture, 8=
of fuel. Fill
Engine will nat start; or starts and
tans reagh.
.
2=
3=
4=
.
6.
7=
8=
Rotate detergent shut=off valveto "On"
position=
Rotate PrecisionSprayTM Selector to a
low pressure position.
Cleanor replaceair cleaner.
Fill fuel tank.
Drain fuel tank; fill with fresh fuel.
Connect wire to spark plug.
Repiacespark plug.
Drain fuel tank; fill with fresh fuel.
Openchoke fully and crank engine.
Contact Searsservice faciiity.
Engine shuts dawn daring Out fuel tank,
operation,
Engine lacks power. Dirty air filter.
Choke is opened too soon.
Engine "hunts" or falters,
Replaceair filter.
Move choke to halfway position until engine
runs smoothly.
21
CRAFTSMAN2700 PSi CJeanJngSystem 580_752160
Main Unit _ Exploded View
900 \
\
--3
--4
\
-- 13
16
-- i4
22
CRAFTSMAN2788 PSi Cleaning System 58&752168
Main Unit _ Parts List
item Part # Description
I 203187GS ASSY, Base
2 Z202522GS HANDLE
3 202904GS KIT, Biiiboard/Decaiwith Clips
195964GS Ctip, Tree
4 197480GS KIT, Wireform
5 192131GS KIT, Pump Mounting Hardware
6 199955GS KIT, CapChem
7 196006GS HOSE
8 B2203GS KiT, HandleConnector
9 75246GS HHS, Trilobular, 3/8o16 x 1ol/4
I0 201202GS ASSY,Selection Wand
11 193482GS GUN
12 201661GS KIT, GunHoNer
13 199229GS ASSY,Tank, Chem
192980GS Kit, Valve
14 198164GS ASSY, Pump (see pages 24°25)
194298GS Valve,Thermal Relief
23139DGS Key
15 202877GS KIT, Wheel
201313GS Axie
202606GS Hubcap
192050GS E-Ring
16 192310GS KiT, Vibration Mount
900 NSP ENGINE(12R512-O116-E1)
items Net illustrated
Part # Description
194256GS KiT, Tag Warning w/Clip
282763 COVER,Btack
202669GS DECAL,Shroud
202630GS DECAL,Recoil
275034 LABEL,Warning
AIO4ONGS HOSE,Chemical,24"
87815GS GOGGLES
202663GS MANUAL,Operator's
AB3061BGS OIL BOTTLE
OptionalAccessories
7175187GS
7175197GS
7175124GS
7175122GS
7175116GS
7175129GS
7175121GS
7174402GS
7174403GS
6092
6135
7174300GS
7174301GS
7174302GS
7174303GS
7174307GS
NotIJRustrated
GardenHose Quick Connect
Accessory Quick Connect
Rotating Brush Kit
30' RepiacementHose
0 Ring Repair Kit
Turbo Nozzle
25' Extension Hose
Hose Reei
Pump Saver
WASH, HydroFoamTM
KiT, HydroFoamTM Launcher & Wash
HouseWash Concentrate(makes 4 galions)
Deck Wash Concentrate (makes 2 gaiions)
Vehicie/BoatWash Concentrate (makes 4 gallons)
DegreaserConcentrate (makes4 gaiions)
MoWMildew Concentrate(makes 2 gallons)
23
CRAFTSMAN2700 PSi CJeanin9 System 580_752160
Pump -- Expi0ded View
0 o
o_
o
o
<)
0
©
24
CRAFTSMAN2700 PSi CJeanJngSystem 580,752160
Pump _ Parts List
item Part #
19 190571GS
28 190574GS
45 190578GS
62 190581GS
76 194298GS
A 190594GS
B 190588GS
C 190589GS
D 19380BGS
E 193806GS
F 190592GS
G 190593GS
H 193807GS
J 189971GS
K 193971GS
L 193972GS
Description
CAP,Oil
MANIFOLD
PIN
CAP,!/8
THERMALRELIEF
KIT,UNLOADER
KIT,WATERH'JLET,ANODIZED
KIT,OUTLET,ANODIZED
KIT,HEADBRASS
KIT,CHECKVALVES
KIT,INLETCHECK
KIT,CHEMICALINJECTION
KIT,SEALSET
KIT,CHEMICALHOSE
KIT,PIPEFITTH'dG
KIT,UNLOADERSEAT
items Net Hlustrated
190585GS OIL BOTTLE
B2384GS FILTER,Inlet
Optional Accessories
186452GS
FILTER,h_let,Bag of 10
NOTE:Item letters A oL are service kits and include all parts shown within the box.
25
ENGINE, Briggs and Stratten, 12R512 - Exploded View
1022 51A
51
993
883
619_ J
_J
1029
13U
505@
616
830
615 @
4O4 @
306
307 g
2_ 27o
__ 32_
s2_
1095 VAWEGASKETSET
1022
51A
51
993
16!
741
24
1102
684 2
158 20@
26
ENGINE, Briggs and $tratten, 12R512 - Exploded View
365
108
163
51
127
51A
95
0
276
188 %
425
968
967
287
847J
524_
%
443
445
842
%
259
11_
163
670
334
19o
883
613 %
957
977 CARBURETOR GASKETSET
276 _o_
633G
633A_
51
163
27
ENGINE, Briggs and Stratten, 12R512 - Exploded View
65
55 592 ®
121_
456
597
58
6O
121 CARBURETOR OVERHAUL KIT
276 _ 104_%
633_ 51
633A
51A
163
127 (_
137
51B
305
78 _
358 ENGRNEGASKET SET
163
12
842_ _
51A
1005
23
332 @
455
28
ENGINE,Briggs and Stratton, 12R512- Parts List
Item Par_# Description
1 697893 Cylinder Assembly
2 399269 Kit-Bushing/Seal (Magneto Side)
3 299819s £ Seal-Oil (Magneto Side)
4 498983 Sump-Engine
5 792381 Head-Cylinder
7 697230 £ 1`Gasket-Cylinder Head
8 495786 Breather Assembly
9 699833 £ Gasket-Breather
10 691125 Screw (Breather Assembly)
11 691260 Tube-Breather
11A 692937 Tube-Breather
12 692232 £ Gasket-Crankcase
13 691137 Screw (Cylinder Head)
15 691680 Plug-Oil Drain
16 691457 Crankshaft
20 399781 s £ Seal-Oil (PTO Side)
22 691092 Screw (Engine Bump)
23 790116 Flywheel
24 222698s Key-Flywheel
25 791968 Platen Assembly (Standard)
791326 Piston Assembly (.020" Oversize)
26 791969 Ring Set (Standard)
791324 Ring Set (.020" Oversize)
27 691866 Lock-Piston Pin
28 499423 Pin-Piston
29 499424 Rod-Connecting
32 691664 Screw (Connecting Rod)
32A 695759 Screw (Connecting Rod)
33 499642 Valve-Exhaust
34 499641 Valve-Intake
35 691304 Spring-Valve (Intake)
36 691304 Spring-Valve (Exhaust)
37 694086 Guard-Flywheel
40 692194 Retainer-Valve
43 691997 Slinger-Governor/Oil
45 690977 Tappet-Valve
46 694039 Camshaft
51 692668 ¥ £ :_:1`Gasket-Intake
51A 697735 ¥ £ _:1`Gasket-intake
51B 692555 ¥ £ :_1`Gasket-intake
55 691421 Housing-Rewind Starter
58 691921 Rope-Starter (Cutto Required Length)
60 281434s Grip-Starter Rope
65 690837 Screw (Rewind Starter)
78 691108 Screw (Flywheel Guard)
95 691636 Screw (Throttle Valve)
97 499682 Shaft-Throttle
104 691242 ¥ Pin-Float Hinge
108 691182 Valve-Choke
109 499681 Shaft-Choke
117 694250 Jet-Main (Standard)
118 498667 Jet-Main (High Altitude)
121 792383 Kit-Carburetor Overhaul
122 792382 Spacer-Carburetor
125 698055 Carburetor
127 694468 ¥ Plug-Welch
130 691203 Valve-Throttle
133 398187 Float-Carburetor
134 398188 ¥ Kit-Needle/Seat
137 693981 ¥ $ Gasket-Float Bowl
163 691894 ¥ £ $1` Gasket-Air Cleaner
187 791766 Line-Fuel (Cut to Required Length)
188 691147 Screw (Control Bracket)
190 690940 Screw (Fuel Tank)
192 694543 Bali-Rocker Arm
202 691303 Link-Mechanical Governor
209 691290 Spring-Governor
222 792397 Bracket-Control
227 690783 Lever-Governor Control
238 691300 Cap-Valve
259 691189 Bracket-Casing Clamp
276 271716 ¥ $ Washer-Sealing
287 690940 Screw (Dipstick Tube)
300 697590 Muffler
304 499676 Housing-Blower
305 691108 Screw (Blower Housing)
306 691232 Shield-Cylinder
item
307
332
333
334
337
356
358
365
404
425
443
445
455
456
459
505
523
524
525
562
584
585
592
597
601
608
613
613A
615
616
619
621
633
633A
635
67O
684
689
692
718
741
830
832
836
836A
842
843
847
851
868
883
886
914
914A
957
966
967
968
972
975
977
993
1005
1022
1023
1026
1029
1034
1059
1095
1102
1210
1211
£
¥
1`
Part #
690345
690662
802574
691061
692051
692390
792384
691129
690272
690244
690255
697029
791960
692299
281505s
691251
499621
692296
495265
691119
697734
691879
690800
691696
791850
497680
691108
691140
690340
698801
691108
692310
693867
691321
66538s
692294
690345
691855
690572
690959
790345
694544
691466
691147
697551
691031
691884
692047
493880s
692044
691893
696268
691108
691127
793606
690243
273356s
691342
699374
493640
792385
694088
691346
691890
499624
692045
691230
691343
692311
792386
691255
498144
498144
Included
Included
Included
Included
Description
Screw (Cylinder Shield)
Nut (Flywheel)
Armature-Magneto
Screw (Magneto Armature)
Plug-Spark
Wire-Stop
Gasket Set-Engine
Screw (Carburetor)
Washer (Governor Crank)
Screw (Air CleanerCover)
Screw (Air CleanerPrimer Base)
Filter-Air CleanerCartridge
Cup-Flywheel
Retainer-Spring
Plate-Pawl Friction
Nut (Governer Control Lever)
Dipstick
£ Seal-O Ring (Dipstick)
Dipstick Tube
Bolt (Governor Control Lever)
Cover-Breather Passage
£ Gasket-Breather Passage
Nut (Rewind Starter)
Screw (Pawl Friction Plate)
Clamp-Hose
Starter-Rewind
Screw (Muffler)
Screw (Muffler)
Retainer-Governor Shaft
Crank-Governor
Screw (Cylinder Head Plate)
Switch-Stop
¥ $ Seal-Choke/Throttle Shaft
¥ $ Seal-Choke/Throttle Shaft
Boot-Spark Plug
Spacer-Fuel Tank
Screw (Breather PassageCover)
Spring-Friction
Spring-Detent
Pin-Locating
Gear-Timing
Stud-Rocker Arm
Guard-Muffler
Screw (Muffler Guard)
Screw (Muffler Guard)
£ Seal-O Ring (Dipstick Tube)
Lever-Sleeve
Dipstick/Tube Assembly
Terminal-Spark Plug
£ 1 Seal-Valve
£ 1` Gasket-Exhaust
Gasket Kit-Cylinder Head/Plate
Screw (Rocker Cover)
Screw (Rocker Cover)
Cap-Fuel Tank
Base-Air Cleaner Primer
Fiiter-Pre Cleaner
Cover-Air Cleaner
Tank-Fuel
Bowl-Float
Gasket Set-Carburetor
£ 1 Gasket-Cylinder Head Plate
Fan-Flywheel
£ 1` Gasket-Rocker Cover
Cover-Rocker
Rod-Push
Rocker Arm
Guide-Push Rod
Kit-Screw/Washer
Gasket Set-Valve
Pilot-Guide
Pulley/Spring Assembly (Pulley)
Pulley/Spring Assembly (Spring)
in Engine GasketSeL Item 358
in Carburetor Overhaul Kit, Item 121
in Carburetor Gasket Set, item 977
in Valve Gasket Set, Item 1095
29
Sears, Roebuck and Co., &S,A, (Sears), the California Air Resources Board ICARB) and
the United States Environmental Protection Agency {U,S,EPA)
Emissions CentromSystem Warranty Statement
ISwneCs Defect Warranty Rights and 8hmigations)
The California Air Resources Board (CARB), U.S. EPA and Sears are
pleasedto explain the Emissions Centre[ System Warranty on your
srnaI[ offroad engine (SORE).hr California, new small ofroad
engines rnodel year 2006 and later must be designed, built and
equipped to meet the State's stringent anti-smog standards.
Elsewherein the United States, new non-road,spark-ignition engines
certified for mode[year 1997 and later must meet similar standardsset
forth bythe U.S. EPA.Searsmust warrant the emissions control
system on your enginefor the periodsof time listed below, provided
there has beenno abuse,neglector improper maintenanceof your
small of-road engine.
Your emissions centre[ system includes parts such as tire
carburetor, air cleaner, ignition system, fuel line, muffler and
catalytic converter. Also included rnay be connectors and other
emissions related assemblies.
Where a warrantable condition exists, Searswill repair your small
off-road engine at no cost to you including diagnosis, parts and
labor.
Sears, Roebuck and Co. Emissions Control Befects Warranty
Covera_je
Small of-road engines are warranted relative to ernissions control
parts defects for a period of two years, subiect to provisions set
2.
forth below. If any covered part on your engine is defective,the part
will be repaired or replaced by Sears.
Owner's Warranty Responsibilities
As tire small of-road engine owner, you are responsible for tire
performance of the required rnaintenancelisted inyour Operating
and Maintenance Instructions. Sears recommends that you retain all 3.
your receiptscovering maintenance on your small off-road engine
but Sears cannot deny warranty solely for the lack of receipts or for
your failure to ensurethe performance of all scheduled rnaintenance.
As the small off-road engine owner, you should however be aware
that Sears may deny you warranty coverage if your small of-road
engine or a part has failed due to abuse, neglect, improper 4.
rnaintenanceor unapproved modifications.
You are responsible for presenting your small off-road engineto an
Authorized Sears Service Dealeras soon as a problem exbts.
The undisputed warranty repairs should be completed hra
reasonable amount of time, not to exceed30 days.
If you have any questions regarding your warranty rights and
responsibilities, you should contact a Sears Service Representative
at 1-800-469-4663.
The emissions warranty is a defects warranty. Defects are iudged
on normal engine performance. The warranty is not related to an in-
use emissions test.
Sears, Ree#eek and Cn, Emissinns Cnntrni #efents Warranty
Prnvisinns
The following are specific provisions rebtive to your Emissions
Control DefectsWarranty Coverage.It is in addition to the Sears
enginewarranty for non-regulated enginesfound in the Operatingand
MahrtenanceInstructions.
1. Warranted Parts
Coverageunder this warranty extendsonly to the parts listed
below (the emissions control systems parts) to the extent these 6.
parts were present onthe enginepurchased.
a. Fuel Meterhrg System
* Cold start enrichment system
In the USA and Canada,a 24-hour hotlhre, 1-800-469-4663, has a rnenu of
hrforrnatlon.
* Carburetor and hrternal parts
* Fuel Pump
* Fuel line, fuel [hrefittings, clamps
, Fue[tank, cap and tether
, Carbon canister
b. Air Induction System
* Air cbaner
° Intake rnanl%d
. Purge and vent line
c Ignition System
, Spark plug(s)
, Magneto ignition system
d. Catalyst System
* Catalytic converter
, Exhaustmanifold
, Air iniection system, Pulsevalve
e. Miscellaneous Items
, Vacuum, temperature, position, tirne sensitive valves and
switches
o Connectors and assernNbs
Length of Coverage
Sears warrants to the initial owner and eachsubsequent
purchaser that the Warranted Parts shahbe free from defects in
materials and workrnanship which caused the failure of the
Warranted Parts for a period of two years from the date tire
engineis deliveredto a retail purchaser.
No Charge
Repair or replacement of airy Warranted Part will be performed
at no charge to the owner, hrcluding diagnostic labor which
leads to the determhration that a Warranted Part is defective if
the diagnostic work ls performed at an Authorized Sears
Service Dealer.
CJaims and Coverage Exclusions
Warranty claims shah be filed hraccordance with the provls_ons
of the Sears Engine Warranty Policy. Warranty coverage shall
be excludedfor failures ofWarranted Parts which are not
original Sears parts or becauseof abuse, neglect or improper
rnaintenanceas set forth in the Sears Engine Warranty Policy.
Sears is not liable to cover failures of Warranted Parts caused
by the use of add-on, non-original, or rnodified parts.
5. _daintenanse
Any Warranted Part which is not schedubd for rephcement as
required rnaintenanceor which is scheduled only for regular
inspection to the effect of "repair or replaceas necessary"shall
be warranted asto defects for tire warranty period. Any
Warranted Part which is scheduledfor replacementas required
rnaintenanceshall be warranted as to defects only for the period
of time up to tire first scheduled replacernentfor that part. Any
replacementpart that is equivalent in performance and
durabilityrnay be used in the perforrnanceof any maintenanceor
repairs. The owner is responsible for the performance of all
required rnaintenance as defined in the Sears Operating and
Maintenance Instructions.
Consequential Coverage
Coverage hereunder shall extend to the failure of any engine
components caused by tire failure of any Warranted Part still
under warranty.
pre-recorded rnessagesoffering you product maintenance
3O
EmJ_ion information
Enginesthat are certified to meet the CaliforniaAir Resources
Board(CARB) Tier 2 Emission Standards must display
information regarding the Emissions Durabiiity Period and Air
Index. The engine manufacturer makesthis information
avaiiabteto the consumer on emission iabeis, The engine
emission iabet wili indicate certification information,
The Emissions Durability Period describes the number of
hours of actual running time for which the engine is certified
to beemissions compliant, assuming proper maintenancein
accordancewith the Operating & Maintenance Instructions.
The following categories are used:
Moderate: Engine is certified to be emission compliant for
125 hours of actual engine running time.
Intermediate: Engine is certified to be emission compliant
for 250 hours of actual engine running time.
Extended: Engineis certified to beemission compiiant for
500 hours of actual engine running time.
Forexample, a typical walk-behind lawn mower is used 20 to
25 hours per year. Therefore, the Emissions Durability
Period of an engine with an intermediate rating would
equateto 10 to 12 years.
Certainengines wiii be certified to meetthe United States
Environmental Protection Agency (USEPA)Phase 2 emission
standards. For phase 2 certified engines, the Emissions
Compiiance Period referred to on the Emissions Compliance
label indicates the number of operating hours for which the
engine has been shown to meet Federalemission
requirements.
For engines iess than 225 cc displacement:
CategoryC = 125 hours
Category B = 250 hours
CategoryA = 500 hours.
For engines of 225 cc or more displacement:
CategoryC = 250 hours
Category B = 500 hours
CategoryA = 1000 hours.
31
GARANTIA.......................................... 32
REGLASDESEGURIDAD............................ 32-35
CARACTERiSTICASYCONTROLES....................... 36
MONTAJE........................................ 37-39
OPERAC!ON....................................... 40-43
ESPECIFICAC!ONES................................... 44
IVlANTEI',IIIVlIENTO.................................. 45-49
ALMACENAMIENTO................................. 50-51
REPARAC!ONDEDA_,JOSREPUESTOS.................... 52
NOTAS............................................. 53
GARANTIADELCONTROLDEEMISIONES............... 54-55
COMOORDENARPARTES............... PAGINAPOSTERIOR
Garant_a cempieta de un a_e de _a_impiadera a presi_n Craftsman
Si la limpiadora a presiOnfalla debido a defectos de materiales o rnalsode obra en el plazo de un aiio a partir de la fecha de compra,
devu61valaa cualquier almacan Sears, punto de venta de Craftsman o centro de reparaciOny repuestos de Sears de los Estados Unidos o
Canad_para su reparaciOngratuita o en caso de que 6sta no sea posible, para su sustituci6n.
El periodo de garantia se reducir_ a 90 dias desde la fecha de cornpra si la limpiadora a presiOn se utfliza en alg8n momento con fines
comerciales o de alquiler.
Esta garantia le otorga deterrninados derechos legales yes posible que tenga otros derechosque pueden variar de un pais o estado a otro.
Sears, Reebuek and Co,, Dept, 817 WA, Heffman Estates, JL 6elTg
Sears Canada Jnc,, Terente, entarie, Canada MSB 2B8
Este es emsimbomode amertade seguridad, Esusado para indicaHe situaciones con peHgros poten¢iamesde mesionpara e_
personal Siga masinstrueciones de todos mosmensajes de seguridad _]ueaparecen despues de este simbomopara evitar posibmes
Jssione$ o muet'te,
I_I'.... / Leaestemanualminu¢iosamentey¢onezcaa fendolas
iL.:-_-.I partesy eJf..¢lo.am,e.,o des. m_,.l.a Hmpladoraa
presi6n.Cenezcasus apJieaeienes,sus Jimitaeienesy Jes
peligrosinvolucrados,
El sfmbolo de alerta de seguridad (,_Q es usado con una palabra
(PELIGRO ADVERTENCIA PRECAUC!ON),u_smensajepor escrito o
una ilustraciOm paraalertado acerca de cualquier situaciOnde
peligro que pueda existir. PELt6RO indica un riesgo el cual, si no se
evita causafd la muerte o una heridagrave. ADVERTENCIAindica un
riesgo el cual si no se evita puedecausar la muerte o una herida
grave. PRECAUCmONindica un riesgo, el cuaL si no se evita_puede
causar heridas melsoreso moderadas. AVISOindica una situaciOn
que podria resultar en el da[io de! equipo. Siga los mensajesde
seguridad para evitar o reducir los riesgos de hefidas e inclusive la
muerte.
S_mb_i_sde Peli_r_ y Significad_s
GasesTOxicos Contragolpe
Superficies Resbalosas Caer
PartesenMovimiento
Objetos Voladores
Fuego Explosi6n
DescargaEl_ctrica
InyeccidnLiquida
SuperficieCaliente
Manual del Operario
32
LADVERTENCJA
AI motorfuncionar,se producemonOxidode carbono,
ungasinodoroy venenoso.
RespirarmonOxidodecarbonopuedeprovocardolor
de cabeza fatiga mareos, vOrnitos, corffusiOn,
ataques n_useas, desmayos o incIuso la rnuerte.
Algunas sustancias quimicas o los detergentes pueden
ser perjudicialessi inhalados o ingeridos,causando la
nausea severa, desrnayando o para enverlenar.
, Opere el limpiadora a presi6n SOLAMENTEal aire libre.
* AsegOresede que los gases de escape no puedan entrar por ventanas.
puertas, tomas de aire de ventilaci6n u otras aberturas en un espacio
cerrado en el que puedan acumularse.
o NO arranque ni deje funcionar el motor en interiores ni en zonas
cerradas, aunque haya ventanas y puertas abiertas.
o Utilice un respirador o mascara siempre que exista la posibilidad de
inhalar vapores.
o Lea todas las instrucciones de la mascara para asegurarse de que le
brindar_ la protecci6n necesaria contra la inhalaciOnde vapores
nocivos,
ABVEBTENCiA
_¢ iesgodeelectrocuci6n
El contacto con los cables elSctricos puede provocar
electrocuciOn y quemaduras.
o NUNCA rode cerca de una fuente de energ[a el6ctrica.
ADVERTENCiA
La gasolina y sus vapores son extremadamente
inflamables y exp!osivos.
EI fuego o una explosion pueden causar quernaduras
severas e inclusive la muerte.
CUANDO ANADA cor_IBUSTmBLE 0 VACiEELDEP6SmTO
Apague el limpiadora a presi(_n(posici6n OFF)y d_jelo enfriar al menos
por 2 minutos antes de remover la tapa de la cembustible. Afloje la
tapa lentamente para dejar que la presi6n salga del tanque.
o Llene o vac[e el dep6sito de combustible a la intemperie.
, NO Ilene demasiado el tanque. Permita al menos espacio para la
expansi6n del combustible.
, Si se ha derramado combustible, espere a que se evapore antes de
arrancar el motor.
, Mantenga la gasolina alejada de chispas, llamas abiertas, pilotos, calor
y otras fuentes de ignici6n.
, NO encienda un cigarrillo o fume.
CUANDO PONGA EN FUNCIONA{VIIENTO EL EQUBPO
o Compruebe que la bujfa el silenciador, el tap6n del dep6sito de
combustible y el filtro de aire est_n instalados.
o NO arranque el motor sin la buj[a instalada.
CUANDO OPEREELEQUmPO
NO incline el motor o el equipo, de tal manera que la gasolina se pueda
derramar.
, NO rocie I[quidos inflamables.
CUANDO TRANSPORTE0 REPAREELEQUIPO
o Transporte o repare el equipo con el tanque de combustible vac[o, o
con la v_ilvulapara apagar el combustible, apagada (posici6n OFF).
, Desconecte el cable de la buj[a.
CUANDO ALMACENE 0 GUARDE ELEQUmPOCON CO_vIBUSTmBLE
EN ELTANQUE
Almacene alejado de calderas, estufas, calentadores de agua, secadoras
de ropa u otros aparatos electrodom6sticos que posean pilotos u otras
fuentes de ignici0n, porque ellos puedeneneender los vapores de la
combustible.
33
ADVERTENCJA
El retroceso (repliegue rApido) del cable del arrancador
puede producir lesiones. El retroceso impedir_ que e!
usuario sueIte e! cable a tiernpoy tirarA de su mano y
brazo Isacia el motor.
ComoresuItado,podrianproducirsefracturas,
contusiones o esguinces.
, I',JUI',JOAtire del cable del arrancador sin eliminar previamente la presi6n
de la pistola rociadora.
Cuando arranque el motor, tire lentamente del cable hasta sentir una
resistencia y, a continuaciOn, tire r_pidamente de 81para evitar su
retroceso.
o Despu6s que cada tentativa que empieza, donde motor falla de correr,
siempre se#ialarel fusil en la direcciOn segura y el disparador del fusil
del roc[o del estruj6n para liberar la presi6n alta. Active el gatillo de la
pistola rociadora.
, Sujete firmemente la pistola rociadora con ambas manos cuando
aplique un rociado a alta presi6n para evitar lesiones cuando se
produzca el retroceso de la pistola.
, ADVERTENCJA
Eluso delimpiadoraa presiOnpuedecrearloscharcos
y superficiesresba!osas.
Elretrocesode la pistolarociadorapuedeprovocar
caidas.
, Utilice la limpiadora a presi6n desde una superficie estable.
o El area de limpieza deber_ tener inclinaciones y drenajes adecuados
para disminuir la posibilidad de cafdas debido a superficies resbalosas.
, Extreme las precauciones si necesita utilizar la limpiadora a presi6n
desde una escalera, un andamio u otro lugar similar.
, Sujete firmemente la pistola rociadora con ambas manos cuando
aplique un rociado a alta presi6n para evitar lesiones cuando se
produzca el retroceso de la pistola.
,, ABVERTENCJA
EI contacto con la zona del silenciador puede producir
quemadurasgraves.
Los gases y el calor de escape pueden infiamar los
materiales combustibles y las estructuras o daiiar el
dep6sito de combustible y provocar un incendio.
, 1/o toque las superficies calientes y EVITElos gases del escape a alta
temperatura.
, Permita que el equipo se enfrfe antes de tocarlo.
o Deje un espacio mfnimo de 152 cm (5 pies) alrededor del limpiadora a
presi6n, incluida la parte superior.
o El 66digo de Normativa Federal (6FR, Titulo 36: Parques, Bosquesy
Propiedad PL]blica)obliga a instalar una pantalla apagachispas en los
equipos con motor de combusti6n interno y a mantenerla en buenas
condiciones de funcionamiento, conforme a la norma 5100-1C (o
posterior) del Servicio Forestalde la USDA. Enel Estado de California.
la ley exige el uso de una pantalla apagachispas (Secci6n 4442 del
C6digo de Recursos P(_blicosde California). En otros estados puede
haber leyes similares en vigor.
ADVERTENCJA
El chorro de agua a aIta presiOn que este equipo
produce puede atravesar la piel y los tejidos
_ ubcut_neos, provocando lesiones de gravedad que
)odriaF_ dar lugara la amputaciOnde un rniernbro.
La pistolarociadora contiene agua a aIta presi6nincluso
cots e! motor parado y el agua desconectada, que puede
causar la Iserida.
, NO permita en ning8n momento que NINOS operen la m_quina
limpiadora a presiOn.
o NUNOArepare la manguera de alta presi6n. Remplacela.
, NUNCA utilice ningOntipo de sellador para reparar una fuga en una
conexi6n. Sustituya la junta t6rica o la junta.
, NUNCA conecte la manguera de alta presi6n al prolongador de la
boquilla.
, Mantenga conectada la manguera a la m_quina o a la pistola de rociado
cuando el sistema est8 presurizado.
, SIEMPRE que pare el motor, apunte con la pistola rociadora hacia una
direcci6n segura y apriete el gatillo paradescargar la presiOny evitar el
retroceso. Active el seguro del gatillo cuando no utilice la pistola.
, NUNCA apunte la pistola a la gente, animales o plantas.
o NO fije la pistola rociadora en la posici6n abierta.
, NO abandone la pistola rociadora cuando la m_quina est6 en
funcionamiento.
, NUNCA utilice una pistola rociadora cuyo seguro o protecciOn para el
gatillo no est8 en perfecto estado de funcionamiento.
, AsegSreseen todo momento de conectar correctamente la pistola
rociadora, las boqnillas y los accesorios.
ABVEBTENCJA
OhispearinvolLmtario puede tenet como resultado el
¢ fuego o el golpe el6ctFico.
CUANDO AJUSTE O HAGA REPABACmONES A SU _VIAQUmNA
UMPmADOBAA PBESB{)N
Siempredesconecteelalambredela bujfay col6quelodonde11opueda
entrarencontactocon labuj[a.
CUANDO PRUEBE LA BUJiADEL _IOTOR
Utiliceun comprobadorde buj[ashomologado.
o NOcompruebala chispasin labuj[ainstalada,
34
ADVERTENCJA
El arrancador y otras piezas que rotan pueden enredar
las manos, el pelo,la ropa, o los accesorios.
o NUNCA utilice la limpiadora a presi6n sin sus carcasas o tapas de
protecci6n.
o NO use ropa suelta, joyas o elementos qne puedan quedar atrapados en
el arranque o en otras partes rotatorias.
o Ate para arriba el pelo largo y quite la joyerfa.
ADVERTENCIA
Riesgo de lesiones oculares
E! agua rodada puedesalpicaro propulsarobjetos.
o Utilice siempre gafas de protecci6n cuando utilice este equipo o si se
encuentra cerca de donde se est_ utilizando.
o Antes de porter en marcha la limpiadora a presi6n, asegOresede Ilevar
gafas de protecci6n adecuadas.
o Utilice SIEMPRElas galas de segnridad apropiadas.
AVl$O
El rociado de alta presi6n puede da_ar elementos fr_giles,
incluyendoel vidrio.
NO dirija la pistola rociadora hacia un cristal cuando utilice la boquilla
MAX (punta de alfiler).
NUNCA apunte la pistola a plantas.
AVl$O
Eltratarnientoinadecuadodellimpiadoraa presi6npuededaiiado
acortarsuvida productiva.
Si usted tiene alguna pregunta acerca de las finalidades de uso del
generador, pregSntele a su concesionario o contacte a Sears.
NUNCA deber_inser operadas las unidades con partes rotas o ausentes
o sin la caja o cubiertas de protecci6n.
NO eluda ningOn dispositivo de seguridad de esta m_quina.
NO intente alterar la velocidad controlada.
NO utilice la limpiadora a presiOnpor encima de su presi6n nominal.
NO haga ninguna modificaci6n en la limpiadora a presi6n.
Antes de poner en marcha la re%ulna limpiadora a presi6n en clima
frfo, revise todas las partes del equipo y asegLSresede que no se haya
formado hielo sobre elias.
NUNCA mneva la m_quina halando la manguera de alta presi6n. Utilice
la manija que viene con la unidad.
Revise que el sistema de combustible no presente fugas o signos de
deterioro, como mangueras desgastadas o porosas, sujetadores flojos
o ausentes, tapa o tanque da_ados. Corrija todos los defectos antes de
operar la m_quina limpiadora a presi6n.
El equipo de alta presi6n est_ dise_iado para ser utilizado UNICAMENTE
con las partes autorizadas Sears. Si utiliza este equipo con partes que
no cumplan con las especificaciones m[nimas, el usuario asume todos
los riesgos y responsabilidades.
35
CONOZCASUiVIAQUiNA$iSTEiVIADELUVIPiEZA
1] o,Ma.oa,oo,D,o a ,e ,ae o ,asooso o ,Oaoa.tosoo,e.o o.ma o aeo ,s,omaoo,,m,,o,a.
..... Compare las ilustracioees con su sistema de I[rnpieza parefamiliarizarse con las ubicacianes de los d[fereetes coetroles y ajustes.
Guarde este manual pare referencias futures.
@
A = Pistela do Rociade -- Controla la aplicaci6n de ague sobre la
superficie de limpieza con el gatillo. Incleye cerrojo de
seguridad.
B = SeReeterPreeisienSprayTM -- Contiene sets ajustes para
distintas aplicaciones
C = Dep6site do Lhnpieza -- Permite aImacenar haste 3,78 litros
(1 gal6n) de detergente pare la limpiadora a presi0n.
D =Arraneader do Retroeeeo -- Usado paraarrancar el rnotor
rnalluah_nente.
E =Taeque deJCombustible -- L[enee[ tanque con gasolina regular
sin conteeido de plomo ee estepunto. SiernprehabitaciOnde hoia
pare la expansi6ndel combustible.
F =Etiqueta de Adverteecia e lestruccioees-- [deetificalos riesgos
e indica e! procedimiento adecuadode puestaeo rnarcbao de
parade de la limpiadora a presiOe.
G =Filtre de Aire -- E]elemento de filtro tipo seco [irnita la cantidad
de suciedady polvo quese introduce en el rnotor.
H =Pamaecade Ceetromde maV_lwla de Regula¢i6e -- Coloca el
motor en mode de arraeque pare e[ arraecador de retrocesoy
detiene el motor en funcionamiento.
,.I= PefiJJadeJDehader-- Usadapare arranque de rnotores fries.
K = t}emba -- Desarralla alta pres[Onde ague.
L =Autem_tice ae Enfria Sistema -- Los ciclos regaeper bornba
cuandoague alcanza125°-155°F.Entibiaragua descargar_de la
bornbaen e!suelo. Estesistema previeeeel dafio interne de bomba.
_1=Tape deJ Dep6site deJAeeite -- Llene el rnotor con aceite
aqui.
N = _daeguerade AIta Presi6e -- Conecte un extreme ala pistola
de rociado y el otro extreme ala tome de alta presi0e.
P= Baedeja de Aceeseriee -- Permite aIrnacenarcOrnodamentelos
accesorios de serie y opcionales (cepillos, turbo varillas, etc.).
No mostrade:
CaJ¢omaeia EjempJar de Dates (eJtraeere uereaeede plate
deepre¢iable) -- Proporciona e[ modela y el nOmerode serie de
limpiadora a presi0n. Teega per favor estos proetarnente disponible
cuAedoIlamar pare la ayuda.
Eetradade AgLla-- Conex[Onparala manguerade jard[n.
i]afas de Seguridad -- Siempre use las gafas encerradas cuando
correr su limpiadora a presi6n.
Tema de AJta Presi6e -- Coeexi6e pare la rnaeguera de alta
presi0e.
36
Su sistema de lirnpieza requiere de cierto ensambIey estar_ lista
para ser usado OnicamentedespuOsde haber depositado el
combustible y el aceite recomendado.
Si tiene probRemasconemensamhmede su m_quina Hmpiadora a
presi6n, Hame a RamJneade ayuda de mam_quina Hmpiadora a
presiOnaJ1=888=222=3136.
Desemhale Ja Limpiadera a Presi_n
1. Saquetodo el contenido de la caja de carton, a excepciOnde la
lirnpiadora a presiOn.
2. Abra completamente la caia de carton cortando cada una de
sus esquinas de arriba abajo.
3. Saque la limpiadora a presiOnde la cain de carton.
Centenide de _aCaja
Revise el contenido de [acain. Si alguna de Ins partes no estA
presente o est,. da_ada [lame a la lineade ayuda de la rn_quina
limpiadora a presiOna[ 1=800=222-3136.
o La unidad principal
o Manubrio con lirnpiar el tanque
o Bandeja accesoda
, La manguera de alta presiOn
, Pistola de rociado
, Selector PrecisionSprayTM
, Manguera de sifOn del detergente
, Aceite para motor
o Bolsa de partes (induye los elementos descritos a continuaciOn)
o Manual del operador
o Tarieta de la rnatricula
o Gafasde seguridad
, Piezas para la rnanubrio (incluye Io siguiente):
o Pernos del Soporte (2)
o Perilla PIAstica(2)
o Pinzas de drbol (4)
Farniliaricesecon cada parte antes de ensarnbIarla mdquina
limpiadora a presiOn.Compare e! contenido con la ilustraciOn de la
p_gina 30. Si alguna de la partes no est_ presente o se encuentra
dafiada, !lame a la linen de ayuda de la m_quina lirnpiadora a
presiOn al 1=000=222=3130.
MeNTA,JEDEL$1$TEMA DELI IPiEZA
Usted deber4[[evara cabo los siguJentesprocedhnientos antes de
poner en funcionarniento su sistema de lirnpieza:
1. Llene y mande en tarjeta de rnatricula.
2. Conecternanubrio y bandejaaccesofia a unidad principal.
3. Conecte la rnanguerade sifOn del detergente a la bomba.
4. Affadaaceite al motor.
5. Affada gasoIinaal tanque de combustible.
6. Conecte rnangueraa alta presiOna pistola rociadora y a bomba.
7. Conecte el suministro de agua a bomba.
8. Conecte el selector PrecisionSprayTM a la pistola rociadora.
Cenecte el Manuhrie y Bandeja Acceseria
1. Coloque el mar_ubrio(A) sobre los soportes del mismo (B) que
ya est_n adhefidos a la unidad principal. AsegOresede que los
odficios (C) en el manubdo estSnalineados con los orificios (C)
en los soportes de] rnismo rnanubrio.
NOTA:TalvezserAnecesariomoverlos soportesde[manubriode
unladoa otro paraaIinearel manubriodeta! rnaneraquepueda
deslizarsesobrelossoportesde!misrnomanubrio.
2. Insertee]pernodel soporte(A)a trav_sde losorificiosdesde
fueradela unidady sujeteunaperiIIade pIAstico(B)desdeel
interiordelamismaunidad.Aprietemanualmente.
Co[oquela bandejadeaccesorios(A) sobrelosorificiosdel
rnanubrio(C) (vistadesdela partedeIanteradela unidad).
Presionelas pinzasdeArbo!(B) paraintroducidasen los
orificioshastaquequedena nivelconla bandeiadeaccesorios.
/
Inserte los accesorios suministrados en los espaclos
correspondientes de la bandeja de accesorios. Consulte Cdmo
usar la bandeja de accesorios.
37
Mentaje de Mangeera de $if6n dei Detergente a
la Bomha
La lirnpiadoraa presi6n est_ equipadacon dos rnanguerasde
inyecciOnde detergente.Una de elias estAconectadaal depOsitode
limpieza,y la otra est_ sueItay se utiliza para inyectar detergentes
aptos para la limpiadora a presiOndesde una botella u otro recipiente.
Conecte una de las mangueras de inyecciOn de detergente (A) al
acoplamiento dentado de la rnanguera(B) de la bomba.
IMPORTANTE:S01ose puede utilizar una de [asmangueras de
inyecci0n de detergente en un rnornento dado. Cuando no se utilice
el dep0sito de limpieza, aseg(_resede que la IIave de paso de
detergente de! dep0sito de limpieza est6 en la posiciOn "Off".
agregue Aceite de Metor
1. Coloque la limpiadora a presiOn en una superficie plana y
nivelada.
2. Limpie la zona de alrededor del orificio de Ilenado de aceite y
quite el tapOnamari%.
NOTA:Consulte la secci6n Aceite, para ver las recornendaciones
reIativas al aceite. Compruebe que la botella de aceite suministrada
tiene la viscosidad adecuada para la temperatura ambiente actual.
3. Con la ayuda de un embudo (opcional), vierta lentamente todo
el contenido de la botella de aceite por el orificio de Ilenado de
aceite.
AVI$O
E]tratamiento inadecuadodel lirnpiadora a presiOn puede dai_ar!o
' acortar su vida±oroductiva.
NOprocureacodarni empezarel motoranteshasido atendidoa
apropiadamentecon elaceiterecomendado.Estopuedetenetcomo
resultadounaavefiadel motor.
4. Vuelva a colocar el tapOny apri_telo firmernente.
Agregue Gaseiina
El ¢embusiii_ledebe reunir iuu ui_.iuienies ruquisiluu"
, Gasolina sin plomo limpia y nueva.
o Un rninimo de 87 octanos/87 AK] (91 RON). Para uso a gran
altitud, consulte la informaciOn que se ofrece a continuaciOn.
o E! motor admite gasolina con hasta un 10% de etanol (gasohol)
o hasta un 15% de IVlTBE(_ter metil terbutflico).
AVIS{)
Evite el da_o de! lirnpiadora a presi6n.
E! fracaso para seguir Manual de Operario para e! combustible
reccomendations !larantia de vacios.
NOutilicegasolinanoautorizada;por ejemplo,E85.
NOmezcleaceitecon gasolina.
NOmodifiqueelmotor parahacerlofuncionarcon otroscombustibles.
Para evitar la formaci0n de carboniIIa en e! circuito de combustible,
siempre que aiiada combustible, m_zcIelo con un estabilizador.
ConsuIte Almacenamiento. NO todos los combustibles son iguaIes.
Si detecta probIemas de arranque 0 de rendimiento despu6s de
utiIizar un combustible, pruebe a cambiar de proveedor 0 de mama.
Este motor estA certificado parafuncionar con gasolina. Su sisterna
de control de emisiones es EM (Modificaciones del motor).
ADVERTENCiA
La gasolina y sus vapores son extremadarnente
inflamables y explosivos.
EIfuego o una explosion pueden causar quemaduras
severas e inclusive la rnuerte.
CUANDOANADA CO_IBUSTIBLEEL DEPOSITO
, Apagueeilimpiadoraa presi6n(posici6nOFF)y d_jeioenfriaral menos
pot 2 minutosantesde removerlatapade la combustible.Aflojela
tapalentamenteparadejarqueia presi6nsalgadel tanque.
o Lleneeldep6sitode combustiblea la intemperie.
o NOIlenedemasiadoeitanque.Permitaalmenosespacioparala
expansiondelcombustible.
o Si se haderramadocombustible,esperea queseevaporeantesde
arrancarel motor.
o Mantengala gasolinaalejadade chispas,llamasabiertas,pilotos,calor
y otraefuentesde ignici6n.
o NOenciendaun cigarrilloo ruFFle.
1.
2.
Lirnpieel _.reaahededordelatapade Ilenadodelcombustible,
retirelatapa.
A_adalentamentegasolinasin ptomo(A)al depOsitode
combustible(B). NOa_adacombustibleenexceso.Deie
aproximadamente4 cm (1,5")deespacio(C)enel depOsito
paraperrnitirla expansiondel combustible,comosemuestra.
Jf_f_f_ f_F_f_f_f_F_ f_f_f_
3. Instale la tapa de!tanque de combustible y la espera para algOn
combustible rociado para evaporar.
iPRI:CAUCJON! Los combustibles con mezcIa de a]coho! (gasohoL
etanol o metanol) pueden atraer la humedad y provocar la
separaci6ny formaciOn de Acidos durante el almacenamiento. Los
gases_cidos pueden daiiar el circuito de combustible y el motor
durante el almacenamiento.
Para evitar este tipo de problemas vacie el circuito de combustible
cuando vaya a ah_nacenarla unidad durante 30 dias o mAs.Vacie el
depOsitode combustible, arranque el rnotor y d_jelo funcionar hasta
que los conductos de combustible y el carburador queden vacios.
Utilice combustible nueuo la prOximatemporada. Paraobtener m_s
informaci6na! respecto, consulte Almacenamiento.
NUNCAutilice productos limpiadores para motores o carburadores
en e! depOsito de combustible, ya que podrian provocar daiios
permanentes.
38
Granaltitud
E_altitudessuperioresa1.524metros(5.000pies),sedeber_
utilizargasolinaconunrninirnode85octanos/ 85 AKI (89RON).
Paraseguircurnpliendola normativasabreernisiones,es necesario
a]ustarlaunidadparasu usaa graealtitud.Denorealizarseeste
a]uste,el rendimientose reducirdy elcoesurnode combustibley
las emisionesaurneetar_n.Paraobtenerm_tsinformaci6nsabreet
a]usteparagranaltitud,consultecon un distribuidorcualificadode
Sears.['dose recomieedautilizarel motora altitudesinferioresa
762rnetros(2.500pies)conel juegode granaltitud.
Ceneete ia Manguera y eJ Suministre de Agaa a
la 8emha
AVI$O
j 1/0 haga funcionar la bomba_e el surnioistro conectado y
_bierto. __ _ __ __
I o El da_oa la limpiadoraa presi6n,resultadode la desatenci6naesta
h precauciOn,no ser_icubiertoparla garantfa.
NOTA:Antes de conectar las mangLleras,retire y deseche los
tapones de transporte de la salida de alta presiOny de la entrada de
agua de la bornba.
1. Retroceda la rnaeguera a alta presiOn y conectea la base de la
pistola rociadora. Apriete con la rnano.
ADVERTENCIA
B cborro de agua a alta presi6a que este equipo
_ roduce, puedeatravesar la piel y los te]idos
subcut_neos provocaedo lesionesde gravedad que
_odrian dar lugar a la ampetaci6n de un miembro
, NUNCAconectela mangueradealta presi6nal prolengadordela
boquilla.
, Mantengaconectadalamangueraa lam_quinao a la pistoladerociado
cuandoel sistemaest8presurizado.
, AsegOreseentodo momentadeconectarcorrectamentela pistola
rociadora,lasboquillasy losaccesorios.
Col_ectee! otro extremo de la mangueraa alta presi6n, a la
salida de alta presiOe de la bomba. Apriete con la maeo.
Antes de que conecte la rnanguerade jardin a la entradade
agua,inspeccioneel colador de la entrada. Limpie el colador (A)
si tiene residuos o solicite su remplazo siestA da_ado. Refiarase
a la secciOnMantenimbnto de los Anillos 'O_sila colador de la
eotradase da_ado. NO haga fe_cia_ar JaJimpiadaraa presi_
si el fiJtre_e eatra_a faJtaa est_ _a_a_e.
4. Hagacorrer el agua a travSs de la manguera de su ]ardinpar
30 segundos para limpiar caalquier escombro que se
encuentre eo ella. Desconecteel agua.
IIVtPORTANTE:Hace 1/0 agua de parar de sipboe para el
abastecimiento de agua. Use agua SOLOfria (rnenos que IO0°F).
5. Coeecte la rnanguera de jardie (no exceder 50 pies en la
Iongitud) a la entrada del agua. Apriete con la mano.
AVI$
El usa de una%lvula unidireccional (igualador de presi6n o
vAIvula de retenciOn)en la entrada de la bornba puede producir
da_os en la bornba o en e! conector de entrada.
DEBEhaberunmfnimode3 metros(5 pies)de manguerade riego
libreentrelaentradade la limpiadoraa presiOny cualquierdispositivo,
comaun igualadorde presiTno unav_ilvulade retenci6n).
Elda_]ea lalimpiadoraa presi6n,resultadode la desatenci6naesta
precauei6n,no ser_cubiertepar la garant[a.
6. ABRA el agea apunte con la pistola bacia una direcci6n segera
y apriete el gatillo para eliminar el aire y las impurezas del
sistema de bombeo.
Riesgo de lesioaes oculares.
E! agua rodada puede salpicar o propulsar objetos.
, Utilicesiempregafasde protecciTncuandoutiliceesteequipoo si se
encuentracercade dondeseest_utilizando.
, Antesde poneren marchalalimpiadoraa presi6n,aseg_resede Ilevar
galasdeprotecci6nadecuadas.
, UtilieeSIEMPRElasgafasde seguridadapropiadas.
Lista de Re_isien Pre_ia al Arranqae del Meter
Revise la unidad para asegurarse que ha Ilevado a cabo los
sigeientes procedirnientos:
1. AsegOresede leer las secciones Reglas de SeduHdady
Oparacidn antes de usar el sistema de lirnpieza.
2. Revise que los sa]etadores del carrete de la manguera est_n
apretados.
3. Revise que baya sido depositado aceitey est_ al nivel correcto
eo la caja del cigOe#aldel motor.
4. Deposite la gasolina adecuadaen el tanqee del combustible.
5. Reviseque todas las conexionesde las mangueras (aita presiOn
y surninistro de agea) esten apretadascorrectamentey que no
existandobleces, cortes o dai_ode la maeguera de alta presi6n.
6. Proporcione el samieistro de agea adecuado (qee no exceda
los IO0°F).
39
COMOUSAR$[J $JSTEMA#E LJMPJEZA
Si tieee probIemas cor_el funcionamiento de su m_qui_a B_npiadora
a presi6n, por favor !lamea la B_eade ayuda de la rn_quina
Iimpiadora a presi6n al 1-888-222-3136.
8#ica¢i6n deJ Limpiadera a Presi6n
EspacJelJbre a#ededer del lJmpJaderaa presJ_n
A#VENTENCJA
Los gases y el calor de escape puedee ieflarnar los
rnateriaIes combustibles y las estructuras 0 da_ar el
depOsitode combustible y provocar un incendio.
, Dejeun espaciominimode152cm (5 pies)alrededordel limpiadoraa
presi6n,ineluidala partesuperior.
Coloque la limpiadora a presi6n a la intemperie en una zona en
don@ no se acurnubn gases de escape mortabs. AsegQresede que
los gases de escape (A) no puedan entrar por ventanas, pueltas,
tornas de aire de ventilaciOnu otras aberturas en un espacio
cerrado en el que puedan acurnuIarse.Tenga en cuenta los vientos y
las corriente de aire preponderantes cuando elija la ubicaciOndel
limpiadora a presi6n.
h,A#VERTENCJA
AI motor funcionar, se produce monOxido de carbono,
un gas inodoro y venenoso.
Respirar rnonOxidode carbono puede provocar dolor
de cabeza,fatiga, rnareos,v6mitos, confusi6n, ataques,
nAuseas,desmayos o incluso la muerte.
, Opereel limpiadoraa presi6nSOLAMENTEal airelibre.
o Aseg(_resede qaelosgasesde escapeno puedanentrarporventanas,
puertas,tomasde airedeventilaci6nu otrasaberturasen un espacio
cerradoen el quepuedanacumularse.
o NOarranqueni dejefuncionarel motoren interioresnien zonas
cerradas,aunquehayaventanasy puertasabiertas.
Para Peaer en Mareha el $istema #e Limpieza
Para dar[e arranque a su sistema de limpieza movido a rnotor por
primera vez siga estas instruccioees paso a paso. Esta informaciOn
acerca de la paesta en rnarcha inicial tambi6n es vAlida para cuando
vaya a darb arraeque al rnotor despu6s de haberlo dejado la
rnAquinaBnpiadora a presiOn fuera de funcionarniento por Io
rnenos un dia.
1. Coloque la rnAquina limpiadora a presi6n en un Area cercana a
una suministro de agua exterior capaz de abasteceragua a un
volumen mayor de 3.5 ga!ones por minuto en no meeos que
20 PSI en el fin de arandeb de presi6n de la manga de! jardin.
2. Reviseque la manguera de aIta presiOnse encuentre conectada
firmemente a B pistola de rociado y a B bomb& Vea Montaje.
3. AsegQreseque la unidad est8 nivelada.
4. Conecte B rnanguera de jardin a la entrada del agua. Apfieteta
con la mano,
5. Abra el agua, apunte con la pistola hada una direcci6n segura
y apriete e! gati% para eliminar el aire y las impurezas de]
sistema de bombeo.
[ Avlso ]
JNO haga funcionar la bomba_e el suministro conectado yj
[abierto. j
F Elda[iea lalimpiadoraa p_q6n, _sultadode la deeatenei6naesta 1
h precaucion,no ser4cubiertopor la garantB, j
6. Conecte el sebctor PrecisionSprayTM a la pistoIa rociadora
como se explica en la hoja de instrucciones correspondiente.
7. Coloque el pasador de seguridad (A) al gatillo de la pistola
rociadora.
8. Muevae! controldelavAIvuIade admisi6n(A) a [aposici6n
"R@ido"("Fast"),quesedistinguecon lafiguradeun conejo.
9. Mueva la palancadel ahogador (B) a la posici6n "Ahogado"
("Cheke").
NOTA:En el case de que el motor est_ caliente, asegOresede que la
paIancadet ahogador se encuentre en la posici@ "En rnarcha"
("Ran").
4O
IMPORTANTE: Antes de poner en marcha la limpiadora a presi6n,
asegOrese de Ibvar gafas de protecciOn adecuadas.
AgVERTENCIA
Riesgode lesionesoculares
E! agua rociada puede salpicar o propulsar obietos
, Utilice siempre galas de protecci6n cuando utilice este equipo o si se
encuentra cerca de don@ se est_ utilizando.
, Antes de porter en marcha la limpiadora a presi6n, asegOresede Ilevar
galas de protecci6n adecuadas.
, Utilice SIEMPRElas galas de seguridad apropiadas.
10. Cuandoarranqueel motor,col6queseenla posiciOnquese
recomiendaacontinuaci6n.Sujetela maniiay haleligerarnente
la manijadd arranquehastaquesientaciertaresistencia.
Despu_s h_bla r@idamente.
/
, ADVERTENCJA
Elretroceso(replieguer@ido)delcabledelarrancador
puede producir bsiones. El retroceso impedir_ que el
usuario sueIte el cable a tiernpo y tirar_ de su mano y
brazo hacia el motor.
ComoresuItado,poddanproducirsefracturas,
contusiones o esguinces.
o NUNCAtire del cable del arrancador sin eliminar previamente la presi6n
de la pistola rociadora.
o Cuando arranque el motor, tire lentamente del cable hasta sentir una
resistencia y, a continuaci6n, tire r_pidamente de 81para evitar su
retroceso.
o Despu6s que cada tentativa que empieza, don@ motor falla de correr,
siempre sdlalar el fusil en la direcci6n segura y el disparador del fusil
del rodo del estruj6n para liberar la presi6n alta. Active el gatillo de la
pistola rociadora.
o Sujete firmemente la pistola rociadora con ambas manos cuando
aplique un rociado a alta presi6n para evitar lesiones cuando se
produzca el retroceso de la pistola.
11. Jab la cuerda de arranquebntamente. NOpermita que B cuerda
regrese bruscamenteen contra del arrancador.
12. Cuandoarranquee! motor,rnuevalentarnentela palancadel
ahogadora la posici6n"Enmarcha"("Run").Siel motorfaIIa,
rnuevalapalancaa laposici6n"Ahogado"("Choke"),y despu_s
a la posici6n"Enmarcha"("Run").
13. Si losfuegosdemotor,peronocontinOacorrer Presioneel
disparadoren lapistoh paraaIiviarla presi6ninternade bomba.
MuevalapaIancade!ahogadora laposici6n"Ahogado"
("Oheke"),y repitelospasos10 por12.
14. Si elmotor noarrancadespu_sde6 tirones,muevala palanca
delahogadora la posici6n"Enmarcha"("Ran"),y repitelos
pasos10 por12.
AgVERTENCJA
El chorro de agua a aIta presi6n que este equipo
produce puedeatravesar la piel y los tejidos
_ ubcut_neos, provocando lesiones de gravedad que
_odriandar lugar a la amputaciOnde un rniembro.
La pistola rociadoracontiene aguaa aIta presi6n incluso
con el motor parado y el agua desconectada quepuede
causar la herida.
o NOpermitaen ningSnmomentoqueNINOSoperenla m_quina
limpiadoraa presiOn.
, Mantengaconectadalamangueraa lam_quinao a lapistolade rociado
cuandoel sistemaest8presurizado.
, NUNCAapuntela pistolaa lagente,animaleso plantas.
o NOfije lapistolarociadoraen laposici6nabierta,
, NOabandonelapistolarociadoracuandolam_quinaest6 en
funcionamiento.
, NUNCAutiliceunapistolarociadoracuyoseguroo protecciOnparael
gatillo noest8en perfectoestadode funcionamiento.
, AsegSreseentodo momentodeconectarcorrectamentela pistola
rociadora,lasboquillasy los accesorios.
NOTA: Siempre rnantenga la control de %[vuIa de regulaci6n en e!
"Rdpide" ("Fast") posicione cu_ndo operar la limpiadora a presi6n.
AgVERTENCIA
E! contacto con la zona del sibnciador puede producir
quernaduras graves.
Los gasesy et cator de escape pueden infJamar Jos
materiales combustibles y las estructuras o dafiar el
dep6sito de combustible y provocar un incendJo.
®
®
®
®
NOtoque las superficies calientes y EVITE los gases del escape a alta
temperatura.
Permita que el equipo se enfr[e antes de tocarlo.
Deje un espacio m[nimo de 152 cm (5 pies) alrededor del limpiadora a
presi6n, incluida la parte superior.
El COdigode Normativa Federal (CFR,Titulo 36: Parques, Bosquesy
Propiedad PSblica)obliga a instalar una pantalla apagachispas en los
equipos con motor de combusti6n interno y a mantenerla en buenas
condiciones de funcionamiento, conforme a la norma 5100-1C (o
posterior) del Servicio Forestalde la USDA. En el Estado de California,
la ley exige el uso de una pantalla apagachispas (Secci6n 4442 del
C6digo de Recursos R_blicos de California). En otros estados puede
haber byes similares en vigor.
41
C_me Detener se $istema de L[mpieza
1. Sueltee[gatillode lapisto[arociadoray dejefunclonarel
rnotoral raIentidurantedos minutos.
2. Muevael aceleradorala posici6n"Sinew"(Lento),y luegoa la
posici6n"Step" (Parada).
ADVERTENCIA
E!rnotorpodriapetardear,incend[arseo daSarse.
o NO coloque la palanca estranguladora en la posici6n "Choke" para parar
el motor.
3. SlEMPREfusil de puntoenunadirecci6nseguray el
disparadordelfusil delrociode!estrujOnparaliberarla
presiOnretenidadela plearnar.
IMPORTANTE:Lapistolarociadoracontieneaguaa altapresi6n
inclusoconelmotor paradoy elaguadesconectada.
AgVERTENCIA
El chorro de agua a alta pres[Onque este equipo
produce puedeatravesar [a pie[ y los teiidos
_ ubcutAneos, provocando lesiones de gravedad que
podrian dar lugar a la amputaci6n de un rniembro.
La pistola rociadoracontiene aguaa alta presi6nincluso
con el motor parado y el agua desconectada,que puede
causar la berida.
, Mantengaconectadalamangueraa lam_quinao a la pistoladerociado
cuandoel sistemaest8presurizado.
, SlEMPREquepareel motor,apuntecon la pistolarociadorahaciauna
direcciOnseguray aprieteelgatillo paradescargarla presiOny evitarel
retroceso.Activeel segurodelgatillo cuandono utilicelapistola.
4. Active el seguro de! gatillo de la pistola roc[adora cuando no la
utilice.
gtilizaei6n de la Bandeja de Aeeeseries
LaunidadestAequipadaconuna bandejadeaccesorioscon
cornpartimentosparaguardarla pistoIarociadoray el selector
PrecisionSprayTM. Lapartedelanteradela bandeiatambiSninduye
unganchoparasujetarla mangueradealtapresi6n.
NOTA:Elorificioadicionalde la bandejapermiteguardarun cepi!lo.
Lapinzaadicionalde labandejapermiteguardarunaboquiIlaturbo.
Lalimpiadoraa presiOnNOincluyeel cepiIIoni la boquillaturbo
Puedeadquirirestoselementoscomoaccesoriosopcionales.
1. Pasee! selectorPrecisionSprayTM porel orifido dela bandeja
deaccesoriossegOnse rnuestraen lafigura.
2. Coloquelapistolarociadoraen elorificio situadoala derecha
dela bandejadeaccesorios.
3. Cue[guelarnanguerade a[tapresiOndelganchosituadoen la
partedelanteradela bandejadeaccesorios,cornose rnuestra.
C_me gtiJizar el $eJeeter PreeisienSpray TM
Consultelas instruccionesde usoen la hojade instruccionesdel
selectorPrecisionSprayTM.
{ AVl$O
B productosufrir_dafiossi se aprietae[ gatillodelapistolacon
I selectorsituadoentredosposMonesdeboqui%.
Nunca gire el selector durante el rociado.
Limpieza y Apiicaci_n dei Detergente
PRECAUCI6N
Los productosquimicospuedenprovocarleslonesdegravedad
i/o dafiosrnateriales.
NUNCA utilice liquidos c_usticos con la limpiadora a presi6n,
Use EXCLUSIVAMENTEdetergentes o jabones especiales para la
limpiadora a presiOn. Siga todas las instrucciones del fabricante,
Para apiicar el detergente, si_la i+s siguientes pases:
1. Conecte una de las rnanguerasde inyeccidn de detergente
conforme alas instrucciones que se detaIIan en la secci6n
Conecte la manguera de inyecci_n de detergente a la bomba.
mNIPORTANTE:AsegOresede que el motor estAparado y frio antes
de cambiar las mangueras de inyecci6n de detergente.
AgVERTENCiA
E! contacto con la zona del s[lenciador puede producir
quemaduras graves.
Los gasesy e! ca!or de escape pueden infiamar los
materiales combustibles y las estructuras o daiiar el
dep6sito de combustible y provocar un incendio.
, NOtoque lassuperficiescalientesy EVlTElosgasesdelescapea alta
temperatura.
, Permitaqueel equipose enfr[eantesdetocarlo.
2. Prepare la soluciOndetergente siguiendo las instrucciones det
fabricante.
3. Aseg(irese de que la Ilave de paso de detergente del depOsito
de lirnpieza estAen la posiciOn "Off".
4. Si utiliza un depOsitode limpieza,vierta detergenteensu interior.
NOTA:La capacidad de! depdsito de limpieza es de 3,78 ! (1 gaIOn).
5. Gire el selector PrecisionSprayTM hasta una posiciOn de baia
presi6n, corno se describe en la hoia de instrucciones.
NOTA:!,lose puede aplicar detergente con el selector
PrecisionSprayTM en una posiciOnde aIta presiOn.
6. Aseg6rese de que la manguera de! jardin estA conectada a la
entrada de agua. Compruebe que la manguera deaIta presi6n
estA conectada a la pistola rociadora y a la bomba. Abra la
al[mentaciOnde agua.
AVIS{)
UsteddeberAconectartodaslasmanguerasantesde dade
_ue al motor.
Arrancar el motor sin tener todas las manguerasconectadas y sin el
suministro de agua ABIERTO(ON) causar_ el dafio de la bomba,
El dafio a la limpiadora a presi6n, resultado de la desatenci6n a esta
precauci6n, no ser_ cubierto pot la garant[a.
42
7. Active el seguro de! gatillo de la pistola rociadora y ponga en
marcha e! rnotor siguiendo las instrucciones de la secciOn
Cdmo poner en fundonamiento Is fimpiadora a presi6n.
8A. Si utiIizael depOsito de limpieza, gire la Ilavede paso de
detergente del depOsito hasta la posiciOn "On" (A).
'-,,.
/
IMPORTANTE:Si utiliza una rnanguera de inyecci6n de detergente,
aseg0rese de que la IIave de paso de detergente del depOsito de
limpieza estA en la posici6n "Off". 3.
8B. Si utiIiza una manguera de inyecci6n de detergente, coloque el
extremo de! filtro peque_o del tubo de inyecci6n de detergente 4.
en el recipiente de! detergente. 5.
NOTA:Aseg0rese de que el filtro est6tota]mente surnergido
mientras se aptica el detergente. 6.
9. ApIique e! detergentesobre la superficie seca, comenzando en
la parte inferior del Areay dirigi_ndose hacia arriba, utilizando
rnovimientos largos, pareios y superpuestos.
10. Permita que el detergente "penetre"de 3 a 5 minutos antes de
eniuagar. Vuelva a ap!icarlo cuando sea necesario para evitar
que la superficie se seque. NO permita que el detergente se
seque. Si permite que e[ detergente se seque, la superficie
podria quedar con rnanchas.
IMPORTANTE:Si utiIiza la manguera de inyecciOnde detergente,
limpie el circuito de inyecci6n de detergente despu_s de cada uso.
Para ello, coloque el fiItro en un cubo de agua fria y haga funcionar
la lirnpiadora a baia presiOndLirante 1 6 2 minutos.
Enjuage de la M_quina LimpJa_Joraa Presi6n
[lespe_s de heber epiicede el deter_ente, refHe_Jeeia eeperfieie
y enjea_iela de ia eigeiente manera:
1. Coloque el cerrojo de seguridad a la pistola de rociado.
2. AsegOresede que la vAIvulade paso de detergente estAen la
posici6n "Off".
3. Gire el selector PrecisionSprayTM hasta una posici6n de alta
presi6n, corno se describe en la hoja de instrucciones.
4. Mantenga la pistola de rociado a una distancia segura det Area
que planea rociar.
ADVERTENCJA
El retroceso de la plstola rociadora puede provocar
cafdas.
o Utilice la limpiadora a presi6n desde una superficie estable.
o Extreme las precauciones si necesita utilizar la limpiadora a presi6n
desde una escalera, un andamio u otro lugar similar.
Sujete firmemente la pistola rociadora con ambas manos cuando
aplique un rociado a alta presi6n para evitar lesiones cuando se
produzca el retroceso de la pistola.
5. Ap[ique Lierociado de alta pres[6n a una peque_azone y luego
compruebe si se ha producido algOntipo de da_o. Si no
aprecia dafios, continOe en el paso 6.
6. Comience en la parte superior del Area queva a eniuagar,
dirigi6ndose hacia abajo con Josrnisrnos movirnientos
superpuestos que utiliz6 para la lirnpieza.
Limpieza dei Tube de Jnyecci_n de Detergente
Si usted us6 e! tube, usted debe lavado con agua lirnpia antes de
parar el rnotor.
1. Coloque el cerrojo de segufidad a la pistola de rociado.
2. Co[oque el filtro y la inyecci6n detergente en un balde Ileno de
agua limpia.
Gire e[ selector PrecisionSprayTM haste una posiciOn de baia
presi6n, corno se describe en la hoia de [nstrucciones.
Lave de 1 a 2 rninutos.
Pare et motor s[guiendo las [nstruccionesde [asecci6n Cdmo
detener/a fimpiadora a pmsi_ny cierre la al[rnentaci6nde ague.
SlEMPREfusil de punto en una direcci6n segura y e]
disparador del fusfl del rocio del estruj6n para liberar la
presi6n retenida de la plearnar.
mlVlRORTANTE:La pistola rociadora contiene agua a alta presi6n
induso con el rnotor parade y el agua desconectada.
ADVERTENCiA
El chorro de agua a alta presi6n que este equipo
produce puedeatravesar la piel y los tejidos
_ ubcutAneos, provocando lesiones de gravedad que
)odriandar lugar ala amputaciOn de un rniembro.
La pistola rociadoracontiene aguaa alta presiOnincluso
con e! motor parade y el agua desconectada,quepuede
causar la herida.
, Mantengaconectadalamangueraala m_iquinao a lapistoladerociado
cuandoel sistemaest_presurizado.
, SIEMPREquepareel motor,apuntecon la pistolarociadorahaciauna
direcci6nseguray aprieteelgatillo paradescargarla presiOny evitarel
retroceso.Activeel segurodelgatillocuandono utilicela pistola.
8istema de Enfriamiente Autemdtiee
{Aiivie T rmice)
E]agua que circula dentro de la bomba puede alcanzar ternperaturas
entre los !25°-155°F s[ hacefuncionar el motor de su mAquina
limpiadora a presiOn de 3 a 5 minutes sin oprimir e! gatil[o de [a
pistola de rociado. E[ sistema de enfdamiento automAtico se activa a
estatemperature y enfria la bomba deeeargande ague eaHenteen
el piee, evitande aei el dane interne de la bembe,
43
JNFORMACI6NTECNmCA$OBREEL MOTOR
El motor es de uno cilindros, de vA[vulasen cabeza (OHV),
refrigerado por aire y de baja emisiOn.
En el Estado de California, los motores de 120000 ban obtenido la
certificaciOn del California Air Resources Board (Conseio de
recursos de aire de California) de cumpIimiento de la normativa
sobre emisiones durante 125 horas. Esta certificaciOnno supone
para el comprador, el propietario o e! LIsuarioninguna garantia
adicional en !o relativo a] rendimiento y a la vida t_til del motor. Las
garantias de! motor ata_en exck_sivamenteal producto y a las
emisiones que se declaran en este manual.
Petencia Neminal
El valor de potencia bruta de cada mode[o de rnotor de gasolina se
indica en la etiqueta conforme a los requisitos del cOdigoJ1940
(Procedimiento de vaIoraciOnde potencia y par de pequeiios
motores) de la SAE (Society o1Automotive Engineers, Sociedad de
ingenieros de automociOn). Los valores norninales se han obtenido
y correoido conforme al cOdigoSAE J!995 (RevisiOn2002-05). Los
valores de par se obtienen a 3060 rpm, y los va!ores de potencia, a
3600 rpm. La potencia bruta real de[ motor serAinferior y
dependerA,entre otros factores, de las condiciones ambientales de
uso y de [as variaciones entre distintos rnotores del mismo mode[o.
Dada la arnpliavariedad de productos que utilizan nuestros motores
y la multitud de factores arnbientales que pueden afectar a su
funcionamiento, es posibIe que e[ motor de gasolina no desarrolle
toda su potencia bruta nominal en determinados equipos (potencia
"en la aplicaciOn"o neta real). Estadiferencia se debe, entre otros, a
los siguientes factores: accesorios (f[Itro de aire, escape, carga,
refr[geraciOn, carburador, bomba de combustible etc.), I[mitaciones
de la aplicaciOn, condiciones ambientales de uso (temperatura,
humedad, altitud) y variaciones entre distintos motores de un
mismo modelo. Briggs & Stratton podrA sustituir e! rnotor de esta
serie por otro de mayor potencia nominal en caso de lirnitaciones
de fabricaci6n o capacidad.
ESPECJFJCACJONE$DEL PRODUCTO
Especificacienes de _a_a_quina Limpiadora a
Presi6n
PresiOnde salida m_xima 2,700 PSI
Caudal rn_tx[rno.................................. 2.5 GPM
Mezclade quimicos .................. UsesegOninstrucciones
Temperatura del surninistro
de agua ............................ Queno exceda los IO0°F
Peso que Embarca ................................. 71 Ibs.
Especificacienes del Meter
DiAmetro de camisa ................... 68 rnm (2,69 pulgadas)
Carrera ............................. 52 rnm (2,04 pulgadas)
Desplazarniento ...................... 190 cc (11,57 pulgadas)
Buiia
Tipo: .......................... Briggs & Stratton 491055S
Cal[brar SeparaciOna: ............. 0.020 pulgadas (0.50mm)
Entrehierro del inducido: ....................... 0,15-0,36 rnm
(0,006-0,014
pulgadas)
Holgura de la vAIvulacon mueIIes de vAIvula instalados y piston de
6 rnm (0,25 pulgadas) pasado el punto rnuerto superior (comprobar
con el rnotor en fr[o)
AdrnisiOn ............... 0,10-0,15 rnrn (0,004-0,006 pulgadas)
Escape ................. 0,10-0,20 rnrn (0,004-0,008 pulgadas)
Capacidad de Gasolina .......................... 1.6 Cuartos
Capacidad de Aceite ..................... 0.65 litros (22 onzas)
NOTA:Para un rneior funcionamiento, la carga de potencia no debe
superar el 85% de la potencia nominal. La potencia del motor se
reducir_ un 35% por cada 300 rnetros (1.000 pies) de altitud y un
1% por cada56 °C (10 °F) a partir de 25 °C (77 °C). FuncionarA
satisfactoriamente en un Angulo de hasta 15°.
44
RESPONSABJLIDADES#EL PRSPIETARJO
Siga el programa de mantenimiento seg@ e] ROrnerode I_oraso segOnel calendario, [o que suceda pr[mero. Se requ[ere de servicio con
mayor frecuencia cuando opere la uR[dad enlas condiciones adversas descritas a continuaciHo
TAREA DE MANTENIMIENTO
Limpiadora a Presi_n
Revisdlimpie el filtro de la entradade agua
Revise la manguera de alta preside
Revise la manguera del detergente
Revise la pistola aspersora y vedfique que no
haya fugas en el ensamNaie
Prepare la bomba para almacenada a menos de
32'T
Moter
Vedficar el nivel de aceite
Limpie los residuos
Cambiar el aceite del motor
Servicio al filtro de aire
ServMo a la buj[a
Servicio al sistema de la buj[a
Limpie el sistema de refrigeraciHn
Limpieza de la c_mara de combustiHn
E
Prepar almacenambnto
Antes de
Cada Uso
×
×
×
X
X
INTERVALO DE OPERACIONPOR HeRA
Cada 25 Horas o Cada 50 Horas o Cada 100 Horas
al A_o al A_o o al Aiio
Yea Alrnacenamiento en el Inviemo,
X_
X_
X
X
X_
Si la unidad permanecer& sin uso por m_s de 30 dias,
I 100-300Horas
FECHAS DESERVICIO
Limpiar si est_ obstruido, Rempiazar si est_ perforado o roto,
Cambiar e[ aceite despuSs de [as primeras (5) horas y despu@ cada 50 horas, Hacer e[ eambio de aceite con mayor frecuencia cuando trabaje en condiciones de mueha
suciedad o polvo.
Rempiazar m_s a menudo bajo condMones de suciedad o poivo,
J:IECOJVJEN#ACISNESGENERALES
El rnaRtenimbnto periHdico meiorar_ e[ rend[rniento y prolongar_ la
vida0til de![[mp[adoraa presi6n.Acudaa un distribuidorautodzado
deSearspararepararla uRidad.
Lagarantiade la mAqu[naB_npiadoraa presiHn['dOcubrelos
elernentosquehartsidosujetosa abusoo neg[[genciapor partedel
operador. Para hacer%l[da [a cobertura total de la garantia, el
operadordeberdrnantenerla [avadoradepresiOnta[ y comose
indica en el manual, [ncluyendosu adecuadoalmacenamieoto,
como se describe en la secciOnAlmacenambnto.
A[gunosaiustestendrd[squehacerseperiHd[camentepararnantener
adecuadamentesu nqAqu[RaI[mp[adora a pres[Hn.
Todoslosserviciosy aiustesdeber_nhacersepor [ornenosunavez
en cada estaciOn.Siga las instrucciones de la taNa Programa dR
Mantenimientodescritaanterbrrnente.
NOTA:Unaveza]aiio, usteddeberAlimpiaro remplazarla bujiay el
filtro de aire.Unabuiia nuevay unfiltro de aireB_npbgarantizan
unarnezcladecombustibb-aireadecuaday b ayudaa su motora
fuocionarmeiory atener unavida 0til mdsprolongada.
CONTROLBE EJVilSJONES
Cualquier establecirnieRto o indiv[duo especializado en [areparaciHn
de rnotores que no sear de automoc[Hn puede encargarsedel
rnantenimiento, la sustituciOn y [areparaciHnde los dispositivos y
sisternas de control de emisbnes.
ANTESBE CABAUSe
1. Reviseel nivel de aceite del motor.
2. Limpie los residuos.
3. Revises[ existen daffos en el colador de la entrada de agua.
4. Revises[ existen daffos en el depOsito de I[mpieza.
5. Revisesi existen fugas eo el conjunto de la extensiHnpara
boquillas y pistola.
6. B[m[ne el aire y los contaminantes de la bomb&
45
MANTENJMJENTODE LA MAQUJNA
LAVADORAA PRESJON
Lhnpie los Residues
Limpie a diario, o antes de cada uso, los residuos acumulados en e[
limpiadora a presi6n. Mantenga limpias las conexiones, los muelles
y los rnandos. Limpie todo resto de combustible de la zona que
rodea al silenciador y de detrAs del mismo. Inspeccione las ranuras
para aire de enfriarniento y la apertura del limpiadora a presi6n.
Estas aperturas deberAnmantenerse lirnpias y despeiadas.
Mantenga limpios los cornponentes del limpiadora a presiOn para
reducir el riesgo de sobrecalentamiento e ignici6n de los residuos
acumulados.
Utilice un trapo hQmedo para limpiar las superficies exteriores.
AVI$O
Eltratamiento [nadecuadode[ lirnp[adora a presiOn puede daiiar!o
' acortar su vida productiva.
NOinsertecualquierobjetoa tray,s de lasranurasde enfriamiento.
Puedeusaruncepillodecerdassuavespara retirarlasuciedad
endurecida,aceite,etc.
PuedeusarunamAquinaaspiradoraparaelirninarsuciedady
residuossueltos.
Revise y Limpie el Ceiader de Entrada
Examineel coIador de entrada de [a rnanguera de jardin. Limpielo s[
estA tapado o rernplacelo si estA roto.
Revise la Manguera de AIta Presi6n
Las mangueras de alta presiOnpueden desarrollar fugas debido al
desgaste, dobleces o abuso. Revisela manguera antes de carla uso.
Revise si existen cortes fugas abrasiones levantamiento de la
cubierta, dafio o movimiento de los acopIamientos. Si existe
cuaIquiera de estas condiciones, remplace la rnanguera
inrnediatamente.
, ADVERTENCiA
El chorro de agua a alta presi6n que este equipo
produce, puede atravesar la piel y los tejidos
subcut_neos, provocando lesiones de gravedad que
podrian dar lugar a la amputaci6n de un miembro.
o NUNCAreparela manguerade altapresi6n.Remplacela.
, Remplacelaconunamangueraquecumplacon lacapacidadminimade
presi6ndesu m_quinalimpiadoraa presi6n.
Revise ta Pistola
Examine[a conexi6n de la manguera a la pistola y cerciorese de que
est_ en buen estado. Pruebe el gatillo oprimi6ndolo y asegur_ndose
de que se devuelve a su sitio cuando [o suelte. Coloque el cerrojo de
seguridad en la posici6n UPy pruebe e! gatillo. Usted no debe ser
capazde oprirnir el gati%. Remplace la pistola inrnediatarnentesi
falla cualquiera de estas pruebas.
Mantenimiente de la Bequitla
Si siente una sensaci6n puIsante al momento de apretar e! gatiI[o de
la pistoIa rociadora puede que sea causada por la presiOnexcesiva
en la bomba. La causa principal de [a presi6n excesivaen la bomba
es cuando la boquilla se encuentra atascada o tapada con materiales
extrafios tales como tierra, etc. Para corregir e[ problema [irnpie
[nmediatamente la boquilla siga las instrucciones siguientes:
1. Apague el motor y apague el surninistro de agua.
2. SlEMPREfusi[ de punto en una direcciOn segura y e]
disparador de[ fus[I del rocio del estrujOnpara liberar la
presi6n retenida de la plearnar.
ADVENTENCIA
El chorro de agua a a[ta pres[Onque este equipo
produce puedeatravesar la piel y los tejidos
_ ubcut_neos, provocando lesiones de gravedad que
_odriandar lugar a [a amputaciOnde un rniembro.
La pistola rociadoracontiene aguaa aIta presi6n inciuso
con el motor parado y el agua desconectada quepuede
causar laherida.
, Mantengaconectadalamangueraa lam_quinao a lapistolade rociado
cuandoel sistemaest8presurizado.
, SIEMPREquepareel motor,apuntecon la pistolarociadorahaciauna
direcci6nseguray aprieteelgatillo paradescargarla presiOny evitarel
retroceso.Activeel segurodelgatillocuandono utilicela pistola.
3. Desconecteel selector PrecisionSprayTM de la pistola rociadora.
4. Utilice LmpequeCioclip para pape!para eliminar todo material
extraiio que pueda obstruir las boquillas (A).
5. Utilice una rnanguerade r[ego para elirninar los restos
haciendo pasar agua pot el selector PrecisionSprayTM en e]
sentido contrario al del rociado durante 30 a 60 segundos.
6. Vue[va a conectar el selector PrecisionSprayTM a la pistola
rociadora.
7. Aseg6rese de que la manguera del jardin est_iconectada a la
entrada de agua. Compruebe que la manguera dealta presi6n
est_ conectada a la pistola rociadora y a la bornba.Abra la
al[mentaciOnde agua.
8. Active el seguro del gatillo de la pistola rociadora y ponga en
marcha e! rnotor siguiendo las instrucciones de la secciOn
00/77oponer en funcionambnto la limpiadof_ a presidn.
9. Pruebe la lirnpiadora a presiOn utiliz_ndola con las distintas
boquillas.
46
Manterdmiento de les Anillos '8'
Compre una O-Juego de ReparaciOnde Anillo en sus Sears locales
o Ilamando 1-88044_IY-HOI_IE(469-4663) o en linea en
www.sears.com. No se incluye con la arar_delade la presiOn.Este
iuego induye los anillos de[ reemptazo O, arandela decaucho y fi[tro
de cala de agua. Refiarase a la hoia de [a instrucci6n proporcionada
en el juego para atender a su unidad'los anillos de s O.
,, ADVERTENCJA
Elchorro de agua a alta presiOn que este equipo
produce puede atravesar la piel y los tejidos
subcutAneos, provocando bsior_esde gravedad que
}odrian dar lugar a la amputaciOnde un rniembro.
• NUIXICAreparaci6nquesalelasconexionescon selladordecualquier
tipo. Reemplaceel anillo '0' o elsello.
Ntantenimiente de _a Bemba
NO realice ninguna operaci@ de mantenimiento con el aceite de la
bomba. No es necesario en este rnodelo. La bornba se suministra
prelubdcada y seIIadaen f@rica, y no requiere lubricaci6n adicional
durarde su vida 8tfl.
MANTENJMJENTO#EL MOTOR
, ADVERTENCJA
@[spear[nvo[untadopuedetenercomoresultadoel
fuegoo el golpeel6ctdco.
CUANDO AJUSTE 0 HAGA BEPARACIONES A SU MAQUmNA
U_']PmADORAA PRESI{}N
, Siempredesconecteelalambrede la bujfay col6queledondeno pueda
entraren contactocon labujB.
CUANDO PRUEBE LA BUJiADEL MOTOR
Utiliceun comprobadorde bujfashoreologado.
o NOcompruebala chispasin labujfainstalada.
Aceite
Recemendacbnes sebre el aceite
NOTA:guando aFiadaaceite a] carter de[ motor, utflice aceite
detergente de alta ca[idad con clasificaci6n de servicio SF,SG, SH,
SJ o superior. NOutilice aditivos especiales.
1. Biia una viscosidad conforrne a la sigubnte tab]a:
104 F r__
68
5O
32
14
4
-22
40 C
30
? 20
10
_ 0
-10
-20
-30
NOTA:Todo acedesint_tico que cumpla [asespecificaciones[LSAC
GF-2,con rnarcade certificacidnAP[ y con simbo!o de servicio AP!
con SJ/CFENERGYCONSERVINGo superior es un aceiteaceptabb a
todas Bs temperaturas. E]uso de aceite sint6tico no alteralos
{ntervalosde cambio de aceite{ndicados.
SAE38:5 °C(40 $gysupefieres adecuado paratodo tipo de
usos por encima de 5 °C (40 °F). El uso por debaio de 5 °C (40 °F)
provocarAdificultades de arranque.
18W-30:-t8 a 38 °C (0 a 100 °F)es mejor en casode temperatura
variable. La viscosidad meiora el arranque en c[irnas frios, pero
puedeaumentar el consumo de combustible por encima de 27 °C
(80 °F).
* Compmebe et nive/de aceite con frecuencia a tenrperaturas
Super,lores.
Sini_ibo 5W-38:-30 a 40 °C (-20 a 120 IF) proporciona la mejor
proteccidn a todas las ternperaturas al tiempo que rnejora el
arranque y reduce el consurno de ace[re.
5W-30:5 °C (40 _) e inferiores e[ aceite recomendado parael
invbrnoy funciona rneior en condiciones de frio.
Compm'obaci_ndel nivel de aceile
Compruebe el nivel de aceite antes de cada uso o cada 5 horas de
funcionamiento, como minimo. Re[[enesi es necesado.
1. Coloque e! B_npiadoraa presi6n sobre una superficie nivdada.
2. Retire la va@a de medici6n y limpie la varflla de medici6n.
Instab e] varflB de mediciOn, apriete firmemente. Quite y
verifique nivel de[ aceite.
3. Cornpruebeque el ace[te hasta la mama "RdJ" de la variHa de
medici@. Instab el varfila de mediciOn,apriete firmemente.
DEPOSlTAR _I LLENO
/
Adici_n de aceile del rector
1. Coloque el B_npiadoraa pres[Onsobre una superficie n[ve[ada.
2. Compruebe el nive[de aceite tal como se indica en la secci6n
Comprobacidn de/n/vel de aceite.
3. Si es necesario vierta [entarnenteaceite pore[ orificio de
Ibnado hasta [a rnarca "Fuji" de la varilla de medici@. NO Ibne
excesivamente.
AViSi)
E[ Ibnado de aceiteen excesopuede[rnpedirel arranquede{ motor o
)rovocardificultades de arranque.
NOIleneen exceso.
Siel niveldeaceiteest_por encimadelamarcaFULL(LLENO)de la
varilla,vacfeaceiteparareducirelnivelhastala marcaFULL(LLENO)
de lavarilla.
4. Instab el varflB de mediciOn,apriete firmemente.
47
Cambiode Aceite demMotor
Cambie el aceite despu_s de [as primeras 5 horas de operaciOn.
Cambie el aceite y e! filtro cada 50 horas de ese momelsto en
ade[ante.Siesta utilizando su generador baio condiciones de
extrerna suciedad o po!vo, o en un clirna demasiado caliente, baga
el cambio de aceite mas frecuentemente.
AUm$O
Evite el contacto prolongado o repetido de piel con aceite usado
de motor.
Elaceiteusadodelmotor hasido mostradoalcancerde la pielde la
causaen ciertosanimalesdel laboratorio.
Completamentelavadoexpusoareascon eljabOny el agua.
MANTENERFIJERADELALCAIICEDELOSNII_OS.NO
CONTAMIIIE,CO!ISERVELOSRECIJRSOS,DEPOSITEEL
ACEITEUSADOE!t U!t PU[/TODERECOGDA,
Cambie el aceite cuandoel motor siga estando caJientedespu6s
de hal)er fun¢ionado:
1. Drene el tanque del combustible haciendo funcionar [a
rnaquina limpiadora a presiOn basta que el tanque est_ vacio.
2. Desconecteatambre de bujia y Io mantiene lejos det bujia.
3. Limpie el area alrededor de [a abertura para Ilenado de aceite,
retire la variHade medici6n. Limpie lavariHa de medici6n.
4. Incline su rnaqLfinalimpiadora a presiOn paradrenar e[ aceite a
tray,s del orificio de Henadoe!_un recipiente adecuado
asegurandose de inclinar la unidad haciael lado opuesto de la
bujia. Cuando la caja de! cigOefia!est6vacia, vuelva a colocar
la maquina limpiadora a presiOn en posici6!_vertical.
5. Vierta lentamente unos 06 litros (20 onzas) de aceite pot el
orificio. Deposite el aceite recomendado hasta la marca "Fuji"
de la varilla de rnediciOn.
6. Limpie [a varilla de rnediciOncada vez nivel del aceite se
verifica. I/0 aiiada aceite en exceso.
7. Insta]e la varilla de rnediciOn,apriete firrnemente.
8. Limpie los residuos de aceite.
9. Conecte de nuevo alambre de buiia al buiia.
$ervieio del Depurador de Aire
Su motor no funcionara adecuadamentey puede da_arse si usted Io
hace funcionar con un depurador de a[re sucio.
Suministre servicio al depurador de aire una vez cada 25 boras de
operaciOno una vez pot ai_o,Io que suceda prirnero. Suministre
servicio mas frecuentemente si [a unidad funciona bajo condiciones
de mucha suciedad o po[vo. Los repuestos se encuentran
disporfibles en su centro de servicio local Sears.
Para dar servicio amfiU_rode aire, siga los pasosque se detaHan a
eonf_inuaci6n:
1 Afloje dos tornillos (A) y leva!_telejos cubierta (B).
2. Retire cuidadosamente aire lirnpiador (C) de la base (O).
3. Instale limpie (o nuevo) limpiador de aire en la base. El
lirnpiador a_reo debe quedar segurarnenteen base.
4. La cubierta del lugar sobre limpiador de aire y aprieta los
tornillos.
NOTA:Usted puede comprar los elementos det filtro de aire nuevos
%mando al I=SOO=4=_IY=HO_IE(469=4663).
Rempiaee la Bujia
Rernplacela bujia anualrnenteo cada 100 horas de operaci6n
1. Lirnpie el area alrededor de la buiia y retirela.
2. Retire y revise la bujia.
3. Cambie la buiia si los electrodos estan picados o quemados o
si la porcelanaest,, agrietada. Utilice la bujia de repuesto
recomendada.Consulte Especificaciones.
4. Revise la separaciOnde] electrodo con un calibrador de
a[arnbrey ajuste la separaci6n a 0.020 pulgadas (0.50 rnm), si
es Flecesario.
5. hsstalelabujiay apriete[afirmemelste.
NOTA:Puedeadquirirnuevosbujiaal n8merotelefOnico
I=SOO=4=MY=NOME(469=4663).
$ervicio dei Apagachispas
El motor de su unidad no viene equipado de f_brica con un
apagachispas. En ciertas areas,es i[egal operar motores que no
tengan apagachispas. Revise las leyes y regu[aciolses locales. Si
necesita apagachispas [o puede comprar elssu ce!_trode servicio
Sears mAscercano. Para obtelserel n8rnero de parte Ilame al
I=800=4=IViY=HOME(469=4663).
Deberasuministrarle servicio a[ apagachispas cada 50 horas para
conservaflo en buenoscondiciones de funcionamiento.
48
Si el motor ha estado funcionando, el silenciador estar_ bastante
caIiente. De]e que el silenciador se enfrfe para poder darle servicio al
apagachispas.
ADVERTENCIA
EIcontactocon lazonadetsflenciadorpuedeproducir
quemadurasgraves.
Losgasesy el calordeescapepuedeninfiamarlos
materialescombustiblesy lasestructuraso daiiarel
depOsitodecombustibley provocarun incendio.
o NO toque las superficies calientes y EVITE los gases del escape a alta
temperatura.
, Permita que el equipo se enfrfe antes de tocarlo.
, Deje un espacio mfnimo de 152 cm (5 pies) alrededor del limpiadora a
presi6n, incluida la parte superior.
o El 66digo de Normativa Federal (6FR, Titulo 36: Parques, Bosquesy
Propiedad PSblica)obliga a instalar una pantalla apagachispas en los
equipos con motor de combustion interno y a mantenerla en buenas
condiciones de funcionamiento, conforme a la norma 5100-16 (o
posterior) del Servicio Forestalde la USDA, Enel Estado de California.
la ley exige el uso de una pantalla apagachispas (Secci6n 4442 del
C6digo de Recursos POblicosde California), En otros estados puede
haber leyes similares en vigor.
Retire la pantalla del apagachispas para lirnpieza e inspecci6n.
Remptace la pantalla si est_ dafiada.
$istema de Refrigeraci6n de Aire
Con e! tiempo, se pueden acumuIar residuos en las aletas de
refrigeraciOnde! ciIindro y pasar inadvertidos rnientras no se
desrnonte parcialmente el motor. Recornendamos que encargue la
limpieza del sistema de refrigeraciOna un distribuidor autorizado de
servicio Sears siguiendo los intervaIos recomendados (consuIte la
secci6n Calendafio de Mantenimbnto). Es igualmente impo!tante
que no se acumulen residuos en el motor. Consulte la secciOn
Lirnpie los Residuos.
DESPUE$DE CADAU$0
No deber_ haber agua en la un[dad pot [argospedodos de t[empo
Los sedimentos de minerales se pueden depositar en partes de la
bombay "congelar" su funcionamiento. Llevea cabo estos
procedimientos despuas de cada uso:
1. Limpie el circuito de detergente girando la Ilave de paso de
detergente hasta la posici6n "Off" y haga funcionar la
limpiadora a presiOn con el selector PrecisionSprayTM en una
posici6n de ba]a presi6n. Prolongue la limpieza entre uno y dos
minutos.
2. Pareel motor cierre la alimentaci6n de agua, apunte con la
pistoIa rociadora hacia una direcci6n segura y apriete el gatillo
para descargar la presiOn, active el seguro de] gati% de la
pistola rociadora y deje enfriar el motor.
ADVERTENCJA
El chorro de agua a a[ta presi6n que este equipo
produce puedeatravesar la pJety los tejidos
_ ubcut4neos, provocando lesiones de gravedad que
_odriandar lugar a la amputaci6n de un miembro.
La pistola rociadoracontiene aguaa aJtapresi61sincluso
con e! motor parado y el agua desconectada,quepuede
causar la herida.
o Mantengaconectadalamangueraa lam4quinao a lapistolade rociado
cuandoel sistemaest@presurizado.
o SIEMPREquepareel motor,apuntecon la pistolarociadorahaciauna
direcci6nseguray aprieteelgatillo paradescargarla presi6ny evitarel
retroceso.Activeel segurodelgatillocuandono utilicela pistola,
3. Desconecternanga del fusfl del rocio y sal[da alta de presiOn
en la bomba. DesagOeagua de la manga, del fusiL y de la
extensi6n de boquilla. Use un harapo para quitar la rnanga.
4. Saquetodos los liquidos de la bomba halando la manija de
retroceso aproximadamente 6 veces. Esto deber_ evacuar la
mayofia del Ifquido de la bomba.
5. Enrolle la manguera y cu_lguela del gancho situado en el
bandeja de accesorios.
6. A]macene la unidad en una _rea lirnpia y seca.
7. Si pIaneaalmacenar la unidad por m_.sde 30 dias, vea la
secciOnAlmacenambnto Prolondado en pr6xJmap_g[na.
ADVERTENCIA
La gasol[nay sus vapores son extremadamente
infiamables y exp!osivos.
EI fuego o una explosion pueden causar quemaduras
severas e inclusive la muerte.
CUANDOALff]ACENE0 GUARDEEL EQUmPOCON COIViBUSTmBLE
EN EL TANQUE
, Aimaceneaiejadode calderas,estufas calentadoresde agua,secadoras
de ropau otrosaparatoselectrodom6sticosqueposeanpilotosu otras
fuentesde ignici6n,porqueellos puedenencenderlosvaporesde la
combustible.
49
ALMACENAMJENTOPARAJNVJERNO
AVJ$O
Usted deber_ proteger su unidad de las temperaturas de
_elamiento.
si no Io hace,da_ar_ipermanentementela bombayla unidadno podr_
funcionar.
Lagarantfanocubreelda_ode launidadocasionadoparcongelamiento.
Para preteger Juunidud de Justemperuturus de cengeJumientu:
1. Vade la lirnpiar el tanque coma se indica a cuntinuaci6n:
a. Descunecte la manguera conectada al acoplamiento de
inyecdOn de la bornba. CoIuque el extremo de la bornba
en un recipiente adecuado.
b. Gire las Ilaves de paso de detergente hasta la posici6n
"On"y abra la tapa del dep6sito. Elcontenido de] depOsito
se vaciar_ par gravedad en e! recipiente.
c. Vuelva a conectar la manguera a! acopIamiento de
inyecciOnde la bornba.Mada 0,5 litros de agua duIce
limpia a cada depOsito y cierre las tapas de los dep6sitos.
2. Limpie el circuito de limpieza. Para ella, sitOe la Ilave de paso
de detergente en la posici6n "On", gire el selector
PrecisionSprayTM a Lmaposici6n de baja presi6n y ponga en
funcionarniento la limpiadora a presi6n. Lirnpie el circuito hasta
qua se vacie el primer dep6sito. Gire la Ilave de paso de
detergente hasta la posici6n "Off".
3. Siga los pasos 2-5 en la secci6n previa Despues de CaduUsa.
4. Utilice LInprotector de bomba, disponible en Sears con el
nOmero de cat,logo 7174403GS, para cuidar la bomba. Aqu_!
protege a la unidad contra el congelamiento y lubrica tanto los
pistones coma los empaques.
5. Si el protector de bomba no estd disponibIe, conecte un tramo
de 3 pies de manguera de jardin a la entrada de agua. Vierta
anticongelante RV (anticongelante sin alcoho!) en la manguera.
Jale la manija de arranque dos veces. Desconectedespu6s la
rnanguera de 3 pies.
6. Almacene la unidad en una _rea lirnpia y seca.
ALJ ACENAJ JENTOPROLONGADO
Si usted no planeausar la rn_quina lirnpiadora a presiOn par m_s de
30 dias, deber_ preparar el rnotor para un almacenurniento
prolongado.
Es importante evitar la formaciOn de dep6sitos de goma en las
partes esenciales del sisterna del combustible tales coma
carburadur, filtru del combustible manguera o tanque del
combustible durante e! ah_nacenamiento.Tarnbi_n, la experiencia
indica qua lus cumbustibIes con mezc!usde alcohol (llamados
gasuhol, etanol o metanul) pueden atraer la humedad, !o qua Ileva a
la separaciOny formaciOn de dcidos durante el almacenamiento. La
gasolina _cida puede dafiar et sistema del combustible de un motor
durante el alrnacenamiento.
Preteja el $istema de Combustible
El combustible puede estar pasado 30 dias despu6s de su
u]macenamiento. EI combustible pasado provoca la furmaci6n de
residuos Acidos y de carbonflla en e! circuito de combustible y en
los componentes bdsicos de! carburador. Para mantener el
combustible en buen estado, utiIice el estabilizador de combustible
FRESHSTARTTM de Briggs & Strutton en cualquiera de sus
variantes: liquido o cartucho concentrado con goteu.
SiseagadeunestabiIizadordecurnbustibleconformea las
instrucciones,i_osaranecesariovaciarelmotordecombustible.
Hagafuncionarel rnotordurantedus minutosparaqueel
estabilizadurcirculepartudo el circuitodecombustible.EImotory
elcumbustiblese puedenalmacenarhasta24 meses.
Sino se haafiadidounestabilizadordecombustiblea la gasolina,
deberAvaciarcomptetamenteel motorutilizandoun contenedor
homoIogado.Deiefuncionare!motorhastaquaseagateel
cornbustibIe.Se recumiendautiIizarun estabilizadorde combustible
ene!contenedorde almacenarnientopararnantenerlagasolinaen
buenestado.
5O
Camh[e de Aceite
Con el motor todav[a cal[ente, drene e! aceite de la caja de! cig_ei_al
Vuelva a IIenar!o con el grado de aceite recomendado. Yea Cambio
de Aceite.
Aceite el Di_metre [nterier deJ CHindre
Quite la bujia y vierta aproxirnadamente 15 rnl (1/2 onza) de
aceite de motor lirnpio en el interior del cilindro.
o Coloque la bujfa y arranque lentamente para distribuir el aceite.
Pretecci_n de ta Bemha
Para proteger la bornba frente a los daiios que causan los depOsitos
minerales o la congeIaciOn,use PurnpSaver, mirnero de cat,logo
7174403GS para cuidar la bomba. Esto evita los dafios derivados de
la congelaciOny lubrica los pistones y las juntas.
AVI$O
Usted deber_ proteger su unidad de las ternperaturas de
_etamiento.
si no Io hace,da_ar_permanentementela bombayla unidadno podr_
funcionar.
Lagarantfanocubreelda_iode la unidadocasionadoporcongelamiento.
NOTA:ElPumpSaverest_ndisponiblesolocornounaccesorio
opcional.[/0 esincIuidoconla arandeladela presiOn.Aviseel m_s
cercanoservicioautorizadocentralparacornprarPumpSaver.
AI usoel PumpSaver,cerciOreselaarandelade lapresiOnseapaga
y desconectadelaguade!suministro.Leay sigatodas
instruccionesy lasadvertenciasdadasenel contenedorde
PumpSaver.
gtras $ugereneias para eJ AJmaeenamiente
1. 1/0 guarde combustible de una temporada a otra a menos que
Io hayatratado corno se indica en la secciOnAditivo para
combustib/e.
2. Reernplace[acaneca de gaso[[na s[ cornier_zaa oxidarse. El
6xido y/o la suciedad en la gasolina le causarAproblemas.
3. Cubra su unidad col_ una cubierta de protecciOn adecuada que
no retenga hurnedad.
,_ ADVERTENCJA
Las cubiertas para aknacenamiento pueden ser
infiamables.
NOcoloqueunacubiertaencimade un limpiadoraa presiOncaliente.
Dejequelaunidadseenfr[eIo suficientementeantesde quele coloque
lacubierta.
Almacene la unidad en un _rea lirnpia y seca.
51
PreNema Causa
1. El selector PrecisionSprayTM est_ eu una
posiciOu de baja presiOn.
2. La entrada de agua estA bloqueada.
3. Suministro de agua inadecuado.
4. La manguera de entrada estd doNada o
preseuta fugas.
5. E[ co[ador de la mauguera deentrada est_
tapado.
6. E[ surninistro de agua estApar encirna de
los IO0°F.
7. La mauguera de alta presi6n est_
Noqueada o presenta fugas.
8. La pistola presenta fugas.
9. La boqui[[a de[ selector PrecisiouSprayTM
est_ obstruida.
10. Bomba defectuosa.
La #ombapresentaJossigaientes
proNemas:noproaacepresi6n,
produceunu presi6nerradu,
truqueteu,p_rdidudepresi6n,buju
vuJumendeagua.
EJdetergentenu se mezcJacaneJ
ruciadu.
EJmuter fun¢iuna bien cuandunu
tiene cargas, peru fun¢iuna "mare"
cuanduse cunectauna carga.
EJ mutur nu arranca; 8 arranca y
funeiuna real
1. Las!lavesdepasode detergenteest_nen
la posici6n"Off".
2. El selector PrecisionSprayTM est_ en una
posiciOu de alta presi6n.
La velocidad de] rnotor es demasiado lenta.
1. Depuradordeairesucio.
2. Siugaso%a.
3. Gasolirlavieia.
4. El alambre de la bujia no estd conectado a
Seiaei6n
1. Gire el selector Precis[onSprayTM hasta una
pos[c[6n de a]ta presi6n.
2. Limpie la eutrada.
3. Proporcione f[ujo de agua adecuado.
4. Estire [a rnanguera de entrada, coloque uu
parche en la fuga.
5. Revisey limp[e el colador de la rna%uera de
entrada.
6. Proporcione surniuistro de agua m_s fria.
7. Retirelasobstruccionesdela rnanguerade
salida.
8. Remplace[a pistola.
9. Limpie las boqLfillasdel selector
PrecisionSprayTM.
10. POngaseeucoutacto con el centro de servicio
Sears.
1. Gire [aHavede paso de detergeute del
dep6sito de limpieza deseado hasta la posiciOu
"Oil".
2. Gire e! selector PrecisionSprayTM hasta una
posici6n de baja presi6n.
Muevael controlde la%Ivu[ade regu[aci6na [a
posici6nFAST(RAPIDO).Sie! rnotorcontinua
fancionaudoreal,pOngaseencontactocon el
ceutrodeservicioSears.
1, Limpie o remplace el depurador de aire.
2, Llene el tanque de combustible.
3. Dreue e[ tanque de gasolina; Ilaue!o con
combustible fresco.
4. Couecte el alambre a la buiia.
la bujfa.
5. Buiiarnala.
6. Aguaenla gasolina.
7. Estraugulaci6u excesiva.
5. Rernplace[a buiia.
6. Dreue el tanque de gasolina; 116ne!ocon
combustible fresco.
Abra e! cebador par completo y haga girar el
rnotor.
8. P6ngaseeucoutactoconel centrode servicio
Sears.
EJmuturse apagaduranteJa Lianael tanquede combustible.
uperaci6n.
B maternutiene fuerza.
8. Mezcladecombustibledemasiadorica.
Singasolina.
Filtrodeairesucio.
CebadorabiertodemasiadorApido
B muturintentaestaNHzarseu su
fun¢iunamientunues cunstante.
Remplace et filtro de aire,
Mueva el cebador a la posici6n intermedia hasta
qua el motor funcioue norrnahneute.
52
53
California Air Resources Board (CARB) U.S. EPAy Sears le explican a continuaci6n
la garantia del sistema de control de emisiones de su pequ@o motor para mdquinas
de servicio (SORE, Small Offroad Engine). En California, los modelos de peque_os
motores para m_quinas de servicio a partir del a_o 2006 @ben estar dise_ados,
fabricados y equipados conforme a los exigentes est_ndares de lucha centre la
contaminaci6n del Estado.
En otras regiones de Estados Unidos, los nuevos motores para interiores de
ignici6n per chispa certificados para modelos a_o !997 y posteriores deben
cumplir con normas similares establecidas per la EPA de EE.UU. Sears debe
garantizar el sistema de control de emisiones de su motor para los per[odes
indicados a continuaci6n, siempre y cuando no se haya abusado, descuidado o
dado mantenimiento incorrecto al motor peque_o para exteriores
Su sistema de control de emisiones incluye plazas come el carburador, el filtro de
aire, el sistema de arranque, el tube de combustible el silenciador y el convertidor
catal[tico, Tambi@ puede incluir conectores y otros coquntos relacionados con las
emisiones,
Cuando exista una condici6n qua pueda ser cubierta per la garantia, Sears
reparar_ el motor peque_o para exteriores sin costo alguno, incluyendo el
diagnCstico, las partes de repuesto y la mane de obra
gobertura de la garantia de Sears, Ree_u_k and ge. centre ddectes en el
central de emisienee
Los pequ@os motores para m_quinas de sep,4cioestdn garantizados centre defectos
de las piezas de control de emisiones durante un per[ode de dos aSos, conforme a las
siguientes disposiciones, Si cualquier plaza del motor con cobertura es defectuosa,
ser_ reparada o sustituida per Sears.
Respensabilidadns del prepietarin pare la garantia
Come propietario del motor peque_o para exteriores, usted es responsable de
realizar las actividades de mantenimiento requeridas qua se indican en
Instrucciones de use y mantenimiento Sears recomienda qua conserve todos los
recibos qua cubran el mantenimiento de su motor peque_o para exteriores, pare
Sears no puede negar la garant[a solamente per la falta de recibos ni per su
imposibilidad de garantizar la realizaciCn de todas las actividades de
mantenimbnto programadas.
Come propietario del motor peque_o para exteriores, usted siempre debe tener
en cuenta qua Sears podr_ negar la cobertura de la garant[a si su motor peque_o
para exteriores o una parte del misrno presenta fallas debido a abuse, descuido,
mantenimiento incorrecto o modificaciones no aprobadas
Usted es responsabb de presentar su motor pequeiio para exteriores a un
distribuidor autorizado de servicio de Sears aprobado tan pronto come se
presente el probbma,
Las reparaciones cubiertas per la garanth se Ilevar_n a cabo en un plazo
razonable, no superior a 30 dias en ning0n case.
Si tiene alguna pregunta con respecto a sus derechos y responsabilidades para la
garant[a, pCngase en contacto con un representante de servicio Sears al 1-800-
469-4663
La garant[a de emisiones es una garantia contra defectos, Los defectos se iuzgan
en funciCn del rendimiento normal del motor. La garantia no depender_ de
ninguna prueba de emisiones en funcionamiento.
I}iepnsicienee de la garantia de Seers, Ree_eck and Ca. _entra defectes en el
ennlrel de ernisienee
Las siguientes son disposiciones espedficas relacionadas con la cobertura de la
garanfia contra defectos en el control de emisiones. Se a_ade a la garanfia de
motores de Sears para motores no regulados, qua figura en las Instrucciones de
use y mantenimiento,
1 Partes garantizadas
La cobertura bqo esta garant[a incluye solamente aquellas partes qua se
enumeran a continuaci6n (las partes del sistema de control de emisiones)
en la medida qua dichas partes hayan estado presentes en el motor
adquirido.
a. Sistema de medici6n de combustible
Sistema de enriquecimiento pare arranque en fr[o
Carburador y partes internas
Bomba de combustible
Tube de combustible, acoplamientos del tube de combustible,
abrazaderas
Dep6sito de combustible, tap6n y cadena
Beta de carbono
b Sistema de inducci6n de aire
Filtro de aire
Colector de entrada
Linea de purga y ventilaci6n
c. Sistema de ignici6n
BujBs
Sistema de ignici6n per magneto
d, Sbtema catalizador
Convertidor cataBtico
Colector de escape
Sistema de inyecciCn de aire o v_lvula per impulses
e. Distintos elementos utilizados en los sistemas antedores
V_lvulas e interruptores de vado temperature posici6n y de
detecci6n de tiempo
Conectores y conjuntos
2. Vigencia de ia _ebertnra
Sears garantiza al propietario inicial y a cada comprador subsiguiente qua
las partes garantizadas estar_n libres de defectos en material yen mane de
obra, qua ocasionen fallas de las partes garantizadas durante un periodo de
dos aSos a partir de la fecha en qua el motor sea entregado al comprador
minorista,
3. Ne habr_ cargee
La reparaciCn o reemplazo de cualquier parte garantizada se realizard sin
cargo alguno pare el propietario, incluyendo la mane de obra de diagnCstico
qua derive en la determinaciCn de qua una parte garantizada est_ defectuosa,
si la labor de diagnCstico se realiza en un Centre de servicio Sears aprobado.
4. Reclamne y exelesienes de cebertnra
Los reclamos vinculados con la garant[a se presentanJn conforme alas
disposiciones de la PCliza de garant[a de Sears. La cobertura de la garanth
se excluir_ para aquellas fallas de partes garantizadas qua no sean partes
originabs de Sears o debido a abuse, descuido o mantenimiento incorrecto,
sag@ se estabbce en la PClizade garanth de motores de Sears. Sears no
es responsabb per la cobertura de fallas de partes garantizadas ocasionadas
per el use de partes adicionales, no originabs o modificadas.
5. Ntantenirainnte
Cualquier parte garantizada cuyo reemplazo no est6 programado come
mantenimiento requerido o qua est_ programada 0nicamente para
inspecciCn frecuente con el fin de "reparar o reemplazar conforme sea
necesario", estard garantizada en cuanto a defectos per el per[ode de la
garant[a. Cualquier parte garantizada cuyo reemplazo est6 programado
come mantenimiento requerido tendr_ solamente una garanth centre
defectos _nicamente per el per[ode hasta el primer reemplazo programado
para esa parte Se podr_ utilizar cualquier parte de repuesto qua tenga un
rendimiento y durabilidad equivabntes, al realizar cualquier actividad de
mantenimiento o reparaciCn El propietario es responsable de realizar todo
el mantenimiento requerido, segSn se define en Instrucciones de use y
mantenimiento de Sears,
6. Cnbertera _ensignienle
La cobertura bajo [a presente se ampliar_ a [a falla de cualqubr componente
de[ motor provocada per un desperfecto en cualquier parte garantizada qua
siga gozando de la cobertura de [a garant[a.
En EE,UU. y Canadd contamos con una Bnea de emergencia las 24 horas (1-800-469-466% qua ofrece un men8 de mensajes pregrabados con informaciCn sobre
mantenimiento de productos,
54
[nfermac[6n sehre emisiones
Los motores con certificacl6n de cumplhnieeto de la normativa
sobre emisioees de nivel 2 del California Air Resources Board
(CARB) debee mostrar informaciOe sobre el periodo de durabilidad
de las emisiones y e! hsdicede aire. El fabricante del motor ofrece
esta informaciOn al consumidor rnedianteetiquetas de emisiones.
La etiqueta de emisiones de] rnotor contieee la informaciOn de
certificaci6e.
E[ Periede de Durabilidad de lee Emisieees[ndicael mirnero de
horas duraete las cuales e! motor peedefencionar cempliendo [as
normas sobre emisiones siernpre que se realicen las operaciones
de maeteeimiento que se detaIIae en las instrucciones de use y
manteeimiento. Se uti[[zan [ass[guientes categorias:
Mederade: EI motor est_ certificado paracumpIir la norrnativa
sobre emisioees durante 125 horas de funcioeamieeto real.
Intermedie: El motor est_ certificado para cumplir la normativa
sobre emisioees durante 250 horas de funcioeamieeto real.
Preleegade: El rnotor est_ certificado para cumplir la normativa
sobre emisioees durante 500 horas de funcioeamiento real.
Per ejemplo un cortac_sped con operario a pie se suele utilizar
entre 20 y 25 horas al a[io. Per taeto, el Periede de Burabilidad de
las Emisieees de un motor con cias[ficaciOeietermedia equivaldria
a 10-12 a_os.
Algunos rnotores cuentan con la certificaciOn de curnplimiento de la
fase 2 de las normas sobre emisioees de la United States
Environmental Protection Agency (USEPA Ageecia estadourfideese
de protecciOndel medioambiente ). En el case de los motores con
certificaciOn de fase 2, el periodo de cumplimiento de la normativa
sobre emisiones que figura en la etiqueta de cumplimiento de
emisiones indica el n8mero de betas de funcionamiento durante las
cuaIesel rnotor ha demostrado cumplir los requisites federales
sobre emisiones.
Pararnotoresde rneeosde225 cc:
CategoriaC = 125horas
CategoriaB= 250horas
CategoriaA = 500horas.
Pararnotoresde 225cco rn_s:
Categoria6 = 250horas
CategoriaB= 500horas
CategoriaA = 1000horas.
55
iiiiiiiiiiiiiiiii!! VoorHome ::::::::::::::::
For repair-in your home -of all major brand appliances,
lawn and garden equipment, or heating and cooling systems,
no matter who made it, no matter who sold it! ...............
For the replacement parts, accessories and
owner's manuals that you need to do-it-yourself. ...............
For Sears professional installation of home appliances
and items like garage door openers and water heaters. ...............
1-800-4-MY-HOME ® (1-8oo-469-4663)
wwwmears,com www.sears.ca
wwwmea rs,com
To purchase a protection agreement (U.S.A.)
or maintenance agreement (Canada)on a product serviced by Sears:
1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)
Parapedirse_,iciodereparaci6o AuCanadapourse_iceenfran_ais:
a domicilie, y para ordenar piezas: 1-800-LE-FOYER Me
1-888-SU-HOGAR ® 1 800 533 6937
( - . . )
(1-888 o784-6427) www.sears.ca
® Registered Trademark / TM Trademark / SMService Mark of Sears Brands, LLC
® Marca Registrada / TMMama de Fabrica / SM Mama de Servicio de Sears Brands, LLC
MCMarque de commerce / MD Marque d6pos6e de Sears Brands, LLC ® Sears Brands, LLC
