Owner's Manual

CRRFTSMRH°

E L

Series Briggs & Stratton

Inch Cut

Engine

Model No.

917,773747

• Espahol, p. 18

_CAUTION'.

Read and follow all

Safety Rules and Instructions

before operating this equipment.

Sears Brands Management Corp., Hoffman Estates, IL 601 79 U.S.A.

Visit our Craftsman website: www.craftsman.com

Warranty .................................................... 2

Safety Rules ........................................... 2-4

Product Specifications .............................. 4

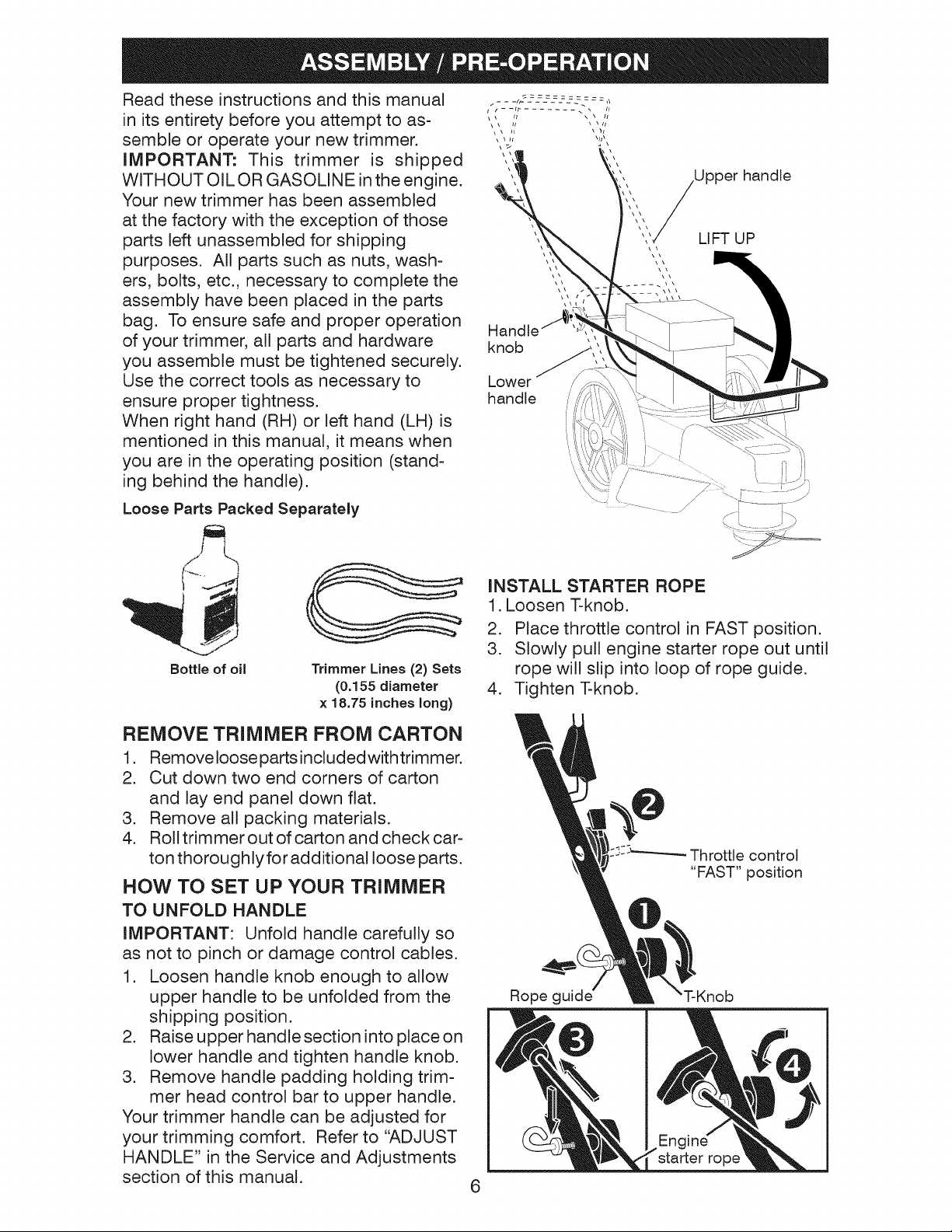

Assembly / Pre-Operation ......................... 6

Operation ............................................... 7-9

Maintenance Schedule ........................... 10

Maintenance ....................................... 10-13

Service and Adjustments ................... 13-14

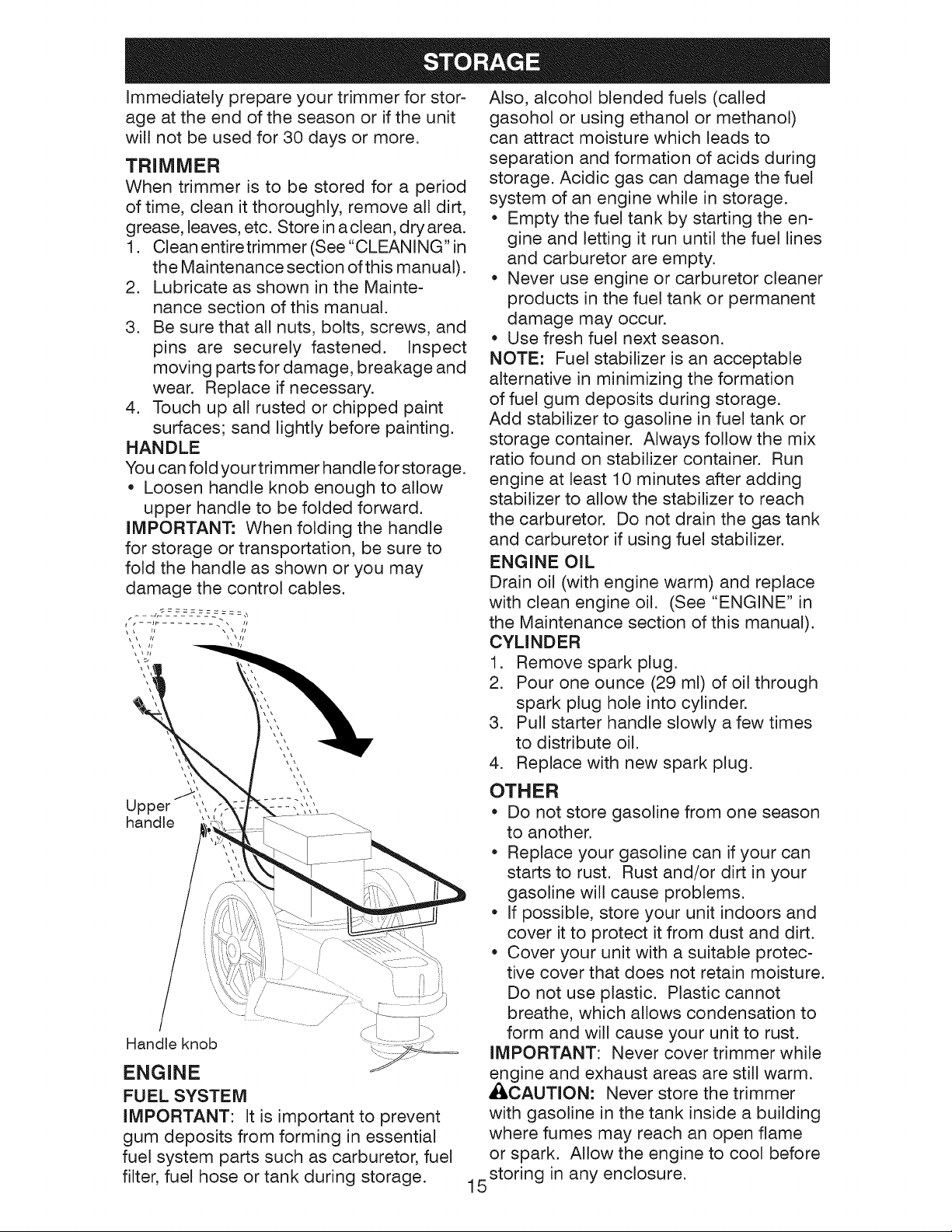

Storage .................................................... 15

Troubleshooting ...................................... 16

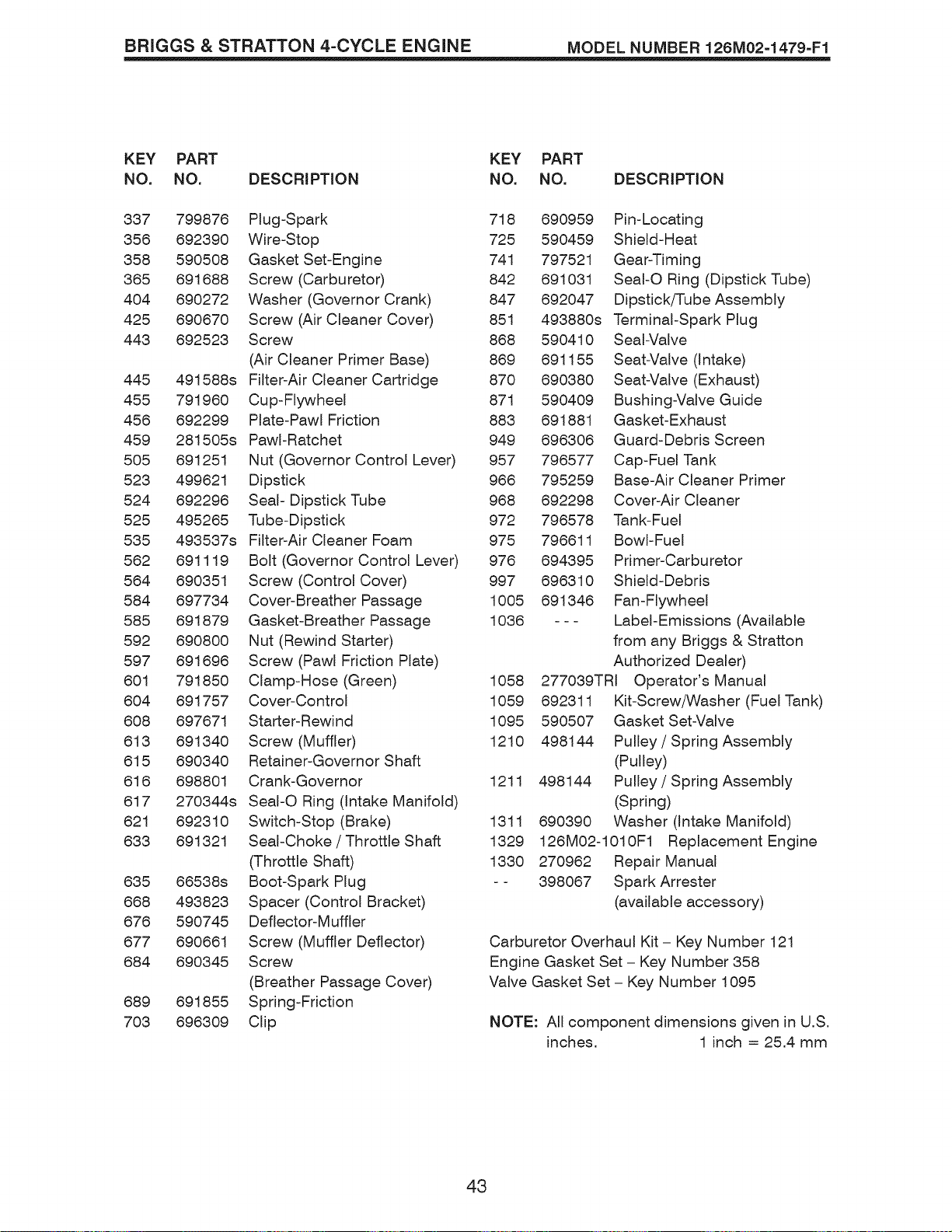

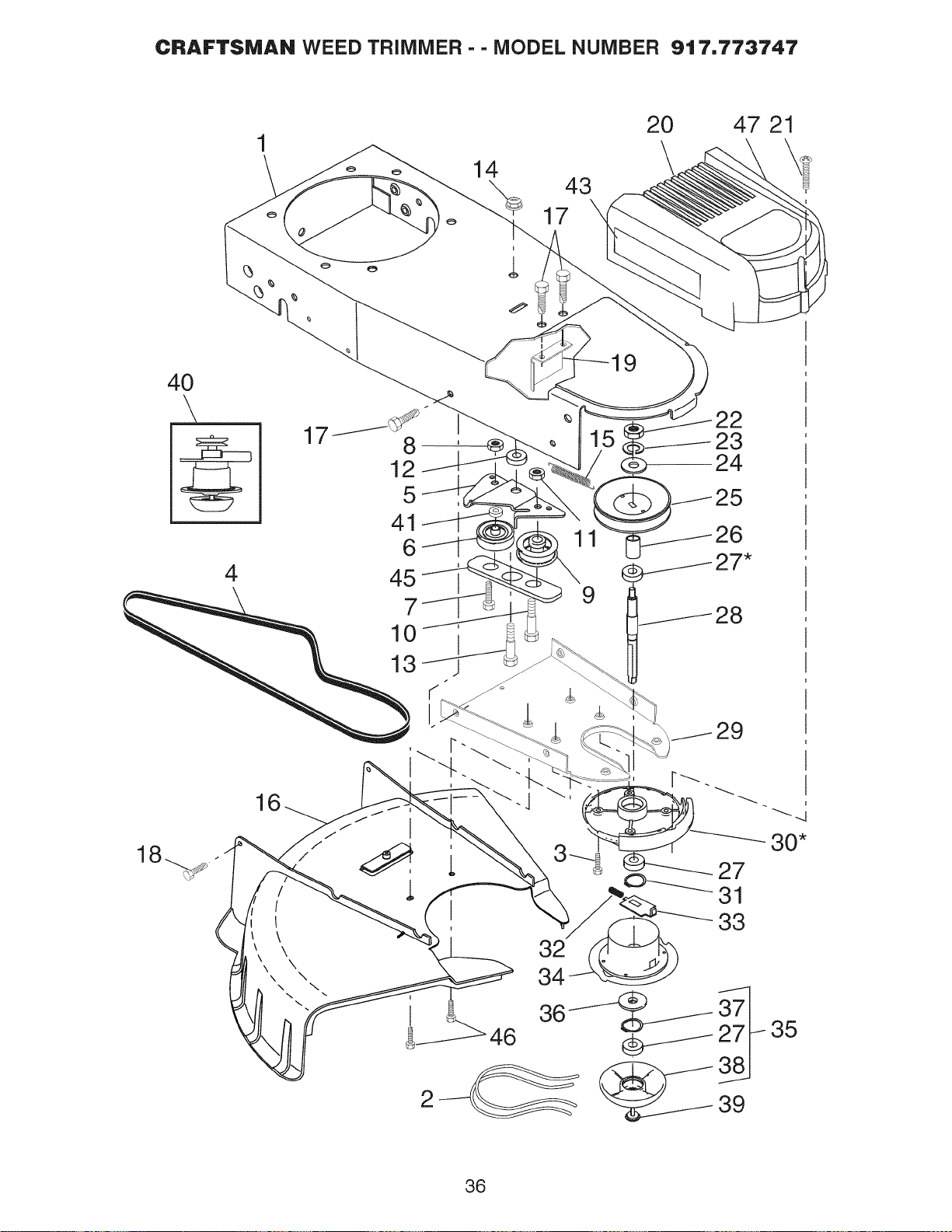

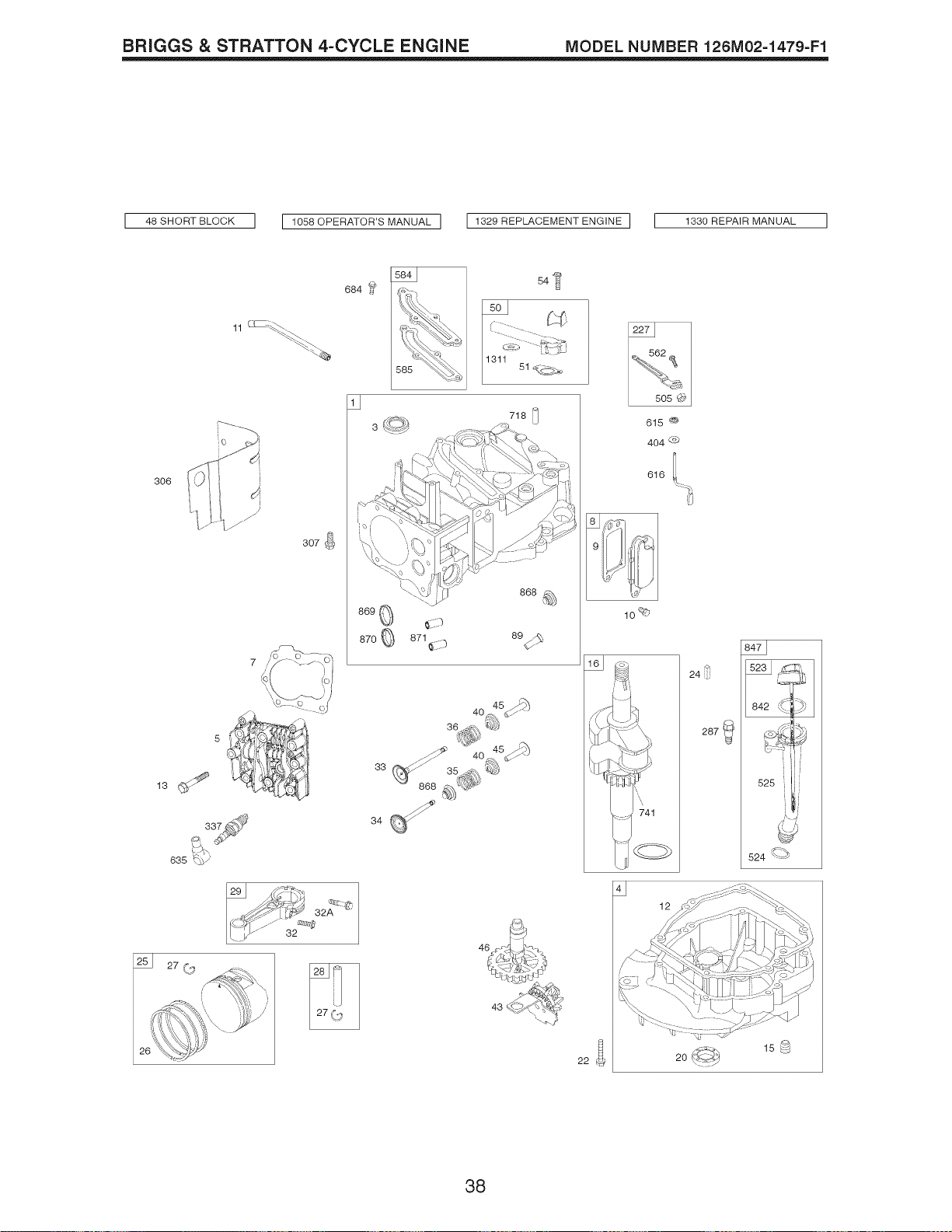

Repair Parts ........................................ 34-43

Sears Service ........................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN WEEDTRIMMER

For two (2) years from date of purchase, when this Craftsman Weedtrimmer is main-

tained, lubricated, and tuned up according to the operating and maintenance instruc-

tions in the owner's manual, Sears will repair free of charge any defect in material or

workmanship.

If this Craftsman Weedtrimmer is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotating lines,

belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman Weedtrimmer to the nearest

Sears Parts & Repair Center in the United States. This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

_i, WARNING: This trimmer is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or grass-

covered land unless the engine's exhaust system is equipped with a spark arrester

meeting applicable local or state laws (if any). If a spark arrester is used, it should be

maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

service center (see the REPAIR PARTS section of this manual).

SAFETYGLASSES

The operation of any trimmer can result in foreign objects thrown into

the eyes, which can result in severe eye damage. Always wear safety

glasses or eye shields while operating your trimmer or performing any

adjustments or repairs. We recommend standard safety glasses or a

wide vision safety mask worn over spectacles.

&Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

& WARNING: In order to prevent acci-

dental starting when setting up, transport-

ing, adjusting or making repairs, always

disconnect spark plug wire and place wire

where it cannot contact plug.

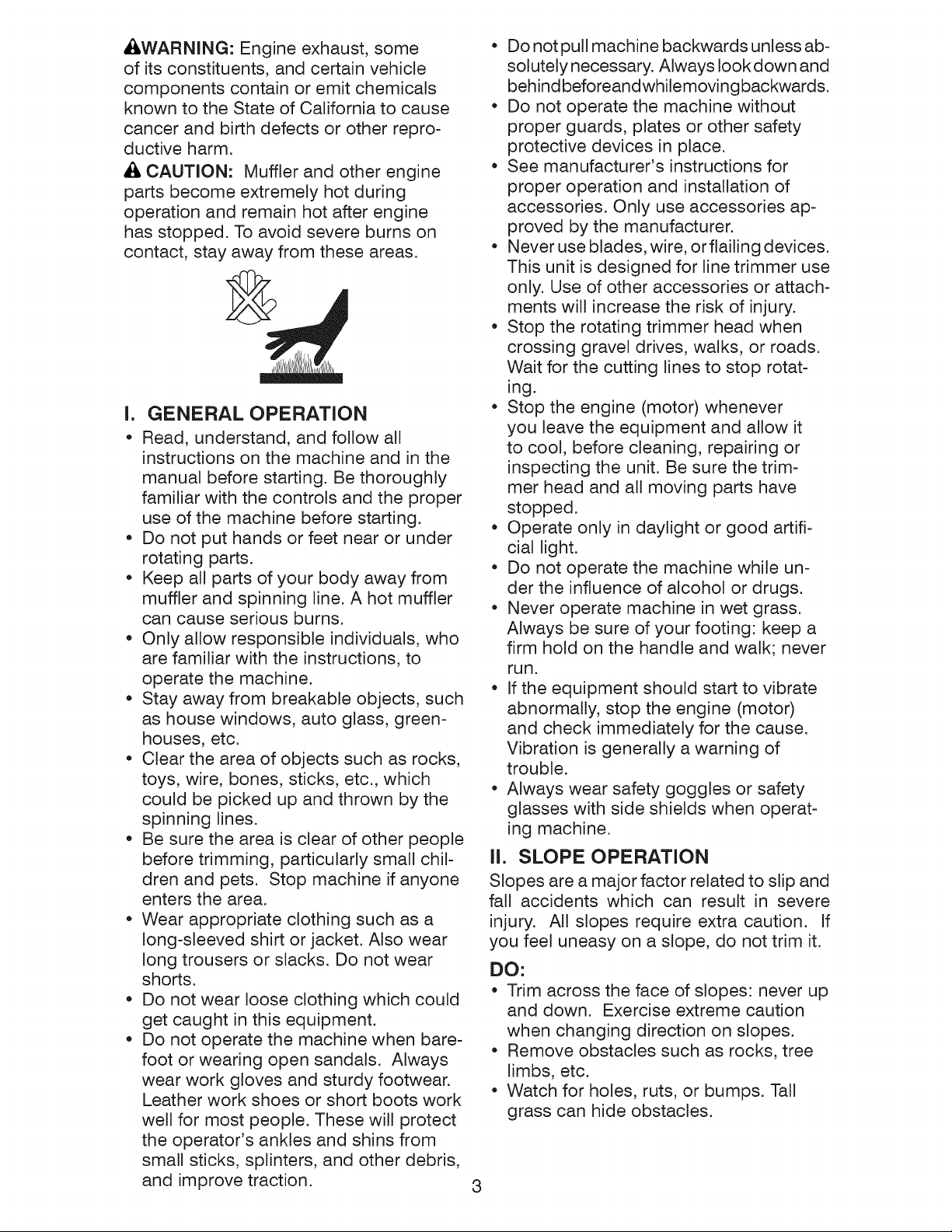

_I,WARNING: Engine exhaust, some

of its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

I. GENERAL OPERATION

,' Read, understand, and follow all

instructions on the machine and in the

manual before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts.

• Keep all parts of your body away from

muffler and spinning line. A hot muffler

can cause serious burns.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Stay away from breakable objects, such

as house windows, auto glass, green-

houses, etc.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

spinning lines.

• Be sure the area is clear of other people

before trimming, particularly small chil-

dren and pets. Stop machine if anyone

enters the area.

• Wear appropriate clothing such as a

long-sleeved shirt or jacket. Also wear

long trousers or slacks. Do not wear

shorts.

• Do not wear loose clothing which could

get caught in this equipment.

• Do not operate the machine when bare-

foot or wearing open sandals. Always

wear work gloves and sturdy footwear.

Leather work shoes or short boots work

well for most people. These will protect

the operator's ankles and shins from

small sticks, splinters, and other debris,

and improve traction.

• Do not pull machine backwards unless ab-

solutely necessary. Always look down and

behind beforeandwhilemovingbackwards.

• Do not operate the machine without

proper guards, plates or other safety

protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Never use blades, wire, orflailing devices.

This unit is designed for line trimmer use

only. Use of other accessories or attach-

ments will increase the risk of injury.

• Stop the rotating trimmer head when

crossing gravel drives, walks, or roads.

Wait for the cutting lines to stop rotat-

ing.

• Stop the engine (motor) whenever

you leave the equipment and allow it

to cool, before cleaning, repairing or

inspecting the unit. Be sure the trim-

mer head and all moving parts have

stopped.

• Operate only in daylight or good artifi-

cial light.

• Do not operate the machine while un-

der the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when operat-

ing machine.

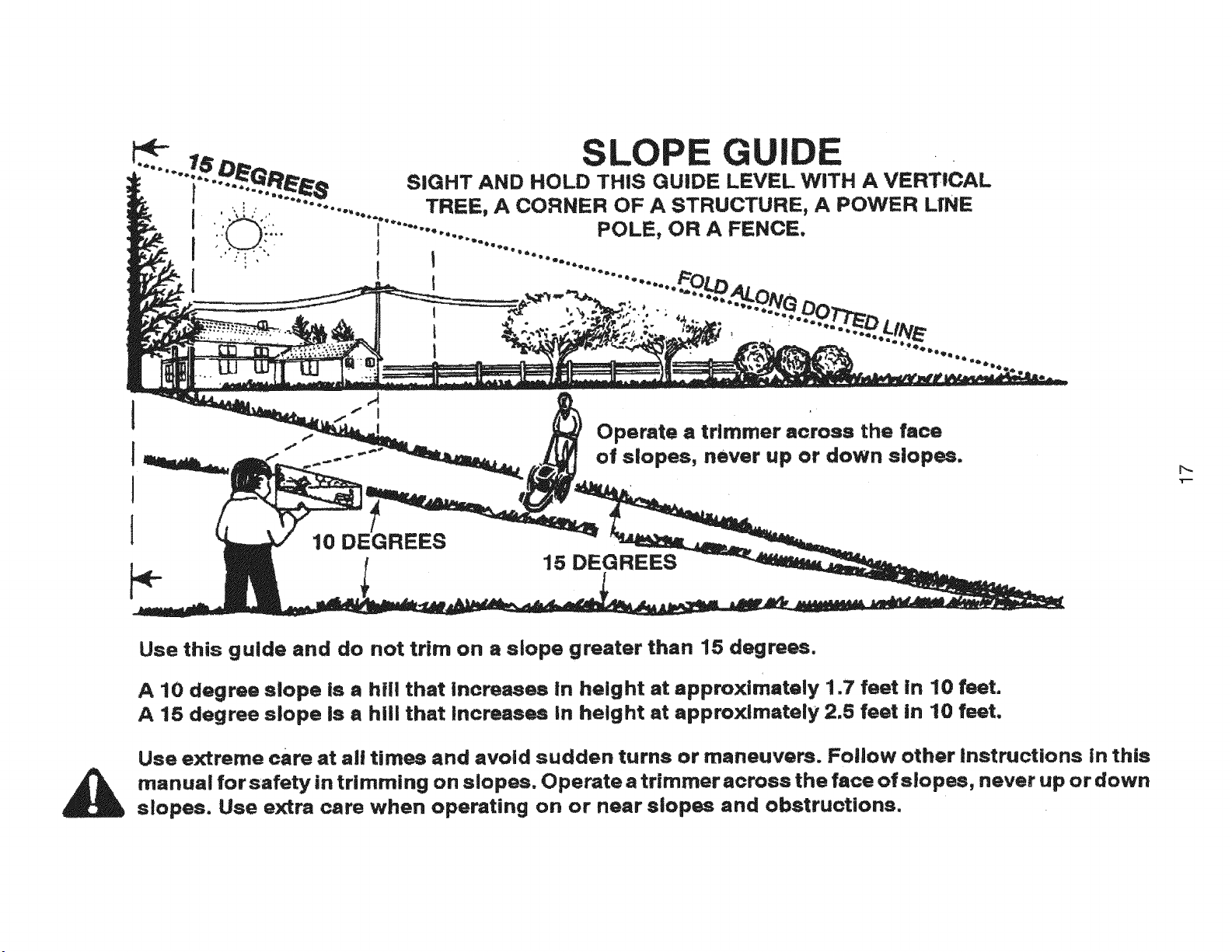

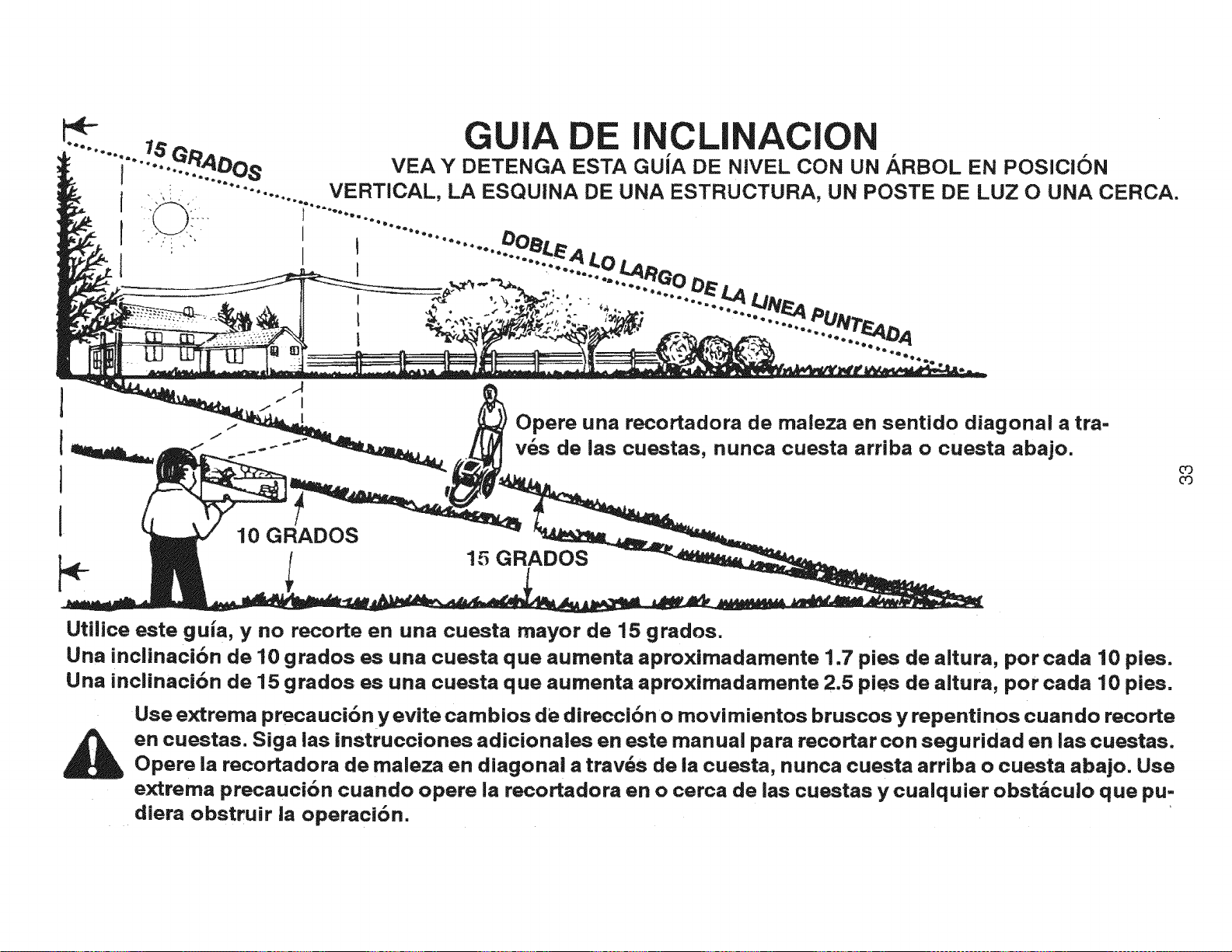

II. SLOPE OPERATION

Slopes are a major factor related to slip and

fall accidents which can result in severe

injury. All slopes require extra caution. If

you feel uneasy on a slope, do not trim it.

DO:

• Trim across the face of slopes: never up

and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

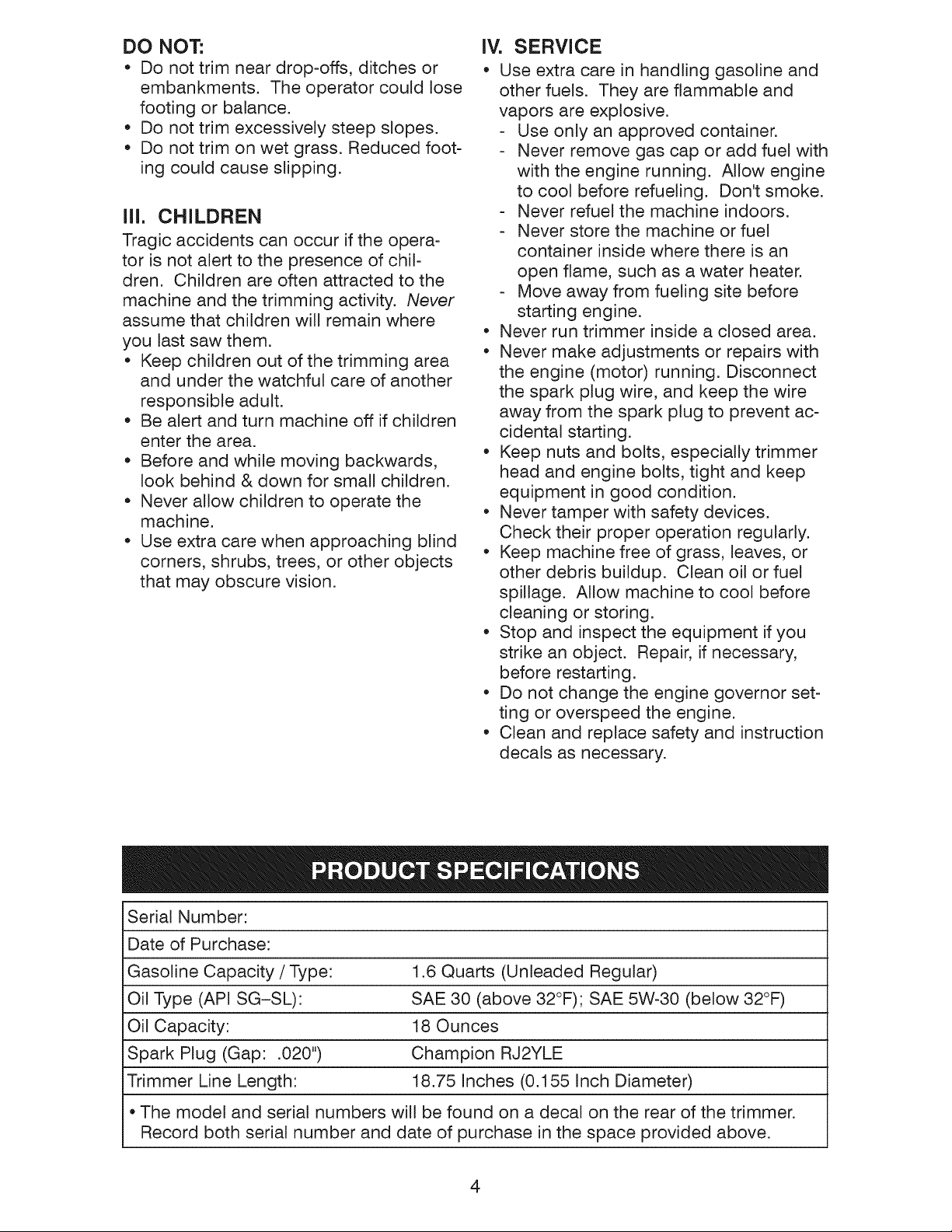

,,Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not trim on wet grass. Reduced foot-

ing could cause slipping.

ill. CHILDREN

Tragic accidents can occur if the opera-

tor is not alert to the presence of chil-

dren. Children are often attracted to the

machine and the trimming activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while moving backwards,

look behind & down for small children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

iV. SERVICE

• Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

Use only an approved container.

Never remove gas cap or add fuel with

with the engine running. Allow engine

to cool before refueling. Don't smoke.

Never refuel the machine indoors.

Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

Move away from fueling site before

starting engine.

• Never run trimmer inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the spark plug to prevent ac-

cidental starting.

• Keep nuts and bolts, especially trimmer

head and engine bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris buildup. Clean oil or fuel

spillage. Allow machine to cool before

cleaning or storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Do not change the engine governor set-

ting or overspeed the engine.

• Clean and replace safety and instruction

decals as necessary.

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 18 Ounces

Spark Plug (Gap: .020") Champion RJ2YLE

Trimmer Line Length: 18.75 Inches (0.155 Inch Diameter)

• The model and serial numbers will be found on a decal on the rear of the trimmer.

Record both serial number and date of purchase in the space provided above.

Repair Protection Agreements

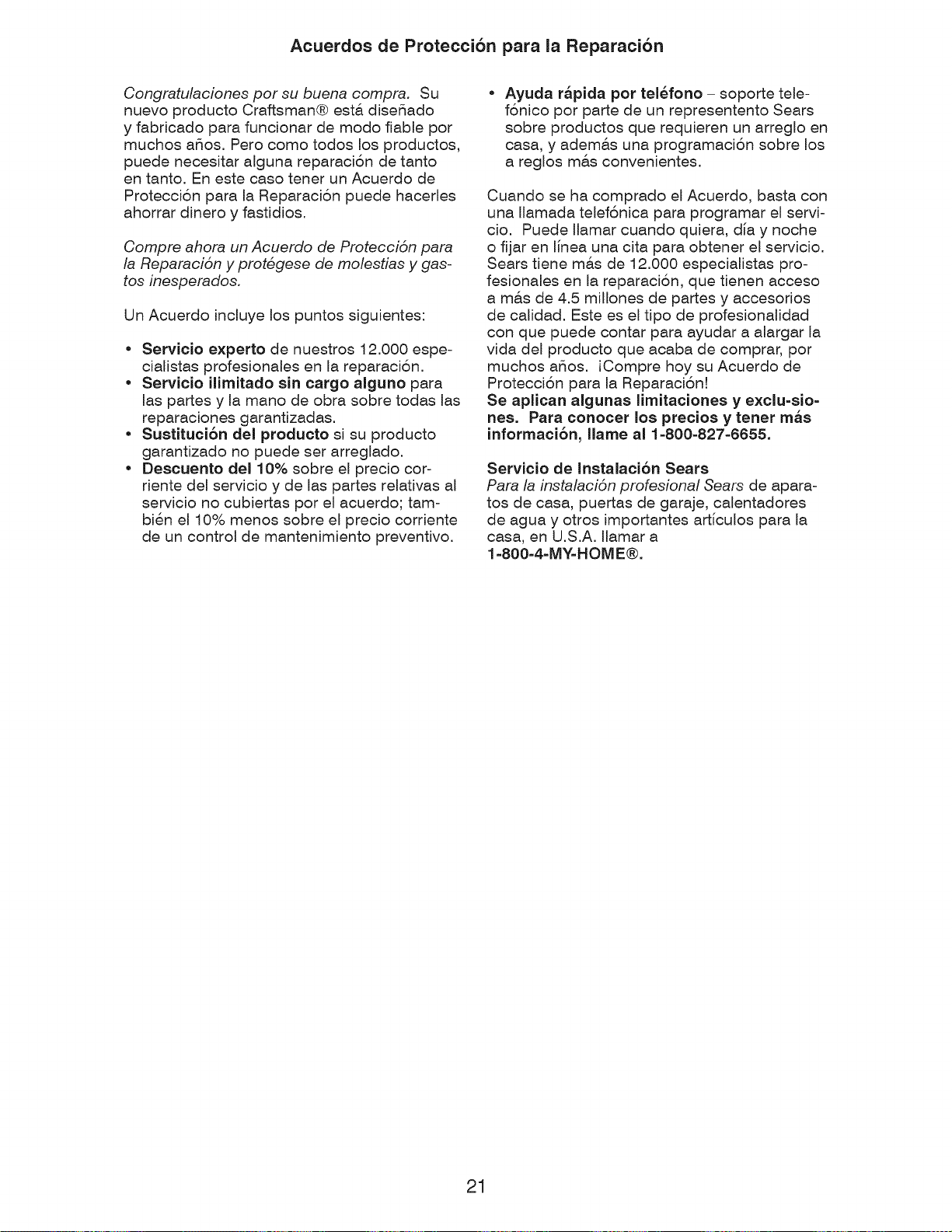

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Pur-

chase your Repair Protection Agreement

today!

Some limitations and exclusions apply.

For prices and additional information

call 1=800=827=6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1=800=4=MY=HOME®.

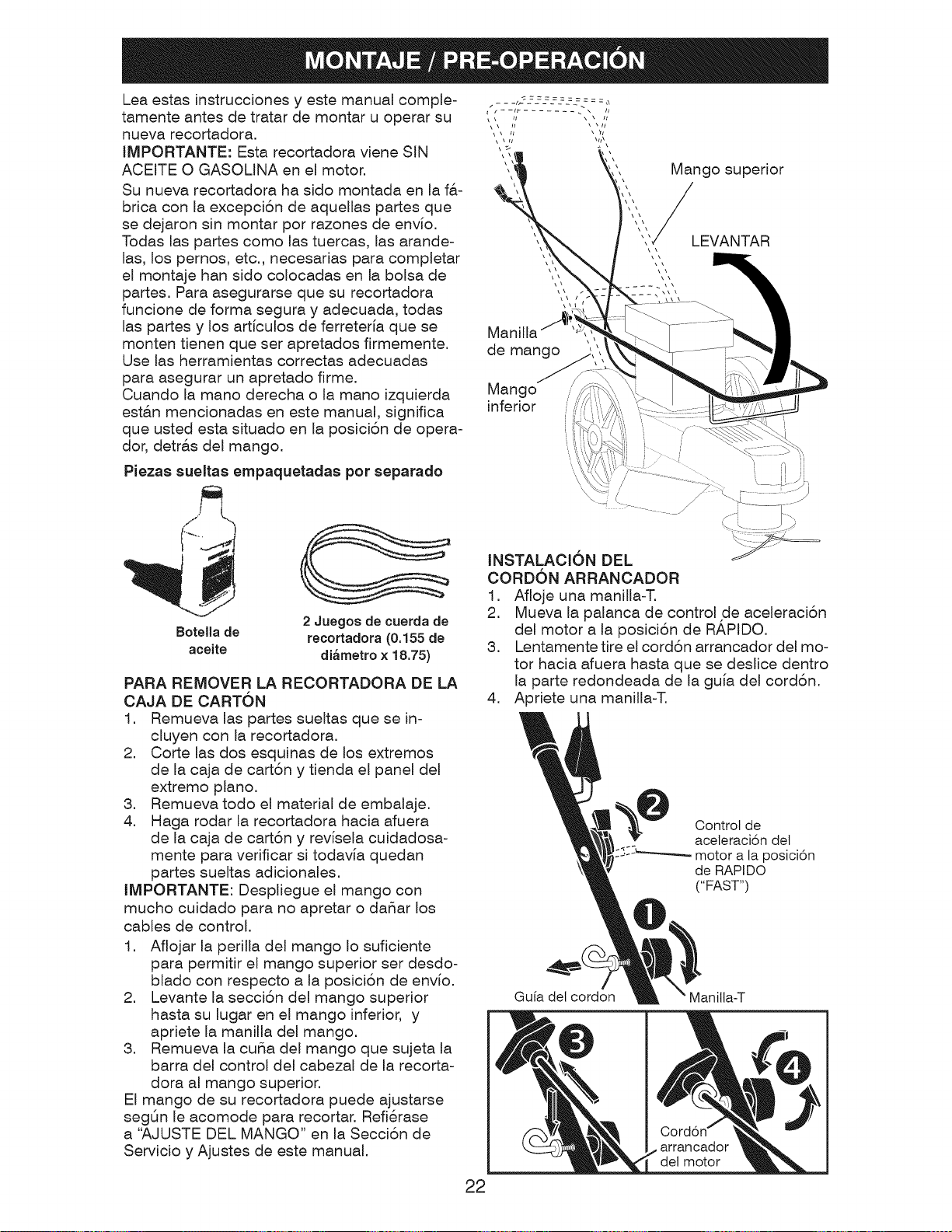

Readthese instructionsand this manual

in its entirety before you attempt to as-

semble or operate your new trimmer.

IMPORTANT: This trimmer is shipped

WITHOUTOILORGASOLINEin theengine.

Your new trimmer has been assembled

at the factory with the exception of those

parts left unassembled for shipping

purposes. All parts such as nuts, wash-

ers, bolts, etc., necessaryto complete the

assembly havebeen placed in the parts

bag. Toensure safe and proper operation

of your trimmer, all parts and hardware

you assemble must be tightened securely.

Use the correct tools as necessaryto

ensure proper tightness.

When right hand (RH) or left hand (LH) is

mentioned in this manual, it meanswhen

you are in the operating position (stand-

ing behind the handle).

Loose Parts Packed Separately

Bottle of oil

Trimmer Lines (2) Sets

(0.155 diameter

x 18.75 inches long)

HandLe

knob

Lower

handle

Upper handle

LIFT UP

INSTALL STARTER ROPE

1. Loosen T-knob.

2. Place throttle control in FAST position.

3. Slowly pull engine starter rope out until

rope will slip into loop of rope guide.

4. Tighten T-knob.

REMOVE TRIMMER FROM CARTON

1. Removeloosepartsindudedwithtrimmer.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials.

4. Roll trimmer out of carton and check car-

ton thoroughly for additional loose parts.

HOW TO SET UP YOUR TRIMMER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Loosen handle knob enough to allow

upper handle to be unfolded from the

shipping position.

2. Raise upper handle section into place on

lower handle and tighten handle knob.

3. Remove handle padding holding trim-

mer head control bar to upper handle.

Your trimmer handle can be adjusted for

your trimming comfort. Refer to "ADJUST

HANDLE" in the Service and Adjustments

section of this manual.

Rope g

Engine

rope

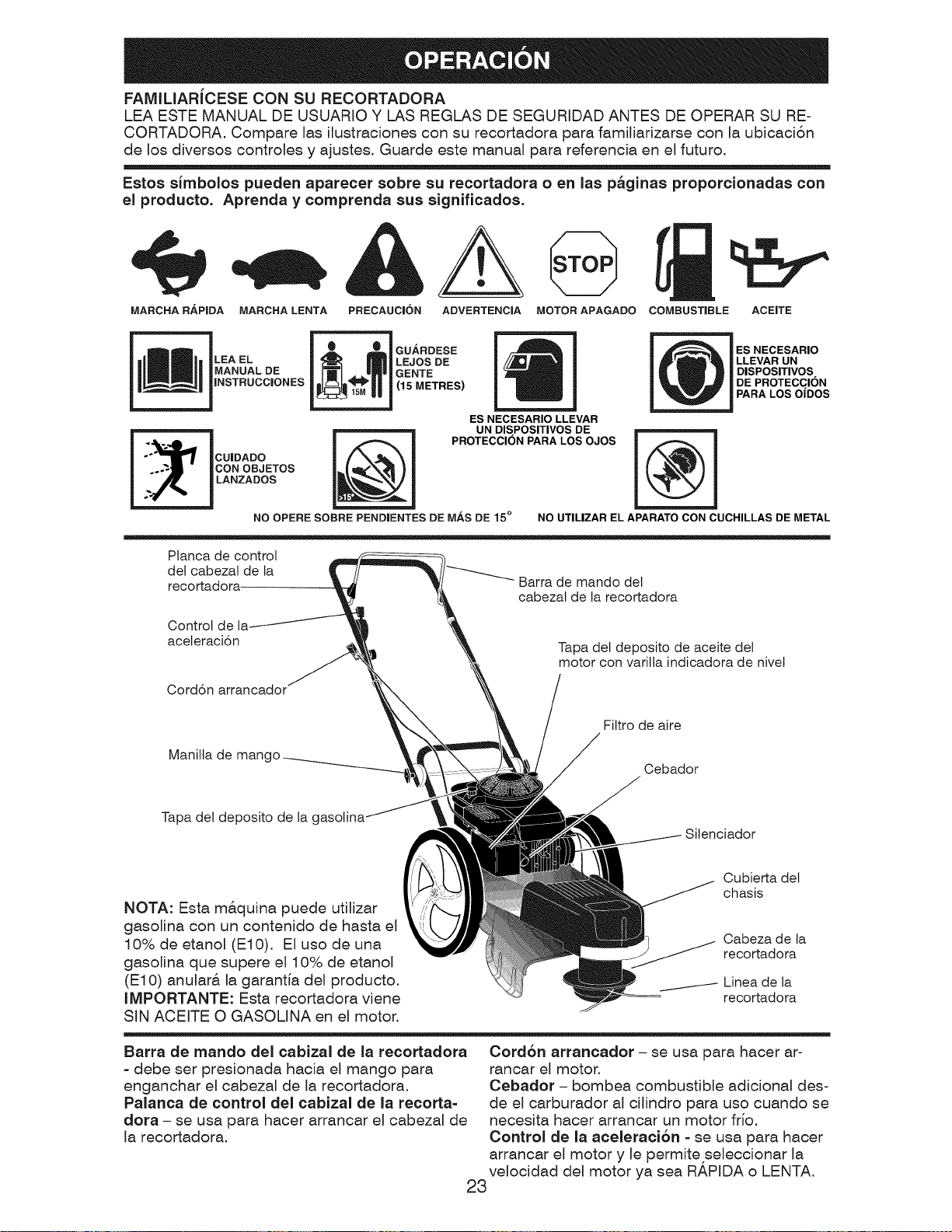

KNOW YOUR TRIMMER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING YOUR

TRIMMER, Compare the illustrations with your trimmer to familiarize yourself with the

location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your trimmer or in literature supplied with the product. Learn and

understand their meaning.

FAST SLOW CAUTION WARNING ENGINE OFF FUEL OIL

READ OWNERS MANUAL

BEWARE OF THROWN OBJECTS

KEEP BYSTANDERS AWAY (15 METERS)

NO OPERATION ON SLOPES MORE THAN 15 °

EYE PROTECTION REQUIRED EAR PROTECTION REQUIRED

DO NOT USE WITH METALLIC BLADES

Trimmer head

control lever

Trimmer head control bar

Throttle control

Engine oil cap w/dipstick

Starter handle

Primer

Handle

Spark plug

Gasoline cap

Air filter

IMPORTANT: This trimmer is

shipped WITHOUT OIL OR

GASOLINE in the engine.

NOTE: Gasoline containing up to 10%

ethanol (El 0) is acceptable for use in

this machine. The use of any gasoline

Muffler

Chassis

Trimmer

head

__ rimmer

line

exceeding 10% ethanol (El 0) will void the product warranty.

Trimmer head control bar - must be held

down to the handle to engage trimmer head.

Release to stop the trimmer head.

Primer = pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine. 7

Throttle control = used for starting and

stopping the engine and allows you to

select either fast or slow engine speed.

Starter handle = used for starting the

engine.

Theoperatono anYtrmmercanresutn oregnob,ectsthrownear

into the eyes, which can result in severe eye damage. Always protec-

wear safety glasses or eye shields while operating your lawn tots to

mower or performing any adjustments or repairs. We recom- a v o i d

mend standard safety glasses or a wide vision safety mask over spectacles, damage to hearing.

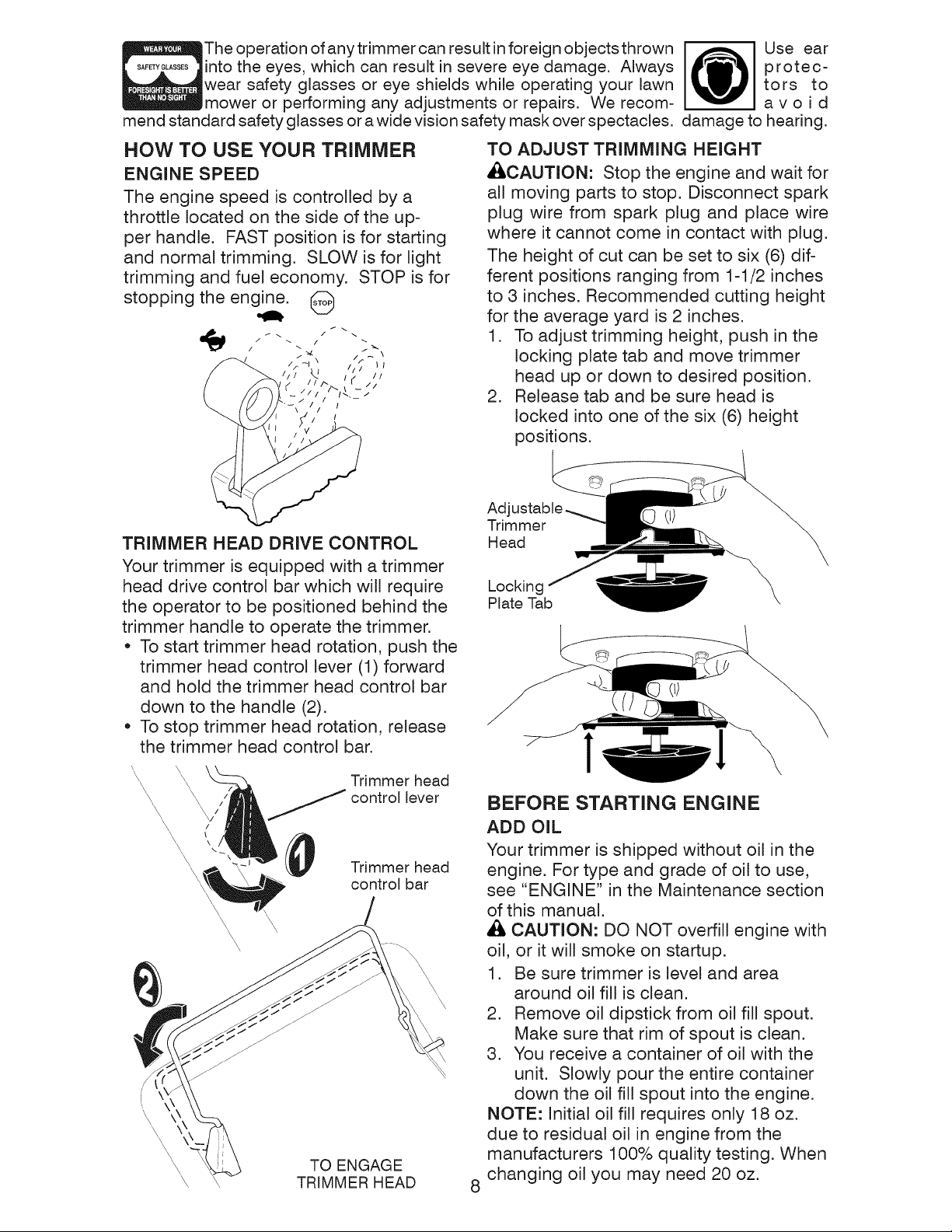

HOW TO USE YOUR TRIMMER

ENGINE SPEED

The engine speed is controlled by a

throttle located on the side of the up-

per handle. FAST position is for starting

and normal trimming. SLOW is for light

trimming and fuel economy. STOP is for

stopping the engine.

/ _--4. "_'\

/P_I I

/_,/ //

TRIMMER HEAD DRIVE CONTROL

Your trimmer is equipped with a trimmer

head drive control bar which will require

the operator to be positioned behind the

trimmer handle to operate the trimmer.

• To start trimmer head rotation, push the

trimmer head control lever (1) forward

and hold the trimmer head control bar

down to the handle (2).

• To stop trimmer head rotation, release

the trimmer head control bar.

\\ \\

\\ \

Trimmer head

control lever

Trimmer head

control bar

TO ENGAGE

TRIMMER HEAD

TO ADJUST TRIMMING HEIGHT

AI:_CAUTION: Stop the engine and wait for

all moving parts to stop. Disconnect spark

plug wire from spark plug and place wire

where it cannot come in contact with plug.

The height of cut can be set to six (6) dif-

ferent positions ranging from 1-1/2 inches

to 3 inches. Recommended cutting height

for the average yard is 2 inches.

1. To adjust trimming height, push in the

locking plate tab and move trimmer

head up or clown to desired position.

2. Release tab and be sure head is

locked into one of the six (6) height

positions.

Adj (i)

Trimmer

Head

Locking

Plate Tab

BEFORE STARTING ENGINE

ADD OIL

Your trimmer is shipped without oil in the

engine. For type and grade of oil to use,

see "ENGINE" in the Maintenance section

of this manual.

CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure trimmer is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

8 changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often un-

der dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline. Pur-

chase fuel in quantities that can be used

within 30 days to assure fuel freshness.

CAUTION: Alcohol blended fuels (called

gasohol or using ethanol or methanol) can

attract moisture which leads to separation

and formation of acids during storage.

Acidic gas can damage the fuel system

of an engine while in storage. To avoid

engine problems, the fue! system should

be emptied before storage of 30 days

or longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine or

carburetor cleaner products in the fuel tank

or permanent damage may occur.

& CAUTION: Wipe off any spilled oil or

fue!. Do not store, spill or use gasoline

near an open flame.

Engine

oil cap

Gasoline

filler cap

Primer

TO STOP ENGINE

• To stop engine, move throttle control

lever to STOP position.

TO START ENGINE

1. To start a cold engine, push primer three

(3) times before trying to start. Use a firm

push. This step is not usually neces-

sary when starting an engine which has

already run for a few minutes.

2. Move throttle control lever to FAST

position.

3. Hold upper handle firmly and pull

starter handle quickly. Do not allow

starter rope to snap back.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather overpriming may cause

flooding and engine will not start. If

you do flood engine, wait a few minutes

before attempting to start and DO NOT

repeat priming steps.

Throttle I!

control-__ !

Starter

handle

TRIMMING TIPS

• Set the throttle control in the FAST posi-

tion. If the weeds or grass are tall and

thick, operate the trimmer at a slower

walking speed.

• Frequently clean the underside of the

trimmer to remove any grass build up.

Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

• For best results and longer lasting

line, use the ends of the line to do the

cutting. This is easily done by moving

slowly through very thick and heavy

weeds.

• Use the left side of trimmer when trim-

ming along fences, walls, flowerbeds

and other such objects.

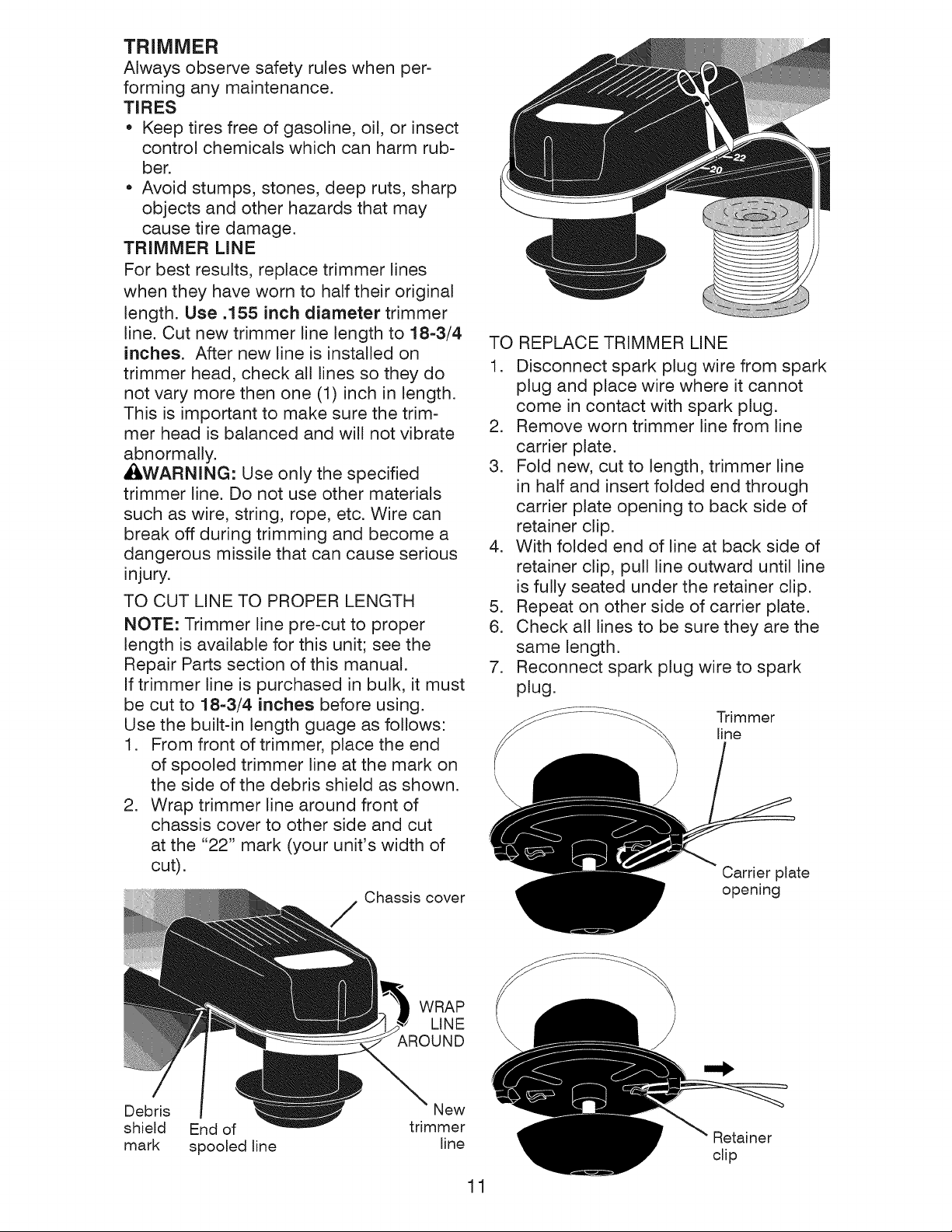

• If trimmer lines become too short, it

will take longer to complete the job. If

trimmer lines are worn to less than half

their original length, they should be

replaced. See "TO REPLACE TRIMMER

LINE" in the Maintenance section of this

manual.

• Trimmer head contact with concrete, as-

phalt or other hard surfaces may cause

premature wear of the ball on bottom of

trimmer head.

MAINTENANCE SCHEDULE

FILL IN DATES /_Z_//;_O_'_. cJ'£_

ASYOUCOMPLETE __ 4"__ SERVICE

REGULAR SERVICE f_r...,_/" <¢,"4_)_'r..._/_,,"4r.._-'/_'¢'_ DATES

Check for Loose Fasteners I_ I1_

Clean Trimmer I_ I_

i Clean Under Engine Cover _2

Check Drive Belt / Pulleys t_

R Check / Replace Trimmer Lines _3

Check Engine Oil Level !_

Change Engine Oil _1,2

G Clean Air Filter I_ 2

Inspect Muffler

Clean or Replace Spark Plug v'

Replace Air Filter Paper Cartridge

1_#'2

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions.

3 - Replace trimmer lines when they have worn to half their original length.

GENERAL RECOMMENDATIONS

The warranty on this trimmer does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain trimmer as instructed in this

manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug and replace air filter element. A

new spark plug and clean/new air filter

element assure proper air-fuel mixture

and help your engine run better and

last longer.

• Follow the maintenance schedule in

this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

3. Clean under engine cover.

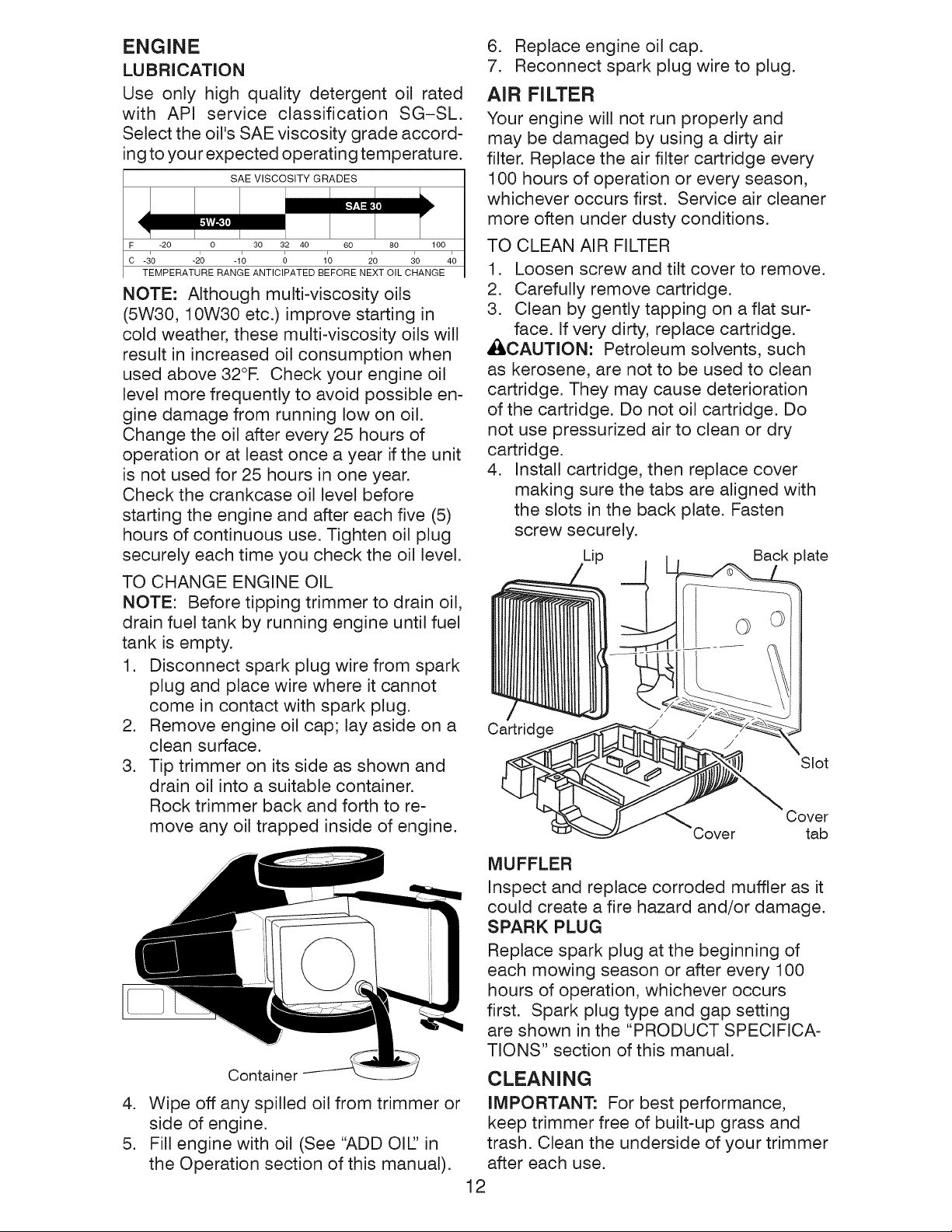

LUBRICATION

To prolong the useful life of your trimmer,

change engine oil as recommended in

this section of Owner's Manual.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life

of the self- lubricating bearings. If you feel

they must be lubricated, use only a dry,

powdered graphite type lubricant sparingly.

TRIMMER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rub-

ber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

TRIMMER LINE

For best results, replace trimmer lines

when they have worn to half their original

length. Use .155 inch diameter trimmer

line. Cut new trimmer line length to 18=3/4

inches, After new line is installed on

trimmer head, check all lines so they do

not vary more then one (1) inch in length.

This is important to make sure the trim-

mer head is balanced and will not vibrate

abnormally.

,AWARNING: Use only the specified

trimmer line. Do not use other materials

such as wire, string, rope, etc. Wire can

break off during trimming and become a

dangerous missile that can cause serious

injury.

TO CUT LINE TO PROPER LENGTH

NOTE: Trimmer line pre-cut to proper

length is available for this unit; see the

Repair Parts section of this manual.

If trimmer line is purchased in bulk, it must

be cut to 18=3/4 inches before using.

Use the built-in length guage as follows:

1. From front of trimmer, place the end

of spooled trimmer line at the mark on

the side of the debris shield as shown.

2. Wrap trimmer line around front of

chassis cover to other side and cut

at the "22" mark (your unit's width of

cut).

Chassis cover

TO REPLACE TRIMMER LINE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove worn trimmer line from line

carrier plate.

3. Fold new, cut to length, trimmer line

in half and insert folded end through

carrier plate opening to back side of

retainer clip.

4. With folded end of line at back side of

retainer clip, pull line outward until line

is fully seated under the retainer clip.

5. Repeat on other side of carrier plate.

6. Check all lines to be sure they are the

same length.

7. Reconnect spark plug wire to spark

plug.

Trimmer

line

Carrier plate

opening

WRAP

LINE

AROUND

Debris New

shield End of trimmer

mark spooled line line

Retainer

clip

ENGINE

LUBRiCATiON

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade accord-

ing to your expected operating temperature.

SAE VISCOSITY GRADES

I "_vAvL_J:ilI

F -20 0 30 32 40 60 80 100

c -_0 -2_ -1_ _ 1'0 _0 10 4_

TEMPERATURE RANGE ANTICIPATED BEF©RE NEXT ©IL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°R Check your engine oil

level more frequently to avoid possible en-

gine damage from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the unit

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping trimmer to drain oil,

drain fuel tank by running engine until fuel

tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip trimmer on its side as shown and

drain oil into a suitable container.

Rock trimmer back and forth to re-

move any oil trapped inside of engine.

6. Replace engine oil cap.

7. Reconnect spark plug wire to plug.

AIR FILTER

Your engine will not run properly and

may be damaged by using a dirty air

filter. Replace the air filter cartridge every

100 hours of operation or every season,

whichever occurs first. Service air cleaner

more often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

&CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Lip Back plate

Container

4. Wipe off any spilled oil from trimmer or

side of engine.

5. Fill engine with oil (See "ADD OIE' in

the Operation section of this manual).

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFICA-

TIONS" section of this manual.

CLEANING

iMPORTANT: For best performance,

keep trimmer free of built-up grass and

trash. Clean the underside of your trimmer

after each use.

_LCAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Turn trimmer on its side. Make sure air

filter and carburetor are up. Clean the

underside of your trimmer by scraping

to remove build-up of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean trimmer unless the electri-

cal system, muffler, air filter and car-

buretor are covered to keep water out.

Water in engine can result in shortened

engine life.

WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Stop engine.

2. Make sure the rotating lines and

all moving parts have completely

stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

TRIMMER

TO ADJUST TRIMMING HEIGHT

See "TO ADJUST TRIMMING HEIGHT" in

the Operation section of this manual.

TO ADJUST HANDLE

The upper handle may be adjusted to dif-

ferent height positions.

• Loosen handle knob only enough to

allow the upper handle to pivot to the

desired position.

• Tighten handle knob securely.

NOTE: The handle knob and bolt may be

reversed for left handed operation.

Upper handle

t i \ \

TO REMOVE/REPLACE TRIMMER

HEAD DRIVE BELT

1. Remove screw at front of chassis cover.

2. Lift cover up and away from trimmer.

3. Remove the two (2) screws on sides of

trimmer securing the debris shield.

Chassis

cover

NOTE: Before tipping trimmer to replace

trimmer head drive belt, drain fuel tank by

running engine until fuel tank is empty.

4. Turn trimmer on its side with carbure-

tor and fuel cap up.

5. Remove the two (2) screws on under-

side of trimmer securing the debris

shield.

Engine

pulley

Handle knob

Debris shield screws

6. Slide the debris shield rearward and

remove.

7. Remove belt from engine pulley on

crankshaft.

8. Remove belt from trimmer head pulley.

9. Note the position of the control cable

and idler return spring, then remove

idler assembly from chassis and re-

move belt and idlerfrom trimmer.

10.Removebelt from idler assembly by

removing bottom belt keeper and idler

pulleys.

11.Assemble new belt, idler pulleys and

bottom belt keeper to idler bracket.

Tighten pulley bolts securely.

NOTE: Be sure belt is inside top belt

keeper on idler assembly.

12. Position belt and idler assembly in

trimmer, reconnect idler spring and as-

semble idler to chassis.

13. Install belt around trimmer head pulley

and engine pulley.

NOTE: Be sure belt is inside belt keeper.

14. Replace debris shield and tighten the

four (4) screws securely.

15. Replace chassis cover and tighten

screw securely.

Always use Craftsman replacement parts

to assure proper fit and long life.

Engine pulley

Belt

Nut

Idler assembly

Top belt keeper

Spacer

Idler

spring

Idler bracket

Spacer \

Flat idler

Bottom

belt

keeper

../_/ Flat idler

Trimmer head pulley

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your unit to a Sears or

other qualified service center for repair

and/or adjustment.

CARBURETOR

Your carburetor has a nonadjustable fixed

main jet for mixture control. If your engine

does not operate properly due to suspect-

ed carburetor problems, take your unit to

a Sears or other qualified service center

for repair and/or adjustment.

iMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, take your unit to a Sears or

other qualified service center, which has

proper equipment and experience to make

any necessary adjustments.

Immediately prepare your trimmer for stor-

age at the end of the season or if the unit

will not be used for 30 days or more.

TRIMMER

When trimmer is to be stored for a period

of time, clean it thoroughly, remove all dirt,

grease, leaves, etc. Store in aclean, dryarea.

1. Clean entiretrimmer (See"CLEANING" in

the Maintenance section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage and

wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your trimmer handle for storage.

• Loosen handle knob enough to allow

upper handle to be folded forward.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

_ _ __,Z_=_=__= =_=._= = = =,_

\_ \\ t? \ \ it

Upper "

handle

Handle knob

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation

of fuel gum deposits during storage.

Add stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1, Remove spark plug,

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover trimmer while

engine and exhaust areas are still warm.

&CAUTION: Never store the trimmer

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

CAUSEPROBLEM

Does not start

Loss of power

Excessive

Vibration

Starter rope

hard to pull

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Throttle control lever not

in correct position

(if equipped).

1. Dirty air filter.

2. Buildup of grass, leaves,

and trash under trimmer.

3. Too much oil in engine.

4. Walking speed too fast.

1. Lines uneven or broken.

2. Loose nuts or bolts.

3. Damaged trimmer head.

1. Bent engine crankshaft.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill

with fresh, clean gasoline.

4. Empty fuel tank and refill

with fresh, clean gasoline.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Move throttle lever to FAST

position.

1. Clean/replace air filter.

2. Clean underside of trimmer

and trimmer head.

3. Check oil level.

4. Trim at slower walking

speed.

1. Check trimmer lines.

2. Check all hardware,

including engine bolts.

3. Check/repair trimmer head.

1. Contact a Sears or other

qualified service center.

Loss of head 1. Belt not driving. 1. Put belt on pulleys or

drive replace belt if broken.

Hard to push 1. Handle height position not 1. Adjust handle height

right for you. to suit.

Poor trimming

performance

Trimmer head

does not

retain line

1. Trimmer line length is

too short.

2. Throttle control lever not

in correct position

(if equipped).

1. Trimmer line not

properly installed.

2. Broken line retainer clip.

3. Incorrect size of

trimmer line.

If line is worn or broken to

half of original length,

replace line.

Move throttle lever to FAST

position.

1. Follow instructions in

Maintenance section.

2. Replace string carrier plate

assembly.

3. Use .155 diameter

trimmer line.

NEED MORE HELP?

You'll find the answer and more on managemyhome.com = for free!

• Find this and all your other product manuals online.

• Get answers from our team of home experts.

• Get a personalized maintenance plan for your home.

• Find information and tools to help with home projects.

16 brought to you by Sears

10 DEGREES

Operate a trimmer across the face

of slopes, never up or down slopes.

15 DEGREES

Use this guide and do not trim on a slope greater than 15 degrees.

A 10 degree slope is a hill that inoraases in height at appro×imately 1.7 feet in 10 feet.

A 15 degree slope is a hill that Incraas_s in height at approximately 2.5 feet in 10 feet.

Use extreme care at aU times and avoid sudden turns or maneuvers. Fotlow other instructions in this

manual for safety in trimming on slopes. Operate a trimmer across the face of slopes, never up or down

slopes. Use extra care when operating on or near slopes and obstruotionso

Garant[a ............................................................ 18

Reglas de Seguridad ................................. 18-20

EspecMcaciones del Producto ........................ 20

Montaje / Pre-Operaci6n .................................. 22

Operaci6n .................................................. 23-25

Programa de Mantenimiento ........................... 26

Mantenimiento ................................

Servicio y Adjustes ..........................

Almacenamiento .............................

IdentMcaci6n de problemas ...........

Partes de repuesto .........................

Servicio Sears .................................

......... 26-28

......... 29-30

............... 31

............... 32

......... 34-43

Contratapa

GARANTiA LIMITADA DE DOS ANOS PARA LA RECORTADORA PARA MALA HIERBA CRAFTSMAN

Por dos (2) afios, a partir de la fecha de compra, cuando esta recortadora para mala hierba Crafts-

man se mantenga, lubrique y afine segQn las instrucciones para la operaci6n y el mantenimiento

en el manual del duefio, Sears reparara gratis todo defecto en el material y la mano de obra.

Si la recortadora para mala hierba Craftsman se usa para fines comerciales o de arriendo, esta

garantia s61o se aplica por noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

• Articulos que se desgastan durante el uso normal tales como las lineas rotatorias, las correas,

los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluyendose a los

cigOefiales doblados y a la falta de mantenimiento del equipo segOn las instrucciones que se

incluyen en el manual del duefio.

El servicio de garantia esta disponible al devolver la recortadora para mala hierba Craftsman al

Centro de ServJcio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especfficos, y puede que tambien tenga otros derechos

que var[an de estado a estado.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

ADVERTENCiA: Este recortadora viene equipado con un motor de combusti6n interna y no

se debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o

de cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador

de chispas que cumpla con las leyes locales o estatales (si existen). SJ se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Resources

Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales se aplJcan en

la tierras federales. Su Centro/Departamento de Servicio Sears m_.s cercano tiene dJsponible am-

ortiguadores de chispas para el silenciador. (Vea la secci6n de Partes de Repuesto en el manual

Ingles del duefio.)

A A

SEGURIDAD

La operaci6n de cualquier recortadora puede hacer que salten objetos extrafios

dentro de sus ojos, Io que puede producir dar_os graves en estos. Siempre use

anteojos de seguridad o protecci6n para los ojos mientras opere su recortadora o

cuando haga ajustes o reparaciones. Recomendamos gafas de seguridad o una

m_.scara de visi6n amplia, de seguridad usada sobre las gafas.

Ai:_,Busque este simbolo que sefiala las precau-

clones de seguridad de importancia. Quiere

decir - iiiATENCION!!!iiiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_ADVERTENOIA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la buj[a, para evitar el

arranque por accidente, durante la prepara-

ci6n, el transporte, el ajuste o cuando se hacen

Paraciones. ,

PREOAUOION: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimJcos conocidos en el Estado de

California como causa de c_.ncer y defectos al

nacimiento u otros dafios reproductivos.

_IkPREOAUOI6N: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calJen-

tes durante la operaci6n y siguen siendo cali-

entes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas @.reas.

i. OPERACl6N GENERAL

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instruccJones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias.

• Mantener todas las partes del cuerpo lejos

del silenciador del escape y la linea de ro-

taci6n. El silencJador caliente puede causar

serias quemaduras.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la mAquina.

• Mantenerse lejos de objetos que pueden

romperse, como cristales de casa, cristales

del choche, invernaderos, etc.

• Despeje el Area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados pot

las lineas giradoras.

• AsegOrese que el Area no se hallen perso-

nas, y particularmente nifios pequefios y ca-

chorros antes de recortar. Pare la mAquina

si alguien entra en el Area.

• Use ropa apropaida, tal como camisa de

manga larga o chaqueta y pantalones lar-

gos. No use pantalones cortos shorts.

• No use ropa suelta, ya que esta podria

atorarse en el equipo.

• No opere la maquina sin zapatos o con sanda-

lias abiertas. Use siempre guantes de trabajo y

calzado fuerte. Los zapatos de trabajo de piel

o botas cortas son apropiados para la mayoria

de las personas. Estos no s61o protegerian los

tobil!os y espinellas del operador de pequefias

ramas, astJllas y otros desperdicios, sino que

ademAs mejoraran la traccJ6n.

• No tire de la maquina hacia atrAs a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrAs antes y

mJentras que se mueve hacia atrAs.

• No opere la maquina sin los respectivos

resguardos, placas u otros aditamentos

disefiados para su protecci6n y seguridad.

• Refi@ase a las Jnstrucciones del fabricante

para el funcionamiento e instalacJ6n de

accesorios. Use Onicamente accesorios

aprobados por el fabricante.

• Nuca utilice cuchillas, cables o dispositivos

tipo mayal. Esta unidad estA proyectada

para fucionar solamente con una linea de

recortadora. La utilizaci6n de cualquier otro

material, acessorio o dispositivo secundario

aumenta el riesgo de lesi6nes y dafios a la

propiedad.

• Detenga la cabeza giratoria de la recorta-

dora cuando cruce por calzadas, calles o

caminos de grava. Espere que las cuerdas

de corte paten de girar.

• Pare el motor siempre que tenga que

dejar el equipo, antes de limpiar, reparar o

inspeccionar la unidad. AsegOrese de que la

cabeza de la recortadora y todas las partes

en movimiento se hayan detenido.

• Opere solamente con luz del dia o con una

buena luz artificial.

• No opere la maquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegOrese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. Gener-

almente la vibraci6n suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteo-

jos con protecci6n lateral cuando opere la

maquina.

il. OPERAOK)N EN PENDIENTE

Los accidentes ocurren con mrs frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

sJente inseguro en una cuesta, no la recorte.

Sl:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

IH. NINOS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los nifios. A menudo, los nifios se sienten

atraidos por la mAquina y por la actMdad de

la siega. Nunca suponga que los nifios van a

permanecer en el mismo lugar donde los vio

por Qltima vez.

• Mantenga a los ni_os alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay nifios

que entran al Area.

• Antes y durante el retroceso, mire hacia

atras y hacia abajo para verificar si hay nifios

pequefios.

• Nunca permita que los nifios operen la

maquina.

• Tenga un cuidado extra cuando se acer-

que a esquinas donde no hay visibilidad, a

los arbustos, arboles u otros objetos que

pueden interferir con su linea de visi6n.

iV. SERViClO

• Tenga cuidado extra al manejar la gasolina y

los dem&s combustibles. Son inflamables y

los gases son explosivos.

Use solamente un envase aprobado.

Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el

motor se enfrie antes de volver a poner

combustible. No fume.

Nunca vuelva a poner combustible en

la maquina en recintos cerrados.

Nunca almacene la m_.quina o el

envase del combustible dentro de algOn

lugar en donde haya una llama expues-

ta, tal como la del calentador de agua.

• Alejarse de la zona de abastecimiento del

carburante antes de poner en marcha.

• Nunca haga funcionar una m&quina dentro

de un 8.rea cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

" Mantenga las tuercas y los pernos, especial-

mente los pernos del motor y de la cabeza

de recortes, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m_.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la m_.quJna se refresque

antes de limpiarla o almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep_.relo, si es necesario, antes de

hacerlo arrancar.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

" Limpiar y sustituir las calcomanias relativas a

instrucciones y seguridad cuando necesario.

NOmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina:

Tipo de Aceite (API SG-SL):

Capacidad de Aceite:

Bujia (Abertura: .020")

Longitud de la linea de la recortadora: 18.75 Inches (0.155 Inches Di&metro)

• El nOmero del modelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la recortadora. Debe registrar tanto el nOmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

1.6 Cuartos (Regular sin Plomo)

SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

18 Onzas

Champion RJ2YLE

Acuerdos de Protecci6n para ia Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman@ esta dise_ado

y fabricado para funcionar de modo fiable por

muchos a_os. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparaci6n puede haceries

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Protecci6n para

la Reparaci6n y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

= Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimJtado sin cargo alguno para

las pares y la mano de obra sobre todas las

reparaciones garantizadas.

• SustitucJ6n del producto si su producto

garantizado no puede ser arreglado.

• Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tam-

bien el 10% menos sobre el precio corriente

de un control de mantenimiento preventivo.

Ayuda r_.pida per tel_fono - soporte tele-

f6nico por parte de un representento Sears

sobre productos que requieren un arreglo en

casa, y adem&s una programaci6n sobre los

a reglos m&s convenientes.

Cuando se ha comprado e! Acuerdo, basra con

una llamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche

o fijar en I[nea una cita para obtener el servicio.

Sears tiene m&s de 12.000 especialistas pro-

fesionales en la reparaci6n, que tienen acceso

a mAs de 4.5 millones de pares y accesorios

de calidad. Este es el tipo de profesionalidad

con que puede contar para ayudar a alargar la

vida del producto que acaba de comprar, por

muchos aSos. iCompre hoy su Acuerdo de

Protecci6n para la Reparaci6n!

Se aplJcan algunas limitaciones y exclu=sio-

nes. Para conoeer los precios y tenet m_s

inforrnaci6n, llarne al 1-800=827=6655.

ServJcio de lnstalacJ6n Sears

Para la instalaci6n profesional Sears de apara-

tos de casa, puertas de garaje, calentadores

de agua y otros importantes articulos para la

casa, en U.S.A. Ilamar a

1-800=4=MY=HOME®.

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

nueva recortadora.

IMPORTANTE: Esta recortadora viene SIN

ACEITE O GASOLINA en el motor.

Su nueva recortadora ha sido montada en la f&-

brica con la excepci6n de aquellas partes que

se dejaron sin montar pot razones de env[o.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., necesarias para completar

el montaje han sido colocadas en la bolsa de

partes. Para asegurarse que su recortadora

funcione de forma segura y adecuada, todas

las partes y los articulos de ferreteria que se

monten tienen que ser apretados firmemente.

Use las herramientas correctas adecuadas

para asegurar un apretado firme.

Cuando la mano derecha o la mano izquierda

esta.n mencionadas en este manual, significa

que usted esta situado en la posici6n de opera-

dor, detr&s del mango.

Piezas sueltas empaquetadas pot separado

Manilla

de mango

Mango

inferior

Mango superior

LEVANTAR

Botella de

aceite

2 Juegos de cuerda de

recortadora (0.155 de

diametro x 18.75)

PARA REMOVER LA RECORTADORA DE LA

CAJA DE CARTON

1. Remueva las partes sueltas que se in-

cluyen con la recortadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de embalaje.

4. Haga rodar la recortadora hacia afuera

de la caja de cart6n y revisela cuidadosa-

mente para verificar si todavia quedan

partes sueltas adicionales.

IMPORTANTE: Despliegue el mango con

mucho cuidado para no apretar o da_ar los

cables de control.

1. Aflojar la perilla del mango Io suficiente

para permitir el mango superior set desdo-

blado con respecto a la posici6n de envio.

2. Levante la secci6n del mango superior

hasta su lugar en el mango inferior, y

apriete la manilla del mango.

3. Remueva la cuba del mango que sujeta la

barra del control del cabezal de la recorta-

dora al mango superior.

El mango de su recortadora puede ajustarse

segOn le acomode para recortar. Refierase

a "AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

INSTALACION DEL

CORD(SN ARRANCADOR

1. Afloje una manilla-T.

2. Mueva la palanca de control de aceleraci6n

del motor a la posici6n de R/_,PIDO.

3. Lentamente tire el cord6n arrancador del mo-

tor hacia afuera hasta que se deslice dentro

la parte redondeada de la guia del cord6n.

4. Apriete una manilla-T.

Control de

aceleraci6n det

:_'::_'-'----_ motor a la posici6n

de RAPIDO

("FAST")

Guia del cordon

Manilla-T

arrancador

del motor

FAMILIARiCESE CON SU RECORTADORA

LEA ESTE MANUAL DE USUARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU RE-

CORTADORA. Compare las ilustraciones con su recortadora para familiarizarse con la ubicaci6n

de los diversos controles y ajustes, Guarde este manual para referencia en el futuro,

Estos sirnbolos pueden aparecer sobre su recortadora o en las p_ginas proporcionadas con

el producto. Aprenda y comprenda sus significados.

MARCHA R_.PIOA MARCHA LENTA PRECAUCION ADVERTENCIA MOTOR APAGADO COMBUSTIBLE ACEITE

LEA EL 0

LANZADOS

NO OPERE SOBRE PENDIENTES DE MAS DE 15 °

• GUARDESE

LEJOS DE

GENTE

(15 METRES)

ES NECESARIO LLEVAR

UN DISPOSITIVOS DE

PROTECCION PARA LOS OJOS

I S NECESARIO

LLEVAR UN

DISPOSITIVOS

DE PROTECCION

PARA LOS OIDOS

NO UTILIZAR EL APARATO CON CUCHILLAS DE METAL

Planca de control

del cabezat de la

recortadora-

Barra de mando del

cabezat de la recortadora

Control de ta

aceleraci6n

Tapa del deposito de aceite det

motor con varilla indicadora de nivel

Cord6n arrancador

Manilla de manc

Filtro de aire

Cebador

Tapa del deposito de la gasolina

NOTA: Esta m&quina puede utilizar

gasolina con un contenido de hasta el

10%deetanol(E10). Elusodeuna

gasolina que supere el 10% de etanol

(El 0) anular& la garantia del producto.

ilVIPORTANTE: Esta recortadora viene

SIN ACEITE O GASOLINA en el motor.

Silenciador

Cubierta del

chasis

Cabeza de la

recortadora

__._.___-----Linea de la

recortadora

Barra de rnando del cabizal de la recortadora

= debe ser presionada hacia el mango para

enganchar el cabezal de la recortadora.

Palanca de control del cabizal de la recorta=

dora - se usa para hacer arrancar el cabezal de

la recortadora.

Cord6n arrancador - se usa para hacer ar-

rancar el motor.

Cebador - bombea combustible adicional des-

de el carburador al cilindro para uso cuando se

necesita hacer arrancar un motor frio.

Control de la aceleraci6n =se usa para hacer

arrancar el motor y le permite seleccionar la

velocidad del motor ya sea RAPIDA o LENTA,

La operaci6n de cualquJer recortadora puede hacer que

salten objetos extrafios dentro de sus ojos, Io que puede

producir dafios graves en estos. Siempre use anteojos

de seguridad o proteccJ6n para los ojos mientras opere

su segadora o cuando haga ajustes o reparaciones.

Recomendamos gafas o una mascara de seguridad

de visi6n amplia de seguridad usada sobre las gafas.

COMO UTILIZAR SU RECORTADORA

SEGURIDAD

CONTROL DE LA VELOCIDAD DEL MOTOR

La velocidad del motor es controlada por una

v&lvula reguladora situada al lado del mango

superior. La posici6n R,_,PIDA es para comen-

zar y para el recorte normal. LENTO es para

el recorte ligero y economizar combustible.

PARADA es para parar el motor.

LENTO

RAPIDA

Utilice las

protec-

ciones

auditivas

para evitar

dafio a la

audJencia.

PARA AJUSTAR ALTURA DEL RECORTE

,_PRECAUCI6N: Pare el motor y espere hasta

que todas la piezas m6viles se hayan detenido

completamente. Desconecte el alambre de la

bujia de la bujia y p6ngalo en donde no pueda

entrar en contacto con esta. La altura del corte

puede ser fijada en seis (6) diversas posiciones

que se extienden a partir de 1-1/2 pulgadas a

3 pulgadas. La altura de corte recomendada

para un cercado normal es 2 pulgadas.

1. Para ajustar la altura del recorte, empuje

la aleta tabulaci6n de la placa de bloque y

mueva el cabezal de la recortadora hacia

arriba o hacia abajo a la posici6n deseada.

2. Suelte la aleta y aseg0rese que el cabezal

este situado en una de las seis (6) posicio-

nes de la altura.

CONTROL DE LA IMPULSION DEL CA-

BEZAL DE LA RECORTADORA

Su recortadora viene equipada con una barra

y una palanca de control de la impulsi6n del

cabezal de la recortadora (si equipada) que

requiera que el operador este colocado detr&s

de la palanca de la recortadora para operar la

misma.

= Para iniciar la rotaci6n del cabezal de corte,

empuje la palanca de control del cabezal de

corte (1) hacia delante y presione la barra de

control del cabezal contra el asa (2).

= Para detener la rotacJ6n del cabezal de

corte, suelte la barra de control.

Barra de mando

del cabizal de la

recortadora

Palanca de

control det

cabezat de corte

\\\

PARA ACCIONAR EL

CABEZAL DE CORTE

Cabeza de (I)

recortadora

Tabutaci6n

de la I

de bloque

1 !

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su recortadora fue enviada sin aceite en el mo-

tor. Para el tipo y el grado del aceite a utilizar,

vea el "MOTOR" en la secci6n del Manten-

imiento de este manual.

_,PRECAUCl6N: NO sobrellene el motor con

aceite, o fumar& pesa demante del sJlenciador

cuando Io valla a arrancar.

1. Aseg0rese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite.

3. Usted recJbe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno de! motor.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel de! aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de Ileno en la varilla medidora de nJvel.

• Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceJte m&s a menudo cu-

ando las condiciones son polvorosas o sucias.

GASOLINA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utMzados

durante los prJmeros 30 d[as.

_PRECAUCl6N: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_,PRECAUClON: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de acidos durante el

almacenamiento. La gasolina ac[dica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 d[as o m&s. Vac[e el

estanque del combustible, haga arrancar el

motor y h&galo funcionar hasta que las lineas

del combustible y el carburador queden vac[os.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El AImacenamiento

para m&s informaci6n. Nunca use productos

de limpieza para el motor o para el carburador

en el estanque del combustible pues se

pueden producir dafios permanentes.

Tapa det rellenador de gasolina

Tapa del

deposito

de aceite

PARA HACER ARRANCAR EL MOTOR

1. Para hacer arrancar un motor frio, empuje

el cebador tres (3) veces antes de iniciar.

Empuje firmemente. Este paso normal-

mente no es necesarJo cuando se hace

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Mueva la palanca de control de la aceler-

aci6n a la posici6n mas R/_PIDA.

3. Sujete la barra de control superior y tire

del mango del arrancador r_.pidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AViSO: En climas m_.s frios puede que sea

necesario repetir los pasos del cebado. En

climas m_ts calurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

PARA PARAR EL MOTOR

• Para parar el motor, mueva la palanca de

control de la aceleracJ6n a la posici6n de

PARADA.

Cord6n

arrancador

AViSO PARA RECORTAR

• Fije el control de la aceleraci6n a la posici6n

RAPIDA. Si las malas hierbas o el cesped

est&n altos y gruesos, opere la recortadora a

una velocidad de paso mas lento.

• Limpie con frecuencia la superficie inferior

de la recortadora para remueva cual-

quier acumulaci6n de hierba. Mantenga la

superfJcie del motor alrededor del arranca-

dor despejado y limpio de recortes. Esto

facilitar& el fiujo de aire de motor y alargara

la vida del motor.

• Para mejores resultados y una linea du-

radera, utilice los extremos de la linea para

hacer el corte. Esto se puede hacer con

facilidad al mover lentamente traves de las

malas hierbas.

• Utilizar el lado izquierdo de la recortadora

cuando se recortan recintos, paredes, par-

terres y otros objetos de ese tipo.

• Si las lineas de la recortadora se vuelven

cortas, se necesitar& mas tiempo para termi-

nar el trabajo. Si la I[nea de la recortadora se

desgasta a menos de la mitad de su Iongitud

original, debe ser substituida. Vea "PARA SUB-

STITUIR LA LiNEA DE LA RECORTADORA" en

la secci6n del Mantenimiento de este manual.

• El contacto del cabezal con hormig6n, as-

falto u otras superficies duras puede causar

e! desgaste prematuro de la bola en la parte

inferior del cabezal de la recortadora.

°..A.T.......TO

LLENE LAS FECHAS O_ 0_.!._ O_x _,_,_0 _0_ X,tx_

A MEDIDA QUE COMPLETE ___FECHAS

SOSE V.O.O E O

Revisar si hay sujetadores sueltos If I_

g impiar la recortadora !_' I_

Limpiar debajo de la cubierta del motor I_? If

Revisar las correas y las poleas

0 impulsadas t_

R Verifique / reemplazar las lineas 11_3

.& de la recortadora

Revisar el nivel del aceite If

M Cambiar el aceite del motor 1_1,2

Limpiar el filtro de aire 11##2

0 Inspeccionar el silenciador I_

R Limpiar o / cambiar la bujia I_

Cambiar el cartucho 1_2

de papel del filtro de aire

1 - Cambiar m_ts a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

2 - Dar servicio m&s a menudo cuando se opere en condiciones sucias o polvorosas.

3 - Reemplazar las lineas de la recortadora cuando se hayan gastado hasta la mitad de su largura original,

RECOMENDAClONES GENERALES

La garantia de esta recortadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la recortadora segOn las instruccio-

nes descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser revisa-

dos por Io menos un vez por cada temporada.

• Una vez al argo, cambie la bujia y el el-

emento del filtro de aire. Una buj[a nueva y

un elemento del filtro de aire limpio/nuevo

aseguran la mezcla de aire-combustible

adecuada y ayudan a que su motor funcione

mejor y que dure m&s.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

3. Limpiar debajo de la tapa del motor.

LUBRICACION

Para prolongar la vida de su recortadora, cam-

bie el aceite del motor como recomendado de

esta section de esta manual..

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de pl&stico. Los

lubricantes viscosos atraer&n polvo y mugre,

Io que acortar& la duraci6n de los rodamientos

auto lubricantes. Si cree que se tienen que

lubricar, use solamente un lubricante tipo

grafito, de polvo seco, en forma moderada.

RECORTADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden daSar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros pelig-

ros que pueden daSar alas Ilantas.

LiNEA DE LA RECORTADORA

Para un rendimiento 6ptimo, reemplazar las

lineas de la recortadora cuando se hayan

gastado hasta la mitad de su largura original.

Utilice una linea de recortadora de 155 inch de

di_rnetro. Corte la nueva linea de la recortadora

de 18-3/4 inch. Tras instalar la nueva I[nea en

el cabezal de la recortadora, controle todas las

lineas para que la diferencia entre elias no sea

mayor de un (1) inch. Esto es importante para

asegurarse de que el cabezal de la recortadora

este balanceado y no vibre de modo an6malo.

J_,PRECAUCi6N: Utilice s61o la linea de

recortadora recomendada. No utilice otros

materiales como cables, cuerdas, cintas,

etc. un cable podr[a romperse durante el

funcionamiento y volverse un peligroso cohete

que podria causar heridas serias.

PARA CORTAR LA LiNEA

A LA LONGITUD APROPIA

NOTA: La linea de la recortadora precortada

a la Iongitud apropiada est& disponible para

esta unidad; vea la secci6n de las Piezas de

Recambio de este manual.

Si la linea de la recordadora se compra a por

mayor, debe ser cortada a 18-3/4 pulgadas

antes de usar. Utilice la medida de Iongitud

incorporada como sigue:

1. Del frente de la recortadora, ponga el ex-

tremo de la linea encanillada de la recorta-

dora en la marca en la cara del blindaje de

escombros seg0n Io mostrado.

2. Envuelva la linea de la recortadora alre-

dedor del frente de la cubierta del chasis

a la otra cara y c6rtela en la marca "22"

(anchura de corte de su unidad).

Cubierta

del chasis

EN-

VUELVA

LJNEA

ALREDEDOR

4. Con la extremidad de la linea plagada en el

lado trasero del clip del sujetador, empujar

la linea hacia afuera hasta que la linea este

completamente colocada debajo del clip

del sujetador.

5. Repetir en el otro lado de la placa portante.

6. Controlar las lineas para asegurase que

sean de la misma largura.

7. Vuelva a conectar el alambre de la buj[a a

esta.

Linea de la

recortadora

Apertura de la

placa portante

Clip det

sujetador

Marca del Nueva

btindaje de Extremc linea de la

escombros de la linea encanillada recortadora

PARA REEMPLAZAR LAS LiNEA DE LA RE-

CORTADORA

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remover la linea gastada de la placa por-

tante.

3. Plegar en dos la nueva linea cortada a la

medida e introducir la extremidad plegada

a traves de la placa portante abriendo el

lado trasero del clip del sujetador.

MOTOR

LUBRJCACJON

Use solamente aceite de detergente de alta cali-

dad clasificado con la clasMcaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

seg0n su temperatura de operaci6n esperada.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

c -do -2; -1; ; 10 do 10 4;

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

AViSO: A pesar de que los aceites de mul-

tiviscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32° R Revise el nivel del aceite del motor m_.s a

menudo, para evitar un posible dafio en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de

operaci6n o por Io menos una vez al afio si la

recortadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del c&rter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceJte.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la recortadora

para drenar el aceite, drene el tanque de

combustible haciendo funcionar el motor hasta

que el tanque este vac[o.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la recortadora y h_.gala descansar en

su lado y drene el aceite en un envase ad-

ecuado. Mueva la recortadora de atr_ts para

adelante para remover todo el aceite que se

haya quedado atrapado dentro del motor.

Envase

4. Limpie todo el aceite derramado en la

recortadora y en el lado del motor.

5. Llene el motor con aceite (Vea "AGREGUE

ACEITE" en la secci6n de Operaci6n de

este manual).

6. Vuelva a poner la tapa en el dep6sito del

aceite.

7. Vuelva a conectar el alambre de la buj[a a esta.

FILTRO DE AIRE

Su motor puede sufrJr averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al afio

o tras 100 horas de funcionamiento, m&s a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulates.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubJerta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. L[mpielo golpe&ndolo suavemente en una

superficie plana. Siesta muy sucio cambie

el cartucho.

,_:_PREOAUOI6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir e! deteri-

oro de este. No aceite el cartucho. No use aire

a presi6n para limpiarlo o secarlo.

Instale el cartucho, luego vuelva a poner la

cubierta asegur&ndose que las orejas esten

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Labio Ptancha trasera

Ca_ucho

Ranuras

O_ejas de

Cubierta la cubierta

SILENClADOR

Inspeccione y cambie el silenciador si est&

corroido pues producir un peligro de incendio

y/o dafio.

BUJJA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas

de operaci6n, Io que suceda primero. El tipo

de bujia y el ajuste de la abertura aparecen en

"ESPECIFICACIONES DEL PRODUCTO" sec-

ci6n de este manual.

LIMPIEZA

IMPORTANT: Para obtener el mejor

rendJmiento, mantenga la caja de la

recortadora sin acumulaci6n de cesped y

residuos. Limpie la parte de su recortadora

despues de cada uso.

,ICILPRECAUClON: Desconecte el alambre de la

bujia y p6ngalo en donde no pueda entrar en

contacto con esta.

• Haga descansar la recortadora en su lado.

AsegOrese que el filtro de aire y que e! carbura-

dor queden mirando hacia arriba. Limpie la par-

te inferior de su recortadora rasps.ndola para

remover la acumulaci6n de cesped y residuos.

• Limpie el motor a menudo para evitar la

acumulaci6n de residuos. Un motor tapado

funciona a temperatura m_.s alta y se acorta

su duraci6n.

• Mantenga las superficies limpias y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la recortadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

,_ ADVERTENCJA: Para evitar lesi6nes serias

ntes de dar cualquier sercicio o de hacer

ajustes:

1. Pare el motor.

2. AsegQrese que las lineas rotatorias y que

todas las partes movibles se hayan de-

tenido completamente.

3. Desconecte e! alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con esta.

PARA REMOVER/AJUSTAR LA CORREA DE

IMPULSI6N DEL CABEZAL DE LA RE=

CORTADORA

1. Remueva el tornillo en el frente de la cubi-

erta del chasis.

2. Gire la cubierta hacia arriba y a distancia

de la recortadora.

3. Remueva los dos (2) tornillos de los lados

de la recortadora que aseguran el blindaje.

SEGADORA

PARA AJUSTAR LA ALTURA DEL RECORTE

Vea "PARA AJUSTAR LA ALTURA DEL RE-

CORTE" en la secci6n de Operaci6n de este

manual.

PARA AJUSTAR EL MANGO

El mango superior puede ser ajustado en dife-

rentes posiciones de altura

1. Afioje la perilla del mango Io suficiente para

permitir que el mango gire hasta la posici6n

deseada.

2. Apriete la perilla del mango de modo firme.

NOTA: La parrilla y la perno del mango pueden

ser invertidos para las operaciones sobre el

lado izquierdo.

Mango

superior

Cubierta

det chasis

AViSO: Antes de inclinar la recortadora para

remover la correa de impulsi6n, drene el

tanque de combustible haciendo funcionar el

motor hasta que el tanque este vacio.

4. Ponga la recortadora en su lado con el

carburador y con el tap6n del combustible

hacia arriba.

5. Remueva los dos (2) tornillos de la parte

inferior de la recortadora que aseguran el

blindaje.

Polea

del

motor

Tornillos del blindaje

6. Desliza el blindaje hacia atr&s y remuevalo.

7. Remueva la correa de la polea del motor

sobre el cigOefial.

8. Remueva la correa de la polea del cabezal

de la recortadora.

9. Observe la posici6n del cable de control

y deJ resorte de Ilamada del pifion Ioco.

A continuaci6n remueva el conjunto del

pifion Ioco del chasis y remueva la correa

y el pifion Ioco de la recortadora.

10. Remueva la correa del conjunto del pit, on

Ioco al remover el fijador de correa inferior

y las poleas del pifion.

11. Monte la nueva correa, las poleas del pifion

Ioco y el fijador de correa inferior al soporte

del pifion. Apriete los pernos de la polea

con seguridad.

AViSO: AsegOrese que la correa este en el

interior del fijador de la correa superior sobre el

conjunto del pifi6n.

Polea del motor

12. Instale la correa y el conjunto del pifion

Ioco en la recortadora, vuelva a conectar

un resorte de! pifion Ioco y monte el pifion

Ioco al chasis. Apriete con seguridad.

13. Instale la correa alrededor de la polea del

cabezal de la recortadora y de la polea del

motor.

AVlSO: AsegOrese que la correa este en el

interior del fijador de la correa.

14. Substituya el blindaje y apriete los cuatro

(4) tornil!os con seguridad.

15. Substituya la cubierta del chasis y apriete

e! tornillo con seguridad.

Utilice siempre las piezas de recambio Crafts-

man para asegurar un ajuste adecuado y una

vida larga.

Cable de control

Conjunto del pifi6n Ioco

Fijador de la correa superior

Boulon

Conjunto del pifi6n Ioco Engranaje

piano

Espaciador

Guia

Resorte

del pifi6n

Fijador

"-,_ ,, de correa

inferior

/ / granaje

piano

Polea det cabezat de la recoriadora

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la f&brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor est& funcio-

nando demasiado r&pido o demasiado lento,

IIleve su unidad a un centro de servicJo Sears o

a un otro centro de servicio cuaIMcado para la

reparaci6n y/o el ajuste.

CARBURADOR

Su carburador no es ajustable. Si su motor no

est,. funcionando en forma adecuada debido a

problemas que se sospecha vienen del carbu-

rador, Ileve su unidad a un centro de servJcio

Sears o a un otro centro de servicio cualificado

para la reparaci6n y/o el ajuste.

IMPORTANTE: Nunca manipulee el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta

regulada del motor necesita ajuste, leve

su unidad a un centro de servicio Sears o

a un otro centro de servicio cualMcado, el

que cuenta con el equipo adecuado y la

experiencia para hacer los ajustes necesarios.

Prepare inmediatamente su recortadora para el

alma cenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dias o m&s.

REOORTADORA

Cuando se va a guardar la recortadora pot un

cierto periodo de tiempo, limpiela cuidadosa-

mente, remueva toda la mugre, la grasa, las

hojas, etc. Gu&rdela en un &rea IJmpia y seca.

1. Limpie toda la recortadora (Vea "LIMPIEZA"

en la secci6n de Mantenimiento de este

manual).

2. Lubriquela segOn se muestra en la seccJ6n

de MantenimJento de este manual.

3. AsegOrese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

est&n dafiadas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura pJcada; use una

Ilia antes de pintar.

MANGO

Usted puede plegar el mango de su recorta-

dora para el almacenaje.

= Afloje la perilla del mango Io suficiente para

permWr al mango superior set plegado hacJa

adelante.

IMPORTANTE: Cuando doble el mango para

el alacenamiento o el trasporte, asegurese que

Io doble segun se muestra o puede danar los

cables de control.

Mango superiogo_/,___

Manilla de man

4',_ tl

MOTOR

SlSTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen deposJtos de partes fundamentales

del sistema de comustible tales como

el carburador, el filtro del combutible, la

manguera de! combustible o en el estanque

durante e! almacenmJento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

pueden atraer humedad, Io que conduce a la

separati6n y a la formaci6n de 8.cidos durante

almacemamiento, la gasolina 8.cideca puede

nafiar el sistema de combustible de un motor

durante el perido de alcamenmiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dej_.ndolo funcionar

hasta que el carburante termine y el carbura-

dor este vacio.

= Nunca use los productos para limpieza del

carburador o de! motor en el estanque de

combustible pues se pueden producir dafios

permanentes.

= Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es

una alternativa aceptable para reducir a un

minimo la formaci6n de dep6sitos de goma

en el combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en

el envase para el almacenamiento. Siempre

siga la proporci6n de mezcla que se encuentra

en e! envase del estabilizador. Haga funcionar

el motor pot Io menos 10 minutos despues de

agregar el estabilizador, para permWr que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se ester

usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c&mbielo

con aceite de motor limpio. (Vea "MOTOR" en

la seccJ6n de Mantenimento de este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves

del agujero de la buj[a en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva buj[a.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producirs.n problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y cObrala para protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl&stico. El pl&stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir& la oxJdaci6n de su unidad.

IMPORTANTE: Nunca cubra la recortadora

mientras el motor y las &reas de escape

todav[a est&n calientes.

_PREOAUOK)N: Nunca almacene la

recortadora con gasolina en el dep6sito dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfr[e el motor antes de

almacenarla en un lugar cerrado.

SOLUCION DE PROBLEMAS =Yea la secci6n apropiada en el manual amenos que

PROBLEMA

No arranca

este dirigido a un centro de servico Sears.

CAUSA

1. Filtro de aire sucio.

2. Sin combustible.

P_rdida de

potencia

Vibracibn e×cesiva

Cord6n

arrancador

dificil de tirar

P_rdida de

rnovimiento

del cabezal

Dificil de empujar

Rendirniento de

corte escaso

El cabezal de la

recortadora

rnantiene la

linea

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la buj[a

desconectado.

6. Bujia mala.

7. La palanca de control de la

aceleraci6n no est& en

posici6n correcta (si existe).

1. Filtro de aire sucio.

2. Acumulaci6n de hierba, hojas

y residuos debajo de la

recortadora.

3. Demasiado aceite en

el motor.

4. Velocidad de recorrido

demasiado rapid&

1. Lineas irregulares o rotas.

2. Tuercas o pernos sueltos.

3. Cabezal de la recortadora

dar_ado.

1. CigOeSal del motor plegado.

1. Correa que no marcha.

1. Posici6n de la altura del

mango no adecuada para

usted.

1. La linea de la recortadora

es demasiado corta.

2. La palanca de control de la

aceleraci6n no est& en

posici6n correcta (si existe).

1. Linea de la recortadora no

correctamente ins

talada/reemplazada.

2. Clip del sujetador roto.

3. L[nea de la recortadora de

medida incorrecta.

CORRECClON

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combus

tible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nueva.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nueva.

5. Conecte el alambre a la buj[a.

Cambie la bujia.

Mover la palanca de aceleraci6n

en la posici6n RAPIDA.

Limpie/cambie el filtro de aire.

Limpiar debajo de la recortadora

y del cabezal de la

recortadora.

Revise el nivel del aceite.

Corte a una velocidad de

recorrido m_,s lent&

1. Controlar las I[neas de la

recortadora.

2. Controlar toda la ferreteria,

incluidos los pernos del motor.

3. Controlar/arreglar el cabezal de

la recortadora.

Pongase en contacto con un

centro de servicio Sears o con

un otto centro de servicio

cualificado.

Colocar la correa en las poleas

o reemplazar la correa si esta

rota.

1. Ajuste la altura del mango de

modo que le

acomode.

1. Si la linea est& gastada o rota

hasta la mitad de su largura

original, reemplazar la line&

2. Mover la palanca de

aceleraci6n en la posici6n

RAPIDA.

Seguir las instrucciones en la

secci6n Mantenimiento.

2. Reemplazar el conjunto de la

placa portante de la cuerda.

3. Utilizar una linea de\

recortadora de di_tmetro

.155 inch.

<- GU E CLINACIO

I """'_o._.4DOS VEA Y DETENGA ESTA GUIA DE NtVEL CON UN ARBOL EN POSICION

i • ._ " ............. VERTICAL, LA ESQUINA DE UNA ESTRUCTURA, UN POSTE DE LUZ O UNA CERCA.

10 GRADOS

Opere una recortadora de rnaleza en senUdo diagonal a tra-

v_s de las cuestas, nunca cuesta arriba o cuesta abajo.

__ 15 GRADOS

Utilice este guia, y no recorte en una cuesta mayor de 15 grados.

Una inclinaci6n de 10 grados es una cuesta que aumenta apro×imadamente 1.7 pies de altura, pot cada 10 pies.

Una inclinaci6n de 15 grados es una cuesta que aumenta apro×imadamente 2.5 pies de aitura, por carla 10 pies.

Use extrema precauci6n y evite cambios de direcci6n o movimientos bruscos y repenUnos cuando recorte

en cuestas. Siga las instrucciones adicionales en este manual para recortar con seguridad en las cuestas.

Opere la recortadora de maleza en diagonal a trav6s de |a cuesta, nunca cuesta arriba o cuesta abajo. Use

extrema precauci6n cuando opere la recortadora en o cerca de las cuestes y cualquier obst&cuio que pu-

diera obstruir la operaci6n.

CRAFTSMAN WEED TRIMMER = = MODEL NUMBER 917,773747

20 /

CRAFTSMAN WEED TRIMMER - - MODEL NUMBER 917,773747

KEY PART

NO. NO. DESCRIPTION

_ _ _

2 150406

3 179466

4 88348

8 169821 X479

9 428867

10 169797X479

11 170980

12 189713X428

15 179751

16 581902101

18 66426

19 585645301

20 586861201

21 183365

22 447829

23 428867

24 169823

25 197480

26 431880X460

27 409149

28 584954101

30 584990601

31 172221X004

33 132004

36 851084

37 850263

38 851074

41 445315X479

42 581912601

- - 587797396

Available accessories

-- 71 33623

-- 71 33000

-- 71 79991

Engine, Briggs & Stratton,

Model No. 126MO2-1479-F1

(See Breakdown)

Bolt, Engine Mounting 3/8-16

Pulley, Engine

Washer, Flat

Handle, Lower

Screw, Hex Washer Head

5/16-18 x 3/4

Handle, Upper

Bolt, Handle

Knob, Handle

Handle Adjuster Assembly

Guide, Rope

Wire Tire

Control Bar

Throttle Control

Screw, Hex Washer Head

Axle Shaft Assembly

Screw, Hex Washer Head

5/16-18 x 3/4

Spacer

O-Ring

Wheel & Tire Assembly 12 x 1-3/4

Nut, Hex, Flangelock 3/8-16

Drive Control Cable

Decal, Engine Cover

Bracket, Support, Axle Shaft

Nut

Bolt, Hex Head

Washer, Lock

Washer, Flat, Hardened

Tube, Axle Cover

T-Knob

Owner's Manual

not included with trimmer:

Gas Can (2.5 Gallon Container)

SAE 30W Oil (20 Ounce Bottle)

Trimmer Line

(Pack of 24 strings, .155 dia.)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts.

Failure to do so could be hazardous, damage your weed trimmer and void your warranty.

CRAFTSMAN WEED TRIMMER = = MODEL NUMBER 917,773747

20 47 21

1711 8

CRAFTSMAN WEED TRIMMER - - MODEL NUMBER 917,773747

KEY PART

NO. NO. DESCRIPTION

1 581708381

2 182219

3 173715

4 185476

5 586909102

6 166042

7 173716

8 73930600

9 166043

10 160829

11 73930500

12 173717

13 174719

14 409149

15 173811

16 584953201

17 17060410

18 178848

19 586916602

20 430485

21 149746

22 73610600

23 850263

24 19121214

25 180340

26 172551

27 174549

28 172520

29 169766X479

30 174543

31 174581

32 173973

33 172519

34 180338

35 182217

36 172516

37 174580

38 172523

39 180334

40 180333

41 174029

43 174042

45 174596X479

46 17060408

47 182205

Chassis Assembly

Line, Trimmer .155 diameter x 18.75 long

Screw, Self-Tapping 5/16-18 x 1

V-Belt

Bracket, Idler

Pulley, Idler, V-Groove

Bolt, Hex Head 3/8-16 x 1.25

Locknut, Hex 3/8-16

Pulley, Idler, Flat

Bolt, Shoulder

Locknut, Hex 5/16-18

Spacer

Bolt, Shoulder

Nut, Hex, Flangelock

Spring, Return

Deflector, Bottom

Screw 1/4-20 x 1/2

Screw #10-24 x 3/4

Belt Keeper

Cover, Chassis, Top

Screw #10-24 x 1-3/4

Nut, Hex 3/8-24 UNF

Washer, Lock 3/8

Washer, Flat 3/8

Pulley, Driven

Spacer, Pulley

Bearing

Jackshaft

Cover, Chassis, Bottom

Spindle Housing Assembly

(* Includes Upper Bearing, Key Number 27)

Ring, Retaining, External, 17mm

Spring, Locking Plate

Locking Plate

Carrier Plate Assembly

Mow Ball Assembly

(includes Key Numbers 27, 37 and 38)

Cover, Bearing

Ring, Retaining, Internal, 40mm

Mow Ball

Bolt, Mow Ball

Spindle Assembly, Complete

(includes Key Numbers 22-28 and 30-39)

Spacer

Decal, Instruction

Belt Keeper, Bottom

Screw, Self-Tapping

Decal, Instruction

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.)replacement parts.

Failure to do so could be hazardous, damage your weed trimmer and void your warranty.

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 126M02=1479-F1

306

307

D, 3_

635 '_y'

684 _

3_ 718[}

36 _' _

34 _

62 _ I

/ s°s _1

615 _

404 d:_)

6J 24 _>

287

524 _-_

27 #,_

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 126M02-1479-F1

3e5 ,_

163

127

188__

883

_O 1 2,o

_.///

_Y 601

968

535

445

X =<" J

443 ¢_

668 (6)

/f /_"

_, /"

209 ,._._/_/ 202 f/ '':?_

725

676

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 126M02=1479-F1

1036 EMISSIONS LABEL

604

1211 ___

1210

689 _

456

597

949

703 _:_

304

305

332

455

334_

1005

635

356 _-_-__'_

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 126M02=1479-F1

121 CARBURETOR OVERHAUL KIT

137 617 (:_

127 '_%'\;_ 163 276 \'_ -_/ 633 .....

358 ENGINE GASKET SET

5243

617

J"_:°:L

668¢>

51 '?-___2;'_., 842 __)_

163

883

1095 VALVE GASKET SET

883

Engine Power Rating information

The gross power rating for individual gas engine models is labeled in accordance with SAE

(Society of Automotive Engineers) code J1940 (Small Engine Power & Torque Rating Procedure),

and rating performance has been obtained and corrected in accordance with SAE J1995 (Revision

2002-05). Torque values are derived at 3060 RPM; horsepower values are derived at 3600 RPM.

Actual gross engine power will be lower and is affected by, among other things, ambient operat-

ing conditions and engine-to-engine variability. Given both the wide array of products on which

engines are placed and the variety of environmental issues applicable to operating the equipment,

the gas engine will not develop the rated gross power when used in a given piece of power equip-

ment (actual "on-site" or net power). This difference is due to a variety of factors including, but not

limited to, accessories (air cleaner, exhaust, charging, cooling, carburetor, fuel pump, etc.), ap-

plication limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to-

engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute

an engine of higher rated power for this Series engine.

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 126M02=1479-F1

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRiPTiON

1 590401 Cylinder Assembly 48 799983 Short Block

3 299819s Seal-Oil (Magneto Side) 50 794305 Manifold-intake

4 493279 Sump-Engine 51 794306 Gasket-Intake

5 590411 Head-Cylinder 54 691650 Screw (intake Manifold)

7 798875 Gasket-Cylinder Head 55 697670 Housing-Rewind Starter

8 590395 Breather Assembly 58 697316 Rope-Starter

9 699472 Gasket-Breather 60 281434s Grip-Starter Rope

10 691125 Screw (Breather Assembly) 65 690837 Screw (Rewind Starter)

11 691781 Tube-Breather 78 691108 Screw (Flywheel Guard)

11A 691923 Tube-Breather 81 691740 Lock-Muffler Screw

(Air Cleaner Primer Base) 89 692348 Plug-Oil

12 692232 Gasket-Crankcase 97 696565 Shaft-Throttle

13 590422 Screw (Cylinder Head) 104 797622 Pin-Float Hinge

15 691680 Plug-Oi! Drain 117 799604 Jet-Main (Standard)

16 691451 Crankshaft 121 796612 Kit-Carburetor Overhaul

20 399781s Seal-Oil (PTO Side) 125 799868 Carburetor

22 691092 Screw 127 694468 Plug-Welch

(Crankcase Cover / Sump) 130 696564 Valve-Throttle

23 790536 Flywheel 133 398187 Float-Carburetor

24 222698s Key-Flywheel 134 398188 Kit-Needle/Seat

25 590404 Piston Assembly (Standard) 137 796610 Gasket-Float Bowl

590405 Piston Assembly 163 795629 Gasket-Air Cleaner

(.020" Oversize) 187 791766 Line-Fuel

26 590402 Ring Set (Standard) (Cut to Required Length)

590403 Ring Set (.020" Oversize) 188 693999 Screw (Control Bracket)

27 691588 Lock-Piston Pin 190 690940 Screw (Fuel Tank)

28 298909 Pin-Piston 202 691829 Link-Mechanical Governor

29 797306 Rod-Connecting 209 691291 Spring-Governor (Vermillion)

32 691664 Screw (Connecting Rod) 222 790143 Bracket-Control

(1/4-28 x 1.09) 227 690783 Lever-Governor Control

32A 695759 Screw (Connecting Rod) 240 298090s Filter-Fuel

(1/4-28 x 1.52) 276 271716 Washer-Sealing

33 590394 Valve-Exhaust 287 690940 Screw (Dipstick Tube)

34 590393 Valve-intake 300 692038 Muffler

35 691270 Spring-Valve (intake) 304 493294 Housing-Blower

36 691270 Spring-Valve (Exhaust) 305 691108 Screw (Blower Housing)

37 793576 Guard-Flywheel 306 690450 Shield-Cylinder

40 692194 Retainer-Valve 307 690345 Screw (Cylinder Shield)

43 691997 Slinger-Governor/Oil 332 690662 Nut (Flywheel)

45 690548 Tappet-Valve 333 802574 Armature-Magneto

46 691449 Camshaft 334 691061 Screw (Magneto Armature)

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 126M02=1479-F1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

337 799876

356 692390

358 590508

365 691688

404 690272

425 690670

443 692523

445 491588s

455 791960

456 692299

459 281505s

505 691251

523 499621

524 692296

525 495265

535 493537s

562 691119

564 690351

584 697734

585 691879

592 690800

597 691696

601 791850

604 691757

608 697671

613 691340

615 690340

616 698801

617 270344s

621 692310

633 691321

635 66538s

668 493823

676 590745

677 690661

684 690345

689 691855

703 696309

Plug-Spark 718

Wire-Stop 725

Gasket Set-Engine 741

Screw (Carburetor) 842

Washer (Governor Crank) 847

Screw (Air Cleaner Cover) 851

Screw 868

(Air Cleaner Primer Base) 869

Filter-Air Cleaner Cartridge 870

Cup-Flywheel 871

Plate-Pawl Friction 883

PawFRatchet 949

Nut (Governor Control Lever) 957

Dipstick 966

Seal- Dipstick Tube 968

Tube-Dipstick 972

Filter-Air Cleaner Foam 975

Bolt (Governor Control Lever) 976

Screw (Control Cover) 997

Cover-Breather Passage 1005

Gasket-Breather Passage 1036

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose (Green) 1058

Cover-Control 1059

Starter-Rewind 1095

Screw (Muffler) 1210

Retainer-Governor Shaft

Crank-Governor 1211

SeaI-O Ring (intake Manifold)

Switch-Stop (Brake) 1311

Seal-Choke / Throttle Shaft 1329

(Throttle Shaft) 1330

Boot-Spark Plug - -

Spacer (Control Bracket)

Defiector-M uffier

Screw (Muffler Deflector)

Screw

(Breather Passage Cover)

Spring-Friction

Clip

690959

590459

797521

691031

692047

493880s

590410

691155

690380

590409

691881

696306

796577

795259

692298

796578

796611

694395

696310

691346

Pin-Locating

Shield-Heat

Gear-Timing

SeaI-O Ring (Dipstick Tube)

Dipstick/Tube Assembly

Terminal-Spark Plug

Seal-Valve

Seat-Valve (intake)

Seat-Valve (Exhaust)

Bushing-Valve Guide

Gasket-Exhaust

Guard-Debris Screen

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Tank-Fuel

Bowl-Fuel

Primer-Carburetor

Shield-Debris

Fan-Flywheel

LabeFEmissions (Available

from any Briggs & Stratton

Authorized Dealer)

277039TRI Operator's Manual

692311 Kit-Screw/Washer (Fuel Tank)

590507 Gasket Set-Valve

498144 Pulley/Spring Assembly

(Pulley)

498144 Pulley / Spring Assembly

(Spring)

690390 Washer (Intake Manifold)

126MO2-1010F1 Replacement Engine

270962 Repair Manual

398067 Spark Arrester

(available accessory)

Carburetor Overhaul Kit - Key Number 121

Engine Gasket Set - Key Number 358

Valve Gasket Set - Key Number 1095

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

CRRFT MRN

Product questions or problems?

1-456

Customer Care Hot Line

Get answers to questions, troubleshoot problems,

order parts, or schedule repair service,

Para respuestas a preguntas o problemas, y ordenar

piezas o pedir servicio para la reparaci6n de su equipo.

To help us help you, register your product at www.craftsman.com/registration

Para poderte ayudar mejor, registra tu producto en www.craftsman.com/registration

Join the Craftsman Club today!

www, craftsman,com/signu p

Receive exclusive member benefits including special pricing and offers,

project sharing, expert advice, and SHOP YOUR WAY REWARDS!

Como miembro exclusivo, recibe diversos beneficios como ofertas, precios especiales, proyectos

nuevos, consejos de expertos y nuestro programa de puntos SHOP YOUR WAY REWARDS!

® Registered Trademark / Trademark of KCD raP,LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada / TM Marca de F_brica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises

587797396 02.12.15BY PrintedinU.S.A.

Craftsman 917773747 gas line trimmer

Product's Documents

User Manual

Specifications

Craftsman 917773747 Questions and Answers

Related Products

Craftsman 358745540 Gas Line Trimmer 25cc/1.5 cu.in. 2-Cycle 17 Inch Cutting Path / 0.080 In. Line GASOLINE WEEDWACKER

Craftsman 358795551 gas line trimmer

Craftsman 358798520 gas line trimmer

Craftsman 358795520 gas line trimmer

Craftsman 358794251 gas line trimmer

Craftsman 358792011 gas line trimmer
