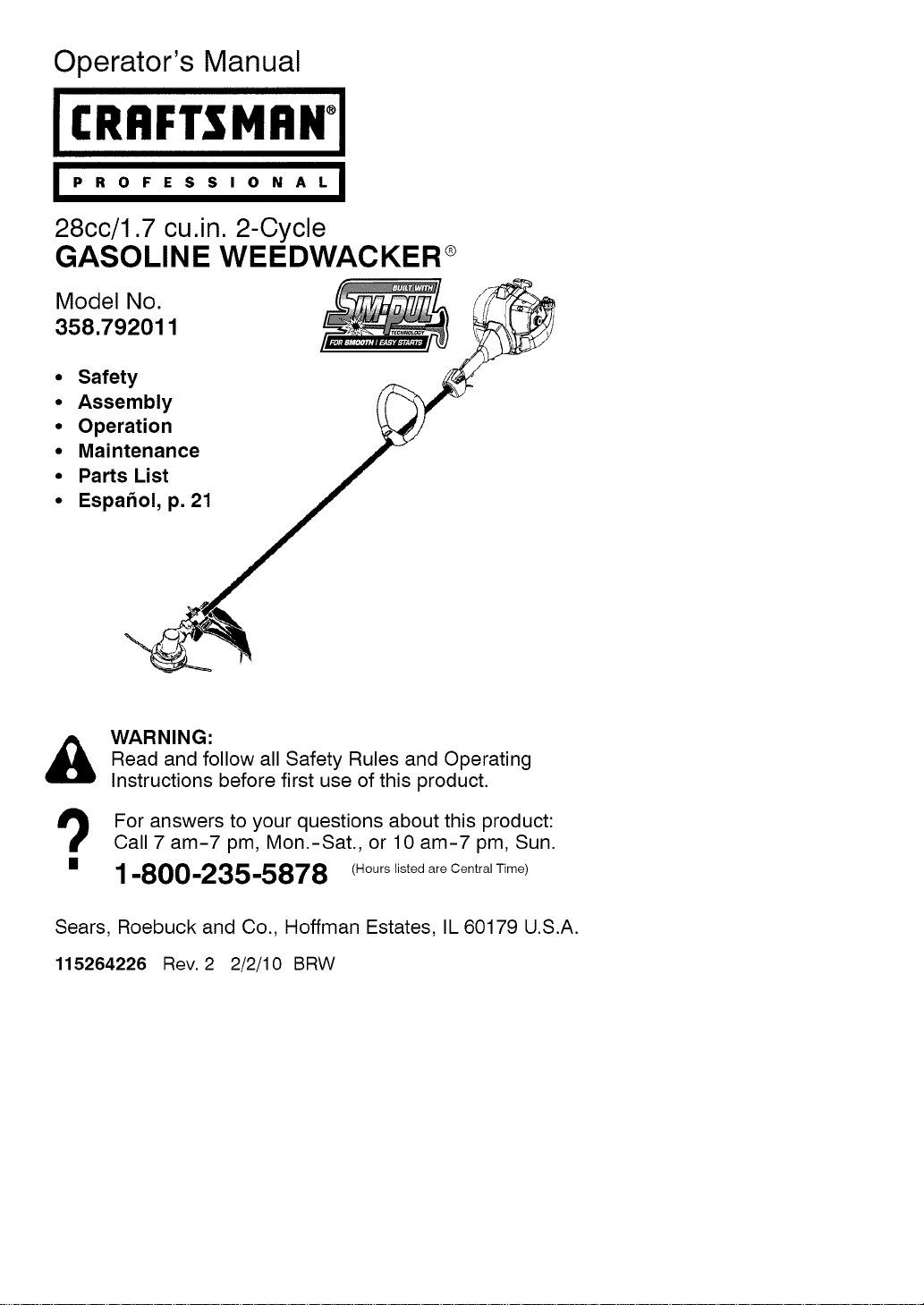

Operator's Manual

I P R 0 F E S S I 0 N A L I

28cc/1.7 cu.in. 2-Cycle

GASOLINE WEEDWACKER ®

Model No.

358.792011

• Safety

• Assembly

• Operation

• Maintenance

• Parts List

• Espa_ol, p. 21

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 <Hoots listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

115264226 Rev. 2 2/2/10 BRW

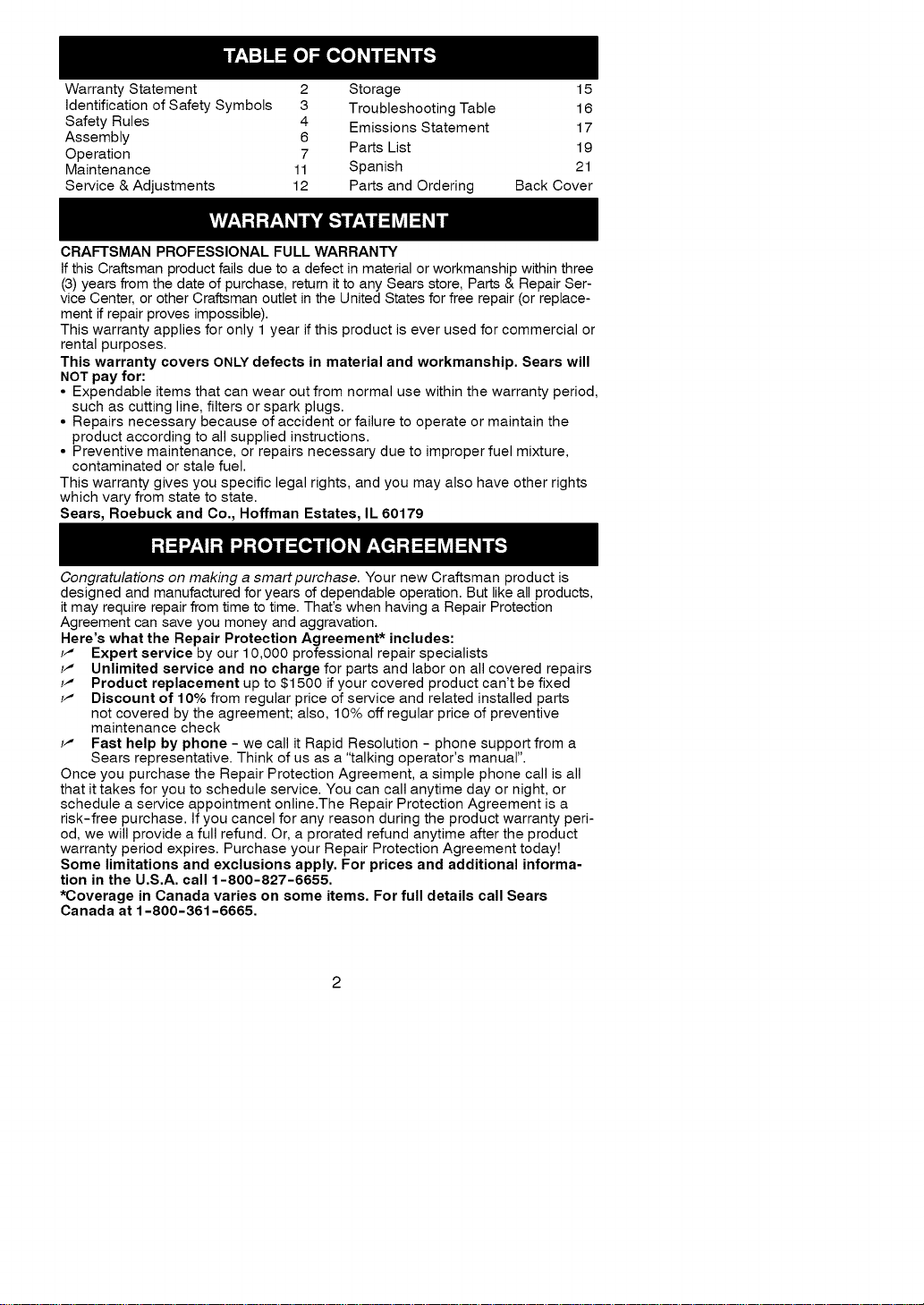

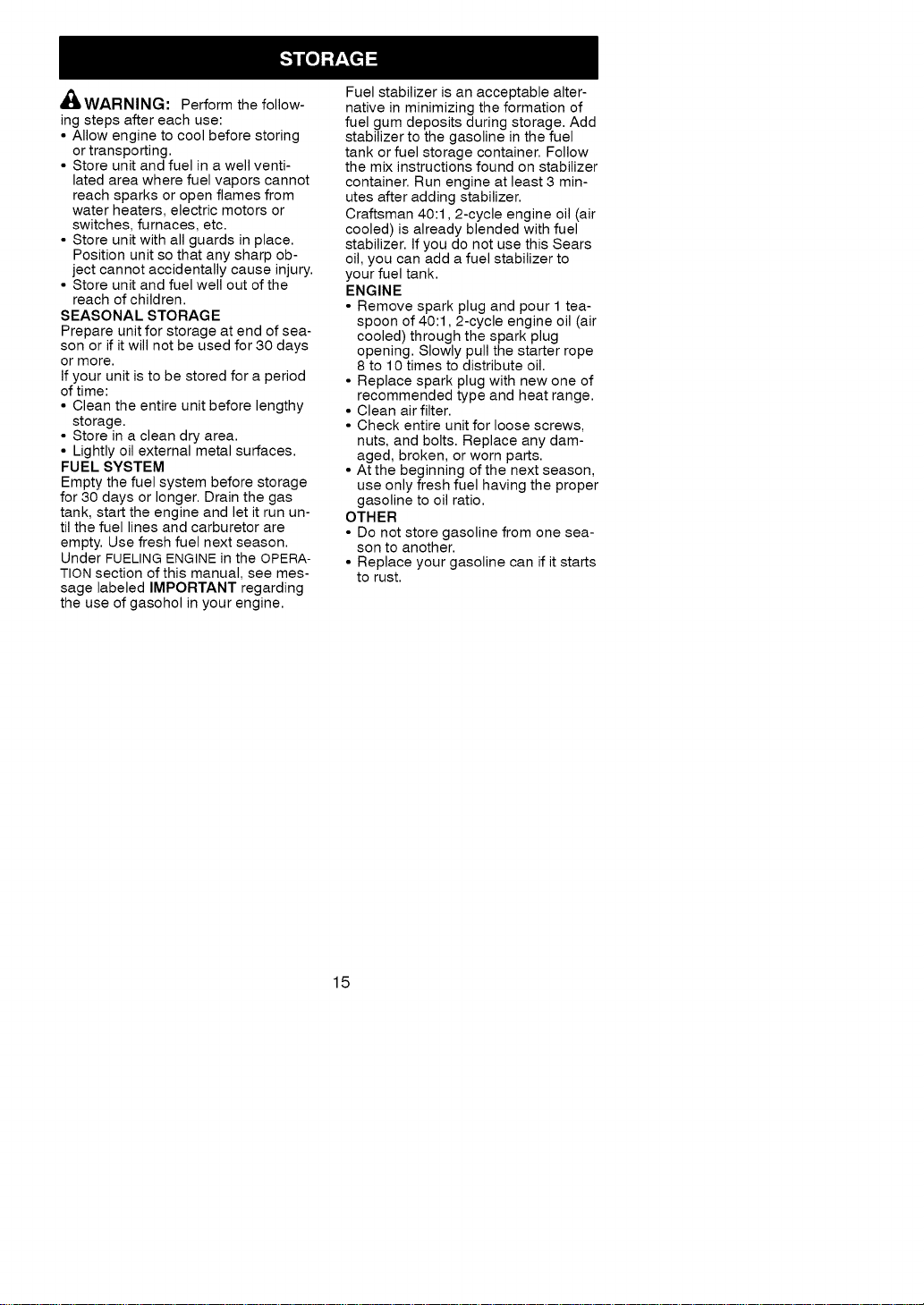

Warranty Statement 2 Storage 15

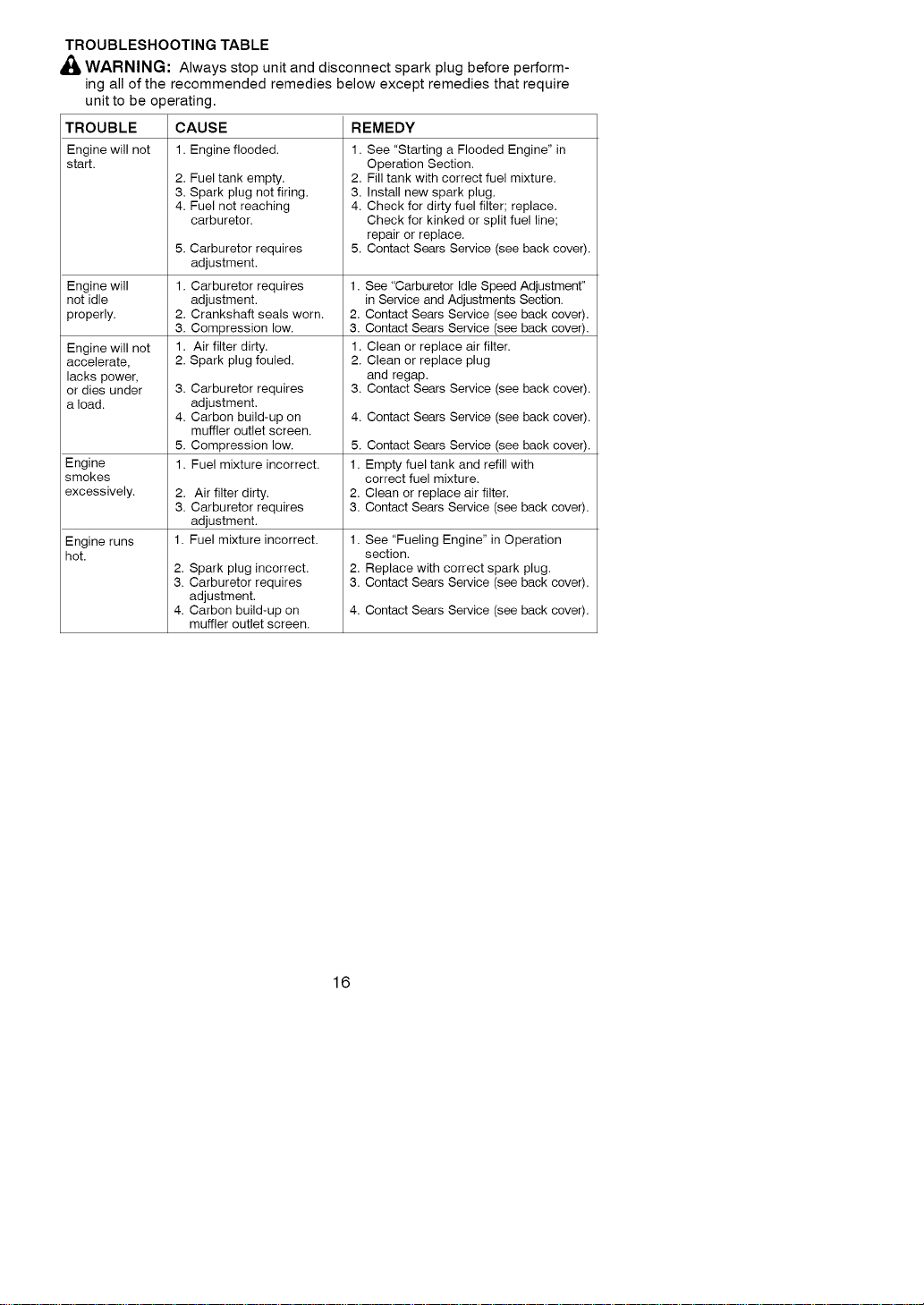

Identification of Safety Symbols 3 Troubleshooting Table 16

Safety Rules 4 Emissions Statement 17

Assembly 6

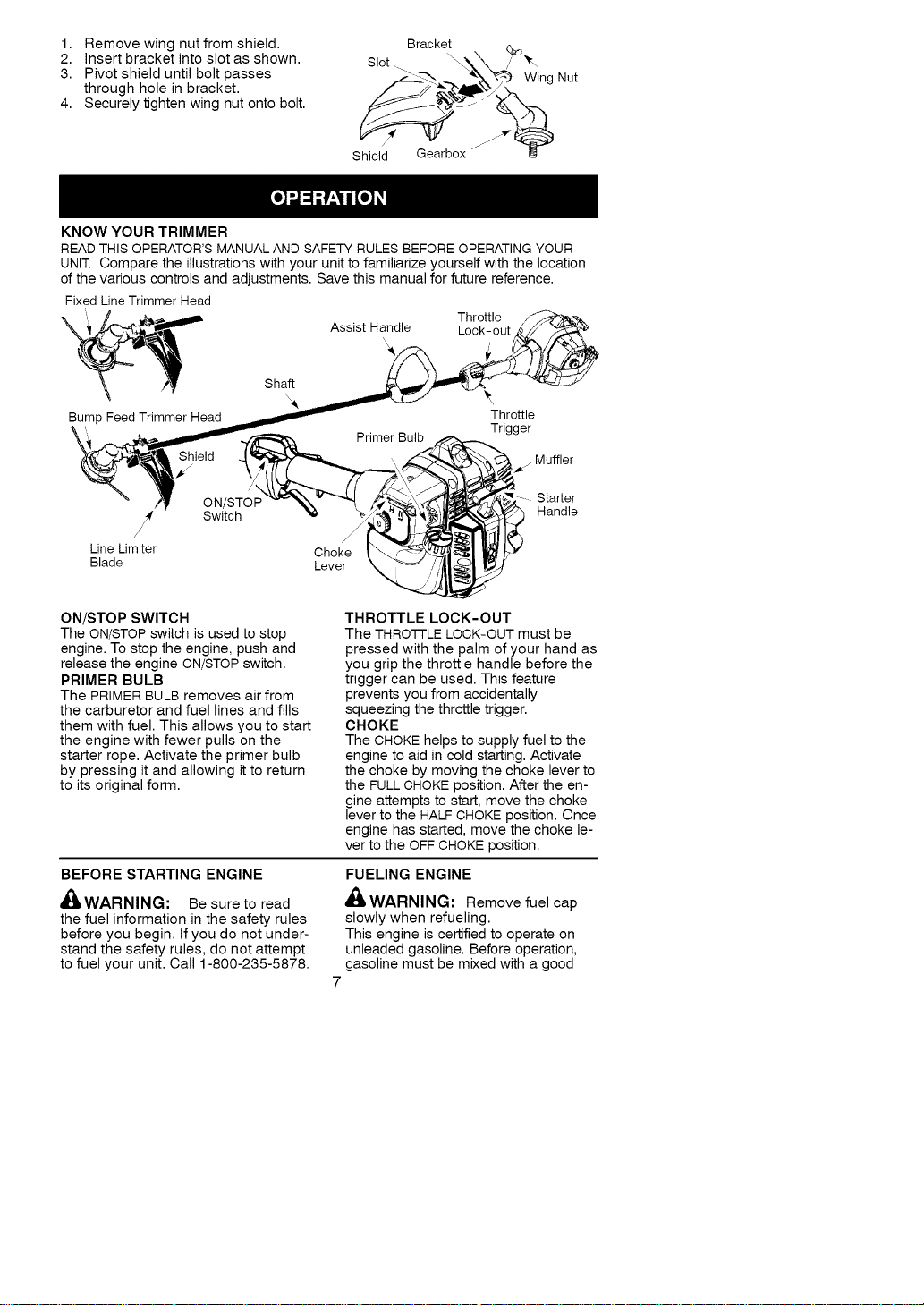

Operation 7 Parts List 19

Maintenance 11 Spanish 21

Service & Adjustments 12 Parts and Ordering Back Cover

CRAFTSMAN PROFESSIONAL FULL WARRANTY

If this Craftsman product fails due to a defect in material or workmanship within three

(3) years from the date of purchase, return it to any Sears store, Parts & Repair Ser-

vice Center, or other Craftsman outlet in the United States for free repair (or replace-

ment if repair proves impossible).

This warranty applies for only 1 year if this product is ever used for commercial or

rental purposes.

This warranty covers ONLY defects in material and workmanship. Sears will

NOT pay for:

• Expendable items that can wear out from normal use within the warranty period,

such as cutting line, filters or spark plugs.

• Repairs necessary because of accident or failure to operate or maintain the

product according to all supplied instructions.

• Preventive maintenance, or repairs necessary due to improper fuel mixture,

contaminated or stale fuel.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Congratulations on making a smart purchase. Your new Craftsman product is

designed and manufactured for years of dependable operation. But like all products,

it may require repair from time to time. That's when having a Repair Protection

Agreement can save you money and aggravation.

Here's what the Repair Protection Agreement* includes:

_" Expert service by our 10,000 professional repair specialists

_" Unlimited service and no charge for parts and labor on all covered repairs

_" Product replacement up to $1500 if your covered product can't be fixed

_" Discount of 10% from regular price of service and related installed parts

not covered by the agreement; also, 10% off regular price of preventive

maintenance check

_" Fast help by phone - we call it Rapid Resolution - phone support from a

Sears representative. Think of us as a "talking operator's manual".

Once you purchase the Repair Protection Agreement, a simple phone call is all

that it takes for you to schedule service. You can call anytime day or night, or

schedule a service appointment online.The Repair Protection Agreement is a

risk-free purchase. If you cancel for any reason during the product warranty peri-

od, we will provide a full refund. Or, a prorated refund anytime after the product

warranty period expires. Purchase your Repair Protection Agreement today!

Some limitations and exclusions apply, For prices and additional informa-

tion in the U.S.A. call 1-800-827-6655,

*Coverage in Canada varies on some items. For full details call Sears

Canada at 1-800-361-6665.

SearsInstallation Service

For Sears professional installation of home appliances, garage door openers,

water heaters, and other major home items, in the U.S.A. or Canada call

1-800-4-MY-HOME®.

®®®®

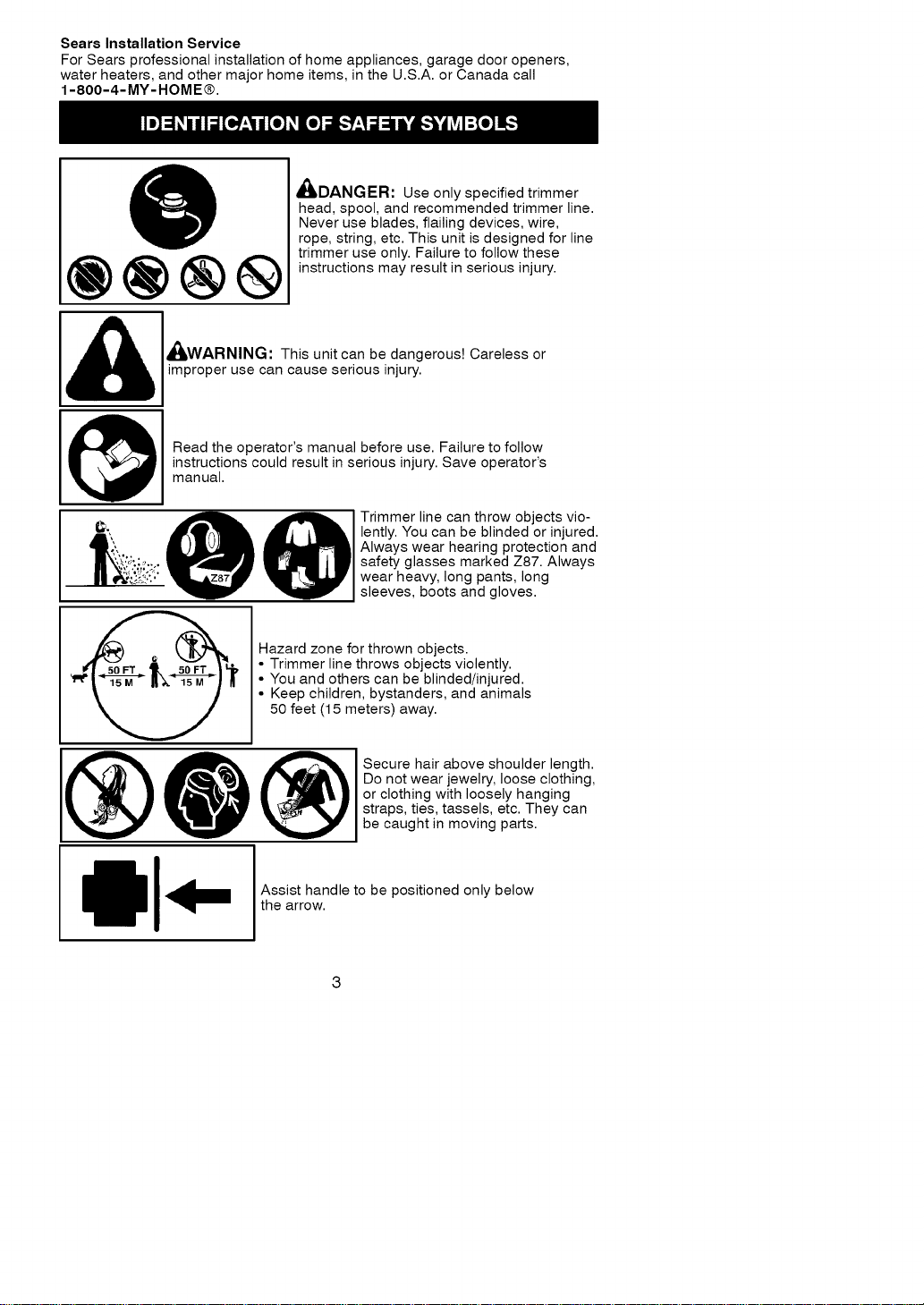

,_DANGER: Use only specified trimmer

head, spool, and recommended trimmer line.

Never use blades, flailing devices, wire,

rope, string, etc. This unit is designed for line

trimmer use only. Failure to follow these

instructions may result in serious injury.

_/LWARNING: This unit can be dangerous! Careless or

improper use can cause serious injury.

Read the operator's manual before use. Failure to follow

instructions could result in serious injury. Save operator's

manual.

_] Trimmer line can throw objects vio-

lently. You can be blinded or injured.

Always wear hearing protection and

safety glasses marked Z87. Always

wear heavy, long pants, long

sleeves, boots and gloves.

Hazard zone for thrown objects.

• Trimmer line throws objects violently.

• You and others can be blinded/injured.

• Keep children, bystanders, and animals

50 feet (15 meters) away.

securehairab°vesh°u'der'ength'

Do not wear jewelry, loose clothing,

or clothing with loosely hanging

straps, ties, tassels, etc. They can

be caught in moving parts.

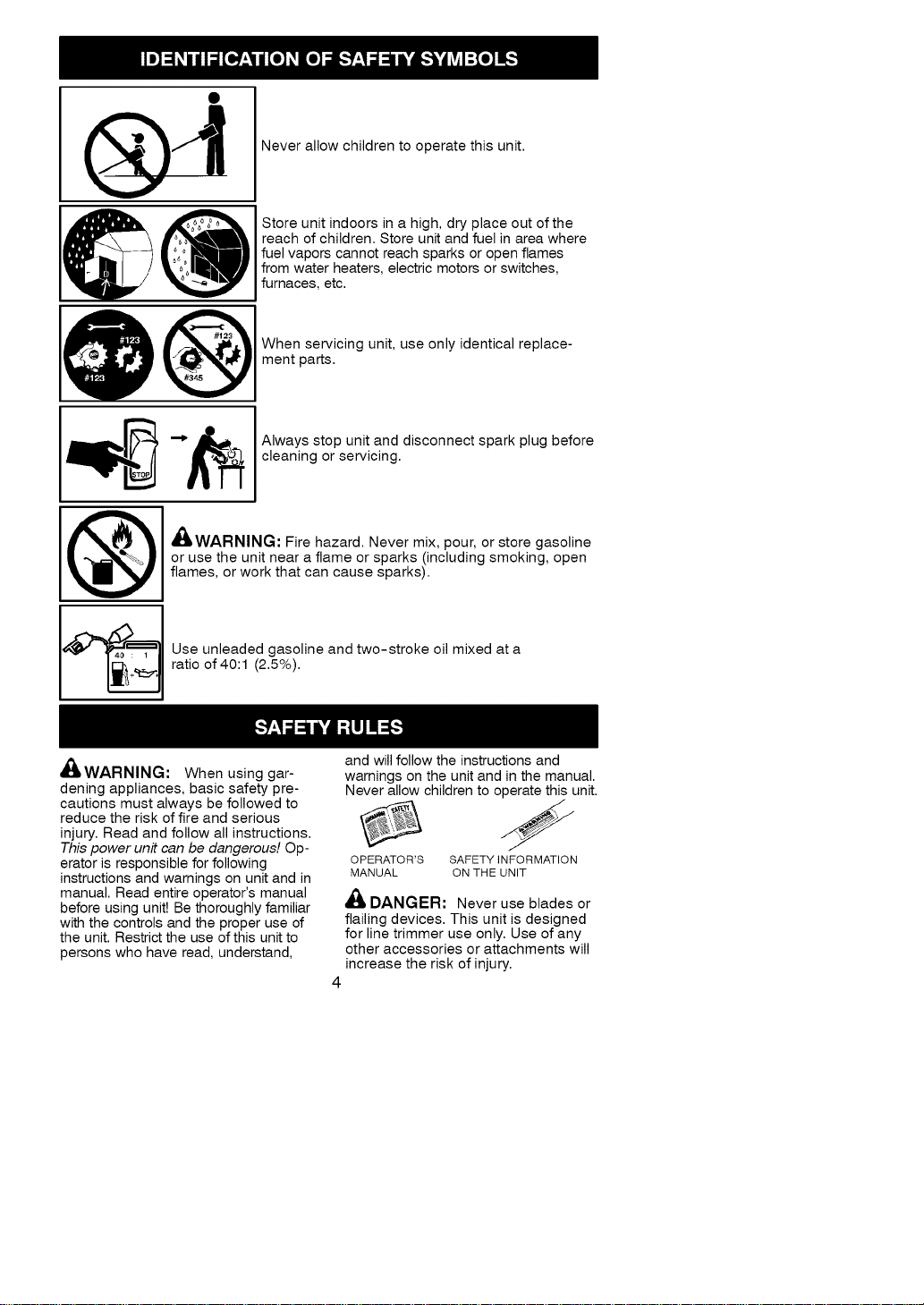

Assist handle to be positioned only below

the arrow.

Never allow children to operate this unit.

Store unit indoors in a high, dry place out of the

reach of children. Store unit and fuel in area where

fuel vapors cannot reach sparks or open flames

from water heaters, electric motors or switches,

furnaces, etc.

When servicing unit, use only identical replace-

ment parts.

Always stop unit and disconnect spark plug before

cleaning or servicing.

,_/LWARNING: Fire hazard. Never mix, pour, or store gasoline

or use the unit near a flame or sparks (including smoking, open

flames, or work that can cause sparks).

Use unleaded gasoline and two-stroke oil mixed at a

ratio of 40:1 (2.5%).

_WARNIN_I: When using gar-

dening appliances, basic safety pre-

cautions must always be followed to

reduce the risk of fire and serious

injury. Read and follow all instructions.

This power unit can be dangerous! Op-

erator is responsible for following

instructions and warnings on unit and in

manual. Read entire operator's manual

before using unit! Be thoroughly familiar

with the controls and the proper use of

the unit. Restrict the use of this unit to

persons who have read, understand,

and will follow the instructions and

warnings on the unit and in the manual.

Never allow children to operate this unit.

OPERATOR'S SAFETY INFORMATION

MANUAL ON THE UNIT

_, DANGER; Never use blades or

flailing devices. This unit is designed

for line trimmer use only. Use of any

other accessories or attachments will

increase the risk of injury.

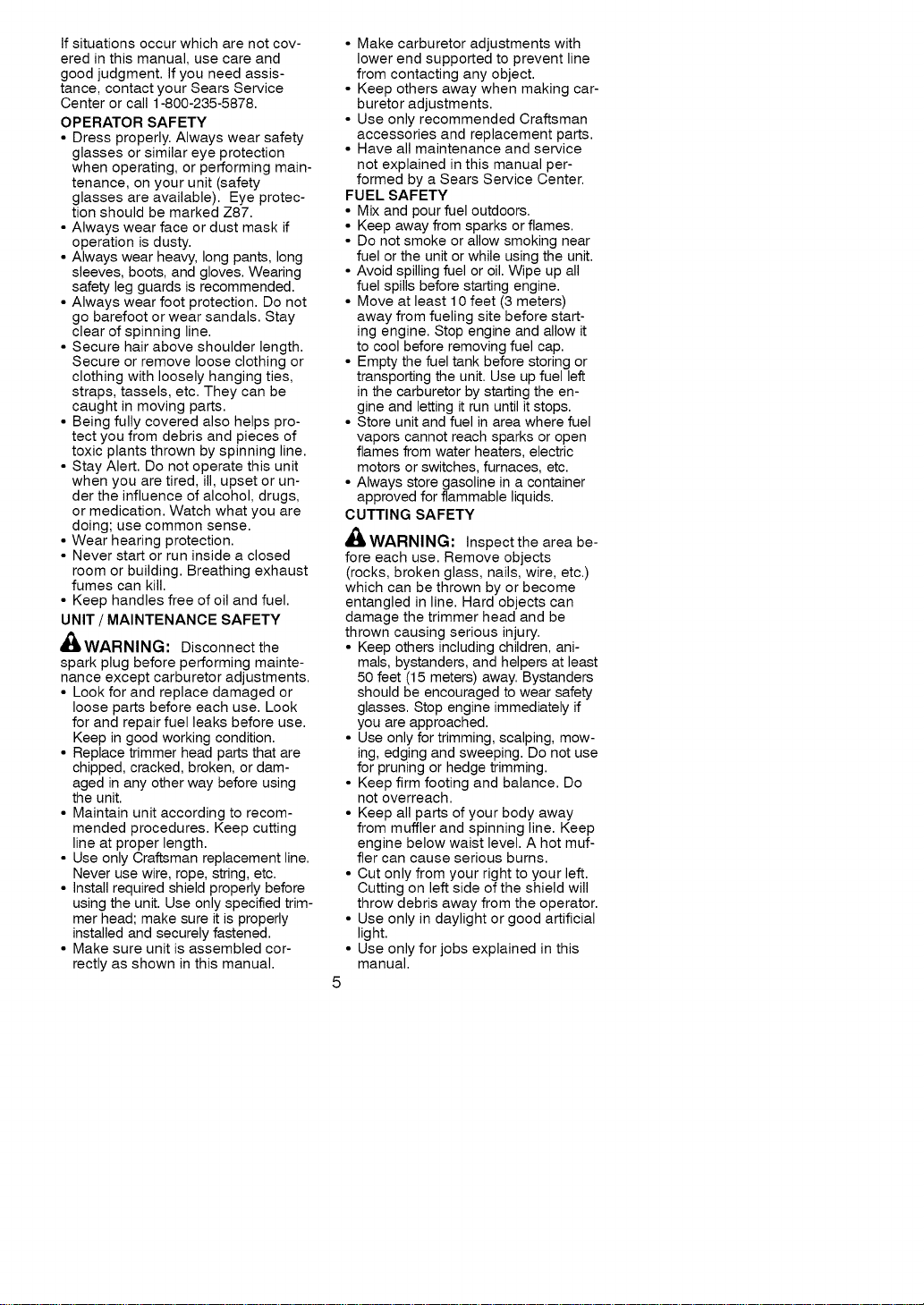

Ifsituationsoccurwhicharenotcov-

eredinthismanual,usecareand

goodjudgment.Ifyouneedassis-

tance,contactyourSearsService

Centerorcall1-800-235-5878.

OPERATORSAFETY

•Dressproperly.Alwayswearsafety

glassesorsimilareyeprotection

whenoperating,orperformingmain-

tenance,onyourunit(safety

glassesareavailable).Eyeprotec-

tionshouldbemarkedZ87.

•Alwayswearfaceordustmaskif

operationisdusty.

•Alwayswearheavy,longpants,long

sleeves,boots,andgloves.Wearing

safetylegguardsisrecommended.

•Alwayswearfootprotection.Donot

gobarefootorwearsandals.Stay

clearofspinningline.

•Securehairaboveshoulderlength.

Secureorremovelooseclothingor

clothingwithlooselyhangingties,

straps,tassels,etc.Theycanbe

caughtinmovingparts.

•Beingfullycoveredalsohelpspro-

tectyoufromdebrisandpiecesof

toxicplantsthrownbyspinningline.

•StayAlert.Donotoperatethisunit

whenyouaretired,ill,upsetorun-

dertheinfluenceofalcohol,drugs,

ormedication.Watchwhatyouare

doing;usecommonsense.

•Wearhearingprotection.

•Neverstartorruninsideaclosed

roomorbuilding.Breathingexhaust

fumescankill.

•Keephandlesfreeofoilandfuel.

UNIT / MAINTENANCE SAFETY

,_WARNING: Disconnect the

spark plug before performing mainte-

nance except carburetor adjustments.

• Look for and replace damaged or

loose parts before each use. Look

for and repair fuel leaks before use.

Keep in good working condition.

• Replace trimmer head parts that are

chipped, cracked, broken, or dam-

aged in any other way before using

the unit.

• Maintain unit according to recom-

mended procedures. Keep cutting

line at proper length.

• Use only Craftsman replacement line.

Never use wire, rope, string, etc.

• Install required shield properly before

using the unit. Use only specified trim-

mer head; make sure it is properly

installed and securely fastened.

• Make sure unit is assembled cor-

rectly as shown in this manual.

• Make carburetor adjustments with

lower end supported to prevent line

from contacting any object.

• Keep others away when making car-

buretor adjustments.

• Use only recommended Craftsman

accessories and replacement parts.

• Have all maintenance and service

not explained in this manual per-

formed by a Sears Service Center.

FUEL SAFETY

• Mix and pour fuel outdoors.

• Keep away from sparks or flames.

• Do not smoke or allow smoking near

fuel or the unit or while using the unit.

• Avoid spilling fuel or oil. Wipe up all

fuel spills before starting engine.

• Move at least 10 feet (3 meters)

away from fueling site before start-

ing engine. Stop engine and allow it

to cool before removing fuel cap.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

• Store unit and fuel in area where fuel

vapors cannot reach sparks or open

flames from water heaters, electric

motors or switches, furnaces, etc.

• Always store gasoline in a container

approved for flammable liquids.

CUTTING SAFETY

,_ WARNING: Inspect the area be-

fore each use. Remove objects

(rocks, broken glass, nails, wire, etc.)

which can be thrown by or become

entangled in line. Hard objects can

damage the trimmer head and be

thrown causing serious injury.

• Keep others including children, ani-

mals, bystanders, and helpers at least

50 feet (15 meters) away. Bystanders

should be encouraged to wear safety

glasses. Stop engine immediately if

you are approached.

• Use only for trimming, scalping, mow-

ing, edging and sweeping. Do not use

for pruning or hedge trimming.

• Keep firm footing and balance. Do

not overreach.

• Keep all parts of your body away

from muffler and spinning line. Keep

engine below waist level. A hot muf-

fler can cause serious burns.

• Cut only from your right to your left.

Cutting on left side of the shield will

throw debris away from the operator.

• Use only in daylight or good artificial

light.

• Use only for jobs explained in this

manual.

TRANSPORTINGANDSTORAGE

•Stoptheunitbeforecarrying.

•Allowenginetocoolbeforestoring

ortransportinginvehicle.

•Emptythefueltankbeforestoringor

transportingtheunit.Useupfuelleft

inthecarburetorbystartingtheen-

gineandlettingitrununtilitstops.

•Storeunitandfuelinareawherefuel

vaporscannotreachsparksoropen

flamesfromwaterheaters,electric

motorsorswitches,furnaces,etc.

•Storeunitsolinelimiterbladecan-

notaccidentallycauseinjury.The

unitcanbehungbytheshaft.

•Storeunitoutofreachofchildren.

Thisunitisnotequippedwithananti-

vibrationsystemandisintendedfor

occasionaluseonly.

SAFETYNOTICE:Exposuretovibra-

tionsthroughprolongeduseofgaso-

linepoweredhandtoolscouldcause

bloodvesselornervedamageinthe

fingers,hands,andjointsofpeople

pronetocirculationdisordersorab-

normalswellings.Prolongedusein

coldweatherhasbeenlinkedtoblood

vesseldamageinotherwisehealthy

people.Ifsymptomsoccursuchas

numbness,pain,lossofstrength,

changeinskincolorortexture,orloss

offeelinginthefingers,hands,or

joints,discontinuetheuseofthistool

andseekmedicalattention.Ananti-

vibrationsystemdoesnotguarantee

theavoidanceoftheseproblems.Us-

erswhooperatepowertoolsonacon-

tinualandregularbasismustmonitor

closelytheirphysicalconditionandthe

conditionofthistool.

SPECIALNOTICE:Thisunitis

equippedwithatemperaturelimiting

mufflerandsparkarrestingscreen

whichmeetstherequirementsofCali-

forniaCodes4442and4443.AllU.S.

forestlandandthestatesofCalifornia,

Idaho,Maine,Minnesota,NewJersey,

Oregon,andWashingtonrequireby

lawthatmanyinternalcombustionen-

ginesbeequippedwithasparkarrest-

ingscreen.Ifyouoperateinalocale

wheresuchregulationsexist,youare

legallyresponsibleformaintainingthe

operatingconditionoftheseparts.

Failuretodosoisaviolationofthe

law.Fornormalhomeowneruse,the

mufflerandsparkarrestingscreenwill

notrequireanyservice.After50hours

ofuse,werecommendthatyourmuf-

flerbeservicedorreplacedbya

SearsServiceCenter.

CARTONCONTENTS

Checkcartoncontentsagainstthefol-

lowinglist.

Model358.792011

•Trimmer

•Shield

•WingNut(screwedontoshield)

•Containerofline

•Containerofoil

•Bonusfixedlinetrimmerhead

Examinepartsfordamage.Donot

usedamagedparts.

NOTE:Ifyouneedassistanceorfind

partsmissingordamaged,call

1-800-235-5878.

Itisnormalforthefuelfiltertorattlein

theemptyfueltank.

Findingfueloroilresidueonmuffleris

normalduetocarburetoradjustments

andtestingdonebythemanufacturer.

ASSEMBLY

,_,WARNING: If received as-

sembled, repeat all steps to ensure

your unit is properly assembled and all

fasteners are secure.

ADJUSTING THE HANDLE

,_ WARNING: When adjusting the

assist handle, be sure it remains above

the safety label and below the mark or

arrow on the shaft.

1. Loosen wing nut on handle.

2. Rotate the handle on the shaft to an

upright position; retighten wing nut.

ATTACHING SHIELD

_/LWARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of thrown

objects to the operator and others and

is equipped with a line limiter blade

which cuts excess line to the proper

length. The line limiter blade (on under-

side of shield) is sharp and can cut you.

For proper orientation of shield, see

KNOWYOUR TRIMMER illustration in

OPERATION section.

1. Removewingnutfromshield.

2. Insertbracketintoslotasshown.

3. Pivotshielduntilboltpasses

throughholeinbracket.

4. Securelytightenwingnutontobolt.

Bracket

Slot.

Shield Gearbox

Wing Nut

KNOW YOUR TRIMMER

READ THIS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNIT. Compare the illustrations with your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

Fixed Line Trimmer Head

_.__ Throttle

""_ Assist Handle_ Lock-out

Bump Feed Trimmer Head

Shield

Shaft

Throttle

Trigger

!_ Muffler

Line Limiter

Blade

ON/STOP

Switch

Choke

Lever

Starter

Handle

ON/STOP SWITCH

The ON/STOP switch is used to stop

engine. To stop the engine, push and

release the engine ON/STOPswitch.

PRIMER BULB

The PRIMER BULB removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the

starter rope. Activate the primer bulb

by pressing it and allowing it to return

to its original form.

THROTTLE LOCK-OUT

The THRO-FFLELOCK-OUT must be

pressed with the palm of your hand as

you grip the throttle handle before the

trigger can be used. This feature

prevents you from accidentally

squeezing the throttle trigger.

CHOKE

The CHOKE helps to supply fuel to the

engine to aid in cold starting. Activate

the choke by moving the choke lever to

the FULL CHOKE position. After the en-

gine attempts to start, move the choke

lever to the HALF CHOKE position. Once

engine has started, move the choke le-

ver to the OFF CHOKE position.

BEFORE STARTING ENGINE

,_/LWARNING: Be sureto read

the fuel information in the safety rules

before you begin. If you do not under-

stand the safety rules, do not attempt

to fuel your unit. Call 1-800-235-5878.

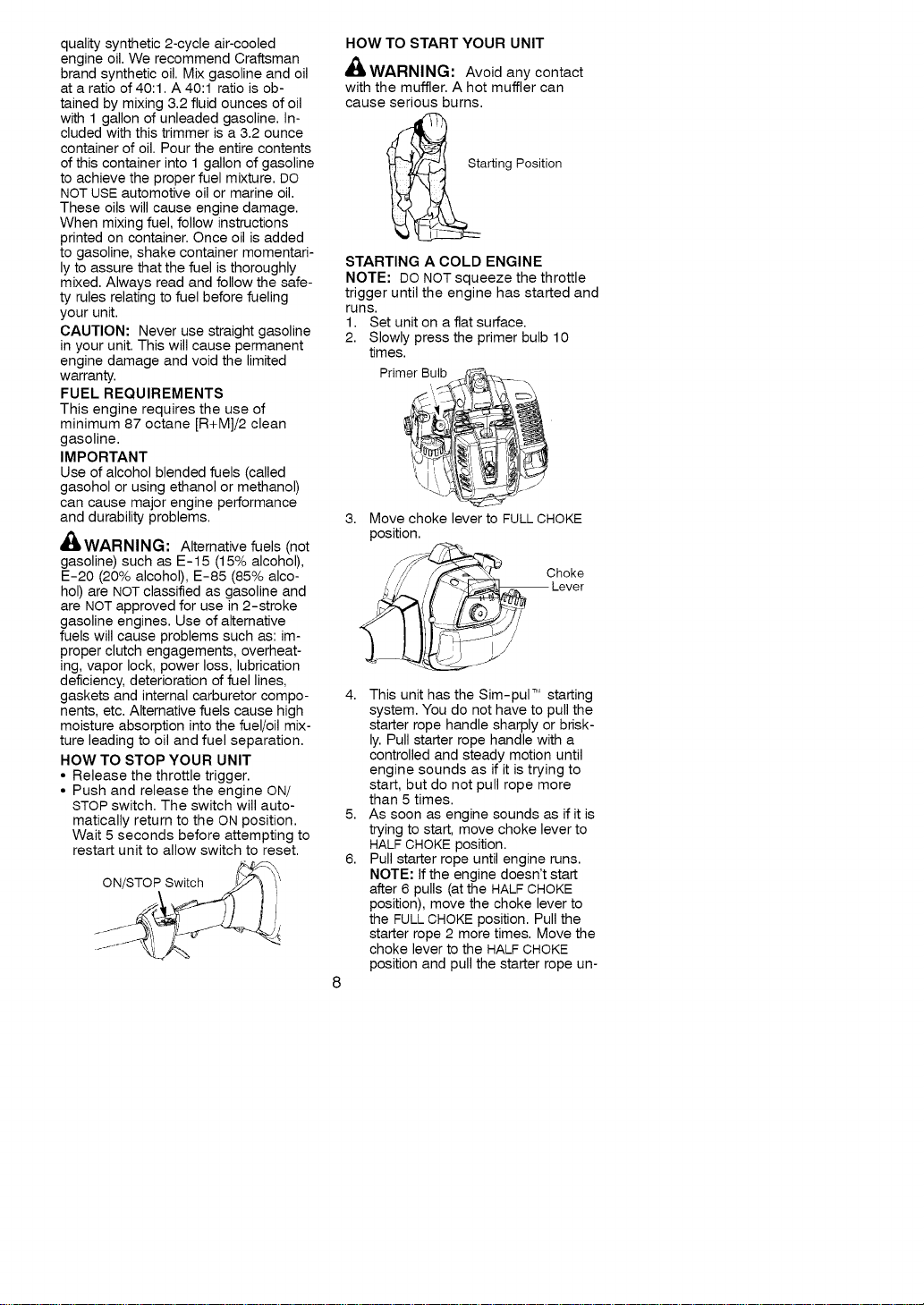

FUELING ENGINE

WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

qualitysynthetic2-cycleair-cooled

engineoil.WerecommendCraftsman

brandsyntheticoil.Mixgasolineandoil

ataratioof40:1.A40:1ratioisob-

tainedbymixing3.2fluidouncesofoil

with1gallonofunleadedgasoline.In-

cludedwiththistrimmerisa3.2ounce

containerofoil.Pourtheentirecontents

ofthiscontainerinto1gallonofgasoline

toachievetheproperfuelmixture.DO

NOTUSEautomotiveoilormarineoil.

Theseoilswillcauseenginedamage.

Whenmixingfuel,followinstructions

printedoncontainer.Onceoilisadded

togasoline,shakecontainermomentari-

lytoassurethatthefuelisthoroughly

mixed.Alwaysreadandfollowthesafe-

tyrulesrelatingtofuelbeforefueling

yourunit.

CAUTION:Neverusestraightgasoline

inyourunit.Thiswillcausepermanent

enginedamageandvoidthelimited

warranty.

FUELREQUIREMENTS

Thisenginerequirestheuseof

minimum87octane[R+M]/2clean

gasoline.

IMPORTANT

Use of alcohol blended fuels (called

gasoho] or using ethanol or methanol)

can cause major engine performance

and durability problems.

,_ WARNING: Alternative fuels (not

gasoline) such as E-15 (15% alcohol),

E-20 (20% alcohol), E-85 (85% alco-

hol) are NOT classified as gasoline and

are NOTapproved for use in 2-stroke

gasoline engines. Use of alternative

fuels will cause problems such as: im-

proper clutch engagements, overheat-

ing, vapor lock, power loss, lubrication

deficiency, deterioration of fuel lines,

gaskets and internal carburetor compo-

nents, etc. Alternative fuels cause high

moisture absorption into the fuel/oil mix-

ture leading to oil and fuel separation.

HOW TO STOP YOUR UNIT

• Release the throttle trigger.

• Push and release the engine ON/

STOP switch. The switch will auto-

matically return to the ON position.

Wait 5 seconds before attempting to

restart unit to allow switch to reset.

ON/STOP Switch _:_" _i\

HOW TO START YOUR UNIT

,_LWARNING: Avoid any contact

with the muffler. A hot muffler can

cause serious burns.

_arting Position

STARTING A COLD ENGINE

NOTE: DO NOT squeeze the throttle

trigger until the engine has started and

runs.

1. Set unit on a flat surface.

2. Slowly press the primer bulb 10

times.

Primer Bulb___.

3. Move choke lever to FULL CHOKE

position.

/ // /_. "\4[- Choke

/_/A_/" q_ Lever

4. This unit has the Sim--pulTM starting

system. You do not have to pull the

starter rope handle sharply or brisk-

ly. Pull starter rope handle with a

controlled and steady motion until

engine sounds as if it is trying to

start, but do not pull rope more

than 5 times.

5. As soon as engine sounds as if it is

trying to start, move choke lever to

HALF CHOKE position.

6. Pull starter rope until engine runs.

NOTE: Ifthe engine doesn't start

after 6 pulls (at the HALF CHOKE

position), move the choke lever to

the FULL CHOKE position. Pull the

starter rope 2 more times. Move the

choke lever to the HALF CHOKE

position and pull the starter rope un-

tiltheengineruns,butnomorethan

6pulls.Iftheenginestilldoesn't

start,itisprobablyflooded.Proceed

toSTARTINGAFLOODEDENGINE.

7. Oncetheenginestarts,allowitto

run10seconds,thenmovethe

chokelevertotheOFFCHOKE

positionandbeginnormalopera-

tion.NOTE:Ifenginedieswiththe

chokeleverintheOFFCHOKE

position,movethechokeleverto

theFULLCHOKEpositionandpull

theropeuntilengineruns,butno

morethan6pulls.

STARTING A WARM ENGINE

1. Move the choke lever to the HALF

CHOKE position.

2. Pull starter rope with a controlled

and steady motion until engine

runs, but no more than 6 pulls.

3. Allow engine to run 15 seconds,

then move the choke lever to OFF

CHOKE and begin normal operation.

NOTE: If engine has not started, pull

starter rope 5 more pulls. If engine still

does not run, it is probably flooded.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the choke lever in the OFF

CHOKE position; then, pull the rope to

clear the engine of excess fuel. This

could require pulling the starter handle

many times depending on how badly

the unit is flooded.

If the unit still doesn't start, refer to

TROUBLESHOOTING TABLE or call

1-800-235-5878.

OPERATING INSTRUCTIONS

To maximize operating efficiency, do

not run the engine for longer than 1

minute at a time at full throttle.

OPERATING POSITION

ALWAYS USE:

Hearing *'-i

Protection Eye Protection

Long

Pants

Heavy _,I_

Shoes

Cutfrom yourle_to yourright.

_/L WARNING: Always wear eye

protection and hearing protection. Never

lean over the trimmer head. Rocks or

debris can ricochet or be thrown into

eyes and face and cause blindness or

other serious injury.

When operating unit, stand as shown

and check for the following:

• Wear eye protection, hearing protec-

tion and heavy clothing.

• Hold trigger handle with right hand

and assist handle with left hand.

• Hold unit so that engine is below

waist level.

• Cut only from your left to your right to

ensure debris is thrown away from

you. Without bending over, keep line

near and parallel to the ground and

not crowded into material being cut.

Do not run the engine at a higher speed

than necessary. The cutting line will cut

efficiently when the engine is run at less

than full throttle. At lower speeds, there

is less engine noise and vibration.

Always release the throttle trigger and

allow the engine to return to idle

speed when not cutting.

HOW TO STOP YOUR UNIT

• Release the throttle trigger.

• Push and release the engine ON/

STOP switch.

LINE ADVANCE IN BUMP FEED

TRIMMER HEAD

The trimmer line will advance approxi-

mately 2 inches (5 cm) each time the

bottom of the trimmer head is tapped

on the ground with the engine running

at full throttle.

The most efficient line length is the

maximum length allowed by the line

limiter. Always keep the shield in place

when the tool is being operated.

To advance line:

• Operate the engine at full throttle.

• Hold the trimmer head parallel to

and above the grassy area.

• Tap the bottom of the trimmer head

lightly on the ground one time. Ap-

proximately 2 inches (5 cm) of line

will be advanced with each tap.

Always tap the trimmer head on a

grassy area. Tapping on surfaces such

as concrete or asphalt can cause ex-

cessive wear to the trimmer head.

If the line is worn down to 2 inches (5

cm) or less, more than one tap will be

required to obtain the most efficient

line length.

m_WARNING:Useonly0.095inch

(2.4mm)diameterline.Othersizesof

linewillnotadvanceproperlyandwill

resultinimpropercuttingheadfunc-

tionorcancauseseriousinjury.Do

notuseothermaterialssuchaswire,

string,rope,etc.Wirecanbreakoff

duringcuttingandbecomeadanger-

ousmissilethatcancauseseriousin-

jury.

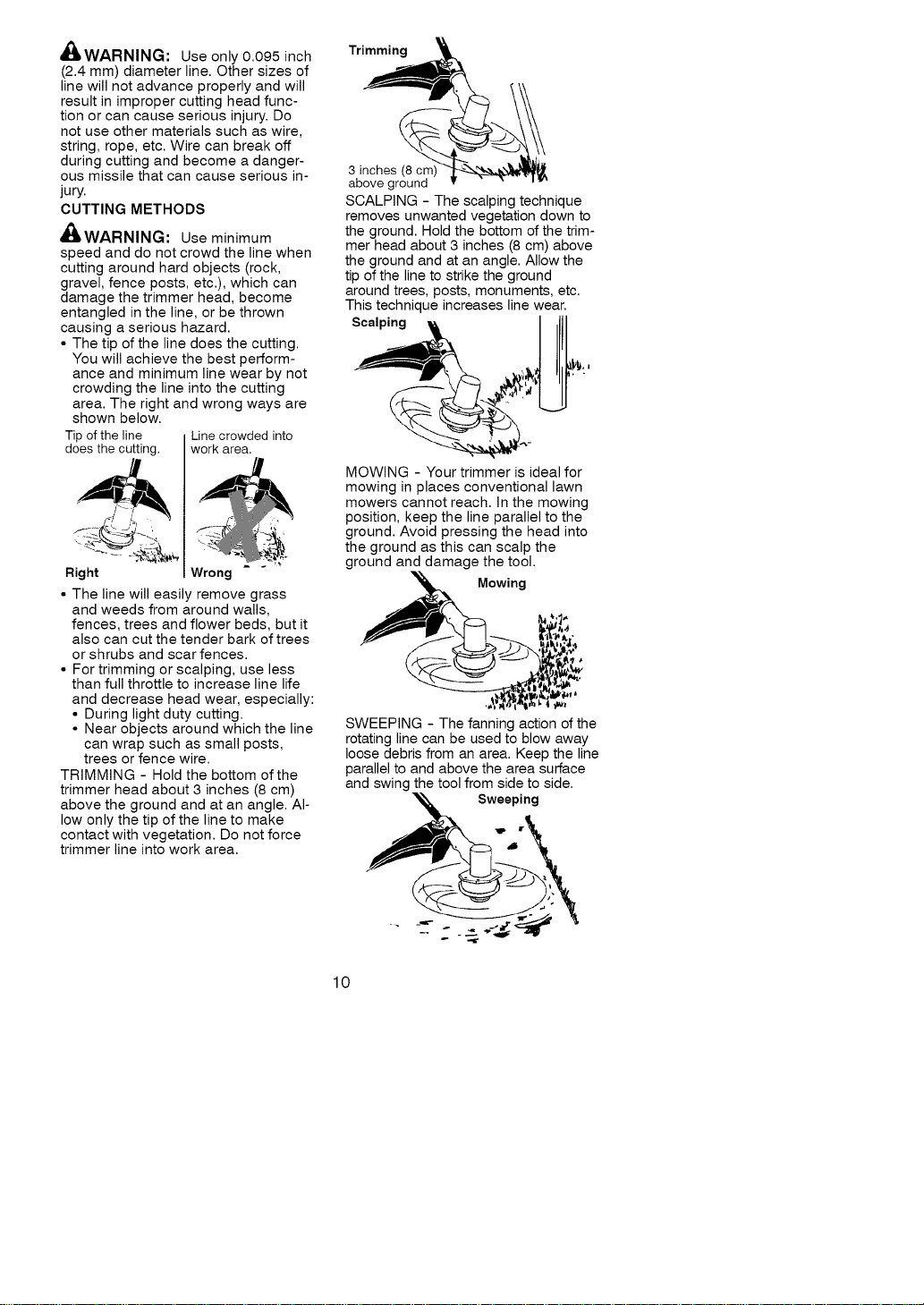

CUTTINGMETHODS

,_/kWARNING: Use minimum

speed and do not crowd the line when

cutting around hard objects (rock,

gravel, fence posts, etc.), which can

damage the trimmer head, become

entangled in the line, or be thrown

causing a serious hazard.

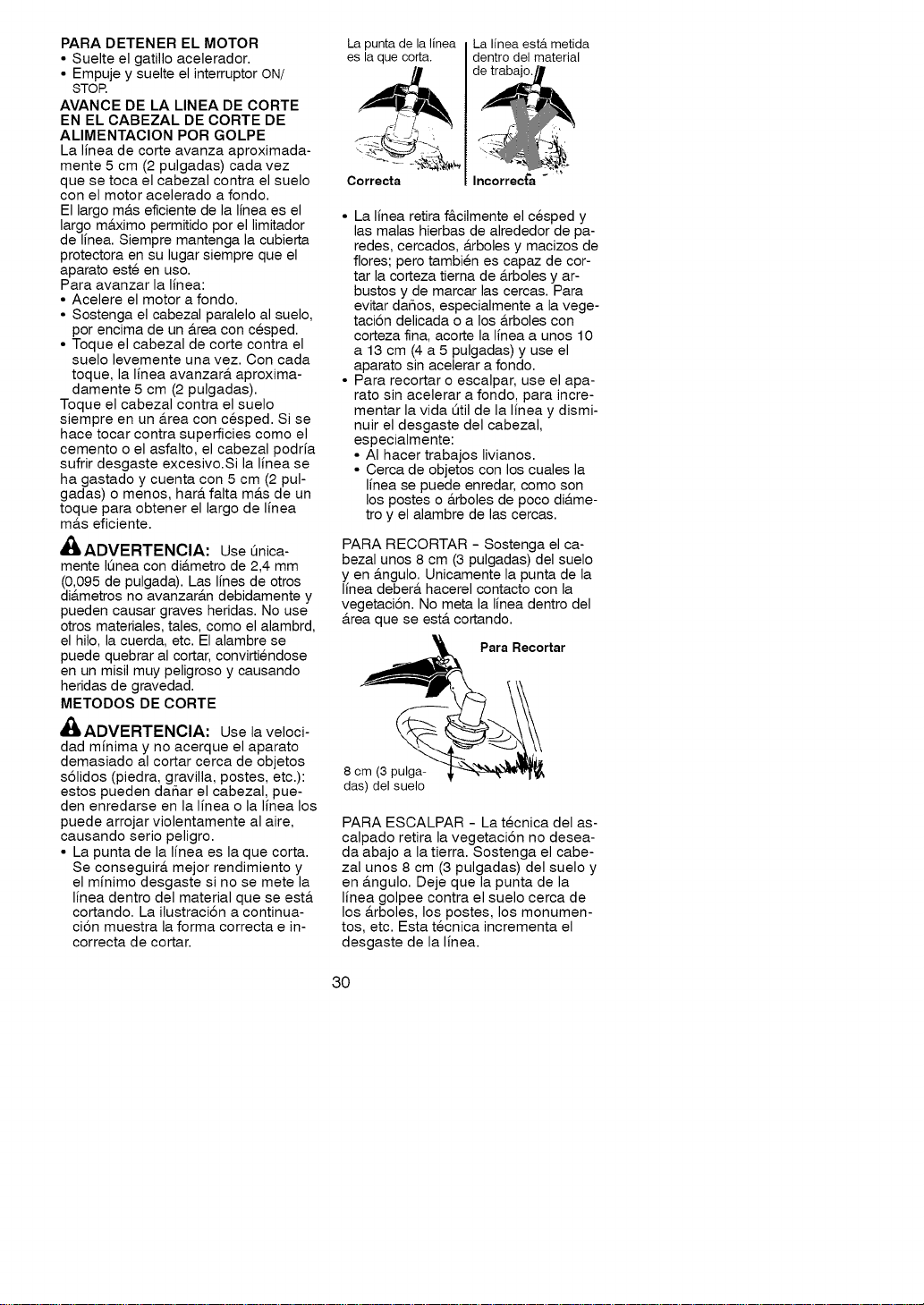

• The tip of the line does the cutting.

You will achieve the best perform-

ance and minimum line wear by not

crowding the line into the cutting

area. The right and wrong ways are

shown below.

Tip of the line Line crowded into

does the cutting, work area.

Right Wrong

• The line will easily remove grass

and weeds from around walls,

fences, trees and flower beds, but it

also can cut the tender bark of trees

or shrubs and scar fences.

• For trimming or scalping, use less

than full throttle to increase line life

and decrease head wear, especially:

• During light duty cutting.

• Near objects around which the line

can wrap such as small posts,

trees or fence wire.

TRIMMING - Hold the bottom of the

trimmer head about 3 inches (8 cm)

above the ground and at an angle. Al-

low only the tip of the line to make

contact with vegetation. Do not force

trimmer line into work area.

Trimming

3 inches (8 cm)

above ground

SCALPING - The scalping technique

removes unwanted vegetation down to

the ground. Hold the bottom of the trim-

mer head about 3 inches (8 cm) above

the ground and at an angle. Allow the

tip of the line to strike the ground

around trees, posts, monuments, etc.

This technique increases line wear.

Scalping

MOWING - Your trimmer is ideal for

mowing in places conventional lawn

mowers cannot reach. In the mowing

position, keep the line parallel to the

ground. Avoid pressing the head into

the ground as this can scalp the

ground and damage the tool.

Mowing

SWEEPING - The fanning action of the

rotating line can be used to blow away

loose debris from an area. Keep the line

parallel to and above the area surface

and swing the tool from side to side.

Sweeping

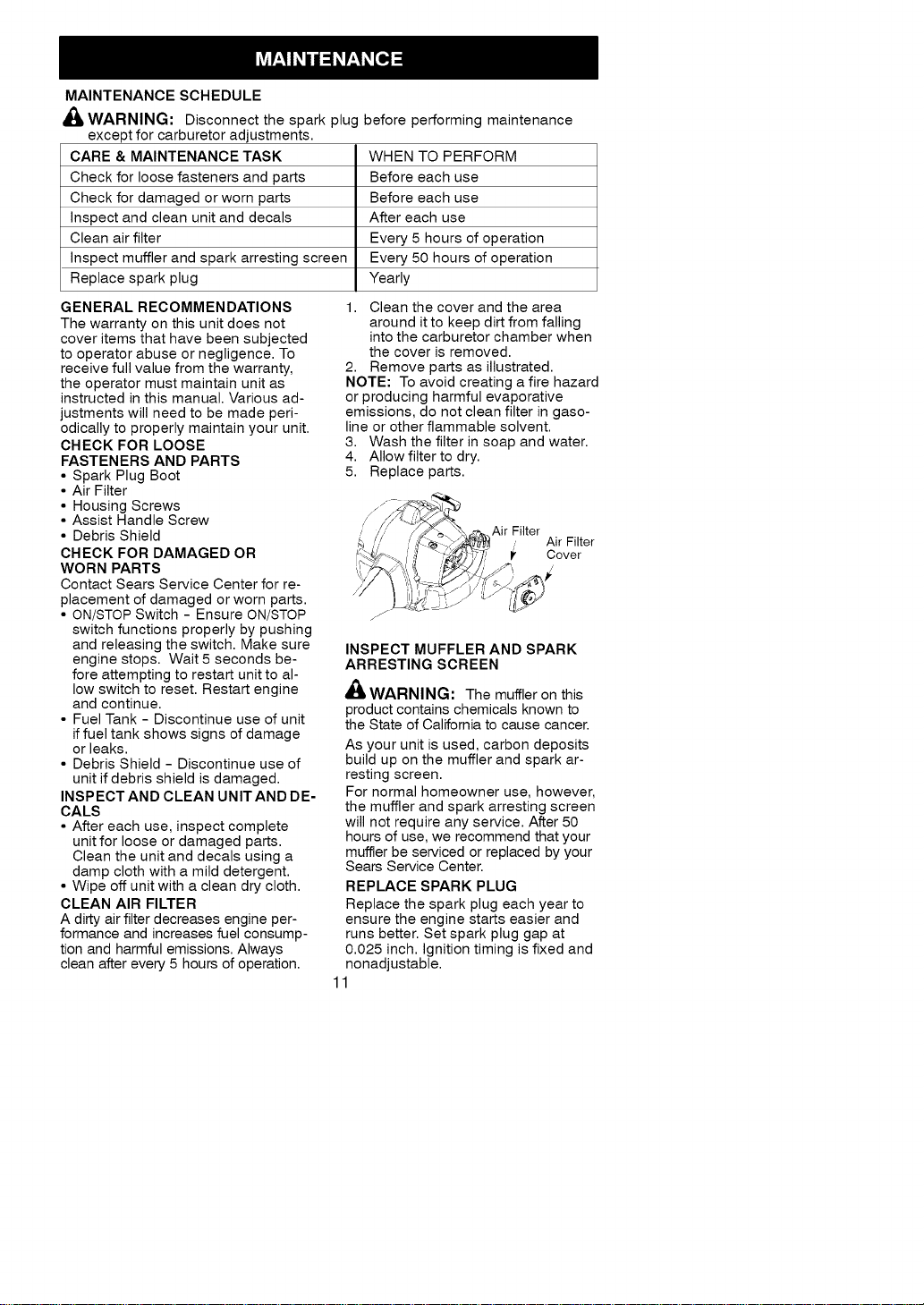

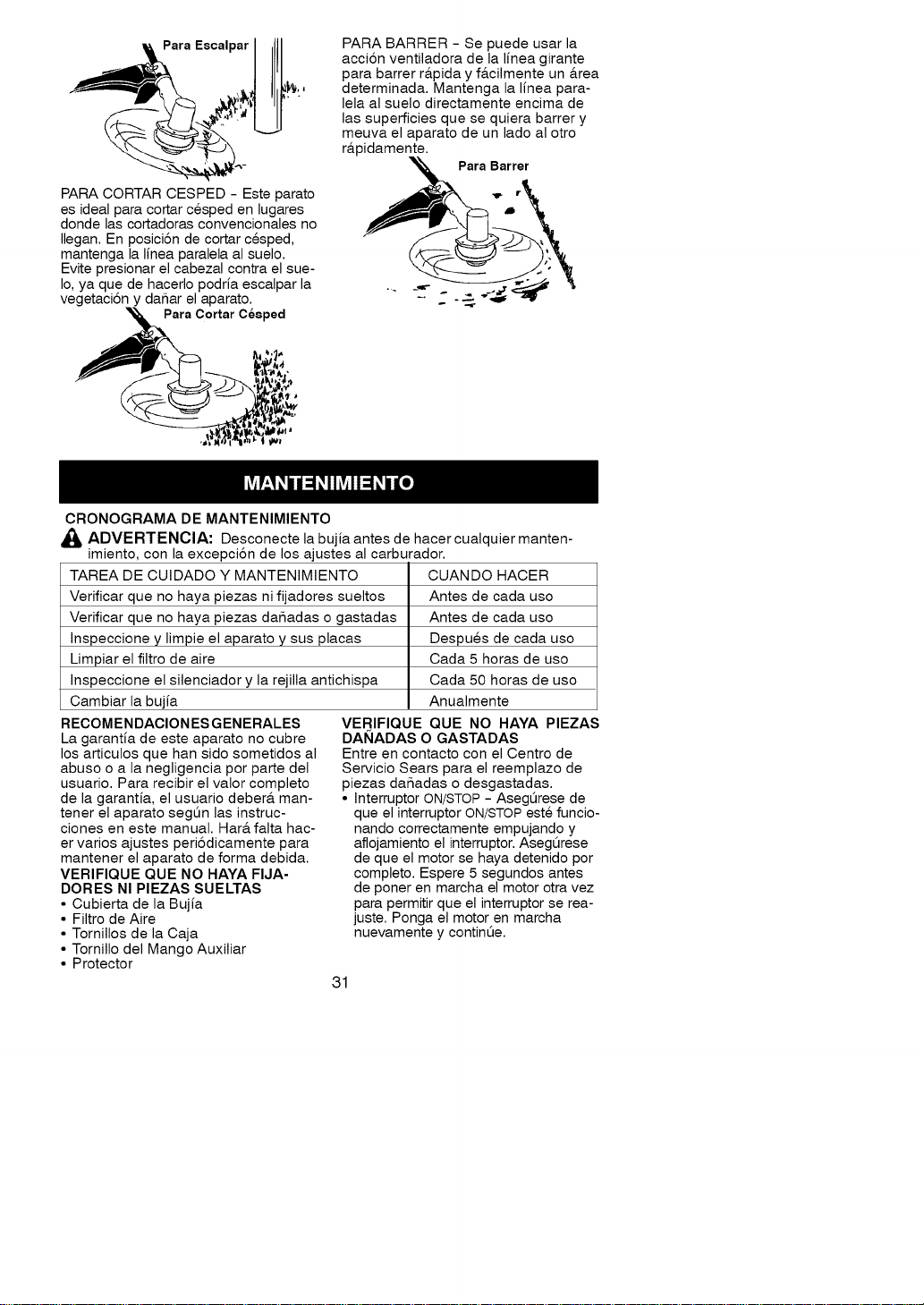

MAINTENANCE SCHEDULE

WARNING: Disconnect the spark plug

except for carburetor adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and decals

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

before performing maintenance

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

GENERAL RECOMMENDATIONS

The warranty on this unit does not

cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

the operator must maintain unit as

instructed in this manual. Various ad-

justments will need to be made peri-

odically to properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

• Assist Handle Screw

• Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

• ON/STOP Switch - Ensure ON/STOP

switch functions properly by pushing

and releasing the switch. Make sure

engine stops. Wait 5 seconds be-

fore attempting to restart unit to al-

low switch to reset. Restart engine

and continue.

• Fuel Tank - Discontinue use of unit

if fuel tank shows signs of damage

or leaks.

• Debris Shield - Discontinue use of

unit if debris shield is damaged.

INSPECTAND CLEAN UNITAND DE-

CALS

• After each use, inspect complete

unit for loose or damaged parts.

Clean the unit and decals using a

damp cloth with a mild detergent.

• Wipe off unit with a clean dry cloth.

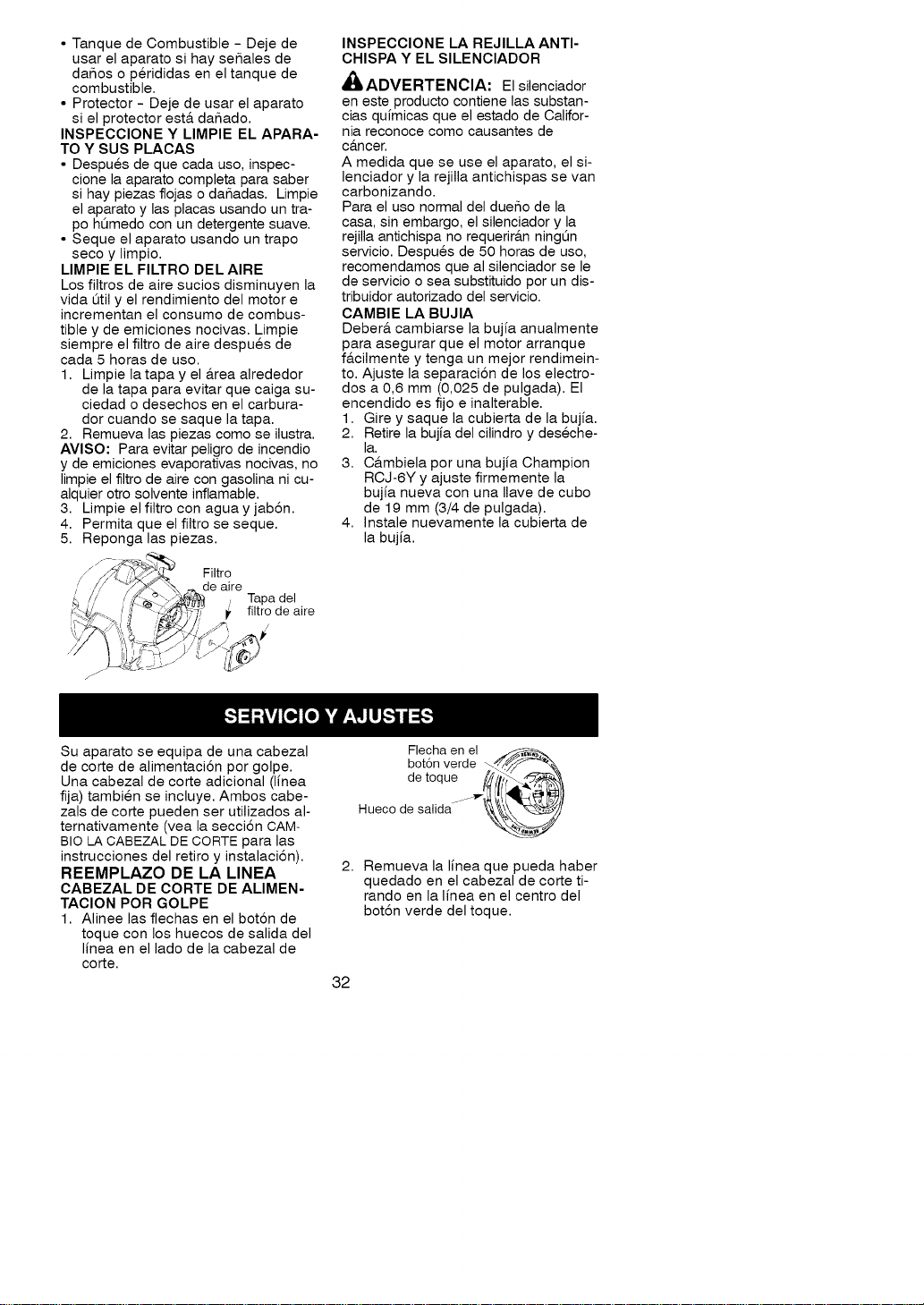

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel consump-

tion and harmful emissions. Always

clean after every 5 hours of operation.

1. Clean the cover and the area

around it to keep dirt from falling

into the carburetor chamber when

the cover is removed.

2. Remove parts as illustrated.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative

emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Replace parts.

Air Filter

/ Air Filter

I_ Cover

INSPECT MUFFLER AND SPARK

ARRESTING SCREEN

_L WARNING: The muffler on this

product contains chemicals known to

the State of California to cause cancer.

As your unit is used, carbon deposits

build up on the muffler and spark ar-

resting screen.

For normal homeowner use, however,

the muffler and spark arresting screen

will not require any service. After 50

hours of use, we recommend that your

muffler be serviced or replaced by your

Sears Service Center.

REPLACE SPARK PLUG

Replace the spark plug each year to

ensure the engine starts easier and

runs better. Set spark plug gap at

0.025 inch. Ignition timing is fixed and

nonadjustable.

1.Twist,thenpulloffsparkplugboot.

2. Removesparkplugfromcylinder

anddiscard.

3. ReplacewithChampionRCJ-6Y

sparkplugandtightensecurely

witha3/4inchsocketwrench.

4. Reinstallthesparkplugboot.

Yourunitisequippedwithabump

feedtrimmerhead.Abonusfixed

linecuttingheadisalsoincluded.

Bothcuttingheadscanbeused

interchangeably(seeCHANGINGTHE

TRIMMERHEADsectionforremoval

andinstallationinstructions).

LINE REPLACEMENT

BUMP FEED TRIMMER HEAD

1. Align arrows on green tap button

with line exit holes on side of trim-

mer head.

Button

Arrow on Green Tap

Line exit hole .... _'-'__

2. Remove any remaining line

from trimmer head by pulling on

line in center of green tap button.

3. Clean entire surface of trimmer

head.

4. Replace line using a 15 feet (4.5

meters) length of 0.095 inch (2.4

mm) diameter Craftsman brand

line (#71-85904).

_WARNING: Never use wire,

rope, string, etc., which can break off

and become a dangerous missile.

5. Insert both ends of the line through

the holes in the center of the green

tap button.

_reen Tap Button

6. Pull ends of line and make sure

the line is against the green tap

button and extended evenly

through the line exit holes on both

sides of the trimmer head.

__-,,,, Line against the

Green Tap Button

\ //" /

Rewind line to desired length by

turning green tap button in clock-

wise direction (as shown on trim-

mer head).

If cutting line retreats into trimmer

head during use:

1. Remove cover from trimmer head

by pressing tab and turning cover

clockwise (looking from bottom of

unit).

_ Tab

Trimmer

head -_..__

Cover '_

2. Remove spool and line from trimmer

head.

NOTE: Ensure spring remains in cen-

ter of trimmer head.

3. Unwind and remove all line from

spool. Reinstall spool in trimmer

head.

4. Align arrow on cover with arrow on

trimmer head. Reinstall cover by

turning counterclockwise.

Arrow

Arr_ow

LINE REPLACEMENT

FIXED LINE TRIMMER HEAD

• Always use Craftsman replacement

line.

Choose the line size best suited for

the job at hand. Red line (#71-85908)

is designed for cutting grass and small

weeds. The black colored line

(#71-85909) is designed for cutting

larger weeds and light brush.

1. Remove any remaining line from

the trimmer head.

NOTE: The line glide plate is held in

place by the cutting line. The line must

be removed to release the line glide

plate from the trimmer head.

2. Remove the line glide plate.

3. Clean entire surface of trimmer

head.

4. Reinstall line glide plate (see

illustration).

Trimmer head

Line glide plate

NOTE: The line glide plate must be re-

installed in trimmer head before insert-

ing new line. Use large holes when

replacing line.

5. Insert both ends of your line

through the proper holes in the

side of the trimmer head.

I Positioning

Tunnel

Reinstall line into trimmer head by

aligning arrows on green tap but-

ton with line exit holes on side of

trimmer head; repeat steps 5-7. 6. Repeat step 5 for second line.

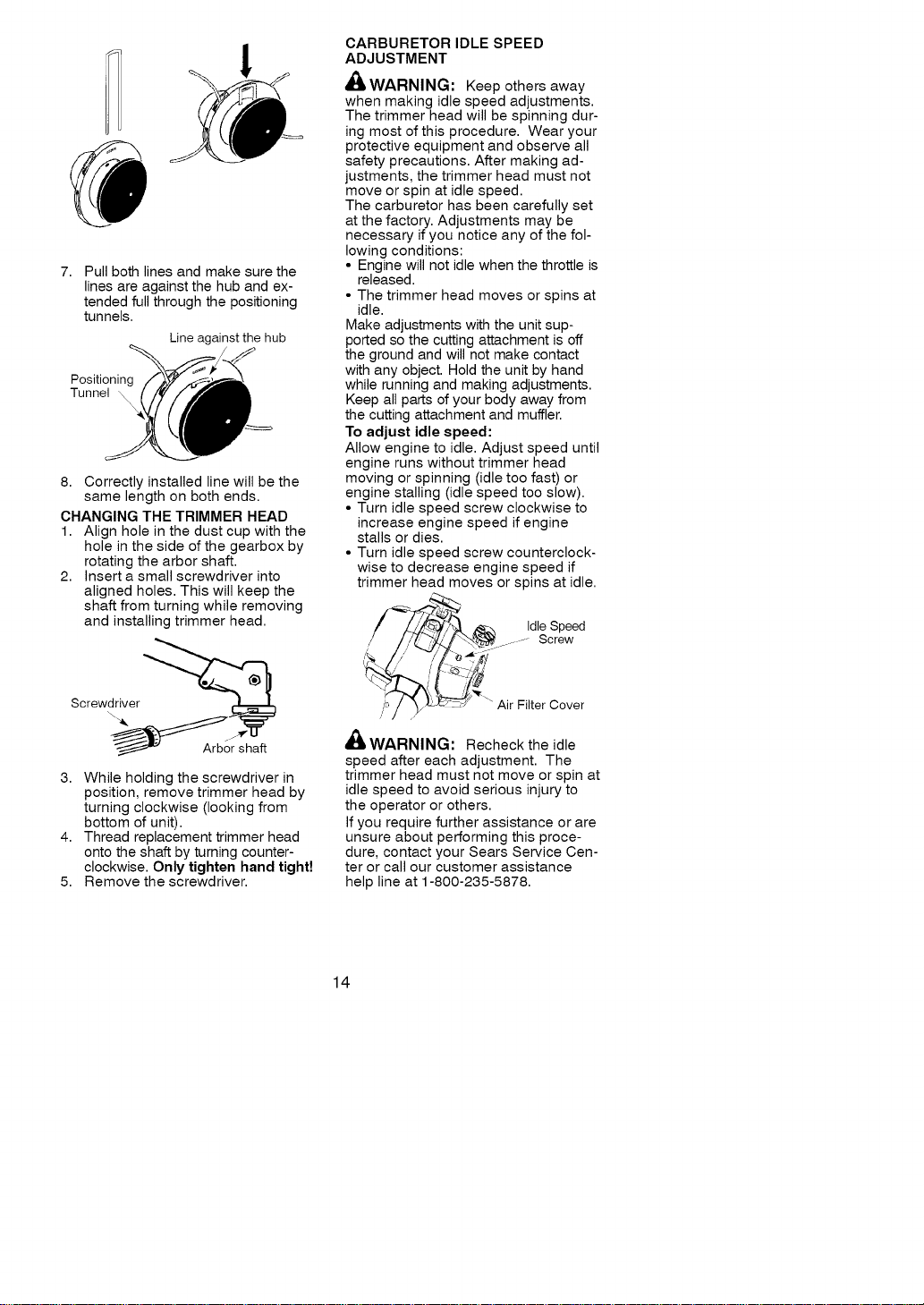

7, Pull both lines and make sure the

lines are against the hub and ex-

tended full through the positioning

tunnels.

Line against the hub

Positioning

Tunnel

8. Correctly installed line will be the

same length on both ends.

CHANGING THE TRIMMER HEAD

1. Align hole in the dust cup with the

hole in the side of the gearbox by

rotating the arbor shaft.

2. Insert a small screwdriver into

aligned holes. This will keep the

shaft from turning while removing

and installing trimmer head.

CARBURETOR IDLE SPEED

ADJUSTMENT

WARNING: Keep others away

when making idle speed adjustments.

The trimmer head will be spinning dur-

ing most of this procedure. Wear your

protective equipment and observe all

safety precautions. After making ad-

justments, the trimmer head must not

move or spin at idle speed.

The carburetor has been carefully set

at the factory. Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle is

released.

• The trimmer head moves or spins at

idle.

Make adjustments with the unit sup-

ported so the cutting attachment is off

the ground and will not make contact

with any object. Hold the unit by hand

while running and making adjustments.

Keep all parts of your body away from

the cutting attachment and muffler.

To adjust idle speed:

Allow engine to idle. Adjust speed until

engine runs without trimmer head

moving or spinning (idle too fast) or

engine stalling (idle speed too slow).

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed if

trimmer head moves or spins at idle.

Idle Speed

Screw

Screwdriver

Arbor shaft

3. While holding the screwdriver in

position, remove trimmer head by

turning clockwise (looking from

bottom of unit).

4. Thread replacement trimmer head

onto the shaft by turning counter-

clockwise. Only tighten hand tight!

5. Remove the screwdriver.

,b Air FilterCover

44, WARNING: Recheck the idle

speed after each adjustment. The

trimmer head must not move or spin at

idle speed to avoid serious injury to

the operator or others.

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

_WARNIN_I: Perform the follow-

ing steps after each use:

• Allow engine to cool before storing

or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp ob-

ject cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Empty the fuel system before storage

for 30 days or longer. Drain the gas

tank, start the engine and let it run un-

til the fuel lines and carburetor are

empty. Use fresh fuel next season.

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow

the mix instructions found on stabilizer

container. Run engine at least 3 min-

utes after adding stabilizer.

Craftsman 40:1,2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to

your fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1,2-cycle engine oil (air

cooled) through the spark plug

opening. Slowly pull the starter rope

8 to 10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam-

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea-

son to another.

• Replace your gasoline can if it starts

to rust.

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

unit to be operating.

TROUBLE

Engine will not

start.

CAUSE

1. Engine flooded.

2. Fuel tank empty.

3. Spark plug not firing.

4. Fuel not reaching

carburetor.

5. Carburetor requires

adjustment.

Engine will 1. Carburetor requires 1.

not idle adjustment.

properly. 2. Crankshaft seals worn. 2.

3. Compression low. 3.

1. Air filter dirty. 1.

2. Spark plug fouled. 2.

Engine will not

accelerate,

lacks power,

or dies under

a load.

Engine

smokes

excessively.

Engine runs

hot.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

5. Compression low.

1. Fuel mixture incorrect.

2. Air filter dirty.

3. Carburetor requires

adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

REMEDY

1. See "Starting a Flooded Engine" in

Operation Section.

2. Fill tank with correct fuel mixture.

3. Install new spark plug.

4. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

5. Contact Sears Service (see back cover).

See "Carburetor Idle Speed Adjustment''

in Service and Adjustments Section.

Contact Sears Service (see back cover).

Clean or replace air filter.

Clean or replace plug

and regap.

Contact Sears Service (see back cover).

4. Contact Sears Service (see back cover).

5. Contact Sears Service (see back cover).

1. Empty fuel tank and refill with

correct fuel mixture.

2. Clean or replace air filter.

3. Contact Sears Service (see back cover).

See "Fueling Engine" in Operation

section.

Replace with correct spark plug.

Contact Sears Service (see back cover).

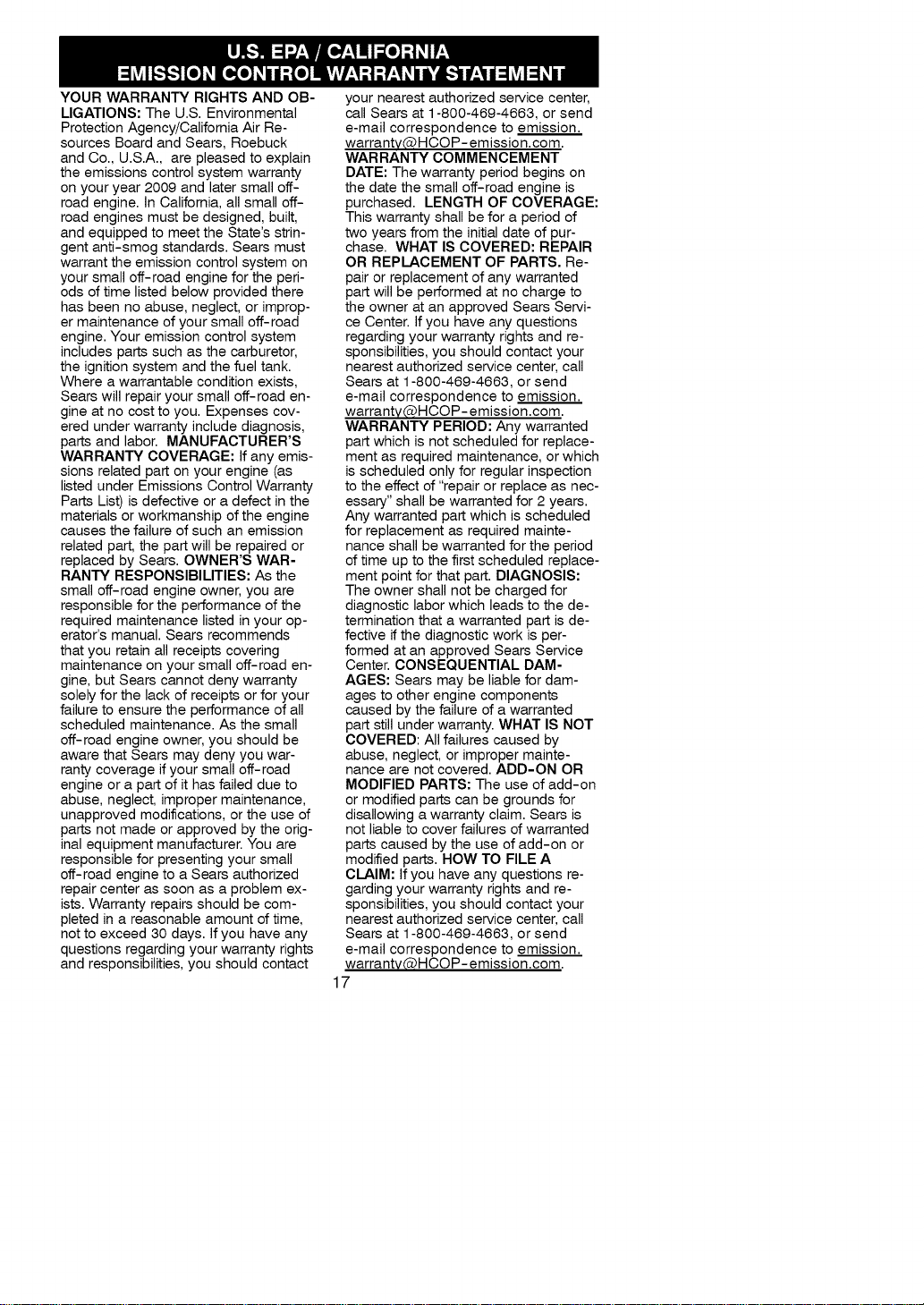

YOUR WARRANTY RIGHTS AND OB-

LIGATIONS: The U.S. Environmental

Protection Agency/California Air Re-

sources Board and Sears, Roebuck

and Co., U.S.A., are pleased to explain

the emissions control system warranty

on your year 2009 and later small off-

road engine. In California, all small off-

road engines must be designed, built,

and equipped to meet the State's strin-

gent anti-smog standards. Sears must

warrant the emission control system on

your small off-road engine for the peri-

ods of time listed below provided there

has been no abuse, neglect, or improp-

er maintenance of your small off-road

engine. Your emission control system

includes parts such as the carburetor,

the ignition system and the fuel tank.

Where a warrantable condition exists,

Sears will repair your small off-road en-

gine at no cost to you. Expenses cov-

ered under warranty include diagnosis,

parts and labor. MANUFACTURER'S

WARRANTY COVERAGE: If any emis-

sions related part on your engine (as

listed under Emissions Control Warranty

Parts List) is defective or a defect in the

materials or workmanship of the engine

causes the failure of such an emission

related part, the part will be repaired or

replaced by Sears. OWNER'S WAR-

RANTY RESPONSIBILITIES: As the

small off-road engine owner, you are

responsible for the performance of the

required maintenance listed in your op-

erator's manual. Sears recommends

that you retain all receipts covering

maintenance on your small off-road en-

gine, but Sears cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance. As the small

off-road engine owner, you should be

aware that Sears may deny you war-

ranty coverage if your small off-road

engine or a part of it has failed due to

abuse, neglect, improper maintenance,

unapproved modifications, or the use of

parts not made or approved by the orig-

inal equipment manufacturer. You are

responsible for presenting your small

off-road engine to a Sears authorized

repair center as soon as a problem ex-

ists. Warranty repairs should be com-

pleted in a reasonable amount of time,

not to exceed 30 days. If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center,

call Sears at 1-800-469-4663, or send

e-mail correspondence to emission.

warranty@ HCOP- emission.com.

WARRANTY COMMENCEMENT

DATE: The warranty period begins on

the date the small off-road engine is

purchased. LENGTH OF COVERAGE:

This warranty shall be for a period of

two years from the initial date of pur-

chase. WHAT IS COVERED: REPAIR

OR REPLACEMENT OF PARTS, Re-

pair or replacement of any warranted

part will be performed at no charge to

the owner at an approved Sears Servi-

ce Center. If you have any questions

regarding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center, call

Sears at 1-800-469-4663, or send

e-mail correspondence to emission.

warranty@HCOP- emission.com.

WARRANTY PERIOD: Any warranted

part which is not scheduled for replace-

ment as required maintenance, or which

is scheduled only for regular inspection

to the effect of "repair or replace as nec-

essary" shall be warranted for 2 years.

Any warranted part which is scheduled

for replacement as required mainte-

nance shall be warranted for the period

of time up to the first scheduled replace-

ment point for that part. DIAGNOSIS:

The owner shall not be charged for

diagnostic labor which leads to the de-

termination that a warranted part is de-

fective if the diagnostic work is per-

formed at an approved Sears Service

Center. CONSEQUENTIAL DAM-

AGES: Sears may be liable for dam-

ages to other engine components

caused by the failure of a warranted

part still under warranty. WHAT IS NOT

COVERED: All failures caused by

abuse, neglect, or improper mainte-

nance are not covered. ADD-ON OR

MODIFIED PARTS: The use of add-on

or modified parts can be grounds for

disallowing a warranty claim. Sears is

not liable to cover failures of warranted

parts caused by the use of add-on or

modified parts. HOW TO FILE A

CLAIM: If you have any questions re-

garding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center, call

Sears at 1-800-469-4663, or send

e-mail correspondence to emission.

warranty@HCOP- emission.com.

WHERETOGETWARRANTYSER-

VICE:Warrantyservicesorrepairsshall

beprovidedatallSearsServiceCen-

ters.Call1-800-469-4663orsend

e-mailcorrespondencetoemission.

warranty@ HCOP- emission.com.

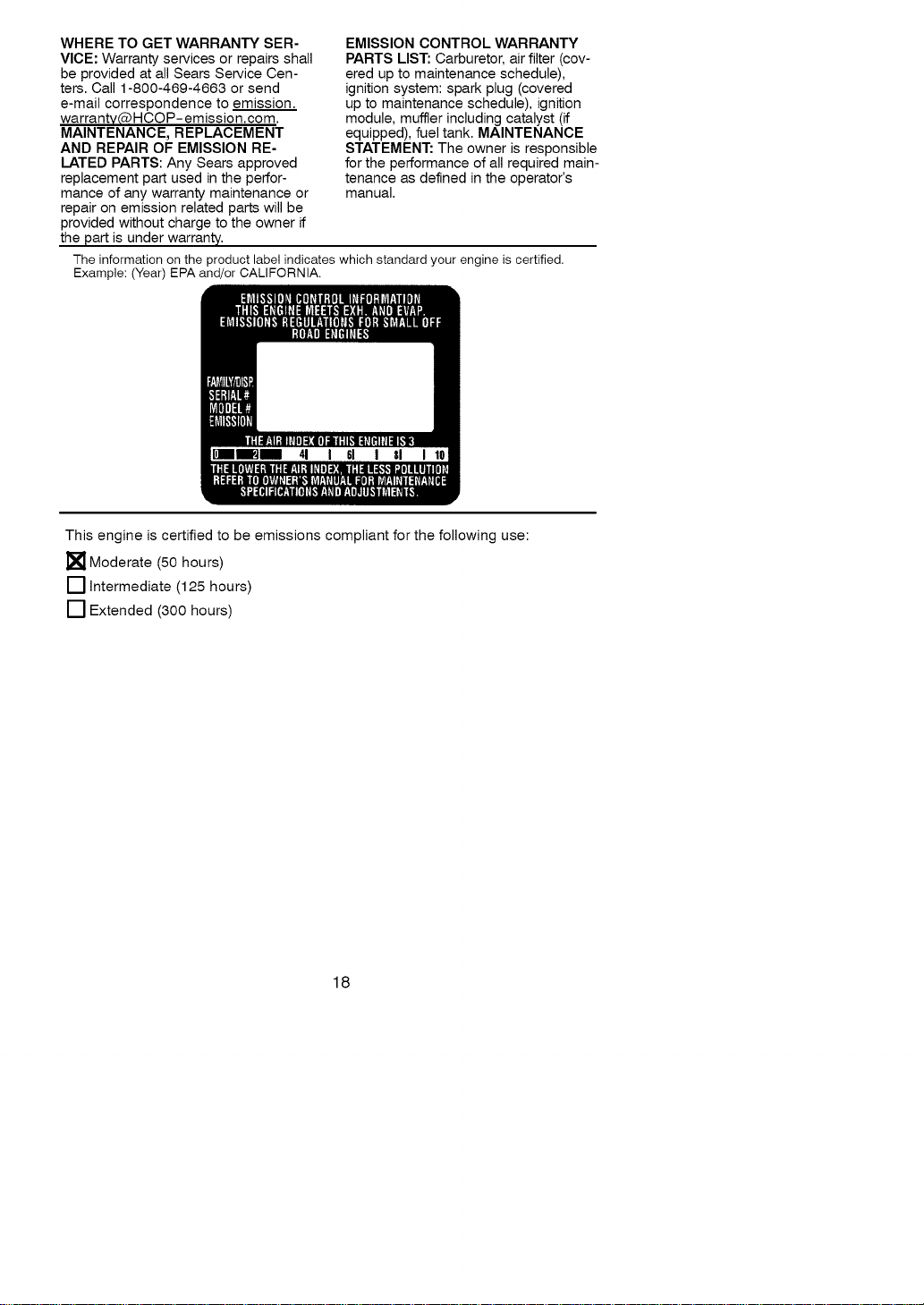

MAINTENANCE, REPLACEMENT

AND REPAIR OF EMISSION RE-

LATED PARTS: Any Sears approved

replacement part used in the perfor-

mance of any warranty maintenance or

repair on emission related parts will be

provided without charge to the owner if

the part is under warranty.

EMISSION CONTROL WARRANTY

PARTS LIST: Carburetor, air filter (cov-

ered up to maintenance schedule),

ignition system: spark plug (covered

up to maintenance schedule), ignition

module, muffler including catalyst (if

equipped), fuel tank. MAINTENANCE

STATEMENT: The owner is responsible

for the performance of all required main-

tenance as defined in the operator's

manual.

The information on the product label indicates which standard your engine is certified.

Example: (Year) EPA and/or CALIFORNIA.

61 I sl I

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

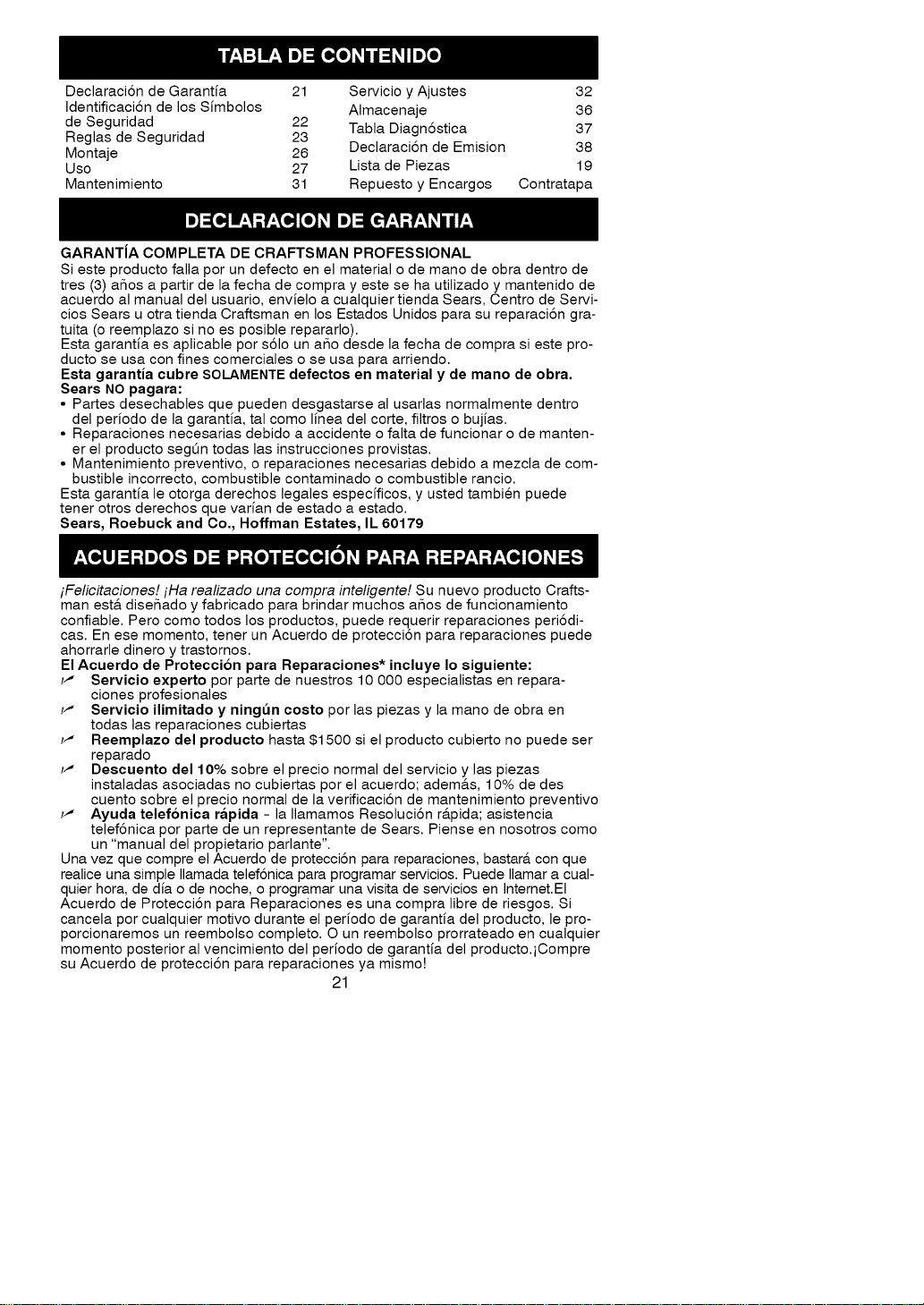

Declaraci6n de Garantia 21 Servicio y Ajustes 32

Identificaci6n de los Simbolos Almacenaje 36

de Seguridad 22 Tabla Diagn6stica 37

Reglas de Seguridad 23

Montaje 26 Declaraci6n de Emision 38

Uso 27 Lista de Piezas 19

Mantenimiento 31 Repuesto y Encargos Contratapa

GARANTiA COMPLETA DE CRAFTSMAN PROFESSIONAL

Si este producto falla por un defecto en el material o de mano de obra dentro de

tres (3) a_os a partir de la fecha de compra y este se ha utilizado y mantenido de

acuerdo al manual del usuario, envielo a cualquier tienda Sears, Centro de Servi-

cios Sears u otra tienda Craftsman en los Estados Unidos para su reparaci6n gra-

tuita (o reemplazo si no es posible repararlo).

Esta garantia es aplicable por s61o un a_o desde la fecha de compra si este pro-

ducto se usa con fines comerciales o se usa para arriendo.

Esta garantia cubre SOLAMENTE defectos en material y de mano de obra.

Sears NO pagara:

• Partes desechables que pueden desgastarse al usarlas normalmente dentro

del periodo de la garantia, tal como linea del corte, filtros o bujias.

• Reparaciones necesarias debido a accidente o falta de funcionar o de manten-

er el producto segt3n todas las instrucciones provistas.

• Mantenimiento preventivo, o reparaciones necesarias debido a mezcla de com-

bustible incorrecto, combustible contaminado o combustible rancio.

Esta garantia le otorga derechos legales especificos, y usted tambien puede

tener otros derechos que varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

iFelicitaciones! ilia realizado una compra inteligente! Su nuevo producto Crafts-

man est6. dise_ado y fabricado para brindar muchos a_os de funcionamiento

confiable. Pero como todos los productos, puede requerir reparaciones peri6di-

cas. En ese momento, tener un Acuerdo de protecci6n para reparaciones puede

ahorrarle dinero y trastornos.

El Acuerdo de Proteccion para Reparaciones* incluye Io siguiente:

_" Servicio experto por parte de nuestros 10 000 especialistas en repara-

clones profesionales

_" Servicio ilimitado y ningun costo por las piezas y la mano de obra en

todas las reparaciones cubiertas

_" Reemplazo del producto hasta $1500 si el producto cubierto no puede ser

reparado

_" Descuento de110% sobre el precio normal del servicio y las piezas

instaladas asociadas no cubiertas por el acuerdo; adem6.s, 10% de des

cuento sobre el precio normal de la verificaci6n de mantenimiento preventivo

_" Ayuda telefonica rapida - la Ilamamos Resoluci6n r6.pida; asistencia

telef6nica por parte de un representante de Sears. Piense en nosotros como

un "manual del propietario parlante".

Una vez que compre el Acuerdo de protecci6n para reparaciones, bastar6, con que

realice una simple Ilamada telef6nica para programar servicios. Puede Ilamar a cual-

quier hora, de dia o de noche, o programar una visita de servicios en Internet.EI

Acuerdo de Protecci6n para Reparaciones es una compra libre de riesgos. Si

cancela por cualquier motivo durante el periodo de garantia del producto, le pro-

porcionaremos un reembolso completo. O un reembolso prorrateado en cualquier

momento posterior al vencimiento del periodo de garantia del producto.iCompre

su Acuerdo de protecci6n para reparaciones ya mismo!

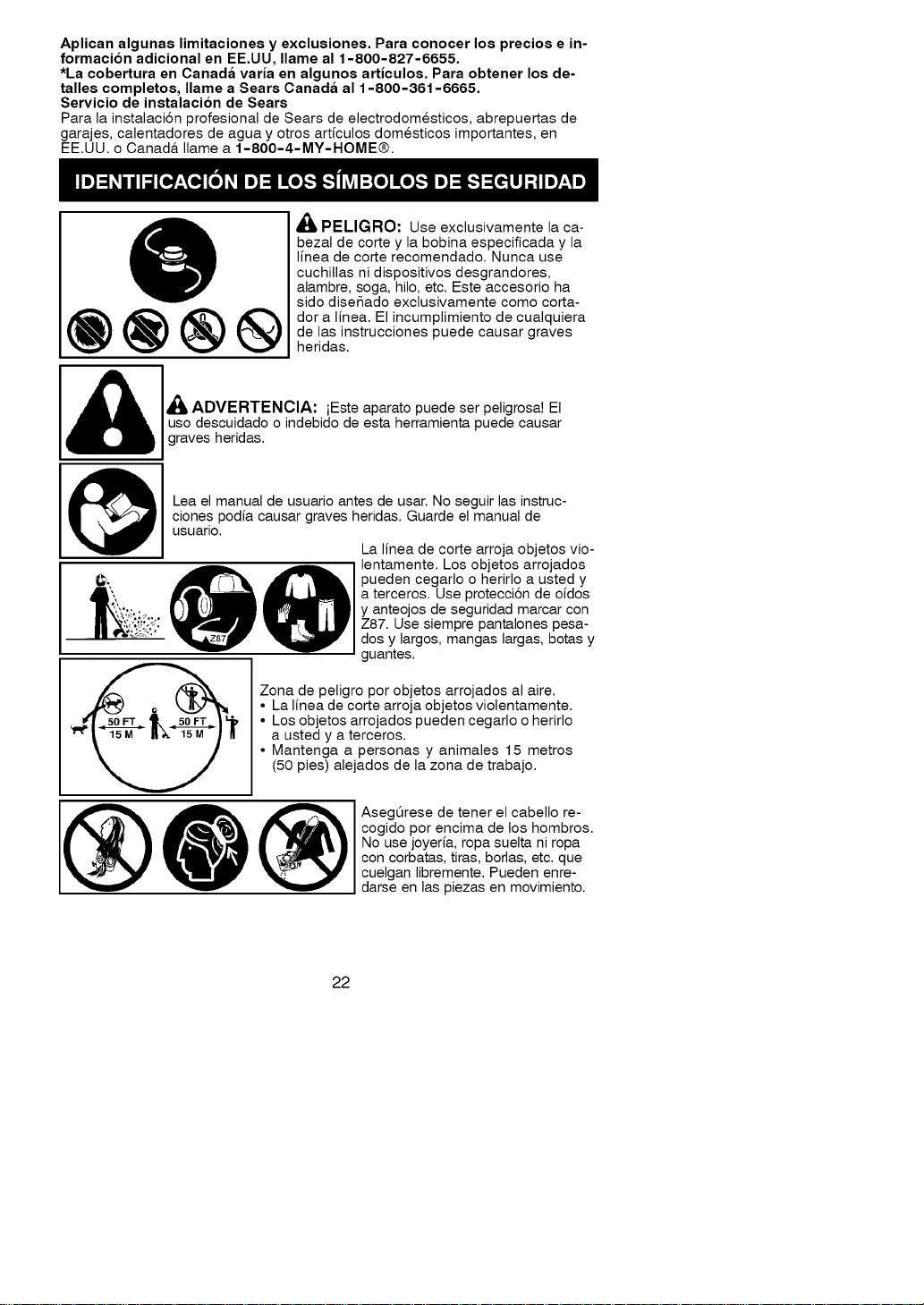

Aplican algunas limitaciones y exclusiones. Para conocer los precios e in-

formacion adicional en EE.UU, Ilame al 1-800-827-6655.

*La cobertura en Canada varia en algunos articulos. Para obtener los de-

talles completos, Ilame a Sears Canada al 1-800-361-6665.

Servicio de instalacion de Sears

Para la instalaci6n profesional de Sears de electrodomesticos, abrepuertas de

garajes, calentadores de agua y otros articulos domesticos importantes, en

EE.UU. o Canad& Ilame a 1-800-4-MY-HOME®.

®®®®

PELIGRO: Use exclusivamente la ca-

bezal de corte y la bobina especificada y la

I[nea de corte recomendado. Nunca use

cuchillas ni dispositivos desgrandores,

alambre, soga, hilo, etc. Este accesorio ha

sido diseSado exclusivamente como corta-

dora I[nea. El incumplimiento de cualquiera

de las instrucciones puede causar graves

heridas.

,_/L ADVERTENCIA: iEste aparato puede ser peligrosa! El

uso descuidado o indebido de esta herramienta puede causar

graves heridas.

_1 ea el manual de usuario antes de usar. No seguir las instruc-

ciones podia causar graves heridas. Guarde el manual de

usuario.

La I[nea de corte arroja objetos vio-

lentamente. Los objetos arrojados

pueden cegarlo o herirlo a usted y

a terceros. Use protecci6n de oidos

y anteojos de seguridad marcar con

Z87. Use siempre pantalones pesa-

dos y largos, mangas largas, botas y

guantes.

Zona de peligro por objetos arrojados al aire.

• La I[nea de corte arroja objetos violentamente.

• Los objetos arrojados pueden cegarlo o herirlo

a usted y a terceros.

• Mantenga a personas y animales 15 metros

(50 pies) alejados de la zona de trabajo.

AsegQrese de tener el cabello re-

cogido por encima de los hombros.

No use joyeria, ropa suelta ni ropa

con corbatas, tiras, borlas, etc. que

cuelgan libremente. Pueden enre-

darse en las piezas en movimiento.

0@]

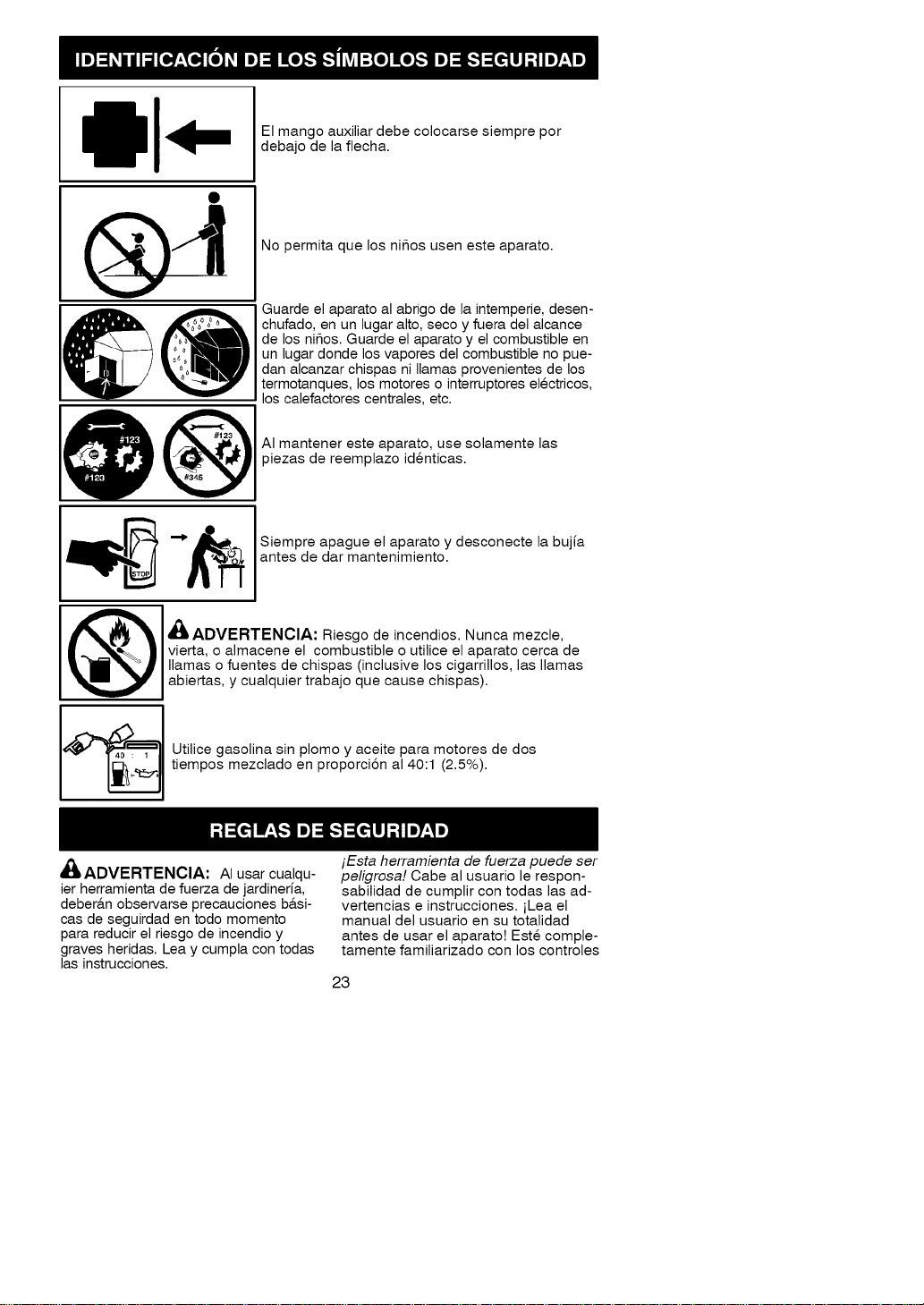

El mango auxiliar debe colocarse siempre por

debajo de la flecha.

No permita que los ni_os usen este aparato.

Guarde el aparato al abrigo de la intemperie, desen-

chufado, en un lugar alto, seco y fuera del alcance

de los ni_os. Guarde el aparato y el combustible en

un lugar donde los vapores del combustible no pue-

dan alcanzar chispas ni llamas provenientes de los

termotanques, los motores o interruptores electricos,

los calefactores centrales, etc.

AI mantener este aparato, use solamente las

piezas de reemplazo identicas.

"-_ Siempre apague el aparato y desconecte la bujia

antes de dar mantenimiento.

J'_ ADVERTENClA: Riesgo de incendios. Nunca mezcle,

vierta, o almacene el combustible o uti]ice el aparato cerca de

llamas o fuentes de chispas (inclusive los cigarrillos, las llamas

abiertas, y cualquier trabajo que cause chispas).

Utilice gasolina sin plomo y aceite para motores de dos

tiempos mezclado en proporci6n al 40:1 (2.5%).

.'%_

_ADVERTENCIA: AI usar cualqu-

ier herramienta de fuerza de jardineria,

deber&n observarse precauciones b&si-

cas de seguirdad en todo momento

para reducir el riesgo de incendio y

graves heridas. Lea y cumpla con todas

las instrucciones.

iEsta herramienta de fuerza puede ser

peligrosa! Cabe al usuario le respon-

sabilidad de cumplir con todas las ad-

vertencias e instrucciones, iLea el

manual del usuario en su totalidad

antes de usar el aparato! Este comple-

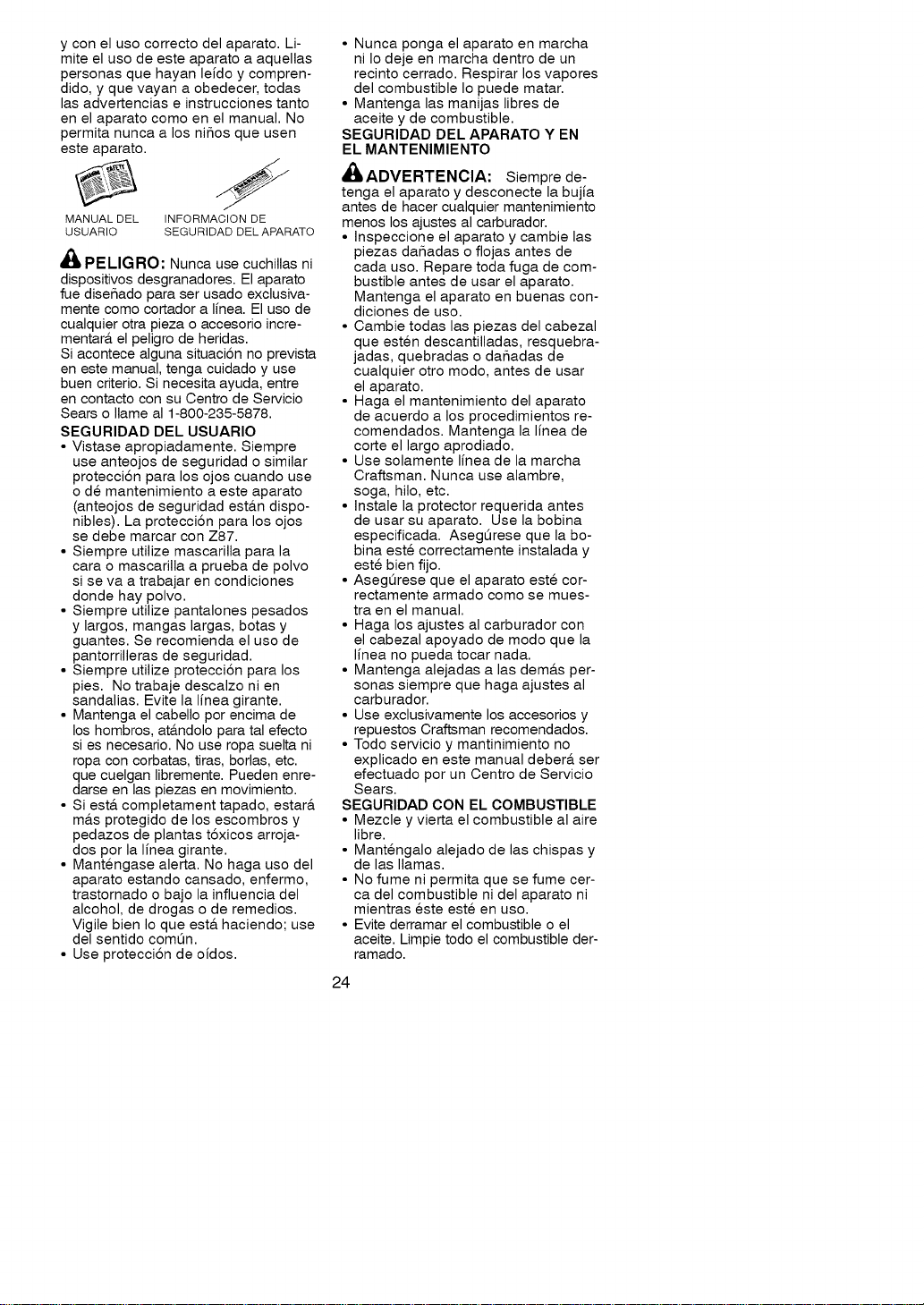

tamente familiarizado con los controles

y con el uso correcto del aparato. Li-

mite el uso de este aparato a aquellas

personas que hayan leido y compren-

dido, y que vayan a obedecer, todas

las advertencias e instrucciones tanto

en el aparato como en el manual. No

permita nunca a los niSos que usen

este aparato.

MANUAL DEL INFORMACION DE

USUARIO SEGURIDAD DEL APARATO

_, PELIGRO" Nunca use cuchillas ni

dispositivos desgranadores. El aparato

fue diseSado para ser usado exclusiva-

mente como cortador a line& El uso de

cualquier otra pieza o accesorio incre-

mentar& el peligro de heridas.

Si acontece alguna situaci6n no prevista

en este manual, tenga cuidado y use

buen criterio. Si necesita ayuda, entre

en contacto con su Centro de Servicio

Sears o Ilame al 1-800-235-5878.

SEGURIDAD DEL USUARIO

• Vistase apropiadamente. Siempre

use anteojos de seguridad o similar

protecci6n para los ojos cuando use

o de mantenimiento a este aparato

(anteojos de seguridad est&n dispo-

nibles). La protecci6n para los ojos

se debe marcar con Z87.

• Siempre utilize mascarilla para la

cara o mascarilla a prueba de polvo

si se va a trabajar en condiciones

donde hay polvo.

• Siempre utilize pantalones pesados

y largos, mangas largas, botas y

guantes. Se recomienda el uso de

pantorrilleras de seguridad.

• Siempre utilize protecci6n para los

pies. No trabaje descalzo ni en

sandalias. Evite la linea girante.

• Mantenga el cabello por encima de

los hombros, at&ndolo para tal efecto

si es necesario. No use ropa suelta ni

ropa con corbatas, tiras, borlas, etc.

que cuelgan libremente. Pueden enre-

darse en las piezas en movimiento.

• Si est& completament tapado, estar&

m&s protegido de los escombros y

pedazos de plantas t6xicos arroja-

dos por la linea girante.

• Mantengase alerta. No haga uso del

aparato estando cansado, enfermo,

trastornado o bajo la influencia del

alcohol, de drogas o de remedios.

Vigile bien Io que est& haciendo; use

del sentido comOn.

• Use protecci6n de oidos.

• Nunca ponga el aparato en marcha

ni Io deje en marcha dentro de un

recinto cerrado. Respirar los vapores

del combustible Io puede matar.

• Mantenga las manijas libres de

aceite y de combustible.

SEGURIDAD DEL APARATO Y EN

EL MANTENIMIENTO

,_ADVERTENClA: Siempre de-

tenga el aparato y desconecte la bujia

antes de hacer cualquier mantenimiento

menos los ajustes al carburador.

• Inspeccione el aparato y cambie las

piezas daSadas o flojas antes de

cada uso. Repare toda fuga de com-

bustible antes de usar el aparato.

Mantenga el aparato en buenas con-

diciones de uso.

• Cambie todas las piezas del cabezal

que esten descantilladas, resquebra-

jadas, quebradas o daSadas de

cualquier otro modo, antes de usar

el aparato.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re-

comendados. Mantenga la linea de

corte el largo aprodiado.

• Use solamente linea de la marcha

Craftsman. Nunca use alambre,

soga, hilo, etc.

• Instale la protector requerida antes

de usar su aparato. Use la bobina

especificada. AsegOrese que la bo-

bina este correctamente instalada y

este bien fijo.

• AsegOrese que el aparato este cor-

rectamente armado como se mues-

tra en el manual.

• Haga los ajustes al carburador con

el cabezal apoyado de modo que la

linea no pueda tocar nada.

• Mantenga alejadas alas dem&s per-

sonas siempre que haga ajustes al

carburador.

• Use exclusivamente los accesorios y

repuestos Craftsman recomendados.

• Todo servicio y mantinimiento no

explicado en este manual deber& ser

efectuado por un Centro de Servicio

Sears.

SEGURIDAD CON EL COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre.

• Mantengalo alejado de las chispas y

de las llamas.

• No fume ni permita que se fume cer-

ca del combustible ni del aparato ni

mientras este este en uso.

• Evite derramar el combustible o el

aceite. Limpie todo el combustible der-

ramado.

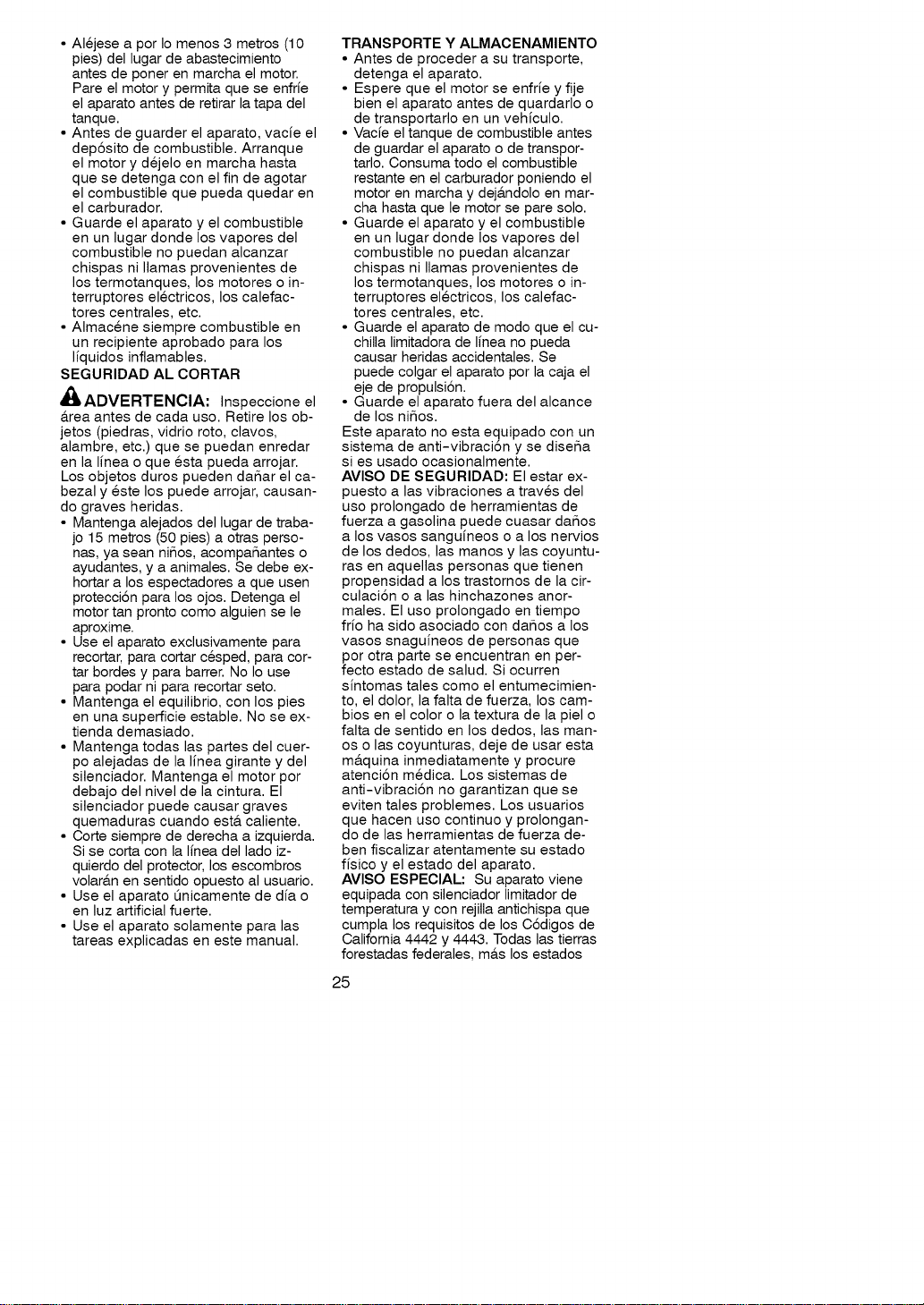

• Alejese a por Io menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner en marcha el motor.

Pare el motor y permita que se enfrie

el aparato antes de retirar la tapa del

tanque.

• Antes de guarder el aparato, vacie el

dep6sito de combustible. Arranque

el motor y dejelo en marcha hasta

que se detenga con el fin de agotar

el combustible que pueda quedar en

el carburador.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar

chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores electricos, los calefac-

tores centrales, etc.

• AImacene siempre combustible en

un recipiente aprobado para los

liquidos inflamables.

SEGURIDAD AL CORTAR

,_ADVERTENClA: Inspeccione el

@.reaantes de cada uso. Retire los ob-

jetos (piedras, vidrio roto, clavos,

alambre, etc.) que se puedan enredar

en la linea o que esta pueda arrojar.

Los objetos duros pueden daFlar el ca-

bezal y este los puede arrojar, causan-

do graves heridas.

• Mantenga alejados del lugar de traba-

jo 15 metros (50 pies) a otras perso-

nas, ya sean niFlos, acompaFlantes o

ayudantes, y a animales. Se debe ex-

hortar a los espectadores a que usen

protecci6n para los ojos. Detenga el

motor tan pronto como alguien se le

aproxime.

• Use el aparato exclusivamente para

recortar, para cortar c_sped, para cor-

tar bordes y para barrer. No Io use

para podar ni para recortar seto.

• Mantenga el equilibrio, con los pies

en una superficie estable. No se ex-

tienda demasiado.

• Mantenga todas las partes del cuer-

pc alejadas de la linea girante y del

silenciador. Mantenga el motor por

debajo del nivel de la cintura. El

silenciador puede causar graves

quemaduras cuando est& caliente.

• Corte siempre de derecha a izquierda.

Si se corta con la linea del lado iz-

quierdo del protector, los escombros

volar_.n en sentido opuesto al usuario.

• Use el aparato t3nicamente de dia o

en luz artificial fuerte.

• Use el aparato solamente para las

tareas explicadas en este manual.

TRANSPORTE Y ALMACENAMIENTO

• Antes de proceder a su transporte,

detenga el aparato.

• Espere que el motor se enfrie y fije

bien el aparato antes de quardarlo o

de transportarlo en un vehiculo.

• Vacie el tanque de combustible antes

de guardar el aparato o de transpor-

tarlo. Consuma todo el combustible

restante en el carburador poniendo el

motor en marcha y dej&ndolo en mar-

cha hasta que le motor se pare solo.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar

chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores electricos, los calefac-

tores centrales, etc.

• Guarde el aparato de modo que el cu-

chilla limitadora de linea no pueda

causar heridas accidentales. Se

puede colgar el aparato por la caja el

eje de propulsi6n.

• Guarde el aparato fuera del alcance

de los nihos.

Este aparato no esta equipado con un

sistema de anti-vibraci6n y se diseha

si es usado ocasionalmente.

AVlSO DE SEGURIDAD: El estar ex-

puesto a las vibraciones a traves del

uso prolongado de herramientas de

fuerza a gasolina puede cuasar dahos

a los vasos sanguineos o a los nervios

de los dedos, las manos y las coyuntu-

ras en aquellas personas que tienen

propensidad a los trastornos de la cir-

culaci6n o a las hinchazones anor-

males. El uso prolongado en tiempo

frio ha sido asociado con daFlos a los

vasos snaguineos de personas que

por otra parte se encuentran en per-

fecto estado de salud. Si ocurren

sintomas tales como el entumecimien-

to, el dolor, la falta de fuerza, los cam-

bios en el color o la textura de la piel o

falta de sentido en los dedos, las man-

os o las coyunturas, deje de usar esta

m&quina inmediatamente y procure

atenci6n medica. Los sistemas de

anti-vibraci6n no garantizan que se

eviten tales problemes. Los usuarios

que hacen uso continuo y prolongan-

do de las herramientas de fuerza de-

ben fiscalizar atentamente su estado

fisico y el estado del aparato.

AVlSO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras

forestadas federales, m&s los estados

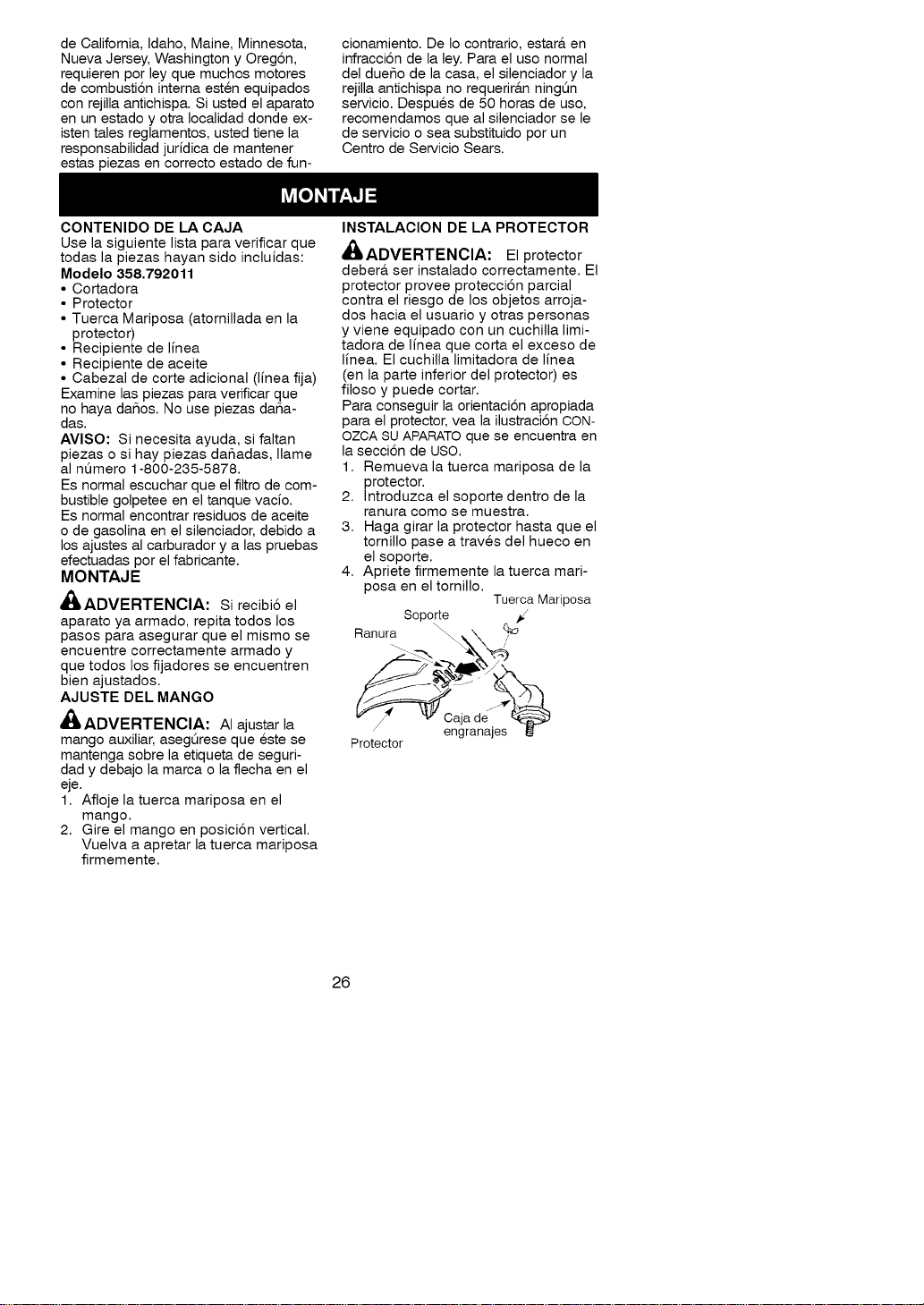

de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren por ley que muchos motores

de combusti6n intema esten equipados

con rejilla antichispa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad juridica de mantener

estas piezas en correcto estado de fun-

cionamiento. De Io contrario, estar& en

infracci6n de la ley. Para el uso normal

del duefio de la casa, el silenciador y la

rejilla antichispa no requerir_.n ningt3n

servicio. Despues de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido por un

Centro de Servicio Sears.

CONTENIDO DE LA CAJA

Use la siguiente lista para verificar que

todas la piezas hayan sido incluidas:

Modelo 358.792011

• Cortadora

• Protector

• Tuerca Mariposa (atomillada en la

protector)

• Recipiente de linea

• Recipiente de aceite

• Cabezal de corte adicional (linea fija)

Examine las piezas para verificar que

no haya dafios. No use piezas dafia-

das.

AVlSO: Si necesita ayuda, si faltan

piezas o si hay piezas dafiadas, Ilame

al nQmero 1-800-235-5878.

Es normal escuchar que el filtro de com-

bustible golpetee en el tanque vacio.

Es normal encontrar residuos de aceite

o de gasolina en el silenciador, debido a

los ajustes al carburador y a las pruebas

efectuadas por el fabricante.

MONTAJE

,_/kADVERTENCIA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurar que el mismo se

encuentre correctamente armado y

que todos los fijadores se encuentren

bien ajustados.

AJUSTE DEL MANGO

_ILADVERTENCIA: AI ajustar la

mango auxiliar, asegQrese que este se

mantenga sobre la etiqueta de seguri-

dad y debajo la marca o la flecha en el

eje.

1. Afloje la tuerca mariposa en el

mango.

2. Gire el mango en posici6n vertical.

Vuelva a apretar la tuerca mariposa

firmemente.

INSTALAClON DE LA PROTECTOR

,_ADVERTENClA: El protector

deber& ser instalado correctamente. El

protector provee protecci6n parcial

contra el riesgo de los objetos arroja-

dos hacia el usuario y otras personas

y viene equipado con un cuchilla limi-

tadora de linea que corta el exceso de

line& El cuchilla limitadora de linea

(en la parte inferior del protector) es

filoso y puede cortar.

Para conseguir la orientaci6n apropiada

para el protector, vea la ilustraci6n CON-

OZCA SUAPARATO que se encuentra en

la secci6n de USO.

1. Remueva la tuerca mariposa de la

protector.

2. Introduzca el soporte dentro de la

ranura como se muestra.

3. Haga girar la protector hasta que el

tornillo pase a traves del hueco en

el soporte.

4. Apriete firmemente la tuerca mari-

posa en el tornillo.

Tuerca Mariposa

Soporte (,_

Ranura

/ Caja de

engranajes

Protector

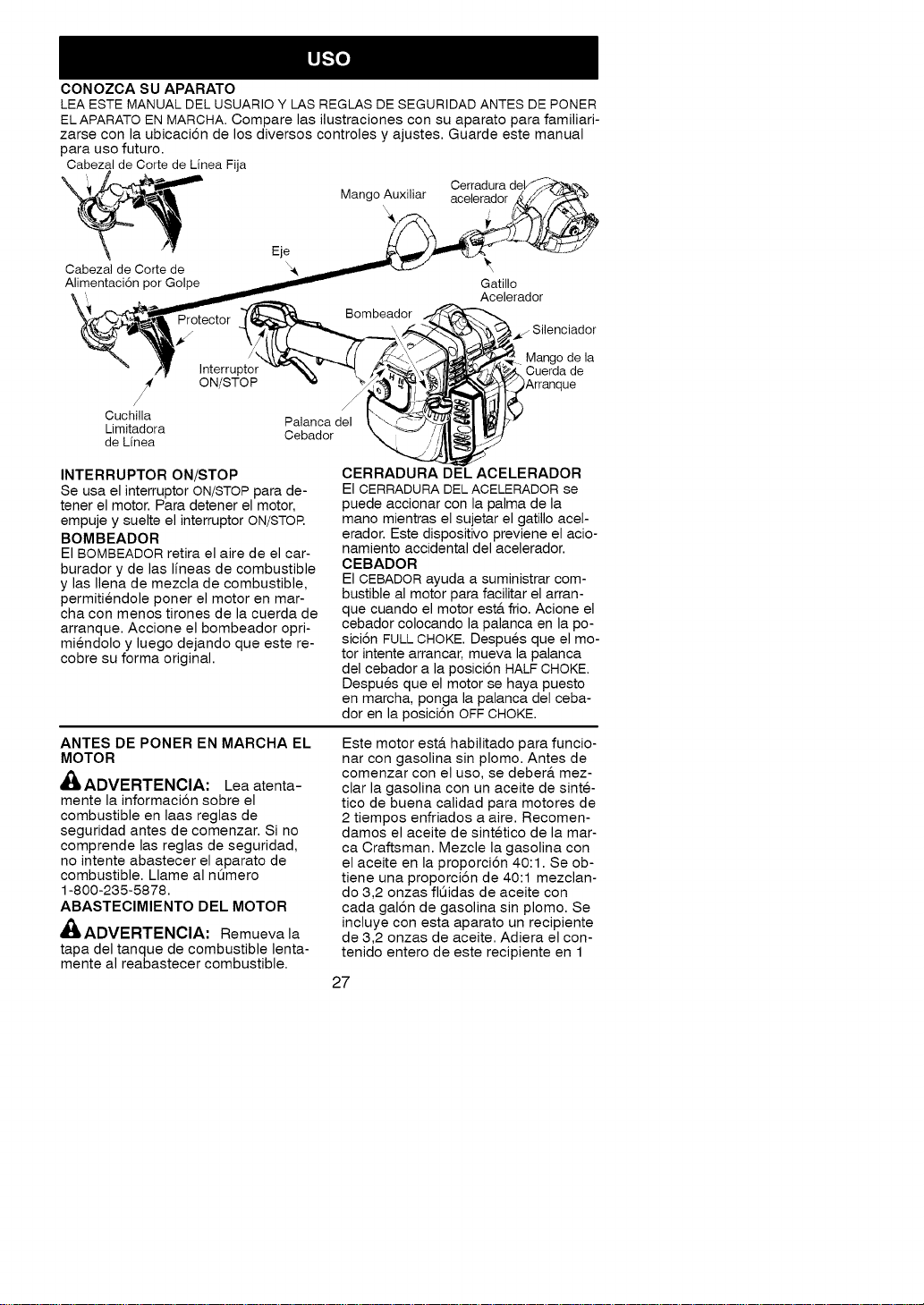

CONOZCA SU APARATO

LEA ESTE MANUAL DEL USUARIO Y LAS REGLAS DE SEGURIDAD ANTES DE PONER

ELAPARATO EN MARCHA. Compare las ilustraciones con su aparato para familiari-

zarse con la ubicaci6n de los diversos controles y ajustes. Guarde este manual

para uso futuro.

Cabezal de Corte de LJneaFija

_.__ Cerradura

Mango Auxiliar acelerador

Eje

Cabezai de Corte de _, _,

Alimentaci6n por Golpe Gatillo

.... Acelerador

Silenciador

Cuchilla

Limitadora

de Linea

ON/STOP

Palaoca del

Cebador

Mango de la

Cuerda de

INTERRUPTOR ON/STOP

Se usa el interruptor ON/STOP para de-

tener el motor. Para detener el motor,

empuje y suelte el interruptor ON/STOR

BOMBEADOR

El BOMBEADOR retira el aire de el car-

burador y de las lineas de combustible

y las Ilena de mezcla de combustible,

permitiendole poner el motor en mar-

cha con menos tirones de la cuerda de

arranque. Accione el bombeador opri-

miendolo y luego dejando que este re-

cobre su forma original.

CERRADURA DEL ACELERADOR

El CERRADURA DEL ACELERADOR se

puede accionar con la palma de la

mano mientras el sujetar el gatillo acel-

erador. Este dispositivo previene el acio-

namiento accidental del acelerador.

CEBADOR

El CEBADOR ayuda a suministrar com-

bustible al motor para facilitar el arran-

que cuando el motor est& frio. Acione el

cebador colocando la palanca en la po-

sici6n FULL CHOKE. Despues que el mo-

tor intente arrancar, mueva la palanca

del cebador a la posici6n HALF CHOKE.

Despues que el motor se haya puesto

en marcha, ponga la palanca del ceba-

dor en la posici6n OFF CHOKE.

ANTES DE PONER EN MARCHA EL

MOTOR

,_ADVERTENClA: Lea atenta-

mente la informaci6n sobre el

combustible en laas reglas de

seguridad antes de comenzar. Si no

comprende las reglas de seguridad,

no intente abastecer el aparato de

combustible. Llame al nOmero

1-800-235-5878.

ABASTEClMIENTO DEL MOTOR

,_ADVERTENClA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est& habilitado para funcio-

nar con gasolina sin plomo. Antes de

comenzar con el uso, se deber& mez-

clar la gasolina con un aceite de sinte-

tico de buena calidad para motores de

2 tiempos enfriados a aire. Recomen-

damos el aceite de sintetico de la mar-

ca Craftsman. Mezcle la gasolina con

el aceite en la proporci6n 40:1. Se ob-

tiene una proporci6n de 40:1 mezclan-

do 3,2 onzas flQidas de aceite con

cada gal6n de gasolina sin plomo. Se

incluye con esta aparato un recipiente

de 3,2 onzas de aceite. Adiera el con-

tenido entero de este recipiente en 1

gal6n de gasolina pars alcanzar la

mezcla apropiada del combustible. NO

USE aceite pars autom6viles ni pars

barcas. Estos aceites da_ar&n el mo-

tor. AI mezclar el combustible, siga las

instrucciones impresas en el reci-

piente. Una vez hays a_adido el aceite

a la gasolina, agite al recipiente breve-

mente pars asegurar que el combus-

tible este completamente mezclado.

Siempre lea y siga las instrucciones

de seguridad que tienen que ver con

el combustible antes de abastecer el

aparato.

PRECAUClON: Nunca utilizar gasoline

pura en el aparato. Esto provocar&

da_os permanents al motor y alular_, la

garantia limitada.

REQUERIMIENTOS DE LA COM-

BUSTIBLE

Este motor requiere el uso de gasoline

limpia con un minimo de 87 octanos

[R+M]/2.

IMPORTANTE

El uso de los combustibles mezclados

con alcohol (los Ilamados gasohol o los

que contienen etanol o metanol) pueden

causar problemas serios en el rendi-

miento y la durabilidad del motor

,_ADVERTENClA: Los combus-

tibles alternativos (no gasolina), tales

como E-15 (15% alcohol), E-20 (20%

alcohol), E-85 (85% alcohol) NO est&n

clasificados como gasolina y NO est&n

aprobados pars el uso en motores de

gasolina de 2 tiempos. El uso de

combustibles alternativos ocasionar&

problemas como: enganche incorrecto

del embrague, sobrecalentamiento,

obstrucci6n de vapores, perdida de

potencia, deficiencia en la lubricaci6n,

deterioraci6n de las lineas de combus-

tible, de los componentes del carbura-

dor internos y las juntas, etc. Combus-

tibles alternativos ocasionan que se

absorbs humedad en gran cantidad en

la mezcla de combustible/aceite

haciendo que el aceite y el combus-

tible se separen.

PARA DETENER EL MOTOR

• Suelte el gatillo acelerador

•Para detener el motor, empuje y

suelte el interruptor ON/STOR El in-

terruptor volver& autom&ticamente a

la posici6n ON Espere 5 segundos

antes de poner en marcha el motor

otra vez para permitir que el interrup-

tor se reajuste.

Interruptor ON/STO \

PARA PONER EN MARCHA

EL MOTOR

_ILADVERTENCIA: Evite el hacer

ningOn tipo de contacto con el silencia-

dor. Un silenciador caliente podria pro-

vocar quemaduras de gravedad si se

toca.

cidn de Arranque

PARA ARRANCAR CON MOTOR FRIO

AVISO: NO apriete el gatillo del aceler-

ador hasta que el motor arranque y se

ponga en marcha.

1. Ponga el aparato en una superficie

plans.

2. Oprima lentamente el bombeador

10 veces.

Mueva la palanca del cebador a la

posici6n FULL CHOKE.

Palanca del

' /

Este a ?arato cuenta con un siste-

ma de arranque Sim-pul'M. No

tiene que tirar brusca ni energica-

mente del mango de la cuerda de

arranque. Tire del mango de la

cuerda de arranque con un movi-

miento controlado hasta que el mo-

tor suene como si este intentando

arrancar, pero no tire de la cuerda

m&s de 5 veces.

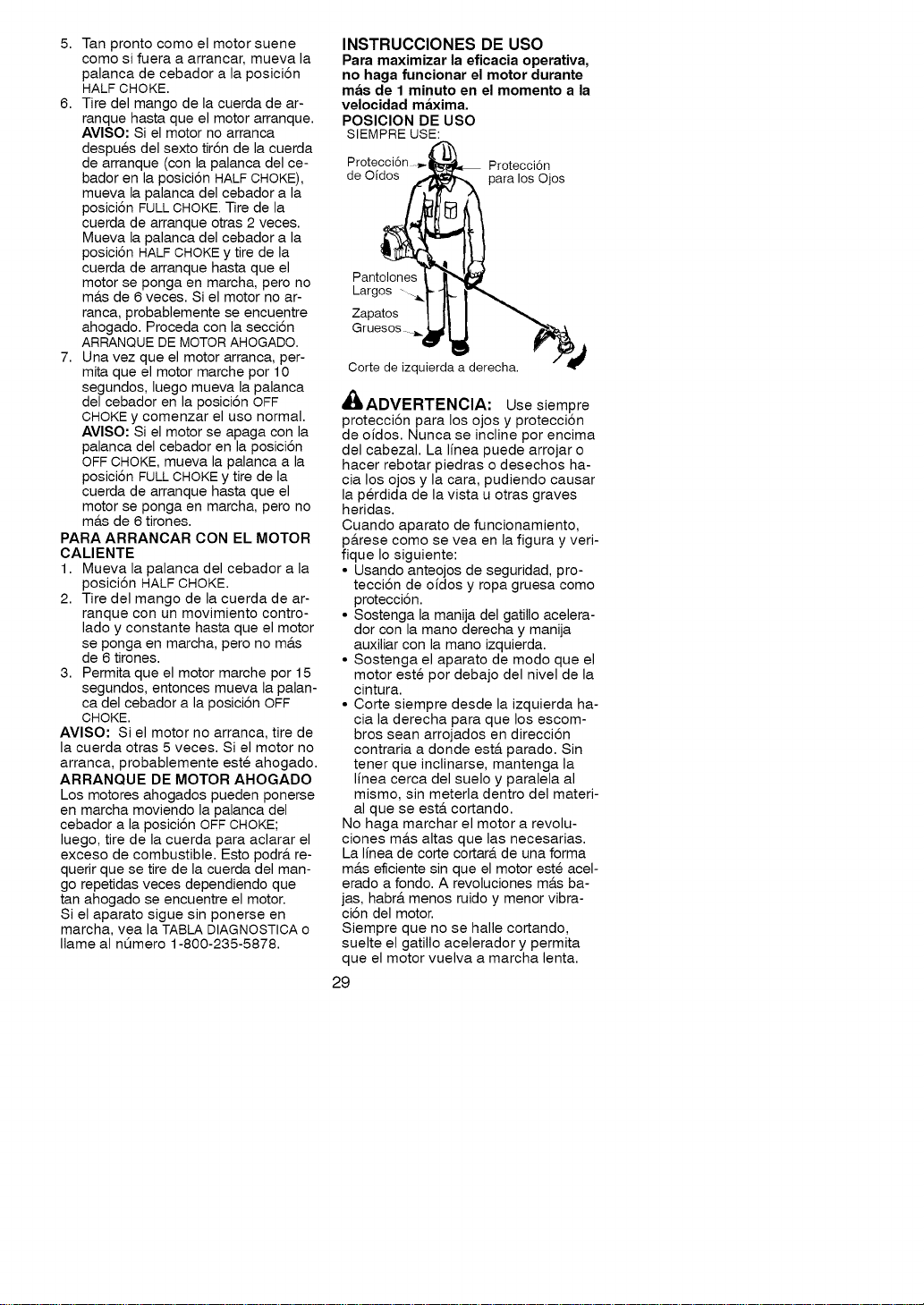

5. Tan pronto como el motor suene

como si fuera a arrancar, mueva la

palanca de cebador a la posici6n

HALF CHOKE.

6. Tire del mango de la cuerda de ar-

ranque hasta que el motor arranque.

AVlSO: Si el motor no arranca

despues del sexto tir6n de la cuerda

de arranque (con la palanca del ce-

bador en la posici6n HALF CHOKE),

mueva la palanca del cebador a la

posici6n FULL CHOKE. Tire de la

cuerda de arranque otras 2 veces.

Mueva la palanca del cebador a la

posici6n HALF CHOKE y tire de la

cuerda de arranque hasta que el

motor se ponga en marcha, pero no

m&s de 6 veces. Si el motor no ar-

ranca, probablemente se encuentre

ahogado. Proceda con la secci6n

ARRANQUE DE MOTOR AHOGADO.

7. Una vez que el motor arranca, per-

mita que el motor marche por 10

segundos, luego mueva la palanca

del cebador en la posici6n OFF

CHOKE y comenzar el uso normal.

AVlSO: Si el motor se apaga con la

palanca del cebador en la posici6n

OFF CHOKE, mueva la palanca a la

posici6n FULL CHOKE y tire de la

cuerda de arranque hasta que el

motor se ponga en march& pero no

mgts de 6 tirones.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva la palanca del cebador a la

posici6n HALF CHOKE.

2. Tire del mango de la cuerda de ar-

ranque con un movimiento contro-

lado y constante hasta que el motor

se ponga en marcha, pero no m&s

de 6 tirones.

3. Permita que el motor marche por 15

segundos, entonces mueva la palan-

ca del cebador a la posici6n OFF

CHOKE.

AVlSO: Si el motor no arranca, tire de

la cuerda otras 5 veces. Si el motor no

arranca, probablemente este ahogado.

ARRANQUE DE MOTOR AHOGADO

Los motores ahogados pueden ponerse

en marcha moviendo la palanca del

cebador a la posici6n OFF CHOKE;

luego, tire de la cuerda para aclarar el

exceso de combustible. Esto podr& re-

querir que se tire de la cuerda del man-

go repetidas veces dependiendo que

tan ahogado se encuentre el motor.

Si el aparato sigue sin ponerse en

marcha, vea la TABLA DIAGNOSTICA o

Ilame al nQmero 1-800-235-5878.

INSTRUCCIONES DE USO

Para maximizar la eficacia operaUva,

no haga funcionar el motor durante

mas de 1 minuto en el momento a la

velocidad m_=xima,

POSICION DE USO

SIEMPRE USE:

Protecci6n

de Oidos para los Ojos

Pantolones

Largos -

Zapatos

Gruesos

Corte de izquierda a derecha,

_/LADVERTENCIA: Use siempre

protecci6n para los ojos y protecci6n

de oidos. Nunca se incline por encima

del cabezal. La linea puede arrojar o

hacer rebotar piedras o desechos ha-

cia los ojos y la cara, pudiendo causar

la perdida de la vista u otras graves

heridas.

Cuando aparato de funcionamiento,

pgtrese como se vea en la figura y veri-

fique Io siguiente:

• Usando anteojos de seguridad, pro-

tecci6n de oidos y ropa gruesa como

protecci6n.

• Sostenga la manija del gatillo acelera-

dor con la mano derecha y manija

auxiliar con la mano izquierda.

• Sostenga el aparato de modo que el

motor este por debajo del nivel de la

cintura.

• Corte siempre desde la izquierda ha-

cia la derecha para que los escom-

bros sean arrojados en direcci6n

contraria a donde est& parado. Sin

tener que inclinarse, mantenga la

linea cerca del suelo y paralela al

mismo, sin meterla dentro del materi-

al que se est& cortando.

No haga marchar el motor a revolu-

clones mgts altas que las necesarias.

La linea de corte cortar& de una forma

m&s eficiente sin que el motor este acel-

erado a fondo. A revoluciones m&s ba-

jas, habr& menos ruido y menor vibra-

ci6n del motor.

Siempre que no se halle cortando,

suelte el gatillo acelerador y permita

que el motor vuelva a marcha lent&

PARA DETENER EL MOTOR

• Suelte el gatillo acelerador.

• Empuje y suelte el interruptor ON/

STOP.

AVANCE DE LA LINEA DE CORTE

EN EL CABEZAL DE CORTE DE

ALIMENTAClON POR GOLPE

La linea de corte avanza aproximada-

mente 5 cm (2 pulgadas) cada vez

que se toca el cabezal contra el suelo

con el motor acelerado a fondo.

El largo m&s eficiente de la linea es el

largo m&ximo permitido por el limitador

de linea. Siempre mantenga la cubierta

protectora en su lugar siempre que el

aparato este en uso.

Para avanzar la linea:

• Acelere el motor a fondo.

• Sostenga el cabezal paralelo al suelo,

por encima de un &rea con cesped.

• Toque el cabezal de corte contra el

suelo levemente una vez. Con cada

toque, la linea avanzar& aproxima-

damente 5 cm (2 pulgadas).

Toque el cabezal contra el suelo

siempre en un &rea con cesped. Si se

hace tocar contra superficies como el

cemento o el asfalto, el cabezal podria

sufrir desgaste excesivo.Si la linea se

ha gastado y cuenta con 5 cm (2 pul-

gadas) o menos, har& falta m&s de un

toque para obtener el largo de linea

m&s eficiente.

,_/iADVERTENOIA: Use _nica-

mente 15nea con di&metro de 2,4 mm

(0,095 de pulgada). Las lines de otros

di&metros no avanzar&n debidamente y

pueden causar graves heridas. No use

otros materiales, tales, como el alambrd,

el hilo, la cuerda, etc. El alambre se

puede quebrar al cortar, convirtiendose

en un misil muy peligroso y causando

heridas de gravedad.

METODOS DE CORTE

,_IiADVERTENCIA: Use laveloci-

dad minima y no acerque el aparato

demasiado al cortar cerca de objetos

s61idos (piedra, gravilla, postes, etc.):

estos pueden daSar el cabezal, pue-

den enredarse en la linea o la linea los

puede arrojar violentamente al aire,

causando serio peligro.

• La punta de la linea es la que corta.

Se conseguir& mejor rendimiento y

el minimo desgaste si no se mete la

linea dentro del material que se est&

cortando. La ilustraci6n a continua-

ci6n muestra la forma correcta e in-

correcta de cortar.

La punta de la linea

es la que corta.

Correcta

La linea est& metida

dentro del material

Incorrecta

• La linea retira f&cilmente el cesped y

las malas hierbas de alrededor de pa-

redes, cercados, &rboles y macizos de

flores; pero tambien es capaz de cor-

tar la corteza tierna de &rboles y ar-

bustos y de marcar las cercas. Para

evitar daSos, especialmente a la vege-

taci6n delicada o a los _.rboles con

corteza fina, acorte la linea a unos 10

a 13 cm (4 a 5 pulgadas) y use el

aparato sin acelerar a fondo.

• Para recortar o escalpar, use el apa-

rato sin acelerar a fondo, para incre-

mentar la vida t3tilde la linea y dismi-

nuir el desgaste del cabezal,

especialmente:

• AI hacer trabajos livianos.

• Cerca de objetos con los cuales la

linea se puede enredar, como son

los postes o &rboles de poco di&me-

tro y el alambre de las cercas.

PARA RECORTAR - Sostenga el ca-

bezal unos 8 cm (3 pulgadas) del suelo

yen &ngulo. Unicamente la punta de la

linea deber_, hacerel contacto con la

vegetaci6n. No meta la linea dentro del

&rea que se est& cortando.

Para Recortar

8 cm (3 pulga-

das) del suelo

PARA ESCALPAR - La tecnica del as-

calpado retira la vegetaci6n no desea-

da abajo a la tierra. Sostenga el cabe-

zal unos 8 cm (3 pulgadas) del suelo y

en &ngulo. Deje que la punta de la

linea golpee contra el suelo cerca de

los &rboles, los postes, los monumen-

tos, etc. Esta tecnica incrementa el

desgaste de la linea.

Para Escalpar

PARA CORTAR CESPED - Este parato

es ideal para cortar cesped en lugares

donde las cortadoras convencionales no

Ilegan. En posici6n de cortar cesped,

mantenga la I[nea paralela al suelo.

Evite presionar el cabezal contra el sue-

Io, ya que de hacerlo podria escalpar la

vegetaci6n y daSar el aparato.

j_ara Cortar Cesped

PARA BARRER - Se puede usar la

acci6n ventiladora de la I[nea girante

para barrer r&pida y f_.cilmente un &tea

determinada. Mantenga la I[nea para-

lela al suelo directamente encima de

las superficies que se quiera barrer y

meuva el aparato de un lado al otto

r&pidamente.

Para Barrer

-o,\

CRONOGRAMA DE MANTENIMIENTO

ADVERTENCIA: Desconecte la buj_a antes de hacer cualquier manten-

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO CUANDO HACER

Antes de cada uso

Despues de cada uso

Cada 5 horas de uso

Cada 50 horas de uso

Anualmente

Verificar que no haya piezas ni fijadores sueltos

Verificar que no haya piezas daSadas o gastadas

Inspeccione y limpie el aparato y sus placas

Limpiar el filtro de aire

Inspeccione el silenciador y la rejilla antichispa

Cambiar la buj[a

REOOMENDAOIONES GENERALES

La garantia de este aparato no cubre

los articulos que han sido sometidos al

abuso o a la negligencia pot parte del

usuario. Para recibir el valor completo

de la garantia, el usuario deber& man-

tenet el aparato segt3n las instruc-

clones en este manual. Hat& falta hac-

er varios ajustes peri6dicamente para

mantener el aparato de forma debida.

VERIFIQUE QUE NO HAYA FIJA-

DORES NI PIEZAS SUELTAS

• Cubierta de la Buj[a

• Filtro de Aire

• Tornillos de la Caja

• Tornillo del Mango Auxiliar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

DANADAS O GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas daSadas o desgastadas.

• Interruptor ON/STOP - Asegt3rese de

que el interruptor ON/STOP este funcio-

nando correctamente empujando y

aflojamiento el interruptor. Asegt3rese

de que el motor se haya detenido pot

completo. Espere 5 segundos antes

de poner en marcha el motor otra vez

para permitir que el interruptor se rea-

juste. Ponga el motor en marcha

nuevamente y continue.

• Tanque de Combustible - Deje de

usar el aparato si hay sefiales de

dafios o perididas en el tanque de

combustible.

• Protector - Deje de usar el aparato

si el protector est& dafiado.

INSPECCIONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despues de que cada uso, inspec-

clone la aparato completa para saber

si hay piezas flojas o dafiadas. Limpie

el aparato y las placas usando un tra-

po hQmedo con un detergente suave.

• Seque el aparato usando un trapo

seco y limpio.

LIMPIE EL FILTRO DEL AIRE

Los filtros de aire sucios disminuyen la

vida t3til y el rendimiento del motor e

incrementan el consumo de combus-

tible y de emiciones nocivas. Limpie

siempre el filtro de aire despues de

cada 5 horas de uso.

1. Limpie la tapa y el &rea alrededor

de la tapa para evitar que caiga su-

ciedad o desechos en el carbura-

dor cuando se saque la tapa.

2. Remueva las piezas como se ilustra.

AVlSO: Para evitar peligro de incendio

y de emiciones evaporativas nocivas, no

limpie el filtro de aire con gasolina ni cu-

alquier otro solvente inflamable.

3. Limpie el filtro con agua y jab6n.

4. Permita que el filtro se seque.

5. Reponga las piezas.

Filtro

de aire

Tapa del

filtro de aire

INSPECClONE LA REJILLA ANTI-

CHISPA Y EL SlLENClADOR

'_ADVERTENClA: El silenciador

en este producto contiene las substan-

cias quimicas que el estado de Califor-

nia reconoce como causantes de

c&ncer.

A medida que se use el aparato, el si-

lenciador y la rejilla antichispas se van

carbonizando.

Para el uso normal del duefio de la

casa, sin embargo, el silenciador y la

rejilla antichispa no requerir&n ningQn

servicio. Despues de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido por un dis-

tribuidor autorizado del servicio.

CAMBIE LA BUJIA

Deber& cambiarse la bujia anualmente

para asegurar que el motor arranque

f&cilmente y tenga un mejor rendimein-

to. Ajuste la separaci6n de los electro-

dos a 0,6 mm (0,025 de pulgada). El

encendido es fijo e inalterable.

1. Gire y saque la cubierta de la bujia.

2. Retire la bujia del cilindro y deseche-

la.

3. C&mbiela por una bujia Champion

RCJ-6Y y ajuste firmemente la

bujia nueva con una Ilave de cubo

de 19 mm (3/4 de pulgada).

4. Instale nuevamente la cubierta de

la bujia.

Su aparato se equipa de una cabezal

de corte de alimentaci6n por golpe.

Una cabezal de corte adicional (linea

fija) tambien se incluye. Ambos cabe-

zals de corte pueden ser utilizados al-

ternativamente (vea la secci6n CAM-

BIO LA CABEZAL DE CORTE para las

instrucciones del retiro y instalaci6n).

REEMPLAZO DE LA LINEA

CABEZAL DE CORTE DE ALIMEN-

TACION POR GOLPE

1. Alinee las flechas en el bot6n de

toque con los huecos de salida del

linea en el lado de la cabezal de

corte.

Flecha en el

bot6n verde _

de toque /_/__fll_

Hueoo de salida ....... _'°1\_\_"

Remueva la linea que pueda haber

quedado en el cabezal de corte ti-

rando en la linea en el centro del

bot6n verde del toque.

3. Limpie completamente la superficie

del cabezal de corte.

4. Reemplace la linea usando un

tramo de 4,5 metros (15 pies) de

linea de marca Craftsman de 2,4

mm (0,095 de pulgada) de di&me-

tro (#71-85904).

,_ADVERTENOIA: Nunca use

alambre, cuerda, hilo, etc., los cuales

pueden romperse y convertirse en pro-

yectiles peligrosos.

5. Inserte ambos extremos a traves

de los huecos del centro del bot6n

verde de toque.

Cnv r eOetoq e

" ' Hueoos

6. Tire de los extremos de la linea y

asegOrese de que la linea se en-

cuentre contra el bot6n verde de

toque y extendida de forma pareja

a traves de los huecos de salida de

la linea a ambos lados del cabezal

de corte.

. \_ _ i j_/ ,/"

/ / /

_-... Linea contra el

bot6n verde del toque

/ jJ_ //

7. Rebobine la linea a la Iongitud

deseada girando el bot6n verde de

toque a la derecha (se indica en la

cabezal de corte).

Si la linea de corte retira en el cabe-

zal de corte durante el uso:

1. Remueva la cubierta de la cabeza

de corte presionando la lengQeta y

volteando la cubierta a la derecha

(mirando desde la base del aparato).

.-_L_ng_enta

Cabezal d_

corte -__

Cubierta

2. Remueva la bobina y la linea de

corte de la cabezal de corte.

NOTA: Mantenga el resorte en el cen-

tro de la cabezal de corte.

3. Desenrolle y remueva toda la linea

de la bobina. Reinstale la bobina

en el cabezal de corte.

4. Alinee la flecha en la cubierta con

la flecha en la cabezal de corte.

Reinstale la cubierta dando vuelta

a la izquierda.

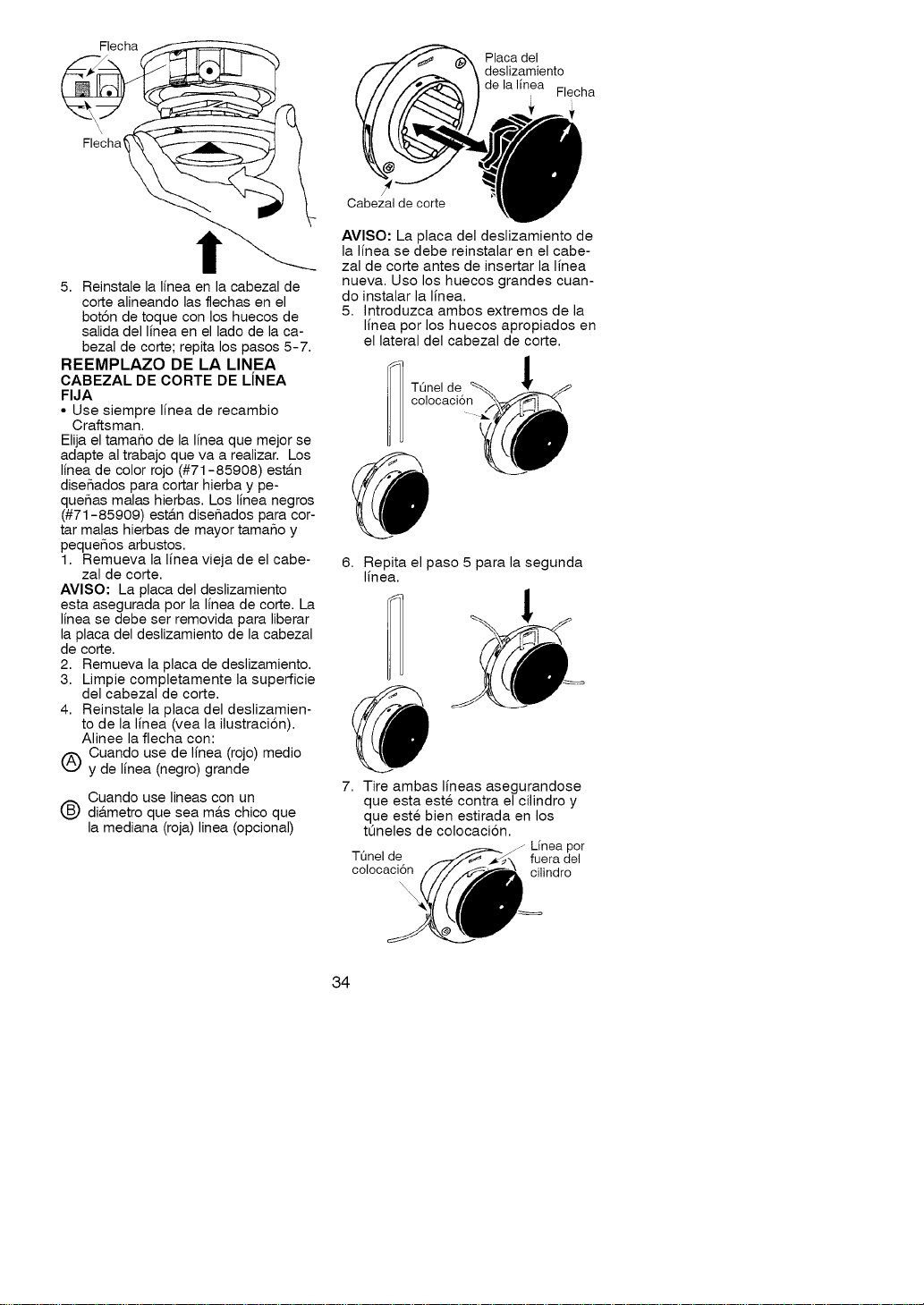

Flecha

Flecha'

5. Reinstale la linea en la cabezal de

corte alineando las flechas en el

bot6n de toque con los huecos de

salida del linea en el lado de la ca-

bezal de corte; repita los pasos 5-7.

REEMPLAZO DE LA LINEA

CABEZAL DE CORTE DE LiNEA

FIJA

• Use siempre linea de recambio

Craftsman.

Elija el tamaSo de la linea que mejor se

adapte al trabajo que va a realizar. Los

linea de color rojo (#71-85908) est_.n

diseSados para cortar hierba y pe-

queSas malas hierbas. Los linea negros

(#71-85909) est_.n diseSados para cor-

tar malas hierbas de mayor tamaSo y

pequeSos arbustos.

1. Remueva la linea vieja de el cabe-

zal de corte.

AVlSO: La placa del deslizamiento

esta asegurada por la linea de corte. La

linea se debe ser removida para liberar

la placa del deslizamiento de la cabezal

de corte.

2. Remueva la placa de deslizamiento.

3. Limpie completamente la superficie

del cabezal de corte.

4. Reinstale la placa del deslizamien-

to de la linea (vea la ilustraci6n).

Alinee la flecha con:

Cuando use de linea (rojo) medic

y de linea (negro) grande

Cuando use lineas con un

(_) di&metro que sea m_.s chico que

la mediana (roja) linea (opcional)

Placa del

deslizamiento

de la linea

Flecha

Cabezal de corte

AVISO: La placa del deslizamiento de

la linea se debe reinstalar en el cabe-

zal de corte antes de insertar la linea

nueva. Uso los huecos grandes cuan-

do instalar la linea.

5. Introduzca ambos extremos de la

linea por los huecos apropiados en

el lateral del cabezal de corte.

1 TQnel de

colocaci6n

6. Repita el paso 5 para la segunda

linea.

7. Tire ambas lineas asegurandose

que esta este contra el cilindro y

que este bien estirada en los

tQneles de colocaci6n.

Linea por

TQnelde fuera del

colocaci6n cilindro

8. Si se instala correctamente, la linea

tendr& la misma Iongitud a ambos

lados.

CAMBIE LA CABEZAL DE CORTE

1. Gire el eje roscado para alinear el

orificio del taza para el polvo con el

orificio lateral del caja de engranajes.

2. Introduzca un destornillador peque-

5o por los orificios confrontados.

Esto previene que el eje gire

mientras usted remueva y instale el

cabezal de corte.

Destornillador

Eje roscado

3. Sujete el destornillador en su posi-

ci6n y remueva el cabezal de corte

dando vuelta a la derecha (mirando

desde la base del aparato).

4. Enrosque el cabezal de remplazo en

el eje dando vuelta a la izquierda.

iAjuste el cabezal manualmente!

5. Remueva el destornillador.

AJUSTE DE LA MARCHA LENTA

DEL CARBURADOR

,_ADVERTENClA: Mantenga a

otras personas alejadas de la zona en

donde se encuentre haciendo ajustes

de marcha lenta. El cabezal de corte

se encontrar&n girando durante la

mayor parte de este procedimiento.

Use su equipo protector y observe to-

das las precauciones de seguridad.

Despues de finalizar con el procedi-

miento de ajuste, el cabezal de corte

deber_.n parar de moverse o de girar

mientras el motor se encuentra a la

velocidad de marcha lenta.

El carburador ha sido ajustado cuida-

dosamente en la f&brica. Posible-

mente sea necesario hacer ajustes si

se nota cualquiera de las siguientes

condiciones:

• El motor no funciona en marcha len-

ta cuando se suelta el acelerador.

• El cabezal de corte continuan en

movimiento o girando en marcha

lenta.

Haga los ajustes sosteniendo el equipo

de manera que el accesorio de corte se

encuentre alejado del suelo y no haga

contacto con ning0n objeto. Sostenga

el aparato manualmente mientras el mo-

tor se encuentre encendido y mientras

usted se encuentre haciendo los

ajustes. Mantenga todas las partes de

su cuerpo alejadas de los accesorios de

corte y del silenciador.

Para ajuste de la marcha lenta:

Deje el motor en marcha lenta. Ajuste

las revoluciones hasta que el motor se

mantenga en marcha sin que el cabe-

zal de corte se muevan o continuen

girando (la marcha lenta es demasia-

do) o que el motor se ahogue (la mar-

cha lenta es demasiado lenta).

• Gire el tornillo de marcha lenta hacia

la derecha para aumentar las revolu-

ciones si el motor se ahoga o se para.

• Gire el tornillo de marcha lenta hacia

la izquierda para reducir las revolu-

ciones si el cabezal de corte perman-

ecieran moviendose o girando mien-

tras el motor se encuentra en marcha

lenta.

Tornillo de

Ajuste de

la Marcha

Lenta

Tapa del Filtro

de Aire

,_kADVERTENCIA: Vuelva a verifi-

car la marcha lenta despues de cada

ajuste. El cabezal de corte no deb-

er&n moverse o girar cuando el motor

se encuentra en marcha lenta para asi

evitar graves heridas al usuario o a

otras personas.

Si requiriera ayuda adicional o no se

sintiera seguro al desempeSar este

procedimiento, entre en contacto con

el Centro de Servicio Sears o Ilame al

n0mero de ayuda al consumidor

1-800-235-5878.

,_ADVERTENClA: Realice los

siguientes pasos despues de cada uso:

• Permita que el motor se enfrie antes

de guardarlo o transportarlo.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores del combustible no puedan

entrar en contacto con chispas ni lla-

mas abiertas provenientes de clenta-

dores de agua, motores o interrpu-

tores electricos, calefactores

centrales, etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloquelo de

modo que las piezas cortantes no

puedan causar heridas por accidente.

• Guarde el aparato y el combustible

en un lugar completamente fuera del

alcance de los nifios.

ESTAClONAL ALMACENAJE

Prepare el aparato para almacenarlo

al final de la temporada o si no Io va a

usar por m&s de 30 dias.

Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• Almacene en un &rea limpia y seca.

• Aplique una pequefia cantidad de

aceite a las superficies extemas

met&licas.

SISTEMA DE COMBUSTIBLE

Vacie el sistema de combustible antes

de almacenar el aparato por 30 dias o

m&s. Vacie el tanque de combustible,

ponga el motor en marcha y dejelo en

marcha hasta que las lineas de com-

bustible y el carburador esten vacios.

Use combustible fresco para la pr6xi-

ma temporada.

Vea el mensaje marcado como

IMPORTANTE, que se refiere al uso de

combustibles con mezcla de alcohol en

su aparato, en la secci6n de USO, bajo

ABASTECIMIENTO DEL MOTOR.

Los estabilizadores de combustible son

una alternativa aceptable para minimizar

la formaci6n de dep6sitos de goma du-

rante el almacenaje.

Afiada estabilizador a la gasolina en el

tanque de combustible o en el recipiente

para almacenar el mismo. Siga las

instrucciones de mezcla que se encuen-

tran impresas en el envase. Ponga el

motor en marcha y dejelo en marcha

por unos 3 minutos despues de haberle

puesto estabilizador.

El aceite Craftsman 40:1 para motores a

2 tiempos (enfriados a aire) viene mez-

clado con estabilizador de combustible.

Si no usa este aceite de Sears, usted

podr& afiadir estabilizador al tanque de

combustible.

MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujia. Lentamente, tire

de la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Cambie la bujia por una nueva del

tipo y de la gama de calor recomen-

dados.

• Limpie el filtro de aire.

• Examine todo el aparato para verificar

que no haya tornillos, tuercas ni per-

nos sueltos. Cambie todas la piezas

dafiadas, quebradas o gastadas.

• AI principio de la pr6xima temporada,

use exclusivamente combustible

fresco con la proporci6n correcta de

gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la pr6xima.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

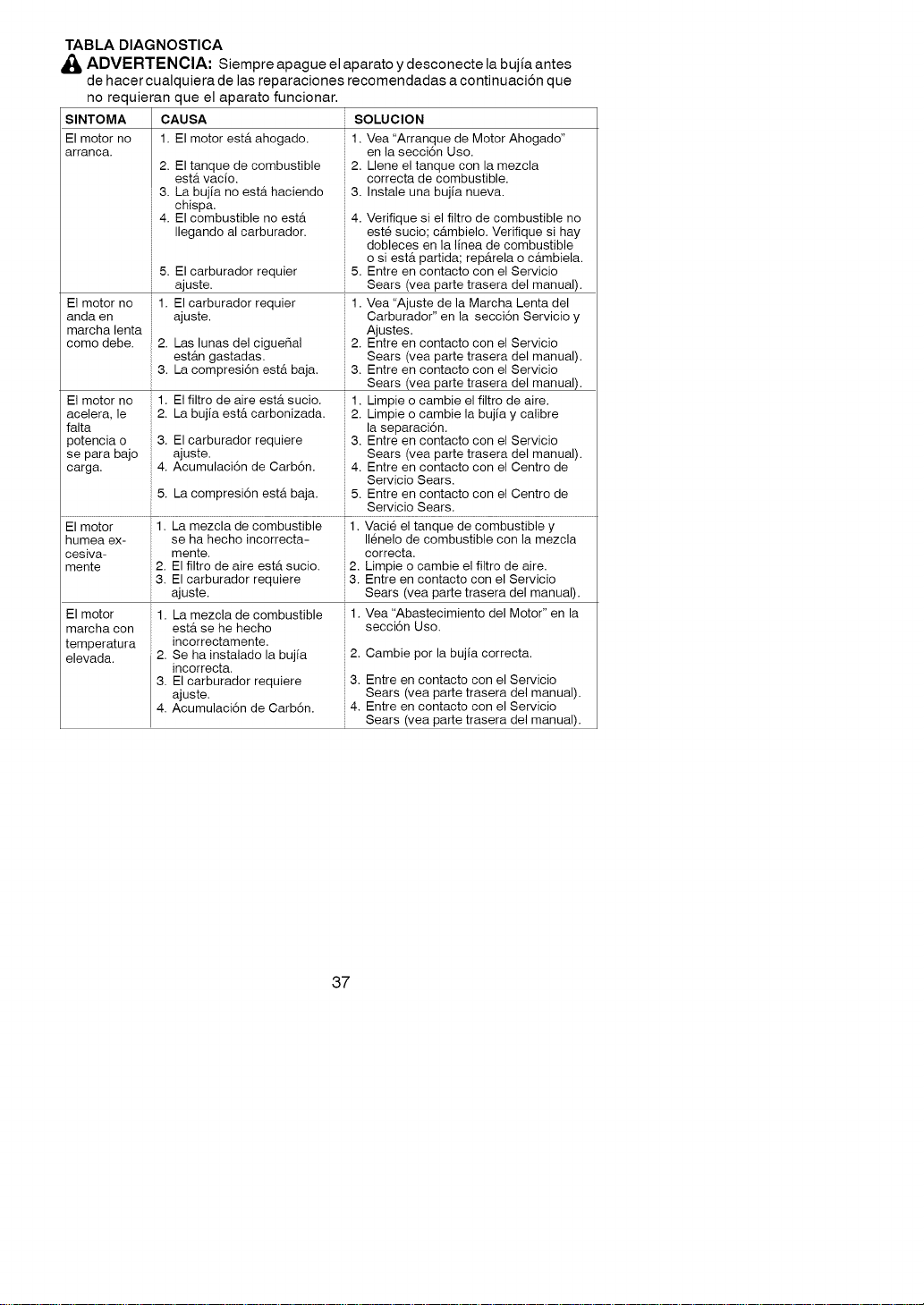

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes

de hacer cualquiera de las reparaciones recomendadas a continuaci6n que

SINTOMA

El motor no

arranca.

no requieran que el aparato funcionar.

CAUSA

1. El motor est& ahogado.

2. El tanque de combustible

ester vacio.

3. a bujia no ester haciendo

chispa.

4. El combustible no ester

Ilegando al carburador.

5. l carburador requier

ajuste.

El motor no 1. El carburador

requier

anda en i ajuste.

marcha lenta i

como debe. 2.

El motor no 1. El filtro de aire ester sucio.

acelera, le 2. La bujia est& carbonizada.

falta

potencia o 3. El carburador requiere

se para bajo :: ajuste.

carga. 4.

SOLUCION

1. Yea "Arranque de Motor Ahogado"

en la secci6n Uso.

ii2. Llene el tanque con la mezcla

correcta de combustible.

3. Instale una bujia nueva.

_4.

Las lunas del ciguehal 2.

est_tn gastadas.

La compresi6n est& baja. ii 3.

_1.

Acumulacidn de Carbdn. ::4.

Verifique si el filtro de combustible no

este sucio; c_tmbielo. Verifique si hay

dobleces en la linea de combustible

o si ester partida; rep&rela o c_tmbiela.

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

Vea "Ajuste de la Marcha Lenta del

Carburador" en la secci6n Servicio y

Ajustes.

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

Limpie o cambie el filtro de aire.

Limpie o cambie la bujia y calibre

la separaci6n.

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

Entre en contacto con el Centro de

Servicio Sears.

. La compresi6n est& baja. 5. Entre en contacto con el Centro de

Servicio Sears.

El motor _1. La mezcla de combustible 1. Vaci_ el tanque de combustible y

humea ex-

cesiva-

mente

El motor

marcha con

temperatura

elevada.

_ se ha hecho incorrecta-

:: mente.

2. El filtro de aire estb. sucio.

3. El carburador requiere

ajuste.

iil. La mezcla de combustible

ester se he hecho

incorrectamente.

2. Se ha instalado la bujia

iocorrecta.

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carb6n.

i2.

i3.

i2.

is.

i4.

II_nelo de combustible con la mezcla

correcta.

Limpie o cambie el filtro de aire.

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

Vea "Abastecimiento del Motor" en la

secci6n Uso.

Cambie por la bujia correcta.

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

SUS DERECHOS Y OBLIGAClONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos, la Junta de Recursos Ambien-

tales de California y Sears, Roebuck

and Co., U.S.A., se complacen en ex-

plicar la garantia con la que cuenta el

sistema de control de emisi6n en su

motor pequefio, modelo 2009 y m&s

adelante, para uso fuera de carretera.

En California, todos los motores pe-

quefios para uso fuera de carretera

deben ser disefiados, construidos y

equipados para satisfacer las riguro-

sas normas antihumo que posee el es-

tado. Sears deber& garantizar el siste-

ma de control de emisi6n en su

m&quina de motor pequefio para uso

fuera de carretera por los periodos de

tiempo que explicamos a continuaci6n

y con la condici6n de que su m&quina

de motor pequefio para uso fuera de

carretera no haya sufrido ningt3n tipo

de abuso, negligencia o mantenimien-

to inapropiado. Su sistema de control

de emisi6n incluye piezas tales como el

carburador, el sistema de ignici6n y el

tanque de combustible. Donde exista

una condici6n que requiera reparaci6n

bajo garantia, Sears reparar& gratis su

motor pequefio para uso fuera de car-

retera. Los gatos cubiertos bajo la ga-

rantia incluyen el diagn6stico, las pie-

zas y labor. CUBIERTA DE GARANTIA

DEL FABRICANTE: Si cualquier pieza

relacionada con el sistema de emisi6n

de su motor (como hemos enumerado

en la lista de piezas de control de emi-

si6n bajo garantia) se encontrara defec-

tuosa o defectos en el material o en la

labor del motor causaran que tal pieza

comenzara a fallar, la pieza ser& repara-

da o reemplazada por Sears. GARAN-

TIA DE RESPONSABILIDAD DE DEL

DUENO: Como duefio de una m&quina

de motor pequefio para uso fuera de

carretera, usted ser& responsab]e por el

mantenimiento adecuado en los perio-

dos previamente programados y enum-

erados en su manual de] usuario. Sears

recomienda que guarde todos los reci-

bos que indiquen que se ha de-

sempefiado mantenimiento en su

m&quina de motor pequefio para uso

fuera de carretera, pero Sears no podr&

negar e] servicio bajo garantia t3nica-

mente a causa de ]a fa]ta de recibos o

pore] incumplimiento de su parte en

asegurarse que el mantenimiento pro-

gramado haya sido desempefiado.

Como duefio de una m&quina de motor

pequefio para uso fuera de carretera,

usted deber& contar con el conocimien-

to de que Sears puede negar la cubierta

bajo garantia si su m&quina de motor

pequefio para uso fuera de carretera o

alguna pieza de la misma ha dejado de

funcionar debido al abuso, negligencia,

mantenimiento inapropiado, modifica-

ciones no aprobadas o el uso de piezas

que no hayan sido fabricadas o aproba-

das por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m&quina de motor pequefio para uso

fuera de carretera a un centro de repa-

raci6n autorizado Sears tan pronto

como se presente el problema. Las re-

paraciones bajo garantia deber&n ser

completadas en un periodo de tiempo

razonable, que no exceda los 30 dias.

Si cuenta usted con alguna pregunta en

relaci6n a sus derechos y responsabili-

dades de garantia, usted deber& com-

unicarse con su centro de servicio auto-

rizado m&s cercano, Ilamar a Sears al

1-800-469-4663, o envie la correspon-

dencia por correo electronico a

emission.warranty@ HCOP- emission.

com. FECHA DEL COMIENZA DE LA

GARANTIA: El periodo de garantia

comienza en la fecha de compra de la

m&quina de motor pequefio para uso

fuera de carretera. DURAClON DE LA

GARANTIA: Esta garantia cuenta con

un periodo de duraci6n de dos afios

comenzando en la fecha inicial de com-

pra. QUE CUBRE LA GARANTIA: RE-

PARAClON O REEtvlPLAZO DE PIE-

ZAS. La reparaci6n o el reemplazo de

cualquier pieza garantizada ser&n de-

sempefiados y ofrecidos al duefio sin

costo alguno en un Centro de Servicio

Sears. Si cuenta usted con alguna pre-

gunta en relaci6n a sus derechos y re-

sponsabilidades de garantia, usted deb-

er& comunicarse con su centro de

servicio autorizado m&s cercano, Ilamar

a Sears al 1-800-469-4663, o envie la

correspondencia por correo electronico

a emission.warranty@H COP- emission.

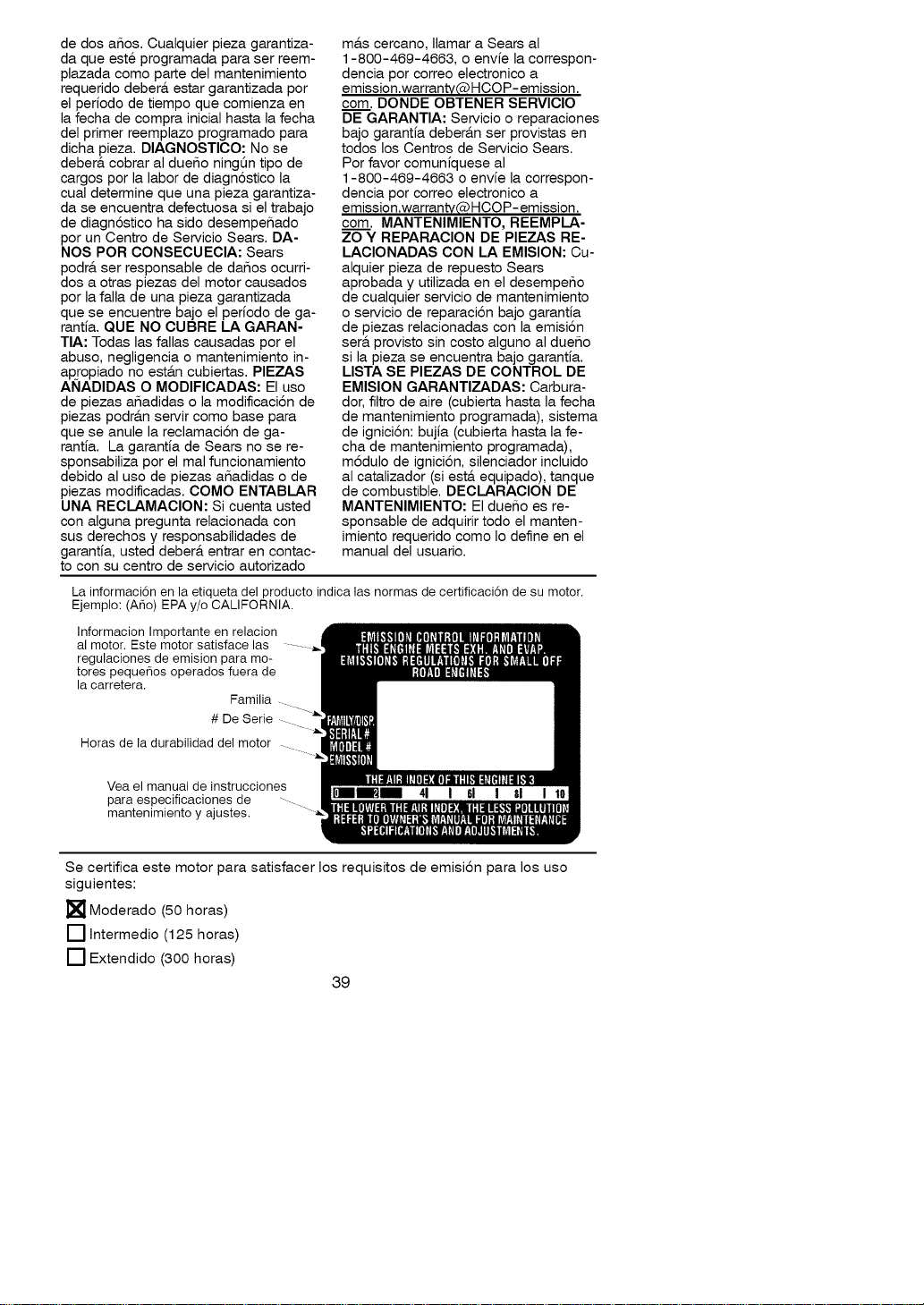

corn. PERIODO DE GARANTIA: Cual-

quier pieza garantizada que no este pro-

gramada para ser reemplazada como

parte del mantenimiento requerido, o

que este programada t3nicamente para

inspecci6n regular para efectos de "re-

paraci6n o reemplazo si fuera necesa-

rio" deber& garantizarse por un periodo

dedosahos.Cualquierpiezagarantiza-

daqueesteprogramadaparaserreem-

plazadacomopartedelmantenimiento

requeridodeber&estargarantizadapor

elperiododetiempoquecomienzaen

lafechadecomprainicialhastalafecha

delprimerreemplazoprogramadopara

dichapieza.DIAGNOSTICO:Nose

deber&cobraralduehoning0ntipode

cargosporlalabordediagn6sticola

cualdeterminequeunapiezagarantiza-

daseencuentradefectuosasieltrabajo

dediagn6sticohasidodesempehado

perunCentrodeServicioSears.DA-

NOSPORCONSECUEOIA:Sears

podr&serresponsablededahosocurri-

dosaotraspiezasdelmotorcausados

porlafalladeunapiezagarantizada

queseencuentrebajoelperiododega-

rantia.QUENOCUBRELAGARAN-

TIA:Todaslasfallascausadasporel

abuse,negligenciaomantenimientoin-

apropiadonoest&ncubiertas.PIEZAS

ANADIDASOMODIFICADAS:Eluso

depiezasahadidasolamodificaci6nde

piezaspodr&nservircomebasepara

queseanulelareclamaci6ndega-

rantia.LagarantiadeSearsnosere-

sponsabilizaporelmalfuncionamiento

debidoalusedepiezasahadidasode

piezasmodificadas.COMOENTABLAR

UNARECLAMAClON:Sicuentausted

conalgunapreguntarelacionadacon

susderechosyresponsabilidadesde

garantia,usteddeber&entrarencontac-

toconsucentrodeservicioautorizado

m&scercano,IlamaraSearsal

1-800-469-4663,oenvielacorrespon-

denciaporcorreoelectronicoa

emission.warranty@ HCOP- emission.

com. DONDE OBTENER SERVlClO

DE GARANTIA: Servicio o reparaciones

bajo garantia deber&n ser provistas en

todos los Centros de Servicio Sears.

Por favor comuniquese al

1-800-469-4663 o envie la correspon-

dencia por correo electronico a

emission.warranty@ HCOP- emission.

com. MANTENIMIENTO, REEMPLA-

ZO Y REPARAClON DE PIEZAS RE-

LAClONADAS CON LA EMISlON: Cu-

alquier pieza de repuesto Sears

aprobada y utilizada en el desempeho

de cualquier servicio de mantenimiento

o servicio de reparaci6n bajo garantia

de piezas relacionadas con la emisi6n

ser& provisto sin costo alguno al dueho

si la pieza se encuentra bajo garantia.

LISTA SE PIEZAS DE CONTROL DE

EMISlON GARANTIZADAS: Carbura-

dor, filtro de aire (cubierta hasta la fecha

de mantenimiento programada), sistema

de ignici6n: bujia (cubierta hasta la fe-

cha de mantenimiento programada),

m6dulo de ignici6n, silenciador incluido

al catalizador (si est& equipado), tanque

de combustible. DECLARAClON DE

MANTENIMIENTO: El dueho es re-

sponsable de adquirir todo el manten-

imiento requerido como Io define en el

manual del usuario.

La informaci6n en la etiqueta del producto indica las normas de certificaci6n de su motor.

Ejemplo: (Aho) EPA y/o CALIFORNIA.

Informacion Importante en relacion

al motor. Este motor satisface las

regulaciones de emision para mo-

tores peque_os operados fuera de

la carretera.

Familia

# De Serie

Horas de la durabilidad del motor

Vea el manual de instrucciones

para especificaciones de .........

mantenimiento y ajustes.

61 I sl I

Se certifica este motor para satisfacer los requisitos de emisi6n para los uso

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

Craftsman 358792011 gas line trimmer

Product's Documents

User Manual

Specifications

Craftsman 358792011 Questions and Answers
