Bosch GSS20-40 1/4-Sheet Orbital Finishing Sander User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

For English Version Version française Versión en español

See page 2 Voir page 13 Ver la página 24

Operating/Safety Instructions

Consignes de sécurité/d’utilisation

Instrucciones de funcionamiento y seguridad

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informa-

tions et les adresses de nos

centres de

service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

GSS20-40

1600A00HX5 11-15 GSS20-40.indd 1 11/9/15 7:22 AM

Read all safety warnings and all instructions. Failure to follow the warn-

ings and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power

tool or battery-operated (cordless) power tool.

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the out-

let. Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of elec-

tric shock.

Avoid body contact with earthed or

grounded surfaces such as pipes, radia-

tors, ranges and refrigerators. There is an

increased risk of electric shock if your body is

earthed or grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a pow-

er tool. Do not use a power tool while you

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the

manual and pay attention to these symbols.

This is the safety alert symbol. It is used to

alert you to potential personal injury hazards.

Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation

which, if not avoided, will result in death or

serious injury.

WARNING indicates a hazardous situation

which, if not avoided, will result in death or

serious injury.

CAUTION, used with the safety alert symbol,

indicates a hazardous situation which, if not

avoided, will result in minor or moderate in-

jury.

1600A00HX5 11-15 GSS20-40.indd 2 11/9/15 7:22 AM

are tired or under the influence of drugs,

alcohol or medication. A moment of inatten-

tion while operating power tools may result in

serious personal injury.

Use personal protective equipment. Al-

ways wear eye protection. Protective equip-

ment such as dust mask, non-skid safety

shoes, hard hat, or hearing protection used

for appropriate conditions will reduce personal

injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before con-

necting to power source and / or battery

pack, picking up or carrying the tool. Carry-

ing power tools with your finger on the switch

or energizing power tools that have the switch

on invites accidents.

Remove any adjusting key or wrench be-

fore turning the power tool on. A wrench

or a key left attached to a rotating part of the

power tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better con-

trol of the power tool in unexpected situations.

Dress properly. Do not wear loose cloth-

ing or jewelry. Keep your hair, clothing

and gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfa-

miliar with the power tool or these instruc-

tions to operate the power tool. Power tools

are dangerous in the hands of untrained us-

ers.

Maintain power tools. Check for misalign-

ment or binding of moving parts, breakage

of parts and any other condition that may

affect the power tool’s operation. If dam-

aged, have the power tool repaired before

use. Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instruc-

tions, taking into account the working con-

ditions and the work to be performed. Use

of the power tool for operations different from

those intended could result in a hazardous

situation.

Service

Have your power tool serviced by a quali-

fied repair person using only identical re-

placement parts. This will ensure that the

safety of the power tool is maintained.

1600A00HX5 11-15 GSS20-40.indd 3 11/9/15 7:22 AM

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be care-

ful not to disassemble any portion of the

tool since internal wires may be misplaced

or pinched or safety guard return springs

may be improperly mounted. Certain clean-

ing agents such as gasoline, carbon tetrachlo-

ride, ammonia, etc. may damage plastic parts.

Ensure the switch is in the off position

before inserting battery pack. Inserting the

battery pack into power tools that have the

switch on invites accidents.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other repro-

ductive harm. Some examples of these

chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies, de-

pending on how often you do this type of work.

To reduce your exposure to these chemicals:

work in a well ventilated area, and work with

approved safety equipment, such as those

dust masks that are specially designed to filter

out microscopic particles.

Safety Rules for Orbital Sanders

Unplug the sander before changing ac-

cessories. Accidental start-ups may occur if

sander is plugged in while changing an ac-

cessory.

Use clamps or other practical way to se-

cure and support the workpiece to a sta-

ble platform. Holding the work by hand or

against your body is unstable and may lead to

loss of control.

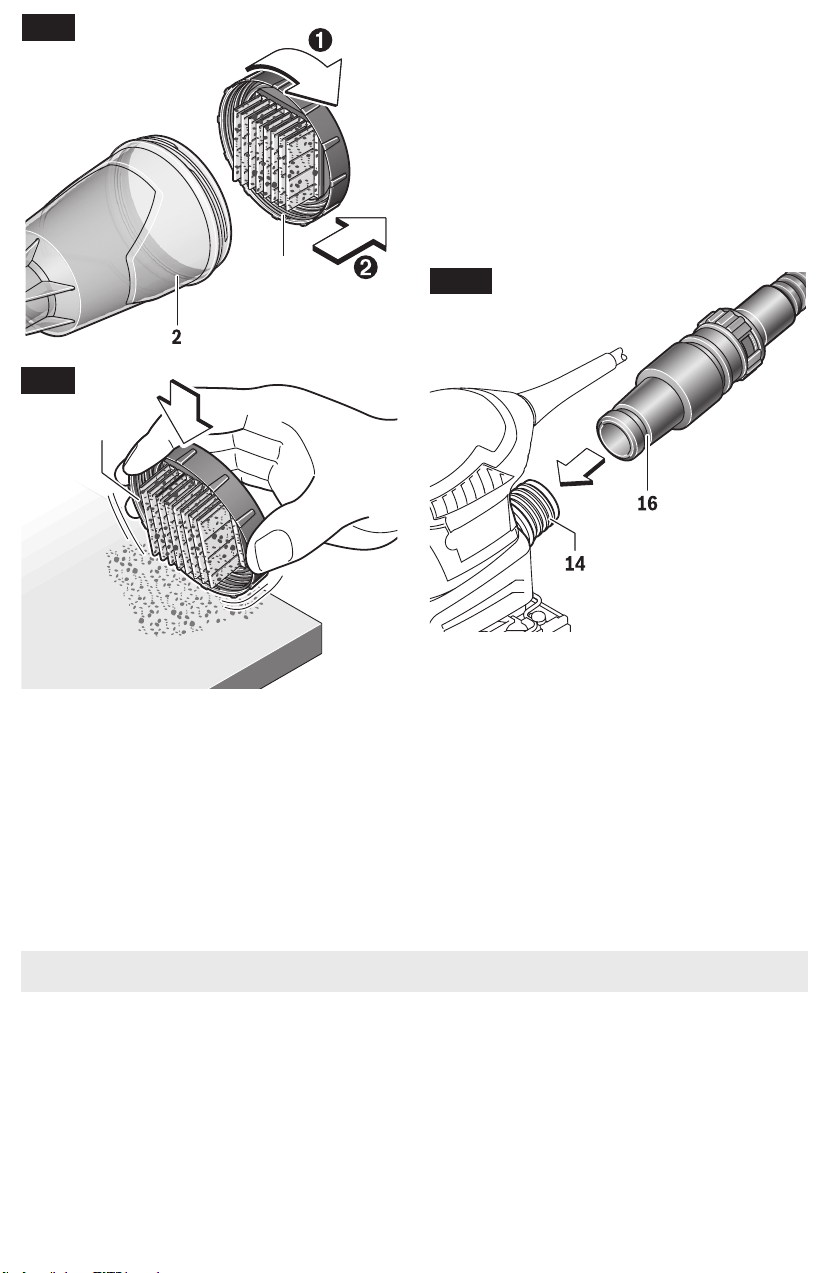

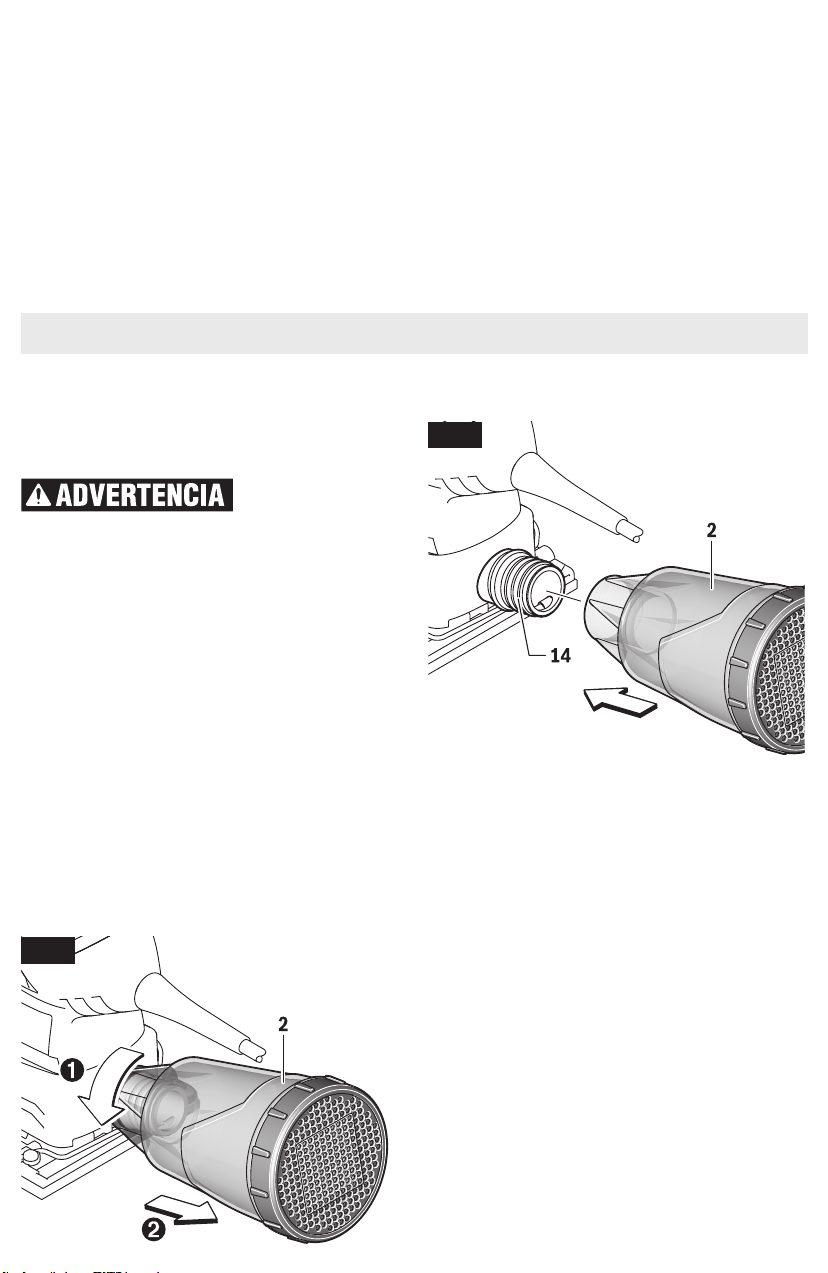

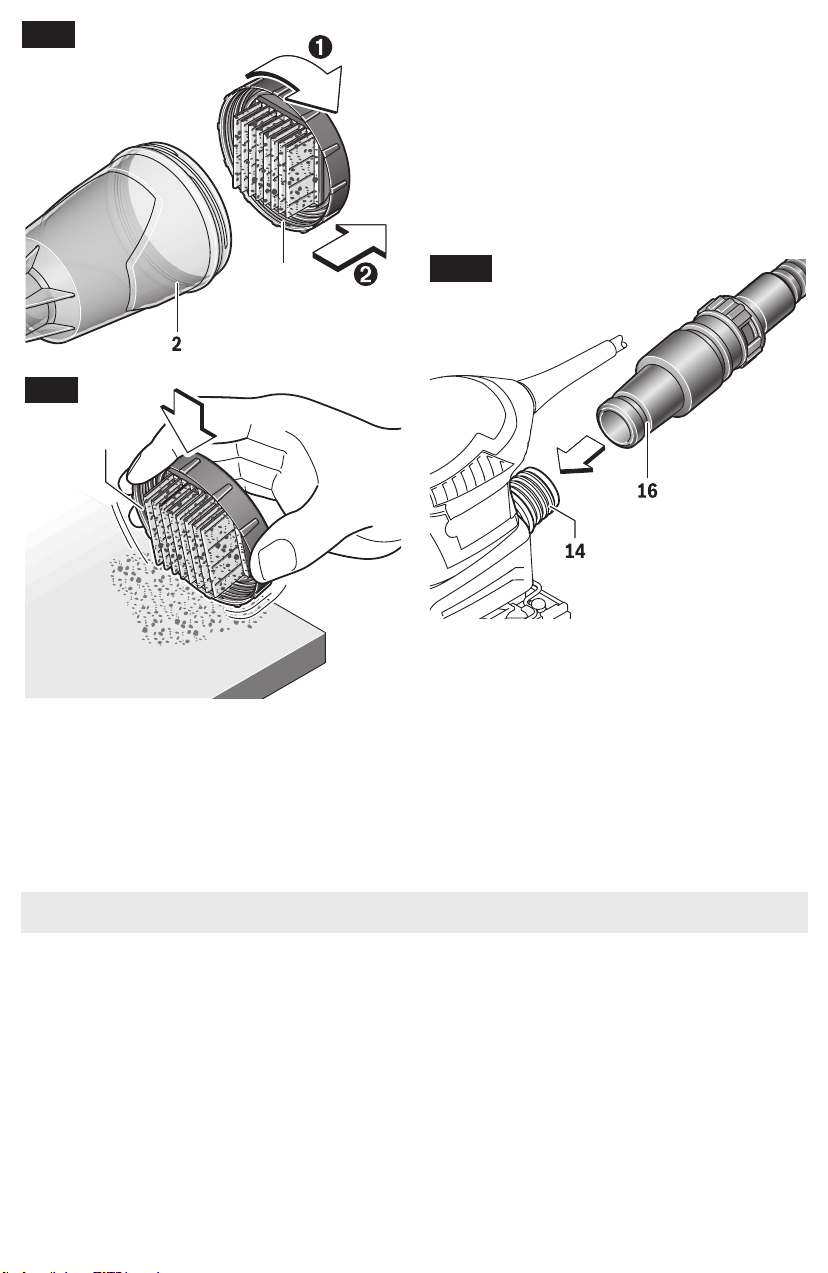

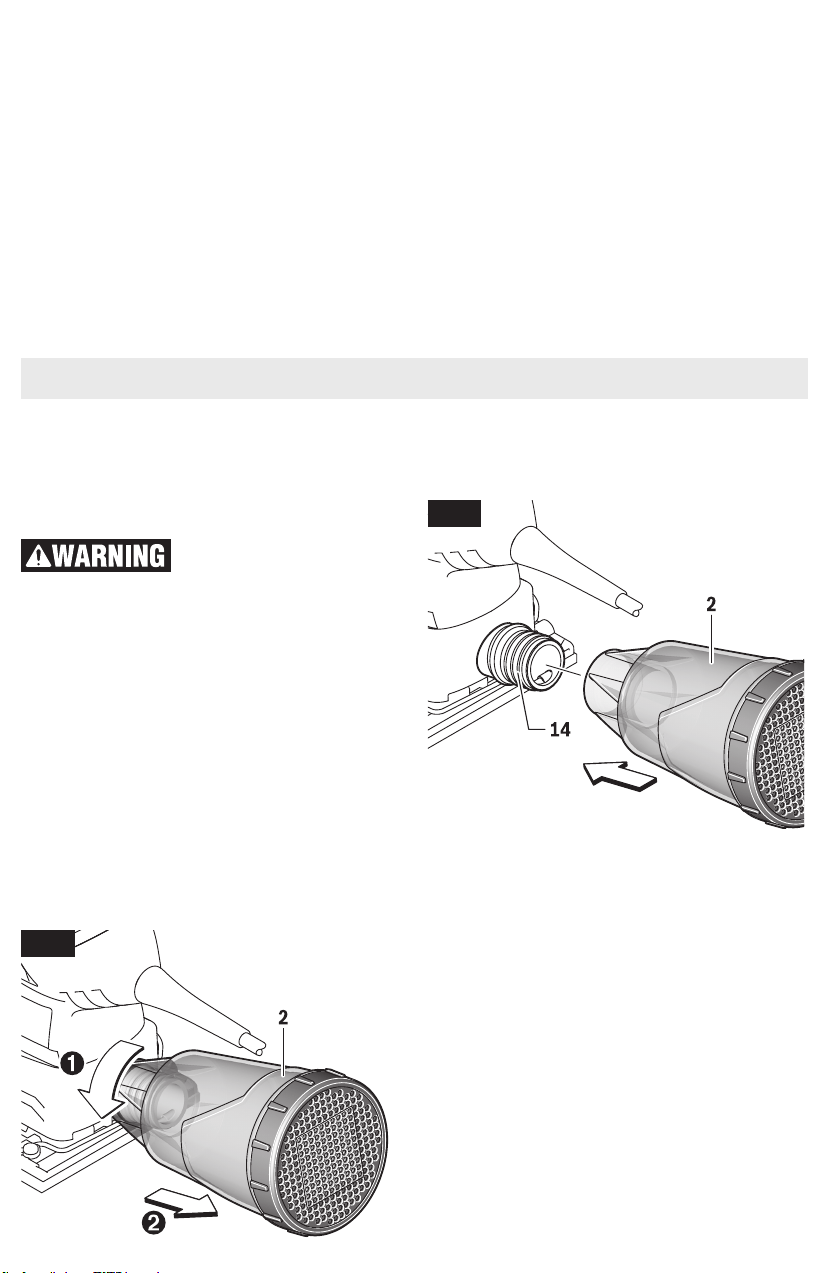

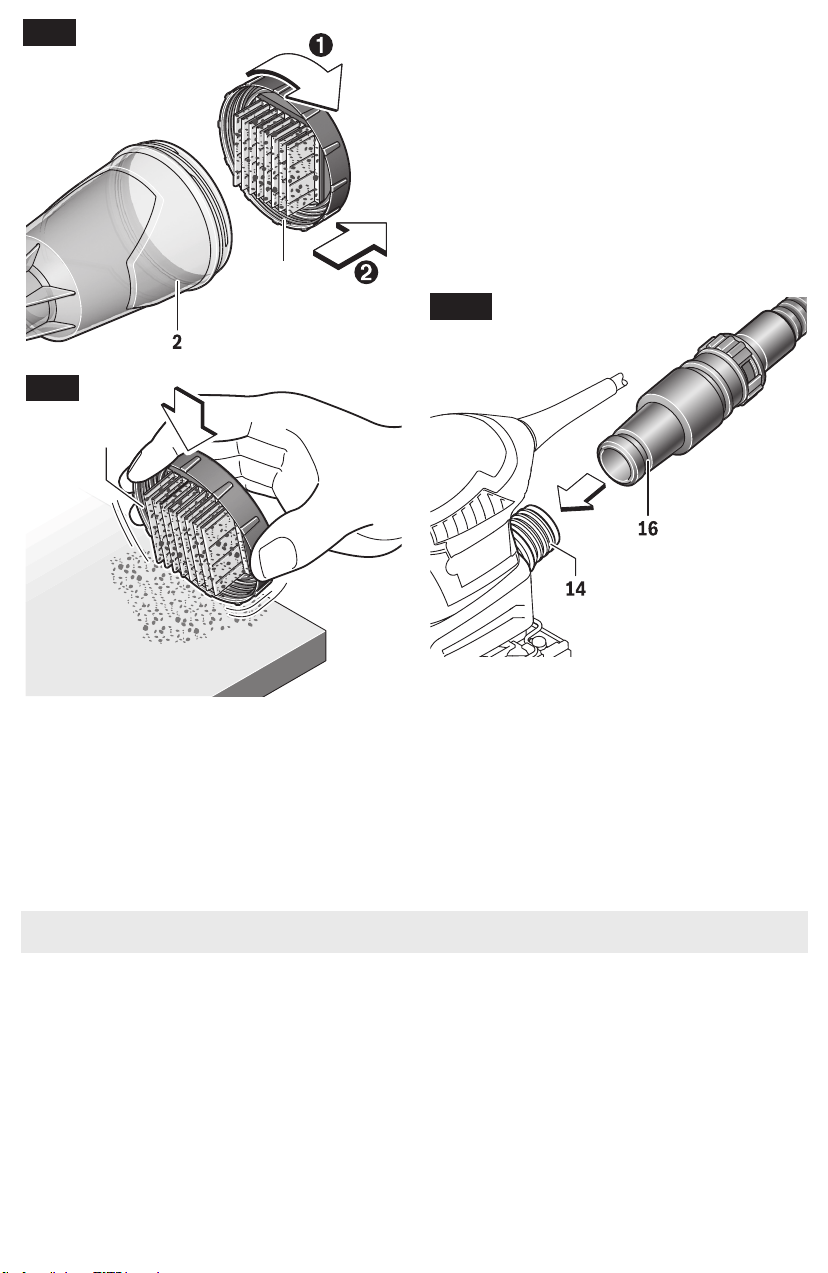

Your tool is equipped with a dust canis-

ter, empty it frequently, after completion of

sanding and before storing the sander. Be

extremely careful of dust disposal, materials

in fine particle form may be explosive. Do not

throw sanding dust on an open fire. Combus-

tion from mixture of varnishes, lacquers, poly-

urethane, oil or water with dust particles can

occur if there is a static discharge, spark intro-

duced in the box, or excessive heat.

Always wear eye and respiratory protec-

tion for dusty applications and when sand-

ing overhead. Sanding particles can be ab-

sorbed by your eyes and inhaled easily and

may cause health complications.

Use special precautions when sanding

chemically pressure treated lumber, paint

that may be lead based, or any other ma-

terials that may contain carcinogens. A

suitable breathing respirator and protective

clothing must be worn by all persons enter-

ing the work area. Work area should be sealed

by plastic sheeting and persons not protected

should be kept out until work area is thorough-

ly cleaned.

Do not wet sand with this sander. Liquid en-

tering the motor housing is an electrical shock

hazard.

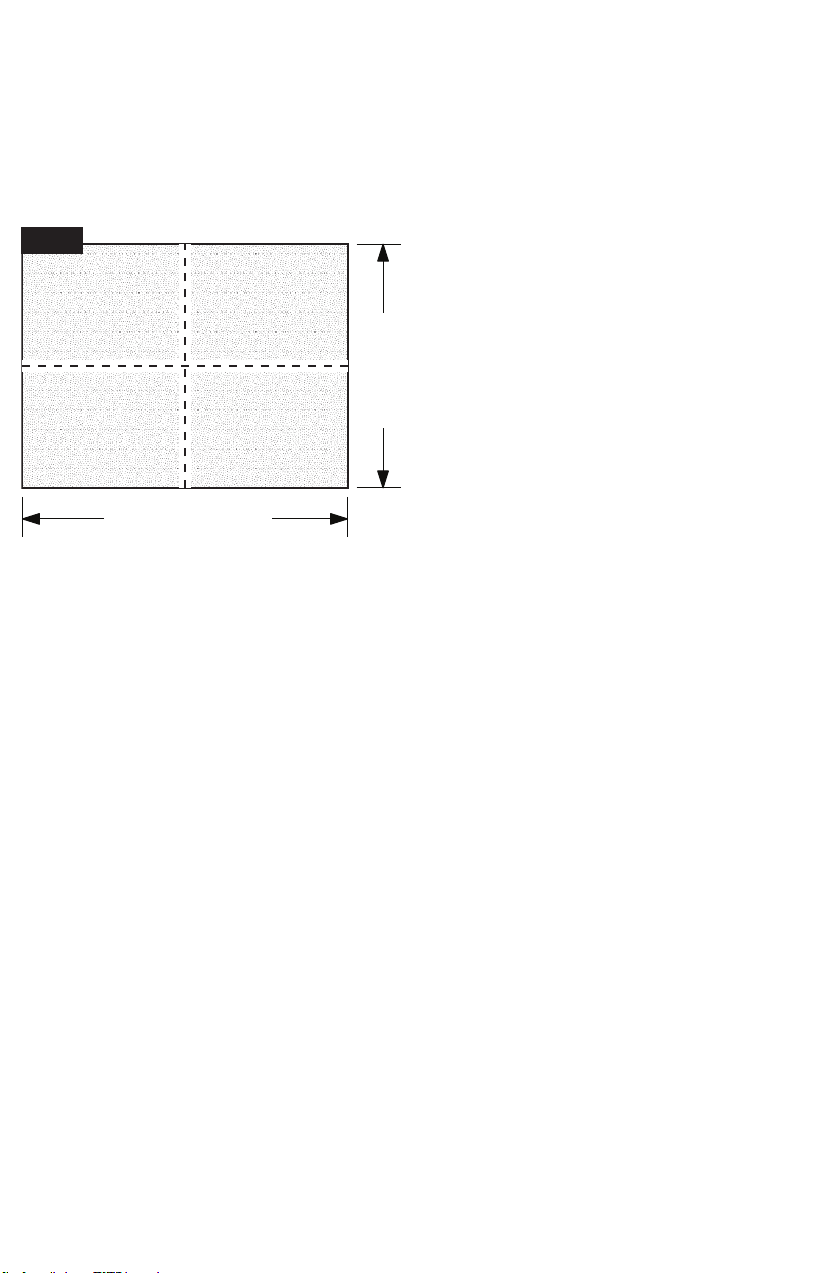

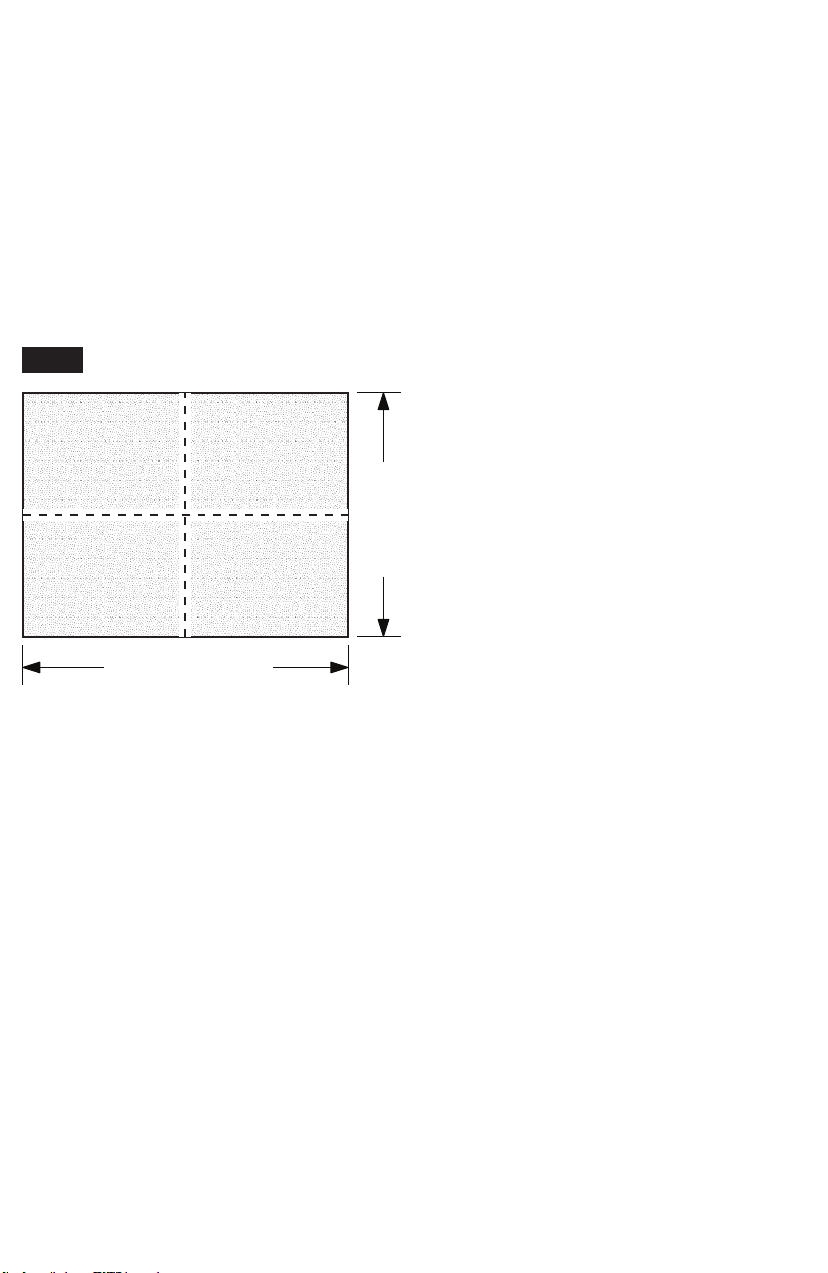

Do not use sandpaper intended for larger

sanding pads. Larger sandpaper will extend

beyond the sanding pad causing snagging,

tearing of the paper or kick-back. Extra paper

extending beyond the sanding pad can also

cause serious lacerations.

1600A00HX5 11-15 GSS20-40.indd 4 11/9/15 7:22 AM

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them and

learn their meaning. Proper interpretation of these symbols will allow you to operate the tool

better and safer.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min Minutes Time

s Seconds Time

⌀

Diameter Size of drill bits, grinding wheels, etc.

No load speed Rotational speed, at no load

n Rated speed Maximum attainable speed

.../min Revolutions or reciprocation per min-

ute

Revolutions, strokes, surface speed, or-

bits etc. per minute

0 Off position Zero speed, zero torque...

1, 2, 3, ...

I, II, III,

Selector settings Speed, torque or position settings. Higher

number means greater speed

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated Construc-

tion tools.

Earthing terminal Grounding terminal

Li-ion RBRC seal Designates Li-ion battery recycling pro-

gram

Ni-Cad RBRC seal Designates Ni-Cad battery recycling pro-

gram

Read manual symbol Alerts user to read manual

Wear eye protection symbol Alerts user to wear eye protection

1600A00HX5 11-15 GSS20-40.indd 5 11/9/15 7:22 AM

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them and

learn their meaning. Proper interpretation of these symbols will allow you to operate the tool

better and safer.

This symbol designates that this tool is listed by Under-

writers Laboratories.

This symbol designates that this component is recog-

nized by Underwriters Laboratories.

This symbol designates that this tool is listed by Un-

derwriters Laboratories, to United States and Canadian

Standards.

This symbol designates that this tool is listed by the Cana-

dian Standards Association.

This symbol designates that this tool is listed by the Ca-

nadian Standards Association, to United States and Ca-

nadian Standards.

This symbol designates that this tool is listed by the In-

tertek Testing Services, to United States and Canadian

Standards.

This symbol designates that this tool complies to NOM

Mexican Standards.

1600A00HX5 11-15 GSS20-40.indd 6 11/9/15 7:22 AM

Functional Description and Specifications

Disconnect the plug from the power source before making any assem-

bly, adjustments or changing accessories. Such preventive safety mea-

sures reduce the risk of starting the tool accidentally.

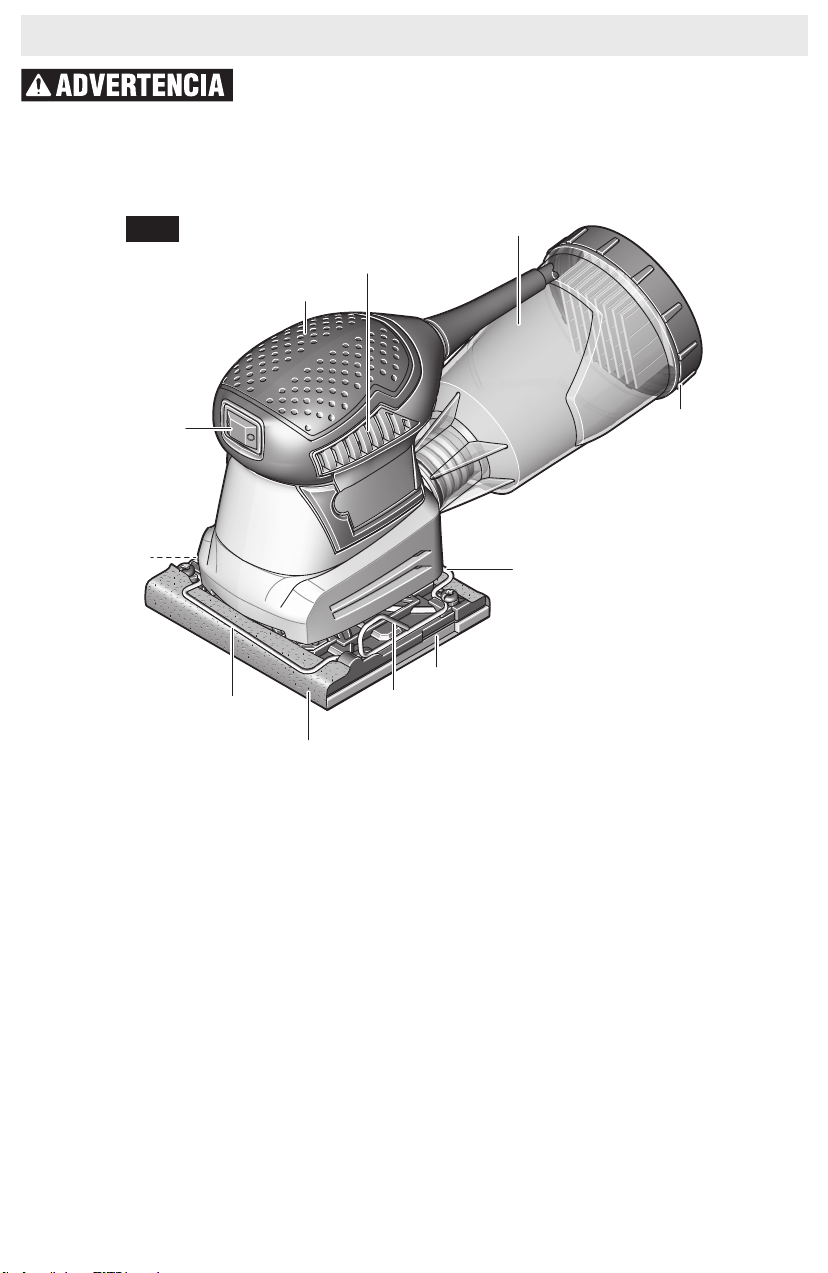

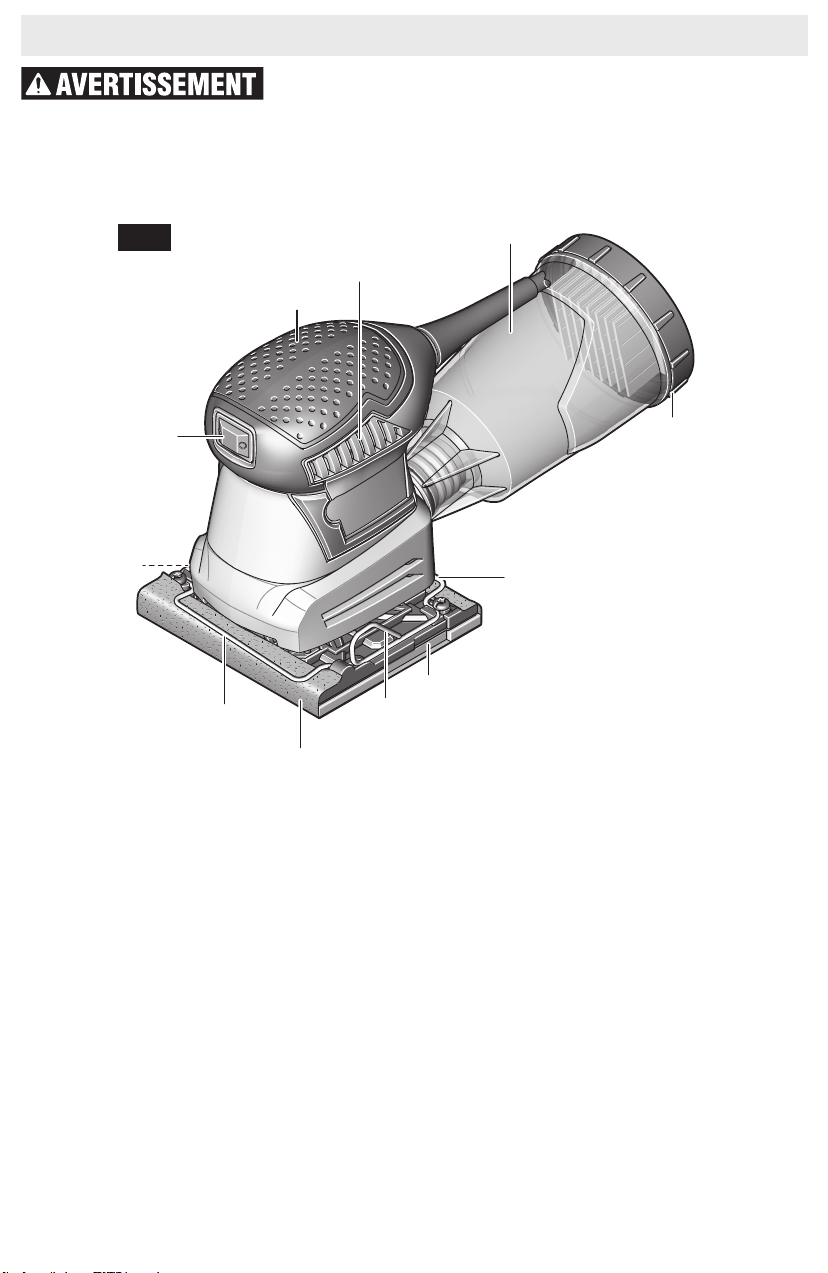

Orbital Sander

Fig. 1

Model number GSS20-40

Pad Size:

Regular Sanding Sheet:

PSA (Stick-On) Sanding Sheet:

4 1/2” x 4 1/8” (1/4 sheet)

4 1/2” x 5 1/2”

4 1/2” x 4 1/2”

NOTE: For tool specifications refer to the nameplate on your tool.

1 Dust-sealed switch

2 Dust canister

3 Microfilter

4 Sanding pad

5A Rear clamp lever

5B Rear clamping bracket

6A Front clamp lever

6B Front clamping bracket

7 Sanding sheet

8 Soft-grip area

9 Ventilation openings

1600A00HX5 11-15 GSS20-40.indd 7 11/9/15 7:22 AM

Always disconnect the

plug from the power

source before attaching or removing sand-

ing sheets.

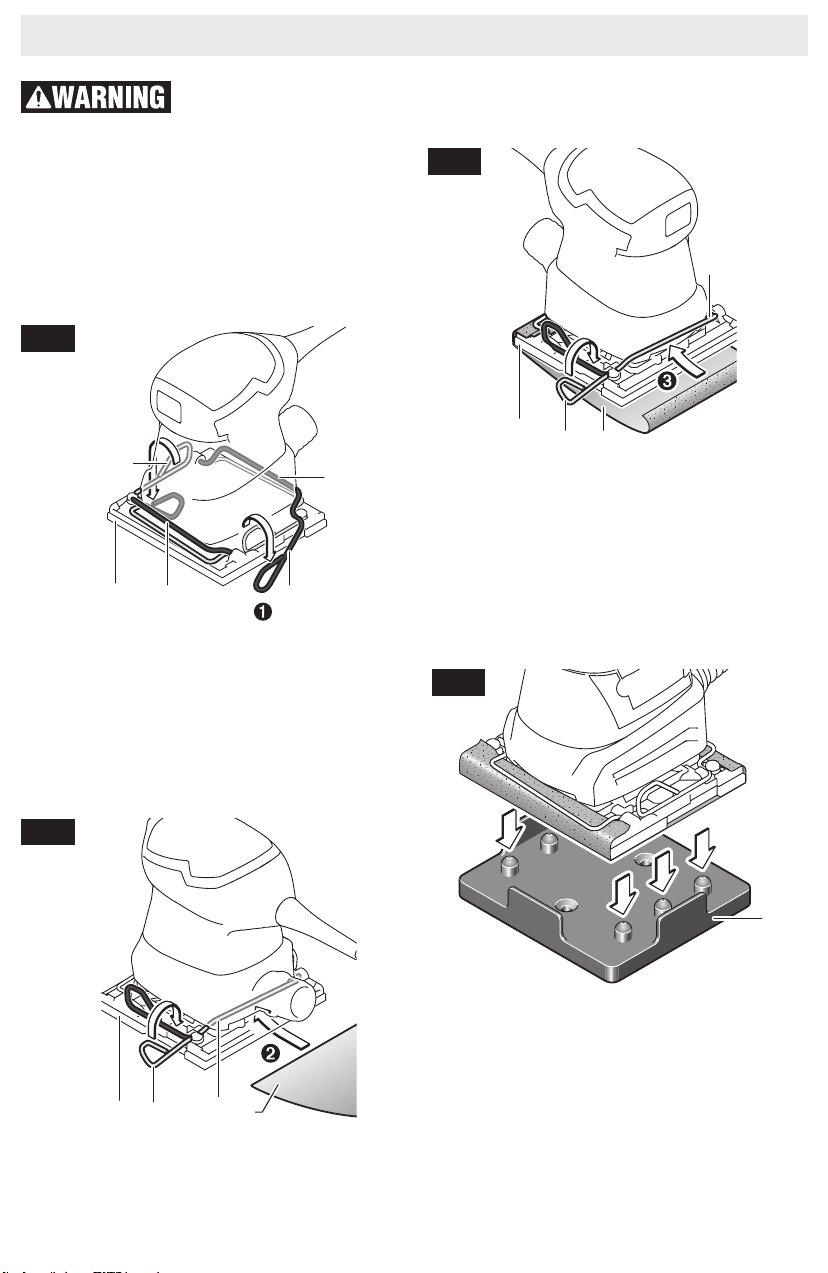

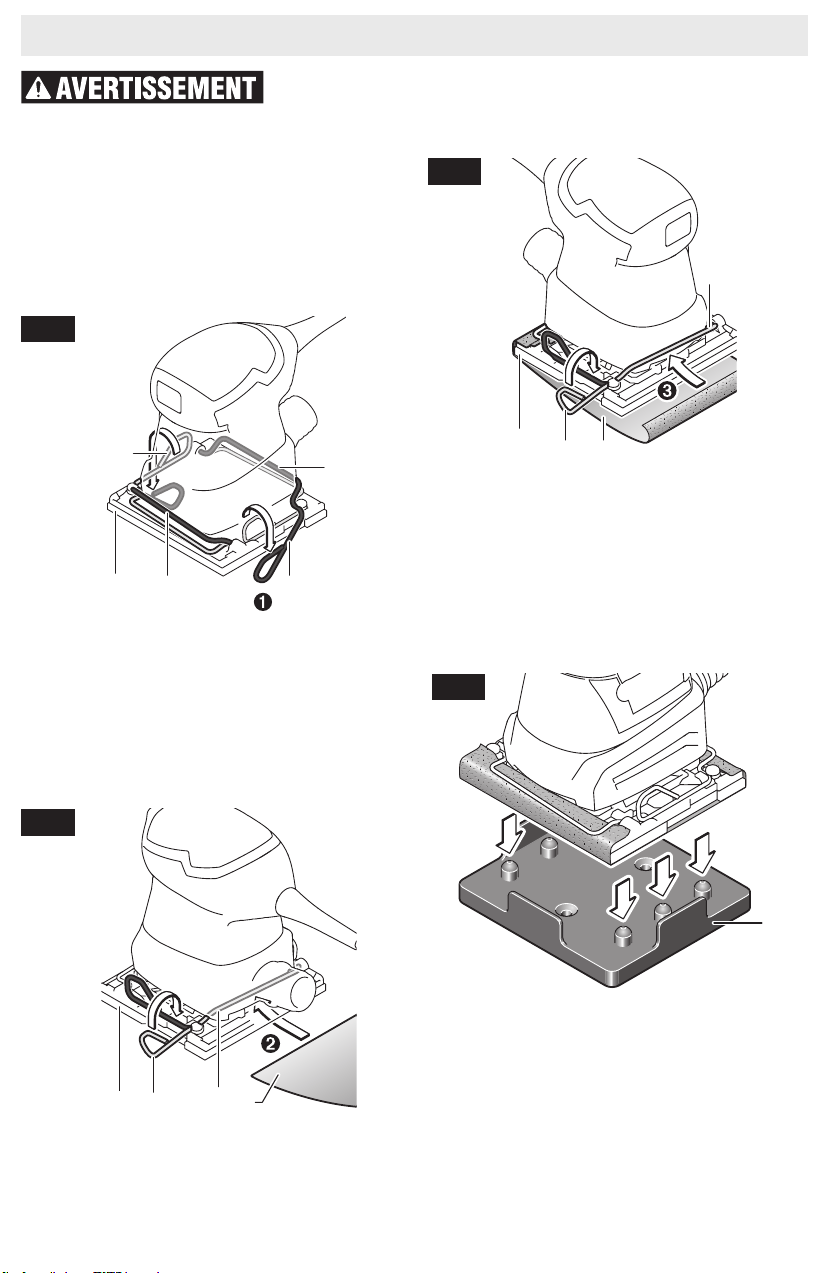

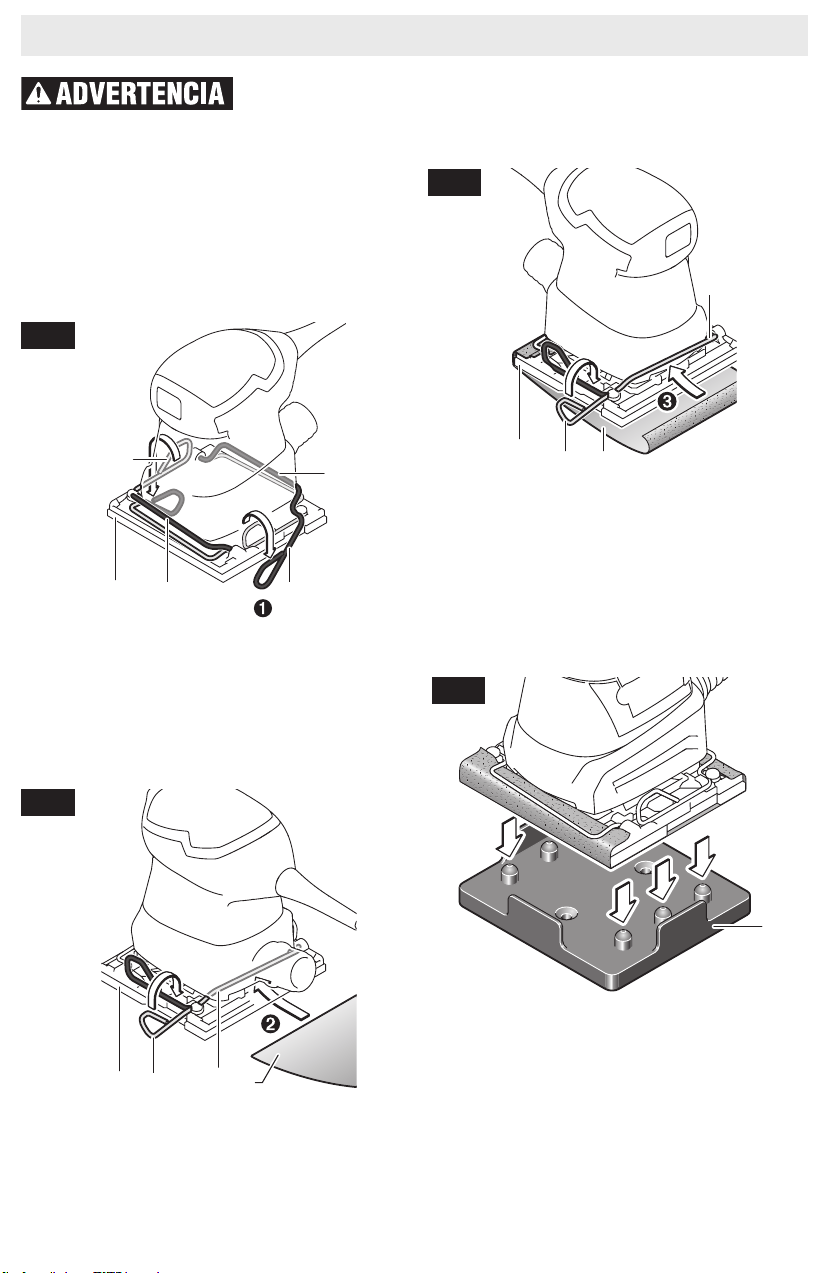

ATTACHING SANDING SHEETS

When attaching a new sanding sheet, remove

any dust or debris from the sanding pad 4

(e.g. with a brush).

1. Unlock both sanding-sheet clamp levers 5A

and 6A and swivel them downwards (Fig. 2).

2. Insert the sanding sheet 7 under the rear

clamping bracket 5B. Ensure that the sand-

ing sheet 7 is not too short to be correctly

clamped under clamping brackets 5A and

5B. Swivel the sanding sheet clamp lever

5A back into the starting position and lock it

there (Fig. 3).

3. Place the sanding sheet taut around the

sanding pad 4. Clamp the front part of the

sanding sheet under the front clamping

bracket 6B. Ensure that the sanding sheet

7 is not too short and that it is correctly

clamped. Swivel the sanding-sheet clamp-

ing lever 6A back into the starting position

and lock it there (Fig. 4).

PUNCH PLATE

After the sanding sheet has been installed,

it will be necessary to punch holes into the

sheet using the punch plate provided with

your sander. Align sander base with punch

plate and push down on sander until punch

plate pierces the sheet. Then remove punch

plate from sander (Fig. 5)

To ensure optimum dust extraction, pay at-

tention that the punched holes in the sand-

ing sheet match with the holes in the sanding

plate.

REMOVING SANDING SHEETS

To remove the sanding sheet 7, unlock both

sanding-sheet clamp levers 5A and 6A and

pull the sanding sheet out of its holder.

Assembly

Fig. 2

Fig. 4

75A 5B

Fig. 3

Fig. 5

1600A00HX5 11-15 GSS20-40.indd 8 11/9/15 7:22 AM

ATTACHING PSA “STICK-ON”

SANDING SHEETS

Your sander can also be used with PSA-

backed “stick-on” sanding sheets (sandpa-

per), which have pressure sensitive adhesive.

1. Peel protective sheet from the back of PSA

sheet.

2. Align PSA sheet with backing pad and

press firmly in place.

Notes:

• Make sure that clamp levers are latched,

even when PSA sanding sheets are used.

• Remove PSA sheets soon after completing

each sanding operation in order to prevent

the adhesive from creating a hardened

bond with the backing pad.

REMOVING PSA SANDING SHEETS

To remove, lift an edge of sheet with your fin-

gernail and peel it off the backing pad.

Note: If PSA sheet is accidentally left on the

pad and has cooled down, the best way to re-

move it is to sand for three to five minutes to

soften the adhesive backing.

MICROFILTER DUST CANISTER — The in-

tegral dust extraction system collects sanding

dust in canister supplied with your sander. For

maximum efficiency, the dust canister should

be emptied frequently during operation.

Your tool is equipped

with a dust canister,

empty it frequently, after completion of

sanding and before storing the sander. Be

extremely careful of dust disposal, materials in

fine particle form may be explosive. Do not

throw sanding dust on an open fire. Combus-

tion from mixture of varnishes, lacquers, poly-

urethane, oil or water with dust particles can

occur if there is a static discharge, spark intro-

duced in the box, or excessive heat. Do not

mix collected dust with paint or varnish, or use

it to absorb or dry liquid chemicals.

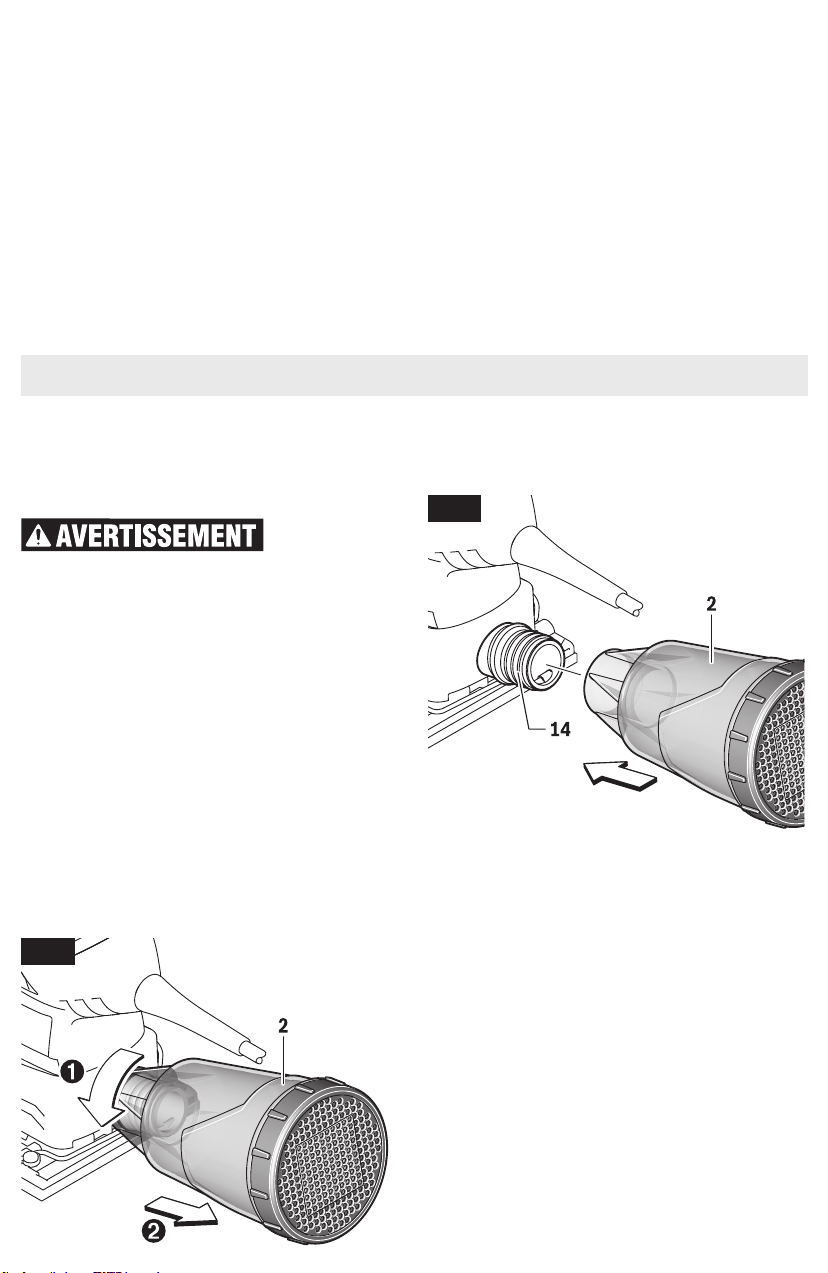

REMOVING AND INSTALLING

DUST CANISTER

To remove dust canister: rotate dust canister 2

while pulling it away from the tool (Fig. 6).

To install dust canister: align dust port 14 with

hole in canister 2 and push canister onto tool

until it locks into place (Fig. 7).

CLEANING AND EMPTYING

THE DUST CANISTER

The dust canister is transparent which will

allow you to easily see when empting and

cleaning is required.

To empty the dust canister: screw off and

remove microfilter 3 from the dust canister 2

(Fig. 8).

Empty dust canister 2. It is recommended to

loosen dust from the microfilter 3 by gently

striking it against a solid surface (Fig. 9).

Knock excess dust out of the microfilter, or re-

move dust with your fingers or a soft brush.

You may notice that all the dust may not come

out of the canister. This will not affect sanding

performance but will reduce dust collection ef-

ficiency.

Dust Collection

Fig. 7

Fig. 6

1600A00HX5 11-15 GSS20-40.indd 9 11/9/15 7:22 AM

Note: Do not wash the microfilter with soap

and water. Dust may become more firmly

lodged in the pores, which will reduce dust

collection, and damage the micro filter.

To ensure optimum dust extraction, empty and

clean the canister and microfilter frequently.

ATTACHING VACUUM HOSE

Dust collection can also be achieved by at-

taching the tool to a vacuum cleaner.

The tool’s dust port is sized to accept Bosch

vacuum cleaner hoses (sold separately) that

have rubber nozzles.

1. Attach the vacuum cleaner hose’s nozzle 16

to dust port 14 (Fig. 10).

2. Attach the opposite end of the hose to the

vacuum cleaner.

To attach a 1-1/4” or 1-1/2” hose to the tool, the

Bosch VAC024 vacuum hose adapter (sold

separately) is required.

When vacuuming dry dust that is especially

detrimental to health or may be carcinogenic,

use a vacuum cleaner that is specifically de-

signed for that purpose.

When sanding on vertical surfaces, hold the

power tool in such a manner that the vacuum

hose faces downward.

Fig. 10

Fig. 8

Fig. 9

Operating Instructions

ROCKER “ON/OFF” SWITCH

To turn the tool ON or OFF: Push IN the

switch rocker to the left or right side of the

tool. Always hold the sander off the work when

turning the switch ON or OFF.

SANDING SHEETS (SANDPAPER)

Aluminum oxide, silicon carbide, or other syn-

thetic abrasives are recommended for power

sanding use. Natural abrasives, such as flint

or garnet sheet are too soft for economical

use in power sanding. For best results, use

Bosch sanding sheets: The uniform spacing

between grains minimizes filling or loading.

The high quality aluminum oxide sheet with

heavy backing cuts faster and lasts longer.

The following are recommended sanding

sheets and applications:

• Coarse Grit: For rough wood sanding.

1600A00HX5 11-15 GSS20-40.indd 10 11/9/15 7:22 AM

• Medium Grit: For general wood sanding.

• Fine Grit: For smoothing wood or plaster

patches.

• Extra Fine Grit: For final sanding bare wood

and smoothing old paint.

There are also different types of sanding

sheets made for wood, paint and other sur-

faces.

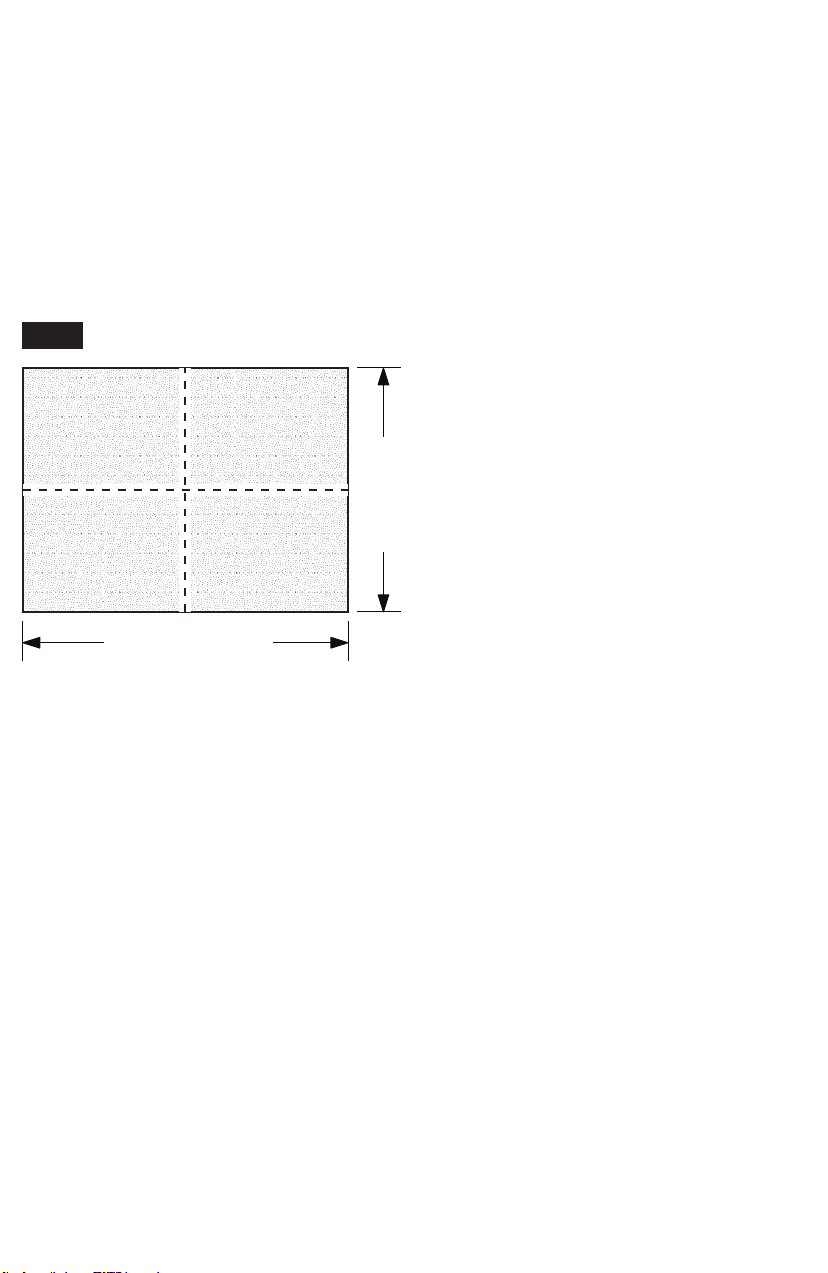

Sanding sheets can be purchased pre-sized

or can be conveniently cut from large-size

commercially available sheets (standard

size: 9” x 11-1/16” or 228 x 280 mm). Cut into

four pieces of equal size as shown (Fig. 11).

Choose the proper grit for the job.

SANDING TIPS

Bosch orbital sanders are designed to pro-

duce exceptional finishes on wood surfaces,

speed stock removal, or to remove lacquer,

varnish, and other coated finishes.

Orbital sanding provides fast, smooth final

finishes. And this model can sand flush on all

three sides of the tool to get in tight places

typical of cabinets, desks and shelving.

• Starting and stopping of sanding - Con-

tact the work with the tool after sander has

reached its full speed and remove it from

the work before turning the switch “OFF”.

Operating in this manner will prolong switch

and motor life and will greatly increase the

quality of your work.

• This sander’s even weight distribution and

the prevention of sanding sheet slippage by

the clamping system virtually eliminate any

benefit from pressing on the sander. Exces-

sive pressure to the sander may result in

an uneven sanding job and premature grit

wear. Constant and excessive pressure can

cause overheating and possible damage to

the motor, as well as premature wear out of

the pad.

• It’s usually best to work in strokes that paral-

lel the grain, using some lateral motion so

the main strokes are overlapped as much

as 75%.

• If the surface is rough, start sanding with a

coarse grit, then medium, and then finish

with a fine or extra-fine grit. This procedure

will vary with different types of materials and

work.

• Continue to sand with each grit until the sur-

face looks uniform.

• When going from one grit size to a finer

size, do not skip more than two grit sizes.

• To remove the greatest amount of stock, use

a coarse grit and move the sander steadily

over the entire surface against the grain as

well as with the grain. DO NOT REMAIN IN

ONE SPOT TOO LONG. It may remove too

much material and uneven sanding will re-

sult.

• Sanding with the grain of the wood gives the

smoothest final finish.

STORING THE SANDER

Do not store tool with PSA sanding sheets

on pad, as sanding creates heat, which will

cause an adhesive bond between the sheet

and the pad to harden when sheet and pad

cool down. (See REMOVING PSA SANDING

SHEETS on page 9.)

9" (228mm)

11-1/16" (280mm)

CUT HERE

Fig. 11

1600A00HX5 11-15 GSS20-40.indd 11 11/9/15 7:22 AM

Maintenance

Accessories

Extension Cords

SERVICE

NO USER SERVICE-

ABLE PARTS INSIDE.

Preventive maintenance performed by un-

au thorized personnel may result in mis-

placing of internal wires and components

which could cause serious hazard. We

recom mend that all tool service be performed

by a Bosch Factory Service Center or Autho-

rized Bosch Service Station. SERVICE MEN:

Disconnect tool and/or charger from power

source before servicing.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated

and is ready for use. It is recommended that

tools with gears be regreased with a special

gear lubricant at every brush change.

CARBON BRUSHES

The brushes and commutator in your tool

have been engineered for many hours of de-

pendable service. To maintain peak efficiency

of the motor, we recommend every two to six

months the brush es be examined. Only genu-

ine Bosch replace ment brushes specially de-

signed for your tool should be used.

BEARINGS

Bearings which become noisy (due to heavy

load or very abrasive material cut ting) should

be replaced at once to avoid overheating or

motor failure.

CLEANING

To avoid accidents, al-

ways disconnect the tool

and/or charger from the power supply be-

fore cleaning. The tool may be cleaned most

effectively with com pressed dry air. Always

wear safety goggles when cleaning tools

with compressed air.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not attempt to clean by inserting pointed ob-

jects through opening.

Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

car bon tetrachloride, chlorinated cleaning sol-

vents, ammonia and household detergents

that contain ammonia.

If an extension cord is

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent exces-

sive voltage drop, loss of power or overheat-

ing. Grounded tools must use 3-wire exten-

sion cords that have 3-prong plugs and

receptacles.

RECOMMENDED SIZES OF EXTENSION

CORDS 120 VOLT ALTERNATING CUR-

RENT TOOLS

Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm

Cord length in feet Cord length in Meters

25 50 100 150 15 30 60 120

3-6 18 16 16 14 0.75 0.75 1.5 2.5

6-8 18 16 14 12 0.75 1.0 2.5 4.0

8-10 18 16 14 12 0.75 1.0 2.5 4.0

10-12 16 16 14 12 1.0 2.5 4.0 —

12-16 14 12 — — — — — —

NOTE: The smaller the gauge number, the

heavier the cord.

* Dust canister

* Sanding sheet

* Sanding sheet punch-plate

** VAC024 Vacuum hose adaptor

** Vacuum hoses

*= standard equipment

**= Optional accessories

1600A00HX5 11-15 GSS20-40.indd 12 11/9/15 7:22 AM

Veuillez lire tous les avertissements et toutes les consignes de sécurité.

Si l’on n’observe pas ces avertissements et ces consignes de sécurité, il ex-

iste un risque de choc électrique, d’incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES DE SÉCURITÉ POUR RÉFÉRENCE

FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil)

ou à votre outil alimenté par piles (sans fil).

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on tra-

vaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides in-

ammables. Les outils électroportatifs produisent des

étincelles qui risquent d’enflammer les poussières ou

les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les ches des outils électroportatifs doivent cor-

respondre à la prise. Il ne faut absolument jamais

modier la che. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une che de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui cor-

respond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil électro-

portatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez ja-

mais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de

la chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le ris-

que de choc électrique.

S’il est absolument nécessaire d’utiliser l’outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L’utilisation d’un disjoncteur GFCI réduit

les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

Avertissements généraux concernant la sécurité des outils électroportatifs

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire

le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est

utilisé pour vous avertir de l’existence possible d’un

danger de lésion corporelle. Obéissez à tous les mes-

sages relatifs à la sécurité qui suivent ce symbole

pour éviter tout risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle

n’est pas évitée, causera la mort d’une personne ou

une blessure grave.

AVERTISSEMENT indique une situation dangereuse

qui, si elle n’est pas évitée, causera la mort d’une per-

sonne ou une blessure grave.

MISE EN GARDE, conjointement avec le symbole

d’alerte en liaison avec la sécurité, indique une situ-

ation dangereuse qui, si elle n’est pas évitée, causera

une blessure légère ou modérée.

1600A00HX5 11-15 GSS20-40.indd 13 11/9/15 7:22 AM

utilisez un outil électroportatif. N’employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de médica-

ments. Quand on utilise des outils électroportatifs, il

suffit d’un moment d’inattention pour causer des bles-

sures corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d’équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité antidéra-

pantes, des casques de chantier et des protecteurs

d’oreilles dans des conditions appropriées réduira le

risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous

que l’interrupteur est dans la position arrêt (Off)

avant de brancher l’outil dans une prise de courant

et/ou un bloc-piles, de le ramasser ou de le trans-

porter. Le transport d’un outil électroportatif avec le

doigt sur la gâchette ou le branchement de cet outil

quand l’interrupteur est en position de marche (ON) est

une invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situa-

tions inattendues.

Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le rac-

cordement d’un système d’aspiration et de collecte

des poussières, assurez-vous que ces dispositifs

sont raccordés et utilisés correctement. L’utilisation

d’un dépoussiéreur peut réduire les dangers associés

à l’accumulation de poussière.

Utilisation et entretien des outils électropor-

tatifs

Ne forcez pas sur l’outil électroportatif. Utilisez

l’outil électroportatif qui convient à la tâche à ef-

fectuer. L’outil qui convient à la tâche fait un meilleur

travail et est plus sûr à la vitesse pour lequel il a été

conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche

ou à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la che de la prise ou enlevez le bloc-

pile de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité préven-

tive réduisent le risque de démarrage intempestif de

l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne per-

mettez pas à des personnes qui ne connaissent pas

l’outil électroportatif ou qui ignorent ces consignes

de s’en servir. Les outils électroportatifs sont dan-

gereux dans les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vériez que

les pièces mobiles sont alignées correctement et ne

coincent pas. Vériez qu’il n’y a pas de pièces cas-

sées ou d’autre circonstance qui risquent d’affecter

le fonctionnement de l’outil électroportatif. Si l’outil

est abîmé, faites-le réparer avant de l’utiliser. De

nombreux accidents sont causés par des outils élec-

troportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres.

Les outils coupants entretenus correctement et dotés

de bords tranchants affûtés sont moins susceptibles

de coincer et sont plus faciles à maîtriser.

Utilisez l’outil électroportatif, les accessoires et les

embouts d’outil, etc. conformément à ces instruc-

tions, en tenant compte des conditions de travail

et des travaux à réaliser. L’emploi d’outils électro-

portatifs pour des tâches différentes de celles pour

lesquelles ils ont été prévus peut résulter en une situ-

ation dangereuse.

Entretien

Faites réparer votre outil électroportatif par un

agent de service qualié n’utilisant que des pièces

de rechange identiques. Ceci assure que la sécurité

de l’outil électroportatif est préservée.

1600A00HX5 11-15 GSS20-40.indd 14 11/9/15 7:22 AM

Consignes de sécurité de la ponceuse à orbite aléatoire

Débranchez la ponceuse avant de changer les acces-

soires. Une mise en marche accidentelle peut survenir

si la ponceuse est branchée pendant le changement

d’un accessoire.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Si votre outil est équipé d’un sac à poussière, vi-

dez-le souvent et au terme du ponçage. Procédez

extrêmement soigneusement dans l’évacuation de la

poussière, les matières sous forme de particules fines

peuvent être explosives. Ne jetez pas le bran de scie

sur des flammes nues. Une combustion spontanée

peut parfois résulter d’un mélange d’huile ou d’eau

avec des particules de poussière.

Portez toujours des lunettes de protection et un ap-

pareil de protection respiratoire pour les applica-

tions poussiéreuses et lors du ponçage au-dessus

de la tête. Des particules de ponçage peuvent être ab-

sorbées par vos yeux et inhalées facilement et peuvent

causer des problèmes de santé.

Utilisez des précautions spéciales en ponçant le

bois d’oeuvre traité chimiquement par pression, la

peinture pouvant contenir du plomb, ou tout autre

matériau qui peut contenir des agents cancérigènes.

Toutes les personnes pénétrant dans la zone de travail

doivent porter un respirateur et des vêtements pro-

tecteurs adéquats. L’aire de travail doit être scellée par

des feuilles en plastique, et les personnes non proté-

gées doivent être maintenues à l’extérieur jusqu’à ce

que l’aire de travail soit dûment nettoyée.

Ne poncez pas par voie humide à l’aide de cette

ponceuse. La pénétration de liquides dans le carter du

moteur constitue un risque de secousses électriques.

N’utilisez pas du papier de verre destiné à des blocs

de ponçage plus gros. Le papier de verre de dimen-

sions plus grandes fera saillie au-delà du bloc de pon-

çage entraînant ainsi des accrocs, un déchirement du

papier ou un rebond. Le papier supplémentaire faisant

saillie au-delà du bloc de ponçage peut également

causer des lacérations graves.

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de protection per-

sonnelle tels que gants et chaussures d’électricien en

caoutchouc améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil

prévu pour le C.A. tomberont probablement en panne

et risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile

et de graisse. On ne pas maîtriser un outil électropor-

tatif en toute sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les ls in-

ternes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents

de nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Veillez à ce que l’interrupteur soit dans la position

de fermeture avant d’insérer le bloc-piles. L’insertion

d’un bloc-piles dans un outil électroportatif dont

l’interrupteur est dans la position de marche est une

invite aux accidents.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres

travaux du bâtiment peuvent créer des poussières

contenant des produits chimiques qui sont des

causes reconnues de cancer, de malformation con-

génitale ou d’autres problèmes reproductifs. Ces

produits chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités chi-

miquement.

Le niveau de risque dû à cette exposition varie avec

la fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à pous-

sière conçus spécialement pour filtrer les particules

microscopiques.

1600A00HX5 11-15 GSS20-40.indd 15 11/9/15 7:22 AM

Symboles

IMPORTANT: Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus

efficace et plus sûre.

Symbol Name Designation/Explanation

Volts Tension (potentielle)

Ampères Courant

Hertz Fréquence (cycles par seconde)

Watt Puissance

Kilogrammes Poids

min

Minutes Temps

Secondes Temps

⌀

Diamètre Taille des mèches de perceuse, meules, etc.

Vitesse à vide Vitesse de rotation, à vide

Vitesse nominale Vitesse maximum pouvant être atteinte

.../min

Tours ou mouvement alternatif par minute Tours, coups, vitesse en surface, orbites, etc., par

minute

Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ...

I, II, III,

Réglages du sélecteur Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande

Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0

Flèche Action dans la direction de la flèche

Courant alternatif Type ou caractéristique du courant

Courant continu Type ou caractéristique du courant

Courant alternatif ou continu Type ou caractéristique du courant

Construction classe II Désigne des outils construits avec double isola-

tion

Borne de terre Borne de mise à la terre

Sceau Li-ion RBRC Désigne le programme de recyclage des piles Li-

ion.

Sceau Ni-Cad RBRC Désigne le programme de recyclage des piles Ni-

Cad.

Symbole de lecture du mode d’emploi Alerte l’utilisateur pour lire le mode d’emploi

Symbole de port de lunettes de sécurité Alerte l’utilisateur pour porter des lunettes de sé-

curité

1600A00HX5 11-15 GSS20-40.indd 16 11/9/15 7:22 AM

Symboles (suite)

IMPORTANT: Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d’utiliser l’outil de façon plus

efficace et plus sûre.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l’Association ca-

nadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l’Association ca-

nadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexic-

aines NOM.

1600A00HX5 11-15 GSS20-40.indd 17 11/9/15 7:22 AM

Description fonctionnelle et spécications

Débranchez la che de la prise de courant avant d’effectuer quelque as-

semblage ou réglage que ce soit ou de changer les accessoires. Ces

mesures de sécurité préventive réduisent le risque d’une mise en marche accidentelle de l’outil.

Ponceuse orbitale

REMARQUE : Pour spécifications de l’outil, reportez-vous à la plaque signalétique de votre outil.

Fig. 1

Numéro de modèle GSS20-40

Cotes du patin :

Feuille de ponçage ordinaire :

Feuille de ponçage autoadhésive :

114 x 105 mm (4 1/2 po x 4 1/8 po) (1/4 feuille)

114 x 114 mm (4 1/2 po x 4 1/2 po)

1 Interrupteur étanche à la poussière

2 Réservoir à poussière

3 Microfiltre

4 Patin de ponçage

5A Levier de fixation arrière

5B Support de fixation arrière

6A Levier de fixation avant

6B Support de fixation avant

7 Feuille de ponçage

8 Aire de préhension souple

9 Ouvertures de ventilation

1600A00HX5 11-15 GSS20-40.indd 18 11/9/15 7:22 AM

Assemblage

Il faut toujours

débrancher la

prise avant de xer ou d’enlever une feuille abra-

sive.

ATTACHEMENT DES FEUILLES DE PONÇAGE

Lorsque vous attachez une nouvelle feuille de ponçage,

retirez toute la poussière et les débris éventuels du pa-

tin de ponçage 4 (p. ex., avec une brosse).

1. Déverrouillez les deux leviers de fixation de la feuille

de ponçage 5A et 6A, et faites-les pivoter vers le bas

(Fig. 2).

2. Insérez la feuille de ponçage 7 sous le support de

fixation arrière 5B. Assurez-vous que la feuille de

ponçage 7 n’est pas trop courte pour être attachée

correctement au moyen des supports de fixation

5A et 5B. Faites pivoter à nouveau le levier de fixa-

tion de la feuille de ponçage 5A dans sa position de

départ et verrouillez-le dans cette position (Fig. 3).

3. Placez la feuille de ponçage de façon qu’elle soit

bien tendue tout autour du patin de ponçage 4. Atta-

chez la partie avant de la feuille de ponçage en des-

sous du support de fixation avant 6B. Assurez-vous

que la feuille de ponçage 7 n’est pas trop courte et

qu’elle est attachée correctement. Faites pivoter à

nouveau le levier de fixation de la feuille de ponçage

6A dans sa position de départ et verrouillez-le dans

cette position (Fig. 4).

PLAQUE DE PERFORATION

Après avoir terminé l’installation de la feuille de pon-

çage, vous devrez percer des trous dans la feuille en

utilisant la plaque de perforation fournie avec votre

ponceuse. Alignez la base de la ponceuse sur la plaque

de perforation, et appuyez sur la ponceuse jusqu’à ce

que la plaque de perforation ait percé la feuille. Puis

retirez la plaque de perforation de la ponceuse (Fig. 5)

Pour assurer une extraction optimum de la poussière,

vérifiez que les trous perforés dans la feuille de pon-

çage correspondent aux trous de la plaque de ponçage.

RETRAIT DES FEUILLES DE PONÇAGE

Pour retirer la feuille de ponçage 7, déverrouillez les

deux leviers de fixation de la feuille de ponçage 5A et

6A, et tirez sur la feuille de ponçage pour la faire sortir

du porte-feuille de ponçage.

Fig. 2

Fig. 4

75A 5B

Fig. 3

Fig. 5

1600A00HX5 11-15 GSS20-40.indd 19 11/9/15 7:22 AM

ATTACHEMENT DES FEUILLES

DE PONÇAGE AUTOADHÉSIVES

Votre ponceuse peut également être utilisée avec des

feuilles de ponçages de type autoadhésif (papier de

verre), qui sont munies d’une couche de matériau ad-

hésif sensible à la pression.

1. Pelez la pellicule de protection du dos de la feuille

adhésive sensible à la pression.

2. Alignez la feuille autoadhésive sur la plaque de con-

tact et appuyez fermement pour qu’elle adhère cor-

rectement.

Remarques :

• Assurez-vous que les leviers de fixation sont bien

verrouillés, même quand des feuilles de ponçage

autoadhésives sont utilisées.

• Retirez les feuilles autoadhésives peu après avoir

terminé chaque opération de ponçage afin d’éviter

que l’adhésif n’attache de façon irréversible à la

plaque de contact.

RETRAIT DES FEUILLES DE

PONÇAGE AUTOADHÉSIVES

Pour retirer les feuilles de ponçage autoadhésives,

soulevez un bord de la feuille avec votre ongle et pelez

pour les séparer de la plaque de contact.

Remarque : Si une feuille autoadhésive a été laissée

par inadvertance sur la plaque et a refroidi, la meilleure

façon de l’en détacher consiste à poncer pendant trois

à cinq minutes pour adoucir le support adhésif.

RÉSERVOIR À POUSSIÈRE MICRO FILTRANT – Le

système de ramassage de poussière intégré stocke

la poussière dans le réservoir fourni avec votre pon-

ceuse. Pour en maximiser le rendement, il convient

de vider le réservoir fréquemment pendant le ponçage.

Votre outil est

muni d’un réser-

voir à poussière, videz-le fréquemment, après avoir fini

de poncer et avant de ranger la ponceuse. Soyez très

prudents quand vous jetez la poussière. Les matériaux

sous forme de fines particules peuvent être explosifs.

Ne jetez pas la poussière sur une flamme nue. Il y a

risque de combustion de vernis, laques, polyuréthane,

huile ou eau mélangés avec des particules de pous-

sière en présence d’une décharge électrostatique,

d’une étincelle introduite dans la boîte ou de chaleur

excessive. Ne mélangez pas de poussière recueillie

avec de la peinture ou du vernis, et ne l’utilisez pas

pour absorber ou sécher des produits chimiques à

l’état liquide.

RETRAIT ET INSTALLATION DU

RÉSERVOIR À POUSSIÈRE

Pour retirer le réservoir à poussière : faites tourner

le réservoir à poussière 2 tout en tirant dessus pour

l’éloigner de l’outil (Fig. 6).

Pour installer le réservoir à poussière : alignez l’orifice

de dépoussiérage 14 sur le trou dans le réservoir 2

et appuyez sur le réservoir pour l’enfoncer dans l’outil

jusqu’à ce qu’il se verrouille en place (Fig. 7).

NETTOYAGE ET VIDAGE DU

RÉSERVOIR À POUSSIÈRE

Comme le réservoir à poussière est transparent, vous

pouvez facilement voir quand il est nécessaire de le

vider et de le nettoyer.

Pour vider le réservoir à poussière : dévissez le micro-

filtre 3 et détachez-le du réservoir à poussière 2 (Fig.

8).

Videz le réservoir à poussière 2.Il est recommandé de

faire tomber la poussière du microfiltre 3 en le tapotant

doucement contre une surface solide (Fig. 9).

Vous éliminerez ainsi le plus gros de la poussière se

trouvant sur le microfiltre. Ou retirez-la poussière avec

vos doigts ou avec une brosse douce.

Vous constaterez peut-être qu’il reste malgré tout de

la poussière dans le réservoir. Ceci n’affectera pas la

performance de la ponceuse, mais la collecte de pous-

sière sera rendue moins efficace.

Ramassage de la poussière

Fig. 7

Fig. 6

1600A00HX5 11-15 GSS20-40.indd 20 11/9/15 7:22 AM

REMARQUE : Ne lavez pas le micro filtre à l’eau et

au savon car la poussière risque de se loger plus fer-

mement dans les pores, ce qui réduit le ramassage de

poussière et abîme le micro filtre.

Pour assurer une extraction optimale de poussière, vi-

dez le réservoir et nettoyez le réservoir et le microfiltre

plus souvent.

ATTACHEMENT DU TUYAU DE L’ASPIRATEUR

Il est également possible d’effectuer la collecte de la

poussière en attachant l’outil à un aspirateur.

L’orifice de dépoussiérage de l’outil a une taille qui lui

permet d’être compatible avec les tuyaux des aspira-

teurs Bosch (vendus séparément) qui ont des suceurs

en caoutchouc.

1. Attachez le suceur du tuyau de l’aspirateur 16 à

l’orifice de dépoussiérage 14 (Fig. 10).

2. Attachez l’extrémité opposée du tuyau à l’aspirateur.

Pour attacher un tuyau de 1 1/4 po ou 1 1/2 po à l’outil,

il faut utiliser un adaptateur de tuyau d’aspirateur

Bosch VAC024 (vendu séparément).

Lorsque vous aspirez de la poussière sèche qui est

particulièrement toxique pour la santé ou peut même

être cancérogène, utilisez un aspirateur conçu spéci-

fiquement pour une telle application.

Lorsque vous poncez des surfaces verticales,

tenez l’outil électrique de telle façon que le tuyau de

l’aspirateur soit orienté vers le bas.

Fig. 10

Fig. 8

Fig. 9

Consignes de fonctionnement

INTERRUPTEUR

MARCHE-ARRÊT À BASCULEUR

POUR DÉMARRER OU ARRÊTER L’OUTIL : Enfoncez

le basculeur de l’interrupteur vers la gauche ou vers

la droite de l’outil. Écartez toujours la ponceuse de la

pièce de travail quand vous la mettez en marche ou que

vous l’arrêtez.

FEUILLES DE PONÇAGE (PAPIER DE VERRE)

L’oxyde d’aluminium, le carbure de silicium ou

d’autres abrasifs synthétiques sont recommandés

pour utilisation dans le cadre d’une application de

ponçage électrique. Les abrasifs naturels, comme le

silex ou le grenat, sont trop doux pour pouvoir être

utilisés économiquement dans des applications de

ponçage électrique. Pour obtenir les meilleurs résul-

tats possibles, utilisez des feuilles de ponçage Bosch

: L’espacement uniforme entre les grains minimise

le remplissage ou le chargement. La feuille en oxyde

d’aluminium de qualité élevée avec un dossier robuste

permet de couper plus vite et dure plus longtemps.

Voici les recommandations pour les feuilles de pon-

çage en fonction des applications :

• Gros grain : Pour poncer grossièrement du bois.

• Grain moyen : Pour poncer du bois de façon ordi-

naire.

• Grain fin : Pour lisser du bois ou colmater du plâtre.

• Grain extra fin : Pour un ponçage de finition de bois

nu et pour lisser de la peinture ancienne.

1600A00HX5 11-15 GSS20-40.indd 21 11/9/15 7:22 AM

Il existe également des types différents de feuilles de

ponçage conçues pour le bois, la peinture et d’autres

surfaces.

Les feuilles de ponçage peuvent être achetées dans

les tailles désirées, ou elles peuvent être coupées fac-

ilement dans de grandes feuilles disponibles dans le

commerce (taille standard : 9 po x 11 1/16 po, ou 228 x

280 mm). Coupez en quatre morceaux de dimensions

égales, comme illustré (Fig. 11). Choisissez le grain

approprié pour l’application.

CONSEILS DE PONÇAGE

Les ponceuses orbitales Bosch sont conçues pour

produire des finis exceptionnels sur les surfaces en

bois, pour enlever de la matière rapidement ou pour

décaper la laque, le vernis ou autres enduits de finition.

Le ponçage orbital produit rapidement un fini régu-

lier. De plus, ce modèle peut poncer à ras sur 3 côtés

de l’outil, ce qui permet de poncer dans des recoins

comme on en trouve fréquemment dans les placards,

les bureaux ou les étagères.

• Pour commencer ou arrêter le ponçage – Mettez

la ponceuse en contact avec la pièce après qu’elle

ait atteint son plein régime et enlevez-la de la pièce

avant de l’arrêter. Ceci allonge la durée de vie de

l’interrupteur et du moteur et améliore grandement

la qualité de votre travail.

• La distribution uniforme du poids de la ponceuse

et la prévention des glissements de des feuilles de

ponçage par le système de fixation éliminent pra-

tiquement tout l’avantage résultant de l’exercice de

pression sur la ponceuse. Si vous appuyez trop fort

sur la ponceuse, le ponçage risque d’être irrégulier

et le papier de s’user prématurément. Une pression

excessive constante peut provoquer une surchauffe

qui peut éventuellement abîmer le moteur ainsi

qu’user prématurément le patin.

• Normalement, il est préférable de déplacer la pon-

ceuse dans le sens du fil, avec un léger mouvement

latéral pour que les coups principaux se recouvrent

jusqu’à 75%.

• Si la surface est rugueuse, commencez le ponçage

avec un gros grain, puis un grain moyen et enfin,

finissez avec un grain fin ou ultra-fin. Cette mé-

thode dépend du matériau et du type de travail à

effectuer.

• Avec chaque grosseur de grain, poncez jusqu’à ce

que la surface apparaisse régulière.

• Quand vous passez d’un grain donné à un grain plus

fin, ne sautez pas plus de deux tailles de grains.

• Pour enlever le maximum de matière, utilisez un

gros grain et déplacez la ponceuse sans vous ar-

rêter sur toute la surface de la pièce dans le sens du

fil ainsi que dans le sens opposé. NE RESTEZ PAS

TROP LONGTEMPS AU MÊME ENDROIT car vous

risquez d’enlever trop de matière, ce qui pourrait

produire un ponçage inégal.

• Poncer dans le sens du fil produit la meilleure fini-

tion possible.

RANGEMENT DE LA PONCEUSE

Ne rangez pas l’outil en laissant des feuilles de pon-

çage autoadhésives sur le patin, car le ponçage crée

de la chaleur, ce qui fait attacher le liant adhésif entre

la feuille et le patin, entraînant ainsi son durcissement

lorsque la feuille et le patin refroidissent. (Voir RE-

TRAIT DES FEUILLES DE PONÇAGE AUTOADHÉSIVES,

à la page 20.)

9" (228mm)

11-1/16" (280mm)

COUPEZ ICI

Fig. 11

1600A00HX5 11-15 GSS20-40.indd 22 11/9/15 7:22 AM

Entretien

Cordons de rallonge

Accessoires

SERVICE

IL N’EXISTE À

L’INTÉRIEUR AU-

CUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE TENUE

PAR L’UTILISATEUR. L’entretien préventif exécuté

par des personnes non autorisés peut entraîner un

positionnement erroné des composants et des ls

internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention

d’entretien sur l’outil à un centre de service-usine

Bosch ou à un centre de service après-vente Bosch

agréé. TECHNI CIENS : Débranchez l’outil et/ou le

chargeur de la source de courant avant d’entretenir.

LUBRIFICATION DE L’OUTIL

Votre outil Bosch a été lubrifié correctement en usine

et il est prêt à l’utilisation. Nous vous conseillons de

re-graisser les outils qui comportent des engrenages

avec un lubrifiant à engrenages spécial à chaque fois

que vous changez les balais.

BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur de votre outil

ont été conçus pour apporter de nombreuses heures

de fonctionnement fiable. Pour maintenir le rendement

du moteur à son maximum, nous vous conseillons de

contrôler les balais tous les deux à six mois. Il ne faut

utiliser que des balais de rechange Bosch d’origine et

conçus pour votre outil.

PALIERS

Si les paliers commencent à faire du bruit (à cause de

surcharges importantes ou du toupillage de matériaux

très abrasifs) il faut les faire remplacer immédiatement

pour éviter la surchauffe ou une panne de moteur.

NETTOYAGE

Pour éviter les

accidents, dé-

branchez toujours l’outil et/ou le chargeur de la

source de courant avant de nettoyer. La façon la plus

efficace de nettoyer l’outil est à l’aide d’air sec com-

primé. Portez toujours des lunettes de sécurité en

nettoyant les outils à l’air comprimé.

Gardez les prises d’air et les interrupteurs propres et

libres de débris. N’essayez pas de les nettoyer en in-

troduisant des objets pointus dans leurs ouvertures.

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de car-

bone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

Si un cordon de

rallonge s’avère

nécessaire, vous devez utiliser un cordon avec con-

ducteurs de dimension adéquate pouvant porter le

courant nécessaire à votre outil. Ceci préviendra une

chute excessive de tension, une perte de courant ou

une surchauffe. Les outils mis à la terre doivent utiliser

des cordons de rallonge trifilaires pourvus de fiches à

trois broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est

gros.

DIMENSIONS DE RALLONGES

RECOMMANDÉES OUTILS 120 VOLTS

COURANT ALTERNATIF

Intensité

nominale de

l’outil

Calibre A.W.G. Calibre en mm

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

3-6 18 16 16 14 0.75 0.75 1.5 2.5

6-8 18 16 14 12 0.75 1.0 2.5 4.0

8-10 18 16 14 12 0.75 1.0 2.5 4.0

10-12 16 16 14 12 1.0 2.5 4.0 —

12-16 14 12 — — — — — —

* Réservoir à poussière

* Feuille de ponçage

* Plaque de perforation pour papier de verre

** Adaptateur de tuyau d’aspirateur VAC024

** Tuyaux d’aspirateur

*= livré en standard

**= livré en option

1600A00HX5 11-15 GSS20-40.indd 23 11/9/15 7:22 AM

Advertencias generales de seguridad para herramientas mecánicas

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien ilumina-

da. Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de líqui-

dos, gases o polvos inamables. Las herramientas

mecánicas generan chispas que pueden incendiar el

polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una herra-

mienta mecánica. Las distracciones pueden hacerle

perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modique nunca

el enchufe de ningún modo. No use enchufes adap-

tadores con herramientas mecánicas conectadas a

tierra (puestas a tierra). Los enchufes no modificados

y los tomacorrientes coincidentes reducirán el riesgo

de sacudidas eléctricas.

Evite el contacto del cuerpo con las supercies co-

nectadas o puestas a tierra, tales como tuberías, ra-

diadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del op-

erador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia

o a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes alados o las

piezas móviles. Los cordones dañados o engancha-

dos aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el exte-

rior, use un cordón de extensión adecuado para uso

a la intemperie. La utilización de un cordón adecuado

para uso a la intemperie reduce el riesgo de que se

produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica

en un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado

por corriente de pérdida a tierra (GFCI). El uso de un

GFCI reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo

y use el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la inuencia

de drogas, alcohol o medicamentos. Un momento

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se

siguen las advertencias e instrucciones, el resultado podría ser sacudidas eléctri-

cas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

a expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de

seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza

para alertarle a usted de posibles peligros de lesiones

corporales. Obedezca todos los mensajes de seguri-

dad que sigan a este símbolo para evitar posibles le-

siones o muerte.

PELIGRO indica una situación peligrosa que, si no se

evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si

no se evita, causará la muerte o lesiones graves.

PRECAUCIÓN, cuando se utiliza con el símbolo de

alerta de seguridad, indica una situación peligrosa

que, si no se evita, causará lesiones leves o modera-

das.

1600A00HX5 11-15 GSS20-40.indd 24 11/9/15 7:22 AM

de distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de se-

guridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y /

o al paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes

de encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar le-

siones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recolección de

polvo, asegúrese de que dichas instalaciones es-

tén conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

Uso y cuidado de las herramientas mecánicas

No fuerce la herramienta mecánica. Use la her-

ramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no

la enciende y apaga. Toda herramienta mecánica que

no se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica an-

tes de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta mecáni-

ca o con estas instrucciones utilicen la herramienta.

Las herramientas mecánicas son peligrosas en manos

de usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe

si hay piezas móviles desalineadas o que se atoran,

si hay piezas rotas y si existe cualquier otra situ-

ación que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte aladas y lim-

pias. Es menos probable que las herramientas de corte

mantenidas apropiadamente, con bordes de corte afi-

lados, se atoren, y dichas herramientas son más fáciles

de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de

la herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio

de un técnico de reparaciones calicado, utilizando

únicamente piezas de repuesto idénticas. Esto ase-

gurará que se mantenga la seguridad de la herramienta

mecánica.

1600A00HX5 11-15 GSS20-40.indd 25 11/9/15 7:22 AM

Desenchufe la lijadora antes de cambiar accesorios.

Se pueden producir arranques accidentales si la lija-

dora está enchufada mientras se cambia un accesorio.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma es-

table. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que

podría causar pérdida de control.

Su herramienta está equipada con un recipiente

para polvo. Vacíelo frecuentemente, después de

completar el lijado y antes de guardar la lijadora.

Sea sumamente cuidadoso al eliminar el polvo, ya que

los materiales en forma de partículas finas pueden ser

explosivos. No tire el polvo resultante del lijado a un

fuego al descubierto. Se puede producir combustión

de la mezcla de barnices, lacas, poliuretano, aceite o

agua con partículas de polvo si hay una descarga de

electricidad estática, si se introduce una chispa en la

caja o si hay calor excesivo.

Use siempre protección de los ojos y protección res-

piratoria para realizar aplicaciones que generen pol-

vo y cuando lije en lugares elevados por encima de

la cabeza. Todas las personas que entren en el área de

trabajo deben usar un aparato de respiración adecuado

y ropa protectora. El área de trabajo debe cerrarse con

cubiertas colgantes de plástico y debe mantenerse

fuera a las personas no protegidas hasta que el área de

trabajo haya sido limpiada a fondo.

Use precauciones especiales al lijar madera tratada

químicamente a presión, pintura que pueda estar

basada en plomo o cualquier otro material que pu-

eda contener carcinógenos. Todas las personas que

entren en el área de trabajo deben usar un aparato de

respiración adecuado y ropa protectora. El área de tra-

bajo debe cerrarse con cubiertas colgantes de plástico

y debe mantenerse fuera a las personas no protegidas

hasta que el área de trabajo haya sido limpiada a fondo.

No lije en mojado con esta lijadora. La entrada de

líquidos en la caja del motor constituye un peligro de

sacudidas eléctricas.

No use papel de lija diseñado para zapatas de lijar

más grandes. El papel de lija más grande sobresaldrá

de la zapata de lijar, causando atasco y rasgado del pa-

pel o retroceso. El papel extra que sobresalga de la za-

pata de lijar también puede causar laceraciones graves.

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal,

como guantes de goma y calzado de goma de electri-

cista, mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad nom-

inal solamente para CA con una fuente de energía

de CC. Aunque pueda parecer que la herramienta fun-

ciona correctamente, es probable que los componen-

tes eléctricos de la herramienta con capacidad nominal

para CA fallen y creen un peligro para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden con-

trolar de modo seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus par-

tes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de re-

torno de los protectores de seguridad podrían mon-

tarse incorrectamente. Ciertos agentes de limpieza,

tales como gasolina, tetracloruro de carbono, amonía-

co, etc., podrían dañar las piezas de plástico.

Asegúrese de que el interruptor esté en la posición

de apagado antes de introducir el paquete de bat-

ería. Si se introduce el paquete de batería en her-

ramientas mecánicas que tengan el interruptor en la

posición de encendido, se invita a que se produzcan

accidentes.

Cierto polvo generado

por el lijado, aserra-

do, amolado y taladrado mecánicos, y por otras ac-

tividades de construcción, contiene agentes quími-

cos que se sabe que causan cáncer, defectos de

nacimiento u otros daños sobre la reproducción. Al-

gunos ejemplos de estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros produc-

tos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía, de-

pendiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje

con equipo de seguridad aprobado, como por ejem-

plo máscaras antipolvo que estén diseñadas espe-

cialmente para impedir mediante filtración el paso de

partículas microscópicas.

Normas de seguridad para lijadoras órbitales

1600A00HX5 11-15 GSS20-40.indd 26 11/9/15 7:22 AM

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, es-

túdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herra-

mienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

Volt Tensión (potencial)

Ampere Corriente

Hertz Frecuencia (ciclos por segundo)

Watt Potencia

Kilogramo Peso

min

Minuto Tiempo

Segundo Tiempo

⌀

Diámetro Tamaño de las brocas taladradoras, muelas, etc

Velocidad sin carga Velocidad rotacional sin carga

Velocidad nominal Máxima velocidad obtenible

.../min

Revoluciones o alternación por minuto Revoluciones, golpes, velocidad de superficie, ór-

bitas, etc., por minuto

Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ...

I, II, III,

Graduaciones del selector Graduaciones de velocidad, par motor o posición.

Un número más alto significa mayor velocidad

Selector infinitamente variable con apagado La velocidad aumenta desde la graduación de 0

Flecha Acción en la dirección de la flecha

Corriente alterna Tipo o una característica de corriente

Corriente continua Tipo o una característica de corriente

Corriente alterna o continua Tipo o una característica de corriente

Construcción de clase II Designa las herramientas de construcción con

aislamiento doble.

Terminal de toma de tierra Terminal de conexión a tierra

Sello RBRC de Li-ion Designa el programa de reciclaje de baterías de

Li-ion

Sello RBRC de Ni-Cd Designa el programa de reciclaje de baterías de

Ni-Cd

Símbolo de lectura del manual Alerta al usuario para que lea el manual

Símbolo de uso de protección de los ojos Alerta al usuario para que use protección de los

ojos

1600A00HX5 11-15 GSS20-40.indd 27 11/9/15 7:22 AM

Símbolos (continuación)

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, es-

túdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herra-

mienta mejor y con más seguridad.

Este símbolo indica que esta herramienta está catalogada por Un-

derwritersLaboratories.

Este símbolo indica que este componente está reconocido por Un-

derwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado

esta herramienta indicando que cumple con las normas estadoun-

idenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Ca-

nadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha cata-

logado esta herramienta indicando que cumple con las normas es-

tadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses

y canadienses.

Este símbolo indica que esta herramienta cumple con la norma

mexicana oficial (NOM).

1600A00HX5 11-15 GSS20-40.indd 28 11/9/15 7:22 AM

Descripción funcional y especicaciones

Desconecte el enchufe de la fuente de energía antes de hacer cualquier

ensamblaje o ajuste, o cambiar accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar accidentalmente la herramienta.

Lijadora orbital

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

Fig. 1

Número de modelo GSS20-40

Tamaño de la zapata

Hoja de lijar normal:

Hoja de lijar de PSA (adhesiva):

4 1/2” x 4 1/8” (1/4 de hoja)

4 1/2” x 5 1/2”

4 1/2” x 4 1/2”

1 Interruptor hermético al polvo

2 Recipiente para polvo

3 Microfiltro

4 Almohadilla de lijar

5A Palanca de la abrazadera trasera

5B Soporte de fijación trasero

6A Palanca de la abrazadera delantera

6B Soporte de fijación delantero

7 Hoja de lijar

8 Área de agarre blando

9 Aberturas de ventilación

1600A00HX5 11-15 GSS20-40.indd 29 11/9/15 7:22 AM

Ensamblaje

Desconecte siempre

el enchufe de la

fuente de energía antes de colocar o quitar las hojas

abrasivas.

INSTALACIÓN DE

LAS HOJAS DE LIJAR

Cuando instale una hoja de lijar nueva, retire todo el

polvo o todos los residuos de la almohadilla de lijar 4

(p. ej., con un cepillo).

1. Desbloquee las dos palancas de las abrazaderas de

la hoja de lijar 5A y 6A y gírelas hacia abajo (Fig. 2).

2. Inserte la hoja de lijar 7 debajo del soporte de fi-

jación trasero 5B. Asegúrese de que la hoja de lijar

7 no sea demasiado corta para sujetarla correcta-

mente con los soportes de fijación 5A y 5B. Gire la

palanca de la abrazadera de la hoja de lijar 5A de

vuelta a la posición inicial y bloquéela ahí (Fig. 3).

3. Coloque la hoja de lijar de manera que esté tensa al-

rededor de la almohadilla de lijar 4. Fije con abraza-

deras la parte delantera de la hoja de lijar debajo

del soporte de fijación delantero 6B. Asegúrese de

que la hoja de lijar 7 no sea demasiado corta y que

esté sujeta correctamente con las abrazaderas. Gire

la palanca de la abrazadera de la hoja de lijar 6A de

vuelta hasta la posición de inicio y bloquéela ahí

(Fig. 4).

PLACA PERFORADORA

Después de haber instalado la hoja de lijar, será nece-

sario perforar agujeros en ella utilizando la placa per-

foradora suministrada con la lijadora. Alinee la base

de la lijadora con la placa perforadora y empuje hacia

abajo sobre la lijadora hasta que la placa perforadora

agujeree la hoja. Luego, retire la placa perforadora de

la lijadora (Fig. 5).

Para asegurar una extracción de polvo óptima, preste

atención a que los agujeros perforados en la hoja de

lijar coincidan con los agujeros ubicados en la placa

de lijar.

REMOCIÓN DE LAS HOJAS DE LIJAR

Para retirar la hoja de lijar 7, desbloquee las dos palan-

cas de las abrazaderas de la hoja de lijar 5A y 6A y jale

la hoja de lijar hacia fuera hasta sacarla de su soporte.

Fig. 2

Fig. 4

75A 5B

Fig. 3

Fig. 5

1600A00HX5 11-15 GSS20-40.indd 30 11/9/15 7:22 AM

Recolección de polvo

INSTALACIÓN DE LAS HOJAS DE LIJAR DE

PSA “ADHESIVAS”

La lijadora también se puede utilizar con hojas de lijar

(papel de lija) “adhesivas” con refuerzo de PSA, que

tienen adhesivo sensible a la presión.

1. Desprenda la hoja protectora de la parte trasera de

la hoja de PSA.

2. Alinee la hoja de PSA con la almohadilla de refuerzo

y presione firmemente hasta ubicarla en la posición

correcta.

Notas:

• Asegúrese de que las palancas de las abrazaderas

estén trabadas, incluso cuando se utilicen hojas de

lijar de PSA.

• Retire las hojas de PSA poco después de completar

cada operación de lijado, para impedir que el adhe-

sivo cree una unión endurecida con la almohadilla

de refuerzo.

REMOCIÓN DE LAS HOJAS DE LIJAR DE PSA

Para retirar la hoja, levante uno de sus bordes con una

uña y desprenda la hoja de la almohadilla de refuerzo.

Nota: Si la hoja de PSA se deja accidentalmente en la

almohadilla y se ha enfriado, la mejor manera de reti-

rarla es lijar de tres a cinco minutos para ablandar el

refuerzo adhesivo.

BOTE PARA POLVO CON MICROFILTRO: El sistema de

extracción de polvo integral recolecta el polvo genera-

do por el lijado en el bote provisto con la lijadora. Para

lograr la máxima eficacia, el bote para polvo se debe

vaciar frecuentemente durante la operación.

La herramienta está

equipada con un bote

para polvo. Vacíelo frecuentemente, después de

completar la operación de lijado y antes de alma-

cenar la lijadora. Tenga sumo cuidado al deshacerse

del polvo, ya que los materiales en forma de partículas

finas pueden ser explosivos. No tire el polvo generado

por el lijado a llamas al descubierto. Se puede producir

combustión de la mezcla de barnices, lacas, poliureta-

no, aceite o agua con partículas de polvo si hay una

descarga de electricidad estática, si se introduce una

chispa en la caja o si hay calor excesivo. No mezcle el

polvo recolectado con pintura o barniz, ni lo utilice

para absorber o secar productos químicos secos.

REMOCIÓN E INSTALACIÓN

DEL RECIPIENTE PARA POLVO

Para retirar el recipiente para polvo: rote el recipiente

para polvo 2 a la vez que lo jala alejándolo de la her-

ramienta (Fig. 6).

Para instalar el recipiente para polvo: alinee el orificio

para polvo 14 con el agujero ubicado en el recipiente 2

y empuje dicho recipiente sobre la herramienta hasta

que quede fijo en la posición correcta (Fig. 7).

LIMPIEZA Y VACIADO DEL

RECIPIENTE PARA POLVO

El recipiente para polvo es transparente, lo cual le

permite a usted ver fácilmente cuando es necesario

vaciarlo y limpiarlo.

Para vaciar el recipiente para polvo: desenrosque y re-

tire el microfiltro 3 del recipiente para polvo 2 (Fig. 8).

Vacíe el recipiente para polvo 2. Se recomienda aflojar

el polvo de microfiltro 3 golpeándolo suavemente con-

tra una superficie sólida (Fig. 9).

Dé golpes hasta sacar el exceso de polvo del micro-

filtro o retire el polvo con los dedos o con un cepillo

blando.

Es posible que note que no todo el polvo sale del re-

cipiente. Esto no afectará al rendimiento de lijado, pero

reducirá la eficiencia de la recolección de polvo.

NOTA: No lave el microfiltro con agua y jabón. El polvo

se podría incrustar más firmemente en los poros, lo

cual reducirá la recolección de polvo y dañará el mi-

crofiltro.

Fig. 7

Fig. 6

1600A00HX5 11-15 GSS20-40.indd 31 11/9/15 7:22 AM

Instrucciones de funcionamiento

Para asegurar que la extracción de polvo sea óptima,

vacíe y limpie frecuentemente el recipiente y el micro-

filtro.

CONEXIÓN DE UNA MANGUERA

DE ASPIRADORA

La recolección de polvo también se puede realizar co-

nectando la herramienta a una aspiradora.

El orificio para polvo de la herramienta está dimen-

sionado para aceptar mangueras de aspiradora Bosch

(vendidas por separado) que tengan boquillas de cau-

cho.

1. Conecte la boquilla de la manguera de aspiradora 16

al orificio para polvo 14 (Fig. 10).

2. Conecte el extremo opuesto de la manguera a la as-

piradora.

Para conectar una manguera de 1-1/4 o 1-1/2 pulgadas

a la herramienta, se requiere el adaptador de manguera

de aspiradora Bosch VAC024 (vendido por separado).

Cuando aspire polvo seco que sea especialmente per-

judicial para la salud o que pueda ser cancerígeno, uti-

lice una aspiradora que esté diseñada específicamente

para ese propósito.

Cuando lije en superficies verticales, sostenga la her-

ramienta eléctrica de manera que la manguera de aspi-

radora esté orientada hacia abajo.

Fig. 10

Fig. 8

Fig. 9

INTERRUPTOR OSCILANTE DE

ENCENDIDO Y APAGADO

PARA ENCENDER O APAGAR LA HERRAMIENTA: Em-

puje hacia ADENTRO el interruptor oscilante, hacia el

lado izquierdo o derecho de la herramienta. Sostenga

siempre la lijadora alejada de la pieza de trabajo cu-

ando ponga el interruptor en la posición de encendido

o apagado.

HOJAS DE LIJAR (PAPEL DE LIJA)

El óxido de aluminio, el carburo de silicio u otros abra-

sivos sintéticos se recomiendan para usarlos cuando

se utiliza una lijadora eléctrica. Los abrasivos natura-

les, tales como la hoja de pedernal o de granate, son

demasiado blandos para permitir un uso económico

cuando se utiliza una lijadora eléctrica. Para obtener

los mejores resultados, utilice hojas de lijar Bosch: La

separación uniforme entre los granos minimiza el lle-

nado o la carga. La hoja de óxido de aluminio de alta

calidad con refuerzo pesado corta más rápidamente y

dura más tiempo.

Se recomiendan las siguientes hojas de lijar y aplica-

ciones:

• Grano grueso: Para lijar madera basta.

• Grano mediano: Para realizar lijado general de

madera.

1600A00HX5 11-15 GSS20-40.indd 32 11/9/15 7:22 AM

• Grano fino: Para alisar parches de madera o de

yeso.

• Grano extrafino: Para realizar el lijado final de made-

ra descubierta y alisar pintura vieja.

También hay diferentes tipos de hojas de lijar hechas

para madera, pintura y otras superficies.

Las hojas de lijar se pueden comprar predimension-

adas o se pueden cortar convenientemente a partir de

hojas de tamaño más grande disponibles comercial-

mente (tamaño estándar: 9 x 11-1/16 pulgadas o 228 x

280 mm). Córtelas en cuatro pedazos de igual tamaño

de la manera que se muestra en la ilustración (Fig. 11).

Escoja el grano apropiado para el trabajo que vaya a

realizar.

CONSEJOS DE LIJADO

Las lijadoras orbitales Bosch están diseñadas para

producir acabados excepcionales en superficies de

madera, quitar material rápidamente o quitar laca,

barniz y otros acabados recubiertos.

El lijado orbital proporciona acabados finales rápidos y

lisos. Y este modelo puede lijar al ras en los tres lados

de la herramienta para llegar a lugares estrechos típi-

cos de armarios, escritorios y estantes.

• Comienzo y parada del lijado: Haga que la her-

ramienta entre en contacto con la pieza de trabajo

después de que la lijadora haya alcanzado toda su

velocidad, y retírela de la pieza de trabajo antes de

poner el interruptor en la posición de apagado. La

utilización de esta manera prolongará la duración

del interruptor y del motor, y aumentará enorme-

mente la calidad del trabajo que usted realice.

• La distribución uniforme del peso de esta aspirado-

ra y la prevención del resbalamiento de la hoja de li-

jar por el sistema de fijación eliminan prácticamente

cualquier ventaja de presionar sobre la lijadora. La

presión excesiva sobre la lijadora puede producir un

trabajo de lijado desigual y un desgaste prematuro

del grano. Una presión constante y excesiva puede

causar recalentamiento y posibles daños al motor,

así como desgaste prematuro de la zapata.

• Generalmente, lo mejor es trabajar en pasadas para-

lelas a la fibra, usando un poco de movimiento later-

al para que las pasadas principales se superpongan

tanto como en un 75%.

• Si la superficie es rugosa, empiece a lijar con un

grano grueso, use luego un grano mediano y acabe

con un grano fino o extrafino. Este procedimiento

variará con diferentes tipos de materiales y trabajo.

• Continúe lijando con cada grano hasta que la super-

ficie tenga un aspecto uniforme.

• Cuando pase de un tamaño de grano a un tamaño

más fino, no salte más de dos tamaños de grano.

• Para quitar la mayor cantidad de material, use un

grano grueso y mueva firmemente la lijadora sobre

toda la superficie a contrafibra, así como en direc-

ción de la fibra. NO PERMANEZCA EN UN MISMO

PUNTO DEMASIADO TIEMPO. Si lo hace, podría

quitar demasiado material y el resultado será un

lijado desigual.

• El lijado en dirección de la fibra de la madera da el

acabado final más liso.

ALMACENAMIENTO DE LA LIJADORA

No almacene la herramienta con las hojas de lijar de

PSA instaladas en la almohadilla, ya que el lijado crea

calor, lo cual hará que una unión adhesiva entre la hoja

y la almohadilla se endurezca cuando la hoja y la al-

mohadilla se enfríen. (Consulte REMOCIÓN DE LAS

HOJAS DE LIJAR DE PSA en la página 31.)

9" (228mm)

11-1/16" (280mm)

CORTE AQUÍ

Fig. 11

1600A00HX5 11-15 GSS20-40.indd 33 11/9/15 7:22 AM

Mantenimiento

Cordones De Extensión

Accesorios

SERVICIO

NO HAY PIEZAS EN EL

INTERIOR QUE PU-

EDAN SER AJUSTADAS O REPA RA DAS POR EL USU-

ARIO. El mantenimiento preventivo realizado por

personal no autorizado pude dar lugar a la colo-

cación inco rrec ta de cables y componentes internos

que podría constituir un peligro serio. Recomenda-

mos que todo el servicio de las herramientas sea real-

izado en un Centro de servicio de fábrica Bosch o en

una Estación de servicio Bosch autorizada. TECNICOS

DE REPARACIONES: Desconecten la herramienta y/o el

cargador de la fuente de energía antes de realizar ser-

vicio de ajustes y reparaciones.

LUBRICACIÓN DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada adecuada-

mente y está lista para la utilización. Se recomienda

que las herramientas con engranajes se vuelvan a en-

grasar con un lubricante especial para engranajes en

cada cambio de escobillas.

ESCOBILLAS DE CARBÓN

Las escobillas y el conmutador de la herramienta han

sido diseñados para muchas horas de servicio fiable.

Para man tener un rendimiento óptimo del motor, reco-

mendamos que cada dos a seis meses se examinen las

esco billas. Sólo se deben usar escobillas de repuesto

Bosch genuinas di señadas específicamente para su

herramienta.

RODAMIENTOS

Los roda mientos que se vuelven ruidosos (debido a la

pesada carga o al corte de materiales muy abrasivos)

deben ser sus ti tuidos inme dia tamente para evitar el

sobre calentamiento o el fallo del motor.

LIMPIEZA

Para evitar acciden-

tes, desconecte siem-

pre la herramienta y/o el cargador de la fuente de

energía antes de la limpieza. La herramienta se pu-

ede limpiar más eficazmente con aire comprimido

seco. Use gafas de se gu ridad siempre que limpie

herramientas con aire comprimido.

Las aberturas de ventilación y las palancas de inter-

ruptor deben mantenerse limpias y libres de materias

extrañas. No intente lim piar introduciendo objetos

puntiagudos a través de las aberturas.

Ciertos agentes de limpie-

za y disolventes dañan las

piezas de plástico. Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de limpie za clora-

dos, amoníaco y detergentes domésticos que con-

tienen amoníaco.

* Recipiente para polvo

* Hoja de lijar

* Placa perforadora para papel de lija

** Adaptador de manguera de aspiradora VAC024

** Mangueras de aspiradora

* = equipo estándar

** = accesorios opcionales

Si es necesario un

cordón de extensión,

se debe usar un cordón con conductores de tamaño

adecuado que sea capaz de transportar la corriente

necesaria para la herramienta. Esto evitará caídas de

tensión excesivas, pérdida de potencia o recalenta-

miento. Las herramientas conectadas a tierra deben

usar cordones de extensión de 3 hilos que tengan en-

chufes de 3 terminales y receptáculos para 3 termina-

les.

NOTA: Cuanto más pequeño es el número de calibre,

más grueso es el cordón.

TAMAÑOS RECOMENDADOS DE CORDONES

DE EXTENSION HERRAMIENTAS DE 120 V

CORRIENTE ALTERNA

Capacdad

nominal en

amperes de la

herramienta

Tamaño del cordón en

A.W.G.

Tamaños del cable en mm

Longitud del cordón

en pies

Longitud del cordón en

metros

25 50 100 150 15 30 60 120

3-6 18 16 16 14 0.75 0.75 1.5 2.5

6-8 18 16 14 12 0.75 1.0 2.5 4.0

8-10 18 16 14 12 0.75 1.0 2.5 4.0

10-12 16 16 14 12 1.0 2.5 4.0 —

12-16

14 12 — — — — — —

1600A00HX5 11-15 GSS20-40.indd 34 11/9/15 7:22 AM

Notes / Remarques / Notas

1600A00HX5 11-15 GSS20-40.indd 35 11/9/15 7:22 AM

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects

in material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SAND-

ING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V-

INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLU-

SION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S.,

PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D’ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l’acheteur initial seulement que tous les outils électriques portatifs et d’établi BOSCH seront exempts

de vices de matériaux ou d’exécution pendant une période d’un an depuis la date d’achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE

L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation

de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas at-

tribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter

une réclamation en vertu de cette garantie limitée, vous devez renvoyer l’outil électrique portatif ou d’établi complet, port payé, à tout centre de service agréé

ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES,

LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES PROV-

INCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS

CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT

PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANA-

DIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE LES

LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIF-

FÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S’APPLIQUE QU’AUX OUTILS ÉLECTRIQUES PORTATIFS ET D’ÉTABLI VENDUS AUX ÉTATS-UNIS D’AMÉRIQUE, AU CANADA ET

AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR

BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation (“el Vendedor”) garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición

implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utiliza-

das inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada.

Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de

banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas

de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BRO-

CAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU.

Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE ES POSIBLE

QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABI-

LIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO. ALGUNOS ESTADOS

DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR

LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS

UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CON-

TACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona

Industrial, Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

!1600A00HX5!

1600A00HX5 11/15

1600A00HX5 11-15 GSS20-40.indd 36 11/9/15 7:22 AM
