Blade Installation
WARNING
Before beginning installation, place the tractor on a firm and level surface, set the
parking brake, place the PTO in the disengaged (OFF) position, stop the tractor’s
motor and remove the ignition key to prevent unintended starting.
WARNING
Cutting blades are sharp. Always protect hands by wearing heavy leather work
gloves to grasp blades.
1. Gently flip the deck over to expose its underside.
2. Stablize one of the cutting blades with a blade lock tool or a block of wood.
See Figure 2.
Figure 2
Model 19A30042791 mulch kit is designed for use with select 54-inch triple-blade
stamped cutting decks and fabricated cutting decks. Refer to your tractor’s Operator’s
Manual to assure compatibility.

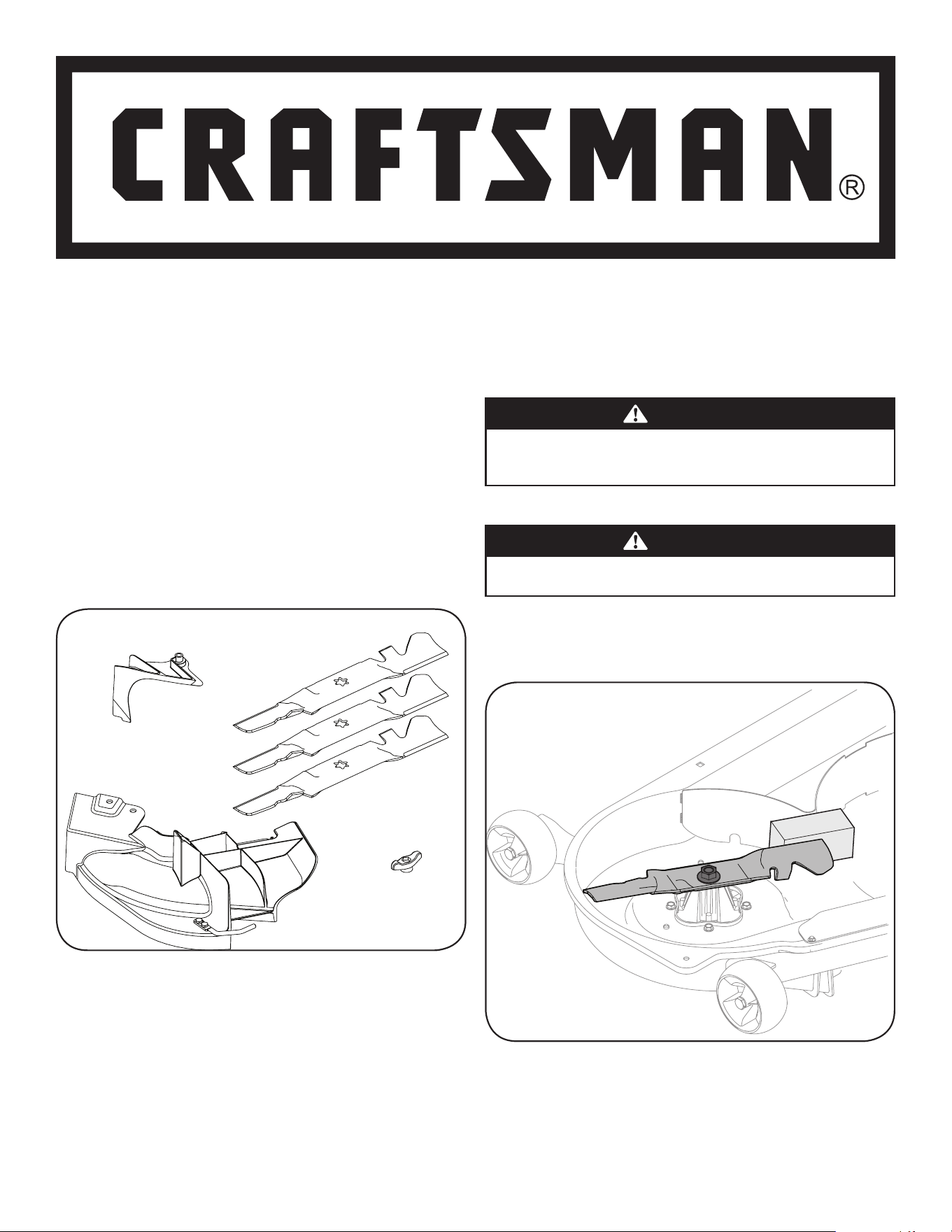

Carton Contents
Before beginning installation, remove all parts from the carton to make sure
everything is present. Carton contents are listed below and shown in Figure 1. Part
numbers are shown in parentheses.
• Three Mulching Blades (942-05056-X)
• One 54” Deck Mulch Plug Assembly (631-05178)
• One Wing Knob (720-04122)
• One Chute Adapter (731-10133)
Figure 1
Form No. 769-18891
(November 9, 2018)
EXTREME MULCH KIT 54” DECK
Model No. 19A30042791
INSTALLATION MANUAL
3. Remove the hex flange nut that secures the blade to the spindle.
IMPORTANT: The hex flange nuts have a right-handed (normal) thread pattern.
Do NOT attempt to force the nuts in the opposite direction. Doing so may damage the
nuts.
4. Repeat steps 2 and 3 on the other cutting blades.
5. Replace the blades with the blades included in the kit. Be sure to install each
blade with the side marked ‘‘Bottom’’ (or with a part number stamped in it)
facing the ground when the mower is in the operating position.
IMPORTANT: Use a torque wrench to tighten each blade spindle’s hex flange
nut to between 80 ft-lb and 100 ft-lb.

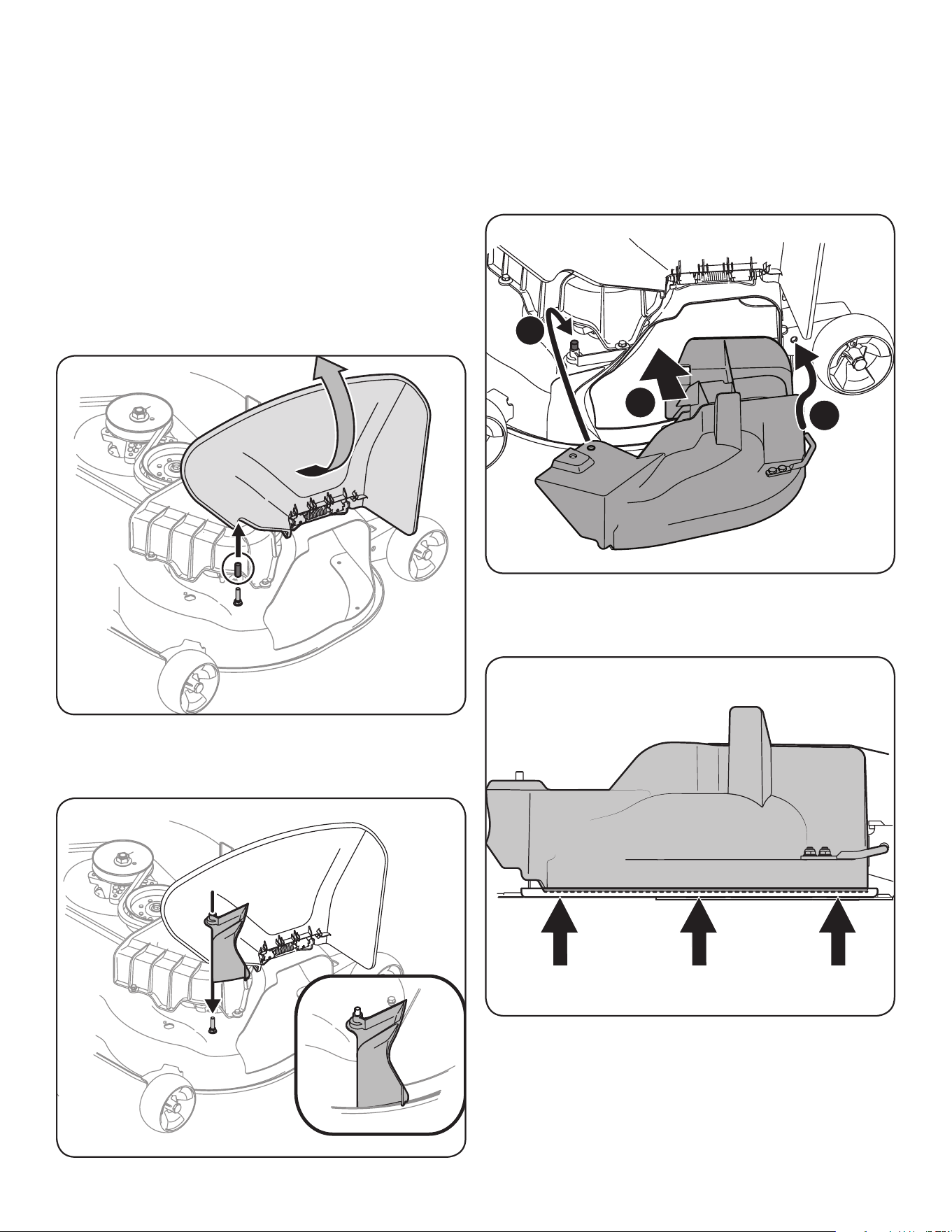

Installing the Mulch Plug
1. Pivot the chute deflector upward and remove the protective cover from the
pin found on the deck’s surface. See Figure 3.
Figure 3
2. On 54-inch Stamped Decks Only, position the chute adapter over the pin
See Figure 4.
Figure 4
3. To install the mulch plug, pivot the discharge chute upward and refer to Figure
5:
a. Insert the mulch plug into the discharge chute opening.
b. Insert the mulch plug rod into the hole found on the front, right deck
wheel bracket.
c. Position the rear of the mulch plug over the pin found on the deck’s
surface.
c
b
a
Figure 5
Important: Be certain that the bottom of the mulch plug is installed down
inside of the lip of the deck opening, as shown in Figure 6.
Figure 6
CAUTION
Before using this equipment, read the manual and follow all safety rules and operating instructions.
IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.
1-888-331-4569 WWW.CRAFTSMAN.COM
CRAFTSMAN® is a registered trademark of Stanley Black & Decker, Inc., used under license.
© 2018 CRAFTSMAN U.S. & Canada Only
CRAFTSMAN.com

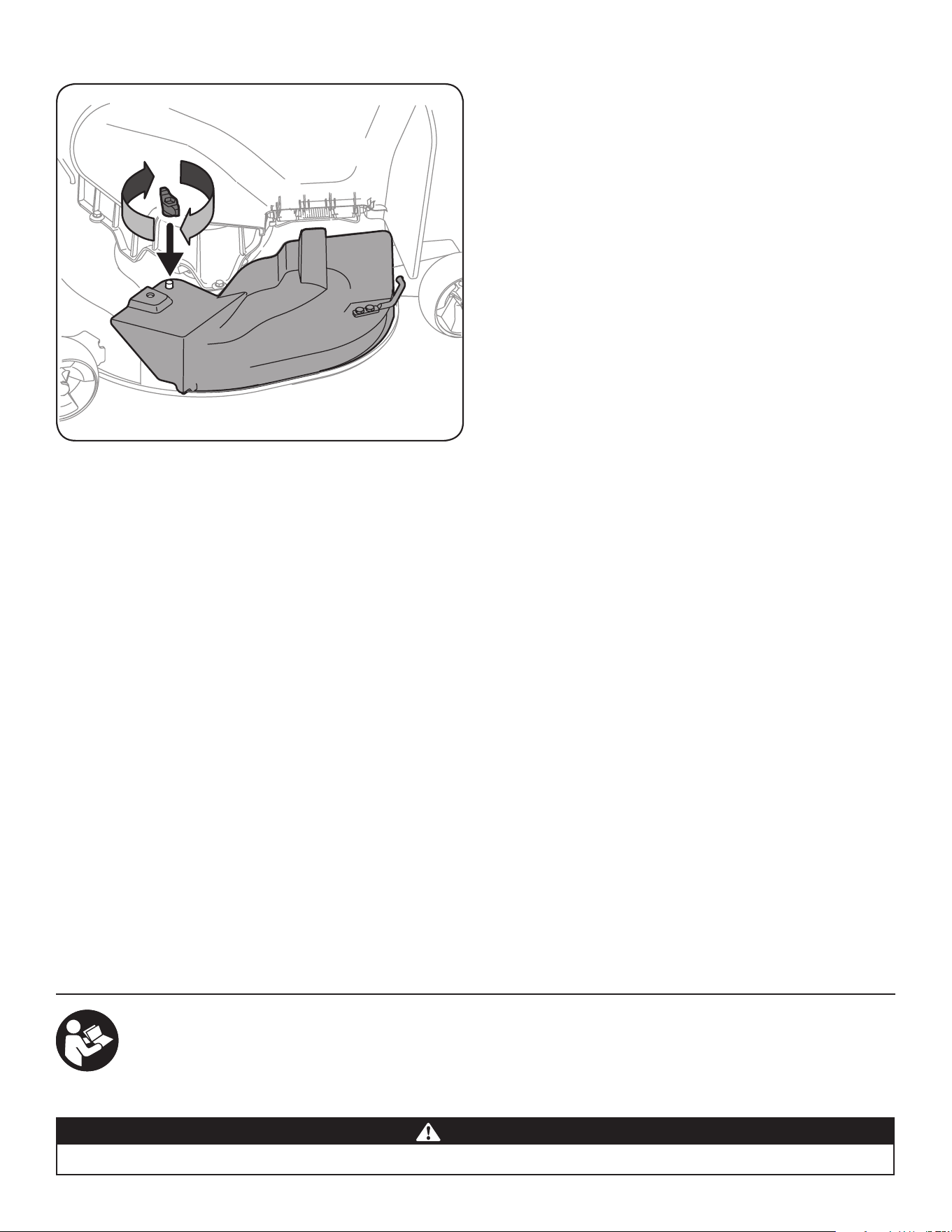

4. Secure the mulch plug in place with the wing knob. See Figure 7.
Figure 7
5. With the mulch plug in place, the discharge chute will remain propped-up
so that the operator can more easily maneuver the tractor’s deck near and
around trees and other obstacles.
Notes
4
Instalación de la cuchilla
ADVERTENCIA
Antes de comenzar la instalación, coloque el tractor sobre una superficie firme y
nivelada, coloque el freno de mano, coloque la toma de fuerza (PTO) en la posición
desconectada, pare el motor del tractor y quite la llave de encendido para impedir
que arranque accidentalmente.
ADVERTENCIA
Las cuchillas de corte son afiladas. Siempre protéjase las manos utilizando guantes
de trabajo de cuero grueso para sujetar las cuchillas.
1. Voltee la plataforma con delicadeza para dejar al descubierto la parte inferior.
2. Estabilice una de las cuchillas de corte con una herramienta de bloqueo de
cuchillas o un bloque de madera. Consulte la Figura 2.
Figura 2
3. Extraiga la tuerca hexagonal con brida que asegura la cuchilla al husillo.
El kit de abono del modelo 19A30042791 está diseñado para ser utilizado con
plataformas de corte estampadas y fabricadas de tres cuchillas seleccionadas
de 54 pulgadas. Consulte el manual del operador del tractor para asegurar la
compatibilidad.
Contenido de la caja
Antes de comenzar la instalación, retire todas las piezas de la caja para asegurarse de
que tiene todo. El contenido de la caja aparece a continuación y se ilustra en Figura 1.
Los números de pieza se indican entre paréntesis.
• Tres cuchillas abonadoras (942-05056-X)
• Un conjunto de adaptador para abono de plataforma de 54” (631-05178)
• Una perilla de aletas (720-04122)
• Un adaptador de canal (731-10133)
Figura 1
KIT DE ABONO EXTREME,
PLATAFORMA DE 54”
Modelo N.º 19A30042791
MANUAL DE INSTALACIÓN
IMPORTANTE: Las tuercas hexagonales con brida tienen un patrón de rosca
(normal) hacia la derecha. NO intente forzar las tuercas en la dirección opuesta.
Hacerlo dañará las tuercas.
4. Repita los pasos 2 y 3 en las otras cuchillas de corte.
5. Reemplace las cuchillas por las cuchillas incluidas en el kit. Asegúrese de
instalar cada cuchilla con el lado marcado “Bottom” (inferior) (o con el número
de parte estampado en la misma) orientado hacia el piso cuando la cortadora
está en posición de operación.
IMPORTANTE: Utilice una llave de torsión para ajustar cada tuerca con brida
hexagonal del husillo de la cuchilla entre 80 pies-libras y 100 pies-libras.
Colocación del adaptador para abono
1. Haga pivotar el deflector del canal hacia arriba y quite la cubierta protectora
de la clavija que se encuentra en la superficie de la plataforma. Consulte la
Figura 3.
Figura 3
2. Únicamente en las plataformas estampadas de 54 pulgadas, ubique el
adaptador del canal sobre el pasador Consulte la Figura 4.
Figura 4
3. Para instalar el adaptador para abono, haga pivotar el canal de descarga hacia
arriba y consulte la Figura 5:
a. Inserte el adaptador para abono en la abertura del canal de descarga.
b. Inserte la varilla del adaptador para abono en el orificio que
se encuentra en el soporte de la rueda delantera derecha de la
plataforma.
c. Ubique la parte trasera del adaptador para abono sobre el pasador
que está en la superficie de la plataforma.
c
b
a
Figura 5
Importante: Asegúrese de que la parte inferior del tapón para abono esté
instalada abajo, en el interior del borde de la abertura de la plataforma, como
se muestra en la Figura 6.
Figura 6
PRECAUCIÓN
Antes de usar este equipo, lea el manual y siga todas las reglas de seguridad e instrucciones de funcionamiento.
SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.
1-888-331-4569 WWW.CRAFTSMAN.COM
CRAFTSMAN® es una marca registrada de Stanley Black & Decker, Inc., utilizada bajo licencia.
© 2018 CRAFTSMAN, se aplica solo en EE. UU. y Canadá
CRAFTSMAN.com
4. Asegure el adaptador para abono en su lugar con la perilla de aletas. Consulte
la Figura 7.
Figura 7
5. Con el adaptador para abono en su lugar, el canal de descarga quedará
sostenido de manera que el operador pueda maniobrar más fácilmente la
plataforma del tractor cerca y alrededor de los árboles y otros obstáculos.
8 Notes
Installation de la lame
AVERTISSEMENT
AVERTISSEMENT : Avant de commencer l’installation, placez le RZT sur une surface ferme
et plane, serrez le frein de stationnement, placez la prise de force en position désengagée
(OFF), arrêtez le moteur et retirez la clé de contact pour éviter tout démarrage involontaire.
AVERTISSEMENT
Les lames de coupe sont tranchantes. Protégez toujours vos mains en portant des gants de
travail en cuir épais pour saisir les lames.
1. Renversez doucement la plate-forme pour en exposer son dessous.
2. Stabiliser une des lames de coupe avec un outil de blocage de lame ou un bloc de bois.
Consultez la Figure 2.
Figure 2
L'ensemble de déchiquetage, modèle 19B30005791, est conçu pour être utilisé avec certains
plateaux de coupe fabriqués et estampés à trois lames de 54 po (1,37 m). Reportez-vous au
manuel de l'utilisateur du tracteur pour vous assurer de la compatibilité.
Contenu de la boîte
Avant de commencer l'installation, retirez toutes les pièces de la boîte afin de vous assurer
qu'il ne manque rien. Le contenu de la boîte est indiqué ci-dessous et il est illustré à la Figure
1. Les numéros de pièce sont indiqués entre parenthèses.
• Trois lames déchiqueteuses (942-05056-X)
• Un ensemble de plateau de déchiqueteuse de 54 po (1,37 m) (631-05178)
• Un écrou à oreilles (720-04122)
• Un adaptateur de goulotte (731-10133)
Figure 1
PLATEAU DE COUPE DE L'ENSEMBLE DE
DÉCHIQUETAGE EXTRÊME de 54 po (1,37 m)
Numéro de modèle 19A30042791
MANUEL D’INSTALLATION
3. Retirez le contre-écrou à embase qui fixe la lame à la broche.
IMPORTANT : Le contre-écrou à embase a un motif de fil droit (normal). N'essayez PAS
de forcer les écrous dans la direction opposée. Cela pourrait endommager les écrous.
4. Répétez les étapes 2 et 3 pour l'autre lame de coupe.
5. Remplacez les lames par les lames comprises dans la trousse. Veillez à installer chaque
lame avec le côté marqué « Bottom » (ou sur lequel est gravé le numéro de pièce) face
au sol lorsque la tondeuse est en position de marche.
IMPORTANT: Utilisez une clé dynamométrique pour serrer chaque contre-écrou à
embase de la fusée de la lame entre 80 pi-lb et 100 pi-lb.
Installation du couvercle de déchiqueteuse
1. Faites pivoter le déflecteur de la goulotte vers le haut et retirez le couvercle de
protection de la goupille se trouvant à la surface du pont de coupe. Consultez la Figure
3.
Figure 3
2. Sur les plateaux de coupe estampés de 54 po (1,37 m), placez l'adaptateur
de décharge sur la goupille. Consultez la Figure 4.
Figure 4
3. Pour installer le couvercle de déchiqueteuse, faites pivoter la goulotte d’évacuation
vers le haut et consultez la Figure 5 :
a. Insérez la tige de la déchiqueteuse dans l'orifice situé à l'avant, directement
dans le support de la roue du plateau de coupe.
b. Insérez la tige du couvercle de déchiqueteuse dans l'orifice situé sur le
support de droite de la roue du plateau de coupe.
c. Placez l’arrière du couvercle de déchiqueteuse sur la goupille qui se trouve à
la surface du plateau de coupe.
c
b
a
Figure 5
Important: Assurez-vous que le bas du couvercle de la déchiqueteuse est installé à
l'intérieur du bord de l'ouverture du plateau de coupe, comme illustré à la Figure 6.
Figure 6
AVERTISSEMENT
Avant d'utiliser cet matériel, lisez ce manuel et suivez les consignes de sécurité et les instructions d'utilisation.
COMMUNIQUEZ AVEC NOUS POUR TOUTE
QUESTION OU TOUT COMMENTAIRE.
1 888 331-4569 WWW.CRAFTSMAN.COM
CRAFTSMAN® est une marque de commerce enregistrée de Stanley Black & Decker, Inc., elle est utilisée en vertu d'une licence.
© 2018 CRAFTSMAN É.-U. et Canada uniquement
CRAFTSMAN.com
4. Fixer le couvercle de la déchiqueteuse au moyen du boulon à oreilles. Consultez la
Figure 7.
Figure 7
5. Avec le couvercle de déchiqueteuse en place, la goulotte de décharge restera bloquée
afin que l’opérateur puisse plus facilement manœuvrer le plateau de coupe du tracteur
à proximité et autour des arbres et autres obstacles.
