Craftsman 917378441 gas walk-behind lawn mower User Manual

Owner's Manual

ICRRFTSMRN°I

ROTARY LAWN MOWER

6.5 Horsepower

21" Rear Discharge

Model No.

917.378441

CAUTION:

Read and follow all

Safety Rules and Instructions

beforeoperatingthisequipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website:www.sears.com/craftsman

Warranty ............................................... 2

Safety Rules ...................................... 2-4

Assembly / Pre-Operation .................... 5

Operation ........................................... 6-9

Maintenance Schedule ...................... 10

Maintenance ................................. 10-13

Product Specifications ........................ 11

Service and Adjustments .............. 13-15

Storage ......................................... 15-16

Troubleshooting ........................... 16-17

Repair Parts .................................. 34-43

Sears Service ...................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

_,Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

_1,CAUTION: Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

_I,WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

_,WARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

A, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

I.GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk;

never run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when

operating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

II1. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

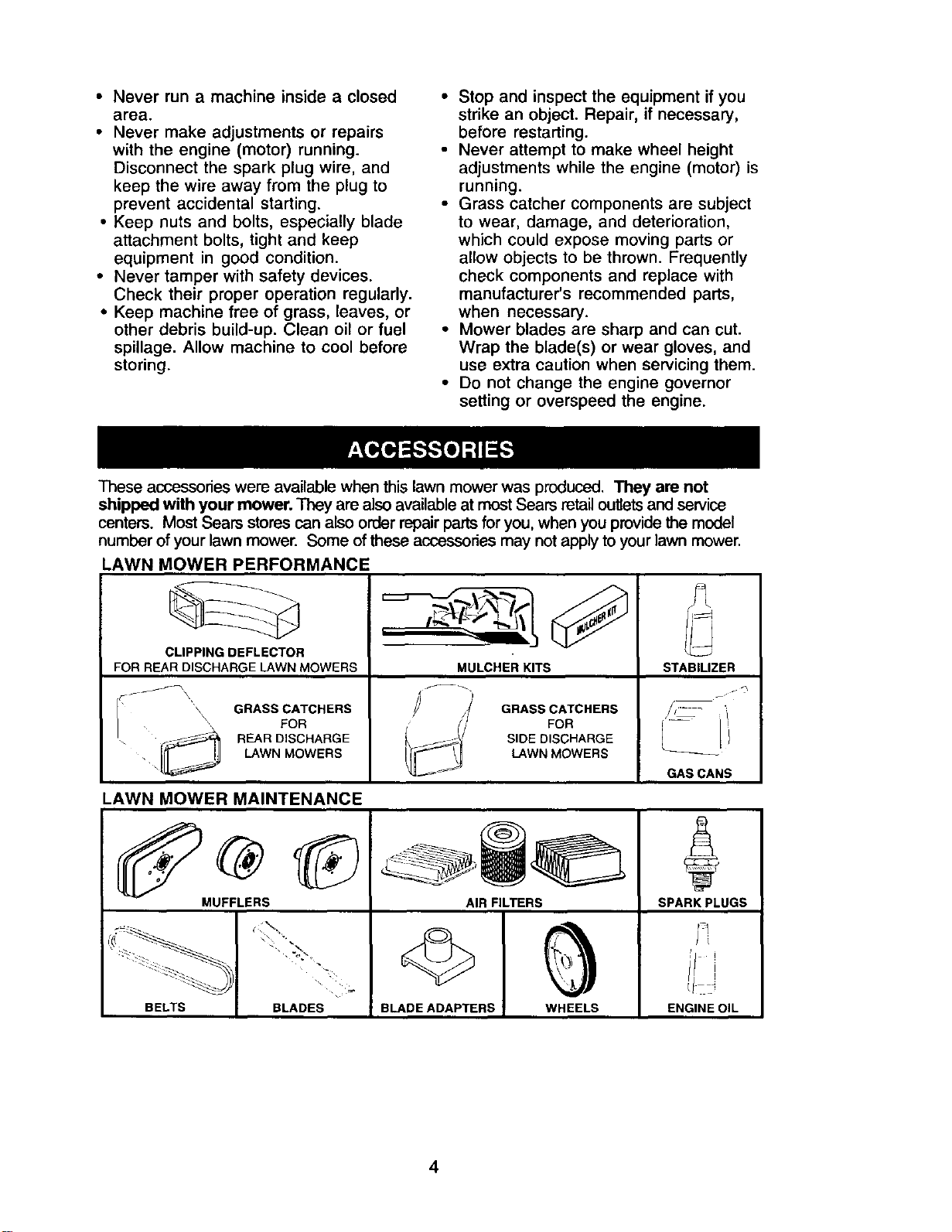

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outletsand service

centers. Most Sears stores can also order repair parts for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

\\ GRASS CATCHERS

" FOR

-_<. REAR DISCHARGE

LAWN MOWERS

\ \

MULCHER KITS

Ji GRASSeATC.ERS

L FoR

SIDE DISCHARGE

_j LAWN MOWERS

STABILIZER

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

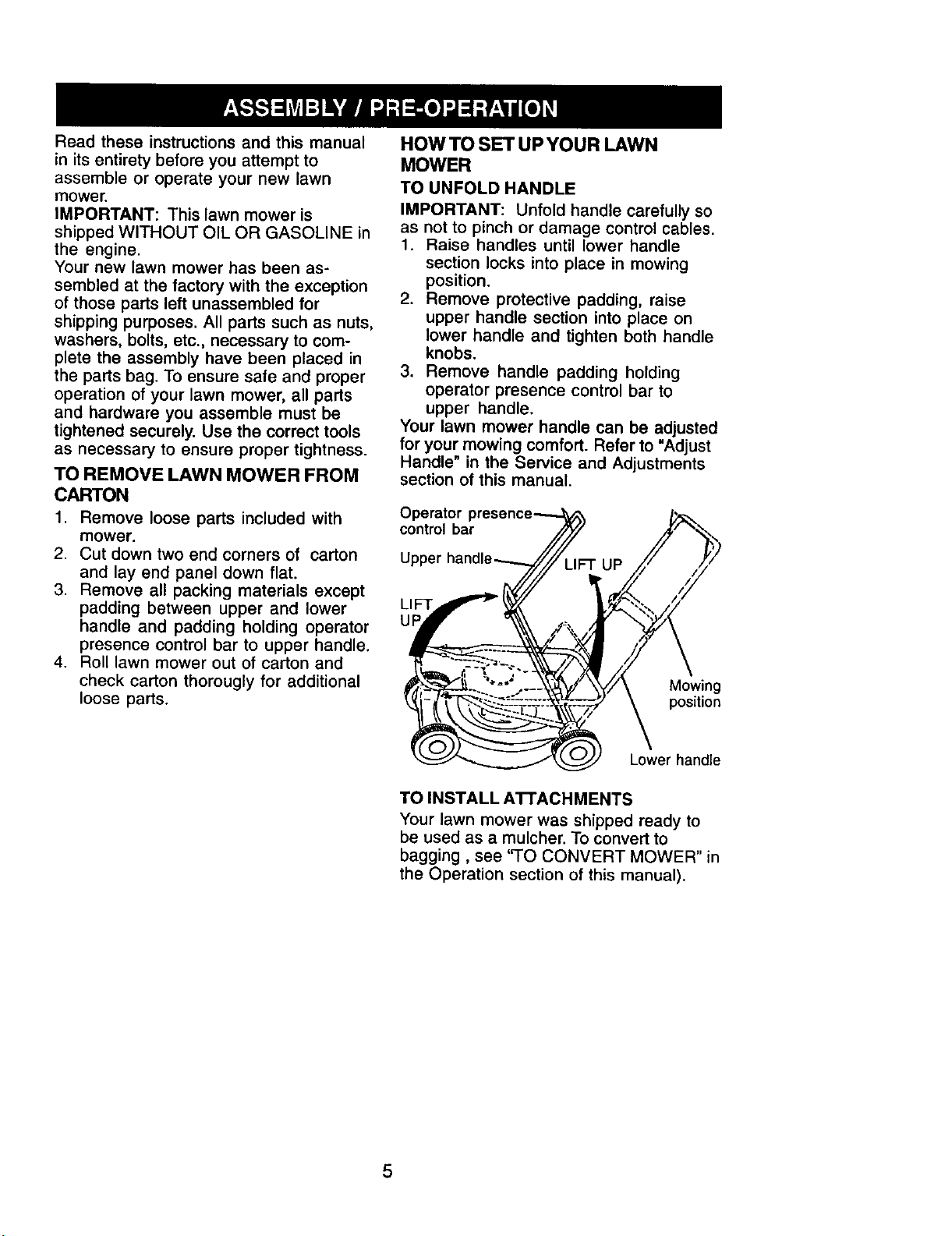

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to com-

plete the assembly have been placed in

the parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to

upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to =Adjust

Handle" in the Service and Adjustments

section of this manual.

Operator

control bar

Mowing

position

Lower handle

TO INSTALL A'R'ACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging, see '_FO CONVERT MOWER" in

the Operation section of this manual).

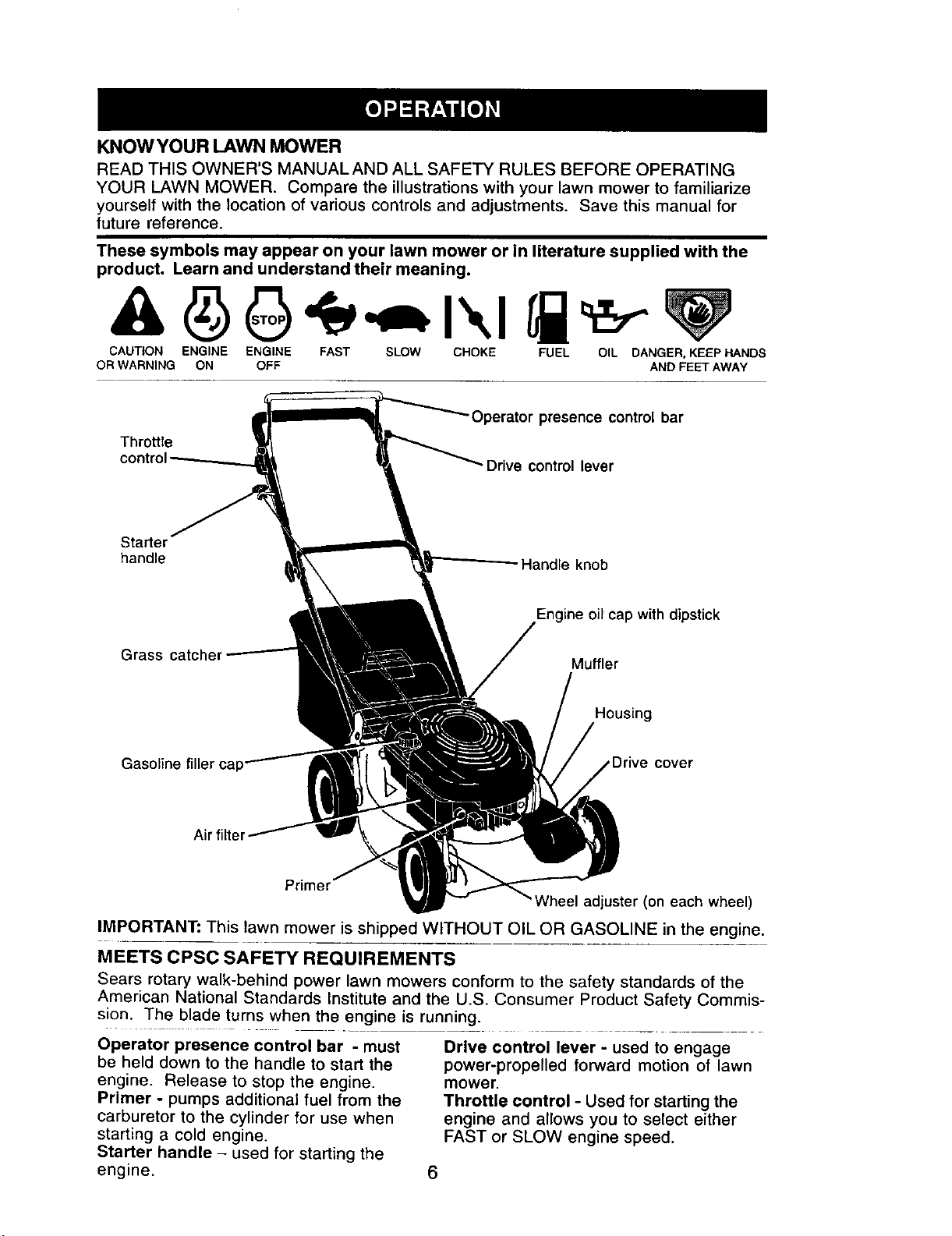

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUALAND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Throttle

Operator presence control bar

•Drive control lever

Starter

handle

Handle knob

Grass catchel

Engine oil cap with dipstick

Muffler

Housing

Gasoline filler cap"

Air filtel

Primer

adjuster (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Starter handle - used for starting the

engine.

Drive control lever - used to engage

power-propelled forward motion of lawn

mower.

Throttle control - Used for starting the

engine and allows you to select either

FAST or SLOW engine speed.

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend standard safety glasses

or a wide vision safety mask over

spectacles.

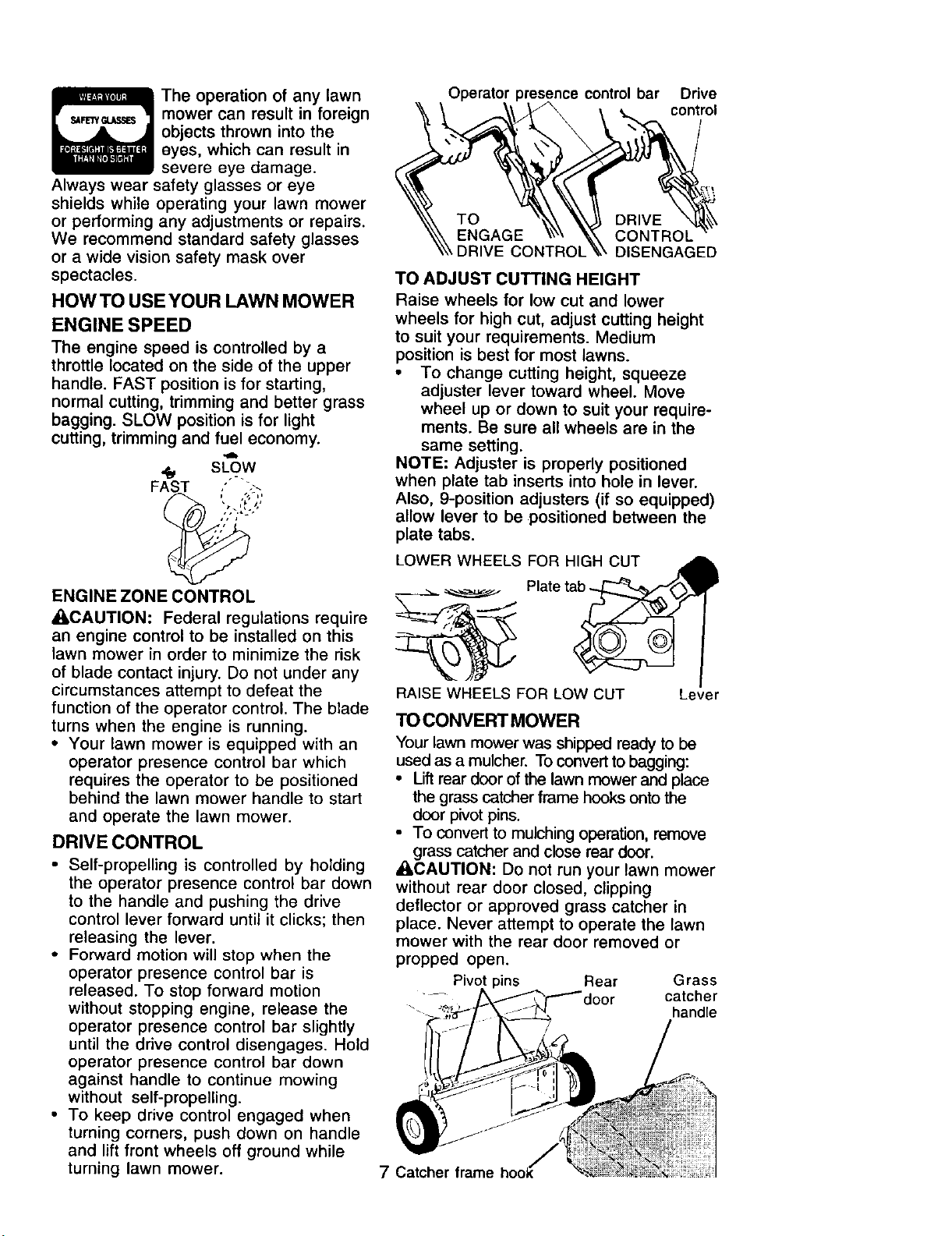

HOWTO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed is controlled by a

throttle located on the side of the upper

handle. FAST position is for starting,

normal cutting, trimming and better grass

bagging. SLOW position is for light

cutting, trimming and fuel economy.

_, SLOW_

FAST ,'" "--.

i _÷ll

t, j =

Operator presence control bar Drive

CONTROL '

DISENGAGED

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

ENGINE ZONE CONTROL

_I,CAUTION: Federal regulations require

an engine control to he installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

releasing the lever.

• Forward motion will stop when the

operator presence control bar is

released. To stop forward motion

without stopping engine, release the

operator presence control bar slightly

until the drive control disengages. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

• To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

RAISE WHEELS FOR LOW CUT Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

• Lift rear door of the lawn mower and place

the grass catcher frame hooks onto the

door pivot pins.

• To convert to mulching operation, remove

grass catcher and close rear door.

• I=CAUTION: Do not run your lawn mower

without rear door closed, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

propped open.

Pivot pins Rear Grass

catcher

handle

7 Catcher frame

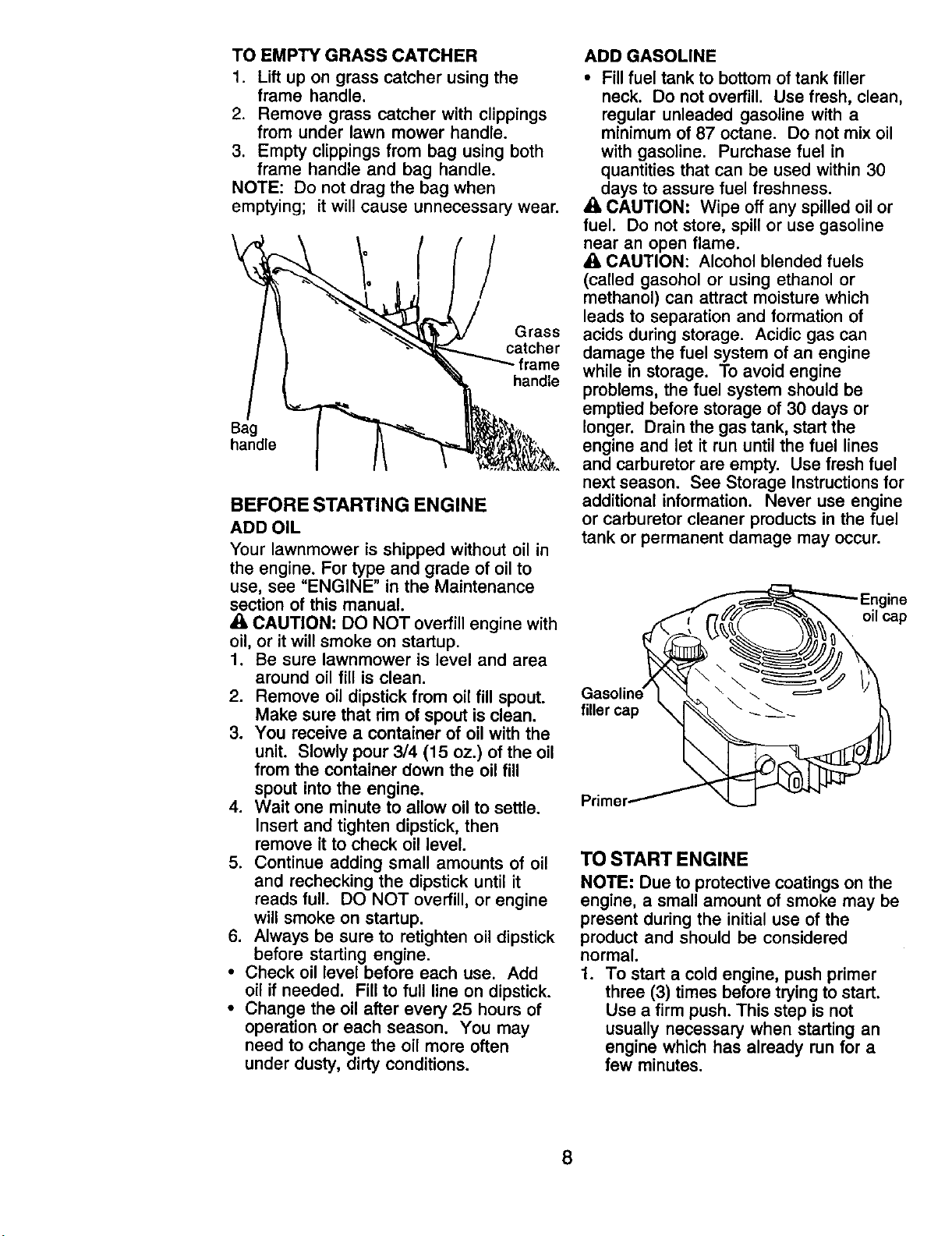

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

• i, CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that dm of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

days to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

_k CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

oil cap

filler cap

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Move throttle control lever to FAST

position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

• To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

• When using a rear discharge lawn

mower in moist, heavy grass, clumps of

cut grass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

• If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small

overlap to collect the clippings on the

next pass.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

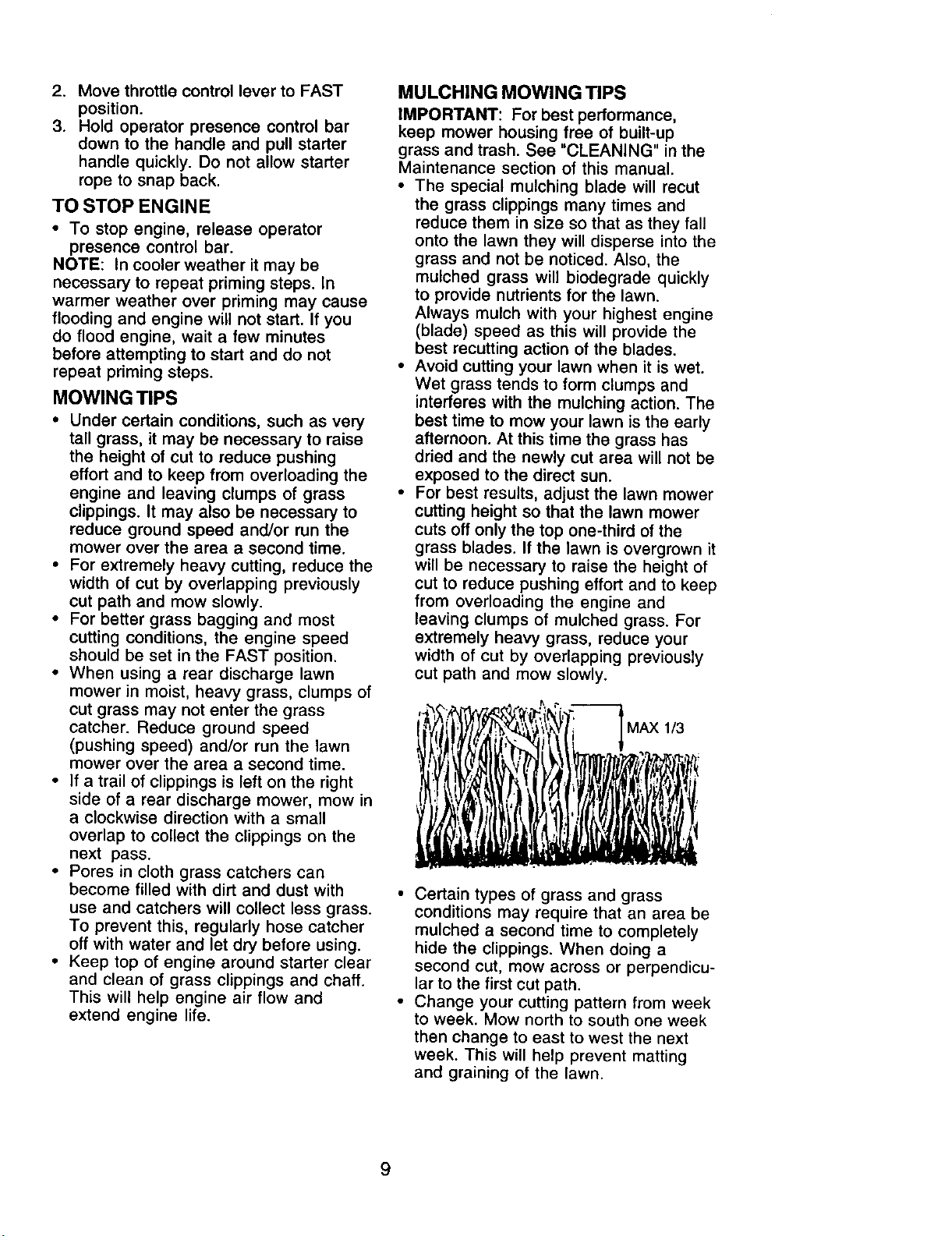

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into the

grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the fawn.

Always mulch with your highest engine

(blade) speed as this will provide the

best recutting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and

leaving clumps of mulched grass. For

extremely heavy grass, reduce your

width of cut by overlapping previously

cut path and mow slowly.

=MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a

second cut, mow across or perpendicu-

lar to the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

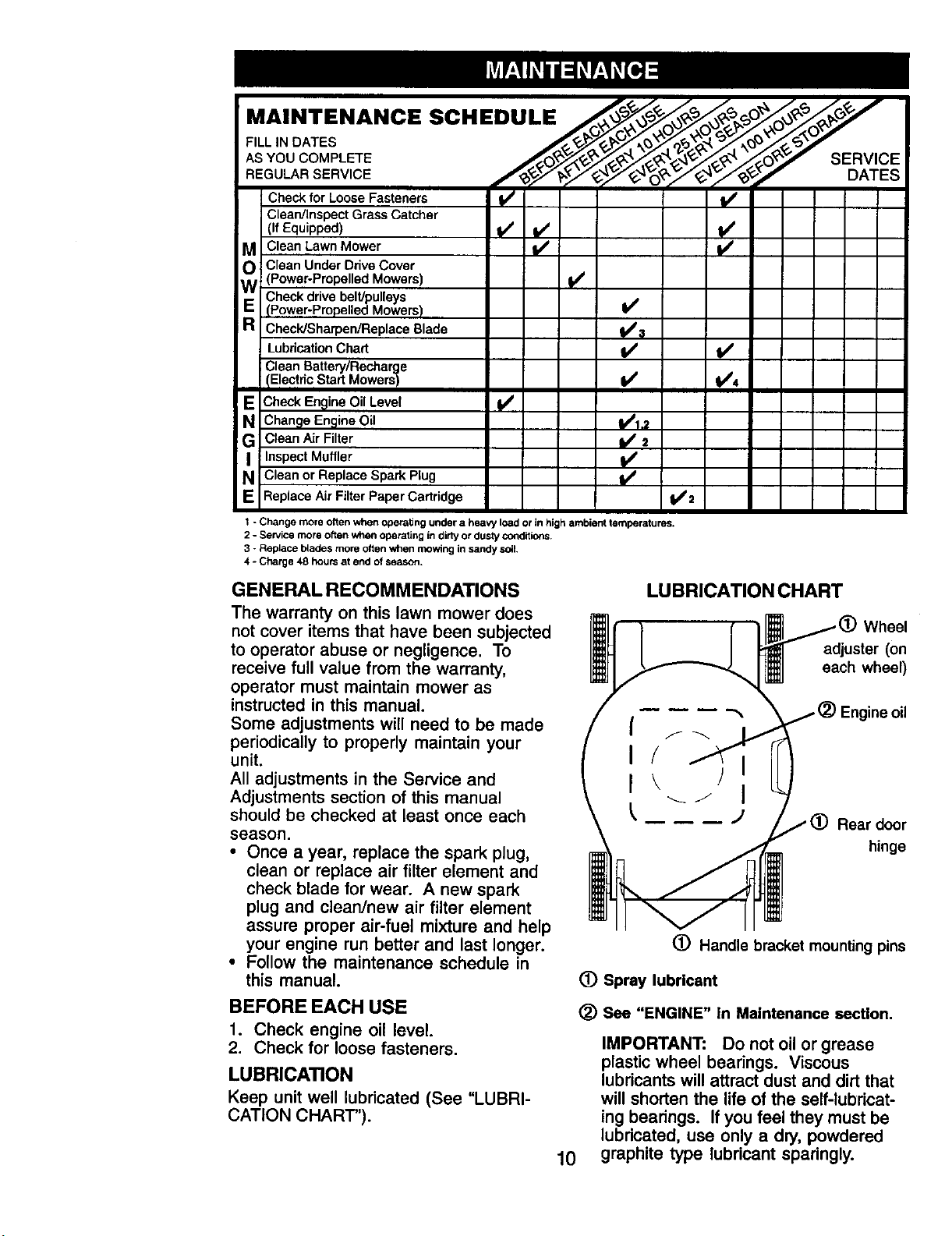

MAINTENANCE SCHEDULE /__°_./_n__"

FILL IN DATES _: _ 'x_ _ _ :x_

REGU RSERV,CE OATE

Check for Loose Fasteners _ t/

Clean/Inspect Grass Catcher

(If Equipped) t/ if

M Clean Lawn Mower v'

Clean Under Drive Cover

Power-Propelled Mowers)

Check drive belt/pulleys

E Power-PropelledMowers)

Check/Sharpen/Replace Blade

! LubricationChart

Clean Battery/Recharge

IElectric Start Mowers!

E Check Engine Oil Level

a Change Engine Oil

G Clean Air Filter

I InspectMuffler

N Clean or Replace Spark Plug

E ReplaceAirFilterPaperCartridge

V'1.2

V'2

I - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirtyor dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your

unit.

All adjustments in the Service and

Adjustments section of this manual

should be checked at least once each

season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in

this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners,

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

LUBRICATION CHART

(_ Handle bracket mounting pins

(D Spray lubricant

(_) See "ENGINE" In Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

PRODUCT SPECIFICATIONS

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above

LAWN MOWER

Always observe safety roles when perform-

ing any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Blade Crankshaft

keyway

Lockwashq

Blade

bait shaft

washer Trailing edge Blade adapter

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering.

DRIVE WHEELS

Check front drive wheels each time

before you mow to be sure they move

freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, hairpin cotters and

washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

GEAR CASE

• To keep your drive system working

properly, the gear case and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

• The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the

gear case.

• If lubricant is required, use only Elf

brand oil, Part No. REDUCTELF 100.

Do not substitute.

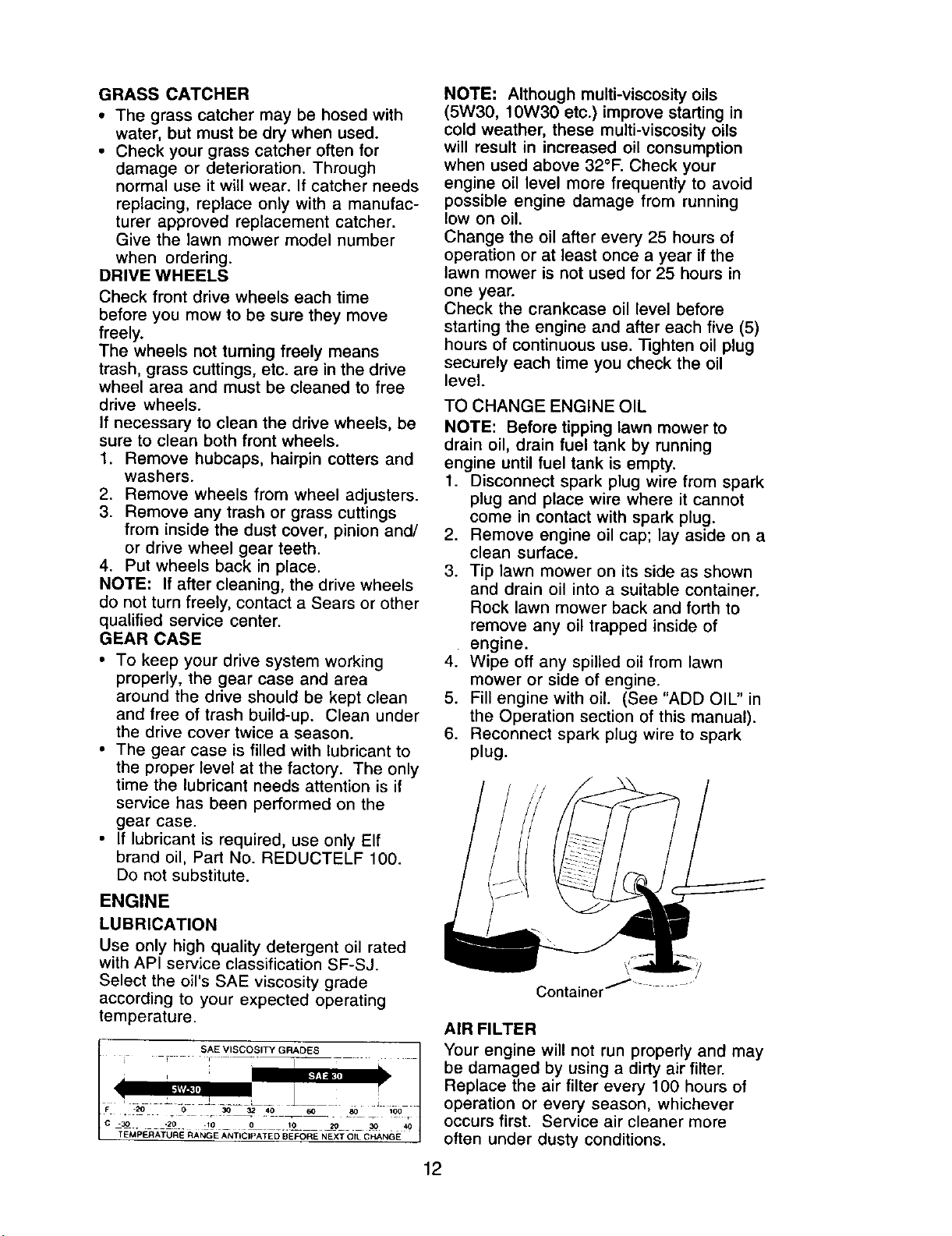

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

I SAE VISCOSITY GRADES

C 30 -20 .i 0 0 10 20 30 40

I TEMPERATURE RANGiA-NTicIPATE6Bg_:(:*RE NEXT OIL CHAN&E !

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. "13ghten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

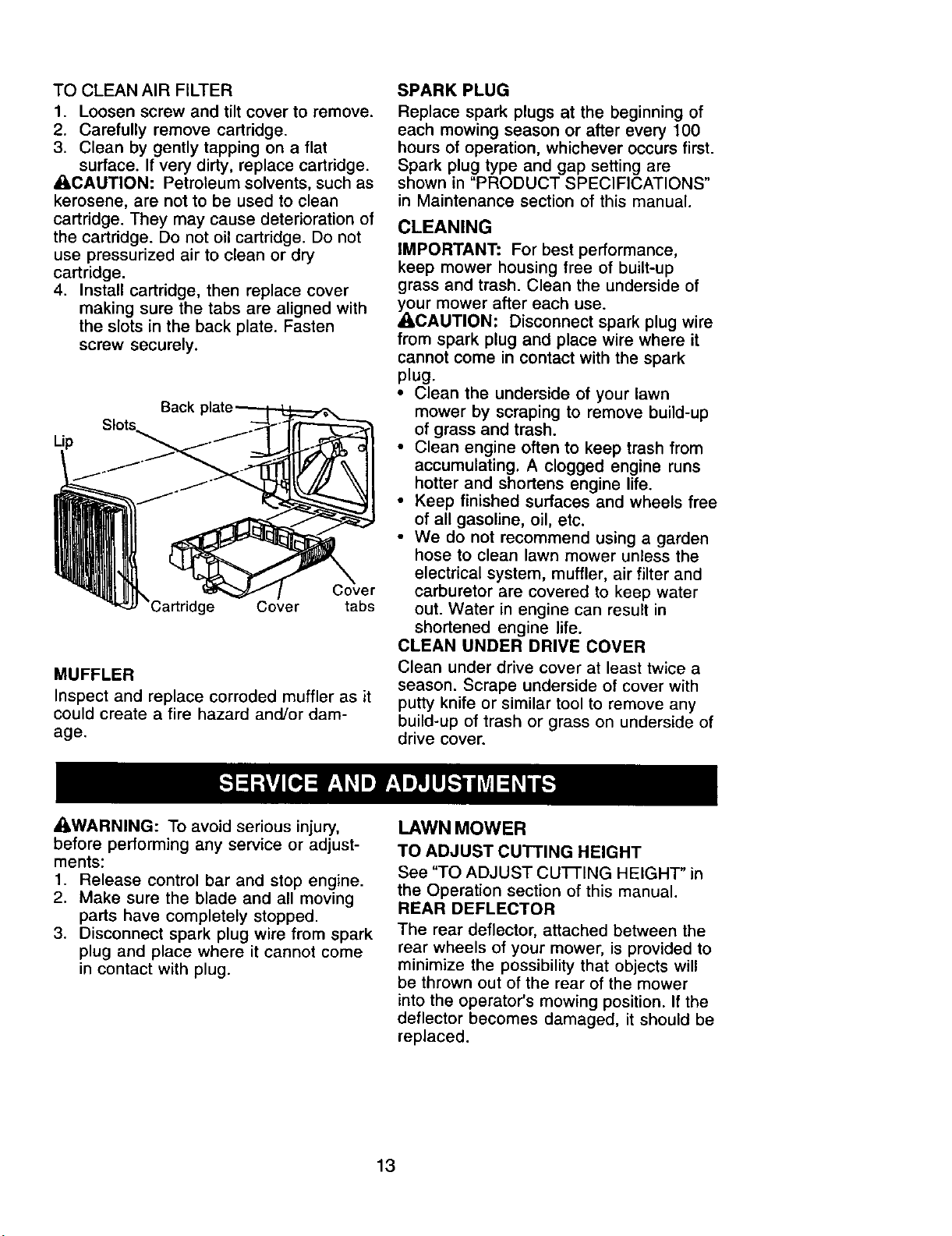

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface. If very dirty, replace cartridge.

_I, CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Cover

ge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

_our mower after each use.

CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

_WARNING: To avoid serious injury,

before performing any service or adjust-

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUFFING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt

from gearcase pulley by pushing

down on pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

Lower

handle

ROTATE

Drive

cover Belt

PUSH

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

Mowing Mowing

__pos,.ooi'i __ posit,on/ 7

I I / /

" i //

LOW POSITION

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_CAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

HIGH POSITION 14repair and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

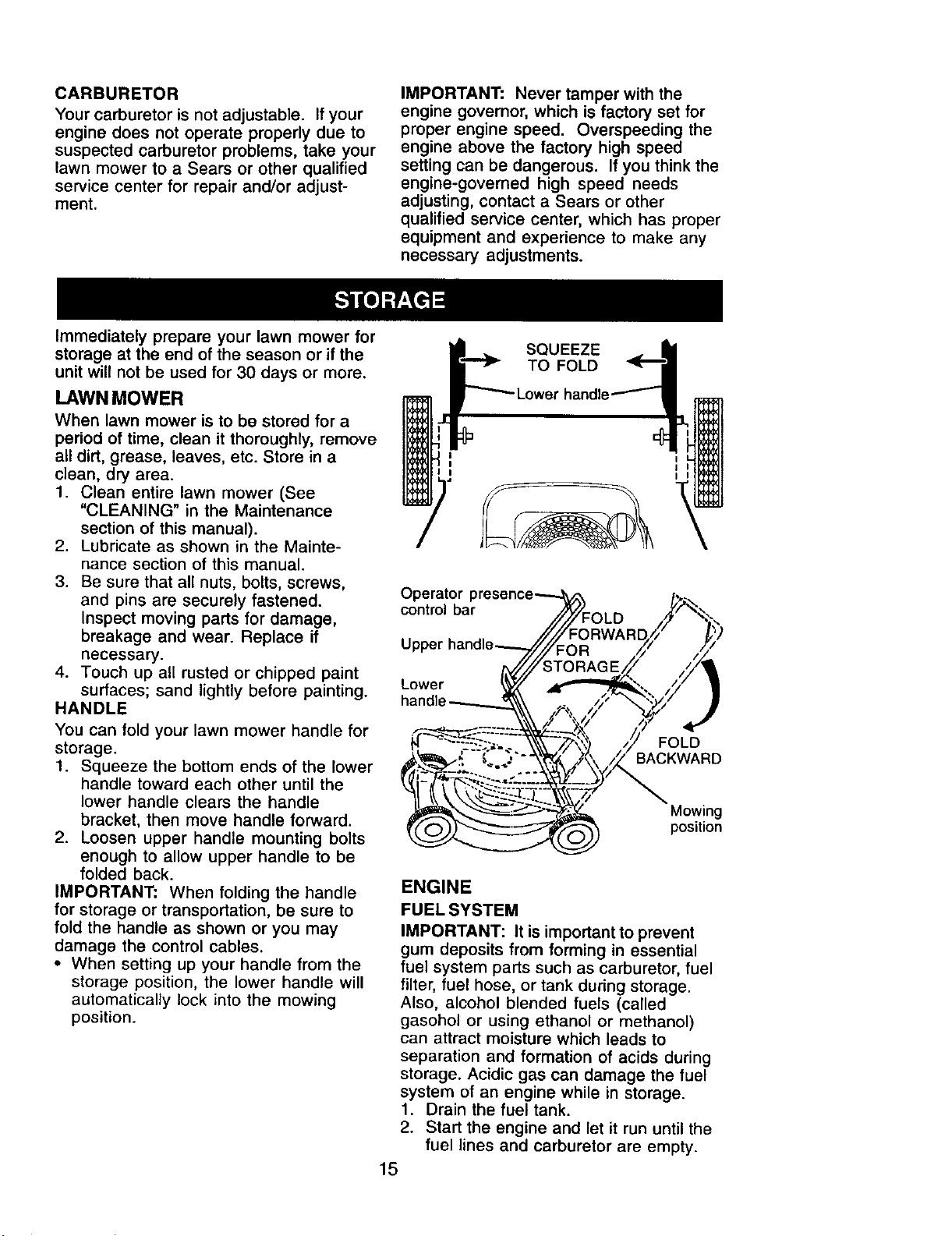

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

SQUEEZE

TO FOLD

Operator

control bar

Lower

han

FOLD

BACKWARD

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_, CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM

Does not start

CAUSE CORRECTION

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11 .Charge battery.

12.Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

CAUSEPROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves.

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

CORRECTION

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1, Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

notfiiling 2. Lift on blade worn off. 2. Replace blade.

(If so equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height,

1. Grass is too high or wheel

height is too low,

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you,

Loss of drive

or slowing of

drive speed

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. Dirt in drive pinions.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3, Replace drive cable.

4. Clean drive pinions.

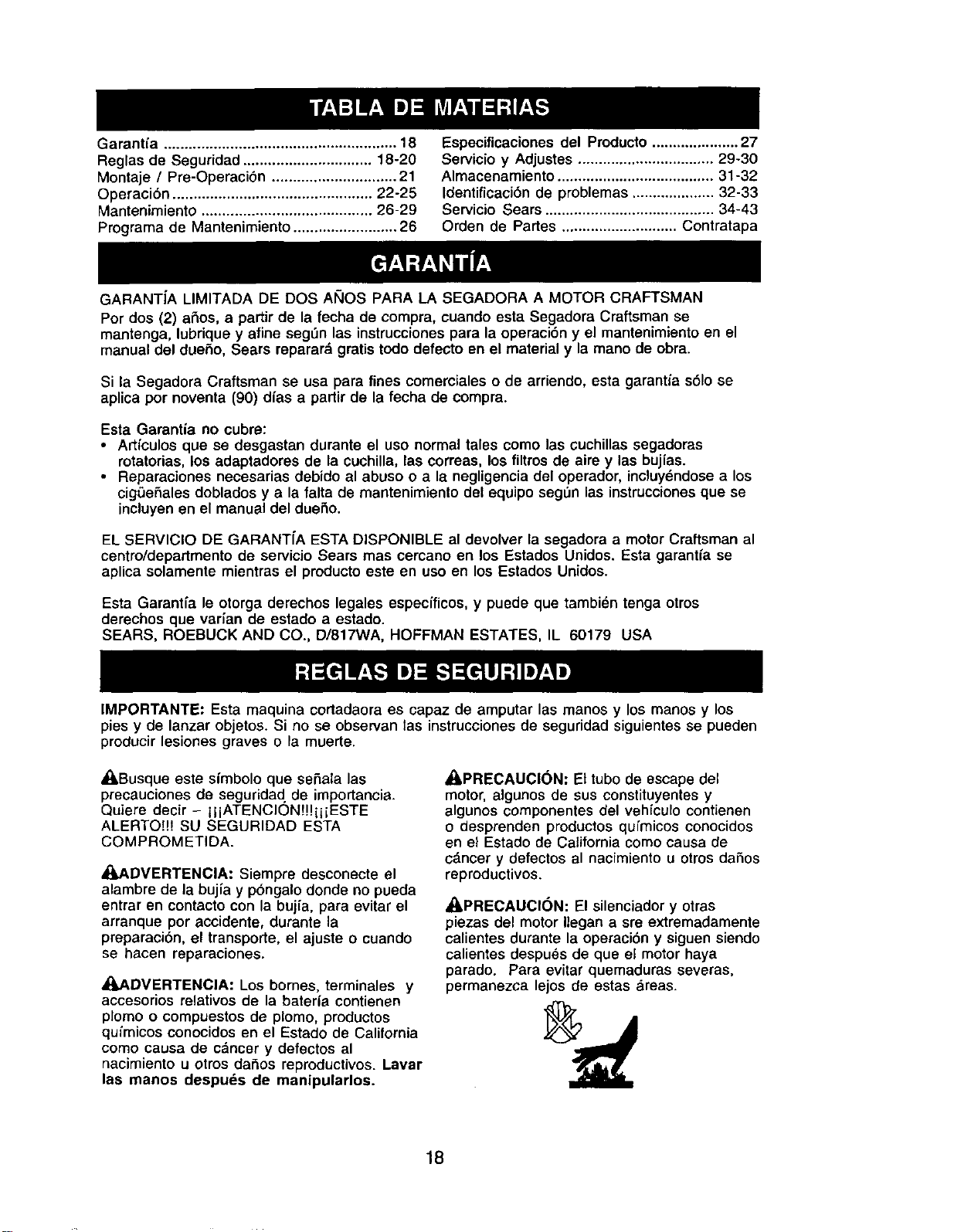

Garantfa ........................................................ 18

Reglas de Seguridad ............................... 18-20

Montaje / Pre-Operaci6n .............................. 21

Operaci6n ................................................ 22-25

Mantenimiento ......................................... 26-29

Programa de Mantenimiento ......................... 26

Especificaciones del Producto ..................... 27

Servicio y Adjustes ................................. 29-30

Almacenamiento ...................................... 31-32

Ideatificaci6n de problemas .................... 32-33

Servicio Sears ......................................... 34-43

Orden de Partes ............................ Contratapa

GARANTJA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) afios, a partir de la fecha de compra, cuando esta Segadora Craftsman se

mantenga, lubrique y aline aegSn laa instrucciones para la operaci6n y el mantenimiento en el

manual del dueho, Sears reparard gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61ose

aplica por noventa (90) dfas a partir de la fecha de compra.

Esta Garantia no cubre:

• Artfculos que ae desgastan durante el uso normal tales como las cuchillas segadoras

rotatorias, los adaptadores de la cuchilla, las correas, los filtros de aire y las bujfas.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy_ndose a los

cigSefiales doblados y a la falta de mantenimiento del equipo seg_n las instrucciones que se

incluyen en el manual del due_o.

EL SERVIClO DE GARANT[A ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

centro/departmento de servicio Sears mas cercano en los Estados Unidos. Esta garantfa se

aplica solamente mientras el producto este en uso en los Estados Unidos.

Esta Garantfa le otorga derechos legales especfficos, y puede que tambien tenga otros

derechos que varfan de estado a estado.

SEARS, ROEBUCK AND CO., D/817WA, HOFFMAN ESTATES, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los

pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden

producir lesiones graves o la muerte.

,d_Busque este simbolo que sefiala las

precauciones de seguridad de importancia.

Quiere decir - iiiATENCION!!!iiiESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_,DVERTENCIA: Siempre desconecte el

alambre de la bujla y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque por accidente, durante la

preparacibn, el transporte, el ajuste o cuando

se hacen reparaciones.

,_IJ_.DVERTENCIA: Los barnes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

como causa de c_ncer y defectos al

nacimiento u otros dafios reproductivos. Lavar

las manos despu_s de manipularlos.

_PRECAUCI(_N: Et tubo de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehfculo contienen

o desprenden productos qufmicos conocidos

en el Estado de California como causa de

cdncer y defectos al nacimiento u otros dafios

reproductivos.

,APRECAUCI6N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despues de que el motor haya

paraclo. Para evitar quemaduras severas,

permanezca lejos de estas areas.

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el use

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manes o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que est_n familiarizadas con

las instruccionesoperen la m&quina.

• Despeje el &rea de objetos tales come

piedras, juguetes, alambres, huesos, palos,

etc. que pueden set recogidos y lanzados

per las cuchillas.

• Asegtirese que el ._reano se hallen

personas, antes de segar. Pare la m&quina

si alguien entra en el _lrea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atr&s a menos

que sea absolutamente necesafio. Mire

siempre hacia abajo y hacia detr_s antes y

mientras que se mueve hacia atr&s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otres aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use Onicamente aceesorios

aprobados per el fabricante.

• Detenga la cuchiYlao las cuchillas cuando

eruce per calzadas, calles o carninos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residues del tube.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dfa o con una

buena luz artificial.

• No opere la mgiquinabajo la influencia del

alcohol o de las dregas.

• Nunca opere la maquina cuando la hierba

este mojada. Aseg_rese siempre de tener

buena traccibn en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsibn

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de porter

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibracibn suele indicar que

existe alguna aveda.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

I1.OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con m&s frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiere mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva redes los objetos extrafios, tales

come guijarros, ramas, etc.

• Debe prestar atencibn a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la lracoibn de la pisada puede causar

resbalones.

II1.NIl[lOS

Se pueden producir accidentes tr_gicos si el

operador no presta atencibn a la presencia de

los nifios. A menudo, los nifios se sienten

atraidos per la m_quina y per la actividad de la

siega. Nunca suponga que los nifiosvan a

permaneeer en el mismo lugar donde los vie

per i_ltima vez.

• Mantenga a los nifios alejados del &rea de la

siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est_ alerta y apague la m&quina si hay

nifios que entran al &rea.

• Antes y euando este retrocediendo, mire

hacia atr._s y hacia abajo para verificar si

hay nifios pequefios.

• Nunca permita que los nifios operen la

m&quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, &rboles u otros objetos que

pueden interfedr con su Ifnea de visi6n.

IV. SERMIClO

• Tenga cuidado extra al manejar la gasolina

y los dem&s combustibles. Son inflamables

y los gases son explosives.

- Use solamente un envase aprebado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrie antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustible en la

m._quina en recintos cerrados.

- Nunca almacene la m&quina o el envase

del combustible dentro de algae lugar en

donde haya una llama expuesta, tal come

la del calentador de agua.

• Nunca haga luncionar una m&quina dentro

de un &tea cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor est_ en marcha.

Desconecte el cable de la bujia, y

mantengalo a cierta distancia de esta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pernos,

especialmente los pernos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la m_.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la m&quina se enfrie antes

de almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Repdrelo, si es necesario, antes de

hacerlo arrancar.

• En ning0n caso hay que regular la altura de

las ruedas mientras el motor est_ en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, dafios y deterioro,

que pueden exponer las partes en

movimiento o permitirque objetos sean

disperados. Contrelar frecuentemente y

cuando sea necesario sustituircon partes

aconsejadas por el fabricante.

• Las cuchillas de fa segadora est&n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectea mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Est_ disponiblesen la mayoria de lastiendesde Sears yen loscentrosde servicio.La

mayoria de lastiendasSears tambienpueden mandar a pedir partesde repuestopara usted,si les

propomionael n_merodel modelo de susegadora.Algunosde estosaccesoriostalvez no se apliquena

su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES . I

PAPA SEGADORAS CON DESCARGA TRASERA JUEGOS PARA LA ACOLCHADORA I ESTABILIZADORES

I' J_*

I RECOREDOR RECOREDOR ///_---_ " 'i"

, PARA P,R, i--I/

i _ SEGADORAS SEGADORAS

i_" CON DESCARGA _ CON DESCARGA --_-

; ;-_ TRASERA .L./f" " LATERAL ENVASES

DE GASOLINA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJiAS

" - '_ ADAPTADORES ACEITE

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

Lea estas instruccionesy el manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fdbrica con la excepci6n de aquellas partes

que se dejaron sin montar por razones de

envio. Todas las partes como las tuercas, las

arandelas, los pernos, etc., que son

necesarias para completar el montaje hart side

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los artfculos de ferreteria que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CART(_N

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto ia curia entre el mango superior y

61inferior, y la curia que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la

secci6n del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la curia del mango que sujeta la

barra de los controlque exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segDn le acomode para segar. Refi6rase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de esta manual.

Barradecontrolquesxigela presenciadelc ,erador

Mango superior _ _,_,

MangoInferior%_'////_ANTAR ._ "_r_

_ parasegar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acotchadora de capa vegetal. Para

convertirla de modo que pueda ensacar,

refi6rase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEI_IO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustracionescon su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados,

ATTENCI(_N O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COMo ACEITE PEUGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

]a presencia del operador

Controlde

aceleration .=impulsibn

arrancadcor Manilla del mango

Tapa del deposito de aceite del

motor con varilla indicadora de nivel

Silenciador

Caja

Tapadel deposito de

Cubierta de

Filtrodeaire

Ajustador de larueda (en cada rueda)

IMPORTANTE: Este cortac6sped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_s, rotatorias, Sears, cumplen

con los estdndares de seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor est& funcionando.

Barra de control que exige la presencia del

operado - tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Su61tela para parar el motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso

cuando se necesita hacer arrancar un motor

frio.

Cord6n arrancador - se usa para hacer

arrancar el motor.

Palanca de control de la impulsion - se

usa para enganchar la segadora para

movimiento hacia adelante impulsada a motor.

Control de aceleracion - se usa para hacer

arrancar el motor y le permite seleccionar las

velocidades del motor ya sea RAPIDA o

LENTA.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extra_os dentro

de sus ojos, Io que puede

producir daSos graves en estos.

Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos galas o una

mascara de seguridad de visi6n amplia de

seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad det motor se controla per medio

de un controlde aceleraci6n ubicado en el

lado del mango superior.La posici6nde

R,_,PIDOse usa para hacer arrancar el motor,

para el code normal yun mejor ensacamiento

del c6sped. La posici6n LENTO es para corte

liviano, recerte y para economizar combus-

tible.

RAPIDO ,' ."_

I ij *r

i f,_ •

I s j_

CONTROL DE ZONA DEL MOTOR

_PRECAUCI(_N: Las regulaciones federales

exigen que se instale un control pars el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning_nmetivo trate de eliminar la

funci6n del controldel operador. La cuchilla

gira cuando el motorest& funcionando.

• Su segadora viene equipada con una barra

de controlesque exigen la presencia del

operador, Io que requiere que el operador

estd detrds del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autoimpulsi6n se controlsal sujetar la

barra de control que exige la presencia del

operador hacia abajo en el mango y al

empujar la palanca de control de la

impulsi6n hacia adelante hasta que suene

"clic," luego se suelta la paJanca.

• Et movimiento hacia adelante parar_, cuanclo

la barra de control que exige la presencia

del operador se suelta. Pare parar el

movimiento hacia adelante sin parar el

motor, suelte la barra de control que exige la

presencia del operador un poco haste que

se desenganche el control de la impulsi6n.

Sujete la barra de control que exige le

presencia del operador abajo en contra del

mango para continuar segando sin

autoimpulsibn.

• Pare mantener el control de la impulsi6n

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abajo y

levante las ruedas delanteras fuera del

suelo al girar la segadora.

Barradecontrolqueexigelapresenciadeloperador

Control

ii NN

\\\ DEL_IMPULSION _,\

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto., ajuste la aitura

de corte pars que se acomode a sus

requisitos. La posici6ndel medio es la mejor

para la mayofia de los cdspedes.

•Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisites.

Aseg_rese que todas las ruedas queden

igualmente ajustadas.

AVISO- El ajustador esta correctamente

colocado cuando las orejas de laplaca estan

insertadas en el agujero del mango. Tambidn,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orejas de laplaca,

PARA UN CORTE ALTO,

BAJE LAS RUEDAS

PARA UN CORTE BAJO, LEVANTE LAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para

convertir laa una operaci6n de ensacado:

• Levantar la puerta trasera de cortac_sped y

colocar los ganchos del armazon de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar ala opercai6n de

acolchamiento, remover la recolectora de

hierba y cerrar la puerta trasera.

_,PRECAUClON: No haga funcionar su

segadora sin puerta trasera cerrada o el

desviador de recortes o sin el recogedor de

c_sped, aprobados, en su lugar. Nunca trate

de operar la segadora cuando se ha removido

la puerta trasera o cuando est& un poco

abierta.

Mango del

trasera bastidor del

recogedor

de cesped

23 bastidor del recogedor

PARA VACIAR EL RECOGEDOR DE

ClaSPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la

segadora.

3. Vacie los recortes de la bolsa usando

tanto el mango del bastidor como _1de la

bolsa.

AVISO" No arrastre la bolsa cuando la vacie;

se producir_,un desgaste innecesario.

Mango del

recogedor

de c_sped

Mango de

la bolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. Para el tipo y el grado del aceite a

utilizar,vea el =MOTOR" en la secci6n del

Mantenimiento de este manual.

,_,PRECAUCI6N: NO sobrenene el motor con

aceite, o fumar_ cuando Io valla a arrancar.

1. Aseg_mse qua la segadora est6 nivelada

y qua el &rea alrededor del dep6sito de

aceite est_ limpia.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite. Asegdresa que

el borde del tubo de relleno de aceite este

limpio.

3, Usted recibe un envase de aceite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Inserte y

apriete la varilla medidora de aceite,

despuds remuevala para leer el nivel de

aceite.

5. ContinUe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la variUa

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumard

cuando Io valla a arrancar.

6. Asegerese de apretar la varilla medidora

del aceite antes de arrancar el motor.

• Revise el nivel del aceite antes do cada uso.

Agregue aceite si es necesado. Llene hasta

la linea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despuds de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m&s a menudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parta inferior del cuello de relleno del

estanque de gasolina. No 1oIlene

demasiado. Use gasolina regular, sin

plomo, nueva y limpia con el mfnimode 87

octanos. No mezcle el aceite con la

gasolina. Para asegurar qua la gasolina

utilizada sea fresca compre estanques los

cuales puedan ser utilizados durante los

_l_primeros 30 d_as.

PRECAUClON: Limpia el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

A_,PRECAUCI(_N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de &cidos durante el

almacenamiento. La gasolina acfdica puede

daSar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un perfodo de 30 dfas o mds. Vacle el

estanque del combustible, haga arrancar el

motor y hdgalo funcionar hasta que las lineas

del combustible y el carburador quaden

vac_os. La pr6xima temporada use

combustible nuevo. Vea las Instrucciones Para

El Almacenamiento para m&sinformaci6n.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir daSos

permanentes.

de ace_e

Tapadel

mllenador

de gasofina

PARA HACER ARRANCAR EL MOTOR

AVlSO: Debido alas capas protectoras del

motor, una cantidad peque_a de humo puede

estar presente durante el uso inicial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor if|o, ampuje

el cebador tres (3) vecos antes de tratarlo.

Empuje firmemente. Este paso

non'nalmente no es necesario euando se

hace arrancar un motor que ya ha estado

funcionando por unos euantos minutos.

2. Mueva la palanca de control de

aceleraci6n del motor ala posici6n de

RAPIDO.

3. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

r_pidamente. No permita que el cord6n

arrancador se

devuelva abruptamente.

PARA PARAR EL MOTOR

• Pare parar el motor, suelte la barra de

controles que exigen la presencia del

operador.

AVISO: En climas m&sfrfos puede que sea

necesario repetir los pasos del cebado. En

climas m&s calurosos el cebar demasiado

puede producirel ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede set necesario eleievar la

altura del corte pare reducir el esfuerzo

necesario para empujar la segadora y pare

evitar sobrecargar el motor, dejando

montones de recortes de c6sped. Puede

que sea necesario reducir la velocidad del

recorrido y/o hega funcionar la segadora

sobre el _lrea por segunda vez.

• Pare un corte muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

• Pare un mejor ensacado del c6sped y para

la mayorfa de las condiciones de corte, la

vetocidad del motor debe ajustarse ala

posici6n de R,_PIDO.

• Cuando use una segadora con descarga

trasera en c_sped h'3medo y pesado, los

montones del c_sped cortado puede que no

entren en el recogedor de c_sped. Reduzca

la velocidad del recorrido (velocidad de

empuje) y/o haga funcionar la segadora

sobre el &rea por segunda vez.

• Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la pr6xima

pasada.

• Los poros en los recogedores de cesped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudar_.n

menos cesped. Para evitar este, rocie el

recogedor con la manguera de agua

regularmente y dejelo secarse antes de

usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de cesped y paja. Esto ayudar& el

flujo del aire del motor y extender& su

cluraci6n.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Pare obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" in la seccion Mantenimiento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de c_sped muchas

veces, y los reduce en tamafio, de modo

que si se caen en el c_sped se van a

dispersar entre este y no se van a notar.

Tambi_n, el c6sped acolchado se va a

deshacer r&pidamente entregando

substancias nutritivas para el c_sped.

Siempre acolche con la velocidad del motor

(cuchilla) m&s alta, pues asf se obtendr_ la

mejor acci6n de recorte de las cuchillas.

• Evite cortar el c_sped cuando est6 mojado.

El c_sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado. La

mejor hora para segar el c_sped es

temprano en la tarde. A esa hora _ste se ha

secado y el area mcien cortada no quedar_.

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c_sped. En el caso de que

el cesped haya crecido demasiado, puede

ser necesario el elevar la altura del corte

para reductr el esfuerzo necesario pare

empujar la segadora y pare evitar

sobrecargar el motor, dejando montones de

recortes de c_sped. Para un c6sped muy

pesado, reduzca el ancho del corte

pasando pot encima del lugar anteriormente

cortado y siegue lentamente.

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo corte, siegue atravesado o

MAX 1/3

en forma perpendicular a la pasada del

primer corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de notre a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar& que el cesped se

enrede y cambie de direcci6n.

PROGRAMA DE MANTENIMIENTO /__JJ J ._J

Revisar si hay sujetadores sueltos I_ I_

Umpiartlnspeccionar el recogedor de

S c_sped (si viene equipado)

i Limpiar lasegadora

G I Umpiar debajo de la cubierta de la trans-

rnisi6n (segadoras con poder propulsor)

D Revisar las correas y las poleas impul-

sadas (se@adorascon polar propulsor)

Revisar o/afilar/cambiar la cuchilla

R Tabla de lubficaci6n

Umpiar la baterfa/recargar

(segadoras con arranque eldctrico)

i/ i/ v'

i/ v'

i/ vq

a Revisar el nivel del aceite I_

Cambiar el aceite del motor 1_11,2

T Limpiar el fiitro de aire _2

Inspeccionar el silenciador

R Umpiar o/cambiar la bujfa

Cambiar el cartucho de papel deefiltro

de aim

1 - Cambiar rods a menudo cuando se opere bajo carga pesada o en ambientes con alias temperaturas.

2 - Dar servicio rods a menudo cuando se opere en co_diciones sucres o polvorosas.

3 - Cambie las cuchillas mds a menudo cuando siegue en terreno arenoso.

4 - Cargar por48 horas al fin de la temporada.

RECOMENDAClONES GENERALES

La garantia de esta segadora no cubre los

articulos que ban estado sujetos al abuso o a

la negligencia del operador. Para recibirtodo el

valor de la garantfa, el operador tiene qua

mantener la segadora segdn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser

revisados por Io menos un vez por cada

temporada.

• Una vez al afio, cambie la bujfa, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estd desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure mds.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICACI(_N

Mantenga la unidad bien lubdcada (yea la

%ABLA DE LUBRICACION').

TABLA DE LUBRICACI(SN

Ajustador

de la rueda

Aceite

del motor

(_) Bisagre de

la puerta

traser

(_) Clavija de montaje del puntal del mango

(_) Rock) el lubdcante

(_) Vea "MOTOR" en lasection de Mantenlmlento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearen polvo y

mugre, 1oacortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma moderada.

ESPECIFICAClONES DEL PRODUCTO

N_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

Capaciclad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RJ19LM o J19LM

Torsibn del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nSmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrartanto el nemero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qu{micas para control de

insectos qae pueden daSar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden dafiar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de fa segadora tienen que mantenerse

afilada. Cambie la cuchilladoblada o dahada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con _sta.

2. Haga descansar la segadora en su lado.

Asegl_rese que el filtro de aire y que el

earburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los arlfculos de

ferreter{a adjuntadores (el perno, la

arandela de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador si est& da£=ado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la euchillaen el

ciguefial del motor. Aseg,',rese que la

ranura del adaptador y que el chavetero

del ciguehal est_n alineados.

2. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en el

adaptador.

3. Aseg_rese de que el borde de saiida de la

cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el ciguer_aL

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girdndolo en el sentido en

que giran las maninas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies Iibras.

IMPORTANTE: El pemo de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, aseg_rese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchillaque no est&

balanceada va a producir eventualmente da5o

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchina sobre la cabeza de| clavo. Si la

cuchilla est& balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

esta quede balanceada.

3haveterodel

/ ciguenal

CuchiE]a

Pemo Arandela

de la endurecida

27 cuchilla Borde de salida Adaptador de la cuchilia

RECOGEDOR DE ClaSPED

• El recogedor de cOsped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c6sped a menudo

para verificar si est_ darlado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c_mbielo

solamente por uno que sea aprobado por el

fabricante. D6 el numero de} modelo de la

segadora cuando Io ordene.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras

cada vez antes de segar, para asegurarse de

que se mueven libremente.

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c6sped, etc. en el

&rea de las ruedas de impulsi6n y tienen que

limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las clavijas de

horquilla y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c_sped de dentro de la cubierta contra el

polvo, pi56n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AMISO: Si despu_s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o

con un otro centro de servicio cualificado.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el _rea alrededor de la

impulsi6n tienen que mantenerse limpias y

sin acumulacion de basura. Limpie debajo

de la cubierta de la impulsi6n dos veces por

temporada.

• La caja de engranajes se ilena con

lubricante basta el nivel adecuado en la

f&brica. La _nica vez que el lubricante

necesita atenci6n es cuando se le ha

prestado servicio a ta caja de engranajes.

• Si se necesita lubricante, use solamente

aciete Elf, Parte No. REDUCTELF 100. No

use substitutos.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta

calidad clasificado con la clasificacionSF-SJ

de servicio API. Seleccione la calidad de

viscosidad SAE seg_n su temperatura de

operaci6n esperada.

AVISO: A pesar de que los aceites de

multiviscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima frio, estos aceites de

multiviscosidad van ha aumantar el consumo

de aceite cuando se usan en temperaturas

sobre 32° F. Revise el nivel del aceite del

motor mas a menudo, para evitar un posible

daSo en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o por Io menos una vez al aSo si la

segadora se utiliza menos 25 horas el aSo.

Revise el nivel del aceite del c_.rter antes de

arrancar el motor y despu6s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AMISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haciando correr el motor hasta que el

tanque est_ vacio.

1. Desconecte et alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con _sta:

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lado en una superficie limpia.

3. Incline la cortadora de c6sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr&s para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la seccibn de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

_sta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituirel papel del cartucho una vez al aSo o

tras 100 horas de funcionamiento, m&s a

menudo si se utiliza en condicionesde

suciedad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tomilloe inclinela cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpedndolo suavemente en una

superficieplana. Siesta muy sucie cambie

el cartucho.

/b,PRECAUCION: Los solventes de petr61eo,

tales como el keroseno, no se deben usar

para Iimpiar el cartucho. Pueden producir el

deterioro de _ste. No aceite el cartucho. No

use aire a presi6n para limpiarto o secarlo.

4. Instale el cartucho, luego vuelva a porter la

cubierta asegur&ndose que las orejas

est_n alineadas con las ranuras en la

plancha trasera. Apriete el tornillo en forma

segura.

Ranuras

Labio

Cartucho

Orejas de

la cubierta

SlLENClADOR

Inspeccione y cambie el silenciador siesta

corroido puede producir un peligro de incendio

y/o daflo.

BUJ|AS

Cambie las bujfas al comienzo de cada

temporada de siega o despu_s de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de buj_ay el ajuste de la aberfura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimiento, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpinla

parte de abajo de su segadora despues de

cada use.

APRECAUClON: Desconecte el alambre de

la bujia y pbngalo en donde no pueda entrar

en contacto con esta.

• Limpie la parte inferior de su segadora

rasp_.ndolapara remover la acumulaci6n de

c_sped y basura.

• Limpie el motora menudo para evitar que

se acumule la basura. Un motortapado

funciona rods caliente y se acorta su

duraci6n.

• Mantenga las superficies pulidas y las

ruedas sin gasolina, aceite, etc.

• No recomendamos el use de una manguera

de jardfn para limpiarla segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

per Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de c_sped o

basura en la parte inferior de la cubierta de la

impulsi6n.

_J_DVERTENCIA: Para evitar lesi6nes

serias, antes de dar calquier servico o de

hacer ajustes:

1. Suelte la barra de controly pare el motor.

2. AsegL_rese que la cuchillay que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujfa y

p6ngalo en donde no pueda entrar en

contacto con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Yea "PARA AJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manuat.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducira un minimo la posibilidadque

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador.Si se dafia el

desviador debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSI6N

1, Remueva la cubierta de la impulsi6n.

Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

2 Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

3. Remueva la cuchiila.

4. Remueva la defensa en contra del

desperdicio.

5. Remueva la correa de la polea del motor

en el cigueSal.

PARA CAMBIAR LA CORREA DE IMPULSI(_N

1. Instale la correa nueva an la polea del

motor.

2. Reinstale la defensa en contra del

desperdicio y la cuchilla.

3. Vuelva el cortacdspedes a la posicibn

vertical.

4. Instale la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la cubierta de la impulsi6n.

NOTA: Siempre use la correa aprobada por la

fdbdca para asegurarse que calce y dure.

Correa

Cubiertade

laimpulsion

EMPUJAR

HACIAABAJO

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posiciSn

alta o baja. Los agujeros de montaje en el

mango inferior est&n fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y todas las

partes atadas al mango inferior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla

per encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior,

Posici6n f_-'-_ Posicion _-_

arasegari _para segar /' /

i I i i

i I I i

I I /

.t ._ J

Clavijade delmangO II

montaje i _

Mango

inferior

GIRAR

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de cdsped

en la bolsa del cdsped con la parte dgida

de la bolsa en la parte inferior.Asegt_rese

que el mango del bastidor est6 en el

exterior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilosobre el

bastidor.

AVISO: Si los sujetadores de viniJo est&n muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

PRECAUCI6N: No haqa funcionar su

segadora sin el desviador de recortes o sin el

recogedor de cdsped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando est_ un poco abierta.

Mango del

bastidor del

recogedor

MOTOR

_) Abertura

delbastidor

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

f&brica. No kate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cme que el motor est'.

funcionando demasiado r&pideo demasiado

lento, Ileve su segadora a mas con su centre

de servicio Sears o con un otro centre de

POSICION BAJA

POSICI(_NALTA30 se rvicio cualificado.

CARBURADOR

Su carburedor no es ajustable. Si su motor no

est_ funcionando en forma adecuada debido a

problemas que se sospecha vienen del

carburador, Ileve su segadora a contacto con

su centro de servicio Sears o con un otro

centre de servicio cualificado para repararla

y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor,el que ha sido ajustado en la f_,brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer tuncionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fdbrica. Si cree que lavelocidad alta

regulada del motor necesita ajuste, contacto

con su centre de servicio Sears o con un otro

centre de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar pot 30 dias o

m&s.

SEGADORA

Cuando se va a guardar la segadora por

cierto perfodode tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gu_rdela en un &rea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la seccibn de Mantenimento de este

manual).

2. Lubdquela seg,3n se muestra en la

secciSn de Mantenimento de este manual.

3. Aseg_rese de que todas las tuercas y

clavijas y todos los pernos y tornillos est_n

apretados en forma segura. Inspeccione

las partes que se mueven para vedficar si

est&n daSadas, quebradas o desgastadas.

C_mbielas si es necesario.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenarla.

1. Apriete los extremos inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante.

2. Suelte los pemos de montaje del mango

superior Io sufioiente como para permitir

que el mango superior se pueda doblar

hacia atr&s.

IMPORTANTE: Cuando doble el mango para

el alcaenamiento o el transporte, aseg_rese

que Io doble segun se muestra o purde danar

los cables de control.

• Cuando prepare sus mangos a partir de la

posici6n de almacenamiento, el mango

inferior automdticamente se asegurar& en la

posici6n para segar.

APRIETE

PARADOBLAR

Mang(

operador

]ue _ DOBLAR

Mango

DOBLAR

HACIA

A'm_

Posicion

para segar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importanteevitar que se

formen depositos de coma en partes

tundamentales del sistema de combustible

tales como el carburador, el tiltro del combus-

tible, la manguera del combustibleo en el

estanque durante el almacenamiento. Los

combustibles tambien indica que los combus-

tibles mezclados con alcohol (conocido como

gasohol o que tienen etanol o metanol) pueden

atraer humedad, Io que conduce a la

separacion y a la formacion de acidos durante

el almacenamiento. La gasolina acidica puede

danar el sistema de combustible de un motor

durante el periodo de almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y dejelo funcionar

hasta que las lineas del combustibley el

31 carburador est_n vacios.

• Nuncauselosproductospara limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir

daSos permanentes.

• Use combustible nuevo la pr6xima

temporada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

ia formaci6n de depbsitos de goma en el

combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacena-miento. Siempre siga

la proporcibn de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor pot 1omenos 10 minutos despu6s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

est'. usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

cdmbielo con aceite de motor limpio. (Yea

=MOTOR" en la secci6n de Mantenimiento de

este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie 29 ml (una onza) de aceite a travds

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Cambie por una bujia nueva.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaciSn y/o la mugre

en su gasolina producirdn problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y c_brala para protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl&stico. El pl&stico no puede respirar, Io

que permite la formacibn de condensacibn,

Io que producird la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape to

davia estan calientes.

_PRECAUCI(_N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrle el motor antes de alma-

cenarla en algOn recinto cerrado.

SOLUClON DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

PROBLEMA

No arranca

CAUSA CORRECCI6N

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Valvula del combustible (si equ-

ipada) est,. en la posicibn OFF.

11. Bateria d6bi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Drene el estanque de combustible

y el carburador y vuelva a Ilenar el

estanque con gasolina nueva.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la valvula del combustible

a la posici6n ON.

11. Cague la bater[a.

12. Conecte la bateria al motor.

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

est6 dirigido

PROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibraci6n

excestva

Cord6n

arrancador

dificil de tirar

Reeogedor de

c6sped no se

Ilena (si viene

equipado)

Dificil de

empujar

P_rdida de

impulsi6n

o retardase

de la

velocidad

un centro de servico Sears.

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Aitura de las ruedas dispareja.

3. Velocidad de1motorienta.

4. Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rdpida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor dobiado.

1. El freno del volante det motor

esta aplicado cuando se

suelta la barra de control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. Altura de code demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c6sped estd demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la caja/cuchilla

de la segadora arrastrdndose

en el cesped.

3. Recogedor de c_sped demasiado

Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa estd fuera de la polea.

3. Cable de la impulsi6n usado o rote.

4. Suciedad en pifiones del

mecanismo impulsor.

CORRECCI6N

1. Ajuste a la posici6n de

"Code m_.salto."

2. Ajuste a la posici6n de

"Code m&s alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

eaja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mds lenta.

1. Cambie la cuchilla. Apdete el pemo

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Umpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centr(

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de code.

2. Cambie las cuchillas.

3. Limpie el recogedor de cdsped.

1. Eleve la altura de code.

2. Eleve la parle trasera de la caja de

la segadora (1) un lugar mds alto.

3. Vacfe el recogedor de c_sped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Limpie los mofiones del

mecanismo impulsor.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378441

=2 30

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378441

KEY

NO.

PART

NO.

183485

151721x479

180955

133107

131959

136376

51793

66426

180479

128415

175069X479

175070X479

17060410

175082X479

175081x479

180071

180072

132o04

179585

178398

88652

84596

87677

150406

83923

150341

175231

165761X004

701037

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Upper Handle, with Grip 32 175060X004

LowerHandle 34 165762X004

Control Bar 35 180625

Engine Zone Control Cable 36 165912

HandleBolt 38 176185

HandleKnob 39 176235

HairpinCotter 43 175083

WireTie 44 181583

Rear Door Kit (Incl.Key #16 & 17) 45 85463

Pop Rivet 46 851514

SupportBracket LH 47 175064

Support Bracket RH 48 851074

Screw 14-20 x 5/8 49 850263

Handle Bracket Assembly (Left) 50 851084

Handle Bracket Assembly (Right) 83 164265

SpringLH 84 165108

SpringRH 85 144929

Keps Lecknut 1/4-20 86 700417

RopeGuide 87 111190X

Rear Skirt 88 83816

Hinge Screw 1/4-20 x 1-1/4 - - 161058

Engine Pulley -- 183415

Hi-Pro Key #505

Engine, Bdggs & Stratton, Model Number

123K02-0183-01 (See Breakdown)

Hex Head Thread Rolling Srew 3/8-16 x 1-1/8

Hex Flange Nut

Wheel

Shoulder Bolt 5/16-18 x .33

Axle Arm Assembly RR

Selector Knob

DelectorSpring

AxleArm AssemblyLR

Hubcap

Bolt

Washer, Step

Pushnut

BottomBelt Cover

Lawn Mower Housing(Incl, Key#10, 11, 12& 45)

DangerDeal

BladeAdapter

Blade21"

HardenedWasher

Helical Washer 3/8-24 x 1-3/8 Gr. 8

Hex Head Machine Screw 3/8-24 x 1-3/8 Gr. 8

Grip,Foam

Bracket,Anti-Fold

Screw

ThrottleControl

C_np

Screw

Warning Decal(NotShown)

Owner's Manual(English/Spanish)

Availableaccessories not includedwith lawn mower:

- - 917.3,3314 Clipping Deflector (Available in Service Dept. only)

-- 71 33623 Gas Can

-- 71 33500 Fuel Stabilzer

- - 71 33000 SAE 3OWOil (20 oz.)

NOTE: All componentdimensions given in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378441

t; ;" ""

! \

'\ ,,\ \

14 16

/ 8

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378441

KEY PART

NO. NO.

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

1 179681

3 751152

4 158755

5 175436

6 150495

8 180625

9 145212

11 180775

12 12000058

13 137054

14 180504

15 88118

16 67725

18 701037

Control Cable Assembly 26 175262

Locknut #10-24 28 178843

Hex Washer Head Screw 1/4-20 x 2.12 31 132010

V-Belt 32 137052

Spring Retainer 35 151521

Hubcap 36 180184

Locknut 37 137090

Wheel & Tire Assembly 38 63601

E-Ring 41 151520

Pinion 54 181371

Dust Cover 55 175739

FeltWasher 57 175058

Washer 1/2x1-1/2 x,134

Selector Knob

Pan Head Tapping Screw #10-24 x 2-3/4

Drive Cover

Hex Flange Nut

Drive Pulley

Wheet Adjuster Assembly (Left)

Gear Case Assembly (See Breakdown)

Spring

Locknut 1/4-20

Wheel Adjuster Assembly (Right)

Grassbag Assembly

Driveshaft Cover

Frame

NOTE: Allcomponentdimensions givenin U.S. inches.

1 inch = 25,4 mm

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378441

GEAR CASE ASSEMBLY - - PART NUMBER 180184

16 2

13 .13

15 12

KEY PART

NO. NO. DESCRIPTION

1 183497 Case, Lower

2 183498 Case, Upper

3 183499 Gear, 27 Teeth

4 183500 Lever, Clutch

5 183501 Spring, Return

6 183502 Shaft, Input

7 183503 Dog, Movable

8 183504 Dog, Fixed

9 183505 Wire, Formed

10 183506 Bearing, Ball

11 183507 Fork, Shift

12 183508 Seal, Output Shaft

13 183509 Washer

14 183510 Seal, Case

15 183511 Bushing

16 183512 Shaft, Output

17 183513 Screw

18 183514 Seal, Input Shaft

NOTE: Use Dow Coming #709 to reseal Gear Case Halves.

NOTE: All component dimensions given in U,S. inches.

1 inch = 25.4 mm

BRIGGS & STRATI'ON MODEL NUMBER 123K02

4-CYCLE ENGINE TYPE NUMBER 0183-E1

11019 LABEL KITI 684 _*

50 54_

635 _ 7 (

307_

L_ 32

32A

_s8

2o_

5251 /

524

46 ,_

123K02-0183-E1

BRIGGS & STRATTON MODEL NUMBER 123K02

4-CYCLE ENGINE TYPE NUMBER 0183-E1

968

188

445

443

977 CARBURETOR

GASKET SET

I_1 P.ARRURET_R OVFRHAUL KI"

633 _©_

617

lO_

276 _ 127

123K02-0183-E1

g6.__6_ 159_

_ 163_

163_ 633_

I 617 J

,37

276_

276

BRIGGS&STRATTON MODELNUMBER123K02

4-CYCLE ENGINE TYPE NUMBER 0183-E1

969 |

921 _

304

I 1036 EMISSIONS LABEL

332

455

65_

592_) 58_

689 O 60

456

59_

123K02-0183-E1

BRIGGS & STRA'R'ON MODEL NUMBER 123K02

4-CYCLE ENGINE TYPE NUMBER 0183-E1

358 ENGINE GASKET SET

30 20@ 8420 524'_

163_

745

9j_ l -

621_ 922_

615

4o4 s62N

123K02-0183-E1

334_

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit, Bushing/Seal

3 299819 • Seal, Oil, Magneto Side

4 493279 Sump, Engine

5 691160 Head, Cylinder

7 692249 • Gasket, Cylinder Head

8 695250 Breather Assembly

9 696125 Gasket, Breather

10 691125 Screw, Breather Assembly

11 691781 Tube, Breather

12 692232 • Gasket, Crankcase

13 690912 Screw, Cylinder Head

15 691680 Plug, Oil Drain

16 691451 Crankshaft

KEY PART

NO. NO.

20 399781

22 691092

23 692315

24 222698

25 697339

697340

697341

697342

26 499425

499426

499427

499428

27 691866

28 499423

DESCRIPTION

• Seal, Oil, PTO Side

Screw, Engine Sump

Rywheel

Key, Flywheel

Piston Assembly, Standard

Piston Assembly, .010" Oversize

Piston Assembly, .020" Oversize

Piston Assembly, .030" Oversize

Ring Set, Piston, Standard

Ring Set, Piston, .010" Oversize

Ring Set, Piston, .020" Oversize

Ring Set, Piston, .030" Oversize

Lock, Piston Pin

Pin, Piston

BRIGGS & STRA'n'ON MODEL NUMBER 123K02

4-CYCLE ENGINE TYPE NUMBER 0183-E1

KEY PART

NO. NO. DESCRIPTION

32A

104

117

118

121

125

127

130

133

134

137

146

159

163

187

188

190

2O2

209

222

227

276

287

3O0

304

305

3O6

307

332

333

334

337

356

358

363

365

383

4O4

425

443

445

499424 Rod, Connecting

691664 Screw, Connecting Rod

695759 Screw, Connecting Rod

262651 Valve, Exhaust

262652 Valve, Intake

691270 Spring, Valve, Intake

691270 Spring, Valve, Exhaust

694086 Guard, Flywheel

692194 Retainer, Valve

691997 Slinger, Govereor/Oil

690548 Tappet, Valve

691449 Camshaft

498826 Short Block (Replacement Engine,

ModelNumber 123K02-0015-E1)

497465 Manifold, Intake

272199 ° Gasket, Intake

691650 Screw, Intake Manifold

691421 Housing, Rewind Starter

692259 Rope, Starter (Cut to Length)

281434 Grip,Starter Rope

690837 Screw,Rewind Starter

691108 Screw,FlywheelGuard

691740 Lock,Muffler Screw

691636 Screw,ThrottleValve

696565 Shaft, Throttle

691242 ePin, FIoatHinge

498978 Jet, Main, Standard

497466 Jet, Main, High Altitude

498260 Kit, Carburetor Overhaul

498170 Carburetor

694468 O Plug, Welch

696564 Valve, Throttle

398187 Float, Carburetor

398188 (_Valve, Needle/Seat

693981 _:l: Gasket-Float Bowl

690979 Key, Timing

691753 Bracket, Air Cleaner Primer

272653-_:1: Gasket, Air Cleaner

691050 Line,Fuel (Cutto Required Length)

693399 Screw, Control Bracket

690940 Screw, Fuel Tank

691829 Link, Mechanical Governor

690319 Spring, Governor

692031 Bracket, Control

690783 Control Lever-Governor

271716 I_:1:SealingWasher

690940 Screw (Dipstick Tube

692038 Muffler

695892 Housing, Blower

691108 Screw, Blower Housing

690450 Shield, Cylinder

690345 Screw, Cylinder Shield

690662 Nut, Flywheel

802574 Armature, Magneto

691061 Screw, Armature

802592 Spark Plug

692390 Wire, Stop

497316 Engine Gasket Set

19069 Flywheel Puller

692524 Screw, Carburetor

89838 Wrench, Spark Plug

690272 Washer, Governor Crank

690670 Screw, Air Cleaner Cover

692523 Screw, Air Cleaner Primer Base

491588 Filter, Air Cleaner Cartridge

KEY PART

NO. NO. DESCRIPTION

455

456

459

505

523

524

525

529

562

584

585

592

597

601

608

613

615

616

617

621

633

635

668

670

684

689

718

741

745

842

847

851

868

869

870

871

921

922

923

957

966

968

969

970

972

975

976

977

1019

1036

1059

1210

1211

691219 Cup, Flywheel

692299 Plate, Paw[ Friction

281505 Pawl, Ratchet

231082 Nut, GovernorControlLever

495264 Dipstick

692296 • Seal, Dipstick Tube

495265 Tube, Dipstick

691923 Grommet

92613 Bolt, GovernorControl Lever

692342 Cover, Breather Passage

691879 • Gasket, Breather Passage

690800 Nut, Rewind Starter

691696 Screw, Pawl Friction Plate

96162 Clamp, Hose

497680 Starter, Rewind

691340 Screw, Muffler

690340 Retainer, Governor Shaft

691308 Crank,Governor

270344 ._:1:Seal, O-Ring, Intake Manifold

692310 Switch, Stop

691321 _:1:Seal, ThrottleShaft

66538 Boot,Spark Plug

493823 • Spacer (Includes 2)

692294 Spacer, FuelTank

690345 Screw, Breather Passage Cover

691855 Spring, Fdction

690959 Pin, Locating

691830 Gear,Timing

691648 Screw, Brake

691031 ° Seal, O-Ring, Dipstick Tube

692017 Assembly, Dipstick/Tube

493880 Terminal, Spark Plug

697338 Seal, Valve

691155 Seat, Valve, Intake

690380 Seat, Valve, Exhaust

262001 Bushing, Guide, Exhaust

63709 Bushing, Guide, Intake

697343 Cover, Blower Housing

692135 Spring, Brake

695891 Brake

397974 Cap, Fuel Tank

496116 Base, Air Cleaner Phmer

692298 Cover, Air Cleaner

690700 Screw, Blower Housing Cover

691669 Screw, Air Cleaner Primer Bracket

495224 Tank, Fuel

493640 Bowl. Float

694395 Pnmer, Carburetor

498261 Set, Carburetor Gasket

494256 Kit, Label

697456 Label, Emissions

692311 Kit, Screw/Washer

498144 Assembly, Pulley/Sphng (Pulley)

498144 Assembly, Pulley/Spring(Spring)

RPM Settings: Low Speed: 1900-2100

High Speed: 3000-3200

• Included in Engine Gasket Set, Key #358

Q Included in Carburetor Overhaul Kit, Key #121

:_ Included in Carburetor Gasket Set, Key #977

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

For repair of major brand appliances in your own home...

no matter who made it, no matter who sold it!

1-800-4-MY-HOME _) Anytime,dayornight

(1-800-4694663) (U.S.A.and_)

_N_v.sears.col'n

For repair of carry-in products like vacuums, lawn equipment, and

electronics, call for the nearest Sears Parts and Repair Center.

1-800-488-1222 Anya'ne,dayorn_tt(U.SA onJy)

www.se_us.com

ii!7%7!i!i

!ii_!ii_!__!:_

ii;i;iiii'i

ili:!ii!iiiTii

I;IIII?i!U_!UI

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, cell Sears PartsDirectSM!

1-800-366-PART 6a.m.- 11p.m., 7days aweek

(14300-366-7278) (U.SA only)

www.sear_oom/par_sdireot

To purchase or inquire about a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (U.SA) 1-800-361-6665 (Canada)

7 &m. - 5 p.m.,CST,Mo_ - SaL 9 &m.- 8 p.m.EST, M- F, 4 p.m.SaL

Para pedirse_icio de re_ a

domiclio,y paraordenarpiezas:

1-888..SU-HOGARs_

(1-888-784-6427)

Au Canadapourserviceenfrarx_is:

1.800-LE.FOYERMc

(14]0(_533-6937)

www.se43rs.ca

TM SM

® Registered Trademark / Trademark / Service Mark of Sears, Roebuck and Co.

® Marca Registrada / TU Marca de F&brica / SMMarca de Servicio de Sears. Roebuck and Co.

MCMarque de commerce / MDMarque deposde de Sears, Roebuck and Co.

183415 03.28.02 BY Printed in U.S.A.

Craftsman 917378441 gas walk-behind lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917378441 Questions and Answers
