Craftsman 917388592 gas walk-behind lawn mower User Manual

Owner's Manual

CRIIFTSMRH°

,I,I

5.5 Horsepower

21" Rear Discharge

Model No.

917.388592

Espahol, p. 18

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly / Pre-Operation ........................ 6

Operation ............................................. 7-10

Maintenance Schedule ........................... 11

Maintenance ...................................... 11-13

Service and Adjustments ........................ 14

Storage .............................................. 15-16

Troubleshooting ................................. 16-17

Repair Parts ....................................... 34-39

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Parts & Repair Center in the United States. This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, Illinois 60179

mMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

ALook for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

_,WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

_,WARNmNG: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

_I,WARNmNG: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

L GENERAL OPERATmON

* Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade.

Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

Stop the blade(s) when crossing gravel

drives, walks, or roads.

Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

Mow only in daylight or good artificial

light.

Do not operate the machine while under

the influence of alcohol or drugs.

Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine

(motor).

If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

Always wear safety goggles or safety

glasses with side shields when oper-

ating mower.

[L SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra cau-

tion. If you feel uneasy on a slope, do not

mow it.

DO:

Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

Remove obstacles such as rocks, tree

limbs, etc.

Watch for holes, ruts, or bumps. Tail

grass can hide obstacles.

DO NOT:

* Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

,, Do not trim excessively steep slopes.

,, Do not mow on wet grass. Reduced foot-

ing could cause slipping.

[[[. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children wi[[ remain where you last

saw them.

Keep children out of the trimming area

and under the watchful care of another

responsible adult.

Be alert and turn machine off if children

enter the area.

Before and while walking backwards,

look behind and down for small children.

Never allow children to operate the ma-

chine.

Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel

with the engine running.

Allow engine to cool before refueling.

Do not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

Never run a machine inside a closed area.

Never make adjustments or repairs with

the engine (motor) running. Disconnect the

spark plug wire, and keep the wire away

from the plug to prevent accidental starting.

Keep nutsand bolts,especiallyblade

attachmentbolts,tight and keepequip-

ment in goodcondition.

Nevertamperwith safetydevices.Check

their properoperationregularly.

Keep machine free of grass, leaves, or

otherdebrisbuild-up.Cleanoilorfuelspill-

age.Allowmachineto cool beforestoring.

Stop and inspectthe equipmentif you

strikean object. Repair,if necessary,

before restarting.

Neverattempttomakewheelheightadjust-

mentswhiletheengine(motor)is running.

Grasscatchercomponentsare subject

to wear, damage,and deterioration,

which couldexposemovingparts or

allow objectsto be thrown.Frequently

check componentsand replacewith

manufacturer'srecommendedparts,

when necessary.

Mowerbladesare sharp and can cut.

Wrap the blade(s)or wear gloves,and

use extracautionwhenservicing them.

Do notchange the enginegovernorset-

ting or overspeedthe engine.

Serial Number:

Date of Purchase:

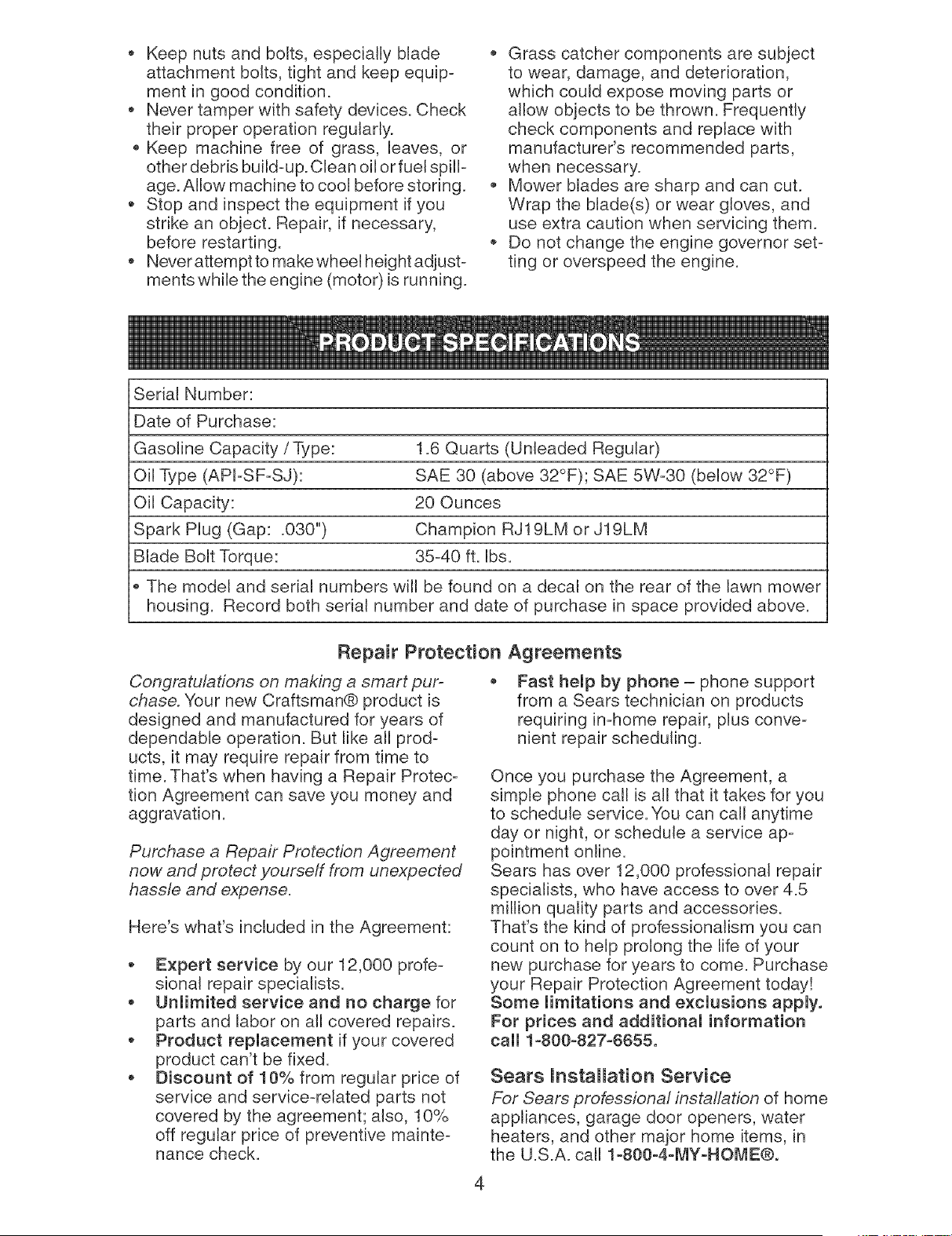

GasolineCapacity/ Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion R J19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourseff from unexpected

hassle and expense.

Here's what's included in the Agreement:

Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service=related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone = phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1o800o827o6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call l oS00o4oMYoHOI_IE®.

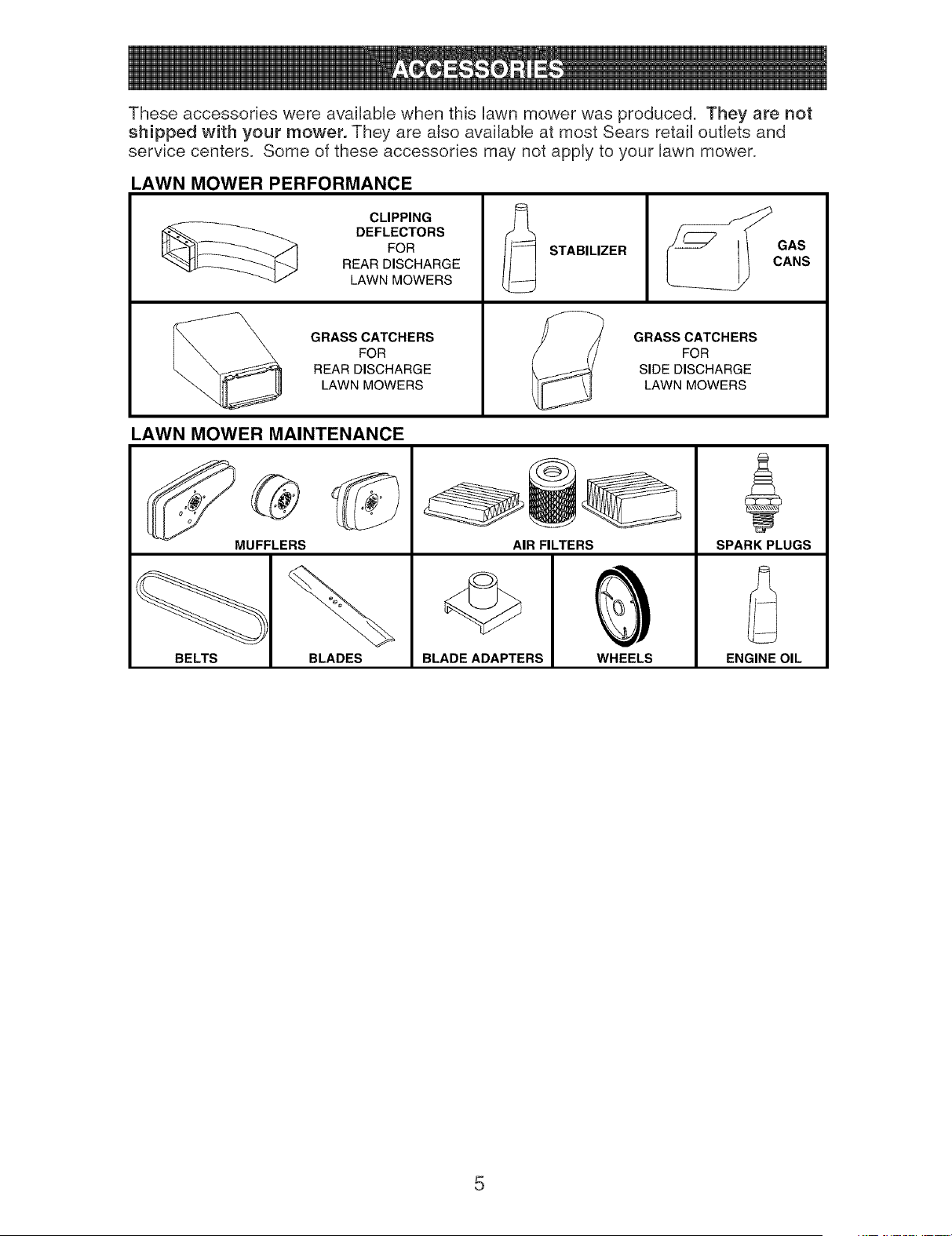

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

mMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been as=

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

mMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator presence

controU bar

UFT

Mowing

position

Lower handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Catcher

frame

handle

Frame

opening

TO mNSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mubher. To convert to bag-

ging, see "TO CONVERT MOWER" in the

Operation section of this manual.

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symboms may appear on your mawnmower or in miterature suppmied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence controU bar

HandUeknob

Starter

handUe

Grass

catcher

Engine oH cap with dipstick

Housing

Gasoline

filler cap

WheeUadjuster

Primer (on each wheeU)

mMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUmREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar- must Primer- pumps additional fuel from the

be held down to the handle to start the carburetor to the cylinder for use when

engine. Release to stop the engine, starting a cold engine.

Starter handle - used for starting engine.

The operationof any lawn

SA_ETYGLASSESmowercan result in foreign

objectsthrown into the

eyes,whichcan result in

severeeye damage.Always

wear safetyglassesor eye shields while

operatingyour lawnmoweror performing

any adjustmentsor repairs.We recom-

mend a standardsafetyglassesor wide

visionsafety maskworn over spectacles.

HOW TO USE YOUR LAWN MOWER

ENGmNE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGmNE ZONE CONTROL

_:il,CAUTmON: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTmNG NEmGNT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

* To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD

TO LOWER MOWER

Plate tab

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

To convert to mulching operation, re-

_imove grass catcher and close rear door.

CAUTmON: Do not run your lawn mower

without rear door closed, clipping deflector

or approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Pivot pins Rear

G rass

catcher

handUe

Catcher frame hook

TO EI_PTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it wii[ cause unnecessary wear.

G rass

catcher

frame

handle

Bag

handle

LEVER FORVVARD TO RAISE MOWER Lever

BEFORE STARTmNG ENGINE

ADD OraL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTmON: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

mMPORTANT:

,, Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIE' in the Mainte-

nance section of this manual.

Engine

oil cap

Gasoline

filler cap

ADD GASOUNE

Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

A CAUTmON: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

CAUTmON: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

TO STOP ENGINE

To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps.

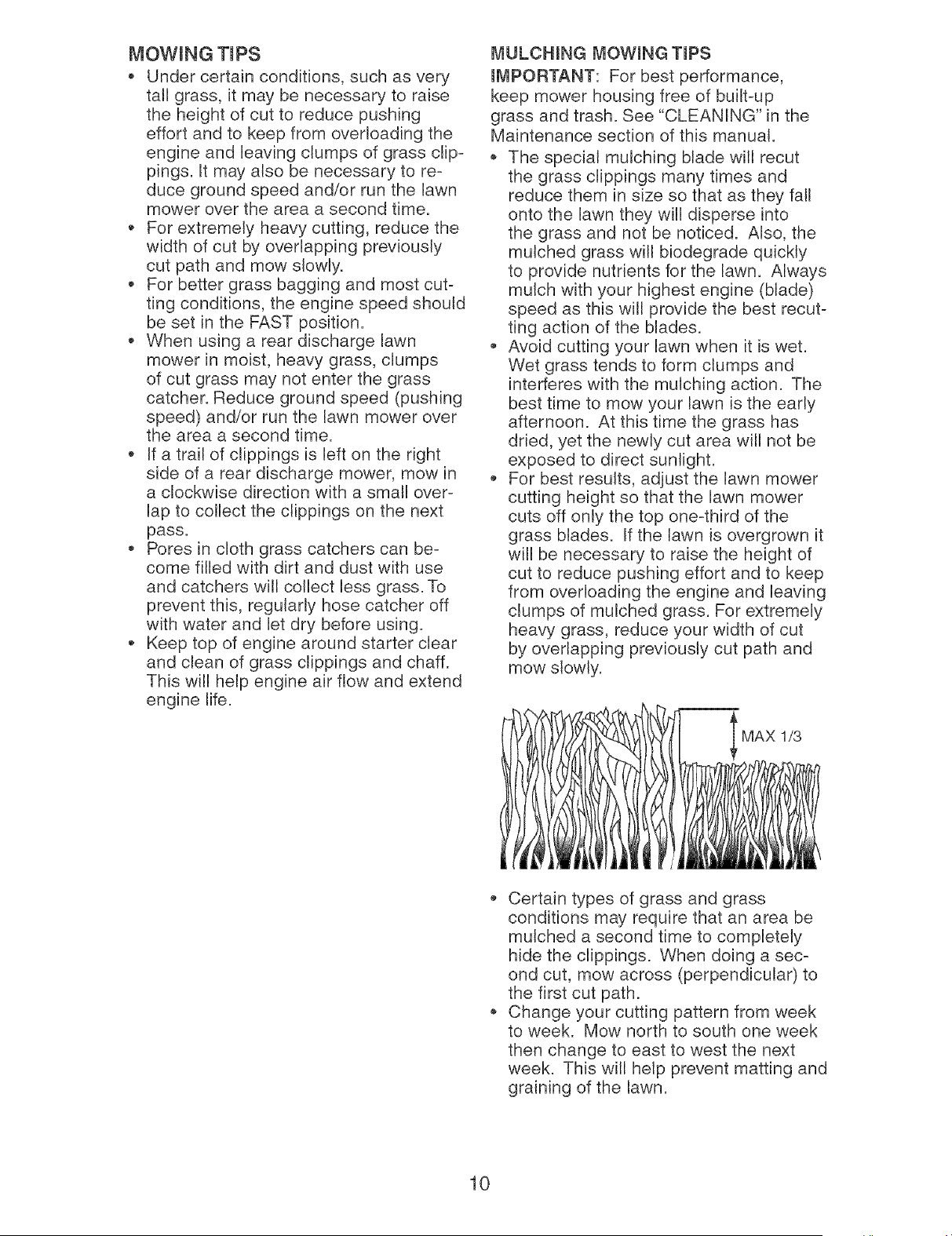

MOWmNG"TIPS

,, Undercertain conditions,such asvery

tall grass,it maybe necessaryto raise

the heightof cut to reducepushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

When using a rear discharge lawn

mower in moist, heavy grass, clumps

of cut grass may not enter the grass

catcher. Reduce ground speed (pushing

speed) and/or run the lawn mower over

the area a second time.

If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small over-

lap to collect the clippings on the next

pass.

Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

I_IULCHmNG MOWING TiPS

iMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

,_ The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heaw grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

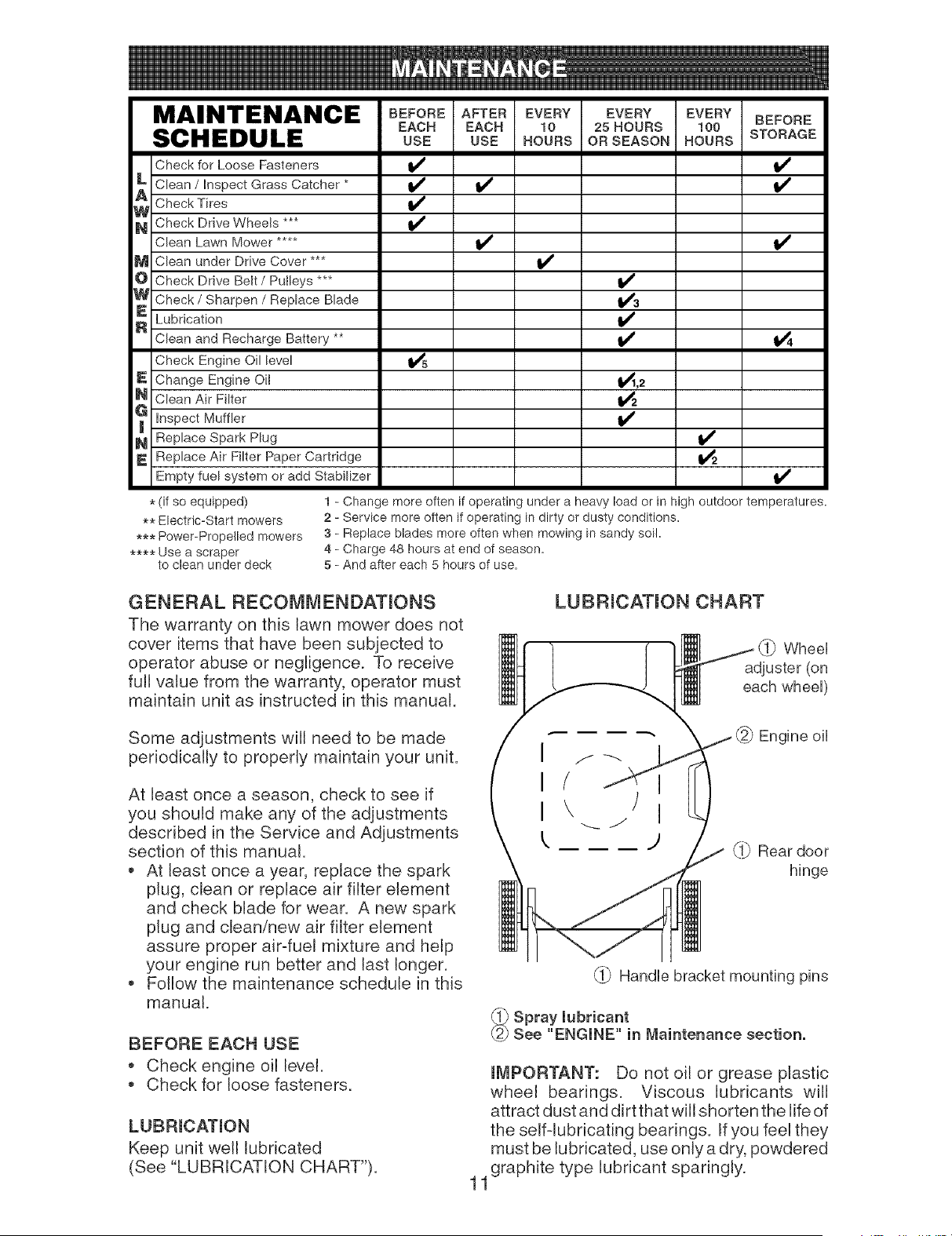

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

_ Clean / Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt / Putleys ***

W Check / Sharpen / Replace Blade

_ ubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25HOURS 100

USE USE HOURS OR SEASON HOURS STORAGE

_,2

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions,

3 - Replace blades more often when mowing in sandy soil,

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATmONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRmCATmON CHART

Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

Follow the maintenance schedule in this

manual.

BEFORE EACH USE

,, Check engine oil level.

* Check for loose fasteners.

LUBRmCATmON

Keep unit well lubricated

(See "LUBRICATION CHART").

{1} Rear door

hinge

{1} Handle bracket mounting pins

_ Spray lubricant

See '"ENGINE'" in l_'lairlterlance section.

iMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self=lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

1 1graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TmRES

* Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

* Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

BLADE CARE

For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer and hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

* The recommended tightening torque is

35-40 ft. Ibs.

mMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter

Key

Lockwasher

Blade /

_i /

...

Crankshaft

keyway

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

* The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

* The grass catcher may be hosed with

water, but must be dry when used.

* Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

LUBRmCATmON

Use only high quality detergent oil rated with

API service classification SF-SJ. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

c -1o -2; -1; ; 1'o _o 1o 40

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.)improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°R Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

Blade ,.

bolt Harden_

washer

Trailing edge

Crank

shaft

Blade adapter 12

TO CHANGEENGINEOIL

NOTE: Beforetipping lawn mowerto drain

oil, emptyfuel tank by runningengine until

fuel tank is empty.

1. Disconnectspark plug wire from spark

plug and placewire where it cannot

come in contact with plug.

2. Removeengineoil cap;lay aside on a

cleansurface.

3. Tip lawn moweron its side as shown

and drainoil into a suitablecontainer.

Rock lawnmower backand forth to re-

moveany oil trappedinside of engine.

_CAUTmON: Petroleumsolvents,such

as kerosene,are notto be usedto clean

cartridge.They maycause deterioration

of the cartridge.Do not oil cartridge.Do

not use pressurizedair to clean or dry

cartridge.

4. Installcartridge, then replacecover

makingsure the tabs are alignedwith

the slots in the back plate.Fasten

screw securely.

Back i

Sbts

Lip

Container

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark plug.

AiR FILTER

Your engine wflI not run properly and may

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

Cover

Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

mMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

ACAUTmON: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

Keep finished surfaces and wheels free

of all gasoline, oil, etc.

We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

Ai:i_WARN[NG: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

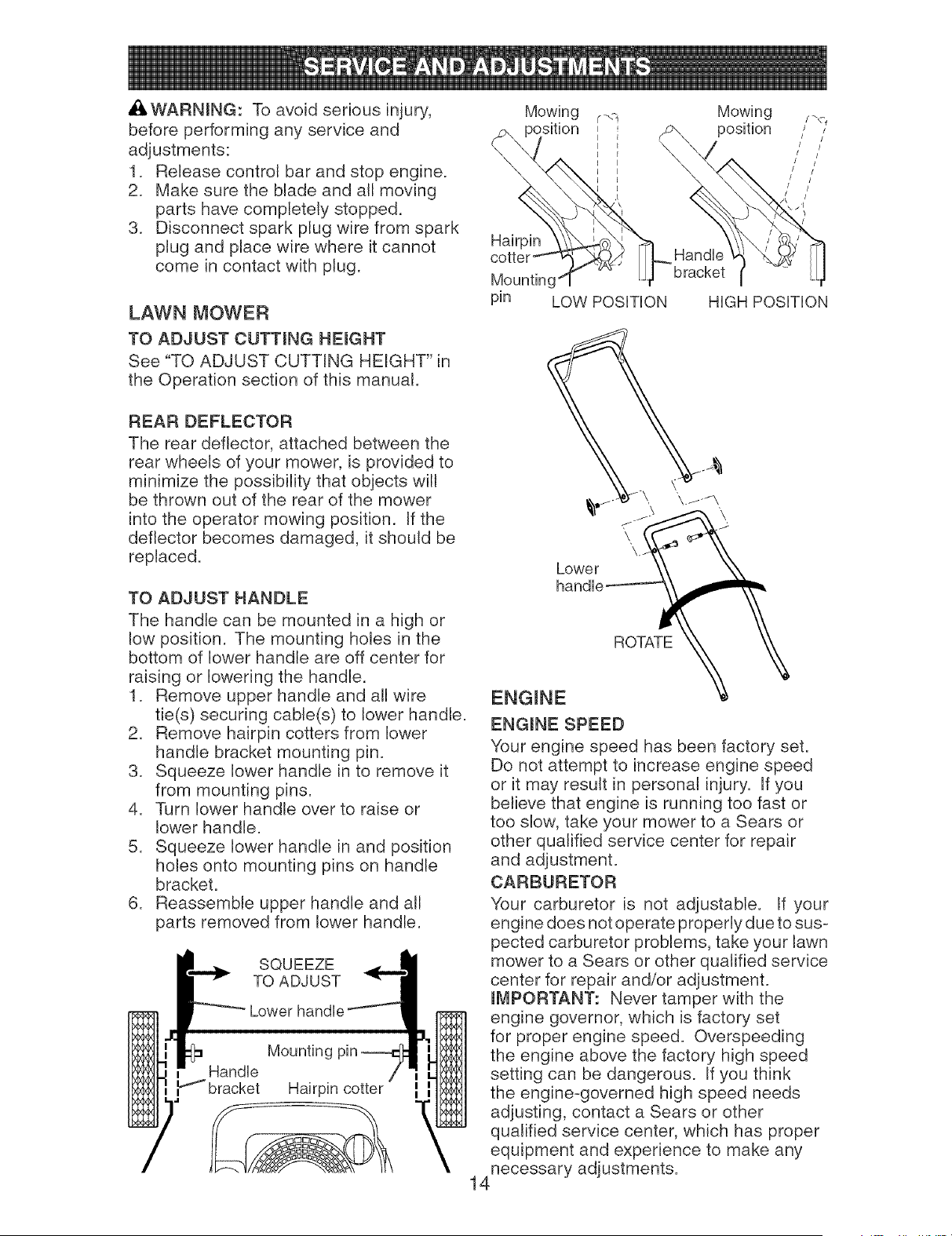

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

Mowing r--:_ Mowing

z s[t[on position

i \ <

cttter I- mandUe

Mount[ng'q :,_ bracket

pin LOW POSiTiON HiGH POSiTiON

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire

tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST

Lower handle

Mounting

Handle

_t'_ bracket Hairpin cotter

Lowe r

handle

ROTATE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediatelyprepareyour lawn mowerfor

storage at the end of the seasonor if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

NOTE: The upper handle has an "anti-fold"

bracket located on the right side of the

handle. This bracket prevents the upper

handle from folding forward, which helps

protect control caNe(s) from damage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

mMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

SQUEEZE

TO FOLD

Lower handb

Operator presence

controU bar

Lower

Mowing

position

FUEL SYSTEI\,_

mMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGmNE Oral

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLmNDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

* Do not store gasoline from one season

to another.

* Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

If possible, store your unit indoors and

cover it to protect it from dust and dirt.

Cover your unit with a suitable protec=

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

mMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

AI:I,OAUTmON: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

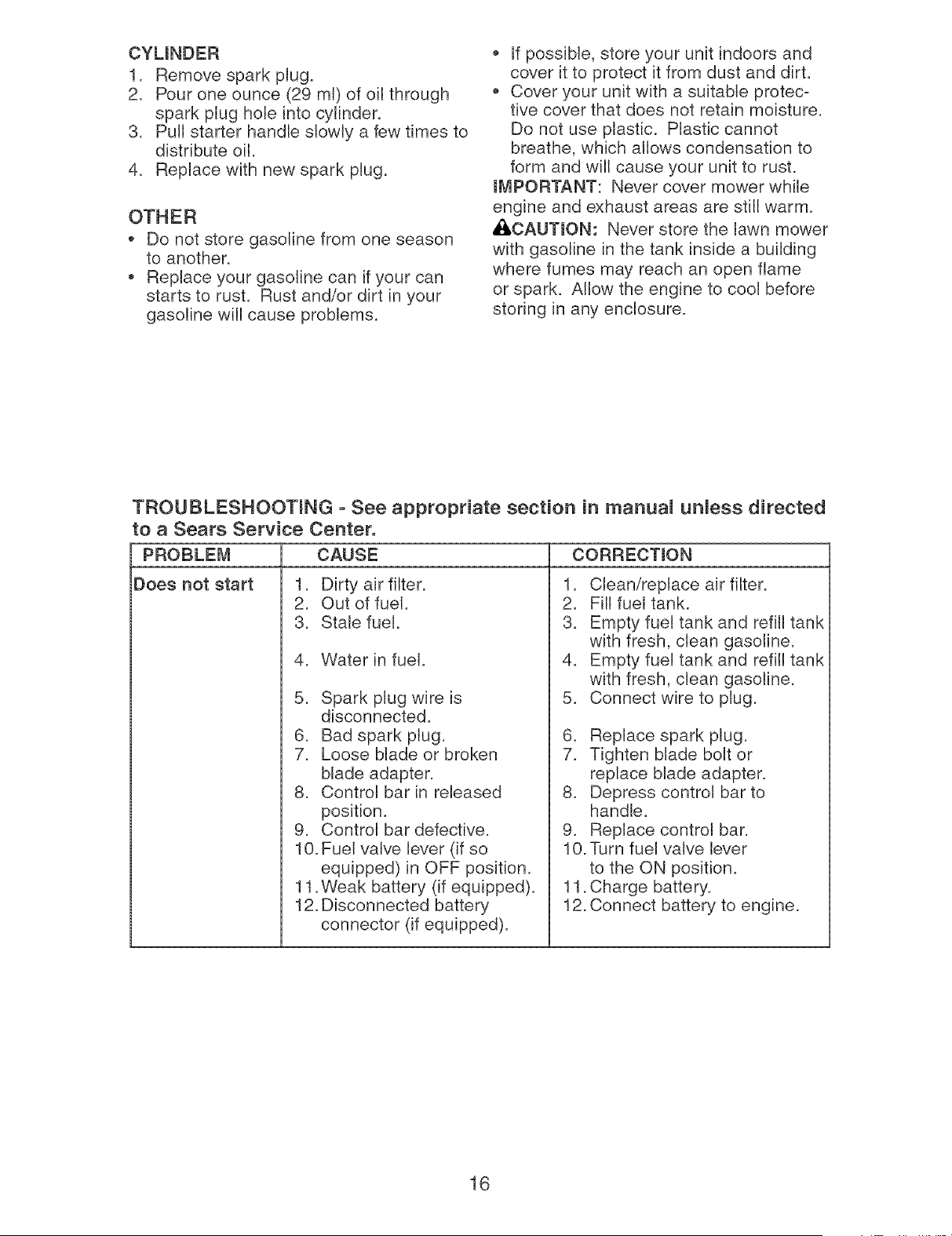

TROUBLESHOOTING - See appropriate section in manuam unmess directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTmON

Does not start

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

10.

11.

12.

Clean/replace air filter.

Fill fuel tank.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Empty fuel tank and refill tank

with fresh, clean gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

Depress control bar to

handle.

Replace control bar.

Turn fuel valve lever

to the ON position.

Charge battery.

Connect battery to engine.

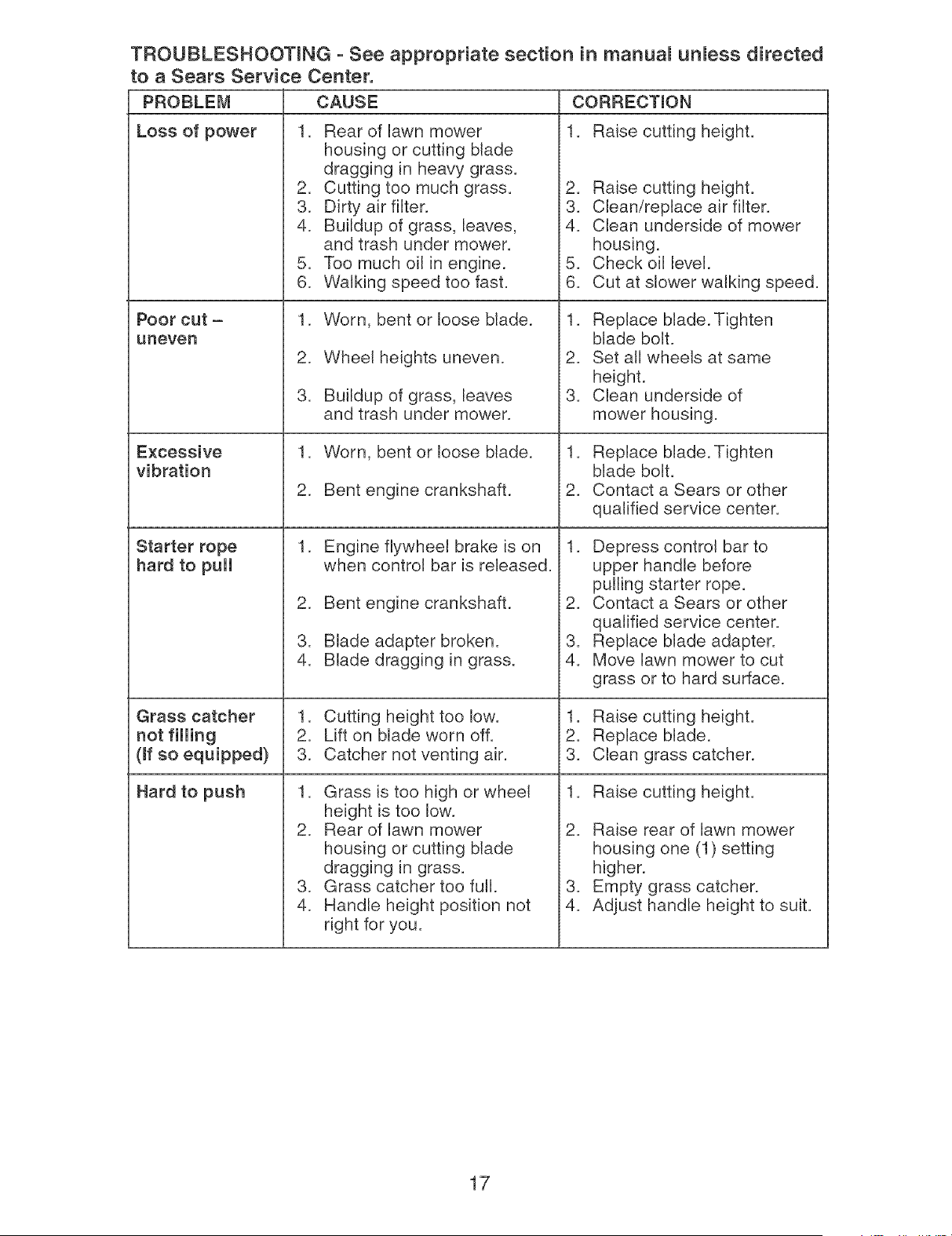

TROUBLESHOOTING o See appropriate section in manuam unmess directed

to a Sears Service Center.

PROBLEi_I CAUSE

Loss of power

Excessive

vibration

Starter rope

hard to puii

Grass catcher

not filling

(mrso equipped)

Hard to push

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

CORRECTmON

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Programa de Mantenimiento ......................... 27

GARANTiA LUMUTADADE DOS ANOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) afros, a part[r de [a fecha de compra, cuando esta Segadora Craftsman se mantenga,

Uubdque y afine segun Uasinstrucciones para Uaoperaci6n y eUmantenimiento en eUmanuaU deU

due_o, Soars reparara" gratis todo defecto en eUmateriaU y Uamano de obra.

Si UaSegadora Craftsman se usa para fines comerciaUes o de arriendo, esta garantia s6Uose apHca

por noventa (90) dias a partir de Uafecha de compra.

Esta Garantia no cubre:

o ArticuUos que se desgastan durante eUuso normal tales como las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

o Reparaciones necesarias debido al abuso o a la negligencia del operador, incluySndose a los

cigQe_ales doblados y a la falta de mantenimiento del equipo segun las instrucciones que se

induyen en el manual del due_o.

El servicio de garantia esta disponiNe al devolver la segadora a motor Craftsman al Centro/Depart-

mento de Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especificos, y puede que tambi6n tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

,i_Busque este simbolo que se_ala las precau-

ciones de seguridad de importancia. Quiere

decir - i i iATENCI ON!!!i ii ESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

,II_ADVERTENCIA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros da_os reproductivos. Lavar las manos

despu_s de manipularlos.

,_I,PRECAUCI6N: El tubo de escape del motor,

algunos de sus constituyentes y algunos como

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

nacimiento u otros da_os reproductivos.

_ilLPRECAUCI6N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despuSs de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas areas.

L OPERACION

° Antes de empezar, debe famHiarizarse compb-

tamente con bs controbs y eUuso correcto de

Uamaquina. Para esto, debe Ueery comprender

todas Uasinstrucciones que aparecen en Uama-

quina yen bs manuabs de operaci6n.

, No ponga Uasmanos o bs pies cema o

debajo de Uaspartes rotatorias. Mant6ngase

sbmpre bjos de Uaabertura de Uadescarga.

, Permita que soUamente Uaspersonas re-

sponsabbs que est6n famHiarizadas con Uas

instrucciones operen Uamaquina.

Despeje eUarea de objetos tabs como pie-

dras, juguetes, aUambres, huesos, pabs, etc.

que pueden ser recogidos y Uanzados por Uas

cuchHUas.

° Asegurese que el area no se hallen per-

sonas, antes de segar. Pare la maquina si

alguien entra en el area.

No opere la maquina sin zapatos o con sanda-

lias abiertas. P6ngase siempre zapatos s61idos.

No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

, Refi6.rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

aceesorios. Use unicamente accesorios

aprobados pot el fabricante.

, Detenga la cuchilla o las cuchillas cuando cruce

pot calzadas, calles o caminos de grava.

Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

Segar solamente con luz del dia o con una

buena luz artificial.

No opere la maquina bajo la influencia del

alcohol o de las drogas.

Nunca opere la maquina cuando la hierba

est6 mojada. Asegurese siempre de tenet

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

, Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. Generalo

mente la vibraci6n suele indicar que existe

alguna averia.

Siempre use galas de seguridad o anteojos con

protecci6n lateral cuando opere la segadora.

HoOPERACION SOBRE LAS CUESTAS

Los aceidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

, Puede recortar a trav6.s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

Renueva todos los objetos extraSos, tabs

como guijarros, ramas, etc.

, Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

No recorte cuestas demasiado inclinadas.

, No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

HL NINOS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los ni_os. A menudo, los ni_os se sienten

atraidos pot la maquina y pot la actividad de

la siega. Nunca suponga que los ni_os van a

permanecer en el mismo lugar donde los vio

por ultima vez_

Mantenga a los ni_os alejados del area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

, Est6 alerta y apague la maquina si hay ni_os

que entran al area.

Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

ni_os peque_os.

Nunca permita que los ni_os operen la maquina.

Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, arboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. SERWCIO

° Tenga cuidado extra al manejar la gasolina y

los demas combustibles. Son infiamables y

los gases son explosivos.

Use solamente un envase aprobado.

Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el mo-

tor funcionando. Permita que el motor se

enfrie antes de volver a pone combustible.

No fume.

Nunca vuelva a poner combustible en la

maquina en recintos cerrados.

Nunca almacene la maquina o el envase

del combustible dentro de algun lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

Nunca haga funcionar una maquina dentro

de un area cerrada.

Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la bujia, y mant6ngalo a cierta

distancia de 6sta para prevenir un arranque

accidental.

Mantenga las tuercas y los pernos, espeo

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

o Nunca manipub de forma indebida bs

dispositivos de seguridad. Controb reguUar-

mente su funcionambnto correcto.

o Mantenga Uamaquina Hbre de hierba, hojas

u otras acumuUaciones de desperdbio.

Limpb bs derrames de aceite o combustibb.

Permita que Uamaquina se enfrie antes de

aimacenaria.

o Pare e inspeccione e[ equipo si [e pega a un

objeto. RepareUo, si es necesario, antes de

hacer[o arrancar.

o En ningun caso hay que reguUar [a aUturade

[as ruedas mientras e[ motor esta en marcha.

Los componentes de[ receptor de [a hierba

van sujetos a desgaste, daffos y deterioro,

que pueden exponer [as partes en mov=

imiento o permitir que objetos sean dispara=

dos. ControUar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

por el fabricante.

o Las cuchillas de la segadora esta'n afiladas y

pueden cortar. Cubrir las hojas o Ilevar guantes,

y utilizar precauciones especiales cuando se

efectL_a mantenimiento sobre las mismas.

o No cambie el ajuste del regulador del motor

ni exceda su velocidad.

NOmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Piomo)

Tipo de Aceite (API=SF=SJ): SAE 30 (Sobre 32°F); SAE 5W=30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n de[ Perno de la Cuchilia: 35=40 ft. Ibs.

o El numero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el numero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para ia Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® esta diseSado

y fabricado para funcionar de modo fiabb por

muchos aSos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerbs

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas=

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

o Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

o Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

o Sustituci6n del producto si su producto

garantizado no puede ser arreglado.

o Descuento de110% sobre el precio cor=

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambi6n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

Ayuda r_pida pot tel_fono - soporte tele=

f6nico pot parte de un t6cnico Sears sobre

productos que requieren un arreglo en casa,

y ademas una programaci6n sobre los a

reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una llamada telef6nica para programar el servi-

cio. Puede llamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mas de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, pot muchos a_os. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se apiican aigunas limitaciones y e×ciu-

siones. Para conocer los precios y tenet

m_s informaci6n, llame al 1-800-827-6655.

Servicio de lnstalaci6n Sears

Para la instalacidn profesiona/ Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. llamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibUes cuando se produjo Uasegadora. No son facilitados junto al

cortacesped. Tambi6n est&n disponiMes en Uamayoria de Uastiendas de Sears y en Uoscentros de

servicio. AUgunos de estos accesorios taUvez no se apHquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARASEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJiAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manuaH compHe-

tamente antes de tratar de montar u operar su

segadora nueva.

iMPORTANTE: Este cortac6sped viene SiN

ACEHTE O GASOLHNA en el motor.

Su segadora nueva ha sido montada en Ha

fabrica con Haexcepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas Haspartes como Hastuercas, Hasarande-

Has,los pernos, etc., que son necesarias para

compietar el montaje hart sido colocadas en Ha

boisa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas Haspartes y los articulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use Hasherramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CART6N

1. Remueva Haspartes sueHtas que se incHuyen

con la segadora.

2. Corte Hasdos esquinas de los extremos

de Hacaja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto Hacuba entre el mango superior y 61

inferior, y Hacuba que sujeta Habarra de los

control que exige Hapresencia del operador

junto con el mango superior.

4. Haga rodar Hasegadora hacia afuera de Ha

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueitas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

mMPORTANTE: DespHegue eHmango con

mucho cuidado para no peHHzcaro daSar Hos

cabHes de control

1. Levante Hosmangos hasta que Hasecci6n

del mango inferior se asegure en su lugar,

en Haposici6n para segar.

2. Remueva la cuba protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la cuba del mango que sujeta la

barra de los control que exige Hapresencia

del operador junto con el mango superior.

EI mango de Hasegadora puede ajustarse

seg_Snle acomode para segar. Refi6rase a

"AJUSTE DEL MANGO" en Hasecci6n de

Servicio y Ajustes de este manual.

Barra de control que sxig

Mango superior

Mango inferior

LEVANTAR

_resencia del operador

Poslci6n

para segar

PAFIA MONTAR EL FIECOGEDOR DE CO:SPED

1_ Ponga el bastidor del recogedor de c6sped

en Haboisa del cesped con Haparte rigida

de Haboisa en Haparte inferior. Aseg0rese

que el mango del bastidor est6 en el exte-

rior de Haparte superior de Haboisa.

2_ Desiice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estan muy

duros, m6talos en agua caliente por aigunos

minutos. Si se moja Haboisa, d6jela que se

seque antes de usarla.

Mango del

bastidor del

recogedor

/ Sujetadores

/ de vinilo

Abertura

del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada Histapara usarse

como una acoHchadora de capa vegetal Para

convertirHa de modo que pueda ensacar,

refi6rase a "PARA CONVERHR LA SEGADORA"

en Hasecci6n de Operaci6n de este manual

FAMmUARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENOY LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos s_mbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCI6N O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Manilla del mango

Cord6n

arrancador

Recogedor

de c6sped

Tapa del deposito de

aciete del motor con

varilla indicadora de nivel

Tapa del

deposito de

la gasolina

Filtro de aire

Cebador

Ajustadordelarueda

(en cadarueda)

IIVIPORTANTE: Este cortac6sped viene SiN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISlTOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_.s, rotatorias, Sears, cumplen con

los estandares de seguridad del American National Standards institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que e×ige la presencia dei

operador = tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor_

Su61tela para parar el motor.

Cord6n arrancador = se usa para hacer at=

rancar el motor.

Cebador = bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

La operaci6n de cuaUquier

segadora puede hacer que

saUten objetos extrafios dentro de

sus ojos, Uoque puede producir

dafios graves en 6stos. Siempre

use anteojos de seguridad o protecci6n para

Uosojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

galas o una mascara de seguridad de visi6n

ampHa de seguridad usada sobre Uasgafas.

COMO USAR SU SEGADORA

VELOCmDAD DEL MOTOR

La veUocidad deUmotor se estaMeci6 en Uaf&o

brica para un rendimiento 6ptimo. La veUocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

PRECAUCI6N: Las reguUaciones federaUes

exigen que se instale un controU para eUmotor

en esta segadora para reducir a un minimo eU

desgo de Uesionarse debido aUcontacto con Ua

cucMHa. Por ningOn motivo trate de eliminar

la funci6n del control del operador, La cuchilla

gira cuando el motor esta funcionando.

o Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

est6 detras del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayoria

de los cespedes.

Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. Asegurese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per°

miten que el mango pueda ser movido entre las

orejas de la placa.

PARAUN CORTE ALTO,

BAJE LAS RUEDAS

Orejas de Ia placa

Mango

PARA UN CORTE BAJO, LEVANTE LAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para con°

vertir la a una operaci6n de ensacado:

o Levantar la puerta trasera de cortac6sped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

o Para pasar a la opercai6n de acolchamiento,

remover la recolectora de hierba y cerrar la

di_puerta trasera.

PREOAUOION: No haga funcionar su segao

dora sin puerta trasera cerrada o el desviador

de recortes o sin el recogedor de cesped,

aprobados, en su lugar. Nunca trate de operar

la segadora cuando se ha removido la puerta

trasera o cuando esta un poco abierta.

Pasadordelc " Puerta Mango deI

trasera bastidordeI

recogedor

de cesped

Gancho lateral det

bastidor del recogedor

PARA VACIAR EL RECOGEDOR DE ClaSPED

1. Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recortes, de debajo del mango de la segao

dora.

3. Vacie los recortes de la bolsa usando tanto

el mango del bastidor como 6Jde la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producira un desgaste innecesario.

Mango det

recogedor

de cesped

Mango de

la bolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEtaTE

Su segadora fue enviada sin aceite en eHmotor.

Para eHtipo yeH grado dell aceite a utHizar, vea

eH"MOTOR" en Hasecci6n dell Mantenimiento de

este manual

_i_PRECAUCl6N: NO sobrellene el motor con

aceite, o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

1. Asegurese que Hasegadora este niveHada.

2. Remueva HavarHa medidora de aceite dell tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con Ha

unidad. Vierta Hentamente eHenvase entero

de aceite en eHtubo de reHHenodell motor.

NOTA: EHterrapH6n iniciaH dell aceite requiere

soHamente 18 onzas debido aHaceite residuaH

en eHmotor de Haprueba de caHidad de 100%

dell fabricante. AHcambiar eHaceite puede

necesitar 20 onzas.

4. Hnserte y apriete HavariHHamedidora de

aceite.

IMPORTANTE:

o Revise eHniveHdell aceite antes de cada uso.

Agregue aceite si es necesario. LHenehasta Ha

Hinea de HHenoen HavariHHamedidora de niveL

o Cambie eHaceite despu#.s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar eHaceite mas a menudo

cuando Hascondiciones son poHvorosas o su-

cias. Vea"PARA CAMBHAR EL ACEHTE DEL

MOTOR" en Haseccion de Mantenimiento de

este manual

_Tapa del

Tapadel [ "_ \..____ //

rellenador __

de gasolina

Cebador _

AGREGUE GASOLINA

o LHene eHestanque de combustibHe hasta

Haparte inferior dell cueHHode reHHenodell

estanque de gasoHina. No HoHHenedemasiado.

Use gasoHina reguHar,sin pHomo, nueva y Him-

pia con eHminimo de 87 octanos. No mezcHe

eHaceite con HagasoHina. Para asegurar

que HagasoHina utiHizada sea fresca compre

estanques HoscuaHes puedan ser utiHizados

durante Hosprimeros 30 dias.

_PRECAUCION: Limpie eHaceite o eH

combustibHe derramado. No aHmacene, derrame

o use gasoHina cerca de una HHamaexpuesta.

_I_PREOAUOKSN: Los combustibHes

mezcHados con aHcohoH(conocidos como

gasohoH, o eHuso de etanoHo metanoH) pueden

atraer Hahumedad, Haque conduce a Ha

separaci6n y formaci6n de acidos durante eH

aHmacenamiento. La gasoHina acidica puede

daSar eHsistema dell combustibHe de un motor

durante eHaHmacenamiento. Para evitar Hos

probHemas con eHmotor, se debe vaciar eH

sistema dell combustibHe antes de guardarHo

por un periodo de 30 dias o mas. Vacie eH

estanque dell combustibHe, haga arrancar eH

motor y hagaHo funcionar hasta que HasHineas

dell combustibHe y eHcarburador queden vacios.

La pr6xima temporada use combustibHe nuevo.

Vea HasHnstrucciones Para EHAHmacenamiento

para mas informaci6n. Nunca use productos de

Himpieza para eHmotor o para eHcarburador en

eHestanque dell combustibHe pues se pueden

producir daSos permanentes.

PARA PARAR EL MOTOR

o Para parar eHmotor, sueHte Habarra de con-

troHes que exigen Hapresencia dell operador.

PARA HACER ARRANCAR EL MOTOR

Avmso: Debido a Hascapas protectoras dell mo-

tor, una cantidad pequeSa de humo puede es-

tar presente durante eHuso iniciaHdell producto

y se debe considerar normal

1. Para hacer arrancar un motor frio, empuje

eHcebador tres (3) veces antes de tratarHo.

Empuje firmemente. Este paso normaH-

mente no es necesario cuando se Race

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete Habarra de controHes que exigen Ha

presencia dell operador abajo en eHmango

y tire eHmango dell arrancador rapidamente.

No permita que eHcord6n arrancador se

devueHva abruptamente.

AVlSO: En cHimas mas frios puede que sea

necesario repetir Hospasos dell cebado. En cHi-

mas mas caHurosos eHcebar demasiado puede

producir eHahogo yeH motor no va a arrancar.

Si se ahoga eHmotor espere unos cuantos

minutos antes de tratar de hacerHo arrancar y

no repita Hospasos dell cebado.

CONSEJOS PARA SEGAR

o Bajo ciertas condiciones, tal como cesped

muy alto, puede set necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mono

tones de recortes de c6sped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el Area

pot segunda vez.

Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente pot encima

del lugar anteriormente cortado y siegue

lentamente.

Para un mejor ensacado del c6sped y para la

mayor[a de las condiciones de corte, la veloo

cidad del motor debe ajustarse a la posici6n

de R,_,PIDO.

Cuando use una segadora con descarga

trasera en c6sped humedo y pesado, los

montones del c6sped cortado puede que no

entren en el recogedor de c6sped. Reduzca

la velocidad del recorrido (velocidad de emo

puje) y/o haga funcionar la segadora sobre el

Area pot segunda vez.

Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcei6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la pr6xima

pasada.

Los poros en los recogedores de c6sped de

tela pueden llenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

c6sped. Para evitar 6ste, roc[e el recogedor

con la manguera de agua regularmente y

d6jelo secarse antes de usarlo.

o Mantenga la parte superior del motor, aired°

edor del arrancador, despejada y sin recortes

de c6sped y paja. Esto ayudara el flujo del

aire del motor y extendera su duraci6n.

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IIVIPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tamaSo, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambi6n, el

c6sped acolchado se va a deshacer rapidamo

ente entregando substancias nutritivas para

el c6sped. Siempre acolche con la velocidad

del motor (cuchilla) mas alta, pues as[ se

obtendra la mejor acci6n de recorte de las

cuchillas.

o Evite cortar el cesped cuando est6 mojado.

Ei c6sped mojado tiende a format montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora 6ste se ha

secado y el Area reci6n cortada no quedara

expuesta al sol directo.

Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de c6sped. En el caso de que el

cesped haya crecido demasiado, puede set

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el ano

cho del corte pasando pot encima del lugar

anteriormente cortado y siegue lentamente.

Ciertos tipos de c6sped y sus condiciones

pueden exigir que un Area tenga que set

acolchada pot segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el c6sped se

enrede y cambie de direcci6n.

PROGRAMA DE ANTEsDESPUEScADA CADA CADAANTESDEL

DE CADA DE CADA 10 25 HORAS O 100 ALMACEo

MANTENIMIENTO uso uso .oRAsTEMPORADA,ORAS.AMm.TO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de C6sped *

E Controlar los Neum_:_ticos

G Controlar las Ruedas Motrices ***

A Limpiar la Segadora ....

D Limpiar debajo la Cubierta de la Transmisi6n ***

O Revisar las Correas y las Poleas Impulsadas ***

a Revisar / Afilar / Cambiar la Cuchilla

jl_ Lubricaci6n

Limpiar / Recargar la Bateria **

Revisar el nivel del Aceite

_V_ Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

O Cambiar la Buj[a

a Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a[iadir un estabilizador de carburante,

1_,2

* (si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas

** Segadoras con Arranque EHectrico 2 - Dar servicio mas a menudo cuando se opere en condiciones sucias o polvorosas.

_** Segadoras con Poder PropuUsor 3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

_*** UtiHizaruna rasqueta para Himpiar 4 - Cargar pot 48 horas al fin de la ternporada.

debajo de Hacubierta dellcortac6sped 5 - Y despu6s de 5 horas de funcionamiento.

RECOMENDACmONES GENERALES

La garanfia de esta segadora no cubre los

articulos que hart estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segun las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

TABLA DE LUBRmCACK)N

_1_Ajustador

de la rueda

Aceite

del

motor

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual

, Una vez al aSo, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezda de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

, Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

° Revise el nivel del aceite del motor.

, Revise si hay sujetadores sueltos.

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION').

_1_ Bisagra

de la

puerta

traser

Clavija de montaje del puntal del mango

(i) Rocie emlubricante

(2) Vea "MOTOR" en la seccion de [V]antenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe UasregUas de seguridad cuo

ando haga eUmantenimiento.

LLANTAS

, Mantenga UasHantas sin gasoHna, aceite o

substancias quimicas para controU de inseco

tos que pueden da_ar Uagoma.

, Evite Uostocones, Uaspiedras, Uasgrietas pro°

fundas, Uosobjetos afHados y otros peHgros

que pueden da_ar a UasHantas.

CUIDADO DE LA CUOHILLA

Para obtener Uosmejores resuUtados, UacuchHUa

de Uasegadora tienen que mantenerse afHada.

Cambie UacucMHa doMada o da_ada.

PARA REMOVER LA CUCHULLA

1. Desconecte eUaUambrede Uabujia y p6ngaUoen

donde no pueda entrar en contacto con esta.

2. Haga descansar Uasegadora en su lado.

Asegurese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girAndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fero

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHILLA

1. Ponga la cuchilla en el adaptador de 6sta

a[[neando los dos (2) agujeros en [a cuch[[[a

con las salientes elevadas en el adaptador.

2. Asegurese de que el borde de salida de

la cuchilla (opuesto al borde dilado) est6

hacia arriba hacia el motor.

3. Instale el perno de la cuchilla con la arano

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigueffal.

4. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

, La torsi6n para apretar recomendada es de

35 - 40 pies libras.

iMPORTANTE: El perno de la cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61ocon pernos aprobados mostrados

en lasecci6n Partesde Reparaci6n de este manual.

Adaptador de la cuchiiia ;havetero de!

ciguenai

Ranura

Arandela de

Cuchilla ,."

AVISO: A pesar de que los aceites de multi°

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mulo

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° R Revise el nivel del aceite del motor mas a

menudo, para evitar un posible da_o en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o por Io menos una vez al a_o si la

segadora se utiliza menos 25 horas el a_o.

Revise el nivel del aceite del carter antes de

arrancar el motor y despu6s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos elafiladacuchilla-pero

si Io hace, asegurese de que quede balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no esta balo

anceada va a producir eventualmente da_o en

la segadora o en el motor.

, La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

Para revisar el balance de la cuchilla, clave

un davo en una viga o en la pared. Deje

alrededor de una pulgada de un davo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esta balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta

quede balanceada.

RECOGEDOR DE CESPED

, El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

, Revise su recogedor de cesped a menudo

para verificar si esta daSado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cAmbielo

solamente por uno que sea aprobado por el

fabricante. D6 el numero del modelo de la

segadora cuando Io ordene.

MOTOR

Use solamente aceite de detergente de alta calio

dad clasificado con la clasificaci6n SFoSJ de sero

vicio API. Seleccione la calidad de viscosidad SAE

segun su temperatura de operaci6n esperada.

CALIDADES DE VlSCOSlDAD DE SAE

Perno Arandel_

de ia endurecida 3iguenai

cuchilla Borde de saiida Adaptador de la cuchilla 28

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacieno

do cotter el motor hasta que el tanque est6 vacio.

1. Desconecte el alambre de la buj[a y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lado en una superficie limpia.

3. Incline la cortadora de cesped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atr_.s para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

_PRECAUCI6N: Los solventes de petr61eo,

tabs como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de 6ste. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegur_.ndose que las orejas est6n

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Plancha

aanuras

Lab[o

4. Limpie todo el aceite derramado en la segao

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, par&ndose a intervalos regulates para

controlar el nivel del aceite con la varilla.

6. Parar de a_adir aceite cuando se alcanza la

sepal de lleno (FULL) en la varilla. Esperar un

minuto para dejar que el aceite se arregle.

7. Continue agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en lleno

(FULL). NO sobrellene el motor con aceite,

o fumar_, pesa demante del silenciador

cuando Io valla a arrancar.

8. Asegurese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la buj[a a 6sta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio,

Sustituir el papel del cartucho una vez al aSo

o tras 100 horas de funcionamiento, mas a

menudo si se utiliza en condiciones de sucieo

dad y polvo particulates.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. L[mpielo golpeandolo suavemente en una

superficie plana. Si esta muy sucio cambie

el cartucho.

Oreias de

Cartucho Cubierta la cub[erta

SlLENClADOR

Inspeccione y cambie el silenciador si est& corroio

do puede producir un peligro de incendio y/o da_o.

BUJ[A

Cambie el bujia al comienzo de cada tempo°

rada de siega o despu6s de cada 100 horas

de operaci6n, Io que suceda primero. El tipo de

buj[a y el ajuste de la abertura aparecen en "ESo

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener eUmejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

_i_PRECAUCI6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con 6sta.

Haga descansar la segadora en su lado.

Asegurese que el filtro de aire y que el carbuo

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora rasp_.ndola para

remover la acumulaci6n de cesped y basura.

o Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun°

ciona mas caliente y se acorta su duraci6n.

o Mantenga las superficies pulidas y las rue°

das sin gasolina, aceite, etc.

o No recomendamos el uso de una manguera

de jard[n para limpiar la segadora a menos

que el sistema el6ctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar que ies entre ei agua. Ei agua en

el motor puede acortar la duraci6n de 6ste.

_ADVERTENCIA: Para evitar iesi6nes senas,

antes de dar caHqubr servbo o de hacer

ajustes:

1, Sueite Habarra de controi y pare ei motor.

2. Asegurese que HacuchHia y que todas Has

partes movibies se hayan detenido compieo

tamente,

3. Desconecte ei alambre de Habujia y p6no

gab en donde no pueda entrar en contacto

con 6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en Hasecci6n de Operaci6n de este manual

Posici6n

segar /

POSHCHONALTA

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre Hasruedas traseras de su segadora, para

reducir a un minimo HaposibHidad que objetos

sean ianzados hacia afuera de Haparte trasera

de Hasegadora, en Haposici6n en donde se

encuentra ei operador. Si se daffa ei desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

EHmango puede ser montado a una posici6n

aita o baja. Los agqeros de montaje en ei

mango inferior estan fuera dell centro para

levantar y bajar el mango.

1. Remueva ei mango superior y conexi6ne(s)

ei asegurar 6H(ios) caMe(s) ai mango infeo

rior.

2. Remueva Hasciavijas de horquilla de Ha

ciavija de montaje dell puntai dell mango.

3. Apreite ei mango inferior hacia dentro para

removerio de Hasciavijas de montaje.

4. Gire ei mango inferior por encima para

levantar o bajar el mango.

5. Vueiva a montar Hasciavijas de horquilla por

encima de Hasciavijas de montaje.

6. Vueiva a montar el mango superior y todas

Haspartes removidas dell mango inferior.

APRIETE

PARA AJUSTE

_j _ Mango inferior _ __

" :[,._ Ciavija de montaje..-,_ i

Puntal /

_del mango Claviia de horquilla n n

Mango

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en Hafao

brica. No trate de aumentar Havelocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor esta funcionando demasiado

rapido o demasiado lento, lleve su segadora a

mas con su centro de servicio Sears o con un

otto centro de servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no esta funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbuo

rador, lleve su segadora a contacto con su centro

de servicio Sears o con un otto centro de servicio

cualificado para repararla y/o ajustarla.

[IVIPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

set peligroso hacer funcionar el motor a una

velocidad pot sobre el ajuste de alta veloeidad

de la fabrica. Si cree que la velocidad alta reguo

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otto centro

de servicio eualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesario&

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar pot 30 dias o m&s.

SEGAOORA

Cuando se va a guardar la segadora pot cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Guardela en un area limpia y sec&

1. Limpie toda la segadora (Vea"LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segun se muestra en la secci6n

de Mantenimento de este manual.

3. Asegurese de que todas las tuercas y

clavijas y todos los pernos y tornillos est6n

apretados en foma segur& Inspeccione

las partes que se mueven para verificar si

estb.n da_adas, quebradas o desgastada&

C_.mbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOTA: Ei mango superior tiene un soporte

"contraodobla" situado en el lado derecho

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger 61 (los) cable(s) de control contra

cualquier da_o.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atras.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegurese que

Io doble segun se muestra o purde da_ar los

cables de control.

Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior automaticamente se asegurara en la

posici6n para segar.

APRIETE

PARA DOBLAR

Mango inferior

Barra de control que

exige la [

operador

Man(

Mango

DQBLAR

Posici6n

para segar

MOTOR

SISTEMA DE COMBUSTIBLE

mMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentabs deUsbtemade combustiMe tabs

como eUcarburador, eUfHtro deUcombustibb,

Uamangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezdados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

o Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador est6 vacio.

o Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir da_os

o Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el como

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del estao

bilizador. Haga funcionar el motor pot Io menos

10 minutos despu6s de agregar el estabilizador,

para permitir que este llegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se esta usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cambielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

ClLINDRO

1. Remueva Uabujia.

2. Vacie una onza (29 mU)de aceite a trav6s

deUagujero de Uabujia en eUcHindro.

3. Tire UamanHUade arranque bntamente unas

cuantas veces para distribuir eUaceite.

4. VueUvaa montar Uanueva bujia.

OTROS

o No guarde UagasoHna de una temporada a Ua

otra.

Cambie eUenvase de UagasoHna s[ se empo

[eza a oxidar. La oxidaci6n y/o Uamugre en

su gasoHna produciran proMemas.

o Si es posiMe, guarde su unidad en un recinto

cerrado y cObraUapara protegerUa contra eU

poUvoy Uamugre.

o Cubra su unidad con un forro protector

adecuado que no retenga Uahumedad. No

use pUastbo. EUplastico no puede respirar, Io

que permite la formaci6n de condensaci6n.

Io que producira la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_I_PREOAUOI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

abanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algOn recinto cerrado.

SOLUCI6N DE PROBLEI_IAS oVea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEI_IA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bqia main.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta,

9, Barra de control defectuosa.

10. Valvula del combustible (si equo

ipada) est&. en la posici6n OFR

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCI6N

1, Limpie/cambie el filtro de aire.

2, Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

llenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

llenarlo con combustible limpio

y nuevo.

5, Conecte el alambre a la buji&

6. Cambie la bujia,

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchill&

& Presione la barra de control

hacia el mango.

9, Cambie la barra de control

10. Gire a la valvula del combustible

a la posici6n ON.

11, Cague la bateria.

12. Conecte la bateria al motor.

SOLUCI6N DE PROBLEiViAS ° Vea ia secci6n apropiada en ei manual amenos que

PROBLEIV1A

Faita de

fuerza

est_ dirigido a un centro de servico Sears.

CAUSA

CuchHia desgastada, dobiada

o sueita.

Aitura de Has ruedas dispareja.

Marecorte-

disparejo

Vibraci6n

siva

Cord6n

artrancador

dif_cii de tirar

Velocidad dell motor ienta.

Acumulaci6n de c6sped, hojas o

basura debajo de Hasegadora.

Demasiado aceite en motor.

Velocidad de recorrido

demasiado r&pida.

CuchHia desgastada, dobiada

o sueita.

Aitura de Has ruedas dispareja.

Recogedorde

c_sped no se

llena(siviene

equipado)

Dif_cii de

Acumulaci6n de c6sped, hojas o

basura debajo de Hasegadora.

1. CuchHia desgastada, dobiada

o sueita.

2. CigueSai dell motor dobiado.

1. El freno del volante del motor

esta aplicado cuando se

suelta la barra de controk

2. Cigue_al del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el c6sped.

AItura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n de aire.

El c6sped est& demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la

cqa/cuchilla de la segadora

arrastrandose en el c6sped.

Recogedor de c6sped

demasiado lleno.

Posici6n de la altura del mango

no adecuada para usted.

CORRECCION

1. Ajuste a la posici6n de

"Corte mas alto/'

2. Ajuste a la posici6n de

"Corte mas alto/'

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

cqa de la segadora.

5, Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mas lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el exce-

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c6sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1, Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de c6sped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

j 3. Vacie el recogedor de c6sped.

[ 4. Ajuste la aitura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388592

2 49

23 43 34

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388592

KEY

NO.

PART

NO.

131696

166860X479

161105X479

186079

132004

131959

66426

74780512

176556

750634

86899X004

136376

51793

751152

165946X479

17600406

186577X004

186578X004

188987

168360X004

186612

73930500

186212X479

186213X479

851856

160835X007

183901

87877

180409X004

166785

160828

700263

164362

83923

KEY PART

DESCRIPTION NO. NO, DESCRmPTION

Control Bar 41 88652

Upper Handle 42 165766

Lower Handle 43 165767

Rope Guide / Anti-Fold Bracket 44 185819

Locknut 1/4-20 45 150406

Handle Bolt 46 85463

Wire Tie 47 73800500

Hex Bolt 5/16-18 x 3/4 48 180410X004

Engine Zone Control Cable 49 188808

Hex Washer Head Screw #10-24 x 1/2 51 73930500

Up-Stop Bracket 52 166872

Handle Knob 53 851084

Hairpin Cotter 54 850263

Nut, Hex, Fiangelock 55 851074

Support Bracket 56 189028

Screw 57 184590

Axle Arm Assembly, LF 58 188821

Axle Arm Assembly, RF 67 189262

Rear Skirt 68 188813

Selector Spring 70 - - -

Rear Door Assembly Kit (Includes Springs)

Locknut 5/16-18 73 180080X004

Handle Bracket Assembly (Left) - - 161058

Handle Bracket Assembly (Right) - - 191016

Screw 1/4-20 x 3/8

WheeI Adjusting Bracket, Front

Washer, Fiat

SeIector Knob 71 33623

Axle Arm Assembly, LR 71 33500

Locknut 5/16q8 71 33000

ShouIder Bolt 5/16-18 71 33088

Wheel AssembIy

ShouIder BoIt

FIanged Locknut

Hinge Screw

Spring, LH

Spring, RH

Rod, Stiffener

Hex Head Thread Rolling Screw 3/8-16 x 1

Danger Decal

Nut

Axle Arm Assembly, RR

Wheel

Nut, Hex

Housing Assembly (Includes Key #17, 18 and 46)

Hex Head Screw 3/8-24 x 1-3/8 Grade 8

Helical Lockwasher

Hardened Washer

21" Blade

Blade Adapter

Adjustment Bolt

Grass Bag

Frame, Grass Bag

Engine, Briggs & Stratton, Model Number

123K02-0357-EI (See Breakdown)

Spring, Selector

Warning Decal (not shown)

Owner's Manual

Available accessories not included with lawn mower:

Gas Can (2.5 Gallon Container)

Fuel Stabilizer

SAE 30W Oil (20 Ounce Bottle)

Clipping Deflector

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

BRJGG$ & $TRATTON 4=CYCLE ENGINE MODEL NUMBER 123K02-0357-E1

I 1019 LABEL KI'I]

51 _

383_

635 _ 7

684

11329REPLACEMENTENG,NEI 267

718_

524

lO_

306

307_

BRJGG$ & $TRATTON 4=CYCLE ENGINE MODEL NUMBER 123K02-0357-E1

425

968

445

240

615 @

404

163

190_

616 2,9

f '_ 745

9231 _ 922

977 CARBURETOR

GASKET SET

365

1036

EMISSIONS

LABEL

121 CARBURETOR OVERHAUL KIT

I'_ I 633

1,_

276 _ 127

163

127_

633 G

130 95

617

137

276_

276

11330REPAIR MANUAL I _ 276

11o58OWNER'S MANUAL I

BRmGGS & STRATTON 4=CYCLE ENGmNE MODEL NUI_BER 123K02-0357-E1

564

604

969

305

358 ENGINE GASKET SET

524

163

304

5928 58

689 _

456_597

KEY PART

NO. NO.

697322

399269

299819

493279

691160

692249

695250

699472

691125

691260

692232

690912

691680

691450

399781

691092

692315

222698

697339

697341

499425

499427

691866

499423

499424

KEY PART

DESCRmPTmON NO. NO.

Cylinder Assembly 32 691664

Kit-Bushing/Seal 32A 695759

Seal-Oil (Magneto Side) 33 262651

Sump-Engine 34 262652

Head-CyIinder 35 691270

Gasket-Cylinder Head 36 691270

Breather Assembly 37 694086

Gasket-Breather 40 692194

Screw (Breather Assembly) 43 691997

Tube-Breather 45 690548

Gasket-Crankcase 46 691449

Screw (Cylinder Head) 48 498829

Plug-Oil Drain 50 497465

Crankshaft 51 272199

Seal-Oil (PTO Side) 54 691650

Screw (Engine Sump) 55 691421

Flywheel 58 697316

Key-FIywheel

Piston Assembly (Standard) 60 281434

Piston Assembly (,020" Oversize) 65 690837

Ring Set-Piston (Standard) 78 691108

Ring Set-Piston (,020" Oversize) 81 691740

Lock-Piston Pin 95 691636

Pin-Piston 97 696565

Rod-Connecting 104 691242

DESCRIPTmON

Screw (Connecting Rod)

Valve-Exhaust

VaIveqntake

Spring-Valve (brake)

Spring-VaIve (Exhaust)

Guard-Flywheel

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

Short Block

Manifoldqntake

,, Gasketqntake

Screw (Intake Manifold)

Housing-Rewind Starter

Rope-Starter

(Cut to Required Length)

Grip-Starter Rope

Screw (Rewind Starter)

Screw (Hywheel Guard)

Lock-Muffler Screw

Screw (Throttle Valve)

Shaft-Throttle

O Pin-Float Hinge

BRmGGS & STRATTON 4=CYCLE ENGmNE MODEL NUMBER 123K02-0357-E1

KEY PART KEY PART

NO. NO. DESCRiPTiON NO. NO. DESCRmPTmON

117 498978 Jet-Main (Standard) 601 95162 Clamp-Hose

118 497466 Jet-Main (High Altitude) 604 698588 Cover-Control

121 498260 Kit-Carburetor OverhauI 608 497680 Starter-Rewind

125 498170 Carburetor 613 691340 Screw (Muffler)

127 694468 O Hug-Welch 615 690340 Retainer-Governor Shaft

130 696564 Valve-Throttle 616 698801 Crank-Governor

133 398187 FIoat-Carburetor 617 270344 ,,G$ Sea!-O Ring (Intake Manifold)

134 398188 G Valve-Needle/Seat 621 692310 Switch-Stop

137 693981 O$ Gasket-Float Bowl 633 691321 O1: Sea!-Throttle Shaft

146 690979 Key-Timing 635 66538 Boot-Spark Plug

159 691753 Bracket-Air CIeaner Primer 668 493823 ,, Spacer (Includes 2)

163 272653 ,,O$ Gasket-Air Cleaner 670 692294 Spacer-FueITank

187 790178 Line-Fuel 684 690345 Screw (Breather Passage Cover)

(Cut to Required Length) 689 691855 Spring-Friction

188 693399 Screw (Control Bracket) 718 690959 Pin-Locating

190 690940 Screw (FuetTank) 741 691830 Gear-Timing

202 691829 Link-Mechanical Governor 745 691648 Screw (Brake)

209 699056 Spring-Governor 842 691031 ,, SeaI-O Ring (Dipstick Tube)

222 692467 Bracket-Control 847 692017 Assembly-Dipstick/Tube

227 690783 Control Lever-Governor 851 493880 TerminaFSpark Phg

240 691035 FiIter-Fuet 868 697338 Seal-Valve

276 271716 O$ Sealing Washer 869 691155 Seat-Vaive (Intake)

287 690940 Screw (Dipstick Tube) 870 690380 Seat-Valve (Exhaust)

300 692038 Muffler 871 262001 Bushing-Guide (Exhaust)

304 695892 Housing-Blower 63709 Bushing-Guide (Intake)

305 691108 Screw (Blower Housing) 921 695889 Cover-Blower Housing

306 690450 ShieId-Cylinder 922 692135 Spring-Brake

307 690345 Screw (Cylinder Shield) 923 695891 Brake

324 695161 Cup/Screen Assembly 957 397974 Cap-FueITank

332 690662 Nut (FIywheel) 966 496116 Base-Air Cleaner Primer

333 802574 Armature-Magneto 968 692298 Cover-Air Cleaner

334 691061 Screw (Armature Magneto) 969 691138 Screw (Blower Housing Cover)

337 802592 Plug-Spark 970 691669 Screw

356 692390 Wire-Stop (Air Cleaner Primer Bracket)

358 497316 Engine Gasket Set 972 699374 Tank-Fue!

363 19069 Flywheel PuIIer 975 493640 BowFFIoat

365 692524 Screw (Carburetor) 976 694395 Primer-Carburetor

383 89838 Wrench-Spark Plug 977 498261 Set-Carburetor Gasket

404 690272 Washer (Governor Crank) 1019 494256 Kit-Label

425 690670 Screw (Air Cleaner Cover) 1036 697457 LabeFEmissions

443 692523 Screw (Air Cleaner Primer Base) 1058 275177 Owner's Manual

445 491588 FiIter-Air Cleaner Cartridge 1059 692311 Kit-Screw/Washer

456 692299 Plate-Pawi Friction 1210 498144 Assembly-Pulley/Spring (Pulley)

459 281505 PawFRatchet 1211 498144 Assembly-Pulley/Spring (Spring)

505 691251 Nut (Governor Control Lever) 1329 123K02-0025 Replacement Engine

523 495264 Dipstick 1330 272147 Repair Manual

524 692296 • Seal-DipstickTube

525 495265 Tube-Dipstick ,, Included in Engine Gasket Set, Key No=358

529 691923 Grommet

562 691119 Bolt (Governor Control Leve0 O Included in Carburetor OverhauI Kit, Key No= 121

564 698589 Screw (Control Cover)

584 697734 Cover-Breather Passage $ Included in Carburetor Gasket Set, Key No=977

585 691879 • Gasket-Breather Passage

592 690800 Nut (Rewind Starter) NOTE: All component dimensions given in U=S=inches

597 691696 Screw (Pawl Friction Plate) 1 inch = 25=4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

AU Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6937)

® Registered Trademark / TMTrademark / SMService Mark of Sears, Roebuck and Co.

® Marca Registrada / TMMarca de Fabrica / SMMarca de Servicio de Sears, Roebuck and Co.

MCMarque de commerce / MDMarque deposee de Sears, Roebuck and Co.

191016 01.13.04 BY Printed in U.S.A.

Craftsman 917388592 gas walk-behind lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917388592 Questions and Answers
