EN OPERATOR MANUAL
ES MANUAL DEL OPERADOR
STRING TRIMMER
DESBROZADORA
www.greenworkstools.com
21342
P0802581-01 Rev B
B
重要度等级
杨媛
周艳
李海平
21.5.19
祁婷婷 王小妮
@设变前料号P0802581-00，更新自放线语句
STG304
EN OPERATOR MANUAL
ES MANUAL DEL OPERADOR
STRING TRIMMER
DESBROZADORA
www.greenworkstools.com
21342
P0802581-01 Rev B
1 Description.........................................4
1.1 Purpose.............................................................. 4
1.2 Overview........................................................... 4
1.3 Packing list........................................................ 4
2 Important safety instructions...........4
3 Symbols on the machine................... 5
4 Risk levels...........................................6
5 Service................................................ 6
6 Environmentally safe battery
disposal...............................................6
7 Proposition 65....................................6
8 Installation......................................... 7
8.1 Unpack the machine.......................................... 7
8.2 Attach the guard.................................................7
8.3 Assemble the shaft.............................................7
8.4 Attach the auxiliary handle................................7
8.5 Install the battery pack.......................................7
8.6 Remove the battery pack................................... 7
9 Operation........................................... 7
9.1 Start the machine............................................... 7
9.2 Stop the machine............................................... 7
9.3 Adjust the length of the cutting line.................. 7
9.4 Adjust the length of the cutting line
manually............................................................ 8
9.5 Change to the edging mode............................... 8
9.6 Pivoting Head Function ....................................8
9.7 Operation tips.................................................... 8
9.8 Cutting tips........................................................ 8
10 Maintenance.......................................8
10.1 General information...........................................8
10.2 Clean the machine............................................. 9
10.3 Replace the spool...............................................9
10.4 Replace the cutting line..................................... 9
11 Transportation and storage..............9
11.1 Move the machine............................................. 9
11.2 Store the machine.............................................. 9
12 Troubleshooting.................................9
13 Technical data..................................10
14 Limited warranty............................ 11
15 Exploded view..................................12
3
English
EN
1 DESCRIPTION
1.1 PURPOSE
This machine is used to cut grass, light weeds, and other
similar vegetation at or around ground level. The cutting
plane must be approximately parallel to the ground surface.
You cannot use the machine to cut or chop hedges, shrubs,
bushes, flowers and compost.
1.2 OVERVIEW
Figure 1 - 16.
1
Trigger
2
Lock-out button
3
Auxiliary handle
4
Upper shaft
5
Cam lever
6
Lower shaft
7
Edge button
8
Cut-off blade
9
Edge guide
10
Trimmer head
11
Guard
12
Edging guide wheel
13
Pivoting head adjustment button
14
Screw
15
Knob
16
Guide groove
17
Guide hole
18
Battery release button
19
Spool cover
20
Tab
21
Spool
22
Spool housing
23
Hole
24
Anchor hole
25
Guide slot
26
Spool retainer button
A
Direction of rotation
B
Best cutting area
C
Dangerous cutting area
1.3 PACKING LIST
1
String trimmer
2
Auxiliary handle
3
Guard
4
Edge guide
5
Operator manual
2 IMPORTANT SAFETY
INSTRUCTIONS
READ ALL INSTRUCTIONS BEFORE USING (THIS
POWER TOOL)
WARNING
Read and understand all instructions before using this
product. Failure to follow all instructions listed below may
result in electric shock, fire, and/or serious personal injury.
• Use only identical manufacturer’s replacement parts and
accessories. Use of any other parts may create a hazard or
cause product damage.
• Always wear safety glasses with side shields marked to
comply with ANSI Z87.1. Everyday glasses have only
impact resistant lenses. They are NOT safety glasses.
Following this rule will reduce the risk of eye injury. Use
face mask if operating in dusty work spaces.
• Avoid Dangerous Environment – Don’t expose power
tools to damp or wet conditions. Water entering a power
tool will increase the risk of electric shock.
• Don’t use in rain.
• Keep all bystanders, children, and pets at least 50 ft.
away.
• Dress Properly – Do not wear loose clothing or jewelry.
They can be caught in moving parts. Use of rubber gloves
and substantial footwear is recommended when working
outdoors. Wear protective hair covering to contain long
hair.
• Use right Appliance. Do not use appliance for any job
except that for which it is intended.
• Avoid Unintentional Starting – Don’t carry appliance
with finger on switch. Be sure switch is off when battery
is plugged in.
• Don’t Force Appliance – It will do the job better and with
less likelihood of a risk of injury at the rate for which it
was designed.
• Don’t overreach – Keep proper footing and balance at all
times.
• Stay alert – Watch what you are doing. Use common
sense. Do not operate this unit when you are tired, ill or
under the influence of alcohol, drugs or medication.
• Always store idle power tools indoors – When not in use,
power tools should be stored indoors in a dry and high or
locked-up place, out of reach of children.
• The machine is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction
concerning use of the machine by a person responsible
for their safety. Children should be supervised to ensure
that they do not play with the machine.
• Maintain Appliance With Care – Replace string head if
cracked, chipped, or damaged in any way. Be sure the
string head is properly installed and securely fastened.
Keep cutting edge sharp and clean for best performance
4
English
EN
and to reduce the risk of injury. Follow instructions for
lubricating and changing accessories. Inspect appliance
cord periodically, and if damaged, have it repaired by an
authorized service facility. Inspect extension cords
periodically and replace if damaged. Keep handles dry,
clean, and free from oil and grease. Failure to do so can
cause serious injury.
• Check damaged parts before using the appliance, a guard
or other part that is damaged should be carefully checked
to determine that it will operate properly and perform its
intended function. Check for alignment of moving parts,
binding of moving parts, breakage of parts, damaged
mountings, and any other condition that may affect its
operation. A guard or other part that is damaged should
be properly repaired or replaced by an authorized service
center unless indicated elsewhere in this manual.
• Remove or disconnect battery before servicing, cleaning
or removing material from the gardening appliance.
• Do not modify or attempt to repair the appliance or the
battery pack (as applicable) except as indicated in the
instructions for use and care. Use appliances only with
specifically designated battery packs. Use of any other
battery packs may create a risk of injury and fire. Use
only with Greenworks LB24A020/BAG716/BAG710/
BAG708/BAG709 battery or other BAG series.
• Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type of
battery pack may create a risk of fire when used with
another battery pack. Use only with Greenworks
2903102/29842/29862/CAG801/CAG809/CAG824
charger or other CAG series.
• When battery pack is not in use, keep it away from other
metal objects, like paper clips, coins, keys, nails, screws
or other small metal objects, that can make a connection
from one terminal to another. Shorting the battery
terminals together may cause a fire.
• Under abusive conditions, liquid may be ejected from the
battery; avoid contact. If contact accidentally occurs,
flush with water. If liquid contacts eyes, additionally seek
medical help. Liquid ejected from the battery may cause
irritation or burns.
• Do not use a battery pack or appliance that is damaged or
modified. Damaged or modified batteries may exhibit
unpredictable behavior resulting in fire, explosion or risk
of injury.
• Do not expose a battery pack or appliance to fire or
excessive temperature. Exposure to fire or temperature
above 265 °F (130 °C) may cause an explosion.
• Do not dispose of the batteries in a fire. The cells may
explode. Check with local codes for possible special
disposal instructions.
• Do not open or mutilate the batteries. Released electrolyte
is corrosive and may cause damage to the eyes or skin. It
may be toxic if swallowed.
• Exercise care in handling batteries in order not to short
the battery with conducting materials such as rings,
bracelets, and keys. The battery or conductor may
overheat and cause burns.
• Follow all charging instructions and do not charge the
battery pack or appliance outside of the temperature range
specified in the instructions. Charging improperly or at
temperatures outside of the specified range may damage
the battery and increase the risk of fire.
• Have servicing performed by a qualified repair person
using only identical replacement parts. This will ensure
that the safety of the product is maintained.
• Keep guards in place and in working order.
• Keep hands and feet away from cutting area.
• Disconnect the battery pack from the appliance before
making any adjustments, changing accessories, or storing
appliance. Such preventive safety measures reduce the
risk of starting the appliance accidentally.
• Use only with the nylon cutting line of 0.065" (1.65 mm)
diameter. Do not use heavier lines than recommended by
the manufacturer and line materials of other types – for
example, metal wire, rope, and the like.
SAVE THESE INSTRUCTIONS
3 SYMBOLS ON THE MACHINE
Some of the following symbols can be used on this machine.
Please study them and learn their definition. Proper
interpretation of these symbols will let you operate the tool
better and safer.

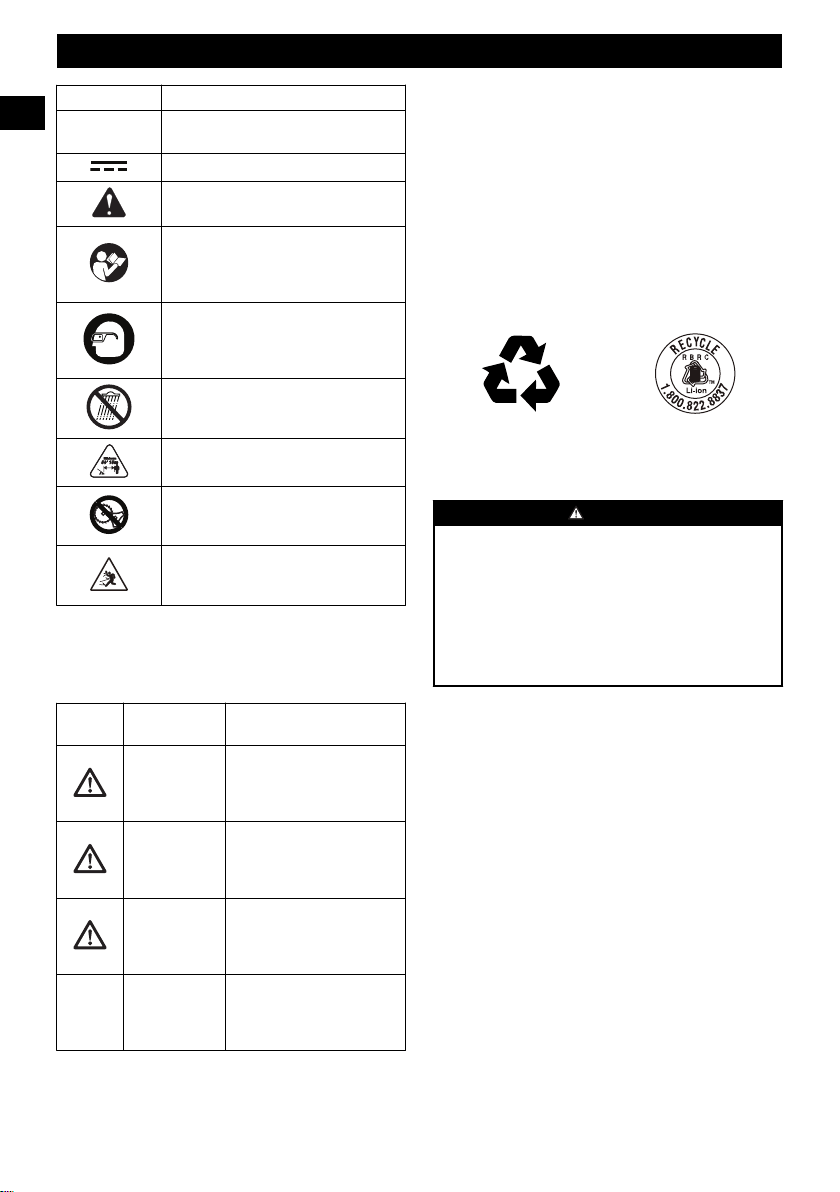

Symbol Explanation
V Voltage
A Current
Hz Frequency (cycles per second)
W Power
min Time
/min
Revolutions, strokes, surface speed, or-
bits etc., per minute
Direct current
Precautions that involve your safety.
Read and understand all instructions be-
fore you operate the machine, and follow
all warnings and safety instructions.
Always wear safety glasses with side
shields marked to comply with ANSI
Z87.1 when you operate this machine.
Do not expose the machine to rain or
moist conditions.
Keep all bystanders at least 15m away.
5
English
EN
Symbol Explanation
Do not install or use any type of blade on
the machine or displaying this symbol.
Thrown objects can ricochet and result in
personal injury or property damage.
4 RISK LEVELS
The following signal words and meanings are intended to
explain the levels of risk associated with this product.
SYM-
BOL
SIGNAL MEANING
DANGER Indicates an imminently haz-
ardous situation, which, if not
avoided, will result in death
or serious injury.
WARNING Indicates a potentially hazard-
ous situation, which, if not
avoided, could result in death
or serious injury.
CAUTION Indicates a potentially hazard-
ous situation, which, if not
avoided, may result in minor
or moderate injury.
CAUTION (Without Safety Alert Sym-
bol) Indicates a situation that
may result in property dam-
age.
5 SERVICE
Servicing requires extreme care and knowledge and must be
performed only by a qualified service technician. For service
we suggest you return the machine to your nearest
AUTHORIZED SERVICE CENTER for repair. Use only
identical manufacturer’s replacement parts and accessories.
6 ENVIRONMENTALLY SAFE
BATTERY DISPOSAL
The toxic and corrosive materials below are in the batteries
used in this machine: Lithium-Ion, a toxic material.
WARNING
Discard all toxic materials in a specified manner to prevent
contamination of the environment. Before discarding
damaged or worn out Li-ion battery, contact your local
waste disposal agency, or the local Environmental
Protection Agency for information and specific instructions.
Take the batteries to a local recycling and/or disposal center,
certified for lithium-ion disposal.
WARNING
If the battery pack cracks or breaks, with or without leaks,
do not recharge it and do not use. Discard it and replace
with a new battery pack. DO NOT TRY TO REPAIR IT! To
prevent injury and risk of fire, explosion, or electric shock,
and to avoid damage to the environment:
• Cover the terminals of the battery with heavy-duty
adhesive tape.
• DO NOT try to remove or destroy any of the battery
pack components.
• DO NOT try to open the battery pack.
• If a leak develops, the released electrolytes are
corrosive and toxic. DO NOT get the solution in the
eyes or on skin, and do not swallow it.
• DO NOT put these batteries in your regular household
trash.
• DO NOT incinerate.
• DO NOT put them where they will become part of any
waste landfill or municipal solid waste stream.
• Take them to a certified recycling or disposal center.
7 PROPOSITION 65
WARNING
This product contains a chemical known to the state of
California to cause cancer, birth defects or other
reproductive harm. Some dust created by power sanding,
sawing, grinding, drilling, and other construction activities
contains chemicals known to cause cancer, birth defects or
other reproductive harm. Some examples of these chemicals
are:
• Lead from lead-based paints;
• Crystalline silica from bricks and cement and other
masonry products;
• Arsenic and chromium from chemically treated lumber.
Your risk of exposure to these chemicals varies depending
on how often you do this type of work. To reduce your
exposure to these chemicals, work in a well-ventilated area,
and work with approved safety equipment, such as dust
masks that are specially designed to filter out microscopic
particles.
6
English
EN
8 INSTALLATION
8.1 UNPACK THE MACHINE
WARNING
Make sure that you correctly assemble the machine before
use.
WARNING
• If the parts are damaged, do not use the machine.
• If you do not have all the parts, do not operate the
machine.
• If the parts are damaged or missing, speak to the service
center.
1. Open the package.
2. Read the documentation in the box.
3. Remove all the unassembled parts from the box.
4. Remove the machine from the box.
5. Discard the box and package in compliance with local
regulations.
8.2 ATTACH THE GUARD
Figure 2.
WARNING
Do not touch the cut-off blade.
1. Remove the screws from the trimmer head with a Phillips
head screwdriver (not included).
2. Install the guard into the slots on trimmer head.
3. Turn the guard counterclockwise to lock it into place.
4. Align the screw holes on the guard with the screw holes
on the trimmer head.
5. Tighten the screws.
8.3 ASSEMBLE THE SHAFT
Figure 4.
1. Unlock the cam lever.
2. Insert the lower shaft through the guide groove until you
hear a "click".
3. Adjust the shaft to the most suitable position.
4. Lock the cam lever.
8.4 ATTACH THE AUXILIARY
HANDLE
Figure 3.
1. Remove the knob from the handle.
2. Attach the auxiliary handle on the shaft.
3. Set the auxiliary handle in the comfortable position.
4. Tighten the auxiliary handle with the knob.
8.5 INSTALL THE BATTERY PACK
Figure 5.
WARNING
• If the battery pack or charger is damaged, replace the
battery pack or the charger.
• Stop the machine and wait until the motor stops before
you install or remove the battery pack.
• Read, know, and do the instructions in the battery and
charger manual.
1. Align the lift ribs on the battery pack with the grooves in
the battery compartment.
2. Push the battery pack into the battery compartment until
the battery pack locks into place.
3. When you hear a click, the battery pack is installed.
8.6 REMOVE THE BATTERY PACK
Figure 5.
1. Push and hold the battery release button.
2. Remove the battery pack from the machine.
9 OPERATION
IMPORTANT
Before you operate the machine, read and understand the
safety regulations and the operation instructions.
WARNING
Be careful when you operate the machine.
9.1 START THE MACHINE
Figure 6.
1. Pull back on the lock-out button and pull the trigger.
9.2 STOP THE MACHINE
Figure 6.
1. Release the trigger to stop the machine.
9.3 ADJUST THE LENGTH OF THE
CUTTING LINE
Figure 6.
NOTE
The machine has an auto-feed head. If the cutting line does
not automatically advance, it can be tangled or empty.
1. Start the machine and keep 3s. Release the trigger until
the machine totally stops.
7
English
EN
2. Repeat the above step until you can hear the line-cutting
noise.
NOTE
The line will extend approximately 0.4 in. with each stop
and start of the switch trigger until the line reaches the cut-
off blade and the cut-off blade cuts the excess length.
NOTE
Do not pull or release the trigger too fast.
NOTE
It will damage the machine if you hit the head to try to
advance the line.
9.4 ADJUST THE LENGTH OF THE
CUTTING LINE MANUALLY
Figure 7.
1. Stop the machine.
2. Push the spool retainer button and pull on cutting line to
manually advance the cutting line.
3. After you extend new cutter line, always return the
machine to its normal position before you start it again.
9.5 CHANGE TO THE EDGING MODE
Figure 8.
NOTE
You can change the machine to a well groomed edger for
edging patios, driveways and walkways or other areas.
1. Stop the machine.
2. Push on the edge button and turn the trimmer head 90
degrees until the trimmer head locks into position.
3. Release the edge button.
9.6 PIVOTING HEAD FUNCTION
Figure 9.
NOTE
Adjust pivoting head to trim areas which are hard to reach
and for users to operate comfortably.
1. Stop the machine.
2. Push on the pivoting button and turn the shaft until the
trimmer head locks into required position.
3. Release the pivoting button.
9.7 OPERATION TIPS
Figure 11.
WARNING
Keep clearance between the body and the machine.
WARNING
Do not operate the machine without guard in place.
Do these tips when you use the machine
• Keep the machine connected to the correctly worn
harness.
• Keep a firm hold with the two hands on the machine
while you operate the machine.
• Cut tall grass from the top down.
If grass winds around the trimmer head:
• Remove the battery pack.
• Remove the grass.
9.8 CUTTING TIPS
Figure 10.
• Tilt the machine toward the area to be cut. Use the tip of
the cutting line to cut grass.
• Move the machine from right to left to prevent thrown
debris toward the operator.
• Do not cut in the dangerous area.
• Do not force the trimmer head into uncut grass.
• Wire and picket fences cause cutting line wear and
breakage. Stone and brick walls, curbs, and wood can
wear the cutting line quickly.
10 MAINTENANCE
IMPORTANT
Read and understand the safety regulations and the
maintenance instructions before you clean, repair or do the
maintenance work on the machine.
IMPORTANT
Make sure that all nuts, bolts and screws are tight. Examine
regularly that you install the handles tightly.
IMPORTANT
Use only the replacement parts and accessories of the initial
manufacturer.
10.1 GENERAL INFORMATION
IMPORTANT
Only your dealer or approved service center can do the
maintenance that is not given in this manual.
Before the maintenance operations:
8
English
EN
• Stop the machine.
• Remove the battery pack.
• Cool the motor.
• Store the machine in cool and dry place.
• Use correct clothing, protective gloves and safety glasses.
10.2 CLEAN THE MACHINE
• Clean the machine after use with a moist cloth dipped in
neutral detergent.
• Do not use aggressive detergents or solvents to clean the
plastic parts or handles.
• Keep the trimmer head free of grass, leaves, or excessive
grease.
• Keep the air vents clean and free of debris to avoid
overheating and damage to the motor or the battery.
• Do not spray water onto the motor and electrical
components.
10.3 REPLACE THE SPOOL
Figure 12.
1. Push the tabs on the sides of the trimmer head at the same
time.
2. Pull and remove the spool cover.
3. Remove the spool.
4. Replace with a new spool.
NOTE
Make sure that the cutting line is in the guide slot on the
new spool, and is extended approximately 5 in. before you
install the new spool.
5. Put the end of the cutting line through the eyelet.
6. Extend the cutting line to release it from the guide slot in
the spool.
7. Push the tabs and install the spool cover onto the spool
housing.
8. Push the spool cover until it clicks into position.
10.4 REPLACE THE CUTTING LINE
Figure 13 - 16.
NOTE
Remove the remaining cutting line on the spool.
NOTE
Use only with the nylon cutting line of 0.065" (1.65 mm)
diameter.
1. Cut a piece of cutting line approximately 3m long.
2. Bend one end of the line 1/4 of an inch (6.35mm) .
3. Insert the line into the anchor hole of the spool.
4. Wind the cutting line around the spool tightly in the
indicated direction.
5. Put the cutting line in the guide slot.
6. Do not wind the cutting line beyond the edge of the spool.
11 TRANSPORTATION AND
STORAGE
WARNING
Remove the battery pack from the machine before
transportation and storage.
11.1 MOVE THE MACHINE
When you move the machine, you must:
• Wear gloves.
• Stop the machine.
• Remove the battery pack and charge it.
• Assemble the blade guard.
11.2 STORE THE MACHINE
• Remove the battery pack from the machine.
• Make sure that children cannot come near the machine.
• Keep the machine away from corrosive agents such as
garden chemicals and de-icing salts.
• Secure the machine during transportion to prevent
damage or injury. Clean and examine the machine for any
damage.
12 TROUBLESHOOTING
Problem Possible Cause Solution
The ma-
chine does
not start
when you
push the
trigger.
No electrical con-
tact between the
machine and the
battery pack.
1. Remove battery pack.
2. Check contact and in-
stall the battery pack
again.
The battery pack is
depleted.
Charge the battery pack.
The lock-out but-
ton and trigger are
not pushed at the
same time.
1. Pull the lock-out but-
ton and hold it.
2. Pull the trigger to start
the machine.
9
English
EN
Problem Possible Cause Solution
The ma-
chine stops
when you
cut.
The guard is not
attached to the ma-
chine.
Remove the battery pack
and attach the guard to
the machine.
Heavy cutting line
is used.
Use only with the nylon
cutting line of 0.065"
(1.65 mm) diameter.
The grass winds
around the motor
shaft or the trim-
mer head.
1. Stop the machine.
2. Remove the battery
pack.
3. Remove the grass from
the motor shaft and trim-
mer head.
The motor is over-
loaded.
1. Remove the trimmer
head from the grass.
2. The motor will recover
to work as soon as the
load is removed.
3. When you cut, move
the trimmer head in and
out of the grass to be cut
and remove no more than
8" in pass.
The battery pack
or machine is too
hot.
1. Cool the battery pack
until its function returns
to normal.
2. Cool the machine for
approximately 10 mi-
nutes.
The battery pack is
disconnected from
the tool.
Install the battery pack
again.
The battery pack is
depleted.
Charge the battery pack.
The line
does not ad-
vance.
Lines are welded
to themselves.
Lubricate with silicone
spray.
Not enough line
on spool.
Install more line.
Lines are worn too
short.
Advance the cutting line.
Lines are tangled
on spool.
1. Remove the lines from
the spool.
2. Wind the lines.
Problem Possible Cause Solution
The line
keeps
breaking.
The machine is
used incorrectly.
1. Cut with the tip of the
line, avoid stones, walls
and other hard objects.
2. Advance the cutting
line regularly to keep full
cutting width.
The grass
winds
around the
trimmer
head and
motor hous-
ing.
Cut tall grass at
ground level.
1. Cut tall grass from the
top down.
2. Remove no more than
8" in each pass to prevent
wrapping.
The line
does not cut
well.
The cut-off blade
becomes dull.
Sharpen the cut-off blade
with a file or replace it.
Vibration
increases
obviously.
The line is worn
down at one side
and not advanced
in time.
Make sure that the line on
both sides is normal. Ad-
vance the line.
13 TECHNICAL DATA
Type Cordless, battery powered
Motor 24V Brushed
No load speed 8000 / 9000 RPM
Cutting line diameter 0.065" (1.65 mm)
Cutting path diameter 10 / 12" (254 / 305 mm)
Feed Type Auto Feed
Weight (without battery
pack)
5.9 lbs (2.675 kg)
Battery model LB24A020/BAG716/
BAG710/BAG708/BAG709
and other BAG series
Charger model 2903102/29842/29862/
CAG801/CAG809/CAG824
and other CAG series
The recommended ambient temperature range:
Item
Temperature
String trimmer storage tem-
perature range
32°F (0°C) - 113°F (45°C)
String trimmer operation
temperature range
32°F (0°C) - 113°F (45°C)
Battery charging temperature
range
39°F (4°C) - 104°F (40°C)
10
English
EN
Item Temperature
Charger operation tempera-
ture range
39°F (4°C) - 104°F (40°C)
Battery storage temperature
range
32°F (0°C) - 113°F (45°C)
Battery discharging tempera-
ture range
32°F (0°C) - 113°F (45°C)
14 LIMITED WARRANTY
YEAR
AÑOS
LIMITED WARRANTY
GARANTÍA
LIMITADA
3
Greenworks hereby warranties this product, to the original
purchaser with proof of purchase, for a period of three (3)
years against defects in materials, parts or workmanship.
Greenworks, at its own discretion will repair or replace any
and all parts found to be defective, through normal use, free
of charge to the customer. This warranty is valid only for
units which have been used for personal use that have not
been hired or rented for industrial/commercial use, and that
have been maintained in accordance with the instructions in
the owners’ manual supplied with the product from new.
ITEMS NOT COVERED BY WARRANTY:
1. Any part that has become inoperative due to misuse,
commercial use, abuse, neglect, accident, improper
maintenance, or alteration; or
2. The unit, if it has not been operated and/or maintained in
accordance with the owner's manual; or
3. Normal wear, except as noted below;
4. Routine maintenance items such as lubricants, blade
sharpening;
5. Normal deterioration of the exterior finish due to use or
exposure.
HELPLINE:
Warranty service is available by calling our toll-free helpline,
at 1-888-909-6757.
TRANSPORTATION CHARGES:
Transportation charges for the movement of any power
equipment unit or attachment are the responsibility of the
purchaser. It is the purchaser’s responsibility to pay
transportation charges for any part submitted for replacement
under this warranty unless such return is requested in writing
by Greenworks.
USA ADDRESS:
Greenworks Tools
P.O. Box 1238
Mooresville, NC 28115
11
English
EN

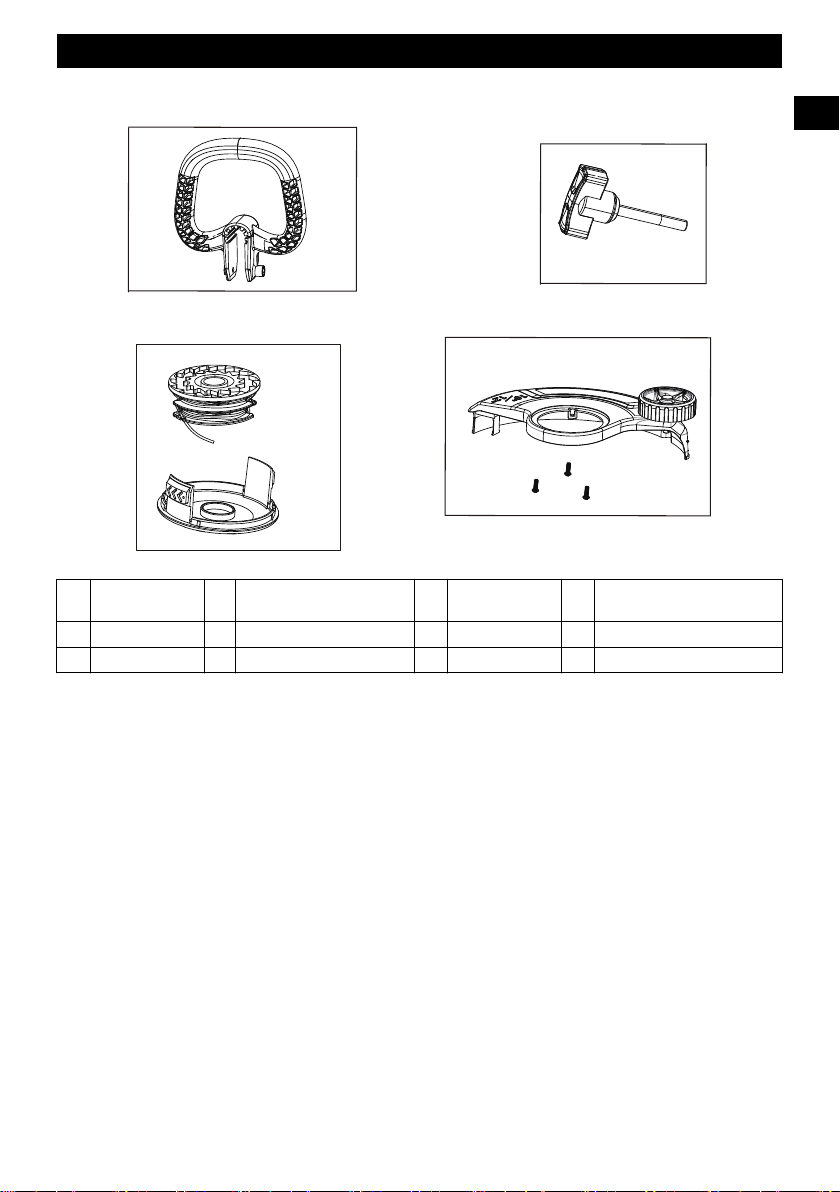

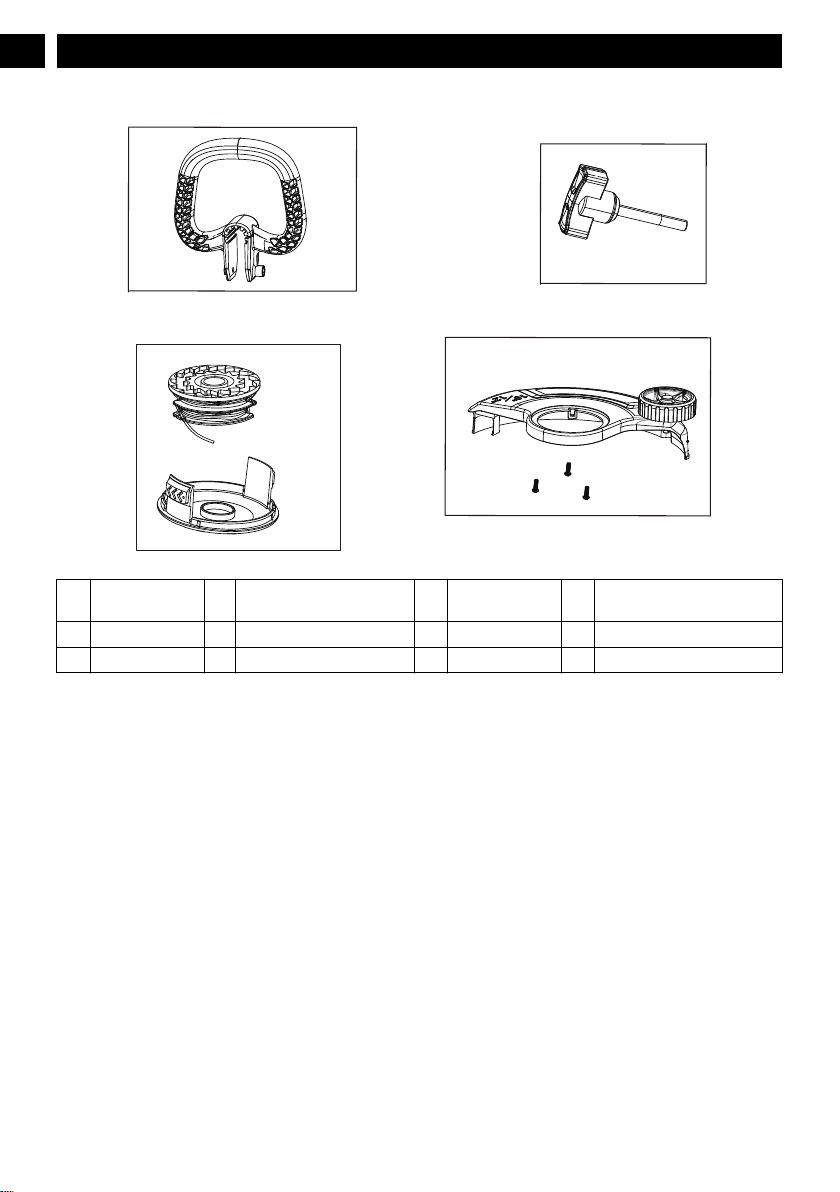

15 EXPLODED VIEW
3
1
4
2
No. Part No. Qt
y
Description No. Part No. Qty Description
1 R0201058-00 1 AUXILIARY HANDLE 3 R0201060-00 1 SPOOL & SPOOL COVER
2 R0201059-00 1 KNOB 4 R0201061-00 1 GUARD ASSEMBLY
12
English
EN
1 Descripción.......................................14
1.1 Finalidad.......................................................... 14
1.2 Perspectiva general..........................................14
1.3 Lista de embalaje.............................................14
2 Instrucciones importantes de
seguridad..........................................14
3 Símbolos en la máquina..................15
4 Niveles de riesgo.............................. 16
5 Servicio.............................................16
6 Eliminación de batería segura
para el medio ambiente...................16
7 Propuesta 65.....................................17
8 Instalación........................................17
8.1 Desembalaje de la máquina............................. 17
8.2 Fijación de la protección..................................17
8.3 Montaje del eje................................................ 17
8.4 Fijación del asa auxiliar...................................17
8.5 Instalación de la batería................................... 17
8.6 Retirada de la batería....................................... 18
9 Funcionamiento...............................18
9.1 Puesta en marcha de la máquina......................18
9.2 Detención de la máquina................................. 18
9.3 Ajuste de la longitud del hilo de corte.............18
9.4 Ajuste manual de la longitud del hilo de
corte................................................................. 18
9.5 Cambio al modo de bordeado..........................18
9.6 Función de cabezal articulado ........................ 18
9.7 Consejos de funcionamiento............................19
9.8 Consejos de corte.............................................19
10 Mantenimiento.................................19
10.1 Información general.........................................19
10.2 Limpieza de la máquina...................................19
10.3 Sustitución del carrete..................................... 19
10.4 Sustitución del hilo de corte............................ 19
11 Transporte y almacenamiento........20
11.1 Traslado de la máquina....................................20
11.2 Almacenamiento de la máquina...................... 20
12 Solución de problemas.................... 20
13 Datos técnicos.................................. 21
14 Garantía limitada............................22
15 Vista despiezada.............................. 23
13
Español
ES
1 DESCRIPCIÓN
1.1 FINALIDAD
Esta máquina se utiliza para cortar hierba, maleza ligera y
otra vegetación similar a nivel del suelo. El plano de corte
debe estar aproximadamente paralelo a la superficie del suelo.
No puede utilizar la máquina para cortar o podar setos,
arbustos, matorrales, flores y compost.
1.2 PERSPECTIVA GENERAL
Figura 1 - 16.
1
Gatillo
2
Botón de desbloqueo
3
Asa auxiliar
4
Eje superior
5
Palanca de leva
6
Eje inferior
7
Botón de borde
8
Cuchilla de corte
9
Guía de borde
10
Cabezal de corte
11
Protección
12
Rueda de guía de bordeado
13
Botón de ajuste del cabezal articulado
14
Tornillo
15
Mando
16
Ranura de guía
17
Orificio de guía
18
Botón de desbloqueo de la batería
19
Cubierta de carrete
20
Pestaña
21
Carrete
22
Carcasa del carrete
23
Orificio
24
Orificio de anclaje
25
Ranura de guía
26
Botón de retención del carrete
A
Dirección de rotación
B
Mejor zona de corte
C
Zona de corte peligrosa
1.3 LISTA DE EMBALAJE
1
Cortabordes
2
Asa auxiliar
3
Protección
4
Guía de borde
5
Manual del operador
2 INSTRUCCIONES
IMPORTANTES DE
SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DEL USO
(DE ESTA HERRAMIENTA ELÉCTRICA)
AVISO
Debe leer y entender todas las instrucciones antes de
utilizar este producto. El incumplimiento de las
instrucciones indicadas a continuación puede provocar
descargas eléctricas, incendios o lesiones personales graves.
• Utilice únicamente accesorios y piezas de repuesto
idénticos del fabricante. El uso de cualquier otra pieza
puede generar un riesgo o producir daños en el producto.
• Lleve siempre gafas de seguridad con protectores
laterales marcadas para cumplir la ANSI Z87.1. Las gafas
normales solo tienen lentes resistentes a impactos. NO
son gafas de seguridad. Si sigue esta regla reducirá el
riesgo de lesiones oculares. Utilice máscara facial si
trabaja en espacios de trabajo con polvo.
• Evite los entornos peligrosos – No exponga las
herramientas eléctricas a condiciones de humedad. Si
penetra agua en una herramienta eléctrica, aumentará el
riesgo de descarga eléctrica.
• No utilice bajo la lluvia.
• Mantenga a todos los transeúntes, niños y mascotas al
menos a 15 m.
• Lleve indumentaria adecuada – No lleve ropa ni joyas
sueltas. Pueden quedar atrapadas en las piezas móviles.
Se recomienda el uso de guantes de goma y calzado
resistente cuando se trabaje en el exterior. Lleve una
protección capilar para sujetar el cabello largo.
• Utilice el aparato adecuado. No utilice el aparato para
trabajos distintos del previsto.
• Evite la puesta en marcha accidental – No transporte un
aparato enchufado con el dedo sobre el interruptor.
Asegúrese de que el interruptor esté desactivado al
conectar la batería.
• No fuerce el aparato – Hará el trabajo mejor y con menos
probabilidades de sufrir lesiones a la velocidad para la
que se diseñó.
• No se estire – Mantenga en todo momento una postura
adecuada y el equilibrio.
• Manténgase alerta – Observe lo que está haciendo. Utilice
el sentido común. No utilice esta unidad cuando esté
cansado, enfermo o bajo la influencia de alcohol, drogas
o medicamentos.
• Almacene siempre las herramientas eléctricas inactivas en
interior – Cuando no estén en uso, las herramientas
eléctricas deben almacenarse en interior, en un lugar seco,
fuera del alcance de los niños.
• Esta herramienta no ha sido concebida para ser utilizar
por personas (incluidos niños) con discapacidades físicas,
sensoriales o mentales, o sin experiencia ni conocimiento
del producto, a menos que estén bajo supervisión o hayan
14
Español
ES
recibido instrucciones sobre el uso del aparato por parte
de una persona responsable de su seguridad. Los niños
deben estar bajo vigilancia para asegurarse de que no
juegan con el aparato.
• Mantenga el aparato con cuidado – Sustituya el cabezal
de hilo si está agrietado, astillado o dañado de alguna
manera. Asegúrese de que el cabezal de hilo esté
correctamente instalado y bien fijado. Mantenga el filo
afilado y limpio para un mejor rendimiento y para reducir
el riesgo de lesiones. Siga las instrucciones para la
lubricación y el cambio de accesorios. Inspeccione
periódicamente el cable del aparato, y si está dañado,
haga que lo repare un centro de servicio técnico
autorizado. Inspeccione periódicamente los cables
alargadores y sustitúyalos si están dañados. Mantenga las
asas secas, limpias y sin restos de aceite y grasa. De no
hacerlo podrían producirse lesiones graves.
• Compruebe las piezas dañadas antes de utilizar el aparato,
una protección u otra pieza dañada debe comprobarse
detenidamente para determinar si funcionará
correctamente y cumplirá su función prevista. Compruebe
la alineación de las piezas móviles, la unión de las partes
móviles, la rotura de piezas, los montajes dañados y
cualquier otra condición que pueda afectar a su
funcionamiento. Una protección u otra pieza que esté
dañada debe ser reparada o sustituida debidamente por un
centro de servicio autorizado, a menos que se indique lo
contrario en este manual.
• Retire o desconecte la batería antes de reparar, limpiar o
retirar material del aparato de jardinería.
• No modifique ni intente reparar el aparato o la batería
(según corresponda), excepto lo indicado en las
instrucciones de uso y cuidado. Utilice los aparatos
únicamente con las baterías designadas específicamente.
El uso de cualquier otra batería puede dar lugar a un
riesgo de lesiones e incendio. Utilice únicamente con la
batería Greenworks LB24A020/BAG716/BAG710/
BAG708/BAG709 u otra serie BAG.
• Recargue solo con el cargador especificado por el
fabricante. Un cargador adecuado para un tipo de batería
puede dar lugar a un riesgo de incendio cuando se usa con
otra batería. Utilice únicamente con el cargador
Greenworks 2903102/29842/29862/CAG801/CAG809/
CAG824 u otra serie CAG.
• Cuando la batería no esté en uso, manténgala alejada de
otros objetos metálicos como clips, monedas, llaves,
clavos, tornillos u otros objetos metálicos pequeños que
puedan hacer una conexión entre los terminales. El
cortocircuito de los terminales de la batería puede
provocar un incendio.
• Bajo condiciones abusivas, es posible que salga líquido
despedido de la batería; evite el contacto. Si se produce
un contacto accidental, aclare con agua. Si el líquido
entra en contacto con los ojos, acuda también al médico.
El líquido despedido de la batería puede provocar
irritación o quemaduras.
• No utilice una batería o un aparato que haya sufrido
daños o modificaciones. Las baterías dañadas o
modificadas pueden exhibir un comportamiento
impredecible que puede dar lugar a un incendio, una
explosión o un riesgo de lesiones.
• No exponga una batería o un aparato al fuego ni a
temperaturas excesivas. La exposición al fuego o a una
temperatura superior a 265 °F (130 °C) puede provocar
una explosión.
• No deseche las baterías en el fuego. Las celdas pueden
explotar. Compruebe los códigos locales para conocer las
posibles instrucciones especiales de eliminación.
• No abra ni desguace las baterías. El electrolito liberado es
corrosivo y puede producir daños a los ojos o la piel.
Puede ser tóxico en caso de ingestión.
• Tenga cuidado al manipular las baterías para no
cortocircuitarlas con materiales conductores como anillos,
pulseras y llaves. La batería o el conductor puede
sobrecalentarse y producir quemaduras.
• Siga todas las instrucciones de carga y no cargue la
batería o el aparato fuera del intervalo de temperatura
especificado en las instrucciones. La carga incorrecta o a
temperaturas fuera del intervalo especificado puede dañar
la batería y aumentar el riesgo de incendio.
• Solicite a un técnico de reparación cualificado que realice
las tareas de servicio utilizando únicamente piezas de
repuesto idénticas. Esto garantizará el mantenimiento de
la seguridad del producto.
• Mantenga las protecciones en su posición y en estado de
funcionamiento.
• Mantenga las manos y los pies alejados de la zona de
corte.
• Desconecte la batería del aparato antes de realizar ajustes,
cambiar accesorios o almacenarlo. Estas medidas de
seguridad preventivas reducen el riesgo de que el aparato
se ponga en marcha accidentalmente.
• Utilice únicamente con el hilo de corte de nylon de
0.065" (1.65 mm) de diámetro. No utilice hilos más
fuertes de lo recomendado por el fabricante ni materiales
de hilo de otros tipos – por ejemplo, alambre, cuerda y
similar.
CONSERVE ESTAS INSTRUCCIONES
3 SÍMBOLOS EN LA MÁQUINA
En esta máquina pueden utilizarse algunos de los siguientes
símbolos. Le rogamos que los estudie y aprenda sus
definiciones. La interpretación correcta de estos símbolos le
permitirá manejar la herramienta mejor y de manera más
segura.
Símbolo
Explicación
V Tensión
A Corriente
Hz Frecuencia (ciclos por segundo)
W Potencia
min Tiempo
15
Español
ES
Símbolo Explicación
/min
Revoluciones, carreras, velocidad de su-
perficie, órbitas, etc., por minuto
Corriente continua
Precauciones que afectan a su seguridad.
Debe leer y entender todas las instruc-
ciones antes de manejar la máquina, así
como seguir todas las advertencias e in-
strucciones de seguridad.
Lleve siempre gafas de seguridad con
protectores laterales marcada para cum-
plir la ANSI Z87.1 cuando utilice esta
máquina.
No exponga la máquina a la lluvia o a
condiciones de humedad.
Mantenga a los transeúntes al menos a
15 m.
No instale ni utilice ningún tipo de cu-
chilla en la máquina o que muestre este
símbolo.
Los objetos proyectados pueden rebotar y
provocar lesiones personales o daños ma-
teriales.
4 NIVELES DE RIESGO
Las siguientes indicaciones y significados tienen como fin
explicar los niveles de riesgo asociados a este producto.
SÍMBO-
LO
INDICACIÓN SIGNIFICADO
PELIGRO Indica una situación de peli-
gro inminente que, de no evi-
tarse, provocará lesiones
graves o incluso la muerte.
ADVERTEN-
CIA
Indica una situación de peli-
gro potencial que, de no evita-
rse, podría provocar lesiones
graves o incluso la muerte.
PRECAUCIÓN Indica una situación de peli-
gro potencial que, de no evita-
rse, puede provocar lesiones
leves o moderadas.
PRECAUCIÓN (Sin símbolo de alerta sobre
seguridad) Indica una situa-
ción que puede provocar da-
ños materiales.
5 SERVICIO
Las tareas de servicio exigen un cuidado extremo así como
conocimientos y deben ser realizadas únicamente por un
técnico de servicio cualificado. Para cuestiones de servicio, le
recomendamos que devuelva la máquina al CENTRO DE
SERVICIO AUTORIZADO más cercano para su reparación.
Utilice únicamente accesorios y piezas de repuesto idénticos
del fabricante.
6 ELIMINACIÓN DE BATERÍA
SEGURA PARA EL MEDIO
AMBIENTE
Los materiales tóxicos y corrosivos que figuran a
continuación se encuentran en las baterías utilizadas en esta
máquina: Ion de litio, un material tóxico.
AVISO
Deseche todos los materiales tóxicos de una manera
especificada para evitar la contaminación del medio
ambiente. Antes de desechar una batería de ion de litio
dañada o agotada, contacte con la agencia local de
eliminación de residuos o con la agencia de protección
ambiental local para obtener información e instrucciones
específicas. Lleve las baterías a un centro de reciclaje o
eliminación local, certificado para la eliminación de ion de
litio.
16
Español
ES
AVISO
Si la batería se agrieta o se rompe, con o sin fugas, no la
recargue ni la utilice. Deséchela y sustitúyala por una
batería nueva. ¡NO INTENTE REPARARLA! Para evitar
lesiones y riesgos de incendio, explosión o descarga
eléctrica, y para evitar daños al medio ambiente:
• Cubra los terminales de la batería con cinta adhesiva
resistente.
• NO intente retirar o destruir ninguno de los
componentes de la batería.
• NO intente abrir la batería.
• Si se produce una fuga, los electrolitos liberados son
corrosivos y tóxicos. NO deje que la solución entre en
contacto con los ojos o la piel, y no la ingiera.
• NO deseche estas baterías con la basura doméstica
normal.
• NO incinere.
• NO lleve las baterías a lugares donde formarán parte de
vertederos de residuos o flujos de residuos sólidos
urbanos.
• Llévelas a un centro de reciclaje o eliminación
certificado.
7 PROPUESTA 65
AVISO
Este producto contiene una sustancia química conocida en
el estado de California como causante de cáncer, defectos
de nacimiento u otros daños reproductivos. El polvo
generado por el lijado eléctrico, el serrado, el esmerilado, la
perforación y otras actividades de construcción contiene
sustancias químicas que se sabe que son causantes de
cáncer, defectos de nacimiento u otros daños reproductivos.
Algunos ejemplos de estas sustancias químicas son:
• Plomo de pinturas con base de plomo;
• Sílice cristalina de ladrillos y cemento y otros productos
de albañilería;
• Arsénico y cromo de la madera tratada químicamente.
El riesgo de exposición a estas sustancias químicas varía
según la frecuencia con la que realice este tipo de trabajo.
Para reducir su exposición a estas sustancias químicas,
trabaje en una zona bien ventilada y trabaje con equipos de
seguridad aprobados, como máscaras antipolvo, que estén
especialmente diseñadas para filtrar partículas
microscópicas.
8 INSTALACIÓN
8.1 DESEMBALAJE DE LA MÁQUINA
AVISO
Asegúrese de montar correctamente la máquina antes del
uso.
AVISO
• Si las piezas presentan daños, no utilice la máquina.
• Si no tiene todas las piezas, no utilice la máquina.
• Si faltan piezas o hay piezas dañadas, hable con el
centro de servicio.
1. Abra el embalaje.
2. Lea la documentación que se encuentra en la caja.
3. Retire todas las piezas sin montar de la caja.
4. Retire la máquina de la caja.
5. Deseche la caja y el embalaje de conformidad con los
reglamentos locales.
8.2 FIJACIÓN DE LA PROTECCIÓN
Figura 2.
AVISO
No toque la cuchilla de corte.
1. Retire los tornillos del cabezal de corte con un
destornillador Phillips (no incluido).
2. Instale la protección en las ranuras sobre el cabezal de
corte.
3. Gire la protección en sentido antihorario para bloquearla
en su posición.
4. Alinee los orificios de tornillo de la protección con los
orificios de tornillo del cabezal de corte.
5. Apriete los tornillos.
8.3 MONTAJE DEL EJE
Figura 4.
1. Desbloquee la palanca de leva.
2. Inserte el eje inferior a través de la ranura guía hasta que
escuche un "clic".
3. Ajuste el eje en la posición más adecuada.
4. Bloquee la palanca de leva.
8.4 FIJACIÓN DEL ASA AUXILIAR
Figura 3.
1. Retire el mando del asa.
2. Fije el asa auxiliar en el eje.
3. Sitúe el asa auxiliar en una posición cómoda.
4. Apriete el asa auxiliar con el mando.
8.5 INSTALACIÓN DE LA BATERÍA
Figura 5.
17
Español
ES
AVISO
• Si la batería o el cargador ha sufrido daños, sustituya la
batería o el cargador.
• Detenga la máquina y espere hasta que el motor se pare
antes de instalar o retirar la batería.
• Debe leer, conocer y seguir las instrucciones del manual
de la batería y el cargador.
1. Alinee las nervaduras de elevación de la batería con las
ranuras del compartimento de la batería.
2. Introduzca la batería en el compartimento de la batería
hasta que encaje en su posición.
3. Cuando escuche un clic, la batería está instalada.
8.6 RETIRADA DE LA BATERÍA
Figura 5.
1. Pulse y mantenga pulsado el botón de desbloqueo de la
batería.
2. Retire la batería de la máquina.
9 FUNCIONAMIENTO
IMPORTANTE
Antes de utilizar la máquina, debe leer y entender las
normas de seguridad y las instrucciones de funcionamiento.
AVISO
Tenga cuidado cuando utilice la máquina.
9.1 PUESTA EN MARCHA DE LA
MÁQUINA
Figura 6.
1. Tire del botón de desbloqueo y apriete el gatillo.
9.2 DETENCIÓN DE LA MÁQUINA
Figura 6.
1. Suelte el gatillo para detener la máquina.
9.3 AJUSTE DE LA LONGITUD DEL
HILO DE CORTE
Figura6.
NOTA
La máquina tiene un cabezal con autoalimentación. Si el
hilo de corte no avanza automáticamente, puede estar
enredado o haberse terminado.
1. Ponga en marcha la máquina y manténgala así durante 3s.
Suelte el gatillo hasta que la máquina se detenga por
completo.
2. Repita el paso anterior hasta que pueda oír el ruido de
corte del hilo.
NOTA
El hilo se extenderá aproximadamente 1 cm (0,4") con cada
parada y puesta en marcha del gatillo hasta que el hilo
alcanza la cuchilla de corte y esta corta el exceso de
longitud.
NOTA
No tire del gatillo ni lo suelte demasiado rápido.
NOTA
Dañará la máquina si golpea el cabezal para intentar
avanzar el hilo.
9.4 AJUSTE MANUAL DE LA
LONGITUD DEL HILO DE CORTE
Figura 7.
1. Detenga la máquina.
2. Presione el botón de retención del carrete y tire del hilo
de corte para avanzarlo manualmente.
3. Después de extender el nuevo hilo de corte, devuelva
siempre la máquina a su posición normal antes de volver
a ponerla en marcha.
9.5 CAMBIO AL MODO DE
BORDEADO
Figura 8.
NOTA
Puede cambiar la máquina a una bordeadora de cuidado
aspecto para cortar los bordes de patios, calzadas de acceso,
aceras u otras zonas.
1. Detenga la máquina.
2. Presione el botón de bordeado y gire el cabezal de corte
90 grados hasta que se bloquee en su posición.
3. Suelte el botón de bordeado.
9.6 FUNCIÓN DE CABEZAL
ARTICULADO
Figura 9.
NOTA
Ajuste el cabezal articulado para recortar zonas de difícil
alcance y para que los usuarios trabajen cómodamente.
1. Detenga la máquina.
2. Presione el botón de articulación y gire el eje hasta que el
cabezal de corte se bloquee en la posición deseada.
3. Suelte el botón de articulación.
18
Español
ES
9.7 CONSEJOS DE
FUNCIONAMIENTO
Figura 11.
AVISO
Mantenga un espacio entre el cuerpo y la máquina.
AVISO
No utilice la máquina sin la protección en su posición.
Le sugerimos lo siguiente cuando utilice la máquina
• Mantenga la máquina conectada al arnés correctamente
colocado.
• Mantenga una posición firme con las dos manos en la
máquina mientras la utiliza.
• Corte la hierba alta de arriba a abajo.
Si se enrolla hierba alrededor del cabezal de corte:
• Retire la batería.
• Quite la hierba.
9.8 CONSEJOS DE CORTE
Figura 10.
• Incline la máquina hacia la zona que va a cortar. Utilice la
punta del hilo de corte para cortar hierba.
• Mueva la máquina de derecha a izquierda para evitar que
salgan residuos despedidos hacia el operario.
• No corte en la zona peligrosa.
• No fuerce el cabezal de corte en hierba sin cortar.
• Las cercas de alambres y estacas provocan el desgaste y
la rotura del hilo de corte. Las paredes de piedra y de
ladrillo, los bordillos y la madera pueden desgastar
rápidamente el hilo de corte.
10 MANTENIMIENTO
IMPORTANTE
Debe leer y entender los reglamentos de seguridad y las
instrucciones de mantenimiento antes de limpiar, reparar o
realizar tareas de mantenimiento en la máquina.
IMPORTANTE
Asegúrese de que todas las tuercas, los pernos y los tornillos
estén apretados. Examine periódicamente que las asas estén
bien instaladas.
IMPORTANTE
Utilice únicamente las piezas de repuesto y los accesorios
del fabricante original.
10.1 INFORMACIÓN GENERAL
IMPORTANTE
Únicamente un distribuidor o un centro de servicio
autorizado puede realizar el mantenimiento que no se indica
en este manual.
Antes de las operaciones de mantenimiento:
• Detenga la máquina.
• Retire la batería.
• Deje que se enfríe el motor.
• Almacene la máquina en un lugar fresco y seco.
• Utilice ropa adecuada, guantes protectores y gafas de
seguridad.
10.2 LIMPIEZA DE LA MÁQUINA
• Limpie la máquina después de utilizarla con un paño
húmedo humedecido en detergente neutro.
• No utilice detergentes o disolventes agresivos para
limpiar las piezas de plástico o las asas.
• Mantenga el cabezal de corte libre de hierba, hojas o
grasa excesiva.
• Mantenga los respiraderos limpios y libres de residuos
para evitar el sobrecalentamiento y daños al motor o la
batería.
• No pulverice agua sobre el motor ni los componentes
eléctricos.
10.3 SUSTITUCIÓN DEL CARRETE
Figura 12.
1. Presione las pestañas de los laterales del cabezal de corte
al mismo tiempo.
2. Tire para retirar la cubierta del carrete.
3. Retire el carrete.
4. Sustituya por un carrete nuevo.
NOTA
Asegúrese de que el hilo de corte esté en la ranura de guía
sobre el carrete nuevo y que se extienda aproximadamente
12,7 cm (5") antes de instalar el carrete nuevo.
5. Introduzca el extremo del hilo de corte por el orificio.
6. Extienda el hilo de corte para soltarlo de la ranura de guía
en el carrete.
7. Presione las pestañas e instale la cubierta del carrete en la
carcasa del carrete.
8. Introduzca la cubierta del carrete hasta que encaje en su
posición.
10.4 SUSTITUCIÓN DEL HILO DE
CORTE
Figura 13 - 16.
19
Español
ES
NOTA
Retire el hilo de corte restante del carrete.
NOTA
Utilice únicamente con el hilo de corte de nylon de 0.065"
(1.65 mm) de diámetro.
1. Corte un trozo de hilo de corte de aproximadamente 3m.
2. Doble un extremo del hilo 6,35 mm (1/4").
3. Coloque el hilo en el orificio de anclaje del carrete.
4. Enrolle el hilo de corte alrededor del carrete firmemente
en la dirección indicada.
5. Introduzca el hilo de corte en la ranura de guía.
6. No enrolle el hilo de corte más allá del borde del carrete.
11 TRANSPORTE Y
ALMACENAMIENTO
AVISO
Retire la batería de la máquina antes del transporte y el
almacenamiento.
11.1 TRASLADO DE LA MÁQUINA
Cuando mueva la máquina debe:
• Llevar guantes.
• Detener la máquina.
• Retirar la batería y cargarla.
• Montar la protección de la cuchilla.
11.2 ALMACENAMIENTO DE LA
MÁQUINA
• Retire la batería de la máquina.
• Asegúrese de que los niños no puedan acercarse a la
máquina.
• Mantenga la máquina alejada de agentes corrosivos,
como sustancias químicas para jardín y sales para
descongelación.
• Fije la máquina durante el transporte para evitar daños o
lesiones. Limpie y examine si hay daños en la máquina.
12 SOLUCIÓN DE PROBLEMAS
Problema Posible causa Solución
La máquina
no se pone
en marcha
cuando
aprieta el
gatillo.
No hay contacto
eléctrico entre la
máquina y la bate-
ría.
1. Retire la batería.
2. Compruebe el contacto
e instale de nuevo la bate-
ría.
La batería se ha
agotado.
Cargue la batería.
El botón de des-
bloqueo y el gatil-
lo no se presionan
al mismo tiempo.
1. Apriete el botón de
desbloqueo y sujételo.
2. Apriete el gatillo para
poner en marcha la má-
quina.
20
Español
ES
Problema Posible causa Solución
La máquina
se detiene
cuando cor-
ta.
La protección no
está fijada a la má-
quina.
Retire la batería y fije la
protección a la máquina.
Se utiliza un hilo
de corte pesado.
Utilice únicamente con el
hilo de corte de nylon de
0.065" (1.65 mm) de diá-
metro.
La hierba se enrol-
la alrededor del eje
del motor o del ca-
bezal de corte.
1. Detenga la máquina.
2. Retire la batería.
3. Retire la hierba del eje
del motor y del cabezal
de corte.
El motor se ha so-
brecargado.
1. Retire el cabezal de
corte de la hierba.
2. El motor se recuperará
para funcionar en cuanto
se retire la carga.
3. Cuando corte, mueva
el cabezal de corte hacia
dentro y fuera de la hier-
ba que va a cortar y quite
no más de 8" (20 cm) en
cada pasada.
La batería o la má-
quina está dema-
siado caliente.
1. Deje enfriar la batería
hasta que el funciona-
miento vuelva a la nor-
malidad.
2. Deje enfriar la máqui-
na durante aproximada-
mente 10 minutos.
La batería se ha
desconectado de la
herramienta.
Instale de nuevo la bate-
ría.
La batería se ha
agotado.
Cargue la batería.
El hilo no
avanza.
Los hilos se han
quedado soldados.
Lubrique con espray de
silicona.
No ha suficiente
hilo en el carrete.
Instale más hilo.
Los hilos se desga-
stan y son dema-
siado cortos.
Avance el hilo de corte.
Los hilos están en-
redados en el car-
rete.
1. Retire los hilos del car-
rete.
2. Enrolle los hilos.
Problema Posible causa Solución
El hilo se
rompe con-
tinuamente.
La máquina se está
utilizando incor-
rectamente.
1. Corte con la punta del
hilo, evite piedras, par-
edes y otros objetos
duros.
2. Avance el hilo de corte
periódicamente para
mantener el ancho de
corte completo.
La hierba se
enrolla alre-
dedor del
cabezal de
corte y de
la carcasa
del motor.
Corte la hierba alta
al nivel del suelo.
1. Corte la hierba alta de
arriba a abajo.
2. No quite más de 8" (20
cm) en cada pasada para
evitar que se enrolle.
El hilo no
corta bien.
La cuchilla de
corte se ha desafi-
lado.
Afile la cuchilla de corte
con una lima o sustitúya-
la.
Las vibra-
ciones au-
mentan no-
tablemente.
El hilo está gasta-
do en un lado y no
se ha avanzado a
tiempo.
Asegúrese de que el hilo
a ambos lados esté nor-
mal. Avance el hilo.
13 DATOS TÉCNICOS
Tipo Inalámbrico, con funciona-
miento a batería
Motor 24V con escobillas
Velocidad sin carga 8000 / 9000 RPM
Diámetro de hilo de corte 0.065" (1.65 mm)
Diámetro de recorrido de
corte
10 / 12" (254 / 305 mm)
Tipo de alimentación Autoalimentación
Peso (sin batería) 5.9 lbs (2.675 kg)
Modelo de batería LB24A020/BAG716/
BAG710/BAG708/BAG709
y otras series BAG
Modelo de cargador 2903102/29842/29862/
CAG801/CAG809/CAG824
y otras series CAG
El intervalo de temperatura ambiente recomendado:
Elemento
Temperatura
Intervalo de temperatura de
almacenamiento del corta-
bordes
32°F (0°C) - 113°F (45°C)
21
Español
ES
Elemento Temperatura
Intervalo de temperatura de
funcionamiento del corta-
bordes
32°F (0°C) - 113°F (45°C)
Intervalo de temperatura de
carga de la batería
39°F (4°C) - 104°F (40°C)
Intervalo de temperatura de
funcionamiento del cargador
39°F (4°C) - 104°F (40°C)
Intervalo de temperatura de
almacenamiento de la batería
32°F (0°C) - 113°F (45°C)
Intervalo de temperatura de
descarga de la batería
32°F (0°C) - 113°F (45°C)
14 GARANTÍA LIMITADA
YEAR
AÑOS
LIMITED WARRANTY
GARANTÍA
LIMITADA
3
Greenworks Por la presente, se garantiza este producto al
comprador original en posesión de la prueba de compra por
un periodo de tres (3) años contra defectos de material, piezas
o mano de obra. Greenworks, a su propia discreción, reparará
o reemplazará todas y cada una de las piezas que se
encuentren defectuosas, en base a un uso normal, sin costo
alguno para el cliente. Esta garantía es válida para aparatos de
los que se ha realizado un uso personal y no han sido
alquilados para aplicaciones comerciales/industriales, y que
han sido sometidos a un mantenimiento tal y como se indica
en las instrucciones del manual del usuario suministrado con
el producto nuevo.
LO QUE NO CUBRE LA GARANTÍA:
1. Cualquier pieza que no funcione debido al uso incorrecto,
uso comercial, abusivo, negligencia, accidente,
mantenimiento inadecuado, o alteración; o
2. La unidad, si no ha sido utilizada y/o mantenida
siguiendo el manual del propietario; o
3. El desgaste normal, excepto según se indica a
continuación.
4. Piezas que requieren un mantenimiento rutinario como
lubricantes, afilar la cuchilla;
5. El deterioro normal del acabado exterior debido al uso o
exposición.
ASISTENCIA AL USUARIO:
El servicio de garantía está disponible llamando a nuestra
línea de asistencia gratuita al 1-888-909-6757.
GASTOS DE TRANSPORTE:
Los gastos de transporte del traslado de cualquier herramienta
eléctrica o accesorio será responsabilidad del comprado. Es
responsabilidad del comprador pagar los gastos de transporte
de cualquier pieza enviada para su reemplazo bajo esta
garantía, salvo que dicha devolución sea solicitada por escrito
por Greenworks.
DIRECCIÓN EN EE.UU.：
Greenworks Tools
P.O. Box 1238
Mooresville, NC 28115
22
Español
ES
15 VISTA DESPIEZADA
3
1
4
2
Nº Nº pieza Ca
n
Descripción Nº Nº pieza Ca
n
Descripción
1 R0201058-00 1 Asa auxiliar 3 R0201060-00 1 Carrete & cubierta de carrete
2 R0201059-00 1 Mando 4 R0201061-00 1 Conjunto de protección
23
Español
ES
