Finding information

Table of contents

Finding information ............................................. 2

important Safety instructions ............................. 3

Feature Overview ................................................. 4

Operating instructions ..................................... 5=8

Preparing & Loading Dishes ......................... 9-13

Dishwasher Dispenser & Detergents .......... 14-16

Care & Cleaning ............................................ 17-18

Solutions to Common Problems ................. 18=20

Warranty ............................................................. 21

French ................................................................. 22

Spanish ............................................................... 43

Please read and save

this guide

Thank you for choosing Bectrolux, the new

premium brand in home appliances. This Use

and Care Guide is part of our commitment

to customer satisfaction and product quality

throughout the service life of your new appliance.

We view your purchase as the beginning of a

relationship. To ensure our ability to continue

serving you, please use this page to record

important product information.

Keep a record for

quick reference

Purchase Date

Model Number

Serial Number

Registering your product with Electrolux

enhances our ability to serve you. You can

or by dropping your Product Registration Card in

the mail.

For toll=free telephone support in the U.S. and

Canada:

1-877-4ELECTOLUX (1-877-435-3287)

For online support and Internet production

information visit:

http://www.electroluxappliances.com

For your Safety

important Safety instructions

Use your dishwasher only as instructed in

this Use and Care Manual.

* This Manual does not cover every possible

condition and situation that may occur. Use

common sense and caution when installing,

operating and maintaining any appliance.

* NSF certified residential dishwashers are not

intended for licensed food establishments.

DISHWASHER MUST BE ELECTRICALLY

GROUNDED. This appliance must be

connected to a ground metal, permanent

wiring system, or an equipment-

grounding conductor must be run with the

circuit conductors and connected to the

equipment-grounding terminal or lead on this

appliance. Read the Installation Instructions

for details.

• This dishwasher is designed to operate on

regular house current (120V, 60Hz). Use

a circuit equipped with a 15 ampere fuse

or circuit breaker. Use a 20 ampere fuse

if dishwasher is connected with a food

disposer.

• Do not operate dishwasher unless all

enclosure panels are in their proper place.

• Keep young children and infants away from

dishwasher when it is operating.

• To reduce the risk of injury, do not allow

children to play in or on the dishwasher.

• Do not let children abuse, sit, stand or play

on door or racks of a dishwasher.

Use only detergents and rinse agents

recommended for use in a dishwasher.

Store dishwasher detergent and rinse agents

out of the reach of children.

If the dishwasher drains into a food disposer,

make sure disposer is completely empty

before running dishwasher.

Do not wash plastic items unless marked:

"Dishwasher Safe" or equivalent. Check

with manufacturer for recommendations,

if not marked. Items that are not marked

dishwasher safe may melt and create a

potential fire hazard.

When loading items to be washed:

-Locate sharp items and knives so that

they are not likely to damage the door

seal or tub.

-Load sharp items and knives with

the handles up to reduce the risk of cut-

type injuries.

• Do not tamper with controls.

• Use care unloading the dishware when

the SANITIZE option has been selected.

Contents may be hot to the touch

immediately after the end of cycle.

• Under certain conditions, hydrogen gas may

be produced in a hot water system that

has not been used for 2 weeks or more.

HYDROGEN GAS IS EXPLOSIVE. If hot

water system has not been used for such a

period, before using dishwasher, turn on all

hot water faucets and let water flow from

each for several minutes. This will release

any accumulated hydrogen gas. HYDROGEN

GAS IS FLAMMABLE. Do not smoke or use

an open flame during this time.

• Do not store or use combustible materials,

gasoline or other flammable vapors and

liquids in the vicinity of this or any other

appliance.

• Disconnect electrical power to dishwasher

before servicing.

• Repairs should be done by a qualified

technician.

To avoid entrapment and/or suffocation,

remove door or door latch mechanism from

any dishwasher that is discarded or not in

use.

SAVE THESE iNSTRUCTiONS

Feature Overview

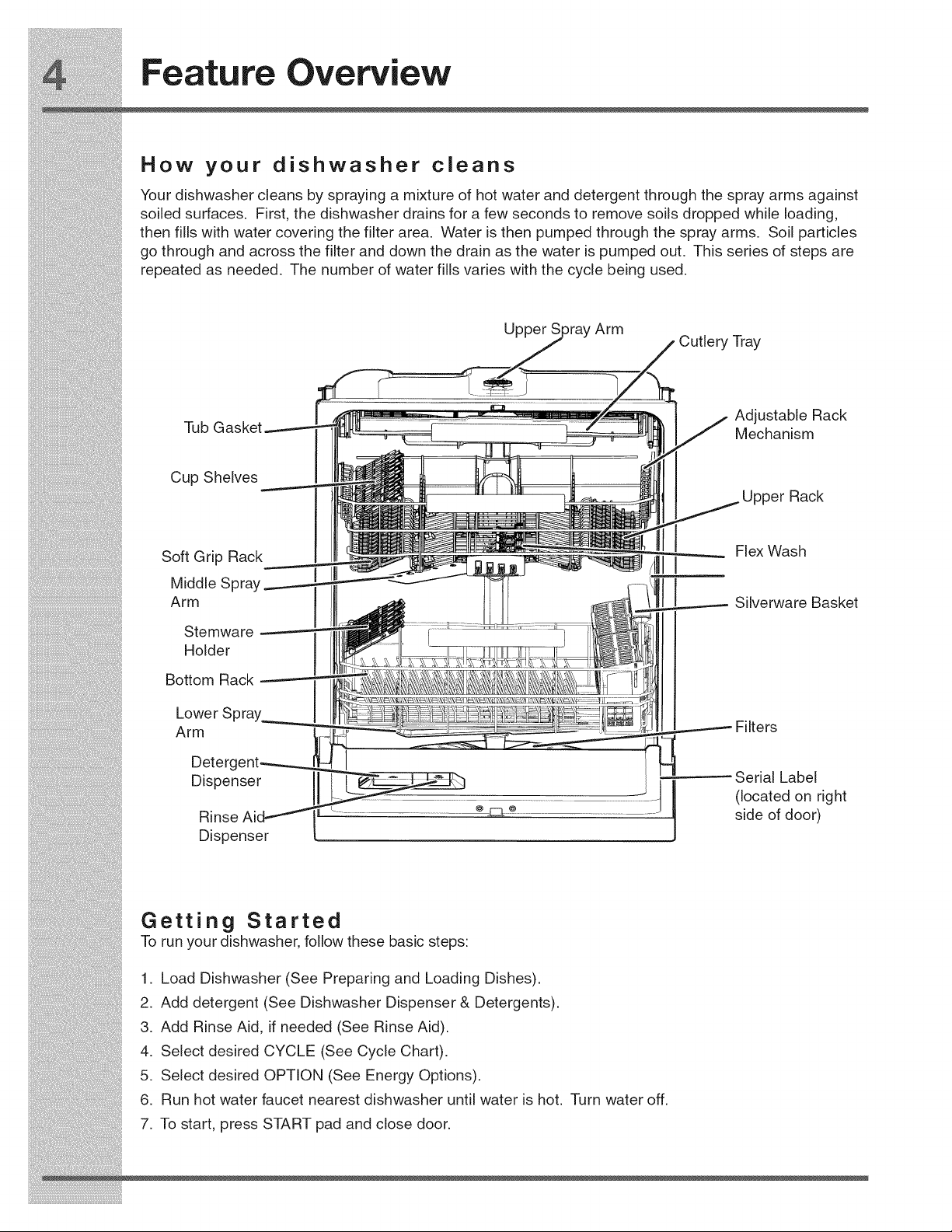

How your dishwasher cleans

Your dishwasher cleans by spraying a mixture of hot water and detergent through the spray arms against

soiled surfaces. First, the dishwasher drains for a few seconds to remove soils dropped while loading,

then fills with water covering the filter area. Water is then pumped through the spray arms. Soil particles

go through and across the filter and down the drain as the water is pumped out. This series of steps are

repeated as needed. The number of water fills varies with the cycle being used.

Upper 3ray Arm

Cutlery Tray

Tub

Adjustable Rack

Mechanism

Cup Shelves

3er Rack

Soft Grip Rack

Middle S

Arm

Stemware

Holder

Bottom Rack

Lower S

Arm

Deterg

Dispenser

Rinse

Dispenser

Flex Wash

Silverware Basket

Filters

Serial Label

(located on right

side of door)

Getting Started

To run your dishwasher, follow these basic steps:

1. Load Dishwasher (See Preparing and Loading Dishes).

2. Add detergent (See Dishwasher Dispenser & Detergents).

3. Add Rinse Aid, if needed (See Rinse Aid).

4. Select desired CYCLE (See Cycle Chart).

5. Select desired OPTION (See Energy Options).

6. Run hot water faucet nearest dishwasher until water is hot. Turn water off.

7. To start, press START pad and close door.

Operatin

instructions

auto heavy normal eco rinse favorite fast upper stemware E]ectro]ux hitemp sanitize airdry maxdry delay START CANCEL

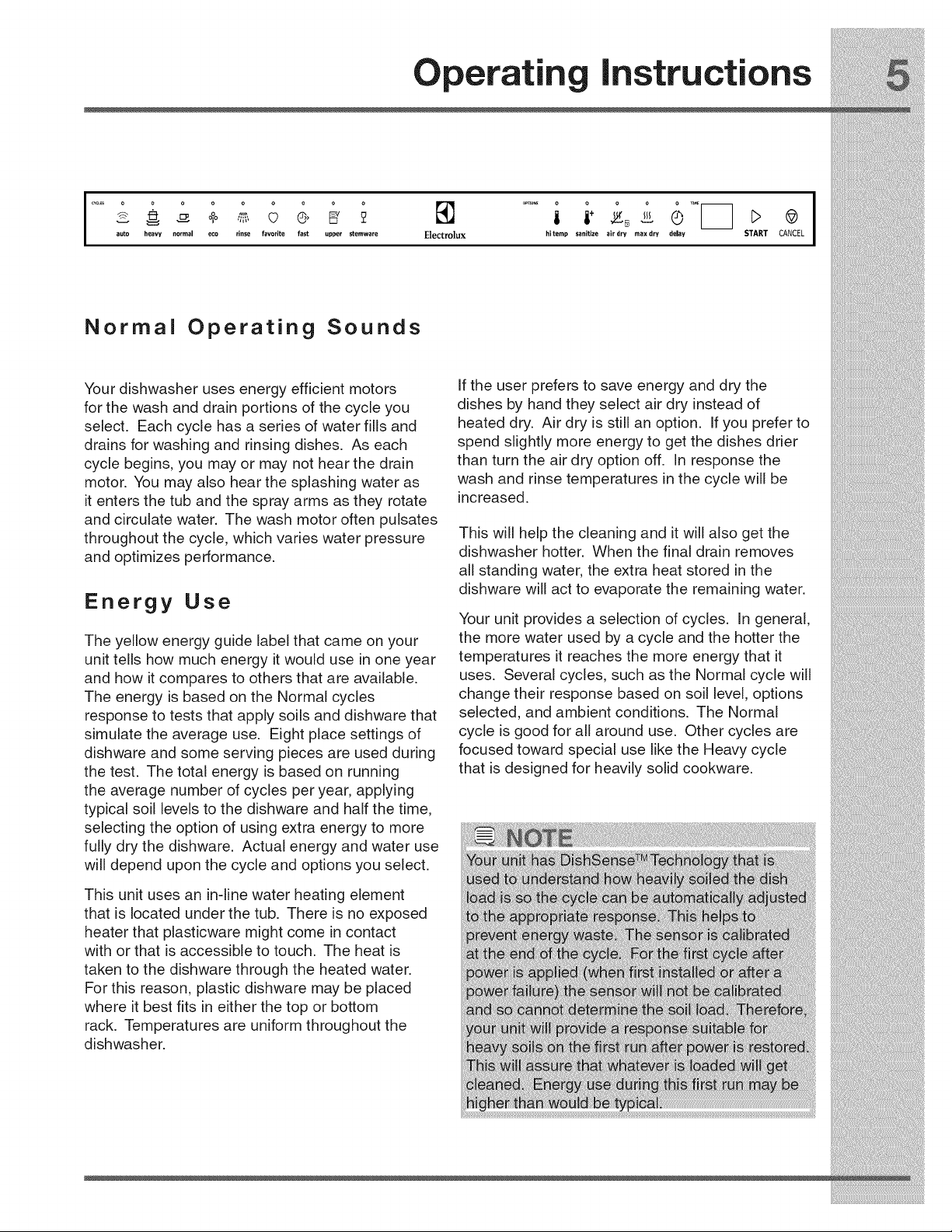

Normal Operating Sounds

Your dishwasher uses energy efficient motors

for the wash and drain portions of the cycle you

select. Each cycle has a series of water fills and

drains for washing and rinsing dishes. As each

cycle begins, you may or may not hear the drain

motor. You may also hear the splashing water as

it enters the tub and the spray arms as they rotate

and circulate water. The wash motor often pulsates

throughout the cycle, which varies water pressure

and optimizes performance.

Energy Use

The yellow energy guide label that came on your

unit tells how much energy it would use in one year

and how it compares to others that are available.

The energy is based on the Normal cycles

response to tests that apply soils and dishware that

simulate the average use. Eight place settings of

dishware and some serving pieces are used during

the test. The total energy is based on running

the average number of cycles per year, applying

typical soil levels to the dishware and half the time,

selecting the option of using extra energy to more

fully dry the dishware. Actual energy and water use

will depend upon the cycle and options you select.

This unit uses an in-line water heating element

that is located under the tub. There is no exposed

heater that plasticware might come in contact

with or that is accessible to touch. The heat is

taken to the dishware through the heated water.

For this reason, plastic dishware may be placed

where it best fits in either the top or bottom

rack. Temperatures are uniform throughout the

dishwasher.

If the user prefers to save energy and dry the

dishes by hand they select air dry instead of

heated dry. Air dry is still an option. If you prefer to

spend slightly more energy to get the dishes drier

than turn the air dry option off. In response the

wash and rinse temperatures in the cycle will be

increased.

This will help the cleaning and it will also get the

dishwasher hotter. When the final drain removes

all standing water, the extra heat stored in the

dishware will act to evaporate the remaining water.

Your unit provides a selection of cycles. In general,

the more water used by a cycle and the hotter the

temperatures it reaches the more energy that it

uses. Several cycles, such as the Normal cycle will

change their response based on soil level, options

selected, and ambient conditions. The Normal

cycle is good for all around use. Other cycles are

focused toward special use like the Heavy cycle

that is designed for heavily solid cookware.

Operatin

instructions

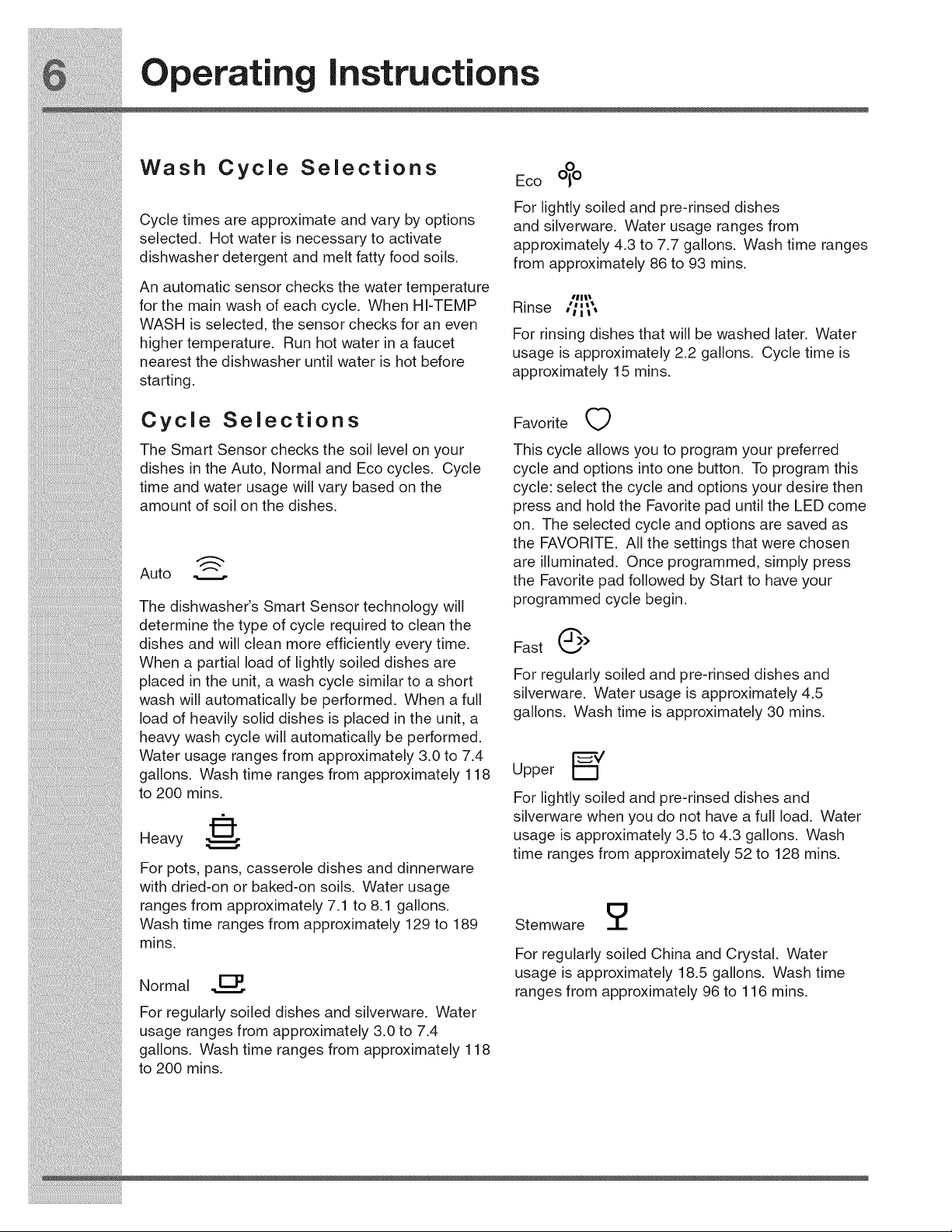

Wash Cycle Selections

Cycle times are approximate and vary by options

selected. Hot water is necessary to activate

dishwasher detergent and melt fatty food soils.

An automatic sensor checks the water temperature

for the main wash of each cycle. When HbTEMP

WASH is selected, the sensor checks for an even

higher temperature. Run hot water in a faucet

nearest the dishwasher until water is hot before

starting.

Cycle Selections

The Smart Sensor checks the soil level on your

dishes in the Auto, Normal and Eco cycles. Cycle

time and water usage will vary based on the

amount of soil on the dishes.

Auto "_"

The dishwasher's Smart Sensor technology will

determine the type of cycle required to clean the

dishes and will clean more efficiently every time.

When a partial load of lightly soiled dishes are

placed in the unit, a wash cycle similar to a short

wash will automatically be performed. When a full

load of heavily solid dishes is placed in the unit, a

heavy wash cycle will automatically be performed.

Water usage ranges from approximately 3.0 to 7.4

gallons. Wash time ranges from approximately 118

to 200 mins.

Heavy

For pots, pans, casserole dishes and dinnerware

with dried-on or baked-on soils. Water usage

ranges from approximately 7.1 to 8.1 gallons.

Wash time ranges from approximately 129 to 189

mins.

Normal

For regularly soiled dishes and silverware. Water

usage ranges from approximately 3.0 to 7.4

gallons. Wash time ranges from approximately 118

to 200 mins.

Eco

For lightly soiled and pre-rinsed dishes

and silverware. Water usage ranges from

approximately 4.3 to 7.7 gallons. Wash time ranges

from approximately 86 to 93 mins.

IIIt'_

Rinse °'"'

Ollt_

For rinsing dishes that will be washed later. Water

usage is approximately 2.2 gallons. Cycle time is

approximately 15 mins.

Favorite

This cycle allows you to program your preferred

cycle and options into one button. To program this

cycle: select the cycle and options your desire then

press and hold the Favorite pad until the LED come

on. The selected cycle and options are saved as

the FAVORITE. All the settings that were chosen

are illuminated. Once programmed, simply press

the Favorite pad followed by Start to have your

programmed cycle begin.

Fast G >

For regularly soiled and pre-rinsed dishes and

silverware. Water usage is approximately 4.5

gallons. Wash time is approximately 30 mins.

Upper I_ _/

For lightly soiled and pre-rinsed dishes and

silverware when you do not have a full load, Water

usage is approximately 3.5 to 4.3 gallons, Wash

time ranges from approximately 52 to 128 mins.

Stemware 2

For regularly soiled China and Crystal. Water

usage is approximately 18.5 gallons. Wash time

ranges from approximately 96 to 116 mins.

Operatin

instructions

Energy Option Selections

Hi-Temp

When HI-TEMP option is selected, the dishwasher

heats water in the main wash to approximately

140°F (60°C).

This increase in water temperature helps

dishwasher detergent remove food, grease and soil

from dishes more effectively and aids in drying. HI-

TEMP option can only be used with AUTO, HEAVY,

NORMAL and UPPER cycles.

Sanitize _ID+

To sanitize your dishes and glassware, select the

SANITIZE option. This option heats the water

temperature in the final rinse to 157°F (69.4°C)

and maintains that temperature for 7 minutes.

SANITIZE is available in Auto, Heavy, and Normal

cycles. Only these sanitization cycles have been

designed to meet NSF requirements.

The cycle time will be extended until the proper

water temperature is reached. Washing action will

continue during the water heating delay. For best

results, the incoming water temperature should be

at least 120°F (49°C).

If the SANITIZE option is selected, the led above

the pad comes on. The sanitization criteria may

not be satisfied if there is an interruption of the

cycle, a power failure occurs, or if incoming water

temperature is below 120°F (49°C).

Sanitize led flashes at the end of the cycle if the

NSF requirements for sanitization are not reached.

Child Lock Controls/Air Dry

To prevent children from accidently changing the

dishwasher cycle or starting the dishwasher, lock

the dishwasher controls by pressing the AIR DRY

pad until "Loc" shows in the status window. The

controls are locked and no new selections can

be made until the lock is released. To unlock

the controls, press the AIR DRY pad until "Loc"

disappears. If child lock is activated the dishwasher

will not work.

$$$

Max Dry

MAX DRY is available on Auto, Heavy, Normal,

Upper and Stemware cycles The cycle time will

increase when MAX DRY option is selected.

Operation

Delay Q

Selection

The Delay Start option allows you to automatically

delay starting your dishwasher from 1 to 24 hours.

Press DELAY pad until the desired delay time

shows in the Status window then press START to

activate. Display will indicate the delay start time

and will countdown until cycle starts.

To cancel the DELAY option and begin the cycle

before the delay period is over, press the CANCEL

pad and then the START pad.

Start b

To start a cycle, press the START pad once and

close the door.

Cancel @

To cancel a cycle at anytime, open the door and

press the START/CANCEL pad until the 1 min drain

feature is initiated. Close the door and the drain

cycle will begin. You will hear a tone for the start

and completion of the drain cycle. When the door

is opened, the last cycle selected will be displayed.

If desired, a new cycle can now be selected by

pressing START/CANCEL pad and upon closing

the door the cycle will begin.

Operatin

instructions

Status window

That STATUS window displays codes typically seen

during normal operation or programming of the

dishwasher. The STATUS window indicates the

following activity:

1h - 24h

hoe

Indicates number of

delay start hours for

selected cycle.

Flashes once the

program has been

entered and the

START pad is pressed.

It also flashes if the

door is opened during

a wash cycle. Close

the door to begin or

continue the wash cycle,

Child Lock is activated.

Minutes

L1 - L4

The cycle duration or

the remaining time.

Level of Rinse Aid

Dosage.

Blue light indicator

When the BLUE LIGHT illuminates on the floor this

indicates that the wash cycle is complete.

Error Codes

Displayed

Error Code*

i10

i20;

i40;

iF0

i30

Problem

A low fill has been detected.

Clogged filters or a restricted

drain line has been detected.

A leak or overflow of water

has been detected in the

bottom pan.

Solution

Look for a pinched water supply line, or water shutoff is

not completely opened.

Check and clean both filters and sump area and check

for a pinched or blocked drain hose. If the drain line is

attached to a disposer, check that the knockout plug

has been removed.

Look for loose connections at the water inlet valve and

ensure the unit is properly leveled,

A problem has been

i50 detected with the drain or

wash motor, Pressing the cancel button or turning power off at the

A problem has been breaker for 5 min. should clear this error code and

i60 detected with the water the unit can be restarted,

heating system,

A problem has been If this does not resolve the problem, service

iC0 detected with the electronic will need to be called.

control system.

*In all Error Code instances, if Pressing the cancel button or turning power off at the breaker for 5 min.

does not resolve the problem, contact the Electrolux Customer Care Center at 1-877-435-3287.

Preparin & Loading Dishes

Dish Preparation

Scrape away large pieces of food, bones, pits,

toothpicks, etc. The continuously filtered wash fluid

will remove remaining food particles. Burned-on

foods should be loosened before loading. Empty

liquids from glasses and cups.

Foods such as mustard, mayonnaise, vinegar,

lemon juice and tomato based products may

cause discoloration of stainless steel and plastics

if allowed to sit for a long period of time. Unless

the dishwasher is to be operated at once, it is best

to pre-rinse or use the rinse only cycle to rinse off

these food soils.

Load racks so that large items do not prevent the

detergent dispenser from opening.

Check manufacturer's recommendations before

washing items in question.

If the dishwasher drains into a Food Disposer, be

sure disposer is completely empty before starting

dishwasher.

Loading the cutlery rack

The Cutlery Rack is designed for flatware and

most cooking or serving utensils. Heavily soiled

utensils or items with baked on foods should be

placed in the upper rack or silverware basket for

best washing performance. The separators on the

cutlery racks help keep flatware separated to avoid

damage and improve cleaning.

Loading the Upper Rack

Features and appearance of racks and silverware

basket may vary from your model.

The upper rack is designed for flexibility in loading

a wide variety of items including cups, glasses,

stemware, small plates, bowls, etc.

Load glasses and plastic items in Upper rack only.

Load items with open end facing down for better

cleaning and draining.

Damage may occur if delicate items touch each

other during dishwasher operation.

Long-handled knives and utensils can be placed in

Upper rack.

Be sure nothing protrudes through the bottom of

the rack to block rotation of middle spray arm.

Preparing & Loading

shes

8 place settings standard loading pattern

Flex Wash

The Flex Wash system gives you the ability to wash

the inside areas of baby bottles, narrow glassware

and other items. To turn this feature on turn these

clips to have them pointing upward (B). To turn off

just slide them back down toward the rack (A). See

image below.

10 place settings standard loading pattern

12 place settings standard loading pattern

Adjustable Upper Rack

The top rack height can be easily adjusted to

accommodate loading taller dishes in either rack.

To raise the rack to the upper position, lift rack

until both sides are at the same height and the

rack will secure in place. Ensure that the rack

remains level from front to back with both sides at

the same height. To lower rack lift the rack slightly

then push down and release.

Preparing Loading

ishes

Fold-down Tines Upper Rack

The fold-down tines in the top and bottom racks

makes it easy to load those extra large and hard-

to-fit items. The tines may be left up for normal

use or folded down for more flexible loading.

Upper Rack

The Stemware holder is used to securely

hold your wine glasses in place for the best

wash. To properly secure you glass simply

press the stem of the glass into the center

of the Cupshelf the plastic pieces will secure

around the stem to hold the glass in place.

Soft Grip Rack

The Soft Grip Rack is used to secure in place

glassware and those plastic items that may move

around with the water from the spray arm.

Upper Rack

Cup Shelf/Stemware Holders

The Cupshelf holder can be folded down to be

used to load two levels of cups, juice glasses, and

other short items or fold down both and use for

long items such as utensils and spatulas. Fold up

to load tall glasses.

Preparing Loading

ishes

Fold-down Tines lower Rack

The fold-down tines in the top and bottom racks

makes it easy to load those extra large and hard-

to-fit items. The tines may be left up for normal

use or folded down for more flexible loading.

Bottom Rack

Loading the bottom Rack

Features and appearance of racks and silverware

basket may vary from your model.

The lower rack is best for plates, saucers, bowls,

and cookware. Large items should be placed

along the edge so they do not block the spray arm

rotation. For best results, place bowls, casseroles,

and sauce pans with soiled surface facing down or

toward the center. Tilt slightly for better drainage.

Make sure tall items do not block spray arm

rotation.

Be sure pan handles do not protrude through the

bottom of the rack and block the spray arm rotation.

8 place settings standard loading pattern

10 place settings standard loading pattern

12 place settings standard loading pattern

Preparing & Loading Dishes

Loading the Silverware Basket

When covers are up, mix items in each section of

the basket with some pointing up and some down

to avoid nesting. Water spray cannot reach nested

items.

Features and appearance of racks and silverware

basket may vary from your model.

Load the silverware basket while it is in the bottom

rack or take the basket out for loading on a counter

or table.

In some models small items like baby bottle caps,

jar lids, corn cob holders, etc., Can be placed in

a covered section. Close the cover to hold small

items in place.

Use suggested loading patterns, as shown, to

increase washability of the silverware.

Be sure nothing protrudes through bottom of

basket or rack to block the spray arm.

Do not mix silver and stainless to avoid damaging

the silver finish.

111

Adding a dish

To add or remove items after wash cycle starts:

Unlatch door and wait a few seconds until wash

action stops before opening.

Add the item and close the door firmly to latch and

resume cycle.

ishwasher

spenser &

rgents

Filing the Detergent Dispenser

The detergent dispenser has one covered cup.

The covered cup opens automatically to release

detergent.

• Use only fresh automatic dishwashing

detergent. Other detergents may cause

oversudsing.

When using automatic dishwashing detergent

tabs, place one tab in main wash cup and

close.

Add detergent just before starting cycle.

• Store detergent in a cool, dry location. Moist or

caked detergent may not dissolve properly.

How much Detergent to use

The amount of detergent to use depends on the

water hardness. Water hardness is measured in

grains per gallon. Using too little detergent can

result in poor cleaning and hard water filming or

spotting. Using too much detergent in soft water

can cause etching to some glassware which is

surface damage that appears like a film but cannot

be wiped off. Your local water company, water

softener company or county extension agent can

tell you the water hardness in your area.

Cover

Latch

Main Wash Cup

Main Wash Cover

ishwasher

ispenser Detergents

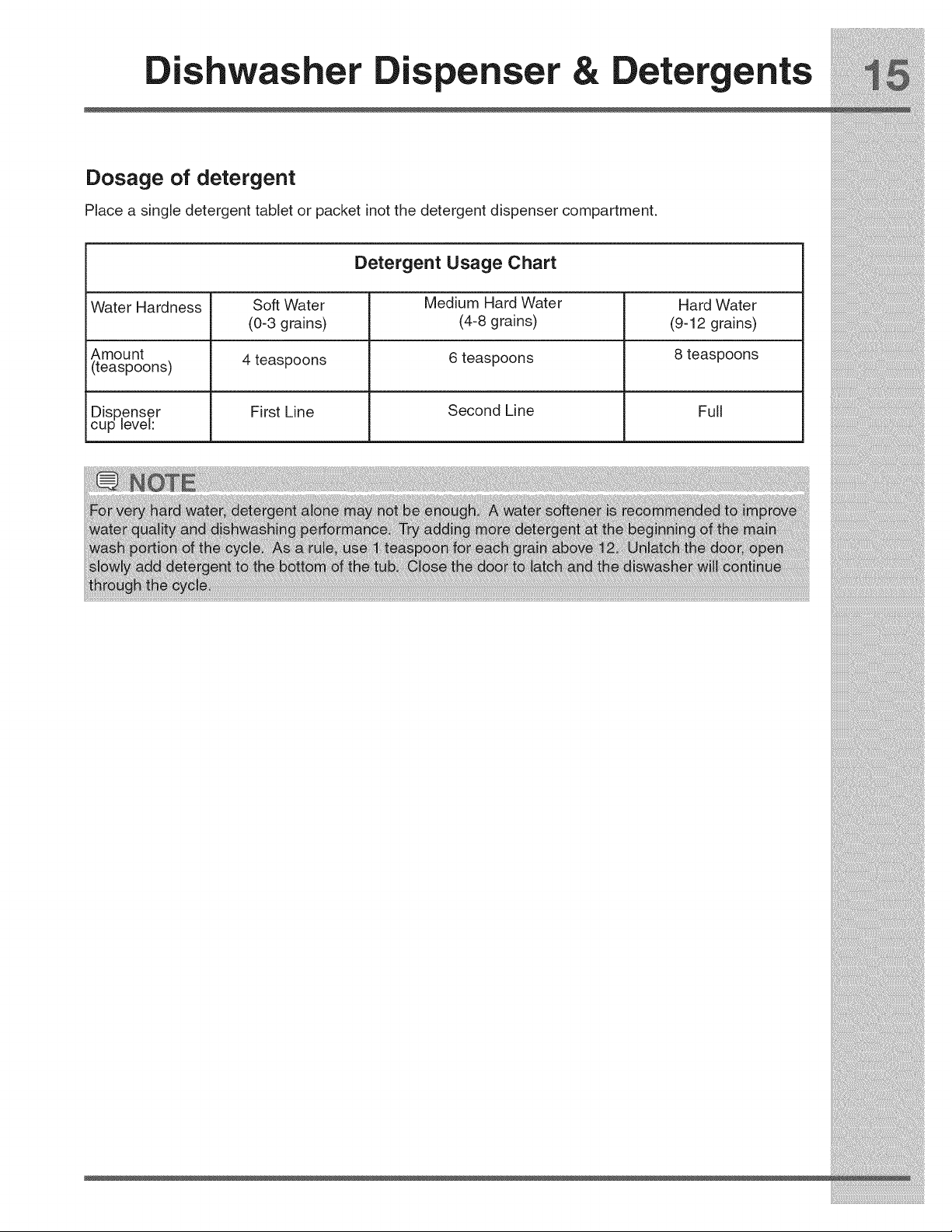

Dosage of detergent

Place a single detergent tablet or packet inot the detergent dispenser compartment.

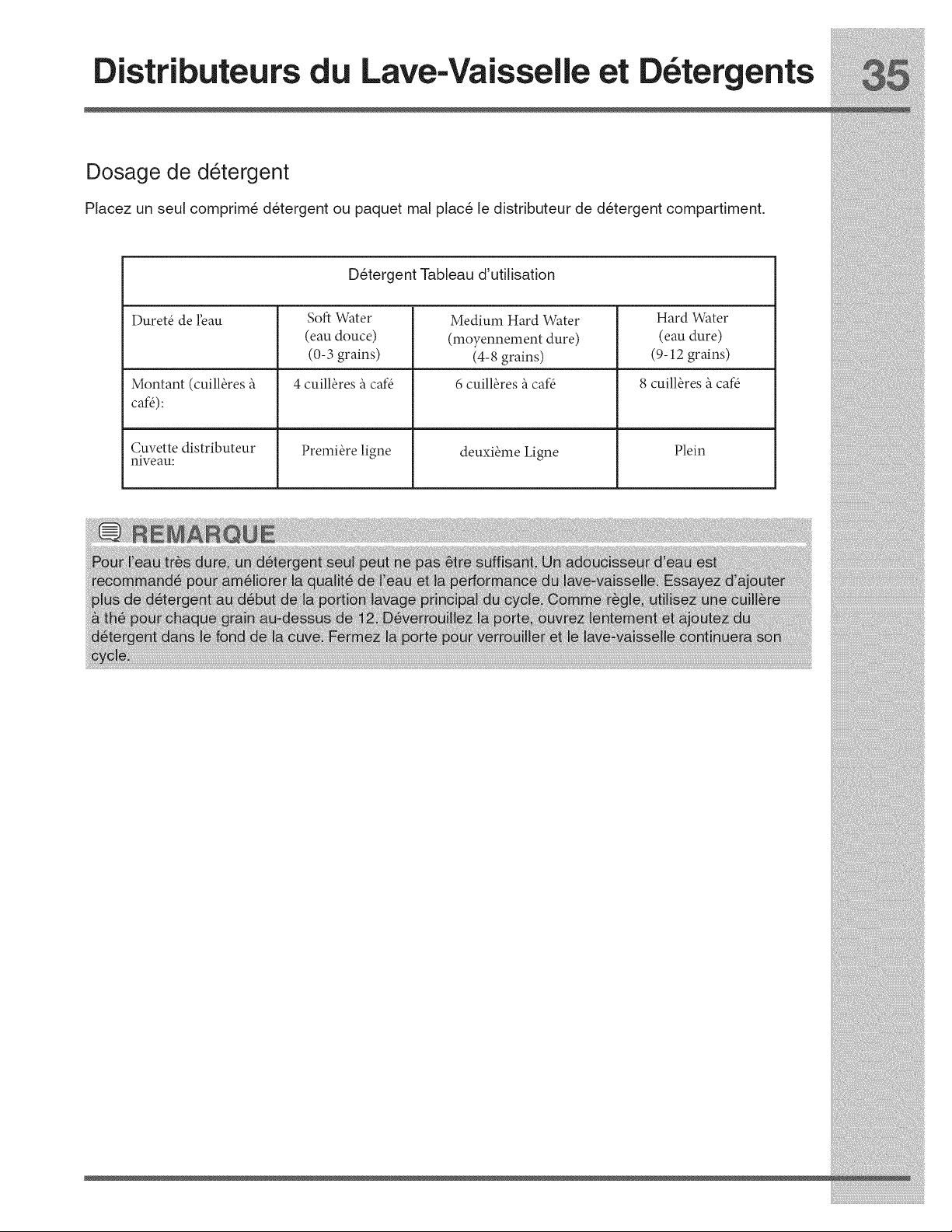

Detergent Usage Chart

Water Hardness Soft Water Medium Hard Water Hard Water

(0-3 grains) (4-8 grains) (9-12 grains)

Amount 8 teaspoons

(teaspoons) 4 teaspoons 6 teaspoons

Dispenser First Line Second Line Full

cup tevet:

ishwasher

ispenser & Detergents

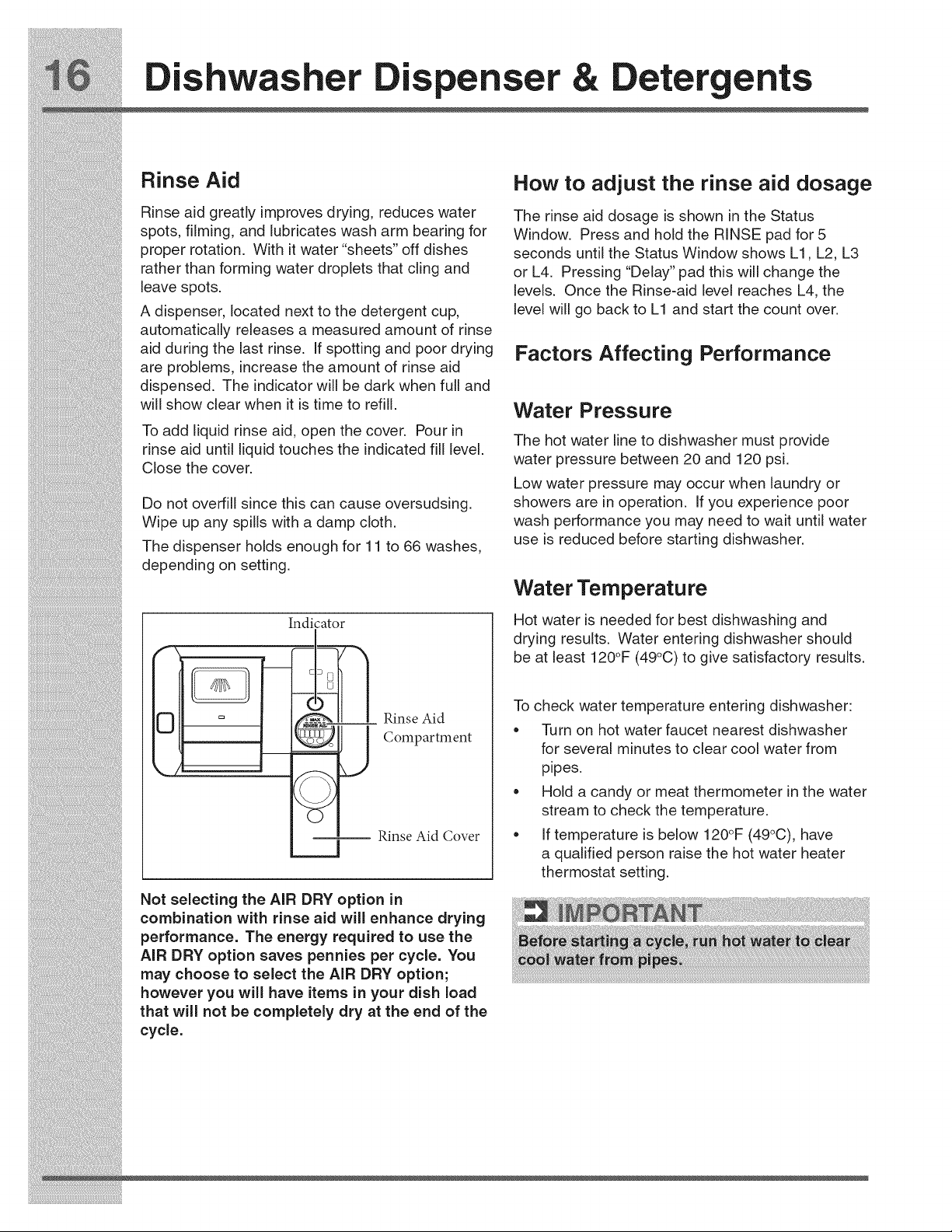

Rinse Aid

Rinse aid greatly improves drying, reduces water

spots, filming, and lubricates wash arm bearing for

proper rotation. With it water "sheets" off dishes

rather than forming water droplets that cling and

leave spots.

A dispenser, located next to the detergent cup,

automatically releases a measured amount of rinse

aid during the last rinse. If spotting and poor drying

are problems, increase the amount of rinse aid

dispensed. The indicator will be dark when full and

will show clear when it is time to refill.

To add liquid rinse aid, open the cover. Pour in

rinse aid until liquid touches the indicated fill level.

Close the cover.

Do not overfill since this can cause oversudsing.

Wipe up any spills with a damp cloth.

The dispenser holds enough for 11 to 66 washes,

depending on setting.

Indicator

__ Rinse Aid

_ Compartment

_ Rinse Aid Cover

Not selecting the AIR DRY option in

combination with rinse aid will enhance drying

performance. The energy required to use the

AIR DRY option saves pennies per cycle. You

may choose to select the AIR DRY option;

however you will have items in your dish load

that will not be completely dry at the end of the

cycle.

How to adjust the rinse aid dosage

The rinse aid dosage is shown in the Status

Window. Press and hold the RINSE pad for 5

seconds until the Status Window shows L1, L2, L3

or L4. Pressing "Delay" pad this will change the

levels. Once the Rinse-aid level reaches L4, the

level will go back to L1 and start the count over.

Factors Affecting Performance

Water Pressure

The hot water line to dishwasher must provide

water pressure between 20 and 120 psi.

Low water pressure may occur when laundry or

showers are in operation. If you experience poor

wash performance you may need to wait until water

use is reduced before starting dishwasher.

Water Temperature

Hot water is needed for best dishwashing and

drying results. Water entering dishwasher should

be at least 120°F (49°C) to give satisfactory results.

To check water temperature entering dishwasher:

Turn on hot water faucet nearest dishwasher

for several minutes to clear cool water from

pipes.

Hold a candy or meat thermometer in the water

stream to check the temperature.

If temperature is below 120°F (49°C), have

a qualified person raise the hot water heater

thermostat setting.

Cleaning

Outside - Occasionally wipe with a mild

nonabrasive detergent and water. Rinse and dry.

Care of Drain Air Gap

if a drain air gap was installed for your built-in

dishwasher, check to make sure it is clean so the

dishwasher will drain properly. A drain air gap is

usually mounted on the counter top and can be

inspected by removing the cover. This is not part

of your dishwasher and is not covered by warranty.

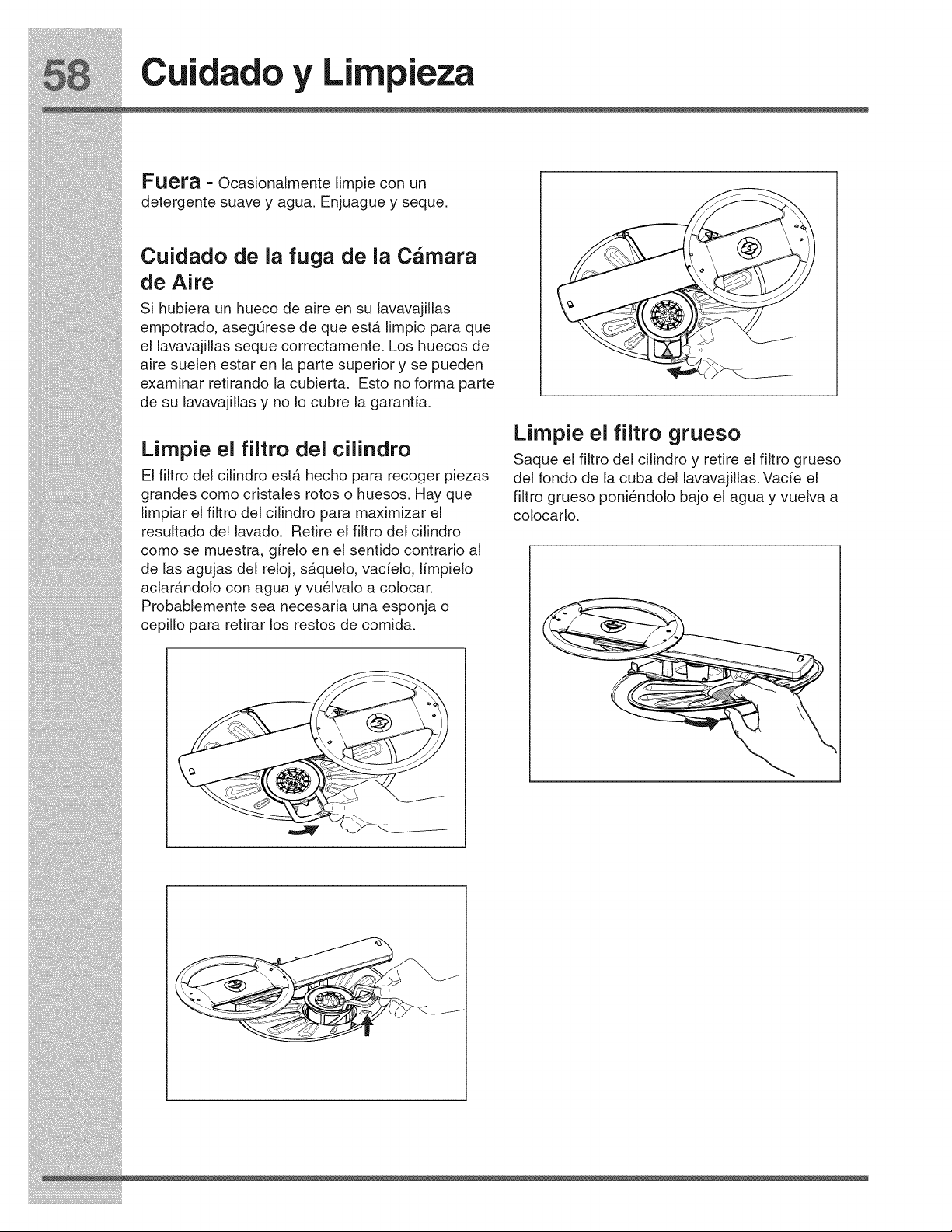

Clean the Cylinder Fine Filter

The Cylinder Fine Filter is designed to collect some

big items such as broken glass, bones and pits.

The Cylinder Fine Filter needs to be cleaned to

maximize wash performance.

Remove the Cylinder Fine Filter as shown, rotate

it counterclockwise, lift it out, empty and clean it

by rinsing under running water and replace. Use

a sponge or bottle brush may be necessary to

remove all food residue.

Clean the Coarse Filter

Take out the Cylinder Fine Filter and remove the

Coarse Filter from the dishwasher tub bottom.

Flush the Coarse Filter by holding it under running

water and replace.

Care

Cleaning

Winterizing

A dishwasher left in an unheated place should be

protected from freezing. Have a qualified person

do the following.

To Disconnect Service:

1. Turn off electrical power to the dishwasher

at the supply source by removing fuses or

tripping circuit breaker.

2. Shut off water supply.

3. Place a pan under the inlet valve. Disconnect

water line from the inlet valve and drain into

pan.

4. Disconnect drain line from pump and drain

water into pan.

To Restore Service:

1. Reconnect the water, drain, and electrical

power supply.

2. Turn on water and electrical power supply

3. Fill detergent cup and run the dishwasher

through a POWER PLUS/HEAVY WASH cycle.

4. Check connections to make sure they do not

leak.

Solutions to common problems

Before calling for service, review this list. if

may save you both time and expense. This list

includes common experiences that are not the

result of defective workmanship or material in

your dishwasher.

Food Soils Left on Dishes

• Choose another cycle for longer washing time.

• Choose the Hi-Temp Wash option,

• Check rack loading section for proper loading-

avoid nesting items,

• Home water pressure may be too low-should

be 20 to 120 pounds per square inch (psi),

• Check incoming water temperature. It should

be about 120°F (49°C). (See Factors Affecting

Performance.)

• Check water hardness. For extremely hard

water, it may be necessary to install a water

softener. (See Detergent Chart).

Use Fresh Detergent.

Make sure items are not blocking the spray

arms, preventing them from rotating.

Dishes not Dry

• Select heat dry option.

• Make sure the rinse aid dispenser is filled.

• Increase the discharge setting of rinse aid.

(See Rinse Aid).

• Check the incoming water temperature. Be

sure it is at least 120°F (49°C).

• Check for proper loading-avoid nesting items.

• Plastic items may need to be towel dried.

• Cups with a concave bottom will collect water.

Load them at the far left of the upper rack so

they will be held in a tilted position.

Solutions to Common Problems

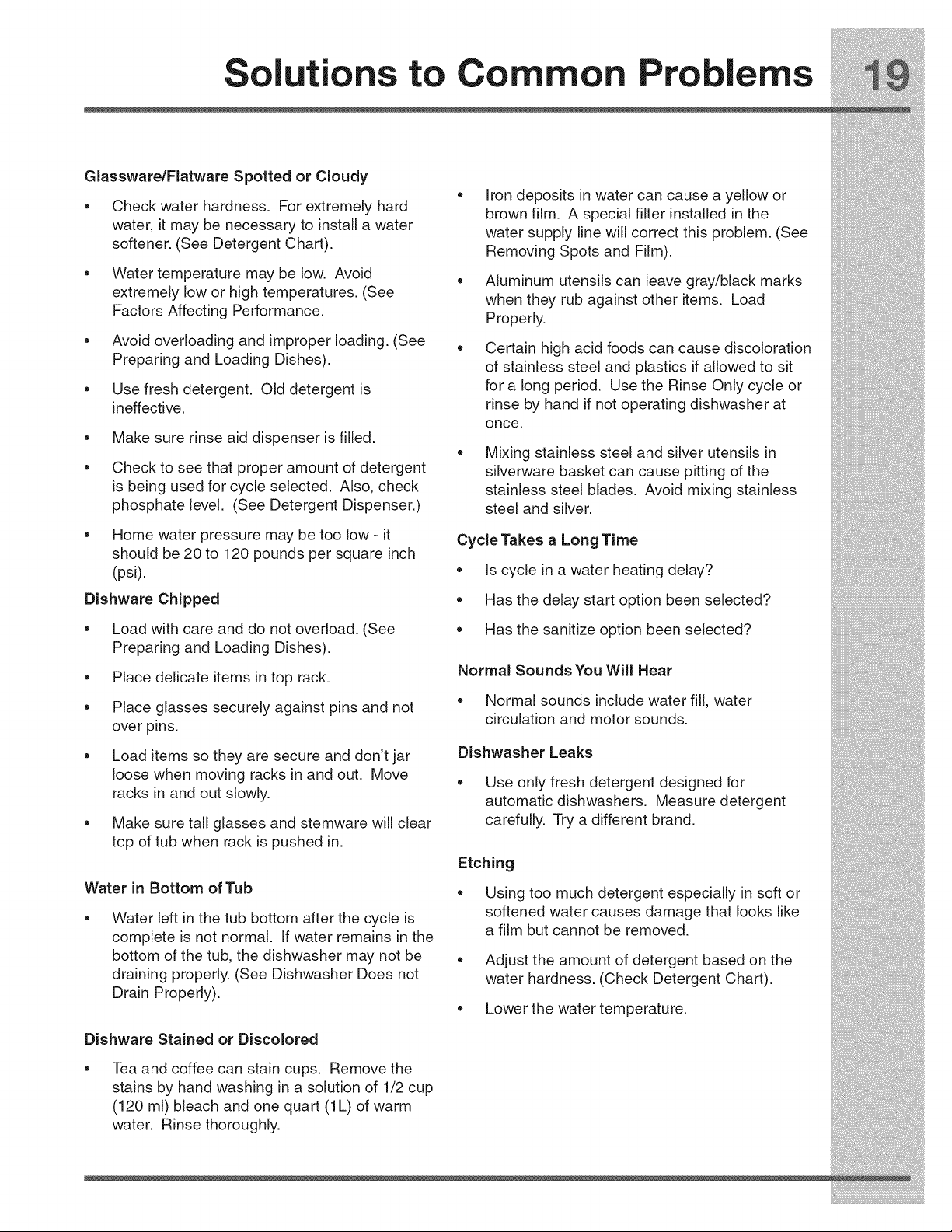

Glassware/Flatware Spotted or Cloudy

Check water hardness. For extremely hard

water, it may be necessary to install a water

softener. (See Detergent Chart).

Water temperature may be low. Avoid

extremely low or high temperatures. (See

Factors Affecting Performance.

Avoid overloading and improper loading. (See

Preparing and Loading Dishes).

Use fresh detergent. Old detergent is

ineffective.

Make sure rinse aid dispenser is filled.

Check to see that proper amount of detergent

is being used for cycle selected. Also, check

phosphate level. (See Detergent Dispenser.)

Home water pressure may be too low - it

should be 20 to 120 pounds per square inch

(psi).

Dishware Chipped

Load with care and do not overload. (See

Preparing and Loading Dishes).

Place delicate items in top rack.

Place glasses securely against pins and not

over pins.

Load items so they are secure and don't jar

loose when moving racks in and out. Move

racks in and out slowly.

• Make sure tall glasses and stemware will clear

top of tub when rack is pushed in.

Water in Bottom of Tub

Water left in the tub bottom after the cycle is

complete is not normal. If water remains in the

bottom of the tub, the dishwasher may not be

draining properly. (See Dishwasher Does not

Drain Properly).

Dishware Stained or Discolored

Tea and coffee can stain cups. Remove the

stains by hand washing in a solution of 1/2 cup

(120 ml) bleach and one quart (1L) of warm

water. Rinse thoroughly.

Iron deposits in water can cause a yellow or

brown film. A special filter installed in the

water supply line will correct this problem. (See

Removing Spots and Film).

Aluminum utensils can leave gray/black marks

when they rub against other items. Load

Properly.

Certain high acid foods can cause discoloration

of stainless steel and plastics if allowed to sit

for a long period. Use the Rinse Only cycle or

rinse by hand if not operating dishwasher at

once.

Mixing stainless steel and silver utensils in

silverware basket can cause pitting of the

stainless steel blades. Avoid mixing stainless

steel and silver.

Cycle Takes a Long Time

Is cycle in a water heating delay?

Has the delay start option been selected?

Has the sanitize option been selected?

Normal SoundsYou Will Hear

Normal sounds include water fill, water

circulation and motor sounds.

Dishwasher Leaks

Use only fresh detergent designed for

automatic dishwashers. Measure detergent

carefully. Try a different brand.

Etching

Using too much detergent especially in soft or

softened water causes damage that looks like

a film but cannot be removed.

Adjust the amount of detergent based on the

water hardness. (Check Detergent Chart).

Lower the water temperature.

Solutions to Common Problems

Detergent Left in Dispenser Cup

• Detergent may be old. Discard and use fresh

detergent.

• Be sure the dish load doesn't block spray from

entering the detergent cup.

• Check to see if cycle has been completed.

Make sure items do not prevent the detergent

dispenser from opening.

Vapor at Vent

Water vapor escapes from the vent during the

drying part of cycle. This is normal.

Spilled rinse aid can cause foam and lead to

overflowing. Wipe up any spills with a damp

cloth.

Check to see that dishwasher is level. (See

Installation Instructions).

Dishwasher Won't Run

• Check to see if circuit breaker is tripped or if a

fuse is blown,

• Make sure water supply is turned on.

• Check to see if cycle is set correctly, (See

Operating Instructions),

• Is dishwasher set for Delay Start Option?

• Make sure door is closed and latched,

• Dishwasher Won't Fill

• Is water supply turned on?

Dishwasher Does Not Drain Properly

If unit is hooked up to a food waste disposer,

make sure the disposer is empty.

• Check to see if the knockout plug has been

removed from inside the food waste disposer

inlet.

• Check to see if drain hose is kinked.

Dishwasher has an Odor

Soiled dishes left in dishwasher too long can

create an odor. Use Rinse Only cycle.

There will be a "new" smell when first installed.

This is normal.

• Check to see if unit is draining properly. (See

Dishwasher Does Not Drain Properly).

Stains on Tub Interior

Washing large amounts of dishware with

tomato based soil can cause a pink/orange

appearance. This will not affect performance

and will gradually fade over time. Pre-rinsing

or using the Rinse Only cycle will reduce the

chance of staining. Using no heat dry option

will lessen staining.

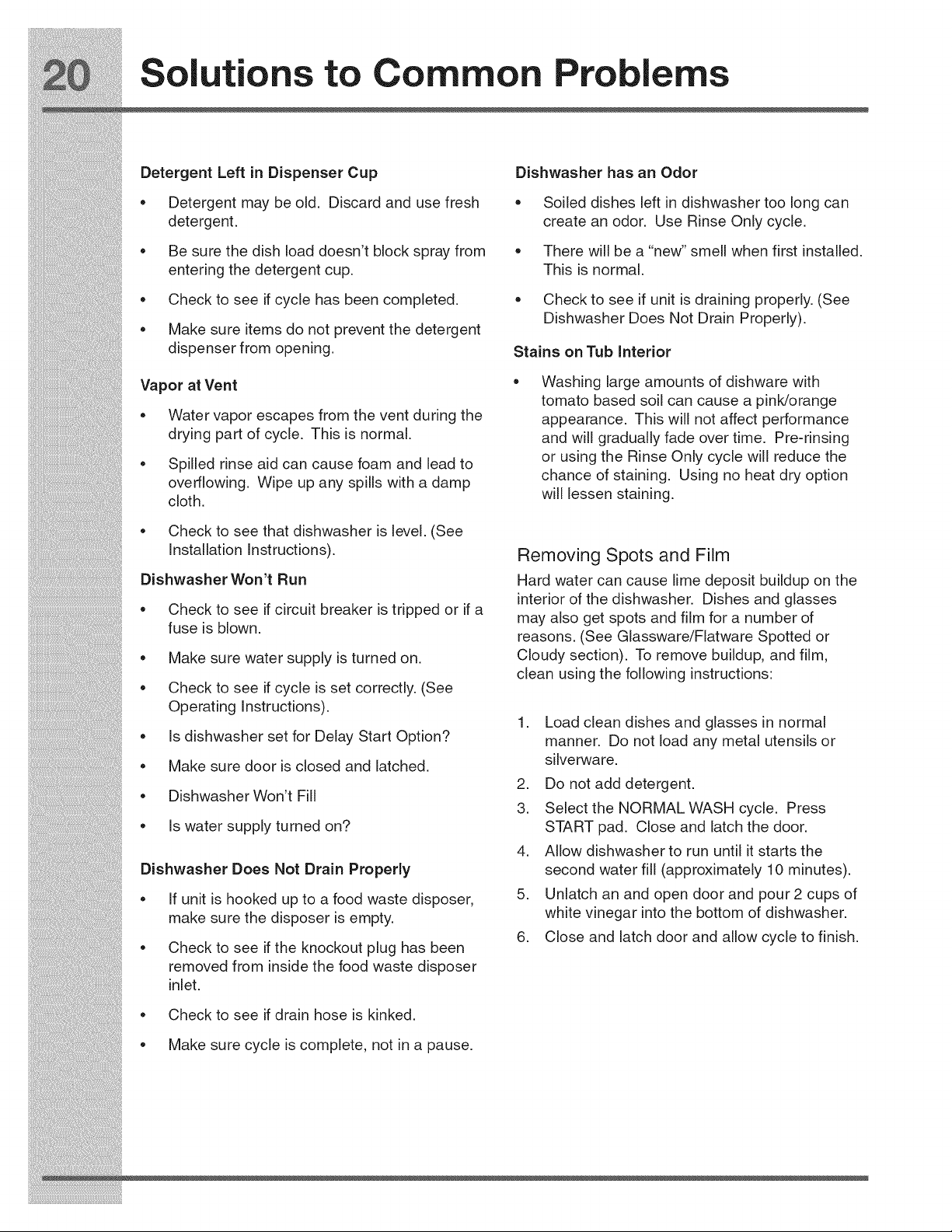

Removing Spots and Film

Hard water can cause lime deposit buildup on the

interior of the dishwasher. Dishes and glasses

may also get spots and film for a number of

reasons. (See Glassware/Flatware Spotted or

Cloudy section). To remove buildup, and film,

clean using the following instructions:

Load clean dishes and glasses in normal

manner. Do not load any metal utensils or

silverware.

2. Do not add detergent.

3. Select the NORMAL WASH cycle. Press

START pad. Close and latch the door.

4. Allow dishwasher to run until it starts the

second water fill (approximately 10 minutes).

5. Unlatch an and open door and pour 2 cups of

white vinegar into the bottom of dishwasher.

6. Close and latch door and allow cycle to finish.

• Make sure cycle is complete, not in a pause.

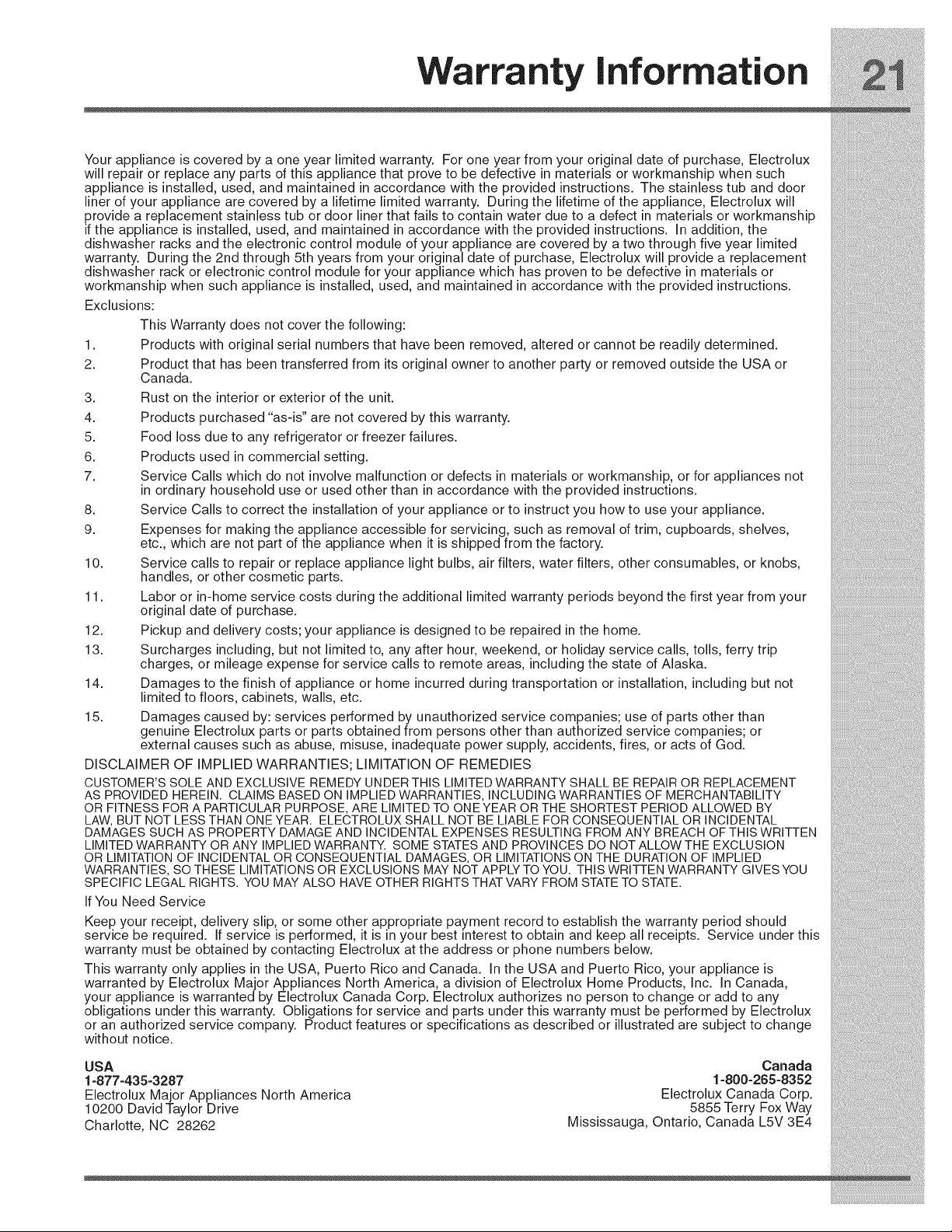

arranty information

Your appliance is covered by a one year limited warranty. For one year from your original date of purchase, Electrolux

will repair or replace any parts of this appliance that prove to be defective in materials or workmanship when such

appliance is installed, used, and maintained in accordance with the provided instructions. The stainless tub and door

liner of your appliance are covered by a lifetime limited warranty. During the lifetime of the appliance, Electrolux will

provide a replacement stainless tub or door liner that fails to contain water due to a defect in materials or workmanship

if the appliance is installed, used, and maintained in accordance with the provided instructions. In addition, the

dishwasher racks and the electronic control module of your appliance are covered by a two through five year limited

warranty. During the 2nd through 5th years from your original date of purchase, Electrolux will provide a replacement

dishwasher rack or electronic control module for your appliance which has proven to be defective in materials or

workmanship when such appliance is installed, used, and maintained in accordance with the provided instructions.

Exclusions:

This Warranty does not cover the following:

Products with original serial numbers that have been removed, altered or cannot be readily determined.

Product that has been transferred from its original owner to another party or removed outside the USA or

Canada.

Rust on the interior or exterior of the unit.

4. Products purchased "as-is" are not covered by this warranty.

5. Food loss due to any refrigerator or freezer failures.

6. Products used in commercial setting.

7. Service Calls which do not involve malfunction or defects in materials or workmanship, or for appliances not

in ordinary household use or used other than in accordance with the provided instructions.

8. Service Calls to correct the installation of your appliance or to instruct you how to use your appliance.

9. Expenses for making the appliance accessible for servicing, such as removal of trim, cupboards, shelves,

etc., which are not part of the appliance when it is shipped from the factory.

10. Service calls to repair or replace appliance light bulbs, air filters, water filters, other consumables, or knobs,

handles, or other cosmetic parts.

11. Labor or in-home service costs during the additional limited warranty periods beyond the first year from your

original date of purchase.

12. Pickup and delivery costs; your appliance is designed to be repaired in the home.

13. Surcharges including, but not limited to, any after hour, weekend, or holiday service calls, tolls, ferry trip

charges, or mileage expense for service calls to remote areas, including the state of Alaska.

14. Damages to the finish of appliance or home incurred during transportation or installation, including but not

limited to floors, cabinets, walls, etc.

15. Damages caused by: services performed by unauthorized service companies; use of parts other than

genuine Electrolux parts or parts obtained from persons other than authorized service companies; or

external causes such as abuse, misuse, inadequate power supply, accidents, fires, or acts of God.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDYUNDER THIS LIMITED WARRANTY SHALL BE REPAIROR REPLACEMENT

AS PROVIDED HEREIN. CLAIMS BASED ON IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY

OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY

LAW, BUT NOT LESS THAN ONE YEAR. ELECTROLUX SHALL NOT BE LIABLE FOR CONSEQUENTIAL OR INCIDENTAL

DAMAGES SUCH AS PROPERTY DAMAGEAND INCIDENTAL EXPENSES RESULTING FROM ANY BREACH OF THIS WRITTEN

LIMITED WARRANTY OR ANY IMPLIED WARRANTY. SOME STATESAND PROVINCES DO NOT ALLOW THE EXCLUSION

OR LIMITATIONOF INCIDENTALOR CONSEQUENTIAL DAMAGES,OR LIMITATIONSON THE DURATION OF IMPLIED

WARRANTIES, SO THESE LIMITATIONSOR EXCLUSIONS MAY NOT APPLY TOYOU. THIS WRITTEN WARRANTY GIVESYOU

SPECIFIC LEGAL RIGHTS. YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM STATETO STATE.

If You Need Service

Keep your receipt, delivery slip, or some other appropriate payment record to establish the warranty period should

service be required. If service is performed, it is in your best interest to obtain and keep all receipts. Service under this

warranty must be obtained by contacting Electrolux at the address or phone numbers below.

This warranty only applies in the USA, Puerto Rico and Canada. In the USA and Puerto Rico, your appliance is

warranted by Electrolux Major Appliances North America, a division of Electrolux Home Products, Inc. In Canada,

your appliance is warranted by Electrolux Canada Corp. Electrolux authorizes no person to change or add to any

obligations under this warranty. Obligations for service and parts under this warranty must be performed by Electrolux

or an authorized service company. Product features or specifications as described or illustrated are subject to change

without notice.

USA

1=877=435-3287

Electrolux Major Appliances North America

10200 David Taylor Drive

Charlotte, NC 28262

Canada

1=800-265-8352

Electrolux Canada Corp.

5855 Terry Fox Way

Mississauga, Ontario, Canada L5V 3E4

Pour Trouver les Inforrnations

Table Des Mati_res

Pour Trouver les Inforrnations ......................... 22

Consignes de S_curit_ Irnportants ............. 22=23

R_surn_ des Caract_ristiques .......................... 24

instructions d'utilisation .............................. 25=28

Preparation et Chargement de

la Vaisselle ............................................... 29=33

Distributeurs du Lave-Vaisselle et

D_tergents ................................................ 34=38

Entretien et Nettoyage .................................. 37=38

Solutions au Probl_rnes Sirnples ................ 38=41

Garantie .............................................................. 42

English .................................................................. 2

Spanish ............................................................... 42

I'enregistrement de votre produit ave Electrolux

augment notre capacite de vous servir. Vous

pouvez s'enregistrer en ligne chez www.

electroluxappliances.com ou en laissant tomber

votre carte d'enreistrement de produit dans le

courrier.

1-877-4ELECTOLUX (1-877-435-3287) (l_tats -

Unis et Canada)

Pour obtenir une aide en ligne et des informations

sur le produit, veuillez consulter le site www.elec-

troluxappliances.com aux I_.-U. ou www.electro-

luxca.com au Canada.

Consignes

Importants

de S curit

Lire et veuillez sauver ce

guide

Que toi pour choisir Electrolux, la nouvelle marque

de la maeilleure qualite dans des appareils menag-

ers. Ce & d'utilisation; Le guide de soin fait partie

de notre engagement a la satisfaction du client et

de qualite du produit durant toute la duree de view

de votre nouvel appareil.

Nous regardons votre achat comme commence-

ment d'un rapport. Pour assurer notre capacite de

continuer de vous servir, employer svp cette page

pour enregistrer rinformation sur le produit impor-

tante.

Conserver une Trace de

Reference Rapide

Date d'achat

Numero de module

Numero de serie

Pour votre securite

Veuillez lire tous ces conseils de securit6 avant

d'utiliser votre nouveau lave-vaisselle Electrolux.

Lisez toutes les instructions avant d'utiliser

votre lave-vaisselle.

N'utilisez votre lave-vaisselle qu'en suivant

les instructions contenues dans ce Guide

d'utilisation et d'entretien.

Ce manuel ne couvre pas toutes les situations

possibles qui pourraient se produire. Utilisez

votre bon sens et prenez des precautions Iors

de rinstallation, de I'utilisation et de I'entretien

d'un appareil menager.

La _ National Sanitation Foundation _ (NSF)

certifie que les lave-vaisselle pour usage

domestique ne sont pas congus pour les

etablissements licencies de restauration.

Ces etablissements doivent utiliser des lave-

vaisselle ayant une temperature d'eau plus

elevee pour satisfaire aux exigences de

desinfection.

Consi

nes de S curit6 Irnportants

LAVE ELECTRIQUE DOlT ETRE MIS A

LA TERRE. Cet appareil doit _tre connecte

_. un metal de terre, syst_me de c&blage

permanent, ou un conducteur de mise _. la

terre doit _tre execute avec les conducteurs

du circuit et branche _. la borne de mise _. la

terre ou au cordon de cet appareil. Lisez les

instructions d'installation pour plus de details. "

Ce lave-vaisselle est congu pour fonctionner

avec une alimentation electrique domestique

normale (120 V, 60 Hz). Utilisez un circuit

equipe d'un fusible ou d'un disjoncteur de 15

amperes. Utilisez un circuit comportant un

fusible de 20 amperes si le lave-vaisselle est

raccorde _. un broyeur _. dechets.

Ne faites pas fonctionner le lave-vaisselle si

tousles panneaux exterieurs ne sont pas &

leur place, comme il est explique dans les

Instructions d'installation fournies avec votre

lave-vaisselle.

Pour eviter que personne ne reste enferme et

n'etouffe, retirez la porte du compartiment de

lavage quand cet ancien lave-vaisselle est mis

hors service ou au rebut.

Ne permettez pas aux jeunes enfants et aux

bebes d'approcher trop pros du lave-vaisselle

Iorsqu'il est en foncfionnement.

N'utilisez que des detergents et des produits

de rin(_age recommandes pour une utilisation

dans un lave-vaisselle.

Ne maltraitez pas, ne vous asseyez pas ou ne

montez pas sur la porte ou le panier du lave-

vaisselle.

Rangez le detergent et le produit de ringage

pour le lave-vaisselle hors de portee des

enfants.

Pour reduire le risque de blessure, ne pas

laisser les enfants jouer dans ou sur le lave-

vaisselle.

Ne lavez pas dans le lave-vaisselle les articles

en plastique sauf s'ils sont prevus & cet effet.

Verifiez les recommandations du fabricant s'ils

ne comportent pas de marque specifique. Les

articles qui ne sont pas prevus pour _tre laves

au lave-vaisselle peuvent fondre et creer un

danger d'incendie.

Si le lave-vaisselle s'evacue dans un broyeur

_.dechets, assurez-vous que celui-ci soit

compl_tement vide avant de faire foncfionner le

lave-vaisselle.

Coupez le courant d'alimentation du lave-

vaisselle avant tout d_pannage.

Les reparations doivent _tre effectuees par un

technicien Electrolux qualifie.

Ne modifiez pas les commandes.

Faites attention en enlevant la vaisselle Iorsque

I'option de DleSlNFECTION a et6 selectionnee.

Juste apr_s la fin du cycle, la vaisselle peut

_tre tr_s chaude au toucher.

Lors du chargement de la vaisselle _. laver :

• Mettez les articles pointus et les couteaux

de mani_re _. ce qu'ils ne puissent pas

endommager la cuve ou son joint.

Mettez les articles pointus et les cou

teaux la pointe en bas pour reduire le ris-

que de blessure par cou pure. Vous pouvez

aussi placer les articles pointus et les cou-

teaux sur I'etag_re _. ustensiles de cuisine

situee dans le panier superieur.

Dans certaines conditions, de I'hydrog&ne

peut &tre libere par un syst_me d'eau chaude

qui n'a pas ete utilise pendant 2 semaines

ou plus. L:HYDROGI_NE EST UN GAZ

EXPLOSIR Si le syst_me d'eau chaude n'a

pas ete utilise pendant cette p_riode, avant

d'utiliser le lave-vaisselle, ouvrez tousles

robinets d'eau chaude et laissez I'eau couler

pendant plusieurs minutes. Ceci permettra

_. I'hydrog_ne accumule de s'echapper.

I'HYDROGENE EST UN GAZ INFLAMMABLE.

Ne fumez pas et n'utilisez pas une flamme nue

_.ce moment I_..

Ne rangez pas ou n'utilisez pas de materiaux

combustibles, d'essence ou d'autres gaz

ou liquides inflammables _. proximite de cet

appareil ou de tout autre appareil menager.

CONSERVER CES INSTRUCTIONS

R6sum6 des Caract6ristiques

Comment votre Lave-Vaisselle Nettoie-t-il?

Votre lave-vaisselle nettoie en vapofisant un melange d'eau chaude et de detergent & travers les bras

de vaporisafion et contre les surfaces sales. En premier, le lave-vaisselle se vidange pendant quelques

secondes pour enlever les saletes tombees Iors du chargement, puis se remplit d'eau en recouvrant la

zone du filtre. Eeau est alors pomp6e & travers les bras de vaporisafion. Les parficules de salete passent

par et & travers le filtre et dans le drain Iorsque I'eau est pompee vers I'exterieur. Cette serie d'etapes est

r6p6t6e si necessaire. Le nombre de remplissages d'eau varie selon le cycle ufilis&

Bras de lavage Sup6fieur

Range-couverts

Joint de la cuve

Tiges & bols

Clayette

sup6rieure

r6glable

p6rieur

Clayette & prise

facile

Bras de lavage

central

Itiulaire Stemware

Flex Wash

Panier &

Ustensiles

Panier

Bras de lavage

Inf6rieur

Distributeur &

detergent

Distributeur

produit de ringage

@ @

Plaque

Signaletique(situ6e

sur le c6te droit de

la cuve)

Pour faire fonctionner votre lave-vaisselle,

suivez ces etapes de base:

1. Chargez la vaisselle. (Voir Preparation et chargement de la vaisselle)

2. Ajoutez le detergent. (Voir Distributeurs du lave-vaisselle et detergents)

3. Ajoutez du produit de ringage si necessaire. (Voir Produit de ringage).

4. Selectionnez le CYCLE d6sire. (Voir Selection des cycles).

5. Selectionnez les OPTIONS desir6es. (Voir Selection de I'option d'energie).

6. Faites couler le robinet d'eau chaude le plus pros du lave-vaisselle jusqu'& ce que I'eau soit chaude.

Fermez I'eau.

7. Pour demarrer, appuyez sur la touche START/CANCEL (D6marrer/Ammuler) et fermez la porte.

instructions 'utilisation

auto heavy normal eco rinse favorite fast upper stemware Electro]IJX hitemp sa.itize air dry max dry delay START CANCEL

BRUITS NORMAUX DE FONCTIONNEMENT

Votre lave-vaisselle utilise des moteurs & haut

rendement pour le lavage et la vidange du cycle

selectionn& Chaque cycle presente une serie de

remplissages d'eau et de vidanges pour le lavage

et le ringage de la vaisselle. Au debut de chaque

cycle, vous pouvez eventuellement entendre le

moteur de vidange. Vous pouvez egalement en-

tendre I'eclaboussement de I'eau Iorsqu'elle entre

dans la cuve et Iorsque les bras tournent et font

circuler I'eau. Le moteur de lavage emet souvent

des pulsations pendant le cycle, ce qui fait varier la

pression de I'eau et opfimise les performances.

D'ENERGIE

Eetiquette jaune de guide d'energie foumie avec

votre unite indique combien d'energie celle-ci

utiliserait au cours d'une annee, et comment elle se

compare & d'autres unites similaires. La consom-

mation d'energie est base sur la reponse du cycle

Normal aux tests impliquant de la salete et de la

vaisselle qui simulent I'utilisation moyenne. Huit

couverts de vaisselle et quelques pieces de ser-

vice sont utilises Iors du tests. E_nergie totale est

basee sur le nombre moyen de cycles par annee,

appliquant des niveaux de souillure typique pour la

vaisselle et la moitie du temps, choisissant I'option

d'utiliser de I'energie supplementaire pour com-

pl_tement secher la vaisselle. Eutilisation reelle

d'energie et d'eau dependra des cycles et des op-

tions que vous selectionnez.

Cette unite util[se un element chauffant qu[ se

trouve sous la cuve. II n'y a aucun element chauf

fant expos_ qu[ peut entrer en contact avec de

la vaisselle en plastique ou qui est accessible au

toucher. La chaleur est amenee a la vaisselle par

I'intermed[aire de I'eau chauffee. Pour cette raison,

la vaisselle en plastique peut _tre placee ou elle

s'[nt_gre m[euxn'importe quel plateau peut _tre

utilis& La temperatue est un[forme dans le lave-

va[sselle.

Dans de nombreux lave-vaisselles Iorsque le

sechage complet est souhaite I'element chauf-

fant expose est mis sous tension apr_s la vidange

finale afin de chauffer et secher la vaisselle. Si

I'utilisateur pref_re economiser I'energie et secher

la vaisselle & la main, il doit choisir le sechage a

I'air au lieu du sechage a la chaleur. Le puissant

element chauffant dans votre unite ne peut pas

chauffer & sec. Le sechage & Fair est toujours une

option. Si vous preferez d@enser un peu plus

d'energie pour secher la vaisselle alors desactivez

le sechage a I'air. En retour, la temperature dans

le cycle de lavage et de rin£age sera augmen-

tee. Cela aidera le lavage et la vaisselle sera plus

chaude. Lorsque le drainage final enl_vera toute

eau stagnante, la chaleur supplementaire stockee

dans la vaisselle ag[ra afin d'evaporer I'eau res-

tante.

Votre unite offre un choix de cycles. En general,

plus on utilise d'eau dans un cycle et plus la tem-

perature est elevee, plus on utilise d'energie. Plu-

sieurs cycles, tel que le cycle Normal changeront

leur reponse bas_e sur le niveau de souillure, des

conditions arab[antes et des options selectionnees.

Le cycle Normal est approprie pour une utilisation

g_nerale. Les autres cycles sont axees vers une

utilisation particuli_re comme le cycle long (Heavy)

ou le cycle Power Plus qui sont con£us pour les

casseroles tr_s sales.

instructions d'utilisation

SI LECTION DU CYCLE

Le capteur intelligent v@ifie le nJveau de salete

de votre vaisselle pour les cycles Auto, Sale,

Normal et Court. En foncfion du niveau de salete,

le capteur determine si des remplissages d'eau

supplementaires sont necessaires pour nettoyer la

vaisselle ou si certains remplissages sont inutiles.

Le temps du cycle et rutilisation d'eau varient donc

en fonction du degre de salete de la vaisselle. Le

temps du cycle varie egalement en foncfion des

options selectionnees et de la temp@ature de reau

d'alimentation.

SELECTION DU CYCLE DE

LAVAGE

Les temps des cycles sont approximatifs et varient

en fonction de roption selectionn6e. II est neces-

saire que reau soit chaude pour activer le deter-

gent de lave-vaisselle et faire fondre les graisses.

Un capteur automatique v@ifie la temp@ature

de reau d'alimentation pour le lavage principal

de chaque cycle, augmentant la temporisation si

necessaire, jusqu'& ce que reau soit suffisamment

chaude. Lorsque le LAVAGE ,&.HAUTE TEMPERA-

TURE est selectionne, le capteur s'assure que la

temp@ature de reau est encore plus elevee.

Auto "_"

Lorsque le lave-vaisselle est partiellement rempli

de vaisselle leg_rement sale, un cycle de lavage

similaire & un lavage court sera effectue automa-

tiquement. Lorsque le lave-vaisselle est compl_te-

ment rempli de vaisselle tr_s sale, un cycle de

lavage similaire & un lavage pour vaisselle sale

sera effectue automatiquement. La technologie de

capteur intelligent du lave-vaisselle d_termine le

type de cycle necessaire pour nettoyer la vaisselle

et nettoie plus efficacement chaque fois. I'utilisation

d'eau approximatif 3,0 et 7,4 gallons. Le temps de

lavage approximatif 118 et 200 minutes.

Heavy

Pour les marmites, les casseroles, les sauteuses

et les assiettes comportant des aliments secs ou

attaches. Eutilisation d'eau approximatif 7,1 et 8,1

gallons. Le temps de lavage approximatif 129 et

189 mintues.

Normal

Pour la vaisselle et les couverts normalement

sales. Eutilisation d'eau approximatif 3,0 et 7,4 gal-

lons. Le temps de lavage approximatif 118 et 200

minutes.

Pour la vaisselle et les couverts leg_rement sales

ou prealablement rinces. I'utilisation d'eau ap-

proximatif 4,3 et 7,7 gallons. Le temps de lavage

approximatif 86 et 93 minutes.

ulll'_

Rinse ,u,_

Pour rincer la vaisselle qui sera lavee plus tard.

Eutilisation d'eau approximatif 2,2 gallons. Le

temps du cycle approximatif 15 minutes.

Favorite O

Ce cycle vous permet de programmer votre

programme et les options privilegiees en un seul

bouton. Pour programmer ce cycle: selectionner

le programme et les options de votre desir puis

appuyez et maintenez la touche Favorite jusqu'&

ce que la LED s'allume. Le programme et les

options sont enregistrees tant que favork Tous les

param_tres qui ont ete choisis sont allumes. Une

fois programme, appuyez simplement sur la touche

Favorite suivie commencer a avoir votre cycle

programme commence.

Fast @>

Pour la vaisselle et les couverts 16g_rement sales

ou prealablement rinces. I'utilisation d'eau approx-

imatif 4,5 gallons. Le temps de lavage approximatif

30 mintues.

Upper {_V

Pour vaisselle peu sale et pre-rinces Iorsque vous

n'avez pas une charge complete. La consommation

d'eau est d'environ 3,5 et 4,3 gallons. Le temps de

lavage est d'environ 52 et 128 minutes.

Stemware 2

Pour rincer la vaJsselle qui sera lavee plus tard.

L:utilisation d'eau approximatif 18,5 gallons. Le temps

du cycle approximatif 96 et 116 minutes.

instructions 'utilisation

SELECTION DES OPTIONS

D'ENERGIE

Lavage a haute temperature

Lorsque I'option LAVAGE _, HAUTE TEMPERA-

TURE est selectJonnee, le lave-vaisselle chauffe

I'eau du lavage principal & environ 140°F (60°C).

Cette augmentation de la temperature de I'eau

aide & eliminer les detergents lave-vaisselle

nourriture, la graisse et le sol de la vaisselle plus

efficacement et aide & secher. Eopfion HI-TEMP ne

peut _tre ufilise avec I'auto, cycles sale, Normal et

sup_rieure.

Max Dry SSS

Dry Max est disponible sur Auto, cycles Iourds,

Normal, Haute et Verres Le temps de cycle

augmente Iorsque MAX option de sechage est

selectionn6,

Desinfection

Pour d_sinfecter votre vaisselle et vos verres, se-

lecfionnez I'opfion DE_SINFECTION. Lorsque vous

selecfionnez cette option, la lumJ_re entourant le

bouton s'allume et reste allumee jusqu'& ce que

le bouton MARCHE/ANNULATION soit appuye ou

que la porte soit fermee. Cette option chauffe I'eau

& une temperature de 157°F (69.4°C) pendant le

rin(_age final et maintient cette temperature pen-

dant 7 minutes. La DESINFECTION est possible

pour les cycles de Auto, Heavy et Normal. Ces

cycles de desinfection ont ere congus pour repon-

dre aux exigences de la NSR

Le temps de cycle sera aflonge jusqu'& ce que la

temperature d'eau appropriee soit atteinte. Eaction

de lavage continuera pendant I'attente pour le

chauffage de I'eau. Pour de meilleurs resultats, la

temperature de I'eau d'alimentation doit _tre au

moins & 120°F (49°C).

Si I'option SANITIZE est selectionne, le voyant

au-dessus du pad s'allume. Les crit_res de

desinfection ne peuvent _tre satisfaits s'il ya une

interruption du cycle, une panne de courant se

produit, ou si la temperature de I'eau entrante est

inferieur & 120°F (49°C).

Desinfectez led clignote & la fin du cycle, si les

exigences de la NSF pour la desinfection ne sont

pas atteJnts.

Child Lock Controls/Air Dry _ F!

Pour emp_cher les enfants de changer

accidentellement le cycle de lavage ou de d_marrer

le lave-vaisselle, lave-vaisselle verrouiller les

commandes en appuyant sur la touche AIR DRY

jusqu'& ce que montre ,,LOC>_dans la fen_tre

d'etat. Les commandes sont verrouillees et aucune

nouvelle selections peuvent _tre faites jusqu'&

ce que le verrou soit liber& Pour deverrouiller les

commandes, appuyez sur la touche AIR DRY

jusqu'& ce que "Loc" disparaft. Si le verrouillage

enfant est activee, le lave-vaisselle ne fonctionnera

pas.

SELECTION DE LA FONC-

TION

Delay Q

Eoption de depart differe vous permet de

retarder le demarrage de votre lave-vaisselle

automatiquement de 1 & 24 heures.

Appuyez pave DELAY jusqu'& ce que les emissions

diffusees aux heures de retard desires dans la

fen_tre d'etat puis appuyez sur Start pour activer.

Afficheur indique I'heure de debut de retard et le

compte & rebours jusqu'au debut du cycle.

Pour annuler I'option DELAY et commencer le cycle

avant la periode de temporisation est terminee,

appuyez sur la touche Annulet, puis sur la touche

START.

Start [_

Pour demarrer un cycle, appuyez sur la touche

START une fois et fermer la porte.

Cancel @

Pour annuler un programme & tout moment,

ouvrir la porte et appuyez sur le bouton START

/ CANCEL jusqu'& ce que la foncfion de vidange

1 min est lancee. Fermez la porte et le cycle de

vidange va commencer. Vous entendrez une

tonalite pour le debut et la fin du cycle de vidange.

Lorsque la porte est ouverte, le demier programme

s_lectionne est affich& Si vous le souhaitez, un

nouveau cycle peut maintenant _tre s_lectionnee

et en appuyant sur START / CANCEL et & la

fermeture de la porte, le cycle commencera.

instructions d'utilisation

Fen6tre D'indication

d'6tat

La FENETRE D'INDICATION D'ETAT affiche

les codes qui sont normalement vus pendant le

fonctionnement normal ou la programmation du

lave-vaisselle. La fen6tre n'affichera rien Iorsque

la porte est fermee. La FENETRE D'INDICATION

D'ETAT affiche les activit6s suivantes:

lh =24h - Indiqu le nombre d'heures de

debut de retard pour le cycle s61ectionn6.

CL - Clignote Iorsque le programme a et6

saisi et la touche START est infonc6e. II

clignote egalament si la porte est ouverte

pendant un cycle de lavage. Fermer la

porte pour commencer ou continuer un

cycle de lavage.

Loc - Le verrouillage enfants est activ6.

Minutes = La duree de cycle ou la duree

restante.

End - Le cycle est termine.

L1 = L4 = Le niveau de produit de rin£age.

Lumi6re Bleue

Quand la LUMIERE BLEUE s'alhme sur le sol,

cela indique que le cycle de lavage est termin6.

Codes d'erreurs

Code d'erreur Anomalie Solution

affiche*

ilO Un remplissage insuffisant a Rechercher un 6crasement de la conduite d'alimentation en

6t6 d6tect6, eau, ou un robinet d'eau insuffisamment ouvert.

i20;

i40;

iF0

i30

i50

i60

iC0

Des filtres encrass6s ou

une conduite de vidange

partiellement obstru6e ont 6t6

d6tect6s.

Une fuite ou un d6versement

d'eau on 6t6 d6tect6s dans le

carter inf6rieur.

Une anomalie a 6t6 d6tect6e &

hauteur du moteur de vidange

ou de lavage.

Une anomalie a 6t6 d6tect6e

a hauteur du syst_me de

chauffage d I'eau.

Une anomalie a 6t6 d6tect6e

a hauteur du syst_me de

commande 61ectronique.

Contr61er et nettoyer les deux filtres et la zone de vidange et

rechercher un 6crasement ou une obstruction du flexible de

vidange. Si la conduite de vidange est reli6e & un r6cipient

de vidange, s'assurer que I'opercule d6fon£able a bien 6t6

retir6.

Rechercer de mauvaises connexions au niveau de la vanne

d'entr6e d'eau et s'assurer que I'appareil est de niveau.

Appuyer sur le bouton d'annulation ou couper I'alimentation

pendant 5 minutes au moyen du disjoncteur, doivent effacer

ce code d'erreur et il dolt 6tre possible de red6marrer

I'appareil

Si ces op6ration ne r_soIvent pas Je probl_me,

on dolt appeler I'entretien.

*Dans tousles cas de code d'erreur, si appuyer sur le bouton d'annulation ou couper I'alimentation pendant 5

minutes au moyen du disjoncteur ne r6solvent pas le probl_me, contacter le Centre Electrohx d'assistance & la

clientele au 1-877-435-3287.

Preparation et Chargement de la Vaisselle

Preparation de La Vaisselle

Enlevez les gros morceaux de nourriture, les os,

les noyaux, les cure-dents, etc. Le syst_me de

lavage enl_vera les particules d'aliments restantes.

Grattez doucement les aliments brOI6s avec un

ustensile ne rayant pas ou faites tremper le plat

avant de le laver. Videz les liquides des verres et

des tasses.

Les aliments contenant des huiles vegetales et/

ou des additifs chimiques tels que la moutarde,

la mayonnaise, le vinaigre, le jus de citron ou des

produits & base de tomates, peuvent provoquer

une d_coloration de I'acier inox et des plastiques

s'ils restent en contact pendant long temps avec

ces objets. Sauf si le lave-vaisselle doit _tre mis en

marche immediatement, il est conseille de rincer

ce genre de residus alimentaires.

Chargez les paniers de fagon ace que les gros

objets n'empechent pas le distributeur de detergent

de s'ouvrir.

V@ifiez les recommandations du fabricant avant de

laver des objets dont on n'est pas sGr.

Si le lave-vaisselle se vidange dans un broyeur &

dechets, assurez-vous que le broyeur & d_chets est

compl_tement vide avant de mettre en marche le

lave-vaisselle.

Chargement du cutlery rack

Le rack Couverts est con_u pour les couverts et les

ustensiles de cuisine ou plus de service. Ustensiles

tr_s sales ou des objets avec cuit les aliments

doivent _tre places dans le panier sup@ieur ou

panier & couverts pour de meilleures performances

de lavage. Les separateurs sur les etag_res de la

coutellerie aider & garder couverts s@ares pour

eviter les dommages et ameliorer le nettoyage.

Chargement du Panier Superieur

Les fonctions et I'apparence des paniers, y

compris de celui des couverts, peuvent etre

diff@ents de celles de votre module.

Le panier sup@ieur est con£u pour vous permettre

de charger de nombreuses fagons differentes un

grand nombre d'ustensiles comprenant les tasses,

les verres, les ustensiles & mance, les petites

assiettes, les bols, etc.

Placez les verres dans le panier sup@ieur. IIs

peuvent _tre casses s'ils sont places dans le

panier inf@ieur.

Les articles en plastique doivent _tre places

uniquement dans le panier sup@ieur. IIs peuvent

fondre s'ils sont places dans le panier inf@ieur.

Les verres et les tasses doivent _tre placas face

vers le bas pour un meilleur lavage et essorage.

II peut y avoir de la casses si des articles fragiles

se touchent pendant le fonctionnement du lave-

vaisselle.

Preparation et Chargement de la Vaisselle

Chargement standard pour 8 couverts

Flex Wash (disponible sur certains

modeles)

Le syst_me Flex Wash vous offre la capacite de

laver les zones int@ieures des biberons, des

verres etroits et autres articles. Pour activer cette

caract@istique, tournez les attaches pour qu'elles

pointent vers le haut (B). Pour desactiver, glissez-

les simplement vers le bas vers la clayette (A). Voir

I'image ci-dessous.

Chargement standard pour 10 couverts

Chargement standard pour 12 couverts

Partier superieur reglable

La hauteur de la clayette sup@ieure peut

facilement _tre reglee pour accommoder de la

vaisselle plus haute dans I'une ou I'autre des

clayettes. Pour soulever la clayette en position plus

haute, soulevez la clayette jusqu'a ce que les deux

c6tes soient de la m_me hauteur et la clayette

se fixera en place. Assurez-vous que la clayette

reste de niveau de I'avant a I'arri_re avec les deux

c6tes _. la m_me hauteur. Pour abaisser la clayette,

soulevez 16g_rement puis poussez vers le bas et

rel&chez.

Preparation et Chargement de la Vaisselle

Dents repliables Partier superieur

Les dents repliables dans les clayettes inferieure

et superieure facilitent le chargement d'arficles

tr_s grands et difficiles & placer. Ces dents

peuvent _tre laissees relevees pour une ufilisation

normale ou repliees pour des chargements plus

flexibles.

Le support de verres & pieds est ufilise pour

retenir securitairement vos verres & vin en

place pour un meilleur lavage. Pour securiser

correctement vos verres appuyez simplement

le pieds du verre dans le centre de la clayette

& tasse. Les morceaux de rubber seront

autour du pied pour retenir le verre en place.

Panier superieur

Clayette pour tasses/Supports de

verres a pied

La clayette pour tasses peut _tre repliee pour

charger deux niveaux de tasses, de verres & jus,

et autres articles courts ou repliez les deux pour

utiliser avec des articles longs tels des ustensiles

et des spatules. Repliez pour charger les verres

hauts.

Clayette a prise facile

La clayette & prise facile est utilisee pour retenir

en place les verres et ces articles en plastique

qui peuvent se deplacer avec I'eau du bras de

vaporisation.

Preparation et Chargernent de la Vaisselle

Dents repliables Partier superieur

Les dents repliables dans les clayettes inferieure

et superieure facilitent le chargement d'arficles

tr_s grands et difficiles & placer. Ces dents

peuvent _tre laissees relevees pour une ufilisafion

normale ou repliees pour des chargements plus

flexibles.

Panier

inferieur

Chargernent du partier inferieur

Les fonctions et I'apparence des paniers, y

compris de celui des couverts, peuvent etre

differents de celles de votre module.

Le panier inferieur convient mieux aux assiettes,

sauciers, bols et ustensiles de cuisson. Les gros

ustensiles doivent _tre places dans les coins

pour de meilleurs resultats, mettre les bols les

casseroles et les po_les face sale vers le bas ou

vers le centre. Incliner leg_rement pour que la

vidange se fasse mieux.

Vous assurer qu'aucun grand article ne bloque la

rotation du bras gicleur.

Vous assurer que les manches ne d@assent pas

le fond du panier pour eviter de bloquer la rotation

du bras gicleur.

Chargement standard pour 8 couverts

Chargement standard pour 10 couverts

Chargement standard pour 12 couverts

Preparation et Chargernent de la Vaisselle

Chargernent du partier a couverts

Quand les couvercies sont releves, melanger les

articles dans chaque section du panier, certains

se dirigeant vers le haut d'autres vers le bas, pour

eviter de les embofter. Les jets d'eau ne peuvent

pas atteindre certains articles emboftes.

Les fonctions et I'apparence des paniers, y

compris celles des couverts, peuvent _tre

differentes de celles de votre module.

Mettre les ustensiles dans le panier & ustensiles

quand celuici se trouve dans le panier inferieur ou

poser le panier & ustensiles sur une table ou un

plan de travail pour le remplir.

Mettre les petits articles comme bouchons de

biberon, couvercles de pot, mini-fourchettes &

mars, etc. dans la section avec couvercle. Fermer

le couvercle pour retenir les petits articles.

Pour Ajouter De La Vaisselle

Para agregar o quitar elementos despues de que

comience el ciclo de lavado:

Desbloquee la puerta y espere unos segundos

hasta que la acci6n de lavado se detenga antes de

abrir.

Coloque el articulo y cerrar la puerta con firmeza

para retener y reanudar el ciclo.

Suivre la disposition sufferee pour les articles,

celle qui est illustree, pour un meilleur lavage des

couverts.

S'assurer que den ne d@asse du dessous du

panier qui pourrait bloquer le bras gicleur.

Ne pas melanger I'argenterie avec les couverts

en acier inoxydable pour eviter d'endommager

I'argenture.

Le panier a ustensiles peut _tre separe en

plusieurs sections qui peuvent _tre placees a

divers endroits dans le panier inferieur. Remplir

de couverts toutes les sections ou bien une seule

selon le besoin.

Distributeurs du Lave-Vaisselle et D tergents

Remplissage Du Distributeur de

Detergent

Le distributeur de detergent a un comparfiment

pour le lavage principal oQ vous ajouterez votre

detergent ou pastille de detergent.

• Utilisez seulement du detergent _. lave-

vaisselle frais pour lavage automatique. Les

autres detergents peuvent produire une

quantite excessive de mousse.

Lorsque vous utilisez des pastilles de d_tergent

pour lavage automatique, placez une pastille

dans le comparfiment de lavage principal et

fermezde.

Ajounter le detergent avant immediatement de

demarrer le cycle.

Ranger le detergent dans un endroit frais et

sec. Un detergent qui _.pris I'humidite et qui

s'est solidifie ne se dissout pas compl_tement.

Quantite de Detergent A Utiliser

La quantite de detergent a utiliser d@end de la

durete de I'eau. La durete de I'eau est mesuree

en grains par gallon. Utiliser trop peu de detergent

peut causer un mauvais nettoyage et un film d'eau

dure ou des taches. Utiliser trop de detergent dans

I'eau douce peut causer des gravures sur certains

verres, un dommage en surface qui apparaft

comme un film mais qui ne peut pas _tre enleve

compl_tement. Votre distributeur d'eau local,

compagnie d'adoucisseur d'eau ou agent local

peut vous informer de la durete de I'eau dans votre

region.

Clench du

COU =

vercle

Compartirnent

pour le lavage

principal

Couvercle lavage principal

Distributeurs du Lave-Vaisselle et D_tergents

Dosage de detergent

Placez un seul comprime detergent ou paquet mal place le distributeur de detergent compartiment.

Detergent Tableau d'utilisation

DuretO de l'eau Soft Water Medium Hard Water Hard Water

(eau douce) (moyennement dure) (eau dure)

(0-3 grains) (4-8 grains) (9-12 grains)

Montant (cuill_res _ 4 cuill_res _ caf_ 6 cuill_res _ caf_ 8 cuill_res _ caf_

car@:

Cuvette distributeur Premiere ligne deuxi_me Ligne Plein

niveau:

Distributeurs du Lave-Vaisselle et D tergents

Produit De Rin age

Le produit de rin£age am_liore grandement le

s_chage, r_duit les taches d'eau, de filmer. Avec

ses eaux '_euilles" off plats plutSt que de former

des gouttelettes d'eau qui laissent des taches.

Un distributeur, situe & c6te du compartiment de

detergent, rel&che automatiquement une quantite

mesuree d'agent de rin£age durant le dernier

rin£age. Si des taches et un mauvais sechage sont

un probl_me, augmentez la quantite d'agent de

ringage distribuee. Eindicateur sera fonce Iorsque

plein et sera plus clair Iorsqu'il est temps de remplir.

Pour ajouter de I'agent de rin£age liquide, ouvrez

le couvercle. Versez de I'agent de ringage jusqu'&

ce que le liquide touche au niveau de remplissage

indiqu& Fermez le couvercle.

Ne pas trop remplir afin d'eviter une quantite

excessive de mousse. Essuyez tous debordements

avec un IJnge humJde.

Le distributeur confient assez pour 11 & 66

lavages, d@endant du reglage.

Comment ajuster la quantite

d'agent de rin£age

Le dosage de liquide de rin£age est indique dans

la fen_tre d'etat. Appuyez et maintenez enfoncee la

touche RINSE pendant 5 secondes jusqu'& ce que

la fen_tre d'etat affiche L1, L2, L3 ou L4. Appuyant

pad "Delay" cela va changer les niveaux. Une foJs

le niveau d'agent de ringage atteint L4, le niveau va

revenir & L1 et de commencer le decompte termin&

Facteurs Affectant les

Performances

Pression de I'eau

Le tuyau d'alimentation en eau chaude du lave-

vaisselle doit fournir une pression d'eau comprise

entre 20 et 90 livres par pouce carre (Ib/po2).

Une baisse de pression d'eau peut se produire

Iorsqu'un lave-linge fonctionne ou que quelqu'un

prend une douche. Attendez que I'utilisation d'eau

soit moins importante avant de mettre en marche le

lave-vaisselle.

Indicateur

__ Compartiment

d.agent de

rm£age

Couvercle

d.'agent de

nn£age

[.'option de s_chage a chaud HEAT DRY et,

combin_e a un agent de ringage, am_liorera

les performances de s_chage de votre lave=

vaisselle. La consommation d'_nergie

n_cessaire a I'utilsaion de I'option de s_chage

chaud HEAT DRY coQte moins de quelques

cents par cycle. Vous pouvez choisir de ne pas

utiliser I'option de s_chage a chaud HEAT DRY.

Cependant, certains articles de votre vaisselle

ne seront pas tout a fait secs a ia fin du cycle.

Temperature De I'eau

II est n_cessaire de disposer d'eau chaude pour

obtenir les meilleurs resultats de lavage et de

s6chage. I'eau alimentant le lave-vaisselle doit

_tre & au moins 120°F (49°C) pour donner de bons

resultats.

Pour v@ifier la temp@ature de I'eau d'alimentation

du lave-vaisselle "

Ouvrez le robinet d'eau chaude le plus pros du

lave-vaisselle pendant quelques minutes pour

purger I'eau froide des tuyaux d'eau.

Maintenez un bonbon ou un thermom_tre

viandes dans le courant d'eau sortant du

robinet pour v@ifier la temp@ature.

Si la temp@ature est inf@ieure a 120°F

(49°C), demandez a une personne qualifiee de

remonter la temp@ature du thermostat de votre

chauffe-eau.

Entretien et Nettoyage

Exterieur - Nettoge ext@ieur de la porte avec

une eponge ou une lavette et une solution d'eau

savonneause, tilde. Rincez ensuite avec de I'eau

propre et essuyez avec un chiffon sec. N'utilisez

pas de produits de nettoyage abrasifs.

Soins de Drain Air Gap

Si un intervalle d'air de vidange a ete installe pour

votre lave-vaisselle encastre, assurez-vous qu'il

soit propre afin que le lave-vaisselle se vidange

adequatement. Un intervalle d'air de vidange est

habituellement monte sur le dessus du comptoir et

peut _tre inspecte en enlevant le couvercle. Cela

ne far pas partie de votre lave-vaisselle et n'est

pas couvert par la garantie.

Nettoyer le filtre fin du cylindre

Le filtre fin du cylindre est congu pour amasser

certains gros articles comme du verre brise,

des os et des noyaux. Le filtre fin du cylindre

doit _tre nettoye pour maximiser la performance

de lavage. Enlevez le filtre fin du cylindre tel

qu'illustre, tournezde en sens antihoraire, soulevez-

le, videz-le et nettoyez-le en le ringant sous de

I'eau courante et remettezde en place. L'utilisation

d'une @onge ou d"une brosse pour bouteilles

peut _tre necessaire pour enlever tousles residus

alJmentaires.

Nettoyer le pre-filtre

Enievez le filtre fin du cylindre et enlevez le pre-

fiitre du bas de la cuve du lave-vaisselle. Rincez

le pre-filtre en le tenant sous de I'eau courante et

remettez-le.

Entretien et Nettoyage

Preparation pour I'hiver

Un lave-vaisselle laiss6 dans un endroit sans

chauffage doit _tre protege du gel. Demandez _.

une personne qualifiee d'effectuer les op@ations

suivantes "

Pour D_brancher I'alimentation:

1. Coupez I'alimentation electrique du lave-

vaisselle en enlevant les fusibles ou en

declenechant le disjoncteur.

2. Coupez I'alimentation d'eau.

3. Placez un recipient sous la vanne d'entree.

Debranchez le tuyau d'alimentation en eau

de la vanne d'entree et laissez I'eau s'ecouler

dans le recipient.

4. Debranchez le tuyau de vidange de la pompe

et laissez I'eau s'ecouler dans le recipient.

Pour Remettre en Service:

1. Rebranchez I'alimentation en eau et le tuyau

de vidange, ainsi que I'alimentation electrique.

2. Ourvez I'eau et le courant electrique.

3. Remplir les deux distributeurs de detergent

et faire fonctionner le lave-vaisselle en cycle

POWER PLUS et HEAVY WASH.

4. V@ifiez les connezions pour assurer qu'e!les

sont denuees de fuite.

Solutions aux Prob-

ibrnes Sirnples

Avant d'appeler pour un d_pannage, relisez ce

chapitre. II peut vous gagner du temps et vous

_conomiser de I'argent. Ce chapitre contient

les solutions aux problbmes simples qui

ne sont pas le r_sultat d'un d_faut de main=

d'oeuvre ou de mat_riaux d_fectueux de votre

lave=vaisselle.

Nourriture Restant Sur La

Vaisselle

V@ifiez la temp@ature de I'alimentation en

eau. (Voir Pour commencer, page 52.) Elle

dolt _tre d'au moins 120°F (49°C). (Voir

Facteurs affectant les performances.)

Choisissez un autre cycle pour un temps de

lavage plus long.

V@ifiez que les paniers sont bien charges.

I_vitez I'embo_tement des objets.

La pression d'eau de la maison peut _tre trop

basse. Elle doit _tre comprise entre 20 et 90

livres par pouce carre (Ib/po2).

V@ifiez la durete de I'eau. Pour les eaux tr_s

dures, il peut _tre necessaire d'installer un

adoucisseur d'eau. (Voir Guide d'utilisation du

detergent.)

Utilisez un nouveau detergent.

Assurez-vous qu'aucun objet ne bloque Fun

des bras de pulv@isation, I'emp_chant de

tourner.

Attaque de Surface

I'utilisation d'une trop grande quantite de

detergent avec une eau douce ou adoucie pro-

voque ce film qui ne peut pas _tre enleve.

• Ajustez la quantite de detergent en fonction de

la durete de I'eau. (Voir Guide d'utilisation du

detergent.)

Abaissez la temp@ature de I'eau.

Solutions aux

roblbrnes Simples

La Vaisselle N'est pas Seche

Assurez-vous que le distributeur de produit de

rin_age est rempli.

Augmentez la quantite de produit de ringage

(Voir Produit de ringage.) V@ifiez la temp@a-

ture de I'alimentation en eau. Assurez-vous

qu'elle est d'au moins 120°F (49°C).

V@ifiez le chargement. I_vitez I'embo_tement

des objets.

Les objets en plastique peuvent avoir besoin

d'etre essuyes. II y a plus d'eau qui reste sur

les objets en plastique car leur surface n'est

pas aussi chaude que celle des objets en verre

ou en metal.

Les tasses avec un fond concave gardent I'eau.

Affichage Pas en Mode

D'operation

Maintenir I'lc6no R_gl_e pendant 5 secondes

pour obtenir I'unite pour remettre _.z@o au

mode normal d'op@ation.

Les verres ou les couverts corn-

portent des taches ou sont recou-

verts d'un film blanch_tre

V@ifiez la durete de I'eau. Pour des eaux tr_s

dures, il peut _tre necessaire d'installer un

adoucisseur d'eau. (Voir Guide d'utilisation du

detergent, page 61 .)

La temperature de I'eau peut _tre trop basse.

I_vitez les temp@atures extr_mement basses

ou hautes. (Voir Facteurs affectant les perfor-

mances.)

I_vitez de trop charger le lave-vaisselle ou de le

charger de mani_re incorrecte. (Voir Prepara-

tion et chargement de la vaisselle.)

Utilisez un nouveau detergent. Un vieux deter-

gent n'est pas efficace.

Assurez-vous que le distributeur de produit de

rin_age est plein.

V@ifiez si la quantite appropriee de detergent

est utilisee pour le cycle selectionn6. (Voir Dis-

tributeur de detergent.)

La pression d'eau de la maison peut _tre trop

basse. Elle doit _tre comprise entre 20 et 90

livres par pouce carre (Ib/po2).

L'affichange ne Fonctionne Pas

= V@ifiex si I'appareil est en mode sabbat.

Reportez-vous _. la pour activer I'affichange de

nouveau.

La Vaisselle Est i_brechee

Chargez la vaisselle avec soin et ne sur-

chargez pas le lave-vaisselle. (Voir Pr@aration

et chargement de la vaisselle.)

Placez les objets delicats dans le panier su-

p@ieur.

Appuyez bien les verres contre les tiges et ne

les placez pas sur les tiges.

Rangez les objets de fagon _.ce qu'ils sop

ent stables et qu'ils ne basculent pas Iors du

d@lacement des paniers. Tirez ou poussez les

paniers lentement.

Assurez-vous que les grands verres et les

verres _. pied ne touchent pas le dessus de la

cuve Iorsque le panier est repousse.

II est recommande de laver la porcelaine fine

ancienne et les cristaux _. la main.

Bruits Norrnaux que Vous Enten-

drez

Les bruits normaux comprennent le remplis-

sage de I'eau, la circulation de I'eau et les

bruits des moteurs.

La pulsation de la pompe provoque une

augmentation et une diminution de la vitesse

du moteur _.intervalles reguliers pendant les

cycles.

Solutions aux Probi mes Simples

La Vaisselle est Tachee ou Decol-

oree

Le the et le cafe peuvent tacher les tasses.

Enlevez les taches en lavant & la main dans

une solution d'eau de javel d'1/2 tasse (120

mL) dans un quart (1 L) d'eau tilde. Rincez

soigneusement.

Les d_p6ts de fer dans I'eau peuvent pro-

voquer un film jaune ou brun. Un filtre & eau

installe dans la tuyauterie d'alimentation

corrigera ce probl_me.

Les ustensiles de cuisine en aluminium

peuvent laisser des marques grises ou

noires Iorsqu'ils frottent sur les autres objets.

Effectuez correctement le chargement.

Certains aliments tr_s acides peuvent

provoquer la decoloration de I'acier inox et

des plastiques s'ils sont en contact avec ces

objets pendant Iongtemps. Utilisez le cycle

de rin_age ou rincez & la main si le lave-

vaisselle n'est pas mis en marche immedi-

atement.

Le melange de couverts en acier inox et

en metal argente dans le panier & couverts

peut provoquer des points d'attaque sur les

lames en acier inox. Evitez de melanger les

couverts en acier inox et en metal argente.

Du Detergent Reste Darts Le Go-

det

Le detergent peut _tre vieux. Jetez-le et utilisez

un nouveau detergent.

Assurez-vous que Faction de I'eau peut attein-

dre le distributeur.

• V@ifiez que le cycle est bien termin&

Assurez-vous que des objets n'emp_chent pas

le distributeur de s'ouvrir.

Assurez-vous que le panier sup@ieur est fer-

mement attache & la buse situee & I'arri_re de

la cuve avant de fermer la porte.

De L'eau Reste Darts Le Fond de

La Cuve

II n'est pas normal que de I'eau reste dans

le fond de la cuve & la fin du cycle. Si c'est le

cas, le lave-vaisselle peut ne passe vidanger

correctement. (Voir Le lave-vaisselle ne se vide

pas correctement.) II peut aussi _tre neces-

saire de nettoyer le filtre. (Voir Entretien du

filtre.)

Remarque 11 est normal de voir un peu d'eau

sous le filtre & la fin d'un cycle.

Le Lave-Vaisselle Fuit

Utilisez seulement un nouveau paquet de de-

tergent con£u pour les lave-vaisselle automa-

tiques. Mesurez le d_tergent soigneusement.

Essayez une marque diff@ente.

Du produit de rin£age renverse peut provoquer

de la mousse et entrafner un debordement.

Essuyez tout renversement avec un chiffon

mouill&

V@ifiez que le lave-vaisselle est bien de

niveau. (Voir Instructions d'installation.)

Le Lave-Vaisselle ne Fonctionne

Pas

V@ifiez que le disjoncteur n'est pas declenche

ou que le fusible n'est pas brGl&

Assurez-vous que I'alimentation en eau est

ouverte.

V@ifiez que le cycle est programme correcte-

ment. (Voir Instructions d'utilisation.)

V@ifiez que I'option de RETARD de demarrage

n'a pas ete s61ectionn6e.

Assurez-vous que la porte est fermee et ver-

rouillee.

Solutions aux

roblbmes Simples

Le Lave-Vaisselle ne se Vide pas

Correctement

Si I'appareil est raccorde & un broyeur &

dechets, assurez-vous que le broyeur est vide.

Si I'appareil est raccorde & un nouveau broyeur

& deches, v@ifiez que le bouchon & defoncer

situe & I'int@ieur de I'entree du broyeur a bien

ete enlev&

V@ifiez que le tuyau de vidange n'est pas

pinc&

Assurez-vous que le cycle est termine, que ce

n'est pas une simple pause.

Le Cycle Prend Trop de Temps

V@ifiez que le cycle n'est pas dans une phase

de chauffage de I'eau.

V@ifiez que I'option de retard de demarrage

n'a pas ete selectionn6e.

V@ifiez que I'option de desinfection n'a pas

ete s61ectionn6e.

Le Lave-Vaisselle ne se Remplit

Pas

V@ifiez que I'alimentation en eau est ouverte.

Ajoutez 1/2 tasse d'eau dans le fond de

I'appareil et demarrez-le & nouveau.

Pour Enlever Les'laches et Les

Films

L'eau dure peut laisser un dep6t de calcaire b.

I'int6rieur du lave-vaisselle. La vaisselle et les

verres peuvent aussi avoir des taches ou un film

pour de nombreuses autres raisons. (Voir Les

verres et les couverts comportent des taches ou

sont recouverts d'un film blanch&tre, page 67.)

Pour enlever les d6p6ts, les taches et les films,

faites un cycle en suivant les instructions ci-

dessous :

1. Chargez la vaisselle et les verres propres de

la maniere normale. Ne mettez pas de cou-

verts ou d'ustensiles en m6tal.

N'ajoutez pas de detergent.

Selectionnez le cycle de LAVAGE NORMAL.

Appuyez sur le bouton MARCHE/ANNULA-

TION et fermez la porte.

Laissez le lave-vaisselle toumer jusqu'au

d6but du deuxieme remplissage. Ouvrez la

porte et versez 2 tasses de vinaigre blanc

dans le fond du lave-vaisselle.

5. Fermez et verrouillez la porte. Laissez le

cycle se terminer.

Le Lave-Vaisselle a Une Odeur

La vaisselle sale laissee dans le lave-vaisselle

trop Iongtemps peut d_velopper une odeur.

Utilisez le cycle de ringage.

Lors de la premiere installation il y a une

odeur de <<neuf >>.Ceci est normal.

V@ifiez que I'appareil se vidange correcte-

ment. Voir Le lave-vaisselle ne se vide pas

correctement.)

Garantie

Votre appareil est couvert par une garantie limit6e d'un an. Pendant un an fit partir de la date d'achat d'origine, Electrolux

reparera ou remplacera les pi_ces _e cet apparei! qui pres,entent un defaut de mat6riau ou de fabrication si cet a,ppareil est

install6, utilis6 e[entretenu selon les instructions Tour_es. La cuve et !e rev6tement de po,rte en acier ino_yaable ae votre

apparell sont couverts par.un? garant,ie limit:6e A vie. b',enaant lilt vie ae Cappareil, E,lectro!ux remplace.r#, une cuve ou.un

reve[emem ae por[e en acler inoxyaaDle qul manque ae,com:enlr ae I'eau a causea'un aeTau[ ae ma[e nau ou ae [aR,nca-

tion ,si,ce! appareh est instan6, utills6,et entretenu se!on les instructions Tournies. ue ,pjus les,paniers ae lave-vais..sene et le

moaule ae commanae 61ectronique ae votre appareil sont couverts par une ¢larantie limit'6e ae aeux fit cinq ans. uurant la

Reriode s'etendant de la deuxi_me fit la cinqui6me annee fit partir de la date d'achat d'origine Electrolux fournira un panier

ae lave-vaisselle ou un m,oaule ae comm,anae 61ectronique pourvotre appareil gui presente _n a6Taut de materiau ou ae

TaDrication, si cet appareil est install6, utilis6 et entretenu selon les instructions Tournies..

Exclusions

Cette garantie ne couvre pas ce qui suit :

1. Les produits dont le num6ro de serie d'origine a 6te enlev6, modifie ou n'est pas facilement lisible.

2. Les appareils qui ont change de proprietaire ou qui se trouvent fit I'exterieur des €:tats-Unis ou du Canada.

3. La presence de rouille fit I'interieur ou fit I'exterieur de I'appareil.

4. Les produits vendus _ tels quels >>ne sont pas couverts par cette garantie.

5. La perte d'aliments causee par une panne du refrig6rateur ou du congelateur.

6. Les produits utilises dans des etablissements commerciaux.

7. Les appels de service qui ne concernent gas un mauvais fonctionnement, un defaut de fabrication ou un vice de mate-

riau, ou pour les appareils qui ne font pas I'objet d'un usage domestique ou qui ne sont pas utilises conform6ment aux

instructions Tournies.

8. L,es appels de service pour v6rifier I'installation de votre appareil ou pour obtenir des instructions concernant I'utilisation

ae vo_re apparell.

9. Les frais en,gages pour rendre I'appareil accessible pour,une reparation par, exemple I'enlevement des garnitures, des

armoires, aes etageres, etc., qui ne Taisaient pas pattie ae Cappareil Ior_qu'il a quitte I'usine.

10. Les,appels de service qui concernent la r6,paration ou le remplacemeqt des amp.oules des filtres fit air des filtres fit eau

ou a'autres articles consomptiDles, ou aes Doutons, aes poign6es ou a'autres pieces _sth6tiques. '

1 1. Les coots de main-d'oeuvre ou de service, fit domicile, pendant les periodes suppl6mentaires de garantie limitee au delfit

de la premiere ann6e suivant la date a'acnat origina e.

12. Les coots de ramassage et de livraison; votre appareil est con£u pour 6tre repar6 fit la maison.

13. Les frais suppl6mentaires comprenant, sans s'y limiter, les appels de service en dehors des heures normales de

,bureau, en !in de semaine ou un jour f6rie es droits de peacle les frais de convoyage ou les frais de deplacement pour

les appels ae service aans aes enaroits isbl6s, notamment rEt_.t de I'AlasKa.

14. Les dommages, cau,s6s au fini de I'appareil ou fit la maison pendant le transport ou I'installation, ce qui comprend, sans

s'y imiter, es p ancners, es armoires, es murs, etc.

15. ,Les dommages caus6s par : des r6parations !aites par des techniciens non autorises" 'utilisation de pi_ces autres que

les pieces _-iectrolux a'origine ou Cuthisation ae pieces qui n'ont pas et6 obtenues pa_ Centremise a'un reparateur auto-

ris6; ou les causes externes comme I'abus, la mauvaise utilisation, I'alimentation electrique inadequate, les accidents,

les feux ou les catastrophes naturelles.

AVERTISSEMENT CONCERNANT LES GARANTIES IMPLICITES; LIMITATIONS DES RECOURS

UUNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITC:E EST LA REPABATION OU LE REM-

PLACEMENT DU PRODUIT COMME DECRIT PRECEDEMMENT. LES RECLAMATIONS BASEES SUR DES GARANTIES

IMPLICJTES. Y COMPRIS LES GARANTJES IMPLICITES DE QUALITE MARCHANDE OU D'ADAPTATION A UN USAGE

PARTJCULIER. SONT LIMITEES A UN AN OU A LA PERIODE LA.PLUS COURTE PERMISE PAR LA LOI, QUI NE DOlT

RAS ETRE INFERIEURE A UN AN. ELECTROLUX NE POURRA ETRE TENUE RESPONSABLE DES DQMMAGES

ACCESSOIRES OU INDJRECTS NI DES D©MMAGES MATERIELS ET DES DEPENSES IMPREVUES RESULTANT

D'UNE VIOLATION DE CETTE GARANTIE ECRITE OU DE TOUTE AUTRE GARANTIE IMPLICITE. CERTAINS ETATS

ET CERTAINES PROVINCES NE PERMETTENT AUCUNE RESTRICTION OU EXEMPTION SUR LES DOMMAGES

ACCESSOIRES OU INDIRECTS NI RESTRICTION.SUR LES GARANTIES IMPLICITES. DANS CE CAS, CES RESTRIC-

TIONS OU.EXEMPTIONS POURRAIENT NE PAS ETRE APPLICABLES. CETTE GARANTIE ECRITE VOUS DONNE DES

DROITS LEGAUX PRECIS. SELON L'ETAT OU LA PROVINCE, IL SE PEUT QUE VOUS DISPOSlEZ D'AUTRES DROITS.

Si vous devez faire appel au service de reparation

Conservez votre re£u, votre bon de livraison ou toute autre preuve valide de p_?ment [:)ermettant d'6tabJir la periode de la

garantie au cas oQ vous auriez Desoin ae [aire appel au service ae r6paration. _i une reparation est effectuee, il est dans

votre int6r6t d'obtenir et de conserver tousles re,.qus. Le service auquel vous avez aroit en,vertu ae cette garantie aoit 6tre

ob[enu en communiquan[ avec _-iec_rolux aux aaresses ou aux numeros ae [616pnone ci-aessous.

Cette garantie n'est valide gu'aux €:tp.ts-Unis, fit Puerto Rico et au Canada. Aux €:!ats, Unis _ fit P,uerto Rico, v.otre appareil

est garanti par Electrolux ivth.jor Apj_liancesA'qorth4America une aivision d'Electrolux,Home P'roaucts inc. Au uanaaa votre

appareil es[garanti par Electrolux L,anaaa L,orp. P'ersonne' n'est autoris6 fit moaiTier les obligations cbntenues aans c_tte

garantie ni fitvapporter des ajouts. Les obligatiqns de cette garantie concernant la reparation et les pieces doivent 6tre

remplies par Electrolux ou poe.rune compagnie ae reparation autorisee. Les caracteristiques et les sp6cifications aecrites ou

inus[r6es peuvent 6tre modifiees sans preavis.

EE. UU. Canada.

1-877-435-3287 1-800-265-8352

Electrolux Major Appliances North America Electrolux Canada Corp.

10200 David Taylor Drive 5855 Terry Fox Way

Charlotte, NC 28262 Mississauga, Ontario, Canada LSV3E4

Donde Obtener Informaci6n

Indice

Donde Obtener Informaci6n ............................. 43

Instruccions de Seguridad Importantes .......... 44

Descripci6n de Las Caracterfsticas ................. 45

Instrucciones de Uso ................................... 46=49

Preparaci6n y Carga de Platos .................... 50=54

Dispensador y Detergents para

Lavavajillas ................................................. 55=57

Cuidado y Limpieza ...................................... 58=59

Controles ............................................................ 14

Soluciones a Problemas Comunes ............. 60-62

Garantfa .............................................................. 63

English .................................................................. 2

French ................................................................. 22

Leer y ahorrar por favor esta guia

Gracias por elegir Electrolux, la neuva marca de

fabric& superior en Rosaparatos electrodomfstF

cos. Este & deRuso; La guia del cuidado es

parte de nuestra comisiSn a la saisfacciSn del

cHente y de calidad del producto a traves de la

vida de servicio de tu nueva aplicaciSn.

Vemos tu compra como el pdncipio de una

relaciSn. Para asegurar nuestra capacidad de

continuar sirviendote, utilizar pro favor esta

p&gina para registrar la informaciSn de producto

importante.

Guardar un expediente para la

referencia rapida

Fecha de la compra

Numero de modelo de Electrolux

Numero de sene de Electrolux

&CONSULTAS?

Para Raayuda gratis del telefono en los E.E.U.U

y el Can&da:

1-877-4ELECTROLUX (1-877-435-3287)

Para la visita en linea http://de Rainformacion

de la ayuda y de Raproduccion del internet

www.electroluxappliances.com

Instrucciones de Seguridad Importantes

Para su seguridad

* Lea todas las instrucciones antes de usar su

lavavajillas.

* Use su lavavajillas solamente e acuerdo con

las insrucciones de Gufa del propietado.

* Las instrucciones incluidas en este Manual

del Usuado, no pueden dunr todas las

situaciones o condiciones posibles que

peudean presentarse. Pot Io tanto, se debe

usar sentido comQn y tenet cuidado cuando

se instala, se hace funcionar y se repara

cualquier artefacto.

* EL LAVAVAJILLAS DEBE TENER CONEXION

A TIERRA. Para m&s detalles, lea las

instrucciones de instalaci6n.

* Este lavavajillas est& diseSado para funcionar

con la corriente de la casa (120 V, 60Hz). Use

un circuito que tenga un fusible o interruptor

de circuitos de 15 amperios. Use un fusible

de 20 amperios, si el lavavajillas est&

conectado a un triturador de desperdicios.

* No haga funcionar el lavavajillas a menos

que todos los paneles de inclusi6n est6n

colocados en el lugar que les corresponda.

* Para evitar que alguien quede atrapado o

se asfixie, saque la puerta o el mecanismo

de cierre de todo lavavajillas que se haya

desechado o no se est6 usando.

No permita que los niSos y bebes se

acerquen al lavavajillas cuando este

funcionando.

* No deje que los niSos usen Rapuerta ni las

rejillas del lavavajillas para sentarse, pararse

o jugar ni que abusen de las mismas.

* Para reduciendo el desgo de lesiones, no

permita que los niSos jueguen dentro ni sobre

la lavavajillas.

* Use solamente los detergentes y agentes de

enjuague recomendados para lavavajillas.

, Mantenga los detergentes y los agentes de

enjuague fuera del alcance de los niSos.

* Si el desagQe del lavavajillas pasa pot un

triturador de desperdicios, asegQrese de

que este se encuentre completamente vacio

antes de hacer funcionar el lavavajillas.

* No lave articulos de pl&stico a menos

que se indique: "Dishwasher Safe" o

equivalente. Consulte al fabricante para

recomendaciones, si no est&n marcados.

Los articulos que no est6n marcados

lavarse en el Ravavajillas pueden derretirse y

crear un peligro de incendio.

o Antes de hacer el servicio, desconecte la

corriente electrica del lavavajillas.

Las reparaciones las debe hacer un t6cnico

calificado.

No trate de modificar los controles.

No toque el elemento calefactor durante o

imediatamente despues del uso.

Cuando coloque los articulos que se van a

lavar:

Coloque Rosart_culos cortantes y los

cuchiHos en forma tal que no vayan a

daSar el seHoe de Rapuerta ni Ratina.

Coloque Rosobjetos cortantes y los

cuchiHos con el mango hacia arriba para

evitar cortarse.

Bajo ciertas condiciones, se puede producir

gas hidr6geno en los sistemas de agua

caliente que no se han usado pot dos a m&s

semanas. EL HIDROGENO ES EXPLOSIVO>

Si el sistema de agua caliente no se ha

usado pot mucho tiempo, antes de usar

el Ravavajillas, abra los grifos y deje cotter

el agua caliente por vados minutos. Esto

dejar& salir cuaRquier gas hidr6geno que se

haya acumulado. EL GAS HIDROGENO ES

INFLAMABLE. No fume ni use una llama

durante este tiempo.

No guarde ni use materiales combustibles,

gasolina ni otros vapores y liquidos

infiamables cerca de este artefacto ni de

cualquier otto.

GUARDE ESTAS INSTRUCCIONES

Descripci6n de las Caracteristicas

Como Funciona Su Lavavajillas

El lavavajillas limpia aplicando agua caHente y detergente a trav6s de Ros brazos de aspersi6n alas

superficies sucias. En primer lugar el lavavajillas se deshace de los restos que caen durante Racarga.

A continuaci6n se Hena de agua y cubre el &tea de fHtrado. Entonces, el agua se bombea a trav6s de

los brazos de aspersi6n. Los restos de suciedad pasan pot el filtro y pot el desgee a medida que se

bombea el agua. Estos pasos se repiten tantas veces como sea necesado. La cantidad de Ilenados

de agua vada de acuerdo con cada ciclo.

Eleemento rociador superior

Cubiertos bandeja

Bandeja

Er_paque de superior

ina ajustable

Bandeja

para tazas y Rejilla superior

copas

Bandeja de Flex Wash

sujeclon

Brazo rociador

intermedio Canasta de

Cubiertos

Copas Holde

Rejilla inferior

Spray brazo Filtro

inferior

Dispensador de

detergente

Dispensador

del elemento

de enjuague

@ @

Etiqueta con el

nQmero de serie

(esta colocada

al lado derecho

de la tina)

C6mo empezar

1. Cargue el lavavajiHas (consulte Preparar y cargar la vajiHa).

2. ASada el detergente (consulte Dosificador del lavavajiHas y detergentes).

3. ASada el abriHantador, si procede (Consulte AbdHantador).

4. Seleccione el CICLO deseado (consulte la Gr&fica de ciclos).

5. Seleccione la OPCION deseada (Consulte RasOpciones de energfa).

6. Abra el grifo m&s cercano de agua caliente hasta que el agua salga caliente. Apague el agua.

7. Para comenzar, pulse START/CANCEL y cierre la puerta.

Instrucciones de Uso

auto heavy normal e¢o rinse favorite fast upper stemware Electrolux

o o o o o _.E

hitemp sanitize air dry max dry delay START CANCEL

Sonidos Normales de Funcionamiento

Su lavavajillas usa motores eficaces en el uso

de la energia para las porciones de iavado y de

desagQe del ciclo que haya seleccionado. Cada

ciclo tiene una serie de llenados de agua y

desagQes para lavar y enjuagar los platos. A me-

dida que cada ciclo comienza, usted puede o no

oir el motor de desagQe. Usted ademAs puede

oir el sonido del agua a medida que entra en la

tina y los brazos rociadores girando y circulando

ei agua. El motor del iavado a menudo pulsa a

traves del ciclo, Io cual varia la presi6n del agua y

mejora el rendimiento.

Energia

La etiqueta amarilla en la guia de energia que

se suministra en la unidad indica el consumo

de energia que tendr,:qal cabo de un a_o y la

compara respecto de otras unidades disponibles.

La energia se basa en la respuesta de un ciclo

normal al realizar pruebas utilizando vajilla sucia

que simula el uso promedio. Durante la prueba

se utilizan ocho platos y algunos cubiertos. La

energia total se basa en ejecutar el nQmero

promedio anual de ciclos, aplicando niveles

tipicos e suciedad a la vajilla y, en la mitad de las

veces, seleccionando la opci6n de uso de energia

adicional para obtener un secado mas completo

de la vajilla. El consumo real de energia y agua

dependera de los ciclos y las opciones que se

seleccionen.

Esta unidad utiliza un elemento calentador de

agua ubicado debajo del cubo. No hay ningOn

calentador expuesto que pueda entrar en contacto

con los utensilios plasticos o que sea facil de tocar.

El calor se aplica a la vajilla a traves del agua cad

ente. Por esta motivo, la vajilla de plastico puede

colocarse en el estante que mejor se adapte, ya

que cualquiera es adecuado. La temperatura es

uniforme en todo el lavaplatos.

En varios lavaplatos cuando se requiere un secado

completo, el calentador expuesto se utiliza despues

del desagOe final, para calentar y secar la vajilla.

Se el usuario prefiere ahorrar energia y secar la

vajilla a mano, se selecciona el secado al aire en

lugar del secado termico. El potente calentador

de la unidad no es apto para que funcione en

seco. Sin embargo, el secado al aire es una

opci6n. Si el usuario prefiere gastar un poco

mas de energia para secar mejor los platos, se

debe desactivar la opcion de secado al aire. En

respuesta a esta acci6n, se incrementaran las

temperaturas de lavado y enjuague del ciclo. Esto

ayudara a la limpieza y dejara ademas la vajilla

mas caliente. Cuando el desagOe final elimine el

agua estancada, el calor adicional almacendao

en la vajilla actuar,:qpara evaporar los restos de

agua.

La unidad cuenta con una selecci6n de ciclos.

En general, cuanto mayor sea la cantidad de

agua utilizada por un ciclo y mayores sean las

temperaturas que se alcance, mayor sera el

consumo de energia. Varios ciclos, como el ciclo

normal, cambiaran su respuesta en funci6n del

nivel de suciedad, las opciones seleccionadas y

las condiciones ambientales. El ciclo normal es

bueno para un uso general. Otros ciclos son para

un uso especial, como el ciclo de carga pesada o

potencia adicional, ideal para utensilios de cocino

con suciedad muy adherida.

Instrucciones e Uso

Selecciones de Ciclos de

Lavado

La duracJ6n de los cJclos es aproximada y varia de

acuerdo con las opciones seleccionadas. El agua

caliente es necesaria para activar el detergente

del lavavajillas y derretir la suciedad dejada por

alimento grasosos.

Un sensor autom&tico verifica la temperatura del

agua de entrada para el lavado principal de cada

ciclo, retrasando si es necesario el temporizador,

hasta que el agua este Io suficientemente calJente.

Cuando se selecciona 'HI-TEMP WASH' (Lavado

con Temperatura Alta), el sensor verifica que la

temperatura sea aQn mas alta. Deje correr el agua

calinte de la Ilave m,;4.scercana al lavavajillas hasta

que salga caliente.

Selecciones de Ciclos

El Smart Soil comprueba el nivel de suciedad en

sus platos en los autom6viles, ciclos Normal y Eco.

Ciclo de tiempo y agua usuage variara en base a

la cantidad de tierra esta en los platos.

Auto

Cuando se coloca en el lavavajillas una

carga parcial de platos ligeramente sucios,

automAticamente se realizara un ciclo de lavado

similar a un lavado corto. Cuando se coloca

una carga completa de platos muy sucios,

automaticamente se realizara un ciclo de lavado

intenso. La tecnologia 'Smart Sensor' del

lavavajillas determinara el tipo de ciclo requerido

para lavar los platos y lavar,;4,mas eficazmente

cada vez. El consumo de agua varia de

aproximadamente 3,0 a 7,4 galones. La duraci6n

del ciclo es de aproximadamente 118 y 200

minutos.

Heavy

Para ollas, sartenes, cacerolas y platos con restos

de alimentos resecos o quemados. El consumo de

agua varia de aproximadamente 7,1 a 8,1 galones.

La duraci6n del ciclo es de aproximadamente 129

y 189 minutos.

Normal

Para cuchilleria y platos normalmente sucios. El

consumo de agua varia de aproximadamente

3,0 a 7,4 galones. La duraci6n del ciclo es de

aproximadamente 118 y 200 minutos.

Para cuchilleria y platos que han sido enjuagados

y estan ligeramente sucios. El consumo de agua

varia de aproximadamente 4,3 a 7,7 ga!ones. La

duraci6n del ciclo es de aproximadamente 86 y 93

minutos.

RiRse ,m_

Iii1_

Para enjuagar platos que seran lavados mas tarde.

El consumo de agua es de aproximadamente

2,2 galones. La duraci6n del ciclo es de

aproximadamente 15 minutos.

Favorite @

Este ciclo permite programar el ciclo y las opciones

preferidas en un bot6n. Para programar este

ciclo: seleccionar el ciclo y las opciones de tu

deseo luego mantenga oprimida la tecla 'Favorite'

hasta que el LED vamos. El ciclo y las opciones

seleccionadas se guardan como el favorito. Todos

los ajustes que fueron seleccionados se iluminan.

Una vez programado, basta con pulsar la tecla

'Favorite seguido Iniciar para que comience el ciclo

programado.

Para cuchilleria y platos que han sido enjuagados

y estan ligeramente sucios. El consumo de agua

varia de aproximadamente 4,5 galones. La

duraci6n del ciclo es de aproximadamente 30

minutos.

Upper _/

Para vajilla poco sucia y pre-enjuagado y cubiertos

cuando usted no tiene una carga completa.

El consumo de agua es de aproximadamente

3,5 a 4,3 galones. Tiempo de lavado es de

aproximadamente 52 y 128 minutos.

Stemware 2

Para China y el cristal finos ligeramente

manchados. El consumo de agua varia de 4,9

galones. El fiempo de lavado varia entre 96 y 116

minutos.

Instrucciones de Uso

Selecciones de Opciones de

Hi-Temp

Cuando se selecciona la opci6n HI-TEMP, el

lavaplatos calienta el agua en el ciclo principal

hasta aproximadamente 140°F (60°C).

Este aumento de la temperatura del agua ayuda

a eliminar el detergente del lavavajillas alimentos,

grasa y suciedad de los platos mas eficaz y ayuda

a secar. Opci6n HI-TEMP s61o se puede utilizar

con el Auto, ciclos Heavy, Normal y Upper.

Child Lock Controls/Air Dry _ I=i

Para evitar que los niSos cambien accidentalmente

el ciclo del lavavajillas o de inicio de la lavavajillas,

bloquee los controles del lavavajillas oprimiendo

la tecla AIR DRY hasta que aparezca "Loc" en la

ventana de estado. Los controles estan bloqueados

y no hay nuevas selecciones se pueden hacer

hasta que se libere el bloqueo. Para desbloquear

los controles, oprima la tecla 'DRY AIR hasta "Loc"

desaparece. Siesta activado el bloqueo para niSos

el lavavajillas no funcionar,;4..

Sanitize _+

Para higienizar sus vasos y platos, seleccione

la opci6n SANITIZE. Esta opci6n se calienta la

temperatura del agua en el enjuague final a 157°F

(69.4°C) y se mantiene esta temperatura durante

7 minutos. SANITIZE estb. disponible en Auto,

pesado, y los ciclos normales. Solamente estos

ciclos de esterilizaci6n han sido dise5ados para

cumplir con los requisitos de NSR

El tiempo de ciclo se extendera hasta que se

alcance la temperatura adecuada del agua.

Lavar la acci6n continuara durante el tiempo de

calentamiento de agua. Para obtener los mejores

resultados, la temperatura del agua de entrada

debe ser de al menos 120°F (49°C).

Si se selecciona la opci6n de desinfectar el

led sobre la tecla se enciende. Los criterios de

desinfecci6n puede no ser satisfecha si existe

alguna interrupci6n del ciclo, se produce un corte

de energia o si la temperatura del agua de entrada

es inferior a 120°F (49°C).

Desinfectar led parpadea al final del ciclo si no

se alcanzan los requerimientos de la NSF para la

desinfecci6n.

Energia

$$$

Max Dry ,..._,.

MAX DRY esta disponible en el modo automatico,

ciclos Pesada, Normal, Superior e Copas El tiempo

de ciclo se incrementar,;4, cuando se selecciona la

opci6n DRY MAX.

Selecciones de Funciona-

miento

Delay Q

La opci6n Start Delay permite diferir

automaticamente comenzar su lavavajillas de 1 a

24 horas.

Oprima la tecla DELAY hasta que aparezca el

tiempo de retardo que desee en la ventana de

estado y pulse START para activar. La pantalla

indica el tiempo de inicio diferido y contara hacia

atr,;4.shasta que se inicie el ciclo.

Para cancelar la opci6n de retraso y comenzar el

ciclo antes de que el periodo de demora finalize,

presione la tecla 'CANCEl' y luego el bot6n START.

Start [_

Para iniciar un ciclo, presione el bot6n START una

vez y cierre la puerta.

Cancel _)

Pour annuler un programme _. tout moment,

ouvrir la porte et appuyez sur le bouton START

/ CANCEL jusqu'_, ce que la fonction de vidange

1 min est lancee. Fermez la porte et le drain

commence. Vous entendrez une tonalite pour le

debut et la fin du cycle de vidange. Lorsque la porte

est ouverte, le dernier programme s_lectionn_ est

affiche. Si vous le souhaitez, un nouveau cycle

peut maintenant _tre selectionnee et en appuyant

sur START / CANCEL et & la fermeture de la porte,

le cycle commencera.

Instrucciones e Llso

Indicador Visual

Esa ventana muestra los c6digos suelen verse

durante el funcionamiento normal o programaci6n

del lavavajiilas. La ventana de estado indica la

siguiente actividad:

lh - 24h = Indica el nQmero de

horas del tiempo diferido para el ciclo

seleccionado.

CL - Parpadea una vez que el programa

ha sido introducido y se pulsa el bot6n

START, Tambien parpadea cuando se abre

la puerta durante un ciclo de lavado. Cierre

la puerta del lavavajillas para iniciar o

continuar un ciclo de lavado.

Loc = Bioqueo para ni5os esta activado.

Minutes = La duraci6n del ciclo y el

tiempo restante.

End = El ciclo se completa.

L1 =L4 - El nivel de dosificaci6n de

abrillantador.

Blue light indicator

Cuando [a LUZ AZUL ilumina en el sue[o, esto

indica que el ciclo de lavado.

Indicaciones del Erro

C6digo de error Problema Soluci6n

mostrado*

ilO Se ha detectado un Ilenado Compruebe si el tubo de agua est_ pinzado o la Ilave de

paso no se ha abierto completamente.

insuficiente.

i20; Se han detectado filtros

i40; atascados o un desag0e

ilimitado.

iF0

i30 Se ha detectado una funga o

derrame de agua en la bandeja

inferior.

i50 Se ha detectado un problema

con el motor de drenaje o

lavado.

i60 Se ha detectado un

problema con el sistema de

calentamiento del agua.

iC0 Se ha detectado un problema

con el sistema de control

electr6nico.

Compruebe y limpie los filtros y el Area del sumidero

y verifique si la manguera de desagQe est,, pinzada o

bloqueada. Si el tubo de desagQe est_ connectado a un

triturador, compruebe que el tap6n de vaciado se haya

retirado.

Compruebe si hay conexiones sueltas en la valvula de

entrada del agua y asegOrese de que la unidad est& bien

nivelada.

Pulse la tecla de cancelaci6n o desconecte el disyuntor

durante 5 minutos para eliminar este error y volver a poner

en marcha la unidad.

Si eso no arreg[a e[ problema, deber_ [[amar a[ servicio

t_cnico.

*En todos los casos del c6digo de error, sial pulsar la tecla de cancelaci6n o desconectar el disyuntor durante 5

minutos no resuelve el problema, Ilame al Centro de atenci6n al cliente de Electrolux al 1-877-435-3287.

Preparaci6n y Carga de Platos

Preparacion de Los Platos

Quite los pedazos grandes de comida, huesos,

semillas, palillos de dientes, etc El fluido de lavado

de filtraci6n continua sera eliminar particulas de

comida restantes. Restos de comida quemada

deben ser desprendidos antes de cargar. Vacie los

liquidos de vasos y tazas.

Los alimentos tales como la mostaza, mayonesa,

vinagre, jugo de lim6n y productos a base de

tomate pueden decolorar el acero inoxidable y

el plastico si se dejan reposar durante un largo

periodo de tiempo. A menos que el lavavajillas

ha de funcionar a ia vez, Io mejor es enjuagar

previamente o utilizar el enjuague s61o ciclo para

enjuagar estos alimentos.

Bastidores de carga por Io que los platos grandes

no impidan el dispensador de detergente se abra.

Consulte las recomendaciones del fabricante antes

de lavar arficulos en cuesti6n.

Si el lavaplatos desagua hacia un triturador de

alimentos, asegQrese de que este se encuentre

completamente vacio antes de comenzar el

lavavajillas

Cargar el Cesto para

Cubiertos

El bastidor Cubiertos estb. diseRada para cubiertos

y utensilios de cocina mas o servir. Utensilios muy

sucios o articulos con horneado de los alimentos

se deben colocar en el cesto superior o canastilla

de los cubiertos para el mejor rendimiento

de lavado. Los separadores de los bastidores

cubiertos ayudan a mantener cubiertos separados

para evitar da_os y mejorar la limpieza.

Carger de La Canastilla Superior

Bastidores y caracteristicas en el modelo de su

lavavajillas pueden ser diferentes en apariencia de

ilustraciones de este manual.

La rejilla superior esta diseRada para la flexibilidad

en la carga de una amplia variedad de articulos,

incluyendo tazas, vasos, copas, platos pequeRos,

tazones, etc

Vasos y arficulos de plastico Carga en la

canastilla superior solamente.

Elementos con extremo abierto hacia abajo para

una mejor limpieza y drenaje de la carga.

Pueden ocurrir daRos si los arficulos delicados

tocan durante el lavado.

Cuchillos con mangos largos y los utensilios

pueden ser colocados en la rejilla superior.

Se que nada sobrepase el fondo de la rejilla e

impida la rotaci6n del brazo intermedio de rociado.

Preparaci6n y Carga

latos

patron de carga normal con 8 ajestes de posiciones

Flex Wash

Ei sistema Flesh Wash le permite lavar el interior

de botellas pequeSas, cristaleria y otros objetos.

Para ello gire estos eiementos de forma que

seRalen hacia arriba (B). Para apagar, girelos hacia

abajo (A). Vease la siguiente imagen.

patron de carga normal con 10 ajestes de posiciones

patron de carga normal con 12 ajestes de posiciones

Bandeja superior

La aitura de la bandeja superiorse puede ajustar

fAcilmente para acomodar los platos mAs altos en

cualquier bandeja. Para elevar la bandeja hasta

la posici6n superior, levAntela hasta que los dos

lados esten a la misma altura y la bandeja se

fijarA. AsegQrese de que, al fijarse la bandeja,

ambos lados quedan a la misma altura. Para bajar

la bandeja, levAntela ligeramente y empQjela hacia

abajo

Preparaci6n y Carga de Platos

Puas Plegables Rejilla

Superior

Las pQas plegables en las bandejas inferior y

superior facilitan la carga de las piezas grandes y

dificiles de encajar. Las pQas pueden permanecer

en su posici6n normal o plegar para proporcionar

mayor fiexibilidad.

La bandeja para copas se usa para sujetar de

forma segura as copas de vino para un buen

lavado. Para asegurar el vaso o copa simplemente

presione el pie de la copa hacia el centro de la

bandeja. Las piezas de pl&stico mantendran la

copa en su lugar.

Rejilla

superior

Rejilla

superior

Bandeja para tazas y copas

La bandeja para se puede plegar para que asi sea

posible cargar dos niveles de copas, vasos y otras

piezas pequeRas, asi como piezas largas como

cubiertos y espAtulas. Pliegue para cargar vasos

altos.

Bandeja de Sujeci6n

La bandeja de sujeci6n se usa para mantener en

su lugar los objetos de cristal y de plAstico que

pueden desplazarse con la aspersi6n del agua.

Preparaci6n y Carga

latos

Puas plegables Rejilla

Inferior

Las pQas plegables en las bandejas inferior y

superior facilitan la carga de las piezas grandes y

dificiles de encajar. Las pQas pueden permanecer

en su posici6n normal o plegar para proporcionar

mayor flexibilidad.

Rejilla inferio

Rejilla inferior

Carga de la Rejilla inferior

Bastidores y caracteristicas en el modelo de su

lavavajillas pueden ser diferentes en apariencia de

ilustraciones de este manual.

La rejilla inferior es preferible para platos, vasijas,

y ollas. Arficulos grandes deben se colocados

hacia los bordes para que no impidan la rotaci6n

del brazo de rociado intermedio. Para obtener los

mejoas resultados coloque las ollas y caserolas

con la superficie m,;4.ssucia mirando hacia abajo

y hacia el centro. Incline levement par syudar al

centro. Incline levemente para syudar al drenage.

AsegQrese de que arficulos altos no impidan la

rotaci6n del brazo de rociado.

AsegQrese que los mangos de los sartenes no

sobrepasen el fondo de la rejilla y obstruyan la

rotaci6n de brazo de rodado.

patron de carga normal con 8 ajestes de posiciones

liiAA._/_l

patron de carga normal con 10 ajestes de posiciones

patron de carga normal con 12 ajestes de posiciones

Preparaci6n y Carga de Platos

Corno Carger la Canasta de

Cubiertos

Cuando las cubiertas estan hacia arriba, mezcle

los arficulos de cada secci6n de la canasta, con

unos apuntando hacia arriba y otros hacia abajo,

para que no se peguen unos con otros. El rocio

de agua no pede Ilegar a los articulos que estan

pegados unos con otros.

Bastidores y caracteristicas en el modelo de su

lavavajillas pueden ser diferentes en apariencia de

ilustraciones de este manual.

Coloque los articulos pequeSos como tapas

de biberones tapas de jarros, sostenedores de

mazorcas de maiz, etc., en una secci6n cubierta.

Cierra la cubierta para mantener los arficulos

pequeSos en su lugar.

Cargue la canasta de cubJertos mJentras esta

en el estante inferior, o saque la canasta para

cargarla sobre el gabinete o la mesa.

Use los patrones de carga sugeridos, segQn se

muestra, para mejorar el lavado de sus cubiertos.

AsegQrese de que nada sobresalga por el fondo

de la canasta o del estante que pueda obstruir el

brazo rociador.

No mezcle los cubiertos de plata con los de acero

inoxidable para evitar danar el acabado del plato.

La canasta de cubiertos puede sacarse y

colocarse en varios lugares del estante inferior.

Coloque los cubiertos en todas las secciones o

s61o en una, dependiendo de su carga.

Agregando un Plato

Para agregar o sacar articulos despues de que el

ciclo de lavado ha empezado:

Desenganche la cerradura y espere unos

segundos hasta que la acci6n de lavado se

detenga, antes de abrir la puerta.

Coloque el articulo y espere unos segundos

para permitir que el aire fri se epanda

lentamente dentro del lavavajillas

Cierre firmemente la cerradura para que

empiece el ciclo.

Dispensador y Detergents para Lavavaji

Llendado del Distribuidor

de Detergente

El dosificador de detergente cuenta con un vaso

donde aSadir el detergente o las pastillas de

detergente.

Use Qnicamente detergente para lavavajillas.

Otros detergentes podrian producir

demasiada espuma.

AI usar pastillas de detergente, coloque la

pastilla en el vaso principal y cierre.

ASada el detergente justo antes de comenzar

el ciclo.

Guarde el detergente en un lugar fresco y

seco,

Es posible que el detergente hQmedo no se

disuelva adecuadamente.

Cuanto detergente usar

Necesaria

La cantidad de detergente que se debe usar

depende de la dureza del agua. La dureza de agua

se mide en granos pot gal6n, siendo 1 gal6n 4.5

litros. El usar poco detergente puede dar lugar a un

mal resultado, water filming or spotting. El uso de

demasiado detergente en agua blanda puede hacer

que queden marcas en los objetos de cristal que

ya no se podran eliminar, off. Su empresa local de

agua, su empresa de descalcificaci6n del agua o

un agente de su Area puede informarle acerca de la

dureza del agua de su Area.

Vaso Principal

#===,,========_

Cubierta

Principal

Dispensador y Detergents para Lavavajillas

La dosificacion de detergente

Coloque una sola pastilla de detergente o un paquete inot el compartimiento de detergente.

Guia de Llso del Detergente

Dureza del Agua Blanda Agua Sernidura Agua Dura

agua (0=3 granos) (4=8 granos) (9=12 granos)

Cantidad 4 cucharaditas 6 cucharaditas 8 cucharaditas

(cucharaditas)

Dispenser Prirnera Linea Segunda Linea Cornpleto

Nivel Copa:

spensador y Detergents para Lavavajillas

Agente de Enjuague

El agente de enjuague (Rinse Aid) mejora ei

secado y reduce ia formacibn de manchas

de agua y de peifcuia. Ei agua se escurre en

capas y no forma gotas que se adhieren y dejan

manchas.

Un dosificador, situado al lado del vaso de

detergente, libera automaticamente una cierta

cantidad de abrillantador durante el Qltimo

aclarado. Si tiene problemas de salpicado o de

secado, aumente la cantidad de abrillantador. El

indicador se oscurecera cuando este llenoy se

aclarara cuando haya que rellenar.

Para aSadir abrillantador liquido, abra la cubierta.

Vierta el abrillantador liquido hasta que alcance el

nivel indicado. Cierre la cubierta.

No eche demasiado, ya que se podria producir

demasiada espuma. Limpie cuaiquier derrame con

un paso hQmedo.

El dosificador tiene suficiente para entre 11 y 66

lavados, segQn el ajuste.

Indicator

Comparfimento

del

abrillantador

Cubierta del

-- abrillantador

Si no seiecciona la opci6n DRY AIR en

combinaci6n con abrillantador mejorar_ ei

rendimiento del secado. La energia necesaria

para utiiizar la opci6n de DRY AiR guarda

pocos centavos pot ciclo. Usted puede

optar pot seleccionar la opci6n DRY AiR,

sin embargo, aigunos artfcuios en la carga

del lavavajillas no quedar_n completamente

secos ai final dei ciclo.

Como ajustar la dosificacion

de abrillantador

La dosificaci6n del abriliantador se muestra en

la ventana de estado. Presione y sostenga el

bot6n ENJUAGUE durante 5 segundos hasta que

la ventana de estado muestra L1, L2, L3 y L4.

Pulsando pad "Delay" esto va a cambiar los niveles.

Una vez que el nivel de abrillantador alcanza L4, el

nivel volver,;qa L1 y empezar la cuenta de nuevo.

Presion del agua

La tuberia de agua caliente hacia el lavavajillas

debe proporcionar una presi6n de agua entre 20 y

120 psi.

Una presi6n de agua baja puede ocurrir cuando

una lavadora o una regadera de baSo est&n siendo

utilizades. Espere hasta que se reduzca el uso de

agua para arrancar su lavavajillas.

Temperatura del agua

Se necesita agua caliente para mejores resultados

en el lavado secado de platos. El agua que entra

en el lavavajillas debe estar por Io menos a una

temperatura de 120°F (49°C) a fin de obtener

resultados satisfactorios.

Para saber la temperatura del agua que entra en el

lavavajillas:

Abra el grifo de agua caliente que este cerca

del lavavajillas pro varios minutos para dejar

salir toda el agua fria que esta en la tuberia.

Ponga un term6metro para came o para

hornear bajo la corriente de agua para saber la

temperatura.

Si la temperatura es inferior a 120°F (49°C),

pida a un tecnico calificado que eleve el ajuste

del termostato del agua caliente.

Cuidado y Limpieza

Fuera - Ocasionalmente limpie con un

detergente suave y agua. Enjuague y seque.

Cuidado de la fuga de la Carnara

de Aire

Si hubiera un hueco de aire en su lavavajillas

empotrado, asegQrese de que esta limpio para que

el lavavajillas seque correctamente. Los huecos de

aire suelen estar en la parte superior y se pueden

examinar retirando la cubierta. Esto no forma parte

de su lavavajillas y no Io cubre la garanfia.

Lirnpie el filtro del cilindro

El filtro del cilindro esta hecho para recoger piezas

grandes como cristales rotos o huesos. Hay que

limpiar el filtro del cilindro para maximizar el

resultado del lavado. Retire el filtro del cilindro

como se muestra, girelo en el sentido contrario al

de las agujas del reloj, saquelo, vacielo, limpielo

aclarandolo con agua y vuelvalo a colocar.

Probablemente sea necesaria una esponja o

cepillo para retirar los restos de comida.

Lirnpie el filtro grueso

Saque el filtro del cilindro y retire el filtro grueso

del fondo de la cuba del lavavajillas. Vacie el

filtro grueso poniendolo bajo el agua y vuelva a

colocarlo.

Cuidado y Lirnpieza

Preparacion para el invierno

Si un lavavajillas se deja en un lugar sin

calefacci6n, debe ser protegido contra

congelamiento. Llame a un tecnico calificado para

que haga Io siguiente:

Desconexion:

1. Desconecte la electricidad desde la fuente ya

sea quitando los fusibles o bajando la palanca

del circuito.

2. Cierre el suministro de agua.

3. Ponga un recipiente debajo de la vAIvula de

ingreso de agua. Desconecte la tuberfa de

agua desde la vAIvula de ingreso y recoja el

agua en el recipiente.

4. Desconecte la tuberfa de desagQe desde

la bombay deje que el agua caiga en el

recipiente.

Reoonexi6n:

5. Reconecte el agua, el drenaje y la fuente de

energfa electrica.

6. Abra el grifo del agua y el interruptor de

electricidad.

7. Llene los dos recipientes de detergente y

ponga a funcionar el lavavajillas en el ciclo

HEAVY WASH/POWER PLUS.

8. Confirme que no existen fugas en las

conexiones.

uciones a Problemas Comunes

Antes de hacer una Ilamada para servicio,

revise esta lista. Esto le puede ahorrar

tiempo y gastos. La siguiente lista incluye

experiencias comunes que no son el resultado

de fabricaci6n o rnateriales defectuosos en su

lavavajillas.

Restos de comida en los platos

Escoja otro ciclo para un fiempo de lavado

mAs largo. Elija la opciSn HFTEMP WASH

• Vea la secci6n de Cargo de las rejillas para

una carga correcta - evite colocar los arficulos

juntos o pegados.

• La presi6n del agua en su casa puede ser

muy baja-debe ser de 20 a 120 libras por

pulgada cuadrada (psi),

• Use detergente fresco,

Examine la dureza del agua. Para agua

extremadamente dura, puede ser necesario

instalar un suavizador de agua. (Vea la tabla

de detergentes)

Examine la temperatura del agua que entra.

Debe estar por Io menos a 120°F(49°C). (Yea

la secci6n Factores que afectan el redimiento).

Examine que el embudo en la rejilla superior

no este obstruido.

• AsegQrese que los articulos no estan

bloqueando los brazos rociadores e

impidiendo su rotaci6n.

Los platos no se secan

• Elija la opci6n secado por calor.

• AsegQrese que el dispensador de agente de

enjuague est& Ileno.

• Aumente la cantidad de agente de enjuague.

(Vea la secci6n Agente de enjuague).

• Examine la temperatura del agua que entra.

AsegQrese que estA por Io menos a 120°F

(49°C).

Tenga cuidado al cargar el lavavajillas - evite

que los artrculos se peguen.

Puede ser que los articulos de pl&stico

necesiten ser secados con una toalla.

• Las taza con fondo c6ncavo pueden retener

agua.

Vasos de vidrio/cubiertos manchados

u opacos

Examine la dureza del agua. Para agua

extremadamente dura, puede ser necesario

instalar un suavizador de agua. (Vea la tabla

de detergente).

La temperatura del agua puede ser muy baja.

Evite temperaturas extremadamente altas o

bajas. (Vea la secci6n Factores que afectan el

redimiento).

• Evite sobrecarga o la carga defectuosa. (Vea

la secci6n Preparaci6n de los platos).

• Use detergente fresco.

• AsegQrese que el dispensador de agente de

enjuague esta Ileno.

AsegQrese que se esta usando la cantidad

apropiada de detergente para el ciclo elegido

tambien determine el nivel de fosfato. (Vea la

secci6n Dispensador de detergente).

• La presi6n de agua en su casa puede ser muy

baja - debe ser de 20 a 120 libras por pulgada

cuadrada (psi).

Corrosion

Usar mucho detergente en agua suave o

suavizada causa una pelicula que no se

pueda quitar.

Ajuste la cantidad de detergente basa.ndose

en la dureza del agua. (Yea la secci6n de

Detergentes).

Baje la termpertura del agua.

Soluciones a Problemas Comunes

Vajillas dahadas

Cargue con cuidado y no sobrecargue. (Yea la

secci6n Preparando y cargando platos).

Coloque los articulos delicados en la rejilla

superior.

Asegure los vasos en contra de los pines y no

sobre los pines.

Coloque los articulos en forma segura, a efecto

de que no se suelten cuando se sacan o meten

las rejillas. Cuando mueva las rejillas hacia

adentro o hacia fuera, hagalo lentamente.

AsegQrese que los vasos altos y las copas

con base alta libran la parte superior de la tina

cuando la rejilla se empuga hacia adentro.

La china antigua y el cristal finos deben ser

lavados a mano.

El detergente queda en las tazas

• El detergente puede ser viejo. Tirelo y use

detergente fresco.

• Este seguro que la acci6n del agua Ilega hasta

el dispensador.

• Mire si el ciclo ha sido completado.

• AsegQrese que no haya artrculos que impidan

que se abra el dispensador.

El lavavajillas no desagua

correctamente

Si la unidad estA conectada a un triturador de

desperdicios, este seguro de que el triturador

esta vac_o.

AsegQrese que la espiga de apagado ha

sido retirada del interior del triturador de

desperdicios.

Examine si la manguera de desagOe esta

doblada o retorcida.

AsegQrese que ciclo esta completo y no en

pausa.

El ciclo toma mucho tiempo

= No est& el ciclo en retraso para calentado de

agua?

= Se ha seleccionado la opci6n de arranque

retrasado?.

Ha sido seleccionada la opci6n de higienizar?.

Platos manchados o descoloridos

El te y el cafe pueden manchar las tazas. Quite

las manchas lavandolas a mano y usando una

soluci6n de 1/2 taza (120ml) de cloro en un litro

de agua tibia. Enjuaguelas bJen.

Los dep6sitos de hierro en el agua pueden

producir una pelicula amarilla o cafe. Un

filtro especial, instalado en la tuberia de agua

solucionara este problema. (Vea la secci6n

C6mo quitar manchas y pelicula).

Los utensilios de aluminio pueden dejar marcas

grises o negras cuando se rozan con otros

articulos. Carguelos apropiadamente.

Ciertos alimentos muy acidos pueden causar

descoloraci6n del acero inoxidable y plasticos

si se dejan sucios por un periodo prolongado.

uso el ciclo RINSE & HOLD o enjuaguelos

a mano si no los va a lavar en el lavavajillas

inmediatamente.

Si se mesclan articulos de acero inoxidable

y plata en la canasta de lavado de cubiertos

puede causarse da_o alas hojas de acero

inoxidable. Evite mezclar utensilios de acero

inoxidable y plata.

Fuga en el lavavajillas

Use s61o detergente fresco, fabricado para

lavavajillas autom&ticos. Mida cuidadosamente

el detergente. Pruebe una marca diferente.

El derrame de agente de enjuague puede

producir espuma y causar sobrellenado. Limpie

cualuier derrame con un trapo hQmedo.

Examine si el lavavajillas esta nivelado. (Vea

Instrucciones de instalaci6n).

uciones a Problemas Comunes

Agua en el fondo de la tina

Si queda agua en el fondo de la tina despues

de terminar el ciclo, esto no es normal. Si esto

sucede, puede ser que el lavavajillas no este

desaguando en forma apropiada.

Sonidos normales que usted oira

• Los sonidos normales incluyen el Ilenado del

agua, la circulaci6n del agua y los sonidos del

motor.

Existe un cambio notable en el sonido cuando

la acci6n de lavado cambia del brazo de

rociado inferior hacia el brazo intermedio.

Esto es normal ya que cada brazo produce un

sonido diferente.

Es normal que el lavavajillas haga una pausa

(no hacer/tener sonido) cuando la acci6n de

lavado esta cambiando entre los brazos inferior

e intermedio.

El lavavajillas no se Ilena

Estb. abierto el grifo del agua?

Examine si la unidad estA desaguando en

forma apropiada. (Vea la secci6n El lavavajillas

no desagOa en forma apropiada).

El lavavajillas no funciona

• Examine si el circuito estb. bajado o si se ha

quemado un fusible.

AsegQrese que el grifo del agua estb. abierto.

Examine si el cJclo estA correctamente fijado.

(Vea la secci6n Instrucciones de operaci6n).

Esta el lavavajillas fijado en la opci6n de

arranque retardado.

AsegQrese que la puerta estA bien cerrada.

Manchas en el interior de la tina

Cuando se lavan grandes cantidades de

trastos con suciedad producida por productos

de tomate, se puede causar una apariencia

rosada/anaranjada. Eso no afectara el

rendimiento y desaparecera gradualmente con

el tiempo. Use el ciclo RINSE ONLY.

El lavavajillas tiene real olor

Puede causarse mal olor si se dejan trastos

sucios en el lavavajillas por largo tiempo.

Enjuaguelos a mano si no los va a lavar en el

lavavajillas JnmedJatamente.

Es normal que exista un olor diferente cuando

el lavavajillas se acaba de instalar.

Examine si la unJdad esta desaguando en

forma apropiada. (Vea la secci6n El lavavajillas

no desagua en forma apropiada).

C6mo quitar las manchas y la pelicula

El agua dura puede producir dep6sitos de cal en

el interior del lavavajillas. Los platos y los vasos

tambien pueden tener manchas y pel[cula pro

un nQmero da razones. (Va la secci6n Vajillas/

cubiertos con manchas u opacos). Para quitar

los dep6sitos, las manchas y la pel[cula, limpie

siguiendo las instrucciones siguientes:

1. Cargue platos y vasos limpios de una forma

normal. No ponga ningQn instrumento de

metal o cubiertos.

No agregue detergente.

Seleccione el ciclo NORMAL WASH Cierre y

asegure la puerta para el arranque. Presione

START/CANCEL

4. Permita que el lavavajillas este en

funcionamJento hasta que inicie el segundo

Ilenado de agua (approximadamente 10

mJnutos).

5. Abra la puerta y ponga dos tazas de vinagre

blanco en el fondo del lavavajillas.

6. Cierre y segure puerta y permita que termine

el ciclo.

Garantia

Votre appareil est couvert par une garantie limitee d'un an. Pendant un an & partir de la date d'achat d'origine, Electrolux reparera ou rem-

placera les pieces de cet appareil qui presentent un defaut de mat@iau ou de fabrication, si cet appareil est installe, utilise et entretenu selon

les instructions fournies. La cuve et le rev_tement de porte en acier inoxydable de votre appareil sont couverts par une garantie limitee & vie.

Pendant la vie de I'appareil, Electrolux remplacera une cuve ou un rev_tement de porte en acier inoxydable qui manque de contenir de I'eau

& cause d'un defaut de materiau ou de fabrication si cet appareil est installe, utilise et entretenu selon les instructions fournies. De plus, les

paniers de lave-vaisselle et le module de commande electronique de votre appareil sont couverts par une garantie limitee de deux b, cinq

arts. Durant la p@iode s'etendant de la deuxieme a la cinquieme annee & partir de la date d'achat d'origine, Electrolux fournira un panier de

lave-vaisselle ou un module de commande electronique pour votre appareil qui presente un defaut de materiau ou de fabrication, si cet ap-

pareil est installe, utilise et entretenu selon les instructions fournies..

Exclusions

Cette garantie ne couvre pas ce qui suit :

Les produits dont le num@o de s@ie d'origine a ete enleve, modifie ou n'est pas facilement lisible.

Les appareils qui ont change de proprietaire ou qui se trouvent a I'ext@ieur des Etats-Unis ou du Canada.

La presence de rouille a I'int@ieur ou a I'ext@ieur de I'appareil.

Les produits vendus <_tels quels _ ne sont pas couverts par cette garantie.

La perte d'aliments causee par une panne du refrigerateur ou du congelateur.

Les produits utilises darts des etablissements commerciaux.

Les appels de service qui ne concernent pas un mauvais fonctionnement, un defaut de fabrication ou un vice de mat@iau, ou pour les

appareils qui ne font pas I'objet d'un usage domestique ou qui ne sent pas utilises conformement aux instructions fournies.

Les appels de service pour verifier I'installation de votre appareil ou pour obtenir des instructions concernant I'utilisation de votre ap

pareil.

Les frais engages pour rendre I'appareil accessible pour une reparation, par exemple I'enlevement des garnitures, des armoires, des

etageres, etc., qui ne faisaient pas partie de I'appareil Iorsqu'il a quitte I'usine.

10. Les appels de service qui concernent la reparation ou le remplacement des ampoules, des filtres a air, des filtres a eau

ou d'autres articles consomptibles, ou des boutons, des poignees ou d'autres pieces esthetiques.

11. Les coots de main-d'oeuvre ou de service b, domicile pendant les periodes supplementaires de garantie limitee au del& de la premiere

annee suivant la date d'achat originale.

12. Les coots de ramassage et de livraison; votre appareil est con£u pour _tre repare & la maison.

13. Les frais supplementaires comprenant, sans s'y limiter, les appels de service en dehors des heures normales de bureau, en fin de se

maine ou un jour f@ie, les droits de peage, les frais de convoyage ou les frais de deplacement pour les appels de service darts des

endroits isoles, notamment I'Etat de I'Alaska.

14. Les dommages causes au fini de I'appareil ou b, la maison pendant le transport ou I'installation, ce qui comprend, sans s'y limiter, les

planchers, les armoires, les murs, etc.

15. Les dommages causes par : des reparations faites par des techniciens non autorises; I'utilisation de pieces autres que les pieces Elec

trolux d'origine ou I'utilisation de pieces qui n'ont pas ete obtenues par I'entremise d'un reparateur autorise; ou les causes externes

comme I'abus, la mauvaise utilisation, I'alimentation electrique inadequate, les accidents, les feux ou les catastrophes naturelles.

AVERTISSEMENT CONCERNANT LES GARANTIES IMPLICITES; LIMITATIONS DES RECOURS

UUNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITFtE EST LA REPARATION OU LE REMPLACEMENT DU

PRODUIT COMME D¢:CRIT PRECEDE MMENT. LES RECLAMATIONS BASEES SUR DES GARANTIES IMPLICITES, .Y COMPRIS LES

GAR.ANTIES IMPLICITES DE QUALITE MARCHANDE OU D'ADAPTATION ._,UN USAGE PAR.TICULIER., SONT LIMITEES A UN AN

OU A LA PERIODE LA PLUS COURTE PERMISE PAR LA LOI, QUI NE DOlT PAS ETRE INFERIEURE A UN AN. ELECT ROLUX NE

POURRA ETRE TENUE RESPONSABLE DES DOMMAGES ACCESSOIRES OU INDIRECTS NI DES DOMMAGES MATERIELS ET DES

DFtPENSES IMPREVUES RESULTANT D'UNE VIOLATION DE CETTE GARANTIE ECRITE OU DE TOUTE AUTRE GARANTIE IMPLICITE.

CERTAINS ETATS ET CERTAINES PROVINCES NE PERMETTENT AUCUNE RESTRICTION OU EXEMPTION SUR LES DOMMAGES

ACCESSOIRES OU INDIRECTS NI RESTRICTION SUR LES GARANTIES IMP.LICITES. DANS CE CAS, CES RESTRICTIONS OU EX-

EMPTIONS POURRAIENT NE PAS ETRE APPLICABLES. CETTE GARANTIE ECRITE VOUS DONNE DES DROITS LEGAUX PRECIS.

SELON FETAT OU LA PROVINCE, IL SE PEUT QUE VOUS DISPOSIEZ D'AUTRES DROITS.

Si vous devez faire appel au service de reparation

Conservez votre re£u, votre bon de livraison ou toute autre preuve valide de paiement permettant d'etablir la p@iode de la garantie au cas ou

vous auriez besoin de faire appel au service de reparation. Si une reparation est effectuee, il est darts votre inter_t d'obtenir et de conserver

tousles re£us. Le service auquel vous avez droit en vertu de cette garantie dolt _tre obtenu en communiquant avec Electrolux aux adresses

ou aux numeros de telephone ci-dessous.

Cette garantie n'est valide qu'aux Etats-Unis, b, Puerto Rico et au Canada. Aux Etats-Unis eta Puerto Rico, votre appareil est garanti par

Electrolux Major Appliances North America, une division d'Electrolux Home Products, Inc. Au Canada, votre appareil est garanti par Electro-

lux Canada Corp. Personne n'est autorise b, modifier les obligations contenues dans cette garantie ni #, y apporter des ajouts. Les obligations

de cette garantie concernant la reparation et les pieces doivent _tre remplies par Electrolux ou par une compagnie de reparation autorisee.

Les caract@istiques et les specifications decrites ou illustrees peuvent _tre modifiees sans preavis.

EE. UU.

1-877-435-3287

Electrolux Major Appliances North America

10200 David Taylor Drive

Charlotte, NC 28262

Canada

1.800.265.8352

Electrolux Canada Corp.

5855 Terry Fox Way

Mississauga, Ontario, Canada

L5V 3E4

www.electrolu×=store.com

@@@@@

Electrolux EI24ID50QS1A dishwasher

Product's Documents

User Manual

Specifications

Electrolux EI24ID50QS1A Questions and Answers
