Metris
14883000 / 14883800
2
Montage siehe Seite 31
Reinigung (siehe beiliegende Broschüre)
Wartung (siehe Seite 35)
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens einmal jährlich).
Bedienung (siehe Seite 35)
• Hansgrohe empfiehlt, morgens oder nach längeren Stagnationszei-
ten den ersten halben Liter nicht als Trinkwasser zu verwenden.
• Beim Öffnen der Armatur über den Hebelgriff kann kurzzeitig mini-
mal Wasser am Auslauf austreten.
• Über den Hebelgriff wird die Armatur geöffnet und die gewünschte
Temperatur eingestellt. Durch den stirnseitig am Auslauf befindlichen
Select-Knopf kann der Wasserfluss pausiert werden. Bei längerer
Nichtverwendung, z. B. über Nacht oder bei Verlassen des Hauses,
muss die Armatur über den Hebelgriff vollständig geschlossen
werden.
Durchflussdiagramm (siehe Seite 34)
Maße (siehe Seite 34)
Justierung (siehe Seite 33)
Einstellen der Warmwasserbegrenzung. In Verbindung mit Durchlaufer-
hitzern ist eine Warmwassersperre nicht zu empfehlen.
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Bei Erstinbetriebnahme und nach Wartungsarbeiten kann es durch Luft in der
Armatur zu einem Geräusch kommen. Nach ca. 15 Aktivierungen der Armatur ist
das Geräusch verschwunden.
Technische Daten
Armatur serienmäßig mit EcoSmart
®
(Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Kein essigsäurehaltiges Silikon verwenden!
Prüfzeichen (siehe Seite 36)
Serviceteile (siehe Seite 36)
XXX = Farbcodierung
000 = chrom
800 = edelstahl-optik
Störung Ursache Abhilfe
Kein Wasser - Stößel (A) für den Rückflussverhinderer wurde nicht
montiert
- Stößel (A) montieren
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Geringer Durchfluss mit geöffneten Select-Ventil nach
dem Tausch des Ventils
- Falsches Select-Ventil verbaut - Select-Ventil austauschen (#98462000)
Wasseraustritt im Bereich des Schwenkauslaufes - O-Ring defekt - O-Ring austauschen
Wasseraustritt am Befestigungsschaft - Anschlussschläuche nicht ganz in den Grundkörper
eingeschraubt
- Anschlussschläuche von Hand festziehen
- O-Ring am Anschlussschlauch defekt - O-Ring austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch eingestellt - Warmwasserbegrenzung einstellen
Select-Knopf schwergängig - Select-Knopf verschmutzt - Select-Knopf reinigen und O-Ring 23x1,5 fetten (siehe
Seite 36)
3
Montage voir pages 31
Nettoyage (voir la brochure ci-jointe)
Entretien (voir pages 35)
Les clapets anti-retour doivent être examinés régulièrement conformé-
ment à la norme EN 1717 ou conformément aux dispositions nationales
ou régionales quant à leur fonction (au moins une fois par an).
Instructions de service (voir pages 35)
• Hansgrohe recommande de ne pas utiliser le premier demi-litre le
matin ou après une période de stagnation prolongée.
• Lors de l'ouverture de la robinetterie à l'aide du levier, il est possible
qu'un léger filet d'eau s'échappe temporairement.
• La robinetterie est ouverte à l'aide du levier et la température voulue
est réglée. Le bouton Select se trouvant à l'avant sur la sortie permet
de stopper le débit d'eau. En cas d'inutilisation pendant une période
prolongée ou bien pendant la nuit ou avant de quitter la maison, la
robinetterie doit être intégralement fermée à l'aide du levier.
Diagramme du débit (voir pages 34)
Dimensions (voir pages 34)
Etalonnage (voir pages 33)
Réglage de la limitation d'eau chaude. En liaison avec les chauffe-eau,
un blocage de l'eau chaude n'est pas recommandable.
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
• A la première mise en service et après des travaux d’entretien, la présence d’air
dans la tuyauterie peut être à l'origine de bruit. Ce bruit disparaît au bout d’envi-
ron 15 ouvertures de la robinetterie.
Informations techniques
Robinetterie équipée en série d’un EcoSmart
®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau potable!
Français
Ne pas utiliser de silicone contenant de l'acide acétique!
Classification acoustique et débit (voir pages 36)
Pièces détachées (voir pages 36)
XXX = Couleurs
000 = chromé
800 = aspect acier inox
Dysfonctionnement Origine Solution
Pas d'eau - Taquet (A) du clapet de non-retour pas monté - Monter le taquet (A)
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Faible débit avec vanne Select ouverte après le rempla-
cement de la vanne
- Vanne Select incorrecte montée - Remplacer la vanne Select (#98462000)
Fuite à l'embase du bec - Joint torique défectueux - Changer le joint torique
Fuite à la fixation sous le mitigeur - Les flexibles de raccordement ne sont pas correcte-
ment visser dans le corps.
- Resserrer le flexible à la main.
- Joint torique sous les flexible de raccordements défec-
tueux
- Changer le joint torique
Température d'eau chaude trop basse, pas d´eau
froide
- Limiteur de température mal positionné - Positionner le limiteur de température
Bouton Select grippé - Bouton Select encrassé - Nettoyer le bouton Select et graisser le joint torique
23x1,5 (voir pages 36)
4

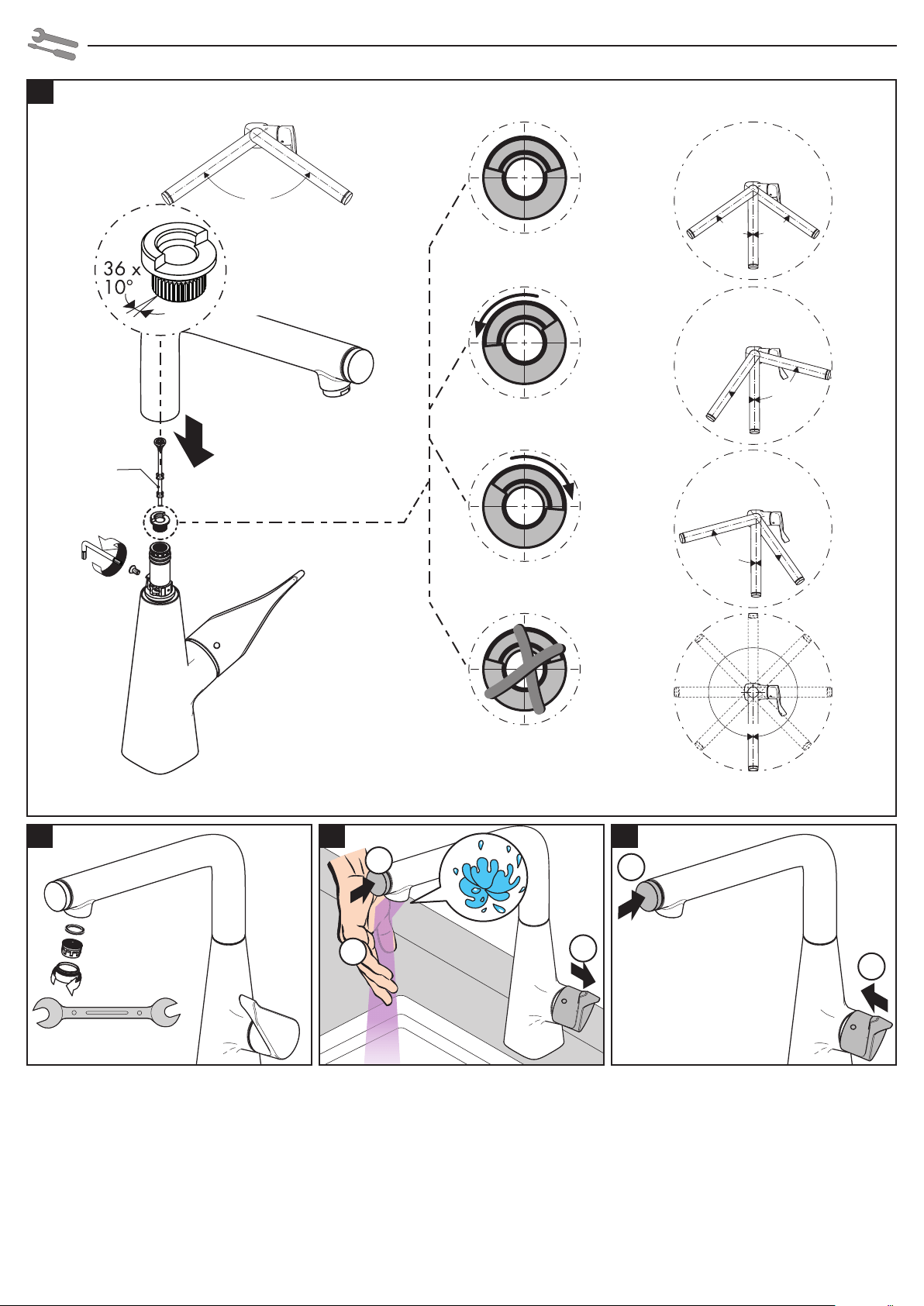

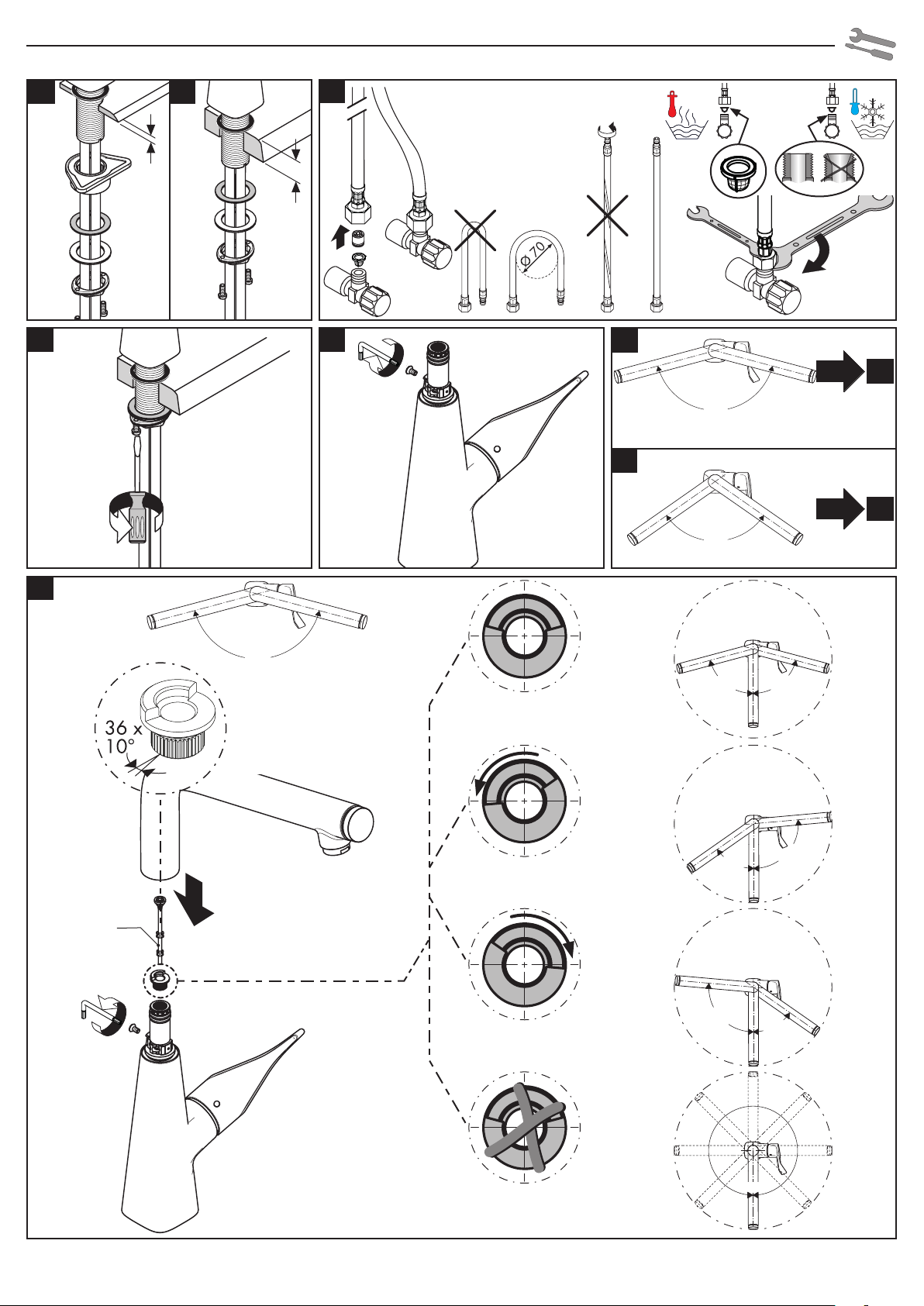

Assembly see page 31
Cleaning (see enclosed brochure)
Maintenance (see page 35)
The check valves must be checked regularly according to DIN EN
1717 in accordance with national or regional regulations (at least once
a year).

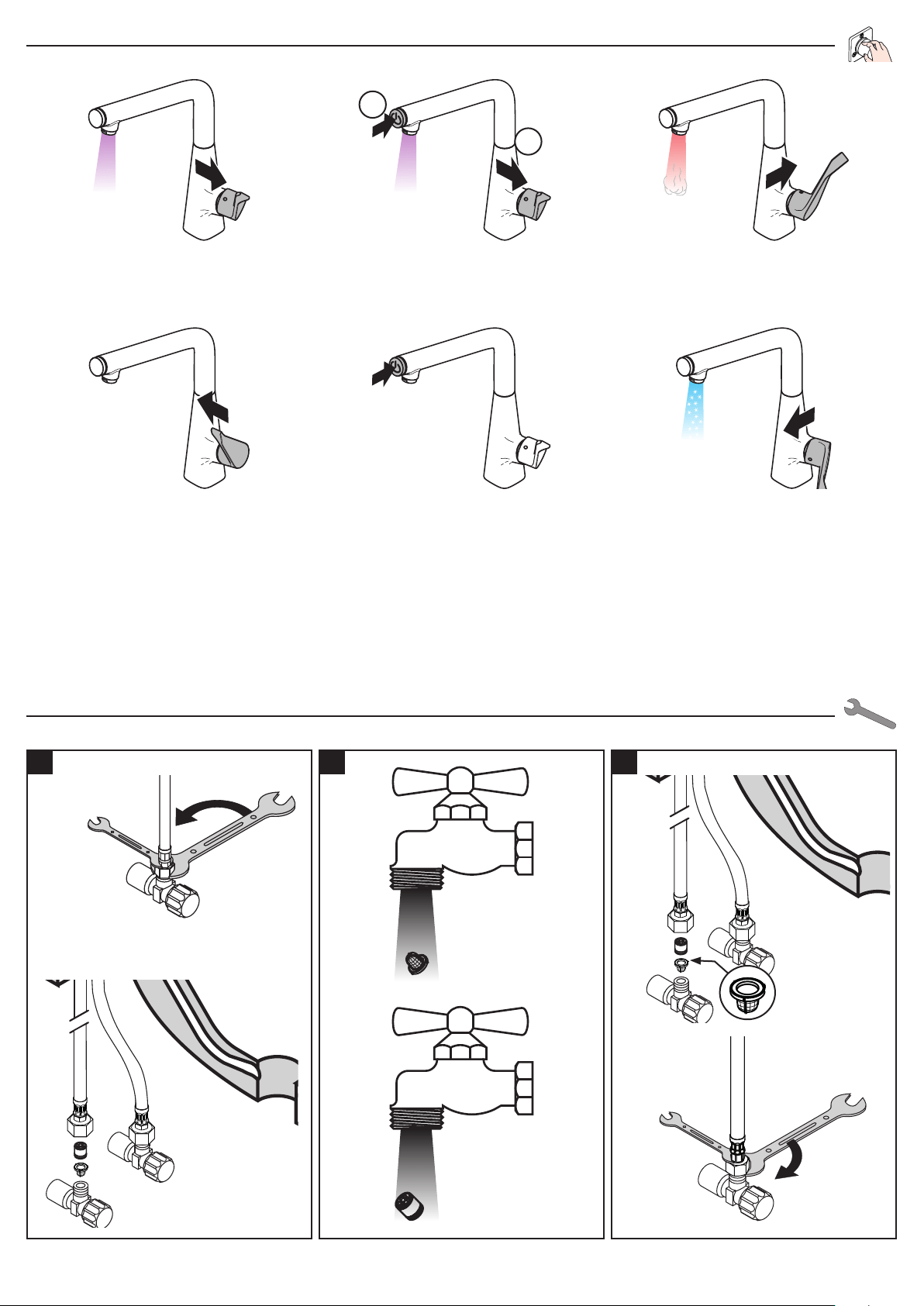

Operation (see page 35)
• Hansgrohe recommends not to use as drinking water the first half
liter of water drawn in the morning or after a prolonged period of
non-use.
• Minor leaking may occur briefly at the spout when opening the
fitting via the lever.
• Use the lever to open the tap and set the desired temperature. The
water flow can be paused by pressing the Select button on the face
side of the spout. When the tap is not used for a longer period of
time, f.e. when retiring at night or leaving the house, it must be closed
completely by means of the lever.

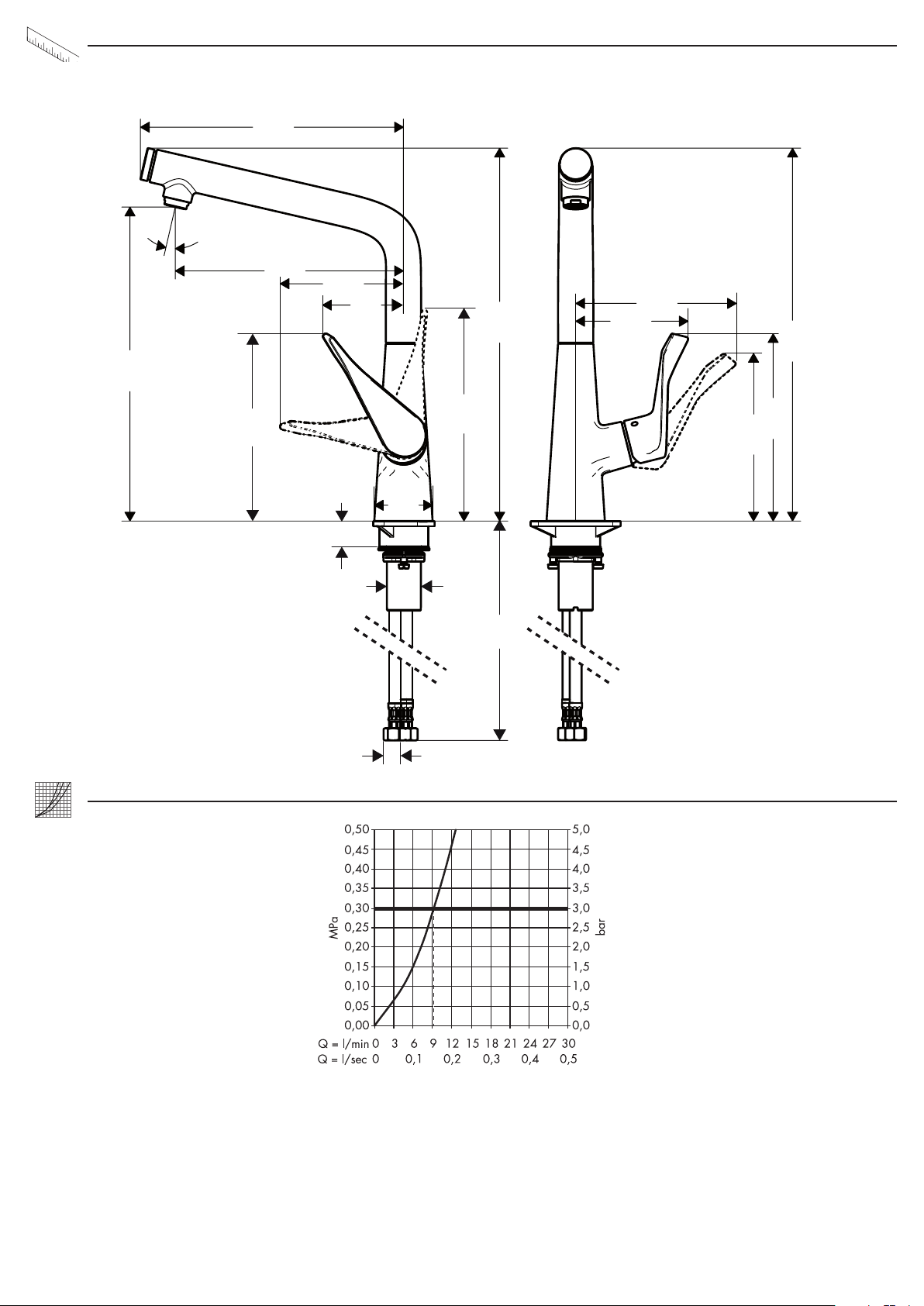

Flow diagram (see page 34)
Dimensions (see page 34)

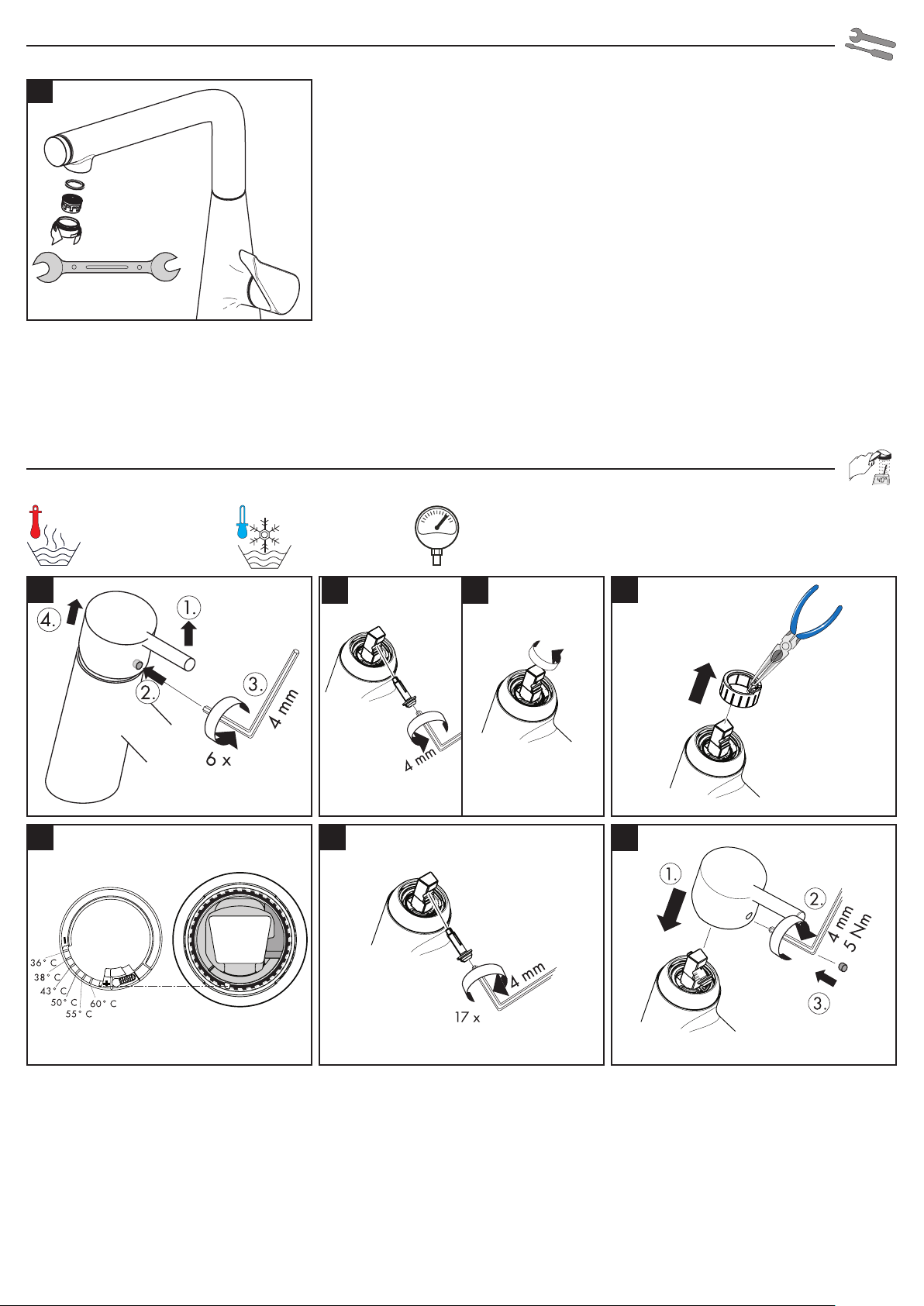

Adjustment (see page 33)
To adjust the hot water limiter. Using a hot water limiter in combination
with a continuous flow water heater is not recommended.
Symbol description
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the applica-
ble standards.
• The plumbing codes applicable in the respective countries must be oberserved.
• During initial start-up and after servicing, air in the fittings can cause noise. After
switching the jet on and off about 15 times, the noise will stop.
Technical Data
This mixer series-produced with EcoSmart
®
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Do not use silicone containing acetic acid!
Test certificate (see page 36)

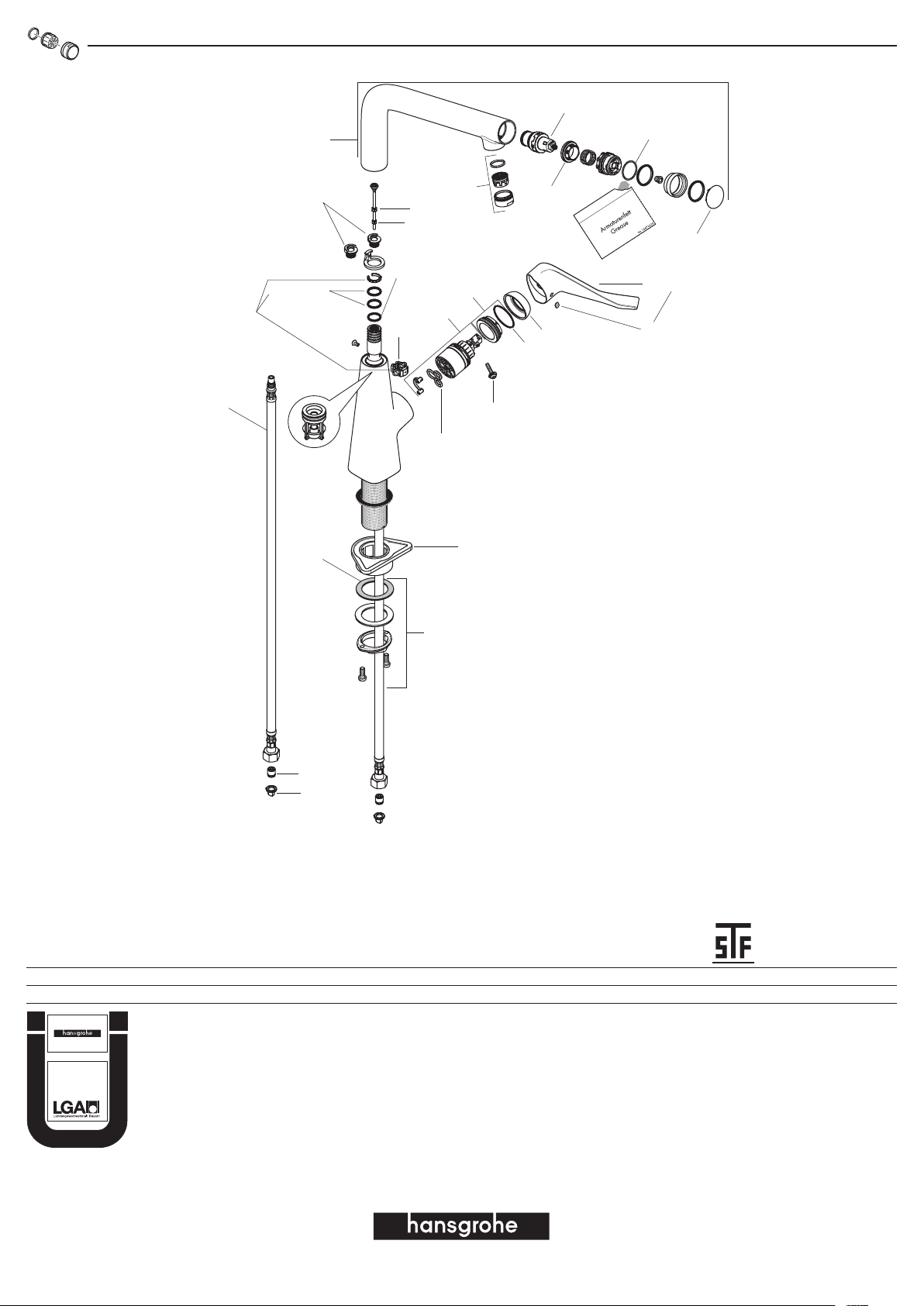

Spare parts (see page 36)
XXX = Colors
000 = chrome plated
800 = stainless steel optic
Fault Cause Remedy
No water - No plunger (A) for the backflow preventer was in-
stalled
- Install plunger (A)
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Low flow with Select valve after valve replacement - Improper Select valve installed - Replace Select valve (#98462000)
Water escaping in area of swivel spout - O-ring defective - Exchange O-ring
Water escaping at the threaded base - connection hoses not completely screwed into basic
body
- Tighten connection hoses by hand
- O-ring at the connection hose defective. - Exchange O-ring
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Select button stiff - Select button soiled - Clean Select button and grease 23x1,5 O-ring (see
page 36)
5
Montaggio vedi pagg. 31
Pulitura (vedi il prospetto accluso)
Manutenzione (vedi pagg. 35)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una
volta all'anno).
Procedura (vedi pagg. 35)
• Hansgrohe raccomanda, di mattina oppure dopo lunghi tempi di
stagnazione, di non utilizzare il primo mezzo litro come acqua
potabile.
• All'apertura del rubinetto tramite la leva, dall'uscita del rubinetto
potrebbe fuoriuscire minimamente dell'acqua per breve tempo.
• Attraverso la leva viene aperto il rubinetto e regolata la temperatura
desiderata. Il flusso dell'acqua può essere interrotto facendogli fare
pausa attraverso il bottone di selezione che si trova frontalmente
sull'uscita. In caso si abbiano lunghi tempi di non impiego, p. es.
durante la notte o quando si esce fuori casa, il rubinetto va comple-
tamente chiuso mediante la leva.
Diagramma flusso (vedi pagg. 34)
Ingombri (vedi pagg. 34)
Taratura (vedi pagg. 33)
Regolazione del limitatore di erogazione d'acqua calda. Un limitatore
di erogazione di acqua calda in combinazione con le caldaie istanta-
nee non è consigliabile.
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-
gna indossare guanti protettivi.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'ac-
qua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Durante la prima messa in funzione e dopo lavori di manutenzione a causa di
aria nel rubinetto si possono verificare dei rumori. Dopo aver attivato il rubinetto
per ca. 15 volte i rumori scompaiono.
Dati tecnici
Questo miscelatore è dotato di serie del EcoSmart
®
(limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Italiano
Non utilizzare silicone contenente acido acetico!
Segno di verifica (vedi pagg. 36)
Parti di ricambio (vedi pagg. 36)
XXX = Trattamento
000 = cromato
800 = acciaio inox acciaio
Problema Possibile causa Rimedio
Mancanza acqua - Il pistoncino (A) per il dispositivo antiriflusso non è
stato montato
- Montare il pistoncino (A)
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Flusso minimo con valvola Select aperta dopo la sostitu-
zione della valvola
- Valvola Select sbagliata installata - Sostituire la valvola Select (#98462000)
Perdita di acqua intorno all’erogazione girevole - O-ring difettoso - Sostituire l'o-ring
Perdita di acqua al set di fissaggio - I raccordi dei flessibili avvitati male nel corpo incasso - Avvitare i raccordi flessibili a mano
- O-ring al raccordo flessibile difettoso - Sostituire l'o-ring
Temperatura dell'acqua calda - Limitazione dell'acqua calda regolata male - Regolare la limitazione dell'acqua calda
Bottone di selezione duro - Bottone di selezione sporco - Pulire il bottone di selezione e ingrassare la guarnizio-
ne o-ring 23x1,5 (vedi pagg. 36)
6
Montaje ver página 31
Limpiar (ver el folleto adjunto)
Mantenimiento (ver página 35)
Las válvulas anti-retorno tienen que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
Manejo (ver página 35)
• Hansgrohe recomienda no utilizar el primer medio litro como agua
potable por las mañanas o tras un largo periodo de inactividad.
• Al abrir el grifo con la palanca puede derramarse una mínima
cantidad de agua por la salida.
• Con la palanca se abre el grifo y se regula la temperatura deseada.
El botón Select, situado en la parte frontal de la salida, permite
detener el flujo de agua. Para periodos de inactividad prolongados,
por ejemplo durante la noche o al salir de casa, es necesario cerrar
el grifo completamente con la palanca.
Diagrama de circulación (ver página 34)
Dimensiones (ver página 34)
Ajuste (ver página 33)
Ajuste del límite de agua caliente. En combinación con calentadores
continuos no es recomendable utilizar un bloqueo de agua caliente.
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transpor-
te. Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• En el momento de la primera puesta en funcionamiento y después de los traba-
jos de mantenimiento pueden producirse ruidos debido al aire dentro del grifo.
Los ruidos desaparecen al cabo de unos 15 usos.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart
®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para agua potable.
Español
No utilizar silicona que contiene ácido acético!
Marca de verificación (ver página 36)
Repuestos (ver página 36)
XXX = Acabados
000 = cromado
800 = acero especial
Problema Causa Solución
Sin agua - No se ha montado el empujador (A) para el bloqueo
antirretorno
- Montar el empujador (A)
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Reducido flujo con la válvula Select abierta después de
cambiar la válvula
- Válvula Select errónea - Cambiar la válvula Select (#98462000)
Pérdida de agua en el caño giratorio - junta dañado - cambiar juntas
Pérdida de agua en el set de fijación - Conexión flexible mal atornillada al cuerpo del caño. - Apretar a mano la conexión flexible
- Daños en la junta de la conexión flexible - cambiar juntas
Temperatura del agua caliente demasiado baja - tope de agua caliente mal - ajustar tope
Botón Select duro - Botón Select sucio - Limpiar el botón Select y engrasar la junta tórica
23x1,5 (ver página 36)
7
Montage zie blz. 31
Reinigen (zie bijgevoegde brochure)
Onderhoud (zie blz. 35)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Bediening (zie blz. 35)
• Hansgrohe raadt aan om 's morgens na langere stagnatietijden de
eerste halve liter niet als dinkwater te gebruiken.
• Bij het openen van de armatuur via de hendelgreep kann kort een
kleine hoeveelheid water aan de uitloop ontsnappen.
• Via de hendelgreep wordt de armatuur geopend en de gewenste
temperatuur ingesteld. Met de aan de Select-knop aan de kopzijde
van de uitloop kan de waterstroom onderbroken worden. Bij lang-
durig niet-gebruik, bv. 's nachts of bij het verlaten van het huis, moet
de armatuur door middel van de hendelgreep volledig gesloten
worden.
Doorstroomdiagram (zie blz. 34)
Maten (zie blz. 34)
Instellen (zie blz. 33)
Instellen van de warmwaterbegrenzing. In combinatie met een door-
stromer is een warmwaterblokkering niet aanbevelenswaardig.
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• Bij het eerste gebruik en na onderhoudswerkzaamheden kan door lucht in de
armatuur een geluid ontstaan. Na ca. 15 activeringen van de armatuur is het
geluid verdwenen.
Technische gegevens
Armatuur standaard met EcoSmart
®
(doorstroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Gebruik geen zuurhoudende silicone!
Keurmerk (zie blz. 36)
Service onderdelen (zie blz. 36)
XXX = Kleuren
000 = verchroomd
800 = RVS-look
Storing Oorzaak Oplossing
Geen water - Pen (A) voor de terugslagklep werd niet gemonteerd - Pen (A) monteren
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Laag debiet met geopende Select-klep na de vervan-
ging van de klep
- Verkeerde Select-klep ingebouwd - Select-klep vervangen (#98462000)
Lekkage tussen aansluiting uitloop en kraanhuis - O-ring defect - O-ring uitwisselen
Lekkage op montageschacht - Aansluitslangen niet geheel in kraanhuis vastgedraaid - Aansluitslangen handvast aandraaien
- O-ring van aansluitslang defect - O-ring uitwisselen
Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd ingesteld - Heetwaterbegrenzer instellen
Select-knop stroef - Select-knop vuil - Select-knop reinigen en O-ring 23x1,5 insmeren (zie
blz. 36)
8
Montering se s. 31
Rengøring (se venligst den vedlagte brochure)
Service (se s. 35)
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overenstem-
melse med nationale regler afprøves regelmæssigt (mindst en gang om
året).
Brugsanvisning (se s. 35)
• Hansgrohe anbefaler at den første halve liter om morgenen eller
efter længere stagneringstider ikke anvendes som drikkevand.
• Når armaturet åbnes med håndgrebet, kan lidt vand strømme ud af
udløbet i kort tid.
• Løftegrebet bruges til at åbne armaturet og indstille den ønskede
temperatur. Vandflowet kan holde en pause ved at bruge Select-
knappen, der findes foran på udløbet. Armaturet skal lukkes helt med
løftegrebet, hvis det ikke bruges i længere tid, f.eks. om natten eller
hvis boligen forlades.
Gennemstrømningsdiagram (se s. 34)
Målene (se s. 34)
Forindstilling (se s. 33)
Indstilling af varmvandsbegrænsningen. I forbindelse med gennem-
strømningsvandvarmere anbefaler vi ikke en varmvandsspærre.
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Ved første ibrugtagning og efter vedligeholdelsesarbejde kan der opstå støj
på grund af luft i armaturet.Når armaturet har været aktiveret ca. 15 gange, er
støjen forsvundet.
Tekniske data
Armaturet er forsynet med EcoSmart
®
(gennemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Der må ikke benyttes eddikesyreholdig silikone!
Godkendelse (se s. 36)
Reservedele (se s. 36)
XXX = Overflade
000 = Krom
800 = Stainless steel optic
Fejl Årsag Hjælp
Intet vand - Støderen (A) til tilbageløbsspærren blev ikke monteret - Montér støderen (A)
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Lav gennemstrømning med åbnet Select-ventil efter
ombytning af ventilen
- Der er monteret en forkert Select-ventil - Udskift Select-ventil (#98462000)
Armaturet dyrpper ved svingtuden. - Defekt o-ring - Udskift o-ring
Armaturet er utæt ved befæstelsesdelene - Tilslutningsslangerne er ikke skruet korrekt op i arma-
turet.
- Med håndkraft skures tilsslutningsslangen strammere
på.
- Defekt o-ring på tilslutningsslange - Udskift o-ring
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er forkert indstillet - Indstil varmtvandsbe-grænsningen
Select-knap er træg - Select-knap er beskidt. - Rengør Select-knap og smør O-ring 23x1,5 med fedt
(se s. 36)
9
Montagem ver página 31
Limpeza (consultar a seguinte brochura)
Manutenção (ver página 35)
As válvulas anti-retorno devem ser verificadas regularmente de acordo
com a DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Funcionamento (ver página 35)
• A Hansgrohe recomenda a não utilização do primeiro meio litro de
água, de manhã ou após longas paragens, para fins de consumo.
• Durante a abertura da torneira através do manípulo pode ser tempo-
rariamente uma pequena quantidade de água.
• Através do manípulo é aberta e ajustada a temperatura da mistu-
radora. Com o botão "Select", situado na parte frontal de saída, é
possível parar a saída da água. Se a misturadora não for utilizada
durante um longo período (p. ex. durante a noite) deve-se fechá-la
completamente com o manípulo.
Fluxograma (ver página 34)
Medidas (ver página 34)
Afinação (ver página 33)
Ajuste do limitador de água quente. Em combinação com um esquenta-
dor, não é recomendável o uso de um bloqueio de água quente.
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• Na primeira colocação em funcionamento e após trabalhos de manutenção
pode ser produzido um ruído devido a ar na tubulação da misturadora. O ruído
desaparece depois de a misturadora ter sido ativada aprox. 15 vezes.
Dados Técnicos
Misturadoras produzidas em série com EcoSmart
®
(limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para água potável!
Português
Não utilizar silicone que contenha ácido acético!
Marca de controlo (ver página 36)
Peças de substituição (ver página 36)
XXX = Acabamentos
000 = cromado
800 = aço imaculado ótica
Falha Causa Solução
Sem água - Êmbolo (A) do bloquieo de refluxo não foi montado - Montar êmbolo (A)
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Fluxo reduzido com a válvula "Select" aberta após a
substituição da válvula
- Válvula "Select" errada montada - Substituir a válvula "Select" (#98462000)
Perde água na zona da bica rotativa - O-ring defeituoso - Trocar o-ring
Perde água pela base roscada - Tubos de ligação não estão completamente enrosca-
dos
- Apertar os tubos de ligação à mão
- O-ring dos tubo de ligação defeituoso - Trocar o-ring
Temperatura da água quente muito baixa - O limitador de temperatura está incorrectamente
colocado
- Regular o limitador de temperatura
Botão "Select" difícil de rodar - Botão "Select" sujo - Limpar o botão "Select" e lubrificar o vedante em O
23x1,5 (ver página 36)
10
Montaż patrz strona 31
Czyszczenie (patrz dołączona broszura)
Konserwacja (patrz strona 35)
Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi przepisami,
działanie zabezpieczeń przed przepływem zwrotnym musi być kont-
rolowane (przynajmniej raz w roku).
Obsługa (patrz strona 35)
• Hansgrohe zaleca, by z rana lub po dłuższym czasie niekorzysta-
nia, pierwsze pół litra wody nie używać jako wody pitnej.
• Przy otwieraniu armatury za pomocą uchwytu dźwigniowego przez
krótki okres czasu może przy wylocie wydostawać się nieznaczna
ilość wody.
• Za pomocą uchwytu dźwigniowego otwiera się armaturę i ustawia
żądaną temperaturę. Za pomocą przycisku wyboru umieszczonego
po stronie czołowej wylotu można przerywać prąd wody. W przy-
padku dłuższego nie używania, np. przez noc lub przy opuszczeniu
domu należy armaturę całkowicie zamknąć przy użyciu uchwytu
dźwigniowego.
Schemat przepływu (patrz strona 34)
Wymiary (patrz strona 34)
Ustawianie (patrz strona 33)
Ustawianie ogranicznika ciepłej wody. Używanie ogranicznika tempe-
ratury wody w połączeniu z przepływowym podgrzewaczem wody
nie jest zalecane.
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas montażu
należy nosić rękawice.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• W czasie pierwszego uruchomienia i po wykonaniu prac konserwacyjnych
powietrze nagromadzone w armaturze może spowodować powstanie szumu. Po
ok. 15 włączeniach armatury szum znika.
Dane techniczne
Armatura produkowana seryjnie z funkcją EcoSmart
®
(ogranicznik
przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Nie stosować silikonów zawierających kwas octowy!
Znak jakości (patrz strona 36)
Części serwisowe (patrz strona 36)
XXX = Kody kolorów
000 = chrom
800 = stal szlachetna
Usterka Przyczyna Pomoc
Brak wody - Nie zamontowano popychacza (A) do zabezpiecze-
nia przed przepływem zwrotnym
- Zamontować popychacz (A)
Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Nieznaczny przepływ z otwartym zaworem Select po
wymianie zaworu
- Zamontowano niewłaściwy zawór Select - Wymienić zawór Select (#98462000)
Wyciek wody w obszarze wylewki - Uszkodzony o-ring - Wymienić o-ring
Wyciek wody przy mocowaniu od dołu - Zbyt słabo wkręcone wężyki w korpus - Dokręcić wężyki
- Uszkodzony o-ring przy wężu przyłączeniowym - Wymienić o-ring
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicznik ciepłej wody - Ustawić ogranicznik ciepłej wody
Przycisk Select ciężko się porusza - Przycisk Select zanieczyszczony - Oczyścić przycisk Select i nasmarować o-ring
23x1,5 (patrz strona 36)
11
Montáž viz strana 31
Čištění (viz přiložená brožura)
Údržba (viz strana 35)
U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními
nebo regionálními předpisy testovat jejich funkčnost (alespoň jednou
ročně).
Ovládání (viz strana 35)
• Hansgrohe doporučuje ráno nebo po delších přestávkách nepouží-
vat prvního půl litru jako pitnou vodu.
• Při otevření armatury páčkovou rukojetí může dojít krátce k výtoku
malého množství vody.
• Pomocí páčkové rukojeti se armatura otvírá a nastavuje požadovaná
teplota. Pomocí tlačítka Select na přední straně odtoku lze zastavit
průtok vody. V případě, že armaturu nebudete delší dobu používat
např. přes noc nebo při opuštění domu, je nezbytné armaturu pomo-
cí páčkové rukojeti zcela uzavřít.
Diagram průtoku (viz strana 34)
Rozmìry (viz strana 34)
Nastavení (viz strana 33)
Nastavení omezovače teplé vody. Ve spojení s průtokovým ohřívačem
se použití uzávěru teplé vody nedoporučuje.
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Při prvním uvedení do provozu a po každé údržbě může dojít kvůli vzduchu v
armauře ke vzniku zvuků. Po cca 15 aktivování armatury zvuky zmizí.
Technické údaje
Armatura je sériově vybavena zařízením EcoSmart
®
(omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Česky
Nepoužívat silikon s obsahem kyseliny octové!
Zkušební značka (viz strana 36)
Servisní díly (viz strana 36)
XXX = Kód povrchové úpravy
000 = chrom
800 = nerezová ocel
Porucha Příčina Odstranění
Chybí voda - Nebylo namontováno zdvihátko (A) pro blokování
zpětného toku
- Zdvihátko (A) je nainstaolváno
Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním kamenem - Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Malý průtok při otevřeném ventilu Select po výměně
ventilu
- Použit nesprávný ventil Select - Vyměnit ventil Select (#98462000)
výstup vody v rozsahu otočného výtoku - O-kroužek je defektní - vyměnit O-kroužek
výstup vody na upevňovacím násadci - připojovací hadice nejsou dostatečně zašroubovány
do tělesa
- připojovací hadice utáhnout rukou
- O-kroužek na připojovací hadici je defektní - vyměnit O-kroužek
Nízká teplota teplé vody - Špatně nastavená zarážka pro teplou vodu - Seřídit zarážku pro teplou vodu
Tlačítko Select jde ztěžka - Tlačítko Select je znečištěné - Vyčistit tlačítko Select a O-kroužek 23x1,5 namazat
tukem (viz strana 36)
12
Montáž viď strana 31
Čistenie (nájdete v priloženej brožúre)
Údržba (viď strana 35)
Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s národ-
nými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň raz
ročne).
Obsluha (viď strana 35)
• Hansgrohe odporúča ráno a po dlhších dobách odstávky nepoužiť
prvého pol litra vody ako pitnú vodu.
• Pri otvorení armatúry prostredníctvom pákovej rukoväte môže na
krátku dobu unikať minimálne množstvo vody.
• Prostredníctvom pákovej rukoväte sa armatúra otvára a nastavuje
sa ňou požadovaná teplota. Prostredníctvom gombíka „Select“,
ktorý sa nachádza na výstupe na čelnej strane, je možné prerušiť
tok vody. Pri dlhšom nepoužívaní, napr. cez noc alebo pri opustení
domu, sa musí armatúra úplne uzatvoriť prostredníctvom pákovej
rukoväte.
Diagram prietoku (viď strana 34)
Rozmery (viď strana 34)
Nastavenie (viď strana 33)
Nastavenie obmedzenia teplej vody. V spojení s prietokovými ohrievač-
mi sa neodporúča použitie obmedzovača teplej vody.
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Pri prvom uvedení do prevádzky a po údržbárskych prácach môže dochádzať
k hluku v dôsledku vzduchu v armatúre. Po cca 15 aktiváciách armatúry hluk
zanikne.
Technické údaje
Armatúra je sériovo vybavená zariadením EcoSmart
®
(obmedzovač
prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Nepoužívať silikón s obsahom kyseliny octovej!
Osvedčenie o skúške (viď strana 36)
Servisné diely (viď strana 36)
XXX = Farebné označenie
000 = chróm
800 = ušľachtilá oceľ
Porucha Príčina Pomoc
Žiadna voda - Zdvihák (A) pre zamedzovač spätného toku nebol
namontovaný
- Namontovať (A) zdvihák
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté usadeniny - Vymeniť kartušu
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Nízky prietok s otvoreným ventilom Select po výmene
ventila
- Namontovaný nesprávny ventil Select - Vymeňte ventil Select (#98462000)
Uhajanje vode ob vrtljivem izlivu - Chybný O krúžok - Vymeniť O krúžok
Uhajanje vode ob pritrdilnem nastavku - Hadice pripojenia nie sú celkom zaskrutkované do
základného telesa
- Hadice pripojenia dotiahnuť ručne
- Chybný O krúžok na pripojovacej hadici - Vymeniť O krúžok
Nízka teplota teplej vody - Nesprávne nastavená zarážka na teplú vodu - Nastavenie zarážky na teplú vodu
Hlava Select vykazuje ťažký chod - Hlava Select znečistená - Očistite hlavu Select a premažte O krúžok
23x1,5 (viď strana 36)
13
安装 参见第页 31
清洗 (附有小手册)
保养 (参见第页35)
单单单单单单单单单单单单单单单单单单单单单单DIN EN 1717单单单单单单单单单单单单单
操作 (参见第页35)
• 汉斯格雅建议，清晨或在水流长时间停滞后，前半升水不作
饮用水使用。
• 通过手柄打开阀门时出水口可能流出少量水。
• 抬起把手打开龙头，并调节需要的水温。通过位于正面出水
口的调节钮可以暂时停止水流。长时间不使用时，例如夜晚
或房屋空置，则必须将把手完全关闭。
流量示意图 (参见第页34)
大小 (参见第页34)
调节 (参见第页33)
热水温度调节。如果使用即热式喷头，则不建议安装热水阀
门。
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 首次调试时和维护作业之后，管接头中的空气可能产生噪音。大约使用
管接头15次后噪音消失。
技术参数
本龙头配有 EcoSmart
®
（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
请勿使用含有乙酸的硅！
检验标记 (参见第页36)
备用零件 (参见第页36)
XXX =颜色代码
000 =镀铬
800 =不锈钢表面
问题 原因 补救
没有水
- 回流截止阀杵杆(A)未安装 - 安装杵杆(A)
龙头不灵活 - 阀芯损坏，结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
更换龙头后，在打开可调龙头时流量减少 - 安装了错误的可调龙头
- 更换可调龙头(#98462000)
水从龙头出水嘴流出
- O形环损坏 - 更换O形环
水从螺纹底座中流出 - 连接软管没有完全旋入基体 - 用手拧紧连接软管
- 连接软管的O形环损坏 - 更换O形环
热水温度过低 - 温度限制器设置错误 - 设置温度限制器
调节按钮不好用 - 调节按钮脏污
- 清洁调节按钮，给O形环23x1,5上油(参见第
页36)
14
Монтаж см. стр. 31
Очистка (см прилагаемая брошюра)
Техническое обслуживание (см. стр. 35)
Защита обратного тока должна регулярно проверяться (минимум
один раз в год) по стандарту DIN EN 1717 или в соответствии с
национальными или региональными нормативами
Эксплуатация (см. стр. 35)
• Hansgrohe рекомендует по утрам либо после длительного пере-
рыва в использовании не использовать первые поллитра воды для
питья.
• Открывая арматуру с помощью рычажной рукоятки, через
выпускное отверстие в течение непродолжительного времени
может вытекать небольшое количество воды.
• С помощью рукоятки можно открыть арматуру и задать нужную
температуру. С помощью кнопки Select, расположенной на
передней части выпускного устройства, можно на время приоста-
новить поток воды. При длительном перерыве в использовании,
например, на ночь или при выходе из дома, арматуру нужно
полностью закрыть с помощью рукоятки.
Схема потока (см. стр. 34)
Размеры (см. стр. 34)
Подгонка (см. стр. 33)
Регулировка ограничителя горячей воды. В сочетании с проточными
нагревателями не рекомендуется использовать блокировку воды.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• При первом вводе в эксплуатацию и после работ по техническому обслужи-
ванию из-за воздуха в арматуре возможно возникновение шума. Через ок.
15 активаций арматуры шум изчезает.
Технические данные
Смесители этой серии серийно оснащаются EcoSmart
®
(ограничите-
лем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
Русский
Не применяйте силикон, содержащий уксусную кислоту.
Знак технического контроля (см. стр. 36)
Κомплеκт (см. стр. 36)
XXX = Цветная кодировка
000 = хром
800 = сталь
Неисправность Причина Устранение неисправности
Нет воды - Толкатель (A) для прерывателя обратного потока не
монтирован
- Монтируйте толкатель (A)
Арматура работает с усилием - Картридж неисправен, засорение накипью - Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Недостаточный проток после замены клапана при
открытом клапане Select
- Монтирован неподходящий клапан Select - Замените клапан Select (#98462000)
Выход воды в области поворотного выхода - Уплотнительное кольцо круглого сечения неис-
правно
- Замените уплотнительное кольцо круглого сечения
Выход воды у основания крепления - Шланги подключения не полностью завернуты в
корпус
- Затяните шланги подключения вручную
- Уплотнительное кольцо круглого сечения на соеди-
нительном шланге неисправно
- Замените уплотнительное кольцо круглого сечения
Температура горячей воды слишком низкая - Ограничение горячей воды отрегулировано не-
правильно
- Отрегулируйте ограничение горячей воды
Кнопка Select плохо работает - Кнопка Select загрязнена - Почистите кнопку Select и смажьте кольцо круглого
сечения 23x1,5 (см. стр. 36)
15
Szerelés lásd a oldalon 31
Tisztítás (lásd a mellékelt brosúrát)
Karbantartás (lásd a oldalon 35)
A visszafolyásgátlók működése a DIN EN 1717 szabványnak
megfelelően, a nemzeti vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Használat (lásd a oldalon 35)
• A Hansgrohe azt ajánlja, hogy hosszabb állási idő után az első fél
liter vizet ne használja ivóvízként.
• A csaptelep emelőkaron keresztüli megnyitása esetén rövid ideig
minimális mennyiségű víz léphet ki a kifolyóból.
• Az emelőkaron keresztül lehet a csaptelepet kinyitni és a kívánt
hőmérsékletet beállítani. A kifolyó homlok oldalán található Select
gombbal szüneteltetni lehet a vízfolyást. Ha hosszabb ideig nem
használják, pl. éjszaka vagy a ház elhagyásakor, akkor a csaptele-
pet az emelőkarral teljesen be kell zárni.
Átfolyási diagramm (lásd a oldalon 34)
Méretet (lásd a oldalon 34)
Beállítás (lásd a oldalon 33)
A meleg víz korlátozás beállítása. Átfolyós vízmelegítőknél meleg víz
korlátozó használata nem ajánlott.
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
• Az első üzembevétel során és a karbantartási munkák után a csaptelepben lévő
levegő miatt zaj kelezkezhet. A csaptelep kb. 15-szöri aktiválása után a zaj
megszűnik.
Műszaki adatok
A csaptelep szériakivitelben el van látva EcoSmart
®
(átfolyáskorlátozó)
berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Ne használjon ecetsavtartalmú szilikont!
Vizsgajel (lásd a oldalon 36)
Tartozékok (lásd a oldalon 36)
XXX = Színkódolás
000 = króm
800 = acéloptika
Hiba Ok Megoldás
Nincs víz - A szelepemelőt (A) nem szerelték fel a visszafolyás-
gátlóhoz
- Szereljük fel a szelepemelőt (A)
Nehezen nyitható a csap. - A kerámiabetét meghibásodott, elvízkövesedett. - A kerámiabetétet ki kell cserélni.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
Alacsony átfolyás nyitott Select szeleppel a szelep
cseréje után
- Hibás Select szelep van beépítve - A Select szelepet kicserélni (#98462000)
Vízkilépés a billenthető kifolyó területén - Tömítőgyűrű meghibásodott - Tömítőgyűrű kicserélése
Vízkilépés a rögzítőrúdon - A csatlakozótömlők nincsenek teljesen becsavarozva
az akaptestbe
- A csatlakozótömlőket kézzel meghúzni
- Csatlakozótömlő tömítőgyűrűje meghibásodott - Tömítőgyűrű kicserélése
túl alacsony melegvíz hőmérséklet - A melegvíz szabályozó rosszul van beállítva. - A melegvíz szabályozót újra be kell állítani.
A Select gomb nehezen jár - A Select gomb el van szennyeződve - Tisztítsa meg a Select gombot és zsírozza meg az
O-gyűrűt (23x1,5) (lásd a oldalon 36)
16
Asennus katso sivu 31
Puhdistus (katso oheinen esite)
Huolto (katso sivu 35)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (DIN EN 1717, vähintään kerran
vuodessa).
Käyttö (katso sivu 35)
• Hansgrohe suosittelee, että ensimmäistä puolta litraa ei käytetä
juomavetenä aamuisin eikä silloin, kun laitetta ei ole käytetty pitkään
aikaan.
• Vettä voi tulla ulos minimaalisesti lyhyen aikaa vesihanan aukosta,
kun hana avataan vivusta.
• Hana avataan ja haluttu lämpötila asetetaan vipukahvasta. Veden
virtauksen voi keskeyttää juoksuputken päässä olevasta valintapai-
nikkeesta. Hana on suljettava kokonaan vipukahvasta, kun hanaa ei
käytetä pitempään aikaan, esim. yön yli tai talosta poistuttaessa.
Virtausdiagrammi (katso sivu 34)
Mitat (katso sivu 34)
Säätö (katso sivu 33)
Lämpötilan rajoittimen säätäminen. Emme suosittele käyttämään lämpö-
tilan rajoitinta vedenlämmittimen (läpivirtauskuumennin) yhteydessä.
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-
sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Ensimmäisen käyttöönoton ja huoltotöiden jälkeen hanasta voi kuulua kohinaa
sinne jääneestä ilmasta johtuen. Kohina poistuu, kun hanaa käytetään n. 15
kertaa.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart
®
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Suomi
Älä käytä etikkahappopitoista silikonia!
Koestusmerkki (katso sivu 36)
Varaosat (katso sivu 36)
XXX = Värikoodaus
000 = kromi
800 = inox-optinen
Häiriö Syy Toimenpide
Ei vettä - Takaisinvirtauksen estimen luistia (A) ei ole asennettu - Asenna luisti (A)
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Pieni läpivirtaus Select-venttiilin ollessa avattuna venttii-
lin vaihdon jälkeen
- Väärä Select-venttiili asennettuna - Vaihda Select-venttiili (#98462000)
Vettä valuu kääntyvän juoksuputken juuresta - O-rengas on rikki - Vaihda O-rengas
Vettä valuu kiinnityskauluksesta - Liitosletkut eivät ole kierretty kiinni perusrunkoon poh-
jaan asti
- Kierrä liitosletkut kiinni käsikireyteen
- Liitosletkun O-rengas on rikki - Vaihda O-rengas
Lämminveden lämpötila liian alhainen - Lämminveden rajoitin väärin säädetty - Säädä lämminveden rajoitin
Select-nuppi raskastoiminen - Select-nuppi likaantunut - Puhdista Select-nuppi ja rasvaa O-rengas 23x1,5 (kat-
so sivu 36)
17
Montering se sidan 31
Rengöring (se den medföljande broschyren)
Skötsel (se sidan 35)
Backventilers funktion måste kontrolleras regelbundet enligt nationella
eller regionala bestämmelser i enlighet med DIN EN 1717 (minst en
gång per år).
Hantering (se sidan 35)
• Hansgrohe rekommenderar att den första halvlitern inte används som
dricksvatten på morgonen eller efter längre perioder utan använd-
ning.
• När blandaren öppnas med spaken kan det komma lite vatten ur
öppningen en kort stund.
• Blandaren öppnas och den önskade temperaturen ställs in via
spaken. Select-knappen som sitter fram på utloppet kan användas för
att pausa vattenflödet. Blandaren måste stängas helt med spaken när
den inte ska användas under längre period, t.ex. under natten eller
när bostaden lämnas.
Flödesschema (se sidan 34)
Måtten (se sidan 34)
Justering (se sidan 33)
Ställa in varmvattenregleringen. Tillsammans med varmvattenberedare
rekommenderas inte en varmvattenspärr.
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• Vid första användningstillfället eller efter servicearbeten kan luft i blandaren
alstra ett missljud. När blandaren har startats ca. 15 gånger försvinner missljudet.
Tekniska data
Blandare seriemässigt med EcoSmart
®
(flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Använd inte silikon som innehåller ättiksyra!
Testsigill (se sidan 36)
Reservdelar (se sidan 36)
XXX = Färgkodning
000 = krom
800 = rostfri-optik
Störning Orsak Åtgärd
Inget vatten - Tryckstång (A) till backventilen är inte monterad - Montera tryckstång (A)
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Mindre genomflöde med öppnad Select-ventil efter
ventilbyte
- Felaktig Select-ventil installerad - Byt ut Select-ventil (#98462000)
Vatten kommer ut vid den svängbara blandaren - O-ring defekt - Byt ut O-ring
Vatten kommer ut vid monteringsstaget - Anslutningsslangar inte helt inskruvade i grundkon-
struktionen
- Drag fast anslutningsslangar för hand.
- O-ring på anslutningsslang defekt - Byt ut O-ring
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt inställd - Ställ in varmvattenreglering
Select-knapp går trögt - Select-knapp nedsmutsad - Rengör Select-knappen och smörj O-ring 23x1,5 med
fett (se sidan 36)
18
Montavimas žr. psl. 31
Valymas (žr. pridedamoje brošiūroje)
Techninis aptarnavimas (žr. psl. 35)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus) pagal DIN EN1717 arba pagal galiojančias naciona-
lines arba regionines normas.
Eksploatacija (žr. psl. 35)
• Naudojant po ilgesnės pertraukos, „Hansgrohe“ rekomenduoja
pirmo pusės litro vandens nevartoti kaip geriamojo.
• Atveriant maišytuvą svirtimi, gali ištekėti truputį vandens.
• Rankena atveriamas maišytuvas ir nustatoma norima temperatūra.
Priekyje esančiu pasirinkimo mygtuku galite laikinai sustabdyti van-
dens tekėjimą. Jei maišytuvo nenaudojate ilgesnį laiką, pavyzdžiui
per naktį ar išeidami iš namų, visiškai užverkite maišytuvą rankena.
Pralaidumo diagrama (žr. psl. 34)
Išmatavimai (žr. psl. 34)
Reguliavimas (žr. psl. 33)
Karšto vandens ribojimas. Kartu su cirkuliaciniais šildytuvais nerekomen-
duojama naudoti karšto vandens blokavimo įtaisų.
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų neprii-
mamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-
jančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Jungiant pirmąjį kartą arba po techninės priežiūros darbų, maišytuve susikaupęs
oras gali sukelti triukšmą. Triukšmas pradings po to, kai maišytuvą kokius 15 kartų
įjungsite ir vėl išjungsite.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart
®
(vandens srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Bandymo pažyma (žr. psl. 36)
Atsarginės dalys (žr. psl. 36)
XXX = Spalvos
000 = chrom
800 = plienas
Gedimas Priežastis Priemonė
Nėra vandens - Nesumontuotas atbulinio vožtuvo kumštelis (A) - Sumontuokite kumštelį (A)
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Pakeitus vožtuvą, mažas debitas per „Select“ vožtuvą. - Sumontuotas netinkamas „Select“ vožtuvas. - Pakeiskite „Select“ vožtuvą. (#98462000)
Prateka vanduo po čiaupu - tarpinė pažeista - tarpinę pakeisti
Prateka vanduo per tvirtinimo kotą - Prijungimo žarnos nepilnai įsuktos į korpusą - Prijungimo žarnas prisukti ranka
- Pajungimo žarnos tarpinė pažeista - tarpinę pakeisti
Per maža karšto vandens temperatūra - Neteisingai nustatytas karšto vandens ribotuvas - Nustatyti karšto vandens ribotuvą
Stringa „Select“ mygtukas. - Užsiteršęs „Select“ mygtukas. - Išvalykite „Select“ mygtuką ir patepkite tarpinį žiedą
23x1,5. (žr. psl. 36)
19
Sastavljanje pogledaj stranicu 31
Čišćenje (se u priloženoj brošuri)
Održavanje (pogledaj stranicu 35)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema
standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje
jednom godišnje).
Upotreba (pogledaj stranicu 35)
• Hansgrohe preporuča da ujutro ili nakon duljeg nekorištenja prvih
1/2 litre vode ne upotrebljavate za piće.
• Pri otvaranju slavine uz pomoć polužne ručke na ispustu može krat-
kotrajno iscuriti manja količina vode.
• Okretanjem polužne ručke otvara se armatura i namješta željena
temperatura. Istjecanje vode može se zaustaviti pritiskom na izborni
gumb na čeonoj strani. U slučaju duljeg nekorištenja, npr. tijekom
noći ili za vrijeme odsustva od kuće, armatura se mora potpuno
zatvoriti postavljanjem polužne ručke u odgovarajući položaj.
Dijagram protoka (pogledaj stranicu 34)
Mjere (pogledaj stranicu 34)
Regulacija (pogledaj stranicu 33)
Namještanje limitera tople vode. U kombinaciji s protočnim bojlerima
nije preporučljiva primjena sustava za blokiranje dotoka tople vode.
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Prilikom prvog puštanja u rad i nakon radova održavanja može se uslijed zraka
u armaturi čuti neuobičajeni šum. Nakon približno 15 aktiviranja armature šum
će nestati.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart
®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Oznaka testiranja (pogledaj stranicu 36)
Rezervni djelovi (pogledaj stranicu 36)
XXX = Boje
000 = krom
800 = plemeniti čelik
Greška Uzrok Otklanjanje
Nema vode - Nije montiran udarač (A) nepovratnog ventila - Montirajte udarač (A)
Ručica se zaglavila - Neispravan uložak Taloženje kamenca - Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Mali protok s otvorenim Select ventilom nakon zamjene
ventila
- Ugrađen pogrešan Select ventil - Zamijenite Select ventil (#98462000)
Voda izlazi u području rotirajućih dijelova slavine - O-prsten je neispravan - Zamijenite O-prsten
Voda izlazi na dijelu gdje je slavina učvršćena - Priključna crijeva nisu potpuno učvršćena na tijelo - Priključna crijeva učvrstite rukom
- O-prsteni priključnih crijeva su neispravni - Zamijenite O-prsten
Preniska temperatura tople vode - Limiter vruće vode nije dobro podešen - Podesite limiter vruće vode
Select gumb je teško pokretljiv - Select gumb je zaprljan - Očistite Select gumb i podmažite O prsten
23x1,5 (pogledaj stranicu 36)
20
Montajı bakınız sayfa 31
Temizleme (birlikte verilen broşür)
Bakım (bakınız sayfa 35)
DIN EN 1717 ve ulusal standartlar doğrultusunda Çek valfler düzenli
olarak kontrol edilmelidir. ( en az yılda bir kez)
Kullanımı (bakınız sayfa 35)
• Hansgrohe sabahları uzun durgunluk süresi sonrasında ilk yarım litre
suyun içme suyu olarak kullanılmamasını önerir.
• Armatürü kol üzerinden açarken çıkış kısmından kısa süre az miktar-
da su çıkabilir
• Kol tutamağı üzerinden armatür açılır ve istenilen sıcaklık ayarlanır.
Çıkış kısmındaki alın tarafında bulunan seçme düğmesi ile su akışı
duraklatılabilir. Örneğin geceleri veya evden çıkarken armatürün kol
tutamağı üzerinden tamamen kapatılması gerekir.
Akış diyagramı (bakınız sayfa 34)
Ölçüleri (bakınız sayfa 34)
Ayarlama (bakınız sayfa 33)
Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin sürekli ısıtıcıyla
kullanılması tavsiye edilmez.
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• İlk çalıştırma sırasında ve bakım çalışmalarından sonra armatürdeki hava nede-
niyle bir ses meydana gelebilir. Armatürü yaklaşık 15 kez etkinleştirdikten sonra
ses ortadan kalkar.
Teknik bilgiler
Batarya EcoSmart
®
(akış sınırlayıcısı) ile birlikte seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Asetik asit içeren silikon kullanmayın!
Kontrol işareti (bakınız sayfa 36)
Yedek Parçalar (bakınız sayfa 36)
XXX = Renkler
000 = krom
800 = paslanmaz çelik - optik
arıza sebep yardım
Su yok - Geri akış önleyiciye yönelik itici (A) monte edilmedi - İticiyi (A) monte edin
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş olabilir - Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Valf değişiminden sonra açık seçim valfi ile düşük akış - Yanlış seçim valfi takılı - Seçim valfini değiştirin (#98462000)
Döner çıkış bölgesinden su çıkışı - O-ring arızalı - O-ringi değiştirin
Sabitleme kutusundan su çıkışı - Bağlantı hortumları ana gövdeye tamamen vidalan-
mamış
- Bağlantı hortumlarını elinizle sıkın
- Bağlantı hortumundaki O-ring arızalı - O-ringi değiştirin
Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın
Seçim valfi ağır çalışıyor - Seçim düğmesi kirli - Seçim düğmesini temizleyin ve 23x1,5 O ringi gresle-
yin (bakınız sayfa 36)
21
Montare vezi pag. 31
Curăţare (vezi broşura alăturată)
Întreţinere (vezi pag. 35)
Supapele antiretur trebuie verificate regulat conform DIN EN 1717 şi
standardele naţionale sau regionale (cel puţin o dată pe an).
Utilizare (vezi pag. 35)
• Hansgrohe vă recomandă, ca dimineaţa sau după perioade mai lun-
gi de pauză să nu folosiţi prima jumătate de litru de apă pentru băut.
• La deschiderea robinetului de la mâner pot apărea scurgeri minime
de apă la ieşirea robinetului.
• Cu ajutorul mânerului puteţi deschide robinetul şi regla temperatura
dorită. Cu ajutorul butonului Select aflat pe partea frontală a robine-
tului puteţi opri temporar apa. În cazul în care nu folosiţi robinetul pe
o perioadă mai lungă, de ex. noaptea sau dacă plecaţi de acasă,
trebuie să închideţi robinetul complet cu ajutorul mânerului.
Diagrama de debit (vezi pag. 34)
Dimensiuni (vezi pag. 34)
Reglare (vezi pag. 33)
Reglarea limitatorului de apă caldă. Nu se recomandă folosirea unui
limitator de apă caldă în combinaţie cu un boiler instant.
Descrierea simbolurilor
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziunilor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu apă rece şi apă caldă trebuie
echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă deteriorări de transport.
După instalare garanţia nu acoperă deteriorările de transport şi cele de supra-
faţă.
• Conductele şi bateriile trebuie montate, spălate şi verificate conform normelor în
vigoare.
• Respectaţi reglementările referitoare la instalare valabile în ţara respectivă.
• La prima punere în funcţiune sau după lucrări de întreţinere în baterie se poate
acumul aer, emiţând zgomote neobişnuite. După cca. 15 activări ale bateriei
aceste zgomote vor dispare.
Date tehnice
Bateria este dotată în serie cu EcoSmart
®
(limitator de debit)
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 – 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 80°C
Temperatura recomandată a apei calde: 65°C
Dezinfecţie termică: max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Română
Nu utilizaţi silicon cu conţinut de acid acetic!
Certificat de testare (vezi pag. 36)
Piese de schimb (vezi pag. 36)
XXX = Coduri de culori
000 = crom
800 = otel inox
Deranjament Cauza Măsuri de remediere
Lipsă apă - Cama (A) pentru supapa anti-retur nu a fost montată - Montaţi cama (A)
Bateria se mişcă dificil - Cartuş defect din cauza depunerilor de calcar - Schimbaţi cartuşul.
Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Debit redus cu ventilul Select deschis după schimbarea
acestuia
- S-a montat un ventil Select necorespunzător - Schimbaţi ventilul Select (#98462000)
Scurgere de apă în zona pipei rabatabile. - Inel O defect - Schimbaţi inelul O.
Scurgere de apă la şaftul de fixare. - Furtunurile de racordare nu sunt bine înşurubate în
corpul bateriei.
- Strângeţi cu mâna furtunurile de racordare.
- Inelul O de la furtunul de racord defect - Schimbaţi inelul O.
Temperatura apei calde este prea mică - Limitarea temperaturii apei calde setată incorect. - Setaţi limitarea temperaturii apei calde.
Butonul select funcţionează greu - Butonul select este blocat de de impurităţi - Curăţaţi butonul Select şi gresaţi inelul O 23x1,5 (vezi
pag. 36)
22
Συναρμολόγηση βλ. Σελίδα 31
Καθαρισμός (βλ. συνημμένο φυλλάδιο)
Συντήρηση (βλ. Σελίδα 35)
Οι βαλβίδες αντεπιστροφής πρέπει να ελέγχονται τακτικά ως προς τη
λειτουργία τους, σύμφωνα με το πρότυπο DIN EN 1717, σε σχέση με
τους ισχύοντες εθνικούς ή τοπικούς κανόνες (το ελάχιστο μια φορά το
χρόνο ) .
Χειρισμός (βλ. Σελίδα 35)
• Η Hansgrohe συνιστά το πρωί ή μετά από μεγάλα χρονικά διαστή-
ματα αχρησίας να μην χρησιμοποιείτε το πρώτο μισό λίτρο νερό σαν
πόσιμο.
• Κατά το άνοιγμα της λαβής της μπαταρίας μπορεί να τρέξει από το
ρουξούνι πολύ σύντομα λίγο νερό.
• Με τη λαβή ανοίγει η μπαταρία και ρυθμίζεται η επιθυμητή θερμο-
κρασία. Με το κουμπί Select που βρίσκεται μπροστά στο ρουξούνι
μπορεί να διακοπεί η ροή του νερού. Σε περίπτωση που η μπαταρία
δεν χρησιμοποιηθεί για αρκετή ώρα, π.χ. το βράδυ ή όταν δεν είστε
στο σπίτι, θα πρέπει να κλείνεται πλήρως από τη λαβή.
Διάγραμμα ροής (βλ. Σελίδα 34)
Διαστάσεις (βλ. Σελίδα 34)
Ρύθμιση (βλ. Σελίδα 33)
Ρύθμιση του δοσομετρητή ζεστού νερού. Δεν συνιστάται η διάταξη
φραγής ζεστού νερού σε συνδυασμό με ταχυθερμοσίφωνα.
Περιγραφή συμβόλων
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμολόγηση πρέπει να φοράτε
γάντια.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου και ζεστού νερού θα
πρέπει να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν για ζημιές μεταφοράς.
Μετά την εγκατάσταση δεν αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν σύμφωνα με τα ισχύοντα
πρότυπα, να τεθούν υπό πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που ισχύουν σε κάθε κράτος.
• Κατά την πρώτη θέση σε λειτουργία και μετά από εργασίες συντήρησης μπορεί ,
εξαιτίας του αέρα που περιέχει η βάνα, να δημιουργηθεί θόρυβος. Μετά από περ.
15 ενεργοποιήσεις της βάνας, ο θόρυβος εξαφανίζεται.
Τεχνικά Χαρακτηριστικά
Μπαταρία μόνιμα εξοπλισμένη με EcoSmart
®
(μειωτής ροής)
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 – 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 80°C
Συνιστώμενη θερμοκρασία ζεστού νερού: 65°C
Θερμική απολύμανση: έως 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό οξύ!
Σήμα ελέγχου (βλ. Σελίδα 36)
Ανταλλακτικά (βλ. Σελίδα 36)
XXX = Χρώματα
000 = Επιχρωμιωμένο
800 = οπτική ανοξείδωτου χάλυβα
Βλάβη Αιτία Διόρθωση
Χωρίς νερό - Δεν έχει συναρμολογηθεί το έμβολο (A) για τη διάταξη
αντεπιστροφής νερού
- Συναρμολογήστε το έμβολο (Α)
Σκληρή μπαταρία (μείκτης) - Ελαττωματικό φυσίγγιο, άλατα - Αλλαγή φυσιγγίου
Η μπαταρία στάζει - Ελαττωματικό φυσίγγιο - Αλλαγή φυσιγγίου
Χαμηλή ροή με ανοικτή βαλβίδα Select μετά την αντικα-
τάσταση της βαλβίδας
- Εγκατάσταση λάθος βαλβίδας Select - Αντικατάσταση βαλβίδας Select (#98462000)
Διαρροή νερού στην περιοχή του περιστρεφόμενου
ρουξουνιού.
- Ελαττωματικός στρογγυλός δακτύλιος - Αλλάξτε το στρογγυλό δακτύλιο
Διαρροή νερού στον άξονα στερέωσης - Οι σωλήνες σύνδεσης δεν είναι πλήρως βιδωμένοι στο
βασικό κορμό
- Σφίξτε τους σωλήνες σύνδεσης με το χέρι
- Ο στρογγυλός δακτύλιος στο σωλήνα σύνδεσης είναι
ελαττωματικός
- Αλλάξτε το στρογγυλό δακτύλιο
Χαμηλή θερμοκρασία ζεστού νερού - Λάθος ρύθμιση της περιοριστικής διάταξης ζεστού
νερού
- Ρυθμίστε την περιοριστική διάταξη του ζεστού νερού
Δύσκολη πρόσβαση στο κουμπί Select - Ακάθαρτο κουμπί Select - Καθαρίστε το κουμπί Select και λιπάνετε τον δακτύλιο
O 23x1,5 (βλ. Σελίδα 36)
23
Montaža glejte stran 31
Čiščenje (glejte priloženi brošuri)
Vzdrževanje (glejte stran 35)
Delovanje protipovratnega ventila je potrebno v skladu z DIN EN 1717
in skladno z državnimi in regionalnimi določili redno testirati (najmanj
enkrat letno).
Upravljanje (glejte stran 35)
• Hansgrohe priporoča, da zjutraj ali po daljšem času stagnacije
prvega pol litra vode ne uporabite kot pitno vodo.
• Pri odpiranju armature z ročico lahko na iztoku na kratko izstopi
nekoliko vode.
• Z ročico se odpre armatura in nastavi želena temperatura. Z
gumbom za izbiro, ki je nameščen na čelni strani na iztoku, se lahko
vodni tok začasno ustavi. V primeru, da armatura dalj časa ne bo
v uporabi, npr. ponoči, ali ko zapustite hišo, jo morate popolnoma
zapreti z ročico.
Diagram pretoka (glejte stran 34)
Mere (glejte stran 34)
Justiranje (glejte stran 33)
Nastavitev omejevalnika tople vode. V povezavi s pretočnimi grelniki
uporaba zapore tople vode ni priporočljiva.
Opis simbola
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo poškodbe zaradi zmečka-
nja ali urezov.
Velike razlike v tlaku med priključkom za mrzlo in priključkom za toplo vodo je
potrebno izravnati.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebitnih transportnih poškodb.
Po vgradnji transportne ali površinske poškodbe ne bodo več priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo v posamezni državi.
• Po izročitvi v obratovanje in po vzdrževalnih delih lahko ujet zrak v armaturi
povzroči nenavaden zvok. Po pribl. 15. uporabi armature zvok izgine.
Tehnični podatki
Armatura je serijsko opremljena z EcoSmart
®
(omejevalnikom pretoka)
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 – 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 80°C
Priporočena temperatura tople vode: 65°C
Termična dezinfekcija: maks. 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
Ne smete uporabiti silikona, ki vsebuje ocetno kislino!
Preskusni znak (glejte stran 36)
Rezervni deli (glejte stran 36)
XXX = Barve
000 = krom
800 = videz legiranega jekla
Napaka Vzrok Pomoč
Brez vode - Dročnik (A) za protipovratni ventil ni montiran - Montirajte dročnik (A)
Težko premikanje armature - Pokvarjen vložek, poapneno - Zamenjajte vložek
Iz armature kaplja - Pokvarjen vložek - Zamenjajte vložek
Majhen pretok z odprtim ventilom Select po zamenjavi
ventila
- Vgrajen napačen ventil Select - Zamenjajte ventil Select (#98462000)
Uhajanje vode ob vrtljivem izlivu - Obročno tesnilo je pokvarjeno - Zamenjajte obročno tesnilo
Uhajanje vode ob pritrdilnem nastavku - Priključne cevi niso popolnoma privijačene v osnovno
ogrodje
- Ročno zatisnite priključne cevi
- Obročna tesnila priključnih gibkih cevi so pokvarjena - Zamenjajte obročno tesnilo
Prenizka temperatura tople vode - Omejevalnik tople vode ni pravilno nastavljen - Nastavite omejevalnik tople vode
Gumb Select se zatika - Gumb Select je umazan - Očistite gumb Select in namastite tesnilni obroč
23x1,5 (glejte stran 36)
24
Paigaldamine vt lk 31
Puhastamine (vt kaasasolevast brošüürist)
Hooldus (vt lk 35)
Tagasilöögiklappide toimimist tuleb kooskõlas riiklike ja regionaalsete
määrustega regulaarselt kontrollida vastavalt standardile DIN EN 1717
(vähemalt kord aastas).
Kasutamine (vt lk 35)
• Hansgrohe soovitab mitte kasutada esimest poolt liitrit hommikuti või
pärast pikemat seisakuaega joogiveena.
• Armatuuri avamisel käepidemest võib lühikese aja jooksul tulla väga
vähe vett.
• Armatuur avatakse lingist ja valitakse soovitud temperatuur. Esiküljel
äravoolu juures olevast Select-nupust on võimalik veevoog katkes-
tada. Pikema mittekasutamise korral, nt öösel või majast lahkudes,
tuleb armatuur lingist täielikult sulgeda.
Läbivooludiagramm (vt lk 34)
Mõõtude (vt lk 34)
Reguleerimine (vt lk 33)
Sooja vee piirangu seadistamine. Ühenduses boileritega ei ole sooja
vee blokeeringu soovitatav.
Sümbolite kirjeldus
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste vältimiseks kindaid.
Kui külma ja kuuma vee ühenduste surve on väga erinev, tuleb need tasakaa-
lustada.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpordikahjustuste osas Pärast
paigaldamist ei tunnustata enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja kontrollimisel tuleb lähtuda
kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb järgida.
• Esmakordsel kasutamisel ja pärast hooldustöid võib armatuuris olev õhk tekitada
armatuuris müra. Kui armatuuri on umbes 15 korda sisse lülitatud, on müra jälle
kadunud.
Tehnilised andmed
Segistisari on toodetud koos EcoSmart
®
(veehulgapiirajaga)
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 – 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 80°C
Soovitatav kuuma vee temperatuur: 65°C
Termiline desinfektsioon: maks. 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
Ärge kasutage äädikhapet sisaldavat silikooni!
Kontrollsertifikaat (vt lk 36)
Varuosad (vt lk 36)
XXX = Värvid
000 = kroom
800 = roostevaba optik
Rike Põhjus Lahendus
Vett ei ole - Tagasivoolutakisti tõukurit (A) ei paigaldatud - Paigaldage tõukur (A)
Segisti käib raskelt - Tööelement on katkine, lubjastunud - Vahetage tööelement
Segisti tilgub - Tööelement on katkine - Vahetage tööelement
Pärast ventiili vahetamist on läbivool nõrk, kui Select-
ventiil on avatud
- Paigaldatud on vale Select-ventiil - Vahetage Select-ventiil välja (#98462000)
Veeleke pööratavas jooksutorus - O-rõngastihend on katki - Vahetage O-rõngastihend
Veeleke kinnituse juures - Ühendusvoolikud ei ole korralikult põhikorpuse külge
kruvitud
- Kruvige ühendusvoolikud käega kinni
- Ühendusvoolikute O-rõngastihendid katki - Vahetage O-rõngastihend
Sooja vee temperatuur liiga madal - Kuuma vee piirang valesti seatud - Seadke kuuma vee piirang
Select-nupp liigub raskelt - Select-nupp on must - Puhastage Select-nuppu ja määrige O-tihendit
23x1,5 (vt lk 36)
25
Montāža skat. lpp. 31
Tīrīšana (skatiet pievienotajā brošūrā)
Apkope (skat. lpp. 35)
Regulāri jāpārbauda pretvārsta funkcija saskaņā ar DIN EN 1717
saistībā ar nacionālajiem vai vietējiem noteikumiem (vismaz vienreiz
gadā).
Lietošana (skat. lpp. 35)
• Hansgrohe iesaka no rīta vai pēc ilgākiem pārtraukumiem nelietot
pirmo puslitru ūdens dzeršanai.
• Atvērot armatūru aiz sviras roktura no izplūdes neilgu laiku var
izplūst neliels ūdens daudzums.
• Ar sviras rokturi var atvērt armatūru un ieregulēt vajadzīgo tempera-
tūru. Ar Select taustiņu, kas atrodas izplūdes priekšpusē, uz laiku var
pārtraukt ūdens plūsmu. Ilgākiem pārtraukumiem, piemēram, pa uz
nakti vai aizejot no mājām, armatūru nepieciešams pilnīgi aizvērt ar
sviras rokturi.
Caurplūdes diagramma (skat. lpp. 34)
Izmērus (skat. lpp. 34)
Ieregulēšana (skat. lpp. 33)
Karsta ūdens ierobežotāja regulēšana. Kopā ar caurteces sildītājiem
nav ieteicams izmantot ūdens bloķētāju.
Simbolu nozīme
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un iegriezumiem, nepieciešams
nēsāt cimdus.
Jāizlīdzina spiediena atšķirības starp aukstā un karstā ūdens pievadiem.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produktam transportēšanas laikā
nav radušies bojājumi. Pēc iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un jāpārbauda saskaņā ar spēkā
esošajiem standartiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas prasības.
• Sākot ekspluatāciju pirmo reizi vai pēc apkopes darbiem, armatūrā esošā gaisa
dēļ var veidoties troksnis. Pēc apm. 15 armatūras aktivizēšanas reizēm troksnis
pazūd.
Tehniskie dati
Jaucējkrāns tiek ražots kopā ar EcoSmart
®
(caurteces ierobežotāju)
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 – 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 80°C
Ieteicamā karstā ūdens temperatūra: 65°C
Termiskā dezinfekcija : maks. 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
Neizmantot silikonu, kas satur etiķskābi!
Pārbaudes zīme (skat. lpp. 36)
Rezerves daļas (skat. lpp. 36)
XXX = Krāsu kodi
000 = hroma
800 = tērauda
Traucējums Iemesls Bojājumu novēršana
Nav ūdens - Bīdītājs (A) atpakaļplūsmas pārtraucējam nav montēts - Montējiet bīdītāju (A)
Jaucējkrāns smagi grozāms - Bojāta kartuša, aizkaļķojusies - Nomainīt kartušu
Jaucējkrāns pil - Bojāta kartuša - Nomainīt kartušu
Kad Select vārsts ir atvērts, nepietiekoša caurtece pēc
vārsta nomaiņas
- Iebūvēts nepiemērots Select vārsts - Nomainiet Select vārstu (#98462000)
Ūdens noplūde grozāmās iztekas rajonā - Bojāts O-gredzens - Nomainīt O-gredzenu
Ūdens noplūde pie nostiprinājuma - Pieslēguma šļūtenes nav līdz galam ieskrūvētas pamat-
elementā
- Pieslēguma šļūtenes ar roku pievilkt stingrāk
- Bojāti pieslēguma šļūteņu O-gredzeni - Nomainīt O-gredzenu
Pārāk zema ūdens temperatūra - Nepareizi noregulāta karstā ūdens bloķēšana - Noregulēt karstā ūdens ierobežošanu
Select poga smagi kustas - Select poga netīra - Notīriet Select pogu un ieeļļojiet apaļo gredzenu
23x1,5 (skat. lpp. 36)
26
Montaža vidi stranu 31
Čišćenje (vidi priloženoj brošuri)
Održavanje (vidi stranu 35)
Ispravno funkcionisanje nepovratnog ventila se mora redovno provera-
vati prema standardu DIN EN 1717 i u skladu s važećim nacionalnim
ili regionalnim propisima (najmanje jednom godišnje).
Rukovanje (vidi stranu 35)
• Hansgrohe preporučuje da ujutru ili nakon dužeg nekorišćenja prvih
pola litre vode ne koristite za piće.
• Prilikom otvaranja slavine uz pomoć polužne ručke na ispustu može
kratkotrajno iscuriti manja količina vode.
• Okretanjem polužne ručke otvara se armatura i podešava
temperatura. Isticanje vode može da se zaustavi pritiskom na
izborno dugme na čeonoj strani. U slučaju dužeg nekorišćenja, npr.
tokom noći ili za vreme odsustva od kuće, armatura se mora potpuno
zatvoriti postavljanjem polužne ručke u odgovarajući položaj.
Dijagram protoka (vidi stranu 34)
Mere (vidi stranu 34)
Podešavanje (vidi stranu 33)
Podešavanje ograničivača tople vode. U kombinaciji sa protočnim
bojlerima ne preporučuje se primena sistema za blokiranje dotoka
tople vode.
Opis simbola
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i posekotina moraju nositi
rukavice.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod oštećen pri transportu. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i testirani prema važećim
normama.
• Treba se pridržavati propisa koji u određenim zemljama važe za instalacije.
• Prilikom prvog puštanja u rad i posle radova održavanja može se usled prisustva
vazduha u armaturi čuti neuobičajeni šum. Nakon približno 15 aktiviranja
armature šum će se izgubiti.
Tehnički podaci
Ove armature imaju serijski ugrađen EcoSmart
®
(ograničavač protoka
vode)
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 – 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 80°C
Preporučena temperatura vruće vode: 65°C
Termička dezinfekcija: maks. 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
Nemojte koristiti silikon koji sadrži sirćetnu kiselinu!
Ispitni znak (vidi stranu 36)
Rezervni delovi (vidi stranu 36)
XXX = Oznake boja
000 = hrom
800 = dezen plemeniti čelik
Smetnja Uzrok Pomoć
Nema vode - Nije montiran udarač (A) nepovratnog ventila - Montirajte udarač (A)
Ručica se zaglavila - Neispravna kartuša, nataloženi kamenac - Zamenite kartušu
Slavina kaplje - Neispravna kartuša - Zamenite kartušu
Mali protok sa otvorenim Select ventilom nakon zamene
ventila
- Ugrađen pogrešan Select ventil - Zamenite Select ventil (#98462000)
Voda izlazi u zglobu slavine - O prsten je neispravan - Zamenite O prsten
Voda izlazi na delu gde je slavina učvršćena - Priključna creva nisu potpuno učvršćena na telo - Priključna creva učvrstite rukom
- O prstenovi priključnih creva su neispravni - Zamenite O prsten
Preniska temperatura tople vode - Ograničavač vruće vode nije dobro podešen - Podesite ograničavač vruće vode
Select dugme je teško pokretljivo - Select dugme je zaprljano - Očistite Select dugme i podmažite O prsten
23x1,5 (vidi stranu 36)
27
Montasje se side 31
Rengjøring (se vedlagt brosjyre)
Vedlikehold (se side 35)
Funksjonen til returløpssperren skal iht. DIN EN 1717 og i samsvar med
de nasjonale og lokale forskrifter sjekkes regelmessig (DIN 1988 en
gang i året).
Betjening (se side 35)
• Om morgen og etter lengre stagnasjonstider anbefaler Hansgrohe å
ikke bruke den første halvliteren som drikkevann.
• Ved åpning av armaturen via hendelhåndtaket kan det for en kort
stund komme ut vann fra avløpet.
• Ved hjelp av hendelhåndtaket åpnes armaturen og ønsket tempera-
tur stilles inn. Ved hjelp av select-knappen på forsiden av kranen kan
vannstrømmen settes på pause. Når den ikke brukes på lengre tid,
f.eks. over natten, må armaturen stenges fullestendig ved hjelp av
hendelhåndtaket.
Gjennomstrømningsdiagram (se side 34)
Mål (se side 34)
Justering (se side 33)
Innstilling av varmtvannsbegrensning. I forbindelse med gjennomstrøm-
ningsvarmere er det ikke anbefalt å bruke en varmtvannsperre.
Symbolbeskrivelse
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og kuttskader.
Store trykkdifferanser mellom kaldt- og varmtvannstilkoblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportskader. Etter monteringen
aksepteres ikke noen transport- eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og sjekkes iht. de gyldige
normer.
• Gjeldende retningslinjer for rørleggerarbeid i de enkelte land skal følges.
• Ved første idriftsettelse og etter vedlikeholdsarbeid kan det oppstå støy på grunn
av luft i armaturen. Støyet forsvinner etter omtrent 15 aktiveringer av armaturen.
Tekniske data
Armatur er standardmessig utstyrt med EcoSmart
®
(gjennomstrømnings-
begrenser)
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 – 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 80°C
Anbefalt temperatur for varmt vann 65°C
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Norsk
Ikke bruk silikon som inneholder eddiksyre!
Prøvemerke (se side 36)
Servicedeler (se side 36)
XXX = Fargekode
000 = krom
800 = rustfritt stål optikk
Feil Årsak Feilrettelse
Intet vann - Stempel (A) for tilbakeslagssikringen er ikke montert - Stempel (A) monteres
Armatur ikke lett bevegelig - Kartusj defekt, forkalkning - Kartusj byttes
Armatur drypper - Kartusj defekt - Kartusj byttes
Lav gjennomstrømning med åpen Select-ventil etter
skifte av ventilen
- Montert feil Select-ventil - Skift Select-ventil (#98462000)
Vannlekkasje i området for svingutløpet - O-ring defekt - O-ring byttes
Vannlekkasje på festeskaft - Tilkoblingsslanger ikke skrudd helt inn i basiselement - Tilkoblingsslanger trekkes fast fra hånd
- O-ring på tilkoblingsslangen defekt - O-ring byttes
For lav varmtvannstemperatur - Varmtvannsbegrensning er feil innstilt - Varmtvannsbegrensning innstilles
Select-knapp er vanskelig å trykke - Select-knapp tilsmusset - Rengjør Select-knappen og smør inn O-ringen
23x1,5 (se side 36)
28
Монтаж вижте стр. 31
Почистване (от приложената брошура)
Поддръжка (вижте стр. 35)
Съгласно DIN EN 1717 функционирането на приспособленията
за предотвратяване на обратния поток трябва редовно да се
проверява в съответствие с националните или регионални
изисквания (поне веднъж годишно).
Обслужване (вижте стр. 35)
• Hansgrohe препоръчва, сутрин и след по-продължително спира-
не първият половин литър да не се използва като питейна вода.
• При отваряне на арматурата през дръжката на лоста за кратко
време от изходящия накрайник може да изтече минимално
количество вода.
• Арматурата се отваря от дръжката на лоста и се настройва
желаната температура. Потокът на вода може да бъде спрян
за кратко от намиращата се на изходящия накрайник глава за
избор. При по-продължително неизползване, напр. през нощта
или при напускане на дома, арматурата трябва да бъде напълно
затворена от дръжката на лоста.
Диаграма на потока (вижте стр. 34)
Размери (вижте стр. 34)
Юстиране (вижте стр. 33)
Настройка на ограничителя за топлата вода. Във връзка с проточни
нагреватели не се препоръчва блокировка за топлата вода
Описание на символите
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да се избегнат наранявания
поради притискане или порязване.
Големите разлики в налягането между изводите за студената и топлата
вода трябва да се изравняват.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за транспортни щети. След
монтажа не се признават транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се монтират, промият и проверят в
съответствие с валидните норми.
• Трябва да бъдат спазвани валидните в съответните страни предписания за
инсталиране.
• При първоначално пускане в действие и след дейности по поддръжката,
поради влизане на въздух в арматурата може да се получи шум. Шумът
изчезва след около 15 активирания на арматурата.
Технически данни
Арматурата е оборудвана серийно с EcoSmart
®
(ограничител на
протичане)
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 – 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 80°C
Препоръчителна температура на горещата вода: 65°C
Термична дезинфекция: макс. 70°C / 4 мин
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
Не използвайте силикон, съдържащ оцетна киселина!
Контролен знак (вижте стр. 36)
Сервизни части (вижте стр. 36)
XXX = Цветово кодиране
000 = хром
800 = оптика на благородна стомана
Неизправност Причина Помощ
Няма вода - Не е монтиран ударникът (A) за приспособлението
за предотвратяване на обратния поток
- Монтиране на ударника (A)
Трудно подвижна арматура - Дефектна гилза, покрита с варовик - Сменете гилзата
Арматурата капе - Дефектна гилза - Сменете гилзата
Малък поток с отворен клапан Select след смяна на
клапана
- Монтиран е неправилен клапан Select - Смяна на клапан Select (#98462000)
Избиване на вода в областта на завъртащия се
изходящ накрайник
- Дефектен O-образен пръстен - Смяна на O-образен пръстен
Избиване на вода от закрепващата шийка - Свързващите маркучи не са напълно завинтени в
основното тяло
- Затегнете на ръка свързващите маркучи
- Дефектен O-образен пръстен на свързващия мар-
куч
- Смяна на O-образен пръстен
Твърде ниска температура на водата - Ограничението за топлата вода е грушно настро-
ена
- Настройте ограничението за топлата вода
Трудно подвижно копче Select - Замърсено копче Select - Почистете копчето Select и гресирайте O-образния
пръстен 23x1,5 (вижте стр. 36)
29
Montimi shih faqen 31
Pastrimi (shikoni broshurën bashkëngjitur)
Mirëmbajtja (shih faqen 35)
Penguesit e rrjedhjes në drejtim të kundërt duhen kontrolluar rregullisht
në bazë të normave DIN EN 1717 konform normave nacionale dhe
regjionale (së paku një herë në vit).
Përdorimi (shih faqen 35)
• Hansgrohe rekomandon që në mëngjes ose pas periudhave të gjata
që gjysmë litri i parë mos të pihet
• Gjatë hapjes së rubinetës/valvulës përmes leves dorezë mund të
ketë rrjedhje të shkurtë minimal të ujit në dalje.
• Me anë të levës hapet rubineta/valvula dhe të vendoset temperatura
e dëshiruar. Nëpërmjet butonit në anën ballore të vendosur në dalje
të rrjedhës së ujit, mund të jenë ndalet (pauzohet) rrjedhja e ujit. Në
periudha më të gjata të jashtë përdorimit, si p.sh. të tilla si gjatë natës
ose kur dilni nga shtëpia, rubineta/valvula duhet të mbyllet plotësisht
përmes levës.
Diagrami i qarkullimit (shih faqen 34)
Përmasat (shih faqen 34)
Justimi (shih faqen 33)
Rregullimi i kufizimit me ujë të nxehtë. Nje kombinim me një bojler ujit
nuk është i rekomanduar.
Përshkrimi i simbolit
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve gjatë procesit të montimit
duhet që të vishni doreza.
Ndryshimet e mëdha të presionit mes lidhjeve të ujit të ftohtë dhe atij të ngrohtë
duhen ekuilibruar.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për dëmtime nga transporti.
Pas instalimit nuk do të njihet asnjë dëmtim nga transporti ose dëmtim i
sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të shpëlahen dhe të kontrollohen
sipas standardeve në fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të vlefshme për vendet
respektive.
• Pas aktivizimit për herë të parë si dhe pas punëve mirëmbajtëse, për shkak të
ajrit në armaturë mund të shkaktohet një zhurmë. Pas rreth 15 aktivizimeve të
armaturës zhurma zhduket.
Të dhëna teknike
Rubineti është i pajisur si standard me EcoSmart
®
(Kufizues qarkullimi)
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 – 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 80°C
Temperatura e rekomanduar e ujit të ngrohtë: 65°C
Dezinfektim Termik: maks. 70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
Mos përdorni silikon që në përbërje ka acid acetik.
Shenja e kontrollit (shih faqen 36)
Pjesët e servisit (shih faqen 36)
XXX = Kodimi me anë të ngjyrave
000 = krom
800 = optikë çeliku
Demtim Shkaku Ndihme
Nuk ka ujë - Shtytësi (A) për parandalimin e rrjedhjes prapa të ujit
nuk është montuar
- Të montoni shtytësin (A)
Armatura punon rende - Kartusha me defekt, me kalk - Kembeni kartushen
Armatura pikon - Kartusha me defekt - Kembeni kartushen
Qarkullim i ulët me ventil select të hapur pas ndryshimit
të ventilit
- Është montuar ventili i gabuar select - Ndryshoni ventilin selekt (#98462000)
Derdhje e ujit në zonën e daljes - Unaza O me defekt - Kembeni unazen O
Dalje e ujit ne cilindrin fiksues - Tubat e lidhjes jo komplet te vidhosur ne karkasen
baze
- Shtrengojini manualisht tubat e lidhur
- Unaza O tek tubi lidhes me defekt - Kembeni unazen O
Temperaturë e ulët e ujit të ngrohtë - Kufiri i ujit te ngrohte eshte regjistruar gabim - Regjistroni kufirin e ujit te ngrohte
Butoni select nuk punon lehtë - Butpni selekt ka papastërti - Pastroni butonin select dhe grasatoni rondelen
23x1,5 (shih faqen 36)
30
31
)35
• DIN
EN 1717
)35
•Hansgrohe
•
•
)34
)34
)33
•
•
•
•
15
®
EcoSmart
1
0,5 – 0,1
1,6
)
PSI 147101
80°C
65°C
470°C
)36
)36
XXX
000
800
- A- )A
- -
- -
Select
- Select- )Select )#98462000
- -
-
-
- -
- -
Select- Select-
Select
)36
23x1,5
31
150°
SW 10 mm
SW 19 mm
8 Nm
2
3
4
(3 Nm)
1a
max. 45 mm
1b
110°
5a
6a
6a
6b
5b
TX20
max. 70 mm
75°
75°
55°
95°
55°
95°
360°
150°
1
5
0
°
!
TX20
(2 Nm)
32
!
> 2 min
2.
1.
3.
55°
55°
35°
75°
75°
35°
360°
6b
1
1
0
°
110°
SW 22 mm
7
8
9
1.
2.
!
TX20
(2 Nm)
33
SW 22 mm
2 Nm
10
+
2
1
3
4
5 6
7
60 °C
10 °C
0,3 MPa
0,3 МПа
0,3
لاكسباجيم
34
Metris
14883000 / 14883800
223
13
°
307
257
365
183
163
110
157
Ø 34
max.
70
183
835
G 3/8
208
79
57
121
365
35
öffnen / ouvert / open / aperto / abierto / open / åbne /
abrir / otworzyć / otevřít / otvoriť / 开 / открыть / nyitás /
avaaminen / öppna / atidaryti / Otvaranje / açmak /
deschide / ανοικτό / odpreti / avage / atvērt / otvoriti /
åpne / отваряне / hape /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
öffnen / ouvert / open / aperto / abierto / open / åbne /
abrir / otworzyć / otevřít / otvoriť / 开 / открыть / nyitás /
avaaminen / öppna / atidaryti / Otvaranje / açmak /
deschide / ανοικτό / odpreti / avage / atvērt / otvoriti /
åpne / отваряне / hape /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
warm / chaud / hot / caldo / caliente /
warm / varmt / quente / ciepła / teplá / teplá / 热 /
горячая / meleg / lämmin / varmt / karštas / Vruća
voda / sıcak / cald / ζεστό / toplo / kuum / karsts /
topla / varm / топло / i ngrohtë /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
kalt / froid / cold / freddo / frío / koud / koldt / fria /
zimna / studená / studená / 冷 / холодная / hideg /
kylmä / kallt / šaltas / Hladno / soğuk / rece / κρύο /
mrzlo / külm / auksts / hladno / kaldt / студено /
i ftohtë /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
schließen / fermé / close / chiudere / cerrar / sluiten /
lukke / fechar / zamknąć / zavřít / uzavrieť / 关 / закрыть /
bezárás / sulkeminen / stänga / uždaryti / Zatvaranje /
kapatmak / închide / κλειστό / zapreti / sulgege / aizvērt /
zatvori / lukke / затваряне / mbylle /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
schließen / fermé / close / chiudere / cerrar / sluiten /
lukke / fechar / zamknąć / zavřít / uzavrieť / 关 / закрыть /
bezárás / sulkeminen / stänga / uždaryti / Zatvaranje /
kapatmak / închide / κλειστό / zapreti / sulgege / aizvērt /
zatvori / lukke / затваряне / mbylle /
ﻞﻴﻐﺸﺘﻟا
ﺢﺘﻓ
قﻼﻏإ
ﻦﺧﺎﺳ
ﺎﺑدر
ﻒﻴﻈﻨﺘﻟا
Bedienung
öffnen
Schließen
Warm
Kalt
Reinigung
1.
2.
1 2 2
SW 10 mm
SW 19 mm
8 Nm
SW 10 mm
SW 19 mm
36
10/2015
9.02485.03
Hansgrohe · Auestraße 5 – 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
98462000
98486000
92287000
(23x1,5)
92289XXX
95140000
97523000
96456000
95291000
95372000
97548000
92481000
(11x3)
98305XXX
92730000
95008000
97209000
98455XXX
96338000
95049000
98189000
(14x2,5)
97558000
92646000
98368000
98193000
(32x2)
95498XXX
92288XXX
A
Metris
14883000 / 14883800
92505000
P-IX DVGW SVGW ACS WRAS KIWA
14883000
P-IX 28477/IA X X X
14883800
P-IX 28477/IA X
DIN 4109
P-IX 28477/IA
