Electric Single Wall Oven
Installation Instructions
www.gaslandchef.com.au
Available Models
ES710TS
Oven Safety
YOUR SAFETY AND THE SAFETY OF
OTHERS ARE VERY IMPORTANT.
We have provided many important safety messages in this manual and on your
appliance. Always read and obey all safetymessages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you
and others. All safety messages will follow the safety alert symbol and
either the work "DANGER", "WARNING" or "CAUTION".
DANGER
An imminently hazardous situation. You could be killed or seriously injured if
you don't immediately follow instructions.
WARNING
A potentially hazardous situation which, if not avoided, could result in death or
serious bodily injury.
CAUTION
A potentially hazardous situation which, if not avoided, may result in moderate
or minor injury.
All safety messages will tell you what the potential hazard is, tell you how to
reduce the chance of injury, and tell you what can happen if the instructions are
not followed.
State of California Proposition 65 Warnings:
Warning: This product contains one or more chemicals known to the State of
California to cause cancer.
Warning: This product contains one or more chemicals known to the State of
California to cause birth defects or other reproductive harm.
01
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
Tools And Parts
Gather the required tools before starting installation. Read and follow the instruc-
tions provided with any tools listed here.
All Installations
Tools needed:
• Measuring Tape
• Straightedge
• Pencil
• Phillips Screwdriver
• Level
• Wire Cutters and Wire Stripper
• Hand or Sabre Saw
• 1" Hole Saw
• Cordless Drill and Drill Bit
• Safety Gloves and Goggles
• Volt Meter(0-250VAC)
Parts needed:
• UL Listed Conduit Connector
• UL Listed Wire Connectors
Parts provided:
• #8-14 x 1" Screws - Single Ovens(2), Double Ovens(4)
Location Requirements
Important: Observe all governing codes and ordinances.
• Cabinet opening dimensions that are shown must be used. Given dimensions
provide minimum clearance with oven.
• Recessed installation area must provide complete enclosure around the
recessed portion of the oven.
• The oven support surface must be solid, level and flush with the bottom of the
cabinet cutout.
02
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
The oven support surface must be able to support the weight of:
Single Oven: 130 lbs(59 kg) plus 30 lb(14 kg) food load
Double Oven: 230 lbs (105 kg) plus 60 lb(28 kg) food load
• Grounded electrical supply is required. See “Electrical Requirements” section.
Note: For undercounter installation, it is recommended that the junction box be
located in the adjacent right or left cabinet.
Important: To avoid damage to your cabinets, check with your builder or cabinet
supplier to make sure that the materials used will not discolor, delaminate or
sustain other damage. This oven has been designed in accordance with the
requirements of UL and CSA International and complies with the maximum
allowable wood cabinet temperatures of 194°F(90°C).

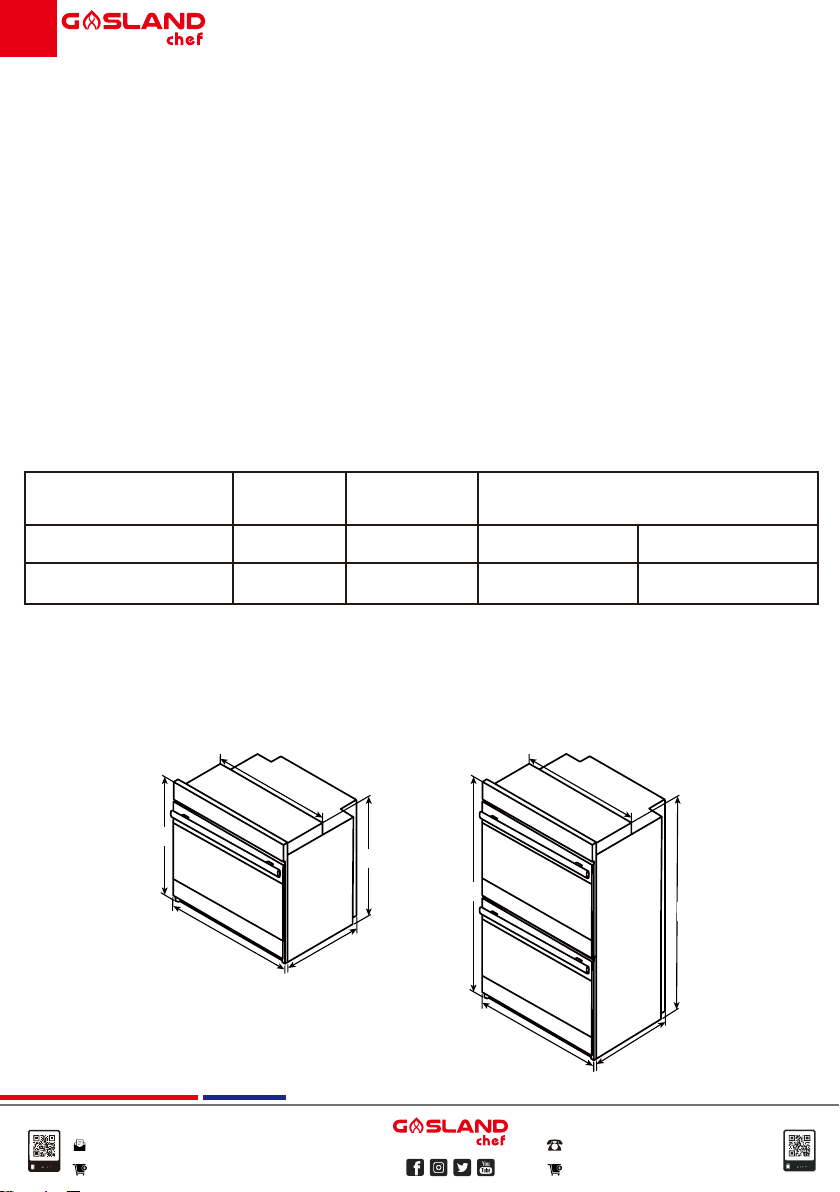

Technical Data
Oven
Single Built-in Oven
Double Built-in Oven
Dimension
30"(76 cm)
30"(76 cm)
Model
SWA3052DS
SWB3052DS
Electrical Ratings And Maximum
Connected Load @ 240 Volts 60 Hz
20.0 Amp.
35.4 Amp.
4800 Watts
8500 Watts
B
D
E
C
A
B
D
E
C
A
Single Oven Double Oven
Product dimensions
03
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
Electrical Junction
Box Location
Note: Junction
box may be located
in adjacent cabinet
D
C
A
B
F
E
B
A
C
D
C
A
B
F
E
E
4"
4"
4"
Letter
A
B
C
D
E

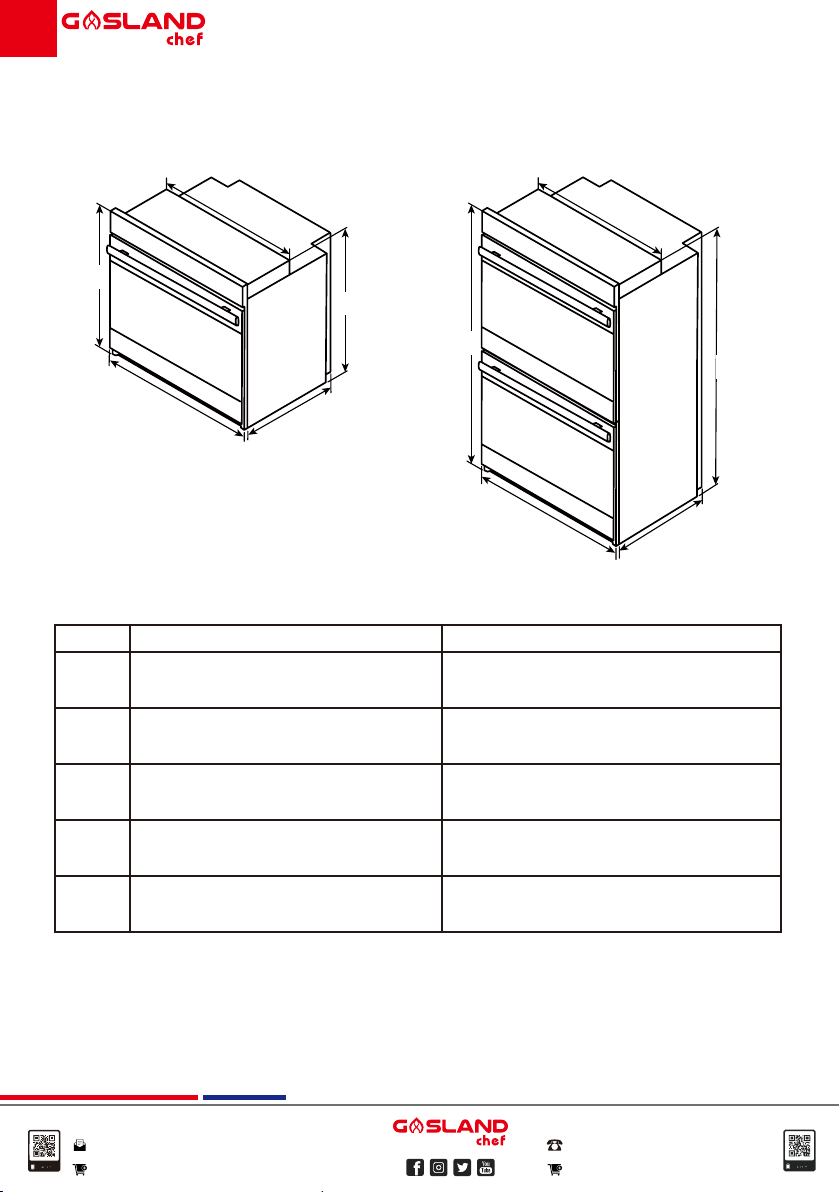

Single oven dimensions
28⁷/16"(72.2 cm) Height(Overall)
28¹/2"(72.4 cm) Width(Recessed)
27³/16"(69 cm) Height(Recessed)
23¹/2"(59.7 cm) Depth(Recessed)
29⁷/8"(75.9 cm) Width(Overall)
Double oven dimensions
51³/16"(130.0 cm) Height(Overall)
28¹/2"(72.4 cm) Width(Recessed)
49¹⁵/16"(126.8 cm) Height(Recessed)
23¹/2"(59.7 cm) Depth(Recessed)
29⁷/8"(75.9 cm) Width(Overall)
* From back of unit to cabinet face.
Opening Dimensions
Single Oven: Installed in Cabinet
and Installed Undercounter
Double Oven: Installed in Cabinet
04
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
* Bottom of cutout to floor(Acceptable) 4" to 14³/4"(10.2 cm to 37.5 cm)
Electrical requirements
If codes permit and a separate ground wire is used, it is recommended that a
qualified electrical installer determine that the ground path is adequate and wire
gauge is in accordance with local codes.
Do not use an extension cord.
In U.S.A.:
Be sure that the electrical connection and wire size are adequate and in confor-
mance with the National Electrical Code, ANSI/ NFPA No. 70-latest edition and all
local codes and ordinances.
A copy of the above code standards can be obtained from:
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
In Canada:
Be sure that the electrical connection and wire size are adequate and in confor-
mance with CSA standard C22.1, Canadian Electrical Code, Part 1 - latest edition,
and all local codes and ordinances.
Letter
A
B
C
D
E
F
G
Descriptions
Width(Cutout)
Height(Cutout)
Depth(Cutout)
Top of cutout to bottom of upper cabinet door
Bottom of cutout to floor(Recommended)*
Bottom of cutout to top of cabinet door
Overlap of oven with sides of cutout
28⁵/8"(72.7 cm)
27¹/2"(70.0 cm)
24"(61.0 cm)
N/A
5¹/4"(13.3 cm)
N/A
¹¹/16"(1.7 cm)
28⁵/8"(72.7 cm)
27¹/2"(70.0 cm)
24"(61.0 cm)
1¹/2"(3.8 cm)
32"(81.3 cm)
1¹/2"(3.8 cm)
¹¹/16"(1.7 cm)
28⁵/8"(72.7 cm)
50¹/4"(127.6 cm)
24"(61.0 cm)
1¹/2"(3.8 cm)
14³/4"(37.5 cm)*
1¹/2"(3.8 cm)
¹¹/16"(1.7 cm)
Single Oven Undercounter
Without Cooktop
Single Oven In Cabinet Double Oven In Cabinet
05
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
A copy of the above code standards can be obtained from:
Canadian Standards Association
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA.
Electrical Connection
To properly install your oven, you must determine the type of electrical connection
you will be using and follow the instructions provided for it here.
• Oven must be connected to the proper electrical voltage and frequency as
specified on the model/serial number rating plate. The model/serial number
rating plate is located at the back of the oven. All models are dual rated, and
designed to be connected to 240V AC, 60Hz, 3-wire or 4-wire, singlephase
power supply.
ELECTRICAL SHOCK HAZARD
The electrical power to the oven branch circuit must be shut off while line
connections are being made.
Do not use an extension cord with this appliance.
Electrical ground is required on this appliance. The free end of the green
wire(The ground wire) must be connected to a suitable ground. This wire
must remain grounded to the oven.
If cold water pipe is interrupted by plastic, non metallic gaskets, union
connections or other insulating materials, DO NOT use for grounding.
DO NOT ground to a gas pipe.
DO NOT have a fuse in the NEUTRAL or GROUNDING circuit. A fuse in
the NEUTRAL or GROUNDING circuit could result in an electrical shock.
Check with a qualified electrician if you are in doubt as to whether the
appliance is properly grounded.
Failure to do so could result in death, fire or electric shock.
WARNING
06
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
• Install a suitable conduit box (not furnished). An appropriately sized, UL conduit
connector must be used to correctly attach the conduit to the junction box.
Important: Local Codes may vary; installation electrical connections and
grounding must comply with all applicable local codes.
If local codes permit grounding through the electrical supply neutral, connect both
the white neutral wire and the green ground wire from the oven to the white
neutral electrical supply wire.
• Check with a qualified electrical installer if you are not sure the oven is properly
grounded.
• Single Oven - When a 4-wire, single phase 240 volt, 60 Hz., AC only
electrical supply is available, a 25-amp maximum circuit protection is required.
• Double Oven - When a 4-wire, single phase 240 volt, 60 Hz., AC only
electrical supply is available, a 40-amp maximum circuit protection is required.
Important: This appliance shall be installed only by authorized persons and in
accordance with the manufacturer’s installation instructions, local gas fitting
regulations, municipal building codes, electrical wiring regulations, local water
supply regulations.
Step 1 - Unpack The Oven
Style
Single Oven
Double Oven
Voltage And Frequency
240V, 60 Hz
240V, 60 Hz
Amps
20.0A
35.4A
Circuit Required
25 Amp Circuit
40 Amp Circuit
EXCESSIVE WEIGHT HAZARD
Use two or more people to move and install oven.
Failure to do so can result in back or other injury.
WARNING
07
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
1. Using two or more people, remove the oven and set it on cardboard to avoid
floor damage.
Note: Do not use the handle or any portion of the front frame for lifting.
2. Remove the shipping materials and tape from the oven.
3. Remove the hardware package from inside the bag containing literature.
4. Remove and set aside racks and other parts from inside the oven.
5. Move the oven on the cardboard near where it will be installed.

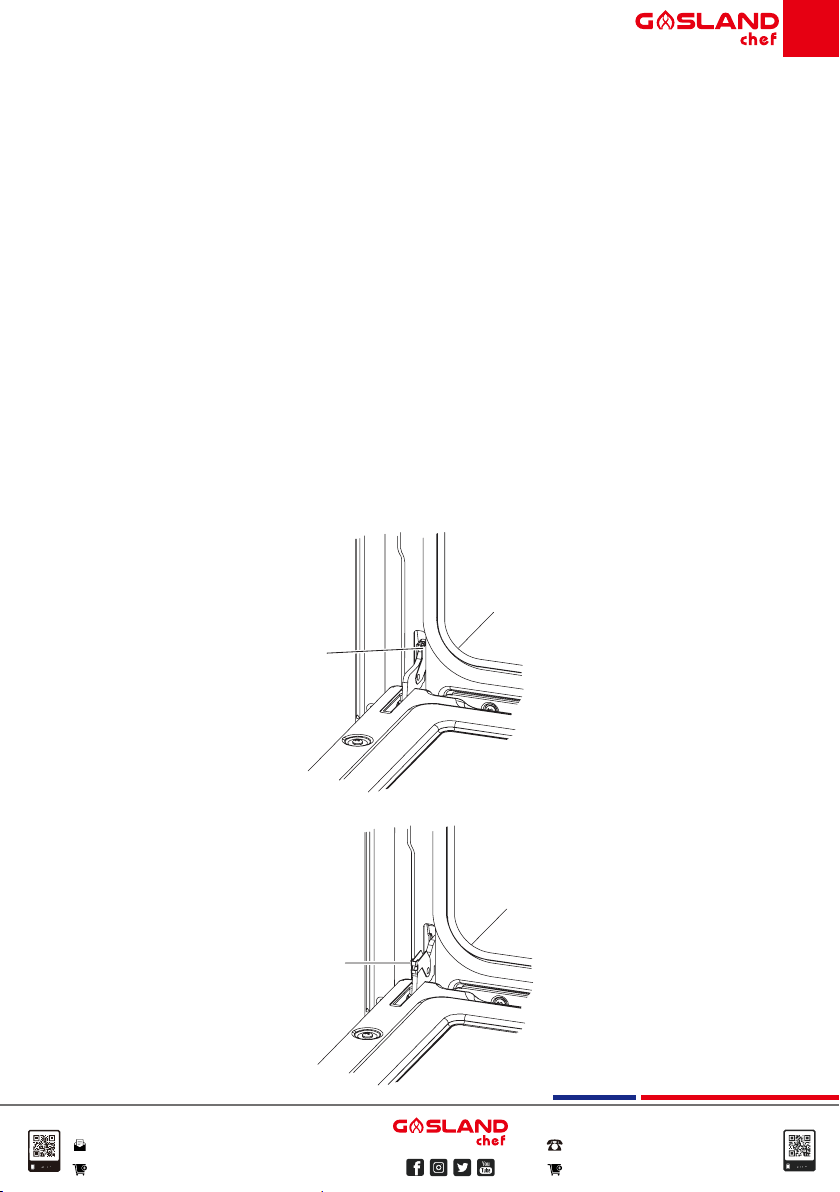

Step 2 - Remove The Oven Door
Important: The oven door is heavy and fragile, and the door front is glass.
To avoid oven door glass breakage, use both hands, and grasp only the sides of
the oven door to remove.
1. Open the oven door.
2. Locate the door latches in both corners of the oven door, and rotate the
latches forward to the unlocked position.
Locked
Unlocked
08
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
3. Grasp the edges of the oven door with both hands and push the oven door
fully closed. Lift up and pull oven door toward you to remove. Set the oven
door(s) aside on a covered work surface.

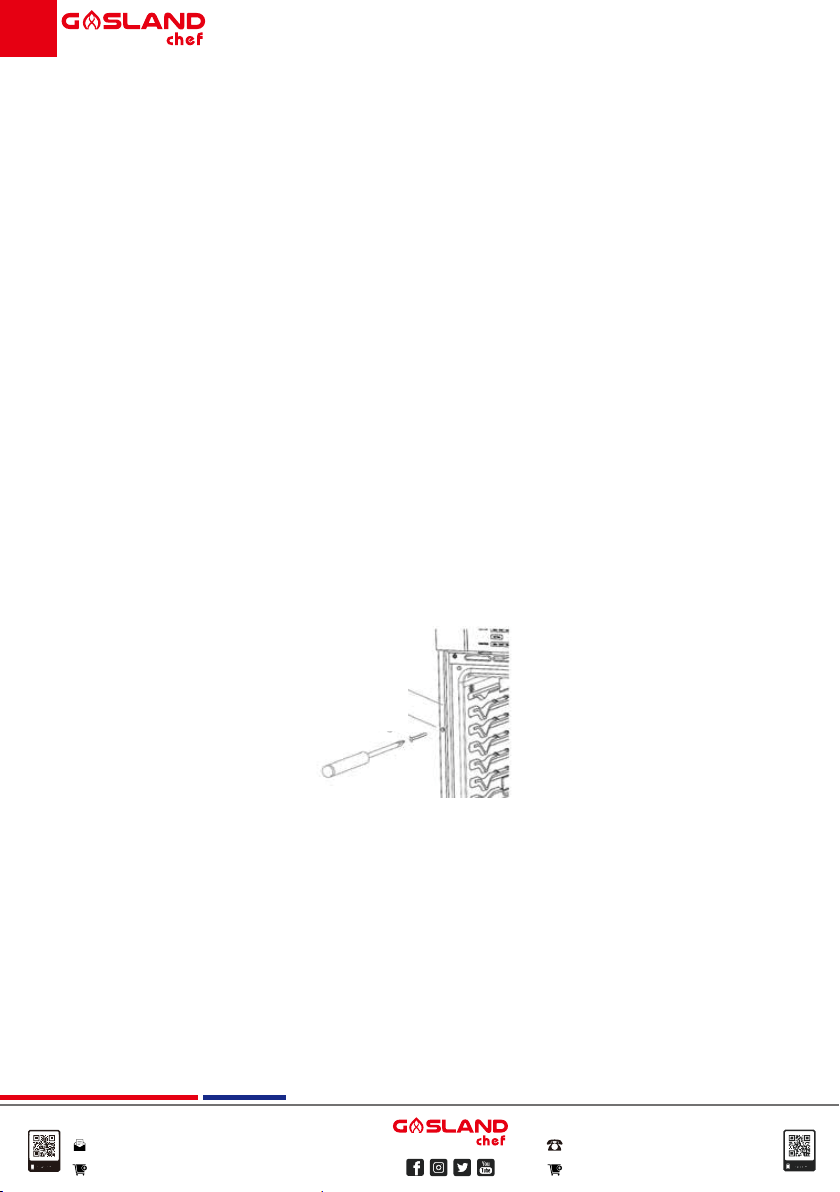

Step 3 - Install Oven
1. Using two or more people, grasp the ceiling of the oven cavity and lift the oven
onto a table or platform even with the cutout opening.
Note: The surface must be able to support the following weight:
• Single Oven: 160 lb(73 kg)
• Double Oven: 290 lb(132 kg)
2. Feed the flexible electrical supply conduit from the oven to the junction box.
EXCESSIVE WEIGHT HAZARD
Use two or more people to move and install oven.
Failure to do so can result in back or other injury.
WARNING
09
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:

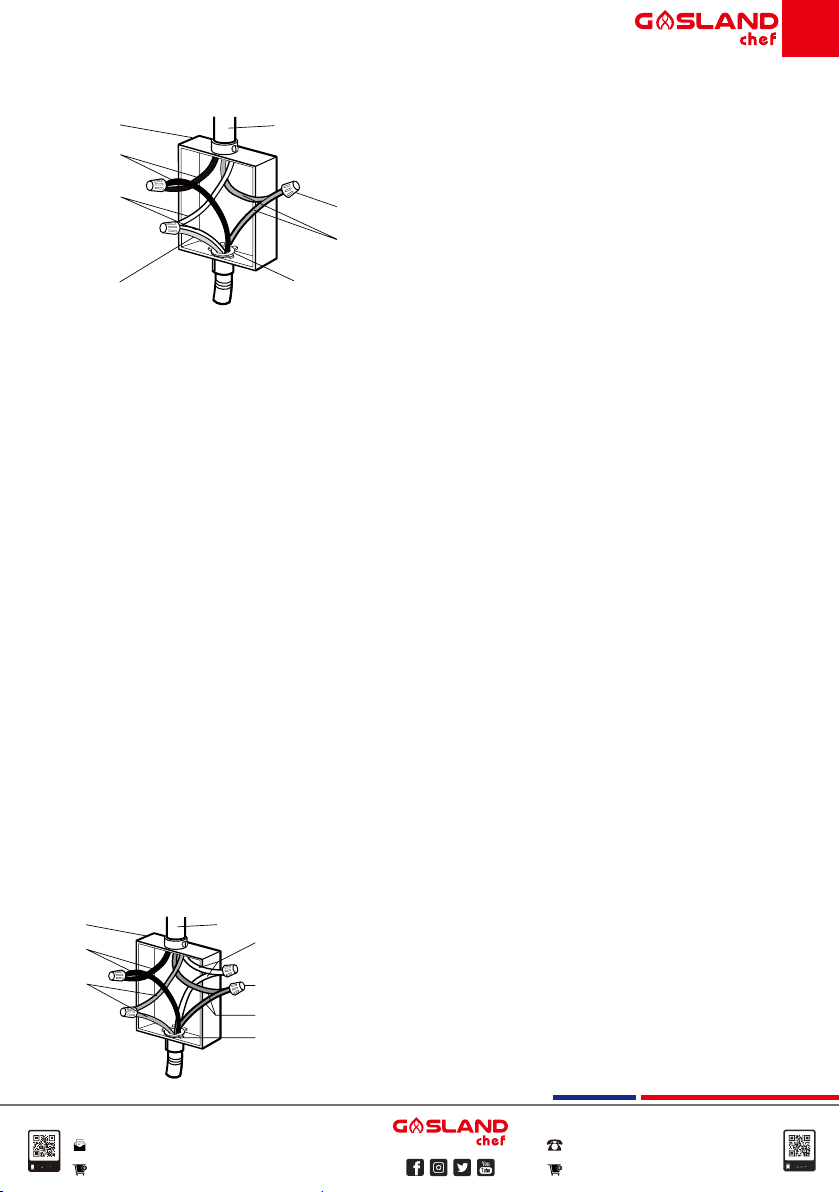

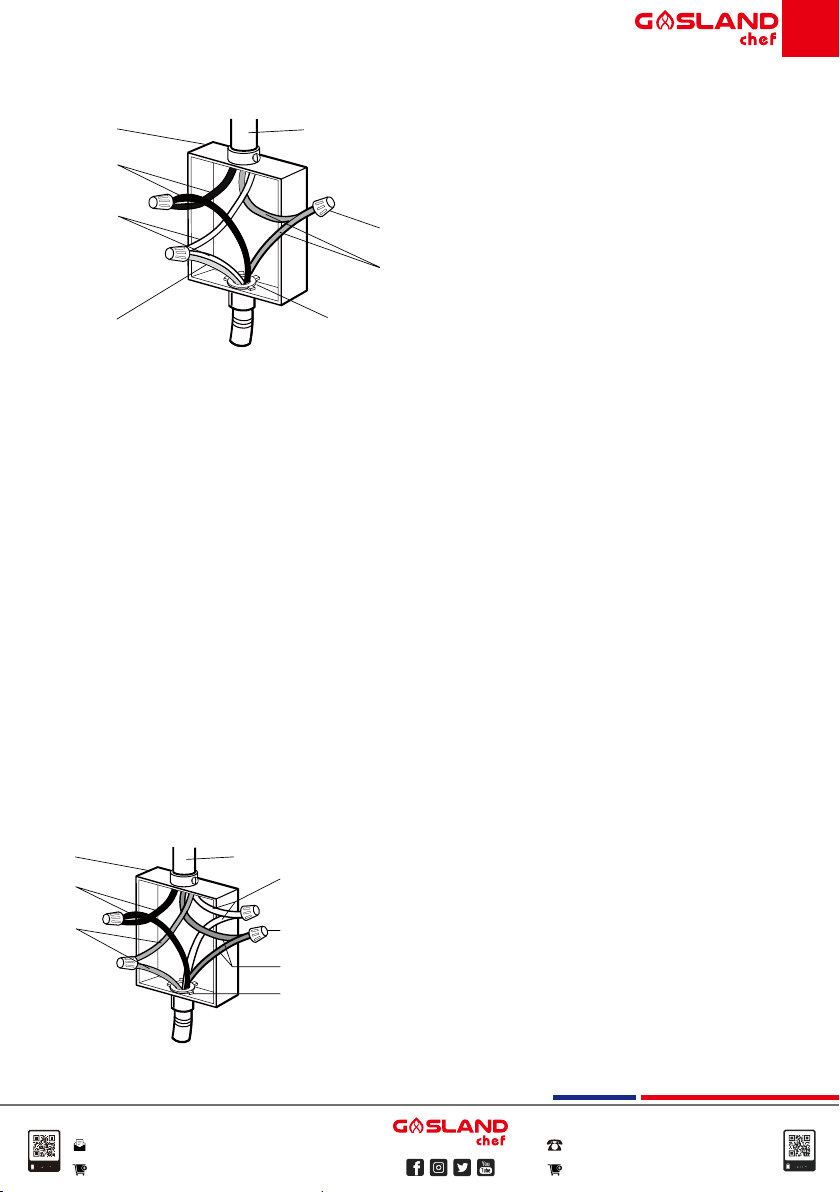

Step 4 - Make Electrical Connection
To properly install your oven, you must determine the type of electrical connection
you will be using and follow the instructions provided for it here.
Direct Wire
Be sure your appliance is properly installed and grounded by a qualified
technician. Ask your dealer to recommend a qualified technician or an authorized
repair service.
This oven is manufactured with a neutral(White) power supply wire and a
cabinetconnected green(Or bare) ground wire twisted together.
After making sure that the power has been turned off, connect the flexible conduit
from the oven to the junction box using a UL listed conduit connector.
The Grounded Neutral and Ungrounded Neutral Graphics on the following pages
and the instructions provided, present the most common way of connecting
ovens. Your local codes and ordinances, of course, take precedence over these
instructions. Complete electrical connections according to local codes and
ordinances.
ELECTRICAL SHOCK HAZARD
Disconnect power before servicing.
Improper connection of aluminum house wiring and copper appliance
leads can result in an electrical hazard or re. If the home has aluminum
wiring, only use connectors designed and UL listed for joining copper to
aluminum and precisely follow the manufacturer's recommended
procedure. Aluminum-toCopper connections must conform with local
codes.
For Single Oven, use 10 gauge copper or aluminum wire.
For Double Oven, use 8 gauge copper or aluminum wire.
Electrically ground oven.
Failure to do so can result in death, re or electrical shock.
WARNING
10
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
1. Disconnect power.
2. Remove junction box cover.
3. Install a UL listed or CSA approved conduit connector to the junction box.
4. Route the flexible electrical supply conduit from the oven to the junction box
through a UL listed or CSA approved conduit connector.
5. Tighten screws on conduit connector.
3-wire Connection (Grounded Neutral) - U.S.A.
Only
3-WIRE CABLE FROM HOME POWER SUPPLY
Important: Use the 3-wire cable from home power supply where local codes
permit a 3-wire connection.
1. Disconnect power.
ELECTRICAL SHOCK HAZARD
Grounding through the neutral conductor is prohibited for new branch-
circuit installations(1996 NEC); mobile homes; and recreational vehicles,
or in an area where local codes prohibit grounding through the neutral
conductor. For installations where grounding through the neutral
conductor is prohibited, see the Ungrounded Neutral graphic.
Use grounding terminal or lead to ground unit.
Connect neutral terminal or lead to branch circuit neutral in usual manner.
Failure to do so could result in death, fire or electric shock.
WARNING
UL or CSA Listed Conduit Connector
11
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
2. Connect the two black wires B together using a UL listed wire connector.
3. Connect the two neutral(White) wires C and the ground(Green or bare) wire d
(Of the oven cable) using a UL listed wire connector.
4. Connect the two red wires G together using a UL listed wire connector.
5. Install junction box cover.
4-wire Connection(Ungrounded Neutral) - U.S.A.
And Canada
4-WIRE CABLE FROM HOME POWER SUPPLY
Important: Use the 4-wire cable from home power supply in the U.S. where local
codes do not allow grounding through neutral, New Branch circuit installations
(1996 NEC), mobile homes and recreational vehicles, new construction and in
Canada.
1. Disconnect power.
E
I
G
H
F
A
B
C
D
I
B
C
D
G
F
E
H
A
A. Junction Box
B. Black Wires
C. Neutral(White) Wires
D. Ground(Green or Bare) Wire
E. Cable from Oven
F. UL Listed Conduit Connector
G. Red Wires
H. UL Listed Wire Connectors
I. House Electrical Supply
A. Junction Box
B. Black Wires
C. Red Wires
D. Cable from Oven
E. UL listed or CSA Approved Conduit Connector
F. Ground(Green or Bare) Wires
G. UL Listed Wire Connector
H. Neutral(White) Wires
I. House Electrical Supply
Grounded Neutral
Ungrounded Neutral
12
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
2. Connect the 2 black wires B together using a UL listed wire connector.
3. Connect the 2 red wires C together using a UL listed wire connector.
4. Untwist white wire from green(Or bare) ground wire coming from the oven.
5. Connect the 2 neutral(White) wires H together using a UL listed wire
connector.
6. Connect the ground(Green or bare) wire FA from the oven cable to the ground
(Green or bare) wire(In the junction box) using a UL listed wire connector.
7. Install junction box cover.
Step 5 - Mount The Oven
1. Slide the oven completely into the cabinet until the back surface of the front
frame touches the front wall of the cabinet. Center the oven within the cabinet
cutout.
Note: Push against seal area of the oven front frame when pushing the oven
into the cabinet. Do not push against the outside edges.
2. There are two holes, one on each side of the front frame that surrounds the
oven cavity. Drill ¹/8"(3.18 mm) pilot holes through the holes, and into the
front wall of the cabinet.
Note: The double oven has four mounting holes, two on each side.
3. Insert the # 8–14 x 1" screws(Provided) through the pilot holes to securely
fasten the oven to the cabinet. Do not overtighten screws.
4. Replace the oven racks.
Note: Ensure all plastic and foam packaging are removed from the oven racks
before reinserting them.
5. Reconnect power to the oven.
Mounting Frame
Mounting Frame Hole
1713
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
Step 6 - Replace The Door
Important: The oven door is heavy and fragile, and the door front is glass.
To avoid oven door glass breakage, use both hands, and grasp only the sides of
the oven door to remove.
1. Verify that the door hinge latches are forward, and then insert the oven door
hinges into the openings.
2. Lower the oven door to engage the hinges.
3. Press the hinge latches down to lock.
Step 7 - Complete Installation
1. Check that all parts are now installed. If there is an extra part, go back through
the steps to see which step was skipped.
2. Dispose of/recycle all packaging materials.
3. Check Operation of Oven.
• Turn on power.
• Press BROIL.
• Set the temperature.
• Press START.
Note: If oven(s) does not operate, check the following:
• Household fuse is intact and tight; or circuit breaker has nottripped.
• Electrical supply is connected.
• See “Troubleshooting” section in the Operation Manual.
4. When oven has been on for 5 minutes, feel for heat. If you do not feel heat or
if an error message appears in the display, turn off the oven and contact a
qualified technician.
5. Press STOP/CLEAR to turn off the oven.
Important: For oven use and cleaning, read the User Manual.
14
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
1 (844) 538-7890
www.gaslandchef.com
Four mural électrique simple
Installation Instructions
www.gaslandchef.com.au
Available Models
ES710TS
Outillage Et Pièces
Rassembler les outils nécessaires avant d’entreprendre l’installation. Lire et
observer les instructions fournies avec chacun des outils de la liste ci-dessous.
Toutes Les Installations
Outils nécessaires:
• Mètre-ruban
• Règle
• Crayon
• Tournevis Phillips
• Niveau
• Coupe-fils et pince à dénuder
• Scie sauteuse ou scie à main
• Scie-cloche de 1"
• Perceuse sans fil et foret
• Gants et lunettes de sécurité
• Voltmètre (0-250VAC)
Pièces nécessaires:
• Connecteur de conduit homologué UL
• Connecteurs de fils homologation UL
Pièces fournies:
• Vis n° 8-14 x 1" – Fours simples (2), fours doubles (4)
Exigences D’emplacement
Important: Observer les dispositions de tous les codes et règlements en vigueur.
• Respecter les dimensions de l’ouverture entre les placards illustrées. Ces
dimensions indiquent le dégagement minimum avec le four.
• L’espace d’installation dans un encastrement doit permettre la formation d’une
enceinte complète autour de la partie encastrée du four.
• La surface de support du four doit être robuste, horizontale et en affleurement
avec le bas de l’ouverture découpée dans le placard.
01
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
La Surface De Support Du Four Doit
Pouvoir supporter un poids de:
Four simple: 130 lb(59 kg), plus 30 lb(14 kg) de nourriture
Four double: 230 lb(105 kg), plus 60 lb(28 kg) de nourriture
• Une source d’électricité avec liaison à la terre est nécessaire. Voir la section
“Spécifications électriques”.
Remarque: Pour l’installation sous un plan de travail, il est recommandé que le
boîtier de connexion soit situé dans le placard adjacent, à droite ou à gauche.
Important: Afin d’éviter d’endommager les placards, consulter le constructeur de
la maison ou le fabricant des placards pour déterminer si les matériaux utilisés
peuvent subir un changement de couleur, une déstratification ou d’autres dom-
mages. Ce four a été conçu conformément aux exigences des normes UL et CSA
International et respecte les températures maximales permises de 194°F(90°C)
pour les placards en bois.
Données Techniques
Four
Four simple encastrable
Double Built-in Oven
Dimension
30"(76 cm)
30"(76 cm)
Modèle
SWA3052DS
SWB3052DS
Caractéristiques Électriques Et Puissance
Raccordée Maximum @ 240 Volts 60 Hz
20.0 Amp.
35.4 Amp.
4800 Watts
8500 Watts
02
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
Letter Dimensions du four simple
Hauteur totale
de 28⁷/16"(72.2 cm)
Largeur d’encastrement
de 28¹/2"(72.4 cm)
Hauteur d’encastrement
de 27³/16"(69 cm)
Profondeur d’encastrement
de 23¹/2"(59.7 cm)
Largeur totale
de 29⁷/8"(75.9 cm)
Dimensions du four double
Hauteur totale
de 51³/16"(130.0 cm)
Largeur d’encastrement
de 28¹/2"(72.4 cm)
Hauteur d’encastrement
de 49¹⁵/16"(126.8 cm)
Profondeur d’encastrement
de 23¹/2"(59.7 cm)
Largeur totale
de 29⁷/8"(75.9 cm)
A
B
C
D
E
B
D
E
C
A
B
D
E
C
A
Four simple Four simple
Dimensions Du Produit
* De l'arrière de l'unité à la face de l'armoire.
03
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
Emplacement de la boîte
de raccordement électrique
Remarque: La boîte de
raccordement peut être
placée dans le
placard adjacent
D
C
A
B
F
E
B
A
C
D
C
A
B
F
E
E
4"
4"
4"
Dimensions De L’ouverture
Letter
A
B
C
D
E
F
G
Descriptions
Largeur(découpe)
Hauteur(découpe)
Profondeur(découpe)
Du sommet de l’ouverture au bas de
la porte du placard supérieur
Du fond de l’ouverture au plancher
(recommandé)*
Du bas de l’ouverture au sommet de
la porte du placard
Chevauchement du four sur les côtés
de la découpe
28⁵/8"(72.7 cm)
27¹/2"(70.0 cm)
24"(61.0 cm)
N/A
5¹/4"(13.3 cm)
N/A
¹¹/16"(1.7 cm)
28⁵/8"(72.7 cm)
27¹/2"(70.0 cm)
24"(61.0 cm)
1¹/2"(3.8 cm)
32"(81.3 cm)
1¹/2"(3.8 cm)
¹¹/16"(1.7 cm)
28⁵/8"(72.7 cm)
50¹/4"(127.6 cm)
24"(61.0 cm)
1¹/2"(3.8 cm)
14³/4"(37.5 cm)*
1¹/2"(3.8 cm)
¹¹/16"(1.7 cm)
Four Simple Sous Le Comptoir,
Sans Table De Cuisson
Four Simple Installé
Dans Un Placard
Four Double Installé
Dans Un Placard
Four simple: installé dans un placard
et sous le comptoir
* Bas de la découpe au plancher (acceptable): 4" à 14 ³/4" (10,2 cm à 37,5 cm)
Four double: installé dans un placard
04
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
Spécifications Électriques
Si on utilise un conducteur distinct de liaison à la terre lorsque les codes le
permettent, il est recommandé qu’un électricien qualifié vérifie que la liaison à la
terre et le calibre pour fils sont conformes aux codes locaux.
Ne pas utiliser de rallonge.
AUX ÉTATS-UNIS:
S’assurer que la connexion électrique et le calibre des fils sont appropriés et
conformes au National Electrical Code, aux normes ANSI/NFPA 70 - dernière
édition et à tous les codes et règlements locaux.
Pour obtenir un exemplaire des normes du code ci-dessus, contacter:
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
AU CANADA:
S’assurer que la connexion électrique et le calibre des fils sont appropriés et en
conformité avec le National Electrical Code, ANSI / NFPAn° 70 - dernière édition
et avec tous les codes et règlements locaux.
On peut obtenir un exemplaire de la norme ci-dessus auprès de:
Canadian Standards Association
178 Rexdale Blvd.
Toronto, ON M9W 1R3 CANADA.
05
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
Raccordement Électrique
Pour installer le four correctement, il faut établir le type de raccords électriques à
utiliser et suivre les instructions indiquées ici.
• Le four doit être branché à la tension électrique et à la fréquence appropriées,
comme spécifié sur la plaque signalétique du modèle/numéro de série.
La plaque signalétique du modèle/numéro de série est située à l'arrière du four.
Tous les modèles ont une double valeur nominale et sont conçus pour être
connectés à une alimentation électrique monophasée de 240 V CA, 60 Hz, 3 fils
ou 4 fils.
RISQUE DE CHOC ÉLECTRIQUE
L’alimentation électrique du circuit du branchement du four doit être coupée lorsque
les connexions des lignes sont mises en place.
Ne pas utiliser pas de rallonge avec cet appareil.
Une mise électrique à la terre est nécessaire pour cet appareil. L’extrémité libre du
connecteur vert (le connecteur de mise à la terre) doit être connectée à la masse
appropriée. Ce connecteur doit rester branché à la masse au four.
Si un tuyau d’eau froide est interrompu par du plastique, des joints non métalliques,
des raccords union ou d’autres matériaux isolants, NE PAS L'UTILISER pour la mise
à la terre.
NE PAS brancher la masse à une canalisation de gaz.
Le circuit du NEUTRE ou de LIAISON A LA TERRE NE DOIT PAS contenir de
fusible. Un fusible dans le circuit du neutre ou de liaison à la terre pourrait entraîner
une électrocution.
L'utilisateur doit consulter un électricien qualifié s'il n'est pas sûr que l'appareil est
correctement relié à la terre.
Le non-respect de cette instruction peut causer un décès, un incendie ou un choc
électrique.
AVERTISSEMENT
06
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
• Installer un boîtier de connexion approprié(non fourni). Un connecteur de
conduit homologué UL de dimension appropriée doit être utilisé pour relier
correctement le conduit au boîtier de connexion.
Important: Les codes électriques locaux peuvent varier; les raccordements
électriques et la mise à la terre de l’installation doivent être conformes à la
réglementation locale en vigueur.
Si les codes locaux autorisent la mise à la terre par le neutre de l’alimentation
électrique, raccorder le conducteur neutre(blanc) et le conducteur de terre vert du
four au conducteur neutre blanc de l’alimentation électrique.
• En cas de doute quant à la qualité de la liaison à la terre de la four, consulter un
électricien qualifié.
• Four simple - Lorsqu’une source d’électricité monophasée de 240 volts, 60
Hz/4 conducteurs(CA uniquement) est disponible, le circuit doit comporter un
dispositif de protection de 25 A maximum.
• Double four - Lorsqu’une alimentation électrique monophasée de 240 volts,
60 Hz à 4 conducteurs(CA uniquement) est disponible, le circuit doit comporter
un dispositif de protection de 40 A maximum.
Important: Cet appareil ne doit être installé que par des personnes autorisées et
conformément aux directives d’installation du fabricant, aux règlements locaux en
matière de raccordement au gaz, aux codes en bâtiment municipaux, aux règle-
ments relatifs au câblage électrique et aux règlements locaux en matière
d’alimentation en eau.
Étape 1 - déballage du fou
Style
Four simple
Four double
Tension Et Fréquence
240V, 60 Hz
240V, 60 Hz
Ampères
20.0A
35.4A
Circuit Nécessaire
Circuit de 25 ampères
Circuit de 40 ampères
RISQUE DU POIDS EXCESSIF
Avec l'aide d'au moins deux personnes, déplacer et installer le four.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.
AVERTISSEMENT
07
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
1. Avec l’aide d’au moins deux personnes, déballer le four et le placer sur une
feuille de carton pour éviter d’endommager le sol.
Remarque: Pour soulever l’appareil, ne pas saisir la poignée ou toute autre
partie de l’encadrement avant.
2. Enlever les matériaux d’emballage et les rubans adhésifs du four.
3. Retirer la visserie du sachet de documentation.
4. Retirer et mettre de côté les grilles et autres pièces qui se trouvent à l’intérieur
du four.
5. Déplacer le four sur la feuille de carton, à proximité de l’endroit où il doit être
installé.
Étape 2 - Dépose De La Porte Du Four
Important: La porte du four est lourde et fragile, et l’avant de la porte est en verre.
Pour éviter de briser le verre de la porte, utiliser les deux mains et agripper la
porte du four uniquement par les côtés pour la retirer.
1. Ouvrir la porte du four.
2. Identifier les loquets de la porte dans les deux angles de la porte et faire
pivoter les loquets vers l’avant jusqu’à la position de déverrouillage.
3. Saisir les rebords de la porte du four à deux mains et
fermer la porte du four complètement en la poussant.
Soulever et tirer la porte du four vers soi pour l’enlever.
Conserver la/les porte(s) de four à part sur une surface
de travail couverte.
Verrouillé
Déverrouillé
08
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
Étape 3 - Installation Du Four
1. À deux personnes ou plus, saisir le plafond de la cavité du four et soulever le
four pour le poser sur une table ou une plateforme à hauteur de l’ouverture
d’encastrement.
Remarque: La surface doit pouvoir supporter un poids de :
• Four simple: 160 lb(73 kg)
• Four double: 290 lb(132 kg)
2. Acheminer le conduit flexible d’alimentation électrique du four à la boîte de
raccordement.
Étape 4 - Raccordement Électrique
Pour installer le four correctement, il faut établir le type de raccord électrique que
l’on utilisera et suivre les instructions indiquées ici.
RISQUE DU POIDS EXCESSIF
Avec l'aide d'au moins deux personnes, déplacer et installer le four.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.
AVERTISSEMENT
09
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
Raccordement Par Câblage Direct
Assurez-vous que votre appareil est correctement installé et relié à la terre par un
technicien qualifié. Demandez à votre revendeur de vous recommander un
technicien qualifié ou un service de réparation agréé.
Le câblage d’alimentation de ce four comporte un conducteur neutre(blanc) et un
conducteur vert (ou nu) de liaison à la terre connecté à la caisse; ces deux
conducteurs sont torsadés.
Après s’être assuré que l’alimentation a été coupée, raccorder le conduit flexible
partant du four à la boîte de raccordement au moyen d’un connecteur de conduit
homologué UL. Les schémas Neutre relié à la terre et Neutre non relié à la terre
figurant sur les pages suivantes et les instructions correspondantes présentent
les méthodes les plus courantes de raccordement des fours. Il est bien entendu
que les codes et règlements locaux prévalent sur ces instructions. Achever les
raccordements électriques conformément aux codes et règlements locaux.
1. Déconnecter la source de courant électrique.
2. Ôter le couvercle de la boîte de raccordement.
3. Installer un connecteur de conduit(homologation UL ou CSA) sur le boîtier
deraccordement.
ELECTRICAL SHOCK HAZARD
Déconnecter la source de courant électrique avant l’intervention.
Un raccordement incorrect du câblage en aluminium du domicile au câblage en cuivre de
l'appareil peut créer un risque électrique ou déclencher un incendie. Si le domicile est doté
d'un câblage en aluminium, n'utiliser que des connecteurs conçus et
homologués UL pour raccorder le cuivre à l’aluminium et suivre rigoureusement la procédure
recommandée par le fabricant. Les raccordements du cuivre à l'aluminium doivent être
conformes aux codes locaux.
Pour le four simple, utiliser un conducteur en cuivre ou en aluminium de calibre 10.
Pour le four double, utiliser un conducteur en cuivre ou en aluminium de calibre 8.
Raccorder l’appareil à la terre.
Le non-respect de cette instruction peut causer un décès, un incendie ou un choc électrique.
AVERTISSEMENT
Connecteur de conduit homologué UL ou CSA
10
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
4. Acheminer le conduit d’alimentation flexible depuis le four jusqu’au boîtier de
raccordement – utiliser un connecteur de conduit(homologation UL ou CSA).
5. Serrer les vis sur le connecteur de conduit.
Connexion À 3 Conducteurs(Neutre Relié À La
Terre) - É.-u. Seulement
Câble À 3 Conducteurs Depuis Le Point De
Distribution Du Domicile
Important: Utiliser le câble à 3 conducteurs depuis le point de distribution du
domicile lorsque les codes locaux autorisent un tel raccordement.
1. Déconnecter la source de courant électrique.
RISQUE DE CHOC ÉLECTRIQUE
Le raccordement à la terre par le conducteur neutre est interdit pour les nouvelles installa-
tions à circuit de dérivation(Code national de l'électricité 1996), les résidences mobiles et les
véhicules de loisirs, ainsi que dans toute région où les codes
locaux interdisent le raccordement à la terre par le conducteur neutre. Pour les installations
où le raccordement à la terre par le conducteur neutre est interdit, se reporter au schéma
Neutre non relié à la terre.
Pour raccorder l’appareil à la terre, utiliser le conducteur ou la borne de mise à la terre.
Connecter de la manière habituelle le conducteur ou la borne neutre au neutre du circuit de
dérivation.
Le non-respect de cette instruction peut causer un décès, un incendie ou un choc électrique.
AVERTISSEMENT
11
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
2. Connecter ensemble les 2 conducteurs noirs B au moyen d’un connecteur de
fils(homologation UL).
3. Connecter les 2 conducteurs de neutre (blancs) C et le conducteur(vert ou nu)
de terre D (du câble du four) au moyen d’un connecteur de fils(homologation
UL).
4. Connecter les 2 conducteurs rouges G au moyen d’un connecteur de fils
(homologation UL).
5. Installer le couvercle du boîtier de connexion.
Connexion À 4 Conducteurs (Neutre Non Relié À
La Terre) - États-unis Et Canada
CÂBLE À 4 CONDUCTEURS DEPUIS LE POINT DE DISTRIBUTION DU
DOMICILE
Important: Utiliser le câble à 4 conducteurs provenant du point de distribution du
domicile aux États-Unis lorsque les codes locaux ne permettent pas la mise à la
terre par l’intermédiaire du conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire(Code national de l’électricité 1996), dans
les résidences mobiles et les véhicules récréatifs, dans les nouvelles construc-
tions, et au Canada.
1. Déconnecter la source de courant électrique.
E
I
G
H
F
A
B
C
D
A. Boîtier de connexion
B. Conducteurs noirs
C. Conducteurs du neutre(blancs)
D. Conducteurs de terre(verts ou nus)
E. Câble du four
F. Connecteur de conduit homologué UL
G. Conducteurs rouges
H. Connecteurs de fils(homologation UL)
I. Alimentation électrique du domicile
Neutre relié à la terre
I
B
C
D
G
F
E
H
A
A. Boîtier de connexion
B. Conducteurs noirs
C. Conducteurs rouges
D. Câble du four
E. Connecteur de conduit(homologation UL ou CSA)
F. Conducteurs de terre(verts ou nus)
G. Connecteurs de fils(homologation UL)
H. Conducteurs du neutre(blancs)
I. Alimentation électrique du domicile
Neutre non relié à la terre
12
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
2. Connecter ensemble les deux connecteurs noirs B au moyen d’un connecteur
de fils(homologation UL).
3. Connecter les 2 conducteurs rouges C au moyen d’un connecteur de fils
(homologation UL).
4. Détorsader le conducteur blanc du conducteur vert(ou nu) de liaison à la terre
provenant du four.
5. Connecter les 2 conducteurs neutres(blancs) H au moyen d’un connecteur de
fils(homologation UL).
6. Connecter le conducteur de terre(vert ou nu) F du câble du four au conduc
teur de terre(vert ou nu) dans le boîtier de connexion au moyen d’un connect
eur de fils(homologation UL).
7. Installer le couvercle du boîtier de raccordement.
Étape 5 - Installation Du Four
1. Faire glisser complètement le four dans le placard, jusqu’à ce que la surface
arrière de l’encadrement avant touche la paroi avant du placard. Centrer le
four dans l’ouverture du placard.
Remarque: Pour introduire le four dans le placard, pousser contre la zone du
joint du four située sur le châssis avant. Ne pas pousser contre les bords
externes.
2. Il y a deux trous, un sur chaque côté du châssis avant qui entoure la cavité du
four. Percer des avant-trous de 1/8" à travers les trous de l’encadrement avant
dans la paroi avant du placard.
Remarque: Le double four comporte quatre trous de montage, deux de
chaque côté.
3. Insérer les vis n° 8-14 x 1"(fournies) à travers les trous pour fixer solidement
le four à l’armoire. Ne pas serrer les vis excessivement.
4. Réinstaller les grilles du four.
Remarque: Assurez-vous que tous les emballages en plastique et en mousse
sont retirés des grilles du four avant de les réinsérer.
5. Reconnecter le four à l’alimentation électrique.
Cadre de montage
Trou du cadre de montage
1713
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
Étape 6 - repose de la porte du four
Important: La porte du four est lourde et fragile, et l’avant de la porte est en verre.
Pour éviter de briser le verre de la porte, utiliser les deux mains et agripper la
porte du four uniquement par les côtés pour la retirer.
1. Vérifier que les loquets des charnières de la porte sont orientés vers l’avant,
puis insérer alors les charnières de la porte du four dans les ouvertures.
2. Abaisser la porte du four afin que les charnières se mettent en place.
3. Appuyer sur les loquets de charnière pour verrouiller.
Étape 7 – fin de l’installation
1. Vérifier que toutes les pièces sont maintenant installées. S’il reste une pièce,
passer en revue les différentes étapes pour découvrir laquelle aurait été
oubliée.
2. Éliminer/recycler tous les matériaux d’emballage.
3. Vérifier le fonctionnement du four.
• Mettre l’appareil sous tension.
• Appuyer sur BROIL(cuisson au gril).
• Régler la température.
• Appuyer sur START(mise en marche).
Remarque: le(s) four(s) ne fonctionne(nt) pas, contrôler ce qui suit :
• Les fusibles du domicile sont intacts et serrés; le disjoncteur n’est pas
déclenché.
• La prise de courant est correctement alimentée.
• Voir la section “Dépannage” dans le Guide d’utilisation.
4. Après 5 minutes de fonctionnement du four, vérifier qu’il y a émission de
chaleur. Si aucune chaleur n’est ressentie ou si un message d’erreur apparaît
sur l’affichage, éteindre le four et contacter un technicien qualifié.
5. Appuyer sur CANCEL (annulation) pour éteindre le four.
Important: Pour l’utilisation et le nettoyage du four, lire le Guide d’utilisation.
14
Australia:
1(844) 538-7890
www.gaslandchef.com
www.gaslandchef.com.au
United States:
1 (844) 538-7890
www.gaslandchef.com
