Husqvarna 1365GN Generator User Manual

531 30 0-69 1 G

Operator's

WARNING

Before using this product, read this manual and

follow all Safety Rules and Operating Instructions.

anual del Operario

ADVERTENCIA

Antes de utilizar el producto, lea este manual y siga

todas las Reglas de Seguridad e Instrucciones de Uso.

0 200053GS Rev B (07/21/06)

Safety Rules

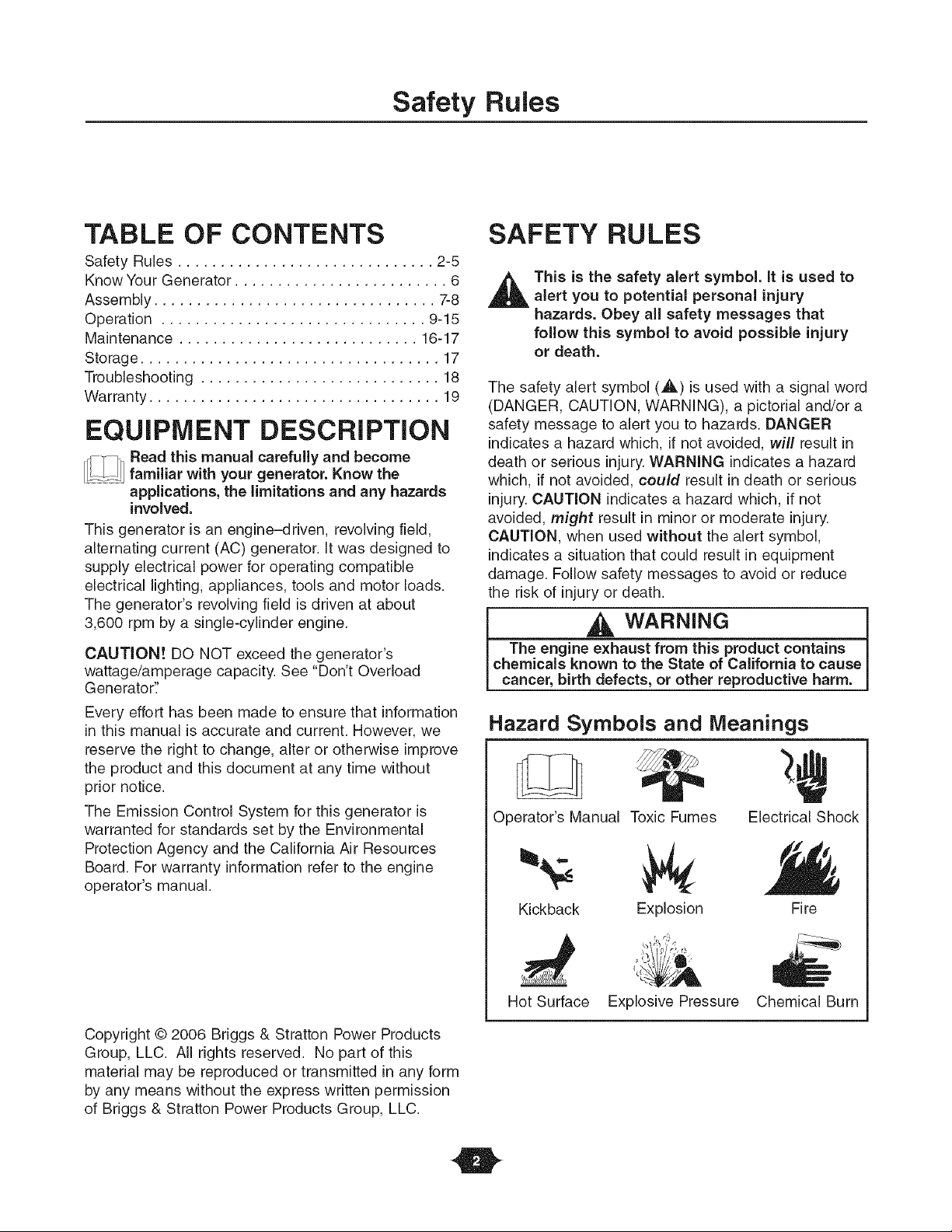

TABLE OF CONTENTS

Safety Rules .............................. 2-5

Know Your Generator ......................... 6

Assembly ................................. 7-8

Operation ............................... 9-15

Maintenance ............................ 16-17

Storage ................................... 17

Troubleshooting ............................ 18

Warranty .................................. 19

EQUIPMENT DESCRIPTION

Read this manual carefully and become

familiar with your generator. Know the

applications, the limitations and any hazards

involved.

This generator is an engine-driven, revolving field,

alternating current (AC) generator, it was designed to

supply electrical power for operating compatible

electrical lighting, appliances, tools and motor loads.

The generator's revolving field is driven at about

3,600 rpm by a single-cylinder engine.

CAUTION! DO NOT exceed the generator's

wattage/amperage capacity. See "Don't Overload

Generator':

Every effort has been made to ensure that information

in this manual is accurate and current. However, we

reserve the right to change, alter or otherwise improve

the product and this document at any time without

prior notice.

The Emission Control System for this generator is

warranted for standards set by the Environmental

Protection Agency and the California Air Resources

Board. For warranty information refer to the engine

operator's manual.

material may be reproduced or transmitted in any form

by any means without the express written permission

of Briggs & Stratton Power Products Group, LLC.

SAFETY RULES

,_ This is the safety alert symbol, it is used to

alert you to potential personal injury

hazards. Obey all safety messages that

follow this symbol to avoid possible injury

or death.

The safety alert symbol (_,) is used with a signal word

(DANGER, CAUTION, WARNING), a pictorial and/or a

safety message to alert you to hazards. DANGER

indicates a hazard which, if not avoided, will result in

death or serious injury. WARNING indicates a hazard

which, if not avoided, could result in death or serious

injury. CAUTION indicates a hazard which, if not

avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage. Follow safety messages to avoid or reduce

the risk of injury or death.

WARNING

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

Hazard Symbols and Meanings

Operator's Manual Toxic Fumes

Kickback

Hot Surface

Explosion

Explosive Pressure

Electrical Shock

Fire

Chemical Burn

Safety Rules

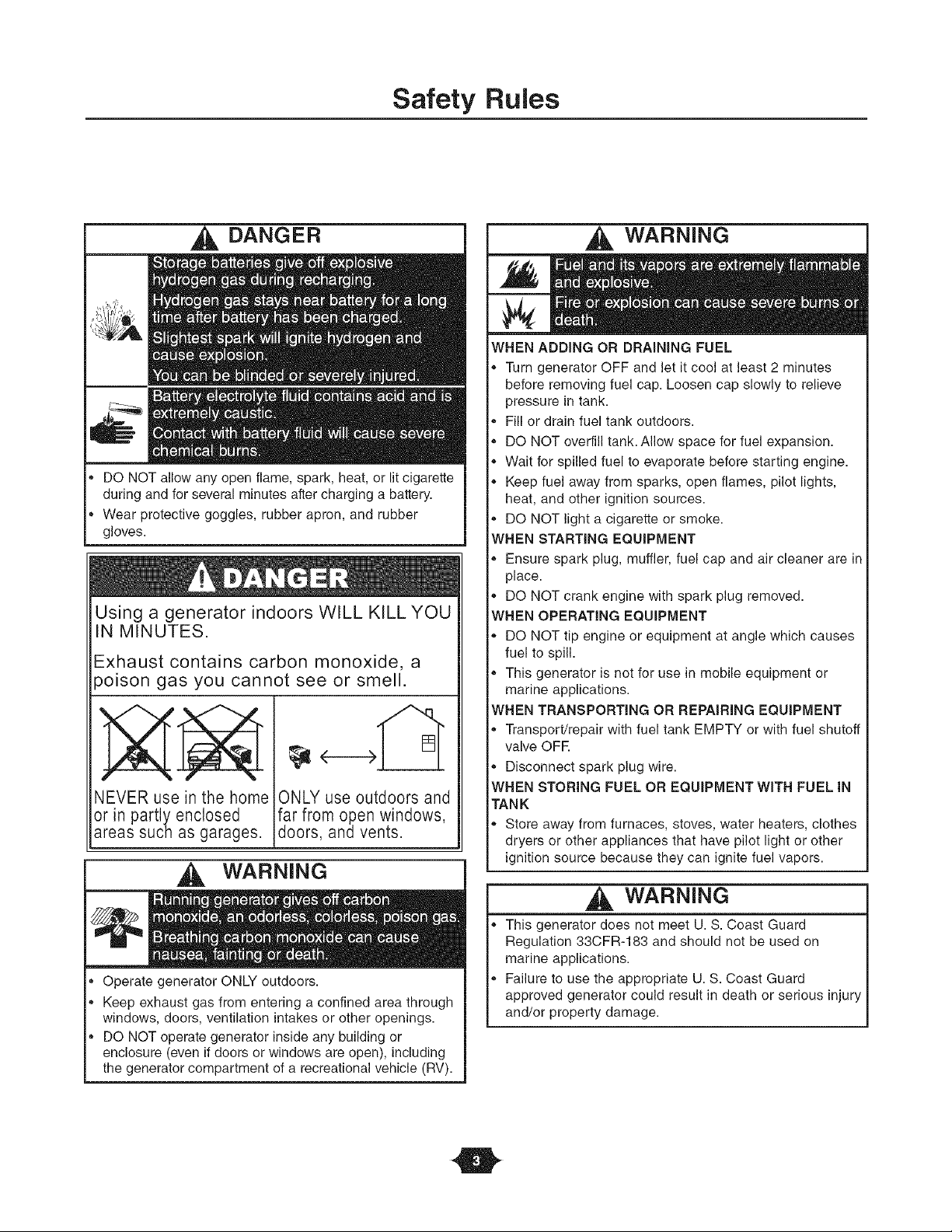

DANGER

_ vb/ll,,L, l,

"_,A

DO NOT allow any open flame, spark, heat, or lit cigarette

during and for several minutes after charging a battery.

Wear protective goggles, rubber apron, and rubber

gloves.

Using a generator indoors WILL KILL YOU

IN MINUTES.

Exhaust contains carbon monoxide, a

3oison gas you cannot see or smell.

NEVER use in the home

or in partly enclosed

areas such as garages.

[]

<--->

ONLY use outdoors and

far from open windows,

doors, and vents.

,_, WARNING

Operate generator ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate generator inside any building or

enclosure (even if doors or windows are open), including

the generator compartment of a recreational vehicle (RV).

,_ WARNING

WHEN ADDING OR DRAINING FUEL

Turn generator OFF and let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve

pressure in tank.

Fill or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Wait for spilled fuel to evaporate before starting engine.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

VHEN STARTING EQUIPMENT

,, Ensure spark plug, muffler, fuel cap and air cleaner are in

place.

,, DO NOT crank engine with spark plug removed.

WHEN OPERATING EQUIPMENT

DO NOT tip engine or equipment at angle which causes

fuel to spill.

This generator is not for use in mobile equipment or

marine applications.

VHEN TRANSPORTING OR REPAIRING EQUIPMENT

,, Transport/repair with fuel tank EMPTY or with fuel shutoff

,, valve OFR

Disconnect spark plug wire.

WHEN STORING FUEL OR EQUIPMENT WITH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

,_ WARNING

This generator does not meet U. S. Coast Guard

Regulation 33CFR-183 and should not be used on

marine applications.

Failure to use the appropriate U. S. Coast Guard

approved generator could result in death or serious injury

and/or property damage.

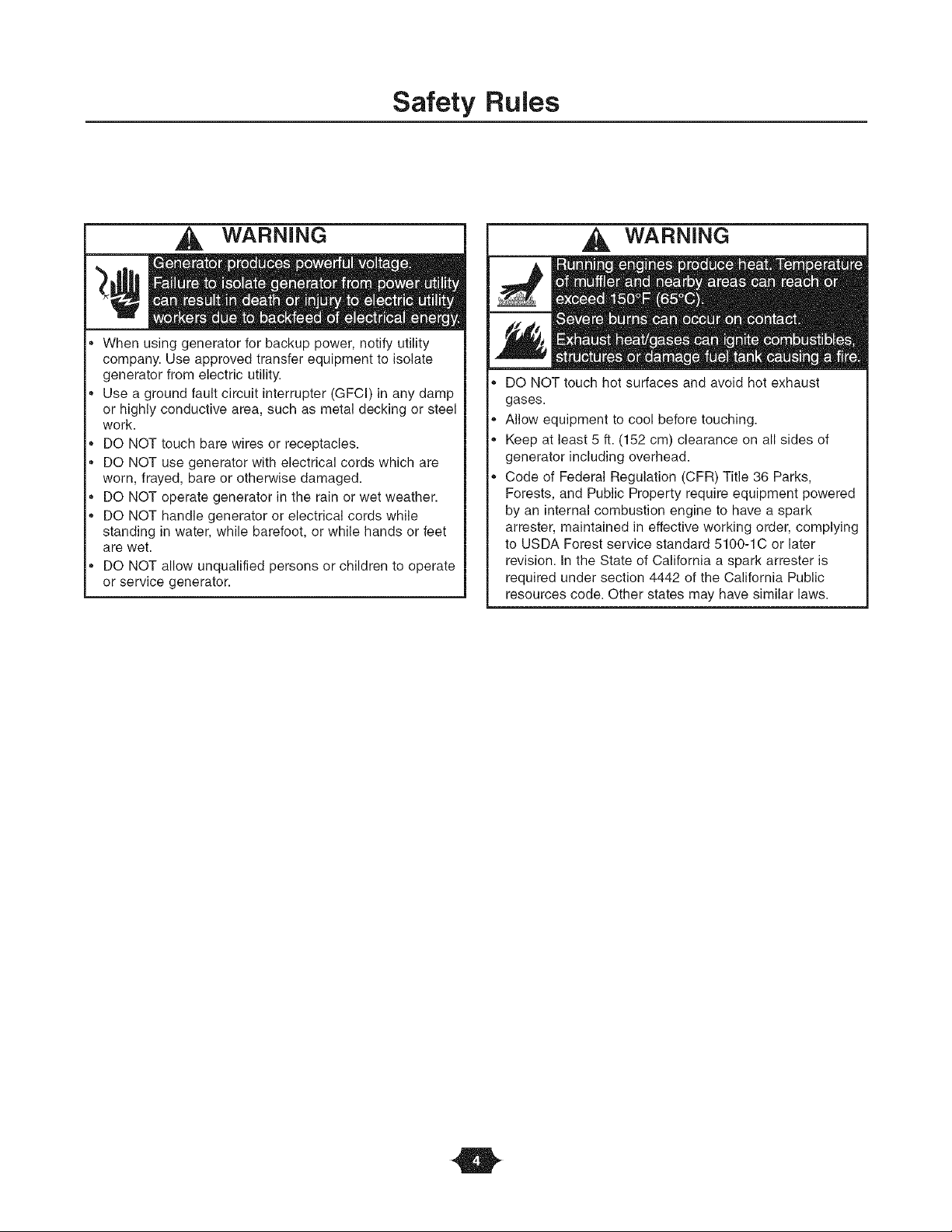

Safety Rules

WARNING

When using generator for backup power, notify utility

company. Use approved transfer equipment to isolate

generator from electric utility.

Use a ground fault circuit interrupter (GFCI) in any damp

or highly conductive area, such as metal decking or steel

work.

DO NOT touch bare wires or receptacles.

DO NOT use generator with electrical cords which are

worn, frayed, bare or otherwise damaged.

DO NOT operate generator in the rain or wet weather.

DO NOT handle generator or electrical cords while

standing in water, while barefoot, or while hands or feet

are wet.

DO NOT allow unqualified persons or children to operate

or service generator.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust

gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

generator including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

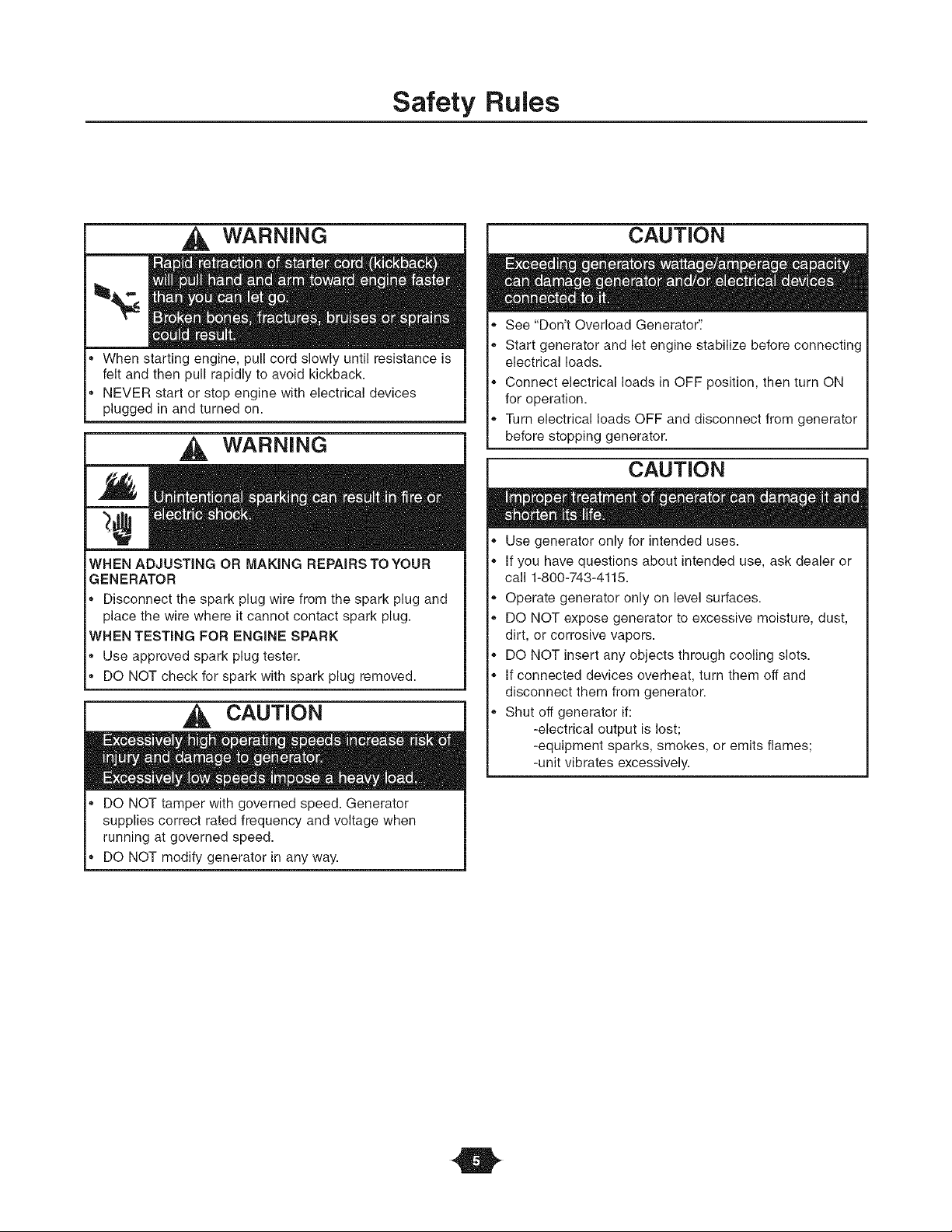

Safety Rules

WARNING

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

NEVER start or stop engine with electrical devices

plugged in and turned on.

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

GENERATOR

,, Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

CAUTION

DO NOT tamper with governed speed. Generator

supplies correct rated frequency and voltage when

running at governed speed.

DO NOT modify generator in any way.

CAUTION

See "Don't Overload Generator"

Start generator and let engine stabilize before connecting

electrical loads.

Connect electrical loads in OFF position, then turn ON

for operation.

Turn electrical loads OFF and disconnect from generator

before stopping generator.

CAUTION

Use generator only for intended uses.

If you have questions about intended use, ask dealer or

call 1-800-743-4115.

Operate generator only on level surfaces.

DO NOT expose generator to excessive moisture, dust,

dirt, or corrosive vapors.

DO NOT insert any objects through cooling slots.

If connected devices overheat, turn them off and

disconnect them from generator.

Shut off generator if:

-electrical output is lost;

-equipment sparks, smokes, or emits flames;

-unit vibrates excessively.

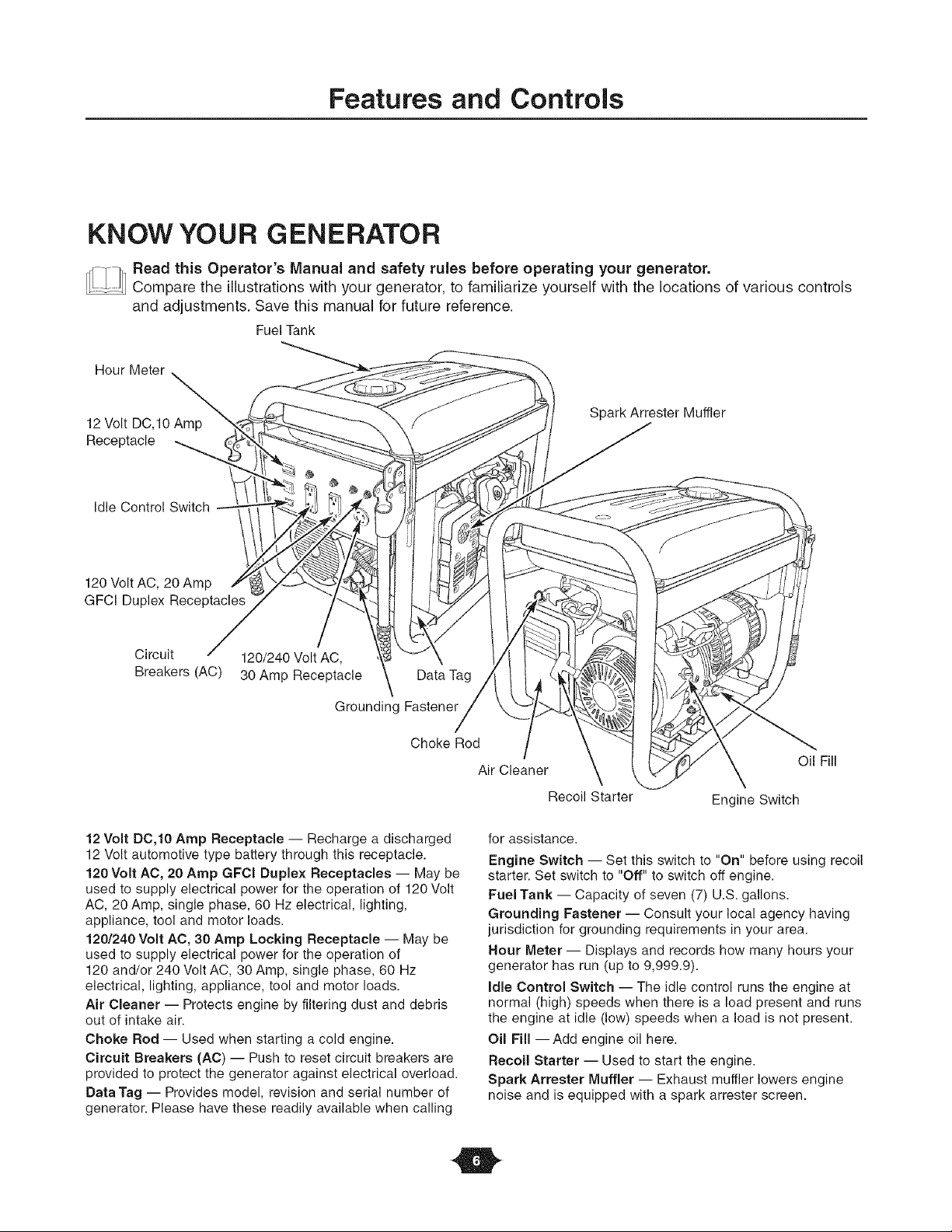

Features and Controls

KNOW YOUR GENERATOR

Read this Operator's Manual and safety rules before operating your generator.

Compare the illustrations with your generator, to familiarize yourself with the locations of various controls

and adjustments. Save this manual for future reference.

Fuel Tank

Hour Meter

12 Volt DC,10 Amp

Receptacle ,-.,..

Spark Arrester Muffler

Idle Control Switch

120 Volt AC, 20 Amp

GFCI Duplex Receptacles

Circuit

Breakers (AC)

120/240 Volt AC,

30 Amp Receptacle

Grounding Fastener

Choke Rod

12 Volt DC,10 Amp Receptacle -- Recharge a discharged

12 Volt automotive type battery through this receptacle.

120 Volt AC, 20 Amp GFCi Duplex Receptacles -- May be

used to supply electrical power for the operation of 120 Volt

AC, 20 Amp, single phase, 60 Hz electrical, lighting,

appliance, tool and motor loads.

120/240 Volt AC, 30 Amp Locking Receptacle -- May be

used to supply electrical power for the operation of

120 and/or 240 Volt AC, 30 Amp, single phase, 60 Hz

electrical, lighting, appliance, tool and motor loads.

Air Cleaner -- Protects engine by filtering dust and debris

out of intake air.

Choke Rod -- Used when starting a cold engine.

Circuit Breakers (AC) -- Push to reset circuit breakers are

provided to protect the generator against electrical overload.

Data Tag -- Provides model, revision and serial number of

generator. Please have these readily available when calling

Air Cleaner Oil Fill

Recoil Starter Engine Switch

for assistance.

Engine Switch -- Set this switch to "On" before using recoil

starter. Set switch to "Off" to switch off engine.

Fuel Tank -- Capacity of seven (7) U.S. gallons.

Grounding Fastener -- Consult your local agency having

jurisdiction for grounding requirements in your area.

Hour Meter -- Displays and records how many hours your

generator has run (up to 9,999.9).

Idle Control Switch -- The idle control runs the engine at

normal (high) speeds when there is a load present and runs

the engine at idle (low) speeds when a load is not present.

Oil Fill --Add engine oil here.

Recoil Starter -- Used to start the engine.

Spark Attester Muffler -- Exhaust muffler lowers engine

noise and is equipped with a spark arrester screen.

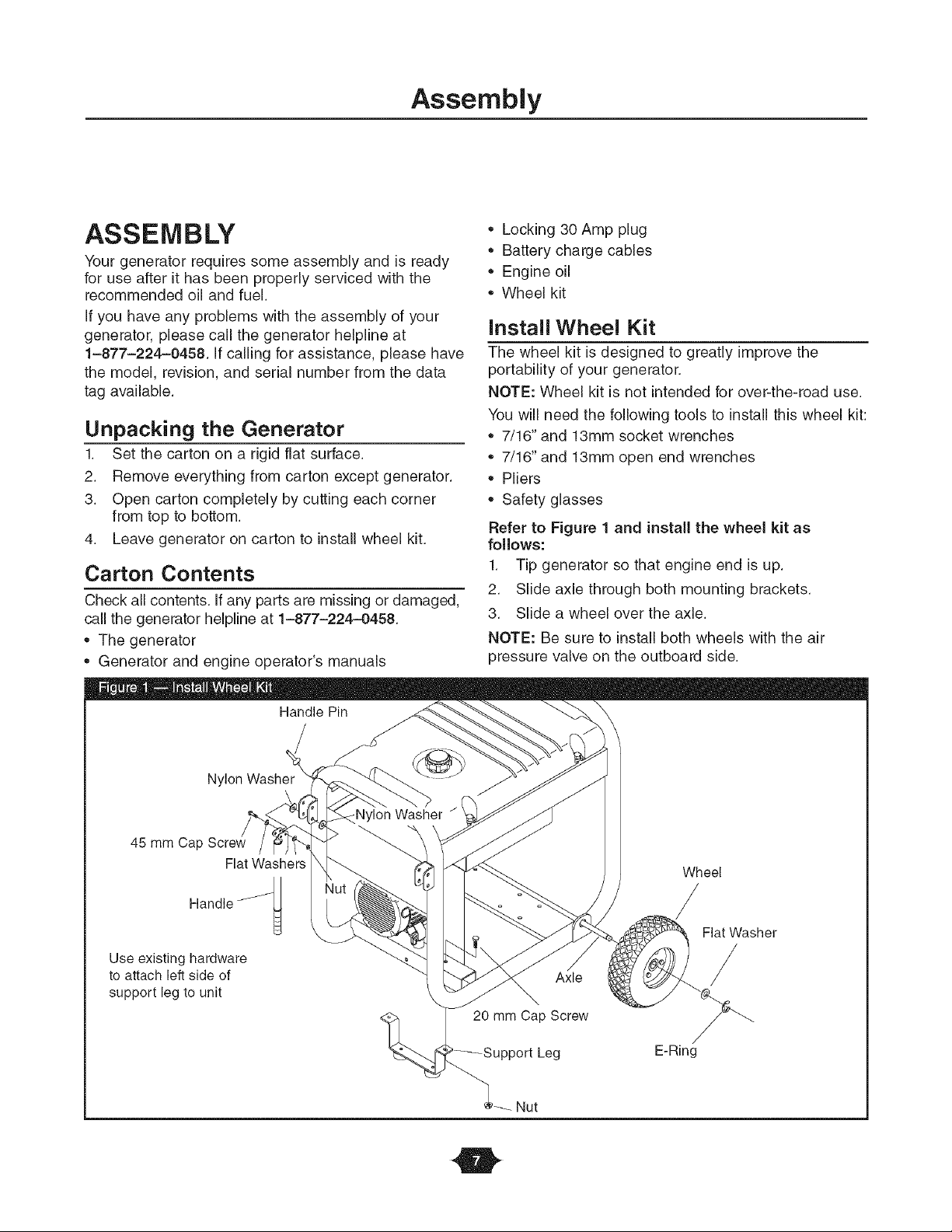

Assembly

ASSEMBLY

Your generator requires some assembly and is ready

for use after it has been properly serviced with the

recommended oil and fuel.

If you have any problems with the assembly of your

generator, please call the generator helpline at

1-877-224-0458. If calling for assistance, please have

the model, revision, and serial number from the data

tag available.

Unpacking the Generator

1. Set the carton on a rigid flat surface.

2. Remove everything from carton except generator.

3. Open carton completely by cutting each corner

from top to bottom.

4. Leave generator on carton to install wheel kit.

Carton Contents

Check all contents. If any parts are missing or damaged,

call the generator helpline at 1-877-224-0458.

• The generator

Generator and engine operator's manuals

• Locking 30 Amp plug

• Battery charge cables

• Engine oil

Wheel kit

Install Wheel Kit

The wheel kit is designed to greatly improve the

portability of your generator.

NOTE: Wheel kit is not intended for over-the-road use.

You will need the following tools to install this wheel kit:

• 7/16" and 13mm socket wrenches

• 7/16" and 13mm open end wrenches

• Pliers

• Safety glasses

Refer to Figure 1 and install the wheel kit as

follows:

1. Tip generator so that engine end is up.

2. Slide axle through both mounting brackets.

3. Slide a wheel over the axle.

NOTE: Be sure to install both wheels with the air

pressure valve on the outboard side.

Handle Pin

Nylon Washer

45 mm Cap Screw

Flat Washers

Handle _t

Use existing hardware

to attach left side of

support leg to unit

Nylon Washer / I

Wheel

Flat Washer

Axle /

20 mm Cap Screw _"_..

Leg E-Ring

Nut

Assembly

CAUTION

Always wear eye protectionwhen installing/removinge-rings.

4. Place a washer on axle and then place an e-ring

in axle groove.

5. Install e-ring with pliers, squeezing from top of e-

ring to bottom of axle.

6. Repeat step 3 thru 5 to secure second wheel.

7. Tip generator so that engine side is down.

8. Remove the existing hardware from the left unit

vibration mount with 13mm wrench. Use the same

hardware to attach the support leg.

9. Attach other side of support leg with M8 x 20 mm

cap screws and M8 lock nuts.

10. Attach handles to handle brackets on generator

frame, as shown in Figure 1, with M8 x 45 mm

capscrews, flat washers, nylon washers, and M8

lock nuts.

NOTE: Be sure to install the nylon washers between

the handle brackets on the generator frame and the

brackets on the handle assembly.

11. Return generator to normal operating position

(resting on wheels and support leg).

12. Loop handle pins to generator frame as shown in

Figure 1. Raise handles and insert handle pins to

move generator.

13. Check each fastener to ensure it is secure and the

tires are inflated between 15-40 PSI.

BEFORE STARTING THE

ENGINE

Add Engine Oil

• Place generator on a level surface.

I CAUTION 1

,, Refer to engine manual for oil fill information.

,, Damage to equipment resulting from failure to follow

this instruction will void warranty.

• Refer to engine operator's manual and follow oil

recommendations and instructions.

NOTE: Check oil often during engine break-in. Refer

to engine operator's manual for recommendations.

NOTE: The alternator assembly rotates on a

prelubficated and sealed ball bearing that requires no

additional lubrication for the life of the bearing.

Add Fuel

NOTE: This gasoline engine is certified to operate on

gasoline. Exhaust Emission Control System: EM

(Engine Modifications).

WARNING

WHEN ADDING FUEL

Turn generator OFF and let it cool at least 2 minutes

before removing fuel cap. Loosen cap slowly to relieve

pressure in tank.

Fill fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Wait for spilled fuel to evaporate before starting engine.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

1. Use clean, fresh, regular UNLEADED gasoline

with a minimum of 86 octane. DO NOT use fuel

which contains Methanol. DO NOT mix oil with

fuel.

2. Clean area around fuel fill cap, remove cap.

3. Slowly add regular unleaded fuel to fuel tank. Be

careful not to fill above the baffle. This allows

adequate space for fuel expansion (Figure 2).

TANK

J_ _f /F Jf Jr --F Jf Jf _z Jr- CF _F _F

_ /r _ /f _ .F //- jf _ j_ / r .... F. /f Jf _ jf /_ "F _

_F ¸_ Jf_ Jr ...... r ¸¸ "F ¸ "r ¸_ // JF ¸¸ JF ¸ "F ¸ /F ¸ /F ...... F ¸ _ dr

4. install fuel cap and wait for any spilled fuel to

evaporate.

Operation

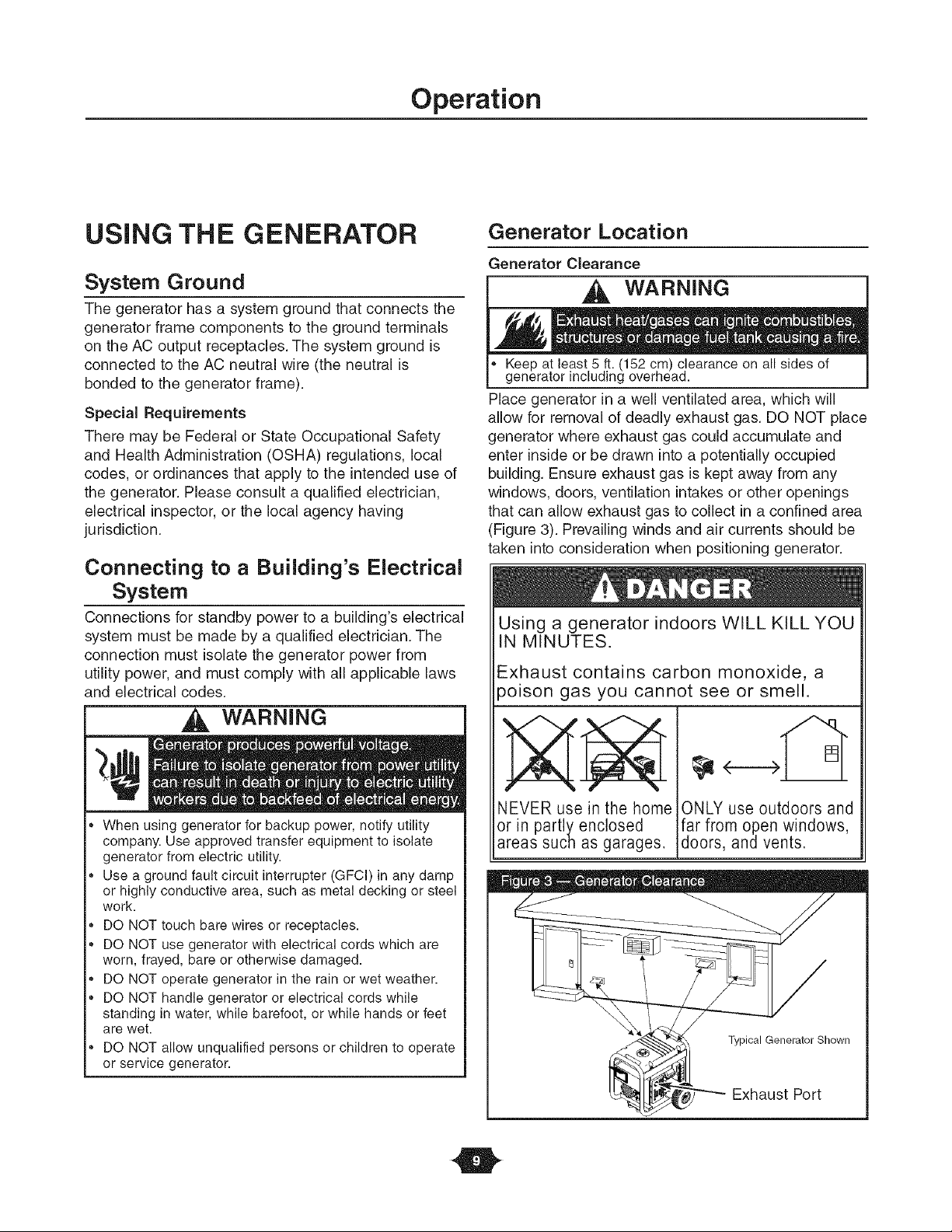

USING THE GENERATOR

System Ground

The generator has a system ground that connects the

generator frame components to the ground terminals

on the AC output receptacles. The system ground is

connected to the AC neutral wire (the neutral is

bonded to the generator frame).

Special Requirements

There may be Federal or State Occupational Safety

and Health Administration (OSHA) regulations, local

codes, or ordinances that apply to the intended use of

the generator. Please consult a qualified electrician,

electrical inspector, or the local agency having

jurisdiction.

Connecting to a Buiiding's Electrical

System

Connections for standby power to a building's electrical

system must be made by a qualified electrician. The

connection must isolate the generator power from

utility power, and must comply with all applicable laws

and electrical codes.

WARNING

When using generator for backup power, notify utility

company. Use approved transfer equipment to isolate

generator from electric utility.

Use a ground fault circuit interrupter (GFCI) in any damp

or highly conductive area, such as metal decking or steel

work.

DO NOT touch bare wires or receptacles.

DO NOT use generator with electrical cords which are

worn, frayed, bare or otherwise damaged.

DO NOT operate generator in the rain or wet weather.

DO NOT handle generator or electrical cords while

standing in water, while barefoot, or while hands or feet

are wet.

DO NOT allow unqualified persons or children to operate

or service generator.

Generator Location

Generator Clearance

,_ WARNING

Keep at least 5 ft. (152 cm) clearance on all sides of

generator including overhead.

Place generator in a well ventilated area, which will

allow for removal of deadly exhaust gas. DO NOT place

generator where exhaust gas could accumulate and

enter inside or be drawn into a potentially occupied

building. Ensure exhaust gas is kept away from any

windows, doors, ventilation intakes or other openings

that can allow exhaust gas to collect in a confined area

(Figure 3). Prevailing winds and air currents should be

taken into consideration when positioning generator.

Using a generator indoors WILL KILL YOU

IN MINUTES.

Exhaust contains carbon monoxide, a

poison gas you cannot see or smell.

NEVER use in the home

or in partly enclosed

areas SUChas garages.

[]

IONLY use outdoors and

ifar from open windows,

doors, and vents.

Exhaust Port

Operation

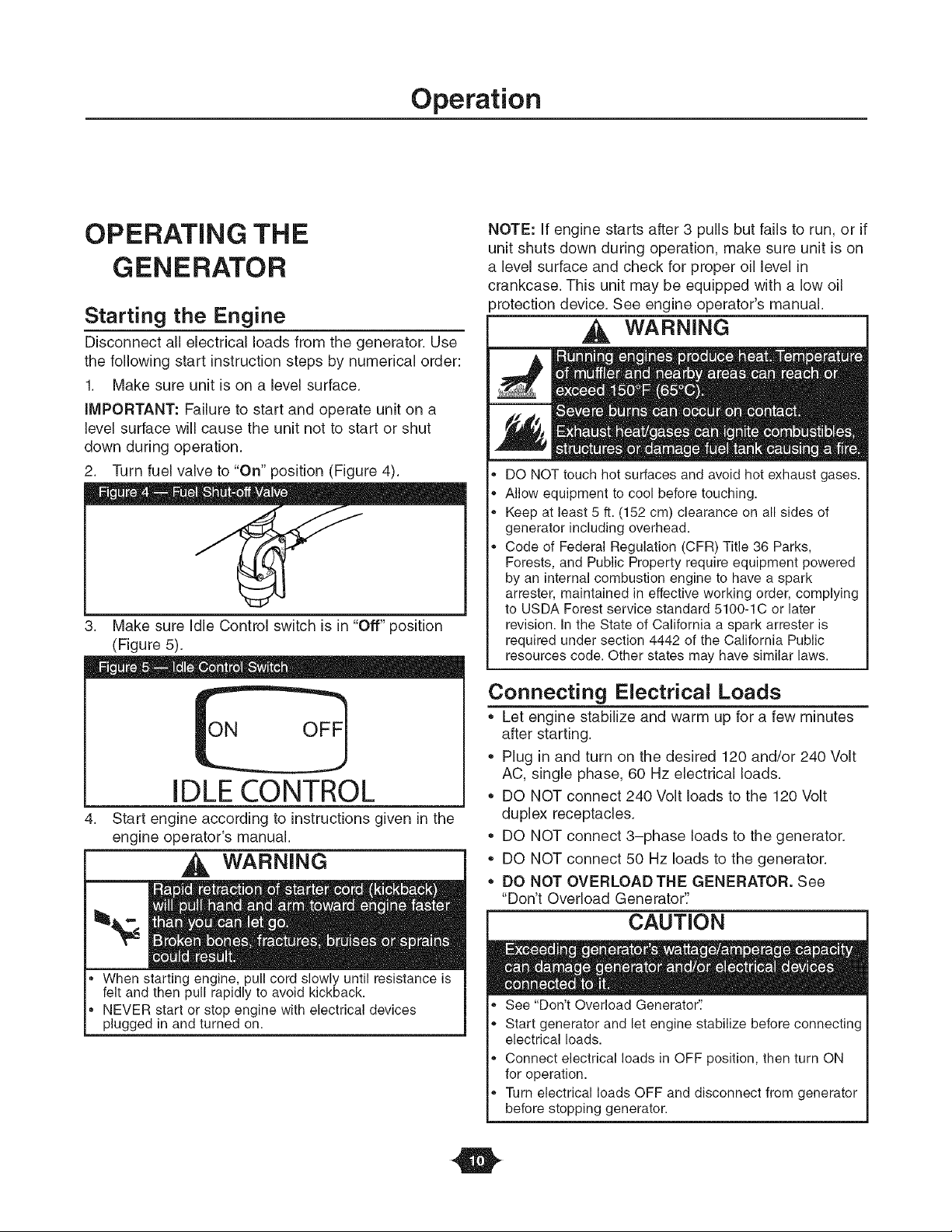

OPERATING THE

GENERATOR

Starting the Engine

Disconnect all electrical loads from the generator. Use

the following start instruction steps by numerical order:

1. Make sure unit is on a level surface.

iMPORTANT: Failure to start and operate unit on a

level surface will cause the unit not to start or shut

down during operation.

2. Turn fuel valve to "On" position (Figure 4).

3. Make sure Idle Control switch is in "Off" position

(Figure 5).

IDLE CONTROL

4. Start engine according to instructions given in the

engine operator's manual.

A wAR.I.G i

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

NEVER start or stop engine with electrical devices

plugged in and turned on.

NOTE: If engine starts after 3 pulls but fails to run, or if

unit shuts down during operation, make sure unit is on

a level surface and check for proper oil level in

crankcase. This unit may be equipped with a low oil

)rotection device. See engine operator's manual.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

generator including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

attester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark attester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

Connecting Electrical Loads

,, Let engine stabilize and warm up for a few minutes

after starting.

• Plug in and turn on the desired 120 and/or 240 Volt

AC, single phase, 60 Hz electrical loads.

DO NOT connect 240 Volt loads to the 120 Volt

duplex receptacles.

DO NOT connect 3-phase loads to the generator.

DO NOT connect 50 Hz loads to the generator.

,, DO NOT OVERLOADTHE GENERATOR. See

"Don't Overload Generator':

CAUTION

See "Don't Overload Generator':

Start generator and let engine stabilize before connecting

electrical loads.

Connect electrical loads in OFF position, then turn ON

for operation.

Turn electrical loads OFF and disconnect from generator

before stopping generator.

Operation

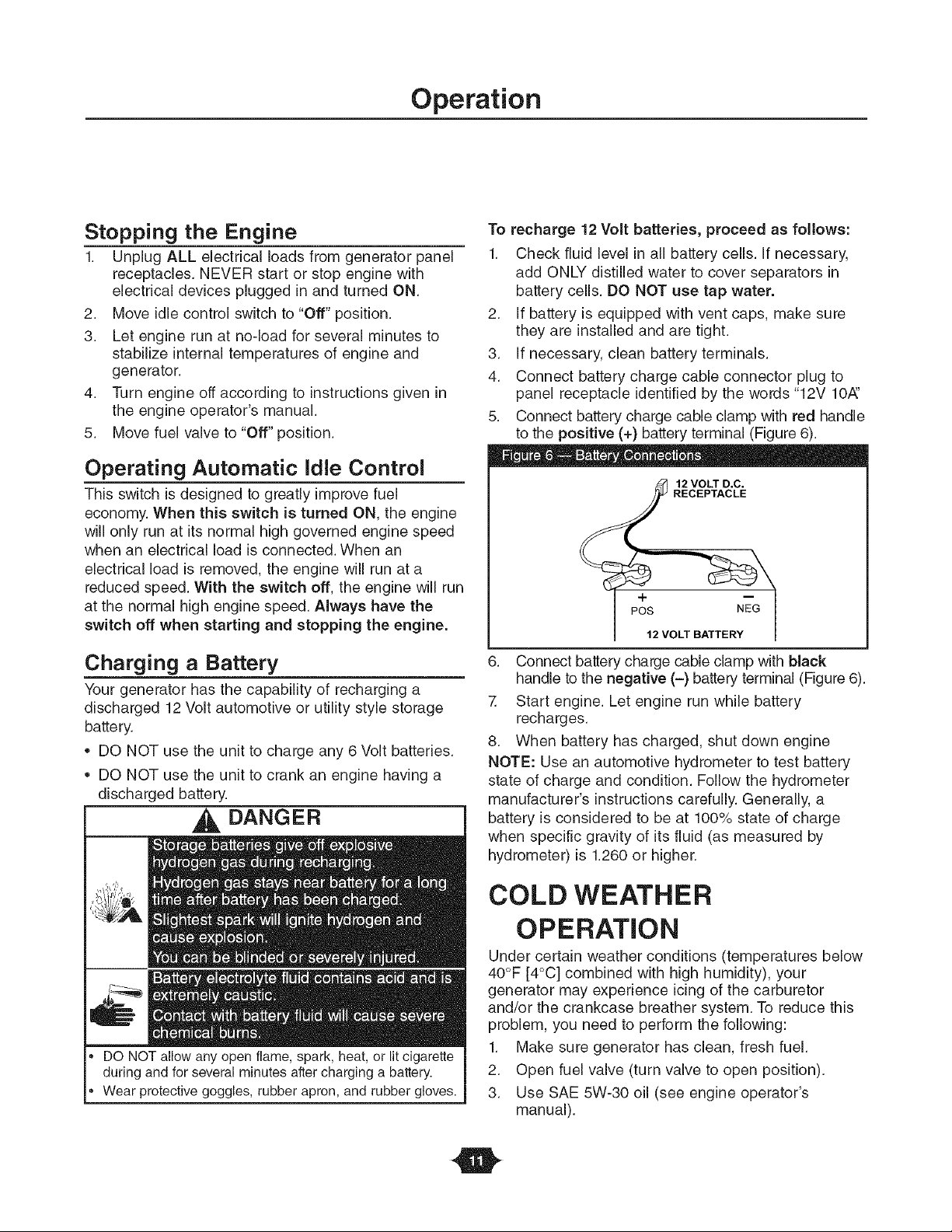

Stopping the Engine

1. Unplug ALL electrical loads from generator panel

receptacles. NEVER start or stop engine with

electrical devices plugged in and turned ON.

2. Move idle control switch to "Off" position.

3. Let engine run at no-load for several minutes to

stabilize internal temperatures of engine and

generator.

4. Turn engine off according to instructions given in

the engine operator's manual.

5. Move fuel valve to "Off" position.

Operating Automatic Idle Control

This switch is designed to greatly improve fuel

economy. When this switch is turned ON, the engine

will only run at its normal high governed engine speed

when an electrical load is connected. When an

electrical load is removed, the engine will run at a

reduced speed. With the switch off, the engine will run

at the normal high engine speed. Always have the

switch off when starting and stopping the engine.

Charging a Battery

Your generator has the capability of recharging a

discharged 12 Volt automotive or utility style storage

battery.

• DO NOT use the unit to charge any 6 Volt batteries.

DO NOT use the unit to crank an engine having a

discharged battery.

DANGER

DO NOT allow any open flame, spark, heat, or lit cigarette

during and for several minutes after charging a battery.

Wear protective goggles, rubber apron, and rubber gloves.

To recharge 12 Volt batteries, proceed as follows:

1. Check fluid level in all battery cells. If necessary,

add ONLY distilled water to cover separators in

battery cells. DO NOT use tap water.

2. If battery is equipped with vent caps, make sure

they are installed and are tight.

3. If necessary, clean battery terminals.

4. Connect battery charge cable connector plug to

panel receptacle identified by the words "12V 10A'

5. Connect battery charge cable clamp with red handle

to the positive (+) battery terminal (Figure 6).

12 VOLT D.C.

POS NEG

12 VOLT BATTERY

6. Connect battery charge cable clamp with black

handle to the negative (-) battery terminal (Figure 6).

7. Start engine. Let engine run while battery

recharges.

8. When battery has charged, shut down engine

NOTE: Use an automotive hydrometer to test battery

state of charge and condition. Follow the hydrometer

manufacturer's instructions carefully. Generally, a

battery is considered to be at 100% state of charge

when specific gravity of its fluid (as measured by

hydrometer) is 1.260 or higher.

COLD WEATHER

OPERATION

Under certain weather conditions (temperatures below

40°F [4°C] combined with high humidity), your

generator may experience icing of the carburetor

and/or the crankcase breather system. To reduce this

problem, you need to perform the following:

1. Make sure generator has clean, fresh fuel.

2. Open fuel valve (turn valve to open position).

3. Use SAE 5W-30 oil (see engine operator's

manual).

Operation

4. Check oil level daily or after every eight (8) hours

of operation.

5. Maintain generator following "Maintenance

Schedule" in engine operator's manual.

6. Shelter unit from elements.

Creating a Temporary Shelter

1. In an emergency, use the original shipping carton.

2. Cut off top carton flaps and one long side of carton

to expose muffler side of unit. If required, tape up

other sides of carton to fit over generator as shown

in Figure 7.

. _ Wind z _ _..

J j/ _-\

/J -_.

NOTE: if required, remove wheel kit to fit carton over

generator as shown in Figure 7.

3. Cut appropriate slots to access receptacles of unit.

4. Face exposed end away from wind and elements.

5. Locate generator as described in the section

"Generator Location'.' Keep exhaust gas from

entering a confined area through windows, doors,

ventilation intakes or other openings.

WARNING

Operate generator ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate generator inside any building or

enclosure (even if doors or windows are open), including

the generator compartment of a recreational vehicle (RV).

Start generator as described in the section

"Starting the Engine',' then place carton over

generator. Keep at least 5 ft. (152 cm) clearance

on all sides of generator including overhead with

shelter in place.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust

gases.

Allow equipment to cool before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

generator including overhead.

Remove shelter when temperatures are above 40°F [4°C].

7. Remove shelter when temperatures are above

40°F [4°C].

8. Turn engine OFF and let cool two (2) minutes

before refueling. Let any spilled fuel evaporate

before starting engine.

Creating a Permanent Shelter

1. Build a structure that will enclose three sides and

the top of the generator, making sure muffler side

of generator is exposed.

NOTE: Structure should hold enough heat created by

the generator to prevent icing problem.

2. DO NOT enclose generator any more than shown

in Figure 7.

NOTE: If a wheel kit is installed on the generator,

enlarge shelter accordingly.

3. Follow steps 3 through 8 as described previously

in "Creating a Temporary Shelter':

Operation

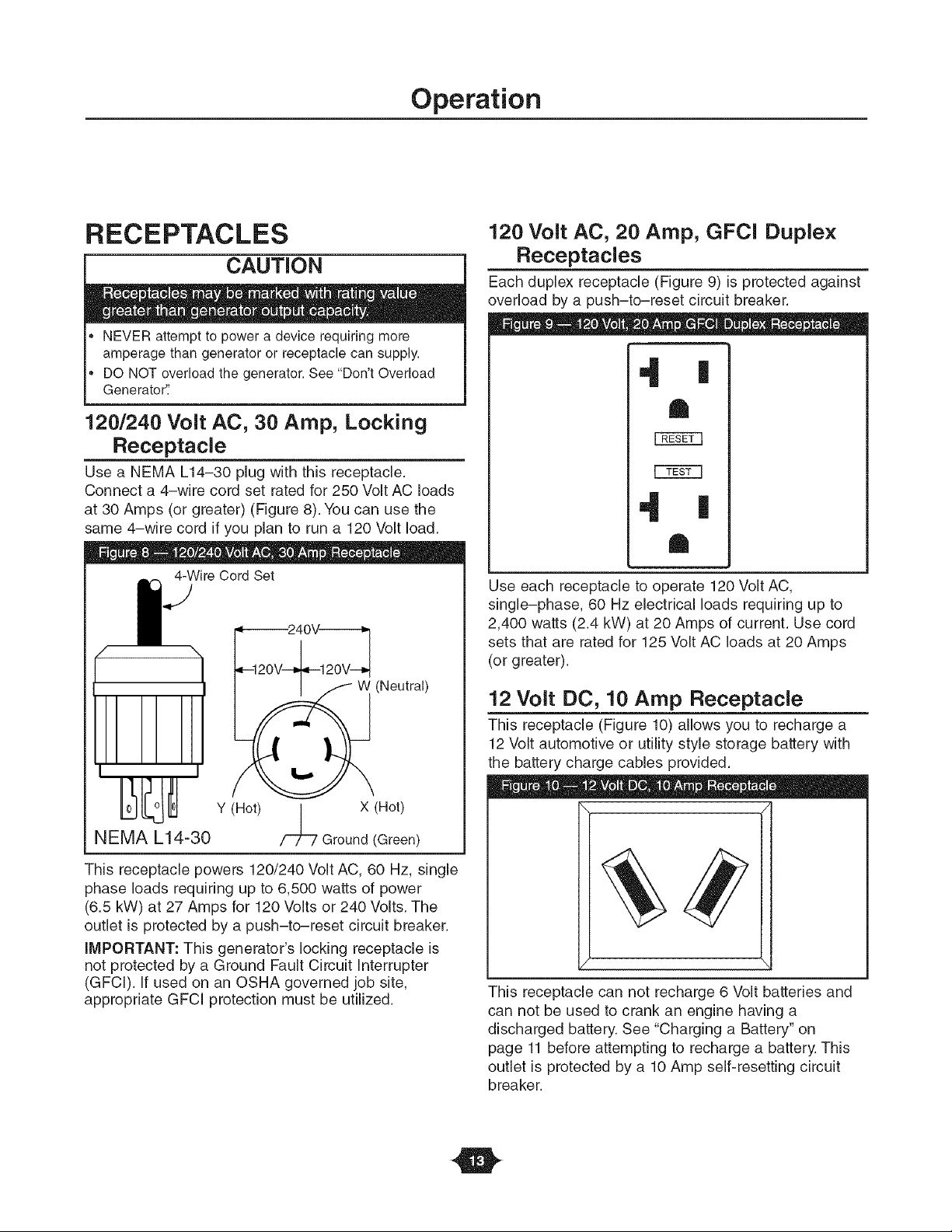

RECEPTACLES

CAUTION

NEVER attempt to power a device requiring more

amperage than generator or receptacle can supply.

DO NOT overload the generator. See "Don't Overload

Generator';

120/240 Volt AC, 30 Amp, Locking

Receptacle

Use a NEMA L14-30 plug with this receptacle.

Connect a 4-wire cord set rated for 250 Volt AC loads

at 30 Amps (or greater) (Figure 8). You can use the

same 4-wire cord if you plan to run a 120 Volt load.

4-Wire Cord Set

/ \

(Neutral)

IIIIII

h._¢_° _ Y (Hot) X (Hot)

NEMA L14-30 f-_ Ground (Green)

This receptacle powers 120/240 Volt AC, 60 Hz, single

phase loads requiring up to 6,500 watts of power

(6.5 kW) at 27 Amps for 120 Volts or 240 Volts. The

outlet is protected by a push-to-reset circuit breaker.

iMPORTANT: This generator's locking receptacle is

not protected by a Ground Fault Circuit Interrupter

(GFCI). If used on an OSHA governed job site,

appropriate GFCI protection must be utilized.

120 Volt AC, 20 Amp, GFCI Duplex

Receptacles

Each duplex receptacle (Figure 9) is protected against

overload by a push-to-reset circuit breaker.

Use each receptacle to operate 120 Volt AC,

single-phase, 60 Hz electrical loads requiring up to

2,400 watts (2.4 kW) at 20 Amps of current. Use cord

sets that are rated for 125 Volt AC loads at 20 Amps

(or greater).

12 Volt DC, 10 Amp Receptacle

This receptacle (Figure 10) allows you to recharge a

12 Volt automotive or utility style storage battery with

the battery charge cables provided.

This receptacle can not recharge 6 Volt batteries and

can not be used to crank an engine having a

discharged battery. See "Charging a Battery" on

page 11 before attempting to recharge a battery. This

outlet is protected by a 10 Amp self-resetting circuit

breaker.

Operation

Ground Fault Protection

The duplex receptacles are equipped with Ground

Fault Circuit Interrupter (GFCI) protection. This device

meets applicable federal, state and local codes. The

generator's locking receptacle is not protected by a

GFCI.

The GFCI protects against electrical shock that may

be caused if your body becomes a path which

electricity travels to reach the ground. This could

happen if you touch a "Live" appliance or wire, or are

touching plumbing or other materials that connect to

the ground.

When protected by a GFCI, one may still feel a shock,

but the GFCI should cut current off quickly enough so

that a person in normal health should not suffer any

serious electrical injury.

WARNING I

Contact with the hot and neutral conductor at the same

time can cause electrical shock or burn, even if the circuit

is GFCI protected.

Before using the GFCI receptacle,ALWAYSpush the test

button to insure it works.

Testing the GFCI

Test your GFCI outlet prior to each use, as follows:

Push the "Test" button. The "Reset" button should

pop out, which should allow no power to reach the

outlet. Use a test lamp in each outlet to test this.

CAUTION

DO NOT use any outlets on the circuit.

Call or take your generator to a local service center.

If the GFCI tests good, restore power by pressing

the "Reset" button firmly until it is fully in place and

locks in that position. If the GFCl outlet does not

reset properly, do not use the outlet. Call or take

your generator to a local service center.

• If the GFCI trips by itself at any time, reset and test

the outlet. If the reset button does not pop out

when the test button is pressed, do not use the

outlet. Call or take your generator to a local

service center.

Operation

DON'T OVERLOAD

GENERATOR

Capacity

You must make sure your generator can supply

enough rated (running) and surge (starting) watts for

the items you will power at the same time. Follow

these simple steps:

1. Select the items you will power at the same time.

2. Total the rated (running) watts of these items. This

is the amount of power your generator must

produce to keep your items running. See Figure 11.

3. Estimate how many surge (starting) watts you will

need. Surge wattage is the short burst of power

needed to start electric motor-driven tools or

appliances such as a circular saw or refrigerator.

Because not all motors start at the same time,

total surge watts can be estimated by adding only

the item(s) with the highest additional surge watts

to the total rated watts from step 2.

Example:

Tool or Appliance

Window Air

Conditioner

Refrigerator

Deep Freezer

Television

Light (75 Watts)

Rated (Running)

Watts

1200

800

5O0

500

3075 Total

Running Watts

Total Rated (Running) Watts

Highest Additional Surge Watts

Total Generator Output Required

Additional Surge

(S_ardng) Watts

1800

1600

500

1800 Highest

Surge W_ts

= 3075

=1800

= 4875

Power Management

To prolong the life of your generator and attached

devices, it is important to take care when adding

electrical loads to your generator. There should be

nothing connected to the generator outlets before

starting it's engine. The correct and safe way to manage

generator power is to sequentially add loads as follows:

1. With nothing connected to the generator, start the

engine as described in this manual.

2. Plug in and turn on the first load, preferably the

largest load you have.

3. Permit the generator output to stabilize (engine runs

smoothly and attached device operates properly).

4. Plug in and turn on the next load.

5. Again, permit the generator to stabilize.

6. Repeat steps 4 and 5 for each additional load.

NEVER add more loads than the generator capacity.

Take special care to consider surge loads in generator

capacity, as described above.

Tool or Appliance

Essentials

Light Bulb - 75 watt

Deep Freezer

Sump Pump

Refrigerator/Freezer - 18 Cu. Ft.

Water Well Pump - I/3 HP

Heating/Cooling

Window AC - I 0,000 BTU

Window Fan

Furnace Fan Blower - 1/2 HP

Kitchen

Microwave Oven - 1000 Watt

Coffee Maker

Electric Stove - Single Element

Hot Plate

Family Room

DVD/CD Player

VCR

Stereo Receiver

Color Television - 27"

Personal Computer w/I 7" monitor

Other

Security System

AM/FM Clock Radio

Garage Door Opener - 1/2 HP

Electric Water Heater - 40 Gallon

DlY/Job Site

Quartz Halogen Work Light

Airless Sprayer - I/3 HP

Reciprocating Saw

Electric Drill - I/2 HP

Circular Saw - 7 I/4"

Miter Saw - 10"

Table Planer - 6"

Table Saw/Radial Arm Saw - I 0"

Air Compressor - I-I/2 HP

Additional

Rated*

Surge

(Running) (Starting)

Watts

Wa_s

500 500

800 1200

800 1600

1000 2000

1200 1800

300 600

800 1300

1000

1500

2500

100

450

500

800

180

300

480 520

4000

I000

600 1200

960 960

I000 I000

1500 1500

1800 1800

2000 2000

2500 2500

*Wattages listed are approximate only. Check tool or

appliance for actual wattage.

Maintenance

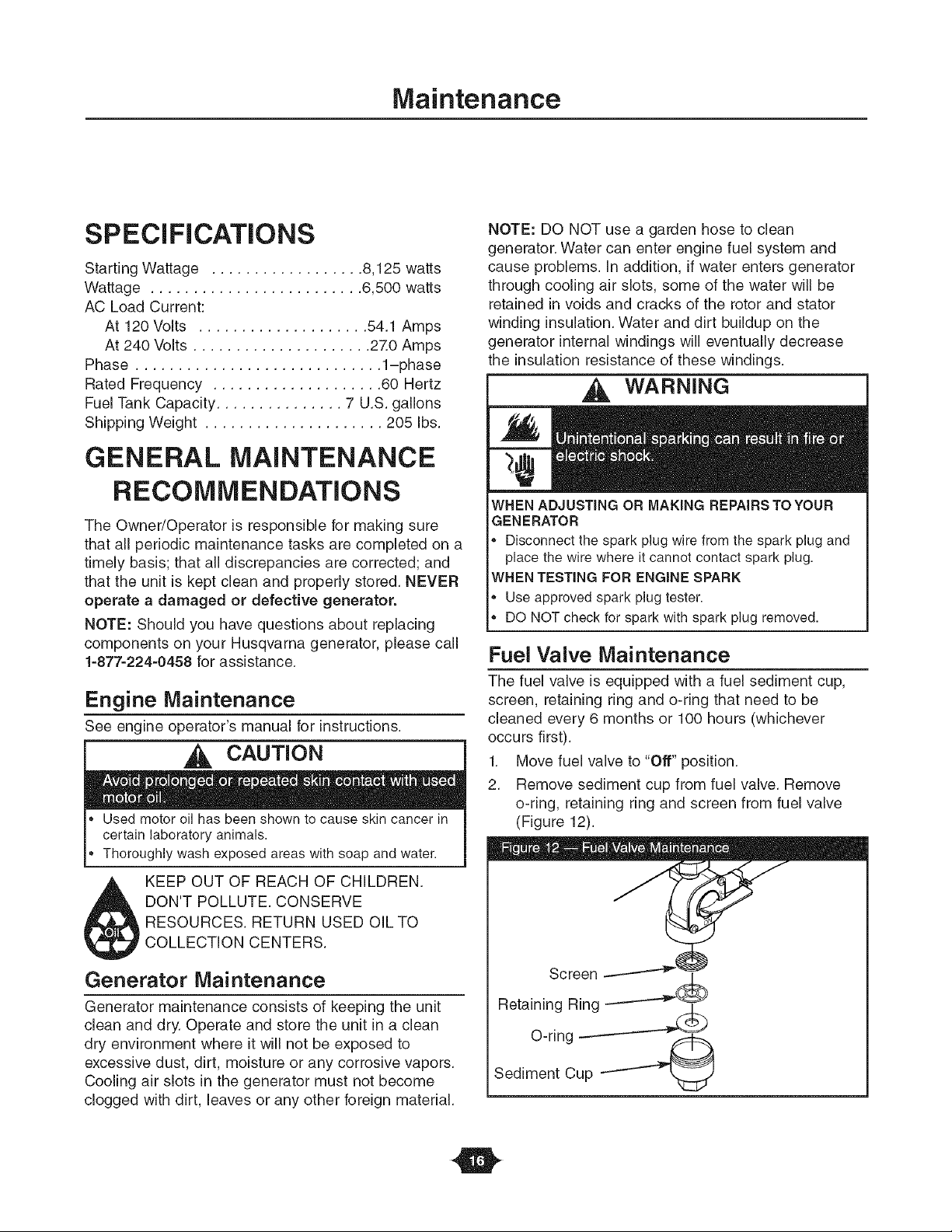

SPECiFiCATiONS

Starting Wattage .................. 8,125 watts

Wattage ......................... 6,500 watts

AC Load Current:

At 120 Volts .................... 54.1 Amps

At 240 Volts ..................... 27.0 Amps

Phase ............................. 1-phase

Rated Frequency .................... 60 Hertz

Fuel Tank Capacity ............... 7 U.S. gallons

Shipping Weight ..................... 205 Ibs.

GENERAL MAINTENANCE

RECOMMENDATIONS

The Owner/Operator is responsible for making sure

that all periodic maintenance tasks are completed on a

timely basis; that all discrepancies are corrected; and

that the unit is kept clean and properly stored. NEVER

operate a damaged or defective generator.

NOTE: Should you have questions about replacing

components on your Husqvarna generator, please call

1-877-224-0458 for assistance.

Engine Maintenance

See engine operator's manual for instructions.

I A CAUT,ON 1

Used motor oil has been shown to cause skin cancer in

certain laboratory animals.

Thoroughly wash exposed areas with soap and water.

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OIL TO

COLLECTION CENTERS.

Generator Maintenance

Generator maintenance consists of keeping the unit

clean and dry. Operate and store the unit in a clean

dry environment where it will not be exposed to

excessive dust, dirt, moisture or any corrosive vapors.

Cooling air slots in the generator must not become

clogged with dirt, leaves or any other foreign material.

NOTE: DO NOT use a garden hose to clean

generator. Water can enter engine fuel system and

cause problems. In addition, if water enters generator

through cooling air slots, some of the water will be

retained in voids and cracks of the rotor and stator

winding insulation. Water and dirt buildup on the

generator internal windings will eventually decrease

the insulation resistance of these windings.

WARNING

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

GENERATOR

,, Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

Fuel Valve Maintenance

The fuel valve is equipped with a fuel sediment cup,

screen, retaining ring and o-ring that need to be

cleaned every 6 months or 100 hours (whichever

occurs first).

1. Move fuel valve to"Off" position.

2. Remove sediment cup from fuel valve. Remove

o-ring, retaining ring and screen from fuel valve

(Figure 12).

Screen

Retaining Ring

O-ring

Sediment Cup -

Storage

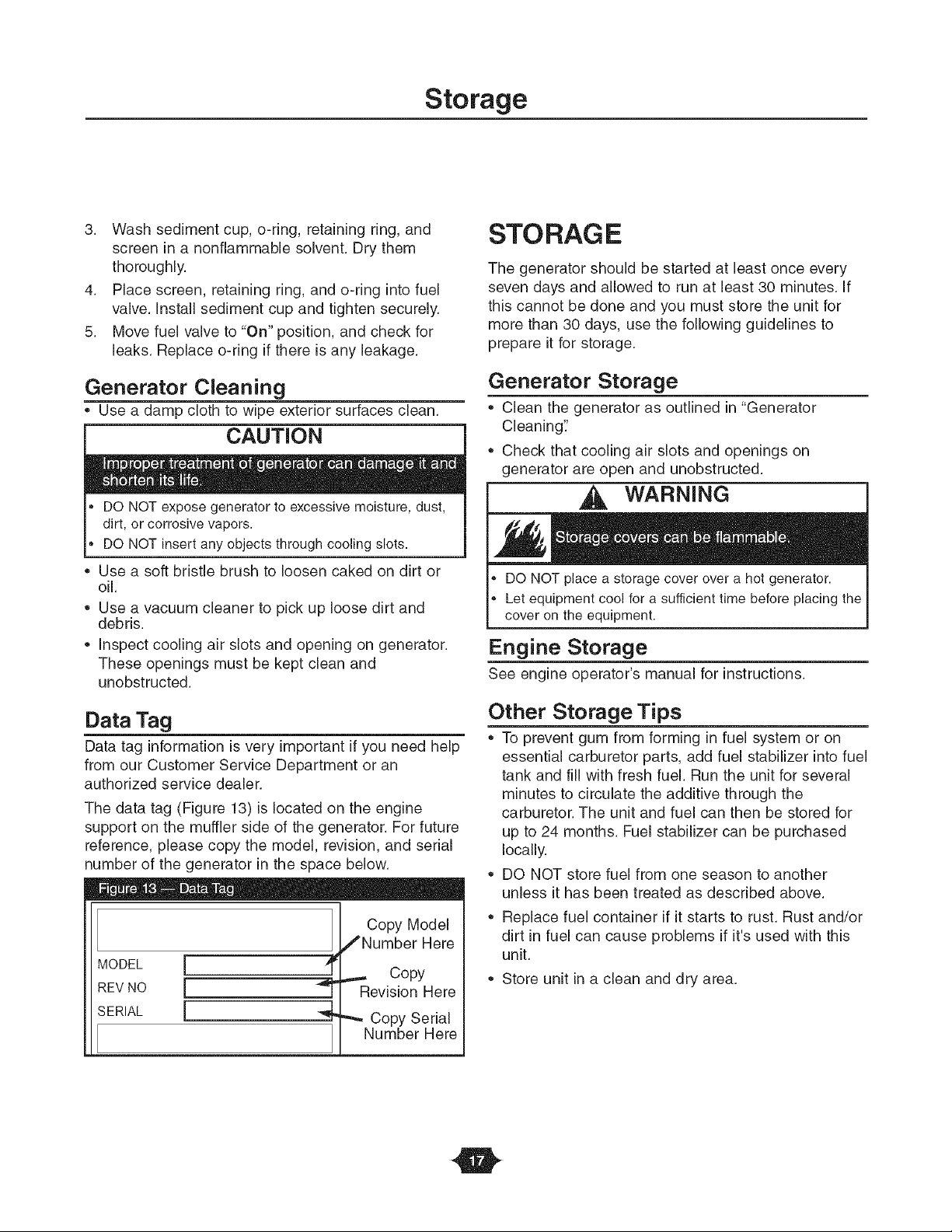

3. Wash sediment cup, o-ring, retaining ring, and

screen in a nonflammable solvent. Dry them

thoroughly.

4. Place screen, retaining ring, and o-ring into fuel

valve. Install sediment cup and tighten securely.

5. Move fuel valve to "On" position, and check for

leaks. Replace o-ring if there is any leakage.

Generator Cleaning

Use a damp cloth to wipe exterior surfaces clean.

I CAUTION

DO NOT expose generator to excessive moisture, dust,

dirt, or corrosive vapors.

DO NOT insert any objects through cooling slots.

Use a soft bristle brush to loosen caked on dirt or

oil.

Use a vacuum cleaner to pick up loose dirt and

debris.

Inspect cooling air slots and opening on generator.

These openings must be kept clean and

unobstructed.

Data Tag

Data tag information is very important if you need help

from our Customer Service Department or an

authorized service dealer.

The data tag (Figure 13) is located on the engine

support on the muffler side of the generator. For future

reference, please copy the model, revision, and serial

number of the generator in the space below.

MODEL I

REV NO i

SERIAL l

Copy Model

fNumber Here

Copy

Revision Here

"_ -_, Copy Serial

Number Here

STORAGE

The generator should be started at least once every

seven days and allowed to run at least 30 minutes. If

this cannot be done and you must store the unit for

more than 30 days, use the following guidelines to

prepare it for storage.

Generator Storage

Clean the generator as outlined in "Generator

Cleaning:'

Check that cooling air slots and openings on

generator are open and unobstructed.

WARNING

DO NOT place a storage cover over a hot generator.

Let equipment cool for a sufficient time before placing the

cover on the equipment.

Engine Storage

See engine operator's manual for instructions.

Other Storage Tips

• To prevent gum from forming in fuel system or on

essential carburetor parts, add fuel stabilizer into fuel

tank and fill with fresh fuel. Run the unit for several

minutes to circulate the additive through the

carburetor. The unit and fuel can then be stored for

up to 24 months. Fuel stabilizer can be purchased

locally.

DO NOT store fuel from one season to another

unless it has been treated as described above.

Replace fuel container if it starts to rust. Rust and/or

dirt in fuel can cause problems if it's used with this

unit.

Store unit in a clean and dry area.

Troubleshooting

TROUBLESHOOTING

Problem

No AC output is available, but

generator is running.

Generator runs good at no-load

but "bogs" down" when loads are

connected.

Cause

1. One of the circuit breakers is

open.

2. Fault in generator.

3. Poor connection or defective

cord set.

4. Connected device is bad.

1. Short circuit in a connected

load.

2. Generator is overloaded.

3. Shorted generator circuit.

Generator will not start; or starts Low oil level.

and runs rough.

1. Out of fuel.

Generator shuts down during

operation. 2. Low oil level.

Generator lacks power. Load is too high.

Correction

1. Reset circuit breaker.

2. Contact Authorized service

facility.

3. Check and repair.

4. Connect another device that is

in good condition.

1. Disconnect shorted electrical

load.

2. See "Don't Overload Generator".

3. Contact Authorized service

facility.

Fill crankcase to proper level or

place generator on level surface.

1. Fill fuel tank.

2. Fill crankcase to proper level or

place generator on level surface.

See "Don't Overload Generator".

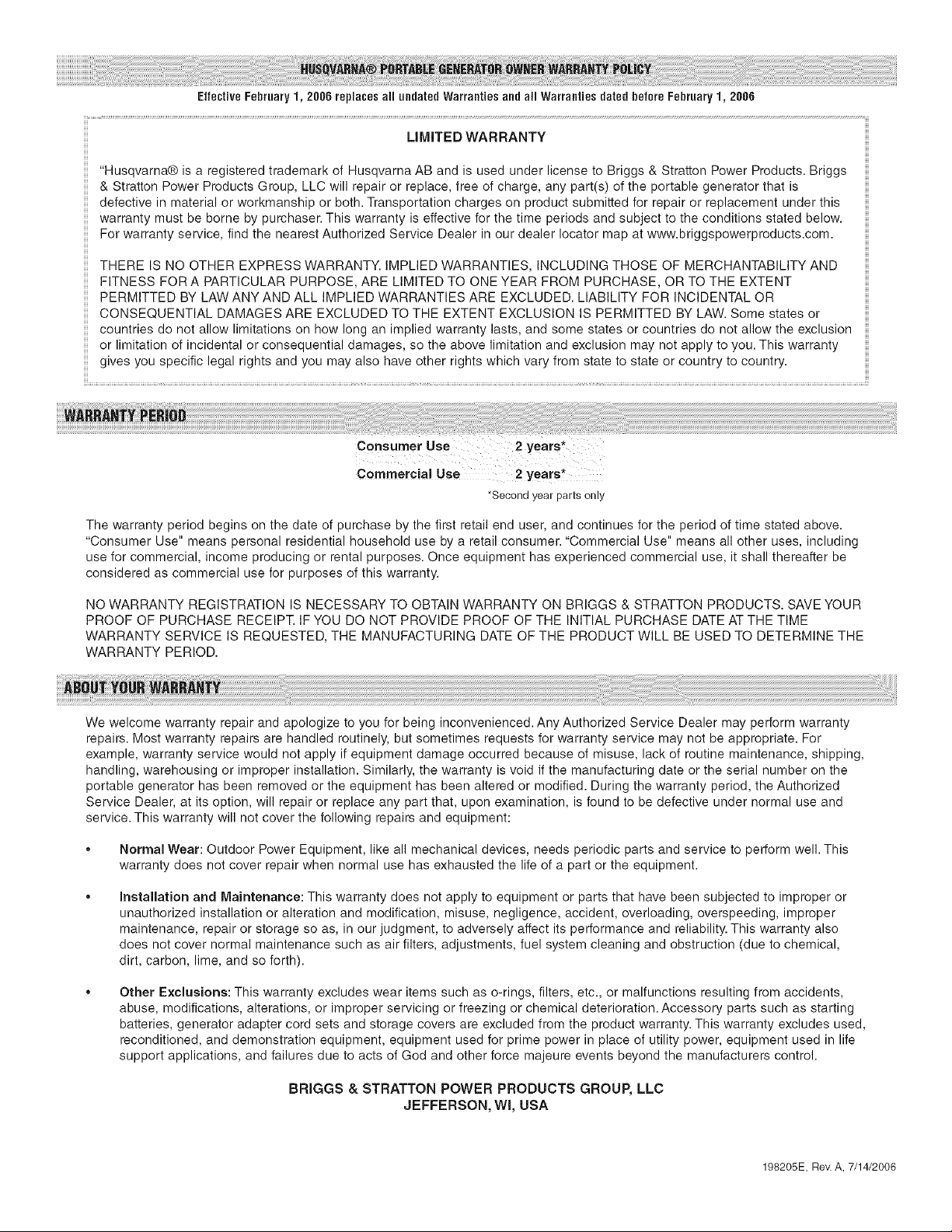

EffectiveFebruary1, 2006replacesall undatedWarrantiesandall WarrantiesdatedbeforeFebruary1, 2006

LiMiTED WARRANTY

"Husqvarna® is a registered trademark of Husqvarna AB and is used under license to Briggs & Stratton Power Products. Briggs

& Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the portable generator that is

defective in material or workmanship or both. Transportation charges on product submitted for repair or replacement under this

warranty must be borne by purchaser. This warranty is effective for the time periods and subject to the conditions stated below.

For warranty service, find the nearest Authorized Service Dealer in our dealer locater map at www.briggspowerproducts.com.

THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND

FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM PURCHASE, OR TO THE EXTENT

PERMITTED BY LAW ANY AND ALL IMPLIED WARRANTIES ARE EXCLUDED. LIABILITY FOR INCIDENTAL OR

CONSEQUENTIAL DAMAGES ARE EXCLUDED TO THE EXTENT EXCLUSION IS PERMITTED BY LAW. Some states or

countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion

or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty

gives you specific legal rights and you may also have other rights which vary from state to state or country to country.

Commercia! Use 2 years *

•Second year parts only

The warranty period begins on the date of purchase by the first retail end user, and continues for the period of time stated above.

"Consumer Use" means personal residential household use by a retail consumer. "Commercial Use" means all other uses, including

use for commercial, income producing or rental purposes. Once equipment has experienced commercial use, it shall thereafter be

considered as commercial use for purposes of this warranty.

NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE YOUR

PROOF OF PURCHASE RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME

WARRANTY SERVICE IS REQUESTED, THE MANUFACTURING DATE OF THE PRODUCT WILL BE USED TO DETERMINE THE

WARRANTY PERIOD.

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty

repairs. Most warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For

example, warranty service would not apply if equipment damage occurred because of misuse, lack of routine maintenance, shipping,

handling, warehousing or improper installation. Similarly, the warranty is void if the manufacturing date or the serial number on the

portable generator has been removed or the equipment has been altered or modified. During the warranty period, the Authorized

Service Dealer, at its option, will repair or replace any part that, upon examination, is found to be defective under normal use and

service. This warranty will not cover the following repairs and equipment:

,* Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This

warranty does not cover repair when normal use has exhausted the life of a part or the equipment.

Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or

unauthorized installation or alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper

maintenance, repair or storage so as, in our judgment, to adversely affect its performance and reliability. This warranty also

does not cover normal maintenance such as air filters, adjustments, fuel system cleaning and obstruction (due to chemical,

dirt, carbon, lime, and so forth).

Other Exclusions: This warranty excludes wear items such as o-rings, filters, etc., or malfunctions resulting from accidents,

abuse, modifications, alterations, or improper servicing or freezing or chemical deterioration. Accessory parts such as starting

batteries, generator adapter cord sets and storage covers are excluded from the product warranty. This warranty excludes used,

reconditioned, and demonstration equipment, equipment used for prime power in place of utility power, equipment used in life

support applications, and failures due to acts of God and other force majeure events beyond the manufacturers control.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, USA

198205E, Rev. A, 7/14/2006

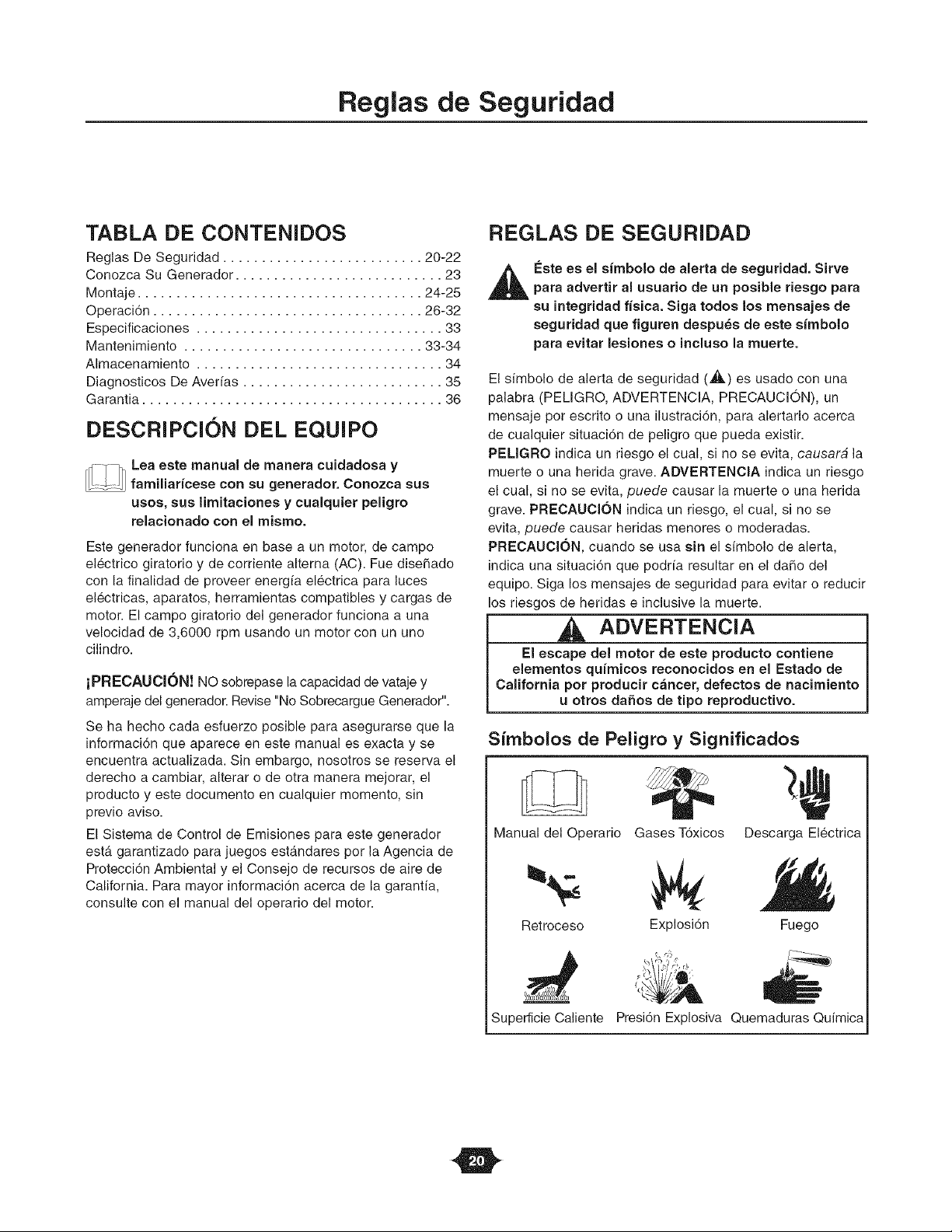

Reglas de Seguridad

TABLA DE CONTENIDOS

Reglas De Seguridad .......................... 20-22

Conozca Su Generador ........................... 23

Montaje ..................................... 24-25

Operaci6n ................................... 26-32

Especificaciones ................................ 33

Mantenimiento ............................... 33-34

Almacenamiento ................................ 34

Diagnosticos De Averias .......................... 35

Garantia ....................................... 36

DESCRIPCI(SN DEL EQUIPO

Lea este manual de manera cuidadosa y

..... familiadcese con su generador. Conozca sus

uses, sus limitaciones y cualquier peligro

relacionado con el mismo.

Este generador funciona en base a un motor, de campo

electrico giratorio y de corriente alterna (AC). Fue diseSado

con la finalidad de proveer energia electrica para luces

electricas, aparatos, herramientas compatibles y cargas de

motor. El campo giratorio del generador funciona a una

velocidad de 3,6000 rpm usando un motor con un uno

cilindro.

i PRECAUCI6N! NO sobrepase la capacidad de vataje y

amperaje del generador. Revise "No Sobrecargue Generador".

Se ha hecho cada esfuerzo posible para asegurarse que la

informaci6n que aparece en este manual es exacta y se

encuentra actualizada. Sin embargo, nosotros se reserva el

derecho a cambiar, alterar o de otra manera mejorar, el

producto y este documento en cualquier momento, sin

previo aviso.

El Sistema de Control de Emisiones para este generador

esta garantizado para juegos estAndares por la Agencia de

Protecci6n Ambiental y el Consejo de recursos de aire de

California. Para mayor informaciSn acerca de la garantia,

consulte con el manual del operario del motor.

REGLAS DE SEGURIDAD

_1 este es el simbolo de alerta de seguridad, Sirve

para advertir al usuario de un posible riesgo para

su integridad fisica. Siga todos los mensajes de

seguridad que figuren despu_s de este simbolo

para evitar lesiones o incluso la muerte.

El simbolo de alerta de seguridad (,_) es usado con una

palabra (PELIGRO, ADVERTENCIA, PRECAUCION), un

mensaje por escrito o una ilustraci6n, para alertarlo acerca

de cualquier situaci6n de peligro que pueda existir.

PELIGRO indica un riesgo el cual, si no se evita, causar# la

muerte o una herida grave. ADVERTENClA indica un riesgo

el cual, si no se evita, puede causar la muerte o una herida

grave. PRECAUCION indica un riesgo, el cual, si no se

evita, puede causar heridas menores o moderadas.

PRECAUCION, cuando se usa sin el simbolo de alerta,

indica una situaci6n que podria resultar en el da_o del

equipo. Siga los mensajes de seguridad para evitar o reducir

los riesgos de heridas e inclusive la muerte.

ADVERTENClA

El escape del motor de este producto contiene

elementos quimicos reconocidos en el Estado de

California pot producir c;_ncer, defectos de nacimiento

u otros da6os de tipo reproductive.

Simbolos de Peligro y Significados

Manual del Operario Gases T6xicos Descarga Electrica

Retroceso Explosi6n

Superficie Caliente

Fuego

Presi6n Explosiva Quemaduras Quimica

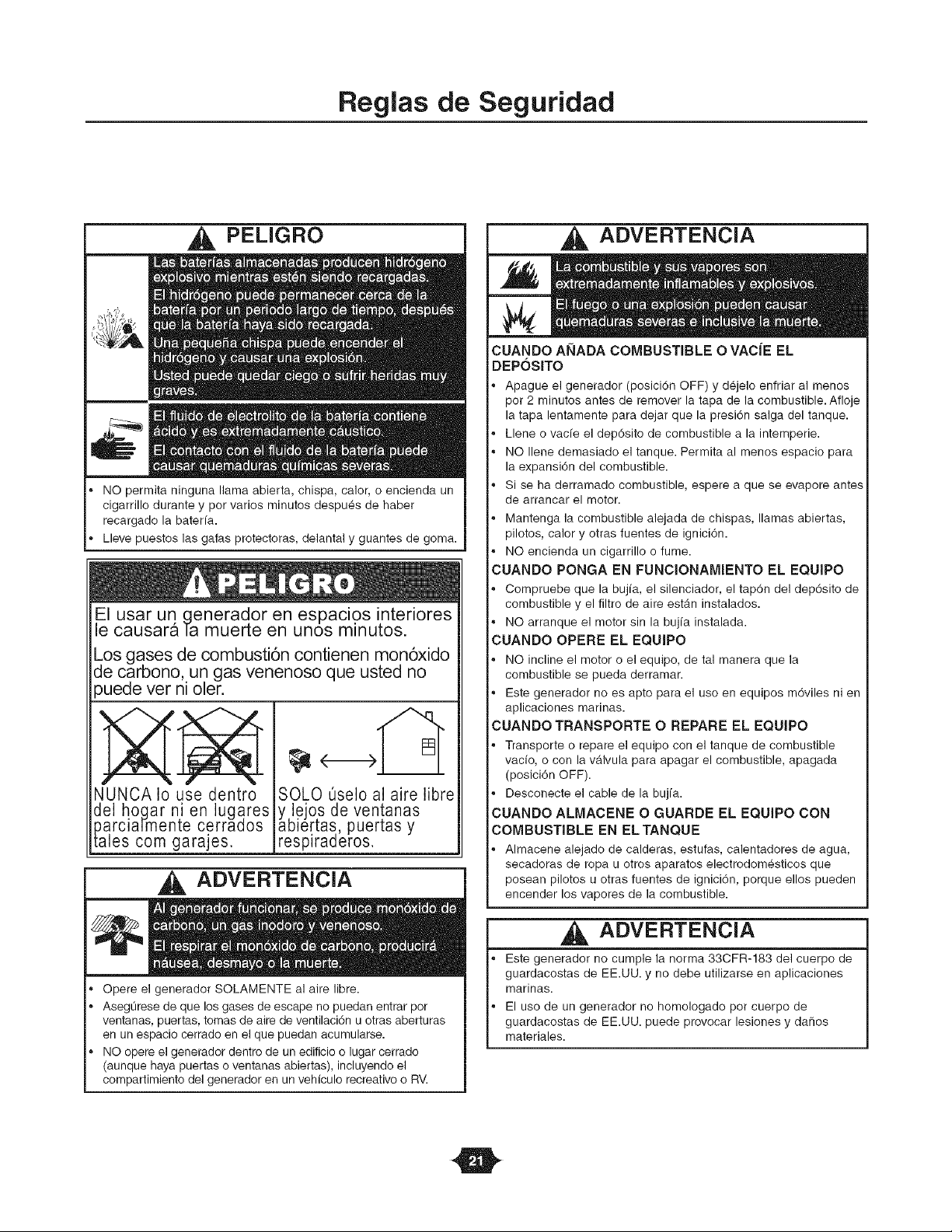

Reglas de Seguridad

PEUGRO

NO permita ninguna llama abierta, chispa, calor, o encienda un

cigarrillo durante y por varies minutes despu_s de haber

recargado la bateffa.

Lleve puestos las gafas protectoras, delantal y guantes de goma.

El usar un generador en espacios interiores

le causara ra muerte en unos minutos.

Los gases de combusti6n contienen mon6xido

de carbono, un gas venenoso que usted no

3uede vet ni oler.

NUNCA Io use dentro

_el hoflar n,i en lugares

)arcialmente cerraaos

:ales com garajes.

[]

SOLO Oselo al aire libre

y,lejo,s de ven!anas

aDler_as, puer_as y

resplraaeros.

,_ ADVERTENCIA

Opere el generador SOLAMENTE al aire libre.

AsegQrese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventilaci6n u otras aberturas

en un espacio cerrado en el que puedan acumularse.

NO opere el generador dentro de un edificio o lugar cerrado

(aunque haya puertas o ventanas abiertas), incluyendo el

compartimiento del generador en un vehiculo recreativo o RV.

,_ ADVERTENCIA

CUANDO ANADA COMBUSTIBLE O VACJE EL

DEPOSITO

Apague el generador (posici6n OFF) y d_jelo enfriar al menos

pot 2 minutos antes de remover la tapa de la combustible. Afloje

la tapa lentamente para dejar que la presi6n salga del tanque.

Llene o vac[e el dep6sito de combustible a la intemperie.

NO Ilene demasiado el tanque. Permita al menos espacio para

la expansi6n del combustible.

Si se ha derramado combustible, espere a que se evapore antes

de arrancar el motor.

Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

;UANBO PONGA EN FUNOIONAMIENTO EL EQUIPO

,, Compruebe que la buj[a, el silenciador, el tap6n del dep6sito de

combustible y el filtro de aire est4n instalados.

• NO arranque el motor sin la buj[a instalada.

CUANDO OPERE EL EQUIPO

• NO incline el motor o el equipo, de tal manera que la

combustible se pueda derramar.

• Este generador no es apte para el uso en equipos m6viles ni en

aplicacienes marinas.

CUANDO TRANSPORTE O REPARE EL EQUIPO

• Transporte o repare el equipo con el tanque de combustible

vacio, o con la v&lvula para apagar el combustible, apagada

• (pesici6n OFF).

Desconecte el cable de la buj[a.

CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

Almacene alejado de calderas, estufas, calentaderes de agua,

secadoras de ropa u otros aparatos electrodom_sticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de la combustible.

,_ ADVERTENCIA

Este generador no cumple la norma 33CFR-183 del cuerpo de

guardacostas de FE.UU. y no debe utilizarse en aplicaciones

marinas.

El use de un generador no homologado per cuerpo de

guardacostas de FE.UU. puede provocar lesiones y da_os

materiales.

Reg[as de Seguridad

ADVERTENCIA

Cuando use un generador como poder de energfa auxiliar, notifique

a la compafffa de utilidades. Use el equipo de transferencia

aprobado para aislar el generador de otra utilidad el_ctrica.

Use un interruptor para la falla del circuito de tierra (GFCI) en

cualquier Area bastante hQmeda o que sea altamente conductiva,

tales como terrazas de metal o trabajo hecho con acero.

NO toque los alambres pelados o receptaculos.

NO use un generador con cables el_ctricos que est_n

malgastados, rotos, pelados o daflados de cualquier forma.

NO opere el generador bajo la Iluvia.

NO maneje el generador o cables el_ctricos mientras est_ parado

en agua, descalzo o cuando las manos y los pies esten mojados.

NO permita que personas descalificadas o nihos operen o

sirvan al generador.

ADVERTENCIA

CUANDO AJUSTE O HAGA REPARAC[ONES A SU

GENERADOR

Siempre desconecte el alambre de la bujia y col6quelo donde

no pueda entrar en contacto con la bujia.

CUANDO PRUEBE LA BUJ[A DEL MOTOR

Utilice un comprobador de bujias homologado.

NO comprueba la chispa sin la bujfa instalada.

ADVERTENCIA

NO toque las superficies calientes y evite los gases del escape

a alta temperatura.

Permita que el equipo se enfrfe antes de tocarlo.

Deje un espacio mfnimo de 152 cm (5 pies) alrededor del

generador, incluida la parte superior.

El C6digo de Normativa Federal (CFR, Tftulo 38: Parques,

Bosques y Propiedad PQblica) obliga a instalar una pantalla

apagachispas en los equipos con motor de combusti6n interno y a

mantenerla en buenas condiciones de funcionamiento, conforme a

la norma 8100-1C (o posterior) del Servicio Forestal de la USDA.

En el Estado de California, la ley exige el uso de una pantalla

apagachispas (Secci6n 4442 del C6digo de Recursos PQblicos de

California). En otros estados puede haber leyes similares en vigor.

ADVERTENCIA

Cuando arranque el motor, tire lentamente del cable hasta sentir

una resistencia y, a continuaci6n, tire rapidamente de 61 para

evitar su retroceso.

NUNCA arranque o pare el motor cuando haya aparatos

el_ctricos conectados yen funcionamiento.

PRECAUCION

NO cambie ninguna velocidad determinada. El generador

suministra una frecuencia y un voltaje calificado cuando

funciona a una velocidad determinada.

NO modifique al generador en ninguna forma.

PRECAUCION

Vea "No sobrecargue generador".

Encienda su generador y deje que el motor se estabilice antes

de conectar las cargas el_ctricas.

Conecte las cargas el_ctricas en la posici6n de apagado (OFF),

luego encienda (ON) para su operaci6n.

Apague (OFF) las cargas el_ctricas y descon_ctelas del

generador antes de parar el generador.

PRECAUCION

Use el generador solamente con la finalidad para el cual fue

diseflado.

Si usted tiene alguna pregunta acerca de las finalidades de uso

del generador, pregt3ntele a su concesionario o Ilamada a

1-800-743-4115.

Opere el generador solamente en superficies niveladas.

NO exponga al generador a una humedad excesiva, polvo,

suciedad o vapores corrosivos.

NO inserte cualquier objeto a trav_s de las ranuras de enfriamiento.

Si los aparatos conectados se sobrecalientan, ap_.guelos y

descon_ctelos del generador.

Apague el generador si:

-Se pierde la salida el_ctrica;

-El equipo produce chispas, humo o emite llamas;

-La unidad vibra de una manera excesiva.

Caracteristicas y Controles

CONOZCA SU GENERADOR

Lea eete Manual del Operario y las reglas de seguridad antes de operar eu generador.

Compare las ilustraciones con su Generador para familiarizarse con las ubicaciones de los diferentes controles y

ajustes. Conserve este manual para referencias futuras.

Tanque de Combustible

Contador

de la

Tomacorrientes de

12 Voltios DC --,..

Silenciador Apagachispas

Interruptor del Control

de Marcha en Vacfo

Tomacorrientes GFCI Doble

de 120 Voltios AC, 20 Amp

Cortacircuitos (AC)

Tomacorrientes con

Dispositivo de Seguridad

de 120/240 Voltios AC,

30 Amp

Conector

de Tierra

Palanca del Cebador

Depurador de Aire

Culatazo el Principle

Aceite Ilena

Interruptor del Motor

Aceite Ilena -- Agrega motor aceite aqu[.

Conector de Tierra -- Consulte con el organismo responsable de la

normativa vigente de conexi6n a tierra.

Contador de la Hora -- Muestra y registra las horas que ha

funcionado su generador (hasta 9,999.9).

Cortacircuitos (AC) -- Cada tomacorriente posee un cortacircuito para

proteger el generador contra sobrecargas el_ctricas. Los cortacircuitos

son del tipo "oprimir para reposiciona¢.'

Culatazo el Principio -- Us6 para comenzar motor.

Depurador de Aire -- Filtra el aire de entrada a medida que

penetra en el motor.

Etiqueta de Datos -- Proporciona el modelo, revisi6n y el nQmero

de serie de generador. Tenga pot favor estos prontamente disponible

cuando Ilamar para la ayuda.

Interruptor del Control de Marcha en Vacio -- El control de

marcha en vacio hace funcionar el motor a velocidades normales

(altas) cuando existe una carga presente y hace funcionar el motor a

velocidades de marcha en vac[o (bajas) cuando no existen cargas

presentes. Esta caractefistica mejora el ahorro de combustible,

prolonga la vida del motor y disminuye el ruido del motor.

Interruptor del Motor -- Deber_t estar en la posici6n "On" (En) para

darle arranque al motor. Col6quelo en la posici6n "Off" (Apagado)

para detener un motor en funcionamiento.

Palanca del Cebador- Usada cuando se ester dando arranque a

un motor frfo.

Silenciador Apagachispas -- El silenciador disminuye el ruido del

motor y esta equipado con una pantalla apagachispas.

Tanque del Combustible -- El tanque tiene una capacidad de

7 galones americanos de gasolina sin contenido de plomo.

Tomacorrientes de 12 Voltios DC -- Este tomacorriente le permite

recargar baterfas tipo servicio o automotriz de 12 Voltios o baterfa de

almacenamiento tipo servicio utilizando los cables para cargar baterfas.

Tomacorriente GFCl Dobles de 120 Voltios AC, 20 Amp -- Pueden

ser utilizados para suministrar alimentaci6n el_ctrica para el

funcionamiento de cargas del motor, herramientas, aparatos

especiales e iluminaci6n el_ctrica de 120 Voltios AC a 20 Amperios,

monof_tsica de 60 Hz.

Tomacorriente con Dispositivo de Seguridad de 120/240 Voltios,

30 Amp -- Puede set utilizado para suministrar alimentaci6n

el_ctrica para el funcionamiento de cargas del motor, herramientas,

aparatos especiales e iluminaci6n el_ctrica de 120 y/o 240 Voltios AC

a 30 Amperios, monofAsica de 60 Hz.

Montaje

MONTAJE

Su generador requiere de ciertos procedimientos de montaje y

solo estar& listo para set utilizado despues de haberle

suministrado servicio con el combustible y aceite recomendados.

Si usted tiene problemas con el montaje de eu

generador, pot favor llame a la linea de ayuda para

generadoree al 1-877-224-0458. Si Ilamar para la ayuda,

tiene pot favor el modelo, la revisi6n y el numero de serie de

etiqueta de datos disponible.

Para Retirar el Generador de [a Caja

1. Coloque la caja de carton en una superficie rfgida y plana.

2. Saque todo el contenido de la caja de cart6n, a

excepci6n del generador.

3. Abra completamente la caja de carton cortando cada

una de sus esquinas de arriba abajo.

4. Mantenga el generador sobre el cart6n para instalar el

juego de ruedas.

Contenido De La Caja

Revise todo el contenido. Si alguna de las partes no est&

presente o est_ da_ada, por favor Ilame a la linea de ayuda

para generadores al 1-877-224-0458.

,, La unidad principal

,, Manual del operario y motor

,, Aceite para motor

,, Cables para cargar baterfas

,, Tapones de fijaci6n

,, Juego de ruedas

Insta[e e[ Juego de Ruedas

Este Juego de Ruedas no ha sido diseffado para ser usado

en la carretera.

Necesitar& las siguientes herramientas para instalar estos

componentes:

,, Llaves de 13 mm y 7/16"

,, Llaves de cubo de 13 mm y 7/16"

,, Alicates

,, Gafas de seguridad

Coneulte la Figura 14 e inetale el juego de ruedas

conforme a las inetrucciones siguientes:

1. Dele la vuelta al generador de forma que el motor

quede arriba.

2. Introduzca el eje a traves de los dos soportes de

montaje.

3. Coloque una rueda en cada extremo, con la v_lvula de

aire hacia el exterior.

4. Introduzca una arandela por el eje y coloque una anilla

en "e" en la ranura del eje.

Pasadores de Asa

Arandela de Nylon

45 mmTornillos

Arandelas

Asa

Use hardware existente

para conectar el lado

izquierdo de pierna de

apoyo a la unidad

Eje

20 mm Tornillos

Pata de Apoyo

__ Tuercas

Rueda

Arandela

E-Ring

Montaje

I PRECAUCION i

Utilice siempre protecci6n ocular para montar o desmontar

anillas en "e'_

5. Para ello, apriete con unos alicates desde la parte

superior de la anilla en "e" hacia la parte inferior del eje.

6. Repita los pasos del 3 al 5 para asegurar la segunda

rueda.

7. Dele la vuelta al generador de forma que el lado del

motor quede abajo.

8. Quite el hardware existente del monte izquierdo de la

vibraci6n de la unidad con 13ram Ilave inglesa. Use el

mismo hardware para conectar la pata de apoyo.

9. Monte el otro lado de la pata de apoyo con un tornillo

de cabeza M8 x 20 mm y una tuerca M8.

10. Fije las asas a los soportes del bastidor del generador

con tornillos de cabeza M8 x 45 ram, arandelas planas,

arandelas de nylon y tuercas M8, como se muestra en

la Figura 14.

NOTA: AsegOrese de instalar las arandelas de nylon entre

los soportes de las asas del bastidor del generador y los

soportes del conjunto del asa.

11. Vuelva a colocar el generador en la posicion normal de

funcionamiento (apoyado en las ruedas y la pata de apoyo).

12. Enganche los pasadores de las asas al bastidor del

generador como se muestra en la Figura 14. Levante las

asas e inserte pasadores para mover el generador.

13. Verifique que todas las piezas esten apretadas y las

Ilantas esten infladas con aire entre 15-40 PSI.

ANTES DE DARLE ARRANQUE AL

MOTOR

Agregar Aceite al Motor

,, Coloque la generador sobre una superficie nivelada.

,, Consulte el manual del operario del motor para aRadir al

motor el aceite recomendado.

I PRECAUC,ON 1

,, Consulte el manual del operario del motor para ai_adiral motor

el aceite recomendado.

,' El daRo a la generador, resultado de la desatenci6n a

esta precauci6n, no sera cubierto pot la garantia.

NOTA: Verifique el aceite del motor de manera frecuente

cuando este se esfuerce demasiado. Consulte el manual del

operario del motor para conocer cuAles son las

recomendaciones al respecto.

NOTA: El campo giratorio del alternador se encuentra en un

cojinete pre-lubricado y sellado que no requiere lubricaci6n

adicional por la vida util del cojinete.

Agregue Combustible

NOTA: Este motor estA certificado para funcionar con

gasolina. Sistema de control de emisiones de gases de

escape: EM (Modificaciones del motor).

ADVERTENCIA

CUANDO ANADA COMBUSTIBLE

Apague el generador (posici6n OFF) y d_jelo enfriar al menos

por 2 minutos antes de remover la tapa de la combustible. Afloje

la tapa lentamente para dejar que la presi6n salga del tanque.

Llene el dep6sito de combustible a la intemperie.

NO Ilene demasiado el tanque. Permita al menos espacio para

la expansi6n del combustible.

Si se ha derramado combustible, espere a que se evapore antes

de arrancar el motor.

Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

1. Utilice combustible normal sin plomo, limpia y nueva

con un minimo de 86 octanos. NO utilice combustible

que contenga metanol ni mezcle aceite con

combustible.

2. Limpie el Area alrededor de la tapa de Ilenado del

combustible, retire la tapa.

3. Agregue lentamente combustible regular "SIN PLOMO"

al tanque de combustible. Tenga cuidado para no Ilenar

encima del deflector. Esto permite el espacio adecuado

para la expansion del combustible (Figura 15).

Q o Io e 02 e 0 0 _

Deflector _ Tanque

4. Instale la tapa del tanque de combustible y la espera

para algQn combustible rociado para evaporar.

Operaci6n

USO DEL GENERADOR

Tierra del Sistema

El generador dispone de una conexion a tierra del sistema

que conecta los componentes del bastidor a los terminales

de tierra de los enchufes hembra de salida de CA. La tierra

del sistema estA conectada al cable de CA neutro que, a su

vez, estgt conectado al bastidor del generador (vea

"Descripi6n del Equipo").

Requieitoe Eepeciales

Es posible que hays normas u ordenanzas locales y

nacionales en materia de seguridad e higiene en el trabajo

aplicables al uso del generador. Consulte con un electricista

cualificado, un inspector electrico o el organismo competente.

Conexi6n al Sistema El_ctrico de un

Edificio

Las conexiones a efectos de alimentaci6n de reserva al

sistema electrico de un edificio deben ser realizadas por un

electricista cualificado. La conexi6n debe aislar la alimentacion

del generador de la alimentacion de la red publics y debe

cumplir todas las leyes y normas electricas vigentes.

ADVERTENCIA

Cuando use un generador como poder de energfa auxiliar,

notifique a la compa_fa de utilidades. Use el equipo de

transferencia aprobado pars aislar el generador de otra utilidad

el6ctrica.

Use un interruptor pars la falls del circuito de tierra (GFCI) en

cualquier _trea bastante humeda o que sea altamente

conductiva, tales como terrazas de metal o trabajo hecho con

acero.

NO toque los alambres pelados o receptaculos.

NO use un generador con cables el_ctricos que est6n

malgastados, rotos, pelados o daflados de cualquier forma.

NO opere el generador bajo la Iluvia.

NO maneje el generador o cables el_ctricos mientras est_

parado en agua, descalzo o cuando las manos y los pies est6n

mojados.

NO permits que personas descalificadas o nihos operen o

sirvan al generador.

Ubicaci6n del Generador

Espacio Libre Alrededor del Generador

ADVERTENCIA

Deje un espacio minimo de 152 cm (5 pies) alrededor del

generador, incluida la parte superior.

Sitt]e el generador en una zona bien ventilada que permits

la eliminaci6n de los gases de escape mortales. No instale

el generador en lugares en los que los gases de escape se

puedan acumular o entrar en un edificio que pueda estar

ocupado. AsegQrese de que los gases de escape no puedan

entrar por ventanas, puertas, tomas de sire de ventilaci6n u

otras aberturas en un espacio cerrado en el que puedan

acumularse (Figura 16). Tenga en cuenta los vientos y las

corriente de sire preponderantes cuando elija la ubicaci6n

del generador.

El usar un .qenerador en espacios interiores

le causara Ta muerte en unos minutos.

Los gases de combusti6n contienen mon6xido

de carbono, un gas venenoso que usted no

puede vet ni oler.

NUNCAIo use dentro

del hoqar ni en lugares

parciarmente cerrados

tales com garajes.

[]

SOLO Oselo al sire libre

y lejos de ventanas

abiertas, puertas y

resplraaeros.

Salida del Escape

Operaci6n

OPEFIANDO EL GENEFIADOFI

Encienda el Motor

Desconecte todas las cargas electricas del generador. Use

las siguientes instrucciones para encender, paso pot paso,

en orden numerico.

1. Aseg0rese de que la unidad esta en una superficie plana.

IMPORTANTE: Si la unidad no se arranca y utiliza en una

superficie plana, se pueden producir problemas de arranque

y de parada durante el funcionamiento.

2. Gire la vAIvula del combustible a la posici6n "On" (Figura 17).

3. Verifique si el interruptor de control secundario se

encuentra "Off" (Apagado) (Figura 18).

IDLE CONTROL

4. Ponga en marcha el motor tal y como se explica en el

manual del operario del motor.

I ADVERTENCIA 1

Cuando arranque el motor, tire lentamente del cable hasta sentir

una resistencia y, a continuaci6n, tire r_tpidamentede 81para

evitar su retroceso.

NUNCA arranque o pare el motor cuando haya aparatos

el_ctricos conectados yen funcionamiento.

NOTA: Si el motor arranca despues de tirar tres veces del

arrancador pero no sigue funcionando, o si la unidad se

para en funcionamiento, aseg0rese de que la unidad esta

en una superficie plana y compruebe que el nivel de aceite

del cigOe_al es correcto. La unidad puede equiparse con un

dispositivo de protecci6n de bajo nivel de aceite. Vea el

manual del operario del motor.

ADVERTENCIA

NO toque las superficies calientes y evite los gases del escape

a alta temperatura.

Permita que el equipo se enfrfe antes de tocarlo.

Deje un espacio minimo de 152 cm (5 pies) alrededor del

generador, incluida la parte superior.

El C6digo de Normativa Federal (CFR, Titulo 36: Parques,

Bosques y Propiedad POblica) obliga a instalar una pantalla

apagachispas en los equipos con motor de combusti6n interne y a

mantenerla en buenas condiciones de funcionamiento, conforme a

la norma 5100-1C (o posterior) del Servicio Forestal de la USDA.

En el Estado de California, la ley exige el use de una pantalla

apagachispas (Secci6n 4442 del C6digo de Recursos POblicos de

California). En otros estados puede haber leyes similares en vigor.

Conexion De Cargas Electricas

,, Deje que el motor se estabilice y se caliente por unos

minutos despues del arranque.

,, Conecte y encienda las cargas electricas de 120 y/o

240 Voltios AC monofAsicas de 60 Hz que desse.

,, NO conecte cargas de 240 Voltios a tomacorrientes de

120 Voltios.

,, NO conecte cargas trif_sicas al generador.

,, NO conecte cargas de 50 Hz al generador.

,, NO SOBRECARGUE EL GENERADOR. Vea "No

Sobrecargue Generador".

PRECAUCION

Vea "No sobrecargue generador".

Encienda su generador y deje que el motor se estabilice antes

de conectar las cargas el_ctricas.

Conecte las cargas el_ctricas en la posici6n de apagado (OFF),

luego encienda (ON) para su operaci6n.

Apague (OFF) las cargas el_ctricas y descon_ctelas del

generador antes de parar el generador.

Operacibn

Parado Del Motor

1. Desconecte todas las cargas electricas de los tomaco-

rrientes del panel del generador. NUNCA de arranque o

detenga el motor con todos los dispositivos electricos

conectados y encendidos.

2. Verifique si el interruptor de control secundario se

encuentra "Off" (Apagado).

3. Deje que el motor funcione sin cargas per algunos

minutos para estabilizar las temperaturas internas del

motor y el generador.

4. Pare el motor tal y como se explica en el manual del

operario del motor.

5. Cierre la valvula del combustible.

Funcionamiento de[ Control Automatico

de Marcha en Vacio

Este interruptor ha sido diseffado para mejorar el consumo de

combustible. Cuando este interruptor sea "Activado'; el motor

funcionara 0nicamente en su alta velocidad de mando normal

una vez sea conectada una carga electrica. Cuando la carga

electrica es retirada, el motor funcionara a una velocidad menor.

Si el interrupter est#, "Desactivado'_ el motor funcionara en alta

velocidad normal. Siempre tenga el interruptor en la posici6n

"Off" (apagado) cuando arranque y detenga el motor.

PROCEDIIVllENTO DE CARGA DE LA

BATERIA

Su generador tiene la capacidad de recargar baterfas

descargadas de acumuladores tipo servicio o automotriz de

12 Voltios. NO utilice la unidad para cargar baterias de

6 Voltios. NO use la unidad para mover motores que tengan

la baterfa descargada.

[ PEL[GRO i

NO permita ninguna llama abierta, chispa, calor, o encienda un

cigarrillo durante y por varios minutos despu_s de haber

recargado la baterfa.

Lleve puestos las gafas protectoras, delantal y guantes de goma.

Para recargar baterias de 12 Voltios, Ileve a cabo los

siguientes procedimientos:

,, Revise el nivel del Ifquido en todas las celdas de la

bateria. Si es necesario, affada agua destilada

UNICAMENTE hasta cubrir los separadores de las

celdas de la bateria. NO use agua de grifo.

,, Si la bateria estb, equipada con tapas de desfogue,

aseg0rese de que estan instaladas y apretadas.

,, Limpie los terminales de la bateria si es necesario.

,, Conecte el enchufe conector del cable de carga de la

bateria al tomacorrientes del panel identificado con las

palabras "12V 10A'

,, Conecte el sujetador del cable de carga de la baterfa

que tiene la manija roja al terminal positivo (+) de la

bateria (Figura 19).

TOMACORRIENTE DE

12 VOLTIOS DC

+ POSITIVO - NEGATIVO

BATERIA DE 12 VOLTIOS

Conecte el sujetador del cable de carga de la baterfa

que tiene la manija negra al terminal negativo (-) de la

bateria (Figura 19).

,, Arranque el motor. Deje que el motor funcione mientras

la baterfa se recarga.

,, Apague el motor cuando la baterfa se haya cargado.

NOTA: Use un hidr6metro para autom6viles para probar el

estado de carga y condici6n de la bateria. Siga

cuidadosamente las instrucciones del fabricante del hidrometro.

Pot Io general, se considera que una bateria esta en un estado

de carga de1100% cuando la gravedad especffica de su Ifquido

(medido por el hidr6metro) es de 1.260 o mayor.

OPERACION DURANTE UN CLIMA

FR[O

En ciertas condiciones climAticas (temperaturas inferiores a

4° C [40° F] combinadas con un alto nivel de humedad), su

generador puede experimentar formaci6n de hielo en el

carburador o el sistema de ventilaci6n del carter. Para

reducir este problema, es necesario realizar Io siguiente:

1. Asegurese de que el generador tenga combustible

nuevo y limpio.

2. Abra la vbJvula de combustible (gire la v_lvula a la

posici6n de abierto).

Operaci6n

3. Utilice aceite 5W-30 SAE (vea manual del operario del

motor).

4. Verifique el nivel de aceite diariamente o despues de

cada ocho (8) horas de funcionamiento.

5. Mantenga el generador que sigue el "Horatio de la

Conservaci6n" en el manual del operario del motor.

6. Proteja la unidad de la intemperie.

Creaci6n de una Estructura de Protecci6n

Provisional

1. En caso de emergencia, utilice la caja de cart6n de

embalaje original.

2. Corte las tapas superiores y uno de los laterales largos

de la caja de cart6n para dejar al descubierto el lado

del silenciador de la unidad. Si es necesario, sujete con

cinta adhesiva los otros laterales de la caja de forma

que queden sobre el generador, como se muestra en la

Figura 20.

Vie

NOTA: Si es necesario, quite el juego de ruedas para que el

cart6n cubra el generador, como se muestra en la Figura 20.

3. Haga los recortes necesarios para poder acceder a las

tomas de la unidad.

Coloque el lado expuesto protegido del viento y demAs

agentes atmosfericos.

Ubique el generador como se describe en la secci6n

"Ubicacion del generador? Evite que los gases de escape

entren en un espacio cerrado a traves de las ventanas,

puertas, tomas de aire de ventilaci6n u otras aberturas.

ADVERTENCIA

Opere el generador SOLAMENTE al aire libre.

AsegL_rese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventilaci6n u otras

aberturas en un espacio cerrado en el que puedan acumularse.

NO opere el generador dentro de un edificio o lugar cerrado

(aunque haya puertas o ventanas abiertas), incluyendo el

compartimiento del generador en un vehfculo recreativo o RV.

Arranque el generador como se describe en la secci6n

'Arranque del motor" y ct]bralo con la caja de carton.

Deje un espacio minimo de 152 cm (5 pies) alrededor

del generador, incluida la parte superior de la estructura

de protecci6n.

ADVERTENCIA

NO toque las superficies calientes y evite los gases del escape

a alta temperatura.

Permita que el equipo se enfrfe antes de tocarlo.

Deje un espacio minimo de 152 cm (5 pies) alrededor del

generador, incluida la parte superior.

Retire la protecci6n cuando las temperaturas sean superiores a

4 °C (40 °F).

Retire la protecci6n cuando las temperaturas sean

superiores a 4 °C (40 °F).

Pare el motor y dejelo enfriar durante dos (2) minutos

antes de repostar combustible. Limpie el combustible

que se haya podido derramar.

Creaci6n de una Estructura de Protecci6n

Permanente

1. Construya una estructura que encierre tres lados y la

parte superior del generador, asegurandose de que el

lado del silenciador quede expuesto.

NOTA: La estructura debe mantener una cantidad suficiente

del calor disipado por el generador para evitar problemas de

congelacion.

2. NO cierre el generador mas de Io que se muestra en la

Figura 20.

NOTA: Si se ha montado un juego de ruedas en el

generador, ampl[e la estructura de proteccion.

3. Siga los pasos del 3 al 8 descritos en la secci6n

"Creaci6n de una estructura de protecci6n provisional'.'

Operaci6n

RECEPT.&CU LOS

PRECAUCION

NUNCA intente suministrar corriente a un dispositivo de

amperaje superior al que puede suministrar el generador o el

enchufe hembra.

NO sobrecargue el generador. Consulte el apartado "No

Sebrecargue Generader':

120/240 Voltios AC, 30 Amp, Recept_culo

de Seguridad

Use un tap6n NEMA L14-30 con este receptaculo. Conecte

un juego de cable de 4 alambres, clasificado como 250

Voltios AC a 30 Amps (o mayor) (Figura 21 ). Usted puede

usar el mismo cable de 4-alambres si planea trabajar con

una carga de 120 Voltios.

Juego de Cable de 4 Alambres

(Neutro)

Y (Cargado) | X (Cargado)

N EMA L14-30 /_ Tierra (Verde)

Este receptAculo le provee poder a cargas de

120/240 Voltios AC, de 60 Hz, fase sencilla, que requieren

hasta 6,500 vatios de energ[a (6.5 kW) a 27.1 Amps, para

120 Voltios o 240 Voltios. La salida estb_protegida por un

corto-circuito de, del tipo "empuje para reposicionar".

IMPORTANTE: La toma blocante del generador no estb_n

protegidos por un interruptor de circuito de fallo de conexi6n

a tierra (GFQ). Si se utilizan en lugares de trabajo sujetos a

la normativa OSHA, se deberAn proteger con un GFCI

adecuado.

120 Volt AC, 20 Amp, GFCI Recept_culos

Dobles

Cada receptaculo (Figura 22) estA protegido en contra de

sobrecargas por un corto-circuitos de, del tipo "empuje para

reposicionar".

4 i

Use cada receptb_culo para operar 120 Voltios AC, de fase

sencilla, de cargas de 60Hz que requieren hasta

2,400 vatios (2.4 kW) a corrientes de 20 Amps. Use los

juegos de cables que son calificados para cargas de

125 Voltios AC, a 20 Amps (o mayores).

Recept_culo de 12 Voltios DO

Este receptAculo (Figura 23) le permite recargar una baterfa

de almacenamiento tipo servicio o automotriz de 12 Voltios

utilizando los cables suministrados para cargar baterias.

Este receptb,culo no puede recargar baterias de 6 Voltios y

no se puede usar para darle arranque a motores que tengan

la bateria descargada. Vea las seccione "Procedimiento de

Carga de la Baterfa" (pagina 28) antes de intentar recargar

la bateria.

Operaci6n

Protecci6n Contra Fallos de Cone×i6n a

Tierra

Las tomas dobles disponen de protecci6n GFCI (interrupter

de circuito de fallo de conexi6n a tierra). Este dispositivo

cumple las normativas federal, nacional y local vigentes. La

toma blocante del generador no estA protegida por un GFCI.

El GFCI protege contra las descargas electricas que se

pueden producir cuando un cuerpo humano se convierte en

el medio a traves del cual la electricidad Ilega a tierra. Este

fen6meno puede producirse cuando el usuario toca un

aparato o un cable con corriente, una ca_erfa u otro material

conectado a tierra.

Con la protecci6n de un GFCl, el usuario puede sentir la

descarga, pero el dispositivo corta la corriente Io bastante

rb,pido como para que una persona con una salud normal no

sufra ningun da_o de gravedad.

I ADVERTENCIA 1

El contacto simultaneo coil el conductor caliente y neutro puede

provocar descargas el_ctricas y quemaduras, incluso si el GFCI

del circuito esta protegido.

SlEMPRE que vaya a utilizar la toma del GFCI, pulse antes el

bot6n de prueba para comprobar que funciona.

ComprobaciSn del GFCl

Pruebe el enchufe del GFCI antes de cada use como se

indica a continuaci6n:

, Pulse el boton "Test" (Prueba). El bot6n "Reset"

(Rearme) deberfa saltar e impedir as/que el enchufe

reciba alimentacion electrica. Utilice una I;Jmpara de

prueba en cada enchufe para comprobarlo.

L NO utilice ningOnenchufe del circuito.Llame a un electricista cualificado.

,, Si la prueba del GFCI es satisfactoria, restablezca la

alimentacion presionando firmemente el bot6n "Reset"

hasta el fondo de forma que quede sujeto. Si el

enehufe GFCI no se rearma correctamente, no Io

utilice. Marne o Ileve el generador a un centre local

de servicio.

* Si el GFCI salta por s[ solo en cualquier momento,

reb,rmelo y pruebe el enchufe. Si el bot6n de rearme

no salta al pulsar el botbn de prueba, no utilice el

enchufe. Marne o lleve el generador a un centro

local de servicio.

Operaci6n

NO SOBRECARGUE GENERADOR

Capacidad

Usted debe asegurarse que su generador puede proveer el

suficiente vataje calificado (cuando este funcionando) y de

carga (al encender) para los aparatos a los cuales va a

proveer la energfa, al mismo tiempo. Siga estos pasos:

1. Seleccione los aparatos que recibirAn la energia, al

mismo tiempo.

2. Totalice los vatios calificados (cuando este funcionando)

de estos aparatos. Esta es la cantidad de energfa que

su generador debe producir para mantener eso

aparatos funcionando adecuadamente. Vea la Figura 24.

3. Calcule la cantidad de vatios de carga (al encender)

que usted necesitarA. El vataje de carga es la cantidad

mfnima de electricidad, necesaria para encender

herramientas o aparatos con motores electricos, tales

como, sierras circulares o refrigeradores. Debido a que

no todos los motores se encienden al mismo momento,

el vataje total de carga se puede estimar al a_adir

solamente el(los) aparato(s) con el vataje adicional mAs

alto, al total del vataje calificado, obtenido en el paso 2.

Ejemplo:

Herramienta o

Aparato EI6ctrico

Aire Acondicionado

de Ventana

Refrigerador

Congelador industrial

Televisi6n

Luz (75 Vatios)

(cuando este

funcionando)

1200

8OO

5O0

Total = 3075

Vatios para funcionar

Vatios Adicionales de

Carga (al encender)

1800

1600

500

1800 (Vatios de

Carga m_s alto)

Vataje Total Calificado (cuando este funcionando) = 3075

Vataje de Carga Adicional m&s alto = 1800

Salida Total Requerida del Generador = 4875

Control de la Energia

Para prolongar la vida de su generador y los aparatos que

esten conectados al mismo, es muy importante cuidarlo

cuando se le a_aden cargas electricas. Nada deberia estar

conectado a los tomacorrientes del generador antes de que

su motor sea encendido. La forma correcta y ma.s segura

para controlar la energfa del generador, es la de a_adir en

secuencias las cargas, como se describe a continuaci6n:

1. Sin tenet nada conectado al generador, encienda el

motor de la manera descrita en este manual.

2. Conecte y encienda la primera carga, preferiblemente la

mayor que usted tenga.

3. Permita que la salida del generador se estabilice (el

motor funciona suavemente y el aparato conectado al

mismo trabaja adecuadamente).

4. Conecte y encienda la pr6xima carga.

5. De nuevo, permita que el generador se estabilice.

6. Repita los pasos 4 y 5 para cada carga adicional que

usted tenga.

NUNCA aff_ada ma.s cargas sobre la capacidad del

generador. Tome una atenci6n especial en considerar las

cargas de corriente seg0n la capacidad del generador, come

se describe arriba.

Herramienta o Aparato ElCctrico

Esenciales

Bombilla - 75 vatios

Congelador industrial

Bomba de aguas negras

Refrigerador / congelador - 18 pies

c0bicos

Bomba de agua - 1/3 HP

Calefacci6n / enfriamiento

Aire Acond. de ventana - 10.000 BTU

Calefactor de caldera - I/2 HP

Cocina

Horno de microondas - 1.000 Vauos

Cafetera

Cocina el6ctrica - Elemento simple

Calientaplatos

Habitaci6n Familiar

Tocador de DVD/CD

VCR

Receptor est6reo

Televisor a color - 27 pul 8.

Computadora personal con monitor

de 17 pul 8.

Otros

Sistema de seguridad

Radio-Reloj AM/FM

Abridor de garaje - 1/2 HP

Calenr_dor electrico de agua - 40

galones

Taller

Luz de hal6geno para trabajar

Rociador sin aire - I/3 HP

Sierra intercambiable

Taladro electrico - I/2 HP

Sien_ circular - 7 ¼ pulg.

Sien_ inglete- 10 pulg.

Mesa de planificaci6n - 6 pulg.

Sierra de mesa / sierra de brazo radial

- 10 pulg.

Compresor de aire- I-I/2 HP HP =

Caballo de fuerza.

Calificados* Adicionales

(cuando est6 de Carga (al

funcionando) encender)

500 500

800 1200

800 1600

1000 2000

1200 1800

800 1300

1000

1500

2500

EO0

450

5O0

800

180

300

480 520

4000

1000

600 1200

960 960

1000 1000

1500 1500

1800 1800

2000 2000

2500 2500

*El vataje que aparece en la lista es solamente una cantidad

aproximada. Verifique la herramienta o aparato electrico para

obtener el vataje verdadero.

Mantenimiento

ESPECIFICACIONES

Vataje que empieza .............. 8,125 Vatios (8.1 kW)

Vataje ......................... 6,500 Vatios (6.5 kW)

Corriente valorada de Carga de C.A.:

a 240 Voltios ......................... 27.1 Amperios

a 120 Voltios ........................ 54.2 Amperios

Frecuencia Nominal ................. 60Hz a 3600 rpm

Fase .................................. MonofAsica

Tanque del Combustible .......... 7 Galones Americanos

Peso que Embarca .......................... 205 Ibs.

RECOMENDACIONES GENERALES

DE IVlANTENIMIENTO

El propietario / operador es responsable por asegurarse de

que todos los trabajos peri6dicos de mantenimiento se

Ileven a cabo adecuadamente; que todos los problemas son

resueltos; y que la unidad se mantiene limpia y

adecuadamente almacenada. NUNCA opere un generador

que este daffado o defectuoso.

NOTA: Debe tiene las preguntas acerca de reemplazar los

componentes en su mAquina generador de Husqvarna,

Ilaman pot favor 1-877-244-0458 para la ayuda.

Mantenimiento del Motor

Consulte el manual del operario del motor para las

instrucciones de como mantener adecuadamente el motor.

[ PRECAUC[ON [

El aceite usado del motor ha sido mostrado al cancer de la piel

de la causa en ciertos animales del laboratorio.

Completamente lavado expuso Areas con el jab6n y el agua.

MANTENGA FUERA DE ALCANCE DE NINOS.

NO CONTAMINE. CONSERVE los RECURSOS.

VUELVA ACEITE USADO A la COLECCION

CENTRA.

Mantenimiento del Generador

El mantenimiento del generador consiste en conservar la

unidad limpia y seca. Opere y almacene la unidad en un

ambiente limpio y seco donde no sera expuesta al polvo,

suciedad, humedad o vapores corrosivos. Las ranuras del

aire de enfriamiento del generador no deben estar tapadas

con nieve, hojas, o cualquier otro material extraffos. Revise

frecuentemente la limpieza del generador y Ifmpielo cuando

este con polvo, sucio, con aceite, humedad, o cuando otras

substancias extraffas sean visibles en su superficie exterior.

NOTA: NO recomendamos el uso de mangueras de jardfn para

limpiar el generador. El agua podria introducirse en el sistema

de combustible del motor y causar problemas. Ademb,s, si el

agua se introduce al generador a traves de las ranuras para

aire de enfriamiento, algo del agua quedarb, retenida en los

espacios vacfos y grietas del aislamiento del devanado del

estator y rotor. La acumulacion de agua y suciedad en los

devanados internos del generador disminuira eventualmente la

resistencia del aislamiento de estos devanados.

ADVERTENCIA

CUANDO AJUSTE O HAGA REPARACIONES A SU

GENERADOR

,, Siempre desconecte el alambre de la bujia y col6quelo donde

no pueda entrar en contacto con la bujfa.

CUANDO PRUEBE LA BUJ{A DEL MOTOR

Utilice un comprobador de bujfas hemologado.

No comprueba la chispa sin la bujia instalada.

Mantenimiento de la V_lvula de

Combustible

La v&lvula de combustible estb_equipada con un recipiente

para sedimentos, un filtro, un anillo de retenci6n y una junta

t6rica que deben limpiarse cada 8 meses 6 100 horas de

funcionamiento (Io que suceda antes).

1. Situe la vb,lvula de combustible en la posicion "Off".

2. Extraiga el recipiente para sedimentos de la va.lvula de

combustible. Retire la junta t6rica, el anillo de retencion

y el filtro de la v_.lvula (Figura 25).

Filtro

Anillo de retenci6n .----..-___

Junta torica ----------.__}j

Recipiente para sedimentos _

Aimacenamiento

3. Lave el recipiente para sedimentos, la junta t6rica, el

anillo de retenci6n y el filtro con disolvente no

inflamable. Sequelos perfectamente.

4. SitQe el filtro, el anillo de retencion y la junta t6rica en la

vAIvula de combustible. Instale el recipiente para

sedimentos y aprietelo firmemente.

5. Situe la vbJvula de combustible en la posicion "On" y

compruebe si hay fugas. En caso afirmativo, sustituya la

junta t6rica.

Para Limpiar el Generador

,, Utilice un trapo hOmedo para limpiar las superficies

exteriores.

i PRECAUCION i

NO exponga al generador a una humedad excesiva, polvo,

suciedad o vapores corrosivos.

NO inserte cualquier objeto a tray,s de las ranuras de enfriamiento.

,, Puede usar un cepillo de cerdas suaves para retirar la

suciedad endurecida, aceite, etc.

,, Puede usar una maquina aspiradora para eliminar

suciedad y residuos sueltos.

,, Inspeccione las ranuras para aire de enfriamiento y la

apertura del generador. Estas aperturas deberan

mantenerse limpias y despejadas.

Etiqueta de Datos

Localice la etiqueta de datos del generador y copie la

informaci6n en el espacio disponible a continuacion. Esta

informaci6n es fundamental para poder recibir ayuda de

nuestro departamento de servicio al cliente o de un

distribuidor de servicio autorizado.

,, La etiqueta de datos (Figura 26), que contiene los

nt]meros de modelo, revisi6n y de serie, est_ situada en

la apoyo del motor del lateral del silenciador del

generador. Copie los numeros de modelo, revisi6n y de

serie del generador en el espacio disponible a

continuaci6n para futuras consultas.

MODEL I

REV NO [

SERIAL [

Copie aqui

j el numero

f de modelo

Copie aqui

_'__ el revisi6n

Copie aqui el

numero de serie

ALMACENAIVll ENTO

El generador debera set encendido al menos una vez cada

siete dfas y deber& dejarlo funcionar al menos durante

30 minutos. Si no puede hacer esto y debe almacenar la

unidad pot m&s de 30 dias, siga las siguientes instrucciones

para preparar su unidad para almacenamiento.

Almacenando el Generador

,, Limpie el generador como esta descrito en ("Para

Limpiar el Generador").

,, Revise que las ranuras para el aire de enfriamiento y las

aperturas del generador se encuentren abiertas y

despejadas.

ADVERTENCIA

NO coloque una cubierta encima de un generador caliente.

Deje que la unidad se enfrie Io suficientemente antes de que le

coloque la cubierta.

Almacenando el Motor

Consulte el manual del operario del motor para las

instrucciones de c6mo preparar adecuadamente el motor

para su almacenamiento.

Otras Sugerencias Para el Almacenando

,, Para prevenir que se forme una resina en el sistema de

combustible o en partes esenciales del carburador, vacie

estabilizadores del combustible, suministrados, en el

tanque de gasolina y Ilene con gasolina fresca. Haga

funcionar la unidad pot algunos minutos para hacer

circular el aditivo a traves del carburador. La unidad y el

combustible pueden set almacenados hasta por

24 meses. Se puede comprar m;Js estabilizador del

combustible, en su tienda local.

,, NO almacene gasolina de una estaci6n a otra estaci6n,

al menos que haya sido tratada como se mencion6

antes.

,, Reemplace la caneca de gasolina si comienza a

oxidarse. El oxido y/o la suciedad en la gasolina le

causara problemas.

,, Almacene la unidad en un Area limpia y seca.

Diagnosticos de Averias

Problerno

El motor estA funcionando pero no

existe salida de AC disponsible.

Accion

El motor funciona bien sin carga pero

"funciona real" cuando se le

contectan cargas.

El motor no se enciende; o se

enciende y funciona real.

El motor se apaga en pleno

funcionamiento.

AI motor le hace falta potencia.

1. El interruptor automAtico de circuito

estA abierto.

2. Conexi6n mal o defectuosa del

juego de cables.

3. El dispositivo conectado esta

dahado.

4. Averfa en el generador.

1. Corto circuito en una de las cargas

conectadas.

2. El generador estA sobrecarga.

3. Circuito del generador en corto.

Nivel de aceite insuficiente.

1. Sin gasolina.

2. Nivel de aceite insuficiente.

La carga es muy alta.

Causa

1. Reposicione el interruptor.

2. Revise y repare.

Conecte otto dispositivo que este

buenas condiciones.

Contacte el distribuidor de servicio

autorizado.

1. Desconecte la carga electrica en

corto.

2. Vea "No Sobrerecarque Generador".

3. Contacte el distribuidor de servicio

autorizado.

Llene el carter hasta el nivel correcto o

sitt_e el generador en una superficie

3lana.

1. Llene el tanque de combustible.

2. Llene el carter hasta el nivel

correcto o situe el generador en una

superficie plana.

Vea "No Sobrerecarque Generador".

Fechade entradaen vigor:l de Febrerode 2006.Sustituyeatodaslasgarantiassinfechay alas de fechaanterioral 1 Febrerode2006

GARANTiA LIMITADA

"Husqvarna® es una marca registrada de Husqvarna AB bajo licencia de Briggs & Stratton Power Products. Briggs & Stratton Power Products Group, LLC

reparar_io sustituir_ sin cargo alguno cualquier componente del generador port_til que presente defectos de materiales y/o mano de obra. Los gastos de

transporte de las producto enviadas para reparar o sustituir conforme a los t_rminos de esta garantia correr_n a cargo del comprador. El periodo de

vtgenctay las eondiciones de esta garantia son los que se estipulan a continuaci6n. Para obtener servicio en garantia, Iocalice el distribuidor de servicio

autorizado m_s pr6ximo en nuestro mapa de distribuidores, en www.briggspowerproducts.com.

NO EXISTENINGUNAOTRAGARANTIAEXPLICITA.LAS GARANTIASIIVlPLICITAS,INCLUIDASLAS DE COMERCIABILIDAD0 IDONEIDADPARA UN FIN

CONCRETO,SELIMITAN A UN AgO DESDELA FECHADECOMPRA0 AL LIMITE DE TIEMPO PERMITIDOPORLA LEY.QUEDANEXCLUIDASTODAS LAS

GARANTIASIMPLIDITA6 QUEDAEXCLUIDALA RESPONSABILIDADPORDANOSSECUNDARIOSY DERIVADOSHASTAEL LINITE PERMITIDOPOR LA

LEY.Algunos paises o estados no permiten limitar laduraciOn de una garantia implicita ni excluir o limitar los da_os secundarios y derivados. Por tanto, es

posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Esta garantia le otorga determinados derechos legales yes posible

que tenga otros derechos que pueden variar de un pais o estado a otro,

Uso del consumidor 2 asos,

uso cornercial 2 aSos*

* Segundo aho despide s61o

El periodo de garantia comienza en la fecha de compra del primer usuario final y se prolonga durante el tiempo especificado. "Uso del consumidor" significa uso

dom_stico personal por parte de un consumidor final. "Uso comercial"significa cualquier otro uso, incluidos los usos con fines comerciales, de generaciOnde

ingresos o alquiler. Una vez que el equipo se hayausado con fines comerciales, se considerar_ como equipo de uso comercial a efeetos de esta garantia.

NO ESNECESARIOREGISTRARLA GARANTiAPARAOBTENERSERVICIODEBRIGGS& STRATTONPRODUCTS.GUARDESU RECIBODE COMPRA.SI NO

APORTALA PRUEBADE LA FECHADE COMPRAINICIAL, SEUTILIZARA LA FECHADE FABRICACIONDEL PRODUCTOPARA DETERMINAREL PERIODODE

GARANTiA.

Esperamosque disfrute de nuestra garantia y le pedimos disculpas por las molestias causadas. Cualquier distribuidor de servicio autorizado puede Ilevara cabo

reparacionesen garantia. La mayoria de las reparacionesen garantia se gestionan normalmente, pero algunas veees la solicitud de servicio en garantia puede no

ser procedente. Por ejemplo, la garantia no ser_iv_tlidasi el equipo presenta dafios debidos al real uso, la falta de mantenimiento, el transporte, la manipulaci6n,

el almacenamiento o la instalaei6n inadecuados. De manera similar, la garantia quedar_anulada si se ha borrado la fecha de fabricaci6n o el nflmero de serie del

generador port_ttil, o si el equipo ha sido alterado o modificado. Durante el periodo de garantia, el distribuidor de servicio autorizado podr_ reparar o sustituir, a

su libre elecci6n, cualquier piezaque, previa inspecciOn,sea defectuosaen condiciones normales de uso y servicio. Esta garantia no cubre las reparacionesy

equipos que se detallan a continuaei6n:

Desgaste normal: AI igual que cualquier otro aparato mec_nico, los equipos de uso en exteriores necesitan piezasy mantenimiento peri6dicos para

funcionar correctamente. Esta garantia no cubre las reparacionescuando el uso normal haya agotado la vida titil de una piezaconcreta del equipo.

Instalacifiny mantenimiento: Esta garantia no cubre los equipos ni las piezas cuya instalaci6n seaincorrecta o no haya sido autorizada, ni aquellos que

hayan sido objeto de cualquier tipo de alteraci6n, mal uso, negligencia,accidente, sobrecarga, exceso de velocidad o mantenimiento, reparaciOno

almacenamiento inadecuadosque, a nuestro juicio, hayaafectado negativamentea su funcionamiento y su fiabilidad. La garantia tampoco cubre el

mantenimiento normal, como los filtres de aire, los ajustes y la limpieza o laobstrucci6n del sistema de combusti6n (debido a materias quimicas,

suciedad, carb6n, cal, y asi sucesivamente).

Otrasexelosiones: Tambi_n quedan excluidos de esta garantia el desgaste de los articulos tales como juntas t6ricas, filtros, etc., o los da_os derivados

de accidentes, uso indebido, modificaciones, alteraciones, servicio inadecuado, congelaciOno deterioro quimico. Los accesoriostales como empezar

baterias, juego de cables del adaptador del generador y cubiertas para almacenamiento quedan excluidos de la garantia del producto. Tambi_n se

excluyen los equipos usados o reacondicionados y los destinados a demostraciones; los equipos utilizados como fuente principal de energiaen lugar de

un servicio Fiblico y los equipos sanitarios destinados al mantenimiento de las constantes vitales. Esta garantiaexcluye los fallos debidos a hechos

fortuitos y a otros acontecimientos de fuerza mayor que escapanal control del fabricante.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WL EE.UU

198205S, Rev. A, 7/14/2006

Husqvarna 1365GN Generator

Product's Documents

Operator's Manual

Specifications

Husqvarna 1365GN Questions and Answers

Related Products

Husqvarna G5500P Generator

Husqvarna G8500P Generator

Husqvarna G1300P Generator

Husqvarna G5500P Generator

Husqvarna G8500P Generator

Husqvarna G1300P Generator
