Owner's Manual

JCRnFTSMRN"i

ROTARYLAWNMOWER

4.0 Horsepower

21" Rear Discharge

Model No.

917.388670

CAUTION:

Read and follow all

Safety Rulesand Instructions

before operatingthis equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

Warranty ................................................. 2

Safety Rules ........................................ 2-4

Assembly / Pre-Operation ...................... 5

Operation ............................................. 6-9

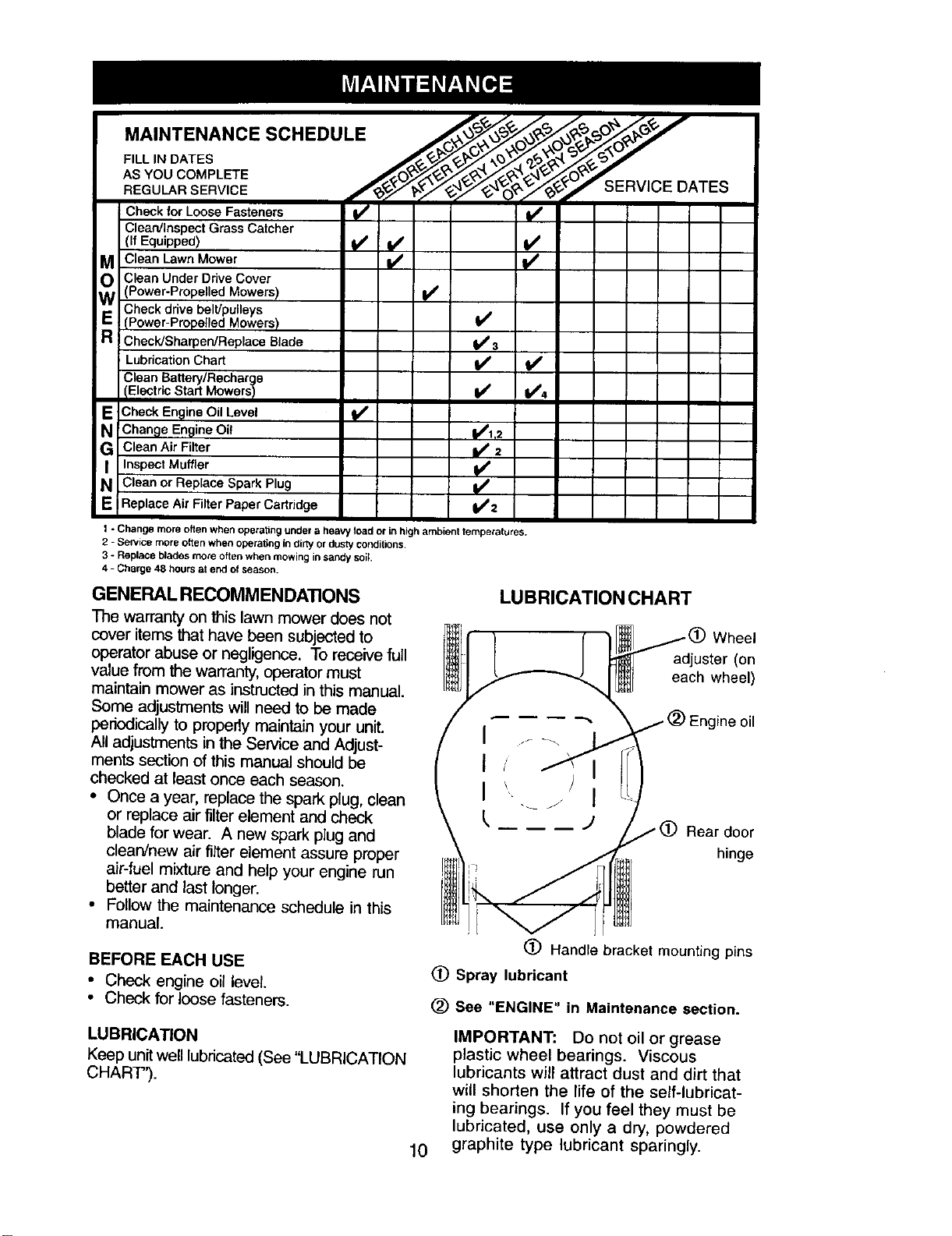

Maintenance Schedule ........................ 10

Maintenance .................................... 10-13

Product Specifications .......................... 11

Service and Adjustments ................. 13-14

Storage ............................................ 15-16

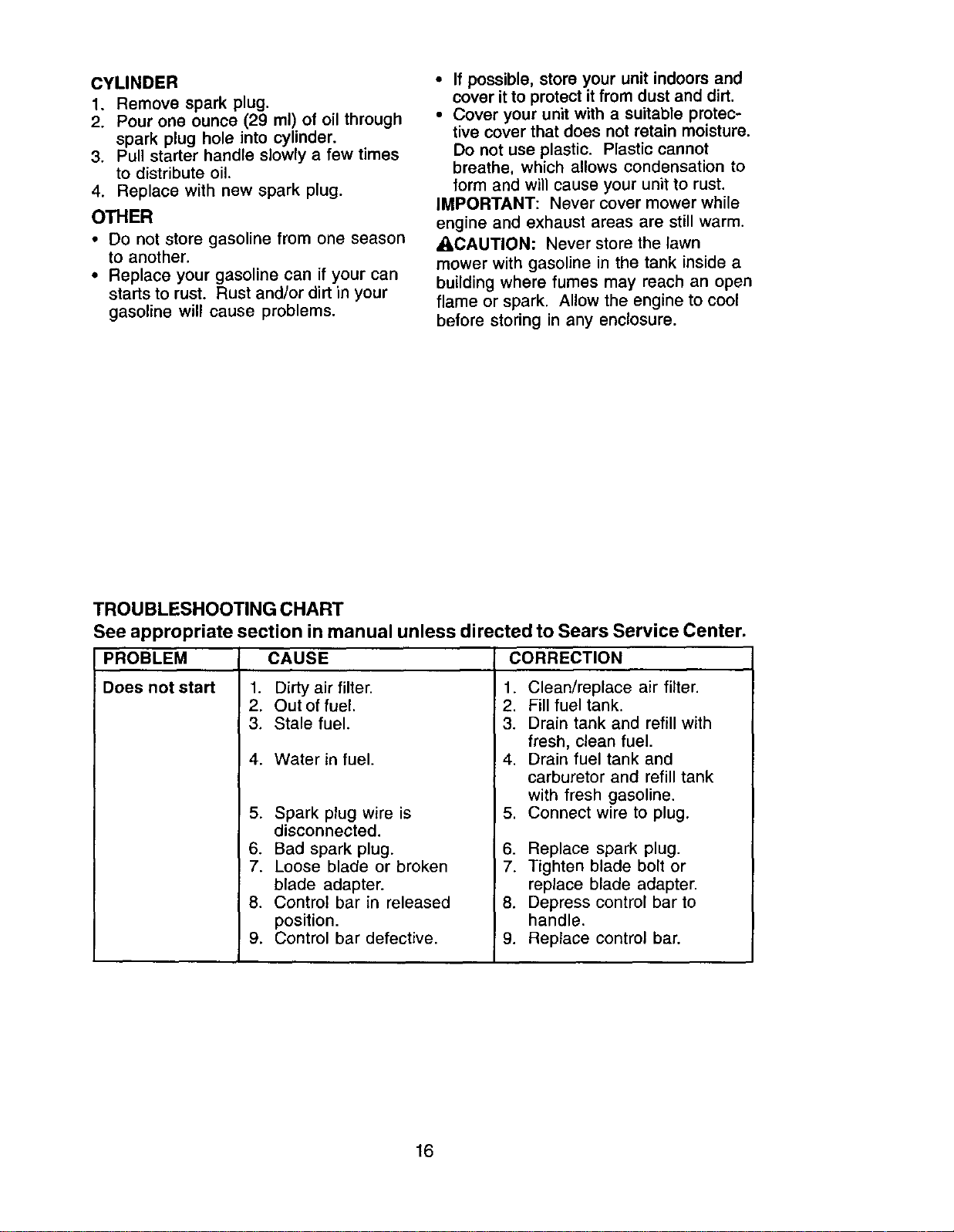

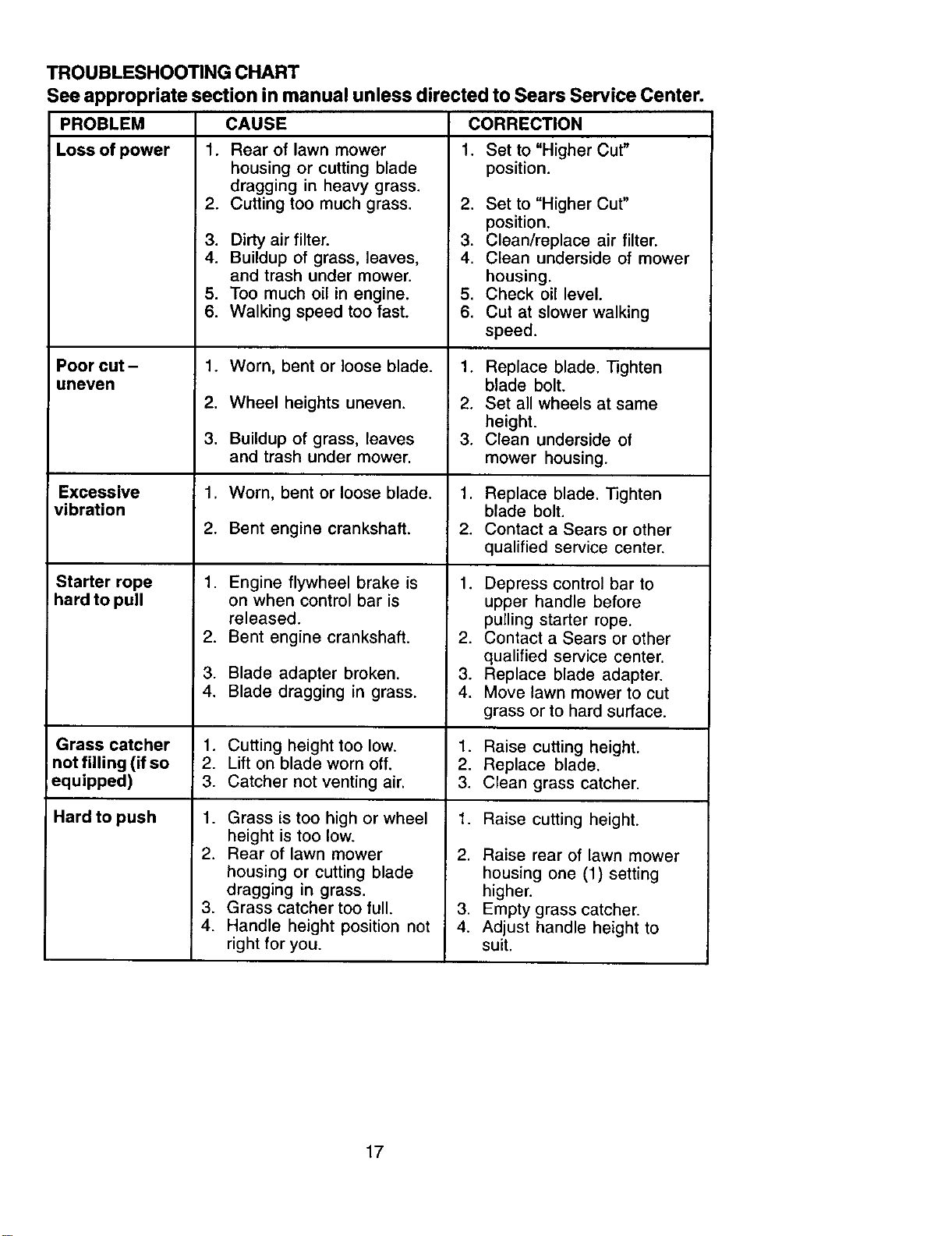

Troubleshooting .............................. 16-17

Repair Parts ..................................... 34-39

Sears Service ......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCKAND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

_l,Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERTH! YOUR

SAFETY IS INVOLVED.

_, WARNING: in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact spark

plug.

_,WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

_,WARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe bums on

contact, stay away from these areas.

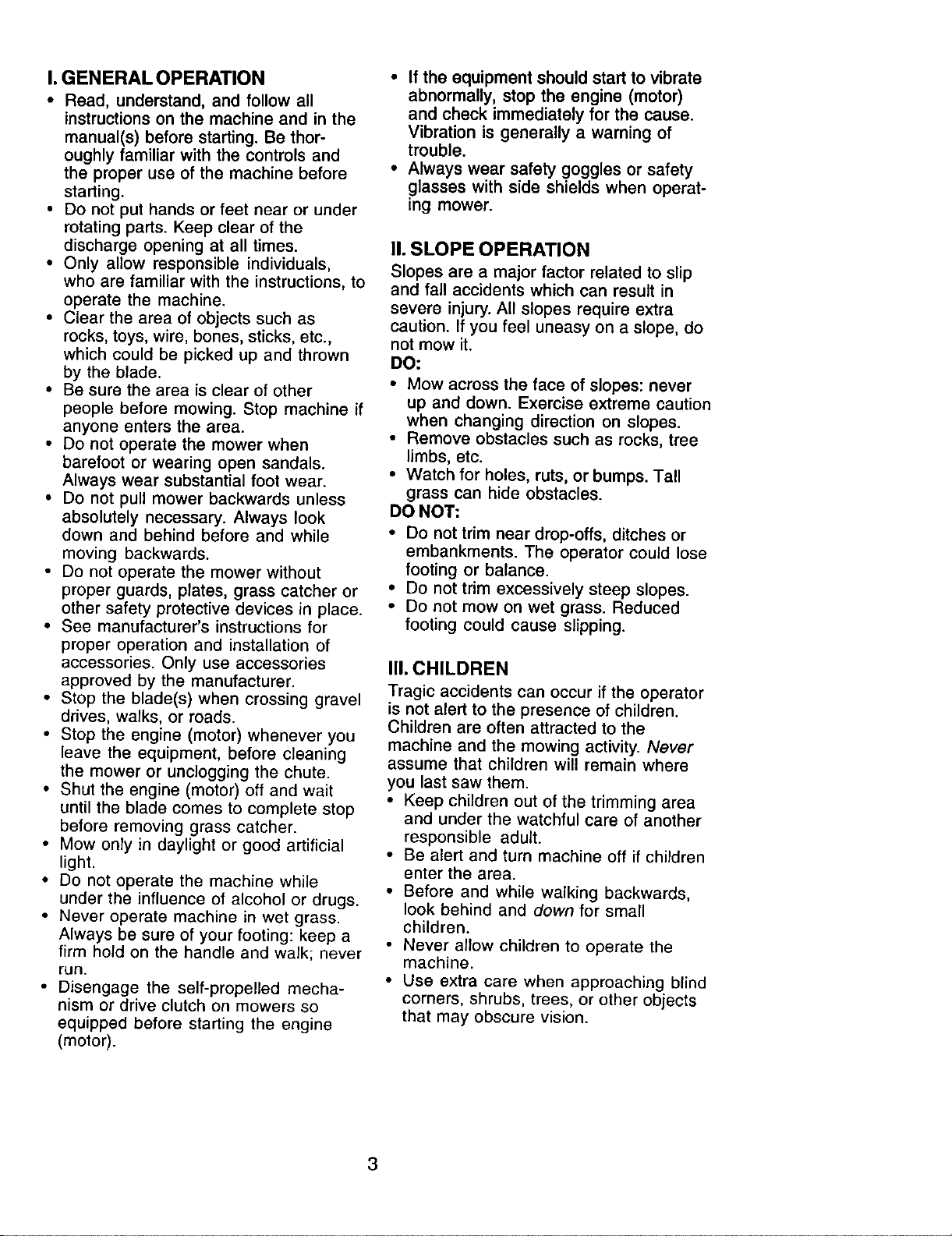

I.GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when operat-

ing mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• DO not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

Ill. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adutt.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV, SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

-Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

-Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and service

centers. Most Sears stores can also order repair parts for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

- )

MULCHER KITS

_I GRASS CATCHERS

i/ FOR

SIDE DISCHARGE

I LAWN MOWERS

STABILIZER

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those pans left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must

be tightened securely. Use the correct

tools as necessary to ensure proper

tightness. All parts such as nuts, wash-

ers, bolts, etc., necessary to complete the

assembly have been placed in the parts

bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

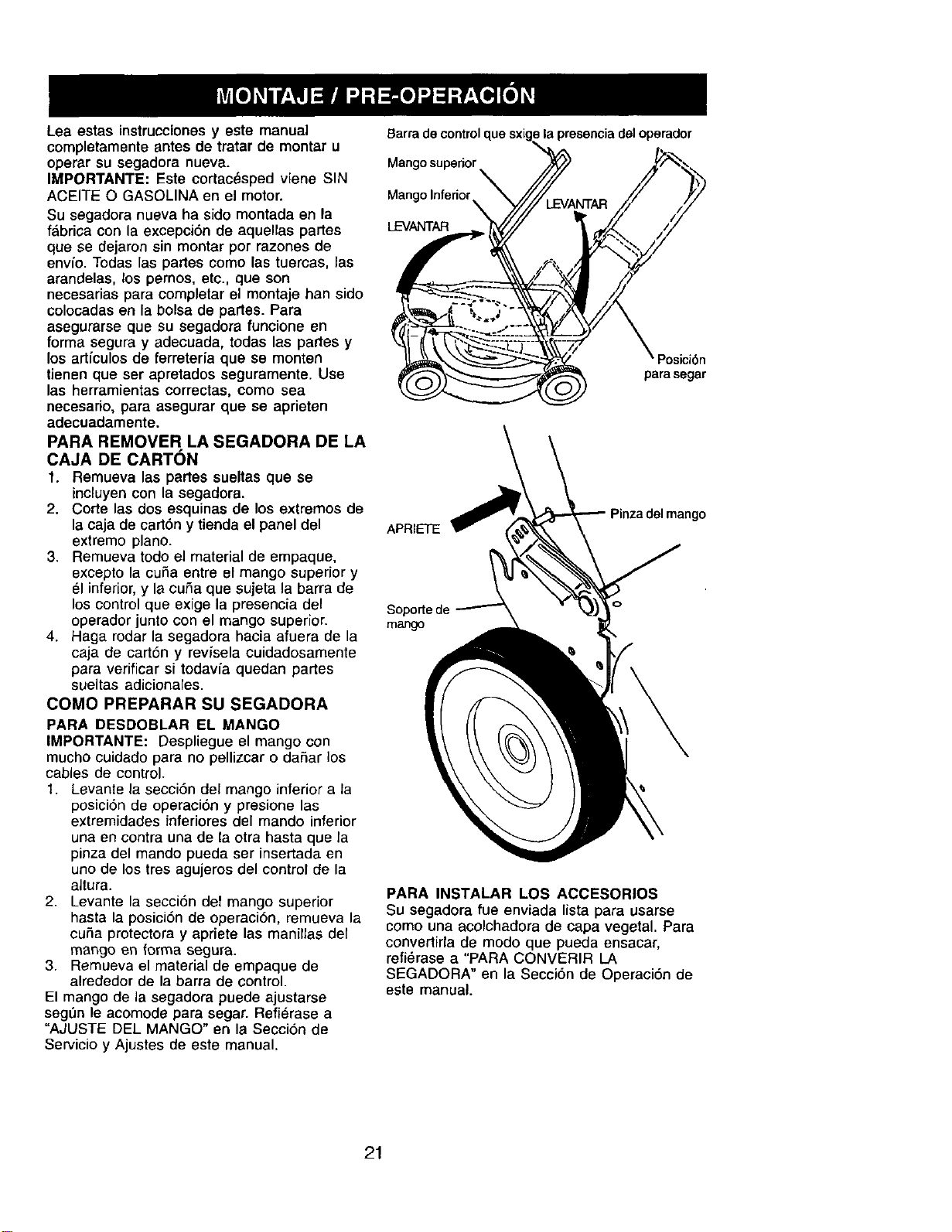

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to

operating position and squeeze the

bottom ends of lower handle towards

each other until the pin in handle can

be inserted into one of the three

height adjustment holes.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove any packing material from

around control bar.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and

Adjustments section of this manual.

Operator I

control bar

LIFT

Mowing

position

Lower handle

Handle pin

Handle

bracket

TO INSTALL A'I-rACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging, see "TO CONVERT MOWER" in

the Operation section of this manual).

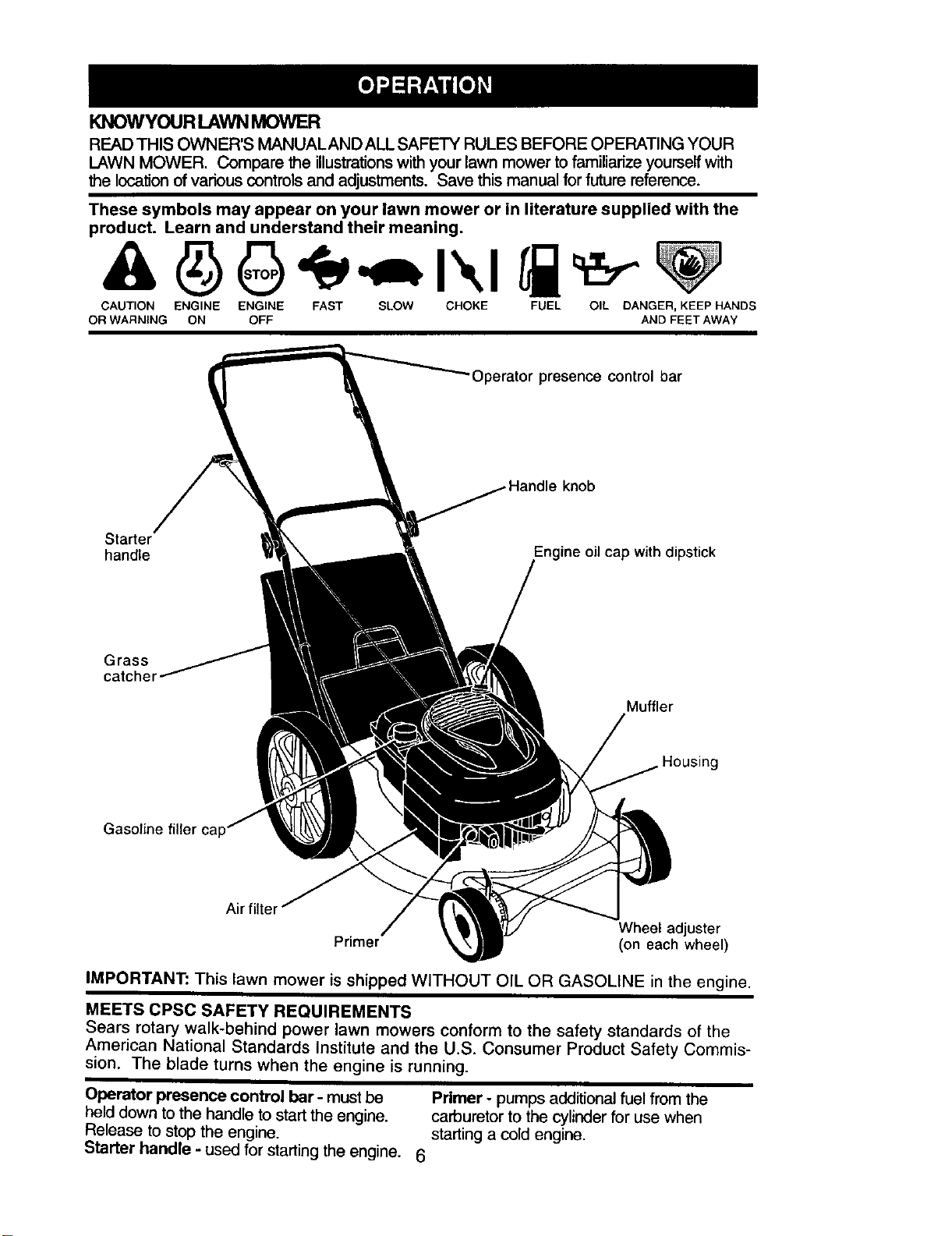

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUALAND ALL SAFETY RULES BEFORE OPERATING YOUR

LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself with

the location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

•Operator presence control bar

knob

Starter

handle

Engine oil cap with dipstick

Grass

Muffler

Gasoline filler ca

Airf

Wheel adjuster

Primer (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar- must be

held down to the handle to start the engine.

Release to stop the engine.

Starter handle - used for starting the engine. 6

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a standard safety

glasses or wide vision safety mask worn

over spectacles.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTrlNG HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE; Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

RAISE WHEELS FOR LOW CUT Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher.To convert to bagging:

• Lift rear door of the lawn mower and place

the grass catcher frame hooks onto the

door pivot pins.

• To convert to mulching operation, remove

grass catcher and close rear door.

_IbCAUTION: Do not run your lawn mower

without rear door closed, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

propped open.

Pivot pins Rear Grass

catcher

handle

Catcher frame hook

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

- frame

handle

Bag

handle

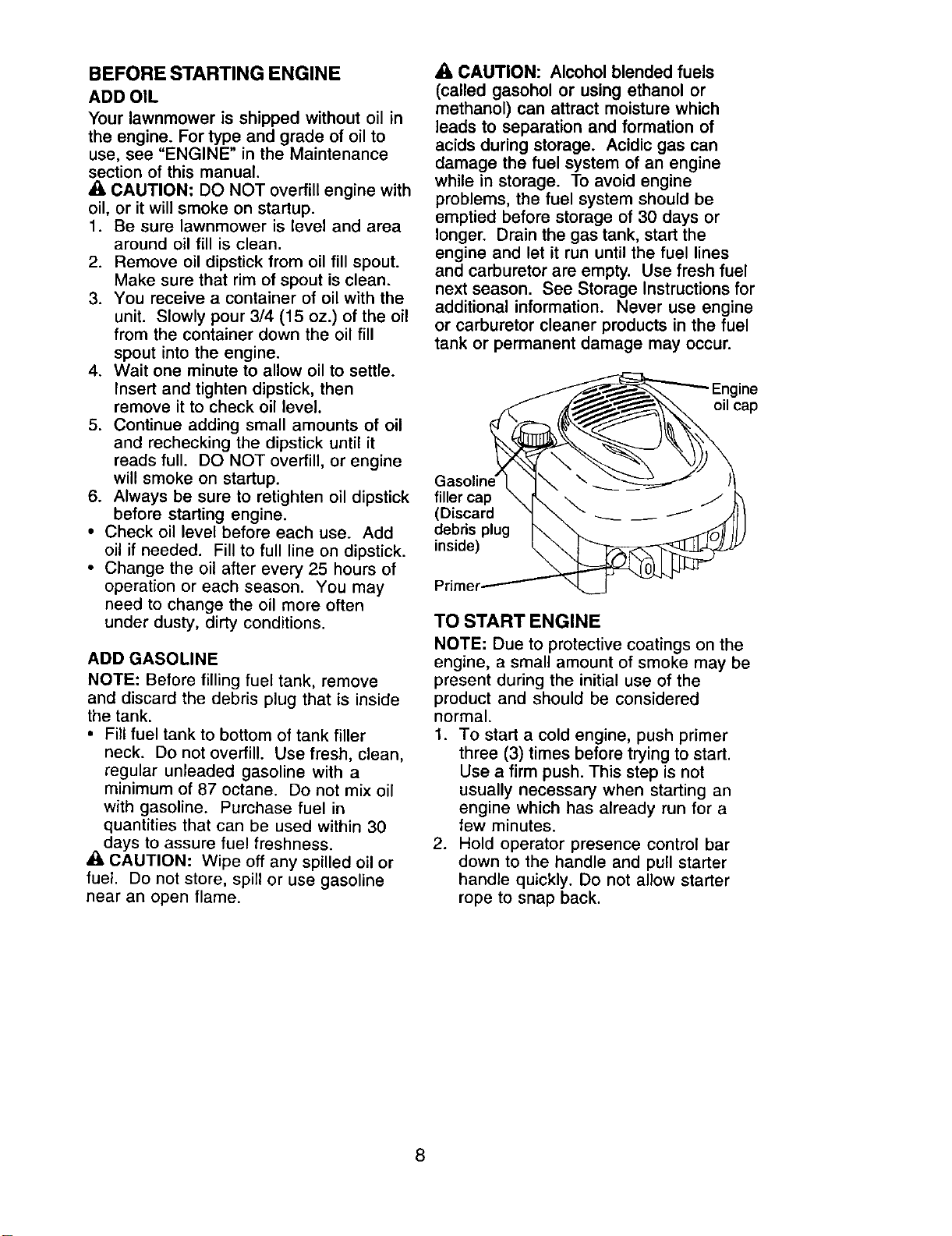

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

NOTE: Before filling fuel tank, remove

and discard the debris plug that is inside

the tank.

• Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

days to assure fuel freshness.

A CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

oil cap

filler cap

(Discard

debris plug

inside)

Primer

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

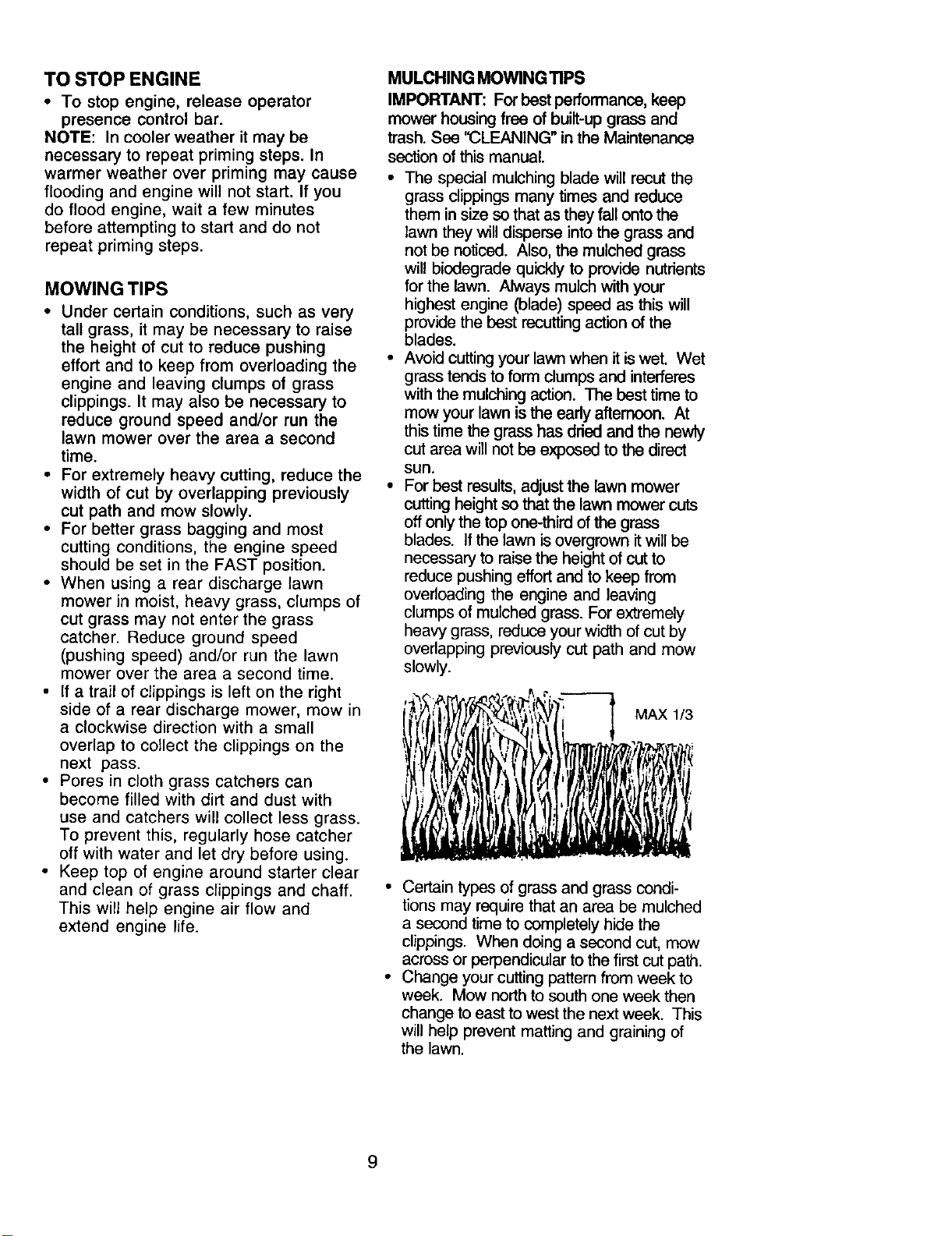

TO STOP ENGINE

• To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

• When using a rear discharge lawn

mower in moist, heavy grass, clumps of

cut grass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

• If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small

overlap to collect the clippings on the

next pass.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. See "CLEANING" in the Maintenance

section of this manual.

• The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass

will biodegrade quickly to provide nutrients

for the lawn. Always mulch with your

highest engine (blade) speed as this will

provide the best recutting action of the

blades.

• Avoid cutting your lawn when it is weL Wet

grass tends to form clumps and interferes

with the mulching action. The best time to

mow your lawn is the early afternoon. At

this time the grass has dried and the newly

cut area will not be exposed to the direct

sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off only the top one-third of the grass

blades. If the lawn is overgrown it will be

necessary to raise the height of cut to

reduce pushing effort and to keep from

overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut by

overlapping previously cut path and mow

slowly.

MAX 1/3

• Certain types of grass and grass condi-

tions may require that an area be mulched

a second time to completely hide the

clippings. When doing a second cut, mow

across or perpendicular to the first cut path.

• Change your cutting pattern from week to

week. Mow north to south one week then

change to east to west the next week. This

will help prevent matting and graining of

the lawn.

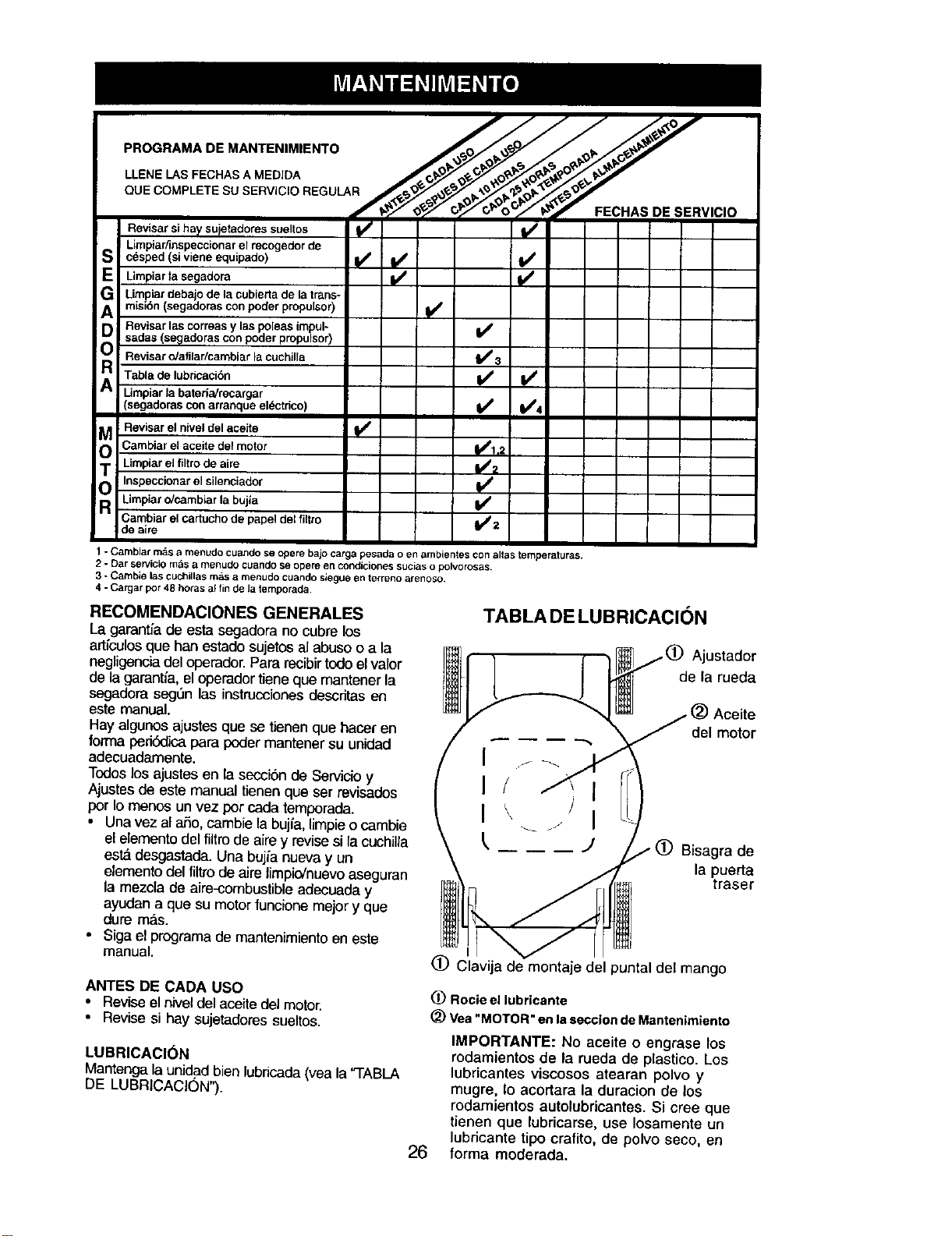

REGULAR SERVICE VICE DATES

Check for LooseFasteners tf i_'

Clean/InspectGrass Catcher

(If Equipped)

a clean Lawn Mower _ _,_

O Clean Under Drive Cover

(Power-Propelled Mowers)

Check drive belt/pulleys

RE (Power-Propelled Mowers) I_

Cheek]Sharpen/Replace Blade _ 3

Lubrication Chart _ If

Clean Battery/Recharge

tElectric Start Mowers! It_ If4

E Cheek Engine Oil Level _'

N Change EngineOil V11.2

G Clean Air Filter I_ 2

I Inspect Muffler V'

Clean or Replace Spark Plug

_i Replace Air FilterPaper Cartridge _2

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Selvice more oflen when operating in dirty ordusty conditior_.

3 - Replace blades more often when mowing in sandy soil

4 - Charge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive full

value from the warranty, operator must

maintain mower as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

All adjustments in the Service and Adjust-

ments section of this manual should be

checked at least once each season.

• Once a year, replace the spark plug, clean

or replace air filter element and check

blade for wear. A new spark plug and

clean/new air filter element assure proper

air-fuel mixture and help your engine run

better and last longer.

• Follow the maintenance schedule in this

manual.

LUBRICATION CHART

adjuster (on

each wheel)

ne oil

Rear door

hinge

BEFORE EACH USE

• Cheek engine oil level

• Check for loose fasteners.

(_) Handle bracket mounting pins

(_) Spray lubricant

(_) See "ENGINE" in Maintenance section.

LUBRICATION

Keep unit well lubricated (See "LUBRICATION

CHART").

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

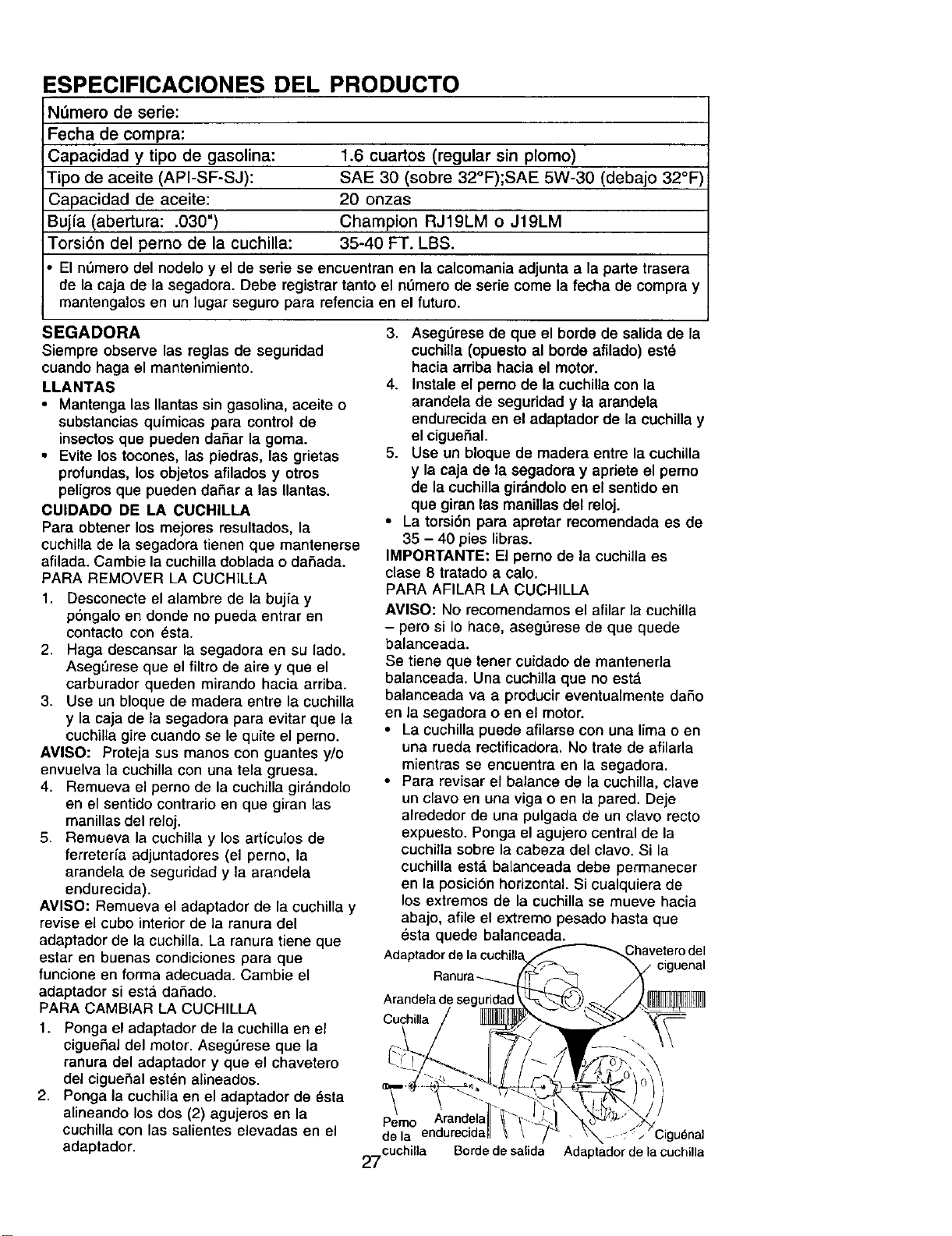

PRODUCT SPECIFICATIONS

Serial number:

Date of purchase:

Gasoline capacity / type: 1.6 quarts (Unleaded Regular)

Oil type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil capacity: 20 ounces

Spark plug (gap: .030") Champion RJ19LM or J19LM

Blade bolt torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing• Record both serial number and date of purchase in space provided above.

LAWN MOWER

Always observe safety rules when 3erform-

ing any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts,sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer)•

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Blade adaptel Crankshaft

Ke keyway

Blade

\ \

Blade '!_

bolt Hardened ' ' /' - : / shaft

washer Trailing edge Blade adapter

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher

needs replacing, replace only with a

manufacturer approved replacement

catcher. Give the lawn mower model

number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSI]Y GRADES

.L_O

.30 .20 -10 0 10 20 30 40

TEMPERATURE RANGE AN33CIPATED BEFORE NEXT OiL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation orat least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on

a clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface. If very dirty, replace cartridge.

ACAUTION" Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Cover

_a_ridge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance, kiip

mower housing free of built-grass and

trash. Clean the underside of your mower

after each use.

ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

_1=WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUFFING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibi[ity that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The handle on your lawn mower has

three (3) height positions - adjust to

height that suits you.

• Squeeze the bottom ends of lower

handle towards each other until the pin

in handle can be inserted into one of

the three height adjustment holes.

Handle pin

Lov

Handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_I, CAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

"_ Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Squeeze the bottom ends of lower

handle toward each other until pins in

handle clear the brackets and pivot

entire handle assembly forward and

allow it to rest on mower.

• When setting up your handle from the

storage position, the lower handle will

require manually locking into the

mowing position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

Operator

control bar

Upper

Lower

FOLD

BACKWARD

Mowing

position

Handle

bracket

Handle pin

ENGINE

FUELSYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINEOIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

ACAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

TROUBLESHOOTING CHART

See appropriate section in manual unless directed to Sears Service Center.

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter. 1. Clean/replace air filter.

Out of fuel.

Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

TROUBLESHOOTING CHART

See appropriate section in manual unless directed to Sears Service Center.

PROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

CAUSE

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is

on when control bar is

released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

CORRECTION

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

notfilling (ifso 2. Lift on blade worn off. 2. Replace blade.

equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise rear of lawn mower

housing one (1)setting

higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

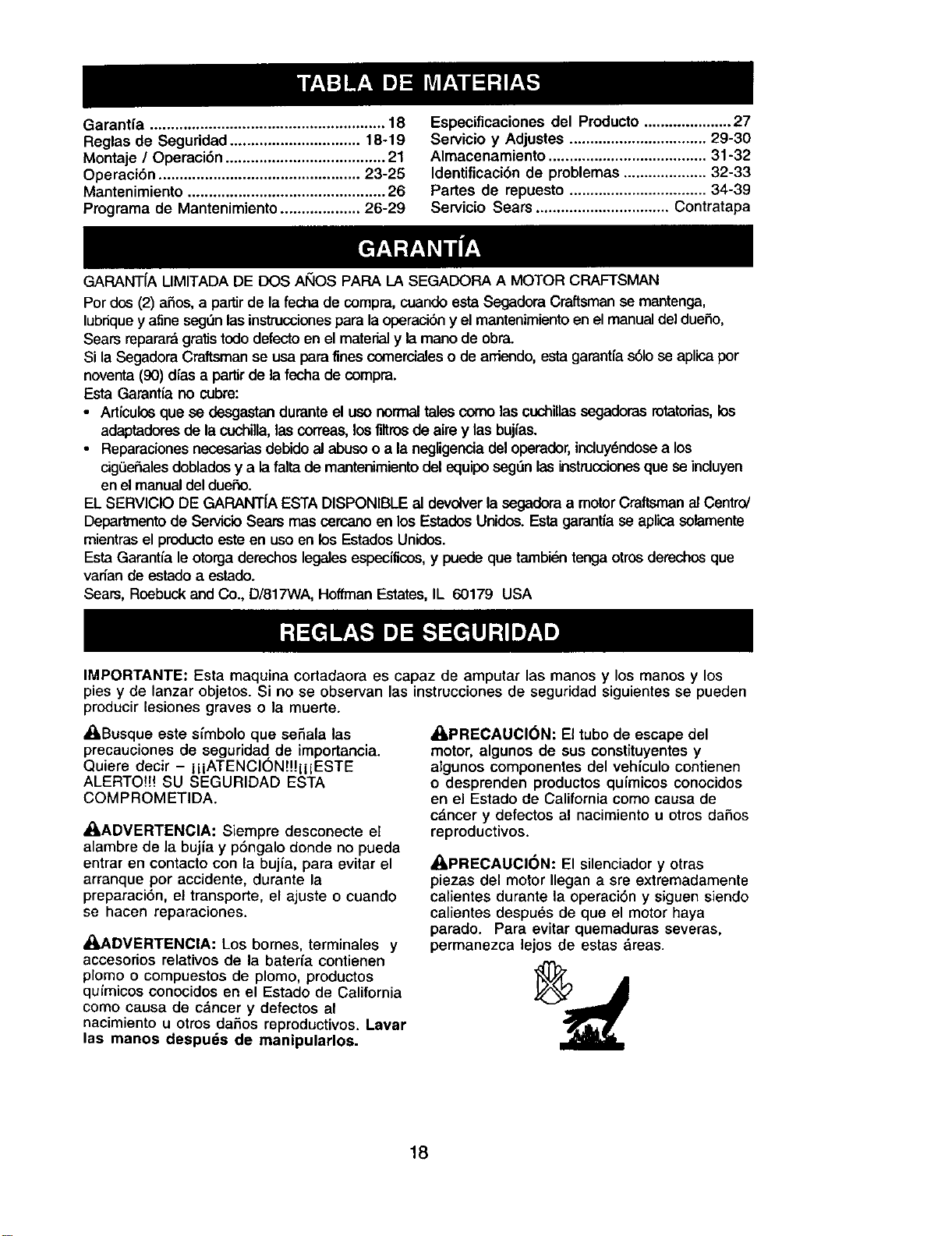

Garantfa ........................................................ 18

Reglas de Seguridad ............................... 18-19

Montaje / Operaci6n ...................................... 21

Operaci6n ................................................ 23-25

Mantenimiento ............................................... 26

Programa de Mantenimiento ................... 26-29

Especificaciones del Producto ..................... 27

Servicio y Adjustes ................................. 29-30

Almacenamiento ...................................... 31-32

Identificaci6n de problemas .................... 32-33

Partes de repuesto ................................. 34-39

Servicio Sears ................................ Contratapa

GARANT[A LIMITADA DE DOS AltOS PAPA LA SEGADOPA A MOTOR CRAFTSMAN

Per des (2) aSes, a partirde la fecha de compra, cuande esta Segadora Craftsman se mantenga,

lubnque y atine segOnlas instruccionespara la operaci6n y el mantenimiento en el manual del dueSo,

Sears reparara gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de aniendo, esta garantfa s61ose aplica por

noventa (90) dfas a partir de la fecha de compra.

Esta Garantia no cubre:

• Articules que se desgastan durante el uso normal tales como lascuchillassegadoras rotatorias, los

adaptadores de la cuchilla, les correas, los liltres de aire y las bujfes.

• Reparaciones necesarias debido al abuso o a la negligencia dal operader, incluy6ndese a los

cigL3e5alesdoblades y a la falta de mantenimlento del equipo segen les instruccionesque se incluyen

en el manual deldue_o.

EL SERVlClO DE GAPANTIA ESTA DISPONIBLE al devolver la segadora a motor Craftsman al Centro/

Departmento de Servick) Sears mas cercano en los Estades Unides. Esta garantia se aplica solemente

mientras el producto este en uso en los Estades Unides.

Esta Garantfa le otorga dereches legales especificos, y puede que tambi6n tenga otres dereches que

van'ande estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manes y los

pies y de lanzar objetos. Si no se observan las instruccionesde seguridad siguientes se pueden

producir lesiones graves o la muerte.

A_l_Busqueeste slmbolo que seSala las

precauciones de seguridad de importancia.

Quiere decir - iiiATENCION!!!iiiESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

A_I,ADVERTENClA. Siempre desconecte el

alambre de la bujia y p6ngalo deride no pueda

entrar en contacto con la bujia, para evitar el

arranque por aecidente, durante la

preparaci6n, el transporte, el ajuste o cuando

se hacen reparaciones.

_.DVERTENCIA: Los bornes, terminales y

accesorios relatives de la baterfa contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de c&ncer y defectos al

nacimiento u otros daSos reproductivos. Lavar

las manos despu6s de manipularlos.

_,PRECAUCI(_N: El tube de escape del

motor, algunos de sus constituyentesy

algunos componentes del vehfculo contienen

o desprenden productos quimicos conocidos

en el Estado de California come causa de

cdncer y defectes al nacimiento u otrosda5os

reproductivos.

_I_PRECAUCI(_N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu6s de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas dreas.

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instruceiones que

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que est_n familiarizadas con

las instruccionesoperen la m_quina.

• Despeje el drea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

por las cuchillas.

• Aseg=Jrese que el drea no se hallen

personas, antes de segar. Pare la mdquina

si alguien entra en el &rea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atr&s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrds antes y

mientras que se mueve hacia atrds.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cdsped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refierase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use t)nicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce pot calzadas, caries o caminos de

grava.

• Parar el motor cada vez que se abandona

el aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del alia o con una

buena luz artificial.

• No opere la m&quina bajo la influencia del

alcohol o de las drogas.

• Nunea opere la maquina cuando la hierba

estd mojada. Asegt_rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicar que

existe alguna averfa.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

II. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con mds frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiere mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

• Puede recortar a trav_s de la supefficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst_culos.

NO HAOER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NIl[lOS

Se pueden producir accidentes tr,_gicos si el

operador no presta atenci6n a la presencia de

los nifios. A menudo, los nifios se sienten

atra/dos por la mdquina y por la actividad de la

siega. Nunca suponga que los nifios van a

permanecer en el mismo lugar donde los vio

por t_ltima vez.

• Mantenga a los nifios alejados del _.rea de la

siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est8 alerta y apague la m&quina si hay

nifios que entran al &tea.

• Antes y cuando este retrocediendo, mire

hacia atrds y hacia abajo para verificar si

hay nifios pequefios.

• Nunca permita que los nifios operen la

m_.quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _.rboles u otros objetos que

pueden interferir con su linea de visi6n.

IV. SERVICIO

• Tenga cuidado extra al manejar la gasolina

y los dem_.s combustibles. Son inflamables

y los gases son explosivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrie antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustible en la

mdquina en recintos cerrados.

- Nunca almacene la m&quina o el envase

del combustible dentro de alg6n lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una mdquina dentre

de un drea cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor est_ en marcha.

Desconecte el cable de la bujfa, y

mantdngalo a cierta distancia de _sta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pernos,

especialmente los pemos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivosde seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la m_quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible, Permita que la mdquina se enfrfe antes

de almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Repdrelo, si es necesario, antes de

hacerlo arrancar.

• En ning_n caso hay que regular la altura de

las ruedas mientras el motor estd en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en

movimiento o permitirque objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituircon partes

aconsejadas pot el fabricante.

• Las cuchillas de la segadora est_n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect_a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados

junto al oortacesped. Tambien estdn disponibles en la mayorfa de las tiendas de Sears yen

los centros de servicio. La mayoria de las tiendas Sears tambi_n pueden mandar a pedir

panes de repuesto para usted, si les propomiona el n_mero del rnodelo de su segadora.

Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA

I RECOREDOR

\ PARA

____ SEGADORAS

_l_ _ CON DESCARGA

_\_ TP_SERA

MANTENIMIENTO DE LA SEGADORA

JUEGOS PARA LA ACOLCHADORA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

SILENCIADORES

"4"--

CORREAS CUCHILLAS

_ _

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

ESTABILIZADORES

-- .J

ENVASES

DE GASOLINA

BUJ(AS

ACEITE

DEL MOTOR

Lea estas instruccionesy este manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortac_sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

f&brica con la excepci6n de aquellas partes

que se dejaron sin montar por razones de

envio. Todas las panes como las tuercas, las

arandelas, los pernos, etc., que son

necesarias para completar el montaje han sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los articulosde ferreteria qua se monten

tienen que set apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE LA

CAJA DE CARTON

1. Remueva las panes sueltas que se

incluyencon la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la cuSa entre el mango superior y

61inferior,y la cuSa que sujeta la barra de

los control qua exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela euidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

muchocuidado para no pellizcar o daSar los

cables de control.

1. Levante la secci6n del mango inferior a la

posici6n de operacion y presione las

extremidades inferiores del mando inferior

una en contra una de la otra hasta qua la

pinza del mando pueda ser insertada en

uno de los tres agujeros del control de la

altura.

2. Levante la secci6n del mango superior

hasta la posici6n de operaci6n, remueva la

cuSa protectora y apriete las manillas del

mango en forma segura.

3. Remueva el material de empaque de

alrededor de la barra de control.

El mango de la segadora puede ajustarse

seg_n le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la Seccion de

Servicio y Ajustes de este manual.

Barrade controlquesxigela presenciadel operador

Mangosuperior _ .,_,,_

Mango Inferior. W/!//LEVANTAR ./7 _)

_----_._____-_---_-__x'_ /)

L-- Y \

__ _ Posici6n

__ parasegar

APRIETE

Pinzadal mango

Sopo_ede

mango

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar,

refi_rase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operaci6n de

este manual.

FAMIUARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadore para familiarizarse con la ubicaci6nde los

diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con

el producto. Aprenda y comprenda sus significados.

ATrENCI(_N O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(_N BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

Manilla del mango

Cord6n

arrancador

Tapa del deposito de

aciete del motor con

vadlla indicadora de nivel

Recog

de c_sped

Silenciador

Tapa

de la gasolina

Filtro de aire

Cebador

Ajustadordela rueda

(en cada rueda)

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parle de atrds, rotatodas, Sears, cumplen

con los estandares de seguridad del American National Standards Institutey de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor estd funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto con el

mango,para hater arrancarel motor. Su_ltela

para parar el motor.

Cord6n arrancador* se usa para hacer arrancar

elmotor.

Cebador - bombea combustible adicional desde el

carburador al cilindro para uso cuando se

necesitahacer arrancar un motorfr/o.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrafios dentro

de sus ojos, Io que puede

producir dafios graves en 6stos.

Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos gafas o una

mascara de segufidad de visi6n amplia de

seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOClDAD DEL MOTOR

La velocidad del motorse estableci6 en la

f_.brica para un rendimiento 6ptimo. La

velocidad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

_1_PRECAUCl6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningL_nmotivo trate de eliminar la

funci6n del controldel operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiem que el operador

est_ detrds del mango de la segadora para

haceda arrancar y operarla.

PARA AJUSTAR LA ALTURA DE

CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto., ajuste la altura

de corte para que se acomode a sus

requisitos.La posici6n del medio es la mejor

para la mayoria de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos.

Aseg0rese que todas las ruedas queden

igualmente ajustadas.

AVISO: El ajustador esta correctamente

colocaclocuando las orejas de la placa estdn

insertadas en el agujero del mango. Tambi6n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda set movido

entre las orejas de la placa.

PARA UN CORTE ALTO, Orajas de la placa

BAJE LAS RUEDAS

_ Mango

PARA UN CORTE BAJO, LEVANTE LAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

eomo acolchadora de capa vegetal. Para

convertir la a una operaci6n de ensacado:

• Levantar la puerta trasera de cortac_spad y

colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quiciode la puerta.

• Para pasar a la opemai6n de

acolchamiento, remover la recolectora de

hierba y cerrar la puerta trasera.

_PRECAUClON: No haga funcionar su

segadora sin puerta trasera cerrada o el

desviador de recortes o sin el recogedor de

c_sped, aprobados, en su lugar. Nunca trate

de operar la segadora cuando se ha removido

la puerta trasera o cuando estd un poco

abierta,

_or delc Mango det

trasera bastidor del

recogedor

de cesped

Gancho lateral del

bastidor del recogedor

PARA VACIAR EL RECOGEDOR DE

ClaSPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recortes, de debajo del mango de la

segadora.

3. Vacie los recortes de la bolsa usando

tanto el mango del bastidor como 61de la

bolsa.

AMISO: No arrastre la bolsa cuando la vacfe;

se producir& un desgaste innecesario.

Mangode

]a bolsa

Mango del

idordel

recogedor

de cesped

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. Para el tipo y el grade del aceite a

utilizar,yea el "MOTOR" en la secci6n del

Mantenimiento de este manual.

_PRECAUCI6N: NO sebrellene el motor con

aceite, o fumard cuando Io valla a arrancar.

1. Aseg_rese que la segadora est_ nivelada

y que el area alrededor del dep6sito de

aceite est_ limpia.

2. Remueva la varila medidora de aceite del

tube de desarga de aceite. AsegL_reseque

el borde del tube de relleno de aeeite este

limpio.

3, Usted reeibe un envase de aeeite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tube de relleno del motor.

4. Permita que el aceite se asiente. Inserte y

apriete la varilla medidora de aceite,

despues remuevala para leer el nivel de

aceite.

5. Contin6e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumard

cuando Io valla a arranear.

6. Aseg_rese de apretar la vadITamedidora

del aceite antes de arrancar el motor.

• Revise el nivel del aceite antes de cada use.

Agregue aceite si es necesario. Uene hasta

la Ifnea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez per temporada. Puede

necesitar cambiar el aceite mds a menudo

cuando las condiciones son polvorosas o

sucias.

GASOLINA

AVISO: Antes de rellenar el deposito de

carburante, remover y descartar los residues

del tapon que se encuentran al interior del

deposito.

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin

plomo, nueva y limpia con el minimo de 87

octanes. No mezcle el aceite con la

gasolina. Para asegurar que la gasolina

utilizada sea fresca compre estanques los

cuales puedan set utilizados durante los

primeros 30 dias.

_iI,PRECAUCl6N: Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

_kPRECAUCI6N: Los combustibles

mezclados con alcohol (conocidos come

gasohol, o el use de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separacibn y formacibn de acidos durante el

almacenamiento. La gasolina acidica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

per un periodo de 30 dfas o mds. Vacfe el

estanque del combustible, haga arrancar el

motor y hdgalo funcionar hasta que las tineas

del combustible y el carburador queden

vacios. La pr6xima temporada use

combustible nuevo. Vea las Instrucciones Para

El Almacenamiento para m&s informaci6n.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir dafios

permanentes.

de aceite

Tapa del

rellenador

de gasolina

(Descartar los

residues de]

Tapon)

Cebador J/

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido a las capas protectoras del

motor, una cantidad pequefia de humo puede

estar presente durante el use inicial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor frio, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando per unos cuantos minutes.

2. Sujete ta barra de controlesque exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

r&pidamente.No permita que el cordon

arrancador se devuelva abruptamente.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de

controles que exigon la presencia del

operador.

AVISO: En climas m_s frfos puede que sea

necesario repetir los pasos del cebado. En

climas m_,s calurosos el cebar demasiado

puede producirel ahogo y el motor no va a

arrancar. Si se ahoga el motorespere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesado para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recortes de c_sped. Puede

que sea necesario reducir la velocidad del

recorrido y/o haga funcionar la segadora

sobre el area por segunda vez.

• Para un comtemuy pesado, reduzca el

ancho del corte pasando parciatmente por

encima del lugar anteriormente oortado y

siegue lentamente.

• Para un mejor ensacado del c_sped y para

la mayorfa de las condiciones de corte, la

velocidad del motor debe ajustarse a la

posicibn de RAPIDO.

• Cuando use una segadora con descarga

trasera en cesped h0medo y pesado, los

montones del c_sped cortado puede que no

entren en el recogedor de cesped. Reduzca

la velocidad del recorrido (velocidad de

empuje) y/o haga funcionar la segadora

sobre el _.rea por segunda vez.

• Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la pr6xima

pasada.

• Los poros en los recogedores de cesped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudaran

menos c_sped. Para evitar este, rocie el

recogedor con la manguera de agua

regularmente y d_jelo secarse antes de

usarlo.

• Mantenga la parte superior del motor,

alrededor dei arrancador, despejada y sin

recortes de cesped y paja. Esto ayudara el

flujo del aire del motor y extender,, su

duraci6n.

CONSEJOS PARA SEGAR ¥ ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimientomantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion do Mantenimento de

este manual.

• La cuchillaacolchadoraespecialva a volvera

cortarlos recertesde c_sped muchas veces,y

losreduceen tamaSo,de mode que sise caen

en el c_spedse van a dispesarentre6ste y no

se van a notar.Tambi6n,el c_spedacolchado

se va a deshacerr&pidamanteentregando

substanciasnutritivaspara el c_sped.Siempre

acolchecon la velocideddel motor(cuchilla)

m_s alta, puesasf se obtendr&la mejor acci6n

de recortede lascuchillas.

• Evitecortarel c_spedcuandoest_ mojado. El

c_speclmojado tiendea formar montones e

interfiereconla acci6nde acolchado.La mejor

horapara segarel c_spedes tempranoen la

tarde.A esa hora 6ste se ha secado y el _ma

reci6ncortadano quedar_expuestaal sol

directo.

• Para obtenerlos mejoresresultados,ajustela

altura del cortede la segadorade modeque

esta cortesolamenteel terciosuperior de las

hojasde c_sped.Enel casode que elc_sped

haya crecidodemasiado, puedeser necesario

el elevarlaalturadal corteparareducirel

esfuerzonecesariopara empujarlasegadoray

para evitar sobrecargarel motor, dejando

montones de recortosde c_sped.Para un

c_sped muypesado, reduzcael ancho del

cortepasando porencima del lugar

anteriormente cortadoy sieguelentamente.

MAX 1/3

• Ciertos tiposde c6sped y sus condiciones

pueden exigir que un &matonga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga el

segundo corte, siegue atravesado o en forma

perpendicular a la pasada del primer corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana y

luego cambie de este a oeste la pr6xima

semana. Esto evitara que el cesped se enrede

y cambie de direcci6n.

°UEOOM,LOES SERV,C,ORE°U R

Revisar si ha), sujetadores sueltos _

Limpiar/inspeccionar el recogedor de

I °°'Pe°'*v°ne°0u'P'°°' $

LImpiar la segadora

G Limpiar deba o de la cubierta de la trans-

misi6n (segadoras con poder propulsor)

D Revisar las correas y las poleas impul-

sadas (se[Jadorascon poder propulsor) If

Revisar o/afilar/cambiar la cuchilla If 3

AR Tabla de lubricaci6n

1,1

Umpiar la bateria/recargar

(segadoras con arranque el_c_dco) If Vw4

M Revisar el nivel del aceite

Cambiar el aceite det motor Ill1,2

_) impiar el filtro de aire _2

Inspeccionar el silenciador

R Limpiar o/cambiar la bujia V w

Cambiar el cartucho de papel del filtro

de aim 2

1 - Cambiar rods a menudo cuando se opere bajo carga pesada o en ambientes con alias temperaturas.

2 - Oar 5e wicLom_s a meltudo cuando se opere en CondicioRes sucias o poJvorosas.

3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

4 - Cargar por 48 horas a[ fin de Jaternporada.

RECOMENDACIONES GENERALES

La garantfa de esta segadora no cubre los

articulos que ban estadosujetosalabusoo a la

negligenciadel operador.Para recibirtodoelvalor

de la garantfa,el operadortieneque mantenerla

segadorasegSn las instruccionesdescdtas en

este manual.

Hayalgunosajustesque se tienenque hacer en

forma peri6dicapara podermantener su unidad

adecuadamente.

Todoslos ajustesen la secci6nde Servicioy

Ajustes de este manualtienenque ser revisados

porIo menos unvez pot cada temporada.

• Una vez alaSo,cambiela bujfa,limpieo cambie

elelementodelfiltro de aire y revisesi la cuchiUa

esta desgastada.Una bujfanuevay un

etementodel filtro de aimlimpio/nuevoaseguran

la mezcla de aire-combustibleadecuaday

ayudana que sumotorfuncione mejor y que

dure mAs.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACION

ANTES DE CADA USO

• Revise el nivel delaceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACI()N

Mantenga launidad bien lubricada (yea la "TABLA

DE LUBRICACI6N").

Ajustador

de la rueda

del motor

• (_) Bisagra de

la puerta

traser

(_) Clavija de montaje del puntal del mango

(_) Rocie el Jubricante

_) Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes visoosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forrna moderada.

ESPEClFICAClONES DEL PRODUCTO

Nemem de serie:

Fecha de compra:

Capacidad y tipo de gasolina: 1.6 cuartos (regular sin plomo)

Tipo de aceite (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

Capacidad de aceite: 20 onzas

Bujia (abertura: .030") Champion RJ19LM o J19LM

Torsi6n del perno de la cuchilla: 35-40 FT. LBS.

El n_mero del nodelo y el de serie se encuentran en la caleomania adjunta a la parte trasera

de la caja de la segadora. Debe registrartanto el nemero de serie come la fecha de compra y

rnantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de

insectos que pueden da5ar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilladoblada o da5ada.

PARA REMOVER LA CUCHLLLA

1. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con dsta.

2. Haga descansar la segadora en su lado.

AsegSrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilta gire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el pemo de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de

ferreteHa adjuntadores (el perno, la

arandela de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador si est& daSado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Aseg_rese que la

ranura del adaptador y que el chavetero

del cigue£tal est_n alineados.

2. Ponga la cuchilla en el adaptador de dsta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en el

adaptador.

3. AseglJrese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est_

hacia arriba hacia el motor.

4. Instale el pemo de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el cigueSal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apdete el pemo

de la cuchilla gir&ndolo en el sentido en

que giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El pemo de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si Io hace, aseg'_rese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no estd

balanceada va a producir eventualmente daSo

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar et balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est,. balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

esta quede balanceada.

Adaptadorde Chaveterodel

Ranur

Arande

Cuchilla

Pemo Arandela

de la endurecida _., Ciguenal

27cuchilla Borde de salida Adaptador de la cuchilla

RECOGEDOR DE CESPED

(Sicompradocomo un accesorio)

• El recogedorde ct_spedpuedeser rociadocon

elagua de la mangueraperutiene que estar

secocuandose vaya a usar.

• Revisesu recogedorde c_sped a menudo

paraverificarsiest_ dafiadoo deteriorado.Se

va a desgastarconel uso normal.Sise

necesitacambiarel recogedor, c,_nbielo

solamentepot unoque sea aprobadoporel

fabricante. De eln_merodel modelode la

segadoracuandotoordene.

MOTOR

LUBRICACI(_N

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ de

servicio API. Seleccione la calidad de viscosidad

SAE seg0n su temperatura de operaci6n

esperada.

F -20 O 30 32 40 60 80 100

c ._ ._ -,; ; 1'o _o _ ,o

GAMA DE TEMPERATURA ANTICIPADA ANTES OEL PROXIMO CAMBIO DE ACEITE

AVISO: A pesar de que losaceitesde

multiviscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima fr[o,estosaceites de

multiviscosidad van ha aumentar el consumo de

aseite cuando se usan en temperaturassobre 32°

F. Revise el nivel del aceite del motor mds a

menudo, para evitarun posibledafio en el motor,

debido a que no tiene suficienteaceite.

Cambie el aceite despu6s de 25 horas de

operaciSno por Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del c._rterantes de

arrancar el motor y despu6s de cada cinco (5)

horas de uso continuado. Apriete el tapbn del

aceite en forma segura cada vez que reviseel

niveldel aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanqua de combus-

tible haciendo correr el motor hasta que el

tanque est_ vacio.

1. Desconecte el alambre de la bujfa y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del depbsito del aceite:

dejela a un lado en una superficie limpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atrds para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motorcon aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

_sta.

Envase

FILTRO DE AIRE

Su motor puede sufrir averfas y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituirel papel del cartucho una vez al a_o o

tras 100 horas de funeionamiento, rods a

menudo si se utilizaen condiciones de

suciedad y polvo par6culares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Lfmpielo golpe&ndolo suavemente en una

superficie plana. Si estd muy sucio cambie

el eartucho.

,APRECAUCI6N: Los solventes de petr61eo,

tales come el kerosene, no se deben usar

para limpiar el cartucho. Pueden producir el

deteriora de _ste. No aceite el cartucho. No

use aire a presibn para limpiado o secado.

4. Instale el cartucho, luego vuelva a porter la

cublerta asegur&ndose que las orejas

est_n alineadas con las ranuras en la

plancha trasera. Apriete el tomillo en forma

segura.

Labio

Orejas de

Cartucho la cubierta

SILENCIADOR

Inspecoione y cambie el silenciador si estd

corrofdo puede producir un peligro de incendio

y/o daho.

BUJ|AS

Cambie las bujfas al comienzo de cada

temporada de siega o despu_s de cada 100

horas de operacibn, Io que suceda primero. El

ripe de bujfa y el ajuste de la abertura

aparecen en "ESPEClFICAClONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejer

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpie la

parte de abajo de su segadora despues de

eada use.

_PRECAUCI(_N: Desconecte el alambre de

la bujfa y pbngalo en donde no pueda entrar

en contacto con 6sta.

• Haga descansar la segadora en su lade.

Aseg_rese que el filtrode aire y que el

carburador queden mirando hacia arriba. Limpie

la parte inferior de su segadora rasp_mdola

para removerla acumulaci6n de c_sped y

basura.

• Limpie el motor a menudo para evitar que se

acumule la basura. Un motor tapado funciona

m_.scaliente y se acorta su duraci6n.

• Mantenga las superficies pulides y las ruedas

sin gasolina, aceite, etc.

• No recomendamoseLuse de una manguera de

jardin para limpiar la segadora a menos que el

sistema el_ctri¢o,el silenciador,el filtrode aire y

el carburador est6n tapados para evitar que les

entre el agua. El agua en el motor puede acortar

la duraci6n de este.

_,ADVERTENCIA: Para evitar lesi6nes

serias, antes de dar calquier sewico o de

hacer ajustes:

1. Suelte la barra de controly pare el motor.

2. Aseg_rese que la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujfa y

p6ngalo en deride no pueda entrar en

contacto con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporcionaun desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un minimo la posibilidadque

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6nen

deride se encuentra el operador. Si se dat_ael

desviador debe cambiarse.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - ajt_steloa la altura que

le acomode.

• Presione las extremidades inferiores del

mando inferior una en contra una de la otra

basra que la pinza del mango pueda ser

insertada en uno de los tres agujeros del

controlde la altura.

Mango del

bastidor del

recogedo=

Pinza del mango

APRIETE

Pun_l

del

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CF:SPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del cesped con la parte dgida

de la bolsa en la parte inferior.

2. Deslice los sujetadores de vinilo sobre et

bastidor.

AVISO: Si los sujetadores de vinilo est_n muy

duros, m_talos en agua caliente por algunos

minutos.Si se moja la bolsa, d_jela que se

seque antes de usarla.

_1,PRECAUClON: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de c_sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando esta un poco abierta.

Abe_ura

delbastidor

MOTOR

VELOClDAD DEL MOTOR

La velocidad del motorha sidoajustada en la

f_brica. No trate de aumentar la velocidad del

motor pues se pueden producirlesiones

personales. Si cree que el motor esta.

funcionando demasiado rdpido o demasiado

lento, Ileve su segadora amas con su centro

de servicio Sears o con un otro centro de

servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principalfijo no

ajustable para controlar la mezcla. Si su motor

no est', funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/

o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f&brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f&brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al finalde cada temporada o

si la unidad no se va a usar por 30 dias o

mds.

SEGADORA

Cuando se va a guardar la segadora por

cierto pedodo de tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gu_.rdelaen un area

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubrfquela seg_n se muestra en la

secci6n de Mantenimento de este manual.

3. Aseg6rese de que todas las tuercas y

clavijas y todos los pemos y tomillos esten

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estdn daSadas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que estdn

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita

que el mango se doble hacia detras.

2. Apriete los extremos inferiores del mango

inferior entre sf basta que el mango inferior

quede separado del puntal del mango,

luego mudvalo hacia adelante.

• Cuando prepare su mango a partir de la

posici6n de almacenamiento, el mango

inferior nesecitara cerrarlo manualmente

para la posici6n de sega.

IMPORTANTE: Cuando doble el mango para

el almacenamiento o el transporte, aseg6rese

que Io doble segL_nse muestra o purde da5ar

los cables de control.

Barra de control que

exige la p _)DOBLAR

operador

Mango

inferi

DOBLAR

HACIA

ATR._S

Posicion

para segar

del

mango

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistemade combustible

tales como e! carburador, el filtro del

combustible, la mangura de] combustible o en

el estanque durante el almacenamiento. Los

combustibles mezclados con alcohol

(conocidocome gasohol o que tienen etanol o

metanol) Pueden atraer humedad, Io que

conduce a la separacion y a la formaci6n de

acidos durante el almacenamiento. La gasolina

acida puede danar el sistema de combustible

de un motordurante el perido de

almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d_jelo funcionar

hasta que las Ifneas del combustible y el

carburador est6n vacfos.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

• Use combustible nuevo la pr6xima temporada.

AMISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un m{nimo

la formacion de dep6sitos de goma en el

combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacenamiento. Siempre siga

la proporci6n de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor por Io menos 10 minutos despues de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

est& usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motorcaliente) y

c_mbielo con aceite de motor limpio. (Vea

=MOTOR" en la secci6n de Mantenimento de

este manual.)

CILINDRO

1. Remueva la bujfa.

2. Vacfe una onza (29 ml) de aceite a trav_s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distfibuir el

aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producir_n problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y cdbrala para protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl&stico.El pl&sticono puede rospirar,Io

que permite la formaci6n de condensacibn,

Io que producir&la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape

todavia estan calientes.

_PRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrfe el motorantes de

almacenarla en algLinrecinto cerrado.

SOLUCI6N DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

PROBLEMA CAUSA

No arranca 1. Filtrode aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa

desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posicion suelta.

9. Barra de control defectuosa.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped,

hojas o basura debajo

de la segadera.

5. Demasiado aceite en

el motor.

6. Velocidad de recorrido

demasiado r#.pida.

Falta de fuerza

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combus-

tible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible Iimpio

y nuevo.

4. Drene el estanque de combus

tible y el carburador y vuelva a

Ilenar el estanque con gasolina

nueva.

5. Conecte el alambre a la bujia.

6. Cambie la bujfa.

7. Apriete el perno de la cuchilla

cambie el adaptador de la

cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

1. Ajuste a la posici6n de =Code

m&s alto."

2. Ajuste a la posici6n de "Code

m&s alto."

3. Limpie/cambie el filtrode aire.

4. Limpie la parte inferiorde la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m&s lenta.

SOLUCION DE PROBLEMAS - Yea la secci6n apropiada en el manual amenos que

est6 dirigido a un centro de servico Sears.

PROBLEMA CAUSA

_lal corte- 1. Cuchilla desgastada, doblada

:lisparejo o suelta.

2. Altura de las ruedas dispareja.

_/ibracibn

_xcesiva

Cord6n

arrancador

dificil de tirar

Recogedor de

cdsped no se

Ilena (si viene

equipado)

Dif_cil de empujar

3. Acumulaci6n de c_sped,

hojas o basura debajo

de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

1. El freno del volante del

motor estd aplicado

cuando se suelta la barra de

control.

2. Ciguefial del motor doblado.

3. Adaptadordela cuchilla

quebrado.

4. La cuchilla se arrastra en

el c_sped.

1. Altura de corte demasiado

baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n

de aire.

1. El c_sped estd demasiado

alto o la altura de la rueda

demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastrdndose en el c_sped.

3. Recogedor de c_sped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCI(_N

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. Ajuste todas las ruedas a la

misma altura.

3. Limpie la parte inferior de la

caja de la segadora.

Cambie la cuchina. Apdete el

pemo de la cuchina.

P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado.

1. Presione la barra de control

hacia el mango

superior antes de tirar el

cord6n arrancador.

2. P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado.

3. Cambie el adaptador de la

cuchilla.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

Eleve la altura de corte.

Cambie las cuchillas.

Limpie el recogedor de cdsped.

Eleve la altura de corte.

Eleve la parte trasera de la caja

de la segadora (1) un lugar

m_s alto.

Vacie el recogedor de c6sped

Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.388670

33-

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.388670

KEY PART

NO. NO.

1 182394

2 166860X479

3 161105X479

4 179585

5 132004

6 131959

7 66426

8 74780512

9 166785

10 164362

11 176556

12 750634

13 86899X004

14 181202

15 51793

17 165946X479

18 17600406

19 167132X004

20 167133X004

21 165858

22 180080X004

23 166875

24 751153

25 166236X479

26 166243X479

27 851856

28 63124

29 160835X007

30 19112206

31 181381

33 181197

DESCRIPTION

Control Bar

Upper Handle

Lower Handle

RopeGuide

Locknut 1/4-20

Handle Bolt

WireTie

Hex Bolt 5/16-18 x 3/4

Locknut 5/16-18

Shoulder Bolt

Engine Zone Control Cabte

Hex Washer Head Screw #10-24 x 1/2

Up-Stop Bracket

Handle Knob

Hairpin Cotter

Support Bracket

Screw

Axfe Arm Assembly - LF

Axle Arm Assembly - RF

Rear Skirt

Selector Spring

Rear Door Assembly Kit (Inci, Springs)

Locknut 5/16-18

Handle Bracket Assembly (Left)

Handle Bracket Assembiy (Right)

Screw 1/4-20 x 3/8

Nut

Wheel Adjusting Bracket - Front

Spacer

Wheel

Selector Knob

KEY PART

NO. NO. DESCRIPTION

34 180409X004 Axle Arm Assembly- LR

36 160828 ShoulderBolt 5/16-18

37 150339 Wheel Assembly

38 73990500 Nut

39 83923 Flanged Locknut

40 180635 Hubcap

41 88652 Hinge Screw

42 165766 Spring (LH)

43 165767 Spring (RH)

44 165912 Door Bolt

45 150406 Hex Head Thread Rolling Screw 3/8-16 x 1

46 85463 Danger Decal

47 161551 Adjustment Bolt

48 180410X004 Axle Arm Assembly - RR

52 166872 Housing Assembly (Incl. Ref. #17, 18 & 46)

53 851084 Hex Head Screw 3/8-24 x 1-3/8 Grd. 8

54 850263 Helical Lock'washer

55 851074 Hardened Washer

56 175064 21" Blade

57 851514 BladeAdapter

67 181366 Grass Bag

68 165755 CatcherFrame

70 - - - Engine, Briggs& Stratton,Model Number

127802-1994-B1 (See Breakdown)

71 168360X004 Selector Spring

72 165108 Bracket, Anti-Fold

- - 161058 Warning Decal (Not Shown)

- - 182396 Owner's Manual

NOTE: All component dimensions given in U.S. inches.

1 inch= 25.4 mm

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 127802-1994-B1

684

306

287

146_

741

[1058 OWNER'S MANUALI

I 1019 LABEL KI'_

615

404

616_

s2._r,

842...__

525

524

Jii_J lO_

12 o

2o_

i22_

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 127802-1994-B1

425

334_

188_

968

445 443_

163_

977 CARBURETOR

GASKET SET

7(_ 633

61 276_

365

121 CARBURETOR OVERHAUL KIT

633 t_

617_163_._

_ lO_

127(_

505_

745

633

276

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 127802-1994.-B1

969|

,%... 78_

363 23

1____167o@1,o_ 6o81 6s_,

I 1036 EMISSIONS LABEL I

55 _ 592

332

455_

459 __1

689 _'_ 60

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/Seal

3 299819 • SeaI-Oil(MagnetoSide)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 • Gasket-CylinderHead

8 695250 Breather Assembly

9 696125 Gasket-Breather

10 691125 Screw (Breather Assembly)

KEY PART

NO. NO.

11 691781

12 692232

13 690912

15 691680

16 691451

20 399781

22 691092

23 692315

24 222698

DESCRIPTION

Tube-Breather

• Gasket-Crankcase

Screw (CylinderHead)

Plug-Oil Drain

Crankshaft

• Seal-Oil (PTO Side)

Screw (Engine Sump)

Flywheel

Key-F_vheel

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 127802-1994-B1

I_Y PART

NO. NO. DESCRIPTION

KEY PART

NO. NO. DESCRIPTION

25 499429 Piston Assembly(Standard) 383 89838

499430 Piston Assembly(.010" Oversize) 404 690272

499431 PistonAssembly (.020" Oversize) 425 690670

499432 PistonAssembly(.030" Oversize) 443 692523

26 499425 RingSet-Piston (Standard) 445 491588

499426 Ring Set-Piston(.010" Ovemize) 455 695161

499427 Ring Set-Piston(.020" Oversize) 456 692299

499428 Ring Set-Piston (.030" Oversize) 459 281505

27 691866 Lock-PistonPin 505 231082

28 499423 Pin-Piston 523 495264

29 499424 Rod-Connecting 524 692296

32 691664 Screw (Connecting Rod) 525 495265

32A 695759 Screw(ConnectingRod) 529 691923

33 262651 Valve-Exhaust 562 92613

34 262652 Valve-Intake 584 692342

35 691270 Spring-Valve(Intake) 585 691879

36 691270 Spring-Valve(Exhaust) 592 690800

37 694086 Guard-Flywheel 597 691696

40 692194 Retainer-Valve 601 95162

43 691997 Slinger-Governor/Oil 608 497680

45 690548 Tappet-Valve 613 691340

46 691449 Camshaft 615 690340

48 498826 Short Block (Replacement 616 691308

Engine122k02-0015-E 1) 617

50 497465 Manifold-Intake 621 692310

51 272199 * Gasket-Intake 633 691321

54 691650 Screw (Intake Manifold) 635 66538

55 691421 Housing-RewindStarter 668 493823

58 692259 Rope-Starter (Cut toLength) 670 692294

60 281434 Grip-Starter Rope 684 690345

65 690837 Screw (Rewind Starter) 689 691855

78 691108 Screw (Flywheel Guard) 718 690959

81 691740 Lock-Muffler Screw 741 691830

95 691636 Screw (Throttle Valve) 745 691648

97 696565 Shaft-Throttle 842 691031

104 691242 _lPin-FIoatHinge 847 692017

117 498978 Jet-Main(Standard) 851 493880

118 497466 Jet-Main(HighAItitude) 869 691155

121 498260 Kit-CarburetorOverhaul 870 690380

125 498170 Carburetor 871 262001

127 694468 Q Plug-Welch 63709

130 696564 Valve-Throttle 921 695889

133 398187 Float-Carburetor 922 691831

134 398188 (3Valve-Needle/Seat 923 695891

137 693981 O_ Gasket-Float Bowl 957 397974

146 690979 Key-Timing 966 496116

159 691753 Bracket-AirCleanerPrimer 968 692298

163 272653 ,Q_:Gasket-AirCleaner 969 691138

167 691050 Line-Fue_(CuttoRequiredLength) 970 691669

188 690877 Screw (Control Bracket) 972 495224

190 690940 Screw(FuelTank) 975 493640

202 691829 Link-MechanicalGovernor 976 694395

209 690319 Spring-Governor 977 498261

222 692467 Bracket-Control 1019 494256

227 690783 ContrelLever-Governor 1036 695111

276 271716 _:l: Sealing Washer 1058 275177

287 690940 Screw(DipstickTube) 1059 692311

300 496106 Muffler 1210 498144

304 695892 Housing-Blower 1211 498144

305 691108 Screw(Blower Housing)

306 690450 Shield-Cylinder

307 690345 Screw (CylinderShield)

332 690662 Nut(Flywheel)

333 802574 Armature-Magneto

334 691061 Screw (ArmatureMagneto)

337 802592 Spark Plug

356 692390 Wire-Stop

358 497316 Engine Gasket Set

363 19069 Flywheel Puller

365 692524 Screw(Carburetor)

Wrench-Spark Plug

Washer (GovernorCrank)

Screw(AirCleaner Cover)

Screw(Air Cleaner Primer Base)

Filter-AirCleaner Cartridge

Cup-Flywheel

Plate-Pawl Friction

PawFRatchet

Nut (GovernorControlLever)

Dipstick

• SeaI-DipstickTube

Tube-Dipstick

Grommet

Bolt(GovernorControl Lever)

Cover-Breather Passage

• Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-H_e

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

270344 •_:1:Seal-O Ring(Intake Manifold)

Switch-Stop

_: Seal-Throttle Shaft

Boot-Sparkplug

• Spacer (Includes2)

Spacer-FuelTank

Screw (BreatherPassage Cover)

Sphng-Fr_c6m'_

Pin-Locating

Gear-]3ming

Screw (Brake)

• SeaI-O Ring(Dipstick Tube)

Assembly-Dipstick/Tube

Terminal-Spark Plug

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Cover-Blower Housing

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Slower Housing Cover)

Screw (Air Cleaner Primer Bracket)

Tank-Fuel

Bowl-Float

Palmer-Carburetor

Set-Carburetor Gasket

Kit-Label

Label-Emission

Owner'sManual

Kit-Screw/Washer

Assembty-Puttey/Spring(Pultey)

Assembly-Pulley/Spring(Spring)

RPM Settings: Low:1900-2100; High: 3000-3200

• Included in Engine Gasket Set, Key No. 358

O Included in Carburetor Overhaul Kit, Key No. 121

|nctuded in Carburetor Gasket Set, Key No. 977

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

For repairof carry-in products like vacuums, lawn equipment and

electronics, call for_e nearest Sears Parts and Repair Center.

1-800-488-1222 Any_me,dayornight(U.SAonly)

¸¸¸¸%¸¸ ....

ii ;ii!iiii!i_ii

i !_iiii!!iiiii_

For 5hereplacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirectSM!

1-800-366-PART 6a.m.-11 p.m., 7days aweek

(1-800-366-7278) (U.SAonly)

www.sears.conYpattsdirect

To purchase or inquireabout a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (U.SA) 1-800-361-6665 (Canada)

7 &m.- 5 p.m.,CST,Mort.- Sat 9 a.m.- 8 p.m.EST,M- F,4 p.m.Sat.

Parapedirserviciode reparacibna Au Canadapourserviceen fran_ais:

demicilio,y paraordenarpiezas: 1.800_LE.FO_IERMC

1"888-SU-HOGAR_ (1-800-5,336937)

(1-888-784-6427) _ww_.sears.ca

"%i_i!iii_ii!__i_i_ii_ _ _ _

_i_ililii!

® Registered Trademark / Ta Trademark / su Service Mark of Sears, Roebuck and Co.

® Marca Registrada / r_ Marca de F&brica / su Marca de Servicio de Sears, Roebuck and Co.

_c Marque de commerce / up Marque deposee de Sears, Roebuck and Co.

182396 02.12.02 BY Printed in U.S.A.

Craftsman 917388670 gas walk-behind lawn mower

Product's Documents

Owner's Manual

Specifications

Craftsman 917388670 Questions and Answers
