FreeSpace FS4CE
In-ceiling Loudspeaker
Installation Guide .......................2
Guía de instalación .................... 10
Notice d’installation ................... 18
Installationsanleitung ..................26
Guida all'installazione ..................34
Installatiehandleiding ..................42
Monterings v eiledning ..................50
Instrukcja montażu ....................58
安装指南 ..............................66
安裝指南 ..............................74
設置ガイド .............................82
90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 • English FreeSpace FS4CE • Installation Guide
PRO.BOSE.COM
Important Safety Instructions
Please read and keep all safety and use instructions.
This product is intended for installation by professional installers only! This document is
intended to provide professional installers with basic installation and safety guidelines for this
product in typical fixed-installation systems. Please read this document and all safety warnings
before attempting installation.
Do not attempt to service this product yourself. Refer all servicing to authorized service centers,
installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or
distributor near you, visit PRO.BOSE.COM.
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not block any ventilation openings. Install in accordance with the manufacturer’s
instructions.
6. Do not install near any heat sources such as radiators, heat registers, stoves, or other
apparatus (including amplifiers) that produces heat.
7. Only use attachments/accessories specified by the manufacturer.
Regulatory Information
Do not paint or modify factory-applied finishes.
This product conforms to all applicable EU directive requirements. The complete
declaration of conformity can be found at: www.Bose.com/compliance.
This symbol means the product must not be discarded as household waste, and
should be delivered to an appropriate collection facility for recycling. Proper
disposal and recycling helps protect natural resources, human health and the
environment. For more information on disposal and recycling of this product,
contact your local municipality, disposal service, or the shop where you bought this
product.
China Restriction of Hazardous Substances Table
Names and Contents of Toxic or Hazardous Substances or Elements
Toxic or Hazardous Substances and Elements
Part Name
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
(CR(VI))
Polybrominated
Biphenyl
(PBB)
Polybrominated
diphenylether
(PBDE)
PCBs X O O O O O
Metal Parts X O O O O O
Plastic Parts O O O O O O
Speakers X O O O O O
Cables X O O O O O
This table is prepared in accordance with the provisions of SJ/T 11364.
O: Indicates that this toxic or hazardous substance contained in all of the homogeneous materials
for this part is below the limit requirement of GB/T 26572.
X: Indicates that this toxic or hazardous substance contained in at least one of the homogeneous
materials used for this part is above the limit requirement of GB/T 26572.
Taiwan Restriction of Hazardous Substances Table
Equipment name: FreeSpace FS4CE, Type designation: 841156
Restricted substances and its chemical symbols
Unit
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
chromium
(Cr+6)
Polybrominated
biphenyls (PBB)
Polybrominated
diphenyl ethers
(PBDE)
PCBs
-
Metal Parts
-
Plastic Parts
Speakers
-
Cables
-
Note 1: “” indicates that the percentage content of the restricted substance does not exceed the percentage of reference
value of presence.
Note 2: The “−” indicates that the restricted substance corresponds to the exemption.
Date of Manufacture: The eighth digit in the serial number indicates the year of manufacture;
“7” is 2007 or 2017.
China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. For importer & service information: +5255 (5202) 3545
Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Phone Number: +886-2-2514 7676
Bose, DesignMax, and FreeSpace are trademarks of Bose Corporation.
Bose Corporation Headquarters: 1-877-230-5639
©2020 Bose Corporation. No part of this work may be reproduced, modified, distributed or
otherwise used without prior written permission.
Warranty Information
This product is covered by a limited warranty.
For warranty details, visit PRO.BOSE.COM.
Product Ratings:
Input Voltage: 70V/100V
Impedance: 8 Ω, 40 W
Current or Power: (70V): 2.5W, 5W, 10W, 20W, 40W; (100V): 5W, 10W, 20W, 40W
WARNINGS/CAUTIONS
This product contains magnetic material. Consult your physician on whether
this might aect your implantable medical device.
Contains small parts which may be a choking hazard. Not suitable for children
under age 3.
• It is the responsibility of the installer to use a support system which has sucient wind
load strength to comply with the applicable codes and standards.
• All Bose products must be installed in accordance with local, state, federal and industry
regulations. It is the installer’s responsibility to ensure installation of the loudspeakers
and mounting system is performed in accordance with all applicable codes, including
local building codes and regulations. Consult the local authority having jurisdiction
before installing this product.
• Unsafe mounting or overhead suspension of any heavy load can result in serious
injury or death, and property damage. It is the installer’s responsibility to evaluate the
reliability of any mounting method used for their application. Only professional installers
with the knowledge of proper hardware and safe mounting techniques should attempt
to install any loudspeaker overhead.
• Do not mount on surfaces that are not sturdy, or that have hazards concealed behind
them, such as electrical wiring or plumbing. Ensure the bracket is installed by a qualified
professional installer and in accordance with local building codes.
• Use only the hardware and accessories included or specified by Bose for use with
FreeSpace FS4CE loudspeakers. For information on compatible accessories, see the
product's technical data sheet at PRO.BOSE.COM.
• Keep the product away from fire and heat sources. Do not place naked flame sources,
such as lighted candles, on or near the product.
• Do not make unauthorized alterations to this product.
• Do not expose loudspeaker or mounting components to any chemical substances
that are not specified by Bose, including but not limited to lubricants, cleaning agents,
contact sprays, or hydrocarbon-based solvents. Exposure to such substances can lead to
degradation of the plastic material, resulting in cracking and creating a falling hazard.
• Clean speakers using only a dry cloth. Do not expose loudspeaker to soap, detergent,
mineral oil, alcohol or other cleaning agents or chemicals.
English • 3Installation Guide • FreeSpace FS4CE
PRO.BOSE.COM

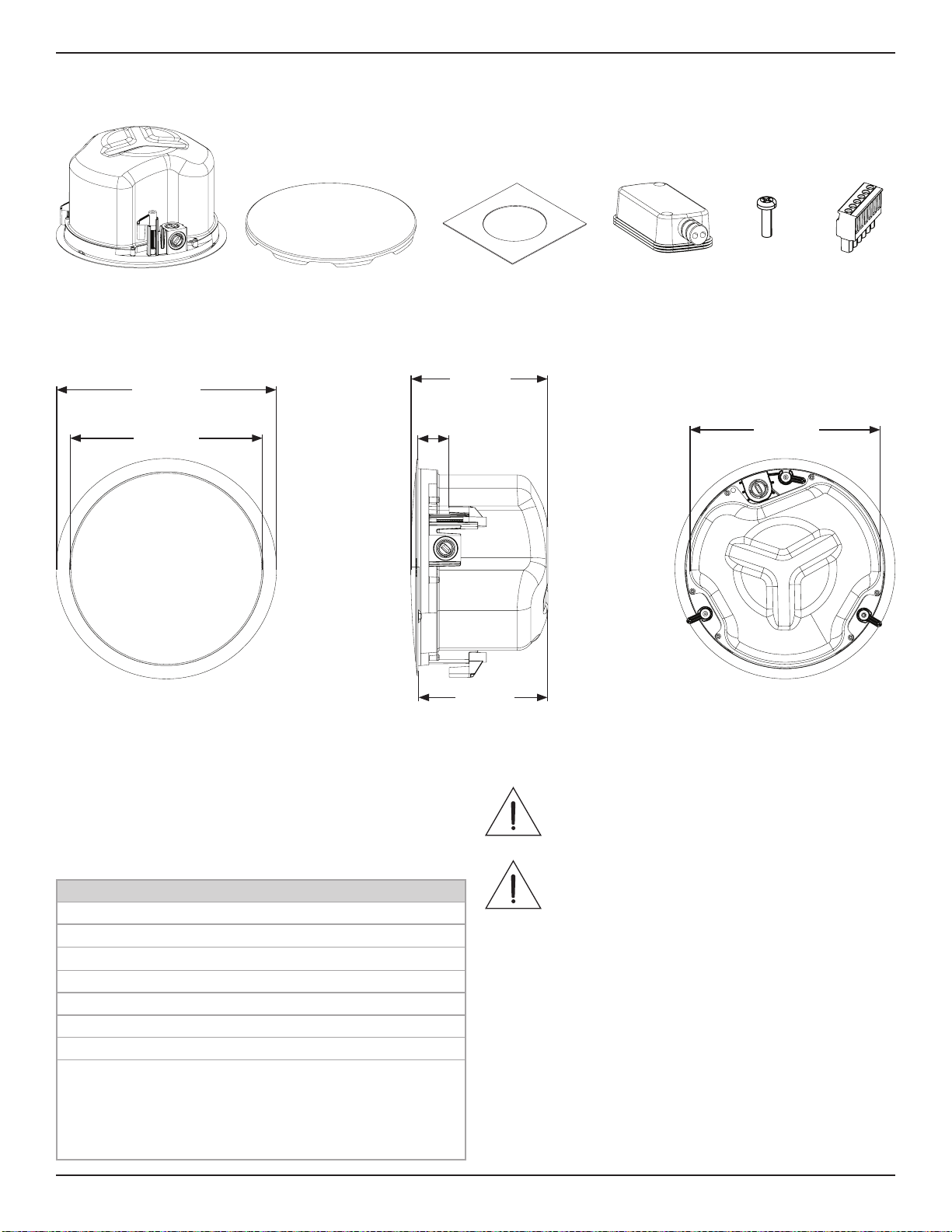

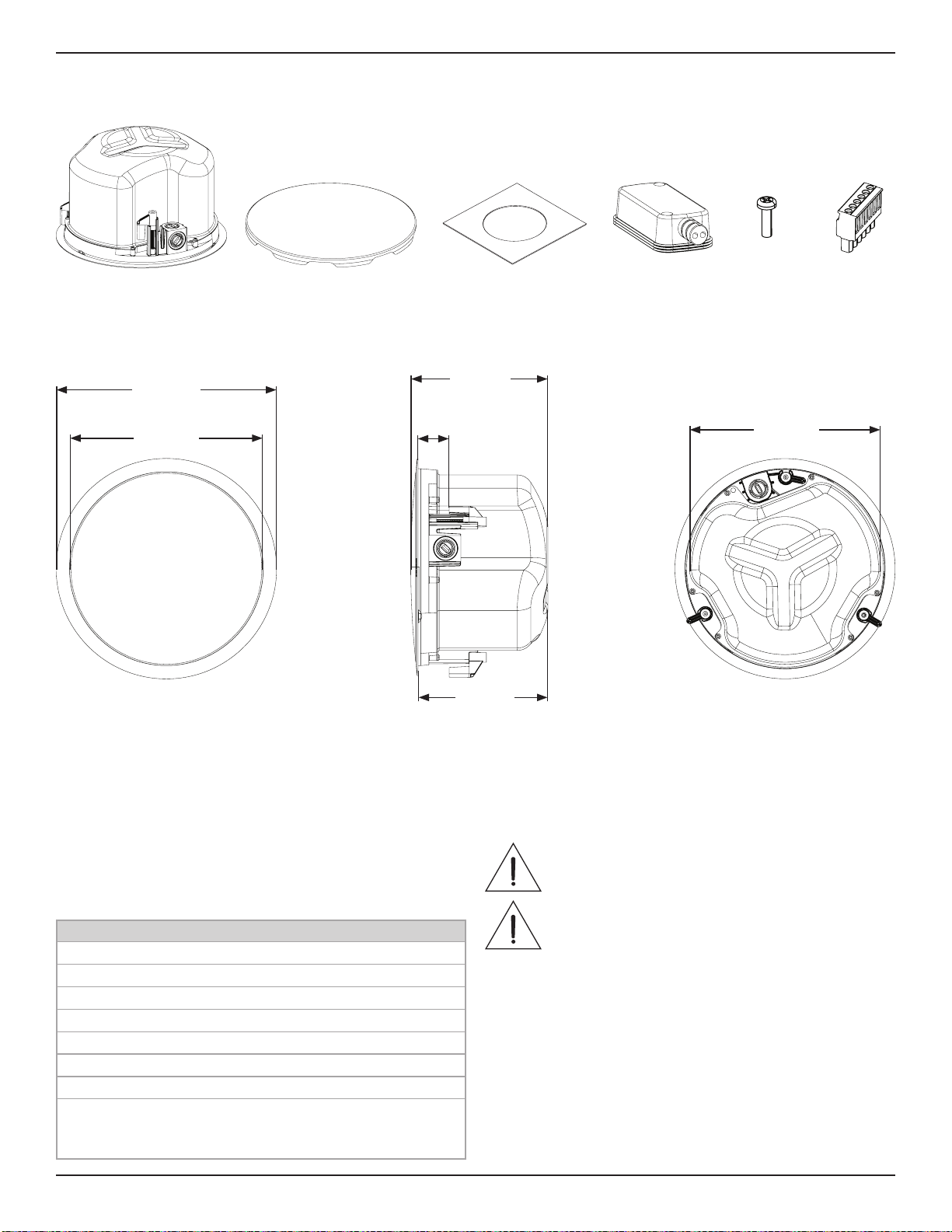

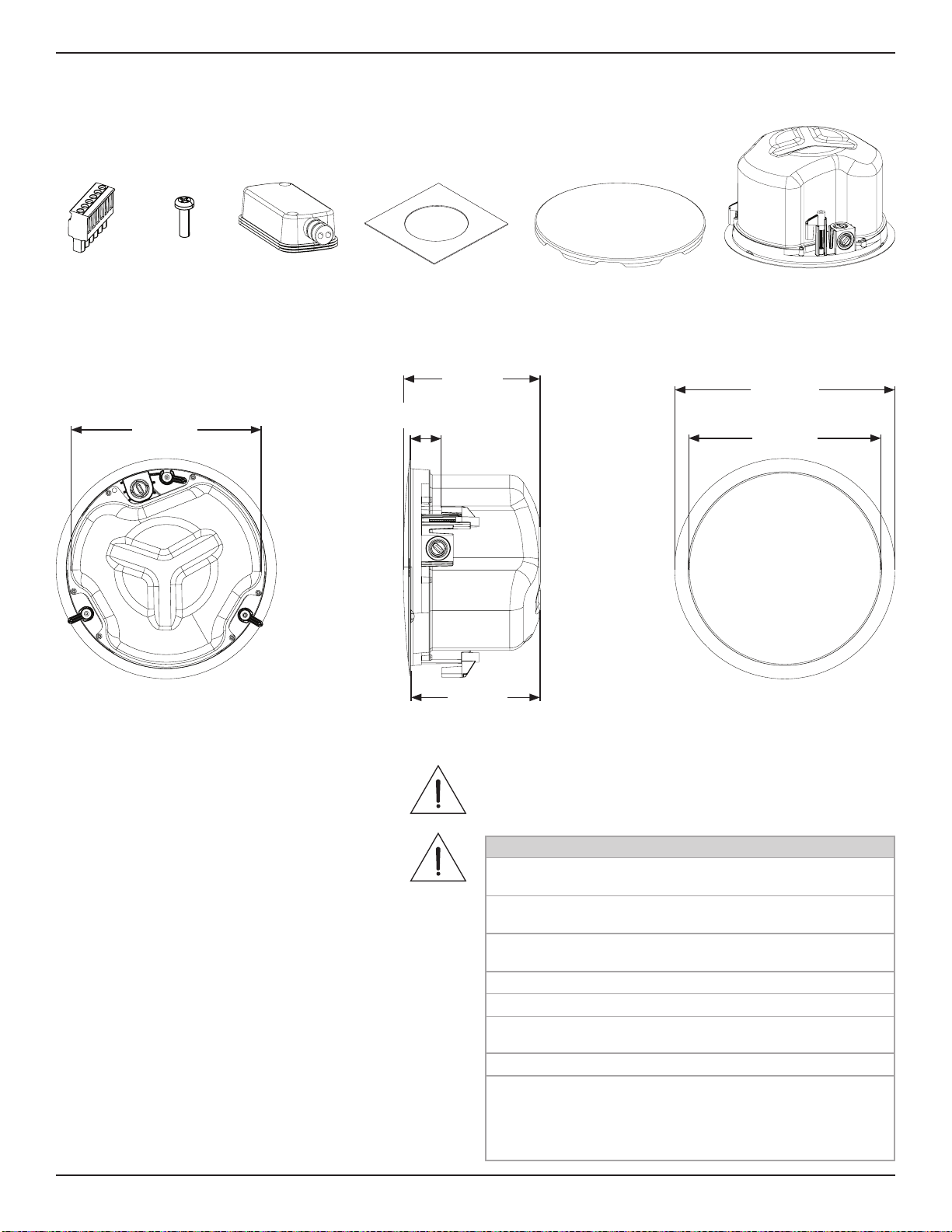

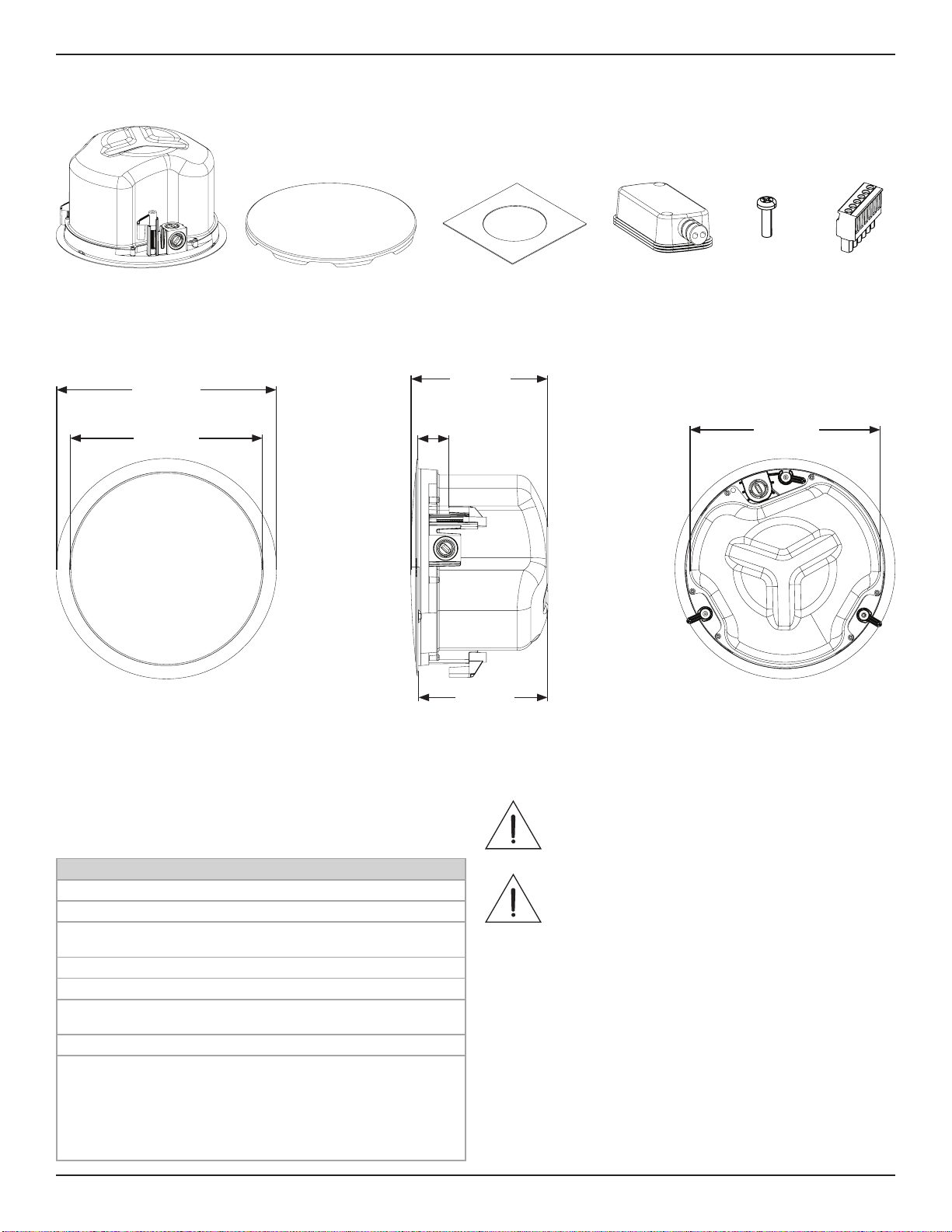

Overview
Package Contents
Product Dimensions
×2 ×2 ×1
Technical Specifications
For additional specifications, see the FreeSpace FS4CE
technical data sheet at PRO.BOSE.COM. For EN 54-24
specifications, see the FreeSpace FS4CE EN 54-24 certified
ratings (AM857614 Rev. 00) at PRO.BOSE.COM.
Physical
Product Dimensions Bae diameter: 272 mm
(10.71 in)
Enclosure diameter: 231 mm
(9.09 in)
Backcan depth: 163 mm
(6.42 in)
Hole cutout 250 mm (9.84 in)
Maximum Ceiling Thickness 38 mm (1.50 in)
Net Weight, Loudspeaker
with grille (single)
3.47 kg (7.65 lb)
Shipping Weight (pair) 9.05 kg (19.95 lb)
Environmental Suitable for use outdoors in wet
locations with included weather-
resistant input cover (IP55 per
EN60529; IP33C per EN 54-24).
Optional accessory aluminum
grille for harsh environments to
prevent red corrosion is available.
Important Installation Information
Before installing the loudspeaker, review
Important Safety Instructions on page 2.
For fire and evacuation notification applications,
environmental rated to IP33C per EN 54-24.
For general purpose audio installation
applications, environmental rated to IP55 per
EN60529.
239 mm
9.41 in
272 mm
10.71 in
171 mm
6.73 in
38 mm
1.50 in
163 mm
6.42 in
231 mm
9.09 in
×2 ×2
×4
4 • English FreeSpace FS4CE • Installation Guide
PRO.BOSE.COM
Setup

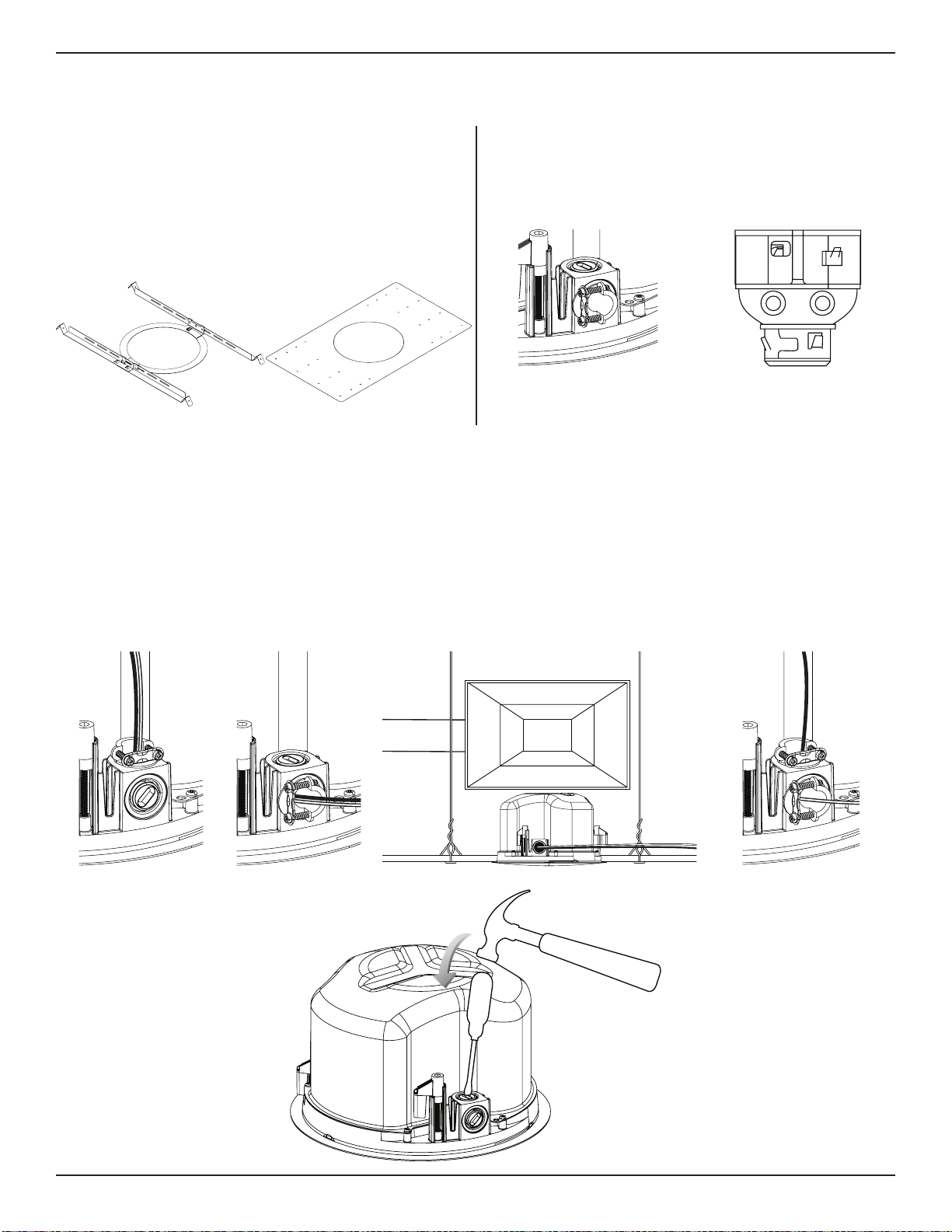

Installation Options
Installation Options and Accessories
One of the following is required for installation. See the
related accessory installation guide at PRO.BOSE.COM for
installation instructions.
q Adjustable Tile Bridge (not included)
w Rough-in Pan (not included)
Conduit Fitting
If using a flexible metal conduit, use with a ⅜-inch conduit
fitting or a ⅜-inch dual (duplex) connector.
Note: Conduit fittings are not provided.
q
w
Choosing an Installation Method
q Top Knockout
Use the top knockout when there is available space above the ceiling.
w Side Knockout
Use the side knockout when there is limited space above the ceiling.
e Both Knockouts
Use both knockouts when an independent signal-in and signal-out wiring scheme is required and there is available space
above the ceiling.
q w e
⅜-inch single in ⅜-inch duplex in/loop
English • 5Installation Guide • FreeSpace FS4CE
PRO.BOSE.COM
Setup

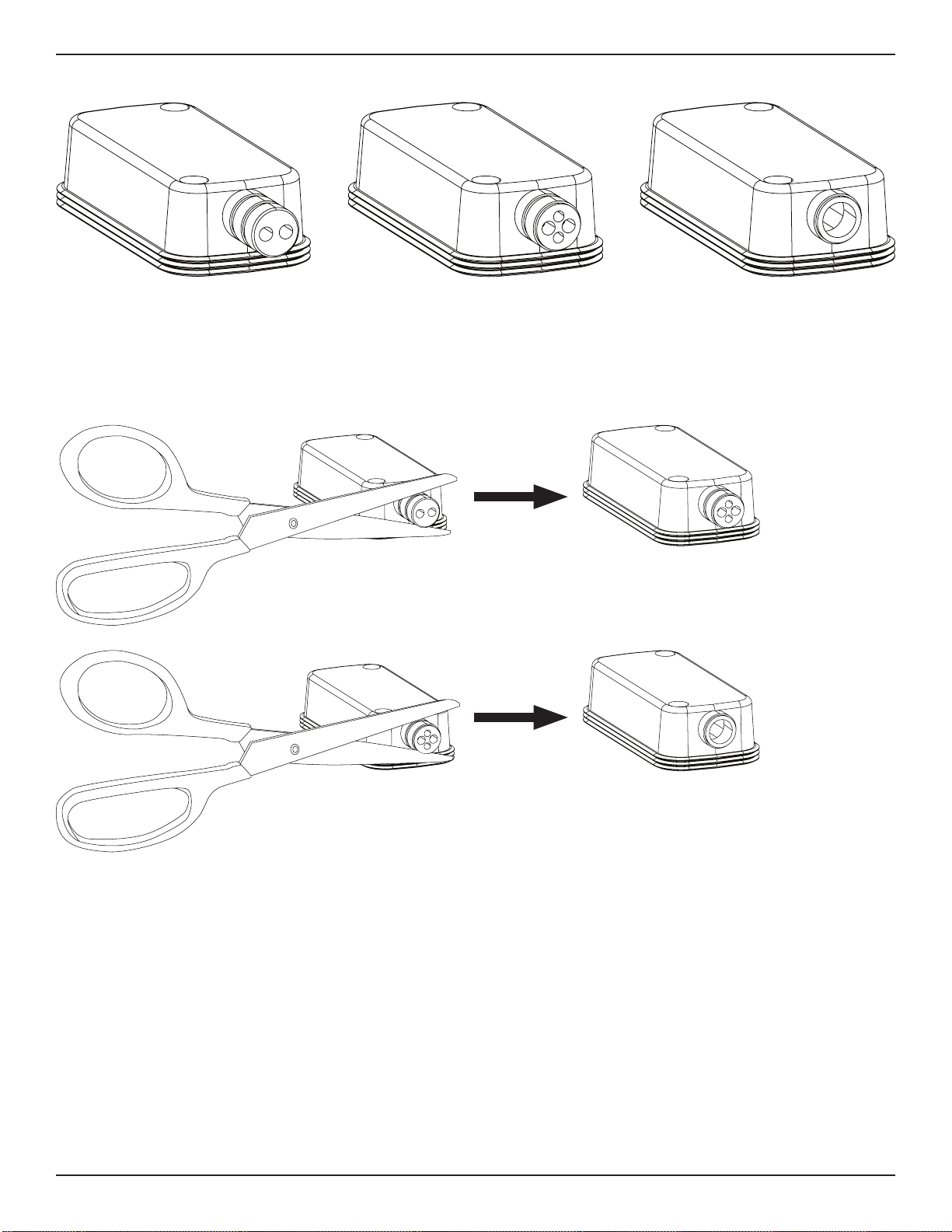

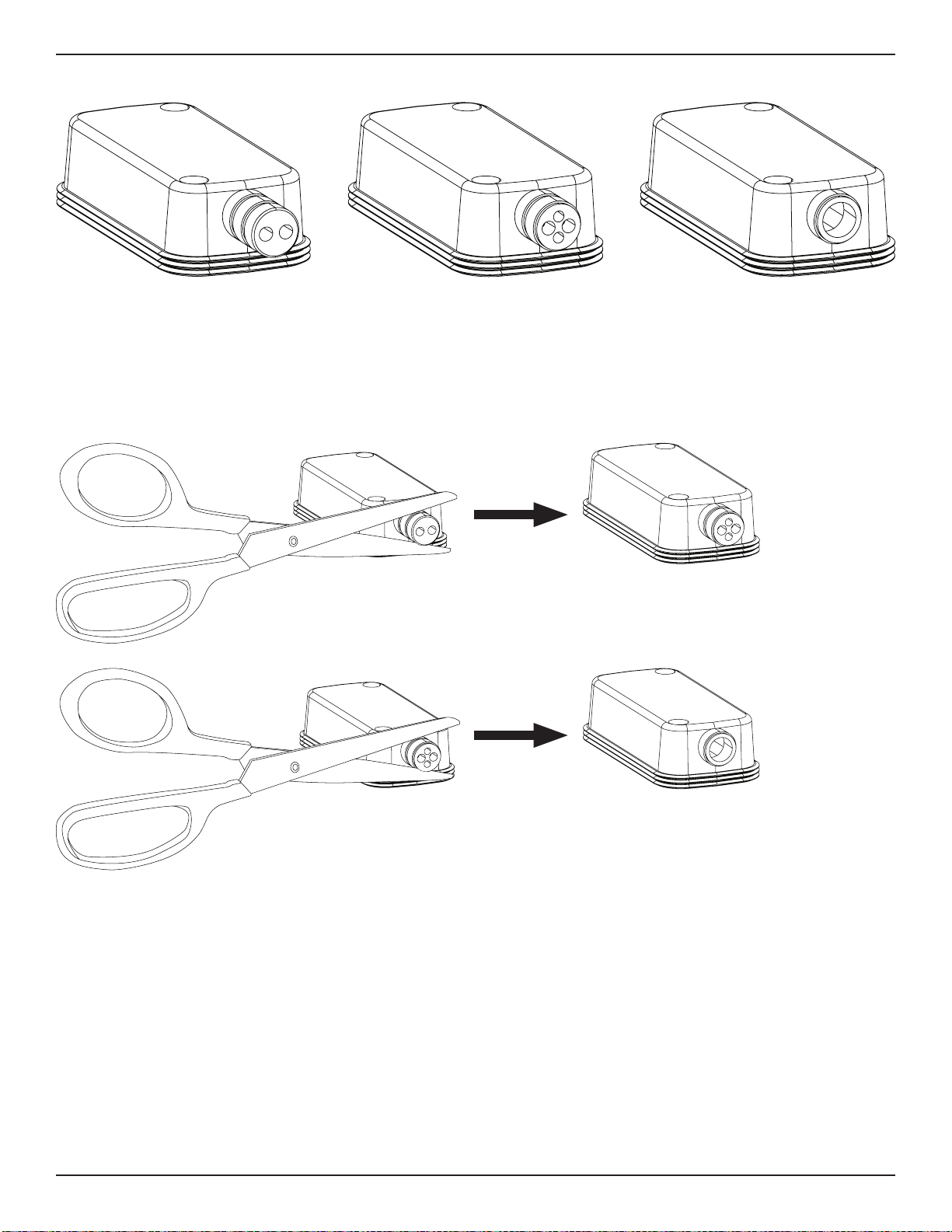

Preparing the Input Cover
The input cover is designed for three dierent wiring scenarios (see above). To change the configuration of the input
cover to support your wiring scenario, cut along the perforation on the rubber conduit.
Note: It is the installer's responsibility to seal against water ingress into the Euroblock connector. Use outdoor or marine-
grade silicone to seal all wiring connections to ensure a tight seal.
Single In In and Out Wide Open
6 • English FreeSpace FS4CE • Installation Guide
PRO.BOSE.COM
Setup

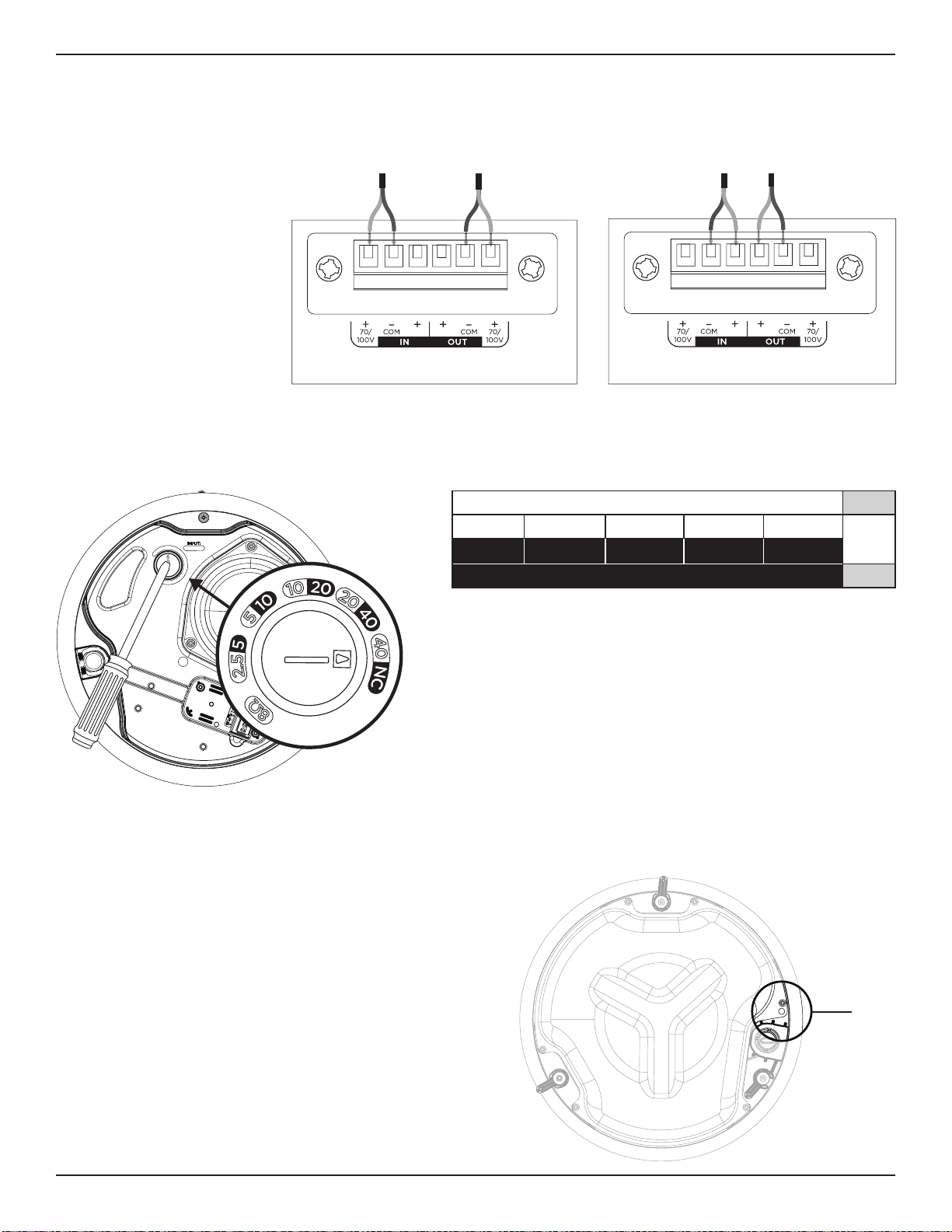

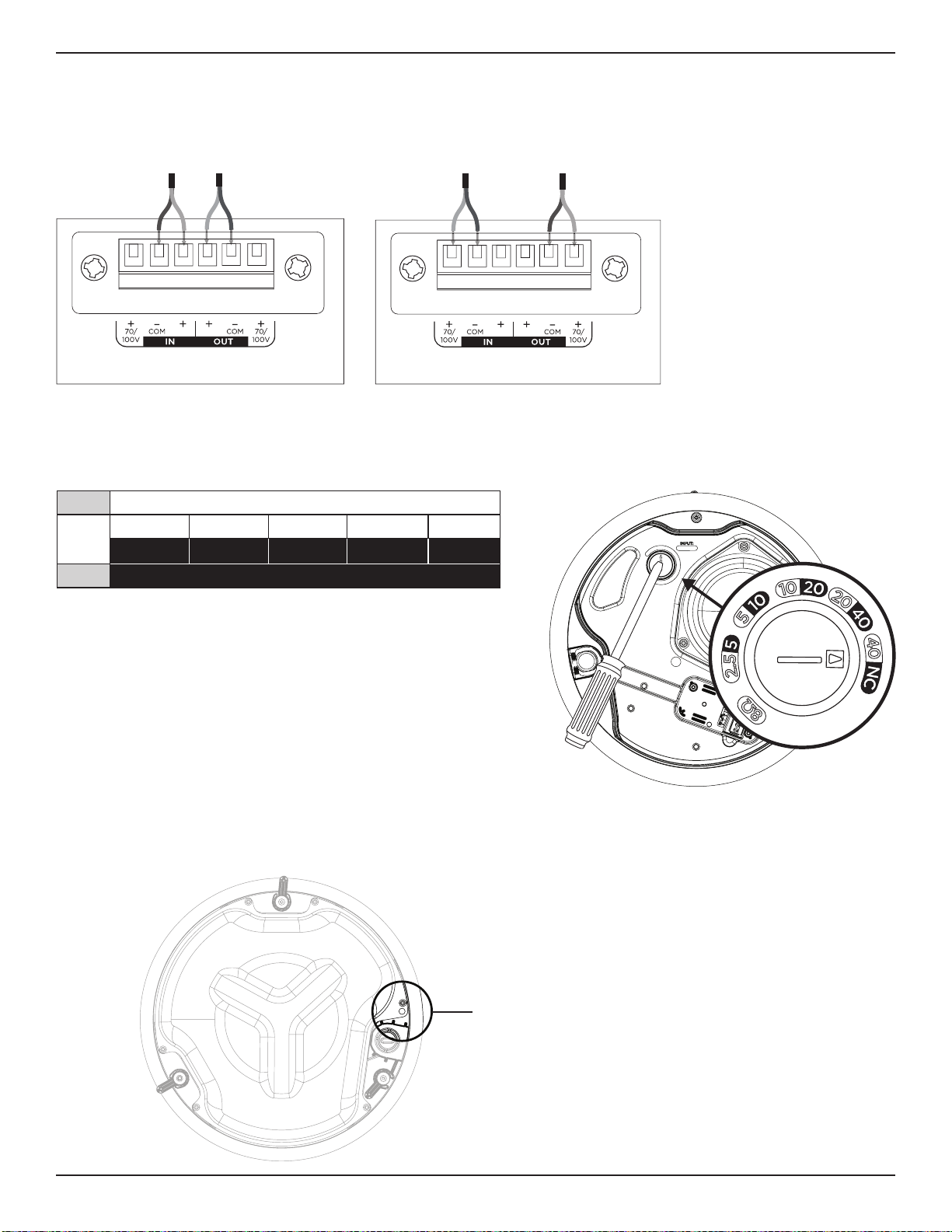

Wiring the Loudspeaker
Wire Gauge
The FreeSpace FS4CE loudspeaker is designed to work with 18 AWG (0.8 mm
2
) to 14 AWG (2.1 mm
2
) size wire only.
Loudspeaker Settings
70V
2.5W 5W 10W 20W 40W*
8Ώ
5W 10W 20W 40W NC**
100V
** NC: No Connection (do not use)* Factory default
Transformer Tap Setting
Set tap by turning. Use a flat head screwdriver.
Connection Diagrams
Expose six millimeters (¼inch)
of bare wire to attach to the
terminals.
Note: Wiring method must be in
accordance with:
In Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical
Installations, Section 32;
In the United States, The
National Electrical Code, NFPA
70, and the National Fire Alarm
and Signaling Code, NFPA 72.
Preparing the Installation
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
Using a Safety Cable
Some regional construction codes require the use
of a secondary method of securing loudspeakers to
support structures to provide additional safety. Choose
a mounting position, method, and hardware consistent
with local building codes and regulations.
Bose recommends using (1) a safety wire or (2) a safety
cable as a secondary securing mechanism. See the
diagram to the right for safety attachment points.
Follow the manufacturer’s instructions for any secondary
securing mechanism implemented.
qw
English • 7Installation Guide • FreeSpace FS4CE
PRO.BOSE.COM
Setup

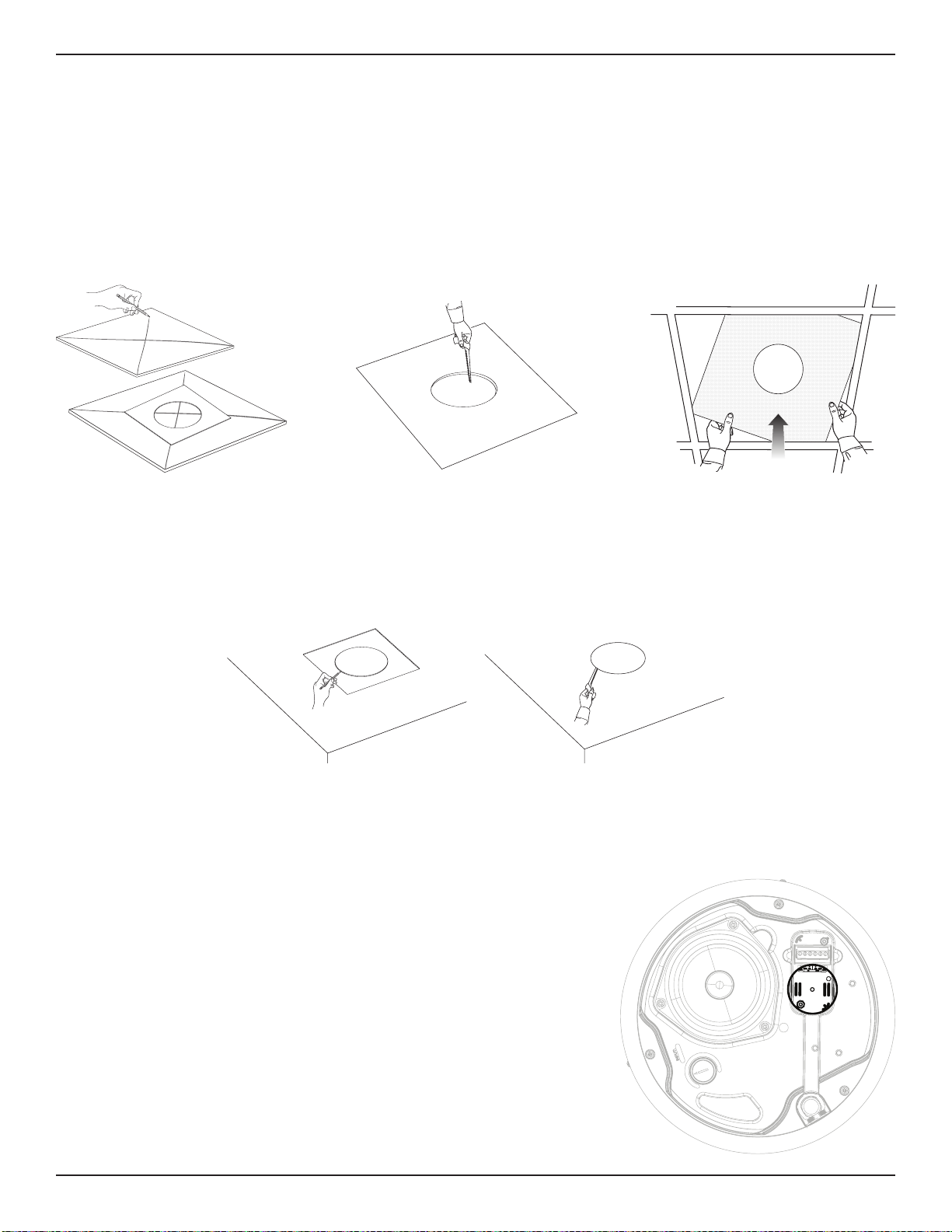

Ceiling Tile
1. Remove the tile and use the template to trace a loudspeaker hole onto the tile. To center the template on the tile, draw
an X by connecting the corners diagonally and center the template using the crossing point.
2. Cut a hole into the tile.
3. Install the tile bridge. For instructions on installing a tile bridge, see the installation guide for the applicable tile bridge
at PRO.BOSE.COM.
4. Replace the ceiling tile.
q w
Preparing a Tile Bridge Installation
Hard Ceiling
1. Use the template to trace a hole onto the ceiling.
2. Cut a hole into the ceiling.
3. Install the tile bridge. For instructions on installing a tile bridge, see the installation guide for the applicable tile bridge
at PRO.BOSE.COM.
q w
Installing in Hard Ceiling Using a Rough-in Pan (New Construction)
For information on installing a rough-in pan, see the DesignMax and FreeSpace Rough-in Pan installation guide at
PRO.BOSE.COM. Once the rough-in pan is installed, see Mounting the Loudspeaker on page 8.
r
Ceramic Terminal Attachment Point
The FreeSpace FS4CE is compatible with an optional ceramic terminal accessory.
See the diagram for the location of the ceramic terminal attachment point. For
more information on the ceramic terminal, see the ceramic terminal installation
guide at PRO.BOSE.COM.
8 • English FreeSpace FS4CE • Installation Guide
PRO.BOSE.COM
Installation

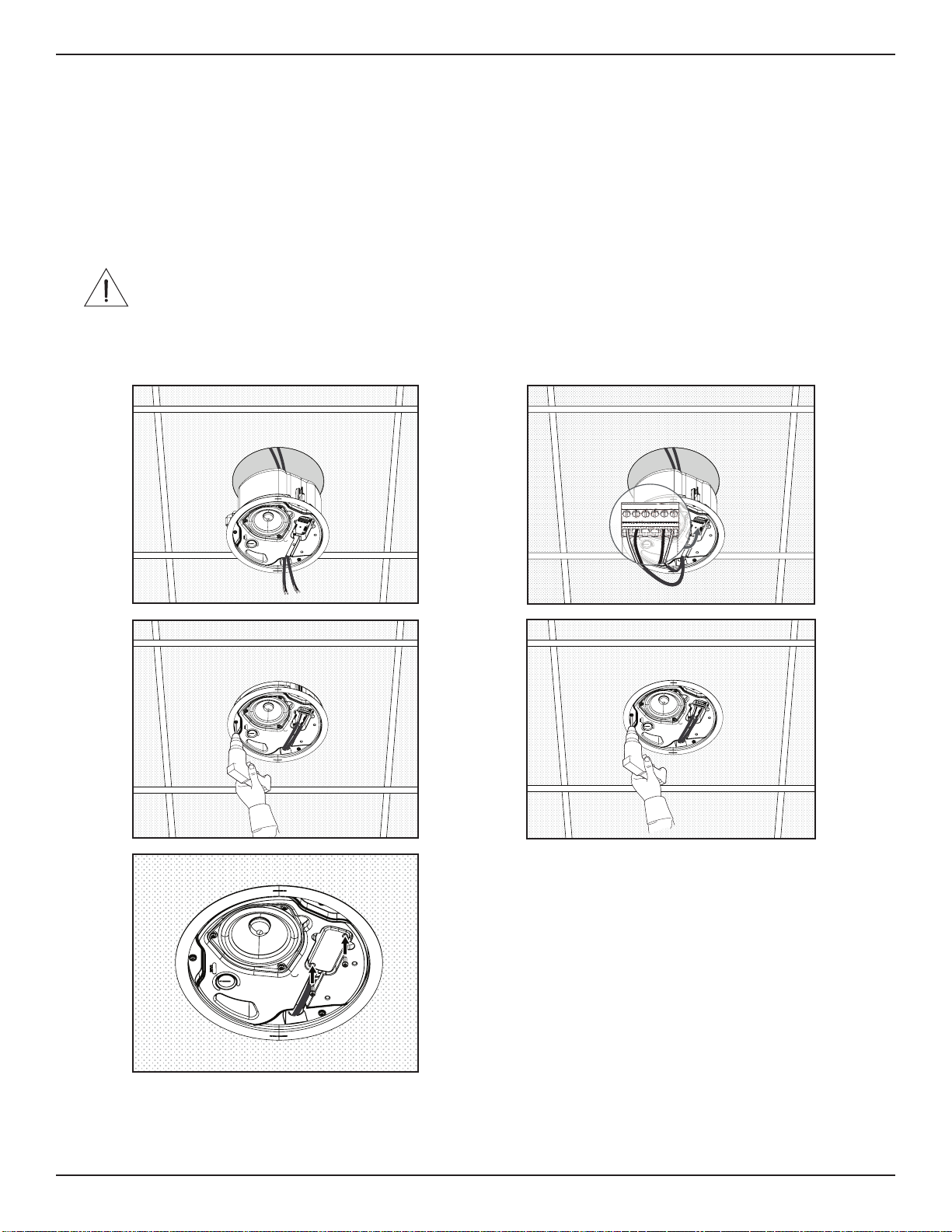

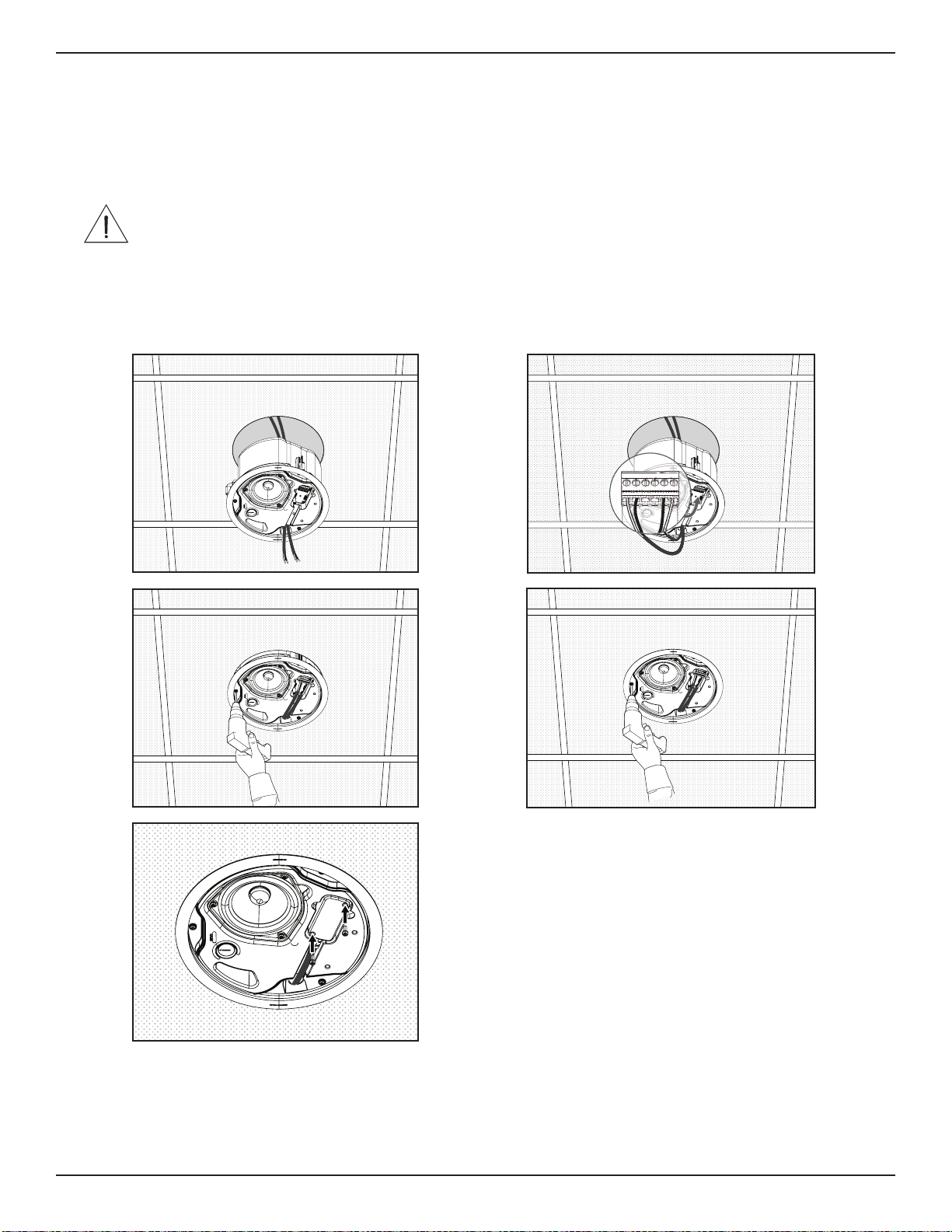

Mounting the Loudspeaker
1. Pass the audio wire through the wire opening and through the input cover (not shown; see Preparing the Input Cover
on page 5).
2. Wire the connector and insert the connector into the loudspeaker. Tighten the conduit fitting if applicable. For wiring
information, see Wiring the Loudspeaker on page6.
3. Insert the loudspeaker through the hole and into the tile bridge or rough-in pan (see page 7) and turn
(counterclockwise) the anchor arm screws one half turn to release the anchor arms. Slowly lower the loudspeaker until
the anchor arms engage on the tile bridge or rough-in pan.
4. Tighten the anchor arm screws to secure the loudspeaker.
WARNING: Over-tightening or over-loosening the screws may result in damage to the anchor arms, the anchor
attachment point, or the ceiling, which could lead to a falling hazard.
5. Place the input cover over the connector and press it firmly against the loudspeaker to create a tight seal. Use the two
included input cover screws to secure the input cover. See Preparing the Input Cover on page 5.
q
e
t
w
r
English • 9Installation Guide • FreeSpace FS4CE
PRO.BOSE.COM
Installation
Safety and Regulatory Compliance
The Bose FreeSpace FS4CE loudspeaker has passed testing and complies with the following specifications and uses:
Listed to ANSI/UL 1480-2016, CAN/ULC-S541
Fire Protective Signaling Use – UL Category UUMW/UUMW7, File Number S 3241. Control Number 42S9.
Not for use with DC-supervised systems.
Suitable for use indoors in dry locations.
EN 54-24: 2008, Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
Environmental: Type B (outdoor applications)
Suitable for installation using Class 1, Class 2, or Class 3 wiring methods in accordance with NFPA 70, National Electric Code, 2002, Article 640.
Suitable for use with fire alarm circuit wiring methods in accordance with NFPA 70, National Electric Code, 2002, Article 760.
Suitable for use in air handling plenum spaces.
UL-2043, Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces.
NFPA 70, National Electric Code, 2002, Article 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.
EMC Directive 89/336/EEC and Article 10 (1) of the directive, EN50081-1 and EN50082-1 as signified by the CE mark.
The FreeSpace FS4CE loudspeaker has been designed to the requirements defined in the following European regulatory specification for combination
systems:
British Standard Code of Practice BS 5839, Part 8, when used with the ceramic terminal block and thermal fuse.
Tested to IEC60268-5.
Nominal Coverage Angle (per UL 1480) Vertical: 130°/50° at –3 dB; 160°/20° at –6 dB
Horizontal: 135°/50° at –3 dB; 165°/15° at –6 dB
UL Sensitivity Wattage Tap Sound Pressure Level dBA at 3.1 meters (10 feet):
Wattage CAN/ULC-S541
Canada
Tap 70 V 100 V
2.5 W 83.9 dBA —
5 W 86.4 dBA 86.9 dBA
10 W 89.3 dBA 89.4 dBA
20 W 92.1 dBA 92.4 dBA
40 W 94.2 dBA 94.8 dBA
8 Ω 93.8 dBA —
SPLs given are per the UL 1480 specified reporting method.
Frequency response:
Fire alarm (UL): 80 Hz to 17000 Hz

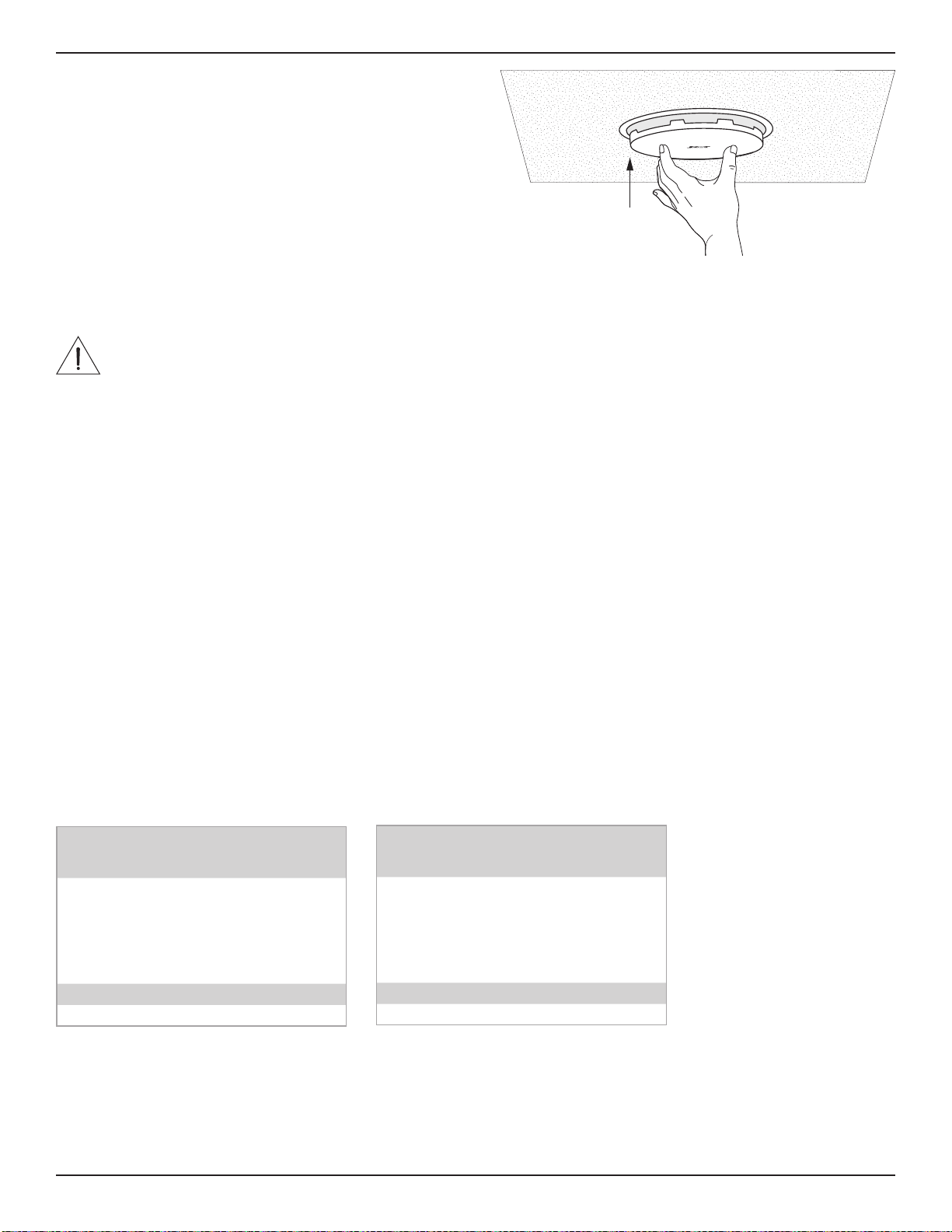

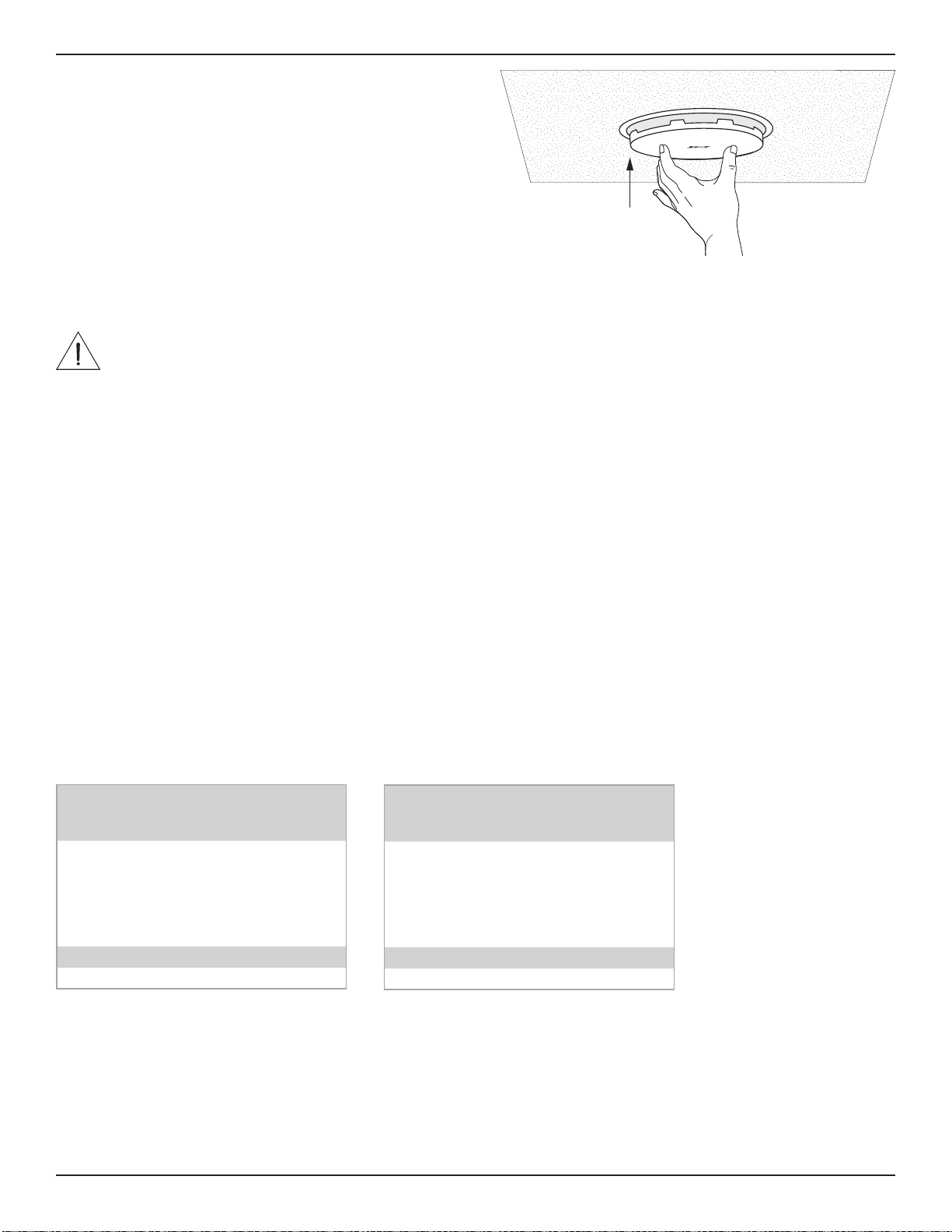

Attaching the Grille
Note: Before attaching the grille, adjust the loudspeaker tap
settings to the appropriate setting for the installation. See
Loudspeaker Settings on page 6.
After determining the logo alignment appropriate for
the installation, line up the grille with the inside of the
loudspeaker enclosure and push upward until it is secured
into place. If necessary, push the grille tabs inward to
properly fit into the loudspeaker enclosure.
Removing the Grille
Insert a small tool (no larger than 1.5 millimeters in diameter) through the grille perforation at the edge of the grille and
pull to disengage the grille.
CAUTION: Do not use a screwdriver to pry the grille from the enclosure. This could result in damage to the
loudspeaker.
2531
Bose Corporation
100 The Mountain Rd, Framingham, MA 01701
20
DOP 434849-9
EN 54-24: 2008
FreeSpace FS4CE
For DOP 434849-9, see pro.Bose.com/FS4CEDOP_UK
Provided options:
Type B
Loudspeaker for voice alarm systems for fire detection and fire
alarm systems for buildings
Wattage ANSI/UL 1480-2016
United States
Tap 70 V 100 V
2.5 W 79.2 dBA —
5 W 81.7 dBA 80.9 dBA
10 W 84.6 dBA 84.5 dBA
20 W 87.3 dBA 87.2 dBA
40 W 89.7 dBA 89.8 dBA
8 Ω 90.1 dBA —
10 • Español FreeSpace FS4CE • Guía de instalación
PRO.BOSE.COM
Instrucciones importantes de seguridad
Lea y conserve todas las instrucciones de uso y seguridad.
Este producto está diseñado para ser instalado únicamente por instaladores profesionales.
Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los
instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este
documento y todas las advertencias de seguridad antes de comenzar la instalación.
No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros
de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose
Professional o para encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.
1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a las advertencias.
4. Siga todas las instrucciones.
5. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las
instrucciones del fabricante.
6. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas
u otros aparatos (incluidos los amplificadores) que produzcan calor.
7. Utilice solamente los accesorios especificados por el fabricante.
Información normativa
No pinte ni modifique los acabados aplicados en fábrica.
Este producto cumple con todos los requisitos correspondientes de la Directiva de
la UE. La declaración de conformidad completa se puede encontrar en:
www.Bose.com/compliance.
Este símbolo indica que el producto no se debe desechar como residuo doméstico y
sedebe enviar a una planta para tratamiento de residuos apropiada para su reciclado.
Unaeliminación y un reciclado adecuados ayudan a proteger los recursos naturales,
lasalud humana y el medioambiente. Para obtener más información acerca de la
eliminación y el reciclado de este producto, comuníquese con su municipalidad local,
uncentro de servicios de desecho o la tienda donde compró este producto.
Fecha de fabricación: el octavo dígito del número de serie indica el año de fabricación; p.ej.,
"7" es 2007 o 2017.
Importador para China: Bose Electronics (Shanghái) Company Limited, Part C, Plant 9,
Nº 353 North Riying Road, China (Shanghái), Zona franca piloto
Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos
Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el
importador, comuníquese al: +5255 (5202) 3545
Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwán. Número telefónico: +886-2-2514 7676
Bose, DesignMax y FreeSpace son marcas comerciales de Bose Corporation.
Oficinas centrales de Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse,
distribuirse ni usarse sin un permiso previo por escrito.
Información de la garantía
Este producto está cubierto con una garantía limitada.
Para ver los detalles de la garantía, visite PRO.BOSE.COM.
Especificaciones del producto:
Voltaje de entrada: 70 V/100 V
Impedancia: 8 Ω, 40W
Opciones de potencia de salida: (70 V): 2.5 W, 5 W, 10 W, 20 W, 40 W; (100 V): 5 W, 10 W, 20
W, 40 W
ADVERTENCIAS/PRECAUCIONES
Este producto contiene materiales magnéticos. Consulte con su médico siesto
podría llegar a afectar un dispositivo médico implantado.
Contiene piezas pequeñas que pueden provocar asfixia. No recomendable para
niños menores de 3 años.
• Es responsabilidad del instalador utilizar un sistema de soporte que tenga la suficiente
resistencia a la carga del viento para cumplir con los códigos y normas aplicables.
• Todos los productos Bose deben instalarse conforme a las leyes locales, estatales,
federales y del sector. Es responsabilidad del instalador garantizar que la instalación del
sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos
los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local
competente antes de instalar este producto.
• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden
provocar lesiones graves o la muerte, además de daños a la propiedad. Es
responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje
utilizado para su aplicación. Únicamente los instaladores profesionales con conocimiento
de las herramientas adecuadas y las técnicas de montaje seguro deberían intentar
instalar cualquier altavoz en altura.
• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos,
como cableado eléctrico o plomería. Asegúrese de que un instalador profesional calificado
instale el soporte y que lo haga de acuerdo con los códigos de construcción locales.
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose especifica como
aptos para los altavoces FreeSpace FS4CE. Para obtener información sobre los accesorios
compatibles, consulte la hoja de datos técnicos del producto en PRO.BOSE.COM.
• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto,
oen su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
• No realice alteraciones no autorizadas a este producto.
• No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan
sido especificadas por Bose, incluidos, entre otros, lubricantes, productos de limpieza,
aerosoles de contacto o disolventes a base de hidrocarburos. La exposición a estas sustancias
puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.
• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes,
aceite mineral, alcohol ni otros agentes o químicos de limpieza.
Español • 11FreeSpace FS4CE • Guía de instalación
PRO.BOSE.COM
Descripción general
Contenido de la caja
Dimensiones del producto
× 2 × 2 × 1
Especificaciones técnicas
Para conocer más especificaciones, consulte la hoja de datos
técnicos de FreeSpace FS4CE en PRO.BOSE.COM. Para conocer
las especificaciones de EN 54-24, consulte las calificaciones de
certificaciones de FreeSpace FS4CE EN 54-24 (AM857614 Rev. 00)
en PRO.BOSE.COM.
Datos físicos
Dimensiones del producto Diámetro del bafle: 272 mm (10.71")
Diámetro de la carcasa: 231 mm (9.09")
Profundidad de la carcasa posterior: 163
mm (6.42")
Medida de calado/perforación
250 mm (9.84")
Grosor máximo del techo 38 mm (1.50")
Peso neto, altavoz con rejilla
(individual)
3.47 kg (7.65 lb)
Peso de envío (par) 9.05 kg (19.95 lb)
Ambiente de uso
Adecuado para uso en áreas exteriores en
lugares húmedos con cubierta de entrada
resistente a la intemperie (IP55 según
EN60529 e IP33C según EN 54-24). La rejilla
opcional de aluminio para ambientes de
uso hostiles que evita la corrosión roja está
disponible a modo de accesorio.
Información importante sobre
lainstalación
Antes de instalar el altavoz, revise las Instrucciones
importantes de seguridad en la página 10.
Para aplicaciones de notificación en caso de
incendio y evacuación, cuenta con clasificación de
ambiente de uso IP33C según EN 54-24.
Para aplicaciones de instalación de audio de uso
general, cuenta con clasificación de ambiente de
uso IP55 según EN60529.
239 mm
(9.41")
272 mm
(10.71")
171 mm
(6.73")
38 mm
(1.50")
163 mm
(6.42")
231 mm
(9.09")
× 2 × 2
× 4
12 • Español FreeSpace FS4CE • Guía de instalación
PRO.BOSE.COM
Configuración
Opciones de instalación
Opciones y accesorios de instalación
Se requiere contar con una de las siguientes opciones
para realizar la instalación. Consulte la guía de instalación
de accesorios relacionada en PRO.BOSE.COM para
obtener las instrucciones de instalación.
q Puente de mosaico ajustable (no incluido)
w Bandeja empotrada (no incluida)
Accesorios de conductos
Si utiliza un conducto metálico flexible, hágalo con un
accesorio de conducto de ⅜ de pulgada o un conector
doble (dúplex) de ⅜ de pulgada.
Nota: No se proporcionan los accesorios de conducto.
q
w
Selección de un método de instalación
q Troquel superior
Utilice el troquel superior cuando haya espacio disponible sobre el techo.
w Troquel lateral
Utilice el troquel lateral cuando haya espacio limitado sobre el techo.
e Ambos troqueles
Utilice ambos troqueles cuando se necesite un esquema de cableado de entrada y salida de señal independiente y haya
espacio disponible sobre el techo.
q w e
Entrada única de ⅜
de pulgada
Entrada dúplex/loop
de⅜ de pulgada
Español • 13FreeSpace FS4CE • Guía de instalación
PRO.BOSE.COM
Configuración
Preparación de la cubierta de entrada
La cubierta de entrada está diseñada para 3 arreglos de cableado diferentes (consulte las imágenes ubicadas arriba). Para
cambiar el formato de la cubierta de entrada a fin de ser compatible con el arreglo del cableado, corte a lo largo dela
perforación en el conducto de goma.
Nota: Es responsabilidad del instalador sellarla para que no entre agua en el conector Euroblock. Utilice silicona para áreas
exteriores o de calidad naval a fin de sellar todas las conexiones de cableado y así garantizar un sello hermético.
Entrada única Entrada y salida Abertura completa
14 • Español FreeSpace FS4CE • Guía de instalación
PRO.BOSE.COM
Configuración
Cableado de los altavoces
Calibre de cable
El altavoz FreeSpace FS4CE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
2
) a 14
AWG (2.1 mm
2
).
Configuración de altavoz
70 V
2.5 W 5 W 10 W 20 W 40 W*
8Ώ
5 W 10 W 20 W 40 W NC**
100 V
** NC: Sin conexión (no utilizar)* Predeterminado de fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un
destornillador de cabeza plana.
Diagramas de conexión
Exponga 6 mm (¼") de cable sin
aislación para conectarlo a los
terminales.
Nota: El método de cableado debe
cumplir con los siguientes códigos:
En Canadá, CSA C22.1, el Código
Canadiense de Normas de
Electricidad, Parte I, Estándar
de Seguridad para Instalaciones
Eléctricas, Sección 32.
En Estados Unidos, el Código
Eléctrico Nacional, NFPA 70, y el
Código Nacional de Alarma de
Incendio y Señalización, NFPA 72.
Preparación de la instalación
70/100 V 8 Ω
8Ω
8Ω
8Ω
8Ω
Uso de un cable de seguridad
En algunos códigos regionales de construcción se
exige el uso de un método secundario de fijación de los
altavoces a estructuras de apoyo con el propósito de
brindar mayor seguridad. Elija una posición de montaje,
un método y los componentes que cumplan con los
códigos y los reglamentos locales de construcción.
Bose recomienda utilizar un alambre de seguridad (1)
oun cable de seguridad (2) como mecanismo secundario
de fijación. Consulte el diagrama situado a la derecha
para conocer los puntos de fijación de seguridad.
Siga las instrucciones del fabricante en la instalación de
cualquier mecanismo de fijación secundario que desee
implementar.
qw
Español • 15FreeSpace FS4CE • Guía de instalación
PRO.BOSE.COM
Configuración
Mosaico del techo
1. Retire el mosaico y utilice la plantilla para marcar un orificio para el altavoz en el mosaico. Para centrar la plantilla sobre
el mosaico, conecte las esquinas diagonalmente dibujando una X, luego alinee la plantilla utilizando el punto de cruce.
2. Haga un orificio en el mosaico.
3. Instale el puente de mosaico. Para obtener instrucciones sobre la instalación de un puente de mosaico, consulte la guía
de instalación del puente de mosaico correspondiente en PRO.BOSE.COM.
4. Reemplace el mosaico del techo.
q w
Preparación de la instalación de un puente de mosaico
Techos duros
1. Utilice la plantilla para marcar el orificio en el techo.
2. Haga un orificio en el techo.
3. Instale el puente de mosaico. Para obtener instrucciones sobre la instalación de un puente de mosaico, consulte la guía
de instalación del puente de mosaico correspondiente en PRO.BOSE.COM.
q w
Instalación en techos duros con una bandeja empotrada (construcción nueva)
Para obtener información sobre la instalación de una bandeja empotrada, consulte la guía de instalación de la bandeja
empotrada de DesignMax y FreeSpace en PRO.BOSE.COM. Cuando la bandeja empotrada esté instalada, consulte
Montaje del altavoz en la página 16.
r
Punto de sujeción del terminal de cerámica
El FreeSpace FS4CE es compatible con un terminal de cerámica opcional.
Consulte el diagrama para conocer la ubicación del punto de sujeción del terminal
de cerámica. Para obtener más información sobre el terminal de cerámica,
consulte la guía de instalación del terminal de cerámica en PRO.BOSE.COM.
16 • Español FreeSpace FS4CE • Guía de instalación
PRO.BOSE.COM
Instalación
Montaje del altavoz
1. Pase el cable de audio a través de la apertura para cables y a través de la cubierta de entrada (no se muestra; consulte
Preparación de la cubierta de entrada en la página 13).
2. Realice el cableado del conector e insértelo en el altavoz. Fije al accesorio de conducto, si corresponde.
Paraobtenerinformación sobre el cableado, consulte Cableado del altavoz en la página 14.
3. Inserte el altavoz a través del orificio y en el puente de mosaico o en la bandeja empotrada (consulte la página 15) y
gire (orientación hacia la izquierda) los tornillos del brazo de anclaje media vuelta para soltar los brazos de anclaje.
Baje lentamente el altavoz hasta que los brazos de anclaje se acoplen en el puente de mosaico o en la bandeja
empotrada.
4. Fije los tornillos del brazo de anclaje para sujetar el altavoz.
ADVERTENCIA: Apretar demasiado los tornillos o dejarlos muy sueltos puede dañar los brazos de anclaje,
elpunto de conexión del anclaje o el techo, lo que puede producir el riesgo de que se caiga el dispositivo.
5. Coloque la cubierta de entrada sobre el conector y presiónela firmemente contra el altavoz para crear un sello
hermético. Utilice los 2 tornillos de la cubierta incluidos para fijar la cubierta de entrada. Consulte Preparación
delacubierta de entrada en la página 13.
q
e
t
w
r
Español • 17FreeSpace FS4CE • Guía de instalación
PRO.BOSE.COM
Instalación
Cumplimiento de las normativas y los reglamentos de seguridad
El altavoz Bose FreeSpace FS4CE ha superado pruebas y cumple con los siguientes usos y especificaciones:
Registrados en el estándar ANSI/UL 1480-2016, CAN/ULC-S541
Sistema de aviso de protección contra incendios: UL categoría UUMW/UUMW7, número de archivo S 3241, Número de control 42S9.
No apto para su uso en sistemas con CC monitoreada.
Apto para su uso en áreas interiores en lugares secos.
EN 54-24: 2008, altavoz para sistemas de alarma por voz para la detección de incendios y sistemas de alarma de incendios de edificios
Tipo de ambiente de uso: B (aplicaciones en áreas exteriores)
Apto para su instalación con métodos de cableado Clase 1, Clase 2 o Clase 3 en conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2002,
Artículo 640.
Apto para su uso con métodos de cableado de circuitos de alarma contra incendios en conformidad con el estándar NFPA 70, Código Eléctrico Nacional,
2002, Artículo 760.
Apto para el uso en espacios de cámaras de aire con circulación de aire exterior.
Estándar UL-2043, prueba contra incendios y liberación de humo visible para productos diferenciados y sus accesorios instalados en espacios con
circulación de aire exterior.
Estándar NFPA 70, Código Eléctrico Nacional, 2002, Artículo 300-22(c).
Estándar NFPA 90-A, 2002, instalación de sistemas de aire acondicionado y ventilación, Párrafo 4.3.10.2.6.5.
Directiva de EMC 89/336/EEC y artículo 10 (1) de la directiva, EN50081-1 y EN50082-1 como lo indica la marca CE.
El altavoz FreeSpace FS4CE se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados:
Norma británica, código de práctica BS 5839, parte 8, cuando se utiliza con el bloque de terminales de cerámica y los fusibles térmicos.
Probado según IEC60268-5.
Ángulo de cobertura nominal (según UL 1480) Vertical: 130°/50° a -3 dB; 160°/20° a -6 dB
Horizontal: 135°/50° a -3 dB; 165°/15° a -6 dB
Sensibilidad de dBA del nivel de presión acústica del regulador de watts del estándar UL a 3,1 metros (10 pies):
Regulador Estándar CAN/ULC-S541
Canadá
de Watts 70 V 100 V
2.5 W 83.9 dBA —
5 W 86.4 dBA 86.9 dBA
10 W 89.3 dBA 89.4 dBA
20 W 92.1 dBA 92.4 dBA
40 W 94.2 dBA 94.8 dBA
8 Ω 93.8 dBA —
Los SPL indicados se ajustan al método de generación de informes especificado por el estándar UL 1480.
Respuesta de frecuencia:
Alarma de incendio (UL): 80 Hz a 17000 Hz
Fijación de la rejilla
Nota: Antes de colocar la rejilla, ajuste la configuración de la
toma del altavoz según la configuración adecuada para su
instalación. Consulte Configuración del altavoz en la página 14.
Después de determinar la alineación adecuada del logotipo
para la instalación, alinee la rejilla con el interior de la carcasa
del altavoz y empuje hacia arriba hasta que quede fija en su
lugar. Si es necesario, empuje las lengüetas de la rejilla hacia
adentro para que encajen correctamente en la carcasa del
altavoz.
Extracción de la rejilla
Inserte una herramienta pequeña (de no más de 1.5 mm de diámetro) a través de la perforación de la rejilla en el borde de
esta y tire para soltarla.
PRECAUCIÓN: No utilice un destornillador para extraer la rejilla de la carcasa de forma forzada. Esto podría dañar
el altavoz.
Regulador Estándar ANSI/UL 1480-2016
Estados Unidos
de Watts 70 V 100 V
2.5 W 79.2 dBA —
5 W 81.7 dBA 80.9 dBA
10 W 84.6 dBA 84.5 dBA
20 W 87.3 dBA 87.2 dBA
40 W 89.7 dBA 89.8 dBA
8 Ω 90.1 dBA —
18 • Français FreeSpace FS4CE • Notice d’installation
PRO.BOSE.COM
Consignes de sécurité importantes
Merci de lire et de conserver le manuel d’instruction et de respecter
lesconsignes de sécurité.
Ce produit doit être installé par un technicien professionnel! Ce document est destiné
àfournir aux techniciens professionnels les directives de montage et de sécurité relatives
àce produit dédié à une installation fixe. Veuillez lire ce document, ainsi que l’ensemble
desavertissements de sécurité avant de procéder à l’installation.
Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance
à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour
contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous,
rendez-vous à l’adresse PRO.BOSE.COM.
1. Veuillez lire ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour l’installation.
6. N’installez pas cet appareil à proximité d’une quelconque source de chaleur,
tellequ’unradiateur, une arrivée d’air chaud, un four ou tout autre appareil
(notammentles amplificateurs) produisant de la chaleur.
7. Utilisez uniquement les accessoires spécifiés par le fabricant.
Informations réglementaires
Ne repeignez pas et ne modifiez pas les finitions appliquées en usine.
Ce produit est conforme à toutes les directives de l’Union européenne qui s’y
appliquent. La déclaration de conformité complète est disponible à l’adresse
suivante: www.Bose.com/compliance.
Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers,
mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise
au rebut adéquate et le recyclage permettent de protéger les ressources naturelles,
lasanté humaine et l’environnement. Pour plus d’informations sur l’élimination et
lerecyclage de ce produit, contactez votre mairie, votre service d’enlèvement des
ordures ou le magasin où vous avez acheté ce produit.
Date de fabrication: le huitième chire du numéro de série indique l’année de fabrication; par
exemple, «7» correspond à 2007 ou à 2017.
Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importateur pour l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas
Importateur pour le Mexique: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur et le service:
+5255 (5202) 3545
Importateur pour Taïwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taïwan. Numéro de téléphone: +886-2-2514 7676
Bose, DesignMax et FreeSpace sont des marques commerciales de Bose Corporation.
Siège de Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation,
même partielle, de ce document est interdite sans autorisation écrite préalable.
Informations relatives à la garantie
Cet appareil est couvert par une garantie limitée.
Pour avoir plus d’information sur la garantie, visitez PRO.BOSE.COM.
Spécifications du produit:
Tension d’entrée: 70V/100V
Impédance: 8Ω, 40W
Courant ou puissance: (70V): 2,5W, 5W, 10W, 20W, 40W; (100V): 5W, 10W, 20W, 40W
AVERTISSEMENTS/PRÉCAUTIONS
Ce produit contient des composants magnétiques. Consultez votre médecin
afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif
médical implanté.
Certaines petites pièces présentent un risque de suocation. Ne les laissez pas à
la portée des enfants de moins de 3ans.
• Il incombe à l’installateur d’utiliser un système de support dont la résistance au vent est
susante pour garantir la conformité aux codes et normes applicables.
• Tous les produits Bose doivent être installés dans le respect des réglementations
locales et nationales. L’installateur est responsable du respect de tous les codes et
règlements locaux et nationaux en vigueur applicables à l’installation et au montage
des enceintes. Consultez les autorités locales compétentes avant d’installer ce produit.
• Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des
dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de
l’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction de
l’application. Seul un installateur professionnel connaissant les accessoires et techniques
de montage adaptés est qualifié pour installer des enceintes suspendues.
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent
être intégrés des éléments dangereux, tels que des fils électriques ou des tuyaux de
plomberie. Confiez l’installation du support à un professionnel qualifié, conformément
aux réglementations locales.
• N’utilisez que le matériel et les accessoires livrés ou spécifiés par Bose pour une utilisation
avec les enceintes FreeSpace FS4CE. Pour plus d’informations sur les accessoires
compatibles, reportez-vous à la fiche technique du produit sur PRO.BOSE.COM.
• Tenez le produit à l’écart du feu et des sources de chaleur. Ne placez jamais d’objets
enflammés, tels que des bougies allumées, sur l’appareil.
• Veillez à ne pas eectuer de modifications non autorisées sur ce produit.
• N’exposez pas l’enceinte ou les accessoires de montage à des substances chimiques
qui ne sont pas spécifiées par Bose, y compris, mais sans s’y limiter, les lubrifiants,
lesproduits de nettoyage, les sprays de contact ou les solvants à base d’hydrocarbures.
L’exposition à de telles substances peut provoquer une dégradation du matériau
plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.
• Nettoyez uniquement les enceintes avec un chion sec. N’exposez pas l’enceinte à du
savon, des détergents, des huiles minérales, de l’alcool ou d’autres agents nettoyants ou
chimiques.
Français • 19Notice d’installation • FreeSpace FS4CE
PRO.BOSE.COM
Présentation
Contenu de l’emballage
Dimensions du produit
x 2 x 2 x 1
Caractéristiques techniques
Pour consulter d’autres caractéristiques, veuillez vous reporter à la
fiche technique de l’enceinte FreeSpaceFS4CE sur le site
PRO.BOSE.COM. Pour consulter les caractéristiques de la norme
EN 54-24, veuillez vous reporter aux évaluations certifiées EN 54-
24 de l’enceinte FreeSpace FS4CE (AM857614 Rev. 00) sur
PRO.BOSE.COM.
Caractéristiques physiques
Dimensions du produit Diamètre de l’enceinte: 272mm (10,71po)
Diamètre du boîtier: 231mm (9,09po)
Profondeur du boîtier: 163mm (6,42po)
Ouverture à découper 250mm (9,84po)
Épaisseur maximale
duplafond
38mm (1,50po)
Poids net, enceinte avec
grille (une seule enceinte)
3,47 kg (7,65 lb)
Poids brut (paire
d’enceintes)
9,05 kg (19,95 lb)
Environnement Utilisable en extérieur et dans des
environnements humides avec capot
de protection des entrées résistant aux
intempéries (IP55 selon la norme EN60529,
IP33C selon la norme EN 54-24). Une grille
en aluminium est disponible en option pour
éviter toute corrosion (rouille) dans des
conditions extrêmes.
Informations importantes concernant
l’installation
Avant d’installer l’enceinte, veuillez consulter les
Consignes de sécurité importantes sur la page18.
Pour les applications d’alerte en cas d’incendie
et d’évacuation, conforme à l’indice IP33C comme
requis par la norme EN 54-24.
Pour les applications d’installation audio d’usage
général, classée conforme à l’indice IP55 comme
requis par la norme EN60529.
239mm
9,41po
272mm
10,71po
171mm
6,73po
38mm
1,50po
163mm
6,42po
231mm
9,09po
×2 ×2
×4
20 • Français FreeSpace FS4CE • Notice d’installation
PRO.BOSE.COM
Installation
Options d’installation
Options d’installation et accessoires
L’un des éléments suivants est nécessaire pour
l’installation. Pour consulter les instructions d’installation,
reportez-vous au guide d’installation relatif à l’accessoire
sur le site PRO.BOSE.COM.
q Support réglable pour plafond (non fourni)
w Plaque de montage en faux plafond (non fournie)
Raccord de conduit
Si vous utilisez un conduit en métal flexible, associez-le à
un raccord de conduit ⅜ pouce ou à un connecteur double
(duplex) ⅜ pouce.
Remarque: les raccords de conduit ne sont pas fournis.
q
w
Choisir une méthode d’installation
q Ouverture du haut
Utilisez l’ouverture du haut lorsqu’il y a susamment d’espace au-dessus du plafond.
w Ouverture latérale
Utilisez l’ouverture latérale lorsque l’espace au-dessus du plafond est limité.
e Deuxouvertures
Utilisez les deuxouvertures lorsqu’un système de câblage d’entrée et de sortie de signal indépendants est requis etqu’ily
a susamment d’espace au-dessus du plafond.
q w e
Entrée simple
⅜pouces
Entrée duplex/
boucle ⅜ pouces
Français • 21Notice d’installation • FreeSpace FS4CE
PRO.BOSE.COM
Installation
Préparation du capot de protection des entrées
Le capot de protection des entrées est conçu pour trois scénarios de câblage diérents (voir ci-dessus). Pour modifier
la configuration du capot de protection des entrées en fonction de votre scénario de câblage, découpez le long de la
perforation du conduit en caoutchouc.
Remarque: il est de la responsabilité de l’installateur d’assurer une bonne étanchéité pour empêcher l’eau de pénétrer
dans le connecteur Euroblock. Utilisez du silicone pour extérieur ou de qualité marine pour assurer la bonne étanchéité de
toutes les connexions par câble.
Entrée simple Entrée et sortie Ouvert
22 • Français FreeSpace FS4CE • Notice d’installation
PRO.BOSE.COM
Installation
Câblage de l’enceinte
Épaisseur des câbles
L’enceinte FreeSpaceFS4CE est conçue pour fonctionner avec des câbles de taille18AWG (0,8mm
2
) à 14AWG (2,1mm
2
)
uniquement.
Réglages de l’enceinte
70V
2,5W 5W 10W 20W 40W*
8Ώ
5W 10W 20W 40W NC**
100V
** NC: pas de connexion (ne pas utiliser)* Réglage d’usine par
défaut
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
Diagrammes de
connexion
Exposez sixmillimètres (¼po)
de fil dénudé à relier aux bornes.
Remarque: La méthode de
câblage doit être conforme aux
spécifications suivantes:
Canada- CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical
Installations, Section 32;
États-Unis- National Electrical
Code, NFPA70 et National
Fire Alarm and Signaling Code,
NFPA72.
Préparation de l’installation
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
Utilisation d’un câble de sécurité
Le code de l’urbanisme de certaines régions impose
l’utilisation d’une méthode secondaire de fixation des
enceintes aux structures porteuses pour apporter une
sécurité supplémentaire. Pour le montage, choisissez une
position, une méthode et des accessoires compatibles
avec le code de l’urbanisme local.
Bose recommande l’utilisation de: (1) un fil de sécurité
ou (2) un câble de sécurité comme dispositif de sécurité
secondaire. Reportez-vous au schéma ci-contre à droite
pour prendre connaissance des points de fixation de
sécurité.
Suivez les instructions du fabricant pour toute mise
enœuvre d’un dispositif de sécurité secondaire.
qw
Français • 23Notice d’installation • FreeSpace FS4CE
PRO.BOSE.COM
Installation
Dalle de plafond
1. Retirez la dalle et utilisez le gabarit pour tracer le contour d’une enceinte sur la dalle. Pour centrer le gabarit sur ladalle,
dessinez une croix (X) en reliant les angles en diagonale, et centrez le gabarit au point d’intersection.
2. Découpez une ouverture dans la dalle.
3. Installez le support. Pour consulter les instructions concernant l’installation d’un support, reportez-vous au guide
d’installation du support applicable sur le site PRO.BOSE.COM.
4. Remettez en place la dalle de plafond.
q w
Préparation de l’installation d’un support
Plafond dur
1. Utilisez le gabarit pour tracer une ouverture sur le plafond.
2. Découpez une ouverture dans le plafond.
3. Installez le support. Pour consulter les instructions concernant l’installation d’un support, reportez-vous au guide
d’installation du support applicable sur le site PRO.BOSE.COM.
q w
Installation dans un plafond dur avec plaque de montage (nouvelle construction)
Pour plus d’informations sur l’installation d’une plaque de montage, reportez-vous au guide d’installation des plaques de
montage pour DesignMax et FreeSpace sur le site PRO.BOSE.COM. Une fois la plaque de montage installée, consultez la
section Montage de l’enceinte à la page24.
r
Point de fixation du bornier céramique
L’enceinte FreeSpaceFS4CE est compatible avec un bornier céramique
(accessoire optionnel). Reportez-vous au schéma pour vérifier l’emplacement du
point de fixation du bornier céramique. Pour plus d’informations sur le bornier
céramique, reportez-vous au guide d’installation du bornier céramique sur le site
PRO.BOSE.COM.
Français • 25Notice d’installation • FreeSpace FS4CE
PRO.BOSE.COM
Installation
Conformité aux réglementations et aux normes de sécurité en vigueur
L’enceinte Bose FreeSpaceFS4CE a fait l’objet d’une phase complète de tests: elle est conforme aux spécifications et aux utilisations suivantes:
ANSI/UL 1480-2016, CAN/ULC-S541
Utilisation de signalisation en cas d’incendie, catégorie UL UUMW/UUMW7, dossier S3241. Numéro de contrôle 42S9.
Produit non destiné à une utilisation avec des systèmes à contrôle en courant continu.
Utilisation à l’intérieur dans des endroits secs.
EN 54-24: 2008, Enceinte pour systèmes d’alarme vocale pour la détection d’incendie et pour systèmes d’alarme incendie dans les bâtiments
Type d’environnement: B (applications en extérieur)
Utilisable pour une installation suivant les méthodes de câblage de classe1, 2 ou 3, conformément à la norme NFPA70, National Electric Code, 2002, article640.
Utilisable pour une installation suivant les méthodes de câblage de circuit d’alerte incendie selon la norme NFPA70, National Electric Code, 2002, article760.
Convient à une utilisation dans des emplacements ventilés de type plénum.
UL-2043, Essai de réaction au feu et dégagement de fumée visible pour les produits autonomes et leurs accessoires installés dans des
emplacements ventilés.
NFPA70, National Electric Code, 2002, article300-22 (c).
NFPA 90-A, 2002, Installation de systèmes de climatisation et de ventilation, Paragraphe4.3.10.2.6.5.
Directive CEM 89/336/EEC et article10 (1) de cette même directive, EN50081-1 et EN50082-1, comme indiqué par le marquageCE.
L’enceinte FreeSpace FS4CE a été conçue en conformité avec les exigences définies dans les spécifications réglementaires européennes suivantes relatives
aux systèmes utilisés en combinaison:
British Standard Code of Practice BS 5839, partie8, en cas d’utilisation avec le bornier céramique et le fusible thermique.
Testé conforme à la norme CEI 60268-5.
Angle de couverture nominal (conformément à la norme UL 1480) Vertical: 130°/50° à –3 dB; 160°/20° à –6 dB
Horizontal: 135°/50° à –3 dB; 165°/15° à –6 dB
Niveau de pression sonore pour mesure de sensibilité suivant la norme UL, en dBA à 3,1mètres:
Puissance CAN/ULC-S541
Canada
Réglage 70V 100V
2,5W 83,9 dBA —
5W 86,4 dBA 86,9 dBA
10W 89,3 dBA 89,4 dBA
20 W 92,1 dBA 92,4 dBA
40W 94,2 dBA 94,8 dBA
8Ω 93,8 dBA —
Les niveaux de pression acoustique indiqués sont conformes à la méthode de signalisation spécifiée UL1480.
Réponse en fréquences:
Alarme incendie (UL): 80Hz à 17000Hz
Fixation de la grille
Remarque: Avant de fixer la grille, ajustez les réglages
de l’enceinte sur la position appropriée pour l’installation.
Consultez la section Réglages de l’enceinte à la page22.
Après avoir aligné le logo de façon appropriée pour l’installation,
alignez la grille par rapport à l’intérieur du boîtier de l’enceinte,
puis poussez vers le haut jusqu’à ce qu’elle soit bien en place.
Si nécessaire, poussez les ergots de la grille vers l’intérieur pour
faciliter son insertion dans le boîtier de l’enceinte.
Démontage de la grille
Insérez un petit outil (d’un diamètre de 1,5mm au plus) dans l’un des trous de la grille situés dans le coin, puis tirez pour
dégager la grille.
ATTENTION: n’utilisez pas de tournevis pour retirer la grille du boîtier. Vous risqueriez d’endommager l’enceinte.
Puissance ANSI/UL 1480-2016
États-Unis
Réglage 70V 100V
2,5W 79,2 dBA —
5W 81,7 dBA 80,9 dBA
10W 84,6 dBA 84,5 dBA
20 W 87,3 dBA 87,2 dBA
40W 89,7 dBA 89,8 dBA
8Ω 90,1 dBA —
26 • Deutsch FreeSpaceFS4CE • Installationsanleitung
PRO.BOSE.COM
Wichtige Sicherheitshinweise
Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch
und bewahren Sie sie auf.
Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument
soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses
Produkt in typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle
Sicherheitshinweise vor der Installation durch.
Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und
Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern
oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf
PRO.BOSE.COM.
1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Warn- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Achten Sie darauf, dass die Lüftungsönungen nicht blockiert sind. Stellen Sie das Gerät
nur in Übereinstimmung mit den Herstelleranweisungen auf.
6. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern,
Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
7. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.
Gesetzliche Hinweise
Werkseitig aufgebrachte Oberflächen dürfen nicht lackiert oder
verändert werden.
Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die
vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance.
Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt
werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling
abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling
tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu
schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses
Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst
oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.
Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an: „7“ist
2007 oder 2017.
Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande
Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F. Importeur- und Serviceinformationen erhalten Sie unter:
+5255 (5202) 3545
Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Tel.: +886-2-2514 7676
Bose, DesignMax und FreeSpace sind Marken der Bose Corporation.
Hauptsitz der Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder
ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.
Garantiehinweise
Für dieses Produkt gilt eine eingeschränkte Garantie.
Informationen zur Garantie finden Sie unter PRO.BOSE.COM.
Leistungsdaten:
Eingangsspannung: 70V/100V
Impedanz: 8Ω, 40W
Nennleistung: (70V): 2,5W, 5W, 10W, 20W, 40W; (100V): 5W, 10W, 20W, 40W
WARNHINWEISE
Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt,
wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten
medizinischen Geräts beeinflussen kann.
Enthält kleine Teile, die verschluckt werden können und eine Erstickungsgefahr
darstellen. Nicht geeignet für Kinder unter drei Jahren.
• Der Monteur ist dafür verantwortlich, sicherzustellen, dass das verwendete Trägersystem
über ausreichend Windlastwiderstand verfügt, um den geltenden Vorschriften und
Standards zu entsprechen.
• Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften
sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür
verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung
gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher
Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses
Produkts an die zuständige abnehmende Behörde.
• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf
kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür
verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken
zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäße Befestigungselemente und
sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich
keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Stellen Sie
sicher, dass die Halterung von einem fachkundigen Monteur und gemäß den örtlichen
Bauvorschriften montiert wird.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder
von Bose für die Verwendung mit den FreeSpaceFS4CE Lautsprechern zugelassene
Hardware und entsprechende Zubehörteile. Informationen zu kompatiblen
Zubehörteilen finden Sie in den technischen Datenblättern auf PRO.BOSE.COM.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden
Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.
• Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit
chemischen Substanzen in Berührung kommen, die nicht von Bose zugelassen sind.
Dies umfasst unter anderem Schmiermittel, Reinigungsmittel, Kontaktspray oder
Lösungsmittel auf Kohlenwasserstobasis. Der Kontakt mit solchen Mitteln kann zu
Rissen im Kunststomaterial und infolgedessen zum Herunterfallen führen.
• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur
Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel
oder Chemikalien.
Deutsch • 27Installationsanleitung • FreeSpaceFS4CE
PRO.BOSE.COM
Übersicht
Verpackungsinhalt
Produktabmessungen
×2 ×2 ×1
Technische Spezifikationen
Weitere technische Spezifikationen können Sie dem technischen
Datenblatt für die FreeSpaceFS4CE Lautsprecher auf PRO.BOSE.
COM entnehmen. Die Spezifikationen gemäß EN 54-24 finden Sie
in den EN 54-24-Zertifizierungsbestimmungen für den FreeSpace
FS4CE Lautsprecher (AM857614 Rev. 00) unter PRO.BOSE.COM.
Material, Abmessungen, Gewicht
Produktabmessungen Durchmesser der Schallwand: 272mm
Gehäusedurchmesser: 231mm
Tiefe Rückwand: 163mm
Deckenausschnitt 250mm
Maximale Deckenstärke 38mm
Nettogewicht– Lautsprecher
und Abdeckgitter (1Stück)
3,47kg
Versandgewicht (2Stück) 9,05kg
Umgebungsbedingungen
Geeignet für die Verwendung im
Freien unter feuchten Bedingungen
(IP55 gemäß EN60529; IP33C
gemäß EN 54-24), wetterbeständige
Abdeckung der Anschlüsse im
Lieferumfang enthalten. Eine
Aluminium-Frontabdeckung zum
Schutz vor Rost unter widrigen
Witterungsbedingungen ist als
optionales Zubehör erhältlich.
Wichtige Installationshinweise
Bitte lesen Sie vor der Installation des
Lautsprechers den Abschnitt Wichtige
Sicherheitshinweise auf Seite26.
Geeignet für Branderkennungs- und
Brandmeldesysteme sowie für den Einsatz im
Außenbereich (Schutzart IP33C) gemäß EN
54-24.
Geeignet für allgemeine Audioinstallationen
sowie für den Einsatz im Außenbereich (Schutzart
IP55) gemäß EN60529.
239mm
272mm
171mm
38mm
163mm
231mm
×2 ×2
×4
28 • Deutsch FreeSpaceFS4CE • Installationsanleitung
PRO.BOSE.COM
Systemeinrichtung
Installationsoptionen
Installationsoptionen und Montagezubehör
Für die Installation ist eines der folgenden Zubehörteile
erforderlich. Installationsanweisungen finden Sie in der
zugehörigen Zubehör-Installationsanleitung unter
PRO.BOSE.COM.
q Einstellbare Tile Bridge (nicht im Lieferumfang enthalten)
w Rough-in-Pan-Montageplatte (nicht im Lieferumfang
enthalten)
Kabelverschraubung (Zugentlastung)
Bei Verwendung eines Kabelschutzrohres aus Metall ist
eine einzelne ⅜-Zoll-Kabelverschraubung oder ein ⅜-Zoll-
Duplex-Anschluss zu verwenden.
Hinweis: Kabelverschraubungen sind nicht im
Lieferumfang enthalten.
q
w
Auswahl einer Installationsmethode
q Oberer Anschluss
Verwenden Sie den oberen Anschluss, wenn ausreichend Platz über der abgehängten Decke ist.
w Seitlicher Anschluss
Verwenden Sie den seitlichen Anschluss, wenn der Platz über der abgehängten Decke knapp bemessen ist.
e Beide Anschlüsse
Verwenden Sie beide Anschlüsse, wenn eine separate Zuführung für die Signalein- und -ausgänge erforderlich und
überder Decke noch Platz vorhanden ist.
q w e
⅜Zoll-
Einzelanschluss
⅜Zoll Duplex-Anschluss
Deutsch • 29Installationsanleitung • FreeSpaceFS4CE
PRO.BOSE.COM
Systemeinrichtung
Vorbereitung der Abdeckung der Anschlüsse
Die Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet (siehe oben). Um die Abdeckung an die
gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprechenden Perforation ab.
Hinweis: Der Monteur ist dafür verantwortlich, die Abdeckung so abzudichten, dass der Euroblock-Anschluss vor
eindringendem Wasser geschützt ist. Verwenden Sie Silikon für den Außenbereich oder Schisbau, um eine gründliche
Abdichtung der Kabelverbindungen sicherzustellen.
Einzelanschluss Ein- und Ausgang Große Önung
30 • Deutsch FreeSpaceFS4CE • Installationsanleitung
PRO.BOSE.COM
Systemeinrichtung
Verkabeln des Lautsprechers
Kabeldurchmesser
Der FreeSpaceFS4CE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18AWG (0,8mm
2
)
bis 14AWG (2,1mm
2
) entwickelt.
Lautsprechereinstellungen
70V
2,5W 5W 10W 20W 40W*
8Ώ
5W 10W 20W 40W KA**
100V
** KA: Kein Anschluss (nicht verwenden)* Werkseinstellung
Einstellen des Leistungsabgries am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden
Sie dafür einen Schlitzschraubendreher.
Anschlussdiagramme
Isolieren Sie einen Teil des
Drahtes (6mm) für den
Anschluss an die Anschlüsse ab.
Hinweis: Die Verdrahtung muss
den folgenden Vorschriften
entsprechen:
In Kanada: CSAC22.1, Canadian
Electrical Code, TeilI, Safety
Standard for Electrical
Installations, Abschnitt32
In den USA: National Electrical
Code, NFPA70 und National
Fire Alarm and Signaling Code,
NFPA72
Vorbereitung der Montage
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung
vor, den Lautsprecher an einer tragenden Konstruktion
zusätzlich abzusichern. Wählen Sie eine Montageposition
und -methode sowie Werkzeuge, die den örtlichen
Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung (1) eines Sicherungsdrahtes
oder (2) eines Sicherungsseils zur zusätzlichen
Absicherung der Konstruktion. Befestigungspunkte für
Sicherheitsaufhängungen können Sie dem Diagramm auf
der rechten Seite entnehmen.
Befolgen Sie bei der Montage zusätzlicher
Sicherheitsmechanismen die Anweisungen des
Herstellers.
qw
Deutsch • 31Installationsanleitung • FreeSpaceFS4CE
PRO.BOSE.COM
Systemeinrichtung
Deckenplatte
1. Entfernen Sie die Deckenplatte und zeichnen Sie unter Verwendung der Schablone den Ausschnitt für den Lautsprecher
auf die Platte. Um die Schablone mittig aufzulegen, verbinden Sie zunächst die Eckpunkte der Platte zu einem „X“ und
richten Sie anschließend die Schablone anhand des Schnittpunkts aus.
2. Schneiden Sie den Ausschnitt in die Platte.
3. Montieren Sie die Tile Bridge. Anweisungen zur Montage einer Tile Bridge finden Sie in der Installationsanleitung fürdie
entsprechende Tile Bridge unter PRO.BOSE.COM.
4. Setzen Sie die Deckenplatte wieder ein.
q w
Vorbereitung der Tile Bridge-Montage
Feste Decken
1. Verwenden Sie die Schablone, um den Ausschnitt auf der Deckenplatte aufzuzeichnen.
2. Schneiden Sie die Önung in die Deckenplatte.
3. Montieren Sie die Tile Bridge. Anweisungen zur Montage einer Tile Bridge finden Sie in der Installationsanleitung fürdie
entsprechende Tile Bridge unter PRO.BOSE.COM.
q w
Installation in durchgängig festen Decken mithilfe einer Rough-in-Pan-
Montageplatte (Neubauten)
Informationen zum Installieren einer Rough-in-Pan-Montageplatte finden Sie in der entsprechenden DesignMax und
FreeSpace Anleitung unter PRO.BOSE.COM. Befolgen Sie nach der Installation der Rough-in-Pan-Montageplatte die
Anleitung unter Befestigung des Lautsprechers auf Seite32.
r
Verankerungspunkt für Keramikanschluss
Die FreeSpaceFS4CE Lautsprecher sind mit einem optionalen Keramikanschluss
kompatibel. Die Position der Verankerungspunkte für einen Keramikanschluss ist
in der Abbildung dargestellt. Weitere Informationen zum Keramikanschluss finden
Sie in der Installationsanleitung für Keramikanschlüsse unter PRO.BOSE.COM.
32 • Deutsch FreeSpaceFS4CE • Installationsanleitung
PRO.BOSE.COM
Installation
Befestigung des Lautsprechers
1. Führen Sie das Lautsprecherkabel durch die Kabelaussparung und durch die Abdeckung der Anschlüsse (nicht
abgebildet; siehe Vorbereitung der Abdeckung der Anschlüsse auf Seite29).
2. Schließen Sie das Kabel an den Anschluss an und führen Sie den Anschluss ganz in die den Lautsprecher ein. Ziehen
Sie gegebenenfalls die Kabelverschraubung fest. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln
des Lautsprechers auf Seite30.
3. Führen Sie den Lautsprecher in die Tile Bridge oder in die Rough-in-Pan-Montageplatte ein (siehe Seite31) und drehen
Sie die Halterungsschrauben (Gegen den Uhrzeigersinn) um eine halbe Umdrehung, um die Halterung zu lösen. Senken
Sie den Lautsprecher langsam ab, bis die Halterung an der Tile Bridge oder in der Rough-in-Pan-Montageplatte
einrastet.
4. Ziehen Sie die Halterungsschrauben fest, um den Lautsprecher zu fixieren.
WICHTIGER HINWEIS: Ein Überdrehen oder eine Lockerung der Schrauben kann die Stabilität der Halterung,
des Verankerungspunkts oder der Decke beeinträchtigen und möglicherweise zum Herunterfallen führen.
5. Positionieren Sie die Abdeckung der Anschlüsse über den Anschlüssen und drücken Sie sie fest auf den Lautsprecher,
um die Abdeckung abzudichten. Befestigen Sie die Abdeckung der Anschlüsse mit den beiden dafür vorgesehenen
Schrauben, die im Lieferumfang enthalten sind. Siehe Vorbereitung der Abdeckung der Anschlüsse auf Seite29.
q
e
t
w
r
Deutsch • 33Installationsanleitung • FreeSpaceFS4CE
PRO.BOSE.COM
Installation
Sicherheitshinweise und gesetzliche Bestimmungen
Der Bose FreeSpaceFS4CE Lautsprecher hat die Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:
Zulassung nach ANSI/UL 1480-2016, CAN/ULC-S541
Einsatz für Notrufdurchsagen im Brandfall– UL Kategorie UUMW/UUMW7, Aktenzeichen S3241, Kontrollnummer 42S9.
Nicht zur Verwendung mit DC-überwachten Systemen geeignet.
Geeignet für die Verwendung in Innenbereichen unter trockenen Bedingungen.
EN 54-24: 2008, Lautsprecher für Sprachalarmanlagen bei Branderkennungs- und Brandmeldesystemen in Gebäuden
Empfohlene Umgebung: B (Verwendung in Außenbereichen)
Geeignet für die Installation mit Verkabelungsverfahren der Klasse1, Klasse2 oder Klasse3 gemäß NFPA70, National Electric Code, 2002, Artikel640.
Geeignet für den Einsatz mit Verkabelungsmethoden für Feueralarmschaltkreise nach NFPA70, National Electric Code, 2002, Artikel 760.
Geeignet für den sicheren Gebrauch in abgehängten Decken.
UL-2043, Brandprüfung für die Abgabe von Wärme und sichtbarem Rauch durch Einzelprodukte und ihre Zubehörteile in Klimaräumen.
NFPA 70, National Electric Code, 2002, Artikel 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, Paragraph 4.3.10.2.6.5.
EMC-Richtlinie 89/336/EEC und Artikel 10 (1) der Richtlinie, EN50081-1 und EN50082-1 gemäß CE-Prüfzeichen.
Der FreeSpaceFS4CE Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:
British Standard Code of Practice BS5839, Teil8, bei Verwendung mit Keramikanschluss und Thermosicherung.
Getestet gemäß IEC60268-5.
Abstrahlwinkel (gemäß UL1480) Vertikal: 130°/50° bei -3dB; 160°/20° bei -6dB
Horizontal: 135°/50° bei -3dB; 165°/15° bei -6dB
UL-Empfindlichkeit Leistungsband Schalldruckpegel dBA bei 3,1m:
Leistung CAN/ULC-S541
Kanada
Band 70V 100V
2,5W 83,9 dBA —
5W 86,4 dBA 86,9 dBA
10W 89,3 dBA 89,4 dBA
20W 92,1 dBA 92,4 dBA
40W 94,2 dBA 94,8 dBA
8Ω 93,8 dBA —
Die angegebenen Schalldruckpegel entsprechen der Berichtsmethode gemäß UL1480.
Frequenzgang:
Feueralarm (UL): 80Hz bis 17000Hz
Anbringen der Frontabdeckung
Hinweis: Passen Sie vor dem Anbringen der
Frontabdeckung die Einstellungen der Übertragerabgrie
an die für die Installation geeignete Einstellung an. Siehe
Lautsprechereinstellungen auf Seite30.
Nachdem Sie die für die Installation geeignete Ausrichtung
des Logos ermittelt haben, richten Sie die Frontabdeckung
an der Innenseite des Lautsprechergehäuses aus und
drücken Sie sie nach oben, bis sie sicher befestigt ist.
Drücken Sie bei Bedarf die Abdeckungslaschen nach innen,
damit sie richtig in das Lautsprechergehäuse passen.
Entfernen der Frontabdeckung
Führen Sie ein kleines Werkzeug (mit einem Durchmesser von maximal 1,5mm) durch die Perforation am Rand
derFrontabdeckung ein und ziehen Sie, um die Abdeckung zu lösen.
ACHTUNG: Verwenden Sie keinen Schraubendreher, um die Frontabdeckung vom Gehäuse abzuhebeln.
Dieskannzu Schäden am Lautsprecher führen.
Leistung ANSI/UL 1480-2016
USA
Band 70V 100V
2,5W 79,2 dBA —
5W 81,7 dBA 80,9 dBA
10W 84,6 dBA 84,5 dBA
20W 87,3 dBA 87,2 dBA
40W 89,7 dBA 89,8 dBA
8Ω 90,1 dBA —
34 • Italiano FreeSpace FS4CE • Guida all'installazione
PRO.BOSE.COM
Informazioni importanti sulla sicurezza
Leggere e conservare tutte le istruzioni per la sicurezza e per l’uso.
Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il
presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per
l’installazione di questo prodotto in tipici sistemi da installazione fissa. Prima dell’installazione,
leggere questo documento e le avvertenze sulla sicurezza.
Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai
centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare
Bose Professional o per trovare il rivenditore o distributore più vicino, visita PRO.BOSE.COM.
1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni
fornite dal produttore.
6. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri
apparecchi (compresi gli amplificatori) che generino calore.
7. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.
Informazioni sulle normative
Non verniciare o modificare le finiture applicate in fabbrica.
Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE.
Ladichiarazione di conformità completa è disponibile all’indirizzo:
www.Bose.com/compliance.
Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici,
ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio.
Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali,
lasalute e l’ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio
diquesto prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti
oal negozio presso il quale è stato acquistato.
Data di produzione: l’ottava cifra del numero di serie corrisponde all’anno di produzione;
adesempio “7” indica 2007 o 2017.
Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi
Importatore per il Messico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: +5255 (5202) 3545
Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. N. telefono: +886-2-2514 7676
Bose, DesignMax e FreeSpace sono marchi registrati di Bose Corporation.
Sede principale di Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Nessuna parte di questo documento può essere riprodotta,
modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.
Informazioni sulla garanzia
Questo prodotto è coperto da una garanzia limitata.
Per i dettagli sulla garanzia, visitare PRO.BOSE.COM.
Specifiche di prodotto
Tensione d’ingresso: 70 V/100 V
Impedenza: 8 Ω, 40 W
Potenza: (70 V): 2,5W, 5W, 10W, 20W, 40W; (100 V): 5W, 10W, 20W, 40W
AVVISI/AVVERTENZE
Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico
per eventuali domande sui possibili eetti del prodotto sui dispositivi medici
impiantati nel corpo umano.
Contiene pezzi di piccole dimensioni che possono rappresentare un pericolo di
soocamento. Non adatto ai bambini di età inferiore a 3 anni.
• È responsabilità dell’installatore utilizzare un sistema di supporto con suciente
resistenza al vento per ottemperare alle norme e agli standard vigenti.
• Tutti i prodotti Bose devono essere installati in conformità con gli standard locali, statali,
federali e di settore. È responsabilità dell’installatore assicurare che l’installazione dei
diusori e del sistema di montaggio venga eseguita in conformità con le normative
vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere
informazioni all’autorità locale preposta.
• L’installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni
alle persone e danni materiali. È responsabilità dell’installatore valutare l’adabilità
del metodo di installazione utilizzato per l’applicazione specifica. Solo installatori
professionisti esperti possono installare un diusore in posizione sospesa.
• Non eseguire l’installazione su superfici non sucientemente robuste o dietro le quali si
nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche.
Assicurarsi che la staa sia installata da un installatore professionista e in conformità alle
norme edilizie locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose per l’uso con i diusori
FreeSpace FS4CE. Per informazioni sugli accessori compatibili, consultare la scheda tecnica
del prodotto all’indirizzo PRO.BOSE.COM.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di
fiamme libere (ad esempio, candele accese) sull’apparecchio o in prossimità di esso.
• Non apportare alterazioni non autorizzate al prodotto.
• Evitare di esporre il diusore o i suoi componenti di montaggio a sostanze chimiche
non specificate da Bose, inclusi a titolo esemplificativo lubrificanti, detergenti, spray
per contatti e altri solventi a base di idrocarburi. L’esposizione a tali sostanze può
danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diusori. Non esporre il diusore
asaponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.
Italiano • 35Guida all'installazione • FreeSpace FS4CE
PRO.BOSE.COM
Panoramica
Contenuto della confezione
Dimensioni del prodotto
2 pz. 2 pz. 1 pz.
Specifiche tecniche
Per ulteriori specifiche, consultare la scheda tecnica del diusore
FreeSpace FS4CE all’indirizzo PRO.BOSE.COM. Per le specifiche
EN 54-24, leggere le valutazioni di certificazione FreeSpace FS4CE
EN 54-24 (AM857614 Rev. 00) all’indirizzo PRO.BOSE.COM.
Caratteristiche fisiche
Dimensioni del prodotto Diametro del bae: 272 mm
Diametro cabinet: 231 mm
Profondità: 163 mm
Dimensione del foro 250 mm
Spessore massimo del
controsotto
38 mm
Peso netto del diusore con
griglia (singolo)
3,47 kg
Peso di spedizione (coppia) 9,05 kg
Dati ambientali Adatto per l'uso in ambienti esterni
caratterizzati da umidità, con copertura
di protezione ingressi integrata resistente
alle intemperie (IP55 secondo EN60529;
IP33C secondo EN 54-24). È disponibile
una griglia in alluminio per impieghi
gravosi come accessorio opzionale, per
prevenire la corrosione rossastra.
Informazioni importanti
sull’installazione
Prima di installare il diusore, consultare
lasezione Istruzioni importanti sulla sicurezza
apagina 34.
Per le applicazioni di segnalazione incendi ed
evacuazioni, certificazione ambientale IP33C
secondo EN 54-24.
Per le applicazioni su installazioni audio per uso
generale, certificazione ambientale IP55 secondo
EN60529.
239 mm
272 mm
171 mm
38 mm
163 mm
231 mm
2 pz. 2 pz.
4 pz.
36 • Italiano FreeSpace FS4CE • Guida all'installazione
PRO.BOSE.COM
Configurazione
Opzioni di installazione
Opzioni ed accessori di installazione
Per l'installazione è necessario uno dei seguenti elementi.
Per istruzioni sull'installazione, consultare la guida
all'installazione pertinente all'indirizzo PRO.BOSE.COM.
q Tile bridge regolabile (non incluso)
w Rough-in Pan (non incluso)
Raccordo del corrugato
Se si utilizza un corrugato metallico flessibile, usarlocon
un raccordo da 9,5mm o un connettore doppio (duplex)
da 9,5mm.
Nota: raccordi del corrugato non in dotazione.
q
w
Scelta di un metodo di installazione
q Passacavo superiore
Utilizzare il passacavo superiore quando c’è spazio disponibile sopra il sotto.
w Passacavo laterale
Utilizzare il passacavo laterale quando lo spazio sopra il sotto è limitato.
e Entrambi i passacavi
Utilizzare entrambi i passacavi quando è richiesto uno schema di cablaggio di ingresso e uscita del segnale indipendente
e c’è spazio disponibile sopra il sotto.
q w e
Ingresso singolo
da9,5mm
Ingresso duplex/ad anello
da 9,5 mm
Italiano • 37Guida all'installazione • FreeSpace FS4CE
PRO.BOSE.COM
Configurazione
Preparazione della cover di protezione degli ingressi
La cover di protezione degli ingressi è progettata per tre diversi tipi di cablaggio (vedere sopra). Per adattare la
configurazione della cover di protezione degli ingressi al tipo di cablaggio in uso, tagliare il corrugato in gomma
lungolaperforazione.
Nota: è responsabilità dell’installatore sigillare il tubo per prevenire l'ingresso di acqua nel connettore Euroblock. Per
garantire la perfetta tenuta di tutte le connessioni di cablaggio, utilizzare silicone per ambienti esterni o per usi marini.
Ingresso singolo Ingresso e uscita Ampia apertura
38 • Italiano FreeSpace FS4CE • Guida all'installazione
PRO.BOSE.COM
Configurazione
Cablaggio del diusore
Diametro dei cablaggi
Il diusore FreeSpace FS4CE è concepito esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG
(0,8mm
2
) e 14 AWG (2,1 mm
2
).
Impostazioni del diusore
70 V
2,5 W 5 W 10 W 20 W 40 W*
8 Ώ
5 W 10 W 20 W 40 W NC**
100 V
**NC: nessuna connessione (non utilizzare)*Impostazioni di fabbrica
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite
uncacciavite a testa piatta.
Schemi di collegamento
Scoprire 6 mm di filo non rivestito
da collegare ai terminali.
Nota: il metodo di cablaggio
deve essere conforme alle
seguenti normative.
In Canada, CSA C22.1,
CanadianElectrical Code, PartI,
Safety Standard for Electrical
Installations, Section 32.
Negli Stati Uniti, National
Electrical Code, NFPA 70,
e National Fire Alarm and
Signaling Code, NFPA 72.
Preparazione dell’installazione
70/100 V 8 Ω
8Ω
8Ω
8Ω
8Ω
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l’impiego
di un secondo metodo di fissaggio dei diusori alle
strutture di supporto, allo scopo di garantire una maggior
sicurezza. Scegliere posizione, metodo e accessori di
fissaggio conformi alle normative edilizie locali.
Bose raccomanda l’utilizzo di (1) un cavo di frenatura o di
(2) un cavo di sicurezza come meccanismo di fissaggio
secondario. Vedere lo schema riportato adestra per i
punti di fissaggio di sicurezza.
Attenersi alle istruzioni del produttore per qualsiasi
meccanismo di fissaggio secondario utilizzato.
qw
Italiano • 39Guida all'installazione • FreeSpace FS4CE
PRO.BOSE.COM
Configurazione
Controsotto a pannelli
1. Rimuovere il pannello ed utilizzare la dima per tracciare il foro per il diusore sul pannello stesso. Per centrare la dima
rispetto al pannello, tracciare una X collegando gli angoli in diagonale e centrare il modello sul punto di intersezione.
2. Eettuare un foro nel pannello.
3. Installare il tile bridge. Per le istruzioni sull'installazione del tile bridge, consultare la guida all'installazione del tile bridge
applicabile all'indirizzo PRO.BOSE.COM.
4. Reinstallare il pannello a sotto.
q w
Preparazione dell'installazione del Tile Bridge
Controsotto fisso
1. Utilizzare la dima per tracciare un foro sul sotto.
2. Eettuare un foro nel sotto.
3. Installare il tile bridge. Per le istruzioni sull'installazione del tile bridge, consultare la guida all'installazione del tile bridge
applicabile all'indirizzo PRO.BOSE.COM.
q w
Installazione a controsotto fisso con rough-in pan (nuova costruzione)
Per informazioni sull’installazione del rough-in pan, consultare la guida all’installazione del rough-in pan DesignMax e
FreeSpace all'indirizzo PRO.BOSE.COM. Una volta installato il rough-in pan, vedere Montaggio del diusore a pag. 40.
r
Punto di attacco Terminale in ceramica
FreeSpace FS4CE è compatibile con un terminale in ceramica opzionale.
Consultare lo schema per la posizione del punto di attacco del terminale
inceramica. Per ulteriori informazioni sul terminale in ceramica, consultare la
guida all'installazione del terminale in ceramica all'indirizzo PRO.BOSE.COM.
40 • Italiano FreeSpace FS4CE • Guida all'installazione
PRO.BOSE.COM
Installazione
Installazione del diusore
1. Far passare il cavo audio attraverso la relativa apertura e attraverso la cover di protezione degli ingressi (non in figura;
vedere Preparazione della cover di protezione degli ingressi a pagina 37).
2. Collegare il connettore e inserirlo nel diusore. Serrare il raccordo del corrugato, se presente. Per informazioni
sulcablaggio, vedere Cablaggio del diusore a pag.38.
3. Inserire il diusore nel foro e nel tile bridge o nel rough-in pan (consultare pagina 39) e ruotare di mezzo giro (senso
antiorario) le viti del braccio di ancoraggio per sganciare i bracci di ancoraggio. Abbassare lentamente ildiusore fino
a quando i bracci di ancoraggio non si innestano sul tile bridge o sul rough-in pan.
4. Serrare le viti del braccio di ancoraggio per bloccare il diusore.
AVVERTENZA: un eccessivo serraggio o allentamento delle viti può danneggiare i bracci di ancoraggio, ilpunto
di attacco dell’elemento di ancoraggio o il sotto, con conseguenti rischi di caduta.
5. Posizionare la cover di protezione degli ingressi sul connettore e premerla con decisione contro il diusore per
assicurarne la tenuta. Utilizzare le due viti della cover di protezione degli ingressi incluse per fissare la cover.
VederePreparazione della cover di protezione degli ingressi a pagina 37.
q
e
t
w
r
Italiano • 41Guida all'installazione • FreeSpace FS4CE
PRO.BOSE.COM
Installazione
Conformità alle norme di sicurezza
Il diusore FreeSpace FS4CE di Bose ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:
Certificazione ANSI/UL 1480-2016, CAN/ULC-S541
Uso Fire Protective Signaling – UL Categoria UUMW/UUMW7, Numero file S 3241. Numero controllo 42S9.
Da non utilizzare con sistemi controllati in CC.
Adatto per l'uso in ambienti interni non caratterizzati da umidità.
EN 54-24: 2008, diusore per sistemi di allarme vocale per Sistemi di rivelazione e di segnalazione d'incendio per edifici
Classe di protezione: B (applicazioni in esterni)
Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electric Code, 2002, Articolo 640.
Adatti per l'uso con metodi di cablaggio per circuiti di allarme antincendio in conformità a NFPA 70, National Electric Code, 2002, Articolo 760.
Adatto per l’uso in controsotti sigillati.
UL-2043, Test antincendio e rilascio di fumo visibile per prodotti discreti e relativi accessori installati in controsotti sigillati.
NFPA 70, National Electric Code, 2002, Articolo 300-22(c).
NFPA 90-A, 2002, Installazione di sistemi di condizionamento dell’aria e ventilazione, Paragrafo 4.3.10.2.6.5.
Direttiva EMC 89/336/EEC e articolo 10 (1) della direttiva, in conformità a EN50081-1 e EN50082-1, come indicato dal marchio CE.
Il diusore FreeSpace FS4CE è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi combinati:
British Standard Code of Practice BS 5839, Sezione 8, se utilizzato con morsettiera in ceramica e fusibile termico.
Collaudato in conformità a IEC60268-5.
Angolo di copertura nominale (conformemente a UL 1480) Verticale: 130°/50° a -3 dB; 160°/20° a -6 dB
Orizzontale: 135°/50° a -3 dB; 165°/15° a -6 dB
Certificato UL sensibilità potenza impegnata, livello di pressione sonora dB a 3,1 metri:
Potenza
impegnata
CAN/ULC-S541
Canada
70 V 100 V
2,5 W 83,9 dBA —
5 W 86,4 dBA 86,9 dBA
10 W 89,3 dBA 89,4 dBA
20 W 92,1 dBA 92,4 dBA
40 W 94,2 dBA 94,8 dBA
8 Ω 93,8 dBA —
I livelli di pressione sonora forniti sono conformi al metodo di segnalazione specificato dalla certificazione UL 1480.
Risposta in frequenza:
Allarme antincendio (certificazione UL): da 400 Hz a 17000 Hz
Fissaggio della griglia
Nota: prima di fissare la griglia, regolare le impostazioni di tapping
del diusore sull'impostazione appropriata per l'installazione.
Consultare la sezione Impostazioni del diusore a pagina 38.
Una volta stabilito l’allineamento corretto del logo per
l'installazione, allineare la griglia alla parte interna del cabinet del
diusore e spingere verso l'alto fino a quando non è fissata in
posizione. Se necessario, spingere le linguette della griglia verso
l'interno per inserirle correttamente nel cabinet del diusore.
Rimozione della griglia
Inserire un attrezzo di piccole dimensioni (non più di 1,5 millimetri di diametro) nel foro della griglia che si trova sul bordo
e tirare per sganciare la griglia.
ATTENZIONE: non utilizzare un cacciavite per far leva sulla griglia e tentare di separarla dal cabinet. Ciò potrebbe
danneggiare il diusore.
Potenza
impegnata
ANSI/UL 1480-2016
Stati Uniti
70 V 100 V
2,5 W 79,2 dBA —
5 W 81,7 dBA 80,9 dBA
10 W 84,6 dBA 84,5 dBA
20 W 87,3 dBA 87,2 dBA
40 W 89,7 dBA 89,8 dBA
8 Ω 90,1 dBA —
42 • Nederlands FreeSpace FS4CE • Installatiehandleiding
PRO.BOSE.COM
Belangrijke veiligheidsinstructies
Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar
deze.
Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit
document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen
te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle
veiligheidswaarschuwingen voordat u een systeem probeert te installeren.
Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een
geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te
nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur,
gaat u naar PRO.BOSE.COM.
1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de
instructies van de fabrikant.
6. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters,
kachels of andere apparaten (waaronder versterkers) die warmte produceren.
7. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd.
Wettelijk verplichte informatie
Verf de in de fabriek aangebrachte afwerkingen niet en pas deze niet aan.
Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De
volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.
Dit symbool betekent dat het product niet mag worden weggegooid als
huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden
gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen,
de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over
het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar
u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.
Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan,
‘7’ is 2007 of 2017.
Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie: +52 55 52 02 35 45
Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei
City 104, Taiwan. Telefoonnummer: +886 2 25 14 76 76
Bose, DesignMax en FreeSpace zijn handelsmerken van Bose Corporation.
Hoofdkantoor Bose Corporation: 1 877 230 5639
©2020 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd,
gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke
toestemming.
Garantie-informatie
Dit product wordt gedekt door een beperkte garantie.
Ga naar PRO.BOSE.COM voor garantie-informatie.
Productvermogen:
Ingangsspanning: 70 V/100 V
Impedantie: 8 Ω, 40 W
Stroomsterkte: (70 V): 2,5 W, 5 W, 10 W, 20 W, 40 W; (100 V): 5 W, 10 W, 20 W, 40 W
WAARSCHUWINGEN
Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen ofdit
invloed kan hebben op uw geïmplanteerde medische hulpmiddel.
Bevat kleine onderdelen die verstikkingsgevaar kunnen vormen.
Nietgeschiktvoor kinderen jonger dan 3 jaar.
• Het is de verantwoordelijkheid van de installateur een ophangsysteem te gebruiken dat
dewindbelasting kan weerstaan zoals vermeld in de toepasselijke regels en standaarden.
• Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke
voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om
ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt
met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke
bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties
voordat u dit product installeert.
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van
uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de
installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode.
Alleen professionele installateurs met kennis van het juiste gereedschap en veilige
montagetechnieken mogen luidsprekers hoog ophangen.
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico’s opleveren,
bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door
een gekwalificeerde installateur worden geplaatst in overeenstemming met de lokale
bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door
Bose voor gebruik met de FreeSpace FS4CE loudspeakers. Raadpleeg voor informatie over
compatibele accessoires het datasheet met technische gegevens op PRO.BOSE.COM.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam,
zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties
die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot
smeermiddelen, reinigingsmiddelen, contactsprays of oplosmiddelen op basis van
koolwaterstoen. Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben
voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep,
reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.
Nederlands • 43Installatiehandleiding • FreeSpace FS4CE
PRO.BOSE.COM
Overzicht
Inhoud van de doos
Afmetingen van het product
×2 ×2 ×1
Technische specificaties
Raadpleeg voor aanvullende specificaties het datasheet met
technische gegevens voor de FreeSpace FS4CE op PRO.BOSE.
COM. Raadpleeg voor EN 54-24-specificaties de FS4CE EN
54-24-certificering voor FreeSpace (AM857614 Rev. 00) op PRO.
BOSE.COM.
Fysiek
Afmetingen van het product
Diameter klankkast: 272 mm
Diameter behuizing: 231 mm
Diepte achtermantel: 163 mm
Uit te snijden gat
250 mm
Maximale dikte plafond
38 mm
Nettogewicht, luidspreker met
grille (enkel)
3,47 kg
Verzendgewicht (paar)
9,05 kg
Weerbestendigheid
Geschikt voor buitengebruik
op vochtige locaties met de
meegeleverde weerbestendige
afdekking (IP55 volgens EN60529;
IP33C volgens EN 54-24). Een
optionele aluminium grille voor
zware weersomstandigheden
helpt rode corrosie te voorkomen.
Belangrijke installatie-informatie
Lees voordat u de luidspreker installeert
Belangrijke veiligheidsinstructies op pagina 42.
Voor brand- en evacuatiesystemen IP33C-
beoordeling volgens EN 54-24.
Voor audio-installaties voor algemeen gebruik
IP55-beoordeling volgens EN60529.
239 mm
272 mm
171 mm
38 mm
163 mm
231 mm
×2 ×2
×4
44 • Nederlands FreeSpace FS4CE • Installatiehandleiding
PRO.BOSE.COM
Installatie
Installatieopties
Installatieopties en -accessoires
Een van de volgende onderdelen is vereist voor installatie.
Raadpleeg de bijbehorende installatiehandleiding voor
accessoires op PRO.BOSE.COM voor installatie-instructies.
q Verstelbare tegelbrug (niet meegeleverd)
w Rough-in Pan (niet meegeleverd)
Geleiding
Gebruik de flexibele metalen geleider in combinatie met
een leidinghulpstuk van 9,5 mm of een dubbele (duplex)
connector van 9,5 mm.
Opmerking: Leidinghulpstukken zijn niet meegeleverd.
q
w
Een installatiemethode kiezen
q Uitsparing bovenkant
Gebruik de uitsparing op de bovenkant als er nog ruimte is boven het plafond.
w Uitsparing zijkant
Gebruik de uitsparing op de zijkant als er weinig ruimte is boven het plafond.
e Beide uitsparingen
Gebruik beide uitsparingen als een bekabelingsschema is vereist voor afzonderlijke signaalingangen en -uitgangen
enervoldoende ruimte is boven het plafond.
q w e
9,5 mm enkel in
9,5 mm duplex in/lus
Nederlands • 45Installatiehandleiding • FreeSpace FS4CE
PRO.BOSE.COM
Installatie
De afdekking voorbereiden
De afdekking is geschikt voor drie verschillende bedradingsschema’s (zie boven). Om de configuratie van de afdekking
aan te passen aan uw bedradingsschema, knipt u langs de perforatie op de rubberen geleiding.
Opmerking: Het is de verantwoordelijkheid van de installateur om voor afdichting te zorgen die het binnendringen van
water in de Euroblock-connector voorkomt. Gebruik silicone voor buitengebruik of zeewaterbestendig silicone voor een
goede afdichting van alle kabelaansluitingen.
Enkel in In en uit Volledig open
46 • Nederlands FreeSpace FS4CE • Installatiehandleiding
PRO.BOSE.COM
Installatie
De luidspreker bekabelen
Bekabelingsdiameter
De FreeSpace FS4CE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1 mm
2
).
Luidsprekerinstellingen
70 V
2,5 W 5 W 10 W 20 W 40 W*
8 Ώ
5 W 10 W 20 W 40 W NC**
100 V
** NC: No Connection (geen aansluiting;
nietgebruiken)
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een
schroevendraaier met platte kop.
Aansluitdiagrammen
Strip zes millimeter van de
kabelisolatie voor bevestiging van
de kale kabel aan de aansluitingen.
Opmerking: Bekabelingsmethode
moet in overeenstemming zijn met:
In Canada: CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32;
In de VS: National Electrical Code,
NFPA 70 en National Fire Alarm
and Signaling Code, NFPA 72.
De installatie voorbereiden
70/100 V 8 Ω
8Ω
8Ω
8Ω
8Ω
Een veiligheidskabel gebruiken
In sommige regio’s bent u volgens de bouwvoorschriften
verplicht luidsprekers dubbel gezekerd te bevestigen
voor extra veiligheid. De gekozen locatie, montagewijze
en gebruikte montagemiddelen moeten voldoen aan de
geldende bouwvoorschriften en -verordeningen.
Bose raadt aan (1) een veiligheidsdraad of (2)
veiligheidskabel te gebruiken als secundaire
bevestigingsmethode. Raadpleeg het schema rechtsvoor
bevestigingspunten.
Volg de instructies van de fabrikant voor eventueel
alingebouwde secundaire beveiligingsmechanismen.
qw
Nederlands • 47Installatiehandleiding • FreeSpace FS4CE
PRO.BOSE.COM
Installatie
Plafondtegel
1. Verwijder de tegel en teken met behulp van het sjabloon een opening op de tegel. Teken een ‘X’ diagonaal vanuit
dehoeken van de tegel, zodat u het sjabloon kunt centreren op het snijpunt.
2. Zaag een opening in de tegel.
3. Plaats de tegelbrug. Raadpleeg voor installatie-instructies de installatiehandleiding voor de desbetreende tegelbrug
op PRO.BOSE.COM.
4. Vervang de plafondtegel.
q w
Een tegelbrug voorbereiden
Hard plafond
1. Teken met behulp van het sjabloon een opening af in het plafond.
2. Zaag een opening in het plafond.
3. Plaats de tegelbrug. Raadpleeg voor installatie-instructies de installatiehandleiding voor de desbetreende tegelbrug
op PRO.BOSE.COM.
q w
Installatie in een hard plafond met een Rough-in Pan (nieuwbouw)
Raadpleeg voor informatie over het installeren van de rough-in pan de installatiehandleiding voor de DesignMax- en FreeSpace
rough-in pan op PRO.BOSE.COM. Raadpleeg na installatie van de rough-in pan De luidspreker bevestigen op pagina 48.
r
Keramisch klemmenblok
De FreeSpace FS4CE is compatibel met een optioneel keramisch klemmenblok.
Raadpleeg het schema voor de locatie van het keramische klemmenblok.
Raadpleeg voor meer informatie over het keramische klemmenblok de
installatiehandleiding voor keramische klemmenblokken op PRO.BOSE.COM.
48 • Nederlands FreeSpace FS4CE • Installatiehandleiding
PRO.BOSE.COM
Installatie
De luidspreker bevestigen
1. Haal de audiokabel door de kabelopening en door de afdekking (niet weergegeven; zie De afdekking voorbereiden op
pagina 45).
2. Bevestig de bekabeling aan de stekker en steek deze in de luidspreker. Draai indien van toepassing het leidinghulpstuk
vast. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina46.
3. Steek de luidspreker door de opening en in de tegelbrug of de rough-in pan (zie pagina 47) en draai de
ankerarmschroeven een halve slag (tegen de klok in) om de ankers te ontgrendelen. Laat de luidspreker
voorzichtigzakken totdat de ankerarmen in de tegelbrug of rough-in pan grijpen.
4. Draai de ankerarmschroeven vast om de luidspreker te bevestigen.
WAARSCHUWING: Wanneer u de schroeven te vast of juist niet vast genoeg draait, kunnen de ankerarmen, het
ankerbevestigingspunt of het plafond beschadigen, wat kan leiden tot een risico op vallen.
5. Plaats de afdekking over de connector en druk de afdekking stevig tegen de luidspreker voor een goede afdichting.
Gebruik voor het bevestigen van de afdekking de twee meegeleverde schroeven. Raadpleeg De afdekking
voorbereiden op pagina 45.
q
e
t
w
r
Nederlands • 49Installatiehandleiding • FreeSpace FS4CE
PRO.BOSE.COM
Installatie
Veiligheid en naleving van regelgeving
De Bose FreeSpace FS4CE loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:
Opgenomen in ANSI/UL 1480-2016, CAN/ULC-S541
Fire Protective Signaling Use – UL Category UUMW/UUMW7, dossiernummer S 3241. Controlenummer 42S9.
Niet voor gebruik met systemen met DC-spanningsbewaking.
Geschikt voor gebruik op droge locaties binnen.
EN 54-24: 2008, Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
Omgevingstype: B (buitengebruik)
Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 of Klasse 3 conform NFPA 70, National Electric Code, 2002, artikel 640.
Geschikt voor gebruik met bekabelingsmethoden voor brandalarmen in overeenstemming met NFPA 70, National Electric Code, 2002, artikel 760.
Geschikt voor gebruik in luchtbehandelingsruimten.
UL-2043, Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces.
NFPA 70, National Electric Code, 2002, artikel 300-22 (c).
NFPA 90-A, 2002, Installation of Air Conditioning and Ventilation Systems, paragraaf 4.3.10.2.6.5.
EMC-richtlijn 89/336/EEG en artikel 10 (1) van de richtlijn in overeenstemming met EN50081-1 en EN50082-1, zoals aangegeven door het CE-keurmerk.
De FreeSpace FS4CE loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor
combinatiesystemen:
British Standard Code of Practice BS 5839, deel 8, bij gebruik met het keramische klemmenblok en thermische zekering.
Getest volgens IEC60268-5.
Nominale dekkingshoek (volgens UL 1480) Verticaal: 130°/50° bij -3 dB; 160°/20° bij -6 dB
Horizontaal: 135°/50° bij -3 dB; 165°/15° bij -6 dB
UL-gevoeligheid wattage aftakking geluidsdrukniveau dBA op 3,1 meter:
Wattage CAN/ULC-S541
Canada
aftakking 70 V 100 V
2,5 W 83,9 dBA —
5 W 86,4 dBA 86,9 dBA
10 W 89,3 dBA 89,4 dBA
20 W 92,1 dBA 92,4 dBA
40 W 94,2 dBA 94,8 dBA
8 Ω 93,8 dBA —
Opgegeven SPL’s zijn volgens de in UL 1480 vermelde rapportagemethode.
Frequentierespons:
Brandalarm (UL): 80 Hz - 17000 Hz
De grille plaatsen
Opmerking: Voordat de grille wordt bevestigd,
moet de juiste aftakking worden ingesteld.
ZieLuidsprekerinstellingen op pagina 46.
Nadat de juiste positie voor het logo is bepaald,
houdt u de grille evenwijdig aan de binnenkant van de
luidsprekerbehuizing en drukt u de grille omhoog totdat
deze vastklikt op zijn plaats. Duw indien nodig de lipjes
van de grille wat naar binnen om de grille goed in de
luidsprekerbehuizing te kunnen bevestigen.
De grille verwijderen
Steek een klein stuk gereedschap (diameter maximaal 1,5 mm) door de opening aan de rand van de grille en trek omdeze
te ontgrendelen.
LET OP: Gebruik geen schroevendraaier om de grille van de behuizing los te trekken. Dit kan de luidspreker
beschadigen.
Wattage ANSI/UL 1480-2016
VS
aftakking 70 V 100 V
2,5 W 79,2 dBA —
5 W 81,7 dBA 80,9 dBA
10 W 84,6 dBA 84,5 dBA
20 W 87,3 dBA 87,2 dBA
40 W 89,7 dBA 89,8 dBA
8 Ω 90,1 dBA —
50 • Norsk FreeSpace FS4CE • Monteringsveiledning
PRO.BOSE.COM
Viktige sikkerhetsinstruksjoner
Les og ta vare på alle sikkerhets- og bruksinstruksjoner.
Dette produktet skal bare monteres av profesjonelle montører! Formålet med
dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og
sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette
dokumentet og alle sikkerhetsadvarsler før du starter monteringen.
Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte
servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose
Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.
1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
6. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre
apparater (inkludert forsterkere) som produserer varme.
7. Bare bruk fester/tilbehør som er angitt av produsenten.
Informasjon om forskrifter
Ikke mal eller endre utførelse som er gjort av fabrikken.
Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den
fullstendige samsvarserklæringen på: www.Bose.com/compliance.
Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, ogat
det skal leveres til en passende innsamlingsanlegg for gjenvinning.
Riktighåndtering og gjenvinning bidrar til å beskytte naturressurser, helse og
miljø. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av
dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller
butikken hvor du kjøpte dette produktet.
Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.
Importør i Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, Kina (Shanghai) pilotfri handelssone
Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255 (5202) 3545
Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Telefonnummer: +886-2-2514 7676
Bose, DesignMax og FreeSpace er varemerker som tilhører Bose Corporation.
Hovedkontoret til Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret,
distribuerteller på annen måte brukt uten skriftlig tillatelse på forhånd.
Garantiinformasjon
Dette produktet er dekket av en begrenset garanti.
Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.
Produktklassifisering:
Inngangsspenning: 70/100V
Impedans: 8Ω, 40W
Strøm eller eekt: (70V): 2,5W, 5W, 10W, 20W, 40W; (100V): 5W, 10W, 20W, 40W
ADVARSLER/FORHOLDSREGLER
Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis
duvilfinne ut om dette kan påvirke implantert medisinsk utstyr.
Inneholder små deler som kan utgjøre en kvelningsfare. Ikke egnet for
barnunder 3 år.
• Det er montørens ansvar å bruke et støttesystem som har tilstrekkelig motstand
motvind for å samsvare med gjeldende forskrifter og standarder.
• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og
nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne
og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert
lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har
domsmyndighet før du monterer dette produktet.
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade
eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle
monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle
montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter
bak seg, for eksempel elektriske kabler eller rør. Sørg for at braketten er montert av en
kvalifisert montør og i henhold til lokale retningslinjer.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose for bruk
med FreeSpace FS4CE-høyttalere. Hvis du vil ha informasjon om kompatibelt tilbehør,
kan du se produktets tekniske dataark på PRO.BOSE.COM.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel
tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er
spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler,
kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler
kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at
høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel,
mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.
Norsk • 51Monteringsveiledning • FreeSpace FS4CE
PRO.BOSE.COM
Oversikt
Innhold i pakken
Produktmål
×2 ×2 ×1
Tekniske spesifikasjoner
Hvis du vil ha flere spesifikasjoner, kan du se det tekniske
dataarket for FreeSpace FS4CE på PRO.BOSE.COM. For
EN 54-24-spesifikasjoner kan du se FreeSpace FS4CE EN
54-24-sertifiserte klassifiseringer (AM857614 Rev. 00) på
PRO.BOSE.COM.
Fysisk
Produktmål Platediameter: 272 mm
Diameter på høyttalerhus: 231 mm
Dybde på høyttalerbrønn: 163 mm
Utskåret hull 250 mm
Maksimal taktykkelse 38 mm
Nettovekt, Høyttaler med
grill (enkel)
7,65 lb (3,47 kg)
Forsendelsesvekt (par) 19,95 lb (9,05 kg)
Utendørs Kan brukes utendørs på våte
steder med værbestandig deksel
(IP55 i henhold til EN60529,
IP33C i henhold til EN 54-24).
Aluminiumsgrill som tilleggsutstyr til
tøe forhold for å forhindre rust er
tilgjengelig.
Viktig informasjon om montering
Før du monterer høyttaleren, må du se gjennom
Viktige sikkerhetsinstruksjoner på side 50.
I forbindelse med brann- og
evakueringsvarslinger er den miljøklassifisert for
IP33C i henhold til EN 54-24.
For lydinstallasjon til generell bruk er den
miljøklassifisert for IP55 i henhold til EN60529.
239 mm
272 mm
171 mm
38mm
163 mm
231 mm
×2 ×2
×4
52 • Norsk FreeSpace FS4CE • Monteringsveiledning
PRO.BOSE.COM
Konfigurering
Monteringsalternativer
Monteringsalternativer og tilbehør
En av følgende kreves for montering. Se den tilhørende
monteringsveiledningen for tilbehør på PRO.BOSE.COM
for å få monteringsinstruksjoner.
q Justerbar monteringsbro (følger ikke med)
w Rough-in Pan (følger ikke med)
Rørforbindelse
Hvis du bruker et fleksibelt metallrør, må du bruke det med
en ⅜-tommers rørforbindelse eller en ⅜-tommers dobbel
kontakt.
Merk: Rørforbindelser følger ikke med.
q
w
Valg av monteringsmetode
q Toppknockout
Bruk toppknockouten når det er ledig plass over taket.
w Sideknockout
Bruk sideknockouten når det er begrenset med plass over taket.
e Begge knockouter
Bruk begge knockouter når et selvstendig ledningsopplegg med inn- og utsignal er nødvendig, og det er ledig plass over taket.
q w e
⅜-tommers enkel
inngang
⅜-tommers dobbel
inngang/ sløyfe
Norsk • 53Monteringsveiledning • FreeSpace FS4CE
PRO.BOSE.COM
Konfigurering
Klargjøre inngangsdekselet
Inngangsdekselet er utformet for tre forskjellige ledningsoppsett (se ovenfor) Hvis du vil endre oppsettet av trekket
tilinngangen for å støtte ledningsoppsettet ditt, kan du skjære langs perforeringen på gummirøret.
Merk: Det er montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten. Benytt silikon til utendørs eller
maritim bruk for å tette alle koblinger for å få en tett forsegling.
Enkel inngang Inngang og utgang Helt åpen
54 • Norsk FreeSpace FS4CE • Monteringsveiledning
PRO.BOSE.COM
Konfigurering
Kable høyttaleren
Kabeldiameter
FreeSpace FS4CE-høyttaleren er utformet for å fungere kun med kabler på mellom 18AWG (0,8mm
2
) til 14AWG (2,1mm
2
).
Høyttalerinnstillinger
70V
2,5W 5W 10W 20W 40W*
8Ώ
5W 10W 20W 40W NC**
100V
** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard
Innstilling av omformerkontakt
Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.
Koblingsdiagrammer
Eksponer seks millimeter (¼
tomme) av ledningen for å feste
til terminalene.
Merk: Kablingsmetoden må
gjøres i henhold til:
I Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical
Installations, Section 32;
I USA, The National Electrical Code,
NFPA 70, og National Fire Alarm
and Signaling Code, NFPA 72.
Forberede monteringen
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
Bruke en sikkerhetskabel
Noen regionale byggeforskrifter krever at du sikrer
høyttalerne ytterligere ved hjelp av en sekundær
sikringsmetode. Velg monteringssted, -metode- og -utstyr
som samsvarer med lokale byggeforskrifter og bestemmelser.
Bose anbefaler at du bruker (1) en sikkerhetsledning,
(2)en sikkerhetskabel som sekundær sikringsmekanisme.
Se diagrammet til høyre for å se punkter om
sikkerhetsfeste.
Følg produsentens instruksjoner for eventuelle
sekundære festemekanismer som brukes.
qw
Norsk • 55Monteringsveiledning • FreeSpace FS4CE
PRO.BOSE.COM
Konfigurering
Takplate
1. Fjern platen, og bruk malen til å tegne et høyttalerhull på platen. Hvis du vil plassere malen midt på platen,
tegnerduen X ved å streke opp diagonale linjer mellom hjørnene og plassere malen på krysningspunktet.
2. Skjær et hull i platen.
3. Monter monteringsbroen. Hvis du vil ha instruksjoner om hvordan du monterer en monteringsbro, kan du se
monteringsveiledningen for riktig monteringsbro på PRO.BOSE.COM.
4. Skift ut takplaten.
q w
Forberede en monteringsbro
Hardt tak
1. Bruk malen til å tegne opp et hull i taket.
2. Skjær et hull i taket.
3. Monter monteringsbroen. Hvis du vil ha instruksjoner om hvordan du monterer en monteringsbro, kan du se
monteringsveiledningen for riktig monteringsbro på PRO.BOSE.COM.
q w
Montering i hardt tak ved hjelp av Rough-in Pan (ny konstruksjon)
Hvis du vil ha informasjon om hvordan du monterer en rough-in pan, kan du se monteringsveiledningen for DesignMax og
FreeSpace Rough-in Pan på PRO.BOSE.COM. Når rough-in pan er montert, kan du se Montere høyttaleren på side 56.
r
Keramikkfestepunkt
FreeSpace FS4CE er kompatibel med ett valgfritt keramikkfestetilbehør.
Se diagrammet for plasseringen av keramikkfestepunktet. Hvis du vil ha
mer informasjon om keramikkfestet, kan du se monteringsveiledningen
forkeramikkfestet på PRO.BOSE.COM.
56 • Norsk FreeSpace FS4CE • Monteringsveiledning
PRO.BOSE.COM
Montering
Montere høyttaleren
1. Tre lydkabelen gjennom kabelåpningen og inngangsdekselet (ikke vist; se Klargjøre inngangsdekselet på side 53).
2. Sett ledningene i kontakten og kontakten i høyttaleren. Fest rørforbindelsen hvis nødvendig. Hvis du vil ha mer
informasjon om kabling, kan du se Kable høyttaleren på side 54.
3. Før høyttaleren gjennom hullet og inn i monteringsbroen eller rough-in pan (se side 55) og vri skuene til ankerarmen
(mot klokken) en halv runde for å løse ankerarmene. Senk høyttaleren sakte til ankerarmene får tak i monteringsbroen
eller rough-in pan.
4. Stram skruene på ankerarmen for å feste høyttaleren.
ADVARSEL: Hvis skruene strammes eller løsnes for mye, kan dette forårsake skade på ankerfestepunktet
ellertaket, og at høyttaleren faller ned.
5. Plasser inngangsdekselet over kontakten og trykk det godt mot høyttaleren for å skape en tett forsegling. Fest
inngangsdekselet med de to medfølgende skruene til inngangsdekselet. Se Klargjøre inngangsdekselet på side 53.
q
e
t
w
r
Norsk • 57Monteringsveiledning • FreeSpace FS4CE
PRO.BOSE.COM
Montering
Samsvar med sikkerhet og forskrifter
Bose FreeSpace FS4CE-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:
Oppført i ANSI/UL 1480-2016, CAN/ULC-S541
Fire Protective Signaling Use – UL-kategori UUMW/UUMW7, filnummer S 3241. Kontrollnummer 42S9.
Ikke til bruk med DC-overvåkede systemer.
Egnet for bruk innendørs på tørre steder.
EN 54-24: 2008, høyttaler til alarmsystemer for brannregistrering og brannalarmsystemer i bygninger
Miljøtype: B (utendørs bruk)
Kan brukes til montering ved hjelp av kablingsmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electric Code, 2002, artikkel 640.
Kan brukes ved hjelp av kabelmetoder for brannalarm, i samsvar med NFPA 70, National Electrical Code, 2002, artikkel 760
Egnet for bruk i ventilasjonsområder (under overtrykk).
UL-2043, branntest og utløser for synlig røyk for diskré produkter og tilbehør som er montert i ventilasjonsområder.
NFPA 70, National Electrical Code, 2002, artikkel 300-22(c).
NFPA 90-A, 2002, montering av klimaanlegg og ventilasjonssystemer, paragraf 4.3.10.2.6.5.
EMC-forskrift 89/336/EEC og artikkel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket.
Bose FreeSpace FS4CE-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer:
British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen.
Testet i samsvar med IEC60268-5.
Nominell dekningsvinkel (per UL 1480) Vertikal: 130°/50° ved –3dB; 160°/20° v ed –6dB
Horisontal: 135°/50° ved –3 dB; 165°/15° ved –6 dB
Ul-wattfølsomhet for lydtrykknivå i dBA ved 3,1 meter:
Watt CAN/ULC-S541
Canada
Trykk på 70 V 100 V
2,5 W 83,9 dBA —
5 W 86,4 dBA 86,9 dBA
10 W 89,3 dBA 89,4 dBA
20 W 92,1 dBA 92,4 dBA
40 W 94,2 dBA 94,8 dBA
8Ω 93,8 dBA —
Oppgitt SPLs er per den UL 1480-spesifiserte rapportmetoden.
Frekvensrespons:
Brannalarm (UL): 400Hz til 17000 Hz
Feste grillen
Merk: Før du fester grillen, må du justere høyttalerens
innstillinger til ønsket nivå for monteringen. Se
Høyttalerinnstillinger på side 54.
Når logoen er justert som den skal, må du plassere grillen
riktig mot innsiden av høyttaleren og trykke den opp til den
festes. Om nødvendig trykker du grilltappene innover for å
feste den skikkelig til høyttalerkabinettet.
Fjerne grillen
Stikk et lite verktøy (ikke større enn 1,5millimeter i diameter) gjennom grillens perforering i kanten på grillen og trekk forå
løsne grillen.
FORSIKTIG: Ikke bruk en skrutrekker for å fjerne grillen fra kabinettet. Dette kan skade høyttaleren.
Watt ANSI/UL 1480-2016
USA
Trykk på 70 V 100 V
2,5 W 79,2 dBA —
5 W 81,7 dBA 80,9 dBA
10 W 84,6 dBA 84,5 dBA
20 W 87,3 dBA 87,2 dBA
40 W 89,7 dBA 89,8 dBA
8Ω 90,1 dBA —
58 • Polski FreeSpace FS4CE • Podręcznik instalacji
PRO.BOSE.COM
Ważne zalecenia dotyczące bezpieczeństwa
Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi
bezpieczeństwa oraz instrukcjami użytkowania izachować je.
Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy
dokument ma na celu dostarczenie profesjonalnym instalatorom podstawowych wskazówek
dotyczących instalacji ibezpieczeństwa tego produktu wtypowych, stałych instalacjach.
Przed przystąpieniem do instalacji należy zapoznać się zniniejszym dokumentem iwszystkimi
ostrzeżeniami dotyczącymi bezpieczeństwa.
Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być
wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych
instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się zfirmą Bose
Professional, zesprzedawcą bądź dystrybutorem wokolicy, odwiedź stronę PRO.BOSE.COM.
1. Należy przeczytać instrukcje.
2. Należy zachować instrukcje.
3. Należy stosować się do wszystkich ostrzeżeń.
4. Należy postępować zgodnie zinstrukcjami.
5. Nie wolno blokować otworów wentylacyjnych. Urządzenie należy zainstalować zgodnie
zzaleceniami producenta.
6. Nie wolno instalować urządzenia wpobliżu źródeł ciepła, takich jakkaloryfery, przewody
kominowe, piece lubinne urządzenia wydzielające ciepło (np.wzmacniacze).
7. Należy korzystać wyłącznie zdodatków iakcesoriów zalecanych przez producenta.
Informacje prawne
Nie wolno zamalowywać ani modyfikować fabrycznie naniesionych
wykończeń.
Ten produkt jest zgodny zewszystkimi obowiązującymi wymaganiami dyrektyw UE.
Pełna treść Deklaracji zgodności jest dostępna wwitrynie: www.Bose.com/compliance.
Ten symbol oznacza, że produktu nie należy wyrzucać razem zinnymi odpadkami
zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca
zbiórki wcelu recyklingu. Właściwy sposób utylizacji irecyklingu pomaga chronić
zasoby naturalne, ludzkie zdrowie iśrodowisko naturalne. Aby uzyskać więcej
informacji na temat utylizacji irecyklingu tego produktu, skontaktuj się
zsamorządem lokalnym, wzakładzie utylizacji odpadów albo wsklepie, wktórym
produkt został nabyty.
Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok
2007 lub 2017.
Importer na terenie Chin: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia
Importer na terenie Meksyku: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. W celu uzyskania informacji oimporterze iusługach:
+5255 (5202) 3545
Importer na terenie Tajwanu: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. Numer telefonu: +886-2-2514 7676
Bose, DesignMax i FreeSpace są znakami towarowymi firmy Bose Corporation.
Siedziba główna firmy Bose Corporation: 1-877-230-5639
©2020 Bose Corporation. Żadnej części tego dzieła nie wolno reprodukować, modyfikować,
rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego
pozwolenia.
Informacje ogwarancji
Opisywany produkt objęty jest ograniczoną gwarancją.
Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.
Klasyfikacja produktu:
Napięcie wejściowe: 70V / 100V
Impedancja: 8Ω, 40W
Prąd lub moc: (70V): 2,5W, 5W, 10W, 20W, 40W, (100V): 5W, 10W, 20W, 40W
OSTRZEŻENIA/PRZESTROGI
Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one
miećwpływ nafunkcjonowanie implantów medycznych, należy skonsultować
sięzlekarzem.
Produkt zawiera drobne elementy, które mogą spowodować niebezpieczeństwo
zadławienia. Nie jest on odpowiedni dla dzieci wwieku poniżej 3lat.
• Instalator musi korzystać zrusztowania, które ma wystarczającą odporność nadziałanie
wiatru ispełnia obowiązujące przepisy inormy.
• Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi,
krajowymi, federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki
isystem montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym
regulaminami iprzepisami obowiązującymi wbudynku. Przed instalacją produktu
należy skonsultować się zodpowiednimi władzami.
• Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować poważne
obrażenia lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora należy ocena
niezawodności każdej metody montażu stosowanej wtymprzypadku. Montaż podwieszanych
głośników może być przeprowadzany wyłącznie przezprofesjonalnych instalatorów
posiadających wiedzę oodpowiednim sprzęcie ibezpiecznych technikach montażu.
• Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających
zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Uchwyt powinien
zamontować wykwalifikowany instalator z zachowaniem lokalnych przepisów budowlanych.
• Należy używać wyłącznie sprzętu iakcesoriów dostarczonych lubokreślonych przez firmę Bose
jakoodpowiednie dogłośników FreeSpace FS4CE. Informacje natemat zgodnych akcesoriów
można znaleźć warkuszu danych technicznych produktu pod adresem PRO.BOSE.COM.
• Produkt musi być umieszczony zdala od ognia iźródeł ciepła. Na urządzeniu lub wjego
pobliżu nie należy umieszczać źródeł otwartego ognia, np. zapalonych świec.
• Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
• Nie wolno narażać głośnika lubelementów montażowych nadziałanie substancji
chemicznych, które niezostały dozwolone przez firmę Bose, wtym m.in. środków smarnych
iczyszczących, środków doochrony instalacji elektrycznych orazrozpuszczalników nabazie
węglowodorów. Narażenie nadziałanie takich substancji może prowadzić dodegradacji
materiałów plastikowych, awrezultacie dopękania istworzenia zagrożenia upadkiem.
• Głośniki należy czyścić wyłącznie suchą szmatką. Nie należy wystawiać głośnika
na działanie mydła, detergentów, oleju mineralnego, alkoholu ani innych środków
czyszczących lub chemikaliów.
Polski • 59Podręcznik instalacji • FreeSpace FS4CE
PRO.BOSE.COM
Omówienie
Zawartość opakowania
Wymiary produktu
× 2 × 2 × 1
Dane techniczne
Dodatkowe dane techniczne można znaleźć warkuszu danych
technicznych FreeSpaceFS4CE nastronie PRO.BOSE.COM.
Specyfikacja normy EN 54-24 znajduje się w certyfikacie zgodności
FreeSpace FS4CE EN 54-24 (AM857614 Rev. 00) na stronie
PRO.BOSE.COM.
Fizyczne
Wymiary produktu Średnica płyty rezonansowej: 272 mm (10,71
cala)
Średnica obudowy: 231 mm (9,09 cala)
Głębokość tylnej puszki: 163 mm (6,42 cala)
Średnica otworu 250 mm (9,84 cala)
Maksymalna grubość
sufitu
38 mm (1,50 cala)
Waga netto — głośnik
zosłoną (pojedynczy)
3,47 kg
(7,65funta)
Waga przesyłki (para) 9,05kg (19,95funta)
Otoczenie
Nadaje się do użytku na zewnątrz w lokalizacjach
o dużej wilgotności po zamontowaniu osłony
wejść chroniącej przed działaniem warunków
atmosferycznych (stopień ochrony IP55 zgodnie z
normą EN60529; stopień ochrony IP33C zgodnie z
normą EN 54-24). Dostępna jest także aluminiowa
osłona jako opcjonalne akcesorium chroniące przed
powstawaniem korozji w trudnych warunkach.
Ważne informacje dotyczące instalacji
Przed rozpoczęciem montażu głośnika zapoznaj
się z Ważnymi zaleceniami dotyczącymi
bezpieczeństwa znajdującymi się na stronie 58.
Do zastosowań w alarmach przeciwpożarowych i
ewakuacyjnych — stopień ochrony IP33C zgodnie
z normą EN 54-24.
Do zastosowań w instalacjach audio ogólnego
przeznaczenia — stopień ochrony IP55 zgodnie z
normą EN60529.
239 mm
9,41 cala
272 mm
10,71 cala
171 mm
6,73 cala
38 mm
1,50 cala
163 mm
6,42 cala
231 mm
9,09 cala
× 2 × 2
× 4
60 • Polski FreeSpace FS4CE • Podręcznik instalacji
PRO.BOSE.COM
Konfiguracja
Opcje montażu
Opcje montażu iakcesoria
Do montażu głośnika potrzebne jest jedno z dwóch
przedstawionych poniżej akcesoriów. Podręczniki
zawierające instrukcje dotyczące instalacji akcesoriów
znajdują się w witrynie PRO.BOSE.COM.
q Regulowany mostek do płytek (brak w zestawie)
w Podkładka montażowa (brak w zestawie)
Przepust kablowy
W przypadku korzystania zelastycznego metalowego
kanału kablowego należy użyć łącznika ⅜ cala lub
podwójnego złącza ⅜ cala (dupleksu).
Uwaga: przepusty kablowe nie są dołączone do zestawu.
q
w
Wybór metody instalacji
q Górny otwór na kable
Jeśli nad sufitem jest dostępna przestrzeń, należy użyć górnego otworu na kable.
w Boczny otwór na kable
W przypadku ograniczonej przestrzeni nad sufitem należy użyć bocznego otworu na kable.
e Oba otwory na kable
Gdy wymagany jest niezależny schemat okablowania wejścia iwyjścia sygnału oraz dostępna jest przestrzeń nad sufitem,
należy skorzystać zdwóch otworów na kable.
q w e
pojedyncze wejście ⅜ cala wejście duplex
⅜ cala ⁄ pętla
Polski • 61Podręcznik instalacji • FreeSpace FS4CE
PRO.BOSE.COM
Konfiguracja
Przygotowanie osłony wejść
Osłona wejść jest przystosowana dotrzech rożnych konfiguracji okablowania (patrz powyżej). Aby zmienić konfigurację
osłony wejść i dopasować ją do pożądanego układu, odetnij końcówkę zgodnie z dziurkowaniem.
Uwaga! Obowiązkiem instalatora jest zabezpieczenie złącza euroblock przed dostawaniem się doniego wody. Aby
odpowiednio zabezpieczyć okablowanie, należy używać silikonu odpornego na wilgoć, żółknięcie i działanie warunków
atmosferycznych.
Jedno wejście Wejście i wyjście Całkowicie otwarta
62 • Polski FreeSpace FS4CE • Podręcznik instalacji
PRO.BOSE.COM
Konfiguracja
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika FreeSpace FS4CE należy stosować wyłącznie przewody orozmiarze od 18AWG (0,8mm
2
) do
14AWG (2,1mm
2
).
Ustawienia głośnika
70V
2,5W 5W 10W 20W 40W*
8Ώ
5W 10W 20W 40W NC**
100V
** NC: brak połączenia (nie używać)* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go za pomocą płaskiego wkrętaka.
Schematy połączeń
Odsłonić sześć milimetrów (¼cala)
nieizolowanego przewodu, aby
podłączyć go do zacisków.
Uwaga! Okablowanie musi
być wykonane zgodnie z
następującymi normami:
(w Kanadzie) certyfikat CSA
C22.1 Canadian Electrical Code,
część I, Safety Standard for
Electrical Installations, punkt 32;
(w Stanach Zjednoczonych) norma
NFPA 70, National Electrical Code
oraz norma NFPA 72, National Fire
Alarm and Signaling Code.
Przygotowanie do montażu
70/100V 8 Ω
8Ω
8Ω
8Ω
8Ω
Korzystanie zlinki zabezpieczającej
Niektóre regionalne przepisy budowlane wymagają
zastosowania dodatkowej metody zabezpieczania
głośników wcelu zapewnienia dodatkowego
bezpieczeństwa. Pozycja, sposób ielementy montażu
muszą być zgodne zlokalnymi normami iprzepisami
budowlanymi.
Firma Bose zaleca użycie (1) przewodu zabezpieczającego
lub (2) linki zabezpieczającej jako dodatkowego
mechanizmu zabezpieczającego. Punkty mocowania
osprzętu zabezpieczającego przedstawiono na schemacie
po prawej stronie.
Należy przestrzegać instrukcji producenta dotyczących
dodatkowego mechanizmu zabezpieczającego.
qw
Polski • 63Podręcznik instalacji • FreeSpace FS4CE
PRO.BOSE.COM
Konfiguracja
Płytka sufitowa
1. Usunąć płytkę iużyć szablonu do zaznaczenia otworu głośnika na płytce. Aby wyśrodkować szablon na płytce,
narysować znak X, łącząc narożniki po przekątnej iwyśrodkować szablon, używając punktu przecięcia.
2. Wyciąć otwór wpłytce.
3. Zamontować mostek płytkowy. Informacje na temat instalacji mostka płytkowego można znaleźć w podręczniku
instalacji mostka płytkowego na stronie PRO.BOSE.COM.
4. Z powrotem zamontować płytkę w suficie.
q w
Przygotowanie mostka płytkowego do instalacji
Sufit twardy
1. Użyć szablonu do zaznaczenia otworu wsuficie.
2. Wyciąć otwór wsuficie.
3. Zamontować mostek płytkowy. Informacje na temat instalacji mostka płytkowego można znaleźć w podręczniku
instalacji mostka płytkowego na stronie PRO.BOSE.COM.
q w
Montaż wsuficie twardym zwykorzystaniem podkładki montażowej
(nowakonstrukcja)
Informacje na temat instalacji podkładki montażowej można znaleźć wpodręczniku instalacji podkładki montażowej dla
głośnika DesignMax i FreeSpace nastronie PRO.BOSE.COM. Po zamontowaniu podkładki montażowej należy zapoznać
się zinformacjami zawartymi wsekcji Montaż głośnika na stronie 64.
r
Punkt mocowania ceramicznego bloku zacisków
W głośniku FreeSpace FS4CE można zamontować opcjonalny ceramiczny
blok zacisków. Na rysunku przedstawiono punkt mocowania ceramicznego
bloku zacisków. Więcej informacji natemat tego akcesorium można znaleźć w
podręczniku instalacji ceramicznego bloku zacisków na stronie PRO.BOSE.COM.
64 • Polski FreeSpace FS4CE • Podręcznik instalacji
PRO.BOSE.COM
Instalacja
Montaż głośnika
1. Przeciągnąć przewód audio przez otwór w osłonie wejść (nie pokazano na tym schemacie; patrz sekcja Przygotowanie
osłony wejść na stronie 61).
2. Podłączyć przewody do złącza i umieścić złącze w głośniku. Jeśli to konieczne, docisnąć przewody w przepuście
kablowym. Informacje na temat okablowania można znaleźć wsekcji Podłączanie okablowania do głośnika na stronie 62.
3. Wsunąć głośnik przez otwór i do mostka płytkowego lub podkładki montażowej (patrz strona 63) i przekręcić śruby
ramienia kotwiącego o pół przeciwnie do ruchu wskazówek zegara, aby rozłożyć ramiona kotwiące. Powoli puszczać
głośnik do momentu kontaktu ramion kotwiących zmostkiem płytkowym lub podkładką montażową.
4. Dokręcić śruby ramienia kotwiącego, aby zamocować głośnik.
OSTRZEŻENIE! Zbyt mocne lub zbyt słabe dokręcenie śrub może spowodować uszkodzenie ramion kotwiących,
punktu mocowania ramion lub sufitu, co może stwarzać zagrożenie wypadnięcia głośnika z otworu.
5. Umieścić osłonę wejść nad złączem idocisnąćją dogłośnika, bypowstało szczelne połączenie. Zamocować osłonę
wejść za pomocą dołączonych śrub. Więcej informacji znajdujesię nastronie 61, wsekcji Przygotowanie osłony wejść.
q
e
t
w
r
Polski • 65Podręcznik instalacji • FreeSpace FS4CE
PRO.BOSE.COM
Instalacja
Informacje dotyczące bezpieczeństwa izgodności
Głośnik Bose FreeSpace FS4CE przeszedł testy ijestzgodny znastępującymi specyfikacjami izastosowaniami:
Zgodność z normami ANSI/UL 1480-2016, CAN/ULC-S541
do użytku w systemach alarmów pożarowych — kategoria UL UUMW/UUMW7, numer pliku S 3241. Numer kontrolny 42S9.
Produkt nie jest przeznaczony do użytku wnadzorowanych systemach prądu stałego.
Produkt nadajesię doużytku wewnątrz budynków oniskiej wilgotności.
EN 54-24: 2008, dla głośników przeznaczonych do dźwiękowych systemów ostrzegawczych stosowanych w systemach wykrywania pożaru ialarmów
przeciwpożarowych montowanych wbudynkach.
Typ środowiska: B (doużytku nazewnątrz)
Głośniki nadające się do instalacji przy użyciu okablowania klasy 1, 2 lub 3 zgodnie znormą NFPA 70, National Electric Code, 2002, art. 640.
Głośniki nadająsię doinstalacji przy użyciu okablowania stosowanego w alarmach przeciwpożarowych zgodnie znormą NFPA 70,
National Electric Code, 2002, art. 760
Nadaje się do użytku wprzestrzeniach wentylacyjnych (plenum).
UL-2043, Test pożarowy iwidzialne uwalnianie dymu dla produktów dyskretnych iich akcesoriów zainstalowanych wprzestrzeniach wentylacyjnych.
NFPA 70, National Electric Code, 2002, art. 300-22(c).
NFPA 90-A, 2002, Instalacja systemów klimatyzacji iwentylacji, paragraf 4.3.10.2.6.5.
EMC Dyrektywa 89/336/EEC i art. 10 (1) dyrektywy, EN50081-1 i EN50082-1, oczym świadczy oznakowanie CE.
Głośnik FreeSpace FS4CE został zaprojektowany zgodnie zwymaganiami określonymi wnastępujących europejskich przepisach dotyczących systemów
łączonych:
British Standard Code of Practice BS 5839, część 8., wprzypadku korzystania zceramicznego bloku zacisków ibezpiecznika termicznego.
Produkt przetestowany pod kątem zgodności znormą IEC60268-5.
Nominalny kąt propagacji (zgodnie z normą UL 1480) Wpionie: 130°/50° przy -3dB; 160°/20° przy -6 dB
Wpoziomie: 135°/50° przy -3dB; 165°/15° przy -6dB
Tabela zmian wartości SPL mierzonego w dBA przy odległości 3,1m od źródła w zależności mocy na gwintowniku (zgodnie z normą UL):
Moc CAN/ULC-S541
Kanadzie
na gwintowniku 70 V 100 V
2,5W 83,9 dBA —
5 W 86,4 dBA 86,9 dBA
10 W 89,3 dBA 89,4 dBA
20 W 92,1 dBA 92,4 dBA
40 W 94,2 dBA 94,8 dBA
8Ω 93,8 dBA —
Wartości SPL są podawane zgodne z procedurami określonymi w normie UL 1480.
Charakterystyka częstotliwościowa:
Alarm przeciwpożarowy (UL): od 400Hz do 17000Hz
Mocowanie osłony głośnika
Uwaga! Przed zamocowaniem osłony dostosuj ustawienia
poboru mocy głośnika dospecyfikacji instalacji elektrycznej.
Patrz Ustawienia głośnika na stronie 62.
Po ustawieniu logo wżądanym położeniu ustaw osłonę
wodpowiedniej pozycji względem wnętrza obudowy
głośnika idociśnij osłonę tak, aby wskoczyła namiejsce.
Jeśli to konieczne, ściśnij zakładki osłony, abyułatwić sobie
właściwy montaż osłony wobudowie głośnika.
Demontaż osłony
Wsuń niewielkie narzędzie (o średnicy do 1,5mm) dootworu znajdującegosię nabrzegu osłony, anastępnie pociągnij,
aby odczepić osłonę.
PRZESTROGA! Osłony nienależy podważać zapomocą wkrętaka. Może to prowadzić douszkodzenia głośnika.
Moc ANSI/UL 1480-2016
Stanach Zjednoczonych
na gwintowniku 70 V 100 V
2,5W 79,2 dBA —
5 W 81,7 dBA 80,9 dBA
10 W 84,6 dBA 84,5 dBA
20 W 87,3 dBA 87,2 dBA
40 W 89,7 dBA 89,8 dBA
8Ω 90,1 dBA —
66
•
简体中文
FreeSpace FS4CE
•
安装指南
PRO.BOSE.COM
重要安全说明
请阅读并保留所有安全和使用说明。
本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典
型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读
本文档和所有安全警告，再尝试安装。
请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人
员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近
的经销商或分销商，请访问 PRO.BOSE.COM。
1. 请阅读这些说明。
2. 请保留这些说明。
3. 请注意所有警告。
4. 请遵守所有说明。
5. 请勿堵塞任何通风口。请按照制造商的说明进行安装。
6. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、
火炉或可产生热量的其他设备（包括功放）。
7. 只能使用制造商指定的附件/配件。
规范信息
请勿喷漆或更改出厂饰面。
本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完
整的合规声明：www.Bose.com/compliance。
此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的回
收站点进行回收。正确处理和回收有助于保护自然资源、人类健康
和环境。想要获得更多关于此产品的处理和回收的信息，请联系当
地市政当局、垃圾处理服务部门或您购买此产品的商店。
中国危险物质限用表
有毒或有害物质或元素名称及成分
有毒或有害物质和元素
零件名称
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(CR(VI))
多溴化
联苯
(PBB)
多溴
二苯醚
(PBDE)
印刷电路板
X O O O O O
金属零件
X O O O O O
塑料零件
O O O O O O
扬声器
X O O O O O
线缆
X O O O O O
此表格依据 SJ/T 11364 的要求制定。
O： 表示此零件中所有均质材料所包含的此类有毒或有害物质均低于
GB/T 26572 中的限定要求。
X： 表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于
GB/T 26572 中的限定要求。
生产日期：序列号中第八位数字表示生产年份；“7”表示 2007 年或 2017 年。
中国进口商：博士视听系统（上海）有限公司，地址：中国（上海）自由
贸易试验区日樱北路 353 号，9 号厂房 C 部位
欧盟进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,
LomasdeChapultepec, 11000 México, D.F.如需获取进口商和服务信息，
请拨打电话：+5255 (5202) 3545
中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号，
9F-A1。电话：+886-2-2514 7676
Bose、DesignMax 和 FreeSpace 是 Bose Corporation 的商标。
Bose Corporation 总部：1-877-230-5639
©2020 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他
方式使用本文档的任何部分。
质保信息
本产品享有有限保修。
有关质保的详细信息，请访问 PRO.BOSE.COM。
产品额定值：
输入电压：70V/100V
阻抗：8 Ω，40 W
电流或功率：(70V)：2.5W、5W、10W、20W、40W；(100V)：5W、10W、20W、40W
警告/小心
本产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，
请咨询您的医生。
包含可能导致窒息危险的小部件。不适合 3 岁以下的儿童使用。
• 安装人员有责任使用具有足够抗风荷载强度的支撑系统，遵守适用的
法规和标准。
• 所有 Bose 产品的安装都必须遵守当地、州、联邦和行业规范。安装人
员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地
的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的当地监
管机构。
• 以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、
死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装
方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人
员才能尝试以吊装的方式安装任何扬声器。
• 请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管
道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地
的建筑法规。
• 仅使用随附安装紧固件和附件或 Bose 指定与 FreeSpace FS4CE
扬声器配合使用的安装紧固件和附件。有关兼容附件的信息，
请参阅 PRO.BOSE.COM 上的产品技术参数表。
• 请将本产品放置到远离火源和热源的地方。请勿将明火火源
（如点燃的蜡烛）置于本产品上或靠近本产品。
• 未经授权切勿改装本产品。
• 请勿让扬声器或安装组件接触 Bose 未说明的任何化学物质，包括但不
限于润滑剂、清洗剂、触点喷剂或烃类溶剂。接触此类物质可能会导
致本产品的塑料材料老化，进而导致产品开裂和掉落。
• 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、
矿物油、酒精或其他清洁剂或化学品。
简体中文
•
67
安装指南
•
FreeSpace FS4CE
PRO.BOSE.COM
概述
包装清单
产品尺寸
×2 ×2 ×1
技术规格
有关其他规格，请参阅 PRO.BOSE.COM 上的 FreeSpace
FS4CE 技术参数表。 有关 EN 54-24 规范，请参阅 PRO.BOSE.
COM 上的 FreeSpace FS4CE EN 54-24 认证评级
（AM857614 版本 00）。
外观
产品尺寸
障板直径：272 毫米 （10.71 英寸）
外壳直径：231 毫米 （9.09 英寸）
后盖深度：163 毫米 （6.42 英寸）
开孔
250 毫米（9.84 英寸）
天花板最大厚度
38 毫米（1.50 英寸）
带网罩的扬声器净重（单个）
3.47 千克（7.65 磅）
装运重量（成对）
9.05 千克（19.95 磅）
环境
自带全天候输入防护罩，适合在潮湿的户外
场所使用（IP55，依据 EN60529；IP33C，
依据 EN 54-24）。提供可用于恶劣环境、
防止红色腐蚀的铝制网罩选装配件。
重要安装信息
安装扬声器之前，请阅读第 66 页上的重要安全说明。
对于火灾和疏散通知应用程序，环境评级为 IP33C（依
据 EN 54-24）。
对于通用音频安装应用程序，环境评级为 IP55（依据
EN60529）。
239 毫米
9.41 英寸
272 毫米
10.71 英寸
171 毫米
6.73 英寸
38 毫米
1.50 英寸
163 毫米
6.42 英寸
231 毫米
9.09 英寸
×2 ×2
×4
68
•
简体中文
FreeSpace FS4CE
•
安装指南
PRO.BOSE.COM
设置
安装选件
安装选件和配件
安装时需要执行任一以下操作。有关安装说明，请参阅
PRO.BOSE.COM 上的相关配件安装指南。
q 可调节安装桥板（未随附）
w 螺丝孔型桥板（未随附）
导管配件
如果使用金属软管，请使用 ⅜ 英寸的单导管配件，或 ⅜ 英寸的双
连接件。
注意：不提供导管配件。
q
w
选择安装方法
q 顶部进线孔法
当天花板上方有可用空间时，请使用顶部进线孔法。
w 侧面进线孔法
当天花板上方空间有限时，请使用侧面进线孔法。
e 双进线孔法
当需要采用独立的信号输入和信号输出布线方案，且天花板上方有可用空间时，请使用双进线孔法。
⅜ 英寸单软管 ⅜ 英寸双连接件输入/环出
q w e
简体中文
•
69
安装指南
•
FreeSpace FS4CE
PRO.BOSE.COM
设置
准备输入罩
输入罩分别针对三种不同的布线情况而设计（参见上图）。若要改变输入罩的配置以适应布线情况，请沿橡胶管上的小孔进行剪切。
注意：安装人员有责任进行密封，以防水液进入
Euroblock
接口。 使用户外或海洋级硅胶密封所有线路连接处，以确保密封。
仅输入型 输入环出型 宽口型
70
•
简体中文
FreeSpace FS4CE
•
安装指南
PRO.BOSE.COM
设置
扬声器接线
线规
FreeSpace FS4CE 扬声器仅可与 18 AWG（0.8
平方毫米）至 14 AWG（2.1
平方毫米）规格的接线一起使用。
扬声器设置
70V
2.5W 5W 10W 20W 40W*
8Ώ
5W 10W 20W 40W NC**
100V
** NC：无连接（不使用）* 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
接线图
露出六毫米（¼ 英寸）长的裸线以连
接到端子。
注意：布线方法必须符合：
在加拿大，《加拿大电气规范》第
I
部分
CSA C22.1
，电气安装安全标
准第
32
节；
在美国，
NFPA 70
美国国家电气法规
和
NFPA 72
国家火警和信号代码。
准备安装
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
使用安全绳
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结
构，以提供额外的安全保障。选择符合当地的建筑法规和条例的
安装位置、方法和安装紧固件。
Bose 建议使用 (1) 一根保险钢丝或 (2) 一根安全绳作为辅助固
定装置。有关安全连接点，请参阅右侧图片。
对于任何所需辅助固定装置，请遵循制造商的说明。
qw
简体中文
•
71
安装指南
•
FreeSpace FS4CE
PRO.BOSE.COM
设置
吊顶板
1. 卸下吊顶板，然后使用模板在吊顶板上描画扬声器孔。为了将模板放在吊顶板的中心位置，可连接对角线画一个“X”，然后利用交
叉点使模板居中。
2. 在吊顶板上开一个孔。
3. 安装桥板。有关安装桥板的说明，请参阅 PRO.BOSE.COM 上的适用桥板的安装指南。
4. 更换吊顶板。
q w
准备进行桥板安装
硬顶天花板
1. 使用模板将孔描到天花板上。
2. 在天花板上切割一个孔。
3. 安装桥板。有关安装桥板的说明，请参阅 PRO.BOSE.COM 上的适用桥板的安装指南。
q w
使用螺丝孔型桥板在硬顶天花板上安装（新结构）
有关螺丝孔型桥板的信息，请参阅 PRO.BOSE.COM 上的
DesignMax 和 FreeSpace 螺丝孔型桥板安装指南。安装好螺丝孔型桥板后，请参阅第 74 页的安装扬声器。
陶瓷端子连接点
FreeSpace FS4CE 与可选陶瓷端子配件兼容。有关陶瓷端子连接点的位置，请参见图。
有关陶瓷端子的详细信息，请参阅 PRO.BOSE.COM 上的陶瓷端子安装指南。
r
72
•
简体中文
FreeSpace FS4CE
•
安装指南
PRO.BOSE.COM
安装
安装扬声器
1. 将音箱线穿过进线口和输入罩（未显示；参见第 71 页的准备输入罩）。
2. 将线连接到接头上，并将接口插入扬声器。如需要，拧紧导管配件。有关接线信息，请参阅第 72 页的扬声器接线。
3. 将扬声器穿过孔并插入安装桥板或螺丝孔型桥板（参见第 73 页），然后（逆时针）将锚臂螺钉拧松半圈以松开锚臂。缓慢降低扬声
器，直到锚臂安装与安装桥板或螺丝孔型桥板接合。
4. 拧紧锚臂螺钉以固定扬声器。
警告：过度拧紧或拧松螺钉可能会导致锚臂、锚柱安装点或天花板损坏，进而导致产品掉落。
5. 将输入罩放置于接口上，并将其牢牢压在扬声器上，以紧密密封。使用两个随附的输入罩螺钉固定输入罩。
请参阅第 71 页的准备输入罩。
q
e
t
w
r
简体中文
•
73
安装指南
•
FreeSpace FS4CE
PRO.BOSE.COM
安装
安全与法规遵从
Bose FreeSpace FS4CE 扬声器经过测试，符合以下规格和用途：
符合 ANSI/UL 1480-2016, CAN/ULC-S541 消防标准
防火信号使用 – UL 类别 UUMW/UUMW7，文件号 S 3241。控制号 42S9。
不适用于在直流监控系统中使用。
适合在室内干燥的场所中使用。
EN 54-24: 2008 扬声器适用于进行火灾探测的语音报警系统和适用于建筑的火灾报警系统
环境类型：B（室外应用）
适合使用 1 级、2 级或 3 级接线方法安装，符合 NFPA 70 美国国家电气法规 (2002) 第 640 条。
适用于符合 NFPA 70 美国国家电气法规 (2002) 第 760 条的火灾报警电路布线方法。
适合在空气调节（微高压）场所中使用。
UL-2043，空气处理分离产品热量和烟雾释放的防火测试。
NFPA 70 美国国家电气法规 (2002)，第 300-22(c) 条。
NFPA 90-A (2002)，空调和通风系统的安装，第 4.3.10.2.6.5 节。
EMC 指令 89/336/EEC 和指令第 10 (1) 条，EN50081-1 和 EN50082-1 由 CE 标志表示。
FreeSpace FS4CE 扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的：
英国标准实践规范 BS 5839，第 8 部分，与陶瓷端子和热熔断器套件配套使用。
经测试符合 IEC60268-5。
标称覆盖角度（根据 UL 1480 要求）
垂直：130°/50° at –3 dB; 160°/20° at –6 dB
水平：135°/50° at –3 dB; 165°/15° at –6 dB
3.1 米（10 英尺）下的 UL 灵敏度瓦数，抽头声压级 dBA：
功率
CAN/ULC-S541
加拿大
抽头
70 V 100 V
2.5 W 83.9 dBA —
5 W 86.4 dBA 86.9 dBA
10 W 89.3 dBA 89.4 dBA
20 W 92.1 dBA 92.4 dBA
40 W 94.2 dBA 94.8 dBA
8 Ω 93.8 dBA —
给定的声压级是按照 UL 1480 指定的报告方法进行测量的。
频率响应：
火灾报警 (UL)：80 Hz 至 17000 Hz
安装网罩
注意：在安装网罩之前，请将扬声器抽头设置调整为合适的设置。
请参阅第
72
页的扬声器设置。
确定适合安装的徽标对齐方式后，将网罩与扬声器外壳的内侧对齐，
然后向上推，直至其固定到位。如有必要，向内推动网罩扣，
使其正确接上扬声器外壳。
移除网罩
将小工具（直径不超过 1.5 毫米）沿网罩边缘的网罩穿孔插入，然后拉动卸下网罩。
注意：请勿使用螺丝刀将网罩从外壳上撬下。这可能会损坏扬声器。
功率
ANSI/UL 1480-2016
美国
抽头
70 V 100 V
2.5 W 79.2 dBA —
5 W 81.7 dBA 80.9 dBA
10 W 84.6 dBA 84.5 dBA
20 W 87.3 dBA 87.2 dBA
40 W 89.7 dBA 89.8 dBA
8 Ω 90.1 dBA —
74 •
繁體中文
FreeSpace FS4CE •
安裝指南
PRO.BOSE.COM
重要安全指示
請閱讀並保管好所有安全和使用指示。
本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系
統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進
行安裝以前，請先閱讀本文件與所有的安全警告。
請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人
員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經
銷商或分銷商，請造訪 PRO.BOSE.COM。
1. 閱讀這些指示。
2. 保留這些指示。
3. 注意所有警告。
4. 遵守所有指示。
5. 請勿堵塞任何通風口。請按照製造商的指示安裝。
6. 請勿在熱源附近安裝，如暖氣片、熱調節裝置、火爐或可發熱的其他裝
置 (包括擴大機)。
7. 只能使用製造商指定的附件/配件。
法規資訊
請勿對原廠塗裝進行改造或上漆。
本產品符合所有適用的歐盟指令要求。符合聲明全文載於：
www.Bose.com/compliance。
此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合
適的收集設施進行回收。妥善處理及回收有助於保護天然資源、
人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，
請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。
台灣 BSMI 限用物質含有情況標示
設備名稱 ： 揚聲器 型號 ：
841156
限制物質及其化學符號
裝置
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr+6)
多溴化聯苯
(PBB)
多溴聯苯醚
(PBDE)
印刷電路板 - ○ ○ ○ ○ ○
金屬零件 - ○ ○ ○ ○ ○
塑膠零件 ○ ○ ○ ○ ○ ○
揚聲器 - ○ ○ ○ ○ ○
連接線 - ○ ○ ○ ○ ○
備註 1 ： 「○」表示限制物質的濃度百分比含量未超過參考值。
備註 2 ：「–」表示限制物質屬於豁免項目範圍。
製造日期：序號第八位數代表製造年份；「7」代表 2007 或 2017。
中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易
試驗區日櫻北路 353 號 9 號廠房 C 部
歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomasde
Chapultepec, 11000 México, D.F. 進口商與服務資訊：+5255 (5202) 3545
台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓
A1室。電話號碼：+886-2-2514 7977
Bose、DesignMax 與 FreeSpace 為 Bose Corporation 的商標。
Bose Corporation 總部：1-877-230-5639
©2020 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他
方式使用本資料的任何部分。
保固資訊
此產品享有有限保固。
如需保固詳細資料，請造訪 PRO.BOSE.COM。
產品額定值：
輸入電壓：70V/100V
阻抗：8 Ω，40 W
電流或功率：(70V)：2.5W、5W、10W、20W、40W；(100V)：5W、10W、20W、40W
警告/小心
本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植
入式醫療設備。
包含可能導致窒息危險的小部件。不適合 3 歲以下的兒童使
用。
• 安裝人員有責任選用耐風力符合當地適用法規及標準的支架組件。
• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有
責任確保揚聲器和安裝系統的裝設均符合適用的法規，包括當地的建築
法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。
• 以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害
或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之
任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝
技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。
• 請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地
方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。
• 僅限使用 Bose 隨附或指定用於 FreeSpace FS4CE 揚聲器的五金部件與配件。
如需相容配件的相關資訊，請參閱 PRO.BOSE.COM 上的產品技術資料表。
• 使產品遠離火源和熱源。請勿將明火火源 (例如點燃的蠟燭) 置於本產
品上或本產品附近。
• 未經授權請勿擅自改裝本產品。
• 請勿使揚聲器或安裝組件接觸任何非由 Bose 指定的化學物質，包括但
不限於潤滑劑、清潔劑、觸點噴劑或碳氫溶劑。接觸該等物質會使塑
膠材質劣化，進而導致破裂並產生墜落危險。
• 請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、
礦物油、酒精或其他清潔劑或化學品。
繁體中文
• 75
安裝指南
• FreeSpace FS4CE
PRO.BOSE.COM
概觀
包裝內容物
產品尺寸
×2 ×2 ×1
技術規格
如需其他規格資訊，請參閱 PRO.BOSE.COM 上的 FreeSpace
FS4CE 技術資料表。 有關 EN 54-24 規格，請前往
PRO.BOSE.COM 網站參閱 FreeSpace FS4CE EN 54-24 認證等
級 (AM857614 Rev. 00)。
外觀
產品尺寸
障板直徑：272 公釐 (10.71 吋)
外殼直徑：231 公釐 (9.09 吋)
背殼深度：163 公釐 (6.42 吋)
孔洞
250 公釐 (9.84 吋)
天花板最大厚度
38 公釐 (1.50 吋)
淨重，揚聲器加網罩 (單件) 3.47 公斤 (7.65 磅)
裝運重量 (成對) 9.05 公斤 (19.95 磅)
環境 產品隨附防風雨輸入端子外蓋，適用
於戶外潮濕環境 (符合 EN60529 標準
IP55 環境等級、EN 54-24 認證 IP33C
環境等級)。亦提供選配的鋁合金網罩
配件，可於惡劣環境中避免紅色鏽蝕。
重要安裝資訊
安裝揚聲器之前，請先閱讀第 74 頁的「重要安全指示」。
火災與疏散警報應用符合 EN 54-24 認證 IP33C 環境等
級。
一般音訊安裝應用符合 EN60529 標準 IP55 環境等級。
239 公釐
9.41 吋
272 公釐
10.71 吋
171 公釐
6.73 吋
38 公釐
1.50 吋
163 公釐
6.42 吋
231 公釐
9.09 吋
×2 ×2
×4
76 •
繁體中文
FreeSpace FS4CE •
安裝指南
PRO.BOSE.COM
設定
安裝選項
安裝選項與配件
安裝作業需要下列其中一項配件。您可以參閱 PRO.BOSE.COM
上相關的配件安裝指南，以瞭解各項安裝指示。
q 可調式天花板跨橋板 (未隨附)
w 放樣板 (未隨附)
導管接頭
若使用金屬軟管，請搭配使用 ⅜ 吋導管接頭或 ⅜ 吋雙連接器
(雙工連接器)。
備註：本產品並未隨附導管接頭。
q
w
選擇安裝方法
q 頂部線孔
天花板上方有可用空間時，請使用頂部線孔。
w 側邊線孔
天花板上方空間有限時，請使用側邊線孔。
e 兩種線孔
如需獨立訊號輸入及訊號輸出佈線設計，且天花板上方有可用空間時，請使用兩種線孔。
q w e
⅜ 吋單工連接器 ⅜ 吋雙工連接器/ Loop
連接器
繁體中文
• 77
安裝指南
• FreeSpace FS4CE
PRO.BOSE.COM
設定
輸入端子外蓋準備工作
輸入端子外蓋的設計適用三種不同配線情況 (如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠導管鏤空處裁剪。
備註：安裝人員須負責將導管密封，以防止水滲入
Euroblock
連接端子。採用戶外級或航海級矽膠來密封所有的接線連線，以確保緊密
密封。
單輸入 輸出入 開放式
78 •
繁體中文
FreeSpace FS4CE •
安裝指南
PRO.BOSE.COM
設定
揚聲器接線
線規
FreeSpace FS4CE 揚聲器的設計僅可使用 18 AWG (0.8 mm
2
) 至 14 AWG (2.1 mm
2
) 的線材。
揚聲器設定
70V
2.5W 5W 10W 20W 40W*
8Ώ
5W 10W 20W 40W NC**
100V
** NC：無連線 (請勿使用)* 原廠預設
變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
接線圖
露出六公釐 (¼ 吋) 的裸線，以連接
至端子。
備註：配線方式必須遵照：
於加拿大：《
Canadian Electrical
Code
》
(
加拿大電氣規程
)
第一部分
CSA C22.1
，「電氣安裝安全標準」
第
32
條；
於美國：《
National Electric
Code
》
(
美國國家電氣規程
)
，
NFPA
70
以及《
National Fire Alarm and
Signaling Code
》
(
國家火災警報與
信號規範
)
，
NFPA 72
。
安裝準備
70/100V 8Ω
8Ω
8Ω
8Ω
8Ω
使用安全纜線
部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支
撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的
安裝位置、方式和五金部件。
Bose 建議使用 (1) 安全索或 (2) 安全纜索來作為輔助固定機
制。請參見右圖，瞭解安全安裝點。
請遵守製造商的指示來施作任何輔助固定機制。
qw
繁體中文
• 79
安裝指南
• FreeSpace FS4CE
PRO.BOSE.COM
設定
天花板板材
1. 取下天花板板材，然後使用定位卡將揚聲器孔洞描繪於板材上。為將定位卡置於板材正中央，請自四個角畫出交叉的對角線，
利用交叉點將定位卡置中。
2. 在板材上裁切出一個孔洞。
3. 安裝天花板跨橋板。如需天花板跨橋板的安裝指示，請參閱 PRO.BOSE.COM 上適用之天花板跨橋板的安裝指南。
4. 更換天花板板材。
q w
天花板跨橋板安裝準備工作
硬式天花板
1. 使用定位卡將孔洞描繪於天花板上。
2. 在天花板上裁切出一個孔洞。
3. 安裝天花板跨橋板。如需天花板跨橋板的安裝指示，請參閱 PRO.BOSE.COM 上適用之天花板跨橋板的安裝指南。
q w
使用放樣板在硬式天花板安裝揚聲器 (新建工程)
如需安裝放樣板的相關資訊，請參閱 PRO.BOSE.COM 上的 DesignMax 與 FreeSpace 放樣板安裝指南。放樣板安裝完成之後，
請參見第 80 頁「安裝揚聲器」。
r
陶瓷接頭安裝點
FreeSpace FS4CE 與選配的陶瓷接頭配件相容。陶瓷接頭安裝點的位置如圖所示。
有關陶瓷接頭的更多資訊，請參閱 PRO.BOSE.COM 上的陶瓷接頭安裝指南。
80 •
繁體中文
FreeSpace FS4CE •
安裝指南
PRO.BOSE.COM
安裝
安裝揚聲器
1. 將音訊佈線穿過配線開口以及端子外蓋 (未顯示於圖中；請參閱第 77 頁「輸入端子外蓋準備工作」)。
2. 將線路連接至連接端子，然後將連接端子插入揚聲器。鎖緊導管接頭 (若適用)。如需瞭解配線資訊，請參見第 78 頁「揚聲器接線」。
3. 將揚聲器穿過孔洞，並置入天花板跨橋板或放樣板中 (請參閱第 69 頁)，逆時鐘方向鐘方向旋轉錨座支臂螺絲半圈，以鬆開錨座支
臂。將揚聲器慢慢降低，直到錨座支臂在天花板跨橋板或放樣板上卡入定位。
4. 鎖緊錨座支臂螺絲以固定揚聲器。
警告：螺絲過緊或過鬆均可能會對錨座支臂、錨座安裝點或天花板造成損壞，進而導致墜落危險。
5. 請將輸入端子外蓋覆蓋於輸入端子，並牢牢壓於揚聲器以形成密封。請使用隨附的兩個輸入端子外蓋螺絲來固定輸入端子外蓋。
請參閱第 77 頁的「輸入端子外蓋準備工作」。
q
e
t
w
r
繁體中文
• 81
安裝指南
• FreeSpace FS4CE
PRO.BOSE.COM
安裝
安全與規章遵循
Bose FreeSpace FS4CE 揚聲器通過測試，且符合下列規格及用途：
列為 ANSI/UL 1480-2016, CAN/ULC-S541
火災保護指示用途 – UL Category UUMW/UUMW7，案號 S 3241。控制號 42S9。
不適用 DC 監督式系統。
適合於室內乾燥之處使用。
EN 54-24: 2008，可用於火災偵測語音警報系統與建築物火災警報系統之揚聲器
環境類型：B (戶外應用)
根據 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 640 條，適合使用 Class 1、Class 2 或 Class 3 配線方式安裝。
適用於符合 NFPA 70 2002 年《National Electric Code》(美國國家電氣規程) 第 760 條之火災警報器電路配線方法。
適合用於空氣調節氣室空間。
UL-2043，《Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces》(裝於空氣調節空間之
分離性產品及其配件的防火測試及可視煙霧釋放)。
NFPA 70，2002 年，《National Electric Code》(美國國家電氣規程) 第 300-22 (c) 條。
NFPA 90-A，2002 年，《Installation of Air Conditioning and Ventilation Systems》(空調與排氣系統安裝)，第 4.3.10.2.6.5 項。
EMC 指令 89/336/EEC 與指令第 10 (1) 條，EN50081-1 與 EN50082-1 (如 CE 標誌所示)。
FreeSpace FS4CE 揚聲器的設計符合下列歐洲組合系統法規所定義之要求：
《British Standard Code of Practice》(英國標準應用規範) 第 8 部分，BS 5839 (搭配陶瓷接線盤與溫度保險絲使用時)。
經測試符合 IEC60268-5。
額定覆蓋角度 (符合 UL 1480) 垂直：–3 dB 為 130°/50°；–6 dB 為 160°/20°
水平：–3 dB 為 135°/50°；–6 dB 為 165°/15°
UL 靈敏度瓦數抽頭聲壓級 dBA 在 3.1 公尺 (10 呎)：
瓦數
CAN/ULC-S541
加拿大
抽頭
70 V 100 V
2.5 W 83.9 dBA —
5 W 86.4 dBA 86.9 dBA
10 W 89.3 dBA 89.4 dBA
20 W 92.1 dBA 92.4 dBA
40 W 94.2 dBA 94.8 dBA
8 Ω 93.8 dBA —
給定的聲壓級是根據 UL 1480 所指定之報告方法。
頻率響應：
火災警報 (UL)：80 Hz 至 17000 Hz
安裝網罩
備註：安裝網罩之前，請先將揚聲器功率抽頭的設定調整為適合安裝
的設定。請參閱第
78
頁的「揚聲器設定」。
在確定適用於安裝的標誌對齊方式之後，請將網罩與揚聲器外殼的內
側相互對準，然後向上推入定位。您可以視情況需要，向內推入網罩
插片，使其確實卡入揚聲器外殼中。
取下網罩
在網罩邊緣的網罩孔隙中插入一支小型工具 (直徑小於 1.5 公釐)，然後拉動以鬆開網罩。
注意：請勿使用螺絲起子從外殼撬開網罩。這可能會使揚聲器受損。
瓦數
ANSI/UL 1480-2016
美國
抽頭
70 V 100 V
2.5 W 79.2 dBA —
5 W 81.7 dBA 80.9 dBA
10 W 84.6 dBA 84.5 dBA
20 W 87.3 dBA 87.2 dBA
40 W 89.7 dBA 89.8 dBA
8 Ω 90.1 dBA —
82 •
日本語
FreeSpace FS4CE •
設置ガイド
PRO.BOSE.COM
安全上の重要な注意事項
安全上の留意項目および使用方法をよく読み、いつでも参照
できるように保管してください。
本製品は、専門の施工業者による設置のみを想定した製品です。本書は、一般
的な固定設置システムにおける本製品の、基本的な設置と安全上のガイドラ
インを施工業者様に提供します。設置する前に、本書とすべての安全に関する
警告をお読みください。
ご自身で製品を修理しないでください。修理が必要な際には、正規サービスセン
ター、ボーズ認定の施工業者、技術者、ディーラーまたはディストリビューターに
お問い合わせください。Bose Professionalに連絡する、またはお近くのディーラーま
たはディストリビューターを検索するには、PRO.BOSE.COMにアクセスしてください。
1. このガイドをよくお読みください。
2. 必要な時にご覧になれるよう、本書を保管してください。
3. すべての注意事項に留意してください。
4. すべての指示に従ってください。
5. 通気孔は塞がないでください。製造元の指示に従って設置してください。
6. ラジエータ、暖房送風口、ストーブ、その他の熱を発する装置（アンプを含
む）の近くには設置しないでください。
7. 必ず製造元より指定された付属品、あるいはアクセサリーのみをご使用
ください。
規制に関する情報
Do not paint or modify factory-applied finishes.
This product conforms to all applicable EU directive requirements.The complete
declaration of conformity can be found at: www.Bose.com/compliance.
This symbol means the product must not be discarded as household waste, and
should be delivered to an appropriate collection facility for recycling.Proper
disposal and recycling helps protect natural resources, human health and the
environment.For more information on disposal and recycling of this product,
contact your local municipality, disposal service, or the shop where you bought this
product.
製造日: シリアル番号の8桁目の数字は製造年を表します。「7」は2007年または
2017年です。
中国における輸入元: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-
204, Lomas de Chapultepec, 11000 México, D.F.輸入元およびサポート情報: +5255(5202)
3545
台湾における輸入元: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan.Phone Number: +886-2-2514 7676
Bose、DesignMax、およびFreeSpaceは、Bose Corporationの商標です。
Bose Corporation Headquarters: 1-877-230-5639
©2020 Bose Corporation.本書のいかなる部分も、書面による事前の許可のない複
写、変更、配布、その他の使用は許可されません。
保証情報
保証の内容および条件につきましては、付属の保証書をご覧ください。
保証の詳細については、PRO.BOSE.COMをご覧ください。
仕様:
入力電圧: 70V/100V
インピーダンス: 8 Ω、40 W
電流またはパワー: （70V）: 2.5W、5W、10W、20W、40W （100V）: 5W、10W、20W、40W
警告／注意
この製品には磁性材料が含まれています。体内に埋め込まれて
いる医療機器への影響については、医師にご相談ください。
のどに詰まりやすい小さな部品が含まれています。3歳未満のお
子様には適していません。
• 設置者の責任で、適用される法律および基準に準拠した、十分な耐風構
造を持つサポートシステムを使用してください。
• ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従ってく
ださい。各地域の建築に関する条例や規制など、適用される全ての法律
に従って本製品およびその取付金具を設置することは施工業者の責任
です。本製品を設置する前に、各地域の管轄官庁に相談してください。
• 重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備
機器等への損傷の原因となる可能性があります。適用する設置方法の信
頼性を評価することは、施工業者の責任です。適切な部品および安全な設
置技術の知識を持つ専門の施工業者のみが、天井へのスピーカーの設置
を行うことができます。
• 設置面の強度が不十分な場合や、設置面の裏側に電線や配管などが隠
れている場合は、本製品を設置しないでください。各地域の建築に関す
る条例に従って、認定された専門業者によりブラケットが取り付けられて
いることを確認してください。
• FreeSpace FS4CEには、本体付属またはボーズ指定の取り付け部品および
アクセサリーのみをご使用ください。使用可能なアクセサリーの詳細に
ついては、PRO.BOSE.COMに用意されている本製品のテクニカルデータシ
ートを参照してください。
• 火気や熱源などの近くで使用しないでください。火の付いたろうそくな
どの火気を、製品の上や近くに置かないでください。
• 許可なく製品を改造しないでください。
• スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、お
よび炭化水素を基剤とする溶剤などを含む、ボーズ指定外の化学物質に
さらさないでください。製品がこうした物質に触れると、プラスチック素材
の劣化につながり、ひび割れが生じて落下事故を招くおそれがあります。
スピーカーの汚れ落としには、必ず乾いた布をお使いください。スピーカ
ーを石けん、洗剤、鉱油、アルコールなどの洗浄剤、化学物質に触れる可
能性がある場所で使用しないでください。
日本語
• 83
設置ガイド
• FreeSpace FS4CE
PRO.BOSE.COM
概要
パッケージ内容
製品寸法
×2 ×2 ×1
技術仕様
詳細な仕様は、PRO.BOSE.COMに用意されている、FreeSpace
FS4CEのテクニカルデータシートを参照してください。
EN54-24の仕様については、PRO.BOSE.COMでFreeSpace
FS4CEのEN54-24認定評価（AM857614Rev.00）を参照してくださ
い。
物理的仕様
製品寸法
バッフルの直径: 272 mm
エンクロージャーの直径: 231 mm
バックカン奥行き: 163 mm
開口寸法
250 mm
最大対応板厚
38 mm
質量（スピーカーとグリル、単体）
3.47 kg
梱包質量（ペア）
9.05 kg
使用環境
付属の耐候性入力カバーを使用すると、
水気の多い屋外での使用に適していま
す（EN60529準拠のIP55、EN54-24準拠
のIP33C）。アクセサリーのオプションと
して、過酷な環境下で赤さびを防止する
アルミグリルを利用可能です。
設置に関する重要な情報
スピーカーを設置する前に、82ページの安全上の重要な
注意事項をご確認ください。
火災および避難誘導の基準は、EN54-24に準拠し、IP33C
の環境耐候性に対応しています。
汎用オーディオ設置の基準は、EN60529に準拠し、IP55の
環境耐候性に対応しています。
239 mm
272 mm
171 mm
38 mm
163 mm
231 mm
×2 ×2
×4
84 •
日本語
FreeSpace FS4CE •
設置ガイド
PRO.BOSE.COM
セットアップ
設置オプション
設置オプションとアクセサリー
設置の際には、以下のうちのいずれかを使用する必要があります。
設置の手順については、PRO.BOSE.COMに用意されている、関連
するアクセサリーの設置ガイドを参照してください。
q アジャスタブルタイルブリッジ（付属しません）
w ラフインパン（付属しません）
導管器具の設置
フレキシブルメタル導管を使う場合は、⅜インチのシングル導管か⅜
インチの複式導管コネクターを使ってください。
注:
導管器具は付属していません。
設置方法を選ぶ
q 上面ノックアウトを使用
天井裏に十分なスペースがある場合は、上面にあるノックアウトを使用します。
w 側面ノックアウトを使用
天井裏に十分なスペースがない場合は、側面にあるノックアウトを使用します。
e 両方のノックアウトを使用
信号入力／信号出力の独立した配線方法が必要かつ天井裏に十分なスペースがある場合は、両方のノックアウトを使用します。
⅜インチシングル導管 ⅜インチ複式導管
q
w
q w e
日本語
• 85
設置ガイド
• FreeSpace FS4CE
PRO.BOSE.COM
セットアップ
入力カバーの準備
入力カバーは、上記3つの各配線パターンに対応するように設計されています。ゴム管の点線に沿って切り取ることで、お使いの配線パターン
に合わせて入力カバーの構成を変更することができます。
注:
ユーロブロックコネクターへの水の侵入を防ぐために、設置者の責任で密閉してください。屋外仕様や海洋仕様のシリコンを使用して、す
べてのケーブル接続をしっかりと保護してください。
単一入力 入力および出力 開口
86 •
日本語
FreeSpace FS4CE •
設置ガイド
PRO.BOSE.COM
セットアップ
スピーカーの配線
ケーブルゲージ
FreeSpace FS4CEで使用できるケーブルのゲージは、18 AWG（0.8 mm
2
）～14 AWG（2.1 mm
2
）のみです。
スピーカーの設定
70V
2.5W 5W 10W 20W 40W*
8Ω
5W 10W 20W 40W NC**
100V
**NC: 未接続（使用しない）*工場出荷時設定
トランスフォーマータップの設定
回転させてタップを設定します。マイナスドライバーを使用します。
接続図
裸線を長さ6 mm（¼インチ）露出して
端子に接続します。
注:
配線は、以下に従って行う必要が
あります。
カナダ:
CSA C22.1
、
Canadian
Electrical Code
、パート
1
、
Safety Standard for Electrical
Installations
、セクション
32
米国:
The National Electrical
Code
、
NFPA 70
および
National
Fire Alarm and Signaling
Code
、
NFPA 72
設置の準備
70/100V 8 Ω
8Ω
8Ω
8Ω
8Ω
安全ケーブルの使用
お住まいの地域により、安全性の強化のため、スピーカーの構造物
に対する固定に二次的な方法も用いることが法令により義務づけ
られている場合があります。適用される建築基準や規制を満たす
設置場所や設置方法、器具を選択してください。
安全確保のための補助的な器具として、（1）落下防止ワイヤー、（2）
安全ケーブルのいずれかの使用をお勧めします。安全器具の取り
付けポイントについては、右の図を参照してください。
補助的な安全器具をご使用になる際は、製造元の指示に従ってく
ださい。
qw
日本語
• 87
設置ガイド
• FreeSpace FS4CE
PRO.BOSE.COM
セットアップ
天井タイルの準備
1. タイルを取り外し、テンプレートを使ってスピーカーの穴の位置を示す線をタイルに引きます。タイルの中央にテンプレートを合わせるに
は、角を対角線で結んで「X」を書き、交点を使います。
2. タイルに穴を開けます。
3. タイルブリッジを取り付けます。タイルブリッジの取り付けの手順については、PRO.BOSE.COMに用意されている、該当のタイルブリッジ
の設置ガイドを参照してください。
4. 天井タイルを元に戻します。
タイルブリッジの取り付け準備
硬い天井の場合（既存の建築物）
1. 同梱のテンプレートを利用して、天井に開ける穴を示す線を引きます。
2. 天井に穴を開けます。
3. タイルブリッジを取り付けます。タイルブリッジの取り付けの手順については、PRO.BOSE.COMに用意されている、該当のタイルブリッジ
の設置ガイドを参照してください。
ラフインパンを使用して新築時の硬い天井に設置する
ラフインパンの取り付けの詳細については、PRO.BOSE.COMに用意されている、DesignMaxおよびFreeSpace用ラフインパンの設置ガイ
ドを参照してください。ラフインパンの取り付けが終わったら、88ページの「スピーカーの取り付け」を参照してください。
セラミックターミナルの取り付けポイント
FreeSpace FS4CEはオプションのセラミックターミナルアクセサリーに対応しています。セラ
ミックターミナルの取り付けポイントは、図を参照してください。セラミックターミナルの詳細に
ついては、PRO.BOSE.COMに用意されている、セラミックターミナルの設置ガイドを参照して
ください。
q w
q w r
88 •
日本語
FreeSpace FS4CE •
設置ガイド
PRO.BOSE.COM
設置
スピーカーの取り付け
1. オーディオケーブルを配線用の通線部と入力カバーに通します。（入力カバーは図に表示されていません。詳しくは、「入力カバーの準備」
（85ページ）を参照してください）。
2. 配線した端子をスピーカーに接続します。導管器具を使用している場合は、器具を締めます。配線について詳しくは、86ページの
「スピーカーの配線」を参照してください。
3. スピーカーを開口部に入れてタイルブリッジまたはラフインパン（87ページ参照）に挿入し、アンカーアームのネジを反時計回りに半分回し
て緩めます。アンカーアームがタイルブリッジまたはラフインパンに噛み合うまで、スピーカーをゆっくりと下ろします。
4. アンカーアームのネジを締めてスピーカーを固定します。
警告:
ネジを強く締めすぎたり、緩めすぎたりすると、アンカーアーム、アンカーの取り付けポイント、天井の破損につながり、
落下事故を招くおそれがあります。
5. 入力カバーをコネクターの上に取り付け、スピーカーに強く押し付けてしっかりと密閉します。付属の入力カバーネジ（x2）を使用して入力カ
バーを固定します。「入力カバーの準備」（85ページ）を参照してください。
q
e
t
w
r
日本語
• 89
設置ガイド
• FreeSpace FS4CE
PRO.BOSE.COM
設置
安全上のコンプライアンス
Bose FreeSpace FS4CEは幅広いテストに合格しており、次の仕様と用途に準拠しています。
ANSI/UL 1480-2016, CAN/ULC-S541認証
防火信号用途 – UL Category UUMW/UUMW7、File Number S 3241Control Number 42S9。
DC監視システムには使用しない
EN 54-24:2008、Loudspeaker for Voice Alarm Systems for Fire Detection and Fire Alarm Systems for Buildings
環境タイプ: B（屋外用途）
NFPA 70、米国電気規程（2002年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応
NFPA 70、米国電気規程（2002年、第760条）に準拠した火災警報回路配線方法の使用に対応
空調およびプレナム空間内での使用に対応しています。
UL-2043、Fire Test and Visible Smoke Release for Discrete Products and their Accessories Installed in Air Handling Spaces
NFPA 70、米国電気規程、2002年、第300-22(c)条
NFPA 90-A、2002年、Installation of Air Conditioning and Ventilation Systems、第4.3.10.2.6.5節
CEマークの表示、およびEMC指令89/336/EECおよび指令の第10（1）条、EN50081-1およびEN50082-1に準拠。
FreeSpace FS4CEは、組み合わせシステム向けの以下の欧州規制仕様で規定されている要件に適合するように設計されています。
英国規格実務規則BS 5839、パート8（セラミックブロック端子および温度ヒューズを併用する場合）
IEC60268-5のテストを実施。
公称カバレージ角度（UL 1480に準拠）
垂直: –3 dBで130°/50°、–6 dBで160°/20°
水平: –3 dBで135°/50°、–6 dBで165°/15°
UL、3.1m（10フィート）での感度ワット数タップ音圧レベル（dBA）:
ワット数
CAN/ULC-S541
カナダ
タップ
70 V 100 V
2.5 W 83.9 dBA —
5 W 86.4 dBA 86.9 dBA
10 W 89.3 dBA 89.4 dBA
20 W 92.1 dBA 92.4 dBA
40 W 94.2 dBA 94.8 dBA
8 Ω 93.8 dBA —
表記されているSPLはUL 1480指定のレポート方法に準拠しています。
周波数特性:
火災報知器（UL）: 80 Hz～17000 Hz
グリルを取り付ける
注:
グリルの取り付けの前に、システムに合わせてスピーカーのタップ
設定を適切な値に調整します。
86
ページのスピーカーの設定を参照し
てください。
設置に合わせてロゴの方向を決定したら、グリルをスピーカーエンクロ
ージャーの内側に合わせ、固定されるまで上向きに押します。必要によ
り、グリルタブを内側に押してスピーカーエンクロージャー内に適切に
収めます。
グリルの取り外し
小型の工具（直径1.5ミリ以内）をグリルの端に挿入し、引いてグリルを取り外します。
注意:
ドライバーを使ってグリルをエンクロージャーから無理にこじ開けないでください。スピーカーの破損につながるおそれがあります。
ワット数
ANSI/UL 1480-2016
米国
タップ
70 V 100 V
2.5 W 79.2 dBA —
5 W 81.7 dBA 80.9 dBA
10 W 84.6 dBA 84.5 dBA
20 W 87.3 dBA 87.2 dBA
40 W 89.7 dBA 89.8 dBA
8 Ω 90.1 dBA —
90 • FreeSpace FS4CE •
PRO.BOSE.COM
Bose
.PRO.BOSE.COM
.1
.2
.3
.4
.5
.6
.7
.www.Bose.com/compliance :
2007 "7"
.2017
353 .No ,9 Bose Electronics (Shanghai) Company Limited, Part C, Plant :
North Riying Road, China (Shanghai) Pilot Free Trade Zone
Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The :
Netherlands
Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas :
.de Chapultepec, 11000 México, D.F
3545 (5202) 5255+ :
Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei :
+886-2-2514 7676 :.City 104, Taiwan
.Bose Corporation FreeSpace DesignMax Bose
1-877-230 -5639 :Bose
.Bose Corporation 2020 ©
.
.PRO.BOSE.COM
100/ 70 :
40 8 :
20 10 5 :( 100) 40 20 10 5 2,5 :( 70) :
40
3
•
•
Bose
•
•
•Bose
.FreeSpace FS4CE
.PRO.BOSE.COM
•
•
•
Bose
•
• 91• FreeSpace FS4CE
PRO.BOSE.COM
2×2×1×
FreeSpace
24-54 EN .PRO.BOSE.COM FS4CE
.Rev AM857614) 24-54 FreeSpace FS4CE EN
.PRO.BOSE.COM (00
272 :
( 10,71)
231 :
( 9,09)
163 :
( 6,42)
( 9,84) 250
( 1,50) 38
(
7,65) 3,47
(
19,95) 9,05
529 IEC
) IP55
.
.90
IP33C
.24-54 EN
IP55
.EN60529
239
9,41
272
10,71
171
6,73
38
1,50
163
6,42
231
9,09
2×2×
4×
92 • FreeSpace FS4CE •
PRO.BOSE.COM
. PRO.BOSE.COM
q
w
.8/3- -8/3
q
w
q
w
e
qwe
8/3 8/3
• 93• FreeSpace FS4CE
PRO.BOSE.COM
Euroblock
94 • FreeSpace FS4CE •
PRO.BOSE.COM
. (
2
2,1) 14 (
2
0,8) 18 FreeSpace FS4CE
70
2.5 5 10 20* 40
8
5 10 20 40**NC
100
NC **
( 4/1)
CSA C22.1
32
70 NFPA
.72 NFPA
100/ 70 8
8Ω
8Ω
8Ω
8Ω
(2) (1) Bose
qw
• 95• FreeSpace FS4CE
PRO.BOSE.COM
X .1
.2
.PRO .BOSE.COM
.3
.4
qw
. .1
. .2
.PRO .BOSE.COM
.3
qw
FreeSpace DesignMax
.96
.PRO.BOSE.COM
r
FreeSpace FS4CE
.PRO.BOSE.COM
96 • FreeSpace FS4CE •
PRO.BOSE.COM
.(93 .1
.2
.94
(95
.3
.4
:
.5
.93
q
e
t
w
r
• 97• FreeSpace FS4CE
PRO.BOSE.COM
Bose FreeSpace FS4CE
2016-1480 ANSI/UL, CAN/ULC-S541
. 42S9 .3241 S UL UUMW/UUMW7 –
.
2008 24-54 EN
B :
640 2002 70 NFPA 3 2 1
.760 2002 70 NFPA
2043-UL
.c) ) 22- 300 2002 70 NFPA
4.3.10.2.6.5 . 2002 A-90 NFPA
.CE
1-EN50082 1-EN50081 (1) 10 EEC/336/ 89 (EMC)
FreeSpace FS4CE
8 5839 BS
.5-IEC60268
6- 20/160 3- 50/130 : (1480 UL )
6- 15/165 3- 50/135 :
:( 10) 3.1 (A) UL
CAN/ULC-S541
70 100
2,5A 83,9—
5A 86,4A 86,9
10A 89,3A 89,4
20A 92,1A 92,2
40A 94,2A 94,8
8A 93,8—
.1480 UL
17 80 (UL)
.94
1,5
ANSI/UL 1480-
2016
70 100
2,5A 79.2—
5A 81,7A 80,9
10A 84,6A 84,5
20A 87,2A 87,2
40A 89,8A 89,8
8A 90,1—
©2020 Bose Corporation, All rights reserved.
Framingham, MA 01701-9168 USA
PRO.BOSE.COM
AM861344 Rev. 01
December 2020
