Kurz-Betriebsanleitung
Regulatory model: FF-1402B/FF-1410B
manual-de-250-0847-E –AD125-v500
Avision Inc.
Kurz-Betriebsanleitung
ii
Warenzeichen
Microsoft ist ein eingetragenes Warenzeichen der Microsoft
Corporation.
Windows, Windows Vista, Windows 7, Windows 8 und Windows 10
sind Warenzeichen der Microsoft Corporation.
IBM, IBM PC, sind eingetragene Warenzeichen der
International Business Machines Corporation.
ENERGY STAR
®
ist eine in den U.S.A. eingetragene
Firmenmarke.
Alle anderen Produktnamen und Warenzeichen sind das
Eigentum ihrer jeweiligen Inhaber.
Urheberschutzrechte
Alle Rechte vorbehalten. Vervielfältigung, Übertragung,
Abschrift, Speicherung in Datenbanken und Übersetzung in
andere Sprachen und Computersprachen in jedweder Form
und Ausrüstung, sei es elektronisch, mechanisch, magnetisch,
optisch, chemisch, manuell oder auf sonstige Weise ohne die
vorherige schriftliche Genehmigung von Avision Inc. verboten.
Eingescannte Materialien unterliegen vielleicht dem Schutz
durch Staatsgesetze oder andere Kodizes. Der Kunde allein
trägt die Verantwortung für den Umgang mit Scanvorlagen.
Garantiebestimmungen
Die Informationen in diesem Dokument sind steten
Änderungen, die nicht zuvor angekündigt werden müssen,
unterworfen.
Der Hersteller übernimmt keine wie immer geartete
Verantwortung in Bezug auf die vorliegenden Handbücher,
einschließlich, doch nicht beschränkt auf Garantie der
Handelstauglichkeit und Tauglichkeit für bestimmte Zwecke.
Kurz-Betriebsanleitung
iii
Der Hersteller kann für Fehler in diesem Handbuch, Unfall-
oder Folgeschäden in Zusammenhang mit der Bereitstellung,
Leistung oder Benutzung dieser Dokumentationsmaterialien
nicht haftbar gemacht werden.
FCC-Zulassungsbestätigung
Dieses Gerät wurde getestet und den Beschränkungen für
Digitalgeräte der Klasse B nach Teil 15 der FCC-Regelungen
für konform befunden. Diese Beschränkungen wurden mit
dem Ziel entworfen, einen vernünftigen Schutz vor
schädlichen Interferenzen bei der Aufstellung in einem
Haushalt zu bieten. Dieses Gerät erzeugt, verwendet und
kann Funkfrequenzenergie abstrahlen und
Interferenzstörungen im Funkverkehr hervorrufen, sofern
es nicht den Anweisungen zufolge aufgestellt und
verwendet wird. Es kann jedoch keine Garantie gegeben
werden, daß bei individuellen Installationen Interferenzen
auch tatsächlich vermieden werden können. Wenn dieses
Gerät störende Interferenzen bei Radio- und
Fernsehempfang erzeugt, was durch das Aus- und
Einschalten des Gerätes belegt werden kann, wird der
Benutzer angehalten, diese Interferenzen durch eine der
folgenden Maßnahmen zu unterbinden:
Ändern Sie die Ausrichtung der Empfangsantenne.
Vergrößern Sie den Abstand zwischen Gerät und
Empfänger.
Schließen Sie das Gerät an einen vom Empfänger
getrennten Stromkreis an.
Wenden Sie sich an den Händler oder einen erfahrenen
Radio- und Fernsehtechniker um Hilfe.
Kurz-Betriebsanleitung
iv
European Union Regulatory Notice
Produkte mit dem CE-Zeichen entsprechen den folgenden EU-
Richtlinien:
Niederspannungsrichtlinie 2006/95/EC
Richtlinie zur elektromagnetischen Verträglichkeit
2004/108/EC
Richtlinie 2011/65/EG zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe (RoHS)
Die CE-Einhaltung dieses Produktes ist gegeben, wenn es mit
dem von Avision bereitgestellten, korrekt mit dem CE-Zeichen
versehenen Netzteil betrieben wird.
Dieses Produkt erfüllt die Klasse B-Grenzwerte der EN 55022
und EN 55024, die Sicherheitsanforderungen der EN 60950
sowie die Anforderungen der EN 50581 über die Beschränkung
der Verwendung bestimmter gefährlicher Stoffe.
*Dieses Gerät ist als LED produkt der Klasse 1 zertifiziert.
Als ein Partner von ENERGY STAR® hat Avision Inc.
das Produkt für konform mit den Energierichtlinien
von ENERGY STAR
®
befunden.
Kurz-Betriebsanleitung
v
Estsorgung von Elektrogeräten durch Benutzer in
privaten Haushalten in der EU
Dieses Symbol auf dem Produkt oder dessen Verpackung gibt
an, dass das Produkt nicht zusammen mit dem Restmüll
entsorgt werden darf. Es obliegt daher lhrer Verantwortung,
das Gerät an einer entsprechenden Stelle für die Entsorgung
oder Wiederverwertung von Elektrogeräten aller Art abzugeben
(z.B. ein Wertstoffhof). Die separate Sammlung und das
Recyceln lhrer alten Elektrogeräte zum Zeitpunkt ihrer
Entsorgung trägt zum Schutz der Umwelt bei und
gewährleistet, dass sie auf eine Art und Weise recycelt werden,
die keine Gefährdung fur die Gesundheit des Menschen und
der Umwelt darstellt. Weitere Informationen darüber, wo Sie
alte Elektrogeräte zum recyceln abgeben können, erhalten Sie
bei den örtlichen Behorden, Wertstoffhöfen oder dort, wo Sie
das Gerät erworben haben.
System Voraussetzungen
CPU:
Intel
®
Core™ 2 Duo oder höher
Speicher:
32-bit: 1 GB
64-bit: 2 GB
Optisches
Laufwerk:
DVD-ROM-Laufwerk
USB-Port:
USB 2.0 (kompatibel mit USB 1.1)
Unterstützte
Betriebssystem:
Microsoft Windows XP(SP3), Windows
Vista, Windows 7, Windows 8 (32 bits/64
bits), Windows 10 (32 bits/64 bits)
Kurz-Betriebsanleitung
vi
Hinweise zur Produktsicherheit
Bitte lesen Sie diese Anweisungen aufmerksam durch und
befolgen Sie sämtliche Anweisungen und Warnungen vor der
Installation und Benutzung des Gerätes.
Folgende Kennzeichnungen in diesem Dokument sollen auf die
Möglichkeit von Gefahren, Verletzungen und/oder Geräteschäden
aufmerksam machen.
WARNUNG
Zeigt potenziell gefährliche Situationen an, die
bei Nichtbeachtung der Anweisungen ernsthafte
oder sogar tödliche Verletzungen zur Folge
haben können.
ACHTUNG
Zeigt potenziell gefährliche Situationen, die bei
Nichtbeachtung der Anweisungen leichtere bis
mittlere Verletzungen oder Sachschäden zur
Folge haben können.
WARNUNG
Verwenden Sie nur das mit Ihrem Gerät gelieferte Netzteil.
Die Verwendung anderer Netzteile kann Brände,
Stromschläge und Verletzungen zur Folge haben.
Verwenden Sie nur das mit Ihrem Gerät gelieferte Netz- und
USB-Kabel; achten Sie darauf, dass die Kabel nicht verknoten,
ausfransen, geklemmt, abgerieben oder eingeschnitten
werden. Die Verwendung anderer Netz- oder USB-Kabel kann
Brände, Stromschläge und Verletzungen zur Folge haben.
Stellen Sie nicht auf das Netzkabel; platzieren Sie Netzteil
und Netzkabel so, dass niemand darauf tritt oder darüber
stolpert.
Stellen Sie Gerät und Netzteil in die Nähe einer Steckdose, an
der das Netzteil mühelos angeschlossen werden kann.
Falls Sie das Gerät mit einer Mehrfachsteckdose verwenden,
achten Sie darauf, dass die Gesamtamperzahl der an der
Mehrfachsteckdose angeschlossenen Geräte die Amperzahl
der Mehrfachsteckdose nicht überschreitet.
Kurz-Betriebsanleitung
vii
Stellen Sie das Gerät nah genug an den Computer, sodass
Sie das Schnittstellenkabel mühelos zwischen Gerät und
Computer anschließen können.
Gerät und Netzteil nicht an folgenden Orten aufstellen oder
lagern:
Im Freien
An sehr schmutzigen oder staubigen Orten, in der Nähe
von Wasser oder Wärmequellen
An Orten, die Stößen, Vibrationen, hohen Temperaturen
oder hoher Feuchtigkeit, direktem Sonnenlicht, starken
Lichtquellen oder schnellen Temperatur- oder
Feuchtigkeitsänderungen ausgesetzt sind
Verwenden Sie das Gerät nicht mit feuchten oder gar nassen
Händen.
Demontieren, modifizieren und reparieren Sie Netzteil, Gerät
oder Geräteoption niemals eigenhändig, sofern dies nicht
ausdrücklich in der Dokumentation der Anleitung erklärt ist.
Andernfalls drohen Brand, Stromschläge und Verletzungen.
Stecken Sie keine Gegenstände in jegliche Öffnungen, da
diese gefährliche Spannungspunkte berühren oder
Komponenten kurzschließen könnten. Es besteht
Stromschlaggefahr.
Unter folgenden Bedingungen Gerät und Netzteil trennen und
qualifiziertes Servicepersonal aufsuchen:
Netzteil und/oder -stecker sind beschädigt.
Flüssigkeit ist in das Gerät oder das Netzteil gelangt.
Gegenstände sind in das Gerät oder das Netzteil gelangt.
Gerät oder Netzteil sind heruntergefallen oder das
Gehäuse wurde beschädigt.
Gerät oder Netzteil arbeiten nicht normal (Rauch,
komischer Geruch, ungewöhnliche Geräusche etc.) oder
Sie bemerken eine deutliche Leistungsänderung.
Trennen Sie Gerät und Netzteil vor der Reinigung.
Kurz-Betriebsanleitung
viii
ACHTUNG:
Stellen Sie das Gerät nicht auf einen geneigten oder
instabilen Untergrund. Das Gerät könnte herunterfallen und
dabei Verletzungen verursachen.
Stellen Sie keine schweren Gegenstände auf das Gerät.
Andernfalls könnte das Gerät instabil werden unter
herunterfallen. Dies birgt auch Verletzungsgefahr.
Bewahren Sie das mitgelieferte Netzkabel/USB-Kabel zur
Vermeidung von Verletzungsgefahr außerhalb der Reichweite
von Kindern auf.
Halten Sie Plastikbeutel von kleinen Kindern fern bzw.
entsorgen Sie sie; es besteht Erstickungsgefahr.
Falls Sie das Gerät längere Zeit nicht benutzen werden,
ziehen Sie das Netzteil aus der Steckdose.
Kurz-Betriebsanleitung
ix
Inhalt
1. Einführung ...............................................................1-1
2. Installation..............................................................2-1

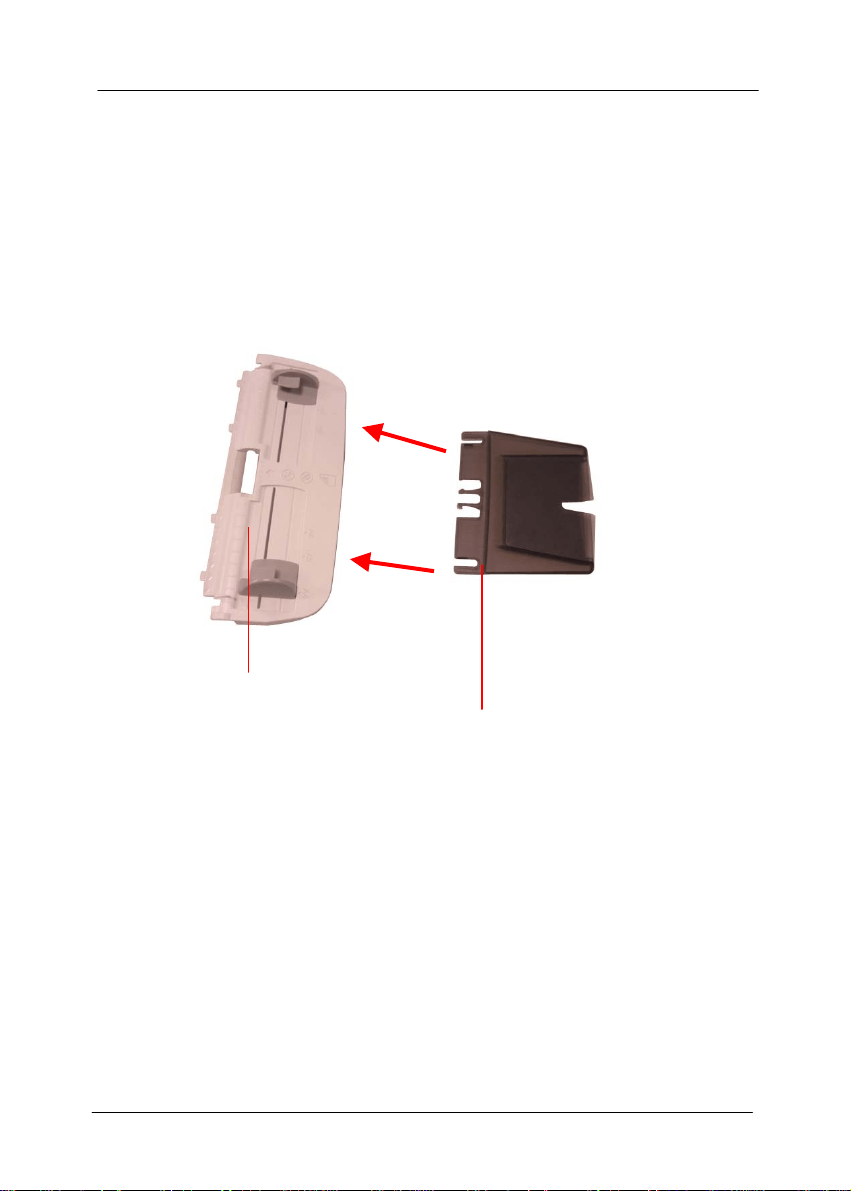

2.1 Installation der ADF Papierbehältereinheit......2-2

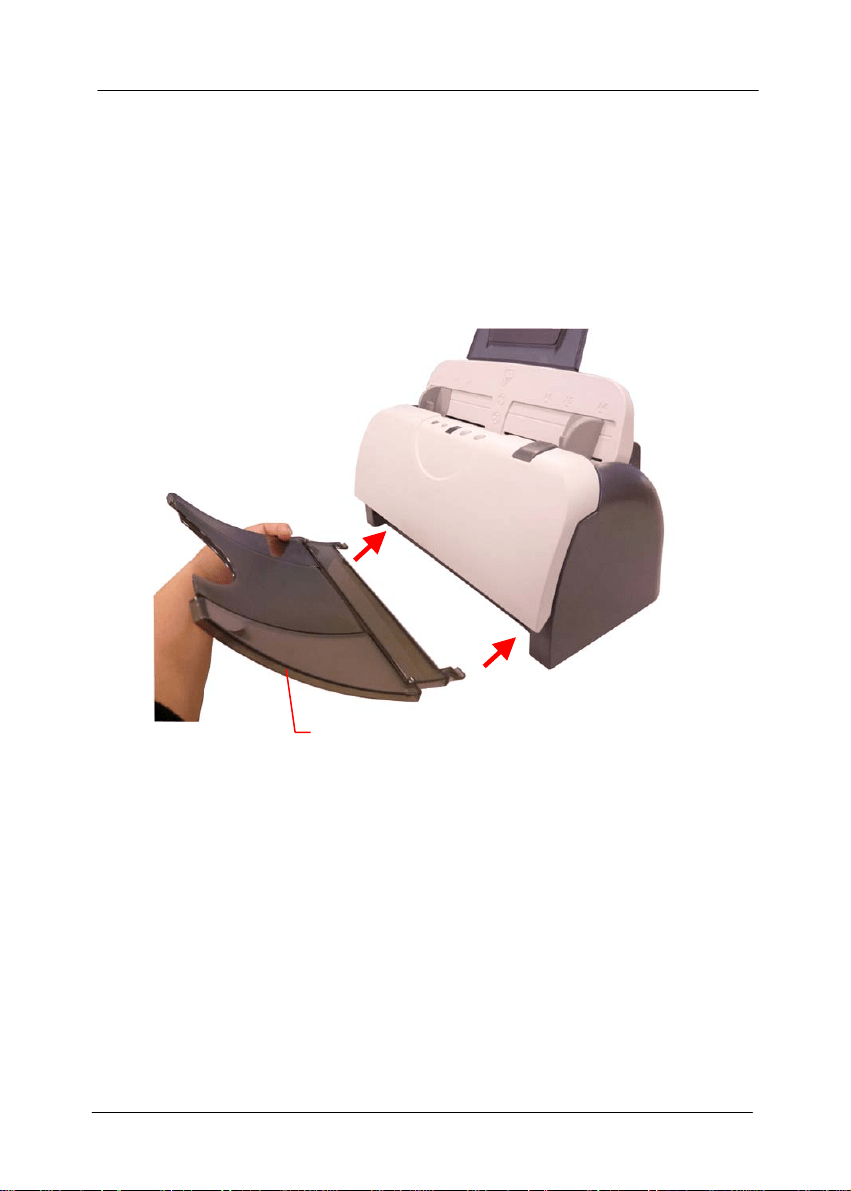

2.2 Anbringen der Flachbett-Papierlade...............2-5

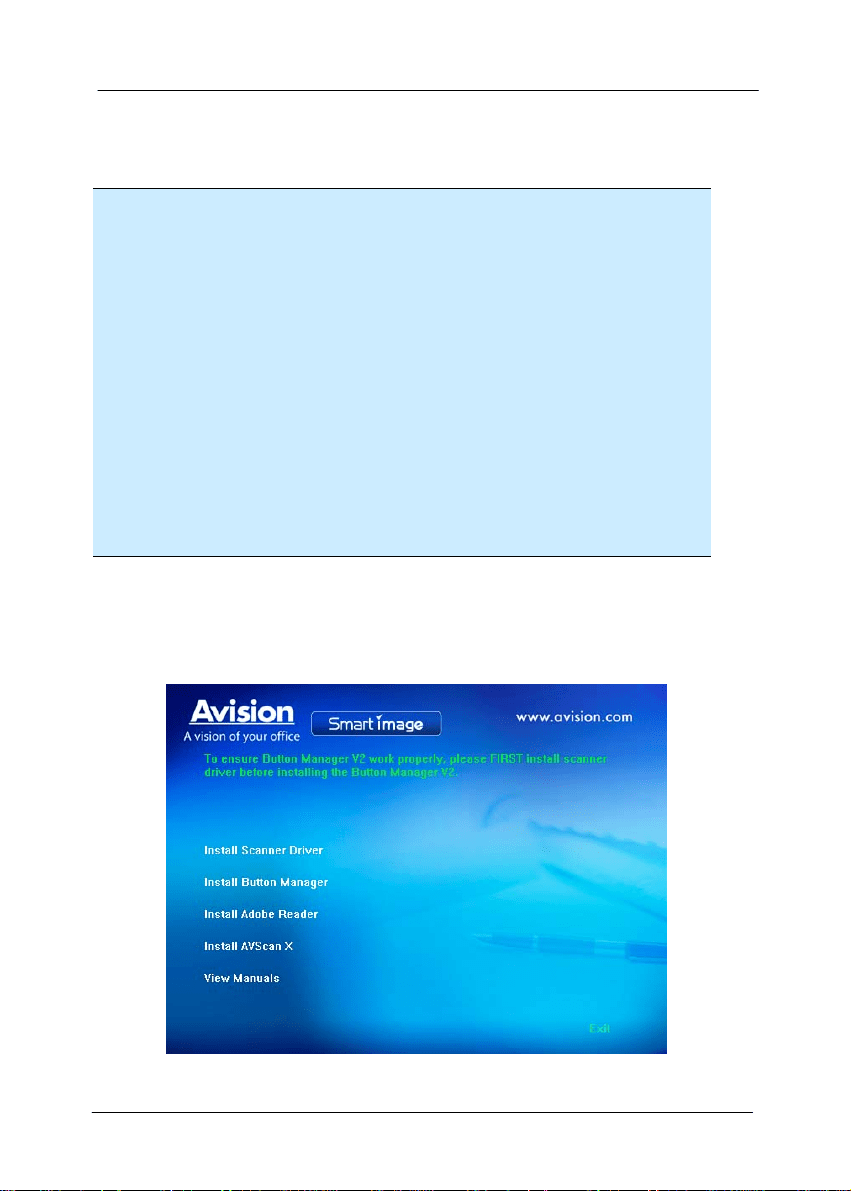

2.3 Treiberinstallation.......................................2-6
2.4 Das Gerät einschalten.................................2-8
2.5 Scanner ausschalten...................................2-8

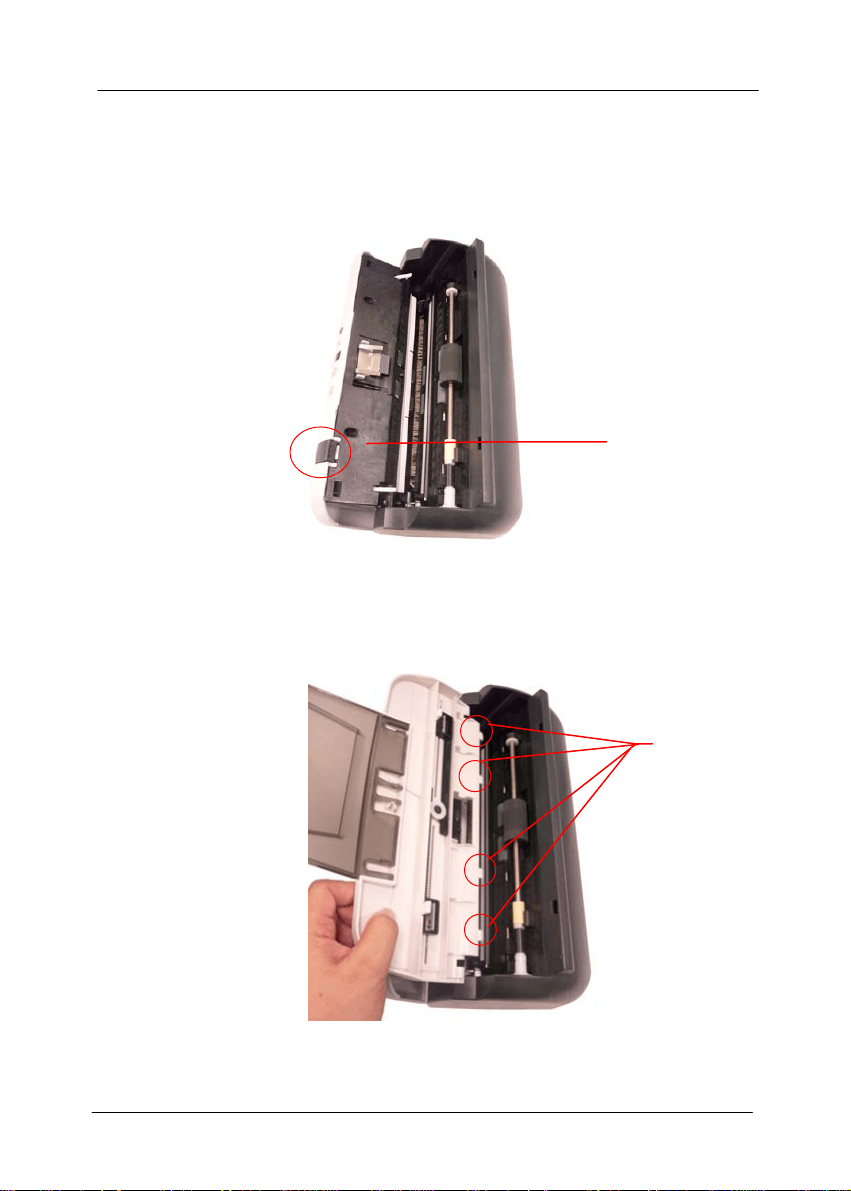

2.6 Entriegeln des Scanners ..............................2-9
3. Der erste Scanvorgang .......................................3-1
3.1 Positionierung der Vorlage...........................3-1
3.1.1 Hinweis zum gebrauch des
blatteinzugs................................................3-1

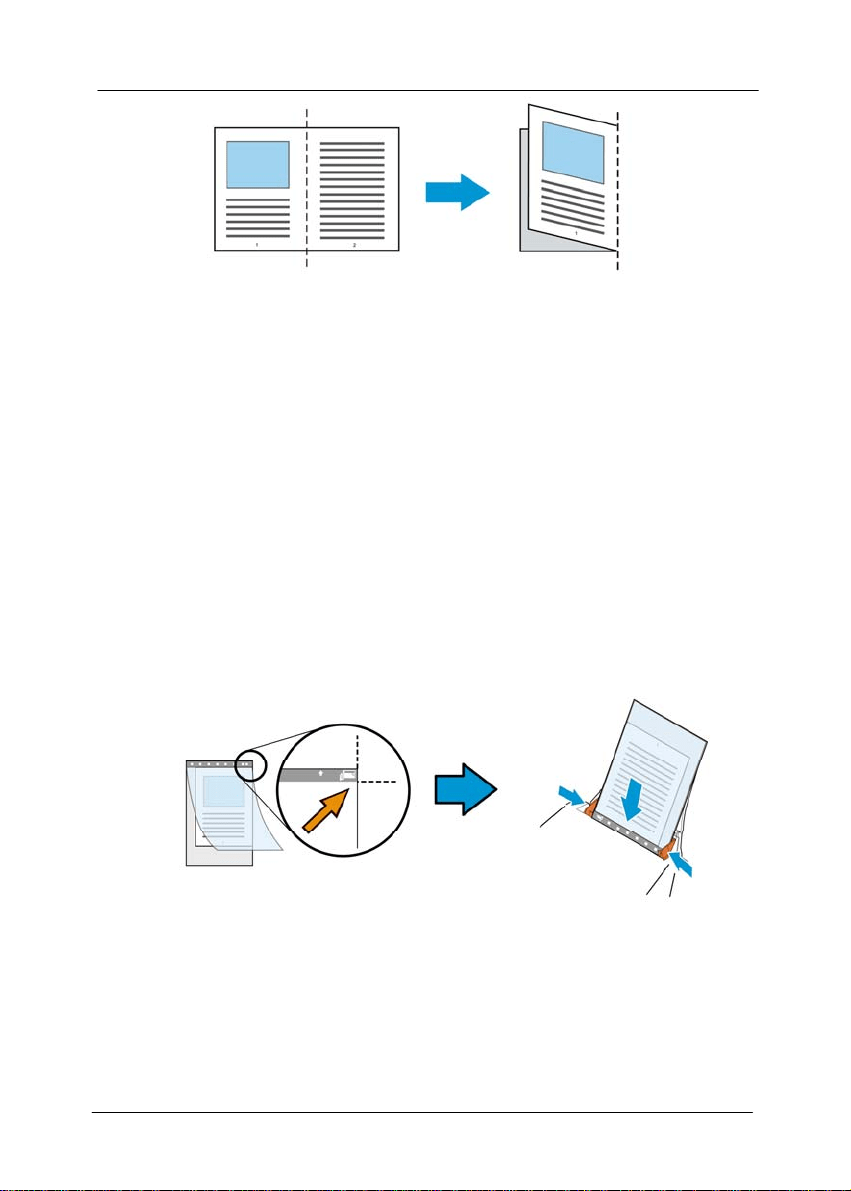

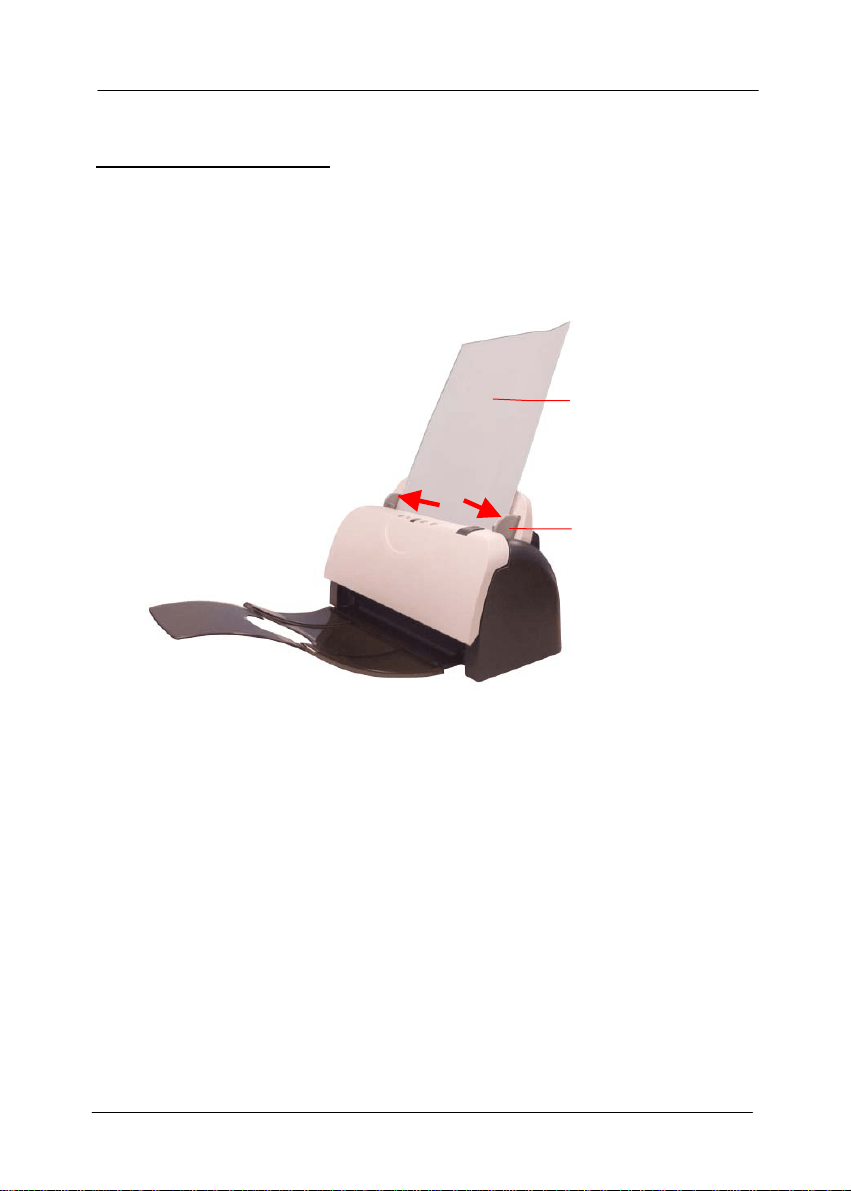

3.1.2 Die Vorlage in die Papierlade für den
automatischen Stapeleinzug einlegen..3-2

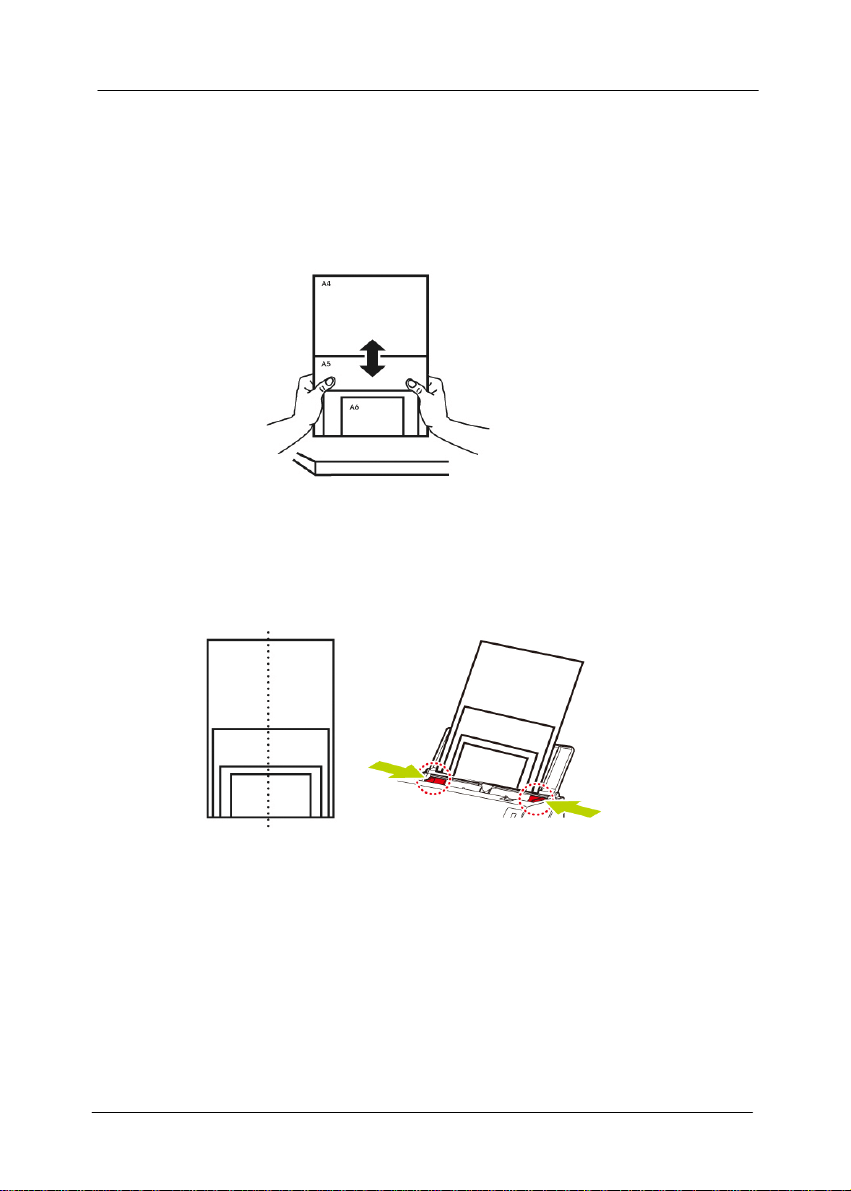

3.1.3 Achten Sie beim Scannen eines
Dokumentenstapels mit
unterschiedlichen Größen und
Gewichten darauf ......................................3-4
3.2 Prüfen der Scannerinstallation......................3-6

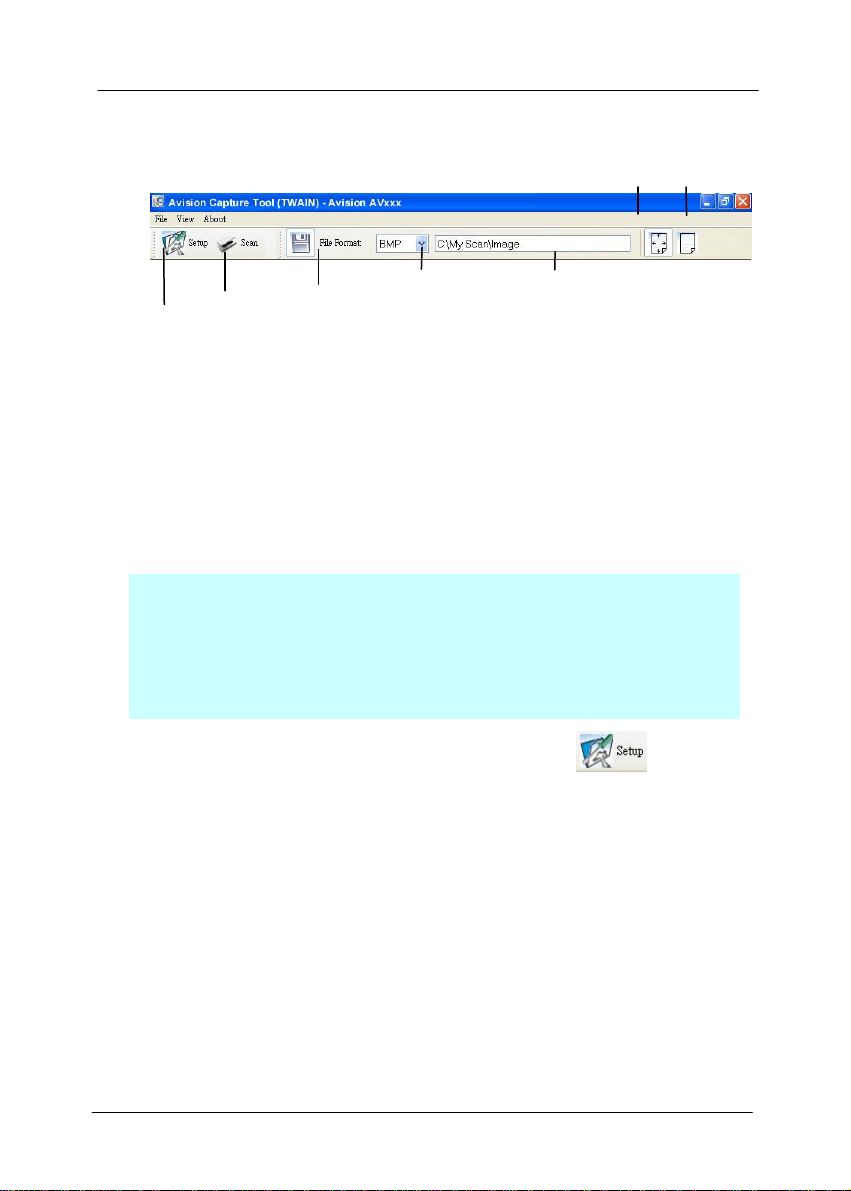

3.3 Ein Blick auf die Benutzeroberfläche.............3-10
4. Das Dialogfeld "Scanner-Eigenschaften" ....4-1

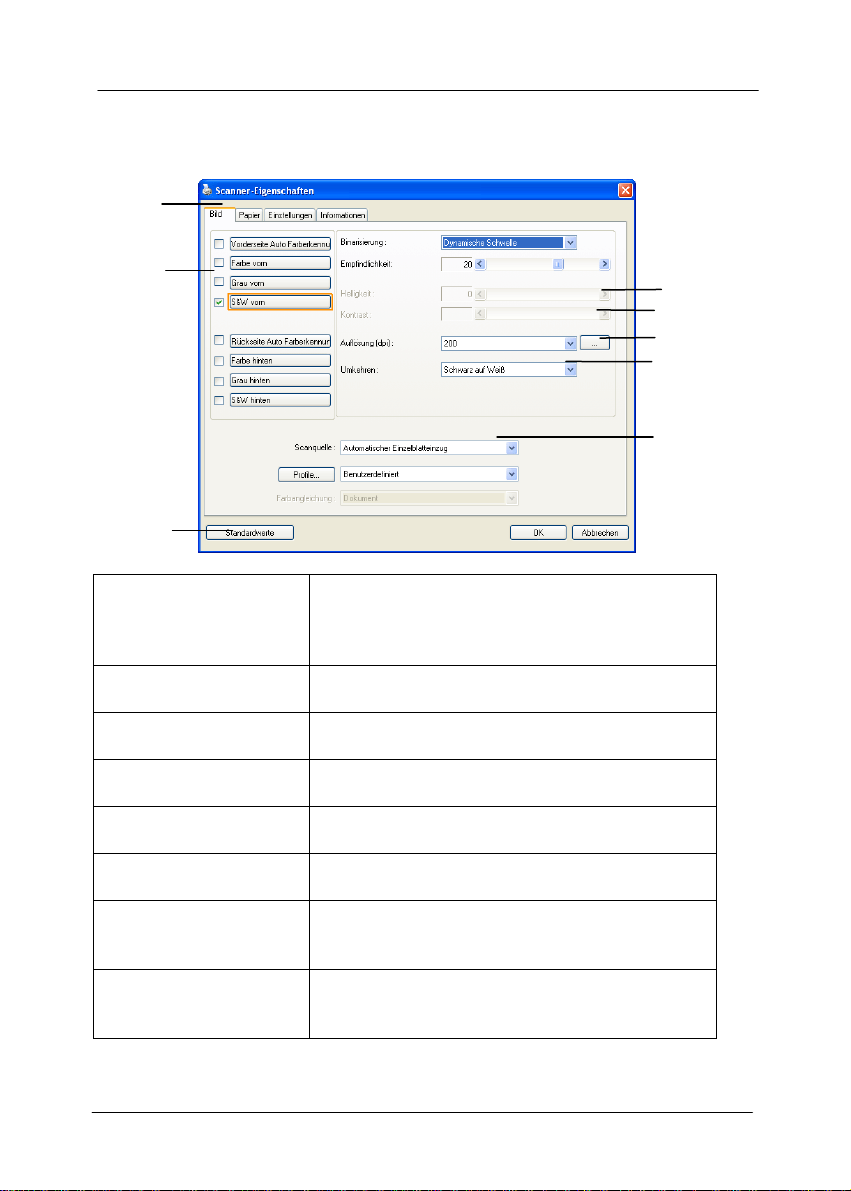

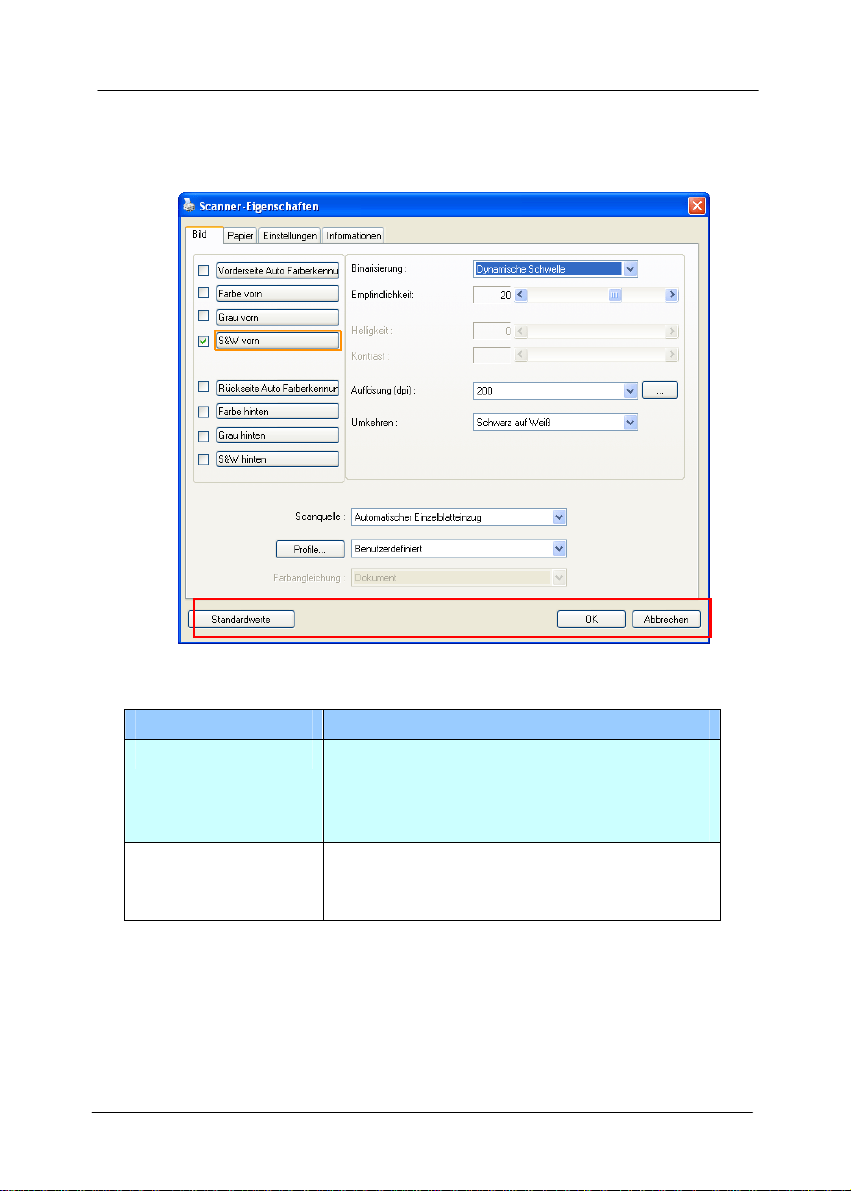

4.1 Die Tasten im Dialogfeld
"Scanner-Eigenschaften " ............................4-2
4.2 Register anzeigen oder ausblenden...............4-4

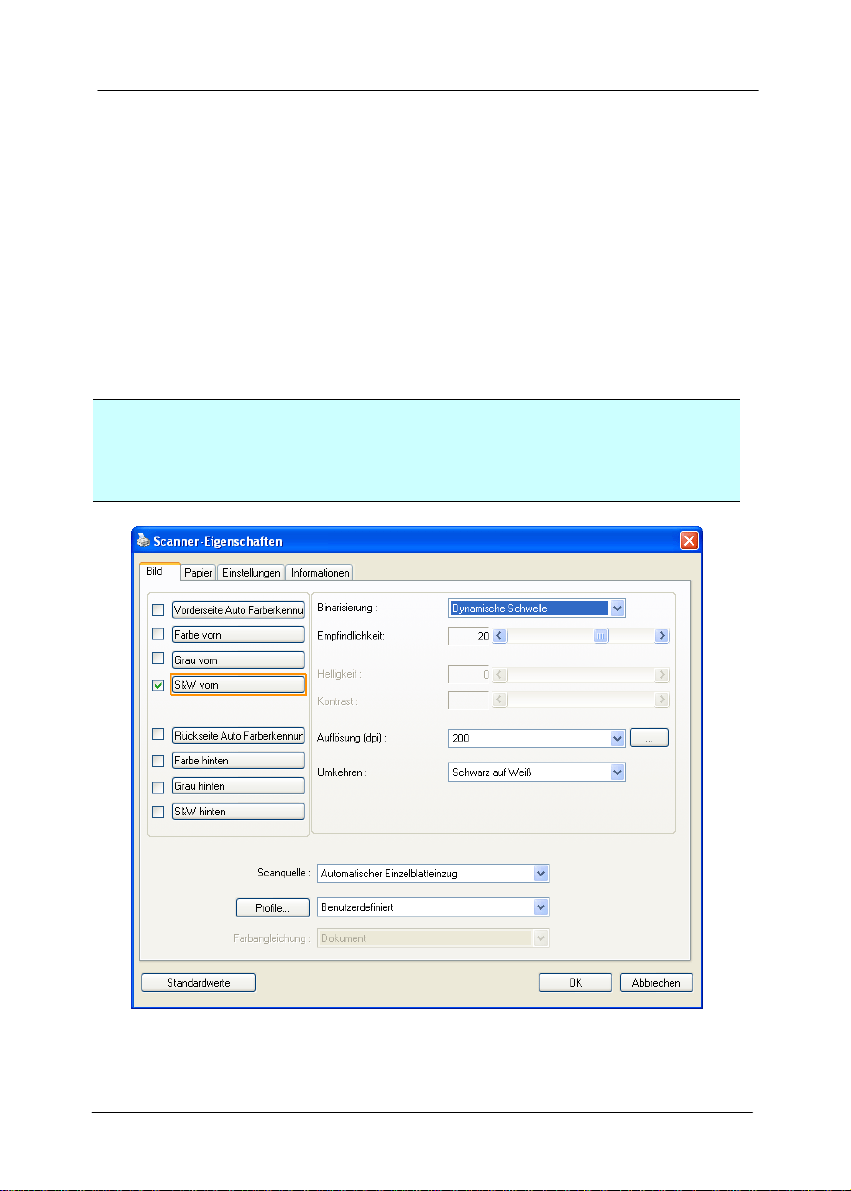

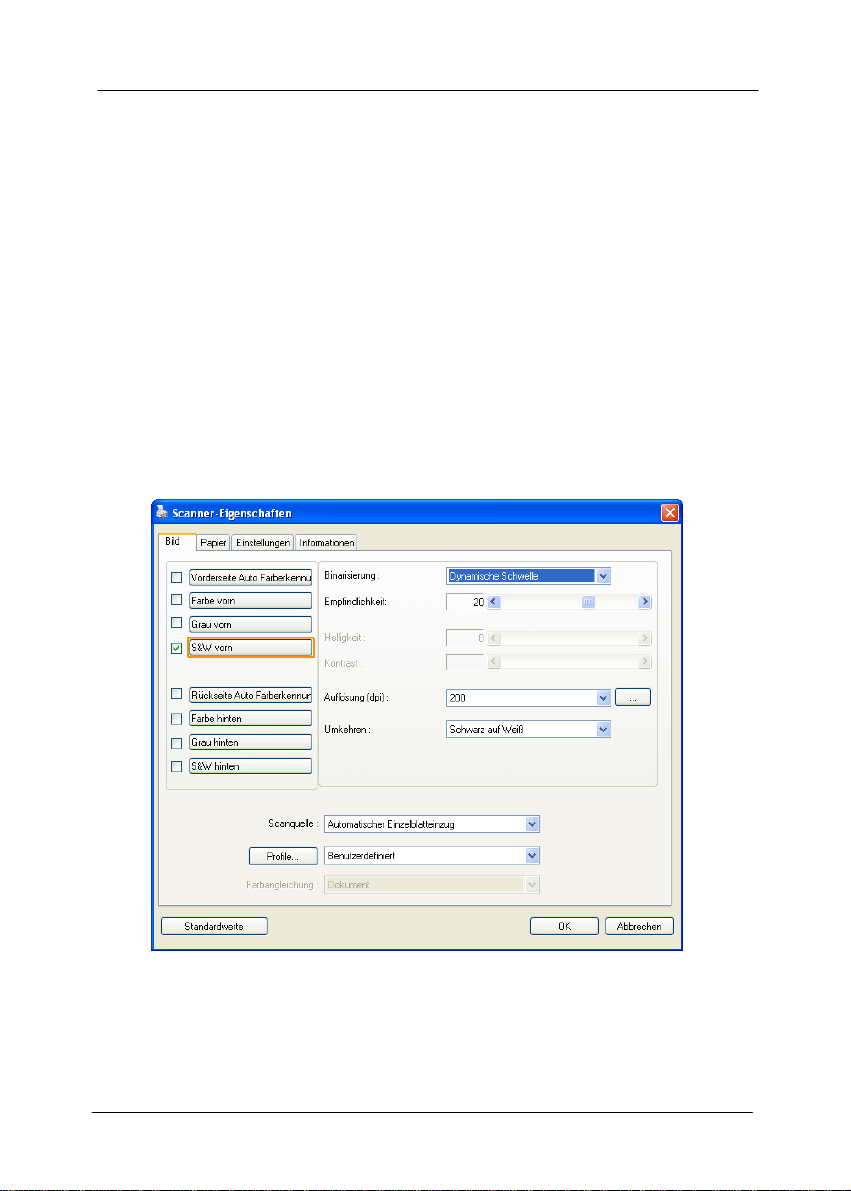

4.3 Die Registerkarte "Bild"...............................4-6
4.3.1 Das Auswahlfeld "Bild".............................4-7
4.3.2 Weitere Bildoptionen..............................4-12
4.3.3 Scannen von Farbdokumenten............4-25
4.3.4 Scannen von Graustufendokumenten4-25
Kurz-Betriebsanleitung
x
4.3.5 Scannen von
Schwarz-Weiß-Dokumenten.................4-26

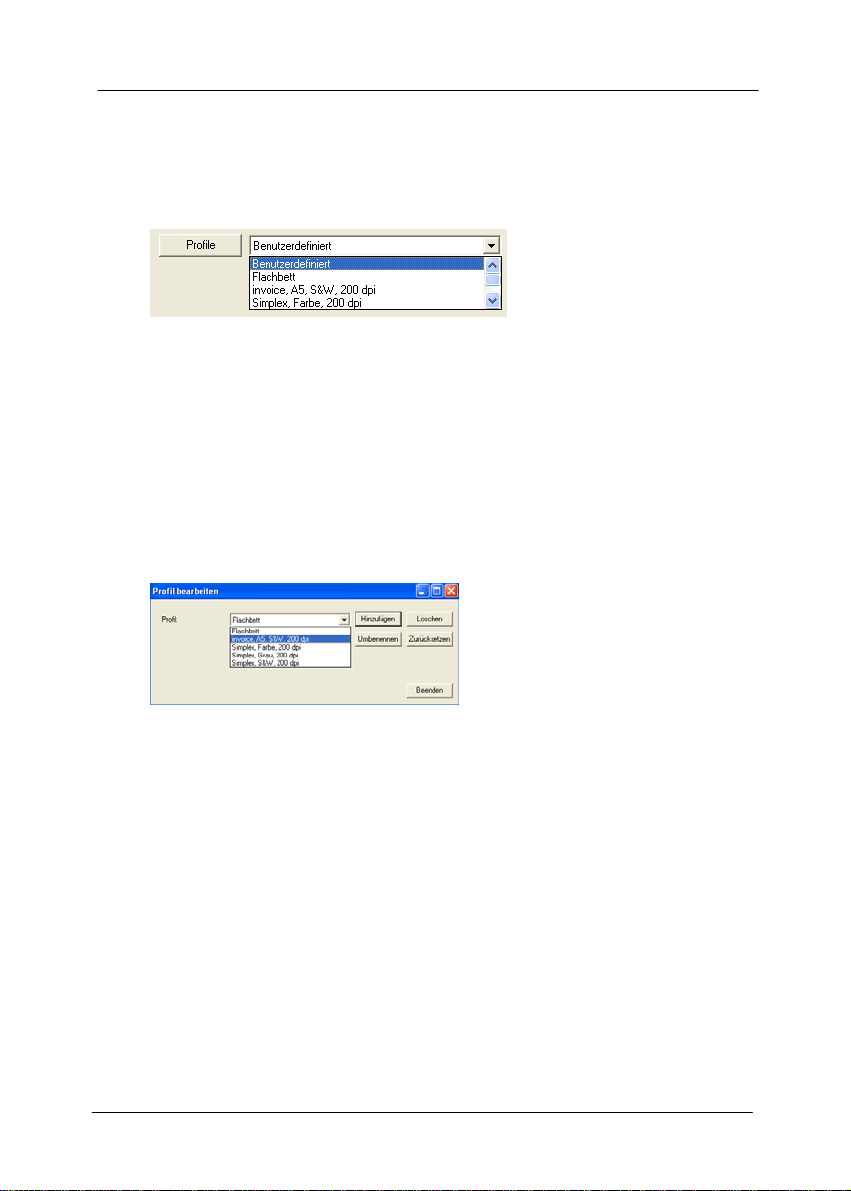

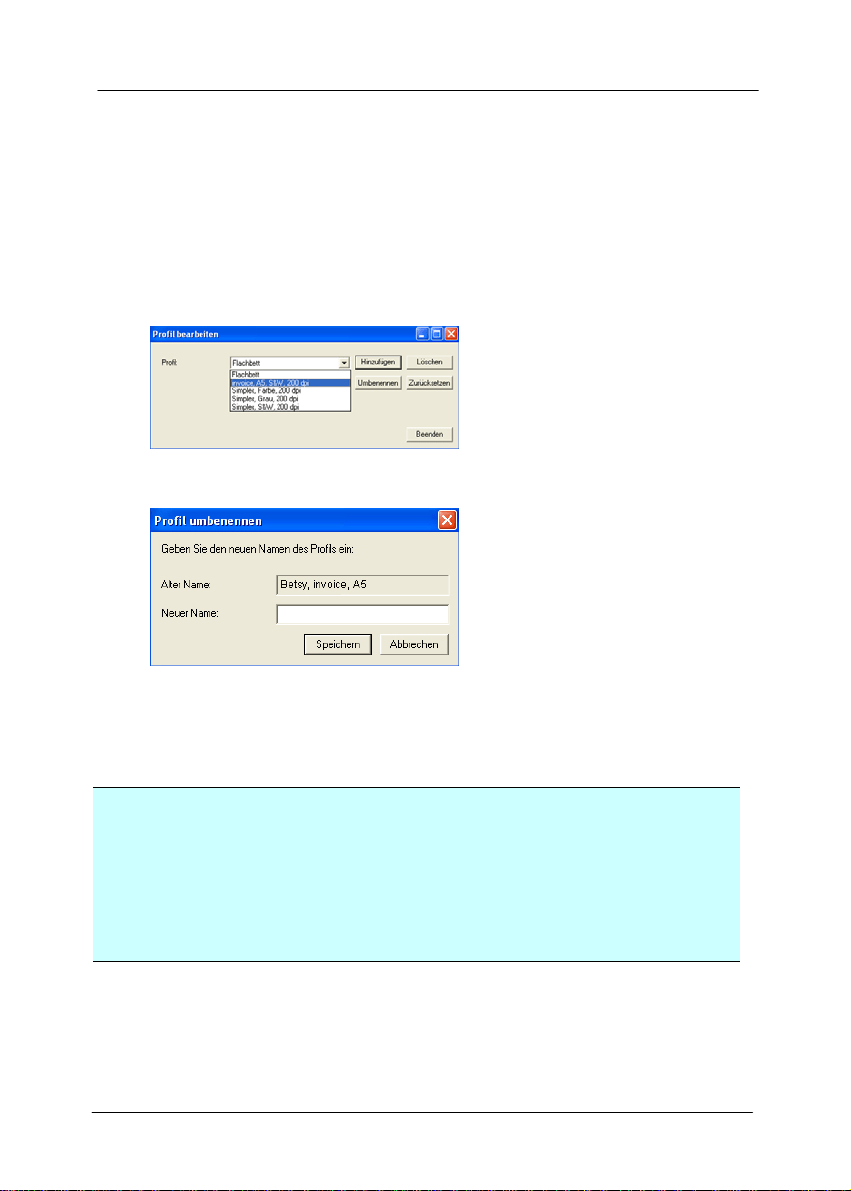

4.3.6 Bearbeiten von Profilen .........................4-27
4.4 Die Registerkarte "Komprimierung"..............4-30

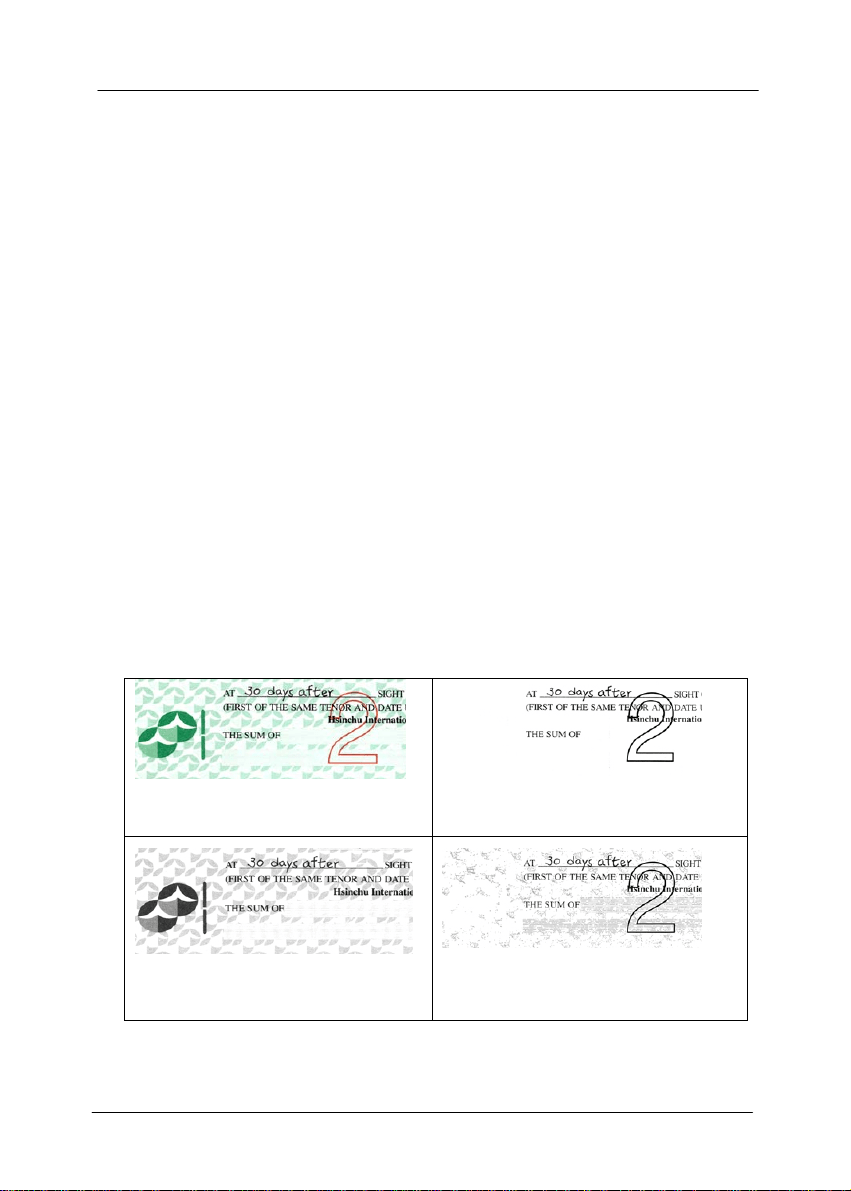

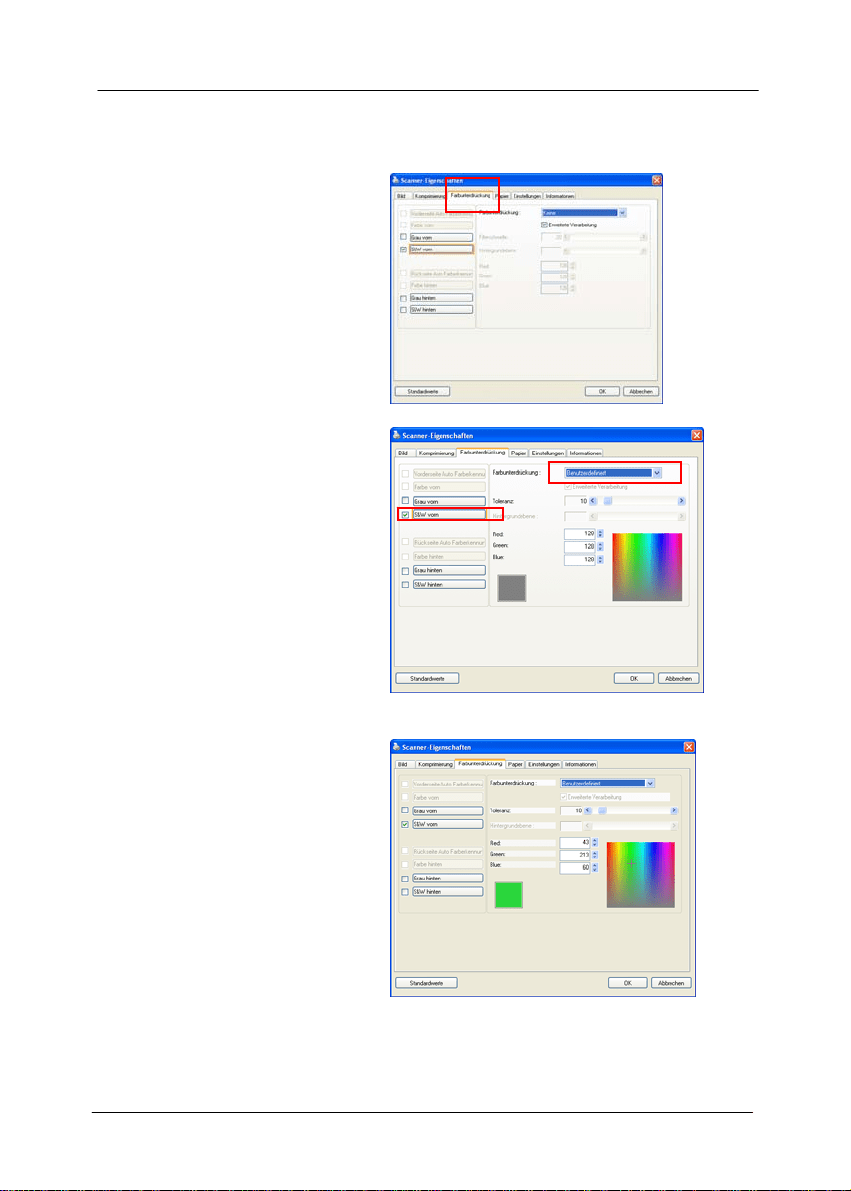

4.5 Die Registerkarte "Farbunterdrückung".........4-32
4.5.1 Einstellen der Farbunterdrückung.......4-32

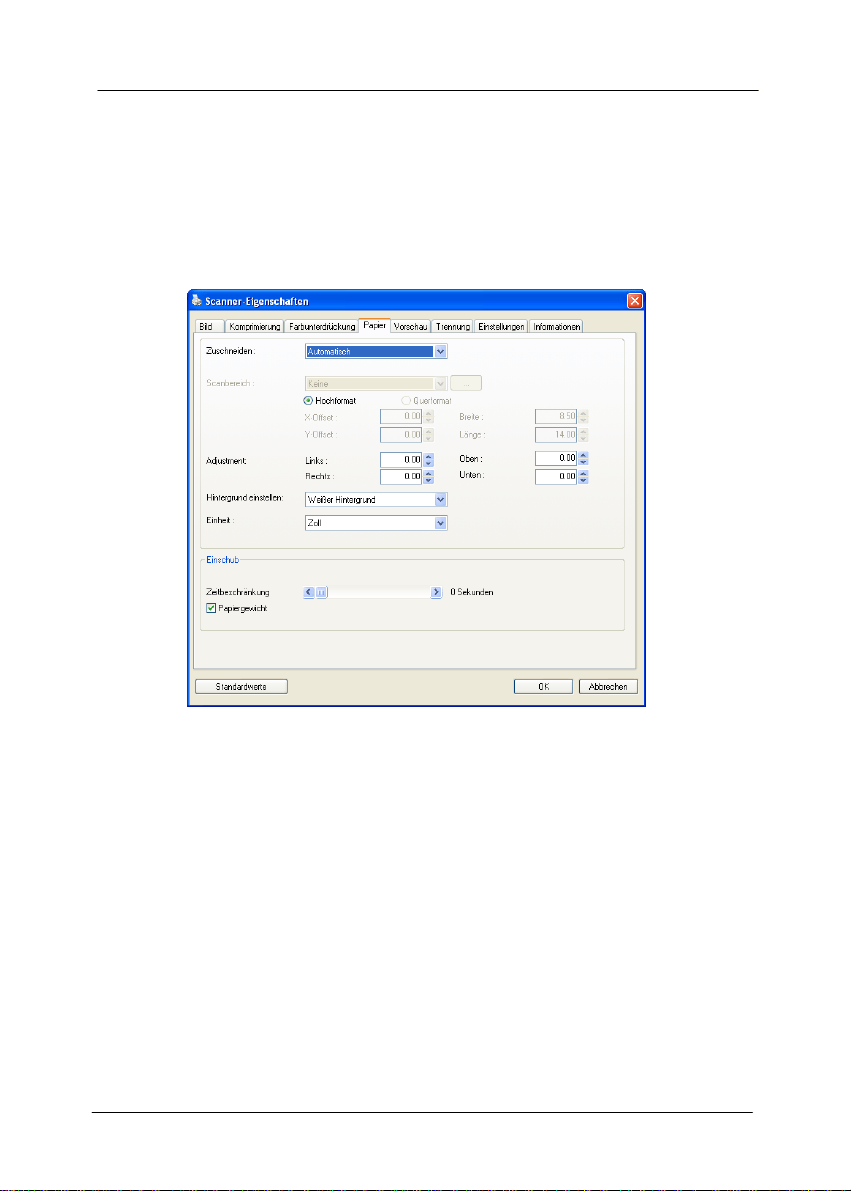

4.6 Die Registerkarte "Papier" ..........................4-37
4.6.1 "Zuschneiden" .........................................4-38
4.6.2 Weitere Einstelloptionen in der
Registerkarte "Papier"..........................................4-46

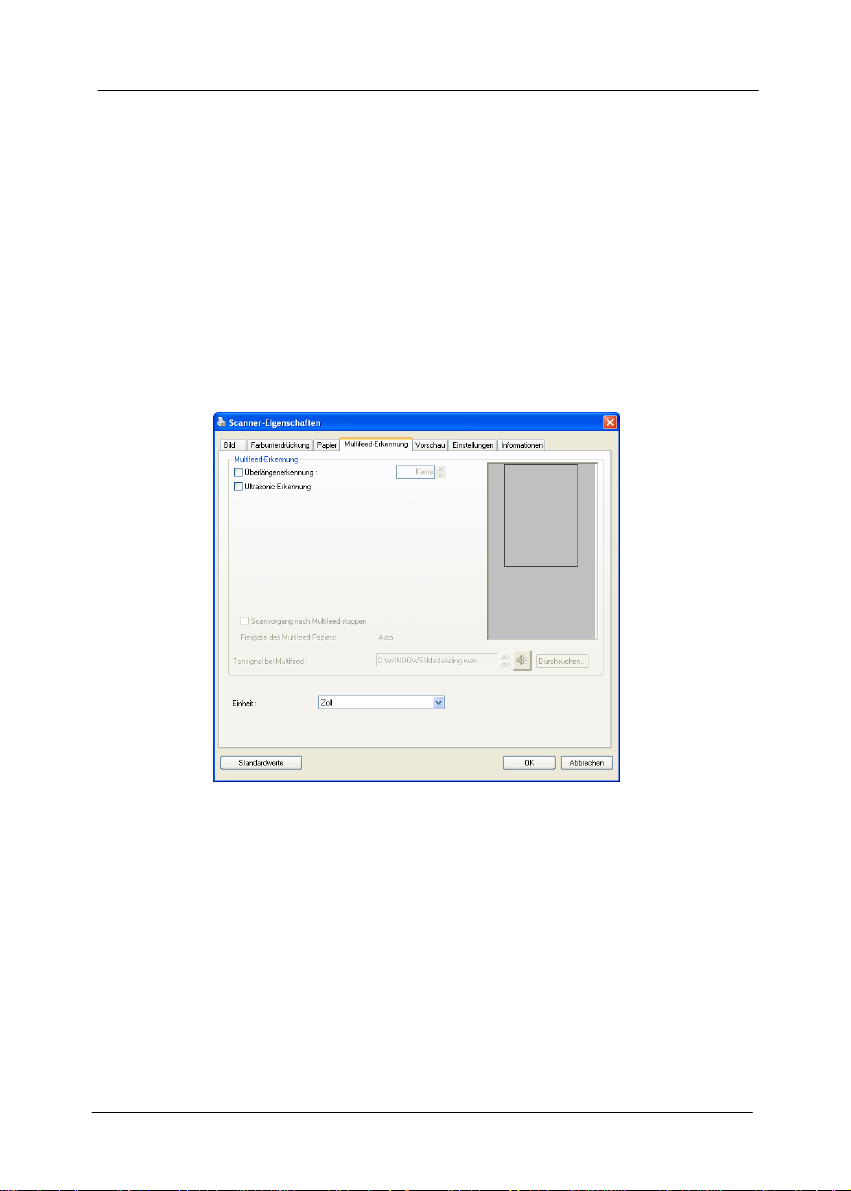

4.7 Mehrseiteneinzug-Erkennung ......................4-53
4.8 Die Schaltfläche "Vorschau"........................4-57

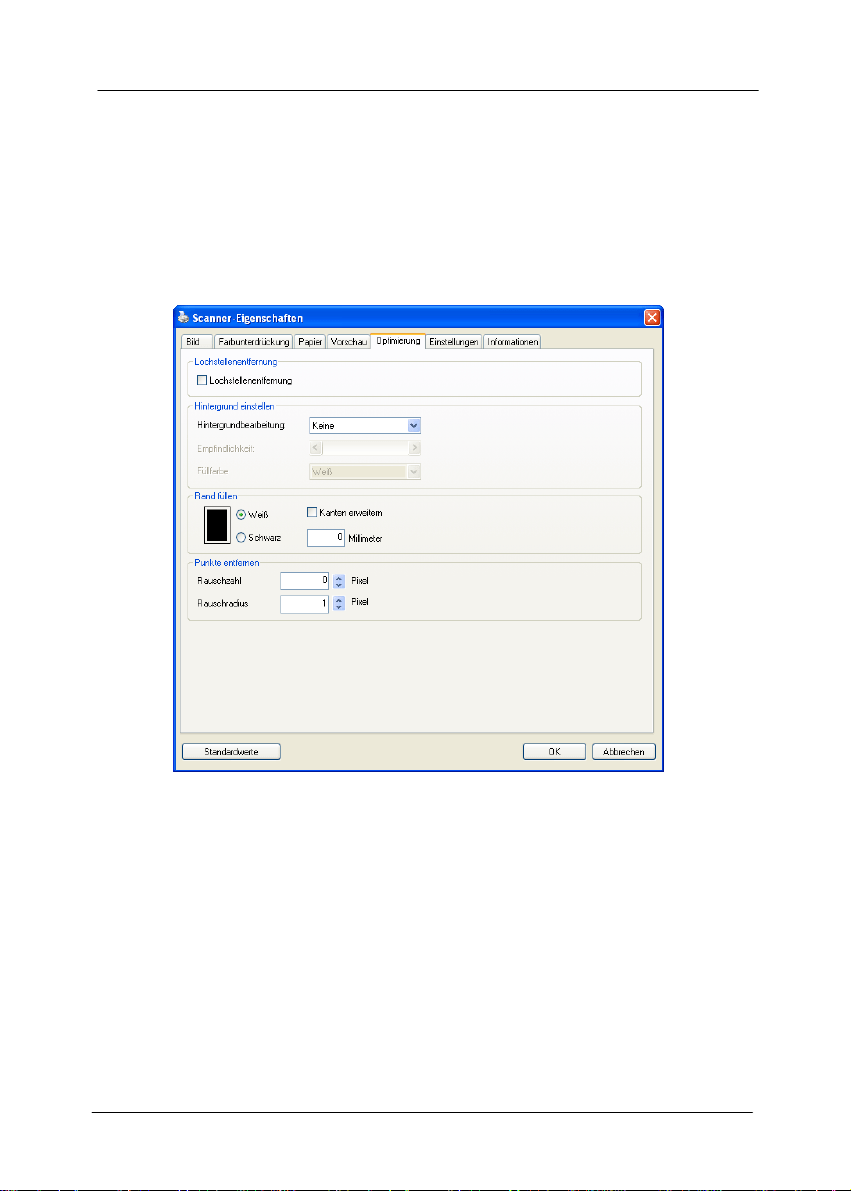

4.9 Das Register Optimierung...........................4-58

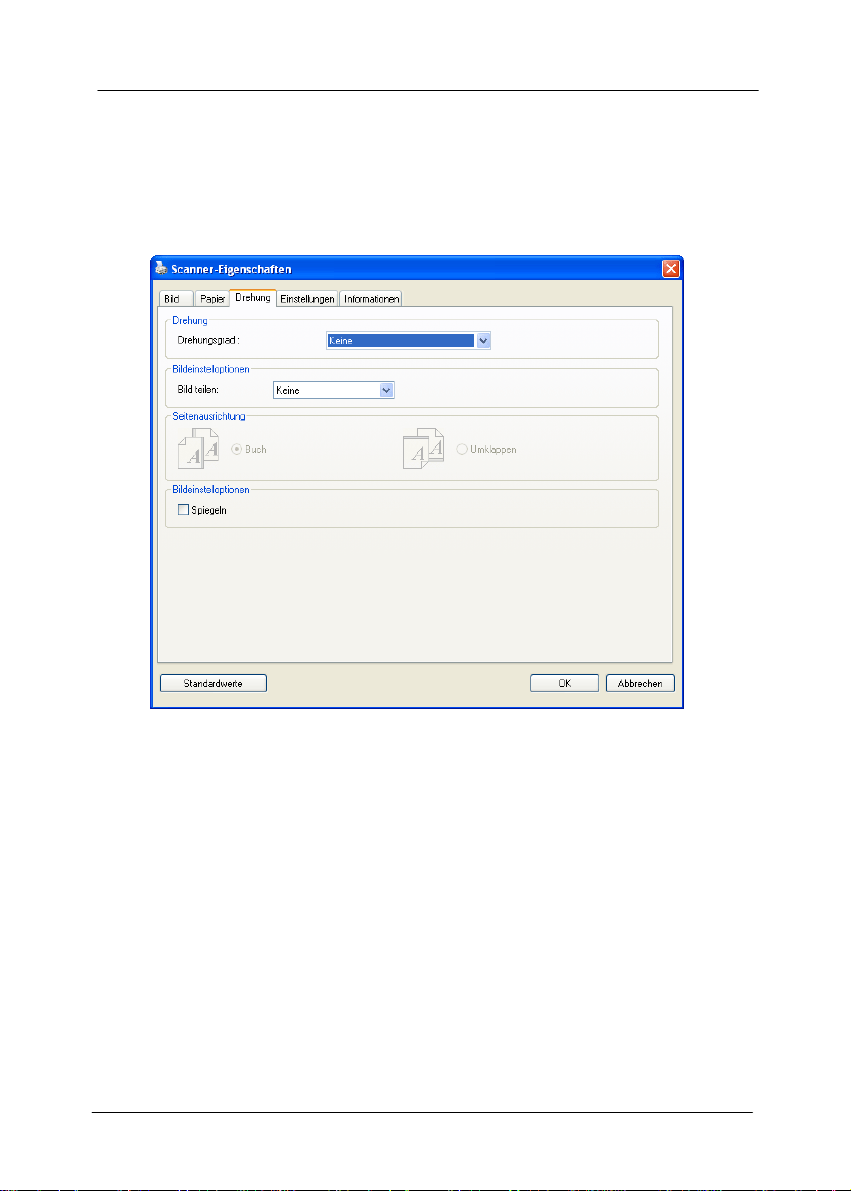

4.10 Das Register Drehung..............................4-64
4.11 Das Register Trennung.............................4-69

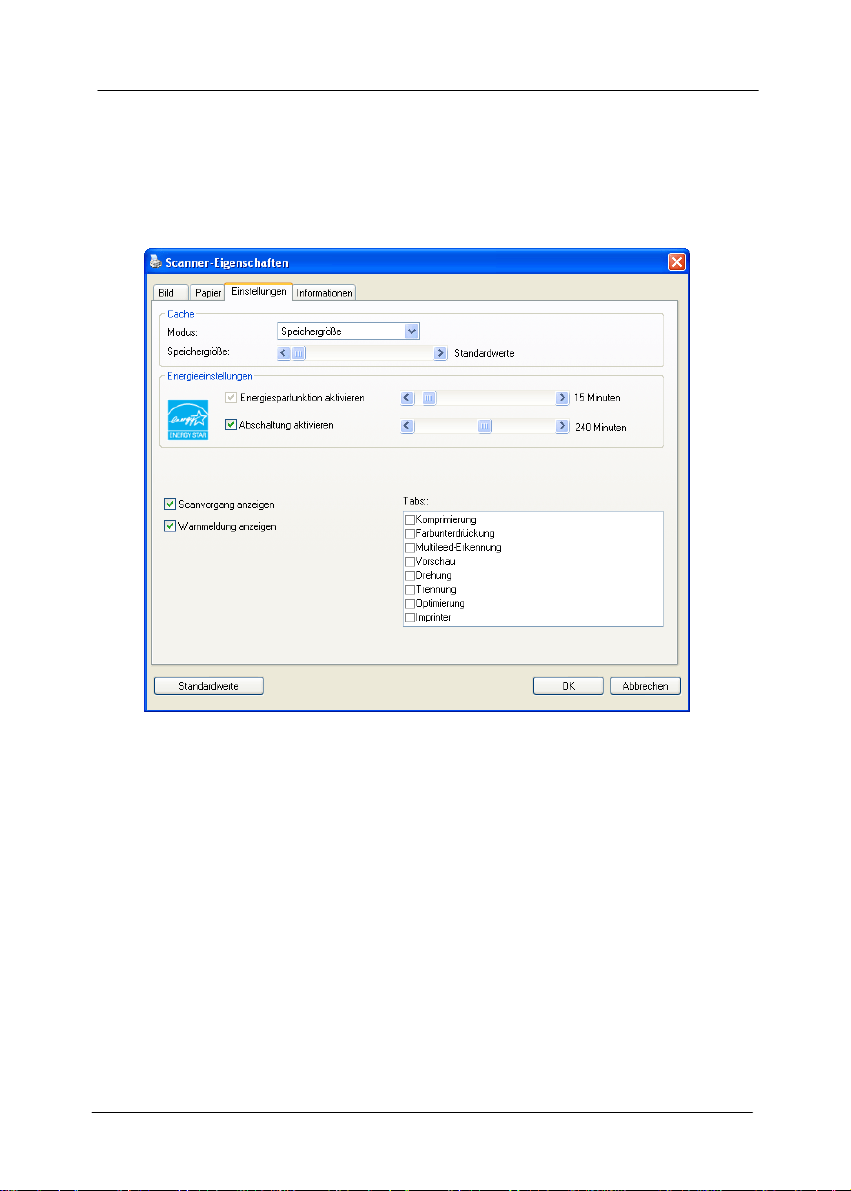

4.12 Die Registerkarte "Einstellungen"...............4-74
4.13 Registerkarte Imprinter............................4-77

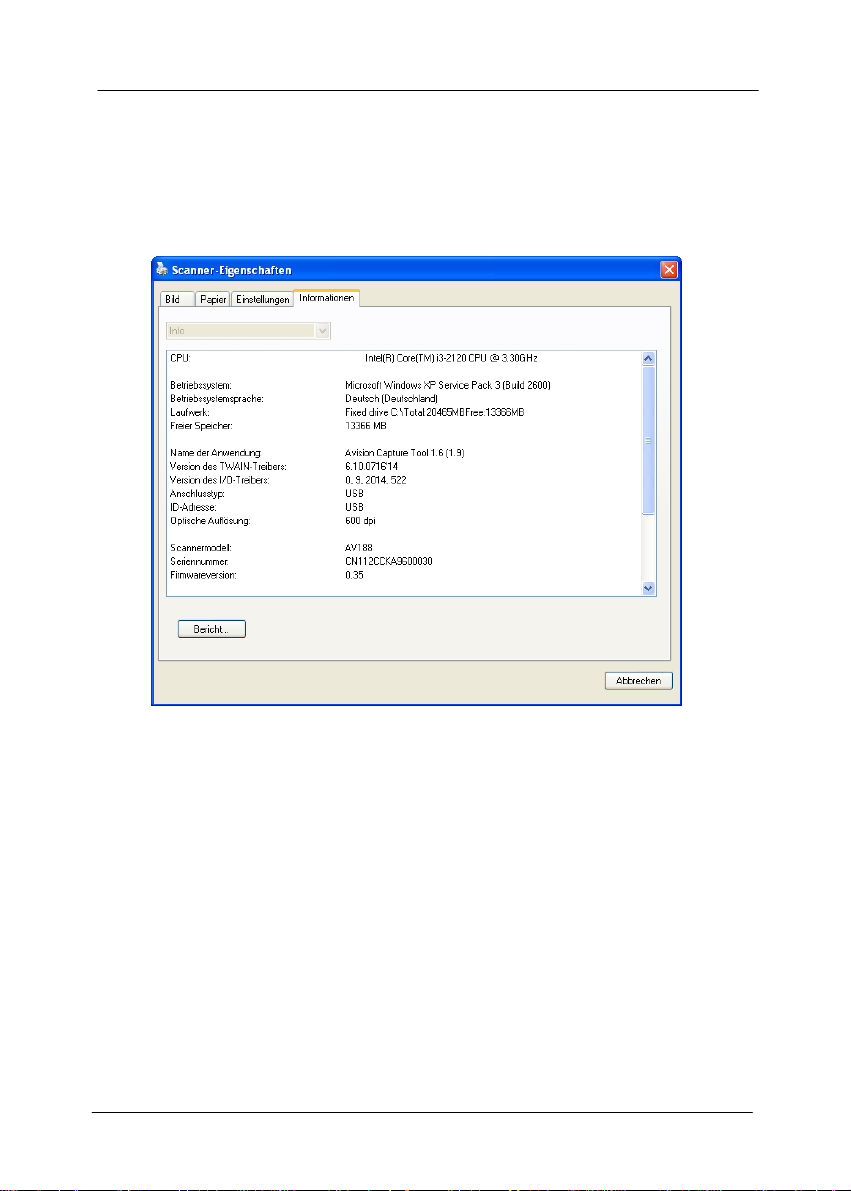

4.14 Die Registerkarte "Informationen" .............4-81
5. Umgang mit der ISIS-Schnittstelle........... 5-1

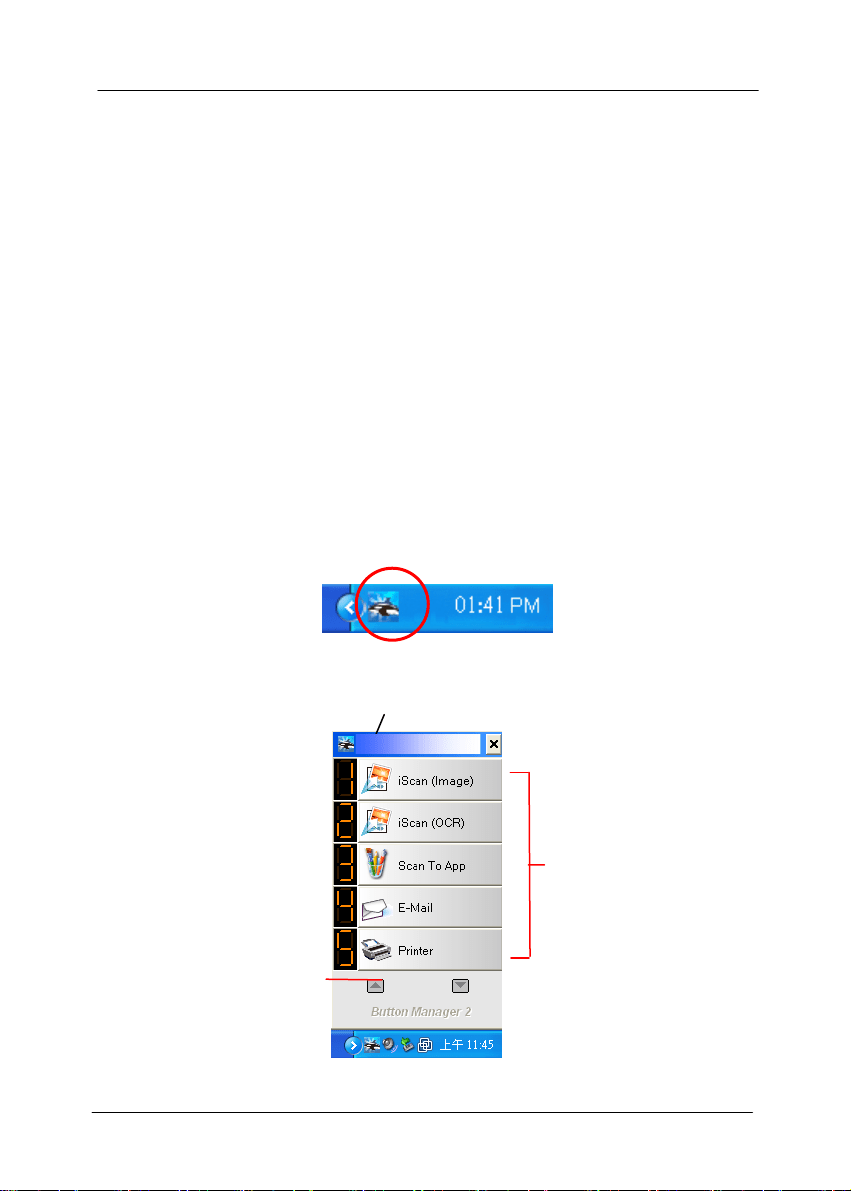

6.
Die Bedientasten des Scanners.......................6-1
6.1 Installieren des Button Manager V2...............6-2
6.2 Vor dem Scannen die Tastenkonfiguration
prüfen ......................................................6-2
6.3 Mit einem Tastendruck scannen....................6-1
7. Pflege des Scanner...............................................7-1
7.1 Den ADF reinigen .......................................7-1
7.2 Reinigen des Glases....................................7-3
7.3 Ersetzen des Unterlegblocks für den
Papiereinzug..............................................7-4
7.4 Auswechseln des ADF-Rollers.......................7-5
Kurz-Betriebsanleitung
xi
8. Troubleshooting.....................................................8-1
8.1 Papierstau im ADF......................................8-1
8.2 Fragen und Antworten.................................8-2
8.3 Technischer Service....................................8-4
9. Technische Daten..................................... 9-1
Index.......................................................................................a
Kurz-Betriebsanleitung
1-1
1. Einführung
Wir bedanken uns bei Ihnen für den Kauf des Dokumenten-
Scanners.
Lesen Sie bitte dieses Handbuch, bevor Sie den neuen Scanner
installieren und in Betrieb nehmen. Es werden hier die
richtigen Anweisungen zum Auspacken, Installieren,
Inbetriebnehmen und Warten des Scanners aufgeführt.
Öffnen Sie den Karton und überprüfen Sie den Inhalt. Wenn
Sie Transportschäden feststellen oder Teile fehlen, setzen
Sie sich mit Ihrem Händler in Verbindung.
Kurz-Betriebsanleitung
1-2

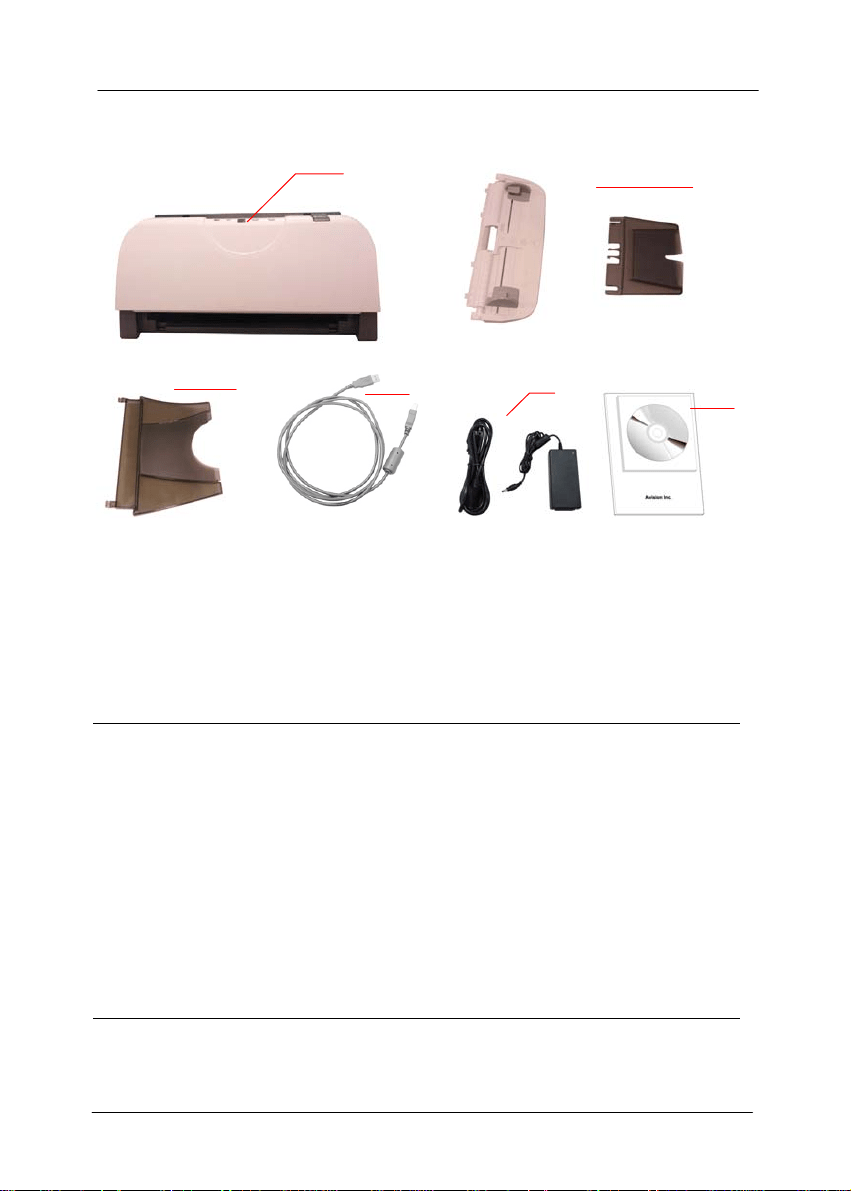

1. Scanner
2. Papierlade für automatischen
Stapeleinzug
3. Flachbett-Papierlade
4. USB Kable
5. Netzteil &Netzkabel
6. CD/ Schnellanleitung
Hinweis:
1. Verwenden Sie nur das Netzteil, das mit dem Gerät
geliefert wird DA-48M24 /DA-24C24 (APD). Durch die
Verwendung anderer Netzteile könnte das Gerät
beschädigt werden. Sie könnten den Anspruch auf
Garantieleistungen verlieren.
2. Wir empfehlen Ihnen, die Verpackung des Gerätes
aufzuheben, falls Sie den Scanner zur Reparatur
zurückgeben müssen.
3. Um auf den extra Support Dienst zuzugreifen, rufen Sie
www.avision.com auf, um Ihr Avision Produkt zu
registrieren.
4
5
1
2
3
6
Kurz-Betriebsanleitung
2-1
2. Installation
Allgemeine Hinweise
Der Scanner darf nicht direktem Sonnenlicht ausgesetzt
werden. Direktes Sonnenlicht oder starke Hitze können
das Gerät beschädigen.
Der Scanner darf nicht an einem feuchten oder
staubigen Ort installiert werden.
Schließen Sie den Scanner an eine geeignete
Wechselstrom- steckdose.
Verwenden Sie nur das Netzteil, das mit dem Gerät geliefert
wird. Durch die Verwendung anderer Netzteile könnte das
Gerät beschädigt werden. Sie könnten den Anspruch auf
Garantieleistungen verlieren.
Stellen Sie den Scanner auf eine flache, ebene Unterlage.
Schräge oder unebene Unterlagen können zu mechanischen
Problemen führen.
Kurz-Betriebsanleitung
2-2
2.1 Installation der ADF Papierbehältereinheit
1. Befestigen Sie die Papierführung an dem ADF
Papierbehälter.
Papierführung
ADF Papier-
behälter
Kurz-Betriebsanleitung
2-3
2. Ziehen Sie die Papierstaubehebungstaste aus, um die
vordere Tür nach links zu öffnen.
3. Stecken Sie die vier Vorsprünge des ADF
Papierbehälters in die Öffnungen an der Frontseite des
Scanners.
Papierstau-
behebungs-
taste
Vorsprünge
Kurz-Betriebsanleitung
2-4
4. Stecken Sie die zwei Vorsprünge in der Mitte des ADF
Papierbehalters in die Öffnungen an der Oberseite des
Scanners.
Vorsprünge
Öffnungen
Kurz-Betriebsanleitung
2-5
2.2 Anbringen der Flachbett-Papierlade
Schi
eben Sie den rechten und linken Haken der Flachbett-
Papierlade in die dafür vorgesehenen Löcher an der
Vorderseite des Scanners.
Flachbett-
Papierlade
Kurz-Betriebsanleitung
2-6
2.3 Treiberinstallation
Hinweis:
* Damit der Computer den USB-Scanner erkennen
kann, muss zuerst der Scanner-Treiber installiert und
dann der Scanner an den Computer angeschlossen
werden.
* Der Scanner-Treiber enthält TWAIN-, ISIS- und
WIA-Treiber. Abschluss der Installation des Scanner-
Treibers per TWAIN-, ISIS- und WIA-Schnittstelle
scannen. Starten Sie zur Auswahl einer TWAIN- oder
WIA-Benutzerschnittstelle die TWAIN-kompatible
Bildbearbeitungssoftware bzw. starten Sie zur
Auswahl einer ISIS-Benutzerschnittstelle Ihre ISIS-
Software. Zum Scannen per WIA-Schnittstelle
können Sie auch „Microsoft-Scanner- und Kamera-
Assistent“ starten.
1. Legen Sie die mitgelieferte CD in Ihr CD-ROM Laufwerk.
2. Das Software Installations-Fenster erscheint. Falls nicht,
starten Sie bitte setup.exe von der CD.
Kurz-Betriebsanleitung
2-7
Text auf der Installationszeichnung:
Installieren des Scanner-Drivers: Damit der
Computer mit dem Scanner kommunizieren kann,
muss der Scanner-Treiber installiert werden. Bitte
installieren Sie zur Gewährleistung eines
ordnungsgemäßen Betriebs von Button Manager V2
den Scannertreiber, bevor Sie Button Manager V2
installieren.
Install Button Manager V2: Wenn Sie die
Tasten auf dem Scanner verwenden möchten,
müssen Sie Button Manager V2 installieren.
Install Adobe Reader: Um die im PDF-
Dateiformat vorliegenden Benutzerhandbücher des
Scanners und von Button Manager öffnen zu
können, benötigen Sie Adobe Reader. Wenn Adobe
Reader auf dem Computer bereits installiert ist,
können Sie diesen Punkt überspringen.
Installieren AVScan X: So scannen und
organisieren Sie Ihre mehrseitiges Dokument,
können Sie die Software-Anwendung zu
installieren, um sie einfach und effektiv zu
verwalten.
Handbuch ansehen: Klicken Sie auf “ Handbuch
ansehen” (Benutzerhandbuch anzeigen), um das
ausführliche Benutzerhandbuch des Scanners und
von Button Manager V2 zu öffnen.
2. Klicken Sie zum Installieren des Scannertreibers auf
Scannertreiber installieren, klicken Sie dann zum
Installieren von Button Manager V2 auf Ihrem
Computer auf Button Manager V2 installieren.
Kurz-Betriebsanleitung
2-8

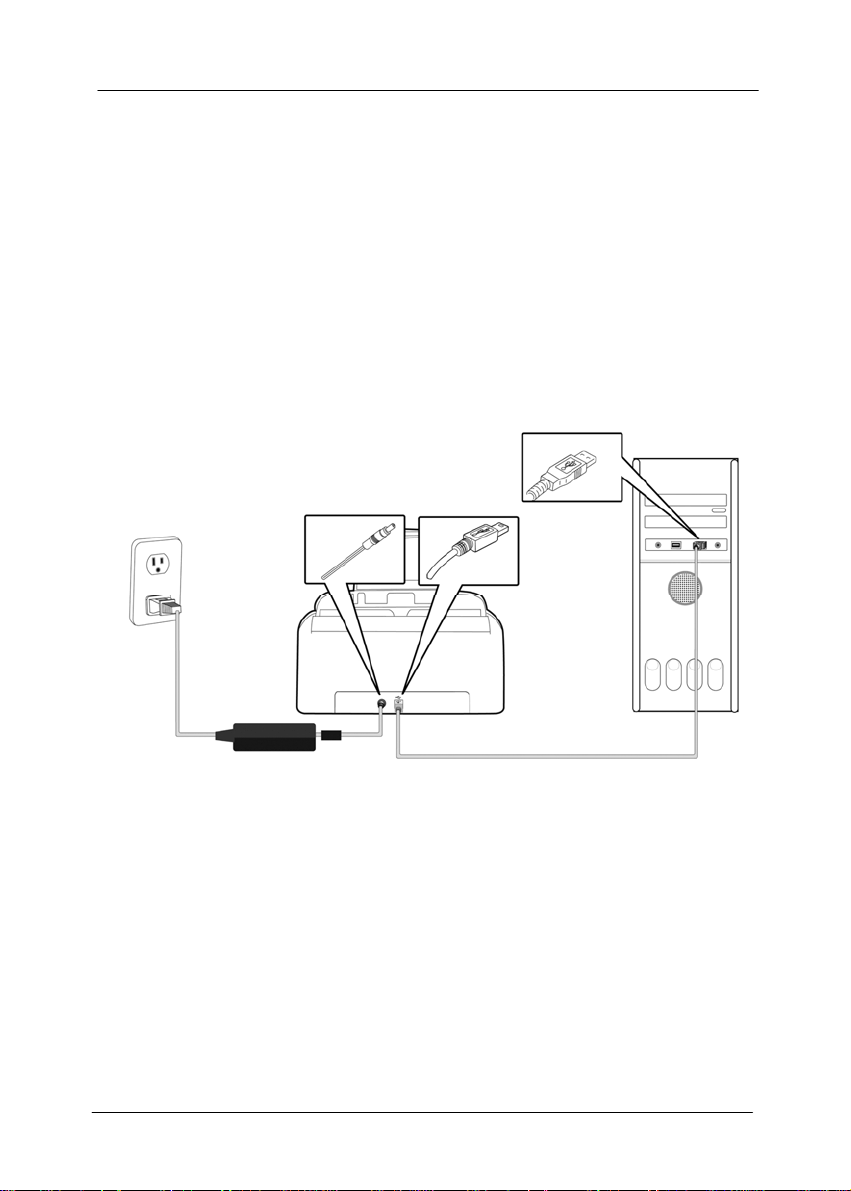

2.4 Das Gerät einschalten
Stecken Sie den kleinen Stecker des Netzteils in die
Netzanschlussbuchse des Scanners. Stecken Sie den anderen
Stecker in eine Steckdose.
2.5 Scanner ausschalten
Drücken Si
e auf den Ein/Aus-Schalter (Power) am vorderen
Bedienfeld. Die Bereitschafts-LED beginnt zu blinken. Wenn
der Scanner betriebsbereit ist, hört die Anzeige auf zu blinken
und beginnt zu leuchten. Um den Scanner auszuschalten,
drücken Sie ca. 3 Sekunden lang auf die Ein/Aus-Taste, bis die
Betriebsanzeige-LED erlischt.
Kurz-Betriebsanleitung
2-9
2.6 Entriegeln des Scanners
1. Verbinden Sie das quadratische Ende des USB-Kabels
mit dem USB-Anschluss des Scanners. Verbi
nden Sie das
rechteckige Ende mit einem USB-Anschluss Ihres
Computers.
2. Falls erforderlich können Sie den Scanner über den
anderen USB-Anschluss mittels USB-Kabel auch noch an
einen weiteren Computer anschließen.
3. Der Computer zeigt die Mitteilung Neue Harware
gefunden an.
4. Folgen Sie den Anweisungen auf dem Bildschirm und
klicken Sie zum Fortfahren auf Weiter. Wenn der
Zertifikatsbildschirm angezeigt wird, klicken Sie auf
Trotzdem fortsetzen, um die Installation abzuschließen.
5. Wenn folgendes Fenster erscheint, klicken Sie bitte auf
Fertigstellen.
Kurz-Betriebsanleitung
3-1
3. Der erste Scanvorgang
3.1 Positionierung der Vorlage
3.1.1 Hinweis zum gebrauch des blatteinzugs
Bevor Sie die ADF verwenden, vergewissern Sie sich bitte,
dass Ihre Dokumente die folgenden Voraussetzungen erfül
len:
Das Format von Dokumenten kann von 50 x 63.5 mm
(2 x 2.5 in.) bis 216x 356 mm (8.5 x 14 in.).
Das Gewicht von Dokumenten kann von 34 ~ 127
g/m
2
(9 ~ 34 lb.).
Dokumente sollten quadratisch oder rechteckig und in
gutem Zustand sein (nicht brüchig oder verschlissen).
Dokumente sollten keine Knitterungen, Knicke, Risse,
nasse Tinte oder Locherstanzungen aufweisen.
Dokumente sollten keine Klammern, Büroklammern
oder Haftnotizen aufweisen.
Halten Sie die Glasfläche stets sauber.
Kurz-Betriebsanleitung
3-2
3.1.2 Die Vorlage in die Papierlade für den
automatischen Stapeleinzug einlegen
Die Seiten lockern
Hinweis:
Damit kein Mehrfacheinzug und keine Papierstaus auftreten,
fächern Sie Ihre Dokumente vor dem Einlegen in den
Scanner bitte zunächst auf und richten dann die Oberkanten
aus.
1. Halten Sie beide Enden der Dokumente und fächern Sie
mehrmals auf.
2. Drehen Sie die Dokumente um 90 Grad und fächern Sie
erneut auf.
3. Richten Sie die Kanten der Dokumente stufenartig aus.
Stufenartig
Scanrichtung
Kurz-Betriebsanleitung
3-3
Die Vorlage einlegen
Legen Sie die Vorlage mit der beschrifteten Seite nach
unten auf die Papierlade. Richten Sie die Vorlage an den
Führungsschienen aus. Sie können bis zu 50 Seiten
gleichzeitig einlegen.
Vorlage
(beschriftete
Seite nach
unten)
Führungss
chi-ene
Kurz-Betriebsanleitung
3-4
3.1.3 Achten Sie beim Scannen eines
Dokumentenstapels mit unterschiedlichen Größen
und Gewichten darauf
Achten Sie beim Scannen eines Dokumentenstapels mit
unterschiedlichen Größen und Gewichten darauf, diese
Richtlinien zur Vermeidung von abgeschrägten Bildern und
Papierstau
einzuhalten:
1.
Richten Sie die Dokumente mit der BERKANTE voran
aufgereiht nach Papiergröße von groß zu klein aus.
2.
Falls zwei Seiten die gleiche Größe, jedoch ein
unterschiedliches Gewicht aufweisen, ordnen Sie diese Seiten
von schwer zu leicht an.
Kurz-Betriebsanleitung
3-5
3.
Richten Sie die Kanten der Dokumente an, indem
Sie die Unterseite des Stapels gegen die
Tischoberfläche klopfen.
4.
Zentrieren Sie die Seiten im Dokumenteneinzug und
stellen sicher, dass die Kanten der größten
Dokumente die Papierführung leicht berühren.
Kurz-Betriebsanleitung
3-6
3.2 Prüfen der Scannerinstallation
Um z
u prüfen, ob der Scanner richtig installiert wurde, stellt
Avision das sehr nützliche Tesptprogramm Avision Capture
Tool zur Verfügung. Mit diesem Werkzeug können Sie einfache
Scans ausführen und sich die aufgenommen Bilder ansehen.
Zudem hilft es dabei, den Scan mit der angegebenen
Geschwindigkeit auszuführen.
Im Folgenden wird beschrieben, wie die Installation des
Scanners geprüft wird. Wenn das Gerät nicht richtig
funktioniert, lesen Sie noch einmal den vorhergehenden
Abschnitt durch, und prüfen Sie, ob die Kabel richtig
angeschlossen sind und der Scannertreiber richtig installiert
ist.
Bevor Sie beginnen, stellen Sie sicher, dass der Scanner
eingeschaltet ist.
1. Wählen Sie Start>Programme>Avision xxx
Scanner>Avision Capture Tool. (xxx:model)
Auf dem Bildschirm erscheint das Dialogfeld
Scannermodell.
2. Wählen Sie den Treibertyp und das Scannermodell aus,
und klicken Sie auf OK. Auf dem Bildschirm erscheint das
Dialogfeld Capture Tool.
Kurz-Betriebsanleitung
3-7
3. Wählen Sie aus dem Listenfeld Dateiformat das
gewünschte Dateiformat aus. (Die Standardeinstellung ist
JPEG, Sie können auch TIFF, MTIFF, PDF, MPDF, GIF, und
BMP auswählen.)
4. Geben Sie in das Feld Dateipfad den gewünschten Ordner-
und Dateinamen ein. (Die Standardeinstellung ist
C:\Documents and Settings\User Name\My Documents\My
Scan\Image.)
Hinweis: Wenn Sie das gescannte Bild nicht speichern
möchten, entfernen Sie die Markierung bei der Taste
Speichern, da standardmäßig das Speichern aktiviert ist. In
diesem Fall ist die Miniaturansicht deaktiviert. Nachdem Sie
sich alle gescannten Bilder angesehen haben, wird nur das
letzte auf dem Bildschirm angezeigt.
5. Klicken Sie auf die Schaltfläche Einrichten (
), oder
wählen Sie aus dem Menü Datei die Option Einrichten aus,
um das Dialogfeld Scannereigenschaften aufzurufen.
Einrichten
Tatsächliche
Größe
Seite
anpassen
Scannen
Dateiformat
Speichern Dateipfad
Kurz-Betriebsanleitung
3-8
6. Wählen Sie aus dem Bildauswahlfeld den für das
gescannte Bild gewünschten Bildtyp aus. (Die
Standardeinstellung ist S/W). Wenn Sie einen Duplex-
Scanner haben, wählen Sie Front (Vorderseite) und Rear
(Rückseite), um beide Seiten des Dokuments zu scannen.
7. Klicken Sie auf OK, um das Dialogfeld
Scannereigenschaften zu schließen. (Weitere
Informationen über das Dialogfeld Scannereigenschaften
finden Sie im folgenden Kapitel Das Dialogfeld
Scannereigenschften)
8. Legen Sie das Dokument mit der beschriebenen Seite nach
unten auf das Vorlagenglas bzw. mit der beschriebenen
Seite nach oben in das Fach für den automatischen
Seiteneinzug.
9. Klicken Sie im Dialogfeld Scanbestätigung auf die
Schaltfläche Scannen (
), oder wählen Sie aus dem
Menü Datei die Option Scannen.
10. Das Dokument wird nun gescannt und im Fenster
Scanbestätigung angezeigt. Wenn alle gescannten Bilder
angezeigt wurden, ist die Bestätigung der
Scannerinstallation abgeschlossen.
Bild-
auswahl-
feld
Kurz-Betriebsanleitung
3-9
11. Sie können sich das gescannte Bild an die Seite angepasst
(
) oder mit seiner tatsächlichen Größe (100%) ( )
anzeigen lassen. Die Schaltflächen finden Sie im rechten
Bereich der Ansicht-Werkzeugleiste.
12. Klicken Sie auf die Taste Schließen oder aus dem Menü
Datei die Option Beenden, um das Avision Capture Tool zu
beenden.
Seite anpassen
Miniaturansicht
Kurz-Betriebsanleitung
3-10
3.3 Ein Blick auf die Benutzeroberfläche
1. Register-
Optionen
Optionen: Bild, Komprimierung, Blindfarbe,
Papier, Mehrfacheinzugskontrolle,
Vorschau, Optionen, Einstellungen,
Informationen.
2. Bildtyp Wählen Sie einen Bildtyp und die Seite des
Dokuments, die Sie scannen wollen.
3. Helligkeit Regeln Sie den Helligkeitswert zwischen –
100 und +100.
4. Kontrast Regeln Sie den Kontrastwert zwischen –100
und +100.
5. Auflösung
Bestimmen Sie die Qualität des gescannten
Bildes. Der Industriestandard ist 200 dpi.
6. Invertieren Kehren Sie die Farben des gescannten
Bildes um.
7. Scan-Quelle Wahl: Automatischer Vorlageneinzug,
Flachbett, Automatisch (je nach
Scannermodell)
8.
Standardeinstellung
en
Setzt für alle Register die
Werkseinstellungen.
3
4
5
6
7
1
2
8
Kurz-Betriebsanleitung
4-1
4. Das Dialogfeld "Scanner-
Eigenschaften"
Im Dialogfeld "Scanner-Eigenschaften" können Sie die
Einstellungen des Scanners konfigurieren. Es besteht aus
mehreren Registerkarten, die in diesem Kapitel im Einzelnen
beschrieben werden.
Hinweis: In diesem Kapitel sind alle Optionen auf Basis eines
Duplex-Scanners (doppelseitig) verfügbar. Falls Sie einen
Simplex-Scanner (einseitig) erworben haben, sind alle
Optionen nur bei einer Seite verfügbar.
Das Dialogfeld "Scanner-Eigenschaften"
Kurz-Betriebsanleitung
4-2
4.1 Die Tasten im Dialogfeld "Scanner-Eigenschaften "
Die Tasten im Dialogfeld "Scanner-Eigenschaften"
Taste Beschreibung
Standardwerte Wenn Sie auf die Taste
Standardwerte klicken, werden in
jeder Registerkarte jeweils die
Standardeinstellungen angezeigt.
Abbrechen Klicken Sie auf die Taste
Abbrechen, um das Dialogfeld
Scanner-Eigenschaften zu beenden.
Kurz-Betriebsanleitung
4-3
In der folgenden Tabelle werden die Standardeinstellungen
aufgeführt:
Registerkarte Standardeinstellungen
Bild Bild: S&W vorn
Binarisierung: Dynamische Schwelle
Auflösung: 200 dpi
Umkehren: Schwarz auf Weiß
Scanquelle: Automatischer
Einzelblatteinzug
Schwelle: Keine
Helligkeit: Keine
Kontrast: Kein
Komprimierung Keine
Farbunterdrückung Keine
Papier Zuschneiden: Automatisch
Automatische Ausrichtung: Ja
Ausrichtung: Hochformat
Overscan: 0,00
Einheit: Zoll
Multifeed-Erkennung
Keine
Vorschau Keine
Optionen Drehungsgrad: Kein
Leere Seite entfernen: Keine
Rand füllen: Weiß, 0 mm
Bildeinstelloptionen: Keine
Einstellungen Energiesparfunktion aktivieren:
Aktivieren, 15 Minuten nach dem
letzten Scanvorgang
Scanvorgang anzeigen: Ja
Warnmeldung anzeigen: Ja
Einstellungen beim Schließen
speichern: Ja
Imprinter Registerkarte Imprinter
Kurz-Betriebsanleitung
4-4
4.2 Register anzeigen oder ausblenden
Das [Scanner Properties (Scannereigenschaften)]-
Dialogfenster wird standardmäßig mit drei Registern
an
gezeigt – Image (Bild), Paper (Papier) und Information
(Informationen). Sie können weitere Register anzeigen, indem
Sie zum Zugreifen auf weitere Scaneinstellungen auf das
[Scanner Properties (Scannereigenschaften)]-Symbol
klicken.
So zeigen Sie weitere Register an
1. Klicken Sie oben links auf das [Scanner Properties
(Scannereigenschaften)]-Symbol (
) und wählen zur
Anzeige verfügbarer Registernamen [Tab (Register)].
Die verfügbaren Register beinhalten Compression
(Komprimierung), Color Drop out (Farb-Dropout), Preview
(Vorschau), Rotation (Drehung), Separation (Trennung),
Multi-Feed (Mehrfacheinzug), Options (Optionen),
Settings (Einstellungen) und Imprinter (Aufdruck).
(Hinweis: Die Optionen variieren basierend auf dem
Scannermodell.)
2. Wählen Sie das Register, das Sie anzeigen möchten. Das
ausgewählte Register wird mit einem Häkchen angezeigt
und erscheint dann im [Scanner Properties
(Scannereigenschaften)]-Dialogfenster.
3. Klicken Sie zum Zugreifen auf Einstellungen auf das
ausgewählten Register im oberen Bereich des [Scanner
Properties (Scannereigenschaften)]-Dialogfensters.
Die Seite des ausgewählten Registers wird angezeigt.
Kurz-Betriebsanleitung
4-5
So blenden Sie ein Registerfenster aus
1. Klicken Sie oben links auf das [Scanner Properties
(Scannereigenschaften)]-Symbol (
) und wählen
zur Anzeige verfügbarer Registernamen [Tabs
(Register)].
2. Wählen Sie das Register, das Sie ausblenden möchten.
Anschließend wird das ausgewählte Register im [Scanner
Properties (Scannereigenschaften)]-Dialogfenster
ausgeblendet.
Hinweis: Die Register [Image (Bild)], [Paper (Papier)]
und [Information (Informationen)] können nicht
ausgeblendet werden, da sie standardmäßig auf Anzeige
programmiert sind.
Kurz-Betriebsanleitung
4-6
4.3 Die Registerkarte "Bild"
Auf der Registerkarte "Bild" können Sie die Vorderseite
und/oder die Rückseite des Dokuments wähl
en, die Art des
Bilds festlegen und verschiedene Grundeinstellungen für den
Scanvorgang festlegen. Abgesehen von der Auflösung können
Sie für die Vorderseite und die Rückseite unterschiedliche
Scaneinstellungen festlegen. Z.B. können alle Einstellungen
auf den Registerkarten Bild, Komprimierung,
Farbunterdrückung jeweils für die Vorderseite und Rückseite
unterschiedlich gewählt werden. Bei den Registerkarten Papier,
Optionen und Einstellungen müssen die Einstellungen für die
Vorderseite und Rückseite jedoch übereinstimmen.

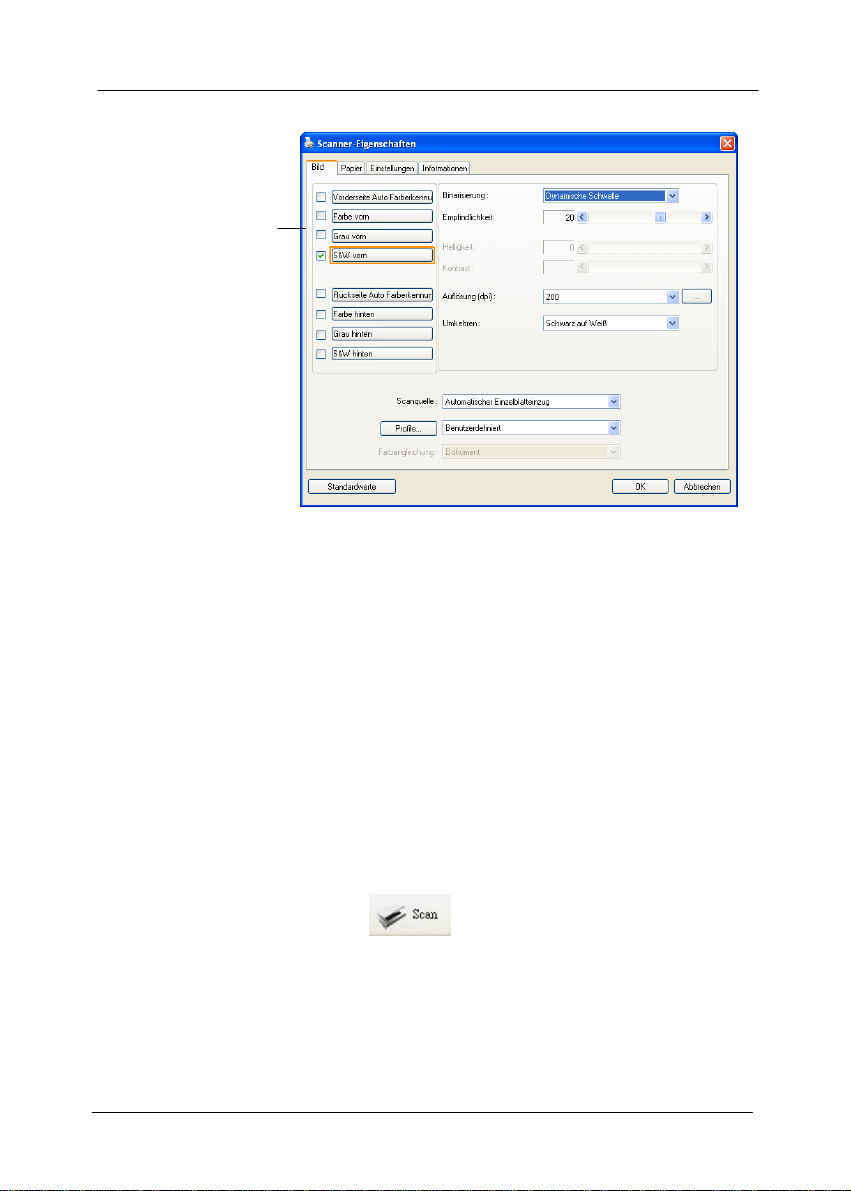

Das Dialogfeld "Bild"
Kurz-Betriebsanleitung
4-7
4.3.1 Das Auswahlfeld "Bild"
Im Auswahlfeld Bild können Sie für die
Vorder- und Rückseite des Dokuments
einen Bildtyp wählen. Wenn Sie beide
Seiten eines Farbdokuments scannen
möchten, müssen Sie sowohl Farbe vorn
und Farbe hinten wählen. Beachten Sie,
dass die verfügbaren Optionen auch vom
Scannertyp abhängen.
Beispiel 1: Scannen eines zweiseitigen Farbdokuments,
das beidseitig farbig ist
Seiten-/
Bildauswahl
Vorderseite
Rückseite
Kurz-Betriebsanleitung
4-8
Beispiel 2: Scannen eines zweiseitigen Farbdokuments,
eine Seite in schwarz-weiß, die andere in Farbe
Seiten-/
Bildauswahl
Vorderseite
Rückseite
Vorder-/Rückseite Auto Farberkennung:
Klicken Sie, um die Vorder- oder die Rückseite Ihres
Farbdokuments im Farbbildmodus zu erkennen und zu
scannen. Falls Ihr Dokument farbig ist, wird der Scanner das
Dokument automatisch als Farbbild scannen. Falls Ihr
Dokument nicht farbig ist, können Sie als Ausgabe entweder
S&W oder Grau aus der Nichtfarb-Auswahl Option wählen.
Diese Option ist nützlich, wenn Sie eine Mischung aus farbigen
und nicht farbigen Dokumenten haben.
Hinweis: Falls Sie Vorder-/Rückseite Auto Farberkennung
wählen, können Sie den Bildmodus Ihrer Rück- bzw.
Vorderseite nicht bestimmen.
Kurz-Betriebsanleitung
4-9
Empfindlichkeit der automatischen Farberkennung
Falls Ihr Dokument hauptsächlich Text (schwarz-weiß) enthält und
kaum helle oder blasse Farben, die nicht als Bild erkannt werden
sollen, damit die Datei nicht unnötig groß wird, kann der
Empfindlichkeitswert durch Ziehen des Schiebereglers nach links
reduziert werden. Die Bilder werden dann „schwarzweiß“ erkannt.
Der Empfindlichkeitsbereich reicht von 1 bis 30, die
Standardeinstellung lautet 20.

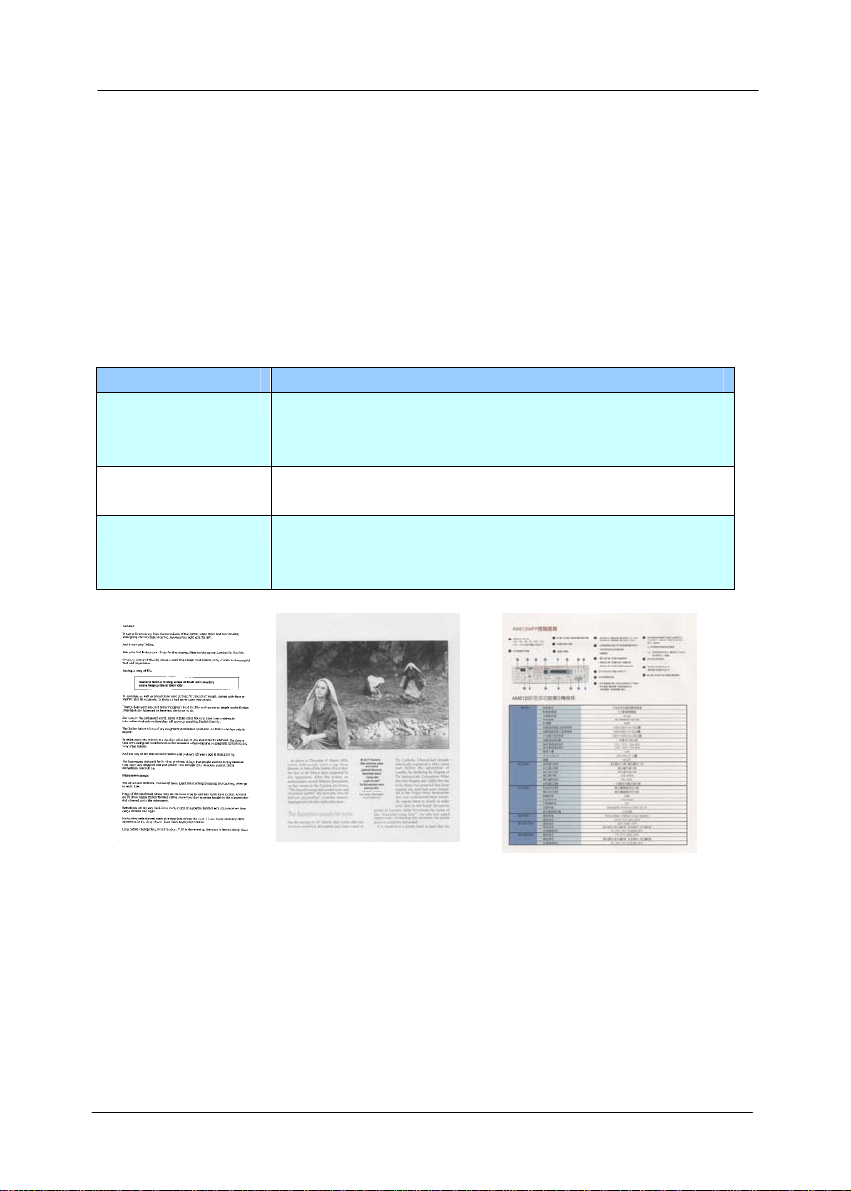

Bildtyp Beschreibung
Farbe Wählen Sie die Option "Farbe", wenn das
Dokument als Farbdokument gescannt
werden soll.
Grau Wählen Sie die Option "Grau", wenn das
Dokument aus Grautönen besteht.
S&W Wählen Sie die Option "S&W", wenn das
Originaldokument nur Text und Schwarz-
Weiß-Zeichnungen enthält.
S&W Grau Farbe
Kurz-Betriebsanleitung
4-10
Front / Rear Automatische Farberkennung:
Klicken Sie automatisch zu erkennen und scannen die vordere oder
die hintere Seite des Farbdokument in Farbe Bildmodus. Wenn Ihr
Dokument ist in Farben, wird der Scanner automatisch scannen Sie
das Dokument in ein Farbbild. Wenn Ihr Dokument nicht-Farbe,
können Sie die Ausgabe wählen, entweder B & W oder Grau aus
der Option Nicht-Farben-Auswahl sein. Diese Option ist nützlich,
wenn Sie eine Mischung aus Farbe und Nicht-Farbe-Dokument
haben.
Hinweis: Wenn Sie Front-Rück Automatische Farberkennung
wählen, können Sie den Bildmodus des hinteren Seite und umge
Versas nicht angeben.
Empfindlichkeit Automatische Farberkennung
Wenn Ihre Dokumente enthalten vor allem B & W Text und wenig
Licht oder blasse Farben und Sie nicht möchten, dass sie als
Farbbild erfasst, um die Dateigröße zu sparen, können Sie den
Empfindlichkeitswert, indem Sie den Balken nach rechts, um diese
Bilder lassen erhöhen als B & W erkannt werden. Der Wert reicht
von 1 bis 100. Der Standardwert ist 37.
Original
Kurz-Betriebsanleitung
4-11
Empfindlichkeit: 1
(Als Farbbild erkannt)
Empfindlichkeit: 100
(Als Schwarz-Weiß-Bild
erkannt)
Kurz-Betriebsanleitung
4-12
4.3.2 Weitere Bildoptionen
Binarisierung Bei diesem Vorgang werden Grauton-
u
nd Farbbilder in Zweitonbilder
umgewandelt. Es gibt verschiedene
Verfahren, um diese Umwandlung
durchzuführen. Optionen:
Dynamischer Schwellwert, Feste
Verarbeitung, Raster 1 – 5,
Fehlerdiffusion.
Dynamische Schwelle: Wenn Sie die
Dynamische Schwelle wählen,
ermittelt der Scanner für jedes
Dokument den optimalen Schwellenwert,
bei dem die beste Bildqualität erzeugt
werden kann. Diese Option wird bei
Dokumenten verwendet, die Text, einen
schattierten oder einen farbigen
Hintergrund haben. Wenn Sie
Dynamische Schwelle wählen, sind die
Optionen Schwelle, Helligkeit und
Kontrast nicht verfügbar.
Empfindlichkeit der dynamischen
Schwelle
Gescannte Bilder enthalten gelegentlich
kleine Punkte oder Flecken. Diese Punkte
verschwinden, wenn der Schieberegler
für den Empfindlichkeitswert nach rechts
gezogen wird. Der
Empfindlichkeitsbereich reicht von 1 bis
30, die Standardeinstellung lautet 20.
Kurz-Betriebsanleitung
4-13
Feste Verarbeitung: Diese Option wird für
Schwarz-Weiß-Dokumente und andere
Vorlagen mit hohen Kontrastwerten
verwendet. Der Schwarz-Weiß-Übergang wird
in einer einzelnen Stufe festgelegt. Die
Schwelle ist über den gesamten Dichtebereich
programmierbar. Bei der Festen
Verarbeitung wird der Kontrast auf 0
eingestellt. Wenn Sie Feste Verarbeitung
wählen, ist die Option Kontrast nicht
verfügbar.
Raster: Zusätzlich zur reinen
Schwarzweißdarstellung können mit
„Raster“ Schattierungen durch den Einsatz
verschiedener Punktgrößen erzielt werden.
Rasterbilder ähneln den Abbildungen in
Zeitungen. Zu den Optionen zählen Raster
1, Raster 2, Raster 3, Raster 4 und Raster
5.

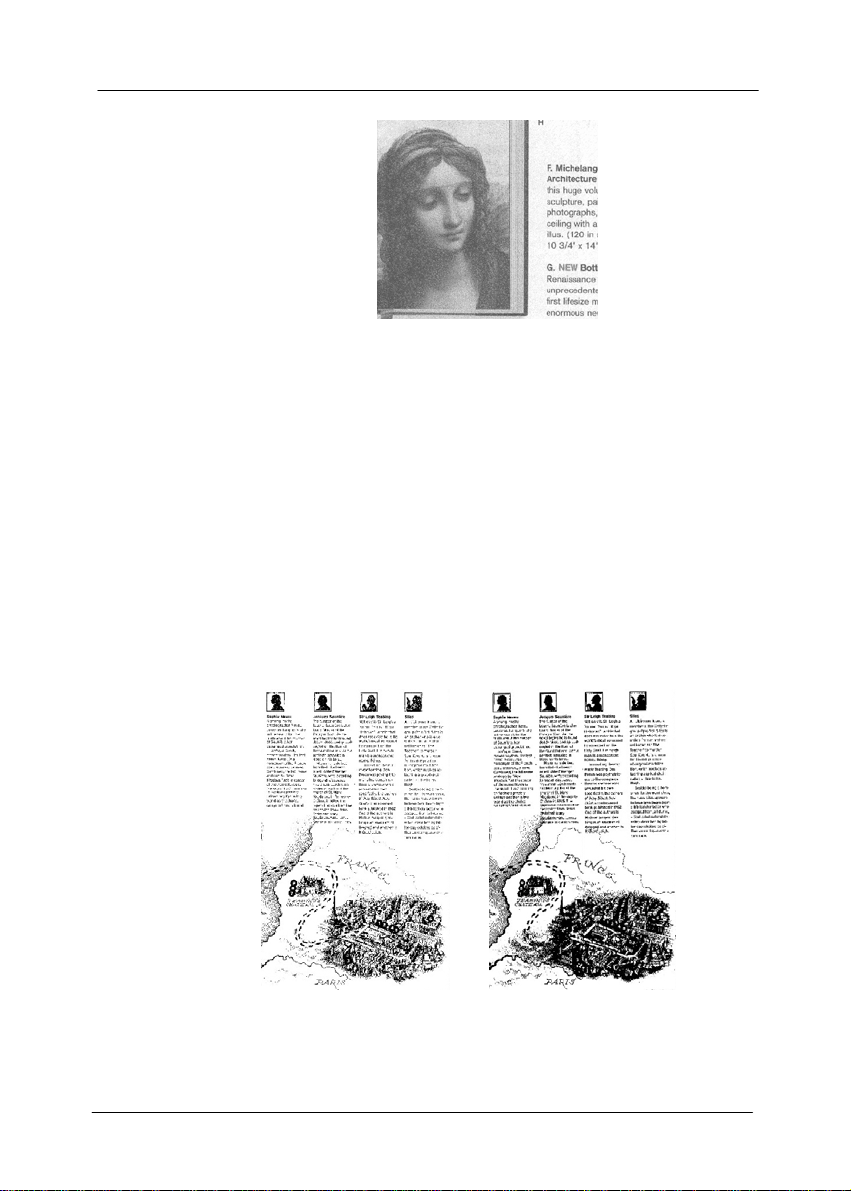

Fehlerdiffusion: Die Fehlerdiffusion ist eine
Variante der Rasterdarstellung.
Fehlerdiffusion sorgt für eine gute Bildtextur
und besser lesbare Texte als bei der reinen
Rasterdarstellung.
Rasterbild
Kurz-Betriebsanleitung
4-14
Fehlerdiffusionsbild
Schwelle Mit dieser Funktion wird ein Grautonbild in ein
Zweitonbild umgewandelt. Der Wert reicht von
0 bis 255. Ein niedriger Schwellenwert erzeugt
ein helleres Bild und kann dazu verwendet
werden, Hintergründe und schwach sichtbare,
nicht benötigte Bilddaten zu unterdrücken. Ein
hoher Schwellenwert erzeugt ein dunkleres
Bild und kann dazu verwendet werden, um
sehr blasse Bilder aufzuwerten.
Der Schwellenwert kann durch Verschieben
des Schiebereglers nach rechts oder links
eingestellt werden.
200 dpi,
Schwelle:50,
Helligkeit: 0
200 dpi,
Schwelle:100,
Helligkeit: 0
Kurz-Betriebsanleitung
4-15
Gray (Grau)
Document Type (Dokumenttyp): Auswahl: Normal
(Normal), Photo (Foto), Document (Dokument)
Wenn Sie Gray (Grau) als Bildtyp Ihres gescannten
Dokumentes auswählen, stehen Ihnen drei mögliche
Dokumenttypen zur Verfügung. Auswahl: Normal (Normal),
Photo (Foto), Document (Dokument).
Document (Dokument): Wählen Sie „Document“, wenn
Ihr Original reinen Text oder eine Mischung aus Text und
Grafik enthält - dies ist die optimale Einstellung für
gebräuchliche geschäftliche Dokumente. Wenn Sie sich
für die Option „Document“ entscheiden, können Sie
lediglich die Einstellung Threshold (Schwellwert)
anpassen.
Photo (Foto): Wählen Sie „Photo“, wenn Ihr Original
Fotos enthält - so können Sie Fotos als lebendige
Graustufenbilder reproduzieren. Wenn Sie die Option
„Photo“ nutzen, können Sie Threshold (Schwellwert) und
Contrast (Kontrast) anpassen.
Normal: Wenn Sie die Option „Normal“ nutzen, können
Sie Threshold (Schwellwert), Brightness (Helligkeit) und
Contrast (Kontrast) anpassen.
Threshold (Schwellwert): Hier können Sie Werte zwischen
0 und 255 angeben. Der Standardwert ist 230. Ein niedriger
Threshold-Wert führt zu einem helleren Bild und kann zum
Ausfiltern von Hintergründen und eher unwichtigen
Informationen genutzt werden. Ein hoher Threshold-Wert
bewirkt ein dunkles Bild und kann zum Erfassen blasser Bilder
benutzt werden. Den Threshold-Wert legen Sie fest, indem Sie
den Threshold-Schieber nach links oder rechts bewegen und
damit den gewünschten Wert einstellen.
Kurz-Betriebsanleitung
4-16

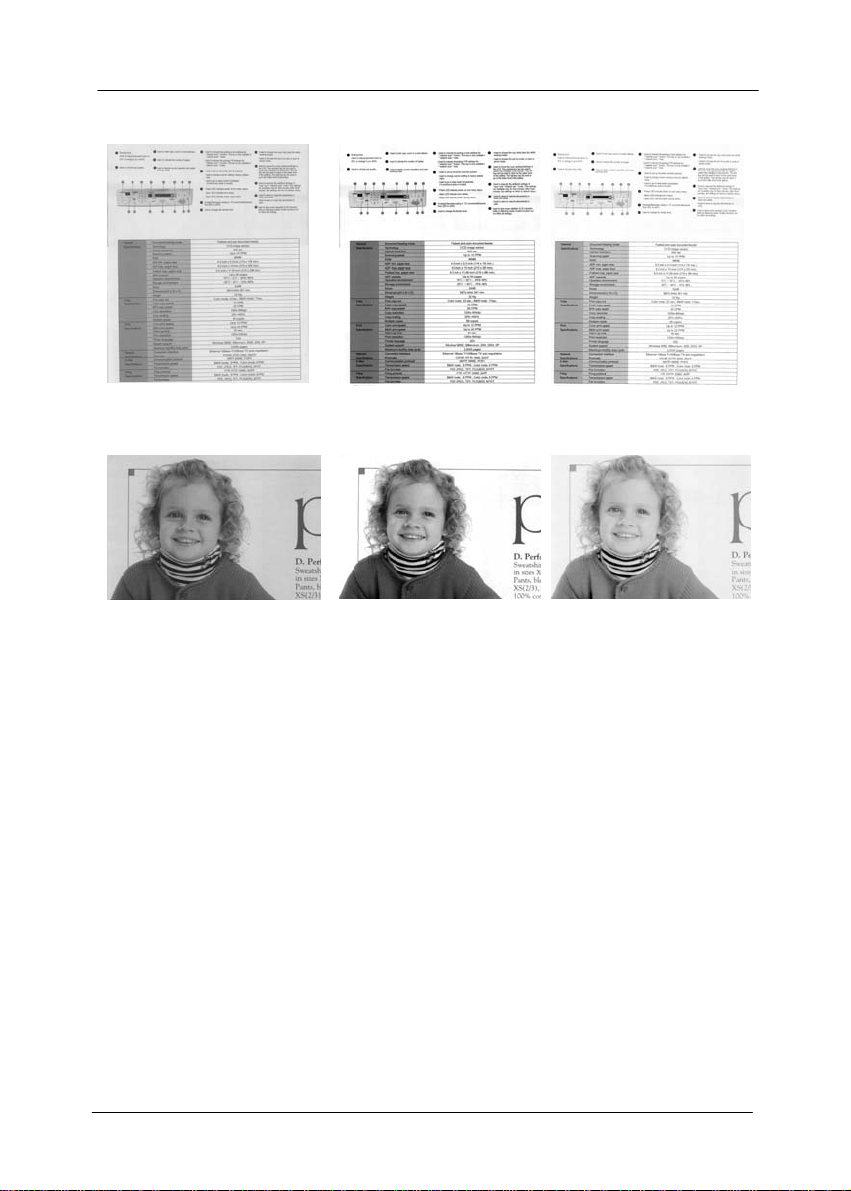

Normal
Foto
Dokument
(
Schwellwert: 230)
Normal
Foto
Dokument
(
Schwellwert: 230)
Kurz-Betriebsanleitung
4-17
Helligkeit
Hier können Sie die Helligkeit eines
Dokuments einstellen. Je höher der Wert,
um so heller das Bild. Verschieben Sie den
Regler nach links oder rechts, um die
Helligkeit zu erhöhen oder verringern. Der
Bereich reicht von
–100 bis +100.
Kontrast
Hier wird der Unterschied zwischen der
hellsten und der dunkelsten Stelle eines
Bilds eingestellt. Je höher der Kontrast, um
so mehr Graustufen gibt es. Verschieben
Sie den Regler nach links oder rechts, um
den Kontrast zu erhöhen oder verringern.
Der Bereich reicht von
–100 bis +100.
Helligkeit: -50 Helligkeit: 0 (Normal)
Helligkeit: +50
Kontrast: -50 Kontrast: 0
(Normal)
Kontrast: +50
Kurz-Betriebsanleitung
4-18
Auflösung
Bei einer gut eingestellten Auflösung wird ein
Bild sehr detailliert gescannt. Die Auflösung
wird in Punkten pro Zoll (dots per inch = dpi)
angegeben. Bei einer hohen dpi-Zahl sind
Auflösung und Bilddatei groß. Beachten Sie,
dass sich die Scandauer bei größeren
Auflösungen verlängert und auch die
Dateigröße wächst. Ein Farbbild im Format
A4, das mit einer Auflösung von 300 dpi im
True Color-Modus gescannt wird, erzeugt
eine ca. 25 MB große Datei. Eine höhere
Auflösung (über 600 dpi) wird nur dann
empfohlen, wenn Sie einen kleinen Bereich
im True Color-Modus scannen möchten.
Wählen Sie aus der Drop-down-Liste einen
Wert aus. Die Standardeinstellung ist
200 dpi. Verfügbar sind die Auflösungen 75,
100, 150, 200,300, 400 und 600 dpi. Sie
können auch selbst einen Wert definieren,
indem Sie das Feld rechts neben der Liste
anklicken und dann auf die Pfeiltaste
drücken. Wenn der gewünschte Wert erreicht
wurde, klicken Sie auf die Taste Hinzufügen,
um diesen in die Liste einzufügen. Hinweis:
Wenn ein Drucker oder MICR-Leser an den
Scanner angeschlossen ist, ist eine Auflösung
bis 300 dpi möglich.
Kurz-Betriebsanleitung
4-19
Auflösung: 75 dpi
Auflösung: 150 dpi
Kurz-Betriebsanleitung
4-20

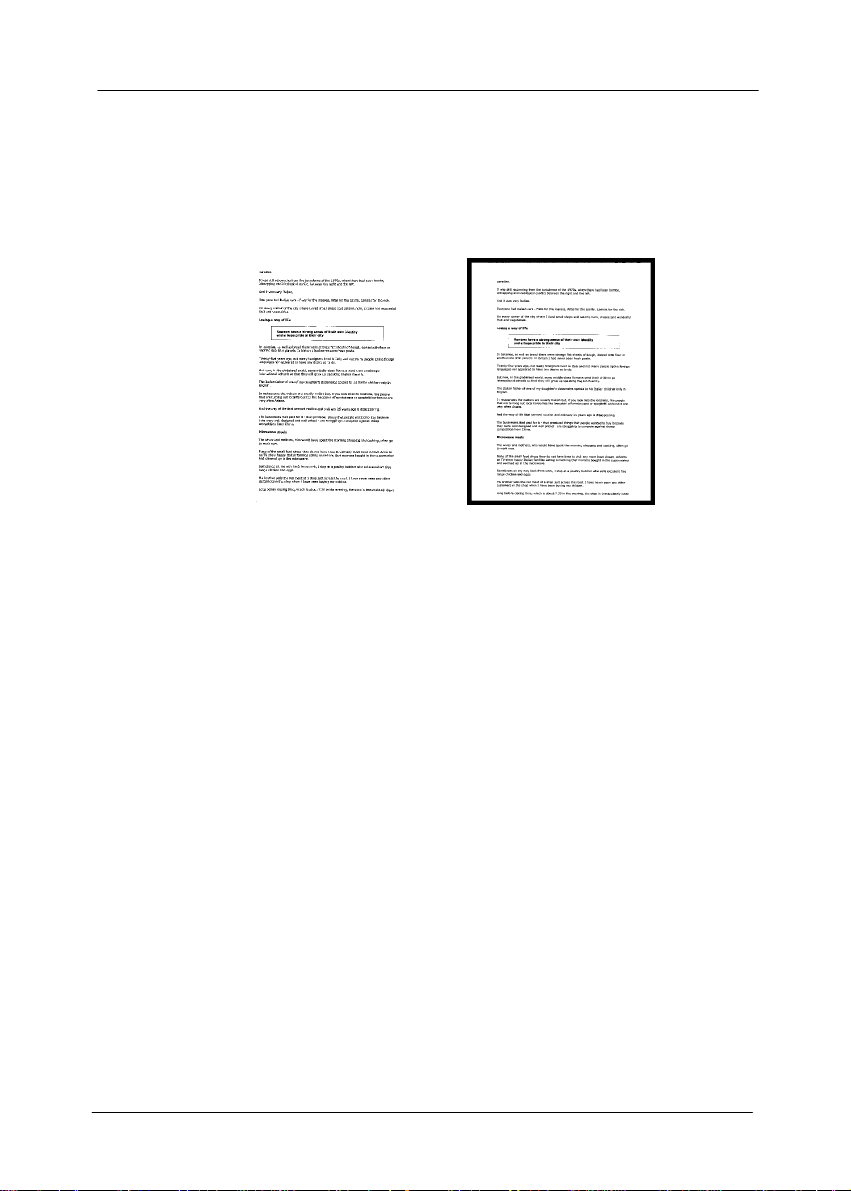

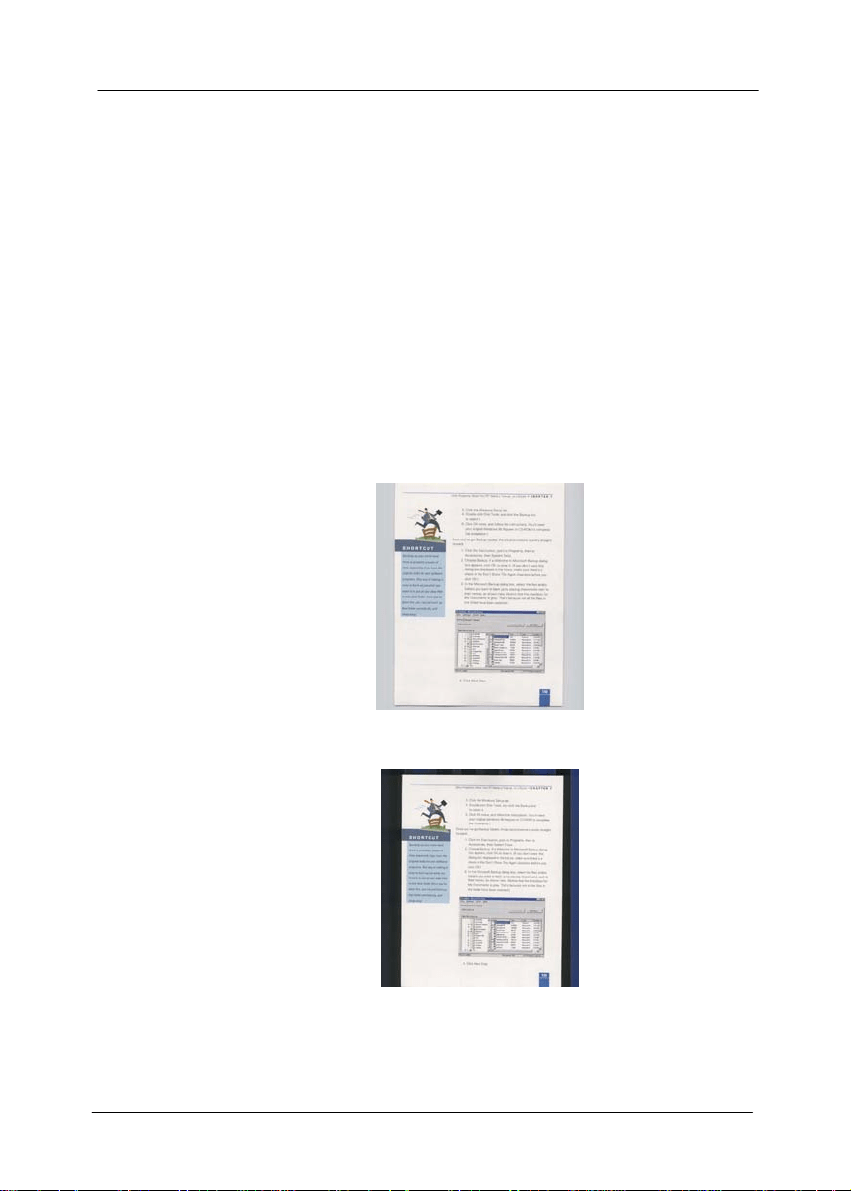

Umkehren Mit dieser Funktion werden die Helligkeit und
die Farben eines Bilds umgekehrt. Die
Standardeinstellung ist Schwarz auf weißem
Hintergrund. Bei "Umkehren" ist die
Einstellung Weiß auf schwarzem
Hintergrund. Bei Farbbildern wird jedes Pixel
in seine Komplementärfarbe umbewandelt.
Schwarz auf Weiß
Weiß auf Schwarz
Kurz-Betriebsanleitung
4-21
Scanquelle Auswahlmöglichkeiten:
Automatischer Einzelblatteinzug: Zum
Scannen mehrerer Seiten.
Flachbett: Zum Scannen einzelner Seiten,
z.B. Zeitungsausschnitte oder geknittertes
Papier.
Flachbett (Buch): Zum Scannen von
Seiten aus einem Buch.
Automatisch: Der Scanner stellt die
Scanquelle automatisch ein. Wenn Sie die
Option Automatisch einstellen und sich
ein Dokument sowohl im automatischen
Einzelblatteinzug (ADF) als auch auf dem
Flachbett befindet, wählt der Scanner
automatisch die Scanquelle ADF. Wenn Sie
Automatisch wählen, und sich nur im
Flachbett ein Dokument befindet, wählt der
Scanner als Scanquelle die Option
Flachbett.
Zwei Seiten in ein Bild einfügen:
Falls Sie einen Papiereinzugs-Scanner mit
einem vorderen Einzugsfach haben, können
Sie ein Dokument der Größe A3 mit einer
innovativen Methode scannen. Falten Sie
Ihr Dokument der Größe A3 in A4 und
legen Sie das Papier in das vordere
Einzugsfach. Wählen Sie Zwei Seiten
zusammenführen aus der Scanquelle-
Option und der Scanner wird in der Lage
sein, beide Seiten Ihres Dokuments zu
scannen und zwei A4 Bilder in ein A3 Bild
einzufügen.

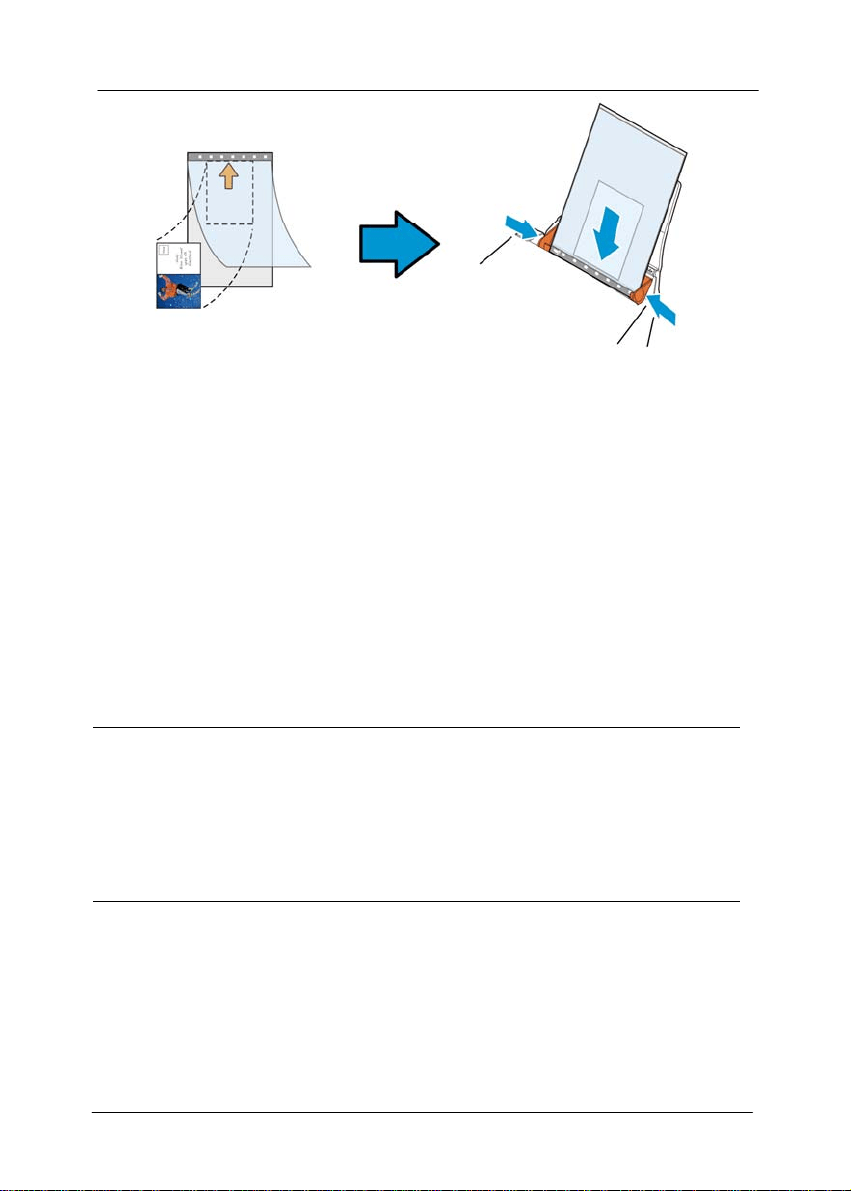

Hinweis: Diese Funktion muss mit einem
Trägerblatt verwendet werden. Für das
Einlegen eines Dokumentes mit einem
Trägerblatt lesen Sie bitte Abschnitt 4.6.2,
Andere Papierauswahl.
Kurz-Betriebsanleitung
4-22
Hinweis: Wenn Sie Zwei Seiten in ein Bild
einfügen wählen, wird die Abschneid- oder
Multifeed-Funktion deaktiviert.
Hinweis: Wählen Sie [Merge Two Sides (Zwei
Seiten zusammenführen)] bei der Option
[Scan Source (Scan-Quelle)] aus dem
Register [Image (Bild)]; dann kann der
Scanner beide Seiten Ihres Dokuments scannen
und diese in einem einzelnen Bild
zusammenfügen.
Die Funktion ist jetzt im automatischen
Dokumenteneinzug verfügbar. Es wird jedoch
immer nur eine Seite unterstützt.
Wählen Sie zum vertikalen Zusammenfügen der
Vorder- und Rückseite eines Blattes in einem Bild
die Option Vertikal zusammenfügen. Falls die
Option Vertikal zusammenfügen nicht
ausgewählt ist, werden Vorder- und Rückseite
eines Blattes horizontal in einem Bild
zusammengefügt.
Kurz-Betriebsanleitung
4-23
Beachten Sie, dass die verfügbaren
Optionen vom Scannertyp abhängen.
Rück-
seite
Vertikal
zusammenfügen
Vorder-
seite
Rück-
seite
Horizontal
zusammenfügen
Vorder-
seite
Kurz-Betriebsanleitung
4-24

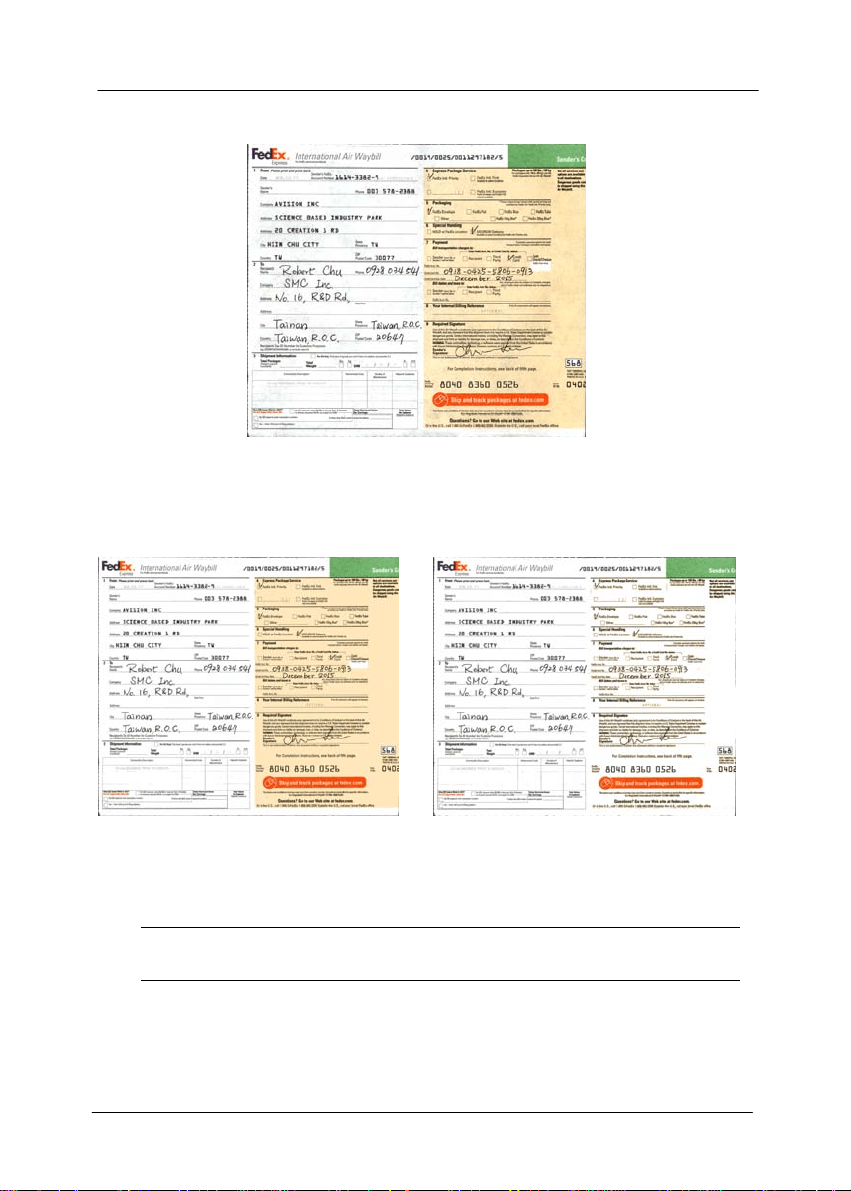

Farbanpassu
ng
Die Farbanpassung dient dazu, eine
möglichst exakte Farbwiedergabe zu
erzielen. Bei dieser Option werden die
Standardparameter (ICC-Profil) zur
Anpassung der Bildfarben eingesetzt.
Auswahlmöglichkeiten: Keine,
Dokumente, Foto
Keine: Durch die Auswahl „Keine“ wird
diese Funktion außer Kraft gesetzt.
Dokument: „Dokument“ wählen Sie,
wenn Ihr Original reinen Text oder eine
Mischung aus Text und Grafik enthält –
dies ist die optimale Einstellung für
gebräuchliche geschäftliche Dokumente.
Foto: Wählen Sie „Foto“, wenn Ihr
Original Fotos enthält – so werden die
Farben der Fotos besonders lebendig
wiedergegeben.
Normal
Nach der Farbanpassung
Kurz-Betriebsanleitung
4-25
Farbregulierung
Regulierung der Farbqualität des Bilds, so dass sie
nahezu der des Original-Bilds entspricht. Bei dieser
Funktion regulieren Standardparameter die
Farbeinstellung des Bilds.
4.3.3 Scannen von Farbdokumenten
Wenn Si
e Farbdokumente scannen, sind die folgenden
Optionen verfügbar:
Helligkeit
Kontrast
Auflösung
Umkehren
4.3.4 Scannen von Graustufendokumenten
Wenn Si
e Graustufendokumente scannen, sind die folgenden
Optionen verfügbar:
Helligkeit
Kontrast
Auflösung
Umkehren
Kurz-Betriebsanleitung
4-26
4.3.5 Scannen von Schwarz-Weiß-Dokumenten
Wenn Si
e Schwarz-Weiß-Dokumente scannen, sind die
folgenden Optionen verfügbar:
Binarisierung (Dynamische Schwelle)
Auflösung
Umkehren
Oder
Binarisierung (Feste Verarbeitung)
Schwelle
Helligkeit
Auflösung
Umkehren
Kurz-Betriebsanleitung
4-27

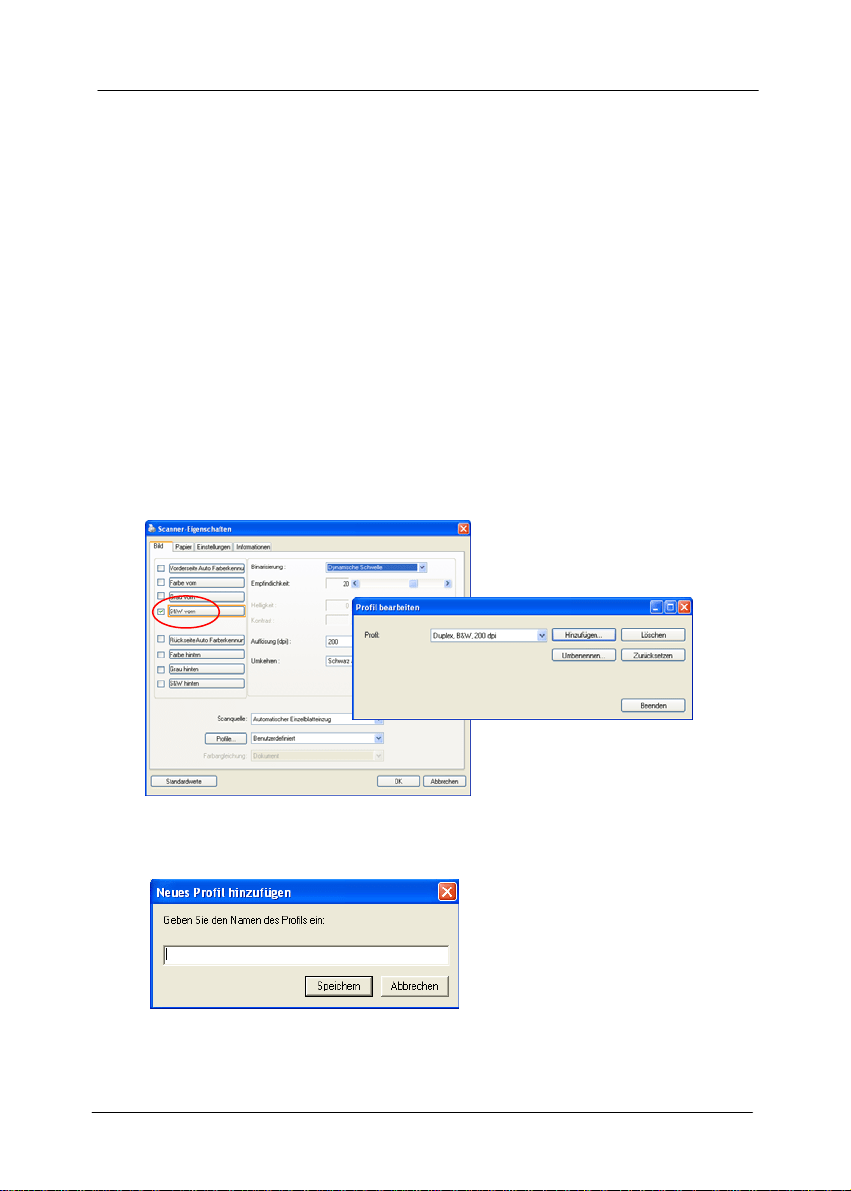

4.3.6 Bearbeiten von Profilen
Im Di
alogfeld Scanner-Eigenschaften können Sie häufig
verwendete Scan-Einstellungen ändern und in Profilen
speichern. Diese Profile können geändert werden, indem Sie
sie umbenennen oder löschen.
So fügen Sie ein neues Profil hinzu
1. Legen Sie die Einstellungen fest. (Sie können z. B. die
Auflösung, den Bildtyp, das Schneideverfahren oder die
Scangröße ändern.)
2. Klicken Sie auf die Registerkarte Bild und wählen Sie die
Option “Profil”, um das Dialogfeld “Profil bearbeiten”
aufzurufen.
3. Klicken Sie auf “ Hinzufügen” , geben Sie den Namen des
Profils ein, und klicken Sie dann auf “Speichern”.
4. Das neue Profil wird gespeichert und im Listenfeld “Profile”
angezeigt.
Kurz-Betriebsanleitung
4-28
So laden Sie ein Profil
1. Wählen Sie aus dem Dialogfeld Bild aus dem Listenfeld
“Profile” ein Profil aus.
2. Das entsprechende Profil wird sofort geladen und im
Dialogfeld Scanner-Eigenschaften angezeigt.
So löschen Sie ein Profil
1. Klicken Sie im Dialogfeld Bild auf “Profile”, um das
Dialogfeld Profil bearbeiten aufzurufen.
2. Wählen Sie aus dem Listenfeld das Profil aus, das gelöscht
werden soll.
3. Klicken Sie auf “ Löschen”. Die Meldung “Möchten Sie
dieses Profil wirklich löschen?” wird angezeigt.
4. Klicken Sie auf “Ja”, um den Löschvorgang fortzusetzen,
oder auf “ Abbrechen”, um ihn abzubrechen.
Kurz-Betriebsanleitung
4-29
So benennen Sie ein Profil um
1. Klicken Sie im Dialogfeld Bild auf “Profile”, um das
Dialogfeld Profil bearbeiten aufzurufen.
2. Wählen Sie aus dem Listenfeld das Profil aus, das
umbenannt werden soll, und klicken Sie auf die
Schaltfläche Umbenennen.
3. Geben Sie den neuen Namen für das Profil ein.
4. Wählen Sie zum Löschen die Option “Ja” und zum
Abbrechen “Abbrechen”.
Hinweis:
Die voreingestellten Standardprofile sind Flatbed, Simplex-
S&W, 200 dpi, Simplex-Grau, 200 dpi, Simplex-Farbe, 200 dpi,
Duplex-S&W, 200 dpi, Duplex-Grau, 200 dpi, Duplex-Farbe,
200 dpi. Wenn Sie einen Simplex-Scanner oder einen Scanner
mit Seiteneinzug haben, sind die Optionen Duplex und
Flachbett nicht verfügbar.
Kurz-Betriebsanleitung
4-30
4.4 Die Registerkarte "Komprimierung"
Auf der Regi
sterkarte "Komprimierung" können Sie die
Komprimierung und den Komprimierungsgrad festlegen.
Zweitonbilder werden normalerweise mit dem CCITT-Standard,
auch Gruppe 4 (G4) genannt, komprimiert. Farb- und
Graustufenbilder werden gewöhnlich mit der JPEG-Technologie
komprimiert. Verschieben Sie den Regler JPEG-Qualität nach
rechts oder links, um den Komprimierungsgrad zu erhöhen
oder verringern. Je höher der Komprimierungsgrad, um so
schlechter ist die Qualität. Die Standardeinstellung ist 50%.
Beachten Sie, dass die Komprimierung von Ihrem
Bildbearbeitungsprogramm abhängt. Wenn Ihr
Bildbearbeitungsprogramm nicht das Komprimierungsformat
unterstützt, erscheint entweder eine Warnmeldung oder es
wird ein Bild mit einer sehr schlechten Qualität erzeugt.
JPEG steht für Joint Photographic Editor Group. Diese Gruppe
hat einen Komprimierungsstandard für Farb- und
Graustufenbilder entwickelt, der bei Scannern und
Softwareanwendungen weit verbreitet ist. Auf Microsoft
Windows gestützten Systemen wurden Dateien mit der
Dateierweiterung .jpg in der Regel mit diesem Standard
komprimiert.
Beim Scannen von Farb- und Graustufenbildern sind die
folgenden Komprimierungsoptionen verfügbar:
Keine
JPEG
Beim Scannen von S&W-Bildern sind die folgenden
Komprimierungsoptionen verfügbar:
Keine
G4
Kurz-Betriebsanleitung
4-31
Das Dialogfeld "Komprimierung"
Kurz-Betriebsanleitung
4-32
4.5 Die Registerkarte "Farbunterdrückung"
4.5.1 Einstellen der Farbunterdrückung
Mit der Registerkarte [Blindfarbe] können Si
e Grün, Rot, Blau
oder eine Farbe Ihrer Wahl auswählen; damit werden
Bildelemente in der gewählten Farbe aus einem eingescannten
Bild entfernt. Mit dieser Option wird der Text bei Verwendung
von OCR- (Optical Character Recognition-)Software deutlicher
dargestellt. Diese Funktion wird nur bei grauen oder
schwarzweißen Abbildungen wirksam.
Das Dialogfeld "Farbunterdrückung"
Kurz-Betriebsanleitung
4-33
Optionen: Keine, Automatisch, Rot entfernen, Grün
entfernen, Blau entfernen, Benutzerdefiniert
- Keine: Hiermit wird keine Farbe entfernt.
- Automatisch: Hiermit wird das Bild automatisch ohne die
Elemente in der Primärfarbe ausgegeben.
- Rot/Grün/Blau entfernen: Hiermit wird das Bild ohne
die Elemente in der angegebenen Farbe ausgegeben.
- Benutzerdefiniert: Hier können Sie die zu entfernende
Farbe durch Eingabe ihres RGB- (Rot-Grün-Blau-)Werts
angeben.
Erweiterte Optionen:
- Qualität: Werte: 0~20. Standard: 10
Bei Auswahl von [Qualität] können Sie mit dem
Schieberegler [Grenzwert für Filterung] das Ausmaß der
Entfernung einer Farbe festlegen. Mit einem niedrigen Wert
wird mehr von der ausgewählten Farbe entfernt und mit
einem höheren Wert bleibt mehr erhalten.
- Normal: Hiermit wird die Farbe mittels einer optimierten
Einstellung bestimmt.
Original
Automatisch/Grün entfernen
(Normal)
Rot entfernen (Normal)
Grün entfernen (Qualität:
Grenzwert: 18)
Kurz-Betriebsanleitung
4-34
Ergebnis der Farbentfernung in der Vorschau einsehen:
Dies geschieht wie folgt:
1. Klicken Sie oben links auf das Symbol
[Scannereigenschaften] (
) und wählen zur Anzeige
verfügbarer Registernamen [Register].
2. Wählen Sie zur Anzeige des Vorschauregisters
[Vorschau].
3. Klicken Sie zur Anzeige des Vorschaufensters
[Vorschau].
4. Laden Sie Ihr Dokument in den Scanner und klicken Sie
zum Anzeigen einer Vorschau des Bilds auf die
Schaltfläche [Vorschau].
5. Klicken Sie im Register [Bild] auf den Abbildungsmodus
[Grau] oder [Schwarzweiß] und wählen Sie im Register
[Blindfarbe] [Benutzerdefiniert]. Danach wird die
Schaltfläche A [Vorschaufenster] angezeigt.
6. Klicken Sie auf die Schaltfläche [Vorschaufenster];
danach erscheint das Fenster [Vorschaufenster] mit
der Abbildung im Vorschaumodus.
7. Bewegen Sie Ihren Cursor über das Bild im
Vorschaumodus. Nun wird der Mauszeiger zu einem
Pipettensymbol.
8. Klicken Sie auf die Farbe, die Sie entfernen möchten.
9. Drücken Sie die Maustaste und halten Sie sie gedrückt;
dadurch wird das Ergebnis nach dem Entfernen der
gewählten Farbe angezeigt. Wenn das Ergebnis Ihren
Wünschen entspricht, klicken Sie zum Schließen des
Vorschaufensters auf [OK].
Kurz-Betriebsanleitung
4-35

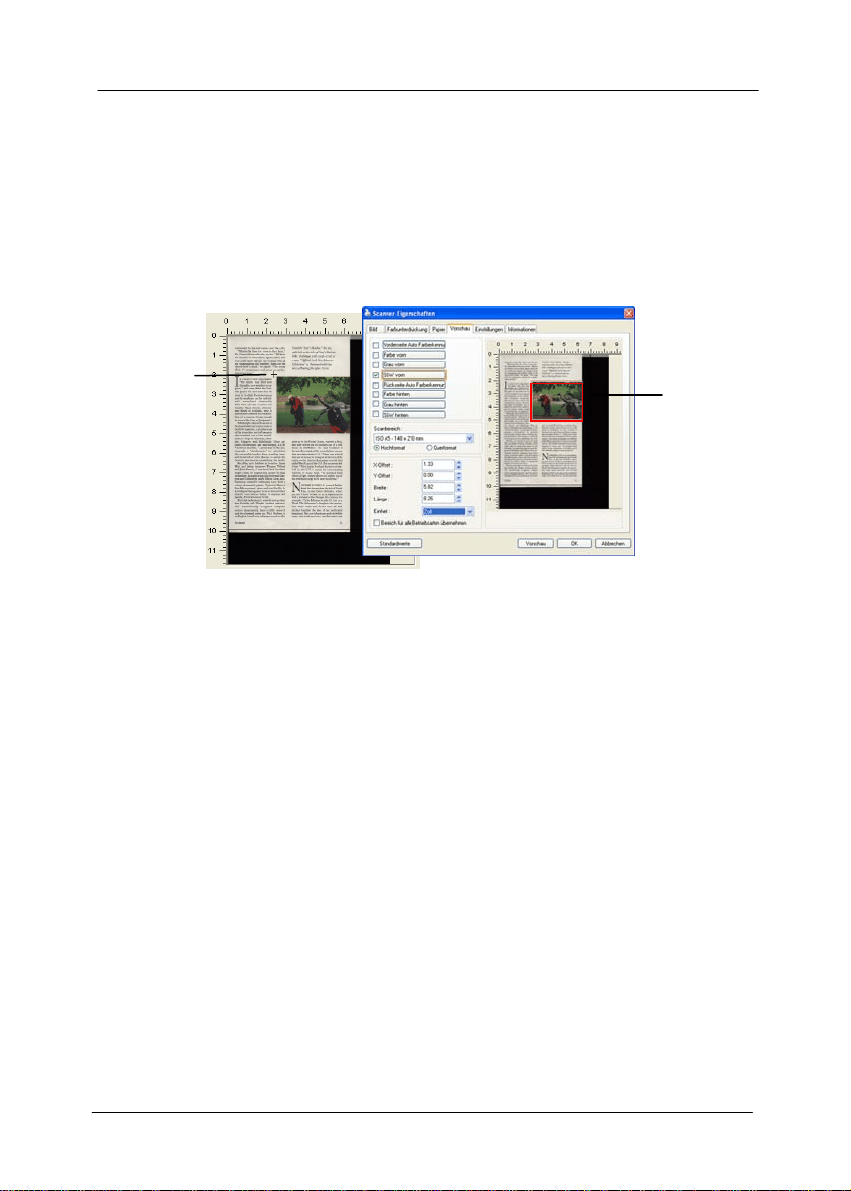

Vorschaufenster Nach Entfernung der gewählten Farbe
Kurz-Betriebsanleitung
4-36
So wählen Sie eine Farbe aus der Farbpalette:
1. Klicken Sie im
Dialogfenster Scanner
Properties (Scanner-
Eigenschaften) auf
das Color Dropout
(Farbunterdrückung)-
Register.
2. Wählen Sie aus dem
Bildauswahlkästchen
Gray (Grau) oder
B&W (S/W) und
klicken im Color
Dropout(Farbunterdrü
ckung)-Auswahlmenü
auf „Custom
(Anpassen)“. Die
Farbpalette erscheint.
3. Bewegen Sie Ihren
Cursor über die
Palette. Der Cursor
wird zu einem Kreuz.
4. Klicken Sie zur Auswahl einer Farbe. Die RGB-Werte
werden simultan geändert.
Kurz-Betriebsanleitung
4-37
4.6 Die Registerkarte "Papier"
Auf der Registerkarte "Papier" können Sie Werte für die
Bildau
sgabe festlegen (Zuschneiden, Scanbereich, OverScan,
Mehrseiteneinzug-Erkennung).
Das Dialogfeld "Papier"
Kurz-Betriebsanleitung
4-38
4.6.1 "Zuschneiden"
Mit der Funktion "Zuschneiden" können Sie einen
Teilbereich des zu scannenden Dokuments einlesen.
Optionen: Automatisch, Automatisch (36“),
Transportgesichert, Erkennung des Seitenendes,
Automatischer Mehrfachscan, Relativ zu Dokument.
Option Beschreibung
Automatisch Automatisch passt das Zuschnittfenster
entsprechend unterschiedlichen
Dokumentengrößen an und begradigt
automatisch verzerrte Dokumente. Nutzen
Sie diese Option bei Dokumentenstapeln
mit unterschiedlichen Größen.
Automatisch
(36”)
Automatisch passt das Zuschnittfenster
entsprechend der Dokumentenlänge von
bis zu 91,44 cm an und begradigt
automatisch verzerrte Dokumente. (Die
maximal unterstützte Länge variiert je
nach Scannermodell.)
Hinweis: Die Verfügbarkeit dieser Option
hängt vom Scannertyp ab.
Transport-
gesichert
Mit dieser Funktion können Sie den Bereich
festlegen, der gescannt werden soll.
Verwenden Sie diese Option, wenn Sie eine
größere Anzahl von Dokumenten gleicher
Größe scannen möchten. Bei dieser Option
können Sie mit den Pfeiltasten den X- und Y-
Offsetwert, die Breite und die Länge des
Scanbereichs festlegen. Die Veränderung der
Werte wird im Anzeigefenster abgebildet.
Kurz-Betriebsanleitung
4-39
Erkennung
des
Seitenendes
(EOP)
Mit dieser Funktion können Sie den Bereich
festlegen, der gescannt werden soll.
Verwenden Sie diese Funktion, wenn Sie eine
größere Anzahl von Dokumenten mit
derselben Breite aber einer unterschiedlichen
Länge scannen möchten. Bei dieser Option
können Sie mit den Pfeiltasten den X- und Y-
Offsetwert, die Breite und die Länge des
Scanbereichs festlegen. Die Veränderung der
Werte wird im Anzeigefenster abgebildet.
Automatische
r
Mehrfachscan
Mit dieser Option können Sie Dokumente
verschiedener Formate wie Fotos,
Ausweise oder Visitenkarten auf das
Flachbett (wenn vorhanden) legen und
dann in einem Scandurchlauf mehrere
Scans dieser unterschiedlichen Bilder
gleichzeitig erstellen. Hinweis: Damit alle
Bilder richtig gescannt werden können,
muss zwischen den Bildern ein Abstand
von mindestens 12 mm (0,5”)
freigelassen werden.
Relativ zu
Dokument
Mit dieser Option können Sie
verschiedene Bereiche der Dokumente
ausschneiden und diese Bilder in
Schwarzweiß, Grau oder Farbe zu
scannen. Es gibt z. B. Anwendungen, bei
denen ein Teil eines Dokuments in Farbe
und der Rest in Schwarzweiß gespeichert
wird, um Speicherplatz zu sparen. Diese
Funktion ist nützlich für Dokumente, bei
denen ein Foto oder eine Signatur immer
im gleichen Bereich eines Dokuments
erscheint wie bei Lebensläufen u. ä.
Kurz-Betriebsanleitung
4-40
Wenn Sie die Option Transportgesichert verwenden, sind
die folgenden Einstellungen verfügbar.
X-Offset — Der Abstand vom linken Ende des Scanners
zum linken Ende des Scanbereichs.
Y-Offset — Der Abstand vom oberen Ende des
Dokuments zum oberen Ende des Scanbereichs.
Breite — Die Breite des Scanbereichs.
Länge — Die Länge des Scanbereichs.
Mitte: Der X-Offsetwert wird automatisch auf der
Grundlage der gewählten Dokumentengröße berechnet.
— Verschieben Sie den Scanbereich mit den
Pfeiltasten. Die Größe des Bereichs bleibt dabei
unverändert. Die Änderungen werden im Anzeigefenster
angezeigt.
Kurz-Betriebsanleitung
4-41
Die Option Anpassung ist verfügbar, wenn Automatisch
ausgewählt ist.
Anpassung —fügt einen positiven/negativen Randwert
vor/nach oder links/rechts des Bildes.
Anpassung wird verwendet, wenn die automatische
Dokumentenzuführung verwendet wird. Anpassung verringert
die Möglichkeit von geknickten Ecken in schiefen Bildern. Um
Werte für Anpassung einzustellen, verwenden Sie die Auf/Ab
Tasten zur Auswahl wo Sie die Werte für Anpassung anwenden
möchten: Oben/Unten oder Links/Rechts, und wählen Sie
anschließend die Zoll/mm/Pixel, die angewendet werden
sollen. Wählen Sie einen Wert zwischen 1,00 ~ -1,00.
(Reichweite): -1” ~ +1 “
: original dokument
Kurz-Betriebsanleitung
4-42
Relativ zu Dokument: (für mehrere Dokumente derselben
Größe)
Mit dieser Option können Sie verschiedene Bereiche der
Dokumente ausschneiden und diese Bilder in Schwarzweiß,
Grau oder Farbe zu scannen. Es gibt z. B. Anwendungen, bei
denen ein Teil eines Dokuments in Farbe und der Rest in
Schwarzweiß gespeichert wird, um Speicherplatz zu sparen.
Diese Funktion ist nützlich für Dokumente, bei denen ein Foto
oder eine Signatur immer im gleichen Bereich eines
Dokuments erscheint wie bei Lebensläufen u. ä.
Auf folgende Art können Sie ein Dokument in Schwarzweiß mit
einem Farbbereich (Bild) scannen.
1. Wählen Sie auf der Registerkarte Paper (Papier) die
Schneideoption “Relativ zu Dokument” oder “ Fest für
Transport”.
2. Wählen Sie bei Scanbereich die Scangröße aus. Die
ausgewählte Scangröße mit einem roten rechteckigen
Kasten dargestellt. Diese entspricht auch der Scangröße
des gesamten Dokuments. (Beispiel: ISO A5; wenn Sie
keinen Scanbereich festlegen und im Feld None (Kein)
angezeigt wird, wird als Standardbereich automatisch die
Maximalgröße des Scanners verwendet.)
Rechteckiger
roter Kasten
Kurz-Betriebsanleitung
4-43
3. Klicken Sie auf die Registerkarte Preview (Vorschau), um
das Vorschaufenster aufzurufen. Auf dem Bildschirm
erscheint ein rechteckiger schwarzer Kasten , der die
maximale Scangröße anzeigt, die Sie gerade festgelegt
haben.
4. Klicken Sie auf die Schaltfläche Preview (Vorschau), um
das gesamte Bild mit geringer Auflösung anzuzeigen,
damit Sie den relativen Scanbereich korrekt festlegen
können.
5. Wählen Sie im Bildauswahlfenster einen Bildtyp aus. Das
ausgewählte Bild wird durch eine Farbmarkierung
hervorgehoben. (Beispiel: Front Color (Schriftfarbe))
Rechteckiger
schwarzer
Kasten
Ausgewähltes
Vorschaubild
Schaltfläche
Vorschau
Bild-
auswahl-
fenster
Kurz-Betriebsanleitung
4-44
6. Schieben Sie den Cursor auf das Vorschaufenster, und
klicken Sie auf die linke Maustaste. Im Fenster erscheint
ein Kreuz (siehe Abbildung). Verschieben Sie die Maus
diagonal, sodass ein Feld in der gewünschten Größe
entsteht. Der ausgewählte Bereich erscheint als roter
Kasten (siehe Abbildung).
7. Wählen Sie im Bildauswahlfenster die Option B&W image
(Schwarzweißbild), um das ganze Dokument zu scannen.
R
elativer
Bereich
Kreuz
Kurz-Betriebsanleitung
4-45
8. Klicken Sie auf die Schaltfläche Scan (Scannen), um das
Dokument mit zwei Bildtypen und Scangrößen zu scannen.
(Das Ergebnis sehen Sie unten.)
Gesamtes Dokument in Schwarzweiß Relativer Scanbereich in Farbe
Kurz-Betriebsanleitung
4-46
4.6.2 Weitere Einstelloptionen in der Registerkarte
"Papier"
Carrier Sheet Mode (Trägerblattmodus):
Prüfen Sie diese Option zum automatischen Zuschneiden des
Scanfensters entsprechend Ihrer Dokumentengröße, wenn Si
e
nicht standardmäßige Dokumente (hochempfindliches
Dokument, Dokument mit unregelmäßiger Größe) mit einem
Trägerblatt (optional) scannen.
Dokumente mit einem Trägerblatt einlegen
Ein Trägerblatt ist ein Kunststoffblatt, das speziell zum
Einlegen nicht standardmäßiger Dokumente im Scanner
genutzt wird. Dies ermöglicht Ihnen das Scannen von
Dokumenten, die auf reguläre Weise nicht gescannt werden
können. Zudem können Dokumente, die größer als A4 sind, z.
B. A3 und B4, gescannt werden, indem Sie zur Hälfte gefaltet,
in das Trägerblatt eingelegt und im Duplexmodus gescannt
werden. Darüber hinaus können Sie sehr empfindliche
Dokumente, wie Fotos, oder Dokumente mit ungewöhnlicher
Größe scannen, die sich nur schwer einlegen lassen, wie z. B.
Zeitungsausschnitte.
So scannen Sie Dokumente mit einem Trägerblatt
Bei Dokumenten, die größer als A4/Letter-Format sind,
wie A3
a. Falten Sie das zu scannende Blatt zur Hälfte.
b. Falten Sie das Blatt straff und glätten die Falte. Andernfalls
kann das Blatt während des Scans verdreht werden.
Kurz-Betriebsanleitung
4-47
1. Öffnen Sie das Trägerblatt und legen das Dokument
ein.
Bringen Sie die Oberseite des Dokuments mit der
Oberseite des Trägerblattes (bedruckter Bereich) in
Übereinstimmung.
Bei Dokumenten, die größer als A4/Letter-Format
sind, wie A3
Bringen Sie die Oberseite des Dokuments mit der
Oberseite des Trägerblattes (bedruckter Bereich) und die
Falte mit der rechten Kante des Trägerblattes in
Übereinstimmung, sodass das Dokument im oberen Eck in
das Trägerblatt passt.
Bei nicht standardmäßigen Dokumenten
Zentrieren Sie Ihr Dokument im Trägerblatt.
Kurz-Betriebsanleitung
4-48
2. Legen Sie das Trägerblatt mit dem grauen Bereich
(bedruckter Bereich) nach unten ein.
3. Passen Sie die Papierführungen auf die Breite des
Trägerblattes an.
Passen Sie die Papierführungen so an, dass kein Freiraum
zwischen den Führungen und dem Trägerblatt verbleibt.
Ein Freiraum zwischen Führungen und Trägerblatt kann
dazu führen, dass das Trägerblatt während des Scans
nicht richtig ausgerichtet ist; außerdem kann das Bild
verdreht werden.
4. Starten Sie den Scan.
Hinweis:
[Carrier Sheet (Trägerblatt)] ist bei Modellen verfügbar, die
das Trägerblatt unterstützen.
Einige Funktionen werden bei Auswahl von [Carrier Sheet
(Trägerblatt)] deaktiviert.
Diese Option funktioniert bei einigen Applikationen
möglicherweise nicht richtig.
Scanbereich
Wählen Sie aus der Drop-down-Liste das gewünschte
Papierformat aus. Sie können selbst die Papiergröße festlegen,
indem Sie auf das Feld Scanbereich und dann auf
Hinzufügen klicken.
Kurz-Betriebsanleitung
4-49
Auswahlmöglichkeiten:
None
US Letter- 8.5”x 11”
US Legal – 8.5” x 14”
ISO A4 – 21 x 29.7 cm
ISO A5 – 14.8 x 21 cm
ISO A6 – 10.5 x 14.8cm
ISO A7 – 7.4 x 10/5 cm
ISO B5 – 17.6 x 25 cm
ISO B6 – 12.5 x 17.6 cm
ISO B7 – 8.8 x 12.5 cm
JIS B5 – 18.2 x 25.7 cm
JIS B6 – 12.8 x 18.2 cm
JIS B7 – 9.1 x 12.8 cm
Scanner Maximum
Long Page (<118”)
Lange Seite (<118”):
Wenn Sie ein Dokument scannen möchten, das länger ist als
der Scanner, wählen Sie die Option Lange Seite. Beachten Sie,
dass bei Lange Seite die Mehrseitenerkennung nicht verfügbar
ist. (*Die verfügbaren Optionen hängen vom Scannertyp ab.)
Kurz-Betriebsanleitung
4-50
Wenn Long Page (<118”) ausgewählt ist, müssen Sie die
Größe Ihres Dokuments in den Feldern Length (Länge) und
Width (Breite) eingeben.
Hinweis zum Scannen langer Dokumente:
1. Ziehen Sie die Verlängerung im ADE-Papierfach heraus.
2. Sorgen Sie für genügend Platz rund um das Ausgabefach,
damit das ausgeworfene Papier nicht aus dem
Ausgabefach fällt.
3. Stellen Sie beim Scannen langer Dokumente im
Farbmodus die Auflösung zur Sicherstellung der Leistung
auf 300 dpi oder weniger ein; stellen Sie beim Scannen
langer Dokumente im Schwarzweiß-Modus die Auflösung
auf 600 dpi oder weniger ein.
4. Je nach Systemumgebung, Applikation und der von Ihnen
angegebenen Papiergröße ist möglicherweise nicht
genügend Speicher zum Scannen langer Seiten verfügbar.
Overscan
Mit der Funktion Overscan können Sie oben, unten, rechts und
links (diese Optionen sind je nach Scannertyp verfügbar) einen
festgelegten Rand um das Bild legen. Auf diese Weise kann
das Abschneiden von Ecken beim Anpassen der Bilder
vermieden werden, das beim Anpassen von Dokumenten
auftreten kann, die mit dem automatischen Seiteneizug
gescannt werden. Wählen Sie einen Wert zwischen 0 und +5
mm. Das Ergebnis
Vorzufuhr:
Auswahl: Aktivieren, deaktivieren. Bei Auswahl von
Aktivieren kann die Wartezeit eingestellt werden, die der
Scanner nach dem Einlegen der Dokumente in den Scanner
wartet, bis er mit der Vorzufuhr des Papiers beginnt. Die
Standardeinstellung lautet Deaktivieren. Hinweis: Der
Verfügbarkeit dieser Option variiert je nach Scanner Modell.
Kurz-Betriebsanleitung
4-51
Zeitbeschränkung Transport
Die Wartezeit, die der Scanner nach Abschluss des ersten
Scan-Jobs wartet, ehe er einen automatischen Scan startet,
kann eingestellt werden. Diese Funktion ist besonders hilfreich,
wenn Sie mehrere einzelne Dokumente mit den gleichen Scan-
Einstellungen einlesen möchten. Die Standardeinstellung lautet
0. Der Wertbereich liegt zwischen 0 und 30 Sekunden.
Hinweis:
1 Wenn innerhalb der angegebenen Zeitbeschränkung ein
Dokument in den Scanner eingelegt wird, beginnt der
Scan-Vorgang automatisch.
2 Falls Ihr Scanner über eine Flachbett-Option verfügt,
und das Papier nach Ablauf der Zeitbeschränkung auf
das Flachbett aufgelegt wird, müssen Sie in der TWAIN-
Bedienoberfläche auf die Schaltfläche
„Scannen“ drücken, um den Scan-Vorgang zu starten.
Kurz-Betriebsanleitung
4-52
Hintergrun
d
Mit dieser Option legen Sie den Hintergrund
Ihres Scans fest. Auswahlmöglichkeiten:
Weißer Hintergrund, Schwarzer
Hintergrund.
Hinweis: Bei Scannern mit automatischem
Dokumenteinzug kann diese Option derzeit nur
im „Auto-Zuschnitt“-Modus ausgewählt
werden. Bei Flachbettscannern steht diese
Option sowohl bei „Auto-Zuschnitt“ als auch bei
„Transport-fixiert“ zur Verfügung.
Weitere Hinweise zur Auswahl von „Auto-
Zuschnitt“ und „Transport-fixiert“ finden
Sie in Abschnitt 4.5.1: Zuschnitt.
Weißer Hintergrund
Schwarzer Hintergrund
Kurz-Betriebsanleitung
4-53
4.7 Mehrseiteneinzug-Erkennung
Bei
der Mehrseiteneinzug-Erkennung erkennt das Gerät, wenn
beim Einzelblatteinzug mehrere Seiten überlappend in den
Scanner eingezogen werden. Der Mehrseiteneinzug tritt
gehäuft bei geklammerten Dokumenten, Kleberesten auf
Seiten oder durch elektrostatische Ladung im Papier auf.
Hinweis: Die Verfügbarkeit dieser Option hängt vom
Scannertyp ab.
Kurz-Betriebsanleitung
4-54
Überlängenerkennung
Bei der Überlängenerkennung können Sie die Länge der
Dokumente vorgeben. Dieser Wert gibt die Länge an, die über
den Scanbereich hinaus geht. Im Anzeigefenster wird die
Größe des Dokuments bei Veränderung des Werts angezeigt.
Der Wert 0 steht für keine Überlängenerkennung. Die Funktion
Überlängenerkennung ist dann zu empfehlen, wenn Sie
Dokumente derselben Größe mit dem automatischen
Seiteneinzug scannen.
Ultrasonic Erkennung
Ultrasonic Erkennung ermöglicht es Ihnen, durch Erkennung
der Papierdicke zwischen den Dokumenten, überlappende.
Bei der Erkennung des Mehrseiteneinzugs sind drei Optionen
verfügbar.
Stop Scanning after Multi-Feed (Scan bei
Mehrfacheinzug stoppen)
Wenn Sie diese Option wählen, wird bei Erkennung eines
Mehrfacheinzugs der Papiereinzug gestoppt, und auf dem
Bildschirm erscheint die folgende Meldung.
Aktion:
1. Folgen Sie den Anweisungen der Meldung, um die
restlichen Seiten aus dem Papiereinzug herauszunehmen.
2. Klicken Sie auf OK, um die Meldung zu schließen.
3. Scannen Sie die restlichen Seiten.
Kurz-Betriebsanleitung
4-55
Alarmton bei Mehrfacheinzug
Wenn eine WAVE-Datei hinzugefügt wird, ertönt bei
Erkennung eines Mehrfacheinzugs ein Alarmton. Die
Warnmeldung wird nicht angezeigt.
Wenn die Option “Stop Scanning after Multi-Feed” (Scan
bei Mehrfacheinzug stoppen) gewählt wird, stoppt der
Scanner den Papiereinzug.
Wenn die Option “Stop Scanning after Multi-Feed” (Scan
bei Mehrfacheinzug stoppen) nicht gewählt wird, fährt der
Scanner bis zum Ende des Dokuments fort.
Aktion:
1. Wenn “Stop Scanning after Multi-Feed” (Scan bei
Mehrfacheinzug stoppen) gewählt ist, folgen Sie den
Anweisungen aus dem vorhergehenden Abschnitt “Stop
Scanning after Multi-Feed” (Scan bei Mehrfacheinzug
stoppen).
2. Wenn “Stop Scanning after Multi-Feed” (Scan bei
Mehrfacheinzug stoppen) nicht gewählt wurde, scannen Sie
die Seiten erneut, bei denen der Mehrfacheinzug
festgestellt wurde.
Kurz-Betriebsanleitung
4-56
Freigabe des Multifeed-Papiers: Auto
Falls Auto gewählt ist, wird der Scanner automatisch den
Transport des Multifeed-Papiers freigeben, sobald Multifeed
erkannt und der Scanvorgang gestoppt wurde.
Hinzufügen eines Tonsignals:
1. Klicken Sie auf die Taste Durchsuchen, die sich rechts
neben dem Lautsprechersymbol befindet. Das Dialogfeld
Öffnen erscheint.
2. Wählen Sie eine Wave-Datei aus.
3. Klicken Sie auf die Taste Öffnen. Die Wave-Datei wird
hinzugefügt.
Einheiten
Hier wird das primäre System für die Einheiten eingestellt.
Zoll, Millimeter und Pixel.
Kurz-Betriebsanleitung
4-57
4.8 Die Schaltfläche "Vorschau"
Wenn Si
e auf die Schaltfläche Vorschau klicken, können Sie
sich vor dem endgültigen Scan eine Vorschau (einen Scan mit
geringer Auflösung) davon ansehen. Anhand dieses
Vorschaubilds können Sie den Scanbereich genau festlegen.
Diesen können Sie entweder aus dem Listenfeld “Scan Area”
(Scanbereich) auswählen, oder Sie legen ihn fest, indem Sie
den Cursor auf das Anzeigefenster setzen und ihn diagonal
darüber ziehen. Dabei erscheint ein rotes Rechteckfeld, das
den gewählten Bereich markiert.
Hinweis: Wenn Sie auf der Registerkarte “Papier” die Option
“ Automatisch zuschneiden” wählen, ist es nicht möglich, im
Vorschaufenster den Scanbereich festzulegen.
Die Schaltfläche "Vorschau"
Kurz-Betriebsanleitung
4-58
4.9 Das Register Optimierung
Das Regi
ster Enhancement (Optimierung) ermöglicht Ihnen die
Festlegung folgender zusätzlicher
Bildverarbeitungseinstellungen.
Das Dialogfeld "Optionen"
Kurz-Betriebsanleitung
4-59
Lochung
entfernen
Beim Scannen eines gelochten Dokuments
können Sie die Lochung vom ausgegebenen
gescannten Bild entfernen. Beachten Sie, dass
die Verfügbarkeit dieser Funktion je nach
Scannermodell variiert.
Die Lochung kann nicht entfernt werden,
wenn:
Die Auflösung auf weniger als 150 DPI
eingestellt ist
Sich die Lochung sich in der Nähe des
Dokumentenrandes befindet
Die Lochung nicht am Dokumentenrand
ausgerichtet ist
Lochung entfernen ist nur verfügbar, wenn
„Auto Crop (Auto-Zuschnitt)“aktiviert ist.
Falls „Fixed to Transport (Auf Transport
festgelegt)“, „EOP (End of Page) Detection
(Erkennung des Seitenendes)“, „Automatic
Multiple (Automatisch Mehrere)“ oder
„Relative to Documents (Relativ zu
Dokumenten)“ bei der Zuschneiden-Option
im Papier-Register ausgewählt ist, ist die
Lochung entfernen-Option deaktiviert.
Original
Ausgegebenes
Kurz-Betriebsanleitung
4-60
Background Processing (Hintergrundbearbeitung): Die
Option [Background Processing
(Hintergrundbearbeitung)] ermöglicht Ihnen die
Weichzeichnung der Hintergrundfarbe oder deren Entfernung
zur Erzeugung eines klareren Bildes. Die Option ist besonders
bei Dokumenten mit Farbformularen, wie bspw. Rechnungen,
praktisch.
Optionen: Ohne, Weich, Entfernung
- Ohne – es wird keine Hintergrundbearbeitung
durchgeführt (Standard)
- Weich – erzeugt Bilder mit einer einheitlicheren
Hintergrundfarbe. Diese Option verbessert die Bildqualität.
- Entfernung – identifiziert die Hintergrundfarbe und
entfernt sie.
Empfindlichkeit: Optionen: 0, 1, 2, 3, 4. Standard: 0
- Je höher der Wert, desto mehr Hintergrundfarbe bleibt
erhalten.
Modus: Auto, Moiré
Falls [Weich] bei der Option [Hintergrundbearbeitung]
ausgewählt ist, beinhalten die Auswahlen bei der Option
[Modus] Auto und Moiré.
- Auto – nutzt den werkseitig programmierten Modus zum
Fortsetzen der Hintergrundweichzeichnung.
- Moiré – Entfernt Moiré-Muster, die beim Scannen
gedruckter Materialien im Bildhintergrund erscheinen.
Falls [Entfernung] bei der Option
[Hintergrundbearbeitung] ausgewählt ist, wird die Option
[Modus] durch [Füllfarbe] ersetzt. Optionen: Weiß, Auto.
- Weiß – identifiziert die Hintergrundfarbe und ersetzt sie
durch Weiß.
- Auto – identifiziert die Hintergrundfarbe und ersetzt sie
durch die Farbe des größten Hintergrundbereiches.
Kurz-Betriebsanleitung
4-61
Hintergrundbearbeitung: Ohne
Hintergrundbearbeitung: Weich Hintergrundbearbeitung:
Entfernung/Füllfarbe: Weiß
Hinweis: Die Hintergrundfarbe im kleinen Bereich wird
nicht bearbeitet oder entfernt.
Kurz-Betriebsanleitung
4-62
Rand
füllen
Markieren Sie die Option Weiß oder Schwarz,
wenn Sie um das gescannte Bild herum einen
weißen oder schwarzen Rand hinzufügen
möchten. Geben Sie einen Wert von 0 bis 5 mm
ein. Die Standardeinstellung ist 0.
Original
Rand füllen: 5 mm
(Schwarz)
Kurz-Betriebsanleitung
4-63
Entstörung (Despeckle)
Hin und wieder können kleine Punkte oder Flecken im
Hintergrund eines gescannten Bilds erscheinen. Durch das
Entstören entsteht ein saubereres Bild für die OCR-
Verarbeitung (Optical Character Recognition) und die Datei
wird kleiner.
Definieren Sie die Bildstörungen, die entfernt werden sollen,
anhand ihrer Störungszahl (Größe) und ihres Störungsradius
(Bereich). Die Maßeinheit ist Pixel. Je höher die Zahl, um so
mehr Störungen werden entfernt.
Vor dem Entstören
(Störungszahl:0, Störungsradius:1)
Nach dem Entstören
(Störungszahl:22, Störungsradius:10)
Hinweis:
• Diese Funktion ist derzeit nur für Schwarzweißdokumente
verfügbar.
• Um mit der angegebenen Geschwindigkeit zu scannen, wird
empfohlen, den Störungsradius auf 10 Pixel einzustellen.
Kurz-Betriebsanleitung
4-64
4.10 Das Register Drehung
Das Register Rotation (Drehung) ermöglicht Ihnen die
Festlegung folgender Bilddrehungsoptionen:
Kurz-Betriebsanleitung
4-65
Bild drehen Wählen Sie aus der Drop-down-Liste
den Drehwinkel aus, um den das
gescannte Bild gedreht werden soll.
Auswahlmöglichkeiten: Keine, 90°
(im Uhrzeigersinn), 90° (entgegen
dem Uhrzeigersinn), 180°,
Automatisch ausrichten.
Original
90° (im
Uhrzeigersinn)
90° (entgegen
dem
Uhrzeigersinn)
180°
Automatisch
ausrichten
Wenn Automatisch ausrichten
ausgewählt ist, können Bilder je nach
Bildinhalt richtig ausgerichtet werden.
Kurz-Betriebsanleitung
4-66
Bildaufteilung Durch die Aufteilung eines Bildes
werden horizontal oder vertikal zwei
separate Bilder erstellt. Dies ist bei
Dokumenten mit zwei Seiten pro Bild
hilfreich, wenn Sie die beiden Seiten
als zwei Bilder speichern möchten
(eine Seite pro Bild). Optionen:
None (Keine), Horizontal, Vertical
(Vertikal). Standard ist None
(Keine).
Horizontal: Teilt ein Bild in die obere
und untere Hälfte.
Vertical (Vertikal): Teilt ein Bild in
die linke und rechte Hälfte.
Horizontale
Aufteilung
Vertikale
Aufteilung
Kurz-Betriebsanleitung
4-67

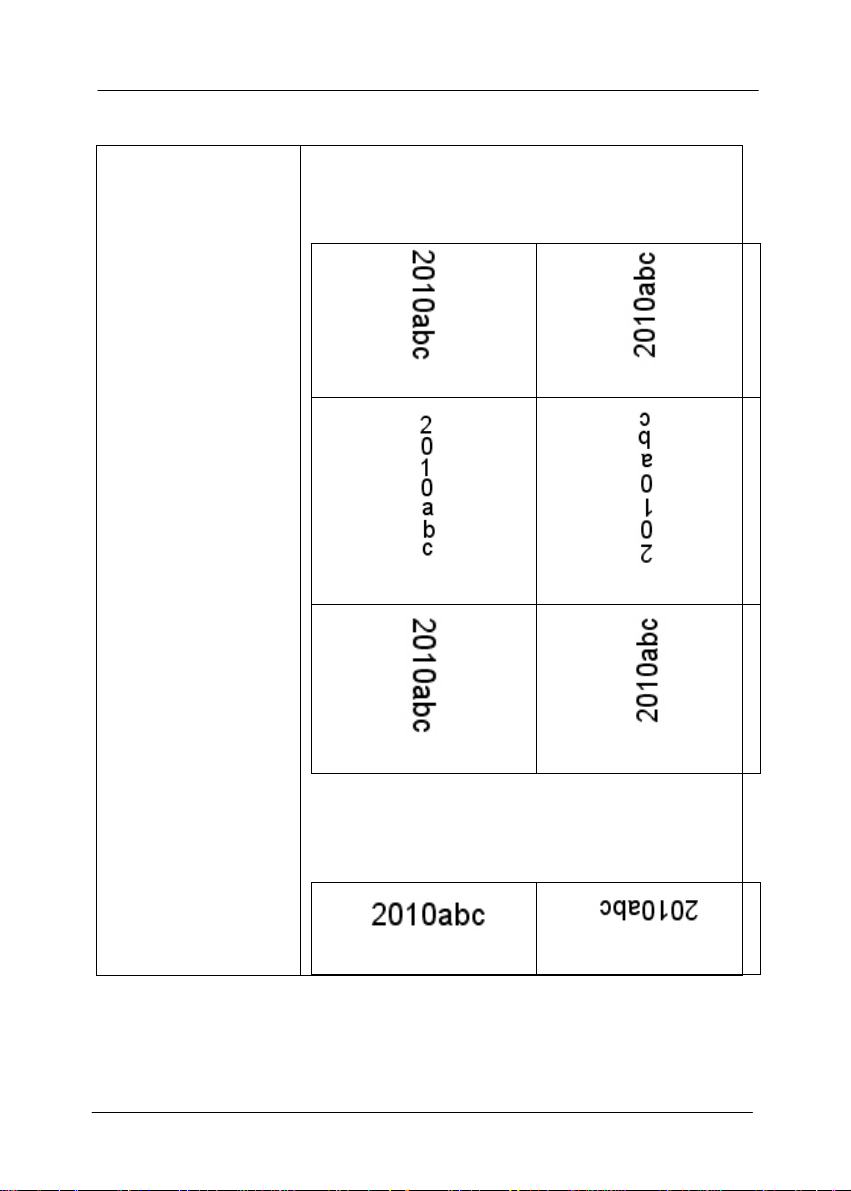

Seitenausrichtun
g
Mit dieser Funktion haben Sie die
Möglichkeit die Ausrichtung
doppelseitiger Vorlagen festzulegen.
Wenn Sie die Option “Umklappen”
wählen, wird das Bild auf der
Rückseite um 180° gedreht.
Diese Funktion wird für doppelseitig
im Hochkantformat bedruckte
Vorlagen (höher als breit) verwendet,
die aber im Querformat in den
Scanner eingeführt werden (breiter
als hoch) und umgekehrt. In diesem
Fall muss das Bild der Rückseite um
zusätzliche 180° gedreht werden.
Optionen: Buch, Umklappen
Wenn Sie die Option “Buch” wählen,
wird das Bild der Rückseite nicht
gedreht.
Die folgende Abbildung zeigt die Ausrichtung der Vorlage, die
im Querformat in den Scanner eingelegt wird, aber im
Hochkantformat angezeigt werden soll.
Kurz-Betriebsanleitung
4-68
Bild-
einstell-
optionen
Markieren Sie die Option Spiegeln, wenn Sie
die rechte und linke Seite des Bilds
vertauschen, also spiegeln, möchten.
Original
Gespiegeltes Bild
Kurz-Betriebsanleitung
4-69
4.11 Das Register Trennung
Das Regi
ster Separation (Trennung) ermöglicht Ihnen die
Aktivierung der Erkennungsengine zum Erkennen von leeren
Seiten, Strichcodes und Patch-Codes sowie zur
Benachrichtigung der Softwareapplikation, die
Dokumententrennung unterstützt, zur Trennung Ihrer
mehrseitigen Dokumente. Optionen: Blank Page Removal
(Entfernung leerer Seiten), Barcode Detection (Strichcode-
Erkennung), Patch Code Detection (Patch-Code-Erkennung).
Leere Seite
entfernen
Markieren Sie diese Option, wenn Sie
die leere Seite entfernen möchten,
und verschieben Sie den Regler nach
links oder rechts auf die gewünschte
Schwelle.
Kurz-Betriebsanleitung
4-70
Wenn der Strichcode erfolgreich erkannt wurde, wird eine
Datei [avbarcode.ini] erstellt und in folgendem Verzeichnis
gespeichert:
Windows XP: C:\Documents and Settings\All Users\Application
Data\%PRODUCTNAME%
Windows Vista, Windows 7, Windows 8, Windows 10:
C:\ProgramData\%PRODUCTNAME% (C: Ihr Systemlaufwerk)
Barcode Detection (Strichcode-Erkennung):
Wählen Sie [Enable (Aktivieren)] zum Erkennen des,
Windows 10 Strichcodes und zum Benachrichtigen der
Softwareapplikation zur weiteren Bearbeitung. Bitte beachten
Sie, dass das gesamte Dokument geprüft wird; es muss kein
spezifischer Erkennungsbereich zugewiesen werden.
Klicken Sie zur Auswahl der Barcode-Typen, die Sie erkennen
möchten, auf [Barcode-Typen wählen].
Strichcode-Typen:
Folgende Strichcode-Typen können erkennt werden.
Zweidimensionale Codes
Aztec
DataMatrix
PDF417
QR Code
Eindimensionale Strichcodes:
Add-2
Add-5
Airline 2 of 5
Australian Post 4-State Code
BCD Matrix
Codabar
Code 128 (A,B,C)
Code 2 of 5
Code 32
Code 39
Code 39 Extended
Code 93
Kurz-Betriebsanleitung
4-71
Code 93 Extended
DataLogic 2 of 5
EAN 128 (GS1, UCC)
EAN-13
EAN-8
GS1 DataBar
Industrial 2 of 5
Intelligent Mail (One Code)
Interleaved 2 of 5
Inverted 2 of 5
ITF-14 / SCC-14
Matrix 2 of 5
Patch Codes
PostNet
Royal Mail (RM4SCC)
UCC 128
UPC-A
UPC-E
Hinweis:
Empfohlene Auflösung: 200 bis 600 DPI bei regulärem
Strichcode, 300 bis 600 DPI bei QR-Code
Abgeschrägte Strichcodes werden möglicherweise nicht
richtig erkannt.
Wird dasselbe Blatt wiederholt verwendet, kann die
Erkennungsgenauigkeit nachlassen, wenn sich Schmutz
auf dem Blatt angesammelt hat. Falls das Blatt nicht
richtig erkannt wird oder verschmiert ist, ersetzen Sie es
durch ein neues Blatt.
Patch code Detection (Patch-Code-Erkennung):
Wählen Sie [Enable (Aktivieren)] zum Erkennen des Patch-
Codes und zum Benachrichtigen der Softwareapplikation zur
weiteren Bearbeitung.
Ein Patch-Code ist ein Muster paralleler, sich abwechselnder
schwarzer Balken und Freiräume (d. h. ein Strichcode), der auf
ein Dokument gedruckt ist. Ein Patch-Code-Blatt wird
Kurz-Betriebsanleitung
4-72
üblicherweise als Dokumententrennblatt in einem Stapel
Dokumente verwendet.
Sie können verschiedene Größen von Patch-Codes (PDF) durch
Auswahl von
[Start]-Menü > [All Programs (Programme)] > [Avision
Scanner Series (Avision-Scanner-Serie)] > [Patch code
(Patch-Code)] finden.
Drucken Sie die PDF-Datei zur Erstellung des Patch-Code-
Blattes einfach aus. Platzieren Sie Patch-Code-Blätter dort, wo
eine Datei separiert werden soll.
Patch-Code-Blatt
Kurz-Betriebsanleitung
4-73
Hinweise zum Drucken der Patch-Codes:
Verwenden Sie leeres weißes Papier.
Stellen Sie die Skalierung auf 100 % ein. Das Blatt wird
nicht richtig erkannt, wenn es kleiner als in Originalgröße
gedruckt wird.
Verwenden Sie nicht den Toner-Sparmodus. Das Blatt
wird nicht richtig erkannt, wenn der Druck zu hell ist.
Verwenden Sie zur Vermeidung von durchscheinendem
Druck kein dünnes Papier.
Wenn Sie ein ausgedrucktes Patch-Code-Blatt kopieren,
müssen Sie Kopie mit derselben Größe und Helligkeit wie
bei der Originalkopie anfertigen.
Wird dasselbe Blatt wiederholt verwendet, kann die
Erkennungsgenauigkeit nachlassen, wenn sich Schmutz
auf dem Blatt angesammelt hat. Falls das Blatt nicht
richtig erkannt wird oder verschmiert ist, ersetzen Sie es
durch ein neues Blatt.
Kurz-Betriebsanleitung
4-74
4.12 Die Registerkarte "Einstellungen"
In der Registerkarte "E
instellungen" können Sie die folgenden
Einstellungen festlegen:
Das Dialogfeld "Einstellungen"
Kurz-Betriebsanleitung
4-75
Cache
Modus: Nein, Seitenzahl, Speichergröße
Diese Option erlaubt die Zuordnung eines
bestimmten Anteils des verfügbaren RAM-
Speichers, um Bilddaten zu verarbeiten.
Indem eine kleinere Speichergröße
festgelegt wird, kann Speicherplatz für
andere Anwendungen freigegeben
werden. Wenn Sie eine größere
Speichergröße festlegen, haben Sie mehr
Speicher für die Verarbeitung von
Bilddaten zur Verfügung, insbesondere
wenn mehrere größere Dokumente
eingescannt werden müssen.
Die Speichergröße kann auch nach
Seitenanzahl definiert werden. Ein 300
dpi-Scan eines DINA4-Dokuments in
Farbe belegt ca. 24 MB.
Bildzähler
Wenn als Cache-Modus “none” (Kein)
eingestellt ist, können Sie die Anzahl der
Seiten eingeben, die gescannt werden
soll. Wenn Sie z. B. die ersten zwei Seiten
scannen möchten, schieben Sie den
Regler auf die 2. Der Scanvorgang wird
dann gestoppt, sobald die ersten zwei
Seiten fertig gescannt sind.
Energiespa
ren-
Steuerung
Wählen Sie das Enable Energy Saver
(Energiesparen aktivieren-
Kontrollkästchen) und legen Sie durch
Verschieben des Reglers fest, wann nach
Ausführung Ihrer letzten Aktion die
Energiesparfunktion gestartet werden soll.
Sie können die Zeit auf 1 bis 242 Minuten
einstellen. Der Standardwert beträgt 15
Minuten.
Kurz-Betriebsanleitung
4-76
Enable
Power Off
(Abschaltun
g aktivieren)
Wählen Sie das Power Off (Abschalten-
Kontrollkästchen) und legen Sie durch
Verschieben des Reglers fest, wann sich
der Scanner nach Ausführung Ihrer
letzten Aktion automatisch abschalten
soll. Sie können die Zeit auf 1 bis 480
Minuten einstellen. Der Standard beträgt
242 Minuten (4 Stunden). Beachten Sie,
dass der Wert bei „Abschalten“ größer
oder gleich dem Wert bei
„Energiesparen“ sein muss.
Scanvorgang
anzeigen
Markieren Sie diese Option, um während
des Scanvorgangs die Fortschrittsleiste
anzuzeigen.
Warnmeldun
g anzeigen
Markieren Sie diese Option, um
Warnmeldungen wie “ADF-Pad-Zähler
überschreitet 50.000 Scans (die Anzahl
hängt vom Scannertyp ab). Setzen Sie
das ADF-Pad zurück und setzen Sie den
ADF-Zähler zurück” anzeigen zu lassen.
Einstellunge
n beim
Schließen
speichern
Markieren Sie diese Option, damit die
Einstellungen nach dem Schließen des
Dialogfelds gespeichert werden. Beim
nächsten Öffnen des Dialogfelds
"Scanner-Eigenschaften" werden die zuvor
gespeicherten Einstellungen angezeigt.
Kurz-Betriebsanleitung
4-77
4.13 Registerkarte Imprinter
Die Registerkarte Imprinter erlaubt das E
indrucken von
alphanumerischen Zeichen, Datum, Uhrzeit und
benutzerdefinierten Mitteilungen auf dem gescannten Bild,
wenn digitaler Imprinter ausgewählt ist bzw. auf der Rückseite
des Dokuments, wenn externer Imprinter ausgewählt ist.
Auswahl: Externer Imprinter, Digitaler Imprinter. Wenn
ein externer Imprinter installiert ist, wählen Sie Externer
Imprinter. Wenn ein kein externer Imprinter installiert ist,
wählen Sie Digitaler Imprinter. Hinweis: Externer Imprinter
bietet die Möglichkeit, senkrecht und auf der Rückseite zu
drucken, während Digitaler Imprinter waagrecht und auf der
Vorderseite druckt.
Inhalt
Alles drucken Print All (Alles drucken)
markieren, um den Text automatisch
auf alle Seiten Ihres Dokuments zu
drucken.
Print All (Alles drucken) nicht
markieren, um den Text nur auf die
erste Seite Ihres Dokuments zu
drucken.
Benutzerdefiniert
Benutzerdefinierten Text eingeben,
der in die Druckzeichenfolge
aufgenommen wird.
Zähler
Zeigt den Dokumentenzähler für die
Scan-Sitzung. Dieser Wert wird vom
Scanner schrittweise erhöht.
Kurz-Betriebsanleitung
4-78
Datum/Uhrzeit
Legen Sie fest, ob Datum und Uhrzeit
in der Druckzeichenfolge enthalten
sein sollen.
Format: JJJJMMTTSSMM Beispiel,
20090402170645-Test0001 gibt das
Jahr, den Monat, den Tag, die
Stunde, die Sekunden, den
benutzerdefinierten Text und den
Zähler an.
Eigene Schriftart Hier wählen Sie die gewünschte
Schriftart aus.
Auswahlmöglichkeiten: Normal,
Feste Breite
Bei Schriftarten mit fester Breite ist
die Breite sämtlicher Zeichen
identisch; jedes Zeichen belegt
denselben Platz.
Erweitert
Schriftattribute Auswahl der Schriftattribute.
Auswahl: Normal, Unterstrichen,
Doppelt, Fett
Kurz-Betriebsanleitung
4-79
Textausrichtun
g
Zur Auswahl der Textausrichtung.
Auswahlmöglichkeiten: Normal,
Gedreht, Vertikal, Vertikal gedreht,
90 ° rechts, 90 ° links
Normal
Gedreht
Vertikal
Vertikal gedreht
90 ° rechts
90 ° links
Wenn Sie Textstempel in gescannte
Bilder integrieren, werden normale und
gedrehte Texte wie folgt angezeigt:
Normal
Gedreht
Kurz-Betriebsanleitung
4-80
Druckposition Zur Auswahl der Position, an der Ihr Text
platziert wird. Durch Bewegen des
Schiebers nach rechts erhöhen Sie den
Wert, beim Verschieben nach links
vermindert sich der Wert. Bereich: 0 –
355 mm. Standard: 0 mm
Der Wert bezeichnet den Abstand vom
Fuß des Dokumentes bis zum letzten
Buchstaben Ihres Textes. Diese Option
kann nur ausgewählt werden, wenn ein
externer Imprinter installiert wurde.
Druckposition (Digitaler Imprinter)
Auswahl der Position der gedruckten Zeichenfolge. Auswahl:
Oben, Mitte, Unten, Benutzerdefiniert. Bei Auswahl von
„Benutzerdefiniert“ muss der Versatz in X- und Y-Richtung
angegeben werden, um die Position festzulegen.
Abstand zur
Platzierung
0001abc 2010
Kurz-Betriebsanleitung
4-81
4.14 Die Registerkarte "Informationen"
In der Registerkarte "Informationen" werden die folgenden
System- und Scanneri
nformationen angezeigt.
Das Dialogfeld "Informationen"
Die Taste "Bericht":
Wenn beim Scannen eine Fehlermeldung angezeigt wird,
klicken Sie auf die Taste "Bericht". Es wird eine Datei mit dem
Namen report.txt (Windows XP: C:\Documents and
Settings\All Users\Application Data\%PRODUCTNAME%;
Windows Vista, Windows 7, Windows 8, Windows 10:
C:\ProgramData\%PRODUCTNAME% (C: Ihr Systemlaufwerk))
erzeugt. Senden Sie diese Datei zur Fehlerbehebung an ein
Service-Center.
Kurz-Betriebsanleitung
4-82

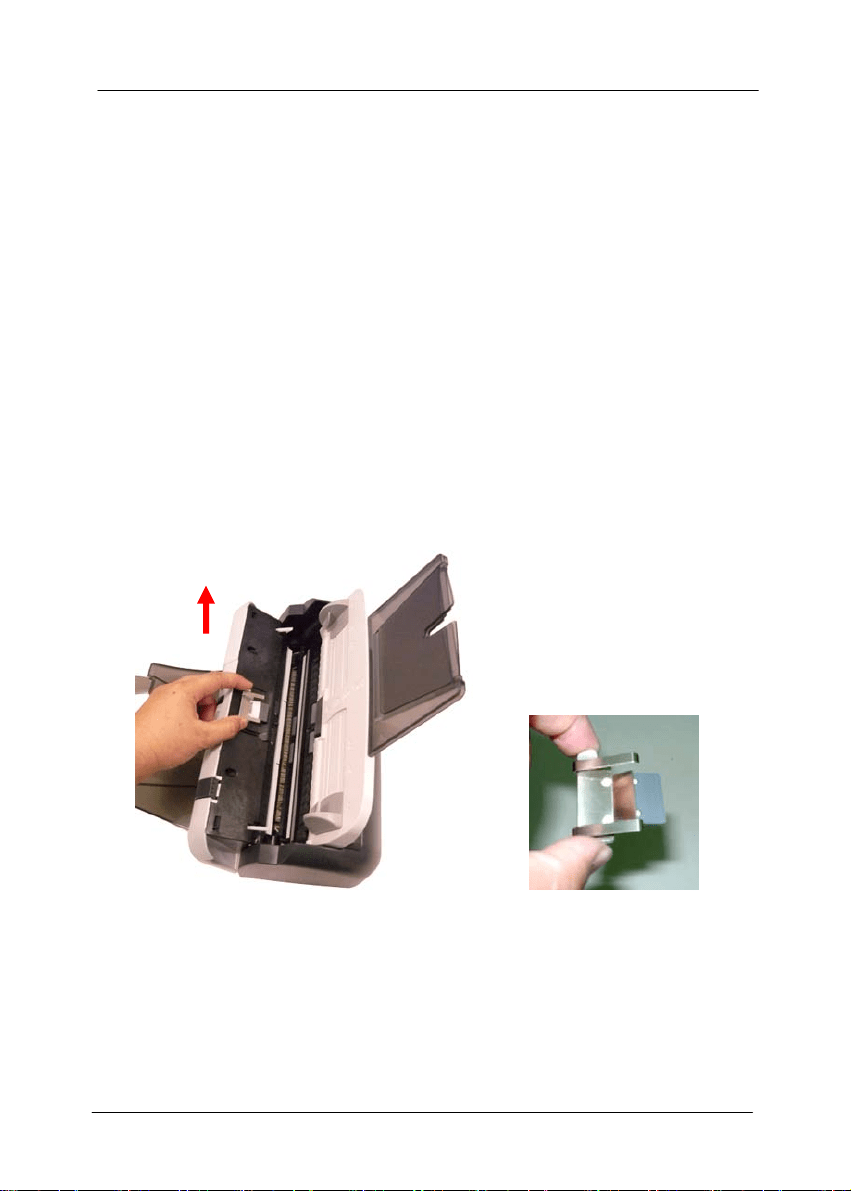

Die Taste "Roller-Zähler zurücksetzen" ：
Nach Scannen von mehr als einer empfohlenen Anzahl Seiten
(beachten Sie den nachfolgenden Abschnitt 7.4 ADE-Walze
tauschen) über den ADE ist die ADE-Walze möglicherweise
verschlissen und es können Probleme mit dem
Dokumenteneinzug auftreten. In diesem Fall sollten Sie den
ADF-Roller durch einen neuen ersetzen. (Eine Anleitung dazu
finden Sie im Benutzerhandbuch.) Wenden Sie sich für die
Bestellung des ADF-Rollers an einen Fachhändler. Klicken Sie
nach dem Auswechseln des ADF-Rollers auf "Roller-Zähler
zurücksetzen", um den Pad-Roller zurückzusetzen.
Hinweis:
Die jeweilige Lebensdauer und der Auswechselvorgang hängen
vom Scannertyp ab. Hinweise dazu erhalten Sie bei einem
Fachhändler.
Kurz-Betriebsanleitung
5-1
5. Umgang mit der ISIS-
Schnittstelle
*Bitte beachten Sie zur Installation des ISIS-Scanner-Treibers
das vorausgegangene Kapitel „Scanner-Installation“. Sie
können Ihre ISIS-konforme Applikation zum Starten eines
Scans über die ISIS-Schnittstelle starten.
Der ISIS-Treiber-Betrieb entspricht dem von TWAIN.

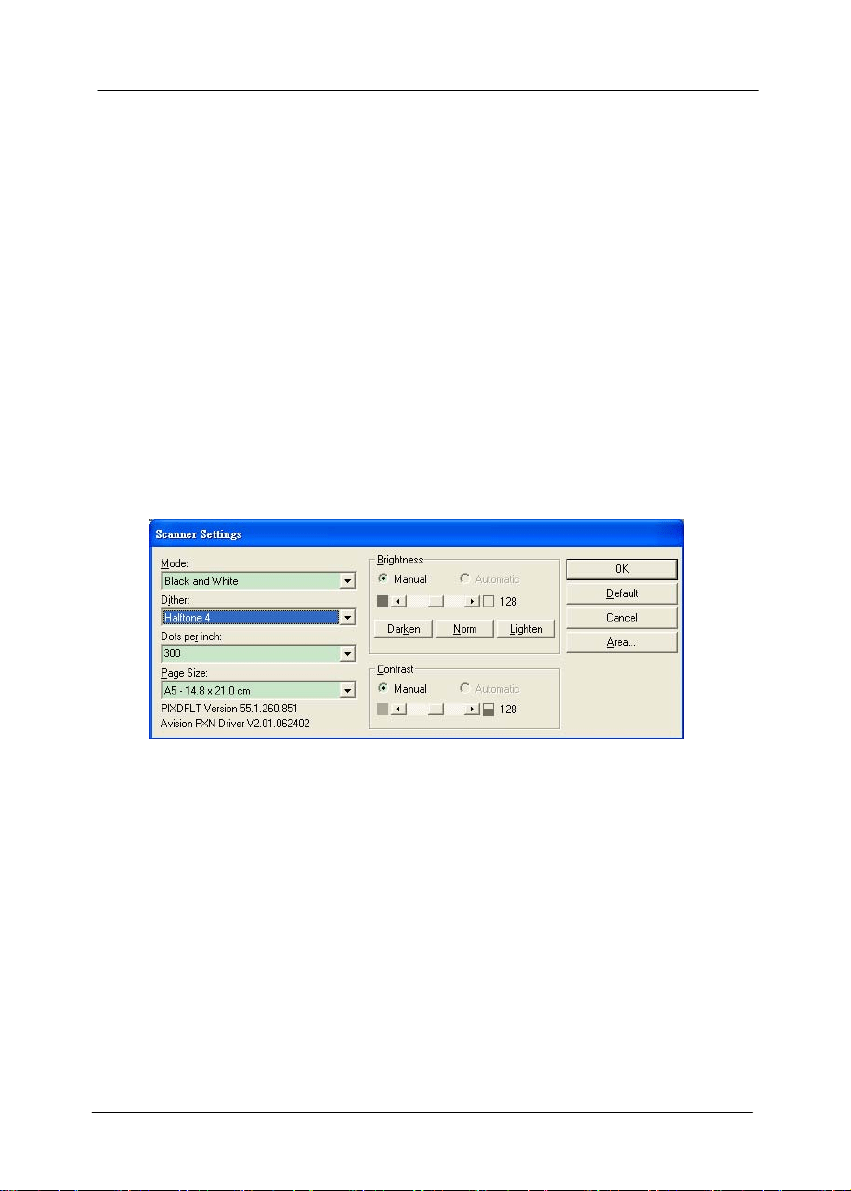

Jede Funktion des ISIS-Schnittstellenbildschirms wird in Folge
kurz erläutert:
Modus: Wahl eines Scanmodus, inklusive S/W, grau,
Farboptionen.
Farbmischung: 5 Halbtonlevel verfügbar, kann deaktiviert
werden.
Auflösung: Wahl der gewünschten Auflösung.
Papergröße: Wahl der gewünschten Papiergröße.
Helligkeit: Einstellen des Helligkeitswertes des Scanbildes.
Kontrast: Einstellen des Bereiches der dunkelsten und
hellsten Schattenwerte des Bildes.
Standard: Zum Zurücksetzen aller Einstellungen.
Bereich: Wahl des gewünschten Scanbereichs oder der
Position.
Kurz-Betriebsanleitung
6-1
6. Die Bedientasten des
Scanners
Auf den folgenden Abbildungen sehen Sie die drei
Bedientasten und das Funktionsanzeigefenster des
Scanners.
Taste Scan (Scannen)
Taste Cancel/Stop
(Abbrechen)
Funktionsanzeigefenster
Taste Select
(Funktionsauswahl)
Kurz-Betriebsanleitung
6-2
6.1 Installieren des Button Manager V2
Der Button Manager V2 bi
etet Ihnen eine einfache Möglichkeit,
Ihre Dokumente zu scannen und dann die gescannten
Dokumente mit den gewünschten Softwareanwendungen zu
verknüpfen. Dazu müssen Sie lediglich eine Taste des
Scanners drücken. Vor dem Scannen sollten Sie jedoch die
Tastenkonfigurationen prüfen, damit das richtige Dateiformat
und die gewünschte Zielanwendung gewählt werden.
6.2 Vor dem Scannen die Tastenkonfiguration prüfen
1. Button Manager V2 lässt sich v
on der Taskleiste aus
starten. Nachdem Button Manager V2 und der
Scannertreiber richtig installiert sind, führt sich der Button
Manager V2 aus und zeigt sein Symbol unten rechts in der
Taskleiste auf der Bildschirmanzeige Ihres Computers an.
2. Klicken Sie das Symbol des Button Manager V2 mit der
linken Maustaste an, um folgendes Tastenmenü
einzublenden.
Das Tastenfeld
Scannermodell
Tasten-
symbol
Funktionssymbole
(Die angezeigten
Symbole hängen
vom Scannertyp
ab.)
Kurz-Betriebsanleitung
6-3
3. Im Tastenfeld werden die ersten fünf Scantasten angezeigt.
Klicken Sie mit der rechten Maustaste auf die Taste
(Funktion), die Sie prüfen möchten. Das Fenster
"Tasteneigenschaften" wird angezeigt.
Hier können das Dateiformat, die Zielanwendung und
andere Scaneinstellungen geändert werden.
4. Klicken Sie auf "OK", um das Fenster zu schließen.
Ordner und
Dateiname
für das
gescannte
Auswahlfeld
für den
Bildmodus
Name der gewählten Taste
Scanziel und -
einstellungen
Tastenname
OCR-
Einstellungen
Grundlege
nde
Scanpara
meter
Kurz-Betriebsanleitung
6-1
6.3 Mit einem Tastendruck scannen
1. Stellen Sie die Seitenführungen auf die Papierbreite ein
und legen Sie die Vorlage mit der bedruckten Seite nach
oben i
n den automatischen Seiteneinzug ein.
2. Prüfen Sie die Nummer auf dem LCD des Scanners, um
sicherzustellen, dass die richtigen Scaneinstellungen und
die Zielanwendung ausgewählt sind. (Möchten Sie z. B. mit
der Taste Nr. 4, „Custom (Definiert)“, scannen, die
Microsoft Paint ausführt und das gescannte Bild im Fenster
von Microsoft Paint anzeigt, sollte der LCD-Bildschirm „#4
(Nr. 4)“ anzeigen).
3. Drücken Sie auf die Scantaste des Scanners.

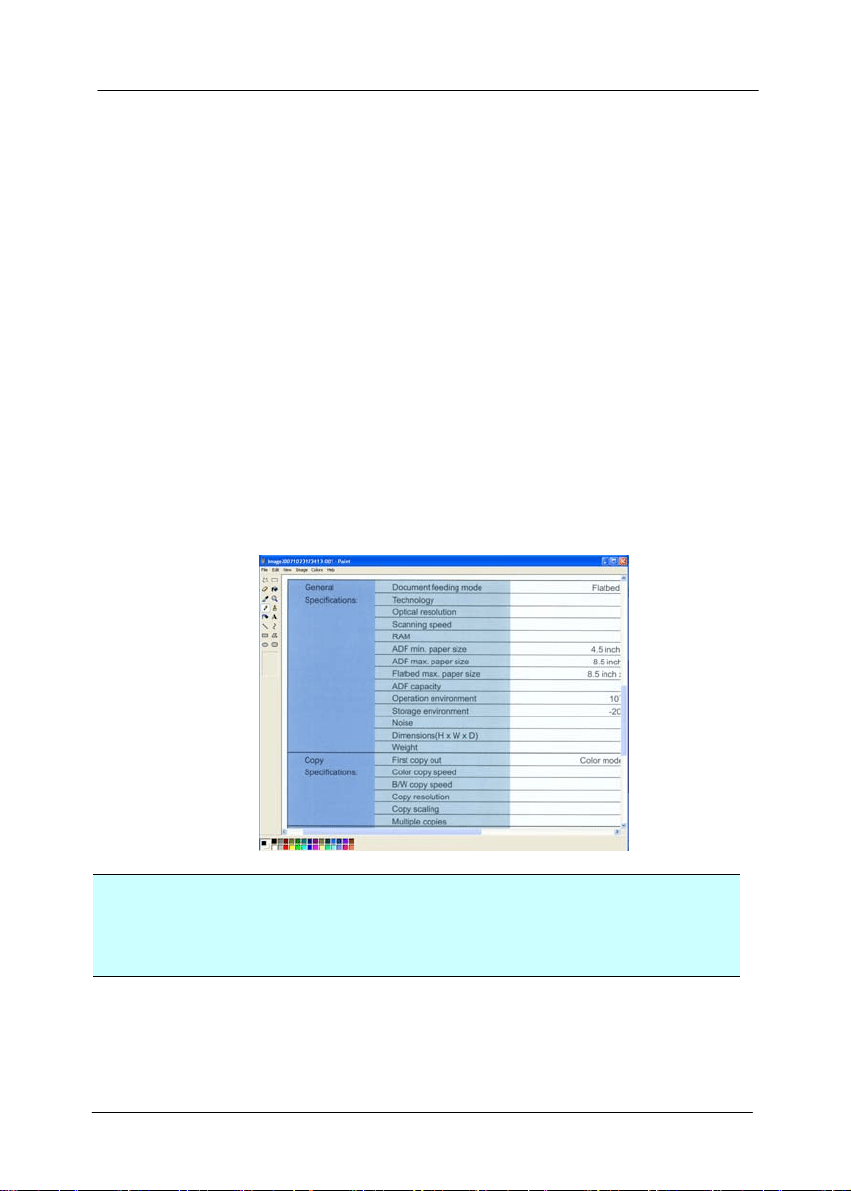

4. Wenn der Scanvorgang abgeschlossen ist, wird Microsoft
Paint gestartet und das gescannte Bild erscheint im
Hauptfenster von Microsoft Paint (siehe unten).
Hinweis:
Ausführliche Informationen zur Verwendung des Button
Managers finden Sie im Benutzerhandbuch auf der
mitgelieferten CD.
Kurz-Betriebsanleitung
7-1
7. Pflege des Scanner
7.1 Den ADF reinigen
Ihr Scanner wurde so gebaut, daß
er keiner Wartung bedarf.
Um beste Bildqualität und Leistung zu gewährleisten, sollte er
jedoch gelegentlich gereinigt werden.
Im Laufe der Zeit sammeln sich Tintenreste, Tonerpartikel
oder Papierstaub auf dem Separierung Pad den
Einzugsrollen an. In diesem Fall kann der Scanner
Dokumente nicht mehr glatt oder nicht mehr mehrere
Dokumente einziehen. Reinigen Sie dann Ihren Scanner
anhand der folgenden Schritte.
Die Reinigungsschritte sind
1. Befeuchten Sie ein Wattestäbchen mit Isopropylalkohol
(95%). (Reinigungsmittel können Sie von beziehen).
2. Öffnen Sie den ADF durch Drücken der Taste an der
Vorderseite des ADF-Geräts und öffnen Sie das ADF
vorsichtig nach links. Wischen Sie die Einzugsrollen durch
seitliche Bewegungen mit dem Wattestäbchen ab. Drehen
Sie die Rollen mit den Fingern nach vorne und
wiederholen Sie die obige Reinigung, bis die Rollen sauber
sind. Achten Sie darauf, nicht die Greiffedern zu
beschädigen oder in ihnen hängenzubleiben.
3. Wischen Sie das Separierungs-Pad von oben nach unten
ab. Achten Sie darauf, nicht in den Greiffedern
hängenzubleiben.
4. Schließen Sie den ADF. Ihr Scanner kann jetzt wieder in
Betrieb genommen werden.
Kurz-Betriebsanleitung
7-2
Einzugsrollen
S
eparierungs-
Pad
Kurz-Betriebsanleitung
7-3
7.2 Reinigen des Glases
1. Drücken Si
e auf die Papierstautaste. Öffnen Sie die
Frontklappe nach links.
2. Feuchten Sie ein Wattestäbchen mit etwas
Isopropylalkohol (95 %) an.
3. Wischen Sie mit dem Wattestäbchen von einer Seite zur
anderen über das Glas und den weißen Bereich, um den
Staub oder Schmutz zu entfernen (siehe Abbildung).
ADF-Front-
klappe
Glas und
weißer
Bereich
area
Kurz-Betriebsanleitung
7-4
7.3 Ersetzen des Unterlegblocks für den Papiereinzug
Nach ungefähr 50,000 Seiten kann es vorkommen, daß die
Feder des Unterlegblocks im Papiereinzug versagt und es zu
Problemen beim Papiervorschub kommt. In diesem Fall sollten
Sie den Unterlegblock durch einen neuen ersetzen. Wenden
Sie sich zum Bestellen des Moduls an den Händler, und folgen
Sie dann den nachstehenden Anweisungen:
Disassembling Procedure
1. Öffnen Sie die vordere Abdeckung des Papiereinschubs,
indem Sie die Lösetaste drücken.
2. Ziehen Sie das Modul mit zwei Fingern nach vor, wie in
der Abbildung gezeigt.
Austausch der Auflageflächen
1. Nehmen Sie das neue Modul aus der Verpackung.
2. Fassen Sie das Modul vorsichtig mit zwei Fingern an.
3. Drücken Sie vorsichtig an, bis das Modul einschnappt.
Kurz-Betriebsanleitung
7-5
7.4 Auswechseln des ADF-Rollers
Nachdem Sie ca. 200.000 Seiten über die automatische
Dokumentenzuführung (ADF) gescannt haben, i
st die ADF-
Walze unter Umständen so abgenutzt, dass Probleme bei der
Papierzuführung auftreten. Nach dem Auswechseln des ADF-
Rollers müssen Sie auf der Benutzeroberfläche des TWAIN-
Scannertreibers auf “Roller-Zähler zurücksetzen” (im
Dialogfeld Scanner-Eigenschaften), um den Zähler
zurückzusetzen.
Herausnehmen des Rollers
1. Drehen Sie das Ende der Klammer mit einem
Schraubendreher nach oben (siehe Abbildung).
Gelbe Klammer
Nach oben
drehen
Kurz-Betriebsanleitung
7-6
2. Drücken Sie den ADF-Roller in Pfeilrichtung.
Hinweis:
Um den neuen ADF-Roller einzusetzen, führen Sie die oben
beschriebenen Schritte in umgekehrter Reihenfolge aus.
ADF-Roller
Kurz-Betriebsanleitung
8-1
8. Troubleshooting
8.1 Papierstau im ADF
Gehen Sie bei einem Papierstau folgendermaßen vor:
1. Betätigen Sie die Taste an der linken Vorderseite des
Scanners. Der ADF-Deckel entriegelt sich.
2. Klappen Sie den ADF-Deckel in Pfeilrichtung B ganz auf.
3. Ziehen Sie das Papier vorsichtig aus dem ADF-Gerät
heraus.
Kurz-Betriebsanleitung
8-2
8.2 Fragen und Antworten
Frage: Was muß ich bei einem Papierstau
tun?
Antwort:
1) Vorderklappe öffnen.
2) Papier sorgfältig entfernen.
3) Vorderklappe schließen.
Frage: Mehrere Blätter auf einmal werden
eingezogen.
Antwort:
1) Vorderklappe öffnen.
2) Übrige Blätter entfernen.
3) Vorderklappe schließen.
4) Papierkanten glätten. Papier
durchfächern und wieder einlegen.
5) Zustand der Zufuhrrolle überprüfen.
Wenn nötig.
Frage: Papier wird schräg eingezogen.
Antwort:
1) Verwenden Sie die Führungsleisten,
damit Einzelblätter gerade
eingezogen werden.
2) Überprüfen Sie den Zustand der
Zufuhrrolle.
Kurz-Betriebsanleitung
8-3
Frage: Warum erscheinen die
eingescannten Vorlagen immer zu
dunkel?
Antwort:
1) Bitte stellen Sie die
Bildschirmeinstellung auf SRGB ein.
2) Bitte stellen Sie die
Helligkeitseinstellungen auf dem
Bildschirm über die
Anwendungssoftware ein.
Frage: Beim Auswählen der optischen
Auflösung auf 600 dpi werden die
Funktionen des "auto crop" und
"deskew" deaktiviert.
Antwort:
Da das Ausführen des Auto Crop und
des Deskew viel Platz auf dem
Speicher beansprucht, wird
empfohlen, die “Auto crop”- und die
“Deskrew”- Funktion auszuführen.
Dazu muss die optische Auflösung
unterhalb von 600 dpi ausgewählt
werden, um eine Fehlermeldung zu
verhindern.
Kurz-Betriebsanleitung
8-4
8.3 Technischer Service
Bi
tte bereiten Sie die Informationen von Abschnitt 4.14
Registerkarte Information vor, bevor Sie Avision kontaktieren:
* Seriennummer und Revisionsnummer des Scanners (auf der
Unterseite des Geräts);
* Hardwarekonfiguration (z.B., Prozessor, RAM,
Festplattenspeicherplatz, etwaige Steckkarten...) ;
* Name und Version der verwendeten Software
* Die Version des Scannertreibers.
Kontaktieren Sie und dann über folgende Anschriften:
Anderswo: Avision Inc.
Avision Inc.
No. 20, Creation Road I, Science-Based Industrial Park,
Hsinchu 300, Taiwan, ROC
Telefon: +886 (3) 578-2388
FAX: +886 (3) 577-7017
E-MAIL: [email protected]
http://www.avi
sion.com.tw
USA und Kanada: Avision Labs., Inc.
Avision Labs, Inc.
6815 Mowry Ave., Newark CA 94560, USA
Telefon: +1 (510) 739-2369
FAX: +1 (510) 739-6060
E-MAIL: [email protected]
http://www.avi
sion.com
Kurz-Betriebsanleitung
8-5
China und Umgebung
Hongcai Technology Limited
7A,No.1010,Kaixuan Road, Shanghai 200052 P.R.C.
Telefon :+86-21-62816680
FAX :+86-21-62818856
E-MAIL: [email protected]
http://www.avision.com.cn
Europa und Umgebung
Avision Europe GmbH
Bischofstr. 101 D-47809 Krefeld Deutschland
Telefon: +49-2151-56981-40
FAX: +49-2151-56981-42
E-MAIL: [email protected]
http://www.avision.de
Espaço Brasil
Avision Brasil Ltda.
Avenida Jabaquara, 2958 – Cj. 75 – Mirandópolis
São Paulo / SP
TEL: +55-11-2737-6062
E-MAIL: [email protected]
Web Site: http://www.avision.com.br
Kurz-Betriebsanleitung
9-1
9. Technische Daten
Technische Änderungen vorbehalten. Die aktuellen
ausführlichen Spezifikationen finden Sie auf unserer Webseite
unter http://www.avision.com.
Model No.： FF-1402B
Scanner Typ: Duplex (zweiseitig)
Optische Auflösung: 600 dpi
Scan-Modus: S&W/Grau/Farbe
ADF-Aufnahmekapazität 50 Seiten (75 g/m
2
) (20 lb.)
Max. Dokumentengröße 216 x 356 mm (8.5 x 14 in.)
für das Scannen
Min. Dokumentengröße: 50 x 63.5 mm (2 x 2.5 in.)
für das Scannen
Schnittstelle: USB 2.0
Spannung: 24V, 1.0A
Betriebstemperatur: 10º C ~ 35º C
Abmessungen:
Min. 308 x 172 x 271 mm
(12.13 x 6.77 x 10.67 in.)
Max. 308 x 446 x 329 mm
(12.1 x 6.8 x 10.7 in.)
Gewicht: 2.6 kg (5.73 lb.)
