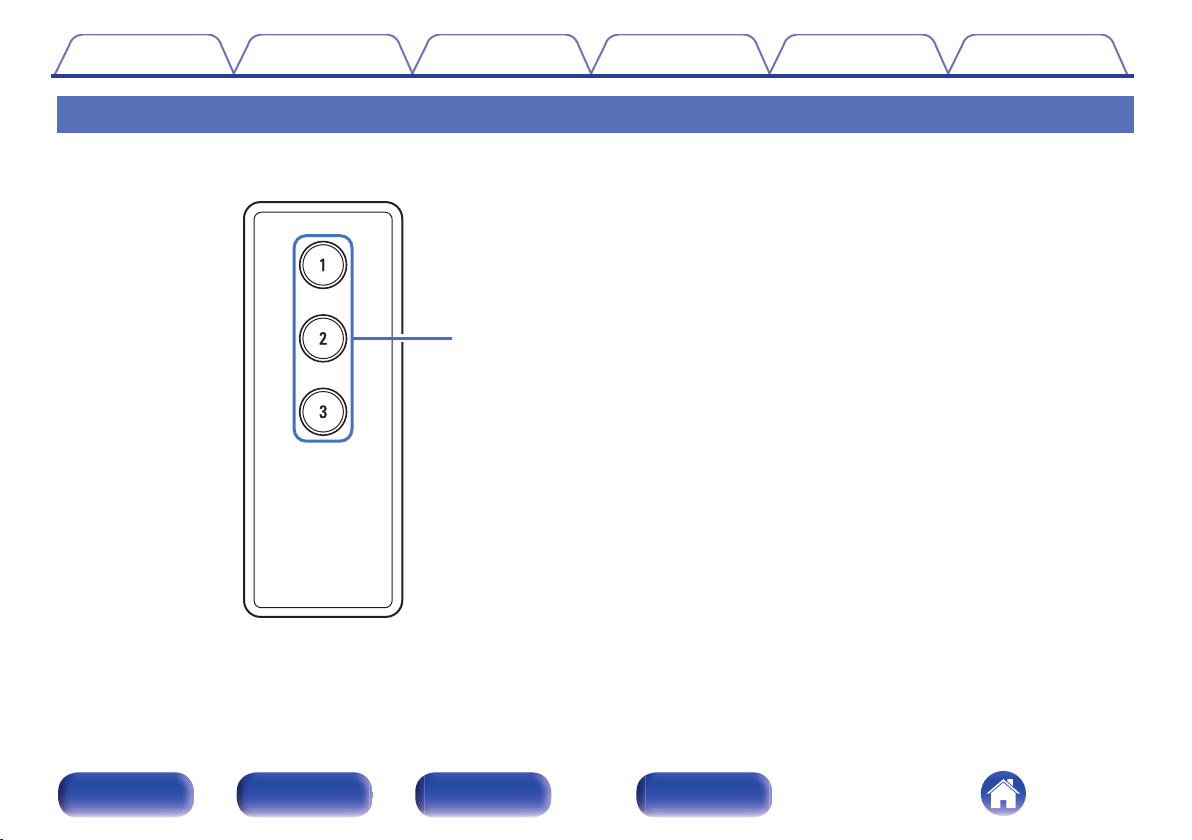

Fernbedienung
10
Anschlüsse
Anschlüsse
11
Grundlegende Anschlüsse
11
Anschließen eines externen Steuerungsgerätes
14
Bedienungsmöglichkeiten
Bedienungsmöglichkeiten
15
Bedienung mit der HDMI-Steuerfunktion (CEC)
15
Bedienung mit der Fernbedienung
16
Bedienung mit der AVR-Steuerfunktion
17
Fehlersuche
Fehlersuche
20
Anhang
Informationen zu Marken
23
Technische Daten
Technische Daten
24
Inhalt Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
2
Vorderseite Rückseite Seitenwand
Fernbedienung
Vielen Dank für den Kauf dieses Denon-Produkts.
Um einen fehlerfreien Betrieb sicherzustellen, lesen Sie bitte sorgfältig dieses Handbuch, bevor Sie das Gerät in Betrieb setzen.
Bewahren Sie diese Bedienungsanleitung nach der Lektüre zum späteren Nachschlagen auf.
Bestätigen des Zubehörs
Überprüfen Sie, ob folgendes Zubehör im Lieferumfang des Produkts enthalten ist.
.
Netzadapter
Netzadapter-Stecker
(5 Arten)
Netzkabel
(Typ USB, ca. 1,5 m)
HDMI-Kabel
(40 Gbit/s, ca. 1,5 m)
Befestigungsschrauben
(4 Stück)
Batterie
(CR2032)
Fernbedienung
(RC-1247)
Warnhinweise zur
Verwendung von Batterien
SicherheitshinweiseKurzanleitung
Wandhalterung
Inhalt Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
3
Vorderseite Rückseite Seitenwand
Fernbedienung
Einlegen der Batterien
1
Stecken Sie eine Münze oder einen anderen
Gegenstand in den Schlitz in der Batterieabdeckung,
drehen Sie gegen den Uhrzeigersinn und nehmen Sie
die Batterieabdeckung ab.
.
Münze o. ä.
Batterieabdeckung
2
Vergewissern Sie sich, dass die Batterie korrekt
ausgerichtet ist, und legen Sie sie dann ein.
.
Batterie (CR2032)
3
Drehen Sie die Münze oder den anderen Gegenstand
im Uhrzeigersinn, während Sie die Batterieabdeckung
von oben herunterdrücken.
.
HINWEIS
0
Wenn Flüssigkeit aus der Batterie austritt, muss diese sofort ausgetauscht und
entsorgt werden. Falls die Flüssigkeit in Kontakt mit Haut oder Kleidung gelangt,
besteht Verätzungsgefahr; seien Sie deshalb äußerst vorsichtig. Wenn Sie
versehentlich in Kontakt mit der Flüssigkeit gelangen, waschen Sie die betroffene
Stelle mit Leitungswasser ab und ziehen Sie einen Arzt hinzu.
0
Nehmen Sie die Batterien aus der Fernbedienung, wenn diese längere Zeit nicht
benutzt wird.
Inhalt Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
5
Vorderseite Rückseite Seitenwand
Fernbedienung
Bezeichnung und Funktionen der Teile
Vorderseite
.
qw e
A
Fernbedienungssensor
Empfängt Signale von der Fernbedienung. (v S. 6)
Richten Sie die Fernbedienung auf diesen Sensor, wenn Sie sie
bedienen.
B
HDMI-Eingangsanzeigen (HDMI INPUT 1 - 3)
Die Nummer des derzeit ausgewählten HDMI-Eingangs leuchtet.
Sie leuchtet entsprechend dem Betriebszustand dieses Geräts
folgendermaßen:
0
Eingeschaltet: blau
0
Standby: rot
0
Dieses Gerät ist mit dem Betriebszustand der HDMI-Geräte verknüpft, die an
die HDMI-Anschlüsse 1 bis 3 angeschlossen sind, und wird automatisch
eingeschaltet.
0
Wenn der HDMI CONTROL-Schalter ausgeschaltet ist (OFF):
Es wird eine Verknüpfung zum Betriebszustand des Geräts hergestellt, das
an den derzeit ausgewählten HDMI-Eingang angeschlossen ist.
0
Wenn der HDMI CONTROL-Schalter eingeschaltet ist (ON):
Es wird eine Verknüpfung zum Betriebszustand der Geräte hergestellt, die
an die HDMI-Anschlüsse 1 bis 3 angeschlossen sind.
C
Eingangsumschalttaste (INPUT)
Diese wählt den HDMI-Eingang.
Wenn die Taste gedrückt wird, wechselt der HDMI-Eingang.
Inhalt Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
7
Vorderseite Rückseite Seitenwand
Fernbedienung
Rückseite
.
HDMI IN HDMI OUT
5V/1A
DC IN
IN
IR
REMOTE CONTROL
(FLASHER)
wqer
A
Fernbedienungsbuchse (REMOTE CONTROL (FLASHER) IN)
Diese Buchse kann verwendet werden, um dieses Gerät mit einem
separat erhältlichen IR-Verstärker zu verbinden und extern über diesen
zu steuern, wenn sich dieses Gerät außer Reichweite des
Fernbedienungssignals befindet.
Lesen Sie unter “Anschließen eines externen
Steuerungsgerätes” (v S. 14) nach, wie Sie den Anschluss
vornehmen.
HINWEIS
0
Dadurch wird an diesem Gerät der Empfang von Signalen über den
Fernbedienungssensor deaktiviert.
B
HDMI-Eingangsanschlüsse (HDMI IN 1 - 3)
Hier werden Spielekonsolen, Mediaplayer oder andere HDMI-
Quellengeräte angeschlossen.
C
HDMI-Ausgangsanschluss (HDMI OUT)
Hier wird das ausgewählte HDMI-Eingangssignal ausgegeben.
D
Gleichstrom-Eingangsanschluss (DC IN)
Hier wird der mitgelieferte Netzadapter angeschlossen.
Die Verwendung eines anderen als des mitgelieferten Netzadapters
kann einen Defekt verursachen.
Inhalt Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
8
Vorderseite Rückseite Seitenwand
Fernbedienung
Seitenwand
.
qw
A
AVR-Steuerschalter (AVR CONTROL)
Sie können die Fernbedienung für Ihren Denon AV-Empfänger/AV-
Verstärker verwenden, um den HDMI-Eingang dieses Geräts zu
wechseln.
Falls Sie die HDMI-Steuerfunktion (CEC) oder die mitgelieferte
Fernbedienung verwenden, um den HDMI-Eingang dieses Geräts zu
ändern, lassen Sie diesen Schalter ausgeschaltet (OFF).
Falls Sie die AVR-Steuerfunktion verwenden, müssen die Einstellungen
und Anschlüsse vom AV-Empfänger/AV-Verstärker im Voraus geändert
werden. Für weitere Informationen siehe “Bedienung mit der AVR-
Steuerfunktion” (v S. 17).
B
HDMI-Steuerschalter (HDMI CONTROL)
Falls Sie die HDMI-Steuerfunktion (CEC) verwenden, schalten Sie
diesen Schalter ein (ON). Dadurch wird eine Verknüpfung zu Geräten
hergestellt, die mit der HDMI-Steuerung (CEC) kompatibel sind, und
der HDMI-Eingang dieses Geräts wird geändert.
Lesen Sie unter “Bedienung mit der HDMI-Steuerfunktion
(CEC)” (v S. 15) nach, wie Sie Geräte mit der HDMI-Steuerfunktion
(CEC) bedienen.
Inhalt Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
9
Vorderseite Rückseite Seitenwand
Fernbedienung
Anschlüsse
Grundlegende Anschlüsse
.
8K
HDMI IN
HDMI IN HDMI OUT
5V/1A
DC IN
IN
IR
REMOTE CONTROL
(FLASHER)
Spielekonsole
Spielekonsole
Dieses Gerät Netzadapter
Netzkabel
(im Lieferumfang
enthalten)
AV-Empfänger /
AV-Verstärker
Media Player
HDMI-Kabel
(separat erhältlich)
HDMI-Kabel
(separat erhältlich)
HDMI-Kabel
(im Lieferumfang enthalten)
HDMI-Kabel
(separat erhältlich)
1
1
12
3
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
11
Vorderseite Rückseite Seitenwand
Fernbedienung
1
Verwenden Sie separat erhältliche HDMI-Kabel, um
Spielekonsolen oder andere Quellengeräte an die
HDMI-Eingangsanschlüsse 1 bis 3 dieses Geräts
anzuschließen.
2
Verwenden Sie das mitgelieferte HDMI-Kabel, um einen
8K-kompatiblen HDMI-Eingangsanschluss eines AV-
Empfängers/AV-Verstärkers an den HDMI-
Ausgangsanschluss dieses Geräts anzuschließen.
3
Schließen Sie den mitgelieferten Netzadapter an.
0
Wenn Sie dieses Gerät an Geräte anschließen, die mit 8K-Video und 4K-Video
(120 Hz) kompatibel sind, verwenden Sie zertifizierte Ultrahochgeschwindigkeits-
HDMI-Kabel. Falls Sie ein anderes HDMI-Kabel verwenden, kann das Video
möglicherweise nicht angezeigt werden oder es könnten andere Probleme
auftreten.
Inhalt Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
12
Vorderseite Rückseite Seitenwand
Fernbedienung
o
Wenn dieses Gerät an einer Wand montiert
wird
Sie können die mitgelieferte Wandhalterung verwenden, um dieses
Gerät an einer Wand zu befestigen.
Um Ihre Sicherheit zu gewährleisten, beauftragen Sie einen
Fachmann, das Gerät an der Wand zu montieren.
0
Wenn Sie dieses Gerät an einer Wand anbringen, verwenden Sie einen
handelsüblichen IR-Verstärker (separat erhältlich), um die Signale von der
Fernbedienung zu empfangen. Für weitere Informationen siehe “Anschließen
eines externen Steuerungsgerätes” (v S. 14).
HINWEIS
0
Wenn Sie die Wandhalterung an diesem Gerät anbringen, verwenden Sie
unbedingt die mitgelieferten Blechschrauben. Die Verwendung von anderen als
den mitgelieferten Schrauben kann einen Defekt verursachen.
0
Um zu verhindern, dass Personen versehentlich am Anschlusskabel ziehen oder
darüber stolpern und dadurch dieses Gerät umfällt, müssen Sie das Kabel an
einer Wand oder an einer anderen Stelle befestigen. Vergewissern Sie sich nach
der Montage, dass alles sicher ist. Führen Sie außerdem regelmäßige
Inspektionen durch, um sicherzustellen, dass keine Sturzgefahr besteht.
0
Denon trägt keine Verantwortung für Verletzungen oder Unfälle, die auf
ungeeignete Montageorte oder Montagemethoden zurückzuführen sind.
1
Bringen Sie die Wandhalterung mit den mitgelieferten
Schrauben an diesem Gerät an.
Bringen Sie die Wandhalterung so an, dass die Seite mit der u-
Markierung nach außen weist.
.
2
Befestigen Sie dieses Gerät mit separat erhältlichen
Wandbefestigungsschrauben an der Wand.
.
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
13
Vorderseite Rückseite Seitenwand
Fernbedienung

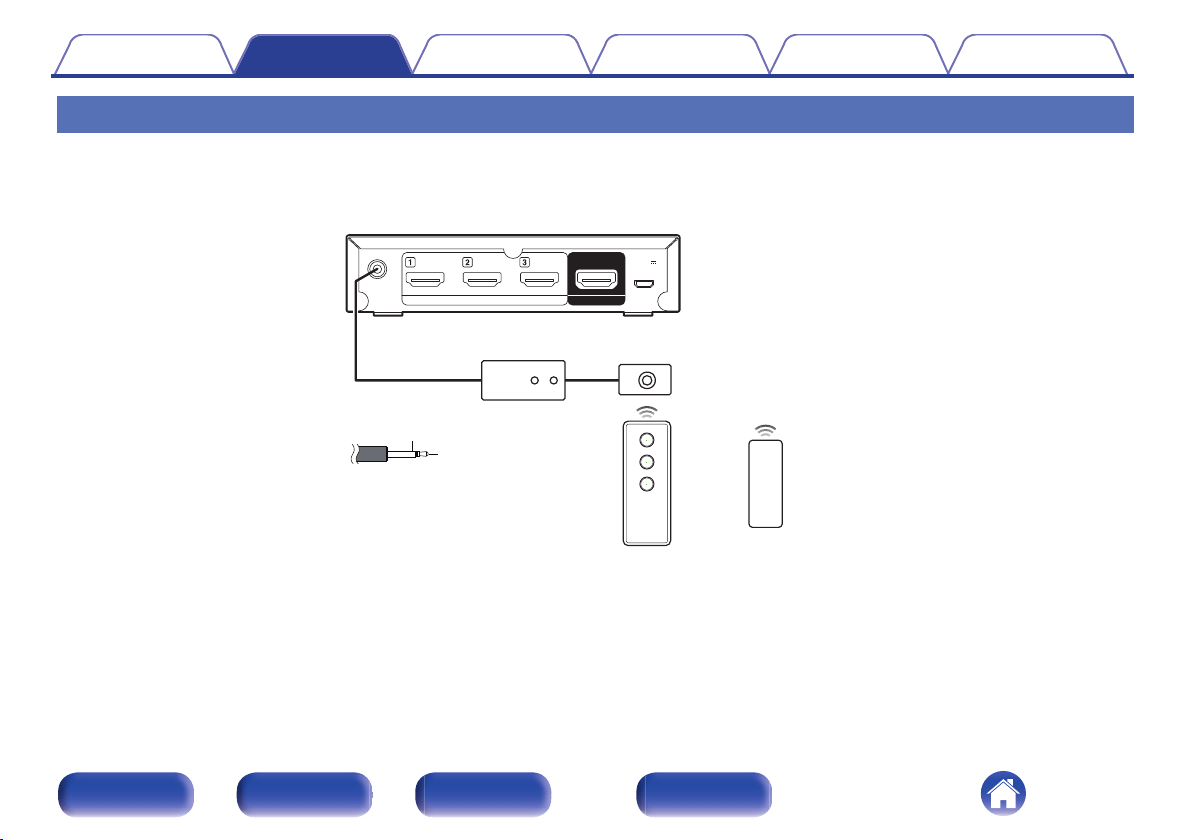

Anschließen eines externen Steuerungsgerätes
Selbst wenn Sie dieses Gerät in einem Regal oder an einem anderen Ort aufstellen, den das Signal der Fernbedienung nicht erreichen kann, können Sie
dieses Gerät mit der Fernbedienung bedienen, wenn Sie einen handelsüblichen IR-Verstärker (separat erhältlich) anschließen.
Dadurch wird an diesem Gerät der Empfang von Signalen über den Fernbedienungssensor deaktiviert.
.
Dieses Gerät
GND
Signal
Mono-Ministeckerkabel
(separat erhältlich)
Universelle
Fernbedienung
IR-Verstärker IR-Empfangsmoduls
oder
HDMI IN HDMI OUT
5V/1A
DC IN
IN
IR
REMOTE CONTROL
(FLASHER)
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
14
Vorderseite Rückseite Seitenwand
Fernbedienung
Bedienungsmöglichkeiten
Nutzen Sie zur Bedienung eine der folgenden Methoden.
Bedienung mit der HDMI-
Steuerfunktion (CEC)
1
Schalten Sie den HDMI CONTROL-Schalter an der
Seitenwand dieses Geräts ein (ON).
2
Schalten Sie alle Quellengeräte (wie z. B.
Spielekonsolen), die über HDMI-Kabel an dieses Gerät
angeschlossen sind, den AV-Empfänger/AV-Verstärker
und den Fernseher ein.
3
Aktivieren Sie die HDMI-Steuerfunktion (CEC) für alle
Geräte.
0
Bei Quellengeräten, die über Einstellungen zur Verknüpfung mit
anderen Geräten verfügen und sie einschalten, wenn das
Quellengerät eingeschaltet wird, aktivieren Sie diese
Einstellungen. Weitere Informationen zu den Einstellungen finden
Sie in den Handbüchern der einzelnen Geräte.
4
Schalten Sie den Fernseher auf Standby und
vergewissern Sie sich dann, dass dieses Gerät, die
Quellengeräte und der AV-Empfänger/AV-Verstärker
ebenfalls in den Standby-Zustand wechseln.
Wenn alle an dieses Gerät angeschlossenen Quellengeräte
ausgeschaltet sind, leuchten die HDMI-Eingangsanzeigen dieses
Geräts rot.
5
Schalten Sie das Quellengerät, das Sie verwenden
möchten, ein und vergewissern Sie sich dann, dass
dieses Gerät, der AV-Empfänger/AV-Verstärker und der
Fernseher eingeschaltet werden und dass der HDMI-
Eingang korrekt umgeschaltet wird.
Die Anzeige für den ausgewählten HDMI-Eingang leuchtet blau.
0
Falls das Quellengerät über eine automatische Standby-Funktion verfügt, wird
empfohlen, die automatische Standby-Funktion zu aktivieren, so dass es
automatisch ausgeschaltet wird, wenn es nicht verwendet wird.
0
Abhängig von den technischen Daten des verbundenen Quellengeräts oder
Fernsehers stehen einige Funktionen möglicherweise nicht zur Verfügung.
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
15
Vorderseite Rückseite Seitenwand
Fernbedienung
Bedienung mit der Fernbedienung
1
Schalten Sie das Quellengerät, das Sie verwenden
möchten, ein.
2
Drücken Sie auf der mitgelieferten Fernbedienung die
Auswahltaste für die HDMI-Eingangsquelle (1 bis 3),
um die Wiedergabe durchzuführen.
Die Anzeige für den ausgewählten HDMI-Eingang leuchtet blau.
0
Sie können einen HDMI-Eingang auch durch Drücken der INPUT-
Taste am Hauptgerät auswählen.
3
Schalten Sie die Eingangsquelle für den AV-
Empfänger/AV-Verstärker auf den HDMI-Eingang um,
der mit diesem Gerät verbunden ist.
4
Schalten Sie den Eingang für den Fernseher auf den
HDMI-Eingang um, der mit dem AV-Empfänger/AV-
Verstärker verbunden ist.
Inhalt Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
16
Vorderseite Rückseite Seitenwand
Fernbedienung
Bedienung mit der AVR-Steuerfunktion
Wenn Sie einen mit 8K kompatiblen Denon AV-Empfänger/AV-Verstärker
besitzen, können Sie die Fernbedienung für den AV-Empfänger/AV-
Verstärker verwenden, um den HDMI-Eingang dieses Geräts zu
wechseln.
Die Tasten 8K, GAME und MEDIA PLAYER auf der Fernbedienung für
den AV-Empfänger/AV-Verstärker können verwendet werden, um den
HDMI-Eingang dieses Geräts wie folgt umzuschalten.
Tasten auf der Fernbedienung für den
AV-Empfänger/AV-Verstärker
Eingangswahl an diesem
Gerät
8K HDMI 1
GAME HDMI 2
MEDIA PLAYER HDMI 3
HINWEIS
0
Diese Funktion kann beim AVR-X8500H, AVC-X8500H, AVR-X8500HA oder
AVC-X8500HA nicht verwendet werden. Es wird empfohlen, die Lernfunktion der
Fernbedienung für den AV-Empfänger/AV-Verstärker zu verwenden.
Wenn Sie die AVR-Steuerfunktion verwenden möchten, ändern Sie die
Einstellungen und Anschlüsse für den AV-Empfänger/AV-Verstärker
gemäß dem folgenden Verfahren.
o
Aufstellen
1
Schalten Sie den AVR CONTROL-Schalter an der
Seitenwand dieses Geräts ein (ON).
2
Stellen Sie dieses Gerät in der Nähe Ihres AV-
Empfängers/AV-Verstärkers auf, so dass der
Fernbedienungssensor an diesem Gerät die
Fernbedienungssignale vom AV-Empfänger/AV-
Verstärker empfangen kann.
.
Dieses Gerät
AV-Empfänger /
AV-Verstärker
Fernbedienungssensor
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
17
Vorderseite Rückseite Seitenwand
Fernbedienung
o
Anschließen
1
Schließen Sie die Quellengeräte, die an die HDMI-
Eingangsanschlüsse für 8K, GAME und MEDIA PLAYER
an der Rückseite des AV-Empfängers/AV-Verstärkers
angeschlossen sind, an die HDMI-Eingangsanschlüsse
1 bis 3 an diesem Gerät an.
2
Schließen Sie den HDMI-Ausgangsanschluss dieses
Geräts an einen 8K-kompatiblen HDMI-
Eingangsanschluss am AV-Empfänger/AV-Verstärker
an.
0
Die Nummer des 8K-kompatiblen HDMI-Eingangsanschlusses ist je nach den
Spezifikationen des AV-Empfängers/AV-Verstärkers unterschiedlich. Nehmen Sie
den Anschluss vor, nachdem Sie im Handbuch für den AV-Empfänger/AV-
Verstärker nachgesehen haben.
0
Wenn Sie dieses Gerät an Geräte anschließen, die mit 8K-Video und 4K-Video
(120 Hz) kompatibel sind, verwenden Sie zertifizierte Ultrahochgeschwindigkeits-
HDMI-Kabel. Falls Sie ein anderes HDMI-Kabel verwenden, kann das Video
möglicherweise nicht angezeigt werden oder es könnten andere Probleme
auftreten.
.
8K
HDMI IN
HDMI IN HDMI OUT
5V/1A
DC IN
IN
IR
REMOTE CONTROL
(FLASHER)
Spielekonsole
Spielekonsole
Dieses Gerät
AV-Empfänger /
AV-Verstärker
Media Player
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
18
Vorderseite Rückseite Seitenwand
Fernbedienung
o
Konfigurieren der Einstellungen für einen AV-
Empfänger/AV-Verstärker
1
Öffnen Sie im Menü des AV-Empfängers/AV-
Verstärkers den Einstellungsbildschirm “Eingänge” -
“Eingangszuordnung”.
2
Konfigurieren Sie die Einstellungen, um den HDMI-
Eingangsanschlüssen der Eingangsquellen 8K, Game
und Media Player 8K-kompatible HDMI-Anschlüsse
(6(8K) oder 7(8K))
z
zuzuweisen.
z
Die 8K-kompatiblen HDMI-Anschlüsse sind je nach den Spezifikationen des
AV-Empfängers/AV-Verstärkers unterschiedlich. Konfigurieren Sie die
Einstellungen gemäß den Spezifikationen des AV-Empfängers/AV-
Verstärkers.
.
DIGITAL ANALOGHDMI VIDEO INPUT MODE
Eingänge/Eingangszuordnung
Standard
CBL/SAT
DVD
Blu-ray
Media Player
Game
AUX
8K
TV Audio
1
2
3
6
(8K)
6
(8K)
-
6
(8K)
-
1
2
-
-
-
3
-
-
VIDEO1
COMP1
-
-
COMP2
VIDEO2
-
-
COAX
-
-
-
OPT2
-
-
OPT1
Ändert HDMI-Eingangszuordnungen
CD - 4 -
AUTO
AUTO
HDMI
HDMI
AUTO
ANALOG
HDMI
DIGITAL
ANALOG
-
o
Bedienen
1
Drücken Sie die Taste 8K, GAME oder MEDIA PLAYER
auf der Fernbedienung für den AV-Empfänger/AV-
Verstärker.
Die Eingänge dieses Geräts und des AV-Empfängers/AV-
Verstärkers werden gleichzeitig umgeschaltet. Der HDMI-Eingang
dieses Geräts, der dem von der Taste empfangenen Signal
entspricht, wird ausgewählt.
.
Dieses Gerät
AV-Empfänger /
AV-Verstärker
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
19
Vorderseite Rückseite Seitenwand
Fernbedienung
Fehlersuche
Überprüfen Sie beim Auftreten einer Störung zunächst die nachfolgend aufgeführten Punkte:
1. Wurden die Anschlüsse richtig vorgenommen?
2. Wird das Gerät so verwendet wie in der Bedienungsanleitung beschrieben?
3. Funktionieren die anderen Komponenten ordnungsgemäß?
0
Sollten die Schritte 1 bis 3 das Problem nicht beheben, könnte ein Neustart des Geräts Abhilfe leisten.
Ziehen Sie das Stromkabel des Geräts ab und stecken Sie es wieder ein.
Sollte dieses Gerät nicht einwandfrei funktionieren, überprüfen Sie die entsprechenden Symptome in diesem Abschnitt.
Wenn die Symptome nicht mit den hier beschriebenen Symptomen übereinstimmen, wenden Sie sich an Ihren Fachhändler, da es sich um einen Fehler
im Gerät handeln kann. Trennen Sie in diesem Fall das Gerät sofort vom Netz und kontaktieren Sie den Händler, bei dem Sie das Gerät gekauft haben.
o
Das Gerät lässt sich nicht einschalten oder schaltet sich ab
0
Vergewissern Sie sich, dass der Netzadapter in der Steckdose steckt.
0
Überprüfen Sie alle Verbindungen zu den HDMI-Anschlüssen.
0
Überprüfen Sie, ob der Adapterstecker für den Netzadapter korrekt am Netzadapter angebracht ist.
0
Verwenden Sie den Netzadapter, der mit diesem Gerät mitgeliefert wurde.
0
Vergewissern Sie sich, dass das an den ausgewählten HDMI-Eingang angeschlossene Quellengerät eingeschaltet ist. Dieses Gerät ist mit dem
Betriebszustand des Quellengeräts verknüpft, das an den HDMI-Eingangsanschluss angeschlossen ist, und wird automatisch eingeschaltet oder in
den Standby-Zustand versetzt.
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
20
Vorderseite Rückseite Seitenwand
Fernbedienung
o
Das Gerät schaltet sich automatisch aus
0
Dieses Gerät ist mit dem Betriebszustand des Quellengeräts verknüpft, das an den HDMI-Eingangsanschluss angeschlossen ist, und wird automatisch
in den Standby-Zustand versetzt.
o
Es ist keine Bedienung über die Fernbedienung möglich
0
Die Batterie ist verbraucht. Ersetzen Sie sie durch eine neue Batterie (CR2032).
0
Verwenden Sie die Fernbedienung in einer Entfernung von 7 m von diesem Gerät und in einem Winkel von 30°.
0
Entfernen Sie alle Hindernisse zwischen diesem Gerät und der Fernbedienung.
0
Die Ausrichtung der knopfförmigen Lithiumbatterie (CR2032) ist falsch. Vergewissern Sie sich, dass die q-Markierung auf der Batterie nach oben
weist.
0
Der Fernbedienungssensor des Geräts ist starkem Licht ausgesetzt (direktes Sonnenlicht, Neonlicht usw.). Stellen Sie das Gerät an einem Ort auf, an
dem der Fernbedienungssensor nicht starkem Licht ausgesetzt ist.
0
Dadurch wird an diesem Gerät der Empfang von Signalen über den Fernbedienungssensor deaktiviert.
o
Auf dem Fernseher wird kein Video angezeigt
0
Kontrollieren Sie sämtliche Geräteanschlüsse.
0
Stecken Sie Anschlusskabel vollständig ein.
0
Überprüfen Sie, ob Sie den HDMI-Eingangsanschluss mit dem HDMI-Ausgangsanschluss verwechselt haben oder umgekehrt.
0
Vergewissern Sie sich, dass das Quellengerät eingeschaltet ist.
0
Vergewissern Sie sich, dass an diesem Gerät, dem AV-Empfänger/AV-Verstärker und dem Fernseher die richtigen Eingänge ausgewählt wurden.
0
Vergewissern Sie sich, dass die Auflösungen des Quellengeräts und des Fernsehers richtig sind.
0
Wenn Sie Inhalte genießen möchten, die mit HDCP 2.2 oder HDCP 2.3 kopiergeschützt sind, verwenden Sie ein Quellengerät und einen Fernseher, die
mit HDCP 2.2 oder HDCP 2.3 kompatibel sind.
0
Verwenden Sie ein zertifiziertes Ultra High Speed HDMI-Kabel, um 8K-Videos oder 4K-Videos (120 Hz) zu genießen.
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
21
Vorderseite Rückseite Seitenwand
Fernbedienung
o
Die Eingänge dieses Geräts können nicht mit der HDMI-Steuerfunktion (CEC) umgeschaltet werden
0
Überprüfen Sie, ob der HDMI CONTROL-Schalter an der Seitenwand dieses Geräts eingeschaltet (ON) ist.
0
Überprüfen Sie, ob die Einstellung für die HDMI-Steuerfunktion bei allen an dieses Gerät angeschlossenen Geräten aktiviert ist. Falls es in den
Einstellungen für die angeschlossenen Quellengeräte Einstellungen zur Verknüpfung mit anderen Geräten gibt, durch die beim Einschalten die anderen
Geräte auch eingeschaltet werden, aktivieren Sie diese Einstellungen ebenfalls.
0
Die Spezifikationen für die HDMI-Steuerung sind je nach Gerät unterschiedlich. Falls das Quellengerät über eine automatische Standby-Funktion
verfügt, wird empfohlen, die automatische Standby-Funktion zu aktivieren, so dass es automatisch ausgeschaltet wird, wenn es nicht verwendet wird.
0
Wenn Sie Änderungen an den Verbindungen vornehmen, wie das Anschließen eines weiteren HDMI-Geräts, werden die Einstellungen für die
Bedienungsverkettung möglicherweise initialisiert. Schalten Sie dieses Gerät und über HDMI angeschlossene Geräte aus, und schalten Sie sie wieder
ein.
0
Abhängig von den angeschlossenen Geräten und Einstellungen funktioniert die HDMI-Steuerfunktion möglicherweise nicht. Falls das Problem auch
nach Bestätigung der oben genannten Punkte nicht behoben ist, verwenden Sie die Fernbedienung, um den Eingang dieses Geräts direkt zu wechseln.
o
Der Eingang dieses Geräts wird gewechselt, wenn dieses Gerät die Signale der mit dem AV-
Empfänger/AV-Verstärker mitgelieferten Fernbedienung empfängt
0
Der AVR CONTROL-Schalter an der Seitenwand dieses Geräts ist eingeschaltet (ON). Wenn Sie diese Funktion nicht verwenden möchten, schalten
Sie den Schalter aus (OFF).
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
22
Vorderseite Rückseite Seitenwand
Fernbedienung
Informationen zu Marken
.
Die Bezeichnungen HDMI, HDMI High-Definition Multimedia Interface
und das HDMI-Logo sind Marken oder eingetragene Markenzeichen von
HDMI Licensing Administrator, Inc.
Das HDR10+™-Logo ist ein Warenzeichen von HDR10+ Technologies,
LLC.
Inhalt Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
23
Vorderseite Rückseite Seitenwand
Fernbedienung
Technische Daten
o
Video
Auflösung: 480i, 480p, 576i, 576p, 720p 50/60, 1080i 50/60, 1080p 24/25/30/50/60/100/120
4K 24/25/30/50/60/100
AB
/120
AB
, 8K 24
AB
/25
AB
/30
AB
/50
AB
/60
AB
Farbe: Deep Color, x.v. Color, Adobe RGB, Adobe YCC601, sYCC601, BT.2020
HDR: HDR10, HDR10+, Dynamisches HDR, Hybrid Log Gamma
HDMI-Funktionen: HDMI-Steuerung (CEC), 3D, ALLM (Auto Low Latency Mode), VRR (Variable Refresh Rate),
QMS (Quick Media Switching), QFT(Quick Frame Transport)
Maximale Datenübertragungsrate: 40 Gbit/s
HDCP-Kompatibilität: HDCP 1.4/2.3
o
Audio
Audioformat: LPCM (2-Kanal, 7.1-Kanal) / Dolby Digital / DTS / Dolby Atmos / Dolby TrueHD /
Dolby Digital Plus / DTS:X / DTS-HD Master Audio / DTS-HD High Resolution Audio /
DTS Express / DSD / MPEG-2 AAC / MPEG-4 AAC / MPEG-H
(Funktioniert mit allen Audioformaten, die vom angeschlossenen AV-Empfänger/AV-Verstärker
unterstützt werden)
Inhalt Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
24
Vorderseite Rückseite Seitenwand
Fernbedienung
o
Netzadapter
Hersteller: CUI INC
Adresse: 20050 SW 112th Ave. Tualatin, OR 97062
Modellbezeichnung: SMI5-5-V-I38-C9
Eingangsspannung: 100 - 240 V Wechselstrom
Eingangswechselstromfrequenz: 50/60 Hz
Ausgangsspannung: 5,0 V
Ausgangsstrom: 1,0 A
Ausgangsleistung: 5 W
Durchschnittlicher aktiver
Wirkungsgrad:
75,5 %
Wirkungsgrad bei geringer Last (±10 %): 74,3 %
Stromverbrauch im Leerlauf: 0,075 W
o
Allgemein
Betriebstemperatur: 5 °C – 35 °C
Netzteil: 100 - 230 V Wechselstrom, 50/60 Hz
Leistungsaufnahme: 2,3 W
Leistungsaufnahme im Standby-Modus: 0,2 W
Änderung der technischen Angaben und des Designs zum Zwecke der Verbesserung ohne Ankündigung vorbehalten.
Inhalt
Anschlüsse
Bedienungsmöglichkeiten
Fehlersuche Anhang
Technische Daten
25
Vorderseite Rückseite Seitenwand
Fernbedienung
.
www.denon.com
3520 10816 00AD
©2021 Sound United. All Rights Reserved.
28
