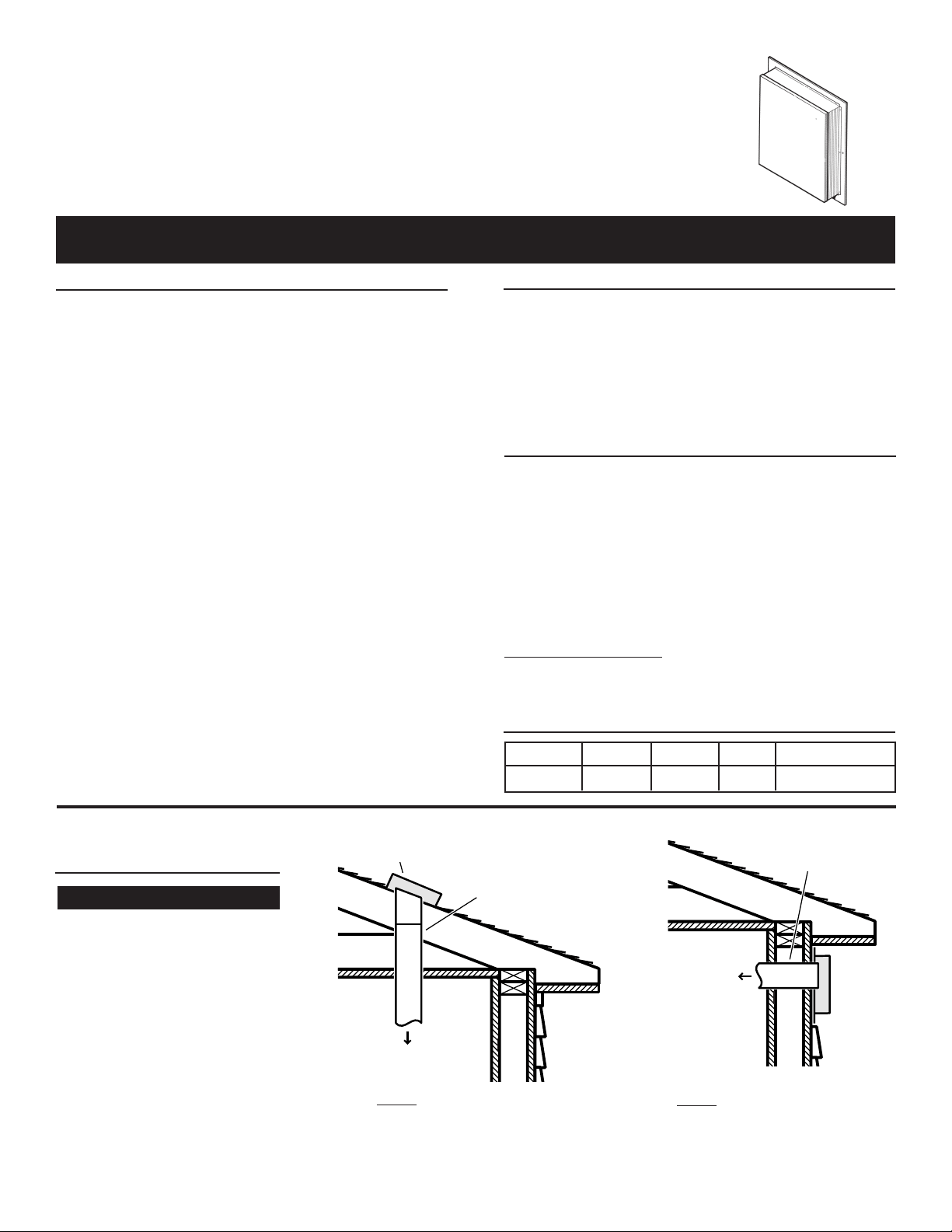

MODEL
VEDV900
EXTERIOR
BLOWER
10" ROUND DUCT
TO
DOWNDRAFT
WARNING
READ AND SAVE THESE INSTRUCTIONS
MODEL VDVE900
EXTERIOR MOUNTED BLOWER
FOR USE WITH MODELS VDD5300, CVDD5300, VDD5360, CVDD5360, VDD5450,
CVDD5450, VDD5480, CVDD5480 DOWNDRAFT VENTILATORS.
TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
1. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer or your distributor.
2. Before servicing or cleaning unit, switch power off
at service panel and lock the service disconnect-
ing means to prevent power from being switched
on accidentally. When the service disconnecting
means cannot be locked, securely fasten a prom-
inent warning device, such as a tag, to the service
panel.
3. Installation work and electrical wiring must be done
by a qualified person(s) in accordance with all ap-
plicable codes and standards, including fire-rated
construction codes and standards.
4. Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of
fuel burning equipment to prevent backdrafting. Fol-
low the heating equipment manufacturer's guideline
and safety standards such as those published by
the National Fire Protection Association (NFPA),
and the American Society for Heating, Refrigeration
and Air Conditioning Engineers (ASHRAE), and
the local code authorities.
WARNING
CAUTION
1. For general ventilating use only. Do not use to ex-
haust hazardous or explosive material and vapors.
2. To avoid motor bearing damage and noisy and/or
unbalanced impellers, keep drywall spray, con-
struction dust, etc. off power unit.
3. Please read specification label on product for further
information and requirements.
4. Electrical circuit, including speed control, (if used),
must be rated 6 AMPS minimum.
Blower Dimensions
28.25 x 24.75 x 7.17
PLAN THE
INSTALLATION
1. Locate the blower so the
length of the duct run and
number of elbows needed
are kept to a minimum.
2. Where possible, blower
should be centered between
wall studs or roof rafters.
3. Avoid pipes, wires, or other
ductwork that may be run-
ning through the wall.
ALL INSTALLATIONS
MODEL VOLTS AMPS CFM DUCT SIZE
VDVE900 120 5.7 900 10 " DIA.
SPECIFICATIONS
5. When cutting or drilling into wall, or ceiling, do not
damage electrical wiring or other hidden utilities.
6. Ducted fans must always be vented to the outdoors.
7. To reduce risk of fire, use only metal ductwork.
8. This unit must be grounded.
MODEL VEDV900
EXTERIOR BLOWER
10" ROUND
DUCT
TO
DOWNDRAFT
TYPICAL ROOF MOUNTED INSTALLATION
TYPICAL
WALL MOUNTED INSTALLATION
INSTALLER: Leave This Manual With The Homeowner
HOMEOWNER: Use And Care Information On Page 4
MODEL VDVE900
EXTERIOR BLOWER
MODEL
VDVE900
EXTERIOR
BLOWER
2

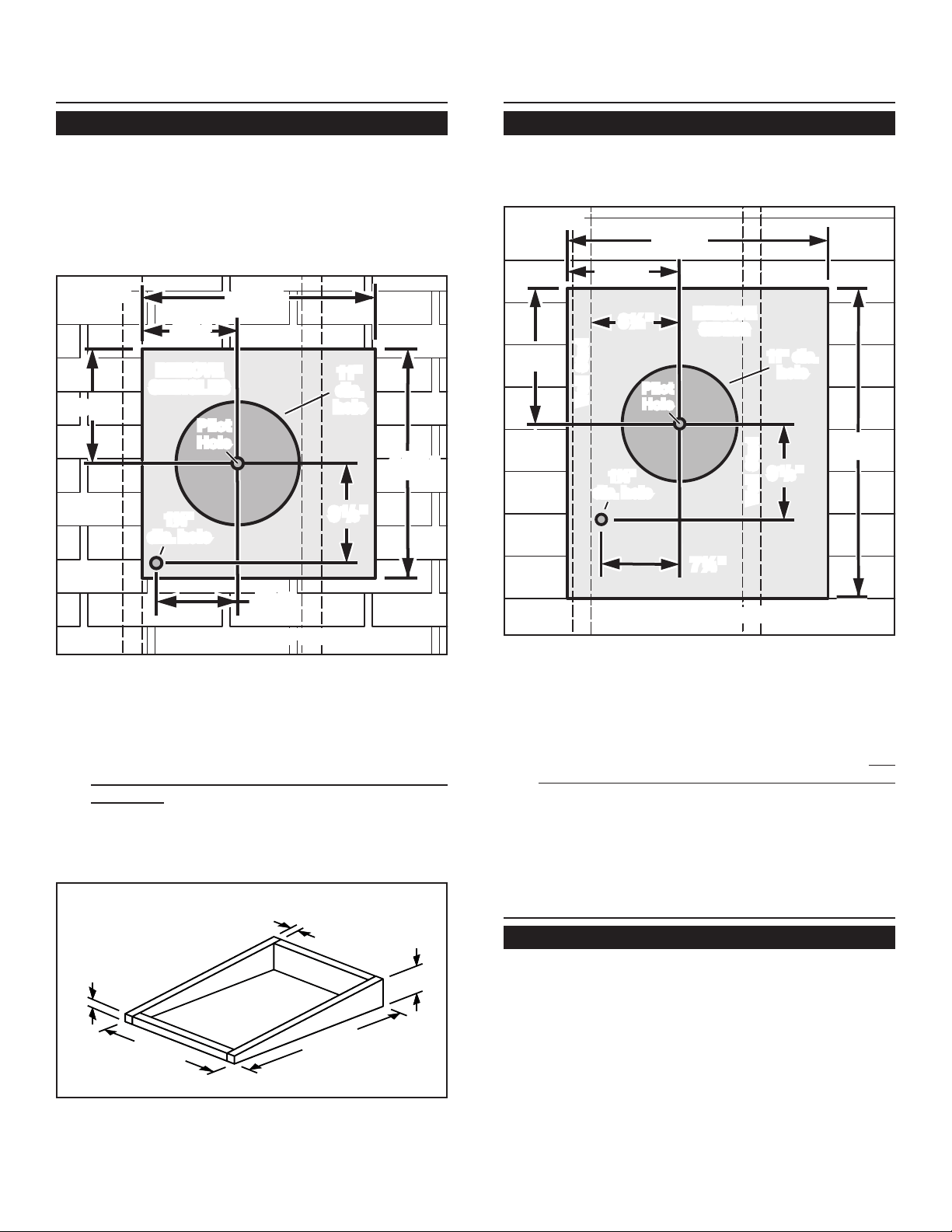

11" dia.
hole
7¼"
1¼"
dia. hole
9
1
/
8
"
10¾"
24¾"
28¼"
Wall Stud
12
7
/
8
"
Wall Stud
REMOVE
SIDING
8½"
Pilot
Hole
Pilot
Hole

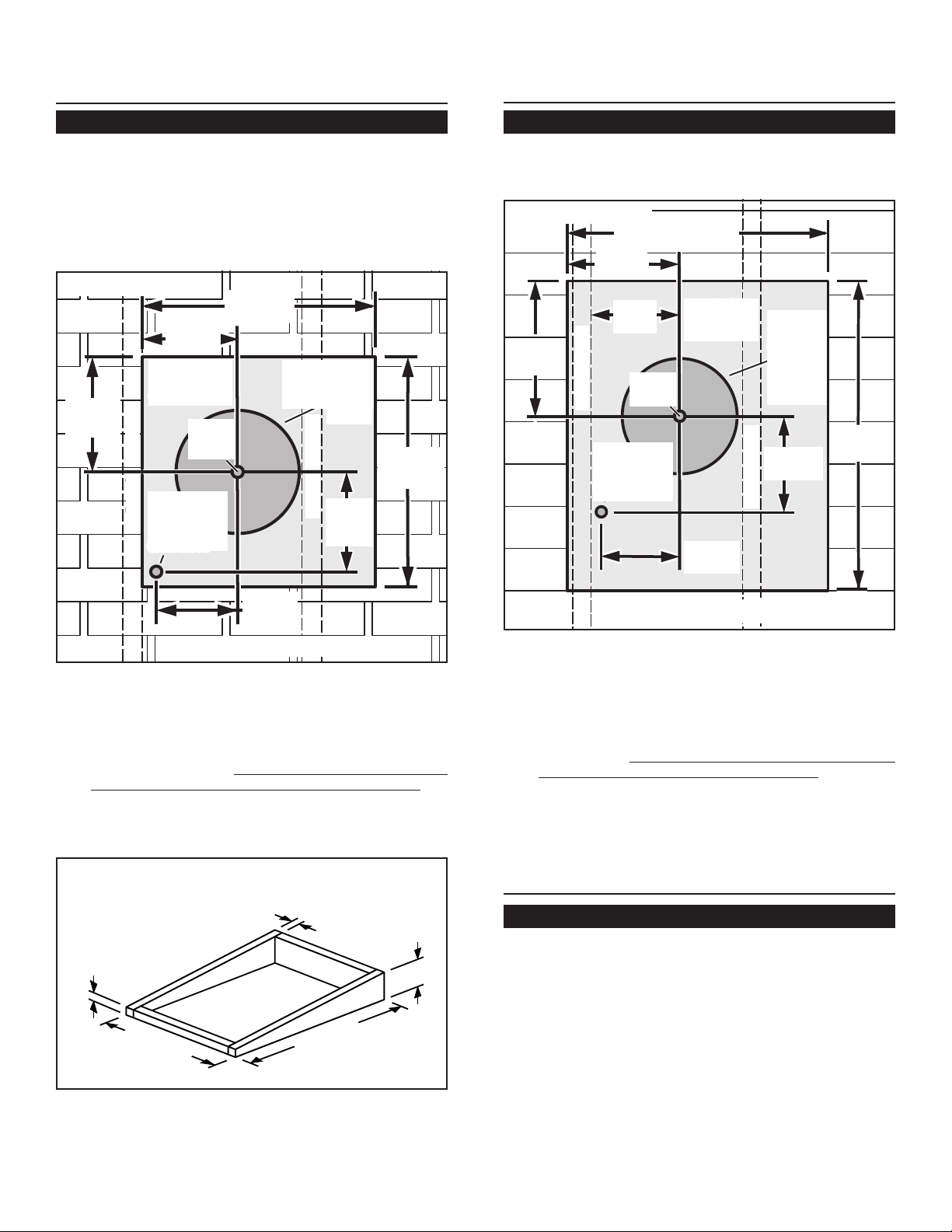

OUTSIDE - WALL VIEW
6¾"
2"
28¼"
24¾"
2"
1. Locate the blower on the rear slope of the roof.
Place it in a location to minimize duct run. The
location should be free of obstacles (T.V. leads,
electrical lines, etc.). Bear in mind, if the blower
top is level with the roof peak, it will not be seen
from the street. Keep this approximate location in
mind as you work from within the attic.
1. Choose a position on the outside wall. Make sure
that no wall studs, pipes or wires run through the
opening area.
PREPARE THE INSTALLATION
LOCATION
ROOF INSTALLATIONS
PREPARE THE INSTALLATION
LOCATION
WALL INSTALLATIONS
ALL INSTALLATIONS
5. For flat roof installations, build a curb that will mount
the blower at a minimum pitch of 2/12. See Figure
2. Discharge end of the blower should be pointed
away from prevailing winds.
20½"
10
3
/
8
"
8½"
20¾"
7¼"
1¼"
dia. hole
9
1
/
8
"
Roof Rafter
REMOVE
SHINGLES
11"
dia.
hole
Roof Rafter
Pilot
Hole
Pilot
Hole
OUTSIDE - ROOF VIEW
From inside the attic space:
2. Drill a PILOT HOLE up through the roof, 8½" from
the inside edge of a ROOF RAFTER.
From outside - on the roof:
3. Measure and mark the 20¾" x 20½" rectangle.
Cut and remove only the shingles inside this
rectangle.
4. Measure and mark the 11" DIAMETER HOLE
and the 1¼" DIAMETER HOLE. Cut these holes
all the way through the roof.
Figure 1
Figure 2
PREPARE THE BLOWER
1. Unpack the blower assembly.
2. Remove the cover and screws.
3. Remove and discard cardboard from blower wheel.
4. Remove the wiring box cover and screws.
5. Attach an appropriate U.L. approved cable con-
nector in the hole at the rear of the wiring box.
From inside the wall:
2. Drill a PILOT HOLE through the wall, 8½" from
the inside edge of a WALL STUD.
From outside - on the wall:
3. Measure and mark the 25" x 29½" rectangle. Cut
and remove only the siding inside this rectangle.
4. Measure and mark the 11" DIAMETER HOLE
and the 1¼" DIAMETER HOLE. Cut these holes
all the way through the wall.
Figure 3
3

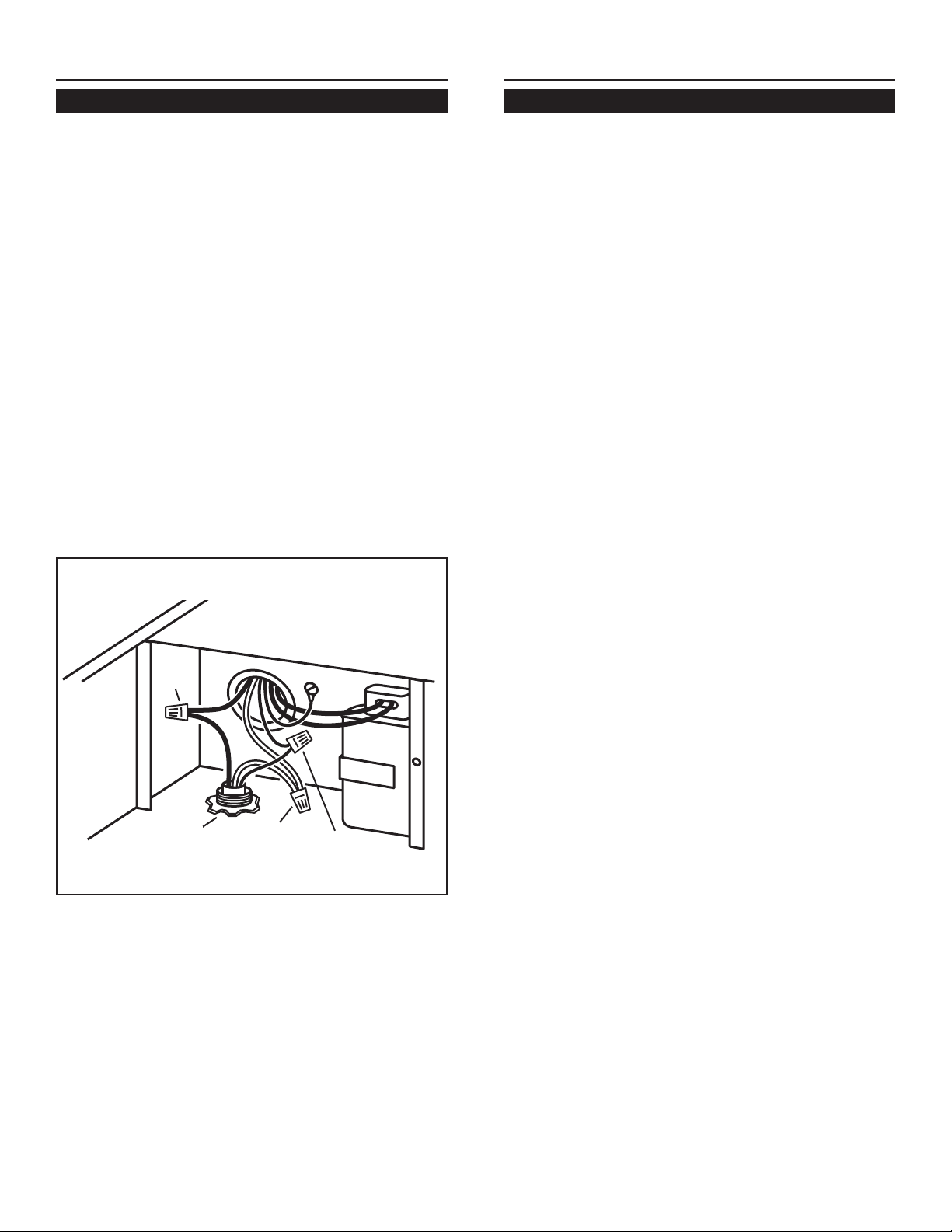

120 VAC
LINE IN
BLACK
TO
BLACK
WHITE
TO
WHITE
GREEN
TO
GREEN
1. Remove roofing nails from the upper 2/3 of the
shingles around the cutout area and carefully lift
the shingles to allow the back flashing sheet on the
blower housing to fit under them.
2. Center the blower ring in the 11" diameter hole,
making sure that the 1-1/4" diameter electrical wiring
hole aligns with the hole in the wiring box.
3. Attach the blower to the roof with the six screws
provided. All six holes in the back panel must be
filled, or any moisture that may get inside the blower
housing could leak into the house.
4. Using a good grade of roofing cement, seal all of
the shingles around the housing and flashing sheet
as well as the mounting screw heads.
5. Bring electrical wiring through the hole in the wiring
box and secure it according to local codes.
6. Make the electrical connections with the proper
connector for the type of wiring being used. Connect
white to white, black to black, and the green or bare
wire to green. See Figure 4.
7. Replace wiring box cover and screws. Do not pinch
wiring under the cover.
8. Check for free movement of the damper before
installing housing cover and screws.
9. See downdraft manual for instructions to connect
wiring to downdraft electrical panel.
1. Place a large bead of caulk on the back side of
the housing along the outer edge.
2. Center the blower ring in the 11" diameter hole,
making sure that the 1-1/4" diameter electrical
wiring hole aligns with the hole in the wiring box.
3. Attach blower to the wall with the six screws pro-
vided. All six holes in the back panel must be filled,
or any moisture that may get inside the blower
housing could leak into the house.
4. Using a good grade of caulk, seal all around the
mounting screw heads.
5. Bring electrical wiring through the hole in the wiring
box and secure it according to local codes.
6. Make the electrical connections with the proper
connector for the type of wire being used. Connect
white to white, black to black, and green or bare
wire to green. See Figure 4.
7. Replace wiring box cover and screws. Do not pinch
wiring under cover.
8. Check for free movement of the damper before
installing housing cover and screws.
9. Top and side flanges of the back plate may be cov-
ered with trim strips. Do not block grille opening
at bottom with trim. It will adversely affect perfor-
mance of the blower.
10. See downdraft manual for instructions to connect
wiring to downdraft electrical panel.
Figure 4
INSTALL THE BLOWER
ROOF INSTALLATIONS
INSTALL THE BLOWER
WALL INSTALLATIONS
LINE IN
FROM
DOWNDRAFT
ELECTRICAL
PANEL
4
99045284B
VIKING RANGE, LLC GREENWOOD,
MISSISSIPPI 38930 USA
USE AND CARE
Disconnect electrical power supply and lock out
service panel before cleaning or servicing this unit.
CLEANING
Remove cover and carefully vacuum blower and in-
side of housing. Be careful not to bend or otherwise
damage blower wheel.
MOTOR LUBRICATION
The motor is permanently lubricated. Do not oil or
disassemble motor.
CONNECT 10" ROUND DUCTWORK
2. Refer to downdraft ventilator manual for
instructions on how to:
Locate and cut holes in cabinet.
Attach 10" round duct and rough-in plate to
downdraft.
1. Connect 10" round ductwork to blower. Run ductwork
to downdraft location.
NOTE: Use duct tape to make ductwork connections secure
and air tight.
5

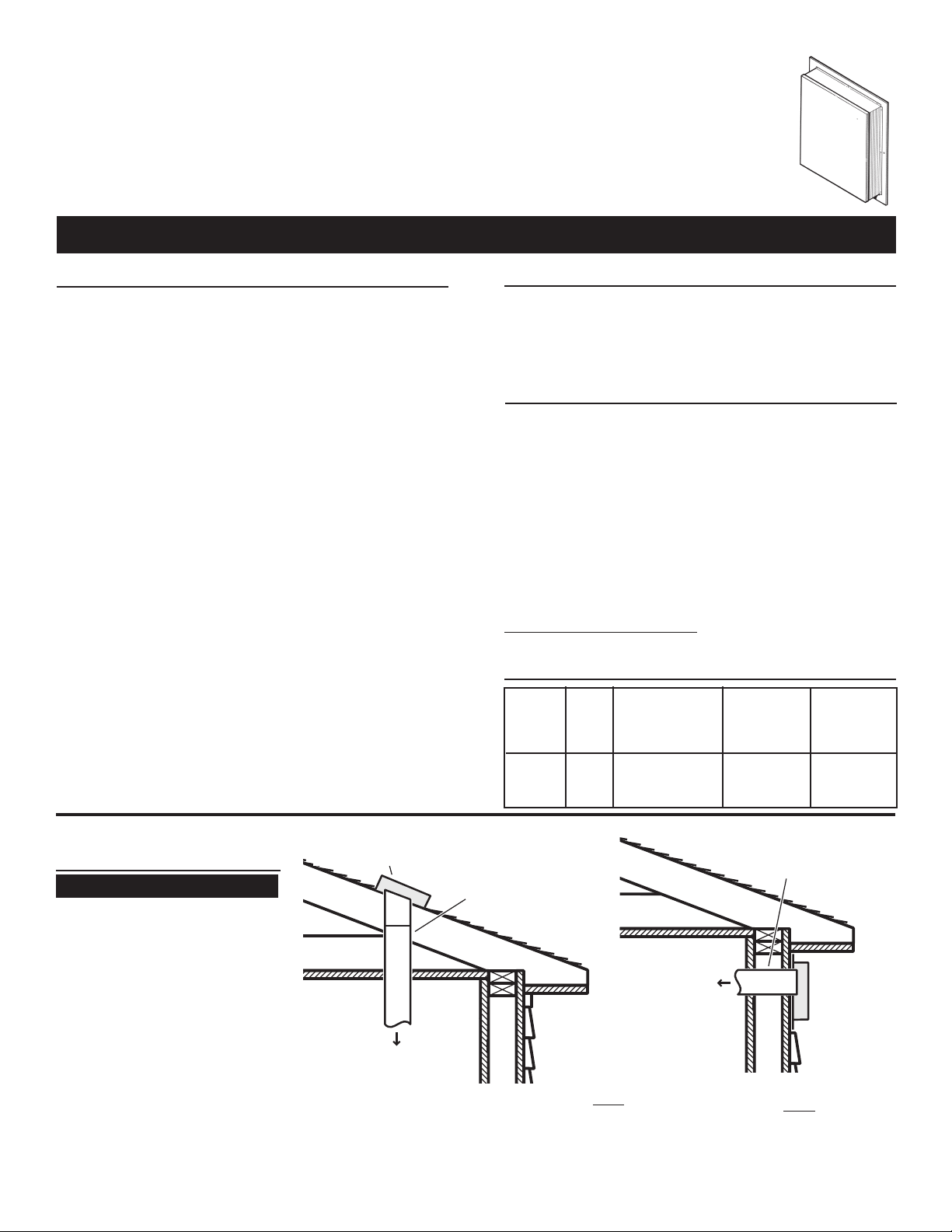

VENTILATEUR
EXTÉRIEUR
MODÈLE
VEDV900
CONDUIT
DIAMÈTRE DE
25,4 CM (10 PO)
VENTILATEUR
À TIRAGE
VERS LE BAS
AVERTISSEMENT
VEUILLEZ LIRE CES DIRECTIVES ET LES CONSERVER
MODÈLE VDVE900 VENTILATEUR
MONTÉ À L’EXTÉRIEUR
POUR UTILISATION AVEC LES MODÈLES VDD5300, CVDD5300, VDD5360, CVDD5360, VDD5450,
CVDD5450, VDD5480, CVDD5480 VENTILATEURS À TIRAGE VERS LE BAS SEULEMENT
OBSERVEZ LES DIRECTIVES CI-DESSOUS DE MANIÈRE
À RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC
ÉLECTRIQUE OU DE BLESSURES CORPORELLES.
1. N’utilisez cet appareil que de la manière prévue par
le fabricant. Si vous avez des questions, contactez le
fabricant ou le distributeur.
2. Avant de procéder à la réparation ou à l’entretien de
l’appareil, coupez l’alimentation du panneau d’entrée
d’électricité et verrouillez le dispositif de sectionnement de
manière à empêcher que le courant ne soit accidentellement
rétabli. S’il est impossible de verrouiller le dispositif de
sectionnement, fixez solidement un système de protection
bien en vue, par exemple une étiquette, au panneau
d’entrée d’électricité.
3. La pose de l’appareil et les travaux d’électricité doivent
être effectués par des personnes qualifiées en respectant
la réglementation en vigueur, notamment les codes et
normes de la construction ayant trait à la résistance au
feu.
4. Pour éviter les refoulements, l’apport d’air doit être
suffisant de manière à brûler et à évacuer, par le conduit
de fumée (cheminée), les gaz produits par les appareils
à combustibles. Respectez les directives du fabricant
de l’appareil de chauffage et les normes de sécurité,
notamment celles publiées par la National Fire Protection
Association (NFPA), la American Society for Heating, les
Refrigeration and Air Conditioning Engineers (ASHRAE)
et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou
d’autres équipements non apparents lors de la découpe
ou du perçage du mur ou du plafond.
AVERTISSEMENT
ATTENTION
1. Cet appareil ne doit servir qu’à la ventilation générale. Ne
l’utilisez pas pour éliminer des matières ni des vapeurs
dangereuses ou explosives.
2. Pour éviter d’endommager les roulements de moteur,
de déséquilibrer les pales ou de les rendre bruyantes,
débarrassez l’appareil de la poussière de plâtre, de
construction, etc.
3. Veuillez lire l’étiquette de spécifications du produit pour
obtenir plus de renseignements, notamment sur les
normes.
4. Le circuit électrique, y compris la commande de régime
(le cas échéant), doit avoir au minimum une puissance
nominale de 6 ampères.
PLANIFICATION DE
LA POSE
1. L’emplacement de pose du
ventilateur doit être choisi
de manière à réduire le plus
possible l’utilisation de conduits
et de coudes.
2. Lorsque cela est envisageable,
le ventilateur doit être centré
entre les poteaux muraux ou
les chevrons du toit.
3. Évitez les tuyaux, les fils ou
autres conduits qui peuvent
passer dans les murs.
TOUS LES TYPES DE POSE
SPÉCIFICATIONS
VENTILATEUR EXTÉRIEUR
MODÈLE VEDV900
CONDUIT
DIAMÈTRE DE
25,4 CM (10 PO)
VENTILATEUR À
TIRAGE VERS LE BAS
POSE TYPE - VENTILATEUR MONTÉ SUR LE TOIT
POSE D’UN VENTILATEUR MONTÉ
SUR LE MUR
INSTALLATEUR : Veuillez laisser ce manuel au propriétaire
PROPRIÉTAIRE : La page 8 contient des renseignements portant sur l’utilisation et l’entretien
6. Les ventilateurs canalisés doivent toujours être ventilés à
l’air libre.
7. Pour réduire les risques d’incendie, utilisez seulement des
conduits en métal.
8. Cet appareil doit être mis à la terre.
CUBES À LA
MINUTE (PIEDS
CUBES À LA DIMENSION
MODÈLE VOLTS AMPÈRESMÈTRES MINUTE DU CONDUIT
VDVE900
120 3.0 900 DIAMÈTRE
DE 25,4 cm
(10 po)
Dimensions de ventilateur
71,8 cm (28.25") x 62,9 cm (24.75") x 18,2 cm (7.17")
VENTILATEUR
EXTÉRIEUR
MODÈLE
VDVE900
VVENTILATEUR EXTÉRIEUR
MODÈLE VDVE900
6
1. Choisissez un emplacement de pose pour le ventilateur
sur la pente arrière du toit. Placez-le dans un emplacement
réduisant au maximum l’utilisation de conduits. Cet
emplacement doit être exempt d’obstacles (fils de
téléviseur, lignes électriques, etc.) Rappelez-vous que si
le dessus du ventilateur affleure le faîte du toit, il ne pourra
être aperçu de la rue. Gardez cet emplacement en tête
pendant que vous travaillez à partir du grenier.
PRÉPARATION DE L’EMPLACEMENT
DE POSE
POSES SUR LES TOITS
PRÉPARATION DE L’EMPLACEMENT
DE POSE
5. Pour la pose sur un toit plat, construisez un cadre porteur
pour supporter le ventilateur en vous assurant que la pente
minimale est de 2/12. Reportez à la figure 2. L’extrémité
du conduit d’évacuation du ventilateur ne doit pas être
orientée dans la direction des vents dominants.
1. Choisissez un emplacement sur le mur extérieur. Assurez-
vous qu’aucun poteau mural, tuyau ou câble ne passe au
niveau de l’ouverture.
20½"
10
3
/
8
"
8½"
20¾"
7¼"
1¼"
dia. hole
9
1
/
8
"
Roof Rafter
REMOVE
SHINGLES
11"
dia.
hole
Roof Rafter
Pilot
Hole
Pilot
Hole
OUTSIDE - ROOF VIEW
De l’intérieur du grenier :
2. Percez un AVANT-TROU à travers le toit, à une distance
de 216 mm (8 ½ po) du rebord intérieur d’un CHEVRON.
De l’extérieur –sur le toit :
3. Mesurez et tracez un rectangle de 527 mm x 521 mm
(20 ¾ po x 20 ½ po). Coupez et retirez seulement les
bardeaux qui se trouvent à l’intérieur de ce rectangle.
4. Mesurez et tracez un ORIFICE D’UN DIAMÈTRE DE 279
MM (11 PO) et un ORIFICE D’UN DIAMÈTRE DE 32 MM
(1 ¼ PO). Découpez ces orifices de part en part du toit.
521 mm
(20 1/2 po)
264 mm
(10 3/8 po)
EXTÉRIEUR – VUE DU TOIT
527 mm
(20 ¾ po)
216 mm
(8 ½ po)
184 mm
(7 ¼ po)
Orifice d’un
diamètre
de 32 mm
(1 ¼ po)
Orice d’un
diamètre de
279 mm (11 po)
ENLEVEZ
LES
BARDEAUX
Avant-
trou
Chevron
Chevron
ILLUSTRATION 1
POSES SUR LES MURS
PRÉPARATION DU VENTILATEUR
TOUS LES TYPES DE POSE
1. Déballez le ventilateur.
2. Retirez le couvercle et les vis.
3. Enlevez l’emballage de carton protégeant la roue du
ventilateur puis jetez-le.
4. Retirez le couvercle du boîtier de câblage et les vis.
5. Fixez un connecteur de câble homologué U.L.dans
l’ouverture à l’arrière du boîtier de câblage.
11" dia.
hole
7¼"
1¼"
dia. hole
9
1
/
8
"
10¾"
24¾"
28¼"
Wall Stud
12
7
/
8
"
Wall Stud
REMOVE
SIDING
8½"
Pilot
Hole
Pilot
Hole
OUTSIDE - WALL VIEW
De l’intérieur du mur :
2. Percez un AVANT-TROU à travers le mur, à une distance
de 216 mm (8 ½ po) du rebord intérieur d’un POTEAU
MURAL.TUD.
De l’extérieur –sur le mur :
3. Mesurez et tracez un rectangle de 635 mm x 749 mm (25
po x 29,5 po). Coupez et retirez seulement les bardeaux
qui se trouvent à l’intérieur de ce rectangle.
4. Mesurez et tracez un ORIFICE D’UN DIAMÈTRE DE
279 MM (11 PO) et un ORIFICE D’UN DIAMÈTRE DE
32 MM (1 ¼ PO). Découpez ces orifices de part en part
du mur.
EXTÉRIEUR –VUE DU MUR
Avant-
trou
ENLEVEZ
LE PARE-
MENT
Orifice
d’un
diamètre
de
279 mm
(11 po)
216 mm
(8½ po)
232 mm
(9-1/8 po)
Orifice d’un
diamètre
de 32 mm
(1¼ po)
184 mm
(7¼po)
628.7 mm (24¾ po)
273 mm
(10¾ po)
717.6 mm
(28¼ po)
327 mm
(12-7/8 po)
Poteau mural
Poteau mural
ILLUSTRATION 3
6¾"
2"
28¼"
24¾"
2"
51 mm
(2 po)
ILLUSTRATION 2
628.7
mm
(24¾
po)
51 mm
(2 po)
717.6
mm
(28¼
po)
171.5 mm
(6¾ po)
232 mm
(9 1/8
po)
7

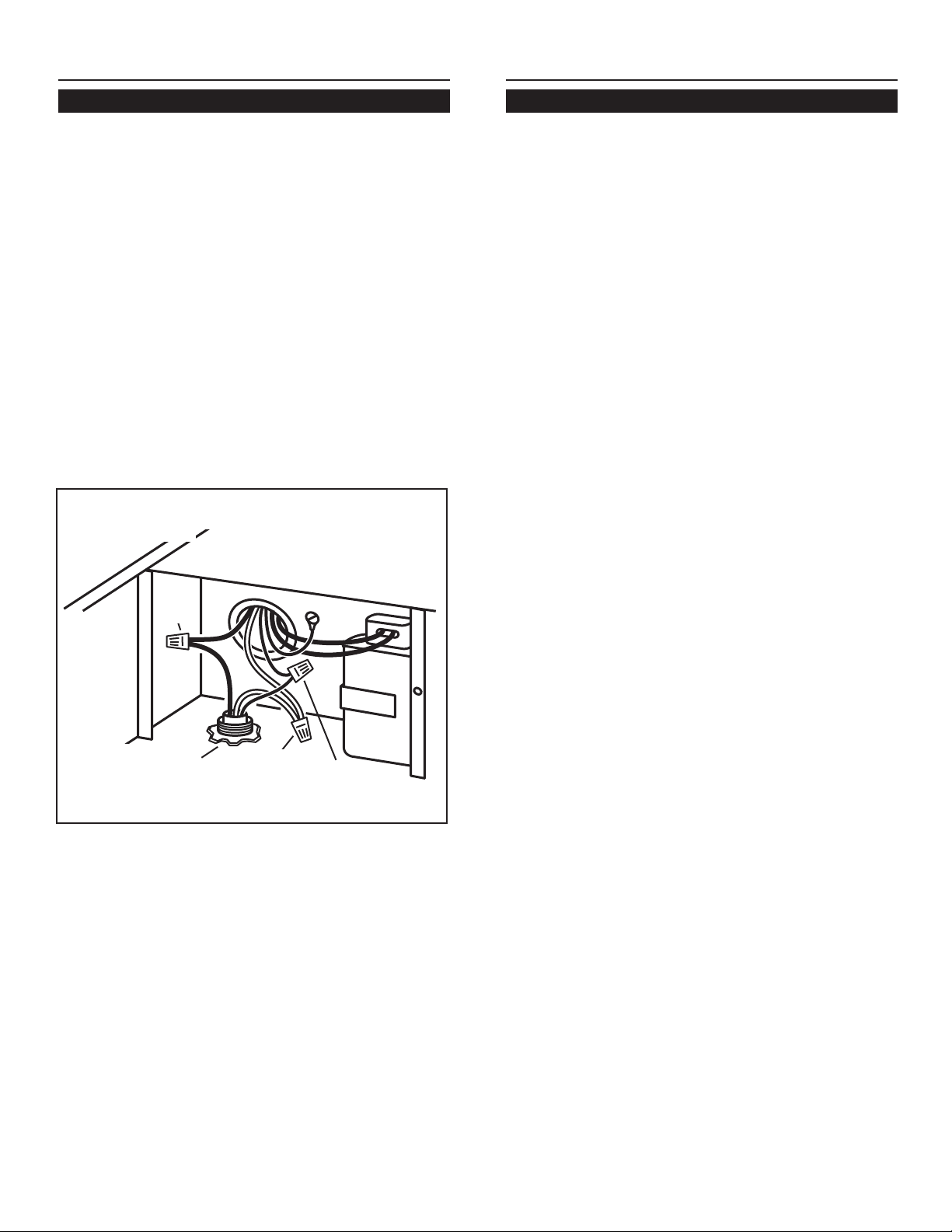

120 VAC
LINE IN
BLACK
TO
BLACK
WHITE
TO
WHITE
GREEN
TO
GREEN
1. Retirez les premiers deux tiers des clous à toiture des
bardeaux se trouvant autour de la surface de découpe puis
soulevez délicatement les bardeaux de manière à permettre
à la feuille de tôle noire de s’y glisser.
2. Centrez l’anneau de ventilateur dans le trou de 27,9 cm
(11 po) de diamètre, en s’assurant que l’orifice pour le
câblage électrique de 3,2 cm de diamètre (1 ¼ po) coïncide
avec l’orifice dans le boîtier de câblage.
3. Fixez le ventilateur au toit à l’aide des six vis fournies. Tous
les six trous du panneau arrière doivent être couverts, sans
quoi de l’humidité peut pénétrer à l’intérieur du ventilateur
et couler dans l’habitation.
4. Imperméabilisez tous les bardeaux autour du boîtier et de
la feuille de tôle ainsi que les têtes des vis de montage à
l’aide de colle pour toiture de bonne qualité.
5. Faites passer le câblage électrique par l’ouverture du boîtier
de câblage et fixez-le en respectant la réglementation
locale.
6. Effectuez les branchements électriques en utilisant le
connecteur convenant au type de câblage utilisé. Branchez
les fils noirs ensemble, les fils blancs ensemble, et le fil vert
ou le fil dénudé avec le fil vert. Reportez-vous à la Figure 4.
7. Replacez le couvercle du boîtier de câblage et les vis. Ne
pincez pas le câblage sous le couvercle.
8. Assurez-vous que le clapet peut bouger librement avant
d’installer le couvercle du boîtier et les vis.
9. Voir le manuel d'instructions pour le ventilateur à tirage vers
le bas pour connecter le câblage au panneau électrique le
ventilateur à tirage vers le bas.
1. Appliquez une large bande de produit à calfeutrer à l’arrière
du boîtier, le long du rebord extérieur.
2. Centrez l’anneau de ventilateur dans le trou de 27,9 cm
(11 po) de diamètre, en s’assurant que l’orifice pour
le câblage électrique de 3,2 cm de diamètre (1 ¼ po)
coïncide avec l’orifice dans le boîtier de câblage.
3. Fixez le ventilateur au toit à l’aide des six fournies. Tous les
six trous du panneau arrière doivent être couverts, sans
quoi de l’humidité peut pénétrer à l’intérieur du ventilateur
et couler dans l’habitation.
4. Imperméabilisez le pourtour des têtes de vis de montage
à l’aide d’un produit à calfeutrer de bonne qualité.
5. Faites passer le câblage électrique par l’ouverture
du boîtier de câblage et fixez-le en respectant la
réglementation locale.
6. Effectuez les branchements électriques en utilisant le
connecteur convenant au type de câblage utilisé. Branchez
les fils noirs ensemble, les fils blancs ensemble et le fil vert
ou le fil dénudé avec le fil vert. Reportez-vous à la Figure
4.
7. Replacez le couvercle du boîtier de câblage et les vis. Ne
pincez pas le câblage sous le couvercle.
8. Assurez-vous que le clapet peut bouger librement avant
d’installer le couvercle du boîtier et les vis.
9. Les rebords supérieurs et latéraux de la plaque arrière
doivent être recouverts avec des tringles de finissage. Ne
bloquez pas la partie inférieure de la grille à air avec les
tringles. Le rendement du ventilateur en serait affecté.
10. Voir le manuel d'instructions pour le ventilateur à tirage
vers le bas pour connecter le câblage au panneau
électrique le ventilateur à tirage vers le bas.
POSE DU VENTILATEUR
POSES SUR LES TOITS
POSE DU VENTILATEUR
POSES SUR LES MURS
ILLLUSTRATION 4
Mise à la terre
(Nu ou vert)
Blanc
a
Blanc
Noir
a
Noir
Entrée à partir du panneau
électrique du ventilateur à
tirage vers le bas
8
99045284B
VIKING RANGE, LLC
GREENWOOD,
MISSISSIPPI 38930 USA
UTILISATION ET ENTRETIEN
Débranchez l’alimentation électrique et verrouillez le panneau
d’entrée d’électricité avant de nettoyer ou de réparer l’appareil.
NETTOYAGE
Retirez le couvercle et passez soigneusement l’aspirateur à
l’intérieur du boîtier. Veillez à ne pas courber ou endommager la
roue du ventilateur.
LUBRIFICATION DU MOTEUR
Le moteur est lubrifié en permanence. Il ne doit pas être huilé
ni démonté.
RACCORDEMENT DU CONDUIT
ROND DE 25,4 CM (10 PO)
2. Reportez-vous au guide du ventilateur à tirage vers le
bas pour :
Localiser et couper des orifices dans l’armoire.
Raccordez le conduit rond de 25,4 cm (10 po) et
plaque de première oeuvre au ventilateur à tirage
vers le bas.
1. Raccordez le conduit rond de 25,4 cm (10 po) au ventilateur.
Faites cheminer les conduits vers l’emplacement du
ventilateur à tirage vers le bas.
REMARQUE : Utilisez du ruban pour canalisations pour fixer
solidement tous les raccords des conduits et les étancher.
9

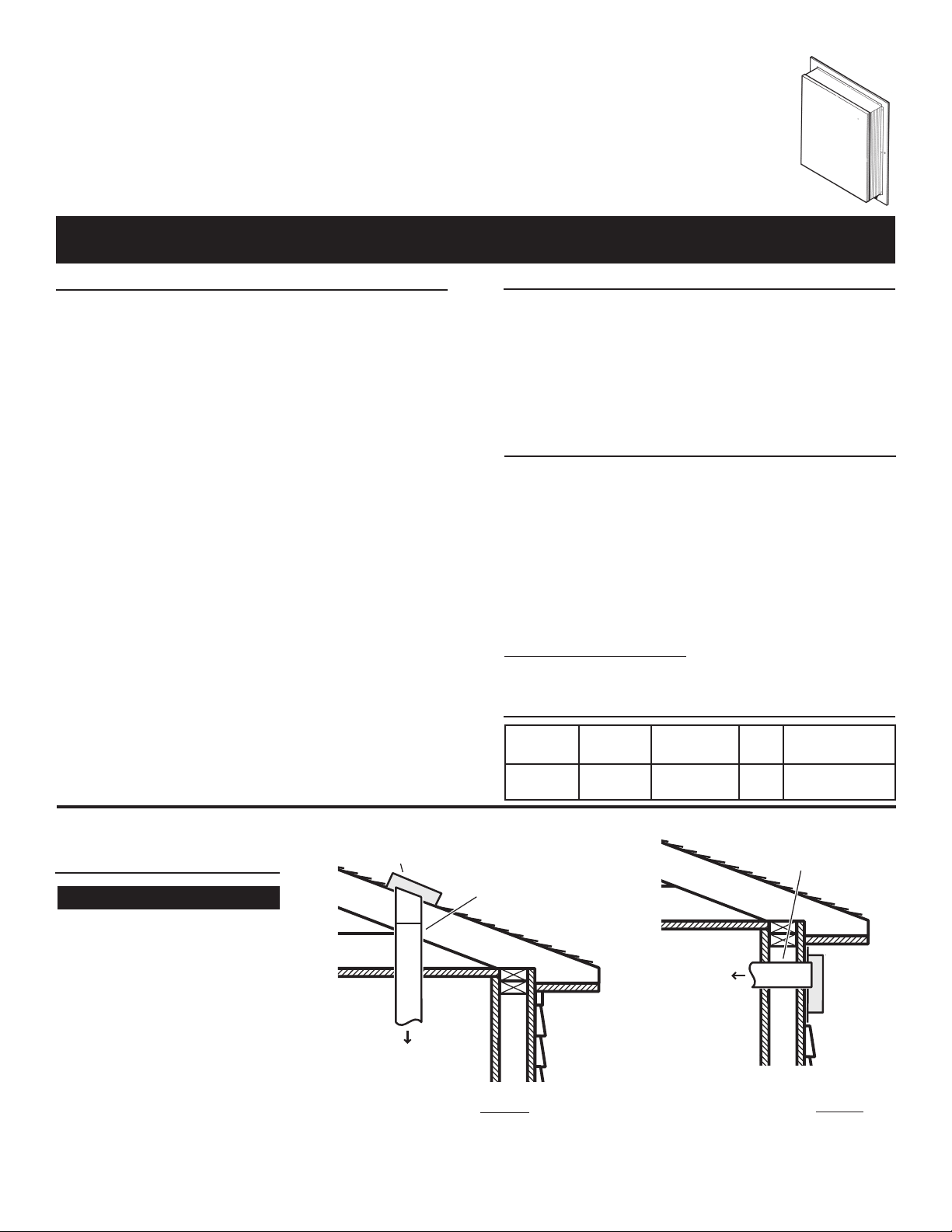

VENTILADOR
DE MONTAJE
EXTERIOR
MODELO
VEDV900
CONDUCTO REDONDO
DE 10 PULG. (25 cm)
AL TIRO
DESCENDENTE
ADVERTENCIA
LEA Y CONSERVE ESTAS INSTRUCCIONES
VENTILADOR DE MONTAJE
EXTERIOR MODELO VDVE900
PARA USARSE ÚNICAMENTE CON EL VENTILADORS DE TIRO DESCENDENTE MODELOS
VDD5300, CVDD5300, VDD5360, CVDD5360, VDD5450, CVDD5450, VDD5480, CVDD5480.
PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS
ELÉCTRICAS O LESIONES PERSONALES, OBSERVE LAS
SIGUIENTES PRECAUCIONES:
1. Use la unidad sólo de la manera indicada por el fabricante.
Si tiene preguntas, comuníquese con el fabricante o el
distribuidor.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el
suministro eléctrico en el panel de servicio y bloquee los medios
de desconexión del servicio para evitar que la electricidad se
reanude accidentalmente. Cuando no sea posible bloquear
los medios de desconexión del servicio, fije firmemente una
señal de advertencia (como una etiqueta) en un lugar visible
del panel de servicio.
3. Una o más personas calificadas deben realizar el trabajo de
instalación y el cableado eléctrico, de acuerdo con todos los
códigos y normas correspondientes, incluidos los códigos
y normas de construcción específicos de protección contra
incendios.
4.
Se necesita suficiente aire para que se lleve a cabo la combustión
y la extracción adecuadas de los gases a través del tubo de
humos (chimenea) del equipo quemador de combustible, con
el fin de evitar el contratiro. Siga las directrices y las normas
de seguridad del fabricante del equipo de calefacción, como
las publicadas por la Asociación Nacional de Protección
contra Incendios (National Fire Protection Association, NFPA),
y la Sociedad Americana de Ingenieros en Calefacción,
Refrigeración y Aire Acondicionado (American Society for
Heating, Refrigeration and Air Conditioning Engineers,
ASHRAE), y las autoridades de los códigos locales.
ADVERTENCIA
PRECAUCIÓN
1. Sólo para usarse como medio de ventilación general. No lo
use para extraer materiales ni vapores peligrosos o explosivos.
2. Para evitar daños a los cojinetes del motor y rotores ruidosos
o desbalanceados, mantenga la unidad de potencia protegida
contra rociados de yeso, polvos de construcción, etc.
3. Lea la etiqueta de especificaciones que tiene el producto
para ver información y requisitos adicionales.
4. El circuito eléctrico, incluido el control de velocidad (si se usa)
debe tener como mínimo 6 Amp nominales.
Dimensiones del ventilador
28.25 x 24.75 x 7.17 pulg. (71.8 x 62.9 x 18.2 cm)
PLANEACIÓN DE
LA INSTALACIÓN
1. Ubique el ventilador de manera
que la longitud de los conductos
y el número de codos necesarios
se mantengan al mínimo.
2. Donde sea posible, el ventilador se
debe centrar entre los montantes
de la pared o entre las vigas del
techo.
3. Evite tubería, cables u otros
conductos que puedan estar
tendidos por la pared.
TODAS LAS INSTALACIONES
MODELO VOLTIOS AMPERIOS PCM TAMAÑO DE
CONDUCTO
VDVE900 120 5.7 900 10 pulg.
(25.4 cm) DIÁM.
ESPECIFICACIONES
5. Al cortar o perforar a través de la pared o del cielo raso, no
dañe el cableado eléctrico ni otros servicios ocultos.
6. Los ventiladores en conductos siempre deben ventearse
hacia el exterior.
7. Para reducir el riesgo de incendio, use solamente conductos
metálicos.
8. Esta unidad debe conectarse a tierra.
VENTILADOR DE MONTAJE
EXTERIOR MODELO VEDV900
CONDUCTO REDONDO
DE 10 PULG. (25 cm)
AL TIRO
DESCENDENTE
INSTALACIÓN TÍPICA DE
MONTAJE EN EL TECHO
INSTALACIÓN TÍPICA DE
MONTAJE EN LA PARED
INSTALADOR: Entregue este manual al dueño de la casa
DUEÑO DE LA CASA: Las instrucciones de uso y cuidado se encuentran en la página 12.
VVENTILADOR DE MONTAJE
EXTERIOR MODELO VDVE900
VENTILADOR
DE MONTAJE
EXTERIOR
MODELO
VDVE900
10

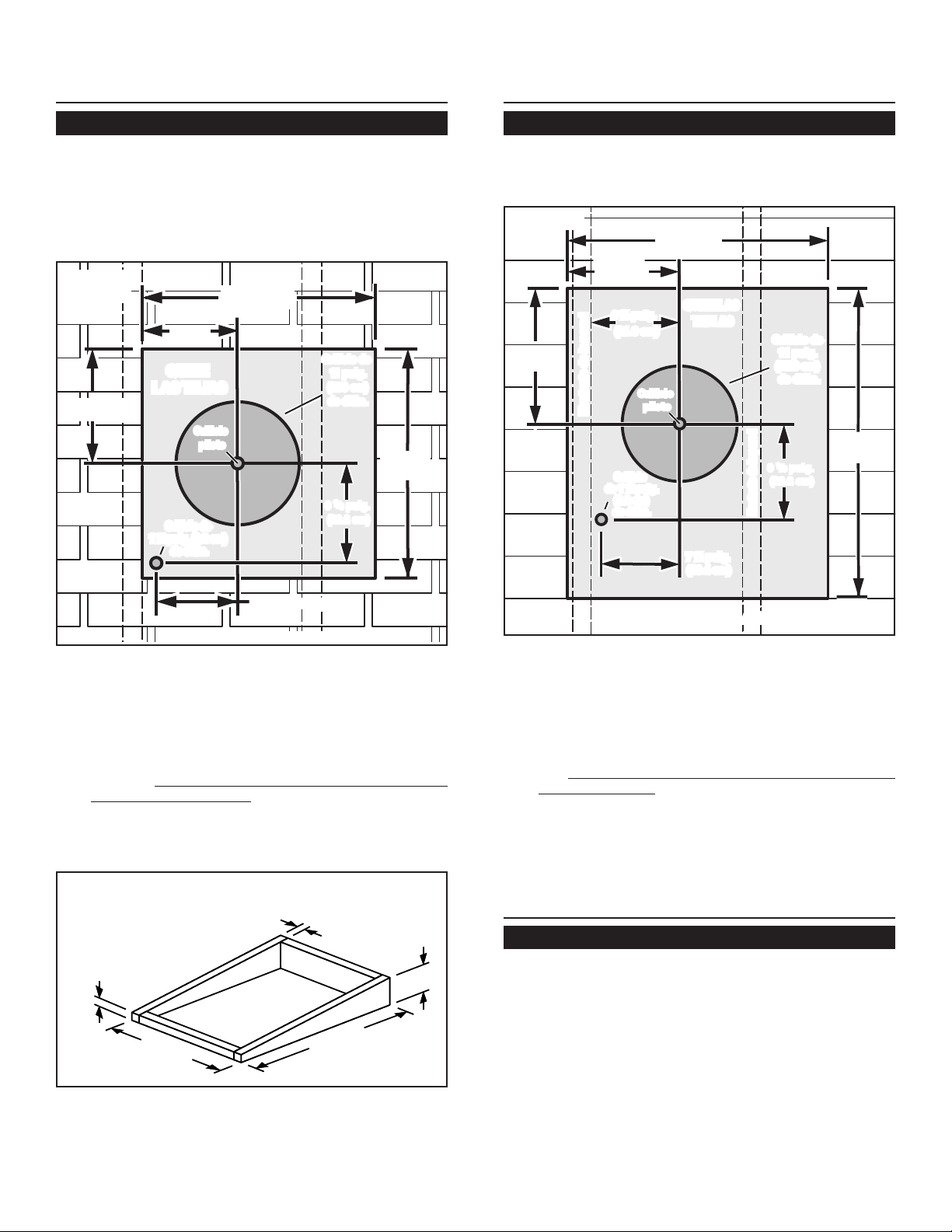

Orificio de
11 pulg.
(27.9 cm)
de diám.
7 ¼ pulg.
(18.4 cm)
Orificio
de 1 ¼ pulg.
(3.2 cm)
de diám.
9
1
/
8
pulg.
(23.2 cm)
Montante de la pared
10 ¾ pulg.
(27.3 cm)
24 ¾ pulg.
(62.87 cm)
12
7
/
8
pulg.
(32.7 cm)
QUITE LAS
TABLAS
8 ½ pulg.
(21.6 cm)
Orificio
piloto
Orificio
piloto
EXTERIOR – VISTA DE LA PARED
28 ¼ pulg.
(71.76 cm)
Montante de la pared
6 ¾ pulg.
(17.15 cm)
2 pulg.
(5 cm)
28 ¼ pulg.
(71.76 cm)
24 ¾ pulg.
(62.87 cm)
2 pulg.
(5 cm)
1. Ubique el ventilador en la pendiente posterior del techo.
Colóquelo en un área en la cual minimice la longitud del
tramo de conducto. Esta área debe estar libre de obstáculos
(cables de T.V., cables eléctricos, etc.). Si la parte superior
del ventilador está al ras del pico del techo, no se verá desde
la calle. Tome en cuenta esta ubicación aproximada mientras
trabaja desde el ático.
1. Seleccione un lugar en la pared exterior. Asegúrese de que
no haya montantes de la pared, tubería ni cables tendidos
en el área de la abertura.
PREPARE EL LUGAR
DE LA INSTALACIÓN
INSTALACIONES EN EL TECHO
PREPARE EL LUGAR
DE LA INSTALACIÓN
INSTALACIONES EN LA PARED
TODAS LAS INSTALACIONES
5. Para instalar un ventilador sobre un techo plano, construya
un bastidor para soportar el ventilador, con una pendiente
mínima de 2/12. El extremo de descarga del ventilador debe
apuntar en dirección contraria a los vientos dominantes.
9
1
/
8
pulg.
(23.2 cm)
Viga del techo
QUITE
LAS TEJAS
Viga del techo
Orificio
piloto
Orificio
piloto
EXTERIOR - VISTA DEL TECHO
Orificio de
1 ¼ pulg. (3.2 cm)
de diám.
8 ½ pulg.
(21. 6 cm)
10
3
/
8
pulg.
(26.4 cm)
20 ½ pulg.
(52.1 cm)
20 ¾ pulg.
(52.7 cm)
7 ¼ pulg. (18.4 cm)
Orificio de
11 pulg.
(27. 9 cm)
de diám.
Desde el interior del espacio del ático:
2. Haga un ORIFICIO PILOTO a través del techo, a una
distancia de 8 ½ pulg. (21.6 cm) del borde interior de una
VIGA DEL TECHO.
Desde el exterior, en el techo:
3. Mida y marque el rectángulo de 20 ¾ x 20 ½ pulg. (52.7 x
52.1 cm). Corte y quite sólo las tejas que se encuentran
dentro de este rectángulo.
4. Mida y marque el ORIFICIO DE 11 pulg. (27.9 cm) y el
ORIFICIO DE 1 ¼ pulg. (3.2 cm) de DIÁMETRO. Haga
estos orificios totalmente a través del techo.
Figura 1
Figura 2
PREPARE EL VENTILADOR
1. Desempaque el conjunto del ventilador
2. Quite la cubierta y los tornillos.
3. Quite y deseche el cartón de la rueda del ventilador.
4. Quite la cubierta de la caja de conexiones y los tornillos.
5. Coloque un conector de cables apropiado, aprobado por U.L.,
en el orificio que se encuentra en la parte posterior de la caja
de conexiones.
Desde el interior de la pared:
2. Haga un ORIFICIO PILOTO a través de la pared, a una
distancia de 8 ½ pulg. (21.6 cm) del borde interior de un
MONTANTE DE LA PARED.
Desde el exterior, en la pared:
3. Mida y marque el rectángulo de 25 x 29 ½ pulg. (63.5 x 74.9
cm). Corte y quite sólo las tablas que se encuentran dentro
de este rectángulo.
4. Mida y marque el ORIFICIO DE 11 pulg. (27.9 cm) y el
ORIFICIO DE 1 ¼ pulg. (3.2 cm) de DIÁMETRO. Haga
estos orificios totalmente a través de la pared.
Figura 3
11

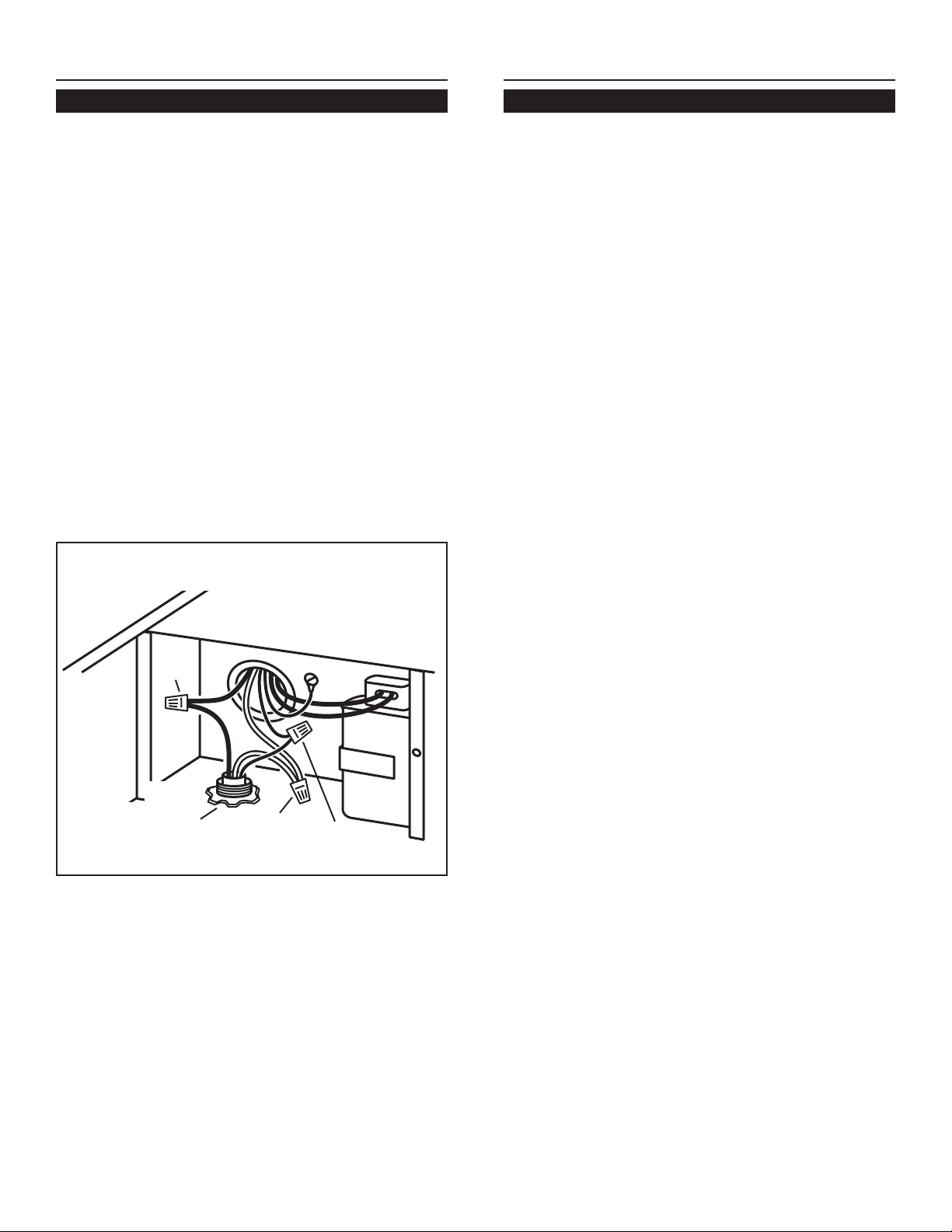

CABLE DE ENTRADA
DEL VENTILADOR
DE TIRO DESCENDENTE
NEGRO
CON
NEGRO
BLANCO
CON
BLANCO
VERDE
CON
VERDE
1. Quite los clavos del techo de las 2/3 partes superiores de las
tejas que se encuentran alrededor del área de corte y levante
las tejas con cuidado para permitir que la hoja cubrejuntas
posterior de la cubierta del ventilador se ajuste debajo
de ellas.
2. Centre el anillo del ventilador en el orificio de 11 pulg. (27.9 cm),
asegurándose de que el orificio del cableado eléctrico, de
1 ¼ pulg. (3.2 cm) de diámetro, quede alineado con el orificio
de la caja de conexiones.
3. Monte el ventilador en el techo con los seis tornillos que se
proporcionan. Los seis orificios del panel posterior deben
quedar cubiertos, de otra manera la humedad que penetre
en la cubierta del ventilador se puede filtrar al interior de
la casa.
4. Utilizando un cemento para techo de buena calidad, selle todas
las tejas alrededor de la cubierta y de la hoja cubrejuntas, así
como alrededor de la cabeza de los tornillos de montaje.
5. Pase los cables eléctricos a través del orificio de la caja de
conexiones y asegúrelos de acuerdo con los códigos locales.
6. Haga las conexiones eléctricas utilizando el conector adecuado
para el tipo de cables que está usando. Conecte blanco con
blanco, negro con negro y verde con verde o con el hilo desnudo.
Consulte la figura 4.
7. Vuelva a colocar la cubierta de la caja de conexiones y los
tornillos. No permita que los cables queden atrapados debajo
de la cubierta.
8. Verifique el movimiento libre del regulador de tiro antes de
instalar la cubierta y los tornillos.
9. Consulte el manual del ventilador de tiro descendente para obtener
instrucciones para conectar el cableado al cuadro eléctrico del
ventilador de tiro descendente.
1. Coloque un reborde grande de material de calafateo en el lado
posterior de la cubierta, a lo largo del borde externo.
2. Centre el anillo del ventilador en el orificio de 11 pulg. (27.9 cm),
asegurándose de que el orificio del cableado eléctrico, de
1 ¼ pulg. (3.2 cm) de diámetro, quede alineado con el orificio
de la caja de conexiones.
3. Monte el ventilador en la pared con los seis tornillos que se
proporcionan. Los seis orificios del panel posterior deben
quedar cubiertos, de otra manera la humedad que penetre
en la cubierta del ventilador se puede filtrar al interior de
la casa.
4. Utilizando material de calafateo de buena calidad, selle
alrededor de la cabeza de los tornillos de montaje.
5. Pase los cables eléctricos a través del orificio de la caja de
conexiones y asegúrelos de acuerdo con los códigos locales.
6. Haga las conexiones eléctricas utilizando el conector adecuado
para el tipo de cable que está usando. Conecte blanco con
blanco, negro con negro y verde con verde o con el hilo desnudo.
Consulte la figura 4.
7. Vuelva a colocar la cubierta de la caja de conexiones y los
tornillos. No permita que los cables queden atrapados debajo
de la cubierta.
8. Verifique el movimiento libre del regulador de tiro antes de
instalar la cubierta y los tornillos.
9. Las bridas superior y lateral de la placa posterior se pueden
cubrir con tiras de resguardo. No obstruya con la tira de adorno
la abertura de la rejilla que se encuentra en la parte inferior. Si
lo hace afectará adversamente el funcionamiento del ventilador.
10. Consulte el manual del ventilador de tiro descendente para
obtener instrucciones para conectar el cableado al cuadro
eléctrico del ventilador de tiro descendente.
Figura 4
INSTALE EL VENTILADOR
INSTALACIONES EN EL TECHO
INSTALE EL VENTILADOR
INSTALACIONES EN LA PARED
CABLE DE ENTRADA DESDE
EL PANEL ELÉCTRICO DEL
VENTILADOR DE TIRO
DESCENDENTE
12
99045284B
VIKING RANGE, LLC
GREENWOOD MISSISSIPPI 38930 USA
USO Y CUIDADO
Desconecte el suministro eléctrico y bloquee el panel de servicio
antes de limpiar o dar servicio a esta unidad.
LIMPIEZA
Quite la cubierta y cuidadosamente aspire el ventilador y el
interior de la cubierta. Tenga cuidado de no doblar la rueda del
ventilador ni dañarla de alguna otra manera.
LUBRICACIÓN DEL MOTOR
El motor está permanentemente lubricado. No lubrique ni
desarme el motor.
CONECTE EL CONDUCTO
REDONDO DE 10 PULG. (25 CM)
2. Consulte las instrucciones del manual del ventilador
de tiro descendente para:
Encontrar y cortar los orificios en el gabinete.
Conectar el conducto redondo de 10 pulg. (25 cm) y
la placa preliminar al tiro descendente.
1. Conecte el conducto redondo de 10 pulg. (25 cm) al ventilador.
Tienda el conducto hasta el sitio del tiro descendente.
NOTA: Coloque cinta en todas las conexiones de los conductos
para asegurarlas y hacerlas herméticas.
