PG.31
www.napoleongrills.com
N415-0541 DEC 06.18
PG.63
APPLY SERIAL NUMBER LABEL FROM CARTON
Serial No.
XXXXXX000000
MODEL NO.
BIPRO500-3
This gas grill must be used only outdoors in a well-venlated space and must not be used inside a
building, garage, screened-in porch, gazebo or any other enclosed area.
DO NOT DISCARD
Wolf Steel Ltd.
214 Bayview Drive,
Barrie, Ontario, CANADA L4N 4Y8
Noce to Installer: Leave these instrucons with the grill owner for future reference.
Adults and especially children should be alerted to the hazards of high surface temperatures.
Young children should be supervised near the gas grill.
WARNING! CABINET FRAME, CABINET AND COUNTER TOP MUST BE MADE FROM NON-COMBUSTIBLE
MATERIAL WHEN THE APPLIANCE IS NOT INSTALLED WITH THE ZERO CLEARANCE LINER PART NO. BI-3323-ZCL.
WARNING
Do not try to light this appliance without
reading the “LIGHTING” instrucons secon
of this manual.
Do not store or use gasoline or other
ammable liquids or vapors in the vicinity of
this or any other appliance. An L.P. cylinder
not connected for use must not be stored in
the vicinity of this or any other appliance.
If the informaon in these instrucons is
not followed exactly, a re or explosion may
result, causing property damage, personal
injury or death.
DANGER
IF YOU SMELL GAS:
• Shut o gas to the appliance.
• Exnguish any open ame.
• Open lid.
• If odor connues, keep away from the
appliance and immediately call your gas
supplier or re department.
!
!
!
N415-0541 DEC 06.18.indd 1 12/7/2018 2:45:03 PM
2
EN
www.napoleongrills.com
N415-0541 DEC 06.18
*Conditions and Limitations
This Limited Warranty creates a warranty period as specified in the
aforementioned table, for any product purchased through an authorized NAPOLEON
dealer, and entitles the original purchaser to the specified coverage in respect of
any component replaced within the warranty period, either by NAPOLEON or an
authorized NAPOLEON dealer, to replace a component of such product that has
failed in normal private use as a result of a manufacturing defect. The “50% off”
indicated in the table means the component is made available to the purchaser at
a 50% discount off the regular retail price of the component for the period
indicated. This Limited Warranty does not cover accessories or bonus items.
For greater certainty, “normal private use” of a product means that the product:
has been installed by a licensed, authorized service technician or contractor, in
accordance with the installation instructions included with the product and all
local and national building and fire codes; has been properly maintained; and has
not been used as a communal amenity or in a commercial application.
Similarly, “failure” does not include: over-firing, blow outs caused by
environmental conditions such as strong winds or inadequate ventilation,
scratches, dents, corrosion, deterioration of painted and plated finishes,
discoloration caused by heat, abrasive or chemical cleaners or UV exposure,
chipping of porcelain enameled parts, or damages caused by misuse, accident,
hail, grease fires, lack of maintenance, hostile environments such as salt or
chlorine, alterations, abuse, neglect or parts installed from other manufacturers.
Should deterioration of parts occur to the degree of non-performance (rusted
through or burnt through) within the duration of the warranted coverage, a
replacement part will be provided. The replacement component is the sole
responsibility of NAPOLEON defined by this Limited Warranty; in no event will
NAPOLEON be responsible for installation, labor or any other costs or expenses
related to the re-installation of a warranted part, for any incidental, consequential,
or indirect damages or for any transportation charges, labor costs or export duties.
This Limited Warranty is provided in addition to any rights afforded to you by local
laws. Accordingly, this Limited Warranty imposes no obligation upon NAPOLEON to
keep parts in stock. Based on the availability of parts, NAPOLEON may at its
discretion discharge all obligations by providing a customer a prorated credit
towards a new product. After the first year, with respect to this Limited Warranty
NAPOLEON may, at its discretion, fully discharge all obligations with respect to this
warranty by refunding to the original warranted purchaser the wholesale price of
any warranted but defective part(s).
The bill of sale or copy will be required together with a serial number and a
model number when making any warranty claims from NAPOLEON.
NAPOLEON reserves the right to have its representative inspect any product
or part prior to honoring any warranty claim. You must contact NAPOLEON
Customer Service or an authorized NAPOLEON dealer to obtain the benefit of
the warranty coverage.
napoleongrills.com

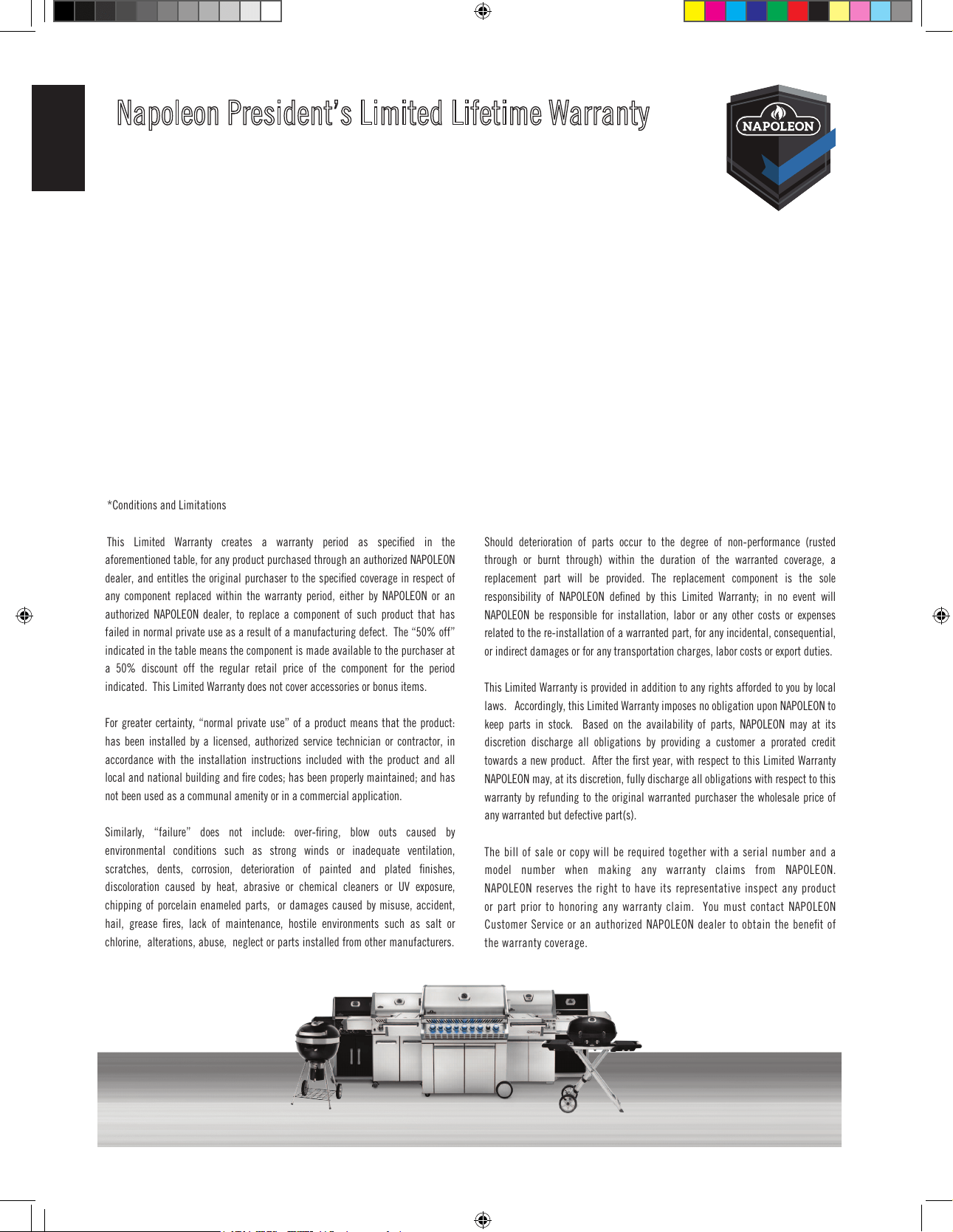

Napoleon President’s Limited Lifetime Warranty
NAPOLEON products are designed with superior components and materials, and are assembled by trained craftsmen
who take great pride in their work. The burner and valve assembly are leak tested and test-fired at a quality test station.
This grill has been thoroughly inspected by a qualified technician before packaging and shipping to ensure that you,
the customer, receive the quality product you expect from NAPOLEON.
NAPOLEON warrants that components in your new NAPOLEON product will be free from defects in material and
workmanship from the date of purchase, for the following period:
Aluminum castings / stainless steel base ................................. Lifetime
Stainless steel lid ...................................................................... Lifetime
Porcelain enamel lid ................................................................. Lifetime
Stainless steel cooking grids .................................................... Lifetime
Stainless steel tube burners ..................................................... 10 years full coverage, plus 50% off for life
Porcelain-enameled cast iron cooking grids .............................10 years full coverage, plus 50% off for life
Stainless steel sear plates ........................................................ 5 years full coverage, plus 50% off for life
Stainless steel infrared rotisserie burner .................................. 5 years full coverage, plus 50% off for life
Ceramic infrared burners (excluding screen) ............................ 5 years full coverage, plus 50% off for life
All other parts ........................................................................... 2 years
N415-0541 DEC 06.18.indd 2 12/7/2018 2:45:04 PM
3
EN
www.napoleongrills.com
N415-0541 DEC 06.18
WARNING! Failure to follow these instrucons could result in property damage, personal injury or
death. Read and follow all warnings and instrucons in this manual prior to operang grill.
Safe Operang Pracces
•
•
•
building, garage, screened-in porch, gazebo or any other enclosed area.
•
•
grill.
•
•
•
•
•
grill. A propane tank can not be stored below the gas grill.
•
• When the propane cylinder is connected to the appliance, the gas grill and cylinder must be stored
•
out of reach of children. Disconnected cylinders must not be stored in a building, garage or any other
enclosed area. Natural gas units must be disconnected from the supply when being stored indoors.
•
by the grill manufacturer.
•
•
•
•
•
grill to cool completely before covering.
• Adults and especially children should be alerted to the hazards of high surface temperatures. Young
children should be supervised near the gas grill.
•
• Do not light burners with lid closed.
•
•
• Keep any electrical supply cord and fuel supply hose away from any heated surfaces.
•
•
•
•
•
•
• Do not use a pressure washer to clean any part of the unit.
!
N415-0541 DEC 06.18.indd 3 12/7/2018 2:45:05 PM
4
EN
www.napoleongrills.com
N415-0541 DEC 06.18

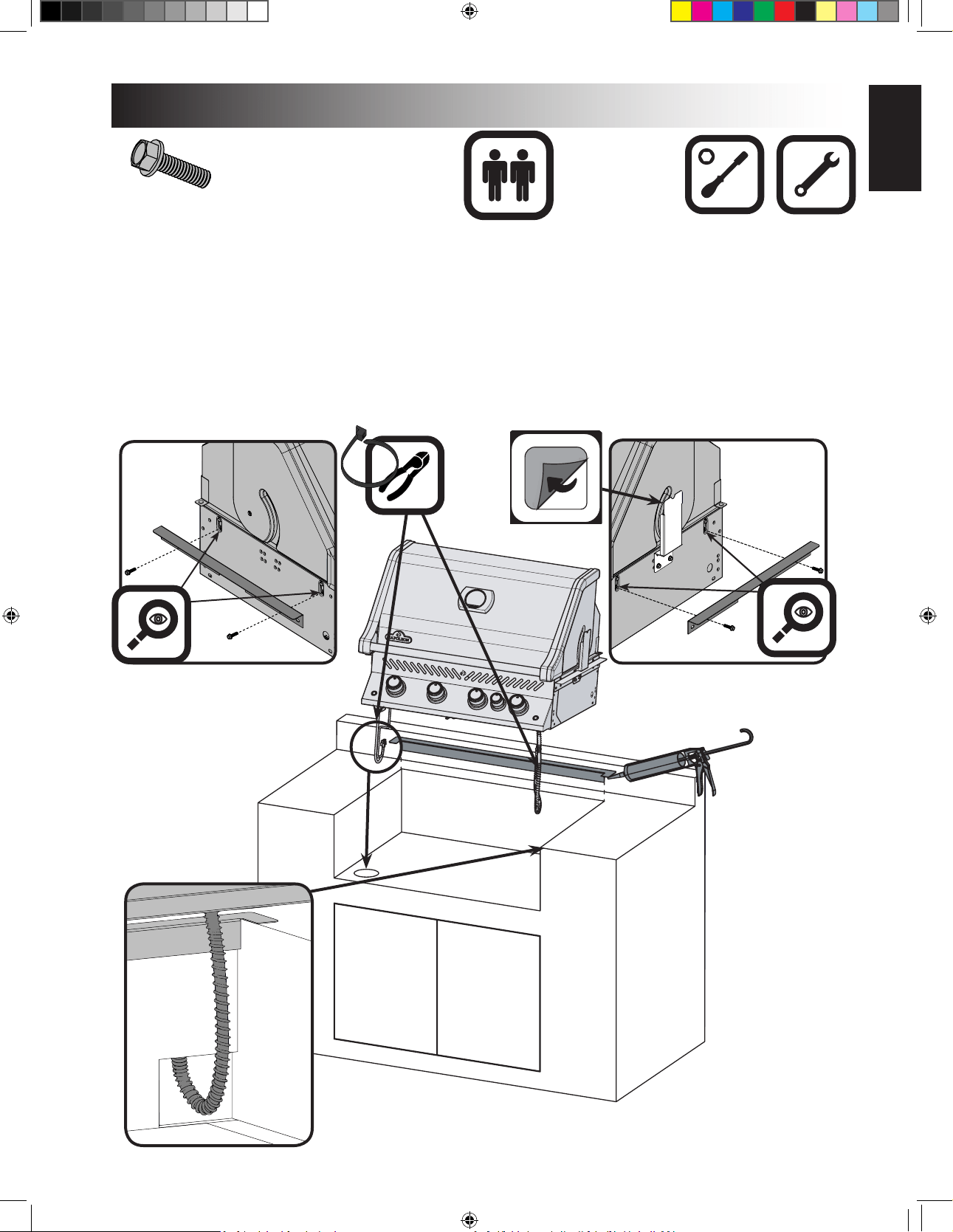

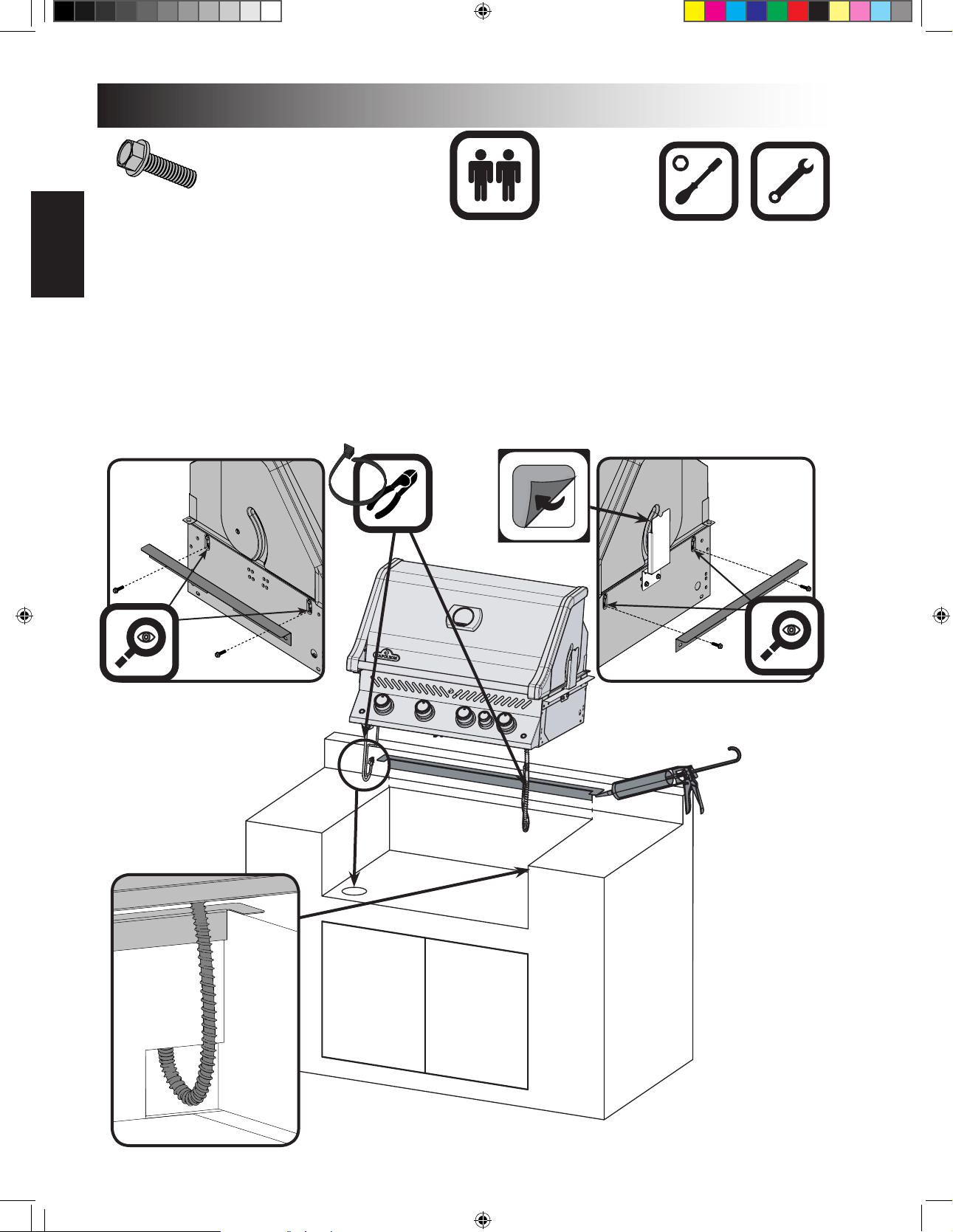

Gas Hook-Up Instrucons

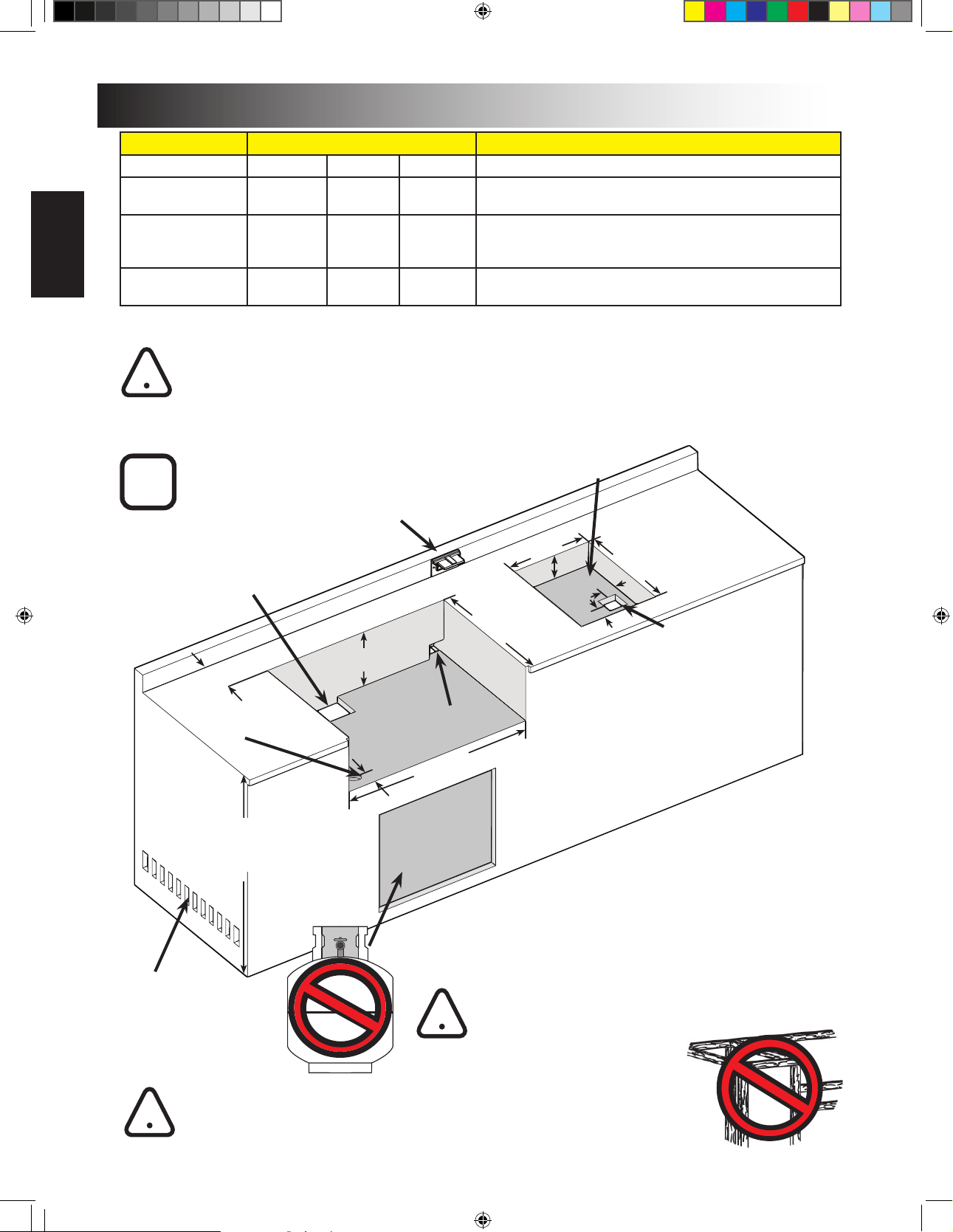

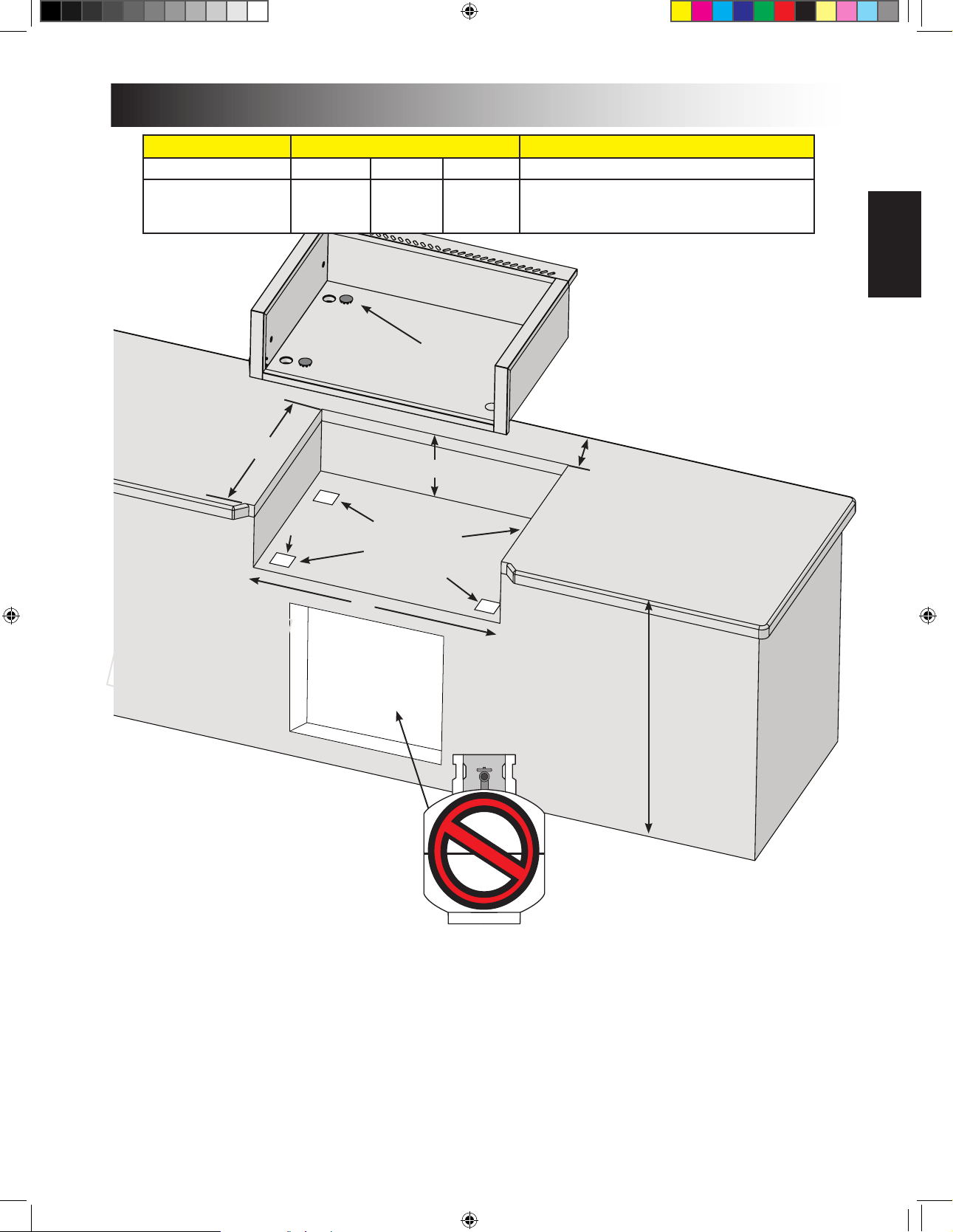

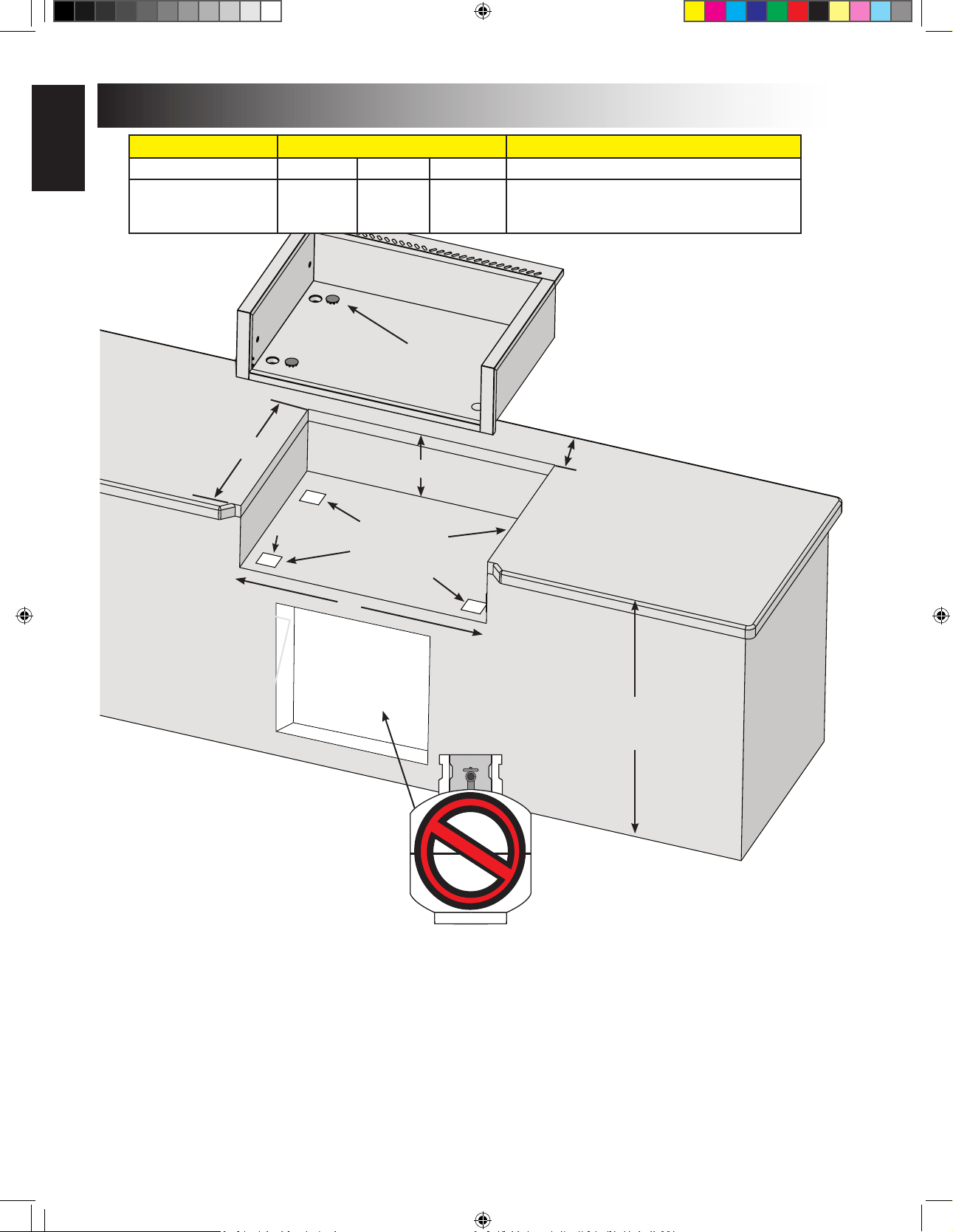

WARNING! This grill is designed for installaon in a built-in enclosure constructed of combusble
materials when installed with zero clearance liner Part No. BI-3323-ZCL, and must be installed and
serviced by a qualied installer to local codes.
WARNING! Cabinet frame, cabinet, and counter top must be made from non-combusble material
when not installed with zero clearance liner Part No. BI-3323-ZCL.
WARNING! As indicated on the rang plate, this gas grill is designed to operate with gas supply
pressures of 11” WC for Propane and 7” WC for Natural Gas. For installaons where the gas supply
pressure exceeds these requirements, a regulator must be installed upstream of the grill’s components.
If the gas supply pressure is lower than these requirements, the unit will be under-red and will not
reach the maximum temperatures. Ensure that the supply line size complies with local and/or naonal
installaon codes.

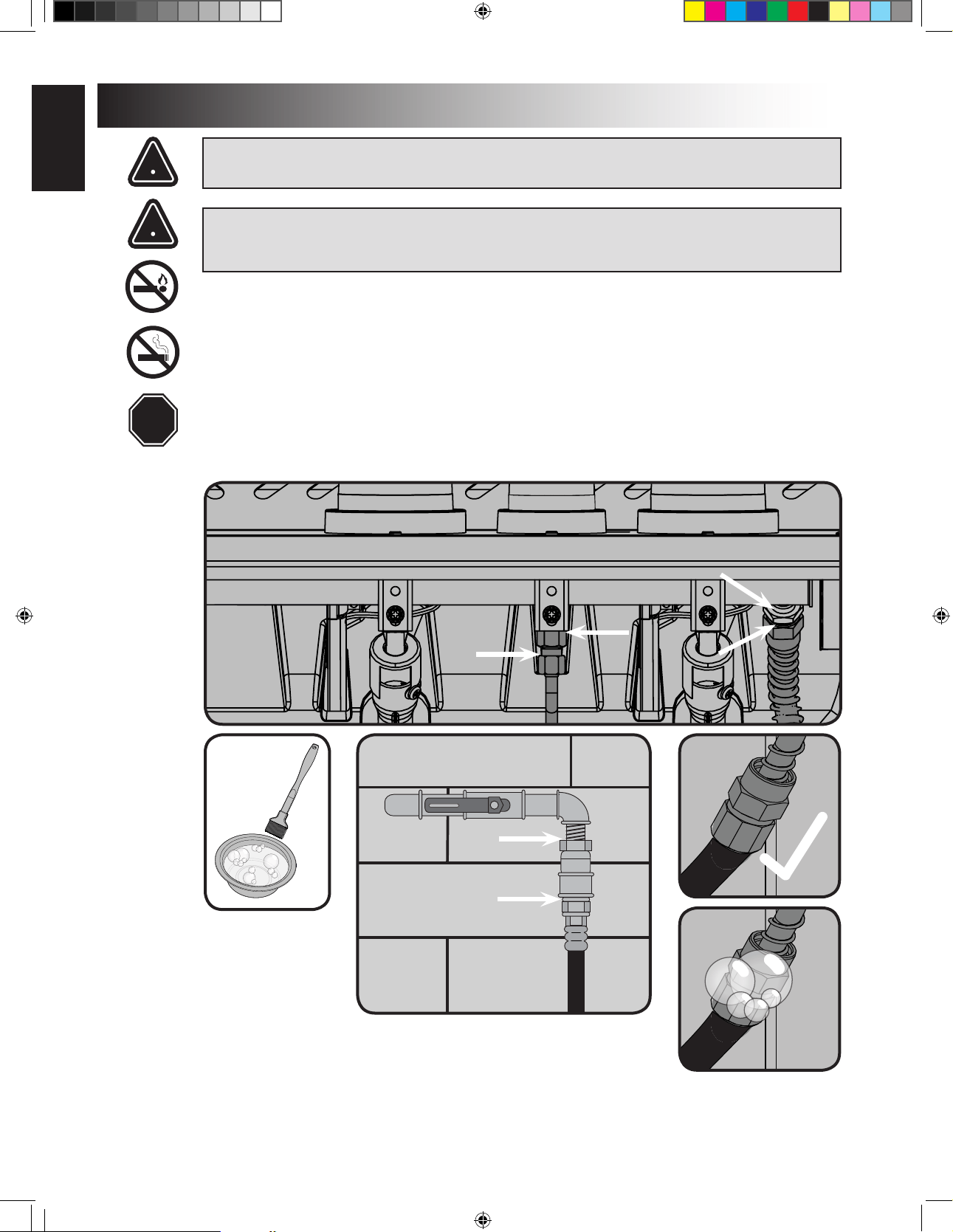

BUILT IN PROPANE GAS HOOK-UP: The piping up to the gas grill is the responsibility of the installer and
the manifold. Connect the other end of the connector to the gas piping. Ensure that the connector does
NOTE! Propane regulator hose not included.
General Informaon
WARNING: This product can expose you to chemicals including lead and lead compounds, which are
known to the State of California to cause cancer, and chemicals including di-n-butyl phthalate, which are
go to .
Propane Cylinder Specicaons
WARNING! If these instrucons are not followed exactly, a re causing death or serious injury
may occur.
WARNING! Do not store a spare propane cylinder on the shelf beneath the barbecue.
A dented or rusty cylinder may be hazardous and should be checked by your propane supplier. Never
use a cylinder with a damaged valve. Use only a propane supply cylinder constructed and marked in
vapor space of the cylinder. The cylinder supply system must be arranged for vapor withdrawal and the
death or serious injury may occur.
!
!
!
!
N415-0541 DEC 06.18.indd 4 12/7/2018 2:45:06 PM
5
EN
www.napoleongrills.com
N415-0541 DEC 06.18

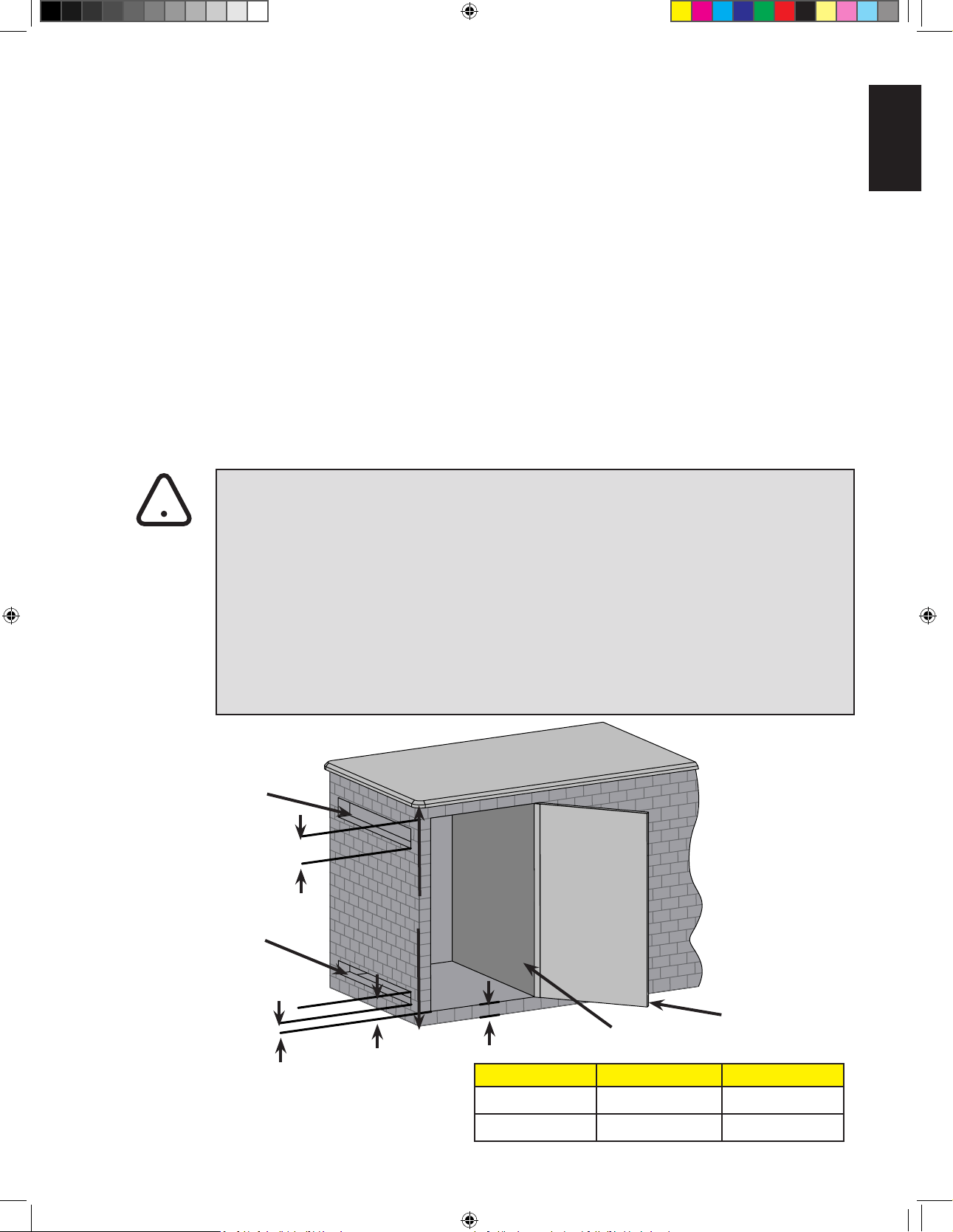

CYLINDER SIZE OPENING A AREA OPENING B AREA
20in
2
2
10in
2
2
2
2
15in
2
2
5” (127mm)
MAXIMUM
1” (25.4mm)
MAXIMUM
OPENING
A
OPENING
B
2” (51mm)
MINIMUM
PARTITION TO ISOLATE
CYLINDER FROM GRILL
NON LOCKING DOOR
34” (864mm)
RECOMMENDED
5” (127mm)
MAXIMUM
-
used to enclose the gas grill. A propane cylinder can not be stored below the gas grill.

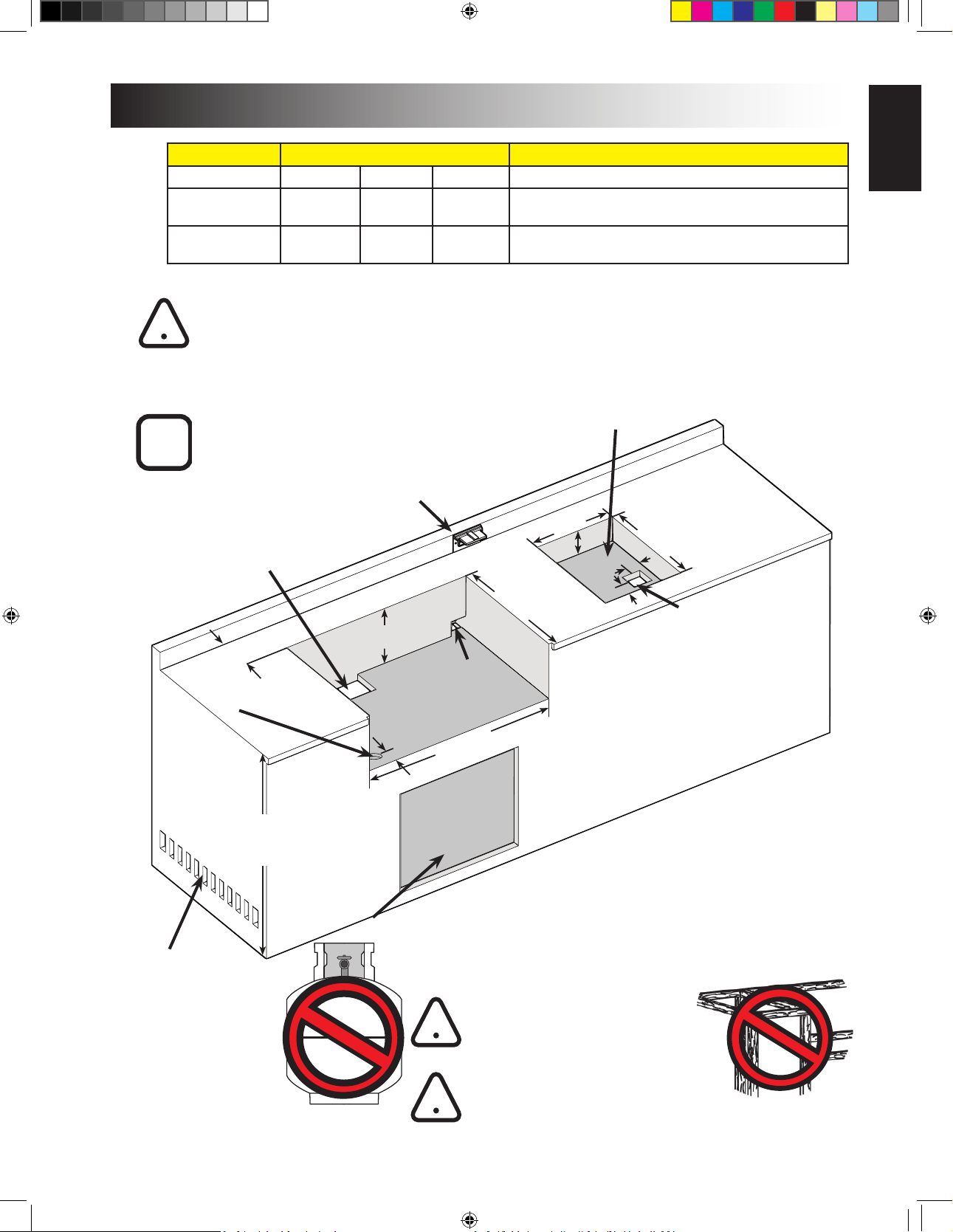

BUILT IN CYLINDER ENCLOSURES: Built in cylinder enclosures which completely enclose the cylinder must
have both of the following:
2
2
2
2
Every opening must be large enough to permit the entrance of a 1/8 in (3.2 mm) rod.
WARNING!
•
access to the cylinder valves is acceptable, provided it is non-locking and can be opened without the
use of tools.
•
drippings. The enclosure cannot be located directly below the grill.
•
enclosure and the ground.
•
enclosure.
!
N415-0541 DEC 06.18.indd 5 12/7/2018 2:45:06 PM
6
EN
www.napoleongrills.com
N415-0541 DEC 06.18

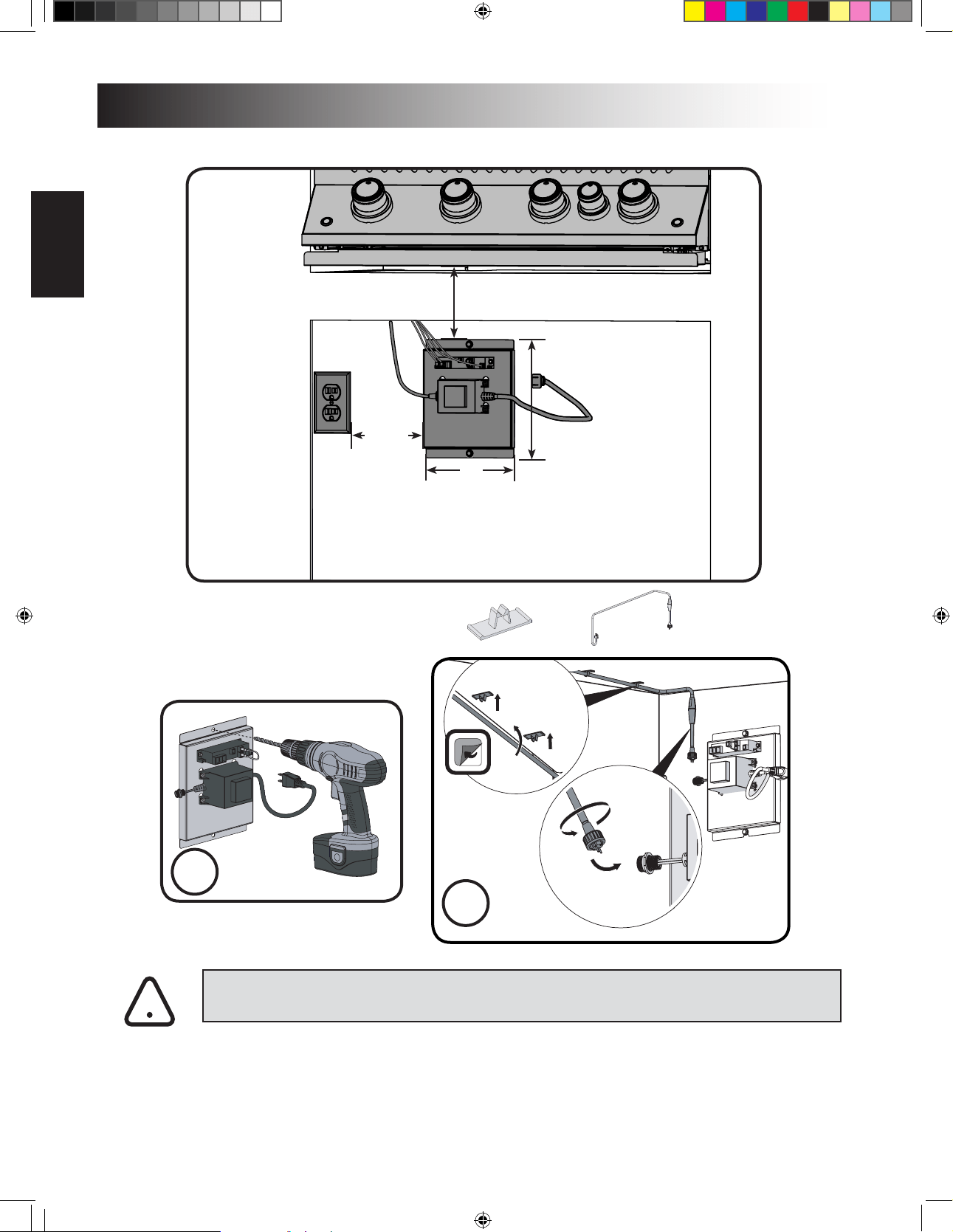

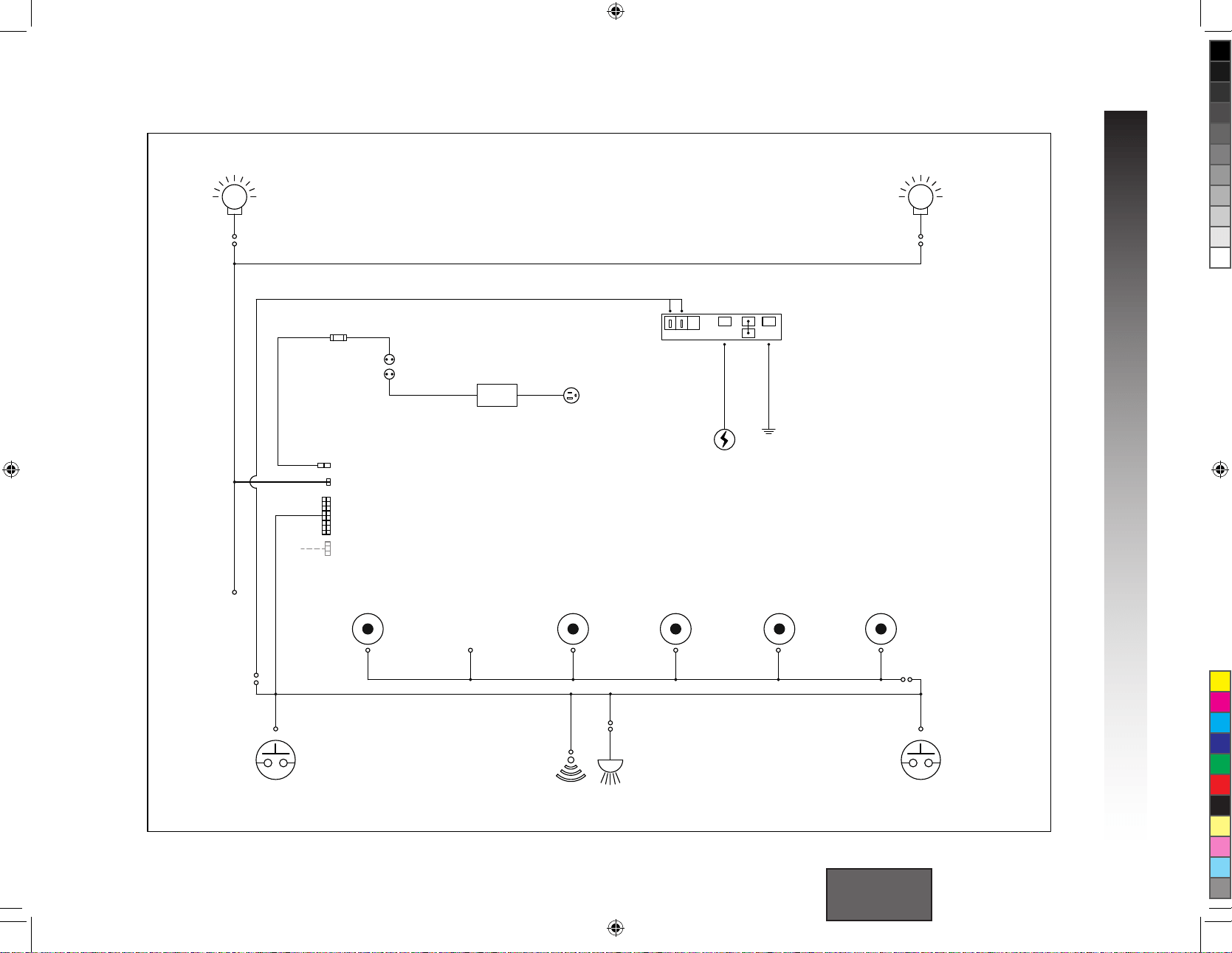

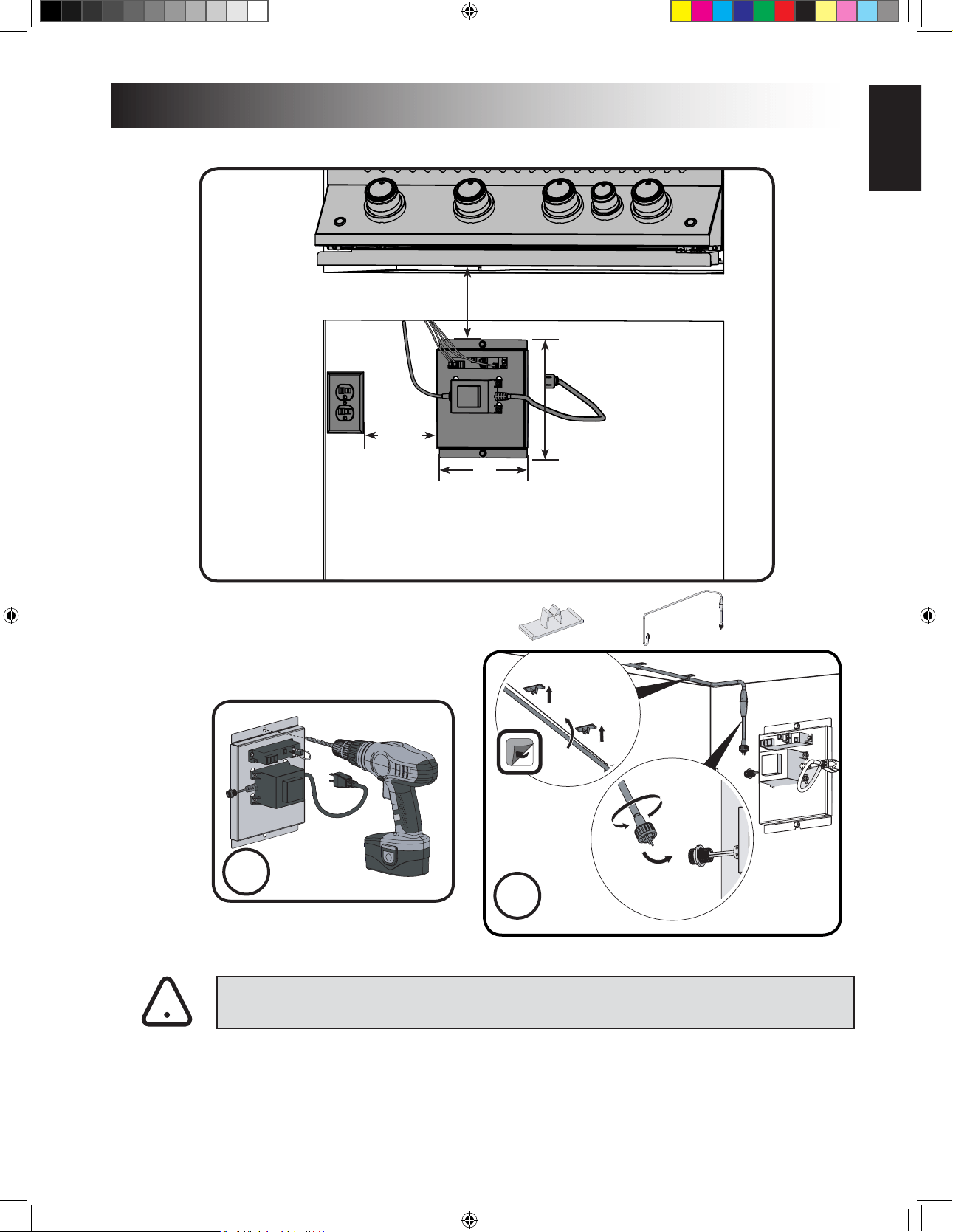

Electrical Precauons
WARNING! Failure to follow these instrucons could result in property damage, personal injury or
death.
• To protect against electric shock, do not immerse cord or plugs in water or other liquid.
•
•
• Do not let the cord hang over the edge of a table or touch hot surfaces.
• Do not use an outdoor cooking gas appliance for purposes other than intended.
•
the outlet.
•
• Never remove the grounding plug or use with an adapter of 2 prongs.
•
approved for outdoor use with a W-A marking.
BUILT IN NATURAL GAS HOOK-UP: The piping up to the gas grill is the responsibility of the installer and
Connect the other end of the connector to the gas piping. Ensure that the connector does not pass

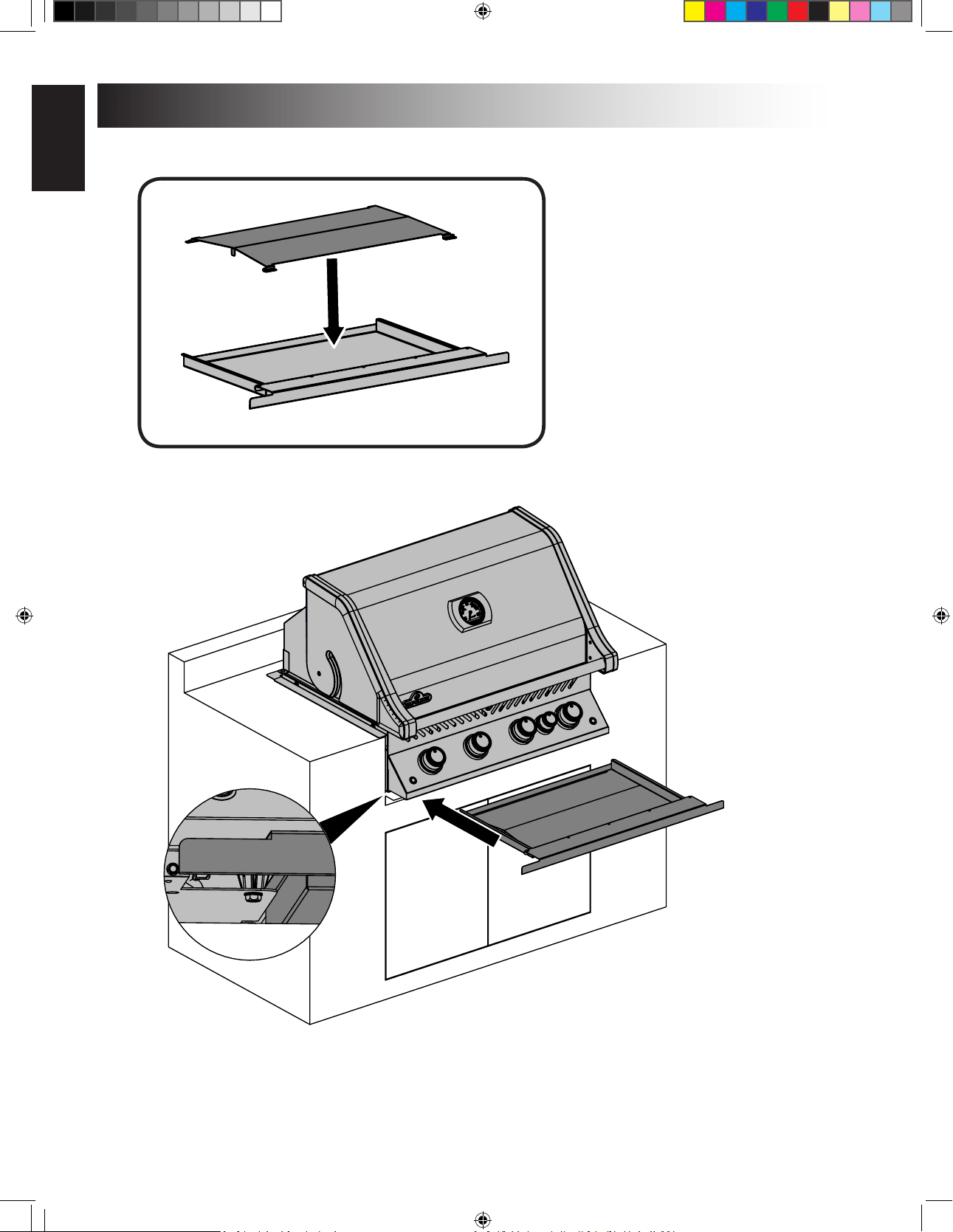

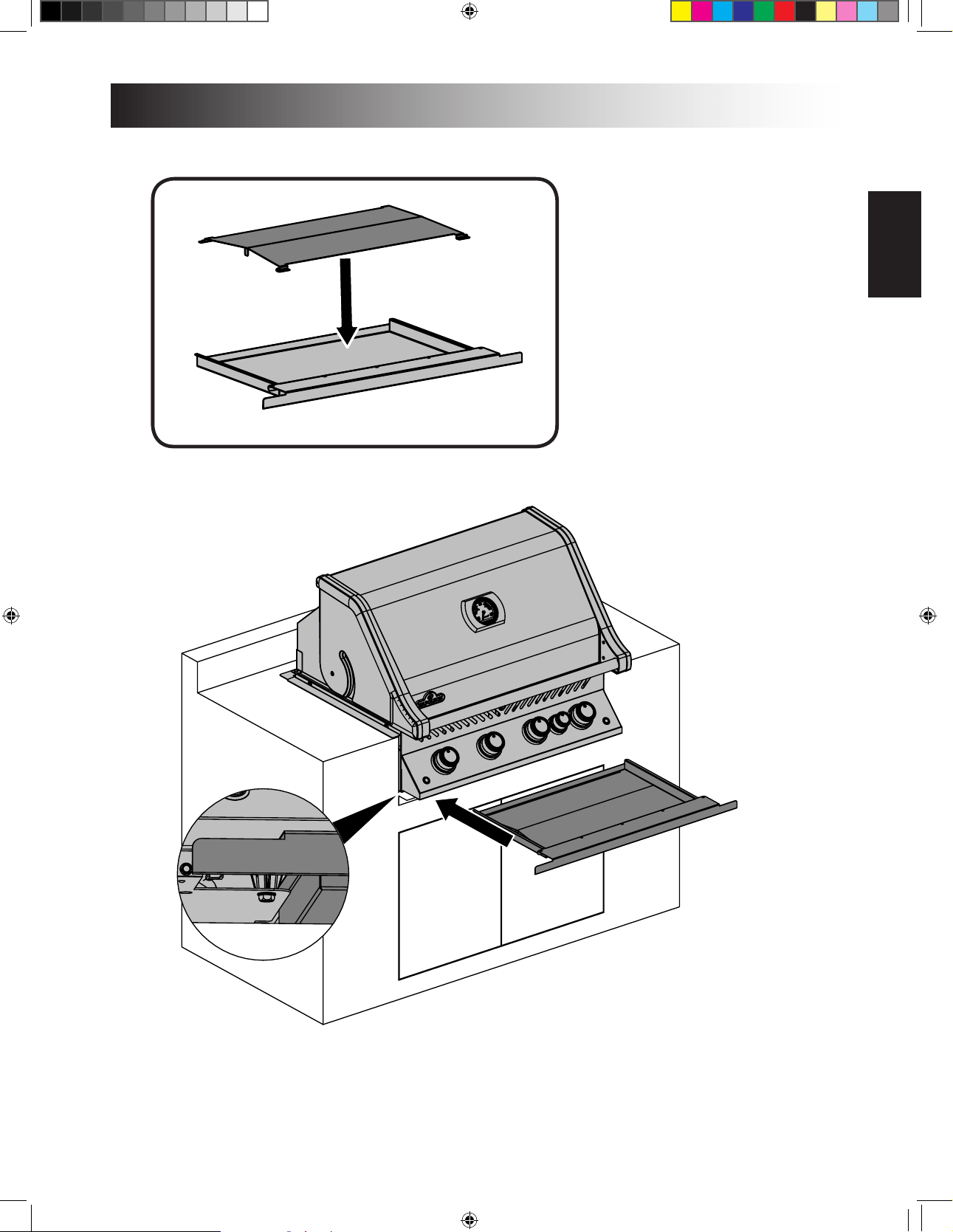

WARNING! Built in units are supplied with a drip pan which holds only a minimal amount of
grease. To prevent grease res, the pan must be cleaned aer each use.
WARNING! Access must be provided to the inside of the enclosure to make gas connecons.
DANGER! Read all instrucons carefully before operang the grill. Failure to follow these
instrucons exactly could result in a re causing serious injury or death.The enre installaon must be
leak tested before operang the grill.
!
!
!
N415-0541 DEC 06.18.indd 6 12/7/2018 2:45:07 PM
7
EN
www.napoleongrills.com
N415-0541 DEC 06.18

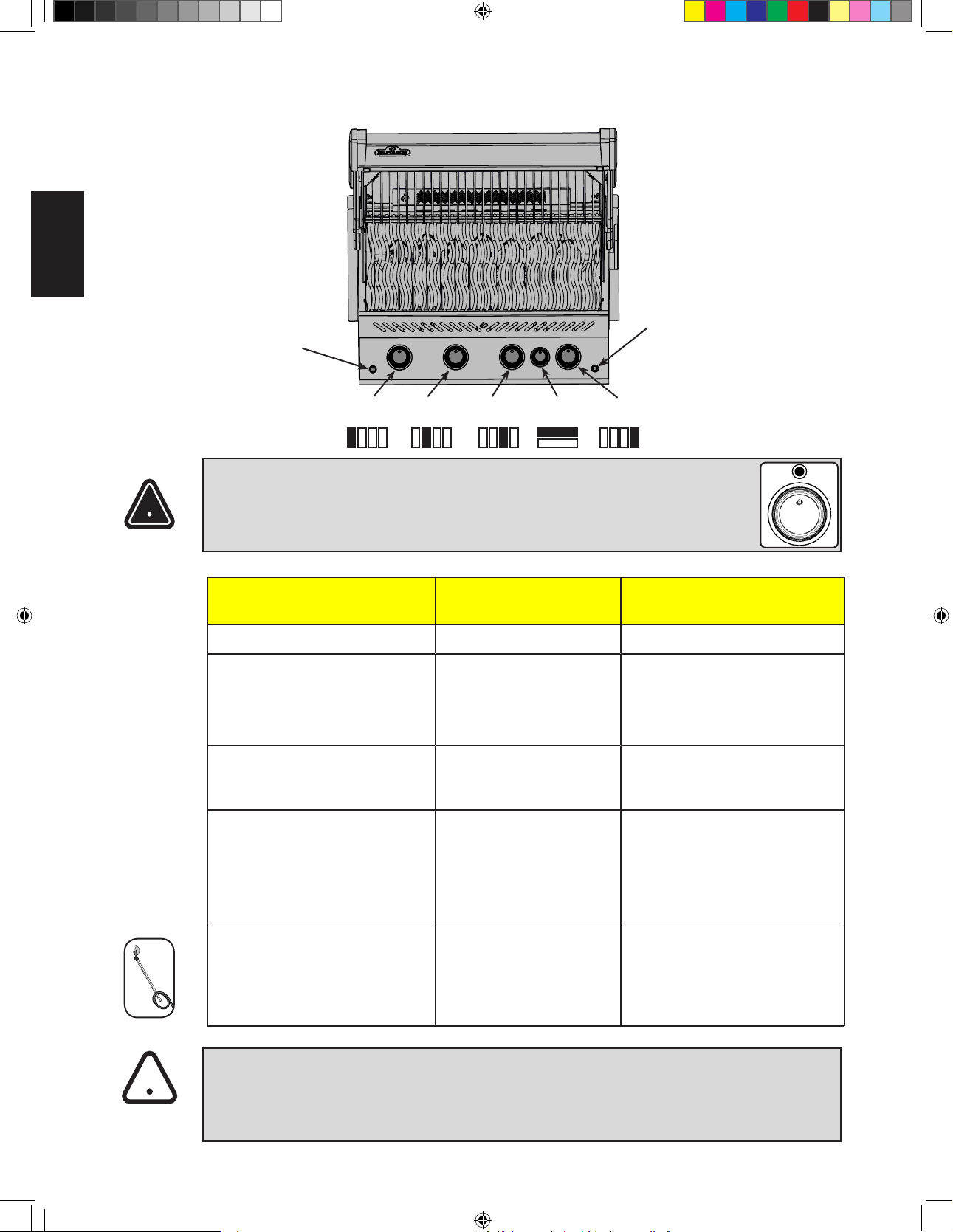

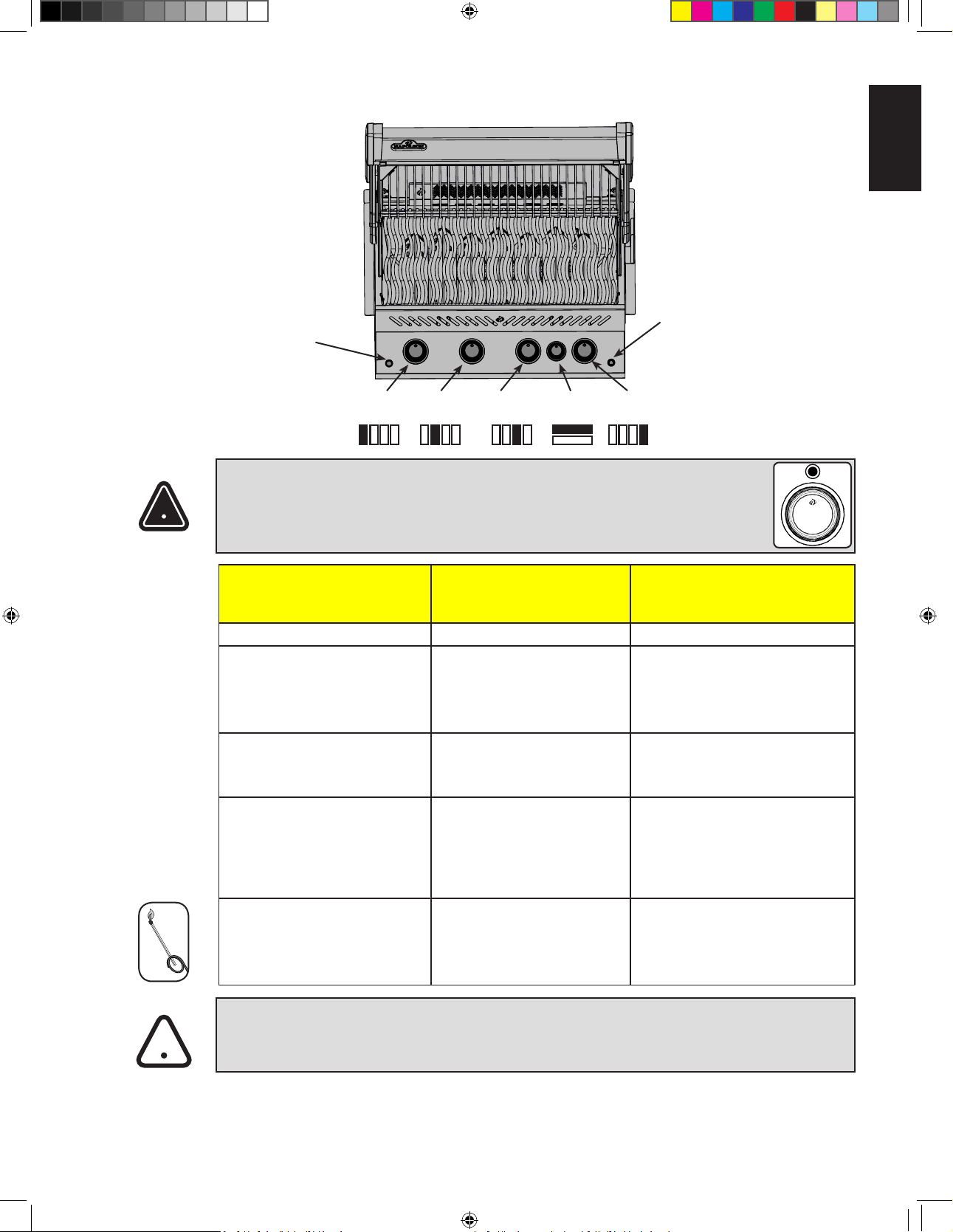

Lighng Instrucons
O Posion
WARNING! Open lid
WARNING! Ensure all burner controls are in the o posion. Slowly turn on the gas
supply valve.
Main Burner
Lighng
Rear Burner Lighng
(if equipped)
Side Burner Lighng
(oponal)
1. Open grill lid. 1. Open grill lid. 1. Open burner cover.
then release.
2. Remove warming rack.
immediately turn the control knob back
by match.
within 5 seconds, turn the control knob
for any excess gas to dissipate. Either
match.
light by match.
minutes. Repeat.
the grill and sear plate while turning the
corresponding burner valve to high.
Repeat.
WARNING! The propane cylinder is equipped with an excess ow device. Unless all burners are
turned o prior to turning the cylinder on, only small ames and low heat will be achievable.
WARNING! Do not use rear burner while operang main burner.
Igniter
Le
Burner
Right
Burner
Le Centre
Burner
Rear
Burner
Right Centre
Burner
Lights
!
!
N415-0541 DEC 06.18.indd 7 12/7/2018 2:45:09 PM
8
EN
www.napoleongrills.com
N415-0541 DEC 06.18
Cooking Instrucons
Inial Lighng
does not occur again. Simply run the main burners on high for approximately one-half hour.
can vent underneath the control panel. This may cause the control panel to become extremely hot to
touch and the knobs to deform.
possibility of improper heat build up.
NOTE! Napoleon is not responsible for: over ring, blow outs caused by environmental condions
such as strong winds, or inadequate venlaon.
3
1 2
!
N415-0541 DEC 06.18.indd 8 12/7/2018 2:45:11 PM
9
EN
www.napoleongrills.com
N415-0541 DEC 06.18
Main Burner Use
Direct Cooking
Indirect Cooking
method is much the same as cooking in your oven and is generally used for larger cuts of meats such

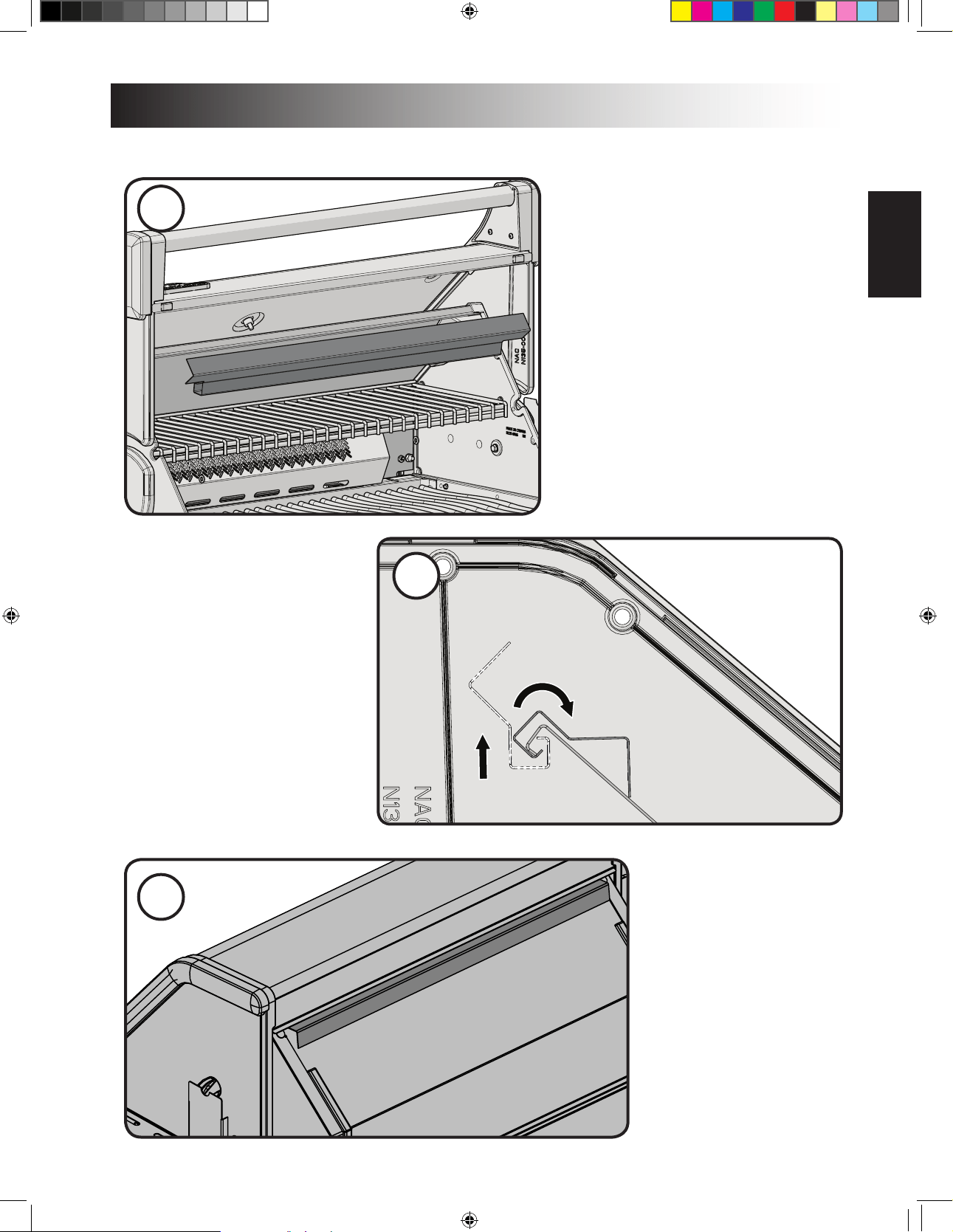

Rear Burner Use (If Equipped): Remove the warming rack prior to use, the extreme heat will damage the
warming rack.

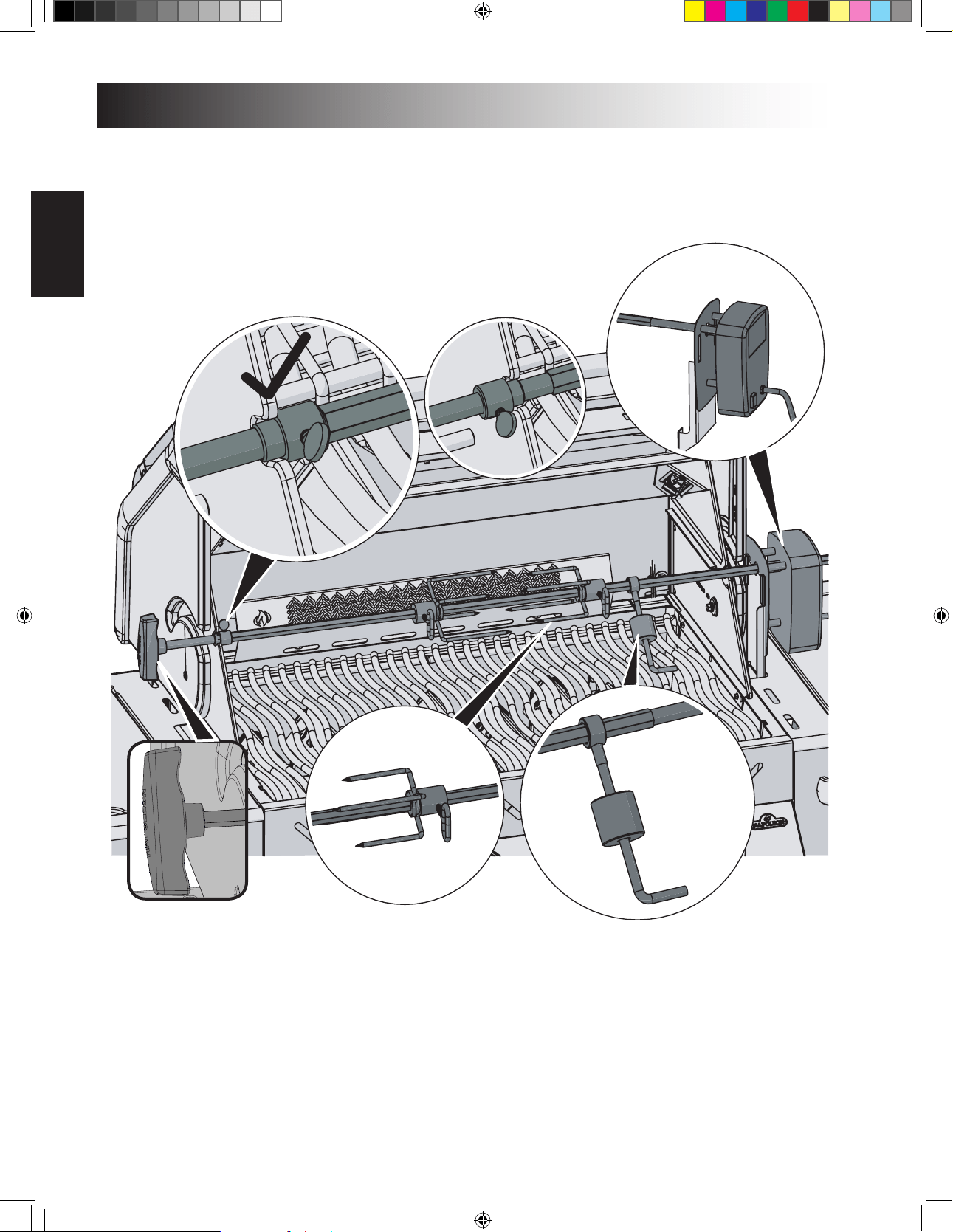

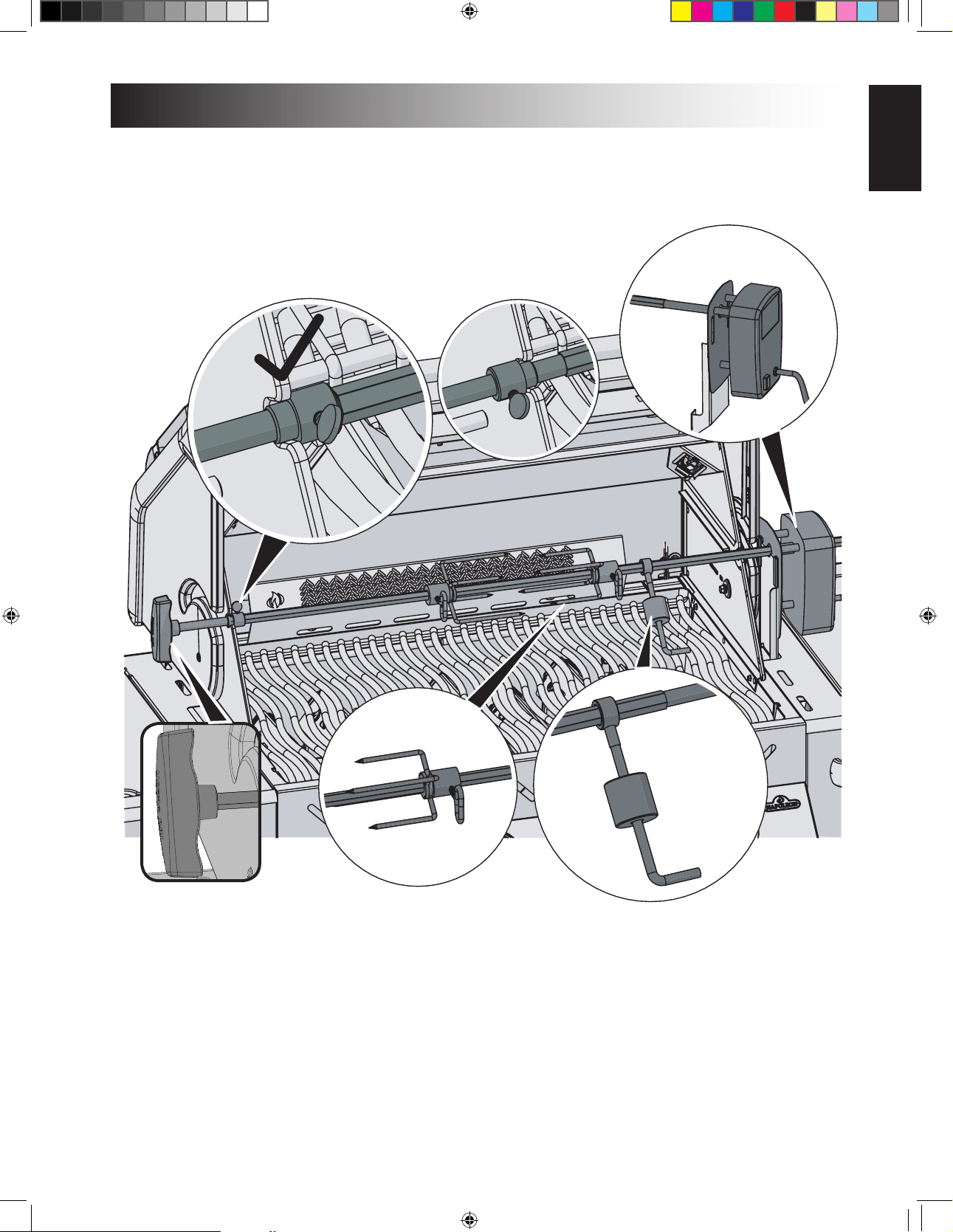

cooked across the hangers inside the grill. The meat will naturally hang with the heavy side down. Tighten
the counterbalance arm and weight so the arm is facing up. Slide the counterweight in or out to balance
foods. Keep the lid closed for best results. Your roasts and fowl will brown perfectly on the outside and
approximately 1½ hours on medium to high. Search Grill Master Recipes at
recipes
ATTENTION! Barbecue sauce and salt can be corrosive and will cause rapid deterioraon of
the gas grill components unless cleaned regularly. When nished cooking disassemble rosserie
components, wash thoroughly with warm soapy water and store indoors.
!
N415-0541 DEC 06.18.indd 9 12/7/2018 2:45:12 PM
10
EN
www.napoleongrills.com
N415-0541 DEC 06.18
WARNING! Always wear protecve gloves and safety glasses when servicing your grill.
WARNING! To avoid the possibility of burns, maintenance should be done only when the grill is
cool. Avoid unprotected contact with hot surfaces. Ensure all burners are turned o. Clean grill in an
area where cleaning soluons will not harm decks, lawns, or paos. Do not use oven cleaner to clean
any part of this gas grill. Do not use a self-cleaning oven to clean cooking grids or any other parts of
the gas grill. Barbecue sauce and salt can be corrosive and will cause rapid deterioraon of the gas grill
components unless cleaned regularly.
Cleaning Instrucons
Note
coastal areas and other harsh environments, such as the warm, highly humid atmosphere around pools
and hot tubs. These stains could be perceived as rust, but can be easily removed or prevented. To provide
Grids And Warming Rack: The grids and warming rack are best cleaned with a brass wire brush during
surface.
Cleaning Inside The Gas Grill: Remove the cooking grids. Use a brass wire brush to clean loose debris from
wire brush to remove the ash. Remove the sear plates and brush debris from the burners with the brass
wire brush. Sweep all debris from inside the gas grill into the drip pan.
WARNING! Built in units are supplied with a drip pan which holds only a minimal amount of
grease. To prevent grease res, the pan must be cleaned aer each use.
Drip Pan
Grease and excess drippings pass through to the drip pan, located beneath the gas grill. To clean the drip
pan, slide the drip pan free of the grill. Never line the drip pan with aluminum foil, sand or any other
Cleaning The Outer Grill Surface: Do not use abrasive cleaners or steel wool on any painted, porcelain or
stain
your Napoleon Grill dealer.
Control Panel: The control panel text is printed directly on the stainless steel and with proper maintenance
will remain dark and legible. To clean the panel, use only warm soapy water. Never apply abrasive cleaners
!
!
N415-0541 DEC 06.18.indd 10 12/7/2018 2:45:13 PM
11
EN
www.napoleongrills.com
N415-0541 DEC 06.18
WARNING! Always wear protecve gloves and safety glasses when cleaning your grill.
WARNING! Turn o the gas at the source and disconnect the unit before servicing. To avoid the
possibility of burns, maintenance should be done only when the grill is cool. A leak test must be
performed annually and whenever any component of the gas train is replaced or gas smell is present.
Maintenance Instrucons
clear from debris.

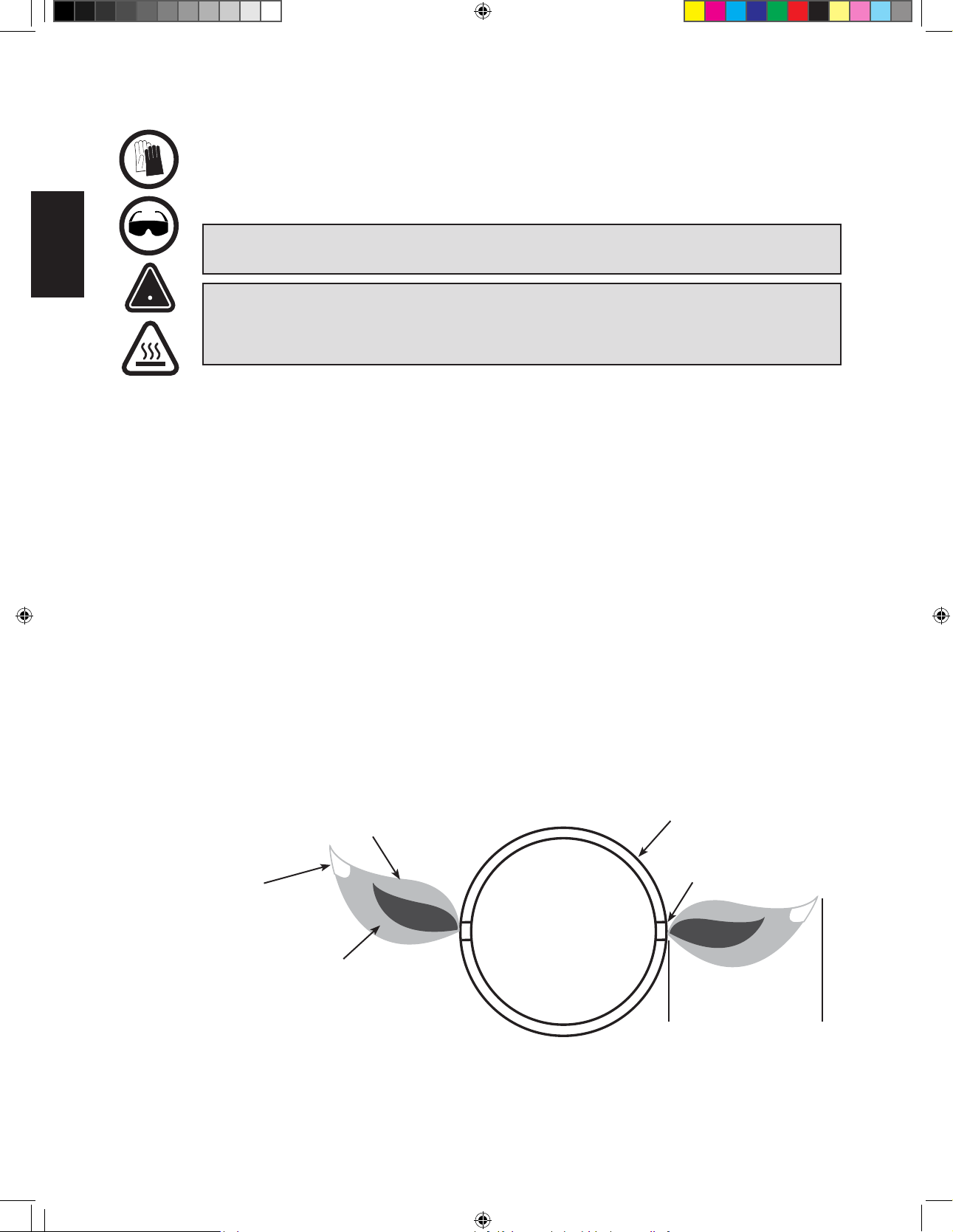

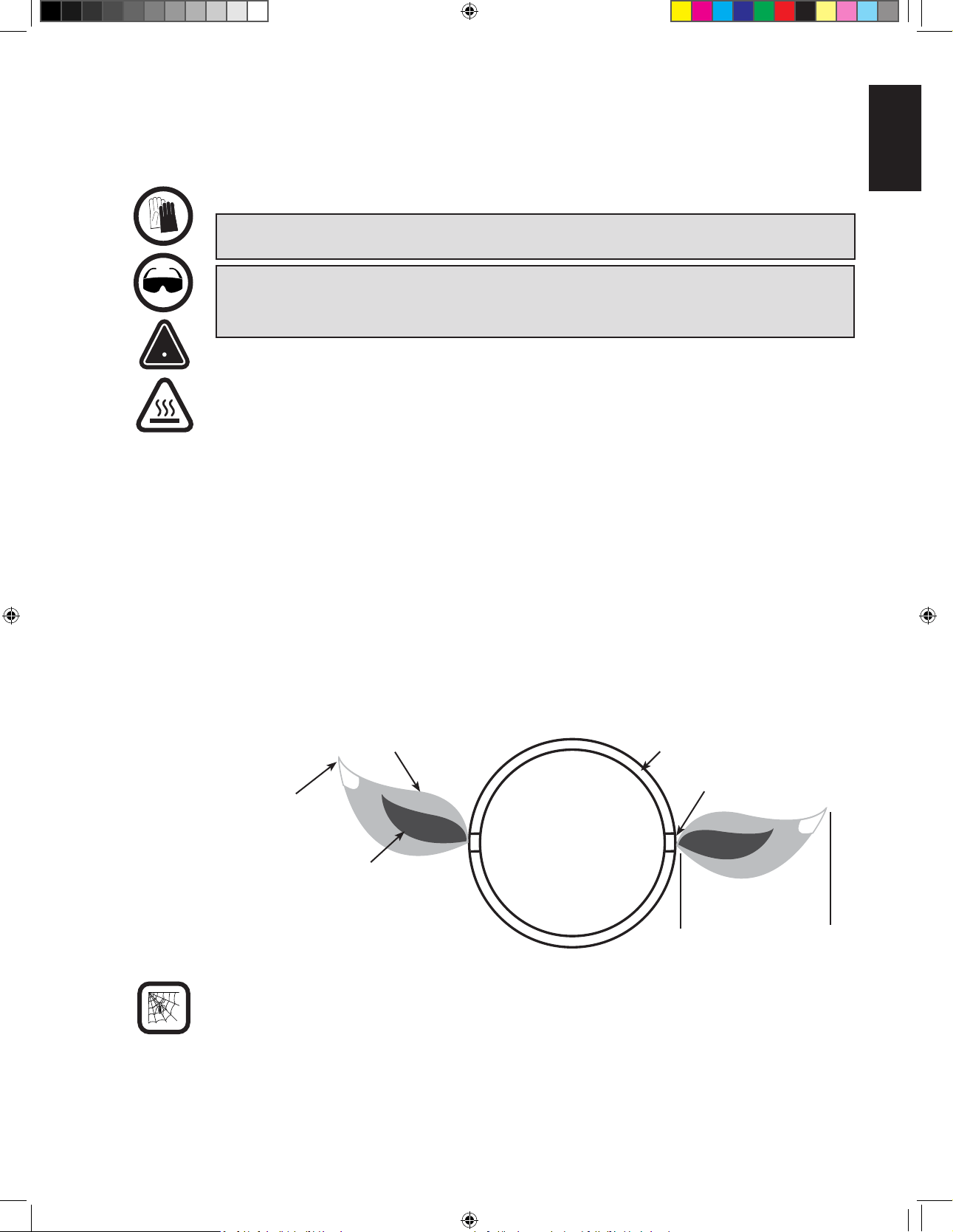

Light Blue
Yellow Tipping
Dark Blue
Burner
Approximately
Combuson Air Adjustment:
light blue and occasionally yellow.
•
•
Adjusng the air shuer:
1. Remove cooking grids and sear plates and leave lid open. You may have to open the door or remove
are:
*Infra-Red burners have no air adjustment.
installed.
Burner
environment can cause surface corrosion to occur. This can be removed with a brass wire brush.

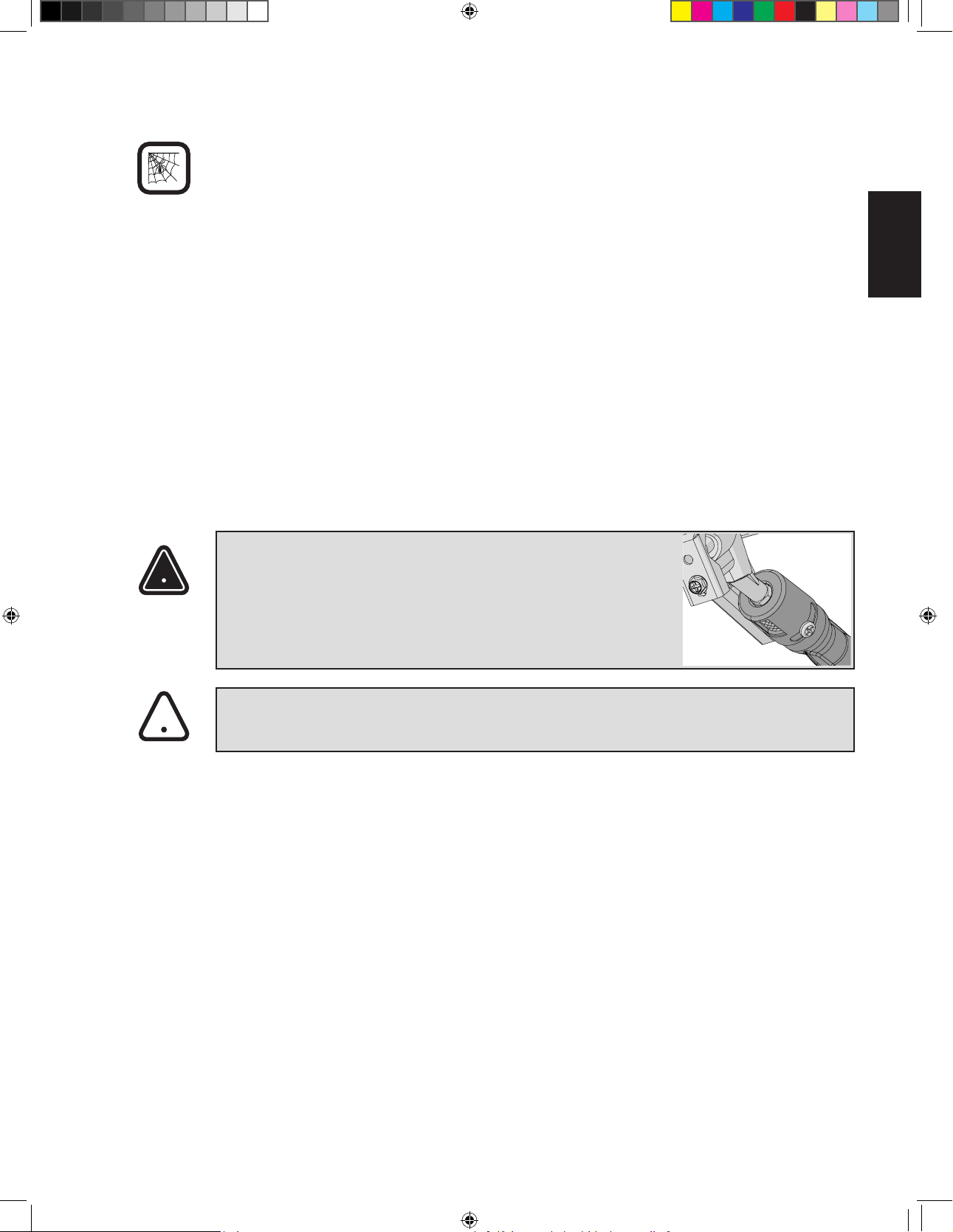

CAUTION! Beware of Spiders.
to clean the inside of the burner. Shake any loose debris from the burner through the gas inlet. Check the
!
N415-0541 DEC 06.18.indd 11 12/7/2018 2:45:15 PM
12
EN
www.napoleongrills.com
N415-0541 DEC 06.18
WARNING! Regulator Hose (when applicable): Check for abrasions’, melng, cuts, and cracks in the
hose. If any of these condions exist, do not use the gas grill. Have the part replaced by your Napoleon
Gas Grill dealer or qualied gas installer.
WARNING! When reinstalling the burner aer cleaning it is very
important that the valve/orice enters the burner tube before lighng your
gas grill. If the valve is not inside the burner tube a re or explosion could
occur.
Aluminum Casngs
surface to

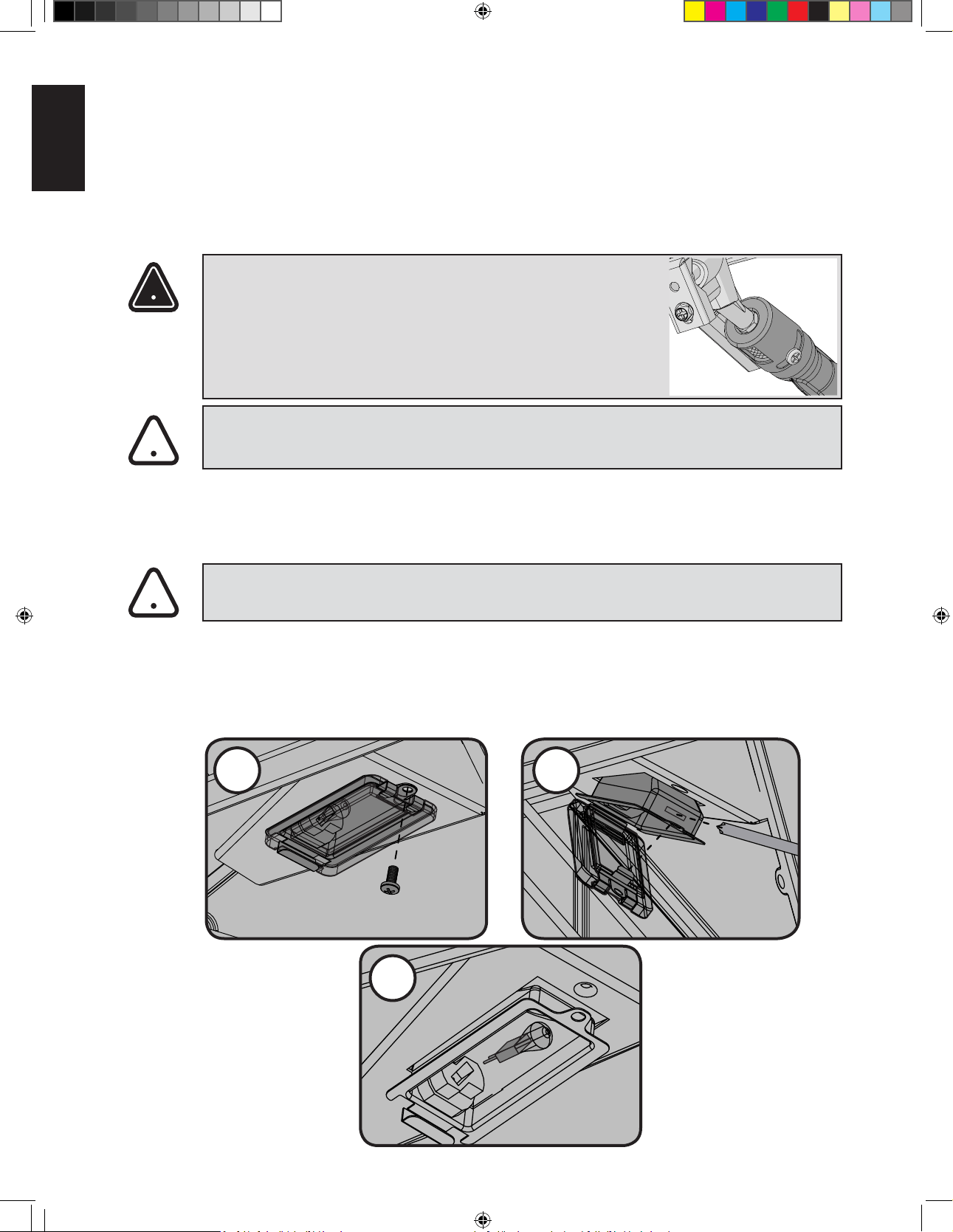

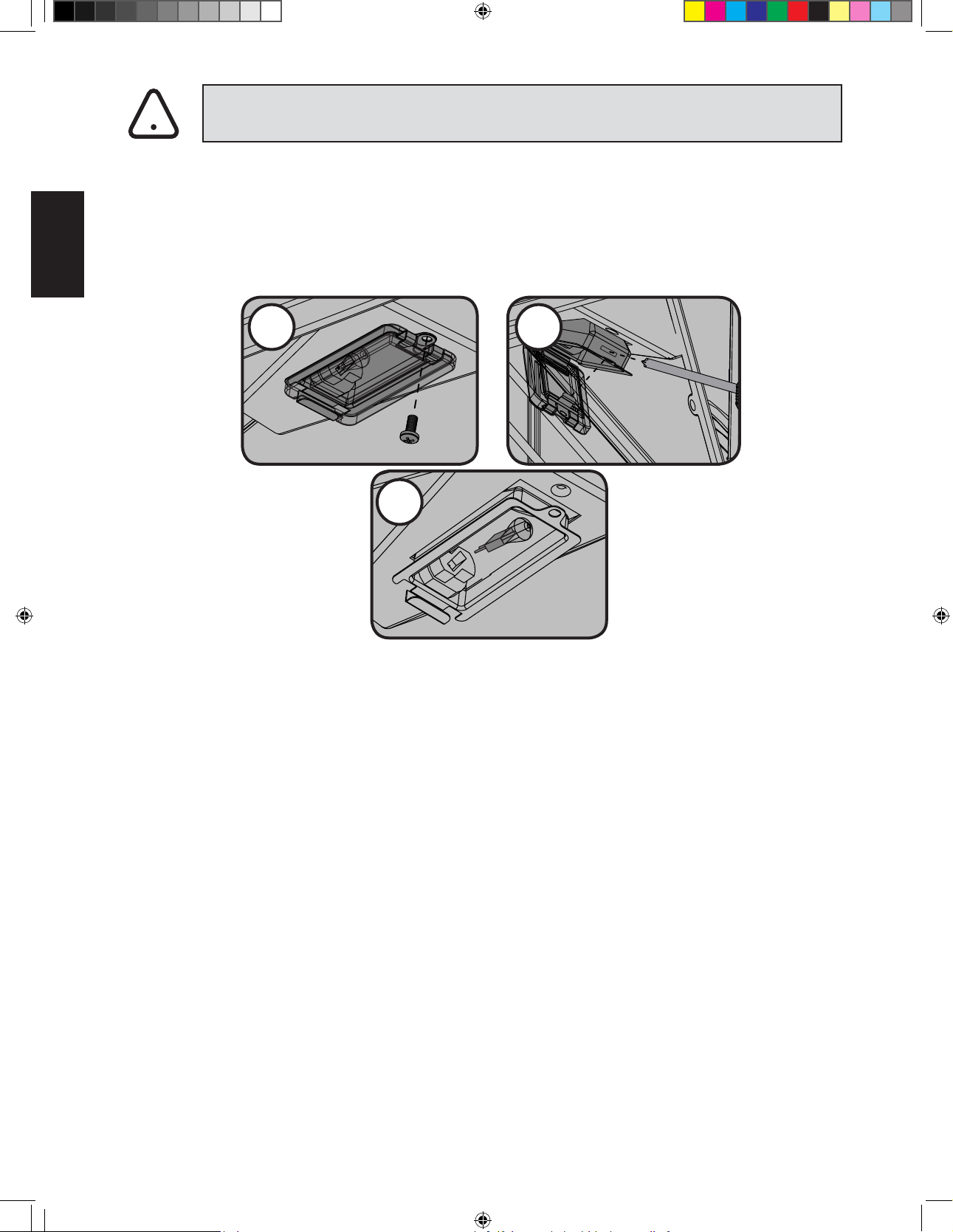

WARNING! Always wear protecve gloves when changing the halogen bulb in the internal lights
of your grill.
Lights
from the socket and replace with the new bulb. Reinstall the lens, by snapping it back into the housing
corrosion, use an opened paperclip or the supplied port maintenance bit to clean them. Drill out blocked
ports using this drill bit in a small cordless drill. The ports are easier to clean if the burner is removed from
Reinstallaon: Reverse the procedure to reinstall the burner. Check that the valve enters the burner when
1 2
3
!
!
!
N415-0541 DEC 06.18.indd 12 12/7/2018 2:45:17 PM
13
EN
www.napoleongrills.com
N415-0541 DEC 06.18
Troubleshoong
Problem Possible Causes Soluon
when valve turned to
high.
procedure.
For natural gas - undersized supply line.
carefully. All gas grill valves must be in the
on. Turn tank on slowly to allow pressure to
code.
for 10 to 15 minutes.
uneven heat.
Sear plates installed incorrectly.
Excessive grease and ash build on sear
plates and in drip pan.
Ensure sear plates are installed with the
holes towards the front and the slots on the
for 10 to 15 minutes.
Clean sear plates and drip pan regularly. Do
not line pan with aluminum foil. Refer to
Burners burn with yellow
the smell of gas.
Thoroughly clean burner by removing. See
burner, accompanied
by the smell of gas, and
Rear and Side burners
will not light with the
igniter, but will light with
a match.
Loose electrode wire or switch terminal
wires.
onto the terminal on the back of the igniter.
Check that the lead wires from the module
problem.
Main burner will not
light with the igniter, but
will light with a match.
Normal occurrence on hot days.
replaced.
Burners will not cross
light each other.
Dirty or corroded cross light brackets. Clean or replace as required.
peeling inside lid or
hood.
Grease build-up on inside surfaces.
and hood is porcelain, and will not peel.
The peeling is caused by hardened grease,
N415-0541 DEC 06.18.indd 13 12/7/2018 2:45:17 PM
14
EN
www.napoleongrills.com
N415-0541 DEC 06.18
Problem Possible Causes Soluon
Lack of gas.
Supply hose is pinched.
tube.
Check gas level in propane cylinder.
Clean out venturi tube.
carefully. All gas grill valves must be in the
on. Turn tank on slowly to allow pressure to
burner abruptly makes
blow-torch type sound
clogged.
Burner overheated due to inadequate
Leaking gasket surrounding the ceramic
housing.
two minutes. Relight burner and burn on
surface is covered by objects or accessories.
two minutes, then relight.
Allow burner to cool and inspect very closely
your authorized Napoleon dealer to order a
replacement burner assembly.
Contact your authorized Napoleon dealer
burner assembly.
N415-0541 DEC 06.18.indd 14 12/7/2018 2:45:17 PM
15
EN
www.napoleongrills.com
N415-0541 DEC 06.18
KEEP YOUR RECEIPT AS PROOF OF PURCHASE TO VALIDATE YOUR WARRANTY.
Ordering Replacement Parts
Warranty Informaon
MODEL:
DATE OF PURCHASE:
SERIAL NUMBER:
(Record informaon here for easy reference)
For replacement parts and warranty claims, contact the Napoleon dealer where the product was purchased.
Before contacng the dealer, check the Napoleon Grills Website for more extensive cleaning, maintenance,
troubleshoong and parts replacement instrucons at
www.napoleongrills.com.
To process a claim, the following informaon is required:
1. Model and serial number of the unit.
2. Part number and descripon.
3. A concise descripon of the problem (‘broken’ is not sucient).
4. Proof of purchase (photocopy of the invoice).
In some cases, Napoleon could request to have the parts returned to the factory for inspecon before
providing replacement parts.
Before contacng Napoleon dealer, please note that the following items are not covered by the warranty:
• Costs for transportaon, brokerage or export dues.
• Labour costs for removal and reinstallaon.
• Costs for service calls to diagnose problems.
• Discolouraon of stainless steel parts.
• Part failure due to lack of cleaning and maintenance, or use of improper cleaners (oven
cleaner or other harsh chemicals).
N415-0541 DEC 06.18.indd 15 12/7/2018 2:45:18 PM
16
EN
www.napoleongrills.com
N415-0541 DEC 06.18
Geng Started
1. Remove all cart panels, hardware, and grill head from the carton. Raise lid and remove any
components packed inside. Use the parts list to ensure all necessary parts are included.
2.
Assemble the grill where it is to be used, lay down cardboard or a towel to protect parts from being
lost or damaged while assembling.
4. Most stainless steel parts are supplied with a protecve plasc coang that must be removed
prior to using the grill. The protecve coang has been removed from some of the parts during the
manufacturing process and may have le behind a residue that can be perceived as scratches or
blemishes. To remove the residue, vigorously wipe the stainless steel in the same direcon as the
grain.
5.

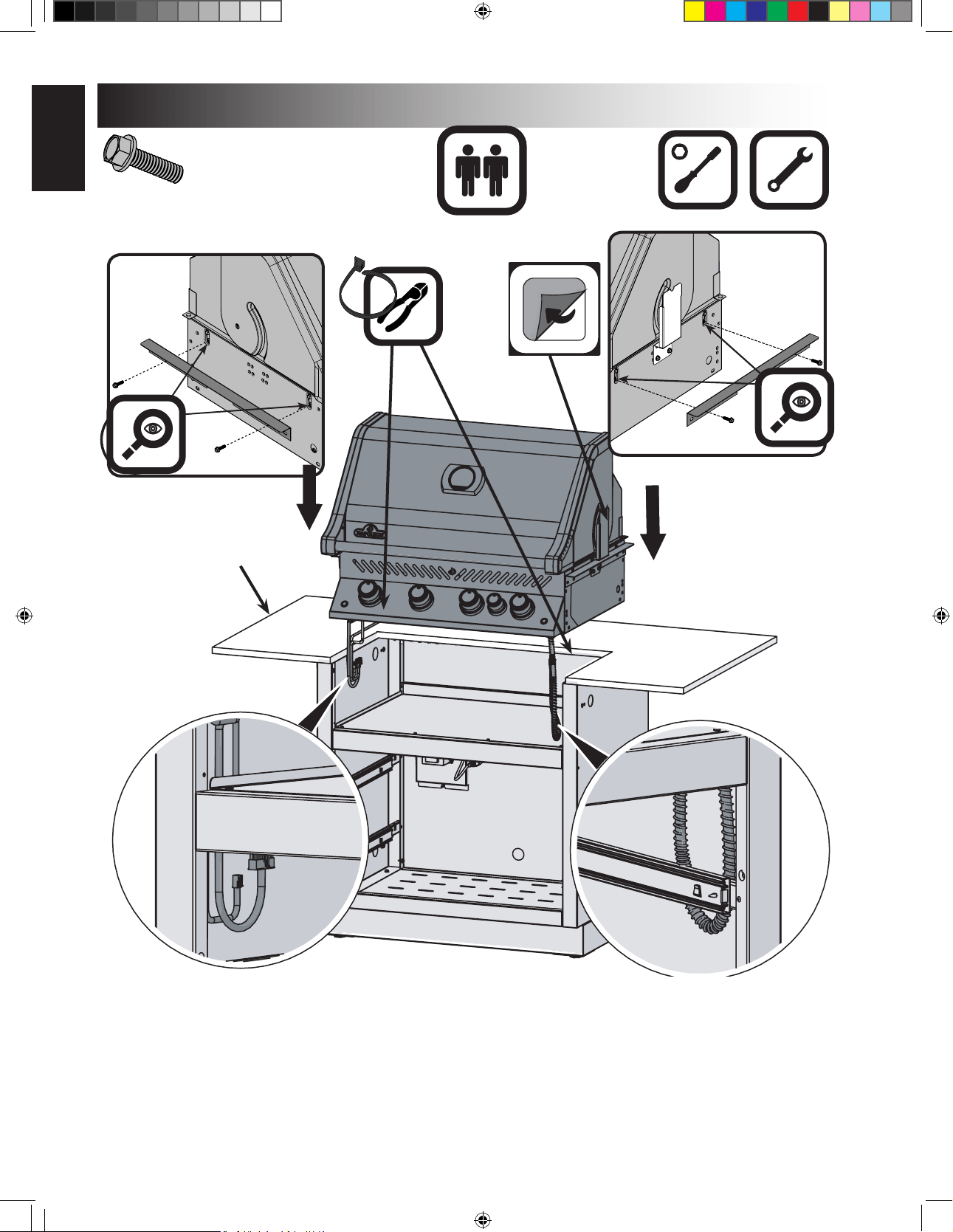

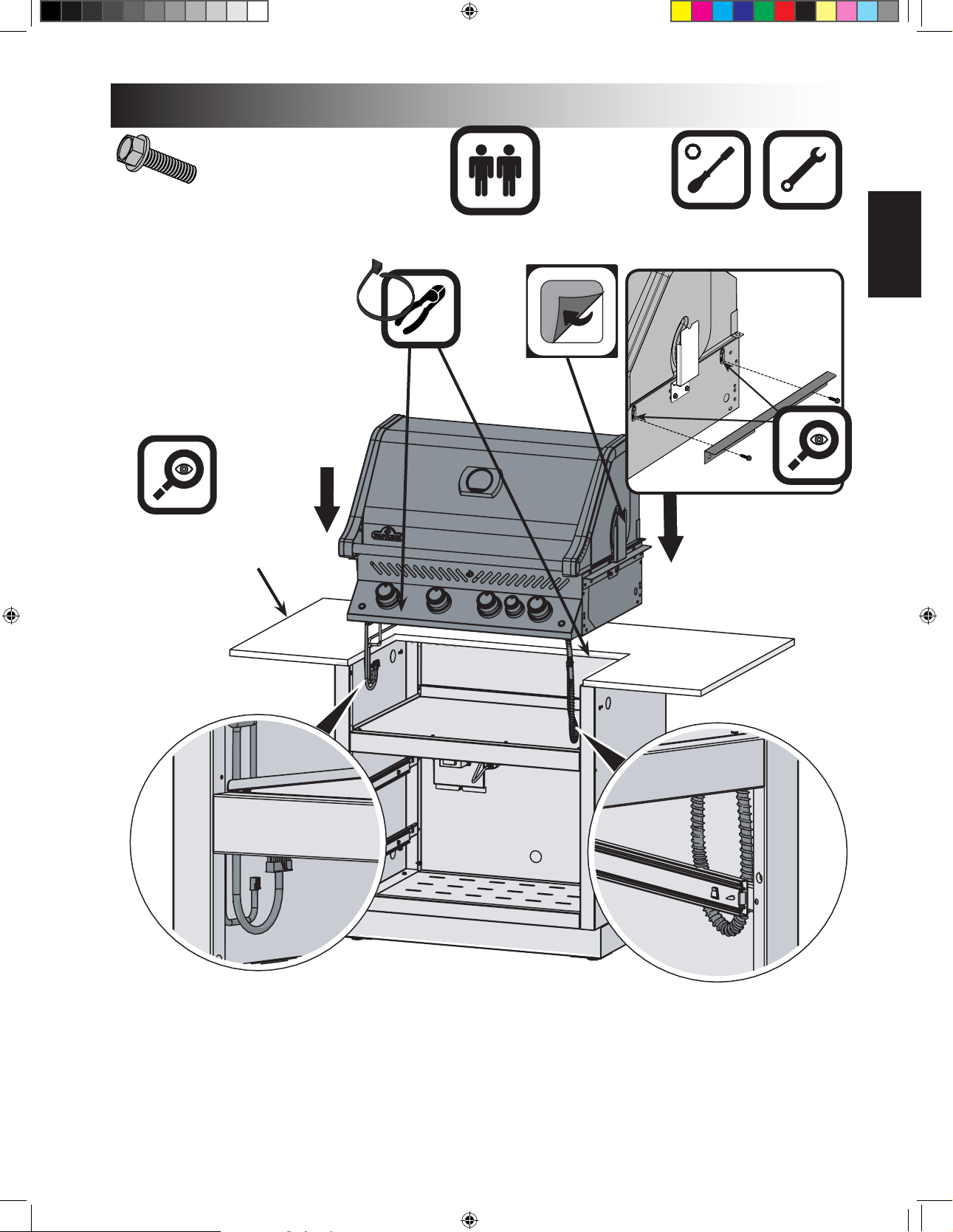

6. Two people are required to set the grill head into the enclosure.
If you have any quesons about assembly or grill operaon or if there are damaged or missing parts
please call our Customer Soluons Department at 1-866-820-8686 between 9 AM and 5 PM (Eastern
Standard Time).
CAUTION! During unpacking and assembly we recommended you wear work gloves and safety
glasses for your protecon. Although we make every eort to make the assembly process as problem
free and safe as possible, it is characterisc of fabricated steel parts that the edges and corners might
be sharp and could cause cuts if handled incorrectly.
TOOLS REQUIRED FOR ASSEMBLY (tools not included)
WARNING! Construcon materials and masonry dust may cause surface damage to units and
accessories. The best opon is to install components aer all construcon has been completed and
the jobsite has been thoroughly cleaned. If the components must be installed prior to the construcon
being completed, then exposed surfaces need to be covered to prevent corrosion. All surfaces must
be cleaned when construcon is completed. Do not use muriac acid to clean masonry materials
from any surfaces. The lime contained in some construcon materials is extremely corrosive. During
its curing period, (1 - 2 months) it is recommended that a stainless steel polish or wax (car wax is
acceptable) be applied to prevent direct contact of the lime materials.
!
!
N415-0541 DEC 06.18.indd 16 12/7/2018 2:45:20 PM
17
EN
www.napoleongrills.com
N415-0541 DEC 06.18

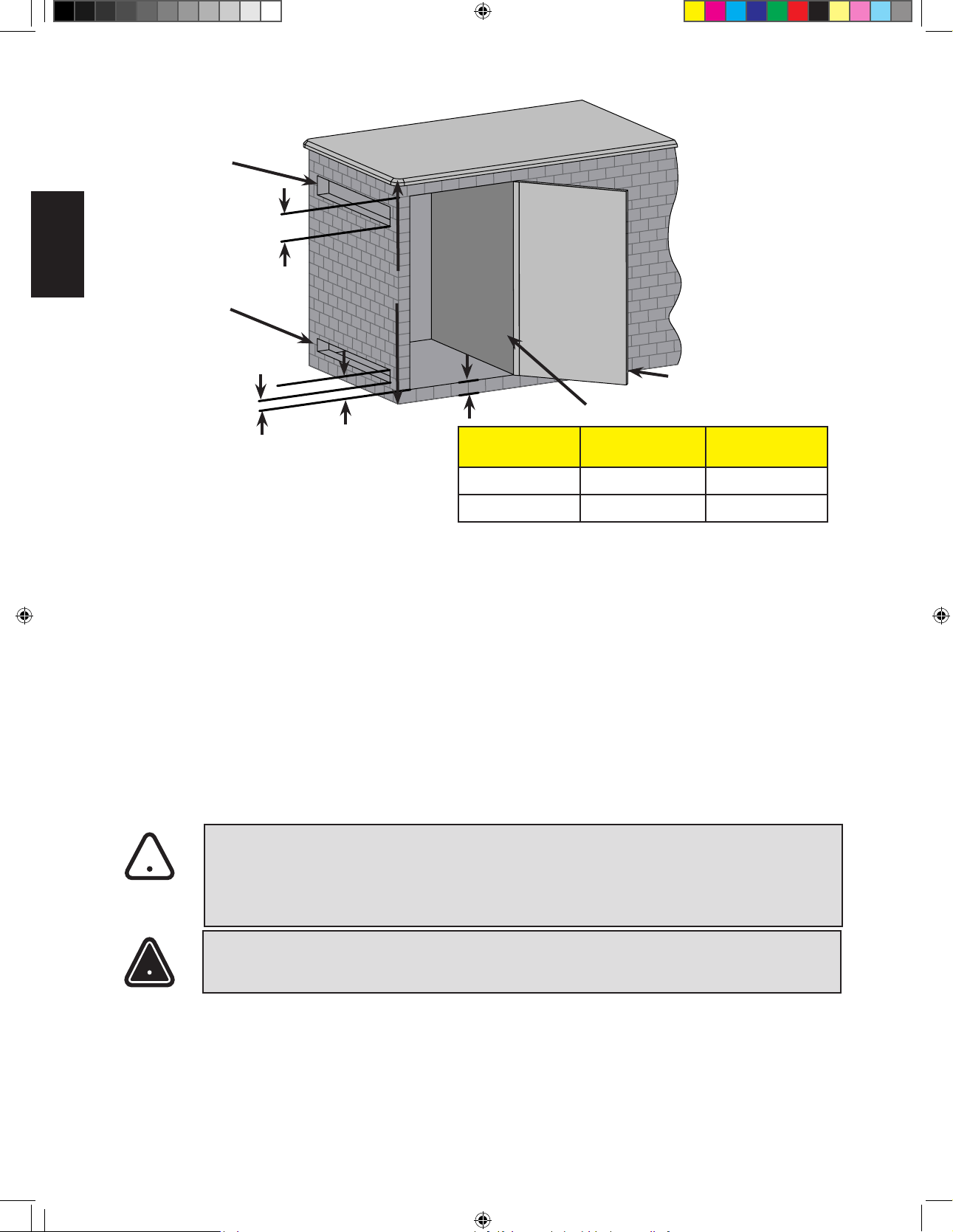

BUILT-IN UNIT OPENING DIMENSIONS
MODEL OPENING DIMENSIONS NOTES
W D
524 mm
225 mm
WITHOUT ZERO CLEARANCE LINER
114 mm
OPENING OF AT LEAST 5 SQ IN MUST BE PROVIDED FOR
COMBUS
TION AIR FOR SIDE BURNER.
MINIMUM 10 SQ IN OF
VENTILATION REQUIRED
ON EACH END OF CABINET
WARNING! A propane tank
can not be stored below the gas
grill.
WARNING! This grill is designed for installaon in a built-in enclosure constructed of combusble
materials when installed with zero clearance liner Part No. BI-3323-ZCL, and must be installed and
serviced by a qualied installer to local codes.
WARNING! When not installing with the zero clearance liner, use only non-combusble materials
(cered to ASTM E-136) such as steel studs, cement board, ceramic le, marble, paint etc. When
adding nishing materials to the appliance. Do not use wood or drywall.
WARNING! CABINET FRAME,
CABINET AND COUNTER TOP MUST BE
MADE FROM NON-COMBUSTIBLE MATERIAL WHEN
NOT INSTALLED WITH THE ZERO CLEARANCE LINER
PART NO. BI-3323-ZCL
W
W
H
H
W
H
D
1¾”
(44mm)
BUILT-IN SIDEBURNER
GAS INLET OPENING
OUTDOOR GFI ELECTRICAL OUTLET
REC
OMMENDED - LOCATE ON SAME SIDE
OF GRILL AS ROTISSERIE BRACKET.
GAS INLET
OPENING
Note: Accessory frames
overlap opening by 1 ¾”
on all 4 sides.
34” (864mm)
RECOMMENDED
5” (127mm)
1¾”
(44mm)
OPENING FOR WIRES
(2” (51mm)
D
ELECTRICAL OPENING
4” (102mm)
!
!
!
!
N415-0541 DEC 06.18.indd 17 12/7/2018 2:45:22 PM
18
EN
www.napoleongrills.com
N415-0541 DEC 06.18
WARNING! A propane tank
cannot be stored below the gas grill.
CUT OPENINGS
AS REQUIRED FOR
ELECTRICAL AND GAS
CONNECTIONS.
KNOCK OUT
2
1/2
”x 2
1/2
”
34”(864mm)
RECOMMENDED
D
COMBUSTIBLE
OR
NON COMBUSTIBLE
MATERIAL
ALLOWED
BUILT-IN UNIT OPENING DIMENSIONS
MODEL OPENING DIMENSIONS NOTES
W D
840 mm
N415-0541 DEC 06.18.indd 18 12/7/2018 2:45:24 PM
19
EN
www.napoleongrills.com
N415-0541 DEC 06.18
N570-0087 (1/4” -20 X 7/8”)
(Pre-installed at factory.)
APPLY A DAB OF SILICONE
TO EACH FLANGE TO
SECURE IN PLACE.
x4
at factory.
wing of the rear trim.
N415-0541 DEC 06.18.indd 19 12/7/2018 2:45:29 PM
20
EN
www.napoleongrills.com
N415-0541 DEC 06.18

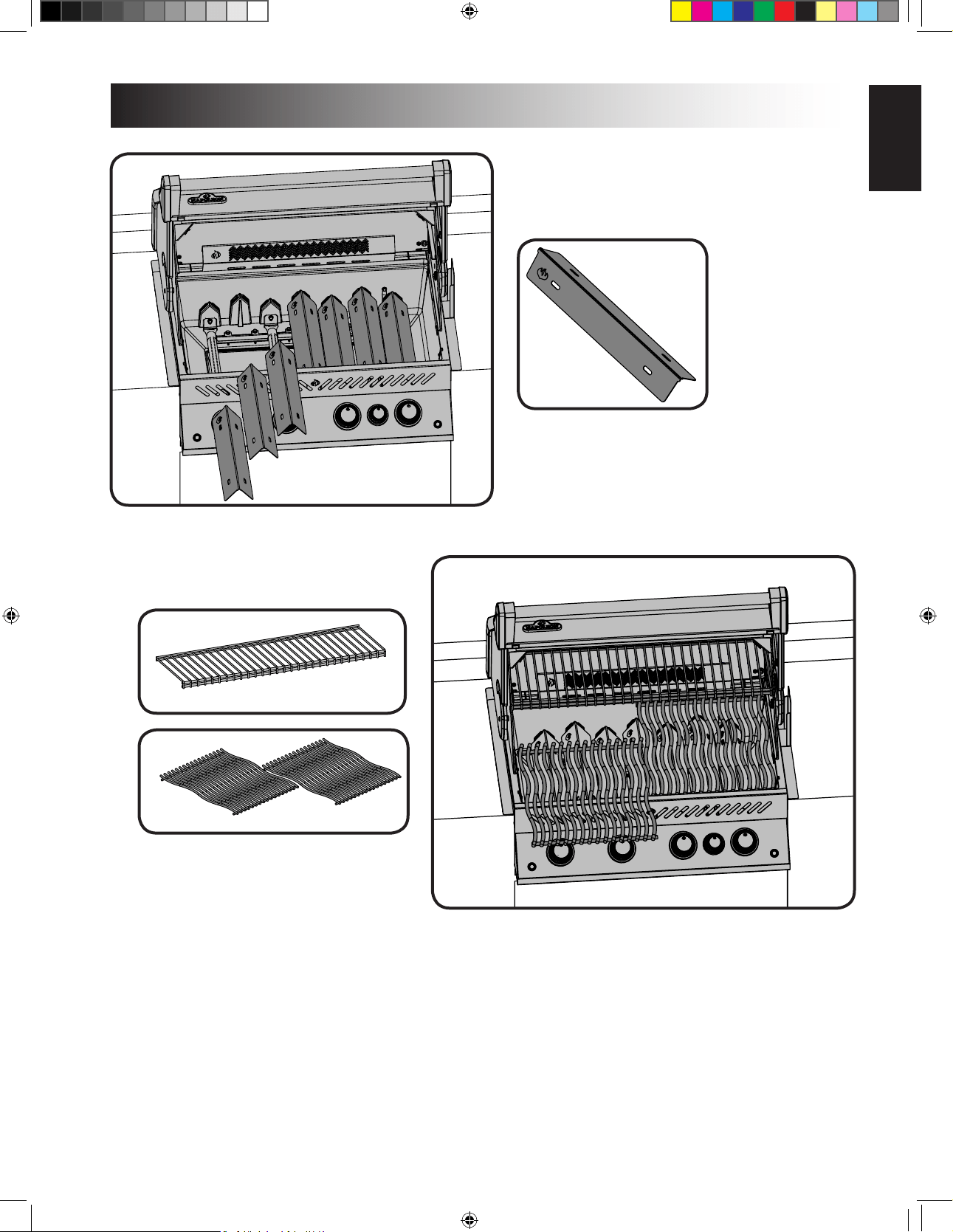

Drip pan
Heat shield
N415-0541 DEC 06.18.indd 20 12/7/2018 2:45:30 PM
x1
x2
21
EN
www.napoleongrills.com
N415-0541 unreleased
4” (102mm) minimum, boom of the
grill to top of the electrical panel.
8” (203mm)
maximum
7”
(178mm)
9⅝”
(244mm)

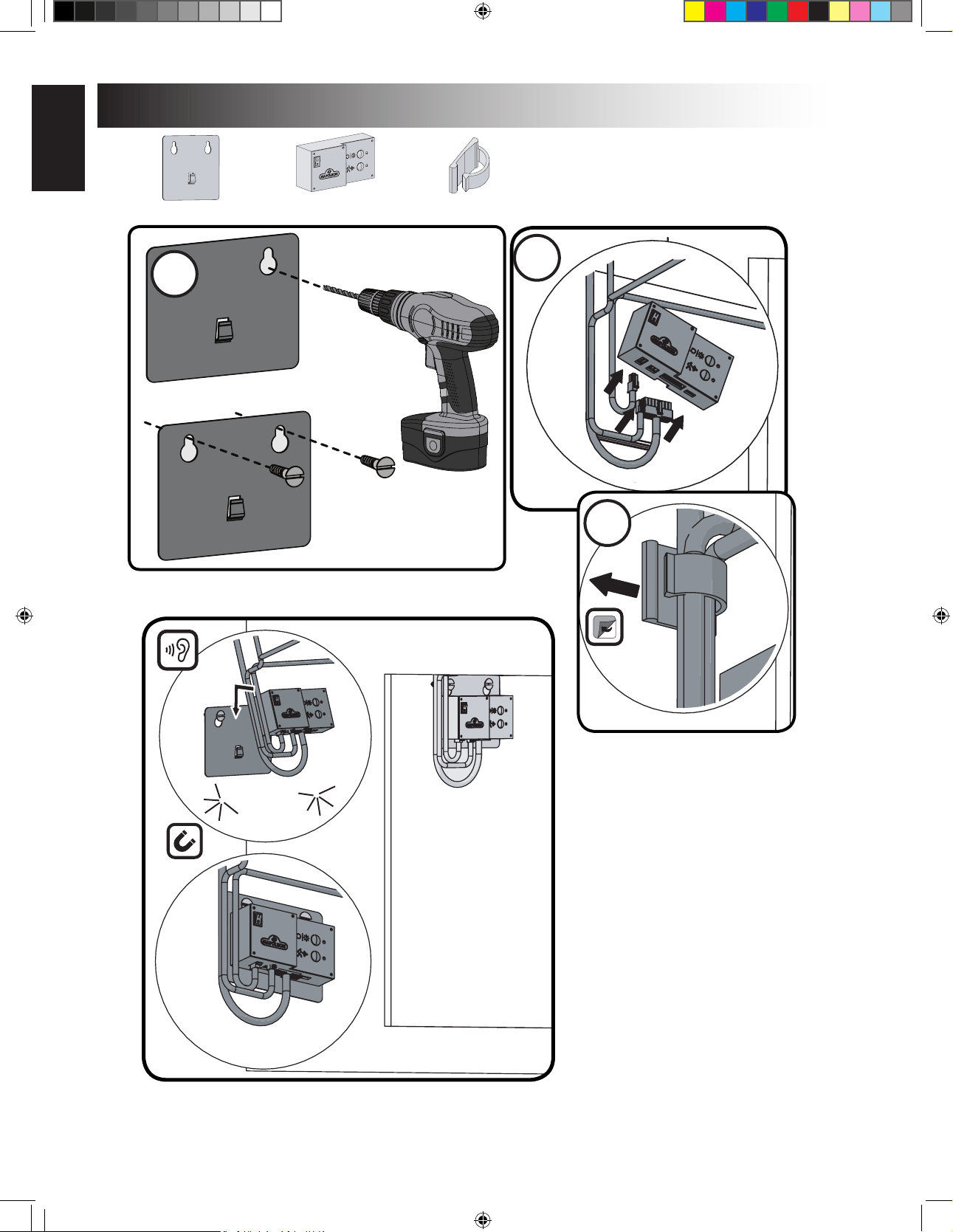

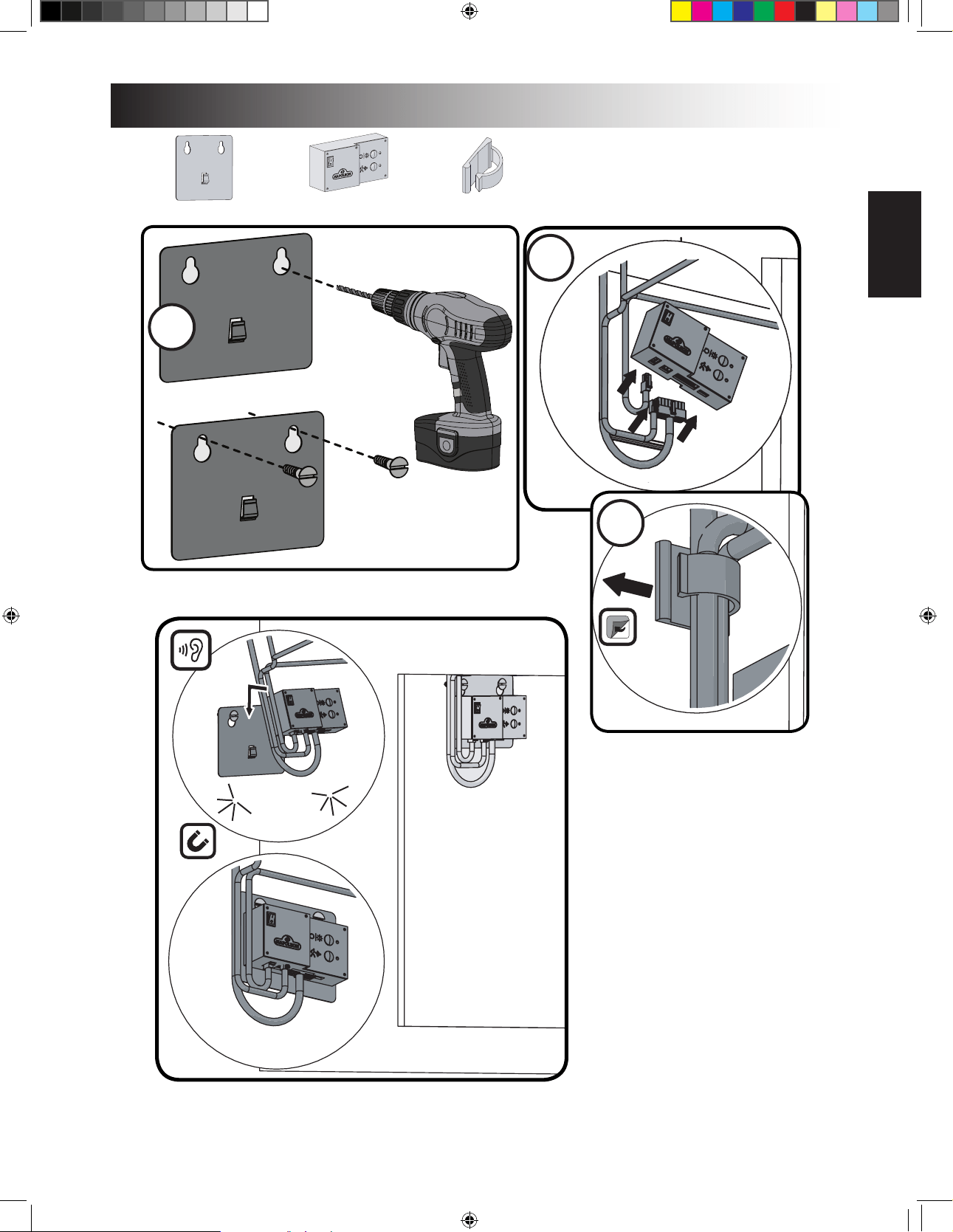

LOCATED INSIDE CABINET
GFI Outlet
WARNING! Failure to follow these instrucons could result in property damage, personal injury or
death.

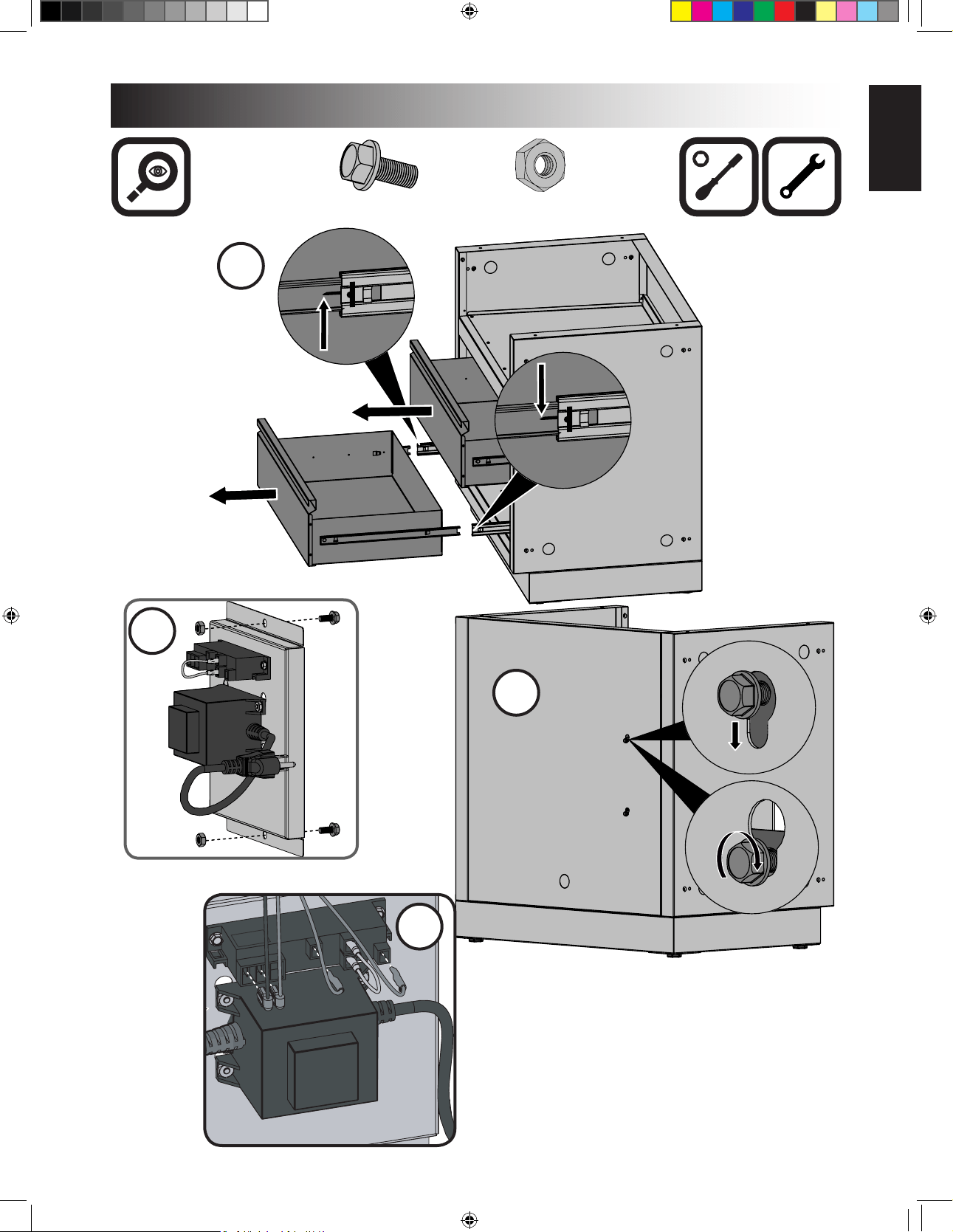

The grills electrical systems are pre assembled in an electrical box which must be mounted a minimum
grounding plug or use with an adapter of 2 prongs.
1
2
!
N415-0541 DEC 06.18.indd 21 12/7/2018 2:45:48 PM
x1
x1
x1
NON-METALIC CABINET ONLY
22
EN
www.napoleongrills.com
N415-0541 DEC 06.18
4
3
5
LOCATED
INSIDE
CABINET
N415-0541 DEC 06.18.indd 22 12/7/2018 2:46:25 PM
23
EN
www.napoleongrills.com
N415-0541 DEC 06.18

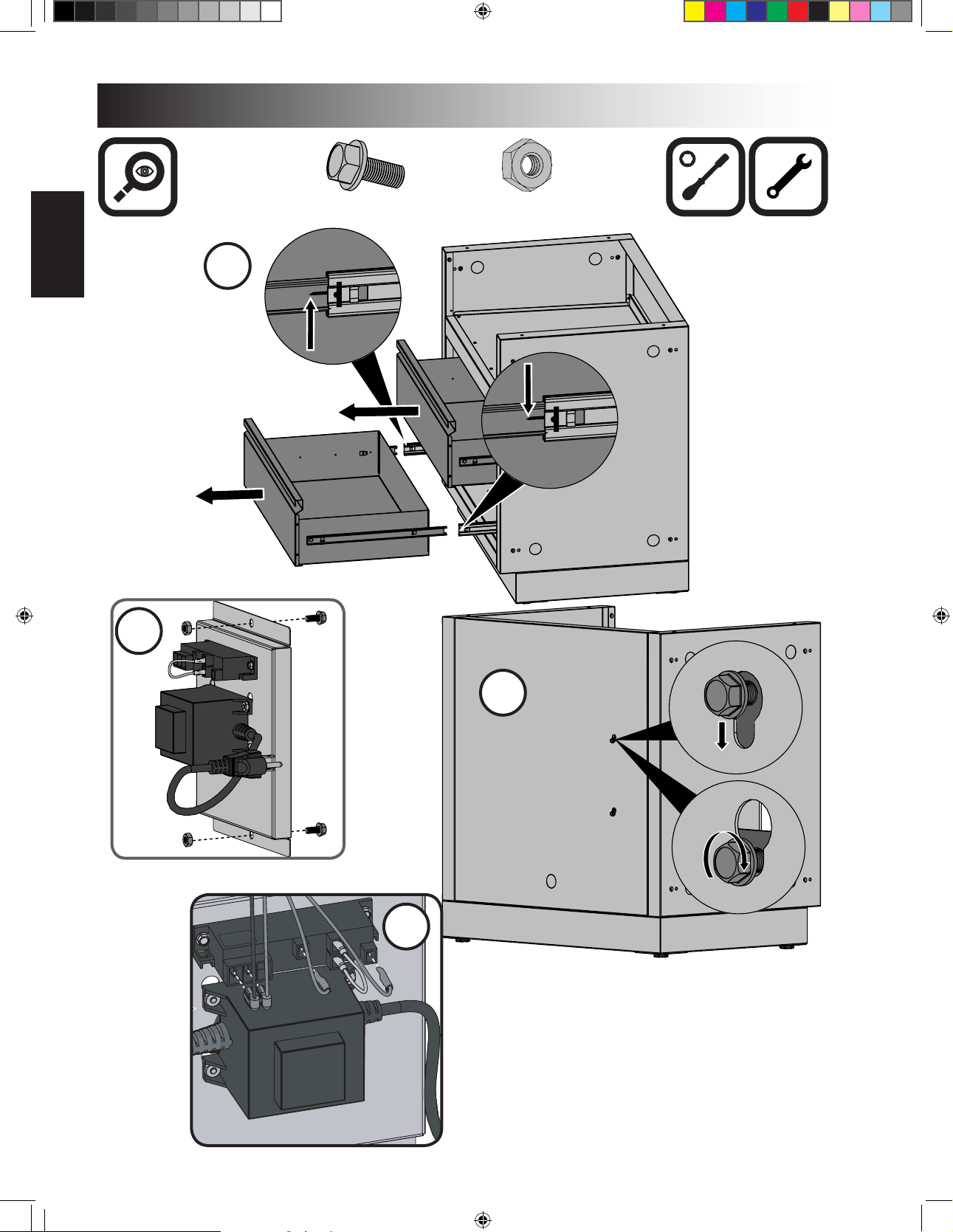

N570-0038 (1/4”-20 X 1/2”)
x2
N450-0008 (1/4”-20)
x2
IM-UGC500
1
2
3
4
N415-0541 DEC 06.18.indd 23 12/7/2018 2:46:28 PM
24
EN
www.napoleongrills.com
N415-0541 DEC 06.18
N570-0087 (1/4” -20 X 7/8”)
x4
(Pre-installed at factory.)
COUNTER TOP REQUIRED.
(NOT INCLUDED)
IM-UGC500
N415-0541 DEC 06.18.indd 24 12/7/2018 2:46:33 PM
x1
x1
x2

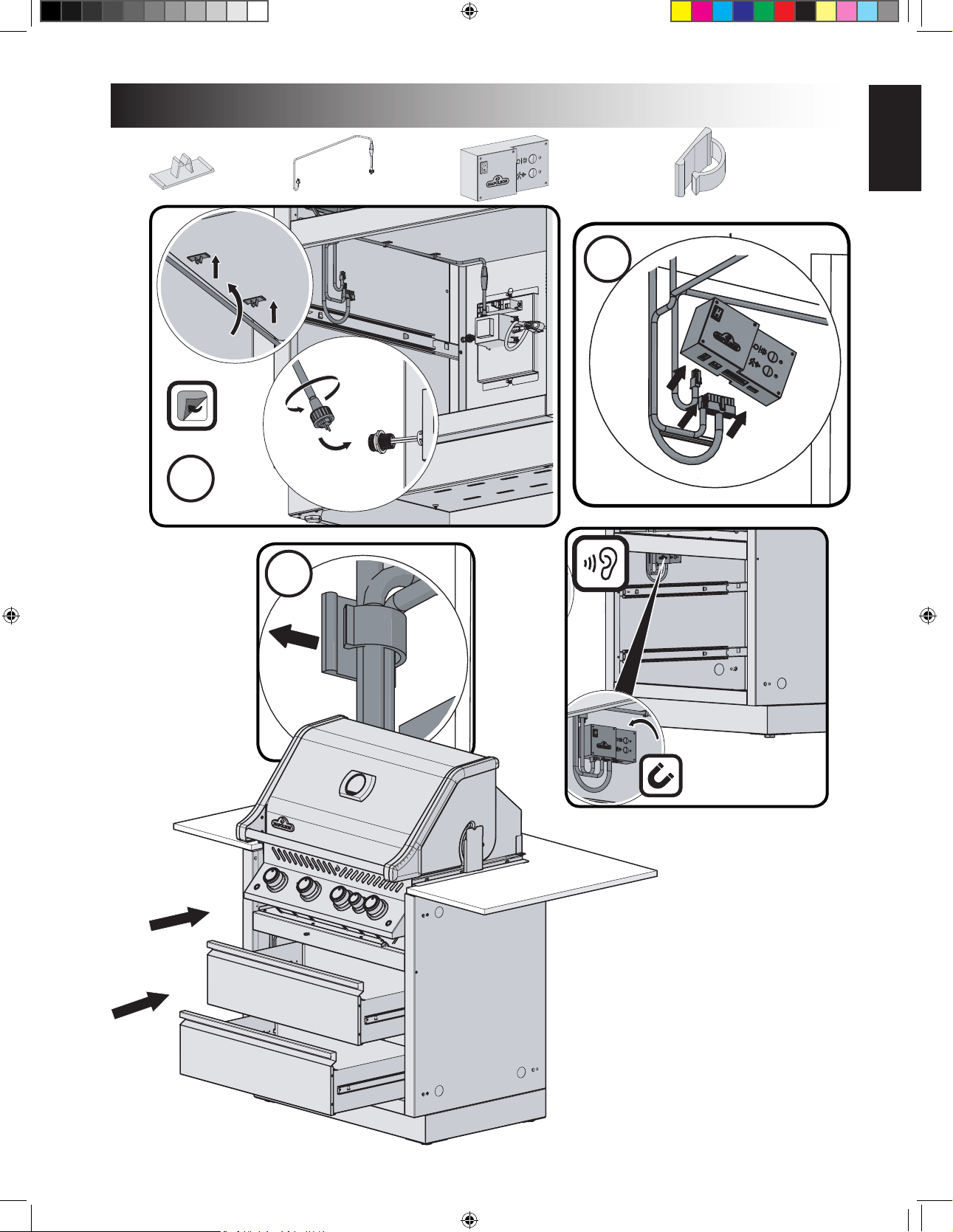

25
EN
www.napoleongrills.com
N415-0541 DEC 06.18
x1
5
LOCATED
INSIDE
CABINET
6
7
N415-0541 DEC 06.18.indd 25 12/7/2018 2:46:38 PM
26
EN
www.napoleongrills.com
N415-0541 DEC 06.18
3
1
2
N415-0541 DEC 06.18.indd 26 12/7/2018 2:46:39 PM
27
EN
www.napoleongrills.com
N415-0541 DEC 06.18
N415-0541 DEC 06.18.indd 27 12/7/2018 2:46:42 PM
28
EN
www.napoleongrills.com
N415-0541 DEC 06.18

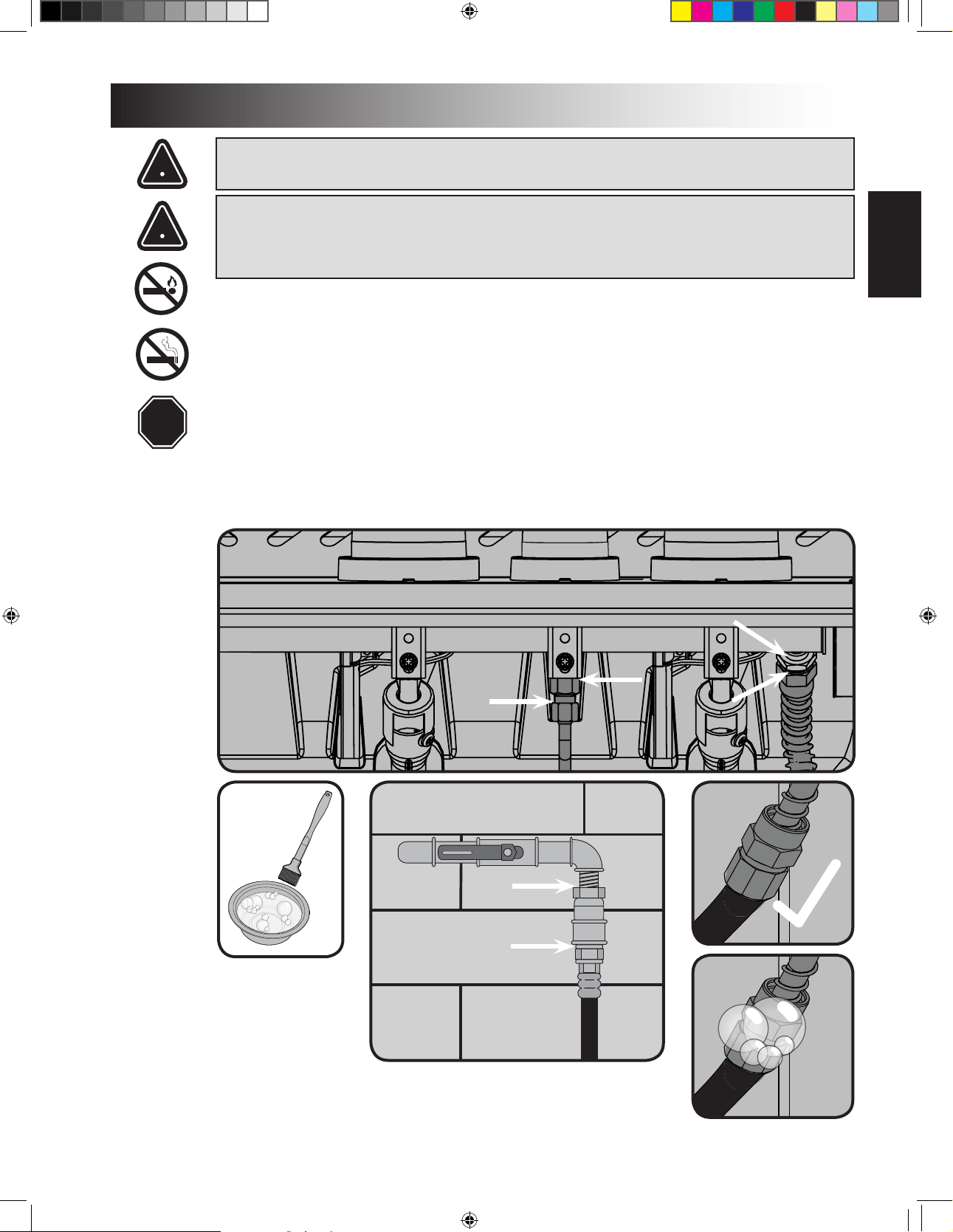

Leak Tesng Instrucons
WARNING! A leak test must be performed annually and each me a cylinder is hooked up or if a
part of the gas system is replaced.
WARNING! Never use an open ame to check for gas leaks. Be certain no sparks or open ames
are in the area while you check for leaks. Sparks or open ames will result in a re or explosion,
damage to property, serious bodily injury, or death.
Leak tesng
hose, manifolds and valves.
gas installer.
immediately shut o the gas supply, disconnect it, and have the grill
X
STOP
!
!
N415-0541 DEC 06.18.indd 28 12/7/2018 2:46:46 PM
29
EN
www.napoleongrills.com
N415-0541 DEC 06.18

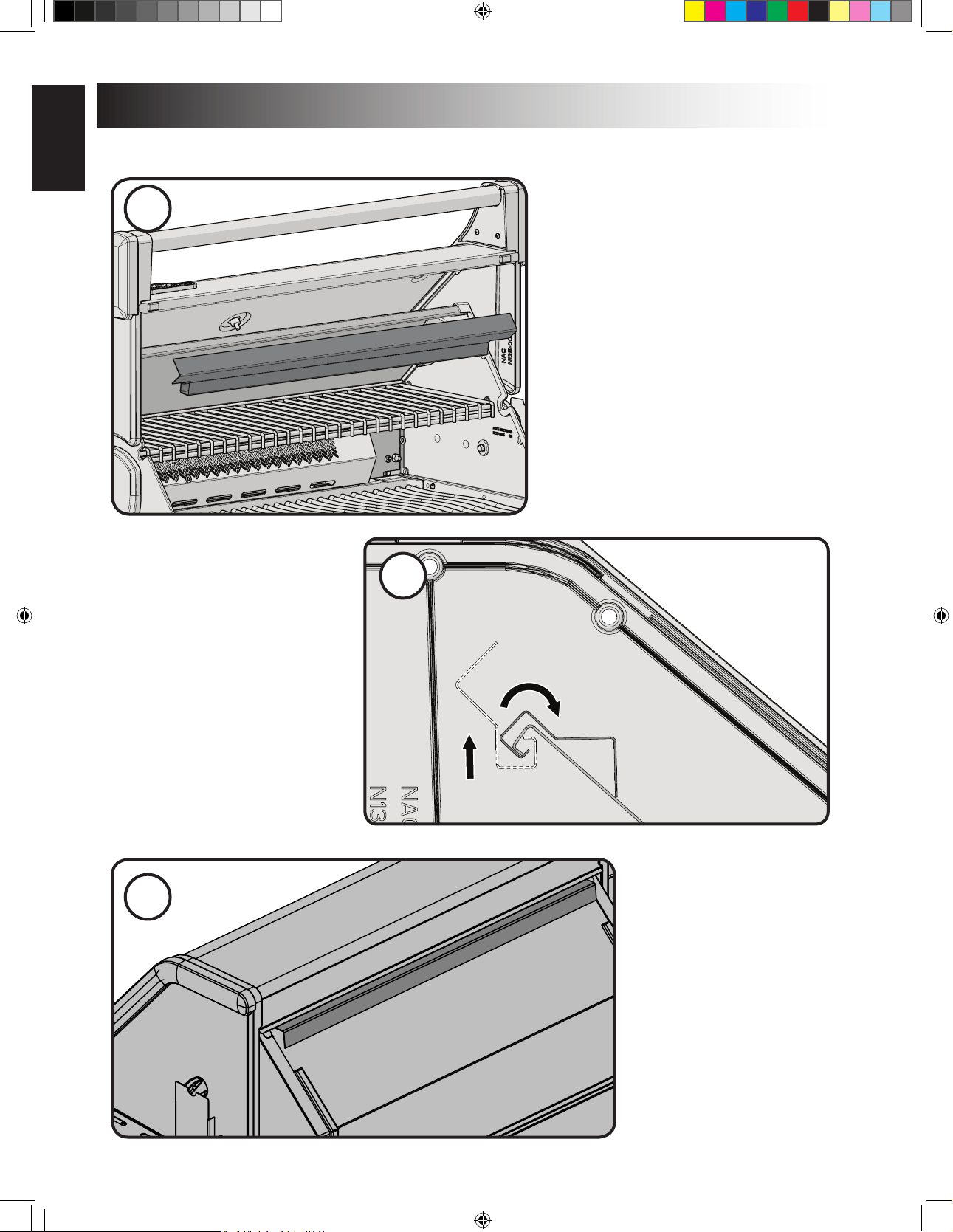

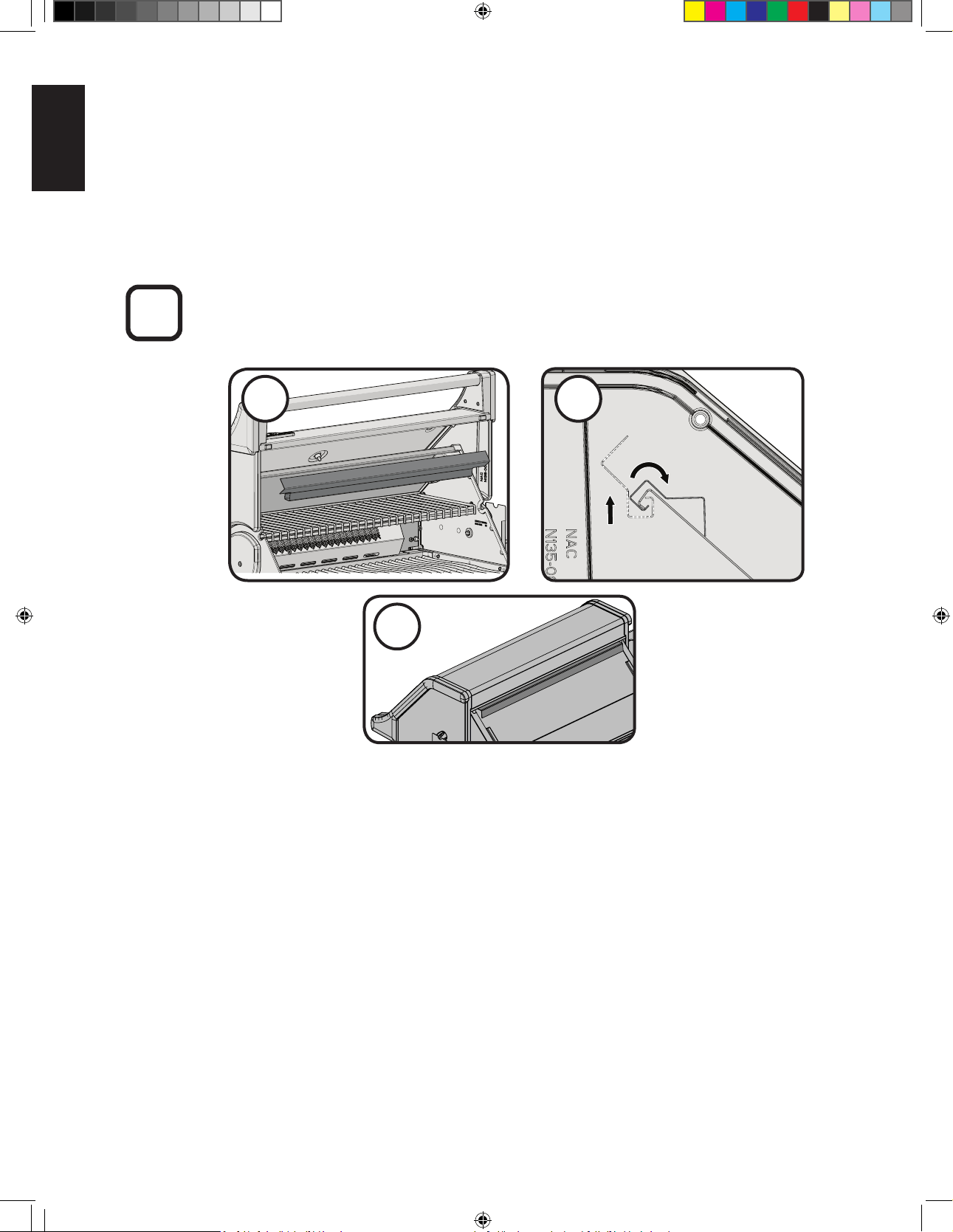

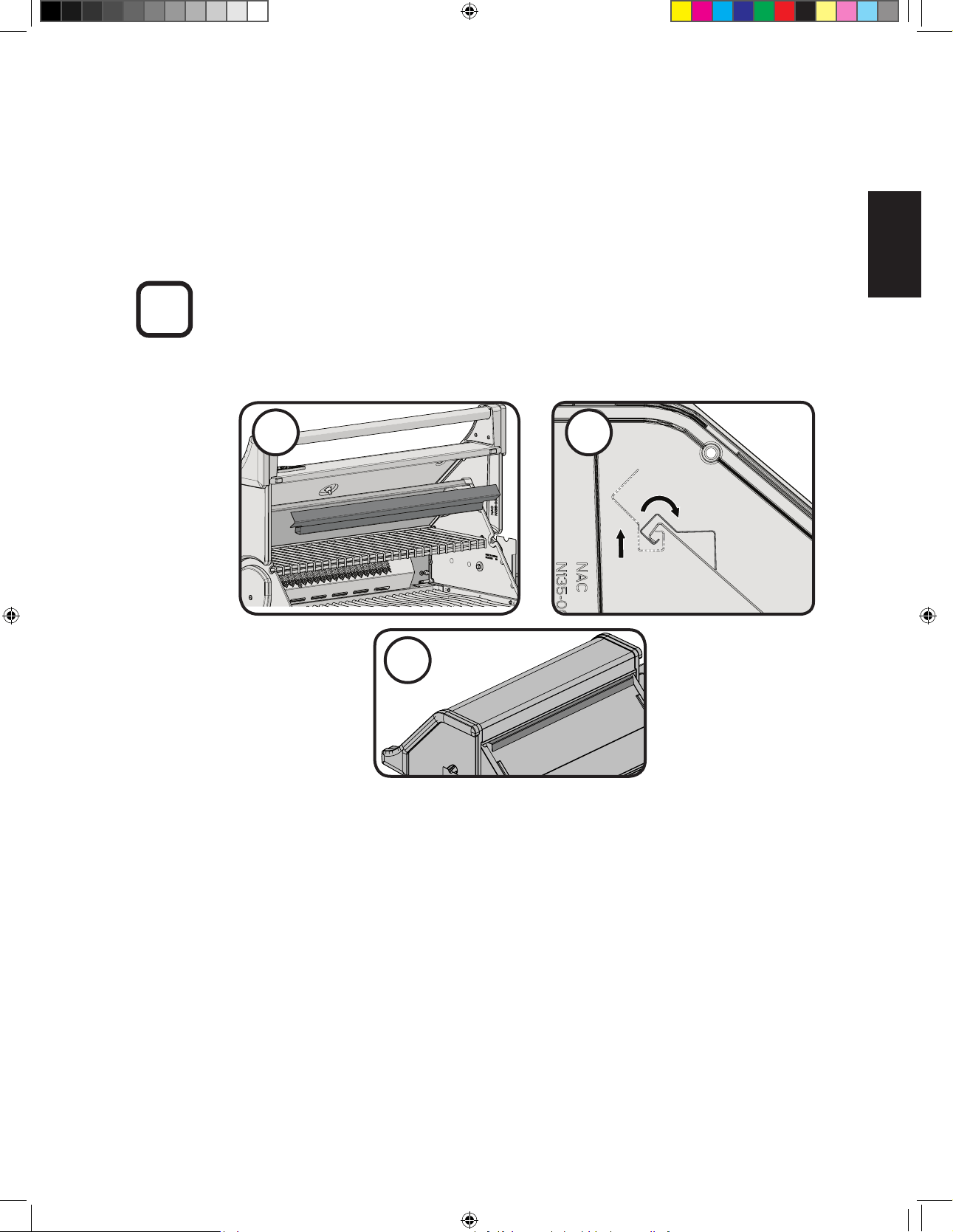

Rosserie Kit Assembly Instrucon
Ensure stop bushing is ghtened on the
inside of hood casng.
X
N415-0541 DEC 06.18.indd 29 12/7/2018 2:46:47 PM
30
EN
www.napoleongrills.com
N415-0541 DEC 06.18
AVERTISSEMENT! LA CHARPENTE DU CABINET, LE CABINET ET LE COMPTOIR DOIVENT ÊTRE DE
NATURE INCOMBUSTIBLE SI LA DOUBLURE ISOLANTE À DÉGAGEMENT ZÉRO BI-3323-ZCL N’EST PAS UTILISÉE.
N415-0541 DEC 06.18.indd 30 12/7/2018 2:46:47 PM
31
FR
www.napoleongrills.com
N415-0541 DEC 06.18
APPOSEZ LÉTIQUETTE DU NUMERO DE SERIE DU CARTON
N
O
de série
XXXXXX000000
N
O
DE MODÈLE
Ce gril doit être ulisé uniquement à l’extérieur, dans un endroit bien aéré et ne doit jamais être
ulisé à l’intérieur d’un bâment, d’un garage, d’un gazebo, d’une véranda avec paramousque, ou
de tout autre endroit fermé.
NE PAS JETER
BIPRO 500-3
Note à l’installateur : Laissez ces instrucons au propriétaire du gril pour consultaon ultérieure.
Les adultes et parculièrement les enfants doivent être sensibilisés aux risques que représentent les
surfaces exposées à des températures élevées. Surveillez les jeunes enfants lorsqu’ils sont près du gril.
Wolf Steel Ltd.
214 Bayview Drive,
Barrie, Ontario, CANADA L4N 4Y8
AVERTISSEMENT
Ne tentez pas d’allumer cet appareil avant
d’avoir lu la secon «INSTRUCTIONS
D’ALLUMAGE» de ce manuel.
Pour votre sécurité, n’entreposez pas et
n’ulisez pas d’essence ou autres liquides
et vapeurs inammables à proximité de cet
ou tout autre appareil. Une bonbonne de
propane non branchée ne devrait pas être
entreposée à proximité de cet ou de tout
autre appareil. Si ces instrucons ne sont pas
suivies à la lere, un feu ou une explosion
pourraient s’ensuivre, causant des dommages
à la propriété, des blessures corporelles ou
des pertes de vie.
DANGER
SI VOUS DÉTECTEZ UNE ODEUR DE
GAZ:
• Fermez l’alimentaon en gaz à
l’appareil.
• Éteignez toute amme nue.
• Ouvrez le couvercle.
• Si l’odeur persiste, éloignez-vous de
l’appareil et appelez immédiatement
votre fournisseur de gaz ou le service des
incendies.
AVERTISSEMENT! LA CHARPENTE DU CABINET, LE CABINET ET LE COMPTOIR DOIVENT ÊTRE DE
NATURE INCOMBUSTIBLE SI LA DOUBLURE ISOLANTE À DÉGAGEMENT ZÉRO BI-3323-ZCL N’EST PAS UTILISÉE.
!
!
!
N415-0541 DEC 06.18.indd 31 12/7/2018 2:46:50 PM
32
FR
www.napoleongrills.com
N415-0541 DEC 06.18
*Conditions et limitations
La présente garantie limitée couvre une période de garantie telle que spécifiée
dans le tableau ci-dessus pour tout produit acheté par l’entremise d’un détaillant
autorisé NAPOLÉON et donne droit à l’acheteur d’origine à la couverture spécifiée
relativement à tout composant remplacé durant la période de garantie, que ce soit
par NAPOLÉON ou un détaillant autorisé NAPOLÉON, pour le remplacement de tout
composant qui présente une défaillance dans le cadre d’un usage privé normal à
la suite d’un défaut de fabrication. La mention « 50 % de rabais » indiquée dans
le tableau signifie que le composant est mis à disposition de l’acheteur à 50 % de
son prix de détail courant pour la période indiquée. La présente garantie limitée ne
couvre ni les accessoires ni les articles offerts gratuitement.
Il est entendu que l’« usage privé normal » d’un produit signifie que le produit : a
été installé par un technicien de service ou entrepreneur certifié, conformément
aux instructions d’installation incluses avec le produit et à tous les codes
d’incendie et de construction locaux et nationaux; a été entretenu correctement; et
n’a pas été utilisé dans une application à usage collectif ou commercial.
De la même manière, « défaillance » n’inclut pas : la surchauffe, les extinctions
causées par des conditions environnementales telles que des vents forts ou une
ventilation inadéquate, les égratignures, les bosses, la corrosion, la détérioration
des finis peints et plaqués, la décoloration due à la chaleur, aux nettoyants
abrasifs ou chimiques ou à l’exposition à des rayons UV, l’écaillage des pièces en
porcelaine émaillée ou les dommages causés par un mauvais usage, un accident,
la grêle, des feux de graisse, un manque d’entretien, un environnement inadéquat
tel que le sel ou le chlore, des altérations, des abus, des négligences ou des pièces
installées par d’autres fabricants.
Dans le cas d’une détérioration des composants causant le mauvais
fonctionnement de l’appareil (perforation par la rouille ou la surchauffe) pendant
la période couverte par la garantie, les pièces de rechange seront fournies par
NAPOLÉON. Les composants de rechange relèvent de la seule responsabilité de
NAPOLÉON telle que définie par la présente garantie limitée; en aucun cas,
NAPOLÉON ne saurait être tenu responsable de l’installation, de la main-d’œuvre
ou de tous autres coûts ou dépenses relatifs à la réinstallation d’une pièce
garantie, de tous dommages accessoires, consécutifs ou indirects ni de tous frais
de transport, de main-d’œuvre ou taxes d’exportation.
La présente garantie limitée vient s’ajouter à tous les droits qui vous sont
accordés par la législation locale. Par conséquent, la présente garantie limitée
n’impose pas à NAPOLÉON l’obligation de garder des pièces en stock. En fonction
de la disponibilité des pièces, NAPOLÉON peut, à sa discrétion, se libérer de toute
obligation en fournissant à un client un crédit au prorata applicable à un nouveau
produit. Après la première année, NAPOLÉON peut, à sa discrétion, se libérer
entièrement de toute obligation en ce qui concerne la présente garantie limitée en
remboursant à l’acheteur d’origine le prix de gros de toute pièce garantie et
défectueuse.
La facture ou une copie sera requise ainsi que le numéro de série
et le numéro de modèle lors d'une réclamation auprès de NAPOLÉON.
NAPOLÉON se réserve le droit de demander à son représentant d’inspecter tout
produit ou pièce avant d’honorer toute réclamation. Pour pouvoir bénéficier de la
couverture de garantie, vous devez contacter le service à la clientèle de NAPOLÉON
ou un détaillant autorisé NAPOLÉON.
napoleongrills.com

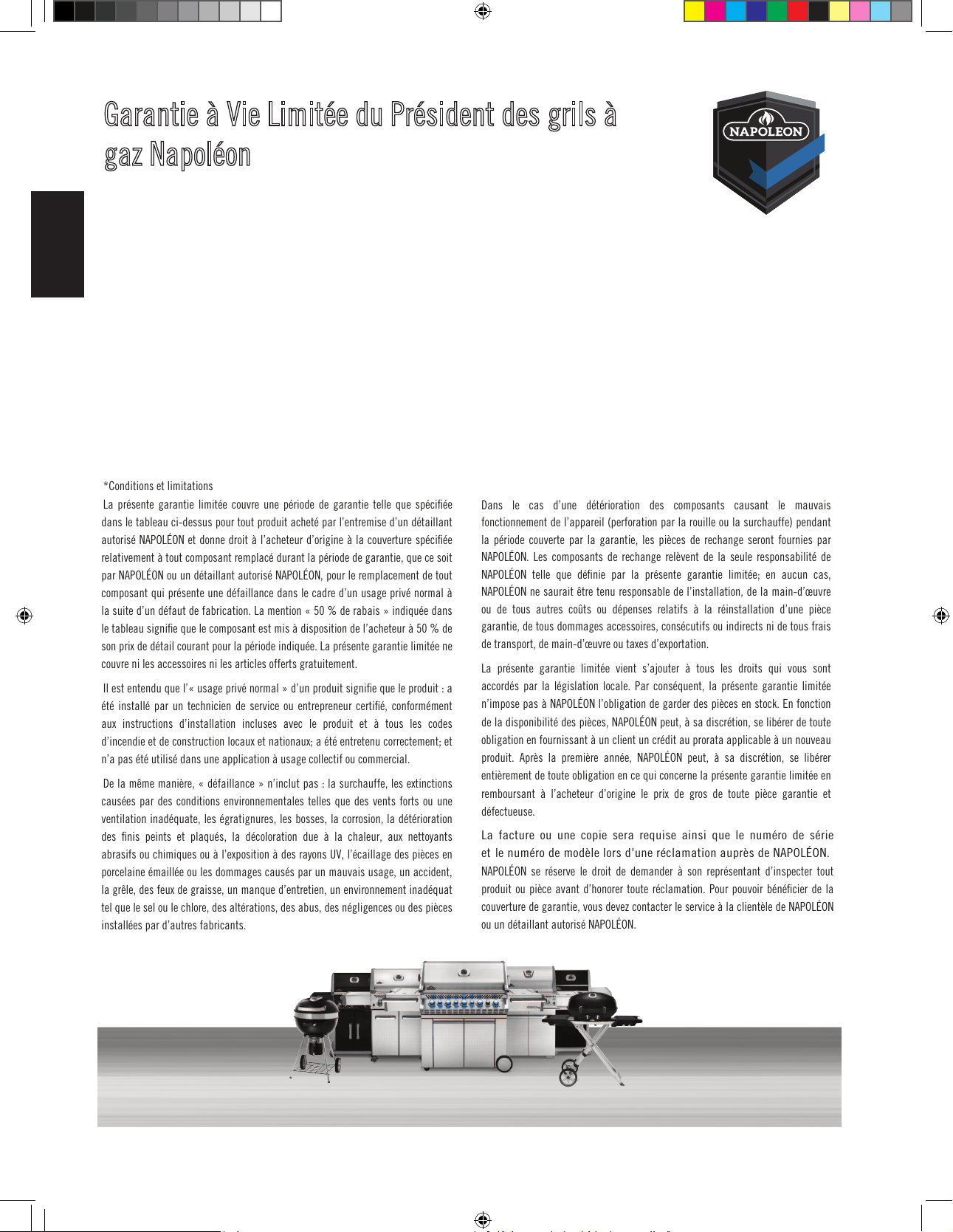

Garantie à Vie Limitée du Président des grils à
g
az Napoléon
Les produits NAPOLÉON sont conçus avec des composants et des matériaux de qualité supérieure, assemblés
par des artisans qualifiés qui sont fiers de leur travail. Le brûleur et le montage de la soupape subissent un test
de détection de fuite et d’allumage à une station de test de la qualité. Ce gril a été soigneusement inspecté par
un technicien qualifié avant d’être emballé et expédié pour garantir que vous, le client, recevez le produit de
qualité dont vous vous attendez de la part de NAPOLÉON.
NAPOLÉON garantit que les composants de votre nouveau produit NAPOLÉON seront exempts de défauts de
matériau ou de fabrication à compter de la date de l’achat, et ce, pour la durée suivante :
Couvercle en acier inoxydable .................................................. À vie
Couvercle en porcelaine émaillée ............................................. À vie
Grilles de cuisson en acier inoxydable ...................................... À vie
Brûleurs tubulaires en acier inoxydable .................................... 10 ans de pleine garantie, plus 50 % de rabais jusqu’à la 10e année
Grilles de cuisson en fonte émaillée en porcelaine .................... 10 ans de pleine garantie, plus 50 % de rabais jusqu’à la 10e année
Plaques de brûleur en acier inoxydable .................................... 5 ans de pleine garantie, plus 50 % de rabais jusqu’à la 5e année
Brûleur arrière infrarouge en acier inoxydable ................................ 5 ans de pleine garantie, plus 50 % de rabais jusqu’à la 5e année
Brûleurs infrarouges en céramique (grillage exclu) ................... 5 ans de pleine garantie, plus 50 % de rabais jusqu’à la 5e année
Toutes les autres pièces ........................................................... 2 ans
N415-0541 DEC 06.18.indd 32 12/7/2018 2:46:51 PM
33
FR
www.napoleongrills.com
N415-0541 DEC 06.18
AVERTISSEMENT! Si ces instrucons ne sont pas suivies, des dommages matériels, des blessures
corporelles ou des pertes de vie pourraient s’ensuivre. Lisez et respectez tous les averssements et les
instrucons de ce manuel avant de faire fonconner le gril.
Praques Sécuritaires D’ulisaon
•
•
•
fermé.
•
•
•
•
•
•
•
le gril. Un réservoir de propane ne peut pas être rangé sous le gril.
•
•
•
•
le gril.
•
changée.
•
•
•
•
•
•
• Ne pas allumer le gril avec le couvercle fermé.
•
•
•
•
•
•
•
•
•
•
!
N415-0541 DEC 06.18.indd 33 12/7/2018 2:46:51 PM
34
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Instrucons de branchement du gaz
AVERTISSEMENT! Ce gril peut être installé dans un cabinet construit de matériaux
combusbles s’il est installé avec la doublure isolante à dégagement zéro BI-3323-ZCL. Il doit être
installé et entretenu par un installateur qualié selon les codes locaux.
AVERTISSEMENT! La charpente du cabinet, le cabinet et le comptoir doivent être de nature
incombusble si la doublure isolante à dégagement zéro BI-3323-ZCL n’est pas ulisée.
AVERTISSEMENT! Comme il est indiqué sur la plaque d’homologaon, ce gril à gaz est conçu
pour fonconner à des pressions d’alimentaon en gaz de 11 po de colonne d’eau pour le propane et
de 7 po de colonne d’eau pour le gaz naturel. Pour les installaons où la pression d’alimentaon en gaz
est supérieure à celles exigées, un régulateur de pression doit être installé en amont des composantes
du gril. Si la pression d’alimentaon en gaz est inférieure à celles exigées, l’unité sera sous-alimentée
et sera incapable d’aeindre des températures maximales. Assurez-vous que la grosseur de la conduite
d’alimentaon est conforme aux codes d’installaon locaux ou naonaux.
NOTE! Propane régulateur tuyau pas inclus.
Informaon générale
Fuel Gas » aux États-Unis.
AVERTISSEMENT: Ce produit peut vous exposer à des substances chimiques incluant le plomb et des alli-
.
Spécicaons pour la bonbonne de propane
AVERTISSEMENT! Si ces instrucons ne sont pas suivies à la lere, un incendie pourrait
s’ensuivre, causant des blessures graves ou la mort.
AVERTISSEMENT! Ne rangez pas de cylindre de propane de rechange sur la tablee sous le gril.
soupape du cylindre.
des vapeurs et doit avoir un collet pour protéger la soupape du cylindre. Le cylindre doit être muni
appareil ou à proximité. Ne remplissez jamais le cylindre à plus de 80 pour cent de sa pleine capacité. Si
!
!
!
N415-0541 DEC 06.18.indd 34 12/7/2018 2:46:52 PM
35
FR
www.napoleongrills.com
N415-0541 DEC 06.18
BRANCHEMENT DU PROPANE AU GRIL ENCASTRÉ
-
au tuyau de gaz. Assurez-vous que le raccord ne passe pas à travers un mur, un plancher, un plafond ou
sous le gril.
ENCEINTE DU RÉSERVOIR POUR GRIL ENCASTRÉ
Chaque ouverture doit être susamment large pour permere d’y introduire une ge de 1/8 po (3,2 mm).
AVERTISSEMENT!
• Les soupapes de réservoir seront facilement accessibles et à portée de la main. Une porte peut être
•
•
réservoir et le sol.
•
!
N415-0541 DEC 06.18.indd 35 12/7/2018 2:46:53 PM
36
FR
www.napoleongrills.com
N415-0541 DEC 06.18
BRANCHEMENT DU GAZ NATUREL AU
GRIL ENCASTRÉ
AVERTISSEMENT! Les grils encastrés sont munis d’un plateau d’égouement qui ne peut
contenir qu’une pete quanté de graisse. An d’éviter les feux de graisse, le plateau doit être neoyé
après chaque ulisaon.
AVERTISSEMENT! Un accès doit être prévu à l’intérieur de l’enceinte pour eectuer les
branchements du gaz.
DANGER! Veuillez lire les instrucons aenvement avant d’uliser le gril. Si ces instrucons
ne sont pas suivies à la lere, un incendie pourrait s’ensuivre, causant des blessures graves ou la
mort.L’installaon complète doit être vériée pour des fuites avant de faire fonconner l’appareil.
GRANDEUR DU
CYLINDRE
OUVERTURE A OUVERTURE B
20 po 10 po
15 po
5” (127mm)
MAXIMUM
OUVERTURE
A
OUVERTURE
B
5” (127 mm)
MAXIMUM
1” (25,4 mm)
MAXIMUM
34” (864 mm)
RECOMMANDÉS
2” (51 mm)
MINIMUM
LA PARTITION DOIT ISOLER
LE CYLINDRE DU GRIL
PORTE NON VERROUILLABLE
!
!
N415-0541 DEC 06.18.indd 36 12/7/2018 2:46:53 PM
37
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Précauons électriques
AVERTISSEMENT! Omere de suivre ces instrucons peut entraîner des dommages matériels,
des blessures corporelles ou des pertes de vie.
•
•
•
•
•
•
•
interrupteur de défaut à la terre.
•
broches.
•
!
N415-0541 DEC 06.18.indd 37 12/7/2018 2:46:54 PM
38
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Instrucon d’allumage
Fermez
Bouton
d’allumeur
Brûleur de
gauche
Bruleur
d’arriere
Brûleur de
droite
Brûleur de
gauche centre
Brûleur de
droite centre
Lumières
AVERTISSEMENT! Ouvrez le couvercle
AVERTISSEMENT! Fermez tous les boutons de contrôle des brûleurs, ouvrez la
soupape d’alimentaon en gaz lentement.
Allumage du brûleur principal
Allumage du brûleur arrière.
(si équipé)
Allumage du brûleur latéral.
(facultaf)
1. Ouvrez le couvercle. 1. Ouvrez le couvercle. 1. Ouvrez le couvercle du brûleur.
2.
des boutons de contrôle du brûleur
2. Enlevez la grille-réchaud.
2. Tournez le bouton de contrôle du
tournez immédiatement le bouton
Tournez le bouton de
4. Si la veilleuse ou le brûleur ne
tournez le bouton de contrôle en
puisse se dissiper. Ensuite, répétez
4.
4.
immédiatement, fermez le bouton
minutes.
Repeter.
allumée et abaissez-la dans le gril
brûleur et tournez la soupape du
5.
immédiatement, fermez le
bouton de contrôle du brûleur
Repeter.
AVERTISSEMENT! La bonbonne est équipée d’un disposif de contrôle d’écoulement du gaz.
À moins que tous les boutons des brûleurs soient fermés avant d’ouvrir la bonbonne, seules de petes
ammes seront obtenues.
AVERTISSEMENT! N’ulisez jamais le brûleur arrière avec le brûleur principal.
!
!
N415-0541 DEC 06.18.indd 38 12/7/2018 2:46:55 PM
39
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Instrucons d’opéraon
ainsi devenir extrêmement chaud au toucher et les boutons de commande risquent de se déformer.
NOTE! Napoléon ne sera pas responsable d’une surchaue ou d’une exncon causée par des
condions environnementales telles que des vents forts ou une venlaon inadéquate.
Éclairage inial
pendant une demi-heure.
3
1 2
!
N415-0541 DEC 06.18.indd 39 12/7/2018 2:46:57 PM
40
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Ulisaon du brûleur principal
des températures plus élevées et plus constantes qui réduiront la période de cuisson et cuiront la viande
Cuisson directe
préférences.
Cuisson indirect
Ulisaon Du Brûleur Arrière (si équipé)
la viande pour récupérer le jus de cuisson qui servira pour arroser la viande et créer ainsi une délicieuse
« élevé »
AVERTISSEMENT! La sauce BBQ et le sel sont corrosifs et causeront une détérioraon rapide
des
composantes de votre gril à gaz à moins de les neoyer régulièrement. Une fois la cuisson terminée,
dé
montez les composantes de la rôssoire, lavez-les bien à l’eau chaude savonneuse et rangez-les à
l’intérieur.
!
N415-0541 DEC 06.18.indd 40 12/7/2018 2:46:57 PM
41
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Neoyage
Note
tels que les piscines et les spas. Ces taches peuvent être prises pour de la rouille mais elle peuvent être
Grilles de cuisson et grille de réchaud : Les grilles de cuisson et la grille de réchaud sont plus faciles à
Neoyage de l’intérieur du gril
graisse jetable. Le récipient jetable devrait être remplacé entre deux et quatre semaines selon la fréquence
AVERTISSEMENT! Les grils encastrés sont munis d’un plateau d’égouement qui ne peut
contenir qu’une pete quanté de graisse. An d’éviter les feux de graisse, le plateau doit être neoyé
après chaque ulisaon.
Tiroir d'égouement
de sable ou de tout autre maté
Neoyage de l’extérieur du gril
porcelaine ou en acier inoxydable. Les éléments en porcelaine émaillée doivent être manipulés avec soin.
performance du gril.
AVERTISSEMENT! Portez toujours des gants protecteurs et des lunees de sécurité lorsque
vous faites l’entreen de votre gril.
AVERTISSEMENT! Assurez-vous que les brûleurs sont éteints avant de neoyer. Éviter tout
contact avec les surfaces chaudes. Neoyez votre gril dans un endroit où les produits de neoyage
n’endommageront pas votre pao, terrain ou terrasse. N’ulisez pas de produit de neoyage
à fourneau pour neoyer votre gril. La sauce BBQ et le sel sont très corrosifs et causeront une
détérioraon très rapide de votre gril à moins que vous ne fassiez un neoyage régulier.
Neoyage du panneau de commande: Le texte sur le panneau de commande est imprimé directement
!
!
N415-0541 DEC 06.18.indd 41 12/7/2018 2:46:58 PM
42
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Instrucons d’entreen
temps.
Bleu
Bleu Foncé
Brûleur
Environ
Ajustement De L’air De Combuson (ceci doit être eectué par un installateur qualié):
•
la suie.
•
Pour ajuster le volet d’air:
ajustements normaux sont:
*Les brûleurs infrarouges n’ont pas de réglage de volet d’air.
AVERTISSEMENT! Portez toujours des gants protecteurs et des lunees de sécurité lorsque
vous neoyez votre gril.
AVERTISSEMENT! Fermez le gaz à la source et débranchez l’appareil avant l’entreen.
L’entreen devrait être eectué seulement lorsque le gril est froid pour éviter toutes possibilités de
brûlure. Un test de détecon de fuites devrait être eectué annuellement ou à chaque fois qu’une
composante de gaz est remplacée.
!
N415-0541 DEC 06.18.indd 42 12/7/2018 2:47:00 PM
43
FR
www.napoleongrills.com
N415-0541 DEC 06.18
AVERTISSEMENT! Lors de la réinstallaon du brûleur après le
neoyage, il est très important que la soupape / l’orice entre dans le
brûleur avant que vous allumiez votre gril à gaz. Si la soupape n’est pas à
l’intérieur du brûleur, un feu ou une explosion pourrait survenir.
AVERTISSEMENT! Boyau (si applicable): Vériez l’usure, coupures, craquelures ou s’il est fondu.
Si vous découvrez une de ces défectuosités, n’ulisez pas votre gril. Faites remplacer la pièce par votre
détaillant NAPOLEON ou par un installateur qualié.
Moulages en aluminium
Brûleur tubulaire
ATTENTION! Aux araignées
-
!
!
N415-0541 DEC 06.18.indd 43 12/7/2018 2:47:01 PM
44
FR
www.napoleongrills.com
N415-0541 DEC 06.18
AVERTISSEMENT! Portez toujours des gants protecteurs lorsque vous remplacez l’ampoule
halogène des lumières internes de votre gril.
Lumières -
-
Ne touchez pas à
l’ampoule halogène avec vos mains nues. Le gras de vos doigts réduira la durée de vie de l’ampoule. Une
!
1 2
3
N415-0541 DEC 06.18.indd 44 12/7/2018 2:47:02 PM
45
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Guide de dépannage
Problème Causes possibles Soluons
lorsque le bouton de contrôle
incorrect.
de gaz - mauvais
Assurez-vous que la procédure
les boutons de contrôle du gril doivent
être fermés lorsque vous ouvrez la
soupape de la bonbonne. Tournez la
soupape de la bonbonne lentement
La grosseur du tuyau doit être
5 à 10 minutes.
chaleur inégale.
installées.
de graisse et de cendres
sur les plaques de
Assurez-vous que les plaques sont
à 10 minutes.
brûleurs sont jaunes et vous
détectez une odeur de gaz.
ajustement des volets
odeur de gaz et possiblement
Mauvais ajustement des
N415-0541 DEC 06.18.indd 45 12/7/2018 2:47:03 PM
46
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Problème Causes possibles Soluons
La pile est déchargée ou
installée incorrectement.
Mauvais contact des
terminaux.
du brûleur.
Remplacez la pile par une pile neuve.
solidement enfoncés sur le terminal
solidement enfoncés sur chacun de
est sale ou obstrué.
avec une brosse à poils doux.
Le régulateur murmure lorsque
temps chaud.
performance et la sécurité du gril
murmure ne seront pas remplacés.
les uns aux autres.
Supports de pont
corrodés.
La peinture semble peler à
sur les surfaces internes.
couvercle est en acier inoxydable
pelage est causé par la graisse qui
N415-0541 DEC 06.18.indd 46 12/7/2018 2:47:03 PM
47
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Problème Causes possibles Soluons
Les contrôles sont réglés
générée par les brûleurs est
trop basse.
Manque de gaz.
en gaz est pincé.
sale ou obstrué.
débris dans le tube du
venturi.
Le régulateur de propane
bonbonne.
convenablement.
Assurez-vous que la procédure
les boutons de contrôle du gril doivent
être fermés lorsque vous ouvrez la
soupape de la bonbonne. Tournez la
soupape de la bonbonne lentement
brûleur fait subitement un
lampe à souder et qui diminue
en intensité.
Les tuiles de céramique
sont surchargées de
graisse de cuisson et
surface de cuisson
recouverte par des
plaques de cuisson ou des
Des tuiles de céramique
autour de la céramique
brûleur est cassée.
Fermez le brûleur et laissez-le
refroidir pendant au moins deux
minutes. Réallumez le brûleur et
les tuiles deviennent uniformément
incandescentes.
surface de cuisson avec des objets ou
des accessoires. Fermez le brûleur et
laissez-le refroidir pendant au moins
deux minutes puis réallumez-le.
détaillant autorisé Napoléon.
Contactez votre détaillant autorisé
Napoléon pour obtenir des
rechange.
N415-0541 DEC 06.18.indd 47 12/7/2018 2:47:03 PM
48
FR
www.napoleongrills.com
N415-0541 DEC 06.18
GARDEZ VOTRE REÇU COMME PREUVE D’ACHAT POUR VALIDER VOTRE
Commande de pièces de rechange
Informaon sur la garane
MODÈLE :
DATE D’ACHAT :
NUMÉRO DE SÉRIE :
(Inscrivez l’informaon ici pour y avoir accès facilement.)
Pour commander des pièces de rechange ou faire une réclamaon sous garane, communiquez avec
le détaillant Napoléon où le produit a été acheté.
Avant de contacter le détaillant Napoléon, consultez le site Web des grils Napoléon pour
obtenir plus de renseignements sur le neoyage, l’entreen, le dépannage et les pièces à
francais.napoleongrills.com.
Pour qu’une réclamaon soit traitée, l’informaon suivante est nécessaire :
1. Modèle et numéro de série de l’appareil.
2. Numéro de la pièce et descripon.
3. Descripon concise du problème (« cassé » n’est pas susant).
4. Preuve d’achat (copie de la facture).
Dans certains cas,
Napoléon peut vous demander de retourner la pièce à des ns d’inspecon avant
de fournir une pièce de rechange.
Avant de contacter le détaillant Napoléon, veuillez noter que la garane ne couvre pas les éléments
suivants :
• coûts de transport, de courtage et frais d’exportaon;
• coûts de main-d’oeuvre pour l’enlèvement et l’installaon de la pièce;
• coûts des appels de service pour diagnosquer le problème;
• décoloraon des pièces en acier inoxydable;
•
casse des pièces causée par un manque d’entreen et de neoyage, ou par l’ulisaon de
neoyants inappropriés (neoyant à fourneau ou autres produits chimiques agressifs).
N415-0541 DEC 06.18.indd 48 12/7/2018 2:47:03 PM
49
FR
www.napoleongrills.com
N415-0541 DEC 06.18
ATTENTION! Lors du déballage et de l’assemblage, nous vous conseillons de porter des gants
de travail et des lunees de sécurité pour votre protecon. Malgré tous nos eorts pour assurer que
l’assemblage soit aussi sécuritaire et sans problème que possible, il se peut que les bords et les coins
des pièces usinées en acier soient coupants et qu’ils causent des coupures si les pièces ne sont pas
manipulées correctement.
Pour Commencer
1. Rerez tous les panneaux, le matériel et le gril du carton d’emballage. Soulevez le couvercle et
enlevez les composants qui se trouvent à l’intérieur. Servez-vous de la liste de pièces pour vous
assurer que toutes les pièces nécessaires sont incluses.
2.
4. La plupart des pièces en acier inoxydable possèdent un revêtement de plasque protecteur qui
doit être enlevé avant d’uliser le gril. Le revêtement de protecon a déjà été reré de certaines
pièces lors du processus de fabricaon, ce qui a pu laisser un résidu pouvant être perçu comme des
égragnures ou des marques. Pour enlever ce résidu, froez l’acier inoxydable vigoureusement dans
le sens du grain.
5.
6.
Si vous avez des quesons à propos de l’assemblage ou du fonconnement du gril, ou si des pièces sont
manquantes ou endommagées, veuillez appeler notre département du Service aux Consommateurs au
1-866-820-8686 entre 9 h et 17 h (heure normale de l’Est).
OUTILS REQUIS POUR L’ASSEMBLAGE (ouls non inclus)
AVERTISSEMENT! La poussière des matériaux de construcon et de maçonnerie peut
endommager la surface des unités et des accessoires. Ainsi, il est préférable de procéder à l’installaon
des composants une fois la construcon achevée et le chaner soigneusement neoyé. Si les
composants doivent être installés avant la n des travaux, couvrez les surfaces exposées an de
prévenir la corrosion. Toutes les surfaces doivent être neoyées une fois la construcon terminée.
N’ulisez pas d’acide chlorhydrique pour neoyer les matériaux de maçonnerie sur toute surface.
La chaux contenue dans certains matériaux de construcon est extrêmement corrosive. Pendant sa
période de durcissement (1 à 2 mois), il est recommandé d’appliquer un vernis ou une cire (une cire
automobile convient) pour l’acier inoxydable an d’éviter le contact direct avec les matériaux de chaux.
!
!
N415-0541 DEC 06.18.indd 49 12/7/2018 2:47:06 PM
50
FR
www.napoleongrills.com
N415-0541 DEC 06.18
DIMENSIONS D’OUVERTURE POUR LES GRILS ENCASTRÉS
MODÈLE DIMENSIONS DE L’OUVERTURE NOTES
L
524 mm
225 mm
UN DÉGAGEMENT
840 mm
BRÛLEUR LATÉRAL
114 mm
MINIMUM DE 10 PO²
DE VENTILATION EST
NÉCESSAIRE À CHAQUE
EXTRÉMITÉ DU CABINET
L
1¾”
(44mm)
5” (127mm)
1¾”
(44mm)
OUVERTURE DU ÉLECTRIQUE
PRISE EXTÉRIEURE AVEC INTERRUPTEUR
DE DÉFAUT À LA TERRE RECOMMANDÉE
- LOCATE DU MÊME CÔTÉ DE LA GRILLE
COMME SUPPORT RÔTISSOIRE.
NOTE: LE CADRE DES ACCESSOIRES CHEVAUCHE
L’OUVERTURE DE 1 3/4” SUR LES QUATRE CÔTÉS.
OUVERTURE POUR LA
CONDUITE DE GAZ
OUVERTURE POUR LA
CONDUITE DE GAZ
34” (864mm)
RECOMMANDÉ
BRÛLEUR LATÉRAL ENCASTRÉ
H
L
H
P
P
AVERTISSEMENT! LA CHARPENTE DU CABINET, LE CABINET ET LE
COMPTOIR DOIVENT ÊTRE DE NATURE INCOMBUSTIBLE SI LA DOUBLURE
ISOLANTE À DÉGAGEMENT ZÉRO BI-3323-ZCL N’EST PAS UTILISÉE.
AVERTISSEMENT! Un réservoir de
propane ne peut pas être rangé sous le gril.
AVERTISSEMENT! Ce gril peut être installé dans un cabinet construit de matériaux combusbles s’il
est installé avec la doublure isolante à dégagement zéro BI-3323-ZCL. Il doit être installé et entretenu par un
installateur qualié selon les codes locaux.
AVERTISSEMENT! Si vous installez le gril sans la doublure isolante à dégagement zéro, n’ulisez que
des matériaux incombusbles (cerés à la norme ASTM E-136) tels que des montants d’acier, un panneau
de ciment, des carreaux de céramique, du marbre, de la peinture, etc. Lorsque vous ajoutez des matériaux
de nion à l’appareil. N’ulisez pas de bois ni de cloison sèche.
OUVERTURE DU ÉLECTRIQUE
4” (102mm)
!
!
!
!
N415-0541 DEC 06.18.indd 50 12/7/2018 2:47:08 PM
51
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Découper les l’ouvertures
requise pour les
raccordements électriques
et à gaz.
Plug in
à installer
2
1/2
”x 2
1/2
”
D
Les Maères combusbles
ou non combusbles sont
autorisées.
MODEL OPENING DIMENSIONS NOTES
W D
840 mm
DIMENSIONS D’OUVERTURE POUR LES GRILS ENCASTRÉS
34” (864mm)
RECOMMANDÉ
AVERTISSEMENT! Un réservoir de
propane ne peut pas être rangé sous le gril.
N415-0541 DEC 06.18.indd 51 12/7/2018 2:47:09 PM
52
FR
www.napoleongrills.com
N415-0541 DEC 06.18
N570-0087 (1/4” -20 X 7/8”)
x4
APPLIQUER UN PEU DE
SILICONE À CHAQUE
AILETTE POUR FIXER EN
PLACE.
(Préinstallée en usine.)
locaux.
N415-0541 DEC 06.18.indd 52 12/7/2018 2:47:14 PM
53
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Pare-chaleur
Tiroir d’egouement
N415-0541 DEC 06.18.indd 53 12/7/2018 2:47:15 PM
54
FR
www.napoleongrills.com
N415-0541 DEC 06.18
7”
(178mm)
9⅝”
(244mm)
INSTRUCTIONS POUR LE GRIL ENCASTRÉ BIPRO500
SITUÉ À L’INTÉRIEUR
DU CABINET
Prise DDFT
4” (102mm) minimum, à parr du bas de gril et au
dessus de la boîte électronique.
AVERTISSEMENT! Omere de suivre ces instrucons peut entraîner des dommages matériels,
des blessures corporelles ou des pertes de vie.
adaptateur à deux broches.
8” (203mm)
maximum
!
x1
x2
1
2
N415-0541 DEC 06.18.indd 54 12/7/2018 2:47:18 PM
55
FR
www.napoleongrills.com
N415-0541 DEC 06.18
x1
x1
x1
4
3
5
SITUÉ À L’INTÉRIEUR
DU CABINET
N415-0541 DEC 06.18.indd 55 12/7/2018 2:47:21 PM
N570-0038 (1/4”-20 X 1/2”)
x2
N450-0008 (1/4”-20)
x2
IM-UGC500
1
2
3
4
56
FR
www.napoleongrills.com
N415-0541 DEC 06.18
N415-0541 DEC 06.18.indd 56 12/7/2018 2:47:24 PM
N570-0087 (1/4” -20 X 7/8”)
x4
(Préinstallées en usine.)
Comptoir du haut requis
(NON INCLUS)
IM-UGC500
57
FR
www.napoleongrills.com
N415-0541 DEC 06.18
N415-0541 DEC 06.18.indd 57 12/7/2018 2:47:28 PM

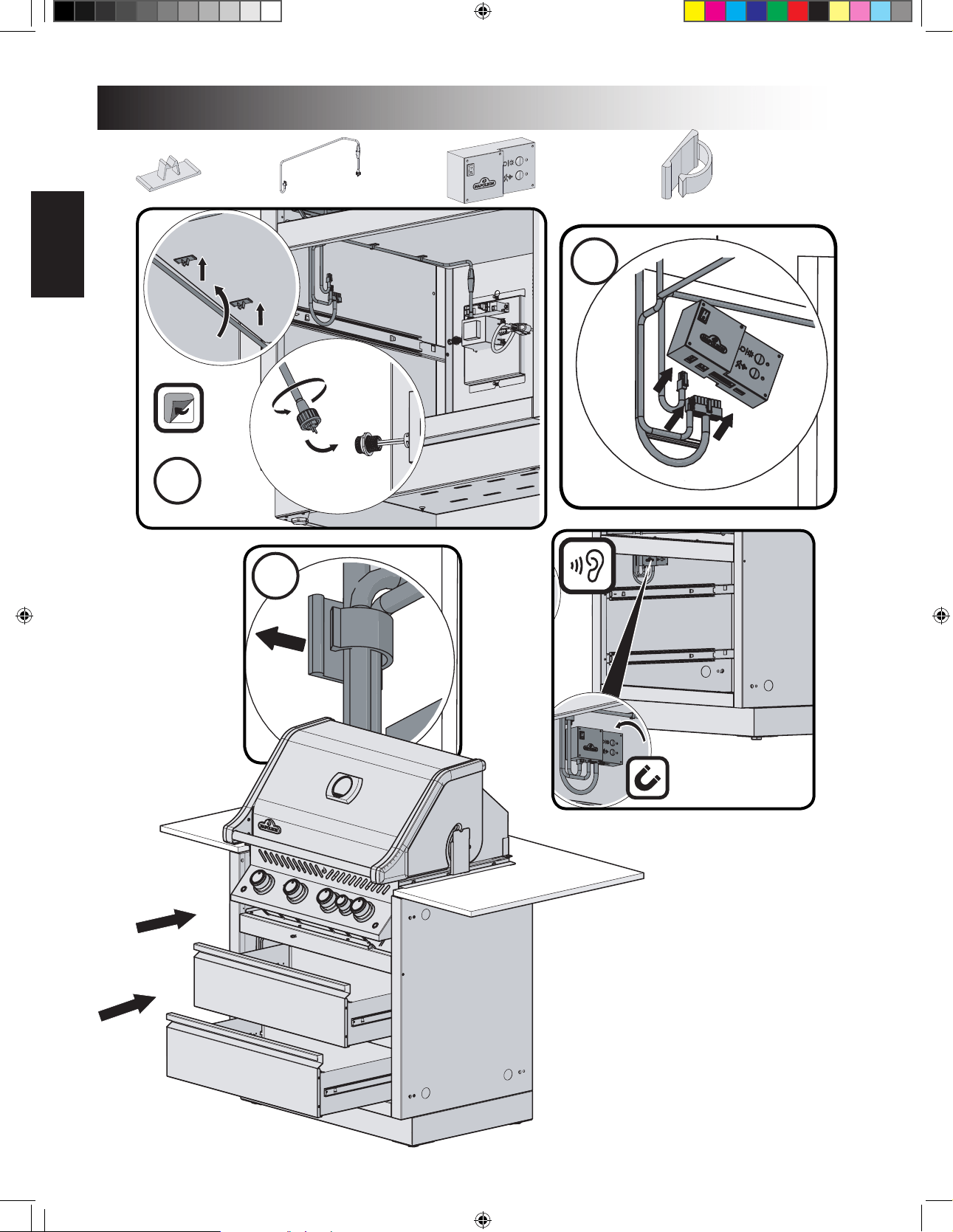

58
FR
www.napoleongrills.com
N415-0541 DEC 06.18
x1
x1
x2
x1
5
6
7
SITUÉ À L’INTÉRIEUR
DU CABINET
N415-0541 DEC 06.18.indd 58 12/7/2018 2:47:30 PM
59
FR
www.napoleongrills.com
N415-0541 DEC 06.18
3
1
2
N415-0541 DEC 06.18.indd 59 12/7/2018 2:47:31 PM

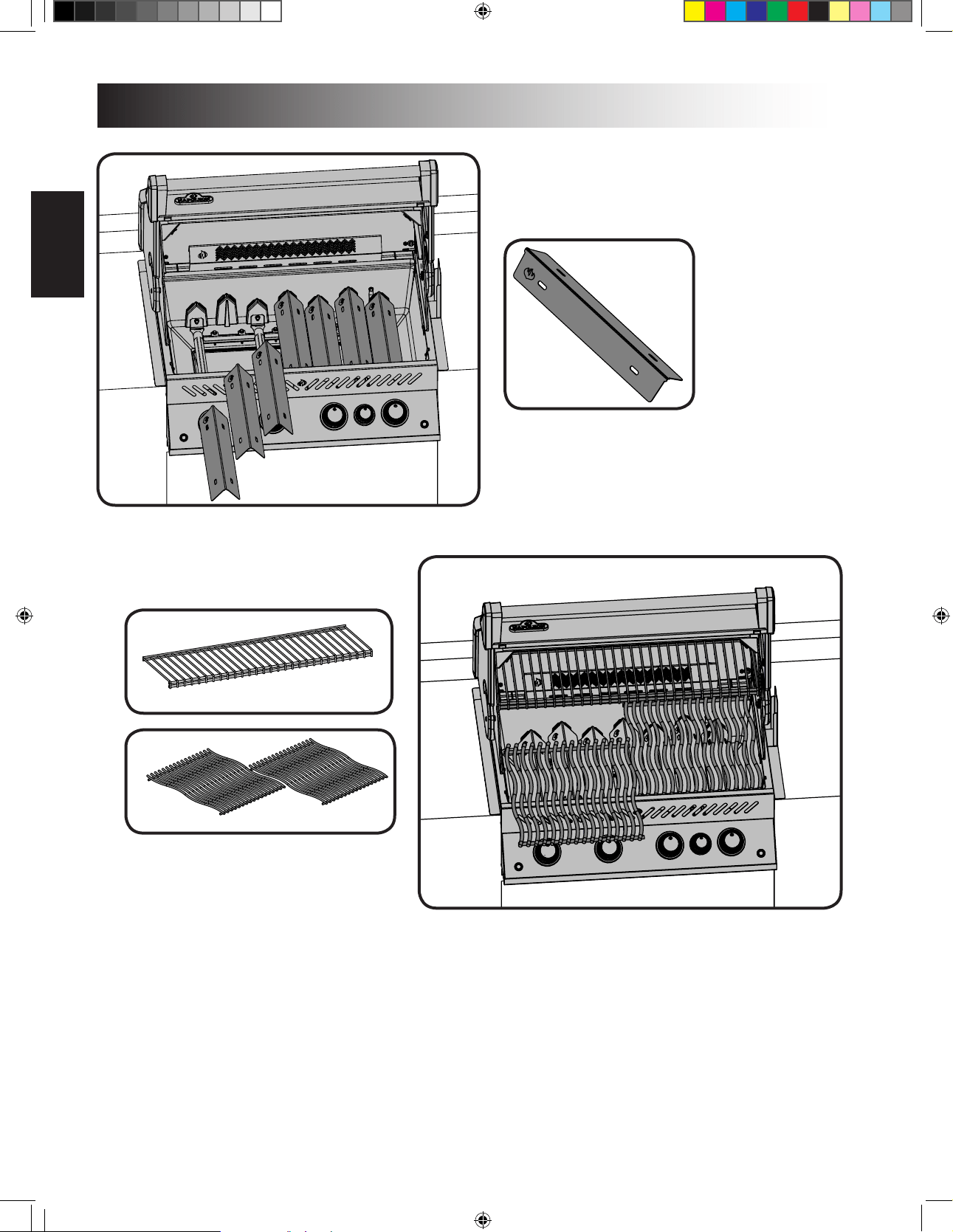

60
FR
www.napoleongrills.com
N415-0541 DEC 06.18
N415-0541 DEC 06.18.indd 60 12/7/2018 2:47:34 PM
61
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Test de détecon de fuites
AVERTISSEMENT! Il doit être fait avant la première ulisaon, annuellement et à chaque fois
qu’une pièce du système de gaz est remplacée ou réparée.
AVERTISSEMENT! N’ulisez pas une amme nue pour vérier pour des fuites de gaz. Assurez-
vous qu’il n’y ait aucune éncelle ni amme nue à proximité de l’endroit à vérier. Les éncelles ou les
ammes nues provoqueront un feu ou une explosion, causant des dommages matériels, des blessures
graves ou des pertes de vie.
Test de fuites
faites ce test. Consultez le schéma de test de fuites pour voir les endroits à tester.
1 - Fermez tous les boutons des brûleurs. Ouvrez la soupape de la bonbonne.
le tuyau et ses raccords.
gaz.
soit réparée.
X
STOP
!
!
N415-0541 DEC 06.18.indd 61 12/7/2018 2:47:38 PM
62
FR
www.napoleongrills.com
N415-0541 DEC 06.18
Instrucons d’assemblage de l’ensemble de rôssoire
Assurez-vous que la bague d’arrêt
soit serrée à l’intérieur de la hoe.
X
N415-0541 DEC 06.18.indd 62 12/7/2018 2:47:39 PM
63
www.napoleongrills.com
N415-0541 DEC 06.18
SWITCH - IGNITION
- 12VDC, 0.3~0.8W, 22~65mA
SWITCH - LIGHT COMMUTATEUR - LUMIÈRES
- 12VDC, 0.3~0.8W, 22~65mA
PROX. SENSOR
- 3.3VDC, 0.01W, 5mA
LOGO LIGHT/ LUMIÈRE LOGO
- 3.3VDC, 1.0W, 300mA
JUMPER
HALOGEN LAMP / LUMIÈRE HALOGÈNE
-- 12VAC, 10W
HALOGEN LAMP / LUMIÈRE HALOGÈNE
-- 12VAC, 10W
IGNITER / MODULE D'ALLUMAGE
-- 12VAC/DC, 1.5W, 120m
ELECTRODE / ÉLECTRODE
REAR BURNER / BRÛLEUR ARRÈRE
- INPUT / ENTRÉE : 120VAC-60Hz, 85W
- OUTPUT / SORTIE : 12VAC-3333mA, 40W
POWER TRX / TRANSFORMATEUR
FUSE / FUSIBLE - 4 A
RESERVED / RÉSERVÉ
SWITCHES-KNOBS /
COMMUTATEURS -
BOUTONS
POWER / PUISSANCE
LIGHTS / LUMIÈRES
CONTROL BOX / BOÎTIER DE COMMANDE
-- 12VAC, 0.4W, 32m
-- 12VDC, 0.4~1.1W, 34~95m
--KNOB LIGHT / LUMIÈRES DES BOUTONS (x5)
/ COMMUTATEUR - ALLUMAGE
/ CAPTEUR PROX
N415-0541 DEC 06.18.indd 63 12/7/2018 2:47:40 PM

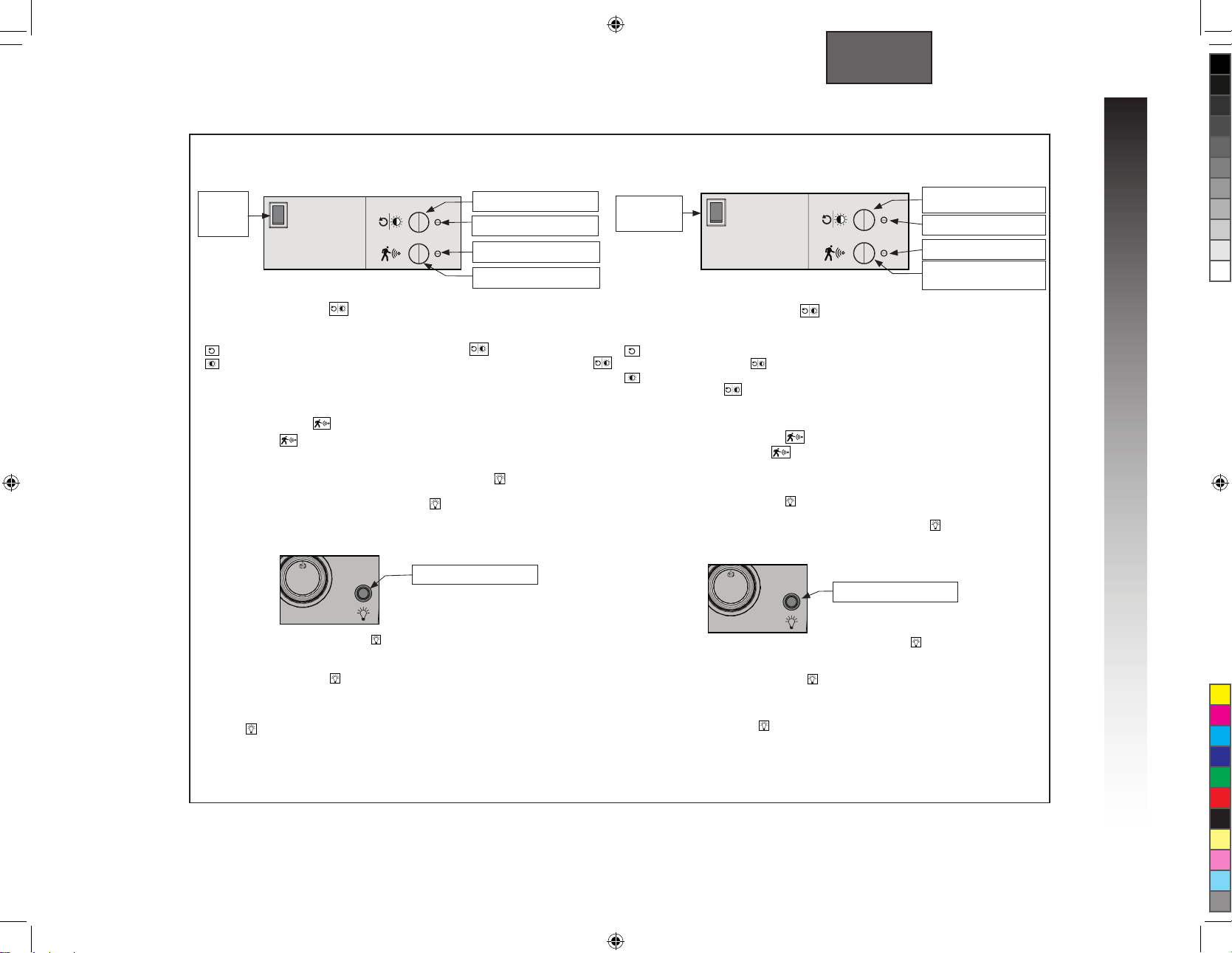

64
www.napoleongrills.com
N415-0541 DEC 06.18
N385-0359
CONSIGNES ÉLECTRIQUES
L
ISEZ TOUTES LES INSTRUCTIONS DU MANUEL AVANT DE METTRE EN MARCHE LES SYSTÈMES
ÉLECTRIQUES. LE BOÎTIER DE COMMANDE EST SITUÉ DANS LE CABINET SOUS LE GRIL.
POUR COMMENCER, ALLUMEZ L’INTERRUPTEUR PRINCIPAL.
LUMINOSITÉ / RÉINITIALISATION
• LA LUMIÈRE DEL ROUGE INDIQUE LA MISE SOUS TENSION.
• LE BOUTON ILLUMINÉ ROUGE EST L’INTERRUPTEUR DE RÉINITIALISATION ET D’INTENSITÉ LUMINEUSE.
• POUR EFFECTUER UNE RÉINITIALISATION AUX VALEURS D’USINE, APPUYEZ ET MAINTENEZ
ENFONCÉ LE BOUTON POUR 2 SECONDES.
• POUR PASSER D’UNE LUMINOSITÉ ÉLEVÉE, À MOYENNE, À FAIBLE, APPUYEZ PLUSIEURS FOIS
SUR LE BOUTON .
• LA LUMINOSITÉ NE PEUT ÊTRE RÉGLÉE QUE LORSQUE LA COULEUR DES BOUTONS DE
COMMANDE EST RÉGLÉE SUR LE BLEU OU LE BLANC.
CAPTEUR DE MOUVEME
NT
• APPUYEZ SUR LE BOUTON POUR ACTIVER ET ÉTEINDRE LE CAPTEUR DE MOUVEMENT.
• LA LUMIÈRE DEL BLEUE INDIQUE QUE LE CAPTEUR DE MOUVEMENT EST ACTIVÉ.
• LORSQU’UN MOUVEMENT EST DÉTECTÉ À MOINS DE 1 M DU CAPTEUR (SITUÉ SUR LE
PANNEAU DE COMMANDE), LES LUMIÈRES DES BOUTONS DE COMMANDE S’ALLUMERONT.
L’INTERRUPTEUR D’ÉCLAIRAGE CONTRÔLERA UNIQUEMENT LES LUMIÈRES DE LA HOTTE
ET DU CABINET.
• LORSQUE LE CAPTEUR EST ÉTEINT, L’INTERRUPTEUR D’ÉCLAIRAGE CONTRÔLERA LES
BOUTONS DE COMMANDE, LES LUMIÈRES DE LA HOTTE ET LES LUMIÈRES DU CABINET.
RÉGLAGES DE LA COULEUR
• APPUYEZ ET MAINTENEZ ENFONCÉ L’INTERRUPTEUR D’ÉCLAIRAGE AFIN DE BASCULER ENTRE
LES COULEURS (BLEU, BLANC ET VERT).
• LE VERT EST LA COULEUR PERMETTANT DE PASSER AU MODE À DÉFILEMENT.
• RELÂCHEZ L’INTERRUPTEUR D’ÉCLAIRAGE AFIN DE RÉGLER LE MODE.
• LORSQUE L’ÉCLAIRAGE EST RÉGLÉ SUR LE VERT, LES LUMIÈRES DES BOUTONS DE COMMANDE
DÉFILERONT LENTEMENT À TRAVERS LE SPECTRE DES COULEURS.
• POUR SÉLECTIONNER UNE COULEUR DANS LE SPECTRE, APPUYEZ RAPIDEMENT SUR
L’INTERRUPTEUR D’ÉCLAIRAGE À DEUX REPRISES.
FERMETURE AUTOMATIQUE
• LORSQUE LE CAPTEUR DE MOUVEMENT EST ACTIVÉ, LES LUMIÈRES DES BOUTONS DE COMMANDE
S’ÉTEIGNENT APRÈS 15 MINUTES D’INACTIVITÉ.
• POUR TOUS LES MODES, LES LUMIÈRES DE LA HOTTE ET DU CABINET S’ÉTEINDRONT APRÈS 2 HEURES.
0
I
INTERRUPTEUR
PRINCIPAL
BOUTON DE LUMINOSITÉ /
RÉINITIALISATION
VOYANT DEL ROUGE
VOYANT DEL BLEU
BOUTON DU CAPTEUR DE
MOUVEMENT
INTERRUPTEUR D’ÉCLAIRAGE
ELECTRICAL INSTRUCTIONS
READ ALL INSTRUCTIONS IN THE MANUAL PRIOR TO TURNING ON THE ELECTRICAL SYSTEMS.
THE CONTROL BOX IS LOCATED IN THE CABINET UNDER THE GRILL HEAD.
TO START, TURN ON MAIN POWER SWITCH.
BRIGHTNESS/ RESET
• THE RED LED INDICATES THE POWER IS ON.
• RED IS THE RESET AND LIGHT INTENSITY SWITCH.
• TO PERFORM A FACTORY RESET, PRESS AND HOLD THE BUTTON FOR 2 SECS.
• TO TOGGLE BETWEEN HIGH, MEDIUM AND LOW BRIGHTNESS REPEATEDLY PRESS THE
BUTTON.
• THE BRIGHTNESS CAN ONLY BE ADJUSTED WHEN THE KNOB COLOUR IS SET TO BLUE
OR WHITE.
MOTION SENSOR
• PRESS THE BUTTON TO TURN THE MOTION SENSOR ON AND OFF.
• THE BLUE LED INDICATES THE MOTION SENSOR IS ON.
• WHEN MOTION IS DETECTED WITHIN 1m OF THE SENSOR (LOCATED ON THE CONTROL
PANEL), THE KNOB LIGHTS WILL TURN ON.THE LIGHT SWITCH WILL ONLY CONTROL
THE HOOD LIGHTS AND CABINET LIGHTS.
• WHEN THE SENSOR IS OFF THE LIGHT SWITCH CONTROLS THE KNOB LIGHTS,
HOOD LIGHTS AND CABINET LIGHTS.
0
I
MAIN
POWER
SWITCH
RESET & BRIGHTNESS BUTTON
RED LED INDICATOR
BLUE LED INDICATOR
MOTION SENSOR BUTTON
COLOUR SETTINGS
• PRESS AND HOLD THE LIGHT SWITCH TO TOGGLE BETWEEN COLOURS (BLUE,
WHITE, GREEN)
• GREEN IS THE COLOUR SPECTRUM MODE.
• RELEASE THE LIGHT SWITCH TO SET THE MODE.
• WHEN SET TO GREEN, THE KNOB LIGHTS WILL SLOWLY CYCLE THROUGH THE
COLOUR SPECTRUM.
• TO SELECT A CUSTOM COLOUR FROM THE SPECTRUM QUICKLY PRESS THE LIGHT
SWITCH TWICE.
AUTO SHUT OFF
• WHEN THE MOTION SENSOR IS ON THE KNOB LIGHTS WILL SHUT OFF AFTER 15 MINS
OF INACTIVITY.
• IN ALL MODES, THE HOOD AND CABINET LIGHTS WILL TURN OFF AFTER 2 HOURS.
LIGHT SWITCH
N415-0541 DEC 06.18.indd 64 12/7/2018 2:47:47 PM
65
www.napoleongrills.com
N415-0541 DEC 06.18
Parts List
ITEM PART # DESCRIPTION BIPRO500
1 x
2 x
x
4 x
5 x
6 x
x
x
8 x
x
10 x
11 x
12 x
N200-0110 x
14 x
15 x
16 N450-0006 x
x
18 x
ac
x
20 x
21 x
22 p
n
N160-0042 x
x
24 p
n
25 x
26 x
x
28 x
x
x
x
x
x
x
x
x
x
N415-0541 DEC 06.18.indd 65 12/7/2018 2:47:47 PM
66
www.napoleongrills.com
N415-0541 DEC 06.18
p - propane seulement n - gaz naturel seulement
x - compris ac - accessoires
Parts List
ITEM PART # DESCRIPTION BIPRO500
N240-0001 x
x
40 x
41 N100-0045-SER x
42 x
N200-0120-GY1SG x
44 x
45 x
46 x
x
48 x
x
50 x
51 x
52 x
N010-0281 x
54 x
55 p
n
56 x
x
58 x
x
60 x
61 x
62 x
x
64 x
65 x
66 x
x
68 x
N450-0008 x
x
x
N215-0016 x
61501 ac
56040 ac
ac
p - propane units only n - natural gas units only
x - standard ac - accessory
N415-0541 DEC 06.18.indd 66 12/7/2018 2:47:48 PM

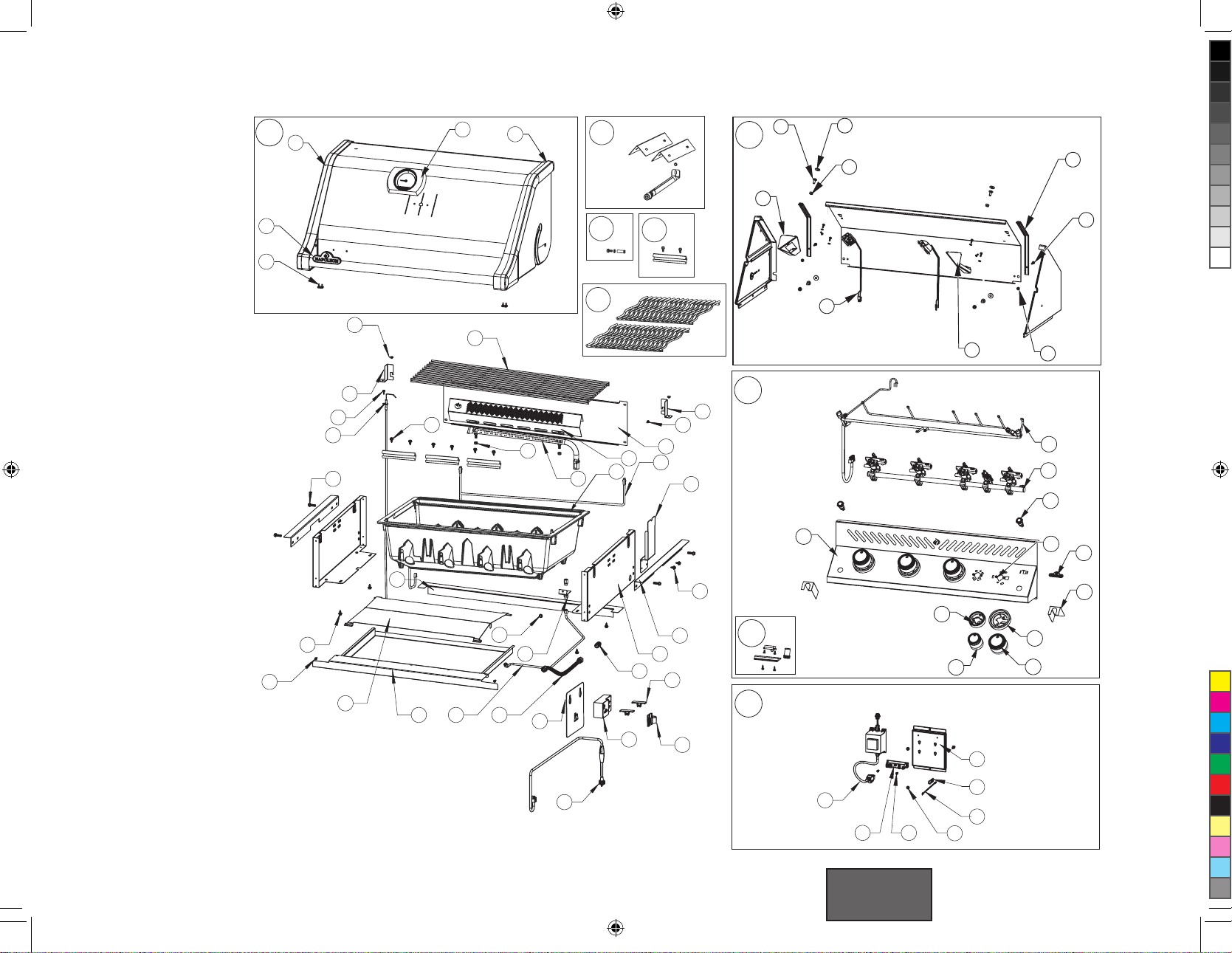

67
www.napoleongrills.com
N415-0541 DEC 06.18
5
36
37
38
39
40
10
41
42
43
35
37
44
45
46
47
49
50
51
56
37
54
52 53
55
39
1
48
21
34
32
31
28
29
30
26
27
25
23
24
58
59
60
61
62
4
2
3
22
6
13
21
18
15
14
16
20
17
19
9
8
7
10
11
12
33
64
67
68
65
66
37 69
63
57
BIPRO500RB
N415-0541 DEC 06.18.indd 67 12/7/2018 2:47:49 PM
N415-0541
Napoleon products are protected
by one or more U.S. and Canadian
and/or foreign patents or patents
pending.
Les produits de Napoléon sont
protégés par un ou plusieurs
brevets américains, canadiens et
(ou) étrangers ou par des brevets
en instance.
N415-0541 DEC 06.18.indd 68 12/7/2018 2:47:50 PM
