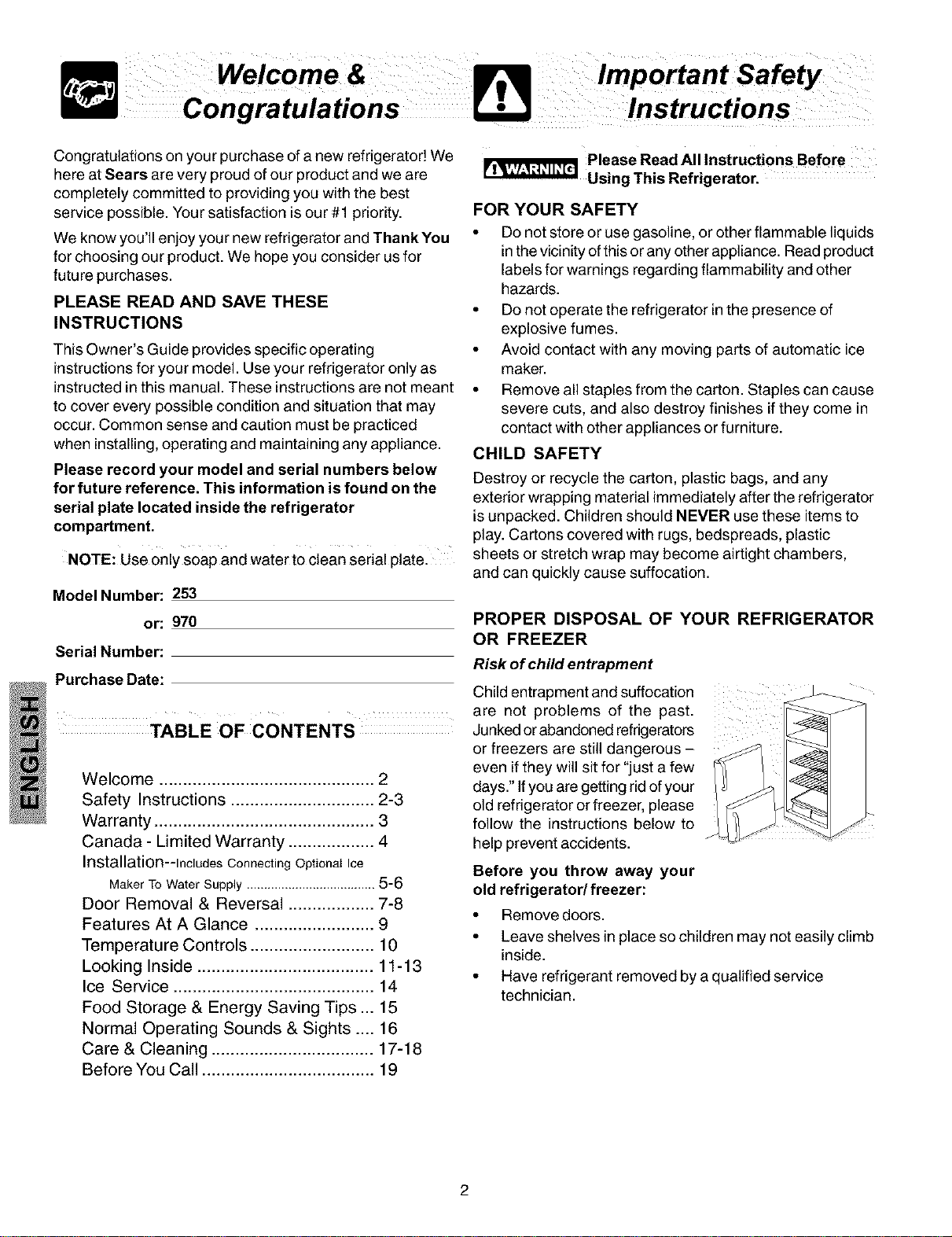

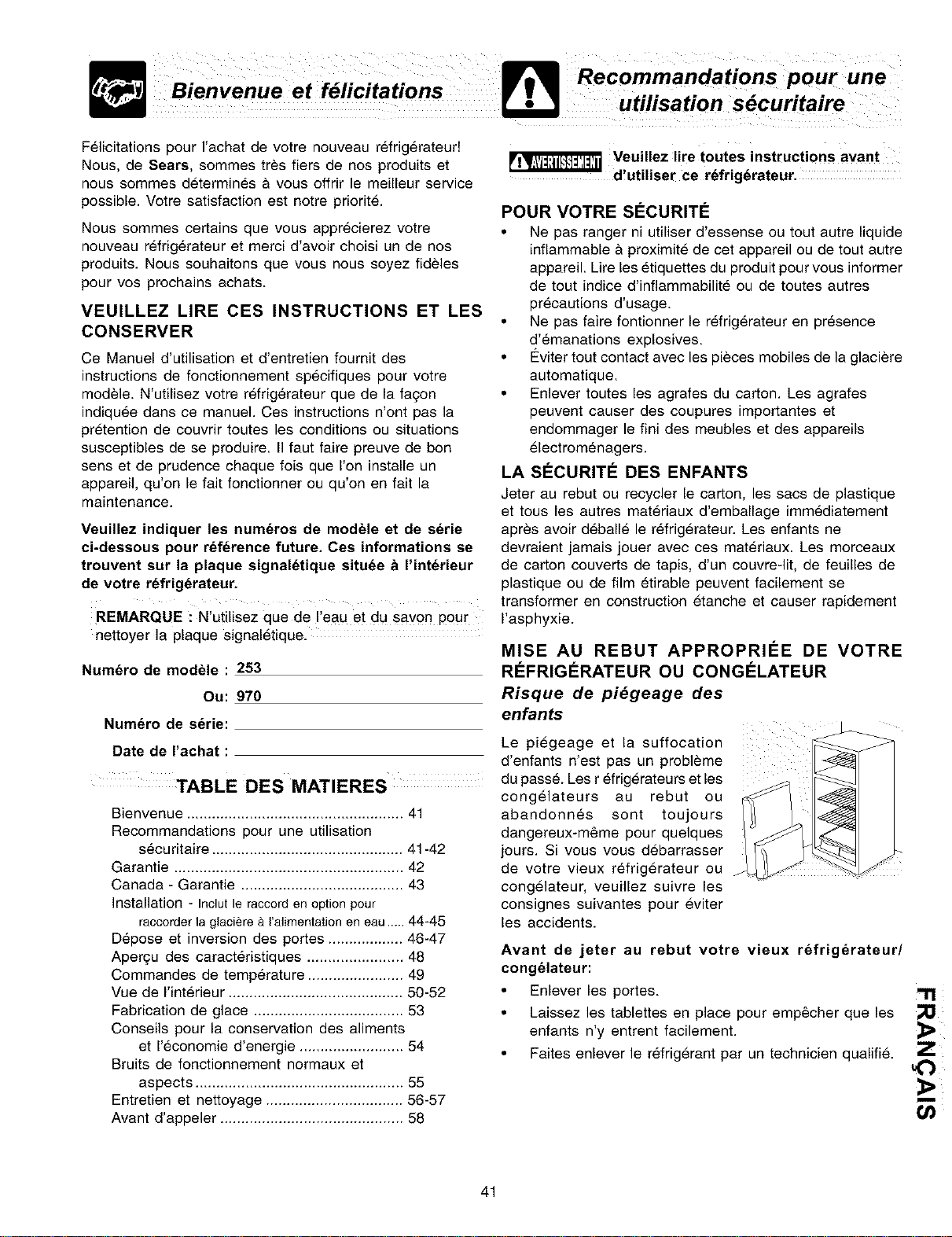

Congratulations

Instructions

Congratulations on your purchase of a new refrigerator! We

here at Sears are very proud of our product and we are

completely committed to providing you with the best

service possible. Your satisfaction is our #1 priority.

We know you'll enjoy your new refrigerator and Thank You

for choosing our product. We hope you consider us for

future purchases.

PLEASE READ AND SAVE THESE

INSTRUCTIONS

This Owner's Guide provides specific operating

instructions for your model. Use your refrigerator only as

instructed in this manual. These instructions are not meant

to cover every possible condition and situation that may

occur. Common sense and caution must be practiced

when installing, operating and maintaining any appliance.

Please record your model and serial numbers below

for future reference. This information is found on the

serial plate located inside the refrigerator

compartment.

NOTE: Use only soap and water to clean serial ptate.

Model Number: 253

o _ _ Please ReadAIllnstructions Before

Using This Refrigerator,

FOR YOUR SAFETY

• Do not store or use gasoline, or other flammable liquids

in the vicinity ofthis or any other appliance. Read product

labels for warnings regarding flammability and other

hazards.

• Do not operate the refrigerator in the presence of

explosive fumes.

• Avoid contact with any moving parts of automatic ice

maker.

• Remove all staples from the carton. Staples can cause

severe cuts, and also destroy finishes if they come in

contact with other appliances or furniture.

CHILD SAFETY

Destroy or recycle the carton, plastic bags, and any

exterior wrapping material immediately after the refrigerator

is unpacked. Children should NEVER use these items to

play. Cartons covered with rugs, bedspreads, plastic

sheets or stretch wrap may become airtight chambers,

and can quickly cause suffocation.

or: 970

Serial Number:

Purchase Date:

TABLE OF CONTENTS

Welcome ............................................. 2

Safety Instructions .............................. 2-3

Warranty .............................................. 3

Canada - Limited Warranty .................. 4

Installation--Includes Connecting Optional Ice

Maker To Water Supply ..................................... 5-6

Door Removal & Reversal .................. 7-8

Features At A Glance ......................... 9

Temperature Controls .......................... 10

Looking Inside ..................................... 11-13

Ice Service .......................................... 14

Food Storage & Energy Saving Tips ... 15

Normal Operating Sounds & Sights .... 16

Care & Cleaning .................................. 17-18

PROPER DISPOSAL OF YOUR REFRIGERATOR

OR FREEZER

Risk of child entrapment

Child entrapment and suffocation __.__

are not problems of the past.

Junked or abandoned refrigerators ..................

or freezers are still dangerous -

even if they will sit for "just a few

days." Ifyou are getting rid of your

old refrigerator or freezer, please

follow the instructions below to

help prevent accidents.

Before you throw away your

old refrigerator/freezer:

• Remove doors.

• Leave shelves in place so children may not easily climb

inside.

• Have refrigerant removed by a qualified service

technician.

Before You Call .................................... 19

Warranty Information

i FULLONE-YEARWARRANTYON

REFRIGERATOR

These Guidelines Must Be Followed To Ensure That

Safety Mechanisms !nThis Refrigerator Will Operate

Properly.

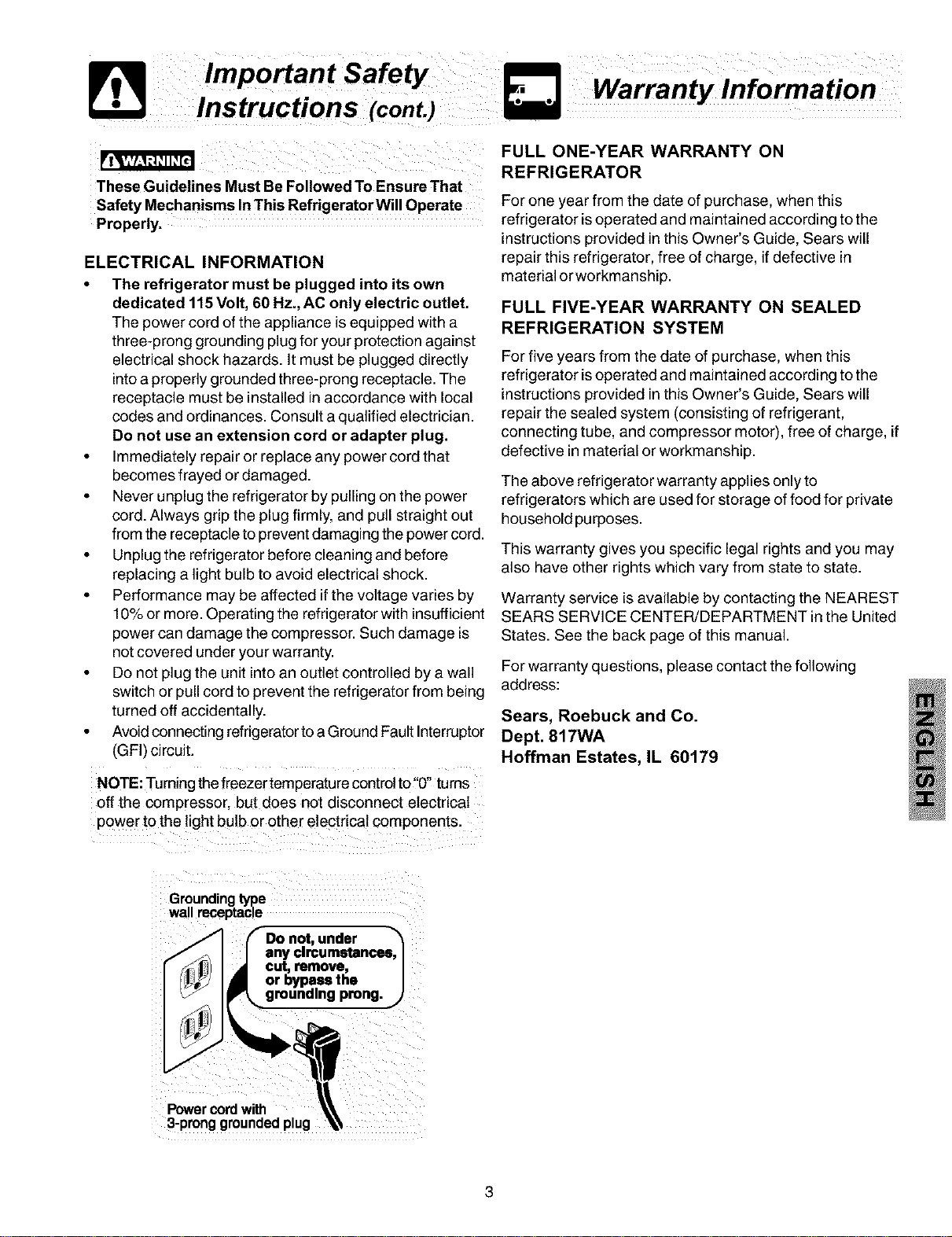

ELECTRICAL INFORMATION

• The refrigerator must be plugged into its own

dedicated 115 Volt, 60 Hz., AC only electric outlet.

The power cord of the appliance is equipped with a

three-prong grounding plug for your protection against

electrical shock hazards. It must be plugged directly

into a properly grounded three-prong receptacle. The

receptacle must be installed in accordance with local

codes and ordinances. Consult a qualified electrician.

Do not use an extension cord or adapter plug.

• Immediately repair or replace any power cord that

becomes frayed or damaged.

• Never unplug the refrigerator by pulling onthe power

cord. Always grip the plug firmly, and pull straight out

from the receptacle to prevent damaging the power cord.

• Unplug the refrigerator before cleaning and before

replacing a light bulb to avoid electrical shock.

• Performance may be affected if the voltage varies by

10% or more. Operating the refrigerator with insufficient

power can damage the compressor. Such damage is

not covered under your warranty.

• Do not plug the unit into an outlet controlled by a wall

switch or pull cord to prevent the refrigerator from being

turned off accidentally.

• Avoid connecting refrigerator to a Ground Fault Interruptor

(GFI) circuit.

NOTE: Turning the freezer temperature control to"0" tums

off the compressor, but does nat disconnect electrical

power to the light bulb or other electrical components.

For one year from the date of purchase, when this

refrigerator is operated and maintained according to the

instructions provided in this Owner's Guide, Sears will

repair this refrigerator, free of charge, if defective in

material orworkmanship.

FULL FIVE-YEAR WARRANTY ON SEALED

REFRIGERATION SYSTEM

For five years from the date of purchase, when this

refrigerator is operated and maintained according to the

instructions provided in this Owner's Guide, Sears will

repair the sealed system (consisting of refrigerant,

connecting tube, and compressor motor), free of charge, if

defective in material or workmanship.

The above refrigerator warranty applies only to

refrigerators which are used for storage of food for private

household purposes.

This warranty gives you specific legal rights and you may

also have other rights which vary from state to state.

Warranty service is available by contacting the NEAREST

SEARS SERVICE CENTER/DEPARTMENT in the United

States. See the back page of this manual.

For warranty questions, please contact the following

address:

Sears, Roebuck and Co.

Dept. 817WA

Hoffman Estates, IL 60179

Groundingtype

wallreceptacle

('_ Do not, under -"

| any clmumstance=

_1 cut, remove,

,_ or bypass the

pmng.

3-pronggroundedplug _

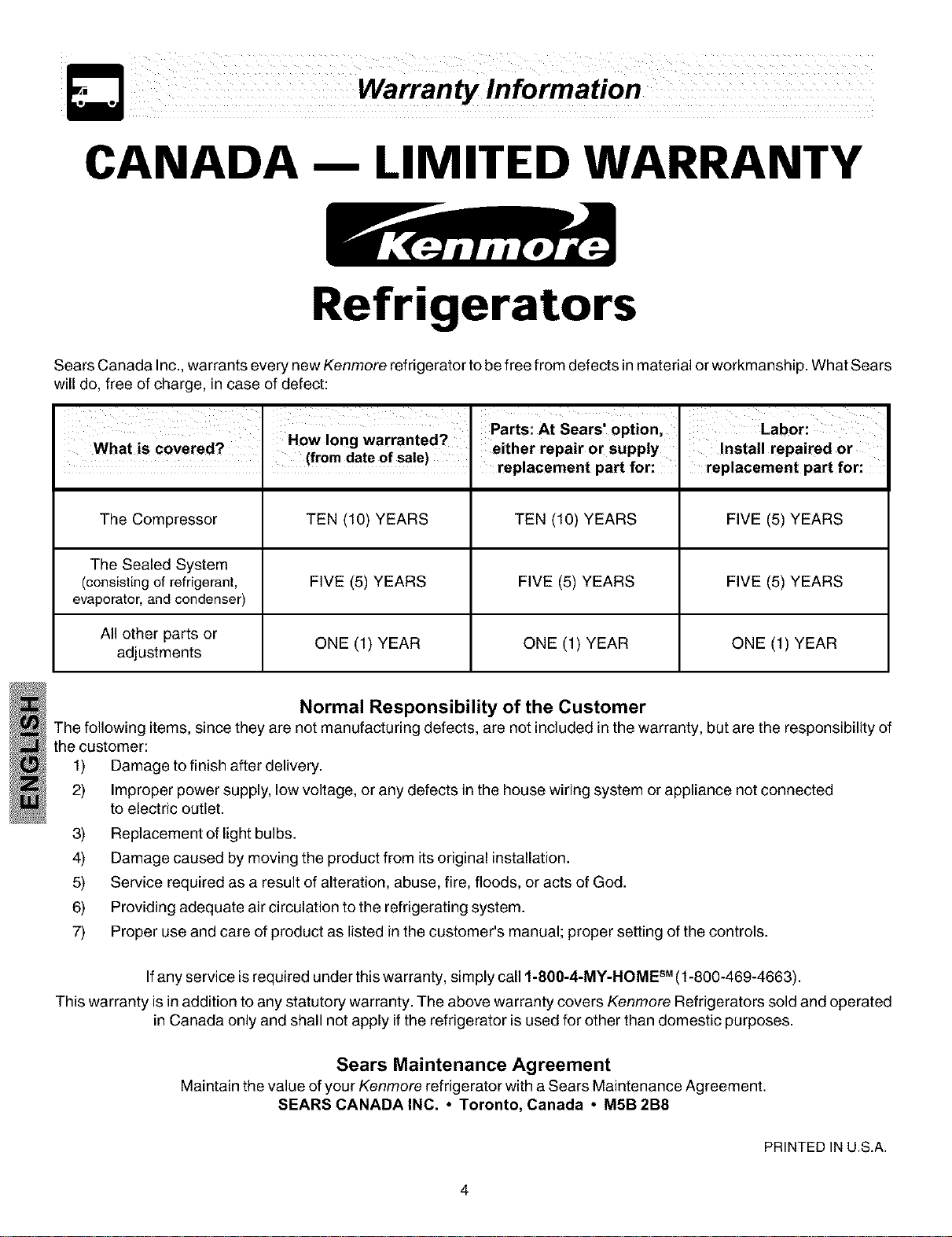

CANADA- LIMITED WARRANTY

Refrigerators

Sears Canada Inc., warrants every new Kenmore refrigerator to be free from defects in material orworkmanship. What Sears

will do, free of charge, in case of defect:

What s covered 9 How long warranted?

: (from elateof sale)

The Compressor TEN (10) YEARS

The Sealed System

(consisting of refrigerant, FIVE (5) YEARS

evaporator,and condenser)

All other parts or

adjustments ONE (1) YEAR

either repair or supply

replacement part for:

TEN (10) YEARS

FIVE (5) YEARS

ONE (1) YEAR

Install repaired or

replacement part for:

FIVE (5) YEARS

ONE (1) YEAR

Normal Responsibility of the Customer

The following items, since they are not manufacturing defects, are not included in the warranty, but are the responsibility of

the customer:

1) Damage to finish after delivery.

2) Improper power supply, low voltage, or any defects in the house wiring system or appliance not connected

to electric outlet.

3) Replacement of light bulbs.

4) Damage caused by moving the product from its original installation.

5) Service required as a result of alteration, abuse, fire, floods, or acts of God.

6) Providing adequate air circulation to the refrigerating system.

7) Proper use and care of product as listed in the customer's manual; proper setting of the controls.

If any service isrequired under this warranty, simply call 1-800-4-MY-HOME (1-800-469-4663).

This warranty is in addition to any statutory warranty. The above warranty covers Kenmore Refrigerators sold and operated

in Canada only and shall not apply if the refrigerator is used for other than domestic purposes.

Sears Maintenance Agreement

Maintain the value of your Kenmore refrigerator with a Sears Maintenance Agreement.

SEARS CANADA INC. ° Toronto, Canada ° M5B 2B8

PRINTED IN U.S.A.

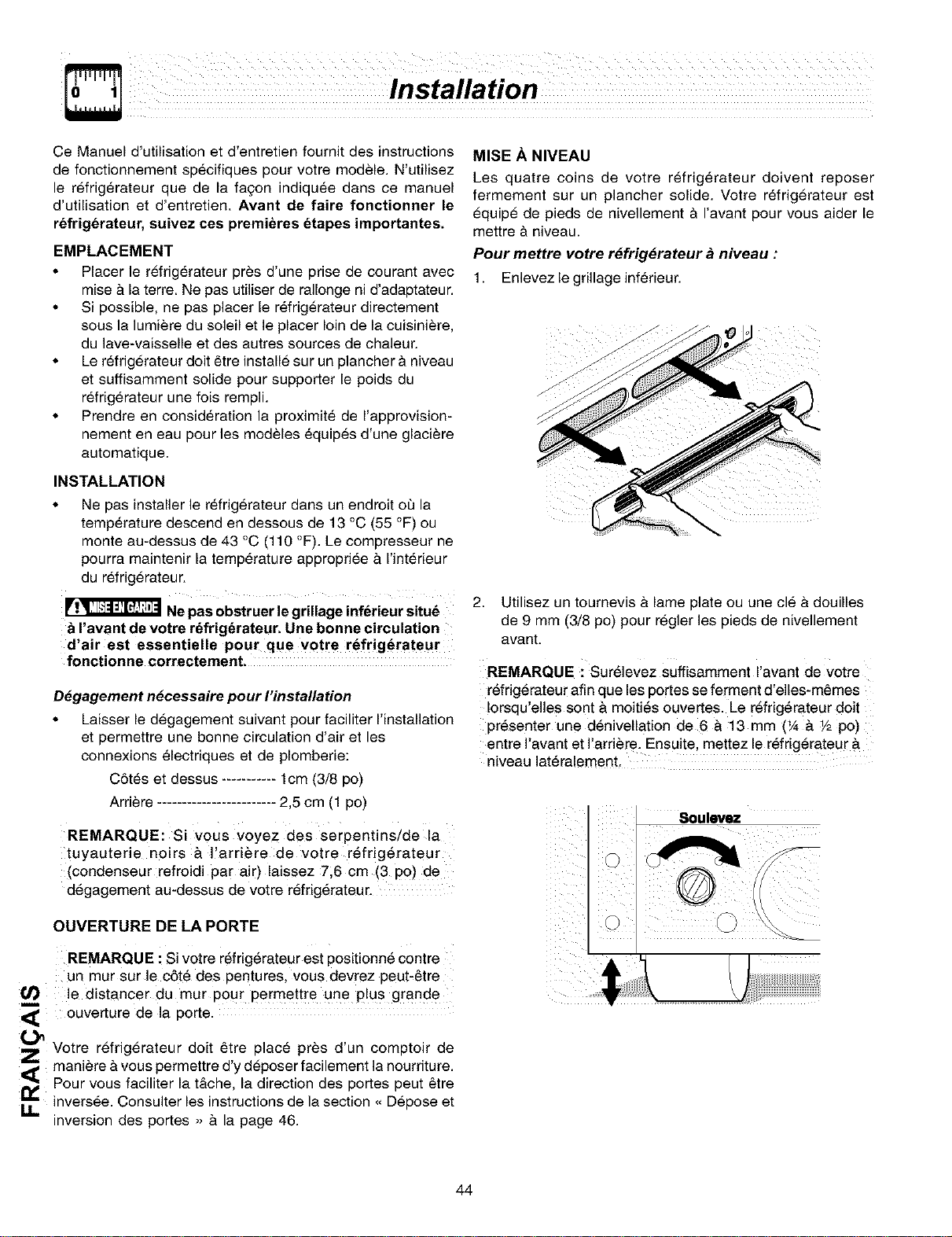

This Use& CareManualprovidesspecificoperating

instructionsforyourmodel.Usetherefrigeratoronlyas

instructedinthisUse&CareManual.Beforestartingthe

refrigerator,followtheseimportantfirststeps.

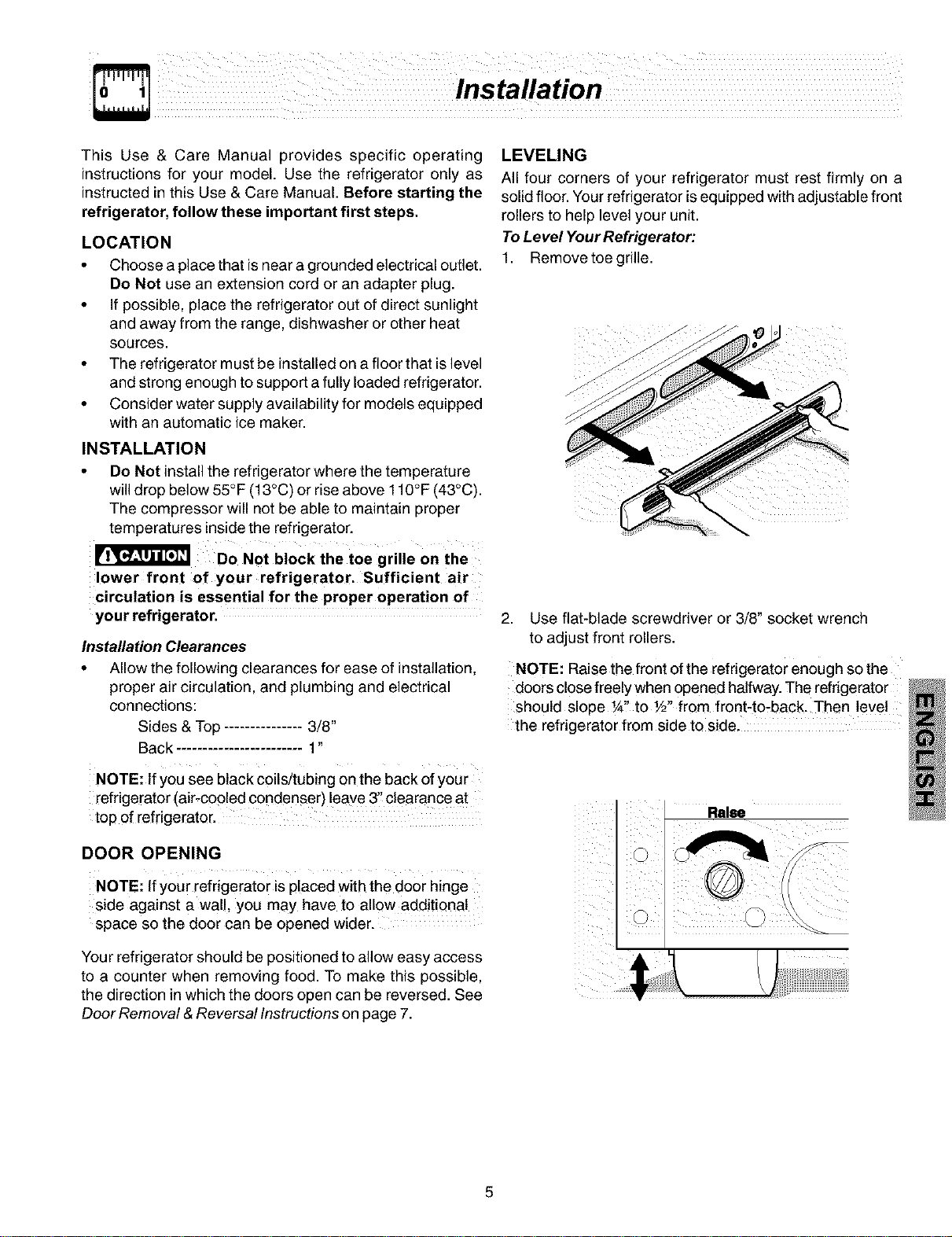

LOCATION

• Choose a place that isnear a grounded electrical outlet.

Do Not use an extension cord or an adapter plug.

• If possible, place the refrigerator out of direct sunlight

and away from the range, dishwasher or other heat

sources.

• The refrigerator must be installed on a floor that is level

and strong enough to support a fully loaded refrigerator.

• Consider water supply availability for models equipped

with an automatic ice maker.

INSTALLATION

• Do Not installthe refrigerator where the temperature

will drop below 55°F (13°C) or rise above 110°F (43°C).

The compressor will not be able to maintain proper

temperatures inside the refrigerator.

DO Not block the toe grille on the

lower front of your refrigerator. Sufficient air

circulation is essential for the proper operation of

your refrigerator. 2.

Installation Clearances

• Allow the following clearances for ease of installation,

proper air circulation, and plumbing and electrical

connections:

Sides & Top 3/8"

Back ........................ 1"

NOTE: If you see black coils/tubing onthe back of your

refrigerator (air-co01ed condenser) leave 31!clearance at

top of refrigerator,

DOOR OPENING

NOTE: If Your refrigerator is placed with the door hinge

side against a wall, you may have to allow additional

space so the door can be opened wider.

Your refrigerator should be positioned to allow easy access

to a counter when removing food. To make this possible,

the direction in which the doors open can be reversed. See

Door Removal & Reversal Instructions on page 7.

LEVELING

All four corners of your refrigerator must rest firmly on a

solid floor. Your refrigerator isequipped with adjustable front

rollers to help level your unit.

To Level Your Refrigerator:

1. Remove toe grille.

Use flat-blade screwdriver or 3/8" socket wrench

to adjust front rollers.

NOTE: Raise the front ofthe refrigerator enough so the

doors close freely when opened halfway. The refrigerator

! " 1 "

should slope ¼ to Y2 from front-to-back. Then level

the refrigerator from side to side,

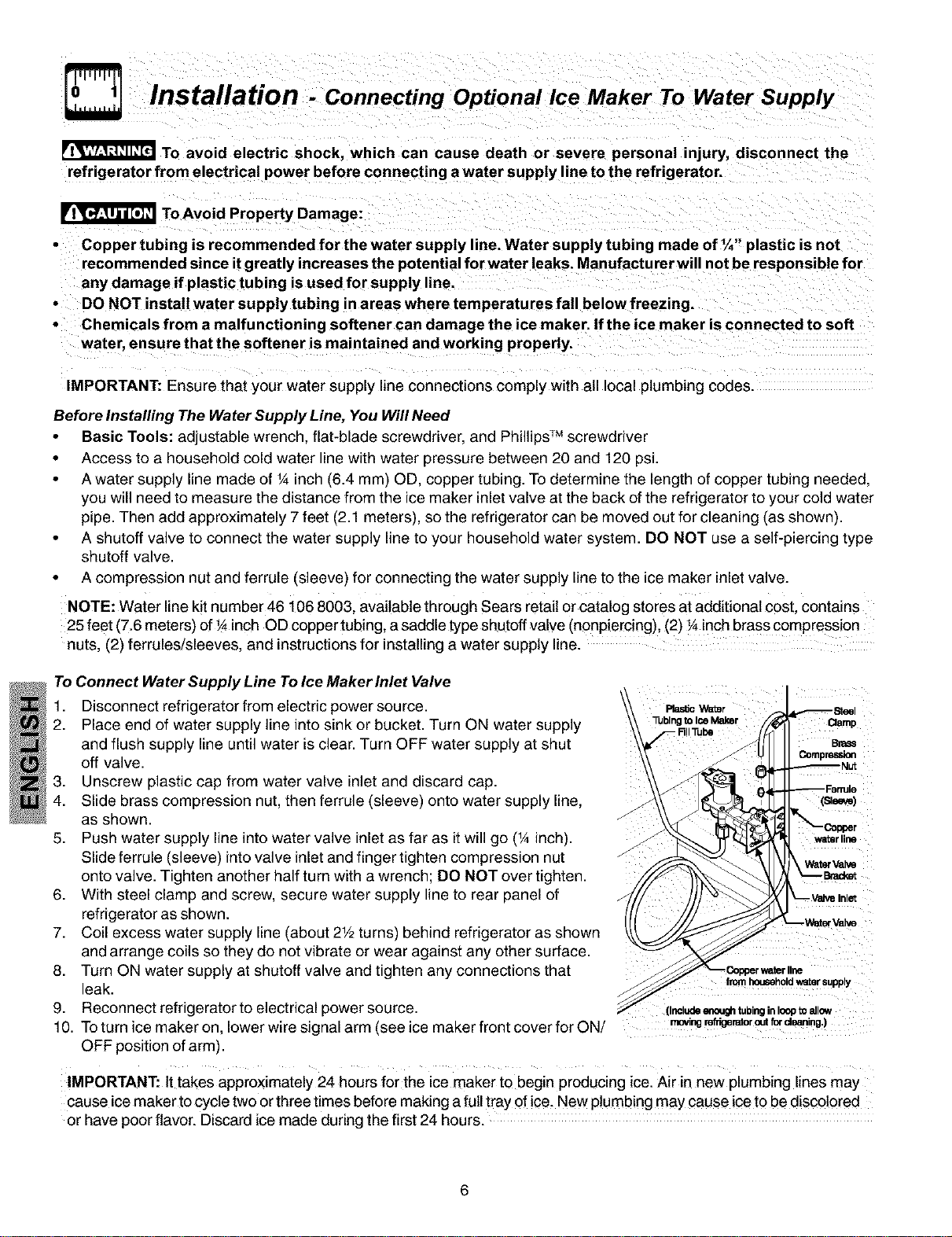

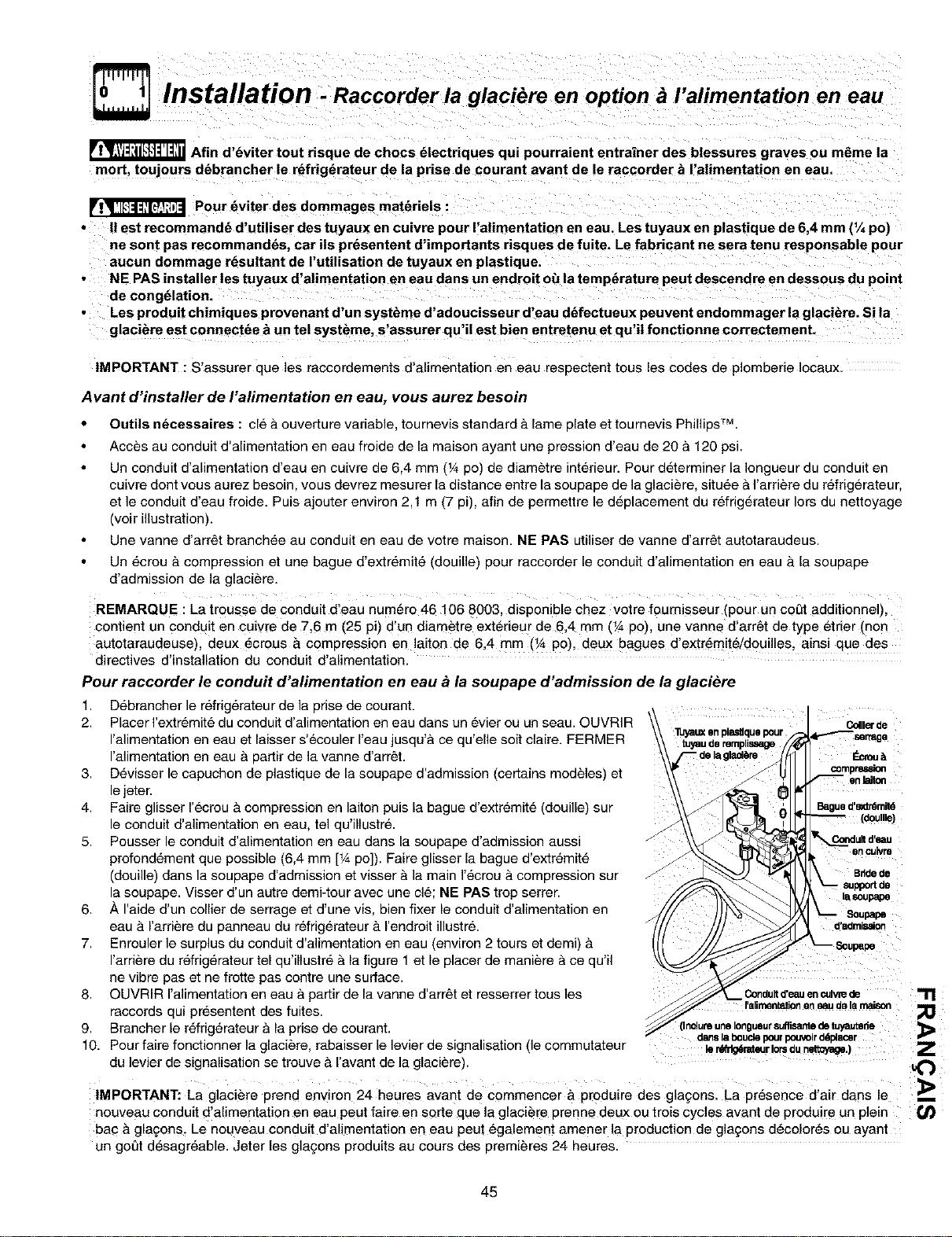

Installation - Connecting Optional Ice Maker To Water Supply

To avoid electric shock, which can cause death or severe personal injury, disconnect the

refrigerator from electrical power before connecting a water supply line to the refrigerator.

To Avoid Property Damage:

Copper tubing is recommended for the water supply line. Water supply tubing made of %" plastic is not

recommended since it greatly increases the potential for water leaks. Manufactu rerwill not be responsible for

any damage if plastic tubing is used for supply line.

DO NOT install water supply tubing in areas where temperatures fall below freezing.

Chemicals from a malfunctioning softener can damage the ice maker. If the ice maker is connected to soft

water, ensure that the softener is maintained and working properly,

IMPORTANT: Ensure that your water supply line connections comply with all local plumbing codes.

Before Installing The Water Supply Line, You Will Need

• Basic Tools: adjustable wrench, flat-blade screwdriver, and Phillips TM screwdriver

• Access to a household cold water line with water pressure between 20 and 120 psi.

• A water supply line made of ¼ inch (6.4 mm) OD, copper tubing. To determine the length of copper tubing needed,

you will need to measure the distance from the ice maker inlet valve at the back of the refrigerator to your cold water

pipe. Then add approximately 7 feet (2.1 meters), so the refrigerator can be moved out for cleaning (as shown).

• A shutoff valve to connect the water supply line to your household water system. DO NOT use a self-piercing type

shutoff valve.

• A compression nut and ferrule (sleeve) for connecting the water supply line to the ice maker inlet valve.

NOTE: Water line kit number 46 i 06 8003, available through Sears retail or catalog stores at additional cost, contains

! 1

25 feet (7.6 meters) of _ inch OD copper tubing,a saddle type shutoff valve (nonpiercing), (2) ¼inch brass compression

nuts, (2) ferrules/sleeves, and instructions for installing a water suppty line.

To Connect Water Supply Line To Ice Maker Inlet Valve

1. Disconnect refrigerator from electric power source.

2. Place end of water supply line into sink or bucket. Turn ON water supply

and flush supply line until water is clear. Turn OFF water supply at shut

off valve.

3. Unscrew plastic cap from water valve inlet and discard cap.

4. Slide brass compression nut, then ferrule (sleeve) onto water supply line,

as shown.

5. Push water supply line into water valve inlet as far as it will go (¼ inch).

Slide ferrule (sleeve) into valve inlet and finger tighten compression nut

onto valve. Tighten another half turn with a wrench; DO NOT over tighten.

6. With steel clamp and screw, secure water supply line to rear panel of

Bmss

Compression

water line

Water Valve

refrigerator as shown. ,,Vah,,,

7. Coil excess water supply line (about 21/2turns) behind refrigerator as shown

and arrange coils so they do not vibrate or wear against any other surface.

8. Turn ON water supply at shutoff valve and tighten any connections that _,,,,,,"_"CopPerwaterllne

leak. _/ !_ho!d_rSUp "ly

9. Reconnect refrigerator to electrical power source. ///_ (IrmludeeneUgll tubingin loopto allow

10. To turn ice maker on, lower wire signal arm (see ice maker front cover for ON/ movingre_igerteoroutfordoaning.)

OFF position of arm).

IMPORTANT: It takes approximately 24 hours for the ice maker to begin producing ice. Air in new plumbing lines may

cause ice maker to cycle two or three times before making a full tray of ice, New plumbing may cause ice to be discolored

or have poor flavor. Discard ice made during the first 24 hours.

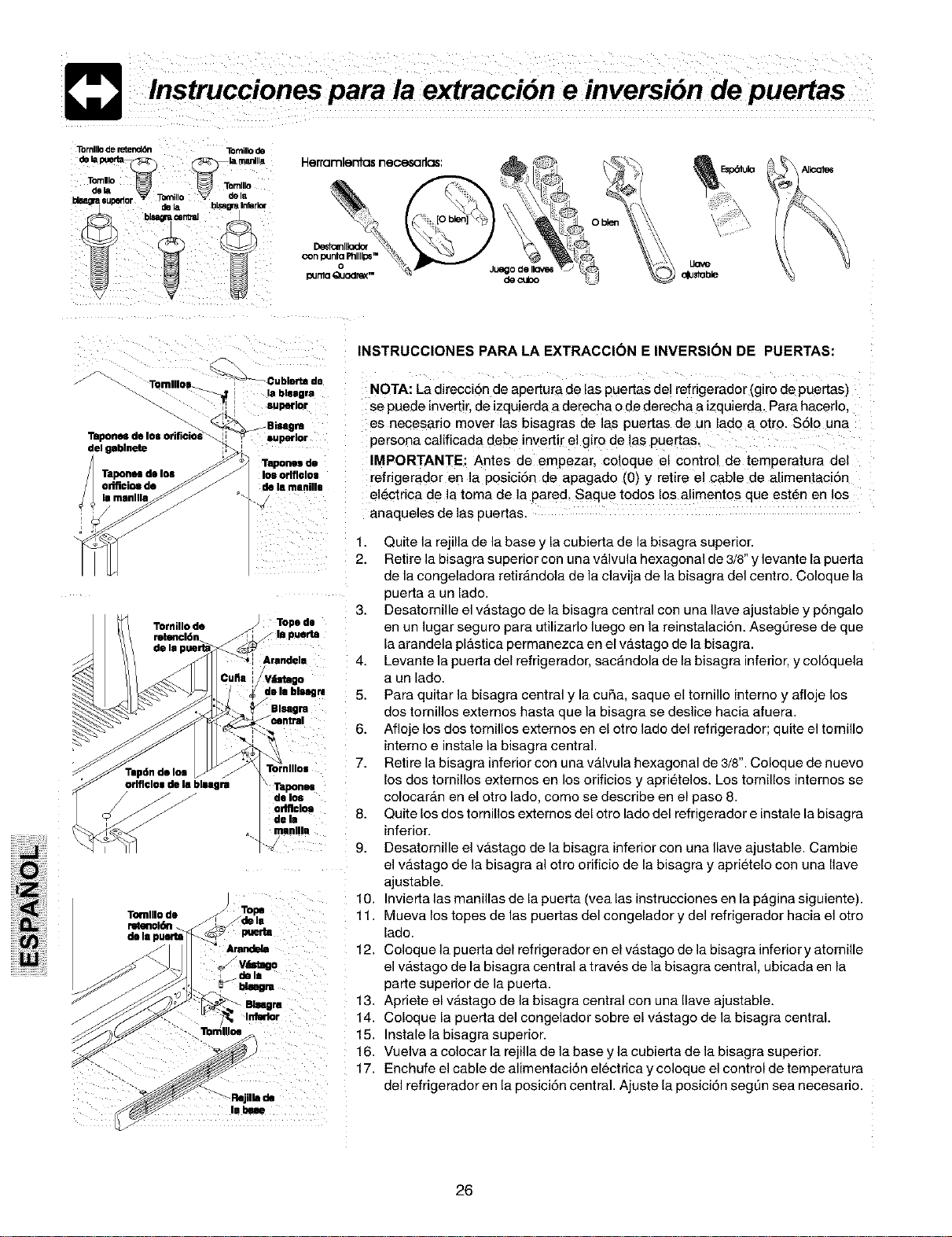

Door Removal and Reversal Instructions

Door_op Handb

Hinge Hi •

Screw Calder

ToolsNecessary:

PhlID_"

QL_CieX rmaa Adu_e

_:lUy_" "#i1_1"_ h

Screws TOp Hm_

Cover

_ Top Hinge

Cabinet Hole

Plugs

Hinge Hole Handle Hole

Plug

Door

Hinge

Center

Handle

Hole

Door Stop Door

Stop

Hinge

_Pin

Bottom

-_ Screws

_ rille

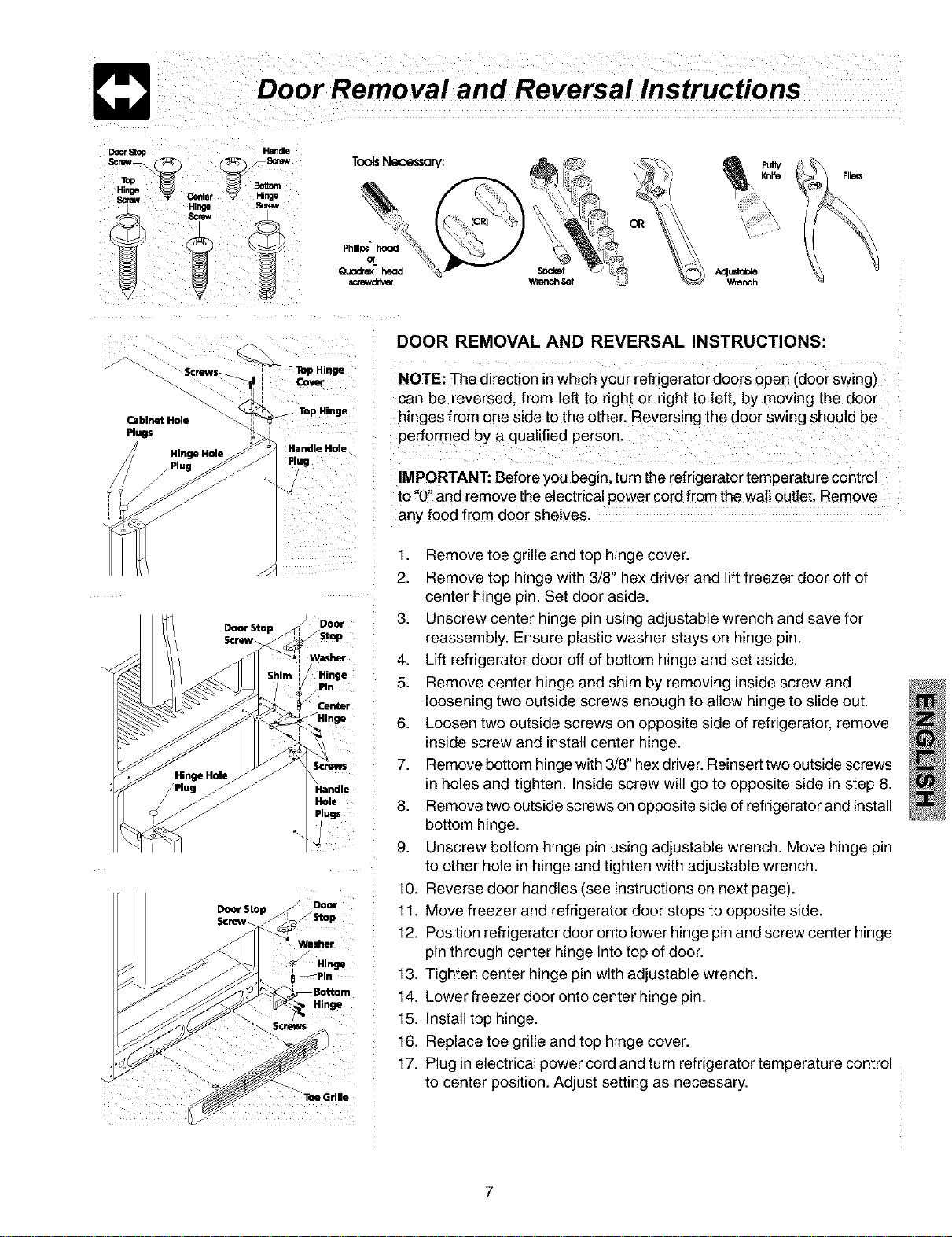

DOOR REMOVAL AND REVERSAL INSTRUCTIONS:

NOTE: The direction in which your refrigerator doors open (door swing)

can be reversed, from left to right or right to left, by moving the door

hinges from one side to the other. Reversing the door swing should be

performed by a qualified person.

IMPORTANT: Before you begin. Iurnthe refrigerator temperature control

to "0" and remove the electrical power cord from the watt outlet. Remove

any food from door shelves.

1 Remove toe grille and top hinge cover.

2. Remove top hinge with 3/8" hex driver and lift freezer door off of

center hinge pin. Set door aside.

3. Unscrew center hinge pin using adjustable wrench and save for

reassembly. Ensure plastic wasner stays on hinge pin.

4. Lift refrigerator door off of bottom hinge and set aside.

5. Remove center hinge and shim by removing nside screw and

loosening two outside screws enough to allow hinge to slide out.

6. Loosen two outside screws on opposite side of refrigerator, remove

inside screw and install center hinge.

7. Remove bottom hinge with 3/8" hex driver. Reinsert two outside screws

in holes and tighten. Inside screw will go to opposite side in step 8.

8. Remove two outside screws on opposite side of refrigerator and install

bottom hinge.

9. Unscrew bottom hinge pin using adjustable wrench. Move hinge pin

to other hole in hinge and tighten with adjustable wrench

10. Reverse door handles _seeinstructions on next page).

11. Move freezer and refrigerator door stops to opposite side

12. Position refrigerator door onto lower hinge pin and screw center hinge

pm through center hinge into top of door.

13. Tighten center hinge pin with adjustable wrench.

14. Lower freezer door onto center hinge pin.

15. Install top hinge.

16. Replace toe grille and top hinge cover.

17. Plug in electrical power cord and turn refrigerator temperature control

to center position. Adjust setting as necessary.

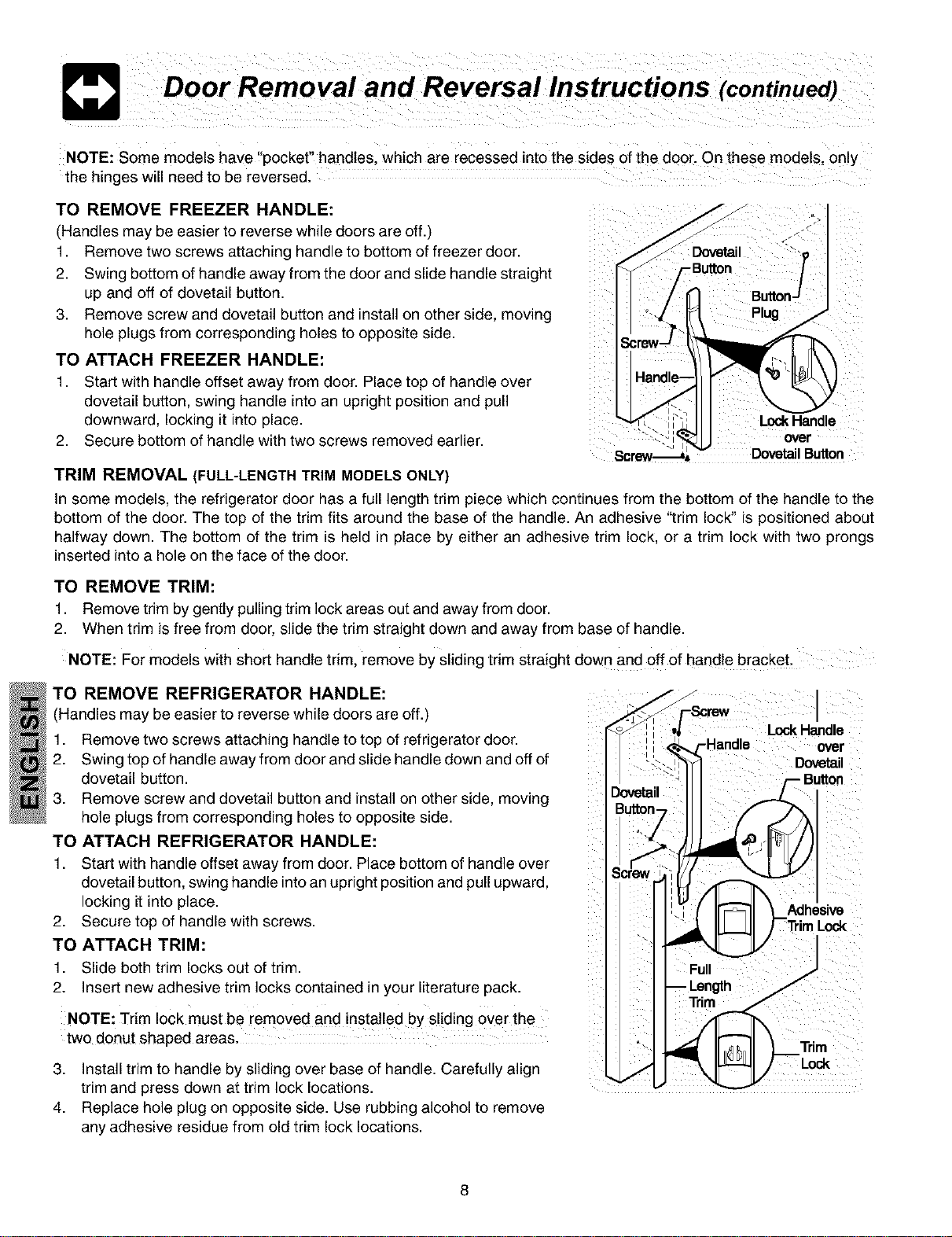

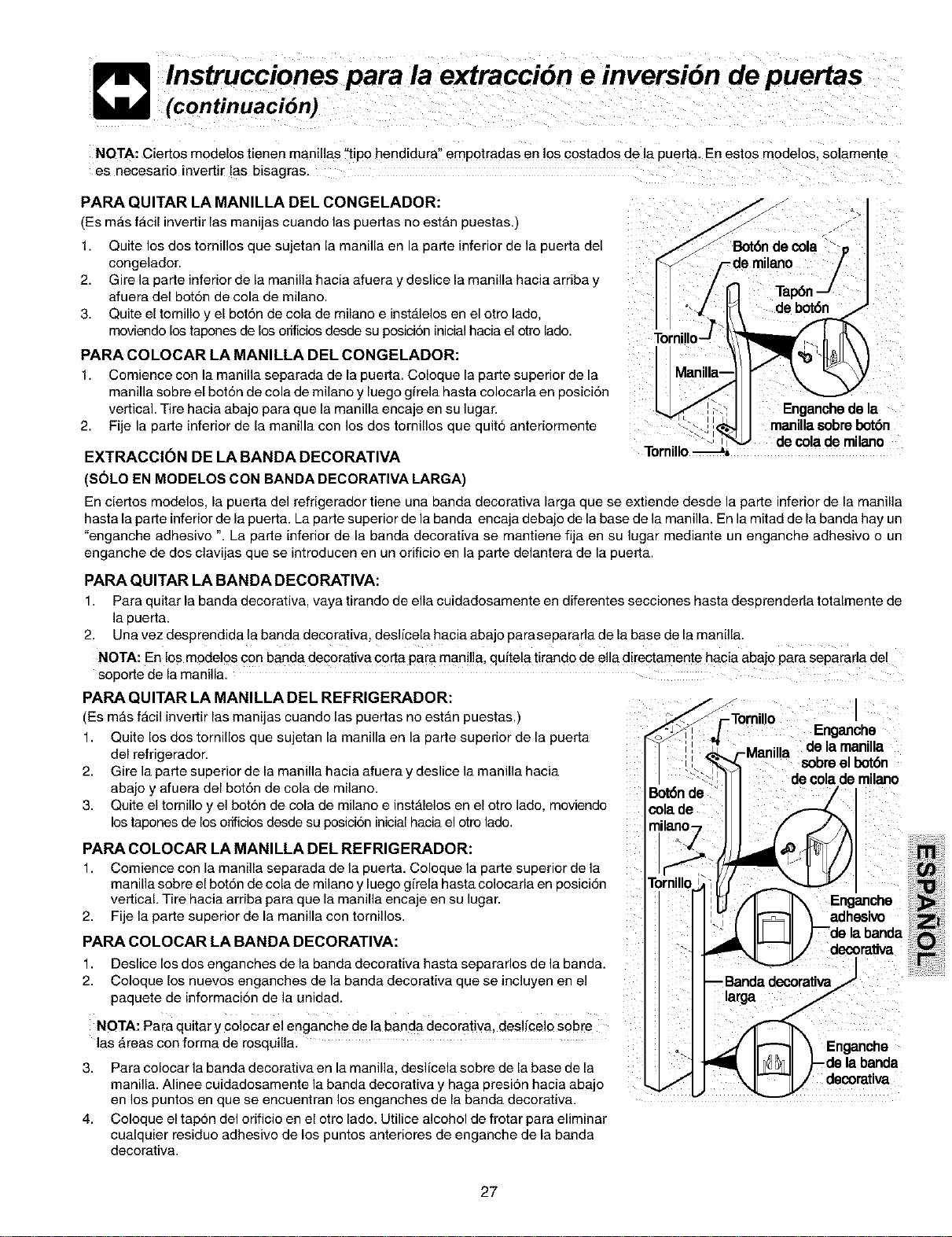

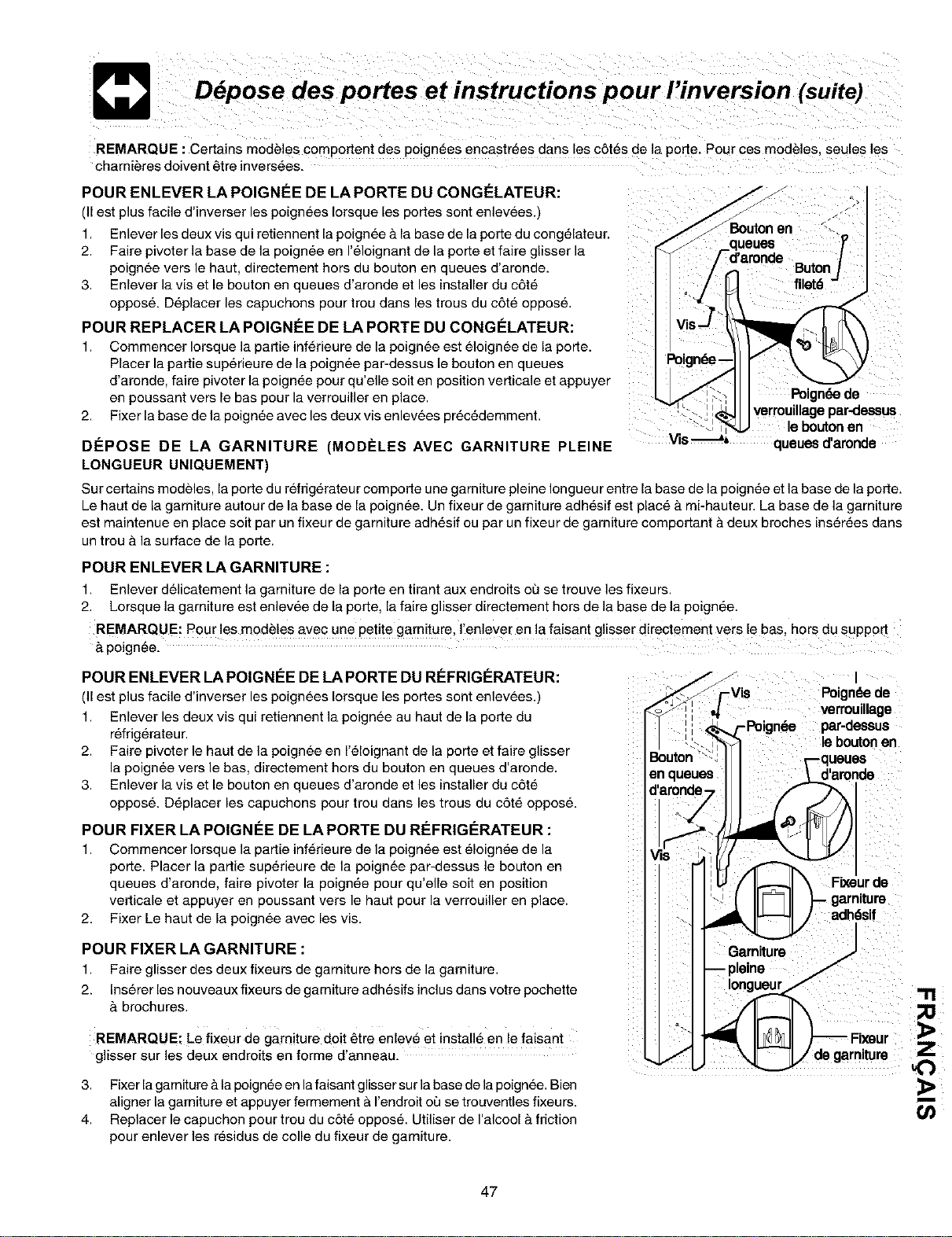

Door Removal and Reversal Instructions (continued)

NOTE: Some models have pocket handte_, which are recessed intothe sides of the door. On these models, only

the hinges will need to be reversed.

TO REMOVE FREEZER HANDLE:

(Handles may be easier to reverse while doors are off.,

1. Remove two screws attaching handle to bottom of freezer door.

2. Swing bottom of handle away from the door and slide handle straight

up and off of dovetail button.

3. Remove screw and dovetail button and nstal] on other side. moving

9ole plugs from corresponding holes to opposite side

TO ATTACH FREEZER HANDLE:

1. Start with handle offset away from door. Place top of handle over

dovetail button, sw_ng handle into an upright pos=t_onand pull

downward, locking it nto place.

2. Secure bottom of handle with two screws removed earlier.

Button-/

Plug

LockHandle

over

DovetailButton

TRIM REMOVAL (FULL-LENGTH TRIM MODELS ONLY)

In some models, the refrigerator door has a full length trim piece which continues from the bottom of the handle to the

bottom of the door. The top of the trim fits around the base of the handle. An adhesive "trim lock" is positioned about

halfway down. The bottom of the trim is held in place by either an adhesive trim lock, or a trim lock with two prongs

inserted into a hole on the face of the door.

TO REMOVE TRIM:

1. Remove trim by gently pulling trim lock areas out and away from door.

2. When trim is free from door, slide the trim straight down and away from base of handle.

NOTE: For models with short handle trim, remove by sliding trim straight down and off of handle bracket.

TO REMOVE REFRIGERATOR HANDLE:

(Handles may be easier to reverse while doors are off.)

1. Remove two screws attaching handle to top of refrigerator door.

2. Swing top of handle away from door and slide handle down and off of

dovetail button.

3. Remove screw and dovetail button and install on other side, moving

hole plugs from corresponding holes to opposite side.

TO ATTACH REFRIGERATOR HANDLE:

1. Start with handle offset away from door. Place bottom of handle over

dovetail button, swing handle intoan upright position and pull upward,

locking itinto place.

2. Secure top of handle with screws.

TO ATTACH TRIM:

1. Slide both trim locks out of trim.

2. Insert new adhesive trim locks contained in your literature pack.

NOTE: Trim lock must be removed and installed by sliding over the

two donut shaped areas.

3. Install trim to handle by sliding over base of handle. Carefully align

trim and press down at trim lock locations.

4. Replace hole plug on opposite side. Use rubbing alcohol to remove

Lock Handle

over

Dovetail

- Button

Trim

any adhesive residue from old trim lock locations.

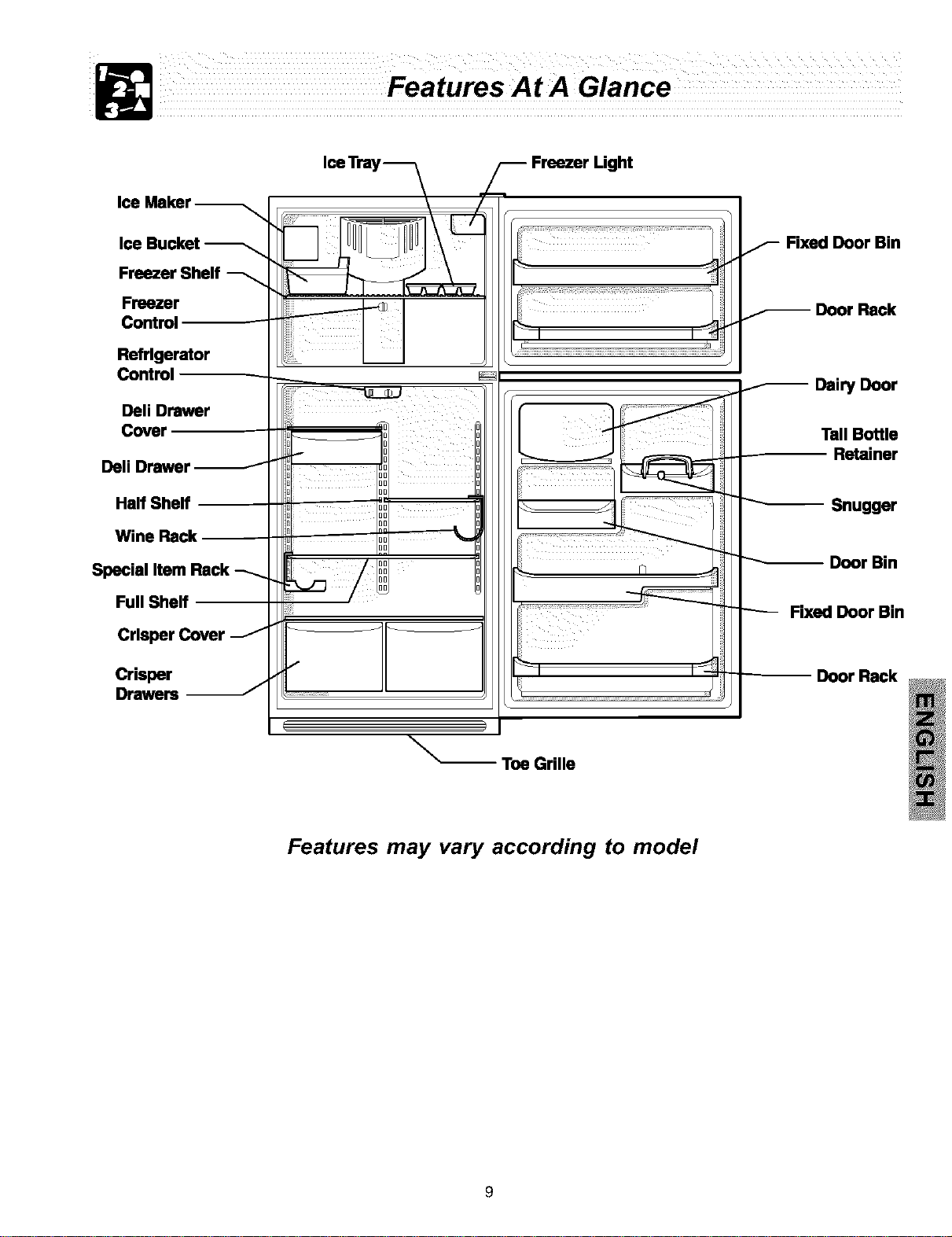

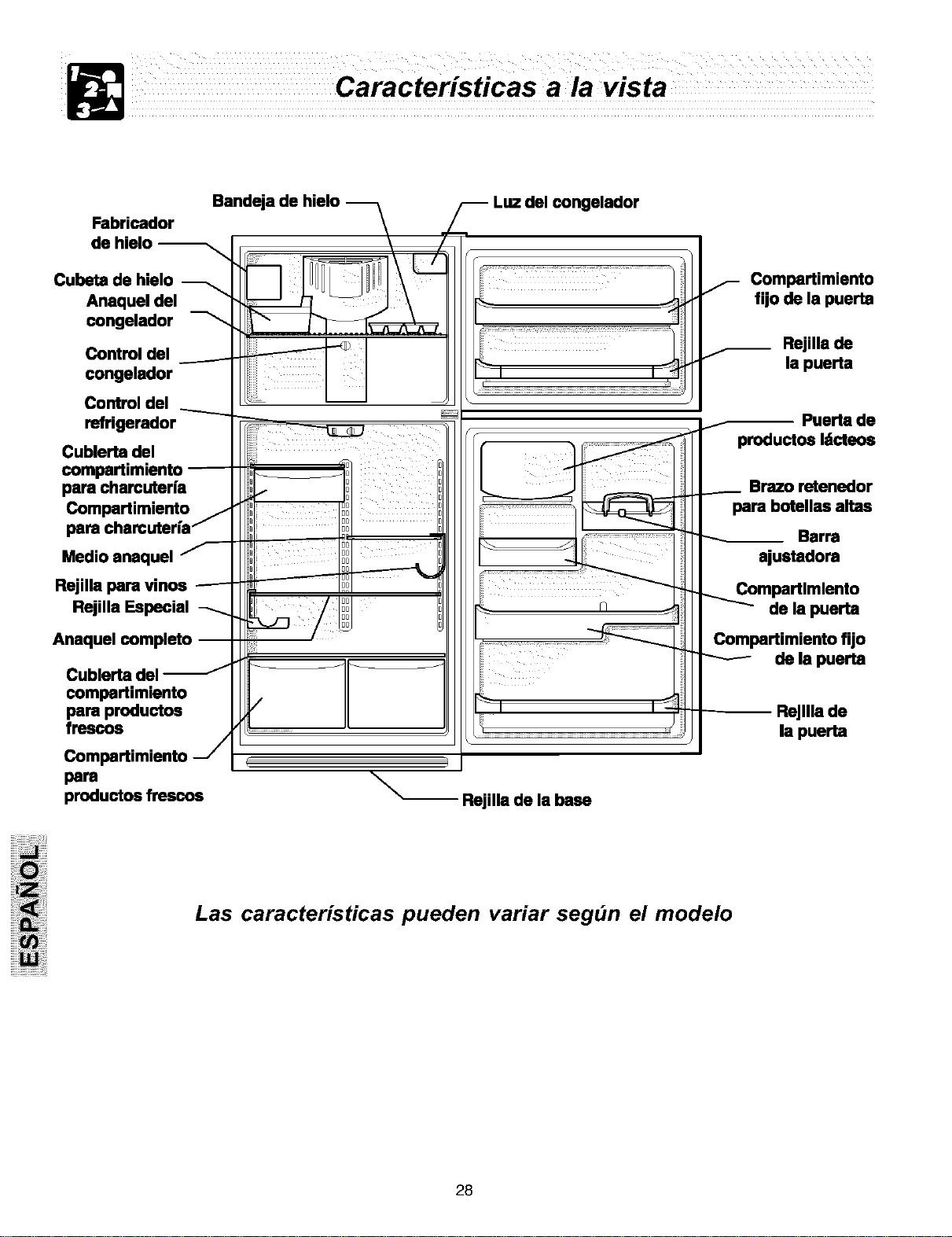

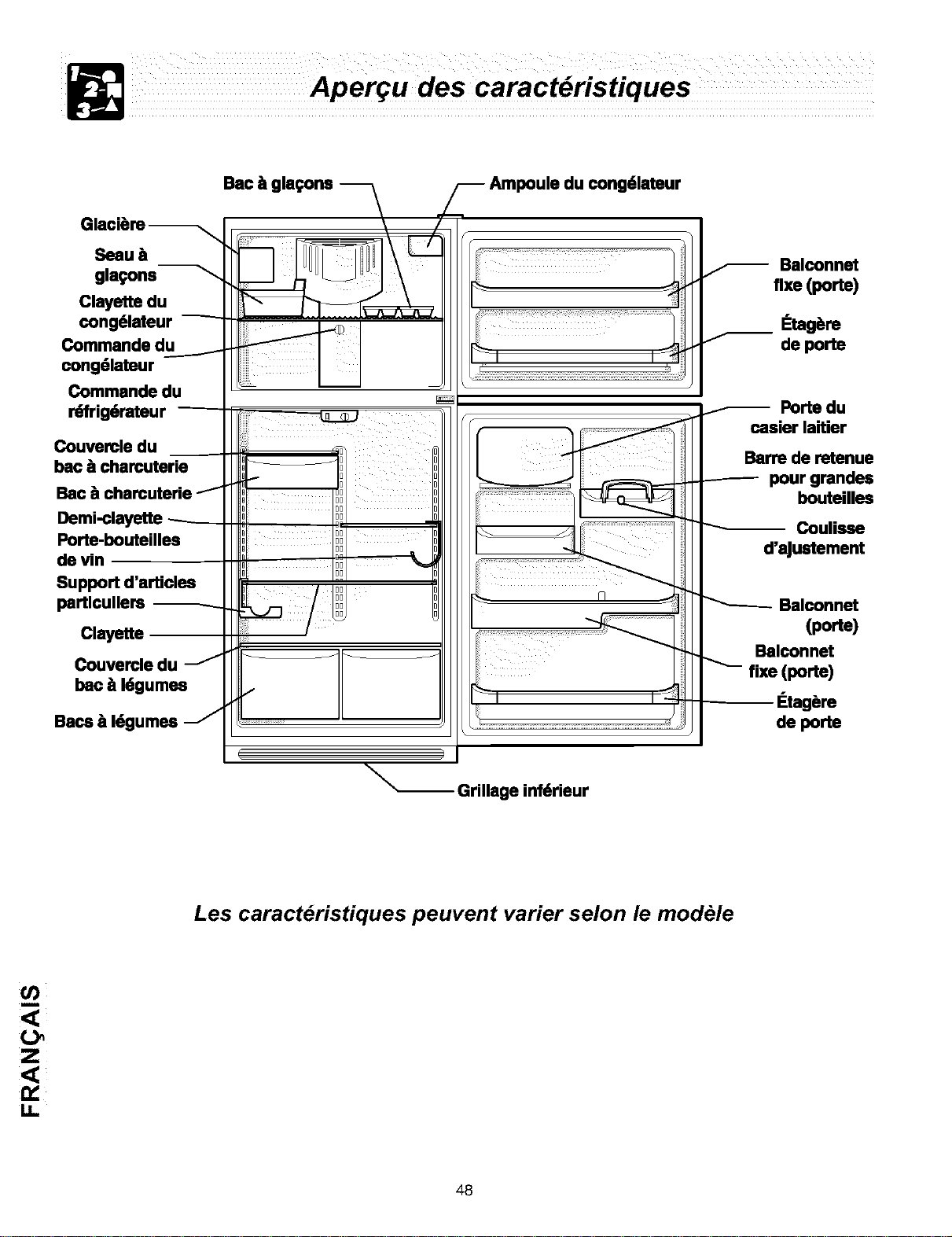

Freezer Light

Ice

Ice Bucket

Freezer Shelf

Freezer

Control

Refrigerator

Control

Dell Drawer

Cover

Dell Drawer

Half Shelf

Wine Rack

Special Item

Full Shelf

Crisper

Drawers

_ToeGrille

/FixedDoor Bin

_DoorRack

Dairy Door

Tall Bottle

Retainer

Snugger

Door Bin

Fixed Door Bin

Door Rack

Features may vary according to model

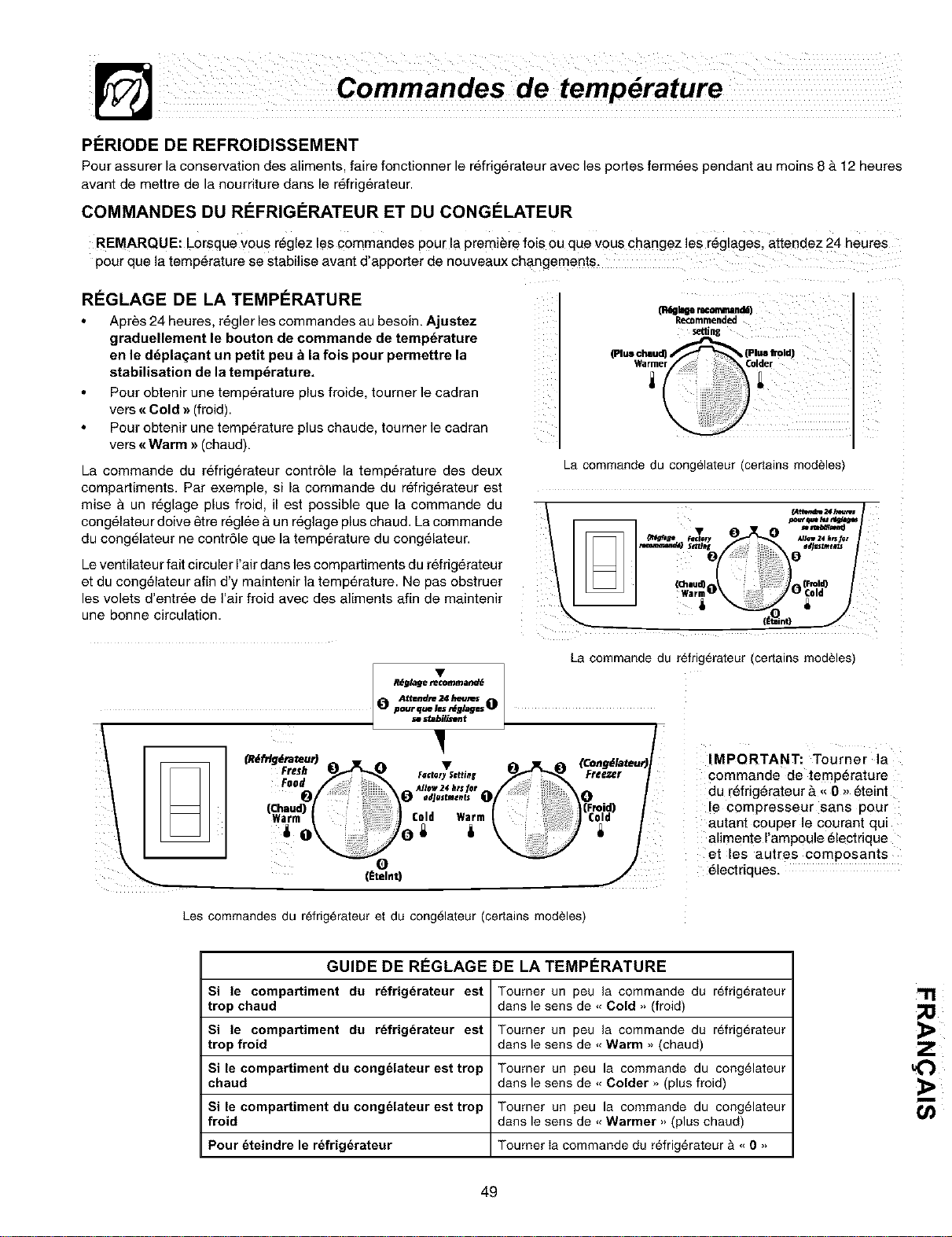

COOL DOWN PERIOD

To ensure safe food storage, allow the refrigerator to operate with the doors closed for at least 8 to 12 hours before loading

it with food.

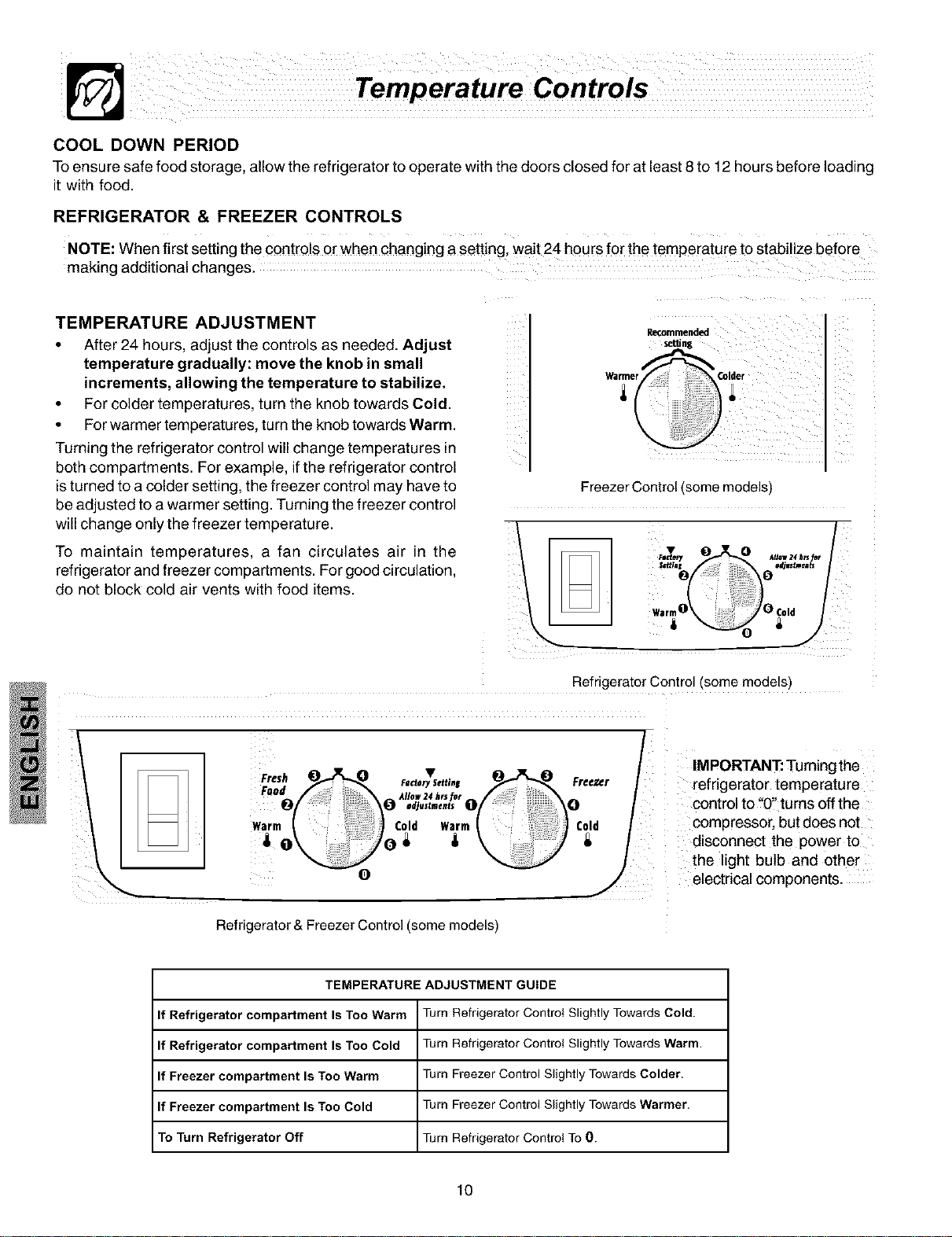

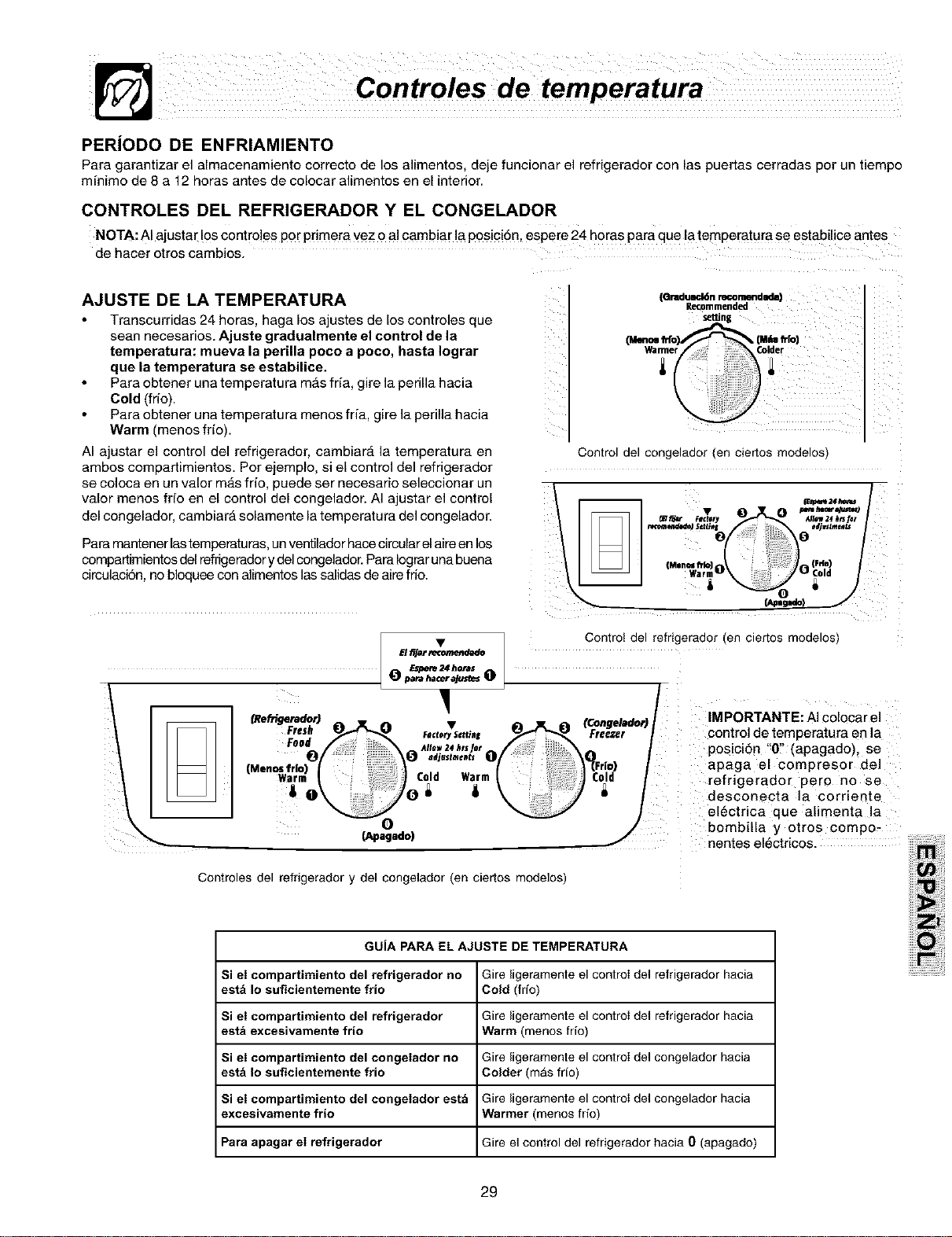

REFRIGERATOR & FREEZER CONTROLS

NOTE: When first setting the controlsor when changing a setting, wait 24 hours for the temperature tostabilize before

making additional changes.

TEMPERATURE ADJUSTMENT

• After 24 hours, adjust the controls as needed. Adjust

temperature gradually: move the knob in small

increments, allowing the temperature to stabilize.

• For colder temperatures, turn the knob towards Cold.

• Forwarmer temperatures, turn the knob towards Warm.

Turning the refrigerator control will change temperatures in

both compartments. For example, if the refrigerator control

isturned to a colder setting, the freezer control may have to

be adjusted to a warmer setting. Turning the freezer control

will change only the freezer temperature.

To maintain temperatures, a fan circulates air 'n the

refrigerator and freezer compartments. For good circulation.

do not block cold air vents with food items.

Recommended

FreezerControl some moae]s,

.. o'-°'°/

Warm°_ /0 Cold /

Refrigerator Contro {some models)

Warm

Refrigerator & Freezer Control (some models,

IMPORTANT: Turning the

refrigerator temperature

control to "C"turnsoff the

compressor, but does not

disconnect the power to

the light bulb and other

electrical components.

TEMPERATURE ADJUSTMENT GUIDE

If Refrigerator compartment Is Too Warm Turn Refrigerator Control Slightly Towards Cold.

If Refrigerator compartment Is Too Cold Turn Refrigerator Control Slightly Towards Warm.

If Freezer compartment Is Too Warm Turn Freezer Control Slightly Towards Colder.

If Freezer compartment Is Too Cold Turn Freezer Control Slightly Towards Warmer.

To Turn Refrigerator Off Turn Refrigerator Control To 0.

To avoid personal injury or property damage' handle

tempered glass shelves carefully. Shelves may break suddenly if

nicked, scratched, or exposed to sudden temperature change.

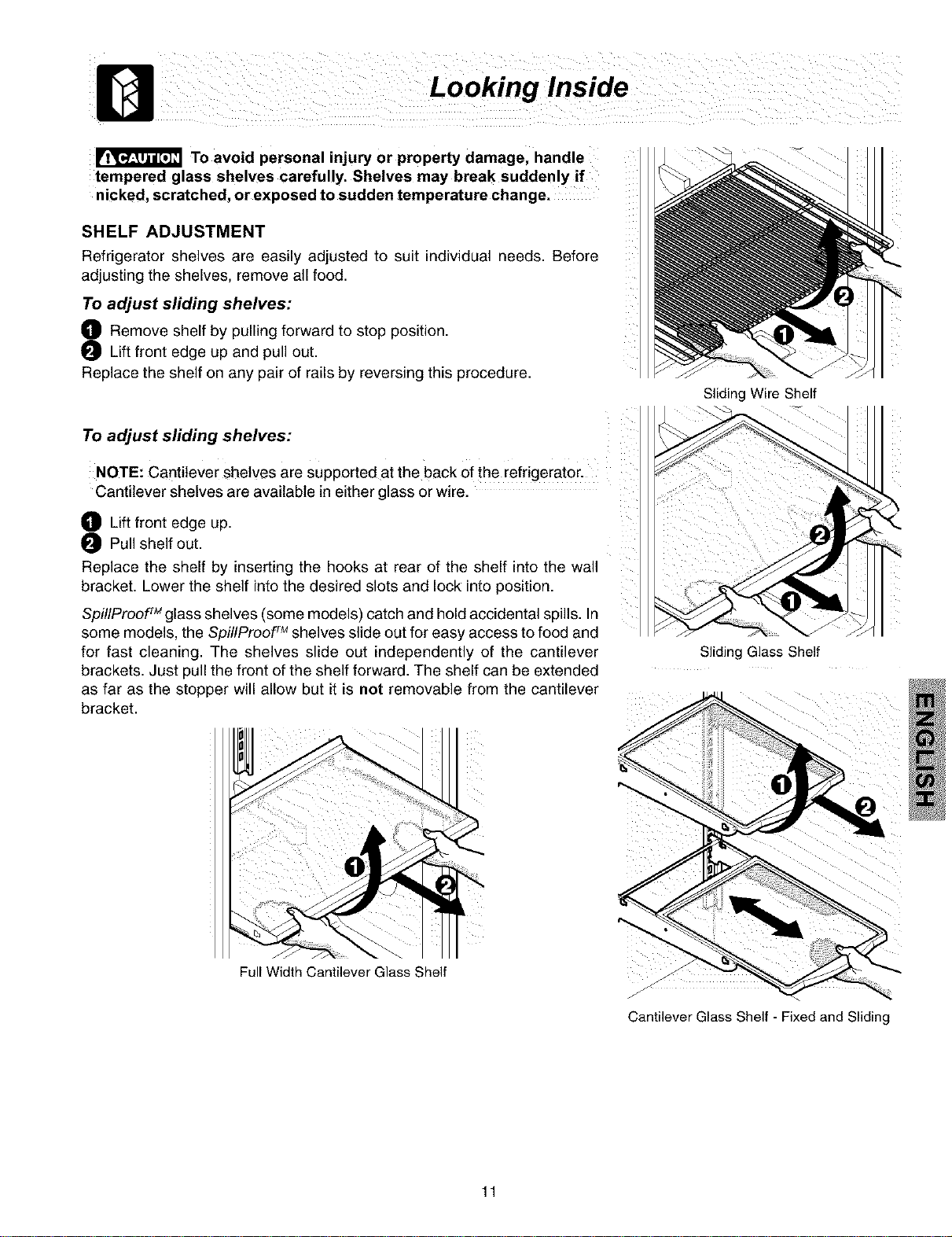

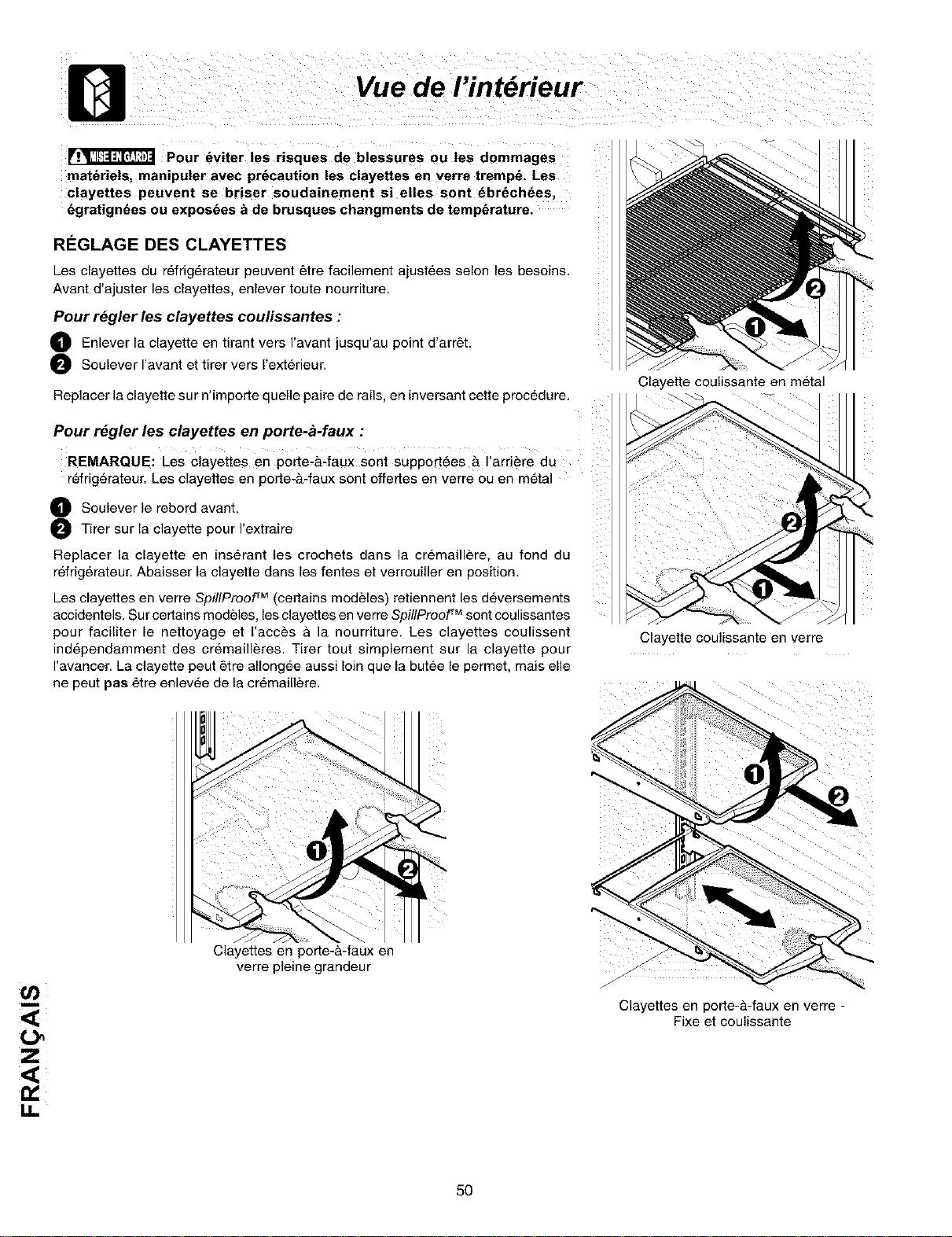

SHELF ADJUSTMENT

Refrigerator shelves are easily adjusted to suit individual needs. Before

adjusting the shelves, remove all food.

To adjust sliding shelves:

O Remove shelf by pulling forward to stop position.

Lift front edge up and pull out.

Replace the shelf on any pair of rails by reversing this procedure.

To adjust sliding shelves:

NOTE: Cantilever shelves are supported at the back Ofthe refrigerator.

Cantilever shelves are available in either glass or wire.

Lift front edge up.

Pull shelf out.

Replace the shelf by inserting the hooks at rear of the shelf into the wall

bracket. Lower the shelf into the desired slots and lock into position.

SpillProoF Mglass shelves (some models) catch and hold accidental spills. In

some models, the SpillProoF Mshelves slide out for easy access to food and

for fast cleaning. The shelves slide out independently of the cantilever

brackets. Just pull the front of the shelf forward. The shelf can be extended

!iiii ii

Sliding Wire Shelf

Sliding Glass Shelf

as far as the stopper will allow but it is not removable from the cantilever

bracket.

Full Width Cantilever Glass Shelf

Cantilever Glass Shelf - Fixed and Sliding

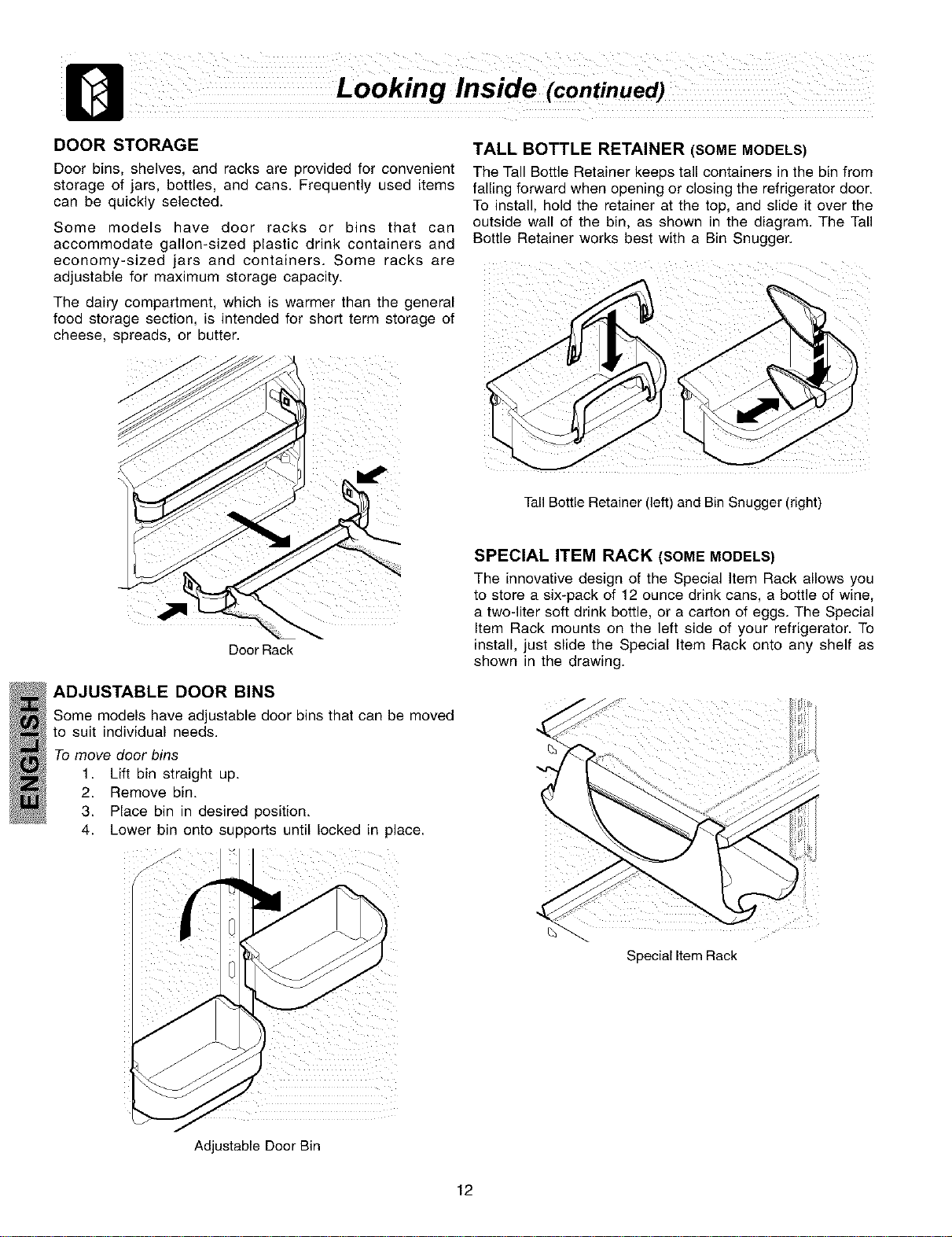

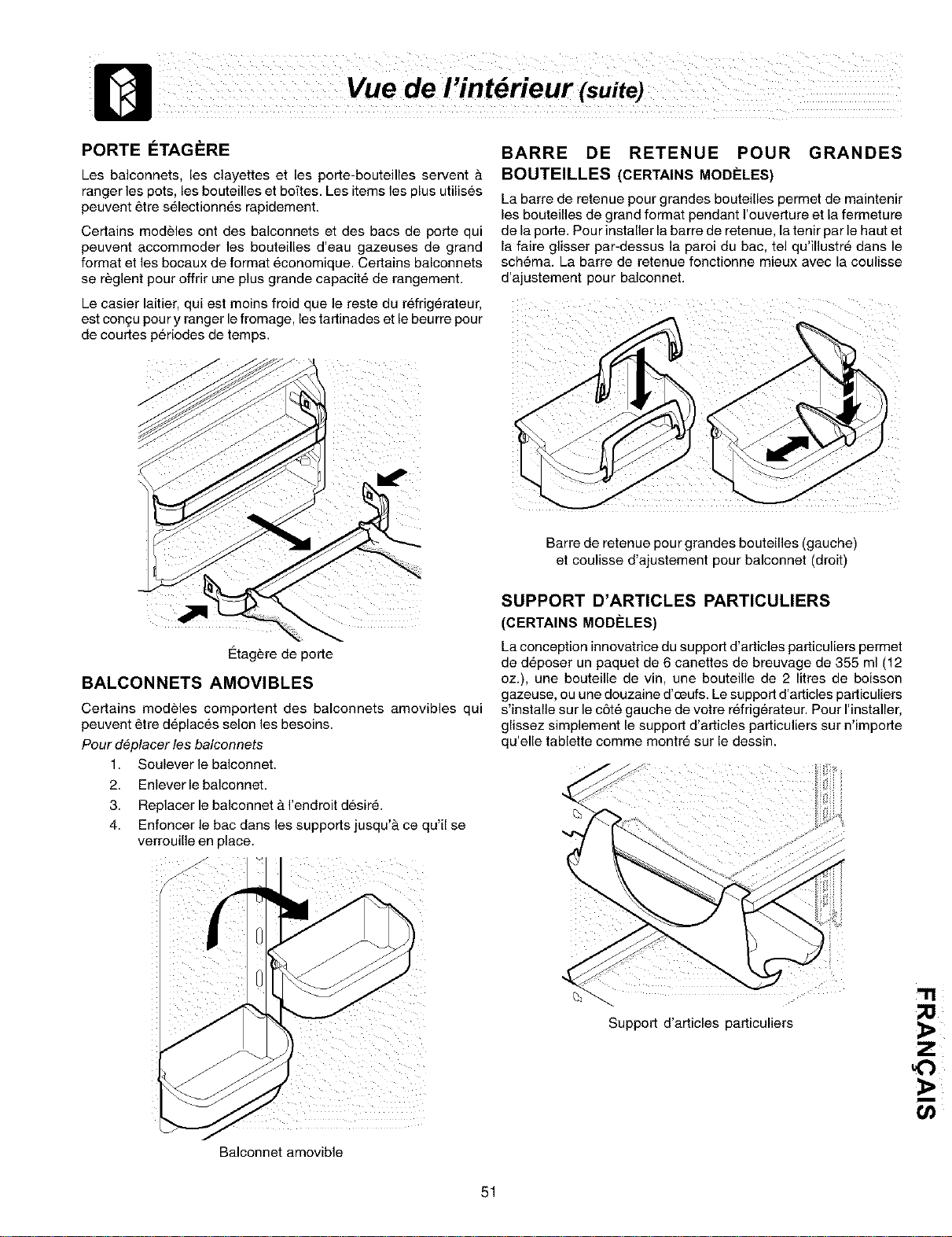

DOOR STORAGE

Door bins, shelves, end racks ere provided for convenient

storage of jars, bottles, and cans. Frequently used items

can be quickly selected.

Some models have door racks or bins that can

accommodate gallon-sized plastic drink containers and

TALL BOTTLE RETAINER (SOME MODELS)

The Tall Bottle Retainer keeps tall containers in the bin from

falling forward when opening or closing the refrigerator door.

To install, hold the retainer at the top, and slide it over the

outside wall of the bin, as shown in the diagram. The Tall

Bottle Retainer works best with a Bin Snugger.

Theedjusteb,eeconomy-sizedda,rycompartment,formaximumjersandwh,chstoregeconta,ners,scapacitywermerSomethentheracksgenera,ere

food storage section, is intended for short term storage of

cheese, spreads, or butter.

DoorRack

Tall Bottle Retainer (left) and Bin Snugger (right)

SPECIAL ITEM RACK (SOME MODELS)

The innovative design of the Special Item Rack allows you

to store a six-pack of 12 ounce drink cans, a bottle of wine,

a two-liter soft drink bottle, or a carton of eggs. The Special

Item Rack mounts on the left side of your refrigerator. To

install, just slide the Special Item Rack onto any shelf as

shown in the drawing.

ADJUSTABLE DOOR BINS

Some models have adjustable door bins that can be moved

to suit individual needs.

To move door bins

1. Lift bin straight up.

2. Remove bin.

3. Place bin in desired position.

4. Lower bin onto supports until locked in place.

SpecialItemRack

Adjustable Door Bin

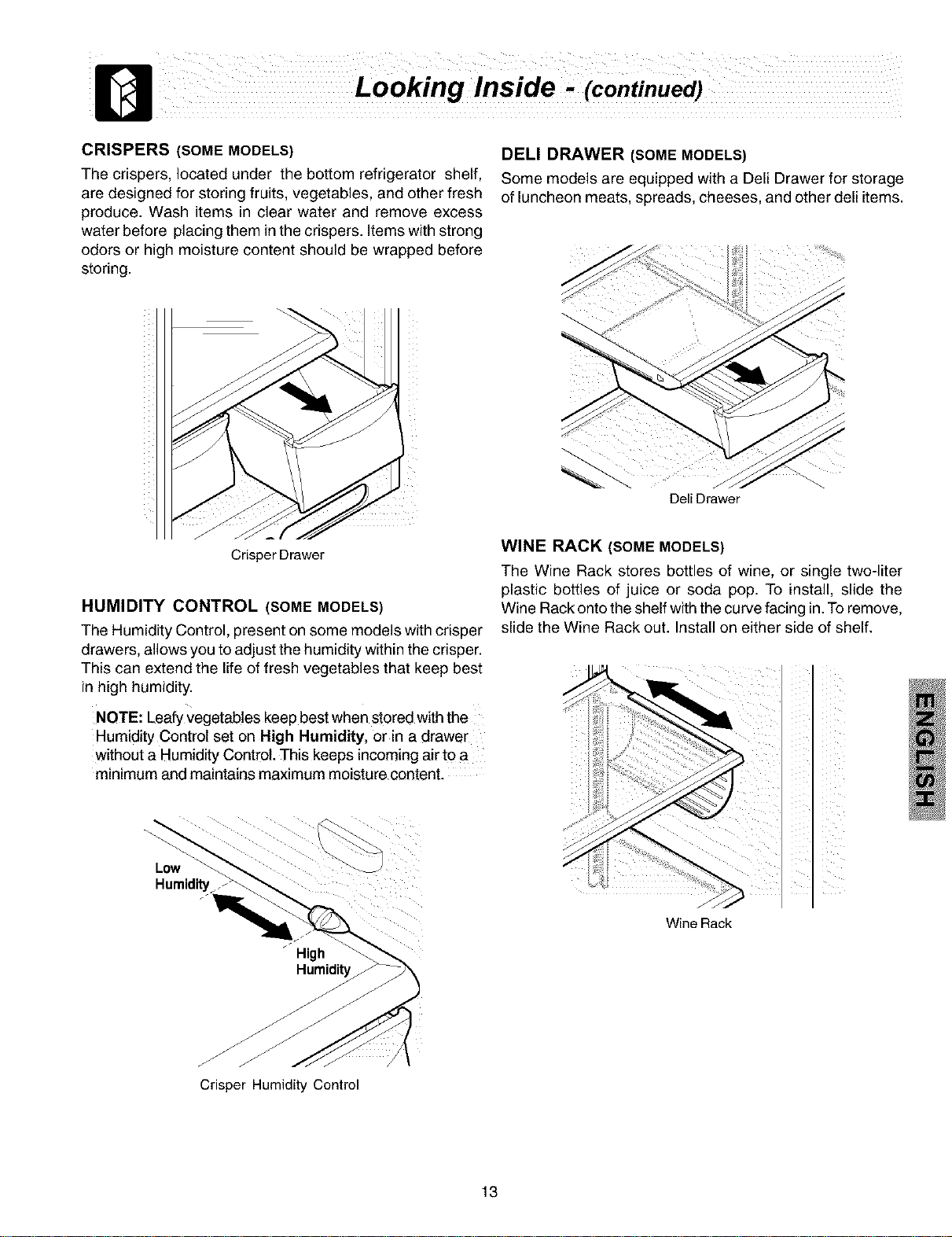

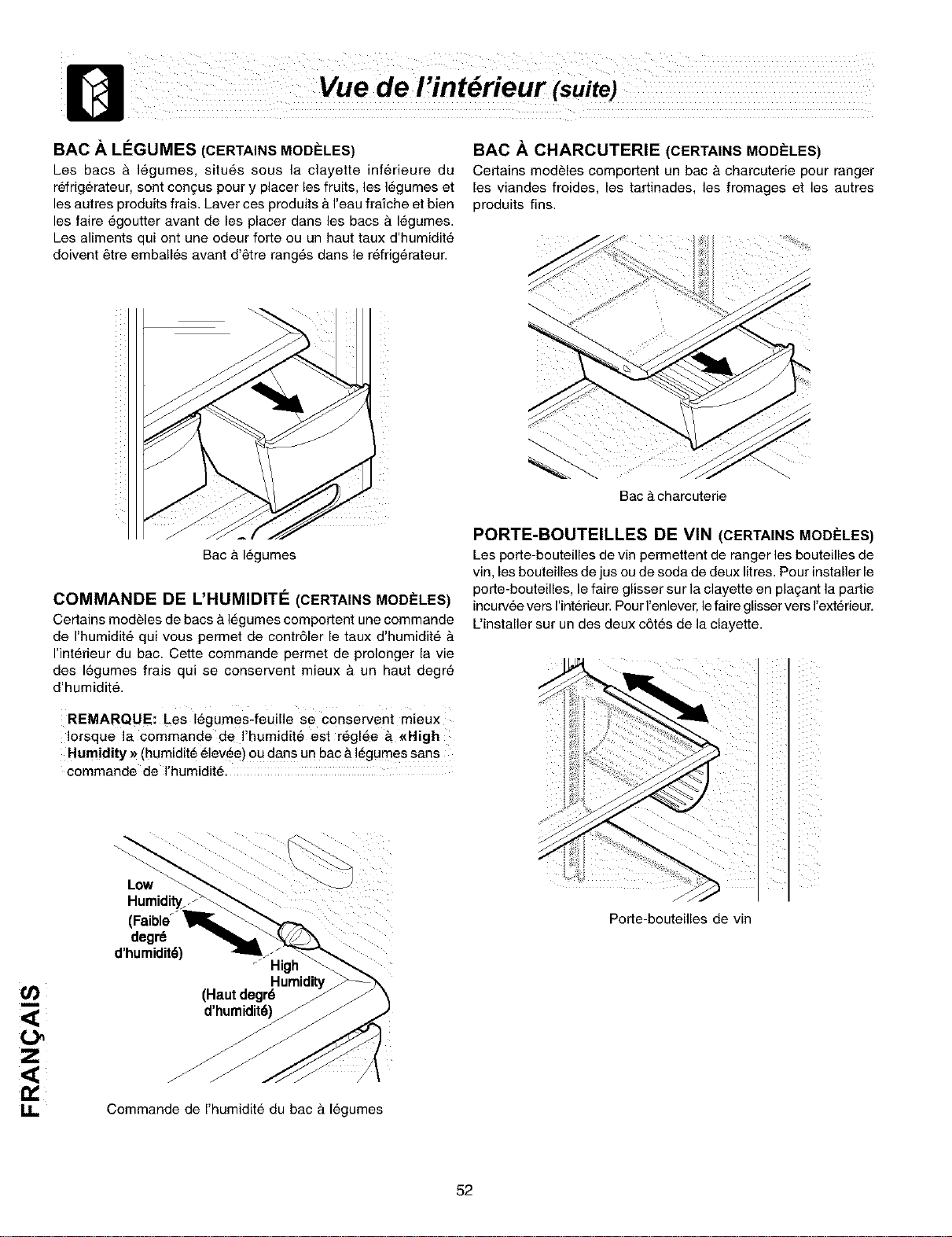

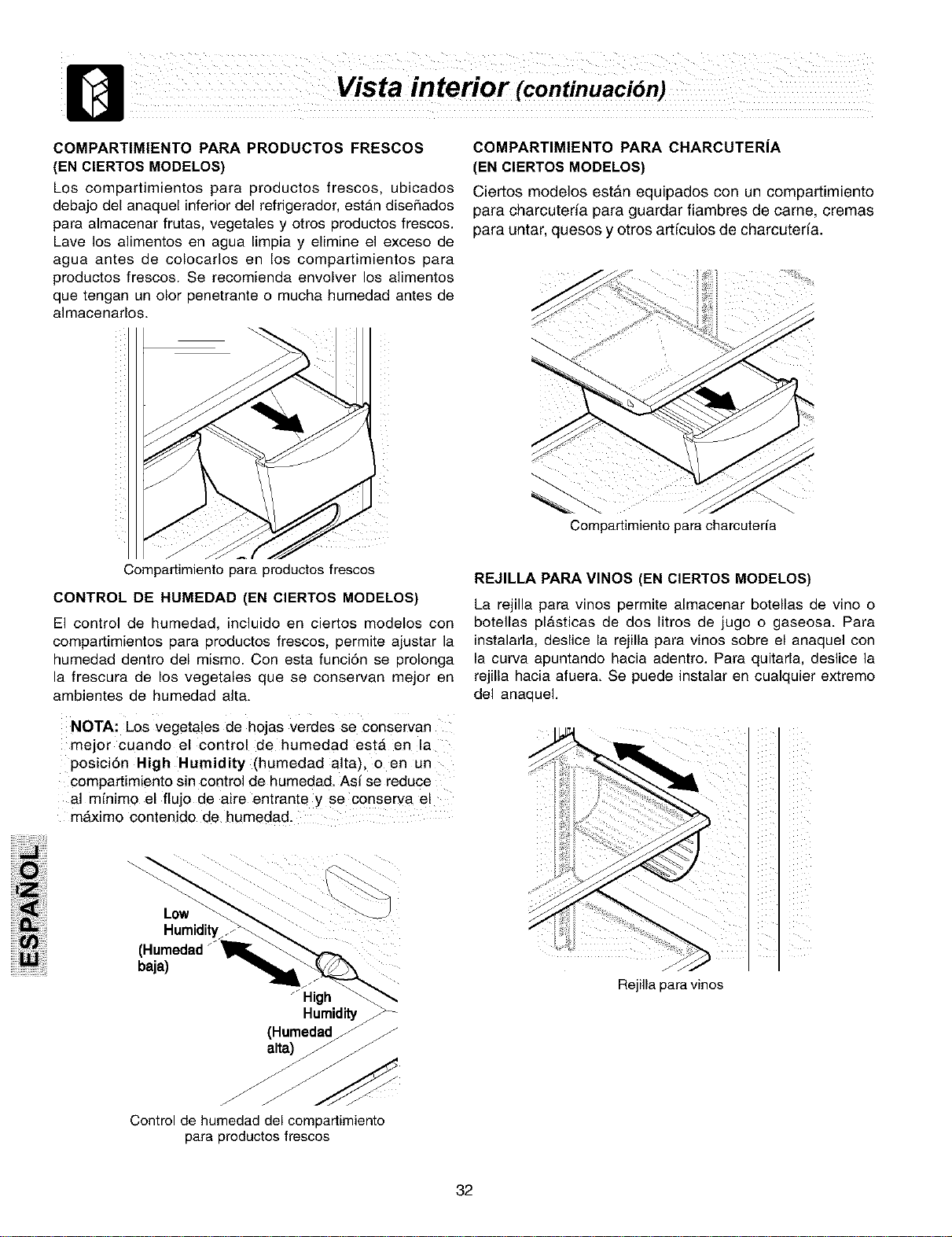

CRISPERS (SOME MODELS)

The crispers, located under the bottom refrigerator shelf,

are designed for storing fruits, vegetables, and other fresh

produce. Wash items in clear water and remove excess

water before placing them inthe crispers. Items with strong

odors or high moisture content should be wrapped before

storing.

DELl DRAWER (SOME MODELS)

Some models are equipped with a Dell Drawer for storage

of luncheon meats, spreads, cheeses, and other dell items.

DellDrawer

Crisper Drawer

HUMIDITY CONTROL (SOME MODELS)

The Humidity Control, present on some models with crisper

drawers, allows you to adjust the humidity within the crisper.

This can extend the life of fresh vegetables that keep best

in high humidity.

NOTE: Leafy Vegetables keep best when stored with the

Humidity Control set on High Humidity, or in a drawer

without a Humidity Control. This keeps incomingair to a

minimum and maintains maximum moisture content.

Low

Humidity_

High

Humidit

WINE RACK (SOME MODELS)

The Wine Rack stores bottles of wine, or single two-liter

plastic bottles of juice or soda pop. To install, slide the

Wine Rack onto the shelf with the curve facing in.To remove,

slide the Wine Rack out. Install on either side of shelf.

Wine Rack

Crisper Humidity Control

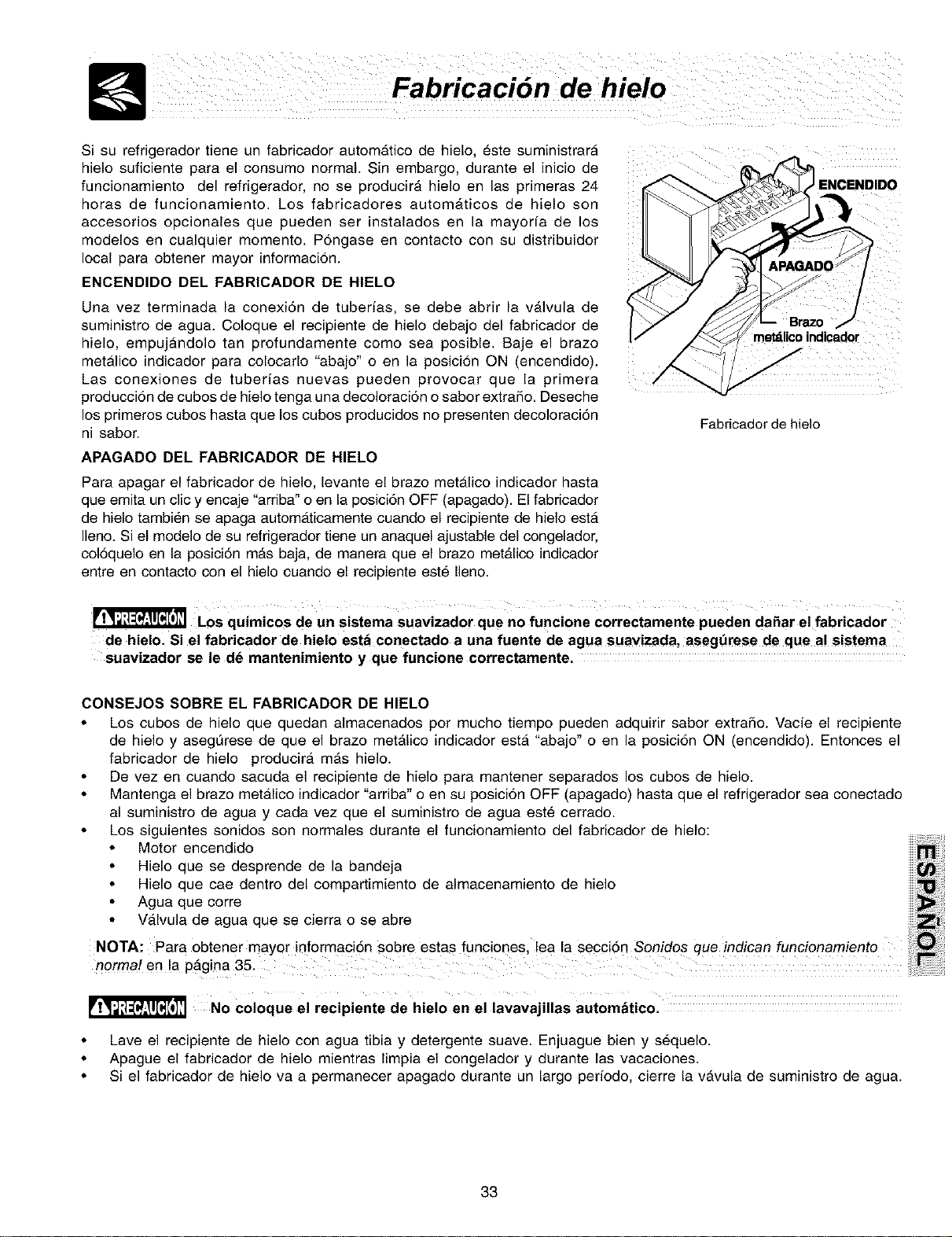

Ice Service

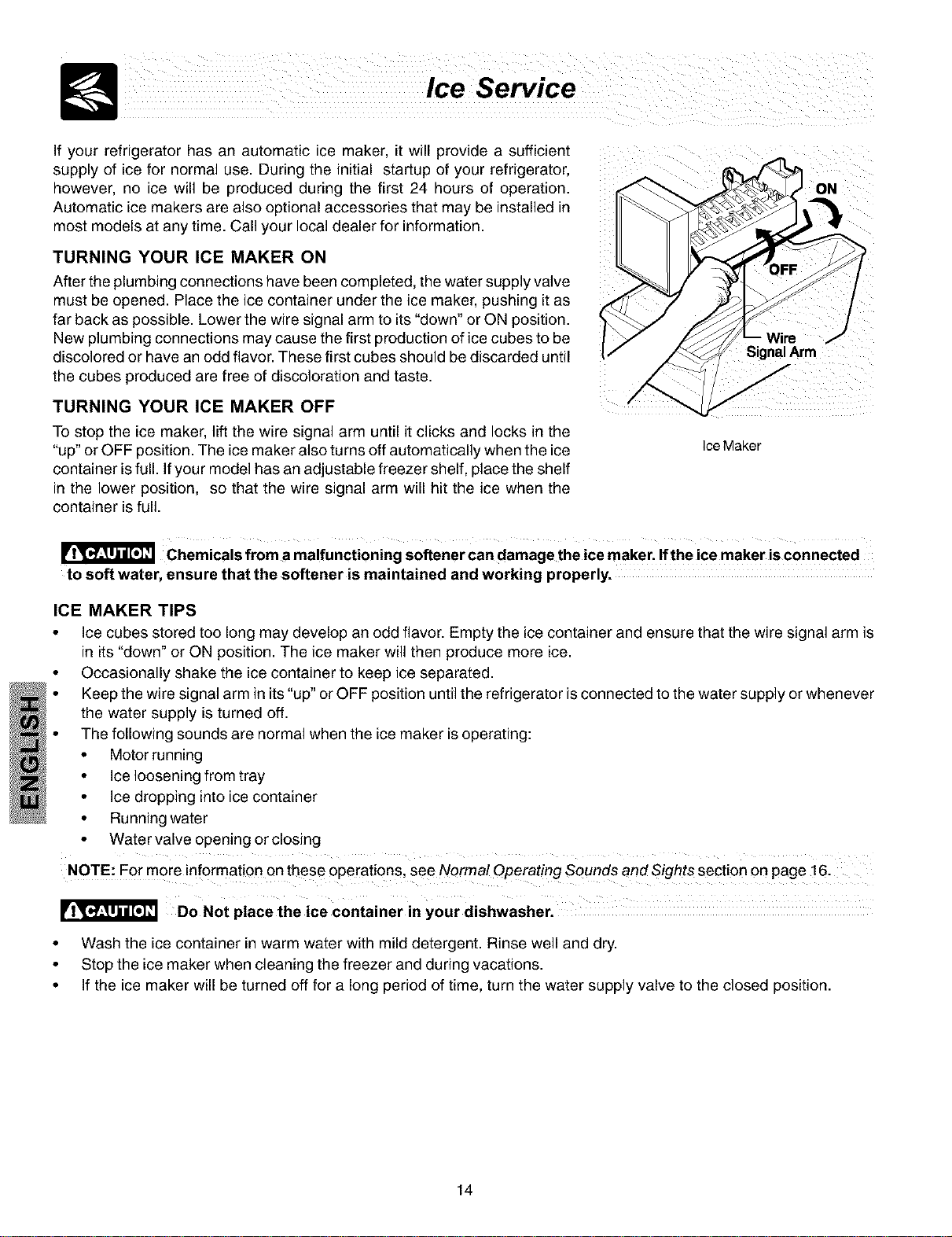

If your refrigerator has an automatic ice maker, it will provide a sufficient

supply of ice for normal use. During the initial startup of your refrigerator.

however, no ice will be produced during the first 24 hours of operation.

Automatic ice makers are also optional accessories that may be installed in

most models at any time. Call your local dealer for information.

TURNING YOUR ICE MAKER ON

After the plumbing connections have been completed, the water supply vaJve

must be opened. Place the ice container under the ice maker, pushing it as

far back as possible. Lower the wire signal arm to its"down" or ON position.

New plumbing connections may cause the first production of ice cubes to be

discolored or have an odd flavor. These first cubes should be discarded until

the cubes produced are free of discoloration and taste.

TURNING YOUR ICE MAKER OFF

To stop the ice maker, lift the wire signal arm until itclicks and locks in the

"up" or OFF position. The ice maker also turns off automatically when the ice

container is full. Ifyour model has an adjustable freezer shelf, place the shelf

in the lower position, so that the wire signal arm will hit the ice when the

container is full.

Wire

SignalArm

Ice Maker

Chemicals from a malfunctioning softener can damage the ice maker. Ifthe ice maker is connected

to soft water, ensure that the softener is maintained and working properly.

ICE MAKER TIPS

• Ice cubes stored too long may develop an odd flavor. Empty the ice container and ensure that the wire signal arm is

in its "down" or ON position. The ice maker will then produce more ice.

• Occasionally shake the ice container to keep ice separated.

Keep the wire signal arm in its"up" or OFF position until the refrigerator isconnected to the water supply or whenever

the water supply is turned off.

The following sounds are normal when the ice maker isoperating:

• Motor running

• Ice loosening from tray

• Ice dropping intoice container

• Running water

• Water valve opening or closing

NOTE: For more informationon these operations, see Normal Operating Sounds and Sights section on page 16.

Do Not place the ice container in your dishwasher.

• Wash the ice container in warm water with mild detergent. Rinse well and dry.

• Stop the ice maker when cleaning the freezer and during vacations.

• If the ice maker will be turned off for a long period of time, turn the water supply valve to the closed position.

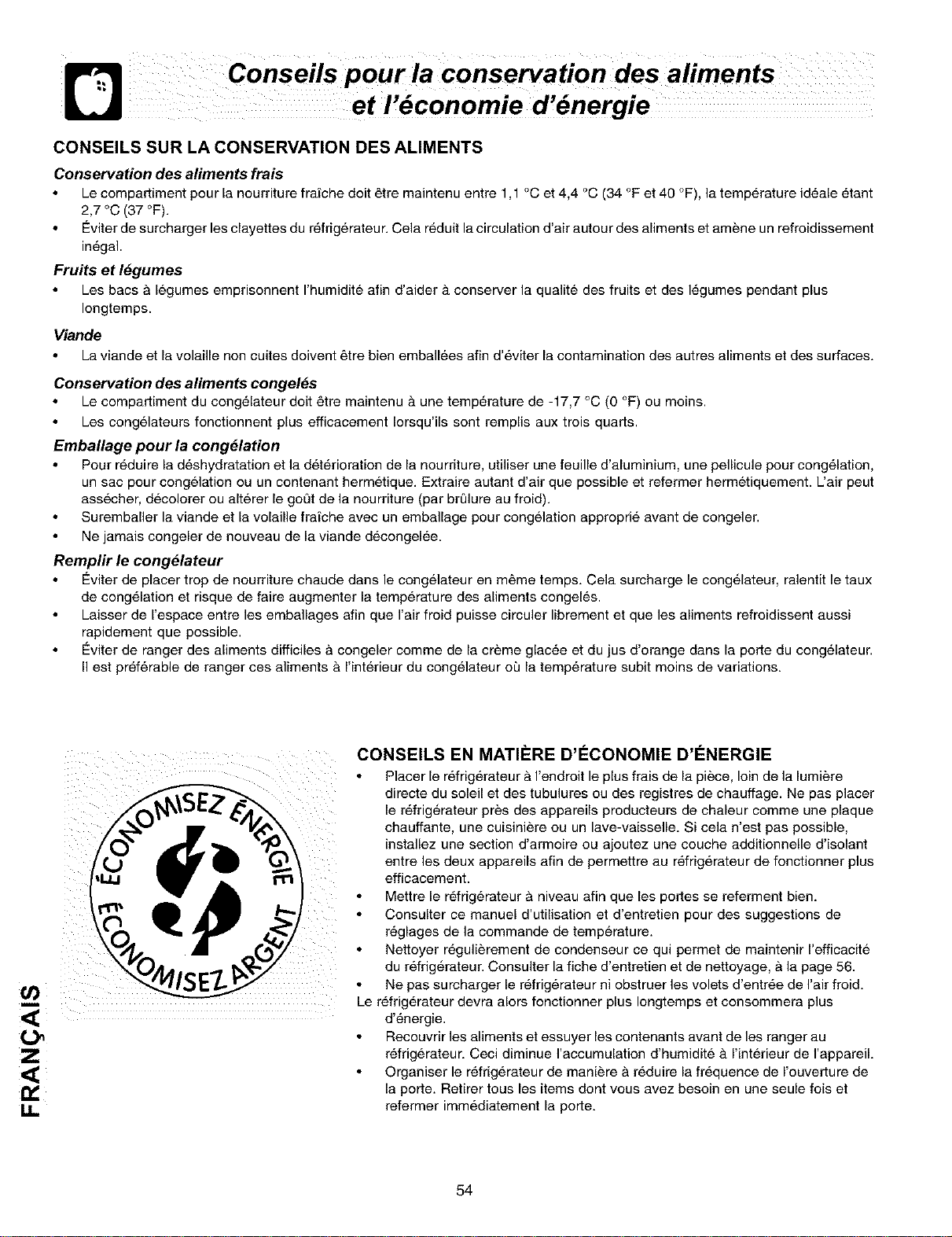

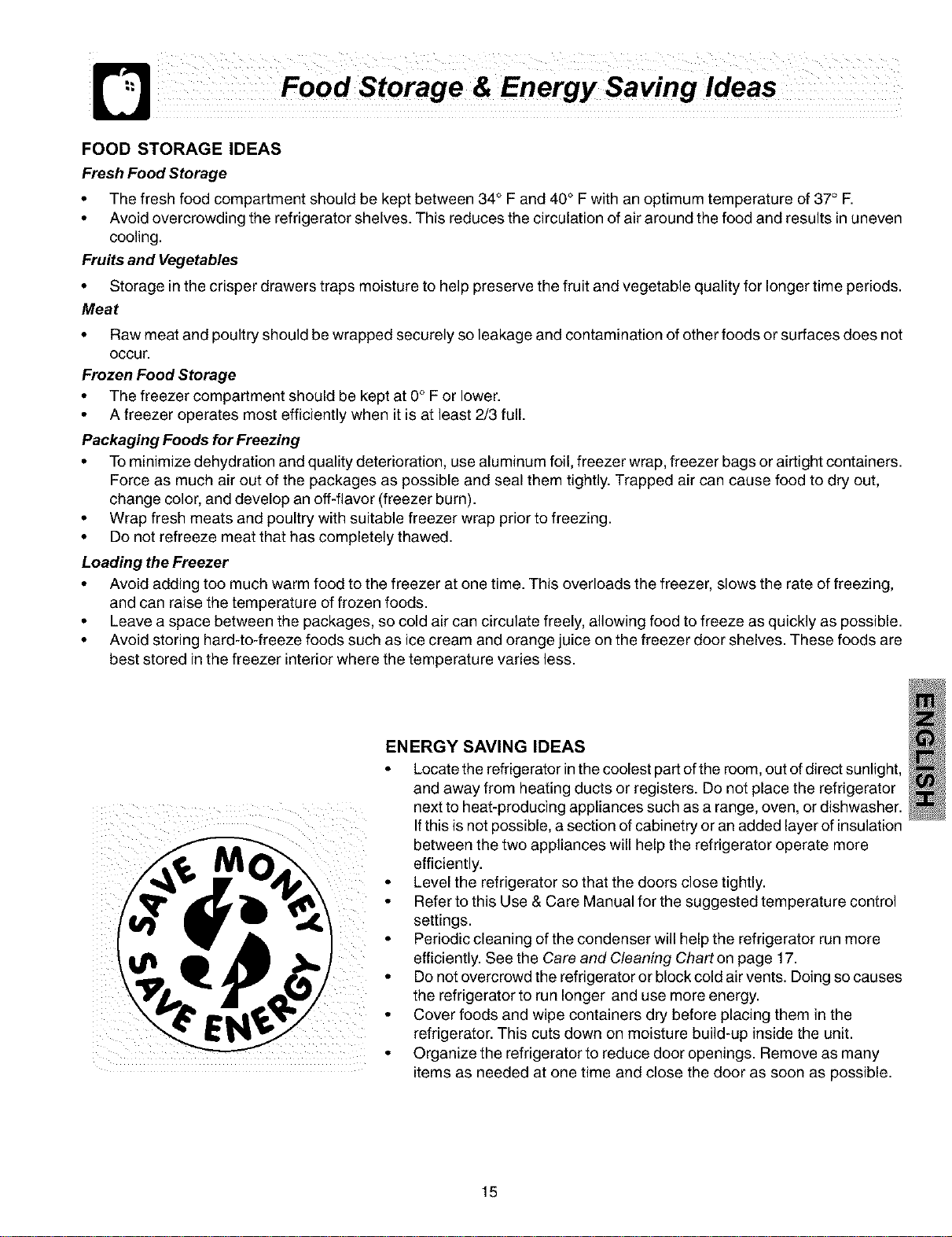

FOOD STORAGE IDEAS

Fresh Food Storage

• The fresh food compartment should be kept between 34° F and 40° F with an optimum temperature of 37° F.

• Avoid overcrowding the refrigerator shelves. This reduces the circulation of air around the food and results in uneven

cooling.

Fruits and Vegetables

• Storage in the crisper drawers traps moisture to help preserve the fruit and vegetable quality for longer time periods.

Meat

• Raw meat and poultry should be wrapped securely so leakage and contamination of other foods or surfaces does not

occur.

Frozen Food Storage

• The freezer compartment should be kept at 0° F or lower.

• A freezer operates most efficiently when it is at least 2/3 full.

Packaging Foods for Freezing

• To minimize dehydration and quality deterioration, use aluminum foil, freezer wrap, freezer bags or airtight containers.

Force as much air out of the packages as possible and seal them tightly. Trapped air can cause food to dry out,

change color, and develop an off-flavor (freezer burn).

• Wrap fresh meats and poultry with suitable freezer wrap prior to freezing.

• Do not refreeze meat that has completely thawed.

Loading the Freezer

• Avoid adding too much warm food to the freezer at one time. This overloads the freezer, slows the rate offreezing,

and can raise the temperature of frozen foods.

• Leave a space between the packages, so cold air can circulate freely, allowing food to freeze as quickly as possible.

• Avoid storing hard-to-freeze foods such as ice cream and orange juice on the freezer door shelves. These foods are

best stored in the freezer interior where the temperature varies less.

ENERGY SAVING IDEAS

• Locate the refrigerator in the coolest part of the room, out ofdirect sunlight,

and away from heating ducts or registers. Do not place the refrigerator

next to heat-producing appliances such as a range, oven, or dishwasher.

If this is not possible, a section of cabinetry or an added layer of insulation

between the two appliances will help the refrigerator operate more

efficiently.

Level the refrigerator so that the doors close tightly.

Refer to this Use & Care Manual for the suggested temperature control

settings.

Periodic cleaning of the condenser will help the refrigerator run more

efficiently. See the Care and Cleaning Chart on page 17.

Do not overcrowd the refrigerator or block cold air vents. Doing so causes

the refrigerator to run longer and use more energy.

Cover foods and wipe containers dry before placing them in the

refrigerator. This cuts down on moisture build-up inside the unit.

Organize the refrigerator to reduce door openings. Remove as many

items as needed at one time and close the door as soon as possible.

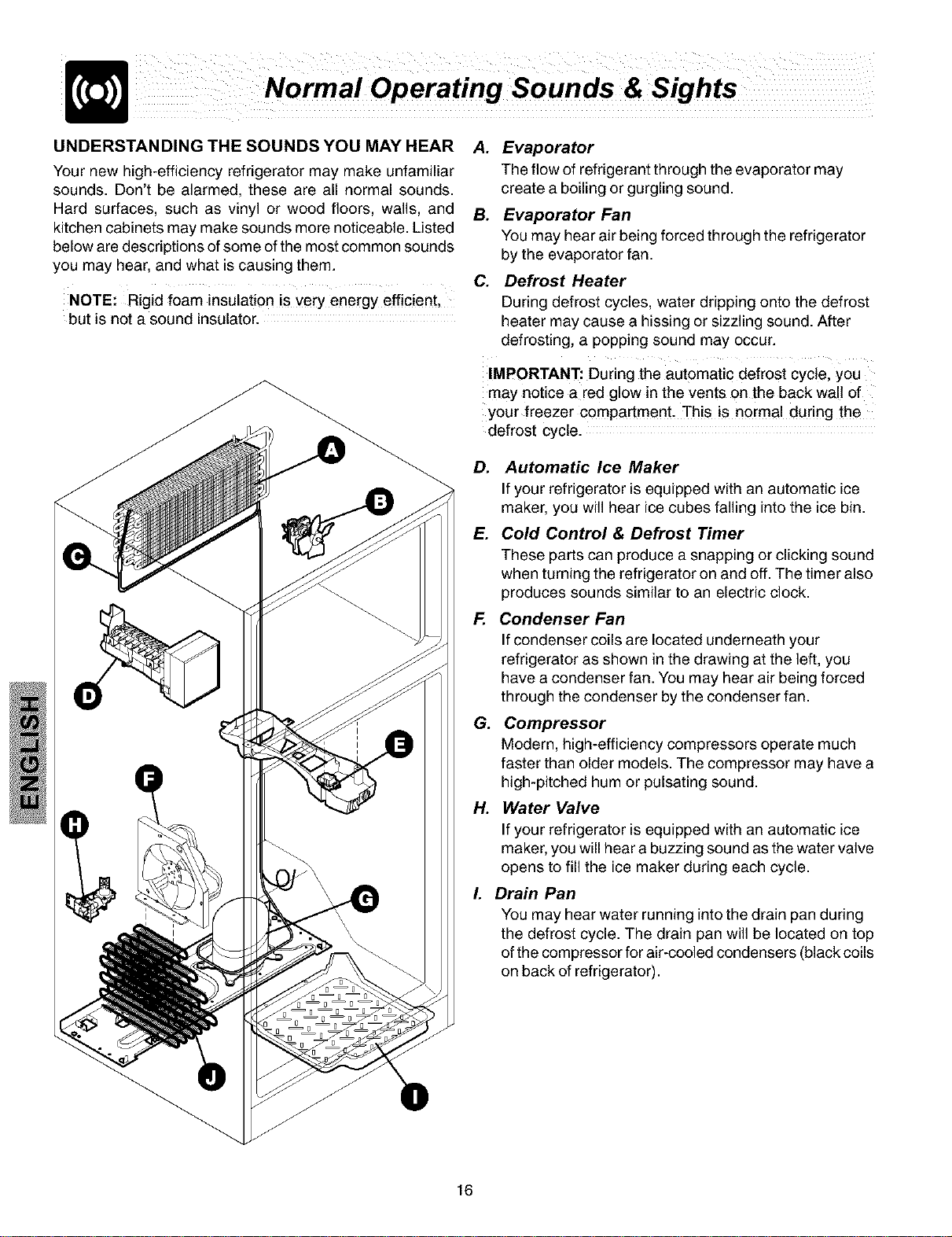

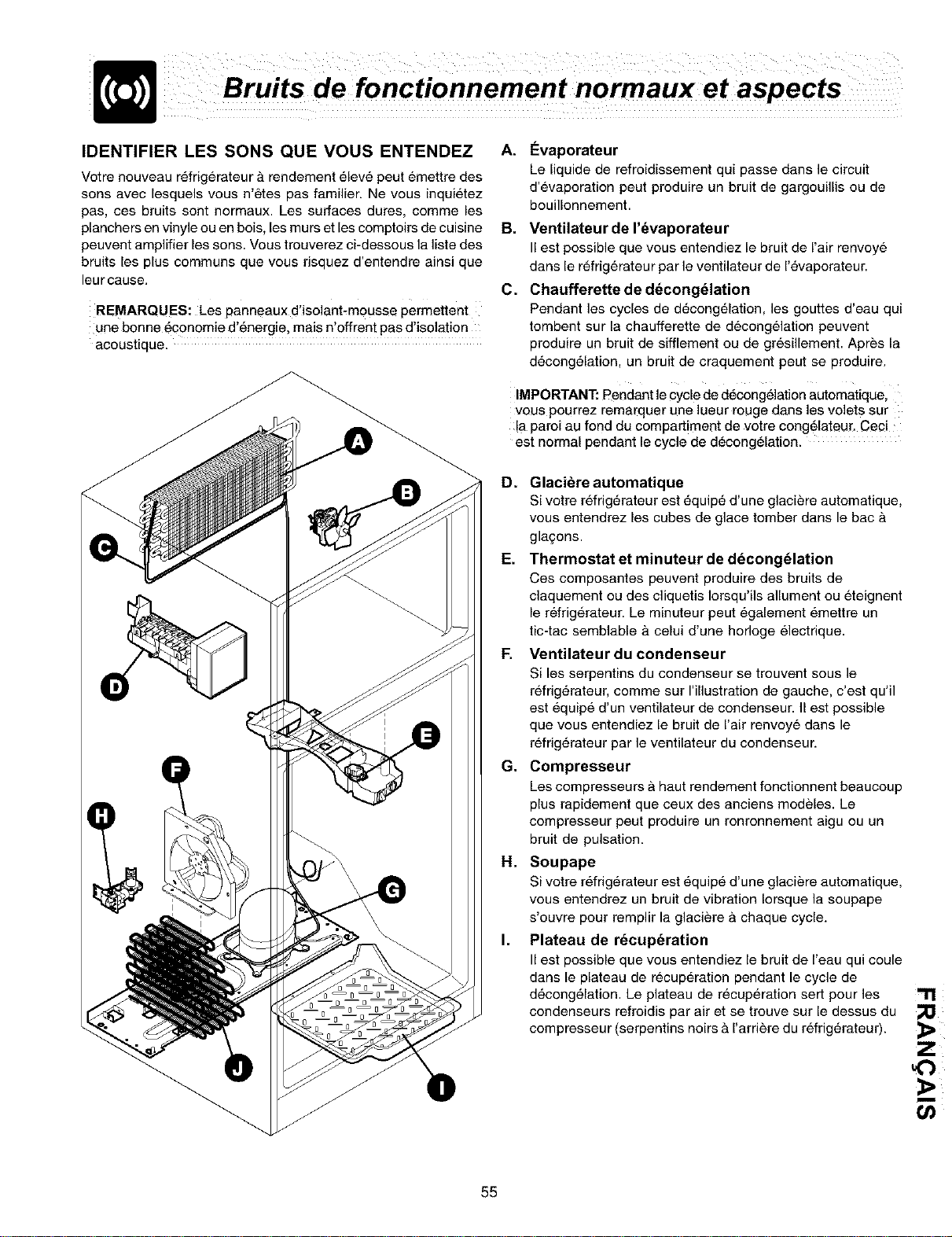

UNDERSTANDING THE SOUNDS YOU MAY HEAR

Your new high-efficiency refrigerator may make unfamiliar

sounds. Don't be alarmed, these are all normal sounds.

Hard surfaces, such as vinyl or wood floors, walls, and

kitchen cabinets may make sounds more noticeable. Listed

below are descriptions of some of the most common sounds

you may hear, and what is causing them.

NOTE: Rigid foam insulation is very energy efficient,

but is not a sound insulator.

A. Evaporator

The flow of refrigerant through the evaporator may

create a boiling or gurgling sound.

B. Evaporator Fan

You may hear air being forced through the refrigerator

by the evaporator fan.

C. Defrost Heater

During defrost cycles, water dripping onto the defrost

heater may cause a hissing or sizzling sound. After

defrosting, a popping sound may occur.

IMPORTANT: During the automatic defrost cycle, you

may notice a red glow in the vents on the back wall of

your freezer compartment, This is normal during the

defrost cycle.

D. Automatic Ice Maker

If your refrigerator is equipped with an automatic ice

maker, you will hear ice cubes falling into the ice bin.

E. Cold Control & Defrost Timer

These parts can produce a snapping or clicking sound

when turning the refrigerator on and off. The timer also

produces sounds similar to an electric clock.

F. Condenser Fan

If condenser coils are located underneath your

refrigerator as shown in the drawing at the left, you

have a condenser fan. You may hear air being forced

through the condenser by the condenser fan.

G. Compressor

Modern, high-efficiency compressors operate much

faster than older models. The compressor may have a

high-pitched hum or pulsating sound.

H. Water Valve

If your refrigerator is equipped with an automatic ice

maker, you will hear a buzzing sound as the water valve

opens to fill the ice maker during each cycle.

L Drain Pan

You may hear water running into the drain pan during

the defrost cycle. The drain pan will be located on top

of the compressor for air-cooled condensers (black coils

on back of refrigerator).

Keep your refrigerator and freezer clean to prevent odor build-up. Wipe up any spills immediately and clean both sections

at least twice a year. Never use metallic scouring pads, brushes, abrasive cleaners or strong alkaline solutions on any

surface. Do not wash any removable parts in a dishwasher. Always unplug the electrical power cord from the wall

outlet before cleaning.

• When moving the refrigerator, pull straight out. Do not shift the refrigerator from side to side as this may

tear or gouge the floor covering. Ifthe refrigerator has an automatic ice maker, be careful not to move the

refrigerator beyond the plumbing connections.

Damp objects stick to cold metal surfaces. Do not touch refrigerated surfaces with wet or damp hands.

To avoid damage and help the refrigerator run as efficiently as possible, clean the condenser periodically.

NOTES:

Turning the refrigerator temperature control to"0" turns off the compressor, but does not disconnect electrical

power to the light bulb or other electrical components.

Do not use razor blades or other sharp instruments which can scratch the appliance surface when removing

adhesive labels. Any glue left from tape or labels can be removed with a mixture of warm water and mild

detergent, or. touch the giue residue with the sticky side of tape you have already removed. Do not remove the

sedal plate.

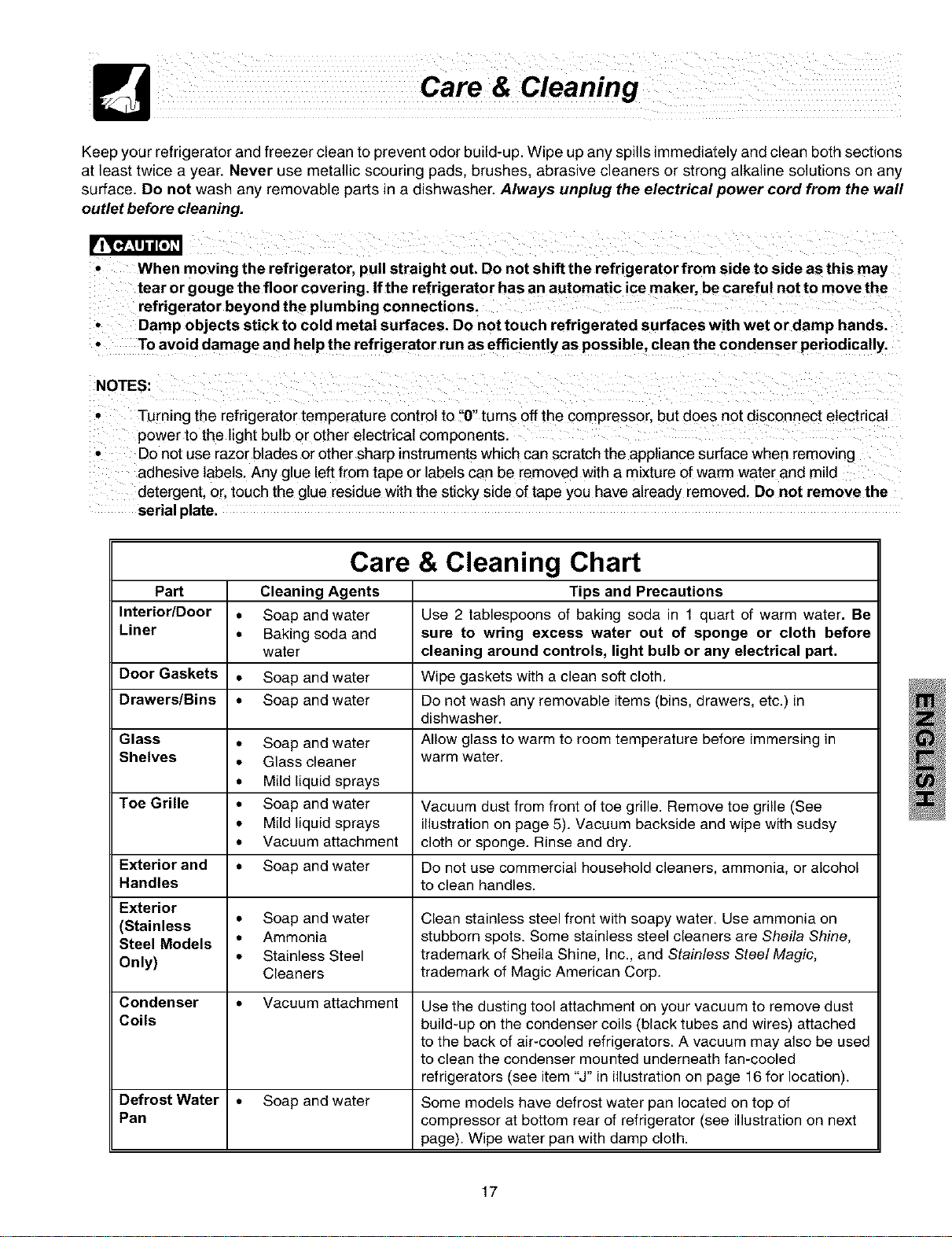

Care & Cleaning Chart

Part Cleaning Agents Tips and Precautions

Interior/Door • Soap and water Use 2 tablespoons of baking soda in 1 quart of warm water. Be

Liner • Baking soda and sure to wring excess water out of sponge or cloth before

water cleaning around controls, light bulb or any electrical part.

Door Gaskets • Soap and water Wipe gaskets with a clean soft cloth.

Drawers/Bins • Soap and water Do not wash any removable items (bins, drawers, etc.) in

dishwasher.

Glass • Soap and water Allow glass to warm to room temperature before immersing in

Shelves • Glass cleaner warm water.

• Mild liquid sprays

Toe Grille • Soap and water Vacuum dust from front of toe grille. Remove toe grille (See

• Mild liquid sprays illustration on page 5). Vacuum backside and wipe with sudsy

• Vacuum attachment cloth or sponge. Rinse and dry.

Exterior and • Soap and water Do not use commercial household cleaners, ammonia, or alcohol

Handles to clean handles.

Exterior

(Stainless • Soap and water Clean stainless steel front with soapy water. Use ammonia on

Steel Models • Ammonia stubborn spots. Some stainless steel cleaners are Shefa Shine,

Only) • Stainless Steel trademark of Sheila Shine, Inc., and Stainless SteeIMagic,

Cleaners trademark of Magic American Corp.

Condenser • Vacuum attachment Use the dusting tool attachment on your vacuum to remove dust

Coils build-up on the condenser coils (black tubes and wires) attached

to the back of air-cooled refrigerators. A vacuum may also be used

to clean the condenser mounted underneath fan-cooled

refrigerators (see item "J" in illustration on page 16 for location).

Defrost Water • Soap and water Some models have defrost water pan located on top of

Pan compressor at bottom rear of refrigerator (see illustration on next

page). Wipe water pan with damp cloth.

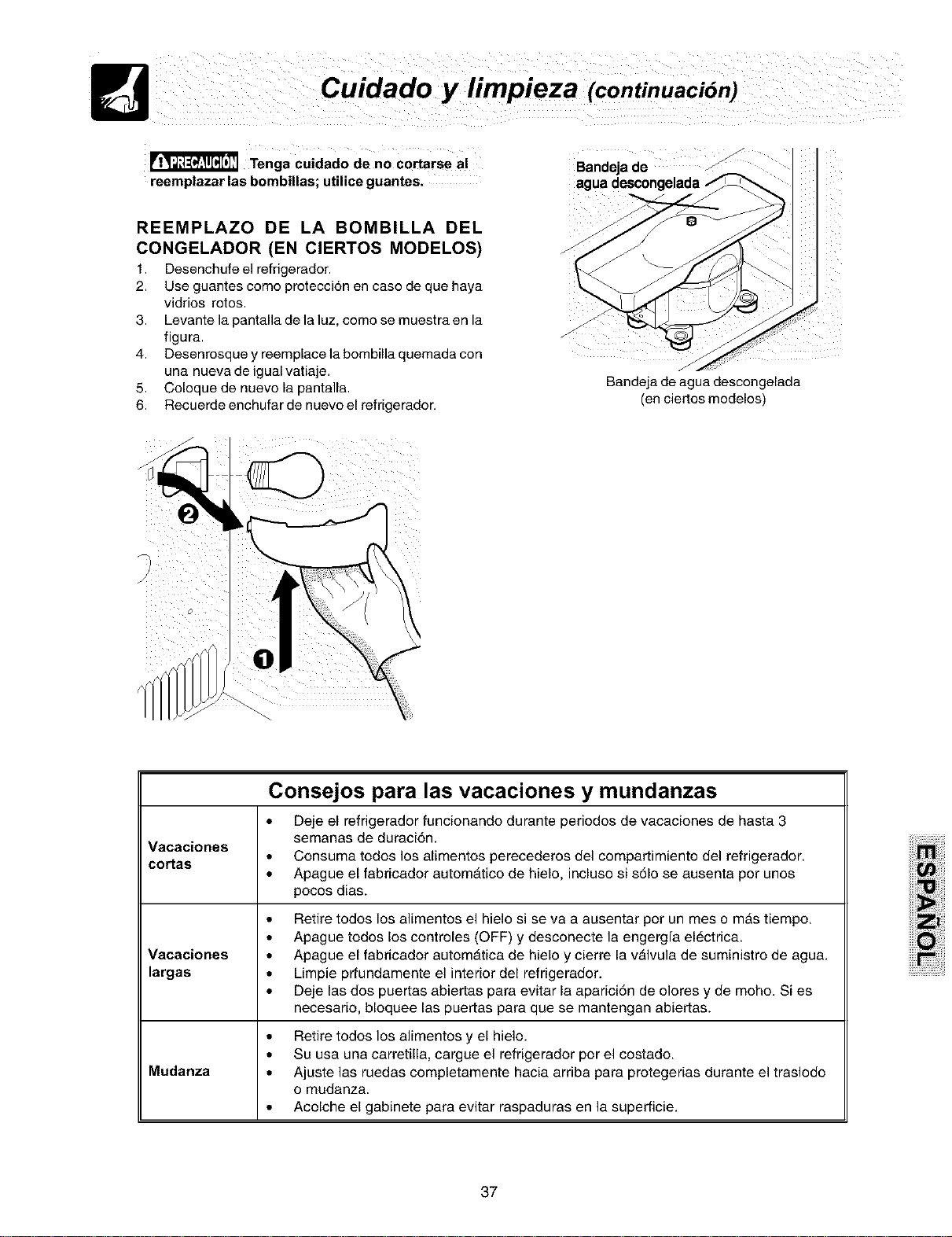

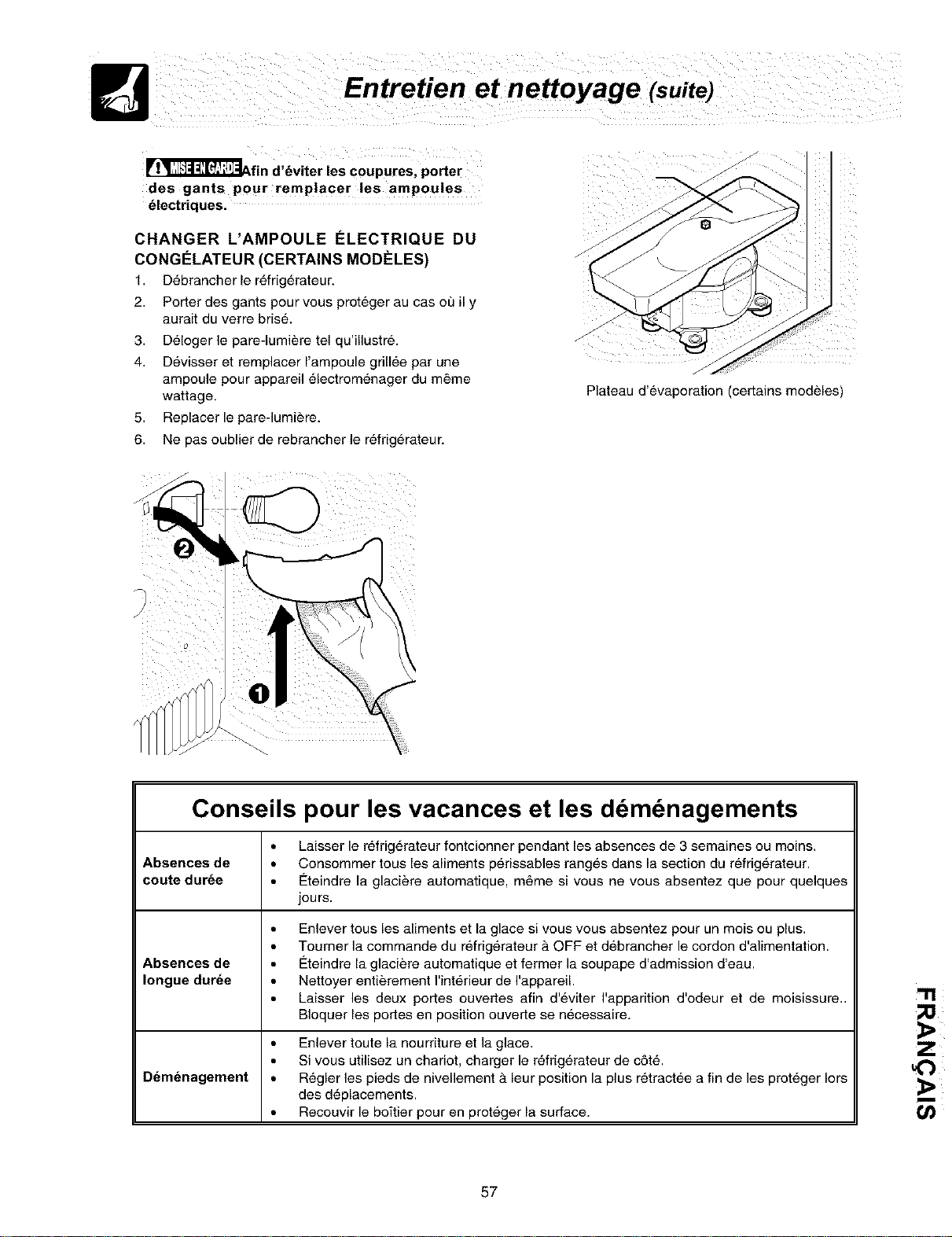

Care & Cleaning (continued)

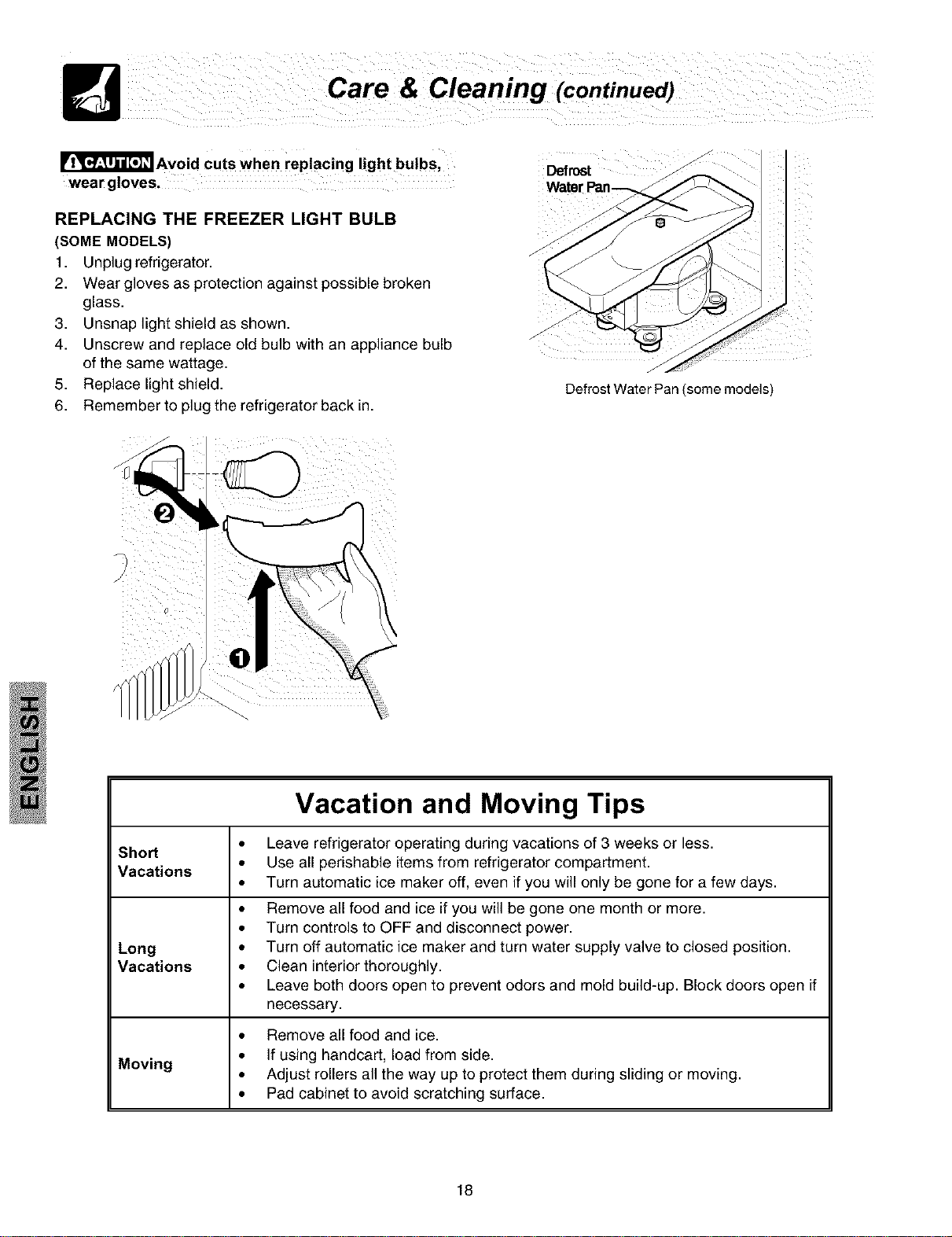

IF_=_'_T_ Avoid cuts when replacing light bulbs,

wear gloves.

REPLACING THE FREEZER LIGHT BULB

(SOME MODELS)

1. Unplug refrigerator.

2. Wear gloves as protection against possible broken

glass.

3. Unsnap light shield as shown.

4. Unscrew and replace old bulb with an appliance bulb

of the same wattage.

5. Replace light shield.

6. Remember to plug the refrigerator back in.

Defrost

Watel

Defrost Water Pan (some models)

Vacation and Moving Tips

• Leave refrigerator operating during vacations of 3 weeks or less.

Short

• Use all perishable items from refrigerator compartment.

Vacations

• Turn automatic ice maker off, even if you will only be gone for a few days.

• Remove all food and ice if you will be gone one month or more.

• Turn controls to OFF and disconnect power.

Long • Turn off automatic ice maker and turn water supply valve to closed position.

Vacations • Clean interior thoroughly.

• Leave both doors open to prevent odors and mold build-up. Block doors open if

necessary.

• Remove all food and ice.

• If using handcart, load from side.

Moving

• Adjust rollers all the way up to protect them during sliding or moving.

• Pad cabinet to avoid scratching surface.

ATTENTION

See

To Properly Install Your Refrigerator

See "'Installation" Section On Pages 5-6

To Reverse The Doors

"'Door Removal & Reversal" Section On Pages 7-8

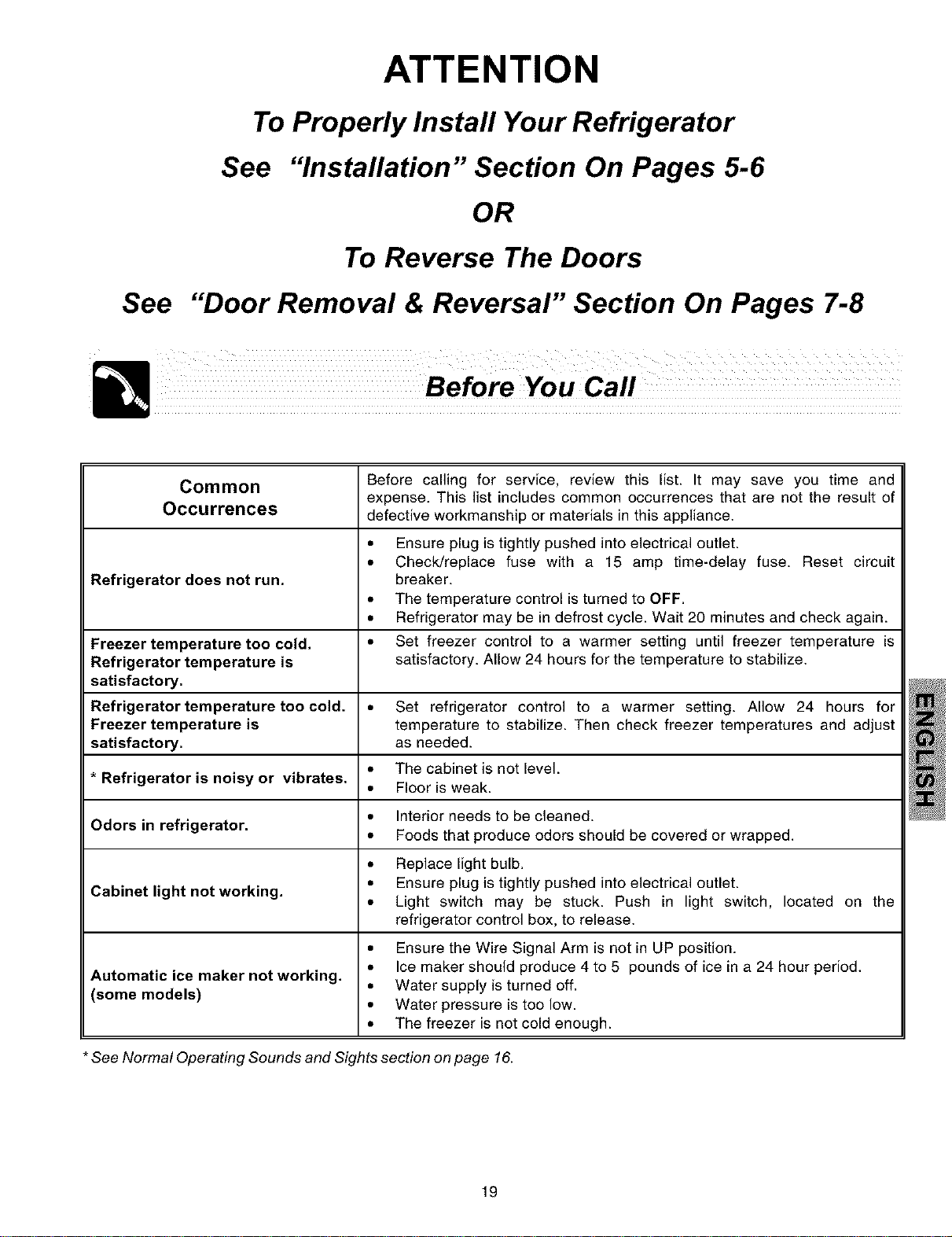

Before You Call

Common Before calling for service, review this list. It may save you time and

expense. This list includes common occurrences that are not the result of

Occurrences defective workmanship or materials in this appliance.

,, Ensure plug is tightly pushed into electrical outlet.

,, Check/replace fuse with a 15 amp time-delay fuse. Reset circuit

Refrigerator does not run. breaker.

,, The temperature control is turned to OFF.

,, Refrigerator may be in defrost cycle. Wait 20 minutes and check again.

Freezer temperature too cold. ,, Set freezer control to a warmer setting until freezer temperature is

Refrigerator temperature is satisfactory. Allow 24 hours for the temperature to stabilize.

satisfactory.

Refrigerator temperature too cold. ,, Set refrigerator control to a warmer setting. Allow 24 hours for

Freezer temperature is temperature to stabilize. Then check freezer temperatures and adjust

satisfactory, as needed.

,, The cabinet is not level.

* Refrigerator is noisy or vibrates.

,, Floor is weak.

,, Interior needs to be cleaned.

Odors in refrigerator.

,, Foods that produce odors should be covered or wrapped.

,, Replace light bulb.

,, Ensure plug is tightly pushed into electrical outlet.

Cabinet light not working.

,, Light switch may be stuck. Push in light switch, located on the

refrigerator control box, to release.

,, Ensure the Wire Signal Arm is not in UP position.

,, Ice maker should produce 4 to 5 pounds of ice in a 24 hour period.

Automatic ice maker not working.

,, Water supplyis turned off.

(some models)

,, Water pressure is too low.

,, The freezer is not cold enough.

*See Normal Operating Sounds and Sights section on page 16.

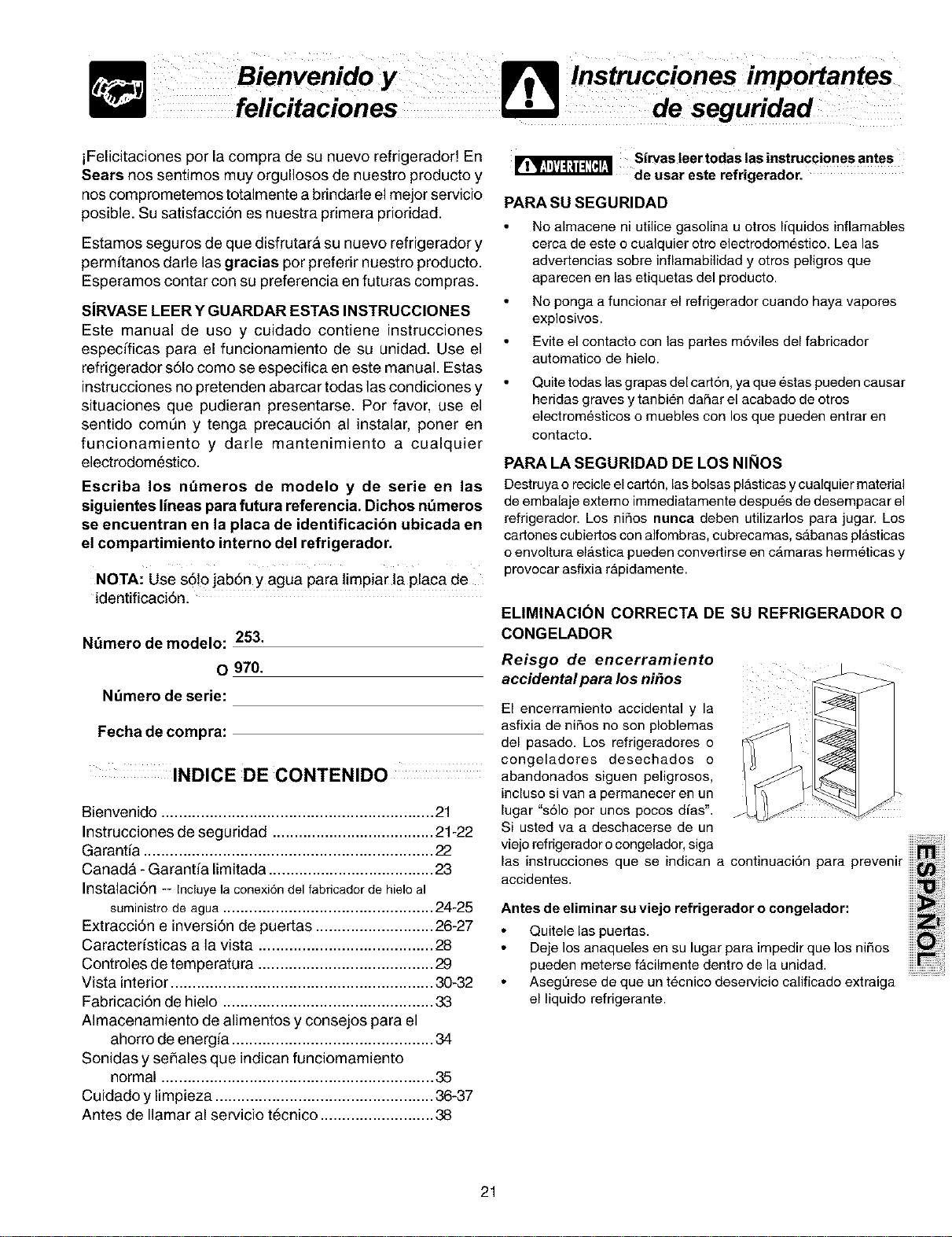

Instrucciones importantes

de seguridad

iFelicitaciones por la compra de su nuevo refrigeradod En

Sears nos sentimos muy orgullosos de nuestro producto y

nos comprometemos totalmente a brindarle el mejor servicio

posible. Su satisfacciSn es nuestra primera prioridad.

Estamos seguros de que disfrutara su nuevo refrigerador y

permftanos darle las gracias por preferir nuestro producto.

Esperamos contar con su preferencia en futuras compras.

S[RVASE LEER Y GUARDAR ESTAS INSTRUCClONES

Este manual de uso y cuidado contiene instrucciones

especfficas para el funcionamiento de su unidad. Use el

refrigerador sSIo como se especifica en este manual. Estas

instrucciones no pretenden abarcar todas las condiciones y

situaciones que pudieran presentarse. Por favor, use el

sentido comQn y tenga precauciSn al instalar, porter en

funcionamiento y darle mantenimiento a cualquier

electrodom4stico.

Sirvas leer todas las instrucciones antes

de usar este refrigerador.

PARA SU SEGURIDAD

No almacene ni utilice gasolina u otros I_quidos inflamables

cerca de este o cualquier etre electredem4,stice. Lea las

advertencias sebre inflamabilidad y etres peligres que

aparecen en las etiquetas del producte.

No ponga a funcienar el refrigerader cuande haya vapores

explosives.

Evite el contacto con las partes mSviles del fabricador

automatico de hielo.

Quite todas las grapas del cartSn, ya que estas pueden causar

heridas graves y tanbi_,n dafiar el acabado de otros

electromesticos o muebles con los que pueden entrar en

contacto.

PARA LA SEGURIDAD DE LOS NII_IOS

Escriba los n_meros de modelo y de serie en las

siguientes lineas para futura referencia. Dichos n_meros

se encuentran en la placa de identificacibn ubicada en

el compartimiento interno del refrigerador.

NOTA: Use s6to jab6n y agua para limpiar la placa de

identificaci6n.

Destruya o recicle el cart6n, las bolsas plasticas y cualquier material

de embalaje extemo immediatamente despu_,s de desempacar el

refrigerador. Los nifios nunca deben utilizarlos para jugar. Los

cartones cubiertos con alfombras, cubrecamas, sAbanas plasticas

o envoltura elastica pueden convertirse en cAmaras herm_,ticas y

provocar asfixia rApidamente.

ELIMINACI()N CORRECTA DE SU REFRIGERADOR O

N_mero de modelo: 253.

O 970.

N_mero de serie:

Fecha de compra:

CONGELADOR

Reisgo de encerramiento

accidental para los nihos

El encerramiento accidental y la

asfixia de nifios no son ploblemas

del pasado. Los refrigeradores o

congeladores desechados o

INDICE DE CONTENIDO abandonados siguenpeligrosos,

incluso si van a permanecer en un

Bienvenido .............................................................. 21

Instrucciones de seguddad ..................................... 21-22

Garantfa .................................................................. 22

Canada - Garanfia limitada ...................................... 23

Instalaci6n -- Incluye la conexi6n del fabricador de hielo al

suministro de agua ................................................ 24-25

Extracci6n e inversidn de puertas ........................... 26-27

Caracteristicas a la vista ........................................ 28

Controles de temperatura ........................................ 29

Vista interior ............................................................ 30-32

Fabricaci6n de hielo ................................................ 33

AImacenamiento de alimentos y consejos para el

ahorro de energfa .............................................. 34

Sonidas y seflales que indican funciomamiento

normal .............................................................. 35

Cuidado y limpieza .................................................. 36-37

lugar %61o per unos pocos dias".

Si usted va a deschacerse de un

viejo refrigerador ocongelador, siga

las instrucciones que se indican a continuaci6n para prevenlr

accidentes.

Antes de eliminar su viejo refrigerador o congelador:

Quitele las puertas.

Deje los anaqueles en su lugar para impedir que los nifios

pueden meterse f_.cilmente dentro de la unidad.

AsegL_rese de que un t_,cnico deservicio calificado extraiga

el liquido refrigerante.

Antes de Ilamar al servicio t6cnico .......................... 38

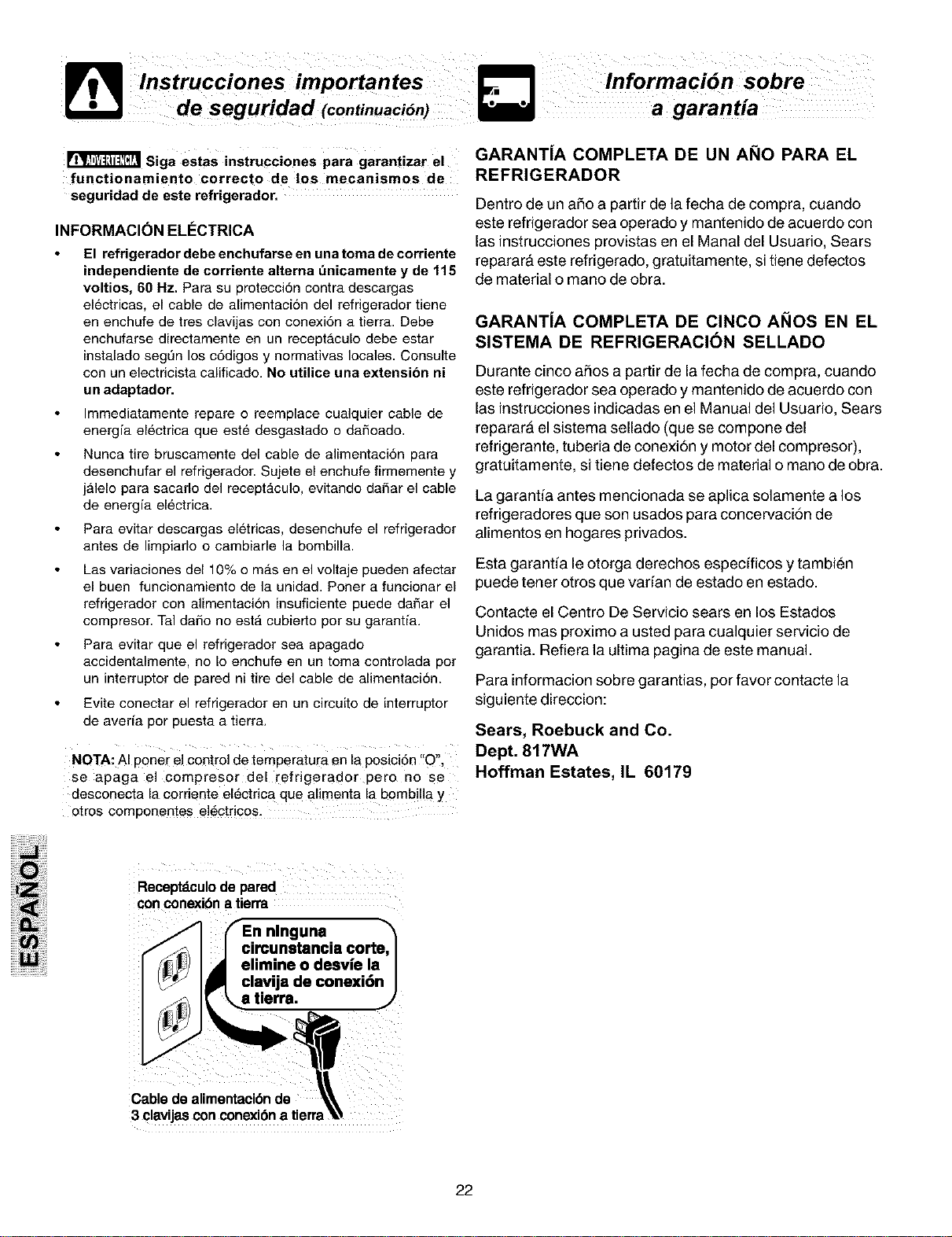

_ lnstrucciones importantes

de seguridad (continuaci6n)

Informaci6n sobre

Siga estas instrucciones para garantizar el

functionamiento correcto de los mecanismos de

seguridad de este refrigerador=

INFORMACION ELC:CTRICA

El refrigerador debe enchufarse en unatomadecorriente

independiente de corriente alterna _nicamente y de 115

voltios, 60 Hz. Para su protecci6n contra descargas

electricas, el cable de alimentaci6n del refrigerador tiene

en enchufe de tres clavijas con conexi6n a tierra. Debe

enchufarse directamente en un receptaculo debe estar

instalado segLin los c6digos y normativas locales. Consulte

con un electricista calificado. No utilice una extensibn ni

un adaptador.

Immediatamente repare o reemplace cualquier cable de

energia electrica que este desgastado o daSoado.

Nunca tire bruscamente del cable de alimentaci6n para

desenchufar el refrigerador. Sujete el enchufe firmemente y

jMelo para sacarlo del recept_.culo, evitando daSar el cable

de energia electrica.

Para evitar descargas eletricas, desenchufe el refrigerador

antes de limpiarlo o cambiarle la bombilla.

Las variaciones de110% o m_.sen el voltaje pueden afectar

el buen funcionamiento de la unidad. Poner a funcionar el

refrigerador con alimentaci6n insuficiente puede daSar el

compresor. Tal daSo no est,. cubierto pot su garantia.

Para evitar que el refrigerador sea apagado

accidentalmente, no Io enchufe en un toma controlada pot

un interruptor de pared ni tire del cable de alimentaci6n.

Evite conectar el refrigerador en un circuito do interrupter

de averia por puesta a tierra.

NOTA: Al poner el control de temperatura en la posici6n '!O",

se apaga el compresor del [efrigerador pero no se

desconecta la corriente el_ctrica que alimenta la bombiUa y

otros componentes e!_tricQs_

GARANTiA COMPLETA DE UN ANO PARA EL

REFRIGERADOR

Dentro de un aSo a partir de la fecha de compra, cuando

este refrigerador sea operado y mantenido de acuerdo con

las instrucciones provistas en el Manal del Usuario, Sears

reparar& este refrigerado, gratuitamente, sitiene defectos

de material o mano de obra.

GARANTiA COMPLETA DE CINCO ANOS EN EL

SISTEMA DE REFRIGERACIC)N SELLADO

Durante cinco a_os a partir de la fecha de compra, cuando

este refrigerador sea operado y mantenido de acuerdo con

las instruccionesindicadas en el Manual del Usuario, Sears

reparara el sistema sellado (que se compone del

refrigerante, tuberia de conexi6n y motor del compresor),

gratuitamente, si tiene defectos de material o mano de obra.

La garantia antes mencionada se aplica solamente a los

refrigeradores que son usados para concervaci6n de

alimentos en hogares privados.

Esta garantia le otorga derechos especificos y tambien

puede tenet otros que varian de estado en estado.

Contacte el Centro De Servicio sears en los Estados

Unidos mas proximo a usted para cualquier servicio de

garantia. Refiera la ultima pagina de este manual.

Para informacion sobre garantias, por favor contacte la

siguiente direccion:

Sears, Roebuck and Co.

Dept. 817WA

Hoffman Estates, IL 60179

Receptdculode pared

con conexi6na tierra

iguna _'_

circunstancia corte, I

elimine o desvie la/

clavija de conexi6n J

• tierre.

Cable de alimentaci6n de

3 elavijas con conexi6n a tierra

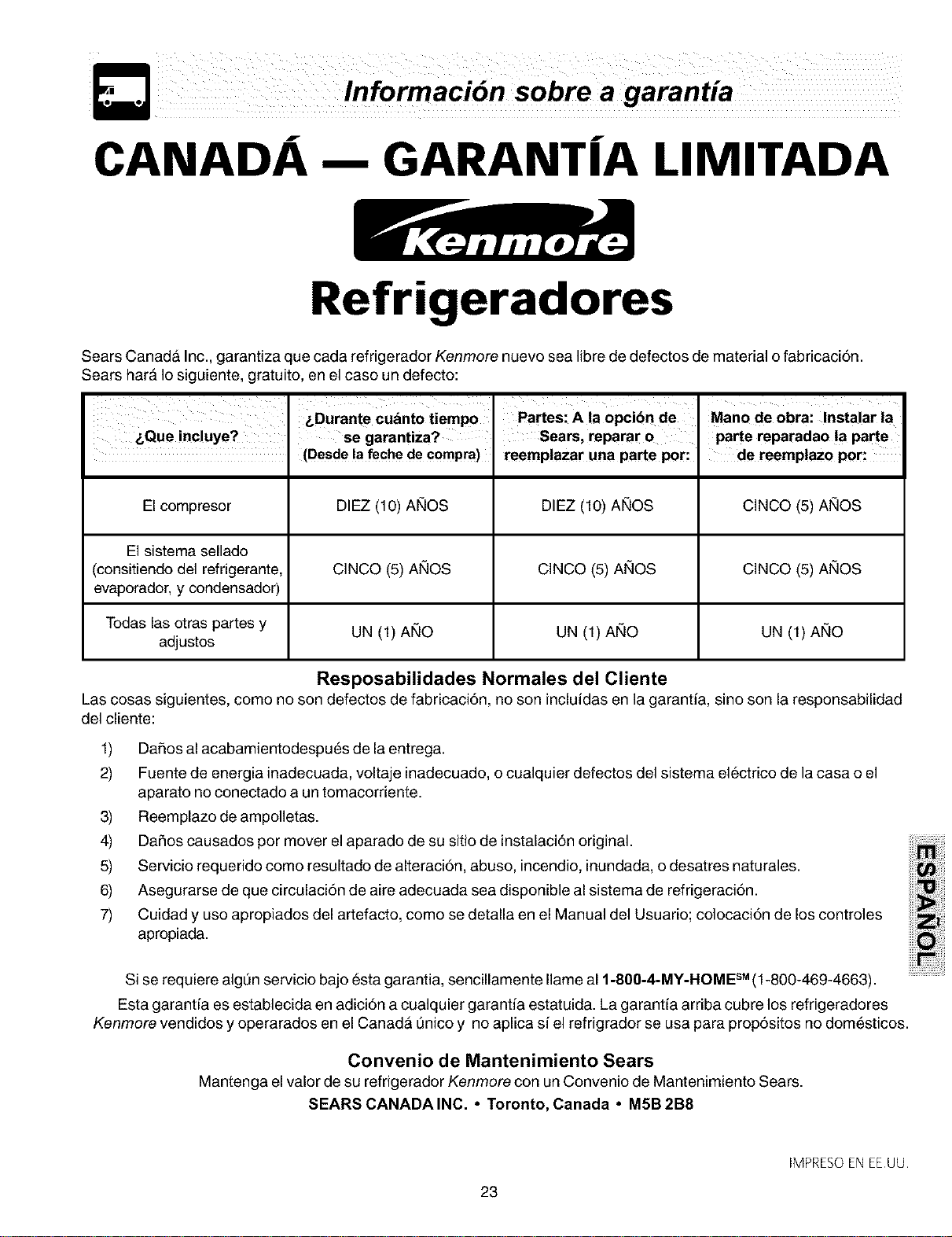

CANADA -- GARANT|A LIMITADA

Refrigeradores

Sears Canada Inc., garantiza que cada refrigerador Kenmore nuevo sea libre de defectos de material o fabricaci6n.

Sears harA Io siguiente, gratuito, en el caso un defecto:

&Que inc!uye? = se garantiza?

(Desde !afechede compra)

El compresor DIEZ (10) AI_OS

El sistema sellado

(consitiendo del refrigerante,

evaporador, y condensador)

Todas las otras partes y

adjustos

Mano de obra: !nsta!ar la

parte reparadao !a parte

de reemp!azo por:reemp!azar una parte pot:

DIEZ (10) AI_OS

CINCO (5) AIqOS

UN (1) AI_O

ClNCO (5) AI_IOS

ClNCO (5) AI_IOS ClNCO (5) AI_IOS

UN (1) AI_O UN (1) AI_O

Resposabilidades Normales del Cliente

Las cosas siguientes, como no son defectos de fabricaci6n, no son incluidas en la garanfia, sino son la responsabilidad

del cliente:

1) Dafios al acabamientodespu6s de la entrega.

2) Fuente de energia inadecuada, voltaje inadecuado, o cualquier defectos del sistema el6ctrico de la casa o el

aparato no conectado a un tomacorriente.

3) Reemplazo de ampolletas.

4) Daflos causados por mover el aparado de su sitio de instalaci6n original.

5) Servicio requerido como resultado de alteraci6n, abuso, incendio, inundada, o desatres naturales.

6) Asegurarse de que circulaci6n de aire adecuada sea disponible al sistema de refrigeraci6n.

7) Cuidad y uso apropiados del artefacto, como se detalla en el Manual del Usuario; colocaci6n de los controles

apropiada.

Si se requiere alg_n servicio bajo 6sta garantia, sencillamente Ilame al 1-800-4-MY-HOME sM(1-800-469-4663).

Esta garanfia es establecida en adici6n a cualquier garantia estatuida. La garanfia arriba cubre los refrigeradores

Kenmore vendidos y operarados en el Canada 0nico y no aplica si el refrigrador se usa para prop6sitos no dom_sticos.

Convenio de Mantenimiento Sears

Mantenga el valor de su refrigerador Kenmore con un Convenio de Mantenimiento Sears.

SEARS CANADA INC. ° Toronto, Canada • M5B 2B8

bMPRESOEN EEUU,

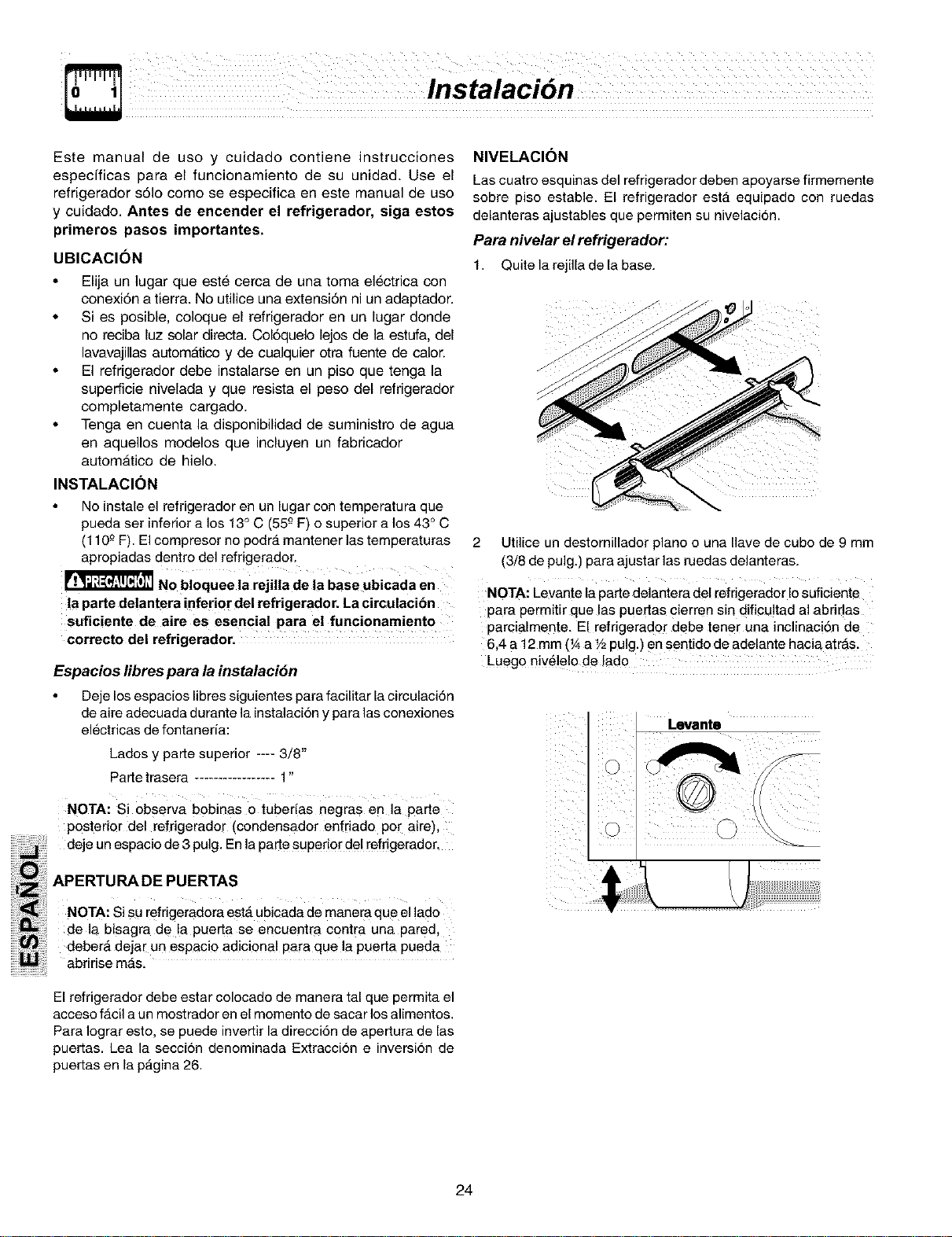

InstalaciOn

Este manual de usa y cuidado contiene instrucciones

especfficas para el funcionamiento de su unidad. Use el

refrigerador s61o coma se especifica en este manual de uso

y cuidado. Antes de encender el refrigerador, siga estos

primeros pasos importantes.

UBICACION

• Elija un lugar que este cerca de una toma electrica con

conexi6n a tierra. No utilice una extensi6n ni un adaptador.

• Si es posible, coloque el refrigerador en un lugar donde

no reciba luz solar direct& Col6quelo lejos de la estufa, del

lavavajillas automdttico y de cualquier otra fuente de calor.

• El refrigerador debe instalarse en un piso que tenga la

superficie nivelada y que resista el peso del refrigerador

completamente cargado.

• Tenga en cuenta la disponibilidad de suministro de agua

en aquellos modelos que incluyen un fabricador

automdttico de hielo.

INSTALACION

No instale el refrigerador en un lugar con temperatura que

pueda set inferior a los 13° C (55_°F) o superior a los 43° C

(110 _°F). El compresor no pedrO,mantener ]as temperaturas

apropiadas dentro del refrigerador.

NO bloquee !a rejUla de la base ubicada en

!a parte delantera inferior del refrigerador. La circulacibn

suficiente de aire es esencial para el funcionamiento

correcto del refrigerador.

Espacios libres para la instalaci6n

Deje los espacios libres siguientes para facilitar la circulaci6n

de aire adecuada durante la instalaci6n y para las conexiones

el6ctricas de fontaneda:

Lados y parte superior .... 3/8"

Parte trasera 1"

NOTA: Si observa b0binas o tuber[as negras en la parte

posterior del refrigerador (condensador enfriado pot aire),

deje un espacio de 3 pulg. En la parle superior del refrigerador.

,PERTU ,OEPUERT,S

NOTA: Si SUrefrigeradora estb,ubicada de manera que el !ado

de la bisagra de la puerta se encuentra contra una pared,

VJ deber_ de ar un espacio adicional para que la puerta pueda

abririse mAs.

El refrigerador debe estar colocado de manera tal que permita el

acceso f_.cil aun mostrador en el memento de sacar los alimentos.

Para Iograr esto, se puede invertir la direcci6n de apertura de las

puertas. Lea la secci6n denominada Extracci6n e inversi6n de

puertas en la pAgina 26.

NIVELACION

Las cuatro esquinas del refrigerador deben apoyarse firmemente

sobre piso estable. El refrigerador est,. equipado con ruedas

delanteras ajustables que permiten su nivelaci6n.

Para nivelar el refrigerador:

1. Quite la rejilla de la base.

2 Utilice un destornillador piano o una Ilave de cubo de 9 mm

(3/8 de pulg.) para ajustar las ruedas delanteras.

NOTA: Levante la parte delantera del refrigerador Iosuficiente

para permitir que las puertas cierren sin dificu!tad al abridas

parcialmente. El refrigerador debe tener una inclinaci6n de

6,4 a 12 mm (¼ a Y=pulg.) en sentido de adelante hacia atr&s.

Luego niv_lelo de ado

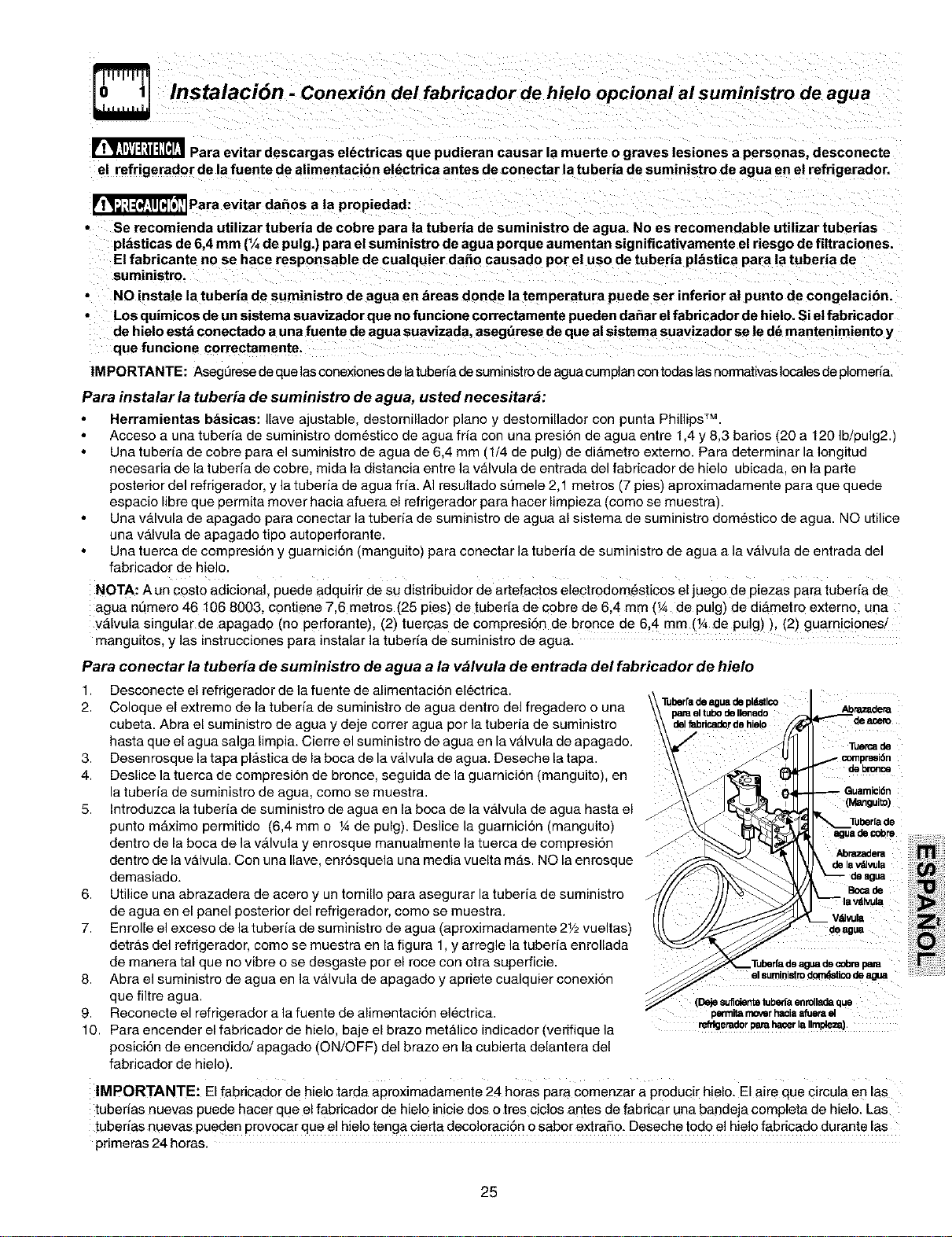

Instalaci6n - Conexi6n del fabricador de hielo opcional al suministro de agua

_'_ Para evitar descargas eldctricas que pudieran causar la muerte o graves lesiones a personas, desconecte

el refrigerador de la fuente de alimentacibn el_ctrica antes de conectar la tuberia de suministro de agua en el refrigerador.

_Para evitar da_os |a

propiedad:

Se recomienda utilizar tuberia de cobre para |a tuberia de suministro de agua. No es recomendable utilizar tuber|as

pl_sticas de 6,4 mm (1/4de pu|g.) para el suministro de agua porque aumentan significativamente el riesgo de fi|traciones.

El fabricante no se hace responsable de cualquier daho causado pot el uso de tuberia pl_stica oara |a tuberia de

suministro.

NO insta|e la tuberia de suministro de agua en &reas donde la temperatura puede set inferior a| punto de congelacibn.

Los quimicos de un sistema suavizador que no fu ncione correctamente pueden da_ar elfabricador de hielo. Siel fabricador

de hielo estd conectado a una fuente de agua suavizada, asegdrese de que al sistema suavizador se le d_ mantenimiento y

que funcione correctamente.

IMPORTANTE: Aseg_rese de quelasconexiones de latuberia de suministrode aguacumpian contodas lasnormativas locales de plomeria.

Para instalar la tuberia de suministro de agua, usted necesitara:

Herramientas b_sicas: Ilave ajustable, destornillader piano y destemillador con punta PhillipsTM.

Acceso a una tuberfa de suministro domestico de agua fria con una presi6n de agua entre 1,4 y 8,3 barios (20 a 120 Ib/pulg2.)

Una tuberia de cobre para el suministre de agua de 6,4 mm (1/4 de pulg) de diametro externe. Para determinar la Iongitud

necesaria de la tuberfa de cebre, mida la distancia entre la v_.lvula de entrada del fabricader de hielo ubicada, en la parte

posterior del refrigerader, y la tubeffa de agua frfa. AI resultade sL_mele2,1 metros (7 pies) apreximadamente para que quede

espacie libre que permita mover hacia afuera el refrigerador para hacer limpieza (come se muestra).

Una v_.lvula de apagado para conectar la tuberfa de suministre de agua al sistema de suministro dome,st|co de agua. NO utilice

una valvula de apagado tipo autoperforante.

Una tuerca de cempresi6n y guamici6n (manguito) para conectar la tuberia de suministro de agua a ]a vMvula de entrada del

fabricador de hielo.

NOTA: A un costo adicional, puede adquidr de Sudistribuidor de artefactos electrodom6sticos el juego de piezas para tubeffa de

agua n6mero 46 106 8003, contiene 7,6 metros (25 pies) de tuber(a de cobre de 6,4 mm (¼ de pulg) de di&metro externo, una

v&lvula singular de apagado (no perforante), (2) tuercas de compresi6n de bronce de 6 4 mm (¼ de pulg) ), (2) guam|clones!

manguitos, y las instrucciones para instalar la tubeffa de suministro de agua.

Para conectar la tuberia de suministro de agua a la valvula de entrada del fabricador de hielo

1. Desconecte el refdgerador de la fuente de alimentaci6n electrica.

2. Celoque el extreme de la tuberia de suministre de agua dentro del fregadere e una

cubeta. Abra el suministre de agua y deje correr agua per la tuberia de suministre

hasta que el agua salga limpia. Cierre el suministre de agua en la vMvula de apagade.

3. Desenrosque la tapa plastica de la boca de la vMvula de agua. Deseche la tapa.

4. Deslice la tuerca de cempresi6n de bronce, seguida de la guarnici6n (manguito), en

la tuberia de suministre de agua, cemo se muestra.

5. Intreduzca la tuber_a de suministro de agua en la boca de la valvula de agua basra el

punto m_ximo permit|de (6,4 mm o _Ade pulg). Deslice la guarnici6n (manguito)

dentre de la boca de la vMvula y enresque manualmente la tuerca de cempresi6n

dentre de la vMvula. Con una Ilave, enr6squela una media vuelta m_s. NO la enrosque

demasiado.

6. Utilice una abrazadera de acero y un temillo para asegurar la tuberia de suministro

de agua en el panel posterior del refrigerader, come se muestra.

7. Enrelle el exceso de la tuberia de suministro de agua (apreximadamente 2_/2vueltas)

detr_s del refrigerader, come se muestra en la figura 1,y arregle la tuberia enrellada .....

de manera tal que no vibre o se desgaste pot el roce con otra superficie.

Abra el suministro de agua en la vMvula de apagade y apriete cualquier cenexi6n

que filtre agua.

9. Reconecte el refrigerador a la fuente de alimentaci6n electrica.

10. Paraencender elfabdcaderde hielo, bajeelbrazo metMicoindicador (verifiquela

pesici6n de encendido/apagado (ON/OFF) del brazo en la cubierta delantera del

fabricador de hielo).

Tul:erfa deaguade pldstlco Abrazadera

delfabricadorde hielo .=acero

Tuercade

• Guamici6n

(Manguito)

Tuberlade

Abraz_era

delavdlvula

Bocade

V_lvula

deagua

Iguade colbmpara

el suministrodom_tico deagua

su_cient_tubeda entolladaque

permitarnm_r haciaafuerael

re_lgeradorparahacerlaIlmldeza).

IMPORTANTE: El fabric_dor de hielo tarda aproximadamente 24 horas par_ Comenzar a producir hielo. El aire que circula en las

tuberias nuevas puede hacer que el fabricador de hielo inicie dos o tres ciclos antes de fabricar una bandeja completa de hielo. Las

tuberias nuevas pueden provocar que el hielo tenga cierta decoloraci6n o sabor extra5o. Deseche todo el hielo fabricado durante las

primeras 24 horas.

Instrucciones para la extracci6n e inversi6n de puertas

Tornlllode mtend_ll TOmille de

Tomllo mlllo

Herramler_asnecesodos

p_uk_

_t Is bleagra

_= superior

_ __- " Bisagra

"i'upon= de los orifici_Teuperlor

del geblnete "_ Tapones de

Tapones de los _ los orlflelo=

orificios de de Is mangle

/ _ lemanlli,

INSTRUCCIONES PAPA LA EXTRACCIC)N E INVERSION DE PUERTAS:

_ Oublert8 de

Tornnios_ NOTA: La direcci6n de apertura de las puertas de1refrigerador (giro de puertas)

Tornillo de Tope de

le puerta

Arandela

V4stapo

de le blmlgra

Blsagra

_ntrzll

Taponu

de los

orlflclos

de le

_/menllle

se puede invertir, de izquierda a derecha _ de derecha a izquierda. Para hacerlo.

es necesario mover las bisagras de las puertas de un lado a 3tro. SSIo una

3ersona calificada debe invertir el giro de las puer[as.

IMPORTANTE: Antes de empezar, coloque el control de temperatura del

,efrigerador en la posiciSn de apagado (0) y retire el cable de alimentacion

electrica de la {oma de la pared. Saque todos los alimentos que est6n en los

anaqueles de las puertas.

1. Quite la rejilla de la base y la cubierta de la bisagra superior

2. Retire la bisagra sueerior con una v_.lvula hexagonal de 3/8" y levante la puerta

ae la congeladora retirAndola de la clavija de la bisagra del centro. Coloaue la

suerta a un lado

3. Desatomille el v_.stago de la bisagra central con una llave ajustable y pSngalo

en un lugar seguro para utilizarlo luego en la reinstalaciSn. Asegt]rese de que

la arandela plastica permanezca en el v_.stago de la bisagra.

4. Levante la puerta del refrigerador sacAndola de la bisagra inferior, y col6quela

a un lado.

5. Para quitar la bisagra centra y la cuba. saaue el tornillo interno y afloje los

dos tomillos externos hasta cue la bisagra se deslice hacia afuera

6. Afloje los dos tornillos extemos en el otro lade del refrigeraaor: auite el tornillo

interno e instale la bisagra central

7. Retire la bisagra inferior con una v_Jvula hexagonal de 3/8". Colocue de nuevo

los dos tomillos extemos en los orificios y apri_telos. Los tornillos intemos se

colocarAn en el otto lado. como se describe en el paso 8

8. Quite los dos tornillos extemos del otto lado del refrigerador e instale la bisagra

inferior.

9. Desatomille el vAstago de la bisagra inferior con una Ilave ajustable. Cambie

el v_.stago de la bisagra a] otro orificio de la bisagra y aprietelo con una Ilave

ajustable

10 Invierta las manillas de la puer_a yea las instrucciones en la paglna s[gu_eme}

11 Mueva los tooes de las euertas del congelador y del refrigerador hacia el otto

lado

12 Coloque la puerta del refdgerador en el v_.stago de la bisagra infedor y atornille

el vastago de la bisagra central a traves de la bisagra central ubicada en la

sarte sueerior de la puer_a.

13 Apriete el vAstago de la bisagra central con una Haveajustable.

14 Coloque la puerta del congelador sobre el vastago de la bisagra central

15 qstalela bisagrasueerior.

16. Vuelva a colocar la rej_lla de la base y la cubierta de la bisagra superior.

17. Enchufeelcabledea]imentaci6nelectricaycoloqueelcontroldetemperatura

del refrigerador en la 3osicJ6n central Ajuste la pos{c]sn segL)n sea necesario

lnstrucciones para la extraccidn e inversidn de puertas

(continuaci6n)

NOTA: Ciertos modelos tienen manillas "tipo hendidura" empotradas en los costados de la puerta. En estos modelos, solamente

es necesario invertir as bisagras.

PARA QUITAR LA MANILLA DEL CONGELADOR:

(Es m_.sf_.cil invertir las man_jas cuanoo las puertas no est_n ouestas.I

1. Quite los dos tomillos que sujetan la manilla en la Barte inferior de la Duerta del

congelador.

2. Gire la Darte inferior de la manilla hacia afuera y deslice la manilla hacia arriba y

afuera del bot6n de cola de milano.

3. Quite el tornillo y el bot6n de cola de milano e inst_.lelos en el otro lade

moviendo lostaoones de los orificios desde su posici6n inicial hacia el otto lade.

PARA COLOCAR LA MANILLA DEL CONGELADOR:

1. Comience con la manilla separada de la euerta Coloque la cane superior de la

manilla sobre el bot6n de cola de milano y luego girela hasta colocarla er DOSiCiOF

vertical. Tire hacia abajo para que la manilla encaje en su lugar.

2. Fije la Darte inferior de la manilla con los dos tomillos 3ue auit6 anteriormente

EXTRACCION DE LA BANDA DECORATIVA

(SOLO EN MODELOS CON BANDA DECORATIVA LARGA)

debot6n

Tornillo

Enganchede la

manillasobrebot6n

decolademilano

En ciertos modelos, la puerta del refrigerador tiene una banda decorativa larga que se extiende desde la porte inferior de la manilla

hasta la parte inferior de la puerto. La parte superior de la banda encaja debajo de la base de la manilla. En la mitad de la banda hay un

"enganche adhesive ". La parte inferior de la banda decorativa se mantiene fija en su lugar mediante un enganche adhesive o un

enganche de dos clavijas que se introducen en un orificio en la parte delantera de la puerta.

PARA QUlTAR LA BANDA DECORATIVA:

1. Para quitar la banda decorativa, vaya tirando de ella cuidadosamente en diferentes secciones hasta desprenderla totalmente de

la puerta.

2. Una vez desprendida la banda decorativa, deslicela hacia abajo paraseparada de la base de la manilla.

NOTA: En los modelos con b_nda de£orativa €0rta para man!l!alquitela tirand0 de el!a directamente hacia abajo para separada de!

soporte de la manilla.

PARA QUITAR LA MANILLA DEL REFRIGERADOR:

(Es mAs f_.cilinvertir las manijas cuando las puertas no est_.n puestas.)

1. Quite los dos ternillos que sujetan la manilla en la parte superior de la puerta

del refrigerador.

2. Gire la parte superior de la manilla hacia afuera y deslice la manilla hacia

abajo y afuera del bot6n de cola de milane.

3. Quite el tomillo y el bot6n de cola de milano e instalelos en el otro lade, meviende

los tapones de los erificies desde su posici6n inicial hacia el otre lade.

PARA COLOCAR LA MANILLA DEL REFRIGERADOR:

1. Comience con la manilla separada de la puerta. Coloque la parte superior de la

manilla sobre el bot6n de cola de milano y luego girela hasta colocarla en posici6n

vertical. Tire hacia arriba para que la manilla encaje en su lugar.

2. Fije la parte superior de la manilla con tomillos.

PARA COLOCAR LA BANDA DECORATIVA:

1. Deslice los dos enganches de la banda decorativa hasta separados de la banda.

2. Coloque los nuevos enganches de la banda decorativa que se incluyen en el

paquete de informacion de la unidad.

NOTA: Para quitar y celocar el enganche de la honda decorativa, deslicelo sobre

las Areas con forma de rosquilla.

3. Para colocar la banda decorativa en la manilla, deslicela sobre de la base de la

manilla. Alinee cuidadosamente la banda decorativa y haga presi6n hacia abajo

en los puntos en que se encuentran los enganches de la banda decorativa.

4. Coloque el tap6n del orificie en el otro lade. Utilice alcohol de frotar para eliminar

cualquier residue adhesive de los puntos anteriores de enganche de la banda

decorativa.

Enganche

-Manilla dela manilla

sobreelbot6n

decolademilano

Bot6nde

colade

i lawa

Caracteristicas a la vista

F Luz del congelador

Control del _______

congelador

Control del

------_____

refrigerador

Cublerta del

compartimiento

para charcuterfa

Compsrtimiento/

para chsrcuterla'-

Medio anaquel

Rejilla 10amvinos

Rejilla Especial

Anaquel completo

Cublerta del

compartimiento

pare productos

frescos j

Compartimiento

para

productos frescos

i i i _ iii

_ Rejilla de la base

Compartimiento

fijo de la puerta

F__ Rejilla de

la puerta

Puerta de

productos Idcteos

Brazo retenedor

para botellas altas

Barm

ajustadom

Compartlmlento

de la puerta

Compartimiento fijo

de la puerta

ReJllla de

la puerta

Las caracteristicas pueden variar seg_n el modelo

PERJODODE ENFRIAMIENTO

Para garantizar el almacenamiento correcto de los alimentos, deje funcionar el refrigerador con las puertas cerradas per un tiempo

m[nimo de 8 a 12 horas antes de colocar alimentos en el interior.

CONTROLES DEL REFRIGERADOR Y EL CONGELADOR

NOTA:AIajustarloscontrolesperprimeravezoal cambiarlaposieien,espere24 horasparaquelatemperaturase estabiliceantes

de hacerotroscambios.

AJUSTE DE LA TEMPERATURA

Transcurridas 24 horas, haga los ajustes de los controles que

sean necesarios. Ajuste gradualmente el control de la

temperatura: mueva la perilla poco a poco, hasta Iograr

que la temperatura se estabilice.

Para obtener una temperatura mAs ffia, gire la pedlla hacia

Cold (fdo).

Para obtener una temperatura menos fda, gire la perilla hacia

Warm (menos fr_o).

AI ajustar el control del refrigerador, cambiar_, la temperatura en

ambos compartimientos. Per ejemplo, si el control del refrigerador

se coloca en un valor m_.sfrfo, puede set necesario seleccionar un

valor menos f#o en el control del congelador. AI ajustar el control

del congelador, cambiarA solamente la temperatura del congelador.

Para mantener lastemperaturas, un ventilador hace circular el aireen los

compartimientos del refdgerador y delcongelador. Para Iograrunaouena

circulacien, no bloquee con alimentos las salidas de aire frio.

E/flierreeHaettdado

E._oereZ_hera$

(er_luKI6n mcomend=_)

Recommended

Control del conge_aoor en c_ertos modelos

Centre! ee refrigerador (en cler[os moee_o_

O /

_._ (Apagado)

Controles del refrigerador y del congelador (en ciertos modelos

IMPORTANTE: AI colocar e

control de temperatura en Ia

posicien "0" (apagado). se

apaga el compresor de

refrlgerador 36 "o no se

desconecta la corriente

electrica que alimenta la

bombilla y otros con" 0o-

nentes electricos.

GUJA PARA EL AJUSTE DE TEMPERATURA

Si el compartimiento del refrigerador no Gire ligeramente el control del refrigerador hacia

est& Io suficientemente frio Cold (frl'o)

Si el compartimiento del refrigerador Gire ligeramente el controi del refrigerador hacia

est& excesivamente frio Warm (menos fifo)

Si el compartimiento del congelador no Gire ligeramente el controi del congelador hacia

est& Io suficientemente frio Colder (mas fdo)

Si el compartimiento del congelador esta Gire ligeramente el controi del congelador hacia

excesivamente frio Warmer (menos fifo)

Para apagar el refrigerador Gire el control del refrigerador hacia 0 (apagado)

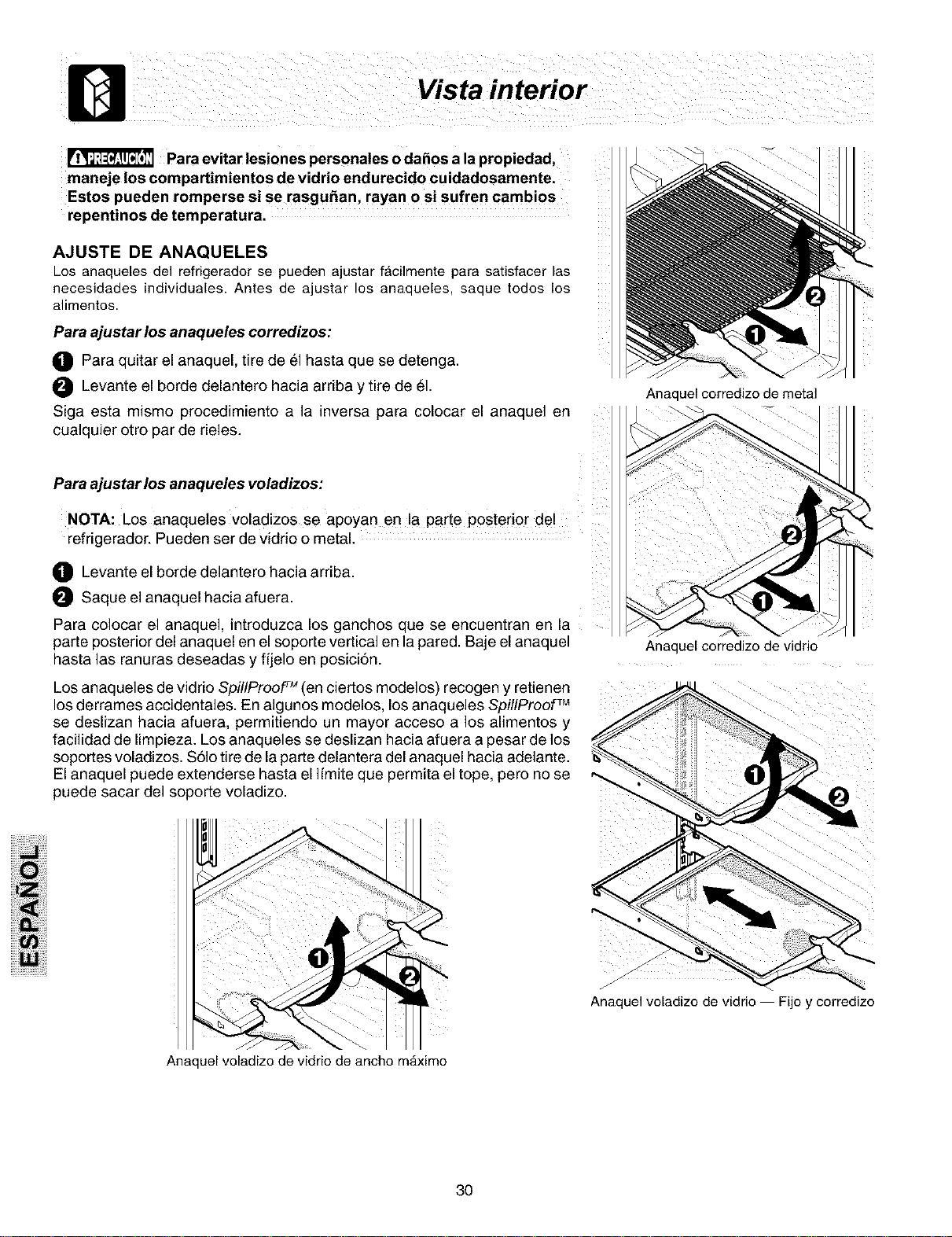

Para evitar lesiones personales odahos ala propiedad,

maneje los compartimientos de vidrio endurecido cuidadosamente.

Estos pueden romperse si se rasgu_an, rayan o si sufren cambios

repentinos de temperatura.

AJUSTE DE ANAQUELES

Los anaqueles del refrigerador se puedenajustar f_ciimente para satisfacer las

necesidades individuales. Antes de ajustar los anaqueles, saque todos los

alimentos.

Para ajustar los anaqueles corredizos:

_D Para quitar el anaquel, tire de 61hasta que se detenga.

O Levante el borde delantero hacia arriba y tire de _1.

Siga esta mismo procedimiento a la inversa para colocar el anaquel en

cualquier otro par de deles.

Para ajustar los anaqueles voladizos:

NOTA: Los anaquetes voladizos se apoyan en !a parte posterior del

refrigerador. Pueden ser de vidrio o metal.

Levante el borde delantero hacia arriba.

Saque el anaquel hacia afuera.

Para colocar el anaquel, introduzca los ganchos que se encuentran en la

parte posterior del anaquel en el soporte vertical en la pared. Baje el anaquel

hasta las ranuras deseadas y fijelo en posici6n.

Los anaqueles de vidrio SpillProoF M(en ciertos modelos) recogen y retienen

los derrames accidentales. En algunos modelos, los anaqueles SpillProof TM

se deslizan hacia afuera, permitiendo un mayor acceso a los alimentos y

facilidad de limpieza. Los anaqueles se deslizan hacia afuera a pesar de los

soportes voladizos. Sdlo tire de la parte delantera del anaquel hacia adelante.

El anaquel puede extenderse hasta el limite que permita el tope, pero no se

puede sacar del soporte voladizo.

Anaquel corredizo de metal

Anaquel corredJzo de vidrio

Anaquel voladizo de vidrio -- Fijoy corredizo

Anaquel voladizo de vidrio de ancho m_ximo

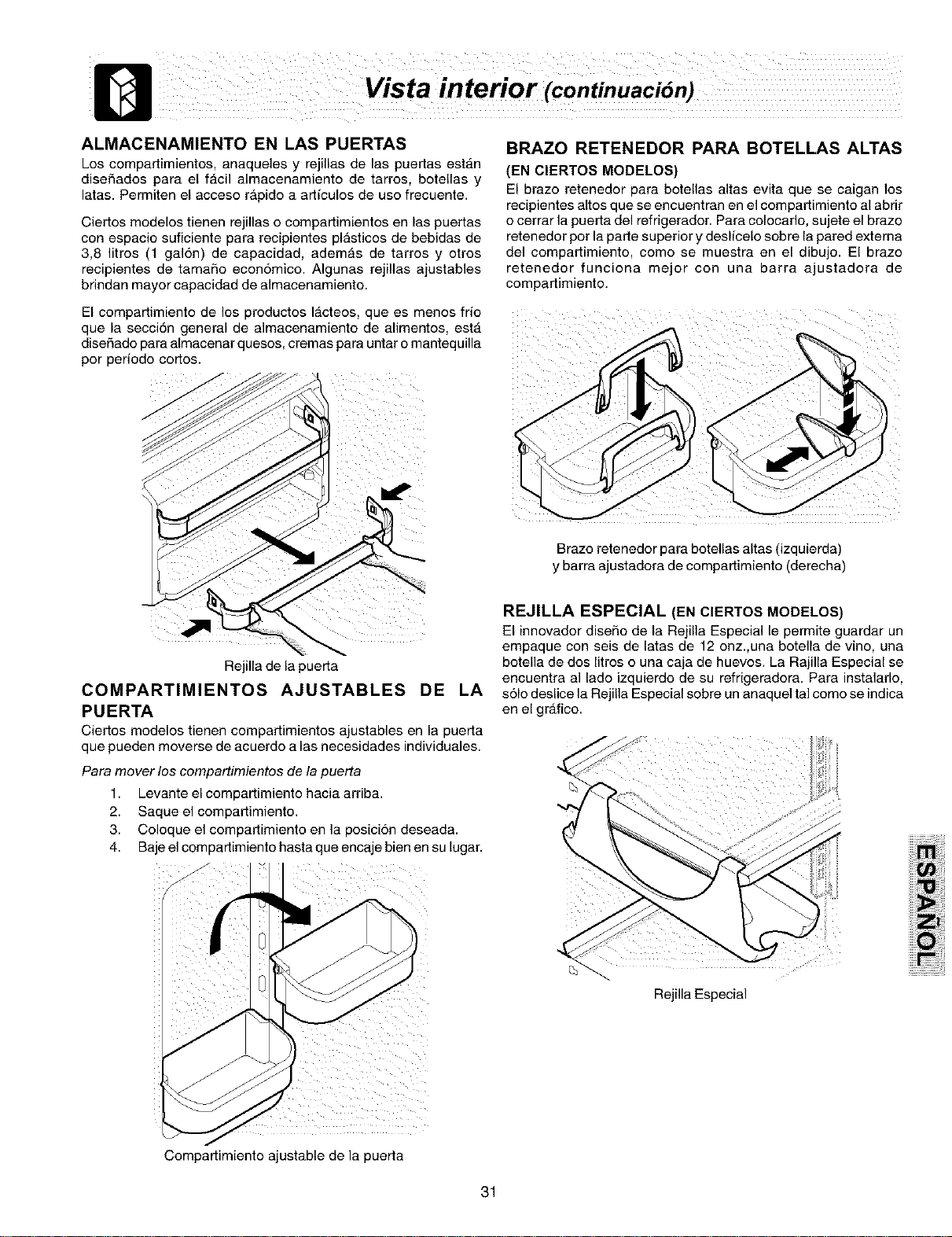

ALMACENAMIENTO EN LAS PUERTAS

Los compartimientos, anaqueles y rejillas de las puertas est_.n

diseSados para el f_.cil almacenamiento de tarros, botellas y

latas. Permiten el acceso rApido a art_culos de uso frecuente.

Ciertos modelos tienen rejillas o compartimientos en las puertas

con espacio suficiente para recipientes plasticos de bebidas de

3,8 litros (1 gal6n) de capacidad, ademas de tarros y otros

recipientes de tamaFio econ6mico. Algunas rejillas ajustables

brindan mayor capacidad de almacenamiento.

BRAZO RETENEDOR PARA BOTELLAS ALTAS

(EN ClERTOS MODELOS)

El brazo retenedor para botellas altas evita que se caigan los

recipientes altos que se encuentran en el compartimiento al abrir

o cerrar la puerta del refrigerador. Para colocarlo, sujete el brazo

retenedor pot la parte superior y deslicelo sobre la pared extema

del compartimiento, como se muestra en el dibujo. El brazo

retenedor funciona mejor con una barra ajustadora de

compartimiento.

El compartimiento de los productos I_.cteos, que es menos frio

que la secci6n general de a]macenamiento de alimentos, est,.

diseF_adopara almacenar quesos, cremas para untar o mantequilla

por periodo cortos.

Rejilla de lapuerta

COMPARTIMIENTOS AJUSTABLES DE LA

PUERTA

Ciertos modelos tienen compartimientos ajustables en la puerta

que pueden moverse de acuerdo alas necesidades individuales.

Para mover los compartimientos de la puerta

1. Levante elcompartimiento haciaarriba.

2. Saque el compartimiento.

3. Coloque el compartimiento en la posici6n deseada.

4. Baje el compartimiento hasta que encaje bienen su lugar.

Braze retenedor para botellas altas (izquierda)

y barra ajustadora de compartimiento (derecha)

REJILLA ESPECIAL (EN CIERTOS MODELOS)

El innovador diseFio de la Rejilla Especial le permite guardar un

empaque con seis de latas de 12 onz.,una botella de vino, una

botella de dos litros o una caja de huevos. La Rajilla Especial se

encuentra a] lado izquierdo de su refrigeradora. Para instalarlo,

s61odeslice la Rejilla Especial sobre un anaquel ta] como se indica

en el grAfico.

Rejilla Especial

Compartimiento ajustable de la puerta

COMPARTIM|ENTO PARA PRODUCTOS FRESCOS

(EN CIERTOS MODELOS)

Los compartimientos para productos frescos, ubicados

debajo del anaquel inferior del refrigerador, esta.n dise5ados

para alrnacenar frutas, vegetales y otros productos frescos.

Lave los alimentos en agua limpia y elimine el exceso de

agua antes de colocarlos en los compartimientos para

productos frescos. Se recornienda envolver los alimentos

que tengan un olor penetrante o rnucha hurnedad antes de

almacenarlos.

Compartimiento para productos frescos

CONTROL DE HUMEDAD (EN CIERTOS MODELOS)

El control de humedad, incluido en ciertos modelos con

compartimientos para productos frescos, permite ajustar la

humedad dentro del mismo. Con esta funci6n se prolonga

la frescura de los vegetales que se conservan mejor en

ambientes de humedad alta.

NOTA: Los vegetales de hojas verdes se conservan

mejor cuando el control de humedad estA en la

posici6n High Humidity (humedad alta), o en un

compartimiento sin control de humedad. Asf se reduce

al mfnimo el flujo de aire entrante y se conserva el

mAxirno contenido de humedad.

"_High

Humidityf

alta) /_

COMPARTIMIENTO PARA CHARCUTERIA

(EN ClERTOS MODELOS)

Ciertos modelos estan equipados con un compartimiento

para charcuterfa para guardar fiambres de came, cremas

para untar, quesos y otros art[culos de charcuteria.

Compartimiento para charcuter/a

REJILLA PARA VINOS (EN ClERTOS MODELOS)

La rejilla para vinos permite almacenar botellas de vino o

botellas plAsticas de dos litros de jugo o gaseosa. Para

instalarla, deslice la rejilla para vinos sobre el anaquel con

la curva apuntando hacia adentro. Para quitarla, deslice la

rejilla hacia afuera. Se puede instalar en oualquier extremo

del anaquel.

Rejilla para vinos

Control de humedad del compartimiento

para productos frescos

Fabricacidn de hielo

Si su refrigeraaor uene un fabricador automatics de hielo, este suminlstrardt

hielo sufieiente para el eonsumo normal. Sin emDargo, durante el nleio ae

funcionamiento del refrigerador no se uroducirA hielo en as pnmeras 24

noras ae funeionamiento. Los fabricadores automAticos ae hielo son

aooesorlos ouelonales que oueaen ser instalados eiq la mayor[a ae os

modelos en cualquier moments. P6ngase en contacts con su distribuidor

local sara obtener mayor informacion.

ENCENDIDO DEL FABRICADOR DE HIELO

Una vez terminaaa la conexi6n de tuberias se aeDe abrir la vAIvula de

suministro ae agua Coloc Je el rec piente de hielo aeDajo del fabricador ae

hielo err 3ujdmdolo tan Drofundamente corns sea posible. Baje el Drazo

metddieo indieador para colocarlo "abajo" oen la poslei6n QN encendidoL

Los conexlones ae tuberias nuevas pueaen Drovocar aue la prlmera

produccion de cubos de hielo tenga una decoloraci6n o sabot extraSo. Deseche

los primeros eubos hasta que los eubos producidos no presenten deooloraci6n

ni sabot.

APAGADO DEL FABRICADOR DE HIELO

Para apagar el fabrieador de hielo, levante el brazo metdtlico indieador hasta

que emita un elic y encaje "arriba" oen la posici6n OFF (apagado). El fabricador

de hielo tambi_n se apaga automdtticamente cuando el recipiente de hielo estdt

liens. Si el models de su refrigerador tiene un anaquel ajustable del congelador,

eol6quelo en la posici6n mAs baja, de manera que el brazo metAlico indicador

entre en contacts con el hielo cuando el recipiente este liens.

metdlicoindicador

Fabricador de hielo

Los quimicos de un sistema suavizador que no funcione correctamente pueden da_ar el fabricador

de hielo. Si el fabricador de hielo est_ conectado a una fuente de agua suavizada, asegt_rese de que a! sistema

suavizador se le d_ mantenimiento y que funcione correctamente.

CONSEJOS SOBRE EL FABRICADOR DE HIELO

• Los cubos de hielo que quedan almacenados pot mueho tiempo pueden adquirir sabor extra_o. Vacie el reoipiente

de hielo y asegt_rese de que el brazo metAlico indieador estdt "abajo" oen la posicion QN (encendido). Entonces el

fabrieador de hielo producirdt mAs hielo.

• De vez en cuando sacuda el recipiente de hielo para mantener separados los cubos de hielo.

• Mantenga el brazo metdtlieo indieador "arriba" oen su posicion OFF (apagado) hasta que el refrigerador sea eonectado

al suministro de agua y cada vez que el suministro de agua est_ cerrado.

• Los siguientes sonidos son normales durante el funcionamiento del fabricador de hielo:

. Motoreooeodido

• Hielo que se desprende de la bandeja

•• AguaHiel°queqUacorreeaedentro del eompartimiento de almacenamiento de hie]o

Valvula de

agua que se sierra o se abre

NOTA: Para 0btener mayor irfformaci6n sobre estas funciones lea la Seccidn Sonidos que indican funcionamiento

normal en la p_gina 35.

No coloque el recipiente de hielo en el lavavajillas automatics.

• Lave el recipiente de hielo con agua tibia y detergente suave. Enjuague bien y sequels.

• Apague el fabricador de hielo mientras limpia el congelador y durante las vacaciones.

• Si el fabrieador de hielo va a permanecer apagado durante un largo periods, cierre la v_vula de suministro de agua.

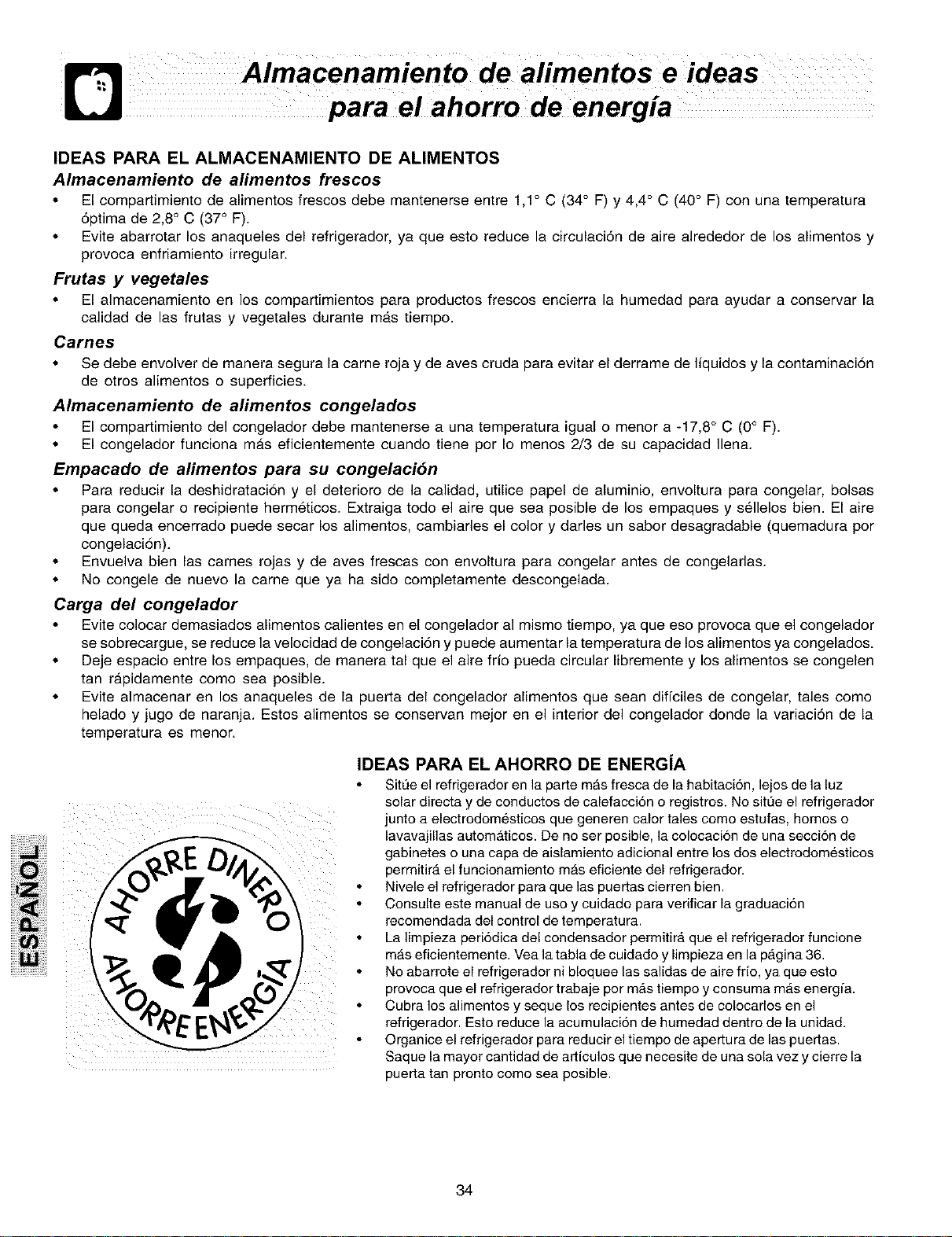

IDEAS PARA EL ALMACENAMIENTO DE ALIMENTOS

Almacenamiento de afimentos frescos

• El compartimiento de alimentos frescos debe mantenerse entre 1,1° C (34° F) y 4,4° C (40° F) con una temperatura

6ptima de 2,8° C (37° F).

• Evite abarrotar los anaqueles del refrigerador, ya que esto reduce la circulaci6n de aire alrededor de los alimentos y

provoca enfriamiento irregular.

Frutas y vegetales

• El almacenamiento en los compartimientos para productos frescos encierra la humedad para ayudar a conservar la

calidad de las frutas y vegetales durante mAs tiempo.

Carnes

• Se debe envolver de manera segura la came roja y de aves cruda para evitar el derrame de liquidos y la contaminacion

de otros alimentos o superficies.

Almacenamiento de alimentos congelados

• El compartimiento del congelador debe mantenerse a una temperatura igual o menor a -17,8° C (0° F).

• El congelador funciona ma.seficientemente cuando tiene por Io menos 2/3 de su capacidad Ilena.

Empacado de alimentos para su congelaci6n

• Para reducir la deshidratacion y el deterioro de la calidad, utilice papel de aluminio, envoltura para congelar, bolsas

para congelar o recipiente hermeticos. Extraiga todo el aire que sea posible de los empaques y s_llelos bien. El aire

que queda encerrado puede secar los alimentos, cambiarles el color y darles un sabot desagradable (quemadura por

congelaci6n).

• Envuelva bien las carnes rojas y de aves frescas con envoltura para congelar antes de congelarlas.

• No congele de nuevo la came que ya ha sido completamente descongelada.

Carga del congelador

• Evite colocar demasiados alimentos calientes en el congelador al mismo tiempo, ya que eso provoca que el congelador

se sobrecargue, se reduce la velocidad de congelacion y puede aumentar la temperatura de los alimentos ya congelados.

• Deje espacio entre los empaques, de manera tal que el aire frio pueda circular libremente y los alimentos se congelen

tan ra.pidamente como sea posible.

• Evite almacenar en los anaqueles de la puerta del congelador alimentos que sean diffciles de congelar, tales como

helado y jugo de naranja. Estos alimentos se conservan mejor en el interior del congelador donde la variaci6n de la

temperatura es menor.

IDEAS PARA EL AHORRO DE ENERG[A

Situe el refrigerador en la parte m_s fresca de la habitaci6n, lejos de la luz

solar directa y de conductos de calefacci6n o registros. No situe el refrigerador

junto a electrodomesticos que generen calor tales como estufas, homos o

lavavajillas automaticos. De no ser posible, la colocaci6n de una secci6n de

gabinetes o una capa de aislamiento adicional entre los dos electrodomesticos

permitir_, el funcionamiento m_s eficiente del refrigerador.

Nivele el refrigerador para que las puertas cierren bien.

Consulte este manual de uso y cuidado para verificar la graduaci6n

recomendada del control de temperatura.

La limpieza peri6dica del condensador permitir_ que el refrigerador funcione

m_s eficientemente. Vea la tabla de cuidado y limpieza en la pagina 36.

No abarrote el refrigerador ni bloquee las salidas de aire fifo, ya que esto

provoca que el refrigerador trabaje per m_s tiempo y consuma m_s energfa.

Cubra los alimentos y seque los recipientes antes de colocarlos en el

refrigerador. Esto reduce la acumulaci6n de humedad dentro de la unidad.

Organice el refrigerador para reducir el tiempo de apertura de las puertas.

Saque la mayor cantidad de articulos que necesite de una sola vez y cierre la

puerta tan pronto como sea posible.

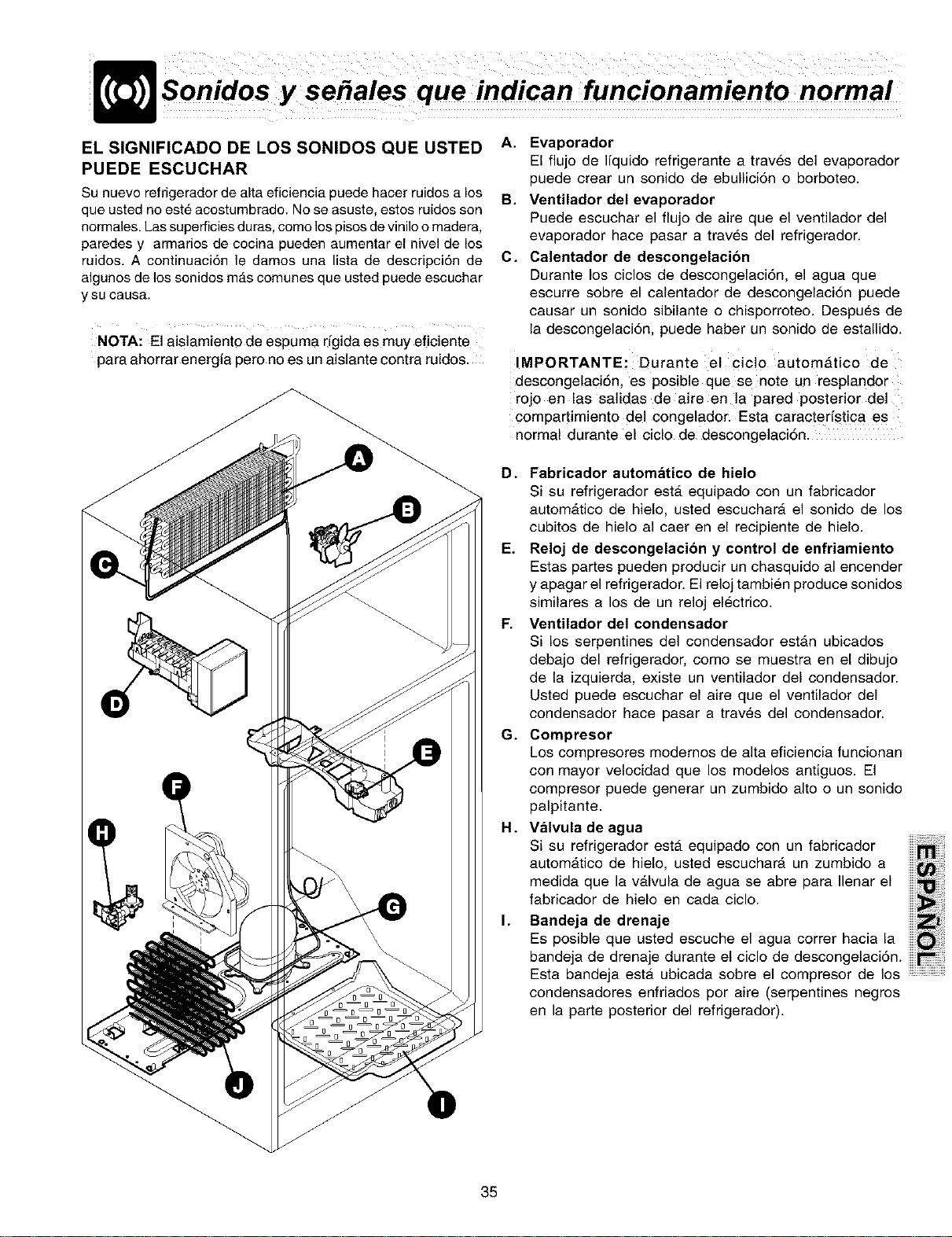

E Sonidos y se ales que indican funcionamiento normal

EL SIGNIFICADO DE LOS SONIDOS QUE USTED

PUEDE ESCUCHAR

Su nuevo refrigerador de alta eficiencia puede hacer ruidos a los

que usted no est,, acostumbrado. No se asuste, estos ruidos son

normales. Las superficies duras, como los pisos de vinilo o madera,

paredes y armarios de cocina pueden aumentar el nivel de los

ruidos. A continuaci6n le dames una lista de descripci6n de

algunos de los sonidos mAs comunes que usted puede escuchar

y su causa.

NOTA: El aislamiento de espuma rigida es muy eficiente

para ahorrar energia pero no es un aislante contra ruidos.

A. Evaporador

El flujo de Ifquido refrigerante a traves del evaporador

puede crear un sonido de ebullicion o borboteo.

B. Ventilador del evaporador

Puede escuchar el flujo de aire que el ventilador del

evaporador hace pasar a trav_s del refrigerador.

C. Calentador de descongelacibn

Durante los ciclos de descongelacidn, el agua que

escurre sobre el calentador de descongelaci6n puede

causar un sonido sibilante o chisporroteo. Despues de

la descongelaci6n, puede haber un sonido de estallido.

IMPORTANTE: Durante el ciclo automAtico de

descongelaci6n, es posible que se note un resplandor

rojo en las salidas de aire en la pared posterior del

compartimiento del congelador. Esta caractedstica es

normal durante el ciclo de descongelaci6n.

D. Fabricador automatico de hielo

Si su refrigerador esta. equipado con un fabricador

autom&tico de hielo, usted escuchara, el sonido de los

cubitos de hielo al caer en el recipiente de hielo.

E. Reloj de descongelacibn y control de enfriamiento

Estas partes pueden producir un chasquido al encender

y apagar el refrigerador. El reloj tambien produce sonidos

similares a los de un reloj electrico.

F. Ventilador del condeesador

Si los serpentines de] condensador est_n ubicados

debajo del refrigerador, como se muestra en el dibujo

de la izquierda, existe un ventilador del condensador.

Usted puede escuchar el aire que el ventilador del

condensador hace pasar a trav_s del condensador.

G. Compresor

Los compresores modernos de alta eficiencia funcionan

con mayor velocidad que los modelos antiguos. El

compresor puede generar un zumbido alto o un sonido

palpitante.

H. Valvula de agua

Si su refrigerador estdt equipado con un fabricador

automAtico de hielo, usted escucharA un zumbido a

medida que la vMvula de agua se abre para Ilenar el

fabricador de hielo en cada ciclo.

I. Bandeja de drenaje

Es posible que usted escuche el agua correr hacia la

bandeja de drenaje durante el ciclo de descongelaci6n.

Esta bandeja estdt ubicada sobre el compresor de los

condensadores enfriados por aire (serpentines negros

en la parte posterior del refrigerador).

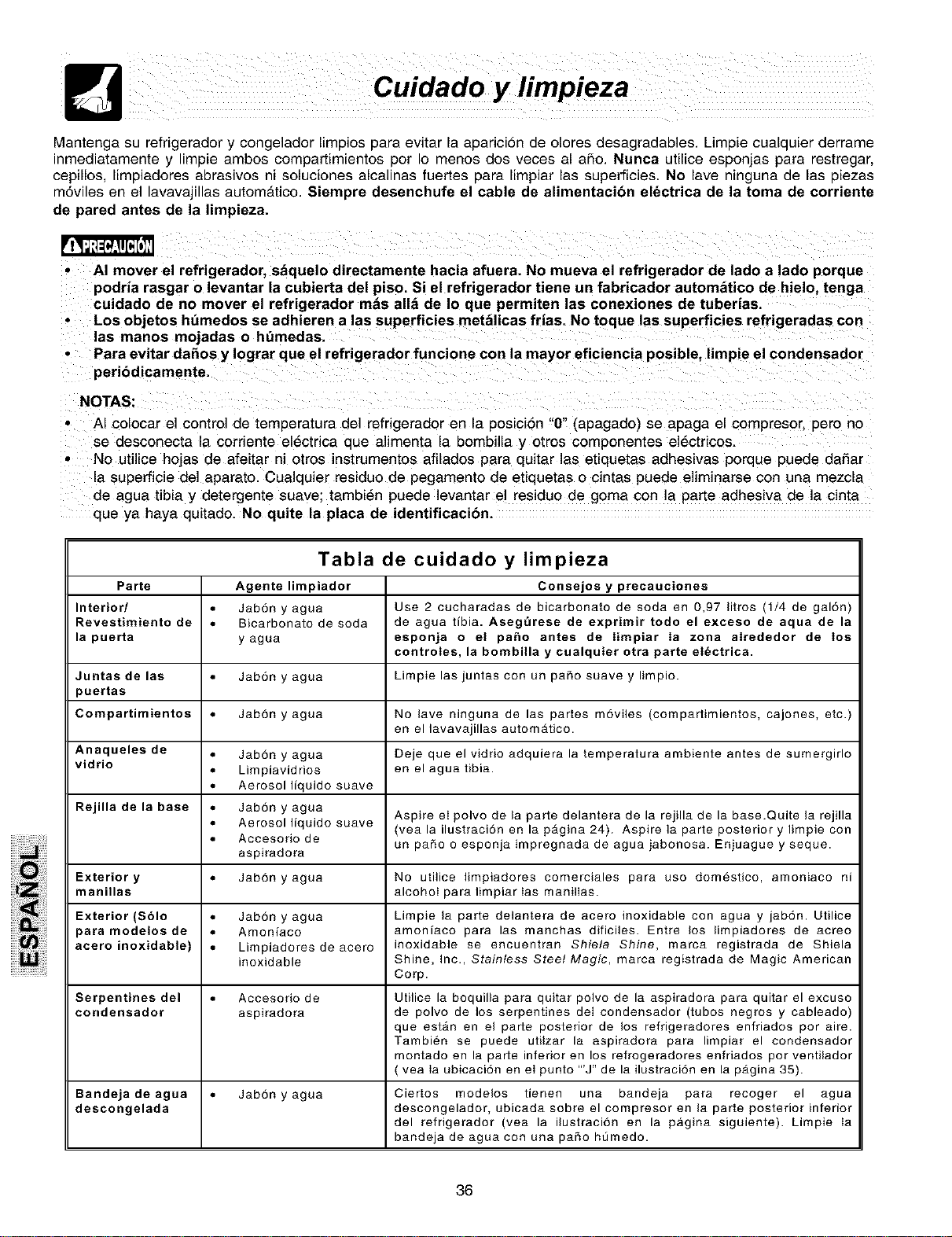

Mantengasurefrigeradorycongeladorlimpiosparaevitarlaapariciondeoloresdesagradables.Limpiecualquierderrame

inmediatamentey limpieamboscompartimientosporIomenosdosvecesalaSo.Nuneautiliceesponjaspararestregar,

cepillos,limpiadoresabrasivesnisolucionesalcalinasfuertesparalimpiarlassuperficies.Nolaveningunadelaspiezas

m6vilesenellavavajillasautomAtico.Siempre desenchufe el cable de alimentaci6n electrica de la toma de corriente

de pared antes de la limpieza.

AI mover el refrigerador, saquelo directamente hacia afuera. No mueva el refrigerador de lado a lado porque

podria rasgar o levantar la cubierta del piso. Si el refrigerador tiene un fabricador autom_tico de hielo, tenga

cuidado de no mover el refrigerador m_s alia de le que permiten las conexiones de tuberias.

Los objetos humedos se adhieren a las superficies met_licas frias. No toque las superficies refrigeradas con

las manos mojadas o h_medas.

Para evitar dahos y Iograr que el refrigerador funcione con la mayor eficiencia posible, limpie el condensador

peribdicamente.

NOTAS:

AI colocar el control de temperatura del refrigerador en la posicl6n "0" (apagado) se apaga el compresor, pero no

se desconecta la corriente electrica que alimenta la bombilla y otros componentes electricos.

No utilice hojas de afeitar ni otros instrumentos afilados para quitar las etiquetas adhesivas porque puede daSar

a superficie de] aparato. Cualquier residuo de pegamento de etiquetas o cintas puede eliminarse con una mezcla

de agua tibia y detergente suave: tambier puede levantar el residuo de goma con la parte adhesiva de la cinta

que ya haya quitado. No quite la placa de identificacibn.

Tabla de cuidado y limpieza

Parte Agente lirnpiador Consejos y precauciones

Interior/ • Jab6n y agua Use 2 cucharadas de bicarbonato de soda en 0,97 litros (1/4 de gal6n)

Revestimiento de • Bicarbonato de soda de agua tibia. Asegt3rese de exprimir todo el exceso de aqua de la

la puerta yagua esponja o el paso antes de Iimpiar Ia zona alrededor de los

controles, la bombilla y cualquier otra parte eI_ctrica.

Juntas de las • Jab6n y agua Limpie las juntas con un paho suave y limpio.

puertas

Compartimientos • Jab6n y agua No lave ninguna de las partes m6viles (compartimientos, cajones, etc.)

en el lavavajillas autom#,tico.

Anaqueles de • Jab6n y agua Deje que el vidrio adquiera la temperatura ambiente antes de sumergirlo

vidrio

• Limpiavidrios en el agua tibia.

• Aerosol Ifquido suave

Rejilla de la base • Jab6n y agua Aspire el polvo de la parte delantera de la rejilla de la base.Quite la rejilla

• Aerosol lfquido suave (vealailustraci6n enlapagina24). Aspirelaparteposteriorylimpie con

• Accesorio de un paho o esponja impregnada de agua jabonosa. Enjuague y seque.

aspiradora

Exteriory • Jab6nyagua No utilice limpiadores comerciales para uso dorn_stico, amoniaco ni

manillas alcohol para limpiar Ias manillas.

Exterior (Sblo • Jab6n y agua Limpie la parte delantera de acero inoxidable con agua y jab6n. Utilice

para modelosde • Amoniaco amonfaco para las manchas dificiles. Entre los limpiadores de acreo

aceroinoxidable) • Limpiadoresdeacero inoxidable se encuentran Shiela Shine, marca registrada de Shiela

inoxidable Shine, Inc., Stainless Steel Magic, marca registrada de Magic American

Corp.

Serpentines del • Accesorio de Utilice la boquilla para quitar polvo de la aspiradora para quitar el excuso

condensador aspiradora de polvo de los serpentines deI condensador (tubos negros y cableado)

que estan en el parte posterior de los refrigeradores enfriados por aire.

Tarnbien se puede utilzar la aspiradora para limpiar el condensador

montado en la parte inferior en los refrogeradores enfriados por ventilador

( vea Ia ubicaci6n en el punto '"J" de la ilustraci6n en la pAgina 35).

Bandejadeagua • Jab6nyagua Ciertos modelos tienen una bandeja para recoger el agua

descongelada descongelador, ubicada sobre el compresor en la parte posterior inferior

del refrigerador (vea la ilustraci6n en la pagina siguiente). Limpie Ia

bandeja de agua con una paho hL_medo.

Cuidado y limpieza (continuaci6n)

Tenga cuidado de no cortarse al

reemplazar las bombillas; utilice guantes.

agua descongelada•

REEMPLAZO DE LA BOMBILLA DEL

CONGELADOR (EN CIERTOS MODELOS)

1 Desenchufe el refrigerador.

2 Use guantes como protecc16n en caso de que haya

vidrios rotos

3 Levante la pantalla de la luz. como se muestra en la

figura

zl Desenrosaue y reemolace la bombilla quemaaa cot

una nueva de igual vatiaje.

5. Coloque de nuevo la pantalla.

6. Recuerde enchufar de nuevo el refrigerador.

Bandeja de agua descongelada

(en ciertos modelos)

Consejos para las vacaciones y mundanzas

• Deje el refrigerador funcionando durante periodos de vacaciones de hasta 3

semanas de duraci6n.

Vacaciones

• Consuma todos los alimentos perecederos del compartimiento del refrigerador.

cortas

• Apague el fabricador autom_.tico de hielo, incluso si s61o se ausenta per unos

pocos dias.

• Retire todos los alimentos el hielo si se va a ausentar pot un rues o mAs tiempo.

• Apague todos los controles (OFF) y desconecte la engergia el6ctdca.

Vacaciones • Apague el fabricador autom_tica de hielo y cierre la v_lvula de suministro de agua.

largas • Limpie prfundamente el interior del refrigerador.

• Deje las dos puertas abiertas para evitar la aparici6n de olores y de moho. Si es

necesario, bloquee las puertas para que se mantengan abiertas.

• Retire todos los alimentos y el hielo.

• Su usa una carretilla, cargue el refrigerador por el costado.

Mudanza • Ajuste las ruedas completamente hacia arriba para protegerias durante el traslodo

o mudanza.

• Acolche el gabinete para evitar raspaduras en la superficie.

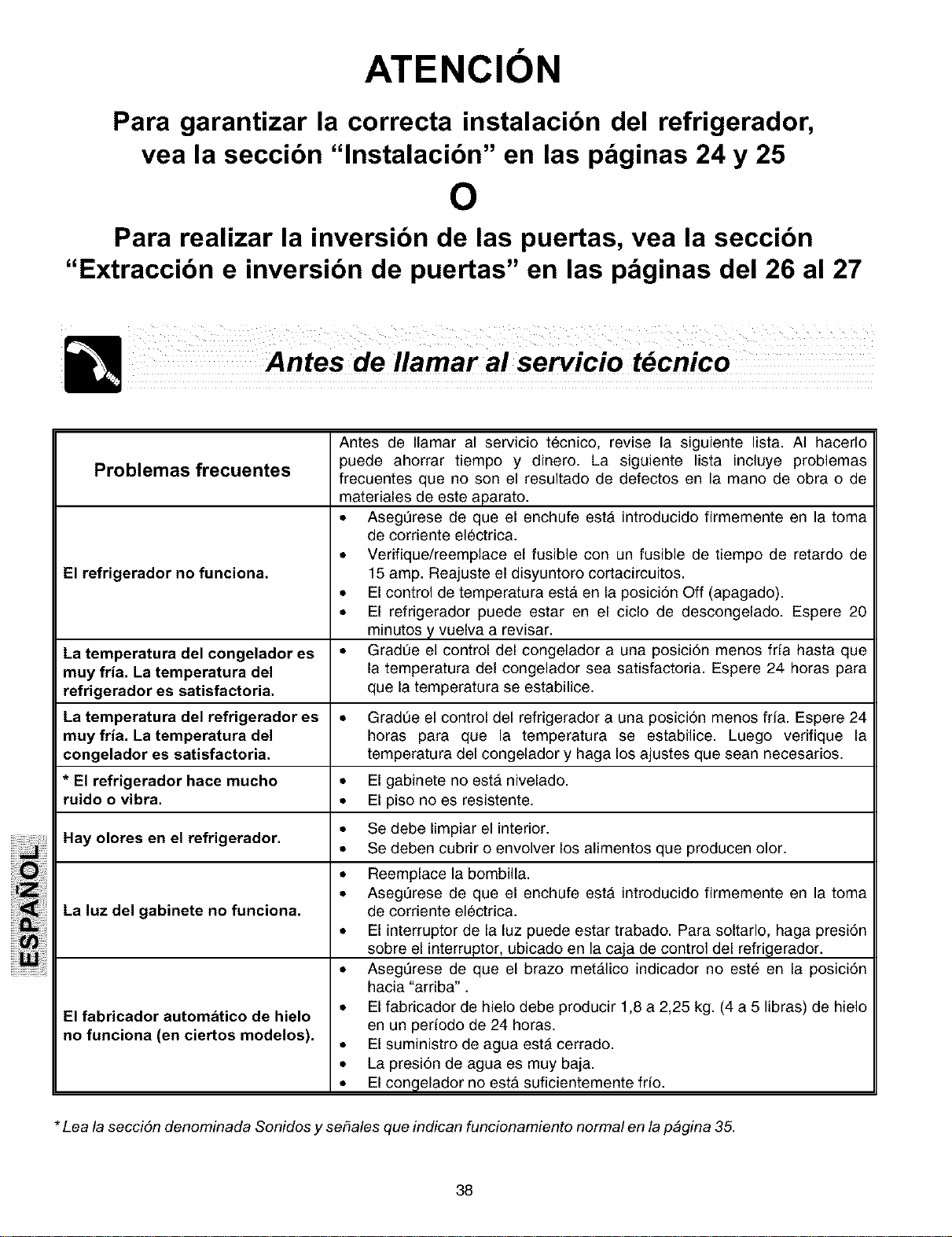

ATENCION

Para garantizar la correcta instalacibn del refrigerador,

vea la seccibn "lnstalacibn" en las p_ginas 24 y 25

Para realizar la inversibn de las puertas, vea la seccibn

"Extraccibn e inversibn de puertas" en las p_ginas del 26 al 27

Problemas frecuentes

El refrigerador no funciona.

La temperatura del congelador es

muy fria. La temperatura del

refrigerador es satisfactoria.

La temperatura del refrigerador es

muy fria. La temperatura del

congelador es satisfactoria.

* El refrigerador hace mucho

ruido o vibra.

Hay olores en el refrigerador.

La luz del gabinete no funciona.

El fabricador automdtico de hielo

no funciona (en ciertos modelos).

Antes de Ilamar al servicio tecnico, revise la siguiente lista. AI hacerlo

puede ahorrar tiempo y dinero. La siguiente lista incluye problemas

frecuentes que no son el resultado de defectos en la mano de obra o de

materiales de este aparato.

• Asegt3rese de que el enchufe esta introducido firmemente en la toma

de corriente electrica.

• Verifique/reemplace el fusible con un fusible de tiempo de retardo de

15 amp. Reajuste el disyuntoro cortacircuitos.

• El control de temperatura esta en la posici6n Off (apagado).

• El refrigerador puede estar en el ciclo de descongelado. Espere 20

minutos y vuelva a revisar.

• Grad0e el control del congelador a una posici6n menos fria hasta que

la temperatura del congelador sea satisfactoria. Espere 24 horas para

que la temperatura se estabilice.

Grad0e el control del refrigerador a una posicion menos fria. Espere 24

horas para que la temperatura se estabilice. Luego verifique la

temperatura del congelador y haga los ajustes que sean necesarios.

• El gabinete no esta nivelado.

• El piso no es resistente.

• Se debe limpiar el interior.

• Se deben cubrir o envolver los alimentos que producen olor.

• Reemplace la bombilla.

• Asegt3rese de que el enchufe esta introducido firmemente en la toma

de corriente electrica.

• El interruptor de la luz puede estar trabado. Para soltarlo, haga presi6n

sobre el interruptor, ubicado en la caja de control del refrigerador.

• Asegt3rese de que el brazo metalico indicador no este en la posici6n

hacia "arriba".

• El fabricador de hielo debe producir 1,8 a 2,25 kg. (4 a 5 libras) de hielo

en un perfodo de 24 horas.

• El suministro de agua esta cerrado.

• La presion de agua es muy baja.

• El congelador no esta suficientemente fifo.

*Lea la secci6n denominada Sonidos y sehales que indican funcionamiento normal en la pbgina 35.

Recommandations pour une

utilisation securitaire

F_licitations pour I'achat de votre nouveau r_frigerateur[

Nous, de Sears, sommes tres tiers de nos produits et

nous sommes determines & vous offrir le meilleur service

possible. Votre satisfaction est notre priorite.

Nous sommes certains que vous apprecierez votre

nouveau refrig_rateur et merci d'avoir choisi un de nos

produits. Nous souhaitons que vous nous soyez fiddles

pour vos prochains achats.

VEUILLEZ LIRE CES INSTRUCTIONS ET LES

CONSERVER

Ce Manuel d'utilisation et d'entretien fournit des

instructions de fonctionnement specifiques pour votre

module. N'utilisez votre refrig_rateur que de la faQon

indiquee dans ce manuel. Ces instructions Wont pas la

pretention de couvrir toutes les conditions ou situations

susceptibles de se produire. II faut faire preuve de bon

sens et de prudence chaque fois que I'on installe un

appareil, qu'on le fait fonctionner ou qu'on en fait la

maintenance.

Veuillez indiquer les num_ros de mod¢le et de s_rie

ci-dessous pour r_fdrence future. Ces informations se

trouvent sur la plaque signaletique situee a I'interieur

de votre refrigerateur.

REMARQUE : N'utilisez que de I'eau et du say0n pour

nettoyer la plaque signal6tique.

Num_ro de mod¢le : 253

Ou: 970

Num_ro de s_rie:

Date de I'achat •

Bienvenue .................................................... 41

Reeommandations pour une utilisation

s_curitaire .............................................. 41-42

Garantie ....................................................... 42

Canada - Garantie ....................................... 43

Installation - Inclut le raccord en option pour

raccorder la glaciere a I'alimentationen eau..... 44-45

D_pose et inversion des portes .................. 46-47

Apergu des caract_ristiques ....................... 48

Commandes de temperature ....................... 49

Vue de I'interieur .......................................... 50-52

Fabrication de glace .................................... 53

Conseils pour la conservation des aliments

et I'_eonomie d'energie ......................... 54

Bruits de fonctionnement normaux et

aspects .................................................. 55

Entretien et nettoyage ................................. 56-57

Avant d'appeler ............................................ 58

Veuillez lire routes instructions avant

d'utiliser ce refrigerateur.

POUR VOTRE SECURITE

• Ne pas ranger ni utiliser d'essense ou tout autre liquide

inflammable & proximite de cet appareil ou de tout autre

appareil. Life les _tiquettes du produit pour vous informer

de tout indice d'inflammabilit_ ou de toutes autres

precautions d'usage.

• Ne pas faire fontionner le refrigerateur en presence

d'_manations explosives.

• Cviter tout contact avee les pieces mobiles de la glaciere

automatique.

• Enlever toutes les agrafes du carton. Les agrafes

peuvent causer des coupures importantes et

endommager le fini des meubles et des appareils

eleetrom_nagers.

LA SECURITE DES ENFANTS

Jeter au rebut ou recycler le carton, les sacs de plastique

et tous les autres materiaux d'emballage immediatement

apres avoir deballe le r_frigerateur. Les enfants ne

devraient jamais jouer avec ces materiaux. Les morceaux

de carton couverts de tapis, d'un couvre-lit, de feuilles de

plastique ou de film _tirable peuvent facilement se

transformer en construction etanche et causer rapidement

I'asphyxie.

MISE AU REBUT APPROPRII_E DE VOTRE

REFRIGERATEUR OU CONGELATEUR

Risque de pi_geage des

enfants

Le piegeage et la suffocation

d'enfants West pas un probleme

du passe. Lesr _frigerateurs et les

congelateurs au rebut ou

abandonn_s sent toujours

dangereux-m_me pour quelques

jours. Si vous vous debarrasser

de votre vieux r_frigerateur ou

congelateur, veuillez suivre les

consignes suivantes pour eviter

les accidents.

Avant de jeter au rebut votre vieux r_frigdrateur/

cong_lateur:

• Enlever les portes.

• Laissez les tablettes en place pour emp_cher que les

enfants n'y entrent facilement.

• Faites enlever le r_frigerant par un teehnicien qualifie.

"Itl i

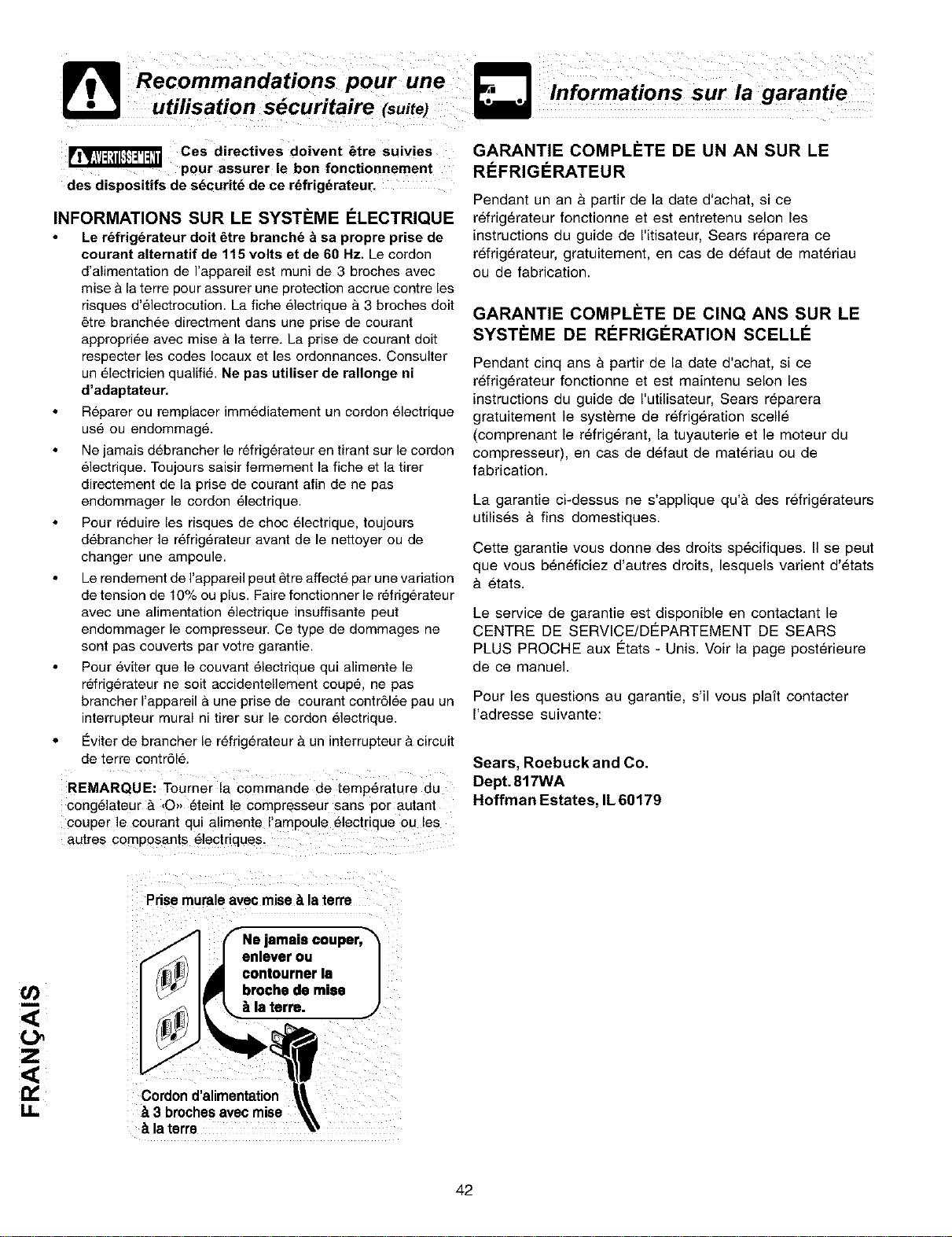

Recommandations pour une

utilisation s curitaire (suite)

Ces directives doivent _tre suivies

pour assurer le bon fonctionnement

des dispositifs de s6curit6 de ce r6frig6rateur.

INFORMATIONS SUR LE SYSTEME #LECTRIQUE

Le r6frig6rateur dolt 6tre branch6 _ sa propre prise de

courant alternatif de 115 volts et de 60 Hz. Le cordon

d'alimentation de I'appareil est muni de 3 broches avec

mise & la terre pour assurer une protection accrue contre les

risques d'61ectrocution. La fiche 61ectrique & 3 broches dolt

6tre branchee directment dans une prise de courant

appropri6e avec mise & la terre. La prise de courant dolt

respecter les codes Iocaux et les ordonnances. Consulter

un 61ectricien qualifi6. Ne pas utiliser de rallonge ni

d'adaptateur.

R6parer ou remplacer immediatement un cordon 61ectrique

us6 ou endommag6.

Ne jamais debrancher le refrig6rateur en tirant sur le cordon

61ectrique. Toujours saisir fermement la fiche et la tirer

directement de la prise de courant afin de ne pas

endommager le cordon 61ectrique.

Pour r6duire les risques de choc 61ectrique, toujours

debrancher le r6frig6rateur avant de le nettoyer ou de

changer une ampoule.

Le rendement de I'appareil peut 6tre affect6 par une variation

de tension de 10% ou plus. Faire fonctionner le r6frig6rateur

avec une alimentation e]ectrique insuffisante peut

endommager le compresseur. Ce type de dommages ne

sent pas couverts par votre garantie.

Pour eviter que le couvant 61ectrique qui alimente le

r6frig6rateur ne soit accidentellement coup6, ne pas

brancher I'appareil Eune prise de courant contr616e pau un

interrupteur mural ni tirer sur le cordon 61ectrique.

• Eviter de brancher le r6frig6rateur & un interrupteur & circuit

de terre contr616.

REMARQUE: Tourner la commande de temp6rature du

congelateur & <O>>6teint le compresseur sans por autant

couper le courant qui alimente rampoule electrique ou les

GARANTIE COMPL#TE DE UN AN SUR LE

REFRIGERATEUR

Pendant un an & partir de la date d'achat, si ce

r6frigerateur fonctionne et est entretenu selon les

instructions du guide de I'itisateur, Sears reparera ce

r6frig6rateur, gratuitement, en eas de defaut de mat6riau

ou de fabrication.

GARANTIE COMPL#TE DE ClNQ ANS SUR LE

SYSTEME DE R#FRIGERATION SCELLE

Pendant cinq ans& partir de la date d'achat, si ce

r6frig6rateur fonctionne et est maintenu selon les

instructions du guide de I'utilisateur, Sears reparera

gratuitement le systeme de r6frigeration scell6

(comprenant le r6frig6rant, la tuyauterie et le moteur du

compresseur), en cas de defaut de materiau ou de

fabrication.

La garantie ci-dessus ne s'applique qu'& des refrig6rateurs

utilises & fins domestiques.

Cette garantie vous donne des droits sp6cifiques. II se peut

que vous b6n6ficiez d'autres droits, lesquels varient d'etats

& etats.

Le service de garantie est disponible en contactant le

CENTRE DE SERVlCE/DEPARTEMENT DE SEARS

PLUS PRQCHE aux Etats - Unis. Voir la page post6rieure

de ee manuel.

Pour les questions au garantie, s'il vous plaft contacter

I'adresse suivante:

Sears, Roebuck and Co.

Dept. 817WA

Hoffman Estates, IL 60179

autres composants 61ectriques.

Prisemurale avecmise_ laterre

/'_ (I- Hejamaie couper,"

r"_/_ I Jenlever ou

I f[]!_)IJi c°nt°urnerle

(/) I _ IP_ br°chedemiee

_li_ __ter_

Cordon d'alimentation

_.3 brochesavecmise

tt laterre

Informations sur la garantie

CANADA -- GARANTIE

Refrigerateurs

Canada Inc. garantit tousles r_frig_rateurs Kenmore neufs contre tout vice de mat6riau ou de fabrication. En cas de

d6faut, voici ce que Sears effectuera gratuitement:

Le compresseur DIX (10) ANS CINQ (10) ANS DIX (10) ANS

Le systeme scelle

(refrigerant, evaporateur et CINQ (5) ANS CINQ (5) ANS CINQ (5) ANS

condenseur)

Toutes les autres pieces, UN (1) AN UN (1) AN UN (1) AN

tousles autres reglages

Responsabilitd normale du consommateur

Les points suivants, qui ne sont pas des defauts de fabrication, ne sont pas compris dans la garantie, mais sont & la

charge du client:

Dommages du fini apr_s livraison.

Alimentation _lectrique impropre,faible tension, tout defaut du c&blage de la maison, appareil non branche & une

prise _lectrique.

3) Remplacement des ampoules _lectfiques.

4) Dommages causes par le d_placement de Pappareil.

5) R_parations & la suite de modifications, usage abusif, incendie, inondation ou causes naturelles.

6) Bonne circulation d'air au systeme de refrigeration.

7) Utilisation et entretien appropri_s, comme il est indique dans le guide, bon reglage des commandes.

Pour tout entretien necessaire sous cette garantie, appelez simplement 1-877-LE-FOYER (1-877-533-6937).

La garantie ci-dessus concerne les refrig_rateurs Kenmore vendus et fonctionnant au Canada seulement.

Elle ne s'applique pas si le refrigerateurest utilis_ & d'autres fins que domestiques.

Contrat d'entretien Sears

Conservez la valeur de votre reffigerateur Kenmore avec un contrat d'entretien Sears.

SEARS CANADA INC. • Toronto, Canada • M5B 2B8

IMPRIME AUX E-U

Ce Manuel d'utilisation et d'entretien fournit des instructions

de fonctionnement sp6eifiques pour votre modele. N'utilisez

le r6frigerateur que de la fagon indiqu6e dans ce manuel

d'utilisation et d'entretien. Avant de faire fonctionner le

r6frig6rateur, suivez ces premieres 6tapes importantes.

MISE A NIVEAU

Les quatre coins de votre r6frig6rateur doivent reposer

fermement sur un plancher solide. Votre refrig6rateur est

equip6 de pieds de nivellement & I'avant pour vous aider le

mettre & niveau.

EMPLACEMENT

• Placer le refrig6rateur pres d'une prise de courant avec

mise & la terre. Ne pas utiliser de rallonge ni d'adaptateur.

• Si possible, ne pas placer le refrig6rateur directement

sous la lumiere du soleil et le placer loin de la cuisiniere,

du lave-vaisselle et des autres sources de chaleur.

• Le r6frig6rateur dolt 6tre installe sur un plancher & niveau

et suffisamment solide pour supporter le poids du

r6frig6rateur une fois rempli.

• Prendre en consideration la proximit6 de I'approvtslon-

nement en eau pour les modeles 6quip6s d'une glaciere

automatique.

INSTALLATION

Pour mettre votre r_frig_rateur a niveau :

1. Enlevezle grillageinferieur.

• Ne pas installer le r6frig6rateur dans un endroit o_ la

temperature descend en dessous de 13 °C (55 °F) ou

monte au-dessus de 43 °C (110 °F). Lecompresseur ne

pourra maintenir la temperature appropriee b.I'interieur

du r6frig6rateur.

Napas obstruar legrillage inf6rieur situ_ 2. Utilisez un tournevis & lame plate ou une cle &douilles

b I'avant de votre r6frig_rateur. Une bonne circulation de 9 mm (3/8 po) pour regler les pieds de nivellement

d'air est eaaentielle pour que votre r_frig_rateur avant.

fonctionna correctement.

REMARQUE : Sur61evez suffisamment I'avant de votre

r6frig6rateur afin que les portes se ferment d'elles-m6mes

Iorsqu!elles sont & moiti6s ouvertes. Le r6frig6rateur dolt

pr6senter une d6nivellation de 6 & 13 mm (¼ & Y2po)

entre I'avant et I'arriere. Ensuite, mettez le r6frig6rateur &

niveau lat6ra!ement,

D_gagement n_cessaire pour I'installation

• Laisser le degagement suivant pour faciliter I'installation

et permettre une bonne circulation d'air et les

connexions 61ectriques et de plemberie:

Cet6s et dessus ........... lcm (3/8 po)

Arriere ........................ 2,5 cm (1 po)

REMARQUE: Si vous Voyez des serpentins/de la

tuyauterie noirs & I'arri_re de votre r6frig6rateur

(condenseur refroidi par air) laissez 7;6 cm (3 PO)de

d6gagement au-dessus de votre r6frigerateur.

OUVERTURE DE LAPORTE

REMARQUE : Si votre r6frig6rateur est positionn6 contre

un mur sur le cet6 des pentures, vous devrez peut-6tre

0t) le distancer du tour pour permettre une plus grande

ouverture de la porte.

t,._ v

otre refrig6rateur dolt 6tre place pres dun comptoir de

maniere &veus permettre d'y d6peser facilement la nourriture.

Pour vous faciliter la t&che, la direction des portes peut 6tre

_, !nversee. Consulter les instructions de la section ,<Depose et

reversion des portes _,& la page 46.

Soulevez

lnstallation - Raccorder la glaci re en option I'alimentation en eau

_Afin d'_viter tout risque de chocs _lectriques qui pourraient entrainer des blessures graves ou m_me la

mort, toujours ddbrancher le r_frig_rateur de la prise de courant avant de le raccorder _ I'alimentation en eau.

Pour _viter des dommages materiels :

II est recommand_ d'utiliser des tuyaux en cuivre pour I'alimentation en eau. Les tuyaux en plastique de 6,4 mm (1/4po)

ne sont pas recommand6s, car ils pr_sentent d'importants risques de fuite. Le fabricant ne sera tenu responsable pour

aucun dommage r_sultant de I'utUisation de tuyaux en plastique.

NE PAS installer les tuyaux d alimentation en eau dans un endroit o_ la temperature peut descendre en dessous du point

de cong_lation.

Les produit chimiques provenant d'un syst_me d'adoucisseur d'eau d_fectueux peuvent endommager la glaciate. Si la

glaciate est connect_e &un tel syst_me, s'assurer qu'il est bien entretenu et qu'il fonctionne correctement.

IMPORTANT : S'assurer que les raccordements d'alimentation en eau respectent tousles codes de plomberie Iocaux.

Avant d'installer de I'alimentation en eau, vous aurez besoin

• Outils n_cessaires : cle & ouverture variable, tournevis standard & lame plate et tournevis Phillips TM .

Acces au conduit d'alimentation en eau froide de la maison ayant une pression d'eau de 20 & 120 psi.

Un conduit d'alimentation d'eau en cuivre de 6,4 mm (_Apo) de diametre int6rieur. Pour determiner la Iongueur du conduit en

cuivre dont vous aurez besoin, vous devrez mesurer la distance entre la soupape de la glaciere, situ6e & I'arriere du r6frig6rateur,

et le conduit d'eau froide. Puis ajouter environ 2,1 m (7 pi), afin de permettre le d6placement du r6frig6rateur Iors du nettoyage

(voir illustration).

Une vanne d'arr6t branch6e au conduit en eau de votre maison. NE PAS utiliser de vanne d'arr6t autotaraudeus.

Un 6crou & compression et une bague d'extremit6 (douille) pour raccorder le conduit d'alimentation en eau & la soupape

d'admission de la glaciere.

REMARQUE : La trousse de conduit d'eau num_ro 46 106 8003, disponible chez votre foumisseur (pour un co0t additionnel),

contient un conduit en cuivre de 7,6 m (25 pi) d'un diam_tre ext_rieur de 6,4 mm (¼ po), une vanne d'arr_t de type _trier (non

autotaraudeuse), deux _crous & compression en laiton de 6,4 mm (¼ po), deux bagues d'extr_mit_/douilles, ainsi que des

directives d'installation du conduit d'alimentation.

Pour raccorder le conduit d'alimentation en eau a la soupape d'admission de la glaciere

1. D6brancher le refrig6rateur de la prise de courant.

2. Placer I'extremite du conduit d'alimentation en eau dans un evier ou un seau. OUVRIR

I'alimentation en eau et laisser s'ecouler I'eau jusqu'& ce qu'elle soit claire. FERMER

I'alimentation en eau & partir de la vanne d'arr_t.

3. D6visser le capuchon de plastique de la soupape d'admission (certains modeles) et

le jeter.

4. Faire glisser I'ecrou & compression en laiton puis la bague d'extr6mit6 (douille) sur

le conduit d'alimentation en eau, tel qu'illustr&

5. Pousser le conduit d'alimentation en eau dans la soupape d'admission aussi

profond6ment que possible (6,4 mm [¼ po]). Faire glisser la bague d'extr6mit6

(douille) dans la soupape d'admission et visser & la main 1'6crou &compression sur

la soupape. Visser d'un autre demi-tour avec une cle; NE PAS trop setter.

6. A I'aide d'un collier de serrage et d'une vis, bien fixer le conduit d'alimentation en

eau & rarriere du panneau du refrigerateur & rendroit illustr&

7. Enrouler le surplus du conduit d'alimentation en eau (environ 2 tours et demi) &

I'arriere du r6frig6rateur tel qu'illustr6 & la figure 1 et le placer de maniere & ce qu'il

ne vibre pas et ne frotte pas contre une surface.

8. OUVRIR I'alimentation en eau & partir de la vanne d'arr#t et resserrer tousles

raccords qui pr_sentent des fuites.

9. Brancher le r6frig6rateur &la prise de courant.

10. Pour faire fonctionner la glaciere, rabaisser le levier de signalisation (le commutateur

du ]evier de signalisation se trouve & I'avant de ]a glaciere).

Collierde

Conduit d'eau

i cuivrlB

Bddede

la _oupape

- Soupape

d'admission

ConduRd'eau enculwe de "11

I'alim_nt_i0n_n _u d8 !a_ _a

o unoIonguoursuffisardedetuyautede _i_

dansIn bouclepourpouvoirddplacer

le r_lg_rateur I°rs du n_.) Z

IMPORTANT: La glaCi_re prend enyiron 24 heures avant de Commencer & produire des gla_2ons. La presence d'air dans le ,,,,,,=_

nouveau conduit d'alimentation en eau peut faire en sorfe que la glacier e prenne deux ou trois cycles avant de produire un plein

bac & gla£ons, Le nouveau conduit d'alimentation en eau peuI _,galement amener la production de gla£ons d_color_,s ou ayant

un got3t d6sagr#able. Jeter les gla£ons produits au cours des premi#res 24 heures.

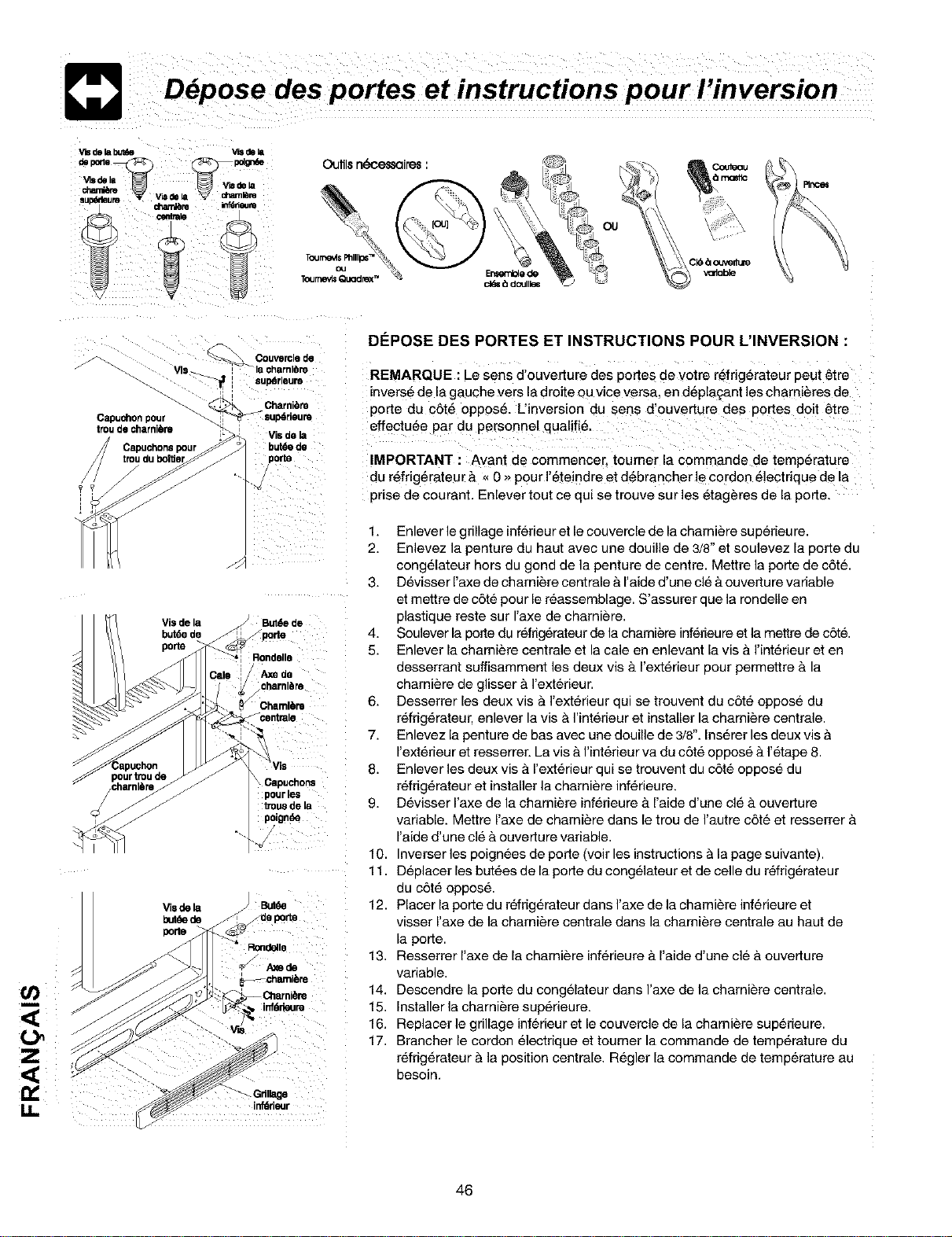

D pose des portes et instructions pour I'inversion

Vb de la but6e

rIB de la

d:lami6re

vtsde _

TOUrnevisQUadl_( _

_ uleau

masJJc

IJ..

"- _ CouVelCle de

VIs la charnl_m

supdrleum

_ Charni.m

Capuchon pour supdrieure

trou de charni6re

_! Vis de la

Capuchonspour _ but6e de

-.4

!charn bre

Vis de la But6e de

butde de porte

Cale _ Axe de

ChamliJre

Jcentrale

_//pour trou de _ / Caouonons

pour le8

_'OU8 ae la

poignde

Visde la Butde

butdede

porte

DF:POSE DES PORTES ET INSTRUCTIONS POUR L'INVERSION :

REMARQUE : Le sens d'ouverture des pories de votre refrig_rateur peut 6tre

nvers6 de [agauche vers lad roite ou vice versa, en depla£ant les chamieres de

3orte du cSte oppose. L'invers[on du sens d'ouverture des portes doit 6tre

effectuee par du personnel qualifie.

iMPORTANT : Avant de commencer, toumer la commande de temperature

du r_frigerateur a _,0 _ pour I'eteindre et d_brancher le cordon e]ectrique de la

0rise de courant. Enlever tout ce qui se trouve sur les _tag#res de la porte.

1. Enlever le gallage inferieur et ie couvercle de la chamiere suoerieure

2. Enlevez la penture dL haut avec une douille de 3/8" et soulevez ia oorte du

congelateur hors du gond de la penture de centre. Mettre la porte de c{Ste

3. Devisser i'axe de chamiere centrale & I'aide d'une cle & ouverture variable

et mettre de cSte pour le r_assemblage. S'assurer aue la rondelle en

plastique reste sur raxe de chamiere.

4. Soulever la 3orte du r_frigerateur de la chamiere inf_rieure et la mettre de cSte

5. Enlever la chamiere centrale et la cale en enlevant la vis & I'int_rieur et en

desserrant suffisamment les deux vis & I'ext_rieur pour permettre & Ha

chamiere ae glisser & I'exterieur.

6. Desserrer les deux vis &I'ext_rieur aui se trouvent du c6t_ oppose du

r_frig_rateur entever taws &I'interieur et installer la chamiere centrale.

7. Enlevez la penture de bas avec une douille de 3/8". InsUrer les deux vis &

I'exterieur et resserrer. La vis & I'interieur va du cSte oooos_ & I'_tape 8

8. Enlever les deux vis & I'ext_rieur qui se trouvent du cSte oooos_ du

r_frig_rateur et installer la chamiere inf_rieure.

9. Devisser I'axe de la chamiere inferieure & i'aide d'une cle & ouverture

variable. Mettre i'axe de chamiere dans le trou de I'autre cSte et resserrer &

I'aide d'une cle & ouverture variable.

10 nverser les ooignees de porte (voir les instructions & la page suivante,

11 Deolacer les buttes de la porte du cong_lateur et de celle du r_frig_rateur

du cSt_ oppose.

12 Placer la porte du r_frigerateur dans I'axe de la chamiere inferieure et

visser I'axe de la chamiere centrale dans la chamiere centrale au haut de

la por_e

13 Resserrer I'axe de la chamiere inf_rieure & I'aide d'une cle &ouverture

vanaole

14. Descendre la porte au congelateur dans I'axe de la chamiere centrale

15 Installer la chamiere supeneure

16. Reolacerlegnliageinfedeuretlecouvercledelachamieresuoeneure.

17 Brancher le cordon electrique et toumer la commanae de temo_rature du

r_frigerateur &]a 3osition centrale. Regler la commande de temoerature au

oesoln.

D pose des portes et instructions pour I'inversion (suite)

REMARQUE : Certains mod#les comportent des polgnees encastrees dans les c6tes de la porfe. Pour ces modeles, seules les

charni#res doivent 6tre invers_es.

POUR ENLEVER LA POIGN#:E DE LA PORTE DU CONGF:LATEUR:

IIest plus facile d'inverser les poignees Iorsque les cortes sont enlevees.

Enlever les deux vis qui retiennent la poEgn6e &la base de la pone au congelateur

2 Faire pivoter la base de la poignee en I'eloignant de la porte et faire gEisser la

polgn6e vers le haut directement hors du bouton en aueues d'aronde.

3 Enlever la vis et le bouton en queues d'aronde et les installer du c6t_,

oppos& Deplacer les capucnons pour trou dans les trous du cSte oooose,

POUR REPLACER I_A POIGNF:E DE LA PORTE DU CONGI_LATEUR:

Commencer iorsque la oartie inf@ieure de la poignee est 61oignee de la pone.

Placer la partie superieure de la poignee par-dessus le bouton en aueues

d'aronde, faire pwoter la polgn_,e pour qu'elle soit er position verticale et appuyer

en poussant vers le bas Dour la verrouiller en place

2 Fixer la base de la polgn_,e avec les deux vis enlevees or_,c_,demment

DF:POSE DE LA GARNITURE (MODELES AVEC GARNITURE PLEINE

LONGUEUR UNIQUEMENT)

VJs

Poign_,ede

verrouillagepar-dessus

leboutonerl

queuesd'aronde

Sur certains modeles, la porte du r6frig_,rateur comporte une gamitu re pleine Iongueu rentre la base de la poign_,e et la base de la porte.

Le haut de la garniture autour de la base de la poignee. Un fixeur de garniture adh_,sif est place, & mi-hauteur. La base de la garniture

est maintenue en place soit par un fixeur de garniture adh_,sif ou par un fixeur de garniture comportant &deux broches ins@_,es dans

un trou & la surface de la porte.

POUR ENLEVER LA GARNITURE :

1. Enlever delicatement la garniture de la porte en tirant aux endroits ou se trouve les fixeurs.

2. Lorsque la garniture est enlev6e de la porfe, la faire glisser directement hors de la base de la poignee.

REMARQUE: Pour les mod61es avec une petite garniture, I'enlever en lafaisant glisser directement vers le bas, hors du support

&poign_e.

POUR ENLEVER LA POIGNI_E DE LA PORTE DU R#:FRIG#:RATEUR:

(11est plus facile d'inverser les poignees Iorsque les portes sont enlevees.)

1. Enlever les deux vis qui retiennent la poignee au haut de la porte du

refrig@ateur.

2. Faire pivoter le haut de la poignee en I'_,loignant de la porte et faire glisser

la poignee vers le bas, directement hors du bouton en queues d'aronde.

3. Enlever la vis et le bouton en queues d'aronde et les installer du c6t_,

oppos& D6placer les capuchons pour trou dans les trous du c6t6 oppos&

POUR FIXER LA POIGNI_E DE LA PORTE DU R#:FRIGI_RATEUR :

1. Commencer Iorsque la partie inf@ieure de la poign_e est _loign_e de la

porte. Placer la partie sup@ieure de la poignee par-dessus le bouton en

queues d'aronde, faire pivoter la poign6e pour qu'elle soit en position

verticale et appuyer en poussant vers le haut pour la verrouiller en place.

2. Fixer Le haut de la poignee avec les vis.

POUR FIXER LA GARNITURE :

1. Faire glisser des deux fixeurs de garniture hors de la garniture.

2. Inserer les nouveaux fixeurs de garniture adhesifs inclus dans votre pochette

& brochures.

REMARQUE: Le fixeur de garniture dolt _tre enlev_ et installS, en le faisant

glisser sur les deux endroits en forme d'anneau.

s Poign_e de

verrouillage

•Poign_e par-dessus

le bouton en

ueues

ndam de

Garniture

3. Fixer la garniture &Japoign_,een la faisant glisser sur la base de la poignee. Bien

aligner la garniture et appuyer fermement &rendroit ou se trouventles fixeurs.

4. Replacer le capuchon pour trou du cSt_,oppos& Utiliser de I'alcool & friction

pour enlever les r_,sidus de colle du fixeur de garniture.

Seau

glagons

Clayette du

cong_lateur

Commande du

cong61ateur

Commande du

rdfrigdrateur

Couvercle du

bac _ charcuterie

Bac t_

Demi-clayette

Porte-bouteilles

de vin

Support d'articles

partlcullers

Clayette

Couvercle du

bac _ 16gumes

Ampoule du congdlateur

F Balconnet

flxe (porte)

I-- Etag_m

de porte

Porte du

casier laitier

Barm de retenue

pour grandes

bouteilles

Coulisse

d'aJustement

Balconnet

(porte)

Balconnet

fixe (porte)

Etag6m

de porte

_ Grillage infOrieur

Les caract_ristiques peuvent varier selon le modele

P#RIODEDEREFROIDISSEMENT

Pour assurer la conservation des aliments, faire fonctionner le refrig6rateur avec les portes ferm6es pendant au moins 8 & 12 heures

avant de mettre de la nourdture darts le r_frig6rateur.

COMMANDES DU R#FRIG#RATEUR ET DU CONG#LATEUR

REMARQUE: Lorsque vous r_glez les commandes pour la premiere fois ou que vous changez les r6glages, attendez 24 heures

pour que la temp6rature se stabilise avant d'apporter de noaveaax changements.

REGLAGE DE LA TEMPERATURE

Apres 24 heures, r6gfer les commandes au besoin. Ajustez

graduellement le bouton de commande de temp6rature

en le d6plagant un petit peu h la fois 9our permettre la

stabilisation de la temp6rature.

Pour ebtenir une temo6rature olus froide, teurner le cadran

vers {( Cold _ (froid).

Pour obtenir une temp6rature plus chaude tourner le cadran

vers {(Warm _ Ichaud/.

La commande du refrig6rateur contrSle la temo6rature des deux

compartiments. Par exemole, si la commande du r_frig6rateur est

mise & un r6glage olus freid tl est possible que la cemmande du

cong61ateu r deive 6tre regl6e &un r_glage plus chaud. La commande

du cengelateur ne contr61e que la temp6rature du cengelateur

Le ventilateur fair circuler I'air dans les cemoartiments du r6frig6rateur

et du ceng61ateur afin d'y maintenir la temo6rature Ne 3as ebstruer

les velets d'entree de ]'air froid avec des aliments afin de maintenir

une bonne circulation.

Recommended

La commanae au congelaleur [terrains modeles

I_gla_e recomm_

Affe_re 247_w_s

_ p_rq_sr_g_sO

m _tab_t

(_telnt)

La commanae au refrigerateur (certams modeles

IMPORTANT: Toarner ]a

commande de temperature

du r6frig6rateur & ,_0 _,eteint

le compresseur sans pour

autant couper ]e courant qu[

alimente rampou]e 61ectfique

et [es autres composants

61ectriaues.

Les commandes du refrigerateur et au congelaleur certalns modeles

GUIDE DE REGLAGE DE LA TEMP#RATURE

Si le compartiment du r6frig6rateur est Toumer un peu la commande du r_frig_rateur

trop chaud dans le sens de ,_Cold ,, (froid)

Si le compartiment du r6frig6rateur est Tourner un peu la commande du r#frig#rateur

trop froid dans le sens de ,_Warm ,_(chaud)

Si le compartiment du cong61ateur est trop Tourner un peu la cemmande du ceng_lateur

chaud dans le sens de ,_Colder _,(plus froid)

Si le compartiment du cong61ateur est trop Tourner un peu la commande du ceng#lateur

froid dans le sens de ,_Warmer _,(plus chaud)

Pour 6teindre le r6frig6rateur Toumer ia commande du refrig_rateur & - 0 ,,

Pour dviter les risques de blessures OU les dommages

materiels, manipuler avec prdcaution les clayettes en verre tremp_. Les

clayettes peuvent se briser soudainement si elles sont _brdch6es,

dgratign6es ou expos¢_es b de brusques changments de temp¢_rature.

REGLAGE DES CLAYETTES

Les clayettes du r6frig_,rateur peuvent 6tre facilement ajustees selon les besoins.

Avant d'ajuster les clayettes, enlever toute nourriture.

Pour r_gler les clayettes coulissantes :

O Enlever la clayette en tirant vers I'avant jusqu'au point d'arr_t.

Soulever I'avant et tirer vers I'exterieur.

Replacer la clayette sur n'importe quelle paire de rails, en inversant cette proc6dure.

Pour regler les clayettes en porte-a-faux :

REMARQUE: Les €layettes en p0rte-&-faux Sont support_es & I'arri_re du

r_frig_rateur. Les elayettes en porte-_-faux sont offertes en verre ou en m_tal

Soulever le rebord avant.

Tirer sur la clayette pour I'extraire

Replacer la clayette en ins_,rant les crochets dans la cr6maillere, au fond du

r_,frig6rateur. Abaisser la clayette dans les fentes et verrouiller en position.

Les clayettes en verre SpillProof rM(certains mod&,les) retiennent les d_,versements

accidentels. Sur certains mod&,les,les clayettes en verre SpillProof rMsont coulissantes

pour faciliter le nettoyage et I'acces & la nourriture. Les clayettes coulissent

independamment des cremaill6res. Tirer tout simplement sur la clayette pour

I'avancer. La clayette peut 6tre allong_,e aussi loin que la butee le permet, mais elle

ne peut pas _,tre enlev_,e de la cr_,maill&,re.

n,,

14.

Clayettes en porte-&-faux en

verre pleine grandeur

Clayette coulissante en metal

Clayette coulissante en verre

Clayettes en porte-&-faux en verre -

Fixe et coulissante

PORTE #:TAG_:RE

Les balconnets, les clayettes et les porte-bouteilles servent &

ranger les pots, les bouteilles et boftes. Les items les plus utilises

peuvent 6tre s61ectionn6s rapidement.

Certains modeles ont des balconnets et des bacs de porte qui

peuvent accommoder les bouteilles d'eau gazeuses de grand

format et les bocaux de format economique. Certains balconnets

se reglent pour offrir une plus grande capacit6 de rangement.

Le casier laitier, qui est moins froid que le reste du r6frig_,rateur,

est con£u poury ranger le fromage, les tartinades et le beurre pour

de courtes periodes de temps.

Etag&,re de porte

BALCONNETS AMOVIBLES

Certains modeles comportent des balconnets amovibles qui

peuvent _,tre d_,plac6s selon les besoins.

Pour d_placer les balconnets

1. Souleverle balconnet.

2. Enleverlebalconnet.

3. Replacer le balconnet &l'endroit desir&

4. Enfoncer le bac dans les supports jusqu'& ce qu'il se

verrouille en place.

BARRE DE RETENUE POUR GRANDES

BOUTEILLES (CERTAINS MOD#LES)

La barre de retenue pour grandes bouteilles permet de maintenir

les bouteilles de grand format pendant I'ouverture et la fermeture

de la porte. Pour installer la barre de retenue, la tenir par le haut et

la faire glisser par-dessus la paroi du bac, tel qu'illustr_ dans le

sch6ma. La barre de retenue fonctionne mieux avec la coulisse

d'ajustement pour balconnet.

Barre de retenue pour grandes bouteilles (gauche)

et coulisse d'ajustement pour balconnet (droit)

SUPPORT D'ARTICLES PARTICULIERS

(CERTAINS MODELES)

La conception innovatrice du support d'articles particuliers permet

de d_,poser un paquet de 6 canettes de breuvage de 355 ml (12

oz.), une bouteille de vin, une bouteille de 2 litres de boisson

gazeuse, ou une douzaine d'ceufs. Le support d'articles particuliers

s'installe sur le cSte gauche de votre r6frigerateur. Pour I'installer,

glissez simplement le support d'articles particuliers sur n'importe

qu'elle tablette comme montr6 sur le dessin.

Support d'articles particuliers

Balconnet amovible

BAC .,&,L¢:GUMES (CERTAINS MOD_:LES)

Les bacs & I_,gumes, situ_,s sous la clayette inferieure du

r_,frig6rateur, sont conQus pour y placer les fruits, les I_,gumes et

les autres produits frais. Laver ces produits & I'eau frafche et bien

les faire _,goutter avant de les placer darts les bacs & I_,gumes.

Les aliments qui ont une odeur forte ou un haut taux d'humidit_,

doivent 6tre emballes avant d'etre ranges dans le r6frig_rateur.

BAC .,&,CHARCUTERIE (CERTAINS MOD#LES)

Certains modeles comportent un bac & charcuterie pour ranger

les viandes froides, les tartinades, les fromages et les autres

produits fins.

Bac &charcuterie

Bac & I_,gumes

COMMANDE DE L'HUMIDIT¢: (CERTAINS MOD#LES)

Certains modeles de bacs & I_,gumes comportent une commande

de I'humidit_, qui vous permet de contr6ler le taux d'humidit_, &

I'int_,rieur du bac. Cette commande permet de prolonger la vie

des legumes frais qui se conservent mieux & un haut degr_,

d'humidit&

REMARQUE: Les I_gumes-feuille Se conservent mieux

Iorsque la commande de I!humidit# est r_gl_e & {{High

Humidity ))(humidit6 _lev6e) ou darts un bac & I_gumes sans

commande de I'humidit&

LOW

Humidit,

degrd

HumJdit

Commande de I'humidite du bac & legumes

PORTE-BOUTEILLES DE VIN (CERTAINS MOD#LES)

Les porte-bouteilles de vin permettent de ranger les bouteilles de

vin, les bouteilles de jus ou de soda de deux litres. Pour installer le

porte-bouteilles, le faire glisser sur la clayette en plagant la partie

incurvee vers rinterieur. Pour I'enlever, lefaire glisser vers rext6rieur.

L'installer sur un des deux cStes de la clayette.

Porte-bouteilles de vin

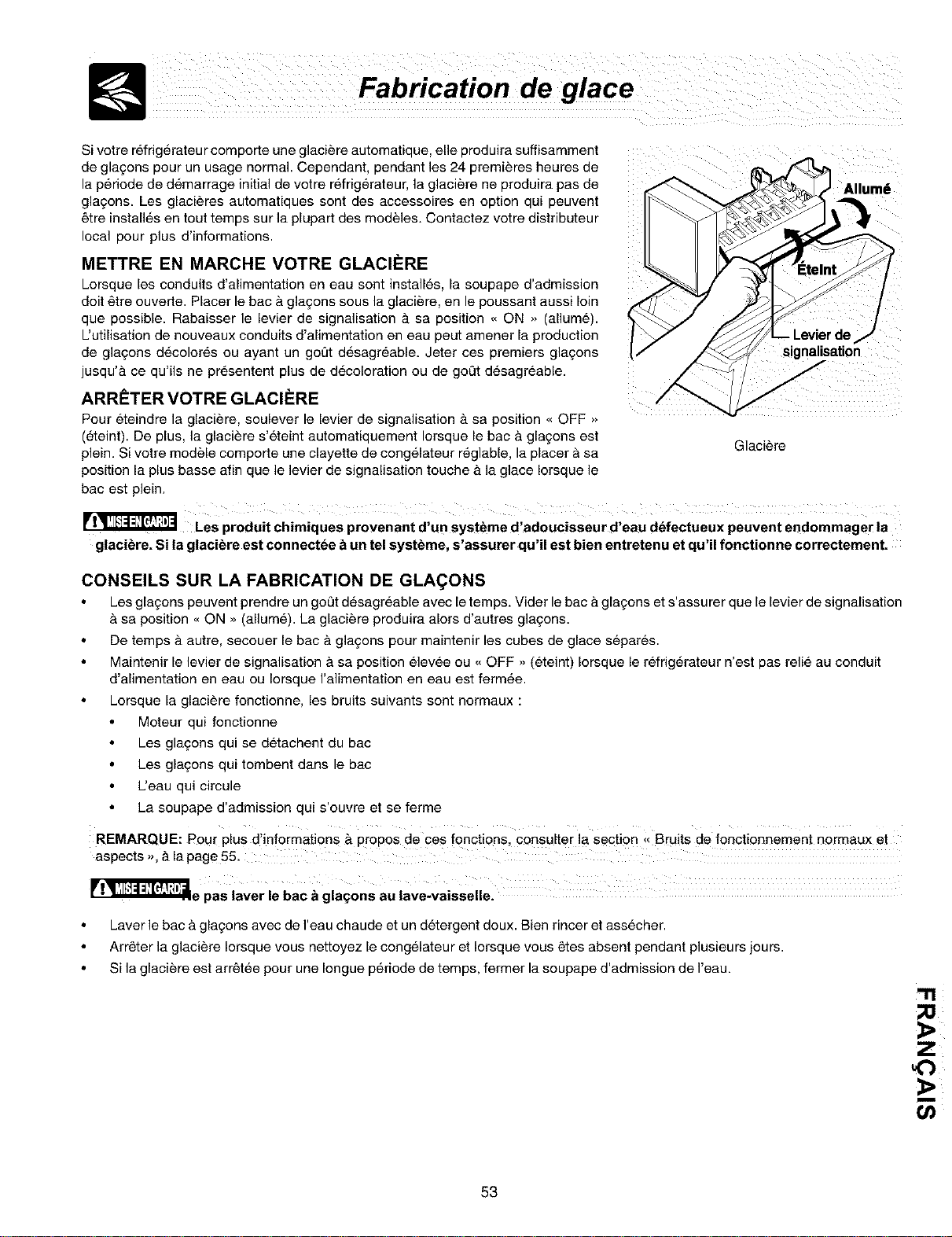

Fabrication de glace

Si votre r6frigerateu rcomoorte une gtaciere automatieue, elle 3roduira suffisamment

de gla?ons Dour un usage normal. Cepenclant, pendant les 24 3remi6res heures de

ia pedode de demarrage initial de votre r6frigerateur, la glaciS,re ne produira pas de

glaQons. Les giacieres automatieues sent des accessolres en option OUJDeuvent

6tre installes en tout temps sur la plupart des mod_,les. Contactez votre distributeur

local 3our plus d'informations.

METTRE EN MARCHE VOTRE GLAClI_RE

Lorsque les conduits d'alimentation en eau sent installes, la soupape d'admission

dolt 6tre ouverte. Placer le bac & glagons sous la glaciere, en le poussant aussi loin

que possible. Rabaisser le levier de signalisation & sa position <<ON >>(allume).

L'utilisation de nouveaux conduits d'alimentation en eau peut amener la production

de glaQons d6color6s ou ayant un go0t d6sagreable. Jeter ces premiers glagons

jusqu'& ce qu'ils ne pr_,sentent plus de deceleration ou de go0t d_,sagr6able.

ARRr_TER VOTRE GLACIIbRE

Pour eteindre la glaciere, soulever le levier de signalisation & sa position <<OFF >>

(6teint). De plus, la glaciere s'eteint automatiquement Iorsque le bac & gla£ons est

plein. Si votre modele comporte une clayette de cong61ateur r6glable, la placer & sa

position la plus basse afin que ]e levier de signalisation touche & la glace Iorsque ]e

bac est plein.

- Levierde

signalisation

Glaciere

Les produit chimiques provenant d'un syst_me d'adoucisseur d'eau ddfectueux peuvent endommager la

g_aci_re_ Si _ag_aci_re est c_nnect_e _ un te_syst_me_ s_assurer qu_i_est bien entretenu et qu_i_f_ncti_nne c_rrectement_

CONSEILS SUR LA FABRICATION DE GLA(_ONS

Les glaQons peuvent prendre un go0t d_,sagr6able avec le temps. Vider le bac _ glaQons et s'assu rer que le levier de signalisation

& sa position <<ON >>(allume). La glaciere produira alors d'autres glaQons.

De temps & autre, secouer le bac & glagons pour maintenir les cubes de glace separ6s.

Maintenir le levier de signalisation & sa position e]ev6e ou <<OFF ,>(eteint) Iorsque le r6fdg_,rateur n'est pas relie au conduit

d'alimentation en eau ou Iorsque I'alimentation en eau est ferm_,e.

Lorsque la glaciere fonctionne, les bruits suivants sent normaux :

Moteur qui fonctionne

Les glagons qui se detachent du bac

Les gla£ons qui tombent dans le bac

L'eau qui circule

La soupape d'admission qui s'ouvre et se ferme

REMARQUE: Pour plus d'informations & propos de ces fonctiens, consulter la section i<Bruits de fonctionnement norrnaux et

aspects >>,& la page 55.

__le pas laver le bac & gla_ons au lave-vaisselle.

Laver le bac a glaQons avec de I'eau chaude et un detergent doux. Bien rincer et assecher.

Arr6ter la glaciere Iorsque vous nettoyez le cong_lateur et Iorsque vous 6tes absent pendant plusieurs jours.

Si la glaciere est arr6t6e pour une Iongue p_,riode de temps, fermer la soupape d'admission de I'eau.

CONSEILS SUR LA CONSERVATION DES ALIMENTS

Conservation des aliments frais

Le compartiment pour la nourriture frafche dolt 8tre maintenu entre 1,1 °C et 4,4 °C (34 °F et 40 °F), la temp_,rature ida,ale _,tant

2,7 °C (37 °F).

Eviter de surcharger les clayettes du r_,frig6rateur. Cela r_,duit la circulation d'air autour des aliments et amene un refroidissement

in6gal.

Fruits et legumes

Les bacs & legumes emprisonnent I'humidite afin d'aider & conserver la qualite des fruits et des I_,gumes pendant plus

Iongtemps.

Viande

Laviande et la volaille non cuites doivent 8tre bien emballees afind'eviter la contamination des autres aliments et des surfaces.

Conservation des aliments congel#s

Le compartiment du cong_,lateur dolt _,tre maintenu & une temp_,rature de -17,7 °C (O °F) ou moins.

Les congelateurs fonctionnent plus efficacement Iorsqu'ils sont remplis aux trois quarts.

Emballage pour la cong#lation

Pour r_,duire la deshydratation et la d6t_,rioration de la nourriture, utiliser une feuille d'aluminium, une pellicule pour cong_,lation,

un sac pour congelation ou un contenant hermetique. Extraire autant d'air que possible et refermer hermetiquement. [.'air peut

assecher, decolorer ou alterer le go0t de la nourriture (par brQlure au froid).

Suremballer la viande et la volaille frafche avec un emballage pour congelation appropfi_, avant de congeler.

Ne jamais congeler de nouveau de la viande d_,congel_,e.

Remplir le cong#lateur

Eviter de placer trop de nourriture chaude dans le congelateur en m_me temps. Cela surcharge le cong_,lateur, ralentit le taux

de cong_,lation et risque de faire augmenter la temperature des aliments congeles.

Laisser de I'espace entre les emballages afin que I'air froid puisse circuler librement et que les aliments refroidissent aussi

rapidement que possible.

Eviter de ranger des aliments difficiles & congeler comme de la cr&,me glac_,e et du jus d'orange dans la porte du cong_,lateur.

II est pr_,f6rable de ranger ces aliments & I'interieur du congelateur oe la temperature subit moins de variations.

n,,

14.

CONSEILS EN MATII_RE D'ECONOMIE D'C:NERGIE

Placer le refrig6rateur & I'endroit le plus frais de la piece, loin de la lumi&,re

dlrecte du solell et des tubulures ou des registres de chauffage. Ne pas placer

le r_,frig_,rateur pr&,sdes appareils producteurs de chaleur comme une plaque

chauffante une cuisiniere ou un lave-vaisselle. Si cela n'est pas possible,

insta]lez une section d'armoire ou ajoutez une couche additionnelle d'isolant

entre les oeux appareils afin de permettre au r_,frig6rateur de fonctienner plus

efficacement.

Mettre le r_,frig6rateur & niveau afin que les portes se referment bien.

Consulter ce manuel d'utilisation et d'entretien pour des suggestions de

r_,glages rJe la commanae de temperature.

Nettoyer r_,gulierement de condenseur ce qui permet de maintenir I'efficacite

du refrig_,rateur. Consulter la fiche d'entretien et de nettoyage, & la page 56.

Ne pas surcnarger le r_,frigerateur ni obstruer les volets d'entr_,e de I'air freid.

Le r_,frig_,rateur devra alors fonctienner plus lengtemps et consemmera plus

d'_,nergie

Recouvrir les aliments et essuyer les contenants avant de les ranger au

r_,frigerateur. Ceci diminue I'accumulation d'humidite & I'interieur de I'appareil.

Organiser le r_,frigerateur de maniere & reduire la frequence de I'ouverture de

la porte. Retirer tousles items dont veus avez besein en une seule feis et

refermer immediatement la porte.

IDENTIFIER LES SONS QUE VOUS ENTENDEZ

Votre nouveau r_,frig6rateur & rendement _,lev_, peut emettre des

sons avec lesquels vous n'_,tes pas familier. Ne vous inqui6tez

pas, ces bruits sent normaux. Les surfaces dures, comme les

planchers en vinyle ou en bois, les murs et les comptoirs de cuisine

peuvent amplifier les sons. Vous trouverez ci-dessous la liste des

bruits les plus communs que vous risquez d'entendre ainsi que

leurcause.

REMARQUES: Les panneaux d!isolant-m0usse permettent

une bonne 6conomie d'6nergie, mais n'offrent pas d'isolation

acoustique.

A. F:vaporateur

Le liquide de refroidissement qui passe dans le circuit

d'evaporation peut produire un bruit de gargouillis ou de

bouillonnement.

B. Ventilateu r de I'evaporateu r

IIest possible que vous entendiez le bruit de Fair renvoye

darts le r6frig6rateur par le ventilateur de 1'6vaperateur.

C. Chaufferettede d6congelation

Pendant les cycles de d6ceng61ation, les geuttes d'eau qui

tombent sur la chaufferette de decong61atien peuvent

preduire un bruit de sifflement ou de gr6sillement. Apr6s la

d6ceng61ation, un bruit de craquement peut se preduire.

IMPORTANT: Pendant leCycle de d6c0ng61ation automatique,

vous pourrez remarquer une lueur rouge darts les volets sur

la paroi au fond du comparfiment de votre cong61ateur. Ceci

est normal pendant le cycle de d6cong61ation.

D. Glaciere automatique

Si votre r6frig6rateur est 6quip6 d'une glaciere automatique,

veus entendrez les cubes de glace tember dans le bac &

gla£ons.

E. Thermostat et minuteur de decong61ation

Ces cemposantes peuvent preduire des bruits de

claquement eu des cliquetis Iorsqu'ils allument ou eteignent

le r6frig6rateur. Le minuteur peut 6galement emettre un

tic-tac semblable & celui d'une hedoge 61ectdque.

F. Ventilateurdu condenseur

Si les serpentins du cendenseur se treuvent seus le

r6frig6rateur, cemme sur I'illustration de gauche, c'est qu'il

est equip6 d'un ventilateur de cendenseur. II est possible

que veus entendiez le bruit de Fair renvoye dans le

r6frig6rateur par le ventilateur du cendenseur.

G. Compresseur

Les cempresseurs & haut rendement fonctionnent beaucoup

plus rapidement que ceux des anciens medeles. Le

cempresseur peut produire un renrennement aigu eu un

bruit de pulsation.

H. Soupape

Si votre r6frig6rateur est 6quip6 d'une glaciere automatique,

veus entendrez un bruit de vibration lersque la seupape

s'ouvre pour remplir la glaciere & chaque cycle.

I. Plateau de r6cup6ration

IIest possible que veus entendiez le bruit de I'eau qui ceule

dans le plateau de r6cup6ratien pendant le cycle de

d6cong61ation. Le plateau de r6cuperation sert pour les

cendenseurs refroidis par air et se trouve sur le dessus du

cempresseur (serpentins noirs& I'ardere du r6frig6rateur).

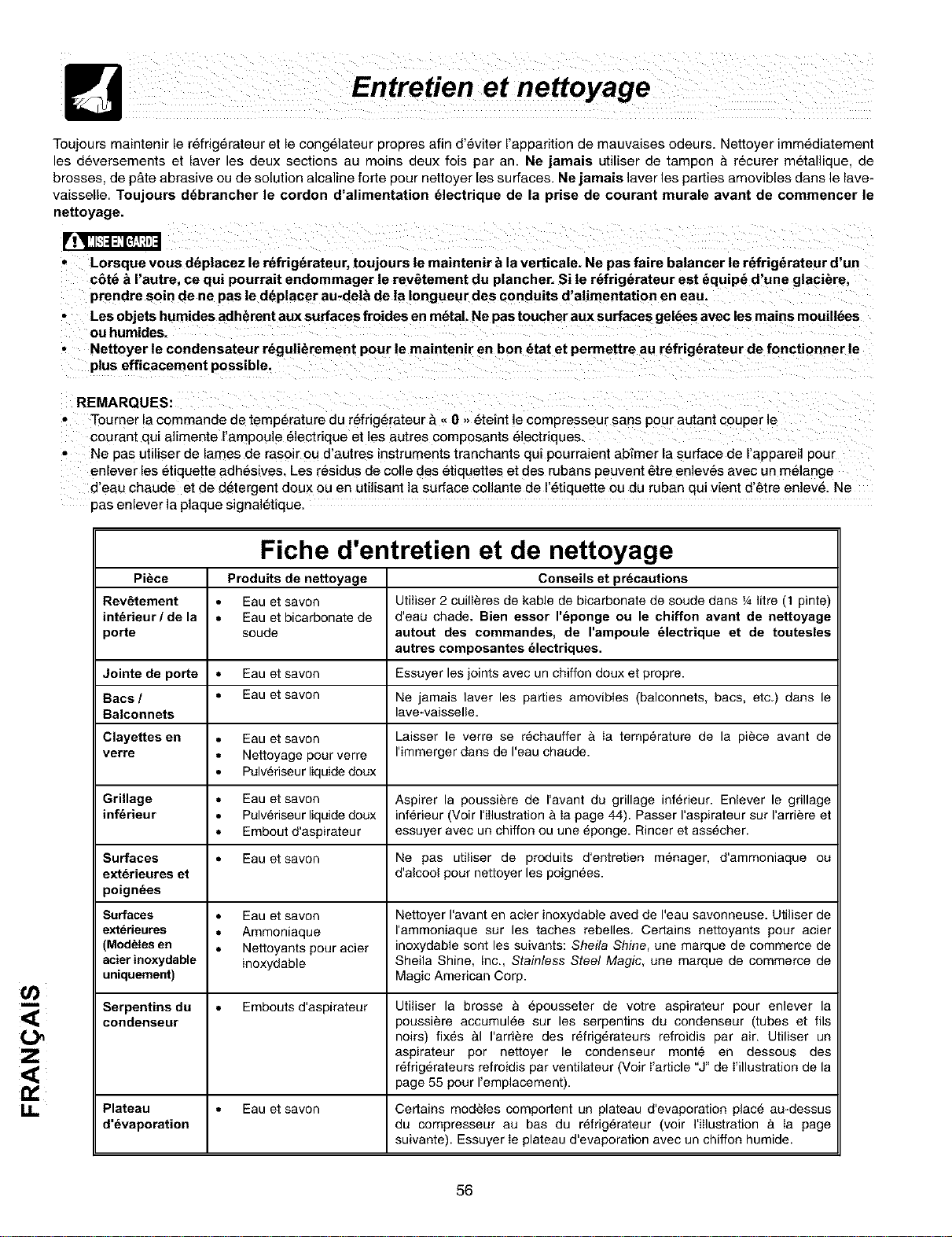

Toujours maintenir le r6ffig_,rateur et le congelateur propres afin d'_,viter I'apparition de mauvaises odeurs. Nettoyer imm_,diatement

les deversements et laver les deux sections au moins deux fois par an. Ne jamais utiliser de tampon & recurer metallique, de

brosses, de p&te abrasive ou de solution alcaline forte pour nettoyer les sutraces. Ne jamais laver les parties amovibles dans le lave-

vaisselle. Toujours d6brancher le cordon d'alimentation 61ectrique de la prise de courant murale avant de commencer le

nettoyage.

Lorsque vous d_placez le r_frig_rateur, toujours le maintenir b la verticale. Ne pas faire balancer le r_frig_rateur d'un

c6t_ b I'autre, ce qui pourrait endommager le rev6tement du plancher. Si le rdfrig_rateur est _quip_ d'une glaci_re,

prendre soin de ne pas le d6placer au-delb de la Iongueur des conduits d'alimentation en eau.

Les objets humides adherent aux surfaces froldes en m_tal. Ne pas toucher aux surfaces gel_es avec les mains mouillL, es

ou humides.

Nettoyer le condensateur r_guli_rement pour le maintenir en bon _tat et permettre au r6frig6rateur de fonctionner le

plus efficacement possible.

REMARQUES:

-ourner la commande de temperature du refrig@ateur _ <<0 ,>_,teint le compresseur sans pour autant couper le

courant qui alimente rampoule electrique et les autres composants electriques.

Ne pas utiliser de lames de rasoir ou d'autres instruments tranchants qui pourraient abfmer la surface de Fappareil pour

enlever les etiquette adhesives. Les residus de colle des _tiquettes et des rubans peuvent _,tre enleves avec un melange

d'eau chaude et de detergent doux ou en utilisant la surface collante de r_,tiquette ou du ruban qui vient d'#tre enleve. Ne

pas enlever la plaque signal_tique.

14.

Fiche d'entretien et de nettoyage

Piece Produits de nettoyage Conseils et precautions

Rev_tement ,, Eau et savon Utiliser 2 cuill_res de kable de bicarbonate de soude dans Y4litre (1 pinte)

int_,rieur / de la ,, Eau et bicarbonate de d'eau chade. Bien essor I'#ponge ou le chiffon avant de nettoyage

porte soude autout des commandes, de I'ampoule 61ectrique et de toutesles

autres composantes _,lectriques.

Jointe de porte ,, Eau et savon Essuyer les joints avec un chiffon doux et propre.

Bacs/ ,, Eau et savon Ne jamais laver les parties amovibIes (balconnets, bacs, etc.) darts le

Balconnets lave-vaisselle.

Clayettes en ,, Eau et savon Laisser le verre se r_cbauffer & Ia temperature de la piece avant de

verre ,, Nettoyage pour verre I'immerger darts de I'eau chaude.

,, Pulv_riseur liquide doux

Grillage ,, Eau et savon Aspirer la poussi_re de I'avant du grillage inf@ieur. Enlever le grillage

inf_.rieur ,, Pulv_riseur liquide doux inf@ieur (Voir I'iIlustration & Ia page 44). Passer I'aspirateur sur I'arri_re et

,, Embout d'aspirateur essuyer avec un chiffon ou une _ponge. Rincer et ass_cher.

Surfaces ,, Eau et savon Ne pas utiliser de produits d'entretien m_nager, d'ammoniaque ou

ext#rieures et d'alcool pour nettoyer les poign_,es.

poign_es

Surfaces ,, Eau et savon Nettoyer I'avant en acier inoxydable aved de I'eau savonneuse. Utiliser de

ext_rieures ,, Ammoniaque I'ammoniaque sur les taches rebelles. Certains nettoyants pour acier

(Mod_Ies en ,, Nettoyants pour acier inoxydable sont les suivants: Sheila Shine, une marque de commerce de

acierinoxydable inoxydable Sheila Shine, Inc., Stainless Steel Magic, une marque de commerce de

uniquement) Magic American Corp.

Serpentins du ,, Embouts d'aspirateur Utiliser la brosse & _pousseter de votre aspirateur pour enlever la

condenseur poussi_re accumul_e sur les serpentins du condenseur (tubes et ills

noirs) fixes a.I I'arri_re des r_frig_rateurs refroidis par air. Utiliser un

aspirateur por nettoyer le condenseur mont_ en dessous des

r_frig_rateurs refroidis par ventilateur (Voir I'article "J" de I'illustration de la

page 55 pour I'emplacement).

Plateau * Eau et savon Certains modeles comportent un plateau d'evaporstion plac_ au-dessus

d'_vaporation du compresseur au bas du r_frig_rateur (voir I'iIlustration a. Ia page

suivante). Essuyer Ie plateau d'evaporation avec un chiffon humide.

Entretien et nettoyage (suite)

_fin d'6viter les coupures, porter

des gants pour remplacer les ampoules

_lectriques.

CHANGER L'AMPOULE ELECTRIQUE DU

CONGI_LATEUR (CERTAINS MODELES)

1 D_,brancher le r_,frig6rateur.

2. Porter des gants pour vous proteger au cas ou il y

aurait du verre brisk,

3. D_,loger le pare-lumi&,re tel qu'illustr6.

zl D_,visser et remolacer I'amoouie grill6e par une

ampoule pour appareil 61ectrom_'nager du m6me

wattage.

5. Replacer le pare-lumiere.

6. Ne pas oublier de rebrancher le r6frig6rateur.

Plateau d'evaporation (certains modeles)

Conseils pour les vacances et les d6m6nagements

• Laisser le r6frig6rateur fontcionner pendant les absences de 3 semaines ou moins.

Absences de • Consommer tous [es aliments p_,rissables ranges dans la section du r6frig_,rateur.

coute dur6e • Eteindre la glaci&,re automatique, m_,me si vous ne vous absentez que pour quelques

jours.

• Enlever tousles aliments et la glace si vous vous absentez pour un mois ou plus.

• Toumer la commande du r6frig6rateur & OFF et debrancher le cordon d'alimentatien.

Absences de • Eteindre la glaci&,re automatique et fermer la soupape d'admission d'eau.

Iongue dur6e • Nettoyer enti&,rement I'int_,rieur de I'appareil.

• Laisser les deux portes ouvertes afin d'eviter I'apparition d'odeur et de moisissure..

Bloquer les portes en position ouverte se necessaire.

• Enlever route la nourriture et la glace.

• Si vous utilisez un chariot, charger le r6frig6rateur de c{5t6.

D6m6nagement • R_,gler les pieds de nivellement & leur position la plus r_,tract_,e a fin de les pret_,ger Iors

des d_,placements.

• Recouvir le boftier pour en prot6ger la surface.

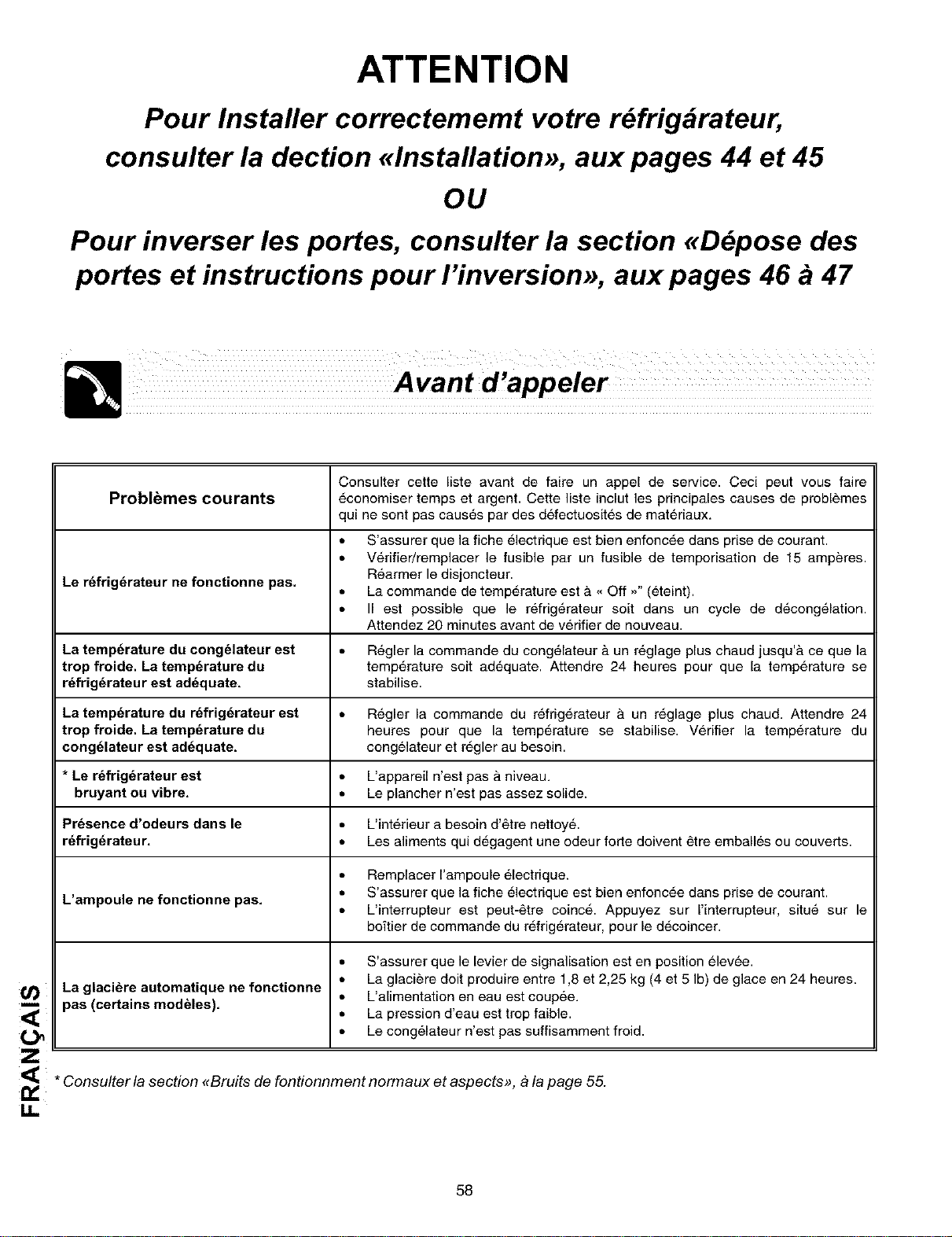

ATTENTION

Pour Installer correctememt votre r_frig_rateur,

consulter la dection _dnstallatiomh aux pages 44 et 45

Pour inverser les portes, consulter la section _D_pose des

portes et instructions pour I'inversiom_, aux pages 46 a 47

A vant d,appeler

14.

Consulter cette liste avant de faire un appel de service. Ceci peut vous faire

Probl_mes courants _,conomiser temps et argent. Cette liste inclut les principales causes de problemes

qui ne sont pas caus_,s par des d6fectuosites de materiaux.

• S'assurer que la fiche 61ectrique est bien enfonc6e dans prise de courant.

• V_,rifier/remplacer le fusible par un fusible de temporisation de 15 amp&,res.

Le r_frig_rateur ne fonctionne pas. R_,armer le disjoncteur.

• La commande de temp6rature est & ,, Off >_"(eteint).

• II est possible que le r6frig_,rateur soit dans un cycle de d_,cong_,lation.

Attendez 20 minutes avant de verifier de nouveau.

La temperature du cong_lateur est • R6gler la commande du cong61ateur & un r6glage plus chaud jusqu'& ce que la

trop froide. La temperature du temp_,rature soit ad_,quate. Attendre 24 heures pour que la temperature se

r_frig6rateur est ad6quate, stabilise.

La temperature du r_frig_rateur est • R_gler la commande du r_frig_rateur & un r_glage plus chaud. Attendre 24

trop froide. Latemp_raturedu heures pour que la temp6rature se stabilise. Verifier la temp6rature du

cong61ateur est ad6quate, congelateur et r6gler au besoin.

* Le r_frig6rateur eet • L'appareil n'est pas & niveau.

bruyant ou vibre, • Le plancher n'est pas assez solide.

Presence d'odeure dane le • L'int_rieur a besoin d'6tre nettoy6.

r_frig6rateur, • Les aliments qui d6gagent une odeur forte doivent 6tre emballes ou couverts.

• Remplacer I'ampoule 61ectrique.

• S'assurer que la fiche 61ectrique est bien enfonc6e dans prise de courant.

L'ampoule ne fonctionne pas,

• L'interrupteur est peut-6tre coinc6. Appuyez sur I'interrupteur, situ6 sur le

boftier de commande du r6frig6rateur, pour le d6coincer.

• S'assurer que le levier de signalisation est en position elevee.

• La glaciere dolt produire entre 1,8 et 2,25 kg (4 et 5 Ib) de glace en 24 heures.

La glaci_re automatique ne fonctionne

• L'alimentation en eau est coupee.

pas (eertains modules),

• La pression d'eau est trop faible.

• Le congelateur n'est pas suffisamment froid.

* Consulter la section {_Bruits de fontionnment normaux et aspects_, a la page 55.

For repair of major brand appliances in your own home...

no matterwho made it, no matterwho sold itT

1-800-4-MY-HOME" Anytime, day or night

(1-800-469-4663)

www.searslcom _,_!_!_!_!_!_!_!_!_!_!_!_!_!_!_!i_i!

To bring in products such as vacuums, lawn equipment and electronics

for repair, call for the location of your nearest Sears Parts & Repair Center.

1-800-488-1222 Anytime, day or night

www.sears.com

Forthe replacement parts, accessories and owner's manuals

that you need to do-it-yourself,call Sears PartsDirect" !

1-800-366-PART 6am- 11pr. CST,

(1-800-366-7278) 7 days a week

www.sears.com/partsdirect

purchase or inquire about a Sears Sewice Agreement:

1-800-827-6655

7 a.m. - 5 p.m. CST, Mon.- Sat.

Para pedir servicio de reparaci6n a domicilio,

y para ordenar piezas con entrega a domicilio:

1-888-SU -HOGAR"

(1-888-784-6427)

Au Canada pour service en franc_ais:

1-877-LE-FOYER °"

(1-877-533-6937)

HomeCentrar

®Registered Trademark/_ Trademarkof Sears, Roebuckand Co.

_Sears,RoebuckandCO. ®Mama Registrad_TM Marca de F_tbricade Sears,Roebuck andCo.

Kenmore 25361799102 top-mount refrigerator

Product's Documents

User Manual

Specifications

Kenmore 25361799102 Questions and Answers
