Craftsman 917388900 6.5 Horsepower 21" Multi-Cut Lawn Mower User Manual

Owner's Manual

ICRRFT.TMRN°I

ROTARY LAWN MOWER

6.5 Horsepower

21" Multi-Cut

Model No.

917.388900

CAUTION:

Read and follow all

Safety Rulesand Instructions

beforeoperatingthisequipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.seara.com/craftsman

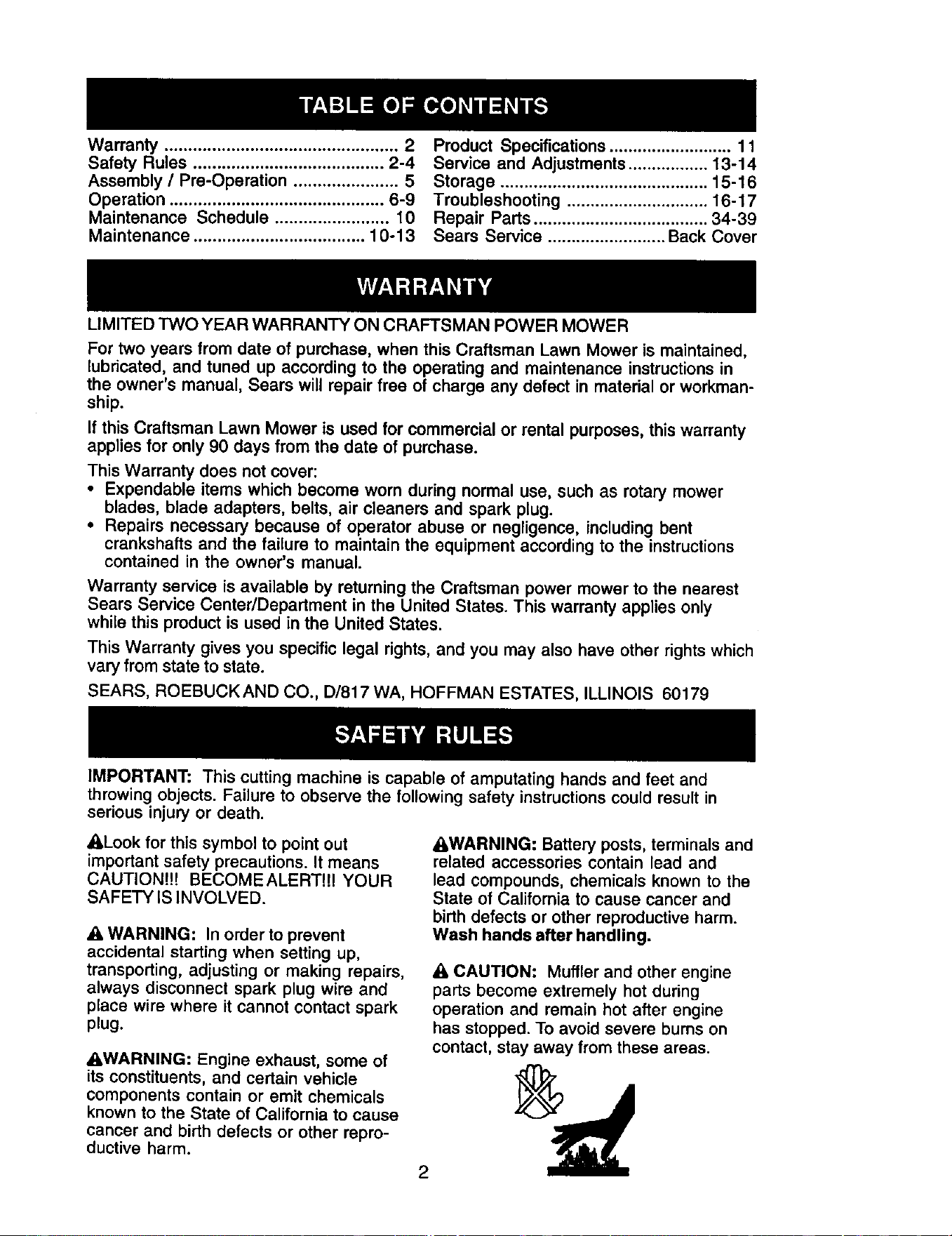

Warranty ................................................. 2

Safety Rules ........................................ 2-4

Assembly / Pre-Operation ...................... 5

Operation ............................................. 6-9

Maintenance Schedule ........................ 10

Maintenance .................................... 10-13

Product Specifications .......................... 11

Service and Adjustments................. 13-14

Storage ............................................ 15-16

Troubleshooting .............................. 16-17

Repair Parts ..................................... 34-39

Sears Service ......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

SEARS, ROEBUCK AND CO., D/817 WA, HOFFMAN ESTATES, ILLINOIS 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

_kLook for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

& WARNING: In order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact spark

plug.

&WARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of Califomia to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

_kWARNING: Engine exhaust, some of

its constituents, and certain vehicle _J22' _

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

& CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

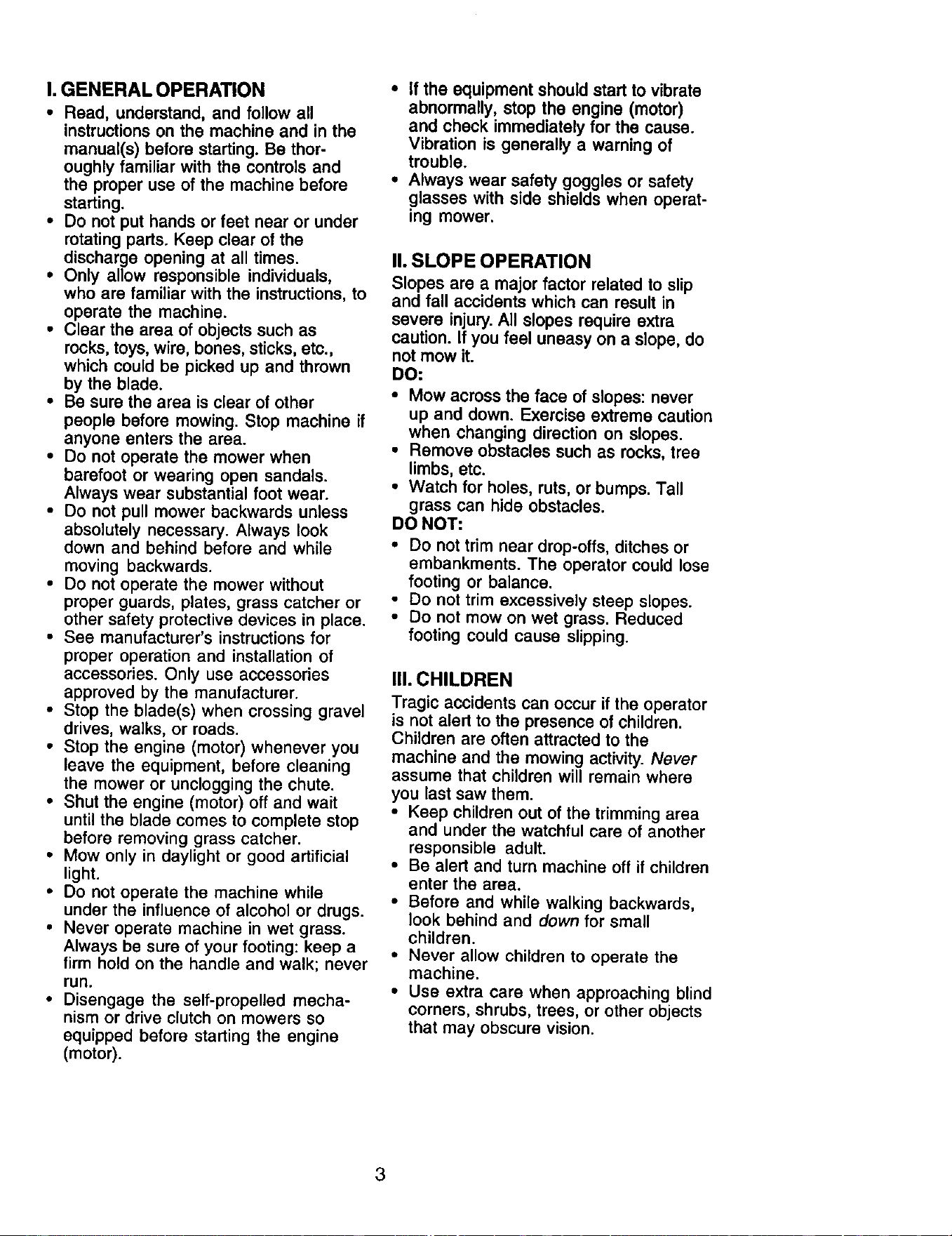

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when operat-

ing mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury.All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks,tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

IlL CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV.SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

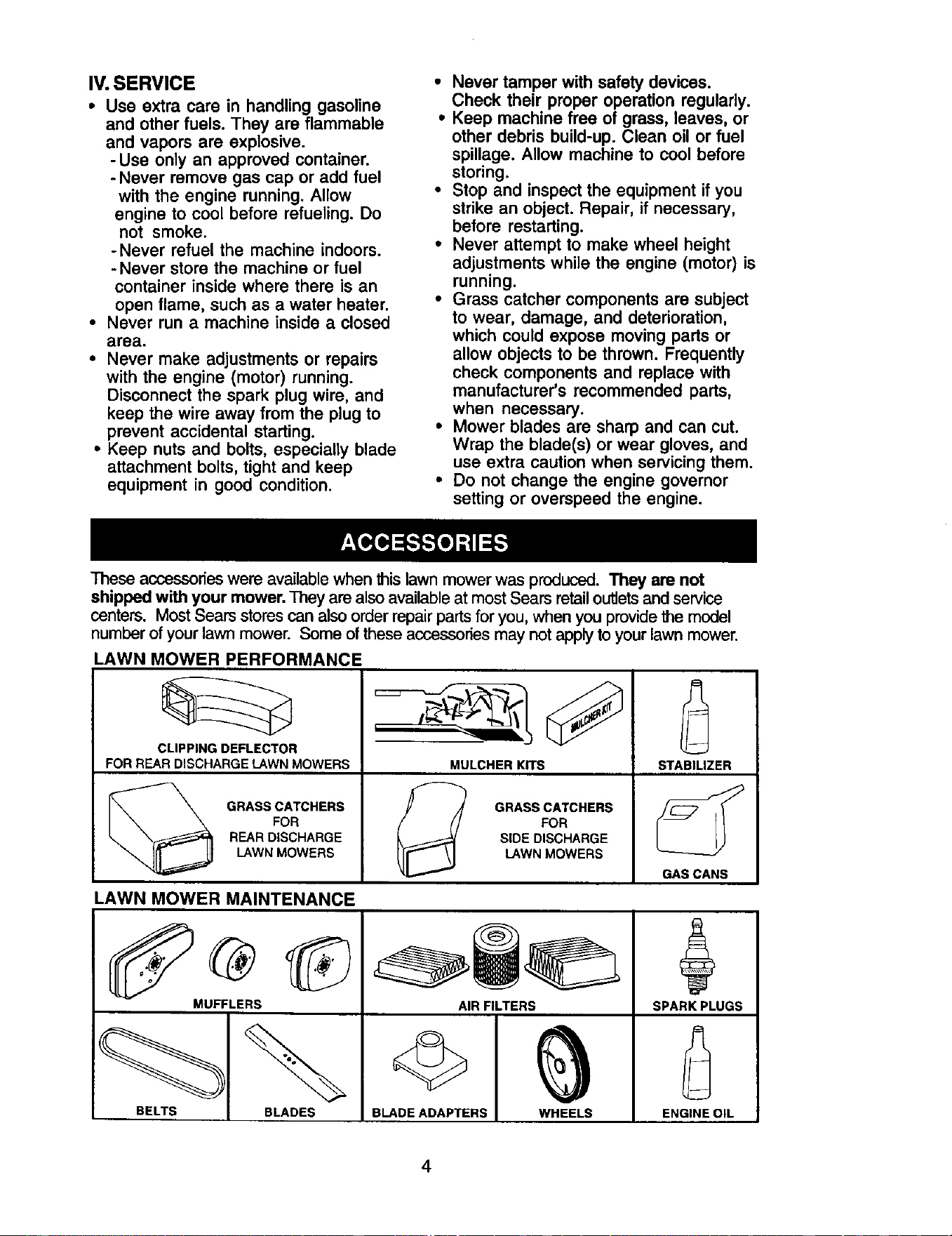

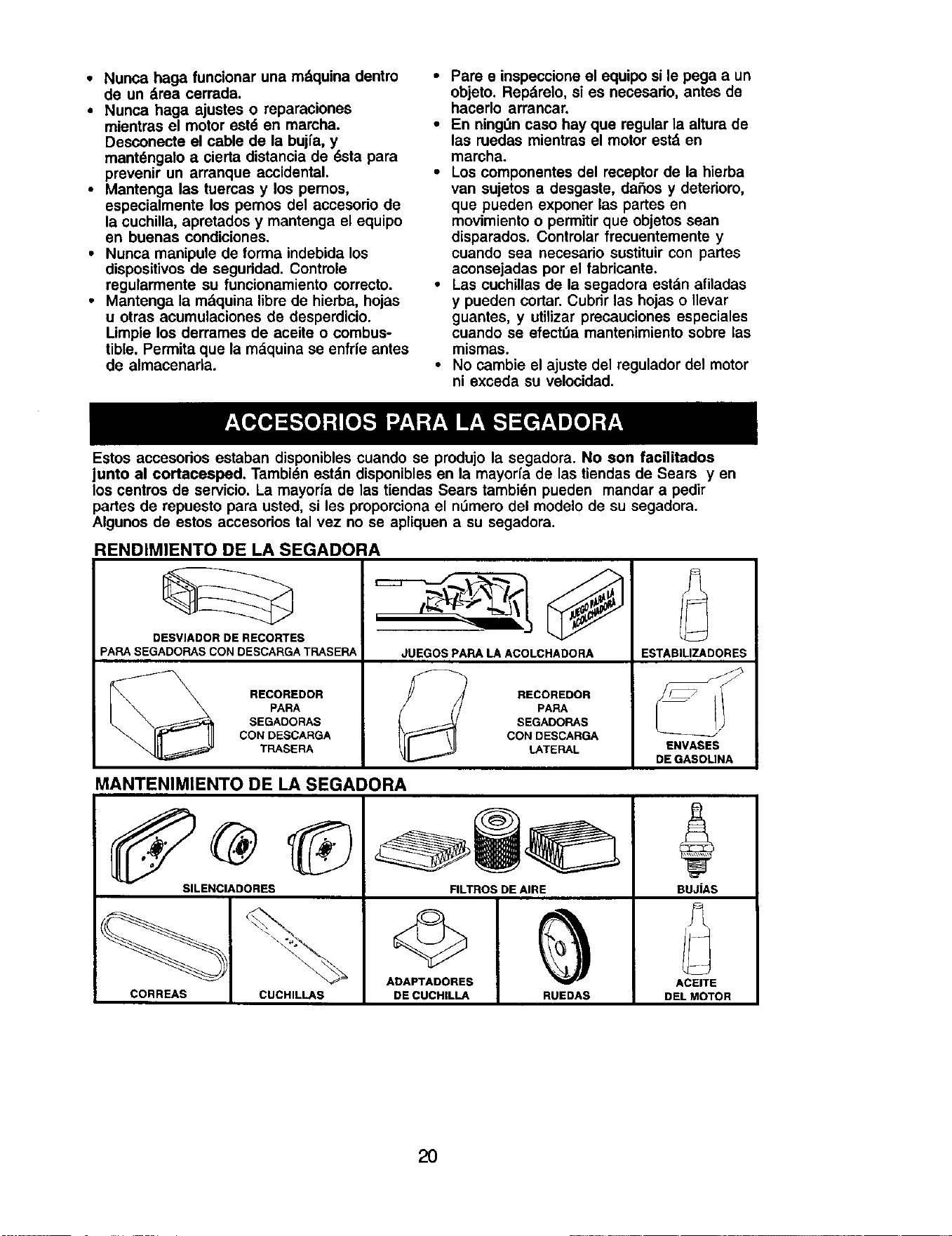

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retailoutlets and service

centers. Most Sears stores can also order repair parts for you, when you provide the model

number of your lawn mower. Some ofthese accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS STABILIZER

GAS CANS

MULCHER KITS

_ GRASS CATCHERS _ GRASS CATCHERS

FOR FOR

REAR DISCHARGE SIDE DISCHARGE

LAWN MOWERS LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

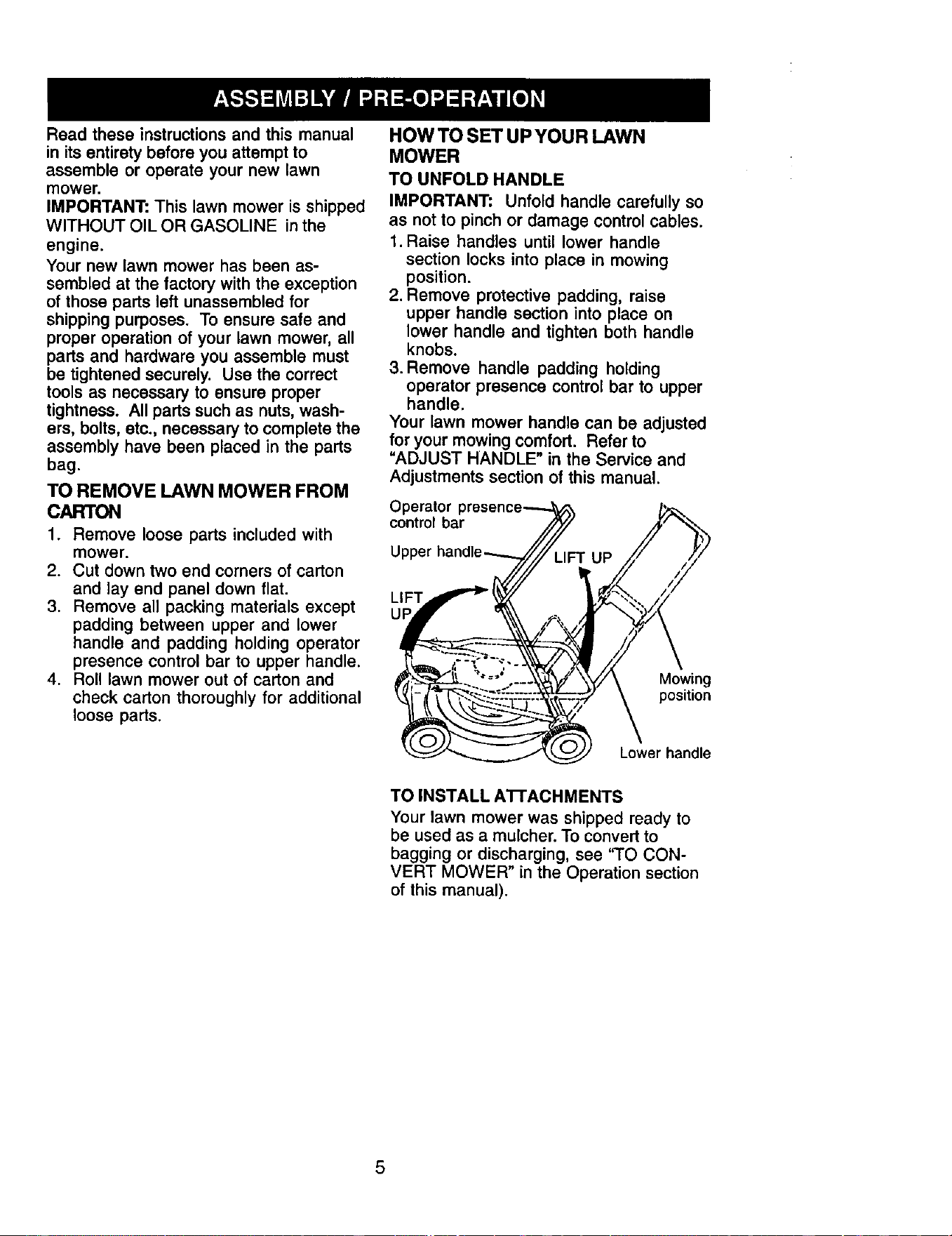

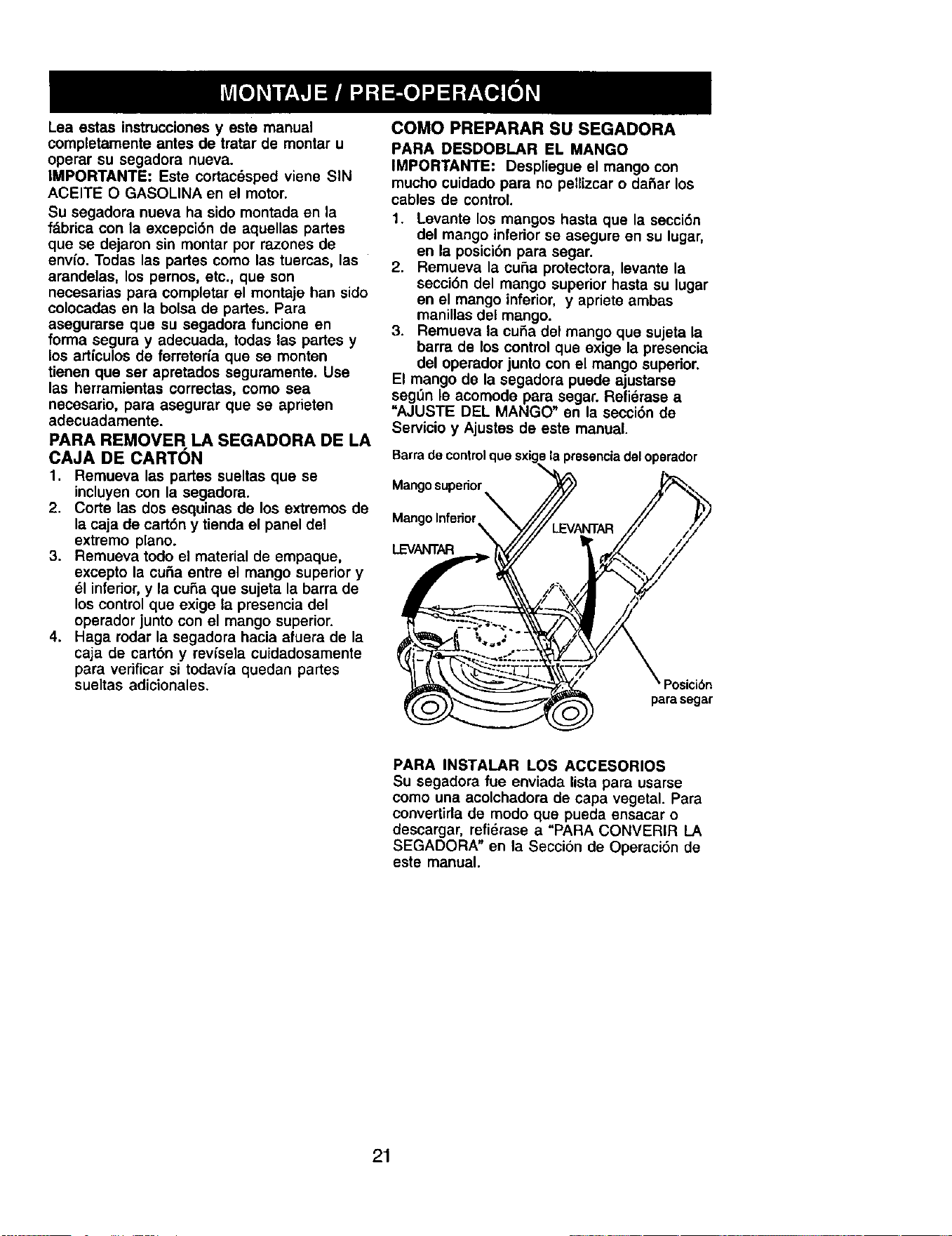

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must

be tightened securely. Use the correct

tools as necessary to ensure proper

tightness. All parts such as nuts, wash-

ers, bolts, etc., necessary to complete the

assembly have been placed in the parts

bag.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to

=ADJUST HANDLE" in the Service and

Adjustments section of this manual.

Operator I:

control bar

Mowing

position

Lower handle

TO INSTALL A'I-rACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual).

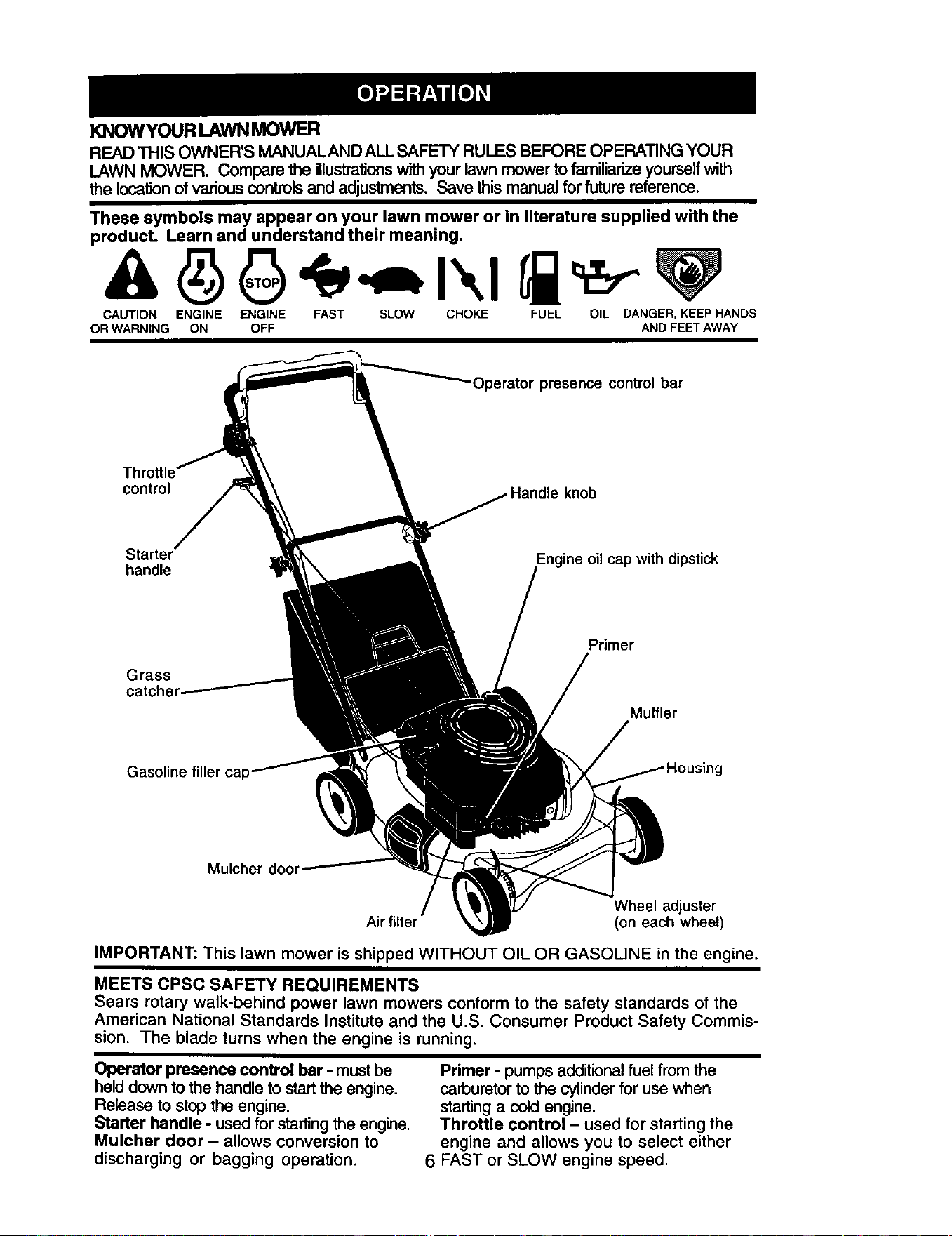

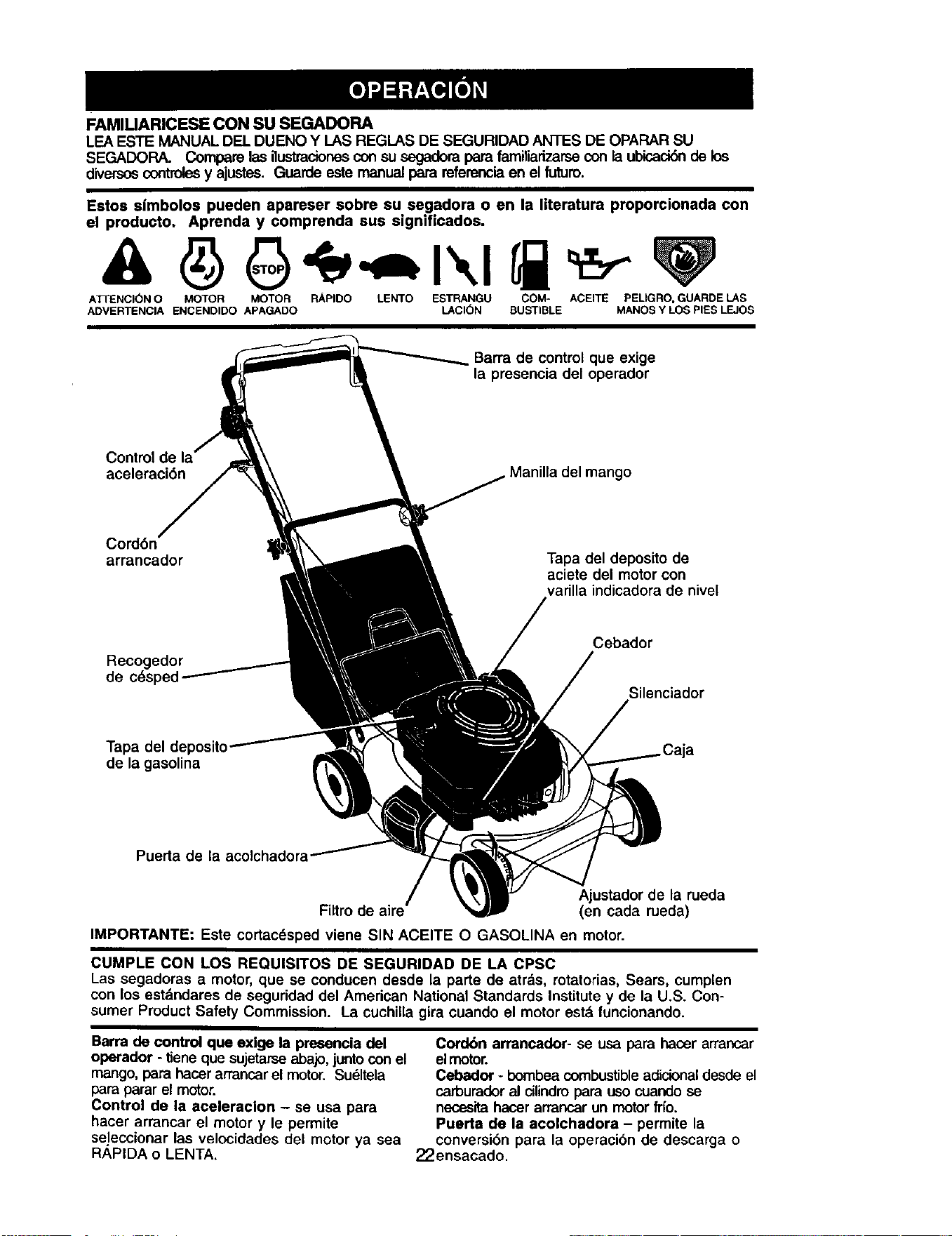

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUALAND ALLSAFETY RULES BEFORE OPERATING YOUR

LAWN MOWER. Compare the illustrations with your lawn mower to familiarize yourself with

the location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning,

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Throttle

control

Starter oil cap with dipstick

handle

Grass

catch_

Primer

Muffler

Gasoline filler cal:

Mulcher door

Wheel adjuster

(on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar- must be

held down to the handle to start the engine.

Release to stop the engine.

Starter handle - used for starting the engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Throttle control - used for starting the

engine and allows you to select either

6 FAST or SLOW engine speed.

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend a standard safety

glasses or wide vision safety mask worn

over spectacles.

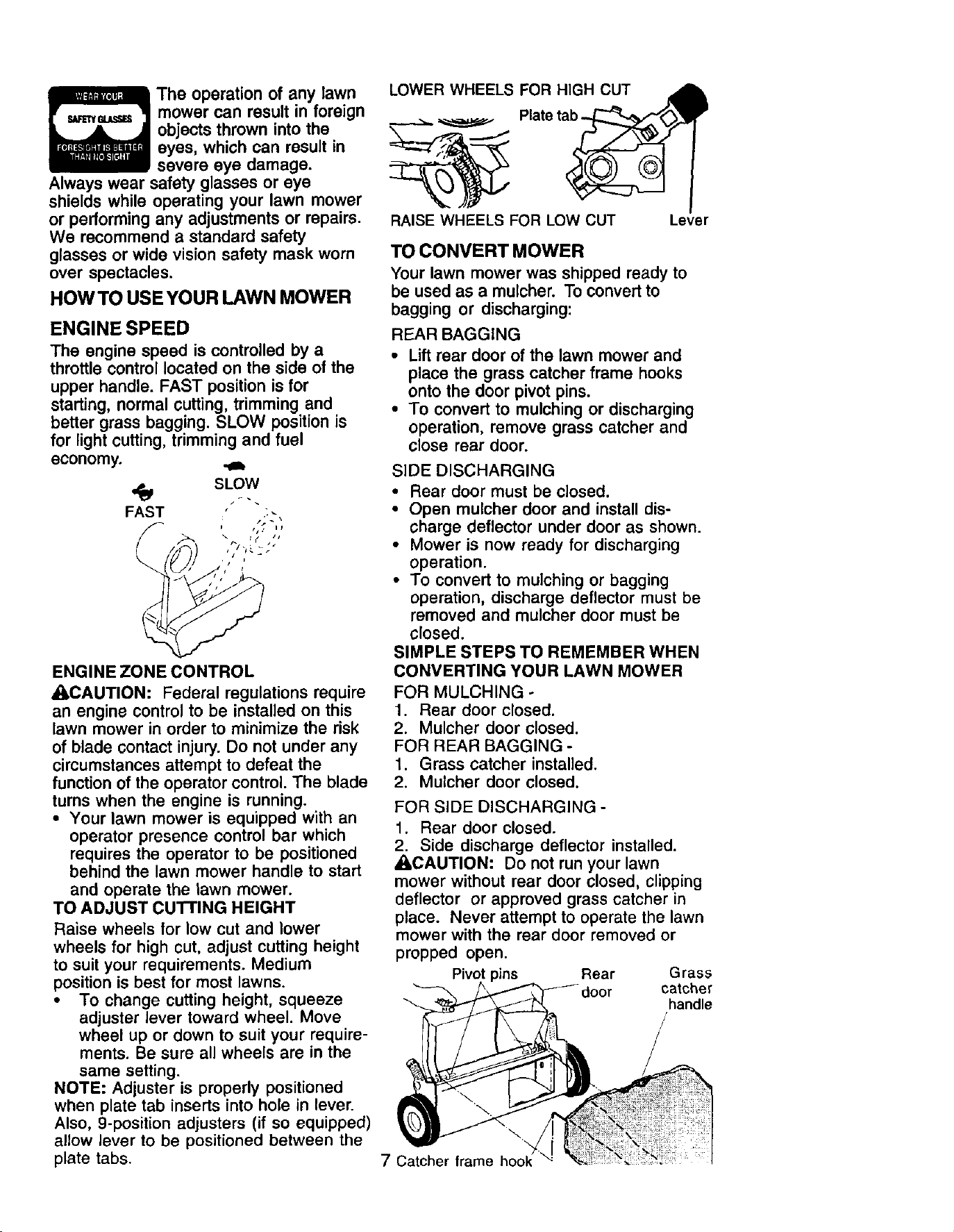

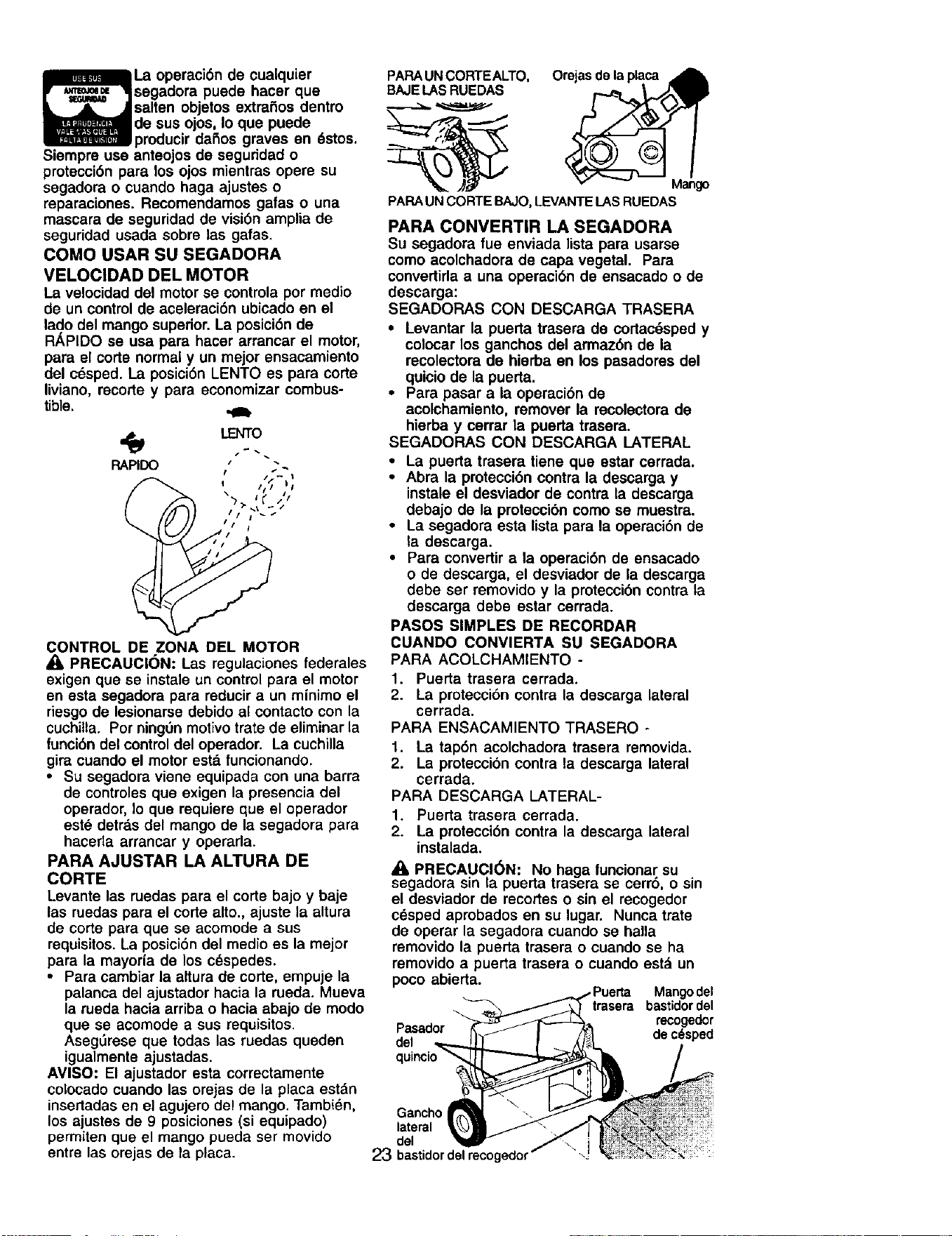

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed is controlled by a

throttle control located on the side of the

upper handle. FAST position is for

starting, normal cutting, trimming and

better grass bagging. SLOW position is

for light cutting, trimming and fuel

economy.

SLOW

FAST "" "

I t _ IJ

,i p

ENGINE ZONE q;ONTROL

_I, CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST cu'n'ING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

RAISE WHEELS FOR LOW CUT Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging:

REAR BAGGING

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

SIDE DISCHARGING

• Rear door must be closed.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must he

removed and mulcher door must be

closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Side discharge deflector installed.

_I, CAUTION: Do not run your lawn

mower without rear door closed, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

propped open.

Pivot pins Rear Grass

catcher

handle

7 Catcher frame hook

mulcherdoor

Discharge

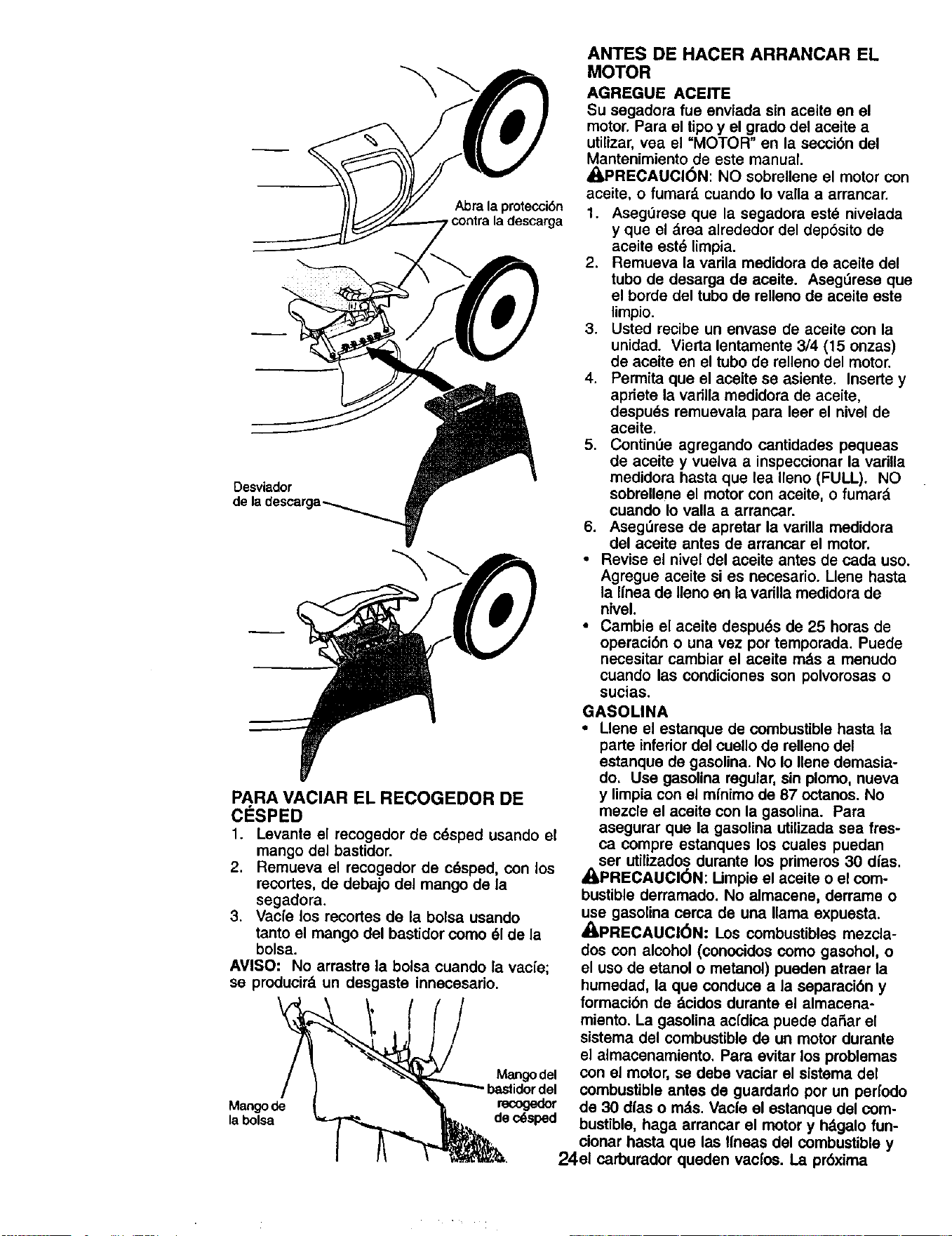

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Bag

handle

Grass

catcher

frame

handle

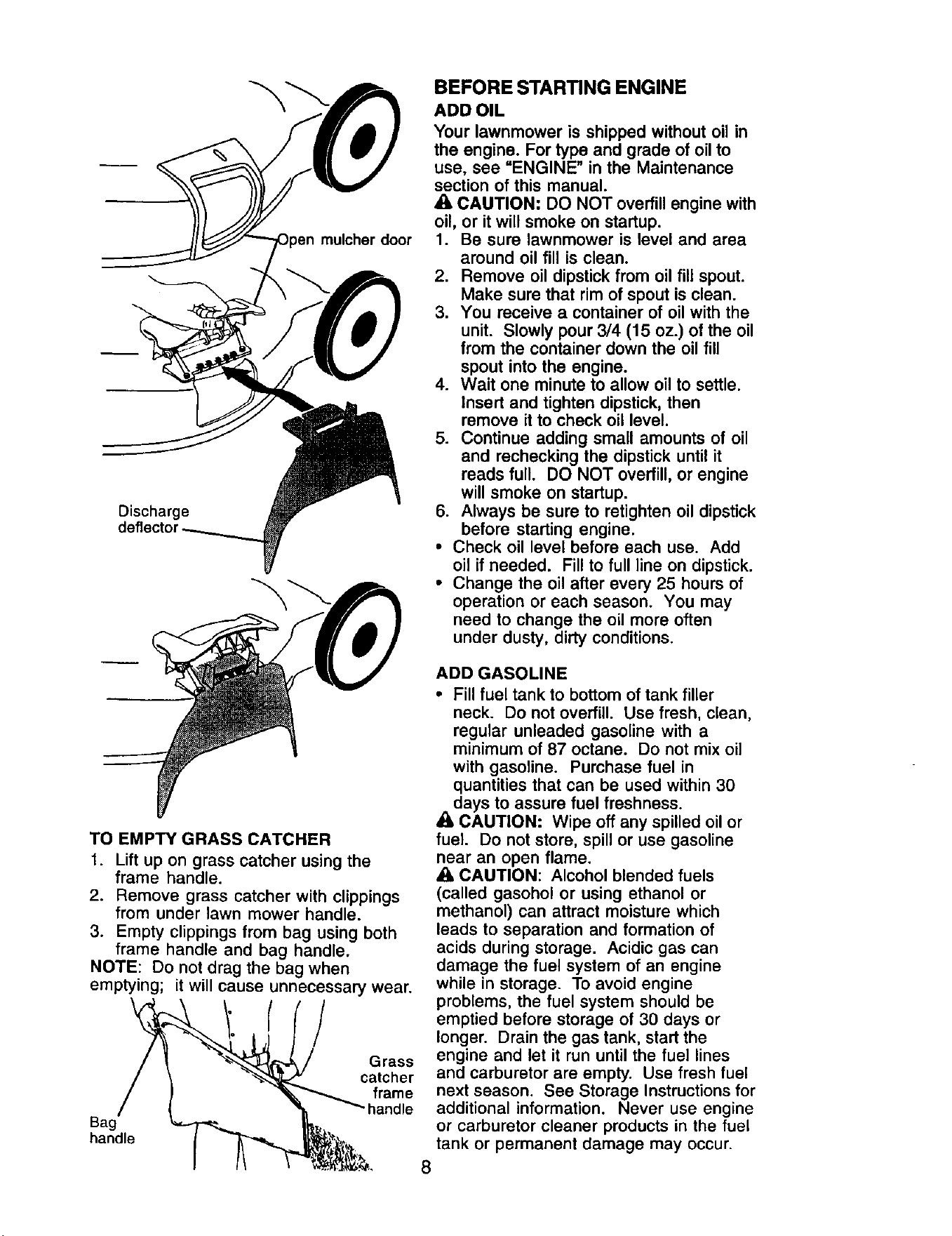

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

Adays to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

oil cap

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

Gasolin_

filler cap

Prime

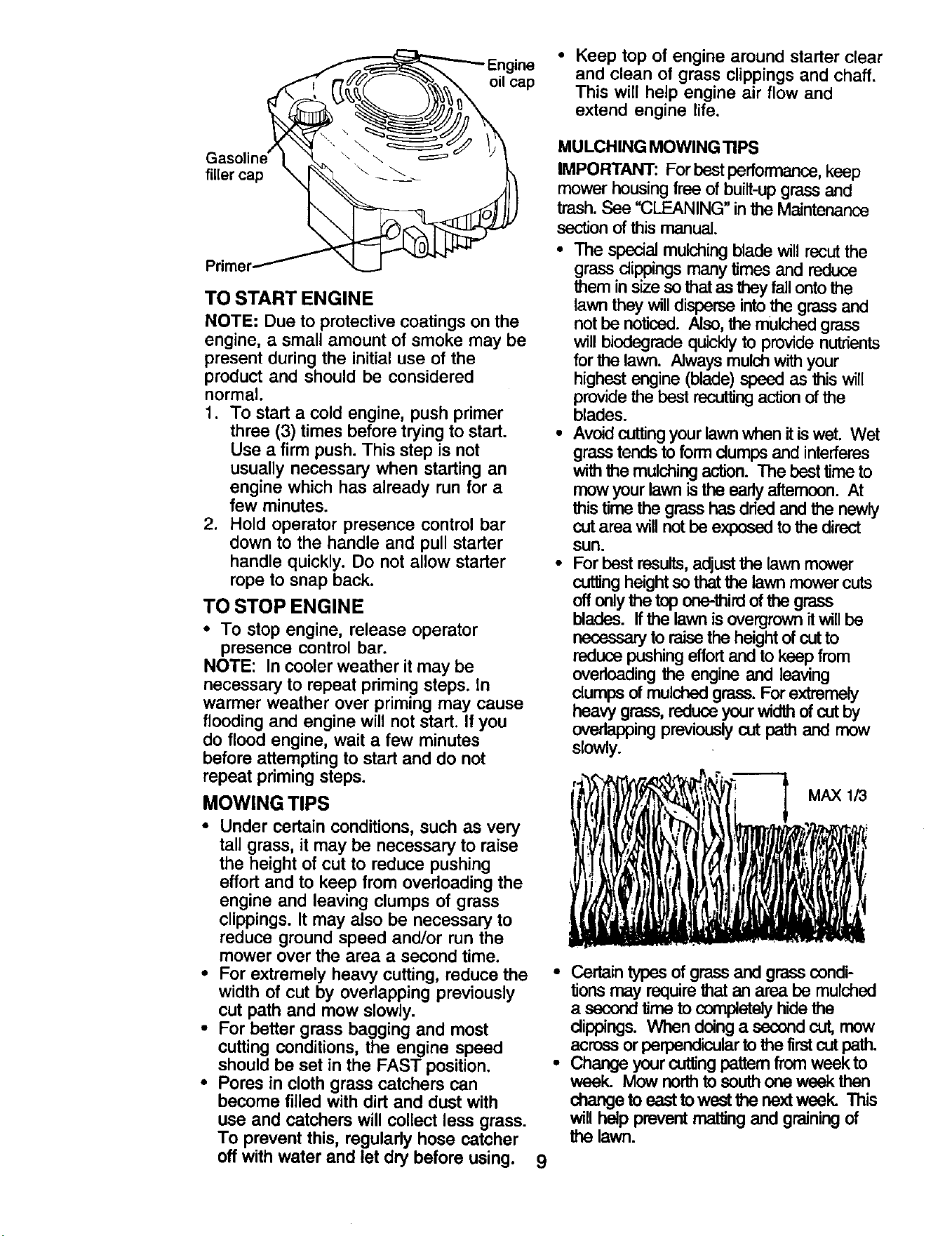

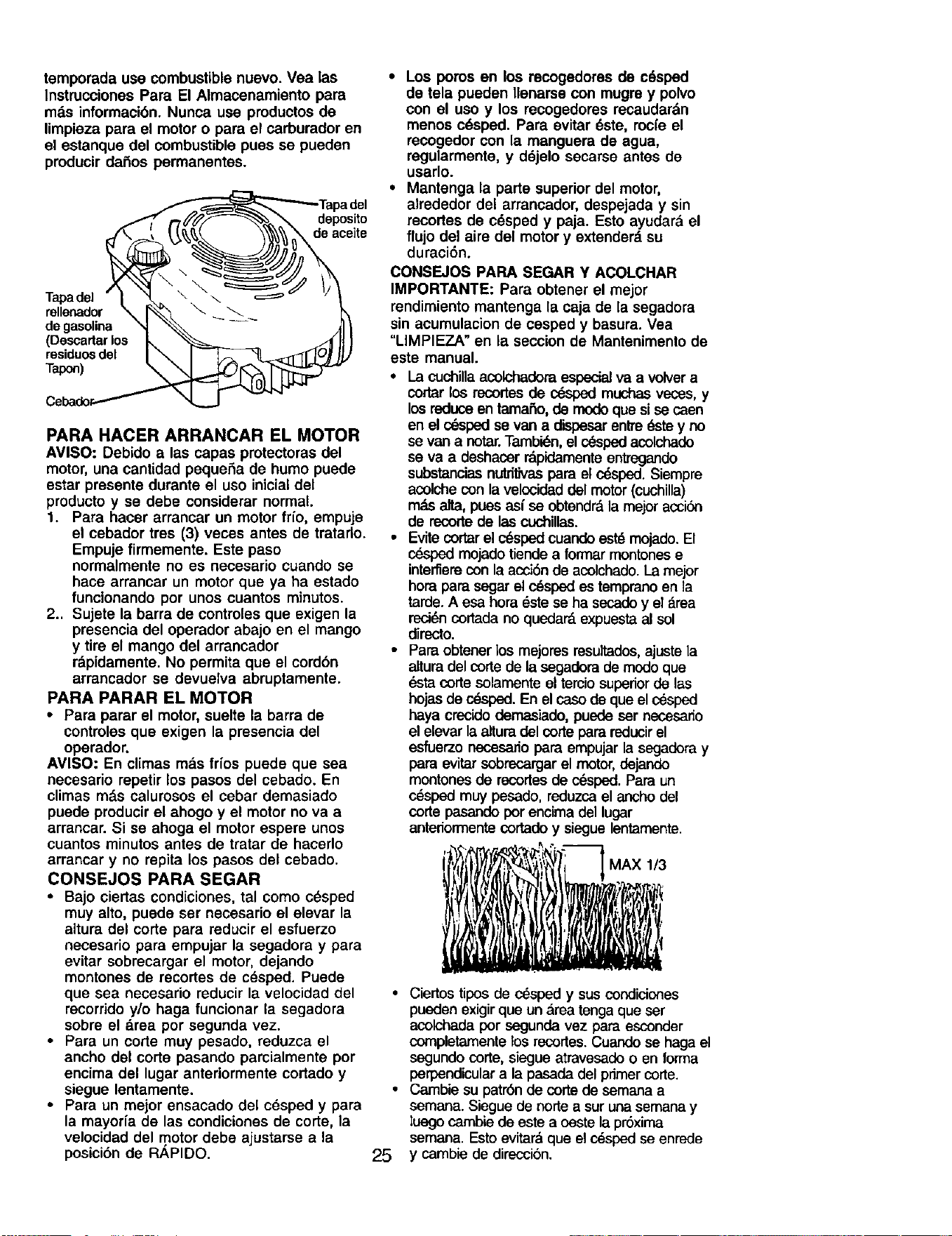

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

• To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

MULCHING MOWING TIPS

IMPORTANT: For bestperformance,keep

mower housing freeof built-up grass and

trash. See "CLEANING" in the Maintenance

section of this manual.

• The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fail onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass

will biodegrade quickly to provide nutrients

for the lawn. Always mulch with your

highest engine (blade) speed as this will

provide the best recutting action of the

blades.

• Avoid cutting your lawn when it is wet. Wet

grass tends to form clumps and interferes

with the mulchingaction. The best time to

mow your lawn is the early afternoon. At

this time the grass has dried and the newly

cut area will not be exposed to the direct

sun.

• For best results, adjust the lawn mower

cutlJng height so that the lawn mower cuts

offonly the top one-third of the grass

blades. If the lawn is overgrown it will be

necessary to raise the height of cut to

reduce pushing effort and to keep from

overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut by

overlapping previously cut path and mow

slowly.

MAX 1/3

• Certain types of grassand grasscondi-

tions may require that an area be mulched

a second time to completely hidethe

clippings. When doing a second cut, mow

acrossor perpendicular to the first cut path.

• Change your cutting pattern from week to

week. Mow north to southone eek then

change to east to west the next week. This

will help prevent meting and grainingof

the I,m_n.

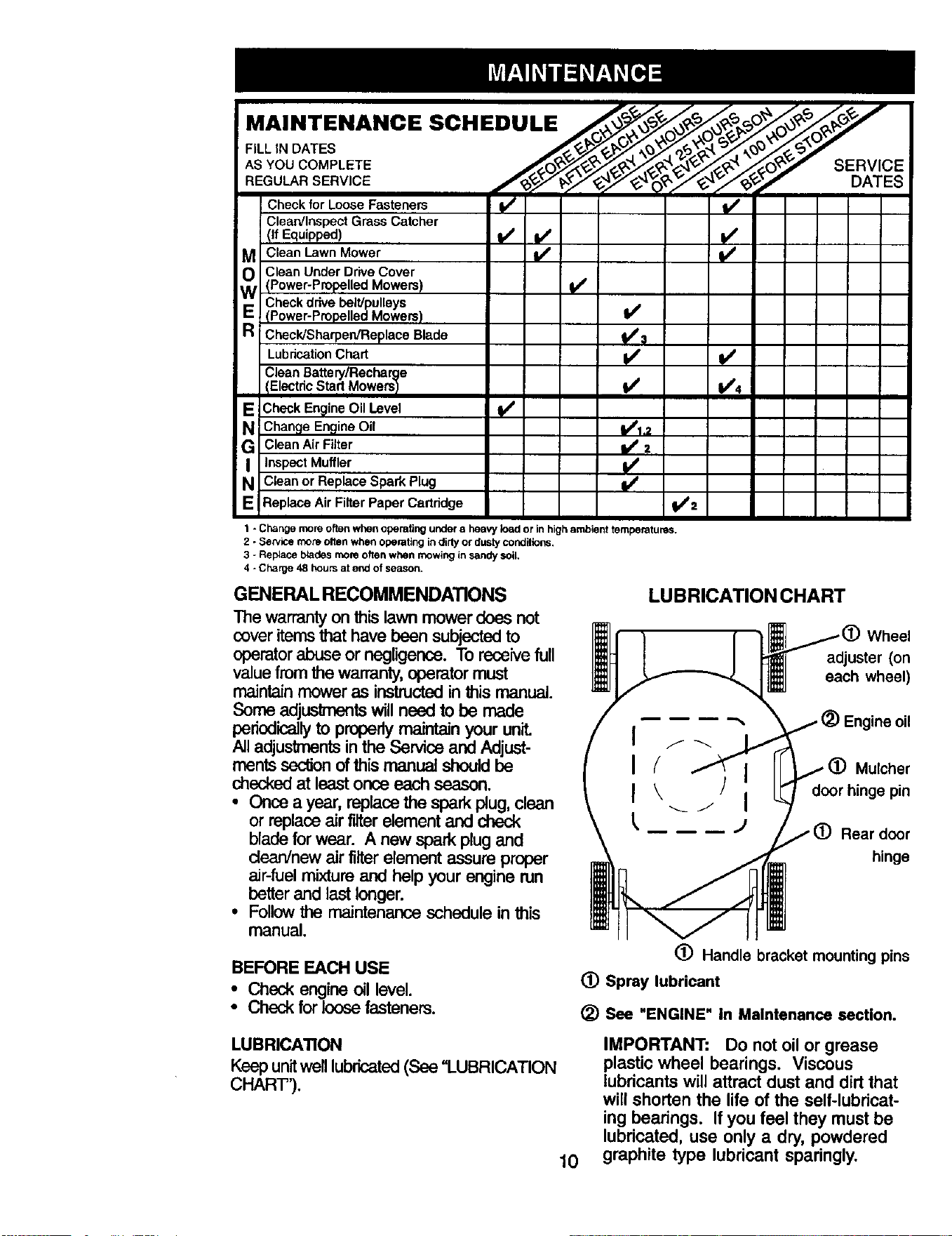

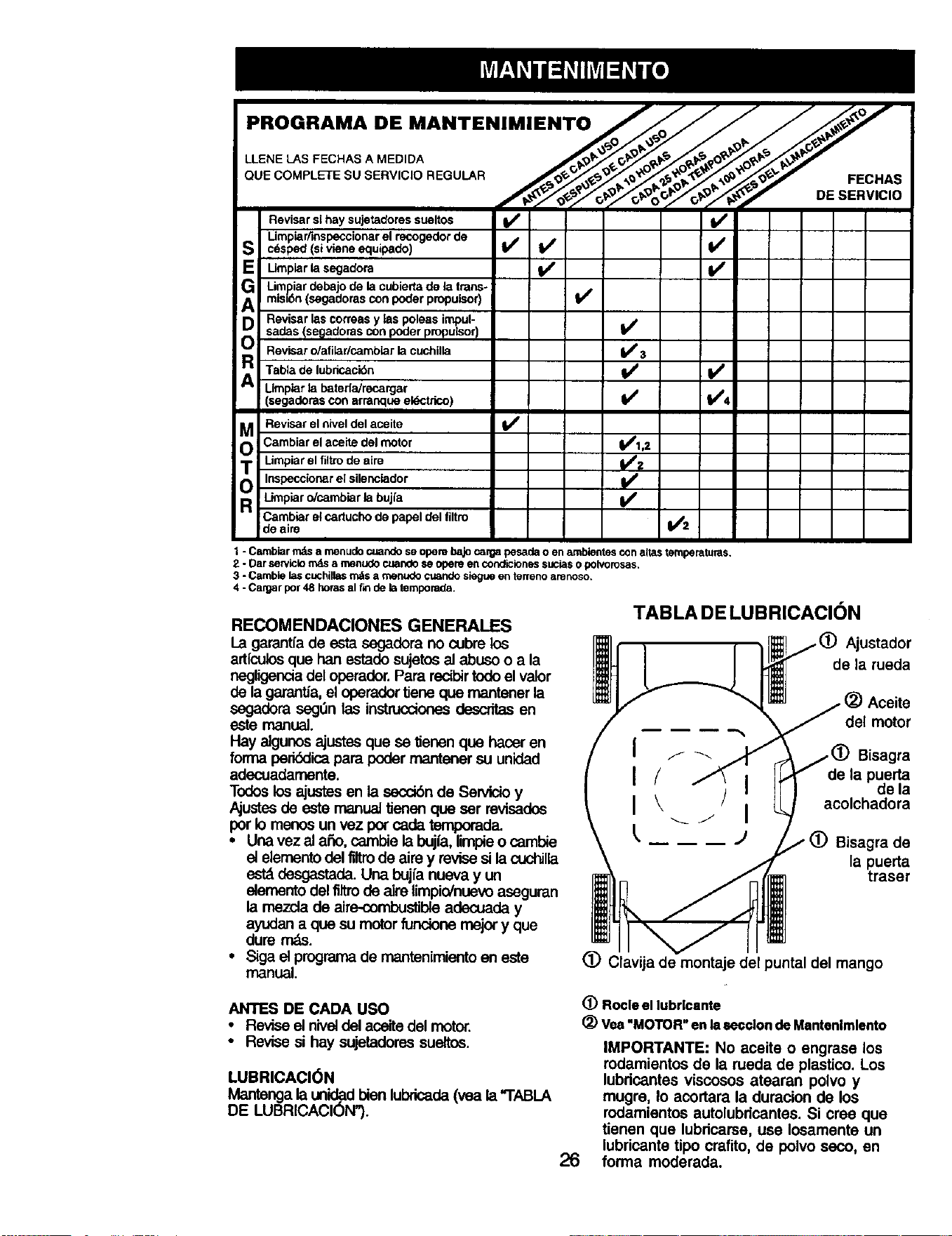

!MAINTENANCE SCHEDULE __?#__"f

AS YOU COMPLETE

SERVICE

.EGO RSEBV,CE DATES

Check for Loose Fasteners _ if

Clean/Inspect Grass Catcher

(If Equipped)

M Clean Lawn Mower

O Clean Under Drive CoverPower-Propelled Mowers)

Check drive belt/pulleys

El (Power-Propelled Mowers)

CheckJSharpen/Replace Blade

LubricationChart

Clean Battery/Recharge

Electdc Start Mowers1

E Check Engine Oil Level

N Change Engine Oil

G _lean Air Filter

I Inspect Muffler

N Clean or Replace Spark Plug

E Replace Air Filter Paper Cartridge

v' i/

i/ v'4

1/1.=

V'=

v'=

1 - Change more often when opemtteg under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions,

3 - Replace b_ades morn often when mowing in sandy soil,

4 - Charge 48 hours at end of season,

GENERAL RECOMMENDATIONS

The warrantyon thislawn mower does not

coveritemsthat have been subjectedto

operator abuse or negligence. To receive full

value from the warranty, operator must

maintainmower as instructedinthis manual.

Some adjusknentswill need to be made

periodicallyto properlymaintain your unit.

Alladjustmentsin the Service and Adjust-

mentsseclionofthismanualshouldbe

checked at leastonce each season.

• Once a year, replacethe spark plug,clean

or replaceair filterelement and check

bladefor wear. A new spark plugand

dean/new airfilterelement assure proper

air-fuelmixture and helpyour engine run

better and last longer.

• Follow the maintenance schedule in this

LUBRICATION CHART

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

Wheel

adjuster (on

each wheel)

Engine oil

Mulcher

door hinge pin

Rear door

hinge

(!) Handle bracket mounting pins

(]) Spray lubricant

(_) See "ENGINE" in Maintenance section.

LUBRICATION

Keep unit well lubricated(See "LUBRICATION

CHART_.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

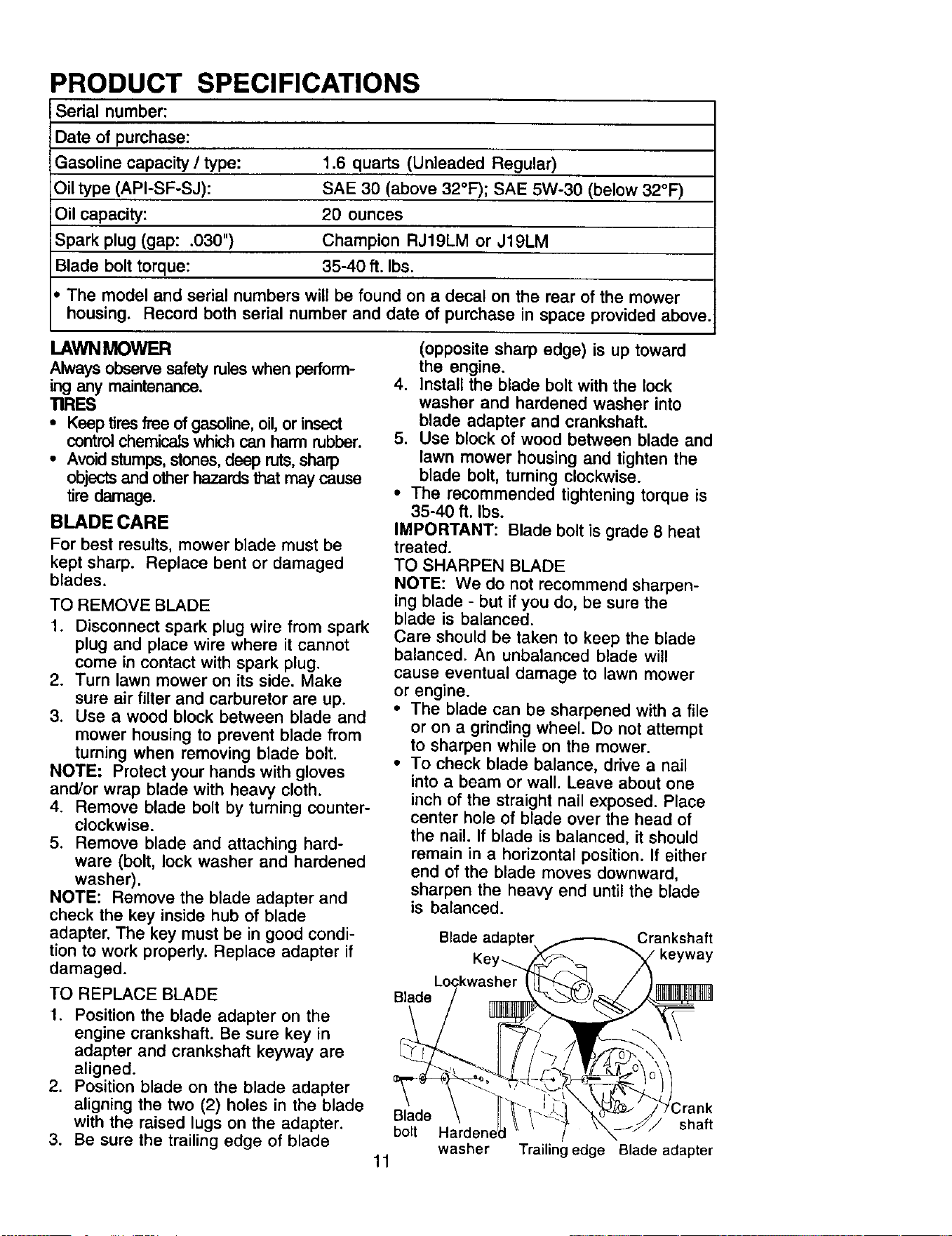

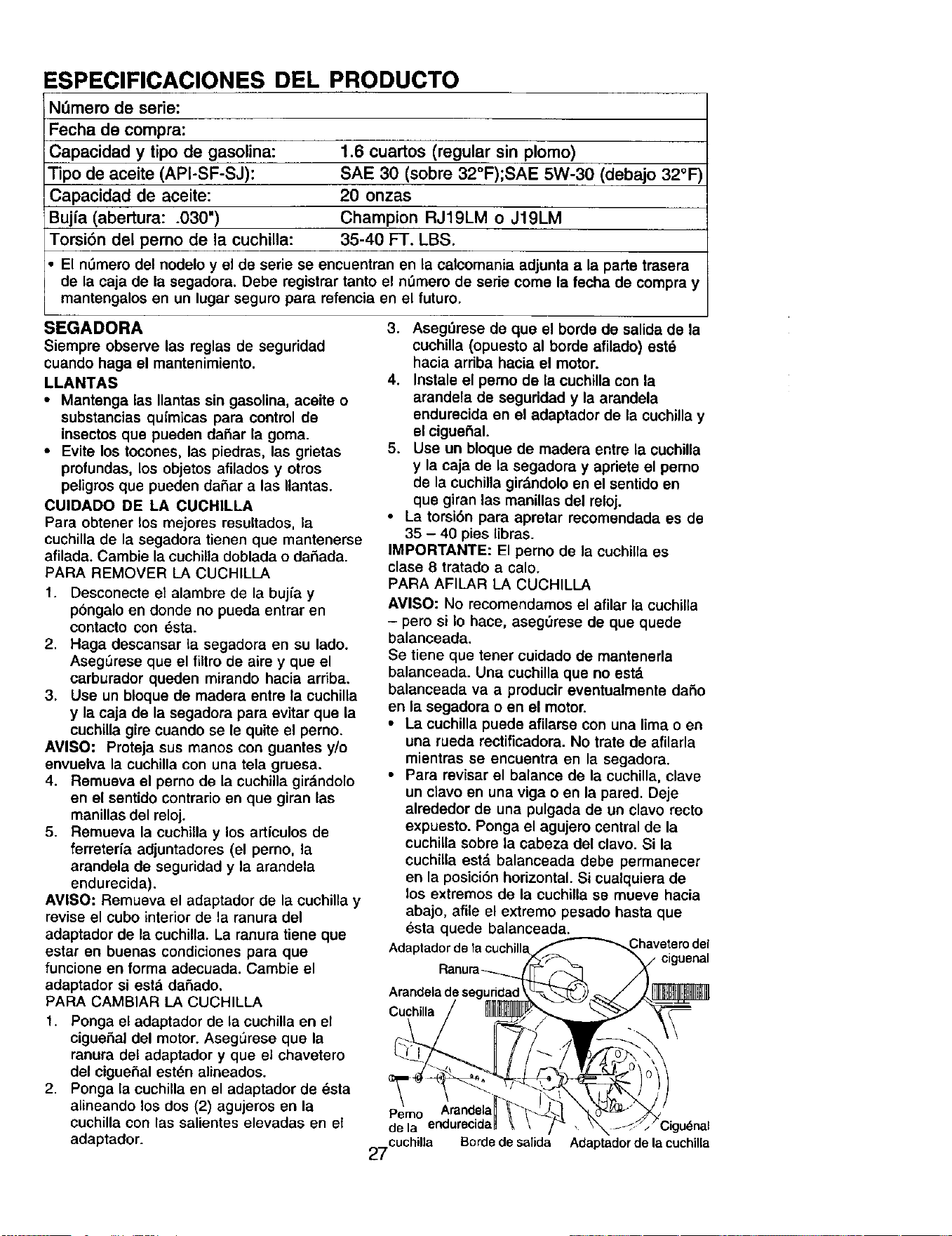

PRODUCT SPECIFICATIONS

Serial number:

Date of purchase:

Gasoline capacity / type: 1.6 quarts (Unleaded Regular)

Oil type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil capacity: 20 ounces

Spark plug (gap: .030") Champion RJ19LM or J19LM

Blade bolt torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWNMOWER

Alwaysobservesafety rules when perform-

ing any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts,sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

tuming when removing blade bolt.

NOTE; Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by tuming counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

TO REPLACE BLADE Blade

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

Blade

with the raised lugs on the adapter, bolt

3. Be sure the trailing edge of blade

Blade adapter Crankshaft

keyway

3rank

Harc shaft

washer Trailing edge Blade adapter

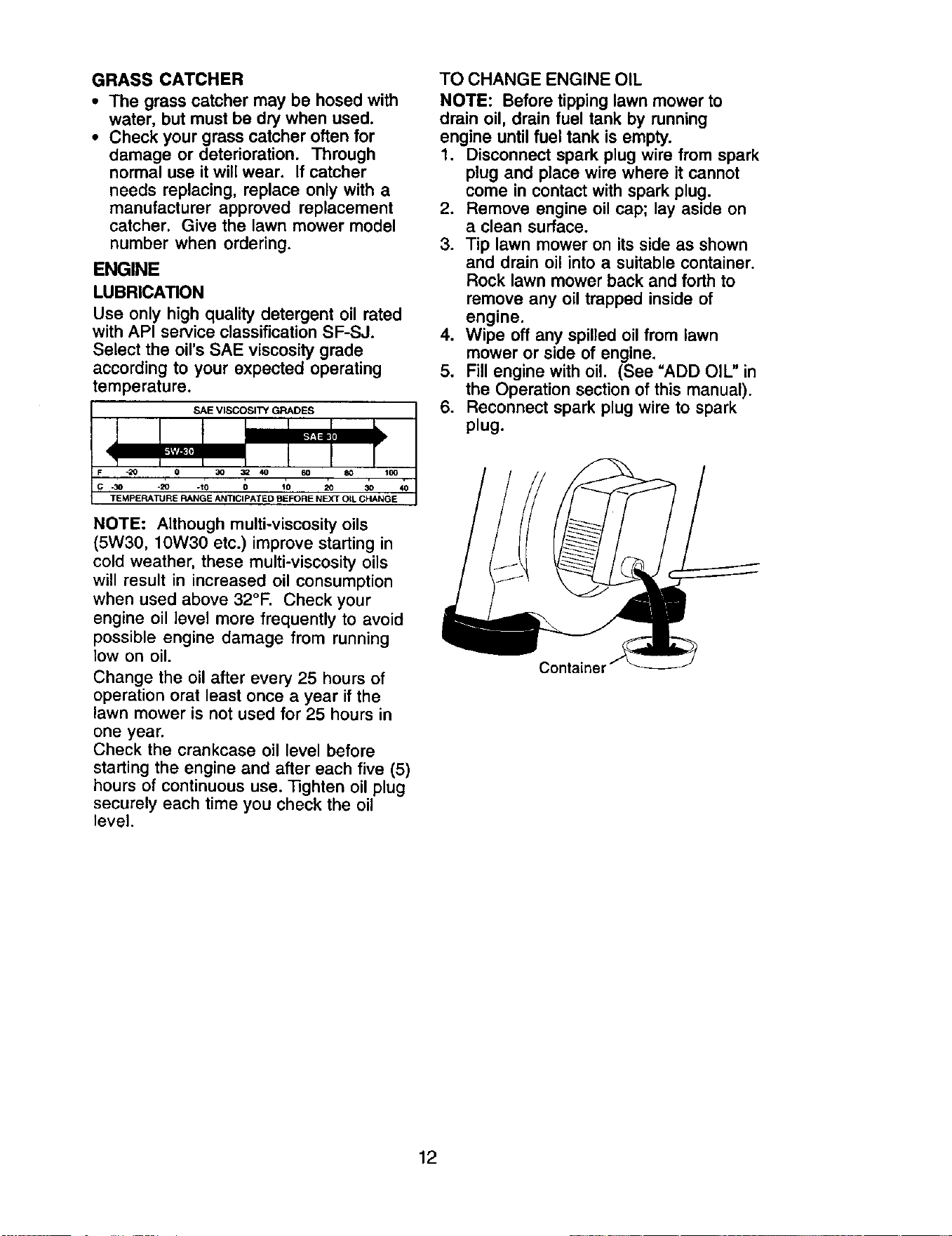

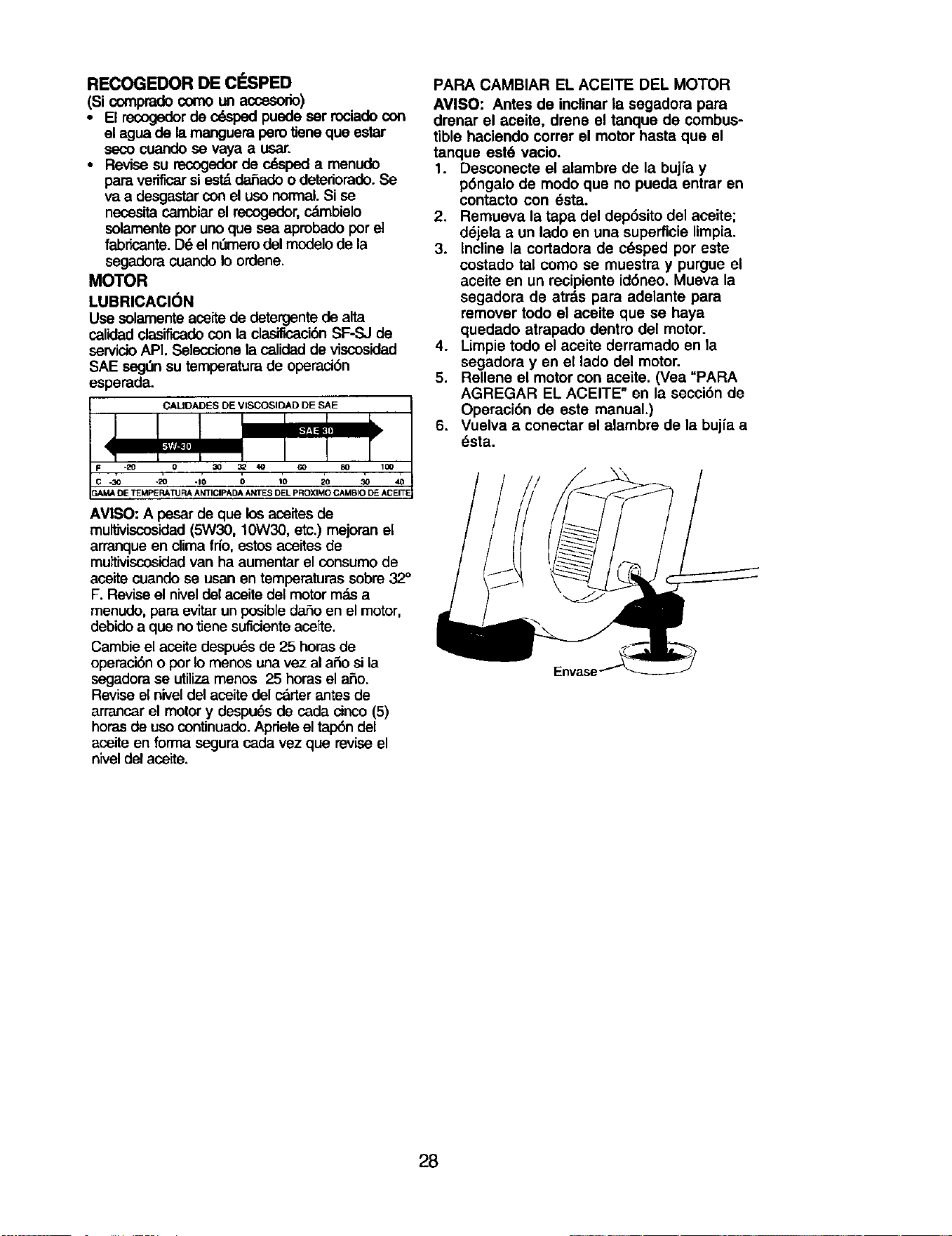

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher

needs replacing, replace only with a

manufacturer approved replacement

catcher. Give the lawn mower model

number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

-30 -_ -t0 0 IO 20 _to 411

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT,,O_L CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation orat least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on

a clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See =ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

Container

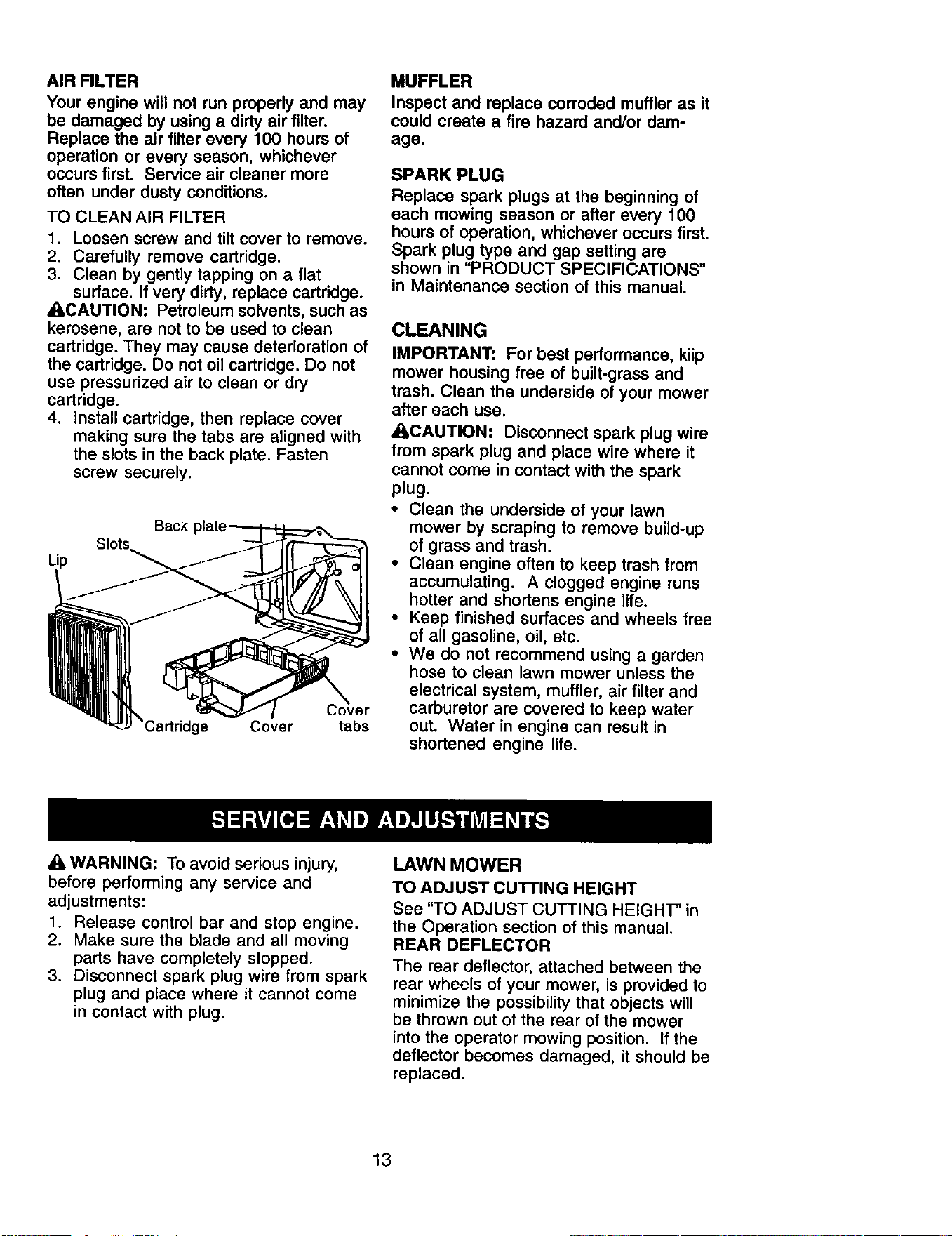

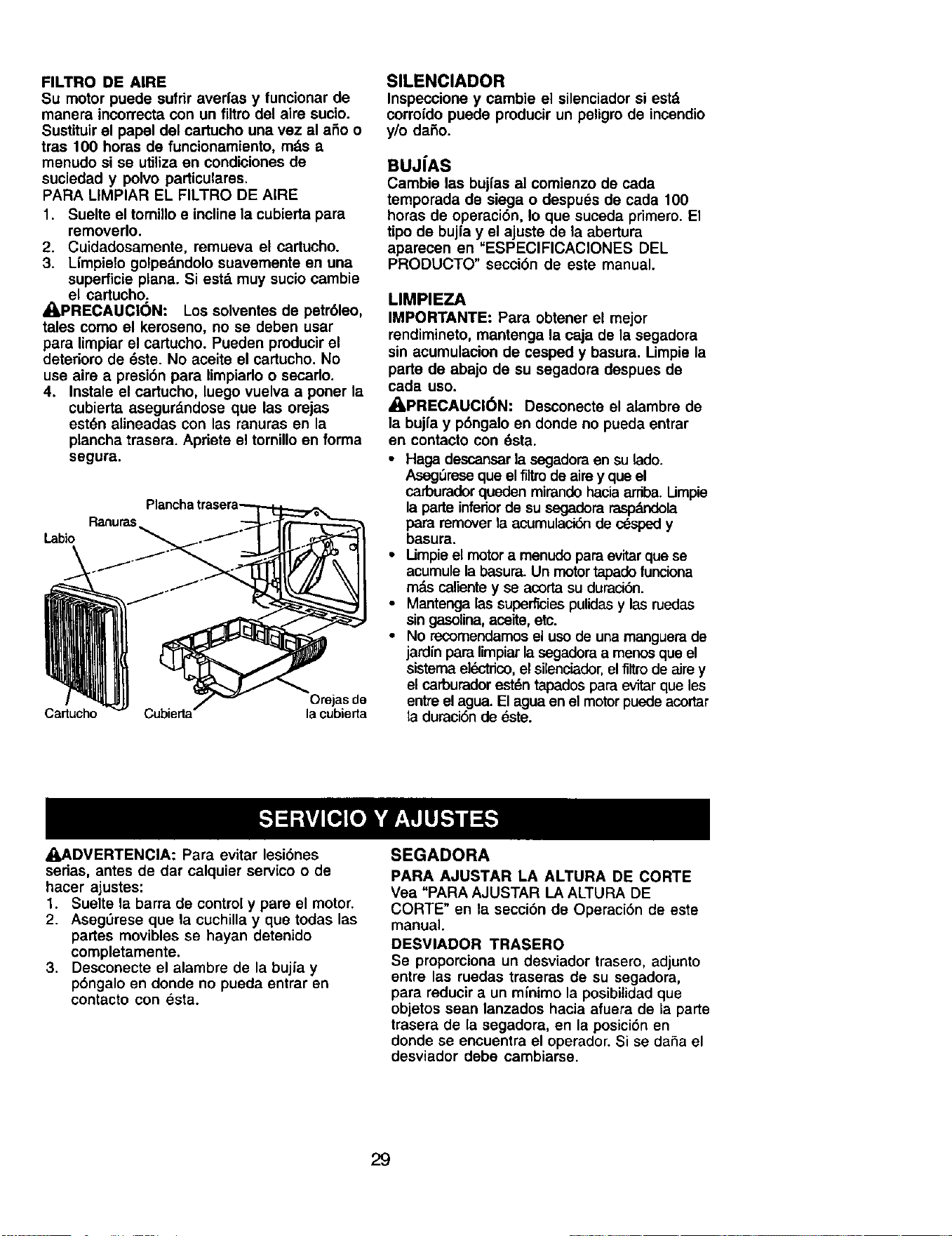

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface. If very dirty, replace cartridge.

_CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Lip

Cover

Ca_ridge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual,

CLEANING

IMPORTANT: For best performance, kiip

mower housing free of built-grass and

trash. Clean the underside of your mower

after each use.

_I,CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

_. WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST cu'n'ING HEIGHT

See 'qO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

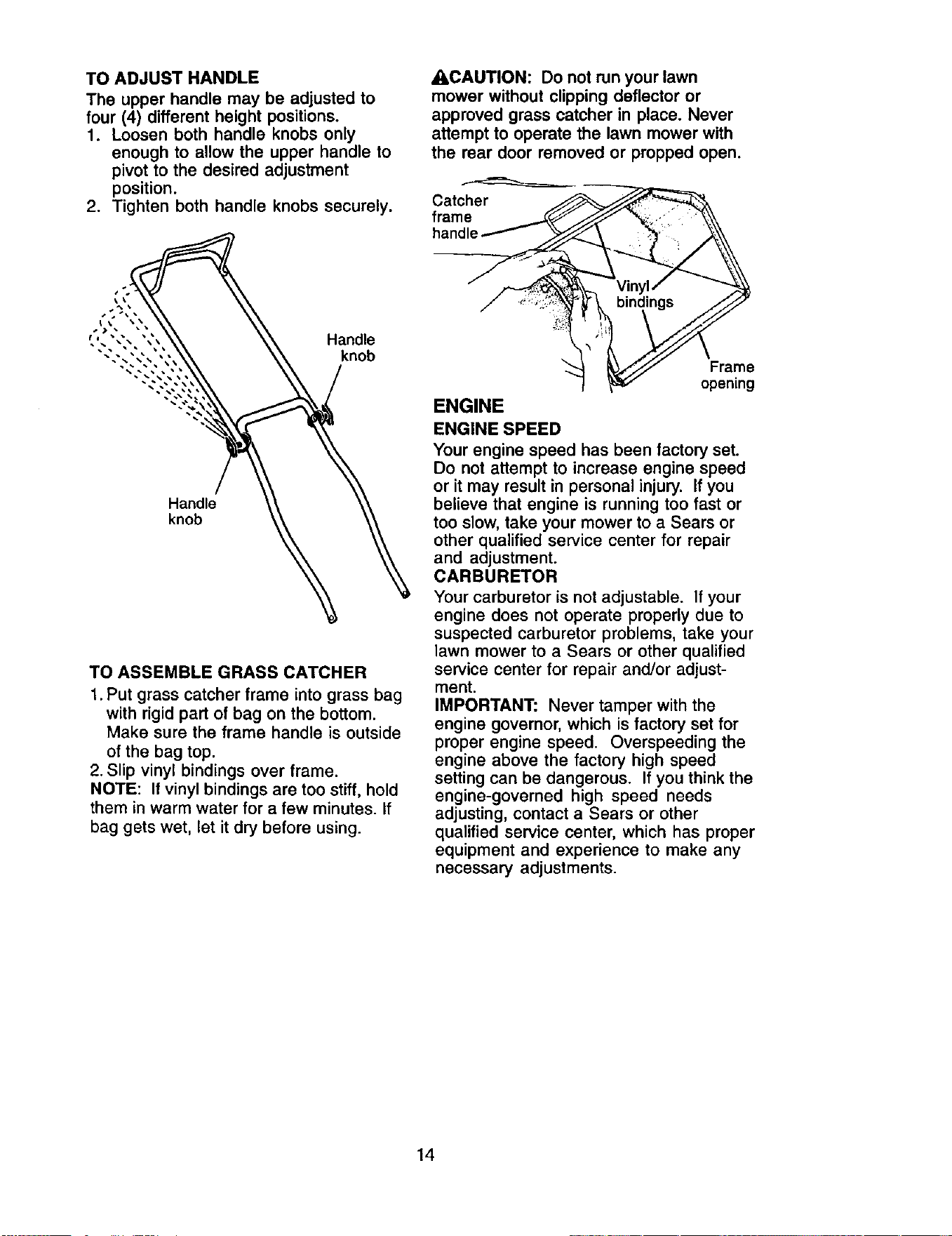

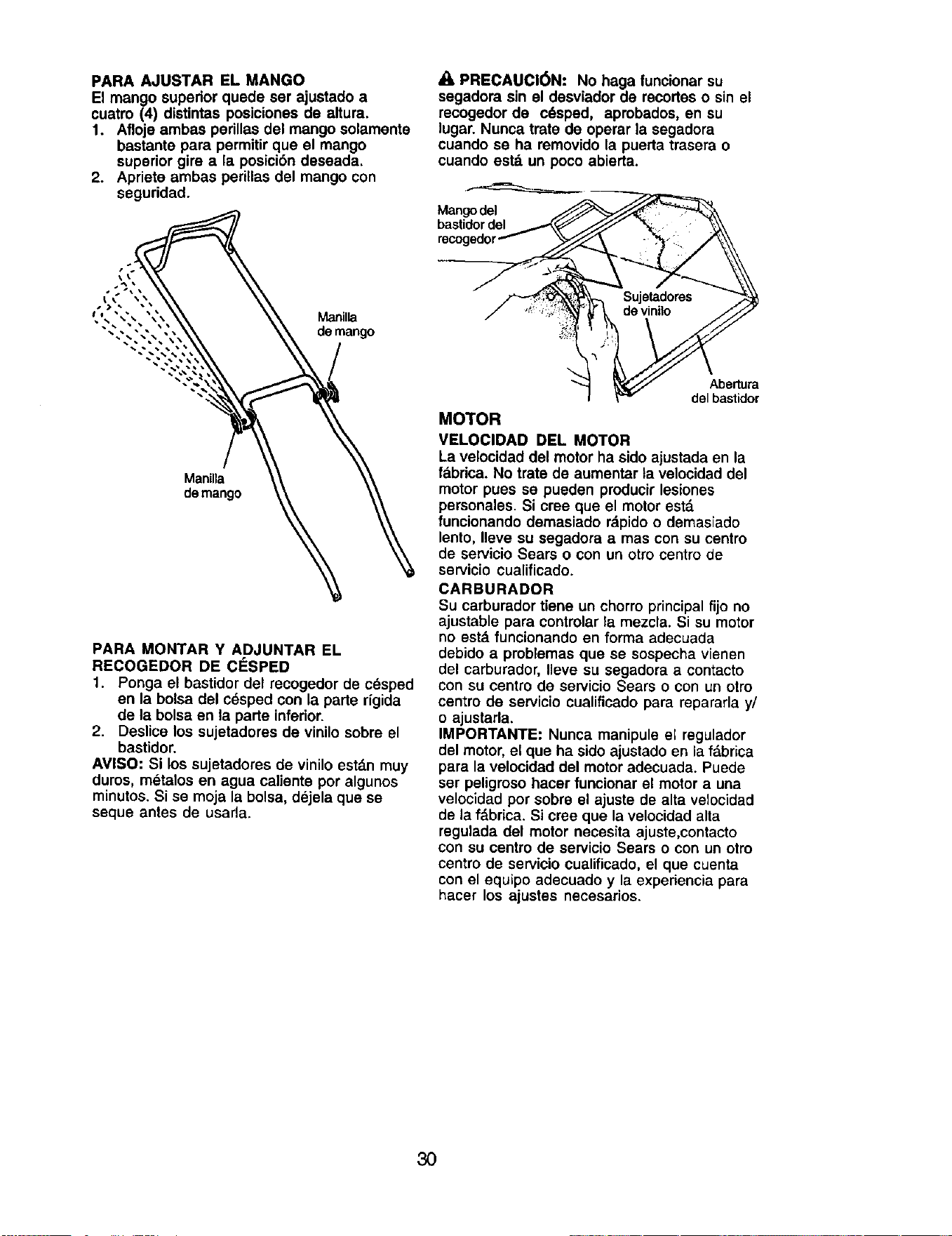

TO ADJUST HANDLE

The upper handle may be adjusted to

four (4) different height positions.

1. Loosen both handle knobs only

enough to allow the upper handle to

pivot to the desired adjustment

position.

2. Tighten both handle knobs securely.

ACAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

Handle

knob

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

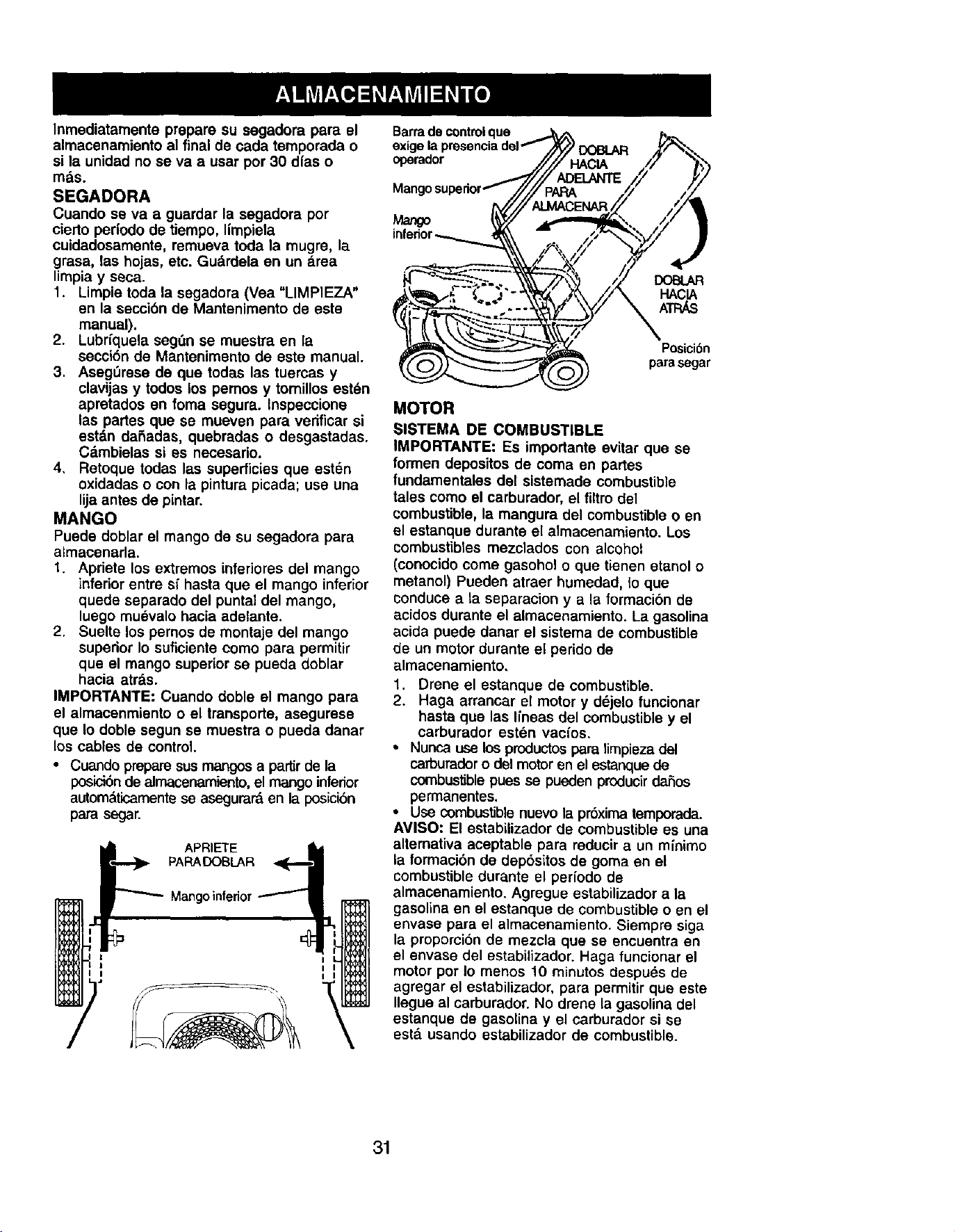

Immediately prepare your lawn mower for

storage at the end of the season or ifthe

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

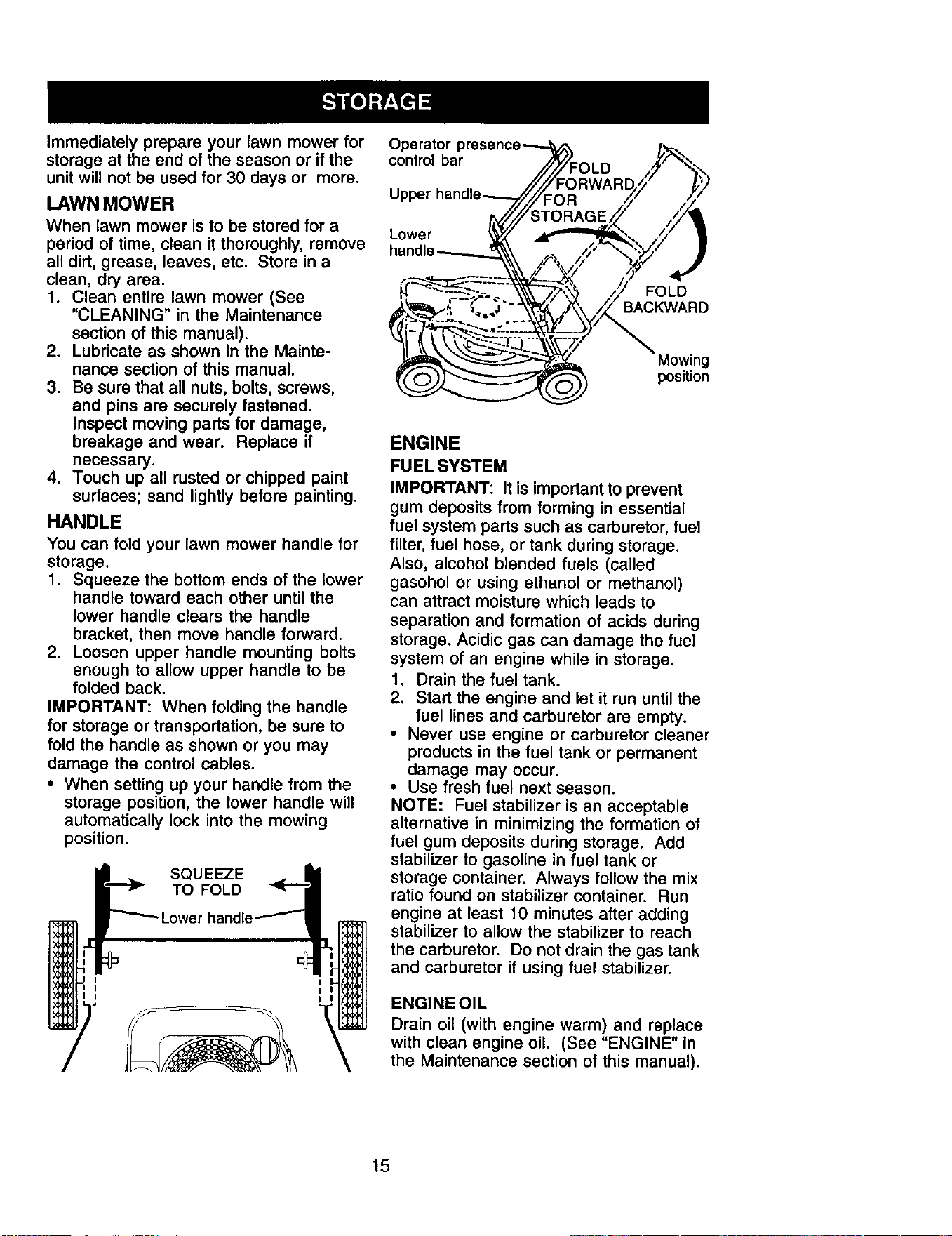

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

SQUEEZE

TO FOLD

Operator I:

control bar

Upper handk

Lower

FOLD

BACIONARD

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINEOIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

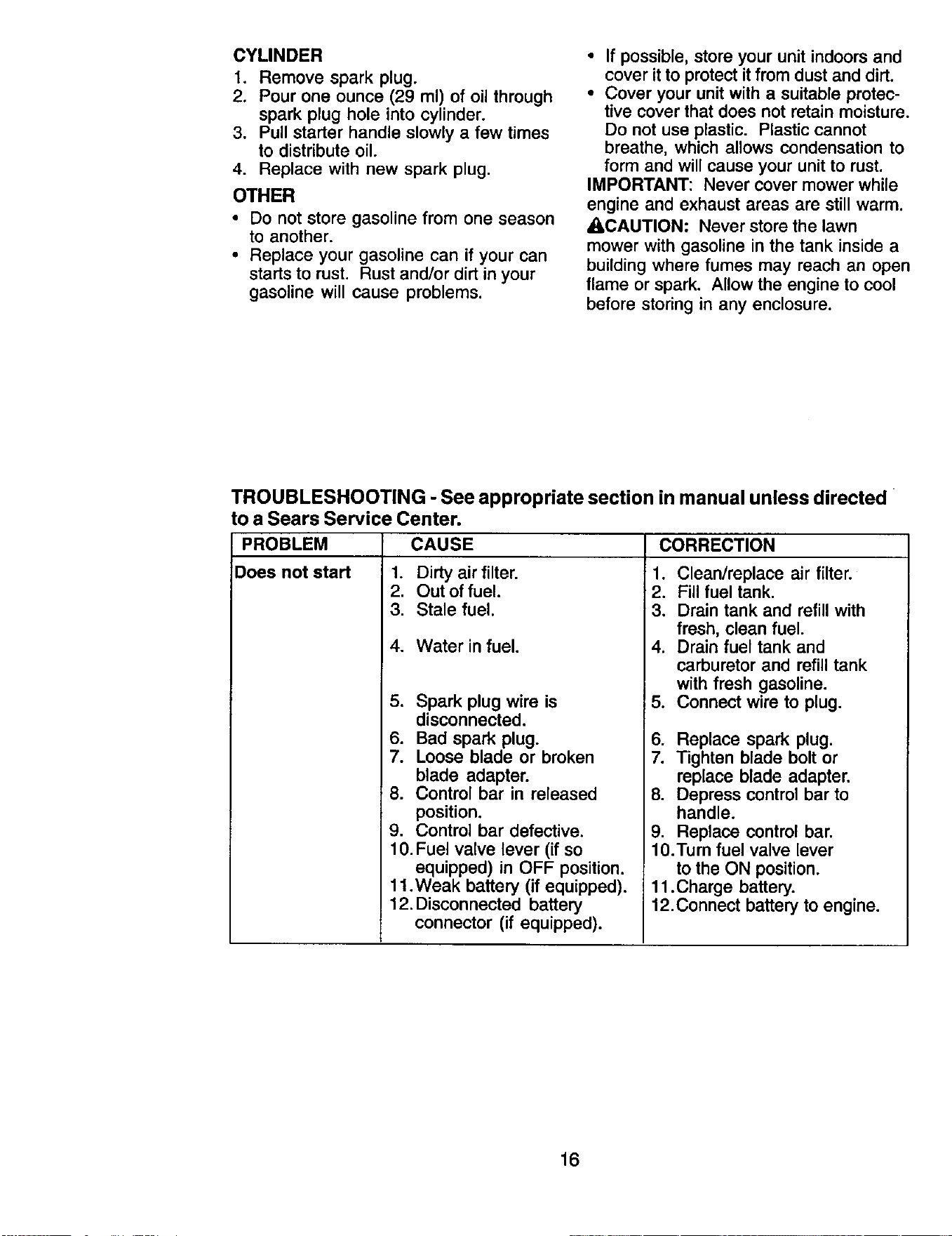

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

A_CAUTION: Never store the lawn

mower with gasoline in the tank inside a

building where fumes may reach an open

flame or spark. Allow the engine to cool

before storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTION

Does not start 1. Dirtyairfilter. 1. Clean/replaceair filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11.Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11.Charge battery.

12.Connect battery to engine.

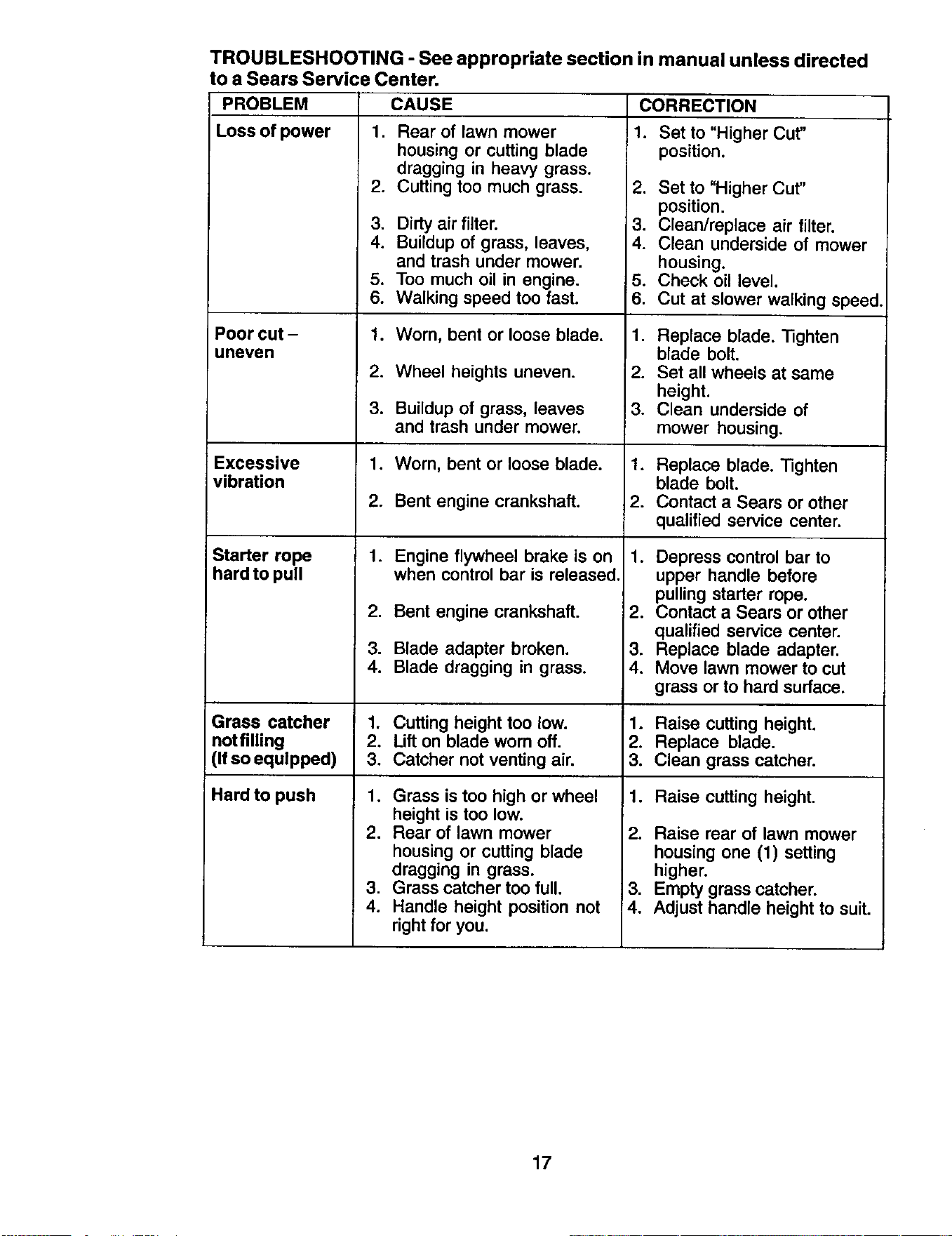

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

CAUSEPROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

CORRECTION

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

!2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

notfilling 2. Lift on blade worn off. 2. Replace blade,

(If so equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height,

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

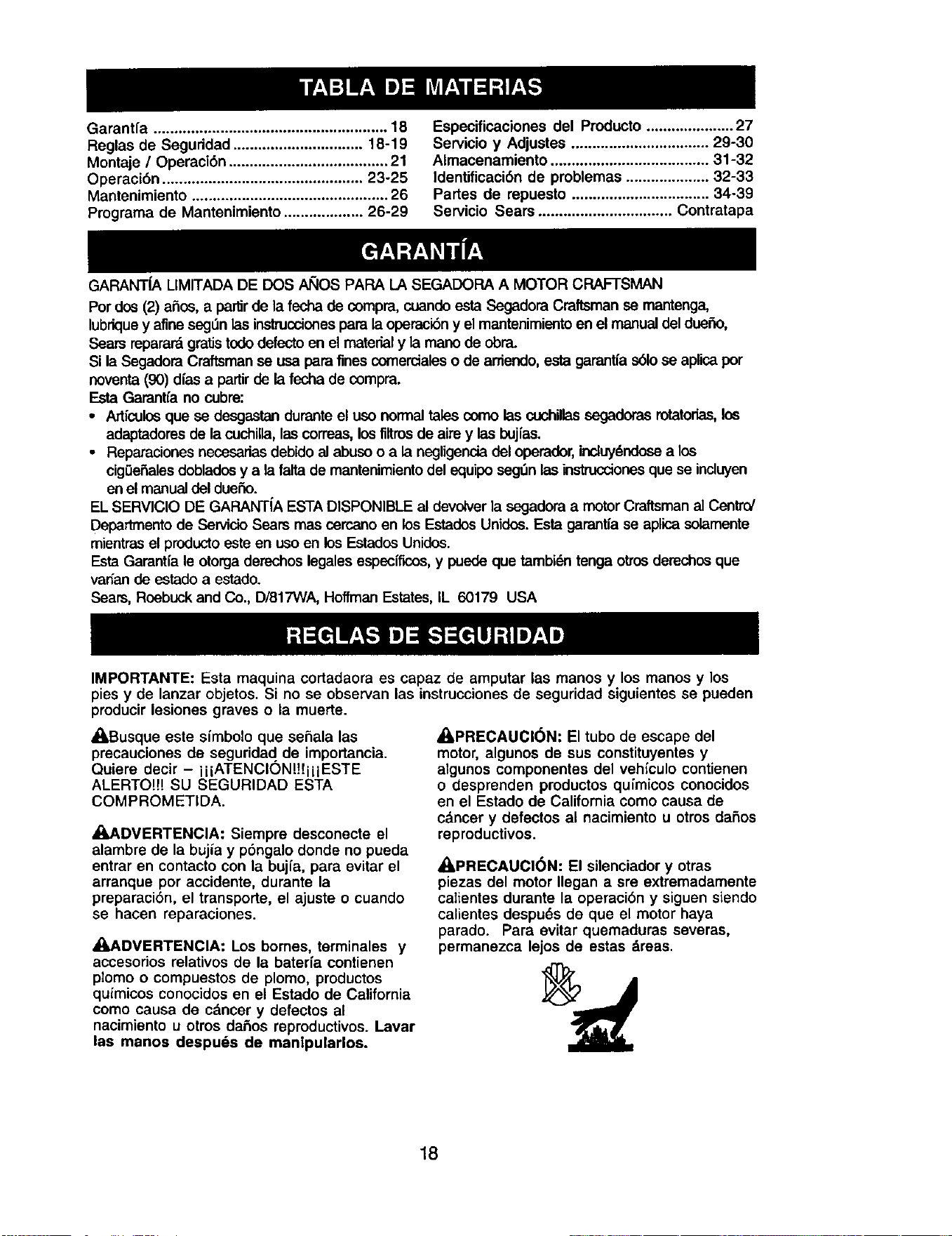

Garantfa ........................................................ 18

Reglas de Seguridad ............................... 18-19

Montaje / Operaci6n ...................................... 21

Operaci6n ................................................ 23°25

Mantenimiento ............................................... 26

Programa de Mantenimiento................... 26-29

Especificaciones del Producto ..................... 27

Servicio y Adjustes ................................. 29-30

Almacenamiento ...................................... 31-32

Identificaci6n de problemas .................... 32-33

Partes de repuesto ................................. 34-39

Servicio Sears ................................ Contratapa

GARANTfA LIMITADA DE DOS AltOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) ahos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine sagt_nlas instrucciones para la operackSny el mantenimiento en el manual del duei_,

Searsreparardgratis todo defectoen el materialy la mano de obra.

Si la Segadora Craftsmanse usa para finescomercialeso de arrlendo,esta garantfas61ose aplicapor

noventa (90) d{as a partir de la fecha de compra.

Esta Garantfa no cubre:

• Artfculosque sa desgastandurante el us<)normaltales como las cuchillassegadorasrotatorias,los

adaptadoresde lacuchilla,las correas,losfiltros de aim y las bujfas.

• Reparacionesnecesariasdebidoal abuso o a la negligenciadel operador,incluydndosaa los

cig0eSalesdobladosy a la falta de mantanimlentodel equiposegt3nlas instruccionesque se incluyen

en elmanualdel dueSo.

EL SERVICIO DE GARANT(A ESTADISPONIBLE al devolverla segadoraa motorCraftsmanal Centre/

Departmantode ServicioSears mas cercanoen losEstadesUnidos.Esta garantfasa aplica solamente

mlentras el productoeste en usoen los EstadosUnidos.

Esta Garantfale otorgaderechoslegalesespecfticos,y puede que tambk_ntenga otrosderechosque

vadan de estadoa estado.

Sears, Roebuckand Co., D/817WA, HoffmanEstates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manes y los manos y los

pies y de lanzar objetos. Si no sa observan las instruccionesde seguridad siguientes sa puedan

producir lesiones graves o la muerte.

ABusque este s{mbolo que seSala las

precauciones de seguridad de importancJa.

Quiere decir- iiiATENCION!!!iliESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_kADVERTENCIA: Siempra desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque por accidente, durante la

preparacibn, el transporte, el ajuste o cuande

se hacen reparaciones.

_kADVERTENCIA: Los bomes, terminales y

accesorios relatives de la baterfa contienen

plomo o compuestos de plomo, productos

qu{micosconocidos en el Estado de California

como causa de cdncer y defectos al

nacimiento u otros dahos reproductivos. Lavar

las manos despu6s de manlpularlos.

_kPRECAUCI(_N: El tuba de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehfculo contienen

o despranden productos qufmicos conocidos

en el Estado de California como causa de

cancer y defectos al nacimiento u otros da5os

reproductivos.

,APRECAUCI6N: El sitenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operacibn y siguen siendo

calientes despu6s de que el motor haya

parado. Para svitar quemaduras severas,

permanezca lejos de estas &teas.

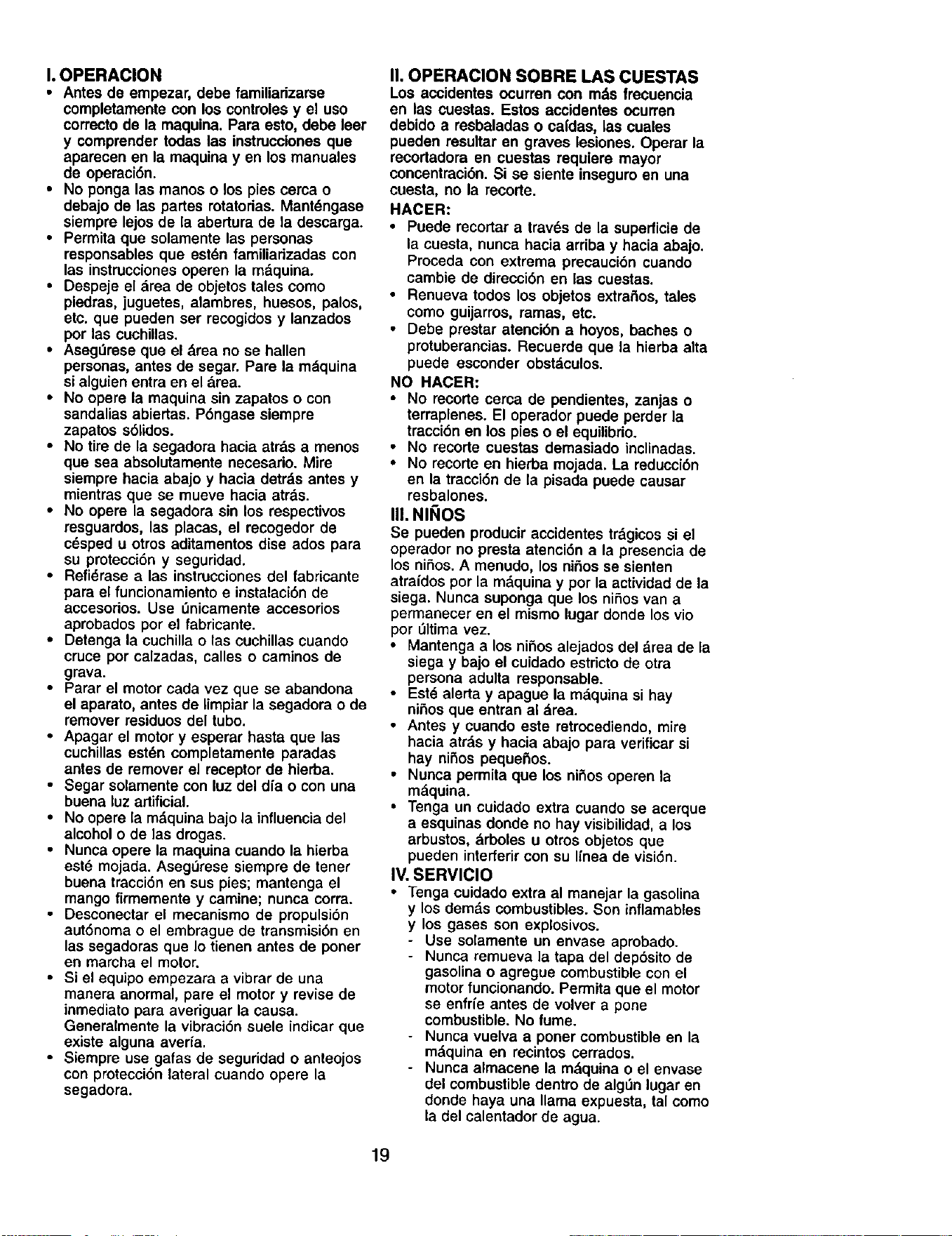

I. OPERAClON

• Antes de empezar, debe familiarizarse

completamente con los controlesy el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instruccionesque

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que est_n familiadzadas con

las instrucciones operen la m_,quina.

• Despeje el _,rea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

por las cuchillas.

• Asegl3rese que el drea no se hallen

personas, antes de segar. Pare la m_quina

si alguien entra en el area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atr_s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr&s antes y

mientras que se mueve hacia atr&s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c6sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use _nicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona

el aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dfa o con una

buena luz artificial.

• No opere la m&quina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

est_ mojada. Aseg_rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicar que

existe alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

II. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con mds frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiem mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

• Puede recortar a trav6s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las ouestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstdculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibdo.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NII_IOS

Se pueden producir accidentes trdgicos si el

operador no presta atenci6n a la presencia de

los nifios. A menudo, los nifios se sienten

atra[dos por la mdquina y por la actividad de la

siega. Nunca suponga que los nifiosvan a

permanecer en el mismo lugar donde los vio

por t_ltimavez.

• Mantenga a los nifios alejados del drea de la

siega y bajo el cuidado estrictode otra

persona adulta responsable.

• Est(_alerta y apague la mdquina si hay

nifios que entran al drea.

• Antes y cuando este retrocediendo, mire

hacia atrds y hacia abajo para verificar si

hay nifios pequefios.

• Nunca permita que los nifios operen la

mdquina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad,a los

arbustos, arboles u otros objetos que

pueden interferir con su I_neade visi6n.

IV. SERVICIO

• Tenga cuidado extra al manejar la gasolina

y los demds combustibles. Son inflamables

y los gases son explosivos.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enffie antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustible en la

mdquina en recintos cerrados.

- Nunca almacene la mdquina o el envase

del combustible dentro de alg_in lugar en

doncle haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una mdquina dentro •

de un drea cerrada.

• Nunca haga ajustes o reparacionos

mientras el motor est_ en marcha. •

Desconecte el cable de la bujfa, y

mantdngalo a cierta distancia de dsta para

prevenir un arranque accidental. •

• Mantenga las tuercas y los pemos,

especialmente los pemos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Contmle

regularmente su funcionamiento correcto. •

• Mantenga la mdquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la mdquina se enfde antes

de almacenarla. •

Pare e inspeccione el equipo si le pega a un

objeto. Repdrelo, si es necesario, antes de

hacerlo arrancar.

En ning_n caso hay que regular la altura de

las ruedas mientras el motor estd en

marchao

Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en

movimiento o permitir que objetos seen

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas por el fabricante.

Las cuchillas de la segadora estdn afiladas

y pueden cortar. Cubdr las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect_ia mantenimiento sobre las

mismas.

No cambie el ajuste del reguladordel motor

ni exceda su velocidad.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados

junto al cortacesped. Tambi_n estdn disponibles en la mayorfa de las tiendas de Sears yen

los centros de servicio. La mayoria de las tiendas Sears tambidn pueden mandar a pedir

partes de repuesto para usted, si les proporciona el n_mero del modelo de su segadora.

Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PAPA SEGADOPAS CON DESCARGA TPASEPA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASEPA

JUEGOS PARA LA ACOLCHADORA

RECOREDOR

PAPA

SEGADORAS

CONDESCARGA

LATERAL

ESTABILIZADORES

ENVASES

DE GASOUNA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS

CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

Lea estas instruccionesy este manual

completarnente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortacdsped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fdbrica con la excepci6n de aquellas partes

que se dejaron sin montar por razones de

envfo. Todas las partes como las tuercas, las

arandelas, los pernos, etc., que son

necesarias para completar el montaje han sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los articulos de ferreterfa que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE LA

CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyencon la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la cuba entre el mango superior y

61inferior,y la cuSa que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para verificar si todavfa quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dahar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegura en su lugar,

en la posici6n para segar.

2. Remueva la cuSa protectora, levante la

secci6n del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la cuSa del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg=_nle acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barradecontrolquo sxigela presenciadeloperador

Mangosuperior _ _.

Mangolnferior_Z/////Z//ANTAR J i_

, ' '?II ,,Y

_)__ parasegar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refi_rase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operaci6n de

este manual.

FAMIUARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustracionescon su segadora para familiarizarse con la ubicaci6nde los

diversos controlesy ajustes. Guarde este manual para referenciaen el future.

Estos slmbolos pueden apareser sobre su segadora o en la literatura proporcionada con

el productoo Aprenda y comprenda sus slgnificados.

ATI'ENCION O MOTOR MOTOR FIAPIDO LENTO ESTRANGe COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(_N BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

aceleraci6n Manilla del mango

Cord6n

arrancador

Recogedor

de c6sped

Tapa del deposito

de la gasolina

Tapa del deposito de

aciete del motor con

varilla indicadora de nivel

Cebador

Silenciador

Pueda de la

Ajustador de la rueda

Filtrode aire (en cada rueda)

IMPORTANTE: Este cortacdsped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las eegadoras a motor, que se conducen desde la parte de atrds, rotatorias, Sears, cumplen

con los estdndares de seguridad del American National Standards Institutey de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor est& funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarseabajo,juntoconel

mango,para hacerarrancar el motor. Su_ltela

para parar el motor.

Control de la aceleraclon - se usa para

hacer arrancar el motor y le permite

seleccionar las velocidades del motor ya sea

R,&,PIDAo LENTA.

Cord6n arrancador- se usa para hacer arrancar

el motor.

Cebador - bombeacombustibleadicionaldesde el

sarburader al cilindropara uso cuandose

necesitahacer arrancarun motor fr_o.

Puerta de la acolchadora - permite la

conversi6n para la operaci6n de descarga o

22ensacado.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrai_os dentro

de sus ojos, Io que puede

producir daSos graves en 6stos.

Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos galas o una

mascara de seguricladde visi6n amplia de

seguridad usada sobre las galas.

COMO USAR SU SEGADORA

VELOClDAD DEL MOTOR

La velocidad del motor se controla por medio

de un controlde aceleraci6n ubicado en el

lad.odel mango superior. La posici6n de

RAPIDO se usa para hacer arrancar el motor,

para el corte normal y un mejor ensacamiento

del c6sped. La posici6n LENTO es para corte

liviano, recorte y para economizar combus-

tible.

CONTROL DE ZONA DEL MOTOR

_1_PRECAUCI(_N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchitla. Por ning6n motivotrate de eliminar la

funci6n del control del operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador,Io que requiem que el operador

est_ detr_isdel mango de la segadora para

haceria arrancar y operarla.

PARA AJUSTAR LA ALTURA DE

CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto., ajuste la altura

de corte para que se acomode a sus

requisitos.La posici6n del medio es la mejor

para la mayoda de los cbspedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos.

Aseg6rese que todas las ruedas queden

igualmente ajustadas.

AVISO: El ajustador esta correctamente

coLocadocuando las orejas de la placa estdn

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orejas de ta placa.

PAPA UNCORTE ALTO,

BAJE LAS RUEDAS

Mango

PARAUN CORTE BAJO, LEVANTE LASRUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para

convertida a una operacibn de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

• Levantar la puerta trasera de cortacdsped y

colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quiciode la puerta.

• Para pasar a la operacibn de

acolchamiento, remover la recolectora de

hierba y cerrar la puerta trasera.

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la proteccibn come se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. Puerta trasera cerrada.

2. La protecci6n contra la descarga lateral

cerrada.

PARA ENSACAMIENTO TRASERO -

1. La tap6n acolchadora trasera removida.

2. La protecci6n contra la descarga lateral

cerrada.

PARA DESCARGA LATERAL-

1. Puerta trasera cerrada.

2. La protecci6n contra la descarga lateral

instalada.

• 1,PRECAUCI(_N: No haga funcionar su

segadora sin la puerta trasera se cerr6, o sin

el desviador de recortes o sin el recogedor

cdsped aprobados en su lugar. Nunca trate

de operar la segadora cuando se halla

removido la puerta trasera o cuando se ha

removido a puerta trasera o cuando estd un

poco abierta.

Mango del

trasera bastidordel

recogedor

Pasador dec_sped

del

Gancho

lateral

del

23 bastidor del recogedo¢

Nora la protecci6n

contra la descarga

Desviador

PARA VACIAR EL RECOGEDOR DE

CF_SPED

1. Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de cdsped, con los

recortes, de debajo del mango de la

segadora.

3. Vacfe los recortes de la bolca usando

tanto el mango del bastidor como 61de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacfe;

se producir_,un desgaste innecesario.

Mangodel

Mangode recogedor

la bolsa de crisped

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. Para el tipo y el grado del aceite a

utiUzar,yea el "MOTOR" en la secci6n del

Mantenimiento de este manual.

_PRECAUCI6N: NO sobrellene el motor con

aceite, o fumard cuando Io valla a arrancar.

1. Asegt_rese que la segadora estd nivelada

y que el drea alrededor del depbsito de

aceite est_ limpia.

2. Remueva la varila medidora de aceite del

tubo de desarga de acaite. AsegL_reseque

el borde del tubo de relleno de aceite este

limpio.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Inserte y

apriete la vadlla medidora de aceite,

despues remuevala para leer el nivel de

aceite.

5. Contin0e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aeeite, o fumard

cuando Io valla a arrancar.

6. AsegOrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Uene hasta

la Ifnea de llano en la varilla medidora de

nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite mds a menudo

cuando las condiciones son polvorosas o

sucias.

GASOLINA

• Llene el estanque de combustible hasta la

parte infedor del cuello de relleno del

estanque de gasolina. No Io Ilene demasia-

do. Use gasolina regular, sin plomo, nueva

y limpia con el mfnimo de 87 octanos. No

mezcle el aceite con la gasolina. Para

asegurar qua la gasolina utilizada sea fres-

ca compre estanques los cuales puedan

ser utilizados durante los primeros 30 dias.

_RECAUCI6N: Umpie el aceite o el com-

bustible derramado. No almacene, derrame o

use gasolina cerca de una llama expuesta.

,APRECAUCl6N: LOScombustibles mezcla-

dos con alcohol (concoidos como gasohol, o

el uso de etanol o metanol) pueden atraer la

humedad, la qua conduce a la separaci6n y

formaci6n de dcidos durante el almacena-

miento. La gasolina acfdica puede daSar el

sistema del combustible de un motor durante

el almacenamiento. Para evitar los problemas

con el motor, se debe vaciar el sistema del

combustible antes de guardarlo por un perl'odo

de 30 dfas o mds. Vacfe el estanque del com-

bustible, haga arrancar el motor y hdgalo fun-

cionar hasta qua las Ifneas del combustible y

24el carburador queden vacfos. La pr6xima

temporadausecombustiblenuevo.Vealas

InstruccionesParaElAlmacenamientopara

mdsinformacibn.Nuncauseproductosde

limpiezaparaelmotoroparael carburador en

el estanque del combustible pues se pueden

producir datios permanentes.

de aceite

Tapadel

rellenador

de gasolina

(Descartar los

residuosdel

Tapon)

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del

motor, una cantidad pequefia de humo puede

estar presente durante el uso inicial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor fdo, empuje

el cebador tres (3) veces antes de tratado.

Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando por unos cuantos minutos.

2.. Sujete la barra de contreles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

rapidamente. No permita que el cordbn

arrancador se devuelva abruptamente.

PARA PARAR EL MOTOR

• Pare parar el motor, suelte la barra de

controlosque exigen la presencia del

oporador.

AVISO: En climas rods fdos puede que sea

necesario repetir los pasos del cebado. En

climas mds calurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recortes de c_sped. Puede

que sea necesario reducir la velocidad del

recorridoy/o haga funcionar la segadora

sobre el ,_rea por segunda vez.

• Pare un corte muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

• Pare un mejor ensacado del c_sped y para

la mayoria de las condiciones de corte, la

veloeidad del motor debe ajustarse a la

posicibn de R._PIDO.

• Los pores en los recogedores de c6sped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudardn

menos c_sped. Para evitar dste, rocl'eel

recogedor con la manguere de agua,

regularmente, y d_jelo secarse antes de

usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de c_sped y paja. Esto ayudard el

flujo del aire del motory extender_ su

dureci6n.

CONSF_JOSPAPA SEGAR Y ACOLCHAR

IMPORTANTE: Pare obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• Lacuchillaacolchadoraespecialva a volvera

cortarlos recortesde c_sped muchasveces, y

losreduceen tamafio, de mode que si se caen

en el cdsped se van a dispesarentredste y no

se van a notar.Tambk_n,el c_spedacolchado

se va a deshacer rdpidamenteentregande

substanciasnutritivaspara el c_sped. Siempre

acolchecon la velocidaddel motor(cuchilla)

mdsalta, puesasi se obtendr&la mejor acci6n

de recortede las cuchillas.

• Evitecortarel c_spedcuandoest_ mojado. El

c_spedmojado tiendea format montonese

interfiemcon la accibnde acolchado.La mejor

horapara segar el c_sped es temprano en la

tarde. A esa hora _ste se ha secado y el drea

recitedcortada no quedard expuesta al sol

directo.

• Para obtener los mejores resultados, ajuste la

eltura del corte de la segadora de mode que

dsta corte solamente el tercio superior de las

hojas de c_sped. En el ca.sode que el cesped

haya crecido demasiado, puede ser necesario

el elevar la altura del corte para reducir el

esfuerzo necosario !oam,empujar la segadora y

para evitar sobrecargar el motor,dejando

mantones de recortes de c_sped. Para un

c_sped muy pesado, reduzca el ancho del

code pasando per encima del lugar

anteriormente cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que unarea tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga el

segundo corte, siegue atravesado o en forma

perpendicular a la pasada del primer code.

• Cambie su patr6n de corte de somana a

semana. Siegue de norte a sur una semana y

luego cambie de este a oeste la pr6xima

semana. Esto evitar._que el c_sped se enrede

25 y cambie de direcci6n.

P.oo....

Revisar sl hay sujetadores sueltos I1_ If

Limpiar/inspaccionar el recogedor de

SE cdsped (si viene equipado) If _ I##

IJmpiar la segadora If

G Limpiar debajo de la cubierta de la trans°

misi6n (segadoras con poder propulsor) IP/

oD Revisar las correas y las poleas impul-

sades Ise_aderas con poder propuisor) If

Revisar o/afi!ar/cambiar la cuchilla AJ 3

R Tabla de lubricaci6n

Umpiar Jabateda/recargar

(segadoras con arranque el_cbico) Ik/ If4

a Revisar el nivel del aceite

O Cambiar el aceite del motor V'1,2

Limpiar el filtro de aim V'2

_ Insl_,r_r el siler_dorUmpiar o/cambiar la bujfa if

deCambiaraireel caducho de papel del filtro ip#,2

1 - Csmbiar rnds a menudo cuando se opera bajo carga pesada o en ambientes con altas temperaturas.

2 oDar sewicio rods a menudo ctmndo se opere en condiciones Sucias o polvomsas,

3 - Cambie las cuchillas rnds a menudo cuando siegue en terreno amnoso.

4 - Cargar pot 48 horas al fin de la temporada.

RECOMENDACIONES GENERALES

La garanb'a de esta segadora no cubre los

artfculos que han estade sujetosal abuso o a la

negligenciadel operador.Para recibirtodo el valor

de la garantJa,el operadortiene que mantenerla

segadorasegOn lasinstru_ descdtasen

estemanual.

Hay aigunosajustesque se lJenenque haceren

formaperiddicaparapodermantenersu unidad

adecuadamente.

Todoslosajustesen lasecci6nde Servicioy

Ajustesde este manual tienen que ser mvisados

porIo menos un vez por cada temporada.

• Una vez al aSo, cambie la bujia, limpieo cambie

al elementodel flltro de aim y revisesi la cuchilla

estddesgastada.Una bujfa nueva y un

alemento del filtrode aim limpio/nuevo aseguran

la mezda de aim-combustibleadecuada y

ayudana que su motor funcione mejor y que

durernds.

• Sigaelprogramade mantenimientoen este

manual.

TABLA DE LUBRICACI(_N

Ajustador

de la rueda

del motor

Bisagra

de la puerta

de la

acolchadora

• (_) Bisagra de

la puerta

traser

(_) Clavija de montaje del puntal del mango

ANTES DE CADA USO

• Reviseel nivaldel aceite del motor.

• Revise al hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubdcada(vea la "I'ABLA

DE LUBRICACI6N").

(_) Rocle el lubrlcante

_) Vea "MOTOR" en la see€Ion de Mantenlmlento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubdcantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubdcantes. Si cree que

tienen que lubdcarse, use Iosamente un

lubricante Upo crafito, de polvo seco, en

forma moderada.

ESPEClFICAClONES DEL PRODUCTO

N_mero de serie:

Fecha de compra:

Capacidad y tipo de gasolina: 1.6 cuartos (regular sin plomo)

Tipo de aceite (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

Capacidad de aceite: 20 onzas

Bujia (abertura: .030") Champion RJ19LM o J19LM

Torsi6n del perno de la cuchilla: 35-40 FT. LBS.

El n0mere del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrartanto el nDmere de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el future.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias qufmicas para control de

insectos que pueden daSar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

petigres que pueden daSar a las Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

euchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilla doblada o daSada.

PARA REMOVER LA CUCHILLA

t. Desconecte el alambre de la bujia y

pongalo on donde no pueda entrar en

contacto con _sta.

2. Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el

carburador queden mirando hacia ardba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchillagire cuando se le quite el perno.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el pemo de la cuchillagirandolo

en el sentido contrarioen que giran las

manillas del reloj.

5. Remueva la cuchilla y los artfculos de

ferreteda adjuntadores (el perno, la

arandela de seguddad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenes condiciones para que

funcione en forma adecuada. Cambie el

adaptador siesta dahado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Aseg_rese que la

ranura del adaptador y que el chavetero

del cigue_al est_n alineados.

2. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeros en la

cuchilla con las salientes elevadas en et

adaptador.

3. Aseg_rese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale el pemo de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchillay

el ciguefial.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir&ndoloen el sentido en

que giran las manillas del reloj.

• La torsi6n para apretar racomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pere si Io hace, asegOrese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no est&

balanceada va a producir eventualmente daSo

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchiUa sobre ta cabeza del clavo. Si la

cuchilla est,. balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

i_sta quede balanceada.

Ada

Arandela de

Cuchilla

Pemo Arandela

de la endurecida

27cuchilJa Borde de salida Adaptador de la cuchilEa

RECOGEDOR DE CESPED

(Si compradocomo un accesorio)

• E1recogedorde c6sped puedeser rociadocon

el agua de la mangueraperu tieneque estar

seco cuandose vaya a usar.

• Revisesu recogederde c_sped a menudo

pareveriflcarsi estdda_ado o deteriorado.Se

va a desgastarcon el usonormal.Si se

necesitacambiarel recogedor,cdmbielo

solamentepor unoque sea aprobadoporel

fabr_ante. D_ el nemem del modelode la

segacloracuandoIo ordene.

MOTOR

LUBRICACION

Usesolamenteaceitede detergentede alta

calidadclasificadocon la clasificaci6nSF-SJ de

servicioAPI. Seleccionela calidadde viscosidad

SAE seg_n su temperaturade operacibn

esperada.

AVISO: A pesarde que losaceitesde

multiviscosided (5W30, 10W30, etc.)mejomn el

arranqueen climafdo, estosaceites de

multiviscosided van ha aumentar el consumode

aceite cuando se usan en temperaturessobre 32°

F. Reviseel niveldel aceite del motorrnds a

menudo, para evitarun posibledaSoen elmotor,

debidoa que no tienesuficienteacelte.

Cambie el aceitedespuds de 25 horasde

opereci6no pot Io menos una vez alaSo si la

segadomse utilizamenos 25 horas el a_o.

Reviseel niveldel aceitedel cdrterantes de

arrancarel motory despu6sde cada cinoo(5)

hemsde uso continuade. Aprieteeltap6n del

aceite en forma seguracadavez que reviseel

niveldel acoite.

PAPA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aeeite, drens el tanque de combus-

tible haciendo correr el motor hasta que el

tanque est6 vacio.

1. Desconecte el alambre de la bujIa y

p6ngalo de modo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lado en una superficie limpia.

3. Incline la cortadora de c6sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atrds para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

dsta.

Envase

FILTRO DE AIRE

Su motor puede sufdr aver|as y funcionar de

manera incorrectacon un filtro del aire sucio.

Sustituirel papal del cartucho una vez al aSo o

tras 100 horas de funcionamiento, md.sa

menudo si se utiliza en condiciones de

suciedad y polvo parUculares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tomillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpedndolo suavemente en una

superficie plana. Si estd muy sucio cambie

el cartucho.

_kPRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar

para limpiar el cartucho. Pueden producir el

deterioro de dste. No aceite el cartucho. No

use aire a presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurdndose que las orejas

est6n alineadas con las ranuras en la

plancha trasera. Apriete el tomillo en forma

segura.

Labio

Orejas de

Cartucho Cubierta la cubierta

SILENClADOR

Inspeccione y cambie el silenciadorsi estd

corrofdo puede producir un peligro de incendio

y/o daSo.

BUJfAS

Cambie las bujfas al comienzo de cada

temporada de siega o despu6s de cada 100

horas de operacibn, Io que suceda pdmero. El

tipe de bujfa y el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el major

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Umpie la

parte de abajo de su segadora despues de

cada uso.

_PRECAUCl6N: Desconecte el alambre de

la buj(a y p6ngalo en donde no pueda entrar

en contacto con 6sta.

• Haga descansar la segadoraen su lado.

Assg_mseque el filtrode aim y queel

carburadorqueden mirandohaciaarriba.Umpie

laparte inferiorde su segadoraraspdndola

para removerla acumulaci6nde crispedy

basura.

• I_impieel motora menudoparaevitarquase

acumulela basura.Un motortapadefunciona

mds calientey se acortasudumciSn.

• Mantengalas superficiespulidasy las ruedas

singasolina,aceite, etc.

• No recomendamosel usode una manguerade

jardinpara limpiarlasegadoraa menosqueel

sistemael_'tdco, el silenciador,elfiltrode aire y

el carburadorest_n tapadospara evitarque les

entreelagua. Elagua en el motorpuedeacodar

la duraci6nde _ste.

_J_,DVERTENClA: Para evitar lesibnes

serias, antes de dar calquier servico o de

hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Aseg6rese que la cuchilla y qua todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujia y

pbngalo en donde no pueda entrar en

contacto con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARAAJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un minimo la posibitidad que

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posicibn en

donde se encuentra el operador. Si se daSa el

desviador debe cambiarse.

PARA AJUSTAR EL MANGO

El mango superior quede ser ajustado a

cuatro (4) distintas posiciones de altura.

1. Afloje ambas perillas del mango solamante

bastante para permiUrque el mango

superior gire a la posici6n deseada.

2. Apriete ambas perillas del mango con

seguridad.

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de cdsped

en la bolsa del cesped con la parte dgida

de la bolsa en la parte inferior.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de viniloestdn muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

_i, PRECAUCl6N: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de cdsped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando esta un poco abierta.

Mangodel

bastidor del

recogedo=

Abertura

del bastidor

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sidoajustada en la

fdbrica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motorestd

funcionando demasiado rdpido o demasiado

lento, Ileve su segadora amas con su centro

de servicio Sears o con un otto centro de

servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar ta mezcla. Si su motor

no est,. funcionando en forma adecuada

debido a probremas que se sospecha vienen

del carburaclor, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/

o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fdbrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f&brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamenta prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar per 30 dias o

mas.

SEGADORA

Cuando se va a guardar la segadora per

cierto pedodo de tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gu&rdela en un area

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubrfquela seg_n se muestra en la

secci6n de Mantenimento de este manual.

3. Aseg_rese de que todas las tuercas y

clavijas y todos los pemos y tornillos est_n

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est_n dafiadas, quebradas o desgastadas.

C_.mbielas si es necesario.

4, Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenarla.

1. Apriete los extremes inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adefante.

2. Suelte los pernos de montaje del mango

superior Io suficiente come para permitir

que el mango superior se pueda doblar

hacia atr&s.

IMPORTANTE: Cuando doble el mango para

el almaoenmiento o el transporte, asegurese

que Io doble segun se muestra o pueda danar

los cables de control.

• Cuando prepare sus mangos a partir de la

posici6n de alrnacenamiento, el mango inferior

autom&ticamente se asegurard en la posici6n

para segar.

APRIETE

PARADOBLAR

Mango inferior

Barradecontrolque _ h,,_.

exigela presenciadol_ ._[/'} DOBLAR ,_/"%_

o rado, /7

_Aiii iJ /Y

Mangosuperior_'- //// PAPA .,_' i_--

t '//AU CENAR!/

inferior _ _ -- .,,_X,,._,// I

"k,/Y ,

V ..... ".'-" A"i s

--,o.°,°n

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistemade combustible

tales como el carburador, el filtrodel

combustible, la mangura del combustibleo en

el estanque durante el almacenamiento. Los

combustibtes mezclados con alcohol

(conocido come gasohol o que tienen etanoI o

metanol) Pueden atraer humedad, Io que

conduce a la separacion y a la formaci6n de

acidos durante el almacenamiento. La gasolina

acida puede danar el sistema de combustible

de un motor durante el perido de

almacenamiento,

1, Drene el estanque de combustible.

2. Haga arrancar el motor y ddjelo funcionar

hasta que las lineas del combustibley el

carburador esten vacios.

• Nuncauselos productosparalimpieza del

carburadorodel motoren el estanquede

combustiblepues se pueden producirdales

permanentes.

• Use combustiblenuevola pr6ximatemporade.

AVISO" El estabilizador de combustible es una

altemativa aceptable para reducir a un mlnimo

la formaci6n de dep6sitos de goma en el

combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacenamiento. Siempre siga

la propomi6n de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor per Io menos 10 minutes despu_s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

est& usando estabilizador de combustible.

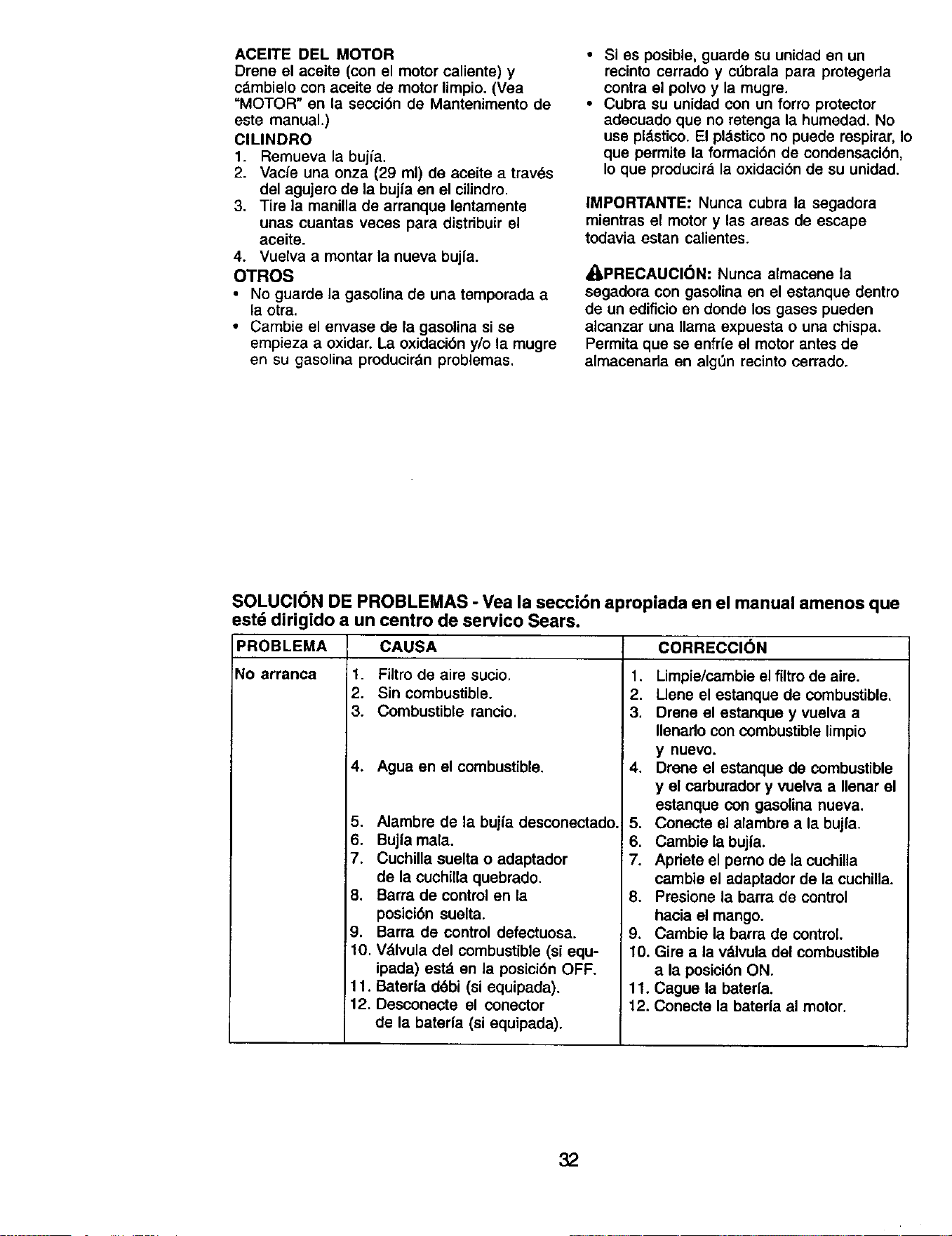

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

c_,mbielocon aceite de motor limpio. (Vea

=MOTOR" en la secci6n de Mantenimento de

este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a trav_s

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distdbuir el

aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producirdn problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y cObrala para protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_,stico.El pl_.sticono puede respirar, Io

que permite la formaci6n de condensacibn,

Io que producir& la oxidacibn de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape

todavia estan calientes.

APRECAUCION: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfffe el motor antes de

almacenarla en alg6n recinto cerrado.

SOLUClON DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

PROBLEMA

No arranca

CAUSA CORRECCION

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4, Agua en el combustible.

5. Alambre de la bujla desconectado.

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Vdlvula del combustible (si equ-

ipada) estd en la posici6n OFF.

11. Bater|a d_bi (si equipada).

12. Desconecte el conector

de la baterla (si equipada).

1. Limpie/cambie el filtro de aire.

2. Uene el estanque de combustible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Drene el estanque de combustible

y el carburador y vuelva a Ilenar el

estanque con gasolina nueva.

5. Conecte el alambre a la bujfa.

6. Cambie la bujfa.

7. Apriete el pemo de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la vdlvula del combustible

a la posici6n ON.

11. Cague la baterfa.

12. Conecte la bater|a al motor.

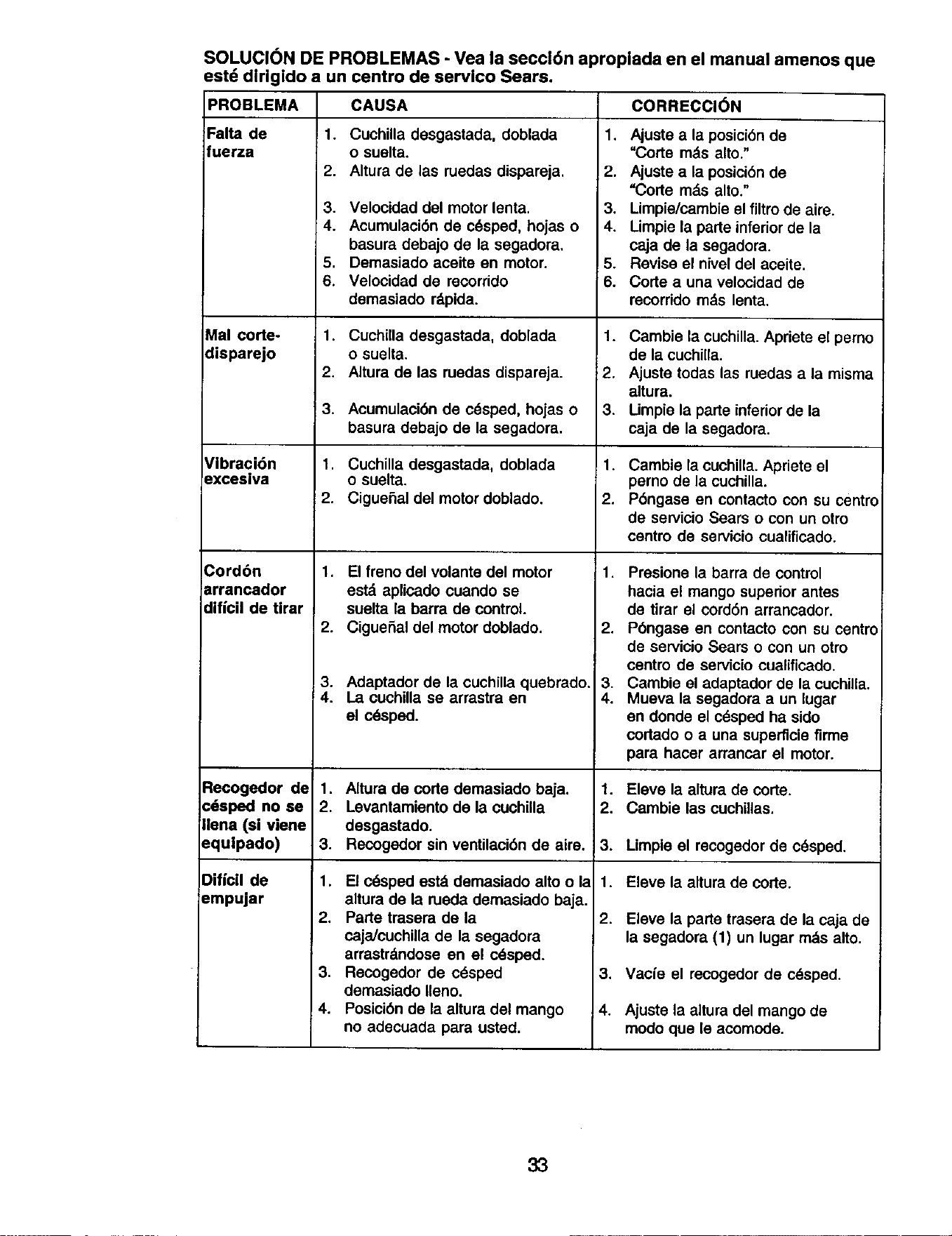

SOLUCI(_N DE PROBLEMAS - Vea la seccl6n aproplada en el manual amenos que

estd dlrigido a un centro de servIco Sears.

PROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibraci6n

_xcesiva

Cord6n

arrancador

dificil de tirar

Recogedor de

c_sped no se

Ilena (si viene

equlpado)

Dificll de

empujar

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c6sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite an motor.

6. Velocidad de recorddo

demasiado rdpida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Cigue£=aldel motor doblado.

1. El freno del volante del motor

est_ aplicado cuando se

suelta la barra de control.

2. CigueSal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla sa arrastra en

el c6sped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c_sped estd demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastrdndose en el cdsped.

3. Recogedor de cdsped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCl6N

1. Ajuste a la posici6n de

"CoKe mds alto."

2. Ajuete a la posici6n de

"Code mds alto."

3. Umpie/cambie el filtro de aire.

4. Limpie la pade inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Code a una velocidad de

recorrido rods lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchiUa.

:2. Ajuste todas las ruedas a la misma

altura.

3. Umpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngasa en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de Urar el cord6n arrancador.

2. P6ngaee en eontacto con su centre

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchUla.

4. Mueva la segadora a un lugar

en donde el cdsped ha sido

cortado o a una superficie flrme

para hacer arrancar el motor.

1. Eleve la altura de code.

2. Cambie las cuchillas.

3. Limpie el recogedor de cdsped.

1. Eleve la altura de code.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mds alto.

3. Vacfe el recogedor de c6sped.

4. Ajuste la altura del mango de

modo que le acomode.

50 51

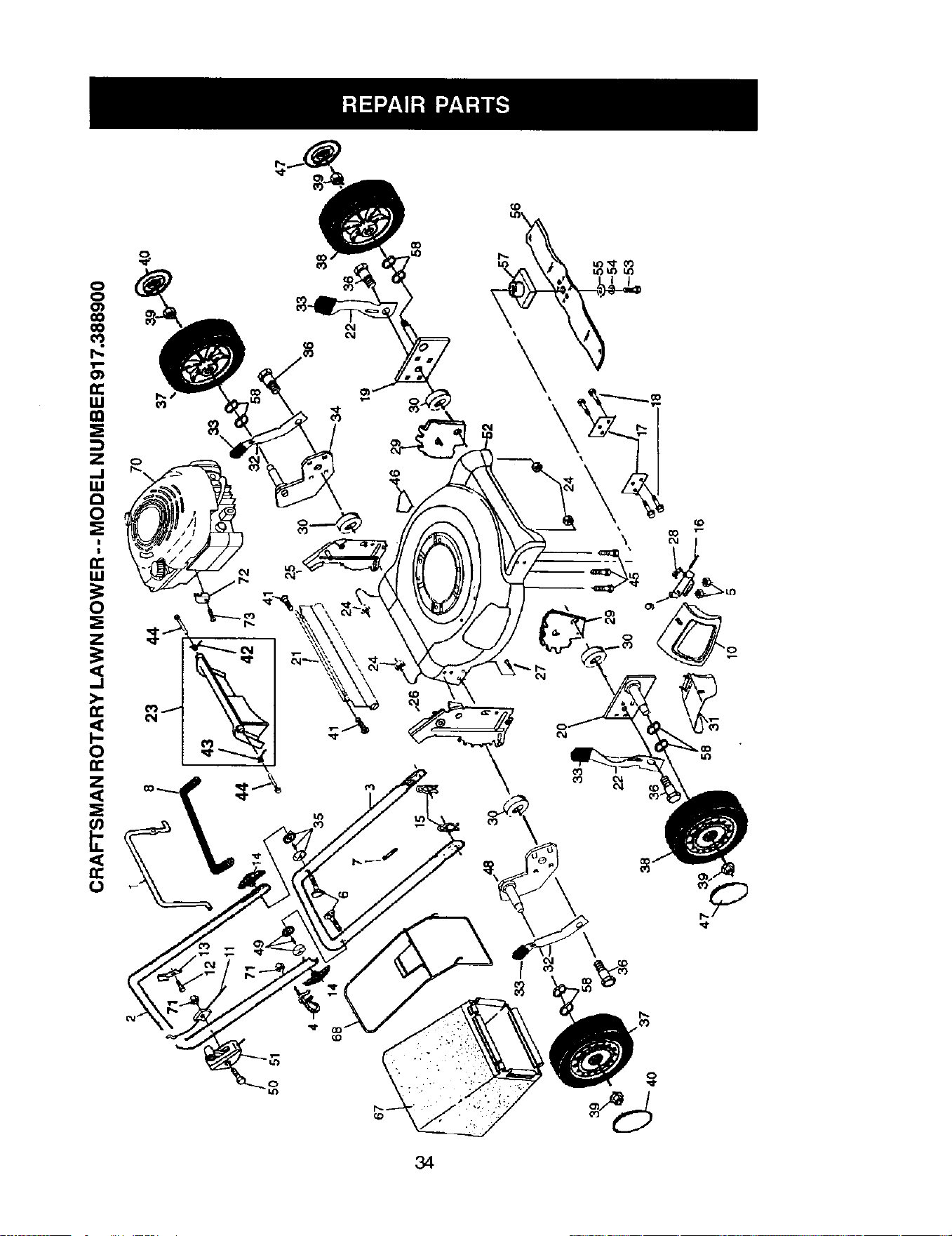

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.388900

8 23

/ \

22-

10 5

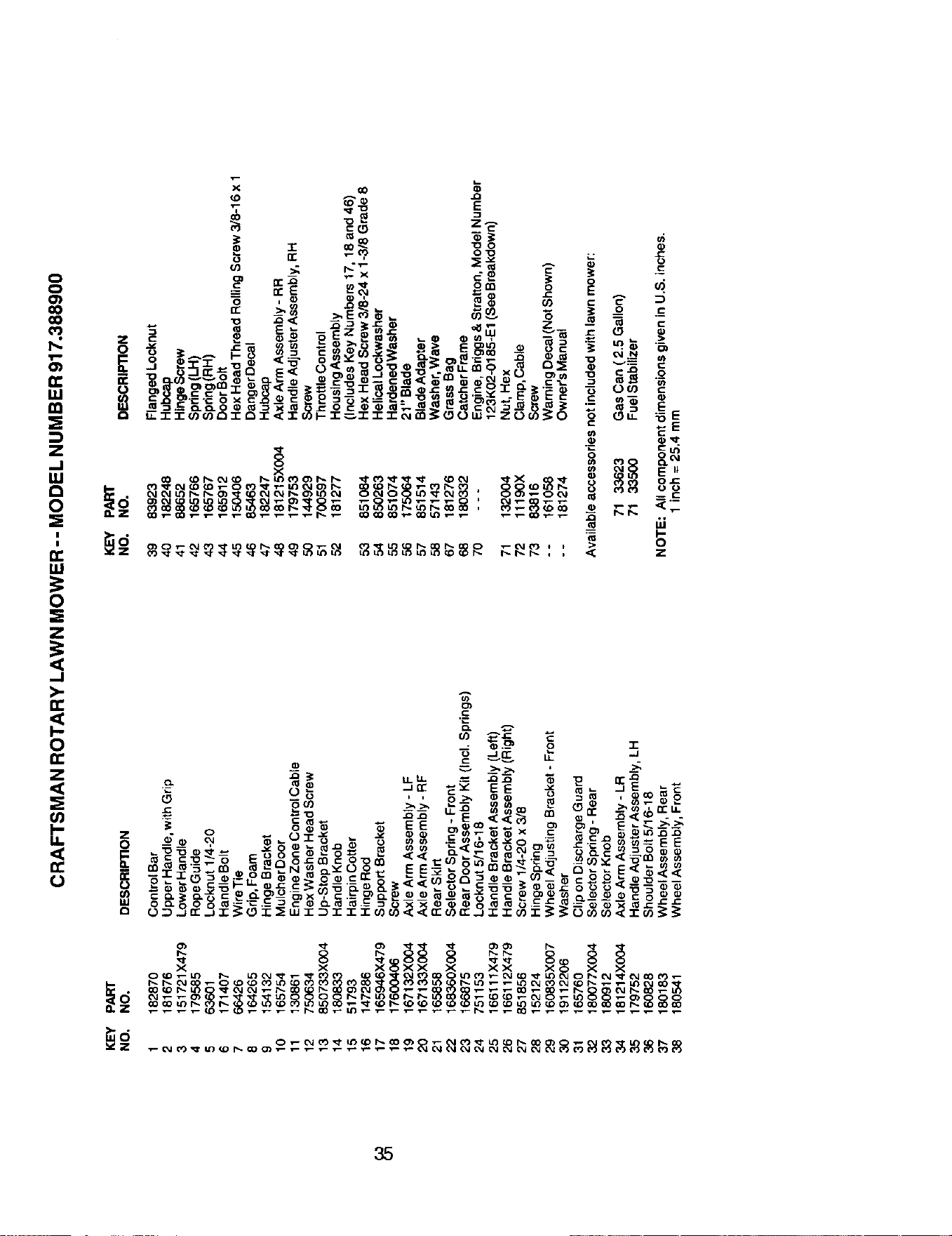

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.388900

KEY

NO.

PART

NO.

182870

181676

151721 X479

179585

63601

171407

66426

164265

154132

165754

130861

75O634

850733X004

180833

51793

147286

165946X479

17600406

167132X004

167133X004

165858

168360X004

166875

751153

166111 X479

166112X479

851856

152124

160835X007

19112206

165760

180077X004

180912

181214X004

179752

160828

180183

180541

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Control Bar 39 83923

UpperHandle, withGrip 40 182248

Lower Handle 41 88652

RopeGuide 42 165766

Leeknut 1/4-20 43 165767

HandleBolt 44 165912

WireTie 45 150406

Grip, Foam 46 85463

Hinge Bracket 47 182247

Mulcher Door 48 181215X004

Engine Zone Control Cable 49 179753

Hex Washer Head Screw 50 144929

Up-Stop Bracket 51 700597

Handle Knob 52 181277

Hairpin Cotter

Hinge Red 53 851084

SupportBracket 54 850263

Screw 55 851074

Axle Arm Assembly- LF 56 175064

Axle Arm Assembly - RF 57 851514

Rear Skirt 58 57143

Selector Spring - Front 67 181276

Rear Door AssemblyKit (Incl. Springs) 68 180-332

Looknut 5/16-18 70 - - -

Handle Bracket Assembly (Left)

Handle Bracket Assembly (Right) 71 132004

Screw 1/4-20 x 3/8 72 11190X

Hinge Spring 73 83816

Wheel Adjusting Bracket - Front - - 161058

Washer - - 181274

Clip on Discharge Guard

Selector Spdng - Rear

Selector Knob

Axle Arm Assembly - LR

Handle Adjuster Assembly, LH

Shoulder Bolt 5/16-18

Wheel Assembly, Rear

Wheel Assembly, Front

FlangedLeeknut

Hubcap

HingeScrew

Spring(LH)

Spring(RH)

Door Bolt

Hex Head Thread Roiling Screw 3/8-16 x 1

Danger Decal

Hubcap

Axle Arm Assembly - RR

Handle Adjuster Assembly,RH

Screw

ThrottleControl

HousingAssembly

(IncludesKey Numbers 17, 18 and 46)

Hex Head Screw 3/8-24 x 1-3/8 Grade 8

HelicalLockwasher

HardenedWasher

21"Blade

Blade Adapter

Washer, Wave

Grass Bag

CatcherFrame

Engine,Briggs&Stratton,Model Number

123K02-0185-E1 (SeeBreakdown)

Nut, Hex

Clamp,Cable

Screw

WarningDecal (NotShown)

Owner'sManual

Available accessoriesnot includedwith lawnmower:

71 33623 Gas Can ( 2.5 Gallon)

71 33500 Fuel StabiEizer

NOTE: All componentdimensionsgivenin U.S. inches.

1 inch = 25.4 mm

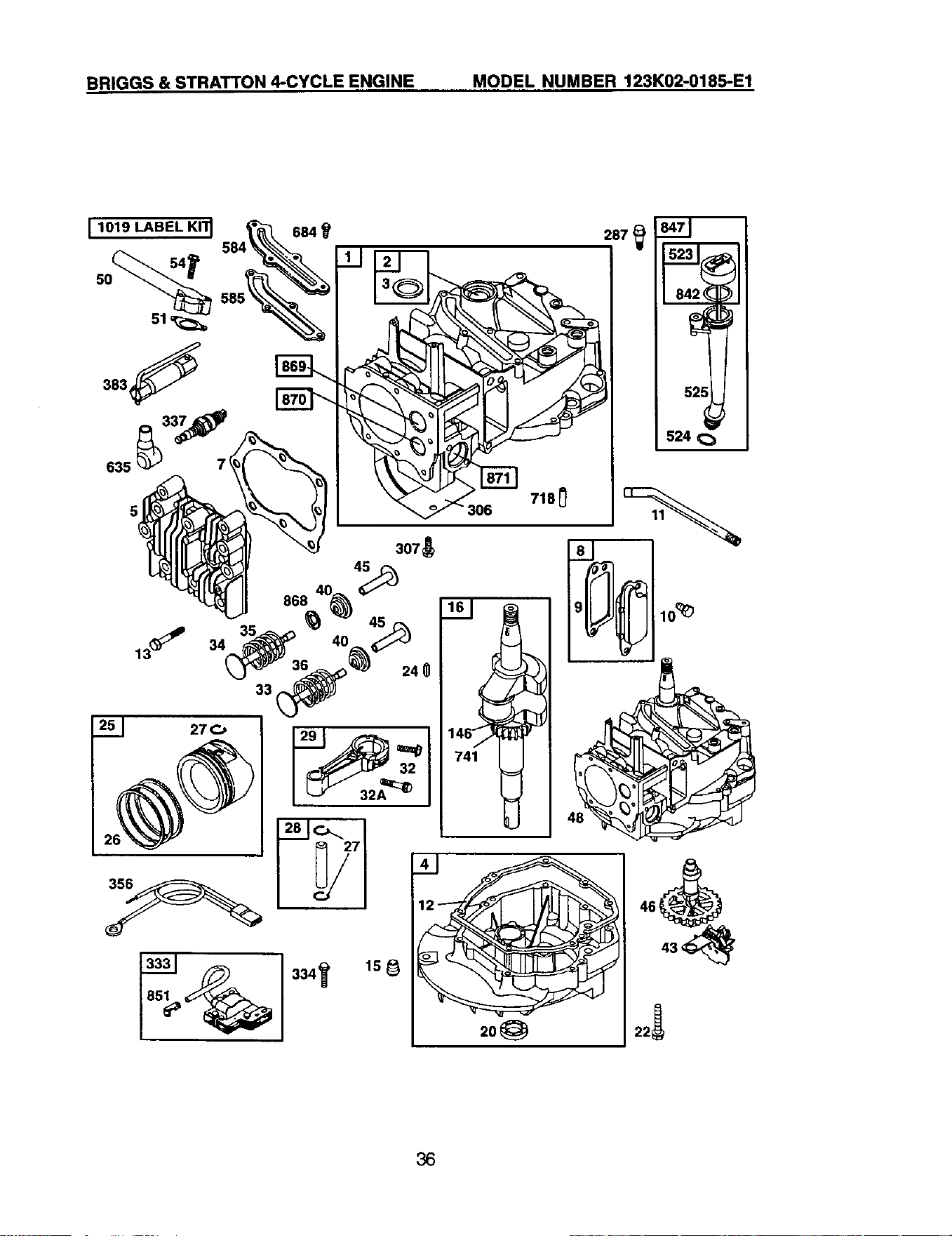

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0185-E1

I 1019 LABEL KI'I1 684

525

524

718_

146_

741

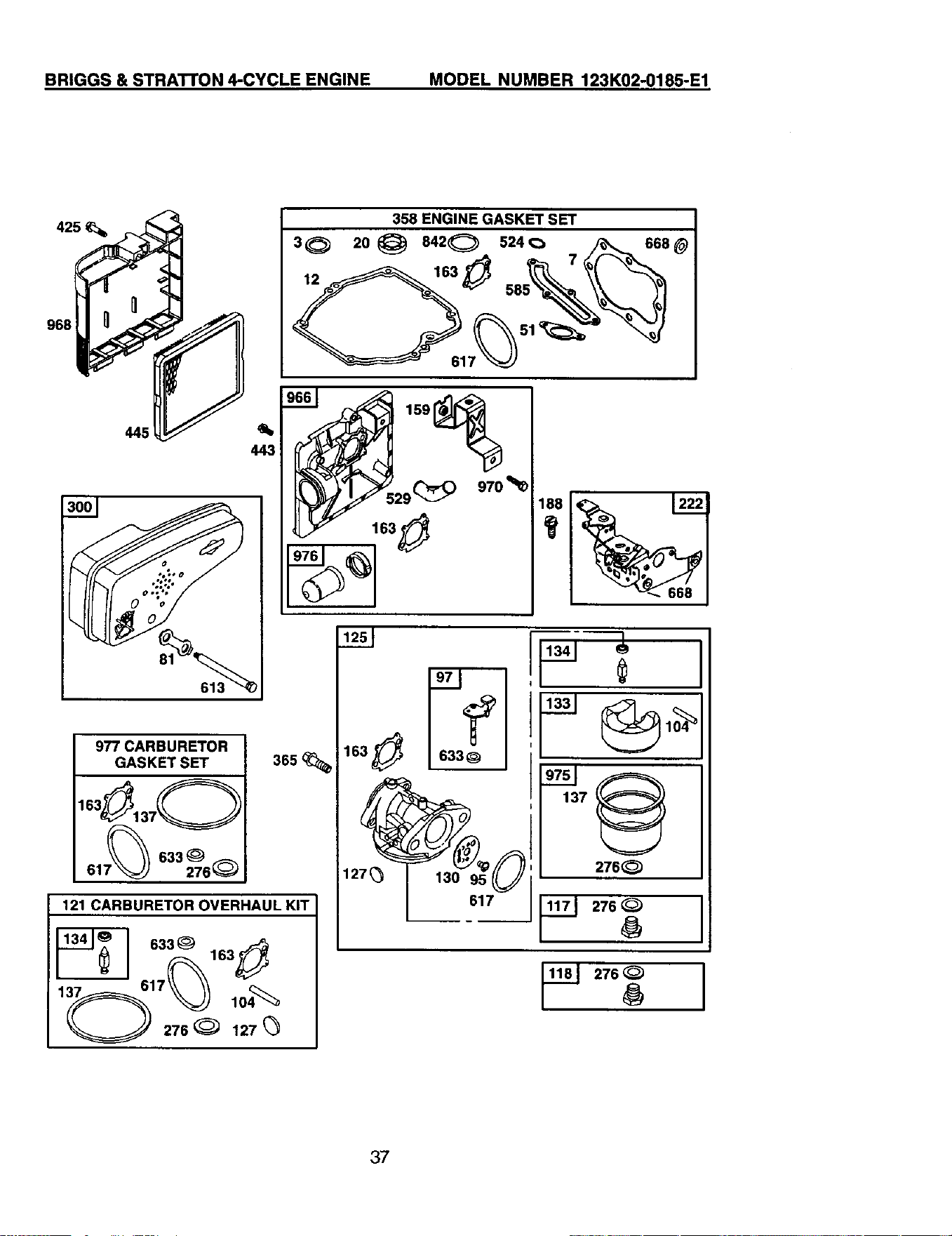

BRIGGS & STRATTON _FCYCLE ENGINE MODEL NUMBER 123K02-0185-E1

358 ENGINE GASKET SET

425_ 3_ 20 _ 842_ 524_ _ 668

12 _ 163_ 585

968

529_ 1_8

668

9TZCARBURETOR ]

GASKET SET

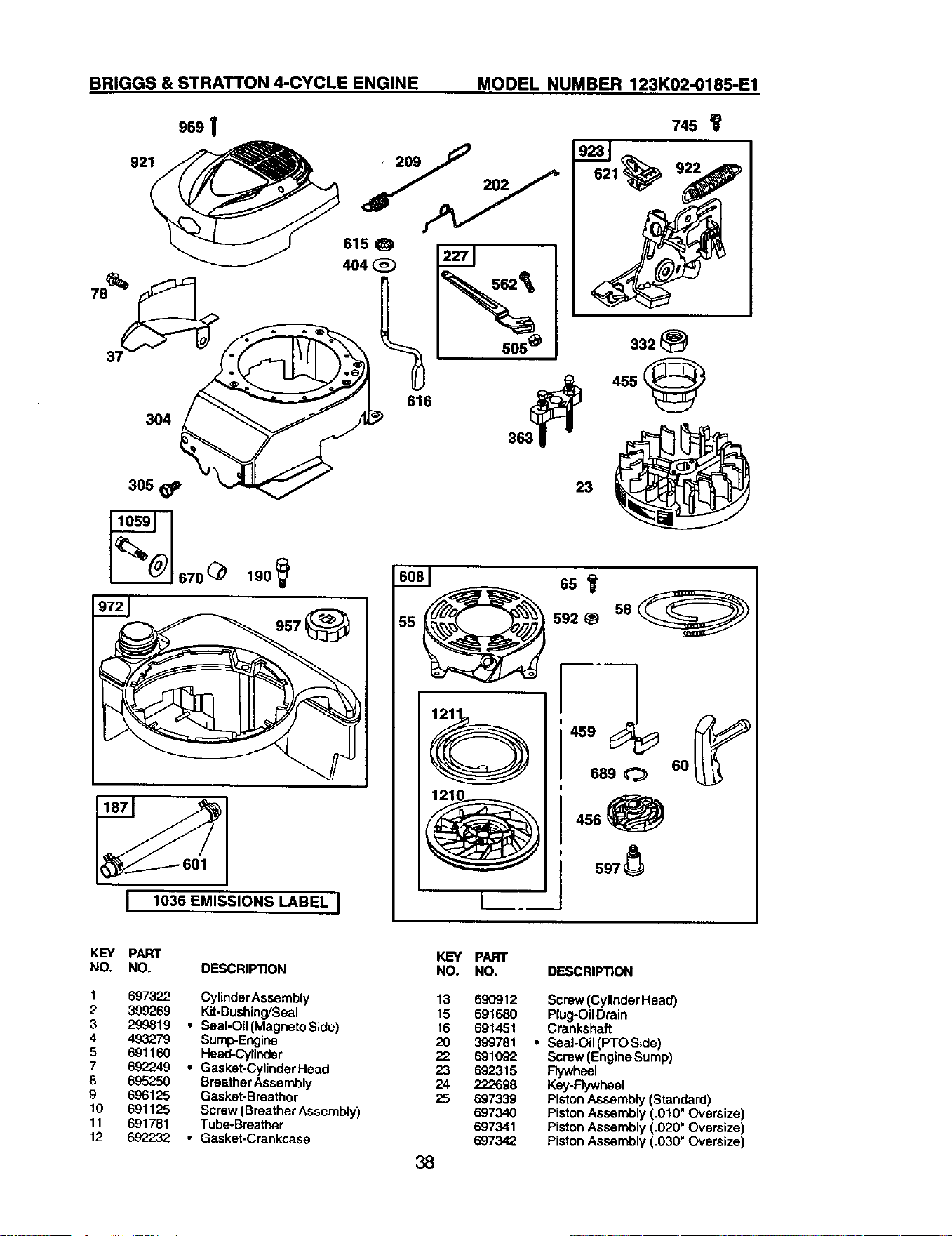

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0185-E1

921

969 |

y 202

745

304

_ 670 (_ 190_

[ lO38E.,ss,o.s_BE.I

608J 65

55 592 _ 58

J 459

689_'j 6o

j 5o7

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit-Bushing'Seal

3 299619 • SeaI-Oil(MagnetoSide)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 • Gasket-CylinderHead

8 696250 BraatherAssembly

9 696125 Gasket-Breather

10 691125 Screw (Breather Assembly)

11 691781 Tube-Breather

12 692232 • Gasket-Crankcase

KEY PART

NO. NO.

13 690912

15 691680

16 691451

20 399781

22 691092

23 692315

24 222698

25 697339

697340

697341

697342

DESCRIPTION

Screw (CylinderHead)

Plug-OilDrain

Crankshaft

• Seal-Oil (PTO Side)

Screw(EngineSump)

Flywheel

Key-Flywheel

PistonAssembly (Standard)

Piston Assembly (.010" Oversize)

Piston Assembly (.020" Oversize)

Piston Assembly (.030" Oversize)

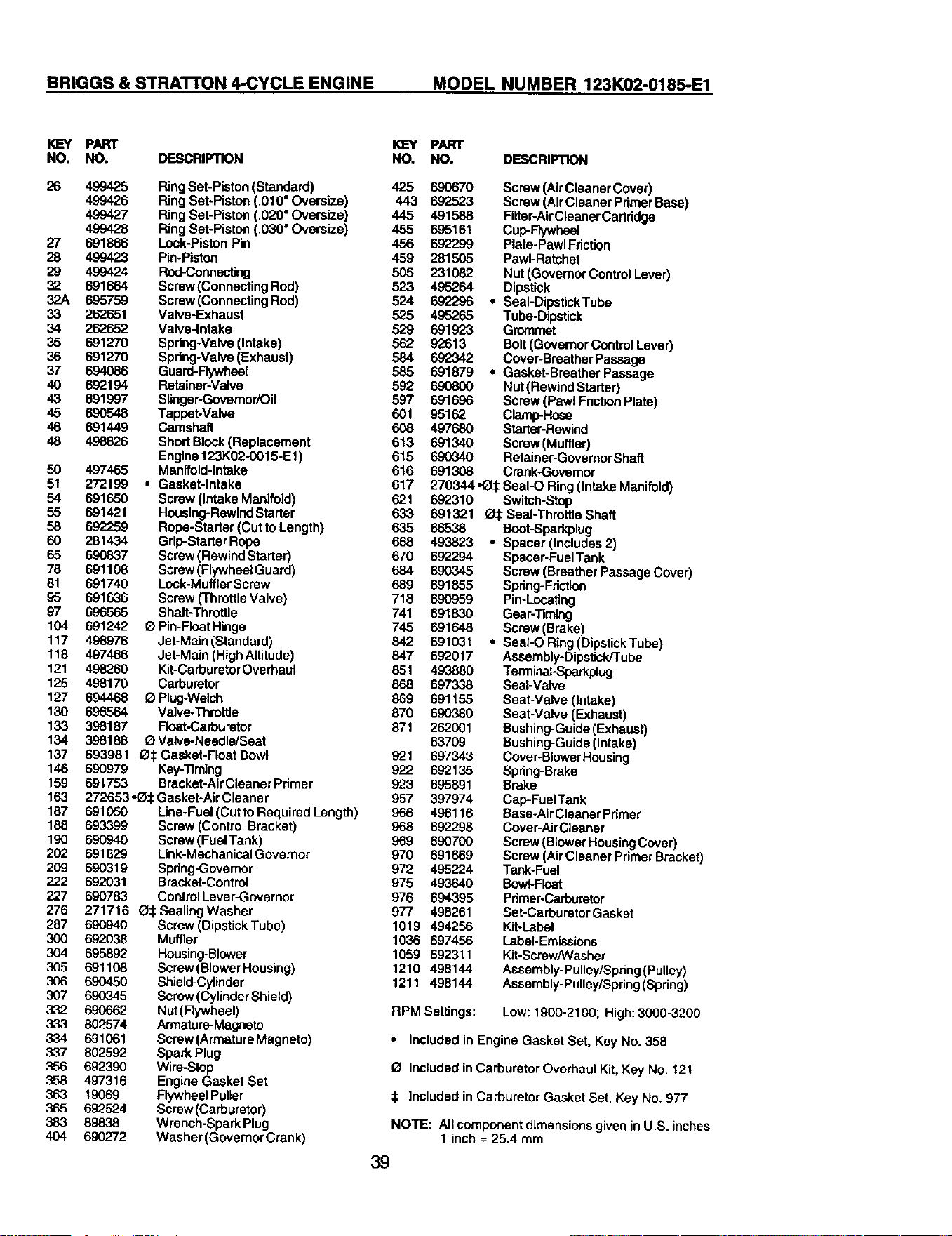

BRIGGS & STRA'n'ON 4-CYCLE ENGINE MODEL NUMBER 123K02-0185-E1

I_'Y PART

NO. NO. DESCRIPTION

26 499425 RingSet-Piston (Standard)

499426 RingSet-Piston (.010" Oversize)

499427 RingSet-Piston (.020" Oversize)

499428 RingSet-Piston (.030" Oversize)

27 691866 Lock-PistonPin

28 499423 Pin-Piston

29 499424 Rod-Connecting

32 691664 Screw (ConnectingRod)

32 695759 Screw (ConnectingRod)

33 262651 Valve-Exhaust

34 262652 Valve-Intake

35 691270 Spdng-Valve (Intake)

36 691270 Spdng-Valve (Exhaust)

37 694086 Guard-Flywheel

40 692194 Retainer-Valve

43 691997 Slinger-Governor/Oil

45 690548 Tappet-Valve

46 691449 Camshaft

48 498826 ShortBlock(Replacement

Engine123K02-0015-E 1)

50 497465 Manifold-Intake

51 272199 • Gasket-intake

54 691650 Screw (Intake Manifold)

55 691421 Housing-RewindStarter

58 692259 Rope-Starter (Cut to Length)

60 281434 Grip-StarterRope

65 690837 Screw(Rewind Starter)

78 691108 Screw(FlywheeIGuard)

81 691740 Lock-MufflerScrew

95 691636 Screw (Throttle Valve)

97 696565 Shaft-Throttle

104 691242 _1Pin-FloatHinge

117 498978 Jet-Main (Standard)

118 497466 Jet-Main (HighAttitude)

121 498260 Kit-CarburetorOverhaul

125 498170 Carburetor

127 694468 O Plug-Walch

130 696564 Valve-Throttle

133 398187 Float-Carburetor

134 398188 1_Valve-Needle/Seat

137 693981 Q.l:Gasket-FloatBowl

146 690979 Key-Timing

159 691753 Bracket-AirCleaner Pdmer

163 272653 -O:1:Gasket-Air Cleaner

187 691050 Line-Fuel (Cut to Required Length)

188 693399 Screw (ControlBracket)

190 690940 Screw (FuelTank)

202 691829 Link-MechanisalGovernor

209 690319 Spdng-Govemor

222 692031 Bracket-Control

227 690783 ControlLever-Governor

276 271716 Q$ Sealing Washer

287 690940 Screw (DipstickTube)

300 692038 Muffler

304 695892 Housing-Blower

305 691108 Screw (BlowerHousing)

306 690450 Shietd-Cytinder

307 690345 Screw (CylinderShield)

332 690662 Nut(Flywheel)

333 802574 Armature-Magneto

334 691061 Screw (Armature Magneto)

337 802592 Spark Plug

356 692390 Wire-Stop

358 497316 Engine Gasket Set

363 19069 Ftywhee_Pul_er

365 692524 Screw(Carburetor)

383 89838 Wrench-Spark Plug

404 690272 Washer (GovernorCrank)

I_'Y PART

NO. NO. DESCRIPTION

425

443

445

455

456

459

5O5

523

524

525

529

562

584

585

592

597

601

6O8

613

615

616

617

621

6.33

635

668

670

684

689

718

741

745

842

847

851

868

869

870

871

921

922

923

957

966

968

969

97O

972

975

976

977

1019

1036

1059

1210

1211

690670 Screw (AirCleanerCover)

692523 Screw (AirCleaner PrimerBase)

491588 Filter-AirCleanerCartddge

695161 Cup-Flywheel

692299 Plate-Pawl Friction

281505 PawI-Ratchet

231082 Nut (GovernorControlLever)

495264 Dipstick

692296 • SeaI-DipstickTube

495265 Tube-Dipstick

691923 Grommet

92613 Bolt(GovernorControlLever)

692342 Cover-BreatherPassage

691879 • Gasket-Breather Passage

690800 Nut (RewindStarter)

691696 Screw (Pawl FdctionPlate)

95162 C_uT_p-Hose

497680 Starter-Rewind

691340 Screw(Muffler)

690340 Retainer-GovernorShaft

691308 Crank-Governor

270344._1:1:SeaI-O Ring (IntakeManifold)

692310 Switch-Stop

691321 _ Seal-ThrottleShaft

66538 Boot-Sperkpiug

493823 • Spacer (Includes2)

692294 Spacer-FualTank

690345 Screw (Breather Passage Cover)

691855 Spring-Friction

690959 Pin-Locating

691830 Gear-Timing

691648 Screw (Breke)

691031 • SeaI-ORing(DipstickTube)

692017 Assembly-Dipstick/Tube

493880 TermioaI-Sparkplug

697338 Seal-Valve

691155 Seat-Valve (intake)

690380 Seat-Valve (Exhaust)

262001 Bushing-Guide(Exhaust)

63709 Bushing-Guide(Intake)

697343 Cover-BlowerHousing

692135 Spring-Brake

695891 Brake

397974 Cap-FuelTank

496116 Base-Air CleanerPrimer

692298 Cover-AirCleaner

690700 Screw (BlowerHousingCover)

691669 Screw (AirCleaner Primer Bracket)

495224 Tank-Fuel

493640 Bowl-Float

694395 Palmer-Carburetor

498261 Set-CarburstorGasket

494256 Kit-Labet

697456 Label-Emissions

692311 Kit-Screw/Wssher

498144 Assembly- Pulley/Spring (Pulley)

498144 Assemb_'y-PulleylSpiing(Spring)

RPM Settings: Low: 1900-2100; High: 3000-3200

• Included in Er,gine Gasket Set, Key No. 358

Included in Carburetor Overhaul Kit, Key No. 121

Includedin Carburetu Gasket Set, KeyNo. 977

NOTE: All componentdimensions givenin U.S. inches

1 inch = 25,4 mm

1-800-4-MY-HOME_

1-800-488-1222

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirectSM!

1-800-366-PART 6a.m.- 11 p.m., 7days aweek

(1-800-366-7278) (u.sJ_only)

www.sears.com/padsdirect

To purchase or inquire about a Sears ServiceAgreement

or Sears Maintenance Agreement:

1-800-827-6655 (u.sJ_) 1-800-361-6665 (Canada)

7 a.m.- 5 p.m., CST, MOR - Sat. 9 a.m.-8 p.m. EST, M- F, 4 p.m. Sat.

Para pe_r sewicio de i&oa_ a Au Canada pour service en f_:

domictio, y para o_denarpiezas: 1.800.LE.FOYERMC

1"888-SU-HOGARSU (1-8(X)-533-6937)

(1-888-784-6427) www.sears.ca

® Registered Trademark / TMTrademark / su Service Mark of Sears, Roebuck and Co.

® Marca Registrada / TMMarca de Fabrica / sMMarca de Servicio de Sears, Roebuck and Co.

McMarque de commerce / MOMarque d_pos_e de Sears, Roebuck and Co.

181274 01.31.02 BY Printed in U.S.A.

Craftsman 917388900 6.5 Horsepower 21" Multi-Cut Lawn Mower

Product's Documents

Owner’s Manual

Specifications

Craftsman 917388900 Questions and Answers
