Whirlpool ED5SHAXNT01 side-by-side refrigerator User Manual

REFRIGERATORUSE&CAREGUIDE

MANUALDEUSOYCUIDADODELREFRIGERADOR

p p

GUIDED'UTILISATIONETD'ENTRETIENDUREFRIGERATEUR

Tableof Contents/ Indice/ Tabledes matibres

ASSISTANCE OR SERVICE ............................ 1

REFRIGERATOR SAFETY ............................... 2

INSTALLATION INSTRUCTIONS ................... 3

REFRIGERATOR USE ..................................... 5

REFRIGERATOR CARE ................................... 7

TROUBLESHOOTING ...................................... 8

WATER FILTER CERTIFICATIONS .............. 10

PRODUCT DATA SHEETS ............................ 11

WARRANTY .................................................... 13

AYUDA O SERVIClO TECNICO .................... 14

SEGURIDAD DEL REFRIGERADOR ............ 14

INSTRUCCIONES DE INSTALACI(3N .......... 15

USO DE SU REFRIGERADOR ...................... 18

CUIDADO DE SU REFRIGERADOR ............. 21

SOLUCION DE PROBLEMAS ....................... 22

HOJA DE DATOS DEL PRODUCTO ............ 24

GARANTiA ...................................................... 26

ASSISTANCE OU SERVICE .......................... 27

S¢CURITF = DU RCFRIGCRATEUR ................ 27

INSTRUCTIONS D'INSTALLATION .............. 28

UTILISATION DU RleFRIGleRATEUR ........... 31

ENTRETIEN DU RleFRIGleRATEUR ............. 34

DlePANNAGE .................................................. 35

FEUILLES DE DONNleES

SUR LE PRODUIT .......................................... 37

GARANTIE ...................................................... 39

Assistance or Service

If you need assistance or service, first see the "Troubleshooting"

section. Additional help is available by calling our Customer

Interaction Center at 1-800-253-1301 from anywhere in the

U.S.A., or write:

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

In Canada, for installation and service call, 1-800-807-6777.

For assistance call 1-800-461-5681 Monday to Friday 8:00 a.m. -

6:00 p.m. (EST), Saturday 8:30 - 4:30 p.m. (EST), or write:

Whirlpool Canada Inc.

Customer Interaction Center

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Information may also be obtained by visiting our website at

www.whirlpool.com.

In Canada, visit www.whirlpool.com/canada.

Please include a daytime phone number in your correspondence.

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your appliance to help

you obtain assistance or service if you ever need it. You will need

to know your complete model number and serial number. You can

find this information on the model and serial number label, located

on the inside wall of the refrigerator compartment.

Dealer name

Serial number

Address

Phone number

Model number

Purchase date

To order replacement filters, call 1-800-442-9991 and ask for the

part number listed below or contact your authorized Whirlpool

dealer. In Canada, call 1-800-461-5681.

Stainless Steel Cleaner and Polish: Order Part #4396095

Standard Base Filter Cartridges: Order Part #4396508 (NL240/

L400); #4396509 (NL240V and L400V)

2261717

"__q;'- _ _Whi, l_ol o

_- !:r .....el °

TOD0 LO QUE _AGINA_ _'

REFRIGERATORSAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

m Plug into a grounded 3 prong outlet.

m Do not remove ground prong.

m Do not use an adapter.

m Do not use an extension cord.

m Disconnect power before servicing.

m Replace all panels before operating.

m Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice or water (on some

models).

SAVE THESE INSTRUCTIONS

Proper Disposal ofYour OldRefrigerator

Before you throw away your old refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

INSTALLATIONINSTRUCTIONS

NOTE: Do not install the refrigerator near an oven, radiator, or

other heat source, nor in a location where the temperature will fall

below 55°F (13°C).

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove packaging materials. Do not use sharp instruments,

rubbing alcohol, flammable fluids, or abrasive cleaners to remove

tape or glue. These products can damage the surface of your

refrigerator. For more information, see the "Refrigerator Safety"

section.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

important information to know about glass shemves

and covers:

Do not cIean glass shelves or covers with warm water when

they are cold= Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping=

For your protection, tempered glass is designed to shatter

into many sma!I, pebble-size pieces. This is normal= GIass

shelves and covers are heavy= Use special care when

removing them to avoid impact from dropping=

Explosion Hazard

Keep flammable matedais and vapors, such as

gasoJine, away from refrigerator.

Faimure to do so can resumt in death, expmosion, or fire.

To ensure proper ventilation for your refrigerator, allow for 1/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

r ..... 2.

2" (5.08 era)

Electricam Shock Hazard

Pmug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can resumt in death,

fire, or eiectricam shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15 or 20 amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator or

Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source and

reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

Readalldirectionscarefullybeforeyoubegin.

IMPORTANT:

• Ifyouturntherefrigeratoronbeforethewaterlineis

connected,turntheicemakerOFE

• Allinstallationsmustmeetlocalplumbingcoderequirements.

• Usecoppertubingandcheckforleaks.Installcoppertubing

onlyinareaswherethehouseholdtemperatureswillremain

abovefreezing.

TOOLSNEEDED:Flat-bladescrewdriver,7A6"and1/2"open-end

wrenchesortwoadjustablewrenches,1/4"nutdriveranddrillbit,

handdrillorelectricdrill(properlygrounded).

NOTE:Yourrefrigeratordealerhasakitavailablewitha1/4"

(6.35mm)saddle-typeshutoffvalve,aunion,andcoppertubing.

Beforepurchasing,makesureasaddle-typevalvecomplieswith

yourlocalplumbingcodes.Donotuseapiercing-typeor3/16"

(4.76mm)saddlevalvewhichreduceswaterflowandclogsmore

easily.

WaterPressure

Acoldwatersupplywithwaterpressureofbetween30and

120psi(207- 827kPa)isrequiredtooperatethewaterdispenser

andicemaker.Ifyouhavequestionsaboutyourwaterpressure,

callalicensed,qualifiedplumber.

ReverseOsmosisWaterSupply

IMPORTANT:Thepressureofthewatersupplycomingoutofa

reverseosmosissystemgoingtothewaterinletvalveofthe

refrigeratorneedstobebetween30and120psi(207- 827kPa)

Ifareverseosmosiswaterfiltrationsystemisconnectedtoyour

coldwatersupply,thewaterpressuretothereverseosmosis

systemneedstobea minimumof40to60psi(276-414kPa).

Ifthewaterpressuretothereverseosmosissystemislessthan

40to60psi(276-414kPa):

• Checktoseewhetherthesedimentfilterinthereverse

osmosissystemisblocked.Replacethefilterifnecessary.

• Allowthestoragetankonthereverseosmosissystemtorefill

afterheavyusage.

• Ifyourrefrigeratorhasawaterfiltercartridge,it mayfurther

reducethewaterpressurewhenusedinconjunctionwitha

reverseosmosissystem.Removethewaterfiltercartridge.

See"WaterFiltrationSystem."

Ifyouhavequestionsaboutyourwaterpressure,callalicensed,

qualifiedplumber.

Readalldirectionsbeforeyoubegin.

IMPORTANT:Ifyouturntherefrigeratoronbeforethewaterlineis

connected,turntheicemakerOFE

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2"(12.70 mm) to 11/4'' (3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of the refrigerator

to the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use

1/4"(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

5. Using a grounded drill, drill a 1/4"(6.35 mm) hole in the cold

water pipe you have selected.

F E D

A. Cold water pipe E. Compression sleeve

B. Pipe clamp F. Shutoff valve

C. Copper tubing G. Packing nut

D. Compression nut

6. Fasten shutoff valve to cold water pipe with pipe clamp. Be

sure outlet end is solidly in the 1/4"(6.35 mm) drilled hole in the

water pipe and that washer is under the pipe clamp. Tighten

packing nut. Tighten the pipe clamp screws carefully and

evenly so washer makes a watertight seal. Do not overtighten

or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the compression

nut onto the outlet end with an adjustable wrench. Do not

overtighten.

8. Place the free end of the tubing into a container or sink, and

turn ON main water supply and flush out the tubing until water

is clear. Turn OFF the shutoff valve on the water pipe. Coil the

copper tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. A 1/4"x 1/4"coupling is needed to order to connect the water

tubing to an existing household water supply line. Thread the

provided nut onto the coupling on the end of the copper

tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

B c

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. Plug in refrigerator or reconnect power.

7. Flush the water system see "Water and Ice Dispensers."

NOTE: It may take up to 24 hours for your ice maker to begin

producing ice.

D E F

D. Coupling (provided)

E. Ferrule (purchased)

F Nut (purchased)

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

Ill

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. Plug in refrigerator or reconnect power.

7. Flush the water system. See "Water and Ice Dispensers."

NOTE: It may take up to 24 hours for your ice maker to begin

producing ice.

REFRIGERATORUSE

:: il

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still preset. The Refrigerator Control and the Freezer

Control should both be set to the "mid-settings."

Style I

COLD

FREEZER

. 2

COLDER COLD

REFRRGERATOR

Style 2

IMPORTANT:

• Your product will not cool when the REFRIGERATOR Control

is set to OFR

• The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature. Settings to the left of the mid-

setting make the temperature less cold. Settings to the right of

the mid-setting make the temperature colder.

• Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

Style 1

Turn the control to the right (clockwise) to make the compartment

colder or to the left (counterclockwise) to make it less cold.

Style 2

1. Push in on the control and release it.

2. The control will pop out. Turn the control to the desired

setting.

3. Push the control in to lock it into place.

NOTE: Adjusting the Refrigerator and Freezer Controls to a higher

(colder) than recommended setting will not cool the

compartments any faster.

Adjusting Controls

Give the refrigerator time to cool down completely before adding

food. It is best to wait 24 hours before you put food into the

refrigerator. The settings indicated in the previous section should

be correct for normal household refrigerator usage. The controls

are set correctly when milk or juice is as cold as you like and when

ice cream is firm.

If you need to adjust temperatures in the refrigerator or freezer,

use the settings listed in the chart below as a guide. Wait at least

24 hours between adjustments.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR

Control one setting

higher

FREEZER too warm/too little ice FREEZER Control

one setting higher

REFRIGERATOR too cold REFRIGERATOR

Control one setting

lower

FREEZER too cold FREEZER Control

one setting lower

The control can be adjusted to properly chill meats or vegetables.

The air inside the pan is cooled to prevent "spot" freezing and can

be set to keep meats at the National Livestock and Meat Board

recommended storage temperatures of 28 ° to 32°F (-2 ° to 0°C).

The convertible vegetable/meat drawer control comes preset at

the lowest meat setting.

To store meat:

Set the control to one of the three MEAT settings to store meat at

its optimal storage temperature.

To store vegetables:

Set the control to VEG to store vegetables at their optimal storage

temperatures.

NOTE: If food starts to freeze, move the control to the left (less

cold). Remember to wait 24 hours between adjustments.

i#_ii_ _ii_!_ _. i_

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and HIGH.

LOW (open) for best storage of fruits and vegetables with skins.

HIGH (closed) for best storage of fresh, leafy vegetables.

ii;iii!ii!!ii i:ii/iiii ¸!li!i ili

: :

Cool air from the freezer is directed to the refrigerator door bin

directly beneath the vents.

NOTE: The dairy compartment and can rack are not chilled.

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the

refrigerator compartment.

A. Door Chill control

Turn the control clockwise (right) to reduce the flow of cold air

to the bin and make it less cold.

Turn the control counterclockwise (left) to increase the flow of

cold air to the bin and make it colder.

Turning the Ice Maker On/Off

The ON/OFF switch is located on the top right side of the freezer

compartment.

To turn the ice maker on, slide the control to the ON (left) position.

To manually turn the ice maker off, slide the control to the OFF

(right) position.

NOTE: Your ice maker has an automatic shutoff. The ice maker

sensors will automatically stop ice production, but the control will

remain in the ON (left) position.

REMEMBER:

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

• The quality of your ice will be only as good as the quality of the

water supplied to your ice maker. Avoid connecting the ice

maker to a softened water supply. Water softener chemicals

(such as salt) can damage parts of the ice maker and lead to

poor quality ice. If a softened water supply cannot be avoided,

make sure the water softener is operating properly and is well

maintained.

• Do not use anything sharp to break up the ice in the bin or

bucket. This can cause damage to the ice container and the

dispenser mechanism.

• Do not store anything on top of or in the ice maker or storage

bin.

Removing and Replacing Ice Storage Bin

1. Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out.

NOTE: It is not necessary to turn the ice maker control to the

OFF (right) position when removing the storage bin. The

sensor cover ("flipper door") on the left wall of the freezer

stops the ice maker from producing ice if the door is open or

the storage bin is removed.

2. Replace the storage bin on the door and push down to make

sure it is securely in place.

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

The Water Dispenser

IMPORTANT:

• The dispensing system will not operate when the freezer door

is open.

• After connecting the refrigerator to a water source, flush the

water system by dispensing water into a sturdy container until

you draw and discard 2 to 3 gal. (8 to 12 L) of water, or for

approximately 5 minutes after the water begins dispensing.

The flushing process cleans the water system and clears air

from the lines. As the air is cleared from the lines, water may

spurt out of the dispenser.

• Allow several hours for the refrigerator to cool down and chill

water.

• Dispense enough water every week to maintain a fresh supply.

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

The Ice Dispenser

The dispensing system will not operate when the freezer door is

open. Ice dispenses from the ice maker storage bin in the freezer

when the dispenser lever is pressed.

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed ice,

a special light that turns on when you use the dispenser, or a lock

option to avoid unintentional dispensing.

NOTE: Some models dispense both cubed and crushed ice.

Before dispensing ice, select which type of ice you prefer.

For crushed ice, cubes are crushed before being dispensed. This

may cause a slight delay when dispensing crushed ice. Noise

from the ice crusher is normal, and pieces of ice may vary in size.

When changing from crush to cube, a few ounces of crushed ice

will be dispensed along with the first cubes.

To Dispense Ice:

1. Press the button to select the desired type of ice.

2. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to the

lever in order to activate the ice dispenser. Pressing hard will

not make the ice dispense faster or in greater quantities.

3. Remove the glass to stop dispensing.

The Dispenser Light

Style 1: The dispenser light can be turned on by pressing the ON

button.

Style 2: When you use the dispenser, the lever will automatically

turn the light on. If you want the light to be on continuously, you

may choose either ON or NIGHT LIGHT.

ON: Press the LIGHT button to turn the dispenser light on.

NIGHT LIGHT: Press the LIGHT button a second time to select

the Night Light. The dispenser light will automatically adjust to

become brighter as the room brightens, dimmer as the room

darkens.

OFF: Press the LIGHT button a third time to turn the dispenser

light off.

The dispenser lights are LEDs which should not need to be

changed. If it appears that your dispenser lights are not working,

check to be sure that the light sensor is not blocked (in Night Light

mode). See "Troubleshooting" for more information.

The Dispenser Lock (on some models)

Your dispenser can be turned off for easy cleaning or to prevent

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the product, to

the ice maker, or to the dispenser light. It simply deactivates the

dispenser levers. The ice and water dispensers will not work.

Style 1: Press the LOCK BuTroN to lock the dispenser. Press the

UNLOCK button to unlock the dispenser.

Style 2: Press and hold the LOCK OUT button to lock the

dispenser. Press and hold the LOCK OUT button a second time to

unlock the dispenser.

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before or

after the system. Systems certified for cyst reduction may be

used on disinfected waters that may contain filterable cysts.

Water Filter Status Light (on some models)

The water filter status light will help you know when to change

your water filter. The light will change from green to yellow. This

tells you that it is almost time to change the filter. It is

recommended that you replace the water filter when the status

light changes to red OR water flow to your water dispenser or ice

maker decreases noticeably.

After changing the water filter, reset the water filter status light.

The status light will change from red to green when the system is

reset.

Non-indicator Water Filter (on some models)

If your refrigerator does not have the status light, you should

change the water filter every 6 to 9 months depending upon your

usage. If the water flow to the water dispenser or ice maker

decreases noticeably before 6 months have passed, replace the

water filter more often.

Using the Dispenser Without the Water Filter

You can run the dispenser without a water filter. Your water will not

be filtered.

1. Remove the water filter.

2. Slide the cap off the end of the filter and replace it in the base

grille.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

3. Rotate the cap until it is securely in position.

REFRIGERATORCARE

Explosion Hazard

Use nonflammable c_eaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer and drying out of food, wrap or cover foods tightly.

ToCleanYour Refrigerator:

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

4. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Removethe base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace the

bulb with one of the same size, shape and wattage. The dispenser

light requires a heavy duty 10-watt bulb. All other lights require a

40-watt bulb. Replacement bulbs are available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable.

5. Plug in refrigerator or reconnect power.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator isn't cooling The motor seems to run too much

• Are the temperature controls set at the mid-settings? The

controls are preset at the factory to the correct mid-setting.

After connecting power, wait 1 hour before checking

temperature.

NOTE: Adjusting the controls to coldest setting will not cool either

compartment more quickly.

The lights do not work

• Is the power supply cord unplugged? Plug into a grounded

3 prong outlet.

• Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulbs."

• Is the dispenser light set to ON? The dispenser light will

operate only when the levers are pressed. If you want the

dispenser light to stay on continuously, set the dispenser light

to ON, or NIGHT LIGHT. See "Water and Ice Dispensers."

• Is the dispenser light set to NIGHT LIGHT? If the dispenser

is set to the NIGHT LIGHT mode, be sure the dispenser light

sensor is not blocked. See "Water and Ice Dispensers."

Temperature is too warm

Check the following:

• Are the air vents blocked in either compartment?

• Are the door(s) opened often?

• Has a large amount of food just been added to the refrigerator

or freezer?

• Are the controls set correctly for the surrounding conditions?

Check the following:

• Is the room temperature hotter than normal?

• Has a large amount of food just been added to the

refrigerator?

• Are the doors opened often?

• Are the doors not closed completely?

• Are the condenser coils dirty?

NOTE: Your new refrigerator will run longer than your old one due

to its high-efficiency motor.

There is interior moisture buildup

Check the following:

• Are the air vents blocked in the refrigerator?

• Are the door(s) opened often?

• Isthe room humid?

• Are the controls set correctly for the surrounding conditions?

• Was a self-defrost cycle completed?

The doors will not close completely

Check the following:

• Are food packages blocking the door open?

• Is the ice storage bin out of position?

• Were the doors removed during product installation and not

properly replaced?

The doors are difficult to open

• Are the gaskets dirty or sticky? Clean gaskets with mild

soap and warm water.

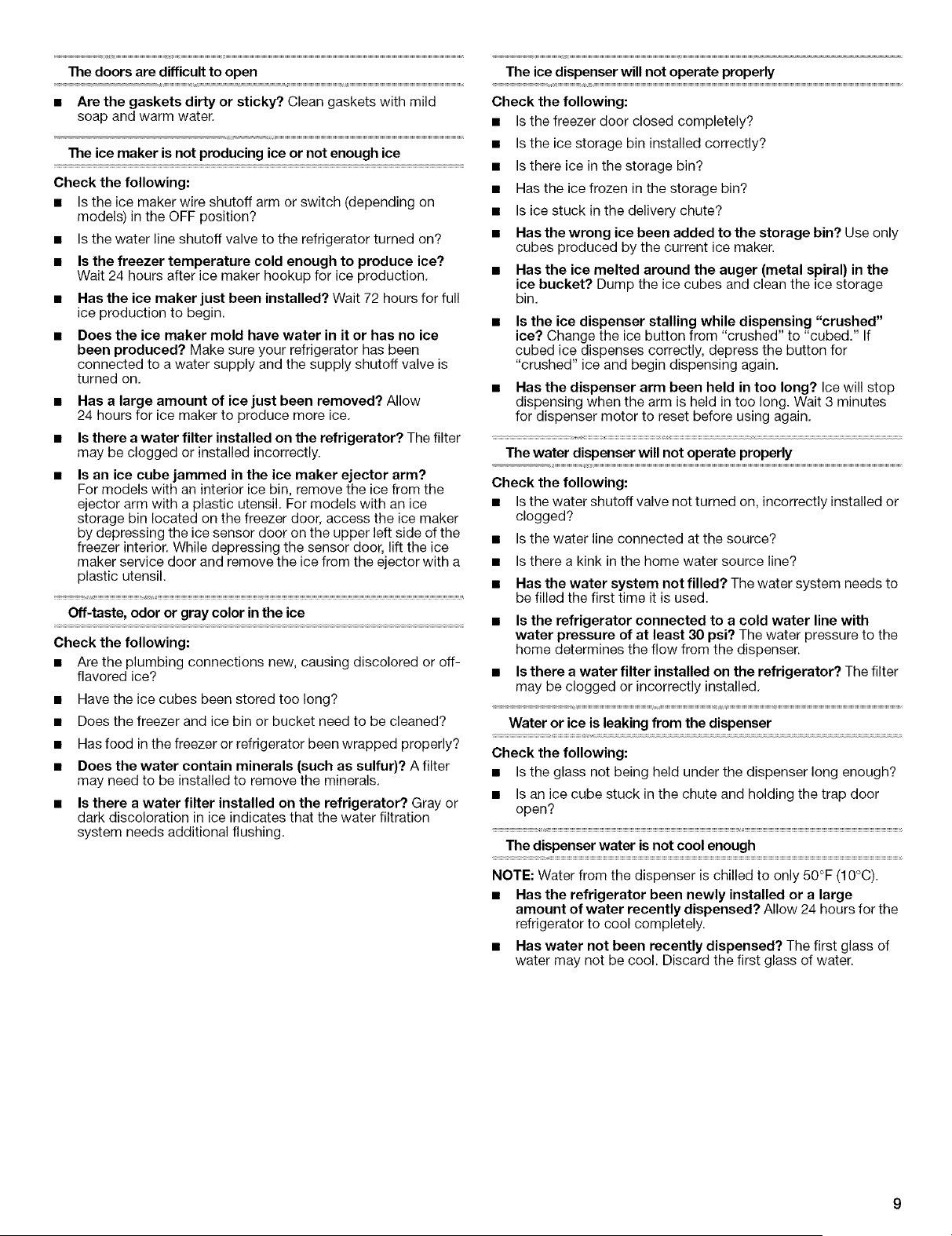

The ice maker is not producing ice or not enough ice

Check the following:

• Is the ice maker wire shutoff arm or switch (depending on

models) in the OFF position?

• Is the water line shutoff valve to the refrigerator turned on?

• Is the freezer temperature cold enough to produce ice?

Wait 24 hours after ice maker hookup for ice production.

• Has the ice maker just been installed? Wait 72 hours for full

ice production to begin.

• Does the ice maker mold have water in it or has no ice

been produced? Make sure your refrigerator has been

connected to a water supply and the supply shutoff valve is

turned on.

Has a large amount of ice just been removed? Allow

24 hours for ice maker to produce more ice.

Is there a water filter installed on the refrigerator? The filter

may be clogged or installed incorrectly.

Is an ice cube jammed in the ice maker ejector arm?

For models with an interior ice bin, remove the ice from the

ejector arm with a plastic utensil. For models with an ice

storage bin located on the freezer door, access the ice maker

by depressing the ice sensor door on the upper left side of the

freezer interior. While depressing the sensor door, lift the ice

maker service door and remove the ice from the ejector with a

plastic utensil.

Off-taste, odor or gray color in the ice

Check the following:

• Are the plumbing connections new, causing discolored or off-

flavored ice?

• Have the ice cubes been stored too long?

• Does the freezer and ice bin or bucket need to be cleaned?

• Has food in the freezer or refrigerator been wrapped properly?

• Does the water contain minerals (such as sulfur)? A filter

may need to be installed to remove the minerals.

• Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing.

The ice dispenser will not operate properly

Check the following:

• Is the freezer door closed completely?

• Is the ice storage bin installed correctly?

• Is there ice in the storage bin?

• Has the ice frozen in the storage bin?

• Is ice stuck in the delivery chute?

• Has the wrong ice been added to the storage bin? Use only

cubes produced by the current ice maker.

• Has the ice melted around the auger (metal spiral} in the

ice bucket? Dump the ice cubes and clean the ice storage

bin.

• Is the ice dispenser stalling while dispensing "crushed"

ice? Change the ice button from "crushed" to "cubed." If

cubed ice dispenses correctly, depress the button for

"crushed" ice and begin dispensing again.

• Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

Check the following:

• Is the water shutoff valve not turned on, incorrectly installed or

clogged?

• Is the water line connected at the source?

• Is there a kink in the home water source line?

• Has the water system not filled? The water system needs to

be filled the first time it is used.

• Is the refrigerator connected to a cold water line with

water pressure of at least 30 psi? The water pressure to the

home determines the flow from the dispenser.

• Is there a water filter installed on the refrigerator? The filter

may be clogged or incorrectly installed.

Water or ice is leaking from the dispenser

Check the following:

• Is the glass not being held under the dispenser long enough?

• Is an ice cube stuck in the chute and holding the trap door

open?

The dispenser water is not cool enough

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

• Has the refrigerator been newly installed or a large

amount of water recently dispensed? Allow 24 hours for the

refrigerator to cool completely.

• Has water not been recently dispensed? The first glass of

water may not be cool. Discard the first glass of water.

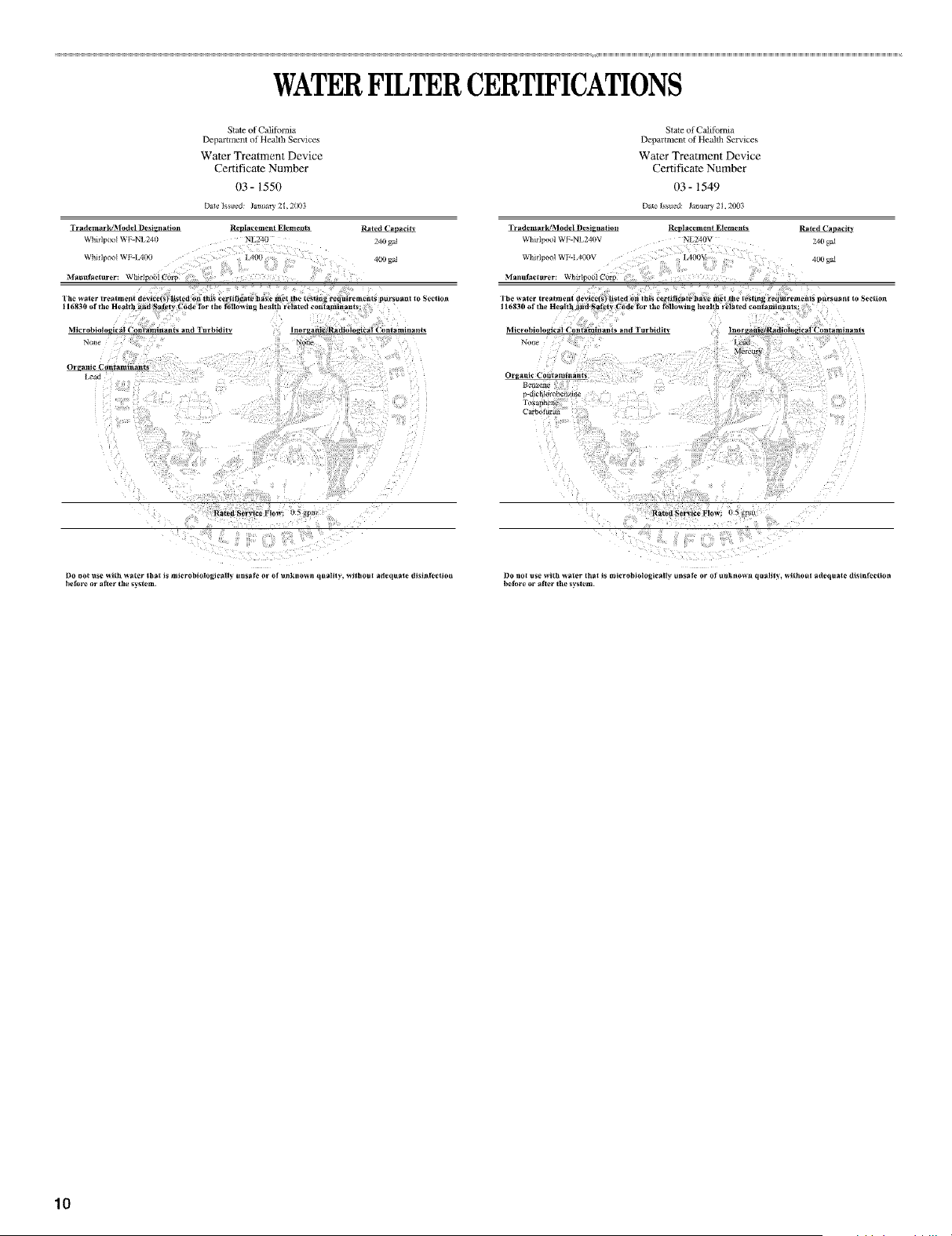

WATERFILTERCERTIFICATIONS

State ot CaIifl)_nia

Depamnem of Heaifl_ Services

Water Treatment Device

Certificate Number

03- 1550

DaW lss_ed: Jal/uary 21. 200_

Trademark/Model Desivnatioa Replacement Eleme_lts Rated _'a_

Whlflpo_I WI--NL241 Nt_4 240 gal

........ _ol WF-IA00 /lfX 400 gaI

Manufacturer: W_I,_II_O01Cow

I lie water treatment dct'ice(_) lisIed Oll Ibis c¢tnfi_at¢ |laye met tilt- testing reqtt_relllcnls purs_lant to Seciion

116830 of Ihe Heallh and Sal¢ly f'ode |_r the fotlowin_ heallh related colltaminanls:

Microbiological Cuntaminants and Turbidity Ino r ga_i_iRad J ologlca t Contamlnanls

N_me NOh_

Organic Colltaminallts

-al

Trademark/Model Desi_tiation

Whirlpool WF-NL240V

Whirlpool WF-I/IOOV

Manufactarer: wkali×/6i C0} p ::

Stare of Caliibrnia

Departnmnt of Health Services

Water Treatment Device

Certificate Number

03 - 1549

t)atc Iss_'d: Ja_luary 21.?003

Ret_lacenlent Elerilents Rated t"a_

240 gal

L4(K)_ 4 ga

Rated Service Flow: 05 gpm

Do not use with ssater that is microbiologicMIy ansafe or oI unknown q_ality_ without adequate disinfection

before or a_er the system.

'',,:!iiiiiii,ii!!'_!':!_:_:_!_!)_i!iiiii'i_i:i::i!!!:i!:!i_!!ii!_ii'ii_:!iii!!i_'!!!:ITIF¸¸

no not use with water that is microbiologically unsafe or oI unknown quality, without adequate disinfection

before or after the s3 stern.

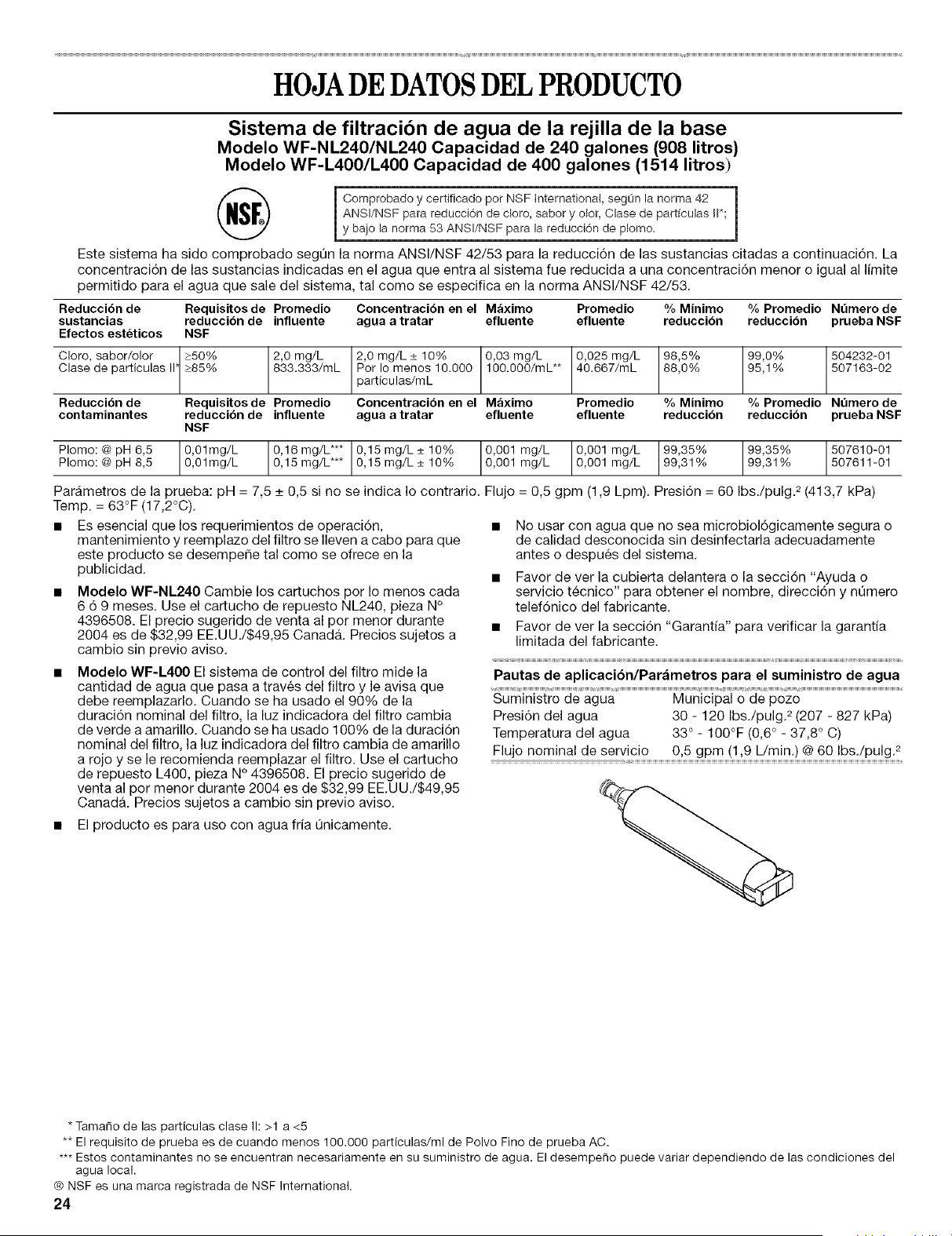

PRODUCTDATASHEETS

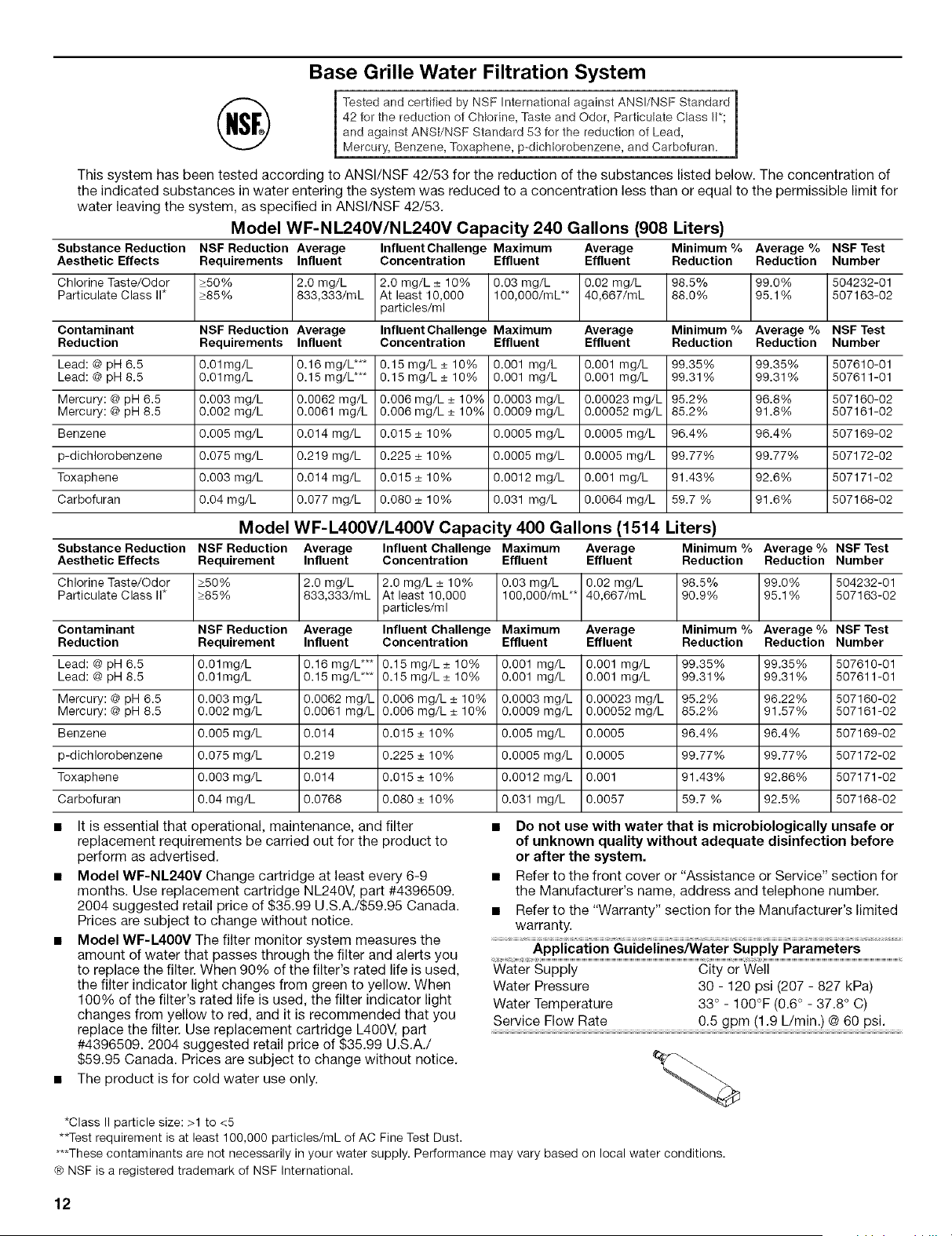

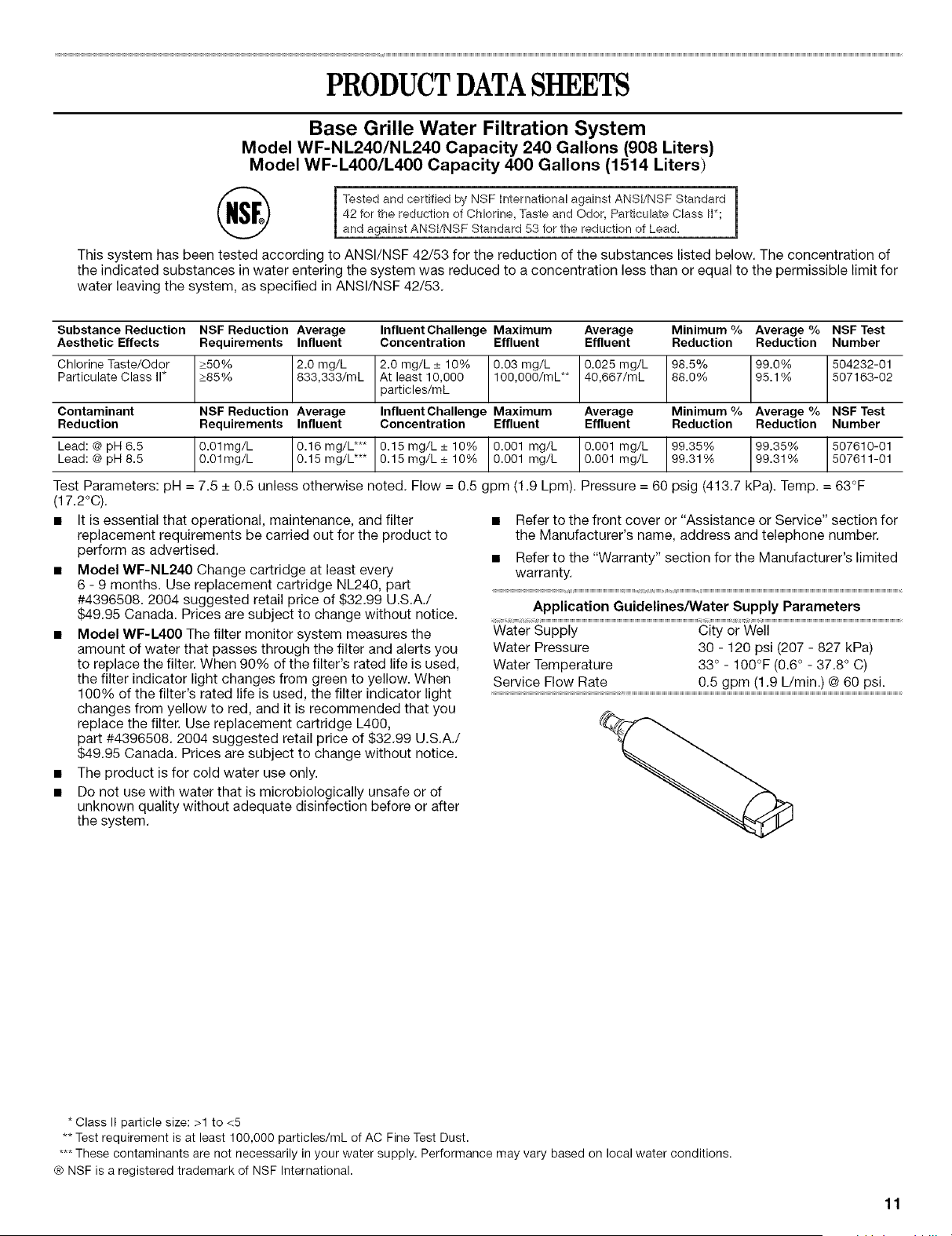

Base Grille Water Filtration System

Model WF-NL240/NL240 Capacity 240 Gallons (908 Liters)

Model WF-L400/L400 Capacity 400 Gallons (1514 Liters)

Testedand certified by NSF international against ANS!/NSF Standard

42 for the reduction of Chlorine, Taste and Odor, Particulate Class ll*;

and against ANSt/NSF Standard 53 for the reduction of Lead.

This system has been tested according to ANSl/NSF 42/53 for the reduction of the substances listed below. The concentration of

the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for

water leaving the system, as specified in ANSI/NSF 42/53.

Substance Reduction NSF Reduction Average InfluentChallenge Maximum Average Minimum % Average % NSF Test

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction Number

Chlorine Taste/Odor _50% 2.0 mg/L 2.0 mg/L ± 10% 0.03 mg/L 0.025 mg/L 98.5% 99.0% 504232-01

Particulate Class I1" _85% 833,333/mL Atparticles/mLleast10,000 100,000/mL** 40,667/mL 88.0% 95.1% 507163-02

Contaminant NSF Reduction Average InfluentChallenge Maximum Average Minimum % Average % NSF Test

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction Number

Lead: @ pH 6.5 0.01mg/L 0.16 mg/L*** 0.15 mg/L ± 10% 0.001 mg/L 0.001 mg/L 99.35% 99.35% 507610-01

Lead: @ pH 8.5 0.01 mg/L 0.15 mg/L*** 0.15 mg/L ± 10% 0.001 mg/L 0.001 mg/L 99.31% 99.31% 507611-01

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F

(17.2°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model WF-NL240 Change cartridge at least every

6 - 9 months. Use replacement cartridge NL240, part

#4396508. 2004 suggested retail price of $32.99 U.S.A./

$49,95 Canada. Prices are subject to change without notice.

• Model WF-L400 The filter monitor system measures the

amount of water that passes through the filter and alerts you

to replace the filter. When 90% of the filter's rated life is used,

the filter indicator light changes from green to yellow. When

100% of the filter's rated life is used, the filter indicator light

changes from yellow to red, and it is recommended that you

replace the filter. Use replacement cartridge L400,

part #4396508. 2004 suggested retail price of $32.99 U.S.A./

$49.95 Canada. Prices are subject to change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system.

• Refer to the front cover or "Assistance or Service" section for

the Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° -37.8 ° C)

Service Flow Rate 0.5 gpm (1.9 L/min.) @ 60 psi.

* Class II paCdcle size: >1 to <5

** Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

*** These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

® NSF is a registered trademark of NSF International.

Base Grille Water Filtration System

Tested and certified by NBF International against ANSI/NSF Standard

42 for the reduction of Chlorine, Taste and Odor, Particulate Class {1";

and against ANB{/NSF Standard 53 for the reduction of Lead,

Mercury, Benzene, Toxaphene, p-dichlorobenzene, and Carbofuran=

This system has been tested according to ANSl/NSF 42/53 for the reduction of the substances listed below. The concentration of

the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for

water leaving the system, as specified in ANSI/NSF 42/53,

Model WF-NL240V/NL240V Capacity 240 Gallons (908 Liters)

Substance Reduction NSF Reduction Average InfluentChallenge Maximum Average Minimum % Average % NSF Test

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction Number

Chlorine Taste/Odor _50% 2.0 mg/L 2.0 mg/L _+10% 0.03 mg/L 0.02 mg/L 98.5% 99.0% 504232-01

Particulate Class II* _85% 833,333/mL Atparticles/mlleast10,000 100,000/mL** 40,667/mL 88.0% 95.1% 507163-02

Contaminant NSF Reduction Average InfluentChallenge Maximum Average Minimum % Average % NSF Test

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction Number

Lead: @ pH 6.5 0.01mg/L 0.16 mg/L*** 0.15 mg/L_+ 10% 0.001 mg/L 0.001 mg/L 99.35% 99.35% 507610-01

Lead: @ pH 8.5 0.01 mg/L 0.15 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.31% 99.31% 507611-01

Mercury: @ pH 6.5 0.003 mg/L 0.0062 mg/L 0.006 mg/L _+10% 0.0003 mg/L 0.00023 mg/L 95.2% 96.8% 507160-02

Mercury: @ pH 8.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.00052 mg/L 85.2% 91.8% 507161-02

Benzene 0.005 mg/L 0.014 mg/L 0.015 _+10% 0.0005 mg/L 0.0005 mg/L 96.4% 96.4% 507169-02

p-dichlorobenzene 0.075 mg/L 0.219 mg/L 0.225 _+10% 0.0005 mg/L 0.0005 mg/L 99.77% 99.77% 507172-02

Toxaphene 0.003 mg/L 0.014 mg/L 0.015 _+10% 0.0012 mg/L 0.001 mg/L 91.43% 92.6% 507171-02

Carbofuran 0.04 mg/L 0.077 mg/L 0.080 _+10% 0.031 mg/L 0.0064 mg/L 59.7 % 91.6% 507168-02

Model WF-L400V/L400V Capacity 400 Gallons (1514 Liters)

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average % NSF Test

Aesthetic Effects Requirement Influent Concentration Effluent Effluent Reduction Reduction Number

Chlorine Taste/Odor _50% 2.0 mg/L 2.0 mg/L _+10% 0.03 mg/L 0.02 mg/L 98.5% 99.0% 504232-01

Particulate Class II* _85% 833,333/mL Atparticles/mlleast10,000 100,000/mL** 40,667/mL 90.9% 95.1% 507163-02

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average % NSF Test

Reduction Requirement Influent Concentration Effluent Effluent Reduction Reduction Number

Lead: @ pH 6.5 0.01mg/L 0.16 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.35% 99.35% 507610-01

Lead: @ pH 8.5 0.01mg/L 0.15 mg/L*** 0.15 mg/L _+10% 0.001 mg/L 0.001 mg/L 99.31% 99.31% 507611-01

Mercury: @ pH 6.5 0.003 mg/L 0.0062 mg/L 0.006 mg/L _+10% 0.0003 mg/L 0.00023 mg/L 95.2% 96.22% 507160-02

Mercury: @ pH 8.5 0.002 mg/L 0.0061 mg/L 0.006 mg/L _+10% 0.0009 mg/L 0.00052 mg/L 85.2% 91.57% 507161-02

Benzene 0.005 mg/L 0.014 0.015 _+10% 0.005 mg/L 0.0005 96.4% 96.4% 507169-02

p-dichlorobenzene 0.075 mg/L 0.219 0.225_+ 10% 0.0005 mg/L 0.0005 99.77% 99.77% 507172-02

Toxaphene 0.003 mg/L 0.014 0.015_+ 10% 0.0012 mg/L 0.001 91.43% 92.86% 507171-02

Carbofuran 0.04 mg/L 0.0768 0.080 _+10% 0.031 mg/L 0.0057 59.7 % 92.5% 507168-02

• It is essential that operational, maintenance, and filter • Do not use with water that is microbiologically unsafe or

replacement requirements be carried out for the product to of unknown quality without adequate disinfection before

perform as advertised, or after the system.

Model WF-NL240V Change cartridge at least every 6-9 • Refer to the front cover or "Assistance or Service" section for

months. Use replacement cartridge NL240V, part #4396509. the Manufacturer's name, address and telephone number.

2004 suggested retail price of $35.99 U.S.A./S59.95 Canada. • Refer to the "Warranty" section for the Manufacturer's limited

Prices are subject to change without notice, warranty.

Model WF-L400V The filter monitor system measures the

amount of water that passes through the filter and alerts you Application Guidelines/Water Supply Parameters

to replace the filter. When 90% of the filter's rated life is used, Water Supply City or Well

the filter indicator light changes from green to yellow. When Water Pressure 30 - 120 psi (207 - 827 kPa)

100% of the filter's rated life is used, the filter indicator light Water Temperature 33 ° - 100°F (0.6 ° - 37.8 ° C)

changes from yellow to red, and it is recommended that you Service Flow Rate 0.5 gpm (1.9 L/rain.) @ 60 psi.

replace the filter. Use replacement cartridge L400V, part

#4396509. 2004 suggested retail price of $35.99 U.S.A./

$59.95 Canada. Prices are subject to change without notice.

The product is for cold water use only.

*Class II particle size: >1 to <5

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

***These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

(¢ NSF is a registered trademark of NSF International.

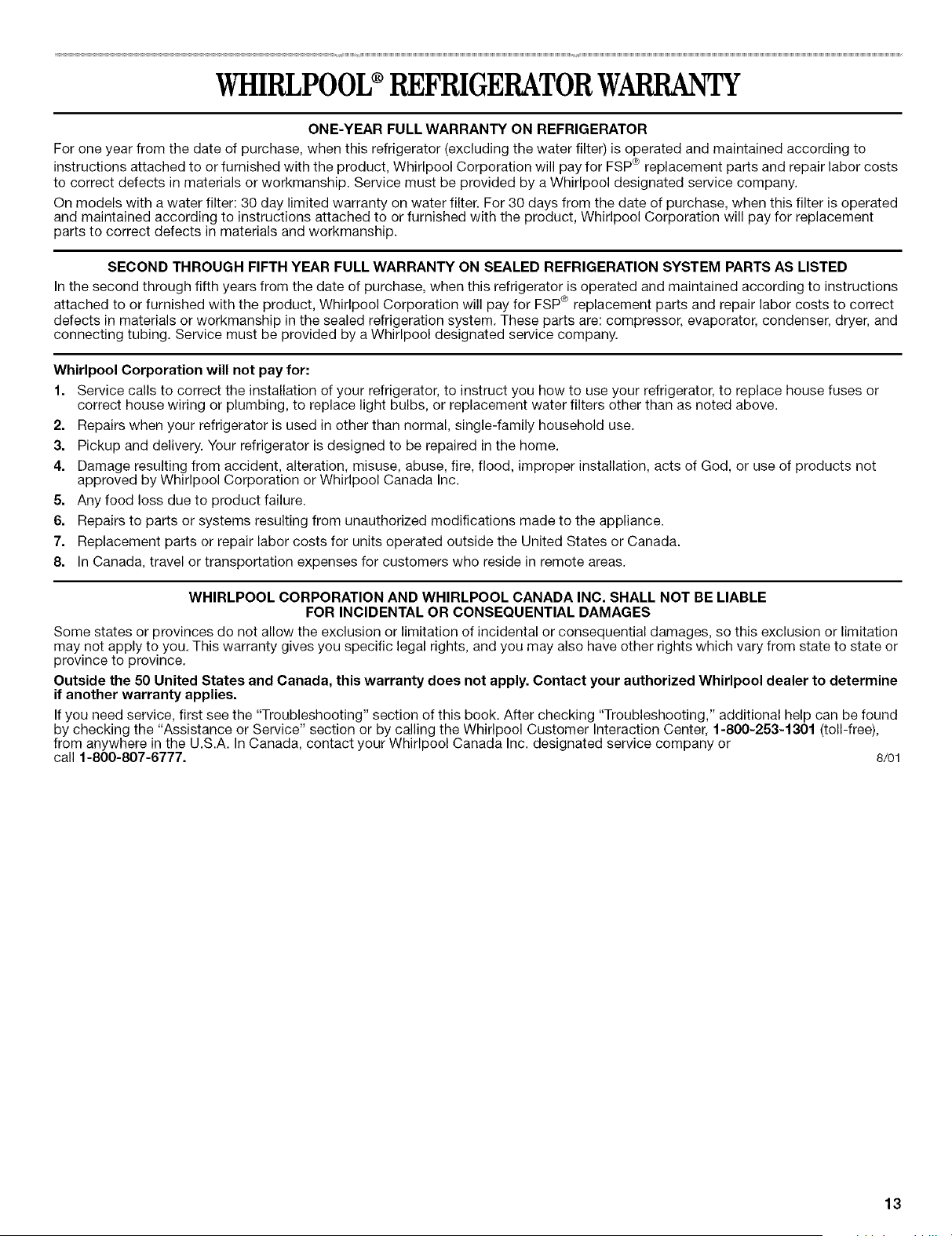

WHIRLPOOL®REFRIGERATORWARRANTY

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator (excluding the water filter) is operated and maintained according to

instructions attached to or furnished with the product, Whirlpool Corporation will pay for FSP® replacement parts and repair labor costs

to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.

On models with a water filter: 30 day limited warranty on water filter. For 30 days from the date of purchase, when this filter is operated

and maintained according to instructions attached to or furnished with the product, Whirlpool Corporation will pay for replacement

parts to correct defects in materials and workmanship.

SECOND THROUGH FIFTH YEAR FULL WARRANTY ON SEALED REFRIGERATION SYSTEM PARTS AS LISTED

In the second through fifth years from the date of purchase, when this refrigerator is operated and maintained according to instructions

attached to or furnished with the product, Whirlpool Corporation will pay for FSP® replacement parts and repair labor costs to correct

defects in materials or workmanship in the sealed refrigeration system. These parts are: compressor, evaporator, condenser, dryer, and

connecting tubing. Service must be provided by a Whirlpool designated service company.

Whirlpool Corporation will not pay for:

1. Service calls to correct the installation of your refrigerator, to instruct you how to use your refrigerator, to replace house fuses or

correct house wiring or plumbing, to replace light bulbs, or replacement water filters other than as noted above.

2. Repairs when your refrigerator is used in other than normal, single-family household use.

3. Pickup and delivery. Your refrigerator is designed to be repaired in the home.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, improper installation, acts of God, or use of products not

approved by Whirlpool Corporation or Whirlpool Canada Inc.

5. Any food loss due to product failure.

6. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

7. Replacement parts or repair labor costs for units operated outside the United States or Canada.

8. In Canada, travel or transportation expenses for customers who reside in remote areas,

WHIRLPOOL CORPORATION AND WHIRLPOOL CANADA INC. SHALL NOT BE LIABLE

FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES

Some states or provinces do not allow the exclusion or limitation of incidental or consequential damages, so this exclusion or limitation

may not apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state or

province to province.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine

if another warranty applies.

If you need service, first see the "Troubleshooting" section of this book. After checking "Troubleshooting," additional help can be found

by checking the "Assistance or Service" section or by calling the Whirlpool Customer Interaction Center, 1-800-253-1301 (toll-free),

from anywhere in the U.S.A. In Canada, contact your Whirlpool Canada Inc. designated service company or

call 1-800-807-6777. 8/01

MANUALDE USOY CUIDADODELREFRIGERADOR

Ayuda o Servicio T(!cnico

Si necesita ayuda o servicio tecnico, vea primero la secci6n

"SoluciSn de Problemas". Puede obtener asistencia adicional

Ilamando a nuestro Centro de InteracciSn del Cliente al

1-800-253-1301 desde cualquier lugar de los EE.UU., o escriba a:

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

En CanadA, para instalaci6n y servicio, Ilame al 1-800-807-6777.

Para recibir asistencia Ilame al 1-800-461-5681, de lunes a

viernes de 8:00 a.m. a 6:00 p.m. (hora estandar del este); sabados

de 8:30 a 4:30 p.m. (hora estandar del este), o escriba a:

Whirlpool Canada Inc.

Customer Interaction Center

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Tambien puede obtener informaci6n visitando nuestro sitio web

en www.whirlpool.com.

En CanadA, visite www.whirlpool.com/canada.

Favor de incluir un n0mero telef6nico de dia en su

correspondencia.

Guarde este libro y su comprobante de compra juntos para

referencia futura. Usted debera proporcionar evidencia de la

compra o una fecha de instalaci6n para obtener servicio bajo

la garantia.

Escriba la siguiente informaci6n acerca de su electrodomestico

para ayudarle a obtener asistencia o servicio tecnico si alguna vez

Ilegara a necesitarlo. Debera tenet a mano el n0mero completo

del modelo y de la serie. Puede encontrar esta informaci6n en la

etiqueta con el nOmero de modelo y de serie que esta ubicada en

la pared interior del compartimiento del refrigerador.

Nombre del distribuidor

Nt_mero de serie

Direcci6n

Nt_mero de tel6fono

Nt_mero del modelo

Fecha de compra

Para pedir filtros de repuesto, Ilame al 1-800-442-9991 y solicite

el n0mero de pieza que se detalla a continuaci6n o p6ngase en

contacto con su distribuidor autorizado de Whirlpool. En CanadA,

Ilame al 1-800-461-5681.

Limpiador de Acero Inoxidable: Pida la pieza No. 4396095

Cartucho del filtro de la base estandar: Pida la pieza

No. 4396508 (NL240/L400), No. 4396509 (NL240V y L400V)

SEGURIDADDELREFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensaies de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atencion sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesion grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran como reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

mNSTRUCCmONES mMPORTANTES DE SEGURmDAD

ADVERTENCmA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

• No quite la terminal de conexi6n a tierra.

• No use un cable electrico de extensiSn.

• Desconecte el suministro de energfa antes de darle servicio.

• Vuelva a colocar todos los paneles antes de ponedo a

funcionar.

• Remueva Ias puertas de su refrigerador viejo.

• Use un Iimpiador no inflamabIe.

• No use un adaptador.

• Mantenga los materiales y vapores infiamabtes, tales como

gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energfa antes de instalar Ia

fabrica de hieto (en aquellos modelos que incluyen el juego

de instalaciSn de Ia fabrica de hielo).

• Use un vase resistente para recibir hielo o agua deI

despachador (en algunos modelos).

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

CONSERVAR ESTAS mNSTRUCCmONES

C6mo deshacerse de su refrigerador viejo

Peligro de Asfi×ia

Remueva maspuertas de su refrigerador viejoo

No seguir esta instrucci6n puede ocasionar la muerte

o dafio amcerebroo

IMPORTANTE: El atrapamiento y asfixia de niSos no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro, ann si van a quedar ahi "por unos pocos dias". Si

Ud. esta por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

Antes de tirar su viejo refrigerador o congelador:

• Saquelas puertas.

• Deje los estantes en su lugar para que los nitros no puedan

meterse con facilidad.

INSTRUCCIONESDEINSTAIACION

Para mas informaci6n, vea la secci6n "Seguridad del

refrigerador".

PeHgro de Peso E×cesivo

Use dos o mas personas para mover e insta_ar

el refrigeradoro

No seguir esta instrucci6n puede ocasionar una

_esi6n en _a espalda u otto tipo de lesiones.

C6mo quitar los materiales de empaque. No use instrumentos

filosos, alcohol para fricciones, liquidos inflamables, o productos

de limpieza abrasives para eliminar los restos de cinta o goma.

Estos productos pueden daSar la superficie de su refrigerador.

C6mo mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para Iimpiarlo o darle servicio, proteia el piso.

At mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de Iado a lade ni Io haga

"caminar" cuando Io trate de mover ya que podria daSar

el piso.

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie Ios estantes y tapas de vidrio con agua caliente

mientras est&n fr[os. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como ser[a un golpe brusco. Para su protecci6n, el vidrio

templado se ha diseSado para hacerse aSicos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado aI sacarlos para evitar que se daSen al caer.

PeHgre de E×ptesion

Mantenga Bee materialee y vapores inflamabmee,

ta_es come gasolina, amejadoe del refdgerador°

Me seguir esta instrucci6n puede ocasionar la muerte,

e×p_oei6n, e incendio.

Para asegurar la adecuada ventilaci6n para su refrigerador, deje

un espacio de 1/2"(1,25 cm) a cada lado y pot encima. Si Ud.

instala el refrigerador pr6ximo a una pared fija, deje come minimo

2" (5,08 cm) a cada lade (dependiendo del modelo) para permitir

que la puerta abra bien. Si su refrigerador tiene una fabrica de

hielo, aseg0rese de que haya espacio adicional atras para la

conexi6n de la linea de agua.

NOTA: No instale el refrigerador cerca de un homo, calefactor u

otra fuente de calor ni en una ubicaci6n en la que la temperatura

puede bajar de los 55°F (13°C).

I IL_

1/2" (1,25 cm)

II I_!

2" (5,08 ore)

Pemigro de Choque Electrico

Conecte a un contaeto de pared de cone×i6n a tierra de

3 terminates.

No quite el terminam de cone×i6n a tierra.

No use un adaptador.

No use un cabme etectrico de e×tensi6n.

No eeguir eetae instrucciones puede ocaeionar

la muerte, ineendio o choque emectricoo

Antes de mover el refrigerador a su ubicaci6n final, es importante

asegurarse de que tiene la conexi6n electrica adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energfa electrica de 115 Voltios, 60 Hz.,

CA solamente y con fusibles de 15 6 20 amperios, debidamente

conectada a tierra. Se recomienda que use un circuito separado

s61o para su refrigerador. Use un tomacorriente que no se pueda

apagar con un interruptor. No use un cable de extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posici6n OFF (Apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada.

Lea todas las instrucciones con cuidado antes de comenzar.

IMPORTANTE:

• Si usa el refrigerador antes de instalar la conexi6n del agua,

ponga la fabrica de hielo en la posici6n OFF (apagado).

• Todas las instalaciones deben hacerse de acuerdo a los

requisites de los c6digos locales de plomerfa.

• Use tuberias de cobre y revise si hay fugas. Instale tuberia de

cobre s61o en areas donde la temperatura va a permanecer

per encima del punto de congelaci6n.

HERRAMIENTAS REQUERIDAS: Destornillador de hoja plana,

Ilaves de boca de 7_6"y 1/2"o dos Ilaves ajustables, Ilave para

tuercas y broca de barrena de 1/4",taladro manual o electrico

(debidamente conectado a tierra).

NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una valvula de cierre tipo montura de 1/4"(6,35 mm), una

uni6n y tuberfa de cobre. Antes de comprar, aseg0rese que la

valvula tipo montura cumpla con los c6digos de plomeria de su

Iocalidad. No use una valvula perforadora o una valvula de

montura de 3/16"(4,76 mm) que reduce el flujo de agua y se

obstruye con mas facilidad.

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ibs/pulg _ (207 a 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, Ilame a un plomero

competente autorizado.

Suministro de agua de bsmosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitara set entre 30 y 120 Ib/pulg _ (207 a

827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis inversa

al suministro de agua fria, la presi6n de agua al sistema de

6smosis inversa necesitara set de un minimo de 40 a 60 Ibs/pulg _

(276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor de

40 a 60 Ibs/pulg 2 (276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del uso intense.

• Si su refrigerador tiene un cartucho del filtro de agua, se podra

reducir la presi6n aQn mas si se usa en conjunto con un

sistema de 6smosis inversa. Quite el cartucho del filtro de

agua; vea "Sistema de filtraci6n de agua".

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de instalar la conexi6n

del agua, ponga la fabrica de hielo en la posici6n apagado (OFF).

Conexi_n a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. CIERRE el suministro principal de agua. ABRA la Ilave de agua

mas cercana el tiempo suficiente para que la tuberia de agua

se vacie totalmente.

3. Busque una tuberia vertical de agua fr[a de 1/2"a 11A''

(12,70 mm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• AsegQrese de que sea una tuberia de agua fr[a.

• Una tuberia horizontal funcionar& pete taladre per el lade

superior de la tuberia, no por debajo. Esto ayudara a

mantener el agua alejada del taladro. Esto tambien evita

que se junte sedimento normal en la valvula.

Para determinar la Iongitud de la tuberfa de cobre que va a

necesitar, mida desde la conexi6n en la esquina inferior

trasera del refrigerador hasta la tuberfa de agua. Agregue

7 pies (2,1 m) para la limpieza. Use tuberia de cobre de W'

(6,35 mm) de diametro externo. AsegOrese que ambos

extremes de la tuberia de cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de 1_,,

(6,35 mm) en la tuberia de agua fria que Ud. eligi6.

........ A

G ...................B

..... C

A. Tuberfade agua frfa E. Manga de compresidn

B. Abrazadera para tuberfa F. V#lvulade cierre

C. Tuberfade cobre G. Tuercade presidn

D. Tuercade compresidn

6. Ajuste la valvula de cierre a la tuberia de agua fria con una

abrazadera para tuber[a. AsegQrese que el extremo de salida

este firmemente insertado en el orificio taladrado de 1A"(6,35

mm) en la tuberia de agua y que la arandela este por debajo

de la abrazadera para tuberia. Ajuste la tuerca de presi6n.

Ajuste los tornillos de la abrazadera para tuberia con cuidado

yen forma pareja de manera que la arandela provea un cierre

hermetico. No apriete demasiado porque se puede quebrar la

tuberia de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberia de cobre como se muestra en el grafico.

Inserte el extremo de la tuber[a en el extremo de salida hasta

donde sea posible. Atornille la tuerca de compresi6n sobre el

extreme de salida con una Ilave ajustable. No apriete

demasiado.

8. Coloque el extremo libre de la tuberia dentro de un recipiente

o fregadero y ABRA el suministro principal de agua para lavar

la tuber[a hasta que al agua salga limpia. CIERRE la valvula de

cierre del tube de agua. Enrolle la tuberfa de cobre.

Conexi6n al refrigerador

Estilo 1:

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite la cinta de empaque de la tuberia gris enrollada en la

parte trasera del refrigerador.

3. Se necesita un acoplamiento de 1/4"x 1/4"para conectar la

tuberia de agua a una linea domestica de agua existente.

Enrosque la tuerca provista sobre el acoplamiento en el

extreme de la tuberia de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

A B c D

A. Tuberfade agua al D.Acoplamiento (provisto)

refrigerador E. F_rula (adquirida)

B. Tuerca (provista) F.Tuerca (adquirida)

C. Bulbo

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

6. Enchufe el refrigerador o reconecte el suministro de energia.

7. Enjuague el sistema de agua. Vea la secci6n "Despachadores

de agua y hielo".

NOTA: Puede tomar hasta 24 horas para que su fabrica de hielo

empiece a producir hielo.

Estilo 2:

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite la cinta de empaque de la tuberia gris enrollada en la

parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre la valvula de agua come se

muestra.

NOTA: Apriete la tuerca a mane. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

A.Bulbo

B.Tuerca (provista)

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

6. Enchufe el refrigerador o reconecte el suministro de energ[a.

7. Enjuague el sistema de agua. Vea la seccidn "Despachadores

de agua y hielo".

NOTA: Puede tomar hasta 24 horas para que su fabrica de hielo

empiece a producir hielo.

USODESU REFRIGERADOR

Para su comodidad, los controles de su refrigerador han sido

programados en la fabrica. Cuando instale su refrigerador por

primera vez asegQrese que los controles tengan la programaci6n

original. El control del refrigerador y el control del congelador

deberian estar en la "posici6n intermedia".

Estilo 1

COLD COLDER COLD

REFF_GERATO_

Estilo 2

IMPORTANTE:

• Su unidad no enfria cuando el control del REFRIGERADOR

esta en la posici6n OFF (Apagado).

• El control del refrigerador ajusta la temperatura del

compartimiento del refrigerador. El control del congelador

ajusta la temperatura del compartimiento del congelador. Los

ajustes hacia la izquierda de la posici6n intermedia hacen que

la temperatura sea menos fria. Los ajustes hacia la derecha de

la posici6n intermedia hacen que la temperatura sea mas fria.

• Espere 24 horas antes de guardar alimentos en el refrigerador.

Si usted introduce alimentos antes de que el refrigerador se

haya enfriado completamente, los alimentos pueden

descomponerse.

Estilo 1

Gire el control hacia la derecha (en el sentido de las manecillas del

reloj) para hacer el compartimiento mas frio, o hacia la izquierda

(en el sentido contrario alas manecillas del reloj) para hacerlo

menos fr[o.

Estilo 2

1. Presione sobre el control y liberelo.

2. El control saltara. Gire el control hacia el ajuste deseado.

3. Presione el control para trabarlo en su lugar.

NOTA: Poner los controles del refrigerador y del congelador en un

ajuste mas alto (mas fr[o) que el recomendado no enfriara mas

rapido los compartimientos.

Ajuste de los controles

Permita que el refrigerador se enfrie completamente antes de

introducir los alimentos. Lo mejor es esperar 24 horas antes de

guardar alimentos en el refrigerador. Los ajustes indicados en la

seccidn anterior deber[an set los correctos para el use normal del

refrigerador en una casa. Los controles estan ajustados

correctamente cuando la leche o los jugos estan tan frios come

Ud. desea y cuando el helado tiene consistencia firme.

Si necesita regular las temperaturas en el refrigerador o en el

congelador, utilice como guia los ajustes que se enumeran en la

tabla siguiente. Espere por Io menos 24 horas entre ajustes.

CONDICION/MOTIVO: AJUSTI=:

REFRIGERADOR demasiado caliente Control del

REFRIGERADOR un

ajuste mas alto

CONGELADOR demasiado caliente/ Control del

muy poco hielo CONGELADOR un

ajuste mas alto

REFRIGERADOR demasiado frio Control del

REFRIGERADOR un

ajuste mas bajo

CONGELADOR demasiado frio Control del

CONGELADOR un

ajuste mas bajo

Puede ajustarse el control para que enfr[e de manera apropiada

las carnes o los vegetales. El aire dentro de la charola se enfr[a

para prevenir que pares de los alimentos se congelen y puede

ajustarse para mantener la carne alas temperaturas de

almacenaje recomendadas por el National Livestock and Meat

Board (Consejo Nacional de Ganado y Carnes): 28 ° - 32°F (-2 ° -

0°C). El control del cajdn convertible para verduras/carne viene

ajustado de fabrica en el ajuste mas bajo para carnes.

Para guardar la carne:

Fije el control en uno de los tres ajustes para MEAT (Came), para

guardar la carne en su temperatura ideal de almacenaje.

Para guardar verduras:

Fije el control en VEG (Verduras) para guardar las verduras en sus

temperaturas 6ptimas de almacenaje.

NOTA: Si los alimentos se empiezan a congelar, mueva el control

hacia la izquierda (menos fr[o). Recuerde que debe esperar

24 horas entre ajustes.

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras, Regule el control a cualquier ajuste entre Bajo

(LOW) y Alto (HIGH),

LOW (bajo-posicidn abierta) para el mejor almacenamiento de

frutas y verduras con cascaras.

HIGH (Alto - posicidn cerrada) para el mejor almacenamiento de

vegetales de hoja frescos.

El aire fresco del congelador es dirigido hacia el dep6sito de

la puerta del refrigerador directamente por debajo de los

orificios de ventilaci6n.

NOTA: El compartimiento para productos lacteos y el portalatas

no son enfriados,

Control del dep6sito enfriador de la puerta

El control del dep6sito enfriador de la puerta esta situado del lado

izquierdo del compartimiento del refrigerador.

A ¸

A. Control enfriador de la puerta

Gire el control en la direcci6n de las manecillas del reloj

(derecha) para reducir el flujo de aire frio hacia el dep6sito y

hacerlo menos fifo.

Gire el control en la direcci6n opuesta de las manecillas del

reloj (izquierda) para incrementar el flujo de aire frio hacia el

depdsito y hacerlo mas frfo,

RECUERDE:

• Deje transcurrir 24 horas para la producci6n del primer Iote de

hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

• La calidad del hielo dependera de la calidad del agua que

suministre a su fabrica de hielo. Evite la conexidn de su

fabrica de hielo a un suministro de agua blanda. Los quimicos

para ablandar el agua (como la sal) pueden da_ar ciertos

componentes de la fabrica de hielo y producir un hielo de muy

baja calidad. Si no se puede evitar el use de un suministro de

agua blanda, asegQrese de que el ablandador de agua este

funcionando correctamente y que goce de un buen

mantenimiento.

• Nunca use instrumentos afilados para romper el hielo en el

dep6sito o en el balde. Esto puede da_ar el balde y el

mecanismo de despachado.

• No guarde nada encima ni dentro de la fabrica de hielo o del

dep6sito.

Para quitar y volver a colocar el dep6sito de hielo:

1. Sostenga la base del dep6sito con ambas manos y presione

el bot6n para levantar el dep6sito hacia arriba y hacia afuera,

NOTA: No es necesario girar el control de la maquina de hielo

a la posicidn de apagado (OFF- hacia la derecha) cuando

quite el depdsito. La cubierta del sensor ("puerta abatible") en

la pared izquierda del congelador hace que la fabrica de hielo

deje de producir hielo si la puerta esta abierta o se ha quitado

el dep6sito,

2. Vuelva a colocar el depdsito en la puerta y empQjelo hacia

abajo para asegurarse de que esta seguro en su lugar.

Para encender y apagar la fabrica de hielo

El interruptor de encendido/apagado (ON/OFF) se encuentra en el

lado derecho superior del compartimiento del congelador.

Para poner a funcionar la fabrica de hielo, deslice el control a la

posici6n de encendido (ON-hacia la izquierda),

Para apagar la fabrica de hielo manualmente, deslice el control a

la posici6n de apagado (OFF-hacia la derecha).

NOTA: La fabrica de hielo tiene un interruptor automatico. Los

sensores de la fabrica de hielo detendran automaticamente la

producci6n de hielo pero el control permanecera en la posicidn de

encendido (ON-hacia la izquierda).

Peligro de Cortaduras

Use un vaso resistente para recibir hielo o agua det

despachador,

No eeguir esta instrucci6n puede ocasionar

cortadurae,

El despachador de agua

IMPORTANTE:

• El sistema de distribuci6n no funcionara cuando la puerta del

congelador este abierta.

• Despues de haber conectado el refrigerador a un suministro

de agua, enjuague el sistema de agua dispensando agua en

un recipiente resistente hasta que haya enjuagado y

descartado de 2 a 3 galones (de 8 a 12 L) de agua, o per

aproximadamente de 5 minutos despues de que el agua

comience a salir. El agua que usted saca y descarta limpia el

sistema y ayuda a despejar el aire de las lineas. A medida

que sale aire de las lineas, es posible que salgan chorros de

agua repentinos del despachador.

• Deje que pasen varias horas para que el refrigerador se enfrie

y pueda enfriar el agua.

• Haga salir suficiente agua cada semana para mantener un

suministro fresco.

Para despachar agua:

1. Oprima un vase contra la barra del despachador de agua.

2. Retire el vaso para detener la salida del agua.

El despachador de hielo

El sistema de distribuci6n no funcionara cuando la puerta del

congelador este abierta. El hielo se distribuye del recipiente de

almacenamiento de la fabrica de hielo en el congelador cuando se

presione la barra del despachador.

Dependiendo de su modelo, usted puede tenet una o mas de las

opciones siguientes: la posibilidad de seleccionar hielo picado o

en cubos, una luz especial que se enciende cuando usted utiliza

el despachador o una opci6n de cierre para evitar que salga hielo

involuntario.

NOTA: Algunos modelos despachan hielo en cubos y hielo

picado. Antes de sacar hielo, seleccione el tipo de hielo que

desea.

Para obtener hielo picado, el hielo es triturado antes de set

despachado. Esto puede retrasar un poco la distribuci6n del hielo

picado. El ruido proveniente del triturador de hielo es normal y los

trozos de hielo pueden variar en tamale. Cuando cambia de la

posici6n de hielo picado a la posici6n de hielo en cubos, caen

unas onzas de hielo picado junto con los primeros cubos.

Para despachar hielo:

1. Oprima el bot6n del tipo de hielo que desee.

2. Oprima con un vaso resistente la barra del despachador de

hielo. Sostenga el vaso junto al orificio del despachador para

que el hielo no caiga fuera del vaso.

IMPORTANTE: No necesita aplicar mucha presi6n a la barra

para activar el despachador de hielo. Oprimir mucho no hara

que el despachador funcione con mas rapidez o produzca

mayor cantidad de hielo.

3. Retire el vase para detener la salida del hielo.

La luz del despachador

Style 1: La luz del despachador puede encenderse oprimiendo el

bot6n de ON.

Style 2: Cuando use el despachador, la palanca encendera

automaticamente la luz. Si usted quiere que la luz este encendida

continuamente, puede elegir ON (Encendida) o NIGHT LIGHT

(Automatica).

ON (Encendida}: Presione el bot6n de luz (LIGHT) para encender

la luz del despachador.

AUTO (Luz Nocturna}: Presione el bot6n de luz (LIGHT) pot

segunda vez para seleccionar el modo de luz nocturna. La luz del

despachador se ajustara automaticamente para ponerse mas

brillante a medida que la habitaci6n se ilumine mas y mas tenue a

medida que la habitaci6n se oscurezca.

OFF (Apagada): Presione el bot6n de luz (LIGHT) pot tercera vez

para apagar la luz del despachador.

Las luces del despachador son del tipo LED y no deberian

necesitar cambiarse. Si le parece que las luces del despachador

no funcionan, fijese si no esta bloqueado el detector de luz (en el

mode de Luz nocturna). Para obtener mas informaci6n, vea

"Soluci6n de problemas".

El cierre del despachador (en algunos modelos)

Su despachador puede apargarse para facilitar la limpieza o para

evitar que sea activado involuntario por ni_os o animales

domesticos.

NOTA: La funci6n de cierre no interrumpe el flujo electrico a la

unidad, a la fabrica de hielo o a la luz del despachador.

Unicamente desactiva las barras del despachador.

Estilo 1: Oprima el bot6n de LOCK (Cierre) para apagar el

despachador. Oprima el bot6n de UNLOCK (Reactivaci6n) para

reactivar el despachador

Estilo 2: Presione y sostenga el bot6n bloqueo desactivado

(LOCK OUT) para apagar el despachador. Presione el bot6n

bloqueo desactivado (LOCK OUT) para desbloquear el

despachador.

NOTA: No use con agua que no sea microbiolbgicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despues del sistema. Pueden usarse

sistemas certificados para la reduccibn de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

Luz de estado del filtro de agua (en algunos modelos)

La luz de estado del filtro de agua le ayudara a saber cuando

cambiar el filtro de agua. La luz cambiara de verde a amarilla. Esto

le dira que es casi tiempo de cambiar el filtro de agua. Se

recomienda reemplazar el filtro de agua cuando la luz de estado

cambie a rojo O cuando el flujo de agua al despachador de agua

o a la fabrica de hielo disminuya sensiblemente.

Despues de cambiar el filtro de agua, reajuste la luz de estado del

filtro de agua. La luz de estado cambiara de rojo a verde cuando

se reajuste el sistema.

Filtro de agua sin indicador (en algunos modelos)

Si su refrigerador no tiene la luz indicadora de estado, usted debe

cambiar el filtro de agua cada 6 6 9 meses segQn el uso. Si el flujo

de agua hacia el despachador de agua o a la fabrica de hielo

disminuye sensiblemente antes de que pasen 6 meses, cambie el

filtro mas seguido.

Uso del despachador sin el filtro de agua

Puede usar el despachador sin un filtro de agua. El agua no estara

filtrada.

1. Quite el filtro de agua.

2. Deslice la tapa del extreme del filtro y vuelva a colocar la tapa

en la rejilla de la base.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

3. Gire la tapa hasta que quede firmemente en su lugar.

CUIDADODESU REFRIGERADOR

4. No es necesaria una limpieza rutinaria del condensador en

Pemigro de Expmosi6n

Use un limpiador no inflamabme,

No seguir esta instrucci6n puede ocasionar mamuerte,

explosi6n o incendioo

Tanto la seccidn del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una seccidn pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar la transferencia de olores y la

deshidrataci6n de los alimentos, envuelva o tape bien los

alimentos.

Para limpiar su refrigerador:

NOTA: No use productos de limpieza abrasivos o asperos, como

aerosoles para ventanas, productos de limpieza para fregar,

liquidos inflamables, ceras para limpieza, detergentes

concentrados, blanqueadores o productos de limpieza que

contengan productos de petr61eo en las partes de plastico, en el

interior yen los revestimientos o juntas de la puerta. No use

toallas de papel, estropajos para fregar u otros utensilios de

limpieza asperos.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un pado liso y un detergente suave

en agua tibia.

3. Lave las superficies externas metalicas pintadas y de acero

inoxidable con una esponja limpia o un paso liso y detergente

suave con agua tibia.

ambientes de funcionamiento normal en el hogar. Si el

ambiente es particularmente grasoso o polvoriento, o si hay

bastante transito de mascotas en el hogar, el condensador

debera limpiarse cada dos o tres meses para asegurar la

maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de la base.

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y el Area de la

superficie frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

Enchufe el refrigerador o reconecte el suministro de energfa.

NOTA: No todos los focos son adecuados para su refrigerador.

AsegQrese de cambiar el foco con otro que sea del mismo

tamaSo, forma y vatiaje. La luz del despachador requiere de un

foco de 10 Watts de use pesado y las demas luces requieren un

foco de 40 Watts para electrodomesticos. Puede conseguir los

focos con su distribuidor.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Si se indica, quite la pantalla de la luz.

NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia y

un detergente Ifquido. Enjuague y sequela pantalla

meticulosamente.

3. Quite el foco y reemplacelo con uno del mismo tamaSo, forma

y vatiaje.

4. Si se indica, vuelva a colocar la pantalla.

5. Enchufe el refrigerador o reconecte el suministro de energia.

SOLUCIONDEPROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el

costo innecesario del servicio. Hay acumulacibn de humedad en el interior

El refrigerador no enfria Verifique Io siguiente:

• _,Estan bloqueados los orificios de ventilaci6n en el

• &Se han colocado los controles de temperatura en la

posicibn media? Los controles estan prefijados de fabrica

para la posici6n correcta media. Despues de conectar la

electricidad, espere 1 hora antes de verificar la temperatura.

NOTA: El ajustar los controles en la posici6n mas fria no enfriara

ning0n compartimiento mas rapido.

Las luces no funcionan

• &Esta desconectado el cable electrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

• &Esta flojo un foco o se ha quemado? Vea la secci6n

"C6mo cambiar los focos",

&Se ha fijado en ON (Encendido) la luz del despachador?

La luz del despachador funcionara solamente cuando se

presionen las barras. Si usted desea que la luz del

despachador este continuamente encendida, fije la luz del

despachador en ON o NIGHT LIGHT (Luz nocturna). Vea

"Despachadores de agua y hielo".

&Se ha fijado la luz del despachador en NIGHT LIGHT? Si

la luz del despachador se ha fijado en el modo automatico,

asegL_rese de que no este bloqueado el sensor de la luz. Vea

"Despachadores de agua y hielo",

La temperatura est_ demasiado caliente

Verifique Io siguiente:

• _,Estan bloqueados los orificios de ventilaci6n en cualquiera

de los compartimientos?

• 8Se abre(n) la(s) puerta(s) con frecuencia?

• _,Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador?

• 8Se han ajustado los controles correctamente de acuerdo con

las condiciones circundantes?

Parece que el motor funciona excesivamente

Verifique Io siguiente:

• _,Esta la temperatura ambiente mas caliente que Io normal?

• _,Se acaba de agregar una gran cantidad de alimentos al

refrigerador?

• 8Se han abierto las puertas a menudo?

• 8No estan las puertas completamente cerradas?

• 8Estan sucios los serpentines del condensador?

NOTA: Su nuevo refrigerador funcionara por periodos mas largos

que su refrigerador anterior debido al motor de alto rendimiento,

refrigerador?

• _,Se abre(n) la(s) puerta(s) con frecuencia?

• _,Esta hQmeda la habitaci6n?

• _,Se han ajustado los controles correctamente de acuerdo con

las condiciones circundantes?

• _,Se ha completado un ciclo de descongelaci6n automatica?

Las puertas no cierran completamente

Verifique Io siguiente:

• _,Hay paquetes de comida que impiden que se cierre la

puerta?

• _,Esta el dep6sito o el balde de hielo mal colocado?

• _,Se desmontaron las puertas durante la instalaci6n de la

unidad y no se volvieron a instalar correctamente?

Es dificil abrir las puertas

• &Estan las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras con un jabSn suave y agua tibia,

La fabrica de hielo no produce hielo o no produce suficiente

hielo

Verifique Io siguiente:

• _,Esta el braze de cierre de alambre o el interrupter

(dependiendo del modelo) de la fabrica de hielo en la posici6n

OFF (Apagado)?

• _,Esta abierta la valvula de cierre de la tubefia del agua al

refrigerador?

• &Esta la temperatura del congelador Io suficientemente

fria para hacer hielo? Espere 24 horas despues de haber

conectado la fabrica de hielo para que se produzca hielo.

• &Se acaba de instalar la f_brica de hielo? Deje transcurrir

72 horas para que la fabrica de hielo comience a producir

hielo.

&Tiene agua el molde de la fabrica de hielo o no se ha

producido hielo? Verifique que su refrigerador haya side

conectado al suministro de agua de su casa y que la valvula

de cierre este abierta,

• &Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo se

restablezca,

• &Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente.

&Se trab6 un cubo de hielo en el brazo eyector de la

fabrica de hielo?

En los modelos con dep6sito de hielo interior, saque el hielo

del brazo eyector con un utensilio de plastico. En modelos

con balde de hielo ubicado en la puerta del congelador, puede

tener acceso a la fabrica de hielo oprimiendo la puerta del

sensor de hielo que se encuentra en el lade izquierdo superior

del interior del congelador. Mientras oprime la puerta del

sensor, eleve la puerta de servicio de la fabrica de hielo y quite

el hielo del brazo eyector con un utensilio de plastico.

El hielo tiene real sabor, mal olor o un color grisaceo

Verifique Io siguiente:

• 6Son nuevas las conexiones de plomeria, las cuales producen

un hielo descolorido o de mal sabor?

• _,Se han guardado los cubos de hielo por mucho tiempo?

• _,Se necesita limpiar el congelador y el dep6sito o balde de

hielo?

• _,Se han envuelto debidamente los alimentos en el congelador

o el refrigerador?

• &Contiene el agua minerales (como el azufre)? Podria ser

necesario instalar un filtro para eliminar los minerales.

• &Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento o un color gris del hielo indican que el

sistema de filtrado de agua necesita enjuagarse mas,

El despachador de hielo no funciona debidamente

Verifique Io siguiente:

• _,Esta cerrada completamente la puerta del congelador?

• _,Se ha instalado correctamente el dep6sito o el balde de

hielo?

• _,Hay hielo en el balde?

• _,Se ha congelado el hielo en el dep6sito o balde de hielo?

• _,Hay hielo atascado en el conducto de salida?

• &Se ha agregado hielo incorrecto en el dep6sito o balde?

Use Qnicamente el hielo producido por su fabrica de hielo

actual.

&Se ha derretido el hielo alrededor del espiral metalico en

el balde de hielo? Descarte los cubos de hielo y limpie el

balde completamente.

&El despachador de hielo se atasca mientras vierte el

hielo "picado"? Cambie el bot6n de hielo de "picado" a "en

cubos". Si despacha el hielo en cubos correctamente, oprima

el bot6n para hielo "picado" y comience a despachar de

nuevo.

&Se ha mantenido el brazo del despachador oprimido por

mucho tiempo? Cuando el brazo se mantiene oprimido

mucho tiempo, se interrumpe la distribuci6n de hielo. Espere

tres minutos para que el motor del despachador se

reposicione antes de usarlo de nuevo.

El despachador de agua no funciona debidamente

Verifique Io siguiente:

• _,La valvula de cierre de agua no esta abierta, instalada

incorrectamente o atascada?

• _,Esta la tuberia conectada a la fuente de agua?

• _,Hay una enroscadura en la tuberia de agua de la casa?

• &No se ha Ilenado el sistema de agua? El sistema de agua

debe Ilenarse la primera vez que se usa.

• &Se ha conectado el refrigerador a una tuberia de agua

fria con una presi6n de por Io menos 30 Ibs./pulg.2? La

presi6n de agua de la casa determina el flujo del

despachador.

• &Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente.

Hay fugas de agua o hielo en el despachador

Verifique Io siguiente:

• _,No se ha puesto el vaso debajo del despachador el tiempo

suficiente?

• _,Se ha atascado un cubo de hielo en el conducto y mantiene

abierta la escotilla?

El agua del despachador no esta Io suficientemente fria

NOTA: El agua del despachador se enfria solamente a 50°F

(10°C),

• &Se ha instalado el refrigerador por primera vez o se ha

despachado una gran cantidad de agua recientemente?

Deje transcurrir 24 horas para que el refrigerador se enfr[e

completamente.

• &No se ha usado el despachador de agua recientemente?

Puede set que el primer vaso de agua no este frio. Descarte el

agua del primer vaso.

HOJADEDATOSDELPRODUCTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo WF-NL240/NL240 Capacidad de 240 galones (908 litros)

Modelo WF-L400/L400 Capacidad de 400 galones (1514 litros)

Comprobadoy certificado por NSF International,seg0n la norma 42

ANSI/NSF para reducci6ndo doro, saber y olor, Clase do particulas II*;

y baio la norma 53 ANSI/NSFpara la reducci6ndo plomo.

Este sistema ha sido comprobado seg0n la norma ANSI/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La

concentraci6n de las sustancias indicadas en el agua que entra al sistema fue reducida a una concentraci6n menor o igual al limite

permitido para el agua que sale del sistema, tal como se especifica en la norma ANSI/NSF 42/53.

Reduccibn de

sustancias

Efectos est_ticos

Cloro, sabor/olor J

Clase de particulas II

Reducci_n de

contaminantes

Promedio % Minimo % Promedio Numero de

efluente reducci_n reducci_n prueba NSF

Requisitosde Promedio Concentracibn en el M_ximo

reducci_n de influente agua a tratar efluente

NSF

_50% 2,0 mg/L 2,0 mg/L _+10% 0,03 mg/L

_85% 833.333/mL Por Io menos 10.000 100.000/mL**

particulas/mL

Requisitosde Promedio Concentracibn en el M_ximo

reducci_n de influente agua a tratar efluente

NSF

0,01mg/L 0,16 mg/L*** 0,15 mg/L _+10% 0,001 mg/L

0,01mg/L 0,15 mg/L*** 0,15 mg/L _+10% 0,001 mg/L

0,025 mg/L 98,5%

40.667/mL 88,0%

Promedio % Minimo

efluente reducci_n

99,0% 504232-01

95,1% 507163-02

%Promedio Numerode

reducci_n prueba NSF

Plomo: @ pH 6,5 0,001 mg/L 99,35% 99,35% 507610-01

Plomo: @ pH 8,5 0,001 mg/L 99,31% 99,31% 507611-01

Parametros de la prueba: pH = 7,5 _+0,5 si no se indica I0 contrario. Flujo = 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs./pulg. 2 (413,7 kPa)

Temp. = 63°F (17,2°C).

• Es esencial que los requerimientos de operaci6n,

mantenimiento y reemplazo del filtro se Ileven a cabo para que

este producto se desempe_e tal como se ofrece en la

publicidad.

• Modelo WF-NL240 Cambie los cartuchos por Io menos cada

6 6 9 meses. Use el cartucho de repuesto NL240, pieza N°

4396508. El precio sugerido de venta al por menor durante

2004 es de $32,99 EE.UU./$49,95 CanadA. Precios sujetos a

cambio sin previo aviso.

• Modelo WF-L400 El sistema de control del filtro mide la

cantidad de agua que pasa a traves del filtro y le avisa que

debe reemplazarlo. Cuando se ha usado el 90% de la

duraci6n nominal del filtro, la luz indicadora del filtro cambia

de verde a amarillo. Cuando se ha usado 100% de la duraci6n

nominal del filtro, la luz indicadora del filtro cambia de amarillo

a rojo y se le recomienda reemplazar el filtro. Use el cartucho

de repuesto L400, pieza N° 4396508. El precio sugerido de

venta al por menor durante 2004 es de $32,99 EE.UU./$49,95

CanadA. Precios sujetos a cambio sin previo aviso.

• El producto es para uso con agua fria Onicamente.

• No usar con agua que no sea microbiol6gicamente segura o

de calidad desconocida sin desinfectarla adecuadamente

antes o despues del sistema.

• Favor de ver la cubierta delantera o la secci6n "Ayuda o

servicio tecnico" para obtener el nombre, direcci6n y nOmero

telef6nico del fabricante.

• Favor de vet la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicaci6n/Parametros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs./pulg. 2(207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8 ° C)

Flujo nominal de servicio 0,5 gpm (1,9 L/min.) @60 Ibs./pulg. 2

* Tamale de las particulas clase I1:>1 a <5

** El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

***Estos contaminantes no se encuentran necesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones del

agua local.

® NSF es una marca registrada de NSF International.

Sistema de filtracibn de agua de la rejilla de la base

Comprobado y certificado por NSF International, seg0n la norma 42

ANSI/NSF para reducci6n do cloro, sabor y olor, Ctase do particulas II*;

y baio la norma 53 ANSI/NSF para la reducci6n do plomo, mercurio,

benceno, toxafeno, paradiclorobenceno y carbofurano.

Este sistema ha sido comprobado segt]n la norma ANSl/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La

concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al I[mite

permitido para agua saliendo del sistema, tal como se especifica en la norma ANSI/NSF 42/53.

Modelo WF-NL240V/NL240V Capacidad de 240 galones 1908 litros)

Reduccibn de Requisitos de Influente Concentracibn en M_ximo Efluente % Minimo % Nt_mero de

sustancias reducci6n de promedio el agua a tratar efluente promedio reducci6n Promedio prueba NSF

Efectos est_ticos NSF reducci6n

Cloro, sabor/olor I1" 250% 2,0 mg/L 2,0 mg/L _+10% 0,03 mg/L 0,02 mg/L 98,5% 99,0% 504232-01

Clase de part[culas 285% 833.333/mL Atparticles/mlleast10.000 100.000/mL** 40.667/mL 88,0% 95,1% 507163-02

Reducci6n de Requisitos de Influente Concentracibn en M_ximo Efluente % Minimo % Nt_mero de

contaminantes reducci6n de promedio el agua a tratar efluente promedio reduccibn Promedio prueba NSF

NSF reducci6n

Plomo: (-®pH 6,5 0,01mg/L 0,16 mg/L*** 0,15 rag/L_+ 10% 0,001 mg/L 0,001 mg/L 99,35% 99,35% 507610-01

Plomo: @ pH 8,5 0,01 mg/L 0,15 mg/L*** 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,31% 99,31% 507611-01

Mercurio: @ pH 6,5 0,003 mg/L 0,0062 mg/L 0,006 mg/L _+10% 0,0003 mg/L 0,00023 mg/L 95,2% 96,8% 507160-02

Mercurio: @ pH 8,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+10% 0,0009 mg/L 0,00052 mg/L 85,2% 91,8% 507161-02

Benceno 0,005 mg/L 0,014 mg/L 0,015 _+10% 0,0005 mg/L 0,0005 mg/L 96,4% 96,4% 507169-02

Paradiclorobenceno 0,075 mg/L 0,219 mg/L 0,225 _+10% 0,0005 mg/L 0,0005 mg/L 99,77% 99,77% 507172-02

Toxafeno 0,003 mg/L 0,014 mg/L 0,015 _+10% 0,0012 mg/L 0,001 mg/L 91,43% 92,6% 507171-02

Carbofurano 0,04 mg/L 0,077 mg/L 0,080 _+10% 0,031 mg/L 0,0064 mg/L 59,7 % 91,6% 507168-02

Modelo WF-L4OOV/L4OOV Capacidad de 400 galones 11514 litros)

Reduccibn de Requisitos de Influente Concentracibn en Mbximo Efluente % Minimo % Nt_mero de

sustancias reducci6n de promedio el agua a tratar efluente promedio reducci6n Promedio prueba

Efectos est_ticos NSF reducci6n NSF

Cloro, sabor/olor | 250% 2,0 mg/L 2,0 mg/L _+10% 0,03 mg/L 0,02 mg/L 98,5% 99,0% 504232-01

Clase de particulas 117285% 833.333/mL At least 10.000 100.000/mL** 40.667/mL 90,9% 95,1% 507163-02

/ particles/ml

Reducci6n de Requisitos de Influente Concentracibn en Maximo Efluente % Minimo % Nt_mero de

contaminantes reducci6n de promedio el agua a tratar efluente promedio reducci6n Promedio prueba

NSF reducci6n NSF

Plomo: (-®pH 6,5 0,01mg/L 0,16 mg/L*** 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,35% 99,35% 507610-01

Plomo:@pH8,5 0,01mg/L 0,15 mg/L*** 0,15mg/L_+ 10% 0,001 mg/L 0,001 mg/L 99,31% 99,31% 507611-01

Mercurio: @ pH 6,5 0,003 mg/L 0,0062 mg/L 0,006 mg/L _+10% 0,0003 mg/L 0,00023 mg/L 95,2% 96,22% 507160-02

Mercurio: @ pH 8,5 0,002 mg/L 0,0061 mg/L 0,006 mg/L _+10% 0,0009 mg/L 0,00052 mg/L 85,2% 91,57% 507161-02

Benceno 0,005 mg/L 0,014 0,015 _+10% 0,005 mg/L 0,0005 96,4% 96,4% 507169-02

Paradiclorobenceno 0,075 mg/L 0,219 0,225_+ 10% 0,0005 mg/L 0,0005 99,77% 99,77% 507172-02

Toxafeno 0,003 mg/L 0,014 0,015_+ 10% 0,0012 mg/L 0,001 91,43% 92,86% 507171-02

Carbofurano 0,04 mg/L 0,0768 0,080 _+10% 0,031 mg/L 0,0057 59,7 % 92,5% 507168-02

• Esesencial que los requerimientos de operaci6n, mantenimiento

y reemplazo del filtro se Ileven a cabo para que este producto se

desempefie tal como se ofrece en la publicidad.

• Modelo WF-NL240V Cambie los cartuchos por Io menos cada 6

a 9 meses. Use el cartucho de repuesto NL240V, pieza N°

4396509. El precio sugerido de venta al por menor durante 2004

es de $35,99 EE.UU./$59,95 CanadA. Precios sujetos a cambio

sin previo aviso.

• Modelo WF-L4OOV El sistema de control del filtro mide la

cantidad de agua que pasa a trav6s del filtro y le avisa que debe

reemplazarlo. Cuando se ha usado el 90% de la duraci6n nominal

del filtro, la luz indicadora del filtro cambia de verde a amarillo.

Cuando se ha usado 100% de la duraci6n nominal del filtro, la luz

indicadora del filtro cambia de amarillo a rojo y se le recomienda

reemplazar el filtro. Use el cartucho de repuesto L4OOV, pieza N °

4396509. El precio sugerido de venta al por menor durante 2004

es de $35,99 EE.UU./$59,95 CanadA. Precios sujetos a cambio

sin previo aviso.

• El producto es para use con agua fria Onicamente.

• No usar con agua que no sea microbiol6gicamente segura o de

calidad desconocida sin desinfectarla adecuadamente antes o

despu6s del sistema.

• Consulte la cubierta delantera o la secci6n "Ayuda o servicio

t6cnico" para obtener el nombre, direcci6n y nOmero telef6nico

del fabricante.

• Consulte la secci6n "Garantia" para verificar la garantia limitada

del fabricante.

Pautas de aplicaci6n/Parametros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ib/pulg2(207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8 ° C)

Flujo nominal de servicio 0,5 gpm (1,9 L/min.) @ 60 Ib/pulg 2

*TamaSo de las particulas clase I1:>1 a <5

**El requisito de prueba es de cuando menos 100.000 particulas/ml de polvo fino de prueba AC,

**_Estos contarninantes no se encuentran necesariarnente en su surninistro de agua. El desernpeSo puede variar dependiendo de las condiciones del agua local.

(¢ NSF es una marca registrada de NSF International.

GARANTIADELREFRIGERADORWHIRLPOOL®

GARANTIA TOTAL POR UN AI_IO PARA EL REFRIGERADOR

Durante un a_o a partir de la fecha de compra, siempre y cuando se de a este refrigerador (excluyendo el filtro de agua) un uso y

mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation se hara cargo del

costo de las piezas de repuesto FSP ® y del gasto del trabajo de reparaciTn para corregir defectos en los materiales o en la mane de

obra. El servicio debera set suministrado por una compadia de servicio designada por Whirlpool.

En los modelos con un filtro de agua: garantia limitada de 30 dias del filtro de agua. Durante 30 dias a partir de la fecha de compra,

siempre y cuando se de al filtro un uso y mantenimiento de conformidad con las instrucciones adjuntas o provistas con el producto,

Whirlpool Corporation se hara cargo del costo de las piezas de repuesto para corregir defectos en los materiales o en la mane de obra.

GARANTIA TOTAL DEL SEGUNDO AL QUINTO AI_IO PARA LAS PARTES DEL SISTEMA

DE REFRIGERACION SELLADO COMO SE INDICA

Del segundo al quinto a_o de la fecha de compra, siempre y cuando se de a este refrigerador un use y mantenimiento de conformidad

con las instrucciones adjuntas o provistas con el producto, Whirlpool Corporation se hara cargo del costo de las piezas de repuesto

FSP® y del gasto del trabajo de reparaciTn para corregir defectos en los materiales o en la mane de obra del sistema de refrigeraciTn

sellado. Estas partes son: compresor, evaporador, condensador, secador y los tubes conectores. El servicio debera ser suministrado

per una compaSia de servicio designada per Whirlpool.

Whirlpool Corporation no pagara por:

1. Visitas de servicio tecnico para corregir la instalaci6n de su refrigerador, para ense_arle a usar su refrigerador, para cambiar fusibles

domesticos o para corregir la instalaciTn electrica o de la tuberia de la casa, para cambiar focos de luz, o para reemplazar otros

filtros de agua diferentes de los que se mencion6 antes.

2. Reparaciones cuando su refrigerador se use de un modo diferente al domestico familiar de una familia.

3. Recogida y entrega. Su refrigerador esta diseSado para set reparado en el hogar.

4. Da_os causados por accidente, alteraciTn, use indebido, abuso, incendio, inundaci6n, instalaci6n incorrecta, actos fortuitos o el

empleo de productos no aprobados por Whirlpool Corporation o Whirlpool Canada Inc.

5. Cualquier perdida de comida debido alas fallas del producto.

6. Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodomestico.

7. Piezas de repuesto o gastos de reparaciTn para unidades que se empleen fuera de los Estados Unidos o CanadA.

8. En CanadA, gastos de viaje o de transporte para clientes que residen en zonas distantes.

WHIRLPOOL CORPORATION Y WHIRLPOOL CANADA INC. NO SE RESPONSABILIZARAN

POR DAI_IOS INCIDENTALES O CONSECUENTES

Algunos estados o provincias no permiten la exclusiTn o limitaci6n de da_os incidentales o consecuentes, de mode que esta exclusi6n

o limitaci6n quizas no le corresponda. Esta garantia le otorga derechos legales especificos, y es posible que usted tenga tambien otros

derechos, los cuales varian de un estado a otro o de una provincia a otra.

Esta garantia no tiene vigor fuera de los cincuenta Estados Unidos y CanadA. P6ngase en contacto con el distribuidor

autorizado de Whirlpool para determinar si corresponde otra garantia.

Si necesita servicio tecnico, consulte primero la secciTn "Soluci6n de problemas" de este libro. Despues de consultar la secci6n

"SoluciTn de problemas", puede encontrar ayuda adicional en la secci6n "Ayuda o servicio tecnico" o al Ilamar al Centre de interacciTn

del cliente de Whirlpool al 1-800-283-1301 (gratuito) desde cualquier lugar de los EE.UU. En CanadA, pTngase en contacto con su

compaSia designada de Whirlpool Canada Inc. o Ilame al 1-800-807-6777.

8/01

p p

GUIDED'UTILISATIONETD'ENTRETIENDUREFRIGERATEUR

Assistance ou service

Si vous avez besoin d'assistance ou de service, consulter d'abord

la section "Depannage". On peut obtenir de I'aide supplementaire

en telephonant au Centre d'interaction avec la clientele au

1-800-253-1301 de n'importe ou aux E.-U., ou en ecrivant a :

Whirlpool Corporation

Customer Interaction Center

553 Benson Road

Benton Harbor, MI 49022-2692

Au Canada, pour installation et service, appeler le

1-800-807-6777. Pour assistance, composer le 1-800-461-5681

du lundi au vendredi - de 8 h 00 a 18 h 00 (HNE) - et le samedi de

8 h 30 a 16 h 30 (HNE), ou ecrire a :

Whirlpool Canada Inc.

Centre d'interaction avec la clientele

1901 Minnesota Court

Mississauga, Ontario L5N 3A7

Des informations peuvent egalement _tre obtenues en visitant

notre site sur www.whirlpool.com.

Au Canada, visitez www.whirlpool.com/canada.

Darts votre correspondance, veuillez indiquer un numero de

telephone ou I'on peut vous joindre dans la journee.

Conservez ce manuel et votre re£u de vente ensemble pour

r_f_rence ult_rieure. Pour le service sous garantie, vous

devez presenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre appareil

menager pour vous aider a obtenir assistance ou service en cas

de besoin. Vous devrez connaftre le numero de modele et le

numero de serie au complet. Vous trouverez ces renseignements

sur la plaque signaletique situee sur la paroi interne du

compartiment de refrigeration.

Nora du marchand

Num_ro de s_rie

Adresse

Num_ro de tdl_phone

Num_ro de module

Date d'achat

Pour commander des filtres de rechange, composer le

1-800-442-9991 et demander le numero de piece indique ci-

dessous ou contacter votre marchand autorise Whirlpool. Au

Canada, composer le 1-800-461-5681.

Nettoyant et poll pour acier inoxydable : Commander la piece

n° 4396095

Cartouche de filtre interieur standard : Commander la piece

n° 4396508 (NL240/L400), n ° 4396509 (NL240V et L400V)

SECURITEDU REFRIGERATEUR

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de securite et de vous y conformer.

Veici le symbole d'alerte de securite.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

et a d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" eu

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

JMPORTANTES iNSTRUCTiONS DE SECURff¢:

AVERTISSEMENT : pour reduire Ies risques d'incendie, de choc electrique ou des blessures lots de I'utilisation du

refrig6rateur, prendre quelques pr6cautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise & 3 alveoles reliee a la terre.

• Ne pas enlever Ia broche de liaison a la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Uti!iser deux ou plus de personnes pour deplacer et installer

le refrig6rateur.

• Debrancher Ia source de courant electrique avant I'entretien.

• Replacer tousles panneaux avant de faire la remise en

marche.

_, Utiliser un produit de nettoyage ininfiammable.

_, Garder Ies materiaux et Ies vapeurs inflammables, tetle que

I'essence, loin du refrig6rateur.

_, D6brancher le r(_frigerateur avant I'installation de la machine

glagons (seulement pour modules pr_ts a recevoir une

machine a glagons).

_, Utiliser un verre robuste pour prendre des glagons ou de

I'eau (sur certains modeles).

• Enlever les portes de votre vieux refrig6rateur.

CONSERVEZ CES iNSTRUCTiONS

Mise au rebut de votre vieux r6frig6rateur

Risque de suff•quer

Enmever les p•rtes de votre vieu× refrigerateur.

Le non=respect de cette instructi•n peut causer

un deces ou des lesions c6rebra_es.

Avant de jeter v•tre vieux r_frigerateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y pen6trer facilement.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du pass& Les refrigerateurs jetes ou

abandonnes sent encore dangereux, m_me s'ils sent laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre lea

instructions suivantes pour aider a eviter les accidents.

INSTRUCTIONSD'INSTALLATION

Pour plus de renseignements, voir la section "Securite du

refrigerateur".

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer le refrigerateuro

Le r_on-respect de cette instruction peut causer

une blessure au dos ou d"autre blessure.

Retirer les materiaux d'emballage. Ne pas utiliser d'instruments

coupants, d'alcool a friction, de liquides inflammables ou de

nettoyants abrasifs pour enlever le ruban adhesif ou la colle. Ces

produits peuvent endommager la surface de votre refrigerateur.

Deplacement de votre refrigerateur :

Votre refrigerateur est Iourd. Lots du deplacement du

r_frig_rateur pour Ie nettoyage ou Ie service, veiller a proteger

le plancher. Toujours tirer le r(_frigerateur tout droit Iors du

deplacement. Ne pas incliner le refrigerateur d'un c(St_ ou de

I'autre n[ Ie "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommag&

Importants renseignements a savoir au sujet des tabiettes

et des couvercies en verre :

Ne pas nettoyer Ies tabIettes ou couverctes en verre avec de

I'eau tiede quand ils sent froids. Les tablettes et les

couverctes peuvent se briser s'ils sent exposes & des

changements soudains de temperature ou a un impact te!

que coup brusque. Pour votre protection, le verre trempe est

congu pour _ctater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sent

Iourds. Un soin speciaI s"impose lots de leur d_placement

pour eviter Rmpact d'une chute.

Risque d"e×plosion

Garder les rnateriaux et les vapeurs inflammables, teHe

que I"essence, loin du refrigerateur,

Le non-respect de cette instruction peut causer

un deces, une explosion ou un incendie,

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pres d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre

refrigerateur comporte une machine a gla(_ons, s'assurer qu'un

espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.

REMARQUE : Ne pas installer le refrigerateur pres d'un four, d'un

radiateur ou d'une autre source de chaleur, ni dans un endroit ou

la temperature tombera au-dessous de 55°F (13°C).

1/2" (1,25 cm) f

ii li!

ILL__

r_ • r-

2" (5,08 ore)

Risque de choc electrique

Brancher sur une prise a 3 alveomes retiee a la terre.

Ne pas enlever la broche de miaison & materre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cSbme de raHonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc eiectrique.

Avant de placer le refrigerateur a son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, protegee par fusible et adequatement

mise a la terre, est necessaire. II est recommande d'utiliser un

circuit distinct pour alimenter uniquement votre refrigerateur.

Utiliser une prise murale qui ne peut pas _tre mise hors circuit

I'aide d'un commutateur. Ne pas utiliser un c&ble de rallonge.

REMARQUE : Avant d'executer tout type d'installation, nettoyage

ou remplacement d'une ampoule d'eclairage, tourner la

commande (reglage du thermostat, du refrigerateur ou du

congelateur selon le modele) a OFF (arr_t) et debrancher ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur a la source

d'alimentation electrique et tourner de nouveau la commande

(reglage du thermostat, du refrigerateur ou du congelateur selon

le modele) au reglage desir&

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT :

• Si on dolt utiliser le refrigerateur avant qu'il soit raccorde a la

canalisation d'eau, placer la commande de la machine

glagons a la position OFF (arr_t).

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

OUTILLAGE REQUIS : Tournevis standard, cles plates de 7/16"et

1/2"ou deux cles & molette reglables, tourne-ecrou et foret de 1/4",

perceuse manuelle ou electrique (convenablement reliee & la

terre).

REMARQUE : Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet d'arr_t & etrier de 1/4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t a etrier est conforme a vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier

de 3/16"(4,76 mm) ou de type & percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po 2(207 - 827 kPa) est necessaire pour faire fonctionner le

distributeur d'eau et la machine a glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agre&

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur dolt _tre entre 30 et 120 Ib/po 2(207 - 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau

au systeme dolt _tre d'un minimum de 40 a 60 Ib/po 2 (276 -

414 kPa).

Si la pression de I'eau au syst_me d'osmose inverse est inferieure

40 - 60 Ib/po 2(276 - 414 kPa) :

• Verifier pour voir si le filtre du systeme d'osmose inverse est

bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apres une utilisation intense.

• Si votre refrigerateur a une cartouche de filtre & eau, celle-ci

peut reduire encore plus la pression de I'eau Iorsqu'elle est

utilisee avec un systeme d'osmose inverse. Retirer la

cartouche du filtre a eau. Voir "Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agre&

_!:il_i_,_i:X!:0,¸_::_i:}iii_i!!i!,i_iiiii__i_!!_ii:iiii:;_i:ii_;!i!_iiiili_;__ii_iiii_:_i_ii_iiii_i_iiiili:!!i;ii!__ii;iiiii_i::_ii;:ii_,;_;ili_i:!i!_::iii_iii_

Lire attentivement toutes les instructions avant de commencer.

IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la

machine a glagons a la position OFF (arr6t).

Raccordement a une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une p_riode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

1/_,,(12,7 mm) a 1W' (3,18 cm) pres du rdrigerateur.

IMPORTANT :

S'assurer qu'il s'agit de la canalisation d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ainsi,

I'eau ne risquera pas d'arroser la perceuse. Ceci emp_che

egalement les sediments qu'on trouve normalement dans

I'eau de s'accumuler dans le robinet d'arr_t.

Pour determiner la Iongueur du tube en cuivre requise, il faut

mesurer la distance entre le point de connexion inferieur

gauche a I'arriere du refrigerateur et le tuyau d'arrivee d'eau.

Ajouter une Iongueur de 7 pi (2,1 m) pour permettre le

deplacement du refrigerateur pour le nettoyage. Utiliser un

tube en cuivre de 1/4"(6,35 mm) de diametre exterieur. Veiller

ce que le tube soit coupe d'equerre aux deux extremites.

5. /_,I'aide d'une perceuse electrique reliee a la terre, percer un

trou de 1/4,,(6,35 mm) dans le tuyau de canalisation d'eau

froide choisie.

G ........•................B

A. Canalisation d'eau froide

B. Bride de prise en charge

C. Tube en cuivre

D. Ecrou de compression

E. Bague de compression

F. Robinet d'arr_t

G. £-crou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de prise en charge. Verifier que le raccord du robinet est

bien engage dans le trou de W' (6,35 cm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de prise en charge. Serrer I'ecrou de serrage sur la tige

du robinet. Serrer soigneusement et uniformement les vis

fixant la bride de prise en charge sur la tuyauterie afin que la

rondelle forme une jonction etanche. Ne pas serrer

excessivement car ceci pourrait provoquer I'ecrasement du

tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le volt sur I'illustration. Inserer

I'extremite du tube aussi loin que possible dans I'ouverture de

sortie du robinet. Visser I'ecrou du raccord de compression

sur le raccord de sortie avec une cle a molette. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre.

Raccordement au refrigerateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrigerateur.

3. Un raccord de W' x 1A"est necessaire pour connecter le

conduit pour I'eau a une canalisation d'eau existante de la

maison. Enfiler I'ecrou dans le joint a I'extremite du tube de

cuivre.

REMARQUE : Serrer I'ecrou a la main. Ensuite le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A B C D E F

A. Tube vers le D. Raccord (fourni)

r_frig_rateur E. Virole (a acheter)

B. E-crou (fourni) _ E-crou (a acheter)

C. Renflement

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

6. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

7. Vider le syst_me d'eau. Voir la section "Distributeurs d'eau et

de glagons".

REMARQUE : Une periode d'attente allant jusqu'a 24 heures est

necessaire avant que I'appareil commence a produire des

gla(_ons.

Style 2

1. Debrancher le refrig@ateur ou deconnecter la source de

courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrigerateur.

3. Enfiler I'ecrou fourni dans le robinet d'eau comme dans

I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

Ill

UTILISATIONDU

• ]

REFRIGERATEUR

Pour votre commodite, les commandes du refrig@ateur sont

pr@eglees a I'usine. Lors de I'installation initiale du refrigerateur,

s'assurer que les commandes sont encore prer6gl6es. La

commande du refrigerateur et celle du congelateur devraient

toutes les deux se trouver aux "reglages moyens".

Style 1

COLD

FREEZER

• 2

COLDER COLD

REFRmGERATOR

, 3 4

1 6 COLDEF_

Style 2

A. Renflement

B. E-crou (foumi)

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

6. Brancher le refrig6rateur ou reconnecter la source de courant

electrique.

7. Vider le systeme d'eau. Voir "Distributeurs d'eau et de

glagons".

REMARQUE : Une p@iode d'attente allant jusqu'a 24 heures est

necessaire avant que I'appareil commence a produire des

gla(_ons.

IMPORTANT :

• Votre produit ne se refroidira pas quand la commande du

REFRIGERATEUR se trouve a OFR

• La commande du refrig@ateur regle la temp@ature du

compartiment de refrigeration. La commande du congelateur

regle la temp@ature du compartiment de congelation. Les

reglages a la gauche du reglage moyen sont pour une

temp@ature moins froide. Ceux qui se trouvent a droite sent

pour une temperature plus froide.

• Attendre 24 heures avant de mettre des aliments au

refrig@ateur. Si I'on ajoute des aliments avant que le

refrig@ateur ait refroidi completement, les aliments peuvent

se g&ter.

Style 1

Tourner la commande vers la droite (sens horaire) pour rendre le

compartiment plus froid ou vers la gauche (sens antihoraire) pour

le rendre moins froid.

Style 2

1. Appuyer sur la commande et la rel&cher.

2. La commande remontera. Tourner la commande au reglage

desire.

3. Enfoncer la commande pour la verrouiller en place.

REMARQUE : Tourner les commandes du refrigerateur et du

congelateur a un reglage plus basque le reglage recommande ne

refroidira pas les compartiments plus rapidement.

Ajustement des commandes

Donner au refrigerateur le temps de refroidir completement avant

d'y ajouter des aliments. II est preferable d'attendre 24 heures

avant de placer les aliments au refrigerateur. Les reglages

indiques dans la section precedente devraient 6tre corrects pour

I'utilisation normale du refrigerateur domestique. Les reglages

sent faits correctement Iorsque le lait ou le jus est aussi froid que

vous I'aimez et Iorsque la creme glacee est ferme.

S'il est necessaire d'ajuster les temperatures dans le refrigerateur

ou congelateur, utiliser les reglages indiques dans le tableau ci-

dessous comme guide. Attendre au moins 24 heures entre les

ajustements.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop tiede Regler la commande

du REFRIGCRATEUR

un degre plus haut

CONGI2LATEUR trop tiede/trop peu Regler la commande

de gla9ons du CONGI2LATEUR

un degre plus haut

RCFRIGCRATEUR trop froid Regler la commande

du REFRIGCRATEUR

un degre plus bas

CONGI2LATEUR trop froid Regler la commande

du CONGI2LATEUR

un degre plus bas

La commande peut _tre ajustee pour bien refroidir les viandes ou

les legumes. L'air a I'interieur du contenant est refroidi pour

emp_cher les "petits espaces" de congelation et peut _tre regle

pour garder les viandes aux temperatures recommandees

d'entreposage de 28 ° a 32°F (de -2 ° & 0°C) tel que recommande

par I'Office national du betail et des viandes. La commande du

tiroir convertible a legumes/viande est prereglee au reglage le plus

bas pour la viande.

Pour garder la viande :

Regler la commande a un des trois reglages MEAT (viande) pour

garder la viande a la temperature ideale.

Pour garder les I_gumes :

Regler la commande & VEG (legumes) pour garder les legumes &

la temperature ideale,

REMARQUE : Si les aliments commencent a congeler, deplacer

la commande vers la gauche (moins froid). Ne pas oublier

d'attendre 24 heures entre les ajustements.

i_ ¸¸_,i_ _

On peut contr61er le degre d'humidite dans le bac a legumes

etanche. La commande peut _tre ajustee a n'importe quel reglage

entre LOW et HIGH.

LOW (bas)(ouvert) pour une meilleure conservation des fruits et

des legumes a pelures.

HIGH (eleve)(ferme) pour une meilleure conservation des legumes

frais eta feuilles.

De I'air froid du congelateur passe directement au compartiment

de la porte sous les events.

REMARQUE : Le compartiment & produits laitiers et la grille

cannettes ne sont pas froids.

Commande du compartiment fraicheur

La commande du compartiment fraicheur se trouve sur le c6te

gauche du compartiment du refrigerateur.

A. Commande du

compartiment

fratcheur

Tourner la commande dans le sens horaire (vers la droite) pour

diminuer la circulation d'air froid dans le compartiment et le

rendre ainsi moins froid.

Tourner la commande dans le sens antihoraire (vers la gauche)

pour augmenter la circulation d'air froid dans le compartiment

et le rendre ainsi plus froid.

Mise en marche/arr_t de la machine a glagons

Le commutateur ON/OFF se trouve en haut, a droite du

compartiment de congelation.

Pour mettre en marche la machine a gla(_ons, glisser le

commutateur vers la position ON (vers la gauche).

Pour arr_ter manuellement la machine a gla(_ons, glisser le

commutateur vers la position OFF (vers la droite).

REMARQUE : La machine & gla_ons s'arr_te automatiquement.

Le detecteur de la machine & glagons arr_tera automatiquement

la production de glagons mais le commutateur restera en position

ON (vers la gauche).

,&,NOTER :

• Accorder 24 heures pour produire la premiere quantite de

gla_ons. Jeter les trois premieres quantites de glagons

produites.

• La qualite de vos gla(;ons sera seulement aussi bonne que la

qualite de I'eau fournie a votre machine & gla9ons. Eviter de

brancher la machine a gla9ons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels que

le sel) peuvent endommager des pieces de la machine

glagons et causer une pietre qualite des gla(;ons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne jamais utiliser un objet pointu pour briser les gla(_ons dans

le bac. Cette action peut endommager le bac et le mecanisme

du distributeur.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine a gla9ons ou dans le bac a gla9ons.

Pour retirer et r_installer le bac a glagons :

1. Tenir la base du bac a gla_ons a deux mains et appuyer sur la

declenche pour pouvoir soulever et retirer le bac.

REMARQUE : II n'est pas necessaire de pousser le

commutateur de la machine a glagons vers la position OFF

(vers la droite) Iorsqu'on enleve le bac. Le couvercle du

detecteur ("porte a clapet"), sur la paroi gauche du

congelateur, interrompt la production de glagons Iorsque la

porte est ouverte ou que le bac n'est pas en place.

2. Remettre le bac en place sur la porte et appuyer vers le bas

pour le replacer bien en place.

Risque de coupure

UtHiser un verre robuste pour prendre des gla_ons ou

de m'eauo

Le non-respect de cette instruction peut causer

des coupures.

Distributeur d'eau

IMPORTANT :

• Le syst_me de distribution ne fonctionne pas Iorsque la porte

du congelateur est ouverte.

• Apres avoir raccorde le refrigerateur a la source d'eau, vider le

systeme d'eau en versant I'eau darts un contenant robuste

jusqu'au retrait et rejet de 2 & 3 gallons (8 & 12 L) d'eau, ou

environ pendant 5 minutes apres le commencement de

I'ecoulement.Le processus de vidange nettoie le systeme

d'eau et aide a degager I'air des conduits. Pendant

I'evacuation de I'air, I'eau peut gicler du distributeur.

• Accorder plusieurs heures pour que le refrigerateur se

refroidisse et refroidisse I'eau.

• Pulser une quantite suffisante d'eau chaque semaine pour

maintenir un approvisionnement frais.

Distribution d'eau :

1. Appuyer un verre resistant contre le levier de distribution

d'eau.

2. Retirer le verre pour arr_ter la distribution.

Le distributeur de glace

Le systeme de distribution ne fonctionne pas Iorsque la porte du

congelateur est ouverte. La glace est distribuee du bac

d'entreposage de la machine a glat_ons darts le congelateur

Iorsque le levier de distribution est abaisse :

Selon le modele que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la capacite de choisir de la glace

concassee ou des glagons, une lumiere speciale qui s'allume

Iorsque vous employez le distributeur ou une option de

verrouillage pour eviter la distribution involontaire.

Pour de la glace concassee, les gla(_ons sont concasses avant

d'etre distribues. Cette action peut causer un court delai lots de la

distribution de glace concassee. Le bruit du broyeur de gla(_ons

est normal et la dimension des morceaux de glace peut varier.

Lorsqu'on change de concassee a gla9ons, quelques onces de

glace concassee seront distribuees avec les premiers gla9ons.

Distribution de glace :

1. Appuyer sur le bouton pour le type de glace desire.

2. Appuyer un verre solide contre le levier de distributeur de

gla9ons. Tenir le verre pres de I'ouverture du distributeur pour

que les glagons ne tombent pas a c6te du verre.

IMPORTANT : II n'est pas necessaire d'appliquer beaucoup

de pression au levier pour activer le distributeur de gla(_ons.

Une pression forte ne donne pas une distribution plus rapide

de gla(_ons ou des quantites plus grandes.

3. Retirer le verre pour arr_ter la distribution.

Lumi_re du distributeur

Style 1 : L'espace de distribution comporte une lumiere. Elle peut

_tre allumee manuellement en appuyant sur le bouton ON (touche

effleurement ou commutateur a bascule).

Style 2 : Lorsqu'on utilise le distributeur, le levier allume

automatiquement la lumiere. Pour avoir la lumiere allumee en

permanence, selectionner ON ou NIGHT LIGHT.

ON " Appuyer sur le bouton de la lumiere pour eclairer le

distributeur.

NIGHT LIGHT : Appuyer sur le bouton de la lumiere une

deuxieme fois pour selectionner le mode NIGHT LIGHT. La

lumi_re du distributeur s'ajustera automatiquement pour eclairer

plus ou moins en fonction de la clarte de la piece.

OFF " Appuyer sur le bouton de la lumiere une troisieme fois pour

eteindre la lumiere du distributeur.

Les lumieres du distributeur sont des DEL et ne devraient pas

avoir besoin d'etre changees. Si les lumieres du distributeur ne

fonctionnent pas, verifier que le detecteur de lumiere n'est pas

bloque (en mode Night Light). Voir "Depannage" pour de plus

amples informations.

Verrouillage du distributeur (sur certains modules)

Votre distributeur peut _tre arr_te pour faciliter le nettoyage ou

pour emp_cher une distribution involontaire.

REMARQUE : La caracteristique de verrouillage ne coupe pas

I'alimentation electrique a I'appareil, a la machine a glagons ou

la lumiere du distributeur. Elle desactive simplement les leviers du

distributeur.

Style 1 : Appuyer sur le bouton LOCK (verrouillage) pour arr_ter le

distributeur. Appuyer sur le bouton UNLOCK (deverrouillage) pour

deverrouiller le distributeur.

Style 2 : Appuyer sur le bouton de LOCK OUT (verrouille) pour

arr_ter le distributeur. Appuyer sur le bouton LOCK OUT

(verrouille) pour deverrouiller le distributeur.

REMARQUE : Ne pas utiliser ce produit pour le filtrage d'une

eau microbiologiquement pollute ou de qualite inconnue en

I'absence d'un dispositif de desinfection ad_quat avant ou

apr_s le systbme. Les syst_mes certifies pour la r_duction de

kyste peuvent _tre utilis_s pour I'eau d_sinfect_e qui peut

contenir des kystes flltrables.

T_moin lumineux de I'_tat du filtre h eau (sur certains modules)

Le temoin lumineux de I'etat du filtre & eau vous aidera & savoir

quand changer le filtre a eau. Le temoin lumineux passera du vert

au jaune, Ceci indique qu'il est presque temps de changer le filtre.

II est recommande de remplacer le filtre a eau Iorsque le temoin

lumineux de I'etat du filtre a eau passe au rouge OU Iorsque le

debit d'eau a votre distributeur ou a la machine a glagons diminue

de faq,on marquee.

Apres avoir change le filtre a eau, regler de nouveau le temoin

lumineux de I'etat du filtre a eau. Le temoin lumineux de I'etat du

filtre passera du rouge au vert des que le systeme sera restaure.

Filtre a eau sans indicateur lumineux (sur certains modbles)

Si votre refrigerateur n'est pas muni du temoin lumineux de I'etat

du filtre a eau, vous devez changer le filtre a eau tousles 6

9 mois selon I'utilisation, Si le debit d'eau au distributeur ou a la

machine a gla(_ons diminue de fagon marquee avant que 6 mois

ne se soient ecoules, remplacer le filtre a eau plus souvent.

Utilisation du distributeur sans filtre a eau

II est possible de faire fonctionner le distributeur sans utiliser de

filtre a eau, L'eau ne sera pas filtree.

1. Enlever le filtre a eau.

2. Faire glisser le couvercle de I'extremite du filtre et le replacer

dans la grille de la base.

IMPORTANT: Ne pas jeter le couvercle. II fait partie de votre

refrigerateur. Conserver le couvercle pour I'utiliser avec le filtre

de rechange.

3. Faire pivoter le couvercle jusqu'a ce qu'il soit bien en place.

ENTRETIENDU

REFRIGERATEUR

Risque d'expiosion

Utiliser un produit de nettoyage ininflammab_eo

Le non-respect de cette instruction peut causer un deces,

une explosion ou un incendieo

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections au moins

une fois par mois pour emp_cher une accumulation d'odeurs.

Essuyer les renversements immediatement.

IMPORTANT : Comme I'air circule entre les deux sections, toutes

les odeurs formees dans une section seront transferees a I'autre.

Vous devez nettoyer a fond les deux sections pour eliminer les

odeurs. Pour emp_cher le transfert d'odeurs et I'assechement

des aliments, envelopper ou recouvrir hermetiquement les

aliments.

Nettoyage de votre r_frig_rateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer, liquides

inflammables, cires nettoyantes, detergents concentres, eaux de

Javel ou nettoyants contenant du petrole sur les pieces en

plastique, les garnitures interieures et de portes ou les joints de

portes. Ne pas utiliser d'essuie-tout, tampons a recurer ou autres

outils de nettoyage abrasifs.

1. D_brancher le refrigerateur ou deconnecter la source de

courant _lectrique.

2. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces exterieures en acier inoxydable ou en metal

peint avec une eponge propre ou un linge doux et un

detergent doux dans de I'eau tiede.

4. Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait _tre nettoye tous les deux ou trois mois

pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur a brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termine.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique,

REMARQUE : Votre refrigerateur ne pourra pas accommoder

toutes les ampoules pour les appareils menagers. S'assurer de

faire le remplacement par une ampoule de grosseur, de forme et

de puissance semblables. La lampe du distributeur demande une

ampoule pour service intense de 10 watts et toutes les autres

lampes demandent une ampoule d'appareil menager de 40 watts.

Les ampoules de remplacement sont disponibles de votre

marchand.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

I'eau tiede et avec un detergent liquide. Bien rincer et secher

le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

DEPANNAGE

Essayer les solutions sugger_es ici d'abord afin d'_viter le cot3t d'une visite de service non n_cessaire.

Le r_frig_rateur ne refroidit pas

• Les commandes de temperature ne sont-elles pas reglees

aux r_glages moyens? Les commandes sont prer6gl6es

I'usine au reglage moyen approprie. Apres avoir connecte le

courant, attendre 1 heure et verifier la temperature.

REMARQUE : Ajuster les commandes au reglage le plus froid ne

refroidira aucun compartiment plus vite.

Les ampoules n'_clairent pas

• Le cordon d'alimentation _lectrique est-il debranch_?

Brancher sur une prise & 3 alveoles reli_e a la terre.

• Une ampoule d'_clairage est-elle desserr_e dans la

douille ou grillee? Voir la section "Remplacement des

ampoules d'eclairage".

• La lumi_re du distributeur est-elle r_gl_e sur ON? La

lumiere du distributeur ne fonctionnera que si les leviers sont

actives. Si on souhaite avoir la lumiere du distributeur en

permanence, regler la lumiere du distributeur sur ON ou

NIGHT LIGHT. Voir la section "Distributeurs d'eau et de

glagons".

• La lumi_re du distributeur est-elle r_gl_e sur NIGHT

LIGHT? Si le distributeur est regle en mode NIGHT LIGHT,

verifier que le detecteur de luminosite du distributeur n'est pas

bloque. Voir la section "Distributeurs d'eau et de glace".

La temperature est trop _lev_e

V_rifier ce qui suit :

• Les ouvertures d'aeration sont-elles bloquees dans un

compartiment ou I'autre?

• La ou les porte(s) sont-elles ouvertes frequemment?

• Vient-on d'ajouter une grande quantite d'aliments dans le

refrigerateur ou le congelateur?

• Les reglages sont-ils corrects pour les conditions existantes?

Le moteur semble trop tourner

V_rifier ce qui suit :

• La temperature ambiante est-elle plus elevee que d'habitude?

• Vient-on d'ajouter une grande quantite d'aliments dans le

refrigerateur?

• Les portes sont-elles ouvertes frequemment?

• Les portes sont-elles fermees completement?

• Les serpentins du condenseur sont-ils sales?

REMARQUE : Votre nouveau refrigerateur fonctionnera plus

Iongtemps que I'ancien a cause de son moteur a haute efficacite.

II y a une accumulation d'humidit_ a I'int_rieur

Les portes ne ferment pas compl_tement

V_rifier ce qui suit :

• Les emballages d'aliments emp_chent-ils la porte de fermer?

• Le bac a gla(_ons est-il en bonne position?

• Les portes ont-elles ete enlevees durant I'installation de

I'appareil et mal reinstallees?

Les portes sont difficiles a ouvrir

• Les joints collent-ils ou sont-ils sales? Nettoyer les joints au

savon doux et & I'eau tiede.

La machine a glaqons ne produit pas ou pas suffisamment de

glaqons

V_rifier ce qui suit :

• Le bras de commande en broche ou commutateur d'arr_t de

la machine a glagons (selon le modele) est-il en position OFF

(arr_t)?

Le robinet d'arr_t de la canalisation d'eau est-il ouvert?

La temperature du congelateur est-elle assez froide pour

produire des glaqons? Attendre 24 heures apres le

raccordement de la machine a gla_ons avant qu'elle produise

des glat;ons.

La machine a gla£ons vient-elle d'6tre install_e? Attendre

72 heures pour que la production de glagons ne commence.

Y a-t-il de I'eau dans le moule de la machine a gla_ons ou

aucun gla£_on n'a _t_ produit? S'assurer que le refrigerateur

a ete raccorde a une canalisation d'eau et que le robinet

d'arr_t de la canalisation est ouvert.

Une grande quantit_ de gla_ons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine a gla_ons produise

plus de gla(_ons.

Y-a-t-il un filtre a eau install_ sur le r_frig_rateur? Le filtre

peut _tre obstrue ou installe incorrectement.

Un glagon est-il coince dans le bras ejecteur de la

machine a glagons?

Sur les modeles avec un bac d'entreposage de gla(;ons

I'interieur, enlever le gla(;on du bras ejecteur avec un ustensile

en plastique. Sur les modeles avec un bac a gla(;ons situe

dans la porte du congelateur, acceder a la machine a glagons

en baissant la porte du detecteur a glagons sur le c6te

superieur gauche de I'interieur du congelateur. Tout en

baissant la porte du detecteur, soulever la porte de service de

la machine a glagons et retirer le gla(;on de I'ejecteur avec un

ustensile en plastique.

V_rifier ce qui suit :

• Les ouvertures d'aeration sont-elles bloquees dans le

refrigerateur?

• La ou les porte(s) sont-elles ouvertes frequemment?

• La piece est-elle humide?

• Les reglages sont-ils corrects pour les conditions existantes?

• Le programme autodegivreur vient-il de se terminer?

Got3t,odeur ou couleur grise des gla£ons

V_rifier ce qui suit :

• Les raccords de plomberie sont-ils neufs et causent-ils une

decoloration et un mauvais goQt des gla9ons?

• Les glagons ont-ils ete gardes trop Iongtemps?

• Le bac & glagons a-t-il besoin d'etre nettoye?

• Les aliments dans le congelateur ou le refrigerateur sont-ils

bien enveloppes?

• L'eau contient-il des mineraux (tel que du soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Y-a-t-il un filtre a eau install_ sur le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

syst_me de filtration de I'eau a besoin d'un rin9age

additionnel.

Le distributeur de gla£ons ne fonctionne pas correctement

V_rifier ce qui suit :

• La porte du congelateur est-elle completement fermee?

• Le bac a glagons est-il installe correctement?

• Y-a-t-il des glagons dans le bac?

• Les glagons ont-ils gele dans le bac?

• Un gla9on est-il coince dans la goulotte?

• Les mauvais glaqons ont-ils _t_ ajout_s au bac? Utiliser

seulement des gla_ons produits par la machine a gla_ons

courante.

• La glace a-t-elle fondu autour de la tige (spirale en m_tal)

dans le bac a gla£;ons? Vider les gla_ons et nettoyer le bac

completement.

• La machine a gla£_ons fonctionne-t-elle incorrectement

Iors de la distribution de glace "pil_e" ("crushed ice"}?

Changer le reglage "crushed" (glace pilee) pour le reglage

"cubed" (glagons). Si les glagons sont correctement

distribues, abaisser le bouton a "crushed" pour obtenir de la

glace pilee et reprendre la distribution.

• Le bras de distribution a-t-il _t_ retenu trop Iongtemps?

Les gla_ons cesseront d'etre distribues Iorsque le bras est

retenu trop Iongtemps. Attendre trois minutes pour que le

moteur du distributeur soit regle de nouveau avant d'etre

utilis&

Le distributeur d'eau ne fonctionne pas correctement

V_rifier ce qui suit :

• Le robinet d'arr_t d'eau est-il ouvert, installe incorrectement

ou obstrue?

• La canalisation d'eau est-elle connectee a la source?

• La canalisation de la source d'eau du domicile comporte-t-elle

une deformation?

• Le syst_me d'eau s'est-il rempli? Le systeme d'eau dolt _tre

rempli avant la premiere utilisation.

• Le r_frigerateur est-il connecte a une canalisation d'eau

froide avec une pression d'au moins 30 Ib/po2? La pression

de I'eau du domicile determine le debit du distributeur.

• Y-a-t-il un filtre a eau installe sur le refrigerateur? Le filtre

est peut-_tre obstrue ou installe incorrectement.

De I'eau ou de la glace fuit du distributeur

V_rifier ce qui suit :

• Retient-on le verre sous le distributeur assez Iongtemps?

• Un glagon est-il coince dans la goulotte, ce qui maintient la

porte de distribution ouverte?

L'eau du distributeur n'est pas assez froide

REMARQUE : L'eau du distributeur est refroidie & seulement

50 ° F (10 ° C).

• Vient-on d'installer le r_frig_rateur ou une grande quantit_

d'eau a-t-elle _t_ distribute r_cemment? Accorder

24 heures pour que le refrigerateur se refroidisse

completement.

• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre d'eau.

FEUILLESDEDONNEESSURLE PRODUIT

Systeme de filtration d'eau h la grille de la base

ModUle WF-NL240/NL240 Capacit_ 240 gallons (908 litres)

ModUle WF-L400/L400 Capacit_ 400 gallons (1514 litres)

Produit test_ et certifi_ par NSF Internationalen vertu de la norme

ANSI/NSF 42 (reductiondu go0t et de !'odeurdu cMore, et particules

(dasse II*));et en vertu de la norme ANSI/NSF 53 (r_ductionde p!omb).

Ce produit a ete teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enumerees ci-dessous. La

concentration des substances indiquees dans I'eau entrant dans le systeme a et6 reduite h une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le syst_me, tel que specifie dans 42 et 53 ANSl/NSR

Rdd. de substances Crit_res de Affluent Concentration Effluent Effluent % de r_d. % de r_d. Num_ro de

Effets esth_tiques r_duction NFS moyen dans I'eau & maximal moyen minimale moyenne test NSF

traiter

GoOt/odeur de chlore _50% 2,0 mg/L 2,0 mg/L _+10% 0,03 mg/L 0,025 mg/L 98,5% 99,0% 504232-01

Particules (classe I1") 285% 833 333/mL Au moins 10 000 100 000/mL** 40 667/mL 88,0% 95,1% 507163-02

particules/mL

R_duction de Crit_res de Affluent Concentration Effluent Effluent % de r_d. % de r_d. Num_ro de

contaminant r_duction NFS moyen dans I'eau & maximal moyen minimale moyenne test NSF

traiter

Plomb : h pH 6,5 0,01mg/L 0,16 mg/L*** 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,35% 99,35% 507610-01

Plomb : h pH 8,5 0,01mg/L 0,15 mg/L*** 0,15 mg/L _+10% 0,001 mg/L 0,001 mg/L 99,31% 99,31% 507611-01

Parametres de test : pH = 7,5 + 0,5 a moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Temperature = 63°F (17,2°C).

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonce.

• Mod_le WF-NL240 Remplacer la cartouche au moins h tous

les 6 a 9 tools. Utiliser une cartouche de remplacement

NL240, n° de piece 4396508. Prix sugger6 au detail en 2004

de 32,99 $US/49,95 SCAN. Les prix sont sujets a des

changements sans preavis.

• ModUle WF-L400 Le systeme de contr61e du filtre mesure la

quantite d'eau qui passe par le filtre et vous signale quand

remplacer le filtre. Lorsque 90% de la vie utile du filtre est

ecoul6e, le temein lumineux du filtre passe du vert au jaune.

Lorsque 100% de la vie utile du filtre est eceul6e, le temein

lumineux du filtre passe du jaune au rouge et il est

recommande de remplacer le filtre. Utiliser une cartouche de

remplacement L400, n° de piece 4396508. Prix sugger6 au

detail en 2004 de 32,99 $US/49,95 SCAN. Les prix sent sujets

des changements sans preavis.

• Le produit ne dolt _tre utilise que pour I'eau froide seulement.

• Ne pas utiliser avec de I'eau microbiologiquement dangereuse

ou de qualite inconnue sans une desinfection adequate avant

ou apres le systeme.

• Veuillez vous referer h la couverture ouh la section

"Assistance ou service" pour le nom, I'adresse et le numero

de telephone du fabricant.

• Veuillez vous referer a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d'application/

Param_tres d approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression d'eau 30 - 120 Ib/po 2(207 - 827 kPa)

Temperature d'eau 33 ° - 100°F (0,6 ° - 37,8 ° C)

Debit nominal 0,5 gpm (1,9 L/min.) a 60 Ib/po 2

* Classe II - tallies des par_icules : > 1 a <5 IJm

** Critere de test : au moins 100 000 particules/mL (poussiere de test fine AC).

*** Ces contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de I'eau.

® NSF est une marque d_pos_e de NSF International.

Systeme de filtration d'eau a la grille de la base

Produit test_ et certifi_ par NSF Internationa! en vertu de la norme

ANSI/NSF 42 (r_duction du go0t et de I'odeur du chlore, et particules

(classe II*)); et en vertu de la norme ANSI/NSF 53 (r_duction de

plomb, mercure, atrazine, benz&ne, toxaph_ne, p-dichlorobenz&ne, et

earbofuran).

Ce produit a ete teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enumerees ci-dessous. La

concentration des substances indiqu_es dans I'eau entrant dans le syst_me a et6 reduite a une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specifie dans 42 et 53 ANSl/NSF.

ModUle WF-NL240V/NL240V Capacit6 240 gallons (908 litres)

R6d. de substances

Effets esth6tiques

Got3t/odeur de chlore

P,ar_icules (classe I1")

R6duction de

contaminant

Plomb : a pm 6,5

Plomb : a pH 8,5

Mercure : a pH 6,5

Mercure : a pH 8,5

Benz_ne

p-dichlorobenz_ne

Toxaph_ne

Carbofuran

Crit_res de Affluent Concentration dans I'eau Effluent Effluent % de r6d. % de r6d. Num6ro de

r6duction NFS rnoyen _ traiter maximal rnoyen rninimale rnoyenne test NSF

_50 % 2,0 mg/L 2,0 mg/L _+10 % particules/mL 0,03 mg/L 0,02 mg/L 98,5 % 99,0 % 504232-01

_85 % 833 333/mL Au mo ns 10 000 100 000/mL** 40 667/mL 88,0 % 95,1% 507163-02

Concentration dans I'eau _ Effluent Effluent % de r6d. % de r6d. Num6ro de

traiter maximal rnoyen rninimale rnoyenne test NSF

507610-01

507611-01

Crit_res de Affluent

r6duction NFS moyen

0,01mg/L 0,16 mg/L***

0,01mg/L 0,15 mg/L***

0,003 mg/L 0,0062 mg/L

0,002 mg/L 0,0061 mg/L

0,005 mg/L 0,014 mg/L

0,075 mg/L 0,219 mg/L

0,003 mg/L 0,014 mg/L

0,04 mg/L 0,077 mg/L

0,15 mg/L_+ 10 %

0,15mg/L _+ 10%

0,006 mg/L _+10 %

0,006mg/L _+ 10 %

0,015 _+10 %

0,225 _+10 %

0,015 _+10 %

0,080 _+10 %

0,001 mg/L

0,0003 mg/L

0,0009 mg/L

0,0005 mg/L

0,0012 mg/L

0,031 mg/L

0,001 mg/L

0,00023 mg/L

0,00052 mg/L

0,0005 mg/L

0,001 mg/L

0,0064 mg/L

99,35 % 99,35 %

99,31% 99,31%

95,2 % 96,8 % 507160-02

85,2 % 91,8 % 507161-02

96,4 % 96,4 % 507169-02

99,77 % 99,77 % 507172-02

91,43 % 92,6 % 507171-02

59,7 % 91,6 % 507168-02

R6d. de substances

Effets esth6tiques

GoOt/odeur de chlore

Particules (classe II*)

R6duction de

contaminant

Plomb : a. pH 6,5

Plomb : a pH 8,5

Mercure : a pH 6,5

Mercure : a pH 8,5

Benz_ne

p-dichlorobenz_ne

Toxaph_ne

Carbofuran

ModUle WF- L400V/L400V Capacit6 400 gallons (1514 litres)

Crit_res de Affluent Concentration dans I'eau Effluent Effluent % de r6d. % de r6d. Num6ro de

r6duction NFS rnoyen & traiter maximal rnoyen minirnale rnoyenne test NSF

_50 % 2,0 mg/L 2,0 mg/L _+10 % particules/mL 0,03 mg/L 0,02 mg/L 98,5 % 99,0 % 504232-01

_85 % 833 333/mL Au mo ns 10 000 100 000/mL** 40 667/mL 90,9 % 95,1% 507163-02

Crit_res de Affluent

r6duction NFS moyen

0,01mg/L 0,16 mg/L***

0,01mg/L 0,15 mg/L***

0,003 mg/L 0,0062 mg/L

0,002 mg/L 0,0061 mg/L

0,005 mg/L 0,014

0,075 mg/L 0,219

0,003 mg/L 0,014

0,04 mg/L 0,0768

Concentration dans I'eau & Effluent Effluent

traiter maximal moyen

0,001 mg/L

0,0003 mg/L

0,0009 mg/L

0,005 mg/L

0,0005 mg/L

0,0012 mg/L

0,031 mg/L

0,001 mg/L

0,00023 mg/L

0,00052 mg/L

0,0005

0,001

0,0057

%der6d. %der6d. Num6rode

minirnale rnoyenne test NSF

99,35 % 99,35 % 507610-01

99,31% 99,31% 507611-01

95,2 % 96,22 % 507160-02

85,2 % 91,57 % 507161-02

96,4 % 96,4 % 507169-02

99,77 % 99,77 % 507172-02

91,43 % 92,86 % 507171-02

59,7 % 92,5 % 507168-02

0,15 mg/L_+ 10 %

0,15 mg/L _+ 10 %

0,006 mg/L _+10 %

0,006 mg/L _+ 10 %

0,015 _+10 %

0,225 _+10 %

0,015 _+10 %

0,080 _+10 %

• II est essentiel que les exigences de fonctionnement,

d'entretien et de remplacement de filtre soient respectees

pour que ce produit donne le rendement annonce.

• ModUle WF-NL240V Remplacer la cartouche au moins

tousles 6 a 9 mois. Utiliser une cartouche de remplacement

NL240V, n° de piece 4396509. Prix suggere au detail en 2004

de 35,95 $US/59,95 SCAN. Les prix sont sujets a des

changements sans preavis.

• ModUle WF-L400V Le syst_me de contr61e du filtre mesure la

quantite d'eau qui passe par le filtre et vous signale quand

remplacer le filtre. Lorsque 90 % de la vie utile du filtre est

ecoulee, le temoin lumineux du filtre passe du vert au jaune.

Lorsque 100 % de la vie utile du filtre est ecoulee, le temoin

lumineux du filtre passe du jaune au rouge et il est

recommande de remplacer le filtre. Utiliser une cartouche de

remplacement L400V, n ° de piece 4396509. Prix suggere au

detail en 2004 de 35,95 $US/59,95 SCAN. Les prix sont

sujets a des changements sans preavis.

• Le produit ne dolt _tre utilise que pour I'eau froide seulement.

• Ne pas utiliser avec de I'eau microbiologiquement

dangereuse ou de qualite inconnue sans une desinfection

adequate avant ou apres le systeme. Un systeme homologue

pour la retention des kystes peut _tre utilise pour le

traitement d'une eau desinfectee qui peut contenir des kystes

filtrables.

• Veuillez vous referer & la couverture ou a la section

"Assistance ou service" pour le nom, I'adresse et le numero

de telephone du fabricant.

• Veuillez vous referer a la section "Garantie" pour la garantie

limitee du fabricant.

Directives d application/

Param_tres d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression d'eau 30 - 120 psi (207 - 827 kPa)

Temperature d'eau 33 ° - 100°F (0,6 ° - 37,8 ° C)

Debit nominal 0,5 gpm (1,9 L/min.) a 60 psi.

*Classe II - tallies des particules : > 1 a <5 pm

**Critere de test : au moins 100 000 particules/mL (poussi_re de test fine AC).

***Ces contaminants ne sont pas n_cessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales

de I'eau.

® NSF est une marque d_pos_e de NSF International.

GARANTIEDUREFRIGERATEURWHIRLPOOL®

GARANTIE COMPLI_TE DE UN AN

Pendant un an & compter de la date d'achat, Iorsque ce refrigerateur (& I'exclusion du filtre & eau) est utilise et entretenu conformement

aux instructions jointes a ou fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP ®et les frais de

main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Les reparations doivent _tre effectuees par un etablissement de

service designe par Whirlpool.

Sur les modeles avec filtre a eau : garantie limitee de 30 jours du filtre & eau. Pendant 30 jours a compter de la date d'achat, Iorsque ce

filtre est utilise et entretenu conformement aux instructions jointes a ou fournies avec le produit, Whirlpool Corporation paiera pour le

remplacement des pieces pour corriger les vices de materiaux et de fabrication.

GARANTIE COMPLI_TE DE LA DEUXII_ME A LA CINQUII_ME ANNI_E INCLUSIVEMENT SUR LES COMPOSANTS DU SYSTI_ME

DE RI_FRIGI_RATION SCELLI_ (VOIR CI-DESSOUS)

De la deuxieme a la cinquieme annee inclusivement a compter de la date d'achat, Iorsque ce refrigerateur est utilise et entretenu

conformement aux instructions jointes a ou fournies avec le produit, Whirlpool Corporation paiera pour les pieces de rechange FSP et

les frais de main-d'oeuvre pour corriger les vices de materiaux ou de fabrication du systeme de refrigeration scelle. Ces pieces

comprennent : compresseur, evaporateur, condenseur, dispositif de sechage et tubes de raccord. Les reparations doivent _tre

effectuees par un etablissement de service design6 par Whirlpool.

Whirlpool Corporation ne paiera pas pour :

1. Les visites de service pour rectifier I'installation du r6frig6rateur, pour montrer a I'utilisateur comment se servir du r6frig6rateur, pour

remplacer des fusibles, rectifier le c&blage 61ectrique ou la plomberie du domicile ou remplacer des ampoules 61ectriques ou les filtres

eau de rechange sauf ce qui est indique ci-dessus.

2. Les reparations Iorsque le refrigerateur est utilise a des fins autres qu'un usage unifamilial normal.

3. La prise en charge et la livraison du refrigerateur. Le refrigerateur est congu pour _tre repare a domicile.

4. Les dommages imputables a : accident, modification, mesusage, abus, incendie, inondation, mauvaise installation, actes de Dieu,

ou I'utilisation d'un produit non approuve par Whirlpool Corporation ou Whirlpool Canada Inc.

5. Toute perte d'aliments attribuable a une panne du produit.

6. Les reparations de pieces ou systemes imputables a des modifications non autorisees effectuees sur I'appareil.

7. Le coot des pieces de rechange ou de la main-d'oeuvre de reparation pour les appareils utilises en dehors des Ctats-Unis ou du

Canada.

8. Au Canada, les frais de deplacement ou de transport pour les clients qui habitent dans des regions eloignees.

9. Tous frais de main-d'oeuvre pour le remplacement du filtre a eau durant la periode de garantie limitee.

WHIRLPOOL CORPORATION ET WHIRLPOOL CANADA INC. N'ASSUMENT AUCUNE RESPONSABILITI_

POUR LES DOMMAGES FORTUITS OU INDIRECTS.

Certains 12tats ou certaines provinces ne permettent pas I'exclusion ou la limitation des dommages fortuits ou indirects; aussi cette

exclusion ou limitation peut ne pas vous _tre applicable. Cette garantie vous confere des droits juridiques specifiques et vous pouvez

egalement jouir d'autres droits qui peuvent varier d'un Etat ou d'une province a I'autre.

A I'exterieur du Canada et des 50 I_tats des I_tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool

autorise pour d_terminer si une autre garantie s'applique.

Si vous avez besoin de service, consulter d'abord la section "Depannage" de ce manuel. Apres avoir verifie la section "Depannage", on

peut trouver de I'aide supplementaire a la section "Assistance ou service" ou en telephonant au Centre d'interaction avec la clientele

Whirlpool, au 1-800-253-1301 (sans frais) de n'importe ou aux ¢.-U. Au Canada, contacter votre compagnie de service designee par

Whirlpool Canada Inc. ou composer le 1-800-807-6777. 10/02

Conserver ce manuel et le requ de vente ensemble pour

r_f_rence ult_rieure. II faut fournir une preuve d'achat ou de

date d'installation pour le service au titre de la garantie.

Inscrivez les renseignements suivants apropos du refrig_rateur

pour mieux obtenir assistance ou service en cas de besoin. Vous

devez connaitre le numero de modele et le numero de serie

complets. Cette information est indiquee sur la plaque

signaletique se trouvant sur la paroi interne du compartiment de

refrigeration.

Nora du marchand

Adresse

Num_ro de tdl_phone

Num_ro de module

Num_ro de s_rie

Date d'achat

2261717

@ 2003 Whirlpool Corporation.

Tous droits r_serv_s. ¢ Marque d@os_e/TM Marque de commerce de Whirlpool, U.S.A.. Emploi licenci_ par Whirlpool Canada Inc. au Canada

3/04

Printed in U.S.A.

Imprim6 aux E.-U.

Whirlpool ED5SHAXNT01 side-by-side refrigerator

Product's Documents

User Manual

Specifications

Whirlpool ED5SHAXNT01 Questions and Answers
