Kenmore 11069132413 electric dryer User Manual

Use & Care Guide

Manual de uso y cuidado

Guide d’utilisation et d’entretien

English / Español / Français

Table of Contents...2 / Índice...17 / Table des matières...34

Kenmore®

Electric or Gas Dryer

Secadora eléctrica o a gas

Sécheuse électrique ou à gaz

Models/Modelos/Modèles: 110.6813*410, 110.7813*410

110.6913*410, 110.7913*410, 110.C6813*413, 110.C6913*413

P/N W10680143F

Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.

www.kenmore.com

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

www.sears.ca

* = color number, número de color, le numéro de la couleur

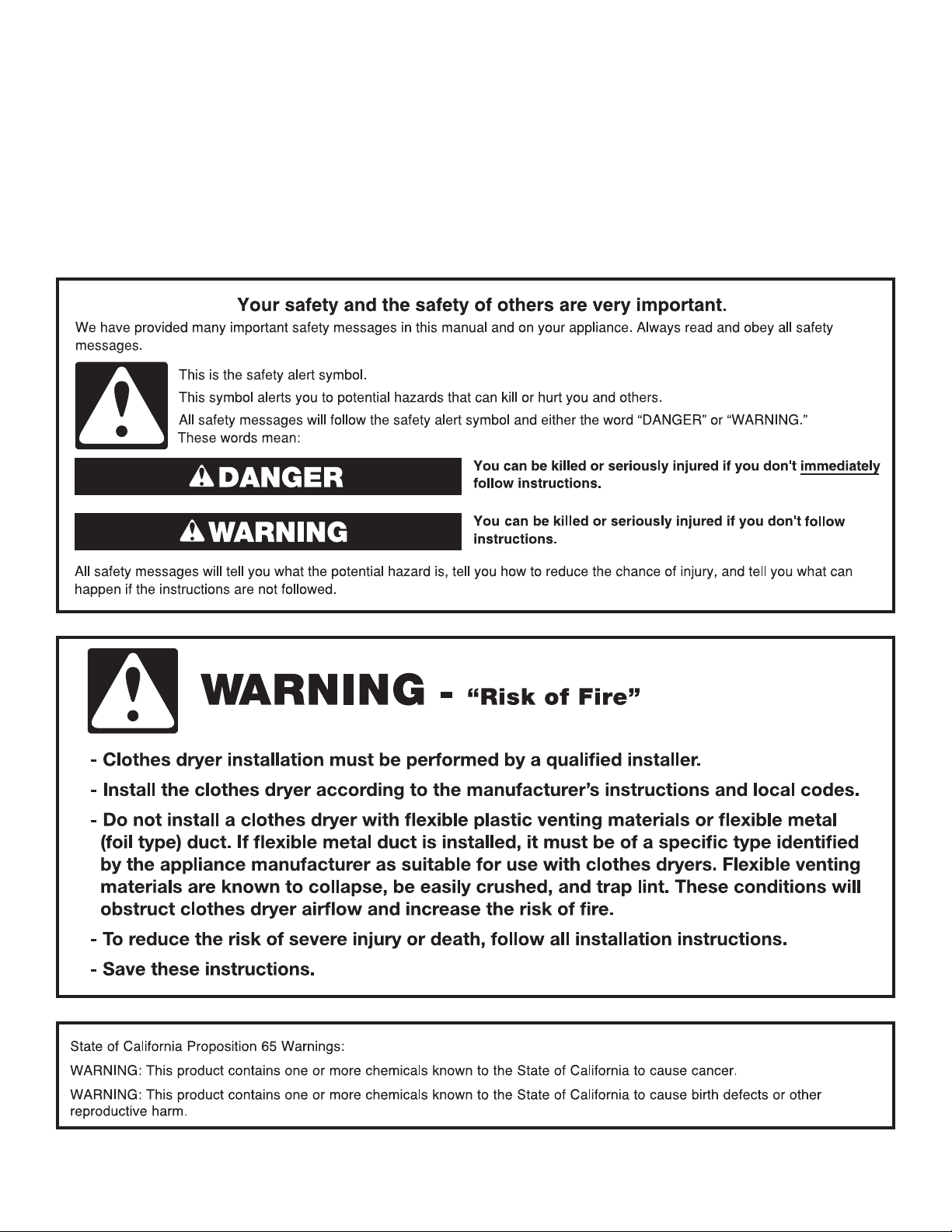

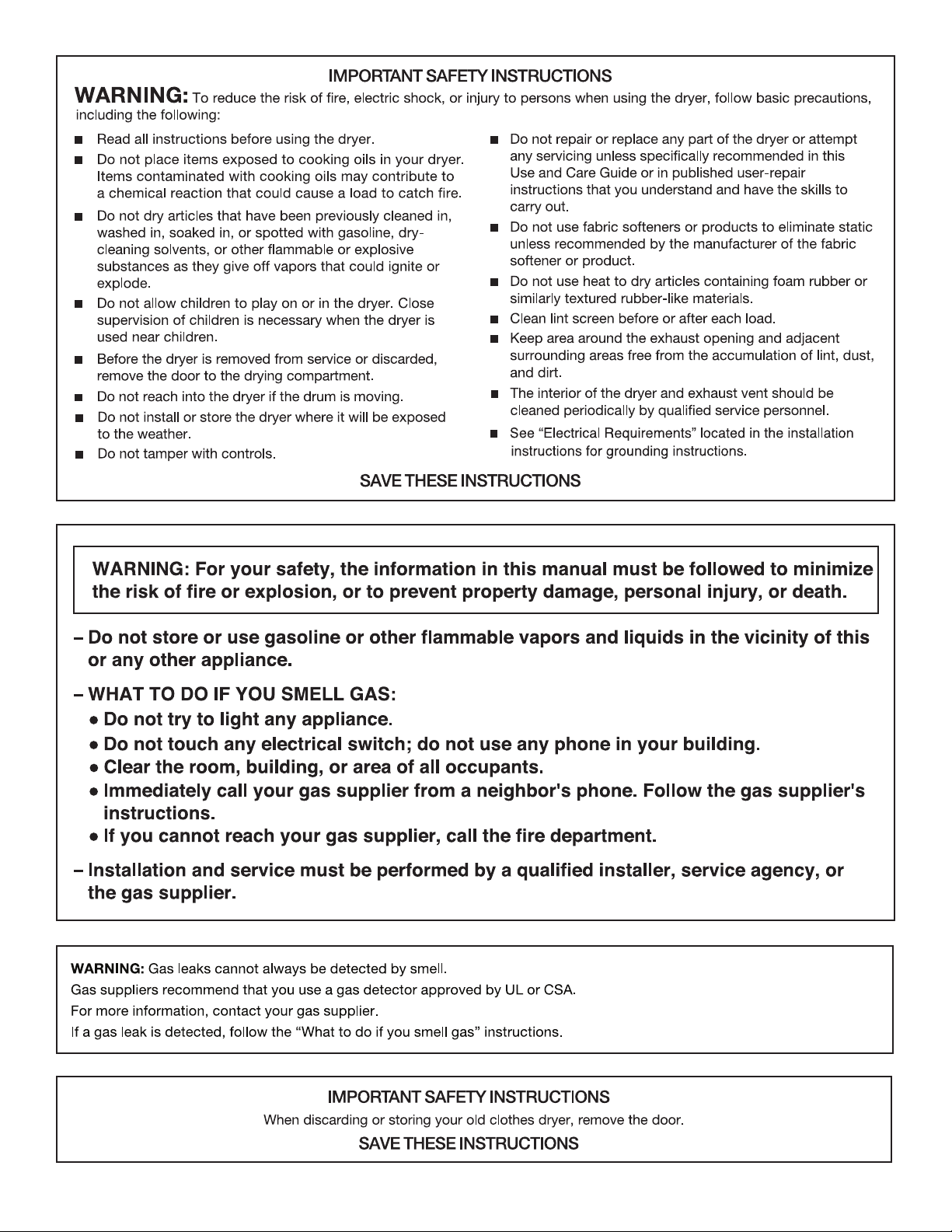

DRYER SAFETY

DRYER SAFETY .......................................................................... 2

CHECK YOUR VENT SYSTEM FOR GOOD AIR FLOW ....4

USE SENSING CYCLES FOR BETTER FABRIC CARE

AND ENERGY SAVINGS .........................................................4

CONTROL PANEL AND FEATURES ....................................... 5

CYCLE GUIDE ............................................................................6

USING YOUR DRYER ...............................................................8

ADDITIONAL FEATURES ....................................................... 10

DRYER CARE ............................................................................. 11

TROUBLESHOOTING .............................................................. 13

PROTECTION AGREEMENTS ................................................16

WARRANTY ..............................................................................16

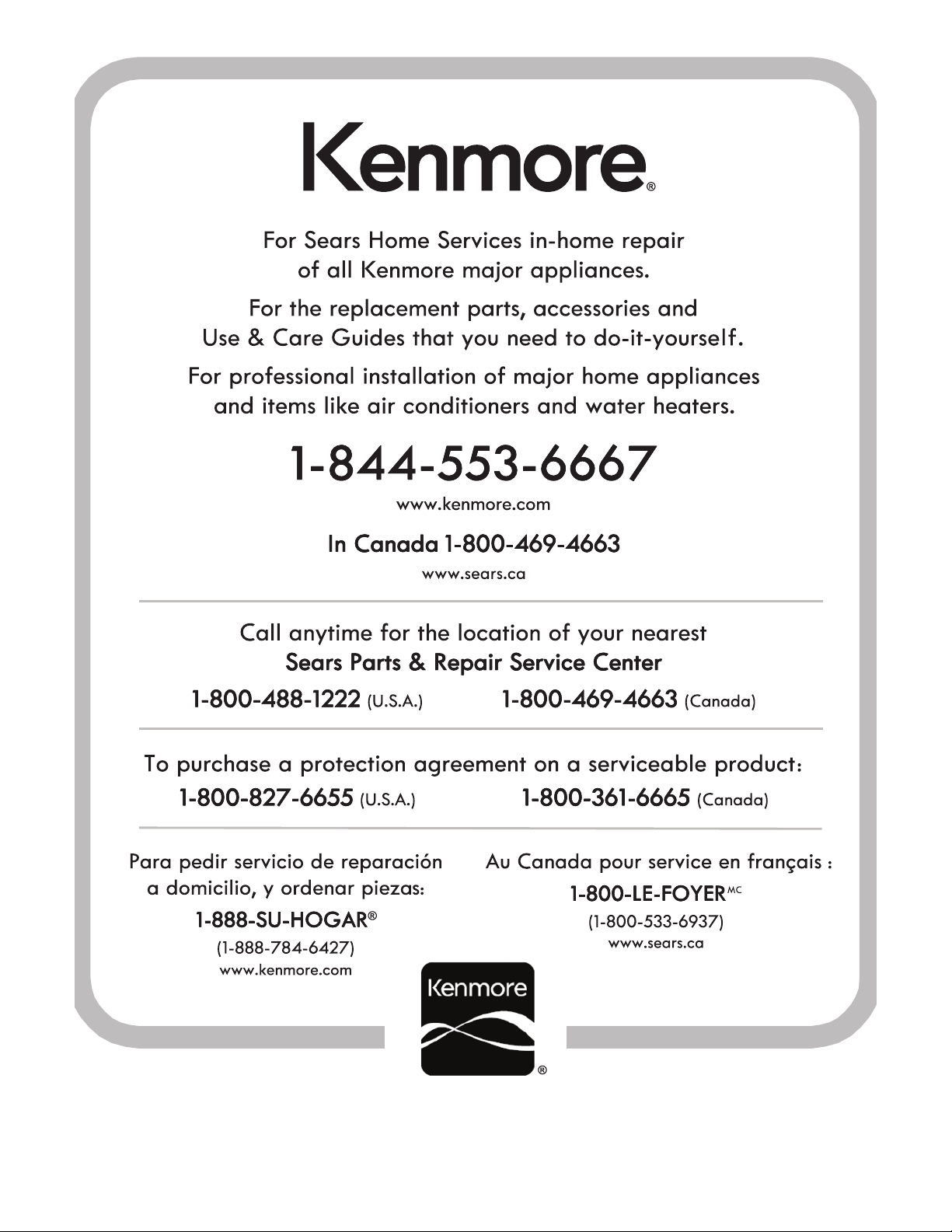

ASSISTANCE OR SERVICE ....................................Back Cover

TABLE OF CONTENTS

CHECK YOUR VENT SYSTEM FOR GOOD AIR FLOW

USE SENSING CYCLES FOR BETTER FABRIC CARE AND ENERGY SAVINGS

Use the Sensing Cycles to get the most energy savings and enhanced fabric care from the dryer. During Sensing Cycles, drying

air temperature and moisture level are sensed in the load. This sensing occurs throughout the drying cycle and the dryer shuts o

when the load reaches the selected dryness. Choose Normal cycle to save energy.

With Timed Cycles, the dryer runs the amount of time set and sometimes results in shrinkage, wrinkling, and static due to

overdrying. Use Timed Cycles for the occasional damp load that needs a little more drying time or when using the drying rack.

Maintain good air ﬂ ow by:

Cleaning your lint screen before each load.

Replacing plastic or foil vent material with 4" (102 mm)

diameter heavy, rigid vent material.

Using the shortest length of vent possible.

Using no more than four 90° elbows in a vent system;

each bend and curve reduces air  ow.

Removing lint and debris from the exhaust hood.

Removing lint from the entire length of the vent system

at least every 2 years. When cleaning is complete,

be sure to follow the Installation Instructions supplied

with your dryer for  nal product check.

Clearing away items from the front of the dryer.

Good Air Flow

Along with heat, dryers require good air  ow to e ciently

dry laundry. Proper venting will reduce your drying times and

improve your energy savings. See Installation Instructions.

The venting system attached to the dryer plays a big

role in good air  ow. Blocked or crushed vents as well as

improper venting installation will reduce air  ow and dryer

performance.

Service calls caused by improper venting are not covered by

the warranty and will be paid by the customer, regardless of

who installed the dryer. To clean or repair venting, contact a

venting specialist.

Good Better

Not all features and options are available on all models. Appearance may vary.

CONTROL PANEL AND FEATURES

POWER BUTTON

Touch to turn the dryer on and o. Touch to stop/cancel

a cycle at any time.

CYCLE KNOB

Use your cycle knob to select available cycles on your dryer.

Turn the knob to select a cycle for your laundry load. See

“Cycle Guide” for detailed descriptions of cycles.

Timed Cycles

Will run the dryer for the specied time on the control. On

models with a selectable temperature button, you may choose

a setting based on the fabrics in your load. Drying time and

temperature will vary depending on your dryer model.

Sensing Cycles

Sensing cycles give the best drying in the shortest time.

Drying time will vary based on fabric type, load size,

and dryness setting.

LED DISPLAY AND SETTINGS

When you select a cycle, its default settings will light up and

the Estimated Time Remaining (for Sensing Cycles) or actual

time remaining (for Timed Cycles) will be displayed.

Touch the setting names next to the display to adjust settings.

See “Cycle Guide” for available settings on each cycle. Not

all settings are available with all cycles.

Dry Temp

Select a drying temperature based on the fabrics in

your load. If you are unsure of the temperature to select

for a load, select the lower setting rather than the higher

setting. See “Cycle Guide.”

NOTE: Sensing Cycles allow temperature adjustment. At most,

3 of the available temperatures (not including Air) are allowed.

Dry Level

You may adjust the Dry Level on Sensing Cycles (except

for the Sanitize cycle) if desired.

NOTE: Dry Level is for use with Sensing Cycles only.

Cycle Signal

The Cycle Signal produces an audible sound when the

drying cycle is nished. Promptly removing clothes at the

end of the cycle reduces wrinkling.

NOTES:

When the Wrinkle Guard™ option is selected and

the Cycle Signal is on, the tone will sound at 15minutes,

30 minutes, and at the end of Wrinkle Guard™.

You may also turn o the tones that sound when

a cycle is selected, or when a feature or option is

touched. Touch and hold CYCLE SIGNAL for about

three seconds to turn sounds o or on.

Time Adjust for Timed Cycles Only

Use “+” and “–” with Timed Cycles to increase or decrease

the length of a Timed Dry or Express cycle.

OPTIONS

Use to select available options for your dryer. Not all cycles

and options are available on all models.

Energy Saver option

Activate the ENERGY SAVER setting to increase your

energy savings. This setting uses a lower heat level and

extends cycle time. Turn on for optimal energy savings.

Turn o for optimal cycle times. Energy Saver will default

on for Normal.

NOTE: Energy savings are not available on all cycles and

may vary across loads and cycles.

Wrinkle Guard™ or Wrinkle Guard™ w/Steam

option (depending on model)

When you are unable to remove a load of clothes from

the dryer as soon as it stops, wrinkles can form. The

Wrinkle Guard™ option periodically tumbles, rearranges,

and us the load to help keep wrinkles from forming. The

Wrinkle Guard™ w/Steam setting (depending on model)

will add a short steam cycle after 60 minutes to help

smooth out wrinkles.

Get up to 150 minutes of heat-free, periodic tumbling

at the end of a cycle. Touch WRINKLE GUARD™

to select ON or OFF at any time before the cycle

has ended.

NOTE: If you open the dryer door prior to the end of

the Wrinkle Guard™ option, the dryer will go into Pause

mode. You will need to touch Power to turn o or touch

Start/Pause to continue Wrinkle Guard™ option.

STEAM MODEL

NON-STEAM MODEL

Towels and

bedding

Sanitize*

Wrinkle Guard™

Cycle Signal

Extended high-heat drying cycle intended

to help sanitize items such as bedding and

towels. This cycle is not recommended for

all fabrics. For best results, run cycle to

completion; do not interrupt.

NOTE: Steam portion of Wrinkle Guard™

w/Steam option is disabled for this cycle.

Jackets,

comforters, pillows

Bulky/

Bedding

Damp Dry Signal

Wrinkle Guard™

Cycle Signal

Use for drying large, bulky items; do not

overfill dryer drum.

Heavyweight items

such as towels and

jeans

Heavy

Duty

Damp Dry Signal

Wrinkle Guard™

Cycle Signal

Use for drying large or heavy items.

Corduroys, work

clothes

Normal Damp Dry Signal

Energy Saver

Wrinkle Guard™

Cycle Signal

Medium to large loads of mixed fabrics

and items.

No-iron fabrics,

cottons, perm

press, linens,

synthetics

Casual Damp Dry Signal

Energy Saver

Wrinkle Guard™

Cycle Signal

For normal light- to medium-weight

fabrics. Drying time varies based on

fabric type, load size, and dryness setting.

Lingerie, blouses,

washable knit

fabrics

Delicates Damp Dry Signal

Energy Saver

Wrinkle Guard™

Cycle Signal

For gently drying delicate items.

NOTE: Steam portion of Wrinkle Guard™

w/Steam option is disabled for this cycle.

Items to Dry: Cycle: Dry Temp: Dry Level:

†

Available

Options:

Cycle Details:

SENSING CYCLES – Senses moisture in the load and shuts o when the load reaches the selected dryness level. The dry temperature

shown is the default temperature. This setting can be modied on some cycles but is not retained for future drying with this cycle. The

dryness level shown is the default dryness setting. This setting can be changed on some cycles and will be retained for future drying with

this cycle. Available options shown in bold are default settings for that cycle.

To get the most energy savings and enhanced fabric care from your dryer, use the Sensing cycles. These cycles measure the drying

air temperature and moisture levels to turn the dryer o once the load reaches the selected dryness level. For electric models, dryer

performance and results may vary with service voltage less than 240.

Damp Signal

Touch to select the Damp Signal to On or O. When

selected, a series of beeps will sound when the load is

damp but not completely dry. This will allow you to take

clothes out of the load that do not need to dry completely.

This option is not available on Sanitize, Steam Refresh,

and the Timed cycles.

CYCLE STATUS LIGHTS

The indicator bar on the right side of the control will let you

know what stage of the drying cycle is in process.

Check Vent

The Check Vent indicator will light if there is a blocked

vent or low air ow.

Damp

This indicator shows that the load is partially dried

and items that you may wish to hang up or iron while

still damp may be removed.

Cool Down

The dryer has nished drying with heat, and is now

tumbling the load without heat to cool it down and

reduce wrinkling.

Complete

This will indicate that the selected cycle has ended and

the load may be removed from the dryer. If Wrinkle

Guard™ option has been selected, the dryer may continue

to tumble the load, even if the Complete indicator is lit.

Wrinkle Guard™

This indicator will light if the Wrinkle Guard™ option

has been selected and is running. The dryer will

periodically tumble the load for up to 150 minutes

after the cycle has ended.

Check Lint Screen

The Check Lint Screen indicator light will ash as a

reminder to clean the lint screen. It will ash until the

door is opened or a cycle is started. It will turn o

when the dryer is turned o.

START/PAUSE BUTTON

Touch and hold START/PAUSE button for up to 3 seconds

or until the dryer starts to begin the selected cycle; touch

again to pause a cycle.

* Extended high-heat drying cycle intended to help sanitize items such as sheets and towels. This cycle is not recommended for all

fabrics. For best results, this cycle should be run to completion to ensure sanitization and do not interrupt cycle.

†

If loads do not seem as dry as you would like or are drier than you would like, select More Dry or Less Dry next time you dry

a similar load.

CYCLE GUIDE –

SENSING

CYCLES

TIMED CYCLES – Will run the dryer for the speci ed time on the control. Settings shown are default settings for that cycle.

CYCLE GUIDE – TIMED CYCLES

Setting the Dry Temp

Select a drying temperature based on the fabrics in your load.

If you are unsure of the temperature to select for a load, select

the lower setting rather than the higher setting.

Temperature Tips

n A High heat setting may be used for drying heavyweight

items such as towels and work clothes.

n A Medium to Medium High heat setting may be used

for drying medium-weight items such as sheets, blouses,

dresses, underwear, permanent press fabrics, and some

knits.

n A Low heat setting may be used for drying lightweight

items such as lingerie.

n Use an Air (no heat) setting for foam, rubber, plastic,

or heat-sensitive fabrics.

n Line dry bonded or laminated fabrics.

NOTE: If you have questions about drying temperatures

for various loads, refer to the care label directions.

Any load Timed Dry 40 Wrinkle Guard™*

Cycle Signal

Select a drying temperature based on the fabrics in your

load. If you are unsure of the temperature to select for a

load, select the lower setting rather than the higher setting.

Any load Touch Up 20 Wrinkle Guard™*

Cycle Signal

Use this cycle to quickly refresh an item or remove light

wrinkles. The load is cooled slowly to reduce wrinkling and

make it easier to handle.

Small loads and

sportswear (2 to

3 items)

Express 15 Wrinkle Guard™*

Cycle Signal

For small loads of 2 to 3 items.

Items to Dry: Cycle: Default

Time:

Available

Options:

Cycle Details:

STEAM CYCLE – Designed for use with dry loads to loosen wrinkles, reduce odors, and refresh fabrics.

Settings shown are default settings for that cycle. Not all settings and options are available on each cycle.

CYCLE GUIDE – STEAM CYCLE

Mixed loads Steam

Refresh

Wrinkle Guard™

Cycle Signal

Use to smooth out wrinkles and reduce

odors from loads consisting of 2 to 4

dry items of wrinkle-free cotton, cotton-

polyester blend, common knits, and

synthetic garments.

Items to Dry: Cycle: Dry Temp: Dry Level: Available

Options:

Cycle Details:

*Depending on settings, steam option may be disabled to protect clothing and optimize performance.

1. Clean the lint screen

Clean the lint screen before each load. Pull the lint screen

straight up and out. Press tab down on front to open lint screen.

Roll lint o the screen with your  ngers. Do not rinse or wash

screen to remove lint. Wet lint is hard to remove. Close lint

screen and push the lint screen  rmly back into place.

For additional cleaning information, see “Dryer Care.”

2. Load the dryer

Place laundry in the dryer. Close the door. Do not tightly pack

the dryer; clothes should be able to tumble freely.

WARNING: To reduce the risk of fire, electric shock, or injury

to persons, read the IMPORTANT SAFETY INSTRUCTIONS

before operating this appliance.

USING YOUR DRYER

3. Touch POWER

Touch POWER to turn on the dryer.

7. Touch and hold START/PAUSE

to begin cycle

Touch and hold the START/PAUSE button to begin the cycle.

Promptly remove items after cycle has completed to reduce

wrinkling. Use the Wrinkle Guard™ option to avoid wrinkling

when you are unable to remove a load from the dryer as soon

as it stops.

5. Set cycle settings, if desired

You may adjust di erent settings, depending on whether you

have selected a Sensing Cycle, Timed Cycle, or Steam Refresh

Cycle. See the “Cycle Guide” for detailed information.

NOTE: Not all options and settings are available with all cycles.

Not all cycles are on all models.

Sensing Cycles:

You can select a di erent dryness level, depending on your

load, by touching DRY LEVEL to scroll to More, Normal, or

Less. Selecting More, Normal, or Less automatically adjusts the

dryness level at which the dryer will shut o . Dry Level can be

changed in the  rst 5-8 minutes of the cycle. Sensing cycles give

the best drying in the shortest time. Drying time varies based on

fabric type, load size, and dryness setting.

NOTE: More Dry removes more load moisture. Normal Dry is

used for a starting point for Sensing cycles. Choose Normal

to save energy. Less Dry removes less moisture and is used for

loads you may want to put on a hanger to complete drying.

Timed Cycles:

When you select a Timed Cycle, the default time appears in

the display. Touch “+” and “–” to increase or decrease the time

in 1-minute increments. Touch and hold to change the time in

5-minute increments. The default temperature may be changed

by touching Dry Temp until the desired dry temperature is lit.

4. Select the desired cycle

Select the desired cycle for your load. See the “Cycle Guide”

for more information about each cycle.

Steam Refresh:

Reduces light wrinkles and odors from a few garments

at a time. Do not add dryer sheets.

6. Select any additional options

Add additional options such as Energy Saver or Damp Signal

by touching that option. If you will be unable to remove the

load promptly, select the Wrinkle Guard™ options before

touching START.

Wrinkle Guard™ or Wrinkle Guard™ w/Steam

option (depending on model)

When you are unable to remove a load of clothes from the

dryer as soon as it stops, wrinkles can form. The Wrinkle

Guard™ option periodically tumbles, rearranges, and  u s the

load to help keep wrinkles from forming. The Wrinkle Guard™

w/Steam setting (depending on model) will add a short steam

cycle after 60 minutes to help smooth out wrinkles. Get up

to 150 minutes of heat-free, periodic tumbling at the end

of a cycle. Touch the WRINKLE GUARD™ button to select

ON or OFF at any time before the cycle has ended.

NOTES:

When the Wrinkle Guard™ option is selected and the

Cycle Signal is on, the tone will sound at 15minutes,

30 minutes, and at the end of Wrinkle Guard™.

If you open the dryer door prior to the end of the Wrinkle

Guard™ option, the dryer will go into Pause mode. You

will need to touch Power to turn o or touch Start/Pause

to continue Wrinkle Guard™ option.

Steam model shown

Changing the Sensing Cycle settings

to increase or decrease drying time

If all your loads on all Sensing Cycles are consistently less dry

or more dry than you would like, you may change the default

settings to increase or decrease the default dryness level.

Your sensing drying settings can be adjusted to adapt to

di erent installations, environmental conditions, or personal

preference. This change is retained and will a ect all of your

Sensing Cycles, not just the current cycle/load. There are

5 drying settings, which are displayed using the time display:

0 Much wetter clothes, 30% less drying time.

1 Slightly wetter clothes, 15% less drying time.

2 Factory preset dryness level.

3 Slightly drier clothes, 15% more drying time.

4 Much drier clothes, 30% more drying time.

To change the drying settings:

NOTE: The settings cannot be changed while the dryer

is running or paused. The dryer must be in standby mode

(power is o ) to adjust the default settings.

1. Before starting a cycle, touch and hold DRY LEVEL

for 3 seconds.

2. Touch DRY LEVEL to select the dryness level shown in the

time display: 0, 1, 2, 3, or 4.

3. Touch START/PAUSE to save the new dryness level setting.

ADDITIONAL FEATURES

Using the Drying Rack

To obtain a drying rack for your dryer, order by calling

1-844-553-6667 (U.S.) or 1-800-469-4663 (Canada). You

will need your model and serial number and the purchase

date. Remove and discard any packing material before use.

Use the Drying Rack for items that you do not want to tumble

dry, such as sweaters and tennis shoes. When you use the

drying rack, the drum continues to turn, but the rack remains

stationary.

The drying rack is intended for use with the Timed Cycles

only. The drying rack cannot be used with Sensing Cycles.

To use the drying rack:

IMPORTANT: Do not remove the lint screen.

1. Open dryer door.

Using the Drying Rack (cont.)

2. Align the two hooks on the front of the drying rack with the

holes in the dryer door opening and press down fully into

holes. Rest the rear support on the dryer back ledge.

3. Place wet items on top of the drying rack. Allow space

around items for air to circulate. The drying rack does not

move, but the drum will rotate; be sure to leave adequate

clearance between items and the inside of the dryer drum.

Make sure items do not hang over the edges or between

drying rack grille.

4. Close the door.

5. Select a Timed Dry/Air Only, or Low Temperature cycle.

Items containing foam, rubber, or plastic must be dried

on a clothesline or by using the Air Only setting.

6. When the cycle is selected, the Estimated Time Remaining

display shows the default time. You can change the actual

time in the cycle by increasing or decreasing the cycle time.

7. Start the dryer.

NOTE: Check the lint screen and remove any lint accumulated

from items dried on the drying rack after the cycle is  nished.

DRYER CARE

Keep dryer area clear and free from items that would block

the air  ow for proper dryer operation. This includes clearing

piles of laundry in front of the dryer.

Cleaning the dryer interior

To clean dryer drum

1. Apply a liquid, non ammable household cleaner to the

stained area of the drum and rub with a soft cloth until

stain is removed.

2. Wipe drum thoroughly with a damp cloth.

3. Tumble a load of clean cloths or towels to dry the drum

Use a micro ber cloth and hot water in a spray bottle

to clean the drum and a second micro ber towel to dry.

NOTE: Items that contain loose dyes, such as denim blue

jeans or brightly colored cotton items, may discolor the dryer

interior. These stains are not harmful to your dryer and will

not stain future loads of clothes. Dry these items inside out

to avoid drum staining.

Removing accumulated lint

From Inside the Dryer Cabinet

Lint should be removed every 2 years, or more often,

depending on dryer usage. Cleaning should be done

by a quali ed servicer.

From the Exhaust Vent

Lint should be removed every 2 years, or more often,

depending on dryer usage.

Cleaning the dryer location

Cleaning the lint screen

Every load cleaning

The lint screen is located in the door opening of the dryer.

The control panel has a “Check Lint Screen” indicator light

to remind you to clean the lint screen before each load.

A screen blocked by lint can increase drying time.

To clean:

1. Pull the lint screen straight up and out. Press tab down on

front to open lint screen. Roll lint o the screen with your

 ngers. Do not rinse or wash screen to remove lint. Wet

lint is hard to remove.

2. Close the lint screen and push  rmly back into place.

IMPORTANT:

n Do not run the dryer with the lint screen loose, damaged,

blocked, or missing. Doing so can cause overheating and

damage to both the dryer and fabrics.

n If lint falls o the screen into the dryer during removal,

check the exhaust hood and remove the lint. See “Venting

Requirements” in the Installation Instructions.

n Clean space where lint screen

is located, as needed. Using a

vacuum, gently remove any lint

that has accumulated outside

of the lint screen.

As needed cleaning

Laundry detergent and fabric softener residue can build up

on the lint screen. This buildup can cause longer drying times

for your clothes or cause the dryer to stop before your load

is completely dry. The screen is probably clogged if lint falls

o while the screen is in the dryer.

Clean the lint screen with a nylon brush every 6 months,

or more frequently, if it becomes clogged due to a residue

buildup.

To wash:

1. Roll lint o the screen with your  ngers.

2. Wet both sides of lint screen with hot water.

3. Wet a nylon brush with hot

water and liquid detergent. Scrub

lint screen with the brush to remove

residue buildup.

4. Rinse screen with hot water.

5. Thoroughly dry lint screen

with a clean towel.

Reinstall screen in dryer.

For direct-wired dryers:

1. Disconnect power.

2. Disconnect wiring from dryer and secure wire ends.

3. Steam models only: Shut off water faucet.

4. Steam models only: Disconnect the water inlet hose from

faucet, then drain the hose. Transport hose separately.

5. Make sure leveling legs are secure in dryer base.

6. Use tape to secure dryer door.

Reinstalling the Dryer

Follow the Installation Instructions to locate, level, and connect

the dryer.

SPECIAL INSTRUCTIONS

FOR STEAM MODELS

Water Inlet Hose

Replace inlet hose and hose screen after 5 years of use

to reduce the risk of hose failure. Periodically inspect and

replace inlet hose if bulges, kinks, cuts, wear, or leaks

are found.

When replacing your inlet hose, record the date

of replacement.

To Winterize the Dryer

1. Unplug dryer or disconnect power.

2. Shut off water faucet.

3. Disconnect water inlet hose from faucet and drain.

To Use the Dryer Again

1. Flush water pipes. Reconnect water inlet hose to faucet.

Turn on water faucet.

2. Plug in dryer or reconnect power as described in the

Installation Instructions.

Vacation, storage, and moving care

Steam models only: Install and store your dryer where it

will not freeze. Because some water may stay in the hose,

freezing can damage your dryer. If storing or moving your

dryer during freezing weather, winterize it.

Non-Use or Storage Care

Operate your dryer only when you are at home. If you will

be on vacation or not using your dryer for an extended

period of time, you should:

1. Unplug dryer or disconnect power.

2. Clean lint screen. See “Cleaning the Lint Screen.”

3. Turn off the water supply to the dryer. This helps to avoid

unintended ﬂ ooding (due to a water pressure surge)

while you are away.

Moving Care

For power supply cord-connected dryers:

1. Unplug the power supply cord.

2. Gas models only: Close shut-off valve in gas supply line.

3. Gas models only: Disconnect gas supply line pipe and

remove ﬁ ttings attached to dryer pipe.

4. Gas models only: Cap the open fuel supply line.

5. Steam models only: Shut o water faucet.

6. Steam models only: Disconnect the water inlet hose from

faucet, then drain the hose. Transport hose separately.

7. Make sure leveling legs are secure in dryer base.

8. Use tape to secure dryer door.

TROUBLESHOOTING

If you experience Possible Causes Solution

Dryer Operation

Dryer will not run Door not closed completely. Make sure the dryer door is closed completely.

Start/Pause touched with ngernail

or not touched long enough.

Touch and hold START/PAUSE for up to 3 seconds with pad

of nger.

Household fuse is blown, circuit

breaker has tripped, or dryer is not

plugged in.

There may be 2 household fuses or circuit breakers for the dryer.

Check that both fuses are intact and tight or that both circuit

breakers have not tripped. Replace the fuses or reset the circuit

breaker. If the problem continues, call an electrician.

Incorrect power supply. Electric dryers require 240-volt or 208-volt power supply. Check

with a qualied electrician.

Wrong type of fuse. Use a time-delay fuse.

Dryer will not turn o Dryer door was opened prior to the

end of the Wrinkle Guard™ option.

If you open the dryer door prior to the end of the Wrinkle

Guard™ option, the dryer will go into Pause mode. You will

need to touch Power to turn o or touch Start/Pause to continue

Wrinkle Guard™.

Dryer will not heat Household fuse is blown or circuit

breaker has tripped.

The drum may be turning, but you may not have heat. Electric

dryers use 2 household fuses or circuit breakers. Replace the

fuses or reset the circuit breaker. If the problem continues, call

an electrician.

Incorrect power supply. Electric dryers require 240-volt or 208-volt power supply. Check

with a qualied electrician.

The gas supply line valve not open. For gas dryers, make sure that the valve on the gas supply line

is open.

Unusual Noise

Humming or whining noise

with Steam cycle selected

Water inlet valve on dryer is running. The water pump on the dryer is used during the Steam function.

If the dryer has just been installed or unused for an extended

period, the pump may be louder and run longer. This is normal.

Thumping noise Dryer hasn’t been used in a while. This is normal. The thumping sound should diminish after a few

minutes of use.

Rattling or vibrating noise A small object caught between the

edges of dryer drum.

Check the front and rear edges of the drum for small objects.

Clean out pockets before laundering.

Dryer isn’t properly leveled. The dryer may vibrate if not properly installed. See the Installation

Instructions. All four dryer feet should be in rm contact with

the oor.

Clothing is balled up in dryer. When balled up, the load will bounce, causing the dryer

to vibrate. Separate the load items and restart the dryer.

Clicking noise Gas valve operating. On gas dryers, you may hear the gas valve clicking as it opens

and closes. This is normal.

Dryer Results

Clothes are not drying

satisfactorily, clothes are

balling or tangling, or

drying times are too long

Lint screen or lint screen housing

is clogged with lint.

Clean lint screen before each load. Clean space where lint screen

is located, as needed. Using a vacuum, gently remove any lint

that has accumulated outside of the lint screen.

The exhaust vent or outside exhaust

hood is clogged with lint, restricting

air movement.

Run the dryer for 5–10 minutes. Hold your hand under the

outside exhaust hood to check air movement. If you do not feel

air movement, clean exhaust system of lint or replace exhaust

vent with heavy metal or exible metal vent. See the Installation

Instructions.

The exhaust vent is not the correct

length.

Check that the exhaust vent is not too long or has too many

turns. Long venting will increase drying times. See the Installation

Instructions.

The exhaust vent diameter is not the

correct size.

Use 4" (102 mm) diameter vent material.

The dryer is not level. Clothes not contacting the moisture sensors during Sensing Cycles.

See “Level Dryer” in the Installation Instructions.

The Air Dry Temp setting has been

selected.

Select the correct temperature for the types of garments being

dried. See “Cycle Guide.”

First try the solutions suggested here for assistance and to possibly avoid a service call.

If you experience Possible Causes Solution

Dryer Results (cont.)

Clothes are not drying

satisfactorily, clothes are

balling or tangling, or

drying times are too long

(cont.)

The load is too large and heavy

to dry quickly.

Separate the load to tumble freely.

Fabric softener sheets are blocking

the grille.

The air outlet grille is just inside the door, behind the lint screen.

Check that it is not blocked by a fabric softener sheet. Use only

one fabric softener sheet, and use it only once.

The dryer is located in a room with

temperature below 45ºF (7ºC).

Proper operation of dryer cycles requires temperatures above

45ºF (7ºC).

The dryer is located in a closet. Closet doors must have ventilation openings at the top and

bottom of the door. The front of the dryer requires a minimum

of 1" (25 mm) of airspace, and, for most installations, the rear

of the dryer requires 5" (127 mm). See the Installation Instructions.

Cycle time is too short The load may not be contacting the

sensor strips on Sensing Cycles.

Level the dryer. See the Installation Instructions. All four dryer feet

should be in rm contact with the oor.

Clothes are coming out of the Steam

Refresh cycle with damp or wet spots.

If you are doing a Steam Refresh cycle of 1 or 2 items, you can

add a towel to the load to help avoid uneven spraying from the

steam valve. Then select the appropriate time based on the load

to be refreshed.

The sensing cycle is ending early. Change the dryness level setting on Sensing Cycles. Increasing

or decreasing the dryness level will change the amount of drying

time in a cycle. If loads are consistently ending too early, see also

“Changing the Sensing Cycle settings to increase or decrease

drying time.”

Lint on load Lint screen is clogged with lint. Clean lint screen before each load.

Stains on load Improper use of fabric softener. Add dryer fabric softener sheets at the beginning of the cycle.

Fabric softener sheets added to a partially dried load can stain

your garments. Do not use fabric softener sheets with steam

cycles.

Stains on drum Loose dyes in clothes. Drum stains are caused by dyes in clothing (usually blue jeans).

These will not transfer to other clothing.

Loads are wrinkled The load was not removed from dryer

at the end of the cycle.

Select Steam Refresh cycle to tumble the load with water and

heat. This cycle is best for smoothing out wrinkles and reducing

odors from dry loads consisting of wrinkle-free cotton, cotton-

polyester blends, common knits, and synthetics.

NOTE: Refer to garment care label instructions. Dry-clean-only

garments are not recommended.

The dryer was tightly packed. Dry smaller loads that can tumble freely. Results may also vary

depending on fabric type.

For steam cycles, the water is not

properly connected with the dryer.

Make sure water is connected to the dryer. Check that water inlet

hose is connected to both the faucet and dryer’s water inlet valve.

Check that the water supply is turned on.

Odors Recent painting, staining, or varnishing

in the area where your dryer is

located.

Ventilate the area. When the odors or fumes are gone from the

area, rewash and dry the clothing.

For steam cycles, the water is not

properly connected with the dryer.

Make sure water is connected to the dryer. Check that water inlet

hose is connected to both the faucet and dryer’s water inlet valve.

Check that the water supply is turned on.

Odors are left in garments after

wearing.

To remove odors left in garments after wearing, select Steam

Refresh. This cycle is best for reducing wrinkles and odors from

dry loads consisting of wrinkle-free cotton, cotton-polyester

blends, common knits, and synthetics.

Steam did not occur

during Wrinkle Guard™

Wrinkle Guard™ does not

enable Steam on all cycle/option

combinations.

Refer to Cycle Guide to verify which cycles and settings enable

Steam.

First try the solutions suggested here for assistance and to possibly avoid a service call.

TROUBLESHOOTING

If you experience Possible Causes Solution

Dryer Results (cont.)

Load too hot Load removed before cool down

portion of cycle complete.

Allow the dryer to complete the cool down portion of the cycle

before removing the load.

Using Timed Dry cycle with a high

temperature setting.

Select a Sensing Cycle with a lower heat setting to avoid

overdrying the load.

Dryer Displaying Code Message or Indicator Is Lit

“PF” (power failure) The drying cycle has been interrupted

by a power failure.

Touch START to clear the PF error message, then press and hold

START to resume cycle.

“L2” Diagnostic Code

(low or no line voltage

condition)

There may be a problem with your

home power supply, keeping the

dryer’s heater from turning on.

The dryer will continue to run when this diagnostic code is present.

Touch any pad to clear the code from the display and return to

the estimated time remaining.

Try the following:

•

Check to see if a household fuse has blown or circuit breaker

has tripped. Electric dryers use two household fuses or breakers.

Replace the fuse or reset the circuit breaker.

•

Conrm that the power cord is properly installed. Refer to

the Installation Instructions for details.

•

Select a Timed Dry heated cycle, and restart the dryer.

If the message persists, consult a qualied electrician.

“--” Cycle knob is not on cycle. This is not an error. The selector knob is not on a cycle. Rotate

your selector knob until a cycle lights up.

“Check Vent” cycle

status indicator lights

up (blocked vent or low

airow condition)

The lint screen or vent is clogged;

the vent is crushed, kinked, or has

too many turns.

The dryer will continue to run when this diagnostic code is present.

Touch any key to clear the code from the display and return to

the estimated time remaining.

Try the following:

•

Clean lint screen.

•

Check to see if the vent run from the dryer to the wall is

crushed or kinked.

•

Conrm that the vent run from the dryer to the wall is free

of lint and debris.

•

Conrm that the exterior vent exhaust hood is free of lint

and debris.

•

Conrm that your vent system falls within the recommended

run length and number of elbows for the type of vent you are

using. Refer to “Plan Vent System” in the Installaton Instructions

for details.

Select a Timed Dry heated cycle, and restart the dryer.

If the message persists, have your entire home venting run

cleaned. Contact a venting specialist.

“F# E#” (F1 E1, F3 E1,

etc.) variable service

codes

The dryer is in need of service. If a code beginning with an “F” appears in the display, alternating

between F# and E#, the dryer control has detected a problem

that requires service. Call for service.

First try the solutions suggested here for assistance and to possibly avoid a service call.

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase.

Your new

Kenmore

product is designed and manufactured for years

of dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That’s

when having a Master Protection Agreement can save you money

and aggravation.

The Master Protection Agreement also helps extend the life

of your new product. Here’s what the Agreement* includes:

4 Parts and labor not just for repairing defects, but to help keep

products operating properly under normal use. Our coverage

goes well beyond the product warranty. No deductibles, no

functional failure excluded from coverage—real protection.

4 Expert service by experienced service technicians trusted

in millions of homes every year.

4 Unlimited service calls and nationwide service, as often as

you want us, whenever you want us.

4 “No-lemon” guarantee – replacement of your covered product

after three separate product failures occur within twelve months

and a fourth repair is required. Includes free delivery and

installation, if necessary, of replacement product.

4 Product replacement if your covered product can’t be xed.

4 Annual Preventive Maintenance Check at your request –

no extra charge.

4 Fast help by phone – phone support from a service agent

on all products to help troubleshoot problems. Think of us

as a “talking owner’s manual.”

4 Power surge protection against electrical damage due

to power uctuations.

4 $300 Food Loss Protection for any food spoilage

that is the result of mechanical failure of any covered

refrigerator or freezer.

4 Service Promise: $50 if rst attempt at repair of your covered

product can’t be accomplished and product is not usable while

awaiting further repair service.

4 25% discount o the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all that it

takes for you to schedule service. You can call anytime day or night.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we

will provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Master Protection

Agreement today!

Some limitations and exclusions apply. For prices and additional

information in the U.S.A., call 1-800-827-6655.

* Coverage in Canada varies on some items. For full details, call

Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A., call 1-844-553-6667 and in Canada call 1-800-469-4663.

05/2016

KENMORE APPLIANCE WARRANTY

Product replacement if your covered product can’t be fixed.

to power uctuations.

o the regular price of any non-covered repair

call 1-844-553-6667 in

69 4663.

KENMORE LIMITED WARRANTY

FOR ONE YEAR from the date of sale this appliance is warranted

against defects in material or workmanship when it is correctly

installed, operated, and maintained according to all supplied

instructions.

WITH PROOF OF SALE, a defective appliance will receive free

repair or replacement at option of seller.

For warranty coverage details to obtain free repair or

replacement, visit the web page: www.kenmore.com/warranty.

This warranty applies for only 90 DAYS from the sale date in the

United States, and is void in Canada, if this appliance is ever used

for other than private household purposes.

This warranty covers ONLY defects in material and

workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use, including

but not limited to lters, belts, bags, or screw-in base light

bulbs.

2. A service technician to clean or maintain this appliance, or to

instruct the user in correct appliance installation, operation, and

maintenance.

3. Service calls to correct appliance installation not performed

by Sears authorized service agents, or to repair problems with

house fuses, circuit breakers, house wiring, and plumbing or gas

supply systems resulting from such installation.

4. Damage to or failure of this appliance resulting from

installation not performed by Sears authorized service agents,

including installation that was not in accord with electrical, gas,

or plumbing codes.

5. Damage to or failure of this appliance, including discoloration

or surface rust, if it is not correctly operated and maintained

according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration

or surface rust, resulting from accident, alteration, abuse, misuse

or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration

or surface rust, caused by the use of detergents, cleaners,

chemicals, or utensils other than those recommended in all

instructions supplied with the product.

8. Damage to or failure of parts or systems resulting from

unauthorized modications made to this appliance.

9. Service to an appliance if the model and serial plate is missing,

altered, or cannot easily be determined to have the appropriate

certication logo.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION

OF REMEDIES

Customer’s sole and exclusive remedy under this limited warranty

shall be product repair or replacement as provided herein. Implied

warranties, including warranties of merchantability or tness

for a particular purpose, are limited to one year or the shortest

period allowed by law. Seller shall not be liable for incidental

or consequential damages. Some states and provinces do not

allow the exclusion or limitation of incidental or consequential

damages, or limitation on the duration of implied warranties of

merchantability or tness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States or Canada*.

This warranty gives you specic legal rights, and you may also

have other rights which vary from state to state.

* In-home repair service is not available in all Canadian

geographical areas, nor will this warranty cover user or servicer

travel and transportation expenses if this product is located

in a remote area (as dened by Sears Canada Inc.) where an

authorized servicer is not available.

Sears Brands Management Corporation

Homan Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

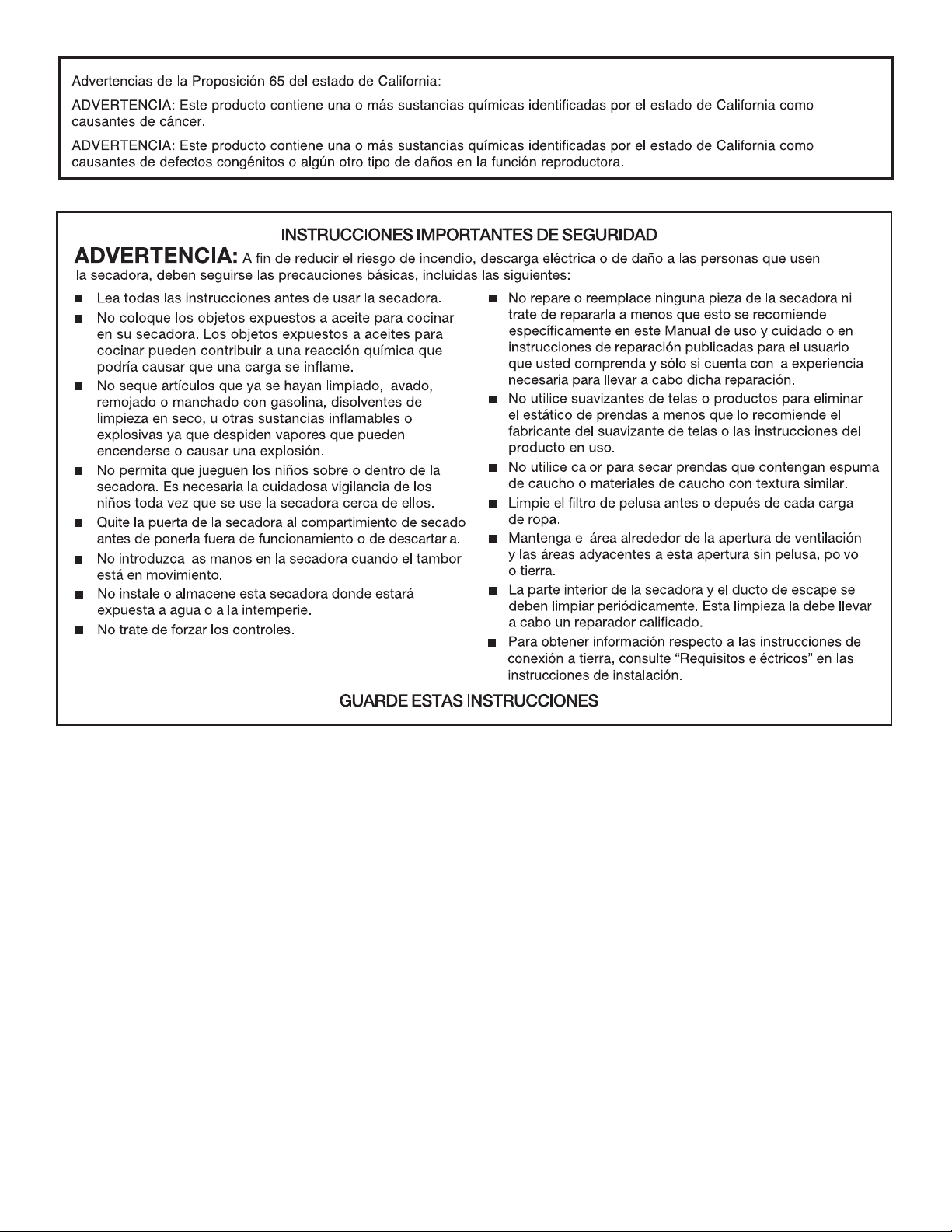

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico.

Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

SEGURIDAD DE LA SECADORA

SEGURIDAD DE LA SECADORA.......................................... 17

REVISE QUE EL SISTEMA DE VENTILACIÓN TENGA

UN BUEN FLUJO DE AIRE .....................................................20

USE LOS SENSING CYCLES (Ciclos de detección)

PARA UN MEJOR CUIDADO DE LAS TELAS

Y AHORRO DE ENERGÍA .....................................................20

PANEL DE CONTROL Y CARACTERÍSTICAS ......................21

GUIÁ DE CICLOS ...................................................................23

USO DE LA SECADORA ........................................................25

CARACTERÍSTICAS ADICIONALES .................................... 27

CUIDADO DE LA SECADORA ..............................................28

SOLUCIÓN DE PROBLEMAS ................................................30

CONTRATOS DE PROTECCIÓN ..........................................33

GARANTÍA ...............................................................................33

AYUDA O SERVICIO TÉCNICO .................... Contraportada

Índice

Mantenga un buen ﬂ ujo de aire

haciendo lo siguiente:

Limpie el  ltro de pelusa antes de cada carga.

Reemplace el material del ducto de plástico u hoja de

metal con uno de metal pesado rígido de 4" (102 mm)

de diámetro.

Use un ducto con la longitud más corta posible.

No utilice más de 4 codos de 90° en un sistema

de ventilación; cada ángulo y curva reduce el  ujo

de aire.

Quite la pelusa y los desechos de la capota

de ventilación.

Quite la pelusa de toda la longitud del sistema

de ventilación al menos cada 2 años. Cuando haya

terminado la limpieza, revise por última vez el producto

asegurándose de seguir las Instrucciones de instalación

que acompañan a su secadora.

Retire los artículos que estén frente a la secadora.

Buen ﬂ ujo de aire

Además del calor, las secadoras también necesitan un

buen  ujo de aire para secar las prendas e cazmente.

La ventilación adecuada reducirá la duración del secado

y mejorará su ahorro de energía. Consulte las Instrucciones

de instalación.

El sistema de ventilación sujeto a la secadora juega un

papel muy importante para el  ujo de aire adecuado. Los

ductos de escape bloqueados o aplastados, así como una

instalación con ventilación inadecuada, disminuirán el  ujo

de aire y el rendimiento de la secadora.

Las visitas de servicio debidas a la ventilación inadecuada

no están cubiertas por la garantía y correrán por cuenta

del cliente, sin importar quién haya instalado la secadora.

Para limpiar o reparar la ventilación, comuníquese con un

especialista en ventilación.

Bien Mejor

REVISE QUE EL SISTEMA DE VENTILACIÓN TENGA UN BUEN FLUJO DE AIRE

USE LOS SENSING CYCLES (CICLOS DE DETECCIÓN)

PARA UN MEJOR CUIDADO DE LAS TELAS Y AHORRO DE ENERGÍA

Utilice los Sensing Cycles (Ciclos de detección) para obtener el mayor ahorro de energía y un mejor cuidado de las telas con

la secadora. Durante los ciclos de detección, se detectan la temperatura del aire de secado y el nivel de humedad en la carga.

Esta detección se realiza durante todo el ciclo de secado y la secadora se apaga cuando la carga alcanza el nivel de sequedad

seleccionado. Elija el ciclo Normal para ahorrar energía.

Con Timed Cycle (Ciclo programado), la secadora funciona durante el tiempo  jado y algunas veces puede dar lugar a

encogimiento, arrugas y estática a causa del exceso de secado. Utilice Timed Cycle (Ciclo programado) ocasionalmente,

para las cargas húmedas que necesiten un poco más de tiempo de secado o cuando utilice el estante de secado.

PANEL DE CONTROL Y CARACTERÍSTICAS

No todas las características y opciones están disponibles en todos los modelos.

La apariencia puede variar.

BOTÓN DE POWER (Encendido)

Presione para encender y apagar la secadora. Presione para

detener/anular un ciclo en cualquier momento.

PERILLA DE CICLOS

Utilice la perilla de ciclos para seleccionar entre los ciclos

disponibles en su secadora. Gire la perilla para seleccionar

un ciclo para su carga. Consulte “Guía de ciclos” para ver

descripciones detalladas de los ciclos.

Timed Cycles (Ciclos programados)

Hará funcionar la secadora durante el tiempo

especicado en el control. En modelos con una perilla de

selección de temperatura, puede elegir un ajuste basado

en las telas de su carga. El tiempo y la temperatura de

secado dependerán del modelo de su secadora.

Sensing Cycles (Ciclos de detección)

Los ciclos de detección le proporcionan el mejor secado

en el tiempo más corto. El tiempo del secado variará

según el tipo de tela, el tamaño de la carga y el ajuste

de sequedad.

LED DE LA PANTALLA Y LOS AJUSTES

Cuando usted selecciona un ciclo, sus ajustes por defecto

se encenderán y aparecerá en la pantalla Estimated Time

Remaining (Tiempo estimado restante) (para los ciclos

de detección) o el tiempo real restante (para los ciclos

programados).

Presione los nombres de los ajustes que están al lado de

la pantalla para regular los ajustes. Consulte “Guía de

ciclos” para ver los ajustes disponibles para cada ciclo.

No todos los ajustes están disponibles con todos los ciclos.

Dry Temp (Temperatura de secado)

Seleccione una temperatura de secado según las telas

de su carga. Si tiene duda respecto a la temperatura

que debe seleccionar para una carga de ropa, elija el

ajuste más bajo en vez del ajuste más alto. Consulte

“Guía de ciclos”.

NOTA: Los ciclos de detección permiten el ajuste de

temperatura. Se permite 3 de las temperaturas disponibles

(sin incluir aire) como máximo.

Dry Level (Nivel de secado)

Puede regular el Dry Level (Nivel de secado) (excepto

por el ciclo Sanitize [Higienizado]), si lo desea.

NOTA: Dry Level (Nivel de secado) es para utilizarlo

solamente con los ciclos de detección.

Cycle Signal (Señal de ciclo)

La señal de ciclo emite un sonido audible una vez que

el ciclo de secado ha terminado. El hecho de sacar pronto

la ropa al nal del ciclo reduce la formación de arrugas.

NOTAS:

Cuando se selecciona la opción de Wrinkle Guard™

(Protección antiarrugas) y Cycle Signal (Señal de ciclo)

está encendida, se escuchará un tono a los 15 y

30 minutos y también al nal de Wrinkle Guard™

(Protección antiarrugas).

Asimismo, puede apagar los tonos que suenan cuando

se ha seleccionado un ciclo, o cuando se presiona una

función o una opción. Mantenga presionado CYCLE

SIGNAL (Señal de ciclo) durante aproximadamente

tres segundos para desactivar o activar los tonos.

Ajuste de tiempo para Timed Cycles

(Ciclos programados) solamente

Use “+” y “–” con los Timed Cycles (Ciclos programados)

para aumentar o disminuir la duración de un ciclo Timed

Dry (Secado programado) o Express (Expreso).

Modelo con vapor

Modelo sin vapor

LUCES DE ESTADO DEL CICLO

La barra indicadora en el lado derecho del control le indicará

en qué etapa está el proceso del ciclo de secado.

Check Vent (Revise el ducto de escape)

El indicador de Check Vent (Revise el ducto de escape) se

encenderá si el ducto de escape está bloqueado o si hay

un bajo ujo de aire.

Damp (Húmedo)

Este indicador muestra que la carga está parcialmente

seca y que pueden sacarse los artículos que usted desee

colgar o planchar mientras están húmedos.

Cool Down (Enfriamiento)

La secadora ha terminado de secar con calor y ahora

está haciendo girar la carga sin calor para que se enfríe

y así reducir la formación de arrugas.

Complete (Completo)

Esto indicará que se ha terminado el ciclo seleccionado

y que puede sacarse la carga de la secadora. Si se

ha seleccionado la opción Wrinkle Guard (Protección

antiarrugas), es posible que la secadora siga haciendo

girar la carga, aun si está encendido el indicador de

Complete (Completo).

Wrinkle Guard™ (Protección antiarrugas)

Este indicador se encenderá si la opción Wrinkle

Guard™ (Protección antiarrugas) se ha seleccionado

y está funcionando. La secadora hará girar la carga

periódicamente por hasta 150 minutos después de que

ha terminado el ciclo.

Check Lint Screen (Revise el ltro de pelusa)

La luz indicadora de Check Lint Screen (Revise el ltro

de pelusa) destellará para recordarle que tiene que

limpiar el ltro de pelusa. Destellará hasta que la

puerta se abra o se inicie un ciclo. Se apagará cuando

se apague la secadora.

BOTÓN DE START/PAUSE (Inicio/Pausa)

Mantenga presionado START/PAUSE (Inicio/Pausa) durante

tres segundos o hasta que la secadora se ponga en marcha

para comenzar el ciclo seleccionado. Vuelva a presionar

para pausar un ciclo.

OPCIONES

Utilice para seleccionar las opciones disponibles para su

secadora. No todos los ciclos y opciones están disponibles

en todos los modelos.

Opción Energy Saver (Ahorro de energía)

Active la opción ENERGY SAVER (Ahorro de energía) para

aumentar el ahorro de energía. Esta opción emplea un

nivel de calor ligeramente más bajo y prolonga el tiempo

del ciclo. Enciéndalo para un ahorro óptimo de energía.

Apague para tiempos óptimos de ciclo. Energy Saver

(Ahorro de energía) se activará por defecto para Normal.

NOTA: El ahorro de energía no está disponible para todos

los ciclos y puede variar según las cargas y ciclos

Opción Wrinkle Guard™ (Protección

antiarrugas) o Wrinkle Guard™ w/ Steam

(Protección antiarrugas con vapor) (según

el modelo)

Si no es posible sacar la carga de la secadora tan

pronto como ésta se detenga, se pueden formar arrugas.

La función Wrinkle Guard™ (Protección antiarrugas)

periódicamente da vueltas, acomoda y esponja la ropa

para ayudar a evitar que se formen arrugas. El ajuste

Wrinkle Guard™ w/Steam (Protección antiarrugas con

vapor) (según el modelo) agregará un ciclo breve de

vapor después de los 60 minutos para ayudar a alisar

las arrugas.

Obtenga 150 minutos de rotación periódica sin calor

al nal de un ciclo. Presione WRINKLE GUARD™

(Protección antiarrugas) para ON (Encender) u OFF

(Apagar) en cualquier momento antes de que termine

el ciclo.

NOTA: Si abre la puerta de la secadora antes de que haya

nalizado la opción Wrinkle Guard™, la secadora pasará

al modo de pausa. Deberá presionar Power (Encendido)

para apagar o Start/Pause (Inicio/Pausa) para continuar

con la opción Wrinkle Guard™.

Damp Signal (Señal de húmedo)

Seleccione Damp Signal (Señal de húmedo) para encender

o apagar. Al seleccionar, escuchará una serie de pitidos

cuando la carga esté húmeda, pero no completamente

seca. Esto permitirá que usted saque de la carga las

prendas que no necesitan secarse por completo. Esta

opción no está disponible para Sanitize (Higienizado),

Steam Refresh (Revitalizado con vapor) ni Timed Cycles

(Ciclos programados).

SENSING CYCLES (Ciclos de detección): La secadora detecta la humedad en la carga y se apaga cuando la carga alcanza

el nivel de sequedad seleccionado. La temperatura de secado que aparece es la temperatura predeterminada. Este ajuste puede ser

modicado en algunos ciclos pero no queda denido para futuros secados con este ciclo. El nivel de sequedad que se muestra es el

ajuste predeterminado de secado. Este ajuste puede ser modicado en algunos ciclos y queda denido para futuros secados con este

ciclo. Las opciones disponibles en negrita son los ajustes predeterminados para ese ciclo.

Para obtener el mayor ahorro de energía y un mejor cuidado de las telas con la secadora, use los Sensing cycles (Ciclos de detección).

Estos ciclos miden la temperatura del aire de secado y el nivel de humedad para apagar la secadora una vez que la carga alcanza el

nivel de sequedad seleccionado. En los modelos eléctricos, el desempeño de la secadora y los resultados pueden variar con un voltaje

de servicio inferior a 240.

GUÍA DE CICLOS: SENSING

CYCLES (Ciclos de detección)

Toallas y ropa

de cama

Sanitize*

(Higienizado)

Wrinkle Guard™

Cycle Signal

Ciclo de secado extendido con calor

alto que ayuda con el higienizado

de los artículos tales como sábanas y

toallas. Este ciclo no es recomendable

para todas las telas. Para obtener

mejores resultados, ejecute el ciclo hasta

completarlo; no lo interrumpa.

NOTA: La fase con vapor de la opción

Wrinkle Guard™ w/Steam (Protección

antiarrugas con vapor) está desactivada

para este ciclo.

Chaquetas,

edredones y

almohadas

Bulky/

Bedding

(Artículos

voluminosos/

Ropa de

cama)

Damp Dry Signal

Wrinkle Guard™

Cycle Signal

Úselo para secar artículos grandes

y voluminosos; no llene en exceso

el tambor de la secadora.

Artículos

pesados tales

como toallas,

pantalones

de mezclilla

Heavy Duty

(Muy intenso)

Damp Dry Signal

Wrinkle Guard™

Cycle Signal

Úselo para secar artículos grandes

o pesados.

Pana, ropa

de trabajo

Normal Damp Dry Signal

Energy Saver

Wrinkle Guard™

Cycle Signal

Cargas medianas a grandes de telas

y artículos mixtos.

Telas que no

se planchan,

de algodón,

planchado

permanente,

lino y telas

sintéticas

Casual

(Informal)

Damp Dry Signal

Energy Saver

Wrinkle Guard™

Cycle Signal

Para telas de peso liviano a medio.

El tiempo de secado varía según el tipo

de tela, el tamaño de la carga y el

ajuste de sequedad.

Lencería,

blusas, tejidos

de punto

lavables

Delicates

(Ropa

delicada)

Damp Dry Signal

Energy Saver

Wrinkle Guard™

Cycle Signal

Para secar suavemente los artículos

delicados.

NOTA: La fase con vapor de la opción

Wrinkle Guard™ w/Steam (Protección

antiarrugas con vapor) está desactivada

para este ciclo.

Artículos

para secar:

Ciclo: Temperatura

de secado:

Nivel

de secado:

†

Opciones

disponibles:

Detalles de los ciclos:

* Ciclo de secado extendido con calor alto que ayuda con el higienizado de los artículos tales como sábanas y toallas. Este ciclo no

es recomendable para todas las telas. Para obtener mejores resultados, este ciclo debe ejecutarse hasta completarse para asegurar

el higienizado. No interrumpa el ciclo.

†

Si las cargas no parecen estar tan secas, o están más secas de lo que desearía, seleccione More Dry (Más seco) o Less Dry (Menos

seco) la próxima vez que seque una carga similar.

Opciones disponibles:

Damp Dry Signal (Señal de semiseco)

Energy Saver (Ahorro de energía)

Wrinkle Guard™ (Protección antiarrugas)

Cycle Signal (Señal de ciclo)

TIMED CYCLES (Ciclos programados): Hará funcionar la secadora durante el tiempo especi cado en el control. Los ajustes que se

muestran son los predeterminados para ese ciclo.

GUÍA DE CICLOS: TIMED CYCLES (Ciclos programados)

Selección de la temperatura de secado

Seleccione una temperatura de secado según las telas de su

carga. Si tiene dudas respecto a la temperatura que debe

seleccionar para una carga de ropa, elija el ajuste más bajo

en vez del ajuste más alto.

Consejos de temperatura

n Se puede usar un ajuste de calor High (Alto) para secar

artículos pesados tales como toallas y ropa de trabajo.

n Se puede usar un ajuste de calor Medium (Medio) a

Medium High (Medio alto) para secar artículos de peso

mediano tales como sábanas, blusas, vestidos, ropa

interior, telas de planchado permanente y algunos tejidos

de punto.

n Se puede utilizar un ajuste con calor muy bajo para secar

prendas livianas como la ropa interior.

n Use un ajuste Air (Secado al aire - sin calor) para

artículos de espuma, goma, plástico o telas sensibles

al calor.

n Seque en el tendedero las telas laminadas o tratadas.

NOTA: Si tiene dudas respecto a las temperaturas de secado

que debe seleccionar para distintas cargas de ropa, consulte

las instrucciones de cuidado de las etiquetas.

Opciones disponibles:

Wrinkle Guard™ (Protección antiarrugas)

Cycle Signal (Señal de ciclo)

STEAM CYCLE (Ciclo con vapor): Han sido diseñados para usarse con cargas secas, para alisar las arrugas, quitar los olores

y revitalizar las telas. Los ajustes que se muestran son los predeterminados para ese ciclo. No todos los ajustes y las opciones están

disponibles con cada ciclo.

GUÍA DE CICLOS: STEAM CYCLE (Ciclo con vapor)

Cargas mixtas Steam Refresh

(Revitalizado

con vapor)

Wrinkle Guard™

Cycle Signal

Úselo para suavizar las arrugas y reducir

los olores de cargas que consisten en

dos a cuatro artículos secos de algodón

antiarrugas, mezclas de algodón y

poliéster, tejidos comunes y prendas

sintéticas.

Artículos

para secar:

Ciclo: Temperatura

de secado:

Nivel

de secado:

Opciones

disponibles:

Detalles de los ciclos:

Cualquier carga Timed Dry

(Secado

Programado)

40 Wrinkle Guard™*

Cycle Signal

Seleccione una temperatura de secado según las telas de su

carga. Si tiene dudas respecto a la temperatura que debe

seleccionar para una carga de ropa, elija el ajuste más bajo

en vez del ajuste más alto.

Cualquier carga Touch Up

(Retoque)

20 Wrinkle Guard™*

Cycle Signal

Use este ciclo para refrescar rápidamente una prenda o

quitar las pequeñas arrugas. La carga se enfría lentamente

para reducir las arrugas y hacer que la carga sea más fácil

de manipular.

Cargas pequeñas

y ropa deportiva

(2 a 3 artículos)

Express

(Expreso)

15 Wrinkle Guard™*

Cycle Signal

Para cargas pequeñas de 2 a 3 artículos.

Artículos

para secar:

Ciclo: Tiempo

por defecto:

Opciones

disponibles:

Detalles de los ciclos:

*Según los ajustes, la opción con vapor puede estar deshabilitada para proteger la ropa y optimizar el rendimiento.

USO DE LA SECADORA

ADVERTENCIA: A fin de reducir el riesgo de incendio, de choque

eléctrico o de daños personales, lea las INSTRUCCIONES

IMPORTANTES DE SEGURIDAD antes de operar este aparato.

1. Limpie el  ltro de pelusa

Limpie el  ltro de pelusa antes de cada carga. Jale el  ltro de

pelusa directamente hacia arriba. Presione la lengüeta frontal

hacia abajo para abrir el  ltro de pelusa. Quite la pelusa

enrollándola con los dedos. No enjuague ni lave el  ltro para

quitar la pelusa. La pelusa mojada es difícil de quitar. Empuje

el  ltro de pelusa  rmemente hasta que quede en su lugar.

Para obtener más información sobre la limpieza, vea “Cuidado

de la secadora”.

2. Cargue la secadora

Ponga la ropa en la secadora. Cierre la puerta. No cargue

la secadora de manera apretada; las prendas deben poder

girar libremente.

4. Seleccione el ciclo deseado

Seleccione el ciclo deseado para su carga. Para obtener más

información acerca de cada ciclo, vea la “Guía de ciclos”.

Ciclos de vapor:

Reduce arrugas y olores suaves de algunas prendas a la vez.

No agregue hojas para secadora.

Se muestra el modelo con vapor

3. Presione POWER (Encendido)

Presione POWER (Encendido) para encender la secadora.

7. Presione y sostenga START/PAUSE

(Inicio/Pausa) para comenzar el ciclo

Presione y sostenga START/PAUSE (Inicio/Pausa) para poner

en marcha el ciclo.

Saque las prendas en cuanto se haya completado el ciclo

para reducir las arrugas. Use la opción de Wrinkle Guard™

para evitar que se formen arrugas cuando no pueda sacar

la carga de la secadora en cuanto se detiene.

5. Fije los ajustes del ciclo, si lo desea

Puede regular diferentes ajustes, dependiendo de si ha

seleccionado Sensing Cycle (Ciclo de detección), Timed Cycle

(Ciclo programado) o Steam Refresh (Ciclo de Revitalizado con

vapor). Consulte la “Guía de ciclos” para obtener información

detallada.

NOTA: No todas las opciones y los ajustes están disponibles con

todos los ciclos. No todos los ciclos están disponibles en todos

los modelos.

Ciclos de detección:

Puede seleccionar un nivel de sequedad diferente según la

carga. Presione DRY LEVEL (Nivel de secado) para deslizarse

hacia More (Más), Normal o Less (Menos). Al seleccionar More

(Más), Normal o Less (Menos), se ajusta automáticamente el

nivel de sequedad, en el cual se apagará la secadora. El nivel

de secado puede cambiarse en los primeros 5 a 8 minutos del

ciclo. Los ciclos de detección le proporcionan el mejor secado

en el tiempo más corto. El tiempo de secado varía según el tipo

de tela, el tamaño de la carga y el ajuste de sequedad.

NOTA: More Dry (Más secado) quita más humedad de la

carga. Normal Dry (Secado normal) se usa como punto de inicio

de los ciclos de detección. Elija Normal para ahorrar energía.

Less Dry (Menos secado) quita menos humedad y se usa para

cargas que desea terminar de secar en una percha.

Ciclos programados:

Cuando usted selecciona un Timed Cycle (Ciclo programado),

aparece el tiempo por defecto en la pantalla. Presione “+” y

“–” para aumentar o disminuir el tiempo en incrementos de

1 minuto. Mantenga presionado para cambiar el tiempo en

incrementos de 5 minutos. Puede cambiarse la temperatura por

defecto presionando Dry Temp (Temperatura de secado) hasta

que se encienda la temperatura de secado deseada.

6. Seleccione cualquier opción adicional

Agregue opciones adicionales tales como Energy Saver (Ahorro

de energía) o Damp Signal (Señal de húmedo) presionando esa

opción. Si usted no puede sacar la carga a tiempo, seleccione

Wrinkle Guard™ (Protección antiarrugas) antes de presionar

START (Inicio).

Opción Wrinkle Guard™ (Protección antiarrugas) o

Wrinkle Guard™ w/ Steam (Protección antiarrugas

con vapor) (según el modelo)

Si no es posible sacar la carga de la secadora tan pronto como

ésta se detenga, se pueden formar arrugas. La función Wrinkle

Guard™ (Protección antiarrugas) periódicamente da vueltas,

acomoda y esponja la ropa para ayudar a evitar que se formen

arrugas. El ajuste Wrinkle Guard™ w/Steam (Protección

antiarrugas con vapor) (según el modelo) agregará un ciclo

breve de vapor después de los 60 minutos para ayudar a alisar

las arrugas. Obtenga hasta 150 minutos de rotación periódica

sin calor al  nal de un ciclo. Presione el botón de WRINKLE

GUARD™ (Protección antiarrugas) para ON (Encender) u OFF

(Apagar) en cualquier momento antes de que termine el ciclo.

NOTAS:

Cuando se selecciona la opción de Wrinkle Guard™

(Protección antiarrugas) y Cycle Signal (Señal de ciclo) está

encendida, se escuchará un tono a los 15 y 30 minutos y al

 nal de Wrinkle Guard™ (Protección antiarrugas).

Si abre la puerta de la secadora antes de que haya

 nalizado la opción Wrinkle Guard™, la secadora pasará

al modo de pausa. Deberá presionar Power (Encendido)

para apagar o Start/Pause (Inicio/Pausa) para continuar

con la opción Wrinkle Guard™.

Cómo cambiar los ajustes de Sensing Cycle

(Ciclo de detección) para aumentar o

disminuir el tiempo de secado

Si todas las cargas de los ciclos de detección no están tan

secas o están más secas como usted quisiera, puede cambiar

los ajustes por defecto para aumentar o disminuir el nivel

de sequedad por defecto.

Los ajustes de ciclos de detección pueden regularse para

adecuarse a las diferentes instalaciones, las condiciones del

medio ambiente o las preferencias personales. Este cambio

se retendrá y afectará todos los ciclos de detección, no

solamente el ciclo o la carga actual. Hay 5 ajustes de secado,

los cuales se muestran usando la pantalla de tiempo:

0 Prendas mucho más mojadas, 30 % menos de tiempo

de secado.

1 Prendas un poco más mojadas, 15 % menos de

tiempo de secado.

2 Nivel de sequedad preﬁ jado de fábrica.

3 Prendas un poco más secas, 15 % más de tiempo

de secado.

4 Prendas mucho más secas, 30 % más de tiempo

de secado.

Para cambiar los ajustes de secado:

NOTA: Los ajustes no pueden cambiarse mientras

la secadora esté funcionando o haciendo una pausa.

La secadora deberá estar en el modo de espera (apagada)

para regular los ajustes por defecto.

1. Antes de iniciar un ciclo, mantenga presionado DRY

LEVEL (Nivel de secado) por 3 segundos.

2. Presione DRY LEVEL (Nivel de secado) para seleccionar

el nivel de sequedad que se muestra en la pantalla:

0, 1, 2, 3 o 4.

3. Presione START/PAUSE (Inicio/Pausa) para guardar

el nuevo ajuste de nivel de sequedad.

Cómo usar el estante de secado (continuación)

2. Alinee los dos ganchos que están en la parte frontal del

estante de secado con los ori cios que están en la abertura

de la puerta de la secadora y presiónelos hacia abajo

por completo dentro de los ori cios. Coloque el soporte

posterior sobre el borde posterior de la secadora.

3. Coloque los artículos mojados encima del estante de

secado. Deje espacio alrededor de los artículos para que

circule el aire. El estante de secado no se mueve, pero

el tambor rotará; asegúrese de dejar una separación

adecuada entre los items y el interior del tambor de la

secadora. Asegúrese que los artículos no cuelguen por

los bordes o entre las rejillas del estante de secado.

4. Cierre la puerta.

5. Seleccione un ciclo de Timed Dry/Air Only (Secado

programado/Sólo aire) o de temperatura Low (Baja).

Los artículos que contengan espuma, hule o plástico

deben secarse en un tendedero o usando el ajuste de

Air Only (Sólo aire).

6. Cuando se selecciona el ciclo, la pantalla Estimated Time

Remaining (Tiempo estimado restante) muestra el tiempo

por defecto. Usted puede cambiar el tiempo real del ciclo

aumentando o disminuyendo el tiempo del mismo.

7. Ponga la secadora en marcha.

NOTA: Después de que el ciclo haya terminado, revise

el  ltro de pelusa y quite la pelusa acumulada proveniente

de los artículos que se han secado en el estante de secado.

CARACTERÍSTICAS ADICIONALES

Cómo usar el estante de secado

Para obtener un estante de secado para su secadora, haga

un pedido llamando al 1-844-553-6667. Necesitará el

número de modelo y de serie, así como la fecha de compra.

Retire y deshágase del material de embalaje antes de usarlo.

Use el estante de secado para artículos que usted no quiere

secar con rotación, como son suéteres y calzado deportivo.

Cuando use el estante de secado, el tambor continúa

girando pero el estante permanece  jo.

El estante de secado ha sido diseñado para usarse solamente

con los ciclos de Timed Dry (Secado programado). El estante

de secado no puede usarse con los ciclos de detección.

Para usar el estante de secado:

IMPORTANTE: No quite el  ltro de pelusa.

1. Abra la puerta de la secadora.

Limpieza del  ltro de pelusa

Limpieza de cada carga

El  ltro de pelusa está localizado en la abertura de la

puerta de la secadora. El panel de control tiene una luz

indicadora “Check Lint Screen” (Revise el  ltro de pelusa)

para recordarle que tiene que limpiar el  ltro de pelusa

antes de cada carga. Un  ltro obstruido con pelusa puede

aumentar el tiempo de secado.

Para limpiar:

1. Jale el  ltro de pelusa en sentido recto hacia arriba.

Presione la lengüeta del frente hacia abajo para abrir

el  ltro de pelusa. Quite la pelusa del  ltro enrollándola

con sus dedos. No enjuague ni lave el  ltro para quitar

la pelusa. La pelusa mojada es difícil de quitar.

2. Cierre el  ltro de pelusa y empújelo  rmemente de vuelta

en su lugar.

IMPORTANTE:

n No ponga a funcionar la secadora con un  ltro de pelusa

 ojo, dañado, obstruido o sin él. El hacerlo puede causar

un sobrecalentamiento y dañar tanto la secadora como

la ropa.

n Si al quitar la pelusa del  ltro, ésta cae en la secadora,

revise la capota de ventilación y quite la pelusa. Vea

“Requisitos de ventilación” en los Instrucciones de

instalación.

n Limpie el espacio donde se

encuentra el  ltro de pelusa,

según sea necesario. Con

una aspiradora, retire

cuidadosamente la pelusa

que se haya acumulado fuera

del  ltro de pelusa.

Limpieza según la necesidad

Los residuos de detergente de lavandería y suavizante

de telas pueden acumularse en el  ltro de pelusa. Esta

acumulación puede ocasionar tiempos de secado más

prolongados para su ropa, o hacer que la secadora se

detenga antes de que su carga esté completamente seca.

El  ltro está obstruido probablemente si se cae la pelusa

mientras que la pantalla está en la secadora.

Limpie el  ltro de pelusa con un cepillo de nylón cada

6 meses o con más frecuencia si se obstruye debido a

la acumulación de residuos.

Para lavar:

1. Quite la pelusa del  ltro enrollándola con sus dedos.

2. Moje ambos lados del  ltro de

pelusa con agua caliente.

3. Moje un cepillo de nylón con

agua caliente y detergente

líquido. Talle el  ltro de pelusa

con el cepillo para quitar la

acumulación de residuos.

4. Enjuague el  ltro con agua caliente.

5. Seque meticulosamente el  ltro de pelusa con una toalla

limpia. Vuelva a colocar el  ltro en la secadora.

Limpieza del interior de la secadora

Para limpiar el tambor de la secadora

1. Aplique un limpiador líquido doméstico no in amable

al área manchada del tambor y frote con un paño suave

hasta que desaparezca la mancha.

2. Limpie el tambor minuciosamente con un paño húmedo.

3. Ponga a funcionar la secadora con una carga de ropa

limpia o toallas para secar el tambor.

Use un paño de micro bra y agua caliente en una botella

de rociado para limpiar el tambor, y una segunda toalla

de micro bra para secarlo.

NOTA: Las prendas de colores que destiñen tales como

mezclillas o artículos de algodón de colores vivos, pueden

teñir el interior de la secadora. Estas manchas no dañan su

secadora ni mancharán las cargas futuras de ropa. Seque

estos artículos al revés para evitar que se manche el tambor.

Eliminación de pelusa acumulada

En el interior de la carcasa de la secadora

Según el uso de la secadora, se debe quitar la pelusa cada

2años, o con más frecuencia. La limpieza deberá efectuarla

una persona cali cada.

En el ducto de escape

La pelusa debe ser quitada cada 2 años, o con más

frecuencia, de acuerdo con el uso de la secadora.

Mantenga el área donde está la secadora despejada y

libre de artículos que pudieran obstruir el  ujo de aire para

el funcionamiento adecuado de la secadora. Esto incluye

despejar las pilas de ropa que estén frente a la secadora.

Limpieza del lugar donde está la secadora

CUIDADO DE LA SECADORA

Cuidado para las vacaciones, el almacenaje

o en caso de mudanza

Modelos con vapor únicamente: Instale y guarde su

secadora en un lugar donde no se congele. Debido a que

queda un poco de agua en la manguera, el congelamiento

de la misma podría dañar su secadora. Si va a guardar o

trasladar su secadora durante una temporada de invierno

riguroso, acondiciónela para el invierno.

Cuidado durante la falta de uso o el almacenamiento

Ponga la secadora a funcionar sólo cuando esté en casa.

Si va a salir de vacaciones o no va a usar su secadora por

un tiempo prolongado, usted deberá:

1. Desenchufar la secadora o desconectar el suministro

de energía.

2. Limpiar el ﬁ ltro de pelusa. Vea “Limpieza del ﬁ ltro

de pelusa”.

3. Interrumpa el suministro de agua a la secadora. Esto

ayuda a evitar inundaciones accidentales (debido a

aumentos en la presión del agua) en ausencia suya.

Cuidado para la mudanza

Para secadoras conectadas con cable de suministro

eléctrico:

1. Desenchufe el cable de suministro de energía.

2. Sólo los modelos a gas: Cierre la válvula de cierre

en la línea de suministro de gas.

3. Sólo los modelos a gas: Desconecte el tubo de la línea

de suministro de gas y quite los accesorios sujetos al tubo

de la secadora.

4. Sólo los modelos a gas: Ponga una tapa en la línea

abierta del suministro de combustible.

5. Modelos con vapor únicamente: Cierre el grifo de agua.

6. Modelos con vapor únicamente: Desconecte la manguera

de entrada de agua del grifo y elimine el agua de la

manguera. Transporte la manguera en forma separada.

7. Asegúrese de que las patas niveladoras estén ﬁ jas en

la base de la secadora.

8. Use cinta adhesiva para asegurar la puerta de

la secadora.

Para secadoras con cableado directo:

1. Desconecte el suministro de energía.

2. Desconecte el cableado de la secadora y ﬁ je los extremos

de los cables.

3. Modelos con vapor únicamente: Cierre el grifo de agua.

4. Modelos con vapor únicamente: Desconecte la manguera

de entrada de agua del grifo y elimine el agua de la

manguera. Transporte la manguera en forma separada.

5. Asegúrese de que las patas niveladoras estén ﬁ jas

en la base de la secadora.

6. Use cinta adhesiva para asegurar la puerta

de la secadora.

Cómo volver a instalar la secadora

Siga las Instrucciones de instalación para ubicar,

nivelar y conectar la secadora.

Instrucciones especiales para

los modelos con vapor

Mangueras de entrada de agua

Reemplace las mangueras de entrada y el ﬁ ltro de la

manguera después de 5 años de uso para reducir el riesgo

de que fallen. Inspeccione periódicamente y cambie las

mangueras si se hallan protuberancias, torceduras, cortes,

desgaste o pérdidas de agua.

Cuando reemplace las mangueras de entrada del agua,

anote la fecha de reposición.

Para acondicionar la secadora para el invierno

1. Desenchufe la secadora o desconecte el suministro

de energía.

2. Cierre el grifo de agua.

3. Desconecte la manguera de entrada de agua del grifo

y elimine el agua.

Para volver a usar la secadora

1. Deje correr agua por las tuberías. Vuelva a conectar

la manguera de entrada del agua al grifo. Abra el grifo

del agua.

2. Enchufe la secadora o reconecte el suministro de energía

como descrito en las Instrucciones de instalación.

SOLUCIÓN DE PROBLEMAS

Si experimenta

lo siguiente

Causas posibles Solución

Funcionamiento de la secadora

La secadora no funciona La puerta no está cerrada por

completo.

Cerciórese de que la puerta de la secadora esté bien cerrada.

Se presionó Start/Pause (Inicio/Pausa)

con la uña o no se presionó el tiempo

suciente.

Mantenga presionado START/PAUSE (Inicio/Pausa) durante tres

segundos con la yema de los dedos.

Hay un fusible de la casa fundido, se

disparó el cortacircuitos o la secadora

no está enchufada.

Es posible que hayan 2 fusibles o cortacircuitos domésticos para

la secadora. Asegúrese de que ambos fusibles estén intactos y

ajustados, o de que ambos cortacircuitos no se hayan disparado.

Reemplace los fusibles o reposicione el cortacircuitos. Si el

problema continúa, llame a un electricista.

Fuente de suministro eléctrico

incorrecta.

Las secadoras eléctricas requieren un suministro eléctrico de

240 voltios o 208 voltios. Verique con un electricista calicado.

Tipo de fusible equivocado. Use un fusible retardador.

La secadora no se apaga La puerta de la secadora se abrió

antes de que terminara la opción

Wrinkle Guard™.

Si abre la puerta de la secadora antes de que haya nalizado la

opción Wrinkle Guard™, la secadora pasará al modo de pausa.

Deberá presionar Power (Encendido) para apagar o Start/Pause

(Inicio/Pausa) para continuar con Wrinkle Guard™

La secadora no calienta Hay un fusible de la casa fundido

o se disparó el cortacircuitos.

El tambor quizás rote pero sin calor. Las secadoras eléctricas

utilizan 2 fusibles o cortacircuitos domésticos. Reemplace los

fusibles o reposicione el cortacircuitos. Si el problema continúa,

llame a un electricista.

Fuente de suministro eléctrico

incorrecta.

Las secadoras eléctricas requieren un suministro eléctrico de

240 voltios o 208 voltios. Verique con un electricista calicado.

Válvula de la línea de suministro

de gas cerrada.

Para las secadoras a gas, cerciórese de que esté abierta la válvula

del suministro de gas.

Ruidos poco comunes

Zumbido o silbido cuando

se selecciona el ciclo de

Steam (Vapor)

Está funcionando la válvula

de agua de entrada en la secadora.

La bomba de agua en la secadora se usa durante la función de

Steam (Vapor). Si recién se ha instalado la secadora o no se ha

usado por un tiempo prolongado, tal vez la bomba haga más ruido

y funcione durante más tiempo. Esto es normal.

Golpeteo No se ha usado la secadora durante

un tiempo.

Esto es normal. El sonido de golpeteo deberá disminuir después

de unos pocos minutos de uso.

Traqueteo o vibraciones Hay un objeto pequeño atrapado

entre los bordes del tambor de

la secadora.

Revise los bordes frontales y posteriores del tambor para ver si hay

objetos pequeños. Limpie los bolsillos antes del lavado.

No está nivelada correctamente

la secadora.

La secadora puede vibrar si no está instalada adecuadamente.

Vea las Instrucciones de instalación. Las cuatro patas de la

secadora deben estar rmemente apoyadas en el piso.

La ropa se ha hecho un ovillo

en la secadora.

Si la carga está hecha un ovillo, ésta rebotará haciendo vibrar a la

secadora. Separe los artículos de la carga y reinicie la secadora.

Chasquido Funcionamiento de la válvula de gas. En las secadoras a gas, es posible que escuche el chasquido de

la válvula de gas cuando se abre y se cierra. Esto es normal.

Resultados de la secadora

Las prendas no se secan

satisfactoriamente, los

tiempos de secado son

demasiado largos o las

prendas se enredan

El ltro de pelusa o la caja del ltro

de pelusa está obstruida con pelusa.

Limpie el ltro de pelusa antes de cada carga. Limpie el lugar

donde se encuentra el ltro de pelusa, según sea necesario. Con

una aspiradora, retire cuidadosamente la pelusa que se haya

acumulado fuera del ltro de pelusa.

El ducto de escape o la capota de

ventilación exterior está obstruido con

pelusa, restringiendo el ujo del aire.

Ponga a funcionar la secadora unos 5 a 10 minutos. Ponga su

mano debajo de la capota de ventilación exterior para vericar

el movimiento del aire. Si no lo siente, limpie la pelusa del sistema

de ventilación o reemplace el ducto de escape con uno de metal

pesado o de metal exible. Vea las Instrucciones de instalación.

El ducto de escape no tiene el largo

correcto.

Controle el ducto de escape para vericar que no sea demasiado

largo ni dé demasiadas vueltas. Una ventilación con un ducto largo

aumentará el tiempo de secado. Vea las Instrucciones de instalación.

Pruebe primero las soluciones sugeridas aquí para obtener asistencia y si es posible evitar una visita de servicio.

Si experimenta

lo siguiente

Causas posibles Solución

Resultados de la secadora (continuación)

Las prendas no se secan

satisfactoriamente, los

tiempos de secado son

demasiado largos o

las prendas se enredan

(continuación)

El diámetro del ducto de escape

no es del tamaño correcto.

Use un material de ventilación de 4" (102 mm) de diámetro.

No está nivelada la secadora. La ropa no entra en contacto con los sensores de la humedad

durante los Sensing Cycles (Ciclos de detección). Vea “Nivelación

de la secadora” en las Instrucciones de instalación.

Se ha seleccionado el ajuste Air Dry

Temp (Temperatura de secado al aire)

Seleccione la temperatura correcta para el tipo de prendas que se

van a secar. Vea “Guía de ciclos”.

La carga es demasiado grande y

pesada para secarse con rapidez.

Separe la carga de modo que pueda rotar libremente.

Las hojas del suavizante de telas

están bloqueando la rejilla.

La rejilla de salida de aire está justo dentro de la puerta, detrás

del ltro de pelusa. Revise que no esté bloqueado por una hoja de

suavizante de telas. Use únicamente una hoja de suavizante de telas

y úsela una sola vez.

La secadora está ubicada en una

habitación cuya temperatura está

por debajo de 45°F (7°C).

El funcionamiento apropiado de los ciclos de la secadora requiere

temperaturas superiores a 45°F (7°C).

La secadora está ubicada en un clóset. Las puertas del armario deben tener aberturas de ventilación

en la parte superior e inferior de la puerta. La parte anterior

de la secadora necesita un mínimo de 1" (25 mm) de espacio y,

para la mayoría de las instalaciones, la parte posterior necesita

5" (127 mm). Vea las Instrucciones de instalación.

El tiempo del ciclo

es demasiado corto

Quizás la carga no esté haciendo

contacto con las bandas del sensor

en los Sensing Cycles (Ciclos de

detección).

Nivele la secadora. Vea las Instrucciones de instalación. Las cuatro

patas de la secadora deben estar rmemente apoyadas en el piso.

Hay partes húmedas o mojadas

en las prendas cuando las saca

del ciclo Steam Refresh (Revitalizado

con vapor).

Si realiza un ciclo Steam Refresh (Revitalizado con vapor) de 1 o 2

objetos puede agregar una toalla a la carga para ayudar a evitar

rociado disparejo desde la válvula de vapor. Luego seleccione el

tiempo adecuado según la carga que se revitalizará.

El ciclo de detección termina antes

de tiempo.

Cambie el ajuste del nivel de sequedad en los Sensing Cycles (Ciclos

de detección). Aumentar o disminuir el nivel de sequedad cambiará

la duración del secado en un ciclo. Si las cargas terminan siempre

demasiado pronto, también ver “Cómo cambiar los ajustes de

Sensing Cycle (Ciclo de detección) para aumentar o disminuir el

tiempo de secado”.

Pelusa en la carga El ltro de pelusa está obstruido

con pelusa.

Limpie el ltro de pelusa antes de cada carga.

Manchas en la ropa Uso incorrecto del suavizante de telas. Agregue hojas de suavizante de telas para secadora al comienzo

del ciclo. Las hojas de suavizante de telas que se agregan a una

carga parcialmente seca pueden manchar las prendas. No use

hojas de suavizante de telas con los ciclos de vapor.

Manchas en el tambor Prendas que se destiñen. Las manchas en el tambor son causadas por los tintes en las

prendas (habitualmente los pantalones de mezclilla). Éstas no se

transferirán a otras prendas.

Las cargas están

arrugadas

No se quitó la carga de la secadora

al terminar el ciclo.

Seleccione el ciclo de Steam Refresh (Revitalizado con vapor) para

que la carga gire con agua y calor. Este ciclo es el mejor para

suavizar las arrugas y reducir los olores de las cargas secas que

consisten en algodón antiarrugas, mezclas de algodón y poliéster,

tejidos comunes y prendas sintéticas.

NOTA: Vea las instrucciones en la etiqueta de cuidado de las

prendas. No se recomienda para las prendas que se laven en seco

solamente.

Se ha cargado la secadora de manera

apretada.

Seque cargas menos voluminosas que puedan rotar con libertad.

Los resultados pueden variar también, dependiendo del tipo de tela.

Para los ciclos con vapor, no se

ha conectado el agua debidamente

con la secadora.

Asegúrese de que se ha conectado el agua a la secadora. Verique

que la manguera de entrada de agua esté conectada tanto al grifo

como a la válvula de entrada de agua de la secadora. Verique

que esté conectado el suministro de agua.

Pruebe primero las soluciones sugeridas aquí para obtener asistencia y si es posible evitar una visita de servicio.

SOLUCIÓN DE PROBLEMAS

Si experimenta

lo siguiente

Causas posibles Solución

Resultados de la secadora (continuación)

Olores Han estado pintando, tiñendo o

barnizando recientemente en el área

donde se encuentra la secadora.

Ventile el area. Cuando los olores y el humo se hayan ido del área,

vuelva a lavar la ropa y luego séquela.

Para los ciclos con vapor, no se

ha conectado el agua debidamente

con la secadora.

Asegúrese de que se ha conectado el agua a la secadora. Verique

que la manguera de entrada de agua esté conectada tanto al grifo

como a la válvula de entrada de agua de la secadora. Verique

que esté conectado el suministro de agua.

Los olores se quedan en las prendas

después de usarlos.

Para quitar los olores que queden en las prendas después de

usarlas, seleccione Steam Refresh (Revitalizado con vapor). Este

ciclo es el mejor para reducir las arrugas y los olores de las cargas

que consisten en artículos de algodón antiarrugas, mezclas de

algodón y poliéster, tejidos comunes y prendas sintéticas.

No hubo vapor

durante Wrinkle Guard™

(protección antiarrugas)

Wrinkle Guard™ no usa vapor en

todas las combinaciones de opciones

y ciclos.

Consulte la Guía de ciclos para vericar cuales ciclos y ajustes

utilizan vapor.

La carga está demasiado

caliente

Se ha sacado la carga antes de

terminarse la etapa de enfriamiento

del ciclo.

Deje que la secadora termine la etapa de enfriamiento del ciclo

antes de sacar la carga.

Está usando un ciclo de Timed Dry

(Secado programado) con un ajuste

de temperatura alta.

Seleccione un Sensing Cycle (Ciclo de detección) con un ajuste

de calor más bajo para evitar secar la carga en exceso.

La secadora muestra mensajes codicados o un indicador se enciende

“PF” (corte de corriente) Se ha interrumpido el ciclo de secado

debido a un corte de corriente.

Toque START (Inicio) para borrar el mensaje de error PF;

mantenga presionado START (Inicio) para reanudar el ciclo.

Código de diagnóstico

“L2” (problema de bajo

voltaje o no hay voltaje

en la línea)

Puede ser que haya un problema

con el suministro eléctrico de la casa

que no permita que se encienda el

calentador de la secadora.

La secadora seguirá funcionando cuando esté presente este código

de diagnóstico. Presione cualquier botón para borrar el código de

la pantalla y para que reaparezca el tiempo estimado restante.

Intente lo siguiente:

• Verique si hay un fusible de la casa fundido o si se disparó

el cortacircuitos. Las secadoras eléctricas utilizan dos fusibles

o cortacircuitos domésticos. Reemplace el fusible o reajuste

el cortacircuitos.

• Verique que el cable eléctrico esté instalado como es debido.

Consulte las Instrucciones de instalación para obtener detalles.

• Seleccione un ciclo de Timed Dry (Secado programado) con calor

y reinicie la secadora.

Si continúa el mensaje, consulte a un electricista competente.

“--” La perilla de control no está en

un ciclo.

Esto no es un error. La perilla del selector no está en un ciclo.

Gire la perilla del selector hasta que se ilumine un ciclo.

El indicador del estado

del ciclo “Check Vent”

(Revise el ducto de

escape) (bloqueo en

el ducto de escape o

problema de bajo ujo

de aire) se enciende

Está obstruido el ltro de pelusa o

el ducto de escape; está aplastado o

retorcido el ducto de escape o tiene

demasiadas vueltas.

La secadora seguirá funcionando cuando esté presente este código

de diagnóstico. Presione cualquier botón para borrar el código de

la pantalla y para que reaparezca el tiempo estimado restante.

Intente lo siguiente:

• Limpie el ltro de pelusa.

• Revise si está aplastado o retorcido el tendido del ducto de

escape de la secadora a la pared.

• Conrme que el tendido de escape de la secadora a la pared

esté libre de pelusa y desechos.

• Conrme que la capota de ventilación del ducto de escape

exterior esté libre de pelusa y de desechos.

• Conrme que el sistema de ventilación se encuentre dentro

de la longitud de tendido recomendada y que el número de

codos sea el correcto para el tipo de ducto de escape que esté

usando. Consulte “Planicación del sistema de ventilación” en

las Instrucciones de instalación para ver los detalles.

Seleccione un ciclo de Timed Dry (Secado programado) con calor

y reinicie la secadora.

Si el mensaje continúa, haga limpiar todo el tendido de ventilación

de la casa. Comuníquese con un especialista en ventilación.

Códigos de servicio

técnico variables “F# E#”

(F1 E1, F3 E1, etc.)

La secadora necesita servicio técnico. Si aparece un código que comienza con la letra “F” en la pantalla,

alternando entre F# y E#: el control de la secadora ha detectado

un problema que necesita servicio técnico. Llame para solicitar

servicio técnico.

Pruebe primero las soluciones sugeridas aquí para obtener asistencia y si es posible evitar una visita de servicio.

CONTRATOS DE PROTECCIÓN

Contratos maestros de protección

Felicitaciones por su inteligente adquisición.

Su nuevo producto

Kenmore

está diseñado y fabricado para poporcionarle años

de funcionamiento conable. Pero al igual que todos los

productos, puede necesitar mantenimiento preventivo o reparación

de vez en cuando. Es allí donde el Contrato maestro de protección

puede ahorrarle dinero e inconvenientes.

El Contrato maestro de protección también ayuda a prolongar la vida

útil de su nuevo producto. He aquí lo que se incluye en el Contrato*:

4 Piezas y mano de obra no solo para reparar defectos,

pero para ayudar a mantener los productos funcionando

correctamente bajo uso normal. Nuestra cobertura va mucho

más allá de la garantía del producto. No existen deducibles

ni fallas de funcionamiento que estén excluidas de la

cobertura—protección verdadera.

4 Servicio de expertos a cargo de técnicos de servicio experimentados

que merecen la conanza de millones de hogares cada año.

4 Visitas de servicio ilimitadas y servicio en todo el país,

con la frecuencia que usted desee, cuando lo desee.

4 Garantía “sin disgustos” – reemplazo de su producto cubierto

después de que ocurran tres fallas independientes del producto

en un plazo de doce meses y se requiera una cuarta reparación.

Incluye entrega e instalación sin cargo, de ser necesario, del

producto de reemplazo.

4 Reemplazo del producto si su producto protegido no puede

ser reparado.

4 Revisión anual de mantenimiento preventivo a solicitud

suya – sin costo adicional.

4 Ayuda rápida por teléfono – asistencia telefónica de

un agente de servicio al cliente para todos los productos

para ayudar a resolver problemas. Piense en nosotros como

si fuéramos un “manual parlante para el propietario”.

4 Protección por sobrevoltaje contra daños eléctricos debidos

a uctuaciones de electricidad.

4 Protección por pérdida de comida, por un valor de $300,

por cualquier pérdida de comida que sea resultado de fallas

mecánicas de cualquier refrigerador o congelador cubierto.

4 Promesa de servicio: $50 si el primer intento de reparar su

producto cubierto no da resultado y el producto no se puede

usar mientras espera otro servicio de reparación.

4 25% de descuento sobre el precio común por el servicio

de reparación que no esté cubierto, así como las piezas

relacionadas que se hayan instalado.

Una vez adquirido el Contrato, tan solo tiene que llamar para jar

la visita de servicio técnico. Puede llamar a cualquier hora, de día

o de noche.

El Contrato maestro de protección es una compra sin riesgo. Si por

algún motivo lo cancela durante el período de la garantía del producto,

le proveeremos un reembolso total. O un reembolso proporcional en

cualquier momento posterior a la expiración del período de la garantía.

¡Adquiera hoy su Contrato maestro de protección!

Se aplican algunas limitaciones y exclusiones. Para obtener precios

e información adicional en EE. UU., llame al 1-800-827-6655.

* La cobertura en Canadá varía para algunos artículos.

Para obtener los detalles completos, llame a Sears Canada

al 1-800-361-6665.

Servicio de instalación de Sears

Para la instalación profesional de Sears de electrodomésticos,

abridores de puertas de garaje, calentadores de agua y otros

artículos principales del hogar, en los EE. UU., llame al

1-844-553-6667 y en Canadá llame al 1-800-469-4663.

05/2016

GARANTÍA DE LOS ELECTRODOMÉSTICOS DE KENMORE

funcionamiento conable.

mantenimiento preventivo o reparación de vez en cuando. Es allí

e inconvenientes.

El Contrato maestro de protección también ayuda a prolongar

la vida de su nuevo producto. He aquí lo que se incluye en el

en caso de defectos. Nuestra cobertura va

No existen deducibles ni fallas de

funcionamiento que estén excluidas de la cobertura –

a cargo de un personal de más de 10.000

lo que signica que su

producto será reparado por alguien en quien usted puede conar.

la frecuencia que usted desee, cuando usted desee.

o más del producto en el transcurso de doce meses.

Reemplazo del producto

reparado.

a solicitud suya –

sin costo adicional.

– lo que nosotros llamamos

– apoyo por teléfono a cargo de un representante de

Sears para todos los productos. Piense en nosotros como si

fuéramos un “manual parlante para el propietario”.

contra daños eléctricos debido a

uctuaciones de electricidad.

tarda más de lo prometido.

reparación que no esté cubierto, así como también las piezas

relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan sólo tiene que llamar para jar

la visita de servicio técnico. Usted puede llamar a cualquier hora,

de día o de noche, o jar una visita técnica en Internet.

El Contrato maestro de protección es una compra sin riesgo. Si por

algún motivo usted lo cancela durante el período de la garantía

del producto, le proveeremos un reembolso total. O un reembolso

proporcional en cualquier momento posterior a la expiración del

período de la garantía. ¡Adquiera hoy su Contrato maestro de

electrodomésticos, abridores de puertas de garaje, calentadores

de agua y otros artículos principales del hogar, en los EE.UU.

llame a 1-844-553-6667 o en 69 4663

GARANTÍA LIMITADA DE KENMORE

DURANTE UN AÑO a partir de la fecha de venta de este

electrodoméstico, el aparato posee garantía contra defectos en

los materiales o en la mano de obra cuando se instale, opere y

mantenga correctamente de acuerdo con todas las instrucciones

provistas.

CON EL COMPROBANTE DE VENTA, un electrodoméstico

defectuoso recibirá la reparación o sustitución gratuita, a discreción

del vendedor.

Para obtener detalles de la cobertura de la garantía sobre

reparaciones y repuestos sin cargo, visite la página web:

www.kenmore.com/warranty.

Esta garantía es válida solamente durante 90 DÍAS a partir

de la fecha de venta en los Estados Unidos, y no tiene validez

en Canadá, si este electrodoméstico se utiliza en algún momento

para fines que no sean domésticos.

Esta garantía cubre SOLAMENTE los defectos de material

y mano de obra, y NO pagará por:

1. Los artículos no reutilizables que puedan gastarse con el uso

normal, incluyendo, pero sin limitación, ltros, correas, bolsas

y bombillas de luz con rosca en la base.

2. Un técnico de servicio para limpiar o mantener este

electrodoméstico o para enseñarle al usuario la correcta

instalación, uso y mantenimiento de este.

3. Visitas del servicio técnico para corregir la instalación

del electrodoméstico la cual no fue realizada por agentes

autorizados del servicio técnico de Sears, o para reparar

problemas con fusibles domésticos, cortacircuitos, cableado

de la casa y plomería o sistemas de suministro de gas que

resulten de tal instalación.

4. Daños o fallas en el electrodoméstico que resulten de la

instalación la cual no fue realizada por agentes autorizados de

servicio técnico de Sears, lo que incluye instalaciones que no se

realizaron de acuerdo con los códigos eléctricos, de gas o de

plomería.

5. Daños o fallas en el electrodoméstico, lo que incluye decoloración

u óxido en la supercie, si no se hizo un uso y mantenimiento

correcto de acuerdo con todas las instrucciones provistas.

6. Daños o fallas en el electrodoméstico, lo que incluye

decoloración u óxido en la superficie como consecuencia de

un accidente, alteración, abuso, uso indebido o un uso diferente

de aquél para el cual fue diseñado.

Daños o fallas en el electrodoméstico lo que incluye decoloración

u óxido en la supercie causados por el uso de detergentes,

limpiadores, productos químicos o utensilios diferentes de

los recomendados en todas las instrucciones provistas con

el producto.

8. Daños o fallas en piezas o sistemas como resultado de

modificaciones no autorizadas que se hayan efectuado

en este electrodoméstico.

9. Servicio técnico a un electrodoméstico si la placa de modelo

y número de serie falta, está alterada o no puede determinarse

con facilidad el logotipo de certificación correspondiente.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN

DE RECURSOS

El único y exclusivo recurso del cliente según los términos de esta

garantía limitada será el de reparar o sustituir el producto según

se estipula en la presente. Las garantías implícitas, incluyendo

las garantías de comerciabilidad o de capacidad para un

propósito particular, serán limitadas a un año o al período más

corto permitido por ley. El vendedor no se hará responsable por

daños incidentales o consecuentes. Algunos estados y provincias

no permiten la exclusión o limitación de daños incidentales o

consecuentes, la limitación acerca de cuánto debe durar una

garantía implícita de comerciabilidad o capacidad, de modo

que las limitaciones o exclusiones arriba mencionadas pueden

no aplicarse en su caso.

Esta garantía se aplica sólo mientras este electrodoméstico

se usa en los Estados Unidos o Canadá*.

Esta garantía le otorga derechos legales especícos, y es posible

que usted tenga también otros derechos, los cuales varían de un

estado a otro.

* El servicio de reparación a domicilio no está disponible para

todas las áreas de Canadá y esta garantía no cubrirá los gastos

de transporte o traslado del usuario o técnico de servicio si el

producto se encuentra ubicado en un lugar remoto (de acuerdo

con la definición de Sears Canada Inc.) donde no haya un técnico

de servicio autorizado.

Sears Brands Management Corporation

Homan Estates, IL 60179 U.S.A.

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

10/2015

W10680143F

Kenmore 11069132413 electric dryer

Product's Documents

User Manual

Specifications

Kenmore 11069132413 Questions and Answers
