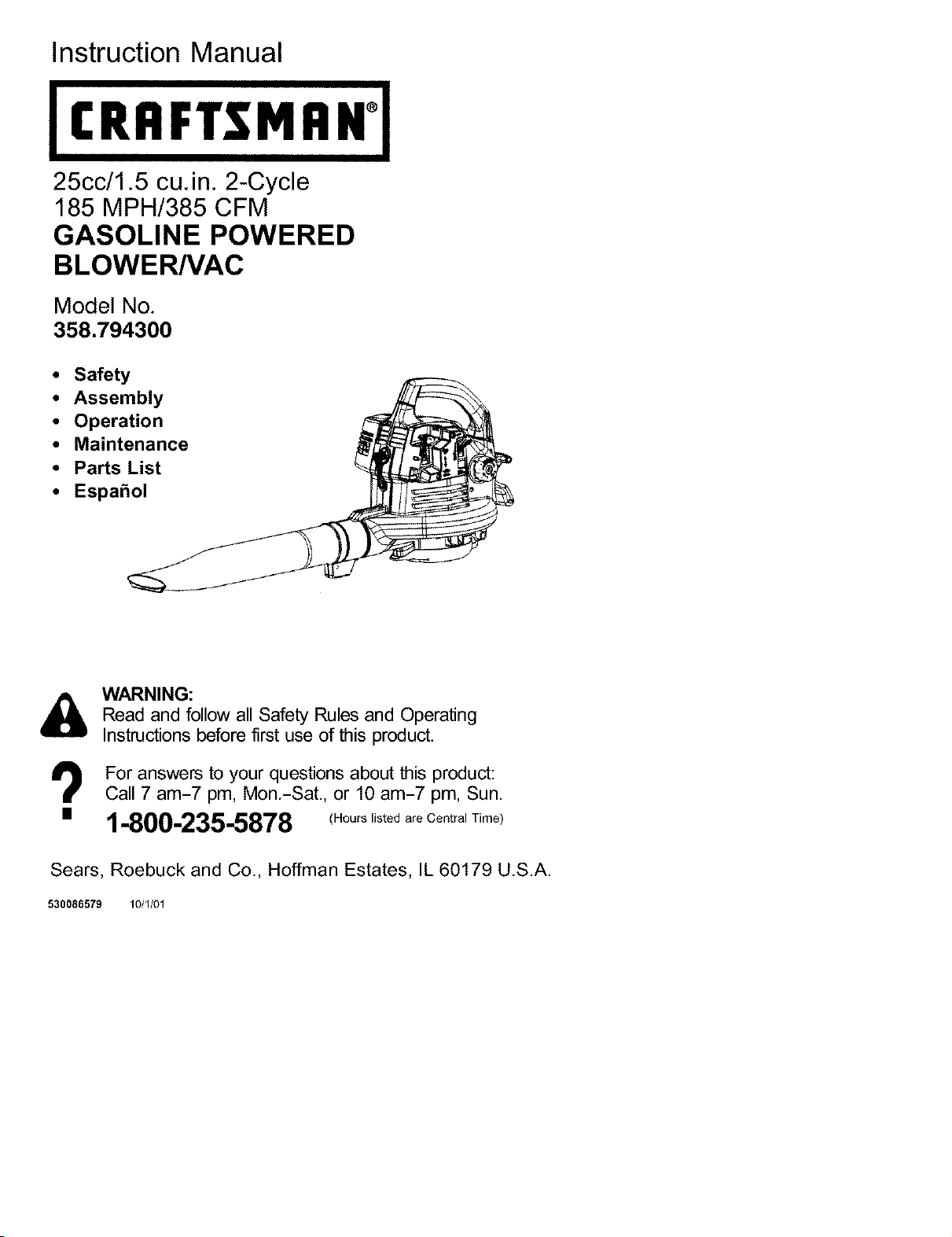

Craftsman 358794300 gas blower User Manual

Instruction Manual

25cc/1.5 cu.in. 2-Cycle

185 MPH/385 CFM

GASOLINE POWERED

BLOWERNAC

Model No.

358.794300

• Safety

• Assembly

• Operation

• Maintenance

• Parts List

• Espahol

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 <,oo,8 listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530086579 10/1/01

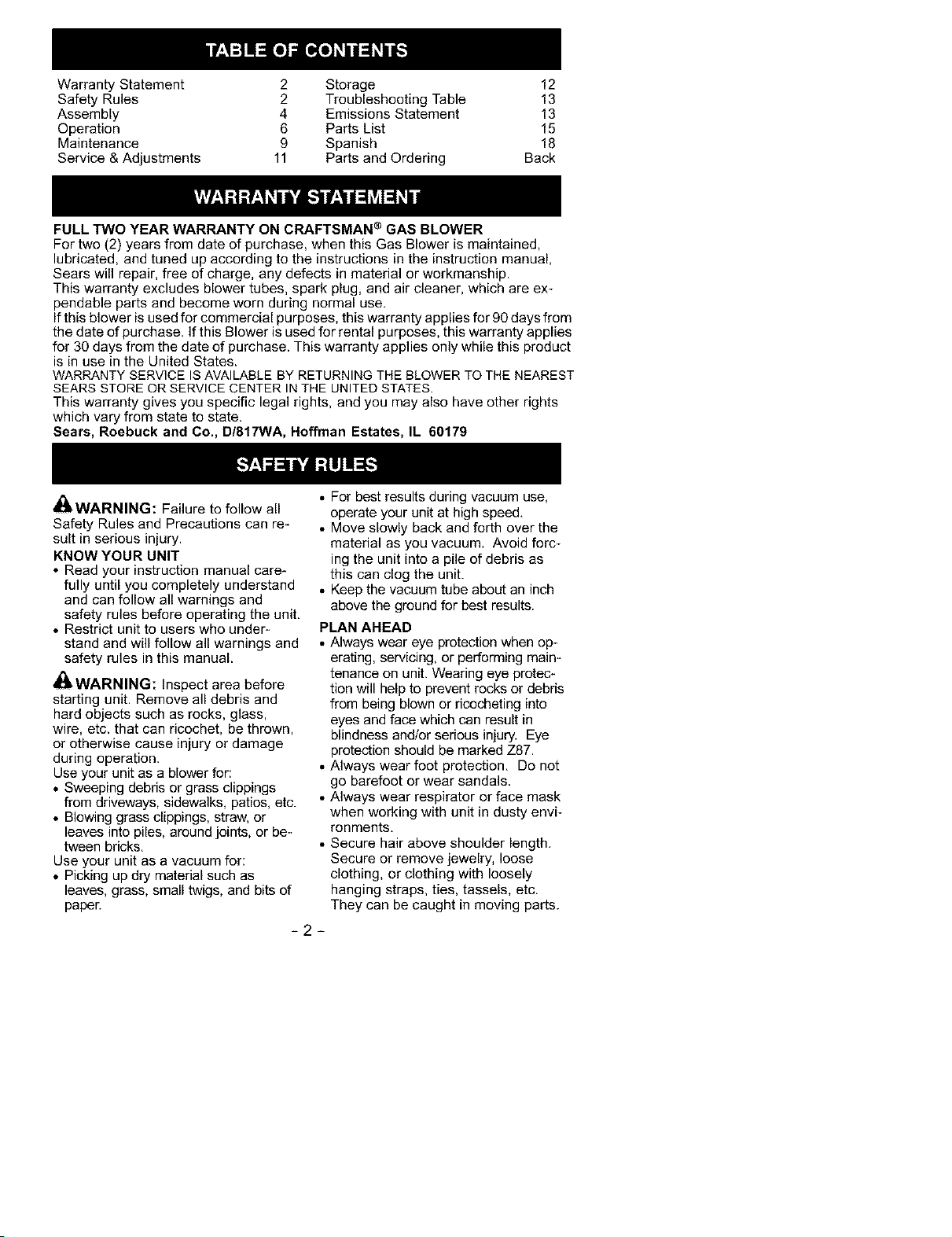

Warranty Statement 2 Storage 12

Safety Rules 2 Troubleshooting Table 13

Assembly 4 Emissions Statement 13

Operation 6 Parts List 15

Maintenance 9 Spanish 18

Service & Adjustments 11 Parts and Ordering Back

FULL TWO YEAR WARRANTY ON CRAFTSMAN ® GAS BLOWER

For two (2) years from date of purchase, when this Gas Blower is maintained,

lubricated, and tuned up according to the instructions in the instruction manual,

Sears will repair, free of charge, any defects in material or workmanship.

This warranty excludes blower tubes, spark plug, and air cleaner, which are ex-

pendable parts and become worn during normal use,

Ifthis blower is used for commercial purposes, this warranty applies for 90 days from

the date of purchase. If this Blower is used for rental purposes, this warranty applies

for 30 days from the date of purchase. This warranty applies only while this product

is in use in the United States.

WARRANTY SERVICE ISAVAILABLE BY RETURNING THE BLOWER TO THE NEAREST

SEARS STORE OR SERVICE CENTER IN THE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state,

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

dI_,WARNING: Failure to follow all

Safety Rules and Precautions can re-

sult in serious injury.

KNOW YOUR UNIT

• Read your instruction manual care-

fully until you completely understand

and can follow all warnings and

safety rules before operating the unit.

• Restrict unit to users who under-

stand and will follow all warnings and

safety rules in this manual.

,_WARNING: Inspect area before

starting unit. Remove all debris and

hard objects such as rocks, glass,

wire, etc. that can ricochet, be thrown,

or otherwise cause injury or damage

during operation.

Use your unit as a blower for:

• Sweeping debris or grass clippings

from driveways, sidewalks, patios, etc.

• Blowing grass clippings, straw, or

leaves into piles, around joints, or be-

tween bricks,

Use your unit as a vacuum for:

• Picking up dry material such as

leaves, grass, small twigs, and bits of

paper.

• For best results during vacuum use,

operate your unit at high speed,

• Move slowly back and forth over the

material as you vacuum, Avoid forc-

ing the unit into a pile of debris as

this can clog the unit.

• Keep the vacuum tube about an inch

above the ground for best results.

PLAN AHEAD

• Always wear eye protection when op-

erating, servicing, or performing main-

tenance on unit. Wearing eye protec-

tion will help to prevent rocks or debris

from being blown or ricocheting into

eyes and face which can result in

blindness and/or serious injury. Eye

protection should be marked Z87.

• Always wear foot protection, Do not

go barefoot or wear sandals.

• Always wear respirator or face mask

when working with unit in dusty envi-

ronments,

• Secure hair above shoulder length.

Secure or remove jewelry, loose

clothing, or clothing with loosely

hanging straps, ties, tassels, etc,

They can be caught in moving parts.

-2-

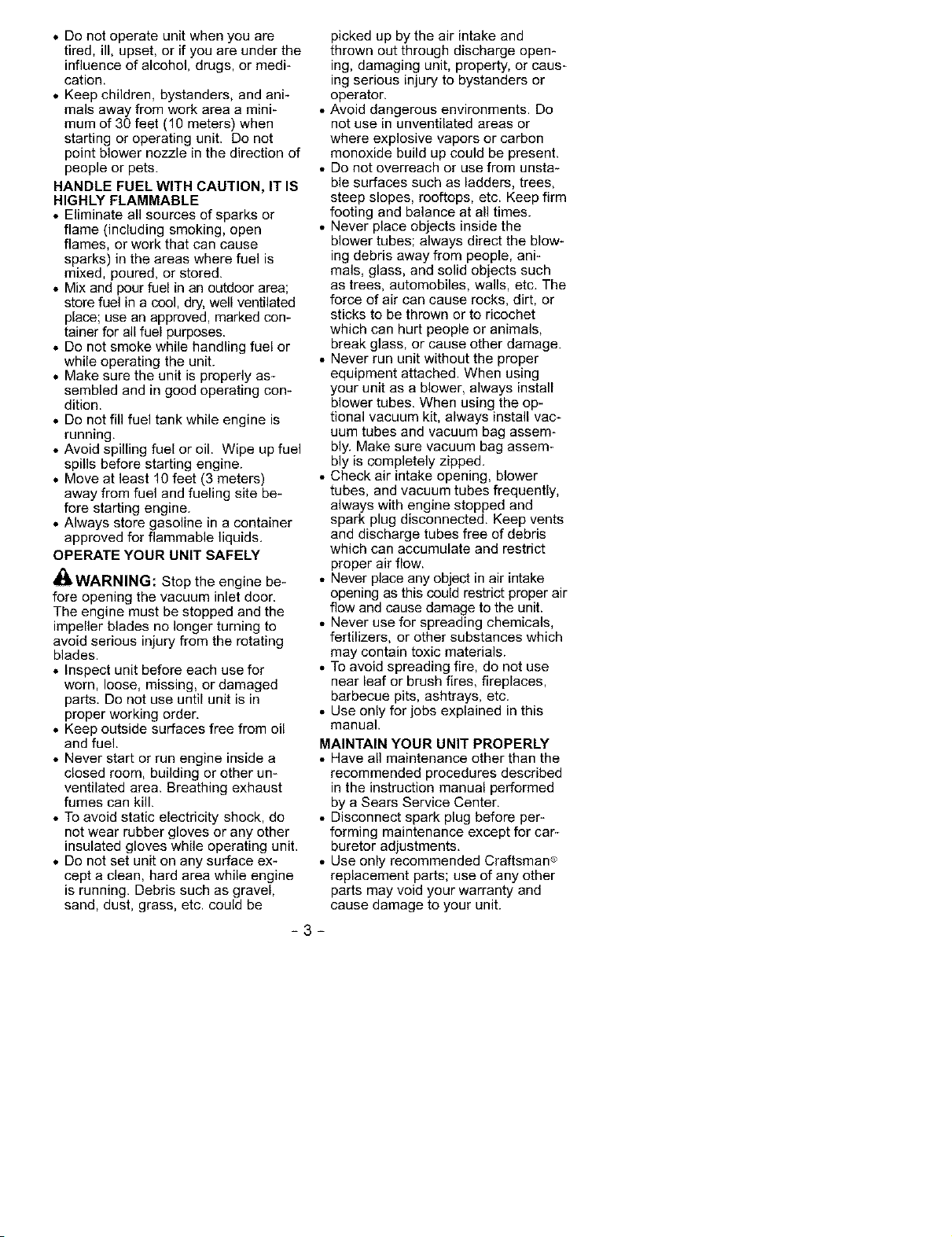

• Do not operate unit when you are

tired, ill, upset, or if you are under the

influence of alcohol, drugs, or medi-

cation.

• Keep children, bystanders, and ani-

mals away from work area a mini-

mum of 30 feet (10 meters) when

starting or operating unit. Do not

point blower nozzle in the direction of

people or pets.

HANDLE FUEL WITH CAUTION, IT IS

HIGHLY FLAMMABLE

• Eliminate all sources of sparks or

flame (including smoking, open

flames, or work that can cause

sparks) in the areas where fuel is

mixed, poured, or stored.

• Mix and pour fuel in an outdoor area;

store fuel in a cool, dry, well ventilated

place; use an approved, marked con-

tainer for all fuel purposes.

• Do not smoke while handling fuel or

while operating the unit.

• Make sure the unit is properly as-

sembled and in good operating con-

dition.

• Do not fill fuel tank while engine is

running.

• Avoid spilling fuel or oil. Wipe up fuel

spills before starting engine.

• Move at least 10 feet (3 meters)

away from fuel and fueling site be-

fore starting engine.

• Always store gasoline in a container

approved for flammable liquids.

OPERATE YOUR UNIT SAFELY

_WARNING: Stop the engine be-

fore opening the vacuum inlet door.

The engine must be stopped and the

impeller blades no longer turning to

avoid serious injury from the rotating

blades.

• Inspect unit before each use for

worn, loose, missing, or damaged

parts. Do not use until unit is in

proper working order.

• Keep outside surfaces free from oil

and fuel.

• Never start or run engine inside a

closed room, building or other un-

ventilated area. Breathing exhaust

fumes can kill.

• To avoid static electricity shock, do

not wear rubber gloves or any other

insulated gloves while operating unit.

• Do not set unit on any surface ex-

cept a clean, hard area while engine

is running. Debris such as gravel,

sand, dust, grass, etc. could be

picked up by the air intake and

thrown out through discharge open-

ing, damaging unit, property, or caus-

ing serious injury to bystanders or

operator.

• Avoid dangerous environments. Do

not use in unventilated areas or

where explosive vapors or carbon

monoxide build up could be present.

• Do not overreach or use from unsta-

ble surfaces such as ladders, trees,

steep slopes, rooftops, etc. Keep firm

footing and balance at all times.

• Never place objects inside the

blower tubes; always direct the blow-

ing debris away from people, ani-

mals, glass, and solid objects such

as trees, automobiles, walls, etc. The

force of air can cause rocks, dirt, or

sticks to be thrown or to ricochet

which can hurt people or animals,

break glass, or cause other damage.

• Never run unit without the proper

equipment attached. When using

your unit as a blower, always install

blower tubes. When using the op-

tional vacuum kit, always install vac-

uum tubes and vacuum bag assem-

bly. Make sure vacuum bag assem-

bly is completely zipped.

• Check air intake opening, blower

tubes, and vacuum tubes frequently,

always with engine stopped and

spark plug disconnected. Keep vents

and discharge tubes free of debris

which can accumulate and restrict

proper air flow.

• Never place any object in air intake

opening as this could restrict proper air

flow and cause damage to the unit.

• Never use for spreading chemicals,

fertilizers, or other substances which

may contain toxic materials.

• To avoid spreading fire, do not use

near leaf or brush fires, fireplaces,

barbecue pits, ashtrays, etc.

• Use only for jobs explained in this

manual.

MAINTAIN YOUR UNIT PROPERLY

• Have all maintenance other than the

recommended procedures described

in the instruction manual performed

by a Sears Service Center.

• Disconnect spark plug before per-

forming maintenance except for car-

buretor adjustments.

• Use only recommended Craftsman®

replacement parts; use of any other

parts may void your warranty and

cause damage to your unit.

-3-

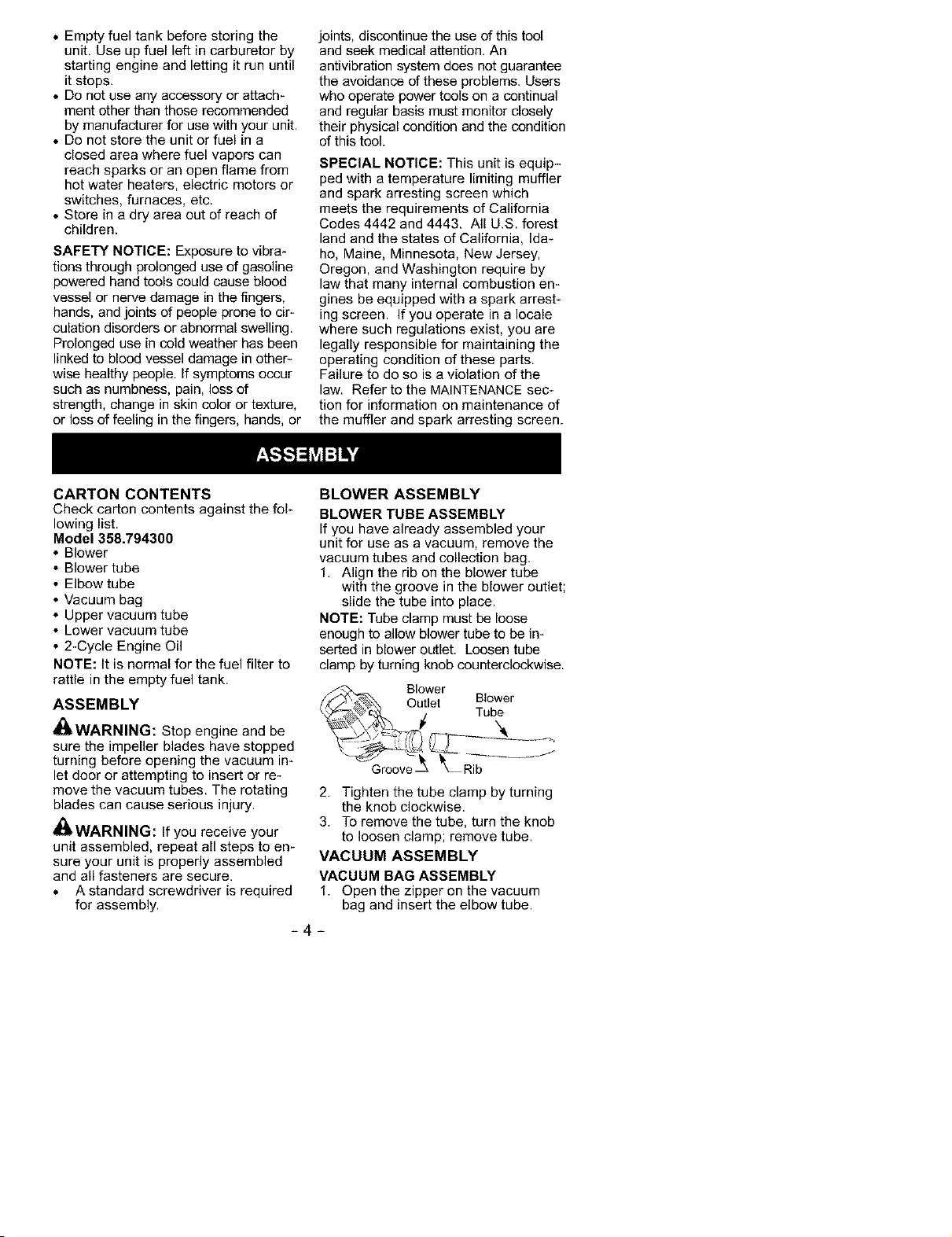

• Empty fuel tank before storing the

unit, Use up fuel left in carburetor by

starting engine and letting it run until

it stops.

• Do not use any accessory or attach-

ment other than those recommended

by manufacturer for use with your unit.

• Do not store the unit or fuel in a

closed area where fuel vapors can

reach sparks or an open flame from

hot water heaters, electric motors or

switches, furnaces, etc.

• Store in a dry area out of reach of

children.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gasoline

powered hand tools could cause blood

vessel or nerve damage in the fingers,

hands, and joints of people prone to cir-

culation disorders or abnormal swelling.

Prolonged use in cold weather has been

linked to blood vessel damage in other*

wise healthy people. If symptoms occur

such as numbness, pain, loss of

strength, change in skin color or texture,

or loss of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention, An

antivibration system does not guarantee

the avoidance of these problems. Users

who operate power tools on a continual

and regular basis must monitor closely

their physical condition and the condition

of this tool.

SPECIAL NOTICE: This unit is equip-

ped with a temperature limiting muffler

and spark arresting screen which

meets the requirements of California

Codes 4442 and 4443. All U.S. forest

land and the states of California, Ida-

ho, Maine, Minnesota, New Jersey,

Oregon, and Washington require by

law that many internal combustion en-

gines be equipped with a spark arrest-

ing screen. If you operate in a locale

where such regulations exist, you are

legally responsible for maintaining the

operating condition of these parts,

Failure to do so is a violation of the

law. Refer to the MAINTENANCE sec-

tion for information on maintenance of

the muffler and spark arresting screen.

CARTON CONTENTS

Check carton contents against the fol-

lowing list.

Model 358.794300

Blower

Blower tube

Elbow tube

Vacuum bag

Upper vacuum tube

Lower vacuum tube

2-Cycle Engine Oil

NOTE: It is normal for the fuel filter to

rattle in the empty fuel tank.

ASSEMBLY

_!_WARNING: Stop engine and be

sure the impeller blades have stopped

turning before opening the vacuum in-

let door or attempting to insert or re-

move the vacuum tubes. The rotating

blades can cause serious injury.

_WARNING: If you receive your

unit assembled, repeat all steps to en-

sure your unit is properly assembled

and all fasteners are secure.

• Astandard screwdriver is required

for assembly.

BLOWER ASSEMBLY

BLOWER TUBE ASSEMBLY

If you have already assembled your

unit for use as a vacuum, remove the

vacuum tubes and collection bag.

1. Align the rib on the blower tube

with the groove in the blower outlet;

slide the tube into place.

NOTE: Tube clamp must be loose

enough to allow blower tube to be in-

serted in blower outlet. Loosen tube

clamp by turning knob counterclockwise.

Blower

Outlet Blower

Tube

Groove-

2. Tighten the tube clamp by turning

the knob clockwise.

3. To remove the tube, turn the knob

to loosen clamp; remove tube.

VACUUM ASSEMBLY

VACUUM BAG ASSEMBLY

1. Open the zipper on the vacuum

bag and insert the elbow tube.

-4-

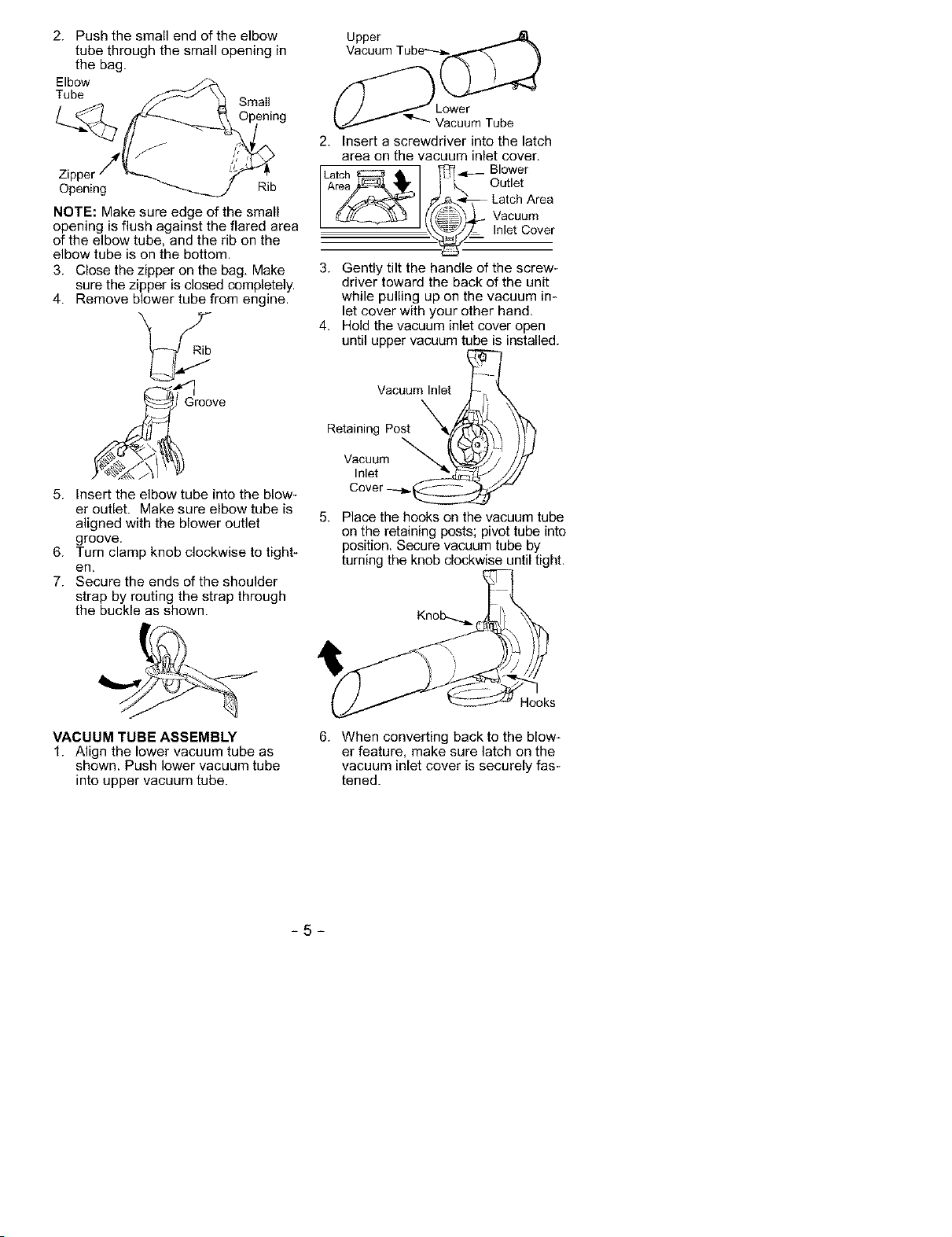

2. Push the small end of the elbow

tube through the small opening in

the bag.

Elbow

Tube

SmaII

Opening

Opening Rib

NOTE: Make sure edge of the small

opening is flush against the flared area

of the elbow tube, and the rib on the

elbow tube is on the bottom.

3. Close the zipper on the bag. Make

sure the zipper is closed completely.

4. Remove blower tube from engine.

roove

5. Insert the elbow tube into the blow-

er outlet. Make sure elbow tube is

aligned with the blower outlet

groove.

6. Turn clamp knob clockwise to tight-

en.

7. Secure the ends of the shoulder

strap by routing the strap through

the buckle as shown.

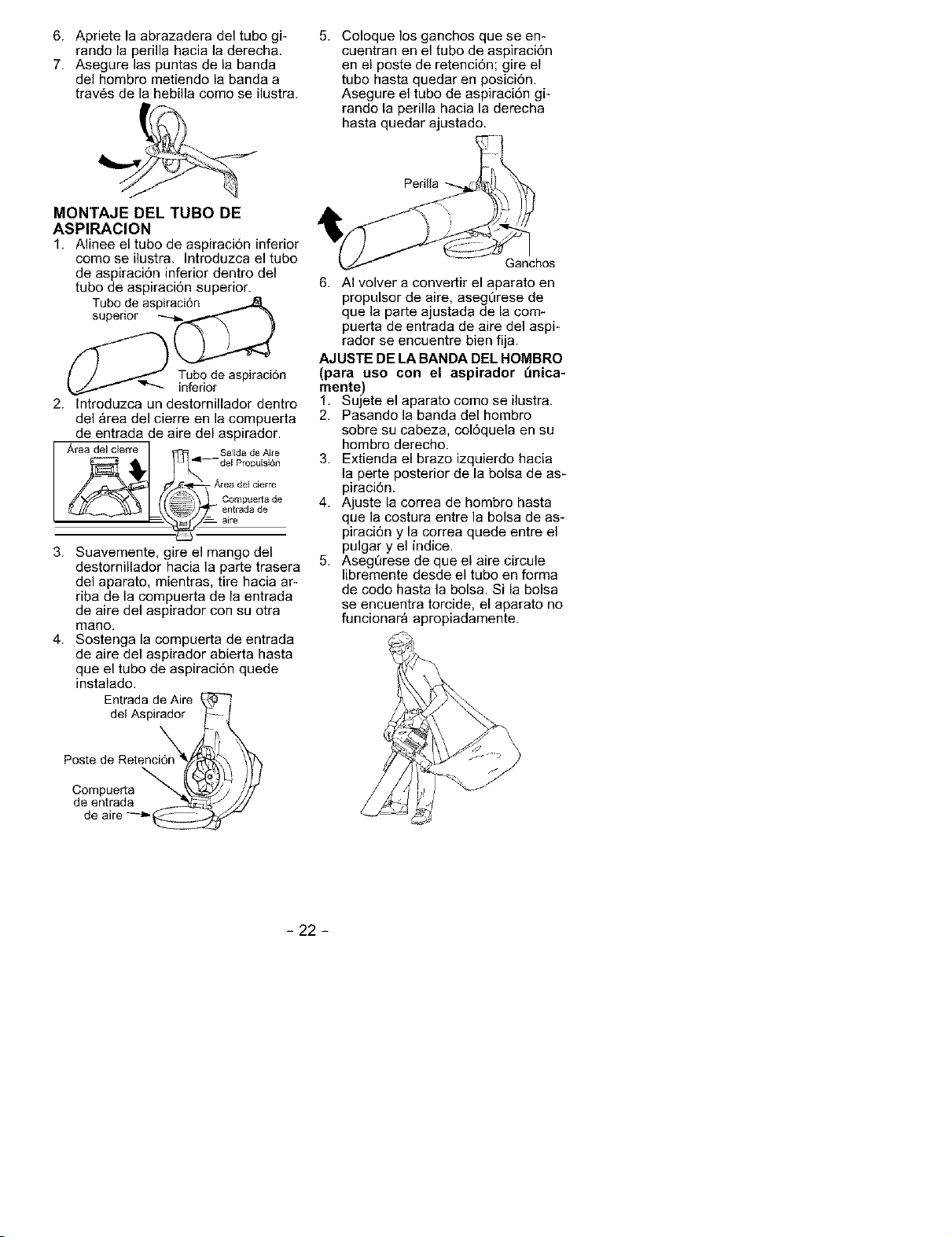

VACUUM TUBE ASSEMBLY

1. Align the lower vacuum tube as

shown. Push lower vacuum tube

into upper vacuum tube.

Upper

Vacuum Tube_-__

Lower

Vacuum Tube

2. Insert a screwdriver into the latch

area on the vacuum inlet cover.

Latch _ Blower

Area Outlet

Latch Area

_]_ Vn_Ct_mver

3. Gently tilt the handle of the screw_

driver toward the back of the unit

while pulling up on the vacuum in-

let cover with your other hand.

4. Hold the vacuum inlet cover open

until upper vacuum tube is installed.

Vacuum Inlet

Retaining Post

Vacuum

Inlet

Cover

5. Place the hooks on the vacuum tube

on the retaining posts; pivot tube into

position. Secure vacuum tube by

turning the knob clockwise until tight.

Hooks

6. When converting back to the blow-

er feature, make sure latch on the

vacuum inlet cover is securely fas-

tened.

-5-

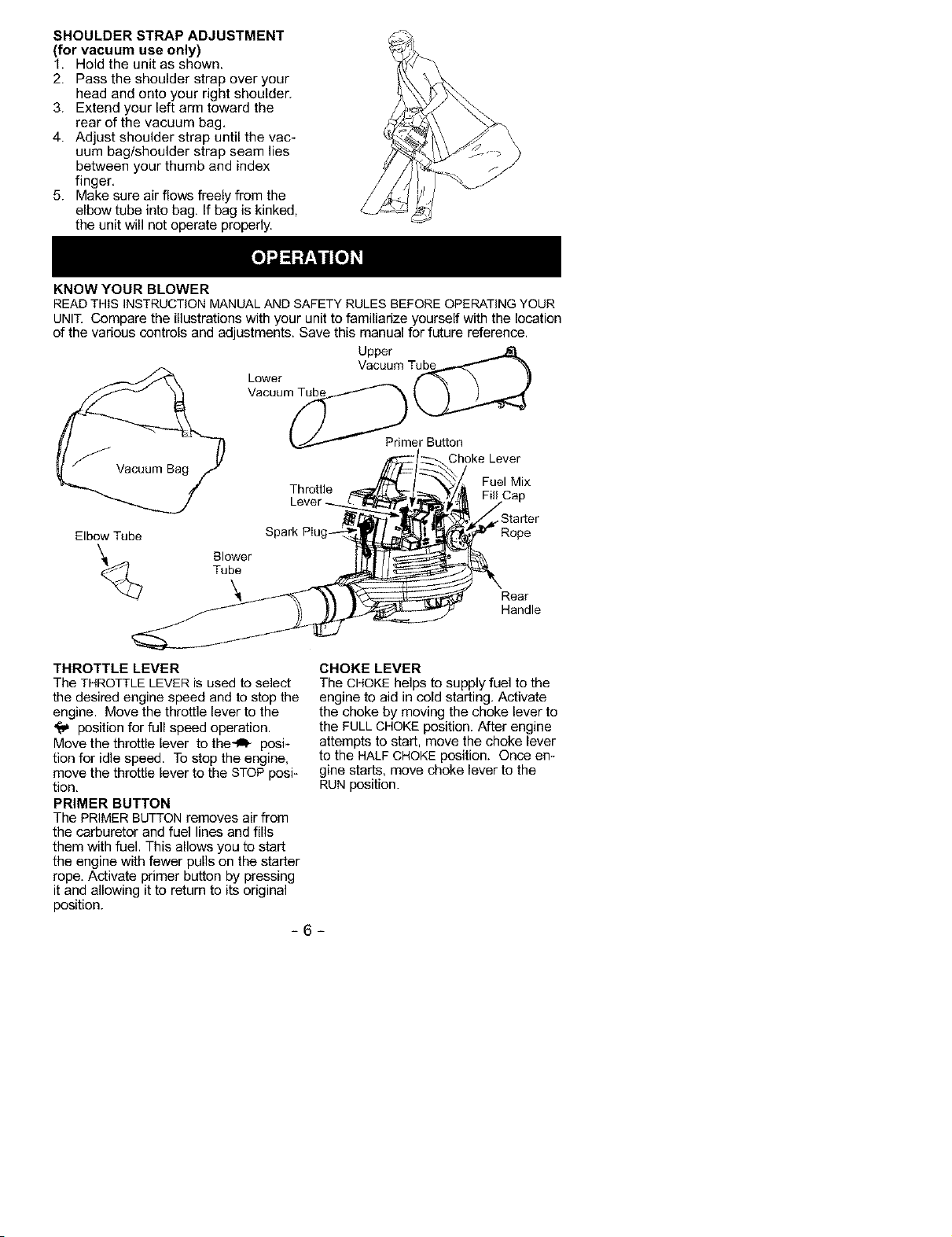

SHOULDER STRAP ADJUSTMENT

(for vacuum use only)

1. Hold the unit as shown.

2. Pass the shoulder strap over your

head and onto your right shoulder.

3. Extend your left arm toward the

rear of the vacuum bag.

4. Adjust shoulder strap until the vac-

uum bag/shoulder strap seam lies

between your thumb and index

finger.

5. Make sure air flows freely from the

elbow tube into bag. If bag is kinked,

the unit will not operate properly.

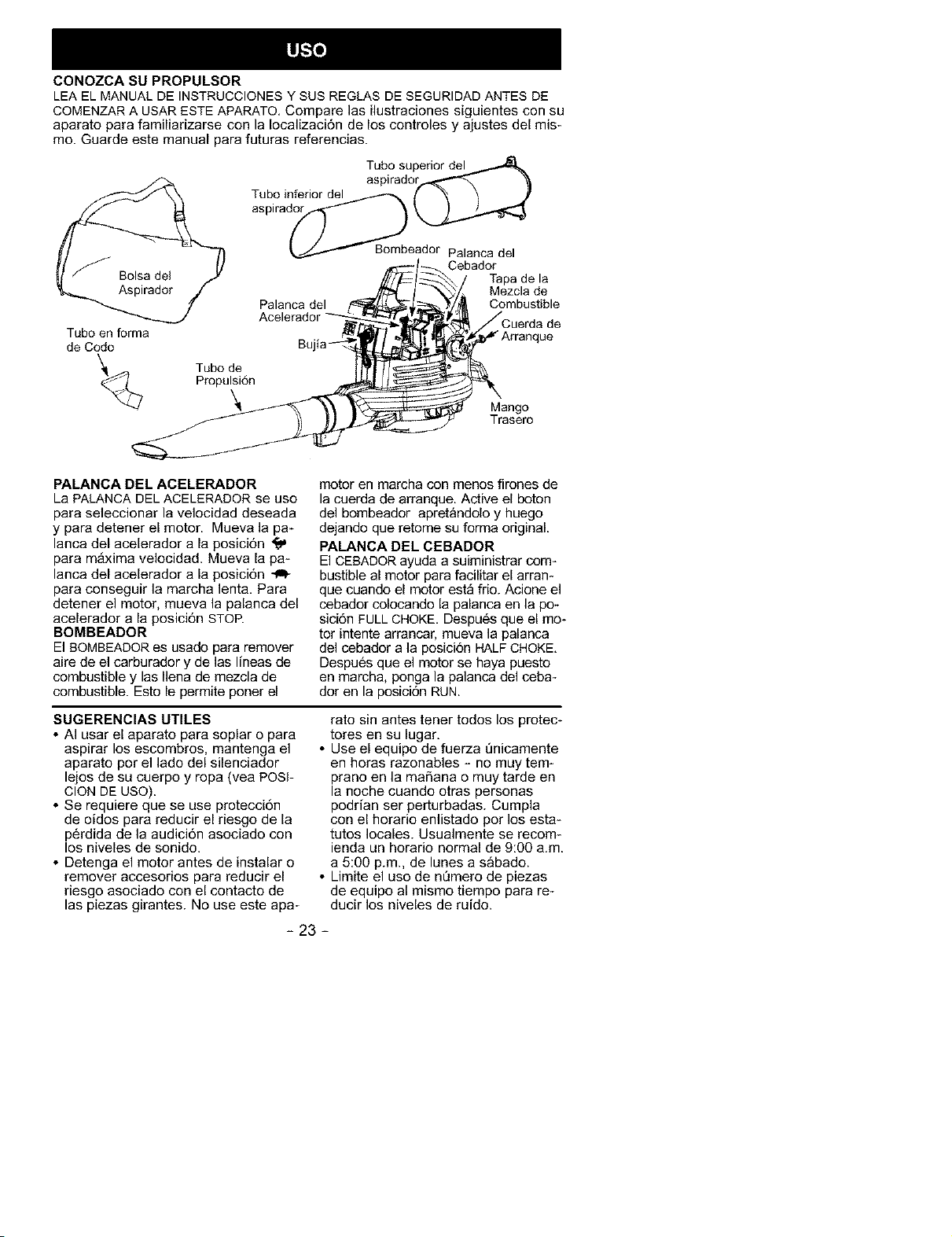

KNOW YOUR BLOWER

READ THIS INSTRUCTION MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNIT. Compare the illustrations with your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

Upper T_

Vacuum

Lower

Vacuum Tube

PrimerBu_on

Vacuum Bag _/_

, ThrotWe__

Lever

Elbow Tube Spark Plug--:4,'._

TBI°Lwer

Choke Lever

_,, Fuel Mix

Fill Cap

_Staprle r

'_Rear

Handle

THROTTLE LEVER

The THROTTLE LEVERis used to select

the desired engine speed and to stop the

engine. Move the throttle lever to the

position for full speed operation.

Move the throttle lever to the-_ posi-

tion for idle speed. To stop the engine,

move the throttle lever to the STOP posi-

tion.

PRIMER BUTTON

The PRIMER BUTTONremoves air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the starter

rope. Activate primer button by pressing

it and allowing it to return to its original

position.

CHOKE LEVER

The CHOKE helps to supply fuel to the

engine to aid in cold starting. Activate

the choke by moving the choke lever to

the FULL CHOKE position. After engine

attempts to start, move the choke lever

to the HALF CHOKE position. Once en-

gine starts, move choke lever to the

RUNposition.

-6-

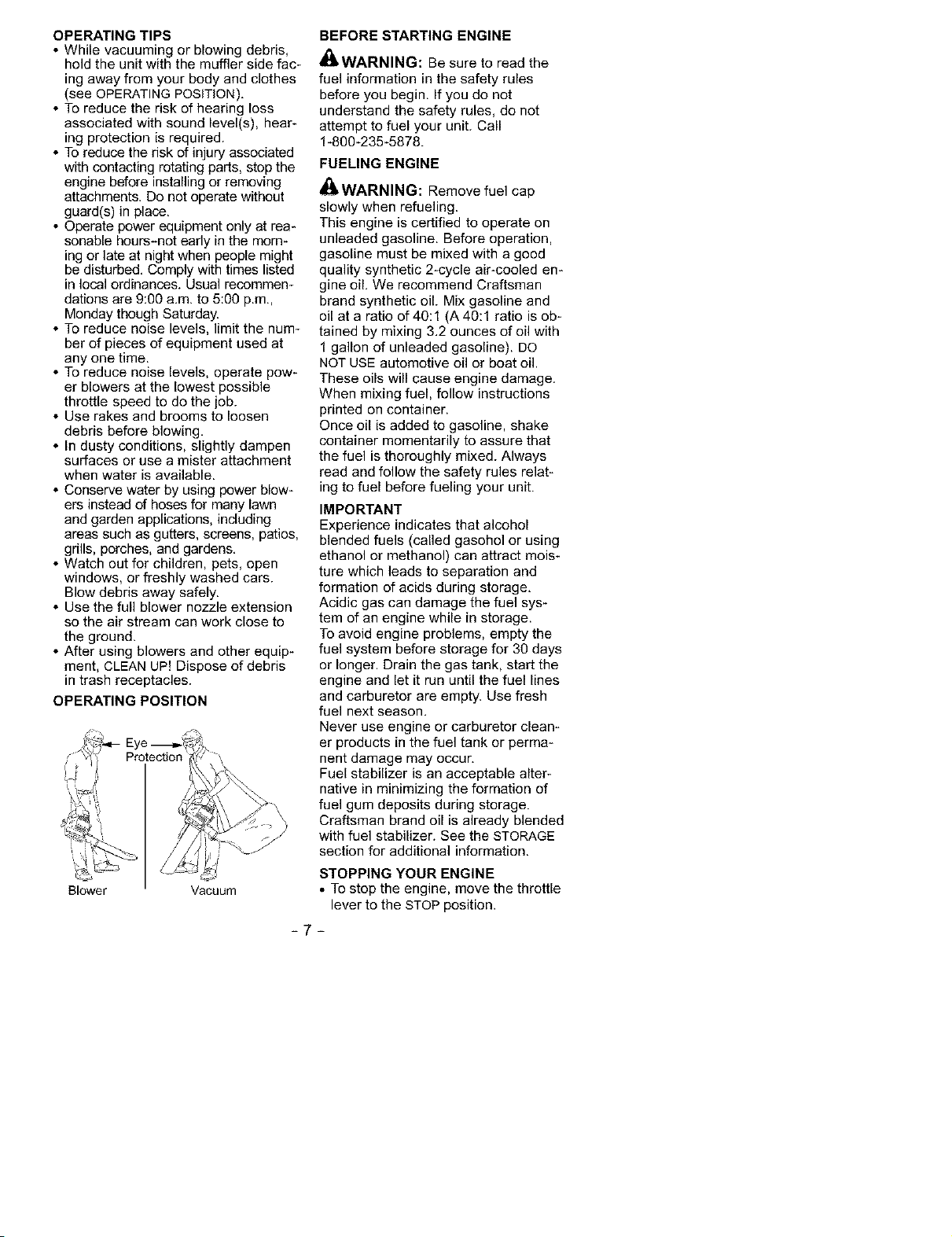

OPERATING TIPS

• While vacuuming or blowing debris,

hold the unit with the muffler side fac-

ing away from your body and clothes

(see OPERATING POSITION).

• To reduce the risk of hearing loss

associated with sound level(s), hear-

ing protection is required.

• To reduce the risk of injury associated

with contacting rotating parts, stop the

engine before installing or removing

attachments. Do not operate without

guard(s) in place.

• Operate power equipment only at rea-

sonable hours-not early in the morn-

ing or late at night when people might

be disturbed. Comply with times listed

in local ordinances. Usual recommen-

dations are 9:00 a.m. to 5:00 p.m.,

Monday though Saturday.

• To reduce noise levels, limit the num-

ber of pieces of equipment used at

any one time.

• To reduce noise levels, operate pow-

er blowers at the lowest possible

throttle speed to do the job.

• Use rakes and brooms to loosen

debris before blowing.

• In dusty conditions, slightly dampen

surfaces or use a mister attachment

when water is available.

• Conserve water by using power blow-

ers instead of hoses for many lawn

and garden applications, including

areas such as gutters, screens, patios,

grills, porches, and gardens.

• Watch out for children, pets, open

windows, or freshly washed cars.

Blow debris away safely.

• Use the full blower nozzle extension

so the air stream can work close to

the ground.

• After using blowers and other equip-

ment, CLEAN UP! Dispose of debris

in trash receptacles.

OPERATING POSITION

Blower Vacuum

BEFORE STARTING ENGINE

_IbWARNING: Be sure to read the

fuel information in the safety rules

before you begin, If you do not

understand the safety rules, do not

attempt to fuel your unit. Call

1-800-235-5878.

FUELING ENGINE

,_WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled en-

gine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and

oil at a ratio of 40:1 (A 40:1 ratio is ob-

tained by mixing 3.2 ounces of oil with

1 gallon of unleaded gasoline). DO

NOT USE automotive oil or boat oil.

These oils will cause engine damage.

When mixing fuel, follow instructions

printed on container.

Once oil is added to gasoline, shake

container momentarily to assure that

the fuel is thoroughly mixed. Always

read and follow the safety rules relat-

ing to fuel before fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage.

Toavoid engine problems, empty the

fuel system before storage for 30 days

or longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh

fuel next season.

Never use engine or carburetor clean-

er products in the fuel tank or perma-

nent damage may occur.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage.

Craftsman brand oil is already blended

with fuel stabilizer. See the STORAGE

section for additional information.

STOPPING YOUR ENGINE

• To stop the engine, move the throttle

lever to the STOP position.

-7-

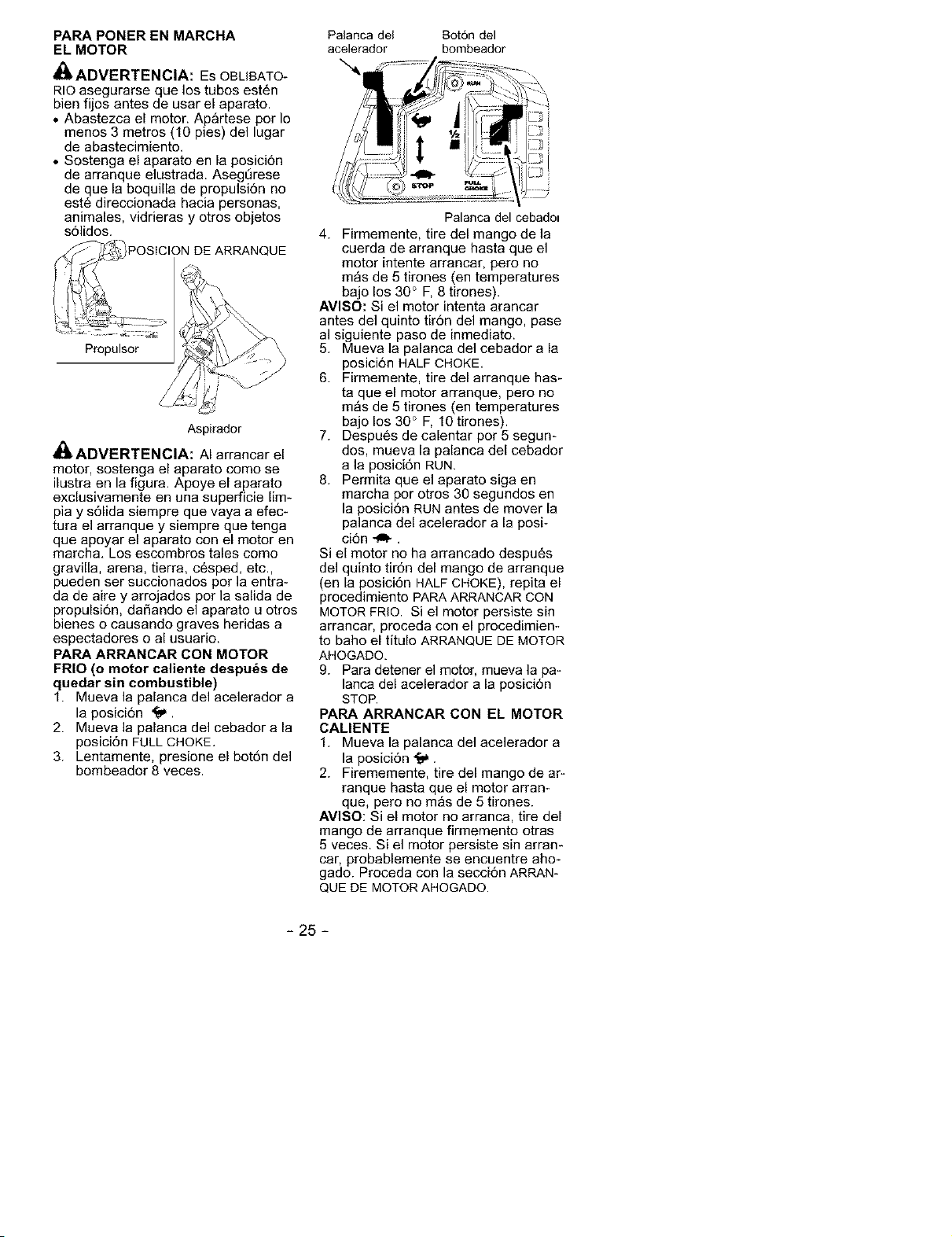

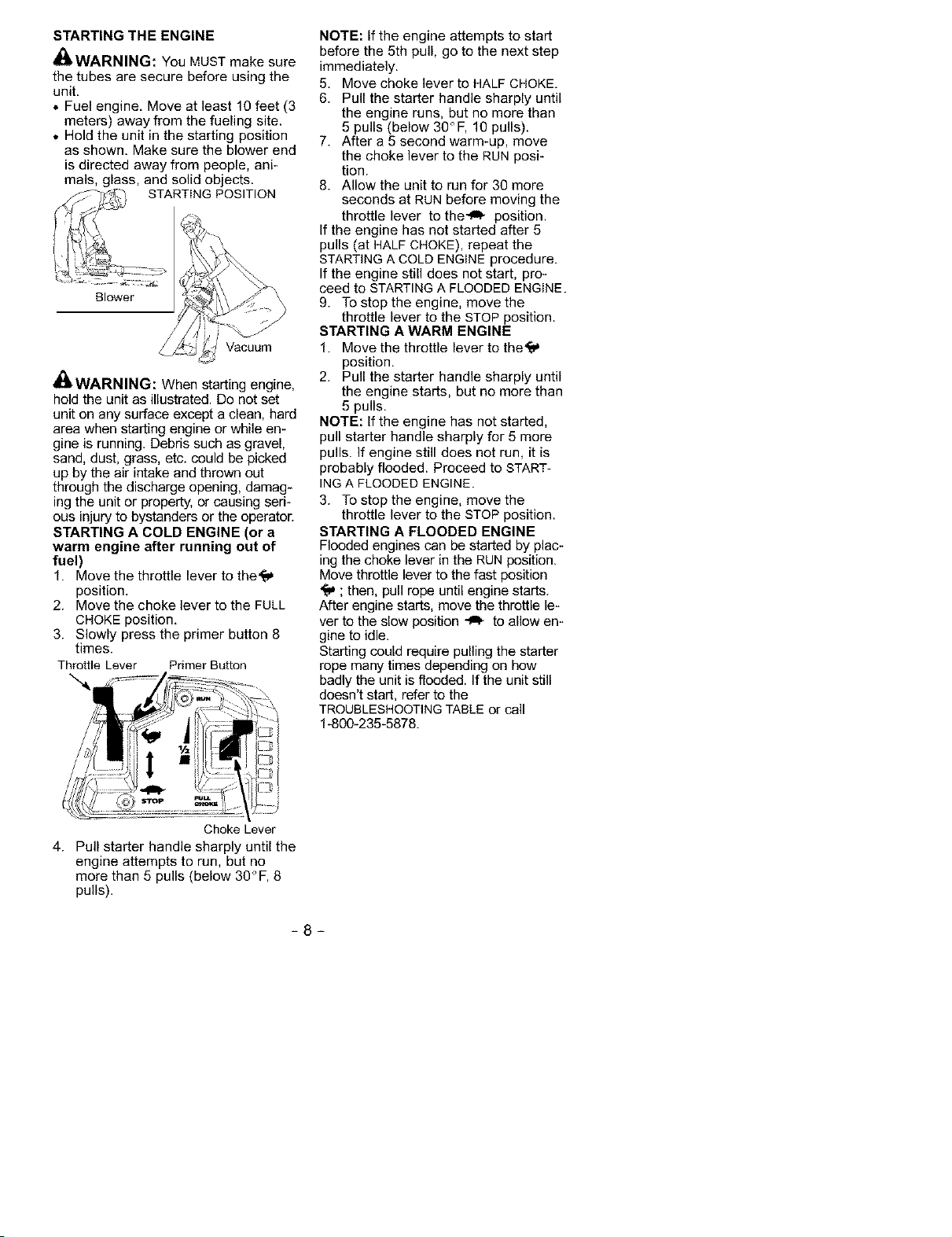

STARTING THE ENGINE

_IkWARNING: You MUST make sure

the tubes are secure before using the

unit.

• Fuel engine. Move at least 10 feet (3

meters) away from the fueling site.

• Hold the unit in the starting position

as shown. Make sure the blower end

is directed away from people, ani-

mals, glass, and solid objects.

STARTING POSITION

Blower

Vacuum

411_WARNING: When starting engine,

hold the unit as illustrated.Do not set

unit on any surface except a clean, hard

area when starting engine or while en-

gine is running. Debris such as gravel,

sand, dust, grass, etc. could be picked

up by the air intake and thrown out

through the discharge opening, damag-

ing the unit or property, or causing seri-

ous injury to bystanders or the operator.

STARTING A COLD ENGINE (or a

warm engine after running out of

fuel)

1. Move the throttle lever to theftS'

position.

2. Move the choke lever to the FULL

CHOKE position.

3. Slowly press the primer button 8

times.

Throttle Lever Primer Button

Choke Lever

NOTE: Ifthe engine attempts to start

before the 5th pull, go to the next step

immediately.

5. Move choke lever to HALF CHOKE.

6. Pull the starter handle sharply until

the engine runs, but no more than

5 pulls (below 30°F, 10 pulls).

7. After a 5 second warm-up, move

the choke lever to the RUN posi-

tion.

8. Allow the unit to run for 30 more

seconds at RUN before moving the

throttle lever to the4'_ position.

If the engine has not started after 5

pulls (at HALF CHOKE), repeat the

STARTINGA COLD ENGINE procedure.

If the engine still does not start, pro-

ceed to STARTING A FLOODED ENGINE.

9. To stop the engine, move the

throttle lever to the STOP position.

STARTING A WARM ENGINE

1. Move the throttle lever to the_#'

position.

2. Pull the starter handle sharply until

the engine starts, but no more than

5 pulls.

NOTE: If the engine has not started,

pull starter handle sharply for 5 more

pulls. If engine still does not run, it is

probably flooded. Proceed to START-

ING A FLOODED ENGINE.

3. To stop the engine, move the

throttle lever to the STOP position.

STARTING A FLOODED ENGINE

Flooded engines can be started by plac-

ing the choke lever in the RUNposition.

Move throttle lever to the fast position

,¢_ ; then, pull rope until engine starts.

After engine starts, move the throttle le-

ver to the slow position _ to allow en-

gine to idle.

Starting could require pulling the starter

rope many times depending on how

badly the unit is flooded. If the unit still

doesn't start, refer to the

TROUBLESHOOTINGTABLEor call

1-800-235-5878.

4. Pull starter handle sharply until the

engine attempts to run, but no

more than 5 pulls (below 30°F, 8

pulls).

-8-

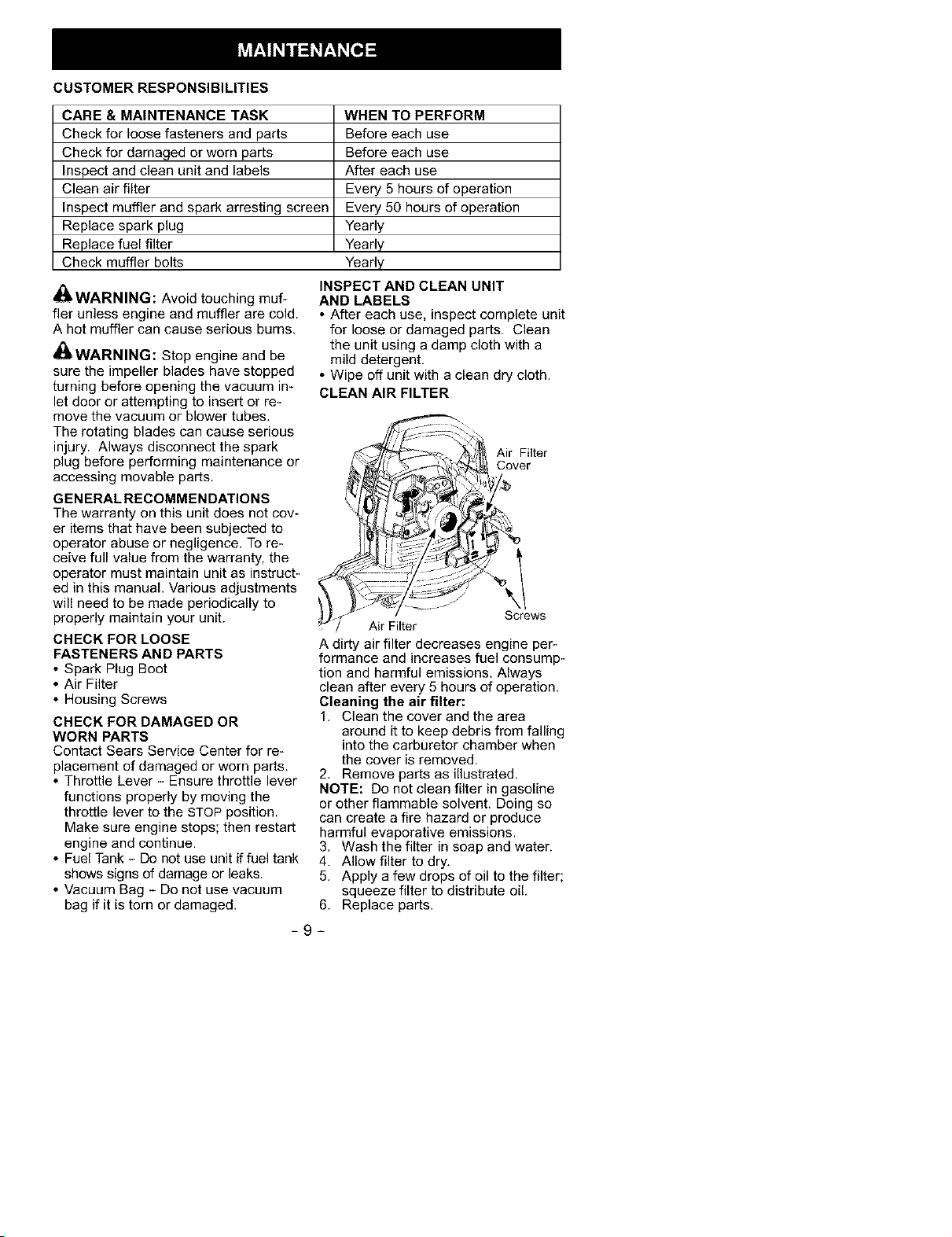

CUSTOMER RESPONSIBILITIES

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

Replace fuel filter

Check muffler bolts

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

OWARNING: Avoid touching muf-

fler unless engine and muffler are cold.

A hot muffler can cause serious burns.

_!kWARNING: Stop engine and be

sure the impeller blades have stopped

turning before opening the vacuum in-

let door or attempting to insert or re-

move the vacuum or blower tubes.

The rotating blades can cause serious

injury. Always disconnect the spark

plug before performing maintenance or

accessing movable parts.

GEN ERAL RECOMMEN DATIONS

The warranty on this unit does not cov-

er items that have been subjected to

operator abuse or negligence. To re-

ceive full value from the warranty, the

operator must maintain unit as instruct-

ed in this manual. Various adjustments

INSPECT AND CLEAN UNIT

AND LABELS

• After each use, inspect complete unit

for loose or damaged parts. Clean

the unit using a damp cloth with a

mild detergent.

• Wipe off unit with a clean dry cloth.

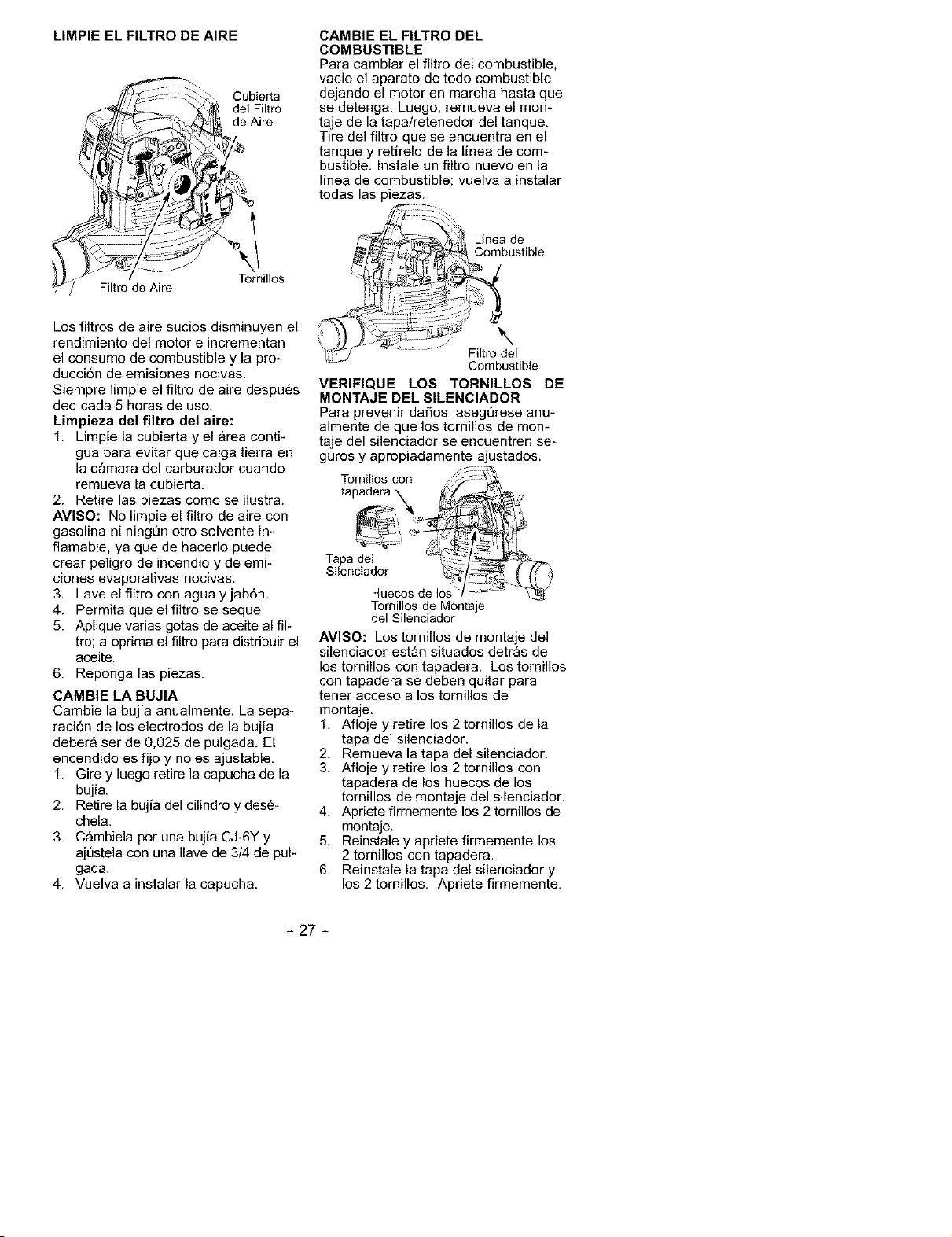

CLEAN AIR FILTER

' /i Air Filter

_ , _ _ ! Cover

_/,_Y ,_r Filter Screws

will need to be made periodically to

properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

A dirty air filter decreases engine per-

formance and increases fuel consump-

tion and harmful emissions, Always

clean after every 5 hours of operation.

Cleaning the air filter:

1. Clean the cover and the area

around it to keep debris from falling

into the carburetor chamber when

the cover is removed.

2. Remove parts as illustrated.

• Throttle Lever - Ensure throttle lever

functions properly by moving the

throttle lever to the STOP position.

Make sure engine stops; then restart

engine and continue.

• Fuel Tank - Do not use unit if fuel tank

shows signs of damage or leaks.

• Vacuum Bag - Do not use vacuum

bag if it is torn or damaged.

NOTE: Do not clean filter in gasoline

or other flammable solvent. Doing so

can create a fire hazard or produce

harmful evaporative emissions.

3, Wash the filter in soap and water.

4. Allow filter to dry,

5. Apply a few drops of oil to the filter;

squeeze filter to distribute oil.

6. Replace parts.

-9-

REPLACE SPARK PLUG

Replace spark plug each year to em

sure the engine starts easier and runs

better. Set spark plug gap at 0.025

inch. Ignition timing is fixed, nonadjust-

able.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion CJ-CY

spark plug and tighten securely

with a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

REPLACE FUEL FILTER

To replace fuel filter, drain unit by run-

ning it dry of fuel, then remove fuel

cap/retainer assembly from tank. Pull

filter from tank and remove it from the

fuel line. Install new fuel filter on fuel

line; reinstall parts.

1. Remove two screws from muffler

cover, Remove muffler cover,

2. Loosen and remove the 2 cap

screws from the muffler mounting

screw holes.

3. Tighten the 2 mounting screws se-

curely.

4. Reinstall and tighten the 2 cap

screws securely,

5. Reinstall muffler cover and 2

screws. Tighten securely.

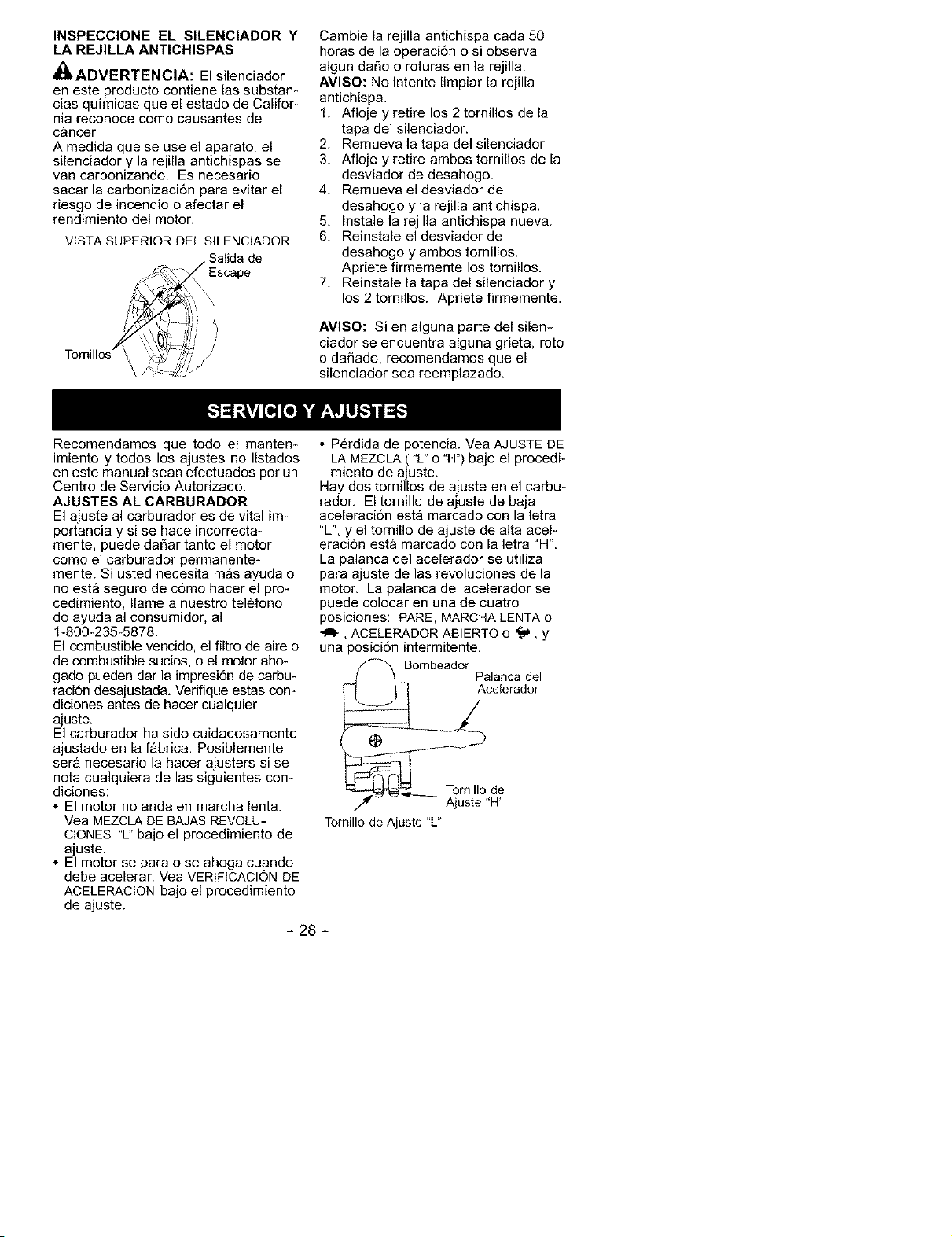

INSPECT MUFFLER AND SPARK

ARRESTING SCREEN

_kWARNING: The muffler on this

product contains chemicals known to

the State of California to cause cancer.

As the unit is used, carbon deposits

build up on the muffler and spark ar-

resting screen, and must be removed

to avoid creating a fire hazard or af-

fecting engine performance.

TOP VIEW OF MUFFLER

Exhaust

Fuel Filter

CHECK MUFFLER MOUNTING

SCREWS

Once each year, ensure muffler

mounting screws are secure and tight-

ened properly to prevent damage.

Mountin4

Screw Holes

NOTE: The muffler mounting screws

are located behind the cap screws.

The cap screws must be removed to

access the mounting screws.

Replace the spark arresting screen ev-

ery 50 hours of operation or if any

damage or breaks in the screen are

noted.

NOTE: Do not attempt to clean the

spark arresting screen.

1. Remove two screws from muffler

cover, Remove muffler cover,

2. Loosen and remove both screws

from the exhaust diverter.

3. Remove the exhaust diverter and

spark arresting screen.

4. Install new spark arresting screen.

5. Reinstall exhaust diverter and both

screws. Tighten screws securely.

6. Reinstall muffler cover and 2

screws. Tighten securely,

NOTE: If any part of the muffler is

cracked, broken or damaged, we rec*

ommend that the muffler be replaced.

-10-

We recommend all service and adjust-

ments not listed in this manual be per-

formed by your Sears Service Center.

CARBURETOR ADJUSTMENT

Carburetor adjustment is critical and if

done improperly can permanently

damage the engine as well as the car-

buretor. If you require further assis-

tance or are unsure about performing

this procedure, call our customer as-

sistance help line at 1-800-235-5878.

Old fuel, a dirty air filter, a dirty fuel fil-

ter, or flooding may give the impres-

sion of an improperly adjusted carbu-

retor. Check these conditions before

adjusting the carburetor.

The carburetor has been carefully set

at the factory. Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle. See LOW SPEED

MIXTUREADJUSTMENT(L) under ad-

justing procedure.

• Engine dies or hesitates instead of ac-

celerating, See ACCELERATIONCHECK

under adjusting procedure,

• Loss of power. See MIXTUREADJUST-

MENT(L or H) under adjusting proce-

dure,

There are two adjustment screws on

the carburetor, The low speed adjust-

ment screw is marked with the letter L,

and the high speed adjustment screw

is marked with the letter H, The throttle

lever is used to control engine speed.

The throttle lever can be placed in one

of four positions: STOP, iDLE or _,

FULLTHROTTLE or ,¢_, and one inter-

mittent position.

Primer Button

Throttle Lever

__[ent "H"

Adjustment "L"

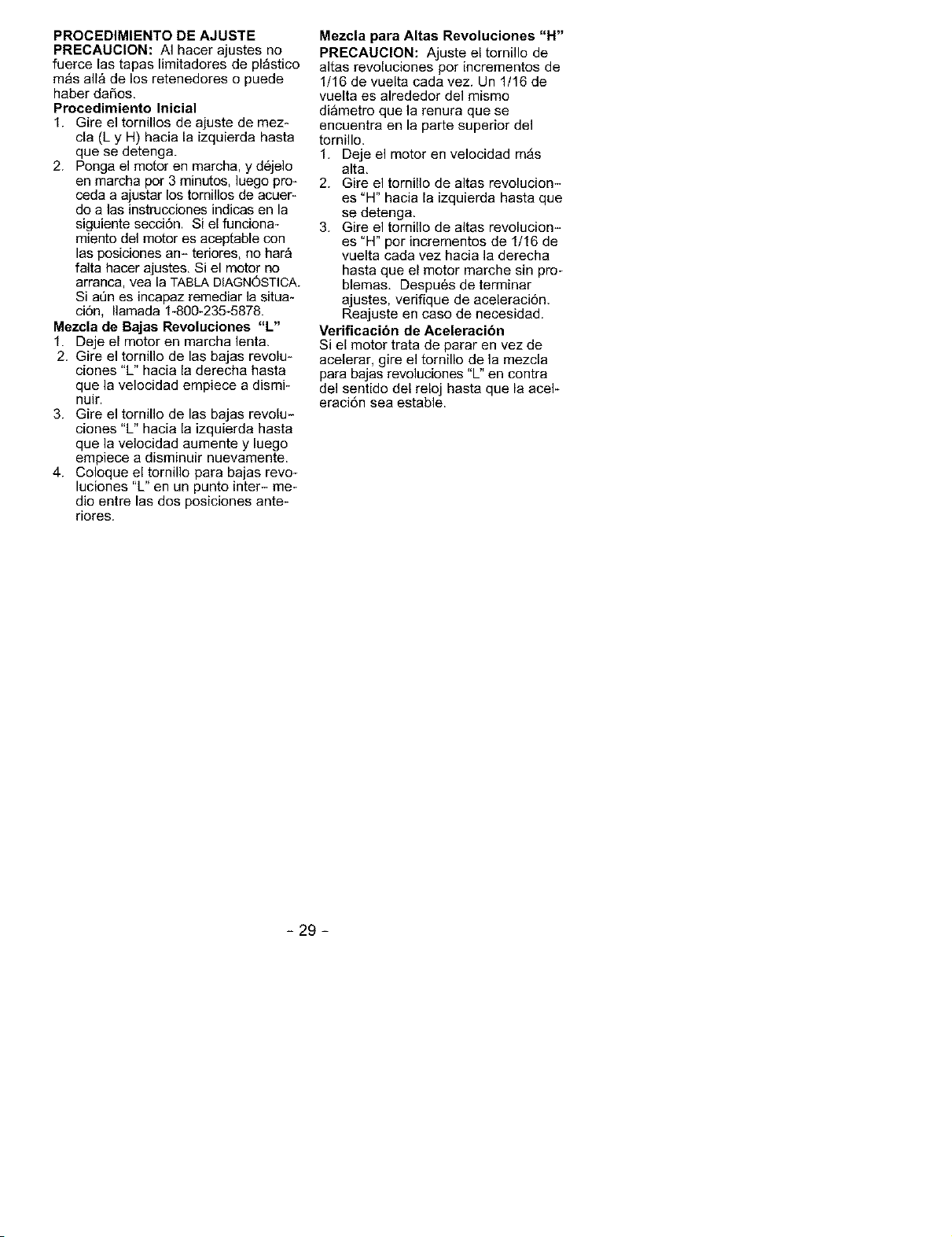

ADJUSTING PROCEDURE

CAUTION: Do not force plastic limiter

caps on screws beyond the built-in

stops or damage will occur,

Initial Settings

1. Turn both mixture screws (L and H)

counterclockwise until they stop.

2. Start engine, let it run for 3 minutes,

then proceed to adjust screws ac-

cording to the instructions below, If

engine performance at initial settings

is acceptable, no further adjustments

are necessary. Ifengine does not

start, refer to TROUBLESHOOTING

TABLE, If still unable to remedy situ-

ation, call 1-800-235-5878.

Low Speed Mixture Adjustment - L

1. Allow the engine to idle.

2. Turn low speed mixture screw (L)

slowly clockwise until the speed be-

gins to drop,

3. Turn the low speed mixture screw

(L) counterclockwise until the speed

increases and then starts to drop

again,

4. Set the low speed mixture screw (L)

at the midpoint between the two

positions.

High Speed Mixture Adjustment - H

CAUTION: Adjust the mixture screw

1/16 of a turn at a time. A 1/16 turn is

about the width of the slot in the top of

the screw,

1. Run engine at full throttle.

2. Turn the high speed mixture screw

(H) counterclockwise until it stops.

3. Turn the high speed mixture screw

(H) 1/16 of a turn clockwise at a time

until the engine runs smeethly.After

completing adjustments, check for

acceleration, Reset if necessary.

Acceleration Check

If engine dies or hesitates instead of

accelerating, turn the low speed mix-

ture screw (L) counterclockwise until

you have smooth acceleration.

-11 -

_I_,WARNING: Perform the following

steps after each use:

• Allow engine to cool, and secure the

unit before storing or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp object

cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

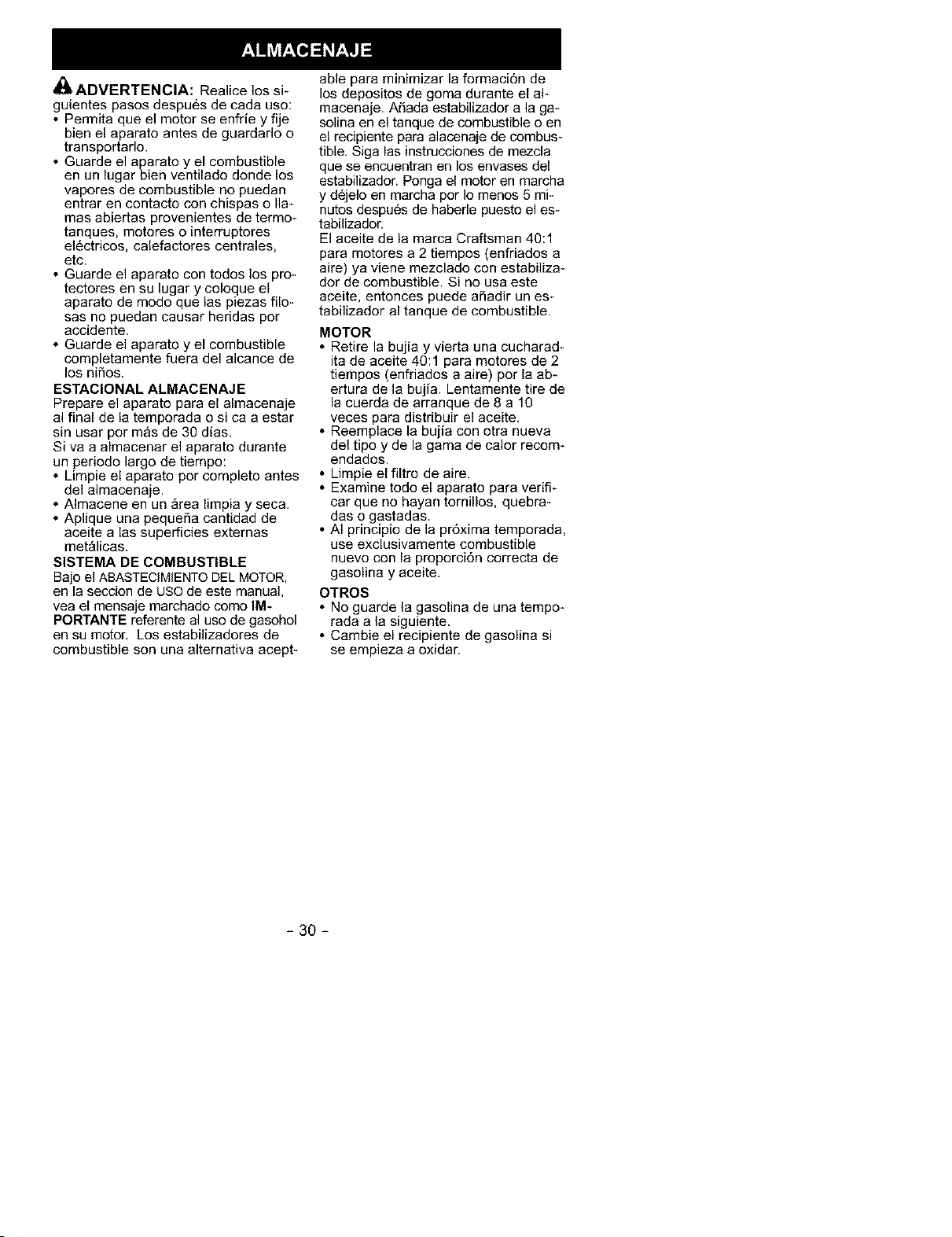

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alterna-

tive in minimizing the formation of fuel

gum deposits during storage. Add stabi-

lizer to gasoline in fuel tank or fuel stor-

age container. Follow the mix instruc-

tions found on stabilizer container. Run

engine at least 5 minutes after adding

stabilizer.

Craftsman 40:1, 2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer, If you do not use this Sears

oil, you can add a fuel stabilizer to your

fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1, 2-cycle engine oil (air

cooled) through the spark plug open-

ing. Slowly pull the starter rope 8 to

10 times to distribute oil.

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts. Replace any dam-

aged, broken, or worn parts.

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea-

son to another.

• Replace your gasoline can if it starts

to rust.

-12-

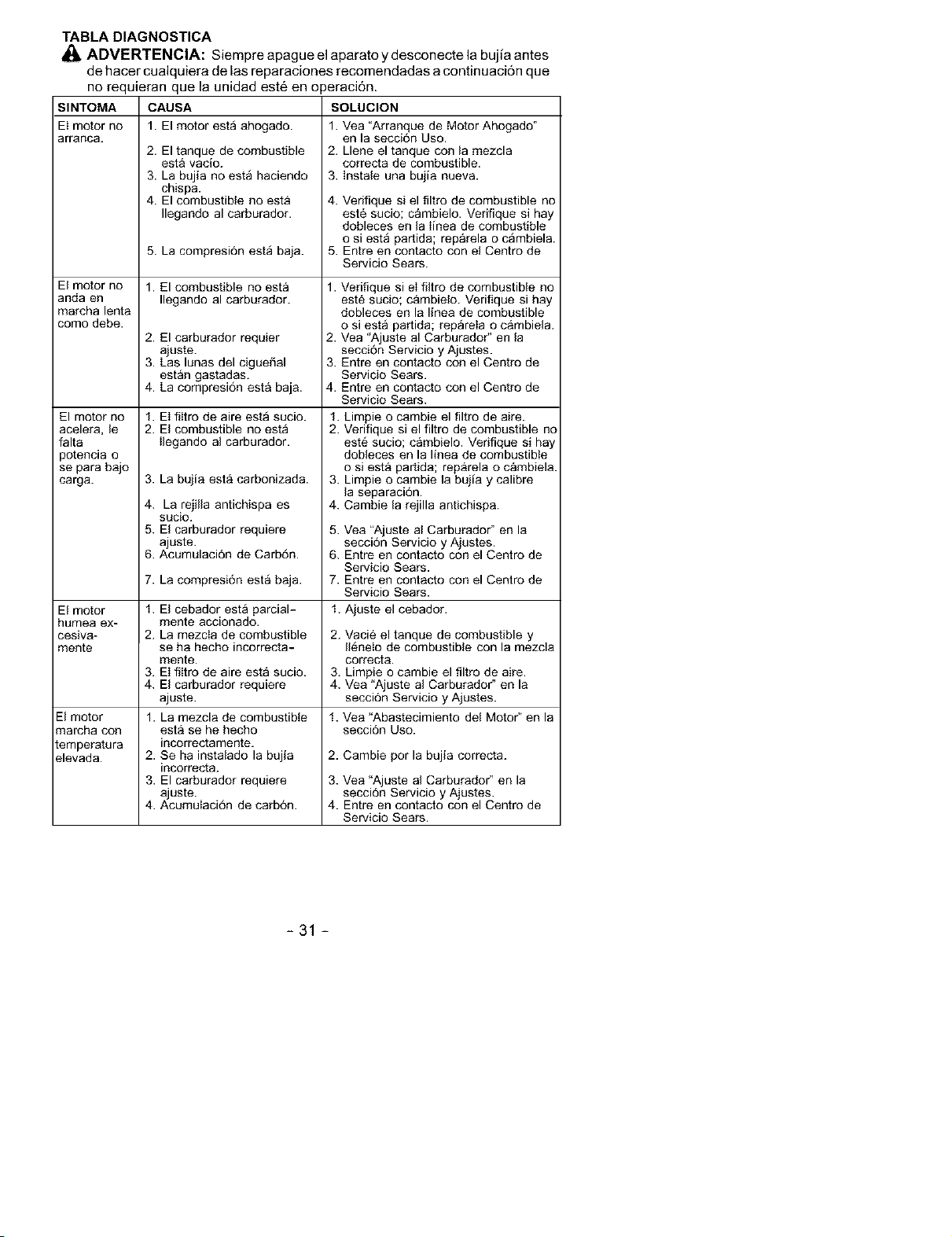

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect spark plug before perform-

ing any of the recommended remedies below other than remedies that re-

quire operation of the unit.

TROUBLE CAUSE

Engine will not 1. Engine flooded.

start.

2. Fuel tank empty.

3. Spark plug not firing.

4. Fuel not reaching

carburetor.

5. Compression low.

Engine will not f. Fuel not reaching

idle properly, carburetor.

2. Carburetor requires

adjustment.

3. Crankshaft seals worn.

4. Compression low.

1. Air filter dirty.

2. Fuel not reaching

carburetor.

Engine will not

accelerate,

lacks power, or

dies under a

load.

Engine smokes

excessively.

Engine runs hot.

3. Spark plug fouled.

4. Spark arresting screen

clogged.

5. Carburetor requires

adjustment.

6. Carbon build up.

7. Compression low.

1. Choke partially on.

2. Fuel mixture incorrect.

3. Air filter dirty.

4. Carburetor requires

adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build up.

REMEDY

1. See "Starting a Flooded Engine"

in Operation section.

2. Fill tank with correct fuel mixture.

3. Install new spark plug.

4. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

5. Contact your Sears Service Center.

1. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

2. See "Carburetor Adjustment" in

Service and Adjustments section.

3. Contact your Sears Service Center.

4. Contact your Sears Service Center.

1. Clean or replace air filter.

2. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

3. Clean or replace spark ptug

and re-gap.

4. Replace screen.

5. See "Carburetor Adjustment" in

Service and Adjustments section.

6. Contact your Sears Service Center.

7. Contact your Sears Service Center.

1. Adjust choke.

2. Empty fuel tank and refill with

correct fuel mixture.

3. Clean or replace air filter.

4. See "Carburetor Adjustment" in

Service and Adjustments section.

1. See "Fueling Engine" in Operation

section.

2. Replace with correct spark plug.

3. See "Carburetor Adjustment" in

Service and Adjustments section.

4. Contact your Sears Service Center.

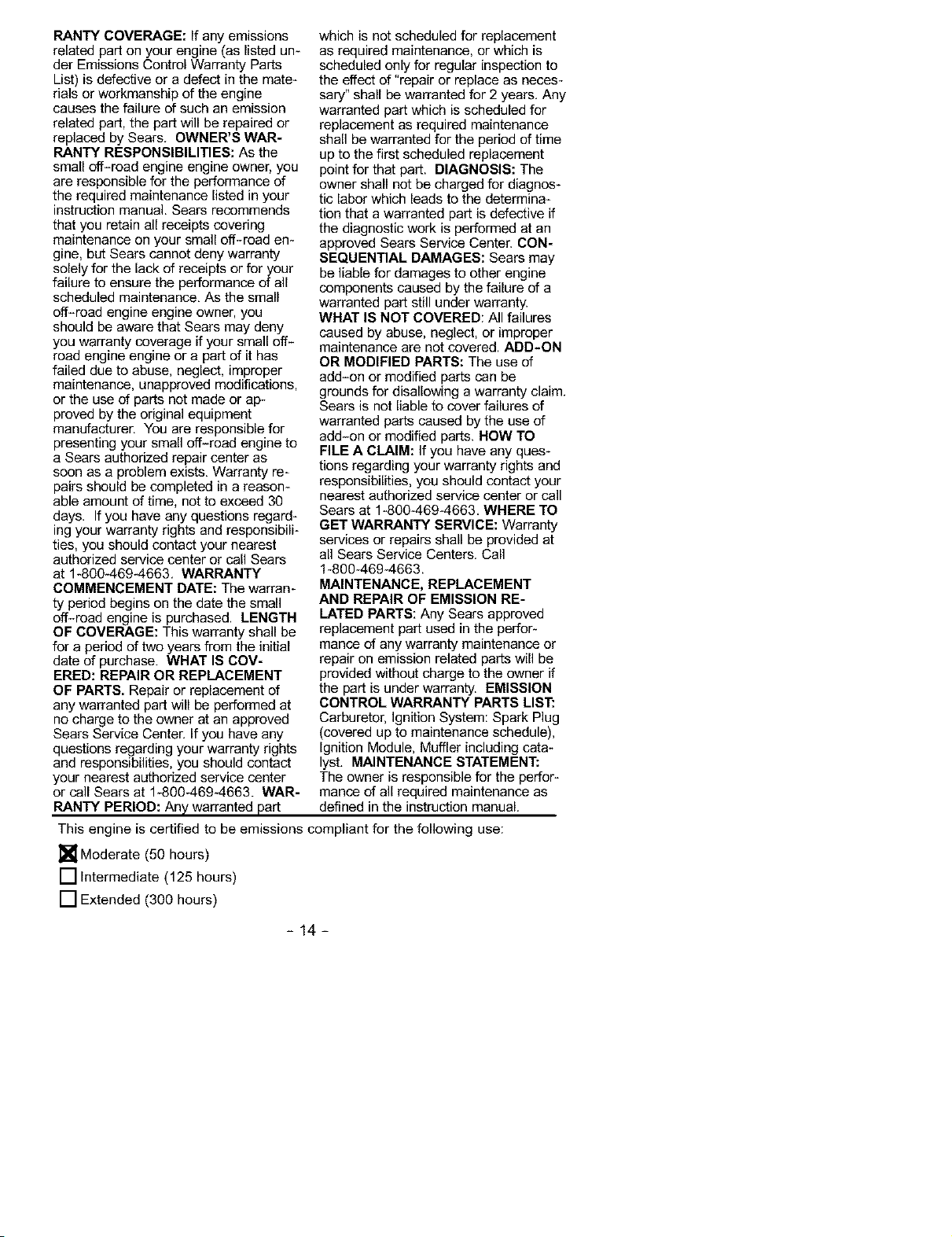

YOUR WARRANTY RIGHTS AND OB-

LIGATIONS: The U.S. Environmental

Protection Agency/California Air Re-

sources Board and Sears, Roebuck and

Co., U.S.A., are pleased to explain the

emissions control system warranty on

your year 2000-2003 small off-road en-

gine. In California, all new small off-road

engines must be designed, built, and

equipped to meet the State's stringent

anti-smog standards. Sears must war-

rant the emission control system on your

small off-road engine for the periods of

time listed below provided there has

been no abuse, neglect, or improper

maintenance of your small off-road en-

gine engine, Your emission control sys-

tem includes parts such as the carbure-

tor and the ignition system. Where a

warrantable condition exists, Sears will

repair your small off-road engine engine

at no cost to you. Expenses covered un-

der warranty include diagnosis, parts

and labor. MANUFACTURER'S WAR-

-13-

PANTY COVERAGE: If any emissions

related part on your engine (as listed un-

der Emissions Control Warranty Parts

List) is defective or a defect in the mate-

rials or workmanship of the engine

causes the failure of such an emission

related part, the part will be repaired or

replaced by Sears. OWNER'S WAR-

PANTY RESPONSIBILITIES: As the

small off-reed engine engine owner, you

are responsible for the performance of

the required maintenance listed inyour

instruction manual. Sears recommends

that you retain all receipts covering

maintenance on your small off-road en-

gine, but Sears cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance. As the small

off-road engine engine owner, you

should be aware that Sears may deny

you warranty coverage if your small off-

road engine engine or a part of it has

failed due to abuse, neglect, improper

maintenance, unapproved modifications,

or the use of parts net made or ap-

proved by the original equipment

manufacturer. You are responsible for

presenting your small off-reed engine to

a Sears authorized repair center as

soon as a problem exists. Warranty re-

pairs should be completed in a reason-

able amount of time, not to exceed 30

days. If you have any questions regard-

ing your warranty rights and responsibili-

ties, you should contact your nearest

authorized service center or call Sears

at 1-800469-4663. WARRANTY

COMMENCEMENT DATE: The warran-

ty period begins on the date the small

off-road engine is purchased. LENGTH

OF COVERAGE: This warranty shall be

for a period of two years from the initial

date of purchase. WHAT IS COV-

ERED: REPAIR OR REPLACEMENT

OF PARTS. Repair or replacement of

any warranted part will be performed at

no charge to the owner at an approved

Sears Service Center. If you have any

questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center

or call Sears at 1-800-469-4663. WAR-

PANTY PERIOD: Any warranted part

which is not scheduled for replacement

as required maintenance, or which is

scheduled only for regular inspection to

the effect of "repair or replace as neces-

sary" shall be warranted for 2 years, Any

warranted part which is scheduled for

replacement as required maintenance

shall be warranted for the period of time

up to the first scheduled replacement

point for that part. DIAGNOSIS: The

owner shall not be charged for diagnos-

tic labor which leads to the determina-

tion that a warranted part is defective if

the diagnostic work is performed at an

approved Sears Service Center. CON-

SEQUENTIAL DAMAGES: Sears may

be liable for damages to other engine

components caused by the failure of a

warranted part still under warranty.

WHAT IS NOT COVERED: All failures

caused by abuse, neglect, or improper

maintenance are not covered. ADD-ON

OR MODIFIED PARTS: The use of

add-on or modified parts can be

grounds for disallowing a warranty claim.

Sears is not liable to cover failures of

warranted parts caused by the use of

add-on or modified parts. HOW TO

FILE A CLAIM: If you have any ques-

tions regarding your warranty rights and

responsibilities, you should contact your

nearest authorized service center or call

Sears at 1-800469-4663. WHERE TO

GET WARRANTY SERVICE: Warranty

services or repairs shall be provided at

all Sears Service Centers. Call

1-800469-4663.

MAINTENANCE, REPLACEMENT

AND REPAIR OF EMISSION RE-

LATED PARTS: Any Sears approved

replacement part used in the perfer-

manse of any warranty maintenance or

repair on emission related parts will be

provided without charge to the owner if

the part is under warranty. EMISSION

CONTROL WARRANTY PARTS LIST:

Carburetor, Ignition System: Spark Plug

(covered up to maintenance schedule),

Ignition Module, Muffler including cata-

lyst, MAINTENANCE STATEMENT:

The owner is responsible for the perfor-

manse of all required maintenance as

defined in the instruction manual.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

-14-

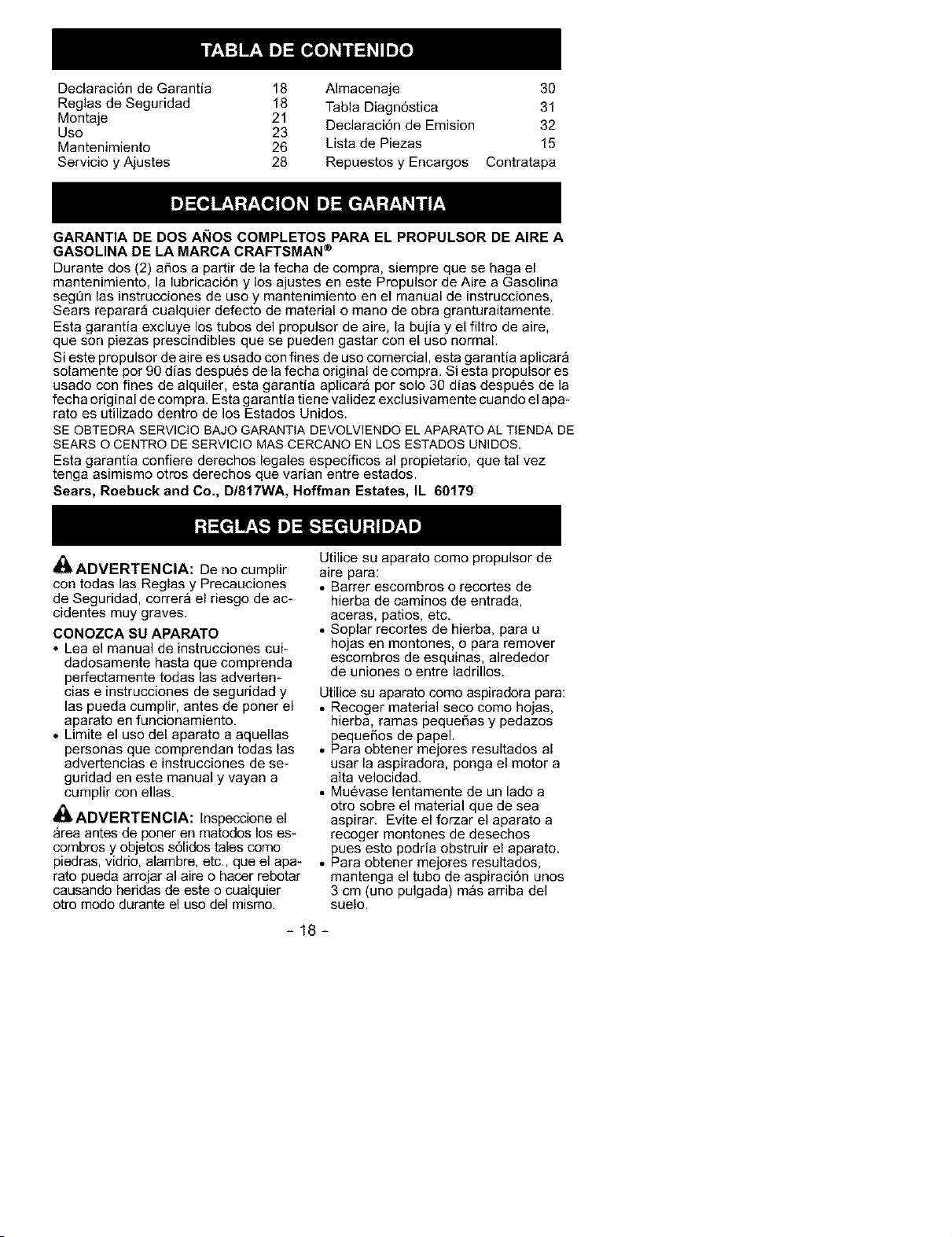

Declaraci6n de Garantia 18 Almacenaje 30

Reglas de Seguridad 18 Tabla Diagn6stica 31

Montaje 21

Declaraci6n de Emision 32

Uso 23

Mantenimiento 26 Lista de Piezas 15

Servicio yAjustes 28 Repuestos y Encargos Contratapa

GARANTIA DE DOS AI_IOS COMPLETOS PARA EL PROPULSOR DE AIRE A

GASOLINA DE LA MARCA CRAFTSMAN ®

Durante dos (2) aries a partir de la fecha de compra, siempre que se haga el

mantenimiento, la lubricaci6n y los ajustes en este Propulsor de Aire a Gasolina

segQn las instrucciones de uso y mantenimiento en el manual de instrucciones,

Sears reparar9 cualquier defecto de material o mano de obra granturaitamente.

Esta garantia excluye los tubos del propulsor de aire, la bujia y el filtro de aire,

que son piezas prescindibles que se pueden gastar con el uso normal.

Si este propulsor de aire es usado con fines de uso comercial, esta garantia aplicar_

solamente por 90 dias despu6s de la fecha original de compra. Siesta propulsor es

usado con fines de alquiler, esta garantia aplicar9 por solo 30 dias despues de la

fecha original de compra. Esta garantia tiene validez exclusivamente cuando el apa-

rato es utilizado dentro de los Estados Unidos.

SE OBTEDRA SERVICIO BAJO GARANTIA DEVOLVIENDO EL APARATO AL TIENDA DE

SEARS O CENTRO DE SERVlClO MAS CERCANQ EN LOS ESTADQS UNIDOS.

Esta garantia confiere derechos legales especificos al propietario, que tal vez

tenga asimismo otros derechos que varian entre estados.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

4_ADVERTENCIA: De no cumplir

con todas las Reglas y Precauciones

de Seguridad, correr_ el riesgo de ac_

cidentes muy graves.

CONOZCA SU APARATO

• Lea el manual de instrucciones cui-

dadosamente hasta que comprenda

perfectamente todas las advertem

cias e instrucciones de seguridad y

las pueda cumplir, antes de poner el

aparato en funcionamiento.

• Limite el uso del aparato a aquellas

personas que comprendan todas las

advertencias e instrucciones de se-

guridad en este manual y vayan a

cumplir con elias.

_IkADVERTENCIA: Inspeccione el

Area antes de poner en matodos los es-

combros y objetos s61idos tales como

piedras, vidrio, alambre, etc., que el apa-

rato pueda arrojar al aire o hacer rebotar

causando heridas de este o cualquier

otro modo durante el uso del mismo.

Utilice su aparato como propulsor de

aire para:

• aarrer escombros o recortes de

hierba de caminos de entrada,

aceras, patios, etc.

• Soplar recortes de hierba, para u

hojas en montones, o para remover

escombros de esquinas, alrededor

de uniones o entre ladrillos.

Utilice su aparato come aspiradora para:

• Recoger material seco como hojas,

hierba, ramas pequefias y pedazos

pequefios de papel.

• Para obtener mejores resultados al

usar la aspiradora, ponga el motor a

alta velocidad.

• Mu6vase lentamente de un lado a

otro sobre el material que de sea

aspirar. Evite el forzar el aparato a

recoger montones de desechos

pues esto podfia obstruir el aparato.

• Para obtener mejores resultados,

mantenga el tubo de aspiraci6n unos

3 cm (uno pulgada) m_s arriba del

suelo.

-18-

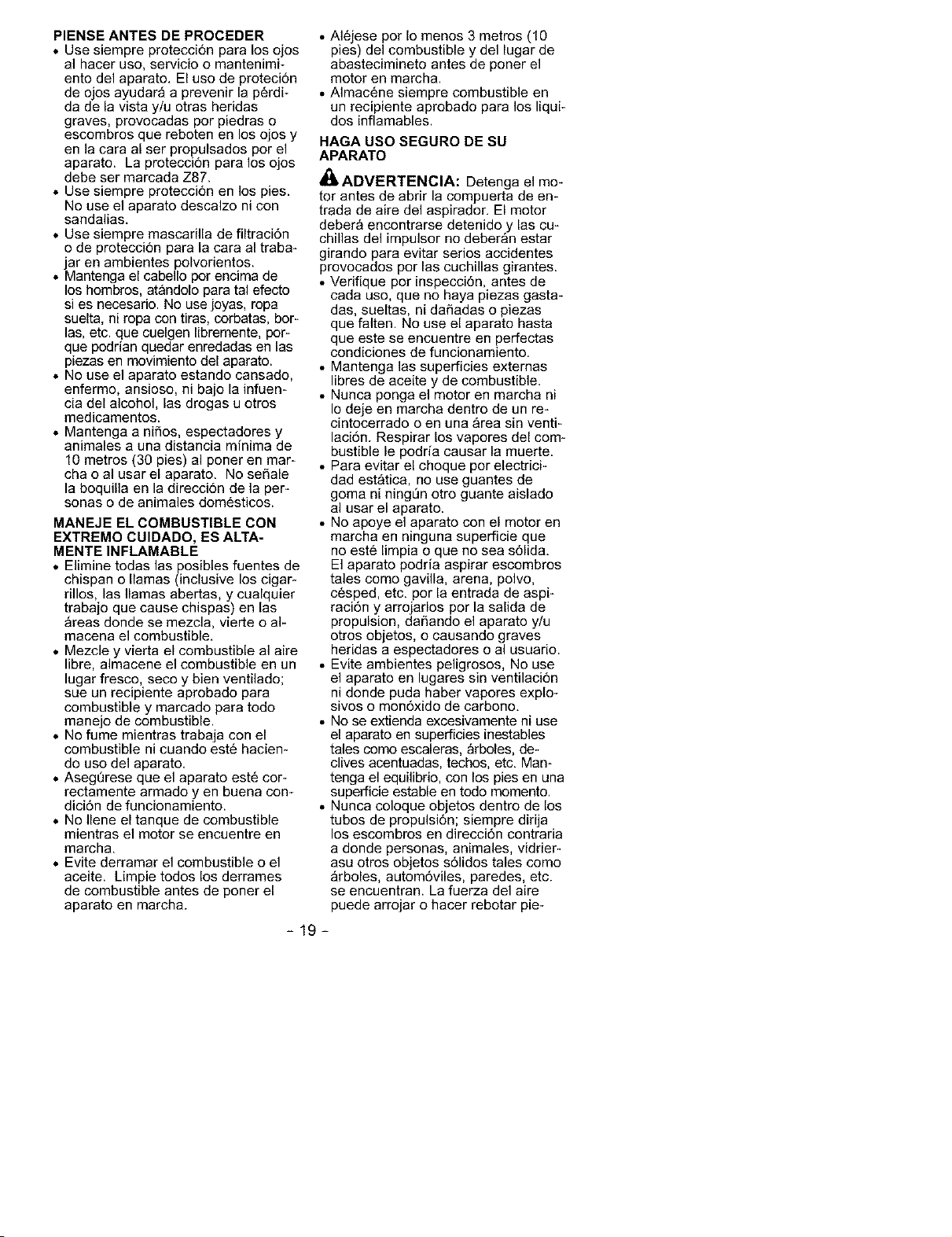

PIENSE ANTES DE PROCEDER

• Use siempre protecci6n para los ojos

al hacer uso, servicio o mantenimi-

ento del aparato. El uso de proteci6n

de ojos ayudar9 a prevenir la p6rdi-

da de la vista y/u arras heridas

graves, provocadas por piedras o

escombros que reboten en los ojos y

en la cara al ser propulsados por el

aparato. La protecci6n para los ojos

debe ser marcada Z87.

• Use siempre protecci6n en los pies.

No use el aparato descalzo ni con

sandalias.

• Use siempre mascarilla de filtraci6n

o de protecci6n para la cara al traba-

jar en ambientes polvorientos,

• Mantenga el cabello por encima de

los hombros, at&ndolo para tal efecto

si es necesario, No use joyas, ropa

suelta, ni ropa con tiras, corbatas, bor_

las, etc, que cuelgen libremente, por-

que podrian quedar enredadas en las

piezas en movimiento del aparato,

• No use el aparato estando cansado,

enfermo, ansioso, ni bajo la infuem

cia del alcohol, las drogas u otros

medicamentos,

• Mantenga a nifios, espectadores y

animales a una distancia minima de

10 metros (30 pies) al poner en mar_

cha o al usar el aparato. No se_ale

la boquilla en la direcci6n de la per-

sonas o de animales dom6sticos,

MANEJE EL COMBUSTIBLE CON

EXTREMO CUlDADO, ES ALTA-

MENTE INFLAMABLE

• Elimine todas las posibles fuentes de

chispan o llamas (inclusive los cigar*

rillo& las llamas abertas, y cualquier

trabajo que cause chispas) en las

_reas donde se mezcla, vierte oaF

macena el combustible.

• Mezcle y vierta el combustible al aire

libre, almacene el combustible en un

lugar fresco, seco y bien ventilado;

sue un recipiente aprobado para

combustible y marcado para todo

manejo de combustible.

• No fume mientras trabaja con el

combustible ni cuando est6 haciem

do uso del aparato.

• AsegQrese que el aparato est6 car-

rectamente armado y en buena corn

dici6n de funcionamiento.

• No Ilene el tanque de combustible

mientras el motor se encuentre en

march&

• Evite derramar el combustible o el

aceite. Limpie todos los derrames

de combustible antes de poner el

aparato en marcha.

• AI6jese par Io menos 3 metros (10

pies) del combustible y del lugar de

abastecimineto antes de poner el

motor en marcha.

• Almac6ne siempre combustible en

un recipiente aprobado para los liqui-

dos infiamables.

HAGA USO SEGURO DE SU

APARATO

,_IkADVERTENCIA: Detenga el mo-

tor antes de abrir la compuerta de em

trada de aire del aspirador. El motor

deber& encontrarse detenido y las cu-

chillas del impulsor no deber&n estar

girando para evitar serios accidentes

provocados por las cuchillas girantes.

• Verifique par inspecci6n, antes de

cada usa, que no haya piezas gasta-

das, sueltas, ni dafiadas o piezas

que falten. No use el aparato hasta

que este se encuentre en perfectas

condiciones de funcionamiento.

• Mantenga las superficies externas

libres de aceite y de combustible.

• Nunca ponga el motor en marcha ni

Io deje en marcha dentro de un re-

cintocerrado o en una &rea sin venti_

laci6n. Respirar los vapores del cam*

bustible le podria causar la muerte.

• Para evitar el choque por electrici-

dad est&tica, no use guantes de

goma ni ning_n otro guante aislado

al usar el aparato.

• No apoye el aparato con el motor en

marcha en ninguna superficie que

no est6 limpia o que no sea s61ida.

El aparato podria aspirar escombros

tales como gavilla, arena, polvo,

c6sped, etc. por la entrada de aspi-

raci6n y arrojarlos por la salida de

propulsion, dafiando el aparato y/u

otros objetos, o causando graves

heridas a espectadores o al usuario.

• Evite ambientes peligrosos, No use

el aparato en lugares sin ventilaci6n

ni donde puda haber vapores explo-

sivos o mon6xido de carbono.

• No se extienda excesivamente ni use

el aparato en superficies inestables

tales como escaleras, &rboles, de_

dives acentuadas, techo& etc. Man-

tenga el equilibria, con los pies en una

superficie estable en todo momento.

• Nunca coloque objetos dentro de los

tubos de propulsi6n; siempre dirija

los escombros en direcci6n contraria

a donde personas, animales, vidrier-

asu otros objetos s61idos tales como

_rboles, autom6viles, paredes, etc.

se encuentran. La fuerza del aire

puede arrojar o hacer rebotar pie-

-19-

dras, tierra o ramas, hiriendo a per-

sonas o animales, rompiendo vidrier-

as o causando otros daSos.

• Nunca ponga el aparato en marcha

sin toner todo el equipo correspon-

diente instalado. AI usar el aparato

come propulsor de aire, sirmpre

instale los tubes de propulsi6n. AI usar

el equipo opcional de aspiraci6n,

siempre instale los tubes y la bolsa de

aspiraci6n. Asegt]rese que la cremal-

lera de la bolsa de aspiraci6n se en-

cuentre completamente cerrada.

• Inspeccione frecuentemente la aber-

tura de entrada de aire, los tubes de

propulsion, los tubes de aspiraci6n y

el tube en forma de code siempre

con el motor detenido y la bujia des-

conectada. Mantenga las aberturas

de ventilaci6n y los tubes de descar-

ga libres de escombros que se pue-

den acumular y limitar la circulaci6n

debida de aire.

• Nunca coloque objeto alguno dentro

de la entrada de aire ya que de hacer-

Io podria limitar la circulaci6n d'aire y

dafiar el aparato.

• Nunca use el aparato para esparcir

substancias quimicas, fertilizantes u

otras substancias que puedan con*

tener materiales toxicos.

• Para evitar la propagaci6n de incem

dies, no use el aparato cerca de ho-

gueras de hogassecas o de mator-

rales, de hogares de leSa, de parril-

las, barbacoas, ceniceros, etc.

• Use el aparato exclusivamente para

los fines descritos en este manual.

HAGA EL MANTENIMIENTO DEL

APARATO EN LA FORMA DEBIDA

• Permita que todo mantenimiento

aparte de los procedimientos recom-

endados descritos en este manual

de instrucciones, sean efectuados

per un Centre de Servicio Sears.

• Desconecte la bujia antes de hacer

cuak:luier mantenimiento, con la ex-

cepcton de los ajustes al carburador.

• Use exclusivamente los repuestos

recomendados de la marca

Craftsman®; el use de cualquier otro

repuesto podr9 invalidar la garantia

o da_ar el aparato,

• Vacia el tanque de combustible

antes de almacenar el aparato, Corn

suma el combustible restante en el

carburador poniendo el motor en

marcha y dejandolo en marhca has_

ta que se 6ste se detenga.

• No use ningQn accesorio ni pieza adi-

cional aparte de los recomendados

per el fabricante para usar con su

aparato.

• No almacene el aparato ni el combus-

tible en un recinto cerrado donde los

vapores el combustible puedan entrar

en contacto con chispas o llamas

abiertas procedentes de calentadores

de agua, motores o interruptores el6c-

trices, calefactores centrales, etc.

• Almacene el aparato en un lugar

seco, fuera del alcance de los niSos.

AVISO DE SEGURIDAD: El estar ex_

puesto a las vibraciones a trav6s del

use prolongado de herramientas de

fuerza a gasolina, puede causar

da5os a los vases sanguineos o a los

nervios de los dedos, las manes y las

coyunturas a aquellas personal pro-

pensas a los trastornos de la circula-

ci6n o alas hinchazones anormales,

El use prolongado en climas fries ha

side asociado con daSos a los vases

sanguineos a personas que per otra

parte se encuentran en perfecto esta-

do de salud. Si ecurriera sintomas

tales come el entumecimiento, el color,

la falta de sentido en los dedos, las

manes o en las coyunturas, pare de

usar esta maquina de inmediato y pro-

cure atenci6n medica. Los sistemas

de anti-vibraci6n no garantizan que se

evitan tales problemas. Los usuarios

que hacen use continue y prolongado

de las herramientas de fuerza deben

fiscalizar atnetamente su estado fisico

y el estado del aparato.

AVISO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa

que cumpla los requisites de los C6di-

gos de California 4442 y 4443. Todas

las tierras forestadas federales, m_s

los estados de California, Idaho,

Maine, Minnesota, Nueva Jersey,

Washington y Oreg6n, requieren per

ley que muchos motores de combus-

ti6n interna est6n equipados con rejilla

antichispa. Si usted el aparato en un

estado y otra Iocalidad donde existen

tales reglamentos, usted tiene la re_

sponsabilidad juridica de mantener es-

tas piezas en correcto estado de fum

cionamiento. De Io contrario, estar& en

infracci6n de la ley. Vea la secci6n

MANTENIMIENTO para informarse

acerca del mantenimiento de la rejilla

antichispa.

- 20 -

CONTENIDO DE LA CAJA

Verifique que todos los articules de la

siguiente lista esten incluides:

Modelo 358.794300

Propulsor de aire

Tubo de propulsi6n

Tubo en forma de codo

Bolsa de aspiraci6n

Tubo de aspiraci6n superior

Tubo de aspiraci6n inferior

Aceite de motor a 2 tiempos

AVISO: Es normal que el filtro de com-

bustible golpetee en el tanque vacio.

MONTAJE

_I_ADVERTENCIA: Detenga el mo-

tor y asegt]rese de que las cuchillas

del impulsor no se encuentren girando

antes de abrir la compuerta de entrada

de aire del aspirader e de intentar

introducir o remover los tubes de aspF

raci6n o los tubes de propulsi6n. Las

cuchillas girantes podrian causar ser-

ies accidentes.

,_kADVERTENCIA: Si recibi6 el

aparate ya armado, repita todos los

pases para asegurarse que el aparate

haya side armade correctamente y

que todos los fijaferes se encuentren

bien fijos.

• Un destornillador se requiere para el

montaje.

MONTAJE DEL PROPULSOR

DE AIRE

INSTALACION DEL TUBO DE PRO-

PULSION

Si usted ya ha montado el aparato

para el uso come aspiradora, remueva

los tubos de la aspiradora y la bolsa

de colecci6n.

1. Alinee la moldura saliente del tubo

de propulsi6n con la ranura en la

salida de aire del propulsor; gire

hasta encajar en su lugar.

AVlSO: La abrazadera del tubo debe

ser aflojada Io suficiente que permitir al

tubo de propulsi6n se introduzca en la

salida de aire del propulsi6n. Aflojar la

abrazadera del tubo, gire la perilla ha*

cia la izquierda.

dSalli#rao_els/_e Tube de

5. Introduzca el tubo en forma de

code en la salida de aire del

propulsi6n. Aseg0rese de que la

moldura del tubo en forma de codo

est6 alineada con la ranura de

salida de aire del propulsi6n.

2. Apriete la abrazadera del tube gi-

rando la perilla hacia la derecha.

3. Para remover el tubo, fire la perilla

hacia la izquierda para aflojar la

abrazadera; remueva el tubo.

MONTAJE DEL ASPIRADOR DE

AIRE

MONTAJE DE LA BOLSA DE ASPI-

RACION

1. Abra la cremallera en la bolsa de

aspiraci6n e intreduzca el tube en

forma de code.

2. Empuje la punta pequefia del tube

en forma de cede per la abertura

pequefia el la bolsa de aspiraci6n.

Tubo enforma

de Codo

Abe_ura

pequefia

Abedura de

C_malle_ Moldura Saliente

AVISO: Asegt]rese de que el borde de

la abertura pequefia de la bolsa de en-

cuentre pegado a la parte en ferma de

embudo del tube en ferma de cede, y

la meldura saliente del tube en ferma

de cede se encuentre al fonde.

3. Cierra la cremallera de la belsa.

Aseg0rese de que la cremallera se

encuentre completamente cerrada.

4. Retire el tubo de propulsi6n.

Moldura

- 21 -

6. Apriete la abrazadera del tubo gi-

rando la perilla hacia la derecha.

7. Asegure las puntas de la banda

del hombro metiendo la banda a

trav6s de la hebilla como se ilustra.

MONTAJE DEL TUBO DE

ASPIRACION

1. Alinee el tubo de aspiraci6n inferior

como se ilustra. Introduzca el tubo

de aspiraci6n inferior dentro del

tubo de aspiraci6n superior.

Tubo de aspiraci6n

superior

Tubo de aspiraci6n

inferior

2. Introduzca un destornillador dentro

del &rea del cierre en la compuerta

de entrada de aire del aspirador.

,&rea del cierre Salida de Aire

7_ _1 de. Pt°pulsi6n_ Area del cierre

Compuerta de

r_ alre

3. Suavemente, gire el mango del

destornillador haeia la parte trasera

del aparato, mientras, tire hacia ar-

riba de la compuerta de la entrada

de aire del aspirador con su otra

mane.

4. Sostenga la eompuerta de entrada

de aire del aspirador abierta hasta

que el tubo de aspiraci6n quede

instalado.

Entrada de Aire

del Aspirador

Poste de Rete_

Compuerta

de entrada

de aire

5. Coloque los ganchos que seem

cuentran en el tubo de aspiraci6n

en el poste de retenci6n; gire el

tubo hasta quedar en posici6n.

Asegure el tube de aspiraci6n gi-

rando la perilla hacia la derecha

hasta quedar ajustado.

Perilla

Ganchos

6. AI volver a convertir el aparato en

propulsor de aire, asegt)rese de

que la parte ajustada de la com-

puerta de entrada de aire del aspi-

rador se encuentre bien fija.

AJUSTE DE LA BANDA DEL HOMBRO

(para uso con el aspirador t_nica-

mente)

1. Sujete el aparato come se ilustra.

2. Pasando la banda del hombro

sobre su cabeza, col6quela en su

hombro derecho.

3. Extienda el brazo izquierdo hacia

la perte posterior de la bolsa de as-

piraci6n.

4. Ajuste la correa de hombro hasta

que la costura entre la bolsa de as-

piraci6n y la correa quede entre el

pulgar y el indice.

5. AsegQrese de que el aire circule

libremente desde el tubo en forma

de codo hasta la bolsa. Si la bolsa

se encuentra torcide, el aparato no

funcionar& apropiadamente.

CONOZCA SU PROPULSOR

LEA EL MANUAL DE INSTRUCCIONES Y SUS REGLAS DE SEGURIDAD ANTES DE

COMENZAR A USAR ESTE APARATO. Compare las ilustraciones siguientes con su

aparato para familiarizarse con la Iocalizaci6n de los controles y ajustes del mis-

too. Guarde este manual para futuras referencias.

Tubo superior del _,,,_

aspirad°rf_"_'x "_1

Tubo inferior del

Bombeador Palanca del

Cebador

&/ Tapa de la

Mezcla de

/_ Combustible

_,_/_C rUerdaude

_ango

rJ Trasero

PALANCA DEL ACELERADOR

La PALANCA DEL ACELERADOR se uso

para seleccionar la velocidad deseada

y para detener el motor. Mueva la pa-

lanca del acelerador a la posici6n ,r_

para mgxima velocidad. Mueva la pa-

lanca del acelerador a la posici6n -_

para conseguir la marcha lent& Para

detener el motor, mueva la palanca del

acelerador a la posici6n STOR

BOMBEADOR

El BOMBEADORes usado para remover

mirede el carburador y de las lineas de

combustible y las Ilena de mezcla de

combustible. Esto le permite poner el

motor en marcha con menos firones de

la cuerda de arranque. Active el boton

del bombeador apret&ndolo y huego

dejando que retome su forma original.

PALANCA DEL CEBADOR

El CEBADORayuda a suiministrar com-

bustible al motor para facilitar el arran*

que cuando el motor est_ frio. Acione el

cebador colocando la palanca en la po-

sici6n FULL CHOKE, Despu6s que el mo-

tor intente arrancar, mueva la palanca

del cebador a la posici6n HALFCHOKE,

Despues que el motor se haya puesto

en march& ponga la palanca del ceba-

dor en la posici6n RUN.

SUGERENCIAS UTILES

• AI usar el aparato para soplar o para

aspirar los escombros, mantenga el

aparato per el lade del silenciador

lejos de su cuerpo y ropa (vea POSI-

CION DE USO).

• Se requiere que se use protecci6n

de oidos para reducir el riesgo de la

p6rdida de la audici6n asociado con

los niveles de sonido.

• Detenga el motor antes de instalar o

remover accesorios para reducir el

riesgo asociado con el contacto de

las piezas girantes. No use este apa-

rate sin antes tener todos los protec-

tores en su lugar.

• Use el equipo de fuerza t]nicamente

en horas razonables - no muy tem-

prano en la manana o muy tarde en

la noche cuando otras personas

podrian ser perturbadas. Cumpla

con el horario enlistado por los esta-

tutos locales. Usualmente se recom-

ienda un horario normal de 9:00 a.m.

a 5:00 p.m., de lunes a s&bado.

• Limite el uso de nQmero de piezas

de equipo al mismo tiempo para re-

ducir los niveles de ruido.

- 23 -

• Para efectuar el trabajo, use los pro-

pulsores de fuerza a la menor veloci-

dad de aceleraci6n posible para re-

ducir los niveles de sonido.

• Use rastrillos y escobas para aflojar

escombros antes de soplarlos con el

porpulsor de mire.

• En condiciones de mucho polvo,

moje ligeramente las superficies del

suelo o use el accesorio "mister"

donde haya agua disponible.

• Conserve agua usando el propulsor

en lugar de mangueras de agua para

las tantas aplicaciones del cesped y

de jardineria, induyendo 9reas como

Io son canales de agua en los techos,

protecci6n de tela metAlica en las veto

tanas y puertas, patios, asadores a la

parrilla, balcones y jardines.

• Tenga cuidado con los nifios, ani-

males dom6sticos, ventanas abier-

tas y carros reci6n lavados. Sople

los escombros con precauci6n.

• Use la extensi6n completa de la bo-

quilla del propulsor para que la cor-

riente de mire pueda trabajar cerca

del suelo.

• Despu6s de usar los propulsores de

mirey otro tipo de equipo, iLIMPIE!

Deseche los escombros en re-

cept_culos de basura,

POSIClON DE USO

Propulsor Aspirador

ANTES DE PONER EL MOTOR EN

MARCHA

,_ ADVERTENCIA: Asegt_rese de

haber leido toda la informaci6n sobre el

combustible en las reglas de seguridad

antes de comenzar. Si no comprende

las reglas de seguridad, o intente

abastecer el aparato con combustible.

Llame al 1-800-235-5878.

ABASTECIMIENTO DEL MOTOR

_b_ADVERTENCIA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est_ habilitado para

funcionar con gasolina sin plomo. Antes

de comenzar con el uso, se debera

mezclar la gasolina con un aceite de

sint6tico de buena calidad para motores

de 2 tiempos enfriados a mire.

Recomendamos el aceite de sint6tico

de la marca Craftsman. Mezcle la

gasolina con el aceite en la proporci6n

de 40:1 (Se obtiene una proporci6n de

40:1 mezclando 3.2 onzas de aceite

con cada gal6n de gasolina sin

plomo). NO USE aceite para

autom6viles ni para barcas. Estos

aceites dafiar&n el motor. AI mezclar el

combustible, siga las instrucciones

impresas en el recipiente.

Una vez que haya afiadido el aceite a la

gasolina, agite el recipiente brevemente

para asegurar que el combustible est6

completamente mezclado. Siempre lea

y siga las reglas de seguridad que

tienen que ver con el combustible antes

de abastecer el aparato.

IMPORTANTE

La experiencia indic que los combus-

tibles mezclados con alcohol, (los Ila-

mados gasohol o los que tienen etanol

o metanol) pueden atraer humedad, Io

que puede causar ]a separaci6n y la

formaci6n de _cidos durante el alma-

cenaje. La gasolina acida puede dafiar

el sistema de combustible del motor

durante el almacenaje.

Para evitar problemas con el motor,

deber& vaciarse el sistema de com-

bustible antes de almacenar el aparato

por 30 dims o mgs.

Vacia el tanque de combustible, ponga

el motor en marcha y dejelo en mar-

cha hasta que las lineas de combus-

tible y el carburador queden vac[os.

Use combustible fresco en la proxima

temporada.

Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de hacerlo puede

provocar dafios permanentes.

Un estabilizador de combustible es

una alternativa aceptable para minimF

zar la formaci6n de dep6sitos de goma

en el combustible durante el almace*

naje, El aceite de la marcha Craftsman

viene ya mezclado con estabilizador

de combustible. Vea la secci6n de AL-

MACENAJE para m_s informaci6n.

PAR& DETENER EL MOTOR

• Para detener el motor, mueva la pa-

lanca del acelerador a la posici6n

STOE

PARA PONER EN MARCHA

EL MOTOR

_IkADVERTENCIA: Es OBLIBATO-

RIO asegurarse que los tubes est6n

bien fijos antes de usar el aparato.

• Abastezca el motor. Ap_rtese por Io

menos 3 metros (10 pies) del lugar

de abastecimiento,

• Sostenga el aparato en la posici6n

de arranque elustrada. AsegL_rese

de que la boquilla de propulsi6n no

est6 direccionada hacia personas,

animales, vidrieras y otros objetos

s61idos.

Propulsor

3UE

Aspirador

_h_ADVERTENClA: AI arrancar el

motor, sostenga el aparato como se

ilustra en la figura. Apoye el aparato

exclusivamente en una superficie lim_

piay s61ida siempre que vaya a efec-

tura el arranque y siempre que tenga

que apoyar el aparato con el motor en

march& Los escombros tales como

gravilla, arena, tierra, cesped, etc.,

pueden ser succionados por la entra-

da de aire y arrojados por la salida de

propulsi6n, dafiando el aparato u otros

bienes o causando graves heridas a

espectadores o al usuario.

PAPA ARRANCAR CON MOTOR

FRIO (o motor caliente despu_s de

quedar sin combustible)

1. Mueva la palanca del acelerador a

la posici6n ,1_.

2. Mueva la palanca del cebador a la

posici6n FULL CHOKE,

3. Lentamente, presione el boton del

bombeador 8 veces.

Palanca del Bot6n del

acelerador bombeador

Palanca del cebadol

4. Firmemente, tire del mango de la

cuerda de arranque hasta que el

motor intente arrancar, pero no

m_s de 5 tirones (en temperatures

bajo los 30 ° F, 8 tirones).

AVISO: Si el motor intenta arancar

antes del quinto tir6n del mango, pase

a] siguiente paso de inmediato.

5. Mueva la palanca del cebador a la

posici6n HALF CHOKE,

6. Firmemente, tire del arranque has-

ta que el motor arranque, pero no

m_s de 5 tirones (en temperatures

bajo los 30 ° F, 10 tirones).

7. Despues de calentar por 5 segun-

dos, mueva la palanca del cebador

a la posici6n RUN.

8. Permita que el aparato siga en

marcha por otros 30 segundos en

la posici6n RUN antes de mover la

palanca del acelerador a la posF

ci6n _,

Si el motor no ha arrancado despu_s

del quinto tir6n del mango de arranque

(en la posici6n HALF CHOKE), repita el

procedimiento PARA ARRANCAR CON

MOTOR FRIO. Si el motor persiste sin

arrancar, proceda con el procedimien-

to baho el titulo ARRANQUE DE MOTOR

AHOGADO.

9. Para detener el motor, mueva la pa-

lanca del acelerador a la posici6n

STOP.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva la palanca del acelerador a

la posici6n ,r_.

2. Firememente, tire del mango de ar-

ranque hasta que el motor arran-

que, pero no m_s de 5 tirones.

AVlSO: Si el motor no arranca, tire del

mango de arranque flrmemento otras

5 veces. Si el motor persiste sin arran-

car, probablemente se encuentre aho-

gado. Proceda con la secci6n ARRAN-

QUEDE MOTORAHOGADO.

- 25 -

3. Para detener el motor, mueva la pa-

lanca del acelerador a la posici6n

STOP.

ARRANQUE DE MOTOR AHOGADO

Los motores que se encuentren ahoga-

dos podr_n ponerse en marcha colo-

cando la palanca del cebador en la po-

sici6n RUN. Mueva la palanca del acel-

erador a la posici6n .r_ ; luego, itre de

la cuerda de arranque hasta que el mo-

tor se ponga en marcha. Despues que

el motor se haya puesto en marcha,

mueva la palanca del acelerador a la

posici6n -#_ para permitir que el motor

quede en marcha lenta,

Para que el motor arranque, posible-

mente tendrA que tirar de la cuerda de

arranqeu muchas veces, Esto depende

de cuan ahogado se encuentre el motor.

Si el aparato persiste sin arrancar, yea

la TABLA DIAGNOSTICAde este manual

o Ilame al 1-800-235-5878.

RESPONSABILIDAD DEL USUARIO

TAREA DE CUIDADO Y MANTENIMIENTO CUANDO HACER

Verificar que no haya fijadores flojos ni piezas suelta., Antes de cada uso

Verificar que no haya piezas dafiadas o gastadas Antes de cada uso

Inspeccione y limpie el aparato y sus placas Despu6s de cada uso

Limpiar el filtro de aire Cada 5 horas de uso

Inspeccione silenciador y la reiilla antichispa Cada 50 horas de uso

Cambie la bujia Anualmente

Cambie el flltro del combustible Anualmente

Verifique los tornillos del silenciador Anualmente

_ADVERTENCIA: Evite hacer

contacto con el silenciador a no set

que el motor y el silenciador se en-

cuentre frio, El contacto con un silen-

ciador caliente puede causar quema-

duras de gran envergadura.

_IkADVERTENClA: Detenga el mo-

tor y asegt_rese de que las cuchillas

del impulsor no se encuentren girando

antes de abrir la compuerta de entrada

de aire del aspirador o de intentar

introducir o remover los tubos de aspi-

raci6n o los tubos de propulsi6n. Las

cuchillas girantes podrian causar ser-

ios accidentes. Siempre desconecte

la bujia antes de hacer cualquier man-

tenimiento o de tenet acceso a piezas

movibles.

RECOMENDACIONES GENERALES

La garantia de este aparato no cubre

los articulos que han sido sometidos al

abuso o a la negligencia pot parte del

usuario, Para recibir el valor completo

de la garantia, el usuario deber_ man-

tener el aparato segt_n las instruc-

clones en este manual. Har_ falta hac-

er varios ajustes peri6dicamente para

mantener el aparato de forma debida.

VERIFICAR ( UE NO HAYA

PIEZAS SUELTAS NI FIJADORES

FLOJOS

• Capucha de la Bujia

• Filtro de Aire

• Tornillos de la Caja

VERIFICAR QUE NO HAYA PIEZAS

DAI_IADAS NI GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas dafiadas o desgastadas,

• Palanca del acelerador- AsegQrese

de que la pa]anca del acelerador fun-

cione de forma apropiada movi6ndola

a la posici6n STOP. Aseg_rese de que

el motor se detenga; luego, vuelva a

poner en marcha el motor y continue.

• Tanque de Combustible. Para de

usar el aparato si hay indicios de

dafios o p6rdidas en el tanque de

combustible.

• Bolsa de la Aspiradora, Pare de usar

la bolsa de aspiraci6n si se encuen-

tra de alquna manera rota o dafiada.

INSPECCIONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despues de que cada uso, inspec-

cione la aparato completa para saber

si hay piezas flojas o dafiadas. Limpie

el aparato y las placas usando un tra-

po hQmedo con un detergente suave.

• S6quelo con un trapo limpio.

- 26 -

LIMPIE EL FILTRO DE AIRE

_ b Cubierta

>ii deelFi!ter°

Tornillos

CAMBIE EL FILTRO DEL

COMBUSTIBLE

Para cambiar el filtro del combustible,

vacie el aparato de todo combustible

dejando el motor en marcha hasta que

se detenga. Luego, remueva el mon-

taje de la tapa/retenedor del tanque,

Tire del filtro que se encuentra en el

tanque y retirelo de la linea de com-

bustible, Instale un filtro nuevo en la

linea de combustible; vuelva a instalar

todas las piezas.

Los filtros de aire sucios disminuyen el

rendimiento del motor e incrementan

el consumo de combustible y la pro-

ducci6n de emisiones nocivas,

Siempre limpie el filtro de aire despu6s

ded cada 5 horas de use,

Limpieza del filtro del aire:

1. Limpie la cubierta y el &rea conti-

gua para evitar que caiga tierra en

la c&mara del carburador cuando

remueva la cubierta,

2. Retire las piezas como se ilustra.

AVlSO: No limpie el filtro de aire con

gasolina ni ning0n otro solvente in-

flamable, ya que de hacerlo puede

crear peligro de incendio y de emi-

clones evaporativas nocivas.

3, Lave el flltro con agua yjab6n,

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al fil-

tro; a oprima el filtro para distribuir el

aceite.

6. Reponga las piezas.

CAMBIE LA BUJIA

Cambie la bujia anualmente. La sepa-

raci6n de los electrodos de la bujia

deber_ ser de 0,025 de pulgada, El

encendido es fijo y no es ajustable,

1. Gire y luego retire la capucha de la

bujia,

2. Retire la bujia del cilindro y des6-

chela.

3. C_mbiela por una bujia CJ-6Y y

ajt]stela con una Ilave de 3/4 de pul-

gada.

4. Vuelva a instalar la capucha.

Filtro del

Combustible

VERIFIQUE LOS TORNILLOS DE

MONTAJE DEL SlLENClADOR

Para prevenir da5os, aseg0rese anu-

almente de que los tornillos de morn

taje del silenciador se encuentren se_

guros y apropiadamente ajustados.

Tornillos con >.......

tapadera X l_(_ -' _,

Tapa del ,::

Silenciador _¢ ' _ 0

Huecos de los"

Tomillos de Montaje

del Silenciador

AVISO: Los tornillos de montaje del

silenciador est_n situados detr_s de

los tornillos con tapadera. Los tornillos

con tapadera se deben quitar para

tener acceso a los tornillos de

montaje.

1. Afloje y retire los 2 tornillos de la

tapa del silenciador.

2. Remueva la tapa del silenciador.

3. Afloje y retire los 2 tornillos con

tapadera de los huecos de los

tornillos de montaje del silenciador,

4. Apriete firmemente los 2 tornillos de

montaje.

5. Reinstale y apriete firmemente los

2 tornillos con tapadera.

6. Reinstale la tapa del silenciador y

los 2 tornillos. Apriete firmemente.

- 27 -

INSPECCIONE EL SILENCIADOR Y

LA REJILLA ANTICHISPAS

_ADVERTENCIA: El silenciader

en este producto contiene las substan-

cias quimicas que el estado de Califor-

nia reconoce como causantes de

c&ncer.

A medida que se use el aparato, el

silenciador y la rejilla antichispas se

van carbonizando. Es necesario

sacar la carbonizaci6n para evitar el

riesgo de incendio o afectar el

rendimiento del motor.

VISTA SUPERIOR DEL SILENCIADOR

Salida de

Escape

Cambie la rejilla antichispa cada 50

horas de la operaci6n o si observa

algun daSo o roturas en la rejilla.

AVISO: No intente limpiar la rejilla

antichispa.

1. Afloje y retire los 2 tornillos de la

tapa del silenciador.

2. Remueva la tapa del silenciador

3. Afloje y retire ambos tornillos de la

desviador de desahogo.

4. Remueva el desviador de

desahogo y la rejilla antichispa.

5. Instale la rejilla antichispa nueva.

6. Reinstale el desviador de

desahogo y ambos tomillos.

Apriete firmemente los tornillos.

7. Reinstale la tapa del silenciador y

los 2 tornillos. Apriete firmemente.

AVISO: Si en alguna parte del silen-

ciador se encuentra alguna grieta, roto

o dafiado, recomendamos que el

silenciador sea reemplazado.

Recomendamos que todo el mantem

imiento y todos los ajustes no listados

en este manual sean efectuados por un

Centro de Servicio Autorizado.

AJUSTES AL CARBURADOR

El ajuste al carburador es de vital im-

portancia y si se hace incorrecta-

mente, puede daSar tanto el motor

como el carburador permanente-

mente. Si usted necesita m_s ayuda o

no est& seguro de c6mo hacer el pro-

cedimiento, Ilame a nuestro tel6fono

do ayuda al consumidor, al

1-800-235-5878.

El combustible vencido, el filtro de aire o

de combustible sucios, o el motor aho-

gado pueden dar la impresi6n de carbu-

raci6n desajustada. Verifique estas con-

diciones antes de hacer cualquier

ajuste.

El carburador ha sido cuidadosamente

ajustado en la fAbrica. Posiblemente

ser_ necesario la hacer ajusters si se

nota cualquiera de las siguientes con*

diciones:

• El motor no anda en marcha lent&

Vea MEZCLADE BAJAS REVOLU-

CLONES"L" bajo el procedimiento de

ajuste.

• El motor se para o se ahoga cuando

debe acelerar. Vea VERIFICAClON DE

ACELERACION bajo el procedimiento

de ajuste.

- 28 -

• P6rdida de potencia. Yea AJUSTE DE

LA MEZCLA ( "L" o "H") bajo el procedi-

miento de ajuste.

Hay dos tomillos de ajuste en el carbu-

rador. El tornillo de ajuste de baja

aceleraci6n est9 marcado con la letra

"L", y el tornillo de ajuste de alta acel-

eraci6n est& marcado con la letra "H".

La palanca del acelerador se utiliza

para ajuste de las revoluciones de la

motor. La palanca del acelerador se

puede colocar en una de cuatro

posiciones: PARE, MARCHA LENTA o

, ACELERADOR ABIERTO o '1_, y

una posici6n intermitente.

Bombeador

Palanca del

Acelerador

Tomillo de

.-'4 Ajuste "H"

Tomillo de Ajuste "L"

PROCEDIMIENTO DE AJUSTE

PRECAUCION: AI hacer ajustes no

fuerce las tapas limitadores de pl_stico

m_s all_ de los retenedores o puede

haber da5os.

Procedimiento Inicial

1. Gire el tornillos de ajuste de mez-

cla (L y H) hacia la izquierda hasta

que se detenga.

2. Ponga el motor en march& y d6jelo

en marcha por 3 minutos, luego pro-

ceda a ajustar los tornillos de acuer-

do alas instrucciones indicas en la

siguiente secci6n. Si el funciona-

miento del motor es aceptable con

las posiciones an- teriores, no hara

falta hacer ajustes, Si el motor no

arranca, vea la TABLADIAGNOSTICA.

Si at_nes incapaz remediar la situa-

ci6n, Ilamada 1-800-235-5878.

Mezcla de Bajas Revoluciones "L"

1. Deje el motor en marcha lenta.

2. Gire el tornillo de las bajas revolu-

clones "L" hacia la derecha hasta

que la velocidad empiece a dismi-

nuir.

3. Gire el tornillo de las bajas revolu-

clones "L" hacia la izquierda hasta

que la velocidad aumente y luego

empiece a disminuir nuevamente.

4. Coloque el tornillo para bajas revo-

luciones "L" en un punto inter- me-

dio entre las dos posiciones ante-

riores.

Mezcla para Altas Revoluciones "H"

PRECAUCION: Ajuste el tornillo de

altas revoluciones por incrementos de

1/16 de vuelta cada vez. Un 1/16 de

vuelta es alrededor del mismo

all&metro que la renura que se

encuentra en la parte superior del

tornillo.

1. Deje el motor en velocidad m_s

alta.

2. Gire el tornillo de altas revolucion-

es "H" hacia la izquierda hasta que

se detenga.

3. Gire el tornillo de altas revolucion-

es "H" por incrementos de 1/16 de

vuelta cada vez hacia la derecha

hasta que el motor marche sin pro-

blemas. Despu6s de terminar

ajustes, verifique de aceleraciSn.

Reajuste en caso de necesidad.

Verificacion de Aceleracibn

Si el motor trata de parar en vez de

acelerar, gire el tornillo de la mezcla

para bajas revoluciones "L" en contra

del sentido del reloj hasta que la acel_

eraci6n sea estable.

EJIbADVERTENClA: Realice los si-

guientes pasos despu6s de cada uso:

• Permita que el motor se enfde y fije

bien el aparato antes de guardarlo o

transportarlo.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores de combustible no puedan

entrar en contacto con chispas o lla-

mas abiertas provenientes de termo-

tanques, motores o interruptores

el6ctricos, calefactores centrales,

etc,

• Guarde el aparato con todos los pro-

tectores en su lugar y coloque el

aparato de modo que las piezas filo-

sas no puedan causar heridas por

accidente.

• Guarde el aparato y el combustible

completamente fuera del alcance de

los nifios.

ESTACIONAL ALMACENAJE

Prepare el aparato para el almacenaje

al final de la temporada o si ca a estar

sin usar por m_s de 30 dias,

Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• Almacene en un _rea limpia y seca.

• Aplique una pequefia cantidad de

aceite alas superficies externas

met_licas.

SISTEMA DE COMBUSTIBLE

Bajo el ABASTECIMIENTODEL MOTOR,

en la seccion de USO de este manual,

yea el mensaje marchado como IM-

PORTANTE referente al uso de gasohol

en su motor, Los estabilizadores de

combustible son una alternativa acept-

able para minimizar la formaci6n de

los depositos de goma durante el al-

macenaje. ASada estabilizador a la ga-

solina en el tanque de combustible o en

el recipiente para alacenaje de combus-

tible, Siga las instrucciones de mezcla

que se encuentran en los envases del

estabilizador. Ponga el motor en marcha

y d6jelo en marcha por Io menos 5 mi-

nutos despues de haberle puesto el es-

tabilizador,

El aceite de la marca Craftsman 40:1

para motores a 2 tiempos (enfriados a

aire) ya viene mezclado con estabiliza-

dor de combustible. Si no usa este

aceite, entonces puede afiadir un es-

tabilizador al tanque de combustible.

MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores de 2

tiempos (enfriados a aire) por la ab-

ertura de la bujia. Lentamente tire de

la cuerda de arranque de 8 a 10

veces para distribuir el aceite,

• Reemplace la bujia con otra nueva

del tipo y de la gama de calor recom-

endados.

• Limpie el filtro de aire.

• Examine todo el aparato para verifi-

car que no hayan tornillos, quebra-

das o gastadas.

• AI principio de la proxima temporada,

use exclusivamente combustible

nuevo con la proporci6n correcta de

gasolina y aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la siguiente.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

- 30 -

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujfa antes

de hacer cualquiera de las reparaciones recomendadas a continuad6n que

SINTOMA

EI motor no

arranca.

EI motor no

anda en

marcha lenta

como debe.

El motor no

acelera, le

falta

potencia o

se para bajo

carga.

El motor

humea ex-

cesiva_

mente

El motor

marcha con

temperatura

elevada.

no requieran que la unidad est6 en c

CAUSA

1. El motor esta ahogado.

2. El tanque de combustible

esta vacio.

3. La bujia no esta haciendo

chispa.

4. El combustible no esta

Ilegando al carburador.

5. La compresion esta ba]a.

1. El combustible no esta

Ilegando al carburador.

2. El carburador requier

a]uste.

3. Las lunas del cigueSal

estan gastadas.

4. La compresi6n esta baja.

1. El filtro de aire esta sucio.

2. El combustible no esta

Ilegando al carburador.

3. La buiia esta carbonizada.

4. La rejilla antichispa es

SUCiO.

5. El carburador requiere

ajuste.

6. Acumulacion de Carb6n.

7. La compresi6n esta baja.

1. El cebador esta parcial-

mente accionado.

2. La mezcla de combustible

se ha hecho incorrecta-

mente.

3. EI fiItro de aire esta sucio.

4. El carburador requiere

ajuste.

1. La mezcla de combustible

est& se he hecho

incorrectamente.

2. Se ha instalado la bujia

incorrecta.

3. El carburador requiere

ajuste.

4. AcumuIaci6n de carb6n.

3eraci6n.

SOLUCION

1. Vea "Arranque de Motor Ahogado"

en la secci6n Uso.

2. Llene el tanque con la mezcla

correcta de combustible.

3. Instale una bujia nueva.

4. Vedfique si el filtro de combustible no

est6 sucio; cambielo. Verifique si hay

dobleces en la Iinea de combustible

o siesta partida; reparela o cambiela.

5. Entre en contacto con el Centro de

Servicio Sears.

1. Verifique si el filtro de combustible no

est6 sucio; cambielo. Verifique si hay

dobleces en la linea de combustible

o siesta partida; repareIa o cambiela.

2. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

3. Entre en contacto con el Centro de

Servicio Sears.

4. Entre en contacto con el Centro de

Servicio Sears.

1. Limpie o cambie el filtro de aire.

2. Verifique si el filtro de combustible no

est6 sucio; cambielo. Vedfique si hay

dobleces en la linea de combustible

o si esta partida; reparela o cambiela.

3. Limpie o cambie la bujia y calibre

la separacion.

4. Cambie la rejilla antichispa.

5. Yea "Ajuste al Carburador" en la

seccion Servicio y Ajustes.

6. Entre en contacto con el Centro de

Servicio Sears.

7. Entre en contacto con el Centro de

Servicio Sears.

1. Ajuste el cebador.

2. Vaci6 el tanque de combustible y

II_nelo de combustible con la mezcla

correcta.

3. Limpie o cambie el filtro de aire.

4. Vea "Ajuste al Carburador" en la

seccion Servicio y A]ustes.

1. Vea "Abastecimiento del Motor" en la

seccion Uso.

2. Cambie por la bujia correcta.

3. Yea "Ajuste al Carburador" en la

seccion Servicio y Ajustes.

4. Entre en contacto con el Centro de

Servicio Sears.

-31 -

SUS DERECHOS Y OBLIGACIONES

DE GARANTIA: La Agencia de Pro-

tecci6n Ambiental de los Estados Uni-

dos, la Junta de Recursos Ambiem

tales de California y Sears, Roebuck

and Co., U,S,A., se complacen en ex-

plicar la garantia con la que cuenta el

sistema de control de emisi6n en su

motor pequefio, modelo 2000-2003,

para uso fuera de carretera, En Calf

fornia, todos los motores pequefos

para uso fuera de carretera deben ser

disefiados, construidos y equipados

para satisfacer las rigurosas normas

antihumo que posee el estado, Sears

deber& garantizar el sistema de control

de emisi6n en su m&quina de motor

pequefio para uso fuera de carretera

por los periodos de tiempo que expli-

camos a continuaci6n y con la condi-

ci6n de que su maquina de motor pe-

quefio para uso fuera de carretera no

haya sufrido ningQn tipo de abuso, ne-

gligencia o mantenimiento inapropia-

do, Su sistema de control de emisi6n

incluye piezas tales como el carbura-

dory el sistema de ignici6n. Donde

exista una condici6n que requiera re-

paraci6n bajo garantia, Sears reparar&

gratis su motor pequefio para uso

fuera de carretera. Los gatos cubier-

tos bajo la garantia incluyen el

diagn6stico, las piezas y labor.

CUBIERTA DE GARANTIA DEL FAB-

RICANTE: Si cualquier pieza relacio*

nada con el sistema de emisi6n de su

motor (como hemos enumerado en la

lista de piezas de control de emisi6n

bajo garantia) se encontrara defectuo-

sa o defectos en el material o en la la*

bor del motor causaran que tal pieza

comenzara a fallar, la pieza ser& repa*

rada o reemplazada por Sears. GA-

RANTIA DE RESPONSABILIDAD DE

DEL DUEI_IO: Como duefo de una

m_quina de motor pequefio para uso

fuera de carretera, usted ser_ re-

sponsable por el mantenimiento ade-

cuado en los periodos previamente

programados y enumerados en su

manual de instrucciones. Sears re-

comienda que guarde todos los reci-

bos que indiquen que se ha de-

sempefiado mantenimiento en su

m_quina de motor pequefio para uso

fuera de carretera, pero Sears no

podra negar el servicio bajo garantia

t]nicamente a causa de la falta de reci-

bos o por el incumplimiento de su

parte en asegurarse que el mantenimi-

ento programado haya sido de*

sempefiado. Como duefio de una

m_quina de motor pequefio para uso

fuera de carretera, usted deber& corn

tar con el conocimiento de que Sears

puede negar la cubierta bajo garantia

si su m&quina de motor pequefio para

uso fuera de carretera o alguna pieza

de la misma ha dejado de funcionar

debido al abuso, negligencia, manten-

imiento inapropiado, modificaciones

no aprobadas o el uso de piezas que

no hayan sido fabricadas o aprobadas

por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m_quina de motor pequefio para uso

fuera de carretera a un centro de repa-

raci6n autorizado Sears tan pronto

como se presente el problema, Las

reparaciones bajo garantia deberan

ser completadas en un periodo de

tiempo razonable, que no exceda los

30 dias. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantia, usted

deber& comunicarse con su centro de

servicio autorizado mas cercano o Ila-

mar a Sears al 1-800-469-4663. FE-

CHA DEL COMIENZA DE LA GA-

RANTIA: El periodo de garantia com-

ienza en lafecha de compra de la

m_quina de motor pequefio para uso

fuera de carretera. DURAClON DE

LA GARANTIA: Esta garantia cuenta

con un periodo de duraci6n de dos

afios comenzando en la fecha inicial

de compra. QUE CUBRE LA GA-

RANTIA: REPARACION O REEM-

PLAZO DE PIEZAS. La reparaci6n o

el reemplazo de cualquier pieza ga-

rantizada ser&n desempefiados y ofre_

cidos al duefio sin costo alguno en un

Centro de Servicio Sears. Si cuenta

usted con alguna pregunta en relaci6n

a sus derechos y responsabilidades

de garantia, usted deber9 comuni-

carse con su centro de servicio autori_

zado mAs cercano o Ilamar a Sears al

1-800-469-4663, PERIODO DE GA-

RANTIA: Cualquier pieza garantizada

que no este programada para ser re-

emplazada como parte del mantenimi-

ento requerido, o que est¢ programa-

da t]nicamente para inspecci6n regular

- 32 -

para efectos de "reparaci6n o reempla-

zo si fuera necesario" deberA garanti-

zarse por un periodo de dos afios.

Cualquier pieza garantizada que est6

programada para ser reemplazada

como parte del mantenimiento requeri-

do deber9 estar garantizada por el

periodo de tiempo que comienza en la

fecha de compra inicial hasta la fecha

del primer reemplazo programado

para dicha pieza. BIAGNOSTICO: No

se deber9 cobrar al duefio ningOn tipo

de cargos por la labor de diagn6stico

la cual determine que una pieza ga*

rantizada se encuentra defectuosa si

el trabajo de diagn6stico ha sido de*

sempefiado por un Centro de Servicio

Sears, DANOS POR CONSECUE-

ClA: Sears podr_ ser responsable de

dafios ocurridos a otras piezas del mo-

tor causados por la falla de una pieza

garantizada que se encuentre bajo el

per[odo de garantia, QUE NO

CUBRE LA GARANTIA: Todas las fal-

las causadas por el abuso, negligem

cia o mantenimiento inapropiado no

est_n cubiertas, PIEZAS ANADIDAS

O MODIFICADAS: El uso de piezas

afiadidas o la modificaci6n de piezas

podr_n servir como base para que se

anule la reclamaci6n de garantia. La

garantia de Sears no se responsabili-

za por el real funcionamiento debido al

uso de piezas afiadidas o de piezas

modificadas. COMO ENTABLAR

UNA RECLAMAClON: Si cuenta

usted con alguna pregunta relaciona-

da con sus derechos y responsabili-

dades de garantia, usted deber_ en-

trar en contacto con su centro de ser-

vicio autorizado mAs cercano o Ilamar

a Sears al 1-800-469-4663.

DONDE OBTENER SERVICIO DE

GARANTIA: Servicio o reparaciones

bajo garantia deber_n ser provistas en

todos los Centros de Servicio Sears.

Por favor comuniquese al

1-800-469-4663. MANTENIMIENTO,

REEMPLAZO Y REPARACION DE

PIEZAS RELACIONADAS CON LA

EMISION: Cualquier pieza de repues-

to Sears aprobada y utilizada en el de-

sempefio de cualquier servicio de

mantenimiento o servicio de repara*

ci6n bajo garantia de piezas relaciona*

das con la emisi6n ser& provisto sin

costo alguno al duefio si la pieza se

encuentra bajo garantia. LISTA SE

PIEZAS DE CONTROL DE EMISION

GARANTIZADAS: Carburador, Siste-

ma de Ignici6n: Bujia (cubierta hasta la

fecha de mantenimiento programada),

M6dulo de Ignici6n, Silenciador in-

cluyendo el Catalizador. DECLARA-

CION DE MANTENIMIENTO: El

duefio es responsable de adquirir todo

el mantenimiento requerido como Io

defne en el manual de instrucciones.

Se certifica este motor para satisfacer los requisitos de emisi6n para los uso

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

- 33 -

Craftsman 358794300 gas blower

Product's Documents

User Manual

Specifications

Craftsman 358794300 Questions and Answers
