Icemaker Accessory Kit
www.GEAppliances.com
IM-5SS
Safety Information . . . . . . . . . 2
Operating Instructions . . . . . .3
Before You Call For Service . . . .4
Normal Sounds
You May Hear . . . . . . . . . . . . . .3
Preparing for Vacation . . . . . . .3
When You Should
Set the Icemaker
Power Switch to O (Off) . . . . . .3
Installation Instructions
Cold Water Line . . . . . . . . .16–19
Icemaker . . . . . . . . . . . .8–11
Icemaker . . . . . . . . . . .12–15
Parts List . . . . . . . . . . . . . . . .6, 7
Consumer Support
Consumer Support . . Back Cover
Warranty . . . . . . . . . . . . . . . . . 20
K
C
Which instructions should
you follow?
Look for a label on the back of the
refrigerator that will tell you which
instructions to use:
or
KC
Kit IM-5SS
This kit fits most side-by-side
models calling for Kit IM-1, IM-2
or IM-3. If you are replacing an
icemaker with Kit IM-1 or IM-2,
see page 5.
Machine à glaçons
Trousse
Máquina de hielos
Equipo de Accesorios
Manuel d’utilisation
et d’installation
Owner’s Manual and
Installation Instructions
Manual del propietario
y instalación
La section française commence à la page 21
La sección en español empieza en la página 45
197D4257P002 49-60284 06-03 JR
★
READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.
READ AND SAVE THESE INSTRUCTIONS
SAFETY PRECAUTIONS
IMPORTANT SAFETY INFORMATION.
READ ALL INSTRUCTIONS BEFORE USING.
FOR YOUR SAFETY:
Do not place fingers or hands in the automatic
icemaking mechanism while the refrigerator is
plugged in. This will help protect you from
possible injury.
It will also prevent interference with moving
parts of the ejector mechanism and the heating
element that releases the cubes, located on the
bottom of the icemaker.
2
■ The icemaker water valve will buzz when
the icemaker fills with water. If the power
switch is in the I (on) position, it will buzz
even if it has not yet been hooked up to
water. Keeping the power switch in the
I (on) position before it is hooked up to
water can damage the icemaker. To
prevent this, move the power switch to
the O (off) position. This will stop the
buzzing.
■ The sound of cubes dropping into the bin
and water running in the pipes as the
icemaker refills.
About the automatic icemaker. www.GEAppliances.com
A newly-installed refrigerator may take 12 to 24 hours to begin making ice.
Icemaker
Feeler Arm
Power
Switch
Automatic Icemaker
The icemaker will produce seven cubes
per cycle—approximately 100–130 cubes
in a 24-hour period, depending on
freezer compartment temperature, room
temperature, number of door openings
and other use conditions.
If the refrigerator is operated before the
water connection is made to the icemaker,
set the power switch to O (off).
When the refrigerator has been connected
to the water supply, set the power switch to
I (on). The green light will come on.
The icemaker will fill with water when
it cools to freezing. A newly-installed
refrigerator may take 12 to 24 hours
to begin making ice cubes.
Throw away the first few batches of ice to
allow the water line to clear.
Be sure nothing interferes with the sweep
of the feeler arm.
When the bin fills to the level of the feeler
arm, the icemaker will stop producing ice.
It is normal for several cubes to be joined
together.
If ice is not used frequently, old ice cubes
will become cloudy, taste stale
and shrink.
If ice cubes get stuck in the icemaker, the
green power light will blink. To correct
this, set the power switch to O (off) and
remove the cubes. Set the power switch to
I (on) to restart the icemaker.
NOTE: In homes with lower-than-average water
pressure, you may hear the icemaker cycle multiple
times when making one batch of ice.
Green Power Light
3
Preparing for Vacation
Set the icemaker power switch to O (off)
and shut off the water supply to the
refrigerator.
If the temperature can drop below freezing,
have a qualified servicer drain the water
supply system (on some models) to prevent
serious property damage due to flooding.
When you should set the icemaker power switch to O (off)
■ When the ice storage bin is removed for
more than a minute or two.
■ When the water supply will be shut off for
several hours.
■ When the refrigerator will not be used for
several days.
Normal sounds you may hear
Problem Possible Causes What To Do
Automatic icemaker Icemaker power switch in • Move the switch to the I (on) position.
does not work the O (off) position.
Water supply turned off or • See Installing the Water Line.
not connected.
Freezer compartment • Wait 24 hours for the refrigerator to completely
too warm cool down.
Piled up cubes in the storage • Level cubes by hand.
bin cause the icemaker to
shut off.
Cubes too small Water shutoff valve connecting • Call the plumber to clear the valve.
refrigerator to water line may
be clogged.
Slow ice cube freezing Door left open. • Check to see if package is holding door open.
Temperature control not • See About the Temperature Control.
set cold enough.
Ice cubes have Ice storage bin needs cleaning. •Empty and wash bin. Discard old cubes.
odor/taste
Food transmitting odor/taste •Wrap foods well.
to ice cubes.
Interior of refrigerator •See Care and cleaning.
needs cleaning.
Before you call for service…
Troubleshooting Tips
Save time and money! Review the charts on the following
pages first and you may not need to call for service.
4
5
BEFORE YOU BEGIN
Installation IM-5SS
Instructions Icemaker Kit
Read these instructions completely and carefully.
•
IMPORTANT – Save these
instructions for local inspector’s use.
•
IMPORTANT – Observe all
governing codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keep these instructions
for future reference.
• Skill level – Installation of this appliance requires
basic mechanical and electrical skills.
• Completion time – 20–60 minutes
• Proper installation is the responsibility of the
installer.
• Product failure due to improper installation is not
covered under the Warranty.
It’s important that you use the water valve and fill tube
extension that come with this kit, even though your
refrigerator may already have them installed.
The old valve will not allow enough water through to
fill the icemaker properly and may cause damage.
The fill tube extension needs to be a different length
than the original tube for proper water flow. Cut the
tube to the length indicated for your model of
refrigerator.
ARE YOU REPLACING AN
ICEMAKER WITH THIS KIT?
Questions? Call 800-GE-CARES (800-432-2737) or Visit our Website at: www.GEAppliances.com
In Canada, call 1-800-361-3400
or Visit our Website at: www.geappliances.ca
There is a label on the back of the refrigerator
that will tell you whether to use Instructions:
or
The actual installation of the icemaker will depend on
which model refrigerator you have.
KC
WHICH INSTRUCTIONS SHOULD
YOU FOLLOW?
• If the unit is damaged in shipment, return the unit
to the store in which it was bought for repair or
replacement.
• If the unit is damaged by the customer, repair or
replacement is the responsibility of the customer.
• If the unit is damaged by the installer (if other than
the customer), repair or replacement must be made
by arrangement between customer and installer.
DAMAGE – SHIPMENT/INSTALLATION
6
Installation Instructions

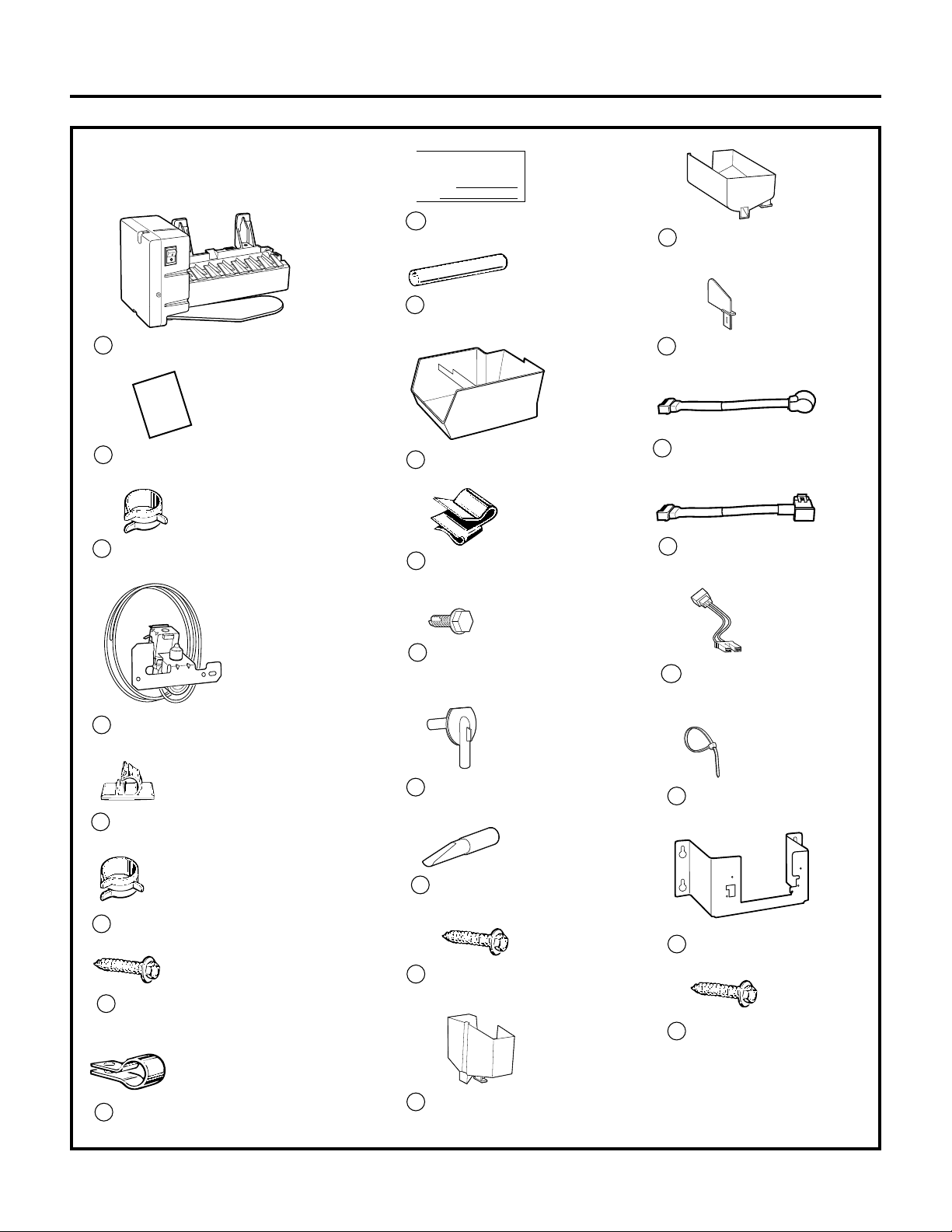

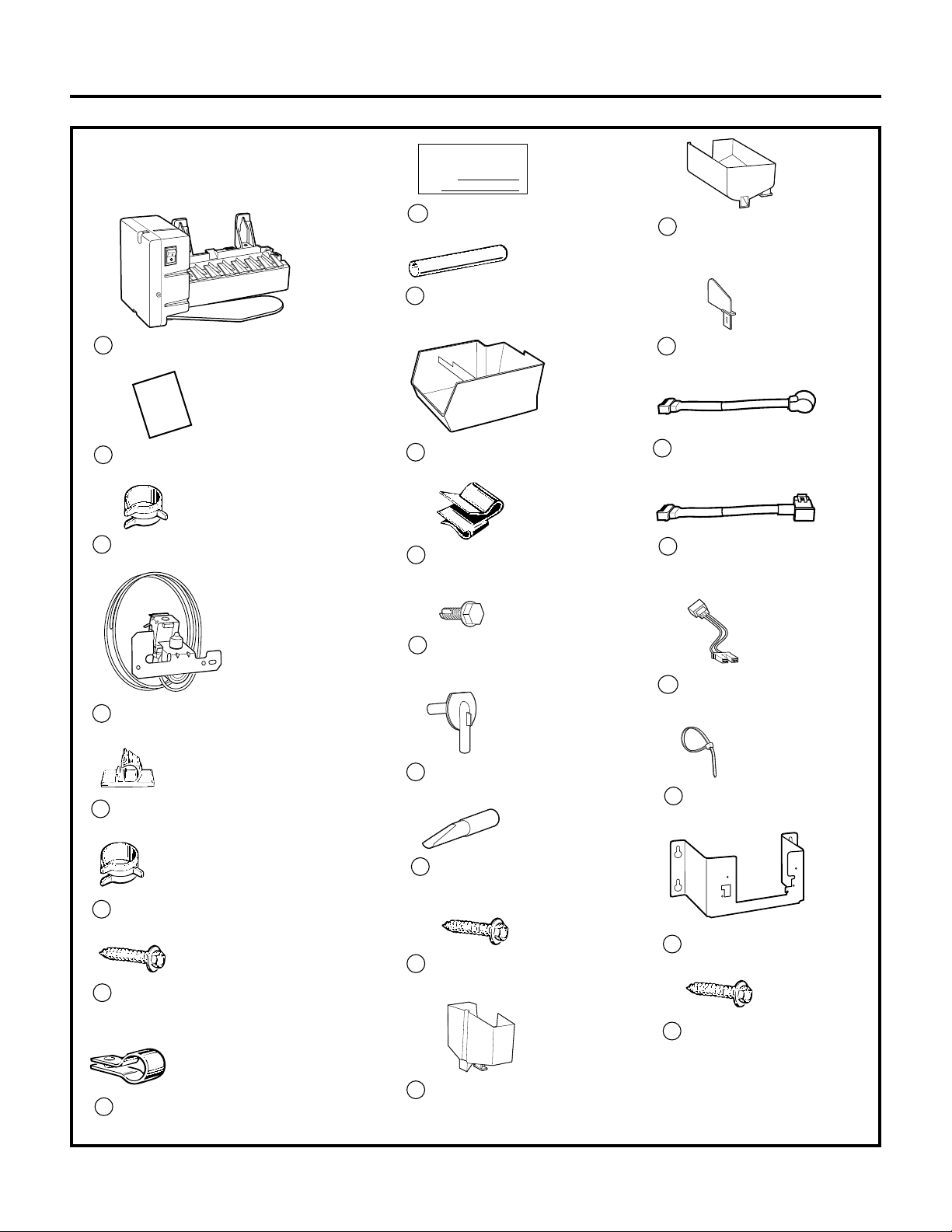

CONTENTS OF KIT IM-5SS
6
Owner’s Manual &
Installation Instructions
2
Ice Bucket
11
Water Line Clamp
(strain relief)
8
Water Line Clamp
(strain relief)
12
Water Valve and
Tube Assembly
4
Hose Clamp
(not black)
Hex-Head
Screw
13
Adhesive-Backed
Water Line Fasteners
5
14
Water Tube Inlet
Warranty Label
9
ICEMAKER
WARRANTY VERIFICATION
Date Installed
Dealer
Fill Tube Extension
(3/4″ O.D.)
10
20
17
Insulated Fill Tube
(5/8″ O.D.)
15
Hex-Head Screw (2)
16
Icemaker Power Cord
Adapter (6 pin)
21
Icemaker Fill Cup
(side-mounted)
Icemaker Power Cord
Adapter (4 pin)
Water Valve
Wire Adapter
22
Wire Ties (2)
23
Icemaker
1
I
n
s
t
a
l
l
a
t
i
o
n
I
n
s
t
r
u
c
t
i
o
n
s
Icemaker Bracket
24
Screws to Install
Bracket to Refrig.
Wall (3)
25
Icemaker Fill Cup
(center-mounted)
18
Icemaker Insert
19
3
Hex-Head Screw for Water
Line Clamp
7
Hose Clamp
(black)
7
Installation Instructions
Parts List Use with Installation Instructions:
CK
1 Icemaker XX
2 Owner’s Manual and Installation Instructions XX
3 Hose Clamp (black) X
4 Water Valve and Tube Assembly* XX
5 Adhesive-Backed Water Line Fasteners XX
6 Hose Clamp (not black) XX
7 Hex-Head Screw for Water Line Clamp X
8 Water Line Clamp (strain relief) X
9 Warranty Label XX
10 Fill Tube Extension (3/4″ O.D.) X
11 Ice Bucket XX
12 Water Line Clamp (strain relief) X
13 Hex-Head Screw XX
14 Water Tube Inlet X
15 Insulated Fill Tube (5/8″ O.D.) X
16 Hex-Head Screw (2) X
17 Icemaker Fill Cup (side-mounted) X
18 Icemaker Fill Cup (center-mounted) X
19 Icemaker Insert X
20 Icemaker Power Cord Adapter (4 pin) X
21 Icemaker Power Cord Adapter (6 pin) X
22 Water Valve Wire Adapter X
23 Wire Ties (2) XX
24 Icemaker Bracket (on some models) X
25 Screws to Install Bracket to X
Refrigerator Wall (3)
* Always change the water valve when replacing an icemaker that makes round cubes.
This new icemaker uses a different voltage which may cause the old valve to fail.
For dispenser models, order GE Part Number WR57X96.
8

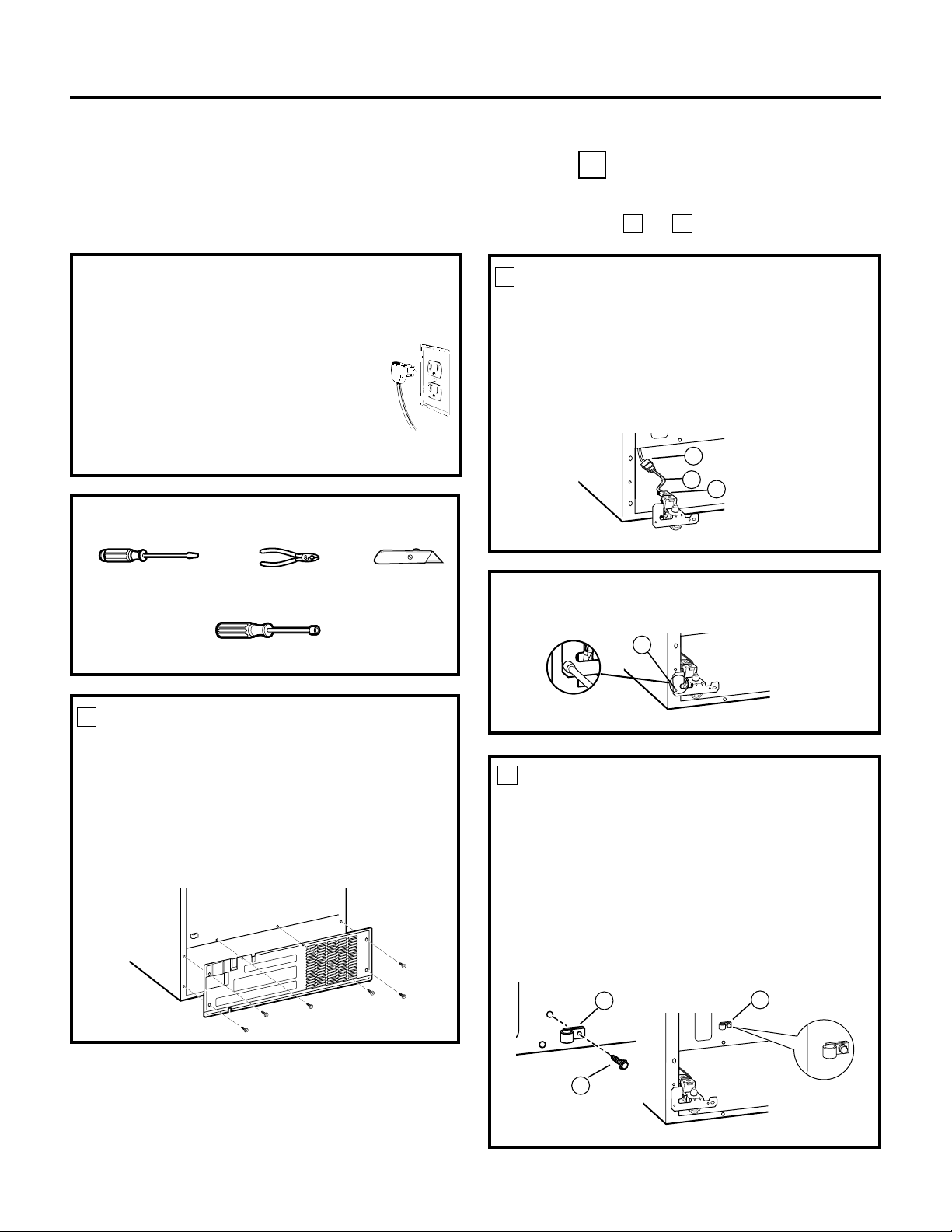

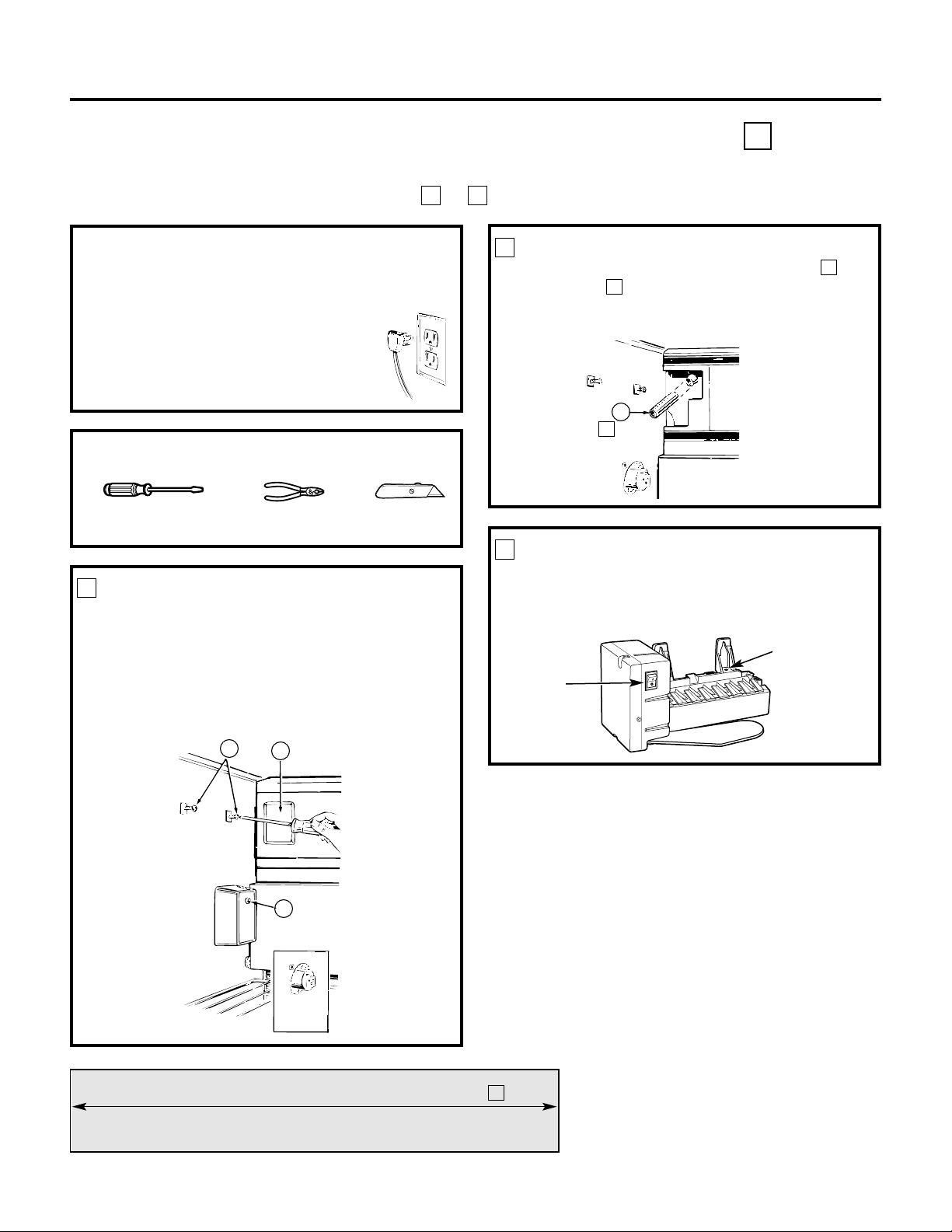

PREPARE FOR INSTALLATION
• Remove the screw (A) that holds the electrical
plug cover in place. You will not need this screw
and cover.
• Remove the light shield insert (B) and discard it.
• Loosen the two mounting screws (C)
approximately 1/2″ (13 mm). DO NOT REMOVE
THESE SCREWS.
INSTALL FILL TUBE EXTENSION
Cut the fill tube extension (10) to the length
(refer to the template in this section) with a
sharp knife or single-edge razor blade and slide
it onto the fill tube against the stop.
C
C
1
2
Installation Instructions
ICEMAKER INSTALLATION INSTRUCTIONS C
Are these the right instructions for your model? Follow the Installation Instructions indicated by
the label on the back of the refrigerator— or
KC
BEFORE YOU BEGIN
Read each step thoroughly before proceeding.
•
CAUTION – Unplug the
Refrigerator. To eliminate the danger
of electric shock during installation,
you must unplug the refrigerator
from its electrical outlet.
Flat blade and Phillips
screwdrivers
Pliers
TOOLS YOU WILL NEED
Sharp knife
Cover
removed
B
C
A
C
10
SET POWER SWITCH TO O (off)
Set the icemaker power switch to O (off). Leave
the power switch in the O (off) position until the
refrigerator is connected to the water supply to
prevent premature operation.
3
Power
Switch
Hole for
wire tie
Cut the fill tube extension (10) to this length for .
C
4
3
⁄8″
(11.1 cm)
9

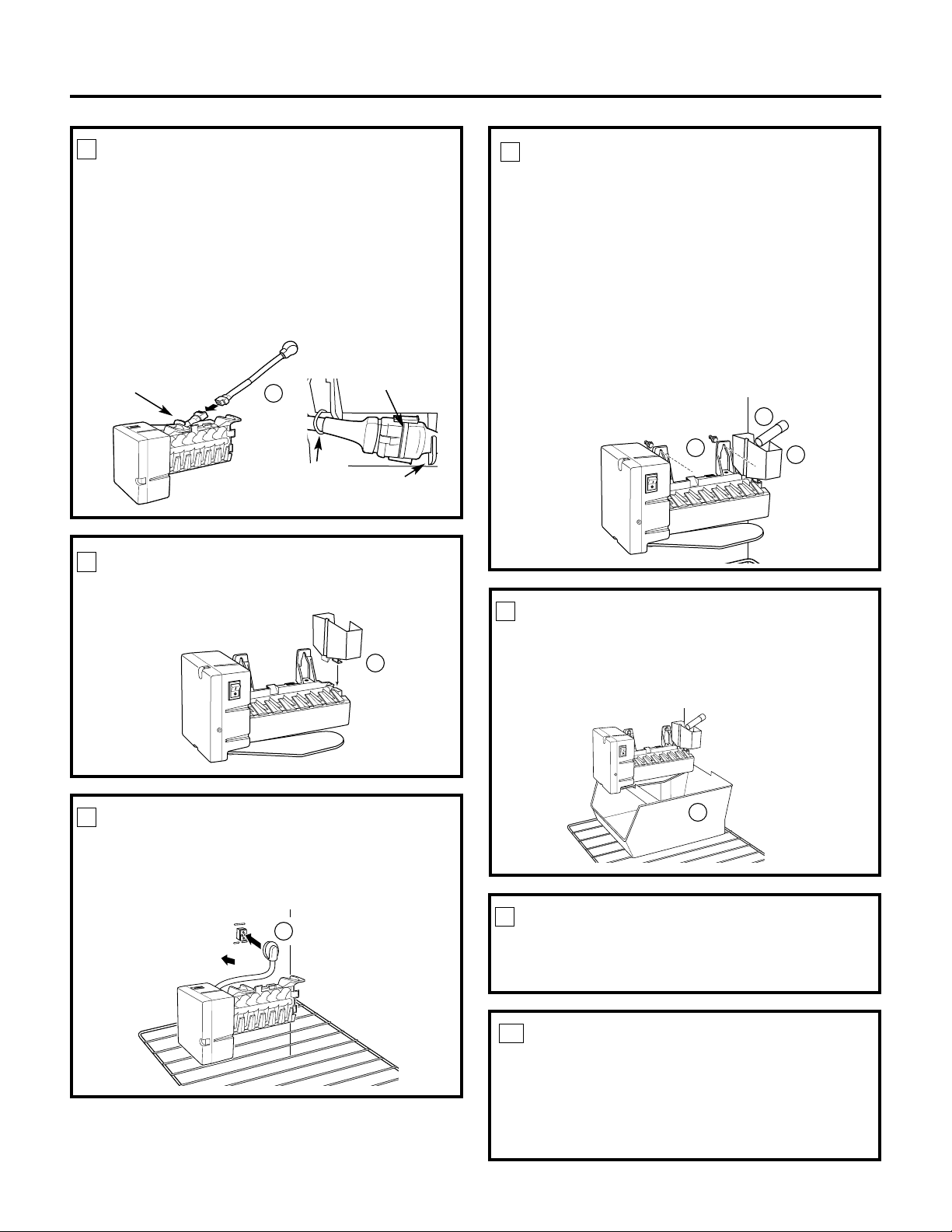

INSTALL THE ICEMAKER FILL CUP
Install the icemaker fill cup (side-mounted) (17) into
the icemaker as shown.
5
17
MOUNT THE ICEMAKER
• Lift the icemaker so the fill tube extension
(10) fits in the fill cup (E) opening. Hang the
icemaker on the two mounting screws (C).
Make sure:
• The power cord is still firmly in the socket.
• The fill tube extension (10) is still in the fill cup
opening. (Check the rear of the refrigerator to
make sure the fill tube has not been pushed out
of the back of the refrigerator).
• The icemaker mounting screws are located in
the uppermost position of the mounting slots.
THEN SECURELY TIGHTEN THE ICEMAKER
MOUNTING SCREWS.
7
10
E
C
POWER CORD ADAPTER
There are two power cord adapters included with the
kit; be sure to use the one specified in the Parts List
on page 7. Plug the female end of the power cord
adapter (20) onto the male terminals on the
icemaker power cord. When connecting the adapter
to the power cord, make sure the seal is in place
between the connectors. Secure the power cord
adapter to the icemaker by putting it into the hook
at the back of the icemaker and attaching it to the
icemaker with a wire tie (23).
4
PLUG IN THE ICEMAKER
Place the icemaker in the freezer compartment on its
side as shown. Insert the icemaker power cord plug
(D) into the socket on the side wall, making sure the
prongs and holes are matched. Press the plug firmly
into the socket.
6
D
8
11

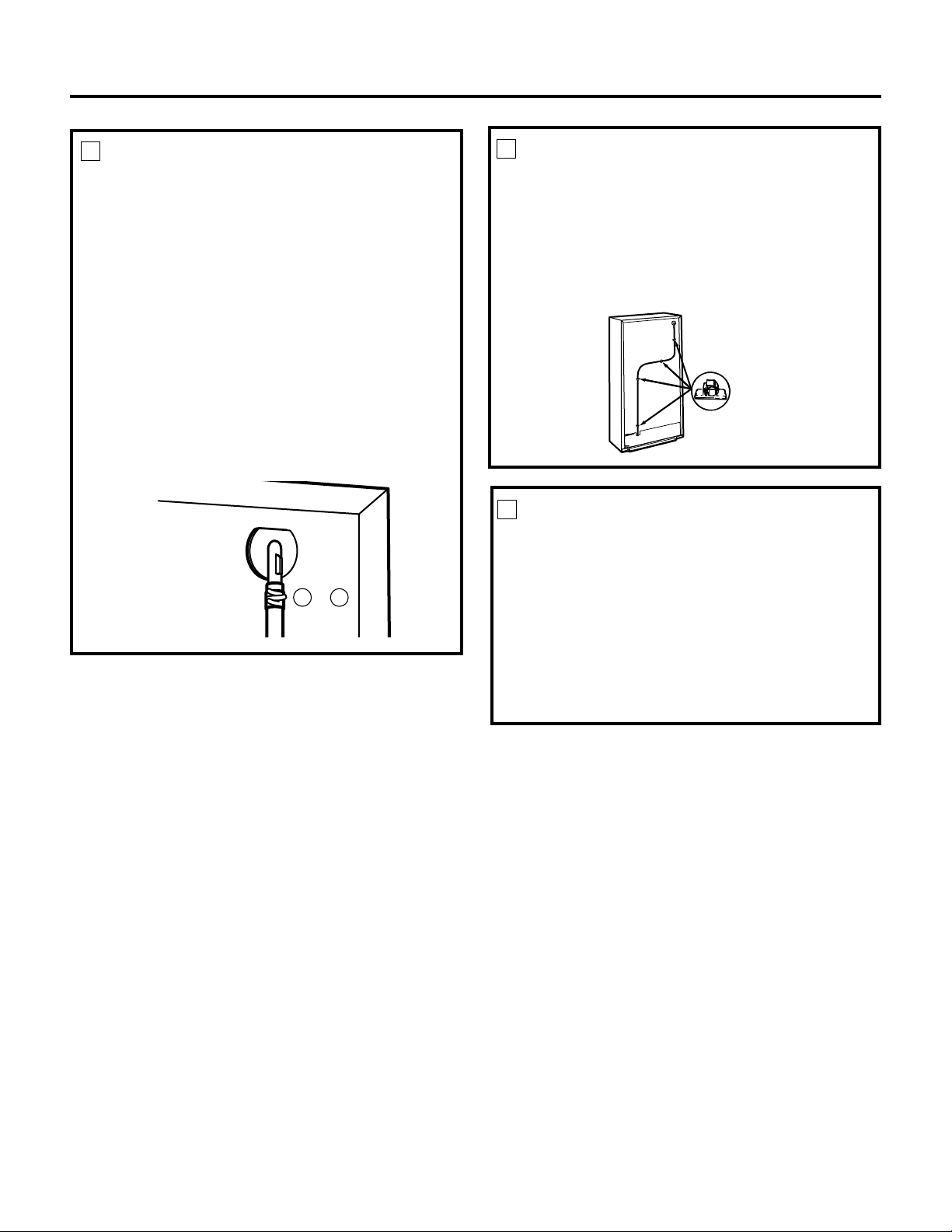

ATTACH WARRANTY LABEL
A label (9) is provided with this kit to record the date
of installation for warranty purposes. Apply it to the
back of the refrigerator.
9
KEEP THIS MANUAL
The warranty for the icemaker is printed in this
manual. Keep this manual with your Refrigerator
Owner’s Manual.
The icemaker installation inside the freezer is now
complete. Continue to the Water Valve Assembly
section.
10
Hook
Hook
Wire tie
Seal
Installation Instructions

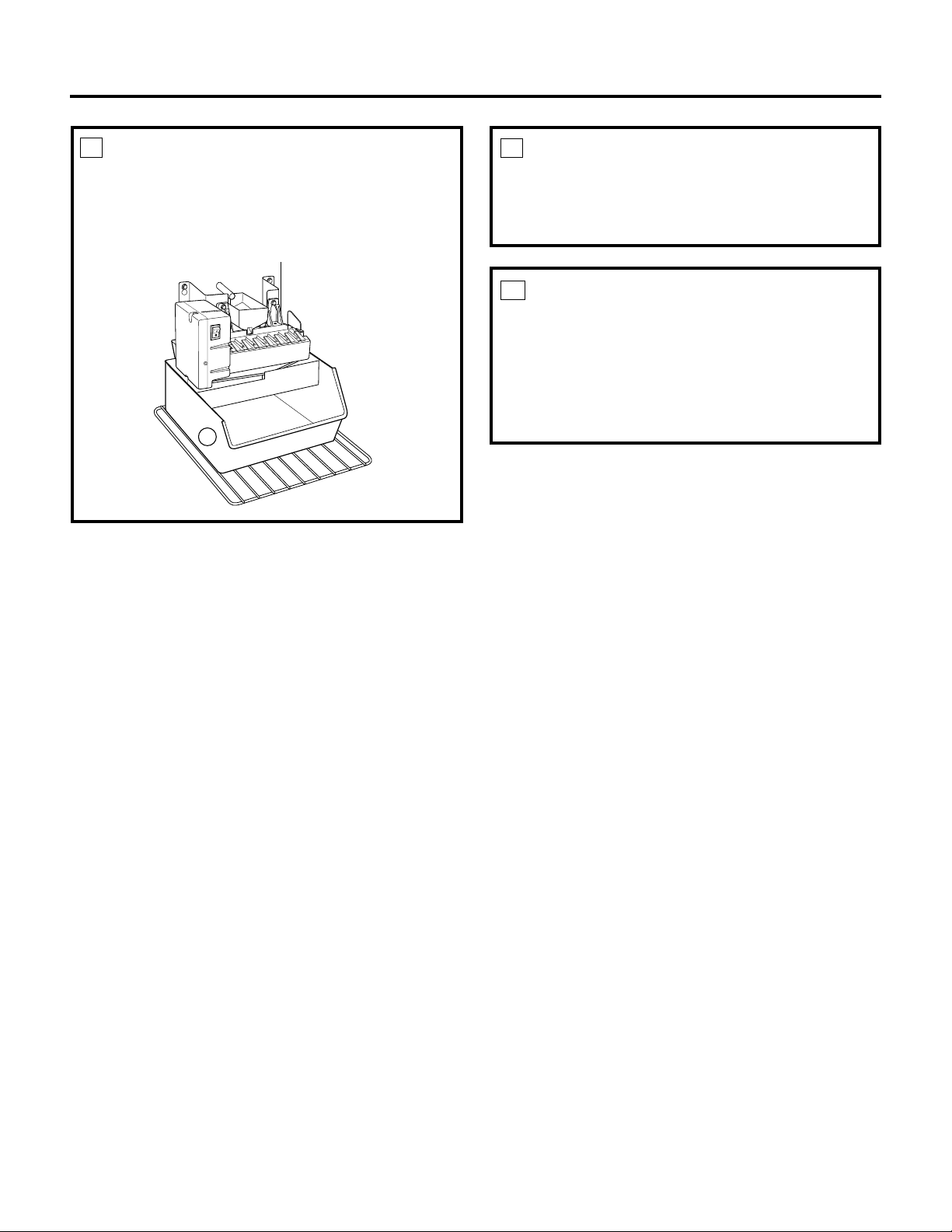

INSTALL THE ICE BUCKET
Put the ice bucket (11) directly under the icemaker
(to the left and all the way to the rear of the shelf
under the icemaker).
Make sure the icemaker power switch is set to O (off).
20
10
REMOVE THE COVER
At the bottom rear of the refrigerator, remove the
screw(s) holding the compressor compartment
cover (if covered) and save for reinstallation later.
Bend the cover back for access to the compartment.
1
BEFORE YOU BEGIN
Read each step thoroughly before proceeding.
•
CAUTION – Unplug the
Refrigerator. To eliminate the danger
of electric shock during installation,
you must unplug the refrigerator from
its electrical outlet.
Flat blade and Phillips
screwdrivers
Pliers
TOOLS YOU WILL NEED
Sharp knife
5/16″ Nutdriver
ATTACH THE WATER VALVE
• Locate the female connector plug (A) which is
attached to the cabinet with a wire tie. Remove
the wire tie and discard it.
2
Wire tie
A
4
A
13
• Remove and discard the tape from the female
connector (A) and plug onto the male terminals
on the water valve (4). Either wire can go on
either terminal.
• Fasten the water valve to the cabinet edge hole
using the hex-head screw (13) from the kit.
DO NOT DRILL ANY ADDITIONAL HOLES.
• Check the plastic water line nut on the bottom
of the water valve to be sure it is hand tight.
DO NOT USE TOOLS.
Installation Instructions
WATER VALVE ASSEMBLY INSTALLATION INSTRUCTIONS C
Are these the right instructions for your model? Follow the Installation Instructions indicated by
the label on the back of the refrigerator— or
KC
11
Installation Instructions
INSTALL WATER LINE CLAMP
• Push the water line clamp (strain relief) (12) onto
the lower flange of the cabinet back, directly in
line with the water valve.
• The water line clamp is for the house water line.
(See the Water Line Installation Instructions). It is
not to be used for the tubing from the water valve
up to the icemaker.
3
12
ROUTE THE PLASTIC WATER LINE
On models that have condensor tubing on the back
of the cabinet, insert the plastic water line between
the tubing and the back of the cabinet.
4
Condenser
tubing
Plastic water line
CONNECT THE WATER LINE
• Remove the small plastic cap (B) from the bottom
of the water tube inlet located in the upper-right
rear corner of the refrigerator.
• Squeeze the ends of the hose clamp (6) from the
kit with pliers and slide the clamp over the water
tube inlet.
• While still squeezing the clamp, insert the
plastic water line into the inlet as far as it will
go (approximately 1″ [25 mm]).
• Then slide the clamp downward to capture the
plastic water line in place.
• Make sure the fill tube is aimed down.
5
6
Water tube
inlet
B
ATTACH THE PLASTIC WATER LINE
Fasten the plastic water line to the back of the cabinet
with adhesive-backed fasteners (5), spacing the
fasteners as shown to take up the slack in the line.
6
Adhesive-backed fasteners for plastic water line
5
5

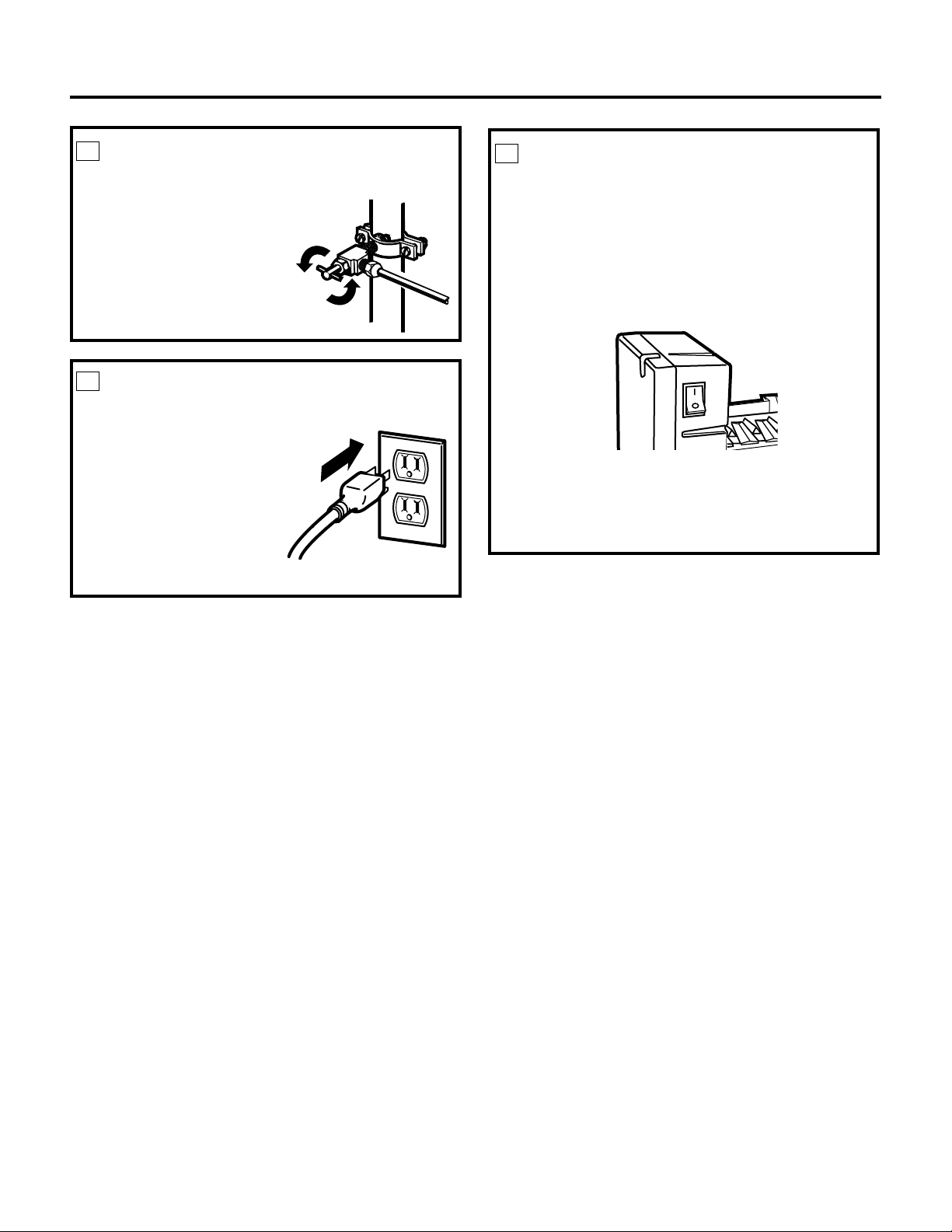

WATER VALVE INSTALLED
Refer to the Water Line Installation Instructions for
connection to the home water supply. After water
line installation is completed, set the icemaker
power switch to I (on).
The icemaking cycle will not begin until the icemaker
and freezer compartment reach operating temperature,
then icemaking will begin automatically.
7
12
INSTALL FILL TUBE
• Slide the insulated fill tube (15)
onto the water tube inlet (14),
making sure that the open side
of the fill tube faces up.
• Go to the back of the
refrigerator. On the tube side
of the water tube inlet (14) there is an adhesive
backing. Remove the adhesive backing and slide
the tube into the hole near the top at the back of
the refrigerator. Firmly press on the inlet to secure
it to the refrigerator.
1
3
Installation Instructions
ICEMAKER INSTALLATION INSTRUCTIONS K
Are these the right instructions for your model? Follow the Installation Instructions indicated by
the label on the back of the refrigerator— or
KC
BEFORE YOU BEGIN
Read each step thoroughly before proceeding.
•
CAUTION – Unplug the
Refrigerator. To eliminate the danger
of electric shock during installation,
you must unplug the refrigerator
from its electrical outlet.
Flat blade and Phillips
screwdrivers
Pliers
TOOLS YOU WILL NEED
Sharp knife
SET POWER SWITCH TO O (off)
Set the icemaker power switch to O (off). Leave
the power switch in the O (off) position until the
refrigerator is connected to the water supply to
prevent premature operation.
5
Power
Switch
INSTALL MOUNTING BRACKET
• Remove the three small plug buttons on the rear
wall of the freezer and replace them with three
screws (25) supplied with the icemaker kit. Do
not screw them all the way in. The screws should
extend approximately 1/4″ (6 mm) out from
the freezer wall.
• Install the icemaker
bracket (24) by hanging
it from the three screws
that were just installed.
Tighten the three screws
securely.
4
Remove
plug
Hole for
wire tie
14
15
PREPARE FOR INSTALLATION
• Remove the
upper
outlet cover with a flat-blade
screwdriver.
• If there is already an icemaker bracket (24) installed in
the freezer, remove the two screws holding on the cover.
Remove and discard the cover. Go to Step 5.
2
REMOVE FILL HOLE PLUG
• Remove and discard the large white plug from the
rear freezer wall. Pull out the gray insulation plug
and remove any debris.
Cover
13
Installation Instructions

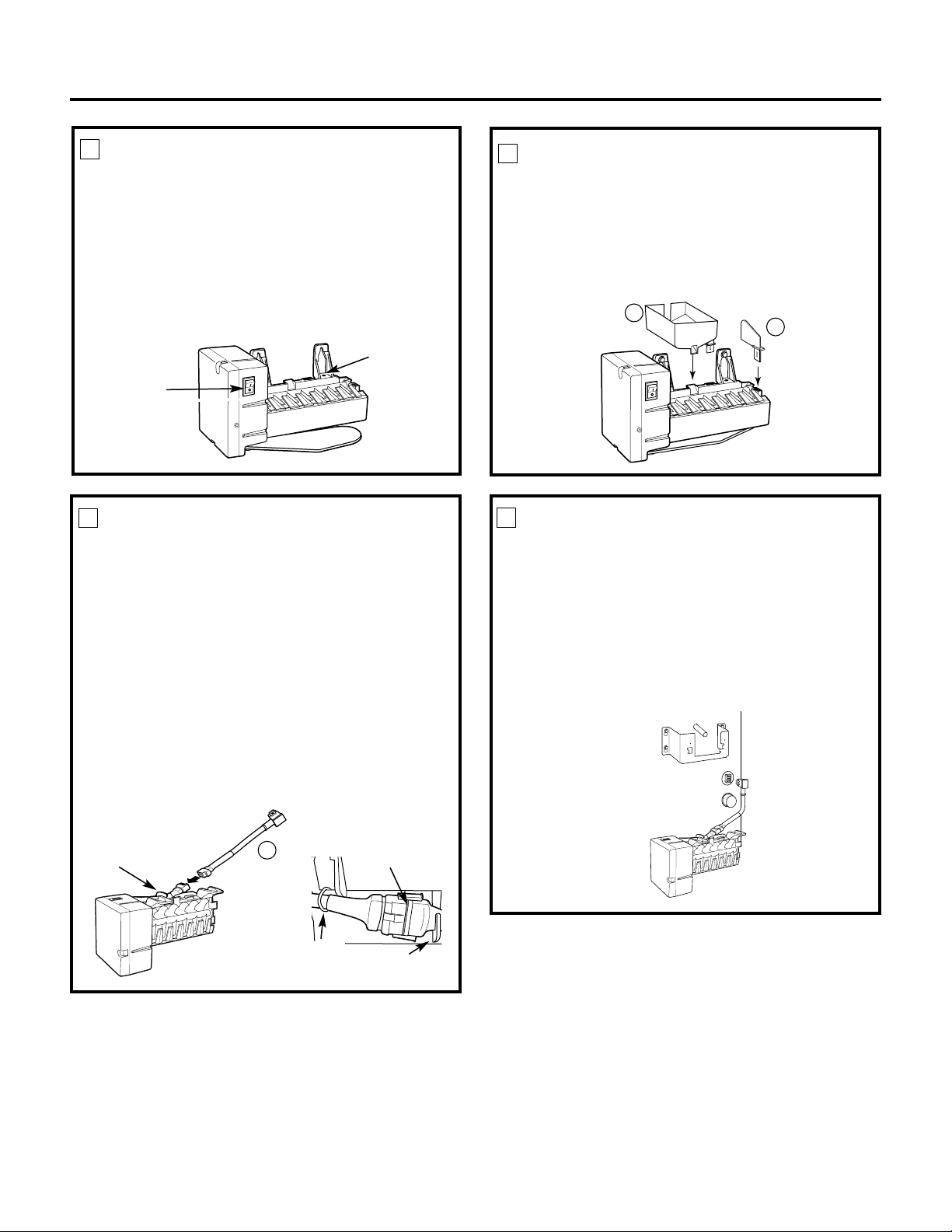

INSTALL THE ICEMAKER FILL
CUP AND INSERT
Install the icemaker fill cup (center-mounted) (18)
and icemaker insert (19) into the icemaker as shown.
18
MOUNT THE ICEMAKER
• Lift the icemaker up and hang it on the icemaker
bracket (24). Make sure the insulated fill tube (15)
goes into the fill cup (18) opening. To secure the
icemaker to the bracket (24), use two screws (16)
and install as shown.
Make sure:
• The power cord is still firmly in the socket.
• The insulated fill tube (15) extends into the fill
cup opening at the back of the icemaker. (Check
the rear of the refrigerator to make sure that the
fill tube has not
pushed out the
back of the
refrigerator).
• The icemaker
is secured to
the bracket.
9
7
PLUG IN THE ICEMAKER
Holding the icemaker in place, insert the power
cord plug into the socket, making sure that the
prongs and holes are matched. Press the plug firmly
into the socket. Lock the plug in place by clipping
the restraints onto each side of the plug. Make sure
the restraints click into place.
8
INSTALL THE ICE BUCKET
Place the ice bucket (11) under the icemaker.
Make sure the icemaker power switch is set to O (off).
10
11

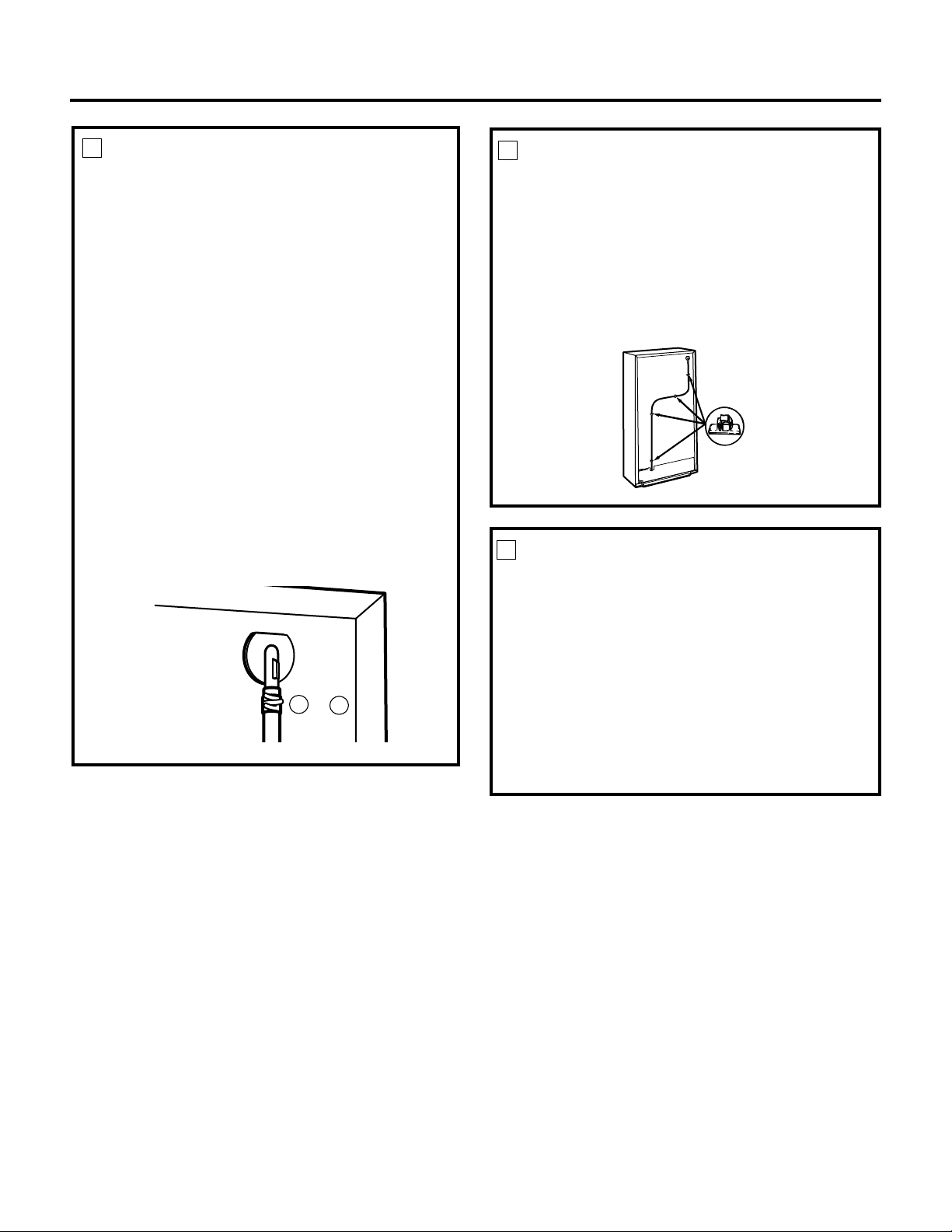

ATTACH WARRANTY LABEL
A label (9) is provided with this kit to record the
date of installation for warranty purposes. Apply it
to the back of the refrigerator.
11
KEEP THIS MANUAL
The warranty for the icemaker is printed in this
manual. Keep this manual with your Refrigerator
Owner’s Manual.
The icemaker installation inside the freezer is now
complete. Continue to the Installing the Water
Valve Assembly section.
12
19
POWER CORD ADAPTER
There are two power cord adapters included with the
kit; be sure to use the one specified in the Parts List
on page 7. Plug the female end of the power cord
adapter (21) onto the male terminals on the
icemaker power cord. When connecting the adapter
to the power cord, make sure the seal is in place
between the connectors. Secure the power cord
adapter to the icemaker by putting it into the hook
at the back of the icemaker and attaching it to the
icemaker with a wire tie (23).
6
Hook
21
Hook
Wire tie
Seal
15
18
24
16
14
Installation Instructions
REMOVE THE COVER
Use a nutdriver or an adjustable wrench to remove
the compressor compartment access cover. This
requires removing six screws which attach the cover
to the back of the refrigerator case.
Be sure to save the screws as the access cover must
be reinstalled later to ensure your refrigerator will
function properly.
1
BEFORE YOU BEGIN
Read each step thoroughly before proceeding.
•
CAUTION – Unplug the
Refrigerator. To eliminate the danger
of electric shock during installation,
you must unplug the refrigerator
from its electrical outlet.
WATER VALVE ASSEMBLY INSTALLATION INSTRUCTIONS K
Are these the right instructions for your model? Follow the Installation Instructions indicated by
the label on the back of the refrigerator— or
KC
Flat blade and Phillips
screwdrivers
Pliers
TOOLS YOU WILL NEED
Sharp knife
1/4″ and 5/16″ Nutdrivers, or adjustable wrench
ATTACH THE WATER VALVE
• Locate the 3-pin male connector plug (C). Plug
the water valve wire adapter (22) onto the male
connector plug, then plug it onto the male
terminals on the water valve (4). Either wire
can go on either water valve terminal.
2
• Fasten the water valve to the cabinet using the
hex-head screw (13) from the kit.
13
C
4
INSTALL WATER LINE CLAMP
• Attach the water line clamp (strain relief) (8) to
the refrigerator. Drive the screw (7) from the kit
through the clamp (8) and into the small hole
at the back of the cabinet.
• The water line clamp is for the house water line
(see the Water Line Installation Instructions). It is
not to be used for the tubing from the water valve
up to the icemaker.
3
8
22
8
7
15
Installation Instructions
ROUTE AND ATTACH THE
PLASTIC WATER LINE
• Route the plastic water line along the back of the
refrigerator to the water tube inlet.
• Use the three adhesive backed fasteners (5) to
secure the plastic water line to the case back.
5
4
CONNECT THE WATER LINE
• Make sure there is enough plastic water line to
extend from the water valve to well into the
water tube inlet (14). Cut off any excess tubing.
• Squeeze the ends of the hose clamp (3) or (6)
from the kit with pliers and slide the clamp over
the water tube inlet. (Use the black clamp (3) with
the black water tube inlet, use the other clamp (6)
with the other water tube inlet.)
• While still squeezing the clamp, insert the plastic
water line into the inlet as far as it will go
(approximately 1″ [25 mm]).
• Then slide the clamp downward to capture the
plastic water line in place.
• Make sure the fill tube is aimed down.
3
Water tube
inlet
WATER VALVE INSTALLED
Refer to the Water Line Installation Instructions
for connection to the home water supply. After
water line installation is completed, set the
icemaker power switch to I (on).
The icemaking cycle will not begin until the icemaker
and freezer compartment reach operating temperature,
then icemaking will begin automatically.
6
Adhesive-backed fasteners
for plastic water line
6
or
16
Installation Instructions
INSTALLING THE WATER LINE
Recommended copper water supply kits are
WX8X2, WX8X3 or WX8X4, depending on
the amount of tubing you need. Approved
plastic water supply lines are GE
SmartConnect™ Refrigerator Tubing
(WX08X10002, WX08X10006, WX08X10015
and WX08X10025).
When connecting your refrigerator to a GE
Reverse Osmosis Water System, the only
approved installation is with a GE RVKit. For
other reverse osmosis water systems, follow
the manufacturer’s recommendations.
If the water supply to the refrigerator is from a
Reverse Osmosis Water Filtration System AND
the refrigerator also has a water filter, use the
refrigerator’s filter bypass plug. Using the
refrigerator’s water filtration cartridge in
conjunction with the RO filter can result in
hollow ice cubes and slower water flow from
the water dispenser.
This water line installation is not warranted
by the refrigerator or icemaker manufacturer.
Follow these instructions carefully to minimize
the risk of expensive water damage.
Water hammer (water banging in the pipes)
in house plumbing can cause damage to
refrigerator parts and lead to water leakage
or flooding. Call a qualified plumber to
correct water hammer before installing
the water supply line to the refrigerator.
To prevent burns and product damage, do not
hook up the water line to the hot water line.
If you use your refrigerator before connecting
the water line, make sure the icemaker power
switch is in the O (off) position.
Do not install the icemaker tubing in areas
where temperatures fall below freezing.
When using any electrical device (such as a
power drill) during installation, be sure the
device is double insulated or grounded in a
manner to prevent the hazard of electric
shock, or is battery powered.
All installations must be in accordance with
local plumbing code requirements.
BEFORE YOU BEGIN
• Copper or GE SmartConnect™ Refrigerator
Tubing kit,1/4″ outer diameter to connect
the refrigerator to the water supply. If using
copper, be sure both ends of the tubing are
cut square.
To determine how much tubing you need:
measure the distance from the water valve on
the back of the refrigerator to the water supply
pipe. Then add 8 feet (2.4 m). Be sure there is
sufficient extra tubing (about 8 feet [2.4 m]
coiled into 3 turns of about 10″ [25 cm]
diameter) to allow the refrigerator to move
out from the wall after installation.
GE SmartConnect™ Refrigerator Tubing Kits
are available in the following lengths:
2′ (.6 m) – WX08X10002
6′ (1.8 m) – WX08X10006
15′ (4.6 m) – WX08X10015
25′ (7.6 m) – WX08X10025
Be sure that the kit you select allows at least 8
feet (2.4 m) as described above.
NOTE: The only GE approved plastic tubing is
that supplied in GE SmartConnect™
Refrigerator Tubing kits. Do not use any other
plastic water supply line because the line is
under pressure at all times. Certain types of
plastic will crack or rupture with age and cause
water damage to your home.
• A GE water supply kit (containing tubing,
shutoff valve and fittings listed below) is
available at extra cost from your dealer or
from Parts and Accessories, 800-626-2002.
• A cold water supply. The water pressure must
be between 20 and 120 p.s.i. (1.4–8.2 bar) on
models without a water filter and between 40
and 120 p.s.i. (2.8–8.2 bar) on models with a
water filter.

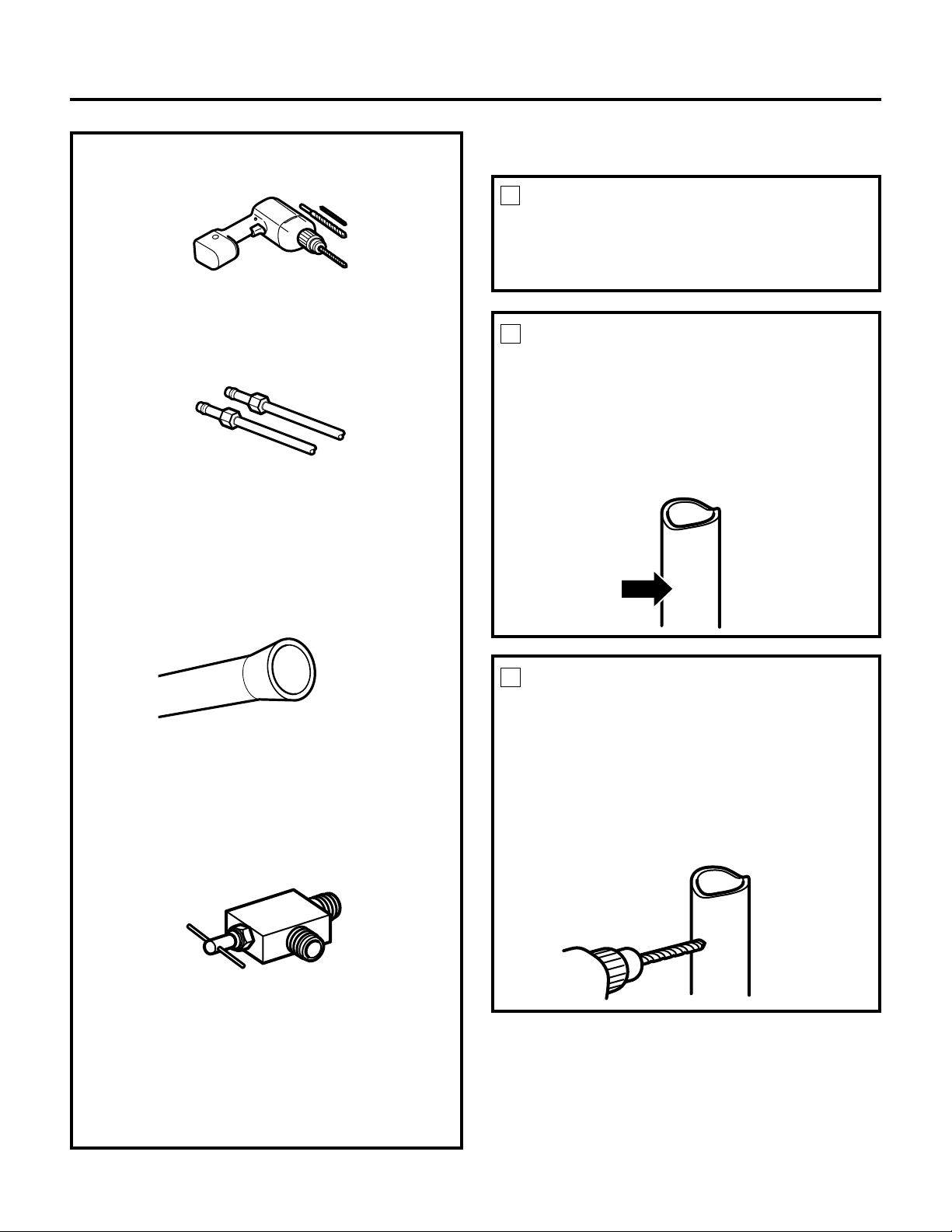

WHAT YOU WILL NEED
• Power drill.
• 1/2″ or adjustable wrench.
• Straight and Phillips blade screwdriver.
• Two 1/4 ″ outer diameter compression nuts
and 2 ferrules (sleeves)—to connect the
copper tubing to the shutoff valve and the
refrigerator water valve.
OR
• If you are using a GE SmartConnect™
Refrigerator Tubing kit, the necessary fittings
are preassembled to the tubing.
• If your existing copper water line has a flared
fitting at the end, you will need an adapter
(available at plumbing supply stores) to
connect the water line to the refrigerator OR
you can cut off the flared fitting with a tube
cutter and then use a compression fitting. Do
not cut formed end from GE SmartConnect™
Refrigerator tubing.
• Shutoff valve to connect to the cold water
line. The shutoff valve should have a water
inlet with a minimum inside diameter of
5/32″ at the point of connection to the COLD
WATER LINE. Saddle-type shutoff valves are
included in many water supply kits. Before
purchasing, make sure a saddle-type valve
complies with your local plumbing codes.
17
Installation Instructions
SHUT OFF THE MAIN WATER
SUPPLY
Turn on the nearest faucet long enough to
clear the line of water.
Install the shutoff valve on the nearest frequently
used drinking water line.
1
Choose a location for the valve that is easily
accessible. It is best to connect into the side
of a vertical water pipe. When it is necessary
to connect into a horizontal water pipe,
make the connection to the top or side,
rather than at the bottom, to avoid drawing
off any sediment from the water pipe.
CHOOSE THE VALVE LOCATION
2
Drill a 1/4″ hole in the water pipe (even if
using a self-piercing valve) using a sharp bit.
Remove any burrs resulting from drilling the
hole in the pipe. Take care not to allow
water to drain into the drill. Failure to drill
a 1/4″ hole may result in reduced ice
production or smaller cubes.
DRILL THE HOLE FOR THE
VALVE
3
WHAT YOU WILL NEED (CONT.)
18

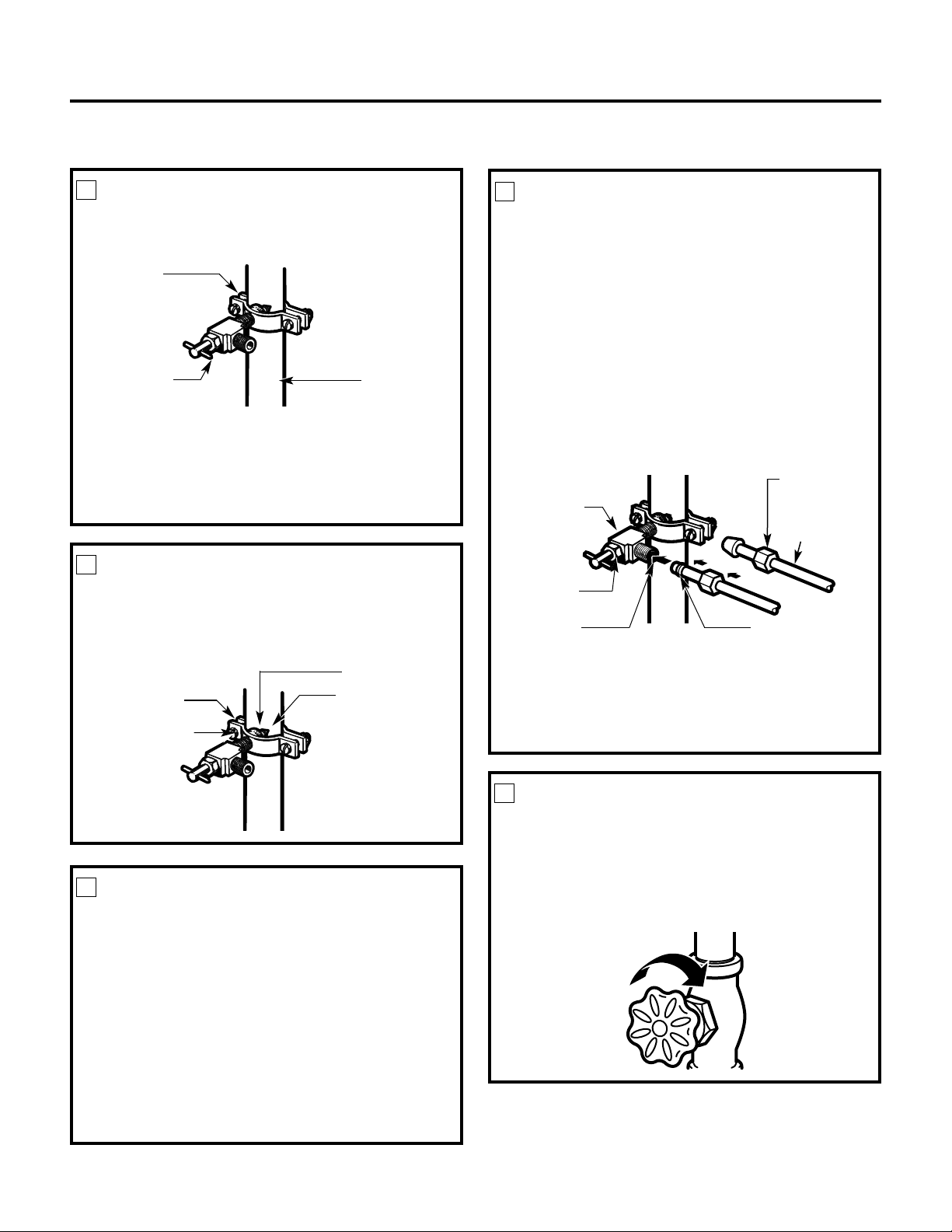

INSTALLING THE WATER LINE (CONT.)
Installation Instructions
NOTE: Commonwealth of Massachusetts
Plumbing Codes 248CMR shall be adhered
to. Saddle valves are illegal and use is not
permitted in Massachusetts. Consult with
your licensed plumber.
Turn the main water supply on and flush out
the tubing until the water is clear.
Shut the water off at the water valve after
about one quart (1 liter) of water has been
flushed through the tubing.
FLUSH OUT THE TUBING
8
Tighten the clamp screws until the sealing
washer begins to swell.
NOTE: Do not overtighten or you may crush
the tubing.
TIGHTEN THE PIPE CLAMP
5
Washer
Inlet End
Pipe Clamp
Clamp Screw
Route the tubing between the cold water line
and the refrigerator.
Route the tubing through a hole drilled in
the wall or floor (behind the refrigerator
or adjacent base cabinet) as close to the wall
as possible.
NOTE: Be sure there is sufficient extra
tubing (about 8 feet [244 cm] coiled into
3 turns of about 10″ [25 cm] diameter) to
allow the refrigerator to move out from
the wall after installation.
ROUTE THE TUBING
6
Place the compression nut and ferrule
(sleeve) for copper tubing onto the end of
the tubing and connect it to the shutoff valve.
Make sure the tubing is fully inserted into the
valve. Tighten the compression nut securely.
For plastic tubing from a GE SmartConnect™
Refrigerator Tubing kit, insert the molded
end of the tubing into the shutoff valve and
tighten compression nut until it is hand tight,
then tighten one additional turn with a
wrench. Overtightening may cause leaks.
CONNECT THE TUBING TO
THE VALVE
Saddle-Type
Shutoff Valve
Compression
Nut
SmartConnect™
Tubing
Packing Nut
Outlet Valve
Ferrule (sleeve)
Fasten the shutoff valve to the cold water pipe
with the pipe clamp.
NOTE: Commonwealth of Massachusetts
Plumbing Codes 248CMR shall be adhered
to. Saddle valves are illegal and use is not
permitted in Massachusetts. Consult with
your licensed plumber.
FASTEN THE SHUTOFF VALVE
4
Vertical Cold
Water Pipe
Saddle-Type
Shutoff Valve
Pipe Clamp
7
Arrange the coil of tubing so that it does not
vibrate against the back of the refrigerator
or against the wall. Push the refrigerator
back to the wall.
Installation Instructions

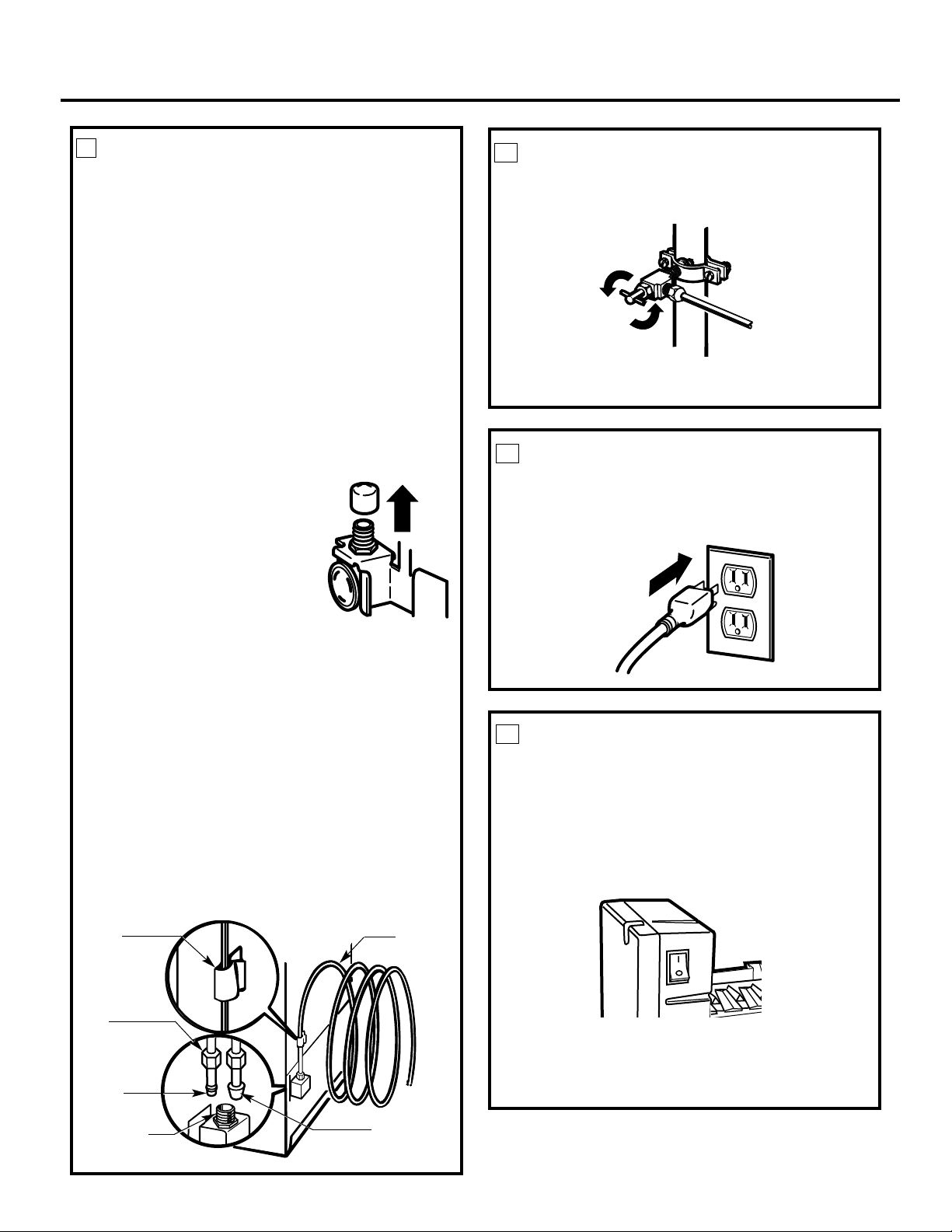

CONNECT THE TUBING TO THE
REFRIGERATOR
9
NOTES:
• Before making the connection to the
refrigerator, be sure the refrigerator power
cord is not plugged into the wall outlet.
• If your refrigerator does not have a water
filter we recommend installing one. If
your water supply has sand or particles that
could clog the screen of the refrigerator’s
water valve. Install it in the water line near
the refrigerator. If using GE SmartConnect™
Refrigerator Tubing kit, you will need an
additional tube (WX08X10002) to connect
the filter. Do not cut plastic tube to install
filter.
Remove the plastic flexible
cap from the water valve
(refrigerator connection).
Place the compression nut
and ferrule (sleeve) onto
the end of the tubing as
shown. On GE
SmartConnect Refrigerator
Tubing kit, the nuts are already assembled
to the tubing.
Insert the end of the tubing into the water valve
(refrigerator connection) as far as possible.
While holding the tubing, tighten the fitting.
For plastic tubing from a GE SmartConnect
Refrigerator Tubing kit, insert the molded end
of the tubing into the refrigerator connection
and tighten compression nut until it is hand
tight, then tighten one additional turn with a
wrench. Overtightening may cause leaks.
Fasten the tubing into the clamp provided to
hold it in a vertical position. You may need to
pry open the clamp.
Tubing
Clamp
1/4″
Compression
Nut
Ferrule
(sleeve)
SmartConnect™
Tubing
Refrigerator
Connection
1/4″ Tubing
Tighten any connections that leak.
Reattach the compressor compartment
access cover.
TURN THE WATER ON AT THE
SHUTOFF VALVE
10
PLUG IN THE REFRIGERATOR
11
START THE ICEMAKER
Set the icemaker power switch to the I (on)
position. The icemaker will not begin to
operate until it reaches its operating
temperature of 15°F (-9°C) or below. It will
then begin operation automatically if the
icemaker power switch is in the I (on)
position.
NOTE: In lower water pressure conditions,
the water valve may turn on up to 3 times to
deliver enough water to the icemaker.
12
19
Icemaker Warranty.
All warranty service provided by our Factory Service Centers, or
an authorized Customer Care
®
technician. To schedule service,
on-line, 24 hours a day, contact us at www.GEAppliances.com,
or call 800-GE-CARES. In Canada, call 1-800-361-3400.
For The Period Of: We Will Replace:
One Year Any part of the icemaker which fails due to a defect in materials or workmanship.
From the date of the During this full one-year warranty, GE will provide, free of charge, replacement parts
original purchase for any defective part in your icemaker kit.
■ Service trips to your home to teach you how to use the
product.
■ Improper installation.
You are responsible for providing adequate electrical,
plumbing, and other connecting facilities, including the
water line to the icemaker and the water line installation.
■ Failure of the product if it is abused, misused, or used for
other than the intended purpose or used commercially.
■ Replacement of house fuses or resetting of circuit
breakers.
■ Damage to the product caused by accident, fire, floods or
acts of God.
■ Incidental or consequential damage caused by possible
defects with this appliance.
What Is Not Covered (for customers in the United States):
This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use
within the USA. In Alaska, the warranty excludes the cost of shipping or service calls to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you
specific legal rights, and you may also have other rights which vary from state to state. To know what your legal rights
are, consult your local or state consumer affairs office or your state’s Attorney General.
Warrantor: General Electric Company. Louisville, KY 40225
Staple your receipt here.
Proof of the original purchase
date is needed to obtain service
under the warranty.
What Is Not Covered (for customers in Canada):
■ Service trips to your home to teach you how to use
the product.
Read your Owner’s Manual. If you then have any
questions about
operating the product, please contact
your dealer or our Consumer Relations office at:
Manager, Consumer Relations
Camco Inc.
1 Factory Lane, Suite 310
Moncton, N.B.
E1C 9M3
■ Improper installation.
If you have an installation problem, contact your dealer
or installer. You
are responsible for providing adequate
electrical, exhausting and other connecting facilities.
■
Replacement of house fuses or resetting
of circuit
breakers.
■ Failure of the product if it is misused, or used for other
than the intended purpose or used commercially.
■
Damage to product caused by accident,
fire, floods or
acts of God.
WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL DAMAGES.
Warrantor: CAMCO INC.
20
Trousse IM-5SS
Cette trousse convient à la plupart
des modèles côté-à-côté qui ont
besoin de trousse IM-1, IM-2,
et IM-3. Si vous remplacez une
machine à glaçons avec une
trousse IM-1 ou IM-2, consultez
la page 25.
Mesures de sécurité . . . . . . . . 22
Instructions de
fonctionnement . . . . . . . . . . . . .23
Avant d’appeler un
réparateur . . . . . . . . . . . . . . . . .24
Bruits normaux que vous
pouvez entendre . . . . . . . . . . . .24
Préparation à un départ
de longue durée . . . . . . . . . . . .23
Vous devez mettre le
commutateur de marche
de la machine à glaçons
en position O (arrêt) . . . . . . . .23
Instructions d’installation
Conduite d’eau froide . . . . .38–42
Liste de pièces . . . . . . . . . . .26, 27
Machine à glaçons . . . . .28–32
Machine à glaçons . . . . .33–37
Services aux consommateurs
Garantie . . . . . . . . . . . . . . . . . .43
Soutien des consommateurs . . .44
K
C
Quelles instructions devez-
vous suivre?
Consultez l’étiquette placée à
l’arrière de votre réfrigérateur.
Elle vous dira si vous devez utiliser
les instructions :
ou
KC
21
22
LISEZ ET SUIVEZ SOIGNEUSEMENT CES MESURES DE SÉCURITÉ
LISEZ ET CONSERVEZ CES INSTRUCTIONS.
MESURES DE PRÉCAUTION
MESURES DE SÉCURITÉ IMPORTANTES.
LISEZ TOUTES CES INSTRUCTIONS AVANT D’UTILISER
VOTRE RÉFRIGÉRATEUR.
POUR VOTRE SÉCURITÉ :
Ne mettez jamais vos doigts ou vos mains dans
la machine à glaçons automatique quand le
réfrigérateur est branché. Vous éviterez ainsi
de vous blesser.
Vous éviterez également de gêner le
fonctionnement du mécanisme d’éjection
et de l’élément de chauffage qui libère les
glaçons qui sont situés en bas de la machine
à glaçons.
23
La machine à glaçons automatique www.electromenagersge.ca
Un réfrigérateur nouvellement installé peut prendre de 12 à 24 heures pour commencer à produire des glaçons.
Machine
à glaçons
Bras palpeur
Commutateur
de marche
Machine à glaçons automatique
La machine à glaçons produit sept glaçons
par cycle, soit environ 100 à 130 glaçons
par 24 heures, selon la température
du compartiment congélation, la
température de la pièce, le nombre de
fois que la porte est ouverte et les autres
conditions d’utilisation.
Si vous faites fonctionner le réfrigérateur
avant de raccorder l’eau à la machine
à glaçons, mettez le commutateur de
marche en position O (arrêt).
Après avoir raccordé le réfrigérateur
à l’alimentation d’eau, mettez le
commutateur de marche en position
I (marche). La lumière verte de marche
s’allume.
La machine à glaçons se remplit d’eau
quand elle atteint le point de congélation.
Un réfrigérateur nouvellement installé
prend de 12 à 24 heures pour commencer
à produire des glaçons.
Jetez les premiers lots de glaçons pour
permettre à la conduite d’eau de se purger.
Assurez-vous que rien ne gène la course
du bras palpeur.
Quand le bac se remplit jusqu’au niveau
du bras palpeur, la machine à glaçons
s’arrête de produire des glaçons.
Il est normal de trouver des glaçons qui
soient soudés ensemble.
Si vous n’utilisez pas souvent vos glaçons,
les vieux glaçons deviennent opaques,
prennent un mauvais goût et rétrécissent.
Si des glaçons se coincent dans la machine
à glaçons, la lumière verte se met à
clignoter. Pour corriger cette situation,
mettez le commutateur de marche en
position O (arrêt) et enlevez les glaçons.
Remettez le commutateur de marche en
position I (marche) pour remettre en
marche la machine à glaçons.
NOTE : Dans les maisons qui ont une pression d’eau
plus faible que la moyenne, vous pouvez entendre la
machine à glaçons recommencer plusieurs fois son
cycle pour produire un lot de glaçons.
Lumière verte de
fonctionnement
Préparation à un départ de longue durée
Mettez le commutateur de marche de la
machine à glaçons en position O (arrêt)
et coupez l’alimentation d’eau du
réfrigérateur.
Si la températeur risque de s’abaisser en
dessous de la température de congélation,
demandez à un technicien qualifié de
purger votre système d’alimentation d’eau
(sur certains modèles) pour empêcher
toute inondation pouvant occasionner
des dégâts sérieux.
Vous devez mettre le commutateur de marche de la machine à glaçons en
position O (arrêt)
■ Quand le bac à glaçons est enlevé
pendant plus d’une minute ou deux.
■ Quand l’alimentation d’eau est coupée
pendant plusieurs heures.
■ Quand vous n’utilisez pas votre
réfrigérateur pendant plusieurs jours.
24
Votre problème Causes possibles Solutions
La machine à glaçons Le commutateur de marche •Mettez le commutateur de marche en position I (marche).
automatique ne est en position O (arrêt).
fonctionne pas
L’alimentation d’eau est •Consultez «Instructions d’installation de la conduite d’eau».
arrêtée ou n’est pas branchée.
Le compartiment congélation •Attendez 24 heures que le réfrigérateur soit
est trop chaud. complètement froid.
Une accumulation de glaçons •Égalisez les glaçons à la main.
dans le bac à glaçons cause
un arrêt de la machine à glaçons.
Les glaçons sont Le robinet d’arrêt de l’eau •Appelez un plombier ou purgez le robinet.
trop petits qui relie le réfrigérateur à la
la canalisation d’eau peut être
bouché.
La formation des La porte est restée ouverte •Vérifiez qu’un paquet de nourriture n’empêche
glaçons est lente pas une bonne fermeture de la porte.
Le bouton de réglage de •Consultez «Bouton de réglage de température».
température est mis à
une température trop basse.
Les glaçons ont une Le bac à glaçons doit être nettoyé. •Videz et lavez le bac à glaçons. Jetez les vieux glaçons.
odeur ou un goût
Les aliments donnent de l’odeur •Emballez bien les aliments
ou du goût aux glaçons.
L’intérieur du réfrigérateur •Consultez «Soins et nettoyage de votre réfrigérateur».
a besoin d’être nettoyé.
Avant d’appeler un réparateur
Liste de vérifications préventives
Économisez votre temps et votre argent! Consultez les
tableaux des pages suivantes, vous éviterez peut-être
d’appeler un réparateur
■ Le robinet d’alimentation d’eau de la
machine à glaçons émet un
bourdonnement quand la machine
à glaçons se remplit d’eau. Si le
commutateur est en position I (marche),
un bourdonnement se fait entendre
même si la machine n’a pas encore été
branchée à l’alimentation d’eau. Si vous
conservez le commutateur en position
I (marche) avant de brancher la machine
à l’alimentation d’eau, vous risquez
d’endommager votre machine. Pour
éviter tout dégât, mettez le commutateur
en position O (arrêt). Le bourdonnement
s’arrêtera.
■ Les glaçons qui tombent dans le bac et
l’eau qui coule dans les tuyaux quand la
machine à glaçons se remplit font un
bruit normal.
Bruits normaux que vous pouvez entendre
La machine à glaçons automatique
Un réfrigérateur nouvellement installé peut prendre de 12 à 24 heures pour commencer à produire des glaçons.
25
AVANT DE COMMENCER
Instructions IM-5SS Trousse de
d’installation machine à glaçons
Lisez ces instructions complètement et
attentivement.
•
IMPORTANT – Conservez ces
instructions pour votre inspecteur local.
•
IMPORTANT – Observez tous les
codes et les ordonnances en vigueur.
• Note à l’installateur – Assurez-vous de
laisser ces instructions au consommateur.
• Note au consommateur – Conservez ces
instructions pour références futures.
• Niveau de compétence – L’installation de cet
appareil électroménager nécessite des
compétences mécaniques et électriques de base.
• Durée requise pour l’installation – 20–60 minutes
• L’installateur est responsable d’une bonne
installation.
• Toute panne de l’appareil due à une mauvaise
installation est exclue de la garantie.
Il est important que vous utilisiez le robinet d’eau et
la rallonge de conduite qui sont contenus dans cette
trousse, même si votre réfrigérateur a déjà un robinet
d’eau et une rallonge déjà installés.
Le vieux robinet peut occasionner une alimentation
d’eau insuffisante pour un bon remplissage de la
machine à glaçons et cela risque de provoquer des
dommages.
La rallonge de conduite d’eau doit être d’une longueur
différente que celle qui existe, pour permettre une
bonne alimentation d’eau. Coupez la conduite à la
longueur indiquée pour votre modèle de réfrigérateur.
REMPLACEZ-VOUS UNE MACHINE
À GLAÇONS EXISTANTE PAR
CETTE TROUSSE?
Consultez l’étiquette placée à l’arrière de votre
réfrigérateur. Elle vous dira si vous devez
utiliser les instructions
ou
L’installation de votre machine à glaçon dépend de
votre modèle de réfrigérateur.
KC
QUELLES INSTRUCTIONS DEVEZ-
VOUS SUIVRE?
• Si votre appareil a été endommagé pendant son
expédition, renvoyez-le au magasin où vous l’avez
acheté. Il le réparera ou le remplacera.
• Si c’est le client qui a endommagé votre appareil,
il est responsable de sa réparation ou de son
remplacement.
• Si c’est l’installateur (autre que le client) qui a
endommagé l’appareil, c’est l’accord qui lie
l’installateur au client qui détermine celui qui est
responsable de la réparation ou du remplacement.
DOMMAGES – EXPÉDITION/
INSTALLATION
Au Canada, appelez au numéro 1-800-361-3400 ou visitez notre site Web à l’adresse
www.electromenagersge.ca
26
Instructions d’installation
CONTENU DE LA
TROUSSE IM-5SS
6
Manuel du propriétaire et
instructions d’installation
2
Bac de glaçons
11
Collier de serrage de conduite
d’eau (collier de serrage)
8
Collier de serrage de
conduite d’eau (collier
de serrage)
12
Ensemble de robinet et
de conduite d’eau
4
Collier de serrage
de tuyau (pas noir)
Vis à tête
hexagonale
13
Dispositif de fixation de conduite
d’eau avec envers adhésif
5
14
Raccord d’arrivée
de conduite d’eau
Étiquette de garantie
9
ICEMAKER
WARRANTY VERIFICATION
Date Installed
Dealer
Rallonge de conduite d’alimentation
(diam : 3/4 po)
10
20
17
Tuyau d’alimentation isolé
15
Vis à tête
hexagonale (2)
16
Adaptateur de cordon
d’alimentation électrique de la
machine à glaçons (6 broches)
21
Récipient de remplissage
de la machine à glaçons
(montage de côté)
Adaptateur de cordon
d’alimentation électrique de la
machine à glaçons (4 broches)
Adaptateur en fil
du robinet d’eau
22
Liens métalliques (2)
23
Machine à glaçons
1
Installation
Instructions
Support de la machine
à glaçons
24
Vis pour monter le
support à la paroi
du réfrigérateur (3)
25
Récipient de remplissage
de la machine à glaçons
(montage au centre)
18
Insertion de la
machine à glaçons
19
3
Vis à tête hexagonale pour
collier de serrage de conduite
d’eau
7
Collier de serrage de
tuyau (noir)
27
Instructions d’installation
Liste de pièces Utilisez avec les Instructions d’installation :
CK
1 Machine à glaçons XX
2 Manuel du propriétaire et XX
instructions d’installation
3 Collier de serrage de tuyau (noir) X
4 Ensemble de robinet et de conduite d’eau* XX
5 Dispositif de fixation de conduite XX
d’eau avec envers adhésif
6 Collier de serrage de tuyau (pas noir) XX
7 Vis à tête hexagonale pour collier de serrage X
de conduite d’eau
8 Collier de serrage de conduite d’eau X
(collier de serrage)
9 Étiquette de garantie XX
10 Rallonge de conduite d’alimentation X
d’eau (diam. : 3/4 po)
11 Bac de glaçons XX
12 Collier de serrage de conduite d’eau X
(collier de serrage)
13 Vis à tête hexagonale XX
14 Raccord d’arrivée de conduite d’eau X
15 Tuyau d’alimentation d’eau isolé X
16 Vis à tête hexagonale (2) X
17 Récipient de remplissage de la machine X
à glaçons (montage de côté)
18 Récipient de remplissage de la machine X
à glaçons (montage au centre)
19 Insertion de la machine à glaçons X
20 Adaptateur de cordon d’alimentation électrique X
de la machine à glaçons (4 broches)
21 Adaptateur de cordon d’alimentation électrique X
de la machine à glaçons (6 broches)
22 Adaptateur en fil du robinet d’eau X
23 Liens métalliques (2) XX
24 Support de la machine à glaçons X
(sur certaines modèles)
25 Vis pour monter le support à la X
paroi du réfrigérateur (3)
* Changez toujours le robinet d’eau quand vous remplacez une machine à glaçons qui fait
des glaçons ronds. Cette nouvelle machine à glaçons utilise un voltage différent qui peut
occasionner une panne de vieux robinet. Pour les modèles à distributeur, commandez la
pièce GE numéro WR57X96.
28
Coupez la rallonge de conduite d’alimentation d’eau (10)
à cette longueur pour .
C
11.1 cm
(4
3
⁄
8 po)
PRÉPAREZ VOTRE INSTALLATION
• Enlevez la vis (A) qui tient en place le couvercle
de la fiche électrique. Vous n’aurez pas besoin
de cette vis et du couvercle.
• Enlevez
l’insertion du
pare-lumière (B)
et mettez-la de
côté.
• Desserrez les
deux vis de
montage (C)
d’environ
13 mm (1/2 po).
N’ENLEVEZ PAS
CES VIS.
INSTALLEZ LA CONDUITE
D’ALIMENTATION D’EAU
Coupez la rallonge de conduite d’alimentation (10)
à la longueur (consultez le gabarit dessous)
avec un couteau aiguisé ou une simple lame
de rasoir et faites-la glisser dans la conduite
d’alimentation d’eau jusqu’à ce qu’elle s’arrête.
CC
1
2
Instructions d’installation
INSTRUCTIONS D’INSTALLATION DE LA MACHINE
À GLAÇONS C
Est-ce que ce sont les bonnes instructions pour votre modèle? Suivez les instructions d’installation
indiquées sur l’étiquette placée à l’arrière de votre réfrigérateur — ou
KC
AVANT DE COMMENCER
Lisez soigneusement chaque étape avant de
commencer.
•
MISE EN GARDE –
Débranchez le réfrigérateur. Pour
éliminer tout danger de secousse
électrique pendant l’installation, vous
devez débrancher la fiche de votre
réfrigérateur de sa prise électrique murale.
Tournevis à lame plate
et Phillips
Pinces
OUTILS NÉCESSAIRES
Couteau aiguisé
Couvercle
enlevé
B
C
A
C
10
METTEZ LE COMMUTATEUR
DE MARCHE EN POSITION
O (arrêt)
Mettez le commutateur de marche de la machine à
glaçons en position O (arrét). Laissez le commutateur
de marche en position O (arrét) tant que vous n’avez
pas branché le réfrigérateur à l’alimentation d’eau,
pour éviter tout fonctionnement prématuré.
3
Commutateur
de marche
Trou pour lien
métallique
29
INSTALLEZ LE RÉCIPIENT DE
REMPLISSAGE DE LA MACHINE
À GLAÇONS
Installez le récipient de remplissage (montage de
côté) (17) dans la machine à glaçons comme
l’indique la figure.
5
17
MONTEZ LA MACHINE À
GLAÇONS
• Soulevez la machine à glaçons de manière à
mettre la rallonge de conduite d’alimentation
(10) dans l’ouverture du récipient de
remplissage (E). Accrochez la machine à
glaçons aux deux vis de montage (C).
Assurez-vous bien que :
• Le cordon d’alimentation électrique soit
toujours bien fixé dans sa prise.
• La rallonge de conduite d’alimentation (10)
se trouve toujours bien dans l’ouverture du
récipient de remplissage. (Vérifiez à l’arrière
du réfrigérateur que la conduite d’alimentation
d’eau n’ait pas été poussée à l’extérieur du
réfrigérateur).
• Les vis de montage de la machine à glaçons
soient bien placées dans la position la plus
élevée des fentes de montage.
SERREZ ALORS FORT LES VIS DE MONTAGE
DE LA MACHINE À GLAÇONS.
7
10
E
C
BRANCHEZ LA MACHINE À
GLAÇONS
Placez la machine à glaçons dans le compartiment
congélation, de côté comme l’indique la figure.
Insérez la fiche de cordon d’alimentation électrique
de la machine à glaçons (D) dans la prise située sur
la paroi de côté du réfrigérateur, en vous assurant
de bien faire entrer les bonnes broches dans les
bons trous. Pressez fort la fiche dans la prise.
6
D
Instructions d’installation
ADAPTATEUR DE CORDON
D’ALIMENTATION ÉLECTRIQUE
Il y a deux adaptateurs de cordon d’alimentation
électrique dans la trousse de machine à glaçons.
Assurez-vous d’utiliser celui qui est indiqué sur la
liste de pièces de la page 27. Branchez l’extrémité
femelle de l’adaptateur de cordon d’alimentation
électrique (20) à la fiche mâle du cordon attaché à
la machine à glaçons. Assurez-vous que le bourrelet
soit bien placé entre les parties quand vous faites la
connection entre l’adaptateur et le cordon
d’alimentation électrique. Fixez l’adaptateur de
cordon d’alimentation électrique à la machine à
glaçons en le mettant dans le crochet situé à
l’arrière de la machine à glaçons et en l’attachant à
la machine à glaçons au moyen d’un lien
métallique (23).
4
Crochet
Crochet
Lien métallique
Bourrelet
20
30
Instructions d’installation
ENLEVEZ LE COUVERCLE
En bas à l’arrière du réfrigérateur, enlevez
la/les vis qui retient/retiennent le couvercle du
compartiment du compresseur (s’il y a un
couvercle) et mettez-le de côté pour le remettre
en place plus tard. Pliez le dos du couvercle pour
avoir accès au compartiment.
1
AVANT DE COMMENCER
Lisez soigneusement chaque étape avant de
commencer.
•
MISE EN GARDE –
Débranchez le réfrigérateur. Pour
éliminer tout danger de secousse
électrique pendant l’installation, vous
devez débrancher la fiche de votre
réfrigérateur de sa prise électrique murale.
INSTRUCTIONS D’INSTALLATION DE L’ENSEMBLE
DE ROBINET D’EAU C
Est-ce que ce sont les bonnes instructions pour votre modèle? Suivez les instructions d’installation
indiquées sur l’étiquette placée à l’arrière de votre réfrigérateur— ou
KC
Tournevis à lame plate et
Phillips
Pinces
OUTILS NÉCESSAIRES
Couteau aiguisé
Tourne-écrou de 5/16 po
INSTALLEZ LE BAC À GLAÇONS
Mettez le bac à glaçons (11) directement en dessous
de la machine à glaçons (à gauche et tout au fond
de la clayette sous la machine à glaçons).
Assurez-vous que le commutateur de marche de la
machine à glaçons soit bien en position O (arrét).
8
11
COLLEZ L’ÉTIQUETTE DE
GARANTIE
Vous trouverez dans cette trousse une étiquette (9),
sur laquelle vous devez noter la date de l’installation,
à des fins de garantie. Collez-la à l’arrière du
réfrigérateur.
9
CONSERVEZ CE MANUEL
La garantie de la machine à glaçons est imprimée
sur ce Manuel. Conservez ce Manuel avec votre
Manuel du propriétaire du réfrigérateur.
Vous avez maintenant terminé d’installer votre
machine à glaçons à l’intérieur de votre
compartiment congélation. Passez à la section
l’ensemble de robinet d’eau.
10
31
Instructions d’installation
FIXEZ LE COLLIER DE SERRAGE
• Poussez le collier de serrage de conduite d’eau (12)
sur le rebord inférieur de l’arrière de l’armoire du
réfrigéragteur, en l’alignant au robinet d’eau.
• Vous devez utiliser le collier de serrage de conduite
d’eau sur la conduite d’eau de la maison (consultez
Instructions d’installation de la conduite d’eau).
Vous ne devez pas l’utiliser sur la conduite qui va
du robinet d’eau à la machine à glaçons.
3
12
PLACEZ LA CONDUITE D’EAU
EN MATIÈRE PLASTIQUE
Sur les modèles qui ont une canalisation de
condensateur derrière l’armoire, insérez la
conduite d’eau en matière plastique entre la
canalisation et l’arrière de l’armoire.
4
Conduite du
condensateur
Conduite d’eau
en matière
plastique
FIXEZ LE ROBINET D’EAU
• Trouvez la prise du connecteur femelle (A) qui
est fixé à l’armoire du réfrigérateur par un lien
métallique. Enlevez le lien métallique et jetez-le.
2
Lien métallique
A
4
A
13
• Enlevez et jetez le ruban adhésif du connecteur
femelle (A) et branchez le connecteur aux contacts
mâles du robinet d’eau (4). Les fils correspondent
indifféremment à l’un ou l’autre contact.
• Fixez le robinet d’eau au trou situé sur le rebord
de l’armoire du réfrigérateur à l’aide de la vis à
tête hexagonale (13) de la trousee. NE PERCEZ
AUCUN TROU ADDITIONNEL.
• Vérifiez l’écrou de conduite d’eau en matière
plastique situé sous le robinet d’eau pour vous
assurer qu’il est serré, à la main uniquement.
N’UTILISEZ PAS D’OUTIL.
BRANCHEZ LA CONDUITE D’EAU
• Enlevez le petit bouchon en matière plastique (B)
en bas du raccord d’arrivée de conduite d’eau situé
en haut du coin arrière droit du réfrigérateur.
• Pincez les extrémités du collier de serrage de tuyau
(6) de la trousse avec des pinces et faites glisser le
collier de serrage sur le raccord d’arrivée de
conduite d’eau.
• Tout en continuant de pincer le collier de serrage,
insérez la conduite d’eau en matière plastique dans
le raccord d’arrivée de conduite d’eau aussi loin
qu’elle peut aller (environ 25 mm [1 po]).
• Faites ensuite glisser le collier de serrage vers le bas
de manière à attraper la conduite d’eau en matière
plastique et la tenir bien en place.
• Assurez-vous que la conduite d’alimentation d’eau
soit dirigée vers le bas.
5
6
Raccord d’arrivée
de conduite d’eau
B
FIXEZ LA CONDUITE D’EAU EN
MATIÈRE PLASTIQUE
Attachez la conduite d’eau en matière plastique
à l’arrière de l’armoire du réfrigérateur avec les
dispositifs de fixation avec envers adhésif (5),
en espaçant les dispositifs de fixation comme
l’indique la figure pour empêcher la conduite
d’être détendue.
6
Dispositif de fixation de conduite d’eau
avec envers adhésif
5
5
UNE FOIS LE ROBINET D’EAU
INSTALLÉ
Consultez Instructions d’installation de la conduite
d’eau pour brancher à l’alimentation d’eau de la
maison. Après avoir terminé de brancher la
conduite d’eau, mettez le commutateur de marche
de la machine à glaçons en position I (marche).
Le cycle de formation des glaçons ne commence que
lorsque la machine à glaçons et le compartiment
congélation atteignent leur température de
fonctionnement. La formation de glaçons commence
alors automatiquement.
7
32
Instructions d’installation
33
Instructions d’installation
INSTRUCTIONS D’INSTALLATION DE LA MACHINE À
GLAÇONS K
Est-ce que ce sont les bonnes instructions pour votre modèle? Suivez les instructions d’installation
indiquées sur l’étiquette placée à l’arrière de votre réfrigérateur — ou
KC
AVANT DE COMMENCER
Lisez soigneusement chaque étape avant de
commencer.
•
MISE EN GARDE –
Débranchez le réfrigérateur. Pour
éliminer tout danger de secousse
électrique pendant l’installation, vous
devez débrancher la fiche de votre
réfrigérateur de sa prise électrique murale.
Tournevis à lame plate et
Phillips
Pinces
OUTILS NÉCESSAIRES
Couteau aiguisé
1
Enlevez le
capuchon
PRÉPAREZ VOTRE INSTALLATION
• Enlevez le couvercle de la prise supérieur avec un
tournevis à lame plate.
• S’il y a déjà un support (24) de machine à glaçons
monté dans le compartiment congélation, enlevez les
deux vis qui tiennent le couvercle. Enlevez le couvercle
et jetez-le. Passez à l’étape 5.
2
ENLEVEZ LE CAPUCHON DU
TROU D’ALIMENTATION
•
Enlevez le grand capuchon blanc de la paroi
arrière du compartiment congélation et jetez-le.
Tirez le capuchon gris isolant et enlevez tout
déchet.
Couvercle
MONTEZ LE TUYAU
D’ALIMENTATION ISOLÉ
• Faites glisser le tuyau
d’alimentation isolé (15) dans le
raccord d’arrivée de conduite
d’eau (14) en vous assurant de
bien orienter vers le haut
l’extrémité ouverte du tuyau d’alimentation.
• À l’arrière du réfrigérateur, du côté de la conduite
du raccord d’arrivée de conduite d’eau (14) vous
trouverez un endos adhésif. Enlevez cet endos
adhésif et faites glisser la conduite dans le trou situé
près du haut derrière le réfrigérateur. Pressez fort
sur le raccord pour bien le fixer au réfrigérateur.
3
INSTALLEZ LE SUPPORT DE
MONTAGE
• Enlevez les trois petits capuchons de la paroi arrière
du compartiment congélation et remplacez-les par
les trois vis (25) fournies dans la trousse de machine
à glaçons. Ne vissez pas
complètement.
Les vis doivent sortir
approximativement
6 mm (1/4 po) de la
paroi du compartiment
de congélation
• Installez le support de la
machine à glaçons (24)
en le suspendant aux
trois vis que vous venez d’installer. Serrez fort les vis.
4
14
15
34
Instructions d’installation
METTEZ LE COMMUTATEUR
DE MARCHE EN POSITION O
(arrêt)
Mettez le commutateur de marche de la
machine à glaçons en position O (arrêt). Laissez
le commutateur de marche en position O (arrêt)
(arrêt) tant que vous n’avez pas branché le
réfrigérateur à l’alimentation d’eau, pour éviter
toute mise en marche prématurée.
5
Commutateur
de marche
INSTALLEZ LE RÉCIPIENT DE
REMPLISSAGE ET L’INSERTION
DE LA MACHINE À GLAÇONS
Installez le récipient de remplissage de la machine
à glaçons (montage au centre) (18) et l’insertion
de la machine à glaçons (19) dans la machine à
glaçons comme l’indique la figure.
18
7
BRANCHEZ LA MACHINE À
GLAÇONS
En tenant la machine à glaçons en place, insérez la
fiche de cordon d’alimentation électrique dans la
prise située sur la paroi arrière du réfrigérateur.
Pour bien fixer le cordon d’alimentation électrique,
mettez le cordon dans les agrafes situées sur la paroi
arrière du compartiment congélation. Assurez-vous
que ces agrafes tiennent bien le cordon
d’alimentation électrique.
8
19
Trou pour lien
métallique
ADAPTATEUR DE CORDON
D’ALIMENTATION ÉLECTRIQUE
Il y a deux adaptateurs de cordon d’alimentation
électrique dans la trousse de machine à glaçons.
Assurez-vous d’utiliser celui qui est indiqué sur la liste
de pièces de la page 27. Branchez l’extrémité femelle
de l’adaptateur de cordon d’alimentation électrique
(21) à la fiche mâle du cordon attaché à la machine à
glaçons. Assurez-vous que le bourrelet soit bien placé
entre les parties quand vous faites la connection entre
l’adaptateur et le cordon d’alimentation électrique.
Fixez l’adaptateur de cordon d’alimentation
électrique à la machine à glaçons en le mettant dans
le crochet situé à l’arrière de la machine à glaçons et
en l’attachant à la machine à glaçons au moyen d’un
lien métallique (23).
6
Crochet
Crochet
Lien métallique
Bourrelet
21
35
Instructions d’installation
FIXEZ LA MACHINE À
GLAÇONS
• Soulevez la machine à glaçons et accrochez-la au
support de machine à glaçons (24). Assurez-vous
que la conduite d’alimentation d’eau isolée (15)
se trouve toujours bien dans l’ouverture du
récipient de remplissage (18). Pour fixer la
machine à glaçons au support (24), utilisez deux
vis (16) et installez conformément à la figure.
Assurez-vous bien que :
• Le cordon d’alimentation électrique soit
toujours bien fixé à la prise.
• La conduite d’alimentation isolée (15) se
trouve toujours bien dans l’ouverture du
récipient de remplissage. (Vérifiez à
l’arrière du réfrigérateur que la conduite
d’alimentation d’eau n’ait pas été poussée
à l’extérieur du réfrigérateur).
• La machine à glaçons soit bien fixée
au support.
9
15
18
24
INSTALLEZ LE BAC À GLAÇONS
Mettez le bac à glaçons (11) sous la machine à
glaçons.
Assurez-vous que le commutateur de marche de la
machine à glaçons soit bien en position O (arrét).
10
11
COLLEZ L’ÉTIQUETTE DE
GARANTIE
Vous trouverez dans cette trousse une étiquette (9),
sur laquelle vous devez noter la date de l’installation,
à des fins de garantie. Collez-la à l’arrière du
réfrigérateur.
11
CONSERVEZ LE PRÉSENT
MANUEL
La garantie de la machine à glaçons est imprimée
sur ce Manuel. Conservez ce Manuel avec votre
Manuel du propriétaire du réfrigérateur.
Vous avez maintenant terminé d’installer votre
machine à glaçons à l’intérieur de votre
compartiment congélation. Passez à la section
L’ensemble de robinet d’eau.
12
16
36
Instructions d’installation
ENLEVEZ LE COUVERCLE
Utilisez un tourne-écrou ou une clé anglaise
pour enlever le couvercle du compartiment du
compresseur. Pour y arriver, vous devrez enlever
les six vis qui fixent le couvercle à l’arrière de
l’armoire du réfrigérateur.
Assurez-vous de conserver les vis, car vous devrez
remettre en place le couvercle pour assurer le
bon fonctionnement de votre réfrigérateur.
1
AVANT DE COMMENCER
Lisez soigneusement chaque étape avant de
commencer.
•
MISE EN GARDE –
Débranchez le réfrigérateur. Pour
éliminer tout danger de secousse
électrique pendant l’installation, vous
devez débrancher la fiche de votre
réfrigérateur de sa prise électrique murale.
INSTRUCTIONS D’INSTALLATION DE L’ENSEMBLE DE
ROBINET D’EAU K
Est-ce que ce sont les bonnes instructions pour votre modèle? Suivez les instructions d’installation
indiquées sur l’étiquette placée à l’arrière de votre réfrigérateur — ou
KC
Tournevis à lame plate et
Phillips
Pinces
OUTILS NÉCESSAIRES
Couteau
aiguisé
Tourne-écrous de 5/16 po et de 1/4 po ou clé anglaise
FIXEZ LE ROBINET D’EAU
• Trouvez la fiche triphasée mâle (C). Branchez
l’adaptateur du fil du robinet d’eau (22) dans la
fiche mâle du contact, puis branchez-le dans les
contacts mâles du robinet d’eau (4). Chaque fil
peut aller dans n’importe lequel des deux
contacts du robinet.
2
• Fixez le robinet d’eau à l’armoire du
réfrigérateur à l’aide de la vis à tête hexagonale
(13).
13
C
4
22
FIXEZ LE COLLIER DE SERRAGE
• Fixez le collier de la conduite d’eau (8) au
réfrigérateur. Vissez la vis (7) de la trousse
dans le petit trou situé à l’arrière de l’armoire
du réfrigérateur, en la faisant passer par le
collier (8).
• Vous devez utiliser le collier de serrage de conduite
d’eau sur la conduite d’eau de la maison (consultez
Instructions d’installation de la conduite d’eau).
Vous ne devez pas l’utiliser sur la conduite qui va
du robinet d’eau à la machine à glaçons.
3
8
8
7
37
Instructions d’installation
PLACEZ LA CONDUITE D’EAU
EN MATIÈRE PLASTIQUE ET
FIXEZ-LA AU RÉFRIGÉRATEUR
• Placez la conduite d’eau en matière plastique le
long de l’arrière du réfrigérateur jusqu’au
raccord d’arrivée de la conduite d’eau.
• Utilisez les trois dispositifs de fixation avec
envers adhésif (5) pour fixer la conduite d’eau
en matière plastique à l’arrière de l’armoire du
réfrigérateur.
5
4
BRANCHEZ LA CONDUITE
D’EAU
• Assurez-vous que suffisamment de conduite
d’eau en matière plastique sorte du robinet
d’eau pour bien pénétrer dans le raccord
d’arrivée de conduite d’eau (14). Coupez toute
conduite en excès.
• Pincez les extrémités du collier de serrage de
tuyau (3) ou (6) de la trousse avec des pinces et
faites glisser le collier de serrage sur le raccord
d’arrivée de conduite d’eau. (Utilisez le collier de
serrage noir (3) sur le tuyau noir d’alimentation,
utilisez l’autre collier de serrage (6) sur l’autre
tuyau d’alimentation.)
• Tout en continuant de pincer le collier de serrage,
insérez la conduite d’eau en matière plastique
dans le raccord d’arrivée de conduite d’eau aussi
loin qu’elle peut aller (environ 25 mm [1 po]).
• Faites ensuite glisser le collier de serrage vers le
bas de manière à attraper la conduite d’eau en
matière plastique et la tenir bien en place.
• Assurez-vous que la conduite d’alimentation d’eau
soit orientée vers le bas.
3
Raccord
d’arrivée de
conduite
d’eau
UNE FOIS LE ROBINET D’EAU
INSTALLÉ
Consultez «Instructions d’installation de la
conduite d’eau» pour brancher à l’alimentation
d’eau de la maison. Après avoir terminé de
brancher la conduite d’eau, mettez le commutateur
de marche de la machine à glaçons en position
I (marche).
Le cycle de formation des glaçons ne commence que
lorsque la machine à glaçons et le compartiment
congélation atteignent leur température de
fonctionnement. La formation de glaçons commence
alors automatiquement.
6
Dispositifs de fixation avec
envers adhésif pour la conduite
d’eau en matière plastique
6
ou
38
Instructions d’installation
INSTALLATION DE LA CONDUITE D’EAU
Nous recommandons les trousses d’alimentation d’eau
en cuivre WX8X2, WX8X3, WX8X4, selon le montant
de conduite dont vous avez besoin. Nous approuvons
les conduites d’eau en matière plastique GE
SmartConnect
™
Regrigerator Tubing (WX08X10002,
WX08X10006, WX08X10015 et WX08X10025).
Si vous installez un système d’eau GE Reverse Osmosis
dans votre réfrigérateur, la seule installation approuvée
est celle de la trousse GE RVKIT. Pour les autres
systèmes d’osmose de l’eau, suivez les
recommandations du fabricant.
Si le réfrigérateur est alimenté en eau à partir d’un
système de filtration d’eau par osmose inversée, et si le
réfrigérateur comporte également un filtre à eau,
utiliser le bouchon du circuit de dérivation du filtre du
réfrigérateur. Si la cartouche de filtration d’eau du
réfrigérateur est utilisée en conjonction avec le système
de filtration par osmose inversée, on peut observer une
réduction du débit d’eau au point de puisage, et la
production de cubes de glace creux.
Cette installation de conduite d’eau n’est pas garantie
par le fabricant de réfrigérateur ou de machine à
glaçons. Suivez soigneusement ces instructions pour
minimiser le risque de dommages onéreux
d’inondation.
Les coups de bélier (eau qui donne des coups dans les
tuyaux) dans la tuyauterie de la maison peuvent
occasionner des dommages aux pièces de votre
réfrigérateur, ainsi que des fuites ou des inondations.
Appelez un plombier certifié pour corriger les coups de
bélier avant d’installer la conduite d’eau de votre
réfrigérateur.
Pour prévenir toute brûlure et tout dommage à votre
réfrigérateur, ne branchez jamais la conduite d’eau à
une canalisation d’eau chaude.
Si vous utilisez votre réfrigérateur avant de brancher la
conduite d’eau, assurez-vous de laisser le commutateur
de la machine à glaçon en position O (arrêt).
N’installez jamais les tuyaux de la machine à glaçon
dans des endroits où la température risque de
descendre en dessous du point de congélation.
Si vous utilisez un outil électrique (comme une
perceuse électrique) pendant l’installation, assurez-vous
que l’isolement ou le câblage de cet outil empêche tout
danger de secousse électrique.
Vous devez procéder à toutes vos installations
conformément aux exigences de votre code local
de plomberie.
AVANT DE COMMENCER
CE DONT VOUS AUREZ BESOIN
• Tuyaux en cuivre ou rousse GE SmartConnect
™
Refrigerator Tubing, diamètre extérieur de 6 mm
(1/4 po) pour brancher le réfrigérateur à
l’alimentation d’eau. Si vous utilisez un tuyau en
cuivre, assurez-vous que les deux extrémités du tuyau
soient coupées bien droit.
Pour trouver la longueur de tuyau dont vous aurez
besoin : mesurez la distance qui va du robinet d’eau
situé derrière le réfrigérateur jusqu’au tuyau
d’alimentation d’eau. Ajoutez 2,44 m (8 pi). Assurez-
vous qu’il y ait assez de tuyau en trop (environ 2,44 m
[8 pi] enroulés trois fois en cercles d’environ 25 cm
[10 po] de diamètre) pour vous permettre de décoller
le réfrigérateur du mur après l’installation.
Les trousses GE SmartConnect
™
Refrigerator Tubing
sont disponibles dans les dimensions suivantes :
0,6 m (2 pi) – WX08X10002
1,8 m (6 pi) – WX08X10006
4,6 m (15 pi) – WX08X10015
7,6 m (25 pi) – WX08X10025
Assurez-vous que votre trousse ait au moins 2,4 m (8 pi)
comme indiqué ci-dessus.
NOTE : Les seuls tuyaux en matière plastique
approuvés par GE sont ceux qui font fournis dans les
trousses GE SmartConnect
™
Refrigerator Tubing.
N’utilisez jamais un autre tuyau en matière plastique,
car le tuyau d’alimentation d’eau est tout le temps sous
pression. Certaines catégories de tuyaux en matière
plastique peuvent devenir cassants avec l’âge et peuvent
se fendre, en occasionnant des dommages d’inondation
dans votre maison.
• Vous pouvez acheter une trousse d’alimentation
d’eau GE (contenant un tuyau, un robinet d’arrêt
et les joints énumérés ci-dessous) chez votre
distributeur local ou en le commandant au service
de pièces et accessoires, au 800-626-2002.
• Une alimentation d’eau froide. Pour les modèles sans
filtre à eau, l’eau doit avoir une pression de 1,4 à
8,2 bars (20 à 120 p.s.i.). Pour les modèles avec filtre à
eau, l’eau doit avoir une pression de 2,8 à 8,2 bars
(40 à 120 p.s.i.).
39
Instructions d’installation
• Une perceuse électrique.
• Une clé de 1/2 po ou une clé anglaise.
• Un tournevis à lame plate et un tournevis Phillips.
• Deux écrous à compression d’un diamètre extérieur
de 1/4 po et deux bagues (manchons)—pour
brancher le tuyau en cuivre au robinet d’arrêt et au
robinet d’eau du réfrigérateur.
OU BIEN
• Si vous utilisez une trousse GE SmartConnect
™
Refrigerator Tubing, les garnitures nécessaires sont
déjà montées au tuyau.
•
Si votre canalisation d’eau actuelle a un raccord évasé
à une extrémité, vous aurez besoin d’un adaptateur
(que vous trouverez dans votre magasin de matériel
de plomberie) pour brancher le tuyau d’eau au
réfrigérateur, OU BIEN vous pouvez couper le raccord
évasé à l’aide d’un coupe-tube, puis utiliser un raccord
à compression. Ne coupez jamais l’extrémité finie d’un
tuyau de la trousse GE SmartConnect
™
Refrigerator
Tubing.
• Un robinet d’arrêt pour brancher le tuyau d’eau
froide. Le robinet d’arrêt doit avoir une entrée d’eau
avec un diamètre intérieur minimal de 5/32 po au
point de jonction avec LA CONDUITE D’EAU
FROIDE. Des robinets d’arrêt à étrier sont souvent
inclus dans les trousses d’alimentation d’eau. Avant
d’acheter, assurez-vous que le robinet à étrier se
conforme à vos codes de plomberie locaux.
CE DONT VOUS AUREZ BESOIN
(SUITE)
FERMEZ L’ALIMENTATION
PRINCIPALE D’EAU
Ouvrez le robinet le plus proche suffisamment
longtemps pour purger le tuyau.
Installez le robinet d’arrêt sur la canalisation d’eau
potable la plus fréquemment utilisée.
1
Choisissez, pour le robinet, un emplacement
facilement accessible. Il vaut mieux le brancher
de côté à un tuyau vertical.
Si vous devez le brancher à un
tuyau horizontal, faites le
branchement en haut ou de
côté, plutôt qu’en bas du
tuyau, pour éviter de recevoir
des sédiments du tuyau
d’alimentation d’eau.
CHOISISSEZ L’EMPLACEMENT
DU ROBINET
2
Percez un trou de 1/4 po dans le tuyau d’eau, à
l’aide d’un foret dur. Enlevez toute barbure due au
perçage du trou dans le tuyau. Faites attention de
ne pas laisser de l’eau couler dans
votre perceuse
électrique. Si vous ne
percez pas un trou
de 1/4 po, vous
obtiendrez
une alimentation
d’eau réduite et des
glaçons plus petits.
PERCEZ UN TROU POUR LE
ROBINET
3
40
Fixez le robinet d’arrêt au tuyau d’eau froide à
l’aide du collier de serrage.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
FIXEZ LE ROBINET D’ARRÊT
4
Tuyau vertical
d’eau froide
Robinet d’arrêt
à étrier
Collier de serrage
Serrez les vis du collier jusqu’à ce que la rondelle
d’étanchéité commence à enfler.
NOTE : Ne serrez pas trop. Vous risquez d’écraser le
tuyau de cuivre.
SERREZ LE COLLIER DE SERRAGE
5
Rondelle
Entrée
Collier de serrage
Vis du collier
Acheminez le tuyau du tuyau d’eau froide au
réfrigérateur.
Faites passer le tuyau par un trou percé dans le mur
ou le plancher (derrière le réfrigérateur ou au
niveau de l’armoire de cuisine adjacente), aussi près
du mur que possible.
NOTE : Assurez-vous qu’il y ait assez de tuyau en
trop (environ 2,44 m [8 pi] enroulés trois fois en
cercles d’environ 25 cm [10 po] de diamètre) pour
vous permettre de décoller le réfrigérateur du mur
après l’installation.
ACHEMINEZ LE TUYAU
6
Placez un écrou de compression et une bague
(manchon) à l’extrémité du tuyau et branchez-les au
robinet d’arrêt.
Assurez-vous que le tuyau soit bien inséré dans le
robinet. Serrez fort l’écrou de compression.
Pour le tuyau en matière plastique d’une trousse
GE SmartConnect
™
Refrigerator Tubing, insérez
l’extrémité moulée du tuyau dans le robinet d’arrêt
et serrez l’écrou de compression à la main, puis
serrez un autre demi tour avec une clé. Si vous
serrez trop fort, vous pouvez occasionner des fuites.
BRANCHEZ LE TUYAU AU ROBINET
7
Ouvrez le robinet
d’alimentation principale
d’eau et purgez le tuyau
jusqu’à ce que l’eau soit claire.
Fermez l’eau au niveau du
robinet d’eau après
écoulement d’environ 1 litre
(1 quart) d’eau par le tuyau.
PURGEZ LE TUYAU
8
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
Robinet d’arrêt
à étrier
Écrou de
compression
Tuyau
SmartConnect
™
Presse-joint
Robinet de sortie
Bague (manchon)
Instructions d’installation
41
Placez l’écrou de compression et la bague
(manchon) à l’extrémité du tuyau comme l’indique
l’illustration. Si vous utilisez une trousse GE
SmartConnect
™
Refrigerator Tubing, les écrous
sont déjà assemblés au tuyau.
Insérez l’extrémité du tuyau dans le branchement
du robinet d’arrêt d’eau (branchement du
réfrigérateur), le plus loin que possible. Tout
en tenant le tuyau, serrez le raccord.
Si vous utilisez un tuyau en matière plastique d’une
trousse GE SmartConnect
™
Refrigerator Tubing,
insérez l’extrémité moulée du tuyau dans le
branchement du réfrigérateur et serrez l’écrou
de compression à la main, puis serrez un autre tour
avec une clé. Si vous serrez trop fort, vous pouvez
occasionner des fuites.
Fixez le tuyau au collet fourni pour le tenir en
position verticale. Il est possible que vous ayez à
disjoindre le collet.
Collet à
tuyau
Écrou de
compression
de 1/4 po
Collet
(manchon)
Tuyau
SmartConnect™
Branchement
au réfrigérateur
Tuyau de 1/4 po
BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR
9
NOTES :
• Avant de brancher le tuyau à votre réfrigérateur,
assurez-vous que le cordon d’alimentation
électrique du réfrigérateur ne soit pas branché
à la prise murale.
• Si votre réfrigérateur n’est pas équipé de filtre à
eau, nous vous recommandons d’en monter un.
Si votre alimentation d’eau contient du sable ou
des particules qui peuvent boucher la grille du
robinet d’eau de votre réfrigérateur. Installez-le
sur la conduite d’eau près de votre réfrigérateur.
Si vous utilisez une trousse GE SmartConnect
™
Refrigerator Tubing, vous aurez besoin d’un tuyau
additionnel (WX08X10002) pour brancher le
filtre. Ne coupez jamais un tuyau en matière
plastique pour installer votre filtre.
Enlevez le capuchon en matière plastique
flexible du robinet d’arrêt d’eau (branchement
du réfrigérateur).
Instructions d’installation
Resserrez tout joint qui fuit.
Remettez en place le
couvercle d’accès du
compartiment du
compresseur.
FERMEZ L’EAU AU NIVEAU DU
ROBINET D’ARRÊT
10
Disposez la spirale de tuyau
en cuivre de manière à ce
qu’elle ne vibre pas contre
l’arrière de votre
réfrigérateur ou contre
le mur. Mettez votre
réfrigérateur à sa place
contre le mur en le
poussant.
BRANCHEZ VOTRE
RÉFRIGÉRATEUR
11
Mettez le commutateur de la machine à glaçon en
position I (marche). La machine à glaçons ne se met
en marche que lorsqu’elle atteint une température
de fonctionnement de – 9 °C (15°F) ou moins.
Elle commence immédiatement à fonctionner si le
commutateur de la machine à glaçons est en position
I (marche).
NOTE : Si votre pression d’eau est trop faible, le
robinet peut se remettre en marche jusqu’à trois
fois pour envoyer suffisamment d’eau à la machine
à glaçons.
METTEZ EN MARCHE LA
MACHINE À GLAÇONS
42
12
Instructions d’installation
Garantie de la machine à glaçons.
Tout service en vertu de cette garantie est fourni par nos Centres
de service d’usine ou par un technicien autorisé de soins à la
clientèle. Pour obtenir ce service, contactez-nous en direct, 24
heures par jour, à l’adresse Internet www.electromenageresge.ca
ou appelez-nous au 800-GE-CARES aux États-Unis ou au
1-800-361-3400 au Canada.
Pour une période de : Nous remplacerons :
Un an Toute pièce de la machine à glaçons qui tombe en panne à la suite d’un vice de matériel ou
Á partir de la date de main-d’œuvre. Pendant cette année de garantie complète, GE fournira, gratuitement,
d’achat original pièces de remplacement pour remplacer toute pièce défectueuse dans la trousse de la machine
à glaçons.
■ Les déplacements de service à votre maison pour vous
apprendre à utiliser le produit.
■ Une mauvaise installation.
Vous êtes responsable de fournir une bonne installation
électrique, la plomberie et toute connexion nécessaire, y
compris la conduite d’eau jusqu’à la machine à glaçons et
l’installation de la conduite d’eau.
■ Toute panne du produit s’il n’a pas été traité proprement,
s’il a été utilisé à des fins autres que celles auxquelles il est
destiné, ou s’il a été utilisé commercialement.
■ Tout remplacement de fusible ou toute remise en marche
du disjoncteur de la maison.
■ Tout dommage au produit causé par un accident, un
incendie, une inondation ou un cas de force majeure.
■ Le garant n’est pas responsable des dommages índirects.
Ce qui n’est pas couvert (pour nos clients des États-Unis) :
Cette garantie couvre l’acheteur original et tout acheteur ultérieur de produits achetés à des fins domestiques à
l’intérieur des États-Unis. En Alaska, cette garantie exclut le coût d’expédition et les appels de service à la maison.
Certains États ne permettent pas l’exclusion ou la limitation des dommages accessoires ou indirects. La présente
garantie vous donne des droits juridiques spécifiques et vous pouvez également avoir d’autres droits qui varient d’un
État à l’autre. Pour connaître vos droits juridiques, consultez votre bureau d’affaires des consommateurs local ou de
l’État ou le procureur général de votre État.
Garant : General Electric Company, Louisville, KY 40225
Agrafez votre reçu ici. Vous
aurez besoin d’une preuve
d’achat original pour obtenir
un service en vertu de
cette garantie.
Ce qui n’est pas couvert (pour nos clients du Canada) :
■ Les déplacements de service à votre maison pour vous
apprendre à utiliser le produit.
Lisez votre Manuel du propriétaire. Si vous avez des
questions sur le fonctionnement de ce produit, veuillez
contacter votre revendeur ou le bureau des relations
avec la clientèle à l’adresse suivante :
Directeur, Relations avec la clientèle
Camco Inc.
1 Factory Lane, Suite 310
Moncton, N.B.
E1C 9M3
■ Une mauvaise installation.
Si vous avez un problème d’installation, contactez votre
revendeur ou votre installateur. Vous êtes responsable
de fournir une bonne installation électrique, la
plomberie et toute autre connexion.
■
Tout remplacement de fusible ou toute remise en marche
du disjoncteur de la maison.
■ Toute panne du produit s’il n’a pas été traité proprement,
s’il a été utilisé à des fins autres que celles auxquelles il
est destiné ou s’il a été utilisé commercialement.
■
Tout dommage au produit causé par un accident, un
incendie, une inondation ou un cas de force majeure.
LE GARANT N’EST PAS RESPONSABLE DE DOMMAGES INDIRECTS.
Garant : CAMCO INC.
43
44
Enregistrement de votre électroménager www.electromenagersge.ca
Vous pouvez maintenant enregister votre appareil électroménager directement sur notre site internet.
Cela améliorera nos communications et notre service après-vente. Vous pouvez également nous envoyer
par la poste le formulaire d’inscription joint à votre documentation.
Service à la clientèle.
Site Web appareils électroménagers GE
www.electromenagersge.ca
Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous
par Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.
Service de réparations 1-800-361-3400
Service de réparations GE est tout près de vous.
Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.
Studio de conception réaliste
Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes
à mobilité réduite.
Écrivez: Directeur, Relations avec les consommateurs, Camco, Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Prolongation de garantie www.electromenagersge.ca
Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez d’un rabais substantiel.
Ainsi le service après-vente GE sera toujours là après expiration de la garantie.
Visitez notre site Web ou appelez-nous au 1-800-461-3636.
Pièces et accessories
Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires
directement à la maison (cartes VISA, MasterCard et Discover acceptées).
Les directives stipulées dans le présent manuel peuvent être effectuées par n’importe quel utilisateur. Les autres
réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une réparation
inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.
Vous trouverez dans les pages jaunes de votre annuaire le numéro du Centre de service Camco le plus
proche. Autrement, appelez-nous au 1-888-261-3055.
Contactez-nous
Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié :
Premièrement, communiquez avec les gens qui ont réparé votre appareil.
Ensuite, si vous n’êtes toujours pas satisfait envoyez tous les détails—numéro de téléphone compris—au
Directeur, Relations avec les consommateurs, Camco, Inc.
Bureau 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Información de seguridad . . . . . 46
Instrucciones de operación . . . . .47
Antes de llamar a
solicitar servicio . . . . . . . . . . . . . . .48
Cómo prepararse para
las vacaciones . . . . . . . . . . . . . . . . .47
Cuándo debe fijar el interruptor
de energía en la posición
de O (apagado) . . . . . . . . . . . . . . .47
Sonidos normales que
podría escuchar . . . . . . . . . . . . . . .47
Instrucciones para la instalación
Lista de partes . . . . . . . . . . . . .50, 51
Máquina de hielos . . . . . .52–56
Máquina de hielos . . . . . .57–61
Tubería de agua fría . . . . . . . .62–65
Servicio al consumidor
Ayuda al consumidor . . . . . . . . . . 71
Garantía . . . . . . . . . . . . . . . . . . . . 70
K
C
Kit IM-5SS
Este kit se ajusta a la mayoría
de los modelos lado-a-lado que
requieren IM-1, IM-2 o IM-3.
Si está reemplazando una máquina
de hielos con el Kit IM-1 o IM-2,
vea la página 49.
¿Qué instrucciones
debe seguir?
Busque una etiqueta en la parte
posterior del refrigerador que le
indicará qué instrucciones utilizar:
o
KC
45
46
LEA Y SIGA ESTAS INSTRUCCIONES DE SEGURIDAD
CUIDADOSAMENTE
LEA Y CONSERVE ESTAS INSTRUCCIONES
PRECAUCIONES DE SEGURIDAD
IMPORTANTE INFORMACIÓN DE SEGURIDAD.
LEA TODAS LAS INSTRUCCIONES ANTES DEL USO.
POR SU SEGURIDAD:
No coloque los dedos o las manos en el
mecanismo automático de la máquina de hielos
mientras el refrigerador esté conectado. Esto le
ayudará a protegerse de posibles lesiones.
También evitará la interferencia con las partes
móviles del mecanismo eyector y el elemento de
calefacción que libera los cubos, el cual se
encuentra en la parte inferior de la máquina
de hielos.
47
■ La válvula del agua de la máquina de
hielos sonará cuando la máquina se llene
de agua. Si el interruptor de corriente está
en la posición de I (encendido), sonará
aún si todavía no ha sido conectada al
agua. Mantener el interruptor de
corriente en la posición de I (encendido)
antes de conectarse al agua puede dañar
la máquina de hielos. Para evitarlo, mueva
el interruptor de corriente a la posición de
O (apagado). Esto parará el sonido.
■ El sonido de los cubos al caer en la
bandeja, y el agua corriendo en la tubería
a medida que la maquina de hielos se
vuelve a llenar.
Sobre la máquina automática de hielos. www.GEAppliances.com
Un refrigerador recién instalado puede tomar desde 12 hasta 24 horas para empezar a hacer hielo.
Máquina de hielos
Brazo indicador
Interruptor de
corriente
Máquina automática de hielos
La máquina de hielos producirá siete
cubos por ciclo, aproximadamente entre
100-130 cubos en un período de 24 horas,
dependiendo de la temperatura en
el compartimiento del congelador, la
temperatura del sitio, las veces que se
abra la puerta y otras condiciones.
Si el refrigerador se opera antes de hacer
la conexión del agua hacia la máquina de
hielos, fije el interruptor de corriente en
la posición de O (apagado).
Cuando el refrigerador se haya conectado
al suministro de agua, fije el interruptor de
corriente en la posición de I (encendido).
La luz verde se encenderá.
La máquina de hielos se llenará con
agua cuando se enfríe hasta congelarse.
Un refrigerador recién instalado puede
tomar desde 12 hasta 24 horas para
empezar a hacer cubos de hielo.
Deseche los primeros cubos de hielo para
permitir que la tubería se limpie.
Asegúrese de que nada interfiera con el
recorrido del brazo indicador.
Cuando el recipiente se llena hasta el nivel
del brazo indicador, la máquina dejará de
producir hielos.
Es normal que varios cubos se peguen.
Si el hielo no se utiliza frecuentemente,
los cubos de hielo viejos se volverán
oscuros, con sabor a viejo y se reducirán
de tamaño.
Si los cubos de hielo se atascan en la
máquina de hielos, la luz verde se
encenderá de forma intermitente. Para
arreglarlo, fije el interruptor de corriente
en la posición de O (apagado) y retire los
cubos. Fije el interruptor de corriente en
la posición de I (encendido) para volver a
iniciar la máquina de hielos.
NOTA: En hogares con una presión de agua por
debajo del promedio, es posible que escuche el
ciclo de la máquina de hielos varias veces al
producirse un lote de hielos.
Luz verde
Cómo prepararse para las vacaciones
Fije el interruptor de corriente de la
máquina de hielos en la posición de
O (apagado) y cierre el suministro
de agua hacia el refrigerador.
Si la temperatura puede caer por debajo
del punto de congelación, haga que un
técnico calificado le drene el sistema de
suministro de agua (en algunos modelos)
para prevenir daños serios a la propiedad
debidos a inundaciones.
Cuándo debe fijar el interruptor de corriente de la máquina de hielos en
posición de O (apagado)
■ Cuando retire el compartimiento para el
almacenamiento de hielos por más de un
minuto o dos.
■ Cuando el suministro de agua se vaya a
cerrar por varias horas.
■ Cuando no se vaya a usar el refrigerador
por varios días.
Sonidos normales que puede escuchar
48
Antes de llamar a solicitar servicio…
Consejos para la solución de averías.
¡Ahorre tiempo y dinero! Revise primero las tablas de
las siguientes páginas y quizás no necesite llamar a
solicitar servicio.
Problema Posibles causas Qué hacer
La máquina automática El interruptor de corriente • Mueva el interruptor a la posición de I (encendido).
de hielos no funciona de la máquina de hielos está
en la posición de O (apagado).
El suministro de agua está • Consulte Cómo instalar la tubería del agua.
apagado o no está conectado.
El compartimiento del • Espere 24 horas hasta que el refrigerador se enfríe
congelador está muy caliente. completamente.
Los cubos apilados en la • Nivele los cubos con la mano.
bandeja de almacenamiento
causan que la máquina de
hielos se apague.
Cubos demasiado La válvula de apagado del • Llame al plomero para que despeje la válvula.
pequeños agua que conecta el refrigerador
con la tubería del agua puede
estar obstruida.
Congelamiento lento de Se dejó abierta la puerta. • Revise si un paquete está causando que la puerta
los cubos de hielo esté abierta.
El control de la temperatura • Consulte la sección Sobre el control de la temperatura.
no está en un nivel
suficientemente frío.
Los cubos de hielo El recipiente de almacenamiento •Desocupe y lave el recipiente. Deseche los cubos viejos.
tienen olor / sabor necesita limpieza.
La comida está transmitiendo •Empaque bien los alimentos.
olor / sabor a los cubos de hielo.
El interior del refrigerador •Consulte la sección Cuidado y limpieza.
necesita limpieza.
49
ANTES DE EMPEZAR
Instrucciones para Kit para hielos
la instalación
IM-5SS
Lea estas instrucciones completa y cuidadosamente.
•
IMPORTANTE – Guarde estas
instrucciones para el uso del inspector local.
•
IMPORTANTE – Cumpla con
todos los códigos y ordenanzas gubernamentales.
• Nota para el instalador – Asegúrese de
dejar estas instrucciones con el consumidor.
• Nota para el consumidor – Guarde estas
instrucciones para futura referencia.
• Nivel de destrezas – La instalación de este aparato
requiere de destrezas básicas de mecánica y
electricidad.
• Tiempo de instalación – 20–60 minutos
• La instalación apropiada es responsabilidad del
instalador.
• La falla del producto debido a una instalación
inapropiada no está cubierta por la garantía.
Es importante que utilice la válvula del agua y la
extensión del tubo de llenado que vienen con este kit,
aunque es posible que su refrigerador ya los tenga
instalados.
La válvula antigua no permitirá que ingrese suficiente
agua para llenar correctamente la máquina de hielos y
causará daños.
La extensión del tubo de llenado necesita tener una
longitud diferente a la tubería original para un flujo de
agua apropiado. Corte el tubo a la longitud indicada
para su modelo de refrigerador.
¿ESTÁ REEMPLAZANDO LA
MÁQUINA DE HIELOS CON
ESTE KIT?
En la parte posterior del refrigerador
encontrará un rótulo que le indicará qué
instrucciones seguir:
o
La instalación real de la máquina de hielos dependerá
del modelo de refrigerador que usted tenga.
KC
¿CUÁLES INSTRUCCIONES SE
DEBERÁN SEGUIR?
• Si la unidad se daña durante el envío, devuelva la
unidad al almacén donde la adquirió para su
reparación o reemplazo.
• Si el cliente daña la unidad, la reparación o el
reemplazo es responsabilidad del cliente.
• Si el instalador daña la unidad (si no es el cliente),
la reparación o reemplazo se debe hacer por medio
de un arreglo entre el cliente y el instalador.
DAÑOS EN EL ENVÍO / INSTALACIÓN
¿Preguntas? Llame 800-GE-CARES (800-432-2737) o Visite nuestra página en la red en:
www.GEAppliances.com
50
Instrucciones para la instalación
CONTENIDO DEL KIT IM-5SS
6
Manual del propietario e
instrucciones para la instalación
2
Cubeta para el hielo
11
Abrazadera para la tubería
del agua (alivio de presión)
8
Abrazadera para la tubería
del agua (alivio de presión)
12
Válvula del agua y
montaje de la tubería
4
Abrazadera para
manguera (no negra)
Tornillo de cabeza
hexagonal
13
Sujetadores de la tubería del
agua con adhesivo posterior
5
14
Entrada para la
tubería del agua
Etiqueta de garantía
9
ICEMAKER
WARRANTY VERIFICATION
Date Installed
Dealer
Extensión del tubo de
llenado (3/4″ D.E.)
10
20
17
Tubo de llenado aislado
(5/8″ D.E.)
15
Tornillo de cabeza
hexagonal (2)
16
Adaptador para el cable de
corriente de la máquina de
hielos (6 terminales)
21
Taza de llenado de la
máquina de hielos
(montada al costado)
Adaptador para el cable de
corriente de la máquina de
hielos (4 terminales)
Adaptador del cable de la
válvula del agua
22
Cables de amarre (2)
23
Máquina de hielos
1
Installation
Instructions
Soporte de la máquina
de hielos
24
Tornillos para instalar
el soporte a la pared
del refrigerador (3)
25
Taza de llenado de la
máquina de hielos
(montada en el centro)
18
Inserto de la máquina
de hielos
19
3
Abrazadera para
manguera (negra)
Tornillo de cabeza hexagonal
para la abrazadera de la
tubería para agua
7
51
Instrucciones para la instalación
* Siempre cambie la válvula del agua cuando reemplace una máquina de hielo que haga cubos
redondeados. Esta nueva máquina de hielos utiliza un voltaje diferente que puede hacer que
la válvula antigua falle. Para modelos de dispensador, ordene la parte GE No. WR57X96.
Lista de partes Utilice con las instrucciones de instalación:
CK
1 Máquina para hielos XX
2 Manual del propietario e instrucciones XX
para la instalación
3 Abrazadera para manguera (negra) X
4 Válvula y montaje de la tubería del agua* XX
5 Sujetadores de la tubería del agua con XX
adhesivo posterior
6 Abrazadera para manguera (no negra) XX
7 Tornillo de cabeza hexagonal para la X
abrazadera de la tubería para agua
8 Abrazadera para la tubería del agua (alivio de presión) X
9 Etiqueta de garantía XX
10 Extensión del tubo de llenado (3/4″ D.E. [20 mm]) X
11 Cubeta para el hielo XX
12 Abrazadera para la tubería del agua (alivio de presión) X
13 Tornillo de cabeza hexagonal XX
14 Entrada para la tubería del agua X
15 Tubo de llenado aislado (5/8″ D.E. [15 mm]) X
16 Tornillo de cabeza hexagonal (2) X
17 Taza de llenado de la máquina de hielos X
(montada al costado)
18 Taza de llenado de la máquina de hielos X
(montada al centro)
19 Inserto de la máquina de hielos X
20 Adaptador para el cable de corriente de X
la máquina de hielos (4 terminales)
21 Adaptador para el cable de corriente de X
la máquina de hielos (6 terminales)
22 Adaptador del cable de la válvula del agua X
23 Cables de amarre (2) XX
24 Soporte de la máquina de hielos (en algunos modelos) X
25 Tornillos para instalar el soporte X
a la pared del refrigerador (3
)
52
Corte la extensión del tubo de llenado (10) a esta longitud
para .
C
PREPÁRESE PARA LA INSTALACIÓN
• Retire el tornillo (A) que sostiene la cubierta
del enchufe eléctrico in place. en su lugar.
No necesitará este tornillo ni la cubierta.
• Retire el inserto del protector de la luz (B)
y deséchelo.
• Afloje los dos tornillos del montaje (C)
aproximadamente 1/2″ (13 mm). NO RETIRE
ESTOS TORNILLOS.
INSTALE EXTENSIÓN DEL TUBO
DE LLENADO
Corte la extensión del tubo de llenado (10) a la
longitud (consulte la guía en esta seccion)
con una cuchilla afilada o con una cuchilla de una
sola hoja y deslícela en el tubo de llenado contra
el tope.
CC
1
2
Instrucciones para la instalación
INSTRUCCIONES PARA LA INSTALACIÓN DE LA MÁQUINA DE HIELOS C
¿Son estas las instrucciones correctas para su modelo? Siga las Instrucciones para la instalación indicadas
por la etiqueta en la parte posterior del refrigerador — o
KC
ANTES DE EMPEZAR
Lea cada paso completamente antes de proceder.
•
PRECAUCIÓN –
Desconecte el refrigerador. Para
eliminar el peligro de una descarga
eléctrica durante la instalación, debe
desconectar el refrigerador de su
tomacorriente.
Destornillador plano
y Phillips
Alicates
HERRAMIENTAS NECESARIAS
Cuchilla
afilada
Cubierta
retirada
B
C
A
C
10
FIJE EL INTERRUPTOR EN LA
POSICIÓN DE O (apagado)
Fije el interruptor de corriente de la máquina de
hielos en la posición de O (apagado) hasta que el
refrigerador se conecte al suministro de agua para
evitar la operación prematura de la misma.
3
Interruptor de
corriente
Orificio para el
cable de amarre
(4
3
⁄8″)
11.1 cm
ADAPTADOR DEL CABLE DE CORRIENTE
Dos adaptadores del cable de corriente vienen
incluidos con el kit de la máquina de hielos;
asegúrese de utilizar el especificado en el listado de
partes de la página 51 Conecte el terminal hembra
del adaptador del cable de corriente (20) en los
terminales machos del cable de corriente de la
máquina de hielos. Cuando conecte el adaptador al
cable de corriente, asegure que el sello esté en su
lugar entre los conectores. Asegure el adaptador
del cable de corriente a la máquina de hielos
poniéndolo en el gancho en la parte posterior de la
máquina de hielos y anexándolo a la maquina de
hielos con un cable de amarre (23).
Gancho
Cable de amarre
Sello
53
INSTALE LA TAZA DE LLENADO
Instale la taza de llenado de la máquina de hielos
(montada al costado) (17) en la máquina de hielos
como se muestra.
5
17
MONTE LA MÁQUINA DE HIELOS
• Levante la máquina de hielos de manera que la
extensión del tubo de llenado (10) encaje en la
abertura de la taza de llenado (E). Cuelgue la
máquina de hielos sobre los dos tornillos de
montaje (C).
Asegúrese de que:
• El cable de la corriente todavía esté firmemente
en el enchufe.
• La extensión del tubo de llenado (10) todavía
esté en la abertura de la taza de llenado. (Revise
la parte posterior del refrigerador para asegurar
que el tubo de llenado no se haya salido de la
parte posterior del refrigerador).
• Los tornillos de montaje de la máquina de hielos
se encuentran en la posición más alta de las
ranuras de montaje.
LUEGO APRIETE FIRMEMENTE LOS
TORNILLOS DE MONTAJE DE LA MÁQUINA
DE HIELOS.
7
10
E
C
4
CONECTE LA MÁQUINA DE HIELOS
Coloque la máquina de hielos en el compartimiento
del congelador en el costado como se muestra.
Inserte el enchufe del cable de corriente de la
máquina de hielos (D) en el enchufe de la pared
lateral, asegurando que las patas y los orificios
encajen. Presione el enchufe firmemente.
6
D
Gancho
Instrucciones para la instalación
20
INSTALE LA CUBETA DE HIELOS
Coloque la cubeta de hielos (11) directamente
debajo de la máquina de hielos (a la izquierda y al
fondo del estante debajo de la máquina de hielos).
Asegúrese de que el interruptor de corriente de
la máquina de hielos esté en la posición de
O (apagado).
8
11
PEGUE LA ETIQUETA DE GARANTÍA
Se suministra una etiqueta (9) con este kit para
registrar la fecha de instalación para propósitos de
la garantía. Colóquela en la parte posterior del
refrigerador.
9
GUARDE ESTE MANUAL
La garantía para la máquina de hielos está impresa
en este manual. Guarde este manual junto con el
manual del propietario de su refrigerador.
Ahora ha completado la instalación de la máquina
de hielos dentro del congelador. Continúe con la
sección de Instalación del ensamble de la válvula
del agua.
10
54
RETIRE LA CUBIERTA
En la parte baja posterior del refrigerador, retire
el (los) tornillo(s) que sostiene(n) la cubierta del
compartimiento del compresor (si está cubierta)
y guárdelos para su reinstalación más tarde. Doble
la cubierta hacia atrás para tener acceso al
compartimiento.
1
INSTRUCCIONES PARA LA INSTALACIÓN DEL ENSAMBLE DE
LA VÁLVULA DEL AGUA C
¿Son estas las instrucciones correctas para su modelo? Siga las Instrucciones para la instalación indicadas
por la etiqueta en la parte posterior del refrigerador
— o
KC
Llave de 5/16″
ANTES DE EMPEZAR
Lea cada paso completamente antes de proceder.
•
PRECAUCIÓN –
Desconecte el refrigerador. Para
eliminar el peligro de una descarga
eléctrica durante la instalación, debe
desconectar el refrigerador de su
tomacorriente.
Destornillador plano
y Phillips
Alicates
HERRAMIENTAS NECESARIAS
Cuchilla
afilada
Instrucciones para la instalación
55
Instrucciones para la instalación
INSTALE LA VÁLVULA DEL AGUA
• Localice el enchufe conector hembra (A) el cual
está unido al gabinete con un cable de amarre.
Retire el cable de amarre y deséchelo.
2
Cable de amarre
A
4
A
13
• Retire y deseche la cinta del conector hembra (A)
y conéctelo a los terminales machos de la válvula
del agua (4). Cualquier cable puede ir en
cualquier terminal.
• Una la válvula del agua al orificio del borde del
gabinete utilizando un tornillo de cabeza
hexagonal (13) del kit. NO PERFORE NINGÚN
ORIFICIO ADICIONAL.
• Revise la tuerca plástica de la tubería del agua
en la parte inferior de la válvula de agua para
verificar que esté firmemente apretada.
NO USE HERRAMIENTAS.
UNA LA ABRAZADERA DE ALIVIO
DE PRESIÓN
• Empuje la abrazadera metálica de la tubería del
agua (de alivio de presión) (12) en el borde más
bajo de la parte posterior del gabinete,
directamente en línea con la válvula del agua.
• La abrazadera metálica es para la tubería de la casa.
(Consulte las Instrucciones para la Instalación de
la Línea del Agua). No se debe usar para la tubería
proveniente de la válvula del agua hacia la máquina
de hielos.
3
12
DIRIJA LA TUBERÍA PLÁSTICA DEL AGUA
En modelos que tienen tubería condensadora en
la parte posterior del gabinete, inserte la tubería
plástica del agua entre la tubería y la parte
posterior del gabinete.
4
Tubería
condensadora
Tubería plástica
del agua
56
Instrucciones para la instalación
CONECTE LA TUBERÍA DEL AGUA
• Retire la taza plástica pequeña (B) de la parte
de abajo de la entrada de la tubería del agua
localizada en la esquina trasera superior derecha
del refrigerador.
• Presione los extremos de la abrazadera para
manguera (6) del kit con alicates y deslice la
abrazadera sobre la entrada de la tubería del agua.
• Mientras está presionando la abrazadera, inserte la
tubería plástica del agua en la entrada lo más que
pueda (aproximadamente 1″ [25 mm]).
• Luego deslice la abrazadera hacia abajo para
poner la tubería del agua plástica en su lugar.
• Asegúrese de que el tubo de llenado esté
apuntando hacia abajo.
5
6
Entrada de
la tubería
del agua
B
INSTALE LA TUBERÍA PLÁSTICA
DEL AGUA
Fije la tubería plástica del agua en la parte
posterior del gabinete con sujetadores con
adhesivo posterior (5), espaciando los sujetadores
como se muestra para tensar la tubería.
6
Sujetadores con adhesivo posterior para la
tubería plástica del agua
5
5
VÁLVULA DEL AGUA INSTALADA
Consulte las instrucciones para la Instalación de
la tubería del agua para la conexión al suministro
de agua de la casa. Después de terminar la
instalación de la tubería del agua, fije el
interruptor de la máquina de hielos en la
posición de I (encendido).
El ciclo de la máquina de hielos no iniciará sino
hasta que la máquina de hielos y el compartimiento
del congelador alcancen la temperatura de operación,
luego la producción del hielo empezará
automáticamente.
7
57
INSTALE EL TUBO DE RELLENO
• Deslice el tubo de relleno
aislado (15) en la entrada
del tubo de agua (14),
asegurándose de que el lado
abierto del tubo de relleno esté
orientado hacia arriba.
• En el lado del tubo de la entrada de la tubería
del agua (14) encontrará un adhesivo. Retire
el adhesivo y deslice el tubo por el orificio cerca
de la parte superior en la parte de atrás del
refrigerador. Presione firmemente en la entrada
para asegurarlo.
1
3
Instrucciones para la instalación
INSTRUCCIONES PARA LA INSTALACIÓN DE LA MÁQUINA DE HIELOS K
¿Son estas las instrucciones correctas para su modelo? Siga las Instrucciones para la instalación indicadas
por la etiqueta en la parte posterior del refrigerador — o
KC
ANTES DE EMPEZAR
Lea cada paso completamente antes de proceder.
•
PRECAUCIÓN –
Desconecte el refrigerador. Para
eliminar el peligro de una descarga
eléctrica durante la instalación, debe
desconectar el refrigerador de su
tomacorriente.
Destornillador plano
y Phillips
Alicates
HERRAMIENTAS NECESARIAS
Cuchilla
afilada
INSTALE EL SOSTENEDOR DE MONTAJE
• Retire los tres botones pequeños en la pared
posterior del congelador y reemplácelos con tres
tornillos (25) provistos con el kit de la máquina e
hielos. No los apriete completamente. Los tornillos
deberán extenderse aproximadamente 1/4″
(6 mm) de la pared del
congelador.
• Instale el soporte de la
máquina de hielos (24)
colgándolo de los tres
tornillos que se acaban
de instalar. Apriete los
tres tornillos
firmemente.
4
Retire la
tapa
14
15
PREPÁRESE PARA LA INSTALACIÓN
• Retire la cubierta superiora con un destornillador
de pala plana.
• Si hay un soporte para la máquina de hielos (24) ya
instalada en el congelador, retire los dos tornillos que
sostienen el cobertor. Retire y deseche el cobertor.
Vaya al Paso 5.
2
RETIRE EL TAPÓN DE RELLENO
DE ORIFICIO
• R
etire y deseche la tapa blanca grande de la pared
posterior del refrigerador. Hale la tapa gris de
aislamiento y retire cualquier suciedad
.
FIJE EL INTERRUPTOR EN LA
POSICIÓN DE O (apagado)
Fije el interruptor de corriente de la máquina de
hielos en la posición de O (apagado) hasta que el
refrigerador se conecte al suministro de agua para
evitar la operación prematura de la misma.
5
Interruptor de
corriente
Orificio para el
cable de amarre
Soporte
58
INSTALE LA TAZA DE LLENADO Y EL
INSERTO DE LA MÁQUINA DE HIELOS
Instale la taza de llenado de la máquina de hielos
(montada en el centro) (18) y el inserto de la
máquina de hielos (19) en la máquina de hielos
como se muestra.
18
MONTAJE LA MÁQUINA DE HIELOS
• Levante la máquina de hielos y cuélguela del
soporte para la máquina de hielos (24). Asegúrese
de que el tubo de llenado aislado (15) vaya dentro
de la abertura de la taza de llenado (18). Para
asegurar la máquina de hielos al soporte (24), utilice
dos tornillos (16) e instálelos como se muestra.
Asegúrese de que:
• El cable eléctrico aún está firmemente colocado
en el enchufe.
• El tubo de llenado aislado (15) llegue hasta la
abertura de la taza de llenado en la parte de
posterior de la máquina de hielos. (Revise la
parte posterior
del refrigerador
para asegurar
que el tubo de
llenado no se
haya desplazado
de la parte
posterior del
refrigerador).
• La máquina de
hielos está firme en el soporte.
9
7
CONECTE LA MÁQUINA DE HIELOS
Sosteniendo la máquina de hielos en su lugar,
conecte el cable de corriente en el enchufe superior
de la pared posterior. Para asegurar el cable,
póngalo en los ganchos localizados en la pared del
fondo del congelador. Asegúrese de que estén
sosteniendo el cable con seguridad.
8
19
15
18
24
16
ADAPTADOR DEL CABLE DE CORRIENTE
Dos adaptadores del cable de corriente vienen
incluidos con el kit de la máquina de hielos;
asegúrese de utilizar el especificado en el listado
de partes de la página 51. Conecte el terminal
hembra del adaptador del cable de corriente (21)
en los terminales machos del cable de corriente
de la máquina de hielos. Cuando conecte el
adaptador al cable de corriente, asegure que el
sello esté en su lugar entre los conectores. Asegure
el adaptador del cable de corriente a la máquina
de hielos poniéndolo en el gancho en la parte
posterior de la máquina de hielos y anexándolo a
la maquina de hielos con un cable de amarre (23).
6
Gancho
Gancho
Cable de amarre
Sello
21
Instrucciones para la instalación
59
INSTALE LA CUBETA DE HIELOS
Coloque la cubeta de hielos (11) debajo de la
máquina de hielos.
Asegúrese de que el interruptor de corriente
de la máquina de hielos esté en la posición de
O (apagado).
10
11
PEGUE LA ETIQUETA DE GARANTÍA
Se suministra una etiqueta (9) con este kit para
registrar la fecha de instalación para propósitos de
la garantía. Colóquela en la parte posterior del
refrigerador.
11
GUARDE ESTE MANUAL
La garantía para la máquina de hielos está impresa
en este manual. Guarde este manual junto con el
manual del propietario de su refrigerador.
Ahora ha completado la instalación de la máquina
de hielos dentro del congelador. Continúe con la
sección de Instalación del ensamble de la válvula
del agua.
12
Instrucciones para la instalación
60
RETIRE LA CUBIERTA
Use una boquilla o una llave ajustable para retirar
la cubierta de acceso del compartimiento del
compresor. Esto requiere retirar los seis tornillos
que unen la cubierta a
la parte posterior de la caja del refrigerador.
Asegúrese de guardar los tornillos ya que la
cubierta de acceso se debe reinstalar más adelante
para asegurar que su refrigerador funcione
correctamente.
1
Destornillador plano
y Phillips
Alicates
HERRAMIENTAS NECESARIAS
Cuchilla
afilada
Llave de 1/4″ y 5/16″ o llave ajustable
INSTALE LA VÁLVULA DEL AGUA
• Localice el conectador macho del tomacorriente
de tres polos (C). Conecte el cable del
adaptador de la válvula de agua (22) en el
tomacorriente del conectador macho; entonces
conéctelo a los terminales machos en la válvula
de agua (4). Cualquiera de los cables puede ir
en cualquiera de los terminales de agua.
2
• Una la válvula del agua al gabinete usando el
tornillo de cabeza hexagonal (13) del kit.
13
C
4
UNA LA ABRAZADERA DE ALIVIO
DE PRESIÓN
• Sujete la abrazadera de la línea de agua (alivio
de presión) (8) al refrigerador. Coloque el
tornillo (7) del kit a través de la abrazadera (8),
dentro del orificio pequeño que está en la parte
posterior del gabinete.
• La abrazadera metálica es para la tubería de la
casa. (Consulte las Instrucciones para la Instalación
de la Línea del Agua). No se debe usar para la
tubería proveniente de la válvula del agua hacia la
máquina de hielos.
3
8
22
8
7
INSTRUCCIONES PARA LA INSTALACIÓN DEL ENSAMBLE DE
LA VÁLVULA DEL AGUA K
¿Son estas las instrucciones correctas para su modelo? Siga las Instrucciones para la instalación indicadas
por la etiqueta en la parte posterior del refrigerador
— o
KC
ANTES DE EMPEZAR
Lea cada paso completamente antes de proceder.
•
PRECAUCIÓN –
Desconecte el refrigerador. Para
eliminar el peligro de una descarga
eléctrica durante la instalación, debe
desconectar el refrigerador de su
tomacorriente.
Instrucciones para la instalación
61
DIRIJA E INSTALE LA TUBERÍA
PLÁSTICA DEL AGUA
• Dirija la tubería plástica del agua a lo largo de la
parte posterior del refrigerador hacia la entrada
de la tubería del agua.
• Use los tres sujetadores con adhesivo posterior
(5), para asegurar el tubo a la parte posterior
de la caja.
5
4
CONECTE LA TUBERÍA DEL AGUA
• Asegúrese de que haya suficiente tubería plástica
del agua para que se extienda desde la válvula del
agua hacia bien adentro de la entrada de la tubería
del agua (14). Corte cualquier exceso de tubería.
• Presione los extremos de la abrazadera para
manguera (3) o (6) del kit con alicates y deslice la
abrazadera sobre la entrada de la tubería del agua.
(Use la abrazadera negra (3) con el tubo negro de
entrada de relleno; use la otra abrazadera (6) con
el otro tubo de entrada de relleno)
• Mientras está presionando la abrazadera, inserte la
tubería plástica del agua en la entrada lo más que
pueda (aproximadamente 1″ [25 mm]).
• Luego deslice la abrazadera hacia abajo para poner
la tubería del agua plástica en su lugar.
• Asegúrese de que el tubo de llenado esté
apuntando hacia abajo.
3
Entrada de
la tubería
del agua
Sujetadores con adhesivo
posterior para la tubería
plástica del agua
o
6
VÁLVULA DEL AGUA INSTALADA
Consulte las instrucciones para la Instalación de
la tubería del agua para la conexión al suministro
de agua de la casa. Después de terminar la
instalación de la tubería del agua, fije el
interruptor de la máquina de hielos en la
posición de I (encendido).
El ciclo de la máquina de hielos no iniciará sino
hasta que la máquina de hielos y el compartimiento
del congelador alcancen la temperatura de operación,
luego la producción del hielo empezará
automáticamente.
6
Instrucciones para la instalación
62
Instrucciones para la instalación
INSTALACIÓN DE LA TUBERÍA DEL AGUA
Los kits de cobre recomendados para el suministro de
agua son WX8X2, WX8X3 o WX8X4, dependiendo
de la cantidad de tubería necesaria. Las tuberías
plásticas aprobadas para el suministro de agua son las
tuberías para el refrigerador SmartConnect™ de GE
(WX08X10002, WX08X10006, WX08X10015 y
WX08X10025).
Al conectar su refrigerador a un Sistema de Agua de
Ósmosis Inversa de GE, la única instalación aprobada
es con un kit de Ósmosis Inversa de GE. Para otros
sistemas de agua de ósmosis inversa, siga las
instrucciones del fabricante.
Si la alimentación de agua a su refrigerador proviene
de un sistema de filtración de agua de ósmosis inversa
Y el refrigerador también cuenta con un filtro de
agua, use el tapón de derivación del filtro del
refrigerador. El uso conjunto del cartucho de
filtración de agua del refrigerador con el filtro de RO
(ósmosis inversa) pudiera resultar en la producción
de cubos de hielo huecos y en un caudal de agua más
lento del dispensador de agua.
Esta instalación de la tubería del agua no está
garantizada por el fabricante del refrigerador o
de la máquina de hielos. Siga estas instrucciones
cuidadosamente para minimizar el riesgo de un
daño costoso debido al agua.
El martilleo del agua (agua golpeando contra la
tubería) en la tubería de la casa puede causar daños
a las partes del refrigerador y conducir a un goteo o
inundación por el agua. Llame a un plomero
calificado para corregir el martilleo del agua antes de
instalar la tubería del agua al refrigerador.
Para evitar quemaduras y daños con el producto, no
conecte la tubería del agua a la tubería del agua
caliente.
Si usa el refrigerador antes de conectar la tubería,
asegúrese de que el interruptor de corriente de la
máquina de hielos esté en la posición O (apagado).
No instale la tubería de la máquina de hielos en
lugares donde la temperatura caiga por debajo del
nivel de congelamiento.
Al usar cualquier aparato eléctrico (como un taladro
eléctrico) durante la instalación, asegúrese de que el
aparato esté aislado o conectado de manera que evite
el peligro de una descarga eléctrica, o se opere por
baterías.
Desocupe los estantes de la puerta, incluyendo el
compartimiento de productos lácteos.
ANTES DE INICIAR QUÉ NECESITA
• Kit de tubería de cobre para el refrigerador o
SmartConnect™ de GE, 1/4″ (6 mm) de diámetro
externo para conectar el refrigerador al suministro de
agua. Si usa cobre, asegúrese de que ambos extremos
de la tubería se corten uniformemente.
Para determinar la cantidad de tubería que necesita:
mida la distancia desde la válvula del agua en la parte
posterior del refrigerador hasta el tubo de suministro de
agua. Luego agregue 8′ (2,4 m). Asegúrese de que haya
suficiente tubería adicional (unos 8
′
[2,4 m] enrollado
en tres vueltas de unas 10
″
[25 cm] de diámetro) para
permitir que el refrigerador se pueda mover de la pared
después de la instalación.
Los kits de tubería para el refrigerador SmartConnect™
de GE están disponibles en las siguientes longitudes:
2′ (0,6 m) – WX08X10002
6′ (1,8 m) – WX08X10006
15′ (4,6 m) – WX08X10015
25′ (7,6 m) – WX08X10025
Asegúrese de que el kit que haya seleccionado permita
al menos 8
′
(2,4 m) como se describe arriba.
NOTA: La única tubería de plástico aprobada de GE es
la que viene provista con los kits de tubería para el
refrigerador SmartConnect™ de GE. No use ninguna
otra tubería plástica para el suministro del agua ya que
la tubería está bajo presión todo el tiempo. Ciertos tipos
de plástico se fracturarán o se romperán con el tiempo
y causarán daños en su casa debido al agua.
• Un kit de suministro de agua de GE (contiene tubería,
válvula de cierre y accesorios enumerados abajo) está
disponible a un costo adicional en su tienda o por
medio de Partes y Accesorios, 800-626-2002.
• Un suministro de agua fría. La presión del agua debe
estar entre 20 y 120 p.s.i. (1.4–8.2 bares) en modelos
sin filtro de agua y entre 40 y 120 p.s.i. (2.8–8.2 bares)
en modelos con filtro de agua.
63
Instrucciones para la instalación
CIERRE EL SUMINISTRO
PRINCIPAL DE AGUA
Abra el grifo más cercano por suficiente tiempo
para limpiar la tubería del agua.
Instale la válvula de cierre en la tubería del agua de
consumo más frecuentemente utilizada.
1
Seleccione una ubicación para la válvula que sea
fácilmente accesible. Es mejor conectarla en el
costado de una tubería vertical de agua. Cuado
sea necesario conectarla en una tubería
horizontal de agua, haga la conexión en la parte
superior o al lado, en vez de hacerlo en la parte
de abajo, para evitar retirar cualquier sedimento
de la tubería del agua.
SELECCIONE LA UBICACIÓN
DE LA VÁLVULA
2
Perfore un orificio de 1/4″ en la tubería del
agua (incluso si está usando una válvula auto
perforadora), usando una broca afilada. Retire
cualquier sobrante que resulte de perforar el
orificio en la tubería. Tenga cuidado de no
permitir que se filtre agua hacia el taladro.
No perforar un orificio de 1/4″ puede resultar
en menor producción de hielo o cubos más
pequeños.
PERFORE EL ORIFICIO PARA
LA VÁLVULA
3
• Taladro eléctrico.
• Llave de 1/2″ o ajustable.
• Destornillador plano y de estrella.
• Dos tuercas de compresión de 1/4″ de diámetro
exterior y 2 férulas (mangas)—para conectar la
tubería de cobre a la válvula de cierre y la válvula
del agua del refrigerador.
O BIEN
• Si está usando un kit de tubería para el
refrigerador SmartConnect™ de GE, los
accesorios necesarios ya vienen preinstalados
en la tubería.
• Si su tubería existente de cobre para el agua tiene
un accesorio con vuelo en el extremo, necesitará
un adaptador (disponible en las tiendas de
suministros de plomería) para conectar la línea
del agua al refrigerador O BIEN, podrá cortar el
accesorio con vuelo con un cortador de tubos y
luego usar un accesorio de compresión. No corte
el extremo formado de la tubería para el
refrigerador SmartConnect de GE.
• Válvula de cierre para conectar a la línea del agua
fría. La válvula de cierre deberá tener una entrada
de agua con un diámetro interno mínimo de
5/32″ en el punto de conexión a la TUBERÍA
DEL AGUA FRÍA. Las válvulas de apagado tipo
silla vienen incluidas en muchos kits de suministro
de agua. Antes de comprar, asegúrese de que una
válvula tipo silla cumple con los códigos de
plomería en su localidad.
QUÉ NECESITA
(CONT.)
64
Coloque la tuerca de compresión y férula para la
tubería de cobre (manga) en el extremo de la
tubería y conéctela a la válvula de cierre.
Asegúrese de que la tubería esté complemente
insertada en la válvula. Apriete la tuerca de
compresión firmemente.
Para tubería de plástico de un kit de tubería para
el refrigerador SmartConnect™ de GE, inserte el
extremo moldeado de la tubería en la válvula de
cierre y apriete la tuerca de compresión hasta que
esté firmemente apretada a mano, luego apriete
otro giro con una llave. Apretar demasiado puede
causar fugas.
CONECTE LA TUBERÍA A LA
VÁLVULA
7
Abra el suministro principal
de agua y lave la tubería hasta
que el agua esté limpia.
Cierre el agua en la válvula
después de que un cuarto
(1 litro) de agua se haya
eliminado por la tubería.
LAVE LA TUBERÍA
8
NOTA: Se deberán seguir los Códigos 248CMR
de Plomería para el Estado de Massachussets.
Las válvulas tipo silla son ilegales y su uso no está
permitido en Massachussets. Consulte con un
plomero licenciado.
Válvula de cierre
tipo silla
Tuerca de
compresión
Tubería
SmartConnect™
Tuerca de empaque
Válvula de salida
Férula (manga)
Una la válvula de cierre a la tubería de agua fría
con la abrazadera para el tubo.
NOTA: Se deberán seguir los Códigos 248CMR de
Plomería para el Estado de Massachussets. Las
válvulas tipo silla son ilegales y su uso no está
permitido en Massachussets. Consulte con un
plomero licenciado.
INSTALE LA VÁLVULA DE CIERRE
4
Apriete los tornillos de la abrazadera hasta que la
arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tubería ya que
podría romperse.
APRIETE LA ABRAZADERA
DEL TUBO
5
Tubería vertical
de agua fría
Válvula de
cierre tipo silla
Arandela
Extremo de entrada
Abrazadera
del tubo
Tornillo de la
abrazadera
Dirija la tubería entre la línea del agua fría y
el refrigerador.
Dirija la tubería a través de un orificio
perforado en la pared o en el piso (detrás del
refrigerador o del gabinete de la base
adyacente) lo más cerca posible a la pared.
NOTA: Asegúrese de que haya suficiente
tubería adicional (unos 8′ [244 cm] enrollada
en tres vueltas de alrededor de 10″ [25 cm]
de diámetro) para permitir que el refrigerador
se pueda mover de la pared después de
la instalación.
DIRIJA LA TUBERÍA
6
Abrazadera
para el tubo
Instrucciones para la instalación
65
Apriete cualquier
conexión que pueda
presentar fugas.
Reemplace la cubierta
de acceso.
ABRA LA LLAVE DEL AGUA
EN LA VÁLVULA DE CIERRE
10
NOTAS:
• Antes de hacer la conexión al refrigerador,
asegúrese de que el cable de corriente del
refrigerador no esté conectado en el
tomacorriente de la pared.
•
Si su refrigerador no tiene un filtro de agua,
recomendamos la instalación de uno. Si su
suministro de agua tiene arena o partículas que
podrían obstruir la malla de la válvula de agua
del refrigerador. Instálelo en la tubería del agua
cerca al refrigerador. Si usa un kit de tubería
para el refrigerador SmartConnect™ de GE,
necesitará un tubo adicional (WX08X10002)
para conectar el filtro. No corte la tubería
plástica para instalar el filtro.
Retire la tapa flexible de
plástico de la válvula del agua
(conexión del refrigerador).
Coloque la tuerca de
compresión y la férula
(manga) en el extremo de la
tubería como se muestra.
En el kit de tubería para el
refrigerador SmartConnect de GE, las tuercas ya
vienen armadas con la tubería.
Inserte el extremo de la tubería en la conexión
de la válvula del agua (conexión del
refrigerador) lo más que se pueda. Mientras
sostiene la tubería, apriete el accesorio.
Para tubería de plástico de un kit de tubería para
el refrigerador SmartConnect de GE, inserte el
extremo moldeado de la tubería en
el conexión
del refrigerador
y apriete la tuerca de compresión
hasta que esté firmemente apretada a mano,
luego apriete otra vuelta con una llave. Apretar
demasiado puede causar fugas.
Una la tubería a la abrazadera provista para
sostenerla en una posición vertical. Quizás
necesite apalancar la abrazadera.
CONECTE LA TUBERÍA AL
REFRIGERADOR
9
Tubería
de 1/4″
Abrazadera
de la tubería
Tuerca de
compresión
de 1/4″
Férula
(manga)
Tubo de
SmartConnect™
Conexión del
refrigerador
Organice el cable de la tubería de manera que no
vibre contra la parte trasera del refrigerador o contra
la pared. Empuje el refrigerador hacia la pared.
CONECTE EL REFRIGERADOR
11
INICIE LA MÁQUINA DE HIELOS
Fije el interruptor de la máquina de hielos en la
posición I (encendido). La máquina de hielos
no empezará a operar hasta que alcance su
temperatura de operación de 15°F (-9°C)
o menor. Luego, empezará a operar
automáticamente si el interruptor de la máquina
de hielos está en la posición I (encendido).
NOTA: En condiciones de menor presión del
agua, la válvula de agua puede encenderse hasta
3 veces para suministrar suficiente agua a la
máquina de hielos.
12
Instrucciones para la instalación
66
Notas.
67
Notas.
68
Notas.
69
Notas.
Garantía de la máquina de hielos.
Todos los servicios de garantía son brindados por
nuestros centros de servicio de fábrica, o un técnico
autorizado de Customer Care
®
. Para programar un
servicio, en línea, las 24 del día, contáctenos en
www.GEAppliances.com, o llame al 800-GE-CARES.
Por el período de: Reemplazaremos:
Un año Cualquier parte de la máquina de hielos que falle debido a un defecto de materiales o de mano
A partir de la fecha de obra. Durante esta garantía completa de un año, GE ofrecerá, sin costo, las partes de repuesto
compra original para cualquier parte defectuosa en el kit de la máquina de hielos.
■ Visitas de servicio hasta su casa para enseñarle cómo
usar el producto.
■ Instalación inapropiada.
Usted es responsable por suministrar la instalación
adecuada eléctrica y de plomería, incluyendo la tubería
hasta la máquina de hielos y la instalación de la tubería
del agua.
■ Falla del producto si es abusado, mal utilizado o usado
con un fin diferente al propósito pretendido o usado
comercialmente.
■ La reposición de fusibles caseros o arreglo de
cortocircuitos.
■ Daño al producto causado por accidente, incendio,
inundación o actos de la naturaleza.
■ Daños incidentales o consecuentes causados por
posibles defectos con este aparato.
Qué no está cubierto (para clientes en los EE.UU.):
Esta garantía se extiende al comprador original y a cualquier propietario posterior de productos adquiridos para uso casero
dentro de los EE.UU. En Alaska, la garantía excluye el costo de envío o llamadas de servicio a su casa.
Algunos estados no permiten la exclusión o límite de daños incidentales o consecuentes. Esta garantía le concede sus d
erechos legales específicos, y también puede tener otros derechos que varían de estado a estado. Para conocer cuáles
son sus derechos legales, consulte a su oficina local o estatal de asuntos del cliente o a la Procuraduría de su estado.
Garante: General Electric Company. Louisville, KY 40225
Pegue aquí su recibo. La prueba
de compra original es necesaria
para obtener servicio bajo la
garantía.
Qué no está cubierto (para clientes en Canadá):
■ Visitas de servicio hasta su casa para enseñarle cómo
usar el producto.
Lea su Manual del propietario. Si tiene cualquier
pregunta sobre la operación del producto, por favor
contacte a su concesionario o a la oficina de Relaciones
del consumidor en:
Manager, Consumer Relations
Camco Inc.
1 Factory Lane, Suite 310
Moncton, N.B.
E1C 9M3
■ Instalación inapropiada.
Si tiene un problema con la instalación, contacte al
concesionario o al instalador. Usted es responsable
por suministrar la instalación adecuada eléctrica y
de escape, y la conexión.
■
La reposición de fusibles caseros o arreglo de
cortocircuitos
.
■ Falla del producto si es abusado, mal utilizado o usado
con un fin diferente al propósito pretendido o usado
comercialmente.
■
Daño al producto causado por accidentes, incendios,
inundaciones o actos de la naturaleza.
EL GARANTE NO ES RESPONSABLE POR DAÑOS CONSECUENTES.
GARANTE: CAMCO INC.
70
71
Página Web de GE Appliances www.GEAppliances.com
¿Tiene una pregunta o necesita asistencia con su electrodoméstico? ¡Ensaye la página Web de GE 24 horas al
día, cualquier día del año! Para mayor conveniencia y un servicio más rápido, ahora puede descargar el
Manual del Propietario, solicitar partes, catálogos o incluso programar un servicio en línea. También puede
“Preguntar a nuestro equipo de expertos” y muchas cosas más...
Programación de servicio www.GEAppliances.com
El servicio experto de reparaciones de GE está tan solo a un paso de distancia de su puerta. ¡Conéctese en
línea y programe el servicio a su conveniencia 24 horas cualquier día del año! O llame al 800-GE-CARES
(800-432-2737) durante horas normales de atención.
Estudio de diseño de la vida real www.GEAppliances.com
GE apoya los conceptos, productos, servicios y ambientes de Diseño Universal que puedan usarse por
personas de todas las edades, tamaños y capacidades. Reconocemos la necesidad de diseñar para un amplio
rango de capacidades e impedimentos físicos y mentales. Para detalles de las aplicaciones del Diseño Universal
de GE, incluyendo las ideas de diseño de cocinas para personas con incapacidades, consulte nuestra página
Web hoy mismo. Para personas con deficiencia auditiva, por favor llame a 800-TDD-GEAC (800-833-4322).
Garantía ampliada www.GEAppliances.com
Compre una garantía ampliada de GE y conozca los descuentos especiales que están disponibles mientras su
garantía sigue vigente. Podrá comprarla en línea en cualquier momento, o llame al 800-626-2224 durante
horas normales de atención. El Servicio al Hogar para los Clientes de GE estará todavía disponible después
del vencimiento de su garantía.
Partes y accesorios www.GEAppliances.com
Individuos calificados para realizar servicios de mantenimiento a sus propios aparatos pueden solicitar
partes y accesorios para ser enviados a sus hogares (se aceptan las tarjetas VISA, MasterCard y
Discover). Haga su pedido en línea hoy mismo, 24 horas al día o por teléfono al 800-626-2002 durante
horas normales de atención.
Las instrucciones contenidas en este manual cubren los procedimientos que debe seguir cualquier usuario. Otros
servicios se deberán referir por lo general a personal de servicio calificado. Se deberá tener precaución ya que un
servicio inapropiado puede causar una operación insegura.
Contáctenos www.GEAppliances.com
Si no está satisfecho con el servicio que recibe de GE, contáctenos en nuestra página Web con todos los
detalles incluyendo su número telefónico, o escríbanos a: : General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
Servicio al Consumidor.
Printed in the United States
Consumer Support.
GE Appliances Website
In the U.S.: www.GEAppliances.com
Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,
any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,
order parts, catalogs, or even schedule service on-line. You can also “Ask Our Team of Experts
™
” your questions,
and so much more... In Canada: www.geappliances.ca
Schedule Service In the U.S.: www.GEAppliances.com
Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your
convenience 24 hours any day of the year! Or call 800-GE-CARES (800-432-2737) during normal business hours.
In Canada, call 1-800-361-3400
Real Life Design Studio In the U.S.: www.GEAppliances.com
GE supports the Universal Design concept—products, services and environments that can be used by people of all
ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities and
impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with
disabilities, check out our Website today. For the hearing impaired, please call 800-TDD-GEAC (800-833-4322).
In Canada, contact: Manager, Consumer Relations, Camco, Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Extended Warranties In the U.S.: www.GEAppliances.com
Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still
in effect. You can purchase it on-line anytime, or call 800-626-2224 during normal business hours. GE Consumer
Home Services will still be there after your warranty expires. In Canada, call 1-888-261-2133
Parts and Accessories In the U.S.: www.GEAppliances.com
Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at
800-626-2002 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be
referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.
Customers in Canada should consult the yellow pages for the nearest Camco service center, or call 1-888-261-3055.
Contact Us In the U.S.: www.GEAppliances.com
If you are not satisfied with the service you receive from GE, contact us on our Website with all the details
including your phone number, or write to: General Manager, Customer Relations
GE Appliances, Appliance Park
Louisville, KY 40225
In Canada: www.geappliances.ca, or write to: Director, Consumer Relations, Camco, Inc.
Suite 310, 1 Factory Lane
Moncton, N.B. E1C 9M3
Register Your Appliance In the U.S.: www.GEAppliances.com
Register your new appliance on-line—at your convenience! Timely product registration will allow for enhanced
communication and prompt service under the terms of your warranty, should the need arise. You may also
mail in the pre-printed registration card included in the packing material, or detach and use the form in this
Owner’s Manual. In Canada: www.geappliances.ca
