GE - General Electric IM3 GE Icemaker Kit User Manual

Safety Instructions ........................ 2
Operating Instructions, Tips
How the Icemaker Works............................ 3
How to Use Your Icemaker ......................... 3
Installation of the Icemaker
Parts List........................................................... 5
Remove Existing Ice Cube Tray Holders
....... 6
Reposition Freezer Shelf.............................. 6
Install the Icemaker Inside the Freezer
Instructions ....................................... 7, 8
Instructions ................................. 10, 11
Instructions ................................. 13, 14
Instructions ................................. 16, 17
Installing the Water Valve
Assembly to the Back
of the Refrigerator
Instructions ............................................ 9
Instructions ......................................... 12
Instructions ......................................... 15
Instructions ................................. 18, 19
Problem Solver ................................ 4
More questions ?…In the United States call
GE Answer Center® 800.626.2000
In Canada consult your local telephone
directory for the Camco Service Center
Installing the Water Line
From the Refrigerator to
the Cold Water Pipe............ 20, 21
Consumer Services.................. 23
Important Phone Numbers....................... 23
Warranty ....................................................... 24
HH
GG
FF
CC
HH
GG
FF
CC
Use and Care & Installation Guide
Icemaker Accessory Kit
Kit IM-3
This kit fits most models calling for
UK-KIT-1, UK-KIT-2, UK-KIT-4, and all
models calling for Kit IM-1 or IM-2. If
you are replacing an icemaker with
Kit IM-1 or IM-2, see page 4.
Part No. 162D4614P005
Pub. No. 49-6825
10-96     CG
Which instructions should you
follow?
Look for a label on the back of
the Refrigerator that will tell you
which instructions to use —
or
.
HHGGFFCC

HELP US HELP YOU…

Read this guide carefully.

It is intended to help you operate and maintain your

new icemaker properly. Keep it handy for answers to

your questions.

Save time and money.

Before you request service…

Check the Problem Solver in this guide. It lists minor

operating problems that you can correct yourself.

If You Need Service

To obtain service, see the

Consumer Services page in the

back of this guide.

We’re proud of our service and

want you to be pleased. If for some

reason you are not happy with the

service you receive, here are three

steps to follow for further help.

For Customers in the

United States:

FIRST, contact the people who

serviced your appliance. Explain

why you are not pleased. In most

cases, this will solve the problem.

NEXT, if you are still not pleased,

write all the details—including

your phone number—to:

Manager, Consumer Relations

GE Appliances

Appliance Park

Louisville, KY 40225

FINALLY, if your problem is still

not resolved, write:

Major Appliance

Consumer Action Program

20 North Wacker Drive

Chicago, IL 60606

For Customers in Canada:

FIRST, contact the people who

serviced your appliance. Explain

why you are not pleased. In most

cases this will solve your problem.

NEXT, if you are still not pleased,

write all the details—including

your phone number—to:

Manager, Consumer Relations

2645 Skymark Ave.,

Mississauga, Ontario

Canada L4W 4H2

IMPORTANT SAFETY INSTRUCTIONS

For Your Safety

Do not place fingers or hands on the automatic

icemaking mechanism while the refrigerator is

plugged in. This will help protect you from

possible injury.

It will also prevent interference with moving parts

of the ejector mechanism and the heating element

that releases the cubes.

SAVE THESE INSTRUCTIONS

OPERATING INSTRUCTIONS

How the Icemaker Works

It will take several

hours for the freezer

to get cold enough

to make ice. Once

it reaches this

temperature, water

will fill the empty

cube mold.

When the cubes are

frozen, they are rotated

up and out of the mold.

The sweeper arm ejects

them into the ice storage

bin below.

The feeler arm

senses when the

bin is full and

signals the

icemaker to stop

ejecting more

cubes. However,

the mold has been

refilled and cubes

frozen so the new

supply is ready

when needed. As

soon as ice is removed from the bin, the feeler arm

signals that more is needed. Icemaker resumes

operation by ejecting ready-and-waiting frozen cubes.

Sweeper Arm

Inlet Tube

Ice

Ice Storage Bin

Feeler Arm

Ice

Storage

Bin

How to Use Your Icemaker

1. To start the

icemaker, lower

the feeler arm

to the ON

(down)

position. Make

sure the ice bin

is at the rear of

the freezer

compartment,

below the icemaker.

2. When the icemaker is first connected you should

discard the first few batches of cubes.

3. The feeler arm must be free to operate upward and

outward over the top of the ice storage bin during

each ice-delivery cycle. Make sure packages in the

freezer compartment do not interfere with

its movement.

4. The ice storage bin should be cleaned occasionally

in warm water. Rinse and wipe dry. Be sure to raise

the icemaker feeler arm to the STOP (up) position

when cleaning the bin.

5. Keep ice level to keep it coming.

If cubes should build up in one

area of the ice storage bin after

being ejected from the mold,

just level them out with your

hand. Keep cubes distributed

evenly and the bin can reach maximum cube capacity.

Arm up stops

operation

Arm down—icemaker will operate

Notes about the icemaker

• The icemaker ejects cubes in groups and it is normal

for several cubes to be joined together.

• Ice cubes that have been in the ice storage bin for a

considerable length of time may pick up off-flavor

tastes, stick together, and gradually become smaller.

We suggest that these cubes be thrown away.

• You may, on occasion, find a few smaller than

normal cubes in the bin. This is probably caused

by low water pressure at the time of water fill.

(continued next page)

Operating Instructions

OPERATING INSTRUCTIONS

(continued)

When you should raise the feeler arm to

the STOP (up) position

• When the ice storage bin is removed for more than

a minute or two.

• When the water supply will be shut off for several hours.

• When the refrigerator will not be used for several days.

Normal sounds you may hear

• Hum of the motor

• Movement of the cube ejector

• Humming or clicking of the water valve

• Rattling of the ice as it falls into the bin

QUESTIONS?

USE THIS PROBLEM SOLVER

PROBLEM POSSIBLE CAUSE

ICEMAKER APPEARS TO • The feeler arm is in the STOP (up) position.

HAVE STOPPED OPERATING

• The icemaker is not getting the necessary supply of water. Make sure the water

supply is connected and turned on.

• The freezer compartment is too warm. Turn the temperature control to a colder

setting. (See your Refrigerator Use and Care Guide.)

CUBES TOO SMALL • The shutoff valve connecting the refrigerator to the home water line may be

clogged. Clean it out.

• The screen in the refrigerator water valve may be clogged. Clean it out. Install a

water filter if the water supply has a lot of sand or other particles.

WATER OVERFLOWS • Let the icemaker produce 3 or 4 batches of ice. If the water still

ICE MOLD overflows, call for service.

ICE CUBES HAVE • Ice stored for an extended period may absorb odors which affect their taste.

ODOR/TASTE Use icemaker regularly. Discard old cubes.

• Ice storage bin needs to be emptied and washed.

• Unsealed packages in the refrigerator and/or freezer compartments may be

transmitting odor/taste to ice cubes.

• The interior of the refrigerator needs cleaning—see your Refrigerator Use and

Care Guide.

If you need more help...In the United States call, toll free:

GE Answer Center

800.626.2000 consumer information service

In Canada: Manager, Consumer Relations,

2645 Skymark Ave., Mississauga, Ontario, Canada L4W 4H2

INSTALLATION INSTRUCTIONS

Are you replacing an icemaker with this kit?

It’s important that you use the water valve and fill

tube extension that come with this kit even though

your refrigerator may already have them installed.

The old valve will not allow enough water through

to fill the icemaker properly and can cause damage.

The fill tube extension needs to be a different length

than the original tube for proper water flow. Cut the

tube to the length indicated for your model of

refrigerator.

There is a label on the back of the

refrigerator that will tell you whether

to use Instruction or .

Pages 7-19 contain four different

installation instructions.

The actual installation of the icemaker will depend

on which model refrigerator you have.

HGFC

Contents Of Kit IM-3

Icemaker

Use and Care &

Installation Guide

Ice Bucket

Metal Water Line

Clamp (strain relief)

(used only with

Instructions F, G & H)

Metal Water

Line Clamp

(strain relief)

Hex-Head Screw for Copper

Water Line Clamp (used

only with Instructions G & H)

Water Valve Assembly

Hose Clamp

(not black)

Hex-Head

Screw

Adhesive-Backed

Water Line Fasteners

(2) Phillips

Head Screws

Water Tube Inlet

Hose Clamp

(black)

Fill Tube Extension

Warranty Label

ICE MAKER

WARRANTY VERIFICATION

Date Installed

Dealer

Parts List

1. Icemaker X X X X

2. Use and Care & Installation Guide X X X X

3. Hose Clamp (black) NO NO X X

4. Water Valve X X X X

Assembly

5. Adhesive-Backed Water Line Fasteners X X X X

6. Hose Clamp (not black) X X X X

7. Hex-Head Screw for Copper Water Line Clamp NO NO X X

8. Metal Water Line Clamp NO X X X

9. Warranty Label X X X X

10. Fill Tube Extension X X X X

11. Ice Bucket X X X X

12. Metal Water Line Clamp X NO NO NO

13. Hex-Head Screw X NO X X

14. Phillips Head Screws ? ? X ?

15. Water Tube Inlet NO NO X ?

HGFC

OTHER PARTS YOU NEED…Copper tubing, shut-off valve and fittings necessary to supply water to your

refrigerator are not included in Kit IM-3. You can purchase a complete water supply kit from your local dealer, or other

parts center. Recommended water supply kits are WX8X2, WX8X3 or WX8X4 depending on the amount of copper

tubing you need.

Use With Instruction Sheet

Always change the water valve when replacing an icemaker that makes round cubes.

This new icemaker uses a different voltage which may cause the old valve to fail.

Order GE Part No. WR57X93. For dispenser models order Part No. WR57X92.

You may need to reposition the

freezer shelf so the icemaker and

bucket sit properly.

To reposition the two piece

shelf

supports:

Slide the shelf

up off the

base mount.

REMOVE EXISTING ICE TRAY HOLDER

Follow the instructions below for the ice tray holder that looks like yours.

• Unhook the ice tray holder

side and bottom from the

retaining hooks. Lower the

holder until the side is clear of

the freezer shelf and remove it

from the freezer. You will not

need this part.

Retaining hooks

• As you lift the tab on the left

side in the holder with the

blade of a screwdriver, pull

the holder forward and out.

You will not need this part.

• Remove the 2 screws and save

them for installation of the

icemaker.

• Lift the ice tray holder off the

plastic hook. You will not

need this part.

Screws

Plastic hook

When following Instruction G,

it is not necessary to remove the

ice tray shelf or, on some

models, the wire shelf next to it.

• Tilt the ice tray holder and

remove

it. You will not need

this part.

Shelf

support

Base

mount

Type 1

Type 2 Type 3

Type 4

• Remove the screw with a

1/4

″ nutdriver.

• Pull the ice tray shelf away

from the wall. Remove the

shelf. You will not need

this part.

• Replace the screw.

Screw

Type 5

REPOSITION FREEZER SHELF

Do not

lift here

Lift this

tab out

Cut the fill tube extension to this length for

INSTALL THE ICEMAKER

(continued next page)

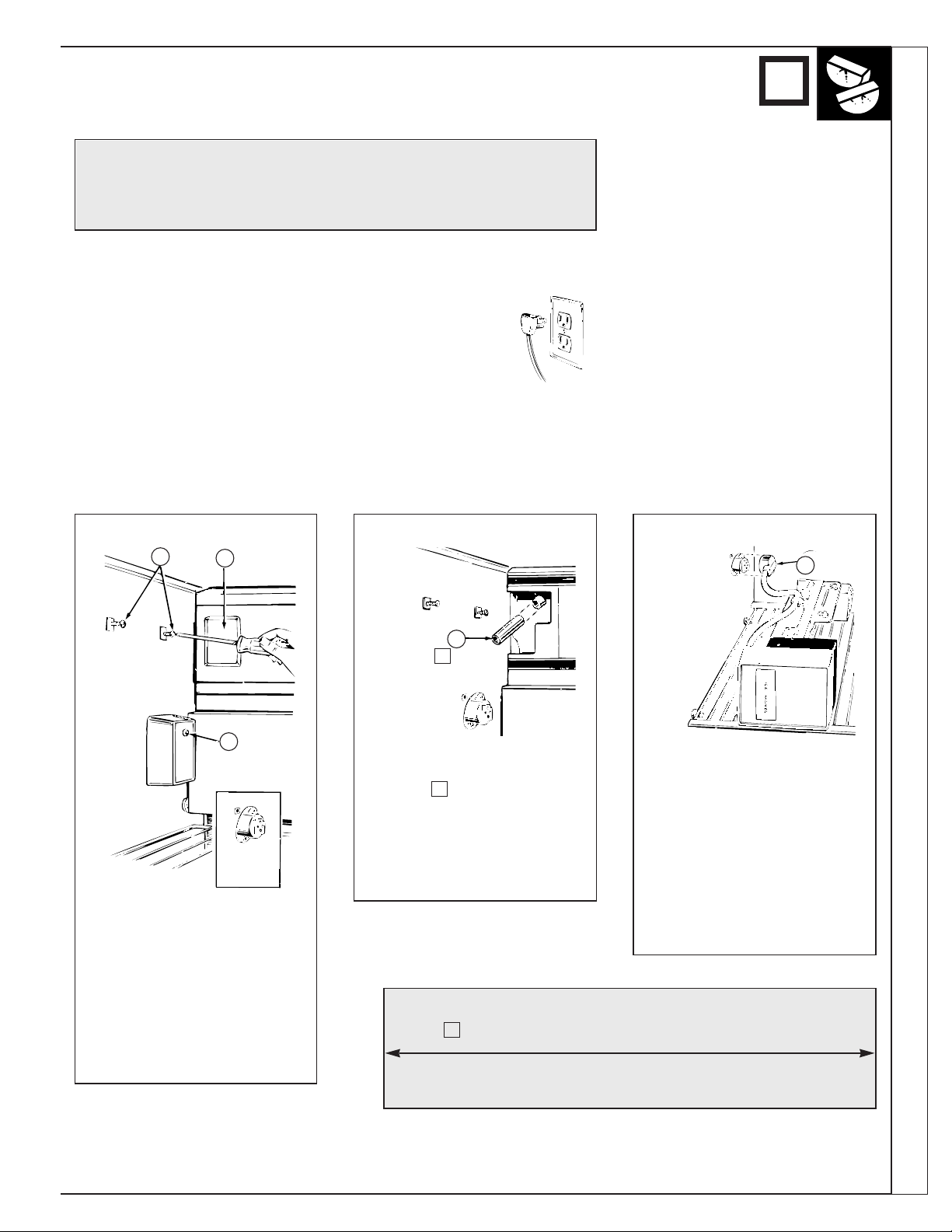

Install the Icemaker

Step 1

• Remove the screw (A) that holds

the electrical plug cover in

place. You will not need this

screw and cover.

• Remove the light shield insert

(B) and discard it.

• Loosen the 2 screws (C)

approximately 1/2″ (13 mm).

DO NOT REMOVE THESE

SCREWS.

Cover

removed

Step 2

Cut the fill tube extension (10)

to the length (use the

template in this section) with a

sharp knife or single-edge razor

blade and slide it onto the fill

tube against the stop.

Step 3

Place the icemaker in the

freezer compartment on its side

as shown. Insert the icemaker

power cord plug (D) into the

socket on the side wall, making

sure the prongs and holes are

matched. Press the plug firmly

into the socket.

Is this the right instruction for your model?

Follow Installation indicated by the label on the back

of the refrigerator—C, F, G or H.

Installation Instructions

CAUTION: Unplug the Refrigerator. To eliminate the danger

of electric shock during installation, you must unplug the

refrigerator from its electrical outlet.

Read each step thoroughly before proceeding.

Tools needed:

• Phillips-type screwdriver

• Blade-type screwdriver

• Sharp knife

• Pliers

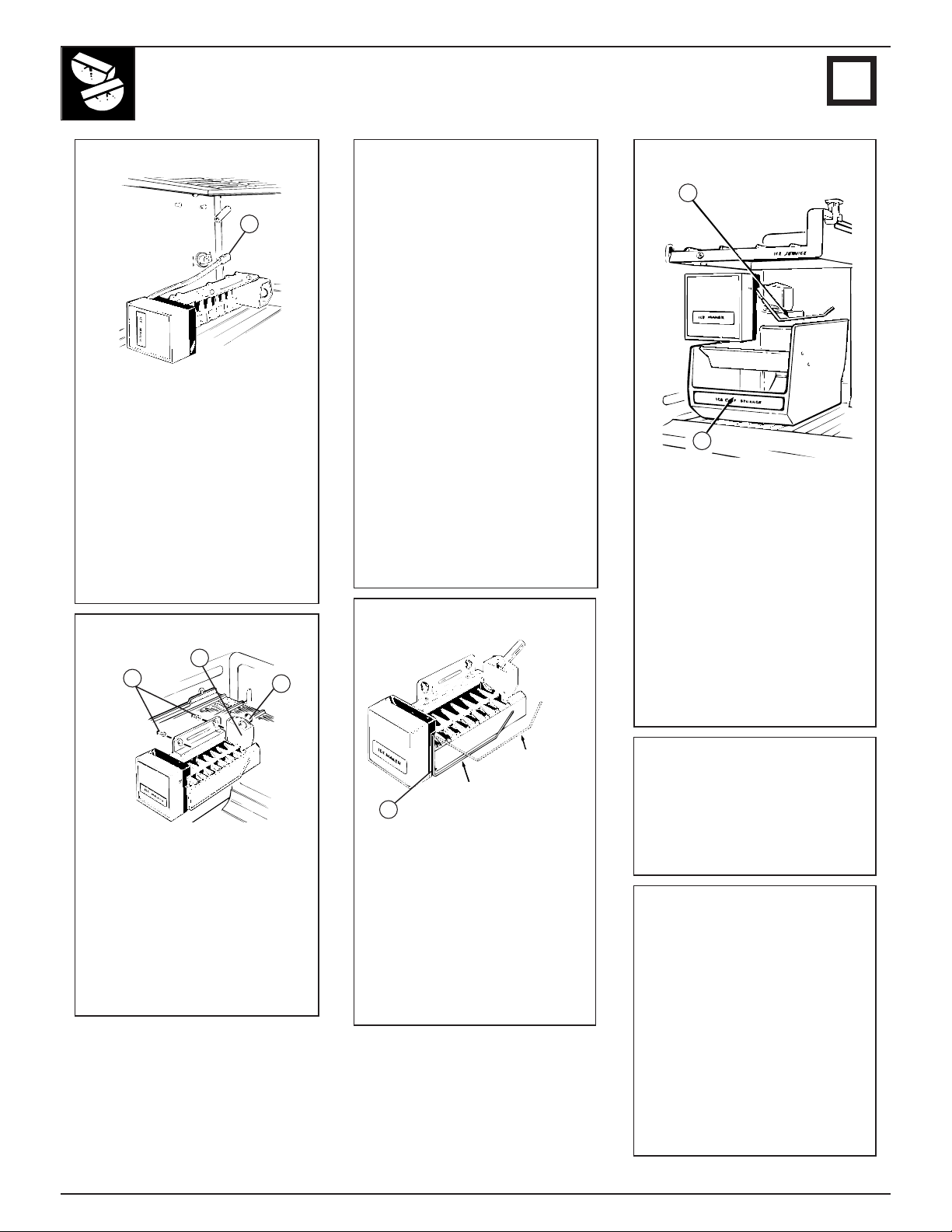

INSTALL THE ICEMAKER

(continued)

Step 5

The icemaker should feel secure

when you lift the icemaker

feeler arm (F) to the STOP (up)

position. Leave it there until the

refrigerator is connected to the

water supply to prevent

premature operation.

Arm up–stops

operation

Arm down–icemaker

will operate

Step 6

Put the ice bucket (11) directly

under the icemaker (to the left

and all the way to the rear of the

shelf under the icemaker).

NOTE: Check again to make

sure the icemaker power cord

plug is fully inserted into its

socket with the prongs matched

to the corresponding holes.

Check again to make sure the

icemaker feeler arm (F) is in the

STOP (up) position.

Step 8

The warranty for the icemaker

is printed in this guide. Keep

this guide with your

Refrigerator Use & Care Guide.

The icemaker installation inside

the freezer compartment is now

complete. Continue to the

Installing the Water Valve

Assembly section.

Step 7

A label (9) is provided in the kit

to record the date of installation

for warranty purposes. Apply it

to the back of the refrigerator.

Step 4

• Lift the icemaker so the fill tube

extension (10) fits in the fill cup

opening (E). Hang the icemaker

on the two mounting screws (C).

Make sure:

• The power cord plug is still

firmly in the socket.

• The fill tube extension (10) is

still in the fill cup opening. (Check

the rear of the refrigerator to

make sure the fill tube has not

been pushed out of the back of

the refrigerator.)

• The icemaker mounting screws

are located in the uppermost

position of the mounting slots.

THEN TIGHTEN THE

ICEMAKER MOUNTING

SCREWS SECURELY.

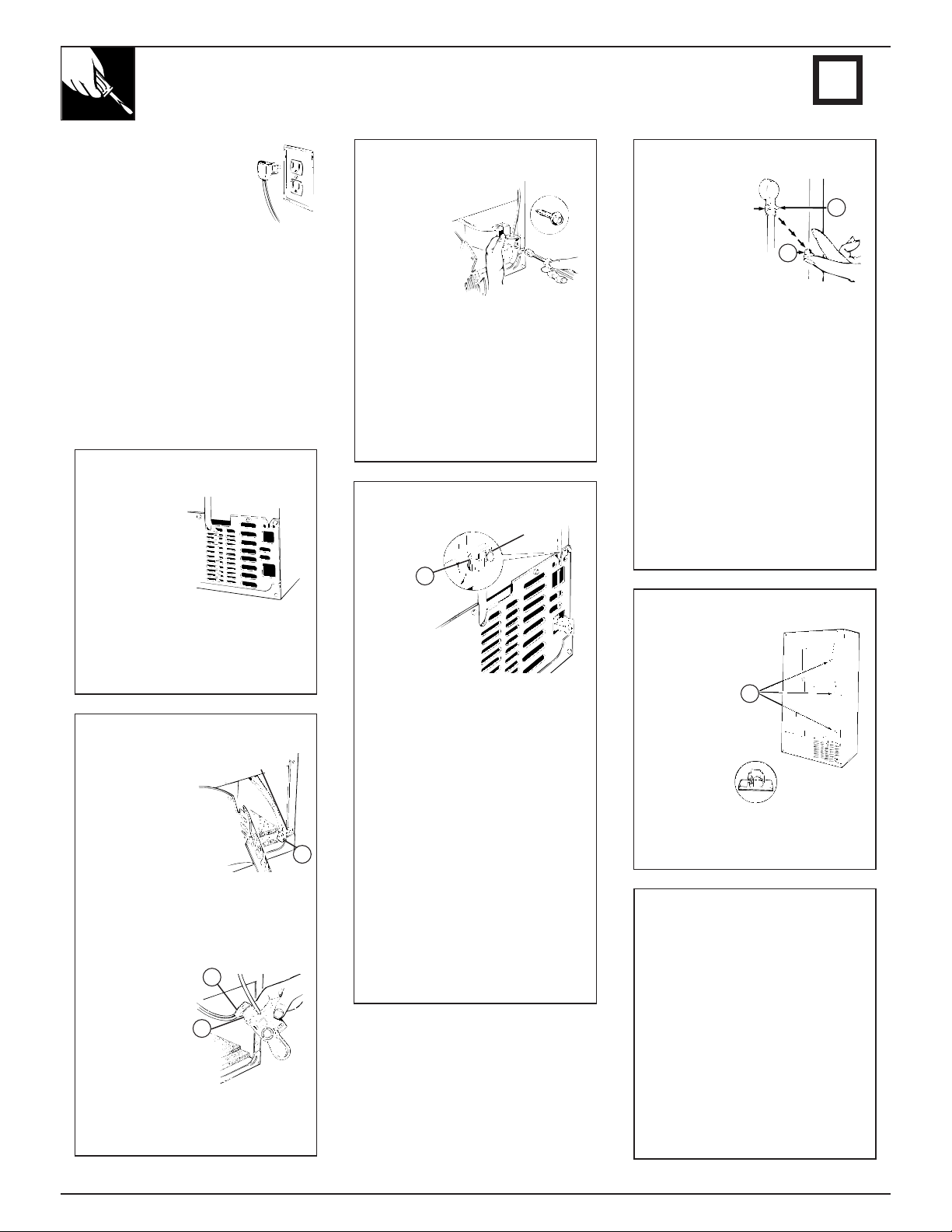

INSTALLING THE WATER VALVE ASSEMBLY

Installing the Water Valve Assembly

CAUTION: Unplug the

Refrigerator. To eliminate

the danger of electric

shock during installation,

you must unplug the

refrigerator from its electrical outlet.

Read each step thoroughly

before proceeding.

Tools needed:

• Phillips-type screwdriver

• Blade-type screwdriver

• 5/16

″ Nutdriver

• Sharp knife

• Pliers

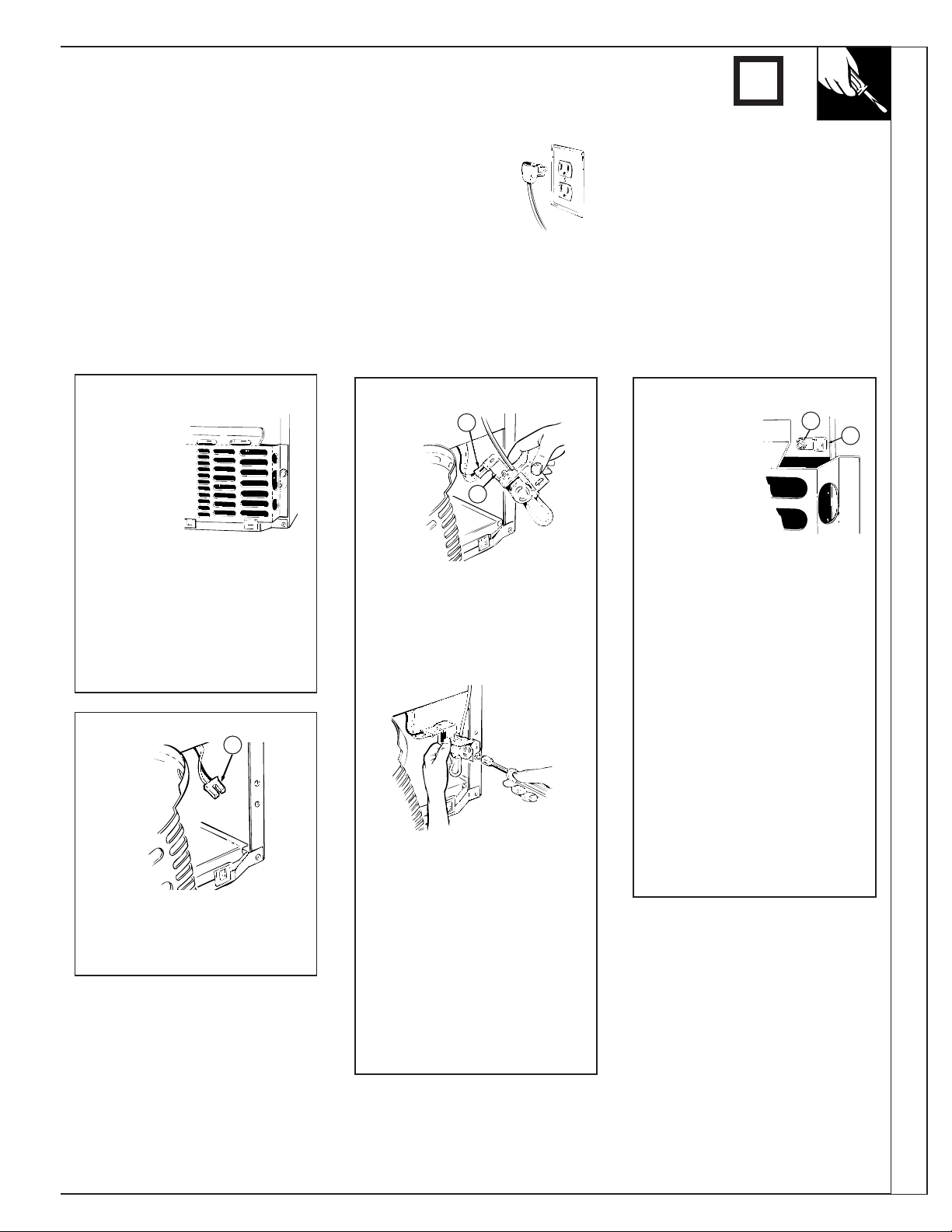

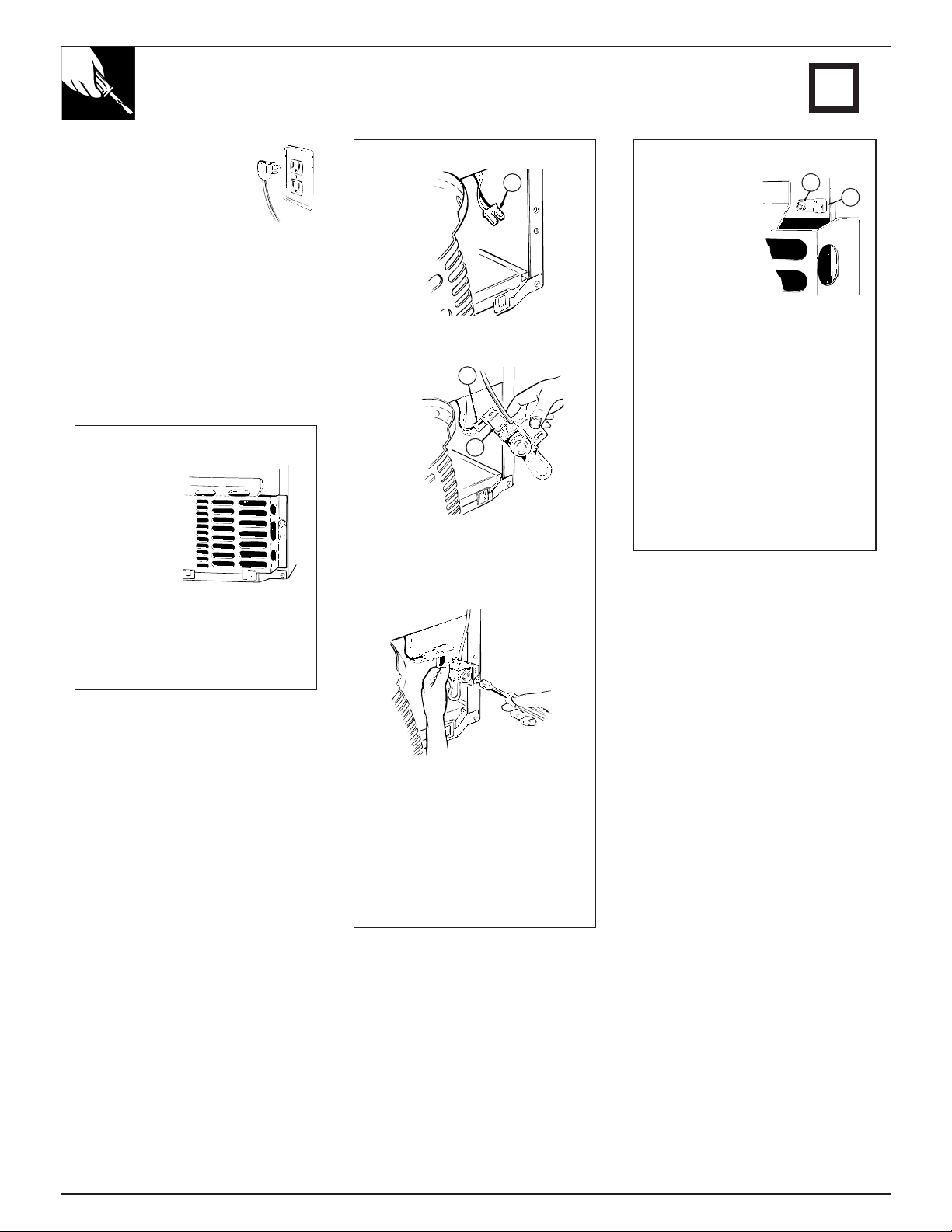

Step 1

At the bottom

rear of the

refrigerator,

remove the

screw(s)

holding the

compressor

compartment cover (if covered)

and save them for reinstallation

later. Bend the cover back for

access to the compartment.

Step 2 (continued)

• Fasten the

water valve

to the

cabinet

edge hole

using the

hex-head

screw (13) from kit.

DO NOT DRILL ANY

ADDITIONAL HOLES.

Step 2

• Locate the

female

connector

plug (A)

which is

attached to

the cabinet

by a wire tie. Remove the wire

tie and discard it.

• Remove

and discard

the tape

from the

female

connector

and plug

onto the male terminals on the

water valve (4). Either wire

can go on either terminal.

(continued next column)

Wire tie

Step 3

• Push the metal clamp

(strain relief) (12) onto the

lower flange of the cabinet

back directly in line with the

water valve.

• Check the plastic water line

nut on the bottom of the water

valve to be sure it is hand

tight. DO NOT USE TOOLS.

Metal clamp is for copper tube in

house plumbing. Not to be used for

plastic tubing from the water valve.

Plastic water

line nut

Step 4

On models that have condenser

tubing on the back of the

cabinet, insert the plastic water

line between the tubing and the

back of the cabinet.

Condenser

tubing

Plastic

water line

Step 5

• Remove

the

small

plastic

cap

(B) from

the bottom

of the fill

tube inlet located in the upper-

right rear corner of the

refrigerator. Squeeze the ends

of the hose clamp (6) from the

kit with pliers and slide the

clamp over the fill tube inlet.

While still squeezing the clamp,

insert the plastic water line into

the inlet as far as it will go

(approximately 1″ [25 mm]).

Then slide the clamp

downward to capture the

plastic water line in place.

• Make sure the fill tube inlet is

aimed down.

Fill

tube

inlet

Step 6

Fasten the plastic water line to

the back of the cabinet with

adhesive-backed fasteners (5),

spacing the fasteners as shown

to take up the slack in the line.

Adhesive-backed fasteners for plastic water line

Step 7

Refer to the Water Line Installation

Instructions for connection to

home water supply. After the water

line installation is completed,

lower the icemaker feeler arm to

the ON (down) position.

The ice-making cycle will not

begin until the icemaker and

freezer compartment reach

operating temperature, then ice-

making will begin automatically.

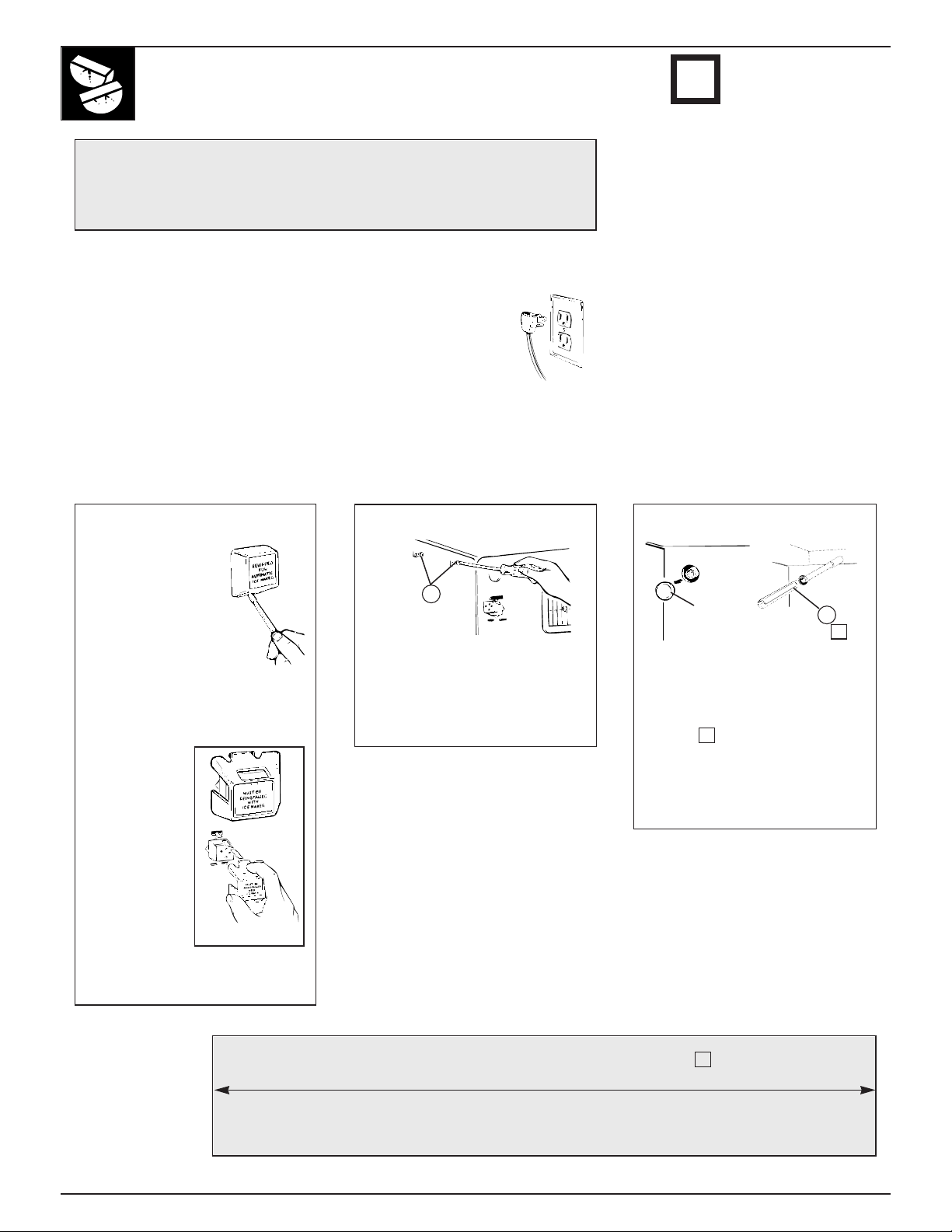

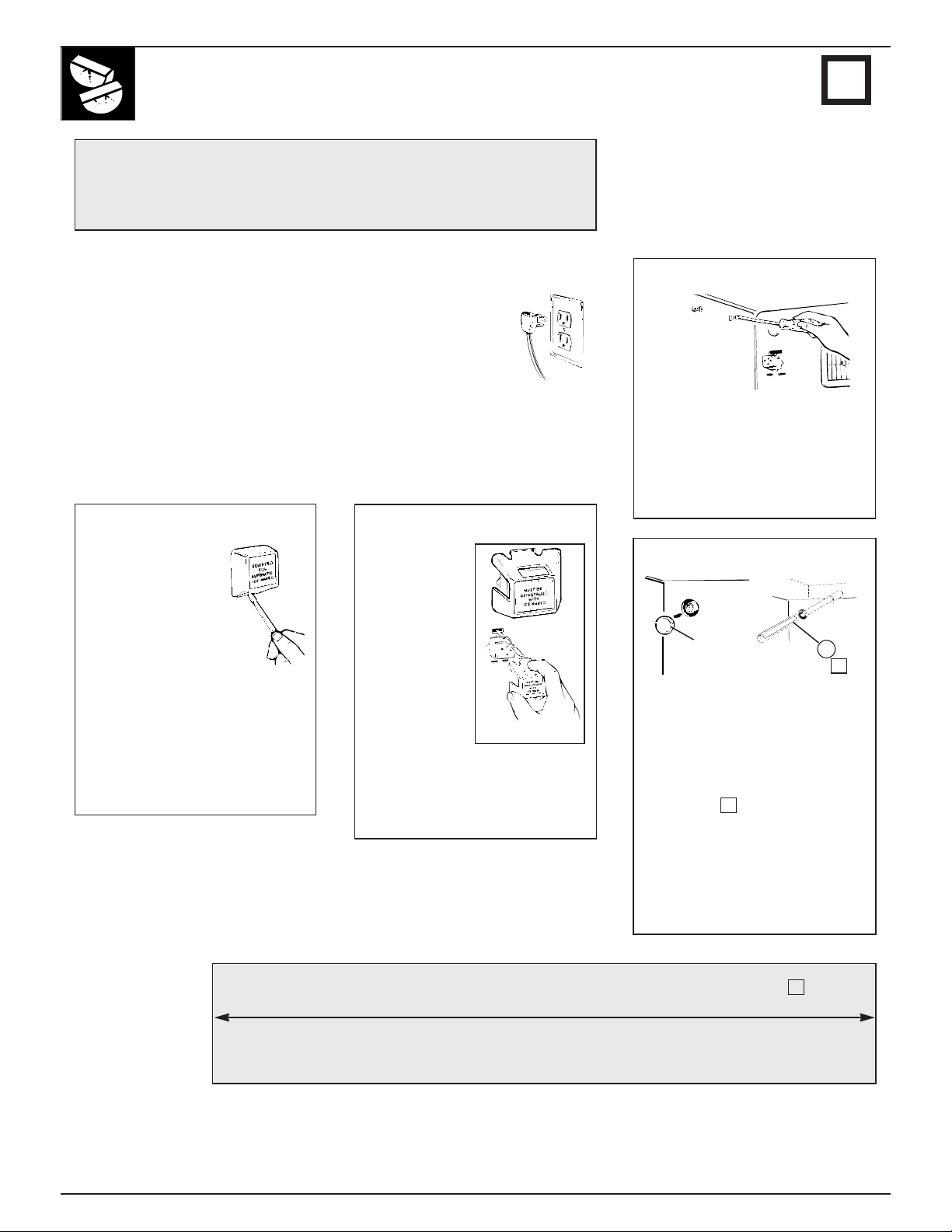

INSTALL THE ICEMAKER

Step 1

Remove the

electric plug cover.

To remove the type

shown in Fig. 1,

insert standard

screwdriver blade

in slot at bottom of

cover, apply

pressure upwards, and pry

cover away from freezer wall.

Discard this cover.

To remove the

type shown in

Fig. 2, press

top of cover

down to free

its upper tab

from slot in

freezer wall.

Then pull

cover straight

out to free the

lower tabs

from their slots. Save this cover

for reinstallation later.

Fig. 1

Step 2

Loosen the two mounting screws

(A) but do not screw them all

the way out. The screws should

extend approximately 1/2

″

(13 mm) out from the freezer wall.

Step 3

• Remove and discard the white

plug from the upper left corner

of the freezer wall.

• Cut the fill tube extension (10)

to the length (use the

template in this section) with a

sharp knife or a single-edge

razor blade and slide it onto

the fill tube against the stop.

Remove

plug

Fig. 2

Is this the right instruction for your model?

Follow Installation indicated by the label on the back

of the refrigerator—C, F, G or H.

Installation Instructions

CAUTION: Unplug the Refrigerator. To eliminate the danger

of electric shock during installation, you must unplug the

refrigerator from its electrical outlet.

Read each step thoroughly before proceeding.

Tools needed:

• Phillips-type screwdriver

• Blade-type screwdriver

• Sharp knife

• Pliers

Cut the fill tube extension to this length for

Step 4

Remove the icemaker power

cord from the clip. Hold

the

icemaker

in the freezer

compartment as shown. Insert

the icemaker power cord plug

(B) into the socket on the rear

wall, making sure the prongs

and holes are matched. Press

the plug firmly into the socket.

Reinstall the electric plug

cover

If it matches Step 1, Figure 1:

• Remove the break-out tab on

the right side of the cover.

Hold the cover and twist off

the tab with pliers.

• Place the cover over the

electric plug with the power

cord running through the

opening.

• Insert the tabs in the top or

bottom and snap the other end

in place.

IMPORTANT: This cover will

help keep the electric plug from

coming out of the socket when

mounting the icemaker. Be sure

to reinstall it now.

Install the Icemaker

Step 5

• Lift the icemaker so the fill tube

extension (10) fits in the fill cup

opening (C). Hang the icemaker

on the two mounting screws (A).

Make sure:

• The power cord plug is still

firmly in the socket.

• The fill tube extension (10) is

still in the fill cup opening. (Check

the rear of the refrigerator to

make sure the fill tube has not

been pushed out of the back of

the refrigerator.)

• The icemaker mounting screws

are located in the uppermost

position of the mounting slots.

THEN TIGHTEN THE

ICEMAKER MOUNTING

SCREWS SECURELY.

Step 6

The icemaker should feel secure

when you lift the icemaker

feeler arm (D) to the STOP (up)

position. Leave it there until the

refrigerator is connected to the

water supply to prevent

premature operation.

Arm up–stops

operation

Arm down–icemaker

will operate

Step 7

Position the freezer shelf for

ice-making and move the ice

bucket (11) into place on the

shelf under the icemaker.

The straight 2-position shelf

should be in the lower position.

The step shelf’s lower step

should be under the icemaker.

The cantilever shelf’s top hooks

should be in the 6th slot up

from the bottom of the track.

NOTE: Check again to make

sure the icemaker power cord

plug is fully inserted into its

socket with the prongs matched

to the corresponding holes.

Check again to make sure the

icemaker feeler arm (D) is in

the STOP (up) position.

Step 9

The warranty for the icemaker

is printed in this guide. Keep

this guide with your

Refrigerator Use & Care Guide.

The icemaker installation inside

the freezer compartment is now

complete. Continue to the

Installing the Water Valve

Assembly section.

Step 8

A label (9) is provided in the kit

to record the date of installation

for warranty purposes. Apply it

to the back of the refrigerator.

INSTALLING THE WATER VALVE ASSEMBLY

CAUTION: Unplug the

Refrigerator. To eliminate

the danger of electric

shock during installation,

you must unplug the

refrigerator from its electrical outlet.

Read each step thoroughly

before proceeding.

Tools needed:

• Phillips-type screwdriver

• Blade-type screwdriver

• 1/4

″ Nutdriver

• Sharp knife

• Pliers

Step 1

At the bottom

rear of the

refrigerator,

remove the

screw(s)

holding the

compressor

compartment cover and save

them for reinstallation later.

Bend the cover back for access

to the compartment.

Step 2 (continued)

• Fasten the

water valve

to the

cabinet

edge hole

using the

hex-head

screw that you removed at

the beginning of Step 2.

DO NOT DRILL ANY

ADDITIONAL HOLES.

• Check the plastic water line

nut on the bottom of water

valve to be sure it is hand

tight. DO NOT USE TOOLS.

Step 2

• Locate the

female

connector

plug (C)

which is

attached to

the cabinet

by a metal or plastic clip.

Remove the clip by removing

the screw. Save the screw for

mounting the water valve

later. Discard the clip.

• Plug the female

connector (C)

onto the male

terminals on

the water

valve (4).

Either wire

can go on either terminal.

(continued next column)

Metal or plastic clip

Step 3

• Attach the water line clamp

(8) from the kit to the

refrigerator for safekeeping

until you connect the house

water line to the icemaker

water valve (see the Water

Line Installation Instructions).

Drive one of the screws,

removed in Step 1, into the

cabinet edge through the clamp

and hole in compressor cover.

• Before the icemaker is

operated, the water line clamp

(8) must attach the copper line

to the refrigerator to help

avoid undue wear on the

tubing that might cause leaks.

Screw

Step 5

Fasten the

plastic water

line to the

back of the

cabinet with

adhesive-

backed

fasteners

(5), spacing

the fasteners

as shown to

take up the

slack in the line.

Adhesive-backed fasteners

for plastic water line

Step 4

• Remove

the

small

plastic

cap

(D) from

the bottom

of the fill

tube inlet located in the upper-

right rear corner of the

refrigerator. Squeeze the ends

of the hose clamp (6) from the

kit with pliers and slide the

clamp over the fill tube inlet.

While still squeezing the clamp,

insert the plastic water line into

the inlet as far as it will go

(approximately 1″ [25 mm]).

Then slide the clamp

downward to capture the

plastic water line in place.

• Make sure the fill tube inlet is

aimed down.

Fill

tube

inlet

Step 6

Refer to the Water Line

Installation Instructions for

connection to home water

supply. After the water line

installation is completed, lower

the icemaker feeler arm to the

ON (down) position.

The ice-making cycle will not

begin until the icemaker and

freezer compartment reach

operating temperature, then ice-

making will begin automatically.

Install the Icemaker

INSTALL THE ICEMAKER

Is this the right instruction for your model?

Follow Installation indicated by the label on the back

of the refrigerator—C, F, G or H.

Installation Instructions

CAUTION: Unplug the Refrigerator. To eliminate the danger

of electric shock during installation, you must unplug the

refrigerator from its electrical outlet.

Read each step thoroughly before proceeding.

Tools needed:

• Phillips-type screwdriver

• Blade-type screwdriver

• Sharp knife

• Pliers

Step 2

Remove the electric

plug cover from

the left side wall

on the inside of the

refrigerator and

discard it.

Pull the cover (A)

straight out while

pressing the sides

of the cover to

free its tabs from

the slots in the freezer wall.

Step 1

Insert the water tube inlet (15).

If the refrigerator already has a

water tube inlet on the back of

the refrigerator, got to Step 2.

Find the small label in the upper

right hand corner on the back of

the refrigerator. Peel off the

label.

On the tube side of the water

tube inlet (15) there is an

adhesive backing. Remove the

backing.

Slide the tube

into the hole

on the back

of the

refrigerator

as shown.

Firmly press

on the inlet to

secure it.

Step 3

Loosen the two mounting

screws (B) but do not screw

them all the way out. If your

model does not have the screws

already in the freezer wall, look

for two plug buttons. Remove

the plug buttons and insert the

two Phillips head screws (14).

The screws should extend

approximately 1/2″ (13 mm)

out from the freezer wall.

(continued next page)

Cut the fill tube extension to this length for .

INSTALL THE ICEMAKER

(continued)

Step 5

Remove the icemaker power

cord from the clip. Place the

icemaker on its side as shown.

Insert the icemaker power cord

plug (C) into the socket on the

side wall, making sure the prongs

and holes are matched. Press the

plug firmly into the socket.

Step 6

• Lift the icemaker so the fill tube

extension (10) fits the fill cup

opening (D). Hang the icemaker

on the 2 screws (B).

Make sure:

• The power cord is still firmly

in the socket.

• The fill tube extension (10) is

still in the fill cup opening.

(Check the rear of the refrigerator

to make sure the fill tube has

not been pushed out of the

back of the refrigerator.)

• The icemaker mounting screws

are located in the uppermost

position of the mounting slots.

THEN TIGHTEN THE

ICEMAKER MOUNTING

SCREWS SECURELY.

Step 7

The icemaker should feel secure

when you lift the icemaker

feeler arm (E) to the STOP (up)

position. Leave it there until the

refrigerator is connected to the

water supply to prevent

premature operation.

Step 8

Move the ice bucket (11) into

place under the icemaker.

NOTE: Check again to make

sure the icemaker power cord

plug is firmly inserted into its

socket with the prongs matched

to the corresponding holes.

Check again to make sure the

icemaker feeler arm (E) is in the

STOP (up) position.

Arm up–stops

operation

Up position

Arm down–icemaker

will operate

Step 10

The warranty for the icemaker

is printed in this guide. Keep

this guide with your

Refrigerator Use & Care Guide.

The icemaker installation inside

the freezer compartment is now

complete. Continue to the

Installing the Water Valve

Assembly section.

Step 9

A label (9) is provided in the kit

to record the date of installation

for warranty purposes. Apply it

to the back of the refrigerator.

Step 4

• Remove and discard the white

plug from the upper left corner

of the freezer wall.

• Cut the fill tube extension (10)

to the length (use the

template in this section) with a

sharp knife or single-edge

razor blade and slide it onto

the fill tube against the stop.

Remove

plug

INSTALLING THE WATER VALVE ASSEMBLY

Installing the Water Valve Assembly

CAUTION: Unplug the

Refrigerator. To eliminate

the danger of electric

shock during installation,

you must unplug the

refrigerator from its electrical outlet.

Read each step thoroughly

before proceeding.

Tools needed:

• Blade-type screwdriver

• Pliers

• 1/4

″and 5/16″ Nutdriver

• Sharp knife

Step 1

At the bottom

rear of the

refrigerator,

remove the

screw(s)

holding the

compressor

compartment cover and save

them for reinstallation later.

Bend the cover back for access

to the compartment.

Step 2 (continued)

• Fasten the water valve to the

cabinet by driving the hex-head

screw (13) from the kit into

the hole in the cabinet leg.

• Check the plastic water line

nut on the bottom of the water

valve to be sure it is hand

tight. DO NOT USE TOOLS.

Step 2

• Locate the female connector

plug (B).

• Plug the female connector (B)

onto the male terminals on the

water valve (4). Either wire

can go on either terminal.

(continued next column)

Step 3

• Attach the water

line clamp (8)

from the kit to

the refrigerator

for safekeeping

until you

connect the

house water line to the icemaker

water valve (see the Water

Line Installation Instructions).

With the clamp directly in line

with the water valve, drive the

screw (7) from

the kit through

the clamp (8) at indent into the

back of the cabinet.

• Before the icemaker is operated,

the clamp must attach the copper

water line to the refrigerator to

help avoid undue wear on the

tubing that might cause leaks.

Step 5

Fasten the

plastic

water line to

the back of

the cabinet

with

adhesive-

backed

fasteners

(5), spacing

the fasteners

as shown to

take up slack

in the line.

Adhesive-backed fasteners

for plastic water line

Step 4 (continued)

• Squeeze the ends of the hose

clamp (3) or (6) from the kit

with pliers and slide the clamp

over the fill tube inlet. (Use

the black clamp with the black

fill tube inlet, use the other

clamp with the other fill tube

inlet.) While still squeezing

the clamp, insert the plastic

water line into the inlet as far

as it will go (approximately 1″

[25 mm]). Then slide the

clamp downward to capture

the plastic water line in place.

• Make sure the fill tube inlet is

aimed down.

Step 6

Refer to the Water Line

Installation Instructions for

connection to home water

supply. After the water line

installation is completed, lower

the icemaker feeler arm to the

ON (down) position.

The ice-making cycle will

not begin until the icemaker

and freezer compartment

reach operating temperature,

then ice-making will begin

automatically.

Step 4

• Remove

the small

plastic cap

the bottom

of the fill

tube inlet

located in the upper-right rear

corner of the refrigerator.

(continued next column)

Fill

tube

inlet

(Appearance

may vary)

INSTALL THE ICEMAKER

Is this the right instruction for your model?

Follow Installation indicated by the label on the back

of the refrigerator—C, F, G or H.

Installation Instructions

CAUTION: Unplug the Refrigerator. To eliminate the danger

of electric shock during installation, you must unplug the

refrigerator from its electrical outlet.

Read each step thoroughly before proceeding.

Tools needed:

• Phillips-type screwdriver

• Blade-type screwdriver

• Sharp knife

• Pliers

Step 1

Remove the electric plug

cover from the left side wall

and discard it.

Remove the

screw and

pull the

cover off.

Step 2

Loosen the two mounting

screws (B) but do not screw

them all the way out. The screws

should extend approximately

1/2

″ (13 mm) out from the

freezer wall.

Step 3

• Remove and discard the white

plug from the upper left corner

of the freezer wall.

• Cut the fill tube extension (10)

to the length (use the

template in this section) with a

sharp knife or single-edge

razor blade and slide it onto

the fill tube against the stop.

Remove

plug

Cut the fill tube extension to this length for .

Install the Icemaker

Step 4

Remove the icemaker power

cord from the clip. Place the

icemaker on its side as shown.

Insert the icemaker power cord

plug (C) into the socket on the

side wall, making sure the prongs

and holes are matched. Press the

plug firmly into the socket.

Step 5

• Lift the icemaker so the fill tube

extension (10) fits the fill cup

opening (D). Hang the icemaker

on the 2 screws (B).

Make sure:

• The power cord is still firmly

in the socket.

• The fill tube extension (10) is

still in the fill cup opening.

(Check the rear of the refrigerator

to make sure the fill tube has

not been pushed out of the

back of the refrigerator.)

• The icemaker mounting screws

are located in the uppermost

position of the mounting slots.

THEN TIGHTEN THE

ICEMAKER MOUNTING

SCREWS SECURELY.

Step 6

The icemaker should feel secure

when you lift the icemaker

feeler arm (E) to the STOP (up)

position. Leave it there until the

refrigerator is connected to the

water supply to prevent

premature operation.

Step 7

Move the ice bucket (11) into

place under the icemaker.

NOTE: Check again to make

sure the icemaker power cord

plug is firmly inserted into its

socket with the prongs matched

to the corresponding holes.

Check again to make sure the

icemaker feeler arm (E) is in the

STOP (up) position.

Arm up–stops

operation

Up position

Arm down–icemaker

will operate

Step 9

The warranty for the icemaker

is printed in this booklet.

Keep this booklet with your

Refrigerator Use & Care Guide.

The icemaker installation inside

the freezer compartment is now

complete. Continue to the

Installing the Water Valve

Assembly section.

Step 8

A label (9) is provided in the kit

to record the date of installation

for warranty purposes. Apply it

to the back of the refrigerator.

INSTALLING THE WATER VALVE ASSEMBLY

CAUTION: Unplug the

Refrigerator. To eliminate

the danger of electric

shock during installation,

you must unplug the

refrigerator from its electrical outlet.

Read each step thoroughly

before proceeding.

Tools needed:

• Blade-type screwdriver

• Pliers

• 1/4

″and 5/16″ Nutdriver

• Sharp knife

Step 1

At the bottom

rear of the

refrigerator,

remove the

screw(s)

holding the

compressor

compartment

cover and save

them for reinstallation later.

Bend the cover back for access

to the compartment.

Step 2

• Locate the female connector

plug (B).

• Plug the female connector (B)

onto the male terminals on the

water valve (4). Either wire

can go on either terminal.

• Fasten the water valve to the

cabinet by driving the hex-head

screw (13) from the kit into

the hole in the cabinet leg.

• Check the plastic water line

nut on the bottom of the water

valve to be sure it is hand

tight. DO NOT USE TOOLS.

Step 3

• Attach the water

line clamp (8)

from the kit to

the refrigerator

for safekeeping

until you

connect the

house water line to the icemaker

water valve (see the Water

Line Installation Instructions).

With the clamp directly in line

with the water valve, drive the

screw (7) from

the kit through

the clamp (8) at indent into the

back of the cabinet.

• Before the icemaker is operated,

the clamp must attach the copper

water line to the refrigerator to

help avoid undue wear on the

tubing that might cause leaks.

Some models do

not have a cover

Installing the Water Valve Assembly

Step 5

Fasten the plastic water line to

the back of the cabinet with

adhesive-backed fasteners (5),

spacing

the fasteners

as shown

to take up slack in the line.

Adhesive-backed

fasteners for

plastic water line

Step 6

Refer to the Water Line

Installation Instructions for

connection to home water

supply. After the water line

installation is completed, lower

the icemaker feeler arm to the

ON (down) position.

The ice-making cycle will

not begin until the icemaker

and freezer compartment

reach operating temperature,

then ice-making will begin

automatically.

Step 4

• Cut 12 inches (30 cm) from the

end of the plastic water line.

• It may be necessary to remove

the screw from the top right

condenser mounting clip

for better access to the fill

tube inlet.

• Remove

the small

plastic cap

the bottom

of the fill

tube inlet

located in the upper-right rear

corner of the refrigerator.

• Squeeze the ends of the hose

clamp (3) or (6) from the kit

with pliers and slide the clamp

over the fill tube inlet. (Use

the black clamp with the black

fill tube inlet, use the other

clamp with the other fill tube

inlet.) While still squeezing

the clamp, insert the plastic

water line into the inlet as far

as it will go (approximately 1″

[25 mm]). Then slide the

clamp downward to capture

the plastic water line in place.

• Make sure the fill tube inlet is

aimed down.

• If the mounting screw was

removed, secure the condenser

to the refrigerator by replacing

the mounting clip and screw.

Do not over-tighten the screw.

Fill

tube

inlet

(Appearance

may vary)

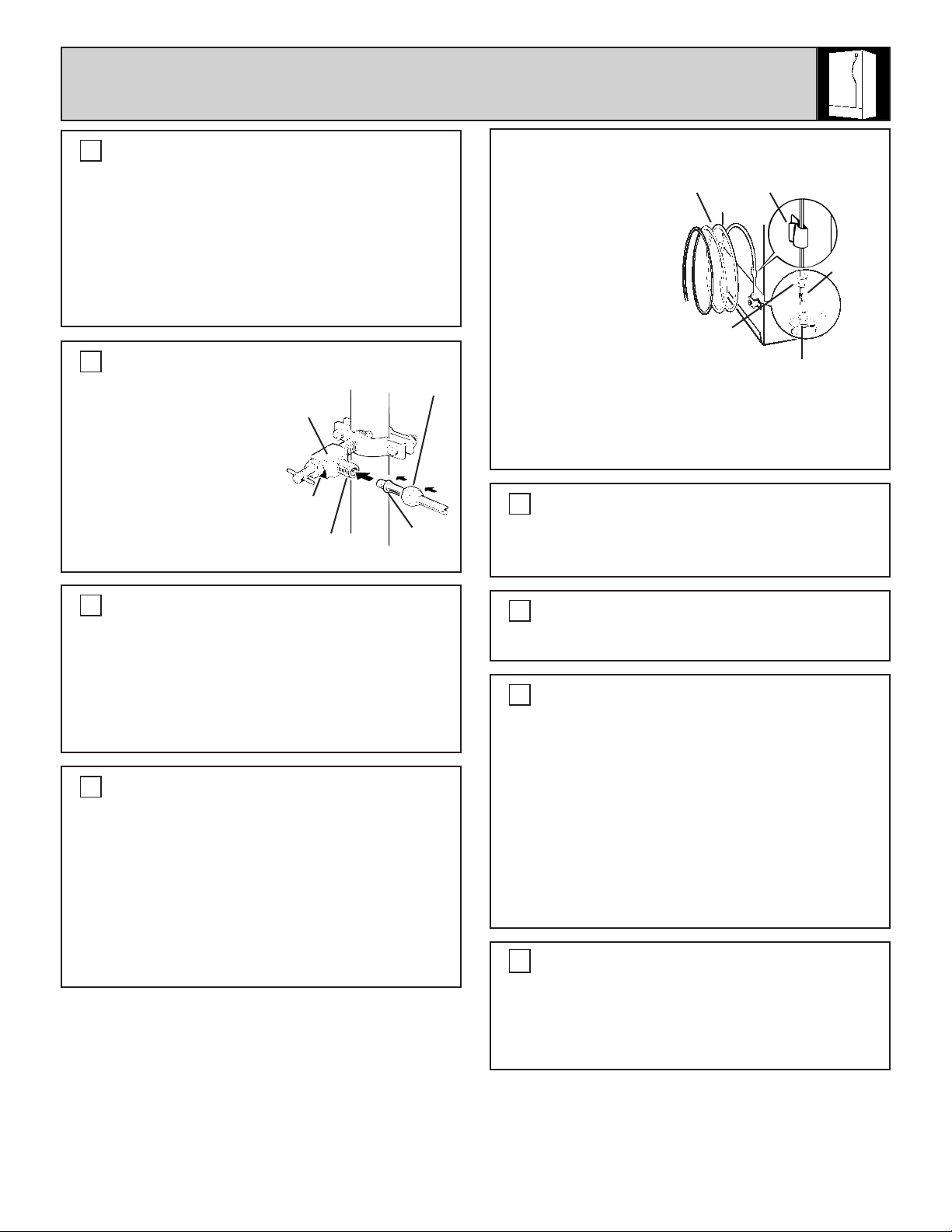

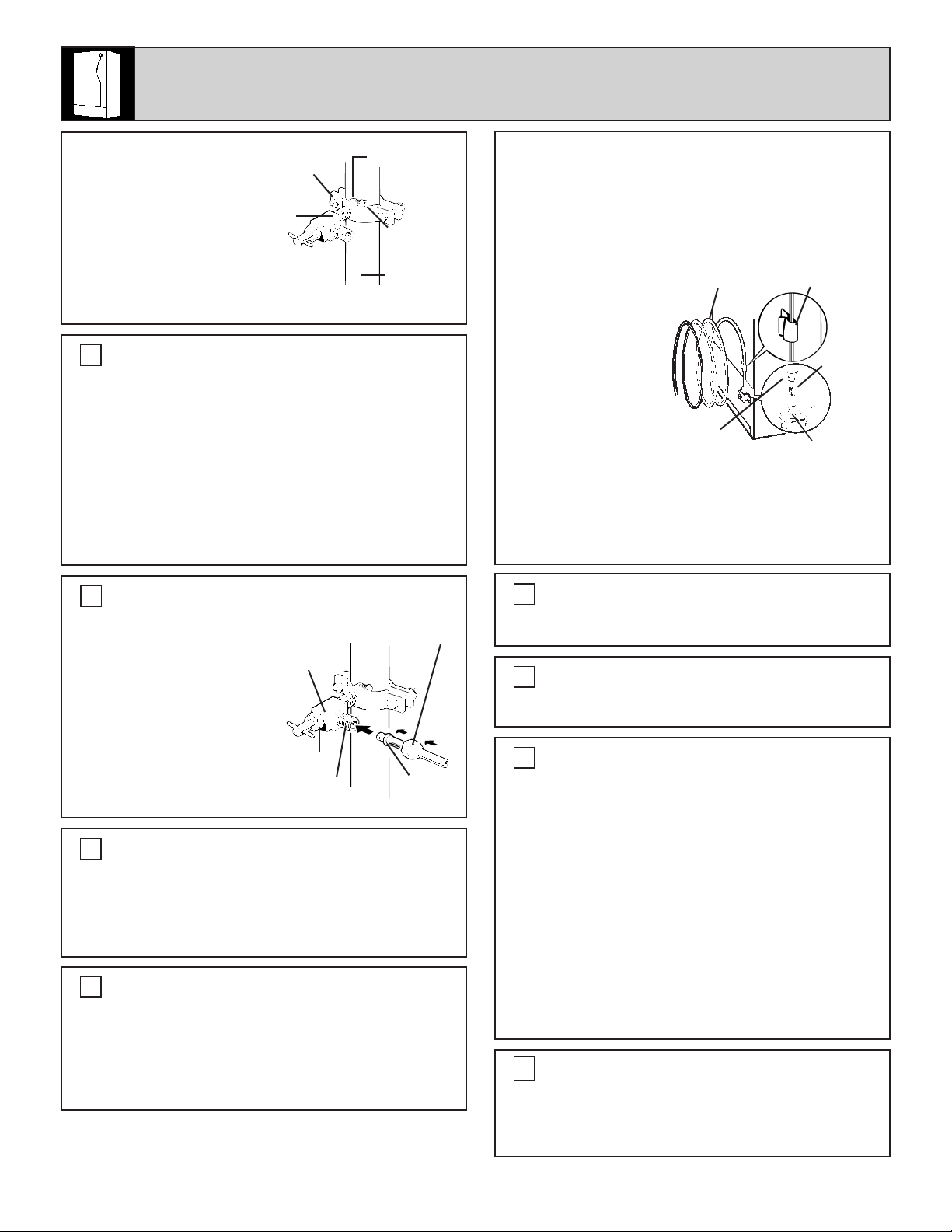

WATER LINE INSTALLATION INSTRUCTIONS

INSTALL THE SHUTOFF VALVE ON THE

NEAREST FREQUENTLY USED DRINKING

WATER LINE.

a. Choose a location for the valve that is easily

accessible. It is best to connect into the side of

a vertical water pipe. When it is necessary to

connect into a horizontal water pipe, make the

connection to the top or side, rather than at

the bottom, to avoid drawing off any sediment

from the water pipe.

b. Drill a 1/4

″hole in the water pipe, using a sharp

bit. Remove any burrs resulting from drilling

the hole in the pipe. (Do not drill a hole if the

valve is a self-piercing type.)

c. Fasten the shutoff

valve to the cold

water pipe with the

pipe clamp.

d. Tighten the clamp

screws until the

sealing washer

begins to swell. Do

not over-tighten or

you may crush the

copper tubing.

CAUTION:

•If you use your refrigerator before connecting

the water line, make sure the icemaker feeler

arm is kept in the STOP (up) position.

•Do not install the icemaker tubing in areas

where temperatures fall below freezing.

•When using any electrical device (such as a

power drill) during installation, be sure the

device is insulated or wired in a manner to

prevent the hazard of electric shock.

•All installations must be in accordance with

local plumbing code requirements.

WARRANTY INFORMATION

This water line installation is not warranted by

the refrigerator or icemaker manufacturer.

Follow these instructions carefully to minimize

the risk of expensive water damage.

WHAT YOU WILL NEED

•A cold water supply is required for automatic

icemaker operation. The water pressure must

be between 20 and 120 p.s.i.

• Power drill, unless you have a self-piercing valve.

• Copper tubing, 1/4″ outer diameter to

connect the refrigerator to the water supply.

Be sure both ends of the tubing are cut square.

To determine how much copper tubing you need:

measure the distance from the water valve on the

back of the refrigerator to the water supply pipe.

Then add 8 feet (244 cm). Be sure there is

sufficient extra tubing (about 8 feet

[244 cm] coiled into 3 turns of about 10 inches

[25 cm] diameter) to allow the refrigerator to

move out from the wall after installation. Do not

use plastic tubing or plastic fittings because the

water supply line is under pressure at all times.

Also, certain types of plastic tubing may become

brittle with age and crack, resulting in water

leakage.

•Shutoff valve to connect to the cold water

line. The shutoff valve should have a water

inlet with a minimum inside diameter of 5/32″

at the point of connection to the COLD WATER

LINE. Saddle-type shutoff valves are included

in many water supply kits. Before purchasing,

make sure a saddle-type valve complies with

your local plumbing codes.

•Two 1/4″ outer diameter compression nuts

and 2 ferrules (sleeves) – to connect the

copper tubing to the shutoff valve and the

refrigerator water valve.

•If your existing water line has a flared fitting at

the end, you will need an adapter (available at

plumbing supply stores) to connect the water

line to the refrigerator OR – you can cut off the

flared fitting with a tube cutter and then use a

compression fitting.

SHUT OFF THE MAIN WATER SUPPLY.

Turn on the nearest faucet long enough to clear

the line of water.

Typical ways to connect to water supply

Under sink

to cold

water pipe

Through wall to

utility room cold

water pipe

In crawl

space under

house

Through floor

to basement

cold water pipe

Pipe

clamp

Saddle type

shutoff

valve

Washer

Inlet

end

Vertical

cold water

pipe

CONNECT THE COPPER TUBING TO

THE REFRIGERATOR.

Before making the connection to the

refrigerator, be sure the refrigerator power

cord is not plugged into the wall outlet.

We recommend installing a water filter

(available at service and parts centers) if your

water supply has sand or particles that could clog

the screen of the refrigerator’s water valve. Install

it in the water line near the refrigerator.

ROUTE THE COPPER TUBING BETWEEN THE

COLD WATER LINE AND THE REFRIGERATOR.

Route the tubing through a hole drilled in the

floor or wall (behind the refrigerator or adjacent

base cabinet) as close to the wall as possible. Be

sure there is sufficient extra tubing (about 8 feet

[244 cm] coiled into 3 turns of about 10″ [25 cm]

diameter) to allow the refrigerator to move out

from the wall after installation.

a. Remove the plastic flexible cap from the

water valve.

b. Place the

compression

nut

and ferrule

(sleeve)

onto the end of the

tubing as shown.

c. Insert the end of

the copper tubing

into the water

valve connection

as far as possible.

While holding

the tubing, tighten the fitting.

d. Fasten the copper tubing into the clamp

provided to hold it in a vertical position. You

may need to pry open the clamp.

TURN THE WATER ON AT THE

SHUTOFF VALVE.

Tighten any connections that leak.

MOVE THE REFRIGERATOR BACK TO

THE WALL.

Arrange the coil of copper tubing so that it does

not vibrate against the back of the refrigerator or

against the wall.

SET THE ICEMAKER FEELER ARM TO THE ON

(DOWN) POSITION.

The icemaker will not begin to operate until it

reaches its operating temperature of 15° F. (-9 C.)

or below. It will then begin operation automatically

if the icemaker is in the ON (down) position.

NOTE: The icemaker may double-cycle when it

first starts, causing some water spillage from the

icemaker into the ice bucket. This is normal and

should not happen again. The first few batches of

cubes should be thrown away, so that remaining

impurities in the water line will be flushed out.

PLUG THE REFRIGERATOR POWER CORD

INTO A GROUNDED ELECTRICAL OUTLET.

CONNECT THE COPPER TUBING TO THE

SHUTOFF VALVE.

Place the compression

nut and ferrule (sleeve)

onto the end of the tubing

and connect it to the

shutoff valve. Make sure

the tubing is fully

inserted into the valve.

Tighten the compression

nut securely.

TURN ON THE WATER AND FLUSH OUT

THE TUBING.

a. Turn the main water supply on and flush out

the tubing until the water is clear.

b. Shut the water off at the water valve after

about one quart of water has been flushed

through the tubing.

Saddle type

shutoff valve

Packing nut

Outlet valve

Compression nut

Ferrule

(sleeve)

Ferrule

(sleeve)

1/4″

Copper tubing

1/4″

Compression nut

Tubing

clamp

Refrigerator connection

NOTES

Consumer Services

We’ll Be There

With the purchase of your new GE appliance, receive the assurance that if you ever need

information or assistance from GE, we’ll be there. All you have to do is call—or write!

In-Home Repair Service

In the United States: 800-GE-CARES (800-432-2737)

A GE consumer service professional will provide expert repair service, scheduled at a time that’s convenient for you. Many GE

Consumer Service company-operated locations offer you service today or tomorrow, or at your convenience (7:00 a.m. to 7:00 p.m.

weekdays, 9:00 a.m. to 2:00 p.m. Saturdays). Our factory-trained technicians know your appliance inside and out—so most repairs can

be handled in just one visit.

In Canada consult your local telephone directory for the Camco Service or Authorized Service

Center nearest you.

GE Answer Center®

In the United States: 800.626.2000

Whatever your question about any GE major appliance, GE Answer Center® information service is available to help. Your call—and

your question— will be answered promptly and courteously. And you can call any time. GE Answer Center® service is open 24 hours a

day, 7 days a week.

In Canada contact Manager, Consumer Relations, Camco Inc., 2645 Skymark Avenue,

Mississauga, Ontario, Canada L4W 4H2

Service Contracts

In the United States: 800-626-2224

You can have the secure feeling that GE Consumer Service will still be there after your warranty expires. Purchase a GE contract while

your warranty is still in effect and you’ll receive a substantial discount. With a multiple-year contract, you’re assured of future service at

today’s prices.

800-461-3636 In Canada

Parts and Accessories

In the United States: 800-626-2002

Individuals qualified to service their own appliances can have parts or accessories sent directly to their home. The GE parts system

provides access to over 47,000 parts…and all GE Genuine Renewal Parts are fully warranted. VISA, MasterCard and Discover cards

are accepted.

User maintenance instructions contained in this booklet cover procedures intended to be performed by any user. Other servicing

generally should be referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe

operation.

In Canada consult your local telephone directory for the Camco Service or Authorized Service

Center nearest you.

For Customers With Special Needs…

In the United States: 800.626.2000

Upon request, GE will provide, free of charge, a brochure to assist in planning a barrier-free kitchen for persons with limited mobility.

Consumers with impaired hearing or speech who have access to a TDD or a conventional teletypewriter may call 800-TDD-GEAC

(800-833-4322) to request information or service.

In Canada contact Manager, Consumer Relations, Camco Inc., 2645 Skymark Avenue,

Mississauga, Ontario, Canada L4W 4H2

WHAT IS COVERED

FULL ONE-YEAR WARRANTY

For one year from date of original

purchase, we will provide, free of

charge, parts and service labor in

your home to repair or replace

any part of the automatic

icemaker

that fails because of a

manufacturing defect.

This warranty is extended to

the original purchaser and any

succeeding owner for products

purchased for ordinary home use

in the 48 mainland states, Hawaii,

Washington, D.C. and Canada. In

Alaska the warranty is the same

except that it is LIMITED because

you must pay to ship the product

to the service shop or for the

service technician’s travel costs

to your home.

All warranty service will be

provided by our Factory Service

Centers or by our authorized

Customer Care

servicers during

normal working hours.

In the United States:

Call 1-800-GE-CARES

(1-800-432-2737).

In Canada look in the White

or Yellow Pages of your

telephone directory for

CAMCO INC. SERVICE.

WHAT IS NOT COVERED

• Service trips to your home to

teach you how to use the product.

Read your Use and Care material.

If you then have any questions

about operating the product,

please contact your dealer or, in

the United States, contact our

Consumer Affairs office at the

address below, or call, toll free:

GE Answer Center

800.626.2000

consumer information service

In Canada, contact:

Manager, Customer Relations

Camco Inc., Consumer Service

2645 Skymark Ave.

Mississauga, Ontario L4W 4H2

• Improper installation.

If you have an installation problem,

contact your dealer or installer.

You are responsible for providing

adequate electrical, plumbing and

other connecting facilities, including

the water line to the icemaker and

the water line installation.

• Replacement of house fuses or

resetting of circuit breakers.

• Failure of the product if it is used

for other than its intended purpose

or used commercially.

• Damage to product caused

by accident, fire, floods or acts

of God.

WARRANTOR IS

NOT

RESPONSIBLE

FOR CONSEQUENTIAL DAMAGES.

Some states/provinces do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not

apply to you. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state or province to province.

To know what your legal rights are in your state or province, consult your local or state/province consumer affairs office or your state’s Attorney General.

Warrantor—In the United States: General Electric Company

If further help is needed concerning this warranty, write:

Manager—Consumer Affairs, GE Appliances, Louisville, KY 40225

Warrantor—In Canada: Camco Inc.

If further help is needed concerning this warranty, write:

Manager, Customer Relations, Camco Inc., Consumer Service

2645 Skymark Ave., Mississauga, Ontario L4W 4H2

IM-3

YOUR AUTOMATIC ICEMAKER

WARRANTY

Staple sales slip or cancelled check

here. Proof of original purchase date

is needed to obtain service

under warranty.

Part No. 162D4614P005

Pub. No. 49-6825

Printed in the United States

Mesures de sécurité..................... 2

Fonctionnement et conseils

Fonctionnement de votre

machine à glaçons..................................... 3

Utilisation de votre machine à glaçons...... 3

Installation de la

machine à glaçons

Liste de pièces................................................ 5

Enlèvement du support des

moules à glaçons ....................................... 6

Remise en place de la clayette................... 6

Installation de la machine à glaçons

dans le congélateur

Directives .......................................... 7, 8

Directives ..................................... 11–13

Directives ..................................... 16, 17

Directives ..................................... 20, 21

Installation de l’électrovanne

à l’arrière du réfrigérateur

Directives ........................................ 9, 10

Directives ..................................... 14, 15

Directives ..................................... 18, 19

Directives ..................................... 22, 23

Guide de dépannage.................. 4

D’autres questions ?…Aux États-Unis

appelez GE Answer Center®

800.626.2000. Au Canada vérifier le

numéro du Centre de service Camco

dans l’annuaire téléphonique

Installation de la conduite

d’eau entre le réfrigérateur

et l’alimentation en eau

froide................................................. 24, 25

Services à la clientèle............ 27

Numéros de téléphone importants........ 27

Garantie......................................................... 28

Guide d’installation, d’utilisation et d’entretien

Ensemble de machine à glaçons

Ensemble IM-3— Cet ensemble convient

à la plupart des modèles exigeant un

ensemble UK-KIT-1, UK-KIT-2 ou UK-KIT-4,

et à tous les modèles exigeant un

ensemble IM-1 ou IM-2. Si vous remplacez

une machine à glaçons par un ensemble

IM-1 ou IM-2, reportez-vous à la page 4.

Quelles directives devez-vous

suivre?— Vérifiez l’étiquette à

l’arrière du réfrigérateur. Elle

vous indiquera quelles directives

suivre

—

HHGGFFCC

. de pièce 162D4614P005

Pub. N

. 49-6825

AIDEZ-NOUS À VOUS AIDER…

Lisez attentivement le présent guide

Il a été conçu pour vous aider à faire fonctionner et

entretenir convenablement votre nouvelle machine à

glaçons. Gardez-le à portée de la main pour y trouver

les réponses à vos questions.

Économisez du temps et de l’argent.

Avant d’appeler un réparateur…

Consultez le Guide de dépannage dans le présent

guide. Vous y trouverez les causes de problèmes

de fonctionnement mineurs que vous pouvez corriger

vous-même.

Si vous avez besoin de réparation

Pour faire réparer votre machine à

glaçons, consultez la page des

Services à la clientèle à la fin du

présent guide.

Nous sommes fiers de notre

service après-vente et désirons

vous donner satisfaction. Si, pour

une raison ou pour une autre, vous

n’êtes pas satisfait du service

après-vente que vous avez reçu,

suivez les étapes ci-dessous pour

obtenir satisfaction.

Pour les clients des États-Unis:

PREMIÈREMENT, communiquez

avec les gens qui ont réparé votre

machine à glaçons et expliquez-

leur pourquoi vous n’êtes pas

satisfait. Habituellement, cela

devrait régler votre problème.

ENSUITE, si vous n’êtes toujours

pas satisfait, écrivez à l’adresse ci-

dessous, en donnant tous les

détails, y compris votre numéro de

téléphone:

Manager, Consumer Relations

GE Appliances

Appliance Park

Louisville, KY 40225

ENFIN, si votre problème n’est

pas encore réglé, écrivez à:

Major Appliance

Consumer Action Program

20 North Wacker Drive

Chicago, IL 60606

Pour les clients du Canada:

PREMIÈREMENT, communiquez

avec les gens qui ont réparé votre

machine à glaçons et expliquez-

leur pourquoi vous n’êtes pas

satisfait. Habituellement, cela

devrait régler votre problème.

ENSUITE, si vous n’êtes toujours

pas satisfait, écrivez à l’adresse ci-

dessous, en donnant tous les

détails, y compris votre numéro de

téléphone:

Directeur, Relations avec

les consommateurs

2645, Skymark Avenue

Mississauga (Ontario)

Canada L4W 4H2

MESURES DE SÉCURITÉ IMPORTANTES

Pour votre sécurité

Pour éviter tout risque de blessures, ne placez pas vos

doigts ou vos mains sur le mécanisme automatique de

fabrication de glaçons pendant que le réfrigérateur est

branché.

Cela aurait également pour effet de nuire au

fonctionnement des pièces mobiles du mécanisme

d’éjection et à l’élément chauffant qui démoule

les glaçons.

CONSERVEZ CES

DIRECTIVES

DIRECTIVES DE FONCTIONNEMENT

Fonctionnement de la machine à glaçons

Il prendra plusieurs

heures pour que le

compartiment

congélateur atteigne

la température

nécessaire pour

produire des

glaçons. Une fois

cette température

atteinte, l’eau

remplira le moule

de la machine.

Lorsque les glaçons

sont gelés, la lame

éjectrice les fait pivoter

pour les dégager du

moule et les projette

dans le bac à glaçons qui

se trouve au-dessous.

Le bras détecte

à quel moment le

bac est plein et

envoie un signal

à la machine à

glaçons qui cesse

alors de produire

des glaçons.

Toutefois, le

moule a été

rempli et des

glaçons gèlent,

de sorte qu’une

nouvelle provision de glaçons sera prête lorsque vous

en aurez besoin. Dès que vous enlevez des glaçons du

bac, le bras régulateur envoie un signal pour que la

machine recommence à fabriquer des glaçons et éjecte

les glaçons déjà gelés.

Lame

éjectrice

Tube de remplissage

Glaçon

Bac à glaçons

Bras régulateur

Bac à

glaçons

Utilisation de votre machine à glaçons

1. Pour mettre la

machine à glaçons

en marche, placez

le bras régulateur à

la position ON

(MARCHE—

abaissé). Assurez-

vous que le bac à

glaçons a été

poussé à l’arrière

du compartiment

congélateur, sous la machine.

2. Lorsque vous faites fonctionner la machine à

glaçons pour la première fois, jetez les premiers

lots de glaçons.

3. Le bras régulateur doit pouvoir se relever et

s’abaisser librement au-dessus du bac à glaçons au

cours de la fabrication des glaçons. Assurez-vous

qu’aucun article du compartiment congélateur ne

l’empêche de bouger.

4. Il faut nettoyer occasionnellement le bac à glaçons

avec de l’eau tiède. Rincez et essuyez bien. Lors du

nettoyage du bac, assurez-vous de placer le bras

régulateur de la machine à glaçons à la position

STOP (ARRÊT—relevé).

5. Pour que la production de

glaçons se poursuive, répartissez

les glaçons également dans le

bac. Si des glaçons s’accumulent

d’un côté du bac, répartissez-

les avec votre main. Lorsque

les glaçons sont répartis de façon

uniforme, le bac peut se remplir au maximum.

Bras relevé—la

machine s’arrête

Bras abaissé—la

machine fonctionne

Directives de fonctionnement

Remarques concernant la machine à glaçons

• La machine à glaçons éjecte les glaçons en groupe.

Il est donc normal que plusieurs glaçons soient

collés ensemble.

• Les glaçons qui se trouvent dans le bac à glaçons

depuis un certain temps peuvent prendre un goût

désagréable, coller ensemble ou rapetisser

graduellement. Nous vous recommandons de jeter

ces glaçons.

• Il arrive que quelques glaçons soient plus petits que

d’habitude dans le bac. Ce phénomène est

probablement attribuable à une faible pression d’eau

au moment du remplissage du moule.

(suite à la page suivante)

DIRECTIVES DE FONCTIONNEMENT

(suite)

Vous devez placer le bras régulateur à la

position STOP (ARRÊT—relevé)

• Lorsque vous enlevez le bac à glaçons pendant plus

d’une minute ou deux.

• Lorsque l’alimentation en eau est coupée pendant

plusieurs heures.

• Lorsque le réfrigérateur n’est pas utilisé pendant

plusieurs jours.

Ces bruits sont normaux

• Bourdonnement du moteur

• Mouvement de la lame éjectrice

• Bourdonnement ou déclics de l’électrovanne

• Bruit des glaçons qui tombent dans le bac

DES QUESTIONS?

CONSULTEZ CE GUIDE DE DÉPANNAGE

DIRECTIVES D’INSTALLATION

Remplacez-vous une machine à glaçons

par cet ensemble?

Il est important que vous utilisiez l’électrovanne et le

tube prolongateur de remplissage fournis dans cet

ensemble, même si ces pièces peuvent être déjà

installées sur votre réfrigérateur.

L’ancienne électrovanne n’offre pas un débit suffisant

pour remplir convenablement le moule de la machine

à glaçons et peut causer des dommages.

Pour un débit d’eau approprié, le tube prolongateur de

remplissage doit être d’une longueur différente du

tube d’origine. Coupez le tube à la longueur indiquée

pour votre modèle de réfrigérateur.

PROBLÈME CAUSES POSSIBLES

LA MACHINE À GLAÇONS • Le bras régulateur est à la position STOP (ARRÊT—relevé).

SEMBLE AVOIR CESSÉ

• L’alimentation en eau de la machine à glaçons est insuffisante. Assurez-vous

DE FONCTIONNER

que la conduite d’eau est bien raccordée et ouverte.

• La température du compartiment congélateur est trop élevée. Réglez la

commande de température à une température plus basse. (Voir le Guide

d’utilisation et d’entretien de votre réfrigérateur.)

GLAÇONS TROP PETITS • Le robinet reliant le réfrigérateur à la conduite d’eau de votre résidence peut

être bloqué. Nettoyez-le.

• La crépine de l’électrovanne du réfrigérateur peut être bloquée. Nettoyez-la. Si

l’eau contient beaucoup de sable ou d’autres particules, installez un filtre à eau.

LE MOULE À • Laissez la machine à la glaçons fabriquer trois ou quatre lots de glaçons. Si le

GLAÇONS DÉBORDE moule déborde encore, appelez un réparateur.

LES GLAÇONS ONT UN • Les glaçons produits depuis déjà un certain temps peuvent absorber des odeurs,

GOÛT OU UNE ODEUR ce qui leur donne un goût désagréable. Utilisez la machine à glaçons

DÉSAGRÉABLE régulièrement. Jetez les vieux glaçons.

• Il faut vider et laver le bac à glaçons.

• Les aliments non emballés hermétiquement dans le réfrigérateur ou le

congélateur peuvent transmettre une odeur ou un goût aux glaçons.

• Il faut nettoyer l’intérieur du réfrigérateur—voir le Guide d’utilisation et

d’entretien de votre réfrigérateur.

Si vous avez besoin d’aide, aux États-Unis, appelez sans frais:

Le service d’information à la clientèle du Centre de réponse GE au numéro 800-626-2000

Au Canada: Directeur, Relations avec les consommateurs

2645, Skymark Avenue, Mississauga (Ontario) Canada L4W 4H2

Une étiquette est apposée à l’arrière de

votre réfrigérateur pour vous indiquer

d’utiliser les directives

ou .

Vous trouverez aux pages 7 à 23 quatre

directives d’installation différentes.

Les directives d’installation de votre machine à glaçons

dépendent du modèle de réfrigérateur que vous possédez.

HGFC

Liste de pièces

Contenu de l’Ensemble IM-3

Machine à glaçons

Guide d’installation,

d’utilisation et

d’entretien

Bac à glaçons

Bride pour conduite d’eau

métallique (bride anti-traction)

(utilisée seulement avec les

directives F, G et H)

Bride pour conduite

d’eau métallique

(bride anti-traction)

Vis à tête hexagonale pour la bride

de la conduite d’eau en cuivre (utilisée

seulement avec les directives G et H)

Électrovanne

Bride pour

boyau (non noire)

Vis à tête

hexagonale

Attaches auto-

adhésives pour

conduite d’eau

Bride pour

boyau (noire)

Tube prolongateur

de remplissage

Étiquette de garantie

ICE MAKER

WARRANTY VERIFICATION

Date Installed

Dealer

AUTRES PIÈCES NÉCESSAIRES…L’Ensemble IM-3 ne comprend pas le tuyau de cuivre, le robinet d’arrêt et

les raccords nécessaires pour raccorder votre réfrigérateur à l’alimentation en eau. Vous pouvez vous procurer un

ensemble complet d’alimentation en eau auprès de votre marchand local ou d’un centre de pièces. Les ensembles

d’alimentation en eau recommandés portent le numéro WX8X2, WX8X3 ou WX8X4, selon la longueur de tuyau

de cuivre dont vous avez besoin.

(2) Vis à tête

Phillips

Tube de

remplissage

Liste de pièces

1. Machine à glaçons X X X X

2. Guide d’installation, d’utilisation et d’entretien X X X X

3. Bride pour boyau (noire) NON NON X X

4. Électrovanne X X X X

5. Attaches auto-adhésives pour conduite d’eau X X X X

6. Bride pour boyau (non noire) X X X X

7. Vis à tête hexagonale NON NON X X

8. Bride pour conduite d’eau métallique NON X X X

9. Étiquette de garantie X X X X

10. Tube prolongateur de remplissage X X X X

11. Bac à glaçons X X X X

12. Bride pour conduite d’eau métallique X NON NON NON

13. Vis à tête hexagonale X NO X X

14. Vis à tête Phillips ? ? X ?

15. Tube de remplissage NON NON X ?

HGFC

Utilisez la feuille de directives

Always change the water valve when replacing an icemaker that makes round cubes.

This new icemaker uses a different voltage which may cause the old valve to fail.

Order GE Part No. WR57X93. For dispenser models order Part No. WR57X92.

Il est possible que vous ayez à

remettre en place la clayette de

congélateur pour que la machine à

glaçons et le bac soient installés

correctement.

Pour remettre en place les supports

de clayette: faites glisser la

clayette pour la dégager de la base

de montage.

ENLÈVEMENT DU SUPPORT DES MOULES

Suivez les directives ci-dessous s’appliquant au support des moules ressemblant au vôtre.

• Décrochez les parties latérale

et inférieure du support des

moules à glaçons. Abaissez le

support jusqu’à ce qu’il soit

dégagé de la clayette du

congélateur, puis retirez-le du

congélateur. Vous n’avez plus

besoin de cette pièce.

Crochets de retenue

• Tout en soulevant à l’aide de

la lame d’un tournevis la

languette se trouvant du côté

gauche du support, tirez le

support vers l’avant pour

l’enlever. Vous n’avez plus

besoin de cette pièce.

• Enlevez les deux vis et

conservez-les pour l’installation

de la machine à glaçons.

• Soulevez le support des moules

à glaçons pour le dégager du

crochet en plastique. Vous

n’avez plus besoin de cette pièce.

Vis

Crochet en

plastique

Lorsque vous suivez les directives

G, il n’est pas nécessaire

d’enlever la clayette des moules

à glaçons ou, sur certains

modèles, la clayette métallique

située à proximité de celle-ci.

• Faites basculer le support des

moules à glaçons et enlevez-

le. Vous n’avez plus besoin de

cette pièce.

Support

de clayette

Base de

montage

Type 1

Type 2 Type 3

Type 4

• Enlevez la vis à l’aide d’un

tourne-écrou de 1/4

″.

• Dégagez le support des moules

à glaçons de la clayette.

Enlevez le support. Vous

n’avez plus besoin de cette

pièce.

• Remettez la vis en place.

Vis

Type 5

REMISE EN PLACE DE LA CLAYETTE

Ne pas

soulever

ici

Soulever la

languette ici

INSTALLATION DE LA MACHINE À GLAÇONS

ATTENTION: Débranchez le réfrigérateur. Pour éliminer

tout risque de choc électrique pendant l’installation, vous devez

débrancher le réfrigérateur de sa prise de courant.

Avant de commencer, veuillez lire attentivement chaque étape.

Outils nécessaires:

• Tournevis Phillips

• Tournevis à lame plate

• Couteau affûté

• Pinces

Directives d’installation

(suite à la page suivante)

Installation de la machine à glaçons

Ces directives sont-elles appropriées à votre modèle?

Veuillez suivre les directives indiquées sur l’étiquette qui

se trouve à l’arrière du réfrigérateur—C, F, G or H.

Coupez le tube prolongateur de remplissage à cette longueur

pour .

Étape 1

• Enlevez la vis (A) qui retient

en place le capot de la prise.

Vous n’avez plus besoin de

cette vis et du capot.

• Enlevez le panneau translucide

de la lampe (B) et jetez-le.

• Dévissez d’environ 1/2″

(13 mm) les deux vis (C).

N’ENLEVEZ PAS CES VIS.

Capot

enlevé

Étape 2

Coupez le tube prolongateur

de remplissage (10) à la

longueur (utilisez le gabarit

ci-dessous) à l’aide d’un

couteau affûté ou d’une lame

de rasoir, puis faites-le glisser

sur le tube de remplissage

jusqu’à ce qu’il bloque.

Étape 3

Placez la machine à glaçons sur

le côté dans le compartiment

congélateur, comme illustré.

Branchez la fiche du cordon

d’alimentation (D) de la

machine à glaçons dans la prise

située sur la paroi latérale, en

vous assurant que les broches

correspondent bien aux alvéoles

de la prise. Insérez fermement

la fiche dans la prise.

INSTALLATION DE LA MACHINE À GLAÇONS

(suite)

Étape 5

La machine à glaçons doit être

solidement accrochée lorsque

vous soulevez le bras régulateur

(F) de la machine à glaçons à la

position STOP (ARRÊT—

relevé). Laissez-le ainsi jusqu’à

ce que la conduite d’eau soit

raccordée au réfrigérateur, afin

de prévenir toute mise en

marche prématurée.

Bras relevé—la

machine s’arrête

Bras abaissé—la

machine fonctionne

Étape 6

Placez le bac à glaçons (11)

directement sous la machine à

glaçons (à gauche et jusqu’au

fond, sous la machine à

glaçons).

REMARQUE: Encore une

fois, assurez-vous que la fiche

du cordon d’alimentation de la

machine à glaçons est bien

branchée dans la prise, et que

les broches correspondent bien

aux alvéoles de la prise.

Assurez-vous également que le

bras régulateur (F) de la machine

à glaçons est à la position STOP

(ARRÊT—relevé).

Étape 8

Vous trouverez dans ce guide

la garantie de la machine à

glaçons. Rangez le présent

guide avec le Guide

d’utilisation et d’entretien

de votre réfrigérateur.

L’installation de la machine

à glaçons, à l’intérieur du

compartiment congélateur,

est maintenant terminée.

Poursuivez avec l’installation

de l’électrovanne.

Étape 7

Vous trouverez dans l’ensemble

une étiquette (9) pour inscrire la

date d’installation aux fins de

garantie. Collez-la à l’arrière

du réfrigérateur.

Étape 4

• Soulevez la machine à glaçons

de sorte que le tube

prolongateur de remplissage

(10) soit inséré dans

l’ouverture du godet de

remplissage (E). Accrochez la

machine à glaçons sur les

deux vis de montage (C).

Assurez-vous que:

• La fiche du cordon

d’alimentation est bien

branchée dans la prise.

• Le tube prolongateur de

remplissage (10) est bien

inséré dans l’ouverture du

godet de remplissage.

(Vérifiez l’arrière du

réfrigérateur pour vous assurer

que le tube de remplissage

n’est pas ressorti à l’arrière

du réfrigérateur.)

• Les vis de montage de la

machine à glaçons se trouvent

à la partie supérieure des

fentes de montage.

ENSUITE, SERREZ

SOLIDEMENT LES VIS DE

MONTAGE DE LA

MACHINE À GLAÇONS.

Installation de la machine à la glaçons Installation de l’électrovanne

INSTALLATION DE L’ÉLECTROVANNE

Étape 1

À la partie

inférieure à

l’arrière du

réfrigérateur,

enlevez les

vis qui

retiennent en

place le panneau du

compartiment du compresseur

(s’il y a lieu) et conservez-les

en vue de les réinstaller plus

tard. Repliez légèrement le

panneau vers l’arrière pour

accéder au compartiment.

Étape 2

• Repérez le

connecteur

femelle

(A) fixé

à la

carrosserie

au moyen

d’une attache-fil. Enlevez

l’attache-fil et jetez-la.

• Enlevez et

jetez le

ruban

gommé du

connecteur

femelle et

branchez

le connecteur aux bornes

mâles de l’électrovanne (4).

Vous pouvez brancher

n’importe quel fil sur

n’importe quelle borne.

• Fixez

l’électro-

vanne à la

carrosserie

en insérant

la vis à tête

hexagonale

(13) fournie dans l’ensemble

dans le trou.

NE PERCEZ PAS D’AUTRES

TROUS.

Attache-fil

Étape 3

• Poussez la bride métallique

(anti-traction) (12) sur le

rebord inférieur de la

carrosserie, en l’alignant

directement avec

l’électrovanne.

• Assurez-vous que l’écrou de la

conduite d’eau en plastique, à

la partie inférieure de

l’électrovanne, est bien serré à

la main. N’UTILISEZ PAS

D’OUTILS.

La bride métallique est conçue

pour le tuyau de cuivre de la

plomberie de la résidence. Ne

pas l’utiliser pour le tube en

plastique de l’électrovanne.

Écrou de la conduite

d’eau en plastique

Étape 4

Sur les modèles pourvus d’un

tube de condenseur à l’arrière

de la carrosserie, insérez la

conduite d’eau en plastique

entre le tube et l’arrière de la

carrosserie.

Tube du

condenseur

Conduite

d’eau en

plastique

ATTENTION: Débranchez le réfrigérateur. Pour éliminer

tout risque de choc électrique pendant l’installation, vous devez

débrancher le réfrigérateur de sa prise de courant.

Avant de commencer, veuillez lire attentivement chaque étape.

Outils nécessaires:

• Tournevis Phillips

• Tournevis à lame plate

• Tourne-écrou de 5/16

″

• Couteau affûté

• Pinces

INSTALLATION DE LA MACHINE À GLAÇONS

(suite)

Étape 7

• Soulevez la machine à glaçons

de sorte que le tube

prolongateur de remplissage

(10) soit inséré dans

l’ouverture du godet de

remplissage (E). Accrochez la

machine à glaçons sur les

deux vis de montage (C).

Assurez-vous que:

• La fiche du cordon

d’alimentation est bien

branchée dans la prise.

• Le tube prolongateur de

remplissage (10) est bien inséré

dans l’ouverture du godet de

remplissage. (Vérifiez l’arrière

du réfrigérateur pour vous

assurer que le tube de

remplissage n’est pas ressorti

à l’arrière du réfrigérateur.)

• Les vis de montage de la

machine à glaçons se trouvent

à la partie supérieure des

fentes de montage.

ENSUITE, SERREZ

SOLIDEMENT LES VIS DE

MONTAGE DE LA

MACHINE À GLAÇONS.

Étape 5

Si vous possédez un réfrigérateur

de 22,0 ou 22,5 pi

, coupez le

tube prolongateur de remplissage

(10) à la longueur TUBE

COURT (utilisez le gabarit de

la page précédente) à l’aide

d’un couteau affûté ou d’une

lame de rasoir. Sinon, coupez-

le à la longueur TUBE

LONG (utilisez le gabarit de

la page précédente). Faites

glisser le tube prolongateur

sur le tube de remplissage

jusqu’à ce qu’il bloque.

Étape 6

Placez la machine à glaçons sur

le côté, comme illustré.

Branchez la fiche du cordon

d’alimentation (D) de la

machine à glaçons dans la prise

située sur la paroi latérale, en

vous assurant que les broches

correspondent bien aux alvéoles

de la prise. Insérez fermement

la fiche dans la prise.

Installation de la machine à glaçons

Étape 8

La machine à glaçons doit être

solidement accrochée lorsque

vous soulevez le bras régulateur

(F) de la machine à glaçons à la

position STOP (ARRÊT—

relevé). Laissez-le ainsi jusqu’à

ce que la conduite d’eau soit

raccordée au réfrigérateur, afin

de prévenir toute mise en

marche prématurée.

Bras relevé—la

machine s’arrête

Bras abaissé—la

machine fonctionne

Étape 9

Placez le bac à glaçons (11) sur

la clayette, directement sous la

machine à glaçons.

REMARQUE: Encore une

fois, assurez-vous que la fiche

du cordon d’alimentation de la

machine à glaçons est bien

branchée dans sa prise, et que

les broches correspondent bien

aux alvéoles de la prise.

Assurez-vous également que le

bras régulateur (F) de la machine

à glaçons est à la position STOP

(ARRÊT—relevé).

Étape 11

Vous trouverez dans ce guide

la garantie de la machine à

glaçons. Rangez le présent

guide avec le Guide

d’utilisation et d’entretien

de votre réfrigérateur.

L’installation de la machine

à glaçons, à l’intérieur du

compartiment congélateur,

est maintenant terminée.

Poursuivez avec l’installation

de l’électrovanne.

Étape 10

Vous trouverez dans l’ensemble

une étiquette (9) pour inscrire

la date d’installation aux fins de

garantie. Collez-la à l’arrière

du réfrigérateur.

INSTALLATION DE L’ÉLECTROVANNE

Étape 1

À la partie

inférieure à

l’arrière du

réfrigérateur,

enlevez les

vis qui

retiennent en

place le panneau du

compartiment du compresseur

(s’il y a lieu) et conservez-les

en vue de les réinstaller plus

tard. Repliez légèrement le

panneau vers l’arrière pour

accéder au compartiment.

Étape 2

• Repérez le

connecteur

femelle

(A) fixé

à la

carrosserie

au moyen

d’une attache-fil. Enlevez

l’attache-fil et jetez-la.

• Enlevez et

jetez le

ruban

gommé du

connecteur

femelle et

branchez

le connecteur aux bornes

mâles de l’électrovanne (4).

Vous pouvez brancher

n’importe quel fil sur

n’importe quelle borne.

• Fixez

l’électro-

vanne à la

carrosserie

en insérant

la vis à tête

hexagonale

(13) fournie dans l’ensemble

dans le trou.

NE PERCEZ PAS D’AUTRES

TROUS.

Attache-fil

Étape 3

• Poussez la bride métallique

(anti-traction) (12) sur le

rebord inférieur de la

carrosserie, en l’alignant

directement avec

l’électrovanne.

• Assurez-vous que l’écrou de la

conduite d’eau en plastique, à

la partie inférieure de

l’électrovanne, est bien serré à

la main. N’UTILISEZ PAS

D’OUTILS.

La bride métallique est conçue

pour le tuyau de cuivre de la

plomberie de la résidence. Ne

pas l’utiliser pour le tube en

plastique de l’électrovanne.

Écrou de la conduite

d’eau en plastique

Étape 4

Sur les modèles pourvus d’un

tube de condenseur à l’arrière

de la carrosserie, insérez la

conduite d’eau en plastique

entre le tube et l’arrière de la

carrosserie.

Tube du

condenseur

Conduite

d’eau en

plastique

ATTENTION: Débranchez le réfrigérateur. Pour éliminer

tout risque de choc électrique pendant l’installation, vous devez

débrancher le réfrigérateur de sa prise de courant.

Avant de commencer, veuillez lire attentivement chaque étape.

Outils nécessaires:

• Tournevis Phillips

• Tournevis à lame plate

• Tourne-écrou de 5/16

″

• Couteau affûté

• Pinces

A C E

Installation de l’électrovanne

Étape 5

• Enlevez le petit capuchon de

plastique (B) à la base du

godet de remplissage qui se

trouve dans le coin supérieur

droit de l’appareil. Serrez les

extrémités de la bride (6),

fournie dans l’ensemble, à

l’aide de pinces et faites

glisser la bride sur le godet de

remplissage. Tout en serrant la

bride, insérez la conduite

d’eau en plastique le plus loin

possible (environ 1″ [25 mm])

dans le godet. Abaissez

ensuite la bride afin de

maintenir en place la conduite

d’eau en plastique.

• Assurez-vous que le godet

de remplissage est orienté

vers le bas.

Godet de

remplissage

Étape 6

Fixez la conduite d’eau en

plastique à l’arrière de la

carrosserie à l’aide d’attaches

auto-adhésives (5), en espaçant

les attaches de la façon illustrée

afin d’éliminer tout jeu dans la

conduite.

Attaches auto-adhésives pour la conduite

d’eau en plastique

Étape 7

Reportez-vous aux Directives

d’installation de la conduite

d’eau en ce qui concerne le

raccordement à l’alimentation

en eau de la résidence. Lorsque

l’installation de la conduite

d’eau est terminée, placez le

bras régulateur de la machine à

la position ON (MARCHE—

abaissé).

La fabrication de glaçons ne

commencera que lorsque le

compartiment congélateur et

la machine à glaçons auront

atteint la température de

fonctionnement appropriée.

La fabrication de glaçons

commencera alors

automatiquement.

INSTALLATION DE LA MACHINE À GLAÇONS

Étape 1

Enlevez le capot

de la prise. Pour

enlever le type de

capot illustré à la

Fig. 1, insérez la

lame d’un tournevis

standard dans la

fente, à la partie

inférieure du capot.

Exercez une pression vers

le haut, puis dégagez le capot

de la paroi du congélateur.

Jetez ensuite ce capot.

(suite à la colonne suivante)

Fig. 1

Étape 1 (suite)

Pour enlevez

le type de capot

illustré à la Fig.

2, appuyez sur

le dessus du

capot pour

dégager la

languette de la

fente aménagée

dans la paroi du

congélateur.

Tirez ensuite

sur le capot pour dégager les

languettes inférieures. Conservez

ce capot en vue de le réinstaller

plus tard.

Étape 2

Desserrez les deux vis de

montage (A), mais ne les

dévissez pas complètement.

Les vis doivent ressortir

d’environ 1/2

″ (13 mm) de la

paroi du congélateur.

Étape 3

• Enlevez et jetez le capuchon

blanc qui se trouve dans le

coin supérieur gauche de la

paroi du congélateur.

• Coupez le tube prolongateur

de remplissage (10) à la

longueur (utilisez le

gabarit ci-dessous) à l’aide

d’un couteau affûté ou d’une

lame de rasoir. Faites-le

ensuite glisser sur le tube

de remplissage jusqu’à ce

qu’il bloque.

Enlever le

capuchon

Fig. 2

Ces directives sont-elles appropriées à votre modèle?

Veuillez suivre les directives indiquées sur l’étiquette qui

se trouve à l’arrière du réfrigérateur—A, C, E, F, G ou H.

Directives d’installation

ATTENTION: Débranchez le réfrigérateur. Pour éliminer

tout risque de choc électrique pendant l’installation, vous devez

débrancher le réfrigérateur de sa prise de courant.

Avant de commencer, veuillez lire attentivement chaque étape.

Outils nécessaires:

• Tournevis Phillips

• Tournevis à lame plate

• Couteau affûté

• Pinces

Coupez le tube prolongateur de remplissage à cette longueur pour

Étape 4

• Dégagez de l’agrafe le cordon

d’alimentation de la machine à

glaçons. Tenez la machine à

glaçons dans le compartiment

congélateur de la façon

illustrée. Branchez la fiche du

cordon d’alimentation (B) de

la machine à glaçons dans la

prise située sur la paroi arrière,

en vous assurant que les

broches correspondent bien aux

alvéoles de la prise. Insérez

fermement la fiche dans la prise.

• Si le capot de la prise enlevé à

l’étape 1 est celui illustré à la

Fig. 2, remettez-le en place.

Installez le capot sur la prise en

laissant sortir le cordon

d’alimentation par l’ouverture

inférieure ou latérale du capot,

selon l’orientation de la fiche.

Ensuite, insérez les languettes

inférieures dans les fentes de

la paroi du congélateur. Insérez

ensuite la languette supérieure

dans sa fente. IMPORTANT:

Ce capot empêche la fiche de

sortir de la prise lors de

l’installation de la machine

à glaçons. Réinstallez-le

immédiatement.

Installation de la machine à glaçons

Étape 5

• Soulevez la machine à glaçons

de sorte que le tube

prolongateur de remplissage

(10) soit inséré dans

l’ouverture du godet de

remplissage (C). Accrochez la

machine à glaçons sur les

deux vis de montage (A).

Assurez-vous que:

• La fiche du cordon

d’alimentation est bien

branchée dans la prise.

• Le tube prolongateur de

remplissage (10) est bien

inséré dans l’ouverture du

godet de remplissage. (Vérifiez

l’arrière du réfrigérateur pour

vous assurer que le tube de

remplissage n’est pas ressorti

à l’arrière du réfrigérateur.)

• Les vis de montage de la

machine à glaçons se trouvent

à la partie supérieure des

fentes de montage.

ENSUITE, SERREZ

SOLIDEMENT LES VIS DE

MONTAGE DE LA

MACHINE À GLAÇONS.

Étape 6

La machine doit être solidement

accrochée lorsque vous

soulevez le bras régulateur (D)

de la machine à glaçons à la

position STOP (ARRÊT—

relevé). Laissez-le ainsi jusqu’à

ce que la conduite d’eau soit

raccordée au réfrigérateur, afin

de prévenir toute mise en

marche prématurée.

Bras relevé—la

machine s’arrête

Bras abaissé—la

machine fonctionne

(suite à la page suivante)

INSTALLATION DE LA MACHINE À GLAÇONS

(suite)

Étape 9

Vous trouverez à la dernière

page du présent guide la

garantie de la machine à

glaçons. Rangez le présent

guide avec le Guide

d’utilisation et d’entretien

de votre réfrigérateur.

L’installation de la machine à

glaçons, à l’intérieur du

compartiment congélateur, est

maintenant terminée.

Poursuivez avec l’installation

de l’électrovanne.

Étape 8

Vous trouverez dans l’ensemble

une étiquette (9) pour inscrire

la date d’installation aux fins

de garantie. Collez-la à l’arrière

du réfrigérateur.

Étape 7

Installez la clayette de

congélateur en vue de la

fabrication de glaçons et

installez le bac à glaçons (11)

sur la clayette, sous la machine.

La clayette droite, réglable à

deux hauteurs, doit être installée

à la position la plus basse. La

section la plus basse de la

clayette décalée doit se trouver

sous la machine à glaçons. Les

crochets supérieurs de la

clayette en porte-à-faux doivent

être installés dans la sixième

fente à partir du bas de la

crémaillère.

REMARQUE: Encore une

fois, assurez-vous que la fiche

du cordon d’alimentation de la

machine à glaçons est bien

branchée dans sa prise, et que

les broches correspondent bien

aux alvéoles de la prise.

Assurez-vous également que le

bras régulateur (D) de la

machine à glaçons est à la

position STOP (ARRÊT—

relevé).

INSTALLATION DE L’ÉLECTROVANNE

ATTENTION: Débranchez le réfrigérateur. Pour éliminer

tout risque de choc électrique pendant l’installation, vous devez

débrancher le réfrigérateur de sa prise de courant.

Avant de commencer, veuillez lire attentivement chaque étape.

Outils nécessaires:

• Tournevis Phillips

• Tournevis à lame plate

• Tourne-écrou de 1/4

″

• Couteau affûté

• Pinces

Étape 1

À la partie

inférieure à

l’arrière du

réfrigérateur,

enlevez les vis

qui retiennent

en place le

panneau du compartiment du

compresseur et conservez-les en

vue de les réinstaller plus tard.

Repliez légèrement le panneau

vers l’arrière pour accéder au

compartiment.

Étape 2

• Repérez le

connecteur

femelle (C)

fixé à la

carrosserie

au moyen

d’une

agrafe en métal ou en plastique.

Retirez l’agrafe en enlevant la

vis. Conservez la vis pour

pouvoir installer plus tard

l’électrovanne. Jetez l’agrafe.

• Branchez le

connecteur

femelle (C)

sur les bornes

mâles de

l’électrovanne

(4). Vous

pouvez brancher n’importe quel

fil sur n’importe quelle borne.

• Fixez

l’électro-

vanne à la

carrosserie

en insérant

la vis à tête

hexagonale

que vous avez enlevée au

début de l’étape 2 dans le trou.

NE PERCEZ PAS

D’AUTRES TROUS.

• Assurez-vous que l’écrou de la

conduite d’eau en plastique, à

la partie inférieure de

l’électrovanne, est bien serré à

la main. N’UTILISEZ PAS

D’OUTILS.

Agrafe en métal

ou en plastique

Étape 3

• Installez la bride de la

conduite d’eau (8), fournie

dans l’ensemble, sur le

réfrigérateur jusqu’à ce que

vous raccordiez l’alimentation

en eau de la résidence à

l’électrovanne de la machine à

glaçons (voir les Directives

d’installation de la conduite

d’eau). Vissez l’une des vis

enlevées à l’étape 1 dans le

rebord de la carrosserie, dans

la bride et le trou du panneau

du compresseur.

• Avant de mettre en marche la

machine à glaçons, insérez le

tuyau de cuivre raccordé au

réfrigérateur dans la bride de

la conduite d’eau (8) pour

éviter une usure excessive du

tuyau, ce qui pourrait

provoquer des fuites.

Vis

(suite à la page suivante)

Installation de l’électrovanne

INSTALLATION DE L’ÉLECTROVANNE

(suite)

Étape 5

Fixez la

conduite

d’eau en

plastique à

l’arrière de

l’appareil

au moyen

d’attaches

auto-

adhésives (5),

en espaçant

les attaches

de la façon

illustrée afin

d’éliminer

tout jeu dans

la conduite.

Attaches auto-adhésives

pour la conduite d’eau

en plastique

Étape 4

• Enlevez le petit capuchon de

plastique (D) à la base du

godet de remplissage situé à

l’arrière du réfrigérateur, dans

le coin supérieur droit. Serrez

les extrémités de la bride (6)

fournie dans l’ensemble, avec

des pinces et faites-la glisser

sur le godet de remplissage.

Tout en serrant la bride,

insérez la conduite d’eau en

plastique le plus loin possible

dans le godet (environ 1

″

[25 mm]). Abaissez ensuite la

bride pour maintenir en place

la conduite d’eau en plastique.

• Assurez-vous que le godet

de remplissage est orienté

vers le bas.

Godet de

remplissage

Étape 6

Reportez-vous aux Directives

d’installation de la conduite

d’eau en ce qui concerne le

raccordement à l’alimentation

en eau de la résidence. Lorsque

l’alimentation en eau est

raccordée, placez le bras

régulateur de la machine à

glaçons à la position ON

(MARCHE—abaissé).

La fabrication des glaçons ne

commencera que lorsque le

compartiment congélateur et la

machine à glaçons auront

atteint la température de

fonctionnement appropriée.

Ensuite, la fabrication des

glaçons commencera

automatiquement.

INSTALLATION DE LA MACHINE À GLAÇONS

Ces directives sont-elles appropriées à votre modèle?

Veuillez suivre les directives indiquées sur l’étiquette qui

se trouve à l’arrière du réfrigérateur—A, C, E, F, G ou H.

Directives d’installation

ATTENTION: Débranchez le réfrigérateur. Pour éliminer

tout risque de choc électrique pendant l’installation, vous devez

débrancher le réfrigérateur de sa prise de courant.

Avant de commencer, veuillez lire attentivement chaque étape.

Outils nécessaires:

• Tournevis Phillips

• Tournevis à lame plate

• Couteau affûté

• Pinces

Étape 2

Enlevez le capot

de la prise situé à

l’intérieur du

réfrigérateur, sur la paroi

latérale gauche, et jetez-le.

Tirez bien droit

sur le capot (A)

tout en exerçant

une pression sur

les côtés du capot

afin de dégager les languettes

de la paroi du congélateur.

Étape 3

Desserrez les deux vis de montage

(B) mais ne les dévissez pas

complètement. Si la paroi du

congélateur de votre modèle

n’est pas déjà pourvue de vis,

repérez les deux capuchons.

Enlevez ces capuchons et

insérez deux vis à tête Phillips

(14). Les vis doivent ressortir

d’environ 1/2″ (13 mm) de la

paroi du congélateur.

Étape 4

• Enlevez et jetez le capuchon

blanc situé dans le coin

supérieur gauche de la paroi

du congélateur.

• Coupez le tube prolongateur

de remplissage (10) à la

longueur (utilisez le gabarit

ci-dessous) à l’aide d’un

couteau affûté ou d’une lame

de rasoir, puis faites-le glisser

sur le tube de remplissage

jusqu’à ce qu’il bloque.

Enlever le

capuchon

(suite à la page suivante)

Coupez le tube prolongateur de remplissage à cette

longueur pour .

Installation de la machine à glaçons

Étape 1

Repérez la petite étiquette

dans le coin supérieur droit,

à l’arrière du réfrigérateur.

Enlevez cette étiquette.

La face intérieure (du cóté du

tube) du tube de remplissage

(15) est recouverte d’un adhésif.

Enlevez la pellicule protectrice.

Insérez le tube

dans l’orifice à

l’arrière du

réfrigérateur,

comme illustré.

Appuyez

fermement sur

le tube pour

qu’il soit bien collé.

INSTALLATION DE LA MACHINE À GLAÇONS

(suite)

Étape 5

Dégagez de l’agrafe le cordon

d’alimentation de la machine à

glaçons. Placez la machine à

glaçons sur le côté, comme

illustré. Branchez la fiche du

cordon d’alimentation (C) de la

machine à glaçons dans la prise

située sur la paroi latérale, en

vous assurant que les broches

correspondent bien aux alvéoles

de la prise. Insérez fermement la

fiche dans la prise.

Étape 6

• Soulevez la machine à glaçons

de sorte que le tube

prolongateur de remplissage

(10) soit inséré dans

l’ouverture du godet de

remplissage (D). Accrochez la

machine à glaçons sur les deux

vis de montage (B).

(suite à la colonne suivante)

Étape 6 (suite)

Assurez-vous que:

• La fiche du cordon

d’alimentation est bien

branchée dans la prise.

• Le tube prolongateur de

remplissage (10) est bien

inséré dans l’ouverture du

godet de remplissage.

(Vérifiez l’arrière du

réfrigérateur pour vous assurer

que le tube de remplissage

n’est pas ressorti à l’arrière du

réfrigérateur.)

• Les vis de montage de la

machine à glaçons se trouvent

à la partie supérieure des

fentes de montage.

ENSUITE, SERREZ

SOLIDEMENT LES VIS DE

MONTAGE DE LA MACHINE

À GLAÇONS.

Étape 7

La machine à glaçons doit être

solidement accrochée lorsque

vous soulevez le bras régulateur

(E) de la machine à glaçons en

position STOP (ARRÊT—

relevé). Laissez-le ainsi jusqu’à

ce que l’alimentation en eau soit

raccordée au réfrigérateur, afin

de prévenir toute mise en

marche prématurée.

Étape 8

Placez le bac à glaçons (11)

sous la machine à glaçons.

REMARQUE: Encore une

fois, assurez-vous que la fiche

du cordon d’alimentation de la

machine à glaçons est bien

branchée dans sa prise, et que

les broches correspondent bien

aux alvéoles de la prise.

Assurez-vous également que le

bras régulateur (E) de la machine

à glaçons est à la position STOP

(ARRÊT—relevé).

Bras relevé—la

machine s’arrête

Position relevée

Bras abaissé—la

machine fonctionne

Étape 10

Vous trouverez dans ce guide

la garantie de la machine à

glaçons. Rangez le présent

guide avec le Guide

d’utilisation et d’entretien

de votre réfrigérateur.

L’installation de la machine à

glaçons à l’intérieur du

compartiment congélateur est

maintenant terminée. Poursuivez

avec l’installation de

l’électrovanne.

Étape 9

Vous trouverez dans l’ensemble

une étiquette (9) pour inscrire

la date d’installation aux fins

de garantie. Collez-la à l’arrière

du réfrigérateur.

INSTALLATION DE L’ÉLECTROVANNE

Installation de l’électrovanne

Étape 1

À la partie

inférieure à

l’arrière du

réfrigérateur,

enlevez les

vis qui

retiennent en

place le panneau du

compartiment du compresseur

et conservez-les en vue de les

réinstaller plus tard. Repliez

légèrement le panneau vers

l’arrière pour accéder au

compartiment.

Étape 2

• Repérez le connecteur

femelle (B).

(suite à la colonne suivante)

Étape 2 (suite)

• Branchez le connecteur

femelle (B) sur les bornes

mâles de l’électrovanne (4).

Vous pouvez brancher

n’importe quel fil sur

n’importe quelle borne.

• Fixez l’électrovanne à la

carrosserie en insérant la vis à

tête hexagonale (13), fournie

dans l’ensemble, dans le trou

aménagé dans le pied de la

carrosserie.

• Vérifiez si l’écrou de la

conduite d’eau en plastique, à

la partie inférieure de

l’électrovanne, est bien serré à

la main. N’UTILISEZ PAS

D’OUTILS.

Étape 3

• Fixez la bride

de la conduite

d’eau (8),

fournie dans

l’ensemble, au

réfrigérateur

jusqu’à ce que

vous raccordiez l’alimentation

en eau de la résidence à

l’électrovanne de la machine à

glaçons (voir les Directives

d’installation de la conduite

d’eau). Alignez la bride avec

l’électrovanne, puis insérez la

vis (7) fournie dans

l’ensemble dans la bride (8),

dans le poinçonnement à

l’arrière de la carrosserie.

• Avant de mettre la machine à

glaçons en marche, il faut

fixer la conduite d’eau en

cuivre raccordée au

réfrigérateur à l’aide de la

bride afin d’éviter une usure

excessive du tuyau, ce qui

pourrait provoquer des fuites.

ATTENTION: Débranchez le réfrigérateur. Pour éliminer

tout risque de choc électrique pendant l’installation, vous devez

débrancher le réfrigérateur de sa prise de courant.

Avant de commencer, veuillez lire attentivement chaque étape.

Outils nécessaires:

• Tournevis Phillips

• Tournevis à lame plate

• Tourne-écrou de 1/4

″ et 5/16″

• Couteau affûté

• Pinces

INSTALLATION DE L’ÉLECTROVANNE

(suite)

Étape 5

Fixez la

conduite

d’eau en

plastique à

l’arrière de

la carrosserie

à l’aide

d’attaches

auto-

adhésives

(5), en

espaçant les

attaches de

la façon illustrée

afin d’éliminer

tout jeu dans la conduite.

Attaches auto-

adhésives pour la

conduite d’eau

en plastique

Étape 4

• Enlevez le petit capuchon de

plastique (C) à la base du

godet de remplissage qui se

trouve à l’arrière du

réfrigérateur, dans le coin

supérieur droit.

• Serrez les extrémités de la

bride (3) ou (6), fournie dans

l’ensemble, avec des pinces et

faites-la glisser sur le godet de

remplissage. (Utilisez la bride

noire avec le godet de

remplissage noir, et utilisez

l’autre bride avec l’autre godet

de remplissage.) Tout en

serrant la bride, insérez la

conduite d’eau en plastique le

plus loin possible dans le

godet (environ 1

″ [25 mm]).

Abaissez ensuite la bride afin

de maintenir en place la

conduite d’eau en plastique.

• Assurez-vous que le godet

de remplissage est orienté

vers le bas.

Étape 6

Reportez-vous aux Directives

d’installation de la conduite

d’eau en ce qui concerne le

raccordement à l’alimentation

en eau de la résidence. Lorsque

l’alimentation en eau est

raccordée, placez le bras

régulateur de la machine à

glaçons à la position ON

(MARCHE—abaissé).

La fabrication des glaçons ne

commencera que lorsque le

compartiment congélateur et la

machine à glaçons auront

atteint la température de

fonctionnement appropriée.

Ensuite, la fabrication des

glaçons commencera

automatiquement.

Godet de

remplissage

(l’aspect peut varier)

INSTALLATION DE LA MACHINE À GLAÇONS

Ces directives sont-elles appropriées à votre modèle?

Veuillez suivre les directives indiquées sur l’étiquette qui

se trouve à l’arrière du réfrigérateur—A, C, E, F, G ou H.

Directives d’installation

ATTENTION: Débranchez le réfrigérateur. Pour éliminer

tout risque de choc électrique pendant l’installation, vous devez

débrancher le réfrigérateur de sa prise de courant.

Avant de commencer, veuillez lire attentivement chaque étape.

Outils nécessaires:

• Tournevis Phillips

• Tournevis à lame plate

• Couteau affûté

• Pinces

Étape 2

Desserrez les deux vis de montage

(B) mais ne les dévissez pas

complètement. Les vis doivent

ressortir d’environ 1/2″ (13 mm)

de la paroi du congélateur.

Étape 3

• Enlevez et jetez le capuchon

blanc situé dans le coin

supérieur gauche de la paroi

du congélateur.

• Coupez le tube prolongateur

de remplissage (10) à la

longueur (utilisez le gabarit

ci-dessous) à l’aide d’un

couteau affûté ou d’une lame

de rasoir, puis faites-le glisser

sur le tube de remplissage

jusqu’à ce qu’il bloque.

Enlever le

capuchon

(suite à la page suivante)

Coupez le tube prolongateur de remplissage à

cette longueur pour .

Installation de la machine à glaçons

Étape 1

Enlevez le capot de la prise

situé sur la paroi latérale gauche

et jetez-le.

Enlevez la

vis et tirez

sur le capot.

INSTALLATION DE LA MACHINE À GLAÇONS

(suite)

Étape 4

Dégagez de l’agrafe le cordon

d’alimentation de la machine à

glaçons. Placez la machine à

glaçons sur le côté, comme

illustré. Branchez la fiche du

cordon d’alimentation (C) de la

machine à glaçons dans la prise

située sur la paroi latérale, en

vous assurant que les broches

correspondent bien aux alvéoles

de la prise. Insérez fermement la

fiche dans la prise.

Étape 5

• Soulevez la machine à glaçons

de sorte que le tube

prolongateur de remplissage

(10) soit inséré dans

l’ouverture du godet de

remplissage (D). Accrochez la

machine à glaçons sur les deux

vis de montage (B).

(suite à la colonne suivante)

Étape 5 (suite)

Assurez-vous que:

• La fiche du cordon

d’alimentation est bien

branchée dans la prise.

• Le tube prolongateur de

remplissage (10) est bien

inséré dans l’ouverture du

godet de remplissage.

(Vérifiez l’arrière du

réfrigérateur pour vous assurer

que le tube de remplissage

n’est pas ressorti à l’arrière du

réfrigérateur.)

• Les vis de montage de la

machine à glaçons se trouvent

à la partie supérieure des

fentes de montage.

ENSUITE, SERREZ

SOLIDEMENT LES VIS DE

MONTAGE DE LA MACHINE

À GLAÇONS.

Étape 6

La machine à glaçons doit être

solidement accrochée lorsque

vous soulevez le bras régulateur

(E) de la machine à glaçons en

position STOP (ARRÊT—

relevé). Laissez-le ainsi jusqu’à

ce que l’alimentation en eau soit

raccordée au réfrigérateur, afin

de prévenir toute mise en

marche prématurée.

Étape 7

Placez le bac à glaçons (11)

sous la machine à glaçons.

REMARQUE: Encore une

fois, assurez-vous que la fiche

du cordon d’alimentation de la

machine à glaçons est bien

branchée dans sa prise, et que

les broches correspondent bien

aux alvéoles de la prise.

Assurez-vous également que le

bras régulateur (E) de la machine

à glaçons est à la position STOP

(ARRÊT—relevé).

Bras relevé—la

machine s’arrête

Position relevée

Bras abaissé—la

machine fonctionne

Étape 9

Vous trouverez dans ce guide

la garantie de la machine à

glaçons. Rangez le présent

guide avec le Guide

d’utilisation et d’entretien

de votre réfrigérateur.

L’installation de la machine à

glaçons à l’intérieur du

compartiment congélateur est

maintenant terminée. Poursuivez

avec l’installation de

l’électrovanne.

Étape 8

Vous trouverez dans l’ensemble

une étiquette (9) pour inscrire

la date d’installation aux fins

de garantie. Collez-la à l’arrière

du réfrigérateur.

INSTALLATION DE L’ÉLECTROVANNE

Installation de l’électrovanne

Étape 1

À la partie

inférieure à

l’arrière du

réfrigérateur,

enlevez les

vis qui

retiennent en

place le

panneau du

compartiment

du compresseur et conservez-les

en vue de les réinstaller plus

tard. Repliez légèrement le

panneau vers l’arrière pour

accéder au compartiment.

Étape 2

• Repérez le connecteur

femelle (B).

(suite à la colonne suivante)

Étape 2 (suite)

• Branchez le connecteur

femelle (B) sur les bornes

mâles de l’électrovanne (4).

Vous pouvez brancher

n’importe quel fil sur

n’importe quelle borne.

• Fixez l’électrovanne à la

carrosserie en insérant la vis à

tête hexagonale (13), fournie

dans l’ensemble, dans le trou

aménagé dans le pied de la

carrosserie.

• Vérifiez si l’écrou de la

conduite d’eau en plastique, à

la partie inférieure de

l’électrovanne, est bien serré à

la main. N’UTILISEZ PAS

D’OUTILS.

Étape 3

• Fixez la bride

de la conduite

d’eau (8),

fournie dans

l’ensemble, au

réfrigérateur

jusqu’à ce que

vous raccordiez l’alimentation

en eau de la résidence à

l’électrovanne de la machine à

glaçons (voir les Directives

d’installation de la conduite

d’eau). Alignez la bride avec

l’électrovanne, puis insérez la

vis (7) fournie dans

l’ensemble dans la bride (8),

dans le poinçonnement à

l’arrière de la carrosserie.

• Avant de mettre la machine à

glaçons en marche, il faut

fixer la conduite d’eau en

cuivre raccordée au

réfrigérateur à l’aide de la

bride afin d’éviter une usure

excessive du tuyau, ce qui

pourrait provoquer des fuites.

ATTENTION: Débranchez le réfrigérateur. Pour éliminer

tout risque de choc électrique pendant l’installation, vous devez

débrancher le réfrigérateur de sa prise de courant.

Avant de commencer, veuillez lire attentivement chaque étape.

Outils nécessaires:

• Tournevis Phillips

• Tournevis à lame plate

• Tourne-écrou de 1/4

″ et 5/16″

• Couteau affûté

• Pinces

Certains modèles

ne sont pas dotés

d’un panneau.

(suite à la page suivante)

INSTALLATION DE L’ÉLECTROVANNE

(suite)

Étape 5

Fixez la conduite d’eau en

plastique à l’arrière de la

carrosserie à l’aide d’attaches

auto-adhésives (5), en espaçant

les attaches de la façon illustrée

afin d’éliminer tout jeu dans

la conduite.

Attaches auto-adhésives pour la

conduite d’eau en plastique

Étape 4

• Coupez une longueur de

″ (30 cm) à partir de

l’extrémité de la conduite

d’eau en plastique.

• Pour bénéficier d’un meilleur

accès au godet de remplissage,

il peut être nécessaire

d’enlever la vis de la bride de

montage du condenseur, dans

le coin supérieur droit.

• Enlevez le petit capuchon de

plastique (C) à la base du

godet de remplissage qui se

trouve à l’arrière du

réfrigérateur, dans le coin

supérieur droit.

• Serrez les extrémités de la

bride (3) ou (6), fournie dans

l’ensemble, avec des pinces et

faites-la glisser sur le godet de

remplissage. (Utilisez la bride

noire avec le godet de

remplissage noir, et utilisez

l’autre bride avec l’autre godet

de remplissage.) Tout en

serrant la bride, insérez la

conduite d’eau en plastique le

plus loin possible dans le

godet (environ 1″ [25 mm]).

Abaissez ensuite la bride afin

de maintenir en place la

conduite d’eau en plastique.

• Assurez-vous que le godet

de remplissage est orienté

vers le bas.

• Si vous avez enlevé la vis de

montage, fixez à nouveau le

condenseur sur le réfrigérateur

en réinstallant la vis et la bride

de montage. Ne serrez pas la

vis de façon excessive.

Étape 6

Reportez-vous aux Directives

d’installation de la conduite

d’eau en ce qui concerne le

raccordement à l’alimentation

en eau de la résidence. Lorsque

l’alimentation en eau est

raccordée, placez le bras

régulateur de la machine à

glaçons à la position ON

(MARCHE—abaissé).

La fabrication des glaçons ne

commencera que lorsque le

compartiment congélateur et la

machine à glaçons auront

atteint la température de

fonctionnement appropriée.

Ensuite, la fabrication des

glaçons commencera

automatiquement.

Godet de

remplissage

(l’aspect peut varier)

DIRECTIVES D’INSTALLATION

DE LA CONDUITE D’EAU

INSTALLEZ LE ROBINET D’ARRÊT SUR LA

CONDUITE D’EAU POTABLE FRÉQUEMMENT

UTILISÉE LA PLUS PROCHE.

a. Installez le robinet à un endroit facilement

accessible. Il est préférable de l’installer sur le

côté d’une canalisation d’eau verticale. Lorsqu’il

est nécessaire de l’installer sur une canalisation

horizontale, posez-le sur le dessus ou le côté de

celle-ci, plutôt que sur le dessous, pour éviter la

chute de dépôts présents dans la canalisation d’eau.

b. Percez un trou de 1/4″ dans la canalisation

d’eau avec un foret bien affûté. Ébavurez le trou

que vous venez de percer. (Ne

percez pas de trou

si le robinet se perce lui-même.)

ATTENTION:

• Si vous utilisez le réfrigérateur avant de

raccorder la conduite d’eau, veillez à ce que le

bras régulateur de la machine à glaçons reste en

position “STOP” (ARRÊT–relevé).

• N’installez pas la tuyauterie de la machine à

glaçons dans des endroits exposés au gel.

• Lorsque vous utilisez un appareil électrique

quelconque (comme une perceuse) pendant

l’installation, assurez-vous qu’il est isolé ou câblé

de façon à éviter tout risque d’électrocution.

• Toutes les installations doivent être conformes

la réglementation locale en matière de plomberie.

INFORMATIONS SUR LA GARANTIE

L’installation de la conduite d’eau n’est pas

garantie par le fabricant du réfrigérateur ou

de la machine à glaçons. Suivez les

présentes Directives à la lettre pour

minimiser le risque de dégâts coûteux

occasionnés par l’eau.

• Si la conduite existante est pourvue d’un

raccord évasé, vous devrez SOIT vous procurer

un adaptateur (en vente à votre magasin

d’articles de plomberie) pour raccorder la

conduite d’eau au réfrigérateur, SOIT couper la

partie évasée à l’aide d’un coupe-tube et utiliser

un manchon de compression.

ACCESSOIRES NÉCESSAIRES

• La machine à glaçons doit, pour pouvoir

fonctionner automatiquement, être alimentée en

eau froide. La pression de celle-ci doit varier

entre 1,4 et 8,3 bars.

• Perceuse électrique, à moins que vous ayez

un robinet à poinçon.

• Le réfrigérateur doit être raccordé à la conduite

d’eau au moyen d’un tuyau en cuivre de 1/4″

de diamètre extérieur. Assurez-vous que les deux

extrémités du tuyau sont coupées à angle droit.

Pour déterminer la longueur de tuyau de cuivre

nécessaire, mesurez la distance entre

l’électrovanne à l’arrière du réfrigérateur et le

tuyau d’arrivée d’eau. Ajoutez ensuite 8 pieds

(244 cm). Assurez-vous de disposer d’une

longueur de tuyau supplémentaire suffisante

(longueur de 8 pieds [244 cm] enroulée pour

former 3 boucles de 10 pouces [25 cm] de

diamètre) pour permettre d’écarter le

réfrigérateur du mur une fois l’installation

terminée. N’utilisez pas de tuyaux ou de raccords

en plastique, la conduite d’eau étant constamment

sous pression. D’autre part, certains types de

tuyaux en plastique risquent à la longue de

devenir fragiles et de se fissurer, ce qui provoque

des fuites d’eau.

• Un robinet d’arrêt doit être installé sur la

conduite d’eau froide. La conduite d’arrivée d’eau

du robinet d’arrêt doit avoir un diamètre intérieur

d’au moins 5/32″ au point de raccordement à la

CONDUITE D’EAU FROIDE. De nombreux

ensembles de robinet d’arrêt d’eau comprennent

un robinet d’arrêt à brides. Assurez-vous que le

robinet d’arrêt dont vous disposez est conforme

au code de plomberie local.

• Deux écrous de compression d’un diamètre

extérieur de 1/4″ et 2 manchons doivent être

utilisés pour le raccordement du tuyau en cuivre

au robinet d’arrêt et à l’électrovanne du

réfrigérateur.

COUPEZ L’ARRIVÉE D’EAU PRINCIPALE.

Laissez l’eau s’écouler du robinet le plus proche

pour vider la conduite d’eau.

Sous l’évier, à

la canalisation

d’eau froide

À travers le mur, à

la canalisation

d’eau froide de la

salle de lavage

Dans l’espace

libre sous la

maison

À travers le

plancher, à la

canalisation d’eau

froide du sous-sol

Raccordements typiques à la

conduite d’arrivée d’eau

(suite à la page suivante)

DIRECTIVES D’INSTALLATION

DE LA CONDUITE D’EAU

c. Fixez le robinet

d’arrêt sur le tuyau

d’eau froide à l’aide

des brides.

d. Serrez les vis de la

bride jusqu’à ce que le

joint commence à

gonfler. Ne serrez pas

en excès, ce qui pourrait écraser le tuyau.

Si l’eau d’arrivée présente du sable ou des particules

susceptibles de colmater l’écran du robinet d’eau

du réfrigérateur, nous recommandons l’installation

d’un filtre à eau (disponible aux centres de service)

sur la conduite d’eau près du réfrigérateur.

a. Retirez le capuchon en plastique de l’ensemble.

b. Placez l’écrou

de compression

et le manchon sur

l’extrémité du

tuyau, comme

illustré.

c. Insérez

l’extrémité

du tuyau en

cuivre le plus

profondément

possible dans le raccord de l’électrovanne.

Serrez le raccord tout en tenant le tuyau.

d. Fixez le tuyau en cuivre avec la bride prévue

à cet effet pour le maintenir en position verticale.

Il peut être nécessaire d’écarter la bride.

AMÉNAGEZ LE TUYAU EN CUIVRE ENTRE LA

CONDUITE D’EAU FROIDE ET LE RÉFRIGÉRATEUR.

Faites passer le tuyau dans un trou percé dans le

plancher

ou le mur (derrière le réfrigérateur

au bas de l’élément de cuisine contigu) aussi

près

du mur que possible. Assurez-vous de disposer

d’une longueur de tuyau supplémentaire suffisante

(longueur de 8

pieds [244 cm] enroulée pour former

3 boucles de 10 pouces

[25 cm]

de diamètre) pour

permettre d’écarter le réfrigérateur

du mur une fois

l’installation terminée.

OUVREZ LE ROBINET D’ARRÊT.

Resserrez tous les raccords présentant des fuites.

REPOUSSEZ LE RÉFRIGÉRATEUR CONTRE LE MUR.

Disposez le serpentin de tuyau en cuivre de

manière à ce qu’il ne vibre pas contre l’arrière

du réfrigérateur ou contre le mur.

PLACEZ LE BRAS RÉGULATEUR DE LA

MACHINE À GLAÇONS EN POSITION “ON”

(MARCHE–ABAISSÉ).

La machine à glaçons ne commencera pas à

fonctionner avant d’avoir atteint une température

de -9 °C (15 °F) ou moins. Elle se mettra en

marche automatiquement si le bras palpeur est

en position “ON” (MARCHE–abaissé).

REMARQUE: À la première utilisation, il se

peut que la machine à glaçons effectue un

double cycle, causant ainsi le débordement d’un

peu d’eau dans le bac à glaçons. Ceci est normal

et ne se reproduira plus. Jetez les premiers lots

de glaçons qui risquent de comporter quelques

impuretés restées dans la conduite d’eau.

BRANCHEZ LA FICHE DU RÉFRIGÉRATEUR

DANS UNE PRISE DE COURANT MISE À LA TERRE.

RACCORDEZ LE TUYAU EN CUIVRE AU

ROBINET D’ARRÊT.

Placez l’écrou de

compression et le manchon

sur l’embout du tuyau et

raccordez ce dernier au

robinet d’arrêt. Veillez à

ce que le tuyau soit bien

enfoncé dans le robinet.

Serrez bien l’écrou de

compression.

OUVREZ L’EAU ET LAISSEZ-LA COULER.

a. Ouvrez le robinet d’arrivée et laissez l’eau

s’écouler dans le tuyau jusqu’à ce qu’elle soit claire.

b. Coupez l’arrivée d’eau une fois qu’un litre

d’eau environ a circulé dans le tuyau.

RACCORDEZ LE TUYAU EN CUIVRE AU

RÉFRIGÉRATEUR.

Avant d’effectuer le raccordement au

réfrigérateur, assurez-vous que le cordon

d’alimentation de l’appareil n’est pas

branché dans la prise murale.

Robinet

d’arrêt

Écrou

d’étanchéité

Sortie

Écrou de compression

Le bout ferré

(manchon)

Brides

Robinet

d’arrêt

Joint

Arrivée

d’eau

Tuyau d’eau

froide vertical

Le bout

ferré

(manchon)

Tuyau en cuivre

1/4

″

Écrou de

compression de

1/4″

Bride

Raccord de

réfrigérateur

Service à la clientèle

Nous sommes là

Lorsque vous achetez un nouvel électroménager GE, soyez assuré que vous pouvez toujours

compter sur GE pour obtenir de l’aide ou de l’information. Il suffit de nous appeler—sans frais!

Si vous avez des besoins particuliers…

Aux États-Unis: 800.626.2000

Sur demande, GE peut vous fournir des commandes avec inscription en braille pour une variété d’électroménagers GE, de même qu’une

brochure qui facilite l’aménagement d’une cuisine pour les personnes dont la mobilité est limitée. Vous pouvez obtenir ces articles sans

frais en appelant au 800.626.2000.

Les clients qui présentent des problèmes d’élocution, de même que les malentendants, qui possèdent un dispositif spécial de

télécommunication ou un téléscripteur traditionnel, peuvent composer le 800-TDD-GEAC (800-833-4322) pour toute demande de

renseignement ou de service après-vente.

Au Canada: Communiquer avec le Directeur, Relations avec les consommateurs,

2645 Skymark Avenue, Mississauga (Ontario) Canada L4W 4H2

Service de réparation à domicile

Aux États-Unis: 800-GE-CARES (800-432-2737)

Un professionnel du Service après-vente de GE effectuera la réparation nécessaire au moment qui vous convient vraiment. De nombreuses

succursales de Service après-vente de GE vous offrent un service le jour même ou le lendemain, ou à la date qui vous convient (entre 7 h 00

et 19 h 00 en semaine, et entre 9 h 00 et 14 h 00 le samedi). Nos techniciens formés à l’usine connaissent à fond votre électroménager—la

plupart des réparations peuvent être ainsi effectuées en une seule visite.

Au Canada: Consultez votre annuaire téléphonique local pour connaître la succursale de Service après-

vente Camco ou le centre de réparation autorisé le plus près de chez vous.

GE Answer Center®

Aux États-Unis: 800.626.2000

Lorsque vous avez des questions au sujet d’un électroménager GE, le Centre de réponse GE est en mesure de vous aider. On répondra

rapidement et avec courtoisie à votre appel et à vos questions. Vous pouvez téléphoner en tout temps. Le Centre de réponse GE est ouvert

24 heures par jour, 7 jours par semaine.

Au Canada: Communiquer avec le Directeur, Relations avec les consommateurs,

2645 Skymark Avenue, Mississauga (Ontario) Canada L4W 4H2

Contrats d’entretien

Aux États-Unis: 800-626-2224

Ayez l’esprit tranquille en sachant que vous pourrez toujours compter sur le Service après-vente de GE lorsque votre garantie sera expirée.

Achetez un contrat d’entretien GE avant que votre garantie n’expire et bénéficiez ainsi d’un rabais substantiel. En achetant un contrat de

plusieurs années, vous pouvez ainsi faire effectuer des réparations dans le futur et ce, aux prix d’aujourd’hui.

Au Canada: 800-461-3636

Pièces et accessoires Aux États-Unis:

800-626-2002

Les bricoleurs qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir directement à la maison les pièces et accessoires.

Le système de pièces GE vous donne accès à plus de 47 000 pièces…Et toutes les pièces de rechange d’origine GE sont entièrement

garanties. Nous acceptons les cartes VISA, MasterCard et Discover.

Les directives d’entretien stipulées dans le présent manuel comportent des procédures que n’importe quel utilisateur peut effectuer. Les

autres types de réparations doivent généralement être effectués par un technicien qualifié. Il faut faire preuve de prudence, puisqu’une

réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Au Canada: Consulter votre annuaire téléphonique local pour connaître l’adresse du Magasin de pièces

Camco ou du marchand autorisé le plus près de chez vous.

CE QUI EST COUVERT

GARANTIE TOTALE D’UN AN

L’appareil est garanti pièces et

main-d’oeuvre pendant un an à

compter de la date d’achat. Nous

réparerons sur place ou

remplacerons gratuitement

toute

pièce de la machine à glaçons

automatique

affectée par un

défaut de fabrication.

Cette garantie est accordée à

l’acheteur initial et aux propriétaires

successifs des produits achetés

pour utilisation domestique dans

les 48 états continentaux, l’Hawaï

et à Washington, D.C. et au Canada.

En Alaska, la garantie est identique,

si ce n’est qu’elle est LIMITÉE

dans la mesure où les frais de

transport du produit jusqu’au

centre de réparation ou les frais de

déplacement du réparateur à

domicile sont à votre charge.

Toutes les réparations effectuées

dans le cadre de la garantie le

seront par nos centres de

réparation ou nos réparateurs

Customer Care

agréés, pendant

les heures ouvrables normales.

Aux États-Unis:

Téléphonez 1-800-GE-CARES

(1-800-432-2737).

Au Canada consultez les pages

blanches ou jaunes de votre

annuaire téléphonique aux

rubriques CAMCO INC. SERVICE.

CE QUI N’EST

PAS COUVERT

• Visites à domicile pour vous

apprendre à vous servir de

l’appareil.

Lisez votre documentation

d’utilisation et d’entretien. Si

vous avez des questions

concernant l’utilisation de

l’appareil, veuillez les adresser à

votre revendeur ou aux États-Unis

à notre bureau de service après-

vente à l’adresse ci-après, ou

téléphoner en appel gratuit à:

GE Answer Center

800.626.2000

service d’information clientèle

Au Canada, veuillez écrire au:

Directeur, Relations avec les

consommateurs

Camco Inc., Service après-vente

2645 Skymark Ave.

Mississauga (Ontario) L4W 4H2

• Installation incorrecte.

Veuillez, pour tout problème

d’installation, vous adresser à

votre revendeur ou installateur.

Il vous incombe de prévoir des

possibilités de branchement aux

circuits électriques, d’alimentation

en eau et autres, y compris de la

conduite d’eau alimentant la

machine à glaçons et la pose de

cette conduite.

• Remplacement des fusibles ou

réarmement des disjoncteurs.

• Panne de l’appareil si l’usage qui

en est fait n’est pas celui pour lequel

il a été conçu, ou en cas d’utilisation

commerciale.

• Dégâts subis par l’appareil à la

suite d’un accident, d’un incendie,

d’inondations ou d’un cas de force

majeure.

LE GARANT N’EST

PAS

RESPONSABLE DES DOMMAGES

INDIRECTS.

Certains états/certaines provinces interdisent l’exclusion ou la limitation des dommages secondaires ou indirects. Il est donc

possible que les limitations ou exclusions précédentes ne vous soient pas opposables. La présente garantie vous confère des

droits précis. Il se peut également que vous jouissiez d’autres droits qui varient d’un état à l’autre ou d’une province à l’autre. Veuillez,

pour connaître vos droits, consultez votre organisme local ou national de défense des consommateurs ou le ministère de la justice.

Garant—Aux États-Unis: General Electric Company

Pour toute assistance concernant la présente garantie, veuillez écrire au:

Manager—Consumer Affairs, GE Appliances, Louisville, KY 40225

Garant—Au Canada: Camco Inc.

Pour toute assistance concernant la présente garantie, veuillez écrire au:

Directeur, Relations avec les consommateurs, Camco Inc., Service après-vente

2645 Skymark Ave., Mississauga (Ontario) L4W 4H2

IM-3

GARANTIE

de votre machine à glaçons automatique

Agrafez votre reçu, ou votre chèque

annulé ici. Une preuve de la date

d’achat est nécessaire pour obtenir

du service selon la garantie.

Numéro de pièce 162D4614P005

Pub. N

. 49-6825

Imprimé aux États-Unis

GE - General Electric IM3 GE Icemaker Kit

Product's Documents

User Manual

Specifications

GE - General Electric IM3 Questions and Answers
