Craftsman 917389622 gas walk-behind lawn mower User Manual

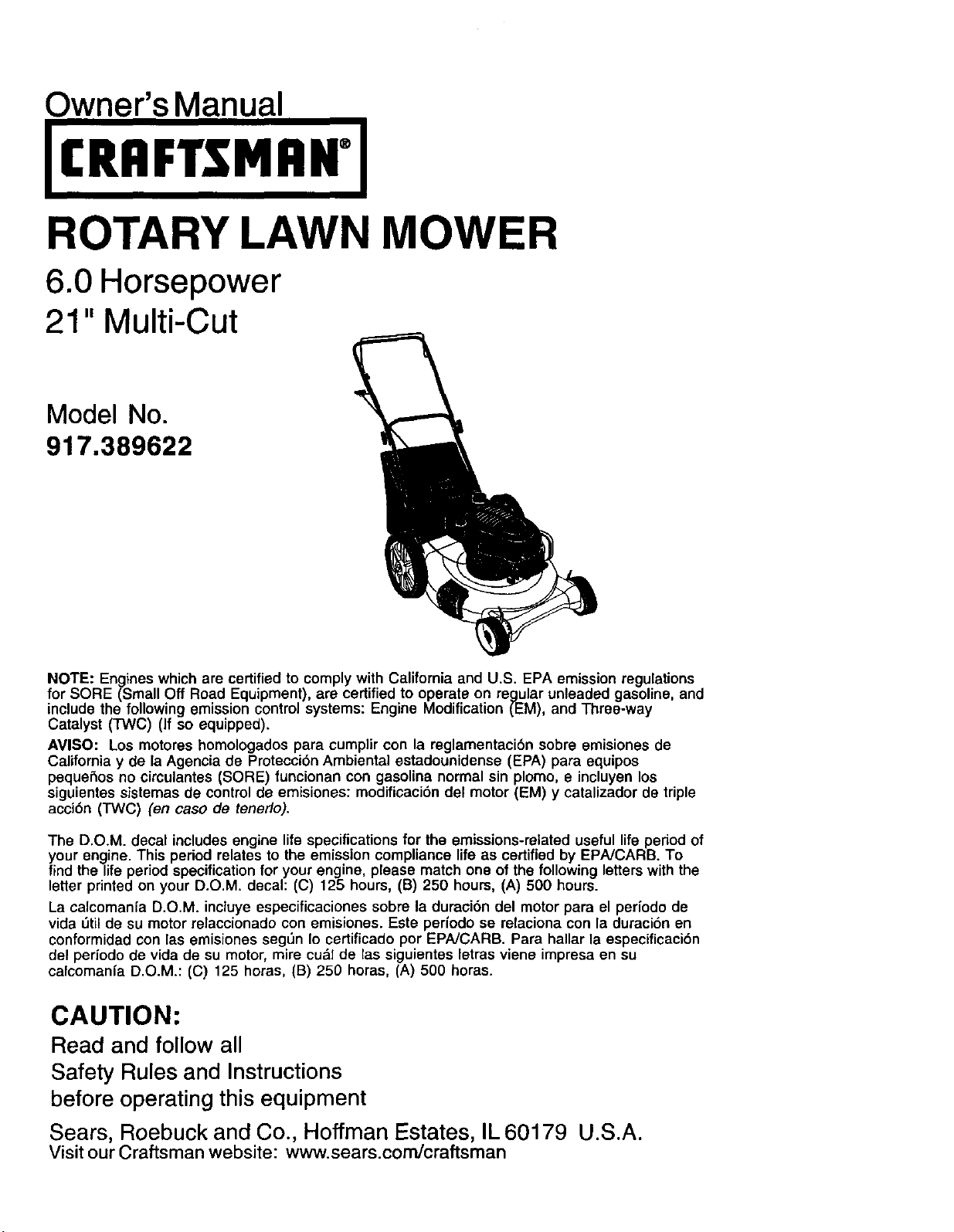

Owner's Manual

ICRRFTSMRN'I

ROTARY LAWN MOWER

6.0 Horsepower

21" Multi-Cut

Model No.

917.389622

NOTE: Engines which are certified to comply with California and U.S. EPA emission regulations

for SORE (Small Off Road Equipment), are certified to operate on regular unleaded gasoline, and

include the following emission control systems: Engine Modification (EM), and Three-way

Catalyst (TWC) (If so equipped).

AVISO: Los motores homologados para cumplir con la reglamentacibn sobre emisiones de

California y de la Agencia de Protecci6n Ambiental estadounidense (EPA) para equipos

pequeSos no circulantes (SORE) funcionan con gasolina normal sin plomo, e incluyen los

siguientes sistemas de controlde emisiones: modificaci6n del motor (EM) y catalizador de triple

acci6n (TWC) (en caso de tenerlo).

The D.O.M. decal includes engine life specifications for the emissions-related useful life period of

your engine. This period relates to the emission compliance life as certified by EPA/CARB. To

find the life period specification for your engine, please match one of the following letters with the

letter printed on your D.O.M. decal: (C) 125 hours, (B) 250 hours, (A) 500 hours.

La calcomanfa D.O.M. incluye especificaciones sobre la duraci6n del motor para el perfodo de

vida =3tilde su motor relaccionado con emisiones. Este perfodo se relaciona con la duracion en

conformidad con las emisiones seg_n Io certificado por EPA/CARB. Para hallar la especificaci6n

del periodo de vida de su motor, mire curl de las siguientes letras viene impresa en su

calcomanfa D.O.M.: (C) 125 horas, (B) 250 horas, (A) 500 horas.

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL60179 U.S.A.

Visit our Craftsman website: www.sears.com]craftsman

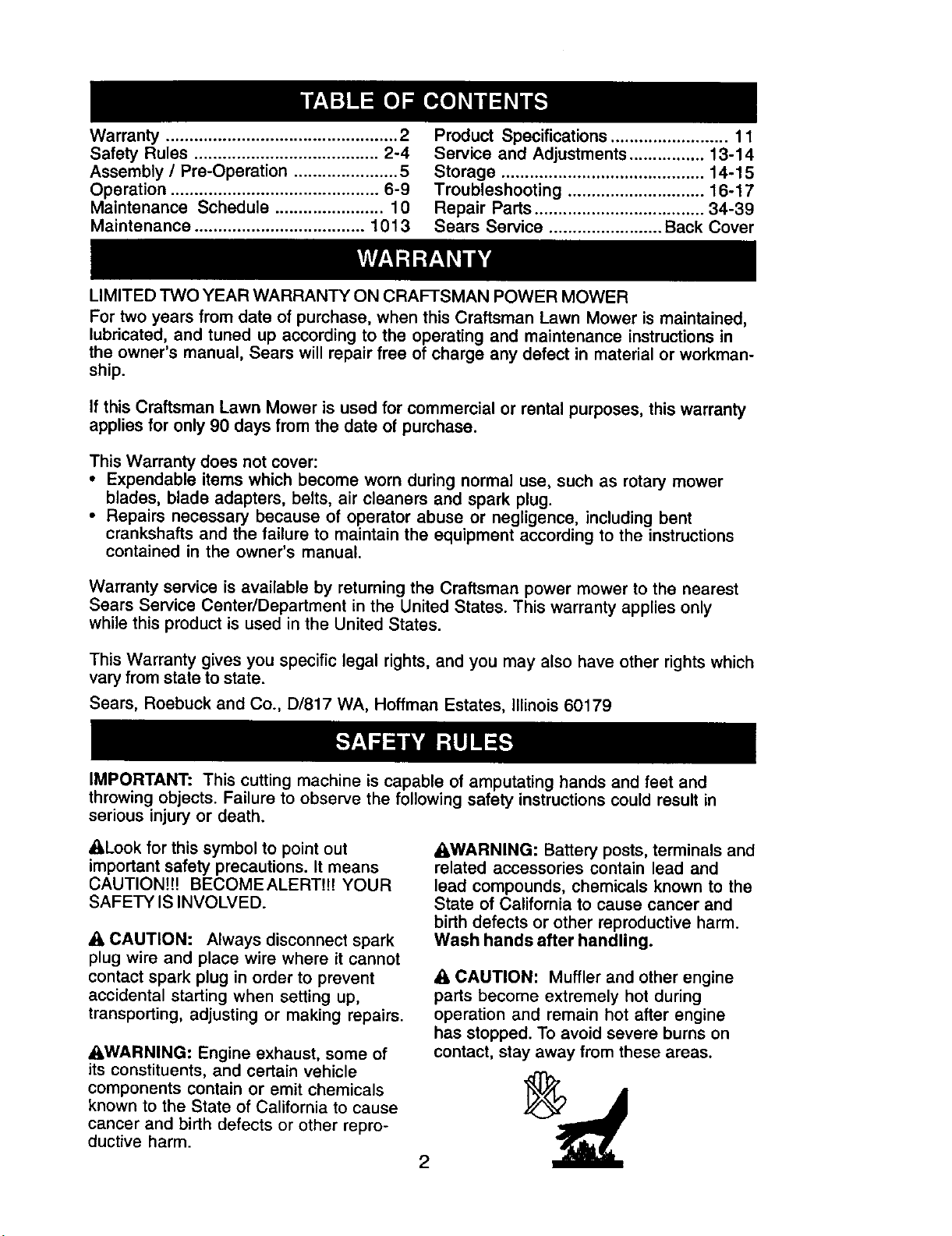

Warranty ................................................. 2

Safety Rules ....................................... 2-4

Assembly / Pre-Operation ...................... 5

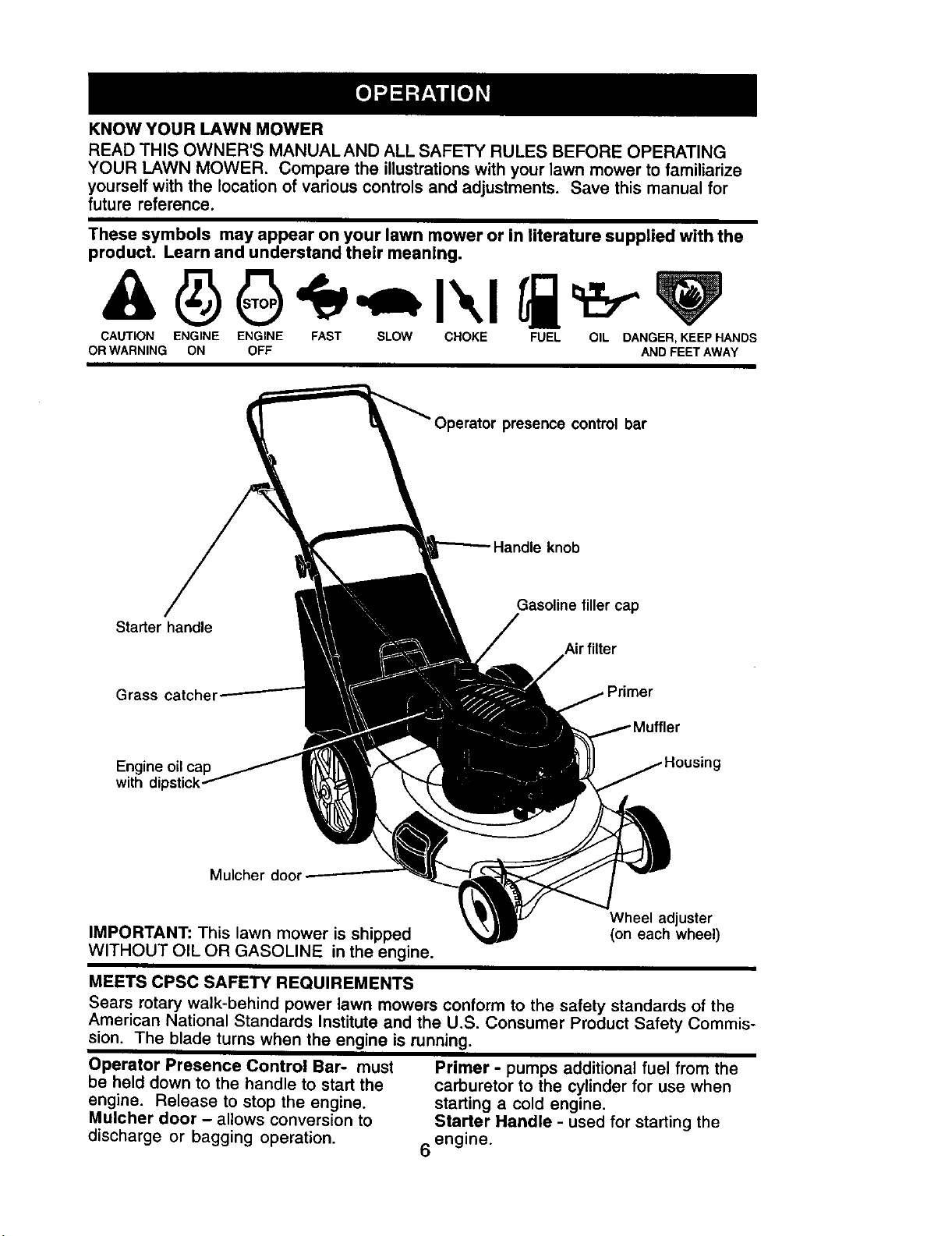

Operation ............................................ 6-9

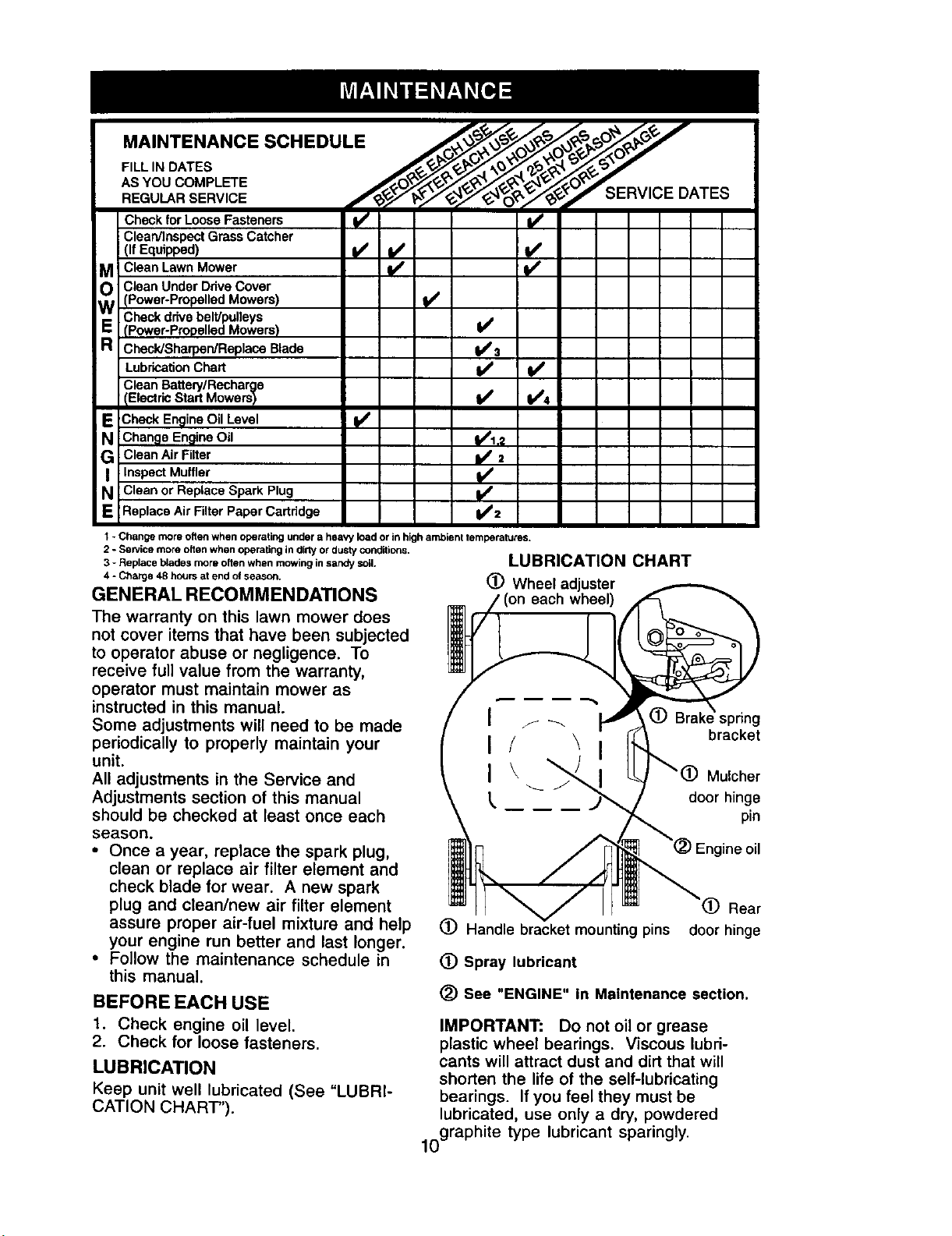

Maintenance Schedule ....................... 10

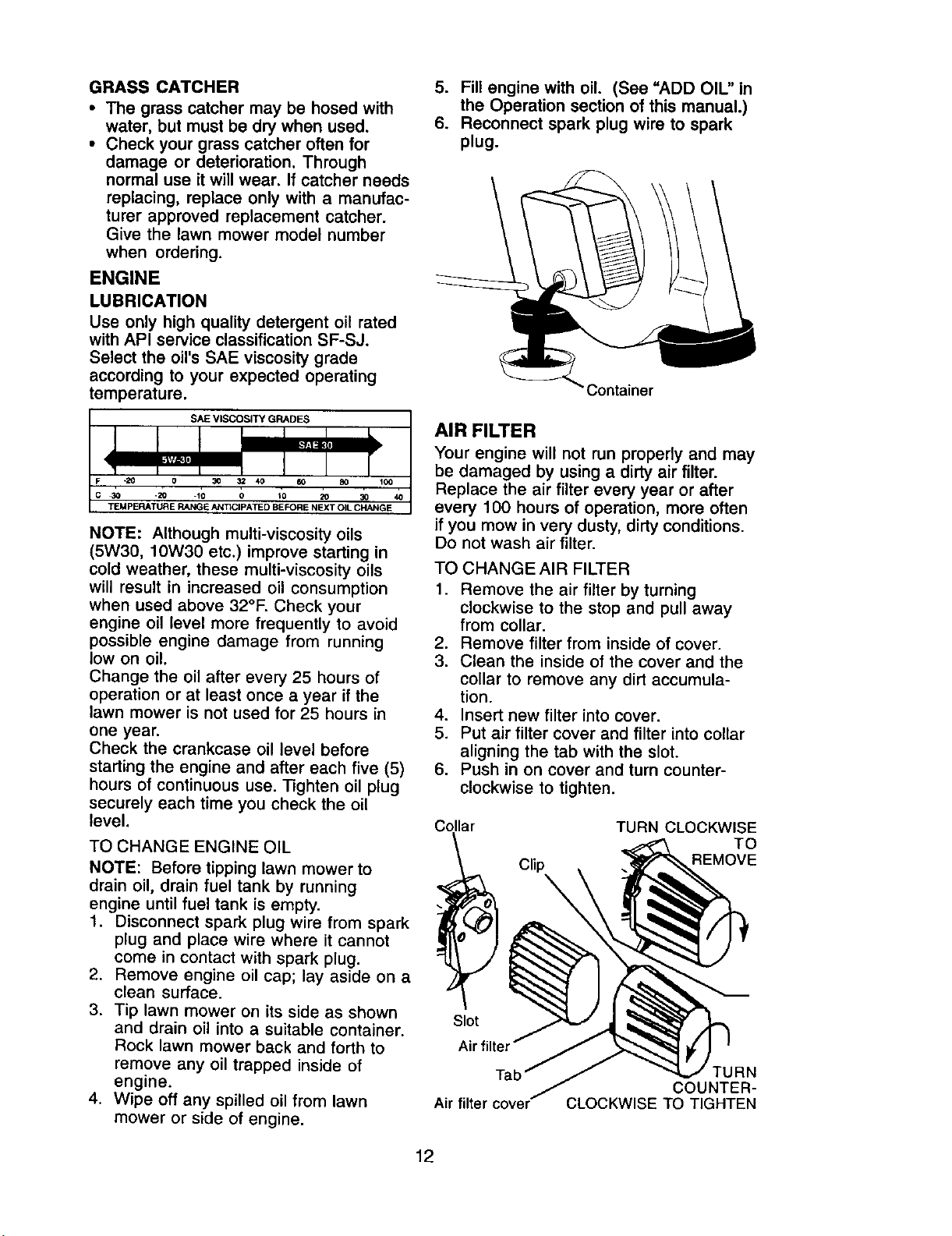

Maintenance .................................... 1013

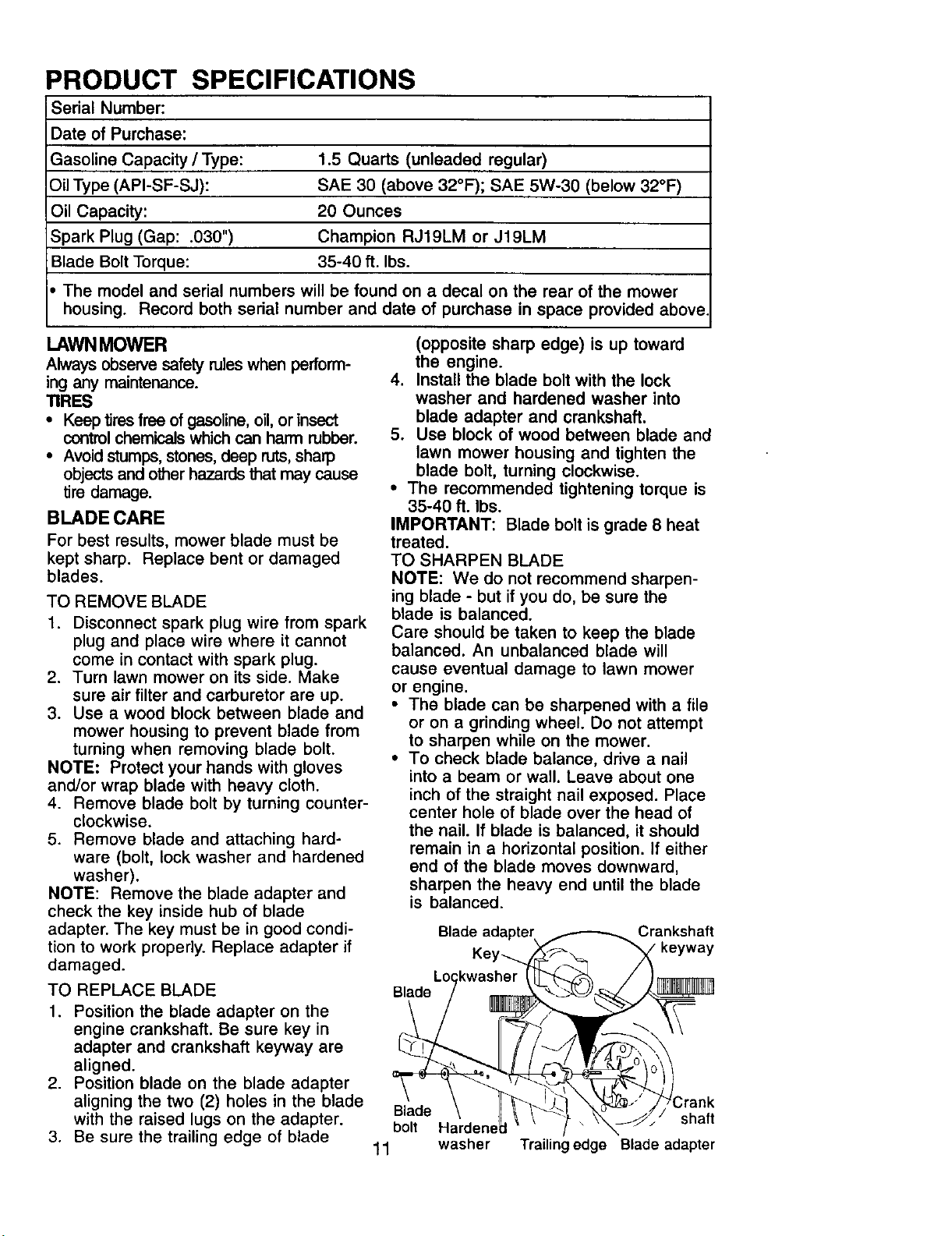

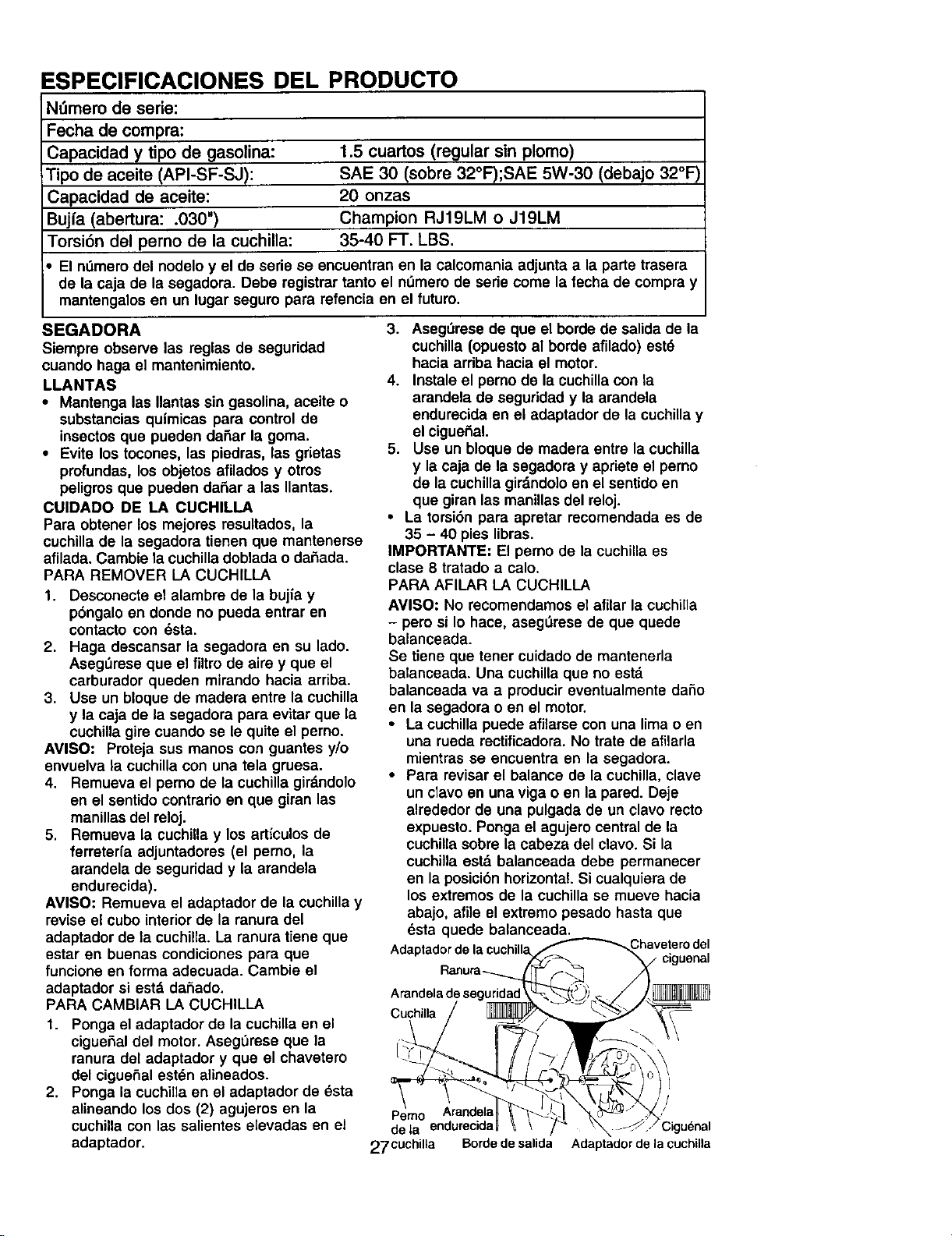

Product Specifications ......................... 11

Service and Adjustments................ 13-14

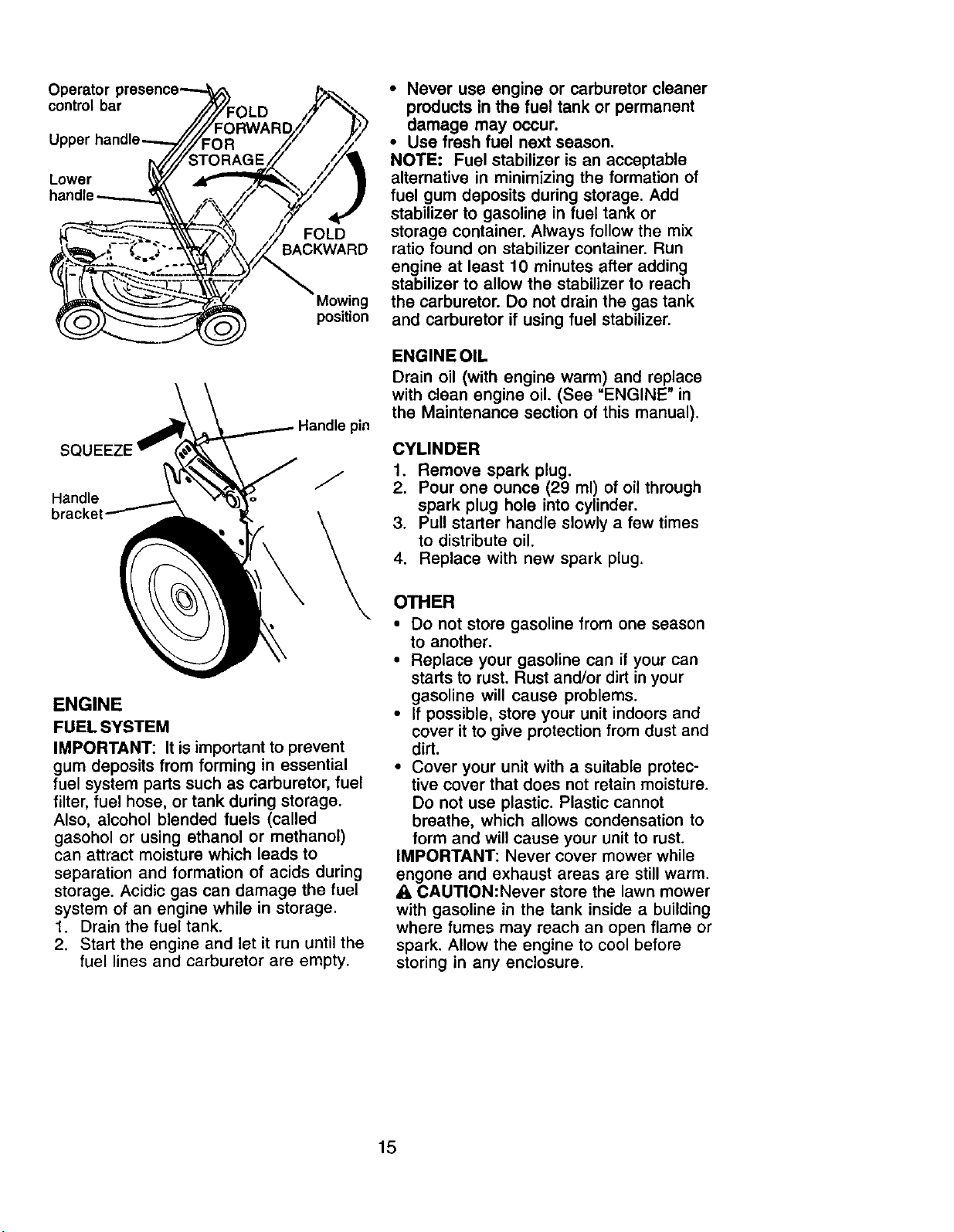

Storage ........................................... 14-15

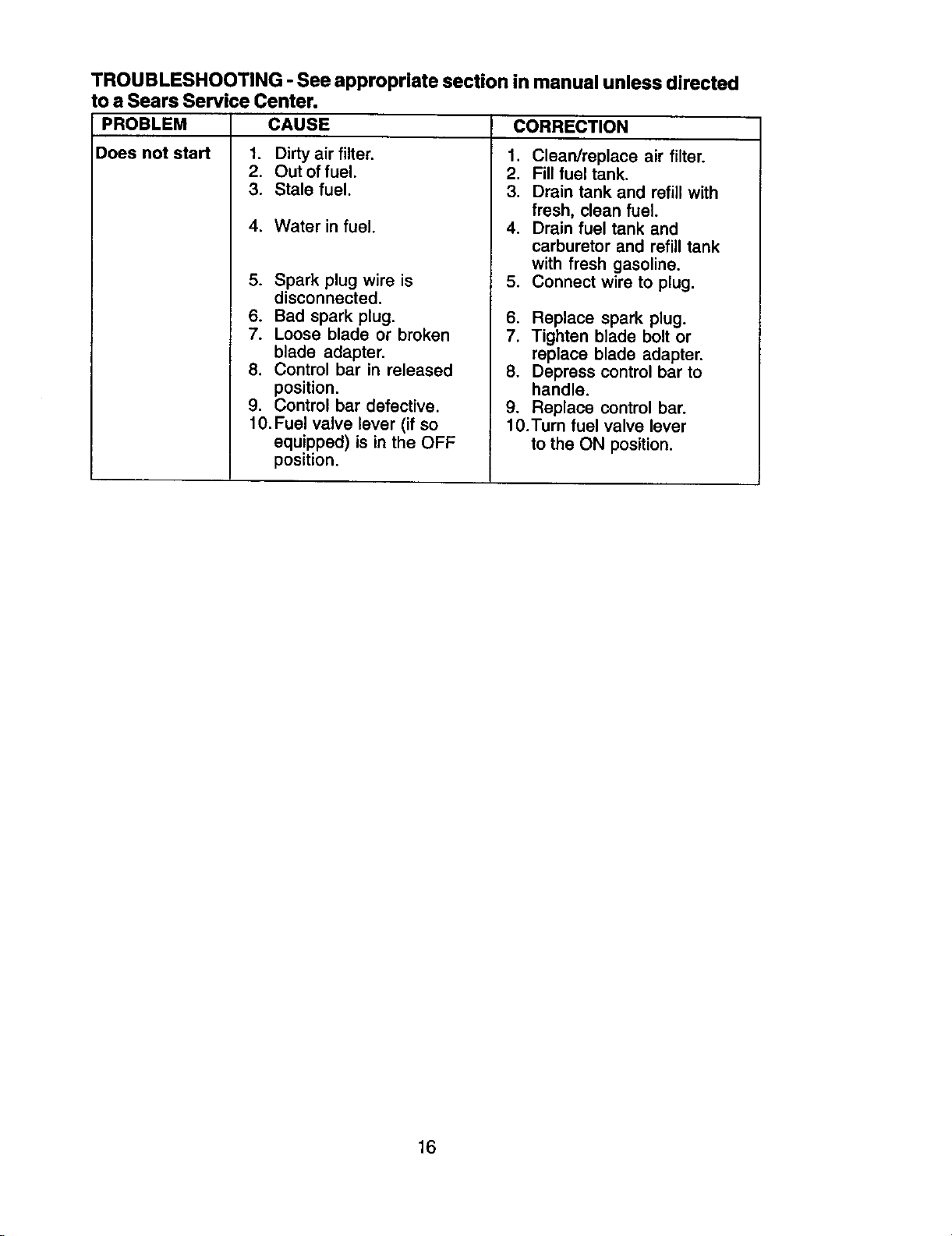

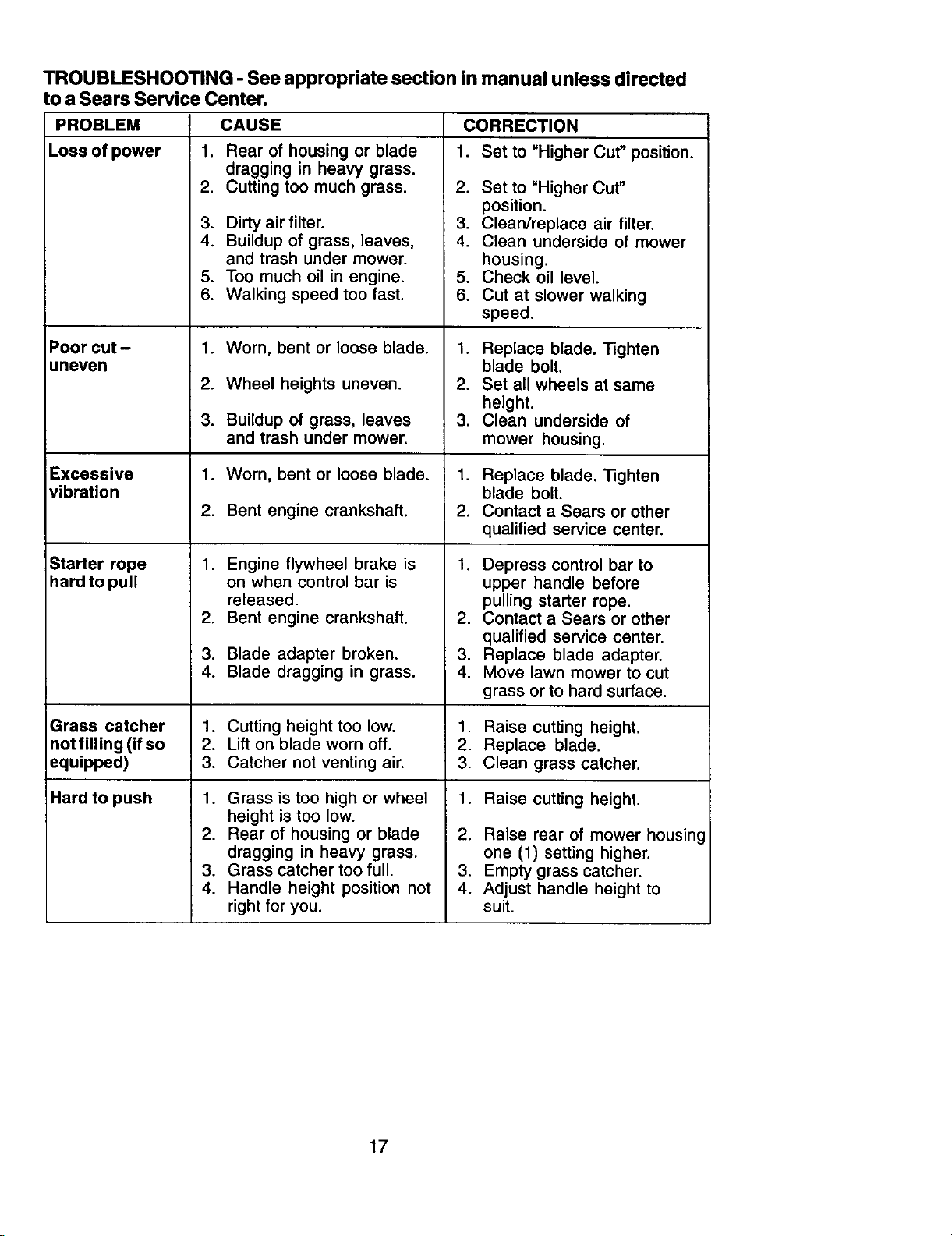

Troubleshooting ............................. 16-17

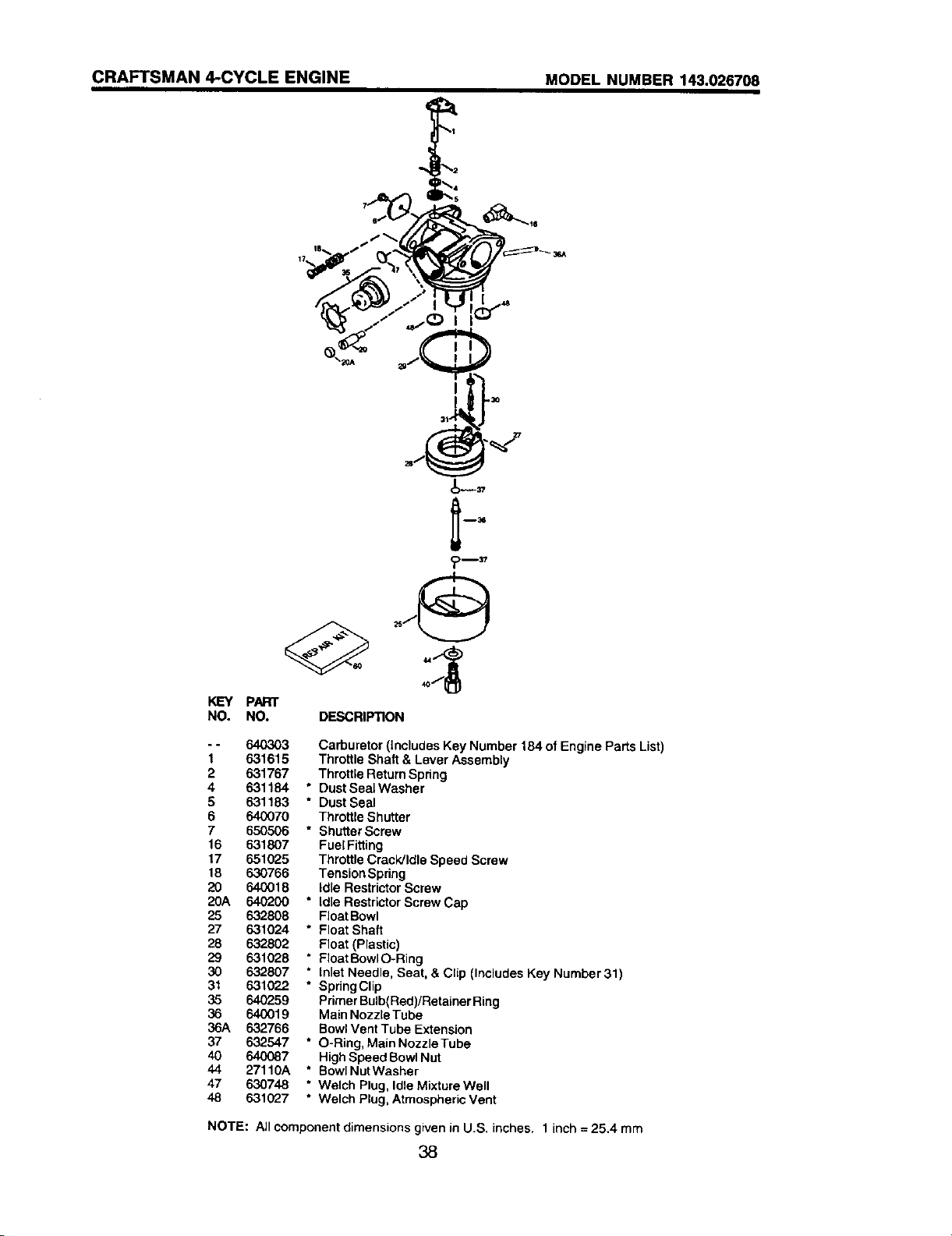

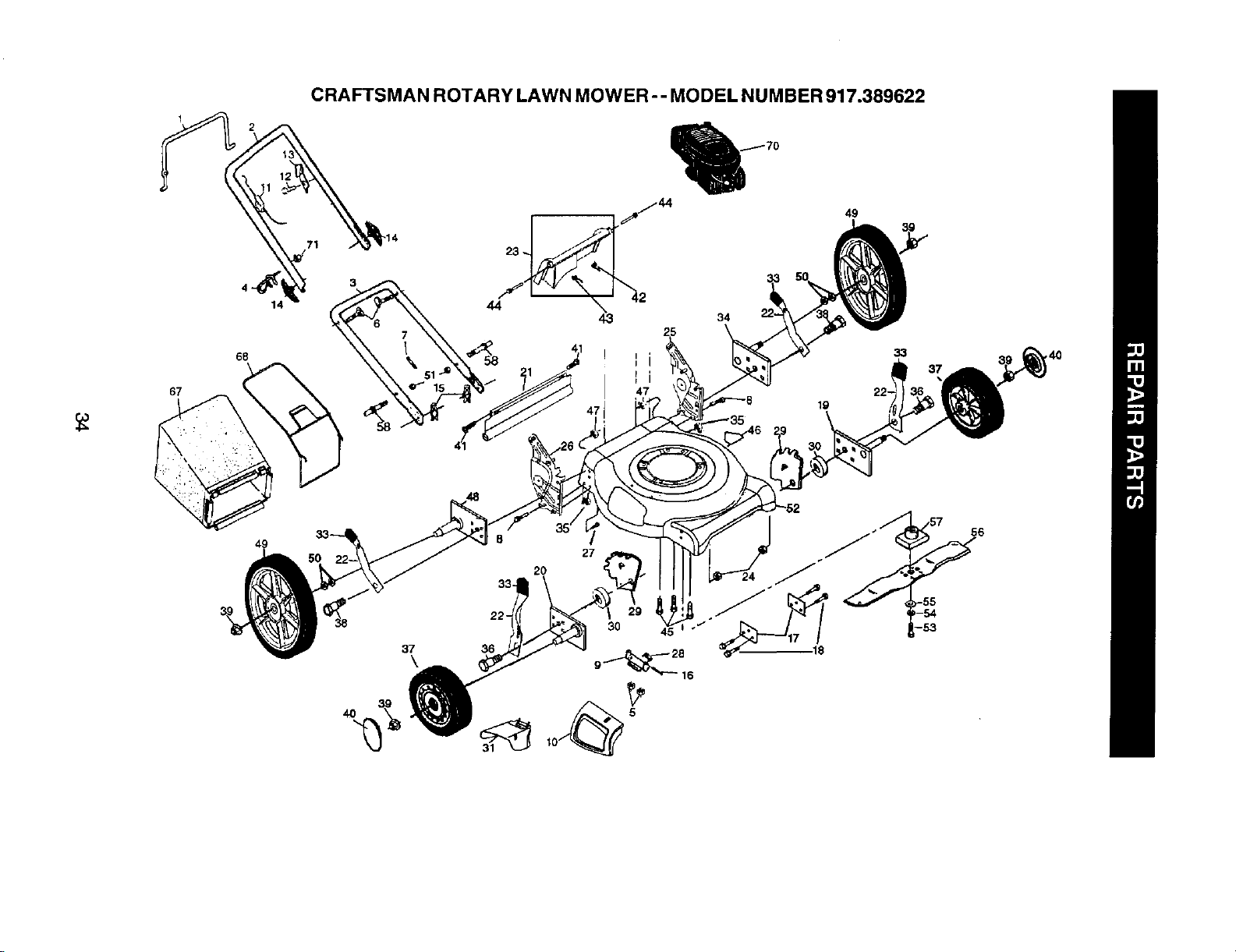

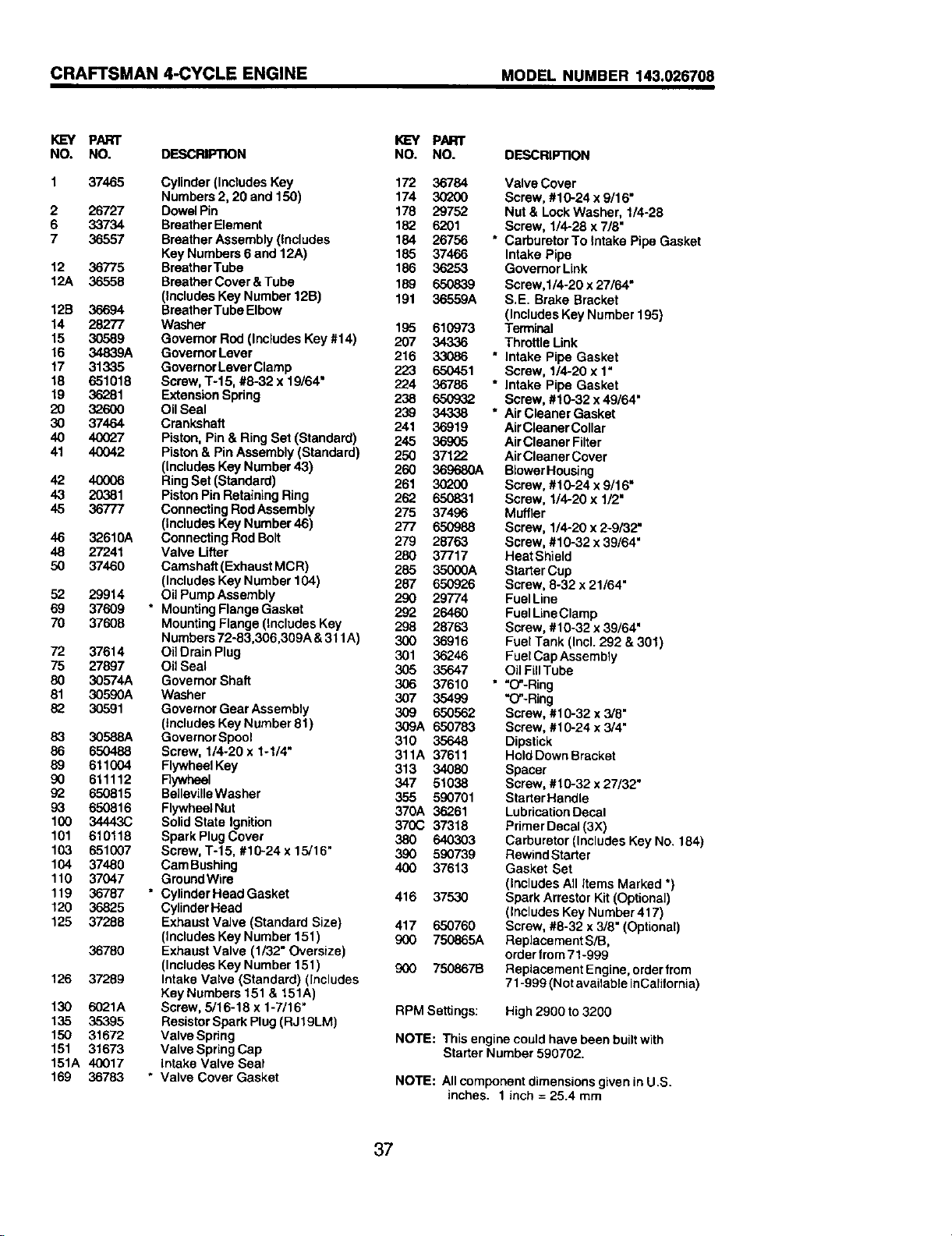

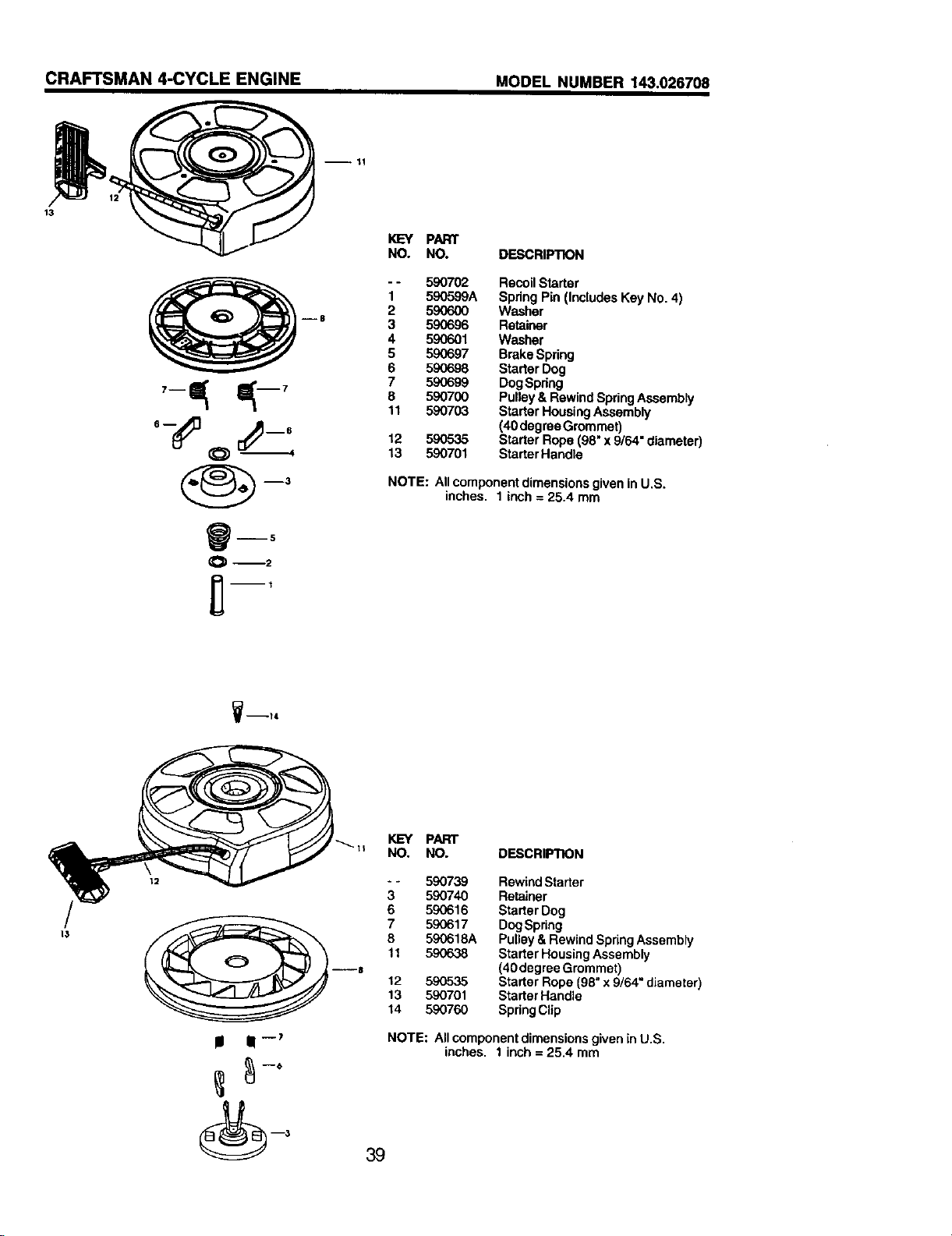

Repair Parts .................................... 34-39

Sears Service ........................ Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

_,Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

A CAUTION: Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

_,WARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

_kWARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals _}_'A_ ,_

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

_, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

I.GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when operat-

ing mower.

IL SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance,

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

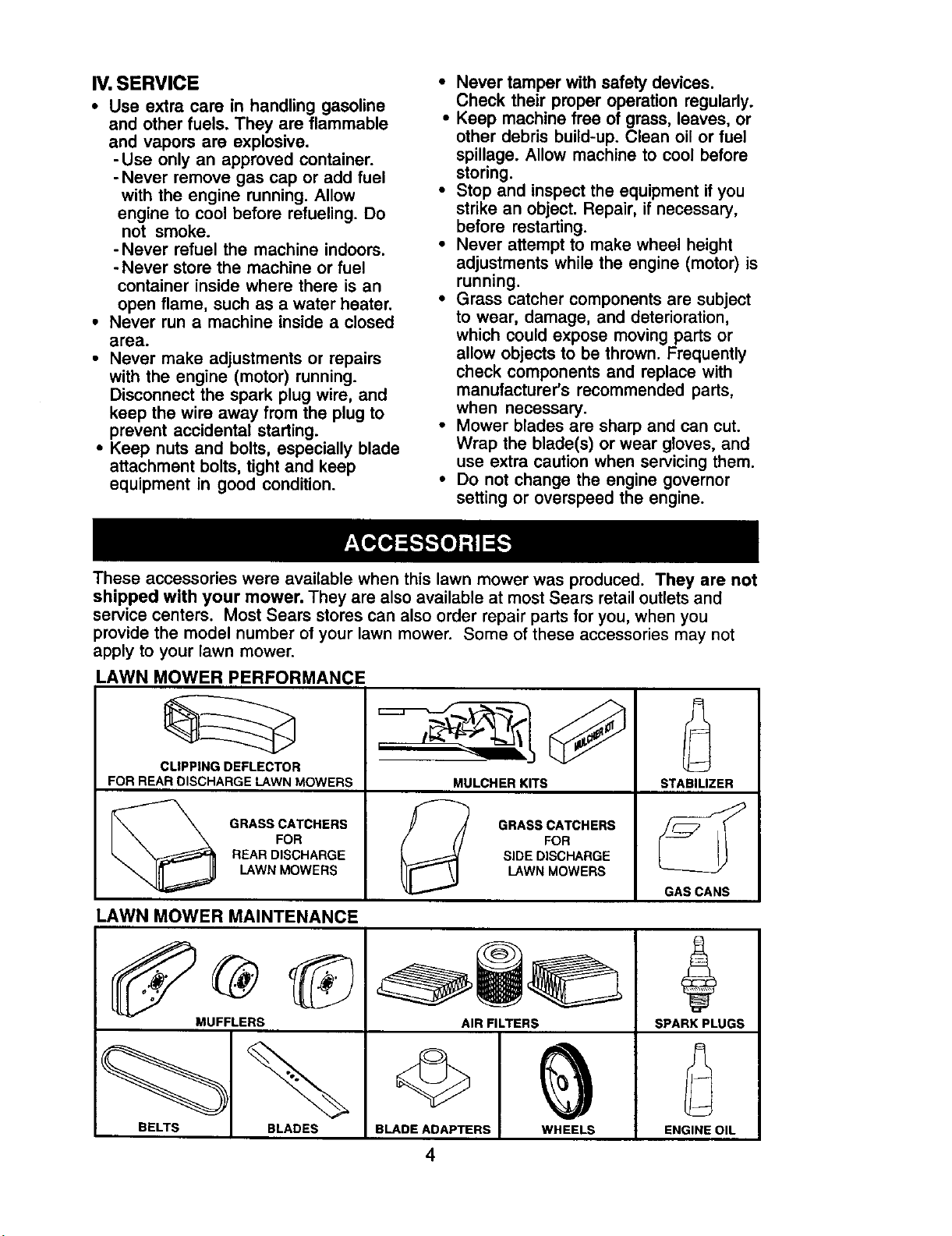

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended pads,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

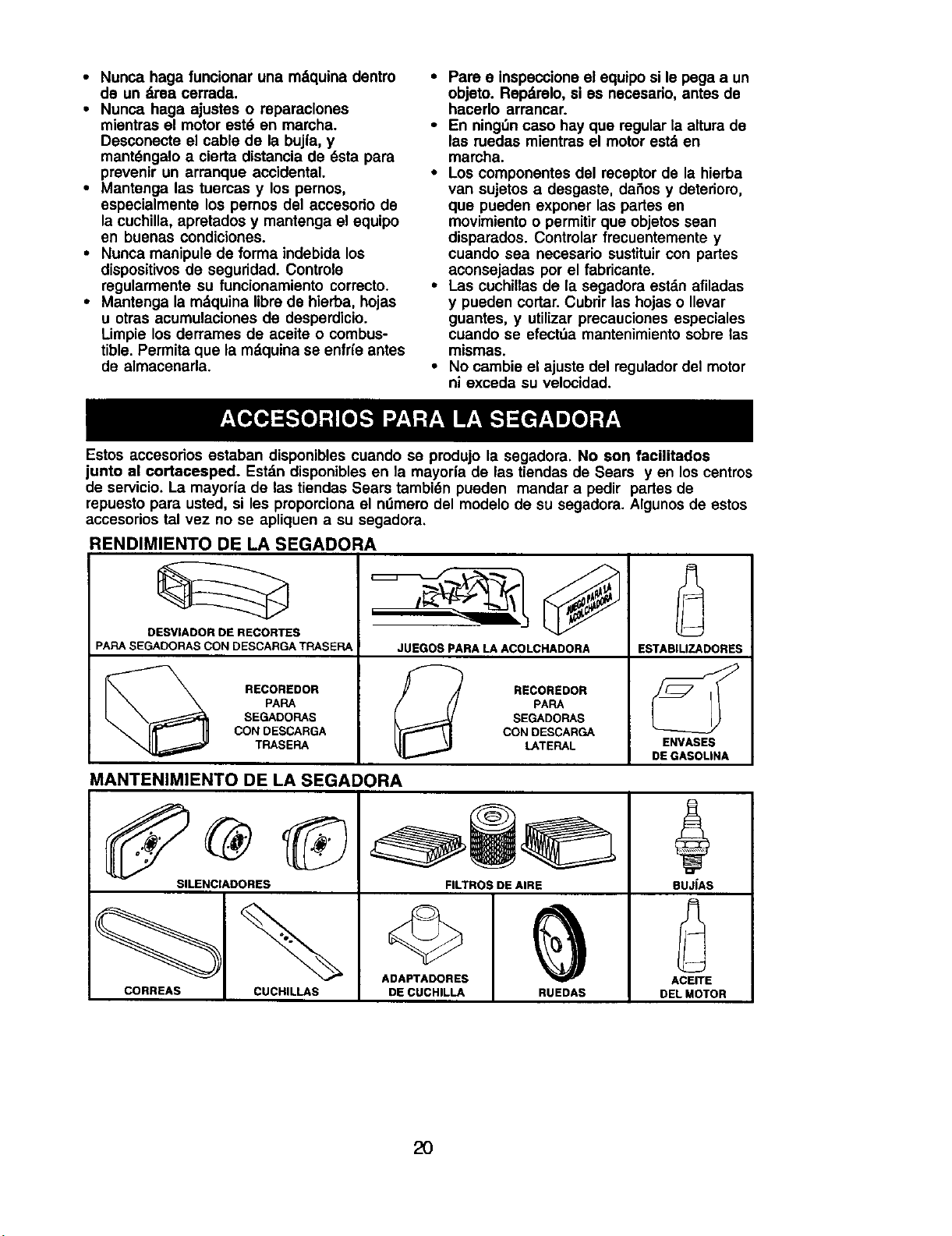

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Most Sears stores can also order repair parts for you, when you

provide the model number of your lawn mower. Some of these accessories may not

apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

MULCHER KITS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

STABILIZER

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

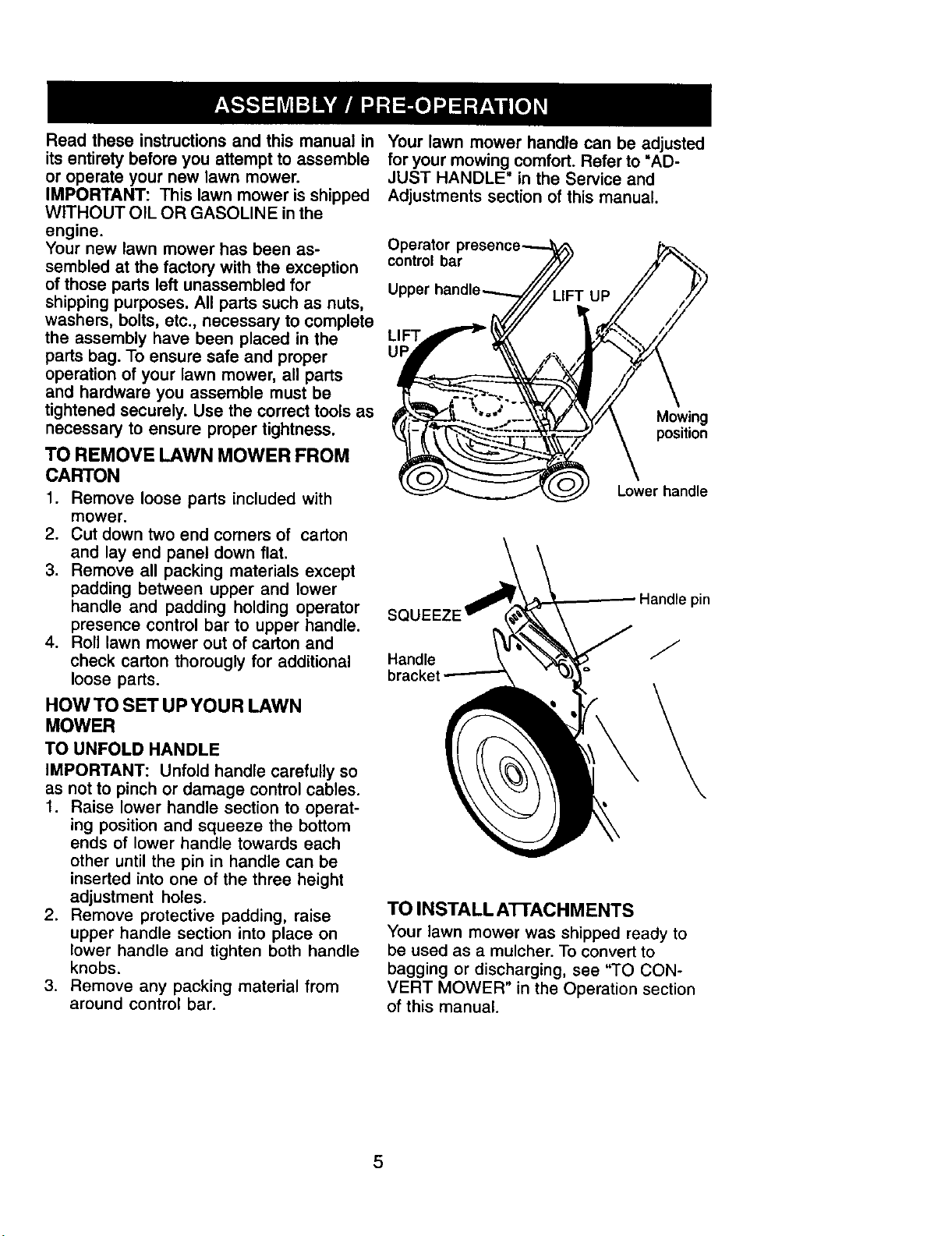

Read these instructionsand this manual in Your lawn mower handle can be adjusted

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE inthe

engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to complete

the assembly have been placed in the

parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools as

necessary to ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end comers of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operat-

ing position and squeeze the bottom

ends of lower handle towards each

other until the pin in handle can be

inserted into one of the three height

adjustment holes.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove any packing material from

around control bar.

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and

Adjustments section of this manual.

Operator

control bar

LIFT

Mowing

position

Lower handle

Handle pin

Handle

bracket

TO INSTALL A'I-rACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUALAND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product, Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

presence control bar

Starter handle

Gasoline filler cap

Air filter

Grass

Engine oilcap

with dipstick

Mulcher door

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Wheel adjuster

(on each wheel)

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator Presence Control Bar- must

be held down to the handle to start the

engine. Release to stop the engine.

Mulcher door - allows conversion to

discharge or bagging operation.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Starter Handle - used for starting the

6 engine.

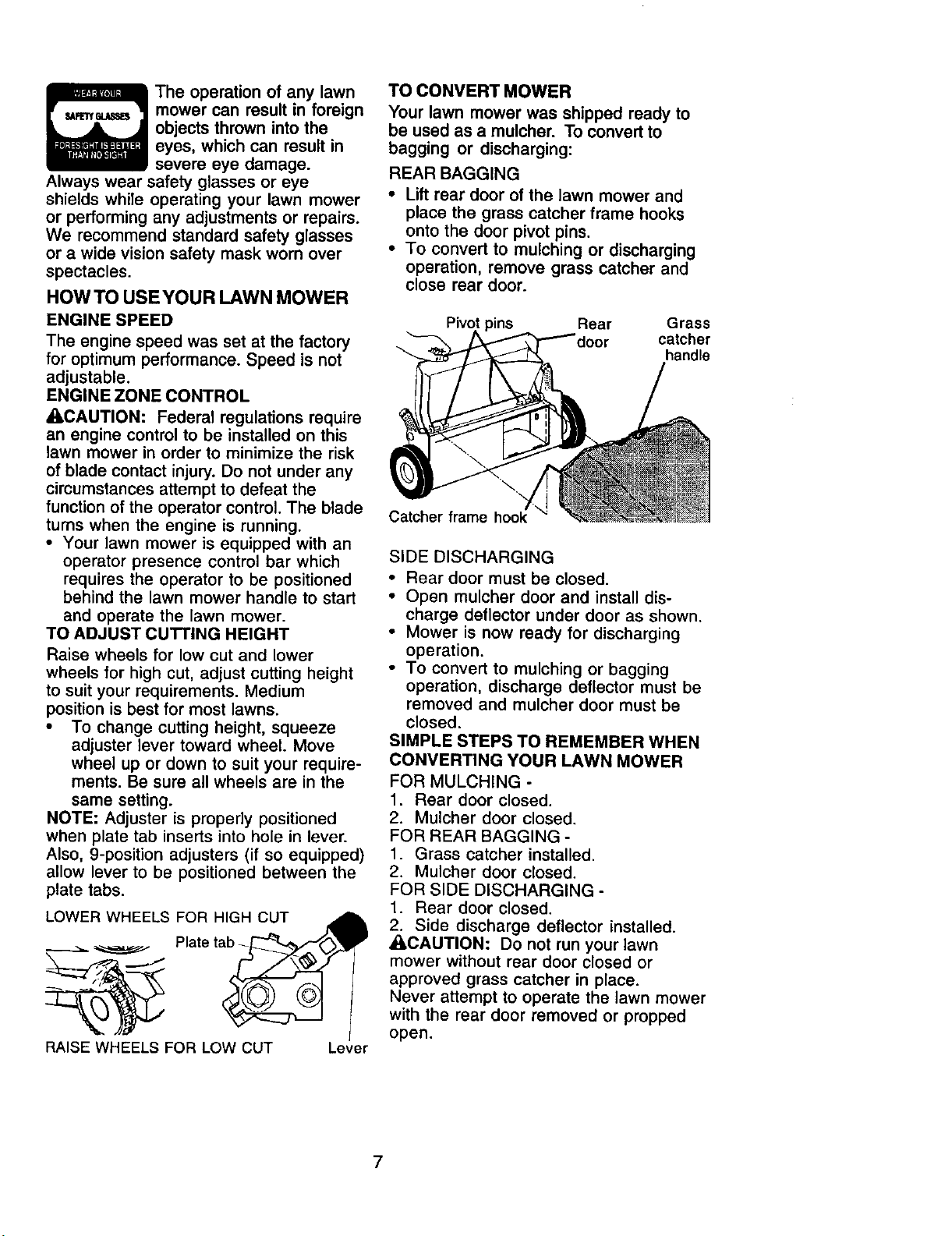

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend standard safety glasses

or a wide vision safety mask worn over

spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CU'I-I'ING HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, g-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

RAISE WHEELS FOR LOW CUT Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging:

REAR BAGGING

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

Pivot pins Rear Grass

catcher

handle

Catcher frame hook

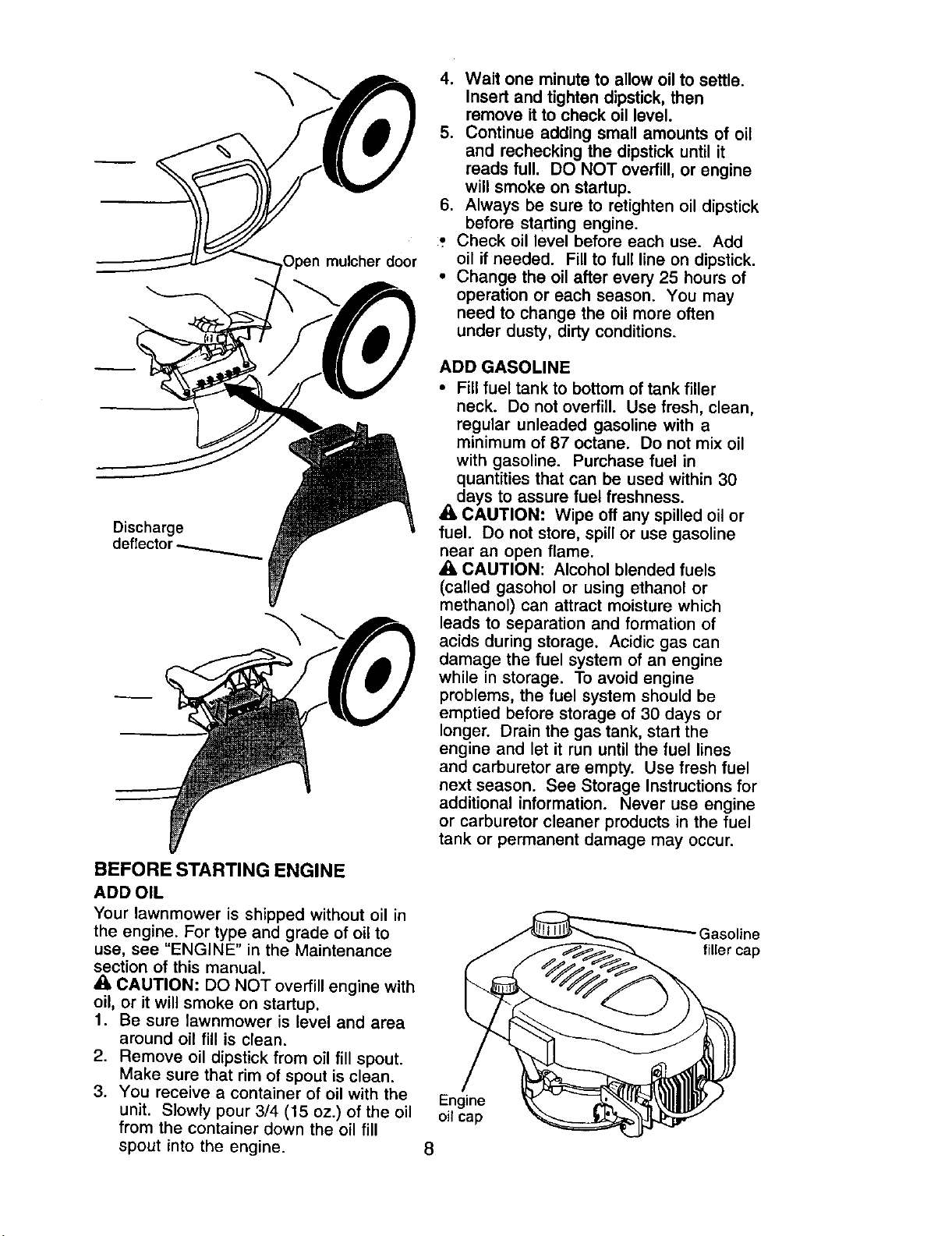

SIDE DISCHARGING

• Rear door must be closed.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door must be

closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed,

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Side discharge deflector installed.

_CAUTION: Do not run your lawn

mower without rear door closed or

approved grass catcher in place.

Never attempt to operate the lawn mower

with the rear door removed or propped

open.

mulcher door

Discharge

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on starfup.

6. Always be sure to retighten oil dipstick

before starting engine.

_, Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

Adays to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

A CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

- Gasoline

filler cap

Engine

oil cap

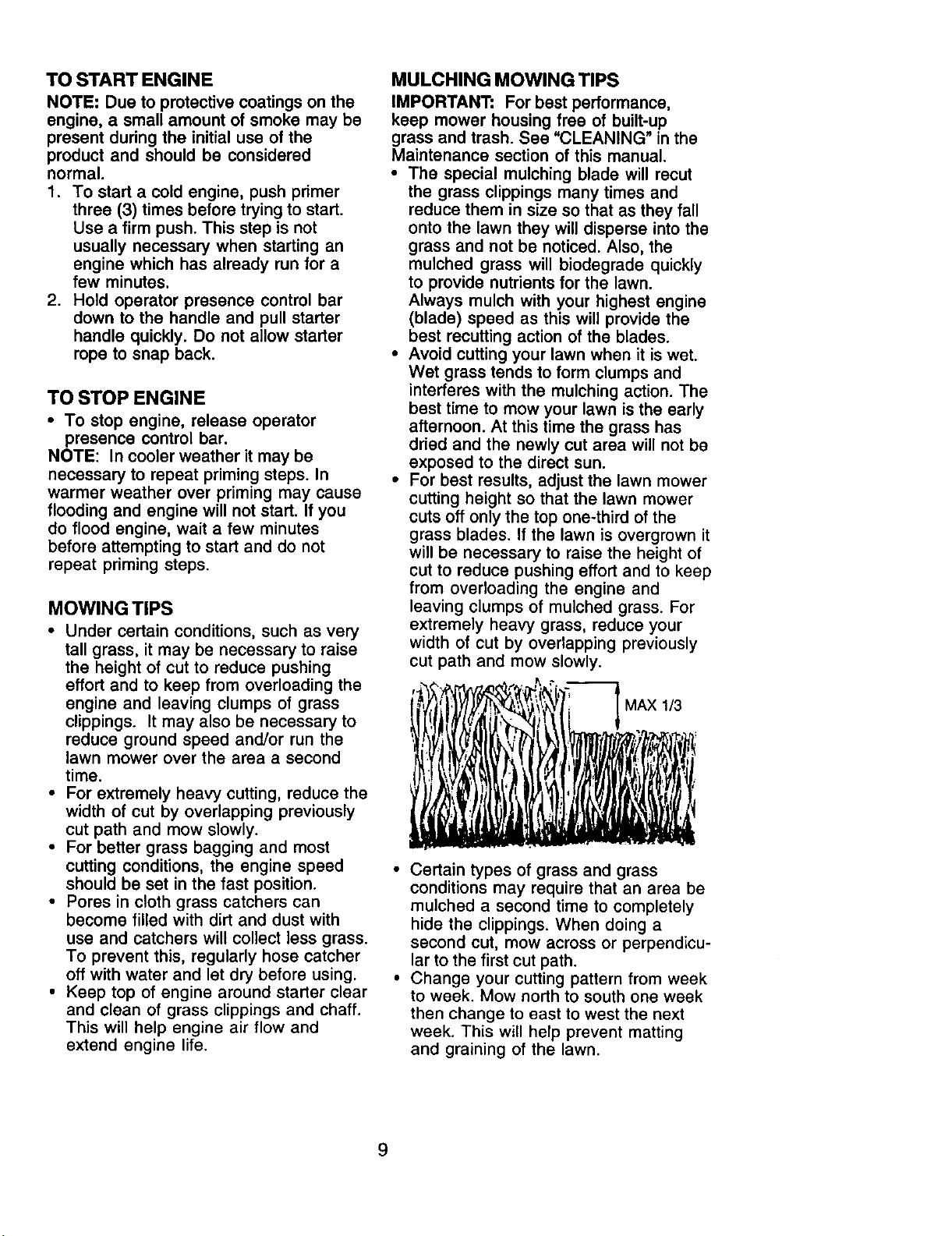

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

• To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

lawn mower over the area a second

time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the fast position.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into the

grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn.

Always mulch with your highest engine

(blade) speed as this will provide the

best recutting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and

leaving clumps of mulched grass. For

extremely heavy grass, reduce your

width of cut by overlapping previously

cut path and mow slowly.

MAXl_

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a

second cut, mow across or perpendicu-

lar to the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

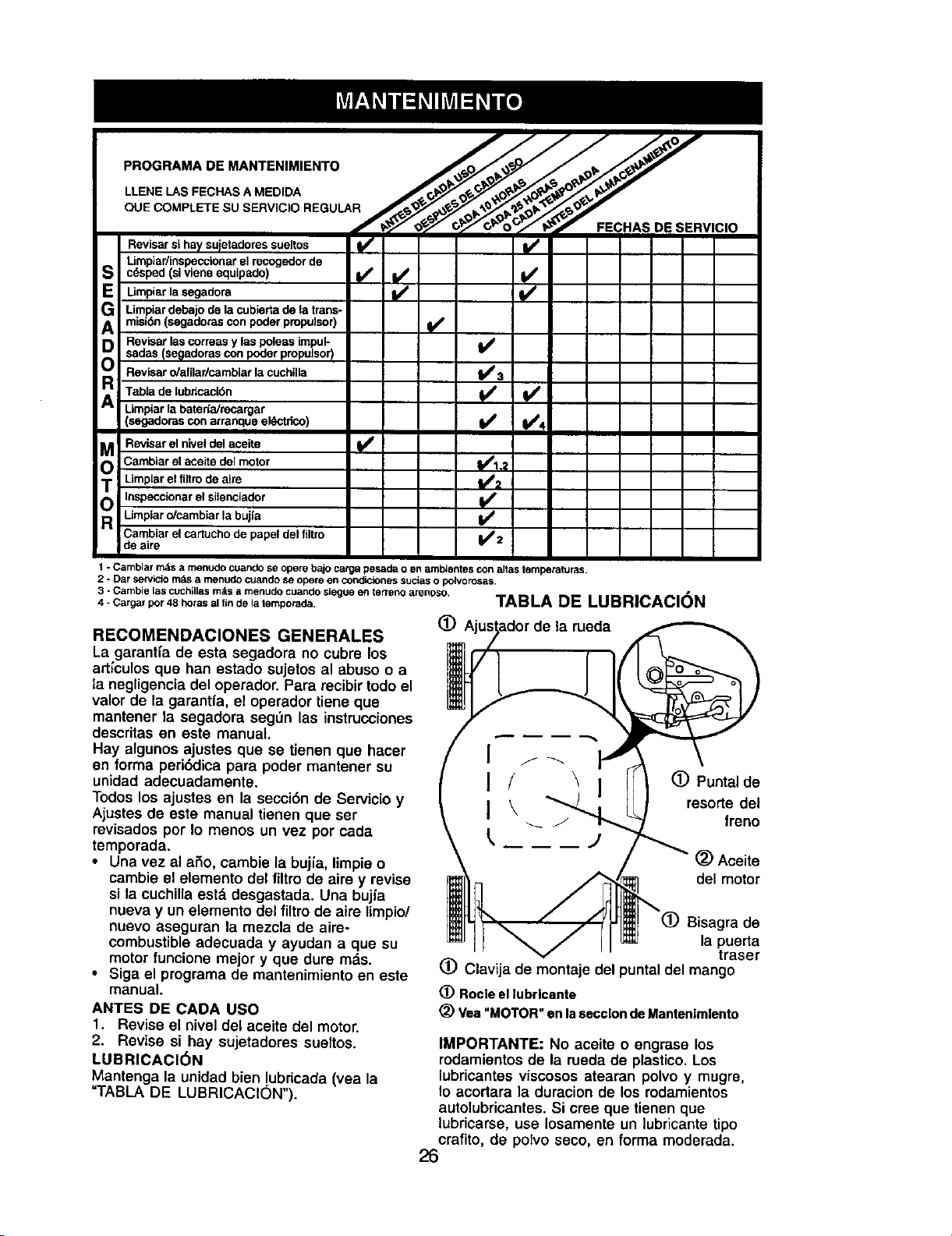

MAINTENANCE SCHEDULE

FILL IN DATES

AS YOU COMPLETE

REGULAR SERVICE

Check for Loose Fasteners -!1#' _#w

Clean/Inspect Grass Catcher

(If Equipped) _ _

Clean Lawn Mower

Clean Under DriveCover

(Power-PropelledMowers)

_ heck dr_e beWpulleys

(Power-PropelledMowers)

R Check/Sharpen/Replace Blade 11_3

LubricationChart I_

Clean Battery/Recharge

!ElectricStartMowers! Ik/' I,/4

NE Check Engine( tf

Change Engine 1_1.2

G Clean Air Filter _ l

Inspect Muffler

Check EngineOil Level

Change EngineOil

Clean Air Filter

Clean or Replace Spark Plug

Replace Air FilterPaper Cartridge

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Service more often when operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 * Charge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your I /

unit.

All adjustments in the Service and \

Adjustments section of this manual

should be checked at least once each

season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in

this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See =LUBRI-

CATION CHART").

LUBRICATION CHART

(_ Wheel adjuster

each wheel)

;ERVICE DATES

(_) Brake spnng

bracket

Mulcher

door hinge

Engine oil

(_) Handle bracket mounting pins

(_) Spray lubricant

_) See "ENGINE" in Maintenance section.

(_ Rear

door hinge

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous lubri-

cants will attract dust and dirt that will

shorten the life of the self-lubricating

bearings. If you feel they must be

lubricated, use only a dry, powdered

10graphite type lubricant sparingly.

PRODUCT SPECIFICATIONS

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 1.5 Quarts (unleaded regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both sedal number and date of purchase in space provided above.

LAWN MOWER

Always observe safety rules when perform-

ing any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

TO REPLACE BLADE Blade

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

Blade

with the raised lugs on the adapter, bolt

3. Be sure the trailing edge of blade

Blade adapter Crankshaft

Ke keyway

Crank

shaft

washer Trailing edge Blade adapter

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

-20 0

_30 .20 .10 0 to 20 30 40

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°F. Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual.)

6. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every year or after

every 100 hours of operation, more often

if you mow in very dusty, dirty conditions.

Do not wash air filter.

TO CHANGE AIR FILTER

1. Remove the air filter by turning

clockwise to the stop and pull away

from collar.

2. Remove filter from inside of cover.

3. Clean the inside of the cover and the

collar to remove any dirt accumula-

tion.

4. Insert new filter into cover.

5. Put air filter cover and filter into collar

aligning the tab with the slot.

6. Push in on cover and turn counter-

clockwise to tighten.

Collar

Clip

TURN CLOCKWISE

REMOVE

Slot

Air filter

Air filter cover

TURN

COUNTER-

CLOCKWISE TO TIGHTEN

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, which ever occurs

first. Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of buUt-up

grass and trash. Clean the underside of

your mower after each use.

_]ICAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can resultin

shortened engine life.

• I,CAUTION: Before performing any

service or adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The handle on your lawn mower has

three (3) height positions - adjust to

height that suits you.

• Squeeze the bottom ends of lower

handle towards each other until the pin

in handle can be inserted into one of

the three height adjustment holes.

Hi, Handle pin

Handle

TOASSEMBLEGRASSCATCHER

1.Putgrasscatcherframe intograss bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

ACAUTION: Do not run your lawn mower

without clipping deflector or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear

door removed or propped open.

Catcher

frame

handle

Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury.If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair and adjustment.

CARBURETOR

Your carburetor has a non-adjustable

fixed main jet for mixture control. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper withthe

engine governor, which isfactory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Squeeze the bottom ends of lower

handle toward each other until pins in

handle clear the brackets and pivot

entire handle assembly forward and

allow it to rest on mower.

• When setting up your handle from the

storage position, the lower handle will

require manually locking into the

mowing position.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

Operator presence_ _-._

control bar /)"//=nj D ,_'/_ ,.

Upper handle---_///oFORR_/_Ry/ , ,_

M'///STORAGE// ,? Ik

Lower _ A,_===_, ,/j •

bandle----..__\ H% //_ "_.,_" J

,',/ FOLD

I_tlk'____ _- _ _. MOWing

pos,t,on

Handle pin

Handle

bracket

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See =ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to give protection from dust and

dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engone and exhaust areas are still warm.

=q,CAUTION:Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center,

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter. 1. Clean/replace air filter.

2. Out of fuel. 2. Fillfuel tank.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) is in the OFF

position.

Drain tank and refill with

fresh, clean fuel.

Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

Connect wire to plug.

Replace spark plug.

Tighten blade bolt or

replace blade adapter.

Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE

Loss of power 1. Rear of housing or blade

Poor cut -

uneven

Excessive

vibration

Starter rope

hardtopull

CORRECTION

1. Set to =Higher Cut" position.

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is

on when control bar is

released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of housing or blade

dragging in heavy grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking

speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1, Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Raise cutting height.

notfilling(ifso 2. Replace blade.

equipped) 3. Clean grass catcher.

Hard to push 1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to

suit.

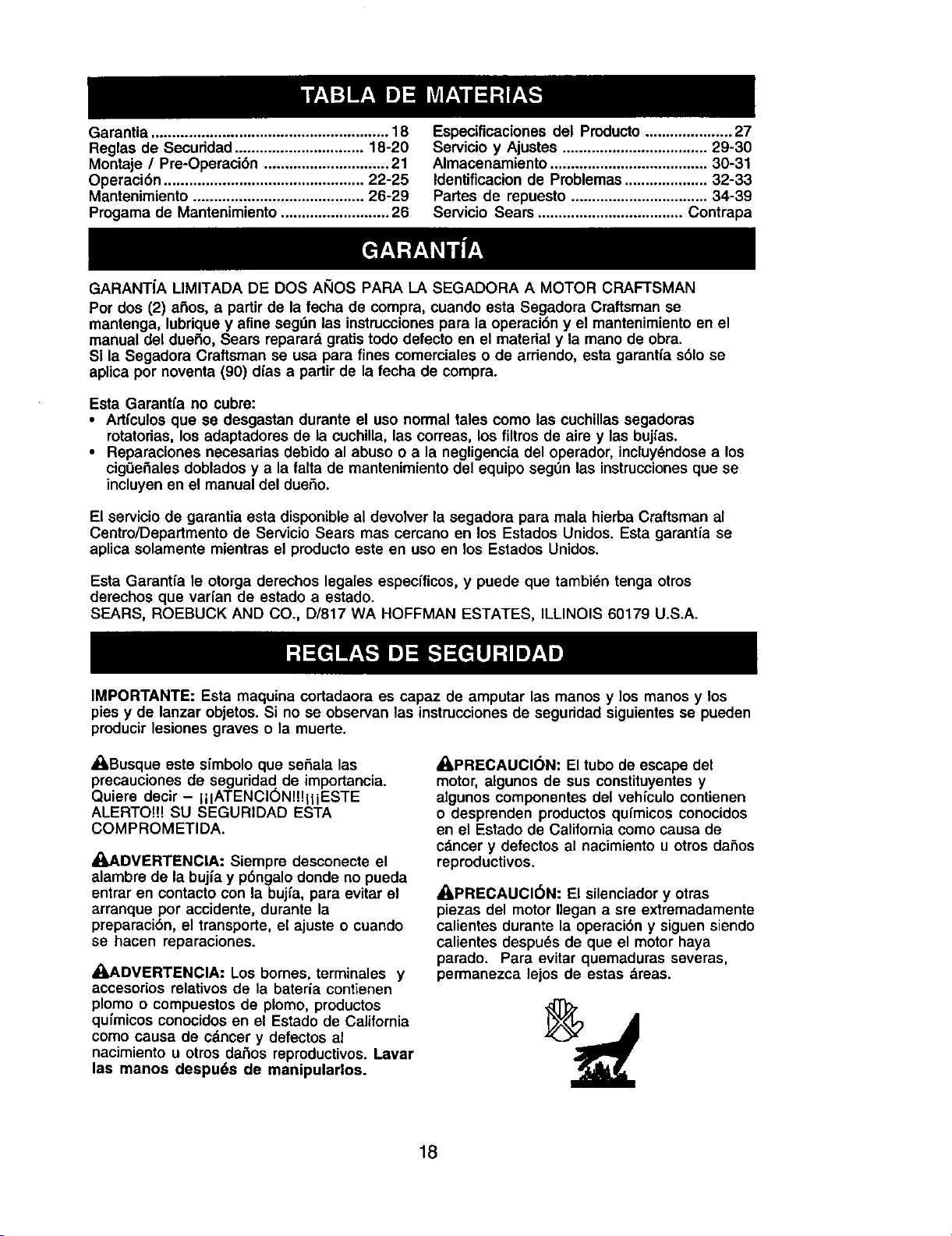

Garantia ......................................................... 18

Reglas de Secuddad ............................... 18-20

Montaje / Pre-Operaci6n .............................. 21

Operaci6n ................................................ 22-25

Mantenimiento ......................................... 26-29

Progama de Mantenimiento .......................... 26

Especificaciones del Producto ..................... 27

Servicio y Ajustes ................................... 29-30

Almacenamiento ...................................... 30-31

Identificacion de Problemas .................... 32-33

Partes de repuesto ................................. 34-39

Servicio Sears ................................... Contrapa

GARANTiA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) afios, a partir de la fecha de compra, cuando esta Segadora Craftsman se

mantenga, lubrique y afine seg!Jn las instrucciones para la operaci6n y el mantenimiento en el

manual del dueSo, Sears reparar& gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de ardendo, esta garantfa sblo se

aplica por noventa (90) dfas a partir de la fecha de compra.

Esta Garantfa no cubre:

• Artfculos que se desgastan durante el uso normal tales como las cuchillas segadoras

rotatodas, los adaptadores de la cuchilla, las correas, los filtros de aire y las bujfas.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy_ndosea los

cigfiefiales doblados y a la falta de mantenimiento del equipo segOn las instruccionesque se

incluyen en el manual del due_o.

El servicio de garantia esta disponible al devolver la segadora para mala hierba Craftsman al

Centro/Departmento de Servicio Sears mas cercano en los Estados Unidos. Esta garantfa se

aplica solamente mientras el producto este en uso en los Estados Unidos.

Esta Garantfa le otorga derechos legales especfficos, y puede que tambi_n tenga otros

derechos que vadan de estado a estado.

SEARS, ROEBUCK AND CO., D/817 WA HOFFMAN ESTATES, ILLINOIS 60179 U.S.A.

IMPORTANTE- Esta maquina cortadaora es capaz de amputar las manos y los manos y los

pies y de lanzar objetos. Si no se observan las instruccionesde seguridad siguientesse pueden

producir lesiones graves o la muerte.

_kBusque este sfmbolo que seSala las

precauciones de seguridad de importancia.

Quiere decir- lilATENClON!!!iliESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_kADVERTENCIA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque pot accidente, durante la

preparacibn, el transporte, el ajuste o cuando

se hacen reparaciones.

4_.DVERTENClA: Los bomes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de c&ncery defectos al

nacimiento u otros dafios reproductivos.Lavar

las manos despu6s de manipularlos.

_,PRECAUCI(_N: El tubo de escape del

motor, algunos de sus constituyentesy

algunos componentes del vehiculo contienen

o desprenden productos qufmicos conocidos

en el Estado de California como causa de

c&ncery defectos al nacimiento u otros daSos

reproductivos.

_PRECAUCI(_N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu_s de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas _.reas.

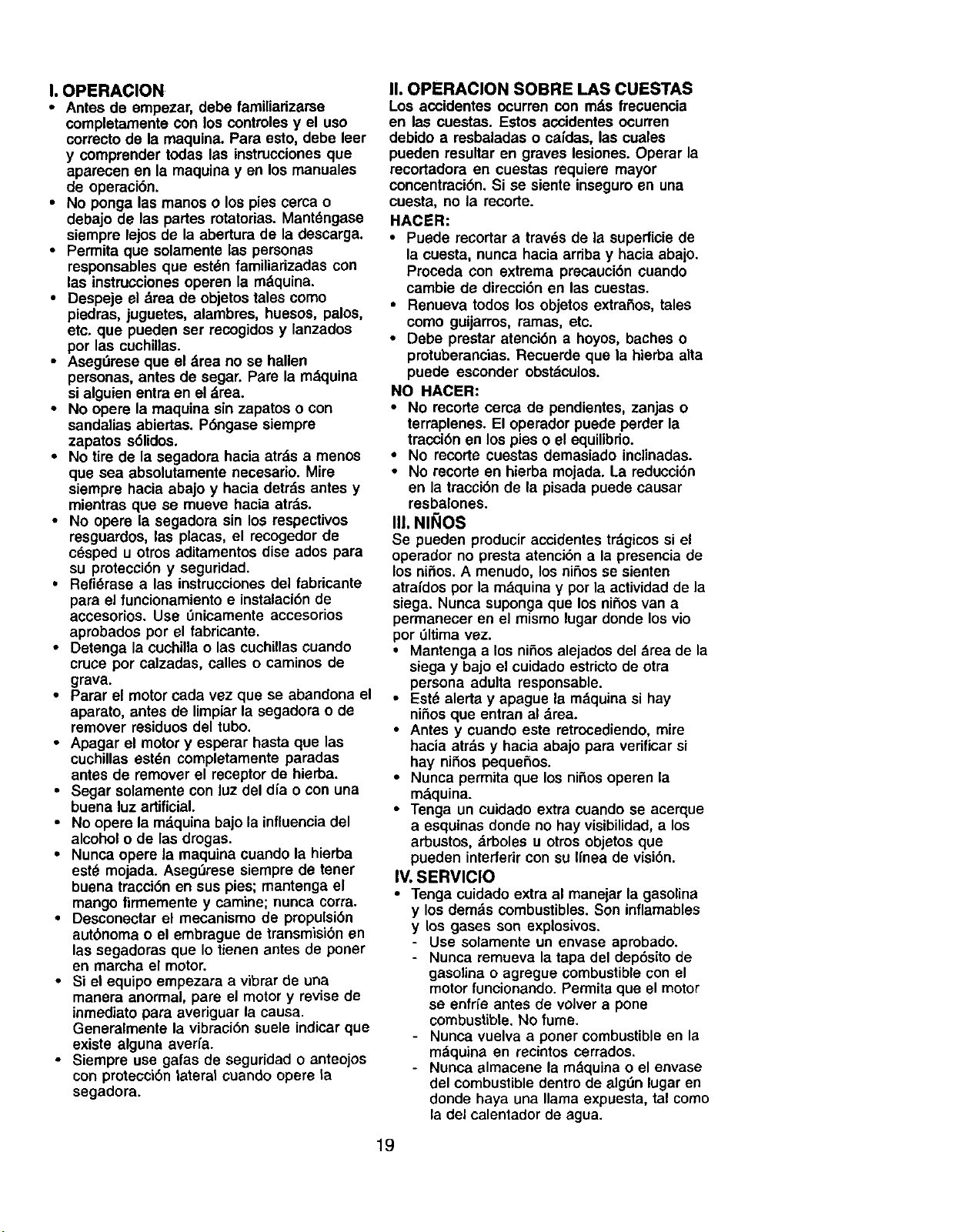

I. OPERACION

• Antes de empezar, debe familiadzarse

completamente con los contreles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instruccionesque

aparecen en la maquina y en los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant6ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que est_n familiarizadas con

las instruccionesoperen la mdquina.

• Despeje el drea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

por las cuchillas.

• Asegdrese que el drea no se hallen

personas, antes de segar. Pare la m;_quina

si alguien entra en el &rea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atrds a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detrds antes y

mientras que se mueve hacia atr_s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cdsped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refidrase a las instrucciones del fabricante

para el funcionamiento e instalaci6nde

accesorios. Use dnicamente accesorios

aprebados por el fabricante.

• Detenga la cuchilla o las cuchillascuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiarla segadora o de

remover residuos del tubo.

• Apagar el motor y esperer hasta que las

cuchillas est6n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dfa o con una

buena luz artificial.

• No opere la m;_quinabajo la influenciadel

alcohol o de las dregas.

• Nunca opere la maquina cuando la hierba

est_ mojada. AsegL_resesiempre de tenet

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de prepulsi6n

autbnoma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibmr de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicarque

existe alguna averfa.

• Siempre use gafas de seguridad o anteojos

con proteccibn lateral cuando opere ta

segadora.

II. OPERACION SOBRE LAS CUESTAS

Los acoidentes ocurren con mds frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiers mayor

concentracibn. Si se siente inseguro en una

cuesta, no la recorte.

HACER:

• Puede recortar a travds de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Preceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstdculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terrsplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NII_IOS

Se pueden produciraccidentes trdgicossi el

operador no presta atencibn a la presencia de

los nifios. A menudo, los nifios se sienten

atrafdos por la mdquina y porla actividad de la

siega. Nunca suponga que los nifios van a

permanecer en el mismo lugar donde los vio

por t_ltimavez.

• Mantenga a los nifios alejados del drea de la

siega y baje el cuidacioestrictode otra

persona adulta responsable.

• Est_ alerta y apague la mdquina si hay

nifios que entran al _trea.

• Antes y cuando este retrecediendo, mire

hacia atrds y hacia abajo para verificar si

hay nifios pequefios.

• Nunca permita que los nifiosoperen la

m;_quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad,a los

arbustos, drboles u otros objetos que

pueden interterircon su Ifnea de visi6n.

IV. SERVICIO

• Tenga cuidado extra al mane[ar la gasolina

y los demds combustibles.Son inflamables

y los gases son explosivos.

Use solamente un envase aprobado.

Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrfe antes de volver a pone

combustible. No fume.

- Nunca vuelva a poner combustible en la

m._quina en recintos cerrados.

Nunca almacene la mdquina o el envase

del combustible dentro de algdn lugar en

donde haya una llama expuesta, ta! como

la del calentador de agua.

• Nunca haga funcionar una m&quina dentro

de un &tea cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor est_ an marcha.

Desconecte el cable de la bujfa, y

mant_ngalo a cierta distancia de _sta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pernos,

especialmente los pemos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivosde seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la mdquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la mdquina se enfrfe antes

de almacenada.

• Pare e Inspeccione el equipo si le pega a un

objeto. Rep&relo, si as necesario, antes de

hacerlo arrancar.

• En ning_n caso hay que regular la altura de

las ruedas mientras el motor estd en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deteriore,

que pueden exponer las partes en

movimiento o permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituircon partes

aconsejadas por el fabricante.

• Las cuchillas de la segadora estdn afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectda mantenimiento sobre tas

mismas.

• No cambie el ajuste del reguladordel motor

ni exceda su velocidad.

Estos accesodos estaban disponibles cuando se produjo la segadora. No son facilitados

junto al cortacesped. Estdn disponibles en la mayoria de las tiendas de Sears yen los centros

de servicio. La mayoHa de las tiendas Sears tambi6n pueden mandar a pedir partes de

repuesto para usted, si les proporcionael ndmero del modelo de su segadora. Algunos de estos

accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA

RECOREDOR

PAPA

SEGADOPAS

CON DESCARGA

TPASEPA

JUEGOS PARA LA ACOLCHADORA

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

LATERAL

ESTABILIZADORES

ENVASES

DE GASOLINA

MANTENIMIENTO DE LA SEGAD(

SILENClADORES

CORREAS

)RA

FILTROS DE AIRE

CUCHILLAS

ADAPTADORES

DE CUCHILLA RUEDAS

BUJiAS

I i

ACErre

DEL MOTOR

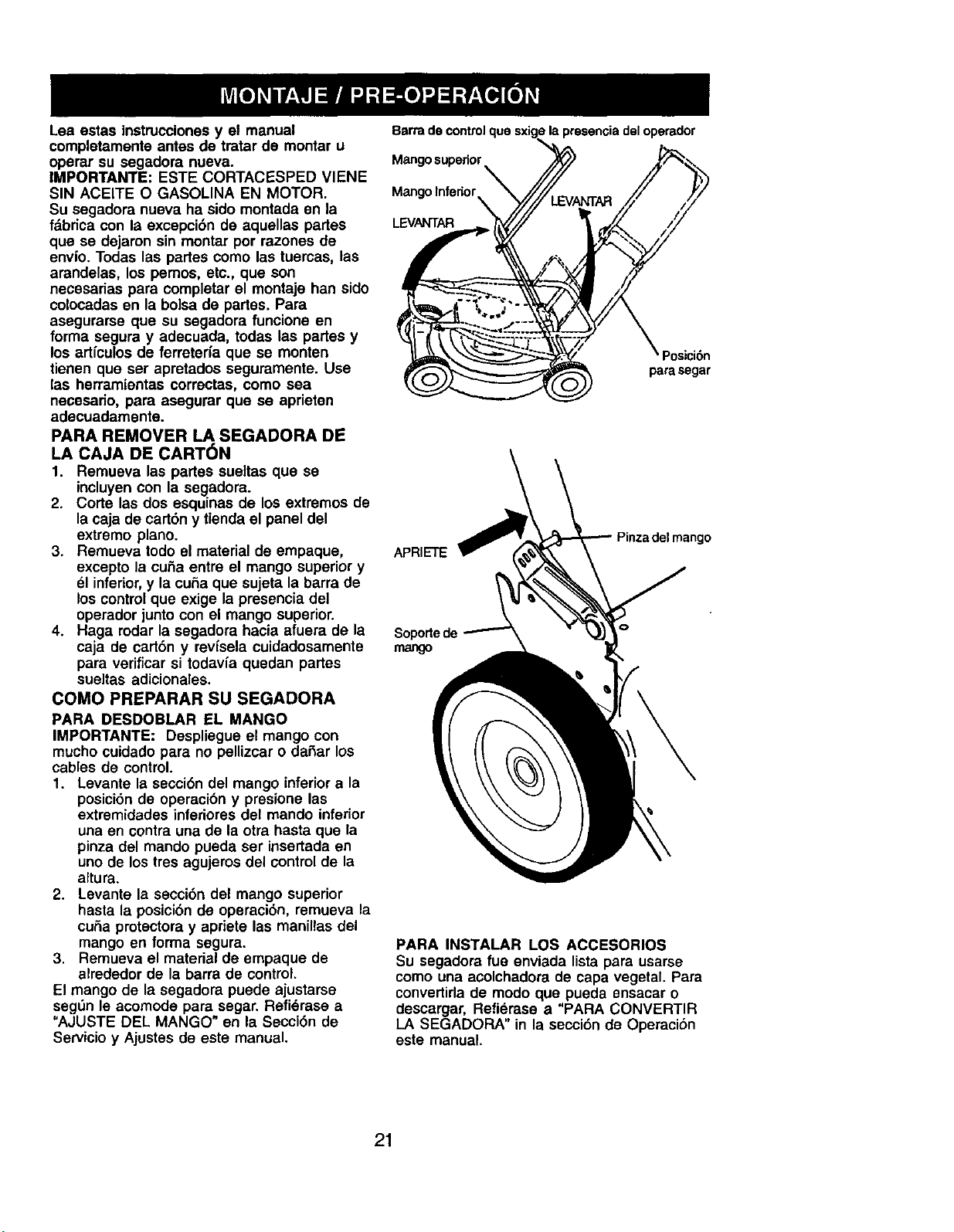

Lea estas instmcciones y el manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: ESTE CORTACIcSPED VIENE

SIN ACEITE O GASOLINA EN MOTOR.

Su segadora nueva ha sido montada en la

fdbrica con la excepci6n de aquellas partes

qua se dejaron sin montar por razones de

envio. Todas las partes como las tuercas, las

arandelas, los pemos, etc., que son

necesarias para completar el montaje han sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funciona en

forma segura y adecuada, todas las partes y

los artfculos de ferreter_a que se monten

tienen que set apretados seguramente. Use

las herramientas correctas, como sea

necesario, para asegurar qua se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremopiano.

3. Remueva todo el material de empaque,

excepto la cuSa entre el mango superior y

_1inferior, y la cuSa que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para verificar si todav{a quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante la secci6n del mango inferior a la

posici6n de operacion y presione las

extmmidades inferiores del mando inferior

una en contra una de la otra hasta que la

pinza del mando pueda ser insertada en

uno de los tres agujeros del control de la

altura.

2. Levante la secci6n del mango superior

hasta la posici6n de operaci6n, remueva la

cuba protectora y apriete las manillas del

mango en forrna segura.

3. Remueva el material de empaque de

alrededor de la barra de control.

El mango de la segadora puede ajustarse

seg_n le acomode para segar. Refi6rase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

Barradecontrolquesxigelapresenciadeloperador

Mangosuperior

MangoInferior_

__ / Posici6n

parasegar

APRIETE

Sopo_ede

mango

PARA INSTALAR LOS ACCESORIOS

Su segadora fua enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, Refierase a "PARA CONVERTIR

LA SEGADORA" in la secci6n de Operaci6n

este manual.

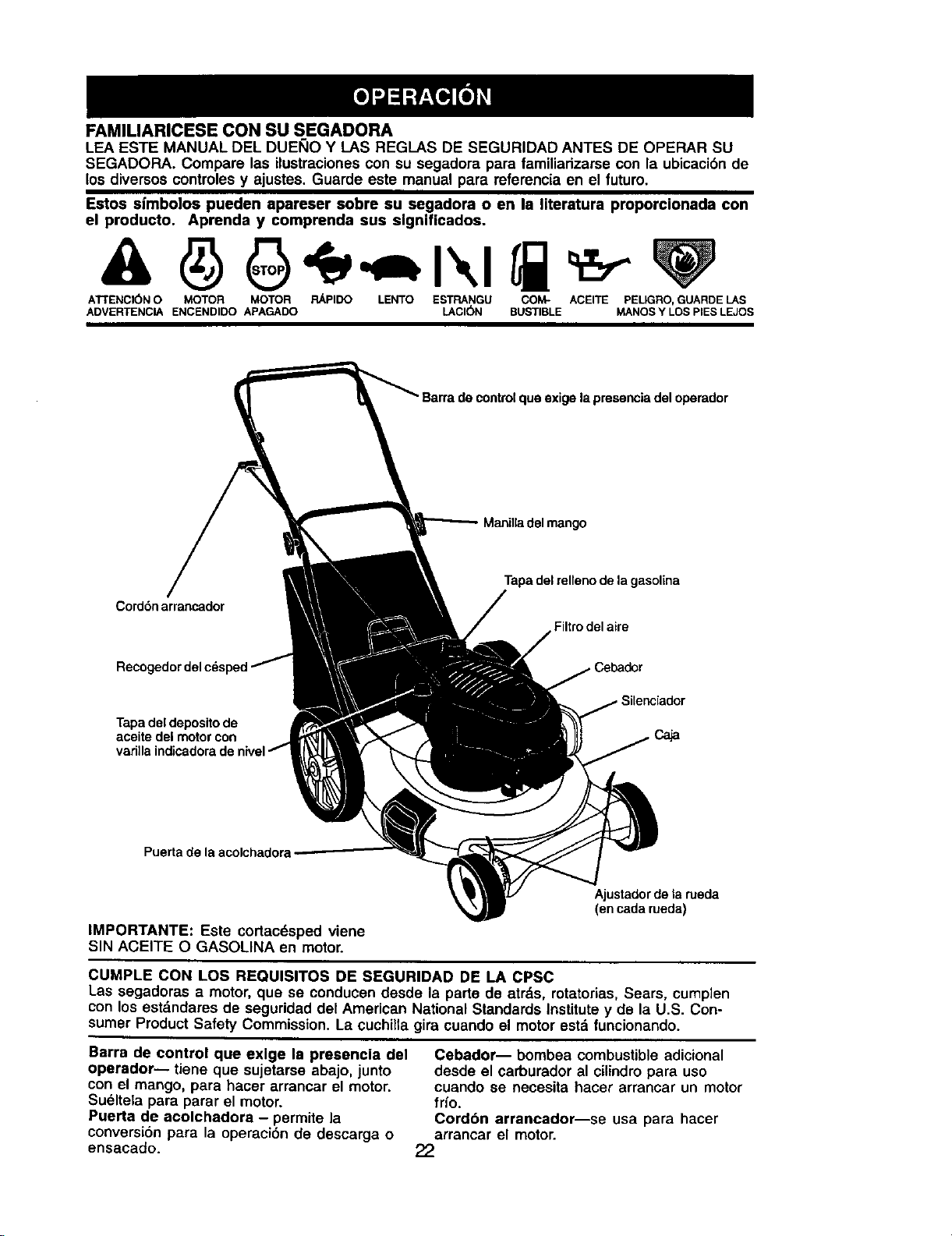

FAMIUARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEI_IOY LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos sfmbolos pueden apareser sobre su segadora o en la literatura proporcionada con

el producto. Aprenda y comprenda sus slgnificados.

ATTENCION O MOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PEUGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI(_N BUSTIBLE MANOS Y LOS PIES LEJOS

:lueexige la presencia del operador

del mango

Cord6n arrancador

Tapadel rellenode lagasolina

Filtrodel aire

Tapa del depositode

aceite del motorcon

varilla indicadorade

Ajustadorde la rueda

(en cada rueda)

IMPORTANTE: Este cortacdsped viene

SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_.s,rotatorias, Sears, cumplen

con los est._ndaresde seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchifla gira cuando el motor estd funcionando.

Barra de control que exlge la presencia del

operador-- tiene que sujetarse abajo, junto

con el mango, para baser arrancar el motor.

Su61tela para parar el motor.

Puerta de acolchadora - permite la

conversi6n para la operaci6n de descarga o

ensacado.

Cebador-- bombea combustible adicional

desde el carburador al cilindro para uso

cuando se necesita hacer arrancar un motor

frfo.

Cordbn arrancador--se usa para hacer

arrancar el motor.

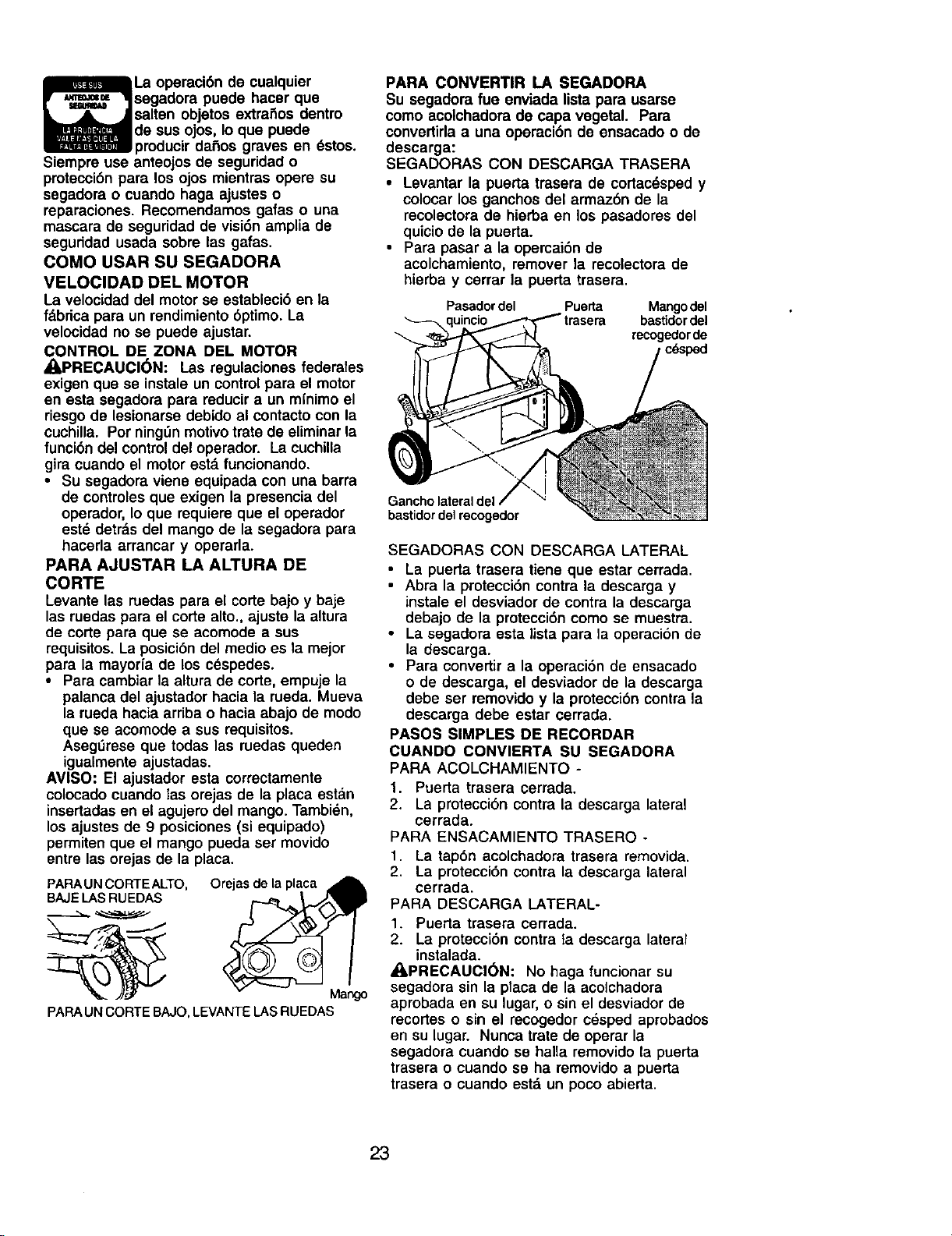

La operaci6n de cualquier

segadora puede hacer que

salten objetos extra_os dentro

de sus ojos, Io que puede

producir dafios graves en _stos.

Siempra use anteojos de seguridad o

proteccibn para los ojos mientras opera su

segadora o cuando haga ajustes o

reparaciones. Recomendamos gafas o una

mascara de seguridad de visi6n amplia de

seguddad usada sobra las gafas.

COMO USAR SU SEGADORA

VELOClDAD DEL MOTOR

La velocidad del motorse estableci6 en la

f_.brica para un rendimiento 6ptimo. La

velocidad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

_,PRECAUCI(_N: Las regulaciones federales

exigen que se instale un controlpara el motor

en esta segadora para reducira un m(nimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningL_nmotivotrate de eliminarla

funci6n del controldel operador. La cuchilla

gira cuando el motor est,. funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

estd detr_s del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE

CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto., ajuste la altura

de corte para que se acomode a sus

requisitos. La posici6n del medio es la mejor

para la mayoria de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisites.

Aseg_rese que todas las ruedas queden

igualmente ajustadas.

AMISO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orejas de la placa.

PAPAUNCORTEALTO, Orejasdela placa

BAJELASRUEDAS

PARAUNCORTEBAJO,LEVANTELASRUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

come acolchadora de capa vegetal. Para

convertirla a una operaci6n de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

• Levantar la puerta trasera de cortac_sped y

coIocar los ganchos del armaz6n de la

recolectora de hierba en los pasadoras del

quicio de la puerta.

• Para pasar a la opercai6n de

acolchamiento, remover la recolectora de

hierba y cerrar la puerta trasera.

Pasadordel Puerta Mangodel

bastidor del

recogedorde

c6sped

Gancho lateral del

bastidor de1recogedor

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. Puerta trasera cerrada.

2. La protecci6n contra la descarga lateral

cerrada.

PARA ENSACAMIENTO TRASERO -

1. La tap6n acolchadora trasera removida,

2, La protecci6n contra la descarga lateral

cerrada.

PARA DESCARGA LATERAL-

1. Puerta trasera cerrada.

2. La protecci6n contra ta descarga lateral

instalada.

_PRECAUCI(_N: No haga funcionar su

segadora sin la placa de la acolchadora

aprobada en su lugar,o sin el desviador de

recortes o sin el recogedor cesped aprobados

en su lugar. Nunca trate de operar la

segadora euando se halla removido la puerta

trasera o euando se ha removido a puerta

trasera o cuando estd un poco abierta.

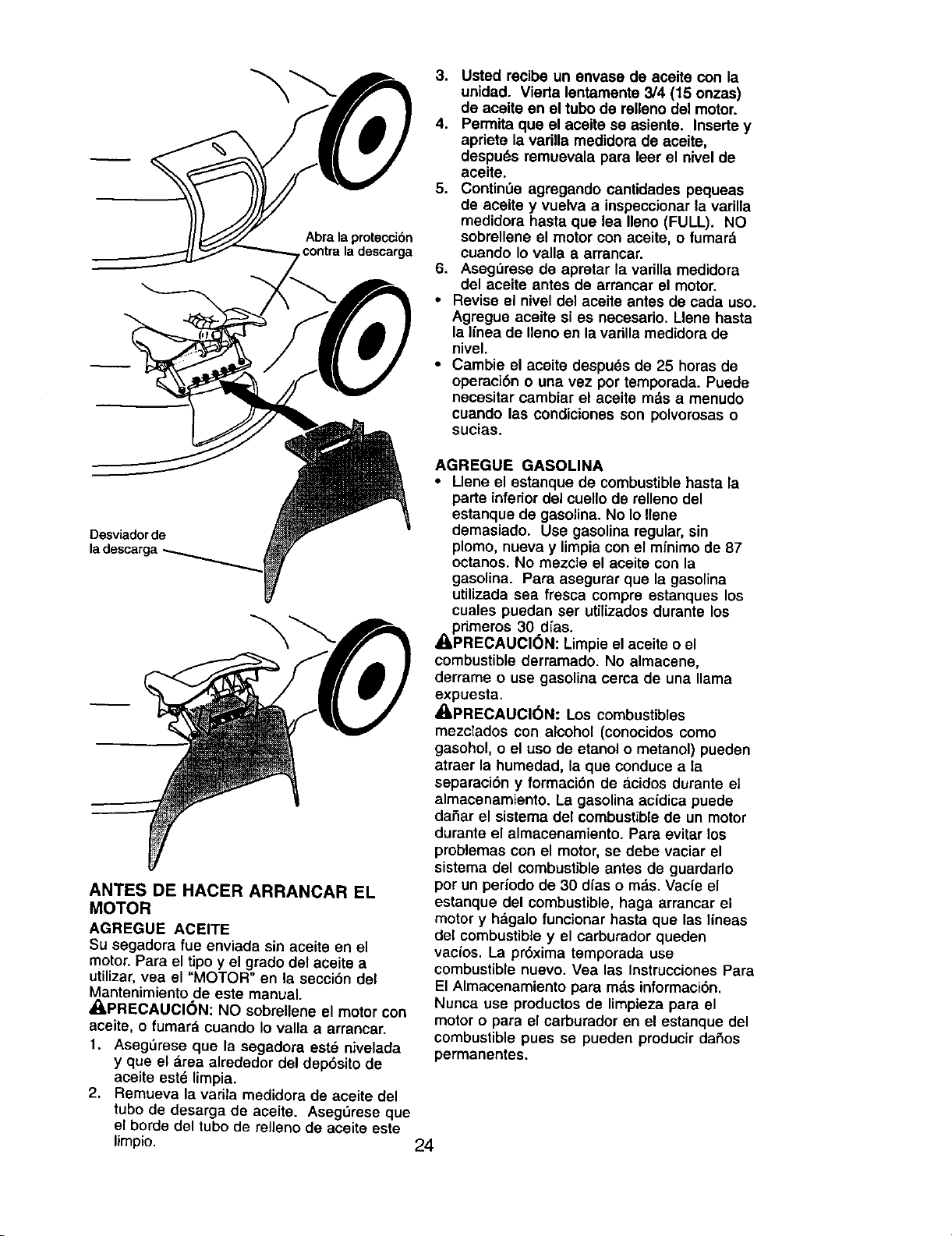

Abra la protecci6n

contrala descarga

Desviadorde

ladescarga

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. Para el tipo y el grade del aceite a

utilizar,vea el "MOTOR" en la secci6n del

Mantenimiento de este manual.

_PRECAUCI6N: NO sobrellene el motor con

aceite, o fumar& cuando Iovalla a arrancar.

1. Aseg6rese que la segadora est_ nivelada

y que el area alrededor del dep6sito de

aceite estd limpia.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite. Aseg_rese que

el borde del tubo de relleno de aceite este

limpio.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Inserte y

apriete la varilla medidora de aceite,

despuds remuevala para leer el nivelde

aceite.

5. Contim_e agregando cantidades pequeas

de aceite y vuelva a inspeccionarla varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumard

cuando Io valla a arrancar.

6. AsegSrese de apretar la varilla medidera

del aceite antes de arrancar el motor.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la Ifnea de Ileno en lavarilla medidora de

nivel.

• Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m,_s a menudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parte inferiordel cuello de mlleno del

estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin

plomo, nueva y limpia con el mfnimo de 87

octanos. No mezcle el aceite con la

gasolina. Para asegurar que la gasolina

utilizada sea fresca compre estanques los

cuales puedan ser utilizados durante los

pdmeros 30 dfas.

APRECAUCl6N: Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

,APRECAUCI(_N: Los combustibles

mezclados con alcohol (conocidos como

gasehol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de a.cidos durante el

almacenamiento. La gasolina acidica puede

da5ar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dfas o mds. Vacfe el

estanque del combustible, haga arrancar el

motor y h_.galo funcionar hasta que las Iineas

del combustible y el carburador queden

vacios. La pr6xima temporada use

combustible nuevo. Vea las Instrucciones Para

El Almacenamiento para m__sinformacibn.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir da5os

permanentes.

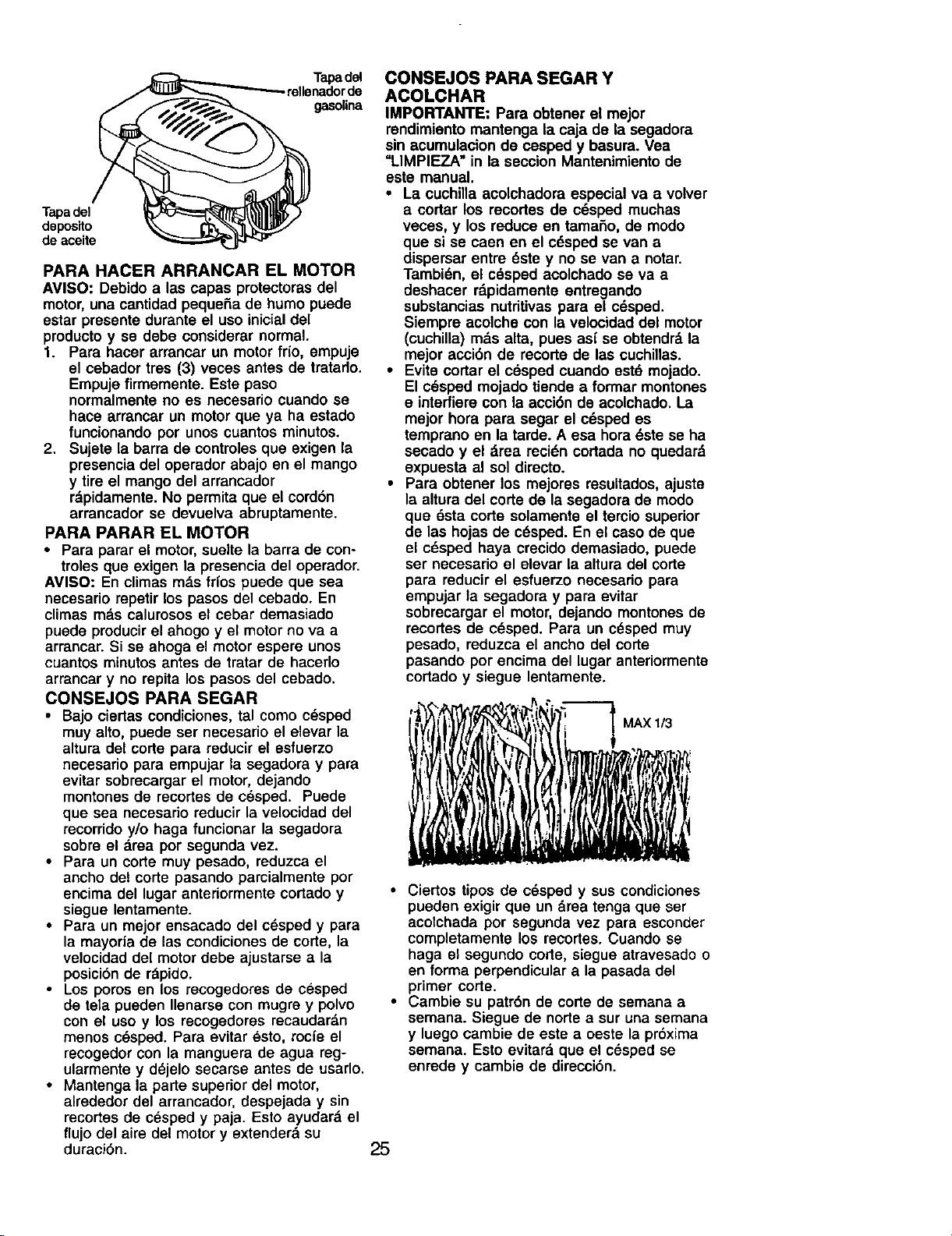

Tapa del

- rellenadorde

gasolina

Tapadel

deposito

de aceite

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del

motor, una eantidad peque_a de humo puede

estar presente durante el uso inicialdel

producto y se debe considerar normal.

1. Para hacer arrencar un motor frio, empuje

el cebador tres (3) veces antes de tratado.

Empuje firmemente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando per unos cuantos minutes.

2. Sujete la barra de controlesque exigen la

presencia del operador abajo en el mango

y tire el mango del arrancaclor

rdpidamente. No permita que el cordbn

arrancador se devuelva abruptamente.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operedor.

AVISO: En climas m_.s fr{os puede que sea

necesario repetir los pesos del cebado. En

climas mds calurosos el cebar demasiado

puede producirel ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pesos del cebedo.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c6sped

muy alto, puede ser necesario el elevar la

altura del code para reducir el esfuerzo

necesario para empujar la segadora y pare

evitar sobrecargar el motor, dejando

montones de recortes de cOsped. Puede

que sea necesario redueir la velocidad del

recorrido y/o haga funcionar la segadora

sobre el area per segunda vez.

• Para un corte muy pesado, reduzca el

ancho del corte pasando parcialmente per

encima del lugar anteriormente cortado y

siegue lentamente.

• Pare un mejor ensacado del c_sped y para

la mayoria de las condiciones de code, la

velocidacldel motordebe ajustarse a la

posicibnde rdpido.

• Los poros en los recogedores de cesped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudardn

menos c6sped. Para evitar esto, rocle el

recogeclorcon la manguera de agua reg-

ularmente y d_jelo secarse antes de usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de c6sped y paja. Esto ayudard el

flujodel aire del motory extender& su

duraci6n.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" in la seccion Mantenimiento de

este manual.

• La cuchina acolehadora especial va a volver

a cortar los recortes de c6sped muchas

veces, y los reduce en tamaSo, de modo

que si se caen en el cdsped se van a

dispersar entre _ste y no se van a notar.

Tambi6n, el c_sped acolchado se va a

deshacer r&pidamente entregando

substancias nutritivaspara el c6sped.

Siempre acolche con la velocidad del motor

(cuchilla) mds alta, pues as{ se obtendrd la

mejor acci6n de recorte de las euchinas.

• Evite cortar el c6sped cuando est6 mojado.

El c6sped mojado tiende a formar montones

e interfiere con la acci6n de acolchado. La

mejor hora para segar el c6sped es

temprano en la tarde. A esa hora _ste se ha

secado y el drea recidn cortada no quedard

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que 6sta code solamente el tercio superior

de las hojas de c6sped. En el caso de que

el cdsped haya crecido demasiado, puede

set necesario el elevar la altura del corte

para reducir el esfuerzo necesario para

empujar la segadora y para evitar

sobrecargar el motor, dejando montones de

recortes de cdsped. Para un c_sped muy

pesado, reduzca el ancho del code

pasando per encima del lugar anteriormente

cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de c6sped y sus condiciones

pueden exigir que un &rea tenga que ser

acotchada por segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo code, siegue atravesado o

en forma perpendicular a la pasada del

primer code.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el c6sped se

enrede y cambie de direcci6n.

Revisar s[ hay suietadores sueltos _1' V S

Limpiar/inspeccionar el recogedor de

s v,enoo0o,.°o,

Urnpiar la segadora

G Limp.iardeba o de lacubierta de la trans-

msn6n(segadoras con poder propulsor)

Revisar lascorreas y las poleas impul- V'

sades (se_ladorascon poder propulsor)

Revisar o/afilar/cambiar la cuchilla _3

R Tabla de lubdcaclbn

Umpiar la baterfa/recargar I

(segadoras con atranque eldctrico) V' ¥4'4 I

M Revisar el nivel del acoite

CambiaT el aceite del motor V'1.2 ;

Limplarel filtro de aire 1_12

O Inspeccionar el silenciador If

Limpiar o/cambiar la bujla

Cambiar el cartucho de papel del filtro 2

de aire

1 - Cambiar rn_s a menudo cuando se opere bajo carga pesada o en ambientes con aftas temperaturas.

2 - Dar SePticJo [n_ls a rn_nudo cuando Se oporo en concl_c_onos suci_ o polvorosas.

3 * Oambie ta$ cuchillas m_s a menudo cuando siegue on torrono arenoso.

4 * Cargar por 48 horas al fin de la temporada.

RECOMENDAClONES GENERALES

La garant[a de esta segadora no cubre los

ar[[culos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo el

valor de la garantfa, el operador tiene que

mantener la segadora seg0n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hater

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la seccibn de Servicio y

Ajustes de este manual tienen que ser

revisados por Io menos un vez por cada

temporada.

• Una vez al a5o, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla est', desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la rnezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure rods.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICACI(_N

Mantenga la unidad bien lubdcada (vea la

"TABLA DE LUBRICACION").

TABLA DE LUBRICACION

(D Puntalde

resorte del

freno

(_) Aceite

del motor

Bisagra de

la puerta

traser

(_) Clavija de montaje del puntal del mango

(_) Rocleellubrlcante

_) Vea"MOTOR"enlasecclondeMantenlmlento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y mugre,

Io acortara la duracion de los rodamientos

autolubricantes. Si cree que tienen que

lubdcarse, use Iosamente un lubricante tipo

crafito, de polvo seco, en forma moderada.

ESPECIFICAClONES DEL PRODUCTO

N_mero de serie:

Fecha de compra:

Capacidad y tipo de gasolina:

Tipo de aceite (API-SF-SJ):

Capacidad de aceite:

Bujfa (abertura: .030")

Torsi6n del perno de la cuchilla:

1.5 cuartos (regular sin plomo)

SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F)

20 onzas

Champion RJ19LM o J19LM

35-40 FT. LBS.

El nemem del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrartanto el nDmero de sede come la techa de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siampre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de

insectos que pueden daSar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afUadosy otros

peligros que pueden dafiar a las Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuchilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilladoblada o da_ada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujfa y

p6ngalo en donde no pueda entrar en

contacto con dsta.

2. Haga descansar la segadora en su lado.

Aseg_rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el pemo.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girdndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchiUay los articulos de

ferreterfa adjuntadores (el pemo, la

arandela de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador si estd dafiado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigue_al del motor. AsegOrese que la

ranura del adaptador y qua el chavetero

del ciguefial est_n alineados.

2. Ponga la cuchiilaen el adaptador de dsta

alineando los dos (2) agujeros en la

cuchillacon las salientes elevadas en el

adaptador.

3. Asegdrese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est_

hacia arriba hacia el motor.

4. Instale el per"node la cuchillacon la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchillay

el cigueSal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadom y apriete el perno

de lacuchilla girdndoloen el sentido en

que giran las maniUasdel mloj.

• La torsi6n pare apretar reeomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No mcomendamos el afilar la cuchilla

- pero si Io hace, aseg_rese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchUlaque no est,.

balanceada va a producir eventualmente da5o

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujerocentral de la

cuchillasobre la cabeza del clavo. Si la

cuchilla est,. balanceada debe permanecer

en la posici6nhorizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

dsta quede balanceada.

_.haveterodel

ciguenal

Cuchilla

Pemo Arandela /

de la endurecida >Ciguenal

27 cuchilla Borde de salida Adaptador de la cuchilla

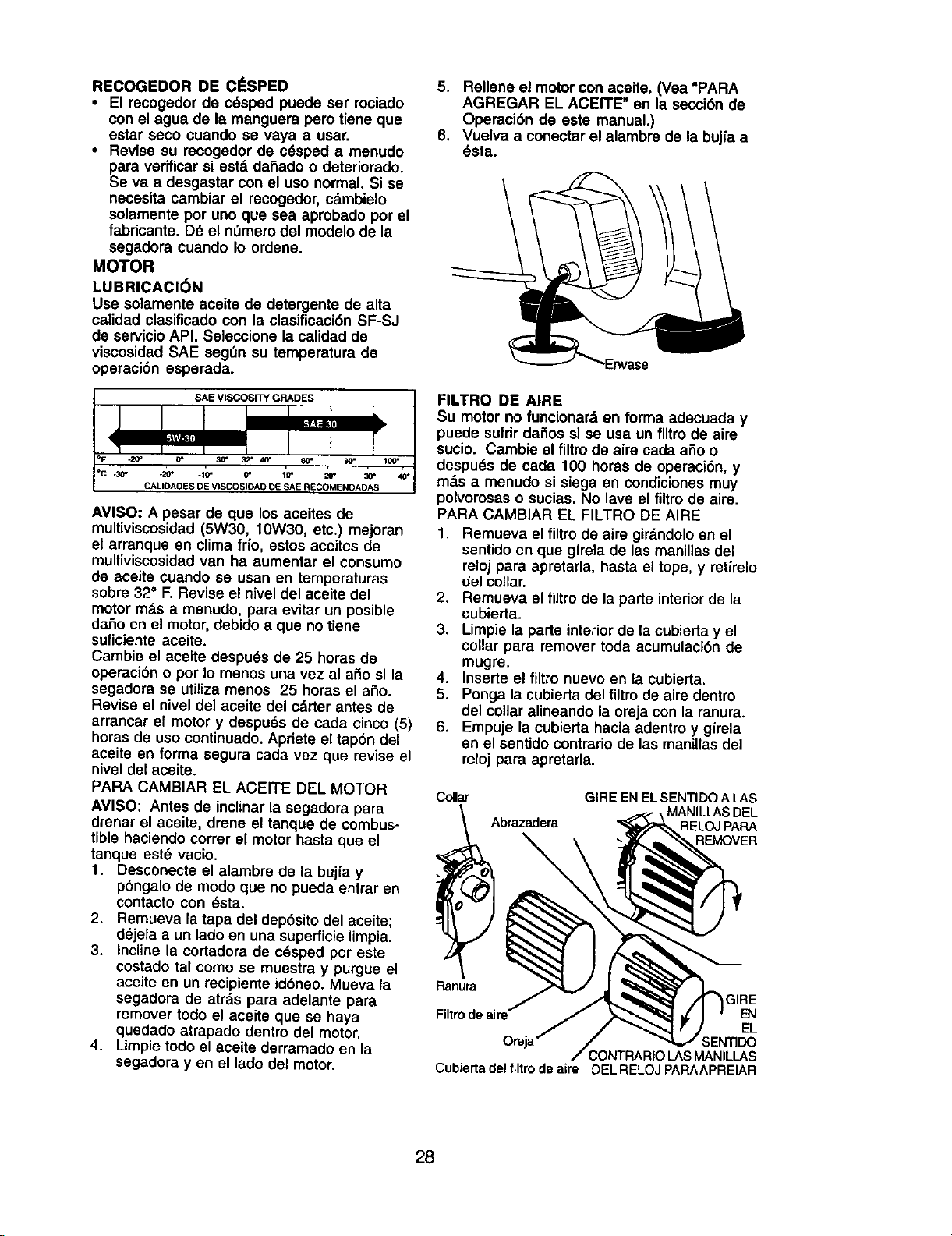

RECOGEDOR DE ClaSPED

• El recogedor de cdsped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de c6sped a menudo

para verificar si estd dafiado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cdmbielo

solamente por uno que sea aprobado por el

fabricante. D_ el nL_merodel modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICACl6N

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ

de servicio API. Seleccione la calidad de

viscosidad SAE segt_nsu temperatura de

operaci6n esperada.

SAE VtSCOSITY GRADES

-20" .10_ O' 10_ 20" 30" 40*

CALIOAOES DE VISCOSIOAD DE SAE RECOMENDADAS

AVISO: A pesar de que los aceites de

multiviscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima ffio, estos aceites de

multiviscosidad van ha aumentar el consumo

de aceite cuando se usan en temperaturas

sobre 32° F. Revise el nivel del aceite del

motor m_.sa menudo, para evitar un posible

dafio en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del cdrter antes de

arrancar el motor y despuds de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivelclelaceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drone el tanque de combus-

tible haciendo correr el motor hasta que el

tanque est6 vacio.

1. Desconecte el alambre de la bujfa y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficielimpia.

3. incline la cortadora de c_sped pot este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atrds para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujfa a

6sta.

FILTRO DE AIRE

Su motor no funcionard en forma adecuada y

puede sufrir dafios si se usa un filtro de aire

sucio. Cambie el filtro de aire cada afio o

despuds de cada 100 horas de operacibn, y

rods a menudo si siega on condiciones rnuy

polvorosas o sucias. No lave el filtro de aire.

PARA CAMBIAR EL FILTRO DE AIRE

1. Remueva el filtro de aire girdndoloen el

sentido en que gfrela de las manillas del

reloj para apretarla, hasta el tope, y ret_relo

del collar.

2. Remueva el filtrode la parte interiorde la

cubierta.

3. Limpie la parte interior de la cubierta y el

collar para remover toda acumulaci6n de

mugre.

4. Inserte el filtro nuevo en la cubierta.

5. Ponga la cubierta del filtro de aim dentro

del collar alineando la oreja con la ranura.

6. Empuje la cubierta hacia adentro y girela

en el sentido contrario de las manillas de]

reloj para apretarla.

Co41ar

i _Abrazadera

GIRE EN EL SENTIDO A LAS

MANILLAS DEL

RELOJ PAPA

REMOVER

Ranura

GIRE

Filtrodeaire EN

CONTRARIO LASMANILLAS

Cubierta delfiltro de aire DEL RELOJ PARAAPREIAR

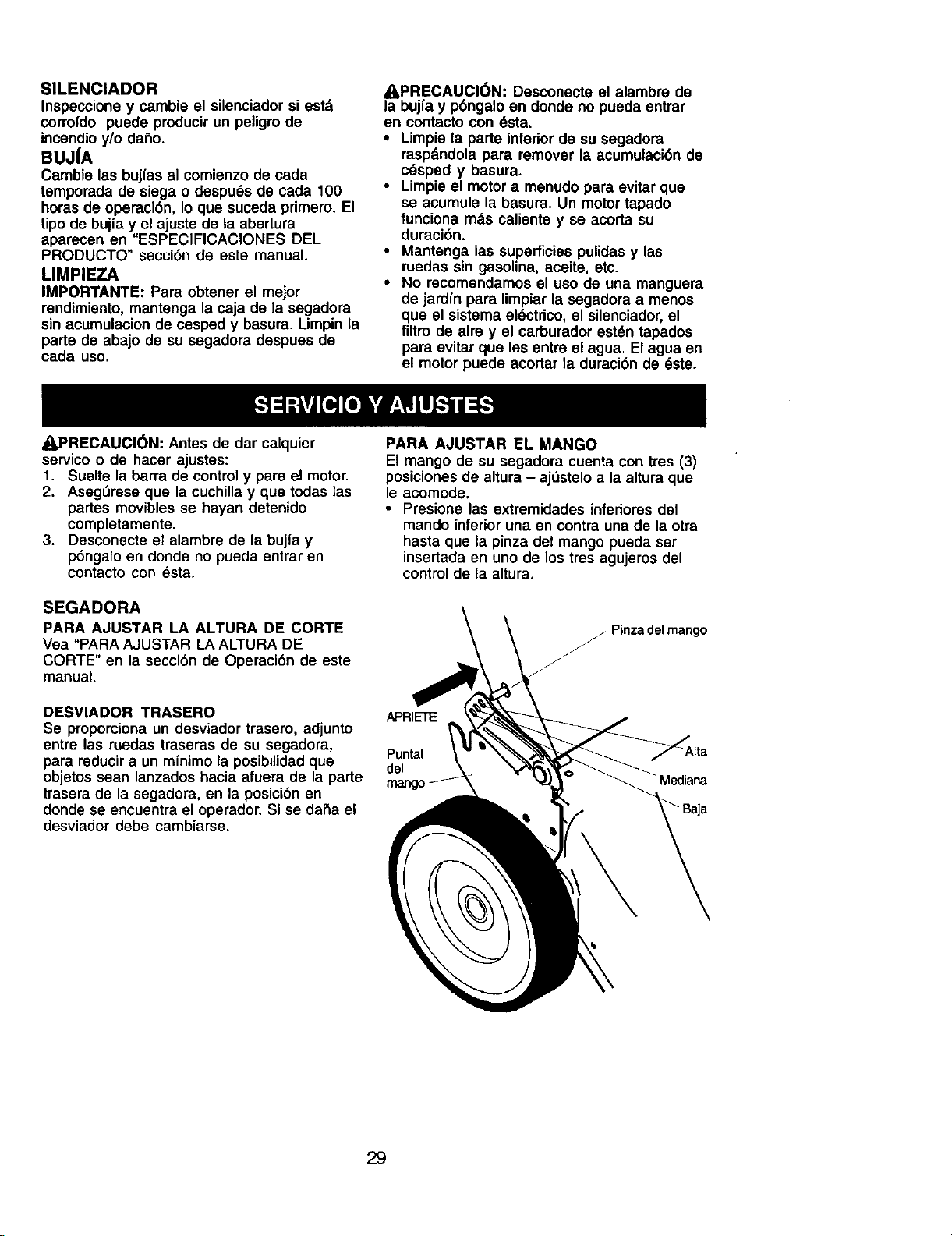

SILENClADOR

Inspeccione y cambie el silenciador si est&

corrofdo puede producirun peligro de

incendio y/o daSo.

BUJiA

Cambie las bujfas al comienzo de cada

temporada de siega o despuds de cada 100

hores de operaci6n, Io que suceda primere. El

tipo de bujia y el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Pare obtener el mejor

rendimiento, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpin la

parte de abajo de su segadora despues de

cada use.

APRECAUCI6N: Desconecte el alambre de

la bujfay p6ngalo en donde no pueda entrar

en contacto con _sta.

• Limpie la parte inferior do su segadore

rasp_ndola para remover la acumulaei6n de

c_sped y basura.

• Limpie el motor a menudo pare evitar que

se acumule la basura. Un motortapado

funciona m:_scaliente y se acorta su

duracibn.

• Mantenga las superficies pulidas y las

ruedas sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardfn para limpiar la segadora a menos

que el sistema el6ctrico, el silenciador,el

fUtro de aire y el carburador est_n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de _ste.

_iLPRECAUCK_N" Antes de dar calquier

servico o de hacer ajustes:

1. Suelte la barra de controly pare el motor.

2. Aseg_ireseque la cuchillay que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARAAJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducira un minimo la posibilidadque

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se eneuentre el operador. Si se daSa el

desviador debe cambiarse.

PARA AJUSTAR EL MANGO

El mango de su segadore cuenta con tres (3)

posiciones de altura - ajdstelo a la altura que

le acomode.

• Presione las extremidades inferiores del

mando inferior una en contra una de la otra

hasta que la pinza det mango pueda ser

insertada en uno de los tres agujeros del

controlde la altura.

/ Pinza del mango

APRIETE

Puntal ,,_"_lta

del

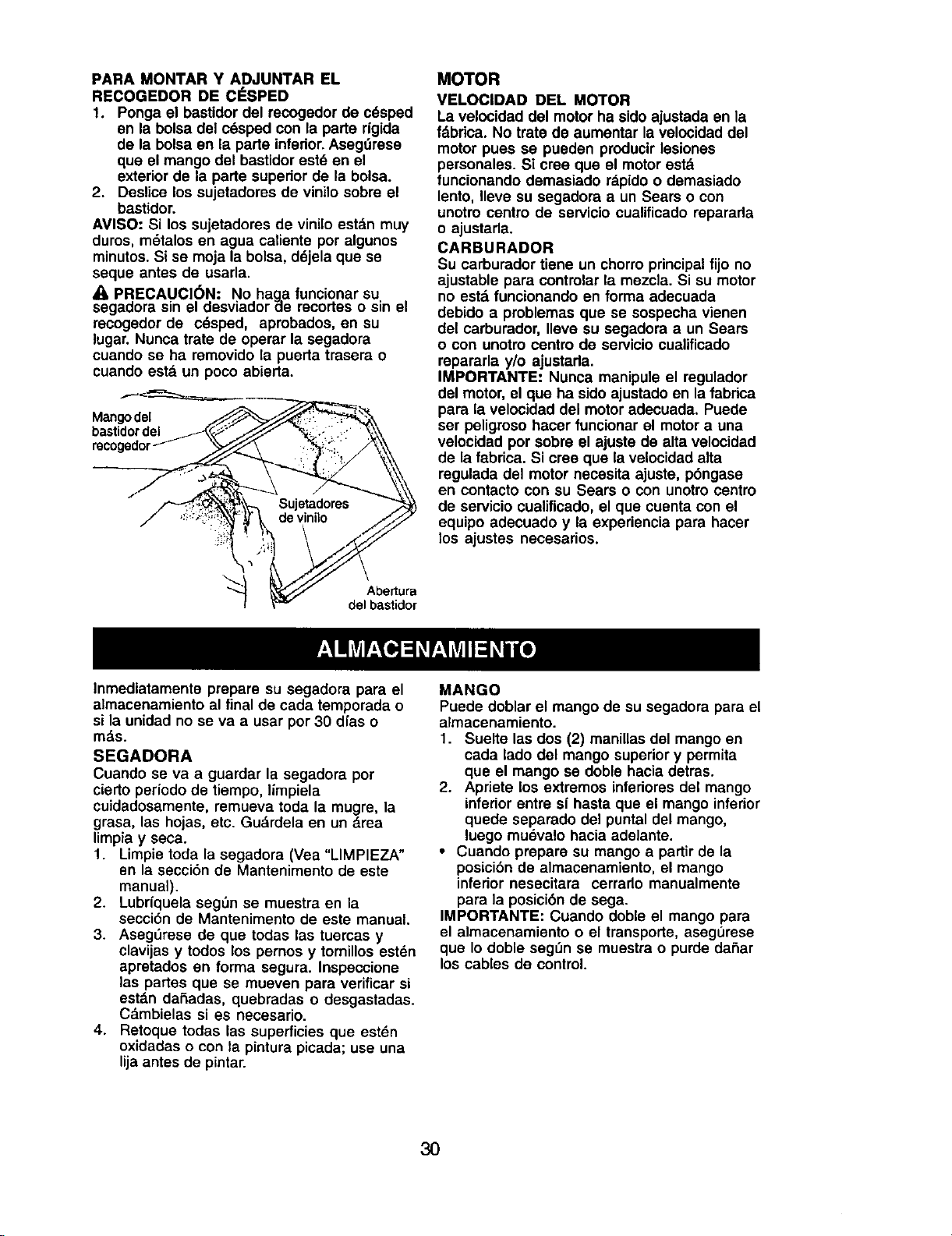

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de c_sped

en la bolsa del c6sped con la parte rfgida

de la bolsa en la parte inferior.AsegOrese

que el mango del bastidorest6 en el

exterior de la parfe superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo estdn muy

duros, m6talos en agua catiente por algunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarla.

_1_PRECAUCl6N: No haQa funcionar su

segadora sin el desviador _e recortes o sin el

recogedor de c6sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando esta un poco abierta.

Mangodel

bastidordel

recogedof

_-_ Abertura

delbastidor

MOTOR

VELOClDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

fdbrica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motorestd

funcionando demasiado r_pido o demasiado

lento, Ileve su segadora a un Sears o con

unotro centre de servicio cualificado reparada

o ajustada.

CARBURADOR

Su carburador tiene un chorro principalfijo no

ajustable para controlar la mezcla. Si su motor

no estd funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a un Sears

o con unotro centro de servicio cualificado

repararla y/o ajustada.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha side ajustado en la fabrica

para la velocidad del motoradecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la valocidad alta

regulada del motor necesita ajuste, p6ngase

en contacto con su Sears o con unotrocentro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dfas o

m_s.

SEGADORA

Cuando se va a guardar la segadora per

cierto periodo de tiempo, limpiela

cuidadosarnente, remueva toda la mugre, la

grasa, las hojas, etc. Gudrdela en un drea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubrfquela seg0n se muestra en la

secci6n de Mantenimento de este manual.

3. Aseg_rese de que todas las tuercas y

clavijas y todos los pernos y tomillos estdn

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

estdn dafiadas, quebradas o desgastadas.

Cdmbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita

que el mango se doble hacia detras.

2. Apriete los extremes inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu6valo hacia adelante.

• Cuando prepare su mango a partir de la

posici6nde almacenamiento, el mango

inferior nesecitara cerrado manualmente

para la posici6n de sega.

IMPORTANTE: Cuando doble el mango para

el almacenamiento o el transporte, aseg0rese

que Io doble segSn se muestra o purde dafiar

los cables de control.

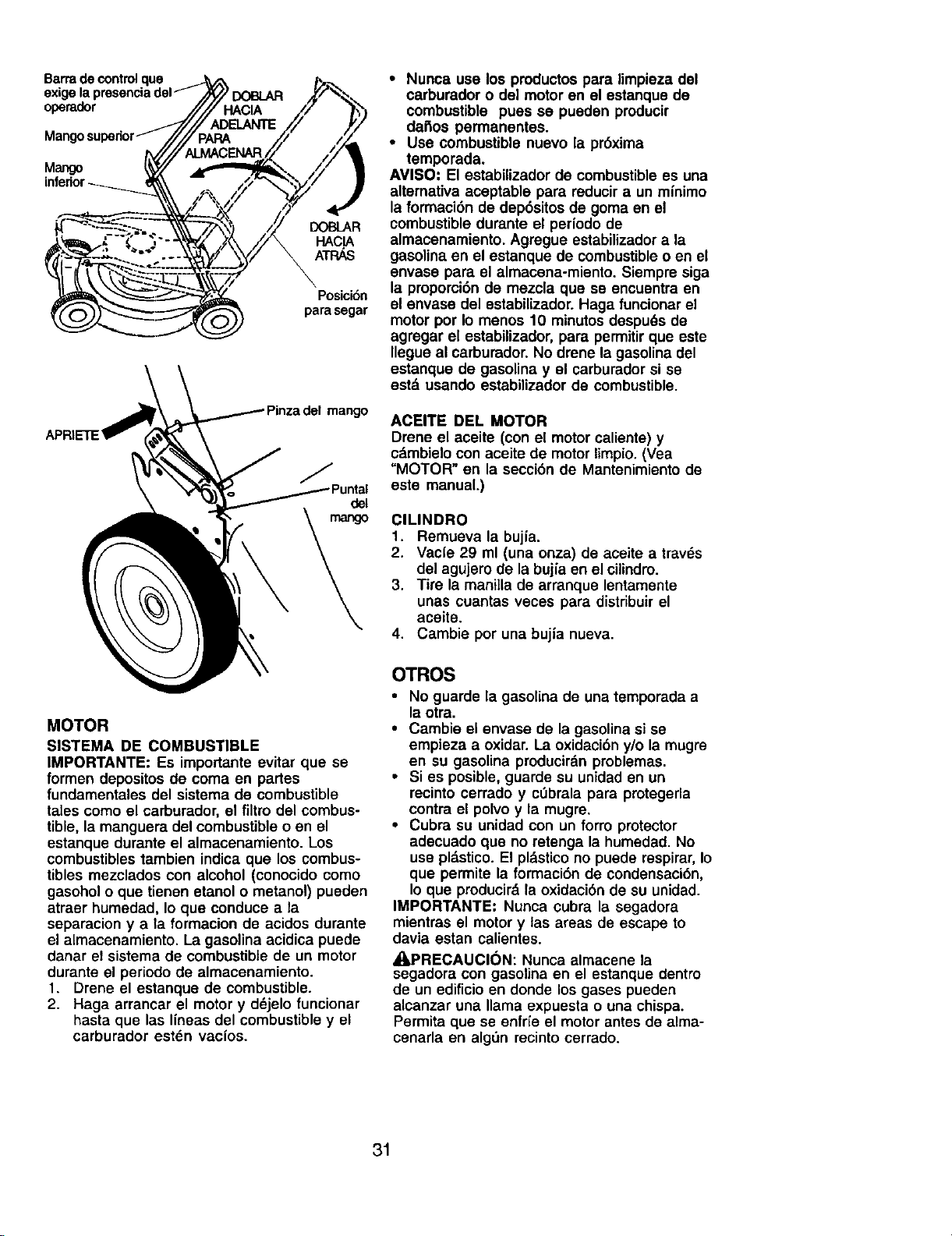

Barradecontrolque _ h,%_,,

exigelapresenciadel_ /)_//DOBLAR ,_r/,,_

o dor //

Mangosuperior_ I///PAPA // /

,2"i,

Mango _ /

inferior-_ __'_/_ I

:,) ,? c,c,etAR

//% HAC

\",// \ ARRAS

__._K_'_._"_ _'_' Posici6n

parase ar

del

mango

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar qua se

formen dapositosde coma en panes

fundamentales del sistema de combustible

tales como el carburador, el filtra del combus-

tible, la manguera del combustible o en el

estanque durante el almacenamiento. Los

combustibles tambien indica que los combus-

tibles mezclados con alcohol (conocido como

gasohol o qua tienen etanol o metanol) pueden

atraer humedad, Io qua conduce a la

separacion y a la formacion de acidos durante

el almacenamiento. La gasolina acidica puede

danar el sistema de combustible de un motor

durante el periodo de almacanamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d_jelo funcionar

hasta que las IJneasdel combustible y el

carburador est6n vacios.

• Nunca use los productos pars limpieza del

carburador o del motor en el estanque de

combustible puss se pueden producir

dai_ospermanentes.

• Use combustible nuevo la pr6xima

temporada.

AVISO: El estabilizador de combustiblees una

altamativa aceptable para reducir aun minimo

la formaci6n de dep6sitos de goma en el

combustible durante el perfodo de

almaconamiento. Agregue estabilizador a la

gasolina en el estanque de combustibleo en el

envase para el almacena-miento. Siempre siga

la propomi6n de mezcla qua se encuentra en

el envase del estabilizador. Haga funcionar el

motor por Io menos 10 minutos despuds de

agragar el estabilizador, para permitirque este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

estd usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

cdmbielo con aceite de motor limpio.(Vea

=MOTOR" en la secci6n de Mantenimiento de

este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vac{e 29 ml (una onza) de aceite a tray,s

del agujera de la bujia en el cilindra.

3. Tire la manilla de arranque lentamente

unas cuantas veces pars distribuirel

aceite.

4. Cambie por una bujia nueva.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6ny/o la mugre

en su gasolina producirdn problemas.

• Si es posible, guarde su unidad en un

racinto cerrado y c_brala pars protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forts protector

adecuado qua no retenga la humedad. No

usa pldstico. El pldsticono puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producirdla oxidaci6nde su unidad.

IMPORTANTE: Nunca cobra la segadora

mientras el motor y tas areas de escape to

davis estan calientes.

_PRECAUCI(3N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificioen donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita qua se enfrie el motorantes de alma-

cenarla en algdn recinto cerrado.

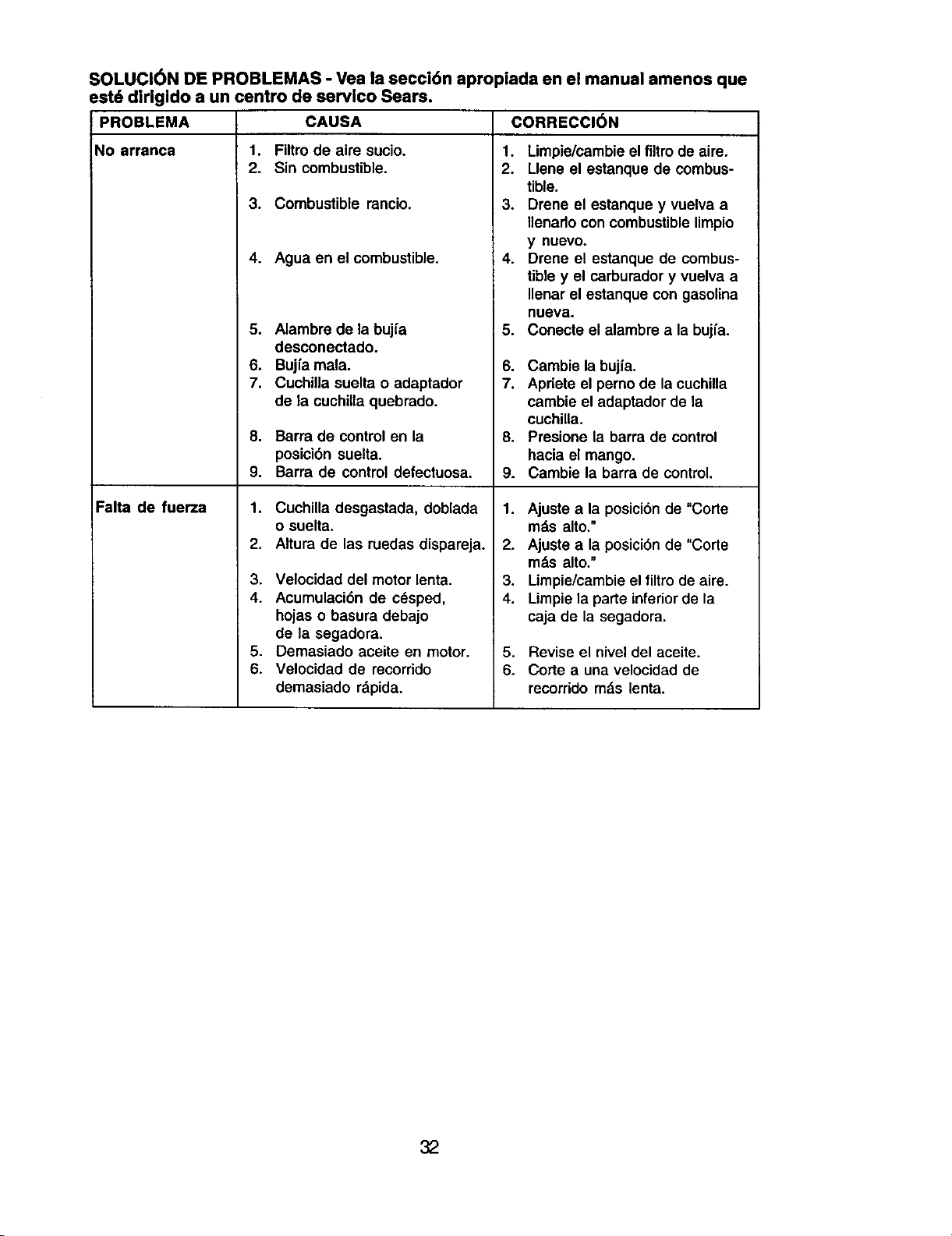

SOLUCI(_N DE PROBLEMAS - Yea la secci6n apropiada en el manual amenos que

est6 dirlgldo a un

PROBLEMA

No arranca

Falta de fuerza

entro de servlco Sears.

CAUSA

1. Filtrode airo sucio.

2. Sin combustible,

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa

desconectado.

6. Bujfa mala.

7. CuchiUa suelta o adaptador

de la cuchillaquebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de cesped,

hojas o basura debajo

de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rdpida.

CORRECCl0N

1. Limpie/cambie el filtrode aire.

2. Llene el estanque de combus-

tible.

3. Drone el estanque y vuelva a

Ilenado con combustible limpio

y nuevo.

4. Drone el estanque de combus-

tible y el carburador y vuelva a

Ilenar el estanque con gasolina

nueva.

5. Conecte el alambre a la bujfa.

Cambie la buj{a.

Apriete el perno de la cuchilla

cambie el adaptador de la

cuchilla.

Presione la barra de control

hacia el mango.

Cambie la barra de control.

Ajuste a la posici6n de "Code

mds alto."

Ajuste a la posici6nde "Code

m&s alto."

Limpie/cambie el filtro de aire.

Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mds lenta.

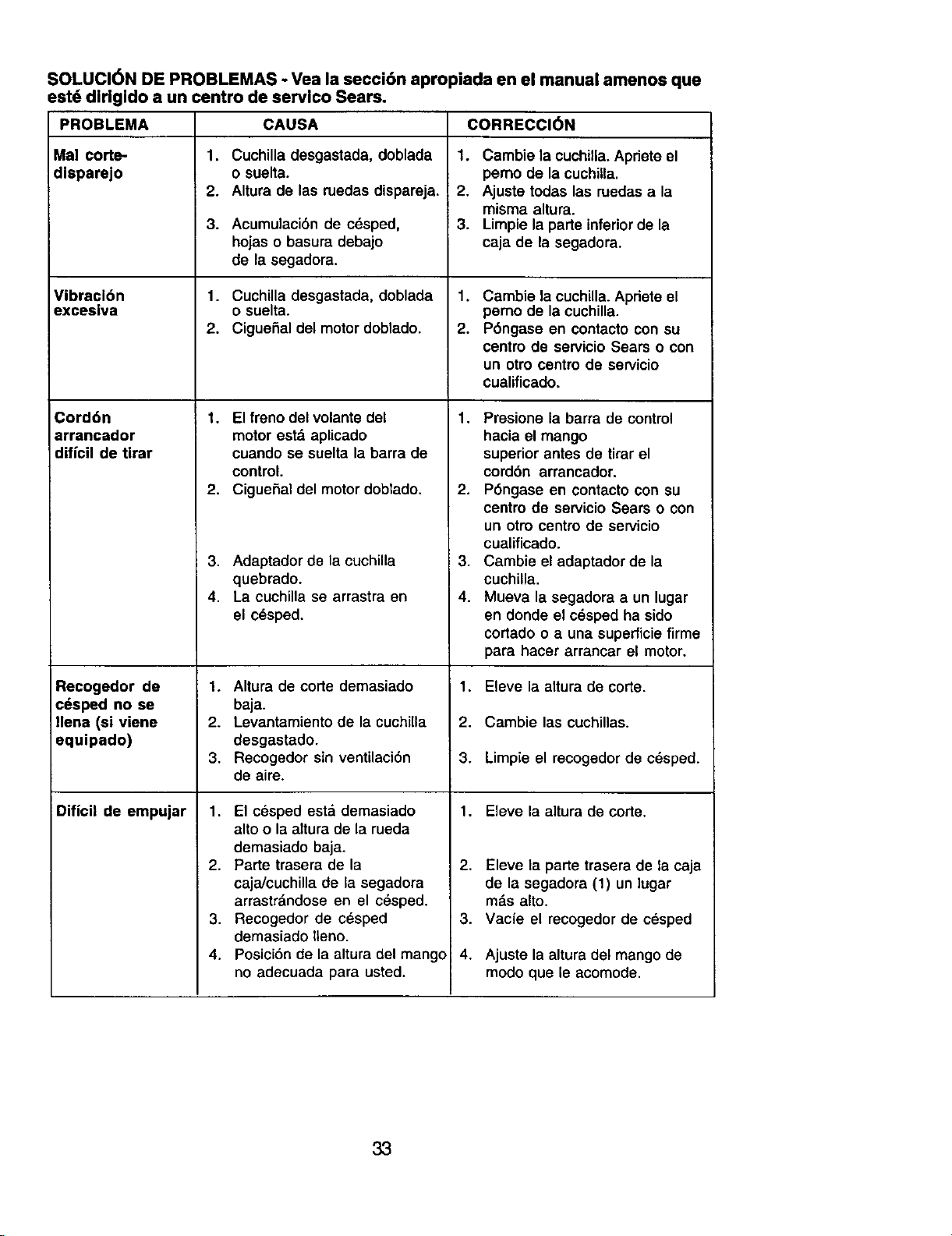

SOLUCI(_N DE PROBLEMAS - Yea la secci6n apropiada en el manual amenos que

est6 dlrlgldo a un centro de servico Sears.

CAUSAPROBLEMA

Mal code-

dlsparejo

Vibraci6n

exceslva

Cord6n

arrancador

diffcil de tirar

Recogedor de

c6sped no se

Ilena (si viene

equipado)

Dificil de empujar

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de cdsped,

hojas o basura debajo

de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguefial del motor doblado.

1. El freno del volante del

motor estd aplicado

cuando se suelta la barra de

control.

2. Ciguefial del motordoblado.

3. Adaptador de la cuchilla

quebrado.

4. La cuchilla se arrastra en

el cesped.

Altura de corte demasiado

baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventUaci6n

de aire.

El cesped est_ demasiado

alto o la altura de la rueda

demasiado baja.

Parte trasera de la

caja/cuchilla de la segadora

arrastr&ndose en el c_sped.

Recogedor de c_sped

demasiado lleno.

Posici6n de la altura del mango

no adecuada para usted.

CORRECCI6N

1. Cambie la cuchilla.Apriete el

pemo de la cuchilla.

2, Ajuste todas las ruedas a la

misma altura.

3. Limpie la parte inferior de la

caja de la segadora.

Cambie la cuchUla.Apriete el

pemo de la cuchilla.

P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado,

1. Presione la barra de control

hacia el mango

superior antes de tirar el

cordbn arrancador.

2. P6ngase en contacto con su

centro de servicio Sears o con

un otro centro de servicio

cualificado.

3. Cambie el adaptador de la

cuchilla.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

Eleve la altura de corte.

Cambie las cuchillas.

Limpie el recogedor de c_sped.

Eleve la altura de cone.

Eleve la parte trasera de la caja

de la segadora (1) un lugar

mds alto.

Vacfe el recogedor de c6sped

Ajuste la altura del mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.389622

21 r i

_57 56

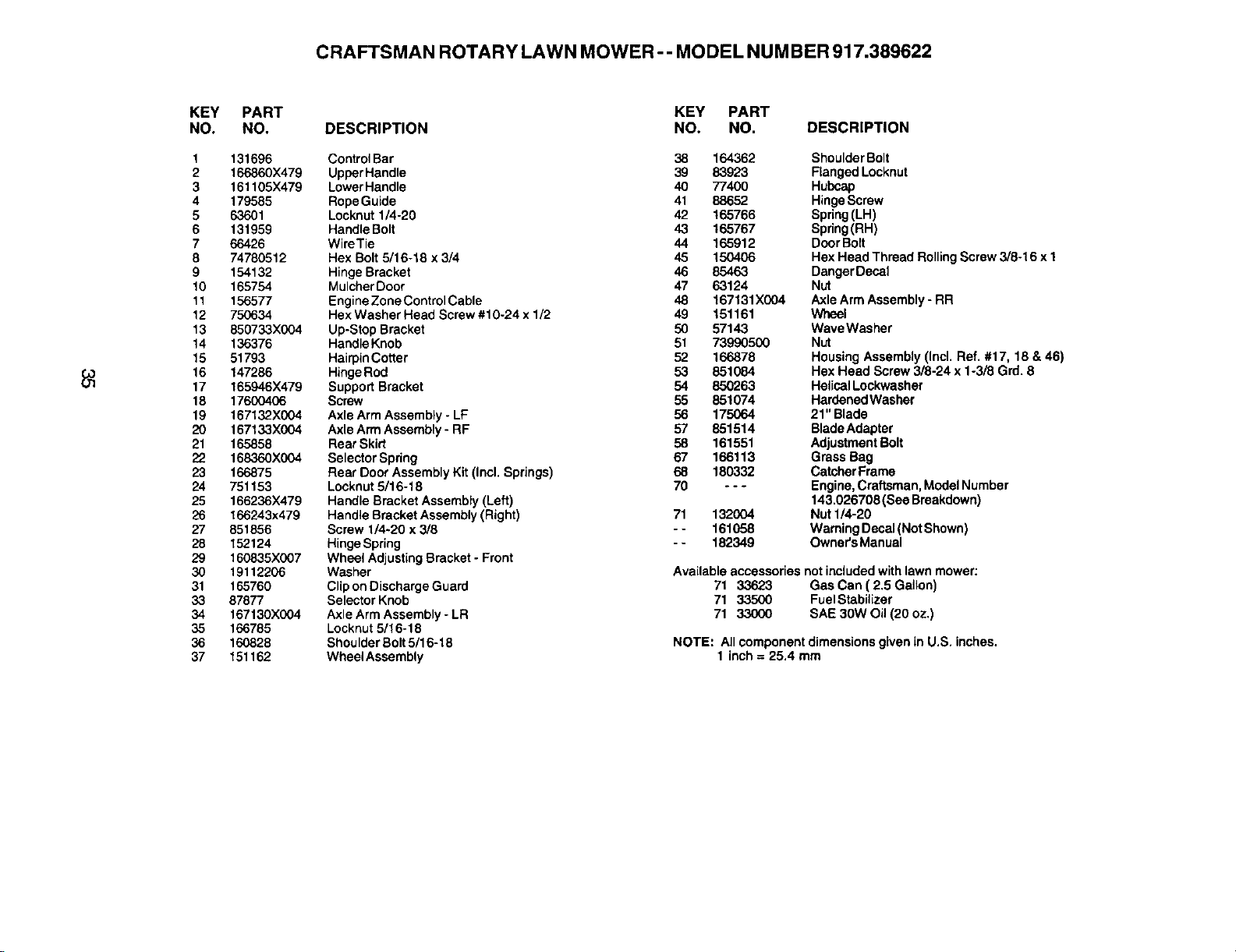

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUM BER 917.389622

KEY

NO.

PART

NO.

131696

166860X479

161105)(479

179585

63601

131959

66426

74780512

154132

165754

156577

750634

85073-3X004

136376

51793

147286

165946X479

17600406

167132X004

167133X004

165858

168360X004

166875

751153

166236X479

166243x479

851856

152124

160835X007

19112206

165760

87877

167130X004

166785

160828

151162

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Control Bar 38 164362

UpperHandle 39 83923

LowerHandle 40 77400

RopeGuide 41 88652

Locknut1/4-20 42 165766

HandleBolt 43 165767

WireTie 44 165912

Hex Bolt 5/16-18 x3/4 45 150406

Hinge Bracket 46 85463

Mulcher Door 47 63124

Engine Zone Contrel Cable 48 167131X004

Hex Washer Head Screw #10-24 x 1/2 49 151161

Up-Stop Bracket 50 57143

HandleKnob 51 73990500

HairpinCotter 52 166878

HingeRod 53 851084

Support Bracket 54 850263

Screw 55 851074

AxleArm Assembly- LF 56 175064

Axle ArmAssembly- RF 57 851514

Rear Skid 58 161551

SelectorSpring 67 166113

Rear Door AssemblyKit(Incl.Springs) 68 180332

Locknut5/16-18 70 - - -

Handle Bracket Assembly(Left)

HandleBracket Assembly(Right) 71 132004

Screw 1/4-20 x3/8 - - 161058

HingeSpring - - 182349

Whsel AdjustingBracket - Front

Washer Available accessories

Clip onDischargeGuard 71 33623

Selector Knob 71 33500

Axle Arm Assembly - LR 71 33000

Locknut 5/16-18

ShouIder Bolt5/16-18

Wheel Assembly

ShoulderBolt

FlangedLocknut

Hubcap

HingeScrew

Spring(LH)

Spring(RH)

DoorBolt

Hex HeadThread RollingScrew3/8-16 x 1

DangerDecal

Nut

Axle ArmAssembly- RR

Wheel

Wave Washer

Nut

Housing Assembly(Incl. Ref. #17, 18 & 46)

Hex Head Screw 3/8-24 x 1-3/8 Grd. 8

HelicalLockwasher

HardenedWasher

21" Blade

BladeAdapter

AdjustmentBolt

Grass Bag

CatcherFrame

Engine,Craftsman,ModelNumber

143.026708 (Sea Breakdown)

Nut 114-20

WarningDecal(Not Shown)

Owner'sManual

notincluded withlawn mower:

Gas Can ( 2.5 Gallon)

FuelStabilizer

SAE30W Oil (20 oz.)

NOTE: All component dimensionsgivenin U.S. inches.

1 inch = 25.4 mm

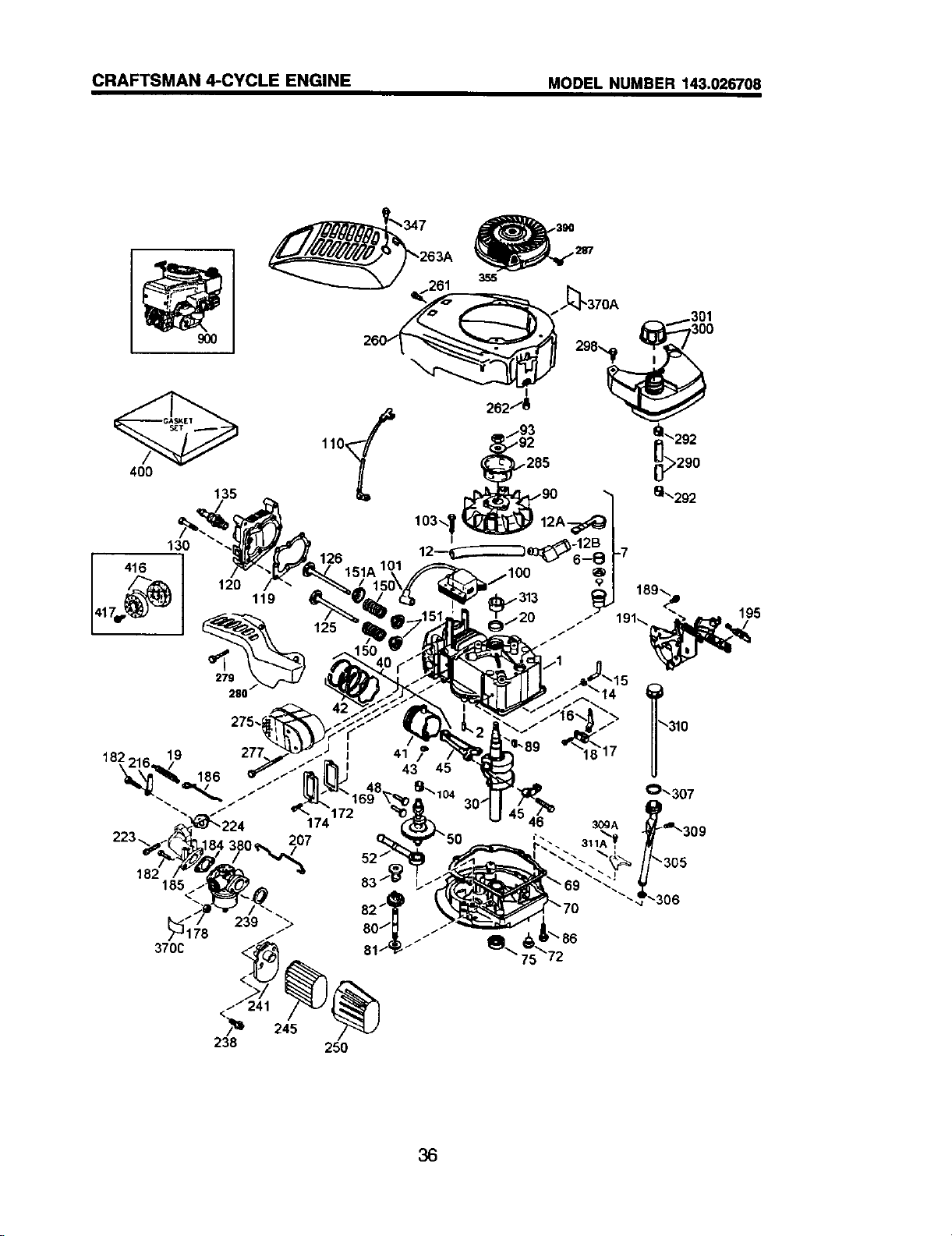

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026708

126151A 1(

120

119

125

</_ 245

238 250

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026708

I_Y PART

NO. NO. DESCRIPTION

1 37465 Cylinder(Includes Key

Numbers2, 20 and 150)

2 26727 DowelPin

6 33734 BreatherElement

7 36557 BreatherAssembly (Includes

Key Numbers6 and 12A)

12 36775 BreatherTube

12A 36558 BreatherCover &Tube

(Includes KeyNumber 12B)

12B 36694 BreatherTube Elbow

14 28277 Washer

15 30589 Govemor Rod(Includes Key #14)

16 34839A GovernorLever

17 31335 Governor LeverClamp

18 651018 Screw, T-15, #8-32 x 19/64"

19 36281 ExtensionSpring

20 32600 OilSeal

30 37464 Crankshaft

40 40027 Piston,Pin & RingSet (Standard)

41 40042 Piston& PinAssembly(Standard)

(Includes KeyNumber 43)

42 40006 RingSet (Standard)

43 20381 PistonPinRetainingRing

45 36777 ConnectingRodAssembly

(includes KeyNumber 46)

46 32610A ConnectingRodBolt

48 27241 Valve Lifter

50 37460 Camshaft (ExhaustMCR)

(Includes KeyNumber 104)

52 29914 OilPump Assembly

69 37609 * MountingFlangeGasket

70 37608 MountingFlange (includesKey

Numbers72-83,306,309A &311A)

72 37614 OilDrainPlug

75 27897 OiiSeal

80 30574A Governor Shaft

81 30590A Washer

82 30591 GovernorGear Assembly

(Includes KeyNumber 81)

83 30588A Governor Spool

86 650488 Screw. I/4-20 x 1-1/4"

89 611004 FlywheelKey

90 611112 Rywheel

92 650815 BellevilleWasher

93 650816 FlywheelNut

100 34443C SolidState Ignition

101 610118 Spark Plug Cover

103 651007 Screw, T-15, #10-24 x 15/16"

104 37480 Cam Bushing

110 37047 GroundWire

119 36787 * CylinderHeadGasket

120 36825 CylinderHead

125 37288 Exhaust Valve (Standard Size)

(Includes KeyNumber 151)

36780 Exhaust Valve (1/32" Oversize)

(Includes KeyNumber 151)

126 37289 Intake Valve (Standard) (Includes

KeyNumbers 151 & 151A)

130 6021A Screw, 5/16-18x 1-7/16"

135 35395 ResistorSpark Plug (RJ19LM)

150 31672 Valve Spring

151 31673 Valve SpringCap

151A 40017 Intake Valve Seal

169 36783 * Valve Cover Gasket

NO. NO. DESCRIPTION

172 36784 Valve Cover

174 30200 Screw, #10-24 x 9/16"

178 29752 Nut & LockWasher, 1/4-28

182 6201 Screw, 1/4-28 x 7/8"

184 26756 * CarburetorTo Intake Pipe Gasket

185 37466 Intake Pipe

186 36253 GovernorLink

189 650839 Screw,I/4-20 x 27/64"

191 36559A S.E. Brake Bracket

(IncludesKeyNumber 195)

195 610973 Terminal

207 34336 ThrottleLink

216 33086 * Intake Pipe Gasket

223 650451 Screw, 1/4-20 x 1"

224 36786 * Intake Pipe Gasket

238 6.50932 Screw, #10-32 x49/64"

239 34338 * Air Cleaner Gasket

241 36919 AirCleaner Collar

245 36905 Air Cleaner Filter

250 37122 AirCleaner Cover

260 369680A BlowerHousing

261 30200 Screw, #10-24 x 9/16=

262 650831 Screw, 114-20x 1/2"

275 37496 Muffler

277 650988 Screw, 1/4-20 x 2-9/32"

279 28763 Screw, #10-32 x 39/64"

280 37717 Heat Shield

285 35(XX)A StarterCup

287 650926 Screw, 8-32 x 21/64"

290 29774 FuelLine

292 26460 FuelUneClamp

298 28763 Screw, #10-32 x 39/64"

300 36916 FuelTank (Incl.292 & 301)

301 36246 FuelCapAssembly

305 35647 OilFilITube

306 37610 * "O"-Ring

307 35499 "O"-Ring

309 650562 Screw, #10-32 x 3/8"

309A 650783 Screw, #10-24 x 3/4"

310 35648 Dipstick

311A 37611 HoldDownBracket

313 34080 Spacer

347 51038 Screw, #10-32 x 27/32"

355 590701 StarterHandle

370A 36261 LubricationDecal

370C 37318 Pdmer Decal(3X)

380 640303 Carburetor (Includes Key No. 184)

390 590739 RewindStarter

400 37613 Gasket Set

(Includes All Items Marked ")

416 37530 Spark Arrestor Kit(Optional)

(IncludesKey Number417)

417 650760 Screw, #8-32 x 3/8" (Optional)

900 750865A Replacement S/B,

order from 71-999

900 750867B Replacement Engine, order from

71-999 (Not available inCalifornia)

RPM Settings: High2900 to 3200

NOTE: This engine could have been built with

Starter Number 590702.

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026708

KEY

NO.

PART

NO.

_37

DESCRIPTION

-- 640303

1 631615

2 631767

4 631184

5 631183

6 64OO7O

7 650506

16 631807

17 651025

18 630766

20 640018

20A 64O20O

25 632808

27 631024

28 632802

29 631028

30 632807

31 631022

35 640259

36 640019

36A 632766

37 632547

4O 64OO87

44 27110A

47 630748

48 631027

Carburetor (includes Key Number 184 of Engine Parts List)

Throttle Shaft & Lever Assembly

Throttle Return Spdng

• Dust Seal Washer

* Dust Seal

Throttle Shutter

• Shutter Screw

Fuel Fitting

Throttle Crack/Idle Speed Screw

Tension Spring

Idle Restrictor Screw

* Idle Restnctor Screw Cap

Float Bowl

* Float Shaft

Float (Plastic)

• Float Bowl O-Ring

* Inlet Needle, Seat, & Clip (Includes Key Number 31)

* Spdng Clip

Primer Bulb(Red)/Retainer Ring

Main Nozzle Tube

Bowl Vent Tube Extension

* O-Ring, Main Nozzle Tube

High Speed Bowl Nut

* Bowl Nut Washer

• Welch Plug, Idle Mixture Well

* Welch Plug, Atmospheric Vent

NOTE: AJIcomponent dimensions given in U.S. inches. 1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026708

Ore2

--8

K_' PART

NO. NO. DESCRIPTION

- - 590702 RecoilStarter

1 590599A Spdng Pin (Includes Key No. 4)

2 590600 Washer

3 590696 Retainer

4 590601 Washer

5 590697 BrakeSpring

6 590698 StarterDog

7 590699 DogSpring

8 590700 Pulley& RewindSpringAssembly

11 590703 StarterHousingAssembly

(40degmeGrommet)

12 590535 Starter Rope (98"x 9/64" diameter)

13 590701 StarterHandle

NOTE: Allcomponentdimensionsgivenin U.S.

inches. 1 inch = 25.4 mm

KEY PART

NO. NO. DESCRIPTION

590739 Rewind Starter

590740 Retainer

590616 Starter Dog

590617 DogSpring

590618A Pulley & Rewind Spring Assembly

590638 Starter Housing Assembly

(40degree Grommet)

590535 Starter Rope (98" x 9/64" diameter)

590701 Starter Handle

590760 Spring Clip

NOTE: All componentdimensionsgivenin U.S.

inches. 1 inch = 25.4 mm

Forrepairofmajor brandappliancesinyour own home...

nomatter whomade it,no matter whosoldit]

1-800-4-MY-HOME _ AnyOne,dayornight

(1-800469-4663) (U.SA and Canada)

www.sears.com _llt/.se_'s._

For repairof cany-in products likevacuums, lawn equipment and

electronics, callfor the nearest Sears Paris and Repair Center.

1-800-488-1222 AnyUrne,dayorn_jht(U.SAo_y)

_/w.se=lts.coll_

Forthe replacement parts, accessories and owner's manuals

that you need to do-it-yourself,call Sears PartsDirectS"!

1-800-366-PART 6a.m.-11 p.m., 7days aweek

(1-8o0-366-7278) (U.SAone/)

www.sears,com/partsdirect

To purchase or inquireabout a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (U.SA) 1-800-361-6665 (Canada)

7 a.rn.-5 p.m.,CST, Mort.- Sat 9a.m.-8 p.m. EST,M-F,4p.rn. Sat.

Parape_r serviciode re_ a

dornicDio,y paraorderer piezas:

1-888-SU-HOGARs_

(1-888-784-6427)

Au _ I:x_rsewiceenfran_:

1.800-LE.FOYERMc

(1-B00-533-6937)

www.seal_.ca

HomeCentral®J

® Registered Trademark / rMTrademark / SMService Mark of Sears, Roebuck and Co.

® Marca Registrada / "mMarca de Fdbrica / SMMarca de Servicio de Sears, Roebuck and Co.

McMarque de commerce ! _,oMarque d_pos_e de Sears, Roebuck and Co.

182349 01.28.02 BY Printed in U.S.A.

Craftsman 917389622 gas walk-behind lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917389622 Questions and Answers

Related Products

Craftsman 917389680 Gas Walk-behind Lawn Mower

Craftsman 917378482 gas walk-behind lawn mower

Craftsman 917378933 gas walk-behind lawn mower

Craftsman 917389290 gas walk-behind lawn mower

Craftsman 917389250 gas walk-behind lawn mower

Craftsman 917388041 gas walk-behind lawn mower
