Ashley AP5770 Heater User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certied to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house re may result.

For your safety, follow the installation instructions. Never use make-shift

compromises during the installation of this heater. Contact local building or

re ofcials about permits, restrictions and installation requirements in your

area. NEVER OPERATE THIS PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury,

or even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

AP5770

Report #: F20-578

Model Number:

852418E-1203K

Certied to ASTM E1509-12 (2017)

and ULC-S627-00-REV1

Mobile Home Approved

Heating Specications

Fuel Burn Rate* (lowest

setting)

1.5 lbs./hr. (0.5 kg/hr)

* Pellet size may effect the actual rate of fuel feed

and burn times. Fuel feed rates may vary by as

much as 20%. Use PFI listed fuel for best results.

Burn Time (lowest setting) 40 hrs. (approximate)

Hopper Capacity 60 lbs. (27kg)

Electrical Specications

Electrical Rating 110-120 Volts, 60 HZ, 3.0 Amps

Watts (operational) 180

Watts (igniter running) 346

Dimensions

Height X Width X Depth 44.5” (1130mm) X 23” (584mm) X 23.5” (597mm)

Weight 245 lbs. (111.1kg)

Your pellet stove has been approved for installation in the USA and Canada. It may also be installed in a

manufactured or mobile home. This manual describes the installation and operation of the Ashley, AP5770

wood heater. This heater meets the 2020 US Environmental Protection Agency’s wood pellet emissions

limits for wood heaters sold after May 15, 2020. Under specic test conditions this heater has been shown

to deliver heat at rates ranging from 9,218 to 18,619 Btu/hr. This heater achieved a particulate emissions rate

of 0.85 g/hr and an efciency of 70%.

WARNING:

IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER

INCONSISTENT WITH THE OPERATING INSTRUCTIONS IN THE OWNER’S MANUAL.

SPECIFICATIONS

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product online at

www.usstove.com or download the

free app today. This app is available only

on the App Store for iPhone and iPad.

Search US Stove. Save your receipt with

your records for any claims.

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualied installer only. An NFI qualied Installer can be found at

www.ncertied.org/public/nd-an-n-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This Checklist is to be completed in full by the qualied person who installs this unit. Keep this page for

future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist

will invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: _________________________________________________________________________

Venting System: New Venting System Yes No If yes, Brand __________________________________

If no, Date of inspection of existing venting system: ______________________________________________________

COMMISSIONING

Conrm Hearth Pad Installation as per Installation Instructions ..............................................................................................

Conrm proper placement of internal parts ...........................................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................................

Conrm clearances to combustibles as per installation instructions in this manual .................................................

Check the operations of the air controls ....................................................................................................................................................

Conrm the venting system is secure and sealed ...............................................................................................................................

Conrm the stove starts and operates properly ....................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional .............................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .................

Declaration of Completion: As the qualied person responsible for the work described above, I conrm that

the appliance as associated work has been installed as per manufacturer’s instructions and following any

applicable building and installation codes.

Signed: ___________________________________Print Name: ______________________________ Date: _____________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED,

A HOUSE FIRE MAY RESULT. TO REDUCE THE

RISK OF FIRE, FOLLOW THE INSTALLATION

INSTRUCTIONS.

• CONTACT YOUR LOCAL BUILDING OFFICIALS

TO OBTAIN A PERMIT AND INFORMATION

ON ANY ADDITIONAL INSTALLATION

RESTRICTIONS OR INSPECTION

REQUIREMENTS IN YOUR AREA.

• DO NOT PLACE CLOTHING OR OTHER

FLAMMABLE ITEMS ON OR NEAR THIS

STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE

LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR LIQUIDS TO

START OR ’FRESHEN UP’ A FIRE IN THIS

STOVE. KEEP ALL SUCH LIQUIDS WELL

AWAY FROM THE STOVE WHILE IT IS IN USE.

• THIS APPLIANCE IS A FREESTANDING

HEATER. IT IS NOT INTENDED TO BE

ATTACHED TO ANY TYPE OF DUCTING. IT

IS NOT A FURNACE. DO NOT CONNECT THIS

UNIT TO ANY AIR DISTRIBUTION DUCT OR

SYSTEM. THIS APPLIANCE IS NOT INTENDED

FOR COMMERCIAL USE.

• INSTALL VENT AT CLEARANCES SPECIFIED

BY THE VENT MANUFACTURER.

• DO NOT INSTALL A FLUE DAMPER IN THE

EXHAUST VENTING SYSTEM OF THIS UNIT.

• YOUR STOVE REQUIRES PERIODIC

MAINTENANCE AND CLEANING (SEE

”MAINTENANCE”). FAILURE TO MAINTAIN

YOUR STOVE MAY LEAD TO IMPROPER

AND/OR UNSAFE OPERATION.

• A POWER SURGE PROTECTOR IS REQUIRED.

THIS UNIT MUST BE PLUGGED INTO A 110

- 120V, 60 HZ GROUNDED ELECTRICAL

OUTLET. DO NOT USE AN ADAPTER

PLUG OR SEVER THE GROUNDING PLUG.

DO NOT ROUTE THE ELECTRICAL CORD

UNDERNEATH, IN FRONT OF, OR OVER

THE HEATER. DO NOT ROUTE THE CORD IN

FOOT TRAFFIC AREAS OR PINCH THE CORD

UNDER FURNITURE.

ATTENTION:

• A WORKING SMOKE DETECTOR MUST BE

INSTALLED IN THE SAME ROOM AS THIS

PRODUCT.

• INSTALL A SMOKE DETECTOR ON EACH

FLOOR OF YOUR HOME; INCASE OF

ACCIDENTAL FIRE FROM ANY CAUSE IT

CAN PROVIDE TIME FOR ESCAPE.

• THE SMOKE DETECTOR MUST BE INSTALLED

AT LEAST 15 FEET (4,57 M) FROM THE

APPLIANCE IN ORDER TO PREVENT UNDUE

TRIGGERING OF THE DETECTOR WHEN

RELOADING.

CAUTION:

BURNING FUEL CREATES CARBON MONOXIDE

AND CAN BE HAZARDOUS TO YOUR HEALTH

IF NOT PROPERLY VENTED.

CAUTION:

• USE OF OUTSIDE AIR IS NOT REQUIRED FOR

THIS UNIT.

• DO NOT UNPLUG THE STOVE IF YOU

SUSPECT A MALFUNCTION. TURN THE ON/

OFF SWITCH TO ”OFF’ AND CONTACT YOUR

DEALER.

• THE HEATER WILL NOT OPERATE DURING

A POWER OUTAGE. IF A POWER OUTAGE

DOES OCCUR, CHECK THE HEATER FOR

SMOKE SPILLAGE AND OPEN A WINDOW IF

ANY SMOKE SPILLS INTO THE ROOM.

• NEVER BLOCK FREE AIRFLOW THROUGH

THE OPEN VENTS OF THE UNIT.

US Stove highly recommends your stove be installed

by a qualied NFI (US) or WETT (Canada) technician.

To nd the nearest qualied installer, go to:

https://ncertied.org,

https://www.wettinc.ca/

INSTALLATION

IMPROPER INSTALLATION

The use of other components other than stated

herein could cause bodily harm, heater damage,

and void your warranty. The manufacturer will not

be held responsible for damage caused by the

malfunction of a stove due to improper venting or

installation.

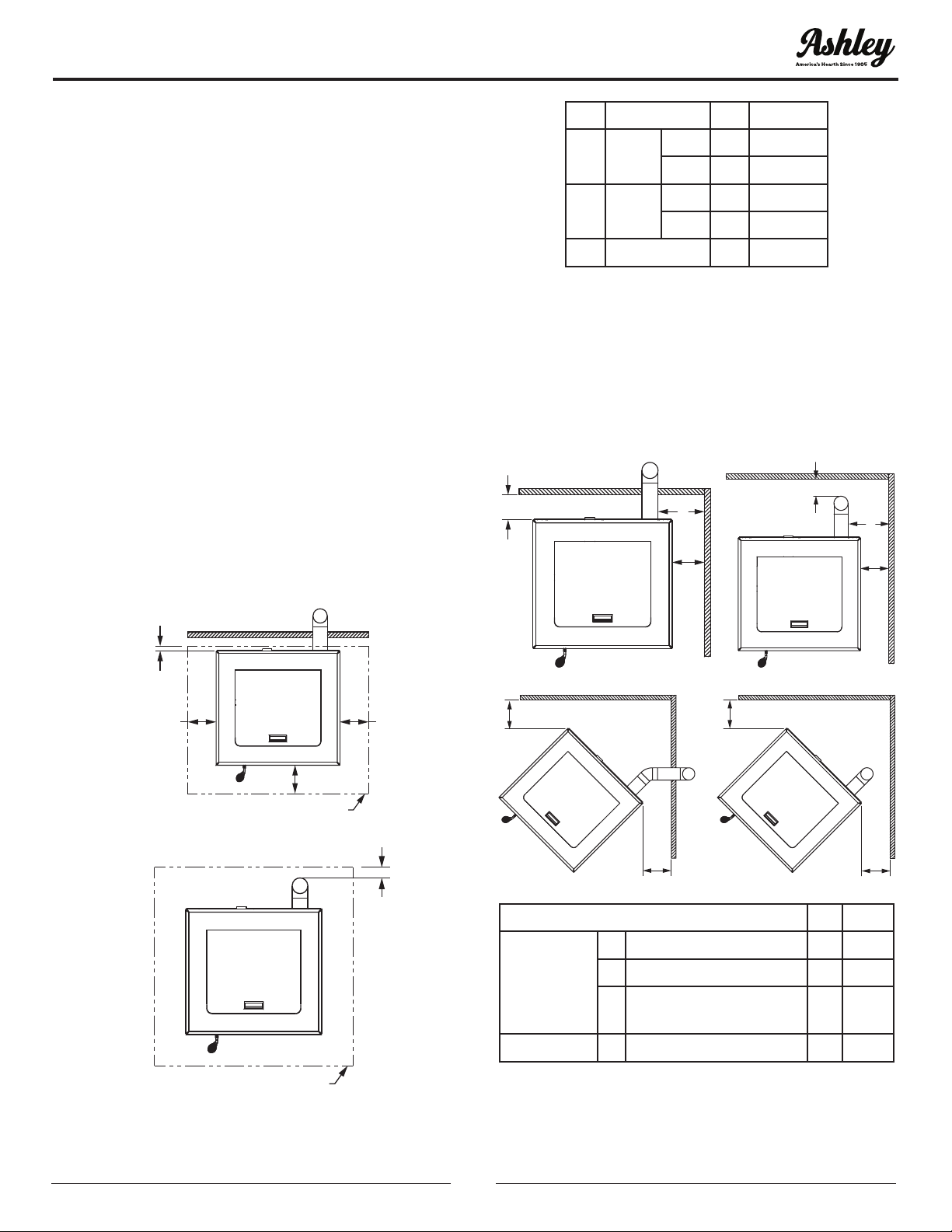

FLOOR PROTECTION

This heater must have a non-combustible oor

protector (UL1618 ember protection) installed

beneath it if the oor is of combustible material.

US: The oor pad or non-combustible surface

should be large enough to cover at least the area

under the product and 6” (152 mm) beyond the

front and beyond each side of the fuel loading

and ash removal openings. Floor protection must

extend under and 2” (51 mm) to each side of the

chimney tee for an interior vertical installation.

Canada: Require a minimum of 475 mm [18”]

beyond the front of the unit and 203 mm [8”]

beyond each side of the unit. A Floor Protector of

1/4 inch thick is recommended for this installation.

B B

Floor Protector

A Rear 1” 25 mm

B Side

USA 6” 153 mm

CAN 8” 203 mm

C Front

USA 6” 153 mm

CAN 18” 475 mm

D Rear 2” 50 mm

CLEARANCES

Your pellet stove has been tested and listed for

installation in residential, mobile home, and alcove

applications in accordance with the clearances given

in this manual. For safety reasons, please adhere

to the installation clearances and restrictions. Any

reduction in clearance to combustibles may only be

done by means approved by a regulatory authority.

TABLE 1 CLEARANCES in mm

PARALLEL

E Back wall to unit 3 76

F Sidewall to ue 11 280

Sidewall to top edge

of unit

8 203

CORNER H Adjacent wall to unit 8 203

INSTALLATION

OUTSIDE AIR SUPPLY (OPTIONAL, UNLESS

INSTALLING IN A MOBILE HOME)

ATTENTION:

DO NOT VENT UNDER ANY PORCH, DECK,

AWNING, OR IN ANY SEMI ENCLOSED OR

ROOFED AREA. DOING SO MAY RESULT IN

UNPREDICTABLE AIRFLOW AT THE VENT

CAP UNDER CERTAIN CONDITIONS AND CAN

AFFECT THE PERFORMANCE OF YOUR STOVE,

AS WELL AS, OTHER UNFORESEEABLE ISSUES.

Depending on your location and home

construction, outside air may be necessary for

optimal performance. Your stove is approved to be

installed with an outside air intake (69FAK) which

is necessary for a mobile home. You can purchase

the 69FAK through your heater dealer. Installation

instructions are supplied with the air intake kit.

SECURING APPLIANCE TO THE FLOOR

Use the designated holes to secure the unit to the

oor.

MOBILE HOME

MOUNTING BOLT HOLES

WARNING! DO NOT INSTALL IN SLEEPING

ROOM.

CAUTION! THE STRUCTURAL INTEGRITY

OF THE MOBILE HOME FLOOR, WALL, AND

CEILING/ROOF MUST BE MAINTAINED.

WHEN INSTALLED IN A MOBILE HOME, THE

STOVE MUST BE GROUNDED DIRECTLY TO THE

STEEL CHASSIS AND BOLTED TO THE FLOOR.

In addition to the previously detailed installation

requirements, mobile home installations must

meet the following requirements:

• This stove must be securely fastened to the oor

of the mobile home through the two holes in the

rear of the stove using two, 1/4” lag bolts that are

long enough to go through both a hearth pad, if

used, and the oor of the home.

• The heater must be electrically grounded to the

steel chassis of the mobile home with 8 GA copper

wire using a serrated or star washer to penetrate

paint or protective coating to ensure grounding.

• Vent must be 3 or 4-inch “PL” Vent and must

extend a minimum or 36” (914 mm) above the roof

line of the mobile home and must be installed

using a certied ceiling re stop and rain cap.

• When moving your mobile home, all exterior

venting must be removed while the mobile home

is being relocated. After relocation, all venting

must be reinstalled and securely fastened.

• Outside air is mandatory for mobile home

installation. See Outside Air Supply section and

your dealer for purchasing.

• Check with your local building ofcials as other

codes may apply.

VENTING REQUIREMENTS

WARNING:

• INSTALL VENT AT CLEARANCES SPECIFIED

BY THE VENT MANUFACTURER.

• DO NOT CONNECT THE PELLET VENT TO A

VENT SERVING ANY OTHER APPLIANCE OR

STOVE.

• DO NOT INSTALL A FLUE DAMPER IN THE

EXHAUST VENTING SYSTEM OF THIS UNIT.

The following installation guidelines must be

followed to ensure conformity with both the safety

listing of this stove and to local building codes. Do

not use makeshift methods or compromise in the

installation.

IMPORTANT:

THIS UNIT IS EQUIPPED WITH A NEGATIVE

DRAFT SYSTEM THAT PULLS AIR THROUGH

THE BURN POT AND PUSHES THE EXHAUST

OUT OF THE DWELLING. IF THIS UNIT IS

CONNECTED TO A FLUE SYSTEM OTHER THAN

THE WAY EXPLAINED IN THIS MANUAL, IT

WILL NOT FUNCTION PROPERLY.

MAXIMUM VENTING DISTANCE

Installation MUST include at least 3-feet of vertical

pipe outside the home. This will create some natural

draft to reduce the possibility of smoke or odor

INSTALLATION

during appliance shutdown and keep exhaust from

causing a nuisance or hazard by exposing people

or shrubs to high temperatures. The maximum

recommend vertical venting height is 12-feet for

3-inch type “PL” vent. Total length of horizontal

vent must not exceed 4-feet. This could cause back

pressure. Use no more than 180 degrees of elbows

(two 90-degree elbows, or two 45-degree and one

90-degree elbow, etc.) to maintain adequate draft.

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the

appliance up through the chimney. The amount of

draft in your chimney depends on the length of the

chimney, local geography, nearby obstructions and

other factors. Too much draft may cause excessive

temperatures in the appliance. Inadequate

draft may cause backpufng into the room and

‘plugging’ of the chimney. Inadequate draft will

cause the appliance to leak smoke into the room

through appliance and chimney connector joints.

An uncontrollable burn or excessive temperature

indicates excessive draft. Take into account the

chimney’s location to ensure it is not too close to

neighbors or in a valley which may cause unhealthy

or nuisance conditions.

PELLET VENT TYPE

A certied 3-inch or 4-inch type “PL” pellet vent

exhaust system must be used for installation and

attached to the pipe connector provided on the

back of the stove (use a 3-inch to 4-inch adapter for

4-inch pipe). Connection at back of stove must be

sealed using Hi-Temp RTV. Use 4-inch vent if the

vent height is over 12-feet or if the installation is over

2,500 feet above sea level. We recommend the use

of Simpson Dura-Vent® or Metal-Fab® pipe (if you

use other pipe, consult your local building codes

and/or building inspectors). Do not use Type-B

Gas Vent pipe or galvanized pipe with this unit.

The pellet vent pipe is designed to disassemble

for cleaning and should be checked several times

during the burning season. Pellet vent pipe is not

furnished with the unit and must be purchased

separately.

PELLET VENT INSTALLATION

The installation must include a clean-out tee to

enable collection of y ash and to permit periodic

cleaning of the exhaust system. 90-degree elbows

accumulate y ash and soot thereby reducing

exhaust ow and performance of the stove. Each

elbow or tee reduces draft potential by 30% to 50%.

All joints in the vent system must be fastened by

at least 3 screws, and all joints must be sealed with

Hi-Temp RTV silicone sealant to be airtight. The

area where the vent pipe penetrates to the exterior

of the home must be sealed with silicone or other

means to maintain the vapor barrier between the

exterior and the interior of the home. Vent surfaces

can get hot enough to cause burns if touched by

children. Noncombustible shielding or guards may

be required.

PELLET VENT TERMINATION

Do not terminate the vent in an enclosed or semi-

enclosed area, such as; carport, garage, attic,

crawl space, under a sun deck or porch, narrow

walkway, or any other location that can build up

a concentration of fumes. Termination in one of

these areas can also lead to unpredictable pressure

situations with the appliance, and could result

in improper performance and/or malfunction.

The termination must exhaust above the outside

air inlet elevation. The termination must not be

located where it will become plugged by snow or

other materials. Do not terminate the venting into

an existing steel or masonry chimney.

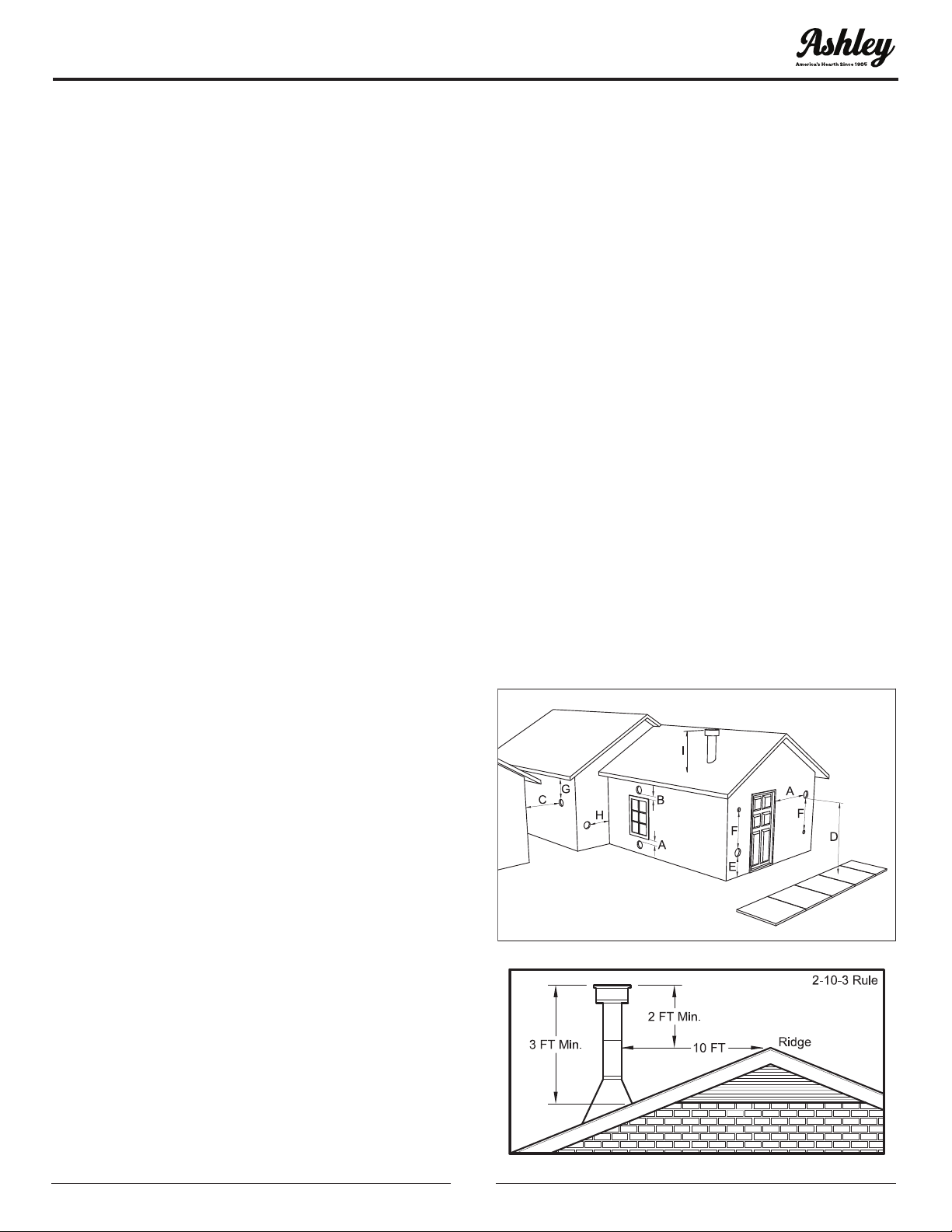

VENT TERMINATION CLEARANCES

INSTALLATION

A. Minimum 4-foot (1.22m) clearance below or

beside any door or window that opens.

B. Minimum 1-foot (0.3m) clearance above any

door or window that opens.

C. Minimum 3-foot (0.91m) clearance from any

adjacent building.

D. Minimum 7-foot (2.13m) clearance from any

grade when adjacent to public walkways.

E. Minimum 2-foot (0.61m) clearance above any

grass, plants, or other combustible materials.

F. Minimum 3-foot (0.91m) clearance from an

forced air intake of any appliance.

G. Minimum 2-foot (0.61m) clearance below eves

or overhang.

H. Minimum 1-foot (0.3m) clearance horizontally

from combustible wall.

I. Must be a minimum of 3 foot (0.91m) above the

roof and 2 foot (0.61m) above the highest point

or the roof within 10 feet (3.05m).

THROUGH THE WALL INSTALLATION

(RECOMMENDED INSTALLATION)

Canadian installations must conform to CAN/

CSA-B365. To vent the unit through the wall,

connect the pipe adapter to the exhaust motor

adapter. If the exhaust adapter is at least 18” (457

mm) above ground level, a straight section of

pellet vent pipe can be used through the wall.

Your heater dealer should be able to provide you

with a kit that will handle most of this installation,

which will include a wall thimble that will allow

the proper clearance through a combustible

wall. Once outside the structure, a 3” (76 mm)

clearance should be maintained from the outside

wall and a clean out tee should be placed on the

pipe with a 90-degree turn away from the house.

At this point, a 3ft (0.91m) (minimum) section of

pipe should be added with a horizontal cap, which

would complete the installation. A support bracket

should be placed just below the termination cap

or one every 4ft (1.22m) to make the system more

stable. If you live in an area that has heavy snowfall,

it is recommended that the installation be taller

than 3ft (0.91m) to get above the snowdrift line.

This same installation can be used if your heater is

below ground level by simply adding the clean-out

section and vertical pipe inside until ground level is

reached. With this installation you have to be aware

of the snowdrift line, dead grass, and leaves. We

recommend a 3ft (0.91m) minimum vertical rise on

the inside or outside of the house. The “through the

wall” installation is the least expensive and simplest

installation. Never terminate the end vent under a

deck, in an alcove, under a window, or between two

windows. We recommend Simpson Dura-Vent® or

Metal-Fab® kits.

THROUGH THE ROOF/CEILING

INSTALLATION

When venting the heater through the ceiling, the

pipe is connected the same as through the wall,

except the clean-out tee is always on the inside of

the house, and a 3” (76 mm) adapter is added before

the clean-out tee. You must use the proper ceiling

support anges and roof ashing (supplied by the

pipe manufacturer; follow the pipe manufacturer’s

directions). It is important to note that if your vertical

run of pipe is more than 12ft (3.7m), the pellet vent

pipe size should be increased to 4” (102 mm) in

diameter. Do not exceed more than 4ft (1.22m) of

pipe on a horizontal run and use as few elbows as

possible. If an offset is required, it is better to install

45-degree elbows rather than 90-degree elbows.

INSTALLATION

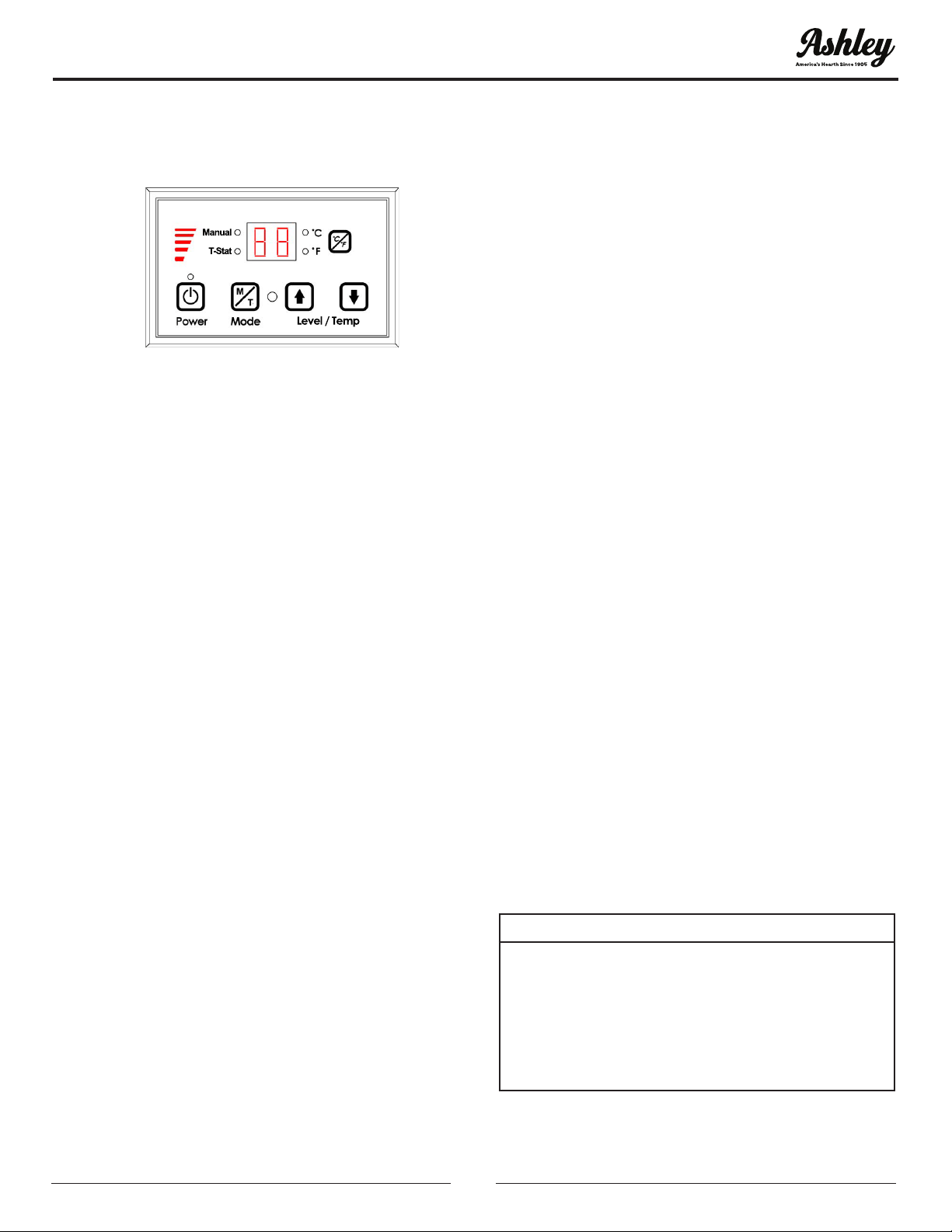

PANEL CONTROLS

The blowers and automatic fuel supply are

controlled from a panel on the top of this unit. The

control panel functions are a follows.

A. ON/OFF SWITCH (“POWER” BUTTON)

• When pushed, the stove will automatically ignite.

No other re starter is necessary. The igniter

will stay on for at least 10 and up to 12 minutes,

depending on when Proof of Fire is reached. The

re should start in approximately 5 minutes.

• The red light located above the “POWER” button

will turn green when pressed and remain green

until the stove is turned off.

• After pushing “POWER”, the auger motor is on for

3.5 minutes, off for 1 minute. During the remainder

of the start-up period, the auger motor operates

on the heat range “1” setting.

• During start up the heat level advance (Up and

Down keys) will change the heat range indicator

level accordingly, but there is no change in the

stoves operating conditions until start-up is

completed.

• During start-up ignition must occur within 12

minutes or the stove will error out and show E4.

• During the start-up phase, the Mode key does not

function.

B. LEVEL / TEMP ARROW BUTTONS

• These buttons when pushed will set the pellet

feed rate, hence the heat output or heat range of

your stove.

• The levels of heat output will incrementally

change on the bar graph starting from heat

range “1” to heat range “5”.

C. °C / °F Button

• The °C / °F button changes the two digit display

from degrees Celsius to degrees Fahrenheit.

D. MODE (M/T) BUTTON

• The Mode of the stove can be switched between

manual and controlled with a Thermostat.

Separate LEDs to the left of the two digit display

indicate the mode of operation – Manual or T-Stat.

The stove has to be in normal operation to be

switched from Manual to T-Stat mode.

• Manual mode operates according to the 5 set

levels of feed on the bar graph from heat range

“1” to heat range “5”.

T-Stat mode works as follows:

• The stove has a built in Thermostat into the

controls of the appliance. The temperature sensor

for the T-Stat is located on the back of the stove

behind the display board.

• Once the stove has gone into run mode the stove

can be switch into T-Stat mode.

• The Up and Down Level / Temp Arrow buttons are

used to change the desired set-point temperature.

Once the desired temperature is reached the two

digit display will ash for four seconds and reset

to the actual room temperature.

• Once the stove reaches within 3°F of the desired

temperature set point, it returns to the heat range

that the stove was set on before it was switched

to T-Stat mode (if the stove was running on heat

range “5” when switched to T-stat mode when

it gets within 3°F of the set point it will return to

heat range “5”).

• Once the stove reaches the desired set-point, the

stove will drop to heat range “1”.

• When room temperature drops below desired

set-point the stove will ramp back up until it

reaches the desired temperature.

WARNING:

DO NOT USE CHEMICALS OR FLUIDS TO START

THE FIRE - NEVER USE GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR LIQUIDS TO

START OR “FRESHEN UP” A FIRE IN THIS

STOVE. KEEP ALL SUCH LIQUIDS WELL AWAY

FROM THE STOVE WHILE IT IS IN USE.

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

OPERATION INSTRUCTIONS

WARNING:

HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS.

This heater is designed to burn only PFI Premium

grade pellets. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint

thinners, or asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Salt water driftwood or other previously salt

water saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or

particleboard. The prohibition against burning

these materials does not prohibit the use of re

starters made from paper, cardboard, saw dust,

wax and similar substances for the purpose of

starting a re in an affected wood heater.

Burning these materials may result in release of

toxic fumes or render the heater ineffective and

cause smoke.

PROPER FUEL

ATTENTION:

THIS APPLIANCE IS DESIGNED FOR THE USE

OF PELLETIZED FUEL THAT MEET OR EXCEED

THE STANDARD SET BY THE PELLET FUEL

INSTITUTE (PFI).

Your pellet stove is designed to burn premium

hardwood pellets that comply with the Pellet Fuels

Institute (PFI) standard (minimum of 40 lbs density

per cubic ft, 1/4” to 5/16” diameter, length no greater

than 1.5”, not less than 8,200 BTU/lb, moisture under

8% by weight, ash under 1% by weight, and salt

under 300 parts per million). Pellets that are soft,

contain excessive amounts of loose sawdust, have

been, or are wet, will result in reduced performance.

Store your pellets in a dry place. DO NOT store the

fuel within the installation clearances of the unit

or within the space required for refuelling and ash

removal. Doing so could result in a house re. Do not

over re or use volatile fuels or combustibles, doing

so may cause a personal and property damage

hazards. THIS STOVE IS APPROVED FOR BURNING

PELLETIZED WOOD FUEL ONLY ! Factory-approved

pellets are those 1/4” or 5/16” in diameter and not

over 1” long. Longer or thicker pellets sometimes

bridge the auger ights, which prevents proper

pellet feed. Burning wood in forms other than

pellets is not permitted. It will violate the building

codes for which the stove has been approved and

will void all warranties. The design incorporates

automatic feed of the pellet fuel into the re at

a carefully prescribed rate. Any additional fuel

introduced by hand will not increase heat output

but may seriously impair the stoves performance

by generating considerable smoke. Do not burn

wet pellets. The stove’s performance depends

heavily on the quality of your pellet fuel. Avoid pellet

brands that display these characteristics:

• Excess Fines – “Fines” is a term describing crushed

pellets or loose material that looks like sawdust or

sand. Pellets can be screened before being placed

in hopper to remove most nes.

• Binders – Some pellets are produced with

materials to hold the together, or “bind” them.

• High ash content – Poor quality pellets will often

create smoke and dirty glass. They will create a

need for more frequent maintenance. You will

have to empty the burn pot plus vacuum the

entire system more often. Poor quality pellets

could damage the auger. We cannot accept

responsibility for damage due to poor quality

pellet.

CAUTION:

THE MOVING PARTS OF THIS STOVE ARE

PROPELLED BY HIGH TORQUE ELECTRIC

MOTORS. KEEP ALL BODY PARTS AWAY FROM

THE AUGER WHILE THE STOVE IS PLUGGED

INTO AN ELECTRICAL OUTLET. THESE MOVING

PARTS MAY BEGIN TO MOVE AT ANY TIME

WHILE THE STOVE IS PLUGGED IN.

OPERATION INSTRUCTIONS

CAUTION:

KEEP FOREIGN OBJECTS OUT OF THE HOPPER.

PRE-START-UP CHECK

Remove burn pot, making sure it is clean and none

of the air holes are plugged. Clean the rebox, and

then reinstall burn pot. Clean door glass if necessary

(a dry cloth or paper towel is usually sufcient).

Never use abrasive cleaners on the glass or door.

Check fuel in the hopper, and rell if necessary.

BUILDING A FIRE

Never use a grate or other means of supporting

the fuel. Use only the burn pot supplied with this

heater. Hopper lid must be closed in order for the

unit to feed pellets. During the start-up period:

1. Make sure the burn pot is free of pellets.

2. DO NOT open the viewing door.

3. DO NOT open the damper, the damper needs

to be closed during start up.

4. DO NOT add pellets to the burn pot by hand.

NOTE: During the rst few res, your stove will

emit an odor as the high-temperature paint cures

or becomes seasoned to the metal. Maintaining

smaller res will minimize this. Avoid placing items

on the stovetop during this period because the paint

could be affected. Attempts to achieve heat output

rates that exceed heater design specications can

result in permanent damage to the heater.

AUTOMATIC IGNITOR

1. Fill hopper and clean burn pot.

2. Press “On/Off” button. Make sure green light

comes on.

3. The damper should be completely closed or

open no more than 1/4 of the way during start-

up. This will vary depending on your installation

and elevation. Once re is established adjust

for desired ame increasing the amount the

damper is open as the heat setting is increased

(see “Damper Control”)

4. Adjust feed rate to desired setting by pressing

“Heat Level Advance” button.

5. If re doesn’t start in 12 minutes, press “On/Off”,

wait a few minutes, clear the burn pot, and start

procedure again.

DAMPER CONTROL

The damper control lever is located on the back of

the stove. The dampener adjusts the combustion

air. This control is necessary due to the varied burn

characteristics of individual installations, different

pellet brands and pellet feed rates. It allows you

to improve the efciency of your stove. Providing

correct combustion air will reduce the frequency

of cleaning your glass door and prevent the rapid

buildup of creosote inside your stove and chimney.

You should adjust the damper based on the

re’s appearance. A low, reddish, dirty re can be

improved by turning the dampener slightly to the

right. A “blow torch” re can be improved by closing

the damper a bit. On higher feed rates, the damper

should be open more. Through trial and error, you

will nd the best setting. Consult your dealer if you

need help. NOTE: On heat range “1”, damper should

be either completely closed or open no more than

a 1/4 of the way. If damper is open to far, it can cause

the re to go out.

OPEN

CLOSED

OPENING DOOR

CAUTION:

• DO NOT OPERATE YOUR STOVE WITH

THE VIEWING DOOR OPEN. THE AUGER

WILL NOT FEED PELLETS UNDER THESE

CIRCUMSTANCES AND A SAFETY CONCERN

MAY ARISE FROM SPARKS OR FUMES

ENTERING THE ROOM.

• THE FEED DOOR MUST BE CLOSED AND

SEALED DURING OPERATION.

OPERATION INSTRUCTIONS

If the door is opened while the stove is in operation

it must be closed within 30 seconds or the stove

will shut down. If the stove shuts down push the

“On/Off” button to re-start your stove. The stove will

have to fully shut down and turn off before you will

be able to restart the stove.

ROOM AIR FAN

When starting your stove the Room Air Fan will not

come on until the stove’s heat exchanger warms up.

This usually takes about 10 minutes from start-up.

IF STOVE RUNS OUT OF PELLETS

The re goes out and the auger motor and blowers

will run until the stove cools. This will take 30 minutes

or longer depending on the heat remaining in

the appliance. After the stove components stop

running all lights on the display will go out and the

two digit display will begin ashing “E3”

REFUELLING

Never place your hand near the auger while the

stove is in operation. We recommend that you not

let the hopper drop below 1/4 full.

CAUTION:

• THE HOPPER AND STOVE TOP WILL BE

HOT DURING OPERATION; THEREFORE,

YOU SHOULD ALWAYS USE SOME TYPE

OF HAND PROTECTION WHEN REFUELING

YOUR STOVE.

• DO NOT TOUCH THE HOT SURFACES OF

THE STOVE. EDUCATE ALL CHILDREN ON

THE DANGERS OF A HIGH-TEMPERATURE

STOVE. YOUNG CHILDREN SHOULD BE

SUPERVISED WHEN THEY ARE IN THE SAME

ROOM AS THE STOVE.

TAMPER WARNING

This wood heater has a manufacturer-set minimum

low burn rate that must not be altered. It is against

federal regulations to alter this setting or otherwise

operate this wood heater in a manner inconsistent

with operating instructions in this manual.

WARNING:

• KEEP HOPPER LID CLOSED AT ALL TIMES

EXCEPT WHEN REFILLING.

• DO NOT OVERFILL HOPPER.

SHUTDOWN PROCEDURE

WARNING:

NEVER SHUT DOWN THIS UNIT BY UNPLUGGING

IT FROM THE POWER SOURCE.

Turning your stove off is a matter of pressing the

“POWER” button on the display board. The green

light will turn back to red when the “POWER”

button is pushed. The auger motor will stop, and the

blowers will continue to operate until the internal

rebox temperatures have fallen to a preset level.

1. Your stove is equipped with a high temperature

thermodisc. This unit has a manual reset

thermodisc. This safety switch has two functions.

A. To recognize an overheat situation in the stove

and shut down the fuel feed or auger system.

B. In case of a malfunctioning convection

blower, the high-temperature thermodisc will

automatically shut down the auger, preventing

the stove from overheating.

NOTE: On some units, once tripped, like a circuit

breaker, the reset button will have to be pushed

before restarting your stove. On other units the

thermodisc has no reset button and will reset

itself once the stove has cooled. The manufacturer

recommends that you call your dealer if this occurs

as this may indicate a more serious problem. A

service call may be required.

2. If the combustion blower fails, an air pressure

switch will automatically shut down the auger.

NOTE: Opening the stove door for more than

30 seconds during operation will cause enough

pressure change to activate the air switch, shutting

the fuel feed off. The stove will shut down and show

“E2” on the two digit display. The stove has to fully

shut down before restarting.

INTERIOR CHAMBERS

• Burn Pot - Periodically remove and clean the burn

pot and the area inside the burn pot housing. In

particular, it is advisable to clean out the holes in

the burn pot to remove any build up that may

prevent air from moving through the burn pot

freely.

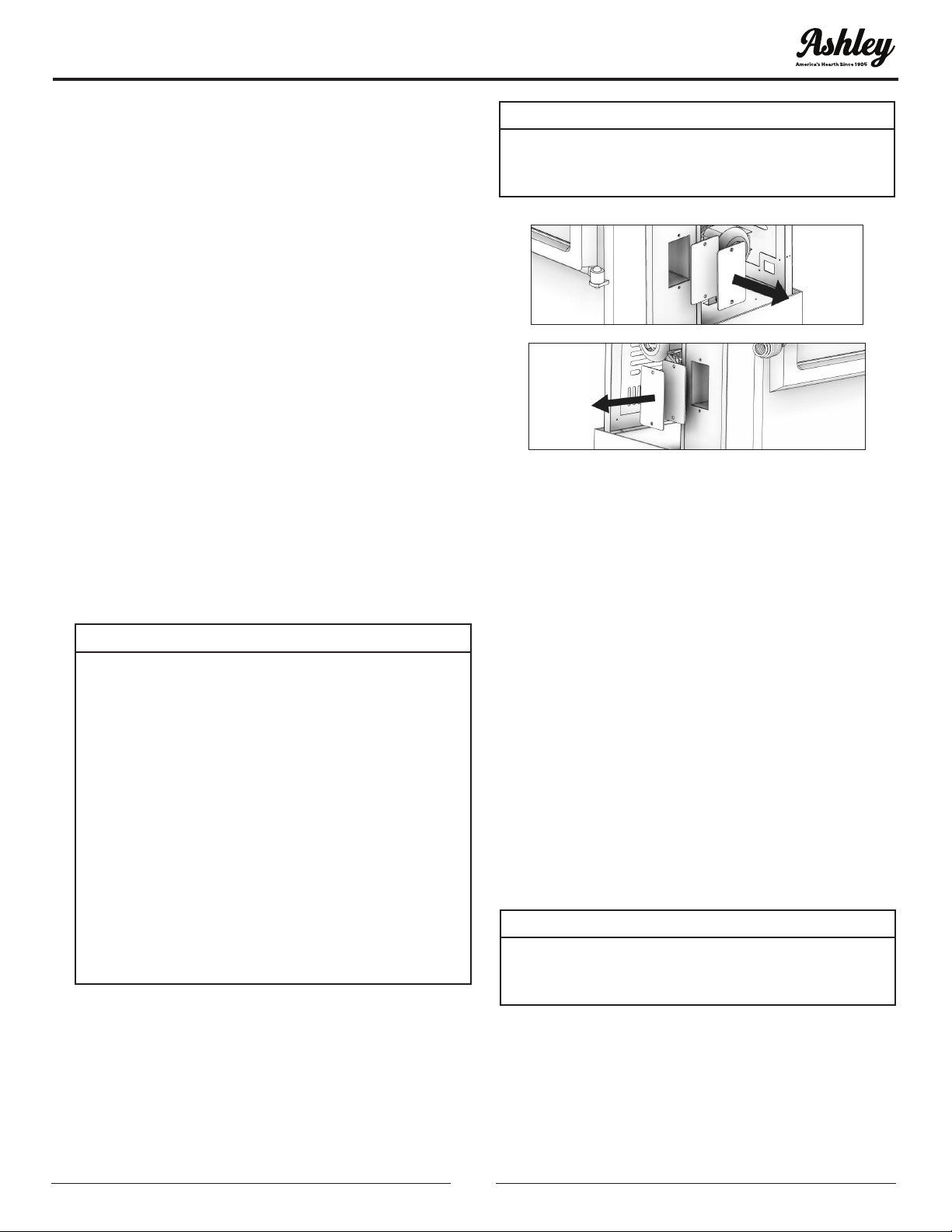

• Heat Exchanger - There is a clean out plate on

both sides of the heat exchanger that need to be

removed to clean y ash out of the heat exchanger.

The cleanouts are located inside the cabinet doors,

OPERATION INSTRUCTIONS

on the lower front corners of the heat exchanger.

To access these clean outs, you must remove both

side panels. The clean outs are secured to the

rebox with (2) 5/16” screws. Remove the clean

outs and vacuum out any accumulated ash. This

should be done at least once per month or more

frequently if large amounts of ash are noticed

while cleaning or if the stove does not seem to be

burning properly.

If a vacuum is used to clean your stove, we suggest

using the AV15E AshVac vacuum. The AV15E AshVac

is designed for ash removal. Some regular vacuum

cleaner (i.e. shop vacs) may leak ash into the room.

DO NOT VACUUM HOT ASH.

WARNING:

FAILURE TO PROPERLY MAINTENANCE

THE CLEAN OUTS WILL RESULT IN POOR

PERFORMANCE OF THIS STOVE.

MAINTENANCE

CAUTION:

• FAILURE TO CLEAN AND MAINTAIN THIS

UNIT AS INDICATED CAN RESULT IN POOR

PERFORMANCE, SAFETY HAZARDS, FIRE,

AND EVEN DEATH.

• NEVER PERFORM ANY INSPECTIONS,

CLEANING, OR MAINTENANCE ON A HOT

STOVE.

• DISCONNECT THE POWER CORD BEFORE

PERFORMING ANY MAINTENANCE! NOTE:

TURNING THE ON/OFF SWITCH TO ”OFF”

DOES NOT DISCONNECT ALL POWER TO

THE ELECTRICAL COMPONENTS OF THE

STOVE.

• DO NOT OPERATE STOVE WITH BROKEN

GLASS, LEAKAGE OF FLUE GAS MAY RESULT.

CREOSOTE FORMATION, INSPECTION,

& REMOVAL

When any wood is burned slowly, it produces tar

and other organic vapors, which combine with

expelled moisture to form creosote. The creosote

vapors condense in the relatively cool chimney ue

or a newly started re or from a slow-burning re.

As a result, creosote residue accumulates on the

ue lining. When ignited, this creosote makes an

extremely hot re, which may damage the chimney

or even destroy the house. Despite their high

efciency, pellet stoves can accumulate creosote

under certain conditions. The chimney connector

and chimney should be inspected by a qualied

person annually or per ton of pellets to determine

if a creosote or y ash build-up has occurred. If

creosote has accumulated, it should be removed

to reduce the risk of a chimney re. Inspect the

system at the stove connection and at the chimney

top. Cooler surfaces tend to build

CAUTION:

THE EXHAUST SYSTEM SHOULD BE CHECKED

MONTHLY DURING THE BURNING SEASON FOR

ANY BUILD-UP OF SOOT OR CREOSOTE.

FLY ASH

This accumulates in the horizontal portion of an

exhaust run. Though non-combustible, it may

impede the normal exhaust ow. It should therefore

be periodically removed.

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

MAINTENANCE

ASH REMOVAL & DISPOSAL

CAUTION:

ALLOW THE STOVE TO COOL BEFORE

PERFORMING ANY MAINTENANCE OR

CLEANING. ASHES MUST BE DISPOSED IN A

METAL CONTAINER WITH A TIGHT FITTING

LID. THE CLOSED CONTAINER OF ASHES

SHOULD BE PLACED ON A NON-COMBUSTIBLE

SURFACE OR ON THE GROUND, WELL AWAY

FROM ALL COMBUSTIBLE MATERIALS,

PENDING FINAL DISPOSAL.

Remove the ashes periodically to avoid unnecessary

ash build up. Remove ashes when unit has cooled.

Ashes should be placed in a metal container with a

tight tting lid. The closed container of ashes should

be placed on a noncombustible oor or on the

ground, well away from all combustible materials,

pending nal disposal. If the ashes are disposed of

by burial in soil or otherwise locally dispersed, they

should be retained in the closed container until all

embers have been thoroughly cooled. The container

shall not be used for other trash or waste disposal. If

combined with combustible substances, ashes and

embers may ignite. Ash removal is as follows:

1. Let the re burn out and allow the unit to cool

to room temperature.

2. Make sure the pellet stove is at room

temperature before touching. Open the door,

remove the burn pot and empty it into a metal

container.

3. Vacuum ashes from the rebox. BE SURE THAT

ASHES ARE COOL TO THE TOUCH BEFORE

VACUUMING. Some vacuum cleaners may leak

ash into the room. Your vacuum cleaner should

have a special lter or bag to eliminate leakage.

4. Reinstall the burn pot.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and

carbon monoxide(CO) emissions. CO is a poisonous

gas when exposed to elevated concentrations

for extended periods of time. While the modern

combustion systems in heaters drastically reduce

the amount of CO emitted out the chimney,

exposure to the gases in closed or conned areas

can be dangerous. Make sure you stove gaskets

and chimney joints are in good working order and

sealing properly to ensure unintended exposure. It

is recommended that you use both smoke and CO

monitors in areas having the potential to generate

CO.

CHECK & CLEAN THE HOPPER

Check the hopper periodically to determine if there

is any sawdust (nes) that is building up in the feed

system or pellets that are sticking to the hopper

surface. Clean as needed.

DOOR & GLASS GASKETS

Inspect the main door and glass window gaskets

periodically. The main door may need to be removed

to have frayed, broken, or compacted gaskets

replaced by your authorized dealer. This unit’s door

uses a 3/4” diameter rope gasket.

BLOWER MOTORS

Clean the air holes on the motors of both the

exhaust and distribution blowers annually. Remove

the exhaust blower from the exhaust duct and

clean out the internal fan blades as part of your fall

start-up. If you have indoor pets your power motors

should be inspected monthly to make sure they

are free of animal hair build up. Animal hair build

up in blowers can result in poor performance or

unforeseen safety hazards.

PAINTED SURFACES

Painted surfaces may be wiped down with a damp

cloth. If scratches appear, or you wish to renew your

paint, contact your authorized dealer to obtain a

can of suitable high-temperature paint.

GLASS

We recommend using a high quality glass cleaner.

Should a buildup of creosote or carbon accumulate,

you may wish to use 000 steel wool and water to

clean the glass. DO NOT use abrasive cleaners. DO

NOT perform the cleaning while the glass is HOT.

Do not attempt to operate the unit with broken

glass. Replacement glass may be purchased from

your U.S. Stove dealer. If glass is broken, follow these

removal procedures:

1. Once the heater has cooled, remove the door

from the heater.

2. Remove the rope gasket from the door along

with the screws holding the glass retainer in

place and the glass retainer.

3. While wearing leather gloves (or any other

gloves suitable for handling broken glass),

carefully remove any loose pieces of glass from

the door frame. Dispose of all broken glass

properly.

4. Replace the glass and gasket, making sure the

gasket runs the full perimeter of the glass edge.

5. Re-install the new glass by re-attaching the

retainers and screws, be careful not to over

tighten the screws for this could damage the

glass.

DO NOT abuse the door glass by striking, slamming,

or similar trauma. Do not operate the stove with the

glass removed, cracked, or broken.

FALL START UP

Prior to starting the rst re of the heating season,

check the outside area around the exhaust and air

intake systems for obstructions. Clean and remove

any y ash from the exhaust venting system. Clean

any screens on the exhaust system and on the

outside air intake pipe. Turn all of the controls on

and make sure that they are working properly. This

is also a good time to give the entire stove a good

cleaning throughout.

SPRING SHUTDOWN

After the last burn in the spring, remove any

remaining pellets from the hopper and the auger

feed system. Scoop out the pellets and then run

the auger until the hopper is empty and pellets

stop owing (this can be done by pressing the “ON”

button with the viewing door open). Vacuum out

the hopper. Thoroughly clean the burn pot, and

rebox. It may be desirable to spray the inside of

the cleaned hopper with an aerosol silicone spray

if your stove is in a high humidity area. The exhaust

system should be thoroughly cleaned.

MAINTENANCE SCHEDULE

Use the following as a guide under average use

conditions. Gaskets around door and door glass

should be inspected and repaired or replaced when

necessary.

Daily Weekly

Monthly or

as needed

Burn Pot Stirred Empty

Combustion

Chamber

Brushed

Ashes Check Empty

Interior

Chambers

Vacuumed

Combustion

Blower Blades

Vacuumed

/ Brushed

Convection

Blower Impeller

Vacuumed

/ Brushed

Vent System Cleaned

Gaskets Inspected

Glass Wiped Cleaned

Hopper (end of

season)

Empty &

Vacuumed

MAINTENANCE

TROUBLE SHOOTING GUIDE

When your stove acts out of the ordinary, the rst reaction is to call for help. This guide may save time and

money by enabling you to solve simple problems yourself. Problems encountered are often the result of

only ve factors: 1) poor fuel; 2) poor operation or maintenance; 3) poor installation; 4) component failure;

5) factory defect. You can usually solve those problems related to 1 and 2. Your dealer can solve problems

relating to 3, 4 and 5. Refer to diagrams on page 25 to help locate indicated parts.

For the sake of troubleshooting and using this guide to assist you, you should look at your heat level setting

to see which light is ashing.

• Disconnect the power cord before performing any maintenance! NOTE: Turning the ON/OFF Switch to

”OFF” does not disconnect all power to the electrical components of the stove.

• Never try to repair or replace any part of the stove unless instructions for doing so are given in this manual.

All other work should be done by a trained technician.

Display is Flashing “E1”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The convection blower is overheating

and tripping the internal temperature

shutoff.

Clean any dust off of the windings and fan blade. If oiling the

blower does not help, the blower may be bad.

The stove is being left on the highest

setting for extended periods of time.

If operating the heater on the highest heat setting, the room

temperature could increase enough and lead to potential

overheating situations. If this happens try operating at a lower

heat setting.

Fuel other than wood pellets is being

burned in the stove.

This pellet stove is designed and tested to use wood pellets.

Check for signs of fuel other than wood pellets. No other

types of fuel have been approved for this pellet stove. If there

are signs of other types of fuel being used, stop using them

immediately.

Power surge or brown out situation.

A power surge, spike, or voltage drop could cause the high

limit switch to trip. Check to see if a surge protector is being

used on the stove. If not, recommend one to the customer.

High Limit Switch is malfunctioning. If the other items check out OK, replace the high limit switch.

TROUBLE SHOOTING GUIDE

Display is Flashing “E2”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

Airow switch hose or stove attachment

pipes for hose are blocked.

Unhook air hose from the air switch and blow through it. If

air ows freely, the hose and tube are ne. If air will not ow

throw the hose, use a wire coat hanger to clear the blockage.

The air inlet, burnpot, interior combustion

air chambers, combustion blower, or

exhaust pipe are blocked with ash or

foreign material.

Follow all cleaning procedures in the maintenance section of

the owner’s manual.

The rebox is not properly sealed.

Make sure the door is closed and that the gasket is in good

shape.

Vent pipe is incorrectly installed.

Check to make sure vent pipe installation meets criteria in

owner’s manual.

The airow switch wire connections are

bad.

Check the connectors that attach the gray wires to the air

switch.

Combustion blower failure.

With the stove on, check to see if the combustion blower is

running. If it is not, you will need to check for power going to

the combustion blower. It should be a full current. If there is

power, the blower is bad. If there is not.

Control board not sending power to

combustion blower.

If there is no current going to the combustion blower, check

all wire connections. If all wires are properly connected, you

have a bad control board.

Control board not sending power to air

switch.

There should be a 5-volt current (approximately) going to the

air switch after the stove has been on for 30 seconds.

Air switch has failed.

To test the air switch, you will need to disconnect the air hose

from the body of the stove. With the other end still attached

to the air switch, very gently suck on the loose end of the hose

(you may want to remove the hose entirely off the stove and

the air switch rst and make sure it is clear). If you hear a click,

the air switch is working. BE CAREFUL TOO MUCH VACUUM

CAN DAMAGE THE AIR SWITCH.

Display is Flashing “E3”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The hopper is out of pellets Rell the hopper.

The air dampener is too far open for a low

feed setting

If on the low setting, you may need to close the dampener all

the way.

The burnpot holes are blocked. Remove the burnpot and thoroughly clean it.

The air inlet, the interior chambers, or

exhaust system has a partial blockage.

Follow all cleaning procedures in the maintenance section of

the owner's manual

The hopper safety switch has failed or

hopper is open.

When operating the unit, be sure the hopper lid is closed so

that the hopper safety switch will activate. Check the wires

leading from the hopper safety switch to the control panel

and auger motor for secure connections. Use a continuity

tester to test the hopper safety switch; replace if necessary.

The auger shaft is jammed.

Start by emptying the hopper. Then remove the auger motor

by removing the auger pin, then remove the two bolts that

hold the auger bracket to the auger tube. The auger bracket

will now be able to be removed form the auger tube. Remove

the two bolts on the side of the auger tube to remove the

lower bearing of the auger. Pull the auger out of the tube to

free the jam.

The auger motor has failed.

Remove the auger motor from the auger shaft and try to

run the unit. If the motor will turn the shaft is jammed on

something. If the motor will not turn, the motor is bad.

The Proof of Fire (POF) thermodisc has

malfunctioned.

Temporarily bypass the POF thermodisc by disconnecting

the two wires and connecting them with a short piece of wire.

Then plug the stove back up. If the stove comes on and works,

you need to replace the POF thermodisc. This is for testing

only. DO NOT LEAVE THE THERMODISC BYPASSED. Your

blowers will never shut off and if the re went out the auger

will continue to feed pellets until the hopper is empty if you

leave the POF thermodisc bypassed.

The control board is not sending power

to the POF thermodisc or other auger

system components.

There should be a 5-volt (approximately) current going to the

POF thermodisc after the stove has been on for 10 minutes.

TROUBLE SHOOTING GUIDE

Display is Flashing “E4”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The air inlet, burnpot, interior combustion

air chambers, combustion blower, or

exhaust pipe are blocked with ash or

foreign material.

Follow all cleaning procedures in the maintenance section of

the owner’s manual.

The Proof of Fire (POF) thermodisc has

came unpluged

Check the (POF) thermodisc to see if the wires are connected

properly.

The Proof of Fire (POF) thermodisc has

malfunctioned.

Temporarily bypass the POF thermodisc by disconnecting

the two wires and connecting them with a short piece of wire.

Then plug the stove back up. If the stove comes on and works,

you need to replace the POF thermodisc. This is for testing

only. DO NOT LEAVE THE THERMODISC BYPASSED. Your

blowers will never shut off and if the re went out the auger

will continue to feed pellets until the hopper is empty if you

leave the POF thermodisc bypassed.

The hopper is out of Pellets. Rell the hopper.

The hopper safety switch has failed or

hopper is open.

When operating the unit, be sure the hopper lid is closed so

that the hopper safety switch will activate. Check the wires

leading from the hopper safety switch to the control panel

and auger motor for secure connections. Use a continuity

tester to test the hopper safety switch; replace if necessary.

The auger shaft is jammed.

Start by emptying the hopper. Then remove the auger

motor by removing the auger pin. Remove the auger shaft

inspection plate in the hopper so that you can see the auger

shaft. Gently lift the auger shaft straight up so that the end of

the auger shaft comes up out of the bottom auger bushing.

Next, remove the two nuts that hold the top auger biscuit in.

Then rotate the bottom end of the auger shaft up towards

you until you can lift the shaft out of the stove. After you have

removed the shaft, inspect it for bent ights, burrs, or broken

welds. Remove any foreign material that might have caused

the jam. Also, check the auger tube for signs of damage such

as burrs, rough spots, or grooves cut into the metal that could

have caused a jam.

The auger motor has failed.

Remove the auger motor from the auger shaft and try to

run the unit. If the motor will turn the shaft is jammed on

something. If the motor will not turn, the motor is bad.

Display is Flashing “E5”

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The stove automaticaly ashes "E5" when

turned on

The T-stat sensor has come unpluged form the control board.

Check to see if the sensor is unpluged. If the sensor is not

unpluged then the sensor is damaged or has a short. If the

sensor is damaged or has a short it will need to be replaced.

STOVE FEEDS PELLETS, BUT WILL NOT IGNITE

Possible Causes Possible Remedies: (Unplug stove rst when possible)

Air damper open too far for ignition.

Push the air damper in closer to the side of the stove for

startup. In some situations it may be necessary to have the

damper completely closed for ignition to take place. After

there is a ame, the damper can then be adjusted for the

desired feed setting.

Blockage in igniter tube or inlet for igniter

tube.

Find the igniter housing on the backside of the rewall. The

air intake hole is a small hole located on bottom side of the

housing. Make sure it is clear. Also, look from the front of the

stove to make sure there is not any debris around the igniter

element inside of the igniter housing.

The burnpot is not pushed completely to

the rear of the rebox.

Make sure that the air intake collar on the burnpot is touching

the rear wall of the rebox.

Bad igniter element.

Put power directly to the igniter element. Watch the tip of the

igniter from the front of the stove. After about 2 minutes the

tip should glow. If it does not, the element is bad.

The control board is not sending power

to the igniter.

Check the voltage going to the igniter during startup. It should

be a full current. If the voltage is lower than full current, check

the wiring. If the wiring checks out good, the board is bad.

SMOKE SMELL COMING BACK INTO THE HOME

Possible Causes Possible Remedies: (Unplug stove rst when possible)

There is a leak in the vent pipe system.

Inspect all vent pipe connections. Make sure they are sealed

with RTV silicone that has a temperature rating on 500 degree

F or higher. Also, seal joints with UL-181-AP foil tape. Also, make

sure the square to round adapter piece on the combustion

blower has been properly sealed with the same RTV.

The gasket on the combustion blower

has gone bad.

Inspect both gaskets on the combustion blower to make sure

they are in good shape.

Because it is a wood-burning device, your pellet heater may emit a faint wood-burning odor. If this

increases beyond normal, or if you notice an unusual soot build-up on walls or furniture, check your

exhaust system carefully for leaks. All joints should be properly sealed. Also clean your stove, following

instructions in “MAINTENANCE”. If problem persists, contact your dealer.

TROUBLE SHOOTING GUIDE

CONVECTION BLOWER SHUTS OFF AND COMES BACK ON

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The convection blower is overheating and

tripping the internal temperature shutoff.

Clean any dust off of the windings and fan blades. If cleaning

the blower does not help, the blower may be bad.

Circuit board malfunction.

Test the current going to the convection blower. If there is

power being sent to the blower when it is shut off, then the

control board is ne. If there is NOT power being sent to the

blower when it shuts off during operation, then you have a

bad control board.

HIGH LIMIT SWITCH KEEPS TRIPPING

Possible Causes Possible Remedies: (Unplug stove rst when possible)

The convection blower is

overheating and tripping the

internal temperature shutoff.

Clean any dust off of the windings and fan blades. If oiling the

blower does not help, the blower may be bad.

The stove is being left on the highest

setting for extended periods of

time.

If operating the heater on the highest heat setting, the room

temperature could increase enough and lead to potential

overheating situations. If this happens, try operating at a lower

heat setting.

Fuel other than wood pellets is

being burned in the stove.

This pellet stove is designed and tested to use wood pellets. Check

for signs of fuel other than wood pellets. No other types of fuel have

been approved for this pellet stove. If there are signs of other types

of fuel being used, stop using them immediately.

Power surge or brown out situation.

A power surge, spike, or voltage drop could cause the high limit

switch to trip. Check to see if a surge protector is being used on the

stove. If not, recommend one to the consumer.

High limit switch is malfunctioning. If the other items check out OK, replace the high limit switch.

TROUBLE SHOOTING GUIDE

STOVE WILL NOT FEED PELLETS, BUT FUEL FEED LIGHT COMES ON AS DESIGNED

Possible Causes Possible Remedies: (Unplug stove rst when possible)

High limit switch has tripped or is

defective.

Wait for the stove to cool for about 30 - 45 minutes. Locate the High

Limit thermodisc and press the reset button on the back of it. If the

heater will not restart, check the thermodisc to see if it’s bad. To test

if the thermodisc is bad, you can bypass it as described previously

for the POF thermodisc.

Bad Auger Motor.

Remove the auger motor from the auger shaft and try to run the

unit. If the motor will turn the shaft is jammed on something. If the

motor will not turn, the motor is bad.

Auger Jam.

Start by emptying the hopper. Then remove the auger motor by

removing the auger pin. Remove the auger shaft inspection plate

in the hopper so that you can see the auger shaft. Gently lift the

auger shaft straight up so that the end of the auger shaft comes

up out of the bottom auger bushing. Next, remove the two nuts

that hold the top auger biscuit in. Then rotate the bottom end of

the auger shaft up towards you until you can lift the shaft out of

the stove. After you have removed the shaft, inspect it for bent

ights, burrs, or broken welds. Remove any foreign material that

might have caused the jam. Also, check the auger tube for signs of

damage such as burrs, rough spots, or grooves cut into the metal

that could have caused a jam.

Loose wire or connector.

Check all wires and connectors that connector to the auger motor,

high limit switch, and the Molex connector.

Bad control board.

If the fuse is good, the wires and connectors check out good, and

the high limit switch did not trip, test for power going to the auger

motor. If there is not a full current going to the auger motor when

the fuel feed light is on, you have a bad control board.

TROUBLE SHOOTING GUIDE

• GLASS “SOOT’S” UP AT A VERY FAST RATE

• FLAME IS LAZY, DARK, AND HAS BLACK TIPS

• AFTER STOVE HAS BEEN ON FOR A WHILE, THE BURNPOT OVERFILLS

Possible Causes Possible Remedies: (Unplug stove rst when possible)

Stove or vent pipe is dirty, which

restricts airow through the

burnpot.

Follow all cleaning procedure in the maintenance section of the

owner’s manual.

Vent pipe installed improperly.

Check to make sure the vent pipe has been installed according to

the criteria in the owner’s manual.

Air damper is set too far in (closed)

for a higher setting.

Pull the damper knob farther out away from the side of the stove

and try to burn the unit again.

Burnpot holes are blocked. Remove the burnpot and thoroughly clean it.

Air damper is broken.

Visually inspect the damper assembly. Make sure the damper plate

is attached to the damper rod. When the damper rod is moved the

plate should move with it.

Blockage in air intake pipe.

Visually inspect the air intake pipe that leads into the burnpot for

foreign material.

Combustion blower is not spinning

fast enough.

Test the RPM on the blower after the blades have been cleaned.

The RPM should be approximately 3000 RPM.

Bad Pellets. (Applies to GLASS

“SOOT’S” UP AT A VERY FAST RATE

Only)

The brand of pellets or the batch of pellets that are being used may

be of poor quality. If possible, try a different brand of pellets. You

might also want to try a brand that is made from a different type

of wood (softwood vs. hardwood). Different woods have different

characteristics when being burned.

PARTS DIAGRAM

PARTS LIST

Key Part # Description Qty

1 892183 Main Weldment 1

2 83538 Shaft Collar - Ignitor Tube 1

3 892184 Hopper 1

4 892185 Auger Housing Weld. 1

5 892186 Plate, Auger Bushing 1

6 892187 Auger 1

7 891132 Agitator Bushing 1

8 892188 Auger Motor Mount Bracket 1

9 892189 Auger Motor Shock Absorber 2

10 83917 Plastic Grommet 1

11 892190 Rubber Grommet 1

12 80631 PCBA 1

13 83918 PCBA Standoff 1

14 80488 Auger Motor 1

15 83529 Auger Motor Hair Pin 1

16 80462 AC Electrical Connector 1

17 80491 Lid Switch 1

18 80660 Thermistor 1

19 892191 Ash Clean-Out Covers 2

20 892192 Top Weldment 1

21 891148 Lid Latch 1

22 892193 Door Assembly 1

23 892198 Warm Air Outlet Grill 1

24 80599 T-Disc, Exhaust 1

25 892203 Hinge Pin 2

26 80630 PCBA, Controller 1

27 892200 Vented Side Panel, Right 1

28 892201 Vented Side Panel, Left 1

29 892202 Vented Back Panel 1

30 86624 Burnpot 1

31 891121 Hose, Silicon 1

32 83537 Hose Clamp 1

33 88176 Insulating Blanket 1

34 88177 Gasket, Ash Clean-out 2

35 88175 Gasket, T-disc 2

36 80601 T-Disc, Room Air 1

37 88167 Gasket, Room Blower 1

38 80604 Igniter 1

39 80622 Room Blower 1

40 80549 Vacuum Switch 1

41 88166 Gasket, Exhaust Blower 1

42 80602 Exhaust Blower 1

43 892199 Housing, PCBA Controller 1

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL ASHLEY

PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM ASHLEY. USE OF THIRD PARTY

COMPONENTS WILL VOID THE WARRANTY.

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

Key Part # Description Qty

1 40586 Feed Door 1

2 88066 3/4” Round Rope Gasket 55”

3 892197 Door Glass 1

4 88087 1/8 x 1 Window Gasket 39”

5 892194 Retainer, Bottom, Glass 1

6 892195 Retainer, Top,. Glass 1

7 83202 Glass Retainer Screw 4

8 892196 Door Handle Arm 1

9 891085 Handle Bearing 1

10 891086 Handle Bearing 1

11 891087 Roll Pin 1

12 891135 Spring Handle 1

13 89284 Silicone Sealant A/R

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

CORRECT WRONG

ENSURE THE WIRES ARE CONNECTED

TO THE BOTTOM TWO PRONGS OF THE

HOPPER SWITCH AS SHOWN.

WIRING DIAGRAM

For Parts Assistance Call: 800-750-2723 Ext 5051 or Email: parts@usstove.com

The information in this owner’s manual is specic to your unit. When ordering replacement parts the

information in this manual will help to ensure the correct items are ordered. Before contacting customer

service write down the model number and the serial number of this unit. That information can be found on

the certication label attached to the back of the unit. Other information that may be needed would be the

part number and part description of the item(s) in question. Part numbers and descriptions can be found

in the “Repair Parts” section of this manual. Once this information has been gathered you can contact

customer service by phone 1-800-750-2723 Ext 5051 or Email parts@usstove.com.

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval

Record is completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service

as described in the manufacturer’s instructions. Always use the manufacturer's specied spare part when

replacement is necessary.

Service 01 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 03 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 05 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 07 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 02 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 04 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 06 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

Service 08 Date: _____________________

Engineer Name: _______________________________

License No.: ____________________________________

Company: _____________________________________

Telephone No.: _________________________________

Stove Inspected: Chimney Swept:

Items Replaced: _______________________________

SERVICE RECORD

ENREGISTREMENT DE SERVICE

Il est recommandé que votre système de chauffage est desservi régulièrement et que le Service Interval enregistrement

approprié est terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez effectué le

service tel que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant

lors de remplacement est nécessaire.

Service de 01 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 03 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 05 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 07 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 02 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 04 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 06 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Service de 08 Date: _____________________

Nom de l’ingénieur: ____________________________

N° de licence.: __________________________________

Compagnie: ___________________________________

N° de téléphone: _______________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _____________________________

Clé Partie Description Qté

1 892183 Principal Weldment 1

2 83538 Col de l'arbre - Ignitor Tube 1

3 892184 Hopper 1

4 892185 Auger Logement Weld. 1

5 892186 Plate, Auger Bushing 1

6 892187 vrille 1

7 891132 Agitateur Bushing 1

8 892188

Auger Motor support de

montage

9 892189 Auger Motor Amortisseur 2

10 83917 Plastic Grommet 1

11 892190 Joint en caoutchouc 1

12 80631 PCBA 1

13 83918 PCBA Standoff 1

14 80488 Auger Motor 1

15 83529 Auger Motor Hair Pin 1

16 80462 Connecteur électrique AC 1

17 80491 Couvercle Commutateur 1

18 80660 Thermistance 1

19 892191 Ash Clean-Out Covers 2

20 892192 Top Weldment 1

21 891148 Couvercle Loquet 1

22 892193 Porte 1

23 892198 Chaud Air Outlet Grill 1

24 80599 T-Disc, échappement 1

25 892203 Charnière Pin 2

26 80630 PCBA, contrôleur 1

27 892200 Panneau latéral ventilé, Droite 1

28 892201 Panneau latéral ventilé, Gauche 1

29 892202 Panel Vented Retour 1

30 86624 Pot de combustion 1

31 891121 Hose, Silicon 1

32 83537 Collier de serrage 1

33 88176 Couverture isolante 1

34 88177 Joint, Ash Clean-out 2

35 88175 Joint, T-disque 2

36 80601 T-Disc, Chambre Air 1

37 88167 Joint, Chambre Blower 1

38 80604 Igniter 1

39 80622 Chambre Blower 1

40 80549 Interrupteur à vide 1

41 88166 Joint d'échappement Blower 1

42 80602 Échappement Blower 1

43 892199 Logement, contrôleur PCBA 1

SCHÉMA DES PIÈCES

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE

DU FABRICANT ACHETÉS AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE

L’APPAREIL. L’UTILISATION DE COMPOSANTS TIERS ANNULERA LA GARANTIE.

Clé Partie Description Qté

1 40586 Nourrissez Door 1

2 88066 3/4 "Corde ronde Joint-Noire 55 po

3 892197 porte en verre 1

4 88087 1/8 x 1 Fenêtre Joint w / adhésif 39 po

5 892194 Retenue, Bas, verre 1

6 892195 Retenue, Top,. Verre 1

7 83202 Verre Retenue Vis 4

8 892196 Poignée de porte Bras 1

9 891085 Poignée Roulement 1

10 891086 Poignée Roulement 1

11 891087 Rouleau Pin 1

12 891135 Poignée de printemps 1

13 89284 Mastic silicone A/R

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

SCHÉMA DES PIÈCES

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spéciques à votre appareil. Lors de la commande de

pièces de rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont

commandés. Avant de contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil.

Cette information se trouve sur l’étiquette de certication apposée à l’arrière de l’appareil. D’autres informations qui

pourraient être nécessaires sont le numéro de pièce et la description de l’article en question. Les références et les

descriptions se trouvent dans la section «Pièces de réparation» de ce manuel. Une fois ces informations recueillies, vous

pouvez contacter le service client par téléphone au 1-800-750-2723, poste 5051 ou par e-mail à parts@usstove.com.

Informations sur le modèle

Numéro de modèle

Numéro de série

Pour l’assistance sur les pièces, appelez le 800-750-2723, poste 5051 ou par courriel:

parts@usstove.com

SCHÉMA DE CÂBLAGE

CORRECT FAUX

ASSUREZ-VOUS QUE LES FILS SONT

CONNECTÉS AUX DEUX BROCHES

INFÉRIEURES DE L’INTERRUPTEUR

DE LA TRÉMIE, COMME ILLUSTRÉ.

GUIDE DE DÉPANNAGE

L’INTERRUPTEUR DE SURCHAUFFE SE DÉCLENCHE TOUT LE TEMPS

Causes possibles

Solutions possibles (Débranchez le poêle avant toute chose quand c’est

possible.)

Le ventilateur de convection surchauffe et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le graissage

du ventilateur ne suft pas, il se peut que le ventilateur soit défectueux.

Le poêle est resté sur le réglage le plus

élevé pendant de longues périodes.

En cas d'utilisation du poêle sur le réglage de chauffage le plus élevé,

il se peut que la température de la pièce s'élève au point de créer une

situation de surchauffe potentielle. Dans ce cas, essayez d'utiliser un

réglage de chauffage inférieur.

Un autre combustible que les granulés de

bois est brûlé dans le poêle.

Ce poêle à granulés a été conçu et testé pour brûler des granulés de

bois. Recherchez la présence de combustibles autre que des granulés

de bois. Aucun autre type de combustible n'a été approuvé pour ce

poêle à granulés. En présence de signes d'utilisation d'autres types de

combustible, cessez immédiatement de les utiliser.

Surtension ou baisse de tension.

Une surtension, un pic ou une chute de tension peut provoquer le

déclenchement du l'interrupteur de surchauffe. Vériez si une protection

contre les surtensions est installée sur le poêle. Sinon, il est conseillé d'en

installer une.

L'interrupteur de surchauffe fonctionne

mal.

Si tous les autres éléments paraissent corrects, remplacez l'interrupteur

de surchauffe.

GUIDE DE DÉPANNAGE

• LA VITRE NOIRCIT TRÈS RAPIDEMENT

• LA FLAMME EST MOLLE, FONCÉE ET SES POINTES SONT NOIRES

• APRÈS UN CERTAIN TEMPS D’UTILISATION DU POÊLE, LE POT DE COMBUSTION DÉBORDE

Causes possibles

Solutions possibles (Débranchez le poêle avant toute chose quand c’est

possible.)

Le poêle ou le conduit d'évacuation est

sale, ce qui limite la circulation d'air dans

le pot de combustion.

Suivez toutes les procédures de nettoyage de la section d'entretien du

Guide d'utilisation.

Le conduit d'évacuation est mal installé.

Assurez-vous que le conduit d'évacuation ait été installé conformément

aux critères énoncés dans le Guide d'utilisation.

Le registre de tirage est trop fermé pour

un réglage de chauffage élevé.

Tirez le bouton du registre de tirage plus loin vers le côté du poêle et

essayez de rallumer l'appareil.

Les orices du pot de combustion sont

bouchés.

Retirez le pot de combustion et nettoyez-le à fond.

Le registre est cassé.

Inspectez visuellement le registre de tirage. Vériez que la plaque

du registre soit bien xée à la tige du registre d'admission. Lorsqu'on

déplace la tige du registre, la plaque doit se déplacer avec elle.

Blocage du conduit d'admission d'air.

Inspecter visuellement le conduit d'admission d'air qui entre dans le pot

de combustion en recherchant des corps étrangers.

Dysfonctionnement de la carte de circuit

imprimé.

Mesurez le délai d'allumage du témoin d'alimentation en combustible

pour chaque réglage (après la n du cycle de démarrage du poêle). Vériez

que les délais correspondent bien au diagramme de temporisation de la

tarière. Si le moteur de tarière tourne en permanence, c'est la carte qui

est défectueuse.

Le ventilateur de combustion ne tourne

pas assez vite.

Testez la vitesse de rotation du ventilateur après avoir nettoyé les pales.

La vitesse de rotation doit être d'environ 3000 t/min.

Granulés de mauvaise qualité.

(Ne s’applique qu’au problème «LA VITRE

NOIRCIT TRÈS RAPIDEMENT»)

La marque ou le lot de granulés utilisés est peut-être de mauvaise

qualité. Si possible, essayez une autre marque de granulés. Essayez aussi

une marque composée d'un autre type de bois (résineux plutôt que

feuillus). Des bois différents présentent des caractéristiques différentes

qui affectent la combustion.

GUIDE DE DÉPANNAGE

LE POÊLE N’EST PAS ALIMENTÉ EN GRANULÉS, MAIS LE TÉMOIN D’ALIMENTATION EN COMBUSTIBLE S’ALLUME

COMME PRÉVU

Causes possibles

Solutions possibles (Débranchez le poêle avant toute chose quand c’est

possible.)

L'interrupteur de surchauffe s'est

déclenché ou est défectueux.

Attendez que le poêle refroidisse pendant environ 30 à 45 minutes.

Localisez le thermodisque de surchauffe et appuyez sur le bouton de

réinitialisation situé à l'arrière de celui-ci. Si le poêle ne redémarre pas,

vériez que le thermodisque ne soit pas défectueux. Pour tester si le

thermodisque est défectueux, vous pouvez le contourner comme décrit

précédemment pour le thermodisque POF.

Moteur de tarière défectueux.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner.

Si le moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le

moteur ne tourne pas, il est défectueux.

Tarière bloquée.

Commencez par vider la trémie. Puis retirez le moteur de la tarière en

retirant la goupille de la tarière. Retirez la plaque d'inspection de l'arbre

de la tarière dans la trémie pour pouvoir examiner l'arbre de la tarière.

Soulevez légèrement l'arbre de la tarière de sorte que l'extrémité de

l'arbre sorte du manchon inférieur de tarière. Retirez ensuite les deux

écrous qui tiennent la pastille supérieure de la tarière. Puis faites pivoter

l'extrémité inférieur de l'arbre de la tarière vers vous, jusqu'à ce que vous

puissiez soulever l'arbre et le sortir du poêle. Après avoir sorti l'arbre,

recherchez des pales déformées, des bavures ou des soudures cassées.

Retirez tout corps étranger susceptible d'avoir provoqué le blocage.

Vériez également le tube de la tarière, en recherchant des signes de

dommage, tels que des bavures, des zones rugueuses, ou des rainures

creusées dans le métal qui pourraient être à l'origine du blocage.

Fil débranché ou connecteur desserré.

Vériez tous les ls et connecteurs branchés sur le moteur de tarière,

l'interrupteur de surchauffe et le connecteur Molex.

Tableau de commande défectueux.

Si le fusible est bon, les ls et connecteurs bien raccordés, et que

l'interrupteur de surchauffe ne s'est pas déclenché, testez la tension qui

arrive au moteur de tarière. En l'absence de tension nominale arrivant au

moteur de tarière lorsque le témoin d'alimentation en combustible est

allumé, c'est le tableau de commande qui est défectueux.

LE VENTILATEUR DE CONVECTION S’ARRÊTE PUIS REDÉMARRE

Causes possibles

Solutions possibles (Débranchez le poêle avant toute chose quand c’est

possible.)

Le ventilateur de convection surchauffe et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le nettoyage

du ventilateur ne suft pas, il se peut que le ventilateur soit défectueux.

Dysfonctionnement de la carte de circuit

imprimé.

Testez la tension arrivant au ventilateur de convection. Si le courant arrive

au ventilateur quand il est arrêté, le tableau de commande fonctionne

normalement. Si aucun courant n'arrive au ventilateur quand il est

arrêté pendant le fonctionnement du poêle, le tableau de commande

est défectueux.

L’écran afche « E5 » clignotant

Causes possibles

Solutions possibles (Débranchez le poêle avant toute chose quand c’est

possible.)

Le poêle afche automatiquement « E5 »

en clignotant lorsqu’il est allumé.

Le capteur du thermostat a été débranché du tableau de commande.

Vériez si le capteur est débranché. Si le capteur n’est pas débranché,

c’est le capteur qui est endommagé ou en court-circuit. Dans ce cas,

le capteur doit être remplacé.

GUIDE DE DÉPANNAGE

LE POÊLE EST BIEN ALIMENTÉ EN GRANULÉS, MAIS NE S’ALLUME PAS

Causes possibles

Solutions possibles (Débranchez le poêle avant toute chose quand c’est

possible.)

Le registre de tirage est trop ouvert pour

l'allumage.

Poussez le registre de tirage plus près du côté du poêle pour le

démarrage. Dans certaines situations, il peut être nécessaire de fermer

complètement le registre pour permettre l'allumage. Après l'apparition

d'une amme, le registre peut être réglé en fonction du réglage

d'alimentation souhaité.

Le tube d'allumeur ou l'entrée d'air du

tube d'allumeur est obstrué.

Localisez le boîtier de l'allumeur à l'arrière du pare-feu. L'orice d'entrée

d'air est un petit trou situé sur le côté, en bas du boîtier. Vériez qu'il soit

dégagé. Regardez aussi depuis l'avant du poêle pour vérier l'absence

de tout débris autour de l'élément d'allumage à l'intérieur du boîtier

de l'allumeur.

Le pot de combustion n'est pas poussé à

fond vers l'arrière du foyer.

Vériez que le collet de prise d'air du pot de combustion touche la paroi

arrière du foyer.

Élément allumeur défectueux.

Envoyez directement le courant à l'allumeur. Observez l'extrémité de

l'allumeur, depuis l'avant du poêle. Au bout de 2 minutes, cette extrémité

doit rougeoyer. Sinon, c'est que l'élément est défectueux.

Le tableau de commande n'envoie pas de

courant à l'allumeur.

Vériez la tension qui arrive à l'allumeur lors du démarrage. Ce doit être la

tension nominale. Si la tension est inférieure à la valeur nominale, vériez

le câblage. Si le câblage est bon, c'est le tableau qui est défectueux.

UNE ODEUR DE FUMÉE EST REFOULÉE DANS LA PIÈCE

Causes possibles

Solutions possibles (Débranchez le poêle avant toute chose quand c’est

possible.)

Il y a une fuite dans le système de conduit

d’évacuation.

Inspectez tous les raccords de tuyaux d'évacuation. Assurez-vous qu'ils

soient tous scellés avec du silicone RTV supportant une température

de 500 °F (260 °C) ou plus. En outre, scellez les joints avec du ruban

métallique UL-181-AP. Vériez également que la pièce d'adaptation

carré/cercle du ventilateur de combustion ait été correctement scellée

avec le même silicone RTV.

Le joint d’étanchéité du ventilateur de

combustion est défectueux.

Inspectez les deux joints du ventilateur de combustion qui doivent être

en bon état.

S'agissant d'un appareil qui brûle du bois, ce poêle à granulé peut émettre une faible odeur de feu de bois.

Si cette odeur devient anormale, ou si vous remarquez qu'un peu de suie s'accumule sur les murs ou les meubles,

vériez soigneusement le système d'évacuation des fumées en recherchant des fuites. Tous les joints doivent être

correctement scellés. Nettoyez également le poêle en suivant les instructions de la section « ENTRETIEN ». Si le

problème persiste, prenez contact avec votre revendeur.

GUIDE DE DÉPANNAGE

L’écran afche « E4 » clignotant

Causes possibles

Solutions possibles (Débranchez le poêle avant toute chose quand c’est

possible.)

L'entrée d'air, le pot de combustion, les

chambres de combustion internes, les

ventilateurs de combustion ou le conduit

d'évacuation sont bouchés par des

cendres ou des corps étrangers.

Suivez toutes les procédures de nettoyage de la section d'entretien du

Guide d'utilisation.

Le thermodisque de détection de feu

(POF) a été débranché.

Vériez si les ls du thermodisque POF sont correctement branchés.

Le thermodisque de détection de feu

(POF) a mal fonctionné.

Contournez temporairement le thermodisque POF en débranchant les

deux ls et en les raccordant avec un petit morceau de l. Puis rebranchez

le poêle. Si le poêle s'allume et fonctionne, vous devez remplacer le

thermodisque POF. Cette manœuvre est réservée aux tests. NE LAISSEZ

PAS LE THERMODISQUE HORS CIRCUIT. Si le thermodisque POF restait

hors circuit, les ventilateurs ne s'arrêteraient jamais et si le feu s'éteignait,

la tarière continuerait à envoyer les granulés jusqu'à ce que la trémie soit

vide.

La trémie est vide de granulés. Remplissez la trémie.

L'interrupteur de sécurité de la trémie est

affecté d'une défaillance ou la trémie est

ouverte.

Lors de l'utilisation de l'appareil, vériez que le couvercle de la trémie

soit fermé pour permettre à l'interrupteur de sécurité de la trémie de

s’activer. Vériez le branchement des ls qui partent de l'interrupteur de

sécurité de la trémie jusqu'au tableau de commande et au moteur de

la tarière. Utilisez un testeur de continuité pour tester l'interrupteur de

sécurité de la trémie; remplacer-le si nécessaire.

L'arbre de la tarière est coincé.

Commencez par vider la trémie. Puis retirez le moteur de la tarière en

retirant la goupille de la tarière. Retirez la plaque d'inspection de l'arbre

de la tarière dans la trémie pour pouvoir examiner l'arbre de la tarière.

Soulevez légèrement l'arbre de la tarière de sorte que l'extrémité de

l'arbre sorte du manchon inférieur de tarière. Retirez ensuite les deux

écrous qui tiennent la pastille supérieure de la tarière. Puis faites pivoter

l'extrémité inférieure de l'arbre de la tarière vers vous, jusqu'à ce que

vous puissiez soulever l'arbre et le sortir du poêle. Après avoir sorti l'arbre,

recherchez des pales déformées, des bavures ou des soudures cassées.

Retirez tout corps étranger susceptible d'avoir provoqué le blocage.

Vériez également le tube de la tarière, en recherchant des signes de

dommage, tels que des bavures, des zones rugueuses, ou des rainures

creusées dans le métal qui pourraient être à l'origine du blocage.

Le moteur de la tarière est affecté d'une

défaillance.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner.

Si le moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le

moteur ne tourne pas, il est défectueux.

Le thermodisque de détection de feu

(POF) a mal fonctionné.

Contournez temporairement le thermodisque POF en débranchant les

deux ls et en les raccordant avec un petit morceau de l. Puis rebranchez

le poêle. Si le poêle s'allume et fonctionne, vous devez remplacer le

thermodisque POF. Cette manœuvre est réservée aux tests. NE LAISSEZ

PAS LE THERMODISQUE HORS CIRCUIT. Si le thermodisque POF restait

hors circuit, les ventilateurs ne s'arrêteraient jamais et si le feu s'éteignait,

la tarière continuerait à envoyer les granulés jusqu'à ce que la trémie soit

vide.

GUIDE DE DÉPANNAGE

Panne du ventilateur de combustion.

Lorsque le poêle est en marche, vériez si le ventilateur de combustion

est en fonctionnement. Sinon, vériez l'alimentation électrique

du ventilateur de combustion. Ce doit être la tension nominale. Si

l'alimentation électrique est bonne, c'est le ventilateur qui est défectueux.

Si l'alimentation est absente, reportez-vous au point No. 8.

Le tableau de commande n'envoie pas le

courant au ventilateur de combustion.

Si l'alimentation électrique n'arrive pas au ventilateur de combustion,

vériez toutes les connexions des ls électriques. Si tous les ls sont bien

connectés, c'est le tableau de commande qui est défectueux.

Le tableau de commande n'envoie pas le

courant à l'interrupteur de débit d'air.

Après 30 secondes de fonctionnement du poêle, la tension d'alimentation

de l'interrupteur de débit d'air doit atteindre environ 5 V.

Panne de l'interrupteur d'air.

Pour vérier l'interrupteur de débit d'air, débranchez le tuyau souple d'air

du corps du poêle. L'autre extrémité restant branchée sur l'interrupteur

d'air, aspirez très doucement depuis l'extrémité libre du tuyau (vous

pouvez débrancher entièrement le tuyau souple du poêle et de

l'interrupteur d'air pour vérier qu'il ne soit pas bouché). Si vous entendez

un clic, c'est que l'interrupteur de débit d'air fonctionne. ATTENTION,

UNE DÉPRESSION TROP IMPORTANTE PEUT ENDOMMAGER

L'INTERRUPTEUR DE DÉBIT D'AIR.

L’écran afche « E3 » clignotant

Causes possibles

Solutions possibles : (Débranchez le poêle avant toute chose quand c’est

possible.)

La trémie est vide de granulés. Remplissez la trémie.

Le registre de réglage d'air est trop ouvert

pour un réglage de chauffage trop bas.

Si le réglage de chauffage est réduit, vous devrez

peut-être fermer complètement le registre.

Les orices du pot de combustion sont

bouchés.

Retirez le pot de combustion et nettoyez-le à fond.

L'entrée d'air, les chambres intérieures,

ou le système d'évacuation sont

partiellement obstrués.

Suivez toutes les procédures de nettoyage de la section d'entretien du

Guide d'utilisation

L'interrupteur de sécurité de la trémie est

affecté d'une défaillance ou la trémie est

ouverte.

Lors de l'utilisation de l'appareil, vériez que le couvercle de la trémie

soit fermé pour permettre à l'interrupteur de sécurité de la trémie de

s’activer. Vériez les connexions des ls qui partent de l'interrupteur

de sécurité de la trémie jusqu'au tableau de commande et au moteur

de la tarière. Utilisez un testeur de continuité pour tester l'interrupteur

de sécurité de la trémie; remplacer-le si nécessaire.

L'arbre de la tarière est coincé.

Commencez par vider la trémie. Retirez ensuite le moteur de la tarière

en retirant la goupille de la tarière, puis retirez les deux boulons qui xent

le support de tarière au tube de tarière. Vous pouvez maintenant retirer

le support du tube de tarière. Retirez les deux boulons du côté du tube

de tarière pour déposer le roulement inférieur de la tarière. Tirez sur la

tarière pour la sortir du tube an de lever le blocage.

Le moteur de la tarière est affecté d'une

défaillance.

Retirez le moteur de l'arbre de la tarière et essayez de le faire fonctionner.

Si le moteur tourne, c'est l'arbre qui est coincé sur quelque chose. Si le

moteur ne tourne pas, il est défectueux.

La tableau de commande n'envoie pas

le courant au thermodisque POF ou aux

autres composants du système de tarière.

Une tension approximative de 5 V doit arriver au Thermodisque POF

après 10 minutes de fonctionnement du poêle.

GUIDE DE DÉPANNAGE

Lorsque le poêle ne fonctionne pas comme d’ordinaire, la première réaction est de demander à l’aide. Ce guide peut

vous faire gagner du temps et économiser de l’argent en vous permettant de résoudre les problèmes simples par

vous-même. Les problèmes rencontrés sont souvent le résultat de cinq facteurs seulement : 1) mauvais combustible;

2) mauvaise utilisation ou mauvais entretien; 3) mauvaise installation; 4) défaillance d’un composant; 5) défaut de

fabrication. Vous pouvez en général résoudre les problèmes liés aux causes 1 et 2. Votre concessionnaire peut quant

à lui régler les problèmes liés aux causes 3, 4 et 5. Reportez-vous aux schémas de la page 25 pour aider à localiser des

pièces indiquées. Pour le dépannage et en vous aidant de ce guide, observez le réglage du niveau de chauffage pour

voir quel témoin clignote. Débranchez le cordon d’alimentation avant toute opération d’entretien ! REMARQUE : Le

fait de placer l’interrupteur ON/OFF en position « OFF » ne coupe pas entièrement l’alimentation des composants

électriques du poêle. Ne tentez jamais de réparer ou de remplacer une pièce du poêle sauf indication contraire dans

les directives de ce guide. Tous les autres travaux doivent être effectués par un technicien qualié.

L’écran afche « E1 » clignotant

Causes possibles

Solutions possibles : (Débranchez le poêle avant toute chose quand c’est

possible.)

Le ventilateur de convection surchauffe et

déclenche l'arrêt de température interne.

Enlevez la poussière des bobinages et pales de ventilateur. Si le graissage

du ventilateur ne suft pas, il se peut que le ventilateur soit défectueux.

Le poêle est demeuré sur le réglage le

plus élevé pendant de longues périodes.

En cas d'utilisation du poêle sur le réglage de chauffage le plus élevé,

il se peut que la température de la pièce s'élève au point de créer une

situation de surchauffe potentielle. Dans ce cas, essayez d'utiliser un

réglage de chauffage inférieur.

Un autre combustible que les granulés de

bois est brûlé dans le poêle.

Ce poêle à granulés a été conçu et testé pour brûler des granulés de

bois. Recherchez la présence de combustibles autre que des granulés

de bois. Aucun autre type de combustible n'a été approuvé pour ce

poêle à granulés. En présence de signes d'utilisation d'autres types de

combustible, cessez immédiatement de les utiliser.

Surtension ou baisse de tension.

Une surtension, un pic ou une chute de tension peut provoquer le

déclenchement du l'interrupteur de surchauffe. Vériez si une protection

contre les surtensions est installée sur le poêle. Sinon, il est conseillé d'en

installer une.

L'interrupteur de surchauffe fonctionne

mal.

Si tous les autres élément paraissent corrects, remplacez l'interrupteur

de surchauffe.

L’écran afche « E2 » clignotant

Causes possibles

Solutions possibles: (Débranchez le poêle avant toute chose quand c’est

possible.)

Le tuyau souple de l'interrupteur de débit

d'air ou les tuyaux de xation au poêle

pour le tuyau souple sont bouchés.

Débranchez le tuyau souple d'air de l'interrupteur de débit d'air et

soufez dans le tuyau. Si l'air circule librement, le tuyau souple et le tube

sont ouverts. Si l'air ne circule pas dans le tuyau souple, utilisez un cintre

à vêtements métallique pour le déboucher.

L'entrée d'air, le pot de combustion, les

chambres de combustion internes, les

ventilateurs de combustion ou le conduit

d'évacuation sont bouchés par des

cendres ou des corps étrangers.

Suivez toutes les procédures de nettoyage de la section d'entretien du

Guide d'utilisation.

Le foyer n'est pas correctement scellé. Vériez que la porte est fermée et que le joint est en bon état.

Le conduit d'évacuation est mal installé.

Vériez que l'installation du conduit d'évacuation satisfait aux critères du

Guide d'utilisation.

Les connexions du l de l'interrupteur de

débit d'air sont défectueuses.

Vériez les connecteurs qui relient les ls gris à l'interrupteur de débit

d'air.

ENTRETIEN

cassé. Seul le verre céramique à haute température

de la taille et de l’épaisseur appropriées peut être

utilisé. NE PAS substituer les matériaux alternatifs

pour le verre. Contactez votre revendeur agréé pour

obtenir ce verre.

3. Réinstallez le nouveau verre en remontant les

xations et les vis, veillez à ne pas trop serrer les vis

car cela pourrait endommager le verre.

NE PAS abuser du verre de la porte en frappant, en

claquant ou en traumatisant similaire. N’utilisez pas le

réchaud avec le verre enlevé, ssuré ou cassé.

MISE EN MARCHE À L’AUTOMNE

Avant de démarrer le premier feu de la saison de

chauffage, vériez que la zone à l’extérieur des systèmes

d’évacuation et d’admission d’air ne soit pas obstruée.

Nettoyez et retirez les cendres volantes du système

d’évacuation. Nettoyez tous les ltres du système

d’évacuation et du tuyau d’entrée d’air extérieur. Activez

toutes les commandes et vériez qu’elles fonctionnent

correctement. C’est aussi le bon moment pour nettoyer

à fond la totalité du poêle.

ARRÊT AU PRINTEMPS

Après la dernière ambée du printemps, retirez tous les

granulés restants de la trémie et du système d’alimentation

à tarière. Enlevez tout d’abord les granulés avec une pelle,

puis faites fonctionner la tarière jusqu’à ce que la trémie

soit vide et que les granulés cessent de couler (il suft

pour cela d’appuyer sur l’interrupteur ON en gardant la

porte d’observation ouverte). Passez l’aspirateur dans la

trémie. Nettoyez soigneusement le pot de combustion

et la chambre de combustion. Si le poêle est dans un

endroit humide, il peut être souhaitable de pulvériser du

silicone en aérosol à l’intérieur de la trémie nettoyée. Le

système d’évacuation doit être soigneusement nettoyé.

CALENDRIER D’ENTRETIEN

Suivez le calendrier ci-dessous dans des conditions

d’utilisation moyennes. Les joints autour de la porte et de

la vitre doivent être inspectés et réparés ou remplacés si

nécessaire.

Tous les

jours

Toutes

les

semaines

Tous les

mois ou

selon les

besoins

Pot de

combustion

Agité Vidé

Chambre de

combustion

Brossée

Cendres Vériées Vidées

Chambres

intérieures

Aspirées

Pales du

ventilateur de

combustion

Aspirées /

Brossées

Turbine du

ventilateur de

convection

Aspirée /

Brossée

Système

d'évacuation

Nettoyé

Joints Inspectés

Vitre Essuyée Nettoyée

Trémie (n de

saison)

Vidée et

aspirée

ENTRETIEN

ENLÈVEMENT ET ÉLIMINATION DES

CENDRES

AVERTISSEMENT:

LAISSEZ LE POÊLE REFROIDIR AVANT D’EFFECTUER

TOUT ENTRETIEN OU NETTOYAGE. LES CENDRES

DOIVENT ÊTRE ÉVACUÉES DANS UN RÉCIPIENT

MÉTALLIQUE DOTÉ D’UN COUVERCLE HERMÉTIQUE.

LE RÉCIPIENT À CENDRES FERMÉ DOIT ÊTRE

DÉPOSÉ SUR UNE SURFACE NON COMBUSTIBLE OU

SUR LE SOL, BIEN À L’ÉCART DE TOUTE MATIÈRE

COMBUSTIBLE, AVANT L’ÉLIMINATION DÉFINITIVE.

Retirez les cendres périodiquement pour éviter

l’accumulation inutile de cendres. Retirez les cendres

une fois l’unité refroidie. Les cendres doivent être placées

dans un récipient en métal avec un couvercle hermétique.

Le contenant fermé de cendres doit être placé sur un

sol incombustible ou sur le sol, bien éloigné de tout

matériau combustible, en attendant l’élimination nale.

Si les cendres sont éliminées par enfouissement dans le

sol ou autrement dispersées localement, elles doivent

être conservées dans le récipient fermé jusqu’à ce que

toutes les braises aient été complètement refroidies. Le

conteneur ne doit pas être utilisé pour d’autres déchets

ou l’élimination des déchets. S’ils sont combinés avec

des substances combustibles, les cendres et les braises

peuvent s’enammer. L’élimination des cendres est la

1. Laissez le feu s’éteindre et laissez l’appareil refroidir à

température ambiante.

2. Assurez-vous que le poêle à granulés est à

température ambiante avant de le toucher. Ouvrez

la porte, retirez le pot de combustion et videz-le dans

un récipient en métal.

3. Aspirez les cendres de la chambre de combustion.

ASSUREZ-VOUS QUE LES CENDRES SONT FROIDES

AU TOUCHER AVANT D’ASPIRER. Certains aspirateurs

peuvent laisser échapper des cendres dans la pièce.

Votre aspirateur doit avoir un ltre ou un sac spécial

pour éliminer les fuites.

4. Réinstallez le pot de combustion.

FUMÉE ET CO MONITEURS

La combustion du bois produit naturellement le

monoxyde de carbone (CO) et de la fumée. CO est un gaz

toxique lorsqu’il est exposé à des concentrations élevées

pendant des périodes de temps prolongées. Alors que

les systèmes de combustion modernes réchauffeurs

réduisent considérablement la quantité de CO émise

par la cheminée, l’exposition aux gaz dans des zones

fermées ou connés peut être dangereux. Assurez-vous

que vous les joints du poêle et les joints de cheminée

sont en bon état de fonctionnement et d’étanchéité

correctement pour assurer une exposition involontaire. Il

est recommandé d’utiliser les deux écrans de fumée et

de CO dans les zones ayant le potentiel de générer CO.

VÉRIFICATION ET NETTOYAGE DE LA

TRÉMIE

Vériez périodiquement la trémie pour déterminer si

de la sciure (des nes) s’est accumulée dans le système

d’alimentation ou si des granulés sont restés collés à la

surface de la trémie. Nettoyez-les si nécessaire. Joints de

porte et de vitre Inspectez périodiquement les joints de

la porte principale et de la vitre. Il peut s’avérer nécessaire

de retirer la porte pour faire remplacer les joints usés,

déchirés ou compactés par votre revendeur agréé.

JOINTS DE PORTE ET DE VITRE

Inspecter régulièrement les principales portes et fenêtres

en verre joints. La porte principale peut avoir besoin

d’être enlevé pour avoir des joints eflochés, brisés ou

compactés remplacés par votre revendeur agréé. La porte

de cet appareil utilise un joint 3/4 po corde de diamètre.

MOTEURS DES VENTILATEURS

Nettoyez tous les ans les orices d’aération des moteurs

des ventilateurs d’évacuation et de distribution. Retirez

le ventilateur d’évacuation du conduit d’évacuation et

nettoyez ses pales dans le cadre des opérations de mise

en marche en automne.

PEINTURE DE SURFACE

Les surfaces peintes peuvent être essuyées avec un

chiffon humide. Si des rayures apparaissent, ou si

vous souhaitez rénover la peinture, adressez-vous au

revendeur agréé qui vous fournira un bidon de peinture

à haute température adaptée.

VERRE

Nous vous recommandons d’utiliser un nettoyant pour

vitres de haute qualité. Si une accumulation de créosote

ou de carbone s’accumule, vous pouvez utiliser de la laine

d’acier et de l’eau pour nettoyer le verre. N’UTILISEZ PAS de

nettoyants abrasifs. N’effectuez PAS le nettoyage lorsque

la vitre est CHAUDE. N’essayez pas de faire fonctionner

l’appareil avec du verre brisé. Le verre de remplacement

peut être acheté auprès de votre revendeur américain

Stove. Si le verre est brisé, suivez ces procédures de retrait:

1. Retirez les quatre vis et les retenues en verre.

2. Tout en portant des gants en cuir (ou tout autre gant

adapté à la manipulation du verre cassé), retirez

soigneusement les morceaux de verre en vrac du

cadre de la porte. Éliminer correctement tout le verre

INSTRUCTIONS D’UTILISATION

Cela devrait être fait au moins une fois par mois ou plus

fréquemment si de grandes quantités de cendres sont

remarqués lors du nettoyage ou si le poêle ne semble

pas être brûler correctement.

Si un aspirateur est utilisé pour nettoyer votre poêle,

nous vous suggérons d’utiliser l’aspirateur AV15E AshVac.

L’AV15E AshVac est conçu pour l’élimination des cendres.

Certains aspirateurs ordinaires (c.-à-d. Les aspirateurs

d’atelier) peuvent laisser s’échapper des cendres dans la

pièce.

NE PAS ASPIRER LES CENDRES CHAUDES.

AVERTISSEMENT:

L’ENSEMBLE DE MAINTENANCE L’ENTRETIEN

PROPRE DETERMINANT UNE PERFORMANCE DE CE

POÊLE.

ENTRETIEN

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

AVERTISSEMENT:

• LE DÉFAUT DE NETTOYAGE ET D’ENTRETIEN

DE CET APPAREIL COMME INDIQUÉ PEUT

ENTRAÎNER UNE BAISSE DES PERFORMANCES

ET UN RISQUE POUR LA SÉCURITÉ.

• DÉBRANCHEZ LE CORDON ÉLECTRIQUE DU

POÊLE AVANT DE RETIRER LE PANNEAU ARRIÈRE

OU D’OUVRIR LE SYSTÈME D’ÉVACUATION POUR

TOUTE TÂCHE D’INSPECTION, DE NETTOYAGE

OU D’ENTRETIEN.

• NE PROCÉDEZ JAMAIS À L’INSPECTION, AU

NETTOYAGE OU À L’ENTRETIEN SUR UN POÊLE

CHAUD.

• N’UTILISEZ PAS LE POÊLE SI LA VITRE EST

CASSÉE, IL POURRAIT EN RÉSULTER UNE FUITE

DE GAZ DE COMBUSTION.

FORMATION, INSPECTION ET ÉLIMINATION

DE LA CRÉOSOTE

MISE EN GARDE:

LE SYSTÈME D'ÉCHAPPEMENT DOIT ÊTRE VÉRIFIÉ

MENSUEL PENDANT LA SAISON DE BRÛLURE POUR

TOUT ACCUMULATION DE SUIE OU DE CRÉOSOTE.

Lorsque le bois brûle lentement, il produit du goudron

et d’autres vapeurs organiques qui se combinent avec

l’humidité rejetée pour former la créosote. Les vapeurs

de créosote se condensent dans un conduit de cheminée

relativement froid ou si le feu vient de démarrer ou brûle

lentement. Ainsi, les résidus de créosote s’accumulent

sur le boisseau. Si elle prend feu, cette créosote produit

un feu extrêmement chaud qui peut endommager

la cheminée, voire détruire la maison. En dépit de

leur grande efcacité, les poêles à granulés peuvent

accumuler de la créosote dans certaines conditions. Le

raccord et le conduit de cheminée doivent être inspectés

par une personne qualiée une fois par an ou par tonne

de granulés pour déterminer si une accumulation de

créosote ou de cendres volantes s’est produite. Si la

créosote s’est accumulée, elle doit être enlevée pour

réduire le risque de feu de cheminée. Inspectez le

système au niveau du raccord avec le poêle et en haut

de la cheminée. Les surfaces plus froides ont tendance

à accumuler les dépôts de créosote plus rapidement; il

est donc important de vérier la cheminée par le haut

ainsi que par le bas. La créosote doit être éliminée

avec une brosse spécialement conçue pour le type de

cheminée utilisé. Un ramoneur qualié peut fournir ce

service. Il est également conseillé d’inspecter, de nettoyer

et si nécessaire de réparer la totalité du système avant

chaque saison de chauffage. Pour nettoyer la cheminée,

déconnecter l’évacuation du poêle.

CENDRES VOLANTES

Elles s’accumulent dans la portion horizontale du conduit

d’évacuation. Bien qu’elles ne soient pas combustibles,

elles peuvent gêner le ux normal d’évacuation. Elles

doivent donc être périodiquement éliminées.

INSTRUCTIONS D’UTILISATION

VENTILATEUR DE LA PIÈCE

Lors du démarrage du poêle, le ventilateur de la pièce ne

se met pas en marche tant que l’échangeur thermique

du poêle n’est pas chaud. Cela prend habituellement

environ 10 minutes après le démarrage.

SI LE POÊLE MANQUE DE GRANULÉS

Le feu s’éteint; le moteur de la tarière et les ventilateurs

restent en fonctionnement jusqu’à ce que le poêle

ait refroidi. Cela peut prendre 30 minutes ou plus, en

fonction de la chaleur résiduelle dans l’appareil. Après

l’arrêt des composants du poêle, tous les témoins de

l’écran s’éteignent et l’écran à deux chiffres afche « E3

» en clignotant.

RECHARGE EN COMBUSTIBLE

Ne placez jamais votre main près de la tarière pendant

que le poêle est en marche. Nous vous recommandons

de ne pas laisser la trémie tomber en dessous du 1/4 de

pleine.

AVERTISSEMENT:

• LA TRÉMIE ET LE COUVERCLE DU POÊLE SONT

CHAUDS PENDANT LE FONCTIONNEMENT ;

VOUS DEVEZ TOUJOURS PROTÉGER VOS MAINS

LORS DU REMPLISSAGE DU POÊLE.

• NE TOUCHEZ PAS AUX SURFACES CHAUDES DU

POÊLE. ENSEIGNEZ AUX ENFANTS LES DANGERS

DES POÊLES À HAUTE TEMPÉRATURE. LES

JEUNES ENFANTS DOIVENT ÊTRE SURVEILLÉS

LORSQU’ILS SE TROUVENT DANS LA MÊME

PIÈCE QUE LE POÊLE.

AVERTISSEMENT DE SABOTAGE

Ce poêle à bois a un taux de combustion faible minimum,

déni par le fabricant, qui ne doit pas être modié. Il est

contraire à la réglementation fédérale de modier ce

paramètre ou d’utiliser ce radiateur à bois d’une manière

non conforme aux instructions d’utilisation de ce manuel.

AVERTISSEMENT:

• GARDEZ LE COUVERCLE DE LA TRÉMIE

FERMÉ À TOUT MOMENT, SAUF PENDANT LE

REMPLISSAGE.

• NE REMPLISSEZ PAS TROP LA TRÉMIE.

PROCÉDURE D’ARRÊT

AVERTISSEMENT:

NE JAMAIS ARRÊTER CET APPAREIL EN LE

DÉBRANCHANT DE LA SOURCE D'ALIMENTATION.

Pour arrêter le poêle, il suft d’appuyer sur la touche «

POWER » du tableau d’afchage. Le témoin vert repasse

au rouge lorsqu’on appuie sur la touche « POWER ». Le

moteur de la tarière s’arrête et les ventilateurs continuent

de fonctionner jusqu’à ce que la température de la

chambre de combustion interne ait baissé jusqu’à un

niveau prédéni.

1. Ce poêle est équipé d’un thermodisque haute

température. Cet appareil comporte un thermodisque

à réarmement manuel. Cet interrupteur de sécurité a

deux fonctions.

A. Détecter une surchauffe du poêle et arrêter le

système d’alimentation en combustible ou la tarière.

B. En cas de dysfonctionnement du ventilateur de

convection, le thermodisque haute température

arrête automatiquement la tarière, ce qui prévient

une surchauffe du poêle.

REMARQUE: Sur certains appareils, une fois le bouton de

réinitialisation déclenché, comme un disjoncteur, il faut

appuyer dessus pour redémarrer le poêle. Sur d’autres

appareils, le thermodisque ne comporte pas de bouton

de réinitialisation et se réinitialise lorsque le poêle a

refroidi. Le fabricant vous recommande de vous adresser

au revendeur si cela se produit car cela peut indiquer un

problème plus grave. Il peut s’avérer nécessaire d’appeler

le service de réparation.

2. En cas de défaillance du ventilateur de combustion,

un interrupteur pneumatique interrompt

automatiquement la tarière.

REMARQUE: L’ouverture de la porte du poêle pendant plus

de 30 secondes pendant le fonctionnement provoque

un changement de pression sufsant pour activer

l’interrupteur pneumatique qui arrête l’alimentation

en combustible. Le poêle s’éteint et la mention « E2 »

s’afche sur l’écran à deux chiffres. Le poêle doit s’arrêter

complètement avant de pouvoir être redémarré.

CHAMBRES INTÉRIEURES

• Graver Pot: Périodiquement enlever et nettoyer le pot

de combustion et la zone à l’intérieur du logement

du pot de combustion. En particulier, il est conseillé

de nettoyer les trous dans le pot de combustion pour

éliminer toute accumulation qui peut empêcher l’air de

se déplacer à travers le pot de combustion librement.

• Echangeur de chaleur: Il y a une plaque à nettoyer

des deux côtés de l’échangeur de chaleur qui ont

besoin d’être enlevé pour le nettoyage des cendres

volantes hors de l’échangeur de chaleur. Les regards de

nettoyage sont situés à l’intérieur des portes d’armoires,

sur les coins avant inférieurs de l’échangeur de chaleur.

Pour accéder à ces outs propres, vous devez retirer les

deux panneaux latéraux. Les sorties propres sont xées

à la chambre de combustion avec (2) vis 5/16 “. Retirez

les feuilles propres et aspirer les cendres accumulées.

INSTRUCTIONS D’UTILISATION

AVERTISSEMENT:

GARDER LES OBJETS ÉTRANGERS HORS DE LA

TRÉMIE.

VÉRIFICATION AVANT LA MISE EN MARCHE

Retirez le pot de combustion, vérier qu’il soit propre

et qu’aucun des orices d’air ne soit bouché. Nettoyez

la chambre de combustion puis réinstallez le pot de

combustion. Nettoyez la vitre de la porte si nécessaire

(un chiffon sec ou une serviette en papier suft

généralement). N’utilisez jamais de produits nettoyants

abrasifs sur la vitre ou la porte. Vériez le combustible

dans la trémie, et remplissez-la si nécessaire.

CONSTRUIRE UN FEU

N’utilisez jamais de grille ou autre moyen de supporter

le carburant. Utilisez uniquement le pot de combustion

fourni avec ce radiateur. Le couvercle de la trémie doit

être fermé pour que l’unité puisse alimenter des granulés.

Pendant la période de démarrage:

1. Assurez-vous que le pot de combustion ne contient

pas de granulés.

2. N’ouvrez PAS la porte de visualisation.

3. Il se peut que le registre doive être fermé pendant le

démarrage.

4. N’ajoutez PAS de granulés dans le pot de combustion

à la main.

REMARQUE: Au cours des premiers incendies, votre

poêle émettra une odeur lorsque la peinture à haute

température durcit ou deviendra assaisonnée au métal.

Le maintien de petits incendies minimisera cela. Évitez de

placer des articles sur la cuisinière pendant cette période

car la peinture pourrait être affectée. Les tentatives

pour atteindre des débits de chaleur dépassant les

spécications de conception du réchauffeur peuvent

entraîner des dommages permanents au réchauffeur.

LE DÉMARREUR DE FEU AUTOMATIQUE

1. Remplissez la trémie et nettoyez le pot de combustion.

2. Appuyez sur l’interrupteur ON/OFF. Assurez-vous

que le témoin vert s’allume.

3. Le registre de tirage doit être complètement fermé

ou ouvert d’un quart au maximum pendant le

démarrage. C’est variable en fonction de votre

installation et de l’altitude. Une fois le feu bien

démarré, réglez le registre pour obtenir la amme

voulue, en l’ouvrant au fur et à mesure que vous

augmentez le réglage de la température. (Voir «

COMMANDE DU REGISTRE DE TIRAGE ».)

4. Réglez la vitesse d’alimentation en appuyant sur la

touche « Heat Level Advance » (Augmentation du

niveau de chauffage).

5. Si le feu ne démarre pas dans les 12 minutes,

appuyez sur l’interrupteur ON/OFF, attendez

quelques minutes, nettoyez le pot de combustion et

recommencez la procédure.

RÉGLAGE DU REGISTRE DE TIRAGE

OUVERTE

FERMÉ

Le levier de commande du registre est situé à l’arrière

du poêle. L’amortisseur ajuste l’air de combustion. Ce

contrôle est nécessaire en raison des caractéristiques

de combustion variées des installations individuelles,

des différentes marques de granulés et des débits

d’alimentation des granulés. Il vous permet d’améliorer

l’efcacité de votre poêle. Fournir un air de combustion

correct réduira la fréquence de nettoyage de votre porte

vitrée et empêchera l’accumulation rapide de créosote

à l’intérieur de votre poêle et de votre cheminée. Vous

devez ajuster le registre en fonction de l’apparence du

feu. Un feu bas, rougeâtre et sale peut être amélioré

en tournant légèrement l’amortisseur vers la droite. Un

feu «chalumeau» peut être amélioré en fermant un peu

le registre. Sur des débits d’alimentation plus élevés, le

registre doit être plus ouvert. Par essais et erreurs, vous

trouverez le meilleur réglage. Consultez votre revendeur

si vous avez besoin d’aide. REMARQUE: Sur la plage de

chaleur «1», le registre doit être soit complètement fermé,

soit ouvert à pas plus d’un quart du trajet. Si le registre est

ouvert trop loin, le feu peut s’éteindre.

OUVERTURE DE LA PORTE

Si la porte est ouverte pendant le fonctionnement du

poêle, elle doit être refermée dans les 30 secondes,

sinon le poêle s’éteint. Si le poêle s’éteint, appuyez sur

l’interrupteur ON/OFF pour le redémarrer. Le poêle doit

être complètement arrêté et débranché avant de pouvoir

être redémarré.

INSTRUCTIONS D’UTILISATION

AVERTISSEMENT:

N'UTILISEZ PAS DE PRODUITS CHIMIQUES OU

DE FLUIDES POUR ALLUMER LE FEU - N'UTILISEZ

JAMAIS D'ESSENCE, DE COMBUSTIBLE POUR

LANTERNE DE TYPE ESSENCE, DE KÉROSÈNE, DE

LIQUIDE À BRIQUET À CHARBON OU DE LIQUIDES

SIMILAIRES POUR ALLUMER OU «RAFRAÎCHIR» UN

FEU DANS CE POÊLE. GARDEZ TOUS CES LIQUIDES

ÉLOIGNÉS DU POÊLE PENDANT SON UTILISATION.

Cet appareil est conçu pour brûler uniquement PFI

pellets Premium qualité. NE PAS BRÛLER:

1. Des déchets;

2. Coupures de gazon ou les déchets de jardin;

3. Les matériaux contenant du caoutchouc, y compris

les pneumatiques;

4. Les matériaux contenant de plastique;

5. Produits pétroliers des déchets, des peintures ou des

diluants de peinture ou de produits d’asphalte;

6. Les matériaux contenant de l’amiante;

7. Les débris de construction ou de démolition;

8. Liens ou de bois traité sous pression Railroad;

9. Fumier ou restes d’animaux;

10. Sel de bois otté de l’eau ou d’autres matériaux

préalablement eau salée saturés;

11. Bois de; ou

12. Les produits de papier, de carton, de contreplaqué ou

de particules. L’interdiction de la combustion de ces

matériaux n’interdit pas l’utilisation des démarreurs

de feu fabriqués à partir de papier, de carton, de

sciure, de cire et substances similaires dans le but de

déclencher un incendie dans un poêle à bois affecté.

Brûler ces matériaux peut entraîner la libération de

fumées toxiques ou de rendre l’appareil de chauffage de

la fumée inefcace et cause.

CARBURANT APPROPRIÉ

AVERTISSEMENT:

L’APPAREIL EST CONÇU POUR ÊTRE UTILISÉ AVEC

DU COMBUSTIBLE EN GRANULÉS CONFORME À

OU EXCÉDANT LA NORME ÉTABLIE PAR LE PELLET

FUEL INSTITUTE (PFI). L’UTILISATION D’AUTRES

COMBUSTIBLES ANNULE LA GARANTIE.

Votre poêle à granulés est conçu pour brûler des granulés

de bois dur de qualité supérieure conformes à la norme

PFI (Pellet Fuels Institute) (densité minimale de 40 lb par

pied cube, diamètre de 1/4 à 5/16 moins de 8 200 BTU /

lb, humidité inférieure à 8% en poids, cendres inférieure

à 1% en poids et sel inférieur à 300 parties par million).

Les granulés mous, contenant une quantité excessive

de sciure de bois en vrac, qui ont été ou sont mouillés,

réduiront les performances. Rangez vos pellets dans

un endroit sec. NE stockez PAS le carburant dans les

dégagements d’installation de l’appareil ou dans l’espace

requis pour faire le plein et enlever les cendres. Cela

pourrait provoquer un incendie. Ne pas trop brûler ou

utiliser des combustibles volatiles ou des combustibles,

cela pourrait causer des dommages aux personnes et

à la propriété. Cet appareil n’est homologué que pour

brûler du carburant sous forme de granulés de bois !

Les granulés approuvés mesurent 1/4 po. Ou 5/16 po.

De diamètre et pas plus de 1 po. De long. Les granulés

plus longs ou plus épais peuvent bloquer les ailettes de

la tarière, ce qui empêche une bonne alimentation en

granulés. Il est interdit de brûler du bois sous d’autres

formes que des granulés. Il s’agirait d’une violation des

codes du bâtiment pour lesquels le poêle a été approuvé,

et cela annulerait toutes les garanties. La conception du

poêle intègre l’alimentation automatique des granulés

dans le feu selon un rythme soigneusement calculé. Un

autre combustible introduit à la main n’augmenterait

pas la production de chaleur, mais pourrait nuire

gravement aux performances du poêle en générant

beaucoup de fumée. Ne brûlez pas de granulés mouillés.

Les performances du poêle dépendent fortement de la

qualité des granulés. Évitez les marques de granulés qui

présentent les caractéristiques suivantes :

• Un excès de nes – Le terme « nes » décrit les granulés

écrasés ou les matériaux libres qui ressemblent à

de la sciure ou à du sable. Il est possible de tamiser

les granulés avant de les placer dans la trémie pour

éliminer la plupart des nes.

• Des liants – Certains granulés sont produits avec des

matériaux liants qui les agglutinent, les « lient ».

• Un contenu élevé en cendres – Ces granulés de mauvaise

qualité créent souvent de la fumée et salissent la vitre.

L’entretien devra être plus fréquent. Il faudra vider le

pot de combustion et aspirer la totalité du système

plus fréquemment. Des granulés de mauvaise qualité

pourraient endommager la tarière. Nous ne pouvons

accepter aucune responsabilité en cas de dommages

dus à des granulés de mauvaise qualité.

AVERTISSEMENT:

LES PIÈCES MOBILES DE CE POÊLE SONT MUES PAR

DES MOTEURS ÉLECTRIQUES AU COUPLE ÉLEVÉ.

ÉLOIGNEZ TOUTES LES PARTIES DU CORPS DE LA

TARIÈRE LORSQUE LE POÊLE EST BRANCHÉ SUR LA

PRISE ÉLECTRIQUE. CES PIÈCES MOBILES PEUVENT

COMMENCER À BOUGER À TOUT MOMENT LORSQUE

LE POÊLE EST BRANCHÉ.

INSTRUCTIONS D’UTILISATION

COMMANDES DU TABLEAU

Les ventilateurs et l’alimentation en carburant

automatique sont contrôlés à partir d’un panneau situé

sur le dessus de cet appareil. Les fonctions du panneau

de commande sont les suivantes.

A. INTERRUPTEUR ON/OFF (BOUTON DE MISE EN

MARCHE)

• En appuyant sur ce bouton, le poêle s’allume

automatiquement. Aucun autre allume-feu n’est

nécessaire. L’allumeur reste activé pendant au moins 10

minutes et jusqu’à 12 minutes en fonction du moment

où le seuil de détection de feu est atteint. Le feu devrait

démarrer en 5 minutes environ.

• Le témoin rouge situé au-dessus du bouton « POWER

» passe au vert lorsqu’il est enfoncé et reste vert jusqu’à

l’arrêt du poêle.

• Après l’appui sur le bouton « POWER », le moteur de

la tarière fonctionne pendant 3,5 minutes, puis s’arrête

pendant 1 minute. Pendant le reste de la période de

démarrage, le moteur de la tarière fonctionne sur le

réglage « 1 » de niveau de chauffage.

• Pendant le démarrage, le réglage du niveau de

chauffage (touches H et L) modie le niveau du

témoin de plage de chaleur, mais les conditions de

fonctionnement du poêle ne changent pas avant la n

de la période de démarrage.

• Pendant la période de démarrage, le feu doit démarrer

en 12 minutes, sinon le poêle passe en mode d’erreur et

afche le code E4.

• Pendant la phase de démarrage, la touche Mode n’est

pas fonctionnelle.

B. TOUCHES FLÉCHÉES DE NIVEAU / TEMPÉRATURE

• Ces touches permettent de régler le débit d’alimentation

des granulés, et par conséquent la production ou la

plage de chaleur du poêle.

• Les niveaux de production de chaleur changent

progressivement sur le diagramme en barres, passant

du niveau « 1 » au niveau « 5 » de chauffage.

C. Touche °C / °F

• La touche °C / °F fait passer l’afchage à deux chiffres

des degrés Celsius aux degrés Fahrenheit et vice-versa.

D. TOUCHE mode (M/T)

• Le Mode de fonctionnement du poêle peut être

Manuel ou commandé par un Thermostat. Des

diodes distinctes, à gauche de l’écran à deux chiffres,

indiquent le mode de fonctionnement – Manuel ou

T-stat. Le poêle doit être en mode de fonctionnement

normal pour pouvoir passer du mode Manuel au mode

T-Stat.

• Le mode Manuel fonctionne conformément aux 5

niveaux de réglage d’alimentation sur le diagramme,

du niveau de chauffage « 1 » au niveau « 5 ».

Le mode T-stat fonctionne de la manière suivante:

• Le poêle est équipé d’un thermostat intégré dans

ses commandes. Le capteur de température du

thermostat se trouve à l’arrière du poêle, derrière le

panneau d’afchage.

• Une fois le poêle en mode de fonctionnement, il est

possible de le placer en mode T-stat.

• Les touches échées Haut et Bas de Niveau /

Température permettent de modier la température

de déclenchement (point de consigne).

• Une fois la température souhaitée atteinte, l’écran à

deux chiffres clignote pendant quatre secondes et

indique la température réelle de la pièce.

• Lorsque le poêle atteint une plage de 3 °F autour du

point de consigne souhaité, il revient à la plage de

chaleur pour laquelle il était réglé avant de passer

en mode T-stat (si le poêle était réglé sur le niveau

de chauffage « 5 » avant de passer en mode T-stat, il

revient à niveau de chauffage « 5 » lorsqu’il atteint la

plage de 3 °F autour du point de consigne.

• Lorsque le poêle atteint le point de consigne souhaité,

il passe au niveau de chauffage « 1 ».

• Lorsque la température ambiante passe sous le point

de consigne souhaité, le poêle chauffe de nouveau

jusqu’à la température souhaitée.

AVERTISSEMENT:

CHAUD EN FONCTIONNEMENT. TENIR LES ENFANTS,

LES VÊTEMENTS ET LES MEUBLES À L'ÉCART. LE

CONTACT PEUT CAUSER DES BRÛLURES DE LA

PEAU.

NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE

A. Dégagement minimum 4 pi. (1,22 m) sous ou à côté

de toute porte ou fenêtre ouvrante.

B. Dégagement minimum de 1 pi. (0,3 m) au-dessus de

toute porte ou fenêtre ouvrante.

C. Dégagement minimum de 3 pi. (0,91 m) de tout

bâtiment adjacent.

D. Dégagement minimum de 7 pi. (2,13 m) au-dessus de

tout passage public.

E. Dégagement minimum de 2 pi. (0,61 m) au-dessus de

toute plante, herbe ou autre matériau combustible.

F. Dégagement minimum de 3 pi. (0,91 m) autour de

l’entrée d’air forcée de tout appareil.

G. Dégagement minimum de 2 pi. (0,61 m) sous les

avancées de toiture ou surplombs.

H. Dégagement minimum de 1 pi. (0,3 m) à l’horizontale

de tout mur en matériau combustible.

I. Doit se trouver au minimum à 3 pi. (0,91 m) au-dessus

du toit et à 2 pi. (0,61 m) au-dessus de toute faîtière du

toit située à moins de 10 pi (3,05 m).

INSTALLATION AU TRAVERS DU MUR

(INSTALLATION RECOMMANDEE)

6 po.

(150 mm)

MIN.

3 po.

(76 mm)

MIN.

COUDE À 90°

TERMINAISON CAF

FIXATION

DE SUPPORT

ADAPTATEUR

D'ÉCHAPPEMENT

DU MOTEUR

ADAPTATEUR

DE TUYAU

COUPE-FEU MURAL

COUVERCLE DE

NETTOYAGE

PROTECTION DE PLANCHER EN

MATÉRIAU NON COMBUSTIBLE

PIECE EN « T »

Au Canada, l’installation doit être conforme à la norme CAN/

CSA-B365. Pour évacuer l’appareil par le mur, raccordez

l’adaptateur de tuyau à l’adaptateur d’échappement du

moteur. Si l’adaptateur d’échappement se trouve à 18

po (762 mm) au moins au-dessus du sol, il est possible

de traverser le mur avec une section droite de conduit

d’évacuation pour poêle à granulés. Le concessionnaire

revendeur du poêle devrait pouvoir vous fournir un kit

adapté à la plupart des cas pour cette installation, dont une

bague murale permettant de préserver le dégagement

nécessaire dans un mur en matériau combustible. Une

fois à l’extérieur de la structure, un dégagement de 3 po

(76 mm) doit être conservé par rapport au mur extérieur

et un T de nettoyage doit être placé sur le tuyau selon un

angle de 90 degrés en s’éloignant de la maison. Puis une

section de tuyau d’au moins 3 pi (0,91 m) doit être ajoutée,

avec un chapeau horizontal pour achever l’installation.

Un support doit être placé juste au-dessous du chapeau

de sortie, ou à raison d’un support tous les 4 pi (1,22 m)

pour rendre le système plus stable. Si vous vivez dans

une région où la neige est abondante, il est recommandé

que la sortie de l’installation se trouve à plus de 3 pi (0,91

m) pour échapper à la ligne de congère. Cette même

installation peut être utilisée si le poêle se trouve sous

le niveau du sol en ajoutant simplement la section de

nettoyage et un tuyau vertical à l’intérieur jusqu’au

niveau du sol. Avec cette installation, il faut tenir compte

de la ligne de congère, des herbes et des feuilles mortes.

Nous recommandons une élévation verticale minimum

de 3 pi (0,91m) à l’intérieur ou à l’extérieur de la maison.

L’installation « à travers le mur » est la moins chère et la

plus simple. Ne jamais placer la sortie d’évacuation sous

une terrasse, dans une alcôve, sous une fenêtre ou entre

deux fenêtres. Nous recommandons les kits Simpson

Dura-Vent® ou Metal-Fab®.

INSTALLATION PAR LE TOIT/LE PLAFOND

En cas d’évacuation des fumées du poêle par le plafond,

le tuyau est raccordé comme pour l’évacuation par le

mur, mais le T de nettoyage est toujours à l’intérieur de la

maison et un adaptateur de 3 po (76 mm) est ajouté avant

le T de nettoyage. Vous devez toujours utiliser les brides

de support de plafond et le solin de toit adaptés (fournis

par le fabricant de conduits; suivez les instructions du

fabricant). Il est important de noter que si la longueur de

tuyau vertical est supérieure à 12 pi (3,7 m), la taille du

conduit d’évacuation pour poêle à granulés doit être de

4 po (102 mm) de diamètre. Ne dépassez pas 4 pi (1,22

m) de longueur horizontale de tuyau et utilisez le moins

de coudes possible. S’il est nécessaire de décaler l’axe du

tuyau, il est préférable d’installer des coudes à 45 degrés

plutôt qu’à 90 degrés.

INSTALLATION

verticale maximale recommandée pour l’évacuation des

fumées est de 12 pi (3,66 m) pour une évacuation de type

« PL » de 3 po (76 mm). La longueur totale de l’évacuation

horizontale NE DOIT PAS dépasser 4 pi (1,22 m). Ceci

pourrait provoquer une contre-pression. N’utilisez pas

plus de 180 degrés de coudage (deux coudes à 90 degrés,

ou deux coudes à 45 degrés et un coude à 90 degrés, etc.)

pour conserver un tirage adéquat.

IMPORTANCE DU PROJET CORRECTE

Le tirage est la force qui déplace l’air de l’appareil à travers

la cheminée. Le montant du projet dans votre cheminée

dépend de la longueur de la cheminée, la géographie

locale, les obstructions avoisinantes et d’autres facteurs.

Trop projet peut causer des températures excessives dans

l’appareil. Un tirage inadéquat peut provoquer un retour

de fumée dans la pièce et «brancher» de la cheminée.

Un tirage inadéquat entraînera l’appareil à une fuite de

fumée dans la pièce par appareil et le connecteur de

cheminée joints. Une combustion incontrôlable ou une

température excessive indique un tirage excessif. Prendre

en compte l’emplacement de la cheminée pour assurer

qu’il ne soit pas trop proche de voisins ou dans une vallée

qui peut causer des conditions insalubres ou nuisibles.

TYPE D’EVACUATION POUR POELE A

GRANULES

Utilisez pour l’installation un système d’évacuation pour

poêle à granulés de type « PL » de 3 ou 4 po. (76 à 102 mm)

homologué UL et xez-le au raccord de tube installé à

l’arrière du poêle (utilisez un adaptateur de 3 ou 4 po. pour

un tuyau de 4 po.). Le raccord à l’arrière du poêle doit être

étanchéié avec du RTV haute température (composé

de caoutchouc de silicone résistant aux variations de

température). Utiliser une évacuation de 4 po. si sa

hauteur doit dépasser 12 pi. (3,66 m) ou si l’installation se

trouve à plus de 2 500 pi. (762 m) d’altitude.

Nous recommandons l’utilisation de conduits Simpson

Dura-Vent® ou Metal-Fab® (si vous utilisez d’autres

tuyaux, consultez les codes de construction locaux et/

ou les inspecteurs en bâtiment). N’utilisez pas de tuyaux

d’évacuation de gaz de type B ni de tuyaux galvanisés

avec cet appareil. Le conduit d’évacuation pour poêle

à granulés est conçu pour être démonté aux ns de

nettoyage et doit être vérié plusieurs fois au cours de la

saison de chauffage. Le conduit d’évacuation pour poêle

à granulés n’est pas fourni avec l’appareil et doit être

acheté séparément.

INSTALLATION DE L’EVACUATION POUR

POELE A GRANULES

L’installation doit comprendre un T de nettoyage

pour permettre la collecte des cendres volantes et le

nettoyage périodique du système d’évacuation des

fumées. Les coudes à 90 degrés accumulent les cendres

volantes et la suie, réduisant par là même le débit de

l’évacuation et les performances du poêle. Chaque coude

ou T réduit le potentiel de tirage de 30 à 50 %. Tous les

raccords du système d’évacuation doivent être xés par

au moins 3 vis, et scellés avec une colle de silicone RTV

haute température pour les rendre étanches à l’air. La

zone où le conduit d’évacuation sort de la maison doit

être scellée au silicone ou un autre moyen pour préserver

le pare-vapeur entre l’extérieur et l’intérieur de la

maison. Les surfaces d’évacuation peuvent devenir assez

chaudes pour provoquer des brûlures si des enfants

venaient à y toucher. Un blindage ou des protections non

combustibles peuvent s’avérer nécessaires.

SORTIE DE L’EVACUATION POUR POELE A

GRANULES

Ne pas faire sortir l’évacuation dans un endroit clos ou

semi clos, tel qu’un abri pour voiture, garage, grenier, vide

sanitaire, sous une terrasse ou un porche, dans un passage

étroit ou tout autre endroit susceptible de permettre à la

fumée de s’accumuler. La sortie dans un endroit de ce

type peut aussi provoquer des conditions de pression

impossibles à prévoir pour l’appareil, et entraîner de

mauvaises performances et/ou un dysfonctionnement. La

sortie doit s’évacuer plus haut que l’entrée d’air extérieur.

La sortie ne doit pas être placée là où elle pourrait être

obstruée par la neige ou d’autres matériaux. Ne faites

pas sortir l’évacuation dans une cheminée en acier ou en

maçonnerie existante.

DEGAGEMENTS POUR LA SORTIE

D’EVACUATION

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

INSTALLATION

ALIMENTATION EN AIR EXTÉRIEUR (EN

OPTION, SAUF SI INSTALLÉ DANS UNE MAISON MOBILE)

ATTENTION:

NE PAS VENTILER SOUS UNE PORCHE, UNE PONT,

UN AUVENT OU DANS TOUTE ZONE SEMI-CLOS

OU TOIT. LE FAIRE PEUT ENTRAÎNER UN FLUX

D'AIR IMPRÉVISIBLE AU BOUCHON D'ÉVENT DANS

CERTAINES CONDITIONS ET PEUT AFFECTER LES

PERFORMANCES DE VOTRE POÊLE, AINSI QUE

D'AUTRES PROBLÈMES IN PRÉVISIBLES.

Selon votre emplacement et la construction de votre

maison, l’air extérieur peut être nécessaire pour une

performance optimale. Votre poêle est homologué

pour être installé avec une prise d’air extérieur (69FAK)

nécessaire pour une maison mobile. Vous pouvez

acheter le 69FAK auprès de votre revendeur d’appareils

de chauffage. Les instructions d’installation sont fournies

avec le kit d’admission d’air.

FIXATION DE L’APPAREIL AU SOL

Utilisez les trous désignés pour xer l’unité au sol.

Trous des boulons de

xation pour maison mobile

AVERTISSEMENT ! - N’INSTALLEZ PAS L’APPAREIL

DANS UNE CHAMBRE A COUCHER

ATTENTION ! - L’INTEGRITE STRUCTURELLE DU

PLANCHER DE LA MAISON MOBILE, DES MURS ET

DU TOIT DOIT ETRE PRESERVEE.

EN CAS D’INSTALLATION DANS UNE MAISON

MOBILE, LE POÊLE DOIT ÊTRE MIS À LA TERRE

DIRECTEMENT SUR LE CHÂSSIS D’ACIER ET

BOULONNÉ AU SOL.

Outre les critères d’installations détaillés ci-dessus,

l’installation dans une maison mobile soit satisfaire aux

conditions suivantes:

• L’appareil doit être xé au sol à l’aide des tire-fond dans

les trous prévus à cet effet dans le socle.

• Le poêle doit être mis à la terre sur le châssis d’acier de

la maison mobile en utilisant un l de cuivre de 8 GA

avec une rondelle striée ou en étoile pour attaquer la

peinture ou le revêtement protecteur an d’assurer la

mise à la masse.

• L’évacuation doit être de type « PL » de 3 ou 4 po. (76

ou 101 mm) et doit dépasser d’au moins 36 po. (914

mm) au-dessus de la faîtière de la maison mobile; elle

doit être installée avec un pare-feu de plafond et un

chapeau anti-pluie homologués UL.

• En cas de déplacement de la maison mobile, toutes

les sorties extérieures doivent être déposées pendant

ce déplacement. Après la réimplantation, toutes les

sorties extérieures doivent être réinstallées et rexées.

• Une prise d’air extérieur est obligatoire pour l’installation

dans une maison mobile. Consultez la section

Admission d’air extérieur et votre concessionnaire pour

l’achat.

• Vériez auprès de votre municipalité si d’autres codes

sont applicables.

EXIGENCES POUR L’ÉVACUATION

AVERTISSEMENT:

• INSTALLEZ L’ÉVACUATION DES FUMÉES EN

RESPECTANT LES DÉGAGEMENTS SPÉCIFIÉS

PAR LE FABRICANT D’ÉVACUATIONS.

• NE RELIEZ PAS L’ÉVACUATION POUR POÊLE À

GRANULÉS À UNE ÉVACUATION UTILISÉE POUR

UN AUTRE APPAREIL OU UN AUTRE POÊLE.

• N’INSTALLEZ PAS DE REGISTRE DE TIRAGE SUR

LE SYSTÈME D’ÉVACUATION DE CET APPAREIL.

Les directives d’installation ci-dessous doivent être

respectées pour garantir la conformité tant avec la liste

de sécurité de ce poêle qu’avec les codes de construction

locaux. Ne pas recourir à des méthodes de fortune ou à

des compromis lors de l’installation.

IMPORTANT:

CET APPAREIL EST ÉQUIPÉ D’UN SYSTÈME À TIRAGE

NÉGATIF QUI ASPIRE L’AIR À TRAVERS LE POT DE

COMBUSTION ET POUSSE L’ÉCHAPPEMENT HORS

DU LOGEMENT. SI CET APPAREIL EST CONNECTÉ

À UN SYSTÈME DE CHEMINÉE AUTRE QUE CELUI

DÉCRIT DANS CE MANUEL, IL NE FONCTIONNERA

PAS CORRECTEMENT.

DISTANCE D’EVACUATION MAXIMALE

L’installation DOIT comporter au moins 3 pi (91 cm) de

conduit vertical hors de la maison. Ceci crée un appel d’air

naturel qui limite le risque de fumée ou d’odeur lors de

l’arrêt de l’appareil et évite que l’évacuation ne provoque

des nuisances et un danger en exposant les personnes

ou les buissons à des températures élevées. La hauteur

INSTALLATION

INSTALLATION INCORRECTE

L’utilisation d’autres composants autres que ceux indiqués

dans le présent document pourrait causer des blessures

corporelles, des dommages au radiateur et annuler

votre garantie. Le fabricant ne sera pas tenu responsable

des dommages causés par le dysfonctionnement d’un

poêle en raison d’une ventilation ou d’une installation

incorrecte.

PROTECTION DES SOLS

Cet appareil de chauffage doit avoir un protecteur de

plancher incombustible (protection contre les braises

UL1618) installé en dessous si le plancher est en matériau

combustible.

É.-U.: Le tapis de sol ou la surface non combustible doit

être sufsamment grand pour couvrir au moins la zone

sous le produit et 6 po (152 mm) au-delà de l’avant et au-

delà de chaque côté des ouvertures de chargement de

combustible et de retrait des cendres. La protection du

plancher doit s’étendre sous et 2 po (51 mm) de chaque

côté du té de cheminée pour une installation verticale

intérieure.

Canada: Exiger un minimum de 475 mm [18 po] au-

delà de l’avant de l’unité et de 203 mm [8 po] au-delà de

chaque côté de l’unité. Un protecteur de plancher de 1/4

po d’épaisseur est recommandé pour cette installation.

B B

protecteur de plancher

A Arrière 1 po 25 mm

B Côté

USA 6 po 153 mm

CAN 8 po 203 mm

face

USA 6 po 153 mm

CAN 18 po 475 mm

D Arrière 2 po 50 mm

DÉGAGEMENTS

Votre poêle à granulés a été testé et homologué pour

une installation dans des applications résidentielles,

de maisons mobiles et en alcôve conformément aux

dégagements indiqués dans ce manuel. Pour des

raisons de sécurité, veuillez respecter les dégagements

et restrictions d’installation. Toute réduction du

dégagement aux combustibles ne peut être effectuée

que par des moyens approuvés par une autorité

réglementaire.

TABLE 1 CLEARANCES po mm

Parallèle

E Mur arrière à l’appareil 3 76

Mur latéral au conduit de

fumée

11 280

Mur latéral au bord

supérieur de l’appareil

8 203

Coin H Mur adjacent à l’appareil 8 203

INSTALLATION

AVIS DE SÉCURITÉ

• SI CE POÊLE N’EST PAS INSTALLÉ CORRECTEMENT,

UN INCENDIE PEUT EN RÉSULTER. POUR

RÉDUIRE LES RISQUES D’INCENDIE, SUIVEZ LES

INSTRUCTIONS D’INSTALLATION.

• ADRESSEZ-VOUS AUX AUTORITÉS LOCALES

DE L’URBANISME POUR OBTENIR UN PERMIS

ET DES RENSEIGNEMENTS SUR TOUTE AUTRE

RESTRICTION À L’INSTALLATION ET SUR LES

EXIGENCES D’INSPECTION DANS VOTRE RÉGION.

• NE PLACEZ AUCUN VÊTEMENT OU AUTRE OBJET

INFLAMMABLE SUR OU PRÈS DU POÊLE.

• N’UTILISEZ JAMAIS D’ESSENCE, DE

COMBUSTIBLE À LANTERNE DE TYPE ESSENCE,

DE KÉROSÈNE, D’ESSENCE D’ALLUME-FEU OU

D’AUTRES LIQUIDES SIMILAIRES POUR ALLUMER

OU RAVIVER LE FEU DANS CE POÊLE. GARDEZ

TOUS CES LIQUIDES ÉLOIGNÉS DU POÊLE

LORSQU’IL EST EN MARCHE.

• CET APPAREIL EST UN APPAREIL DE CHAUFFAGE

AUTONOME. IL N’EST PAS CONÇU POUR ÊTRE

RELIÉ À DES CONDUITS DE DISTRIBUTION D’AIR.

CE N’EST PAS UN FOURNEAU.

• INSTALLER L'ÉVENT AUX DÉGAGEMENTS

SPÉCIFIÉS PAR LE FABRICANT DE L'ÉVENT.

• N’INSTALLEZ PAS DE REGISTRE DE TIRAGE SUR

LE SYSTÈME D’ÉVACUATION DE CET APPAREIL.

• CE POÊLE DOIT ÊTRE RÉGULIÈREMENT

ENTRETENU ET NETTOYÉ (VOIR LA SECTION

« ENTRETIEN »). LE DÉFAUT D’ENTRETIEN DU

POÊLE PEUT ENTRAÎNER UN FONCTIONNEMENT

INAPPROPRIÉ ET DANGEREUX.

• UN DISJONCTEUR DOIT ÊTRE INSTALLÉ. CET

APPAREIL DOIT ÊTRE BRANCHÉ SUR UNE

PRISE MURALE AVEC TERRE DE 110-120 V, 60 Z.

N’UTILISEZ PAS D’ADAPTATEUR DE PRISE ET NE

COUPEZ PAS LA FICHE DE TERRE. N’ACHEMINEZ

PAS LE CORDON ÉLECTRIQUE SOUS, DEVANT

OU SUR LE POÊLE. NE FAITES PAS COURIR LE

CORDON ÉLECTRIQUE DANS LES ZONES DE

PASSAGE ET NE LE COINCEZ PAS SOUS LES

MEUBLES.

ATTENTION:

ATTENTION: LA COMBUSTION DU COMBUSTIBLE

GÉNÈRE DU MONOXYDE DE CARBONE QUI PEUT

S’AVÉRER DANGEREUX POUR LA SANTÉ EN

L’ABSENCE D’UNE VENTILATION APPROPRIÉE.

ATTENTION:

• UN DÉTECTEUR DE FUMÉE FONCTIONNEL DOIT

ÊTRE INSTALLÉ DANS LA PIÈCE OÙ SE TROUVE

LE POÊLE.

• INSTALLEZ UN DÉTECTEUR DE FUMÉE À CHAQUE

ÉTAGE DE VOTRE MAISON; EN CAS D’INCENDIE

ACCIDENTEL DÛ À N’IMPORTE QUELLE CAUSE,

CE DISPOSITIF PEUT LAISSER LE TEMPS DE

S’ÉCHAPPER.

• LE DÉTECTEUR DE FUMÉE DOIT ÊTRE INSTALLÉ À

AU MOINS 15 PIEDS (4,57 M) DE L’APPAREIL AFIN

D’ÉVITER QU’IL NE SE DÉCLENCHE INUTILEMENT

LORS DU RECHARGEMENT DU POÊLE.

ATTENTION:

• L’UTILISATION D’AIR EXTÉRIEUR N’EST PAS

NÉCESSAIRE POUR CET APPAREIL.

• NE DÉBRANCHEZ PAS LE POÊLE SI VOUS

SOUPÇONNEZ UN DYSFONCTIONNEMENT.

PLACEZ LE CONTACTEUR ON/OFF SUR «

OFF » PUIS PRENEZ CONTACT AVEC LE

CONCESSIONNAIRE.

• LE POÊLE NE FONCTIONNE PAS PENDANT LES

COUPURES DE COURANT. EN CAS DE PANNE

DE COURANT, VEILLEZ AUX ÉMANATIONS DE

FUMÉE DU POÊLE ET OUVREZ UNE FENÊTRE SI

LA FUMÉE SE RÉPAND DANS LA PIÈCE.

• N’OBSTRUEZ JAMAIS LA CIRCULATION DE

L’AIR DES GRILLES D’AÉRATION OUVERTES DE

L’APPAREIL.

US Stove recommande fortement que votre poêle soit

installé par un technicien qualié NFI (US) ou WETT

(Canada). Pour trouver l’installateur qualié le plus

proche, accédez à:

https://ncertied.org,

https://www.wettinc.ca/

INSTALLATION

LISTE DE CONTRÔLE D’INSTALLATION

Votre poêle à bois ne doit être installé que par un installateur qualié. Un installateur qualié NFI est disponible à

l’adresse www.ncertied.org/public/nd-an-n-pro/

SERVICE CLIENTS

1-800-750-2723 poste 5050

Texte au 423-301-5624

E-mail à: customerservice@usstove.com

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualiée qui installe cet appareil. Conservez

cette page pour référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle

annulera la garantie.

S’il te plaît imprime

Nom du client: Numéro de téléphone:

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de téléphone:

Nom du technicien d’installation: Numéro de licence:

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: _________________________________________________________________________________

Système de ventilation: nouveau système de ventilation

Oui Non Si oui, marque ________________________

Si non, date d’inspection du système de ventilation existant: _________________________________________________________

MISE EN SERVICE

Conrmer l’installation du tapis de foyer conformément aux instructions d’installation ..................................................................

Conrmer le bon placement des pièces internes ...........................................................................................................................................................

Vérier la solidité du joint de porte et des joints de porte ........................................................................................................................................

Conrmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ...........................................

Vérier le fonctionnement des commandes pneumatiques .................................................................................................................................

Conrmez que le système de ventilation est sécurisé et scellé ............................................................................................................................

Conrmer que le poêle démarre et fonctionne correctement ..............................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est

fonctionnel .................................................................................................................................................................................................................................................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences

d’entretien de routine .........................................................................................................................................................................................................................

Déclaration d’achèvement: En tant que personne qualiée responsable des travaux décrits ci-dessus, je conrme

que l’appareil en tant que travail associé a été installé selon les instructions du fabricant et en suivant les codes de

construction et d’installation applicables.

Signé: ___________________________________ Nom en lettres moulées: ____________________________Date: ______________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerservice@usstove.com

Remarque: enregistrez votre produit en ligne sur

www.usstove.com ou téléchargez l’application

gratuite dès aujourd’hui. Cette application est

disponible uniquement sur l’App Store pour iPhone

et iPad. Rechercher US Stove. Conservez votre reçu

avec vos dossiers pour toute réclamation.

Caractéristiques de chauffage

Taux de combustion du combustible* (à bas a)

1,5 lb/h (0,5 kg/h)

* La taille des granulés peut inuencer le débit

réel d’alimentation en combustible et le temps

de combustion. Le taux d’alimentation en

combustible peut varier de près de 20 %. Pour

les meilleurs résultats, utilisez un combustible

homologué PFI.

Temps de combustion (à bas régime) 40 heures (environ)

Capacité de la trémie 60 lb (27 kg)

Caractéristiques électriques

Puissance électrique 110-120 Volts, 60 Hz, 3,0 A

Watts (en fonctionnement) 180

Watts (allumeur en fonctionnemen) 346

Dimensions

Hauteur X Largeur X Profondeur 44,5 po (1130 mm) X 23 po (584 mm) X 23,5 po (597 mm)

Poids 245 lb (111,1 kg)

Ce poêle à granulés a été approuvé pour l’installation aux États-Unis et au Canada. Il peut également être installé dans

une maison préfabriquée ou mobile. Ce manuel décrit l’installation et le fonctionnement des appareils de chauffage

au bois Ashley, AP5770. Ce poêle respecte les limites d’émission de pellets de bois imposées par la US Environmental

Protection Agency en 2020 pour les poêles à bois vendus après le 15 mai 2020. Dans des conditions de test spéciques,

il a été démontré que cet appareil produisait de la chaleur à des taux allant de 9 218 à 18 619 Btu / h. Cet appareil de

chauffage a atteint un taux d’émission de particules de 0,85 g / h et une efcacité de 70%.

ATTENTION:

IL EST CONTRE LES RÈGLEMENTS FÉDÉRAUX DE FAIRE FONCTIONNER CE CHAUFFE À BOIS D’UNE MANIÈRE

NON CONSTANTE AUX INSTRUCTIONS D’UTILISATION DU MANUEL DU PROPRIÉTAIRE.

INTRODUCTION

* Toutes les images de ce manuel sont à des ns d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel D’instructions et D’utilisation Du Propriétaire

AGENCE AMÉRICAINE DE PROTECTION

DE L’ENVIRONNEMENT

Certié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie

peut en résulter. Pour votre sécurité, suivez les instructions d’installation. N’utilisez

jamais de compromis de fortune lors de l’installation de ce radiateur. Contactez les

responsables locaux du bâtiment ou des pompiers pour connaître les permis, les

restrictions et les exigences d’installation dans votre région. NE JAMAIS UTILISER CE

PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser

votre nouveau radiateur. Le non-respect des instructions peut entraîner des dommages

matériels, des blessures corporelles ou même la mort. Une installation incorrecte pourrait

annuler votre garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques,

y compris le monoxyde de carbone, qui est connu dans

l’État de Californie pour provoquer le cancer, des anomalies

congénitales et / ou d’autres troubles de la reproduction.

Pour plus d’informations, visitez www.P65warnings.ca.gov

Numéro De Modèle:

AP5770

Certié conforme aux normes ASTM

E1509-12 (2017) et ULC-S627-00-REV1

Mobile home approuvé

Rapport #: F20-578

Ashley AP5770 Heater

Product's Documents

User Manual

Specifications

Ashley AP5770 Questions and Answers
