Craftsman 917378551 gas walk-behind lawn mower User Manual

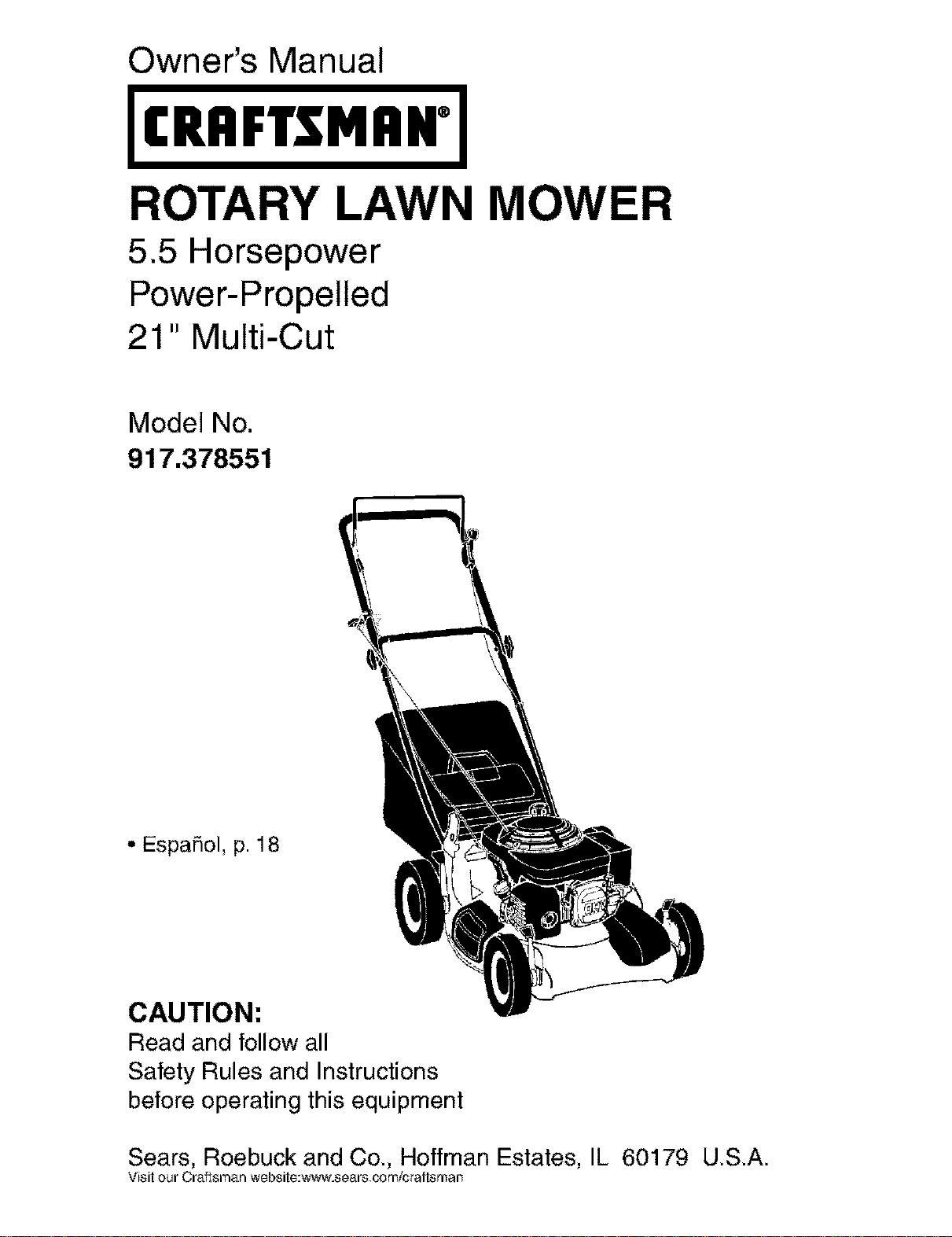

Owner's Manual

JCRHFTSMRN°J

ROTARY LAWN MOWER

5.5 Horsepower

Power-Propelled

21" Multi-Cut

Model No.

917.378551

• Espa5ol, p. 18

CAUTION:

Read and follow all

Safety Rulesand Instructions

before operating thisequipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website:www.sears _m/craftsman

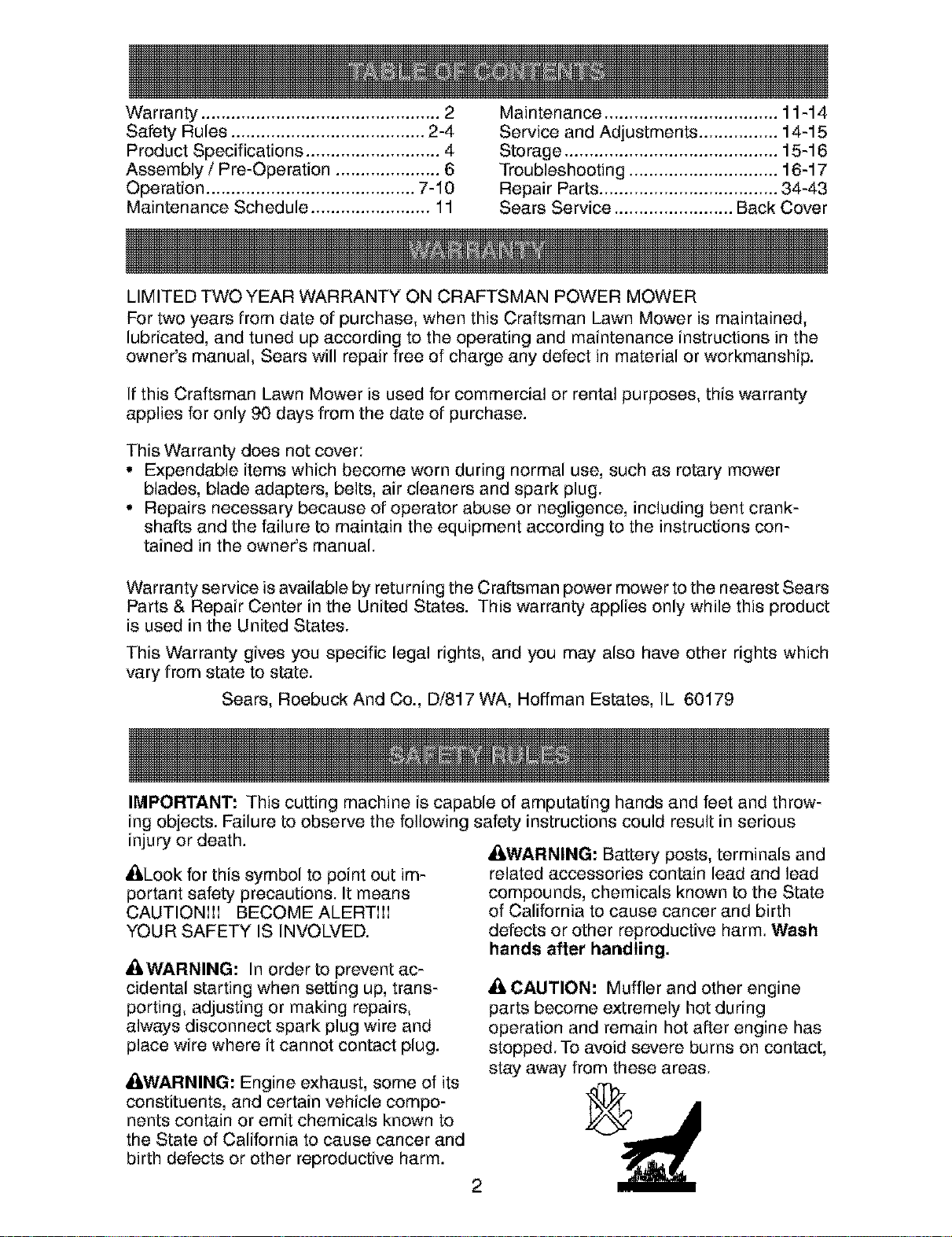

Warranty ................................................ 2

Safety Rules ....................................... 2-4

Product Specifications ........................... 4

Assembly / Pre-Operation ..................... 6

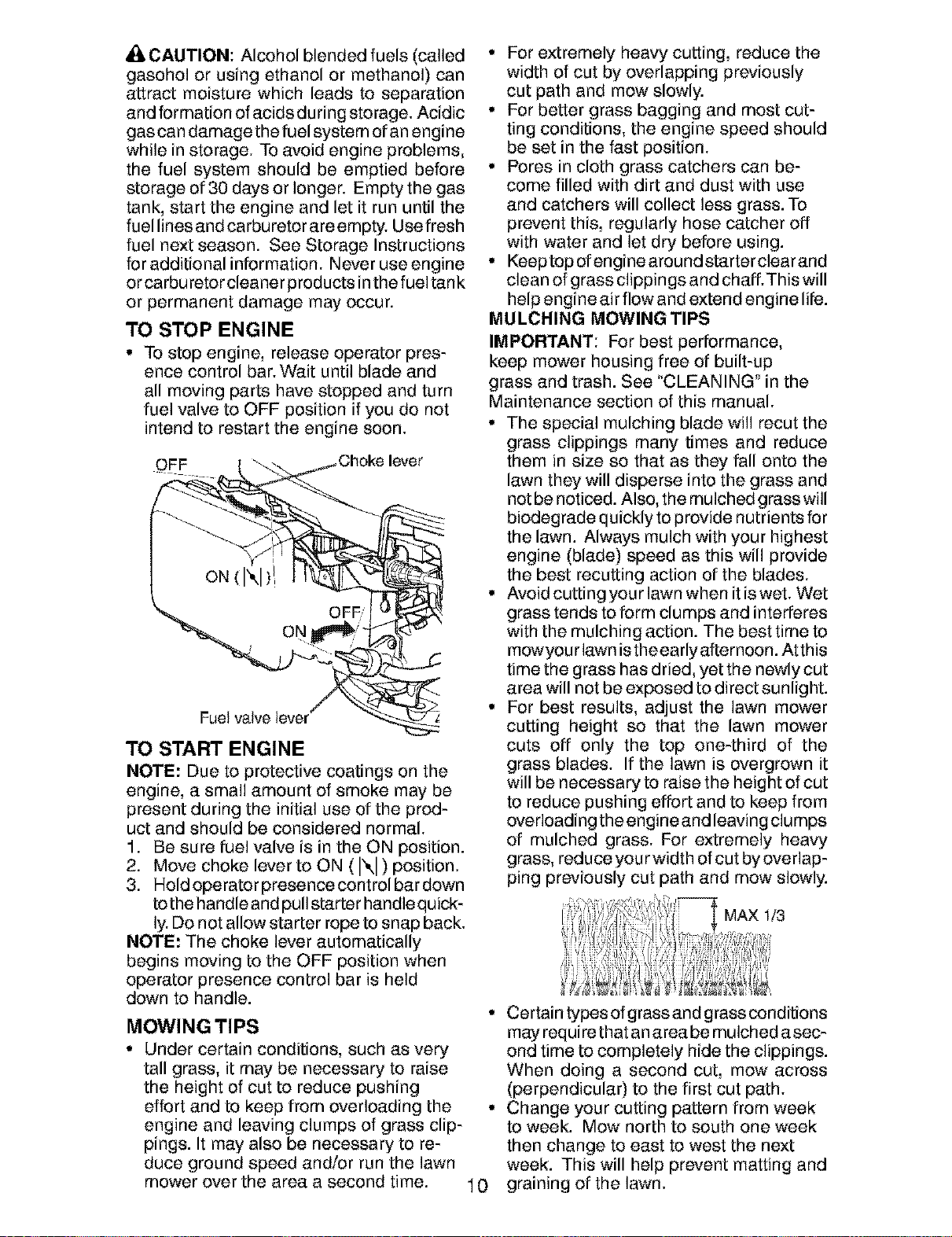

Operation .......................................... 7-10

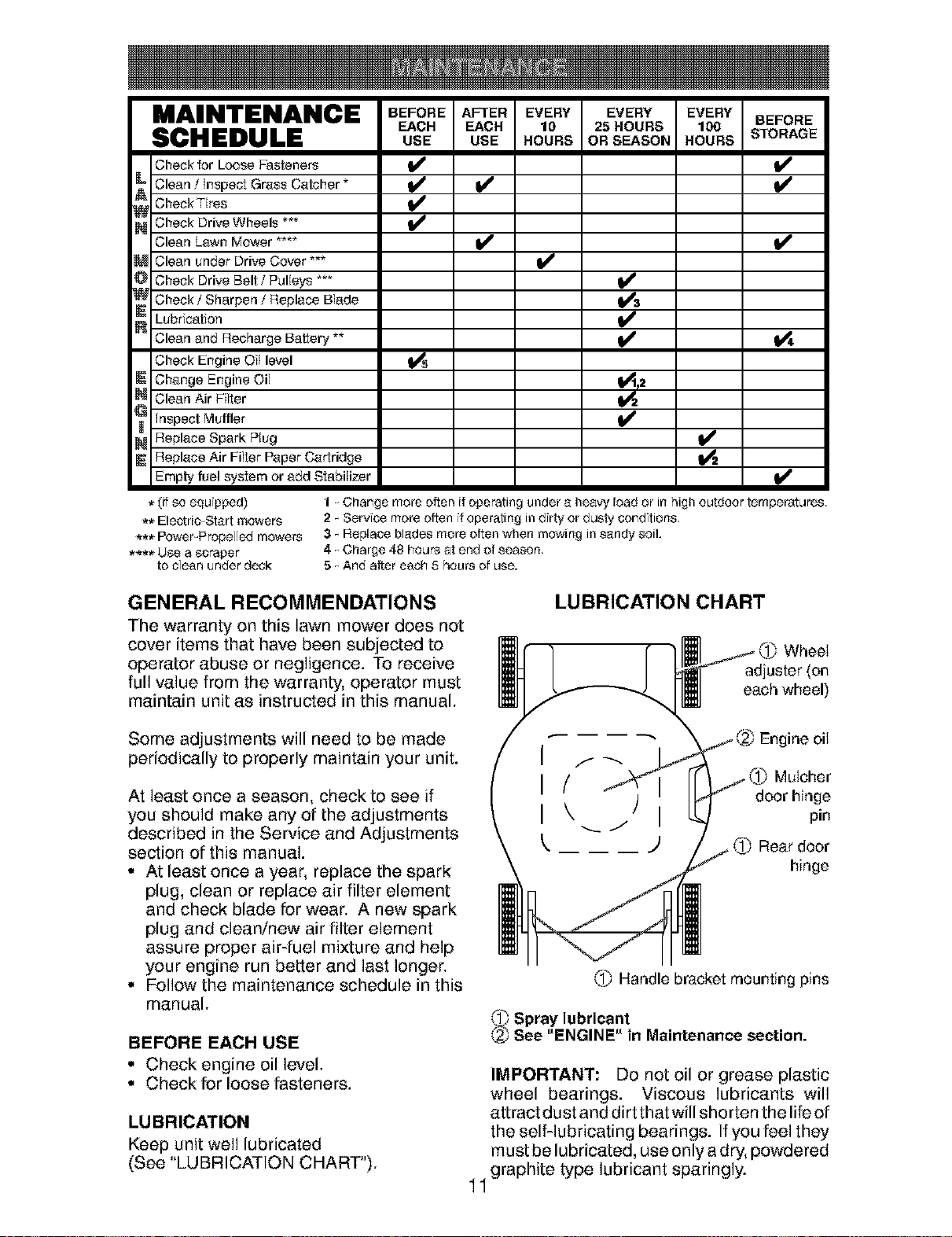

Maintenance Schedule ........................ 11

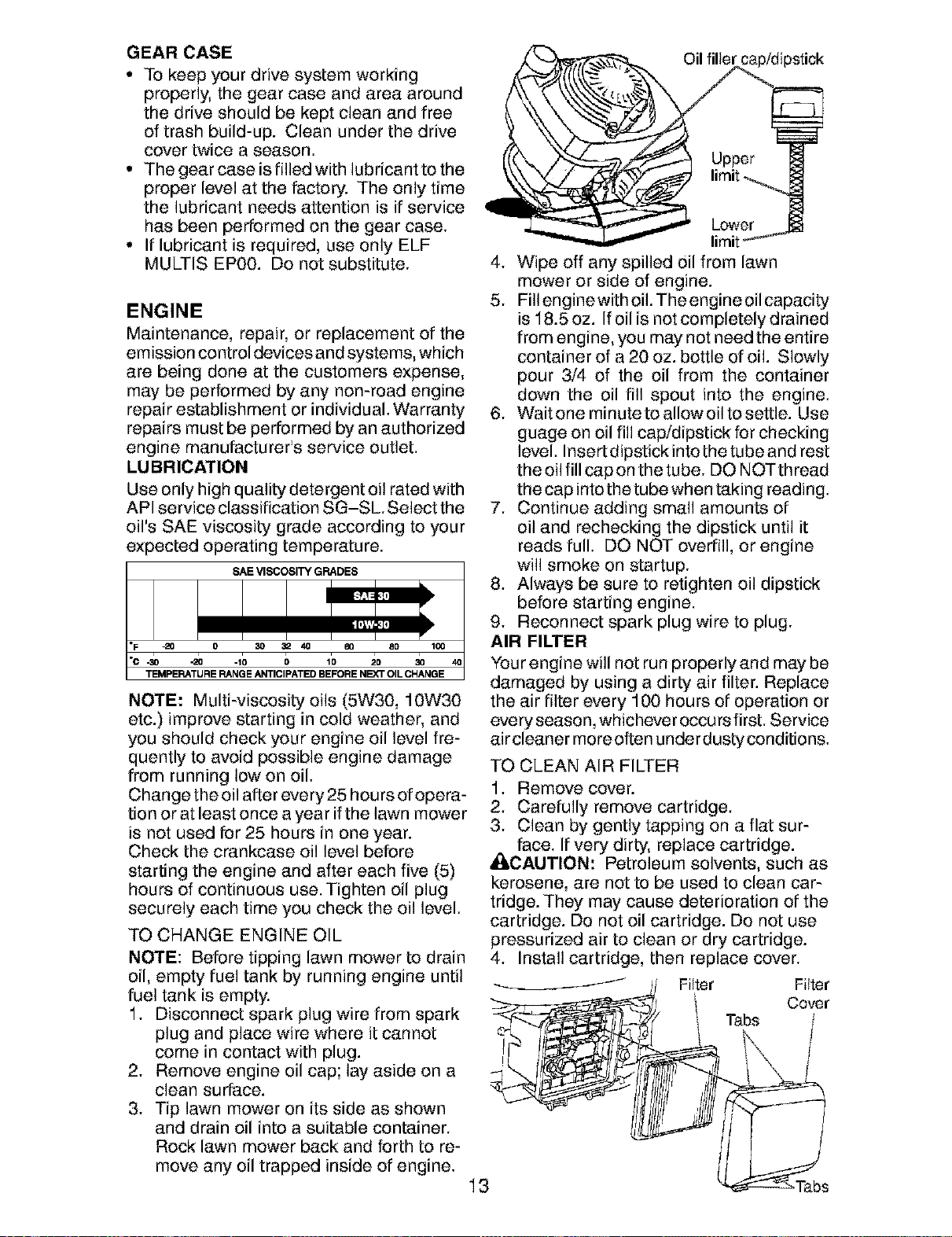

Maintenance ................................... 11-14

Service and Adjustments ................ 14-15

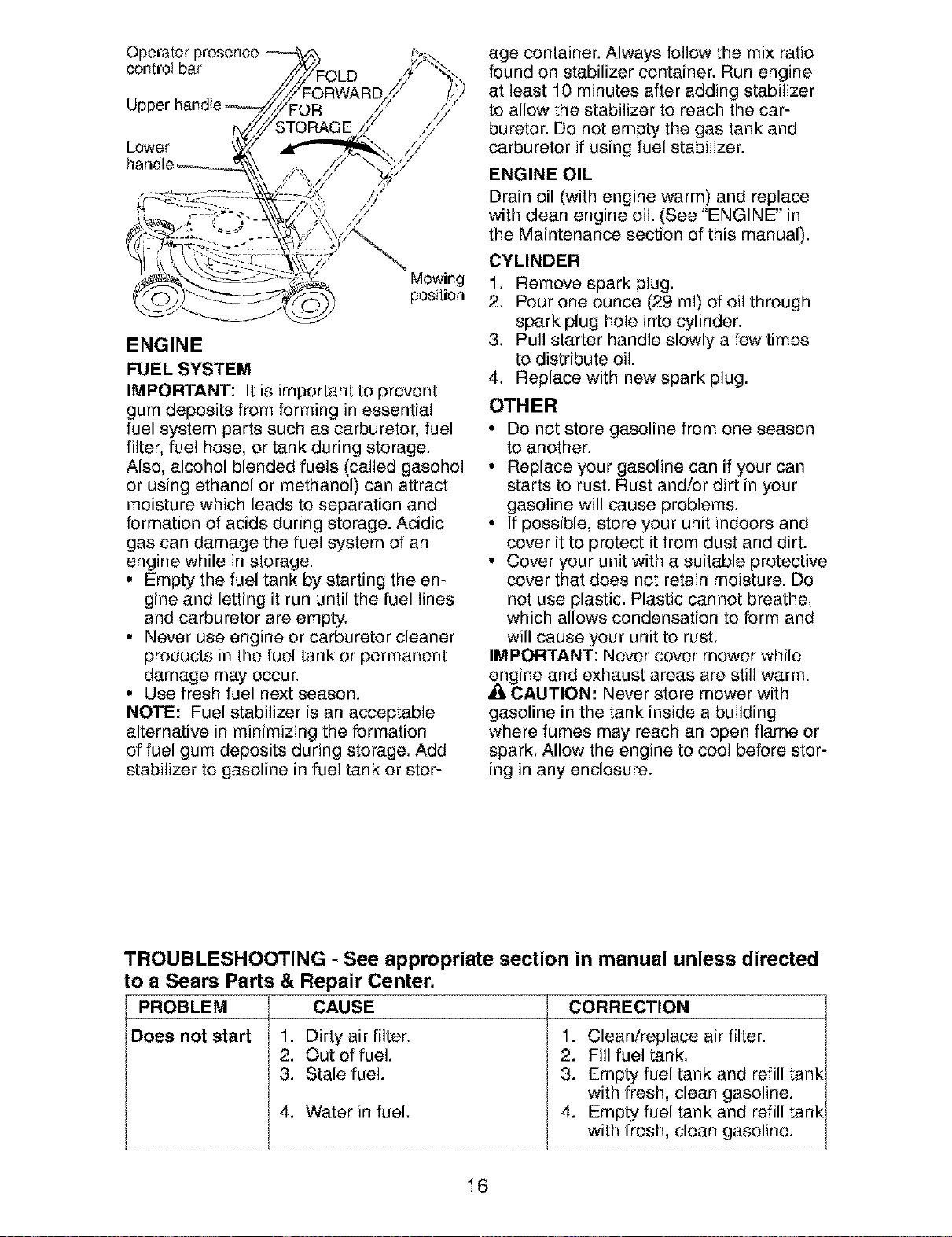

Storage ........................................... 15-16

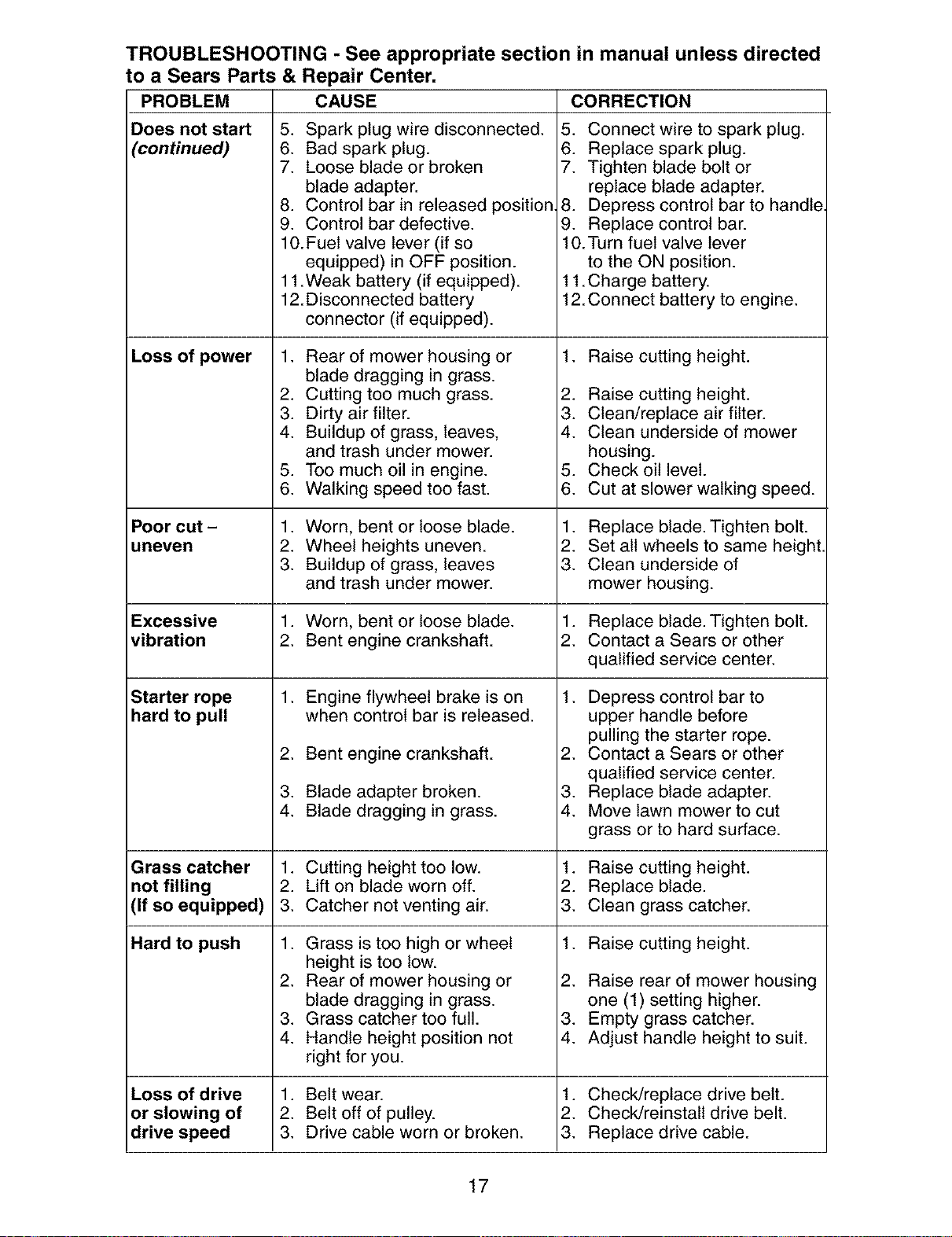

Troubleshooting .............................. 16-17

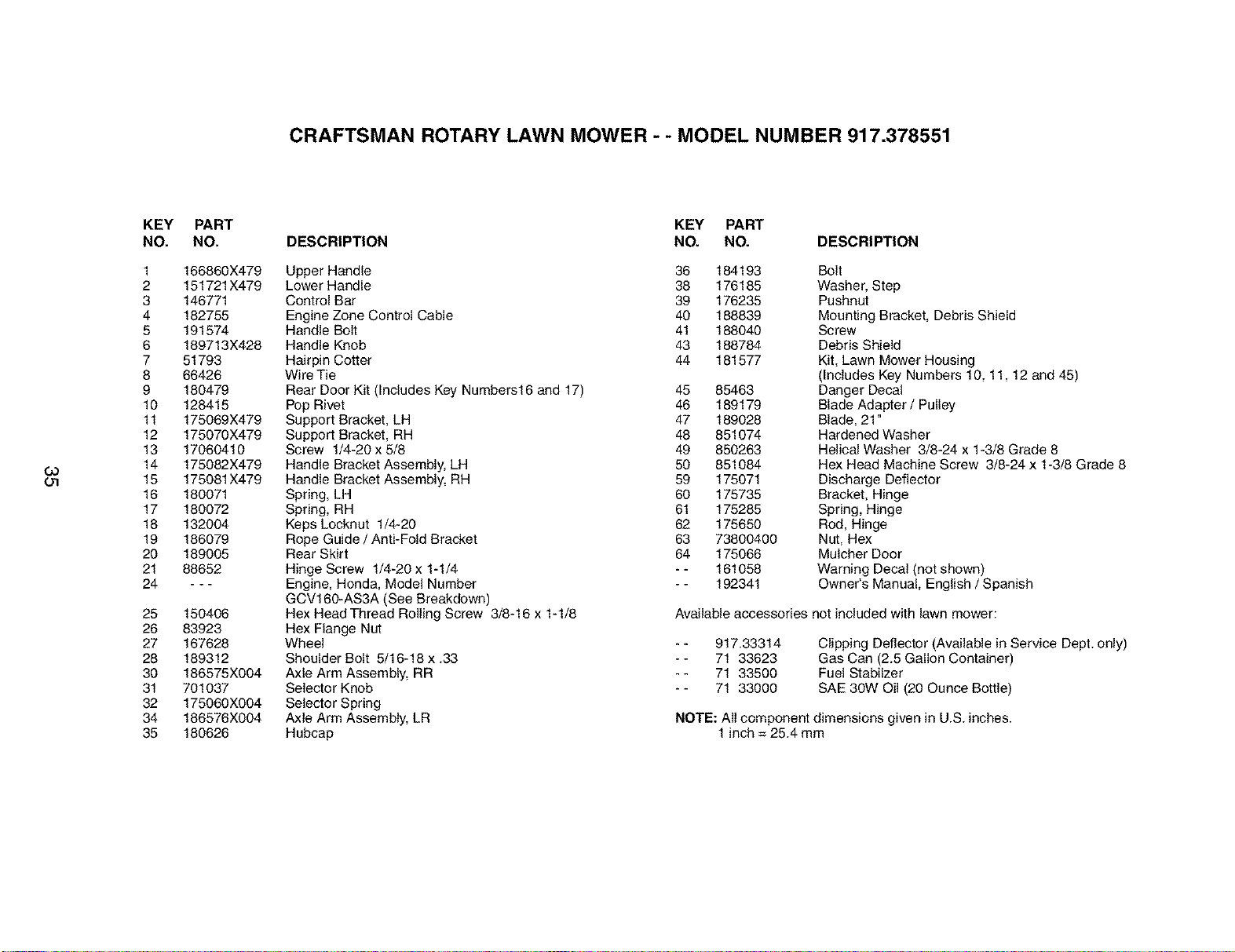

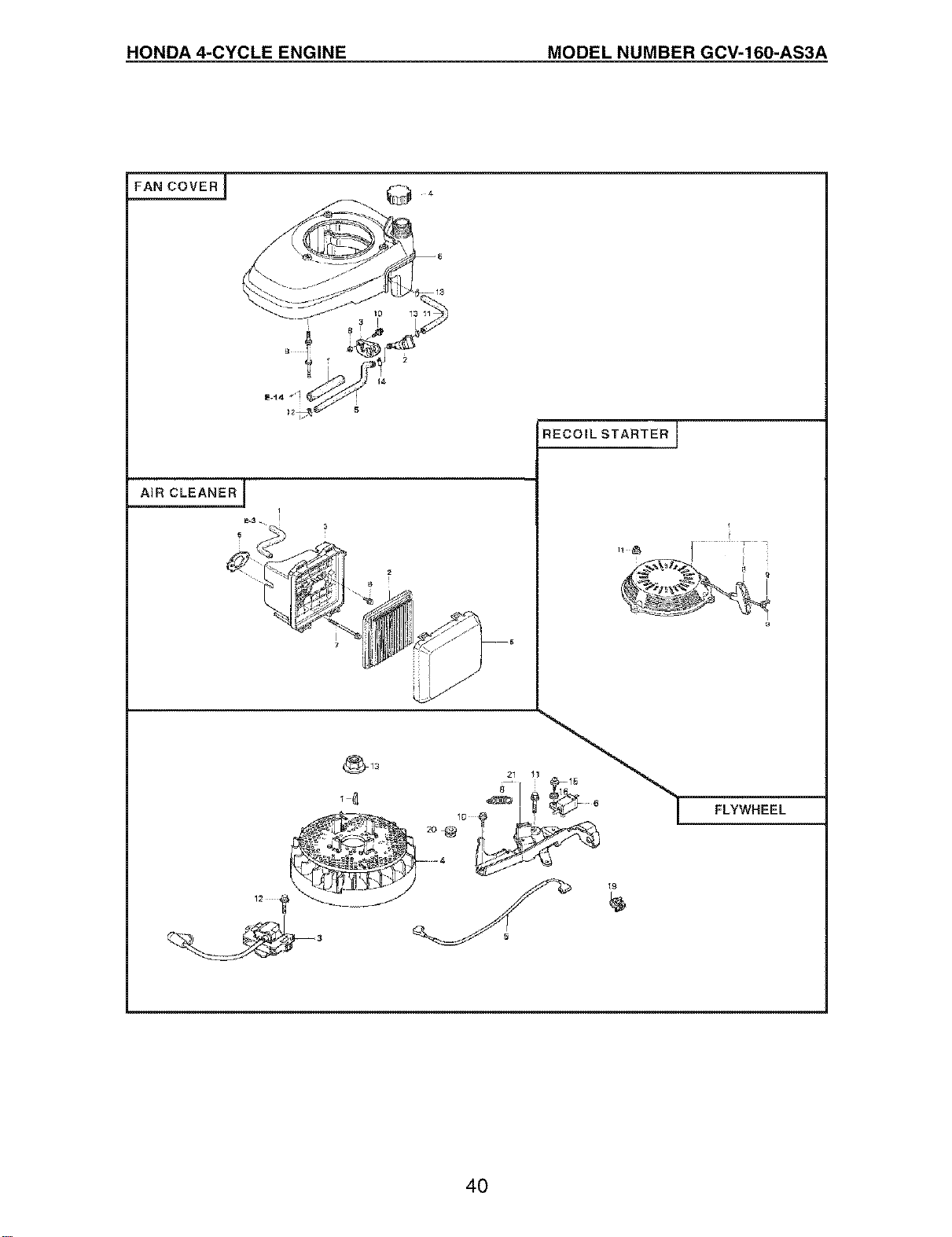

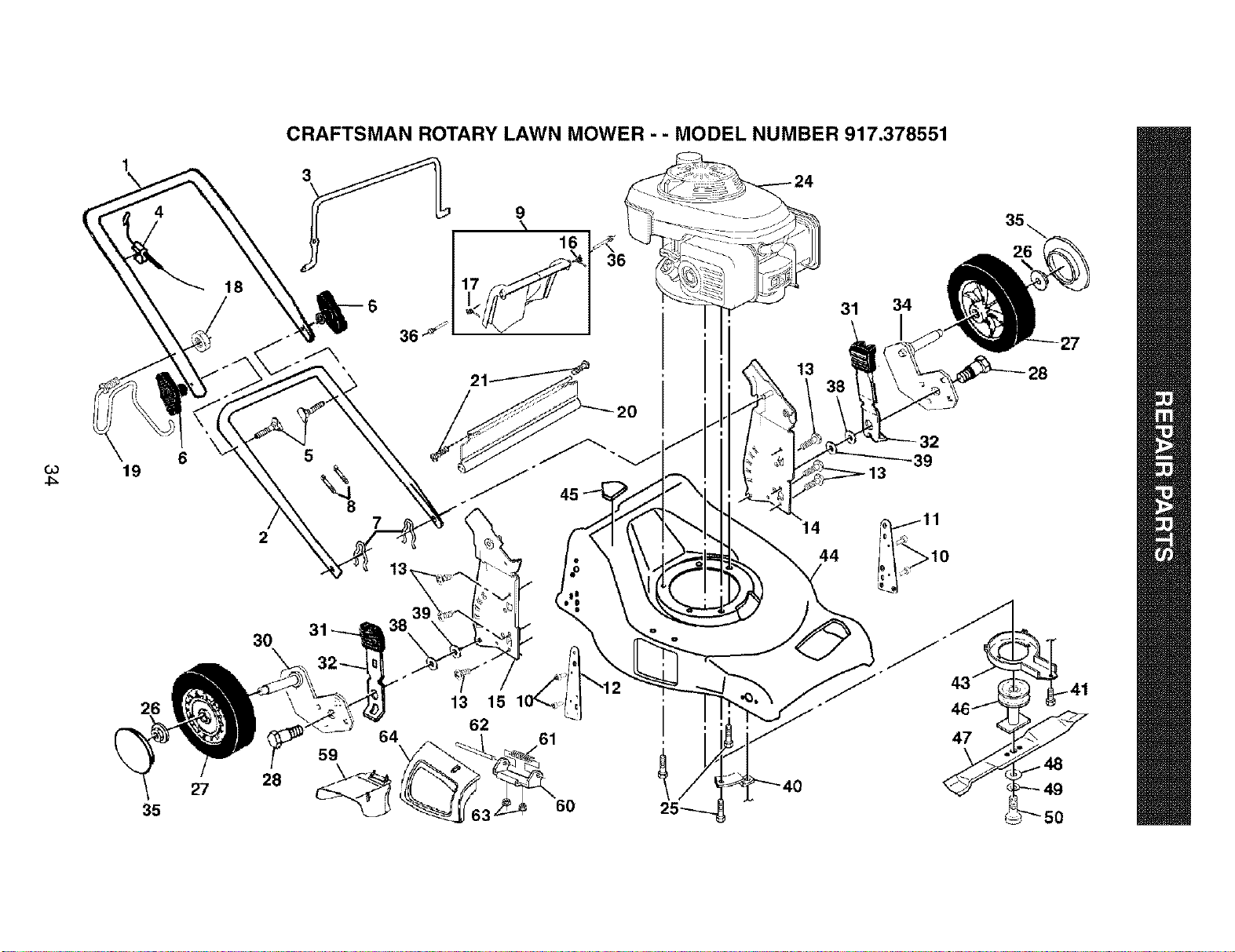

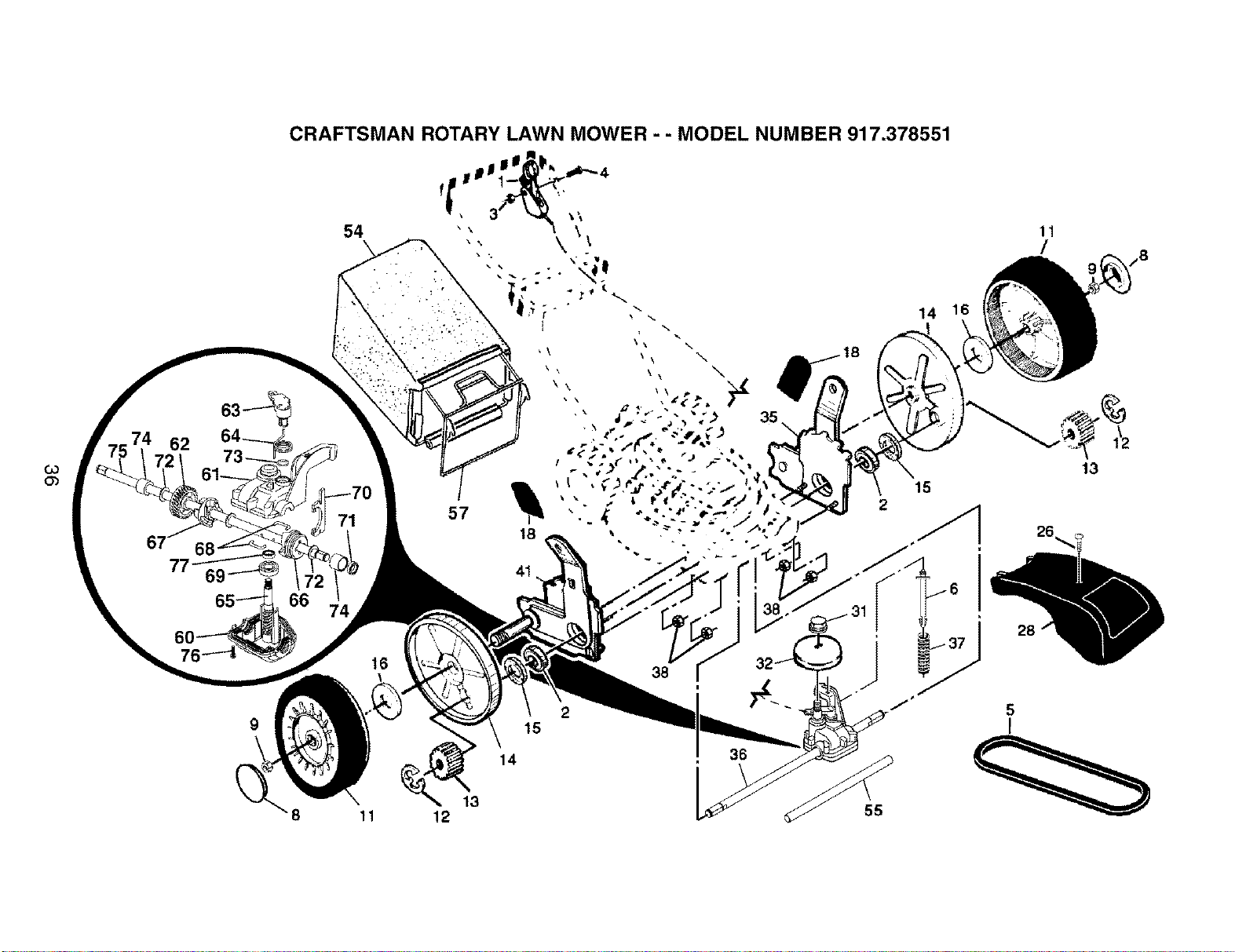

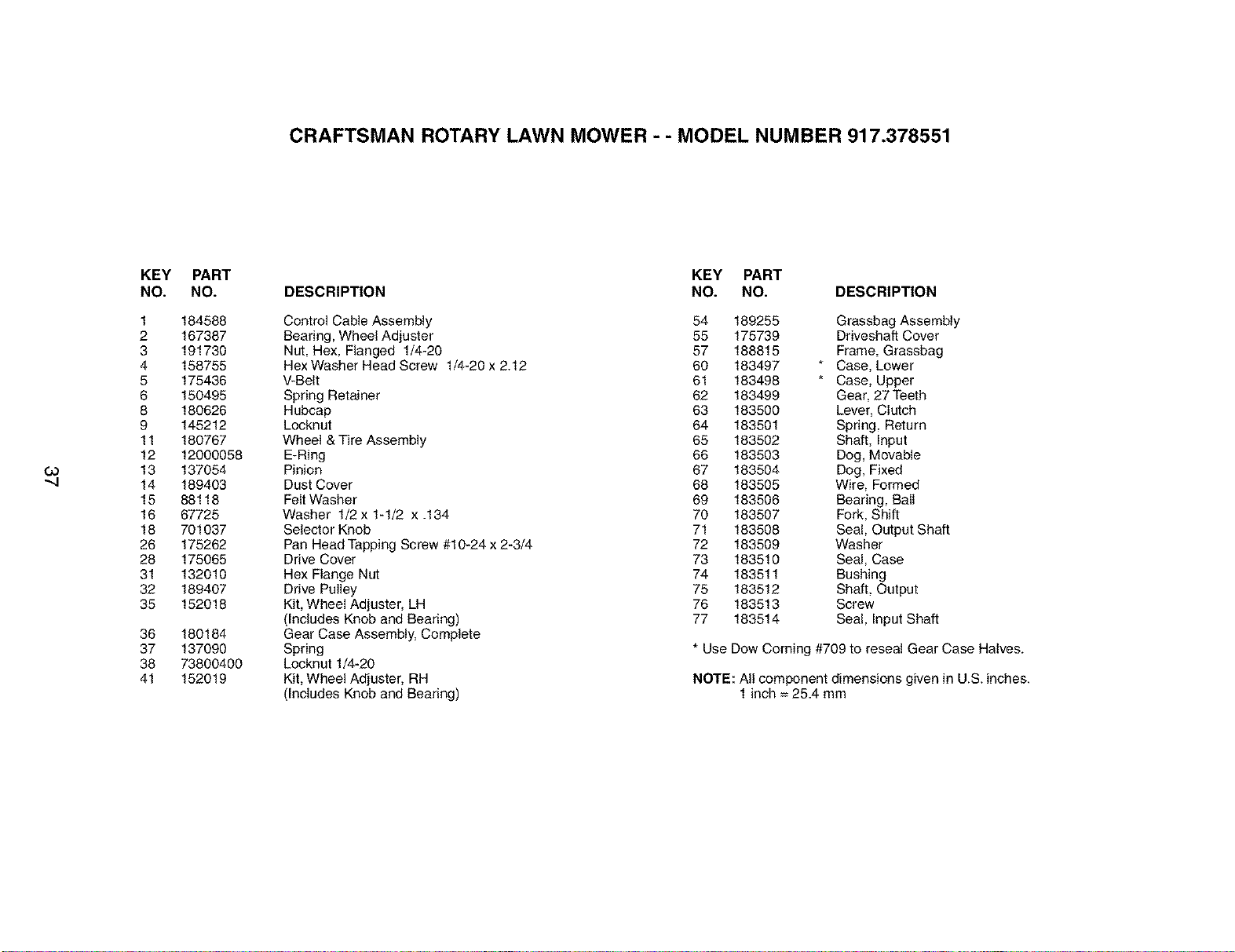

Repair Parts .................................... 34-43

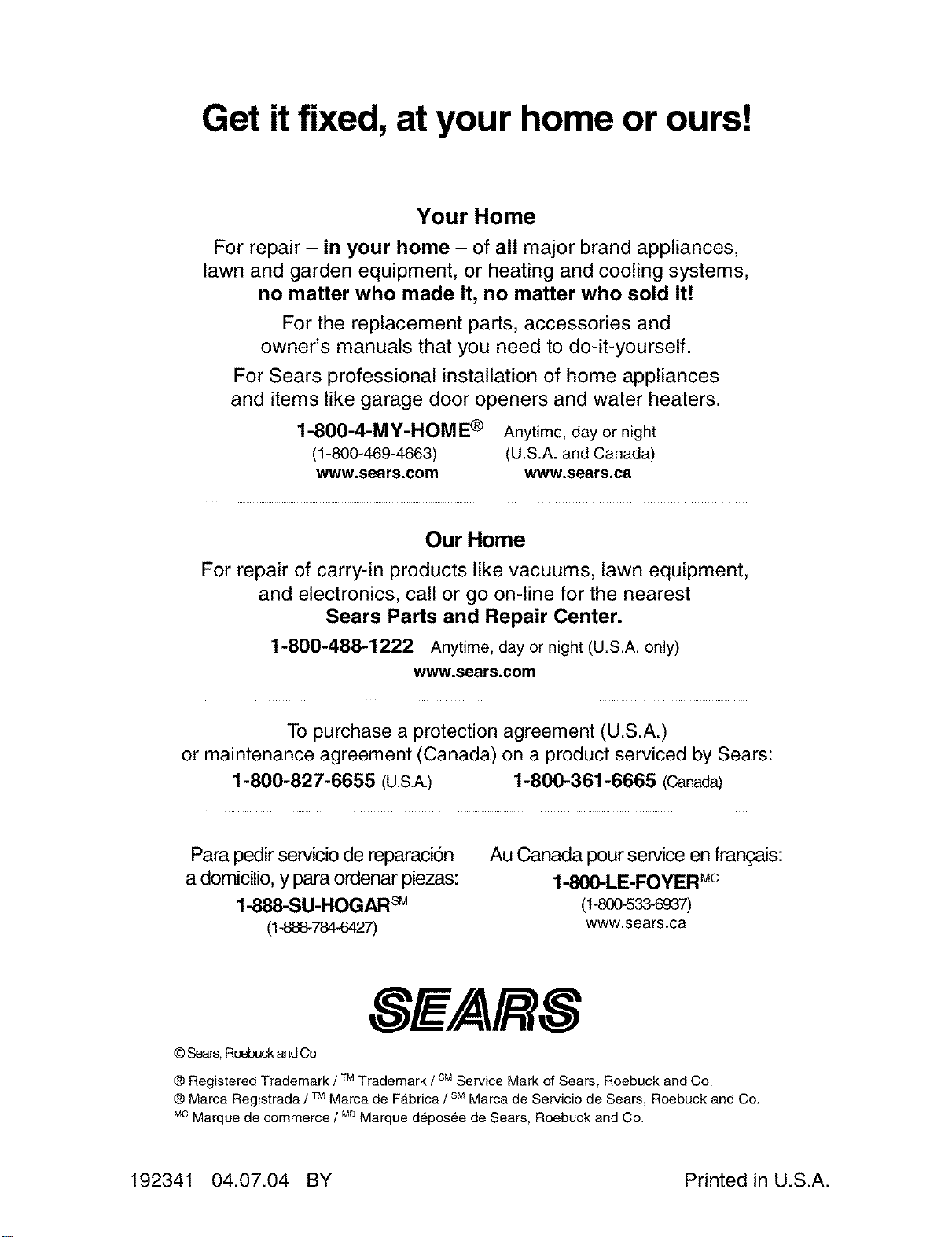

Sears Service ........................ Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest Sears

Parts & Repair Center in the United States. This warranty applies only while this product

is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

/LLook for this symbol to point out im-

portant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

AWARNING" In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot contact plug.

_,WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known to

the State of California to cause cancer and

birth defects or other reproductive harm.

/I, WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_i, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

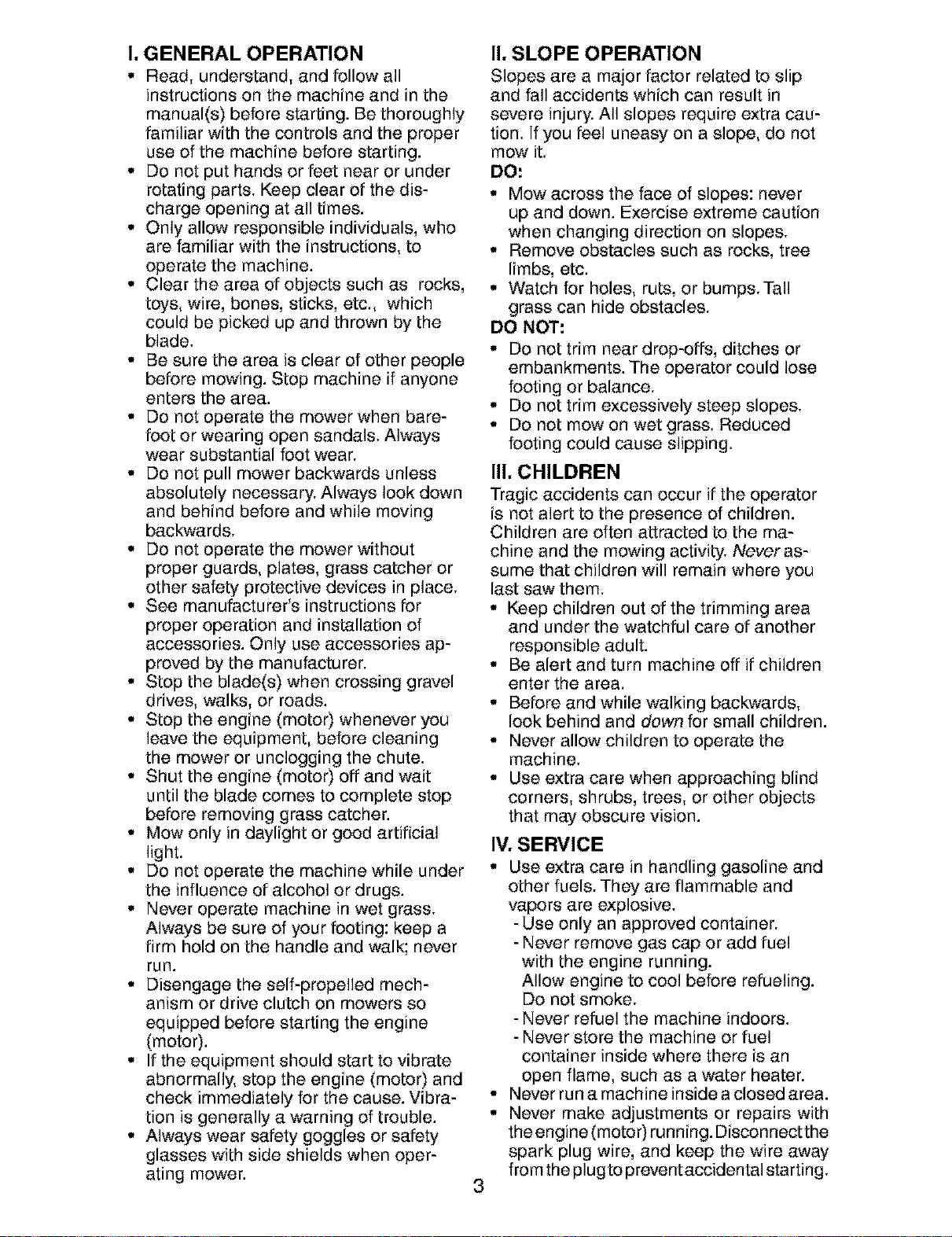

I. GENERAL OPERATION

• Road, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk; never

run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when oper-

ating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra cau-

tion. If you feel uneasy on a slope, do not

mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the ma-

chine and the mowing activity. Neveras-

sume that children will remain where you

last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel

with the engine running.

Allow engine to cool before refueling.

Do not smoke.

- Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnectthe

spark plug wire, and keep the wire away

from the plug to prevent accidental starting.

• Keepnutsand bolts,especiallyblade

attachmentbolts,tightandkeepequip-

mentin goodcondition.

• Nevertamperwithsafetydevices.Check

their properoperationregularly.

. Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel spill-

age. Allow machine to cool before storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height adjust-

ments while the engine (motor) is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• De net change the engine governor set-

ting or overspeed the engine.

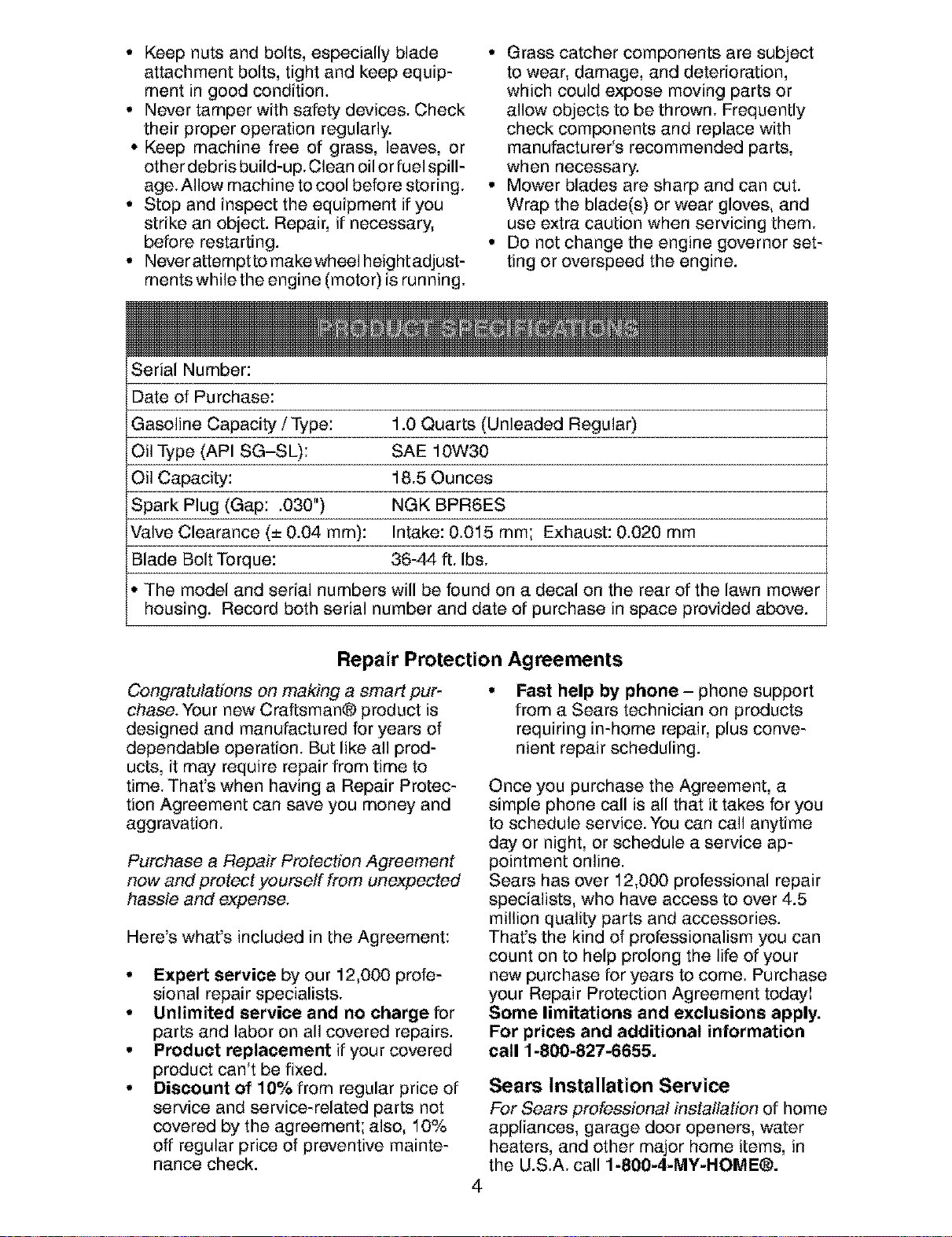

Serial Number:

Date of Purchase:

Gasoline Capacity/Type: 1.0 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 10W30

Oil Capacity: 18.5 Ounces

Spark Plug (Gap: .030") NGK BPR6ES

Valve Clearance (± 0.04 mm): Intake: 0.015 mm; Exhaust: 0.020 mm

Blade Bolt Torque: 36-44 ft. Ibs.

o The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts net

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

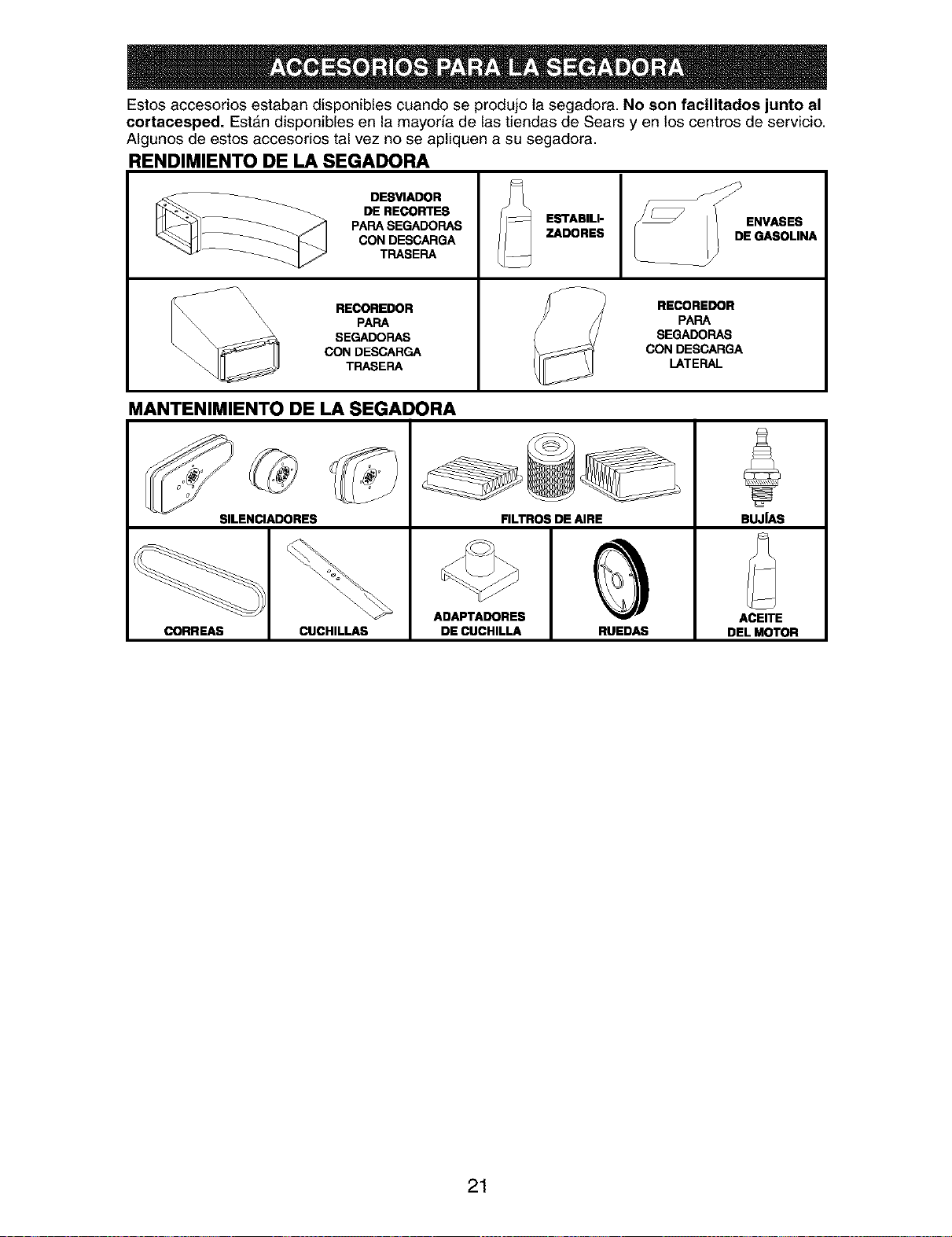

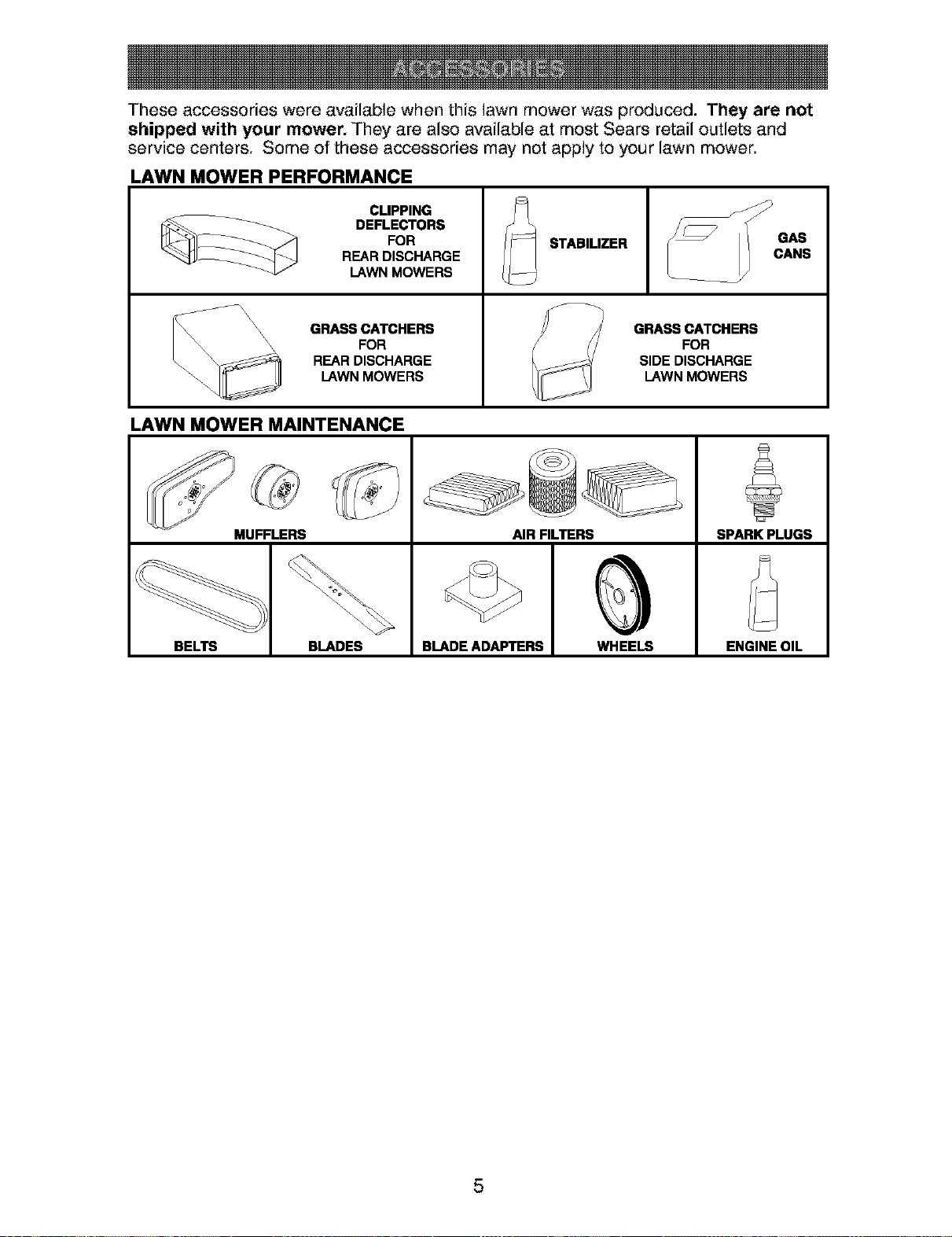

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

\\ GRASS CATCHERS

_\\ \\ FOR

REAR DISCHARGE

LAWN MOWERS

-- STABILIZER

GAS

CANS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

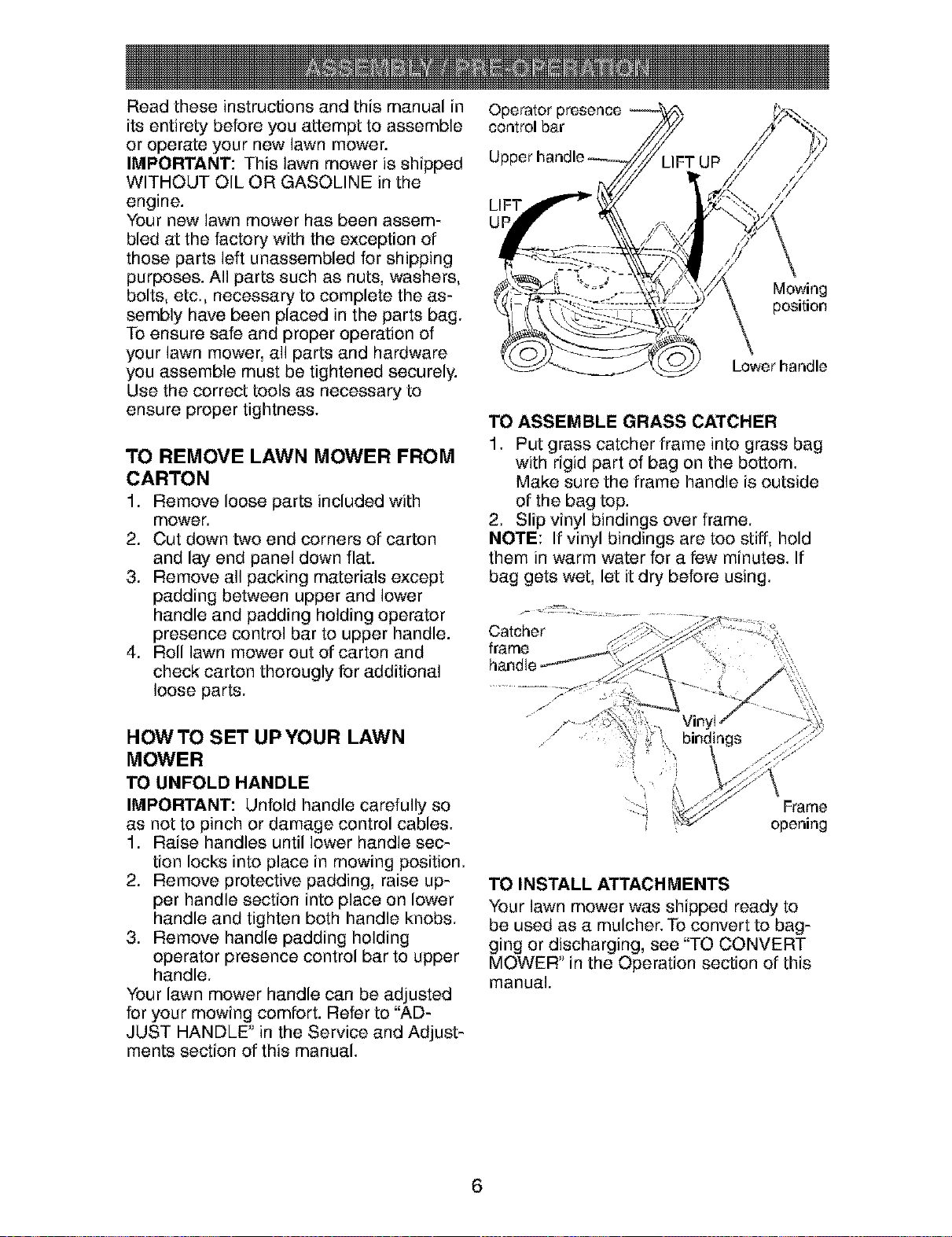

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been assem-

bled at the factory with the exception of

those parts left unassembled for shipping

purposes. All parts such as nuts, washers,

bolts, etc., necessary to complete the as-

sembly have been placed in the parts bag.

To ensure safe and proper operation of

your lawn mower, all parts and hardware

you assemble must be tightened securely.

Use the correct tools as necessary to

ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOWTO SET UPYOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator presence

control bar

Mowing

position

Lower handle

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Catcher

frame

handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging or discharging, see "TO CONVERT

MOWER" in the Operation section of this

manual.

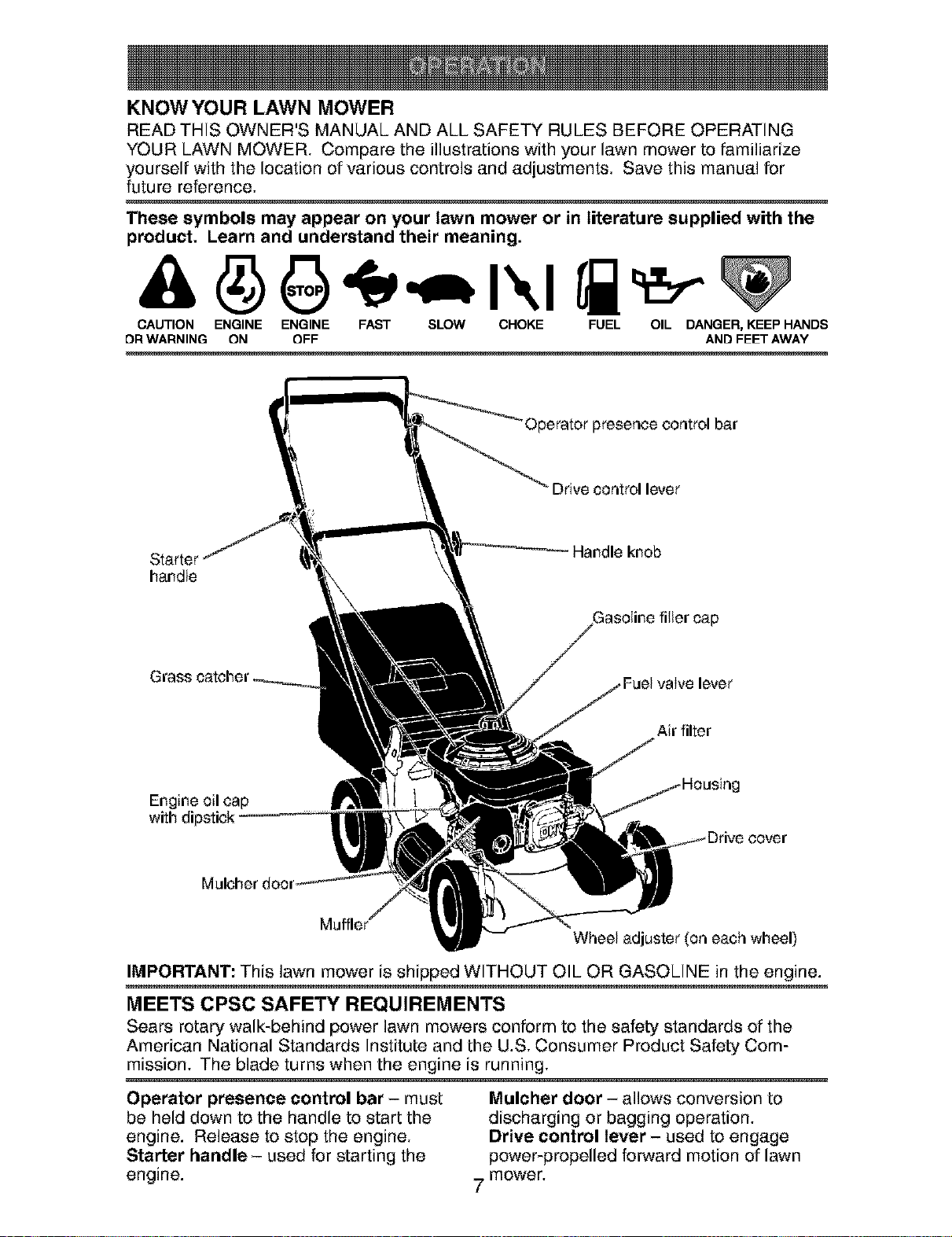

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

DR WARNING ON OFF AND FEET AWAY

'Operator presence control bar

Drive control lever

Starter

handle

Handle knob

cap

vaIve lever

Air filter

Engine oilcap

with dipstick

cover

Muffle€

Wheel adjuster (on each wheel)

IMPORTANT," This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting the

engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Drive control lever - used to engage

power-propelled forward motion of lawn

mower.

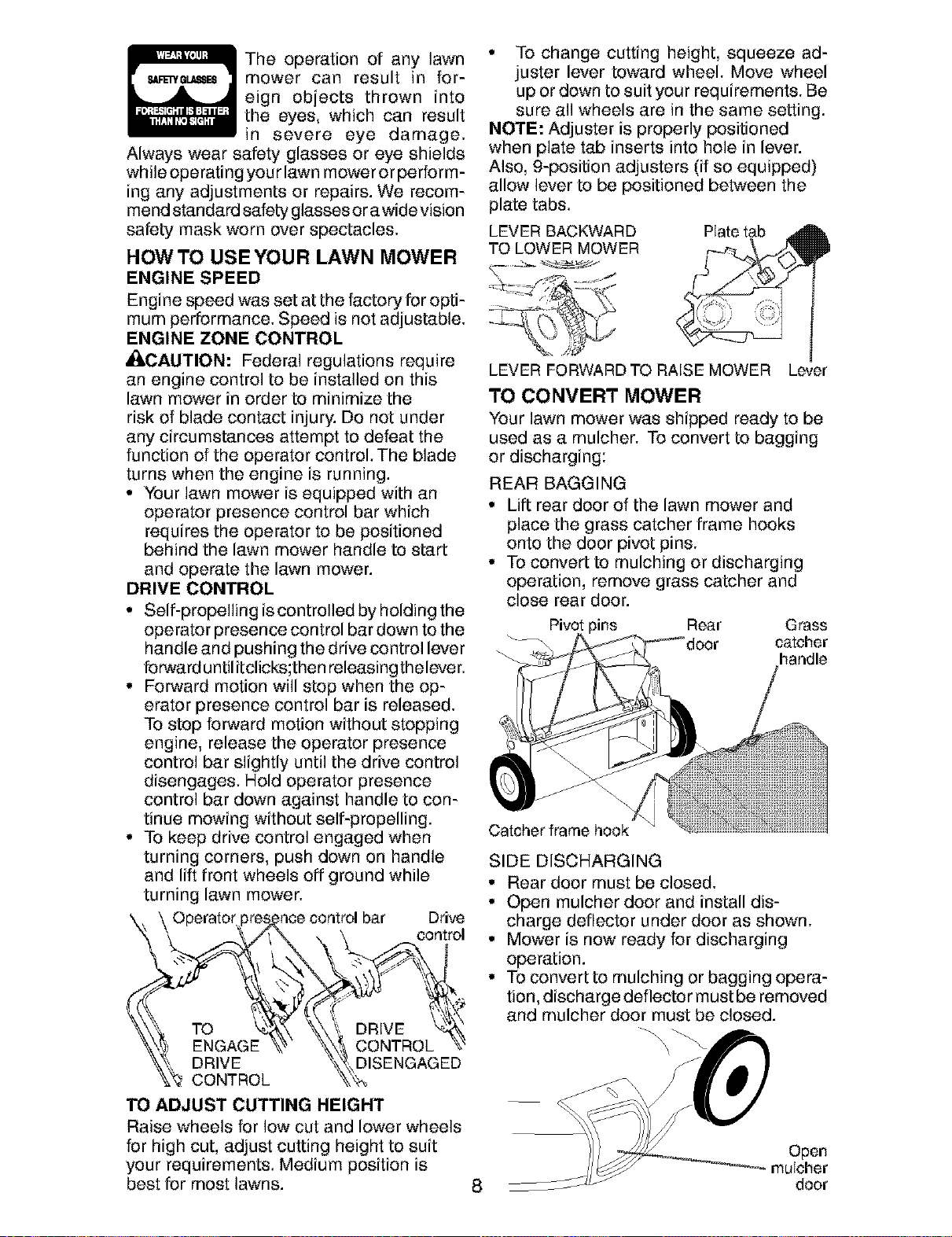

The operation of any lawn

mower can result in for-

eign objects thrown into

the eyes, which can result

in severe eye damage.

Always wear safety glasses or eye shields

while operating your lawn mower or perform-

ing any adjustments or repairs. We recom-

mend standard safety glasses orawide vision

safety mask worn over spectacles.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

Engine speed was set at the factory for opti-

mum performance. Speed is not adjustable.

ENGINE ZONE CONTROL

• i,CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding the

operator presence control bar down to the

handle and pushing the drive control lever

forward untilit clicks;then releasing thelever.

• Forward motion will stop when the op-

erator presence control bar is released.

To stop forward motion without stopping

engine, release the operator presence

control bar slightly until the drive control

disengages. Hold operator presence

control bar down against handle to con-

tinue mowing without self-propelling.

• To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

bar Drive

control

ENGAGE CONTROL

DRIVE DISENGAGED

CONTROL

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD

TO LOWER MOWER

Plate tab

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

Pivot " Rear Grass

catcher

handle

Catcher frame hook

SIDE DISCHARGING

• Rear door must be closed.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging opera-

tion, discharge deflector must be removed

and mulcher door must be closed.

Open

mulcher

8 _ door

Bag

handle

Grass

ocatcher

frame

handle

Discharge

deflector

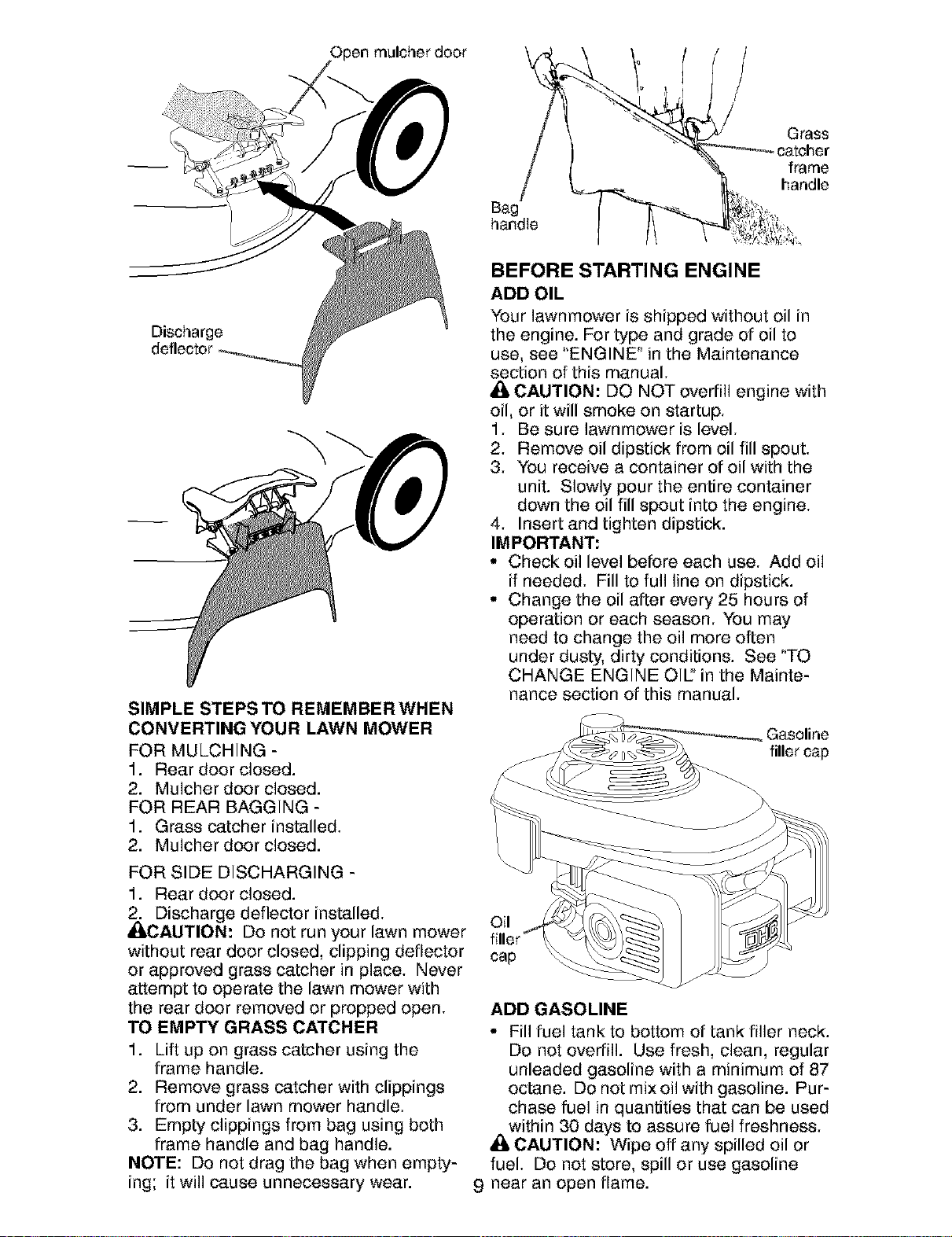

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear door closed.

_._ Discharge deflector installed.

CAUTION: Do not run your lawn mower

without rear door closed, clipping deflector

or approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmewer is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL' in the Mainte-

nance section of this manual.

Gasoline

filler cap

Oil

cap

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. De not mix oil with gasoline. Pur-

chase fuel in quantities that can be used

within 30 days to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. De net store, spill or use gasoline

9 near an open flame.

A CAUTION: Alcohol blended fuels (called

gasohol or using ethanol or methanol) can

attract moisture which leads to separation

and formation of acids during storage. Acidic

gas can damage the fuel system of an engine

while in storage. To avoid engine problems,

the fuel system should be emptied before

storage of 30 days or longer. Empty the gas

tank, start the engine and let it run until the

fuel lines and carburetor are empty. Use fresh

fuel next season. See Storage Instructions

for additional information. Never use engine

orcarburetor cleaner products in the fuel tank

or permanent damage may occur.

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar. Wait until blade and

all moving parts have stopped and turn

fuel valve to OFF position if you do not

intend to restart the engine soon.

OFF ,Choke lever

Fuel valve lever

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. Be sure fuel valve is in the ON position.

2. Move choke lever to ON ( I",1) position.

3. Hold operator presence control bar down

tothe handle and pull starter handle quick-

ly.Do not allow starter rope to snap back.

NOTE: The choke lever automatically

begins moving to the OFF position when

operator presence control bar is held

down to handle.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the fast position.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear and

clean of grass clippings and chaff.This will

help engine air flow and extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass will

biodegrade quickly to provide nutrients for

the lawn. Always mulch with your highest

engine (blade) speed as this will provide

the best recutting action of the blades.

• Avoid cutting your lawn when it iswet. Wet

grass tends to form clumps and interferes

with the mulching action. The best time to

mowyourlawn istheearlyafternoon. Atthis

time the grass has dried, yet the newly cut

area will not be exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of cut

to reduce pushing effort and to keep from

overloading the engine and leaving clumps

of mulched grass. For extremely heavy

grass, reduce your width of cut by overlap-

ping previously cut path and mow slowly.

' MAX 1/3

• Certain types ofgrass and grass conditions

may require that anarea be mulched a sec-

ond time to completely hide the clippings.

When doing a second cut, mow across

(perpendicular) to the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

10 graining of the lawn.

MAINTENANCE BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25 HOURS 100

SCHEDULE use use HOURSORSEASO.HOURSSTORAGE

Check _orLoose Fastener's

Clean I Inspecf Grass Catcher *

Check Tires

Check Drive Wheels ***

Clean Lawn Mower ****

Clean under Drive Cover ***

Check Drive Belt/Pulleys ***

Check / Sharpen / Replace Blade

Lubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

Clean Air Filter

Inspect Muffler

Replace Spark Plug

E Replace Air Filter Paper Car[ridge

Empty fuel system or add Stabilizer

* (if SOequipped)

** Electric Start mowers

*** Pewer_Prope//edmowers

**** Use a scraper

to clean under deck

1 _Change mere often if operating under a heavy lead or in high outdoor temperatures,

2 _Service more often if operating in dirty or dusty conditions,

3 _Replace blades mere often when mowing in sandy soil.

4 _Charge 48 hours at end of season,

5 _And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LU BRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

Mulcher

door hinge

Rear door

hinge

Handle bracket mounting pins

Spray lubricant

@ See ENGINE in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

11graphite type lubricant sparingly.

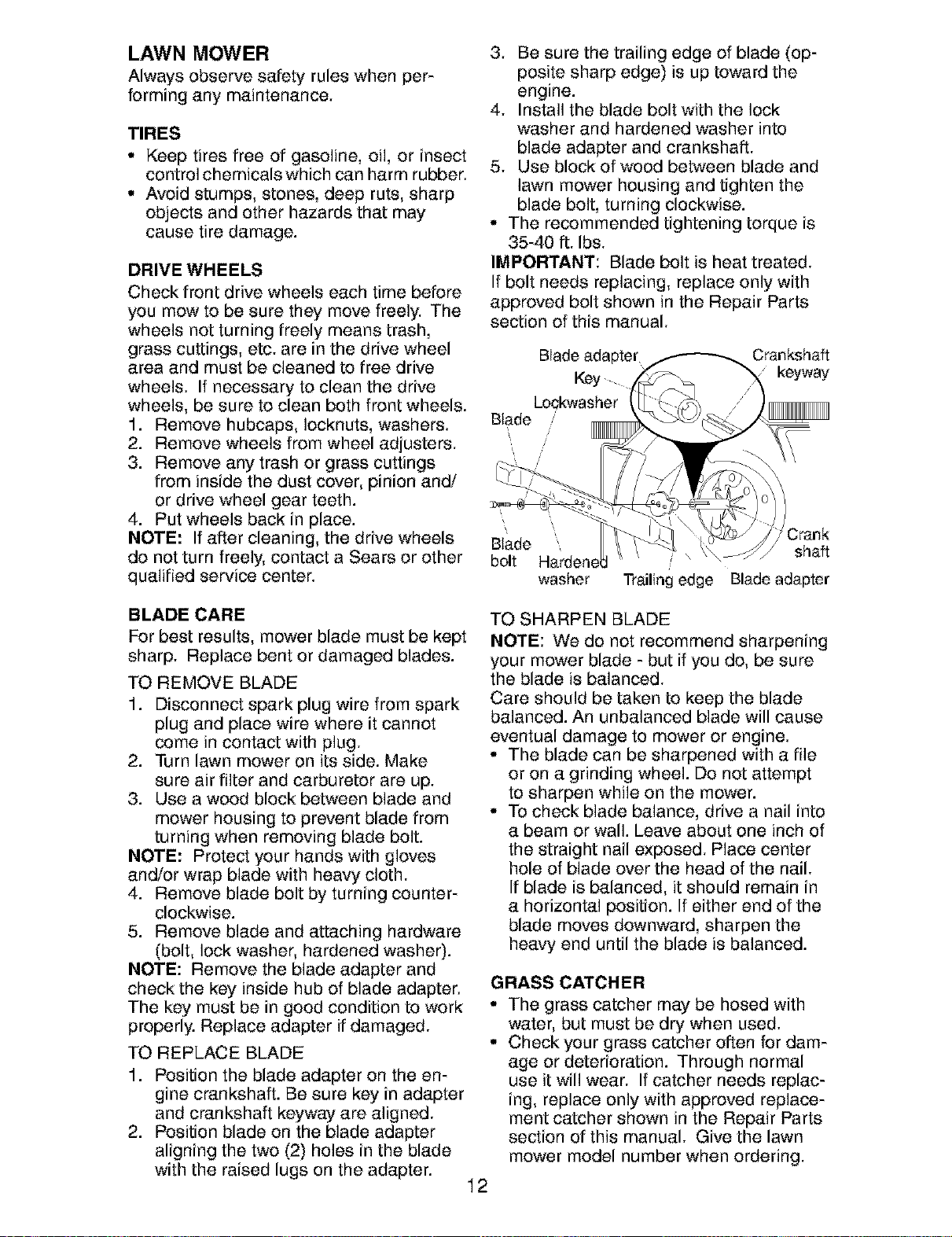

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely. The

wheels not turning freely means trash,

grass cuttings, etc. are Jnthe drive wheel

area and must be cleaned to free drive

wheels. If necessary to clean the drive

wheels, be sure to clean both front wheels.

1. Remove hubcaps, Iocknuts, washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

3. Be sure the trailing edge of blade (op-

posite sharp edge) is up toward the

engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter Crankshaft

Key ..... keyway

Lockwasher

Blade

bolt

washer

/ \ shaft

Trailing edge Blade adapter

BLADE CARE

For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where Jtcannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer, hardened washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be Jngood condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the en-

gine crankshaft. Be sure key Jnadapter

and crankshaft keyway are aligned.

2. Position blade on the blade adapter

aligning the two (2) holes Jnthe blade

with the raised lugs on the adapter.

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

your mower blade - but Jfyou do, be sure

the blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will cause

eventual damage to mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade Js balanced, it should remain Jn

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

• The gear case isfilled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

• If lubricant is required, use only ELF

MULTIS EP00. Do not substitute.

ENGINE

Maintenance, repair, or replacement of the

emission control devices and systems, which

are being done at the customers expense,

may be performed by any non-road engine

repair establishment or individual. Warranty

repairs must be performed by an authorized

engine manufacturer's service outlet.

LU BRICATION

Use only high quality detergent oil rated with

API service classification SG-SL. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAEVISCOSITYGRADES

"F -20 0 30 3Q 40 80 80 1GO

"c.ao _ -lo o lo 2o 3o 4o

TEMPERATURE RANGEANTICIPATEDBEFORENEXTOIL CHANGE

NOTE: MultFviscosityoils (5W30, 10W30

etc.) improve starting in cold weather, and

you should check your engine oil level fre-

quently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of opera-

tion or at least once a year if the lawn mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

Oil filler cap/dipstick

limit

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. The engine oil capadty

is 18.5 oz. Ifoil is not completely drained

from engine, you may not need the entire

container of a 20 oz. bottle of oil. Slowly

pour 3/4 of the oil from the container

down the oil fill spout into the engine.

6. Wait one minute to allow oil to settle. Use

guage on oil fill cap/dipstick for checking

level. Insert dipstickintothe tube and rest

the oil fill cap on the tube. DO NOT th read

the cap into the tube when taking reading.

7. Continue adding small amounts of

oil and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to plug.

AIR FILTER

Your engine will not run properly and may be

damaged by using a dirty air filter. Replace

the air filter every 100 hours of operation or

every season, whichever occurs first. Service

air cleaner more often under dusty conditions.

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

_il face. If very dirty, replace cartridge.

CAUTION" Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge.

4. Install cartridge, then replace cover.

Filter

Tabs

Filter

Cover

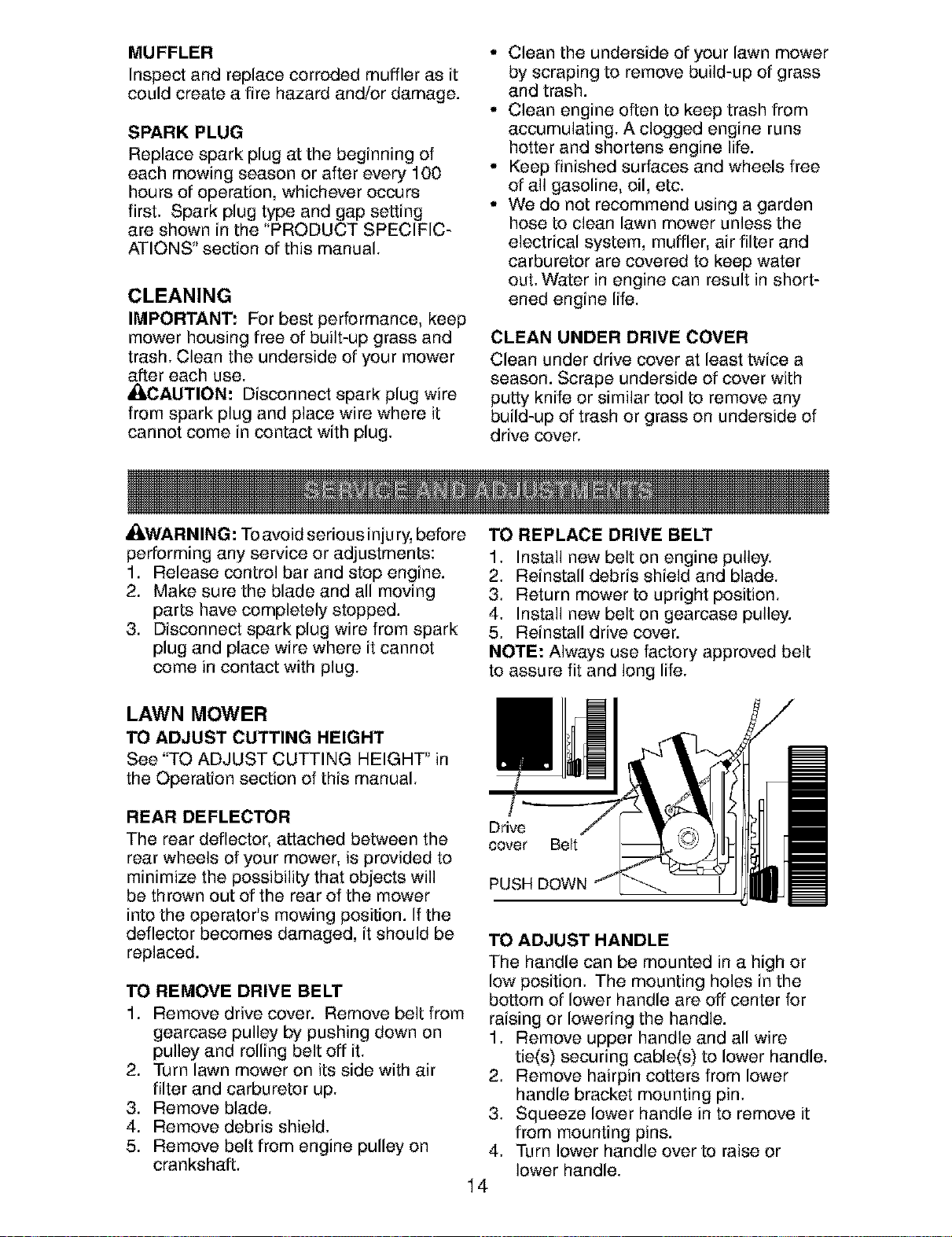

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown Jnthe "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. Clean the underside of your mower

after each use.

_I,CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come Jncontact with plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

_WARNING: Toavoid serious injury, before

performing any service or adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt from

gearcase pulley by pushing down on

pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

Drive

cover Belt

PUSH DOWN

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire

tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeezelowerhandlein;positionholes

onto mountingpinson handlebracket.

6. Reassembleupperhandleandall

parts removedfromlowerhandle.

Lower

_, handle

ROTATE

Mowing

LOW POSITION HIGH POSITION

ENGINE

Maintenance, repair, or replacement of

the emission control devices and systems,

which are being done at the customers ex-

pense, may be performed by any non-road

engine repair establishment or individual.

Warranty repairs must be performed by an

authorized engine manufacturer's service

outlet.

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair & adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a pe-

riod of time, clean it thoroughly, remove all

dirt, grease, leaves, etc. Store in a clean,

dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your mower handle for storage.

NOTE: The upper handle has an "anti-fold"

bracket located on the right side of the

handle. This bracket prevents the upper 15

handle from folding forward, which helps

protect control cable(s) from damage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

____ SQUEEZE J

TO FOLD

Lower handle _

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation

of fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protective

cover that does not retain moisture. Do

not use plastic. Plastic cannot breathe,

which allows condensation to form and

will cause your unit to rust.

IMPORTANT: Never cover mower while

_gine and exhaust areas are still warm.

CAUTION: Never store mower with

gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before stor-

ing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

TROUBLESHOOTING - See appropriate section in manual unless directed

& Repair Center.

CAUSE CORRECTION

to a Sears Parts

PROBLEM

Does not start

(continued)

Loss of power

Poor cut -

uneven

5. Spark plug wire disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released position

9. Control bar defective.

10.Fuet valve lever (if so

equipped) in OFF position.

11.Weak battery (if equipped).

12.Disconnected battery

connector (if equipped).

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to handle

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11.Charge battery.

12.Connect battery to engine.

1. Raise cutting height.

2. Raise cutting height.

3. Clean!replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten bolt.

2. Set all wheels to same height.

3. Clean underside of

mower housing.

Excessive 1. Worn, bent or loose blade. 1. Replace blade. Tighten bolt.

vibration 2. Bent engine crankshaft. 2. Contact a Sears or other

qualified service center.

Starter rope Engine flywheel brake is on

hard to pull when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not filling 2. Lift on blade worn off. 2. Replace blade.

(If so equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Raise cutting height.1. Grass is too high or wheel

height is too tow.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Loss of drive 1. Belt wear. 1. Check/replace drive belt.

or slowing of 2. Belt off of pulley. 2. Check/reinstall drive belt.

drive speed 3. Drive cable worn or broken. 3. Replace drive cable.

Garantia ......................................................... 18

Regtas de Seguridad ................................ 18-20

Especificaciones det Producto ....................... 20

Montaje / Pre-Operaci6n ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-30

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ................................... 30-31

Almacenamiento ....................................... 31-32

Identificaci6n de problemas ...................... 32-33

Servicio Sears .......................................... 34-43

Orden de Partes ............................... Contratapa

GARANTJA LIMITADA DE DOS A_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

For dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segQn las instrucciones para la operaci6n y el mantenimiento en el manual det

dueSo, Sears reparara gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de ardendo, esta garantia s61ose aplica

por noventa (90) dias a partir de ta fecha de compra.

Esta Garantfa no cubre:

• Articulos que se desgastan durante el uso normal tales como las cuchitlas segadoras rotatodas,

los adaptadores de la cuchilla, tas correas, los fittros de aire y las bujfas.

• Reparaciones necesarias debido al abuso o a ta negtigencia del operador, inctuy6ndose a los

cigQeSales doblados y a la falta de mantenimiento del equipo segQn las instrucciones que se

incluyen en el manual del dueSo.

Et servicio de garantia esta disponible al devolver la segadora a motor Craftsman al Centro de

Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente mientras el

producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especfficos, y puede que tambi6n tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, tL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguddad siguientes se pueden producir

lesiones graves o la muerte.

_Busque este simboto que seSala tas precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENCION!!! iiiESTE ALERTO!!!

SU SEGURtDAD ESTA COMPROMETIDA.

_ILADVERTENClA: Siempre desconecte el

alambre de la bujia y p6ngato donde no pueda

entrar en contacto con la bujia, para evitar et

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones.

_ADVERTENClA: Los bornes, terminales y

accesorios relativos de ta bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos at nacimiento

u otros daSos reproductivos. Lavar las manos

despu_s de manipularlos.

_I_PRECAUCl0N: El tubo de escape del motor,

atgunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

nacimiento u otros daSos reproductivos.

_i, PRECAUCION: El silenciador y otras

piezas del motor Itegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

catientes despu6s de que et motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas Areas.

I. OPERACION

• Antes de empezar, debe familiarizarse comple-

tamente con los controles y et use correcto de

Ia maquina. Para esto, debe leer y comprender

todas las instrucciones que aparecen en la ma-

quina yen los manuales de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de ta descarga.

• Permita que solamente las personas re-

sponsables que est_n familiarizadas con las

instrucciones operen la maquina.

• Despeje el Area de objetos tales come pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• AsegQrese que et Area no se hatten per-

sonas, antes de segar. Pare la maquina si

alguien entra en el Area.

• No opere la maquina sin zapatos o con sanda-

Iias abiertas. P6ngase siempre zapatos s61idos.

• No tire de la segadora hacia atras a menos

que sea absotutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase a las instrucciones det fabricante

para el funcionamiento e instatacidn de

accesorios. Use Qnicamente accesorios

aprobados por et fabricante.

• Detenga la cuchilla o las cuchittas cuando cruce

por catzadas, calles o caminos de grava.

• Parar et motor cada vez que se abandona el

aparato, antes de limpiar ta segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz det dfa o con una

buena luz artificial.

• No opere la maquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegQrese siempre de tener

buena traccidn en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o et embrague de transmisi6n en

Ias segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare et motor y revise de

inmediato para averiguar ta causa. General-

mente ta vibraci6n suele indicar que existe •

alguna averfa.

• Siempre use gafas de seguridad o anteojos con .

proteccidn lateral cuando opere la segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o cafdas, las cuales pueden resuttar *

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentracidn. Si se

siente inseguro en una cuesta, no la recorte. 19

HACER:

• Puede recortar a tray,s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precaucidn cuando

cambie de direccidn en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

traccidn en los pies o el equitibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NII_IOS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los ni5os. A menudo, los ni5os se sienten

atrafdos por la maquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por _ltima vez.

• Mantenga a los hires alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est_ aterta y apague la maquina si hay ni_os

que entran al Area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

hires pequeSos.

• Nunca permita que los niSos operen la mAquina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, arboles u otros objetos que pueden

interferir con su Iinea de visidn.

IV. SERVIClO

• Tenga cuidado extra at manejar la gasolina y

los demas combustibles. Son inflamables y

los gases son explosivos.

Use solamente un envase aprobado.

Nunca remueva la tapa del dep6sito de

gasotina o agregue combustible con el mo-

tor funcionando. Permita que el motor se

enfrfe antes de volver a pone combustible.

No fume.

Nunca vuelva a poner combustible en ta

maquina en recintos cerrados.

Nunca atmacene la maquina o el envase

del combustible dentro de algQn lugar en

donde haya una llama expuesta, tat come

tadet calentador de agua.

Nunca haga funcionar una maquina dentro

de un Area cerrada.

Nunca haga ajustes o reparaciones mientras

et motor este en marcha. Desconecte el

cable de ta bujfa, y mantengato a cierta

distancia de esta para prevenir un arranque

accidental.

Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de ta

cuchitla, apretados y mantenga el equipo en

buenas condiciones.

• Nuncamanipuledeformaindebidalos

dispositivosdeseguridad.Controleregular-

mentesufuncionamientocorrecto.

• Mantengalamaquinalibredehierba,hojas

uotrasacumutacionesdedesperdicio.

Limpielosderramesdeaceiteocombustible.

Permitaquetamaquinaseenfr[eantesde

almacenarta.

• Pareeinspeccioneetequiposilepegaaun

objeto.Repareto,siesnecesado,antesde

hacedoarrancar.

• EnningQncasohayqueregularlaatturade

lasruedasmientraselmotorestaenmarcha.

• Loscomponentesdelreceptordelahierba

vansujetosadesgaste,daSosydeterioro,

quepuedenexponerlaspartesenmov-

imientoopermitirqueobjetosseandispara-

dos.Controtarfrecuentementeycuandosea

necesariosustituirconpartesaconsejadas

poretfabricante.

• Lascuchillasdetasegadoraestanafiladasy

puedencortar.CubrirlashojasoIlevarguantes,

y utitizarprecaucionesespecialescuandose

efect_amantenimientosobrelasmismas.

• Nocambieelajustedelreguladordetmotor

niexcedasuvelocidad.

NQmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasotina: 1.0 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 10W30

Capacidad de Aceite: 18.50nzas

BujJa (Abertura: .030") NGK BPR6ES

Toterancia de VAIvula (+ 0.004 mm) Admisi6n: 0.015 mm; Descarga: 0.020 mm

Torsi6n det Perno de ta Cuchilla: 36-44 ft. tbs.

El nQmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto et nQmero de serie come la fecha de compra y

mantengalos en un tugar seguro para refencia en el futuro.

Acuerdos de Proteccion para la Reparacibn

Congratulaciones por su buena compra. Su

nuevo producto Craftsman@ esta disefiado

y fabricado para funcionar de modo fiable por

muchos afios. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para ta Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Protecci6n para

la Reparaci6n y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

ciatistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

Ias partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustituci6n del producto si su producto

garantizado no puede ser arreglado.

• Descuento de110% sobre et precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambien

el 10% menos sobre et precio corriente de

un control de mantenimiento preventivo.

• Ayuda r_pida por tel_fono - soporte tele-

f6nico por parte de un t6cnico Sears sobre

productos que requieren un arregto en casa,

y ademas una programaci6n sobre los a

reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en tinea una cita para obtener et servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mas de 4.5 millones de partes y

accesorios de calidad. Este es et tipo de

profesionalidad con que puede contar para

ayudar a atargar la vida det producto que acaba

de comprar, por muchos afios, iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

m_s informaci6n, Ilame al 1-800-827-6655.

Servicio de Instalaci6n Sears

Para /a instalacion profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articutos para ta casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortaeesped. Estan disponibles en la mayoria de las tiendas de Sears yen los centros de servicio.

Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJ|AS

ADAPTADORES ACEITE

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

Lea estas instruooiones y el manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en ta

fabrica con la excepciSn de aquellas partes que

se dejaron sin montar por razones de envfo.

Todas las partes come las tuercas, las arande-

las, los pernos, etc., que son necesarias para

comptetar el montaje hart sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los artfcutos de ferreterfa que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremes

de la caja de cartSn y tienda el panel del

extreme ptano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior yet

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cartSn y revfsela cuidadosamente

para verificar si todavfa quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daSar los

cables de control.

1. Levante los mangos hasta que la secci6n

det mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cuSa protectora, levante la sec-

ciSn del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

det mango.

3. Remueva la cuSa del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segQn le acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barra de control que

Mango superior

Mango Inferior

LEVANTAR

la presencia del operador

PosiciSn

para segar

PARA MONTAR EL RECOGEDOR DE

ClaSPED

1. Ponga el bastidor det recogedor de c_sped

en la bolsa del cesped con la parte rfgida

de la bolsa en la parte inferior. AsegQrese

que el mango del bastidor este en el exte-

rior de ta parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AMISO: Si los sujetadores de vinilo estan muy

duros, m_tatos en agua caliente por atgunos

minutos. Si se moja la bolsa, d6jela que se

seque antes de usarta.

Mango del

bastidor del

Abertura

, del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

come una acolchadora de capa vegetal. Para

convertida de modo que pueda ensacar o

descargar, refi_rase a "PARA CONVERIR LA

SEGADORA" en la secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEt_IO Y LAS REGLAS DE SEGURtDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para famitiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

A]q'ENCI(_N O MOTOR MOTOR P_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACI_N BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

pulsi6n

Cord6n

Tapa del deposito

de la gasolina

Recogedor

V_lvula del combustible

Tapa del deposito de

aceite del motor con

indicadora de nivel

Filtro de aire

Cubierta de

la impulsi6n

Puerta de la acolchador_

Silenciador

Ajustador de la rueda (en cada rueda)

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLtNA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con

los estandares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del

operado - tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar el motor.

Su_ltela para parar el motor.

Cordbn arrancador - se usa para hacer ar-

rancar el motor.

Control de impulsibn - se usa para en-

ganchar la segadora para movimiento hacia

adelante impulsada a motor.

Puerta de la acolchadora - permite la conver-

si6n para la operaci6n de descarga o ensacado.

La operaci6n de cualquier

segadora puede hacer que salten

Dbjetos extraRos dentro de sus

Djos, Io que puede producir dares

graves en estos. Siempre use an-

teojos de seguridad o protecci6n para los ojos

mientras opere su segadora o cuando haga

ajustes o reparaciones. Recomendamos galas

o una mascara de seguridad de visi6n amptia

de seguddad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOClDAD DEL MOTOR

La vetocidad del motor se estabteci6 en la fa-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

_PRECAUCI(_N: Las regulaciones federales

exigen que se instale un control para et motor

en esta segadora para reducir a un m[nimo et

riesgo de tesionarse debido at contacto con la

cuchilla. Por ningQn motivo trate de eliminar

Ia funci6n del control del operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que et operador

est_ detras det mango de ta segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autoimpulsi6n se controla al sujetar la barra

de control que exige la presencia det operador

hacia abajo en el mango y al empujar la patanca

de control de la imputsi6n hacia adelante hasta

que suene "clic," luego se suelta la palanca.

• Et movimiento hacia adelante parara cuando

la barra de control que exige la presencia del

operador se suelta. Para parar el movimiento

hacia adelante sin parar et motor, suelte la

barra de control que exige la presencia del

operador un poco hasta que se desenganche

et control de la impulsi6n. Sujete la barra de

control que exige la presencia del operador

abajo en contra del mango para continuar

segando sin autoimpulsi6n.

• Para mantener el control de la impulsi6n en-

ganchado cuando se de vuelta en las esquinas,

empuje etmango hacia abajoy levantetas ruedas

delanteras fuera del suelo al girar la segadora.

Barra de control que exige Control de la

\ la presenciadel operador impulsi6n

_ CONTROLDE LA ,\\ DESEN-

_k\\IMPULSION k_ GANCHADO

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la attura de

corte para que se acomode a sus requisitos. La

posici6n del medic es la mejor para la mayoria

de los cespedes. 24

• Para cambiar la altura de corte, empuje la

palanca det ajustador hacia la rueda. Mueva la

rueda hacia arriba o hacia abajo de modo que

se acomode a sus requisitos. AsegQrese que

todas las ruedas queden igualmente ajustadas.

AVISO: Etajustador esta correctamente colocado

cuando las orejas de la placa estan insertadas en

el agujero det mango. Tambi_n, los ajustes de 9

posiciones (si equipado) permiten que et mango

pueda ser movido entre las orejas de la placa.

PALANCA HACIA ATRAS PARA

BAJAR EL CORTACESPED

PALANCA HACIA ADELANTE Orejas de

PARA LEVANTAR EL CORTACESPED la placa

PARA CONVERTIR LA SEGADORA

Su segadora rue enviada lista para usarse como

acotchadora de capa vegetal. Para convertir la a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

• Levantar la puerta trasera de cortac_sped ycote-

car los ganchos detarmaz6n de la recolectora de

hierba en los pasadores det quicio de la puerta.

• Para pasar a la operaci6n de acolchamiento,

remover la recolectora de hierba y cerrar la

puerta trasera.

Pasadordel_ Mango del

trasera bastidor del

recogedor

de c6sped

Gancho lateral del

bastidor del recogedor

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada.

• Abra la protecci6n contra la descarga y

instate el desviador de contra la descarga

debajo de la protecci6n come se muestra.

• La segadora esta Iista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

. Abra la protecci6n

contra la descarga

Abra la protecci6n

contra la descarga

Desviador

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMtENTO -

1. Puerta trasera cerrada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMtENTO TRASERO -

1. La tap6n acolchadora trasera removida.

2. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. Puerta trasera cerrada.

_lLa desviador de ta descarga instalada.

PRECAUCION: No haga funcionar su

segadora sin ta puerta trasera se cerr6, o sin

et desviador de recortes o sin el recogedor

cesped aprobados en su lugar. Nunca trate de

operar la segadora cuando se hatta removido

la puerta trasera o cuando se ha removido a

puerta trasera o cuando esta un poco abierta.

PARA VACIAR EL RECOGEDOR DE ClaSPED

1. Levante et recogedor de cesped usando el

mango det bastidor.

2. Remueva el recogedor de cesped, con los

recortes, de debajo del mango de la segadora.

3. Vacfe los recortes de la botsa usando tanto

el mango del bastidor come el de ta bolsa.

AVlSO: No arrastre la botsa cuando la vacie;

se producira un desgaste innecesado.

Mango del

bastidor del

recogedor

de c6sped

Mango de

la bolsa

ANTES DE HACER ARRANCAR MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en et motor.

Para et tipo y et grado del aceite a utilizar, vea

el "MOTOR" en la seccidn del Mantenimiento de

este manual.

_PRECAUCION: NO sobreltene et motor con

aceite, o fumara pesa demante del silenciador

cuando Io valla a arrancar.

1. Asegt]rese que la segadora este nivelada.

2. Remueva la varita medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en et tubo de relteno del motor.

4. tnserte y apriete la varitta medidora de aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada use.

Agregue aceite si es necesario. Llene hasta la

Ifnea de Ileno en la varilla medidora de nivel.

• Cambie et aceite despu_s de 25 horas de oper-

acidn o una vez per temporada. Puede necesi-

tar cambiar et aceite mas a menudo cuando

las condiciones son polvorosas o sucias. Vea

"PARA CAMBtAR EL ACEITE DEL MOTOR" en

la seccion de Mantenimiento de este manual.

apa del

rellenador

de gasolina

Tapa del

deposito

con varilla

de nivel

AGREGUE GASOLINA

• Llene etestanque de combustible hasta la parte

inferior det cuello de relteno del estanque de

gasolina. No lo Ilene demasiado. Use gasotina

regular, sin plomo, nueva y limpia con el m/nimo

de 87 octanos. No mezcle el aceite con la gaso-

lina. Para asegurar que la gasotina utilizada sea

fresca compre estanques los cuates puedan

ser utilizados durante los primeros 30 dias.

_PRECAUCION: Limpie el aceite o et

combustible derramado. No almacene, derrame

250 use gasolina cerca de una llama expuesta.

_PRECAUClON:Loscombustiblesmezctados

conalcohol(conocidoscomogasohol,oetuso

deetanolometanol)puedenatraerlahumedad,

laqueconducealaseparaci6ny formaci6nde

acidosduranteel almacenamiento.Lagasolina

acidicapuededaSarelsistemadetcombustible

de unmotorduranteel atmacenamiento.Para

evitarlosproblemasconelmotor,sedebevaciar

elsistemadelcombustibleantesdeguardarlopor

unperfodode30diasomas.Vacfeelestanque

delcombustible,hagaarrancarelmotoryhagalo

funcionarhastaquelasIfneasdelcombustibleyel

carburadorquedenvacfos.Lapr6ximatemporada

usecombustiblenuevo.VealasInstruccionesPara

ElAlmacenamientoparamasinformaci6n.Nunca

useproductosdelimpiezaparaelmotoroparaet

carburadorenelestanquedelcombustiblepues

sepuedenproducirdaSospermanentes.

PARAPARAREL MOTOR

- Para parar et motor y si no intenta ponerlo en

marcha de nuevo, ativie la barra de control

que exige la presencia det operador. Espere

hasta que la cuchilta y todas las piezas m6-

viles se haltan parado y mueva ta valvula del

combustible a la posicion APAGADO (OFF).

APAGADO Palancade la

gulaci6n

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequeSa de humo puede es-

tar presente durante el use inicial det producto

y se debe considerar normal.

1. Asegurase que valvula del combustible est6

en la posici6n ON.

2. Mueva la palanca de la estrangutaci6n a la

posici6n de ON (1\1)

3. Sujete la barra de controtes que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador rapidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AVISO: La palanca de la estrangulaci6n

comienza a moverse automaticamente a ta

posici6n de APAGADO (OFF) cuando la barra

del control de ta presencia del operador se •

mantiene hacia el mango.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c6sped muy

alto, puede ser necesario el elevar la altura det

corte para reducir el esfuerzo necesado para

empujar la segadora y para evitar sobrecar- •

gar el motor, dejando montones de recortes

de cesped. Puede que sea necesado reducir

Ia velocidad del recorrido yio haga funcionar

la segadora sobre el Area por segunda vez. 26

• Para un corte muy pesado, reduzca el ancho del

corte pasando parcialmente por encima detlugar

anteriormente cortado y siegue lentamente.

• Para un mejor ensacado del c6sped y para la

mayoria de las condiciones de corte, la vetocidad

del motor debe ajustarse a la posici6n de rapido.

• Los poros en los recogedores de c6sped de

teta pueden Ilenarse con mugre y potvo con

et use y los recogedores recaudaran menos

cesped. Para evitar 6ste, rocie et recogedor

con la manguera de agua, regularmente, y

d6jelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudara el flujo del

aire del motor y extendera su duraci6n.

CONSEJOS PARA SEGARY ACOLCHAR

IMPORTANTE: Para obtener et mejor rendimiento

mantenga la caja de la segadora sin acumutacion

de cesped y basura.Vea "LIMPtEZA" in la seccion

Mantenimiento de este manual.

• La cuchilla acolchadora especial va a volver a

cortar los recortes de cesped muchas veces, y

los reduce en tamaSo, de modo que si se caen

en et cesped se van a dispersar entre este y no

se van a notar. Tambi6n, et c6sped acotchado

se va a deshacer rapidamente entregando

substancias nutritivas para el cesped. Siempre

acolche con la velocidad del motor (cuchitla)

mas atta, pues asi se obtendra la mejor acci6n

de recorte de tas cuchillas.

• Evite cortar et cesped cuando este mojado. El

cesped mojado tiende a formar montones e

interfiere con la acci6n de acolchado. La mejor

hera para segar el cesped es temprano en la

tarde. A esa hera este se ha secado y el Area re-

ci6n cortada no quedara expuesta at sol directo.

• Para obtener los mejores resuttados, ajuste

la altura del corte de ta segadora de modo

que 6sta corte solamente et tercio superior

de las hojas de cesped. En et caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir et esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

MAX 1/3

Ciertos tipos de cesped y sus condiciones

pueden exigir que un Area tenga que ser

acotchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en forma

perpendicular) a la pasada del primer corte.

Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el cesped se

enrede y cambie de direcci6n.

PROGRAMA DE ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADA DE CADA 10 25 HORAS O t00 ALMACE-

MANTENIMIENTO uso uso _ORAS TEMPORADA HORAS NAMIENTO

Limpiadlnspeccionar el Recogedor de C_sped * _#

Contro_ar _os Neum_ticos _V'

G Controiar las Ruedas Motrices ***

Limpiar la Segadora .... _

Umpiar debajo la Cubierta de la Transmisi6n ***

Revisar _as Correas y las Po_eas Impulsadas *** mJ'v

R Revisar / Afi{ar / Cambiar ta Cuchil{a

Lubricaci6n

Limpiar / Recargar _aBateria ** _

Revisar ei nivei del Aceite

(M Cambiar el Aceile del motor _r 2

Limpiar el Filtro de Aire

_} nspeccionar et Silenciador

Cambiar la Bujia

R Cambiar el Cartucho de Papel del Filtro de Aim

Vaciar el sistema del carburanle .J

o ailadir un eslabilizador de carburanle.

* (siviene equipado) 1 - Cambiar rn_s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

** Segadoras con Artanque EIdc_dco 2 - Dar servicio mds a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadorss con Poder Propulsor 3 - Cambie las cuchillas m_Ssa menudo cuando siegue en terreno arenoso.

**** LNlizar una rasqueta para limpiar 4 - Cargar pot 48 horas al fin de la temporada.

debajo de la cubierta del cottacd_ped 5 - Y despuds de 5 horas de funcionamierd_

RECOMENDACIONES GENERALES

La garanfia de esta segadora no cubre los

art{culos que han estado sujetos at abuso o a

la negligencia del operador. Para recibir todo

et valor de la garant{a, el operador tiene que

mantener la segadora segQn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

At menos una vez cada estaci6n comprobar

si es neoesario efeotuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al aSo, cambie ta bujia, limpie o

cambie et etemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del fittro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga et programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivel det aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACI()N

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRtCACION").

TABLA DE LUBRICACI()N

(_) Ajustador

de la rueda

Aceite

del

motor

Clavija

de ta

articulacion

de ta

proteccion

de descarga

Bisagra

de la

puerta

traser

(_) Clavija de montaje del puntal det mango

Rocie el lubricante

@ Vea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use tosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe tas reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Itantas sin gasotina, aceite o

substancias qufmicas para control de insec-

tos que pueden daSar la goma.

• Evite los tocones, tas piedras, las grietas pro-

fundas, los objetos afitados y otros peligros

que pueden daSar alas Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de cesped, etc. en el Area de las ruedas de

impulsi6n y tienen que timpiarse para liberarlas.

Es necesario limpiar las ruedas de imputsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, tas tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

Ias ruedas.

3. Remueva la basura y los recortes de

c6sped de dentro de la cubierta contra

el polvo, pi56n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuetta en su lugar.

AVISO: Si despu6s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o con

un otro centro de servicio cualificado.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resuttados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilta doblada o da5ada.

PARA REMOVER LA CUCHILLA

1. Desconecte et alambre de la bujia y p6ngato en

donde no pueda entrar en contacto con 6sta.

2. Haga descansar la segadora en su lado.

AsegQrese que el fittro de aire y que et

carburador queden mirando hacia ardba.

3. Use un bloque de madera entre la cuchitla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AMISO: Proteja sus manos con guantes yio

envuelva la cuchilta con una tela gruesa.

4. Remueva el perno de la cuchitla girandolo

en el sentido contrario en que giran las

maniltas det reloj.

5. Remueva la cuchilla y los articutos de fer-

reterfa adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AMISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adaptador

de la cuchitla. La ranura tiene que estar en

buenas condiciones para que funcione en forma

adecuada. Cambie el adaptador siesta daSado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en et

cigueSal del motor. AsegQrese que la ranura

det adaptador y que el chavetero del cigue-

_at est6n alineados.

2. Ponga la cuchitla en el adaptador de esta

alineando los dos (2) agujeros en la cuchitla

con las salientes elevadas en el adaptador. 28

3. AsegQrese de que el borde de satida de

Ia cuchilla (opuesto al borde afitado) est6

hacia ardba hacia el motor.

4. tnstale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en et adaptador de la cuchitla y el cigueSal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apdete el perno

de la cuchilta girandolo en el sentido en que

giran las manitlas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: Etperno de ta cuchilta es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61ocon pernos aprobados mostrados

en lasecci6n Partes de Reparaci6n de este manual.

Ranura_

Cuchilla

Perno Arandela

de la endurecida igu6nal

cuchilla Borde de salida Adaptadorde la cuchilla

PARA AFtLAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilta

- pero si Io hace, asegt_rese de que quede

batanceada. Se tiene que tener cuidado de

mantenerta batanceada. Una cuchilla que no

esta batanceada va a producir eventualmente

daSo en la segadora o en el motor.

• La cuchitla puede afitarse con una lima o en

una rueda rectificadora. No trate de afitarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave un

clavo en una viga o en la pared. Deje alrededor

de una putgada de un clavo recto expuesto.

Ponga et agujero central de ta cuchilla sobre la

cabeza det clavo. Si la cuchilla esta batanceada

debe permanecer en la posici6n horizontal. Si

cualquiera de los extremos de la cuchilla se

mueve hacia abajo, afile el extremo pesado

hasta que 6sta quede balanceada.

RECOGEDOR DE ClaSPED

• El recogedor de c6sped puede ser rociado

con et agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para vedficar siesta daSado o deteriorado.

Se va a desgastar con et uso normal. Si se

necesita cambiar el recogedor, cambielo

sotamente por uno que sea aprobado por el

fabricante. De el nQmero del modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

• Para mantener et sistema de imputsi6n

funcionando en forma adecuada, la caja de

engranajes y el Area alrededor de la impulsi6n

tienen que mantenerse limpias y sin acumu-

laci6n de basura. Limpie debajo de la cubierta

de la impulsi6n dos veces por temporada.

• LacajadeengranajesseItenacontubricante

hastaelniveladecuadoenlafabrica.La

Qnicavezqueellubricantenecesitaatenci6n

escuandoselehaprestadoservicioala

cajadeengranajes.

• Sisenecesitalubricante,usesolamenteELF

MULTISEP00.Nousesubstitutos.

MOTOR

Elmantenimiento,lareparaci6n,o elreemplazo

decuatquierdispositivososistemasdelcontrol

delaemisi6n,loscualesseanhechosalcosto

delctiente,puedenserrealizadosporcuatquier

individuooestablecimientodereparaci6nde

motor.Losreparosquecaenbajogarantia

debenserreatizadosporunestablecimientode

serviciodereparaci6ndemotorautorizado.

LUBRICACI(3N

Usesotamenteaceitededetergentedealtacall-

dadclasificadoconlaclasificaci6nSG-SLdeser-

vicioAPt.SeleccionetacalidaddeviscosidadSAE

segQnsutemperaturade operaci6nesperada.

CALIDADES DE VISCOSIDAD DE SAE

"F -20 0 30 32 40 80 80 100

3AMA DE TEMPERATURA ANTIClPADA AN_E8 DEL PROXIMO CAMBIO DE ACEI_

AVISO: Los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en ctima frio,

y revise et nivet del aceite del motor menudo,

para evitar un posible dafio en el motor, debido

a que no tiene suficiente aceite. Cambie et

aceite despu6s de 25 horas de operaci6n o

por Io menos una vez at afio si la segadora se

utitiza menos 25 horas el aSo. Revise el nivel

del aceite det carter antes de arrancar el mo-

tor y despues de cada cinco (5) horas de uso

continuado. Apriete el tap6n del aceite en forma

segura cada vez que revise et nivel del aceite.

PARA CAMBIAR EL ACEtTE DEL MOTOR

AMISO: Antes de inctinarla segadora para drenar

el aceite, drene ettanque de combustible hacien-

do correr el motor hasta que el tanque est6 vacio.

1. Desconecte el alambre de la bujia y p6ngato de

modo que no pueda entrar en contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lado en una superficie limpia.

3. tncline la cortadora de c6sped por este costado

tal como se muestra y purgue el aceite en un

recipiente id6neo. Mueva la segadora de atras

para adelante para remover todo et aceite que

se haya quedado atrapado dentro del motor.

Tapa del deposito de aceite

con varilla de nivel

Marca

inferior

4. Limpie todo et aceite derramado en la sega-

dora yen el tado det motor.

5. Rettene el motorcon aceite. La capacidad de

aceite del motor es de 18.5 oz. Si et aceite no

esta completamente drenado del motor, no se

necesitara el contenedor entero de 20 oz. de

aceite. Usted recibe un envase de aceite con

Ia unidad. Vierta lentamente 3/4 de aceite en

et tubo de relleno det motor.

6. Permita que el aceite se asiente. Use un

medidor en la tapa/varitla indicadora det

nivet para retleno del aceite para revisar el

nivet. Inserte la varitla indicadora de nivel

en el tubo, y haga descansar la tapa det

dep6sito para relleno del aceite en el tubo

at leer las medidas. NO enrosque el tap6n

cuando este tomando una lectura.

7. Contint_e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Iteno (FULL). NO

sobrellene el motor con aceite, o fumara

cuando Io vatla a arrancar.

8. AsegQrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el atambre de ta buj[a a

6sta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel det cartucho una vez at afio o

tras 100 horas de funcionamiento, mas a menu-

do si se utitiza en condiciones de suciedad y

potvo particulares. No lave el fittro de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remueva la cubierta.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeandolo suavemente en una

superficie plana. Siesta muy sucio cambie

el cartucho.

_PRECAUCION: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar et cartucho. Pueden producir et deterioro

de 6ste. No aceite et cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. tnstale el cartucho, luego vuelva a poner la

cubierta. CartuChOorejasCubiertadeldefiltrOaire

SILENCIADOR Orejas

Inspeccione y cambie et silenciador siesta corro[-

do puede producir un peligro de incendio yio dafio.

BUJIA

Cambie el bujia atcomienzo de cada temporada de

siega o despu6s de cada 100 horas de operaci6n,

Io que suceda primero. El tipo de bujia y et ajuste

de ta abertura aparecen en "ESPECtFtCACIO-

29NES DEL PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimiento,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpin la parte de abajo de

su segadora despues de cada use.

_PRECAUCI6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con _sta.

• Limpie la parte inferior de su segadora

raspandota para remover la acumulaci6n de

c_sped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mas catiente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y et carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de _ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

pot to menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchitlo

para masilta o con una herramienta parecida,

para remover toda acumulaci6n de c@sped o

basura en la parte inferior de la cubierta de la

impulsi6n.

_I_ADVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suette la barra de control y pare el motor.

2. AsegQrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte et alambre de la bujia y p6n-

gato en donde no pueda entrar en contacto

con _sta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibitidad que objetos

sean lanzados hacia afuera de ta parte trasera

de la segadora, en ta posici6n en donde se

encuentra el operador. Si se daSa et desviador

debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSION

1. Remueva la cubierta de la imputsi6n. Rem-

ueva ta correa empujando hacia abajo en la

potea de la caja de engranajes.

2 Haga descansar la segadora en su tado

con el fittro de aire y el carburador mirando

hacia ardba.

3. Remueva la cuchilla.

4. Remueva la defensa en contra del desperdi-

cio.

5. Remueva la correa de la polea del motor en

el ciguefial.

PARA CAMBIAR LA CORREA DE IMPULSI(_N

1. tristate la correa nueva en la polea del mo-

tor.

2. Reinstale la defensa en contra del desperdi-

cioy la cuchilta.

3. Vuelva el cortacespedes a la posici6n verti-

cal.

4. tnstate la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la cubierta de ta impulsi6n.

NOTA: Siempre use la correa aprobada por la

fabrica para asegurarse que calce y dure.

Cubierta de

la impulsion

0JAR

Correa

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en et

mango inferior estan fuera del centro para

levantar y bajar et mango.

1. Remueva el mango superior y conexi6ne(s)

et asegurar et (los) cable(s) al mango inferior.

2. Remueva las clavijas de horquilla de la

clavija de montaje det puntal det mango.

3. Apreite et mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

Ievantar o bajar et mango.

5. Vuelva a montar las clavijas de horquilta por

encima de las ctavijas de montaje.

6. Vuelva a montar et mango superior y todas

las partes removidas del mango inferior.

Mango

GIRAR

Posc6n _-<I Posc6n F_

para segar i / /

, , _Jpara segar / //

j /// /i I/

Clavija de''_"_ _del mango _ _,1

montaje _

POSICtONBAJA POSICIONALTA

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cuatquier dispositivos o sistemas del control

de la emisi6n, los cuales sean hechos al costo

del ctiente, pueden ser realizados por cuatquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garantia

deben ser reatizados por un establecimiento de

servicio de reparaci6n de motor autorizado.

VELOCIDAD DEL MOTOR

La vetocidad del motor ha sido ajustada en ta fa-

bdca. No trate de aumentar la velocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor esta funcionando demasiado

rapido o demasiado lento, Iteve su segadora a

mas con su centro de servicio Sears o con un

otto centro de servicio cualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

esta funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su segadora a contacto con su cen-

tro de servicio Sears o con un otro centro de

servicio cualificado para repararla yio ajustarla.

IMPORTANTE: Nunca manipule et regutador del

motor, et que ha sido ajustado en ta fabrica para

la vetocidad del motor adecuada. Puede ser peli-

groso hacer funcionar el motor a una velocidad

por sobre el ajuste de atta velocidad de la fabrica.

Si cree que la velocidad atta regulada del motor

necesita ajuste, contacto con su centro de servicio

Sears o con un otro centro de servicio cualificado,

et que cuenta con el equipo adecuado y la experi-

encia para hacer ios ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto

pedodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Guardeta en un Area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA" en

Ia secci6n de Mantenimento de este manual).

2. Lubriqueta seg0n se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg0rese de que todas las tuercas y

ctavijas y todos los pernos y torniltos esten

apretados en forma segura. Inspeccione

Ias partes que se mueven para verificar si

estan daSadas, quebradas o desgastadas.

Cambielas si es necesado.

4. Retoque todas las superficies que est@n

oxidadas o con ta pintura picada; use una

lija antes de pintar.

MANGO

Puede dobtar el mango de su segadora para el

almacenamiento.

NOTA: El mango superior tiene un soporte

"contra-dobla" situado en el lado derecho

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cuat ayuda

a proteger et (los) cable(s) de control contra

cualquier daSo.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que et mango inferior

quede separado det puntal del mango,

Iuego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango su-

perior Io suficiente como para permitir que et

mango superior se pueda doblar hacia atras.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, aseg0rese que

Io doble seg0n se muestra o purde daSar los

cables de control.

• Cuando prepare sus mangos a partir de

la posici6n de atmacenamiento, el mango

inferior automaticamente se asegurara en la

posici6n para segar.

APRIETE

PARADOBLAR

Barra de control que

exige lap

operador

Mang

Mango

Posici6n

para segar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se for-

men depositos de coma en partes fundamentales

del sistema de combustible tales como el carbu-

rador, el filtro det combustible, ta manguera det

combustible o en et estanque durante el atmace-

namiento. Los combustibles mezclados con alco-

hol (conocido como gasohol o que tienen etanot o

metanol) pueden atraer humedad, Ioque conduce

a la separacion y a la formacion de acidos durante

el atmacenamiento. La gasolina acidica puede

danar el sistema de combustible de un motor

durante el periodo de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador este vac/o.

• Nunca use los productos para limpieza del

carburador o det motor en el estanque de

combustible pues se pueden producir daSos

permanentes.

• Use combustible nuevo la pr6xima temporada.

AMISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un mfnimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el perfodo de atmacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en et envase para

et almacena-miento. Siempre siga la propor-

ci6n de mezcla que se encuentra en el envase

del estabilizador. Haga funcionar el motor per

Io menos 10 minutes despues de agregar el

estabilizador, para permitir que este Ilegue at

carburador. No drene la gasolina del estanque

de gasolina y el carburador si se esta usando

estabilizador de combustible.

ACEITE DEL MOTOR

Drene et aceite (con el motor caliente) y

cambielo con aceite de motor limpio. (Vea "MO-

TOR" en ta secci6n de Mantenimiento de este

manual.)

CILINDRO

1. Remueva la bujfa.

2. Vacfe 29 ml (una onza) de aceite a traves

del agujero de la bujfa en el cilindro.

3. Tire la manitla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Cambie por una bujfa nueva.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie et envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasotina produciran problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y ct_brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use ptastico. El plastico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producira ta oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora mien-

tras et motor y las areas de escape to davia

estan calientes.

_iPRECAUCION: Nunca almacene la sega-

dora con gasolina en el estanque dentro de un

edificio en donde los gases pueden alcanzar

una llama expuesta o una chispa. Permita que

se enfr/e el motor antes de alma-cenarla en

algt]n recinto cerrado.

SOLUCION DE PROBLEMAS - Vea la seccion apropiada en el manual amenos que

un centre de servico Sears.

CAUSA

Fittro de aire sucio.

Sin combustible.

Combustible rancio.

este dirigido a

PROBLEMA

No arranca 1.

Agua en el combustible.

5. Alambre de la buj/a desconectado.

6. Bujfa mala.

7. Cuchilla suetta o adaptador

de la cuchitla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Vatvuta del combustible (si equ-

ipada) esta en la posici6n OFE

11. Baterfa debi (si equipada).

12. Desconecte el conector

de la baterfa (si equipada).

CORRECCION

1. Limpie/cambie el fittro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

5. Conecte el atambre a la bujfa.

6. Cambie la bujfa.

7. Apriete et perno de la cuchitla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia et mango.

9. Cambie la barra de control.

10. Gire a la vatvuta del combustible

a la posici6n ON.

11. Cague la bater/a.

12. Conecte la baterfa al motor.

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

este dirigido a un centre de service Sears.

PROBLEMA

Falta de

fuerza

Mal corte-

disparejo

Vibracibn

excesiva

Cordbn

arrancador

dificil de tirar

Recogedorde

c_sped no se

llena(siviene

equipado)

Dificil de

empujar

Pdrdida de

impulsi6n

o retardase

de la

velocidad

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Vetocidad det motor lenta.

4. Acumutacidn de cesped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Vetocidad de recorrido

demasiado rapida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumutacidn de cesped, hojas o

basura debajo de ta segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. CigueSal det motor doblado.

1. El freno det volante del motor

esta aplicado cuando se

suelta la barra de control.

2. CigueRal del motor doblado.

3. Adaptador de la cuchilta quebrado.

4. La cuchilla se arrastra en

el cesped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchitla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El cesped esta demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de ta

caja/cuchilta de la segadora

arrastrandose en el c_sped.

3. Recogedor de cesped

demasiado Ileno.

4. Posicidn de la attura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa esta fuera de la polea.

3. Cable de la impulsi6n usado o roto.

CORRECCI()N

1. Eleve la altura de corte.

2. Eteve ta altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mas lenta.

1. Cambie ta cuchilla. Apriete el perno

de la cuchilta.

2. Ajuste todas las ruedas a la misma

attura.

3. Limpie la parte inferior de la

caja de ta segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia et mango superior antes

de tirar et cord6n arrancador.

2. P6ngase en contacto con su centre

de servicio Sears o con un otro

centre de servicio cuatificado.

3. Cambie et adaptador de la cuchitla.

4. Mueva ta segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve ta altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de corte.

2. Eteve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vac/e et recogedor de cesped.

4. Ajuste la attura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuetva a instatar la

3. Cambie el cable de la impulsi6n.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378551

31 34

13 15

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378551

Crl

KEY

NO.

PART

NO.

166860X479

151721){479

146771

182755

191574

189713X428

51793

66426

180479

128415

176069X479

175070){479

17060410

175082X479

175081){479

180071

180072

132004

186079

189005

88652

150406

83923

167628

189312

186575X004

701037

175060X004

186576X004

180626

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Upper Handle 36 184193

Lower Handle 38 176185

Control Bar 39 176235

Engine Zone Control Cable 40 188839

Handle Bolt 41 188040

Handle Knob 43 188784

Hairpin Cotter 44 181577

Wire Tie

Rear Door Kit (Includes Key Numbers16 and 17) 45 85463

Pop Rivet 46 189179

Support Bracket, LH 47 189028

Support Bracket, RH 48 851074

Screw 1/4-20 x 5/8 49 850263

Handle Bracket Assembly, LH 50 851084

Handle Bracket Assembly. RH 59 175071

Spring, LH 60 175735

Spring, RH 61 175285

Keps Locknut 1/4-20 62 175650

Rope Guide / Anti-Fold Bracket 63 73800400

Rear Skirt 64 175066

Hinge Screw 1/4-20 x 1-1/4 - - 161058

Engine, Honda, Model Number - - 192341

GCV160-AS3A (See Breakdown)

Hex HeadThread Rolling Screw 3/8-16 x 1-1/8

Hex Flange Nut

Wheel - - 917.33314

Shoulder Bolt 5/16-18 x .33 - - 71 33623

Axle Arm Assembly. RR - - 71 33500

Selector Knob - - 71 33000

Selector Spring

Axle Arm Assembly, LR

Hubcap

Bolt

Washer, Step

Pushnut

Mounting Bracket, Debris Shield

Screw

Debris Shield

Kit, Lawn Mower Housing

(Includes Key Numbers 10, 11,12 and 45)

Danger Decal

Blade Adapter / Pulley

Blade, 21"

Hardened Washer

Helical Washer 3/8-24 x 1-3/8 Grade 8

Hex Head Machine Screw 3/8-24 x 1-3/8 Grade 8

Discharge Deflector

Bracket, Hinge

Spring, Hinge

Rod, Hinge

Nut, Hex

Mulcher Door

Warning Decal (not shown)

Owner's Manual, English / Spanish

Available accessories not included with lawn mower:

Clipping Deflector (Available in Service Dept. only)

Gas Can (2.5 Gallon Container)

Fuel Stabilzer

SAE 30W Oil (20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378551

41 ..,

/ ,8

14 16

1_2

3 11 12 55

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378551

..,q

KEY

NO.

PART

NO.

184588

167387

191730

158755

175436

150495

180626

145212

180767

12000058

137054

189403

88118

67725

701037

175262

175065

132010

189407

152018

180184

137090

73800400

152019

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Control Cable Assembly 54 189255 Grassbag Assembly

Bearing, Wheel Adjuster 55 175739 Driveshaft Cover

Nut, Hex, Flanged 1/4-20 57 188815 Frame, Grassbag

Hex Washer Head Screw 1/4-20 x 2.12 60 183497 Case, Lower

V-Belt 61 183498 Case, Upper

Spring Retainer 62 183499 Gear, 27 Teeth

Hubcap 63 183500 Lever, Clutch

Locknut 64 183501 Spring, Return

Wheel &Tire Assembly 65 183502 Shaft, Input

E-Ring 66 183503 Dog, Movable

Pinion 67 183504 Dog, Fixed

Dust Cover 68 183505 Wire, Formed

FeltWasher 69 183506 Bearing, Ball

Washer 1/2 x 1-1/2 x .134 70 183507 Fork, Shift

Selector Knob 71 183508 Seal, Output Shaft

Pan Head Tapping Screw #10-24 x 2-3/4 72 183509 Washer

Drive Cover 73 183510 Seal, Case

Hex Flange Nut 74 183511 Bushing

Drive Pulley 75 183512 Shaft, Output

Kit, Wheel Adjuster, LH 76 183513 Screw

(Includes Knob and Bearing) 77 183514 Seal, Input Shaft

Gear Case Assembly, Complete

Spring * Use Dow Coming #709 to reseal Gear Case Halves.

Locknut 1/4-20

Kit, Wheel Adjuster, RH NOTE: All component dimensions given in U.S. inches.

(Includes Knob and Bearing) 1 inch = 25.4 mm

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AS3A

LABEL I

CAMSHAFT PULLEY ]

CARBURETOR i

i 12

F_12 --7

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AS3A

LABELS

KEY PART

NO. NO. DESCRIPTION

9 7400187 Mark, Choke Indication

CHOKE

KEY PART

NO. NO. DESCRIPTION

1 7257157 Seal, Choke Lever

2 4209581 Spring, Cable Return

3 7257165 Lever, Choke

4 7257173 Base Comp., Choke

5 7257181 Spring, Choke Lever

6 7257199 Hook, Choke Spring

7 7257207 Plate, Choke

8 7229867 Rod, Stop

9 0747733 Bolt, Flange #6 x 16

10 3674413 Screw, Tapping #4 x 8 (PO)

11 2544690 Screw, Pan Head #5 x 19

12 0369017 Screw, Pan Head #4 x 8

13 0636951 Nut, Flange 5 mm

CARBURETOR

KEY PART

NO. NO. DESCRIPTION

1 3088416 Packing Set

2 5580162 Float Set

3 3465879 Chamber Set, Float

5 1441518 Screw Set

7 7301138 Carburetor Asssembly (BB62G A)

8 5580212 Valve, Float

9 5580220 Nozzle, Main

10 5580238 Insulator, Carburetor

11 5580246 Packing, Insulator

12 4581120 Packing, Carburetor

13 5580253 Packing, Carburetor

14 5580535 Guide Comp., Air

15 0639419 Screw, Pan Head #5 x 6

16 0635474 Jet, Main #60

0635482 Jet, Main #62

0636126 Jet, Main #65

17 1672187 Screw Set, Drain

NOTE: All component dimensions given in U.S. Inches

1 inch = 25.4 mm

CAMSHAFT PULLEY

KEY PART

NO. NO. DESCRIPTION

1 7049679 Pulley Comp., Camshaft

2 5580063 Shaft, Cam Pulley

3 7058985 Belt, Timing (84HU7 G200)

4 5580089 Rocker Arm, Intake Valve

5 5580097 Rocker Arm, Exhaust Valve

6 5580105 Shaft, Rocker Arm

7 5580113 Valve, Intake

8 5580121 Valve, Exhaust

9 5580139 Spring, Valve

10 1426980 Retainer, Intake Valve Spring

11 0294819 Screw, Tappet Adjusting

12 0004598 Nut, Tappet Adjusting

13 6315873 ORing 6.8 x 1.9 (ARAI)

14 6839831 Seal, Valve Stem

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AS3A

FAN COVERJ

AiR CLEANER[

RECOIL STARTER j

FLYWHEEL

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AS3A

FAN COVER

KEY PART

NO. NO. DESCRIPTION

1 3683646 Rubber Supporter (107 mm)

2 7357379 Cock Assembly, Fuel

3 5189352 Bracket, Fuel Cock

4 6673289 Cap Assembly, Fuel Tank

5 5580469 Tube, Fuel

6 7399371 Cover Comp,, Fan (T89)

8 6978399 Collar, Fuel Cock

9 5581004 Bolt, Stud

10 0671636 Screw, Washer Head #5 x 10

11 6754279 Tube, Fuel Tank

12 0250647 Clip, Tube (B8)

13 0250985 Clip, Tube (1310)

14 0053447 Clip, Tube (C9)

AIRCLEANER

KEY PART

NO. NO. DESCRIPTION

1 5720289 Tube, Breather

2 6718159 Element, Air Cleaner

3 5580410 Case Assembly, Air Cleaner

5 5664560 Packing, Air Cleaner

6 6673255 Cover, Air Cleaner

7 5580964 Bolt, Flange #6 x 86 (CT200)

8 2374742 Bolt, Flange #6 x 14

RECOIL STARTER

KEY PART

NO. NO. DESCRIPTION

1 6092886 Starter Assembly, Recoil

8 5580634 Grip, Starter

9 5580642 Rope, Recoil Starter

11 6478812 Nut, Flange 6 mm

FLYWHEEL

KEY PART

NO. NO. DESCRIPTION

1 0348433

3 6859722

4 6859714

5 6315816

6 5580683

8 5580790

10 0803619

11 1725050

12 0671552

13 0442038

15 0485946

16 1510361

19 1824630

20 1240845

21 7301591

Key, Special, Woodruff #25 x 18

Coil Assembly, Ignition

Flywheel Assembly

Cord, Stop Switch

Switch Assembly, Engine Stop

Spring, Brake Lever

Bolt, Flange #6 x 14 (CT2OO)

Bolt, Flange #6 x 23 (CT2OO)

Bolt, Flange #6 x 20 (CT2OO)

Nut, Special 14 mm

Screw, Washer Head #4x12

Washer, Plain 4 mm

Clip A, Cable

Grommet A, Rear Cover

Brake Sub-Assembly

NOTE: All component dimensions given in U.S, inches

1 inch = 25.4 mm

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AS3A

CYLINDER BARREL ]

PISTON CONNECTING ROD I

CRANKSHAFT I

OIL PAN]

/ i

MUFFLER

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AS3A

CYLINDER BARREL

KEY PART

NO. NO. DESCRIPTION

6842413

2399780

5579990

5580006

0636845

0803619

5581038

1441112

1899848

Barrel Assembly, Cylinder

Clip, Valve Guide

Cover, Head

Cover Comp., Breather

Bolt, Flange #6 x 12 (CT200)

Bolt, Flange #6 x 14 (CT200)

Oil Seal 25A x 62 x 6

Plug, Spark (BPR6ES) (NGK)

Guide, Exhaust Valve (O.S.)

PISTON / CONNECTING ROD

KEY PART

NO. NO. DESCRIPTION

5580014 Piston

1426576 Pin, Piston

5580022 Rod Assembly, Connecting

1431055 Bolt, Connecting Rod

2605517 Clip, Piston Pin 13 mm

5655949 Ring Set, Piston (Riken)

7154727 Ring Set, Piston (Teikoku)

CRANKSHAFT

KEY PART

NO. NO. DESCRIPTION

3 5664495 Crankshaft Comp.

5 5581012 Washer, Thrust

OIL PAN

KEY PART

NO. NO.

1 6771489

2 5716915

4 1452754

5 5664503

6 5664511

8 6384341

9 6384333

10 5580287

11 5580295

12 1427244

13 1427251

14 5580303

15 0803619

16 0748111

17 2413862

18 2456697

19 5581046

20 1377704

21 0345900

22 0115527

23 1417369

DESCRIPTION

Pan Assembly, Oil

Gauge Assembly, Oil Level

Packing, Oil Filler cap

Extension, Oil Filler

Washer, Extension Rock

Shaft Comp. Governor Holder

Governor Assembly

Weight, Governor

Holder, Governor Weight

Pin, Governor Weight

Slider, Governor

Shaft, Governor Arm

Bolt, Flange #6 x 14 (CT200)

Bolt, Flange #6 x 25

Washer, Thrust 6 mm

Clip, Governor Holder

Oil Seal 28 x 41.25 x 6

O-Ring 14.8 x 2.4 (NOK)

Washer, Plain 6 mm

Pin, Lock 8 mm

Dowel Pin #8 x 20

MUFFLER

KEY PART

NO. NO. DESCRIPTION

5580485

5664610

5580972

0636845

5737457

Muffler Comp.

Protector, Muffler (CBU)

Bolt, Flange #6 x 79 (CT200)

Bolt, Flange #6 x 12 (CT200)

Gasket, Muffler

NOTE: All component dimensions given in U.S, inches

1 inch = 25.4 mm

Get it fixed, at your home or ours!

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME _ Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S._) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicUio,y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784_427)

Au Canada pour service en franr_,ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

SEARS

® Registered Trademark / TMTrademark / SMService Murk of Sears, Roebuck and Co.

® Marca Registrada / TMMama de Fabrica / SMMarca de Servicio de Sears, Roebuck and Co.

MCMarque de commerce / MDMarque depoeee de Sears, Roebuck and Co.

192341 04.07.04 BY Printed in U.S.A.

Craftsman 917378551 gas walk-behind lawn mower

Product's Documents

Owner's Manual

Specifications

Craftsman 917378551 Questions and Answers
