Craftsman 580752710 pressure washer User Manual

Owner's Manua_

6.75 HORSEPOWER

2550 PSI

2.0 GPM

_{i:lIWARNING

Before using this product, read this

manual and follow aH Safety Rules

and Operating Instructions.

I[_i]ADVERTENCJA

Antes de utiiizar el producto, lea este

manual y siga todas las Reglas de

Seguridad e Instrucciones de Uso.

Sears, Roebuck and Co., Hoffman Estates, _L 60179 U.S.A.

Visit our Craftsman webs{te: wv_w.craftsmamcom

Part No. 196294GS Draft 3 (l ] O2,2005)

o Safety

o Assembmy

o Operation

o Maintenance

o Parts

o EspaSol

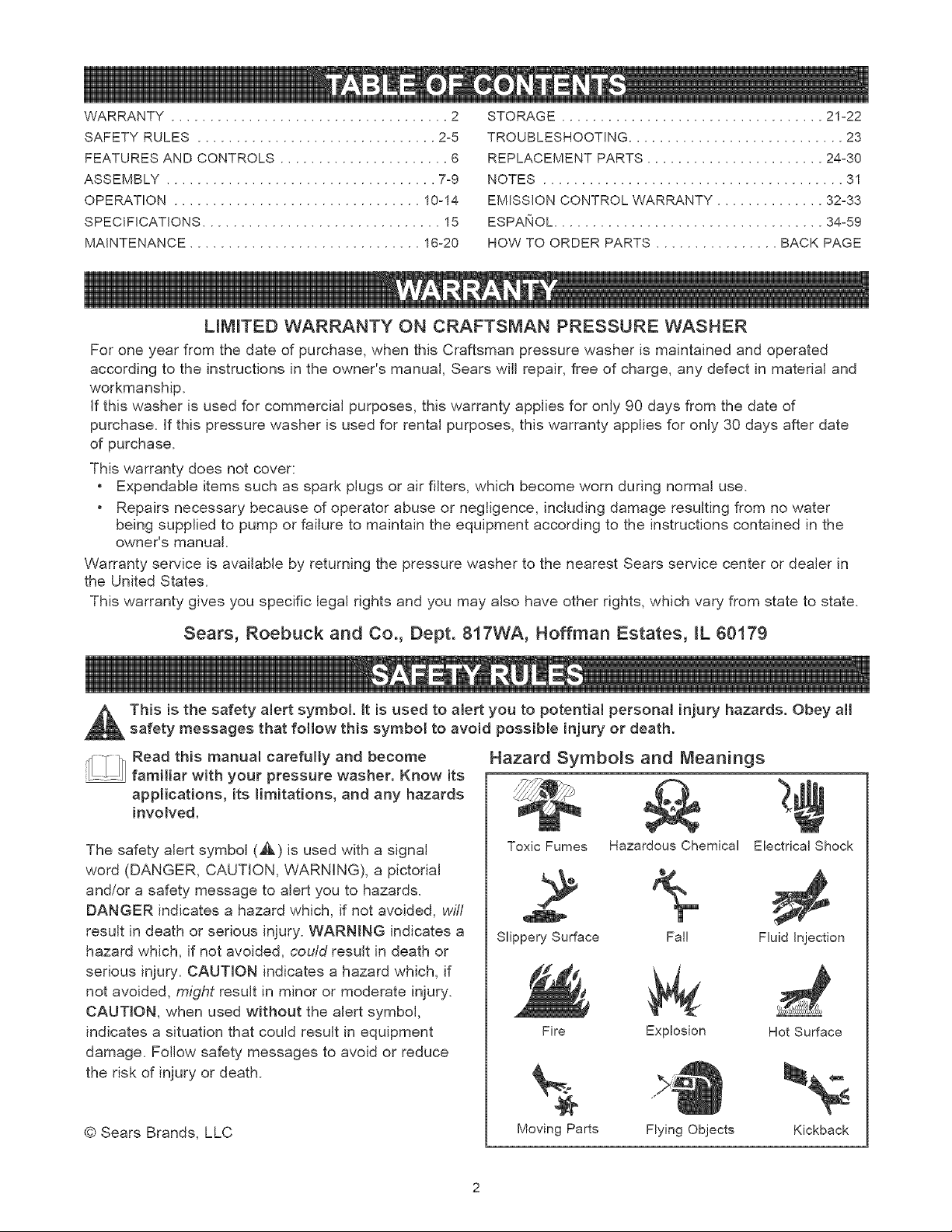

WARRANTY .................................... 2

SAFETY RULES ............................... 2-5

FEATURES AND CONTROLS ...................... 6

ASSEMBLY ................................... 7-9

OPERATION ................................ 10-14

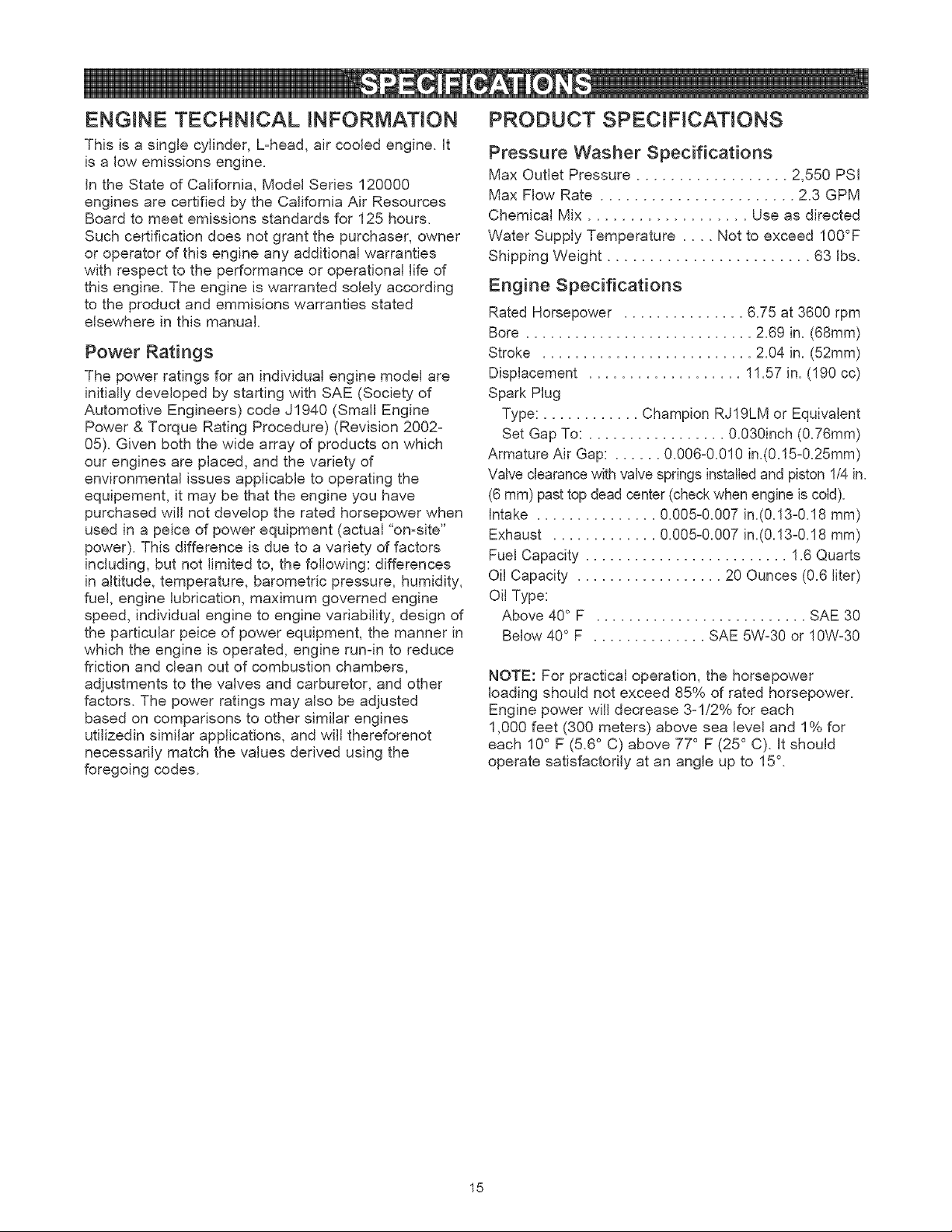

SPECIFICATIONS ............................... 15

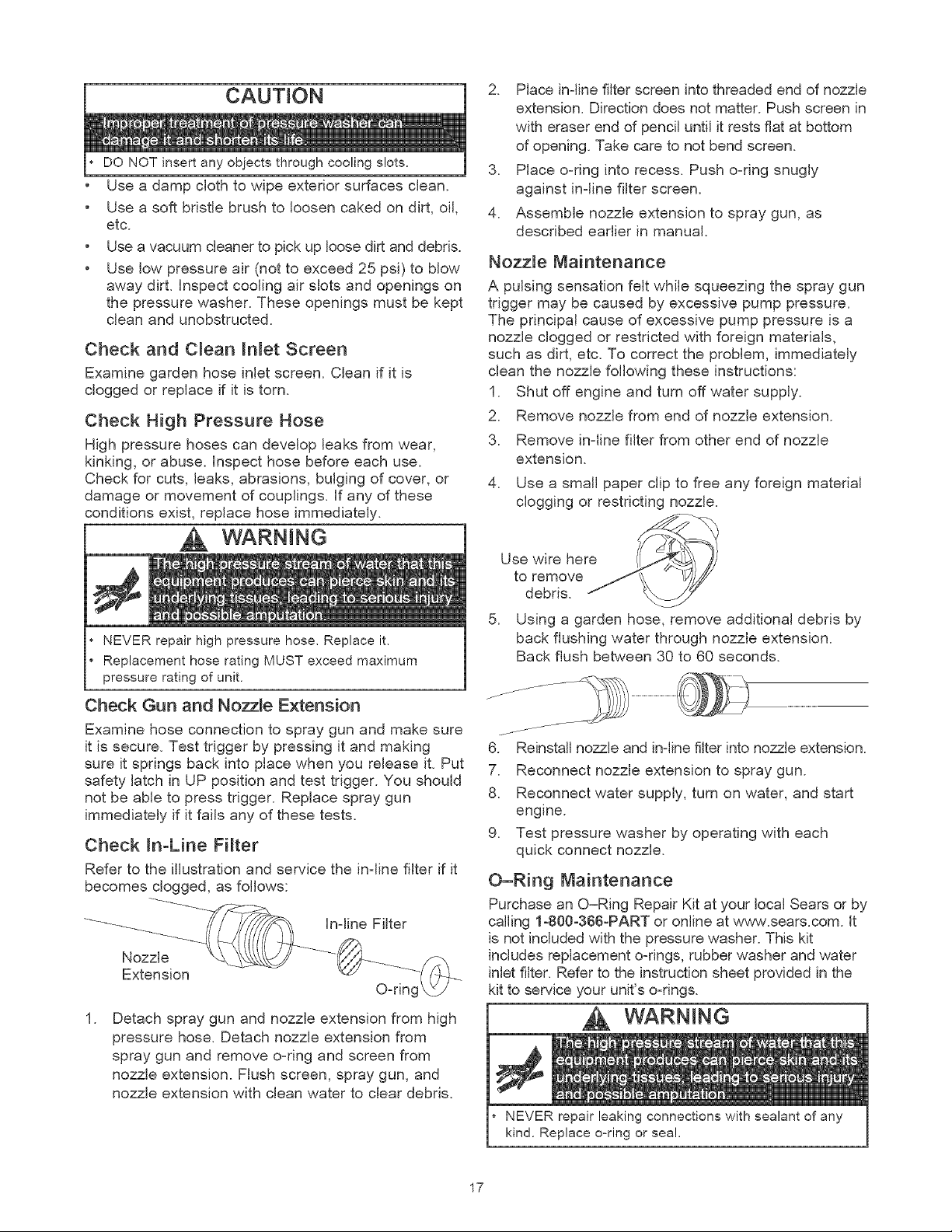

MAINTENANCE .............................. 16-20

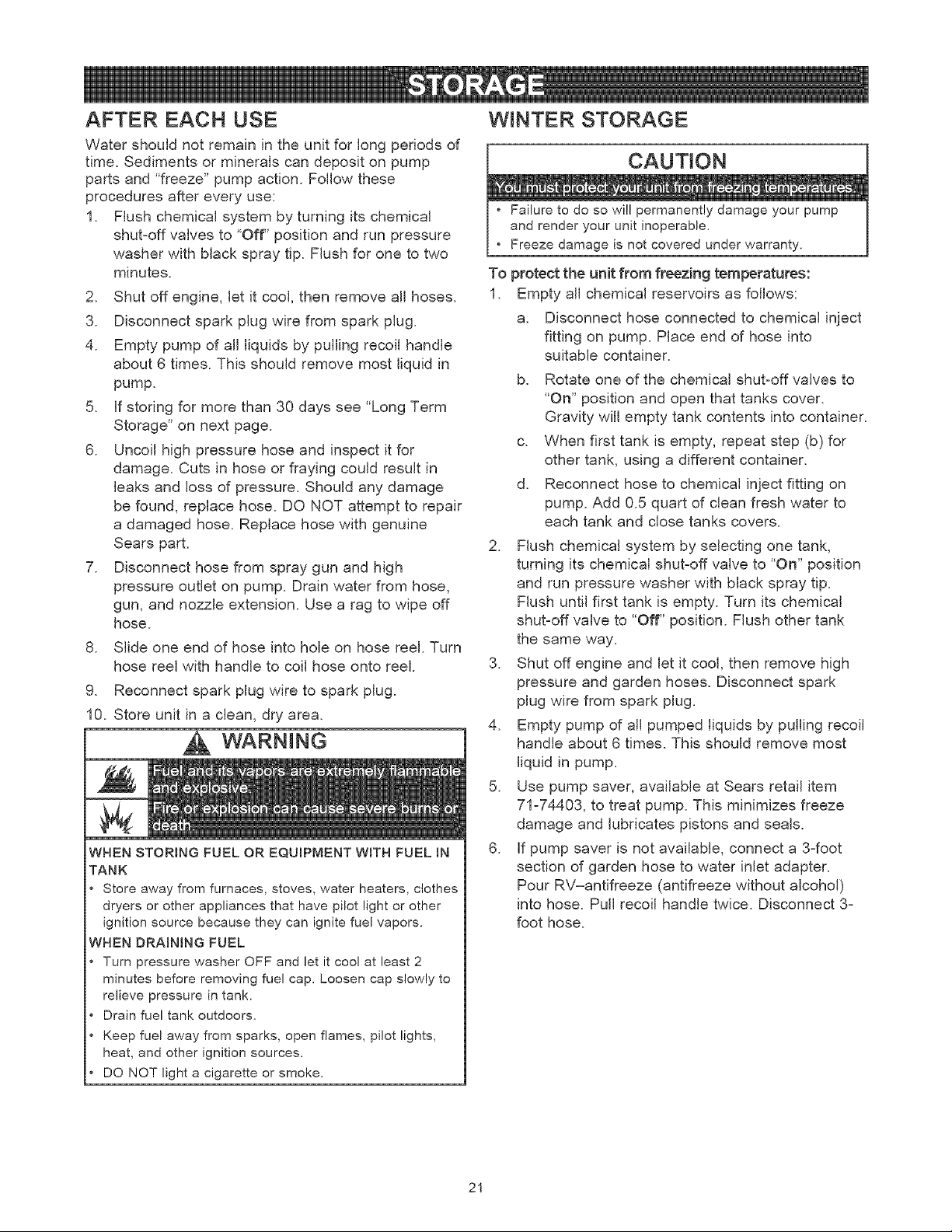

STORAGE .................................. 21-22

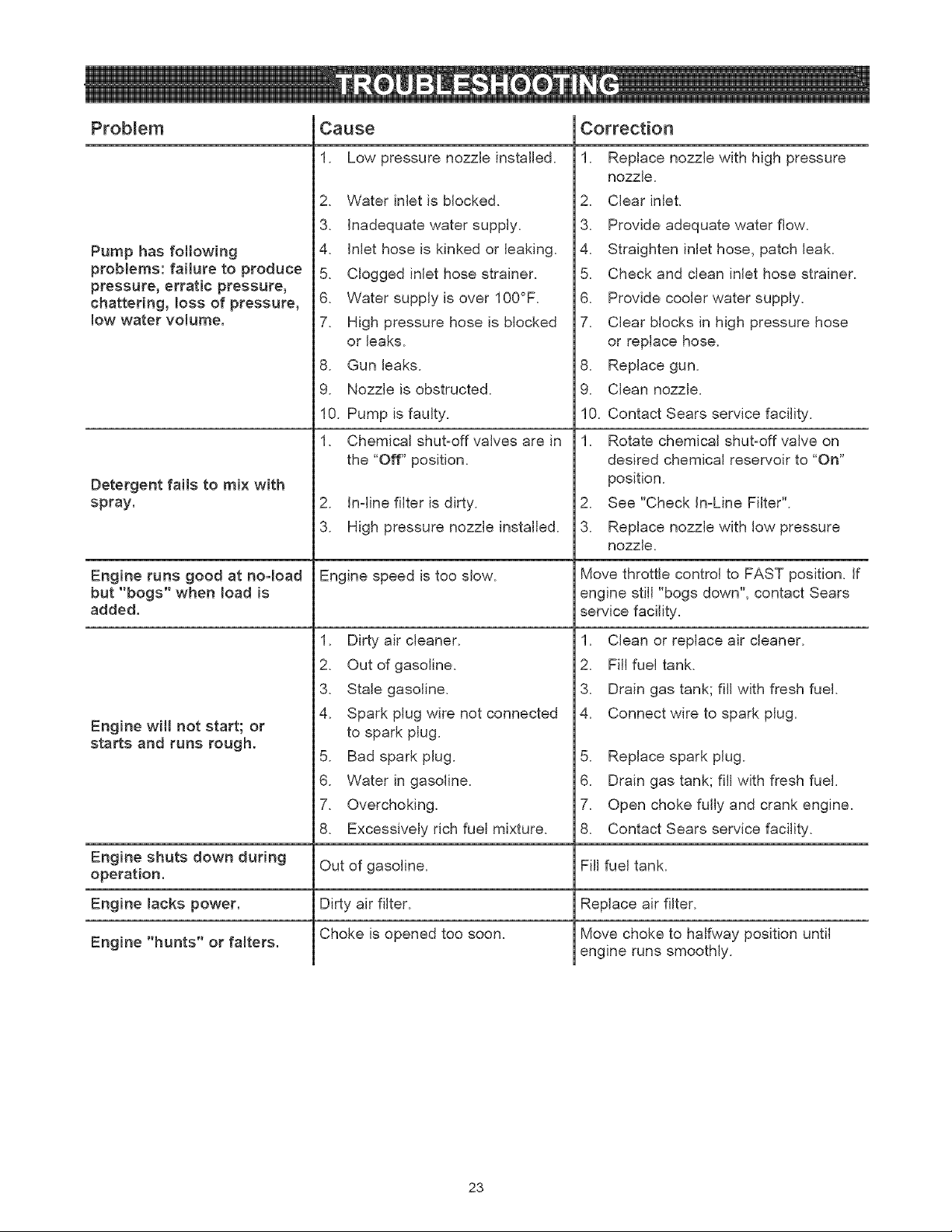

TROUBLESHOOTING ............................ 23

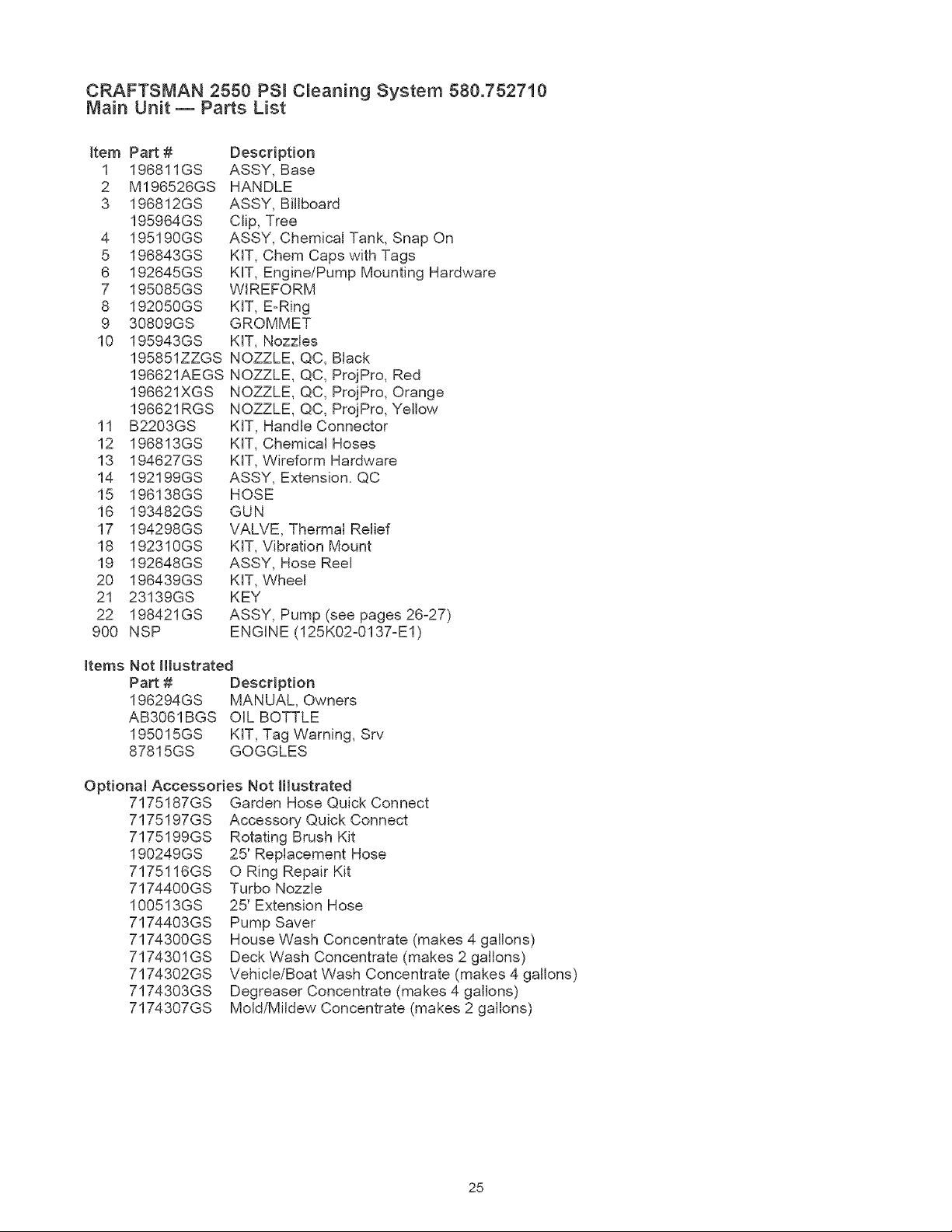

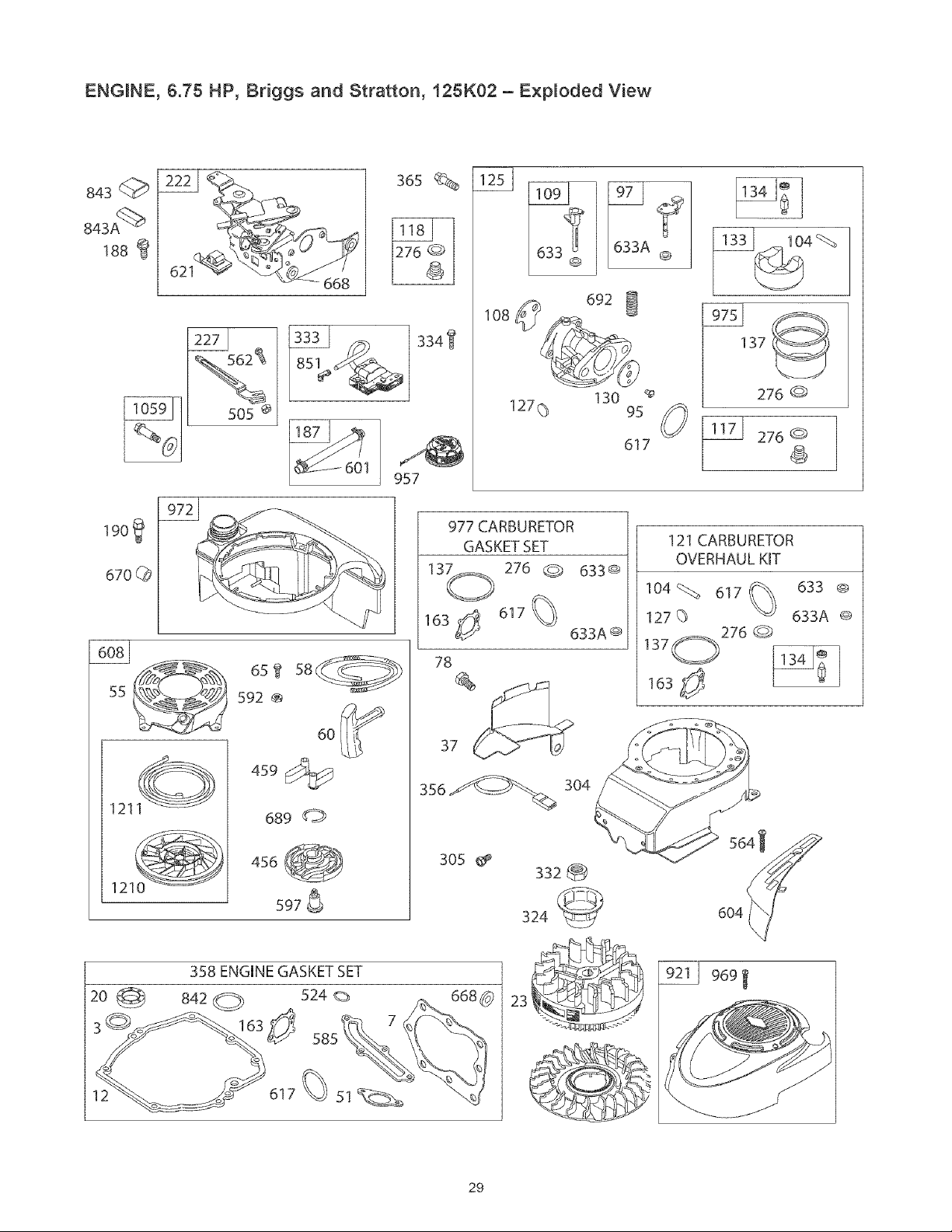

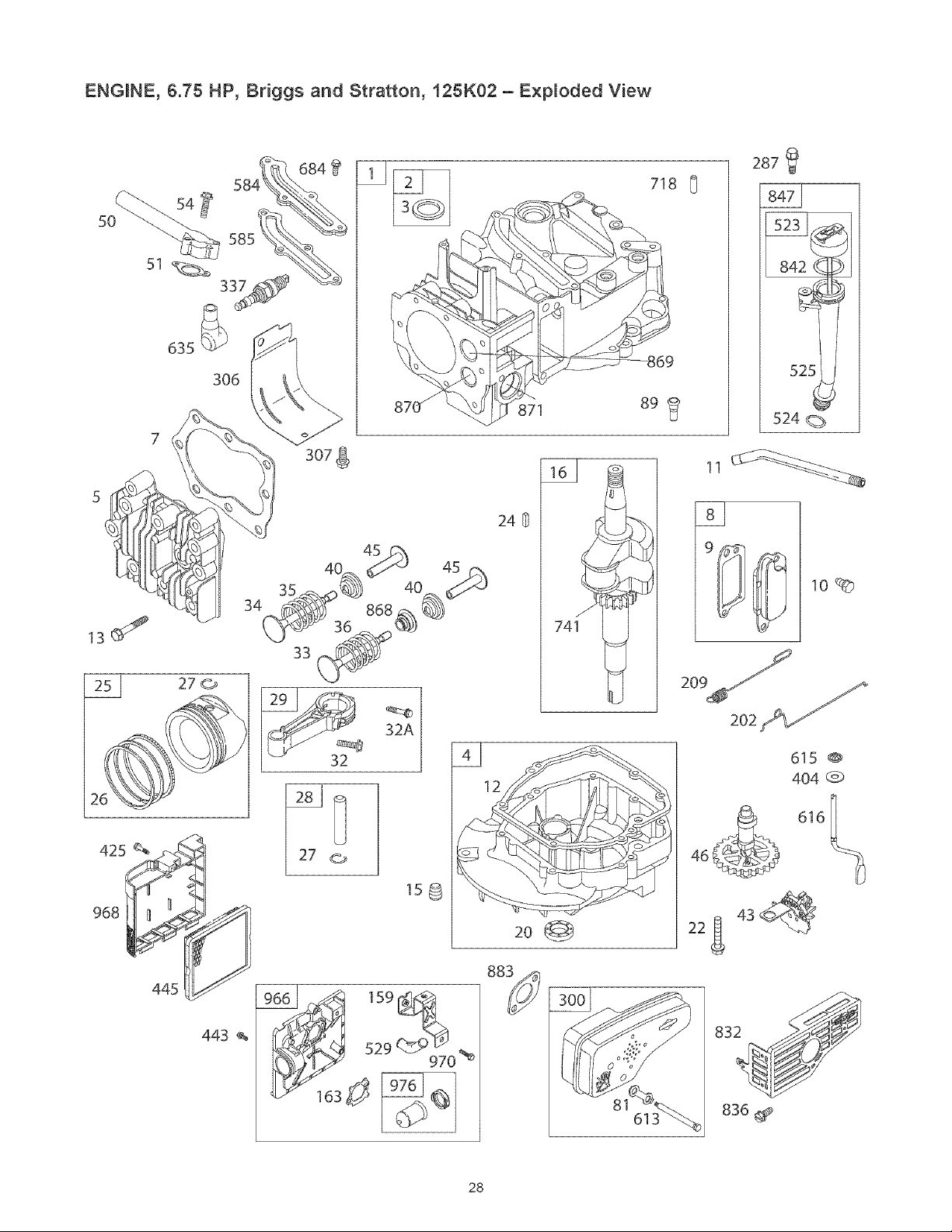

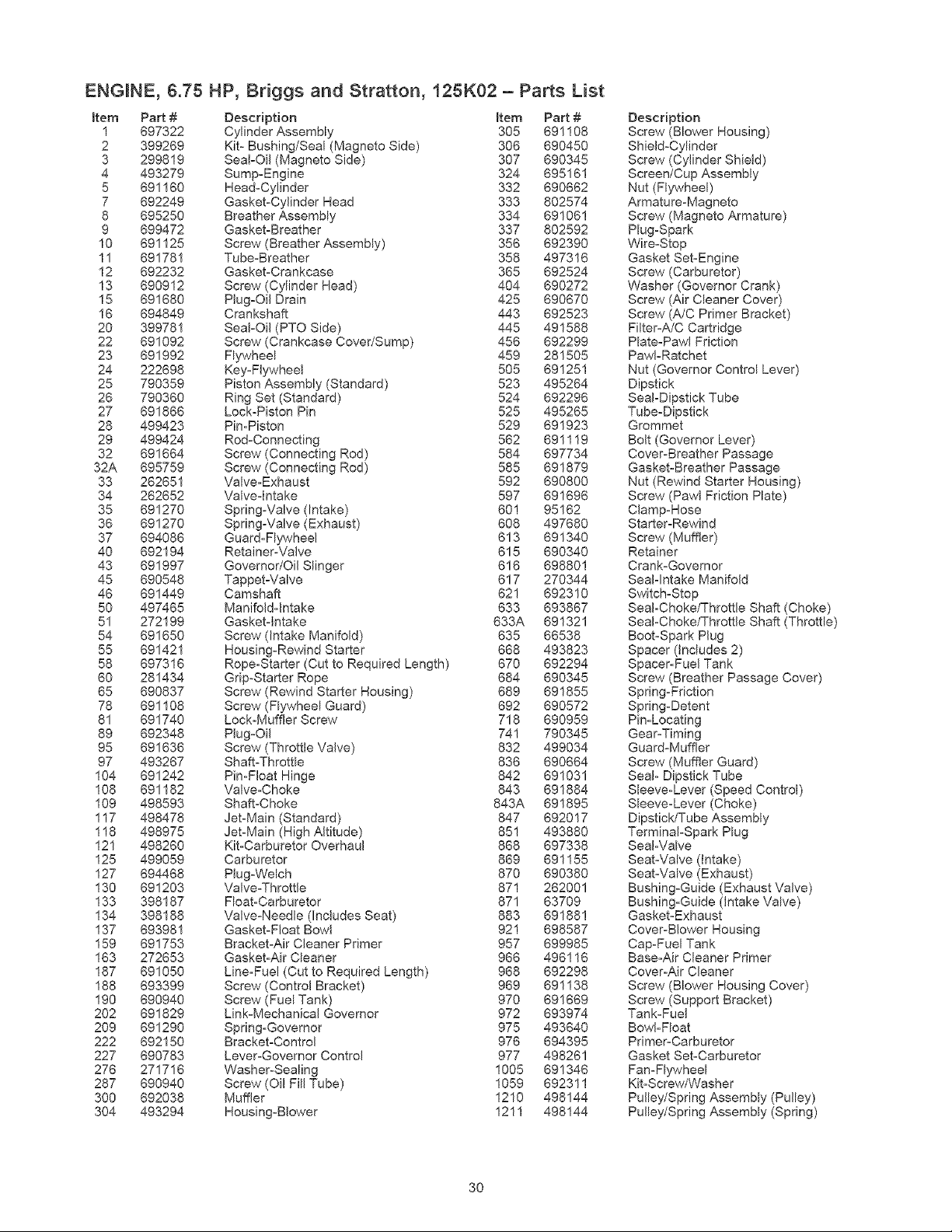

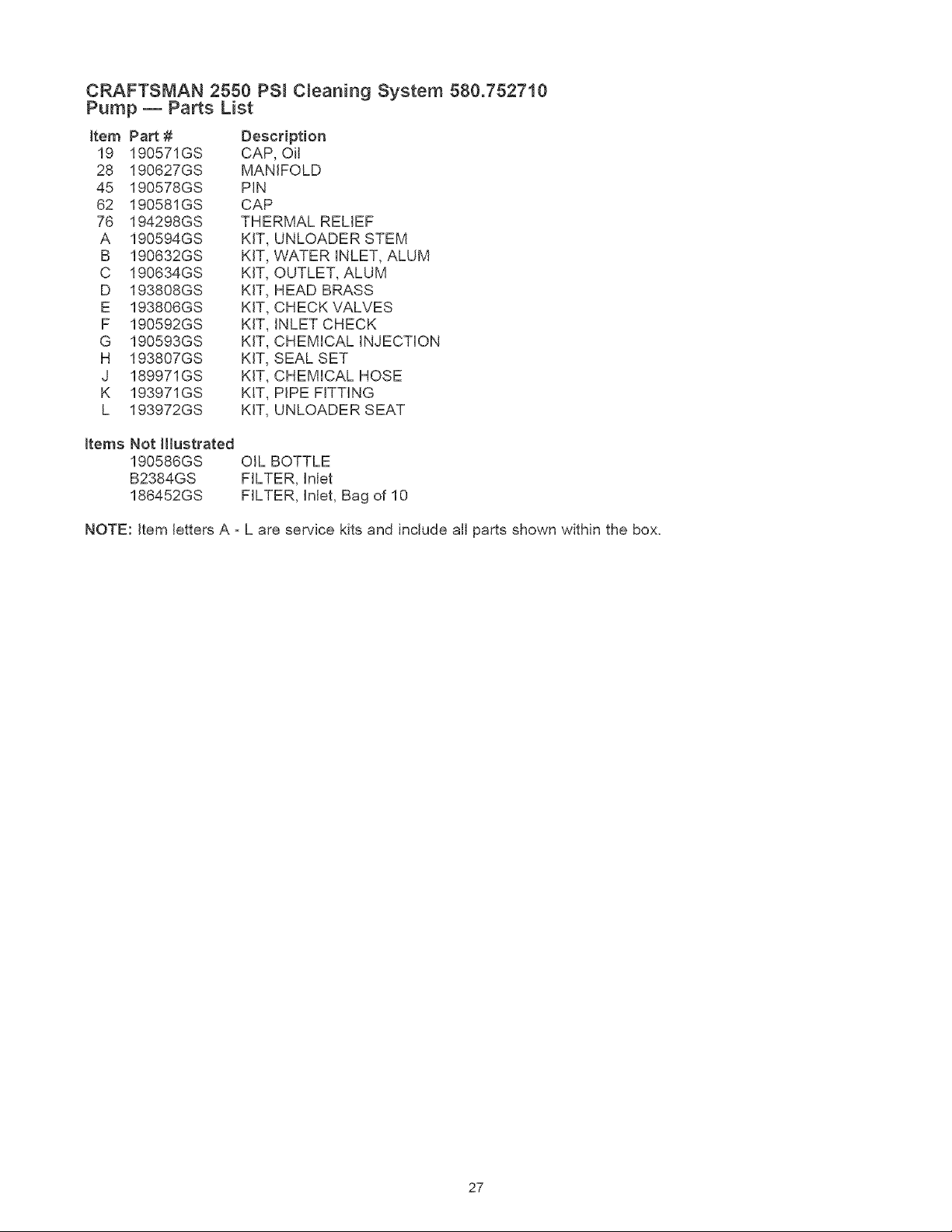

REPLACEMENT PARTS ....................... 24-30

NOTES ....................................... 31

EMISSION CONTROL WARRANTY .............. 32-33

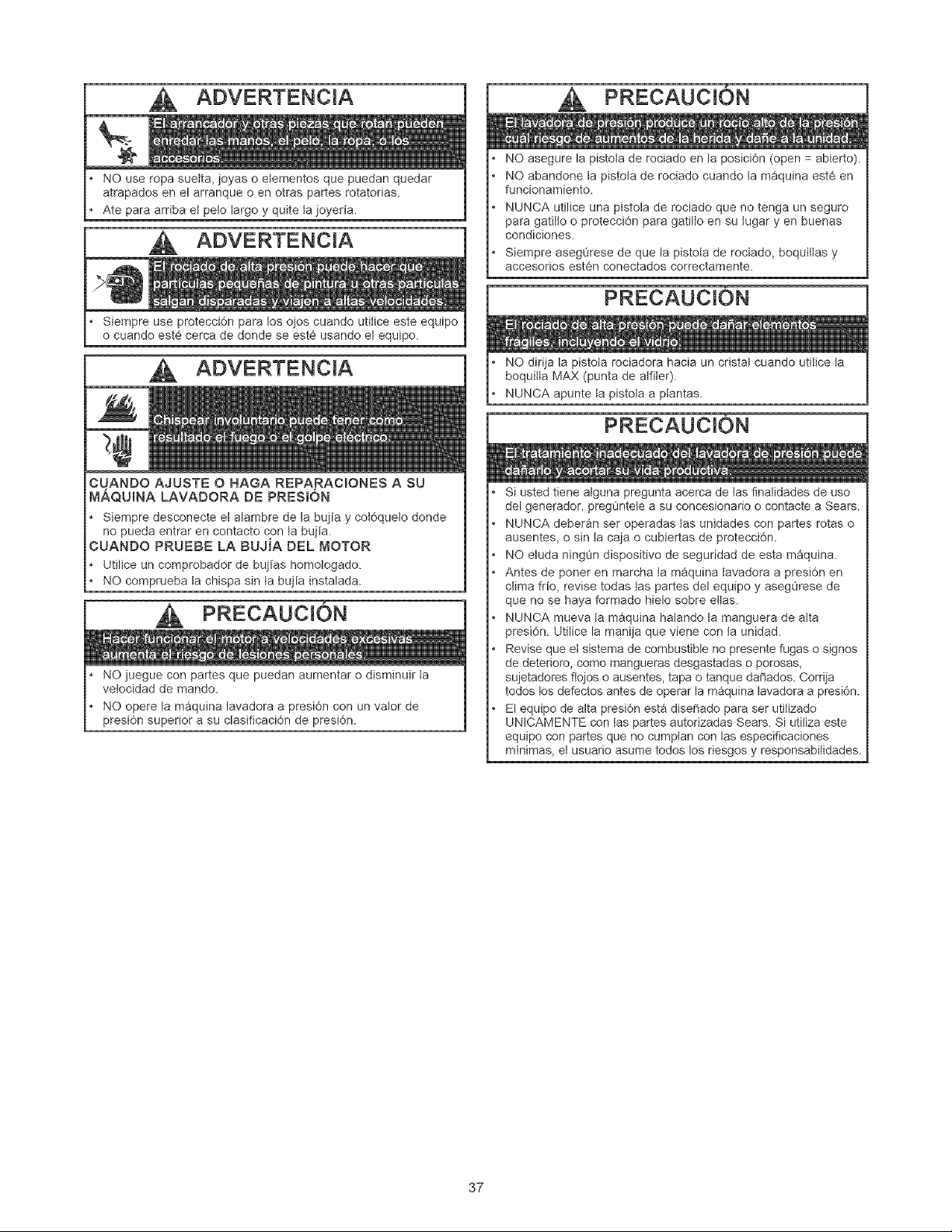

ESPA!_iOL ................................... 34-59

HOW TO ORDER PARTS ................ BACK PAGE

UM_TED WARRANTY ON CRAFTSMAN PRESSURE WASHER

For one year from the date of purchase, when this Craftsman pressure washer is maintained and operated

according to the instructions in the owner's manual, Sears will repair, free of charge, any defect in material and

workmanship.

if this washer is used for commercial purposes, this warranty applies for only 90 days from the date of

purchase, if this pressure washer is used for rental purposes, this warranty applies for only 30 days after date

of purchase.

This warranty does not cover:

• Expendable items such as spark plugs or air filters, which become worn during normal use.

• Repairs necessary because of operator abuse or negligence, including damage resulting from no water

being supplied to pump or failure to maintain the equipment according to the instructions contained in the

owner's manual.

Warranty service is available by returning the pressure washer to the nearest Sears service center or dealer in

the United States.

This warranty gives you specific legal rights and you may also have other rights, which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, _L 60179

This is the safety alert symbol, it is used to alert you to potential petsonat injury hazards. Obey aH

safety messages that follow this symbol to avoid possible injury or death.

_- !-JJl Read this manual carefully and become

familiar with your pressure washer. Know its

applications, its limitations, and any hazards

involved.

The safety alert symbol (,&) is used with a signal

word (DANGER, CAUTION, WARNING), a pictorial

and/or a safety message to alert you to hazards.

DANGER indicates a hazard which, if not avoided, wifl

result in death or serious injury. WARNING indicates a

hazard which, if not avoided, cou/d result in death or

serious injury. CAUTION indicates a hazard which, if

not avoided, might result in minor or moderate injury.

CAUTION, when used without the alert symbol,

indicates a situation that could result in equipment

damage. Follow safety messages to avoid or reduce

the risk of injury or death.

@ Sears Brands, LLC

Hazard Symbols and Meanings

Toxic Fumes Hazardous Chemical Electrical Shock

Slippery Surface Fal! Fluid Injection

Fire

Exp!osion Hot Surface

Moving Parts Flying Objects

Kickback

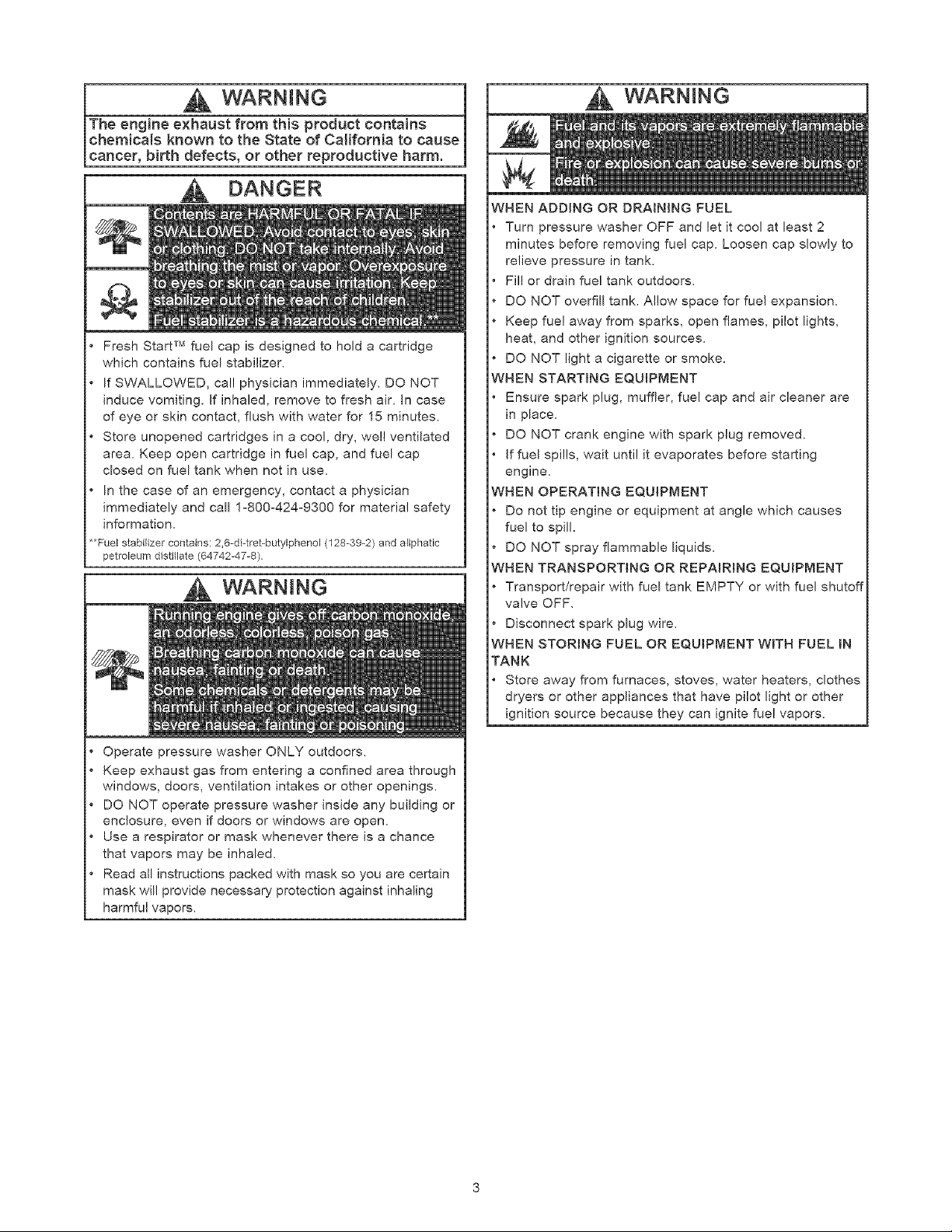

WARNtNG

The engine exhaust from this product contains

chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

DANGER

Fresh Start TM fuel cap is designed to hold a cartridge

which contains fuel stabilizer.

If SWALLOWED, cal! physician immediately. DO NOT

induce vomiting. If inhaled, remove to fresh air. In case

of eye or skin contact, flush with water for 15 minutes.

Store unopened cartridges in a cool, dry, well ventilated

are& Keep open cartridge in fuel cap, and fuel cap

closed on fuel tank when not in use.

In the case of an emergency, contact a physician

immediately and call 1-800_424-9300 for material safety

information_

**Fuel stabilizer contains: 2,6-di-tret-butylphenol (128-39-2) and aliphatic

petroleum distillate (64742-47-8).

WARNING

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure, even if doors or windows are open.

Use a respirator or mask whenever there is a chance

that vapors may be inhaled.

Read all instructions packed with mask so you are certain

mask will provide necessary protection against inhaling

harmful vapors.

WARNING

WHEN ADDING OR DRAINBNG FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fil! or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fue! away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

VHEN STARTING EQUIPMENT

Ensure spark plug, muffler, fuel cap and air cleaner are

in place.

DO NOT crank engine with spark plug removed.

If fuel spills, wait until it evaporates before starting

engine.

VHEN OPERATmNG EQUIPMENT

* Do not tip engine or equipment at angle which causes

fuel to spill.

DO NOT spray flammable liquids,

WHEN TRANSPORTING OR REPAIRBNG EQUIPMENT

Transport/repair with fuel tank EMPTY or with fuel shutoff

valve OFF.

Disconnect spark plug wire.

WHEN STORING FUEL OR EQUBPMENT WITH FUEL mN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fue! vapors.

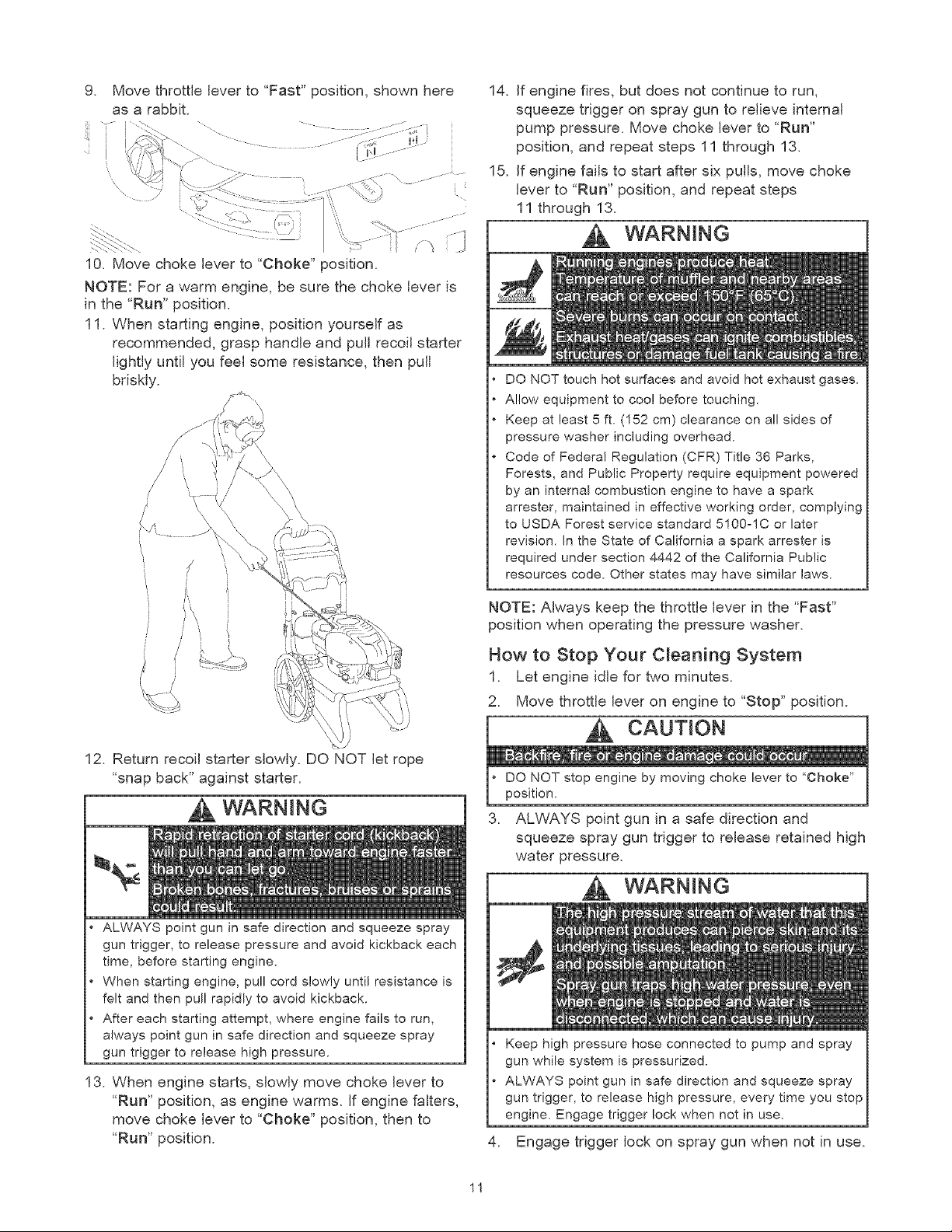

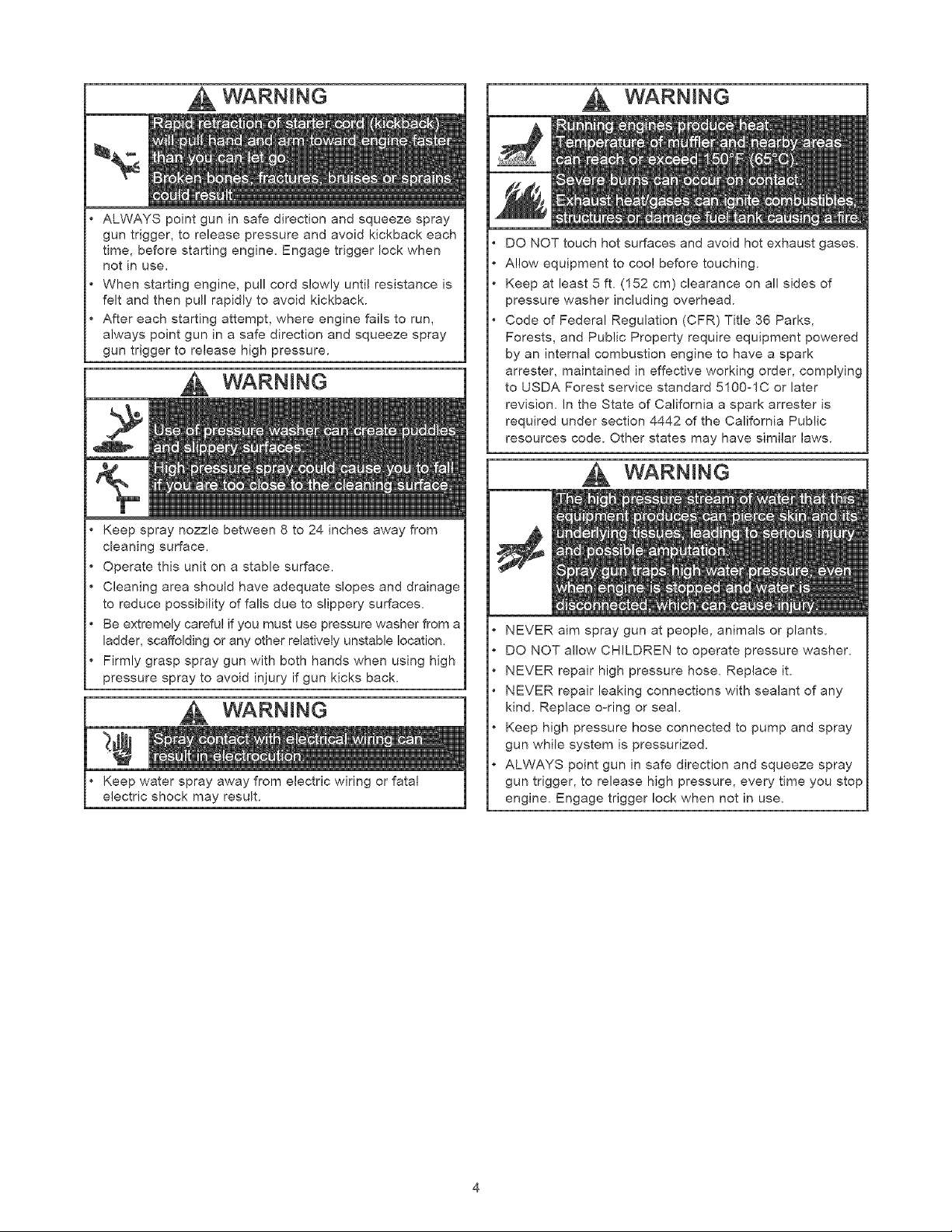

WARNING

in safe direction and squeeze sprayALWAYS point gun

gun trigger, to release pressure and avoid kickback each

time, before starting engine. Engage trigger lock when

not in use.

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,

always point gun in a safe direction and squeeze spray

gun trigger to release high pressure.

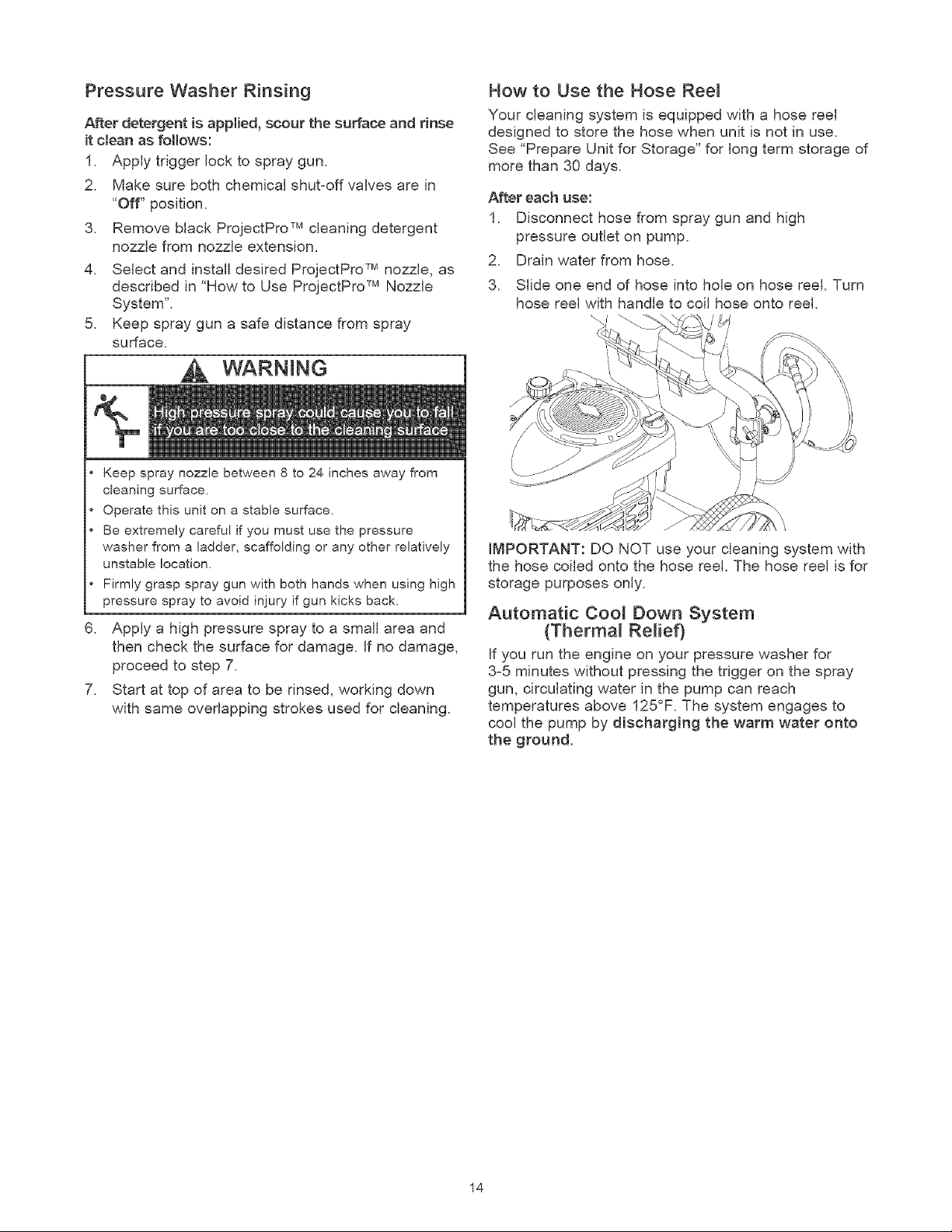

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface.

Operate this unit on a stable surface.

Cleaning area should have adequate slopes and drainage

to reduce possibility of falls due to slippery surfaces.

Be extremely careful if you must use pressure washer from a

ladder, scaffolding or any other relatively unstable location.

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

WARNING

• Keep water spray away from electric wiring or fatal

electric shock may result.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to coo! before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

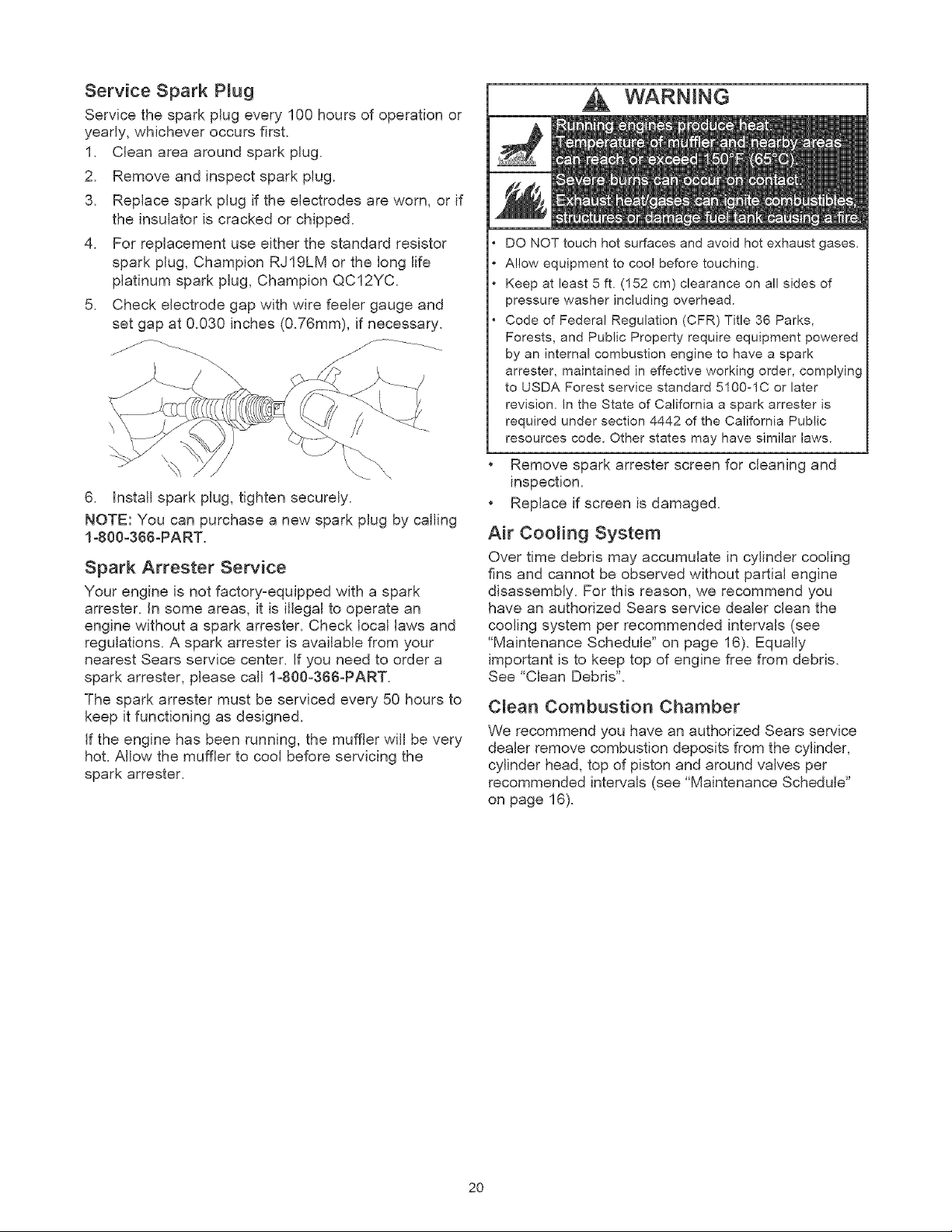

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

WARNING

NEVER aim spray gun at people, animals or plants.

DO NOT allow CHILDREN to operate pressure washer.

NEVER repair high pressure hose. Replace it.

NEVER repair leaking connections with sealant of any

kind. Replace ooring or seal.

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release high pressure, every time you stop

engine. Engage trigger lock when not in use.

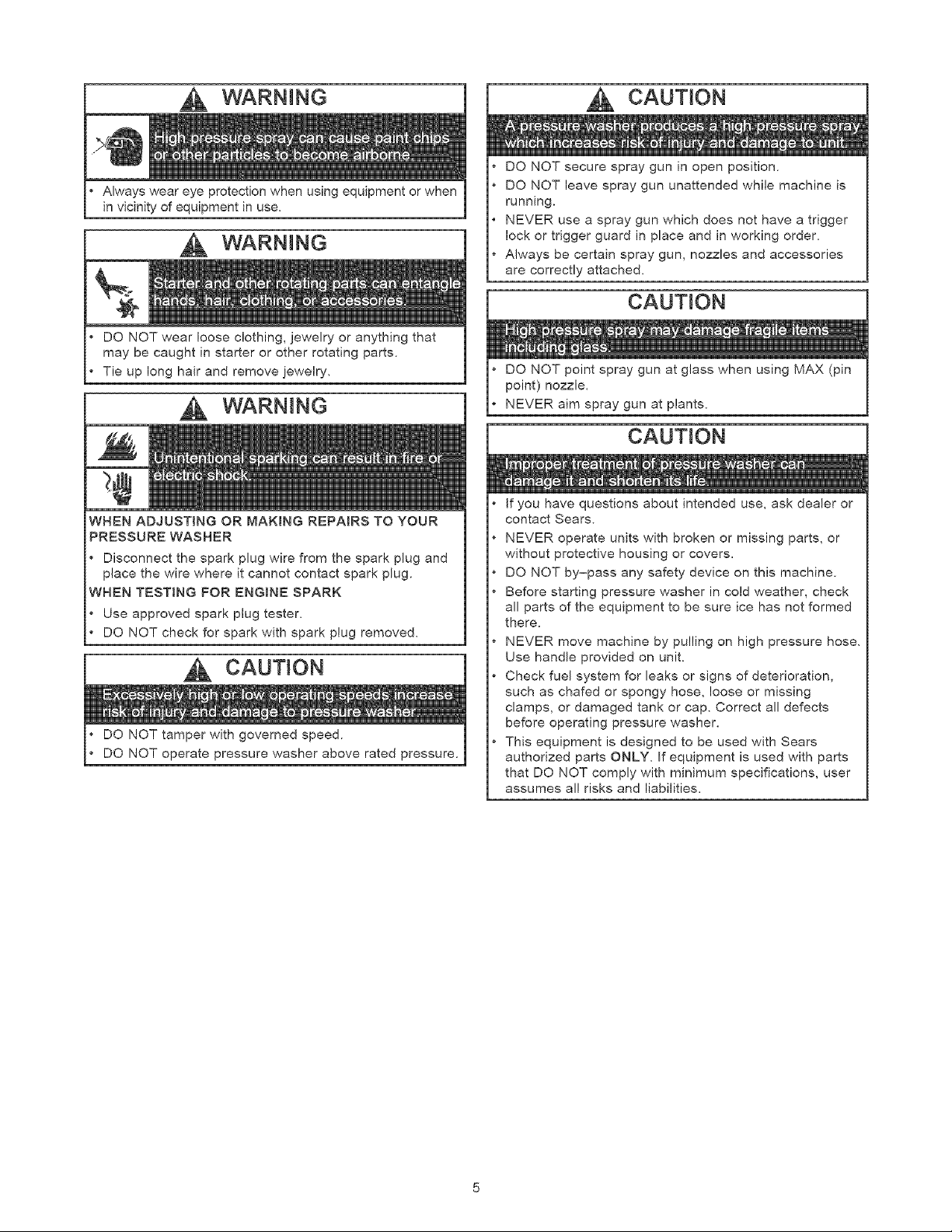

WARNING 1

° Always wear eye protection when using equipment or when

in vicinity of equipment in use.

• DO NOT wear loose clothing, jewelry or anything that

may be caught in starter or other rotating parts.

• Tie up long hair and remove jewelry.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed.

CAUTION

• DO NOT tamper with governed speed.

• DO NOT operate pressure washer above rated pressure.

CAUTION

DO NOT secure spray gun in open position.

DO NOT leave spray gun unattended while machine is

running.

NEVER use a spray gun which does not have a trigger

lock or trigger guard in place and in working order.

Always be certain spray gun, nozzles and accessories

are correctly attached.

CAUTION

DO NOT point spray gun at glass when using MAX (pin

point) nozzle.

NEVER aim spray gun at plants.

CAUTION

If you have questions about intended use, ask dealer or

contact Sears+

NEVER operate units with broken or missing parts, or

without protective housing or covers.

DO NOT by-pass any safety device on this machine.

Before starting pressure washer in cold weather, check

all parts of the equipment to be sure ice has not formed

there.

NEVER move machine by pulling on high pressure hose.

Use handle provided on unit.

Check fuel system for leaks or signs of deterioration,

such as chafed or spongy hose, loose or missing

clamps, or damaged tank or cap. Correct all defects

before operating pressure washer+

This equipment is designed to be used with Sears

authorized parts ONLY+ If equipment is used with parts

that DO NOT comply with minimum specifications, user

assumes al! risks and liabilities.

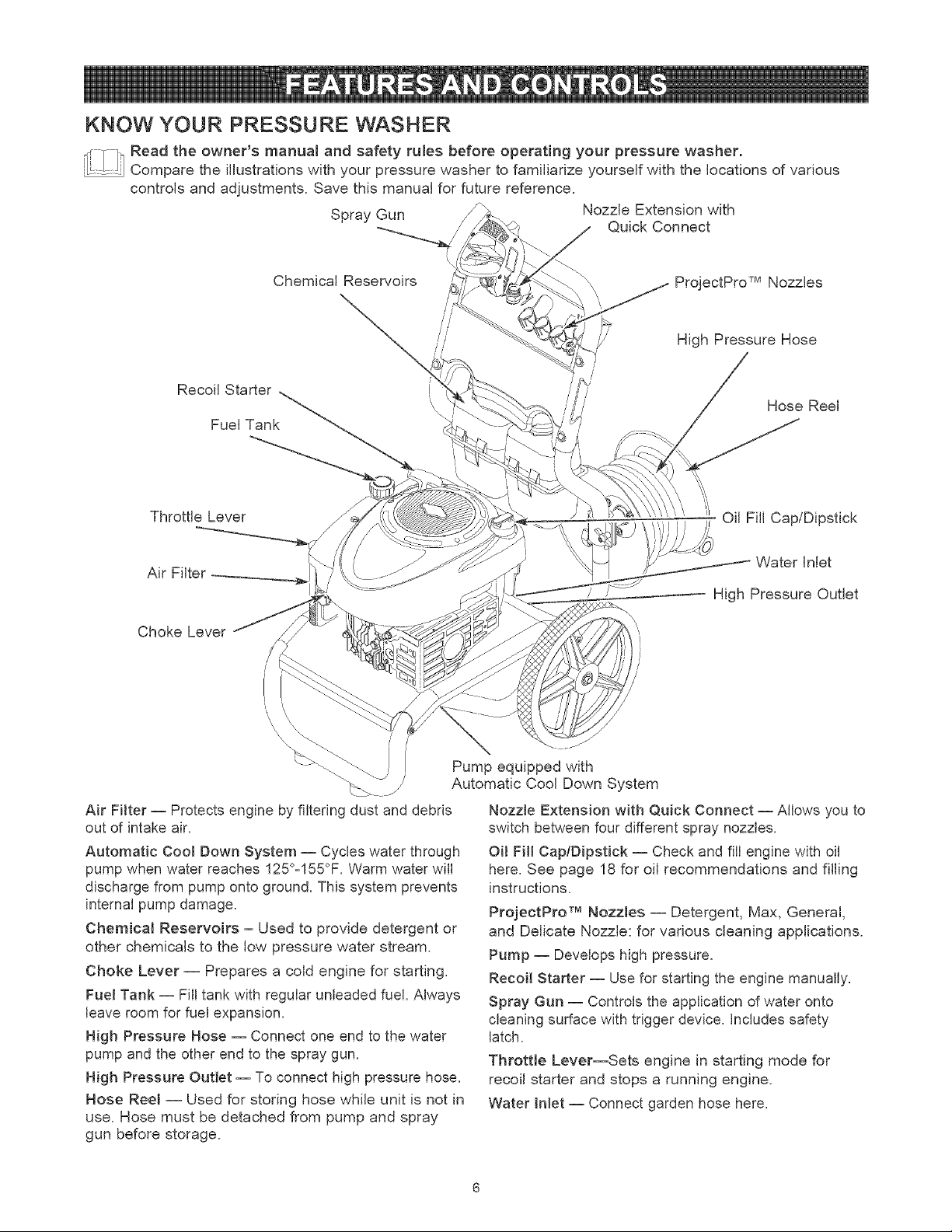

KNOW YOUR PRESSURE WASHER

_Read the owner's manual and safety rules before operating your pressure washer,

....... Compare the illustrations with your pressure washer to familiarize yourself with the locations of various

controls and adjustments. Save this manual for future reference.

Spray Gun Nozzle Extension with

Quick Connect

ProjectPro TM Nozzles

High Pressure Hose

Recoil Starter

Fuel Tank

Hose Reel

Throttle Lever

Oil Fill Cap/Dipstick

Air

Choke Lever

Water inlet

High Pressure Outlet

Pump equipped with

Automatic Cool Down System

Air Filter -- Protects engine by filtering dust and debris

out of intake air.

Automatic Cool Down System -- Cycles water through

pump when water reaches 125°-155°F. Warm water will

discharge from pump onto ground. This system prevents

internal pump damage.

Chemical Reservoirs = Used to provide detergent or

other chemicals to the low pressure water stream.

Choke Lever -- Prepares a cold engine for starting.

Fuel Tank -- Fill tank with regular unleaded fuel. Always

leave room for fuel expansion.

High Pressure Hose -- Connect one end to the water

pump and the other end to the spray gun.

High Pressure Outlet -- To connect high pressure hose.

Hose Reel -- Used for storing hose while unit is not in

use. Hose must be detached from pump and spray

gun before storage.

Nozzle Extension with Quick Connect -- Allows you to

switch between four different spray nozzles.

Oil Fill Cap/Dipstick -- Check and fill engine with oil

here. See page 18 for oil recommendations and filling

instructions.

ProjectPro TM Nozzles -- Detergent, Max, General,

and Delicate Nozzle: for various cleaning applications.

Pump -- Develops high pressure.

Recoil Starter -- Use for starting the engine manually.

Spray Gun -- Controls the application of water onto

cleaning surface with trigger device. Includes safety

latch.

Throttle Lever--Sets engine in starting mode for

recoil starter and stops a running engine.

Water tnlet -- Connect garden hose here.

Yourcleaningsystemrequiressomeassemblyandis

readyforuseonlyafterit hasbeenproperlyserviced

withtherecommendedoil andfuel.

If you haveanyproblemswith the assemblyof

your pressurewasher,pleasecallthe pressure

washerhelplineat 1-800-222-3136.

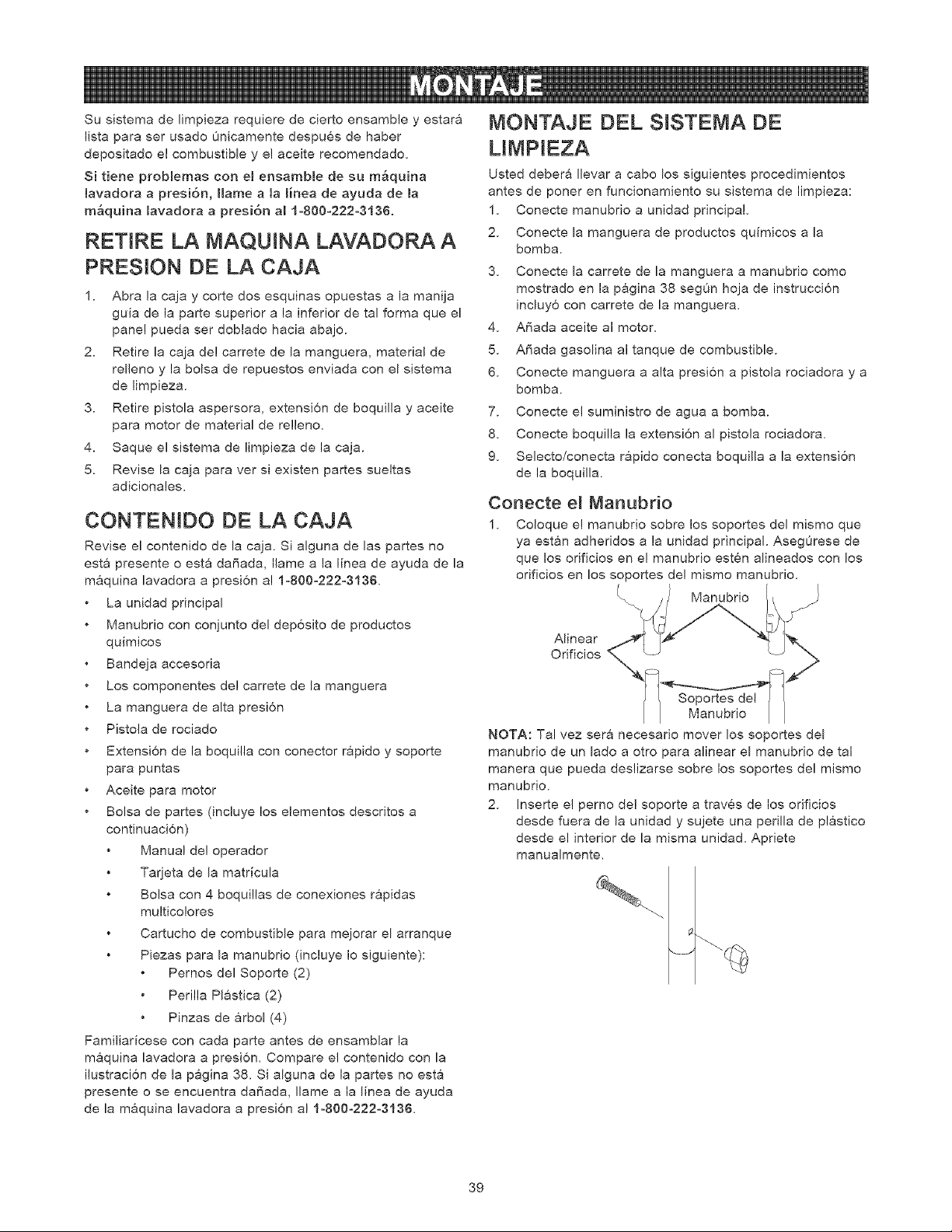

REMOVE PRESSURE WASHER

FROM CARTON

1. Slice two corners at the end of carton from top to

bottom so the panel can be folded down flat.

2. Remove hose reel box, fillers, and parts bag

shipped with cleaning system.

3. Remove spray gun, nozzle extension, and engine

oil from fillers.

4. Roll cleaning system out open end of carton.

5. Check carton for additional loose parts.

CARTON CONTENTS

Check all contents. If any parts are mtssing or

damaged, ca[[ the pressure washer helpline at

1-800-222-3136.

Main Unit

Handle with Chemical Reservoir Assembly

Accessory tray

Hose Reel Components

High Pressure Hose

Spray Gun

Nozzle Extension with Quick Connect Fitting and

Tip Holder

• Oil Bottle

• Parts Bag (which includes the following):

• Owner's Manual

• Owner's Registration Card

• Bag containing 4 multi-colored ProjectPro TM

nozzles

• Fresh Start Fuel Cartridge

• Handle Fastening Hardware Kit (which includes):

• Carriage Bolts (2)

• Plastic Knobs (2)

• Tree Clips (4)

Become familiar with each piece before assembling

the pressure washer. Identify all contents with the

illustration on page 6. If any parts are missing or

damaged, call the pressure washer helpline at

1-800-222-3136.

ASSEMBLING CLEANtNG SYSTEM

Your Craftsman cleaning system ,,viii need assembly

before operation:

1. Attach handle to main unit.

2. Connect chemical hose to pump.

3. Attach hose reel to handle as shown on page 6

according to instruction sheet included with hose reel.

4. Add oil to engine crankcase.

5. Add fuel to fuel tank.

6. Connect high pressure hose to spray gun and pump.

7. Connect water supply to pump.

8. Attach nozzle extension to spray gun.

9. Select/attach quick connect nozzle to nozzle

extension.

Attach Handme

1. Place handle assembly onto handle supports

connected to main unit. Make sure holes in handle

align with holes on handle supports.

/ I

Handle '

Hoes F_ r-__,,_

Align i_ i

Handle i i

// Supports/i

NOTE: It may be necessary to move the handle

supports from side to side in order to align the handle

so it will slide over the handle supports.

2. Insert carriage bolts through holes from outside of

unit and attach plastic knob from inside of unit.

Tighten by hand.

3. Place accessory tray over holes on handle

(viewing from front of unit). Push tree clips into

holes until they sit flat against accessory tray.

: i

J J

Insert multi-colored ProjectPro TM nozzles and

other supplied accessories in spaces provided in

accessory tray. See "How to Use Accessory Tray".

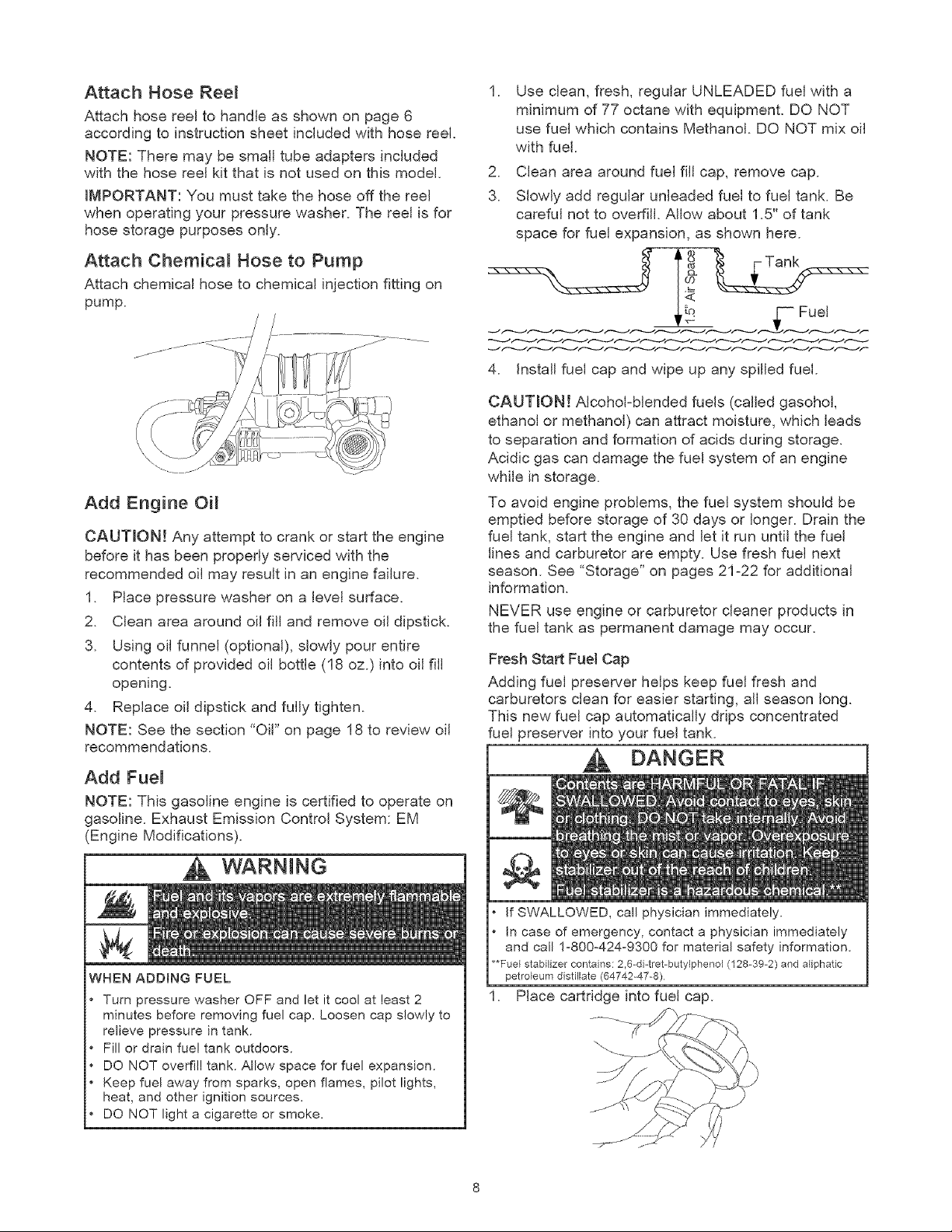

Attach Hose Reel

Attach hose reel to handle as shown on page 6

according to instruction sheet included with hose reel.

NOTE: There may be small tube adapters included

with the hose reel kit that is not used on this model.

IMPORTANT: You must take the hose off the reel

when operating your pressure washer. The reel is for

hose storage purposes only.

Attach Chemicam Hose to Pump

Attach chemical hose to chemical injection fitting on

pump.

Add Engine OH

CAUTION! Any attempt to crank or start the engine

before it has been properly serviced with the

recommended oil may result in an engine failure.

1. Place pressure washer on a level surface.

2. Clean area around oil fill and remove oil dipstick.

3. Using oil funnel (optional), slowly pour entire

contents of provided oil bottle (18 oz.) into oil fill

opening.

4. Replace oil dipstick and fully tighten.

NOTE: See the section "Oil" on page 18 to review oil

recommendations.

Add Fuel

NOTE: This gasoline engine is certified to operate on

gasoline. Exhaust Emission Control System: EM

(Engine Modifications).

WARNING

WHEN ADDING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Fill or drain fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel expansion.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

1. Use clean, fresh, regular UNLEADED fuel with a

minimum of 77 octane with equipment. DO NOT

use fuel which contains Methanol. DO NOT mix oil

with fuel.

2. Clean area around fuel fill cap, remove cap.

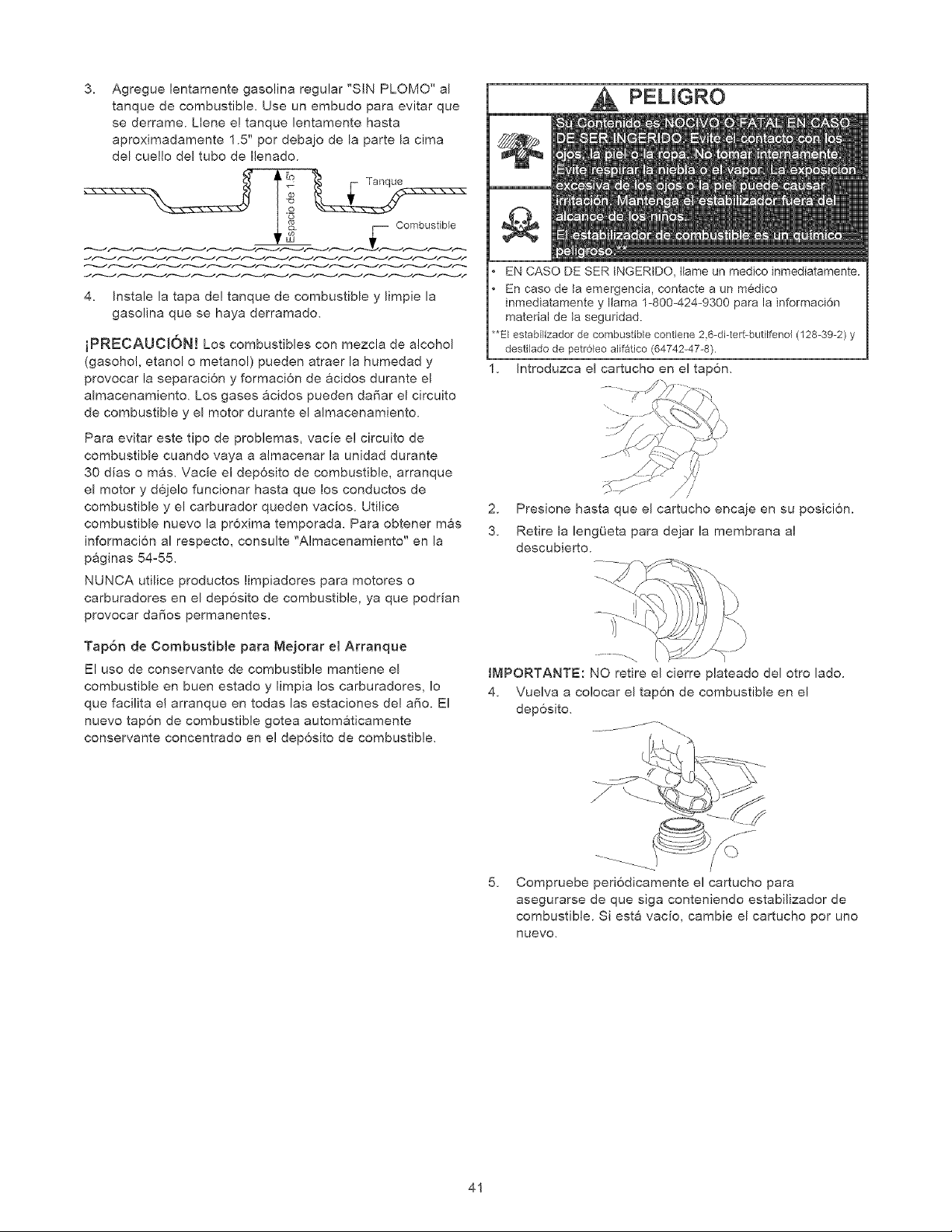

3. Slowly add regular unleaded fuel to fuel tank. Be

careful not to overfill. Allow about 1.5" of tank

space for fuel expansion, as shown here.

4. Install fuel cap and wipe up any spilled fuel.

CAUTRON! Alcohol-blended fuels (called gasohol,

ethanol or methanol) can attract moisture, which leads

to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage.

To avoid engine problems, the fuel system should be

emptied before storage of 30 days or longer. Drain the

fuel tank, start the engine and let it run until the fuel

lines and carburetor are empty. Use fresh fuel next

season. See "Storage" on pages 21-22 for additional

information.

NEVER use engine or carburetor cleaner products in

the fuel tank as permanent damage may occur.

Fresh Start Fuel Cap

Adding fuel preserver helps keep fuel fresh and

carburetors clean for easier starting, all season long.

This new fuel cap automatically drips concentrated

fuel preserver into your fuel tank.

immediately.

,6-di-tret-butylpheno{ (128-39-2) and aliphatic

petroleum distillate (64742-47-8)

1. Place cartridge into fuel cap.

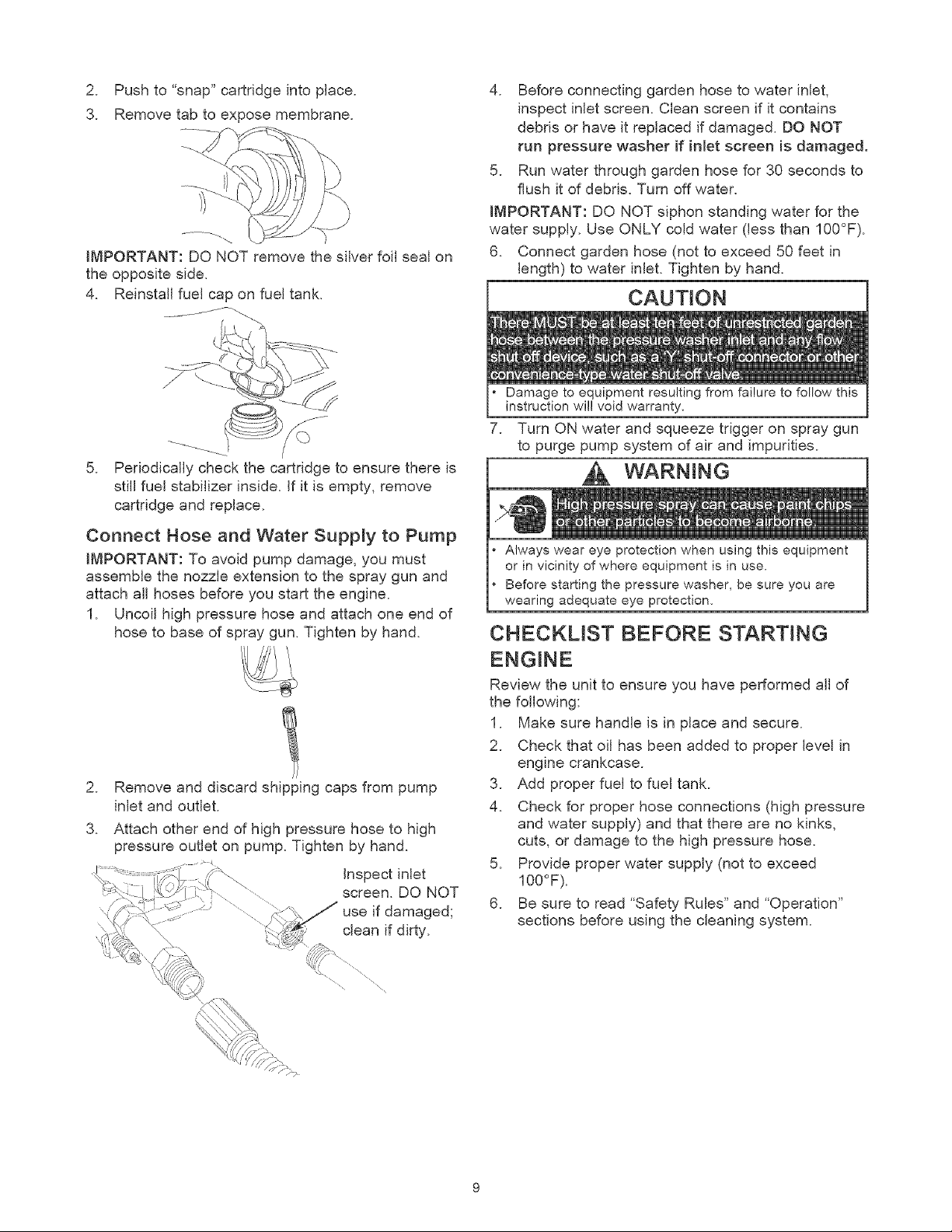

2. Pushto"snap"cartridgeintoplace.

3. Removetabtoexposemembrane.

IMPORTANT:DONOTremovethesilverfoilsealon

theoppositeside.

4. Reinstallfuelcapon fueltank.

Periodically check the cartridge to ensure there is

still fuel stabilizer inside, if it is empty, remove

cartridge and replace.

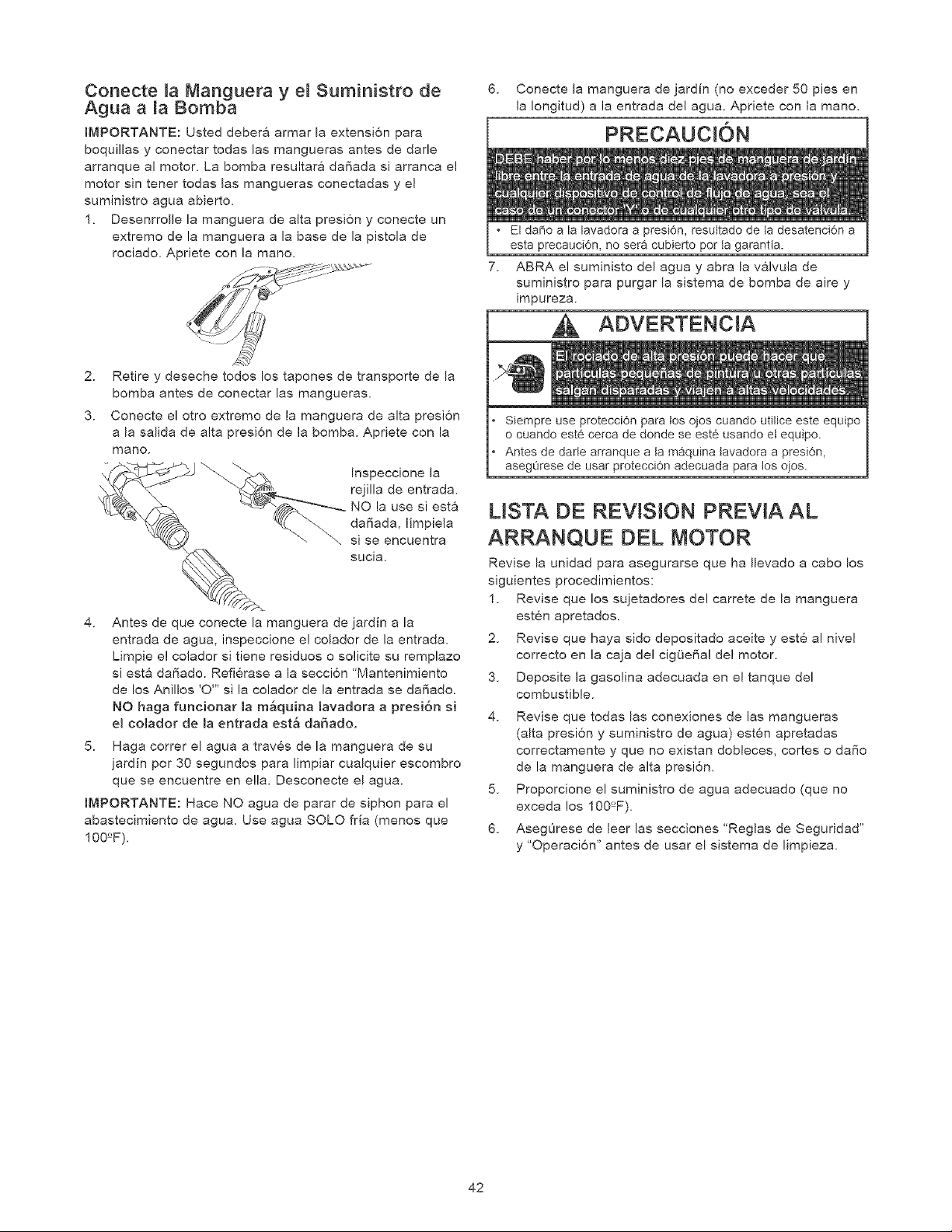

Connect Hose and Water Supply to Pump

IMPORTANT: To avoid pump damage, you must

assemble the nozzle extension to the spray gun and

attach all hoses before you start the engine.

1. Uncoil high pressure hose and attach one end of

hose to base of spray gun. Tighten by hand.

4. Before connecting garden hose to water inlet,

inspect inlet screen. Clean screen if it contains

debris or have it replaced if damaged. DO NOT

run pressure washer if inlet screen is damaged.

5. Run water through garden hose for 30 seconds to

flush it of debris. Turn off water.

IMPORTANT: DO NOT siphon standing water for the

water supply. Use ONLY cold water (less than 100°F).

6. Connect garden hose (not to exceed 50 feet in

length) to water inlet. Tighten by hand.

CAUTION

Damage to equipment resulting from failure to follow this

instruction will void warranty,

Turn ON water and squeeze trigger on spray gun

to purge pump system of air and impurities.

WARNING

Always wear eye protection when using this equipment

or in vicinity of where equipment is in use.

Before starting the pressure washer, be sure you are

wearing adequate eye protection,

CHECKLIST BEFORE STARTING

2. Remove and discard shipping caps from pump

inlet and outlet.

3. Attach other end of high pressure hose to high

pressure outlet on pump. Tighten by hand.

Inspect inlet

screen. DO NOT

if damaged;

clean if dirty.

Review the unit to ensure you have performed all of

the following:

1. Make sure handle is in place and secure.

2. Check that oil has been added to proper level in

engine crankcase.

3. Add proper fuel to fuel tank.

4. Check for proper hose connections (high pressure

and water supply) and that there are no kinks,

cuts, or damage to the high pressure hose.

5. Provide proper water supply (not to exceed

100°F).

6. Be sure to read "Safety Rules" and "Operation"

sections before using the cleaning system.

HOW TO USE YOUR CLEANING

SYSTEM

if you have any problems operating your pressure

washer, please call the pressure washer helpline at

1=800-222-3136.

Pressure Washer Location

Pressure Washer Clearance

• Keep at least 5 fL (152 cm) clearance on all sides of

pressure washer including overhead.

Place pressure washer in a well ventilated area, which

will allow for removal of deadly exhaust gas. DO NOT

place pressure washer where exhaust gas could

accumulate and enter inside or be drawn into a

potentially occupied building. Ensure exhaust gas is

kept away from any windows, doors, ventilation

intakes or other openings that can allow exhaust gas

to collect in a confined area. Prevailing winds and air

currents should be taken into consideration when

_ositioning pressure washer.

WARNING

Operate pressure washer ONLY outdoors.

Keep exhaust gas from entering a confined area through

windows, doors, ventilation intakes or other openings.

DO NOT operate pressure washer inside any building or

enclosure, even if doors or windows are open.

To Start Your C_eaning System

To start your engine-powered cleaning system for the

first time, follow these instructions step-by-step. This

information also applies whenever you start the engine

after you have let the pressure washer sit idle for at

least a day.

1. Place pressure washer near an outside water

source capable of supplying water at a flow rate

greater than 3.3 gallons per minute and no less

than 20 PSI at pressure washer end of garden

hose.

2. Check that high pressure hose is tightly connected

to spray gun and pump. See "Assembling Your

Pressure Washer" for illustrations.

3. Make sure unit is in a level position.

4. Connect garden hose to water inlet on pressure

washer pump. Turn ON water.

CAUTION

• Damage to equipment will result from failure to follow

this instruction.

5. Squeeze trigger on gun to purge pump system of

air and impurities.

6. Attach nozzle extension to spray gun. Tighten by

hand.

Choose ProjectPro TM nozzle you want to use, pull

back on collar of nozzle extension, insert nozzle

and release collar. Tug on nozzle to make sure it

is securely in place. See "How to Use

ProjectPro TM Nozzle System".

8. Engage trigger lock to spray gun trigger.

Typical Pressure

Washer Shown

Trigger Lock

Exhaust Port

as a rabbit.

. Y

Move throttle lever to "Fast" position, shown here

10. Move choke lever to "Choke" position.

NOTE: For a warm engine, be sure the choke lever is

in the "Run" position.

11. When starting engine, position yourself as

recommended, grasp handle and pull recoil starter

lightly until you feel some resistance, then pull

briskly.

14. if engine fires, but does not continue to run,

squeeze trigger on spray gun to relieve internal

pump pressure. Move choke lever to "Run"

position, and repeat steps 11 through 13.

15. if engine fails to start after six pulls, move choke

lever to "Run" position, and repeat steps

11 through 13.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to coo! before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision. In the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

NOTE: Always keep the throttle lever in the "Fast"

position when operating the pressure washer.

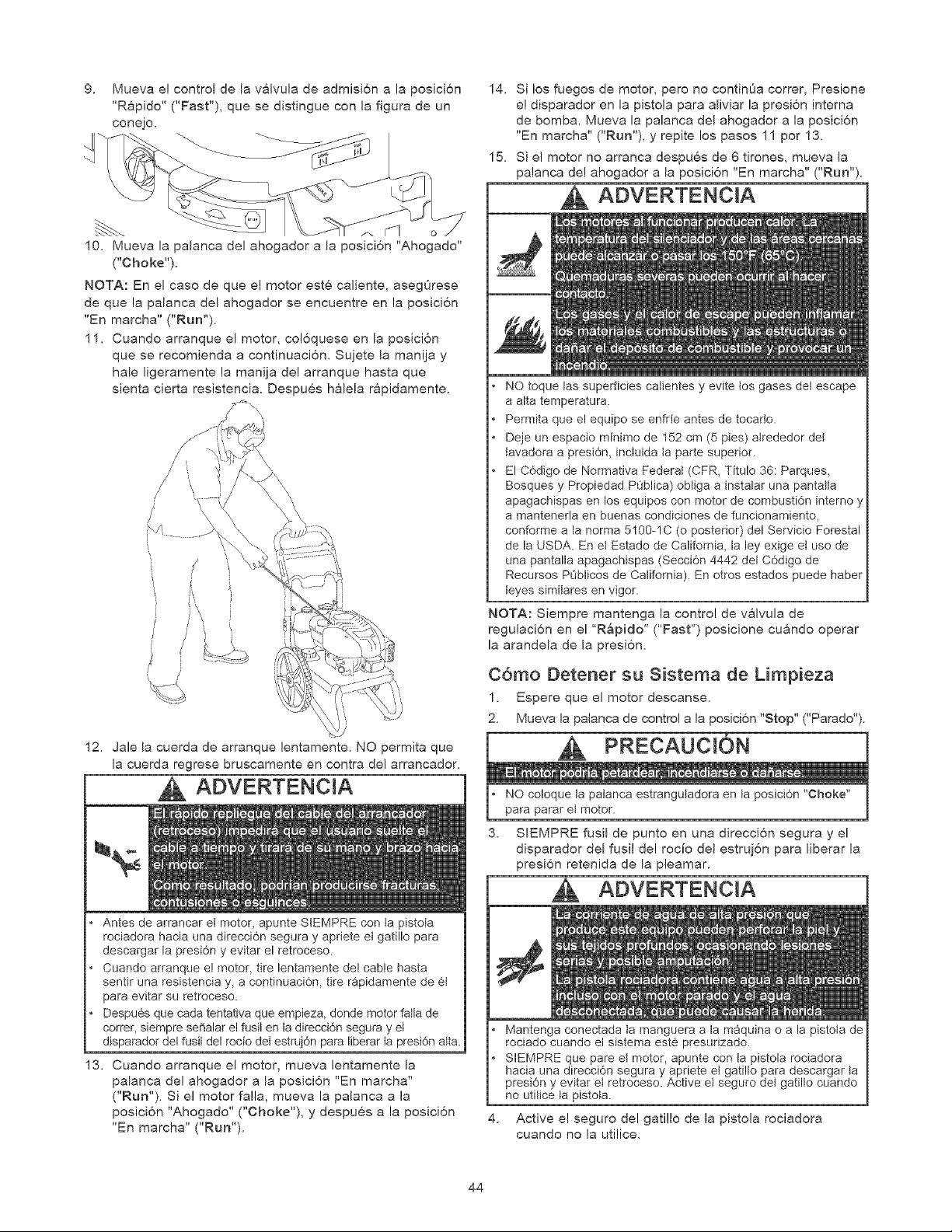

How to Stop Your C_eaning System

1. Let engine idle for two minutes.

2. Move throttle lever on engine to "Stop" position.

12. Return recoil starter slowly. DO NOT let rope

"snap back" against starter.

WARNING

in safe direction and squeeze sprayALWAYS point gun

gun trigger, to release pressure and avoid kickback each

time, before starting engine.

When starting engine, pull cord slowly until resistance is

felt and then pull rapidly to avoid kickback.

After each starting attempt, where engine fails to run,

always point gun in safe direction and squeeze spray

gun trigger to release high pressure.

13. When engine starts, slowly move choke lever to

"Run" position, as engine warms. If engine falters,

move choke lever to "Choke" position, then to

"Run" position.

DO NOT stop engine by moving choke lever to "Choke"position.

3. ALWAYS point gun in a safe direction and

squeeze spray gun trigger to release retained high

water pressure.

WARNING

Keep high pressure hose connected to pump and spray

gun while system is pressurized.

ALWAYS point gun in safe direction and squeeze spray

gun trigger, to release high pressure, every time you stop

engine. Engage trigger lock when not in use.

4. Engage trigger lock on spray gun when not in use.

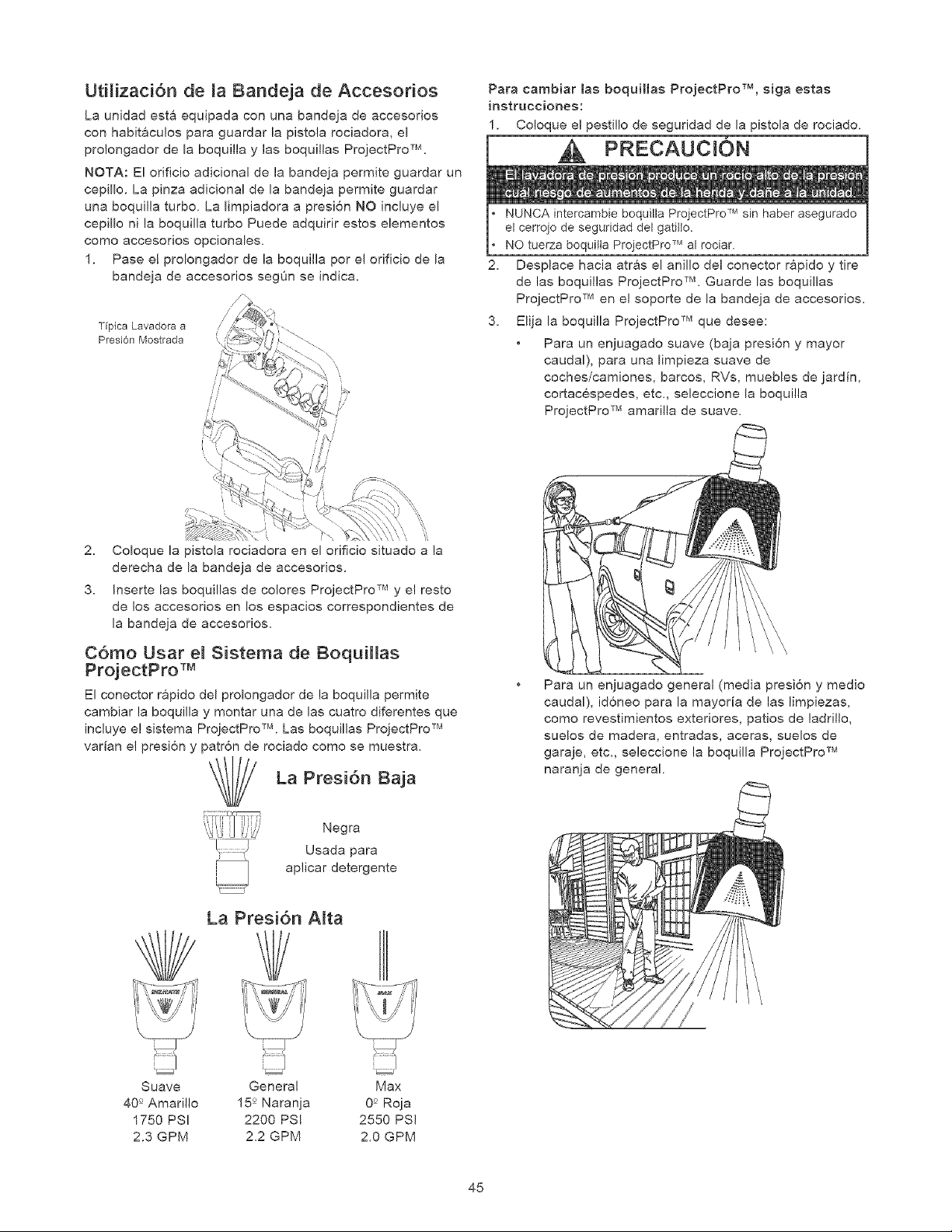

How to Use Accessory Tray

The unit is equipped with an accessory tray with

places to store your ProjectPro TM nozzles, spray gun

and nozzle extension.

NOTE: The extra hole in the tray is for storing a utility

brush. The extra clip in the tray is for storing a turbo

nozzle. The brush and turbo nozzle are NOT included

with your pressure washer. You can buy these items

as optional accessories.

1. Place nozzle extension through hole on accessory

tray, as shown.

2. Place spray gun through hole on accessory tray

on right side of unit.

3. insert multi-colored ProjectPro TM nozzles in

spaces provided in accessory tray.

How to Use ProjectPro TM Nozzle System

The quick-connect on the nozzle extension allows you

to switch between four different ProjectPro TM system

nozzles. The ProjectPro TM nozzles vary the pressure

and spray pattern as shown.

Low

Pressure

Black

Use to apply

detergent

Follow these instructions to change ProjectPro TM

no711es:

1. Engage trigger lock on spray gun.

CAUTION

NEVER exchange ProjectPro TM nozzles without locking

the trigger lock on the trigger.

DO NOT twist ProjectPro TM nozzles while spraying.

Pull back collar on quick-connect and pull current

ProjectPro TM nozzle off. Store ProjectPro TM

nozzles in holder provided on the accessory tray.

Select desired ProjectPro TM nozzle:

• For delicate rinse (lower pressure and higher

flow), for gentle cleaning of cars/trucks, boats,

RV's, patio furniture, lawn equipment, etc.,

select yellow delicate ProjectPro TM nozzle.

For general rinsing (medium pressure and

medium flow), ideal for most all purpose cleaning

such as home siding, brick patios, wood decks,

driveways and sidewalks, garage floors, etc.,

select orange general ProjectPro TM nozzle.

Delicate

40 ° Yellow

2350 PSI

2.7 GPM

High Pressure

General

15° Orange

2800 PSI

2.5 GPM

Max

0° Red

2900 PSI

2.3 GPM

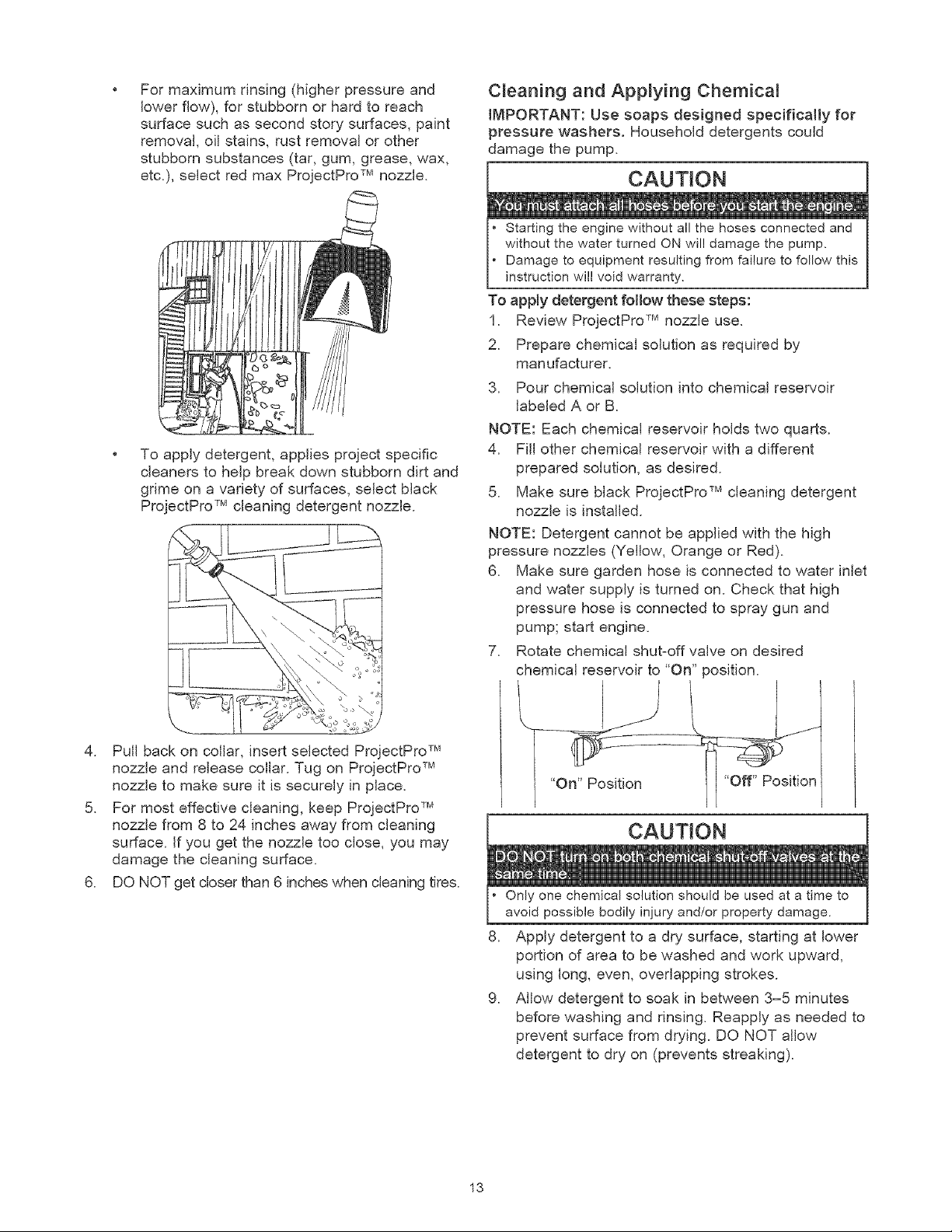

For maximum rinsing (higher pressure and

lower flow), for stubborn or hard to reach

surface such as second story surfaces, paint

removal, oil stains, rust removal or other

stubborn substances (tar, gum, grease, wax,

etc.), select red max ProjectPro TM nozzle.

To apply detergent, applies project specific

cleaners to help break down stubborn dirt and

grime on a variety of surfaces, select black

ProjectPro TM cleaning detergent nozzle.

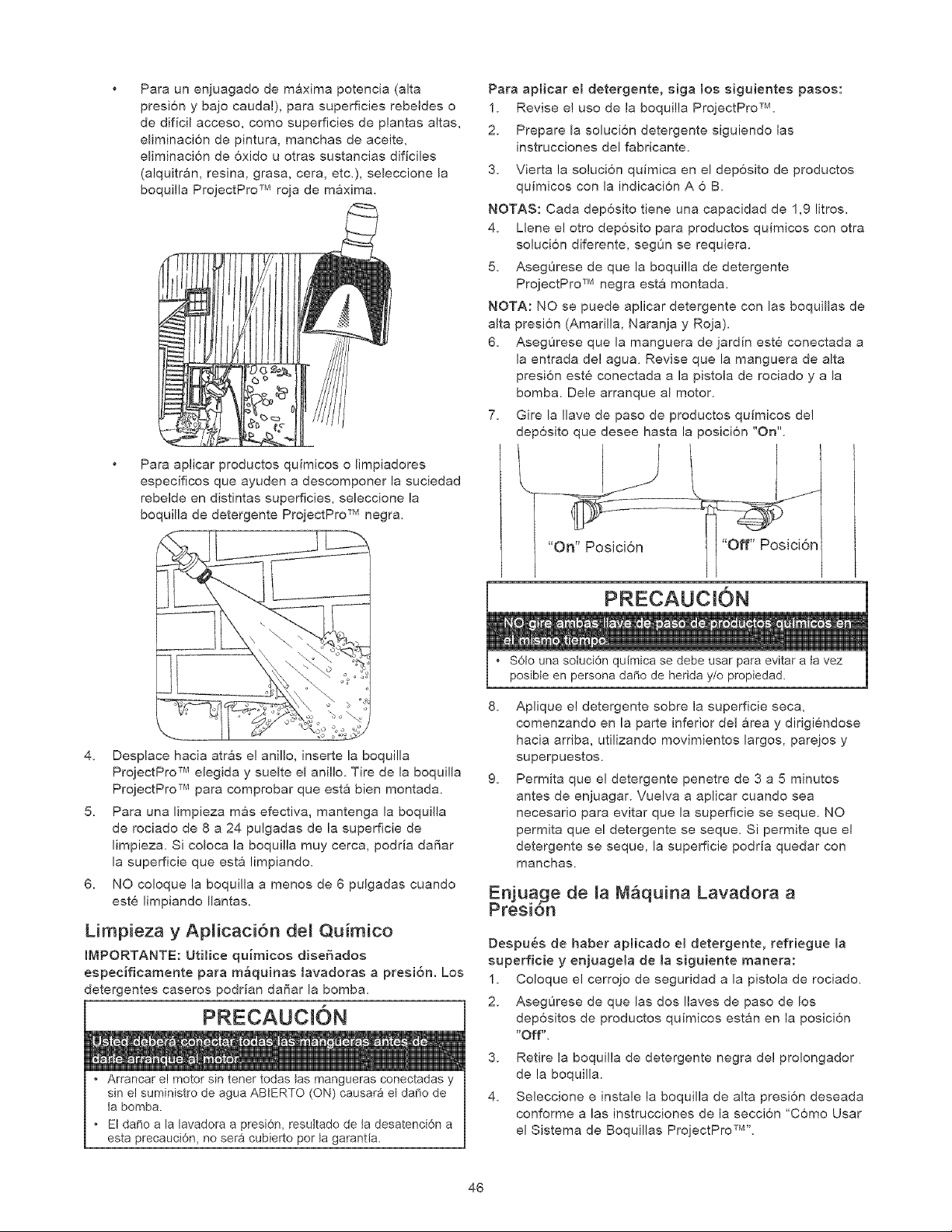

C_eaning and Applying Chernicam

IMPORTANT: Use soaps designed specifically for

pressure washers. Household detergents could

damage the pump.

CAUTION

Starting the engine without all the hoses connected and

without the water turned ON wil! damage the pump.

Damage to equipment resulting from failure to follow this

instruction will void warranty.

To apply detergent follow these steps:

1. Review ProjectPro TM nozzle use.

2. Prepare chemical solution as required by

manufacturer.

3. Pour chemical solution into chemical reservoir

labeled A or B.

NOTE: Each chemical reservoir holds two quarts.

4. Fill other chemical reservoir with a different

prepared solution, as desired.

5. Make sure black ProjectPro TM cleaning detergent

nozzle is installed.

NOTE: Detergent cannot be applied with the high

pressure nozzles (Yellow, Orange or Red).

6. Make sure garden hose is connected to water inlet

and water supply is turned on. Check that high

pressure hose is connected to spray gun and

pump; start engine.

7. Rotate chemical shut-off valve on desired

chemical reservoir to "On" position.

4. Pull back on collar, insert selected ProjectPro TM

nozzle and release collar. Tug on ProjectPro TM

nozzle to make sure it is securely in place.

5. For most effective cleaning, keep ProjectPro TM

nozzle from 8 to 24 inches away from cleaning

surface. If you get the nozzle too close, you may

damage the cleaning surface.

6. DO NOT get closer than 6 inches when cleaning tires.

CAUTION

Only one chemical solution should be used at a time to

avoid possible bodily injury and/or property damage.

Apply detergent to a dry surface, starting at lower

portion of area to be washed and work upward,

using long, even, overlapping strokes.

Allow detergent to soak in between 3-5 minutes

before washing and rinsing. Reapply as needed to

prevent surface from drying. DO NOT allow

detergent to dry on (prevents streaking).

Pressure Washer Rinsing

After detergent is applied, scour the surface and rinse

it clean as foJlows:

1. Apply trigger Jock to spray gun.

2. Make sure both chemical shut-off valves are in

"Off" position.

3. Remove Mack ProjectPro TM cleaning detergent

nozzle from nozzle extension.

4. Select and instaJJdesired ProjectPro TM nozzJe, as

described in "How to Use ProjectPro TM Nozzle

System".

5. Keep spray gun a safe distance from spray

surface.

WARNING

Keep spray nozzle between 8 to 24 inches away from

cleaning surface,

Operate this unit on a stable surface,

Be extremely careful if you must use the pressure

washer from a ladder, scaffolding or any other relatively

unstable location,

Firmly grasp spray gun with both hands when using high

pressure spray to avoid injury if gun kicks back.

6. Apply a high pressure spray to a small area and

then check the surface for damage, if no damage,

proceed to step 7.

7. Start at top of area to be rinsed, working down

with same overJapping strokes used for cleaning.

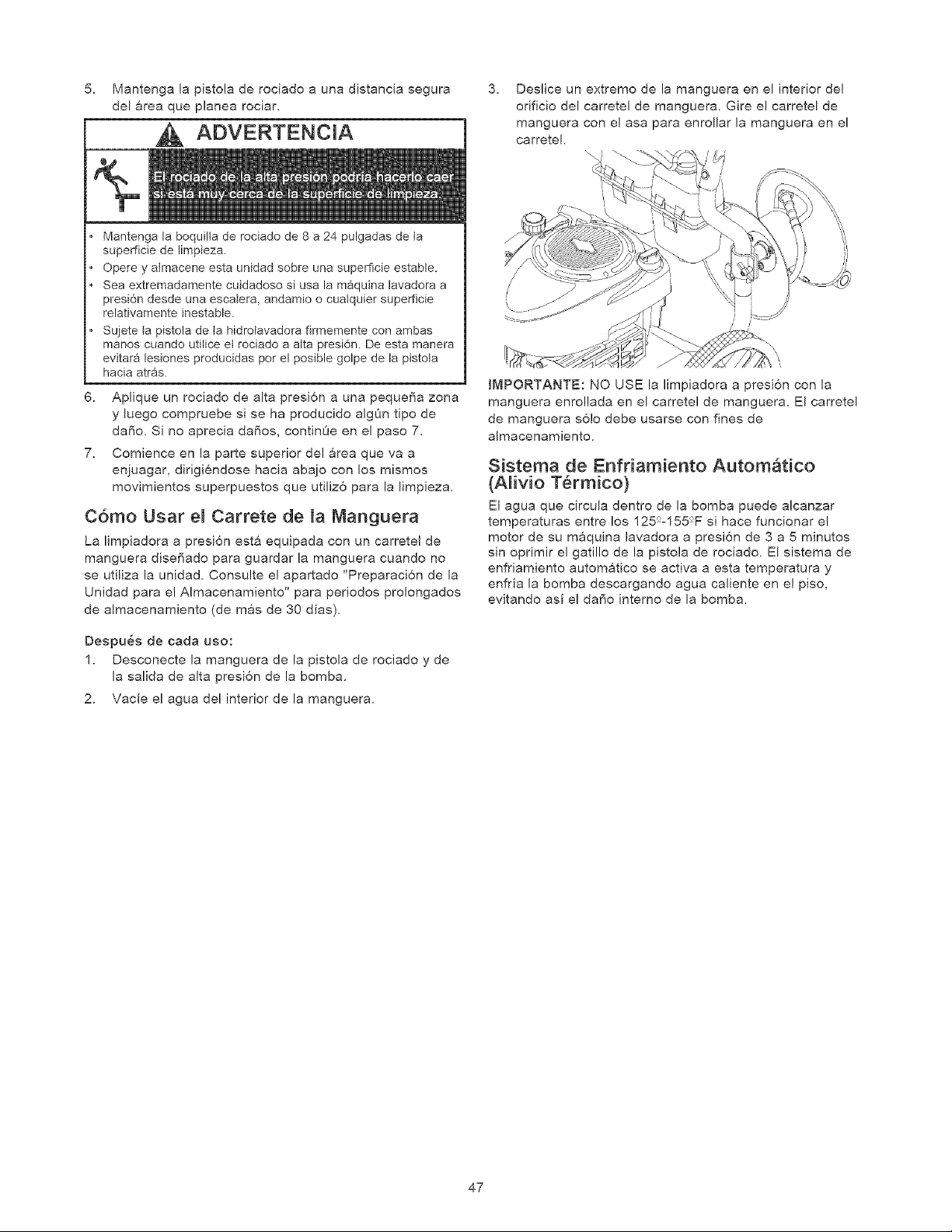

How to Use the Hose Ree_

Your cleaning system is equipped with a hose reel

designed to store the hose when unit is not in use.

See "Prepare Unit for Storage" for long term storage of

more than 30 days.

After each use:

1. Disconnect hose from spray gun and high

pressure outlet on pump.

2. Drain water from hose.

3. SJide one end of hose into hoJe on hose reel. Turn

hose reeJ with handle to coil hose onto reel

iMPORTANT: DO NOT use your cleaning system with

the hose coiled onto the hose reel The hose reeJ is for

storage purposes only.

Automatic Coo_ Down System

(Therma_ Relief)

If you run the engine on your pressure washer for

3-5 minutes without pressing the trigger on the spray

gun, circuJating water in the pump can reach

temperatures above 125°F. The system engages to

cool the pump by discharging the warm water onto

the ground.

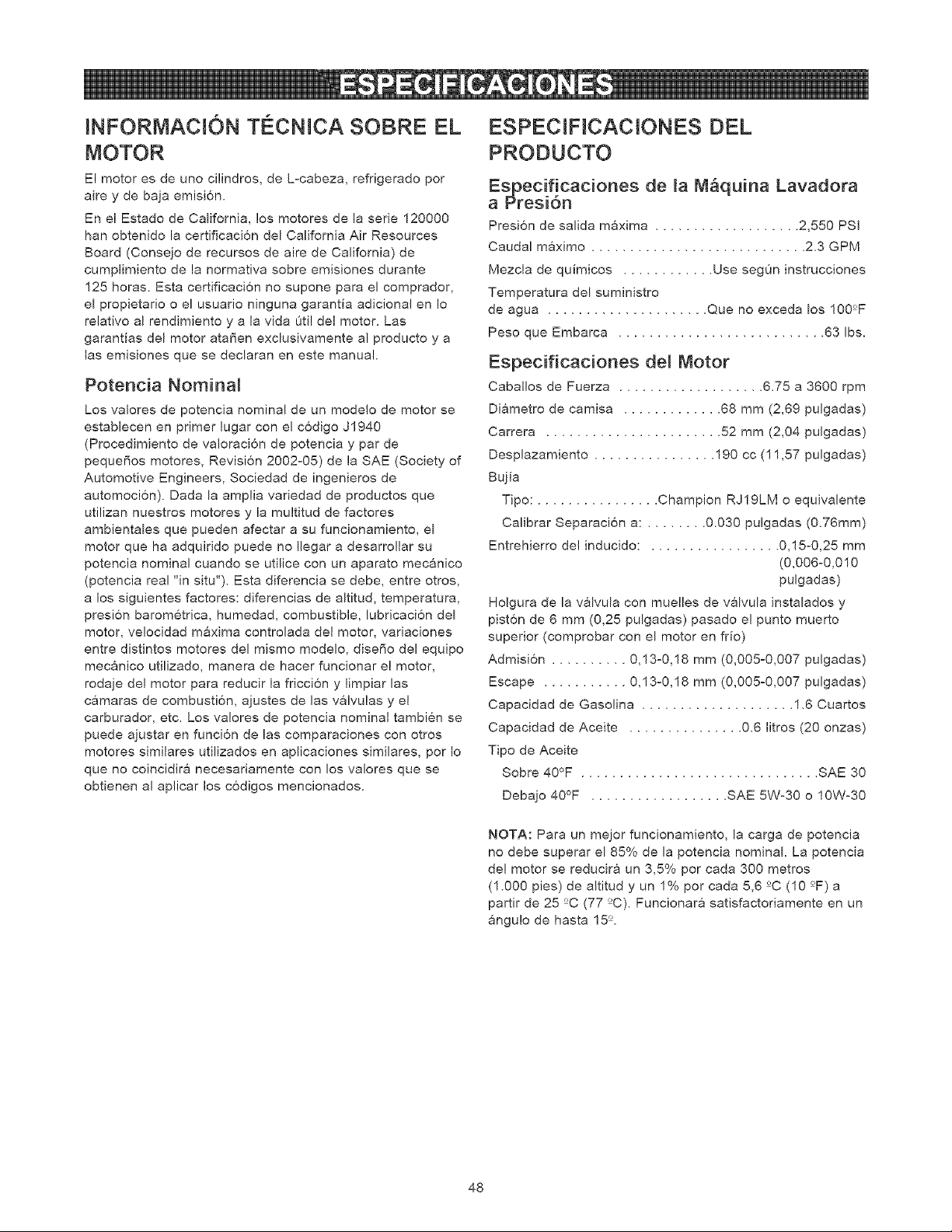

ENGmNE TECHNICAL INFORMATION

This is a single cylinder, Uhead, air cooled engine, it

is a low emissions engine.

in the State of California, Model Series 120000

engines are certified by the California Air Resources

Board to meet emissions standards for 125 hours.

Such certification does not grant the purchaser, owner

or operator of this engine any additional warranties

with respect to the performance or operational life of

this engine. The engine is warranted solely according

to the product and emmisions warranties stated

elsewhere in this manual.

Power Ratings

The power ratings for an individual engine model are

initially developed by starting with SAE (Society of

Automotive Engineers) code J1940 (Small Engine

Power & Torque Rating Procedure) (Revision 2002-

05). Given both the wide array of products on which

our engines are placed, and the variety of

environmental issues applicable to operating the

equipement, it may be that the engine you have

purchased will not develop the rated horsepower when

used in a peice of power equipment (actual "on-site"

power). This difference is due to a variety of factors

including, but not limited to, the following: differences

in altitude, temperature, barometric pressure, humidity,

fuel, engine lubrication, maximum governed engine

speed, individual engine to engine variability, design of

the particular peice of power equipment, the manner in

which the engine is operated, engine run-in to reduce

friction and clean out of combustion chambers,

adjustments to the valves and carburetor, and other

factors. The power ratings may also be adjusted

based on comparisons to other similar engines

utilizedin similar applications, and will thereforenot

necessarily match the values derived using the

foregoing codes.

PRODUCT SPECIFICATIONS

Pressure Washer Specifications

Max Outlet Pressure .................. 2,550 PSI

Max Flow Rate ....................... 2.3 GPM

Chemical Mix ................... Use as directed

Water Supply Temperature .... Not to exceed 100°F

Shipping Weight ........................ 63 Ibs.

Engine Specifications

Rated Horsepower ............... 6.75 at 3600 rpm

Bore ............................ 2.69 in. (68mm)

Stroke .......................... 2.04 in. (52mm)

Displacement ................... 11.57 in. (190 cc)

Spark Plug

Type: ............ Champion RJ19LM or Equivalent

Set Gap To: ................. 0.030inch (0.76mm)

Armature Air Gap: ...... 0.006-0.0! 0 in.(0.15-0.25mm)

Valve clearance with valve springs installed and piston 1/4 in.

(6 mm) past top dead center (check when engine is cold).

Intake ............... 0.005-0.007 in.(0.13-0.18 ram)

Exhaust ............. 0.005-0.007 in.(0.13-0.!8 ram)

Fuel Capacity ......................... 1.6 Quarts

Oil Capacity .................. 20 Ounces (0.6 liter)

Oil Type:

Above 40° F .......................... SAE 30

Below 40° F .............. SAE 5W-30 or 10W-30

NOTE: For practical operation, the horsepower

loading should not exceed 85% of rated horsepower.

Engine power will decrease 3-1/2% for each

1,000 feet (300 meters) above sea level and 1% for

each 10° F (5.6 ° C) above 77 ° F (25 ° C). It should

operate satisfactorily at an angle up to 15°.

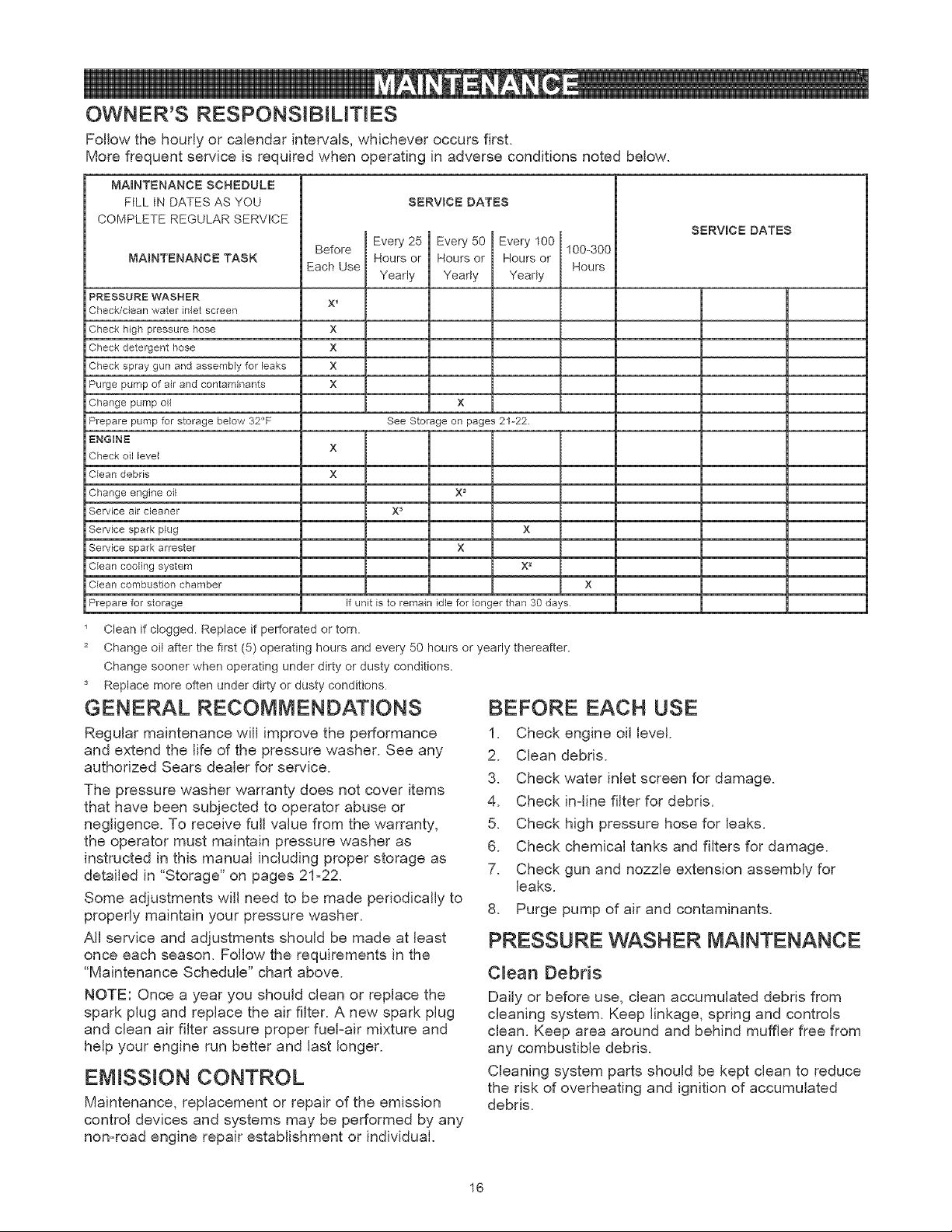

OWNER'S RESPONSIBIUTtES

Follow the hourly or calendar intervals, whichever occurs first.

More frequent service is required when operating in adverse conditions noted below.

MABNTENANCE SCHEDULE

FILL tN DATES AS YOU

COMPLETE REGULAR SERVICE

MAINTENANCE TASK

PRESSURE WASHER

Check/dean water inlet screen

Check high pressure hose

Check detergent hose

Check spray gun and assembly for leaks

Purge pump of air and contaminants

Change pump oil

Prepare pump for storage below 32"F

ENGINE

Before

Each Use

x _

SERVICE DATES

Every 25 Every 50

Hours or Hours or

Yearly Yeady

See Storage on pages 21-22.

Every 100

Hours or

Yearly

100-300

Hours

SERVICE DATES

Check oil level

Clean debris

Change engine oil

Service air cleaner

Service spark plug

Service spark arrester

Clean cooling system

Clean combustion chamber

Prepare for storage

X 2

X _

If unit is to remain idle for longer than 30 days

Clean if clogged. Replace if perforated or torn.

2 Change oil after the first (5) operating hours and every 50 hours or yearly thereafter.

Change sooner when operating under dirty or dusty conditions.

Replace more often under dirty or dusty conditions.

GENERAL RECOMMENDATIONS

Regular maintenance will improve the performance

and extend the life of the pressure washer. See any

authorized Sears dealer for service.

The pressure washer warranty does not cover items

that have been subjected to operator abuse or

negligence. To receive full value from the warranty,

the operator must maintain pressure washer as

instructed in this manual including proper storage as

detailed in "Storage" on pages 21-22.

Some adjustments will need to be made periodically to

properly maintain your pressure washer.

All service and adjustments should be made at least

once each season. Follow the requirements in the

"Maintenance Schedule" chart above.

NOTE: Once a year you should clean or replace the

spark plug and replace the air filter. A new spark plug

and clean air filter assure proper fuel-air mixture and

help your engine run better and last longer.

EMISSION CONTROL

Maintenance, replacement or repair of the emission

control devices and systems may be performed by any

non-road engine repair establishment or individual.

BEFORE EACH USE

1. Check engine oil level.

2. Clean debris.

3. Check water inlet screen for damage.

4. Check in-line filter for debris.

5. Check high pressure hose for leaks.

6. Check chemical tanks and filters for damage.

7. Check gun and nozzle extension assembly for

leaks.

8. Purge pump of air and contaminants.

PRESSURE WASHER MAINTENANCE

C_ean Debris

Daily or before use, clean accumulated debris from

cleaning system. Keep linkage, spring and controls

clean. Keep area around and behind muffler free from

any combustible debris.

Cleaning system parts should be kept clean to reduce

the risk of overheating and ignition of accumulated

debris.

CAUTION

• DO NOT insert any objects through cooling slots.

° Use a damp cloth to wipe exterior surfaces clean.

• Use a soft bristle brush to loosen caked on dirt, oil,

etc.

• Use a vacuum cleaner to pick up loose dirt and debris.

• Use low pressure air (not to exceed 25 psi) to blow

away dirt. Inspect cooling air slots and openings on

the pressure washer. These openings must be kept

clean and unobstructed.

Check and C_ean _n_et Screen

Examine garden hose inlet screen. Clean if it is

clogged or replace if it is torn.

Check High Pressure Hose

High pressure hoses can develop leaks from wear,

kinking, or abuse. Inspect hose before each use.

Check for cuts, leaks, abrasions, bulging of cover, or

damage or movement of couplings. If any of these

conditions exist, replace hose immediately.

I WARNING 1

• NEVER repair high pressure hose, Replace it,

• Replacement hose rating MUST exceed maximum

pressure rating of unit.

Check Gun and Nozzle Extension

Examine hose connection to spray gun and make sure

it is secure. Test trigger by pressing it and making

sure it springs back into place when you release it. Put

safety latch in UP position and test trigger. You should

not be able to press trigger. Replace spray gun

immediately if it fails any of these tests.

Check _n-Line Fi_ter

Refer to the illustration and service the inqine filter if it

becomes clogged, as follows:

In-line Filter

Nozzle

Extension

O-ring

Detach spray gun and nozzle extension from high

pressure hose. Detach nozzle extension from

spray gun and remove o-ring and screen from

nozzle extension. Flush screen, spray gun, and

nozzle extension with clean water to clear debris.

2. Place in-line filter screen into threaded end of nozzle

extension. Direction does not matter. Push screen in

with eraser end of pencil until it rests flat at bottom

of opening. Take care to not bend screen.

3. Place o-ring into recess. Push o-ring snugly

against in-line filter screen.

4. Assemble nozzle extension to spray gun, as

described earlier in manual.

NozzLe Maintenance

A pulsing sensation felt while squeezing the spray gun

trigger may be caused by excessive pump pressure.

The principal cause of excessive pump pressure is a

nozzle clogged or restricted with foreign materials,

such as dirt, etc. To correct the problem, immediately

clean the nozzle following these instructions:

1. Shut off engine and turn off water supply.

2. Remove nozzle from end of nozzle extension.

3. Remove inqine filter from other end of nozzle

extension.

4. Use a small paper clip to free any foreign material

clogging or restricting nozzle.

Use wire here _-_--_bl

to remove

debris. J

5. Using a garden hose, remove additional debris by

back flushing water through nozzle extension.

Back flush between 30 to 60 seconds.

6. Reinstall nozzle and inqine filter into nozzle extension.

7. Reconnect nozzle extension to spray gun.

8. Reconnect water supply, turn on water, and start

engine.

9. Test pressure washer by operating with each

quick connect nozzle.

O-Ring Maintenance

Purchase an O-Ring Repair Kit at your local Sears or by

calling 1-800-366-PART or online at w,,_ev.sears.com. It

is not included with the pressure washer. This kit

includes replacement o-dngs, rubber washer and water

inlet filter. Refer to the instruction sheet provided in the

kit to service your unit's o-rings.

WARNING

NEVER repair leaking connections with sealant of any

kind. Replace o-ring or sea!,

Pump Maintenance

ChangBng Pump OH

Change oil every 50 hours or once yearly, whichever

occurs first.

NOTE: You must purchase an approved bottle of

pump oil by calling 1°800°366°PART or online at

www.sears.com.

Change pump oi! as follows:

1. Drain engine oil and fuel from pressure washer.

2. Use a 8mm allen wrench to remove black pump

oil cap between high pressure outlet and garden

hose inlet.

'-'_ .. -_J .... __,

i " :::z- - ....... s_ ..... _ /f .x

Oil Cap

3. Tilt pressure washer to drain oil into an approved

container until it drips slowly from pump.

4. Tilt pressure washer in opposite direction and

empty premeasured pump oil bottle into same

opening (a small funnel may be helpful).

5. Install black pump oil cap and tighten firmly.

6. Set pressure washer in upright position. Add fuel

and engine oil

ENGINE MAINTENANCE

OH Recommendations

NOTE: When adding oil to the engine crankcase, use

only high quality detergent oil rated with API service

classification SF, SG, SH, SJ or higher. DO NOT use

special additives.

1. Choose a viscosity according to the following table:

STARTING TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Synthetic oil meeting ILSAC GFz2, API

certification mark and API service symbol with "SJ/CF

ENERGY CONSERVING" or higher, is an acceptable

oil at all temperatures. Use of synthetic oil does not

alter required oil change intervals.

* The use of multi-viscosity oils (5Wz30, 10W_30, etc.)

in temperatures above 40°F (4°C) will result in higher

than normal oil consumption. When using a multi-

viscosity oil check oil more frequently.

** If using SAE 30 oil in temperatures below 40°F

(4°C), it will result in hard starting and possible engine

bore damage due to inadequate lubrication.

Checking OH Level

Oil level should be checked prior to each use or at least

every 5 hours of operation. Keep oil level maintained.

1. Make sure pressure washer is on a level surface.

2. Remove oil dipstick and wipe dipstick with clean

cloth. Replace and tighten dipstick. Remove and

and check oil level.

3. Verify oil is at "Full" mark on dipstick. Replace and

tighten dipstick.

WHEN ADJUSTING OR MAKING REPAIRS TO YOUR

PRESSURE WASHER

Disconnect the spark plug wire from the spark plug and

place the wire where it cannot contact spark plug.

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

DO NOT check for spark with spark plug removed,

Adding Engine OB

1. Make sure pressure washer is on a level surface.

2. Check oil level as described in "Checking Oil

Level".

3. If needed, slowly pour oil into oil fill opening to the

"Full" mark on dipstick. DO NOT overfill.

4. Replace and tighten dipstick.

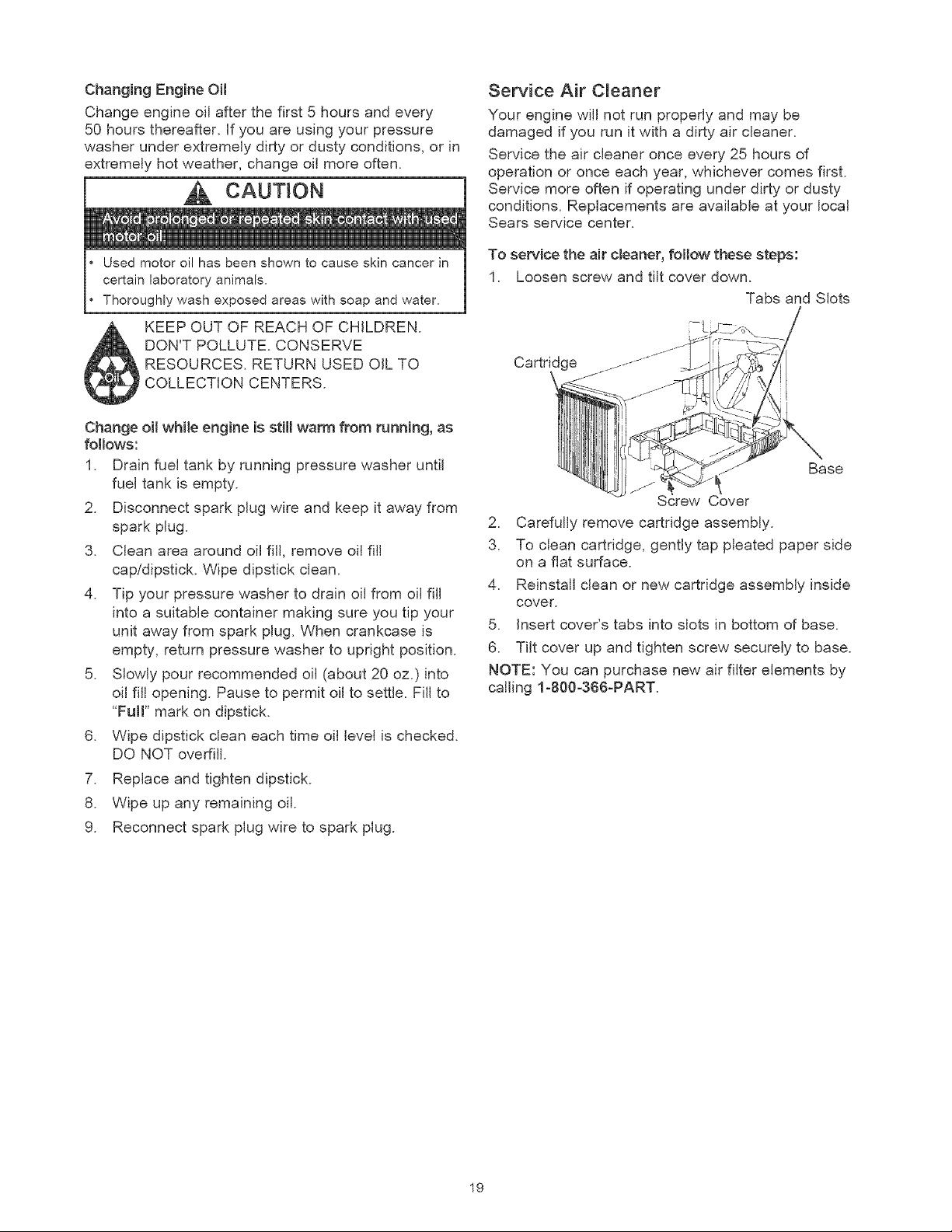

ChangBng Engine Oil

Change engine oil after the first 5 hours and every

50 hours thereafter. If you are using your pressure

washer under extremely dirty or dusty conditions, or in

extremely hot weather, change oil more often.

CAUTION

• Used motor oil has been shown to cause skin cancer in

certain laboratory animars,

• Thoroughly wash exposed areas with soap and water,

KEEP OUT OF REACH OF CHILDREN.

DON'T POLLUTE. CONSERVE

RESOURCES. RETURN USED OiL TO

COLLECTION CENTERS.

Service Air Cleaner

Your engine will not run properly and may be

damaged if you run it with a dirty air cleaner.

Service the air cleaner once every 25 hours of

operation or once each year, whichever comes first.

Service more often if operating under dirty or dusty

conditions. Replacements are available at your local

Sears service center.

To service the air cleaner, follow these steps:

1. Loosen screw and tilt cover down.

Tabs and Slots

-L

Cartridge

Change oil while engBne is still warm from running, as

follows:

1. Drain fuel tank by running pressure washer until

fuel tank is empty.

2. Disconnect spark plug wire and keep it away from

spark plug.

3. Clean area around oil fill, remove oil fill

cap/dipstick. Wipe dipstick clean.

4. Tip your pressure washer to drain oil from oil fill

into a suitable container making sure you tip your

unit away from spark plug. When crankcase is

empty, return pressure washer to upright position.

5. Slowly pour recommended oil (about 20 oz.) into

oil fill opening. Pause to permit oil to settle. Fill to

"Full" mark on dipstick.

6. Wipe dipstick clean each time oil level is checked.

DO NOT overfill.

7. Replace and tighten dipstick.

8. Wipe up any remaining oil.

9. Reconnect spark plug wire to spark plug.

Base

Cover

2. Carefully remove cartridge assembly.

3. To clean cartridge, gently tap pleated paper side

on a flat surface.

4. Reinstall clean or new cartridge assembly inside

cover.

5. Insert cover's tabs into slots in bottom of base.

6. Tilt cover up and tighten screw securely to base.

NOTE: You can purchase new air filter elements by

calling 1-800-366-PART.

Service Spark Pmug

Service the spark plug every 100 hours of operation or

yearly, whichever occurs first.

1. Clean area around spark pJug.

2. Remove and inspect spark pJug.

3. RepJace spark plug if the eJectrodes are worn, or if

the insulator is cracked or chipped.

4. For repJacement use either the standard resistor

spark plug, Champion RJ19LM or the Jong life

pJatinum spark plug, Champion QC12YC.

5. Check electrode gap with wire feeler gauge and

set gap at 0.030 inches (0.76mm), if necessary.

6. JnstaJJspark plug, tighten secureJy.

NOTE: You can purchase a new spark plug by caJJing

1-800-366-PART.

Spark Attester Service

Your engine is not factory-equipped with a spark

arrester, in some areas, it is iiiegaJ to operate an

engine without a spark arrester. Check JocaJJaws and

reguJations. A spark arrester is avaiJabJe from your

nearest Sears service center, if you need to order a

spark arrester, pJease caJJ1-800-366-PART.

The spark arrester must be serviced every 50 hours to

keep it functioning as designed.

if the engine has been running, the muffJer wiJJbe very

hot. AJJow the muffler to cool before servicing the

spark arrester.

WARNING

DO NOT touch hot surfaces and avoid hot exhaust gases.

Allow equipment to coo! before touching.

Keep at least 5 ft. (152 cm) clearance on all sides of

pressure washer including overhead.

Code of Federal Regulation (CFR) Title 36 Parks,

Forests, and Public Property require equipment powered

by an internal combustion engine to have a spark

arrester, maintained in effective working order, complying

to USDA Forest service standard 5100-1C or later

revision, in the State of California a spark arrester is

required under section 4442 of the California Public

resources code. Other states may have similar laws.

Remove spark arrester screen for cleaning and

inspection.

• Replace if screen is damaged.

Air Coo_ing System

Over time debris may accumulate in cylinder cooling

fins and cannot be observed without partial engine

disassembly. For this reason, we recommend you

have an authorized Sears service dealer clean the

cooling system per recommended intervals (see

"Maintenance Schedule" on page 16). EquaJiy

important is to keep top of engine free from debris.

See "Clean Debris".

Clean Combustion Chamber

We recommend you have an authorized Sears service

dealer remove combustion deposits from the cylinder,

cylinder head, top of piston and around valves per

recommended intervals (see "Maintenance Schedule"

on page 16).

AFTER EACH USE

Water should not remain in the unit for long periods of

time. Sediments or minerals can deposit on pump

parts and "freeze" pump action. Follow these

procedures after every use:

1. Flush chemical system by turning its chemical

shut-off valves to "Off" position and run pressure

washer with black spray tip. Flush for one to two

minutes.

2. Shut off engine, let it cool, then remove all hoses.

3. Disconnect spark plug wire from spark plug.

4. Empty pump of all liquids by pulling recoil handle

about 6 times. This should remove most liquid in

pump.

5. if storing for more than 30 days see "Long Term

Storage" on next page.

6. Uncoil high pressure hose and inspect it for

damage. Cuts in hose or fraying could result in

leaks and loss of pressure. Should any damage

be found, replace hose. DO NOT attempt to repair

a damaged hose. Replace hose with genuine

Sears part.

7. Disconnect hose from spray gun and high

pressure outlet on pump. Drain water from hose,

gun, and nozzle extension. Use a rag to wipe off

hose.

8. Slide one end of hose into hole on hose reel. Turn

hose reel with handle to coil hose onto reel.

9. Reconnect spark plug wire to spark plug.

10. Store unit in a clean, dry area.

WARNING

WHEN STORBNGFUEL OR EQUIPMENT WiTH FUEL IN

TANK

Store away from furnaces, stoves, water heaters, clothes

dryers or other appliances that have pilot light or other

ignition source because they can ignite fuel vapors.

WHEN DRAINING FUEL

Turn pressure washer OFF and let it cool at least 2

minutes before removing fuel cap. Loosen cap slowly to

relieve pressure in tank.

Drain fuel tank outdoors.

Keep fuel away from sparks, open flames, pilot lights,

heat, and other ignition sources.

DO NOT light a cigarette or smoke.

WINTER STORAGE

CAUTION

* Failure to do so will permanently damage your pump

and render your unit inoperable.

* Freeze damage is not covered under warranty.

To protect the unit from freezing temperatures:

1. Empty all chemical reservoirs as follows:

a. Disconnect hose connected to chemical inject

fitting on pump. Place end of hose into

suitable container.

b. Rotate one of the chemical shut-off valves to

"On" position and open that tanks cover.

Gravity will empty tank contents into container.

c. When first tank is empty, repeat step (b) for

other tank, using a different container.

d. Reconnect hose to chemical inject fitting on

pump. Add 0.5 quart of clean fresh water to

each tank and close tanks covers.

2. Flush chemical system by selecting one tank,

turning its chemical shut-off valve to "On" position

and run pressure washer with black spray tip.

Flush until first tank is empty. Turn its chemical

shut-off valve to "Off" position. Flush other tank

the same way.

3. Shut off engine and let it cool, then remove high

pressure and garden hoses. Disconnect spark

plug wire from spark plug.

4. Empty pump of all pumped liquids by pulling recoil

handle about 6 times. This should remove most

liquid in pump.

5. Use pump saver, available at Sears retail item

71-74403, to treat pump. This minimizes freeze

damage and lubricates pistons and seals.

6. If pump saver is not available, connect a 3-foot

section of garden hose to water inlet adapter.

Pour RV=antifreeze (antifreeze without alcohol)

into hose. Pull recoil handle twice. Disconnect 3-

foot hose.

LONG TERM STORAGE

if you do not plan to use the pressure washer for more

than 30 days, you must prepare the engine and pump

for long term storage.

it is important to prevent gum deposits from forming in

essential fuel system parts such as the carburetor, fuel

filter, fuel hose or tank during storage. Also,

experience indicates that alcohol-blended fuels (called

gasohol, ethanol or methanol) can attract moisture,

which leads to separation and formation of acids

during storage. Acidic gas can damage the fuel

system of an engine while in storage.

Protect Fuel System

Fuel Additive:

if adding a fuel additive, fill the fuel tank with fresh

fuel. If only partially filled, air in the tank will promote

fuel deterioration during storage. Engine and fue[ can

be stored up to 24 months with additive.

• Add fuel additive following manufacturer's

instructions.

• Make sure you have water supply to pump inlet

connected and turned ON.

• Run the engine outdoors for several minutes to be

sure that treated fuel has replaced the untreated

fuel in the carburetor.

If fuel additive is not used, remove all fuel from tank

and run engine until it stops from lack of fuel.

Change Oil

While engine is still warm, drain oil from crankcase.

Refill with recommended grade. See "Changing Oil" on

page 19.

Oil Cylinder Bore

• Remove spark plug. Squirt about 1/2 ounce of

dean engine oil into the cylinder. Cover spark plug

hole with rag. Pull recoil handle slowly to distribute

oil. Avoid spray from spark plug hole.

• Instal[ spark plug. DO NOT connect spark plug

wire.

Protect Pump

To protect the pump use Sears pump saver to prevent

freeze damage and lubricate pistons and seals.

NOTE: Sears pump saver, item number 71-74403, is

available as an optional accessory. [t is not included with

the pressure washer.

CAUTION

* Failure to do so will permanently damage your pump

and render your unit inoperable,

* Freeze damage is not covered under warranty.

To use the pump saver:

,_ CAUTION

Always wear eye protection when using PumpSaver.

1. Attach hose on pump saver can to pump inlet.

2. Push in can top to dispense pump saver.

3. When pump saver fluid begins to exit pump outlet,

the pump is protected.

4. Remove pump saver from pump inlet.

OTHER

• DO NOT store fuel from one season to another.

• If possible, store your unit indoors and cover it to

give protection from dust and dirt. BE SURE TO

EMPTY THE FUEL TANK.

WARN[NG

DO NOT place a storage cover over a hot pressure

washer,

Let equipment cool for a sufficient time before placing

the cover on the equipment.

Problem

Pump has following

problems: failure to produce

pressure, errat{c pressure,

chattering, loss of pressure,

low water volume.

Detergent fails to mix with

spray.

Engine runs good at noqoad

but "bogs" when load is

added.

EngBne wHI not start; or

starts and runs rough.

Cause

1. Low pressure nozzle installed.

2. Water inlet is blocked.

3. inadequate water supply.

4. inlet hose is kinked or leaking.

5. Clogged inlet hose strainer.

6. Water supply is over 100°F.

7. High pressure hose is blocked

or leaks.

8. Gun leaks.

9. Nozzle is obstructed.

10.

Correction

1. Replace nozzle with high pressure

nozzle.

2. Clear inlet.

3. Provide adequate water flow.

4. Straighten inlet hose, patch leak.

5. Check and clean inlet hose strainer.

6. Provide cooler water supply.

7. Clear blocks in high pressure hose

or replace hose.

8. Replace gun.

9. Clean nozzle.

Pump is faulty. 10.

Chemical shut:off valves are in 1.

the "Off" position.

2. in:line filter is dirty.

3. High pressure nozzle installed.

Engine speed is too slow.

1. Dirty air cleaner.

2. Out of gasoline.

3. Stale gasoline.

4. Spark plug wire not connected

to spark plug.

5. Bad spark plug.

6. Water in gasoline.

7. Overchoking.

8. Excessively rich fuel mixture.

EngBne shuts down during

operation. Out of gasoline.

EngBne lacks power. Dirty air filter.

Choke is opened too soon.

Contact Sears service facility.

Rotate chemical shut:off valve on

desired chemical reservoir to "On"

position.

2. See "Check In:Line Filter".

3. Replace nozzle with low pressure

nozzle.

Move throttle control to FAST position. If

engine still "bogs down", contact Sears

service facility.

1. Clean or replace air cleaner.

2. Fill fuel tank.

3. Drain gas tank; fill with fresh fuel.

4. Connect wire to spark plug.

Engine "hunts" or falters.

5. Replace spark plug.

6. Drain gas tank; fill with fresh fuel.

7. Open choke fully and crank engine.

8. Contact Sears service facility.

Fill fuel tank.

Replace air filter.

Move choke to halfway position until

engine runs smoothly.

CRAFTSMAN 2550 PS_ Cleaning System 580.752710

Main Unit _ Exploded View

i ...................

_22

--3

7 14

CRAFTSMAN 2550 PS_ C_eaning System 580.752710

Main Unit m Parts List

Item Part #

1 196811GS

2 M196526GS

3 196812GS

195964GS

4 195190GS

5 196843GS

6 192645GS

7 195085GS

8 192050GS

9 30809GS

10 195943GS

195851ZZGS

196621AEGS

196621XGS

196621RGS

11 B2203GS

12 196813GS

13 194627GS

14 192199GS

15 196138GS

16 193482GS

17 194298GS

18 192310GS

19 192648GS

20 196439GS

21 23139GS

22 198421GS

900 NSP

Description

ASSY, Base

HANDLE

ASSY, Billboard

Clip, Tree

ASSY, Chemical Tank, Snap On

KIT, Chem Caps with Tags

KIT, Engine/Pump Mounting Hardware

WIREFORM

KIT, E-Ring

GROMMET

KIT, Nozzles

NOZZLE, QC, Black

NOZZLE, QC, ProjPro, Red

NOZZLE, QC, ProjPro, Orange

NOZZLE, QC, ProjPro, Yellow

KIT, Handle Connector

KIT, Chemical Hoses

KIT, Wireform Hardware

ASSY, Extension. QC

HOSE

GUN

VALVE, Thermal Relief

KIT, Vibration Mount

ASSY, Hose Reel

KIT, Wheel

KEY

ASSY, Pump (see pages 26-27)

ENGINE (125K02-0137-E1)

Items Not Illustrated

Part # Description

196294GS MANUAL, Owners

AB3061BGS OIL BOTTLE

195015GS KIT, Tag Warning, Srv

87815GS GOGGLES

Optionam Accessories Not HIustrated

7175187GS

7175197GS

7175199GS

190249GS

7175116GS

7174400 G S

100513GS

7174403GS

7174300GS

7174301GS

7174302 G S

7174303GS

7174307 G S

Garden Hose Quick Connect

Accessory Quick Connect

Rotating Brush Kit

25' Replacement Hose

O Ring Repair Kit

Turbo Nozzle

25' Extension Hose

Pump Saver

House Wash Concentrate (makes 4 gallons)

Deck Wash Concentrate (makes 2 gallons)

Vehicle/Boat Wash Concentrate (makes 4 gallons)

Degreaser Concentrate (makes 4 gallons)

Mold/Mildew Concentrate (makes 2 gallons)

CRAFTSMAN 2550 PS_ Cleaning System 580.752710

Pump -- Exploded View

0 °

°o_

CRAFTSMAN 2550 PS_ C_eaning System 580.752710

Pump m Parts List

Item Part # Description

19 190571GS

28 190627GS

45 190578GS

62 190581GS

76 194298GS

A 190594GS

B 190632GS

C 190634GS

D 193808GS

E 193806GS

F 190592GS

G 190593GS

H 193807GS

J 189971GS

K 193971GS

L 193972GS

CAP, Oil

MANIFOLD

CAP

THERMAL RELIEF

KIT, UNLOADER STEM

KIT

WATER iNLET, ALUM

OUTLET, ALUM

HEAD BRASS

CHECK VALVES

INLET CHECK

CHEMICAL iNJECTiON

SEAL SET

CHEMICAL HOSE

PIPE FITTING

UNLOADER SEAT

Items Not IImustrated

190586GS OiL BOTTLE

B2384GS FILTER, inlet

186452GS FILTER, inlet, Bag of 10

NOTE: item letters A - L are service kits and include all parts shown within the box.

ENGINE, 6.75 HP, Briggs and Stratton, 125K02 - E×p[oded View

51 _

635

306

684

307_

871

968

445

443

159_

24 0

883

2o@

718

741

287

525

524

11 _-:__

9;_; I0_

615

404 @

616 L

ENGINE, 6.75 HP, Briggs and Stratton, 125K02 - E×p[oded View

843

843A_

188

505 o

365

334_

957

108

633_

692

127_ 130

617

137

276 @

190_

6700

121_

65 _ 58

592 ®

459 @

689 #_

456

597

20@

358 ENGINE GASKET SET

842 @ 524 <_

585

617 51

977 CARBURETOR

GASKET SET

13_ 276 @

163_ 617

633 @

633A o

356 __ 304

668_) 23

121 CARBURETOR

OVERHAUL KIT

104<%, 617 633 o

127 (3 633A o

276 @

137@

ENGINE, 8.75 HP, Briggs and Stratton, 125K02 - Parts List

totem Part # Description Item Part #

1 697322 Cylinder Assembly 305 691 ! 08

2 399269 Kit- Bushing/Seal (Magneto Side) 306 690450

3 299819 Seal-Oil (Magneto Side) 307 690345

4 493279 Sump-Engine 324 695161

5 691160 HeadoCylinder 332 690662

7 692249 Gasket-Cylinder Head 333 802574

8 695250 Breather Assembly 334 691061

9 699472 Gasket-Breather 337 802592

10 691125 Screw (Breather Assembly) 356 692390

11 691781 Tube-Breather 358 497316

12 692232 Gasket-Crankcase 365 692524

13 690912 Screw (Cylinder Head) 404 690272

15 691680 Plug-Oil Drain 425 690670

16 694849 Crankshaft 443 692523

20 399781 Seal-Oil (PTO Side) 445 491588

22 691092 Screw (Crankcase Cover/Sump) 456 692299

23 691992 Flywheel 459 281505

24 222698 Key-Flywheel 505 691251

25 790359 Piston Assembly (Standard) 523 495264

26 790360 Ring Set (Standard) 524 692296

27 691866 Lock-Piston Pin 525 495265

28 499423 Pin-Piston 529 691923

29 499424 Rod-Connecting 562 691119

32 691664 Screw (Connecting Rod) 584 697734

32A 695759 Screw (Connecting Rod) 585 691879

33 262651 Valve-Exhaust 592 690800

34 262652 Valveqntake 597 691696

35 691270 Spring-Valve (Intake) 60! 95162

36 691270 Spring-Valve (Exhaust) 608 497680

37 694086 Guard-Flywheel 613 691340

40 692194 Retainer-Valve 615 690340

43 691997 Governor/Oil Slinger 616 698801

45 690548 Tappet-Valve 617 270344

46 691449 Camshaft 621 692310

50 497465 Manifold-Intake 633 693867

51 272199 Gasket-Intake 633A 691321

54 691650 Screw (Intake Manifold) 635 66538

55 691421 Housing-Rewind Starter 668 493823

58 697316 Rope-Starter (Cut to Required Length) 670 692294

60 281434 Grip-Starter Rope 684 690345

65 690837 Screw (Rewind Starter Housing) 689 691855

78 691108 Screw (Flywheel Guard) 692 690572

81 691740 Lock-Muffler Screw 718 690959

89 692348 Plug-Oil 741 790345

95 691636 Screw (Throttle Valve) 832 499034

97 493267 Shaft-Throttle 836 690664

104 691242 Pin-Float Hinge 842 691031

108 691182 Valve-Choke 843 691884

109 498593 Shaft-Choke 843A 691895

117 498478 Jet-Main (Standard) 847 692017

118 498975 Jet-Main (High Altitude) 851 493880

121 498260 Kit-Carburetor Overhaul 868 697338

125 499059 Carburetor 869 691155

127 694468 Plug-Welch 870 690380

130 691203 Valve-Throttle 871 262001

133 398187 Float-Carburetor 871 63709

134 398188 Valve-Needle (Includes Seat) 883 691881

137 693981 Gasket-Float Bowl 921 698587

159 691753 Bracket-Air Cleaner Primer 957 699985

163 272653 Gasket-Air Cleaner 966 496! 16

187 691050 Line-Fuel (Cut to Required Length) 968 692298

188 693399 Screw (Control Bracket) 969 691138

190 690940 Screw (Fuel Tank) 970 691669

202 691829 Link-Mechanical Governor 972 693974

209 691290 Spring-Governor 975 493640

222 692150 Bracket-Control 976 694395

227 690783 Lever-Governor Control 977 498261

276 271716 Washer-Sealing 1005 691346

287 690940 Screw (Oil Fill Tube) 1059 692311

300 692038 Muffler 1210 498144

304 493294 Housing-Blower 1211 498144

Description

Screw (Blower Housing)

Shield-Cylinder

Screw (Cylinder Shield)

Screen/Cup Assembly

Nut (Flywheel)

Armature-Magneto

Screw (Magneto Armature)

Plug-Spark

Wire-Stop

Gasket Set-Engine

Screw (Carburetor)

Washer (Governor Crank)

Screw (Air Cleaner Cover)

Screw (AJC Primer Bracket)

Filter-A/C Cartridge

Plate-Pawl Friction

PawI-Ratchet

Nut (Governor Control Lever)

Dipstick

Seal-Dipstick Tube

Tube-Dipstick

Grommet

Bolt (Governor Lever)

Cover-Breather Passage

Gasket-Breather Passage

Nut (Rewind Starter Housing)

Screw (Pawl Friction Plate)

Clamp-Hose

Starter-Rewind

Screw (Muffler)

Retainer

Crank-Governor

SeaMntake Manifold

Switch-Stop

Seal-Choke/Throttle Shaft (Choke)

Seal-Choke/Throttle Shaft (Throttle)

Boot-Spark Plug

Spacer (Includes 2)

Spacer-Fuel Tank

Screw (Breather Passage Cover)

Spring-Friction

Spring-Detent

Pin-Locating

Gear-Timing

Guard-Muffler

Screw (Muffler Guard)

Seal- Dipstick Tube

Sleeve-Lever (Speed Control)

Sleeve-Lever (Choke)

Dipstick/Tube Assembly

Terminal-Spark Plug

Seal-Valve

Seat-Valve (intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust Valve)

Bushing-Guide (intake Valve)

Gasket-Exhaust

Cover-Blower Housing

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Blower Housing Cover)

Screw (Support Bracket)

Tank-Fuel

Bowl-Float

Primer-Carburetor

Gasket Set-Carburetor

Fan-Flywheel

Kit-Screw/Washer

Pulley/Spring Assembly (Pulley)

Pulley/Spring Assembly (Spring)

Sears, Roebuck and Co., U.S.A.(Sears),the California Air Resources Board (CARB)and

the United States Environmenta_Protection Agency (U.S.EPA)

Emissions Contro_System Warranty Statement

(Owner's DefectWarranty Rights and Obligations)

The California Air Resources Board (CARB), U.S. EPA and

Sears are pleased to explain the Emissions Control System

Warranty on your small offroad engine (SORE). In

California, new small offroad engines model year 2006 and

later must be designed, built and equipped to meet the

State's stringent anti-smog standards.

Elsewhere in the United States, new non-road, spark-ignition

engines certified for model year 1997 and later must meet

similar standards set forth by the U.S. EPA. Sears must

warrant the emissions control system on your engine for the

periods of time listed below, provided there has been no abuse,

neglect or improper maintenance of your small off-road engine.

Your emissions control system includes parts such as the

carburetor, air cleaner, ignition system, fuel line, muffler and

catalytic converter. Also included may be connectors and

other emissions related assemblies.

Where a warrantable condition exists, Sears will repair your

small off-road engine at no cost to you including diagnosis,

parts and labor.

Sears, Roebuck and Coo Emissions Control Defects

Warranty Coverage

Small off-road engines are warranted relative to emissions

control parts defects for a period of two years, subject to

provisions set forth below. If any covered part on your engine

is defective, the part will be repaired or replaced by Sears.

Owner's Warranty Responsibilities

As the small off-road engine owner, you are responsible for

the performance of the required maintenance listed in your

Operating and Maintenance instructions. Sears recommends

that you retain a]! your receipts covering maintenance on

your small off-road engine, but Sears cannot deny warranty

solely for the lack of receipts or for your failure to ensure the

performance of all scheduled maintenance.

As the small off-road engine owner, you should however be

aware that Sears may deny you warranty coverage if your

small off-road engine or a part has failed due to abuse,

neglect, improper maintenance or unapproved modifications.

You are responsible for presenting your small off-road

engine to an Authorized Sears Service Dealer as soon as a

problem exists.

The undisputed warranty repairs should be completed in a

reasonable amount of time, not to exceed 30 days.

If you have any questions regarding your warranty rights

and responsibilities, you should contact a Sears Service

Representative at 1-800-469-4663.

The emissions warranty is a defects warranty. Defects are

judged on normal engine performance. The warranty is not

related to an in-use emissions test.

Sears, Roebuck and Co. Emissions Control Defects

Warranty Provisions

The following are specific provisions relative to your

Emissions Control Defects Warranty Coverage. It is in

addition to the Sears engine warranty for non-regulated

engines found in the Operating and Maintenance Instructions.

1, Warranted Parts

Coverage under this warranty extends only to the parts

listed below (the emissions control systems parts) to the

extent these parts were present on the engine purchased.

a. Fuel Metering System

Cold start enrichment system

Carburetor and internal parts

Fuel Pump

Fuel line, fuel line fittings, clamps

b. Air induction System

Air cleaner

intake manifold

c. Ignition System

Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system, Pulse valve

e. Miscellaneous Items

Vacuum, temperature, position, time sensitive valves

and switches

Connectors and assemblies

2. Length of Coverage

Sears warrants to the initial owner and each subsequent

purchaser that the Warranted Parts shall be free from

defects in materials and workmanship which caused the

failure of the Warranted Parts for a period of two years

from the date the engine is delivered to a retail purchaser.

3. No Charge

Repair or replacement of any Warranted Part will be

performed at no charge to the owner, including

diagnostic labor which leads to the determination that a

Warranted Part is defective, if the diagnostic work is

performed at an Authorized Sears Service Dealer.

4. Claims and Coverage Excmusions

Warranty claims shall be flied in accordance with the

provisions of the Sears Engine Warranty Policy.

Warranty coverage shall be excluded for failures

of Warranted Parts which are not original Sears parts or

because of abuse, neglect or improper maintenance as

set forth in the Sears Engine Warranty Policy. Sears is

not liable to cover failures of Warranted Parts caused by

the use of add-on, non-original, or modified parts.

5. Maintenance

Any Warranted Part which is not scheduled for

replacement as required maintenance or which is

scheduled only for regular inspection to the effect of

'repair or replace as necessary" shah be warranted as to

defects for the warranty period. Any Warranted Part which

is scheduled for replacement as required maintenance

shall be warranted as to defects only for the period of time

up to the first scheduled replacement for that part. Any

replacement part that is equivalent in performance and

durabilitymay be used in the performance of any

maintenance or repairs. The owner is responsible for the

performance of a!] required maintenance, as defined in the

Sears Operating and Maintenance Instructions.

6. Consequential Coverage

Coverage hereunder shall extend to the failure of any

engine components caused by the failure of any

Warranted Part still under warranty.

In the USA and Canada, a 24-hour hotline, 1-800-469-4663, has a menu of pre-recorded messages offering you product

maintenance information.

Emissions Durability Period and Air index

Information On Your Engine Emissions Labe_

Engines that are certified to meet the California Air

Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period

and Air Index. The engine manufacturer makes this

information available to the consumer on emission labels.

The Emissions Durability Period describes the number of

hours of actual running time for which the engine is certified

to be emissions compliant, assuming proper maintenance in

accordance with the Operating & Maintenance Instructions.

The following categories are used:

Moderate: Engine is certified to be emission compliant for

125 hours of actual engine running time.

Intermediate: Engine is certified to be emission compliant

for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for

500 hours of actual engine running time.

For example, a typical walkobehind lawn mower is used

20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating

would equate to 10 to 12 years.

The Air hdex is a calculated number describing the relative

level of emissions for a specific engine family. The lower the

Air Index, the cleaner the engine. This information is

displayed in graphical form on the emissions label.

Emissions Compliance Period On Engine

Emissions Compliance Label

After July 1,2000 certain Sears engines will be certified to

meet the United States Environmental Protection Agency

(USEPA) Phase 2 emission standards. For phase 2 certified

engines, the Emissions Compliance Period referred to on

the Emissions Compliance labe! indicates the number of

operating hours for which the engine has been shown to

meet Federal emission requirements. For engines less than

225 cc displacement, Category' C = 125 hours, B = 250

hours and A = 500 hours. For engines of 225 cc or more,

Category C = 250 hours, B = 500 hours and A = 1000 hours.

This engine has a moderate rating with and Air Index of 3.

The EPA Emissions compliance period is Category C. The

diplacement of this engine is 190 cc.

Below is a generic representation of the emission label

typically found on a certified engine.

GARANTIA .................................... 34

INSTRUCCIONES DE SEGURIDAD .............. 34-37

CARACTERiSTICAS Y CONTROLES ............... 38

MONTAJE .................................. 39-41

OPERACION ................................ 42-47

ESPECIFICACIONES ........................... 48

MANTENIMIENTO ............................ 49°53

ALMACENAMIENTO .......................... 54°55

REPARACION DE DAI_IOS REPUESTOS ............ 56

NOTAS ....................................... 57

GARANTIA DEL CONTROL DE EMISIONES ....... 58°59

COMO ORDENAR PARTES ...... PAGINA POSTERIOR

GARANT_A L_M_TADA DE LA MAQU_NA LAVADORA DE PRESTON CRAFTSMAN

Durante un aSo a partir de la fecha de compra, Sears reparara, sin cargo alguno, cualquier defecto en material y mano de

obra, siempre y cuando esta m&quina lavadora a presi6n Craftsman haya sido mantenida y puesta en funcionamiento de

acuerdo alas instrucciones suministradas en el manual de! propietario.

Si esta maquina lavadora es usada para fines comerciales, la garantia se aplicara tan solo por 90 dias a partir de la fecha de

compra. Siesta m&quina lavadora de presi6n es usada para alquiler, la garantia se aplicar& tan solo por 30 dias despues de

la fecha de compra.

Esta garantia no cubre:

Elementos perecederos como bujias o filtros de aire, los cuales se desgastan con el uso normal.

Reparaciones necesarias debido a! abuso o negligencia del operador, incluyendo da_os ocasionados por la ausencia de

suministro de agua a la bomba o pot no mantener el equipo de acuerdo a las instrucciones contenidas en el manual de!

propietario.

El servicio de garantia se hace efectivo devolviendo la m&quina lavadora de presi6n al centro de servicio o distribuidor Sears

mas cercano en los Estados Unidos.

Esta garantia le proporciona derechos legales especificos; usted tambien puede tener otros derechos, los cuales varian de

estado a estado.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

Este es el simbolo de alerta de seguridad, Es usado para indiearle situaciones con peligros poteneiates de

lesion para el personal. Siga las instrucciones de todos los reensajes de seguridad que aparecen despues de

este simbolo para evitar posibles lesiones o muerte.

Lea este manual minuciosamente y conozca a

fondo las partes y el funcionamiento de su

m&quina tavadora a presi6n. Conozca sus

aplicaciones, sus limitaeiones y los peligros

involucrados.

El simbolo de alerta de seguridad (_) es usado con una

palabra (PELIGRO, ADVERTENCIA, PRECAUCION), un

mensaje por escrito o una ilustraci6n, para alertar!o acerca

de cualquier situaci6n de peligro que pueda existir.

PELIGRO indica un riesgo e! cual, si no se evita, causar& la

muerte o una herida grave. ADVERTENCIA indica un riesgo

el cual, si no se evita, puede causar la muerte o una herida

grave. PRECAUTION indica un riesgo, el cual, si no se

evita, puede causar heridas menores o moderadas.

PRECAUCI6N, cuando se usa sin el simbolo de alerta,

indica una situaci6n que podria resultar en el da_o del

equipo. Siga los mensajes de seguridad para evitar o reducir

los riesgos de heridas e inclusive la muerte.

Simbolos de Peligro y Significados

Gases T6xicos Quimico Petigroso Descarga Et_ctrica

Superficies Resbalosas Caer Inyecci6n Liquida

Fuego Explosi6n Superficie Caliente

Partes en Movimiento Objetos Voladores Contragolpe

E[ escape dei motor de este producto contiene

eiementos qu[micos reconocidos en ei Estado de

California pot producir c&ncer, defectos de nacimiento

u otros dagos de tipo reproduetivo.

PELIGRO

La tapa de combustible FreshStart TM esta dise_ada para sostener

un cartucho el cual contiene el estabilizador de combustible.

EN CASO DE SER INGERIDO, tlame un medico

inmediatamente. No induzca et v6mito. En caso de inhalaci6n

satir al aire tibre. En caso de contacto con los ojos o con la piel,

lavar abundantemente con agua durante 15 minutos.

Atmacene los cartuchos sin abrir en un area fresca, seca y bien

ventilada. Mantenga e! cartucho abierto en ta tapa de

combustible, y la tapa de combustible cerrada en el tanque de

combustible cuando no este en uso.

En caso de la emergencia, contacte a un medico

inmediatamente y llama 1-800-424-9300 para ta informaci6n

material de la seguridad.

*_EIestabilizador de combustible contiene 2,6-di-tert-buti_fenol(128-39-2) y

destilado de petr61eoalifatico (64742-47-8)

, ADVERTENCIA

//////_BY_

Opere et lavadora de presi6n SOLAMENTE al aire fibre.

Asegarese de que los gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventitaci6n u otras

aberturas en un espacio cerrado en et que puedan acumutarse.

NO opere el lavadora de presi6n dentro de un edificio o lugar

cerrado, aunque haya puertas o ventanas abiertas.

Utilice un respirador o mascara siempre que exista ta

posibitidad de inhalar vapores.

Lea todas tas instrucciones de ta mascara para asegurarse de

que le brindara la protecci6n necesaria contra la inhalaci6n de

vapores nocivos.

, ADVERTENCIA

CUANDO ANADA COMBUSTIBLE O VACiE EL

DEP6SITO

Apague et lavadora de presi6n (posici6n OFF) y d6jelo enfriar al

menos pot 2 minutos antes de remover la tapa de la

combustible. Afloje la tapa tentamente para dejar que ta presi6n

salga det tanque.

Llene o vacie et dep6sito de combustible a ta intemperie.

NO Ilene demasiado et tanque. Permita al menos espacio para

ta expansi6n det combustible.

Mantenga ta combustible alejada de chispas, llamas abiertas,

pilotos, cator y otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

;UANDO PONGA EN FUNCIONAMIENTO EL EQUIPO

Compruebe que la bujia, el silenciador, el tap6n del dep6sito de

combustible y el fittro de aire estan instalados.

NO arranque el motor sin la bujia instatada.

Si se ha derramado combustible, espere a que se evapore

antes de arrancar el motor.

;UANDO OPERE EL EQUIPO

• NO incline et motor o el equipo, de tal manera que la

combustible se pueda derramar.

• NO rocie liquidos inflamables.

CUANDO TRANSPORTE O REPARE EL EQUIPO

• Transporte o repare et equipo con el tanque de combustible

vacio, o con la valvuta para apagar el combustible, apagada

(posici6n OFF).

• Desconecte el cable de la bujia.

CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

Almacene alejado de catderas, estufas, catentadores de agua,

secadoras de ropa u otros aparatos electrodomesticos que

posean pilotos u otras fuentes de ignici6n, porque ellos pueden

encender los vapores de ta combustible.

Mantenga el chorro de! agua alejado de atambrados etectricos,

de Io contrado podrian ocumr descargas el6ctricas fatales.

, ADVERTENCJA

Antes de arrancar el motor, apunte StEMPRE con la pistota

rociadora hacia una direcci6n segura y apriete et gatillo para

descargar la presi6n y evitar el retroceso.

Cuando arranque el motor, tire lentamente del cable hasta

sentir una resistencia y, a continuaciOn, tire rapidamente de 6t

para evitar su retroceso.

DespuOs que cada tentativa que empieza, donde motor fatla de

correr, siempre se_alar el fusil en la direcciOn segura y eJ

disparador del fusil del rodo deJ estruj6n para liberar ta presi6n atta.

Mantenga la boquilta de rociado de 8 a 24 pulgadas de ta

superficie de limpieza.

Sea extremadamente cuidadoso si usa la maquina iavadora a

presi6n desde una escalera, andamio o cualquier superficJe

relativamente inestable.

El area de limpieza debera tener inctinaciones y drenajes

adecuados para disminuir la posibilidad de caidas debido a

superficies resbalosas.

Opere y atmacene esta unidad sobre una superficie estable.

Sujete ta pistola de ta hidrotavadora firmemente con ambas

manos cuando utilice et rociado a alta presiOn. De esta manera

evitara lesiones producidas por el posible golpe de la pistola

hacia atras.

NUNCA apunte la pistola a la gente, animates o plantas.

NO permita en ningOn momento que NtNOS operen la maquina

tavadora a presiOn.

NUNCA repare ta manguera de alta presiOn. Remptaceta.

Mantenga conectada ta manguera a la maquina o a la pistota de

rociado cuando el sistema este presurizado.

SIEMPRE que pare et motor, apunte con la pistola rociadora

hacia una direcciOn segura y apnete et gatillo para descargar ta

presiOn y evitar et retroceso. Active el seguro det gatillo cuando

no utitice ta pistota.

ADVERTENCiA

NO toque las superficies calientes y evite tos gases del escape

a alta temperatura.

Permita que el equipo se enfrie antes de tocado.

Deje un espacio minimo de 152 cm (5 pies) atrededor dei

tavadora a presi6n, incluida ta parte superior.

El C0digo de Normativa Federat (CFR, Titulo 36: Parques,

Bosques y Propiedad PQblica) obtiga a instaJar una pantatta

apagachispas en los equipos con motor de combustion interno

a mantenerla en buenas condiciones de funcionamiento,

conforme a la norma 5100-1C (o posterior) del Servicio Forestal

de la USDA. En et Estado de California, la ley exige el uso de

una pantalla apagachispas (SecciOn 4442 del COdigo de

Recursos PQblicos de California). En otros estados puede haber

teyes simiJares en vigor.

NO use ropa suetta, joyas o etementos que puedan quedar

atrapados en el arranque o en otras partes rotatorias.

Ate para arriba el pelo largo y quite ta joyeria.

• Siempre use protecci6n para los ojos cuando utitice este equipo

o cuando este cerca de donde se este usando el equipo.

CUANDO AJUSTE O HAGA REPARACIONES A SU

MAQUINA LAVADORA DE PRESJON

Siempre desconecte el alambre de la bujfa y cot6quelo donde

no pueda entrar en contacto con ta bujia.

CUANDO PRUEBE LA BUJiA DEL MOTOR

Utilice un comprobador de bujfas homologado.

NO comprueba la chispa sin ta bujia instalada.

• NO ]uegue con partes que puedan aumentar o disminuir ta

vetocidad de mando.

• NO opere la maquina lavadora a presiOn con un valor de

presi6n superior a su clasificaci6n de presi6n.

NO asegure la pistota de rociado en la posici6n (open = abierto).

NO abandone la pistota de rociado cuando la maquina est6 en

funcionamiento.

NUNCA utilice una pistola de rociado que no tenga un seguro

para gatitto o protecci6n para gatilto en su lugar yen buenas

condiciones.

Siempre aseg0rese de que la pistola de rociado, boquittas y

accesorios est6n conectados correctamente.

NO dirija la pistola rociadora hacia un cristal cuando utitice ta

boquitta MAX (punta de alfiter).

NUNCA apunte ta pistola a ptantas.

Si usted tiene atguna pregunta acerca de tas finalidades de uso

del generador, preg0ntete a su concesionario o contacte a Sears.

NUNCA deberan ser operadas tas unidades con partes rotas o

ausentes, o sin ta caja o cubiertas de protecci6n.

NO eluda ning0n dispositivo de seguddad de esta maquina.

Antes de poner en marcha ta maquina lavadora a presi6n en

ctima frio, revise todas tas partes del equipo y asegOrese de

que no se haya formado hielo sobre etlas.

NUNCA mueva la maquina hatando la manguera de atta

presi6n. Utilice la manija que viene con ta unidad.

Revise que et sistema de combustible no presente fugas o signos

de deterioro, como mangueras desgastadas o porosas,

sujetadores flojos o ausentes, tapa o tanque daF_ados. Corri]a

todos los defectos antes de operar la maquina lavadora a presi6n.

El equipo de alta presi6n esta disefiado para ser utitizado

UNICAMENTE con tas partes autorizadas Sears. Si utitiza este

equipo con pares que no cumptan con las especificaciones

minimas, el usuario asume todos los riesgos y responsabilidades.

CONOZCA SU MAQUINA SISTEMA DE LIMPIEZA

Leae,r.aoua,de,prop,e.a.oy,as.eO,osdeseOo.dadao.esdepone.eomoro.asos,s.emode,,mp,eza.

iL L-JIJ Compare las ilustraciones con su sistema de limpieza para familiadzarse con las ubicaciones de los diferentes

controles y ajustes. Guarde este manual para referencias futuras.

Pistola de Rociado Extensi6n para Boquillas

con Conexi6n Rapida

Recipientes para

Quimicos

Boquillas ProjectPro TM

Arrancador de Retroceso

Tanque del Combustible

Manguera de AIta Presion

Carrete de

la Manguera

Palanca de Control de la

Valvula de Regulaci6n

Filtro de Aire

Perilla del Cebador

Tapa de! Dep6sito

del Aceite

Entrada de Agua

Toma de Alta Presi6n

Bomba equipado con Automatico

se Enfda Sistema

Arrancador de Retroceso = Usado para arrancar el motor

manualmente.

Autom&tico se Enfria Sistema - Los ciclos regan por

bomba cuando agua alcanza 125°-155°F. Entibiar agua

descargara de la bomba en e! suelo. Este sistema previene

el daSo interno de bomba.

Bomba = Desarrolla alta presion de agua.

Boquitlas ProjectPro TM - Inyecci6n de productos

detergentes, Max, General, y Suave para distintas

aplicaciones de limpieza.

Carrete de Ba Manguera - Usado para almacenar la

manguera cuando la unidad no esta siendo usada. La

manguera debera ser desconectada de la bombay la pistola

antes de almacenarla.

Entrada de Agua = Conexion para la manguera de jardin.

Extensi6n para BoquiHas con Conexi6n R_pida = Le

permite usar cuatro boquillas diferentes.

FHtro de Aire - El elemento de filtro tipo seco limita la

cantidad de suciedad y polvo que se introduce en e! motor.

Manguera de AIta Presi6n - Conecte un extremo a la

pistola de rociado y e! otro extremo a la toma de alta

presion.

Palanca de Control de la V&lvula de Regulaci6n - Co!oca

el motor en modo de arranque para el arrancador de

retroceso y detiene el motor en funcionamiento.

PeriHa del Cebador = Usada para arranque de motores frios.

Pistola de Rociado - Controla la aplicaci6n de agua sobre

la superficie de limpieza con e! gati!lo. Incluye cerrojo de

seguridad.

Recipientes para Quimicos - Usado para proporcionar

detergente u otros quimicos a la corriente de agua de baja

presi6n.

Tanque del Combustible = Llene el tanque con gasolina

regular sin contenido de plomo en este punto.

Tapa dem Dep6sito del Aceite = Llene el motor con aceite

aqui. Vea la pagina 51 para las recomendaciones del aceite.

Toma de Alta Presi6n - Conexion para la manguera de

alta presion.

Su sistema de limpieza requiere de cierto ensamble y estar&

lista para ser usado Onicamente despues de haber

depositado el combustible y e! aceite recomendado.

Si tiene probmemas con e[ ensamb[e de su m_quina

lavadora a presi6n, mlarne a la linea de ayuda de Ba

m&quina [avadora a presi6n a[ !-800-222-3138.

RETIRE LA MAQUtNA LAVADORA A

PRESION DE LA CAJA

1. Abra la caja y corte dos esquinas opuestas a la manija

guia de la parte superior a la inferior de tal forma que el

pane! pueda ser doblado hacia abajo.

2. Retire la caja de! carrete de la manguera, material de

relleno y la bolsa de repuestos enviada con el sistema

de limpieza.

3. Retire pistola aspersora, extensi6n de boquilla y aceite

para motor de material de re!leno.

4. Saque el sistema de limpieza de la caja.

5. Revise la caja para ver si existen partes sueltas

adicionales.

CONTEN DO DE LA CAJA

Revise el contenido de la caja. Si alguna de las partes no

esta presente o esta da_ada, Ilame a la linea de ayuda de la

maquina lavadora a presi6n a! 1o800-222o3136.

La unidad principal

Manubrio con conjunto del dep6sito de productos

quimicos

Bandeja accesoria

Los componentes de! carrete de la manguera

La manguera de alta presi6n

Pistola de rociado

Extensi6n de la boqui!la con conector rapido y soporte

para puntas

Aceite para motor

Bolsa de partes (incluye los elementos descdtos a

continuaci6n)

Manual de! operador

Tarjeta de la matricula

Bolsa con 4 boqui!las de conexiones rapidas

multico!ores

Cartucho de combustible para mejorar el arranque

Piezas para la manubrio (incluye Io siguiente):

Pernos del Soporte (2)

Perilla Plastica (2)

Pinzas de arbol (4)

Familiaricese con cada parte antes de ensamblar la

maquina lavadora a presi6n. Compare el contenido con la

ilustraci6n de la pagina 38. Si alguna de la partes no esta

presente o se encuentra da_ada, Ilame a la linea de ayuda

de la maquina lavadora a presi6n al 1-800o222o3136.

MONTAJE DEL SISTEMA DE

Usted debera Ilevar a cabo los siguientes procedimientos

antes de poner en funcionamiento su sistema de limpieza:

1. Conecte manubfio a unidad principal.

2. Conecte la manguera de productos quimicos a la

bomba.

3. Conecte la carrete de la manguera a manubrio como

mostrado en la pagina 38 segOn hoja de instrucci6n

incluy6 con carrete de la manguera.

4. A_ada aceite al motor.

5. A_ada gasolina al tanque de combustible.

6. Conecte manguera a alta presi6n a pistola rociadora y a

bomba.

7. Conecte el suministro de agua a bomba.

8. Conecte boquilla la extension al pistola rociadora.

9. Selecto/conecta rapido conecta boquilla a la extension

de la boquilla.

Conecte e_ Manubrio

1. Coloque el manubrio sobre los soportes del mismo que

ya estan adheridos a la unidad principal. AsegOrese de

que los orificios en e! manubrio esten alineados con los

orificios en los soportes de! mismo manubrio.

_ Manubrio

Alinear

Orificios

Soportes del

Manubrio

NOTA: Tal vez sera necesario mover los soportes del

manubrio de un lado a otro para alinear el manubrio de tal

manera que pueda deslizarse sobre los soportes del mismo

manubrio.

2. Inserte e! perno de! soporte a traves de los orificios

desde fuera de la unidad y sujete una perilla de pl&stico

desde el interior de la misma unidad. Apriete

manualmente.

Coloque la bandeja de accesorios sobre los orificios del

asa (vista desde la parte delantera de la unidad).

Presione las pinzas de arbol para introducirlas en los

orificios hasta que queden a nivel con la bandeja de

accesorios.

/ i

Inserte las boquillas de colores ProjectPro TM y e! resto

de los accesorios en los espaclos correspondientes de

la bandeja de accesorios. Consulte "Como Usar la

Bandeja de Accesorios".

Montaje dem Carrete_ de Manguera

Conecte la carrete de la manguera a manubrio como

mostrado en la pagina 38 segOn hoja de instruccion incluy6

con carrete de la manguera.

NOTA: Puede haber alguna ferreteda incluida con el juego

de carrete de manga que no se usa en este modelo.

mMPORTANTE: NO use la maquina lavadora a presi6n

teniendo la manguera enro!lada en el carrete. El carrete es

Onicamente para su almacenamiento.

Montaje de Manguera para Productos

Quimicos de Bomba

Conecte la manguera para productos quimicos al

acoplamiento de inyeccion de productos quimicos de la

bomba.

Agregue Aceite de Motor

]PRECAUCION! Si intenta arrancar e! motor antes de

Ilenarlo con el aceite recomendado, puede provocar una

averia.

1. Coloque la lavadora a presi6n en una superficie plana y

nivelada.

2. Limpie la zona de alrededor del tapon de Ilenado de aceite

y quite la varilla de nive! de aceite.

3. Con la ayuda de un embudo (opcional), vierta

lentamente todo el contenido de la bote!la de aceite

(0,53 I - 18 onzas) por el orificio de Ilenado de aceite.

4. Vuelva a co!ocarla y ajOstela en su posici6n.

NOTA: Consulte la secci6n "Aceite", en la pagina 51, para

ver las recomendaciones relativas a! aceite.

Agregue Gaso_ina

NOTA: Este motor esta certificado para funcionar con

gasolina. Sistema de control de emisiones de gases de

escape: EM (Modificaciones del motor).

ADVERTENCIA

CUANDO ANADA COMBUSTmBLE

Apague el lavadora a presiSn (posici6n OFF) y d6jeto enfriar al

menos por 2 minutos antes de remover la tapa de la

combustible. Afloje la tapa lentamente para dejar que ta presi6n

salga det tanque.

Llene et dep6sito de combustible a ta intemperie.

NO Ilene demasiado et tanque. Permita al menos espacio para

ta expansi6n det combustible.

Mantenga ta combustible alejada de chispas, llamas abiertas,

pilotos, cator y otras fuentes de ignici6n.

NO encienda un cigarrillo o fume.

1. Utilice gasolina normal sin plomo, limpia y nueva con un

minimo de 77 octanos. NO utilice combustible que

contenga metanol ni mezcle aceite con combustible.

2. Limpie el area alrededor de la tapa de Ilenado del

combustible, retire la tapa.

3. Agregue lentamente gasolina regular "SIN PLOMO" al

tanque de combustible. Use un embudo para evitar que

se derrame. Llene e! tanque lentamente hasta

aproximadamente 1.5" por debajo de la parte la cima

del cuello del tubo de lienado.

4. Instale la tapa de! tanque de combustible y limpie la

gasolina que se haya derramado.

iPRECAUCION! Los combustibles con mezcla de alcohol

(gasoho!, etanol o metanol) pueden atraer la humedad y

provocar la separaci6n y formacion de acidos durante el

almacenamiento. Los gases acidos pueden da_ar el circuito

de combustible y el motor durante el almacenamiento.

Para evitar este tipo de problemas, vacfe e! circuito de

combustible cuando vaya a almacenar la unidad durante

30 dfas o mas. Vacfe el dep6sito de combustible, arranque

el motor y dejelo funcionar hasta que los conductos de

combustible y el carburador queden vacfos. Utilice

combustible nuevo la pr6xima temporada. Para obtener mas

informaci6n al respecto, consulte "Almacenamiento" en la

paginas 54°55.

NUNCA utilice productos limpiadores para motores o

carburadores en el deposito de combustible, ya que podrfan

provocar da_os permanentes.

Tap6n de Combustible para Mejorar el Arranque

El uso de conservante de combustible mantiene el

combustible en buen estado y limpia los carburadores, !o

que facilita e! arranque en todas las estaciones dei a_o. El

nuevo tapon de combustible gotea automaticamente

conservante concentrado en e! dep6sito de combustible.

PELIGRO

EN CASO DE SER tNGERtDO, ttame un medico inmediatamente.

• En caso de ta emergencia, contacte a un medico

inmediatamente y llama 1-800-424-9300 para la informaci6n

material de la seguridad.

•*El estabiHzador de combustible contiene 2,6-di-tert-butilfeno{ (128-39-2) y

destilado de petroleo alifatico (64742-47-8).

1. Introduzca el cartucho en el tap6n.

Presione hasta que el cartucho encaje en su posicion.

Retire la lengOeta para dejar la membrana a!

descubierto.

IMPORTANTE: NO retire el cierre plateado del otro lado.

4. Vuelva a co!ocar el tapon de combustible en e!

dep6sito.

Compruebe peri6dicamente el cartucho para

asegurarse de que siga conteniendo estabilizador de

combustible. Si est& vac[o, cambie el cartucho pot uno

nuevo,

Conecte la Manguera y e_ Suministro de

Agua a la Bomba

IMPORTANTE: Usted deber& armar la extensi6n para

boquillas y conectar todas las mangueras antes de darle

arranque al motor. La bomba resultara da_ada si arranca el

motor sin tener todas las mangueras conectadas y el

suministro agua abierto.

1. Desenrrolle la manguera de alta presi6n y conecte un

extremo de la manguera a la base de la pistola de

rociado. Apriete con la mano.

6. Conecte la manguera de jardin (no exceder 50 pies en

la Iongitud) a la entrada del agua, Apriete con la mano.

PRECAUCK)N

El da_o a la lavadora a presi6n, resuttado de la desatenci6n a

esta precauci6n, no sera cubierto por ta garantia.

7. ABRA el suministo del agua y abra la valvula de

suministro para purgar la sistema de bomba de aire y

impureza.

Retire y deseche todos los tapones de transporte de la

bomba antes de conectar las mangueras.

Conecte el otro extremo de la manguera de alta presion

a la salida de alta presion de la bomba. Apriete con la

Inspeccione la

rejilla de entrada.

NO la use siesta

da_ada, limpiela

si se encuentra

sucia.

Antes de que conecte la manguera de jardin a la

entrada de agua, inspeccione e! colador de la entrada.

Limpie e! colador si tiene residuos o solicite su remplazo

siesta da6ado. Refierase a la seccion 'Mantenimiento

de los Anillos 'O'" si la colador de la entrada se da_ado.

NO haga funcionar [a m_quina [avadora a presi6n si

e[ coJador de la entrada est& daffado.

Haga correr el agua a traves de la manguera de su

]ardin por 30 segundos para limpiar cualquier escombro

que se encuentre en ella. Desconecte el agua.

IMPORTANTE: Hace NO agua de parar de siphon para el

abastecimiento de agua. Use agua SOLO fria (menos que

100°F).

Siempre use protecci6n para los ojos cuando utilice este equipo

o cuando este cerca de donde se est6 usando et equipo.

Antes de dade arranque a ta maquina tavadora a presi6n,

asegOrese de usar protecci6n adecuada para los ojos.

LISTA DE REVISION PREVIA AL

ARRANQUE DEL MOTOR

Revise la unidad para asegurarse que ha Ilevado a cabo los

siguientes procedimientos:

1. Revise que los sujetadores de! carrete de la manguera

esten apretados.

2. Revise que haya sido depositado aceite y este a! nivel

correcto en la caja de! cigOe_al de! motor.

3. Deposite la gasolina adecuada en el tanque del

combustible.

4. Revise que todas las conexiones de las mangueras

(alta presion y suministro de agua) esten apretadas

correctamente y que no existan dobleces, cortes o da_o

de la manguera de a]ta presi6n.

5. Proporcione el suministro de agua adecuado (que no

exceda los 100°F).

6. AsegOrese de leer las secciones 'Reglas de Seguridad"

y "Operaci6n" antes de usar el sistema de limpieza.

COMO USAR SU StSTEMA DE

Si tiene problemas con el funcionamiento de su maquina

lavadora a presion, pot favor Ilame a la linea de ayuda de la

maquina lavadora a presi6n a! 1o800o222o3136.

Ubicaci6n del Lavadora a Presi6n

Espacio Libre Alrededor del Lavadora a Presi6n

Aov ENcmA i

• Deje un espacio minimo de 152 cm (5 pies) alrededor del

lavadora a presi6n, incluida la parte superior.

SitOe e! lavadora a presion en una zona bien ventilada que

permita la eliminacion de los gases de escape mortales. No

instale e! lavadora a presion en lugares en los que los gases

de escape se puedan acumular o entrar en un edificio que

pueda estar ocupado. AsegQrese de que los gases de

escape no puedan entrar por ventanas, puertas, tomas de

aire de ventilacion u otras aberturas en un espacio cerrado

en el que puedan acumularse. Tenga en cuenta los vientos

y las corriente de aire preponderantes cuando elija la

ubicaci6n del lavadora a presion.

ADVERTENCIA

Opere et lavadora de presi6n SOLAMENTE al aire tibre.

AsegQrese de que tos gases de escape no puedan entrar por

ventanas, puertas, tomas de aire de ventitaci6n u otras

aberturas en un espacio cerrado en el que puedan acumutarse.

NO opere el lavadora de presi6n dentro de un edificio o lugar

cerrado, aunque haya puertas o ventanas abiertas.

Para Poner en Marcha el Sistema de

Limpieza

Para darle arranque a su sistema de limpieza movido a

motor por primera vez, siga estas instrucciones paso a

paso. Esta informaci6n acerca de la puesta en marcha

inicial tambien es valida para cuando vaya a darle arranque

al motor despues de haberlo dejado la maquina lavadora a

presion fuera de funcionamiento por Io menos un dia.

1. Coloque la maquina lavadora a presion en un area

cercana a una suministro de agua exterior capaz de

abastecer agua a un volumen mayor de 3.3 ga!ones por

minuto en no menos que 20 PSI en el fin de arandela

de presion de la manga de! jardin.

2. Revise que la manguera de alta presi6n se encuentre

conectada firmemente a la pistola de rociado y a la

bomba. Vea "Armado de Su Maquina Lavadora a Presion'.

3. AsegQrese que la unidad este nivelada.

4. Conecte la manguera de jardin a la entrada del agua.

Aprietela con la mane. Abra el suministro de agua.

PRECAUCtON

• Et daF_oa ta tavadora a presi6n, resultado de la desatenci6n a

esta precauci6n, no sera cubierto por la garantia.

5. Presione el disparador en la pistola para purgar de aire

e impurezas el sistema de bombeo.

6. Acopie la boqui!la de extensi6n a la pistola aspersora.

Aprietela manualmente.

Elija la boquilla ProjectPro TM que desee usar, tire hacia

atras del anillo del pro!ongador de la boquilla, inserte la

boqui!la y suelte el anillo. Tire de la boquilla para

comprobar que esta bien montada. Consulte 'C6mo

usar el sistema de boquillas ProjectProTM'L

8. Fije e! pestillo de seguridad al disparador de la pistola

aspersora.

Tipica Lavadora a

Presi6n Mostrada

Cerrojo de

Seguridad

Salida del Escape

Mueva e! control de la valvula de admisi6n a la posici6n

"Rapido" ("Fast"), que se distingue con la figura de un

conejo.

. A Jn o/

10, Mueva la pa!anca del ahogador a la posicion "Ahogado"

("Choke").

NOTA: En el caso de que el motor este ca!iente, asegOrese

de que la palanca de! ahogador se encuentre en la posici6n

"En marcha" ("Ran").

11. Cuando arranque el motor, co!oquese en la posici6n

que se recomienda a continuacion. Sujete la manija y

hale ligeramente la manija de! arranque hasta que

sienta cierta resistencia. Despues halela rapidamente.

12. Jale la cuerda de arranque lentamente. NO permita que

la cuerda regrese bruscamente en contra de! arrancador.

ADVERTENClA

Antes de arrancar el motor, apunte S!EMPRE con !a pisto!a

rociadora hacia una direcci6n segura y apdete et gatillo para

descargar la presi6n y evitar el retroceso.

Cuando arranque el motor, tire lentamente de! cable hasta

sentir una resistencia y, a continuaci6n, tire rapidamente de 6t

para evitar su retroceso.

Despu6s que cada tentativa que empieza, donde motor fa!la de

correr, siempre se_alar el fusil en la direcci6n segura y et

disparador del fusil del rocio de! estruj6n para liberar !a presi6n a!ta.

13. Cuando arranque el motor, mueva lentamente la

palanca de! ahogador a la posici6n "En marcha"

("Run"). Si el motor fa!la, mueva la palanca a la

posici6n "Ahogado" ("Choke"), y despues a la posici6n

"En marcha" ("Run").

14. Si los fuegos de motor, pero no continOa correr, Presione

e! disparador en la pistola para aJiviar la presion interna

de bomba. Mueva la palanca del ahogador a la posici6n

"En marcha" ("Run"), y repite los pasos 11 pot 13.

15. Si e! motor no arranca despues de 6 tirones, mueva la

palanca de! ahogador a la posici6n "En marcha" ("Run").

ADVERTENCIA

NO toque las superficies ca!ientes y evite !os gases del escape

a alta temperatura.

Permita que el equipo se enfrie antes de tocado.

Deje un espacio minimo de 152 cm (5 pies) a!rededor del

tavadora a presi6n, inc!uida ta parte superior.

El C6digo de Normativa Federat (CFR, Titulo 36: Parques,

Bosques y Propiedad PL_blica) obiiga a instaiar una panta!!a

apagachispas en los equipos con motor de combusti6n interno

a mantenerla en buenas condiciones de funcionamiento,

conforme a la norma 5100-1C (o posterior) del Servicio Forestal

de la USDA. En et Estado de California, la ley exige el uso de

una pantalla apagachispas (Secci6n 4442 del C6digo de

Recursos PL_blicos de California). En otros estados puede haber

!eyes similares en vigor.

NOTA: Siempre mantenga la control de valvula de

regulaci6n en el "R&pido" ("Fast") posicione cuando operar

la arandela de la presi6n.

C6mo Detener su Sistema de Limpieza

1. Espere que el motor descanse.

2. Mueva la palanca de contro! a la posici6n "Stop" ("Parado").

NO coloque !a pa!anca estrangu!adora en ta posici6n "Choke"

para parar et motor.

3. SIEMPRE fusil de punto en una direcci6n segura y el

disparador del fusil del rocio del estruj6n para liberar la

presi6n retenida de la pleamar.

Mantenga conectada !a manguera a la maquina o a la pisto!a de

rociado cuando el sistema este presurizado.

SIEMPRE que pare el motor, apunte con la pistola rociadora

hacia una direcci6n segura y apdete et gatillo para descargar !a

presiOn y evitar et retroceso. Active el seguro del gatillo cuando

no utiiice !a pisto!a.

Active el seguro del gati!lo de la pistola rociadora

cuando no la at!lice.

UtHizaci6n de [a Bandeja de Accesorios

La unidad est& equipada con una bandeja de accesorios

con habit&cu!os para guardar la pistola rociadora, el

pro!ongador de la boquilla y las boquillas ProjectPro TM.

NOTA: El orificio adicional de la bandeja permite guardar un

cepillo. La pinza adicional de la bandeja permite guardar

una boquilla turbo. La limpiadora a presion NO incluye el

cepillo ni la boquilla turbo Puede adquirir estos elementos

como accesorios opcionales.

1. Pase e! prolongador de la boquilla por el orificio de la

bandeja de accesorios segQn se indica.

T[pica Lavadora a

Pres[on Mostrada

Para cambiar las boquH[as ProjectPro TM, siga estas

instrucciones:

1. Co!oque e! pestillo de seguridad de la pistola de rociado.

NUNCA intercambie boquilla ProjectPro TM sin haber asegurado

el cerrojo de segundad del gatiIto.

NO tuerza boquitta ProjectPro TM al rociar.

Desplace hacia atras el anillo del conector rapido y tire

de las boquillas ProjectPro TM. Guarde las boquillas

ProjectPro TM en el soporte de la bandeja de accesorios.

Elija la boquilla ProjectPro TM que desee:

Para un enjuagado suave (baja presi6n y mayer

caudal), para una limpieza suave de

coches/camiones, barcos, RVs, muebles de jard[n,

cortacespedes, etc., seleccione la boquilla

ProjectPro TM amarilla de suave.

Coloque la pistola rociadora en el orificio situado a la

derecha de la bandeja de accesorios.

Inserte las boquillas de colores ProjectPro TM y e! resto

de los accesorios en los espacios correspondientes de

la bandeja de accesorios.

C6mo Usar e[ Sistema de Boqui[[as

ProjectPro TM

El conector r&pido del prolongador de la boquilla permite

cambiar la boqui[la y montar una de las cuatro diferentes que

incluye e! sistema ProjectPro TM. Las boquillas ProjectPro TM

var[an e! presion y patron de rociado como se muestra.

La Presi6n Baja

Para un enjuagado general (media presi6n y medio

caudal), id6neo para la mayor[a de las limpiezas,

como revestimientos exteriores, patios de ladrillo,

suelos de madera, entradas, aceras, suelos de

garaje, etc. seleccione la boquilla ProjectPro TM

naranja de general.

Negra

_ Usada para

aplicardetergente

La Presi6n A[ta

[ i

Suave General Max

40 ° Amarillo 15 ° Naranja 0° Roja

1750 PSi 2200 PS! 2550 PSI

2.3 GPM 2.2 GPM 2.0 GPM

Para un en]uagado de maxima potencia (alta

presion y bajo caudal), para superficies rebeldes o

de dificil acceso, como superficies de plantas altas,

eliminaci6n de pintura, manchas de aceite,

eliminaci6n de oxido u otras sustancias dificiles

(alquitran, resina, grasa, cera, etc.), seleccione la

boquilla ProjectPro TM roja de maxima.

Para aplicar productos quimicos o limpiadores

especificos que ayuden a descomponer la suciedad

rebelde en distintas superficies, seleccione la

boquilla de detergente ProjectPro TM negra.

Para aplicar el detergente, siga los siguientes pasos:

1. Revise e! uso de la boqui!la ProjectPro TM,

2. Prepare la soluci6n detergente siguiendo las

instrucciones del fabricante.

3. Vierta la soluci6n quimica en el deposito de productos

quimicos con la indicaci6n A 6 B.

NOTAS: Cada deposito tiene una capacidad de 1,9 litros.

4. Llene el otro deposito para productos quimicos con otra

soluci6n diferente, segOn se requiera.

5. AsegOrese de que la boquilla de detergente

ProjectPro TM negra est& montada.

NOTA: NO se puede aplicar detergente con las boquillas de

alta presi6n (Amari!la, Naranja y Roja).

6. AsegOrese que la manguera de jardin este conectada a

la entrada de! agua. Revise que la manguera de alta

presi6n este conectada a la pistola de rociado y a la

bomba. Dele arranque al motor.

7. Gire la !lave de paso de productos quimicos dei

deposito que desee hasta la posici6n "On".

"Off" Posici6n

PRECAUCI6N

4. Desplace hacia atras e! anillo, inserte la boquilla

ProjectPro TM elegida y suelte el ani!lo. Tire de la boqui!la

ProjectPro TM para comprobar que esta bien montada.

5. Para una limpieza mas efectiva, mantenga la boqui!la

de rociado de 8 a 24 pulgadas de la superficie de

limpieza. Si coloca la boquilla muy cerca, podria da_ar

la superficie que esta limpiando.

6. NO co!oque la boquilla a menos de 6 pulgadas cuando

este limpiando Ilantas.

Limpieza y Aplicaci6n de[ Qu[mico

IMPORTANTE: Utilice quimicos diseSados

especificamente para m&quinas lavadoras a presi6n. Los

detergentes caseros podrian daSar la bomba.

PRECAUCION

• Arrancar el motor sin tener todas las mangueras conectadas y

sin el suministro de agua ABIERTO (ON) causara el da_o de

ta bomba.

• El da_o a la lavadora a presi6n, resultado de ta desatenci6n a

esta precauci6n, no sera cubierto por la garantia.

• $61o una sotuci6n quimica se debe usar para evitar a ta vez

posible en persona da_o de hedda y/o propiedad.

Aplique el detergente sobre la superficie seca,

comenzando en la parte inferior del &tea y dirigi6ndose

hacia arriba, utilizando movimientos largos, pare]os y

superpuestos.

Permita que e! detergente penetre de 3 a 5 minutos

antes de enjuagar. Vuelva a aplicar cuando sea

necesario para evitar que la superficie se seque. NO

permita que el detergente se seque. Si permite que el

detergente se seque, la superficie podria quedar con

manohas.

Enjuage de la M_quina Lavadora a

Presion

Despu_s de haber aplicado el detergente, refriegue la

superficie y enjuagela de [a siguiente manera:

1. Coloque el cerrojo de seguridad a la pistola de rociado.

2. AsegOrese de que las dos !laves de paso de los

depositos de productos quimicos estan en la posici6n

"Off".

3. Retire la boquilla de detergente negra de! pro!ongador

de la boquilla.

4. Seleccione e instale la boquilla de alta presi6n deseada

conforme alas instrucciones de la secci6n 'C6mo Usar

e! Sistema de Boquillas Pro]ectPro _M',

5. Mantenga la pistola de rociado a una distancia segura

del &tea que planea rociar,

ADVERTENCIA

Mantenga la boquilla de rociado de 8 a 24 pulgadas de la

superficie de limpieza.

Opere y atmacene esta unidad sobre una superficie estable.

Sea extremadamente cuidadoso si usa la maquina lavadora a

presi6n desde una escatera, andamio o cualquier superficie

relativamente inestable.

Sujete la pistola de ta hidrotavadora firmemente con ambas

manos cuando utilice et rociado a alta presi6n. De esta manera

evitara lesiones producidas por el posible golpe de la pistola

hacia atras.

6. Aplique un rociado de alta presi6n a una peque_a zona

y luego compruebe si se ha producido algOn tipo de

da_o, Si no aprecia da_os, continOe en el paso 7,

7. Comience en la parte superior del area que va a

enjuagar, dirigiendose hacia abajo con los mismos

movimientos superpuestos que utiliz6 para la limpieza,

C6mo Usar e_ Carrete de _a Manguera

La limpiadora a presi6n esta equipada con un carrete! de

manguera dise_ado para guardar la manguera cuando no

se utiliza la unidad. Consulte e! apartado "Preparaci6n de la

Unidad para ei AImacenamiento" para periodos prolongados

de almacenamiento (de mas de 30 dias).

Despu_s de cada uso:

1. Desconecte la manguera de la pistola de rociado y de

la salida de alta presi6n de la bomba.

2. Vacie el agua del interior de la manguera,

Deslice un extremo de la manguera en el interior del

odficio del carretel de manguera. Gire el carretel de

manguera con el asa para enrollar la manguera en el

carrete!,

IMPORTANTE: NO USE la limpiadora a presi6n con la

manguera enro!lada en el carretel de manguera. El carretel

de manguera so!o debe usarse con fines de

almacenamiento.

Sistema de Enfriamiento Autom_tico

(A_ivio T_rmico}

El agua que circula dentro de la bomba puede alcanzar

temperaturas entre los 125°-155°F si hace funcionar el

motor de su maquina lavadora a presi6n de 3 a 5 minutos

sin oprimir el gati!lo de la pistola de rociado. El sistema de

enfriamiento autom&tico se activa a esta temperatura y

enfria la bomba descargando agua caliente en e! piso,

evitando asi el daSo interno de la bomba,

INFORMACION Tg:CNICA SOBRE EL

MOTOR

El motor es de uno cilindros, de L-cabeza, refrigerado por

aire y de baja emisi6n.

En e! Estado de California, los motores de la serie 120000

han obtenido la certificacion del California Air Resources

Board (Consejo de recursos de aire de California) de

cumplimiento de la normativa sobre emisiones durante

125 horas. Esta certificaci6n no supone para el comprador,

el propietario o el usuario ninguna garanfia adicional en Io

relativo al rendimiento y a la vida Oti! del motor. Las

garantias del motor atafien exclusivamente al producto y a

las emisiones que se declaran en este manual.

Potencia Nominal

Los valores de potencia nominal de un modelo de motor se

establecen en primer lugar con el codigo J1940

(Procedimiento de valoraci6n de potencia y par de

pequet'ios motores, Revision 2002-05) de la SAE (Society of

Automotive Engineers, Sociedad de ingenieros de

automocion). Dada la amplia variedad de productos que

utilizan nuestros motores y la multitud de factores

ambientales que pueden afectar a su funcionamiento, el

motor que ha adquiddo puede no Ilegar a desarro!lar su

potencia nominal cuando se utilice con un aparato mecanico

(potencia real "in situ"). Esta diferencia se debe, entre otros,

a los siguientes factores: diferencias de altitud, temperatura,

presion barometrica, humedad, combustible, lubricaci6n del

motor, ve!ocidad maxima controlada del motor, variaciones

entre distintos motores del mismo modelo, disefio del equipo

mecanico utilizado, manera de hacer funcionar el motor,

rodaje de! motor para reducir la friccion y limpiar las

camaras de combusti6n, ajustes de las valvulas y el

carburador, etc. Los valores de potencia nominal tambien se

puede ajustar en funcion de las comparaciones con otros

motores similares utilizados en aplicaciones similares, pot Io

que no coincidira necesariamente con los valores que se

obtienen al aplicar los codigos mencionados.

ESPECIFtCACtONES DEL

PRODUCTO

Espec!f!caciones de la M_quina Lavadora

a 'res on

Presion de salida maxima ................... 2,550 PSI

Caudal maximo ............................ 2.3 GPM

Mezcla de quimicos ............ Use segOn instrucciones

Temperatura del suministro

de agua ..................... Que no exceda los 100°F

Peso que Embarca ........................... 63 Ibs.

Especificaciones del Motor

Cabal!os de Fuerza ................... 6.75 a 3600 rpm

Diametro de camisa ............. 68 mm (2,69 pulgadas)

Carrera ....................... 52 mm (2,04 pulgadas)

Desplazamiento ................ 190 cc (11,57 pulgadas)

Bujia

Tipo: ................ Champion RJ19LM o equivalente

Calibrar Separacion a: ........ 0.030 pulgadas (0.76mm)

Entrehierro de! inducido: ................. 0,15o0,25 mm

(0,006-0,010

pulgadas)

Holgura de la valvula con muelles de valvula instalados y

piston de 6 mm (0,25 pulgadas) pasado el punto muerto

superior (comprobar con el motor en frio)

Admision .......... 0,13-0,18 mm (0,005-0,007 pulgadas)

Escape ........... 0,13-0,18 mm (0,005-0,007 pulgadas)

Capacidad de Gasolina .................... 1.6 Cuartos

Capacidad de Aceite ............... 0.6 litros (20 onzas)

Tipo de Aceite

Sobre 40°F ............................... SAE 30

Debajo 40°F .................. SAE 5W-30 o 10W-30

NOTA: Para un mejor funcionamiento, la carga de potencia

no debe superar el 85% de la potencia nominal. La potencia

dei motor se reducira un 3,5% por cada 300 metros

(1.000 pies) de altitud y un 1% por cada 5,6 °C (10 °F) a

partir de 25 °C (77 °C). Funcionara satisfactoriamente en un

angu!o de hasta 15 °.

RESPONSABILIDADES DEL PROPtETARtO

Siga e! programa de mantenimiento segOn el nOmero de horas o segOn el calendario, Io que suceda primero, Se requiere

de servicio con mayor frecuencia cuando opere la unidad en las condiciones adversas descritas a continuaci6n.

CALENDARIO DE MANTENIMIENTO

ANOTE LAS FECHAS CONFORME

CUMPLA CON EL SERVICIO NORMAL

TAREA DE MANTEN_MIENTO

LAVADORA A PRESI6N

Revise/limpie el filtro de Eaentrada de agua

Revise la manguera de alta presi6n

Revise la mangaera dee detergente

Revise la pistola aspersora y verifique que

no haya fugas en el ensamblaje

Pargue {a bomba de aire y de contaminantes

Cambio del aceite de la bomba

Prepare Ea bomba para almacenarla a

menos de 32°F

Motor

Verificar el nRel de aceite

Limpie Eos residuos

Cambiar el aceite del motor

Servicio al filtro de aire

Servicio a la bujfa

Servicio al sistema de la bujfa

Limpie el sistema de refrigeraci6n

Mmpieza de Eacamara de combusti6n

Prepar a_macenamiento

Antes de

Cada Uso

X _

INTERVALO DE OPERACK)N POR HORA

Cada 25 Cada 50 Carla 100 100-300

Horas o a ASO Horas o a Afio Horas o a Afio Horas

Vea "A{macenamiento" en la paginas 54-55.

X 2

Si la unidad permanecera sin use por mas de 30 dias.

FECHAS DE SERVICIO

Limpiar si esta obstruido. Remplazar si esta per[orado o rote.

Cambiar el aceite despucs de las primeras (5) horas y despues cada 50 horas

Hacer el cambio de aceite con mayor frecuencia cuando trabaje en condiciones de mucha suciedad o polvo

Remplazar mas a menado bajo condiciones de suciedad o polvo

RECOMENDACIONES GENERALES CONTROL DE EMnSIONES

El mantenimiento periodico mejorara e! rendimiento y

prolongara la vida Otil del lavadora a presi6n. Acuda a un

distribuidor autorizado de Sears para reparar la unidad,

La garantia de la maquina lavadora a presi6n NO cubre los

elementos que han sido sujetos a abuso o negligencia pot

parte del operador. Para hacer valida la cobertura total de la

garantia, el operador debera mantener la lavadora de

presion tal y como se indica en el manual, incluyendo su

adecuado almacenamiento, como se describe en la secci6n

"AImacenamiento" en la paginas 54-55,

Algunos ajustes tendran que hacerse periodicamente para

mantener adecuadamente su maquina lavadora a presi6n.

Todos los servicios y ajustes deberan hacerse pot Io menos

una vez en cada estaci6n. Siga las instrucciones de la tabla

'Programa de Mantenimiento" descrita anteriormente.

NOTA: Una vez al aSo, usted debera limpiar o remplazar la

bujia y el filtro de aire. Una bujia nueva y un filtro de aire

limpio garantizan una mezcla de combustible-aire adecuada

y le ayuda a su motor a funcionar mejor y a tener una vida

0til mas prolongada,

Cualquier establecimiento o individuo especializado en la

reparaci6n de motores que no sean de automocion puede

encargarse del mantenimiento, la sustitucion y la reparacion

de los dispositivos y sistemas de control de emisiones,

ANTES DE CADA USO

1, Revise el nivel de aceite del motor,

2, Limpie los residuos.

3, Revise si existen daSos en ei colador de la entrada de

agua.

4, Revise si existen daSos en e! filtro en linea.

5, Revise si existen daSos en los filtros y tanques de

quimicos,

6, Revise si existen daSos en los filtros de quimicos,

7, Revise si existen fugas en el conjunto de la extensi6n

para boquillas y pistola.

8, Elimine el aire y los contaminantes de la bomba,

MANTENIMIENTO DE LA MAQUmNA

LAVADORA A PRESION

Limpie _os Residuos

Limpie a diario, o antes de cada uso, los residuos

acumulados en el lavadora a presi6n. Mantenga limpias las

conexiones, los muelles y los mandos. Limpie todo resto de

combustible de la zona que rodea al silenciador y de detras

del mismo.

Mantenga limpios los componentes del lavadora a presi6n

para reducir el riesgo de sobrecalentamiento e ignici6n de

los residuos acumulados.

Utilice un trapo hQmedo para limpiar las superficies

exteriores.

PRECAUCION

• NO inserte cualquier objeto a trav6s de las ranuras de

enfriamiento.

Puede usar un cepi!lo de cerdas suaves para retirar la

suciedad endurecida, aceite, etc.

Puede usar una maquina aspiradora para eliminar

suciedad y residuos sueltos.

Puede usar aire a baja presion (que no exceda los 25 psi)

para eliminar la suciedad. Inspeccione las ranuras para

aire de enfriamiento y la apertura del lavadora a presi6n.

Estas aperturas deberan mantenerse limpias y

despejadas.

Revise y Limpie e_ Comador de Entrada

Examine el colador de entrada de la manguera de ]ardin.

Limpie!o si est& tapado o remplacelo si est& roto.

Revise _a Manguera de AJta Presi6n

Las mangueras de alta presion pueden desarrollar fugas

debido al desgaste, dobleces o abuso. Revise la manguera

antes de cada uso. Revise si existen cortes, fugas,

abrasiones, levantamiento de la cubierta, da_o o movimiento

de los acoplamientos. Si existe cualquiera de estas

condiciones, remplace la manguera inmediatamente.

• NUNCA repare la manguera de atta presi6n. Remplacela.

• Remplacela con una manguera que cumpta con la capacidad

minima de presi6n de su maquina lavadora a presiSn.

Revise _a Pisto_a y _a Extensi6n para

BoquiHas

Examine la conexi6n de la manguera a la pistola y

cerciorese de que este en buen estado. Pruebe el gatillo

oprimi6ndolo y asegurandose de que se devuelve a su sitio

cuando Io suelte. Coloque el cerro]o de seguridad en la

posicion UP y pruebe el gatillo. Usted no debe ser capaz de

oprimir el gatillo. Remplace la pistola inmediatamente si falla

cualquiera de estas pruebas.

Revise e_ Fi_tro en Linea

Consulte la ilustracion y suministre servicio a! filtro en linea

si se tapa siguiendo estos pasos:

Filtro en linea

Extension para boquillas

1. Retire la pistola y la extension para boquillas de la

manguera de alta presion. Retire la extension para

boquillas de la pistola y retire e! anillo 'o' y e! colador de

la extension para boquillas. Lave el colador, pistola y

extensi6n para boquillas con agua limpia para eliminar

toda clase de residuos.

2. Coloque el colador del filtro en linea en el extremo con rosca

de la extension para boquillas. Su direcci6n no importa.

Coloque el colador ejerciendo presion con el borrador de un

lapiz hasta que se asiente pot completo en el fondo de la

abertur& Tenga cuidado de no doblar el colador.

3. Co!oque e! anillo 'o'en la ranura respectiva. Empuje el

anillo 'o' hasta que quede ajustado contra el colador de!

filtro en linea.

4. Conecte la extensi6n para boquillas a la pistola de rociado

de la manera descrita anteriormente en este manual.

Mantenimiento de _a BoquiHa

Si siente una sensacion pulsante al momento de apretar el

gatillo de la pistola rociadora, puede que sea causada por la

presion excesiva en la bomba. La causa principal de la

presion excesiva en la bomba es cuando la boquilla se

encuentra atascada o tapada con materiales extraiios, tales

como tierra, etc. Para corregir el problema, limpie

inmediatamente la boquilla siga las instrucciones siguientes:

1. Apague el motor y apague el suministro de agua.

2. Remueva la boquilla de! extremo de la extension de la

boqui!la.

3. Quite el en el filtro de la linea del otro fin de la

extensi6n de boquilla.

4. Use e! peque_o sujeta papeles para liberar cualquier

material extrafio que este tapando la boquilla.

Use el alambre /[_.%L_./ ///

aqui para eliminar_ \\ yyi

los residues. /

5. Usando una manguera de jardin, remueva cualquier

desecho adicional, poniendo agua en la extension de la

boqui!la. Haga esto de 30 a 60 segundos.

6. Instale de nuevo la boquilla yen el filtro enolinea en la

extensi6n.

7. Conecte de nuevo la extensi6n de la boqui!la a la

pistola rociadora.

8. Conecte de nuevo e! suministro de agua, prenda el

agua, y encienda e! motor.

9. Pruebe el lavador a presion al hacer funcionar con cada

una de las boquilla de conexiones rapidas que viene

con el lavador a presion.

Mantenimiento de _os Anillos 'O'

Compre una O-Juego de Reparacion de Anillo en sus Sears

locales o Ilamando IoS00-366-PART o en linea en

www.sears.com. No se incluye con la arandela de la

presion. Este juego incluye los anillos del reemplazo O,

arandela de caucho y filtro de cala de agua. Refi@ase a la

hoja de la instrucci6n proporcionada en el juego para

atender a su unidad'los anillos de s O.

• NUNCA reparaci6n que sale tas conexiones con sellador de

cualquier tipo. Reemplace el anilto 'O' o el sello.

Mantenimiento de _a Bomba

Oambio de[ aeeite de la bomba

Cambie el aceite cada 50 horas o una vez al afio, Io que

suceda antes.

NOTA: Debe adquirir una bote!la de aceite para la bomba

Ilamando al IoS00°366oPART o en linea en www.sears.com.

Oambie el aeeite eomo se indica a eontinuaei6n:

1. Vacie el aceite del motor y e! combustible de la

limpiadora a presion.

2. Use una 8mm Have allen para extraer el tapon negro de

aceite de la bomba que hay entre la salida de presion y

la entrada de la manguera de riego.

,,_ Tapon de

Aceite

3. Incline la limpiadora a presi6n hacia un lado para que

vaciar compietamente la bomba de aceite, y vierta este

en un recipiente homologado.

4. Incline la limpiadora a presi6n hacia el lado contrario y Ilene

la bomba con el aceite recomendado a traves del mismo

orificio (puede utilizar para ello un embudo pequet3o).

5. Instale el tap6n negro de aceite de la bombay aprietelo

firmemente.

6. Coloque la limpiadora de presion en su posici6n normal

(de pie). Afiada combustible y aceite de motor.

MANTENtMtENTO DEL MOTOR

CUANDO AJUSTE O HAGA REPARACIONES A SU

MAQUINA LAVADORA DE PRESl6N

• Siempre desconecte el atambre de ta bujia y col6quelo donde

no pueda entrar en contacto con la bujia.

OUANDO PRUEBE LA BUJiA DEL MOTOR

Utitice un comprobador de bujias homotogado.

NO comprueba la chispa sin la bujia instalada.

Aceite

Recomendaciones sobre el aceite

NOTA: Cuando agregue aceite al compartimiento del motor,

utilice 0nicamente aceite detergente de alta calidad, designado

con la clasificaci6n API de servicio SF, SG, SH, SJ o superior.

NO use aditivos especiales.

1. Seleccione una viscosidad de acuerdo a la tabla siguiente:

Temperaturas de Use Esperadas

NOTA: Todo aceite sintetico que cumpla las

especificaciones ILSAC GF-2, con marca de certificacion

API y con simbolo de servicio API con "SJ/CF ENERGY

CONSERVING" o superior es un aceite aceptable a todas

las temperaturas. El uso de aceite sintetico no altera los

intervalos de cambio de aceite indicados.

* El uso de aceites multigrado (5Wo30, 10W-30, etc.) en

temperaturas mayores a los 40°F (4°C) ocasionara un

consumo de aceite mayor al normal. Cuando utilice un

aceite multigrado, revise con mayor frecuencia el nive! de

aceite del motor.

** Si utiliza aceite SAE 30 en temperaturas inferiores a los

40°F (4°C), ocasionara que el arranque sea mas dificil e

incluso que se desbiele el motor debido a su inadecuada

lubricacion interna.

Comprobaci6n de[ Nive[ de Aceite

Compruebe e! nivel de aceite antes de cada uso o cada 5 horas

de funcionamiento, como minimo. Rellene si es necesario.

1. Coloque e! lavadora a presi6n sobre una superficie

nivelada.

2. Retire la varilla de medici6n y Iimpie la varilla de

medici6n. Jnstale el varilla de medici6n, apriete

firmemente. Quite y verifique nivel del aceite.

3. Compruebe que el aceite hasta la marca "Full" de la

varilla de medici6n. Instale el varilla de medici6n,

apriete firmemente.

Adici6n de Aceite del Motor

1. Coloque e! lavadora a presi6n sobre una superficie

nivelada.

2. Compruebe el nivel de aceite tal como se indica en la

seccion "Comprobacion del nivel de aceite".

3. Si es necesario, vierta lentamente aceite por el orificio

de Ilenado hasta la marca "Futl" de la variila de medici6n.

NO Ilene excesivamente.

DEPOSITAR _ LLENO

4. Instale el varilla de medicion, apriete firmemente.

Cambio de Aceite del Motor

Cambie el aceite despues de las primeras 5 horas de

operaci6n. Cambie el aceite y el filtro cada 50 horas de ese

momento en adelante. Si esta utilizando su generador bajo

condiciones de extrema suciedad o polvo, o en un clima

demasiado caliente, haga el cambio de aceite mas

frecuentemente.

PRECAUCI6N

5. Vierta lentamente unos 0,6 litros (20 onzas) de aceite

por el orificio. Deposite e! aceite recomendado hasta la

marca "FuIF de la varilla de medici6n.

6. Limpie la varilla de medici6n cada vez nivel del aceite

se verifica. NO a_ada aceite en exceso.

7. Instale la varilla de medici6n, apriete firmemente.

8. Limpie los residuos de aceite.

9. Conecte de nuevo alambre de bujia a! bujia.

Servicio del Depurador de Aire

Su motor no funcionar& adecuadamente y puede dar_arse si

usted Io hace funcionar con un depurador de aire sucio.

Suministre servicio al depurador de aire una vez cada

25 horas de opcracion o una vez por aSo, Io que suceda

primero. Suministre servicio mas frecuentementc si la

unidad funciona bajo condiciones de mucha suciedad o

polvo. Los repucstos se encuentran disponibles en su centro

de servicio !ocal Sears.

Para dar servicio al fHtro de aire, siga los pasos que se

detaHan a continuaci6n:

1. Afloje e! tornillo y quite la cubierta.

Las etiquetas y las Ranuras

El cartucho

• El aceite usado del motor ha sido mostrado at cancer de ta piel

de ta causa en ciertos animales del laboratodo.

• Completamente tavado expuso areas con el jab6n yet agua.

MANTENER FUERA DEL ALCANCE DE LOS

NINOS. NO CONTAMINE. CONSERVE LOS

RECURSOS. DEPOSITE EL ACEITE USADO EN

UN PUNTO DE RECOGIDA.

Cambie el aceite cuando el motor siga estando caliente

despu_s de haber funcionado:

1. Drene el tanque del combustible haciendo funcionar la

maquina lavadora a presion hasta que el tanque este

vacio,

2. Desconecte alambre de bujia y Io mantiene lejos de!

bujia.

3. Limpie el area alrededor de la abertura para Ilenado de

aceite, retire la varilla de medici6n. Limpie la varilla de

medicion.

4. Incline su maquina lavadora a presion para drenar el

aceite a traves de! orificio de Ilenado en un recipientc

adecuado asegurandose de inclinar la unidad hacia el

lado opuesto de la bujia, Cuando la caja del cigOeSal

este vacia, vuelva a colocar la maquina lavadora a

presi6n en posicion vertical.

La base

El tornillo La cubierta

2. Remueva cuidadosamente e! cartucho.

3. Para limpiar e! cartucho, golpee ligeramente su costado

de papel plegado sobre una superificie firme.

4. Reinstale el juego de cartucho nuevo o limpio debajo de

la cubierta.

5. Inserte las lengOetas de la cubierta en las ranuras que

se encuentran en e! fondo de la base.

6. Coloque la cubierta en su lugar y apriete el tomillo

firmemente a la base.

NOTA: Puede adquirir nuevos depurador de aire al nOmero

telef6nico I oS00o366oPART.

Rempmace _a Bu]ia

Remplace la bujia anualmente o cada 100 horas de operaci6n.

1. Limpie el area alrededor de la bujia y retirela.

2. Retire y revise la bujia.

3. Para el uso del reemplazo o el bujia uniforme de la

chispa de re6stato, el Champion RJ19LM o el bujia

largo de la chispa de platino de vida, el Champion

QC12YC.

4. Revise la separaci6n del electrodo con un calibrador de

alambre y ajuste la separacion a 0.030 pulgadas

(0.76 mm), si es necesario.

__ ...._ _J ........... -

)

5. Instale la bujia y aprietela firmemente.

NOTA: Puede adquirir nuevos bujia al nOmero telef6nico

loS00o366opART.

Servicio del Apagachispas

El motor de su unidad no viene equipado de fabrica con un

apagachispas. En ciertas areas, es ilegal operar motores

que no tengan apagachispas. Revise las leyes y

regulaciones locales. Si necesita apagachispas, Io puede

comprar en su centro de servicio Sears m&s cercano. Para

obtener el n0mero de parte liame ar IoS00o366opART.

Debera suministrarle servicio al apagachispas cada

50 horas para conservarlo en buenas condiciones de

funcionamiento.

Si el motor ha estado funcionando, e! silenciador estara

bastante caEiente. Deje que e! silenciador se enfrie para

poder darle servicio al apagachispas.

ADVERTENCIA

NO toque las superficies catientes.

Permita que el equipo se enfrie antes de tocado.

El lavadora a presi6n debe estar situado a un minimo de

152 cm (5 pies) de toda estructura con muros combustibles y/o

otras materias combustibles.

Mantenga un minimo de 92 cm (3 pies) alrededor de la carcasa

det lavadora a presi6n, para facititar la ventitaci6n y et

mantenimiento del lavadora a presiOn.

En eI estado de California es obligatorio, segOn la tey, el uso de

apagachispas (Secci6n 4442 del C6digo de Recursos POblicos de

California). Otros estados pueden tener leyes similares. Las teyes

federales se aplican en tierras federales. Si equipa et silenciador

con un apagachispas, este debera ser mantenido en buenas

condiciones de trabajo. Usted puede ordenar el apagachispas a

trav6s de su distribuidor de servicio autorizado Sears.

Retire la panta!la del apagachispas para limpieza e

inspeccion.

Remplace la pantalla si esta daSada.

Sistema de Refrigeraci6n de Aire

Con el tiempo, se pueden acumular residuos en las aletas

de refrigeraci6n del cilindro y pasar inadvertidos mientras no

se desmonte parcialmente el motor. Recomendamos que

encargue la limpieza dei sistema de refrigeraci6n a un

distribuidor autorizado de servicio Sears siguiendo los

intervalos recomendados (consulte la seccion "Calendario

de Mantenimiento" en la pagina 49). Es igualmente

importante que no se acumulen residuos en el motor.

Consulte la seccion "Limpie los Residuos'L

Limpieza de la C_mara de Combusti6n

Se recomienda acudir a un distribuidor autorizado de

servicio Sears para eliminar los restos de combusti6n

depositados en e! cilindro, la culata, la parte superior del

pist6n y alrededor de las v&lvulas conforme a los intervalos

recomendados (consulte e! apartado 'Programa de

mantenimiento" en la p&gina 49).

DESPUES DE CADA USO

No deber& haber agua en la unidad por largos periodos de

tiempo, Los sedimentos de minerales se pueden depositar

en partes de la bombay "congelar" su funcionamiento. Lleve

a cabo estos procedimientos despues de cada uso:

1. Limpie el circuito de productos quimicos girando su

Ilave de paso hasta la posici6n "Off" y utilizando la

limpiadora a presion con la punta de rociado negra.

Lave por un minuto o dos minutos.

2. Apague e! motor y dejelo enfriar, despues retire todas

las mangueras.

3. Desconecte el alambre de la bujia.

4. Saque todos los liquidos de la bomba halando la manija

de retroceso aproximadamente 6 veces. Esto debera

evacuar la mayoda del liquido de la bomba.

5. Si planea almacenar la unidad por mas de 30 dias, vea

la secci6n "Almacenamiento Pro!ongado" en pr6xima

pagina.

6. Revise la manguera de alta presi6n para vet si presenta

daSos. Los cortes en la manguera o e! desgaste de la

misma pueden ocasionar fugas y perdida de presion. Si

encuentra algOn dado, remplace la manguera. NO

intente reparar una manguera da_ada. Remplace la

manguera con la parte Sears genuina.

7. Desconecte manga de! fusil del rocio y salida alta de

presi6n en la bomba, DesagOe agua de la manga, del

fusil, y de la extensi6n de boquilla. Use un harapo para

quitar la manga.

8. Pase un extremo de la manguera pot el orificio del

carrete de la manguera. Haga girar e! carrete con la

manija para enrollar la manguera en el carrete.

9. Vuelva a conectar el alambre a la bujia.

10. AImacene la unidad en una area limpia y seca.

ADVERTENCiA

CUANDO ALMACENE O GUARDE EL EQUIPO CON

COMBUSTIBLE EN EL TANQUE

AImacene atejado de calderas, estufas, calentadores de agua,

secadoras de ropa u otros aparatos etectrodom6sticos que

posean pilotos u otras fuentes de ignici6n, porque e!tos pueden

encender tos vapores de la combustible.

CUANDO VACiE EL DEPOSJTO DE COMBUSTIBLE

Apague el tavadora de presi6n (posici6n OFF) y d6jeio enfriar al

menos por 2 minutos antes de remover ta tapa de ta

combustible. Afloje la tapa lentamente para dejar que ta presi6n

satga del tanque.

Vacie el dep6sito de combustib!e a ta intemperie.

Mantenga la combustible alejada de chispas, llamas abiertas,

pilotos, calory otras fuentes de ignici6n.

NO encienda un cigarritto o fume.

ALMACENAMJENTO PARA

JNVJERNO

PRECAUCION

• Si no Io hace, da_ara permanentemente ta bombay la unidad

no podra funcionar.

° La garantia no cubre el da_o de la unidad ocasionado por

congelamiento.

Para proteger la unidad de Jas temperaturas de

conge[amiento:

1. Vacie los dos depositos de productos quimicos como

se indica a continuaci6n:

a. Desconecte la manguera conectada al

acoplamiento de inyecci6n de la bomba. Coloque el

extremo de la bomba en un recipiente adecuado.

b. Gire las Ilaves de paso de productos quire!cos

hasta la posici6n "On" y abra la tapa del deposito.

El contenido del deposito se vaciar& por gravedad

en e! recipiente.

c. Cuando se haya vaciado el primer dep6sito, repita

el paso (b) para el segundo dep6sito, usando un

recipiente distinto.

d. Vueiva a conectar la manguera al acoplamiento de

inyeccion de la bomba. Affada 0,5 litros de agua

dulce limpia a cada deposito y cierre las tapas de

los depositos.

2. Limpie el circuito de productos quimicos seleccionando

un deposito, girando su Ilave de paso hasta la posici6n

"On" y utilizando la limpiadora a presi6n con la punta de

rociado negra. Limpie el circuito hasta que se vacie el

primer dep6sito. Gire la Ilave de paso de productos

quimicos hasta la posici6n "Off". Limpie el otro deposito

de la misma forma.

3. Apague el motor y permita refrescar, entonces quita

mangas altas de presi6n y jardin. Desconecte el

alambre de la bujia.

4. Vacie todos los I{quidos presentes en la bomba,

halando la manecilla de retroceso hasta seis veces.

Esto deberia remover la mayor parte de los liquidos

presentes en la bomba.

5. Utilice un protector de bomba, disponible en Sears con

e! nOmero de catalogo 71-74403, para cuidar la bomba.

Aquel protege a la unidad contra el congelamiento y

lubrica tanto los pistones como los empaques.

6. Si el protector de bomba no esta disponible, conecte un

tramo de 3 pies de manguera de jardin a la entrada de

agua. Vierta anticongelante RV (anticongelante sin

alcoho!) en la manguera. Jale la manija de arranque

dos veces. Desconecte despues la manguera de 3 pies.

ALMACENAMIENTO PROLONGADO

Si usted no planea usar la maquina lavadora a presi6n por

mas de 30 dias, debera preparar el motor para un

almacenamiento pro!ongado.

Es importante evitar la formaci6n de dep6sitos de goma en

las partes esenciales de! sistema del combustible tales

como carburador, filtro del combustible, manguera o tanque

de! combustible durante el almacenamiento. Tambien, la

experiencia indica que los combustibles con mezclas de

alcohol (llamados gasoho!, etanol o metano!) pueden atraer

la humedad, Io que Ileva a la separaci6n y formaci6n de

acidos durante el almacenamiento. La gasolina acida puede

dafiar e! sistema del combustible de un motor durante el

almacenamiento.

Proteja el Sistema de Combustible

Aditivo para Combustible:

Si va a usar aditivo para combustible, !lene el tanque de

combustible con gasolina fresca. Si el tanque esta

parcialmente Ileno, el aire de! tanque va a promover ei

deterioro del combustible durante el almacenamiento. El

motor y el combustible pueden ser almacenados hasta

24 meses con aditivo.

Deposite el aditivo para combustible siguiendo las

instrucciones del fabricante.

AsegOrese de tener conectado y ABIERTO el suministro

de agua a la entrada de la bomba.

Ponga en funcionamiento e! motor en un area

descubierta por varios minutos para asegurarse de que la

gasolina tratada ha remplazado la gasolina no tratada de!

carburador.

Si no usa aditivo para combustible, retire todo el

combustible del tanque y haga funcionar el motor hasta que

se detenga pot fa]ta de combustible.

Cambio de Aceite

Con e! motor todavia caliente, drene e! aceite de la caja de!

cig(Je5al. Vuelva a Ilenar!o con e! grado de aceite

recomendado. Vea "Cambio de Aceite" en la pagina 52.

Aceite e_ Di_metro Interior de_ Cilindro

Retire la bujia. Rocie aproximadamente 1/2 onza de

aceite limpio para motor dentro del cilindro. Cubra el

orificio de la bujia con un trapo. Hale la manija de

retroceso lentamente para distribuir el aceite. Evite el

rociado del orificio de la bujia.

Instale la bujia. NO conecte e! alambre de la bujia.

Protecci6n de la Bomba

A protege al salvador de bomba de uso de bomba Sears a

previene congelar el da_o y lubrica embo!os y sellos.

NOTA: El protector de la bomba, nOmero de item Sears

nOmero 71-74403, estan disponible s61o como un accesorio

opcional. NO es incluido con la arandela de la presi6n.

PRECAUCI6N

• Si no Io hace, da_ar4_ permanentemente ta bombay la unidad

no podr4_ funcionar.

• La garantia no cubre el dar_o de ta unidad ocasionado por

congelamiento.

At uso el salvador de bomba:

Siempre protecci6n de ojo de use cuando se usa bomba salvador.

1. Conecte manga en el salvador de bomba puede a la

cala de la bomba.

2. El empuj6n en puede la cima a distribuye bomba

salvador.

3. Cuando liquido de salvador de bomba comienza a la

sa]ida de la bomba de la salida, la bomba es protegida.

4. Quite bomba salvador de la ca]a de bomba.

OTROS

NO almacene gasolina de una estaci6n a otra.

Si es posible, almacene su unidad en un recinto cerrado

y cObrala para protegerla del polvo y la suciedad.

ASEGURESE DE VACIAR EL TANQUE DEL

COMBUSTIBLE

NO coloque una cubierta encima de un tavadora de presi6n

caliente.

Deje que la unidad se enfrie to suficientemente antes de que le

coloque ta cubierta.

Prob[erna

La bomba presenta Bos

siguientes probJemas: no

produce preai6n, produce una

presi6n errada, traqueteo,

p_rd[da de pres[6n, bajo

volumen de agua.

E[ detergente no se mezc[a

con e[ rociado.

E[ motor funciona bien

cuando no tiene cargas, pero

funciona "ma[" cuando se

conecta una carga.

E[ motor no arranca; o

arranca y funciona real

Causa

I, Esta usando la boquiIIade baja

presion (negra),

2, La entrada de agua esta bloqueada,

3, Suministro de agua inadecuado,

4, La manguera de entrada esta

doblada o presenta fugas.

5, El corador de la manguera de entrada

esta tapado,

6, El suministro de agua esta por

encima de los 100°F,

7, La manguera de arta presi6n esta

bloqueada o presenta fugas,

8, La pistola presenta fugas,

9, La boquilla esta obstruida.

10. Bomba defectuosa.

1, Llaves de paso de los dep6sitos de

productos qu[micos estan en la

posici6n "Off".

2. Sucio en el filtro de la linea.

3, Esta usando la boquilla de alta

presion.

La veiocidad de[ motor es demasiado

lenta.

1, Depurador de aire sucio,

2, Sin gasolina,

3, Gasolina vieja,

4, El alambre de la bujia no est&

conectado a la buj[a.

5, Bujia mala.

6, Agua en la gasolina,

7, Estrangulacion excesiva,

8, Mezcla de combustible demasiado

rica.

_=[ motor se apaga durante [a Sin gasolina.

operaci6m

E[ motor no tiene fuerza, Fi[tro de aire sucio.

Cebador abierto demasiado rapido

E[ motor intenta estabi[izarse

o su funcionamiento no es

constante.

So[uci6n

1, Cambie la boquilla a una de las tres

boquilla de alta presi6n.

2, Limpie la entrada,

3, Proporcione flujo de agua adecuado,

4, Estire la manguera de entrada, coloque

un parche en la fuga.

5, Revise y limpie el colador de la

manguera de entrada.

6, Proporcione suministro de agua m&s fr[a.

7, Retire las obstrucciones de la manguera

de salida.

8, Remplace la pistola,

9, Limpie la boquilla.

10. P6ngase en contacto con el centro de

servicio Sears.

1, Gire la Ilave de paso de productos

quimicos del dep6sito que desee hasta la

posici6n "On",

2, Vea "Cheque En e[ Filtro de la L[nea".

3, Use la boquilla de baja presi6n (negra).

Mueva el control de [a v&lvula de regulaci6n a

la posici6n FAST (RAPIDO), Si el motor

continua funcionando ma[, pongase en

contacto con el centro de servicio Sears,

1, Limpie o remplace el depurador de aire,

2. Llene el tanque de combustible.

3, Drene el tanque de gasolina; Ilene!o con

combustible fresco.

4, Conecte el alambre a la buj[a,

5, Remplace la buj[a,

6, Drene el tanque de gasolina; Ilene!o con

combustible fresco.

7, Abra el cebador por completo y haga

girar el motor,

8, Pongase en contacto con el centro de

servicio Sears.

Llene e! tanque de combustible,

Remplace el filtro de aire,

Mueva el cebador a la posici6n intermedia

hasta que e! motor funcione normalmente,

Sears, Roebuck and Co., U.S.A. (Sears), California Air Resources Board (Consejo de Recursos sobre e! Aire de

California, CARB, por sus sigJas en ingles) y United States Environmental Protection Agency (Agencia de Protecci6n

Ambienta[ de EE.UU., EPA, pot sus sig[as en ingles).

Declaraci6n de garantia del sistema de control de ernisiones

(derechos y obligaciones del propietado para Ja garantia contra defectos)

California Air Resources Board (CARB), U.S. EPA y Sears le explican a

continuaci6n la garanga del sistema de control de emisiones de su

peque_o motor para m_quinas de seP¢icio (SORE, Small Offroad Engine).

En California, los mode[os de pequeffos motores para mSquinas de

servicio a partir de[ afro 2006 deben estar dise_ados, fabricados y

equipados conforme a los exigentes est_ndares de lucha contra ta

contaminaci6n del Estado.

En otras regiones de Estados Unidos, los nuevos motores para

interiores de ignici6n por chispa certificados para modelos afro 1997 y

posteriores deben cumplir con normas similares establecidas pot la EPA

de EE.UU. Sears debe garantizar el sistema de control de emisiones de

su motor para los pedodos indicados a continuaci6n, siempre y cuando

no se haya abusado, descuidado o dado mantenimiento incorrecto aJ

motor pequeffo para exteriores

Su sistema de control de emisionas incluye piezas como et carburador_ el

filtro de aire, el sistema de arranque, el tubo de combustibJe_ el silenciador

y el convertidor catalitico. Tambi6n puede incluir conectores y otros

conjuntos reJacionados con las emisiones.

Cuando exista una condici6n que pueda ser cubierta por la garant[a,

Sears reparar_ el motor pequeF_o para exteriores sin costo aiguno,

inciuyendo el diagndstico, las partes de repuesto y la mano de obra.

Cobertura de la garantia de Sears, Roebuck and Co, contra

defectos en el controJ de emisiones

Los peque_os motores para maquinas de servicio estSn garantizados

contra defectos de las piezas de control de emisiones durante un periodo

de dos afios, conforme a [as siguientes disposiciones. Si cualquier pieza del

motor con cobertura es defectuosa, ser_ reparada o sustituida por Sears

Responsabilidades del propietario para la garantia

Como propietado del motor peque_o para exteriores, usted es

responsabJe de realizar [as actividades de mantenimiento requeridas que

se indican en tnstrucciones de uso y mantenimiento. Sears recomienda

que consen_'e todos los recibos que cubran el mantenimiento de su motor

pequeffo para exteriores, pero Sears no puede negar la garantia

solamente pot la faita de recibos ni pot su imposibi[idad de garantizar la

realizaci6n de todas [as actividades de mantenimiento programadas

Como propietario del motor peque_o para exteriores, usted siempre

debe tener en cuenta que Sears podr_ negar [a cobertura de la garantfa

si su motor peque_o para exteriores o una parte del mismo presenta

failas debido a abuso, descuido, mantenimiento incorrecto o

modificaciones no aprobadas

Usted es responsable de presentar su motor pequeffo para exteriores a

un distribuidor autorizado de servicio de Sears aprobado tan pronto

como se presente el problema.

Las reparaciones cubiertas pot la garantfa se Ilevaran a cabo en un

plazo razonable_ no superior a 30 d[as en ningQn caso.

Si tiene alguna pregunta con respecto a sus derechos y

responsabilidades para {a garantfa_ p6ngase en contacto con un

representante de servicio Sears al 1-800-469-4663.

La garant[a de emisiones es una garantia contra defectos. Los defectos

se juzgan en funcidn del rendimiento normal del motor. La garantia no

dependera de ninguna prueba de emisiones en funcionamiento.

Disposiciones de la garant[a de Sears, Roebuck and Co, contra

defectos en el control de emisiones

Las siguientes son disposiciones especificas relacionadas con la

cobertura de la garantfa contra defectos en el control de emisiones. Se

a_ade a la garantfa de motores de Sears para motores no regulados,

que figura en las Instrucciones de uso y mantenimiento.

1 Partes garantizadas

La cobertura bajo esta garantfa ineluye solamente aquellas partes

que se enumeran a continuaci6n ([as partes deJ sistema de control

de emisiones) en la medida que dichas partes hayan estado

presentes en el motor adquirido.

a Sistema de medici6n de combustible

Sistema de enriquecimiento para arranque en frio

Carburador y partes intemas

Bomba de combustible

Tubo de combustible, acoplamientos de[ tubo de combustible,

abrazaderas

b Sistema de inducci6n de aire

Filtro de aire

CoJector de entrada

c. Sistema de ignicidn

Bujias

Sistema de ignici6n pot magneto

d Sistema catalizador

Convertidor catalitico

Colector de escape

Sistema de inyecci6n de aire o v_lvula pot impulsos

e Distintos eJementos utilizados en los sistemas anteriores

V_lvulas e interruptores de vacio, temperatura, posici6n y de

detecci6n de tiempo

Conectores y conjuntos

2. Vigencia de [a cobertura

Sears garantiza al propietario inicia[ y a cada comprador

subsiguiente que las partes garantizadas estar&n libres de defectos

en material yen mano de obra, que ocasionen faIlas de las partes

garantizadas durante un per[odo de dos afros a partJr de la fecha

en que el motor sea entregado al comprador minorista

3. No habr& cargos

La reparaci6n o reempJazo de cuaJquier parte garantizada se

realizar& sin cargo alguno para el propietado, incluyendo [a mano de

obra de diagn6stico que derive en la determinaci6n de que una parte

garantizada esta defectuosa, si la labor de dJagn6stJco se realiza en

un Centro de senvicio Sears aprobado.

4. Rec[amos y exc[usiones de cobertura

Los reclamos vinculados con la garantia se presentar&n conforme a

[as disposiciones de la P6liza de garantJa de Sears. La cobertura de

[a garantfa se excluira para aquellas fallas de partes garantizadas

que no sean partes ofiginales de Sears o debido a abuso, descuido

o mantenimiento incorrecto, segQn se establece en la P61iza de

garantfa de motores de Sears. Sears no es responsabie pot la

cobertura de fa[ias de partes garantizadas ocasionadas pot el uso

de partes adicionales, no originales o modificadas.

5. Mantenimiento

Cuaiquier parte garantizada cuyo reempiazo no est6 programado

como mantenimiento requerido o que est6 programada 0nicamente

para inspecci6n frecuente con el fin de "reparar o reemplazar

conforme sea necesario", estar_ garantizada en cuanto a defectos

por el periodo de [a garantfa. Cualquier parte garantizada cuyo

reempiazo est@ programado como mantenimiento requerido tendr_

solamente una garantJa contra defectos 0nicamente pot el periodo

hasta el primer reemplazo programado para esa parte. Se podr_

utilizar cualquier parte de repuesto que tenga un rendimiento y

durabilidad equivalentes, al realizar cualquier actividad de

mantenimiento o reparaci6n. El propietario es responsable de

realizar todo el mantenimiento requerido_ segOn se define en

instrucciones de uso y mantenimiento de Sears.

6. Cobertura consiguiente

La cobertura bajo la presente se ampliar_ a {a faila de cuaIquier

componente del motor provocada pot un desperfecto en cuaIquier

parte garantizada que siga gozando de la cobertura de la garantia.

En EE.UU. y Canad& contamos con una linea de emergeneia las 24 horas (1-800-469-4663), que ofrece un menO de mensajes pregrabados con

informaci6n sobre mantenimiento de productos.

Jnformaci6n Sobre emPeriodo de

Durabilidad de masEmisiones y e_ indice

de Aire en _a Etiqueta de Emisiones de_

Motor

Los motores con certificaci6n de cumplimiento de la

normativa sobre emisiones de nivel 2 del California Air

Resources Board (CARB) deben mostrar informaci6n sobre

el periodo de durabilidad de las emisiones y el indice de

aire. El fabricante de! motor ofrece esta informaci6n al

consumidor mediante etiquetas de emisiones.

El Per[odo de DurabHidad de [as Emisiones indica e!

n0mero de horas durante las cuales el motor puede

funcionar cumpliendo las normas sobre emisiones, siempre

que se realicen las operaciones de mantenimiento que se

detallan en las instrucciones de uso y mantenimiento, Se

utilizan las siguientes categorias:

Moderado: El motor esta certificado para cumplir la

normativa sobre emisiones durante 125 horas de

funcionamiento real.

Intermedio: El motor esta certificado para cumplir la

normativa sobre emisiones durante 250 horas de

funcionamiento real.

ProJongado: El motor esta certificado para cumplir la

normativa sobre emisiones durante 500 horas de

funcionamiento real.

Por ejemplo, un cortacesped con operario a pie se suele

utilizar entre 20 y 25 horas al aSo. Por tanto, el Periodo de

DurabiHdad de las Emisiones de un motor con

clasificaci6n intermedia equivaldria a 10-12 afios,

El indice de Aire es un valor calculado que indica el nivel

relativo de emisiones de una gama concreta de motores.

Cuanto menor es el indice de Aire, mas limpio es el motor.

Esta informacion se presenta en forma gr&fica en la etiqueta

de emisiones,

Periodo de Cump_imiento de _a Normativa

de Emisiones en ia Etiqueta de

CumpHmiento de Emisiones dem Motor

Desde el 1 de julio de 2000, algunos motores Sears cuentan

con la certificacion de cumplimiento de la fase 2 de las

normas sobre emisiones de la United States Environmental

Protection Agency (USEPA, Agencia estadounidense de

protecci6n del medioambiente ). En e! caso de los motores

con certificaci6n de fase 2, el periodo de cumplimiento de la

normativa sobre emisiones que figura en la etiqueta de

cumplimiento de emisiones indica el nOmero de horas de

funcionamiento durante las cuales el motor ha demostrado

cumplir los requisitos federales sobre emisiones. Para

motores de menos de 225 cc, Categoria C = 125 horas, B =

250 horas y A = 500 horas, Para motores de 225 cc o mas,

Categoria C = 250 horas, B = 500 horas y A = 1000 horas.

La clasificacion de este motor es moderado, con un indice

de aire de 3. El periodo de cumplimiento de la normativa

sobre emisiones de la EPA es de categoria C. El motor

tiene una cilindrada de 190 cc.

A continuaci6n se muestra una representaci6n generica de

la etiqueta de emisiones tipica de un motor certificado.

Your Home

For repair-in your home-of alJ major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For,the replacement parts, accessories and

owner s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1o800-469-4663) (U.S.A. and Canada)

www.sears.corn www.sears.ca

our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts & Repair Center.

1-800 -488 -1222 Anytime,dayor night(U.S.A.only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or m?intenanc: agreement(Canada)on a pro:uct terviced by Sears:

1 800 827 6{}55 (U.S.A.) 1 800 361 6665 (Canada)

Parapedirservicioder paraci6n AuCanadapoo s rvice f an ais:

a domicilio, y para ordenar piezas: 1.800.LE.FOYERMC

1-888-S UoHOGAR sM (1o800o533-6937)

(1-888W84-6427) www.sears.ca

® Registered Trademark / TMTrademark / SMService Mark of Sears Brands, LLC

® Mama Registrada / TM Mama de Fabrica / SM Marca de Servicio de Sears Brands, LLC

MCMarque de commerce / MD Marque d6posCe de Sears Brands, LLC

Craftsman 580752710 pressure washer

Product's Documents

User Manual

Specifications

Craftsman 580752710 Questions and Answers
