Maytag MAH22PDAGW0 commercial automatic washer User Manual

INSTALLATIONINSTRUCTIONS

COMMERCIALAUTOMATICWASHER

INSTRUCTIONSD'INSTALLATION

LAVE.LINGECOMMERCIALAUTOMATIQUE

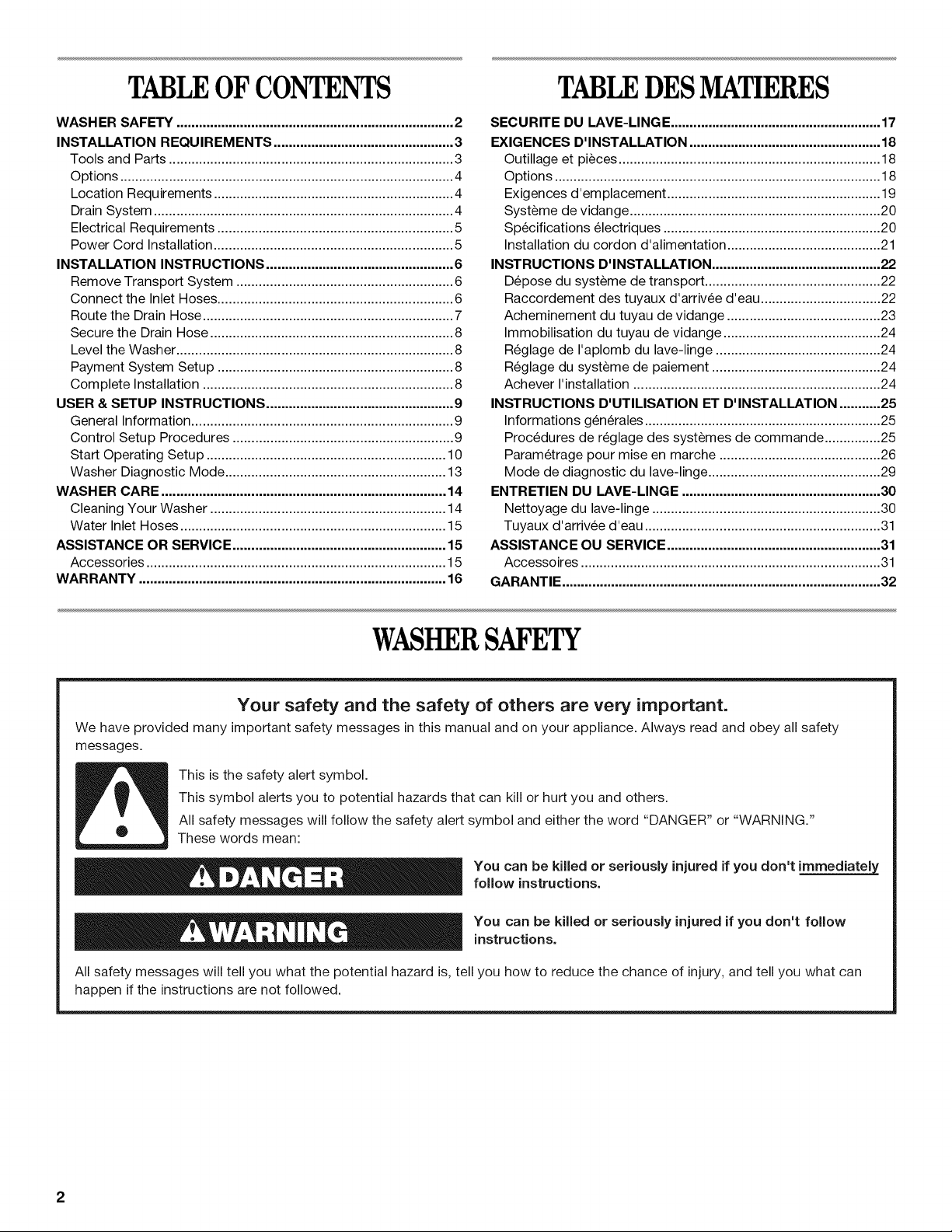

Table of Contents/Table des matieres ................................ 2

Model/ModUle

MAH22PDAGW0, MAH22PNAGW0

W10215505A

www.maytagcommerciallaundry.com

TABLEOFCONTENTS

WASHER SAFETY .......................................................................... 2

INSTALLATION REQUIREMENTS ................................................ 3

Tools and Parts ............................................................................ 3

Options ......................................................................................... 4

Location Requirements ................................................................ 4

Drain System ................................................................................ 4

Electrical Requirements ............................................................... 5

Power Cord Installation................................................................ 5

INSTALLATION INSTRUCTIONS .................................................. 6

Remove Transport System .......................................................... 6

Connect the Inlet Hoses ............................................................... 6

Route the Drain Hose ................................................................... 7

Secure the Drain Hose ................................................................. 8

Level the Washer .......................................................................... 8

Payment System Setup ............................................................... 8

Complete Installation ................................................................... 8

USER & SETUP INSTRUCTIONS .................................................. 9

General Information ...................................................................... 9

Control Setup Procedures ........................................................... 9

Start Operating Setup ................................................................ 10

Washer Diagnostic Mode ........................................................... 13

WASHER CARE ............................................................................ 14

Cleaning Your Washer ............................................................... 14

Water Inlet Hoses ....................................................................... 15

ASSISTANCE OR SERVICE ......................................................... 15

Accessories ................................................................................ 15

WAR RANTY .................................................................................. 16

TABLEDESMATIERES

SECURITE DU LAVE-LINGE ........................................................ 17

EXIGENCES D'INSTALLATION ................................................... 18

Outillage et pieces ...................................................................... 18

Options ....................................................................................... 18

Exigences d'emplacement ......................................................... 19

Systeme de vidange ................................................................... 20

Specifications electriques .......................................................... 20

Installation du cordon d'alimentation ......................................... 21

INSTRUCTIONS D'INSTALLATION ............................................. 22

Depose du systeme de transport............................................... 22

Raccordement des tuyaux d'arrivee d'eau ................................ 22

Acheminement du tuyau de vidange ......................................... 23

Immobilisation du tuyau de vidange .......................................... 24

Reglage de I'aplomb du lave-linge ............................................ 24

Reglage du systeme de paiement ............................................. 24

Achever I'installation .................................................................. 24

INSTRUCTIONS D'UTILISATION ET D'INSTALLATION ...........25

Informations gen6rales ............................................................... 25

Procedures de reglage des systemes de commande ............... 25

Parametrage pour mise en marche ........................................... 26

Mode de diagnostic du lave-linge .............................................. 29

ENTRETIEN DU LAVE-LINGE ..................................................... 30

Nettoyage du lave-linge ............................................................. 30

Tuyaux d'arrivee d'eau ............................................................... 31

ASSISTANCE OU SERVICE ......................................................... 31

Accessoires ................................................................................ 31

GARANTIE ..................................................................................... 32

WASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

iMPORTANT SAFETY iNSTRUCTiONS

WARNING: To reduce the risk of fire, electric shock, or injuryto persons when using the washer, folow basic precautions,

including the folowing:

[]

Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the washing

machine, turn on all hot water faucets and let the water

flow from each for several minutes. This wil release

any accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame during

this time.

[] Before the washer is removed from service or discarded,

remove the door or lid.

[] Do not install or store the washer where itwill be exposed to

the weather.

[] Do not repair or replace any part of the washer or attempt any

servicing unless specificaly recommended in this manual or in

published user=repair instructions that you understand and

have the skills to carry out.

[] See "Electrical Requirements" for earthing instructions.

SAVE THESE iNSTRUCTiONS

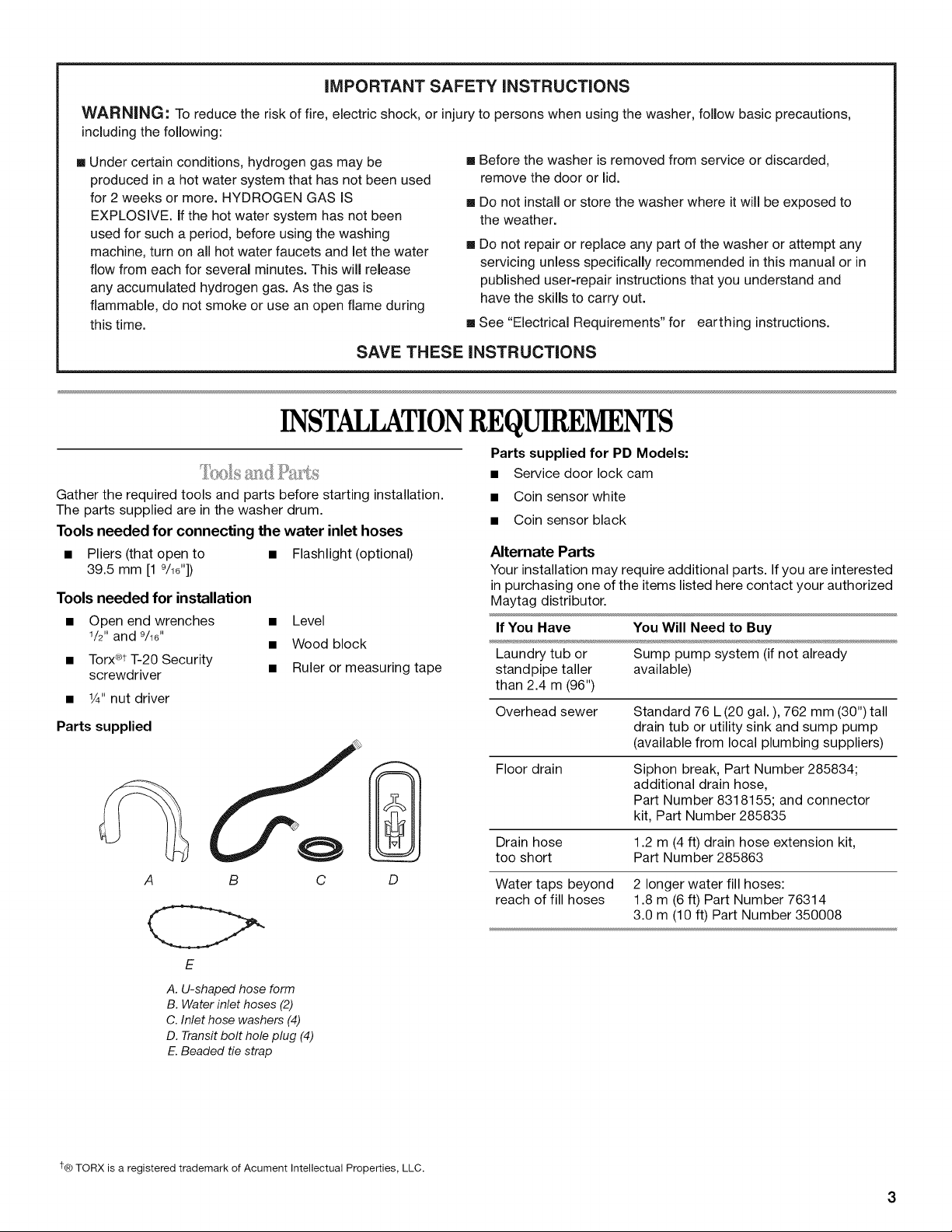

INSTALLATIONREQUIREMENTS

Parts supplied for PD Models:

Gather the required tools and parts before starting installation.

The parts supplied are in the washer drum.

Tools needed for connecting the water inlet hoses

• Pliers (that open to • Flashlight (optional)

39.5 mm [1 9/16"])

Tools needed for installation

• Open end wrenches

1/2"and 9/16"

• Torx®t T-20 Security

screwdriver

• 1¼.nut driver

• Level

• Wood block

• Ruler or measuring tape

Parts supplied

A B

• Service door lock cam

• Coin sensor white

• Coin sensor black

Alternate Parts

Your installation may require additional parts. Ifyou are interested

in purchasing one of the items listed here contact your authorized

Maytag distributor.

If You Have You Will Need to Buy

Laundry tub or Sump pump system (if not already

standpipe taller available)

than 2.4 m (96")

Overhead sewer Standard 76 L (20 gal. ), 762 mm (30") tall

drain tub or utility sink and sump pump

(available from local plumbing suppliers)

Floor drain Siphon break, Part Number 285834;

additional drain hose,

Part Number 8318155; and connector

kit, Part Number 285835

Drain hose 1.2 m (4 ft) drain hose extension kit,

too short Part Number 285863

Water taps beyond 2 longer water fill hoses:

reach of fill hoses 1.8 m (6 ft) Part Number 76314

3.0 m (10 ft) Part Number 350008

A. U-shaped hose form

B. Water inlet hoses (2)

C. Inlet hose washers (4)

D. Transit bolt hole plug (4)

E. Beaded tie strap

t® TORX is a registered trademark of Acument Intellectual Properties, LLC.

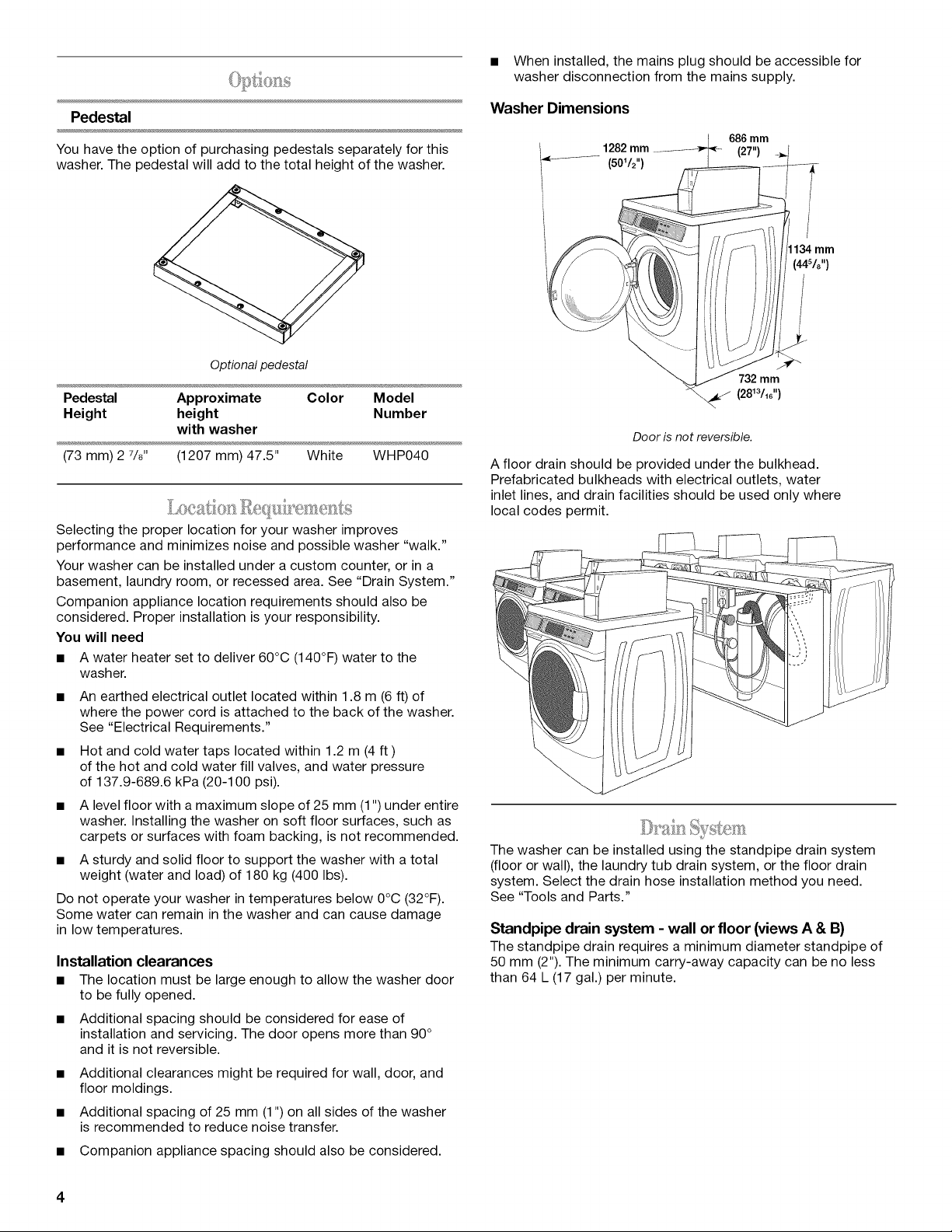

Pedestal

You have the option of purchasing pedestals separately for this

washer. The pedestal will add to the total height of the washer.

Optional pedestal

Pedestal Approximate Color Model

Height height Number

with washer

(73 mm) 2 ds" (1207 mm) 47.5" White WHP040

Selecting the proper location for your washer improves

performance and minimizes noise and possible washer "walk."

Your washer can be installed under a custom counter, or in a

basement, laundry room, or recessed area. See "Drain System."

Companion appliance location requirements should also be

considered. Proper installation is your responsibility.

You will need

A water heater set to deliver 60°C (140°F) water to the

washer.

An earthed electrical outlet located within 1.8 m (6 ft) of

where the power cord is attached to the back of the washer.

See "Electrical Requirements."

• Hot and cold water taps located within 1.2 m (4 ft)

of the hot and cold water fill valves, and water pressure

of 137.9-689.6 kPa (20-100 psi).

• A level floor with a maximum slope of 25 mm (1") under entire

washer. Installing the washer on soft floor surfaces, such as

carpets or surfaces with foam backing, is not recommended.

• A sturdy and solid floor to support the washer with a total

weight (water and load) of 180 kg (400 Ibs).

Do not operate your washer in temperatures below 0°C (32°F).

Some water can remain in the washer and can cause damage

in low temperatures.

Installation clearances

• The location must be large enough to allow the washer door

to be fully opened.

• Additional spacing should be considered for ease of

installation and servicing. The door opens more than 90°

and it is not reversible.

• Additional clearances might be required for wall, door, and

floor moldings.

• Additional spacing of 25 mm (1") on all sides of the washer

is recommended to reduce noise transfer.

Companion appliance spacing should also be considered.

• When installed, the mains plug should be accessible for

washer disconnection from the mains supply.

Washer Dimensions

686 mm

1282 (27")

134mm

(445/s'')

732mm

(2813/16")

Door is not reversible.

A floor drain should be provided under the bulkhead.

Prefabricated bulkheads with electrical outlets, water

inlet lines, and drain facilities should be used only where

local codes permit.

The washer can be installed using the standpipe drain system

(floor or wall), the laundry tub drain system, or the floor drain

system. Select the drain hose installation method you need.

See "Tools and Parts."

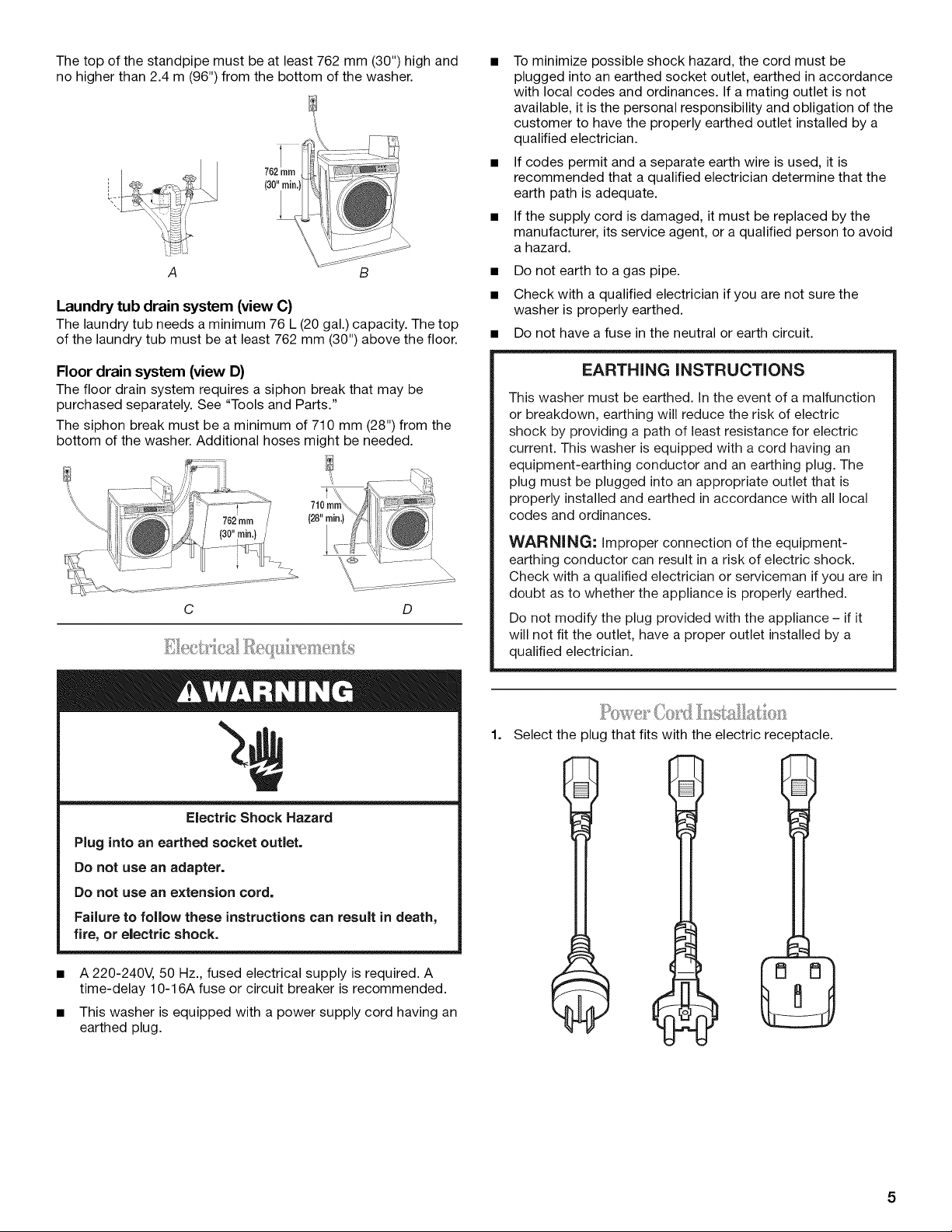

Standpipe drain system - wall or floor (views A & B)

The standpipe drain requires a minimum diameter standpipe of

50 mm (2"). The minimum carry-away capacity can be no less

than 64 L (17 gal.) per minute.

The top of the standpipe must be at least 762 mm (30") high and

no higher than 2.4 m (96") from the bottom of the washer.

Laundry tub drain system (view C)

The laundry tub needs a minimum 76 L (20 gal.) capacity. The top

of the laundry tub must be at least 762 mm (30") above the floor.

Floor drain system (view D)

The floor drain system requires a siphon break that may be

purchased separately. See "Tools and Parts."

The siphon break must be a minimum of 710 mm (28") from the

bottom of the washer. Additional hoses might be needed.

C D

Electric Shock Hazard

Plug into an earthed socket outlet.

Do not use an adapter,

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or electric shock.

• A 220-240V, 50 Hz., fused electrical supply is required. A

time-delay 10-16A fuse or circuit breaker is recommended.

• This washer is equipped with a power supply cord having an

earthed plug.

• To minimize possible shock hazard, the cord must be

plugged into an earthed socket outlet, earthed in accordance

with local codes and ordinances. If a mating outlet is not

available, it is the personal responsibility and obligation of the

customer to have the properly earthed outlet installed by a

qualified electrician.

• If codes permit and a separate earth wire is used, it is

recommended that a qualified electrician determine that the

earth path is adequate.

• If the supply cord is damaged, it must be replaced by the

manufacturer, its service agent, or a qualified person to avoid

a hazard.

• Do not earth to a gas pipe.

• Check with a qualified electrician if you are not sure the

washer is properly earthed.

• Do not have a fuse in the neutral or earth circuit.

EARTHING iNSTRUCTiONS

This washer must be earthed. In the event of a malfunction

or breakdown, earthing will reduce the risk of electric

shock by providing a path of least resistance for electric

current. This washer is equipped with a cord having an

equipment-earthing conductor and an earthing plug. The

plug must be plugged into an appropriate outlet that is

properly installed and earthed in accordance with all local

codes and ordinances.

WARNING: Improper connection of the equipment-

earthing conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly earthed.

Do not modify the plug provided with the appliance - if it

will not fit the outlet, have a proper outlet installed by a

qualified electrician.

Select the plug that fits with the electric receptacle.

(

Assemble the plug into the end of the power cord. 3. Secure the power cord by seating the connection on the cord

lock.

4. Place the cord lock cover and push until it snaps.

5. Make sure the power cord connection is seated on the cord

lock and that the cord lock clamps correctly.

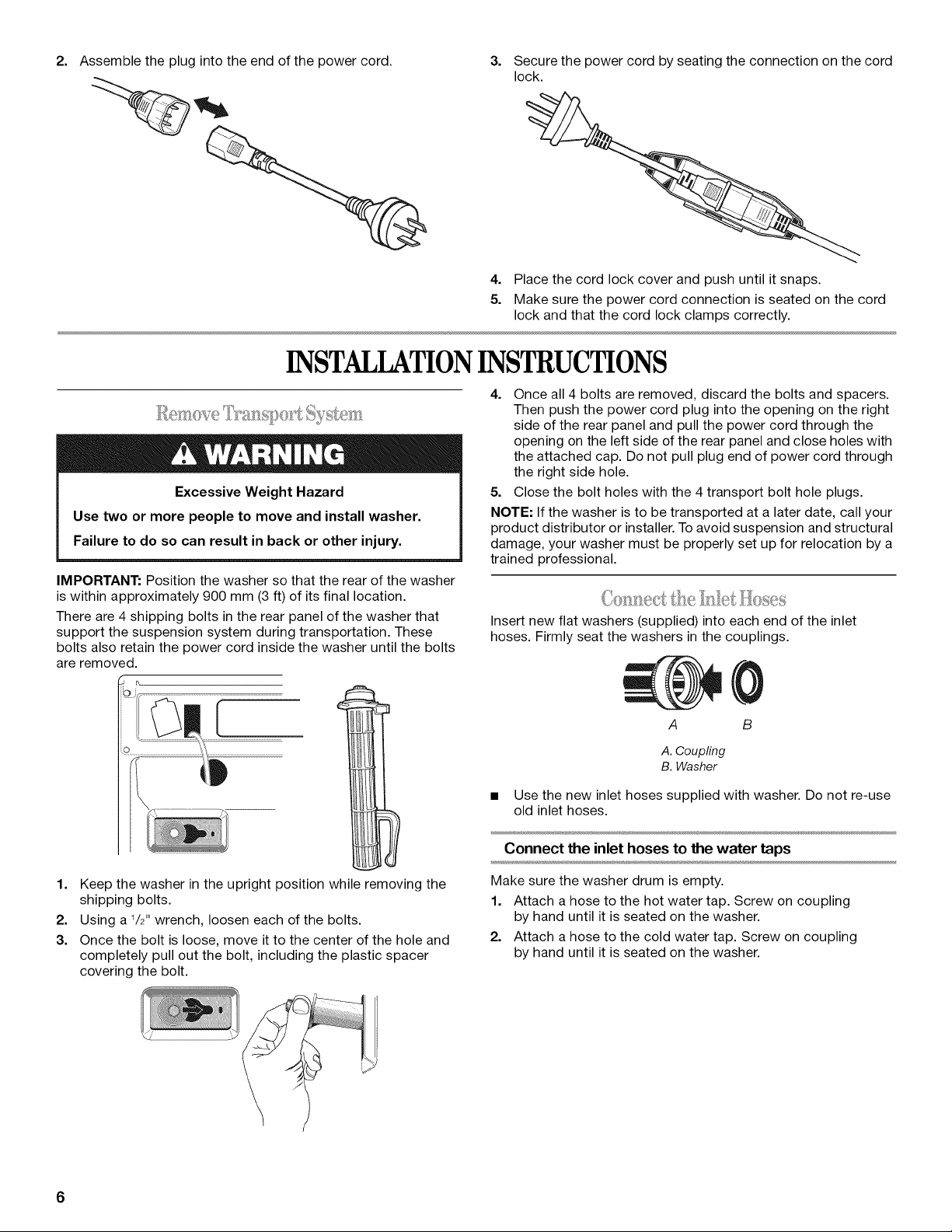

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install washer.

Failure to do so can result in back or other injury.

IMPORTANT: Position the washer so that the rear of the washer

is within approximately 900 mm (3ft) of its final location.

There are 4 shipping bolts in the rear panel of the washer that

support the suspension system during transportation. These

bolts also retain the power cord inside the washer until the bolts

are removed.

[

Keep the washer in the upright position while removing the

shipping bolts.

Using a 1/2"wrench, loosen each of the bolts.

Once the bolt is loose, move it to the center of the hole and

completely pull out the bolt, including the plastic spacer

covering the bolt.

4. Once all 4 bolts are removed, discard the bolts and spacers.

Then push the power cord plug into the opening on the right

side of the rear panel and pull the power cord through the

opening on the left side of the rear panel and close holes with

the attached cap. Do not pull plug end of power cord through

the right side hole.

5. Close the bolt holes with the 4 transport bolt hole plugs.

NOTE: If the washer is to be transported at a later date, call your

product distributor or installer. To avoid suspension and structural

damage, your washer must be properly set up for relocation by a

trained professional.

Insert new flat washers (supplied) into each end of the inlet

hoses. Firmly seat the washers in the couplings.

A B

A.Coupling

B.Washer

• Use the new inlet hoses supplied with washer. Do not re-use

old inlet hoses.

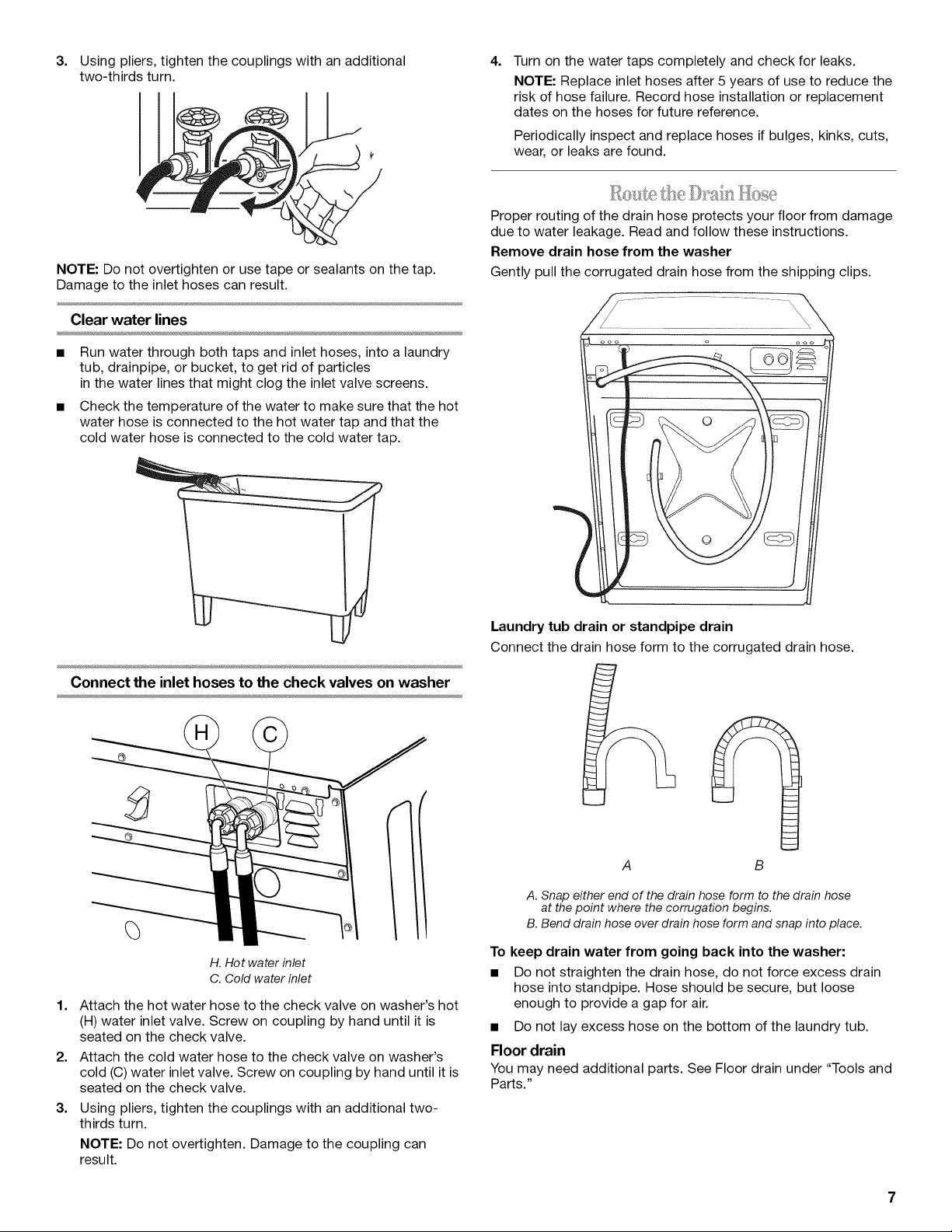

Connect the inlet hoses to the water taps

Make sure the washer drum is empty.

1. Attach a hose to the hot water tap. Screw on coupling

by hand until it is seated on the washer.

2. Attach a hose to the cold water tap. Screw on coupling

by hand until it is seated on the washer.

3. Using pliers, tighten the couplings with an additional

two-thirds turn.

NOTE: Do not overtighten or use tape or sealants on the tap.

Damage to the inlet hoses can result.

Clear water lines

• Run water through both taps and inlet hoses, into a laundry

tub, drainpipe, or bucket, to get rid of particles

in the water lines that might clog the inlet valve screens.

• Check the temperature of the water to make sure that the hot

water hose is connected to the hot water tap and that the

cold water hose is connected to the cold water tap.

Turn on the water taps completely and check for leaks.

NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement

dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,

wear, or leaks are found.

Proper routing of the drain hose protects your floor from damage

due to water leakage. Read and follow these instructions.

Remove drain hose from the washer

Gently pull the corrugated drain hose from the shipping clips.

Connect the inlet hoses to the check valves on washer

H. Hot water inlet

C. Cold water inlet

1. Attach the hot water hose to the check valve on washer's hot

(H) water inlet valve. Screw on coupling by hand until it is

seated on the check valve.

2. Attach the cold water hose to the check valve on washer's

cold (C) water inlet valve. Screw on coupling by hand until it is

seated on the check valve.

3. Using pliers, tighten the couplings with an additional two-

thirds turn.

NOTE: Do not overtighten. Damage to the coupling can

result.

Laundry tub drain or standpipe drain

Connect the drain hose form to the corrugated drain hose.

A B

A. Snap either end of the drain hose form to the drain hose

at the point where the corrugation begins.

B. Bend drain hose over drain hose form and snap into place.

To keep drain water from going back into the washer:

• Do not straighten the drain hose, do not force excess drain

hose into standpipe. Hose should be secure, but loose

enough to provide a gap for air.

• Do not lay excess hose on the bottom of the laundry tub.

Floor drain

You may need additional parts. See Floor drain under "Tools and

Parts."

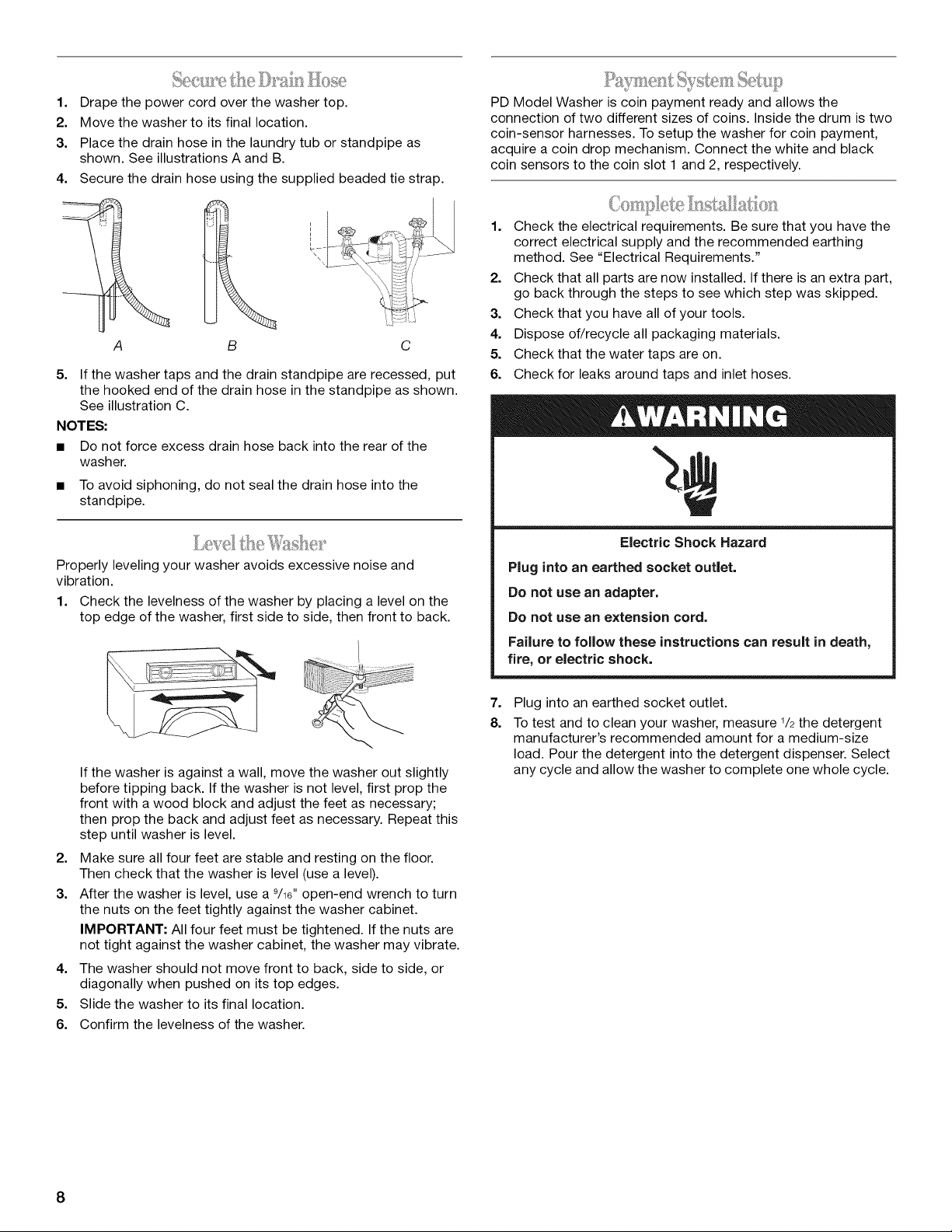

1. Drapethepowercordoverthewashertop.

2. Movethewashertoitsfinallocation.

3. Placethedrainhoseinthelaundrytuborstandpipeas

shown.SeeillustrationsAandB.

4. Securethedrainhoseusingthesuppliedbeadedtiestrap.

A B C

5. If the washer taps and the drain standpipe are recessed, put

the hooked end of the drain hose in the standpipe as shown.

See illustration C.

NOTES:

• Do not force excess drain hose back into the rear of the

washer.

• To avoid siphoning, do not seal the drain hose into the

standpipe.

Properly leveling your washer avoids excessive noise and

vibration.

1. Check the levelness of the washer by placing a level on the

top edge of the washer, first side to side, then front to back.

If the washer is against a wall, move the washer out slightly

before tipping back. If the washer is not level, first prop the

front with a wood block and adjust the feet as necessary;

then prop the back and adjust feet as necessary. Repeat this

step until washer is level.

2. Make sure all four feet are stable and resting on the floor.

Then check that the washer is level (use a level).

3. After the washer is level, use a 9/_6"open-end wrench to turn

the nuts on the feet tightly against the washer cabinet.

IMPORTANT: All four feet must be tightened. If the nuts are

not tight against the washer cabinet, the washer may vibrate.

4. The washer should not move front to back, side to side, or

diagonally when pushed on its top edges.

5. Slide the washer to its final location.

6. Confirm the levelness of the washer.

PD Model Washer is coin payment ready and allows the

connection of two different sizes of coins. Inside the drum is two

coin-sensor harnesses. To setup the washer for coin payment,

acquire a coin drop mechanism. Connect the white and black

coin sensors to the coin slot 1 and 2, respectively.

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended earthing

method. See "Electrical Requirements."

2. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

3. Check that you have all of your tools.

4. Dispose of/recycle all packaging materials.

5. Check that the water taps are on.

6. Check for leaks around taps and inlet hoses.

Electric Shock Hazard

Plug into an earthed socket outlet.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electric shock.

Plug into an earthed socket outlet.

To test and to clean your washer, measure _/2the detergent

manufacturer's recommended amount for a medium-size

load. Pour the detergent into the detergent dispenser. Select

any cycle and allow the washer to complete one whole cycle.

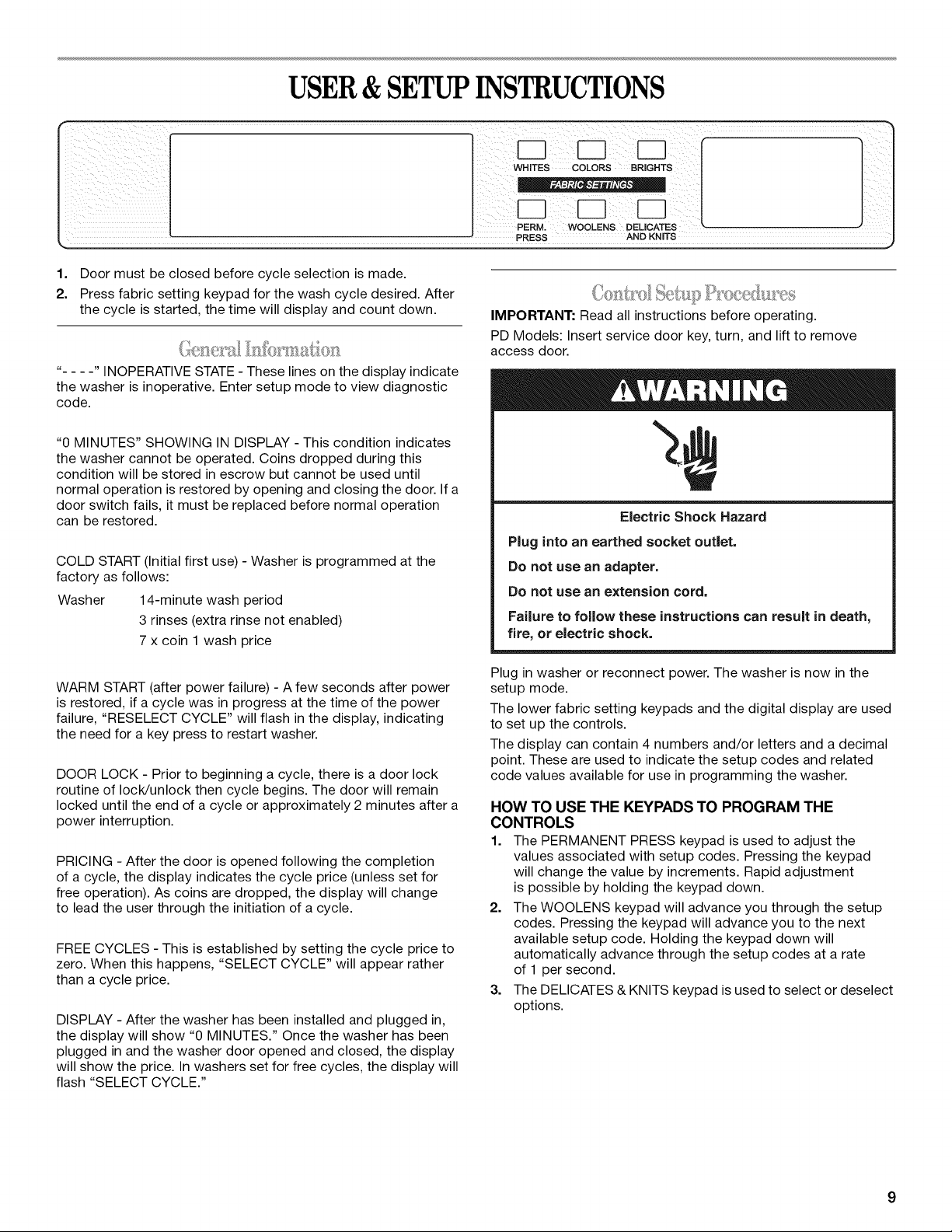

USER&SETUPINSTRUCTIONS

PERM. WOOLENS DELICATES

1. Door must be closed before cycle selection is made.

2. Press fabric setting keypad for the wash cycle desired. After

the cycle is started, the time will display and count down.

.... INOPERATIVE STATE - These lines on the display indicate

the washer is inoperative. Enter setup mode to view diagnostic

code.

"0 MINUTES" SHOWING IN DISPLAY - This condition indicates

the washer cannot be operated. Coins dropped during this

condition will be stored in escrow but cannot be used until

normal operation is restored by opening and closing the door. If a

door switch fails, it must be replaced before normal operation

can be restored.

COLD START (Initial first use) - Washer is programmed at the

factory as follows:

Washer 14-minute wash period

3 rinses (extra rinse not enabled)

7 x coin 1 wash price

WARM START (after power failure) - A few seconds after power

is restored, if a cycle was in progress at the time of the power

failure, "RESELECT CYCLE" will flash in the display, indicating

the need for a key press to restart washer.

DOOR LOCK - Prior to beginning a cycle, there is a door lock

routine of IocWunlock then cycle begins. The door will remain

locked until the end of a cycle or approximately 2 minutes after a

power interruption.

PRICING - After the door is opened following the completion

of a cycle, the display indicates the cycle price (unless set for

free operation). As coins are dropped, the display will change

to lead the user through the initiation of a cycle.

FREE CYCLES - This is established by setting the cycle price to

zero. When this happens, "SELECT CYCLE" will appear rather

than a cycle price.

DISPLAY - After the washer has been installed and plugged in,

the display will show "0 MINUTES." Once the washer has been

plugged in and the washer door opened and closed, the display

will show the price. In washers set for free cycles, the display will

flash "SELECT CYCLE."

IMPORTANT: Read all instructions before operating.

PD Models: Insert service door key, turn, and lift to remove

access door.

Electric Shock Hazard

Plug into an earthed socket outlet.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electric shock.

Plug in washer or reconnect power. The washer is now in the

setup mode.

The lower fabric setting keypads and the digital display are used

to set up the controls.

The display can contain 4 numbers and/or letters and a decimal

point. These are used to indicate the setup codes and related

code values available for use in programming the washer.

HOW TO USE THE KEYPADS TO PROGRAM THE

CONTROLS

1. The PERMANENT PRESS keypad is used to adjust the

values associated with setup codes. Pressing the keypad

will change the value by increments. Rapid adjustment

is possible by holding the keypad down.

2. The WOOLENS keypad will advance you through the setup

codes. Pressing the keypad will advance you to the next

available setup code. Holding the keypad down will

automatically advance through the setup codes at a rate

of 1 per second.

3. The DELICATES & KNITS keypad is used to select or deselect

options.

Beforeproceeding,itisworthnotingthat,despiteallofthe

optionsavailable,anownercansimplychoosetoun-crateanew

commercialwasher,hookitup,plugitin,andhaveaunitthat

operates.

Unitsarepresetatthefactoryfora14-minutewashperiodand

3rinses(noextrarinse).

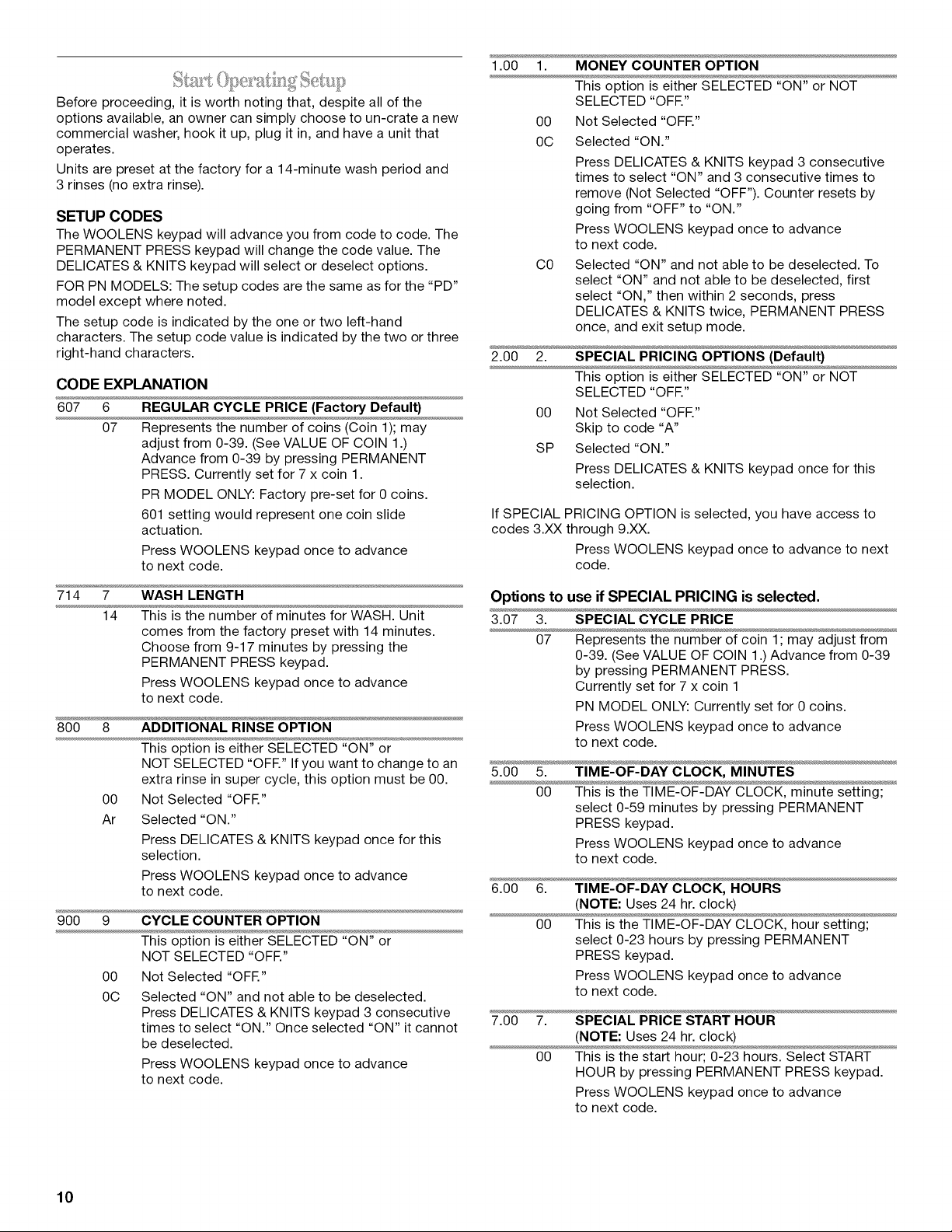

SETUP CODES

The WOOLENS keypad will advance you from code to code. The

PERMANENT PRESS keypad will change the code value. The

DELICATES & KNITS keypad will select or deselect options.

FOR PN MODELS: The setup codes are the same as for the "PD"

model except where noted.

The setup code is indicated by the one or two left-hand

characters. The setup code value is indicated by the two or three

right-hand characters.

CODE EXPLANATION

607 6

REGULAR CYCLE PRICE (Factory Default)

Represents the number of coins (Coin 1); may

adjust from 0-39. (See VALUE OF COIN 1.)

Advance from 0-39 by pressing PERMANENT

PRESS. Currently set for 7 x coin 1.

PR MODEL ONLY: Factory pre-set for 0 coins.

601 setting would represent one coin slide

actuation.

Press WOOLENS keypad once to advance

to next code.

714 7

WASH LENGTH

This is the number of minutes for WASH. Unit

comes from the factory preset with 14 minutes.

Choose from 9-17 minutes by pressing the

PERMANENT PRESS keypad.

Press WOOLENS keypad once to advance

to next code.

800 8 ADDITIONAL RINSE OPTION

This option is either SELECTED "ON" or

NOT SELECTED "OFE" Ifyou want to change to an

extra rinse in super cycle, this option must be 00.

00 Not Selected "OFE"

Ar Selected "ON."

Press DELICATES & KNITS keypad once for this

selection.

Press WOOLENS keypad once to advance

to next code.

900 9

CYCLE COUNTER OPTION

This option is either SELECTED "ON" or

NOT SELECTED "OFE"

Not Selected "OFE"

Selected "ON" and not able to be deselected.

Press DELICATES & KNITS keypad 3 consecutive

times to select "ON." Once selected "ON" it cannot

be deselected.

Press WOOLENS keypad once to advance

to next code.

This option is either SELECTED "ON" or NOT

SELECTED "OFE"

00 Not Selected "OFE"

0C Selected "ON."

Press DELICATES & KNITS keypad 3 consecutive

times to select "ON" and 3 consecutive times to

remove (Not Selected "OFF"). Counter resets by

going from "OFF" to "ON."

Press WOOLENS keypad once to advance

to next code.

CO Selected "ON" and not able to be deselected. To

select "ON" and not able to be deselected, first

select "ON," then within 2 seconds, press

DELICATES & KNITS twice, PERMANENT PRESS

once, and exit setup mode.

2.00 2.

SPECIAL PRICING OPTIONS (Default)

This option is either SELECTED "ON" or NOT

SELECTED "OFE"

Not Selected "OFE"

Skip to code "A"

Selected "ON."

Press DELICATES & KNITS keypad once for this

selection.

If SPECIAL PRICING OPTION is selected, you have access to

codes 3.XX through 9.XX.

Press WOOLENS keypad once to advance to next

code.

Options to use if SPECIAL PRICING is selected.

3.07 3. SPECIAL CYCLE PRICE

07 Represents the number of coin 1; may adjust from

0-39. (See VALUE OF COIN 1.) Advance from 0-39

by pressing PERMANENT PRESS.

Currently set for 7 x coin 1

PN MODEL ONLY: Currently set for 0 coins.

Press WOOLENS keypad once to advance

to next code.

5.00 5. TIME-OF-DAY CLOCK, MINUTES

00 This is the TIME-OF-DAY CLOCK, minute setting;

select 0-59 minutes by pressing PERMANENT

PRESS keypad.

Press WOOLENS keypad once to advance

to next code.

6.00 6.

TIME-OF-DAY CLOCK, HOURS

(NOTE: Uses 24 hr. clock)

This is the TIME-OF-DAY CLOCK, hour setting;

select 0-23 hours by pressing PERMANENT

PRESS keypad.

Press WOOLENS keypad once to advance

to next code.

7.00 7.

SPECIAL PRICE START HOUR

(NOTE: Uses 24 hr. clock)

This is the start hour; 0-23 hours. Select START

HOUR by pressing PERMANENT PRESS keypad.

Press WOOLENS keypad once to advance

to next code.

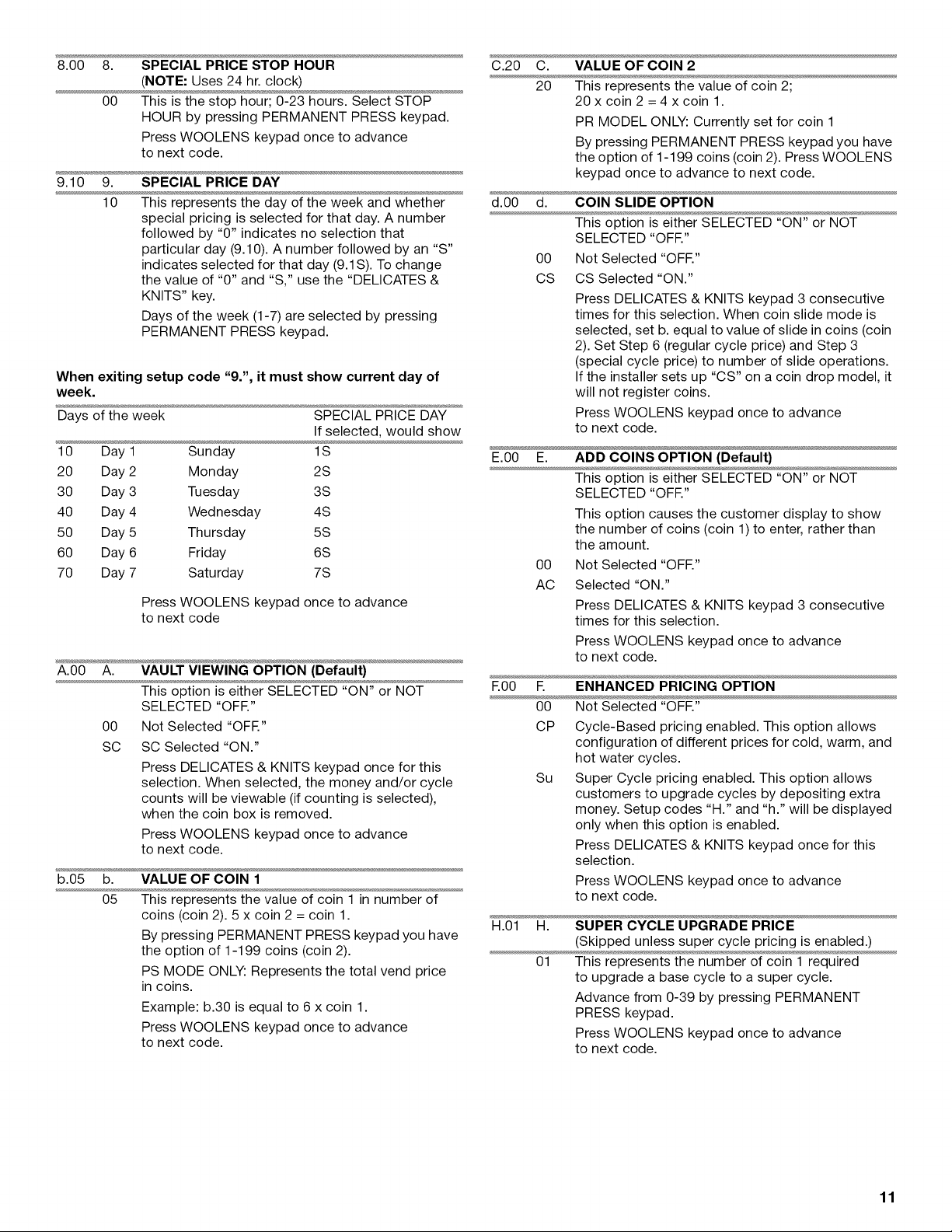

8.00 8. SPECIAL PRICE STOP HOUR

(NOTE: Uses 24 hr. clock)

00 This is the stop hour; 0-23 hours. Select STOP

HOUR by pressing PERMANENT PRESS keypad.

Press WOOLENS keypad once to advance

to next code.

9.10 9.

SPECIAL PRICE DAY

This represents the day of the week and whether

special pricing is selected for that day. A number

followed by "0" indicates no selection that

particular day (9.10). A number followed by an "S"

indicates selected for that day (9.1S). To change

the value of "0" and "S," use the "DELICATES &

KNITS" key.

Days of the week (1-7) are selected by pressing

PERMANENT PRESS keypad.

When exiting setup code "9.", it must show current day of

week.

Days of the week SPECIAL PRICE DAY

If selected, would show

10 Day 1 Sunday 1S

20 Day 2 Monday 2S

30 Day 3 Tuesday 3S

40 Day 4 Wednesday 4S

50 Day 5 Thursday 5S

60 Day 6 Friday 6S

70 Day 7 Saturday 7S

Press WOOLENS keypad once to advance

to next code

A.00 A. VAULT VIEWING OPTION (Default)

This option is either SELECTED "ON" or NOT

SELECTED "OFR"

00 Not Selected "OFF."

SC SC Selected "ON."

Press DELICATES & KNITS keypad once for this

selection. When selected, the money and/or cycle

counts will be viewable (if counting is selected),

when the coin box is removed.

Press WOOLENS keypad once to advance

to next code.

b.05 b.

VALUE OF COIN 1

This represents the value of coin 1 in number of

coins (coin 2). 5 x coin 2 = coin 1.

By pressing PERMANENT PRESS keypad you have

the option of 1-199 coins (coin 2).

PS MODE ONLY: Represents the total vend price

in coins.

Example: b.30 is equal to 6 x coin 1.

Press WOOLENS keypad once to advance

to next code.

C.20 C. VALUE OF COIN 2

20 This represents the value of coin 2;

20 x coin 2 = 4 x coin 1.

PR MODEL ONLY: Currently set for coin 1

By pressing PERMANENT PRESS keypad you have

the option of 1-199 coins (coin 2). Press WOOLENS

keypad once to advance to next code.

d.00 d. COIN SLIDE OPTION

This option is either SELECTED "ON" or NOT

SELECTED "OFR"

Not Selected "OFR"

CS Selected "ON."

Press DELICATES & KNITS keypad 3 consecutive

times for this selection. When coin slide mode is

selected, set b. equal to value of slide in coins (coin

2). Set Step 6 (regular cycle price) and Step 3

(special cycle price) to number of slide operations.

If the installer sets up "CS" on a coin drop model, it

will not register coins.

Press WOOLENS keypad once to advance

to next code.

E.00 E. ADD COINS OPTION (Default)

This option is either SELECTED "ON" or NOT

SELECTED "OFR"

This option causes the customer display to show

the number of coins (coin 1) to enter, rather than

the amount.

00 Not Selected "OFR"

AC Selected "ON."

Press DELICATES & KNITS keypad 3 consecutive

times for this selection.

Press WOOLENS keypad once to advance

to next code.

R00 R ENHANCED PRICING OPTION

00 Not Selected "OFR"

CP Cycle-Based pricing enabled. This option allows

configuration of different prices for cold, warm, and

hot water cycles.

Su Super Cycle pricing enabled. This option allows

customers to upgrade cycles by depositing extra

money. Setup codes "H." and "h." will be displayed

only when this option is enabled.

Press DELICATES & KNITS keypad once for this

selection.

Press WOOLENS keypad once to advance

to next code.

H.01 H.

SUPER CYCLE UPGRADE PRICE

(Skipped unless super cycle pricing is enabled.)

This represents the number of coin 1 required

to upgrade a base cycle to a super cycle.

Advance from 0-39 by pressing PERMANENT

PRESS keypad.

Press WOOLENS keypad once to advance

to next code.

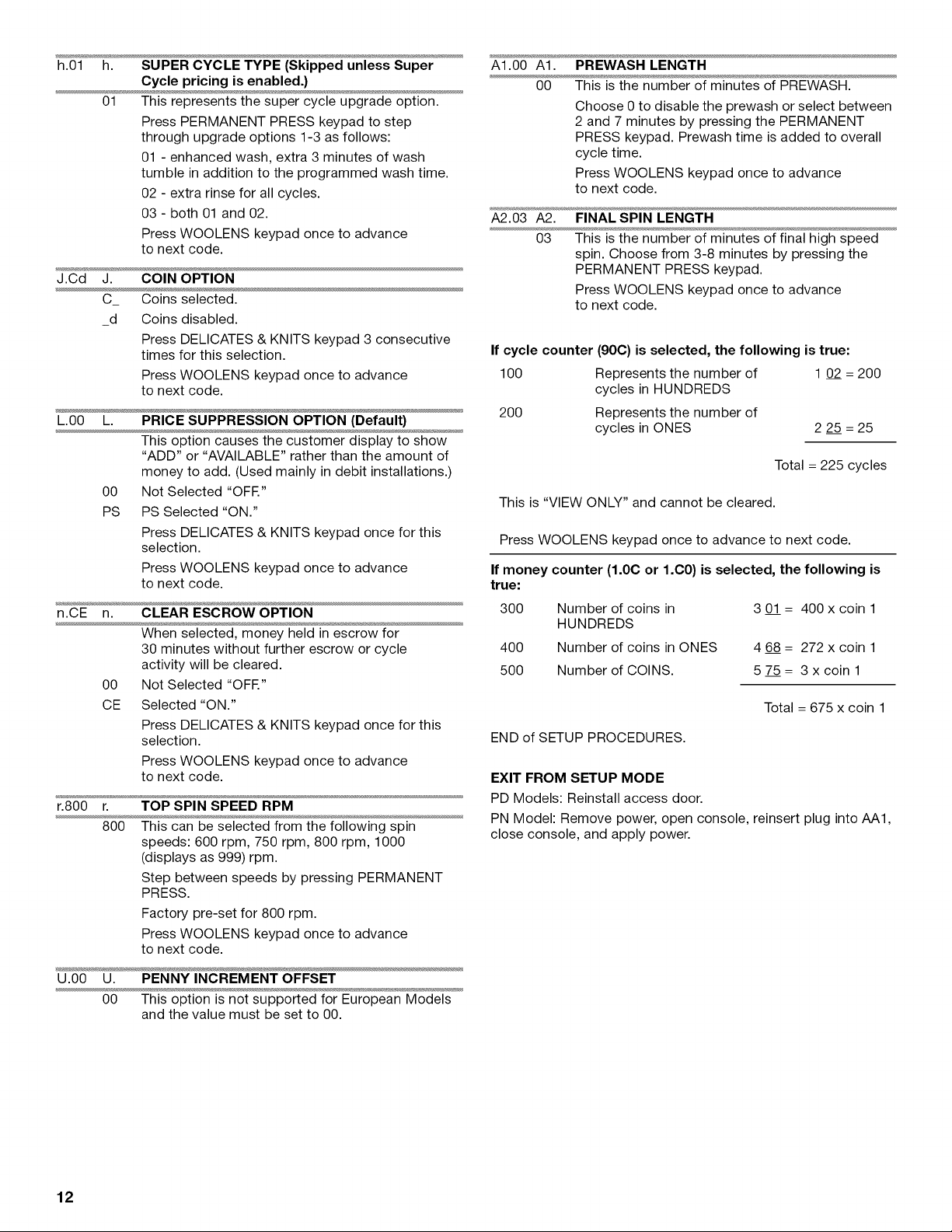

h.01 h. SUPER CYCLE TYPE (Skipped unless Super

Cycle pricing is enabled.)

01 This represents the super cycle upgrade option.

Press PERMANENT PRESS keypad to step

through upgrade options 1-3 as follows:

01 - enhanced wash, extra 3 minutes of wash

tumble in addition to the programmed wash time.

02 - extra rinse for all cycles.

03 - both 01 and 02.

Press WOOLENS keypad once to advance

to next code.

J.Cd J. COIN OPTION

C Coins selected.

d Coins disabled.

Press DELICATES & KNITS keypad 3 consecutive

times for this selection.

Press WOOLENS keypad once to advance

to next code.

L.00 L. PRICE SUPPRESSION OPTION (Default)

This option causes the customer display to show

"ADD" or "AVAILABLE" rather than the amount of

money to add. (Used mainly in debit installations.)

00 Not Selected "OFE"

PS PS Selected "ON."

Press DELICATES & KNITS keypad once for this

selection.

Press WOOLENS keypad once to advance

to next code.

n.CE n. CLEAR ESCROW OPTION

When selected, money held in escrow for

30 minutes without further escrow or cycle

activity will be cleared.

00 Not Selected "OFE"

CE Selected "ON."

Press DELICATES & KNITS keypad once for this

selection.

Press WOOLENS keypad once to advance

to next code.

r.800 r.

8OO

TOP SPIN SPEED RPM

This can be selected from the following spin

speeds: 600 rpm, 750 rpm, 800 rpm, 1000

(displays as 999) rpm.

Step between speeds by pressing PERMANENT

PRESS.

Factory pre-set for 800 rpm.

Press WOOLENS keypad once to advance

to next code.

U.00 U. PENNY INCREMENT OFFSET

00 This option is not supported for European Models

and the value must be set to 00.

00 This is the number of minutes of PREWASH.

Choose 0 to disable the prewash or select between

2 and 7 minutes by pressing the PERMANENT

PRESS keypad. Prewash time is added to overall

cycle time.

Press WOOLENS keypad once to advance

to next code.

A2.03 A2.

FINAL SPIN LENGTH

This is the number of minutes of final high speed

spin. Choose from 3-8 minutes by pressing the

PERMANENT PRESS keypad.

Press WOOLENS keypad once to advance

to next code.

If cycle counter (90C) is selected, the following is true:

100 Represents the number of 102 = 200

cycles in HUNDREDS

200 Represents the number of

cycles in ONES 2 2.5= 25

Total = 225 cycles

This is "VIEW ONLY" and cannot be cleared.

Press WOOLENS keypad once to advance to next code.

If money counter (1.00 or 1.00) is selected, the following is

true:

300 Number of coins in 3 01 = 400 x coin 1

HUNDREDS

400 Number of coins in ONES 4 68 = 272 x coin 1

500 Number of COINS. 5 7.5= 3 x coin 1

END of SETUP PROCEDURES.

Total = 675 x coin 1

EXIT FROM SETUP MODE

PD Models: Reinstall access door.

PN Model: Remove power, open console, reinsert plug into AA1,

close console, and apply power.

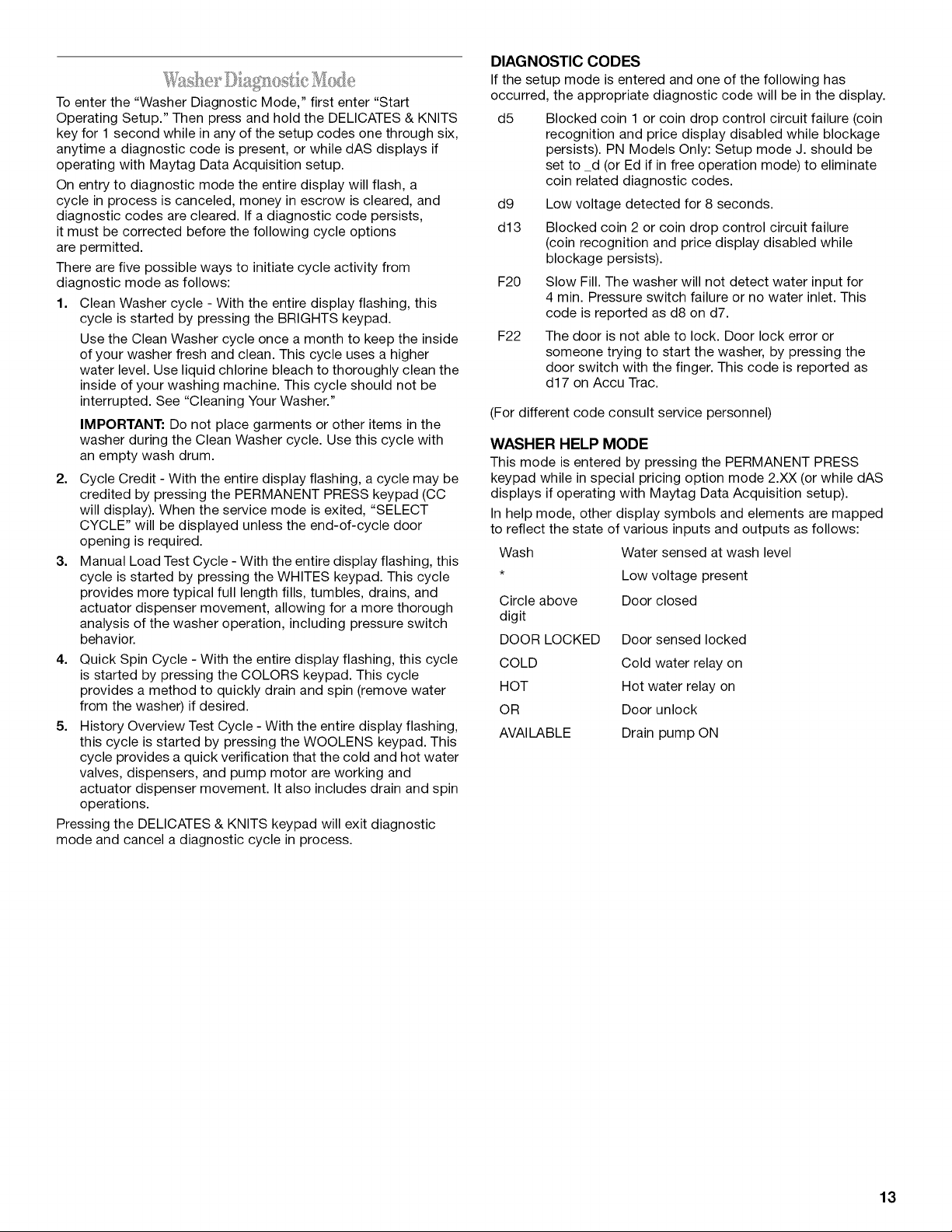

To enter the "Washer Diagnostic Mode," first enter "Start

Operating Setup." Then press and hold the DELICATES & KNITS

key for 1 second while in any of the setup codes one through six,

anytime a diagnostic code is present, or while dAS displays if

operating with Maytag Data Acquisition setup.

On entry to diagnostic mode the entire display will flash, a

cycle in process is canceled, money in escrow is cleared, and

diagnostic codes are cleared. If a diagnostic code persists,

it must be corrected before the following cycle options

are permitted.

There are five possible ways to initiate cycle activity from

diagnostic mode as follows:

1. Clean Washer cycle - With the entire display flashing, this

cycle is started by pressing the BRIGHTS keypad.

Use the Clean Washer cycle once a month to keep the inside

of your washer fresh and clean. This cycle uses a higher

water level. Use liquid chlorine bleach to thoroughly clean the

inside of your washing machine. This cycle should not be

interrupted. See "Cleaning Your Washer."

IMPORTANT: Do not place garments or other items in the

washer during the Clean Washer cycle. Use this cycle with

an empty wash drum.

2. Cycle Credit - With the entire display flashing, a cycle may be

credited by pressing the PERMANENT PRESS keypad (CC

will display). When the service mode is exited, "SELECT

CYCLE" will be displayed unless the end-of-cycle door

opening is required.

3. Manual Load Test Cycle - With the entire display flashing, this

cycle is started by pressing the WHITES keypad. This cycle

provides more typical full length fills, tumbles, drains, and

actuator dispenser movement, allowing for a more thorough

analysis of the washer operation, including pressure switch

behavior.

4. Quick Spin Cycle - With the entire display flashing, this cycle

is started by pressing the COLORS keypad. This cycle

provides a method to quickly drain and spin (remove water

from the washer) if desired.

5. History Overview Test Cycle - With the entire display flashing,

this cycle is started by pressing the WOOLENS keypad. This

cycle provides a quick verification that the cold and hot water

valves, dispensers, and pump motor are working and

actuator dispenser movement. It also includes drain and spin

operations.

Pressing the DELICATES & KNITS keypad will exit diagnostic

mode and cancel a diagnostic cycle in process.

DIAGNOSTIC CODES

If the setup mode is entered and one of the following has

occurred, the appropriate diagnostic code will be in the display.

d5 Blocked coin 1 or coin drop control circuit failure (coin

recognition and price display disabled while blockage

persists). PN Models Only: Setup mode J. should be

set to d (or Ed if in free operation mode) to eliminate

coin related diagnostic codes.

d9 Low voltage detected for 8 seconds.

d13 Blocked coin 2 or coin drop control circuit failure

(coin recognition and price display disabled while

blockage persists).

F20 Slow Fill. The washer will not detect water input for

4 min. Pressure switch failure or no water inlet. This

code is reported as d8 on d7.

F22 The door is not able to lock. Door lock error or

someone trying to start the washer, by pressing the

door switch with the finger. This code is reported as

d17 on Accu Trac.

(For different code consult service personnel)

WASHER HELP MODE

This mode is entered by pressing the PERMANENT PRESS

keypad while in special pricing option mode 2.XX (or while dAS

displays if operating with Maytag Data Acquisition setup).

In help mode, other display symbols and elements are mapped

to reflect the state of various inputs and outputs as follows:

Wash Water sensed at wash level

* Low voltage present

Circle above Door closed

digit

DOOR LOCKED Door sensed locked

COLD Cold water relay on

HOT Hot water relay on

OR Door unlock

AVAILABLE Drain pump ON

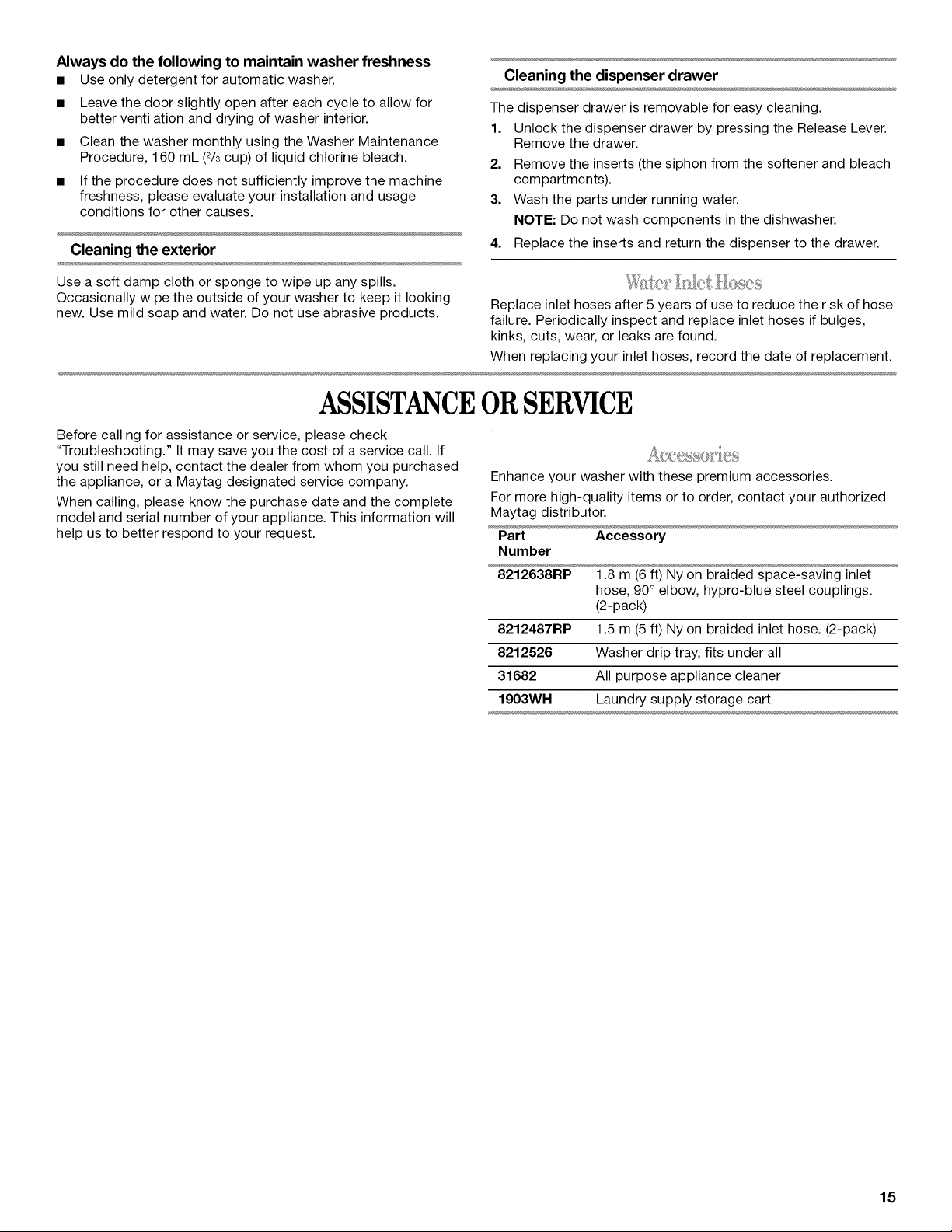

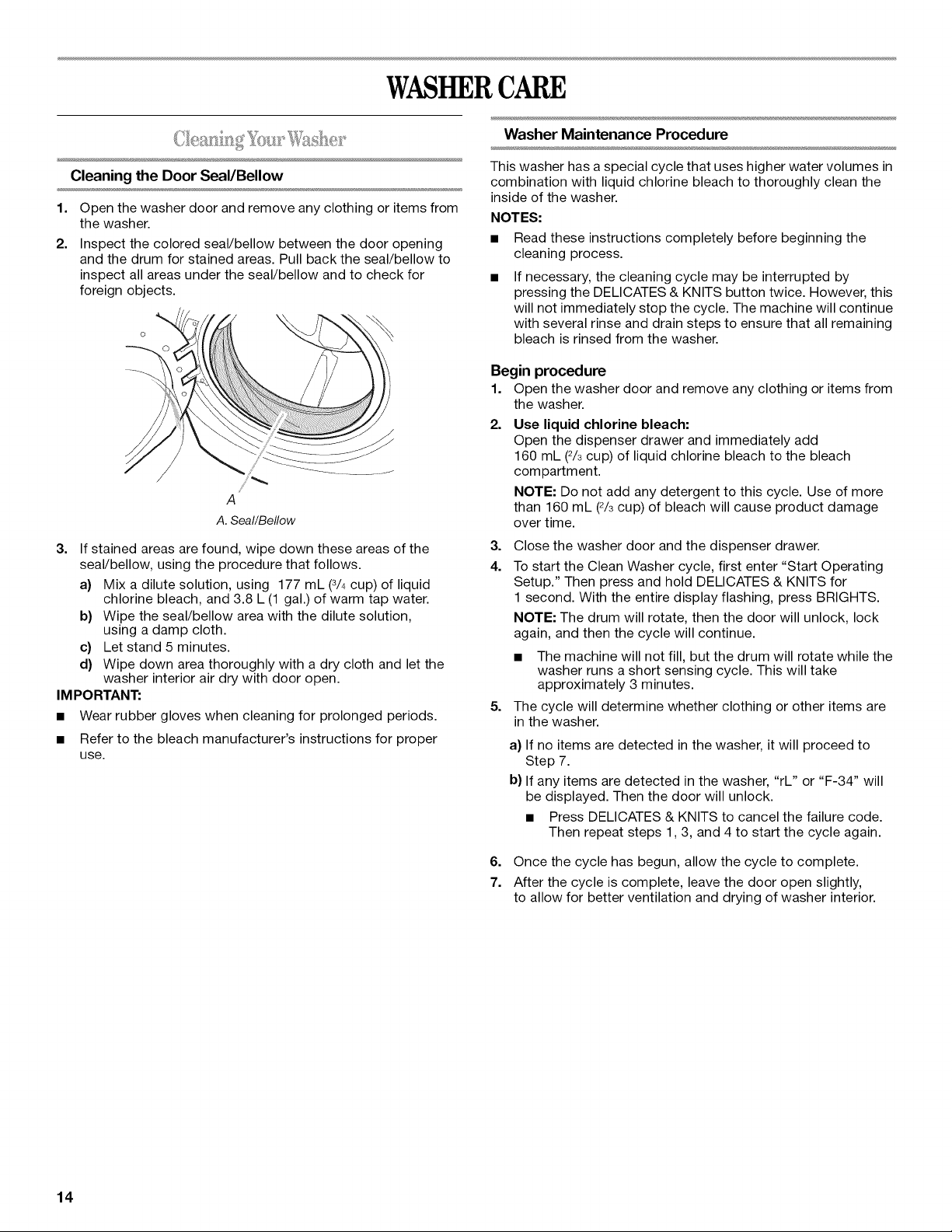

Always do the following to maintain washer freshness

• Use only detergent for automatic washer.

• Leave the door slightly open after each cycle to allow for

better ventilation and drying of washer interior.

• Clean the washer monthly using the Washer Maintenance

Procedure, 160 mL (2/3cup) of liquid chlorine bleach.

• If the procedure does not sufficiently improve the machine

freshness, please evaluate your installation and usage

conditions for other causes.

Cleaning the exterior

Use a soft damp cloth or sponge to wipe up any spills.

Occasionally wipe the outside of your washer to keep it looking

new. Use mild soap and water. Do not use abrasive products.

Cleaning the dispenser drawer

The dispenser drawer is removable for easy cleaning.

1. Unlock the dispenser drawer by pressing the Release Lever.

Remove the drawer.

2. Remove the inserts (the siphon from the softener and bleach

compartments).

3. Wash the parts under running water.

NOTE: Do not wash components in the dishwasher.

4. Replace the inserts and return the dispenser to the drawer.

Replace inlet hoses after 5 years of use to reduce the risk of hose

failure. Periodically inspect and replace inlet hoses if bulges,

kinks, cuts, wear, or leaks are found.

When replacing your inlet hoses, record the date of replacement.

ASSISTANCEORSERVICE

Before calling for assistance or service, please check

"Troubleshooting." It may save you the cost of a service call. If

you still need help, contact the dealer from whom you purchased

the appliance, or a Maytag designated service company.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

Enhance your washer with these premium accessories.

For more high-quality items or to order, contact your authorized

Maytag distributor.

Part Accessory

Number

8212638RP 1.8 m (6 ft) Nylon braided space-saving inlet

hose, 90° elbow, hypro-blue steel couplings.

(2-pack)

8212487RP 1.5 m (5 ft) Nylon braided inlet hose. (2-pack)

8212526 Washer drip tray, fits under all

31682 All purpose appliance cleaner

1903W1-1 Laundry supply storage cart

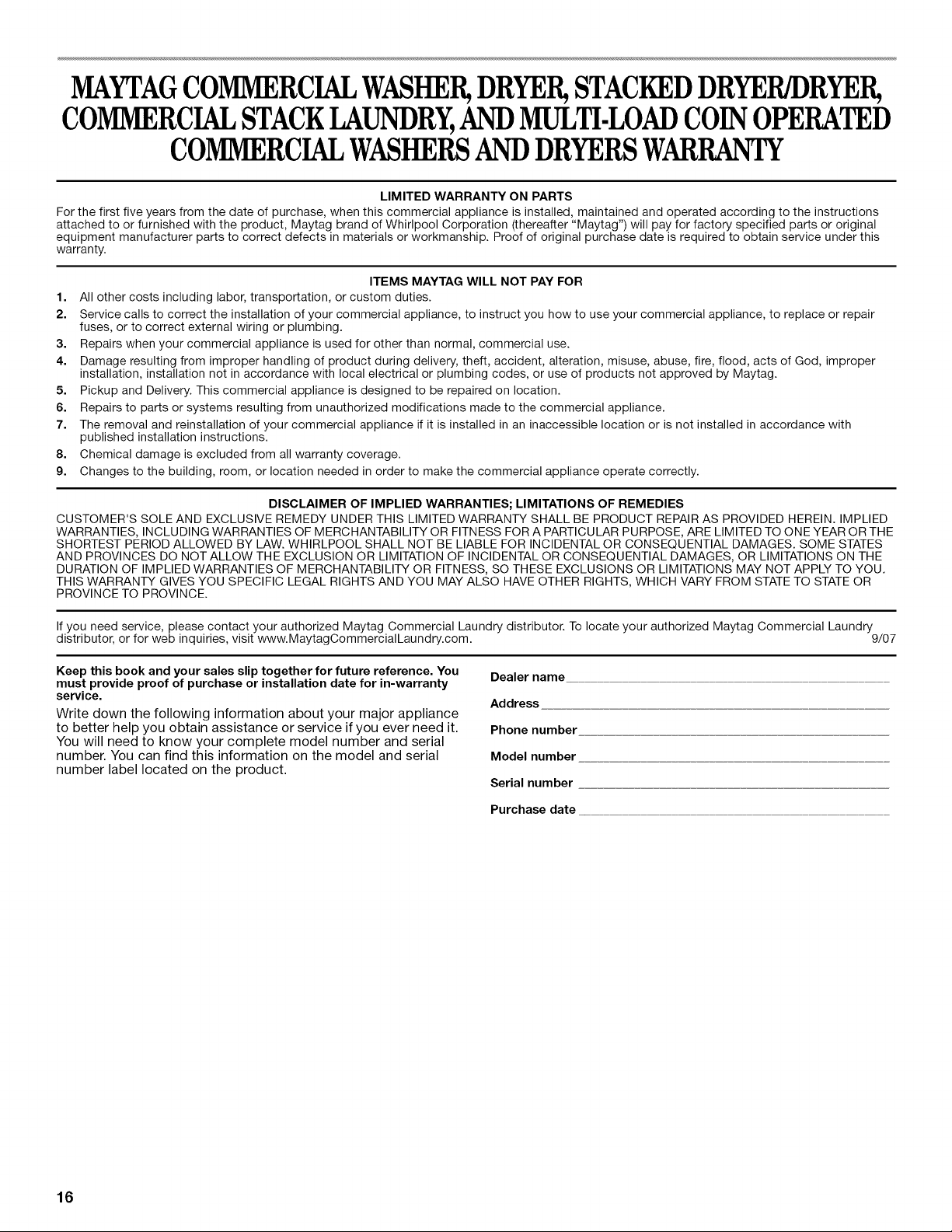

MAYTAGCOMMERCIALWASHER,DRYER,STACKEDDRYER/DRYE&

COMMERCIALSTACKLAUNDRY,ANDMULTI.LOADCOINOPERATED

COlVIlVIERCIALWASHERSANDDRYERSWARRANTY

LIMITED WARRANTY ON PARTS

For the first five years from the date of purchase, when this commercial appliance is installed, maintained and operated according to the instructions

attached to or furnished with the product, Maytag brand of Whirlpool Corporation (thereafter "Maytag") will pay for factory specified parts or original

equipment manufacturer parts to correct defects in materials or workmanship. Proof of original purchase date is required to obtain service under this

warranty.

ITEMS MAYTAG WILL NOT PAY FOR

All other costs including labor, transportation, or custom duties.

Service calls to correct the installation of your commercial appliance, to instruct you how to use your commercial appliance, to replace or repair

fuses, or to correct external wiring or plumbing.

Repairs when your commercial appliance is used for other than normal, commercial use.

Damage resulting from improper handling of product during delivery, theft, accident, alteration, misuse, abuse, fire, flood, acts of God, improper

installation, installation not in accordance with local electrical or plumbing codes, or use of products not approved by Maytag.

Pickup and Delivery. This commercial appliance is designed to be repaired on location.

Repairs to parts or systems resulting from unauthorized modifications made to the commercial appliance.

The removal and reinstallation of your commercial appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

Chemical damage is excluded from all warranty coverage.

Changes to the building, room, or location needed in order to make the commercial appliance operate correctly.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATIONS OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. IMPLIED

WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE

SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES

AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE

DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU.

THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR

PROVINCE TO PROVINCE.

If you need service, please contact your authorized Maytag Commercial Laundry distributor. To locate your authorized Maytag Commercial Laundry

distributor, or for web inquiries, visit www.MaytagCommercialLaundry.com. 9/07

Keep this book and your salesslip together for future reference. You

must provide proofof purchase or installationdate for in-warranty

service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name

Address

Phone number

Model number

Serial number

Purchase date

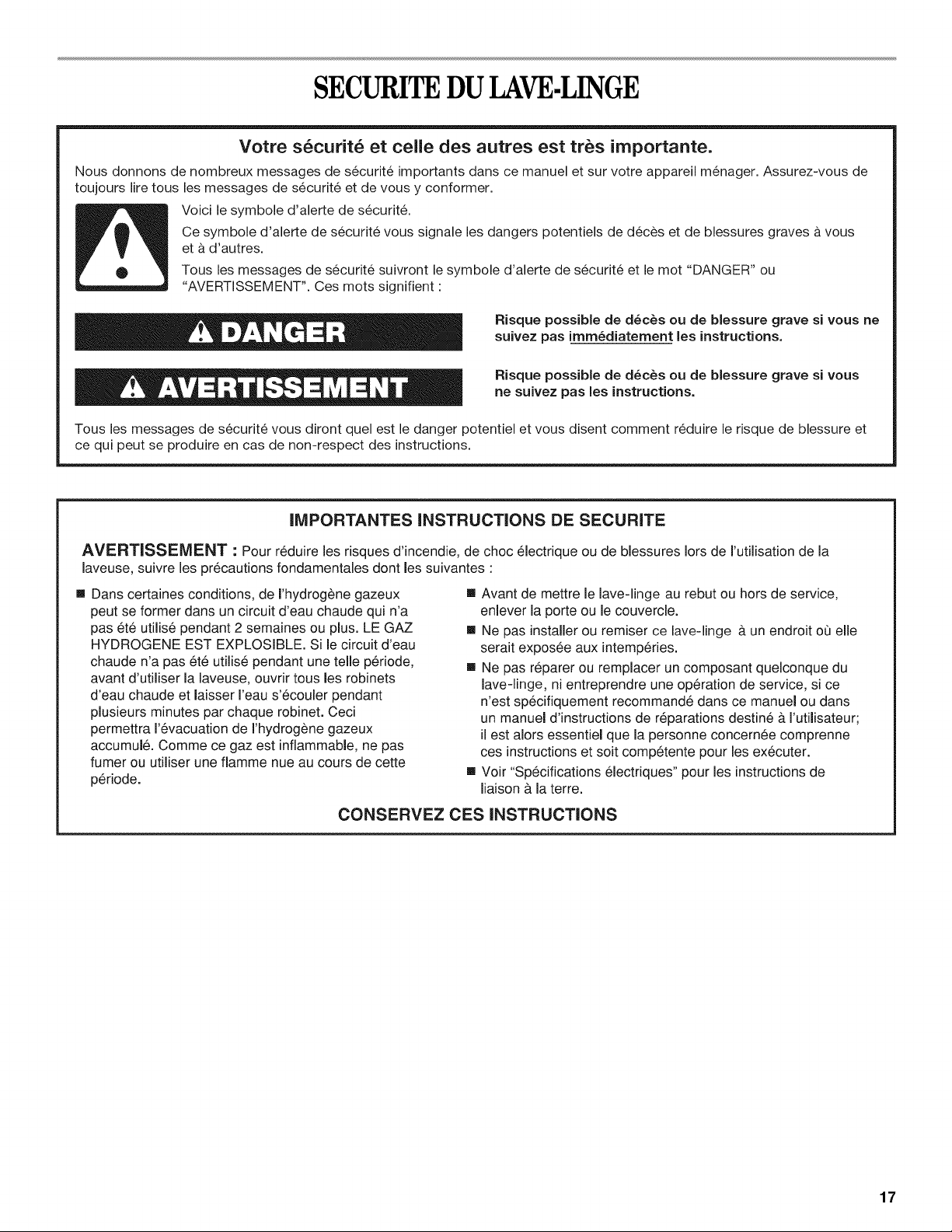

SECURITEDULAVE.LINGE

Votre s_curit_ et celle des autres est tr_s importante.

Nous donnons de nombreux messages de s6curit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous de

toujours lire tousles messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit6.

Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6ces et de blessures graves a vous

eta d'autres.

Tousles messages de s6curit6 suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d6c_s ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de s6curit6 vous diront quel est le danger potentiel et vous disent comment r6duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou de blessures Iors de I'utilisation de la

laveuse, suivre les precautions fondamentales dont les suivantes :

[] Dans certaines conditions, de I'hydrog_ne gazeux

peut se former dans un circuit d'eau chaude qui n'a

pas 6t6 utilise pendant 2 semaines ou plus. LE GAZ

HYDROGENE EST EXPLOSIBLE. Si le circuit d'eau

chaude n'a pas 6t6 utilise pendant une telle p6riode,

avant d'utiliser la laveuse, ouvrir tousles robinets

d'eau chaude et laisser I'eau s'6couler pendant

plusieurs minutes par chaque robinet. Ceci

permettra 1'6vacuation de I'hydrogene gazeux

accumule. Comme ce gaz est inflammable, ne pas

fumer ou utiliser une fiamme nue au cours de cette

p6riode.

[] Avant de mettre le lave-linge au rebut ou hors de service,

enlever la porte ou le couvercle.

[] Ne pas installer ou remiser ce lave-linge a un endroit oQ elle

serait exposee aux intemperies.

[] Ne pas reparer ou remplacer un composant quelconque du

lave-linge, ni entreprendre une operation de service, si ce

n'est specifiquement recommande dans ce manuel ou dans

un manuel d'instructions de reparations destine &I'utilisateur;

ilest alors essentiel que la personne concernee comprenne

ces instructions et soit competente pour les executer.

[] Voir "Specifications electriques" pour les instructions de

liaison &la terre.

CONSERVEZ CES INSTRUCTIONS

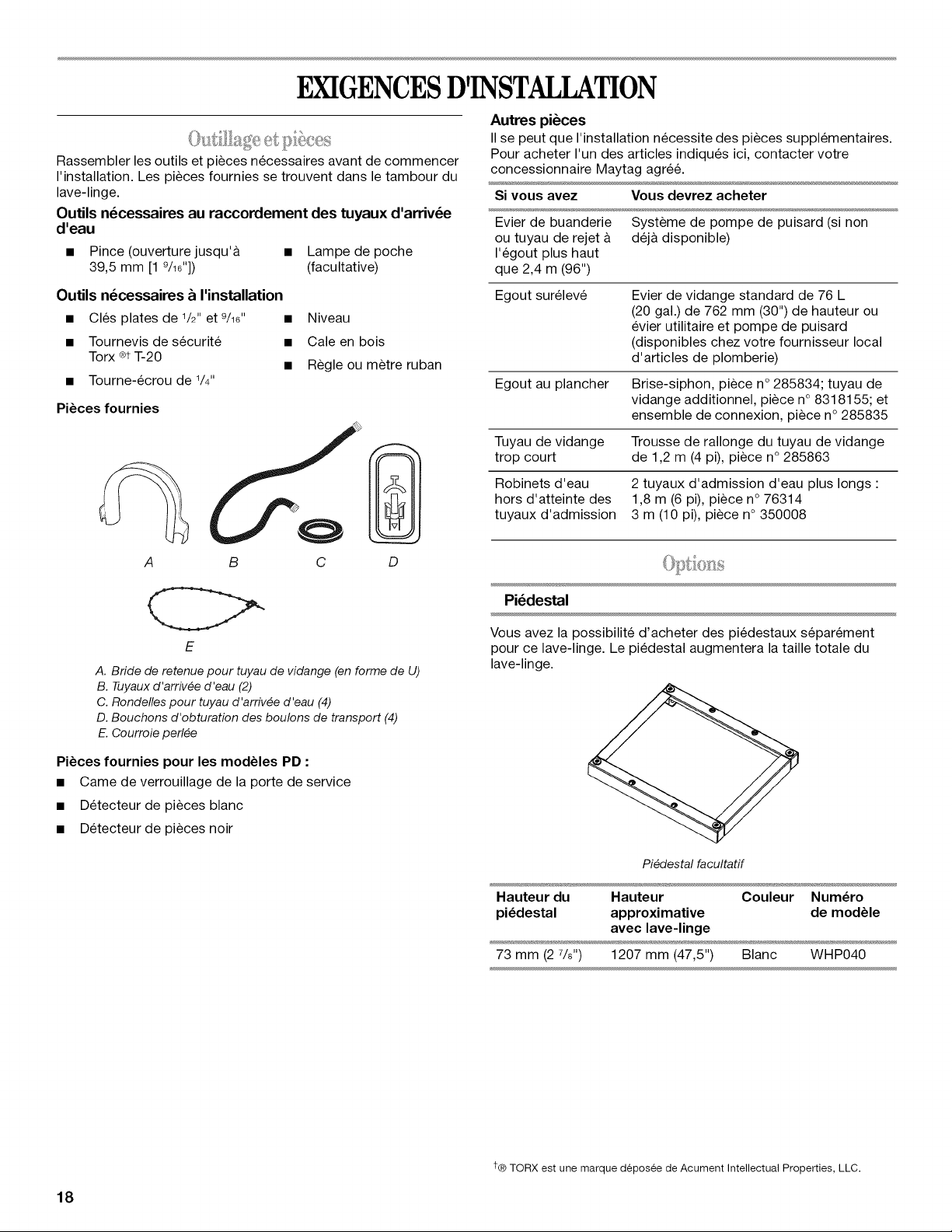

EXIGENCESD'INSTALLATION

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Les pieces fournies se trouvent dans le tambour du

lave-linge.

Outils n_cessaires au raccordement des tuyaux d'arriv_e

d'eau

• Pince (ouverture jusqu'& • Lampe de poche

39,5 mm [1 9/16"]) (facultative)

Outils n_cessaires & I'installation

• Cles plates de W" et 9/16" •

• Tournevis de securit6 •

Torx ot T-20

• Tourne-ecrou de 1/4"

Niveau

Cale en bois

Regle ou metre ruban

Pibces fournies

A B D

Autres pi_ces

IIse peut que I'installation necessite des pieces supplementaires.

Pour acheter I'un des articles indiqu6s ici, contacter votre

concessionnaire Maytag agre&

Si vous avez Vous devrez acheter

Evier de buanderie Systeme de pompe de puisard (si non

ou tuyau de rejet a deja disponible)

I'egout plus haut

que 2,4 m (96")

Egout surelev6 Evier de vidange standard de 76 L

(20 gal.) de 762 mm (30") de hauteur ou

evier utilitaire et pompe de puisard

(disponibles chez votre fournisseur local

d'articles de plomberie)

Egout au plancher Brise-siphon, piece n° 285834; tuyau de

vidange additionnel, piece n° 8318155; et

ensemble de connexion, piece n° 285835

Tuyau de vidange Trousse de rallonge du tuyau de vidange

trop court de 1,2 m (4 pi), piece n° 285863

Robinets d'eau 2 tuyaux d'admission d'eau plus longs :

hors d'atteinte des 1,8 m (6 pi), piece n° 76314

tuyaux d'admission 3 m (10 pi), piece n° 350008

A. Bride de retenue pour tuyau de vidange (en forme de U)

B. Tuyaux d'arriv#e d'eau (2)

C. Rondelles pour tuyau d'arriv#e d'eau (4)

D. Bouchons d'obturation des boulons de transport (4)

E. Courroie perl#e

Pibces fournies pour les modules PD :

• Came de verrouillage de la porte de service

• Detecteur de pieces blanc

• Detecteur de pieces noir

Pi_destal

Vous avez la possibilite d'acheter des piedestaux separ6ment

pour ce lave-linge. Le piedestal augmentera la taille totale du

lave-linge.

Pigdestal facultatif

Hauteur du Hauteur Couleur Num_ro

pi_destal approximative de module

avec lave-linge

73 mm (2 7/8") 1207 mm (47,5") Blanc WHP040

t® TORX est une marque d6pos&e de Acument Intellectual Properties, LLC.

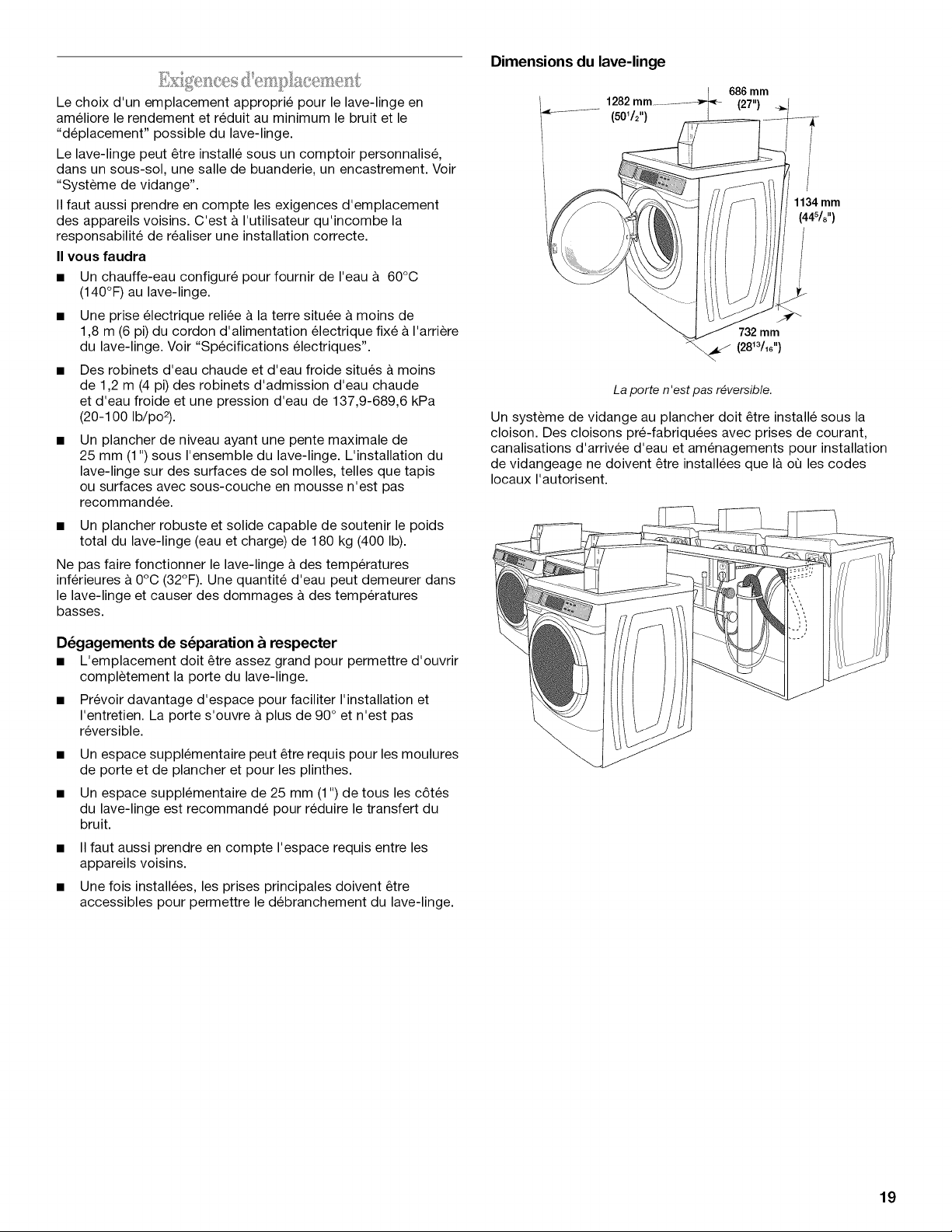

Le choix d'un emplacement approprie pour le lave-linge en

ameliore le rendement et reduit au minimum le bruit et le

"deplacement" possible du lave-linge.

Le lave-linge peut _tre installe sous un comptoir personnalise,

dans un sous-sol, une salle de buanderie, un encastrement. Voir

"Systeme de vidange".

IIfaut aussi prendre en compte les exigences d'emplacement

des appareils voisins. C'est a I'utilisateur qu'incombe la

responsabilite de realiser une installation correcte.

II vous faudra

• Un chauffe-eau configure pour fournir de I'eau a 60°C

(140°F) au lave-linge.

• Une prise electrique reliee a la terre situ6e a moins de

1,8 m (6 pi) du cordon d'alimentation electrique fixe a I'arriere

du lave-linge. Voir "Specifications electriques'.

• Des robinets d'eau chaude et d'eau froide situes a moins

de 1,2 m (4 pi) des robinets d'admission d'eau chaude

et d'eau froide et une pression d'eau de 137,9-689,6 kPa

(20-100 Ib/po2).

• Un plancher de niveau ayant une pente maximale de

25 mm (1") sous I'ensemble du lave-linge. L'installation du

lave-linge sur des surfaces de sol molles, telles que tapis

ou surfaces avec sous-couche en mousse n'est pas

recommandee.

• Un plancher robuste et solide capable de soutenir le poids

total du lave-linge (eau et charge) de 180 kg (400 Ib).

Ne pas faire fonctionner le lave-linge a des temperatures

inferieures a 0°C (32°F). Une quantite d'eau peut demeurer dans

le lave-linge et causer des dommages a des temperatures

basses.

D_gagements de s_paration _ respecter

• L'emplacement doit _tre assez grand pour permettre d'ouvrir

completement la porte du lave-linge.

• Prevoir davantage d'espace pour faciliter I'installation et

I'entretien. La porte s'ouvre a plus de 90 ° et n'est pas

reversible.

• Un espace supplementaire peut _tre requis pour les moulures

de porte et de plancher et pour les plinthes.

• Un espace supplementaire de 25 mm (1") de tousles c6tes

du lave-linge est recommande pour reduire letransfert du

bruit.

• II faut aussi prendre en compte I'espace requis entre les

appareils voisins.

• Une fois installees, les prises principales doivent _tre

accessibles pour permettre le debranchement du lave-linge.

Dimensions du lave-linge

_,__...............1282

(501/2,,)

686 mm

(27")

732mm

(2813/16")

La porte n'est pas r#versible.

Un systeme de vidange au plancher doit _tre installe sous la

cloison. Des cloisons pre-fabriqu6es avec prises de courant,

canalisations d'arrivee d'eau et amenagements pour installation

de vidangeage ne doivent _tre installees que la o_ les codes

Iocaux I'autorisent.

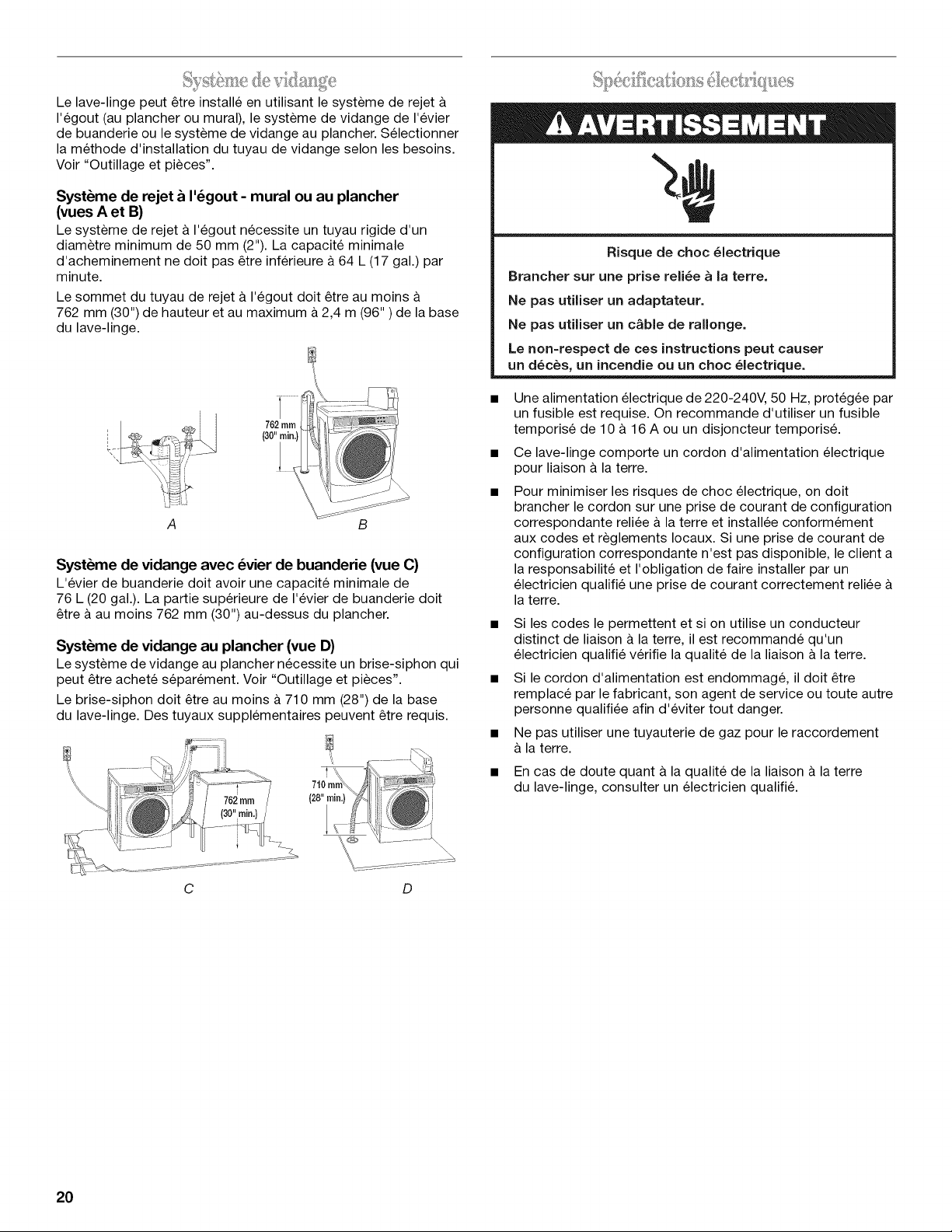

Le lave-linge peut _tre installe en utilisant le systeme de rejet

I'egout (au plancher ou mural), le systeme de vidange de I'evier

de buanderie ou le systeme de vidange au plancher. Selectionner

la methode d'installation du tuyau de vidange selon les besoins.

Voir "Outillage et pieces".

Syst_me de rejet _ I'_gout - mural ou au plancher

(vues A et B)

Le systeme de rejet a I'egout necessite un tuyau rigide d'un

diametre minimum de 50 mm (2"). La capacite minimale

d'acheminement ne doit pas _tre inferieure a 64 L (17 gal.) par

minute.

Le sommet du tuyau de rejet a I'egout doit _tre au moins

762 mm (30") de hauteur et au maximum a2,4 m (96") de la base

du lave-linge.

782mm

{30"rain.}

Syst_me de vidange avec _vier de buanderie (vue C)

L'evier de buanderie doit avoir une capacite minimale de

76 L (20 gal.). La partie superieure de I'evier de buanderie doit

_tre a au moins 762 mm (30") au-dessus du plancher.

Syst_me de vidange au plancher (vue D)

Le systeme de vidange au plancher necessite un brise-siphon qui

peut _tre achete separement. Voir "Outillage et pieces".

Le brise-siphon doit _tre au moins a 710 mm (28") de la base

du lave-linge. Des tuyaux supplementaires peuvent _tre requis.

Risque de choc _lectrique

Brancher sur une prise reli_e _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Une alimentation electrique de 220-240V, 50 Hz, protegee par

un fusible est requise. On recommande d'utiliser un fusible

temporise de 10 a 16 A ou un disjoncteur temporise.

Ce lave-linge comporte un cordon d'alimentation electrique

pour liaison a la terre.

Pour minimiser les risques de choc electrique, on doit

brancher le cordon sur une prise de courant de configuration

correspondante reliee a la terre et installee conformement

aux codes et reglements Iocaux. Si une prise de courant de

configuration correspondante n'est pas disponible, le client a

la responsabilite et I'obligation de faire installer par un

electricien qualifie une prise de courant correctement reliee

la terre.

Si les codes le permettent et si on utilise un conducteur

distinct de liaison a la terre, il est recommande qu'un

electricien qualifie verifie la qualite de la liaison a la terre.

Si le cordon d'alimentation est endommage, il doit _tre

remplace par le fabricant, son agent de service ou toute autre

personne qualifiee afin d'eviter tout danger.

Ne pas utiliser une tuyauterie de gaz pour le raccordement

la terre.

En cas de doute quant a la qualite de la liaison a la terre

du lave-linge, consulter un electricien qualifie.

C D

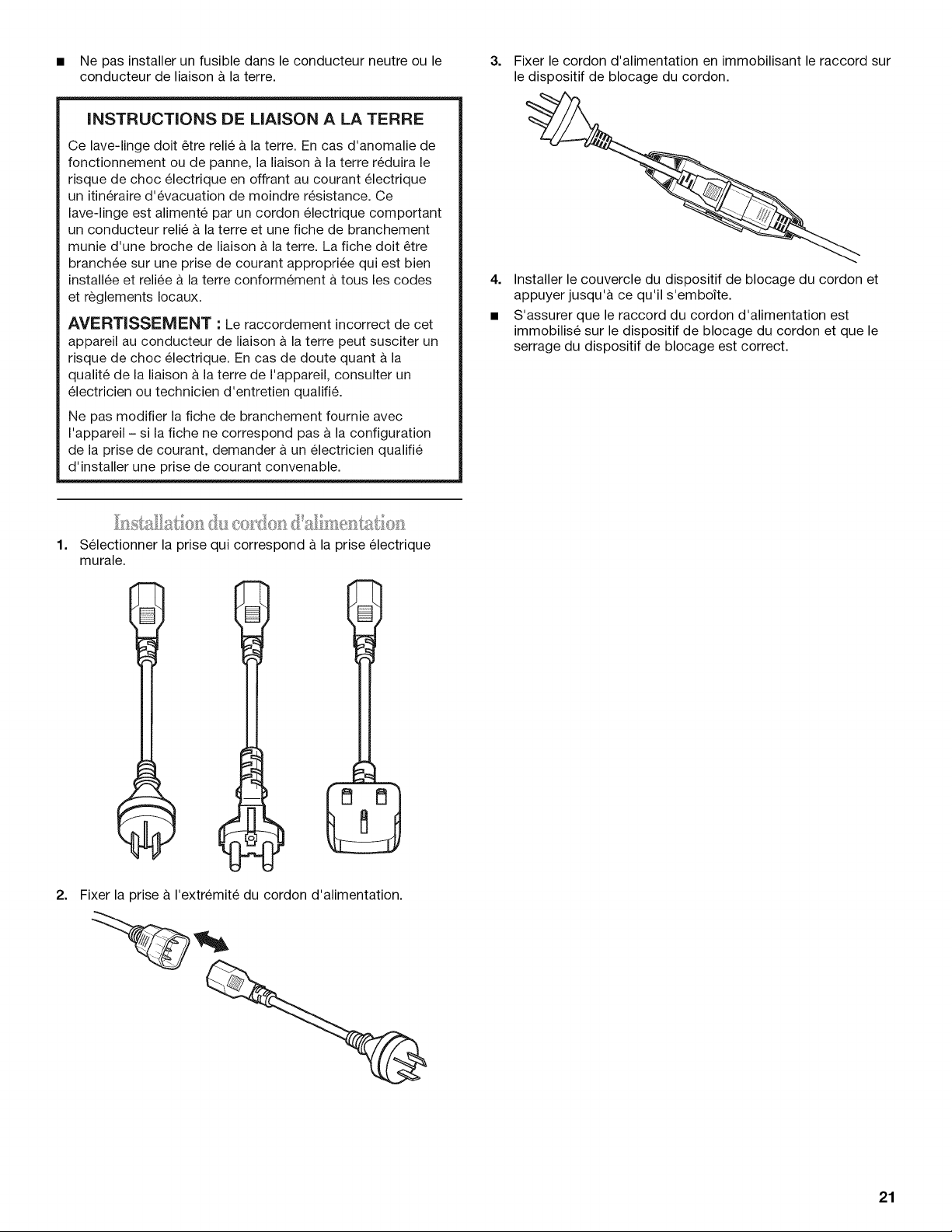

• Ne pas installer un fusible dans le conducteur neutre ou le

conducteur de liaison & la terre.

INSTRUCTIONS DE LIAISON A LA TERRE

Ce lave-linge doit 6tre reli6 a la terre. En cas d'anomalie de

fonctionnement ou de panne, la liaison a la terre r6duira le

risque de choc electrique en offrant au courant 61ectrique

un itin6raire d'6vacuation de moindre r6sistance. Ce

lave-linge est aliment6 par un cordon 61ectrique comportant

un conducteur reli6 a la terre et une fiche de branchement

munie d'une broche de liaison a la terre. La fiche doit _tre

branch6e sur une prise de courant appropri6e qui est bien

install6e et reli6e a la terre conform6ment a tousles codes

et reglements Iocaux.

AVERTISSEMENT : Le raccordement incorrect de cet

appareil au conducteur de liaison &la terre peut susciter un

risque de choc 61ectrique. En cas de doute quant & la

qualit6 de la liaison & la terre de I'appareil, consulter un

61ectricien ou technicien d'entretien qualifi&

Ne pas modifier la fiche de branchement fournie avec

I'appareil - si la fiche ne correspond pas a la configuration

de la prise de courant, demander a un 61ectricien qualifi6

d'installer une prise de courant convenable.

3. Fixer le cordon d'alimentation en immobilisant le raccord sur

le dispositif de blocage du cordon.

4. Installer le couvercle du dispositif de blocage du cordon et

appuyer jusqu'a ce qu'il s'embofte.

• S'assurer que le raccord du cordon d'alimentation est

immobilise sur le dispositif de blocage du cordon et que le

serrage du dispositif de blocage est correct.

Selectionner la prise qui correspond a la prise electrique

murale.

Fixer la prise a I'extremit6 du cordon d'alimentation.

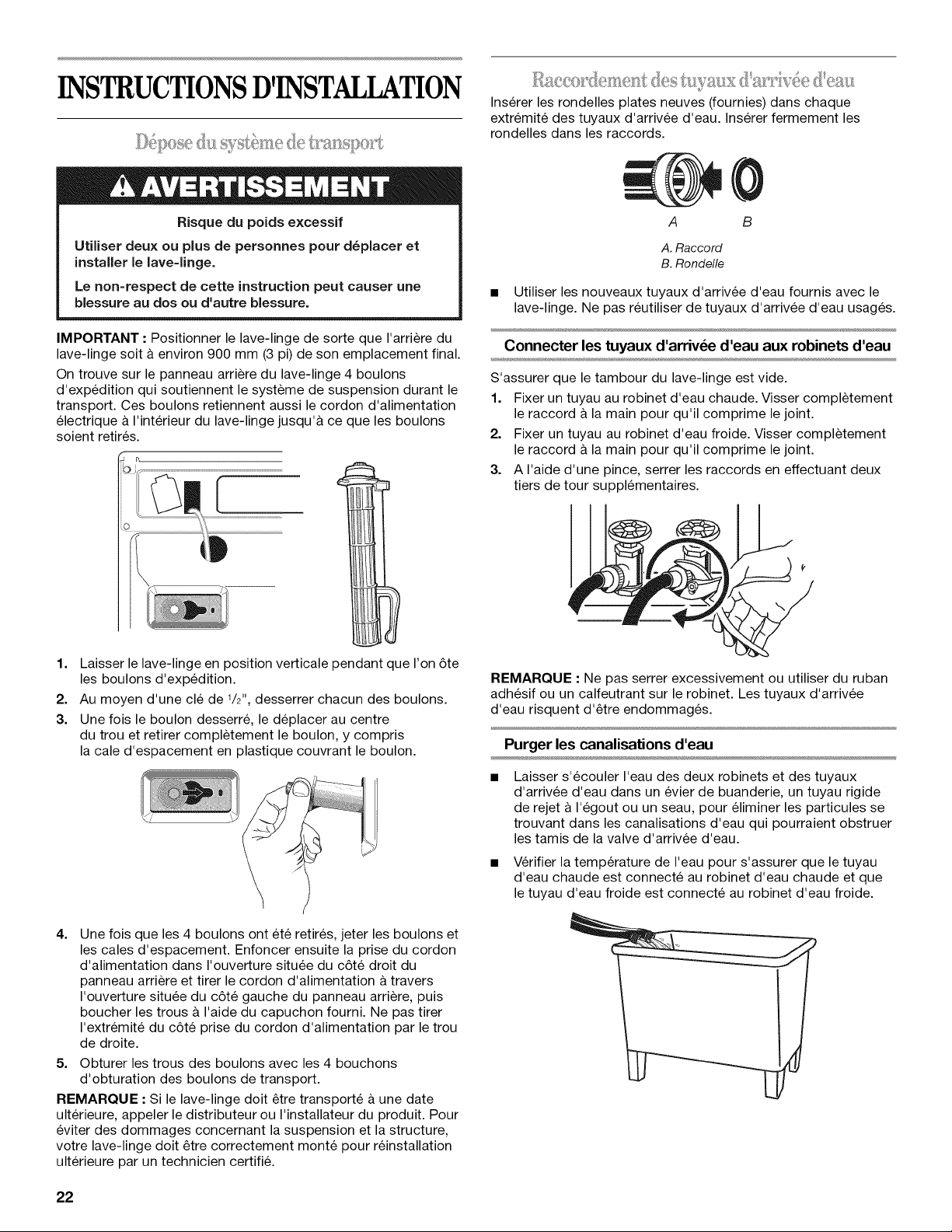

INSTRUCTIONSD'INSTALLATION

Risque du poids excessif

Utiliser deu× ou plus de personnes pour d_placer et

installer le lave-lingeo

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

IMPORTANT : Positionner le lave-linge de sorte que I'arriere du

lave-linge soit a environ 900 mm (3 pi) de son emplacement final.

On trouve sur le panneau arriere du lave-linge 4 boulons

d'expedition qui soutiennent le systeme de suspension durant le

transport. Ces boulons retiennent aussi le cordon d'alimentation

electrique & I'interieur du lave-linge jusqu'& ce que les boulons

soient retires.

1. Laisser le lave-linge en position verticale pendant que I'on 6te

les boulons d'expedition.

2. Au moyen d'une cle de 1/2%desserrer chacun des boulons.

3. Une fois le boulon desserre, le deplacer au centre

du trou et retirer completement le boulon, y compris

la cale d'espacement en plastique couvrant le boulon.

Insirer les rondelles plates neuves (fournies) clans chaque

extremit6 des tuyaux d'arrivee d'eau. Inserer fermement les

rondelles dans les raccords.

A. Raccord

B. Rondelle

• Utiliser les nouveaux tuyaux d'arrivee d'eau fournis avec le

lave-linge. Ne pas reutiliser de tuyaux d'arrivee d'eau usages.

Connecter les tuyaux d'arriv_e d'eau aux robinets d'eau

S'assurer que le tambour du lave-linge est vide.

1. Fixer un tuyau au robinet d'eau chaude. Visser completement

le raccord a la main pour qu'il comprime le joint.

2. Fixer un tuyau au robinet d'eau froide. Visser completement

le raccord a la main pour qu'il comprime le joint.

3. A I'aide d'une pince, serrer les raccords en effectuant deux

tiers de tour supplementaires.

REMARQUE : Ne pas serrer excessivement ou utiliser du ruban

adhesif ou un calfeutrant sur le robinet. Les tuyaux d'arrivee

d'eau risquent d'etre endommages.

Purger les canalisations d'eau

• Laisser s%couler I'eau des deux robinets et des tuyaux

d'arrivee d'eau dans un evier de buanderie, un tuyau rigide

de rejet a I%gout ou un seau, pour eliminer les particules se

trouvant dans les canalisations d'eau qui pourraient obstruer

les tamis de la valve d'arrivee d'eau.

• Verifier la temperature de I'eau pour s'assurer que le tuyau

d'eau chaude est connecte au robinet d'eau chaude et que

le tuyau d'eau froide est connecte au robinet d'eau froide.

4. Une fois que les 4 boulons ont ete retires, jeter les boulons et

les cales d'espacement. Enfoncer ensuite la prise du cordon

d'alimentation dans I'ouverture situee du c6te droit du

panneau arriere et tirer le cordon d'alimentation & travers

I'ouverture situee du c6te gauche du panneau arriere, puis

boucher les trous & I'aide du capuchon fourni. Ne pas tirer

I'extremite du c6te prise du cordon d'alimentation par le trou

de droite.

5. Obturer les trous des boulons avec les 4 bouchons

d'obturation des boulons de transport.

REMARQUE : Si le lave-linge doit etre transporte &une date

ulterieure, appeler le distributeur ou I'installateur du produit. Pour

eviter des dommages concernant la suspension et la structure,

votre lave-linge doit etre correctement monte pour reinstallation

ulterieure par un technicien certifi&

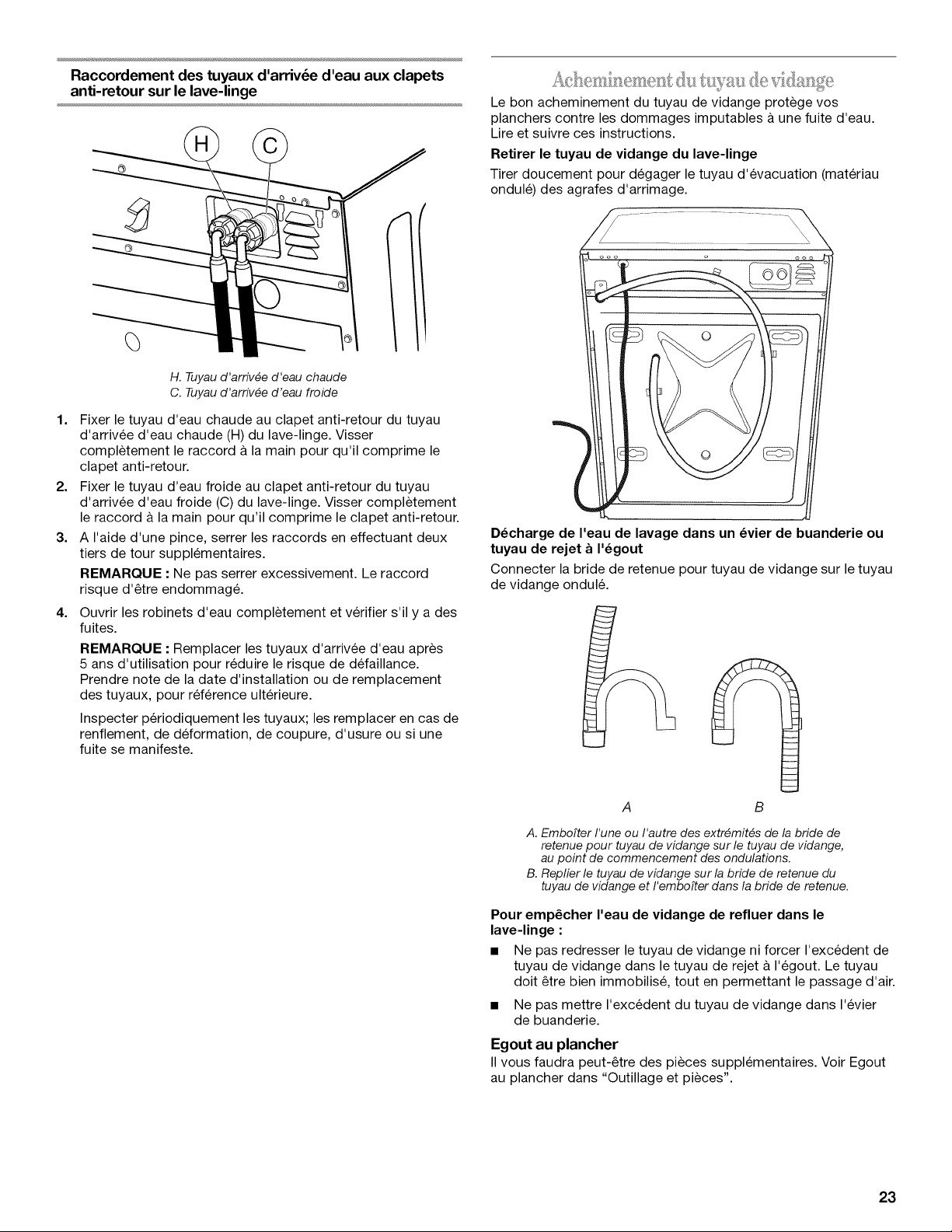

Raccordement des tuyaux d'arriv_e d'eau aux clapets

anti-retour sur le lave-linge

H. Tuyau d'arriv#e d'eau chaude

C. Tuyau d'arriv#e d'eau froide

1. Fixer le tuyau d'eau chaude au clapet anti-retour du tuyau

d'arrivee d'eau chaude (H) du lave-linge. Visser

completement le raccord a la main pour qu'il comprime le

clapet anti-retour.

2. Fixer le tuyau d'eau froide au clapet anti-retour du tuyau

d'arrivee d'eau froide (C) du lave-linge. Visser completement

le raccord a la main pour qu'il comprime le clapet anti-retour.

3. A I'aide d'une pince, serrer les raccords en effectuant deux

tiers de tour supplementaires.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d'etre endommage.

4. Ouvrir les robinets d'eau completement et verifier s'il y a des

fuites.

REMARQUE : Remplacer les tuyaux d'arrivee d'eau apres

5 ans d'utilisation pour reduire le risque de defaillance.

Prendre note de la date d'installation ou de remplacement

des tuyaux, pour ref6rence ulterieure.

Inspecter periodiquement les tuyaux; les remplacer en cas de

renflement, de deformation, de coupure, d'usure ou si une

fuite se manifeste.

Le bon acheminement du tuyau de vidange protege vos

planchers contre les dommages imputables a une fuite d'eau.

Lire et suivre ces instructions.

Retirer le tuyau de vidange du lave-linge

Tirer doucement pour degager le tuyau d'evacuation (materiau

ondule) des agrafes d'arrimage.

D_charge de I'eau de lavage dans un _vier de buanderie ou

tuyau de rejet a I'_gout

Connecter la bride de retenue pour tuyau de vidange sur le tuyau

de vidange ondule.

A B

A. EmboPter I'une ou I'autre des extr#mit#s de la bride de

retenue pour tuyau de vidange sur le tuyau de vidange,

au point de commencement des ondulations.

B. Replier le tuyau de vidange sur la bride de retenue du

tuyau de vidange et I'emboPter dans la bride de retenue.

Pour emp_cher I'eau de vidange de refluer dans le

lave-linge :

• Ne pas redresser le tuyau de vidange ni forcer I'excedent de

tuyau de vidange dans le tuyau de rejet a I'egout. Le tuyau

doit _tre bien immobilise, tout en permettant le passage d'air.

• Ne pas mettre I'excedent du tuyau de vidange dans I'evier

de buanderie.

Egout au plancher

II vous faudra peut-_tre des pieces supplementaires. Voir Egout

au plancher dans "Outillage et pieces".

_'_ ____/_ _./_- ___ C_ _tf_z_11_'__:___ _ _ _J_:_

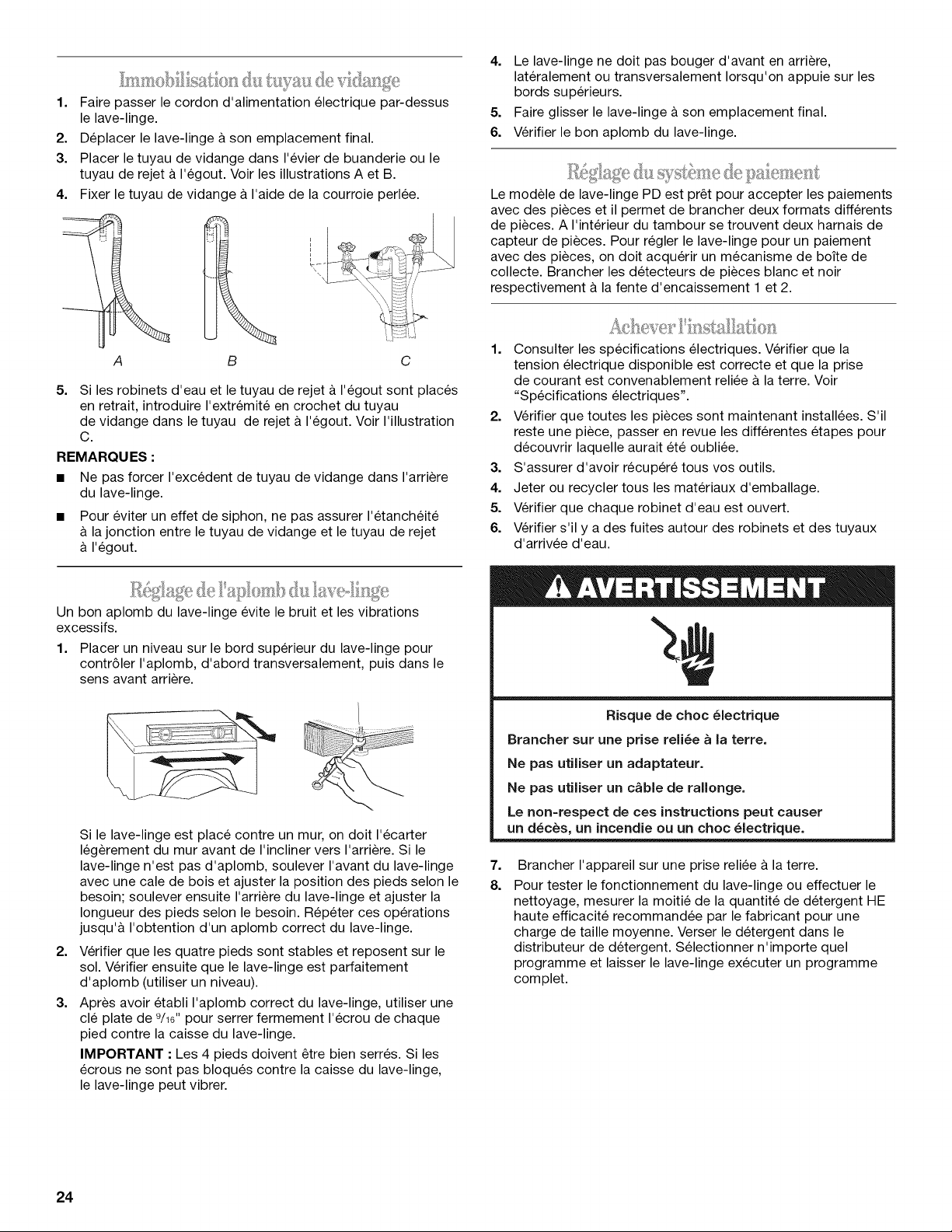

1. Faire passer le cordon d'alimentation electrique par-dessus

le lave-linge.

2. Deplacer le lave-linge & son emplacement final.

3. Placer le tuyau de vidange dans I'evier de buanderie ou le

tuyau de rejet & I'egout. Voir les illustrations A et B.

4. Fixer le tuyau de vidange & I'aide de la courroie perlee.

=.I

A B C

5. Si les robinets d'eau et le tuyau de rejet & I'egout sont places

en retrait, introduire I'extremit6 en crochet du tuyau

de vidange dans le tuyau de rejet & I'egout. Voir I'illustration

REMARQUES •

• Ne pas forcer I'excedent de tuyau de vidange dans I'arriere

du lave-linge.

• Pour eviter un effet de siphon, ne pas assurer I'etanch6it6

& la jonction entre le tuyau de vidange et le tuyau de rejet

& I'egout.

4. Le lave-linge ne doit pas bouger d'avant en arriere,

lateralement ou transversalement Iorsqu'on appuie sur les

bords superieurs.

5. Faire glisser le lave-linge & son emplacement final.

6. Verifier le bon aplomb du lave-linge.

Le modele de lave-linge PD est pr_t pour accepter les paiements

avec des pieces et il permet de brancher deux formats differents

de pieces. A I'interieur du tambour se trouvent deux harnais de

capteur de pieces. Pour regler le lave-linge pour un paiement

avec des pieces, on doit acquerir un mecanisme de bofte de

collecte. Brancher les detecteurs de pieces blanc et noir

respectivement & la fente d'encaissement 1 et 2.

1. Consulter les specmcat_onselectriques. Wrmer que la

tensionelectriquedisponibleestcorrecteetquela prise

decourantestconvenablementrelieea laterre.Voir

"Specifications electriques".

2. Verifier que toutes les pieces sont maintenant installees. S'il

reste une piece, passer en revue les differentes etapes pour

decouvrir laquelle aurait ete oubliee.

3. S'assurer d'avoir recupere tous vos outils.

4. Jeter ou recycler tousles materiaux d'emballage.

5. Verifier que chaque robinet d'eau est ouvert.

6. Verifier s'il y a des fuites autour des robinets et des tuyaux

d'arrivee d'eau.

Un bon aplomb du lave-linge evite le bruit et les vibrations

excessifs.

1. Placer un niveau sur le bord superieur du lave-linge pour

contr61er I'aplomb, d'abord transversalement puis dans le

sens avant arriere.

Si le lave-linge est place contre un mur, on doit I'ecarter

legerement du mur avant de I'incliner vers I'arriere. Si le

lave-linge n'est pas d'aplomb, soulever I'avant du lave-linge

avec une cale de bois et ajuster la position des pieds selon le

besoin; soulever ensuite I'arriere du lave-linge et ajuster la

Iongueur des pieds selon le besoin. Repeter ces operations

jusqu'& I'obtention d'un aplomb correct du lave-linge.

Verifier que les quatre pieds sont stables et reposent sur le

sol. Verifier ensuite que le lave-linge est parfaitement

d'aplomb (utiliser un niveau).

Apres avoir etabli I'aplomb correct du lave-linge, utiliser une

cle plate de 9A_" pour serrer fermement I'ecrou de chaque

pied contre la caisse du lave-linge.

IMPORTANT • Les 4 pieds doivent _tre bien serres. Si les

ecrous ne sont pas bloqu_s contre la caisse du lave-linge,

le lave-linge peut vibrer.

Risque de choc _lectrique

Brancher sur une prise reli6e _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Brancher I'appareil sur une prise reliee & la terre.

Pour tester le fonctionnement du lave-linge ou effectuer le

nettoyage, mesurer la moitie de la quantite de detergent HE

haute efficacite recommandee par le fabricant pour une

charge de taille moyenne. Verser le detergent dans le

distributeur de detergent. Selectionner n'importe quel

programme et laisser le lave-linge executer un programme

complet.

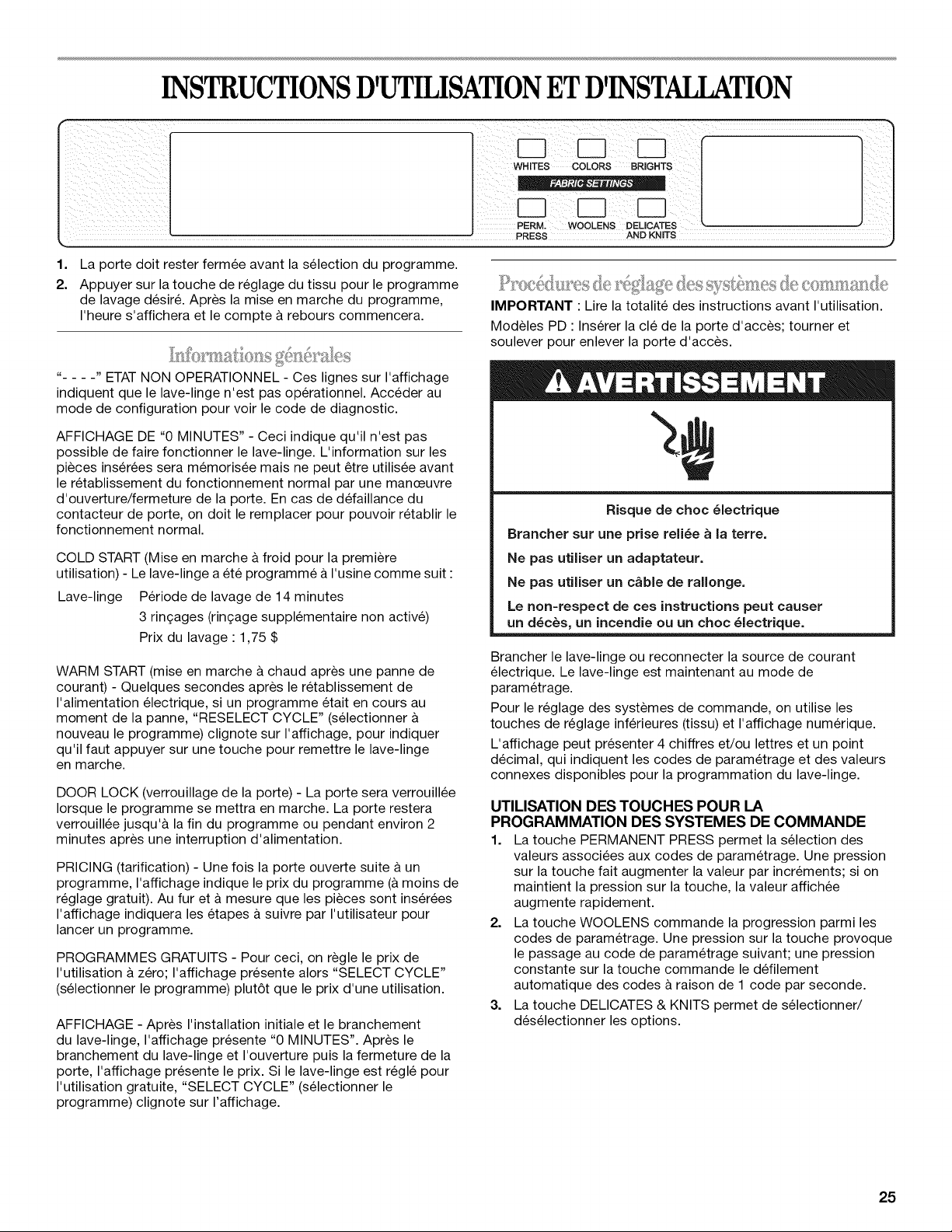

INSTRUCTIONSD'UTILISATIONETD'INSTALLATION

WHITES COLORS BRIGHTS

La porte doit rester fermee avant la selection du programme.

Appuyer sur la touche de reglage du tissu pour le programme

de lavage desir& Apres la mise en marche du programme,

I'heure s'affichera et le compte & rebours commencera.

"- - - -" ETATNON OPERATIONNEL - Ces lignes sur I'affichage

indiquent que le lave-linge n'est pas operationnel. Acceder au

mode de configuration pour voir le code de diagnostic.

AFFICHAGE DE "0 MINUTES" - Ceci indique qu'il n'est pas

possible de faire fonctionner le lave-linge. L'information sur les

pieces inserees sera memorisee mais ne peut _tre utilisee avant

le retablissement du fonctionnement normal par une manceuvre

d'ouverture/fermeture de la porte. En cas de defaillance du

contacteur de porte, on doit le remplacer pour pouvoir retablir le

fonctionnement normal.

COLD START (Mise en marche a froid pour la premiere

utilisation) - Le lave-linge a ete programme &I'usine comme suit :

Lave-linge Periode de lavage de 14 minutes

3 rin£;ages (rin£;age supplementaire non active)

Prix du lavage : 1,75 $

WARM START (mise en marche a chaud apres une panne de

courant) - Quelques secondes apres le retablissement de

I'alimentation electrique, si un programme etait en cours au

moment de la panne, "RESELECT CYCLE" (selectionner

nouveau le programme) clignote sur I'affichage, pour indiquer

qu'il faut appuyer sur une touche pour remettre le lave-linge

en marche.

DOOR LOCK (verrouillage de la porte) - La porte sera verrouillee

Iorsque le programme se mettra en marche. La porte restera

verrouillee jusqu'a la fin du programme ou pendant environ 2

minutes apres une interruption d'alimentation.

PRICING (tarification) - Une fois la porte ouverte suite a un

programme, I'affichage indique le prix du programme (a moins de

reglage gratuit). Au fur eta mesure que les pieces sont inserees

I'affichage indiquera les etapes &suivre par I'utilisateur pour

lancer un programme.

PROGRAMMES GRATUITS - Pour ceci on regle le prix de

I'utilisation &zero; I'affichage presente alors "SELECT CYCLE"

(selectionner le programme) plut6t que le prix d'une utilisation.

AFFICHAGE - Apres I'installation initiale et le branchement

du lave-linge, I'affichage presente "0 MINUTES". Apres le

branchement du lave-linge et I'ouverture puis la fermeture de la

porte, I'affichage presente le prix. Si le lave-linge est regle pour

I'utilisation gratuite, "SELECT CYCLE" (selectionner le

programme) clignote sur I'affichage.

IMPORTANT : Lire la totalite des instructions avant I'utilisation.

Modeles PD : Inserer la cle de la porte d'acces; tourner et

soulever pour enlever la porte d'acces.

Risque de choc _lectrique

Brancher sur une prise reliee _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Brancher le lave-linge ou reconnecter la source de courant

electrique. Le lave-linge est maintenant au mode de

parametrage.

Pour le reglage des systemes de commande, on utilise les

touches de reglage inferieures (tissu) et I'affichage numerique.

L'affichage peut presenter 4 chiffres et/ou lettres et un point

decimal, qui indiquent les codes de parametrage et des valeurs

connexes disponibles pour la programmation du lave-linge.

UTILISATION DES TOUCHES POUR LA

PROGRAMMATION DES SYSTEMES DE COMMANDE

1. La touche PERMANENT PRESS permet la selection des

valeurs associees aux codes de parametrage. Une pression

sur la touche fait augmenter la valeur par increments; si on

maintient la pression sur la touche, la valeur affichee

augmente rapidement.

2. La touche WOOLENS commande la progression parmi les

codes de parametrage. Une pression sur la touche provoque

le passage au code de parametrage suivant; une pression

constante sur la touche commande le defilement

automatique des codes &raison de 1 code par seconde.

3. La touche DELICATES & KNITS permet de selectionner/

deselectionner les options.

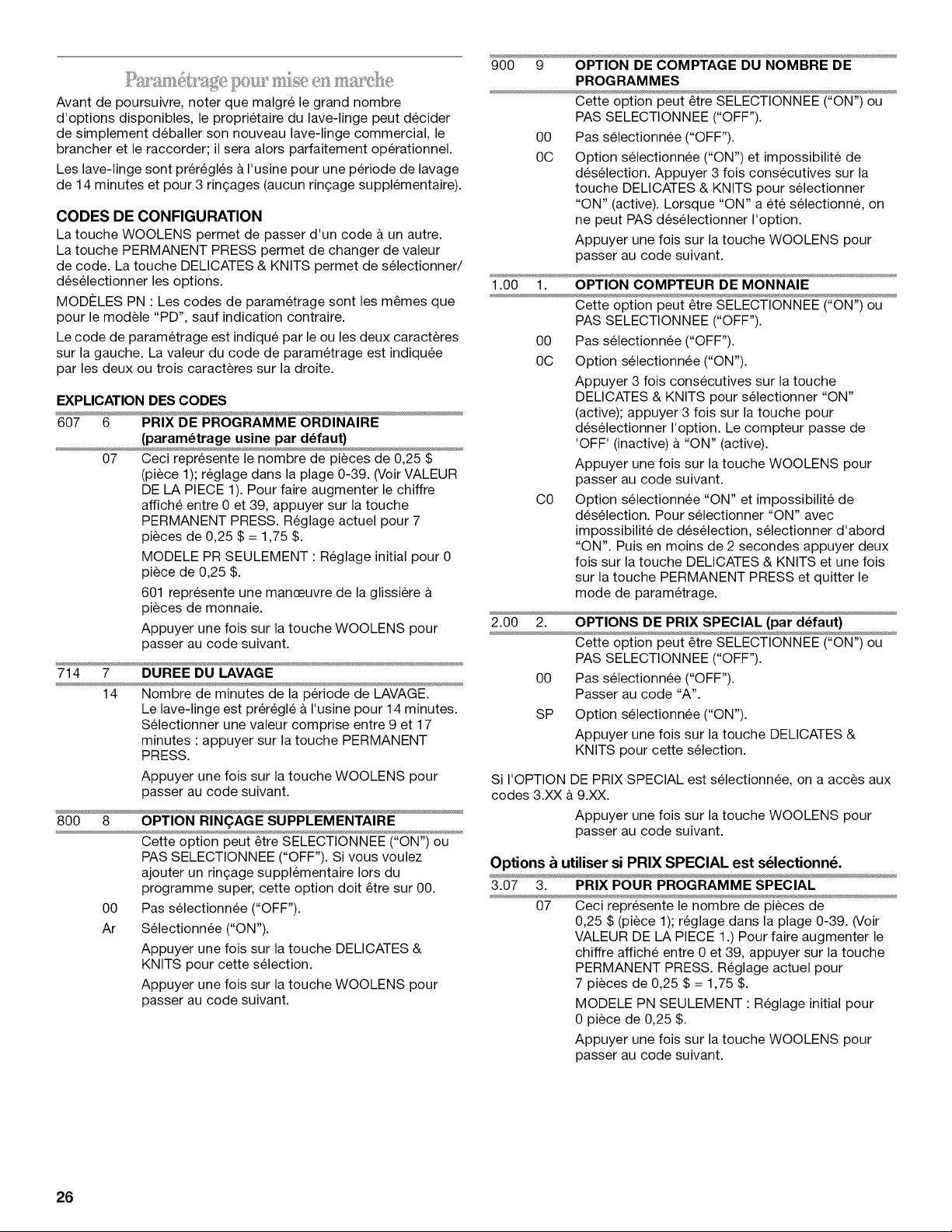

Avant de poursuivre, noter que malgre le grand nombre

d'options disponibles, le proprietaire du lave-linge peut decider

de simplement deballer son nouveau lave-linge commercial, le

brancher et le raccorder; il sera alors parfaitement operationnel.

Les lave-linge sont prer6gl6s &I'usine pour une periode de lavage

de 14 minutes et pour 3 rin£;ages (aucun rin£;age supplementaire).

CODES DE CONFIGURATION

La touche WOOLENS permet de passer d'un code & un autre.

La touche PERMANENT PRESS permet de changer de valeur

de code. La touche DELICATES & KNITS permet de selectionner/

des61ectionner les options.

MOD#LES PN : Les codes de parametrage sont les memes que

pour le modele "PD", sauf indication contraire.

Le code de parametrage est indique par le ou les deux caracteres

sur la gauche. La valeur du code de parametrage est indiquee

par les deux ou trois caracteres sur la droite.

EXPLICATION DES CODES

607 6 PRIX DE PROGRAMME ORDINAIRE

(param_trage usine par d_faut)

07 Ceci represente le nombre de pieces de 0,25 $

(piece 1); reglage dans la plage 0-39. (Voir VALEUR

DE LA PIECE 1). Pour faire augmenter le chiffre

affiche entre 0 et 39, appuyer sur la touche

PERMANENT PRESS. Reglage actuel pour 7

pieces de 0,25 $ = 1,75 $.

MODELE PR SEULEMENT • Reglage initial pour 0

piece de 0,25 $.

601 represente une manceuvre de la glissiere

pieces de monnaie.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

714 7 DUREE DU LAVAGE

14 Nombre de minutes de la periode de LAVAGE.

Le lave-linge est preregle a I'usine pour 14 minutes.

Selectionner une valeur comprise entre 9 et 17

minutes • appuyer sur la touche PERMANENT

PRESS.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

800 8 OPTION RIN_AGE SUPPLEMENTAIRE

Cette option peut etre SELECTIONNEE ("ON") ou

PAS SELECTIONNEE ("OFF"). Si vous voulez

ajouter un ringage supplementaire Iors du

programme super, cette option doit etre sur 00.

00 Pas selectionnee ("OFF").

Ar Selectionnee ("ON").

Appuyer une fois sur la touche DELICATES &

KNITS pour cette selection.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

900 9 OPTION DE COMPTAGE DU NOMBRE DE

PROGRAMMES

Cette option peut etre SELECTIONNEE ("ON") ou

PAS SELECTIONNEE ("OFF").

00 Pas selectionnee ("OFF").

0C Option selectionnee ("ON") et impossibilite de

deselection. Appuyer 3 fois consecutives sur la

touche DELICATES & KNITS pour selectionner

"ON" (active). Lorsque "ON" a ete selectionne, on

ne peut PAS deselectionner I'option.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

1.00 1. OPTION COMPTEUR DE MONNAIE

Cette option peut etre SELECTIONNEE ("ON") ou

PAS SELECTIONNEE ("OFF").

00 Pas selectionnee ("OFF").

0C Option selectionnee ("ON").

Appuyer 3 fois consecutives sur la touche

DELICATES & KNITS pour selectionner "ON"

(active); appuyer 3 fois sur la touche pour

deselectionner I'option. Le compteur passe de

'OFF' (inactive) a "ON" (active).

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

CO Option selectionnee "ON" et impossibilite de

deselection. Pour selectionner "ON" avec

impossibilite de deselection, selectionner d'abord

"ON". Puis en moins de 2 secondes appuyer deux

fois sur la touche DELICATES & KNITS et une fois

sur la touche PERMANENT PRESS et quitter le

mode de parametrage.

2.00 2. OPTIONS DE PRIX SPECIAL (par d_faut)

Cette option peut etre SELECTIONNEE ("ON") ou

PAS SELECTIONNEE ("OFF").

00 Pas selectionnee ("OFF").

Passer au code "A".

SP Option selectionnee ("ON").

Appuyer une fois sur la touche DELICATES &

KNITS pour cette selection.

Si I'OPTION DE PRIX SPECIAL est selectionnee, on a acces aux

codes 3.XX a 9.XX.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

Options & utiliser si PRIX SPECIAL est s_lectionn&

3.07 3. PRIX POUR PROGRAMME SPECIAL

07 Ceci represente le nombre de pieces de

0,25 $ (piece 1); reglage dans la plage 0-39. (Voir

VALEUR DE LA PIECE 1.) Pour faire augmenter le

chiffre affiche entre 0 et 39, appuyer sur la touche

PERMANENT PRESS. Reglage actuel pour

7 pieces de 0,25 $ = 1,75 $.

MODELE PN SEULEMENT • Reglage initial pour

0 piece de 0,25 $.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

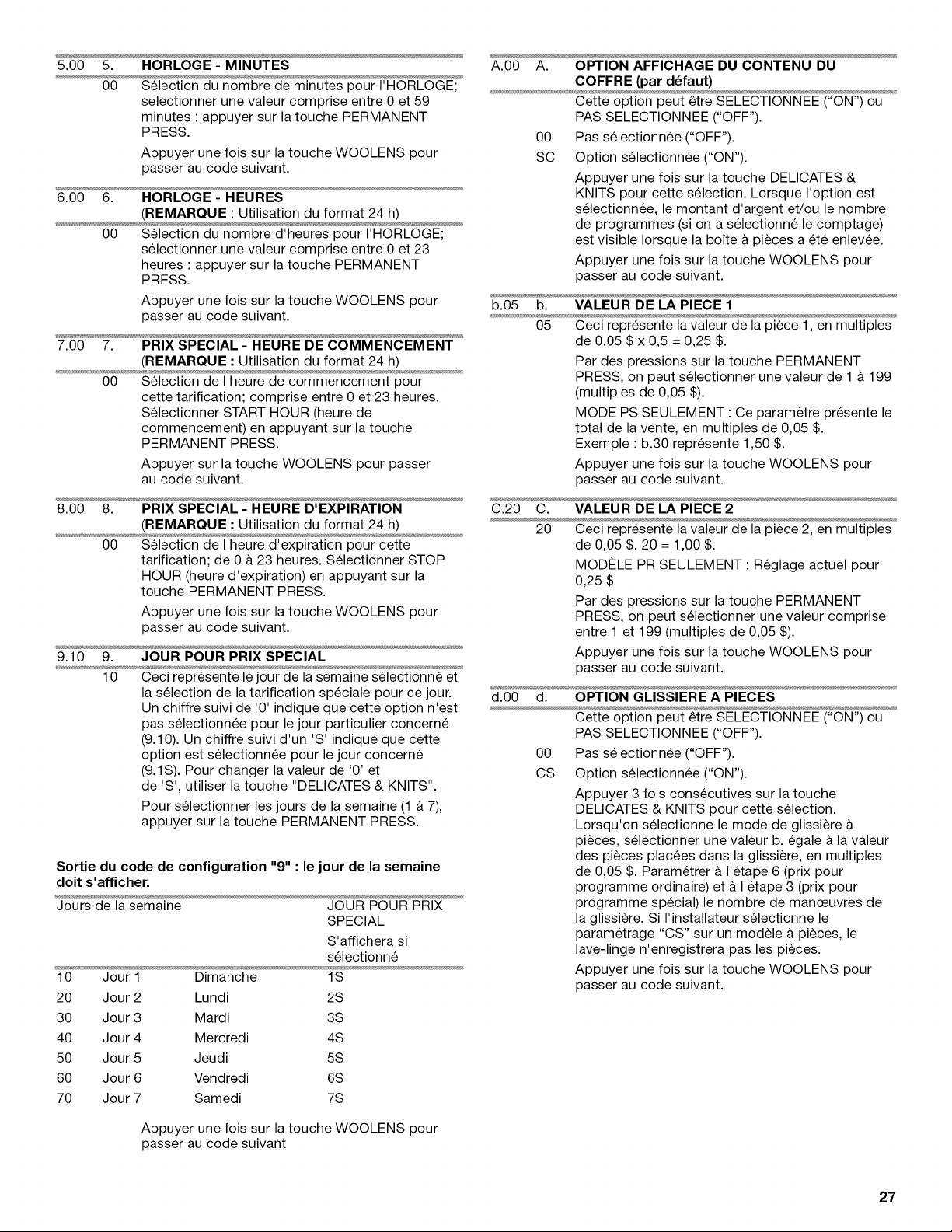

00 Selection du nombre de minutes pour I'HORLOGE;

selectionner une valeur comprise entre 0 et 59

minutes : appuyer sur la touche PERMANENT

PRESS.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

(REMARQUE : Utilisation du format 24 h)

00 Selection du nombre d'heures pour I'HORLOGE;

selectionner une valeur comprise entre 0 et 23

heures : appuyer sur la touche PERMANENT

PRESS.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

(REMARQUE : Utilisation du format 24 h)

00 Selection de I'heure de commencement pour

cette tarification; comprise entre 0 et 23 heures.

Selectionner START HOUR (heure de

commencement) en appuyant sur la touche

PERMANENT PRESS.

Appuyer sur la touche WOOLENS pour passer

au code suivant.

8.00 8.

9.10 9.

PRIX SPECIAL- HEURE D'EXPIRATION

(REMARQUE : Utilisation du format 24 h)

Selection de I'heure d'expiration pour cette

tarification; de 0 & 23 heures. Selectionner STOP

HOUR (heure d'expiration) en appuyant sur la

touche PERMANENT PRESS.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

JOUR POUR PRIX SPECIAL

Ceci represente le jour de la semaine selectionn6 et

la selection de la tarification speciale pour ce jour.

Un chiffre suivi de '0' indique que cette option n'est

pas s61ectionnee pour le jour particulier concerne

(9.10). Un chiffre suivi d'un 'S' indique que cette

option est selectionn6e pour lejour concerne

(9.1S). Pour changer la valeur de '0' et

de 'S', utiliser la touche "DELICATES & KNITS".

Pour selectionner les jours de la semaine (1 a 7),

appuyer sur la touche PERMANENT PRESS.

Sortie du code de configuration "9" : le jour de la semaine

doit s'afficher.

Jours de la semaine JOUR POUR PRIX

SPECIAL

S'affichera si

s61ectionne

10 Jour 1 Dimanche 1S

20 Jour 2 Lundi 2S

30 Jour 3 Mardi 3S

40 Jour 4 Mercredi 4S

50 Jour 5 Jeudi 5S

60 Jour 6 Vendredi 6S

70 Jour 7 Samedi 7S

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant

A.00 A. OPTION AFFICHAGE DU CONTENU DU

COFFRE (par d_faut)

Cette option peut _tre SELECTIONNEE ("ON") ou

PAS SELECTIONNEE ("OFF").

00 Pas selectionn6e ("OFF").

SC Option s61ectionnee ("ON").

Appuyer une fois sur la touche DELICATES &

KNITS pour cette selection. Lorsque I'option est

selectionn6e, le montant d'argent et/ou le nombre

de programmes (si on a selectionn6 le comptage)

est visible Iorsque la bofte & pieces a ete enlevee.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

b.05 b. VALEUR DE LA PIECE 1

Ceci represente la valeur de la piece 1, en multiples

de 0,05 $ x 0,5 = 0,25 $.

Par des pressions sur la touche PERMANENT

PRESS, on peut selectionner une valeur de 1 &199

(multiples de 0,05 $).

MODE PS SEULEMENT : Ce parametre presente le

total de la vente, en multiples de 0,05 $.

Exemple : b.30 represente 1,50 $.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

C.20 C. VALEUR DE LA PIECE 2

20 Ceci represente la valeur de la piece 2, en multiples

de 0,05 $. 20 = 1,00 $.

MOD#LE PR SEULEMENT • Reglage actuel pour

0,25$

Par des pressions sur la touche PERMANENT

PRESS, on peut selectionner une valeur comprise

entre 1 et 199 (multiples de 0,05 $).

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

d.00 d. OPTION GMSSIERE A PIECES

Cette option peut _tre SELECTIONNEE ("ON") ou

PAS SELECTIONNEE ("OFF").

00 Pas selectionnee ("OFF").

CS Option selectionnee ("ON").

Appuyer 3 fois consecutives sur la touche

DELICATES & KNITS pour cette selection.

Lorsqu'on selectionne le mode de glissiere &

pieces, selectionner une valeur b. egale &la valeur

des pieces placees dans la glissiere, en multiples

de 0,05 $. Parametrer a I'etape 6 (prix pour

programme ordinaire) et & I'etape 3 (prix pour

programme special) le nombre de manceuvres de

la glissiere. Si I'installateur selectionne le

parametrage "CS" sur un modele & pieces, le

lave-linge n'enregistrera pas les pieces.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

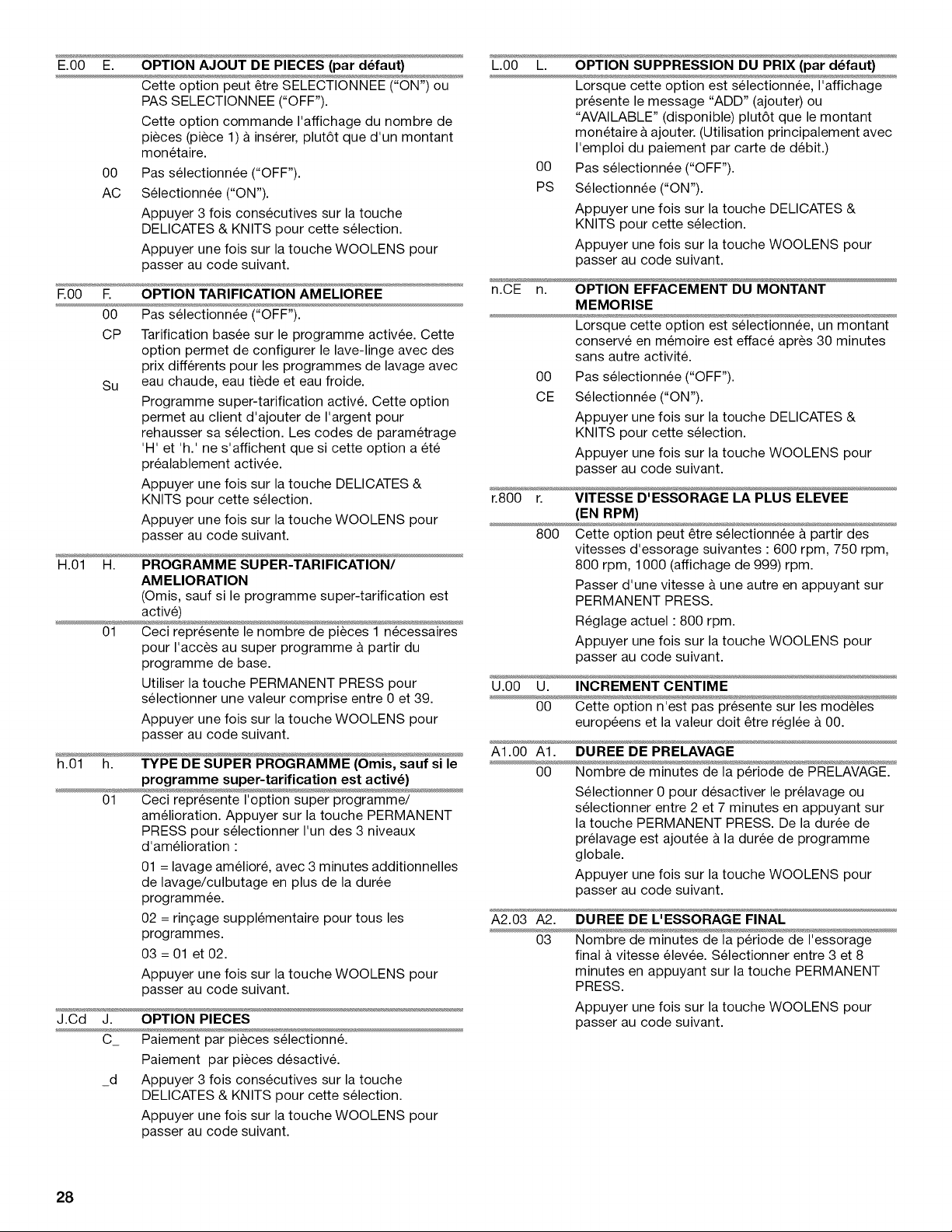

E.00 E. OPTION AJOUT DE PIECES (par d6faut)

Cette option peut 6tre SELECTIONNEE ("ON") ou

PAS SELECTIONNEE ("OFF").

Cette option commande I'affichage du nombre de

pieces (piece 1) &inserer, plut6t que d'un montant

monetaire.

00 Pas selectionnee ("OFF").

AC Selectionnee ("ON").

Appuyer 3 lois consecutives sur la touche

DELICATES & KNITS pour cette selection.

Appuyer une lois sur la touche WOOLENS pour

passer au code suivant.

R00 R

OPTION TARIFICATION AMELIOREE

Pas selectionnee ("OFF").

Tarification basee sur le programme activee. Cette

option permet de configurer le lave-linge avec des

prix differents pour les programmes de lavage avec

eau chaude, eau tiede et eau froide.

Programme super-tarification active. Cette option

permet au client d'ajouter de I'argent pour

rehausser sa selection. Les codes de parametrage

'H' et 'h.' ne s'affichent que si cette option a ete

prealablement activee.

Appuyer une lois sur la touche DELICATES &

KNITS pour cette selection.

Appuyer une lois sur la touche WOOLENS pour

passer au code suivant.

H.01 H. PROGRAMME SUPER-TARIFICATION/

AMELIORATION

(Omis, saul si le programme super-tarification est

active)

01 Ceci represente le nombre de pieces 1 necessaires

pour I'acces au super programme a partir du

programme de base.

Utiliser la touche PERMANENT PRESS pour

selectionner une valeur comprise entre 0 et 39.

Appuyer une lois sur la touche WOOLENS pour

passer au code suivant.

h.01 h. TYPE DE SUPER PROGRAMME (Omis, sauf si le

programme super-tarification est activ6)

01 Ceci represente I'option super programme/

amelioration. Appuyer sur la touche PERMANENT

PRESS pour selectionner I'un des 3 niveaux

d'amelioration :

01 = lavage ameliore, avec 3 minutes additionnelles

de lavage/culbutage en plus de la duree

programmee.

02 = ringage supplementaire pour tousles

programmes.

03 = 01 et 02.

Appuyer une lois sur la touche WOOLENS pour

passer au code suivant.

JiCd J.

OPTION PIECES

Paiement par pieces selectionne.

Paiement par pieces desactive.

Appuyer 3 fois consecutives sur la touche

DELICATES & KNITS pour cette selection.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

L.00 L. OPTION SUPPRESSION DU PRIX (par d6faut)

Lorsque cette option est selectionnee, I'affichage

presente le message "ADD" (ajouter) ou

"AVAILABLE" (disponible) plut6t que le montant

monetaire a ajouter. (Utilisation principalement avec

I'emploi du paiement par carte de debit.)

00 Pas selectionnee ("OFF").

PS Selectionnee ("ON").

Appuyer une fois sur la touche DELICATES &

KNITS pour cette selection.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

n.CE n. OPTION EFFACEMENT DU MONTANT

MEMORISE

Lorsque cette option est selectionnee, un montant

conserve en memoire est efface apres 30 minutes

sans autre activite.

00 Pas selectionnee ("OFF").

CE Selectionnee ("ON").

Appuyer une lois sur la touche DELICATES &

KNITS pour cette selection.

Appuyer une lois sur la touche WOOLENS pour

passer au code suivant.

_800

800

VITESSE D'ESSORAGE LA PLUS ELEVEE

(EN RPM)

Cette option peut 6tre selectionnee a partir des

vitesses d'essorage suivantes : 600 rpm, 750 rpm,

800 rpm, 1000 (affichage de 999) rpm.

Passer d'une vitesse & une autre en appuyant sur

PERMANENT PRESS.

Reglage actuel : 800 rpm.

Appuyer une fois sur la touche WOOLENS pour

passer au code suivant.

U.00 U. INCREMENT CENTIME

00 Cette option n'est pas presente sur les modeles

europeens et la valeur doit 6tre reglee a 00.

A1.00 A1. DUREE DE PRELAVAGE

00 Nombre de minutes de la periode de PRELAVAGE.

Selectionner 0 pour desactiver le prelavage ou

selectionner entre 2 et 7 minutes en appuyant sur

la touche PERMANENT PRESS. De la duree de

prelavage est ajoutee a la duree de programme

globale.

Appuyer une lois sur la touche WOOLENS pour

passer au code suivant.

A2.03 A2. DUREE DE L'ESSORAGE FINAL

03 Nombre de minutes de la periode de I'essorage

final a vitesse elevee. Selectionner entre 3 et 8

minutes en appuyant sur la touche PERMANENT

PRESS.

Appuyer une lois sur la touche WOOLENS pour

passer au code suivant.

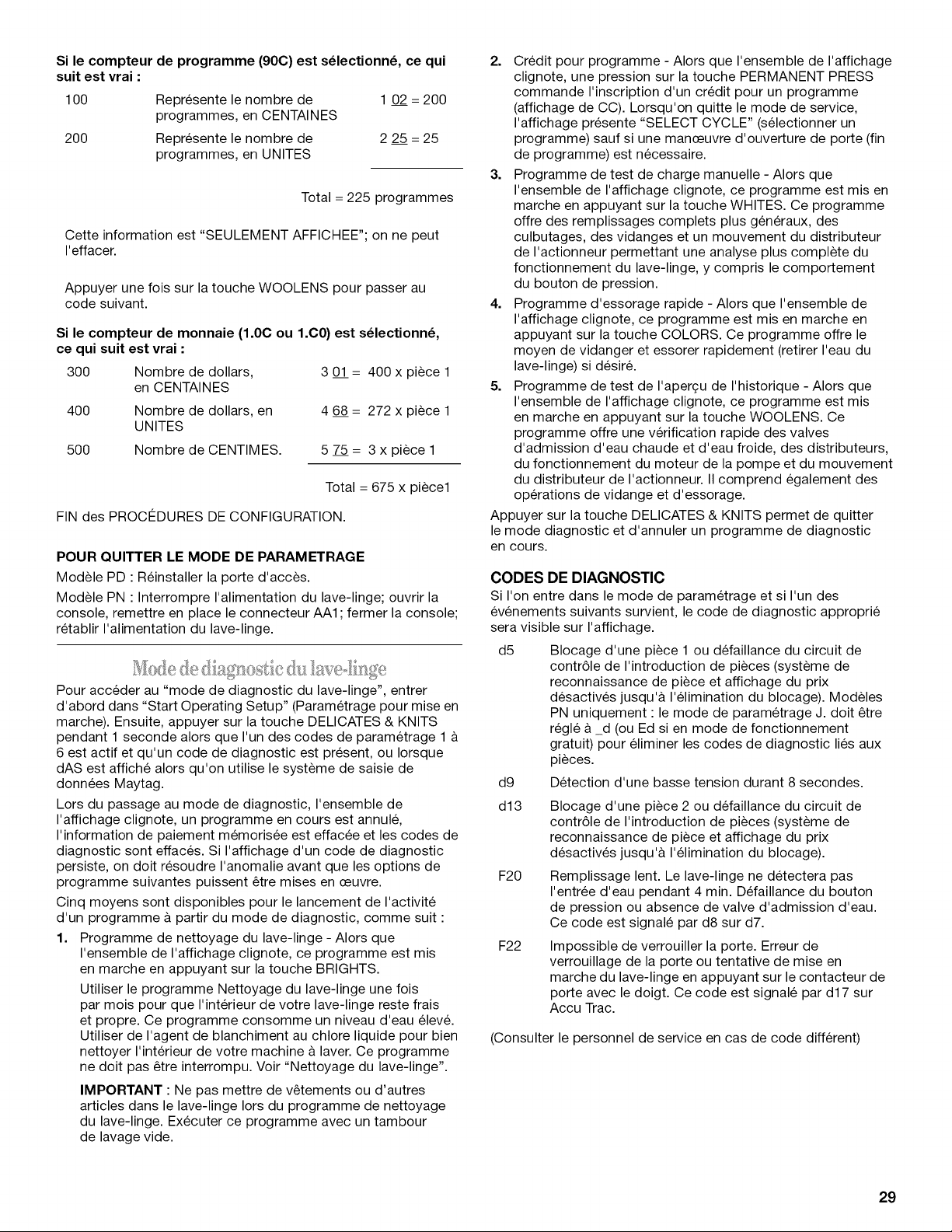

Si le compteur de programme (90C) est s_lectionn_, ce qui

suit est vrai :

100 Represente le nombre de 1 02 = 200

programmes, en CENTAINES

200 Represente le nombre de 2 2.5= 25

programmes, en UNITES

Total = 225 programmes

Cette information est "SEULEMENT AFFICHEE" on ne peut

I'effacer.

Appuyer une fois sur la touche WOOLENS pour 3asser au

code suivant.

Si le compteur de monnaie (1.00 ou 1.00) est s_lectionn_,

ce qui suit est vrai :

300 Nombre de dollars,

en CENTAINES

400 Nombre de dollars, en

UNITES

500 Nombre de CENTIMES.

3 01 = 400 x piece 1

4 68 = 272 x piece 1

57.5= 3xpiecel

Total = 675 x piece1

FIN des PROC#DURES DE CONFIGURATION.

POUR QUITTER LE MODE DE PARAMETRAGE

Modele PD : Reinstaller la porte d'acces.

Modele PN : Interrompre I'alimentation du lave-linge; ouvrir la

console, remettre en place le connecteur AA1 ; fermer la console;

retablir I'alimentation du lave-linge.

Pour acceder au "mode de diagnostic du lave-linge", entrer

d'abord dans "Start Operating Setup" (Parametrage pour mise en

marche). Ensuite, appuyer sur la touche DELICATES & KNITS

pendant 1 seconde alors que I'un des codes de parametrage 1 &

6 est actif et qu'un code de diagnostic est present, ou Iorsque

dAS est affiche alors qu'on utilise le systeme de saisie de

donnees Maytag.

Lors du passage au mode de diagnostic, I'ensemble de

I'affichage clignote, un programme en cours est annule,

I'information de paiement memorisee est effacee et les codes de

diagnostic sont effaces. Si I'affichage d'un code de diagnostic

persiste, on doit resoudre I'anomalie avant que les options de

programme suivantes puissent _tre mises en ceuvre.

Cinq moyens sont disponibles pour le lancement de I'activite

d'un programme & partir du mode de diagnostic, comme suit :

1. Programme de nettoyage du lave-linge - Alors que

I'ensemble de I'affichage clignote, ce programme est mis

en marche en appuyant sur la touche BRIGHTS.

Utiliser le programme Nettoyage du lave-linge une fois

par mois pour que I'interieur de votre lave-linge reste frais

et propre. Ce programme consomme un niveau d'eau elev&

Utiliser de I'agent de blanchiment au chlore liquide pour bien

nettoyer I'interieur de votre machine & laver. Ce programme

ne doit pas _tre interrompu. Voir "Nettoyage du lave-linge".

IMPORTANT : Ne pas mettre de v_tements ou d'autres

articles dans le lave-linge Iors du programme de nettoyage

du lave-linge. Executer ce programme avec un tambour

de lavage vide.

2. Credit pour programme - Alors que I'ensemble de I'affichage

clignote, une pression sur la touche PERMANENT PRESS

commande I'inscription d'un credit pour un programme

(affichage de CC). Lorsqu'on quitte le mode de service,

I'affichage presente "SELECT CYCLE" (selectionner un

programme) sauf si une manceuvre d'ouverture de porte (fin

de programme) est necessaire.

3. Programme de test de charge manuelle - Alors que

I'ensemble de I'affichage clignote, ce programme est mis en

marche en appuyant sur la touche WHITES. Ce programme

offre des remplissages complets plus generaux, des

culbutages, des vidanges et un mouvement du distributeur

de I'actionneur permettant une analyse plus complete du

fonctionnement du lave-linge, y compris le comportement

du bouton de pression.

4. Programme d'essorage rapide - Alors que I'ensemble de

I'affichage clignote, ce programme est mis en marche en

appuyant sur la touche COLORS. Ce programme offre le

moyen de vidanger et essorer rapidement (retirer I'eau du

lave-linge) si desire.

5. Programme de test de I'aper£;u de I'historique - Alors que

I'ensemble de I'affichage clignote, ce programme est mis

en marche en appuyant sur la touche WOOLENS. Ce

programme offre une verification rapide des valves

d'admission d'eau chaude et d'eau froide, des distributeurs,

du fonctionnement du moteur de la pompe et du mouvement

du distributeur de I'actionneur. II comprend egalement des

operations de vidange et d'essorage.

Appuyer sur la touche DELICATES & KNITS permet de quitter

le mode diagnostic et d'annuler un programme de diagnostic

en cours.

CODES DE DIAGNOSTIC

Si I'on entre dans le mode de parametrage et si I'un des

evenements suivants survient, le code de diagnostic approprie

sera visible sur I'affichage.

d5 Blocage d'une piece 1 ou defaillance du circuit de

contr61e de I'introduction de pieces (systeme de

reconnaissance de piece et affichage du prix

desactives jusqu'& I'elimination du blocage). Modeles

PN uniquement : le mode de parametrage J. doit _tre

regle &d (ou Ed si en mode de fonctionnement

gratuit) pour eliminer les codes de diagnostic lies aux

pieces.

d9 Detection d'une basse tension durant 8 secondes.

d13

F20

F22

Blocage d'une piece 2 ou defaillance du circuit de

contr61e de I'introduction de pieces (systeme de

reconnaissance de piece et affichage du prix

desactives jusqu'a I'elimination du blocage).

Remplissage lent. Le lave-linge ne detectera pas

I'entree d'eau pendant 4 min. Defaillance du bouton

de pression ou absence de valve d'admission d'eau.

Ce code est signale par d8 sur d7.

Impossible de verrouiller la porte. Erreur de

verrouillage de la porte ou tentative de mise en

marche du lave-linge en appuyant sur le contacteur de

porte avec le doigt. Ce code est signale par dl 7 sur

Accu Trac.

(Consulter le personnel de service en cas de code different)

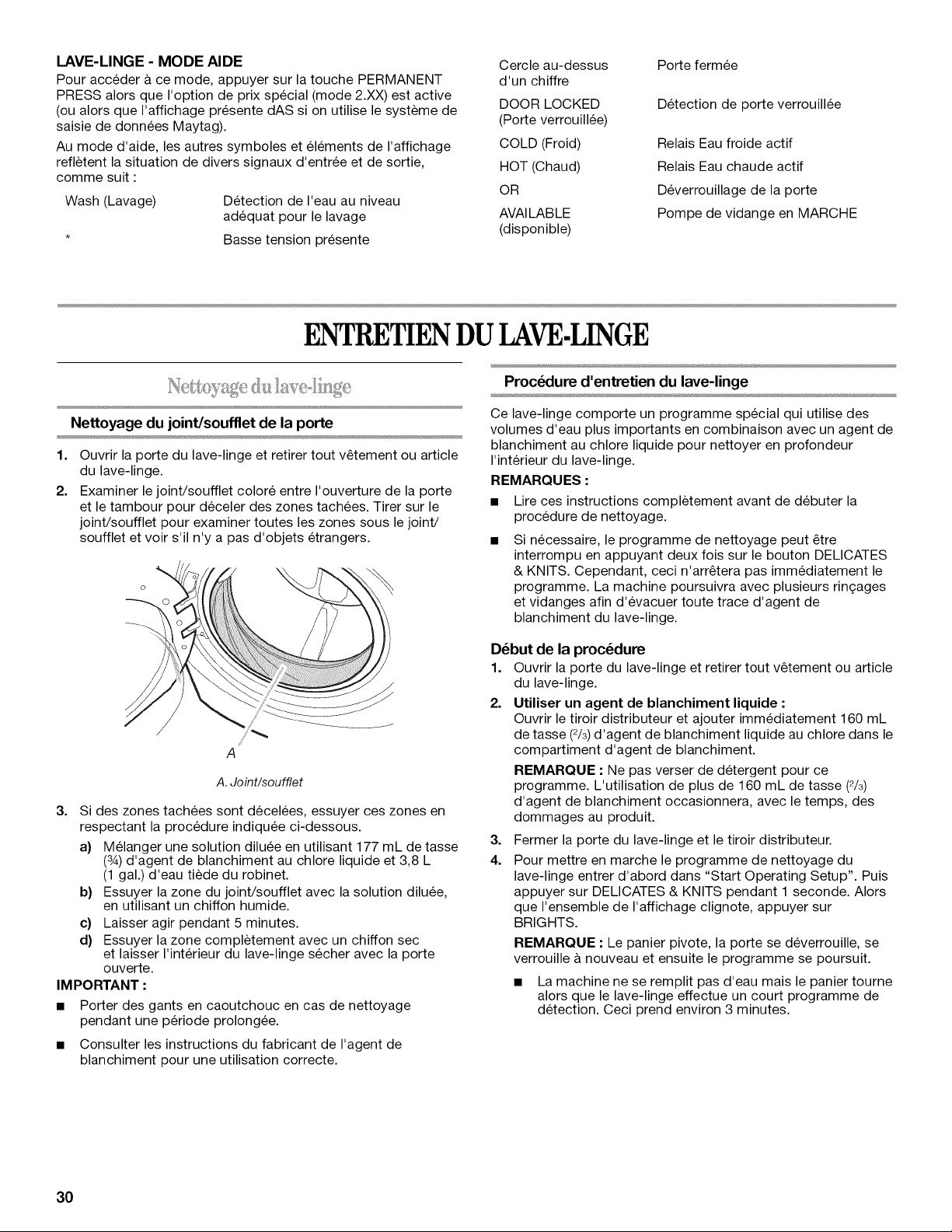

LAVE-LINGE - MODE AIDE

Pour acceder & ce mode, appuyer sur la touche PERMANENT

PRESS alors que I'option de prix special (mode 2.XX) est active

(ou alors que I'affichage presente dAS si on utilise le systeme de

saisie de donnees Maytag).

Au mode d'aide, les autres symboles et el6ments de I'affichage

refletent la situation de divers signaux d'entree et de sortie,

comme suit :

Wash (Lavage)

Detection de I'eau au niveau

adequat pour le lavage

Basse tension presente

Cercle au-dessus

d'un chiffre

DOOR LOCKED

(Porte verrouillee)

COLD (Froid)

HOT (Chaud)

AVAI LAB LE

(disponible)

Porte fermee

Detection de porte verrouillee

Relais Eau froide actif

Relais Eau chaude actif

Deverrouillage de la porte

Pompe de vidange en MARCHE

ENTRETIENDULAVE.LINGE

Nettoyage du joint/soufflet de la porte

1. Ouvrir la porte du lave-linge et retirer tout v_tement ou article

du lave-linge.

2. Examiner le joint/soufflet colore entre I'ouverture de la porte

et le tambour pour deceler des zones tachees. Tirer sur le

joint/soufflet pour examiner toutes les zones sous le joint/

soufflet et voir s'il n'y a pas d'objets etrangers.

A. Joint/soufflet

3. Si des zones tachees sont decel6es, essuyer ces zones en

respectant la procedure indiquee ci-dessous.

a) M61anger une solution dilu6e en utilisant 177 mL de tasse

(3A)d'agent de blanchiment au chlore liquide et 3,8 L

(1 gal.) d'eau tiede du robinet.

b) Essuyer la zone du joint/soufflet avec la solution dilu6e,

en utilisant un chiffon humide.

c) Laisser agir pendant 5 minutes.

d) Essuyer la zone completement avec un chiffon sec

et laisser I'interieur du lave-linge secher avec la porte

ouverte.

IMPORTANT :

• Porter des gants en caoutchouc en cas de nettoyage

pendant une periode prolongee.

• Consulter les instructions du fabricant de I'agent de

blanchiment pour une utilisation correcte.

Procedure d'entretien du lave-linge

Ce lave-linge comporte un programme special qui utilise des

volumes d'eau plus importants en combinaison avec un agent de

blanchiment au chlore liquide pour nettoyer en profondeur

I'interieur du lave-linge.

REMARQUES :

• Lire ces instructions completement avant de debuter la

procedure de nettoyage.

• Si necessaire, le programme de nettoyage peut _tre

interrompu en appuyant deux fois sur le bouton DELICATES

& KNITS. Cependant, ceci n'arr_tera pas immediatement le

programme. La machine poursuivra avec plusieurs ringages

et vidanges afin d'evacuer toute trace d'agent de

blanchiment du lave-linge.

D_but de la procedure

1. Ouvrir la porte du lave-linge et retirer tout v_tement ou article

du lave-linge.

2. Utiliser un agent de blanchiment liquide •

Ouvrir le tiroir distributeur et ajouter immediatement 160 mL

de tasse (2/3)d'agent de blanchiment liquide au chlore dans le

compartiment d'agent de blanchiment.

REMARQUE • Ne pas verser de detergent pour ce

programme. L'utilisation de plus de 160 mL de tasse (2/3)

d'agent de blanchiment occasionnera, avec le temps, des

dommages au produit.

3. Fermer la porte du lave-linge et le tiroir distributeur.

4. Pour mettre en marche le programme de nettoyage du

lave-linge entrer d'abord dans "Start Operating Setup". Puis

appuyer sur DELICATES & KNITS pendant 1 seconde. Alors

que I'ensemble de I'affichage clignote, appuyer sur

BRIGHTS.

REMARQUE : Le panier pivote, la porte se deverrouille, se

verrouille & nouveau et ensuite le programme se poursuit.

• La machine ne se remplit pas d'eau mais le panier tourne

alors que le lave-linge effectue un court programme de

detection. Ceci prend environ 3 minutes.

Le programme determine si des v_tements ou d'autres

articles se trouvent dans le lave-linge.

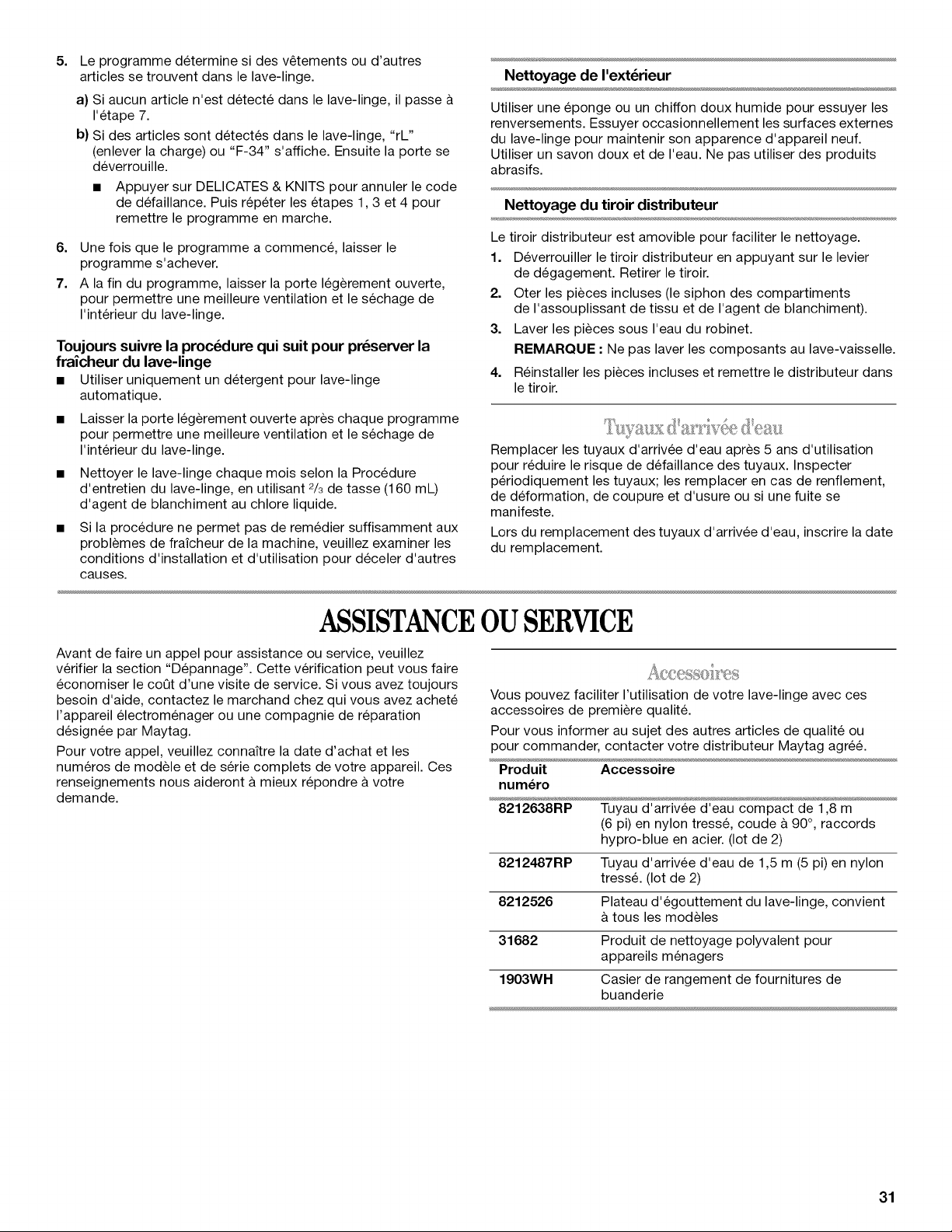

a) Si aucun article n'est detect6 dans le lave-linge, il passe &

I'etape 7.

b) Si des articles sont detect6s dans le lave-linge, "rL"

(enlever la charge) ou "F-34" s'affiche. Ensuite la porte se

deverrouille.

• Appuyer sur DELICATES & KNITS pour annuler le code

de defaillance. Puis rep6ter les etapes 1,3 et 4 pour

remettre le programme en marche.

6. Une fois que le programme a commence, laisser le

programme s'achever.

7. A la fin du programme, laisser la porte legerement ouverte,

pour permettre une meilleure ventilation et le sechage de

I'interieur du lave-linge.

Toujours suivre la procedure qui suit pour preserver la

fraicheur du lave-linge

• Utiliser uniquement un detergent pour lave-linge

automatique.

• Laisser la porte legerement ouverte apres chaque programme

pour permettre une meilleure ventilation et le sechage de

I'interieur du lave-linge.

• Nettoyer le lave-linge chaque mois selon la Procedure

d'entretien du lave-linge, en utilisant 2/3de tasse (160 mL)

d'agent de blanchiment au chlore liquide.

• Si la procedure ne permet pas de remedier suffisamment aux

problemes de frafcheur de la machine, veuillez examiner les

conditions d'installation et d'utilisation pour deceler d'autres

causes.

Nettoyage de I'ext_rieur

Utiliser une eponge ou un chiffon doux humide pour essuyer les

renversements. Essuyer occasionnellement les surfaces externes

du lave-linge pour maintenir son apparence d'appareil neuf.

Utiliser un savon doux et de I'eau. Ne pas utiliser des produits

abrasifs.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. Deverrouiller le tiroir distributeur en appuyant sur le levier

de degagement. Retirer le tiroir.

2. Oter les pieces incluses (le siphon des compartiments

de I'assouplissant de tissu et de I'agent de blanchiment).

3. Laver les pieces sous I'eau du robinet.

REMARQUE • Ne pas laver les composants au lave-vaisselle.

4. Reinstaller les pieces incluses et remettre le distributeur dans

le tiroir.

p_/ _ _ / ¸

1 __ty ¸ ,_i _ _ ]! +_.....

_./%<h_,_,,(, _;_,==,I_,:,_(: (: eai,,l

Remplacer les tuyaux d'arrivee d'eau apres 5 ans d'utilisation

pour red@re le risque de defaillance des tuyaux. Inspecter

periodiquement les tuyaux; les remplacer en cas de renflement,

de deformation, de coupure et d'usure ou si une fuite se

manifeste.

Lors du remplacement des tuyaux d'arrivee d'eau, inscrire la date

du remplacement.

ASSISTANCEOUSERVICE

Avant de faire un appel pour assistance ou service, veuillez

verifier la section "Depannage". Cette verification peut vous faire

economiser le coQt d'une visite de service. Si vous avez toujours

besoin d'aide, contactez le marchand chez qui vous avez achete

I'appareil electromenager ou une compagnie de reparation

designee par Maytag.

Pour votre appel, veuillez connaftre la date d'achat et les

numeros de modele et de serie complets de votre appareil. Ces

renseignements nous aideront & mieux repondre &votre

demande.

Vous pouvez faciliter I'utilisation de votre lave-linge avec ces

accessoires de premiere qualit&

Pour vous informer au sujet des autres articles de qualite ou

pour commander, contacter votre distributeur Maytag agree.

Produit Accessoire

num_ro

8212638RP Tuyau d'arrivee d'eau compact de 1,8 m

(6 pi) en nylon tresse, coude &90°, raccords

hypro-blue en acier. (lot de 2)

8212487RP Tuyau d'arrivee d'eau de 1,5 m (5 pi) en nylon

tress& (lot de 2)

8212526 Plateau d'egouttement du lave-linge, convient

&tous les modeles

31682 Produit de nettoyage polyvalent pour

appareils menagers

1903WH Casier de rangement de fournitures de

buanderie

GARANTIEDULAVE-LINGECOlVIMERCIAL,DUSECHE-LINGE,

DUSECHE-LINGE/SECHE-LINGESUPERPOSE,DEL'ENSEMBLEDE

BUANDERIECOlVIlVIERCIALSUPERPOSE,ETDESLAVE-LINGEET

SECHE.LINGECOlVIMERCIAUXMULTI.CHARGEPAYANTSMAYTAG

GARANTIE LIMITEE SUR LES PIECES

Pendant cinq ans& compter de la date d'achat, Iorsque cet appareil m_nager commercial est install6, utilis_ et entretenu conform_ment aux instructions

jointes & ou foumies avec le produit, Maytag marque de Whirlpool Corporation (ci-apres d6sign_e "Maytag") paiera pour les pieces de rechange

sp6cifi6es par I'usine ou les pieces de rechange d'_quipement d'origine du fabricant pour corriger les vices de mat6riaux ou de fabrication. Une preuve

d'achat originale est requise pour b6n6ficier du service de garantie.

MAYTAG NE PAIERA PAS POUR

1. Tous les autres frais, notamment la main-d'oeuvre, le transport ou les taxes douanieres.

2. Les visites de service pour rectifier I'installation de I'appareil m6nager commercial, montrer & I'utilisateur comment utiliser I'appareil, remplacer ou

r6parer des fusibles, ou rectifier le c&blage ou la plomberie ext6rieure.

3. Les r_parations Iorsque I'appareil est utilis6 autrement que pour une utilisation commerciale ordinaire.

4. Les dommages imputables & une mauvaise manipulation du produit pendant une livraison, un vol, un accident, une modification, un usage

impropre, un abus, un incendie, une inondation, des actes de Dieu, une mauvaise installation, une installation non conforme aux codes Iocaux

d'_lectricit_ et de plomberie, ou I'utilisation de produits non approuv6s par Maytag.

5. Le ramassage et la livraison. Cet appareil commercial est con_u pour _tre r6par6 sur place.

6. Les r6parations aux pieces ou systemes r_sultant d'une modification non autoris6e faite & I'appareil commercial.

7. La d6pose et la r6installation de votre appareil commercial si celui-ci est install6 dans un endroit inaccessible ou n'est pas install6 conform6ment

aux instructions d'installation fournies.

8. Les dommages chimiques ne sont pas couverts par la garantie.

9. Les modifications du b&timent, de la piece ou de I'emplacement n6cessaires pour faire fonctionner I'appareil commercial correctement.

CLAUSE D'EXONERATION DE RESPONSABILITE AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRESENTE GARANTIE LIMITEE CONSISTE EN LA REPARATION OU LE

REMPLACEMENT DU PRODUIT PREVUS CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITE

MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITEES A UN AN OU A LA PLUS COURTE PESRIODE AUTORISEE PAR LA LOI.

WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITE POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES JURIDICTIONS NE

PERMETTENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES LIMITATIONS DE LA DUREE DES

GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER, DE SORTE QUE CES EXCLUSIONS OU

LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CETTE GARANTIE VOUS CONFERE DES DROITS JURIDIQUES SPC:CIFIQUES ET

VOUS POUVEZ EGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UNE JURIDICTION A UNE AUTRE.

Si vous avez besoin de service, veuillez communiquer avec votre distributeur d'ensemble de buanderie commercial Maytag autoris6. Pour Iocaliser votre

distributeur d'ensemble de buanderie commercial Maytag autoris6, ou pour des demandes de renseignements sur Internet, visitez le site Web

www.MaytagCom mercialLau ndry.com. 9/07

Conservez ce manuel et votre re£u de vente ensemble pour

r_f_rence ult_rieure. Pour le service sousgarantie, vousdevez

presenter undocument prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil menager pour mieux vous aider & obtenir assistance ou

service en cas de besoin. Vous devrez connaftre le numero de

modele et le numero de serie au complet. Vous trouverez ces

renseignements sur la plaque signaletique situ6e sur le produit.

Nom du marchand

Adresse

Num_ro de t_l_phone

Num_ro de modele

Num_ro de s_rie

Date d'achat

W10215505A

Tous droits reserv6s.

®Registered trademark/TM Trademark of Maytag Corporation or its related companies.

Used under license by Maytag Limited in Canada.

®Marque d6pos6e/TMMarque de commerce de Maytag Corporation ou de ses compagnies affiliees.

Emploi sous licence par Maytag Limited au Canada.

5/09

Printed in Mexico

Imprime au Mexique

Maytag MAH22PDAGW0 commercial automatic washer

Product's Documents

INSTALLATIONINSTRUCTIONS

Specifications

Maytag MAH22PDAGW0 Questions and Answers
