Craftsman 917378521 gas walk-behind lawn mower User Manual

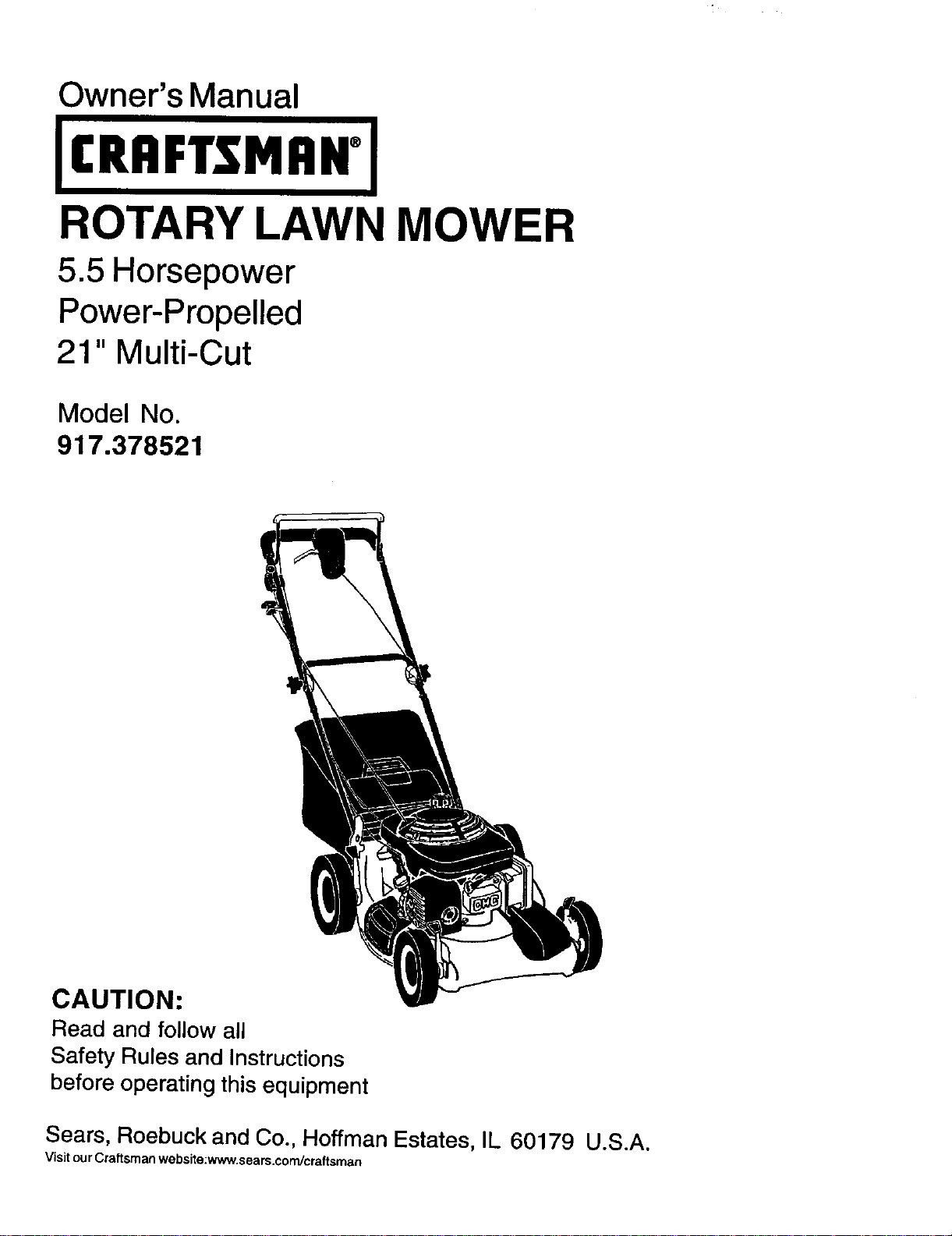

Owner's Manual

JCRRFTSMnN'I

ROTARY LAWN MOWER

5.5 Horsepower

Power-Propelled

21" Multi-Cut

Model No.

917.378521

CAUTION:

Read and follow all

Safety Rulesand Instructions

beforeoperatingthisequipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit ourCraftsman website:www.sears.com/craltsman

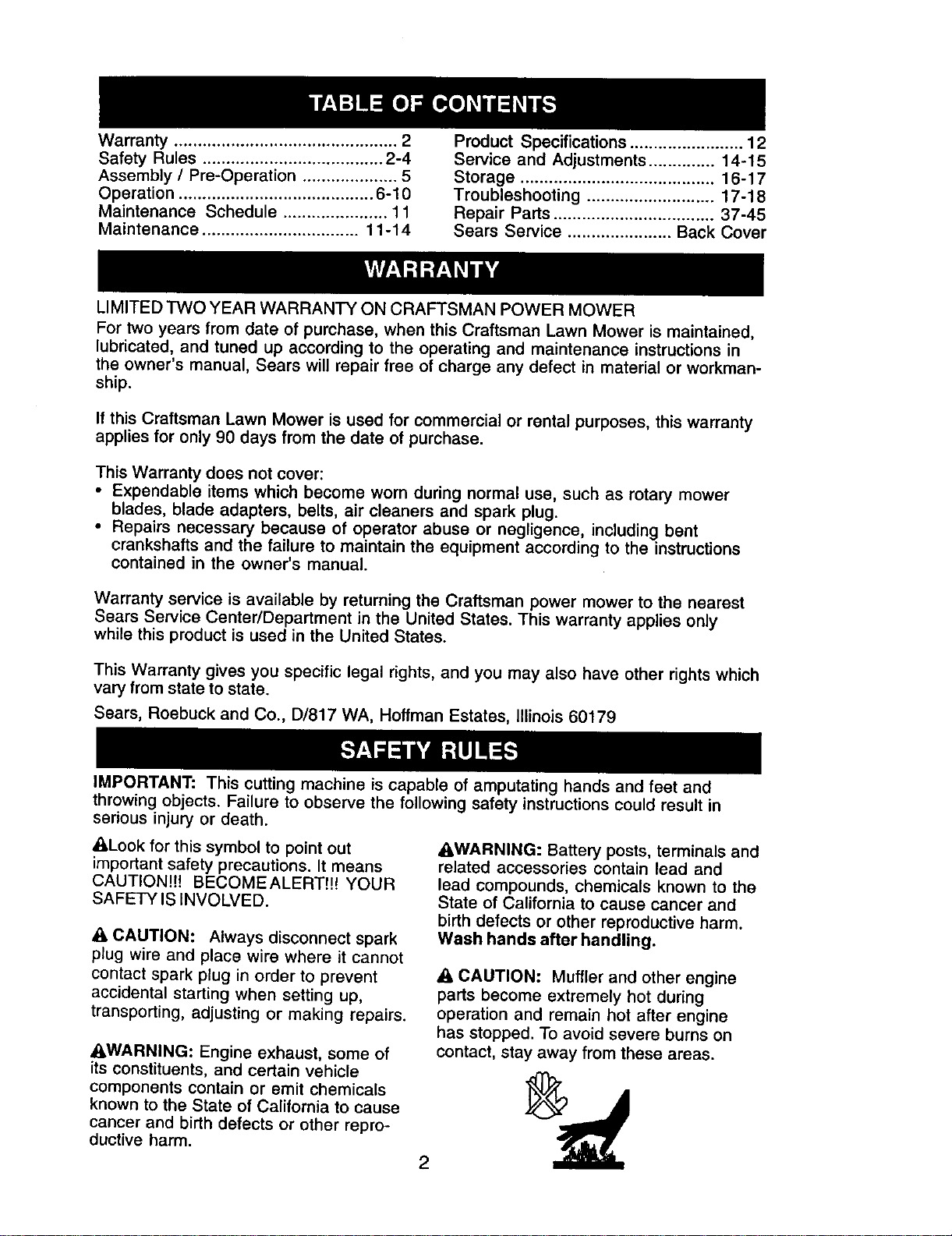

Warranty ............................................... 2

Safety Rules ...................................... 2-4

Assembly / Pre-Operation .................... 5

Operation ......................................... 6-10

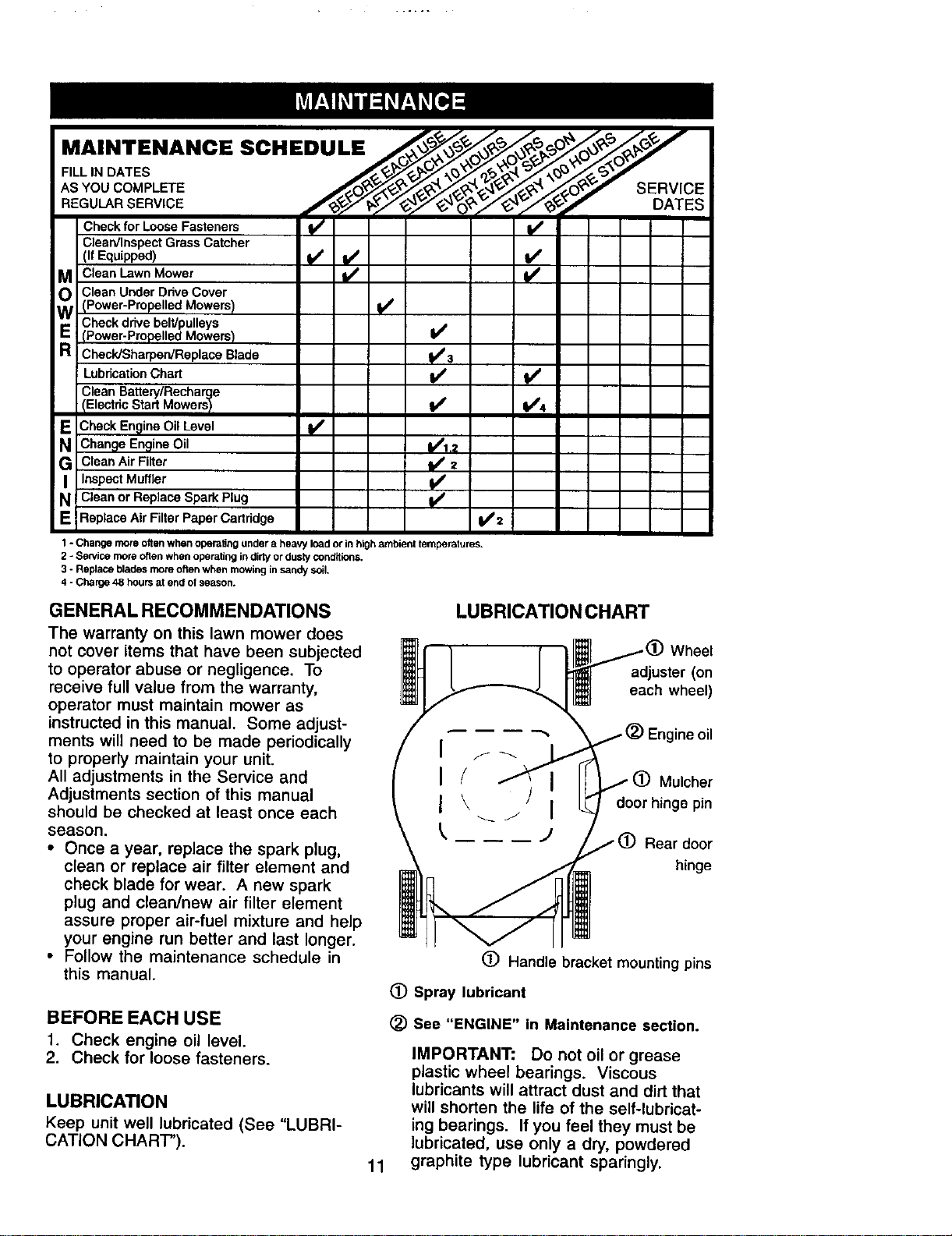

Maintenance Schedule ...................... 11

Maintenance ................................. 11-14

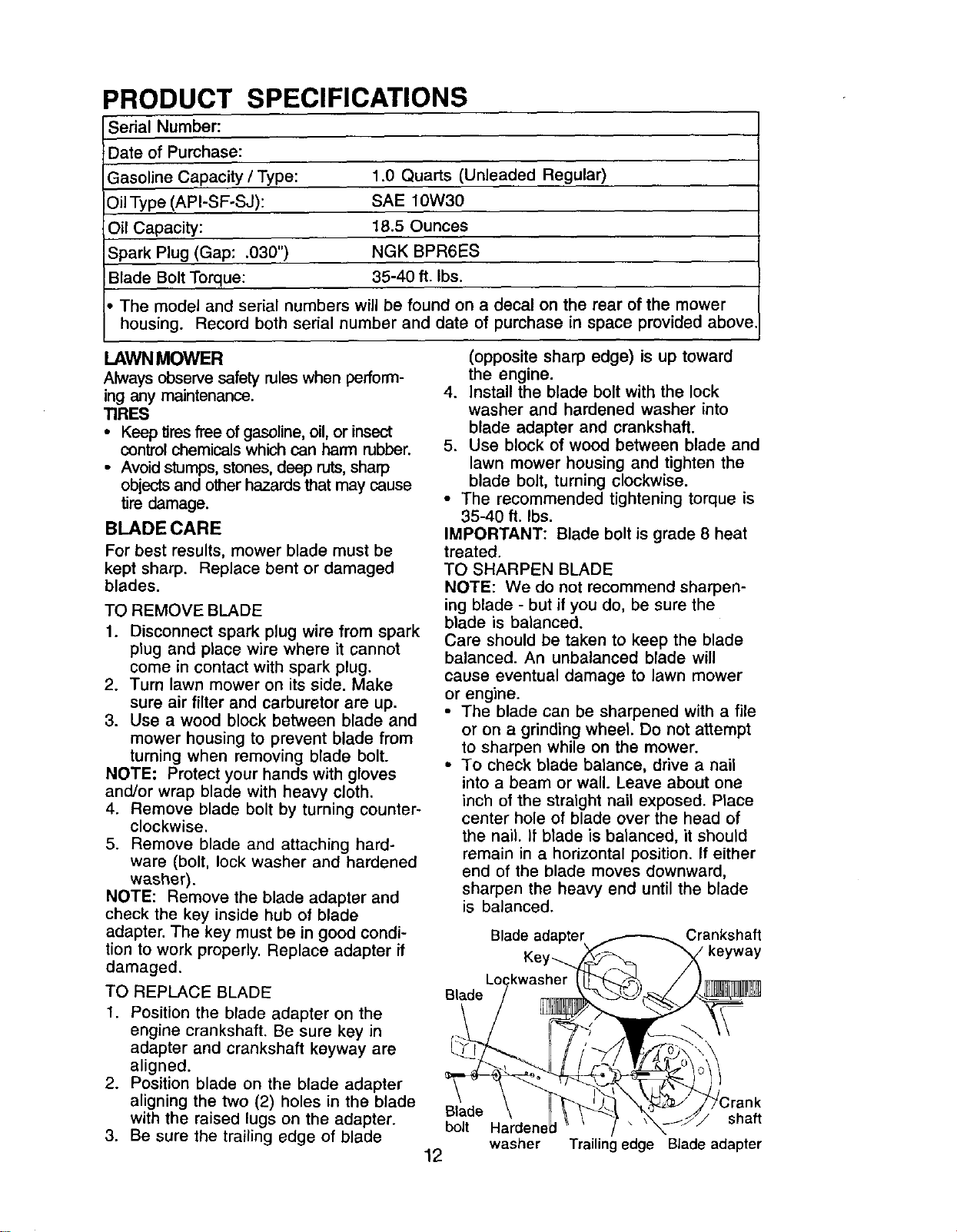

Product Specifications ........................ 12

Service and Adjustments .............. 14-15

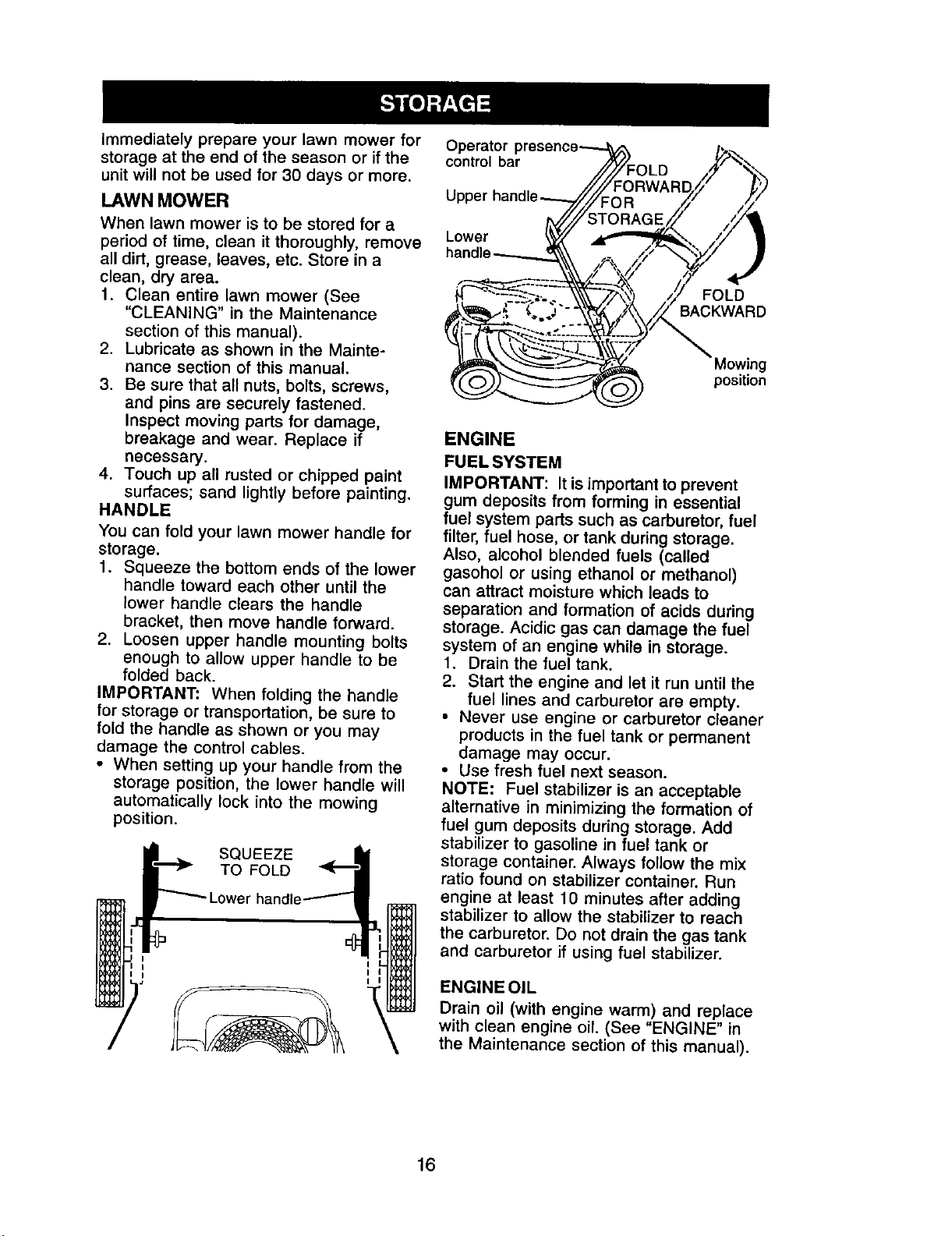

Storage ......................................... 16-17

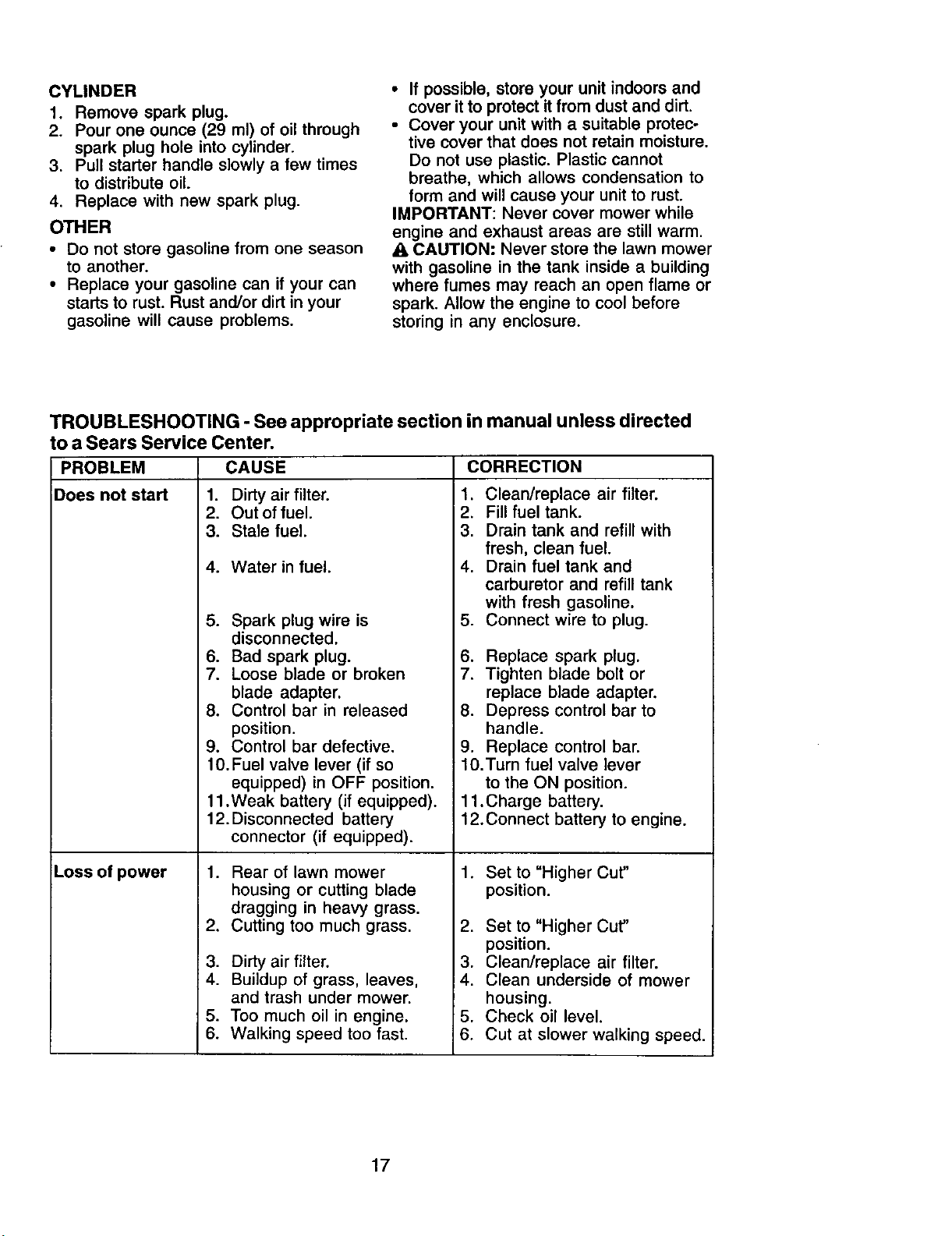

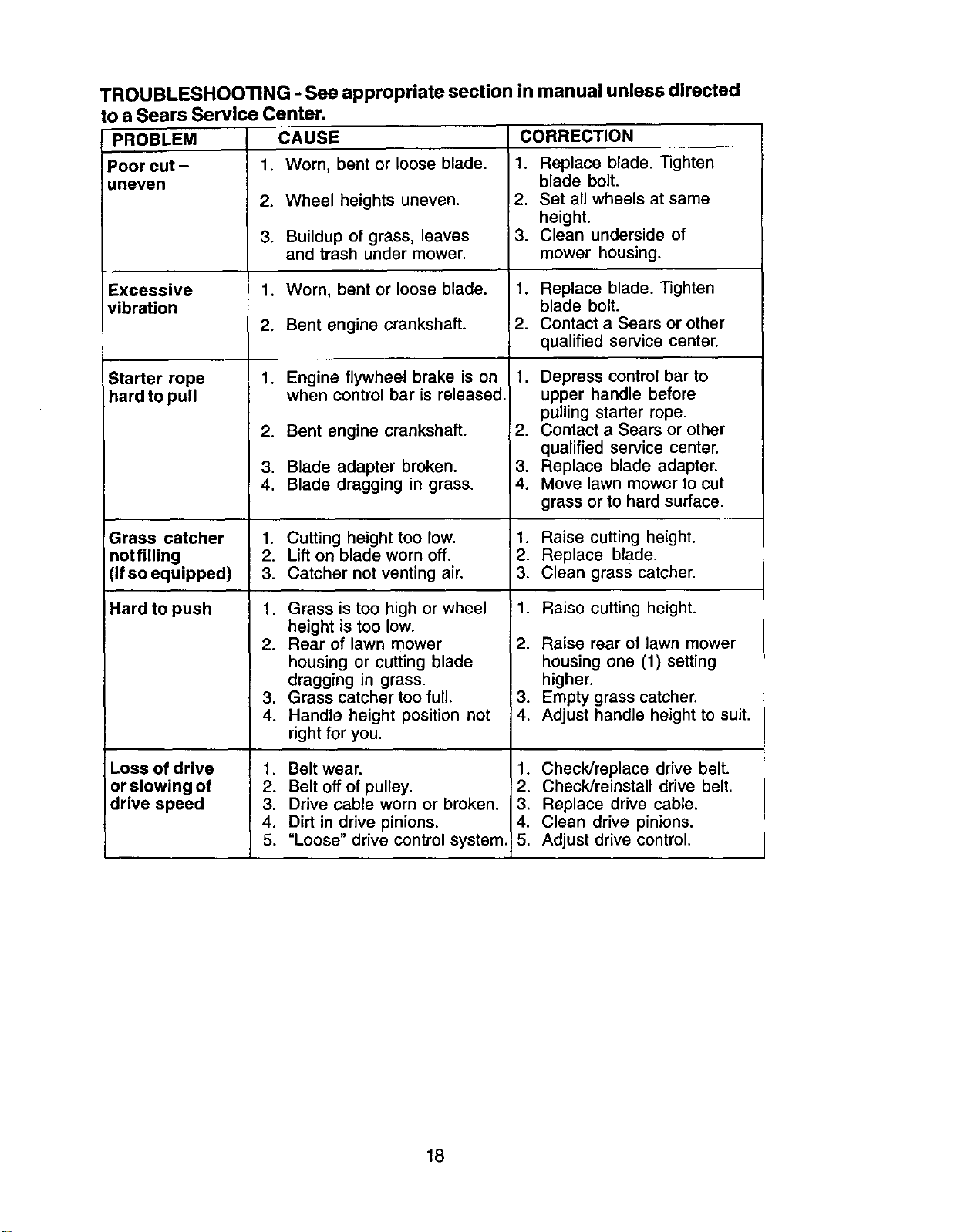

Troubleshooting ........................... 17-18

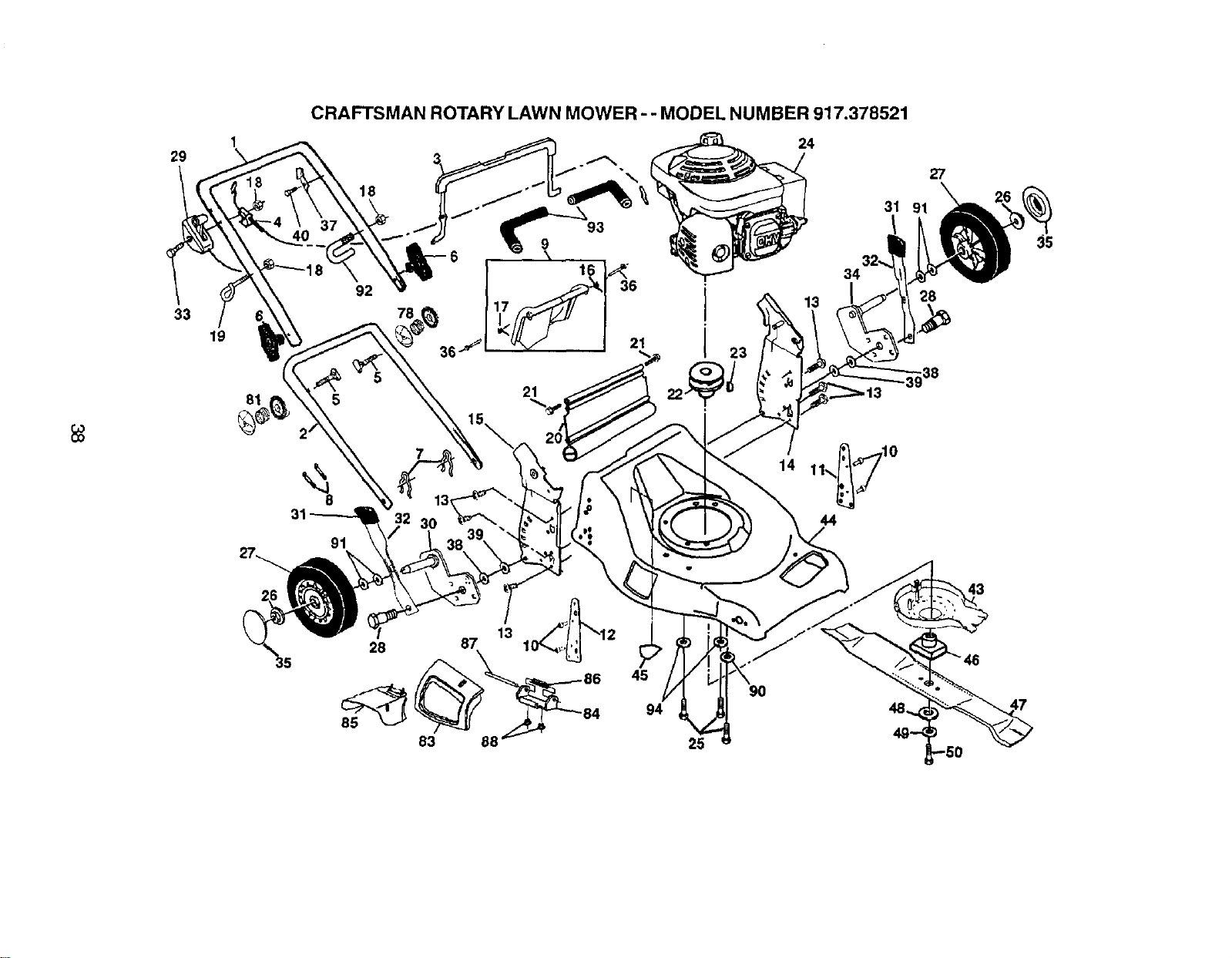

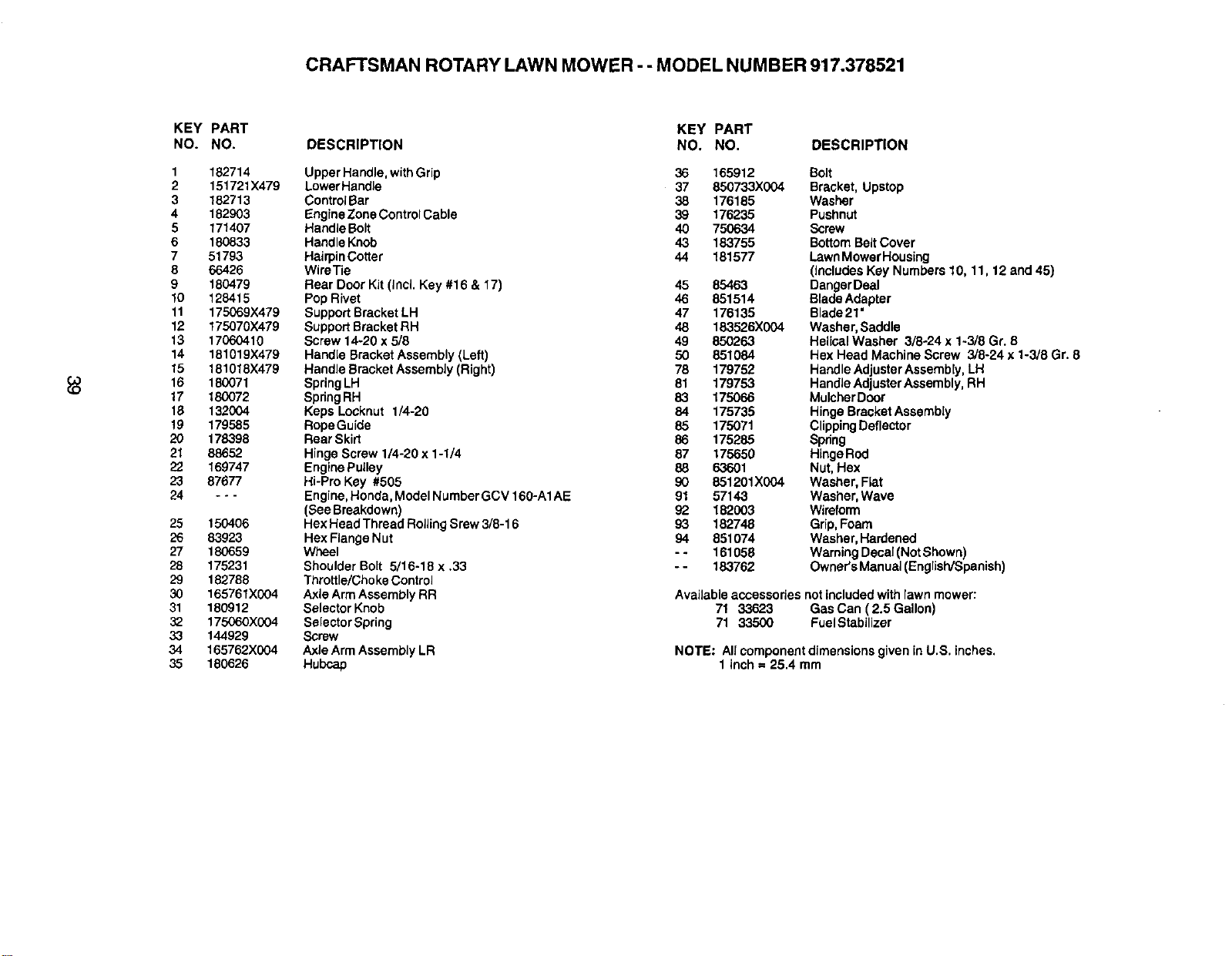

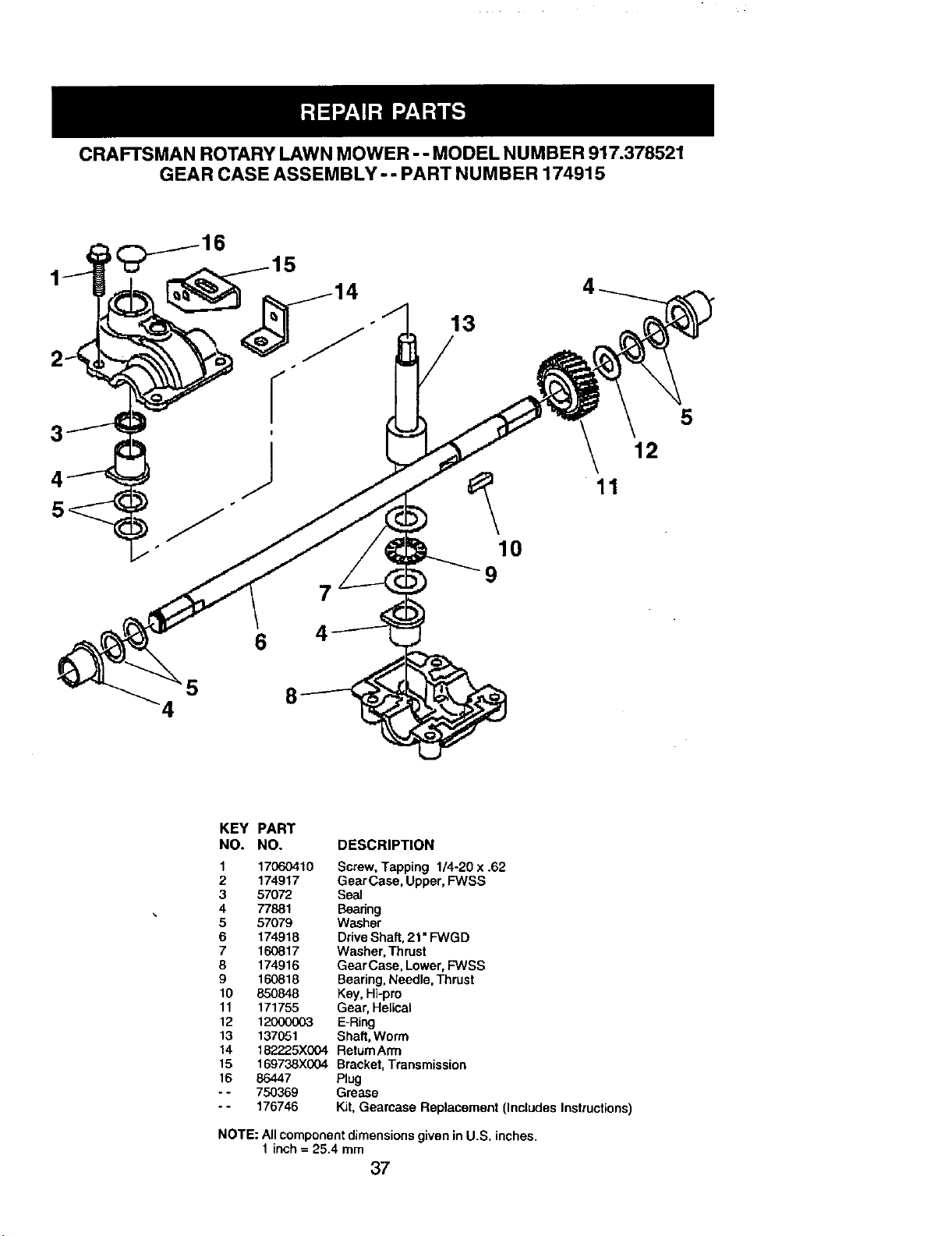

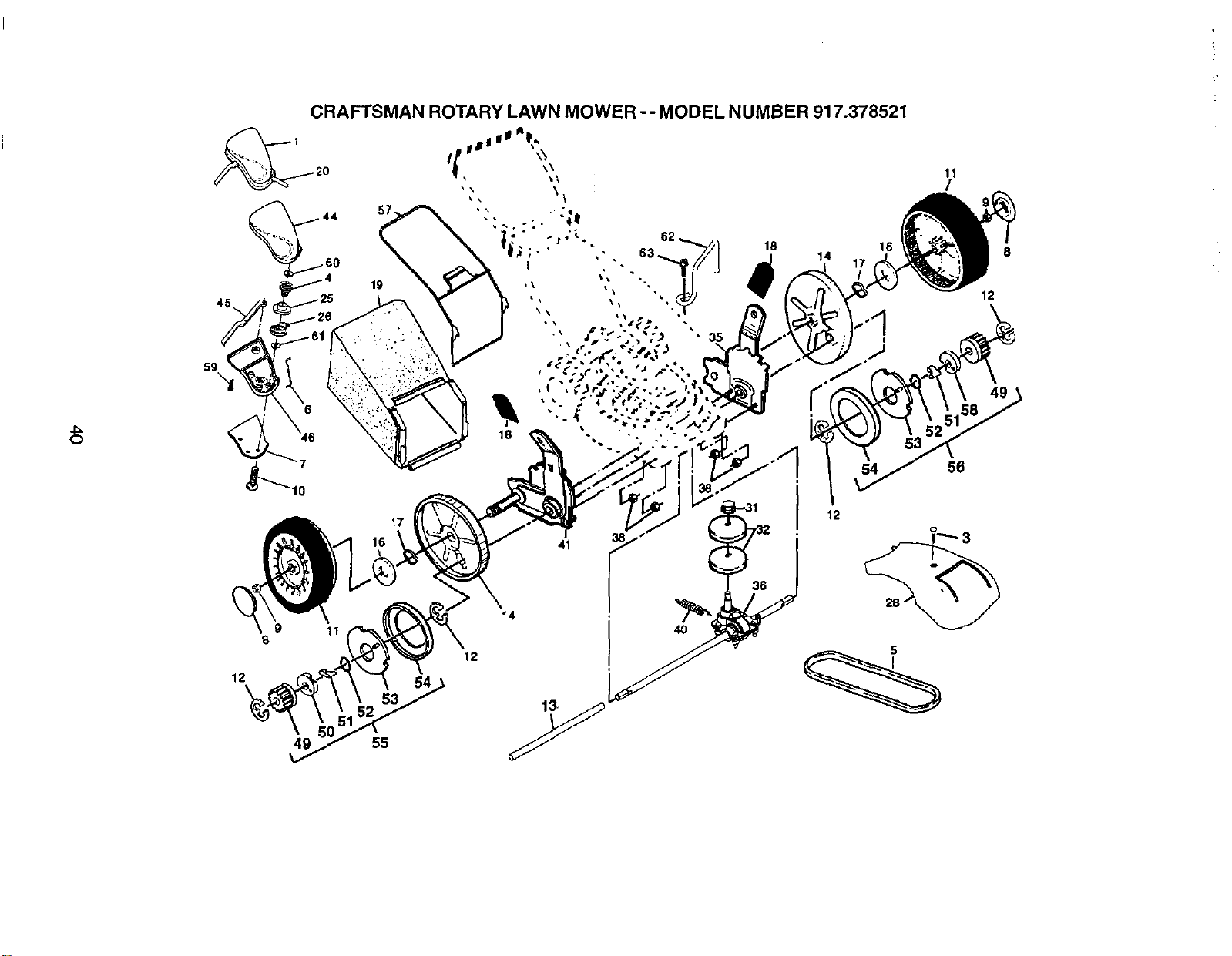

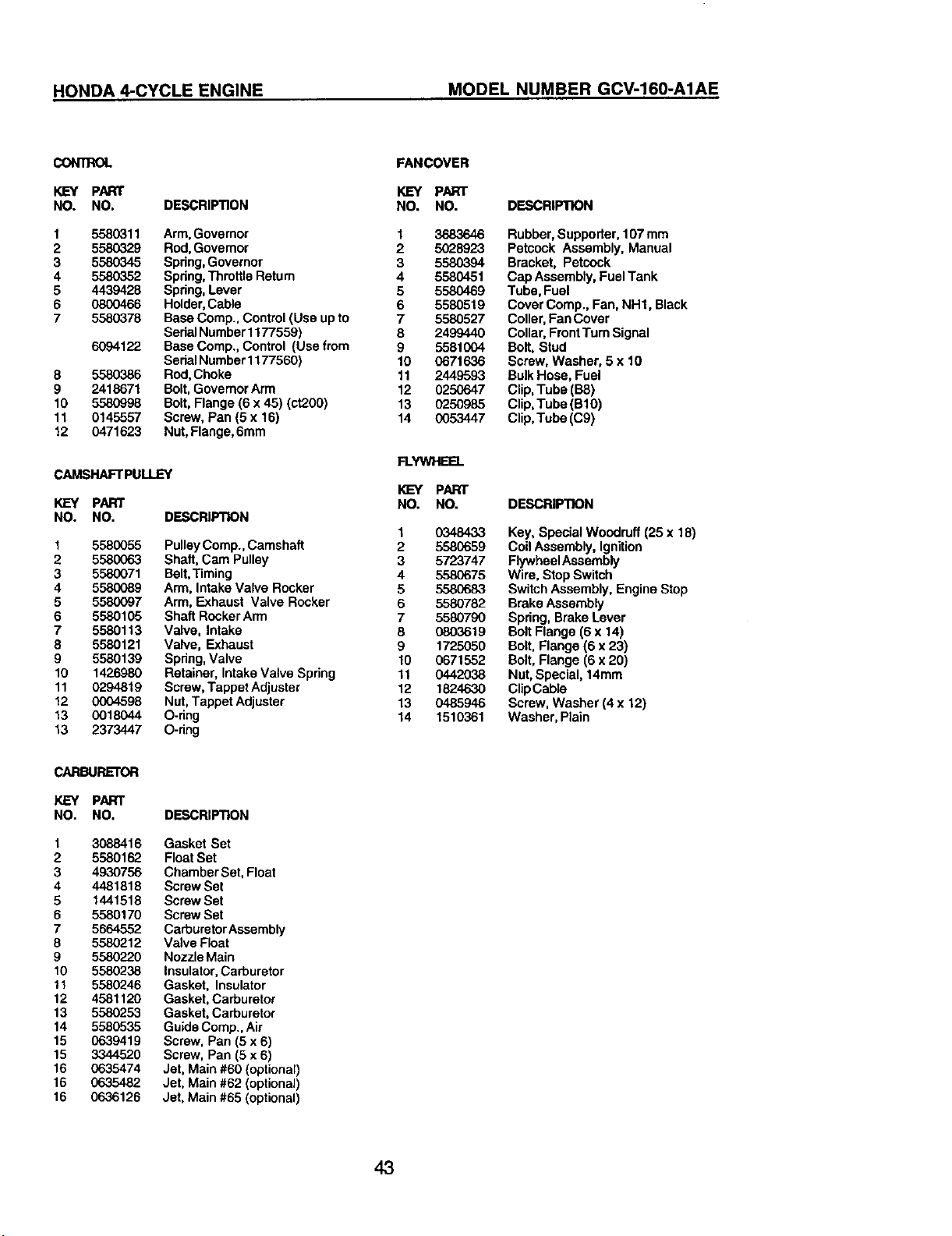

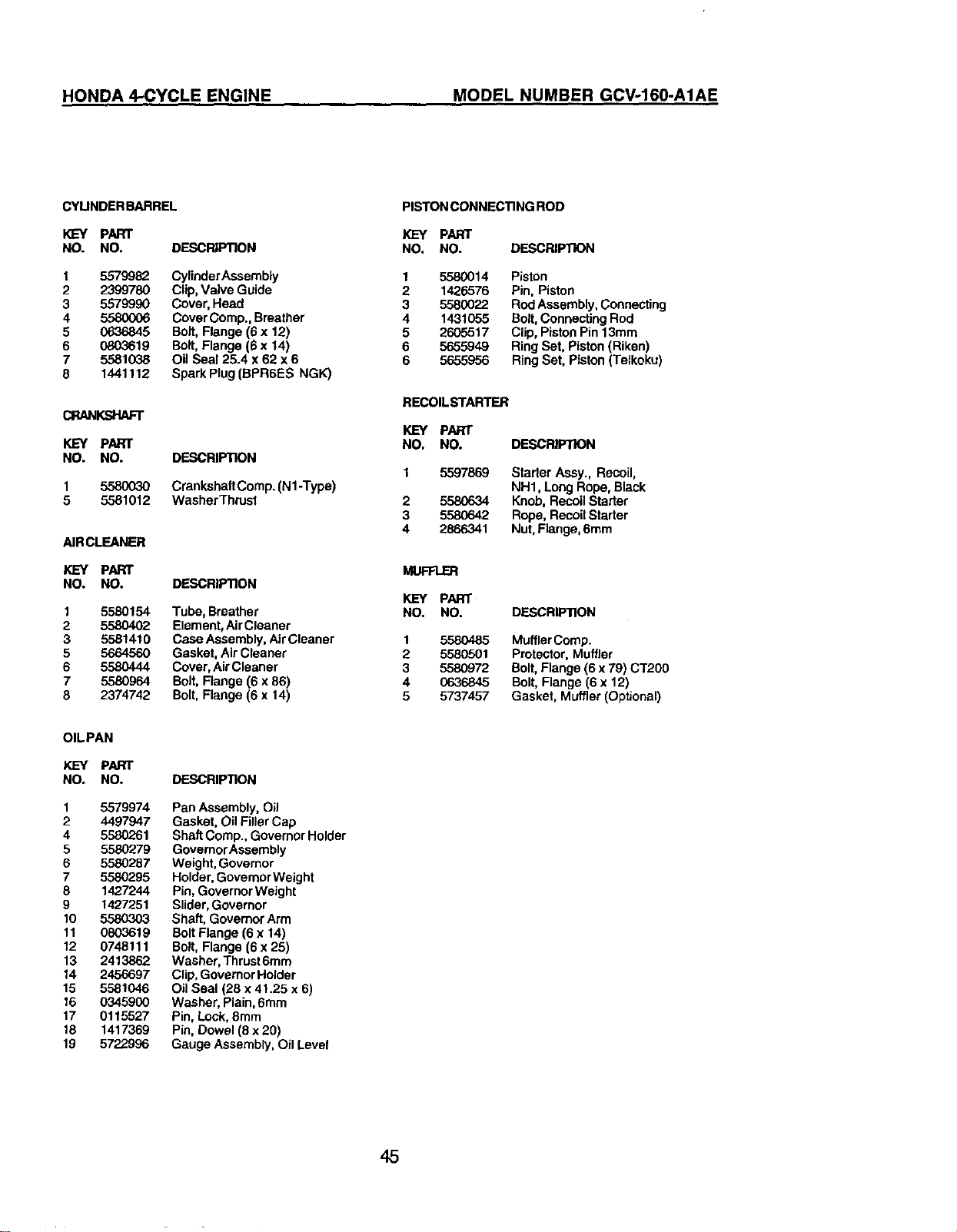

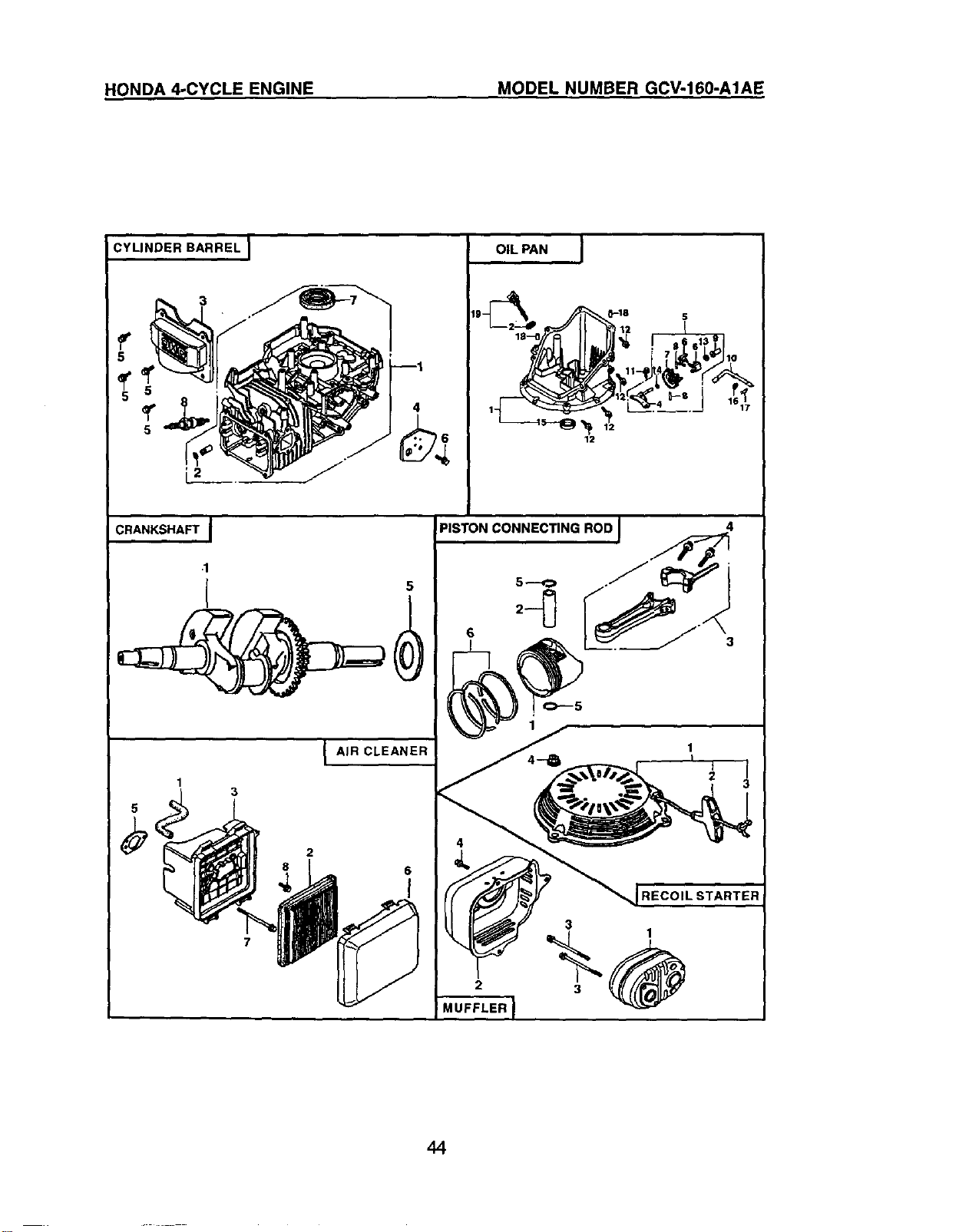

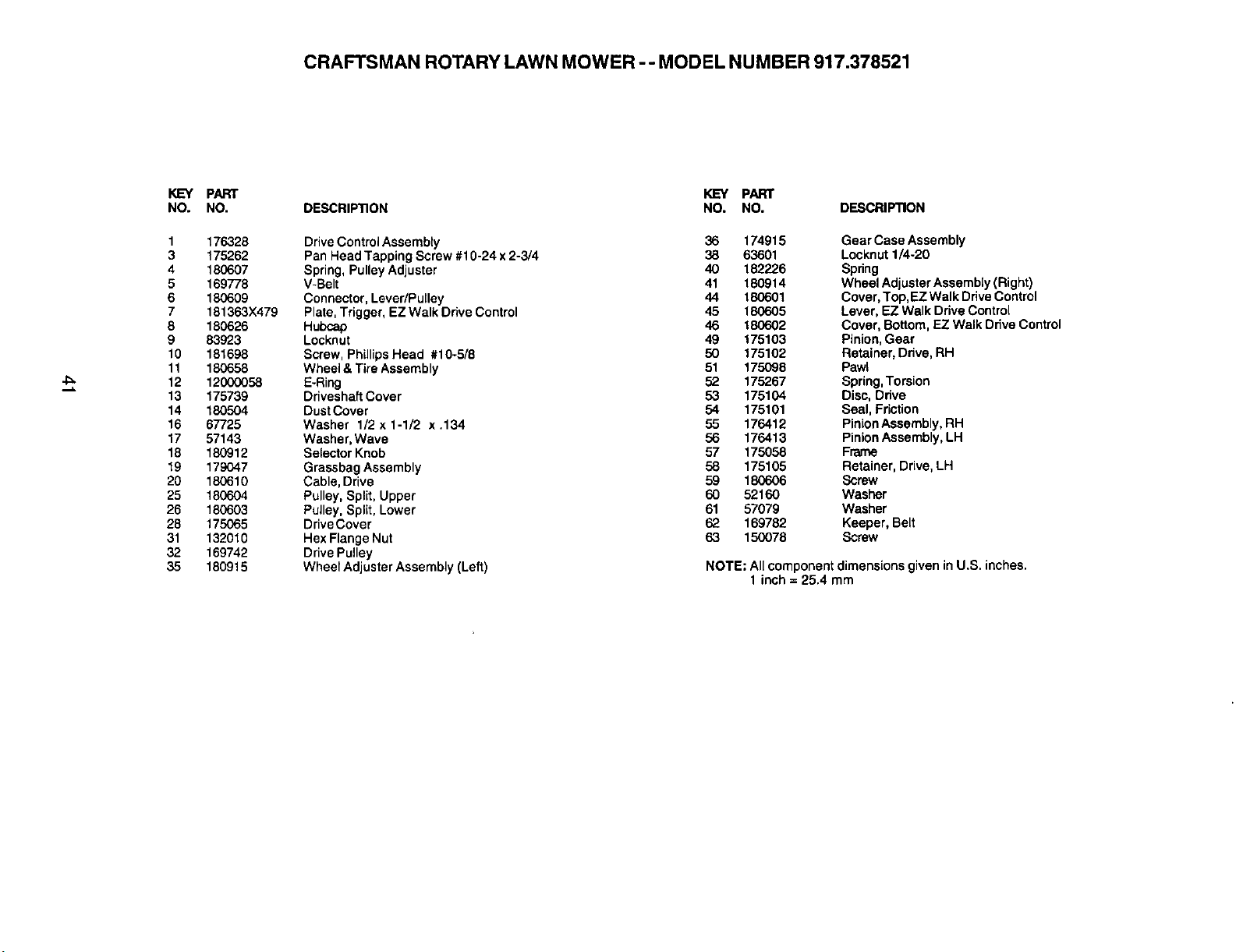

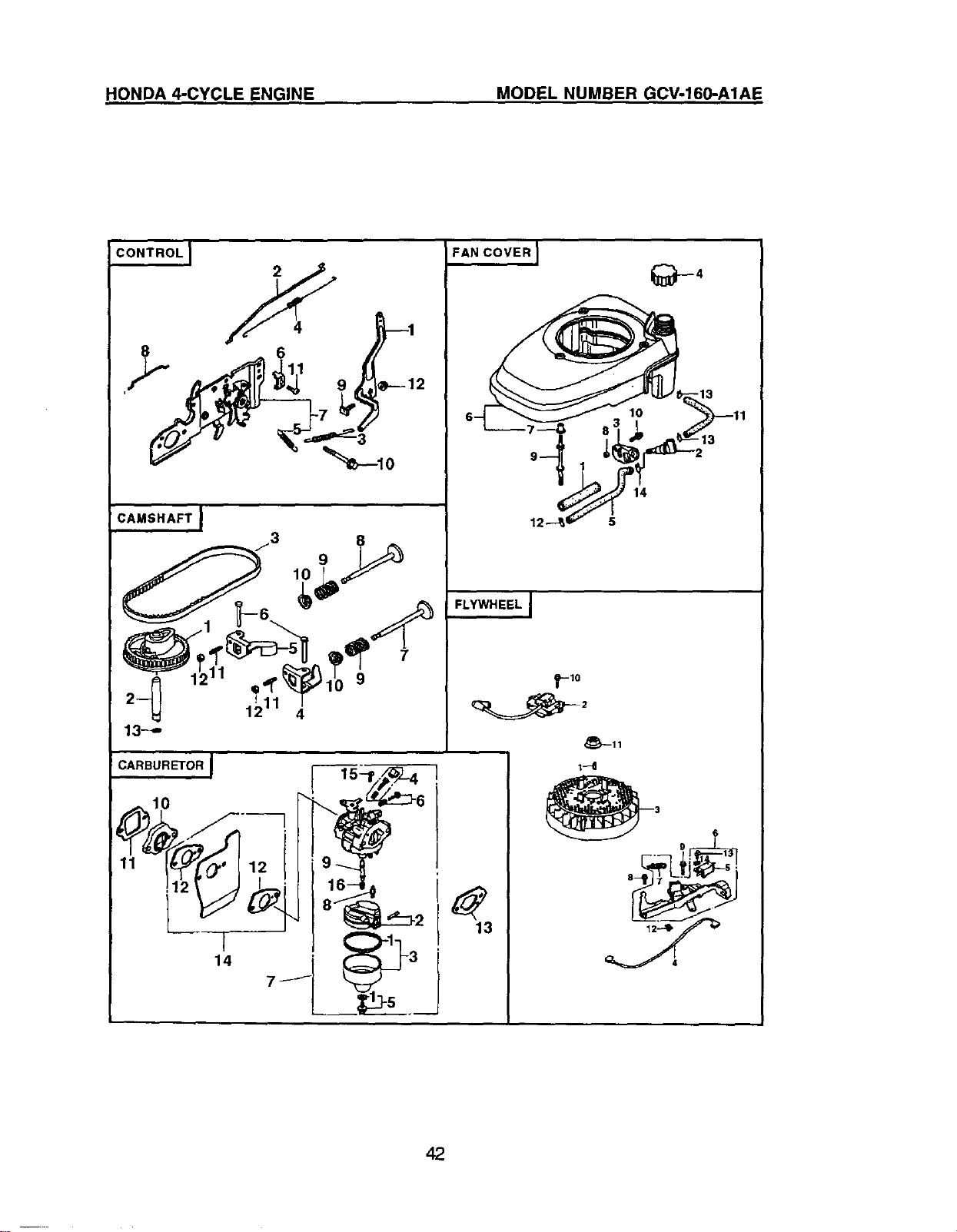

Repair Parts .................................. 37-45

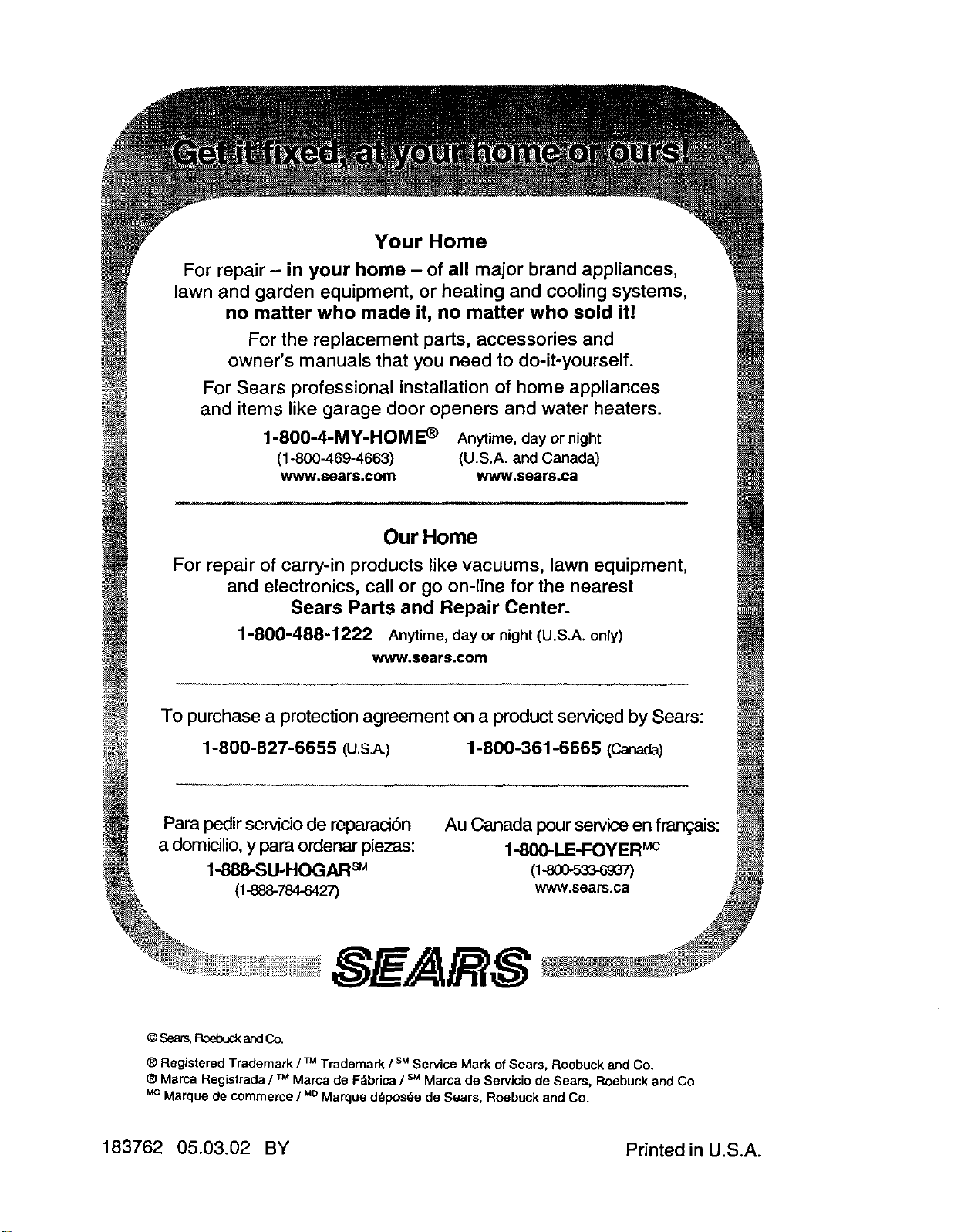

Sears Service ...................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, beLts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

ALook for this symbol to point out

important safety precautions. It means

CAUTION!H BECOMEALERT!!! YOUR

SAFETY IS INVOLVED.

A CAUTION: Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

_I,WARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

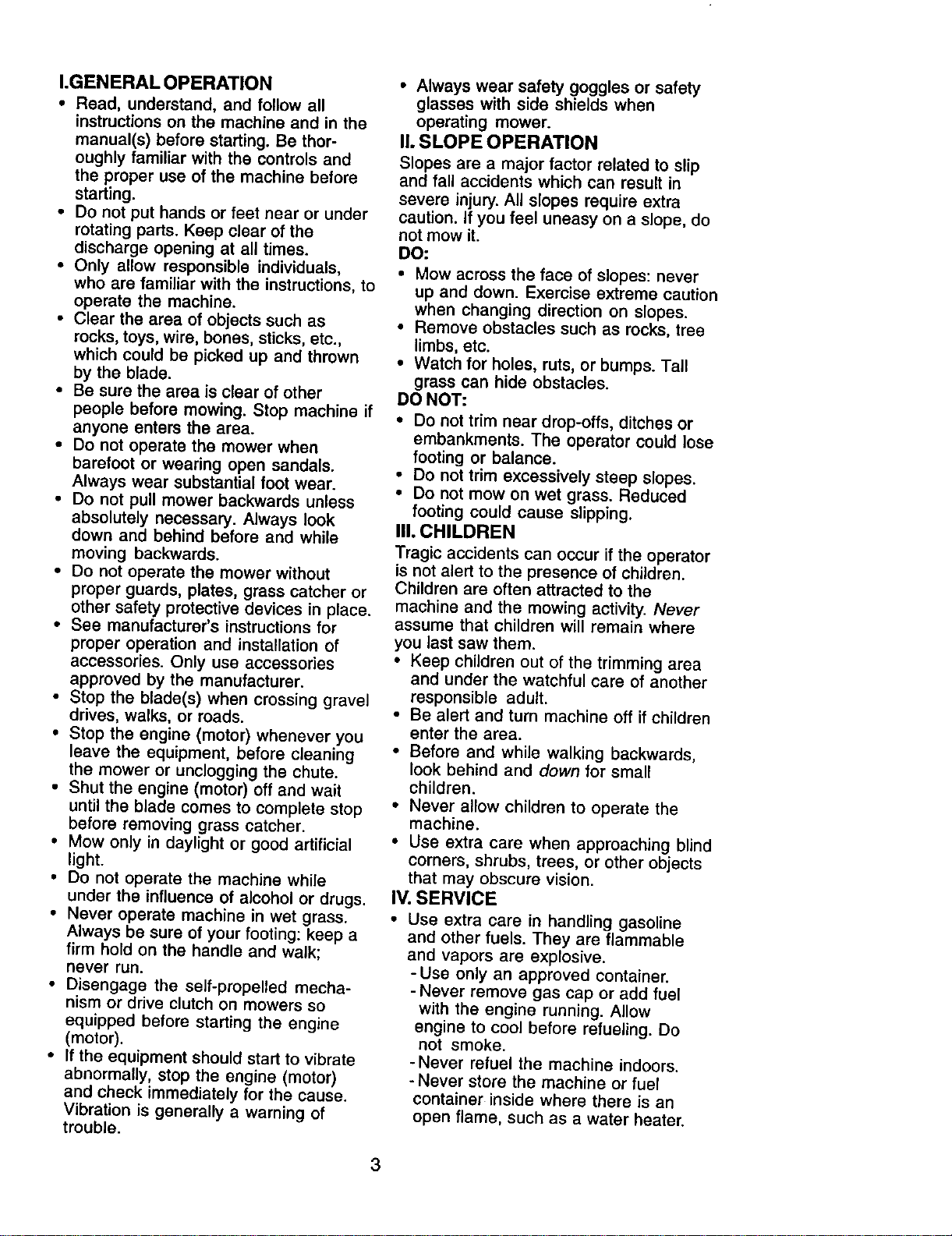

I.GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk;

never run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when

operating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

II1. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

-Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

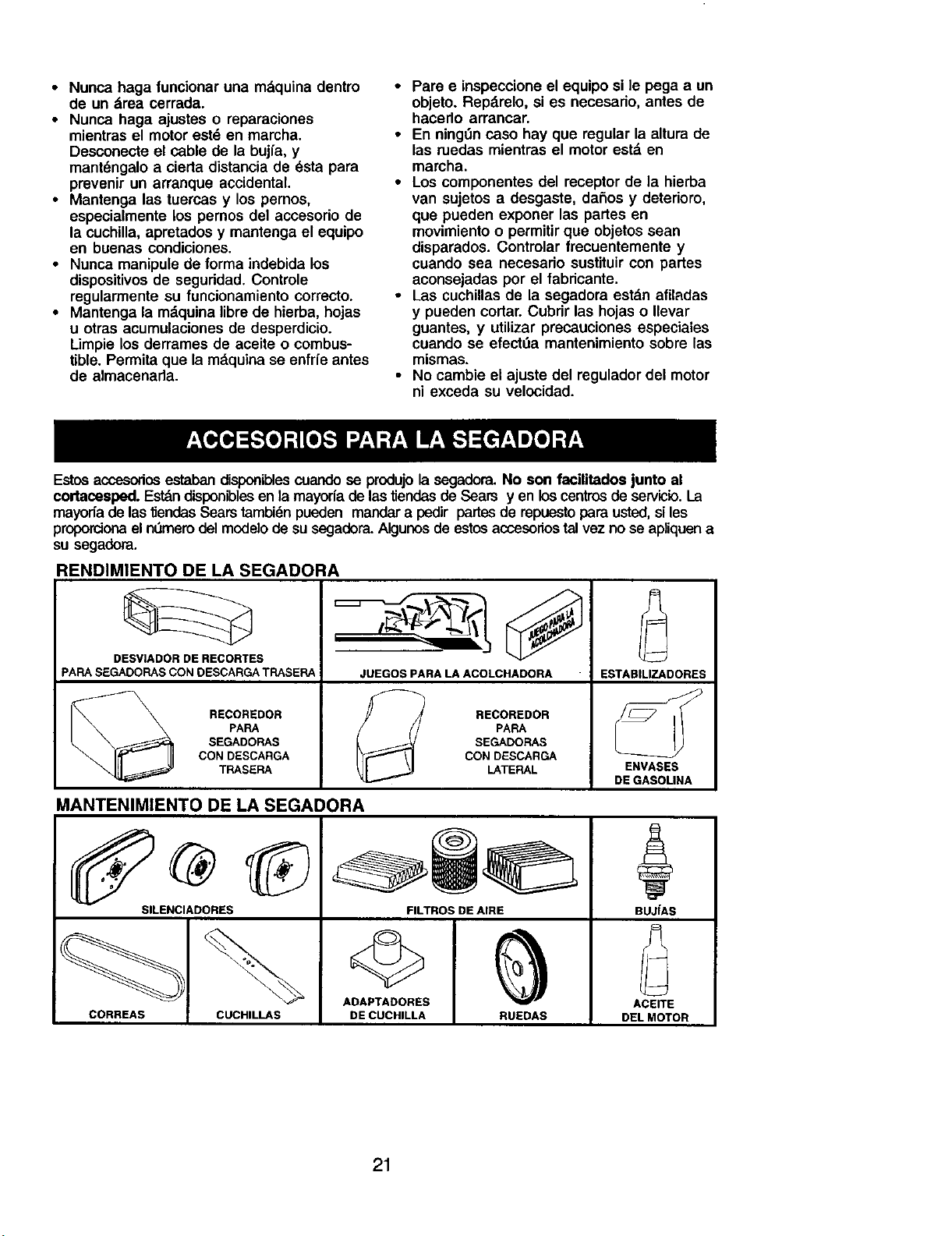

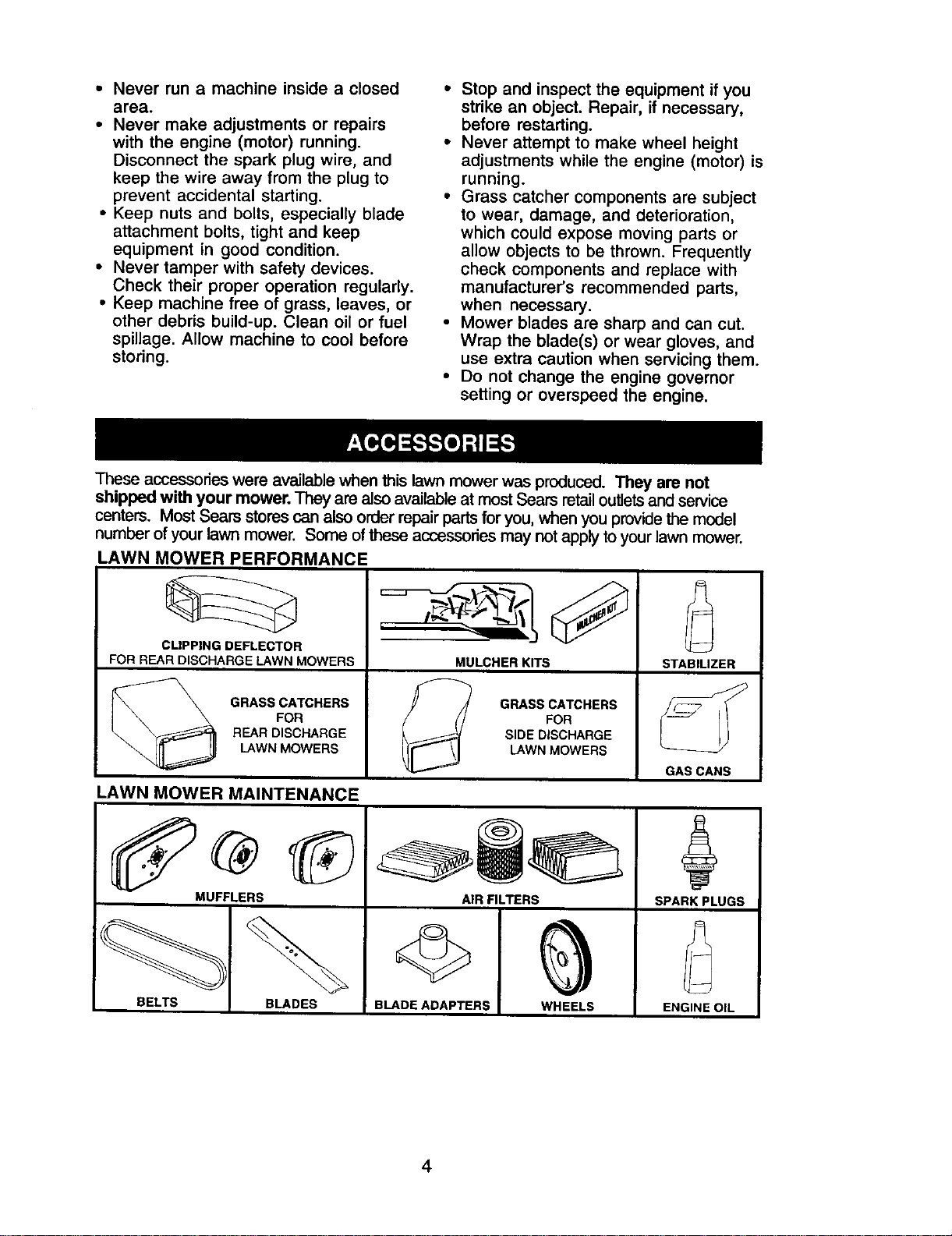

These accessorieswere availablewhen thislawnmowerwas produced. They are not

shipped with your mower. Theyarealsoavailableat mostSearsretailoutletsandsewice

centers. MostSears storescan alsoorderrepairpartsfor you,whenyou providethe model

numberofyourlawnmower. Some ofthese accessoriesmay notapply toyourlawnmower.

LAWN MOWER PERFORMANCE

CUPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

MULCHERK_S

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

STABILIZER

GAS CANS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS SPARK PLUGS

BELTS BLADES BLADE ADAPTERS WHEELS ENGINE OIL

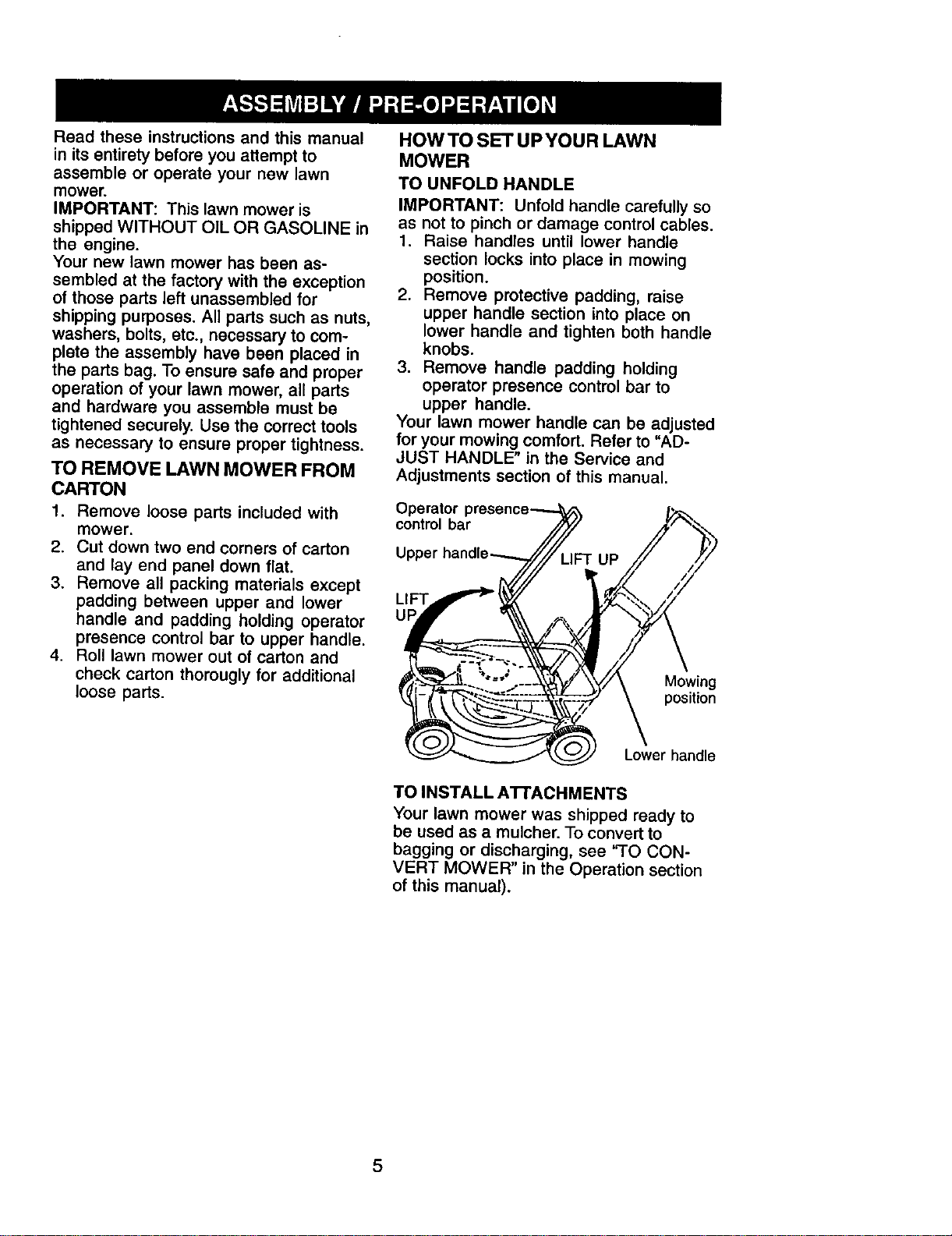

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to com-

plete the assembly have been placed in

the parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding holding

operator presence control bar to

upper handle.

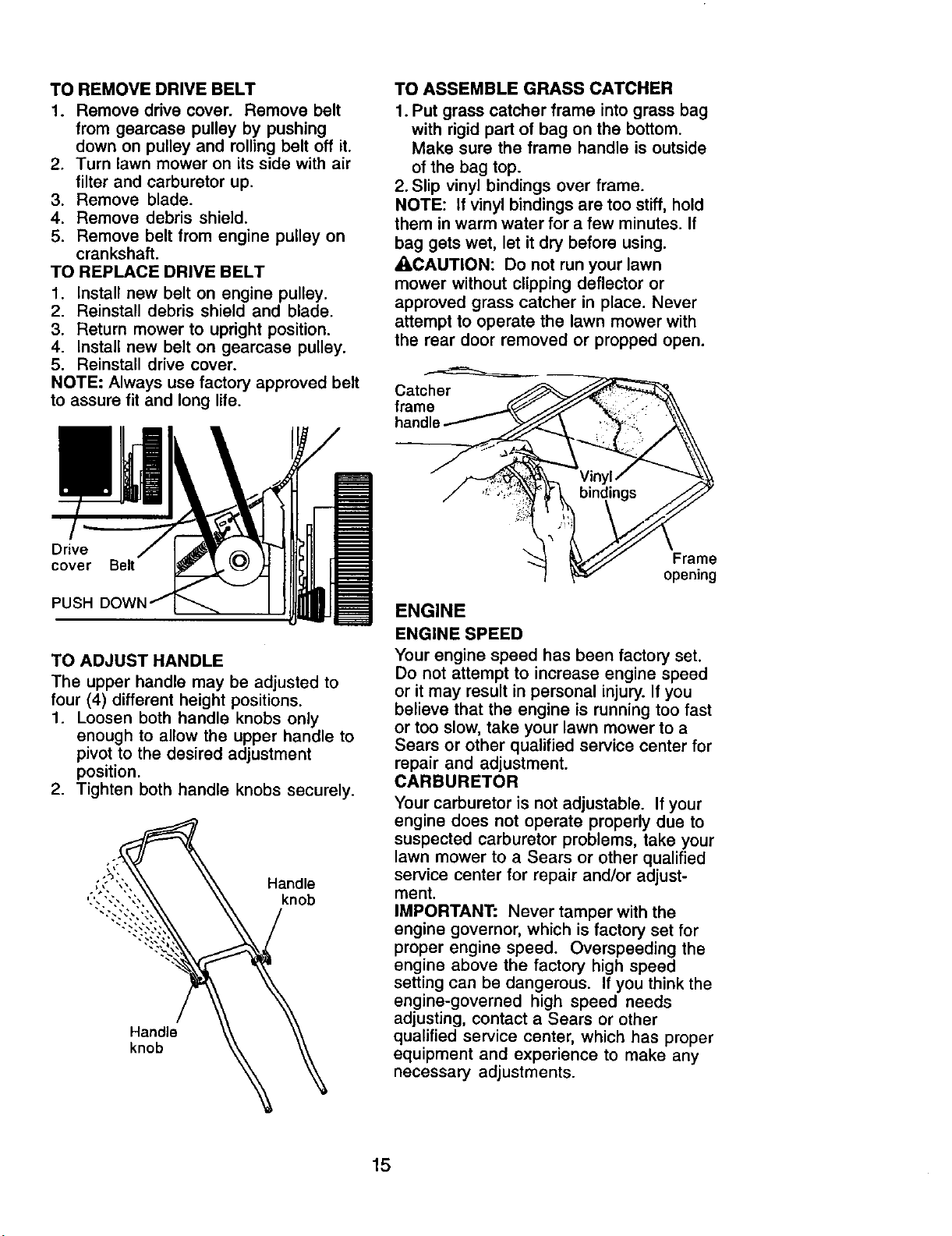

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and

Adjustments section of this manual.

Operator I

control bar

Mowing

position

Lower handle

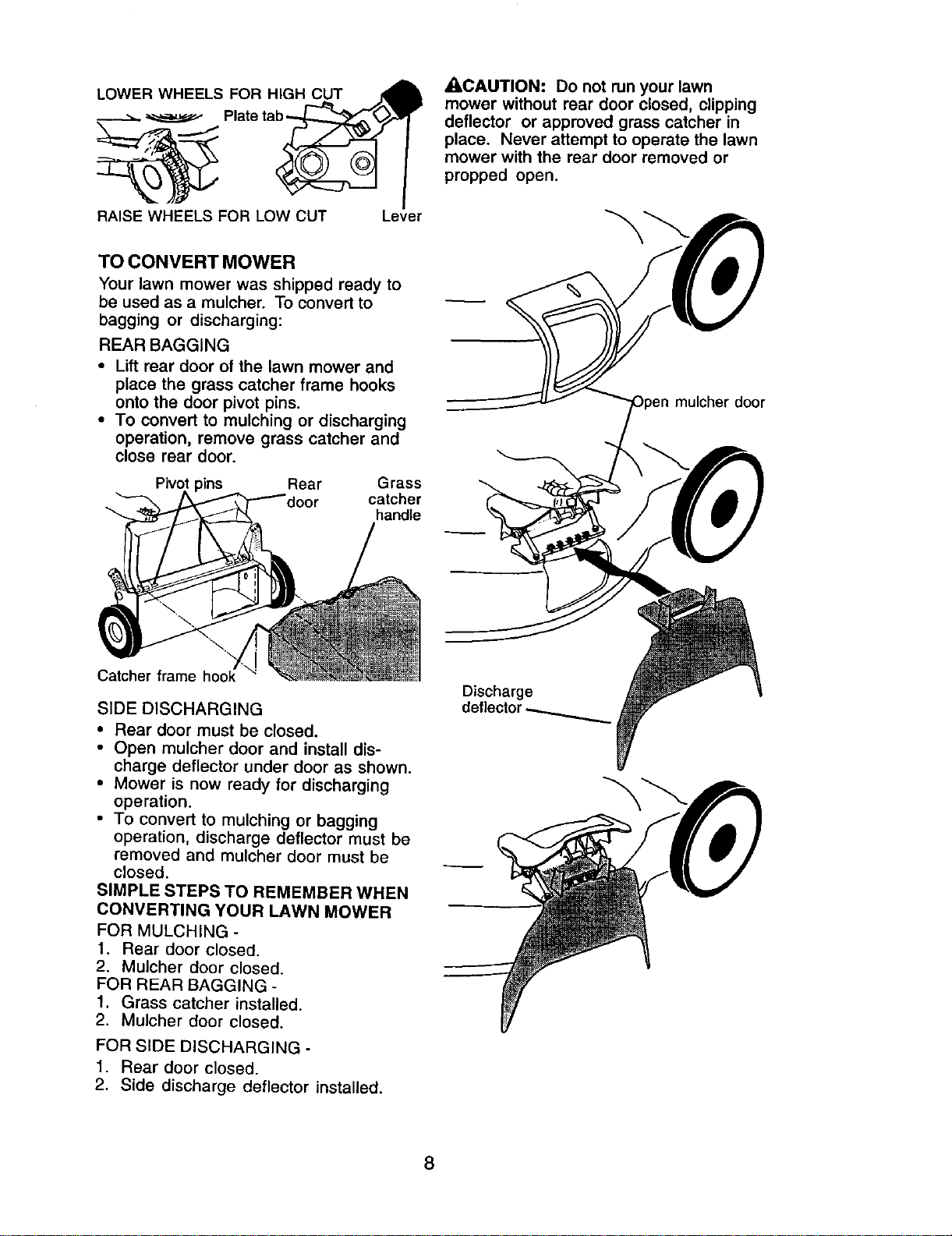

TO INSTALL A'I-FACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging, see 'TO CON-

VERT MOWER" in the Operation section

of this manual).

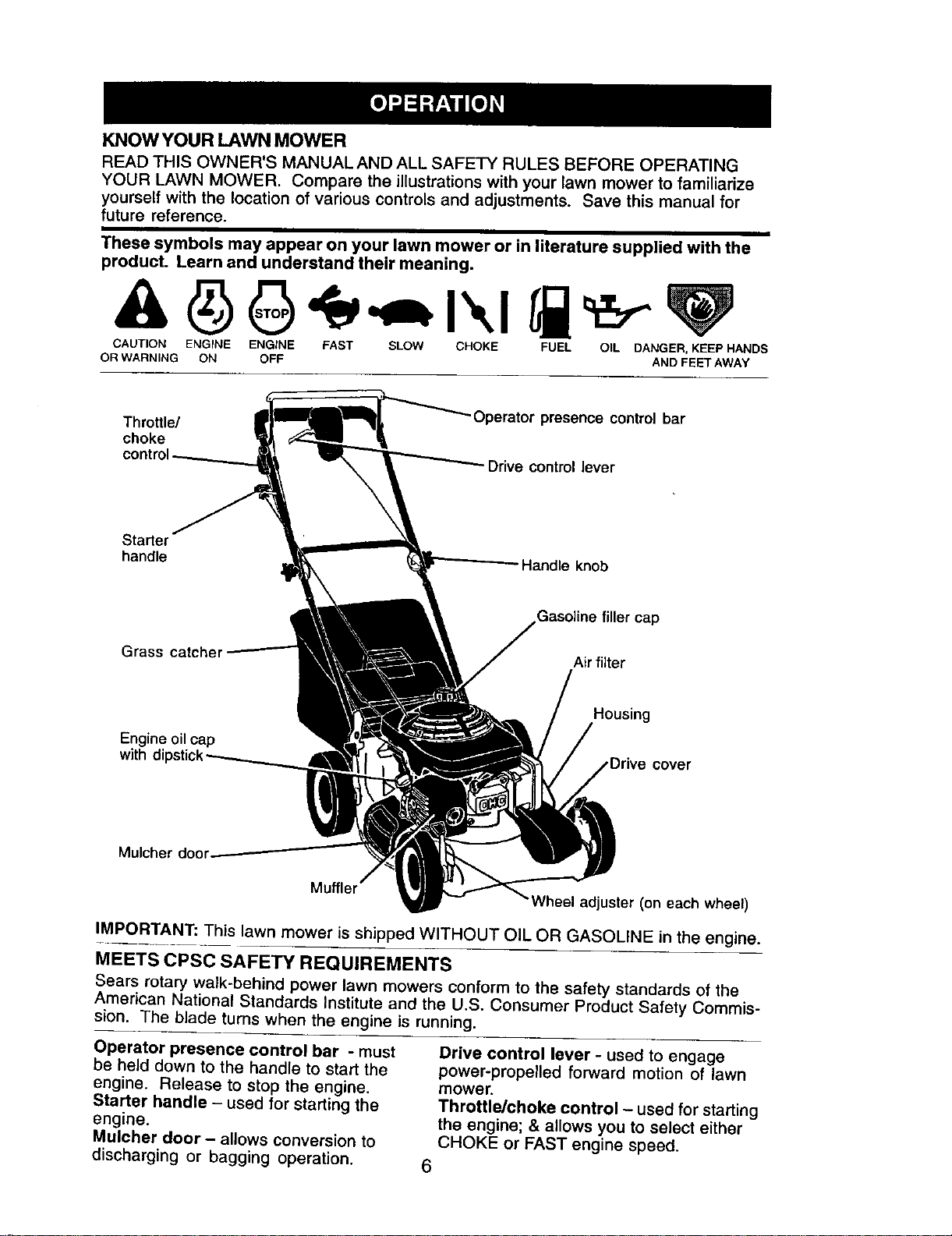

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments, Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Throttle/

choke

contr

Operator presence control bar

Drive control lever

Starter

handle

Handle knob

Grass catcher

_asoline filler cap

Air filter

Housing

Engine oil cap

with

cover

Mulcher door

adjuster (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting the

engine.

Mulcher door - allows conversion to

discharging or bagging operation,

Drive control lever - used to engage

power-propelled forward motion of lawn

mower.

Throttle/choke control - used forstarting

the engine; & allows you toselecteither

CHOKE or FAST engine speed.

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend standard safety glasses

or a wide vision safety mask worn over

spectacles.

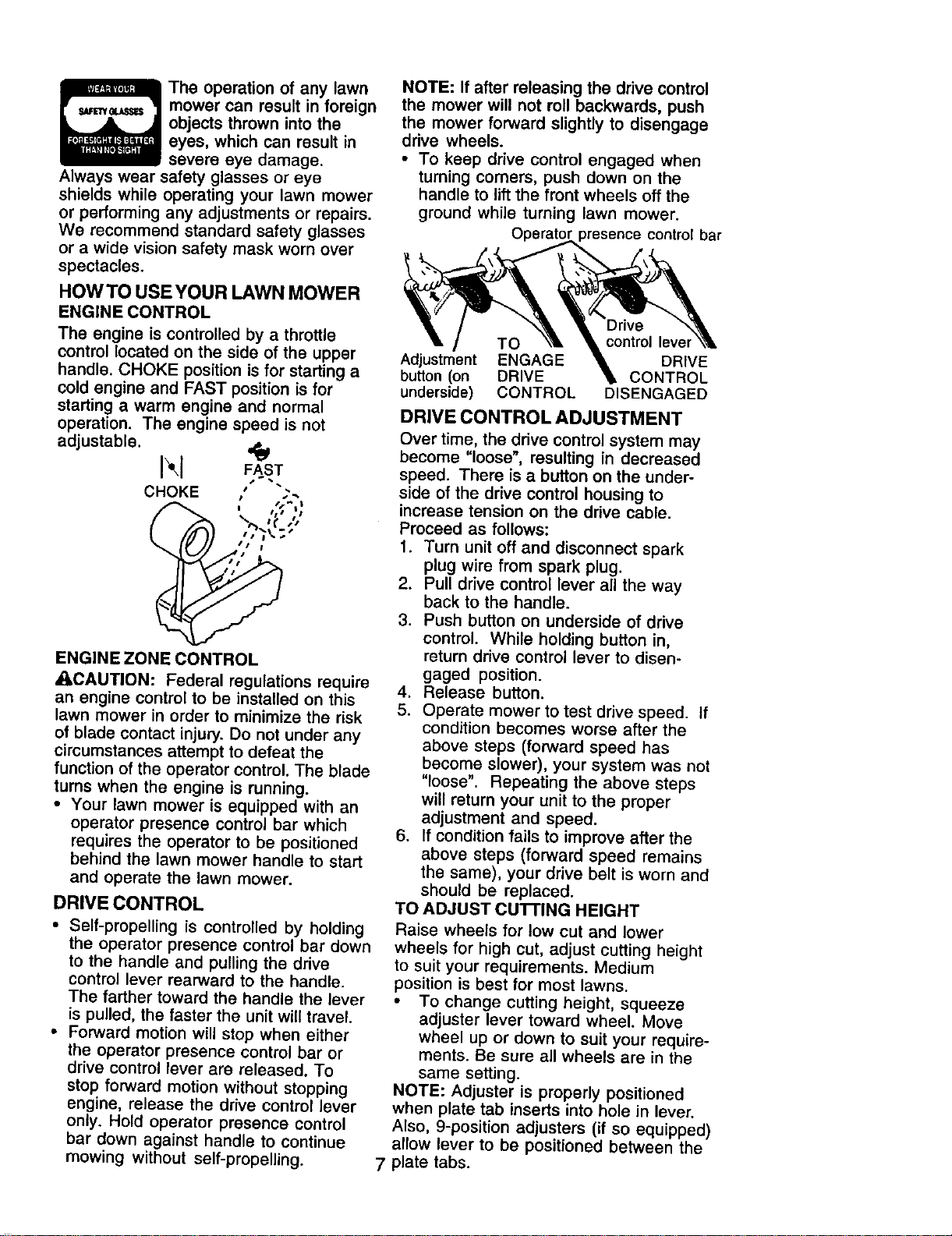

HOW TO USE YOUR LAWN MOWER

ENGINE CONTROL

The engine is controlled by a throttle

control located on the side of the upper

handle. CHOKE position is for starting a

cold engine and FAST position is for

starting a warm engine and normal

operation. The engine speed is not

adjustable. ,_

FAST.

CHOKE ,'" "'"

rr" t

### t I

I( /,

_.T."

ENGINE ZONE CONTROL

_I_.CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact inju_. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pulling the drive

control lever rearward to the handle.

The farther toward the handle the lever

is pulled, the faster the unit will travel.

• Forward motion will stop when either

the operator presence control bar or

drive control lever are released. To

stop forward motion without stopping

engine, release the drive control lever

only. Hold operator presence control

bar down against handle to continue

mowing without self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

• To keep drive control engaged when

turning comers, push down on the

handle to lift the front wheels off the

ground while turning lawn mower.

control bar

Adjustment ENGAGE DRIVE

button (on DRIVE CONTROL

underside) CONTROL DISENGAGED

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is a button on the under-

side of the drive control housing to

increase tension on the drive cable.

Proceed as follows:

1. Turn unit off and disconnect spark

plug wire from spark plug.

2. Pull drive control lever all the way

back to the handle.

3. Push button on underside of drive

control. While holding button in,

return drive control lever to disen-

gaged position.

4. Release button.

5. Operate mower to test drive speed. If

condition becomes worse after the

above steps (forward speed has

become slower), your system was not

"loose". Repeating the above steps

will return your unit to the proper

adjustment and speed.

6. If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

TO ADJUST cu'n'ING HEIGHT

Raise wheels for tow cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

7 plate tabs.

LOWER WHEELS FOR HIGH CUT

RAISE WHEELS FOR LOW CUT

Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging or discharging:

REAR BAGGING

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

Pivot " Rear Grass

"------ catcher

handle

Catcher frame hook

SIDE DISCHARGING

• Rear door must be closed.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door must be

closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

t. Rear door closed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Side discharge deflector installed.

ACAUTION: Do not run your lawn

mower without rear door closed, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

propped open.

mulcher door

Discharge

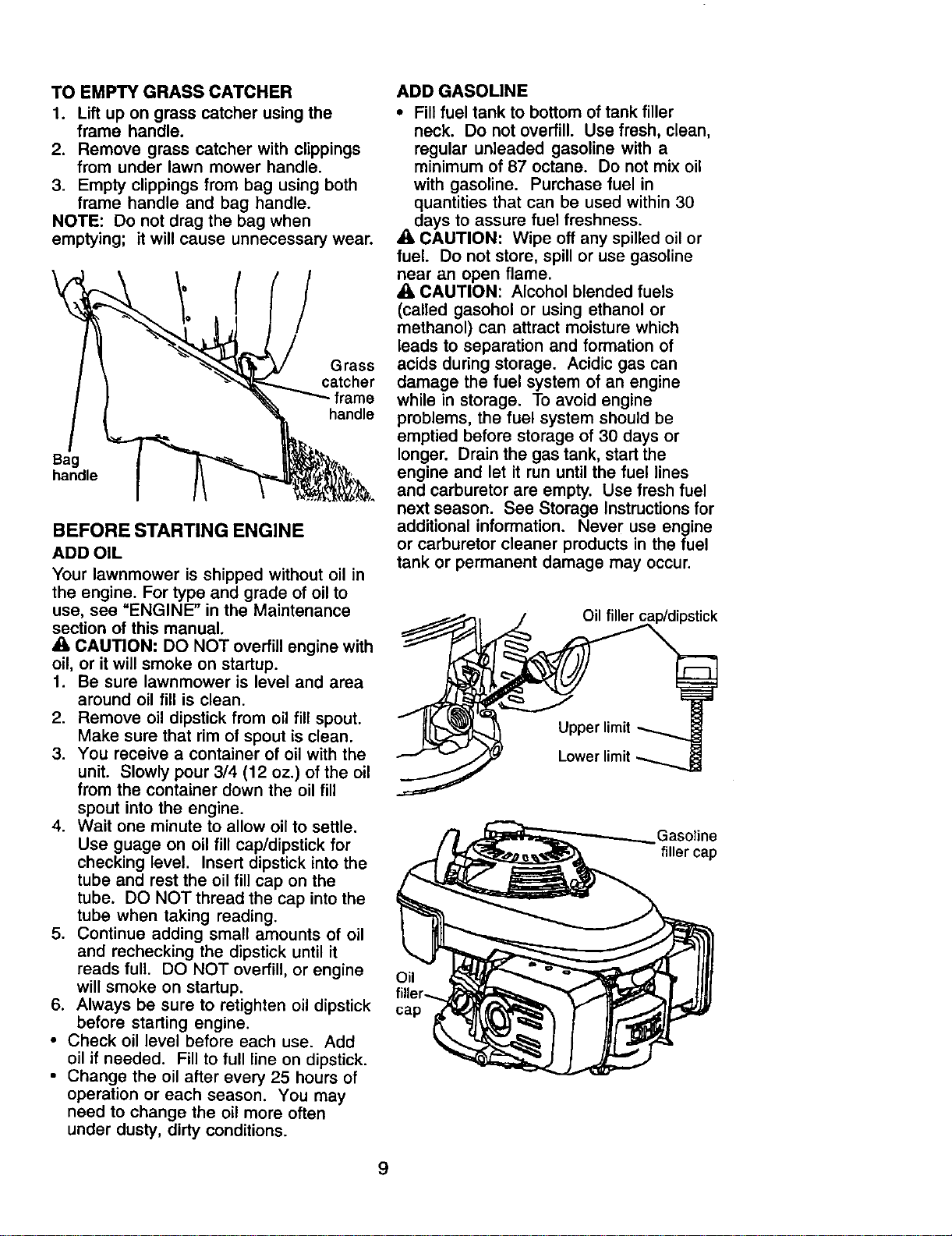

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

• 1,CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (12 oz,) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Use guage on oil fill cap/dipstick for

checking level. Insert dipstick into the

tube and rest the oil fill cap on the

tube. DO NOT thread the cap into the

tube when taking reading.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

_ldays to assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

_1=CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Oil filler cap/dipstick

Gasoline

filler cap

Oil

cap

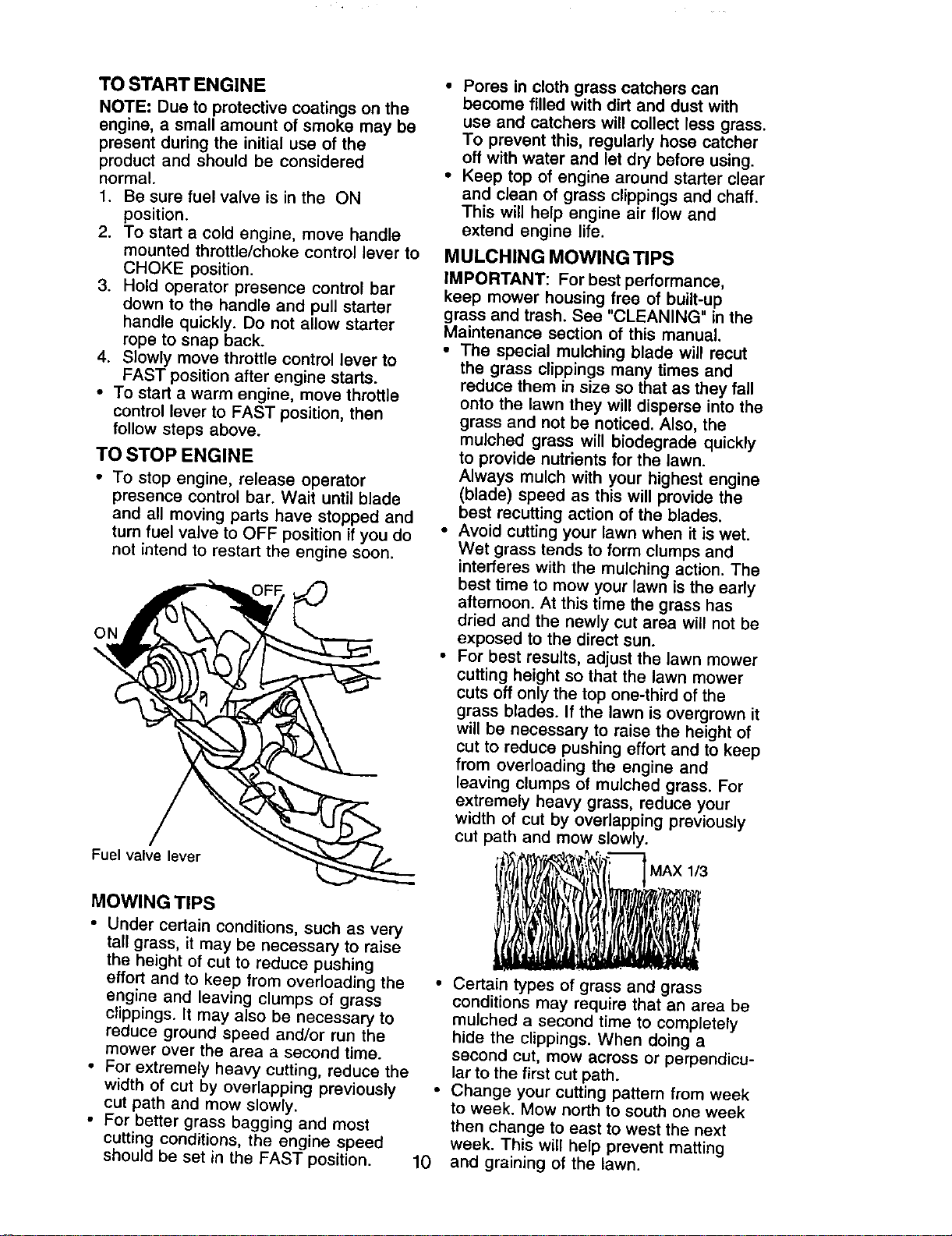

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1. Be sure fuel valve is in the ON

position.

2. To start a cold engine, move handle

mounted throttle/choke control lever to

CHOKE position.

3. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

4. Slowly move throttle control lever to

FAST position after engine starts.

• To start a warm engine, move throttle

control lever to FAST position, then

follow steps above.

TO STOP ENGINE

To stop engine, release operator

presence control bar. Wait until blade

and all moving parts have stopped and

turn fuel valve to OFF position if you do

not intend to restart the engine soon.

Fuel valve lever

MOWING TIPS

• Under certain conditions, such as very

tail grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass c)ippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the _awn they will disperse into the

grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn.

Always mulch with your highest engine

(blade) speed as this will provide the

best recutting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and

leaving clumps of mulched grass. For

extremely heavy grass, reduce your

width of cut by overlapping previously

cut path and mow slowly.

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a

second cut, mow across or perpendicu-

lar to the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

10 and graining of the lawn.

MAINTENANCE SCHEDULE _,,,____,,I

AsYouCOMP'ETE S RV'CE

REGULARSERVICE J__. _?'.._'_.._ f" DATES

mill /lab

Check forLoose Fasteners i#/ i/

Clean'InspectGrassCatcher

(If Equipped) _ _

M Clean Lawn Mower

O Clean Under Drive Cover(Power-Propelled Mowers) !/

Check drivebelVpulleys

RE (Power-Propelled Mowers) I#/

ChecldSharpen/Replace Blade _3

LubncationChart i/

Clean Baffe,'y/Recharge

ElectricStart MowersI _ VP4

! E Check En_lineOil Level !,/

N Change Engine Oil I/1,:_

G Clean Air Filter I/ 2

I InspectMuffler

N clean or Replace Spark Plug v'

E ReplaceAirFilterPaperCartridge V'2

1 - Change more often when operating under a heavy load or in high ambient temperatures.

2 - Sen.ice more often when operating in dirty ordusty conditions.

3 - Replace blades more often when mowing in sandy so!l,

4 - Charge 48 hours at end of season.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence, To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual, Some adjust-

ments will need to be made periodically

to properly maintain your unit.

All adjustments in the Service and

Adjustments section of this manual

should be checked at least once each

season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in

this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

ine oil

Mulcher

) door hinge pin

Rear door

hinge

(_) Handle bracket mountingpins

(_) Spray lubricant

_) See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly,

PRODUCT SPECIFICATIONS

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 1.0 Quarts (Unleaded Regular)

Oil Type (API-SFoSJ): SAE 10W30

Oil Capacity: 18.5 Ounces

Spark Plug (Gap: .030") NGK BPR6ES

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above.

LAWN MOWER

Always observe safety rules when perform-

ing any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise,

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a gdnding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Blade adaptel Crankshaft

Blade

Blade shaft

bolt Harden

washer Trailing edge Blade adapter

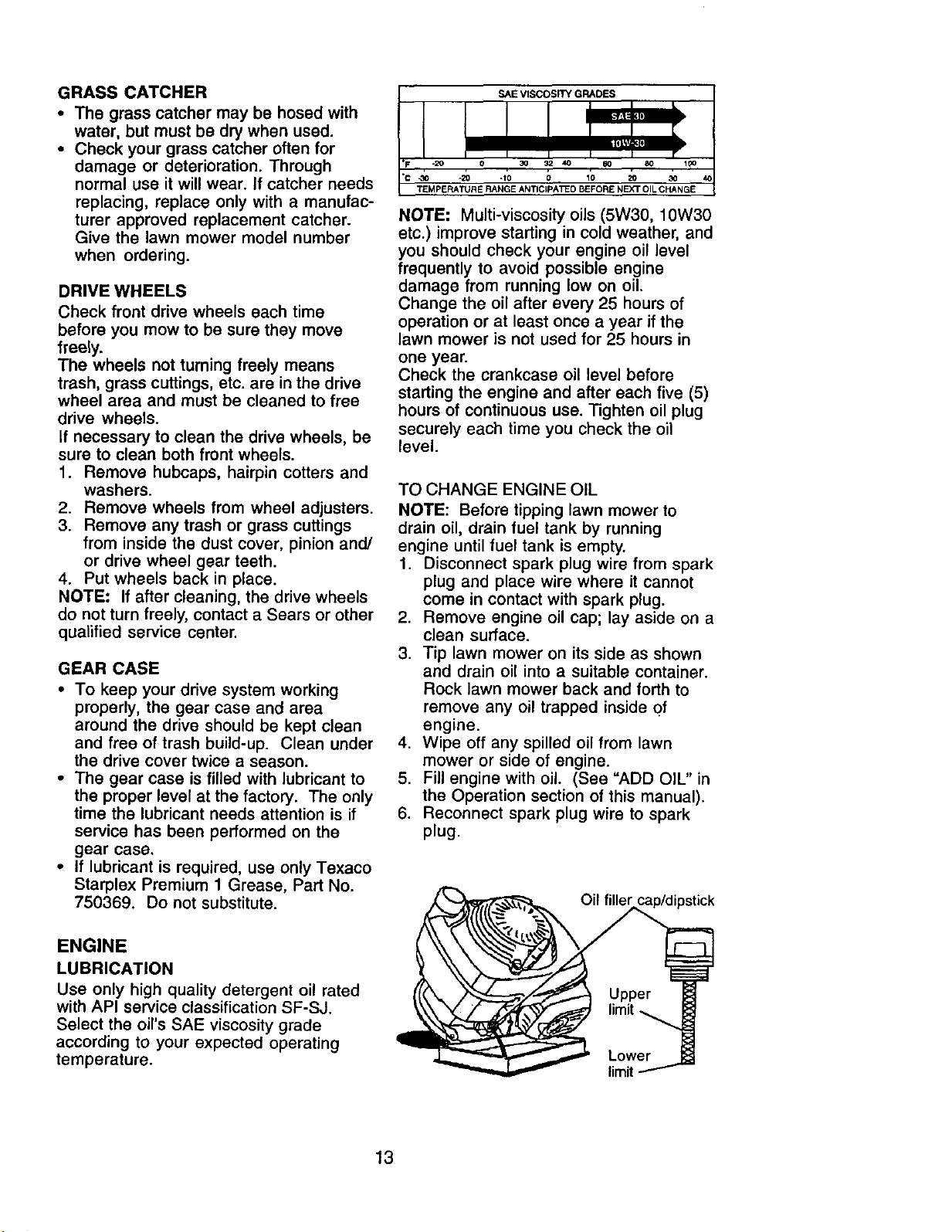

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering.

DRIVE WHEELS

Check front drive wheels each time

before you mow to be sure they move

freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, hairpin cotters and

washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

GEAR CASE

• To keep your drive system working

properly, the gear case and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

• The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the

gear case.

• If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSFrY GRADES

.30 =20 .to 0 10 =20 30

_-MPIE_RE RA_E ANTIC_ATED B_ORE N_ OIL C_-NGE

NOTE: Multi-viscosity oils (5W30, 10W30

etc.) improve starting in cold weather, and

you should check your engine oil level

frequently to avoid possible engine

damage from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

Oil filler cap/dipstick

limit

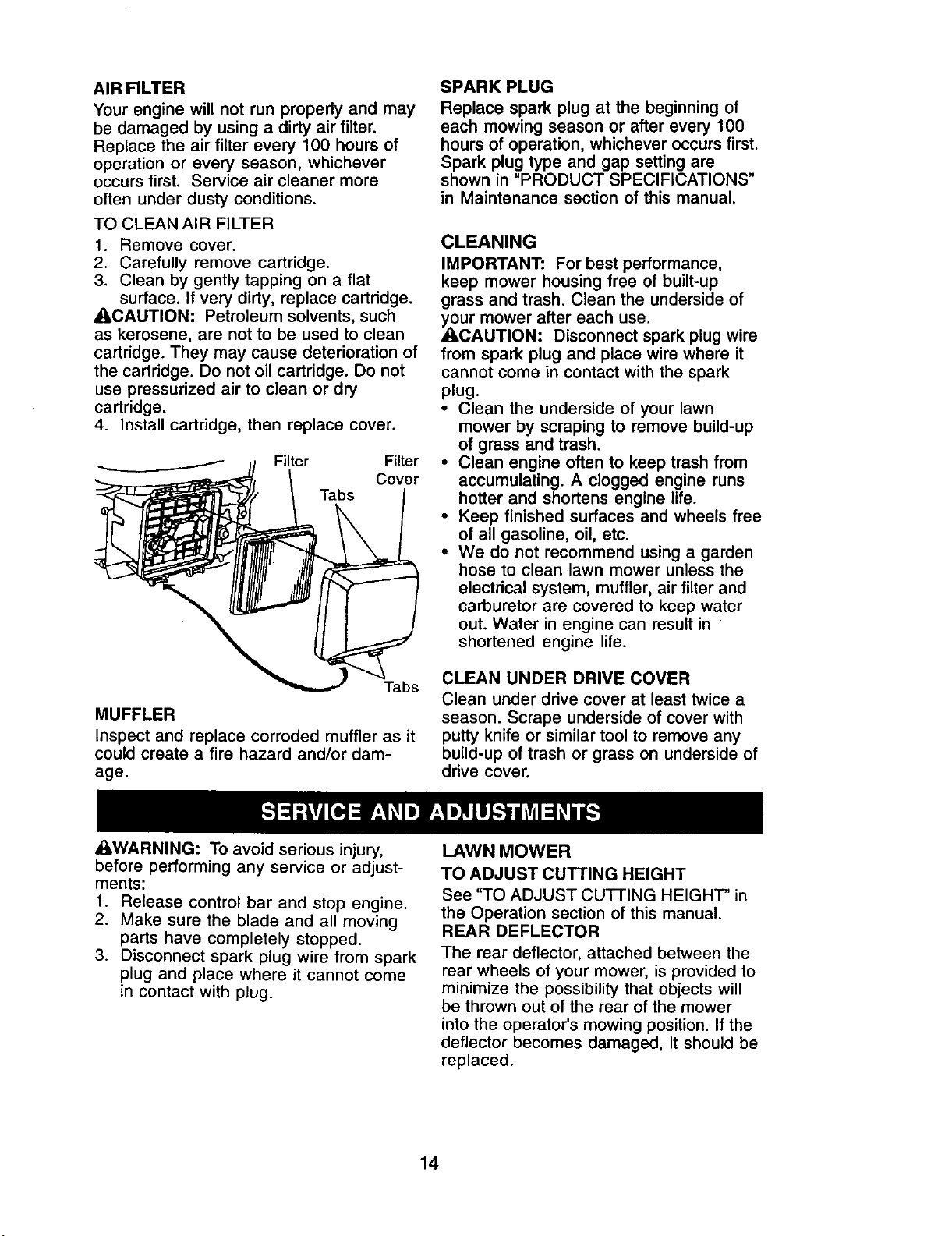

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat

surface. If very dirty, replace cartridge.

ACAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration of

the cartridge. Do not oil cartridge. Do not

use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover.

Filter Filter

Cover

Tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

your mower after each use.

_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

_&WARNING: To avoid serious injury,

before performing any service or adjust-

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See 'qO ADJUST CuT"rING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt

from gearcase pulley by pushing

down on pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_I,CAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

Drive

cover Belt

PUSH

TO ADJUST HANDLE

The upper handle may be adjusted to

four (4) different height positions.

1. Loosen both handle knobs only

enough to allow the upper handle to

pivot to the desired adjustment

position.

2. Tighten both handle knobs securely.

Handle

knob

\ Frame

opening

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened.

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

SQUEEZE

TO FOLD

Operator p

control bar

Upper

Lower

FOLD

BACKWARD

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

_1,CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

PROBLEM

Does not start

to a Sears Service Center.

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

Loss of power

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

lO.Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11 .Charge battery.

12.Connect battery to engine.

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

i4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

TROUBLESHOOTING- See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE CORRECTION

Poor cut- 1. Worn, bent or loose blade. 1. Replace blade. Tighten

uneven blade bolt.

2. Wheel heights uneven. 2. Set all wheels at same

height.

3. Buildup of grass, leaves 3. Clean underside of

and trash under mower, mower housing.

Excessive 1. Worn, bent or loose blade. 1. Replace blade. Tighten

vibration blade bolt.

2. Bent engine crankshaft. 2. Contact a Sears or other

qualified service center.

Starter rope Engine flywheel brake is on

hard to pull when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

notfilling 2. Lift on blade worn off. 2. Replace blade.

(Ifsoequipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push !1. Raise cutting height.1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. Dirt in drive pinions.

5. "Loose" drive control system.

Loss of drive

or slowing of

drive speed

2. Raise rear of lawn mower

housing one (1) setting

higher.

;3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Clean drive pinions.

5. Adjust drive control.

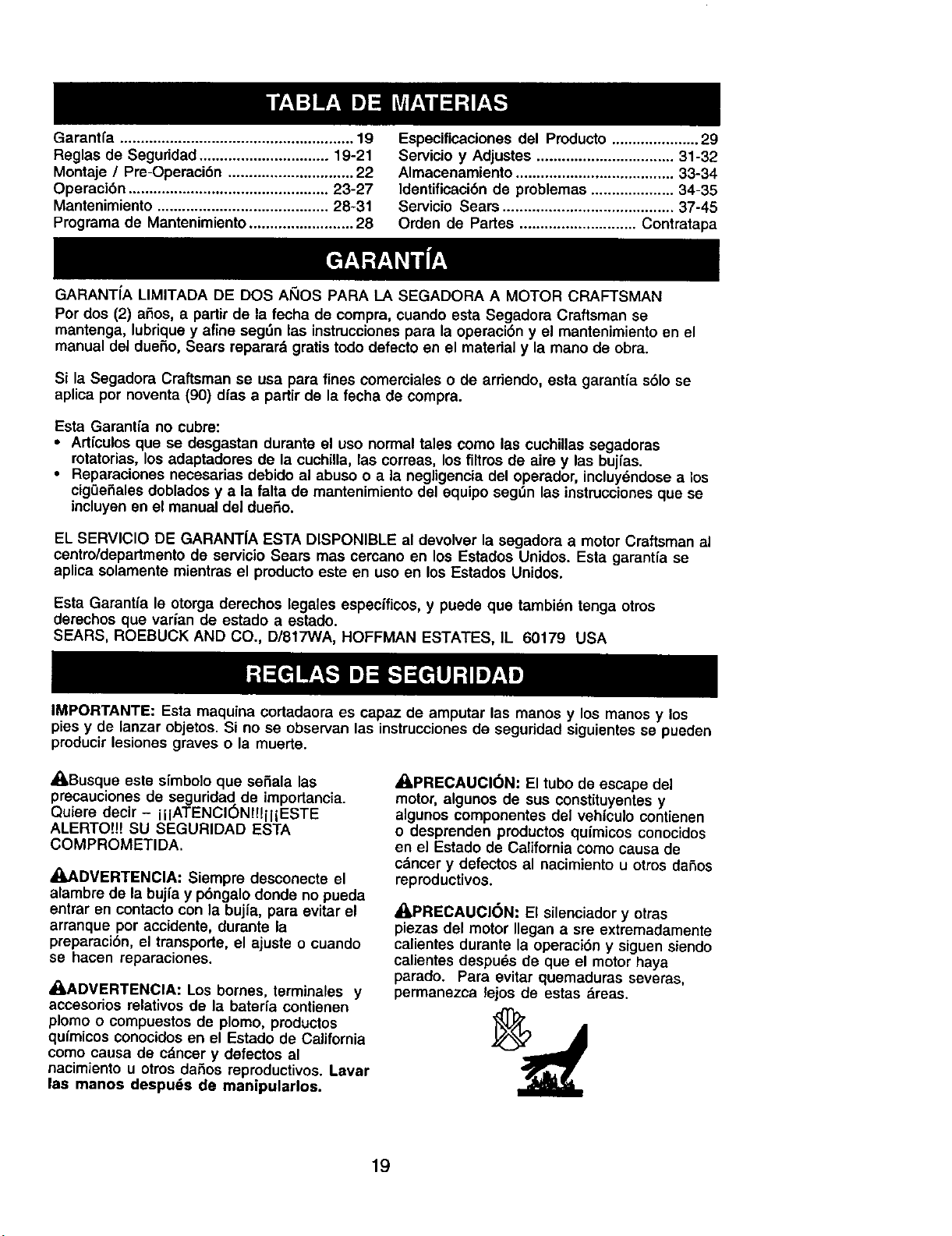

Garantfa ........................................................ 19

Reglas de Seguddad............................... 19-21

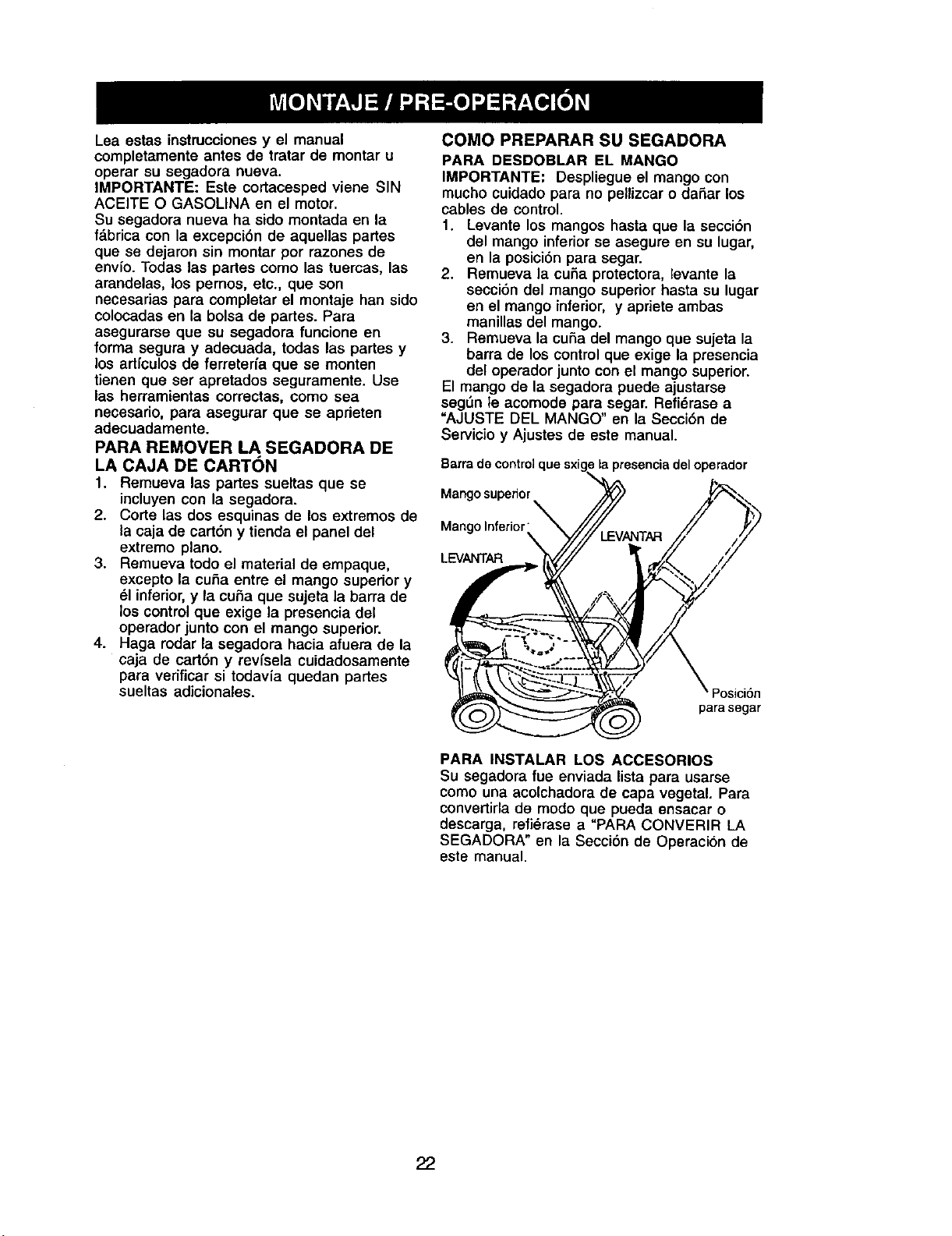

Montaje / Pre-Operaci6n .............................. 22

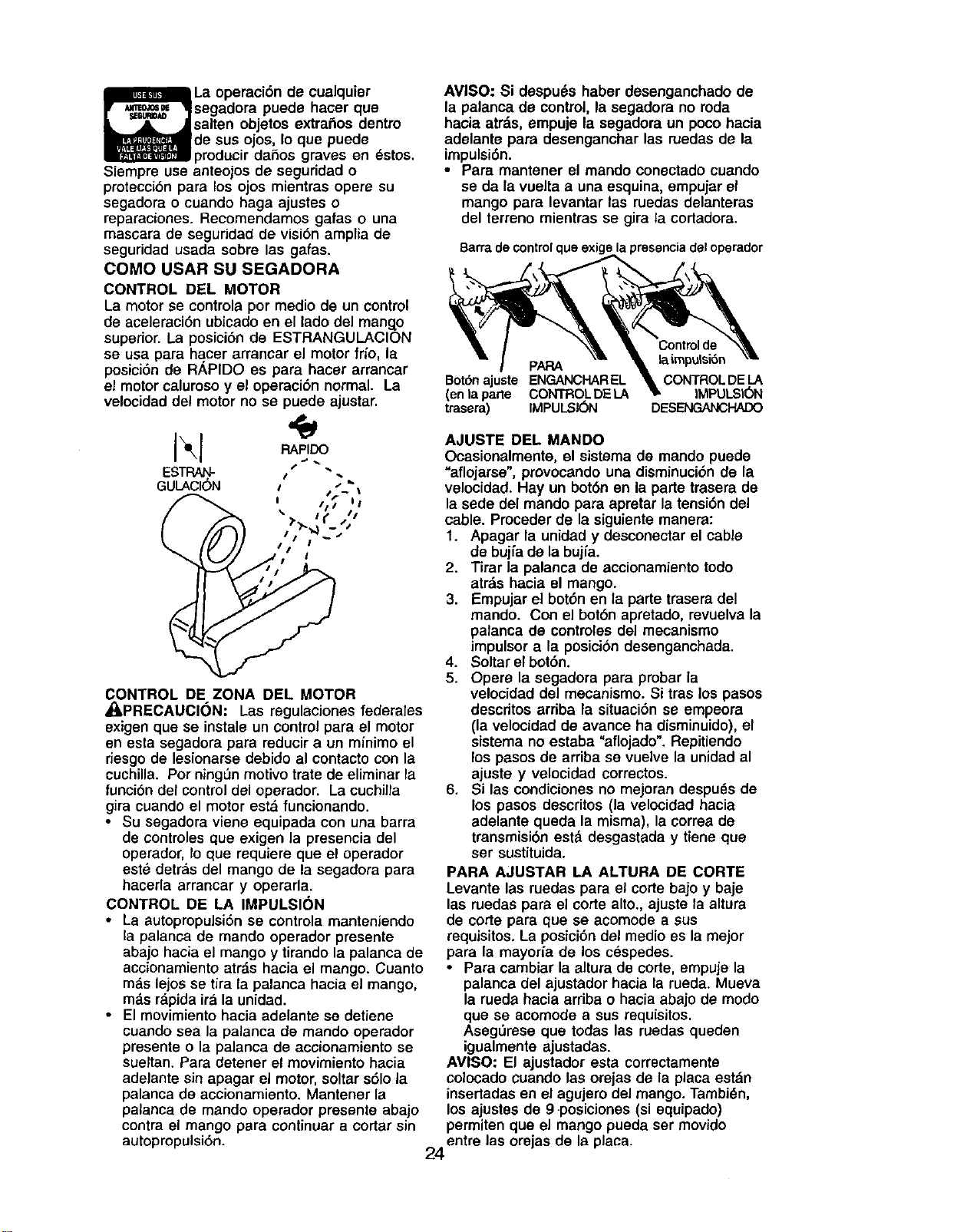

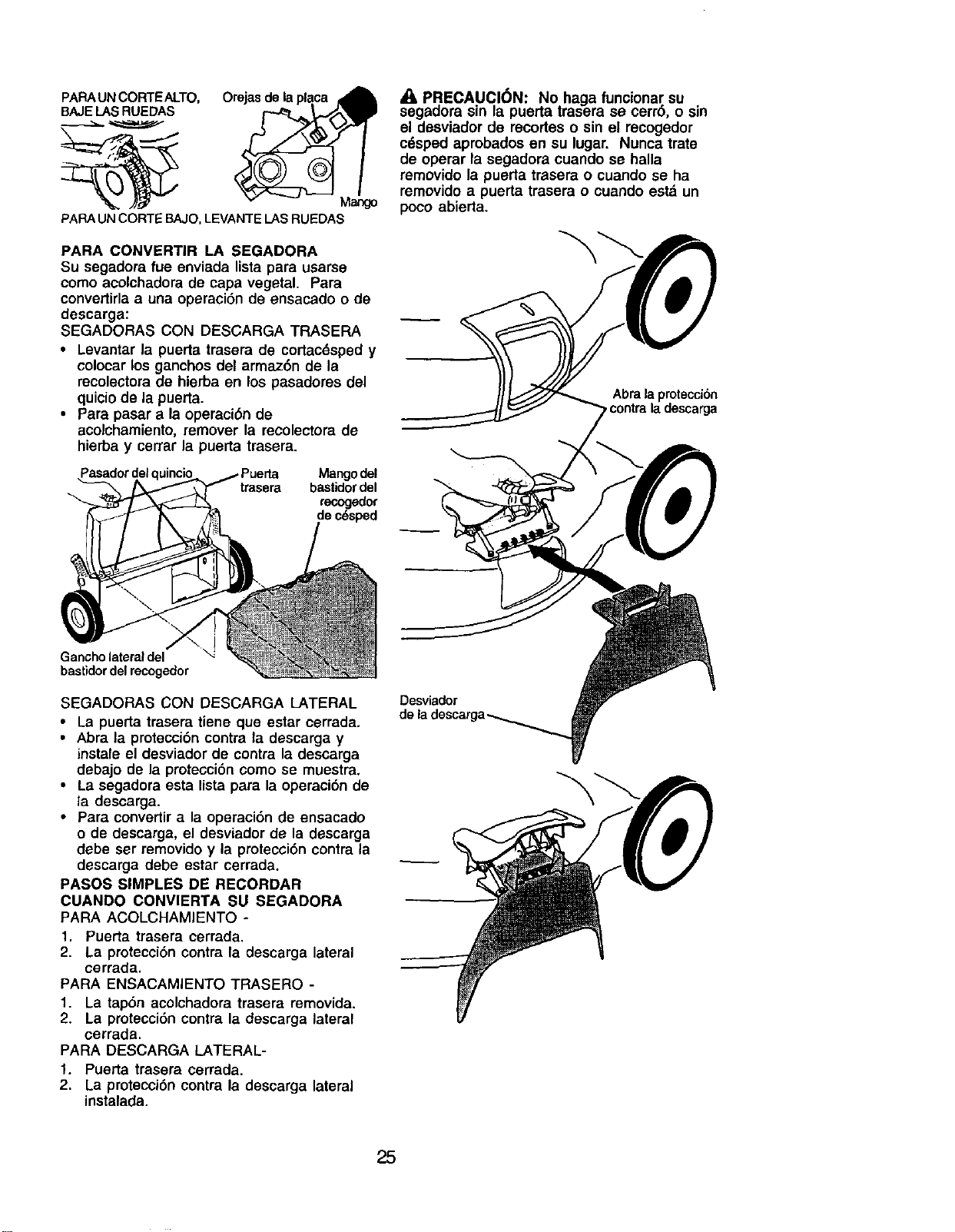

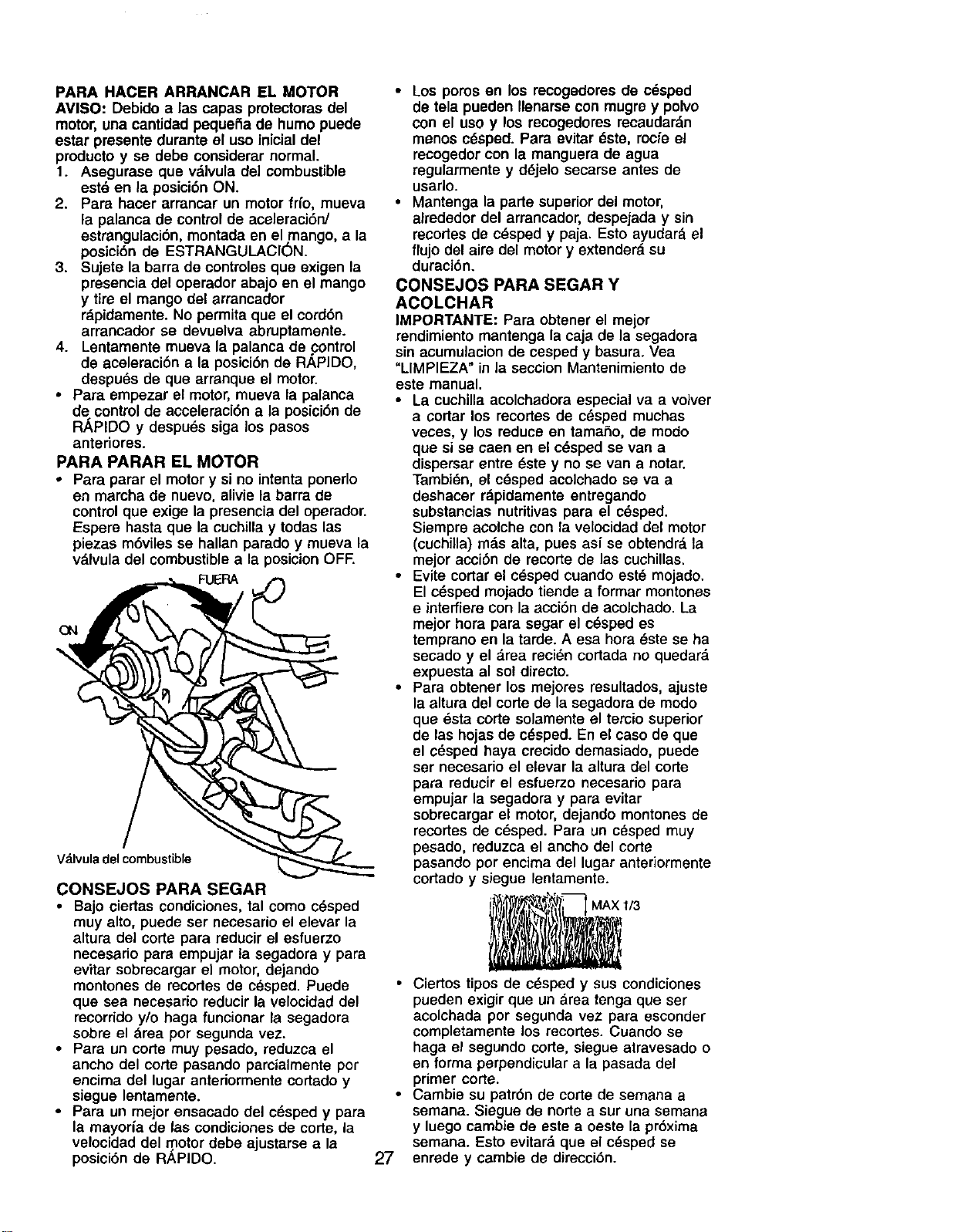

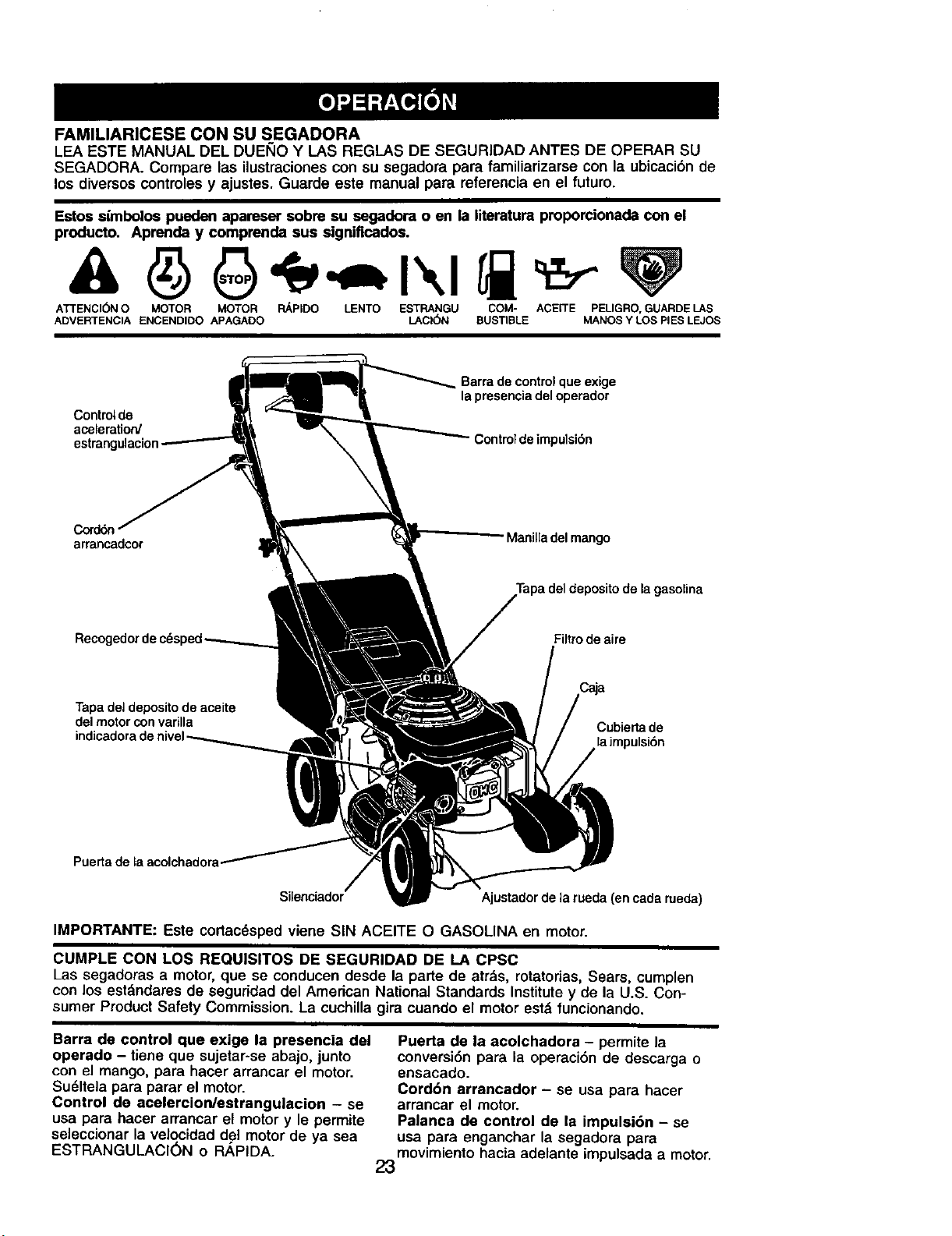

Operaci6n ................................................ 23-27

Mantenimiento ......................................... 28-31

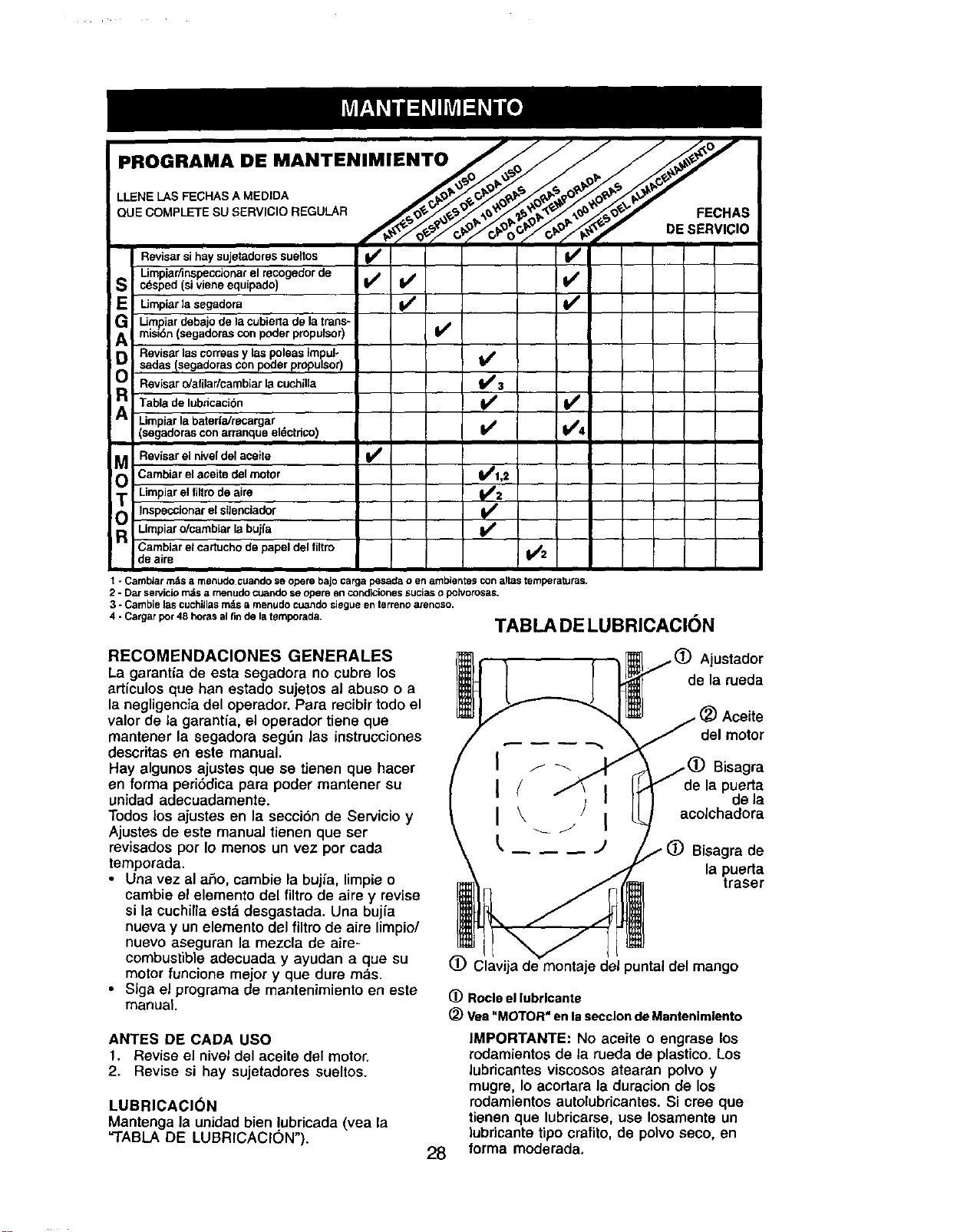

Programa de Mantenimiento......................... 28

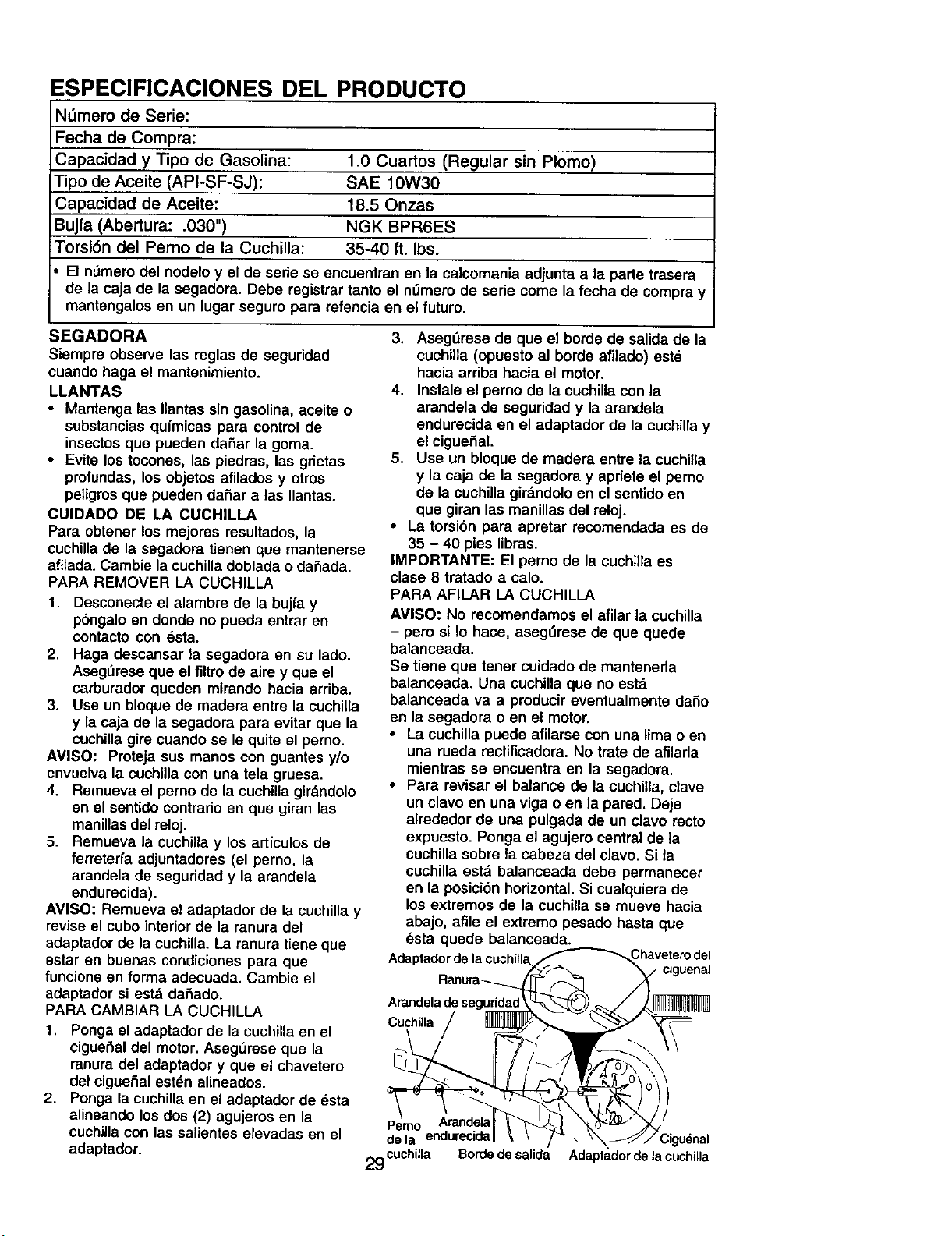

Especificaciones del Producto ..................... 29

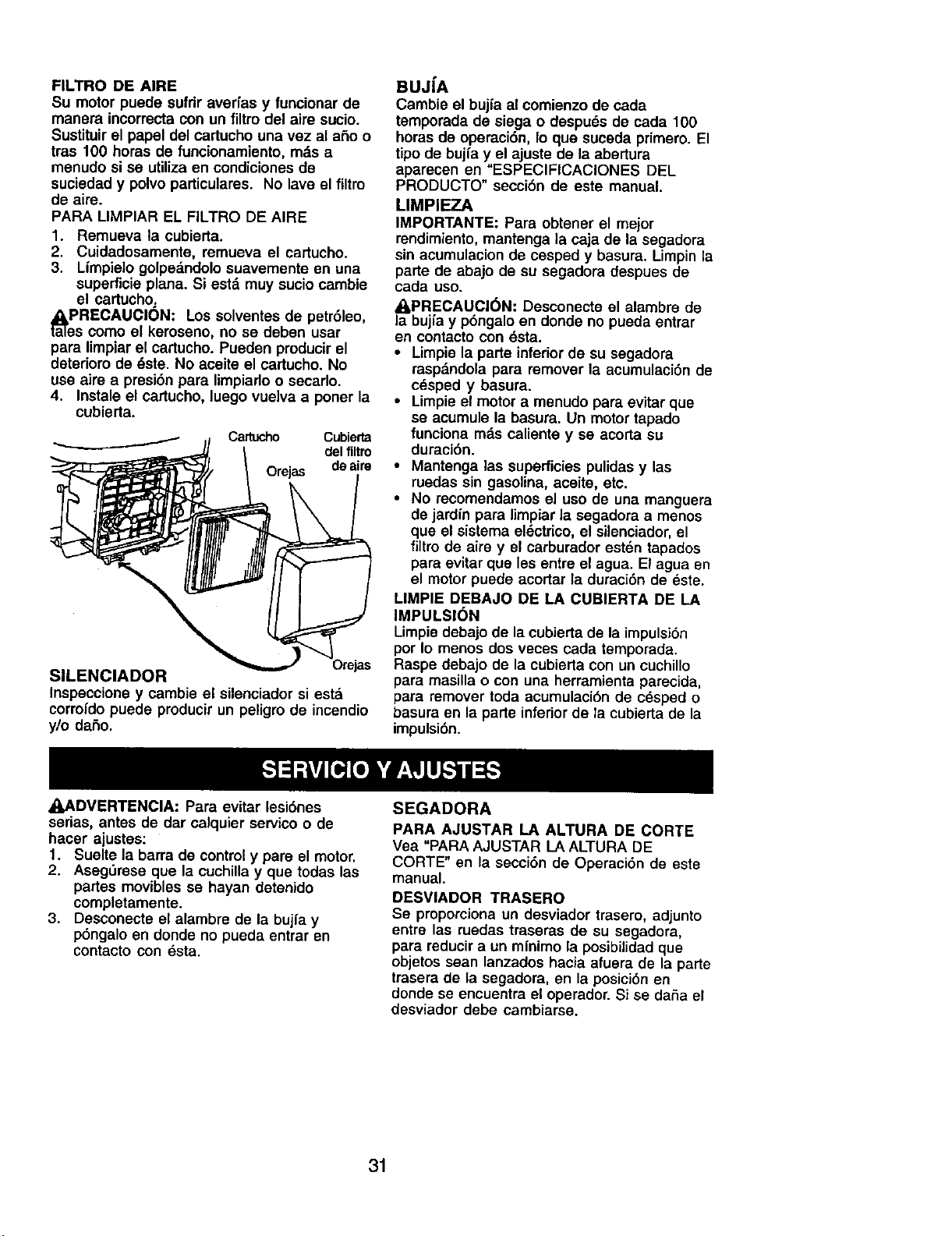

Servicio y Adjustes ................................. 31-32

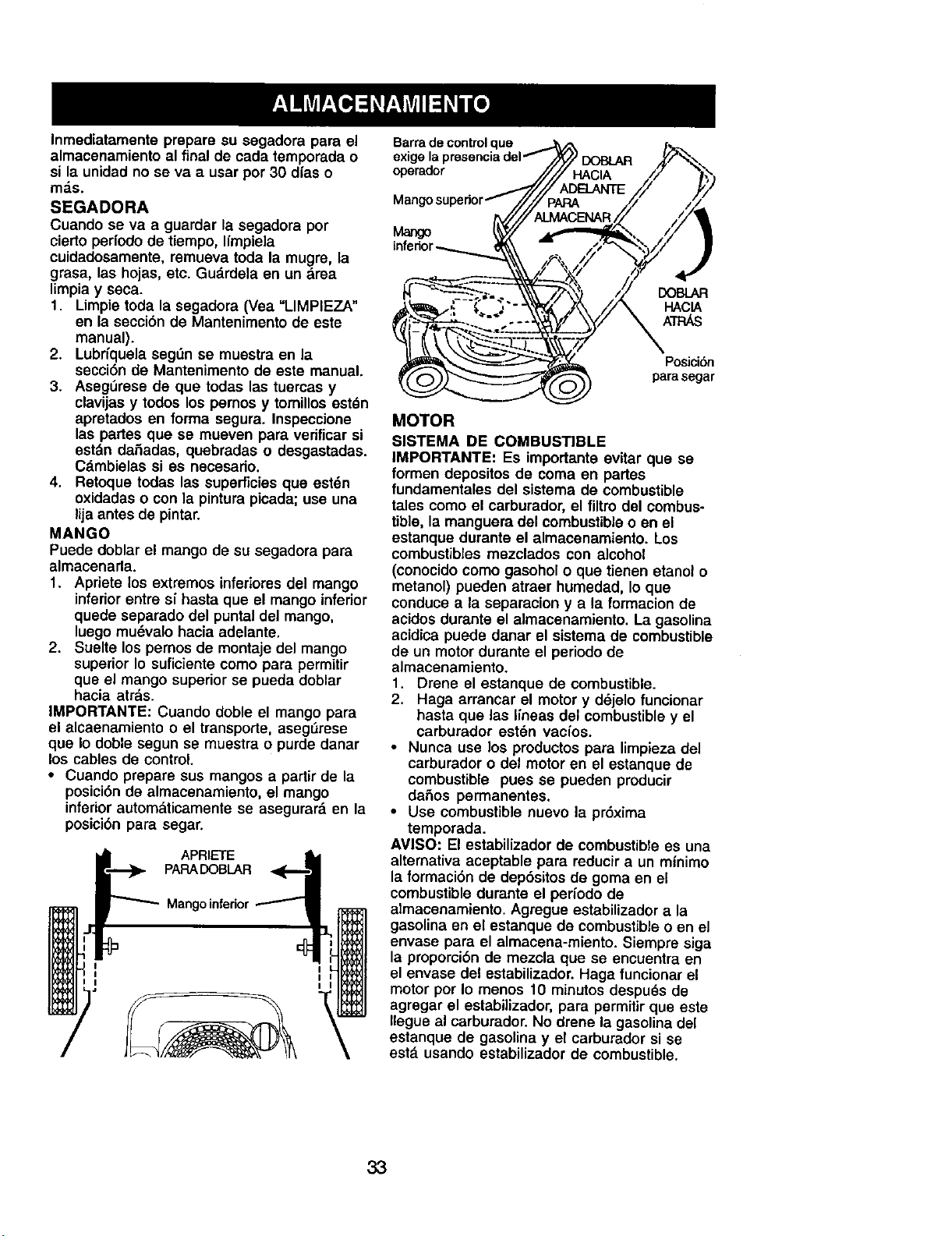

Almacenamiento ...................................... 33-34

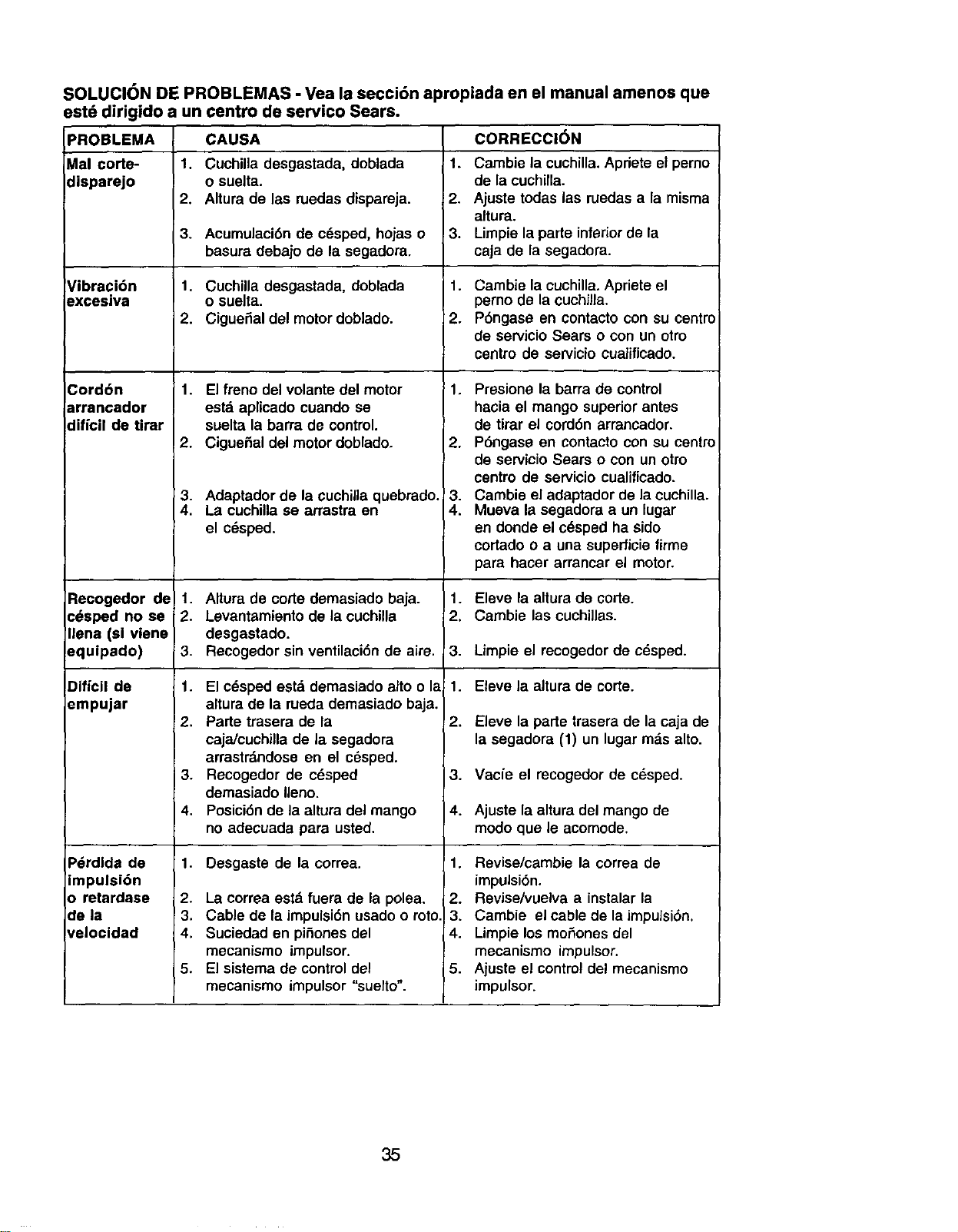

Identificacibn de problemas .................... 34-35

Servicio Sears ......................................... 37-45

Orden de Partes ............................ Contratapa

GARANTiA LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se

mantenga, lubrique y afine seg_n las instrucciones para la operaci6n y el mantenimiento en el

manual del dueSo, Sears reparar& gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de ardendo, esta garantfa s61ose

aplica por noventa (90) dfas a partir de la fecha de compra.

Esta Garantfa no cubre:

• Artfculosque se desgastan durante el uso normal tales como las cuchillas segadoras

rotatorias, los adaptadores de la cuchiUa,las correas, los filtros de aire y las bujfas.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluy6ndosea los

cig0eSales doblados y a la falta de mantenimiento del equipo segL_nlas instruccionesque se

incluyen en el manual del dueSo.

EL SERVIClO DE GARANT[A ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

centro/departmento de servicio Sears mas cercano en los Estados Unidos. Esta garantia se

aplica solamente mientras el producto este en uso en los Estados Unidos.

Esta Garantfa le otorga derechos legales especfficos, y puede que tambi6n tenga otros

derechos que varian de estado a estado.

SEARS, ROEBUCK AND CO., D/817WA, HOFFMAN ESTATES, ]L 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los

pies y de lanzar objetos. Si no se observan las instruccionesde seguddad siguientes se pueden

producirlesiones graves o la muerte.

,J:kBusque este simbolo que seSala las

precauciones de seguridad de importancia.

Quiere decir - iiiATENCl6Ntt!iliESTE

ALERTO!!! SU SEGURIDAD ESTA

COMPROMETIDA.

_I_.DVERTENClA: Siempre desconecte el

alambre de la bujfa y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque por accidente, durante la

preparaci6n, el transporte, el ajuste o cuando

se hacen reparaciones.

_.DVERTENClA: Los bornes, terrninales y

accesorios relativos de la baterfa contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

como causa de c&ncer y defectos al

nacimiento u otros daSos reproductivos. Lavar

las manos despu_s de manipularlos.

,dI_PRECAUCI(_N; El tubo de escape del

motor, algunos de sus constituyentesy

algunos componentes del vehiculo contienen

o desprenden productos quimicos conocidos

en el Estado de California como causa de

c_ncer y defectos al nacimiento u otros daSos

reproductivos.

_PRECAUCI(_N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu_s de que el motorhaya

parado. Para evitar quemaduras severas,

permanezca lejos de estas _reas.

I. OPERACION

• Antes de empezar, debe familiadzaree

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operacibn.

• No ponga las manos o los pies cerca o

debajo de las partes rotatodas. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas

responsables que est_n familiarizadas con

las instrucciones operen la m&quina.

• Despeje el &rea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

por las cuchillas.

• Asegerese que el _rea no se hagen

personas, antes de segar. Pare la m&quina

si alguien entra en el area.

• No opere la maquina sin zapatos o con

sandalias abiertas. Pbngase siempre

zapatos sblidos.

• No tire de la segadora hacia atr&s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr&s antes y

mientras que se mueve hacia atr&s.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi_rase alas instruccionesdel fabricante

para el funcionamiento e instalaci6n de

accesorios. Use t_nicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tube.

• Apagar el motor y esperar hasta que las

cuchillas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dfa o con una

buena luz artificial.

• No opere la m&quinabajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

est8 mojada. AsegL_rese siempre de tenet

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de porter

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa.

Generalmente la vibraci6n suele indicar que

existe alguna averfa.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

I1. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con m_.sfrecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiere mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER"

• Puede recortar a trav6s de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrahos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

pretuberancias. Recuerde que la hierba alta

puede esconder obst&culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

II1. NII_IOS

Se pueden producir accidentes tr_gicos si el

operador no presta atenci6n a la presencia de

los ni,5os.A menudo, los niSosse sienten

atrafdos por la m._quina y pot la actividad de la

siega. Nunca suponga que los niSosvan a

permanecer en el mismo lugar donde los vio

por =31timavez.

• Mantenga a los ni5os alejados del _.reade la

siega y bajo el cuidado estrictode otra

persona adulta responsable.

• Est_ alerta y apague la m_iquinasi hay

niSos que entran al _,rea.

• Antes y cuando este retrocediendo, mire

hacia atr&s y hacia abajo para verificar si

hay niSos pequeSos.

• Nunca permita que los niSosoperen la

m&quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad,a los

arbustos, &rboles u otros objetos que

pueden interferir con su I{nea de visi6n.

IV. SERVICIO

• Tenga cuidado extra al manejar la gasolina

y los dem&s combustibles. Son inflamables

y los gases son explosives.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motorfuncionando. Permita que el motor

se enfde antes de volver a pone

combustible. No fume.

- Nunca vuelva a porter combustible en la

m&quina en recintos cerrados.

- Nunca almacene la m&quinao el envase

del combustible dentro de alg_n lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una mdquina dentro

de un &rea cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor estd en mamha.

Desconecte el cable de la bujfa, y

mantdngalo a cierta distancia de dsta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pernos,

aspecialmente los pemos del accesorio de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivosde seguddad. Controle

regularmente su funcionamiento correcto.

• Mantenga la m_.quinalibre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la mdquinase enfrfe antes

de almacenada.

• Pare e inspeccione el equipo si le pega a un

objeto. Repdrelo, si es necesario, antes de

hacerlo arrancar.

• En ning_n caso hay que regular la altura de

las ruedas mientras el motor estd en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, dahos y deterioro,

que pueden exporter las partes en

movimiento o permitirque objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituircon partes

aconsejadas por el fabricante.

• Las cuchiUasde la segadora est_.nafiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect_a mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesoriosestaban disponiblescuandose produjola segadora.No son facilitados junto al

cortacasped. Est&n disponiblesen la mayoda de lastiendas de Sears yen los centros de servicio.La

mayon'ade las tiendas Sears tambidn pueden mandar a pedir partes de repuesto para usted, si les

propordona elntJmerodel modelo de su segadora. Algunos de estos accesorios tal vez no se apliquen a

su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR DE RECORTES

PAPA SEGADORAS CON DESCARGA TPASERA

RECOREDOR

PAPA

SEGADORAS

CON DESCARGA

TRASERA

JUEGOSPARALAACOLCHADORA

/ RECOREDOR

/ PAPA

SEGADORAS

CON DESCARGA

LATERAL

ESTABILIZADORES

ENVASES

DE GASOLINA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

COFIREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

NUEDAN

BUJ|AS

ACEITE

DEL MOTOR

Lea estas instrucciones y el manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fdbrica con la excepci6n de aque]las partes

que se dejaron sin montar pot razones de

envfo. Todas las partes come las tuercas, las

arandelas, los pernos, etc., que son

necesarias para completar el montaje hart sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los artfculos de ferreterfa que se monten

tienen que ser apretados seguramente. Use

las herramientas correctas, come sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la cuSa entre el mango supedor y

61inferior,y la cuSa que sujeta la barra de

los controlque exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o da_ar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la cuha protectora, levante la

secci6n del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la cuSa del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seglfinte acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

::nrr_:seu_:_:_, que s_ i_%esencia del_

Mangolnferior_//////_ANTAFI / /7-_

__ Parl=a°Ssie(igSa_

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

come una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descarga, refierase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operacibn de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEI_IOY I_ASREGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos s(mbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCI6N O MOTOR MOTOR P,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIOO APAGADO LACI6N BUST1BLE MANOS Y LOS PIES LEJOS

Contro_de

aceleration/

estrangulacion

Barra de controlque exige

la presencia deloperador

Controlde impulsi6n

arrancadcor

Manilladel mango

gasolina

Filtrode aire

Tapa del deposito de aceite

delmotorcon varilla

Caja

Cubierta de

la impulsi6n

Ajustador de la rueda (en cada rueda)

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrds, rotatodas, Sears, cumplen

con los estdndares de seguddad del Amedcan National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor estd funcionando.

Barra de control que exlge la presencia del

operado - tiene que sujetar*se abajo, junto

con el mango, para hacer arrancar el motor.

Su61telapara parar el motor.

Control de acelercion/estrangulacion - se

usa para hacer arrancar el motory le permite

seleceionar la velocidad del motor de ya sea

ESTRANGULACI6N o R,&,PIDA.

Puerta de la acolchadora - permite la

conversi6n para la operaci6n de descarga o

ensacado.

Cord6n arrancador - se usa para hacer

arrancar el motor.

Palanca de control de la impulsi6n - se

usa para enganchar la segadora para

movimiento hacia adelante impulsada a motor.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrafios dentro

de sus ojoa, Io que puede

producir dafios graves en dstos.

Siempre use anteojos de seguridad o

proteccibn para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos galas o una

mascara de seguridad do visibn amplia de

seguridad usada sobre las galas.

COMO USAR SU SEGADORA

CONTROL DEL MOTOR

La motor se controla por medio de un control

de aceleraci6n ubicado en el lado del mango

superior. La posici6n de ESTRANGULACION

so usa para hacer arrancar el motor ffio, la

posici6n de R,&,PIDOes para hacer arrancar

el motor caluroso y el operaci6n normal. La

velocidaddel motor no se puede ajustar.

ESTRAN- t" _ _ _

GULACION : ,"_"_'l

CONTROL DE ZONA DEL MOTOR

_LPRECAUCI6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningL_nmotivo trate de eliminar la

funci6n del controldel operador. La cuchilta

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

estb detr_s del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSI(_N

• La autopropulsi6n se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando la palanca de

accionamiento atr_s hacia el mango. Cuanto

m&slejos se tira la palanca hacia el mango,

m_.sr&pidaira la unidad.

• El movimiento hacia adelante so detiene

cuando sea la palanca do mando operador

presente o la palanca de accionamiento se

sueltan. Para detener el movimiento hacia

adelante sin apagar el motor,soltar s61ola

palanca de accionamiento. Mantener la

palanca de mando operador presente abajo

contra el mango para continuar a cortar sin

autopmpulsi6n.

AVISO: Si despu_s haber desenganchado de

la palanca de control, la segadora no roda

hacia atr&s, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsi6n.

• Para mantener el mando conectado cuando

se da la vuelta a una esquina, empujar el

mango para levantar las ruedas delanteras

del terreno mientras se gira la cortadora.

Barn decontmlc

PAPA

Bot6n ajuste ENGANCHAR EL CONTROL DE LA

(en la parle CONTROL DELA IMPULSI6N

trasera) IMPULSI6N DESENGANCHADO

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse", provocando una disminuci6n de la

velocidad. Hay un bot6n en la pane trasera de

la sede del mando para apretar la tensi6n del

cable. Proceder de la siguiente manera:

1. Apagar la unidad y desconectar el cable

de bujfade la bujfa.

2. Tirar la palanca de accionamiento todo

atrds hacia el mango.

3. Empujar el bot6n en la parte trasera del

mando. Con el bot6n apretado, revuelva la

palanca de controles del mecanismo

impulsor a la posici6n desenganchada.

4. Soltar el bot6n.

5. Opere la segadora para probar la

velocidad del mecanismo. Si tras los pasos

descdtos arriba la situaci6n se empeora

(la velocidad de avance ha disminuido),el

sistema no estaba =aflojado". Repitiendo

los pasos de arriba se vueIve la unidad al

ajuste y velocidad correctos.

6. Si las condiciones no mejoran despuds de

los pasos descritos (la velocidad hacia

adelante queda la misma), la correa de

transmisi6n esta desgastada y tiene que

set sustituida.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el cone bajo y baje

las ruedas para el corte alto., ajuste la altura

de corte para que se acomode a sus

requisitos, La posici6n del medio es la mejor

para la mayofia de los c_spedes.

• Para cambiar la altura de cone. empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos.

Aseg_rese que todas las ruedas queden

igualmente ajustadas.

AMISO: El ajustador esta correctamente

colocado cuando las orejas de la placa est_n

insenadas en el agujero del mango. Tambi_n,

los ajustes de 9-posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orejas de la placa.

PARAUNCORTEALTO, Orejasde

BAJELASRUEDAS

PARA UN CORTE BAJO, LEVANTE I.AS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

corno acolchadora de capa vegetal. Para

convertirla a una operaci6n de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

• Lavantar la puerta trasera de cortac6sped y

colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quiciode la puerta.

• Para pasar a la operaci6n de

acolchamiento, remover la recolectora de

hierba y cerrar la puerta trasera.

trasera

Mango del

baetidor del

r_.,ogedor

de c_sped

Gancholateral del

bastidor delrecogedor

SEGADORAS CON DESCARGA LATERAL

• La puerta trasera tiene que estar cerrada,

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de enaacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

PASOS SIMPLES DE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PAPA ACOLCHAMIENTO -

1. Puerta trasera eerrada.

2. La protecci6n contra la descarga lateral

cerrada.

PARA ENSACAMIENTO TRASERO -

1. La tap6n acolchadora trasera removida.

2. La protecci6n contra la descarga lateral

cerrada.

PARA DESCARGA LATERAL-

1. Puerta trasera cerrada.

2. La protecci6n contra la descarga lateral

instalada.

A_,PR.ECAUCI(_N: No haga funcionar su

segaoora sin la puerta trasera se cerr6, o sin

el desviador de recortes o sin el recogedor

cdsped aprobados en su lugar. Nunca trate

de operar la segadora cuando se halla

removido la puerta trasera o cuando se ha

removido a puerta trasera o cuando est,. un

poco abierta.

Abra la protecci6n

contrala descarga

Desviador

PARA VAClAR EL RECOGEDOR DE

ClaSPED

1. Levante el recogedor de c_sped usando el

mango del bastidor.

2. Remueva el recogedor de c6sped, con los

recortes, de debajo clel mango de la

segadora.

3. Vac{e los recortes de la bolsa usando

tanto el mango del bastidor como 61de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacfe;

se producira un desgaste innecesado.

) del

recogedor

de c6sped

Mangode

labolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. Para el tipo y el grado del aceite a

utilizar,yea e! "MOTOR" en la secci6n del

Mantenimiento de este manual.

_qI,PRECAUCI6N: NO sobrellene el motor con

aceite, o fumard cuando Io valla a arrancar.

1, Asegerese que la segadora est6 nivelada

y que el area alrededor del dep6sito de

aceite este limpia.

2, Remueva la varila medidora de aceite del

tubo de desarga de aceite. Asegdrese que

el borde del tubo de relleno de aceite este

limpio.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente 3/4 (12 onzas)

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Use un

medidor en la tapa/varilla indicadora del

nivel para relleno del aceite para revisar el

nivel. Inserte la varilla indicadora de nivel

en el tubo, y haga descansar la tapa del

dep6sito para relleno del aceite en el tubo

al leer las medidas. NO enrosque el tap6n

cuando este tomando una lectura.

5. ContinL_e agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumara

cuando Io valla a arrancar.

6. Aseg6rese de apretar la varilla medidora

del aceite antes de arrancar el motor.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la Ifnea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despu6s de 25 horas de

operaci6n o una vez pot temporada. Puede

necesitar cambiar el aceite mds a menudo

cuando las condiciones son polvorosas o

sucias.

AGREGUE GASOLINA

• Uene el estanque de combustible hasta la

parte inferior del cuello de relleno de!

estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin

plomo, nueva y limpia con el minimo de 87

octanos. No mezcle el aceite con la

gasolina. Para asegurar que la gasolina

utilizada sea fresca compre estanques los

cuales puedan ser utilizados durante los

_kpdmeros 30 .dfas.

PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

_-PRECAUCI(_N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de 6cidos durante el

almacenamiento. La gasolina acidica puede

da_ar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarJo

por un perlodo de 30 dfas o rods. Vacle el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las lineas

del combustible y el carburador queden

vacios. La pr6xima temporada use

combustible nuevo. Vea las Instrucciones Para

El Almacenamiento para mds in|ormaci6n.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir daSos

permanentes.

Tapa del

de aceite

de nivel

Tapa del renenador de

gasolina

Marcasuperior

Marca inferior _--

- Tapa del

gasolina

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del

motor, una cantJdadpequeSa de humo puede

estar presente durante el uso inicialdel

producto y se debe considerar normal.

1. Asegurase que vdlvula del combustible

estd en la posici6n ON.

2. Para hacer arrancar un motor fifo, mueva

la palanca de control de aceleraci6n/

estrangulaci6n, montada en el mango, a la

posici6n de ESTRANGULACI6N.

3. Sujete la barra de controlesque exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

rdpidamente. No permita que el cord6n

arrancador se devuelva abruptamente.

4. Lentamente mueva la palanca de .control

de aceleraci6n a la posici6nde RAPIDO,

despuds de que arranque el motor.

• Para empezar el motor, mueva la palanca

de controlde acceleraci6n a la posici6nde

R/_PIDO y despu_s siga los pasos

anteriores.

PARA PARAR EL MOTOR

• Para parar el motor y si no intenta ponerlo

en marcha de nuevo, alivie la barra de

controlque exige la presencia del operador.

Espere hasta que la cuchillay todas las

piezas m6viles se hallan parado y mueva la

vdlvula del combustiblea la posicion OFF.

ON RJE_

V_tlvula del combustible

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede ser necesario el elevar la

altura del code para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recortes de cesped. Puede

que sea necesario reducirla velocidad del

recorridoy/o haga funcionar la segadora

sobre el &tea per segunda vez.

• Para un cone muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

• Para un mejor ensacado del cdsped y para

la mayoria de las condiciones de corte, la

velocidad del motor debe ajustarse a la

posici6n de R/_PIDO.

• Los poros en los recogedores de c_sped

de tela pueden nenarse con mugre y polvo

con el uso y los recogedores recaudardn

menos cdsped. Para evitar dste, roefe e!

recogedor con la manguera de agua

regularmente y d6jelo secarse antes de

usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de cdsped y paja. Esto ayudaff, el

flujo del aire del motor y extenderd su

duraci6n.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" in la seccion Mantenimiento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de c_sped muchas

veces, y los reduce en tamaSo, de modo

que si se caen en el cdsped se van a

dispersar entre _ste y no se van a notar.

Tambi_n, el cdsped acolchado se va a

deshacer rdpidamente entregando

substancias nutritivas para el c6sped.

Siempre acolche con la velocidad del motor

(cuchilla)m_,s alta, pues asf se obtendrd la

mejor acci6n de recorte de las cuchillas.

• Evite cortar el cdsped cuando est_ mojado.

El c_sped mojado tiende a format montones

e interfiere con la acci6n de acolchado. La

mejor hora para segar el c_sped es

temprano en la tarde. A esa hora _ste se ha

secado y el _rea reci_n cortada no quedard

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c_sped. En el caso de que

el c_sped haya crecido demasiado, puede

ser necesario el elevar la altura del corte

para reducir el esfuerzo necesario para

empujar la segadora y para evitar

sobrecargar el motor, dejando montones de

recortes de cdsped. Para un c_sped muy

pesado, reduzca el ancho del corte

pasando por encima del lugar anteriormente

cortado y siegue lentamente.

i MAX 1/3

• Ciertos tipos de c_sped y sus condiciones

pueden exigir que un Area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo code, siegue atravesado o

en forma perpendicular a la pasada del

primer cone.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_l que el c6sped se

27 enrede y cambie de direcci6n.

,,oo,,.,°,-,.,,,,-,,..o./s, JJF

Revisar si hay sujetadores sueltos

Umpiadinspeccionar el recogedor de i__ _1_

I c(_sped(siviene equipado) lIPS

Limpiar la segadora

Urn_iar deba o de la cubierta de la trans-

rnisi6n(segadoras con poder propufsor

Revisar las correas y las poleas irnpul*

sadas (segadoras con poder propulsor) V'

Revisar o/afilar/carnbiarla cuchila _3

Tabla de lubdcacibn I_ [ If

Limpiar la bater|a/recargar

(segadoras con arranque el_:trico) I_ 1_4

Revisar el nivel del aceite Iv/

Carnbiarel aceite del motor 1_1,2

Limpiar el filtro de aire _12

Inspeccionarel slenciador

Llmpiar o/cambiar la bujfa

Cambiar el cartucho de papel del filtro 1_2

de aim

I - Camblar rodsa menudo cuando se opens bajo carga pesada o en arnbientes con alas temperaturas.

2 - Dar servicio rndsa menudo cuando se opens en condiciones sucias o polvorosas.

3 - Carnbie las cuchilas rods a menudo cuando siegue en terreno arenoso.

4- Cargar pot 48 horas al fin de la temporada. TABLA DE LUBRICACION

RECOMENDACIONES GENERALES

La garanta de esta segadora no cubre los

articulos que hart estado sujetos al abuso o a

la negligencia del operador. Para recibir todo el

valor de la garantia, el operador tiene que

mantener la segadora seg_n Jas instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dioa para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser

revisados pot Io menos un vez por cada

temporada.

• Una vez al aSo, cambie la bujfa, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla estd desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funcione mejor y que dure m&s.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICACI(SN

Mantenga la unidad bien lubricada (yea la

"TABLA DE LUBRICACI()N").

Ajustador

de la rueda

del motor

Bisagra

de la puerta

de la

acolchadora

Bisagra de

la puerta

traser

Clavija de montaje del puntal del mango

(_) Rocle el lubrlcante

(_) Vea "MOTOR" en lasecclon de Mantenlmlento

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tienen que lubricarse, use Iosamente un

lubricante tipo crafito, de polvo seco, en

forma moderada,

ESPEClFICAClONES DEL PRODUCTO

Nt_merode Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.0 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 10W30

Capacidad de Aceite: 18.50nzas

Bujfa (Abertura: .030") NGK BPR6ES

Torsi6n del Pemo de la Cuchilla: 35-40 ft. Ibs.

El nLimerodel nodelo y el de aerie se eneuentran en la calcomania adjunta a la parte trasere

de la caja de la segadora. Deba registrartanto el nOmerode serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el future.

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las nantas sin gasolina, acaite o

substancias quimicas para control de

insectosqua pueden dahar la goma.

• Evite los tocones, las piedres, las grietas

profundas, los objetos afilados y otros

peligros que pueden dafiar alas Ilantas.

CUIDADO DE LA CUCHILLA

Pare obtener los mejores resultados, la

cuchillade la segadora tienen qua mantenerse

afilada. Cambie la cuchilladoblada o dahada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con 6sta.

2. Haga descansar la segadore en su lado.

Aseg_rese que el flltre de aim y qua el

carburedor queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar qua la

euchillagire cuando sele quite el pemo.

AVISO: Proteja sus manos con guantes y/o

envuelva la cuchillacon una tela gruesa.

4. Remueva el perno de la cuchillagir_ndolo

en el sentido contrario en qua giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de

ferreterfa adjuntadores (el perno, la

arandela de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchillay

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene qua

estar en buenas condiciones para qua

funcione en forma adecuada. Cambie el

adaptador siesta da_ado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigueSal del motor. Aseg_rese qua la

ranura del adaptador y que el chavetero

del cigueSal est6n alineados.

2. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeres en la

cuehilla con laa salientes efevadas en el

adaptador.

3. Aseg_rese de que el borde de salida de la

cuchilla (opuesto al borde afilado) est6

hacia arriba hacia el motor.

4. Instale el pemo de la cuchillacon la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchillay

el cigueSal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la ouchillagir_,ndoloen el sentido en

que giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El pemo de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchilla

- pero si !o hace, asegdmse de que quede

balanceada.

Se tiene qua tener cuidado de manteneda

balanceada. Una cuchilla qua no est_

balanceada va a producir eventualmente daSo

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Pare revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujere central de la

cuchilla sobre ta cabeza del clavo. Si la

cuchilla estd balanceada debe permanecer

en la posicibn horizontal.Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que

esta quede balanceada.

/ ciguenal

Cuchilla

Pemo Arandela

de la endurecida

29 cuchilla Bordede salida Adaptador de la cuchilla

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el ague de la manguera pero tiene que

estar 5eco ouando se vaya a usar.

• Revise su recogedor de c_sped a menudo

pare verificar si est& dafiado o detedoredo.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c._mbielo

solamente pot uno que sea aprobado por el

fabricante. D_ el n_mero del modelo de la

segadora euando Io ordene.

RUEDAS DE IMPULSI(_N

Revise las ruedas de impulsi6n delanteras

cada vez antes de segar, para asegurarse de

que se mueven libremente.

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c6sped, etc. en el

Area de las ruedas de impulsi6n y tienen que

limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las clavijas de

horquilla y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c_sped de dentro de la cubierta contra el

polvo,pifi6n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Si despu_s de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centre de servicio Sears o

con un otre centre de servicio cualificado.

CAJA DE ENGRANAJES

•Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el _.rea alrededor de la

impulsibn tienen que mantenerse limpias y

sin acumulaci6n de basura. Limpie debajo

de la cubierta de la impulsi6n dos veces por

temporada.

• La caja de engranajes se Ilena con

lubricaote hasta el nivel adecuado en la

f&brica. La _nica vez que el lubdcante

necesita atenci6n es cuando se le ha

prestado servicio ala oaja de engranajes.

• Si se necesita lubricante, use solamente

Grasa Texaco Starplex Premium 1, Parte

No. 750369. No use substitutos.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ

de servicio API. Seleccione la calidad de

viscosidad SAE seg_n su temperatura de

operaci6n esperada.

CALIDADES DE_VISCOSIDAD DE SAE

AVISO: Los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en clima

frfo, y revise el niveldel aceite del motor

menudo, pare evitar un posible dafio en el

motor, debido a que no tiene suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al afio si la

segaclora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del cdrter antes de

arrancar el motor y despu_s de cada cinco (5)

horas de uso continuedo. Aprieteel tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de incliner la segadora para

drenar el aceite, drene el tanque de combus-

tible haciendo cotter el motor hasta que el

tanque est_ vacio.

1. Desconecte el alambre de la bujfa y

pbngalo de modo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficielimpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atrds para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea =PARA

AGREGAR EL ACEITE" en la secci6n de

Opereci6n de este manual.)

6. Vuelva a conectar el alambre de la bujfa a

Osta.

Tapedeldeposito de aceite

con varilla de nivel

Marca

iarca

inferior

FILTRO DE AIRE

Su motor puede sufdr averfas y funcionar de

manera incorrecta con un filtre del aire sucio.

Sustituirel papel del cartucho una vez al aSo o

tras 100 horas de funcionamiento, rods a

menudo si se utiliza en condiciones de

suciedad y polvo particulates. No lave el filtro

de aire.

PARA LIMPIAR EL FILTRO DE AIRE

1. Remueva la cubierta.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpe_.ndolosuavemente en una

superficie plana. Si estd muy sucio cambie

el cartucho,

_ePRECAUCI6N: Los solventes de petr61eo,

s como el kereseno, no se deben usar

para limpiarel carfucho. Pueden producirel

deterioro de dste. No aceite el carfucho. No

use aire a presi6n pare limpiarloo secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Cartucho Cubierta

del filtro

Orejas de aire

SILENCIADOR

Inspeccione y cambie el silenciador siesta

cormfdo puede producirun peligro de incendio

y/o daSo.

BUJIA

Cambie el bujfa al comienzo de cada

temporada de siega o despu_s de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de bujfay el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual.

LIMPIEZA

IMPORTANTE: Pare obtener el mejor

rendimiento,mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpin la

parte de abajo de su segadora despues de

cada uso.

_,PRECAUCI_N: Desconecte el alambre de

la bujfa y p6ngalo en donde no pueda entrar

en contacto con _sta.

• Limpie la parte inferior de su segadora

rasp_.ndolapara remover la acumulaci6n de

cdsped y basura.

• Limpie el motora menudo para evitar que

se acumule la basura. Un motortapado

funciona mds caliente y se acorta su

duraci6n.

• Mantenga las superficies pulidasy las

ruedas sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiarla segadora a menos

que el sistema el6ctdco, el silenciador,el

filtro de aire y el carburador est6n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSI(_N

Limpiedebajo de la cubierta de la impulsi6n

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de c_sped o

basura en la parte inferior de la cubierta de la

impulsi6n.

_,ADVERTENCIA: Para evitar lesi6nes

serias, antes de dar calquier servico o de

hacer ajustes:

1. Suelte la barra de controly pare el motor,

2. Aseg6rese que la cuchilla y que todas las

partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujfa y

p6ngalo en donde no pueda entrar en

contacto con dsta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE

CORTE" en la secci6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se preporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un mfnimo la posibilidadque

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador.Si se dana el

desviador debe cambiarse.

PARA REMOVER LA CORREA DE IMPULSI6N

1. Remueva la cubierta de la impulsi6n.

Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

2 Haga descansar la segadora en su lade

con el filtro de aire y el carburador mirando

hacia arriba.

3. Remueva la cuchilla.

4. Remueva la defensa en contra del

desperdicio.

5. Remueva la correa de la polea del motor

en el cigueSal.

PARA CAMBIAR LA CORREA DE IMPULSI(_N

1. Instale la eorrea nueva en la polea del

motor,

2. Reinstale la defensa en contra del

desperdicio y la cuchilla.

3. Vuelva el cortac_spedes a la posicibn

vertical.

4. Instale la correa nueva en la polea de la

caja de engranajes.

5. Reinstale la cubierta de la impulsk_n.

NOTA: Siempre use la correa aprobada per la

fdbrica para asegurarse que calce y dure.

Correa

Cubierta de

laimpulsion

EMPUJAR

PARA AJUSTAR EL MANGO

El mango superior quede set ajustado a

cuatro (4) distintas posiciones de altura.

1. Afloje ambas periliasdel mango solamente

bastante para permitir que el mango

superior gire a la posici6n deseada.

2. Apriete ambas perillas del mango con

seguridad.

Manilla de

Manil]ade

mango

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

1. Ponga el bastidor del recogedor de c6sped

en la bolsa del c_sped con la parte r[gida

de la bolsa en la parte inferior.Asegt_rese

que el mango del bastidorestd en el

exterior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilosobre el

bastidor.

AVISO: Si los sujetadores de viniloestdn muy

duros, m_talos en agua caliente per algunos

minutes. Si se moja la bolsa, ddjela que se

seque antes de usarla.

PRECAUCI()N: No haaa funcionar su

segadora sin el desviador _le recortes o sin el

recogedor de c_sped, aprobados, en su

lugar. Nunca trate de operar la segadora

euando se ha removido la puerta trasera o

cuando estd un poco abierta.

Mangodel "-_-J_

bastidorde]_k_/jJJ _ _\

_'_ _ delbast,tier

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha side ajustada en la

fdbrica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motor esta

funcionando demasiado rapido o demasiado

lento, Ileve su segadora amas con su centre

de servicio Sears o con un otro centre de

servicio cualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

estd funcionando en forma adeeuada debido a

problemas que se sospecha vienen del

carburador, Ileve su segadora a contacto con

su centre de servicio Sears o con un otro

centre de servicio cualificado para repararla

y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha side ajustado en la fdbrica

para la velocidad del motoradecuada. Puede

ser peligrosohacer funcionar el motor a una

velocidad per sobre el ajuste de alta velocidad

de la fdbrica. Si cree que la velocidad alta

regulada del motor necesita ajuste, contacto

con su centre de servicio Sears o con un otto

centre de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dfas o

m_.s.

SEGADORA

Cuando se va a guardar la segadora por

cierto perfodode tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gu_rdela en un Area

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segen se muestra en la

secci6n de Mantenimento de este manual.

3. Asegerese de que todas las tuercas y

clavijas y todos los pemos y tomillosest_n

apretados en forma segura. Inspeccione

las panes que se mueven para verificar si

est&n daSadas, quebradas o desgastadas.

C_.mbielassi es necesado.

4. Retoque todas las superficies que estdn

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenarla.

1. Apriete los extremos inferioresdel mango

inferiorentre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante,

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atr_s.

IMPORTANTE: Cuando doble el mango para

el alcaenamiento o el transporte, asegQrese

que Io doble segun se muestra o purde danar

los cables de control.

• Cuando prepare sus mangos a partir de la

posici6n de almacenamiento, el mango

inferior autom&ticamente se asegurar& en la

posici6n para segar.

APRIETE

PAPADOBLAR

Mang(

Barradecontrolque _.__:_ j-_._.,,.

exigelapresenciadel_/_.2) DOBLAR Y/'_,-\

operador _//HACIA //7 %1_,,}

,k7

Mangosupedor_'_ ////PAPA ,_" //="

,'/I

.Ma?_. ",N. /

tnfenor._ _,Ni/// )

--_x,___ _/ /_ _-

!, ,,z DOa_

_1-_ \ __- _-'_" \

_'_ p parasegar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistema de combustible

tales como el carburador, el filtre del combus-

tible, la manguera del combustible o en el

estanque durante el almacenamiento. Los

combustibles mezclados con alcohol

(conocido como gasohol o que tienen etanol o

metanol) pueden atraer humedad, Io que

conduce a la separacion y a la formacion de

acidos durante el almacenamiento. La gasolina

acidica puede danar el sistema de combustible

de un motordurante el periodo de

almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y d_jelo funcionar

hasta que las I_neas del combustible y el

carburador est_n vac{os.

• Nunca use los preductos para limpieza del

carburedor o clel motor en el estanque de

combustible pues se pueden preducir

da_os permanentes.

• Use combustible nuevo la pr6xima

temporada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaciSn de depbsitos de goma en el

combustible durante el pedodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacena-miento. Siempre siga

la proporcibn de mezcla que se encuentra en

el envase del estabilizador. Haga funcionar el

motor por Io menos 10 minutos despu_s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se

esta. usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

c_mbielo con aceite de motor limpio. (Vea

"MOTOR" en la secci6n de Mantenimiento de

este manual.)

CILINDRO

1. Remueva la bujfa.

2. Vacfe 29 ml (una onza) de aceite a trav_s

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Cambie por una bujfa nueva.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producir_n problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y ct3bralapara protegerla

contra el polvo y la mugre.

• Cubra su unidad con un form protector

adecuado que no retenga la humedad. No

use pldstico. El pldstico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que pmducir_ la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape to

davia estan calientes.

_PRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificioen donde los gases pueden

a_canzaruna llama expuesta o una chispa.

Permita que se enfrfo el motor antes de alma-

cenarla en alg_n recinto cerrado.

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

NO arranca

Faltade

fuerza

1. Filtm de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa desconectado

6. Bujfa mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Vdlvula del combustible (si equ-

ipada) estd en la posici6n OFF.

11. Bateria d_bi (si equipada).

12, Desconecte el conector

de la batefia (si equipada).

1. Cuchilla desgastada, doblada

o suelta.

2. Artura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_ipida.

CORRECCI(_N

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drene el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Drene el estanque de combustible

y el carburader y vuelva a Ilenar el

estanque con gasolina nueva,

5, Conecte el alambre a la bujfa.

6. Cambie la bujfa,

7. Apriete el pemo de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v_lvula del combustible

a la posicibn ON.

11. Cague la bateria.

12. Conecte la batefia al motor.

1. Ajuste a la posici6n de

"Cone mds alto."

2. Ajuste a la posici6n de

"Cone mds alto."

3. Limpie/cambie el fiitro de aim.

4. Limpie la parte inferiorde la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m&s lenta.

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

PROBLEMA

Mal corte-

disparejo

estd dirigido a un centro de servico Sears.

CAUSA

1. Cuchilia desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

Vibraci6n

excesiva

Cord6n

arrancador

dificil de tirar

Recogedor de

c6sped no se

Ilena (si viene

equipado)

Dificil de

empujar

Pdrdlda de

impulsi6n

o retardase

de la

velocidad

3. Acumulaci6n de c_sped, hojas o

basura debajo do la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. CigueSal del motordoblado.

1. El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

2. Ciguefial del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cdsped.

t. Altura de code demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El cdsped est._demasiado alto o la_

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastrdndose en el c_sped,

3. Recogedor de cdsped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa est'. fuera de la polea.

3. Cable de la impulsi6n usado o roto.

4. Suciedad en pi5ones del

mecanismo impulsor.

5. El sistema de control del

mecanismo impulsor "suelto".

CORRECCI6N

1. Cambie la cuchilla. Apriete el pemo

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parle inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1, Presione la barra de control

hacia el mango supedor antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el c_sped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cdsped.

1. Eleve la altura de code.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m_.salto.

3. Vacfe el recogedor de c_sped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie la correa de

impulsi6n.

2. Revise/_uelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Limpie los moBones del

mecanismo impulsor.

5. Ajuste el control del mecanismo

impulsor.

SERVICE NOTES

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378521

GEAR CASE ASSEMBLY - - PART NUMBER 174915

4 5 8

KEY PART

NO. NO. DESCRIPTION

1 17060410 Screw, Tapping 1/4-20 x.62

2 174917 Gear Case, Upper, FWSS

3 57072 Seal

4 77881 Beanng

5 57079 Washer

6 174918 DriveShaft, 21"FWGD

7 160817 Washer, Thrust

8 174916 Gear Case, Lower,FWSS

9 160818 Bearing,Needle,Thrust

10 850848 Key, Hi-pro

11 171755 Gear, Helical

12 12000003 E-Ring

13 137051 Shaft, Worm

14 182225X004 RetumArm

15 169738X004 Bracket,Transmission

16 86447 Plug

- - 750369 Grease

- - 176746 Kit, Gearcase Replacement (Includes Instructions)

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378521

i 23

31 91

13 /_12

83_y86 45

85_2_ 84 94

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378521

KEY

NO.

PART

NO.

182714

151721X479

182713

182903

171407

180833

51793

66426

180479

128415

175069X479

175070X479

17060410

181019X479

181018X479

180071

180072

132004

179585

178398

88652

169747

87677

150406

83923

180659

175231

182788

165761X004

180912

175060X004

144929

165762X004

180626

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

UpperHandle, withGrip 36 165912

LowerHandle 37 850733X004

ControlBar 38 176185

EngineZoneControlCable 39 176235

HandleBolt 40 750634

HandleKnob 43 183755

HairpinCotter 44 181577

WireTie

Rear Door Kit(Incl. Key #16 & 17) 45 85463

PopRivet 46 851514

SupportBracket LH 47 176135

Support Bracket RH 48 183526X004

Screw 14-20 x 5/8 49 850263

Handle BracketAssembly (Left) 50 851084

Handle Bracket Assembly(Right) 78 179752

SpringLH 81 179753

SpringRH 83 175066

Keps Locknut 1/4-20 84 175735

RopeGuide 85 175071

Rear Skirt 86 175285

Hinge Screw 1/4-20 x 1-1/4 67 175650

EnginePulley 88 63601

Hi-Pro Key #505 90 851201X004

Engine,Honda, ModelNumber GCV 160-AIAE 91 57143

(See Breakdown) 92 182003

Hex Head Thread Roiling Sraw 3/8-16 93 182748

Hex FlangeNut 94 851074

Wheel - - 161058

Shoulder Bolt 5/16-18 x .33 - - 183762

Throttle/Choke Control

Axle Arm Assembly RR

Selector Knob

Selector Spring

Screw

Axle Arm Assembly LR

Hubcap

Bolt

Bracket, Upstop

Washer

Pushnut

Screw

Bottom Belt Cover

LawnMower Housing

(includes Key Numbers 10, 11, 12 and45)

Danger Deal

BladeAdapter

Blade21"

Washer, Saddle

Helfcal Washer 3/8-24 x 1-3/8 Gr. 6

Hex Head Machine Screw 3/8-24 x 1-3/8 Gr. 8

Handle Adjuster Assembly, LH

Handle Adjuster Assembly, RH

Mulcher Door

Hinge BracketAssembly

ClippingDeflector

Spring

Hinge Rod

Nut, Hex

Washer, Flat

Washer, Wave

Wireform

Grip,Foam

Washer, Hardened

WarningDecal (Not Shown)

Owner's Manual(English/Spanish)

Availableaccessories notincludedwithlawn mower:

71 33623 Gas Can (2.5 Gallon)

71 33500 FuelStabilizer

NOTE: All componentdimensions given in U.S. inches.

1 inch -- 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378521

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378521

KEY PART

NO. NO.

PART

DESCRIP'nON NO. NO. DESCRIPTION

176328

175262

180607

169778

180609

181363X479

180626

83923

181698

18O658

12000058

175739

180504

67725

57143

180912

179047

180610

18O6O4

180603

175065

132010

169742

180915

DriveContrelAssembly 36 174915

Pan HeadTapping Screw#10-24 x 2-3/4 38 63601

Spring,Pulley Adjuster 40 182226

V-Belt 41 180914

Connector,Lever/Pulley 44 180601

Plate,Trigger, EZ Walk Drive Control 45 180605

Hubcap 46 180602

Locknut 49 175103

Screw, PhillipsHead #10-5/8 50 175102

Wheel& Tire Assembly 51 175098

E-Ring 52 175267

Driveshaft Cover 53 175104

Dust Cover 54 175101

Washer 1/2 x 1-1/2 x .134 55 176412

Washer, Wave 56 176413

Selector Knob 57 175058

Grassbag Assembly 58 175105

Cable, Drive 59 180606

Pulley, Split, Upper 60 52160

Pulley, Split, Lower 61 57079

DriveCover 62 169782

Hex Flange Nut 63 150078

Drive Pulley

Wheel Adjuster Assembly (Left)

Gear Case Assembly

Locknut1/4-20

Spring

Wheel AdjusterAssembly(Right)

Cover,Top,EZ Walk DriveControl

Lever, EZ Walk Drive Control

Cover, Bottom,EZ Walk Drive Control

Pinion,Gear

Retainer, Drive,RH

Pawl

Spring,Torsion

Disc, Drive

Seal, Friction

PinionAssembly,RH

PinionAssembly, LH

Frame

Retainer, Drive, LH

Screw

Washer

Keeper, Belt

Screw

NOTE: All componentdimensionsgiven in U.S. inches.

1 inch = 25.4 mm

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

CONTROLJ

' CAMSHAFT ]

CARBURETOR

9 8

FAN COVER]

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

CONTROL

KEY PART

NO. NO. DESCRIPTION

1 558O311

2 5580329

3 5580345

4 5580352

5 4439428

6 O8OO466

7 5580378

6094122

8 5580386

9 2418671

10 5580998

11 0145557

12 0471623

Arm, Governor

Rod,Governor

Spdng,Governor

Spring,ThrottleReturn

Spdng,Lever

Holder,Cable

Base Comp., Control(Use upto

SerialNumber1177559)

Base Comp., Control (Use from

SerialNumber1177560)

Rod,Choke

Bolt,GovernorArm

Bolt,Flange (6 x 45) (ct200)

Screw, Pan (5 x 16)

Nut,Flange,6ram

CAMSHAFT PULLEY

K_-Y PART

NO. NO. DESCRIPTION

5580055 PulleyComp., Camshaft

5580063 Shaft, Cam Pulley

5580071 Belt,Timing

5580089 Arm, IntakeValve Rocker

5580097 Arm, Exhaust Valve Rocker

5580105 Shaft RockerArm

5580113 Valve, Intake

5580121 Valve. Exhaust

5580139 Spdng,Valve

1426980 Retainer, Intake Valve Spring

02948"19 Screw,Tappet Adjuster

0004598 Nut,Tappet Adjuster

0018044 O-dng

2373447 O-dng

FANCOVER

KEY PART

NO. NO.

1 3683646

2 5028923

3 5580394

4 5580451

5 5580469

6 5580519

7 5580527

8 2499440

9 5581004

10 0671636

11 2449593

12 0250647

13 0250985

14 0053447

FLYWHEEL

I<L=Y PART

NO. NO.

1 O348433

2 5580659

3 5723747

4 5580675

5 558O683

6 5580782

7 5580790

8 0803619

9 1725050

10 0671552

11 0442038

12 1824630

13 0485946

14 1510361

DESCRIFnON

Rubber, Supporter.107 mm

Peteock Assembly, Manual

Bracket, Petcock

Cap Assembly, FuelTank

Tube, Fuel

Cover Comp., Fan, NH1, Black

CoUer,FanCover

Collar, FrontTum Signal

Bolt, Stud

Screw, Washer, 5 x 10

Bulk Hose, Fuel

Clip, Tube (B8)

Clip, Tube (B10)

Clip,Tube (C9)

DESCRIPTION

Key, Special Woodruff (25 x 18)

Coil Assembly, Ignition

Flywheel Assembly

Wire, Stop Switch

Switch Assembly, Engine Stop

Brake Assembly

Spdng, Brake Lever

BoltFlange (6 x 14)

Bolt, Flange (6 x 23)

Bolt,Flange (6 x 20)

Nut, Special, 14ram

ClipCabte

Screw, Washer (4 x 12)

Washer, Plain

CARBURETOR

KEY PART

NO. NO. DESCRIPTION

1 3088416 Gasket Set

2 5580162 Float Set

3 4930756 Chamber Set, Float

4 4481818 ScrewSet

5 1441518 ScrewSet

6 5580170 ScrewSet

7 5664552 Carburetor Assembly

8 5580212 Valve Float

9 5580220 Nozzle Main

10 5580238 Insulator,Carburetor

11 5580246 Gasket, Insulator

12 4581120 Gasket, Carburetor

13 5580253 Gasket, Carburetor

14 5580535 GuideComp., Air

15 0639419 Screw, Pan (5 x 6)

15 3344520 Screw, Pan (5 x 6)

16 0635474 Jet, Main #60 (optional)

16 0635482 Jet, Main #62 (optional)

16 0636126 Jet, Main #65 (optional)

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

CRANKSHAFT I

I AIR CLEANER

PISTON CONNECTING ROD J

RECOIL STARTER

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV-160-AIAE

CYUNDERBARREL

KEY PART

NO. NO. DESCRIPTION

5579982 CylinderAssembly

2399780 Clip, Valve Guide

5579990 Cover, Head

5580006 CoverComp., Breather

0636845 Bolt,Flange (6 x 12)

0803619 Bolt,Flange (6 x 14)

5581038 Oil Seal 25.4 x 62 x 6

1441112 Spark Plug(BPR6ES NGK)

CRANKSHAFT

KEY PAR'r

NO. NO. DESCRIPTION

1 5580030 Crankshaft Comp. (N1-Type)

5 5581012 WasherThrust

_RCLEANER

KEY PART

NO. NO, DESCRIPTION

1 5580154 Tube, Breather

2 5580402 Element,Air Cleaner

3 5581410 Case Assembly, AirCleaner

5 5664560 Gasket, Air Cleaner

6 5580444 Cover,AirCleaner

7 5580964 Bolt, Flange (6 x 86)

8 2374742 Bolt, Flange (6 x 14)

PISTONCONNECTING ROD

KEY PART

NO. NO. DESCRIPTION

5580014 Piston

1426576 Pin, Piston

5580022 RodAssembly,Connecting

1431055 Bolt,Connecting Rod

2605517 Clip,PistonPin 13mm

5655949 RingSet, Piston(Riken)

5655956 RingSet, Piston (Teikoku)

RECOILSTARTER

I_'Y PART

NO. NO. DESCRIPTION

5597869 Starter Assy., Recoil,

NH1, LongRope, Black

5580634 Knob,Recoil Starter

5580642 Rope, Recoil Starter

2866341 Nut,Flange, 6mm

MUFFLER

KEY PART

NO. NO. DESCRIPTION

1 5580485 MufflerComp.

2 5580501 Protector,Muffler

3 5580972 Bolt,Flange (6 x 79) CT20O

4 0636845 Bolt,Flange (6 x 12)

5 5737457 Gasket, Muffler(Optional)

OILPAN

KEY PAR'r

NO. NO. DESCRIPTION

1 5579974

2 4497947

4 5580261

5 5580279

6 5580287

7 5580295

8 1427244

9 1427251

10 558O3O3

11 0803619

12 0748111

13 2413862

14 2456697

15 5581046

16 0345900

17 0115527

18 1417369

19 5722996

Pan Assembly, Oil

Gasket, OilFiller Cap

Shaft Comp., Governor Holder

Governor Assembly

Weight, Governor

Holder, Governor Weight

Pin, Governor Weight

Slider,Governor

Shaft, Governor Arm

BoltFlange (6 x 14)

Bolt, Flange (6 x 25)

Washer, Thrust 6mm

Clip, Governor Holder

Oil Seal (25 x 41.25 x 6)

Washer, Plain, 6mm

Pin, Lock, 8ram

Pin, Dowel (8 x 20)

Gauge Assembly, Oil Level

SERVICE NOTES

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME _ Anytime, day ornight

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

OurHome

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime,day or night (U.S.A.only)

www.sears.com

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir serviciode reparadbn

a domicilio,y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-642-/)

Au Canada pour service en fran_s:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark / TMTrademark / sM Service Mark of Sears, Roebuck and Co.

® Marca Registrada / TMMarca de Fdbrica / su Marca de Servicio de Sears, Roebuck and Co.

uc Marque de commerce / uo Marque ddposde de Sears, Roebuck and Co.

183762 05.03.02 BY Printed in U.S.A.

Craftsman 917378521 gas walk-behind lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917378521 Questions and Answers

Related Products

Craftsman 917389680 Gas Walk-behind Lawn Mower

Craftsman 917378482 gas walk-behind lawn mower

Craftsman 917378933 gas walk-behind lawn mower

Craftsman 917389290 gas walk-behind lawn mower

Craftsman 917389250 gas walk-behind lawn mower

Craftsman 917388041 gas walk-behind lawn mower
