Sony XBR65A9F User Manual

4-736-796-11(1)

Television

Téléviseur

Reference Guide

Manuel de référence

Sony Customer Support

U.S.A.:

http://www.sony.com/tvsupport

Canada:

http://www.sony.ca/support

United States Canada

1.800.222.SONY 1.877.899.SONY

Please Do Not Return the Product to

the Store

Service à la clientèle Sony

Canada :

http://www.sony.ca/support

États-Unis :

http://www.sony.com/tvsupport

Canada États-Unis

1.877.899.SONY 1.800.222.SONY

Ne retournez pas le produit au magasin

XBR-65A9F / 55A9F

Table of Contents

IMPORTANT NOTICE . . . . . . . . . . . . . . . . 2

Safety Information . . . . . . . . . . . . . . . . . 3

Precautions . . . . . . . . . . . . . . . . . . . . . . . 5

Protecting the TV Screen (OLED TV) . . . 7

Parts and Controls . . . . . . . . . . . . . . . .8

Controls and Indicators . . . . . . . . . . . . . 8

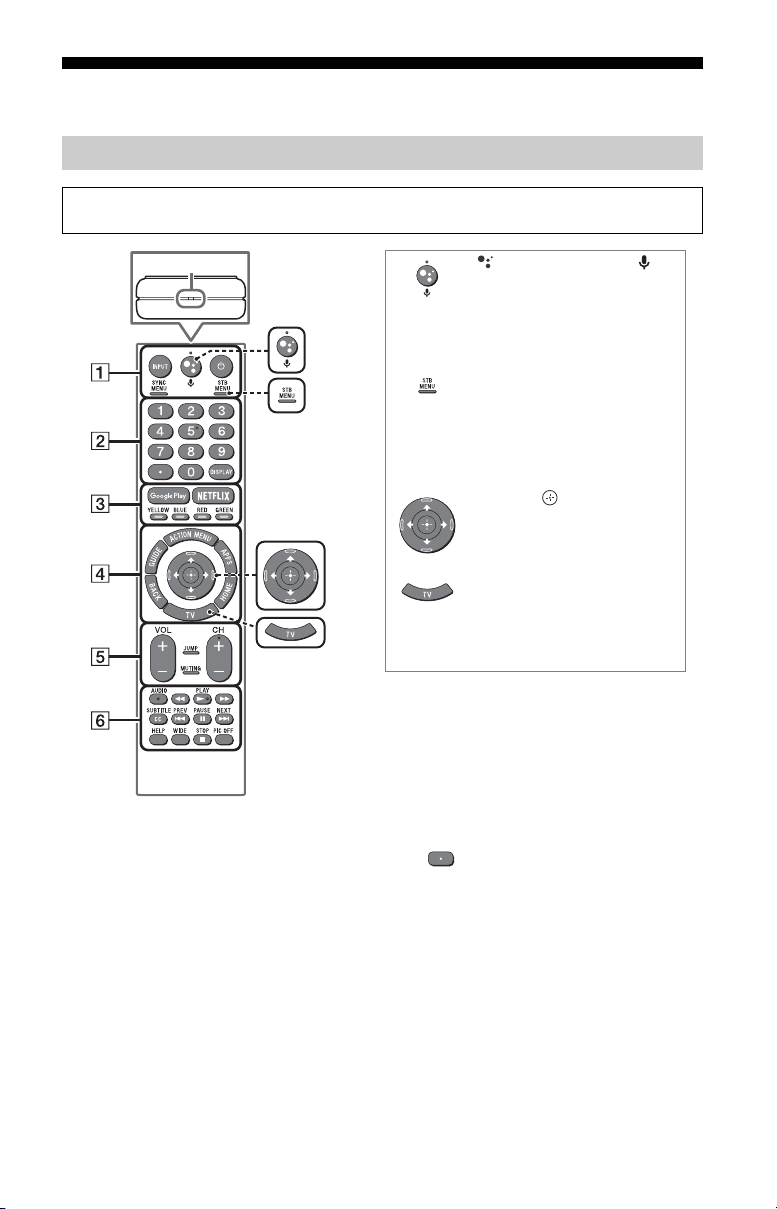

Using Remote Control . . . . . . . . . . . . .9

Remote Control Parts Description. . . . . 9

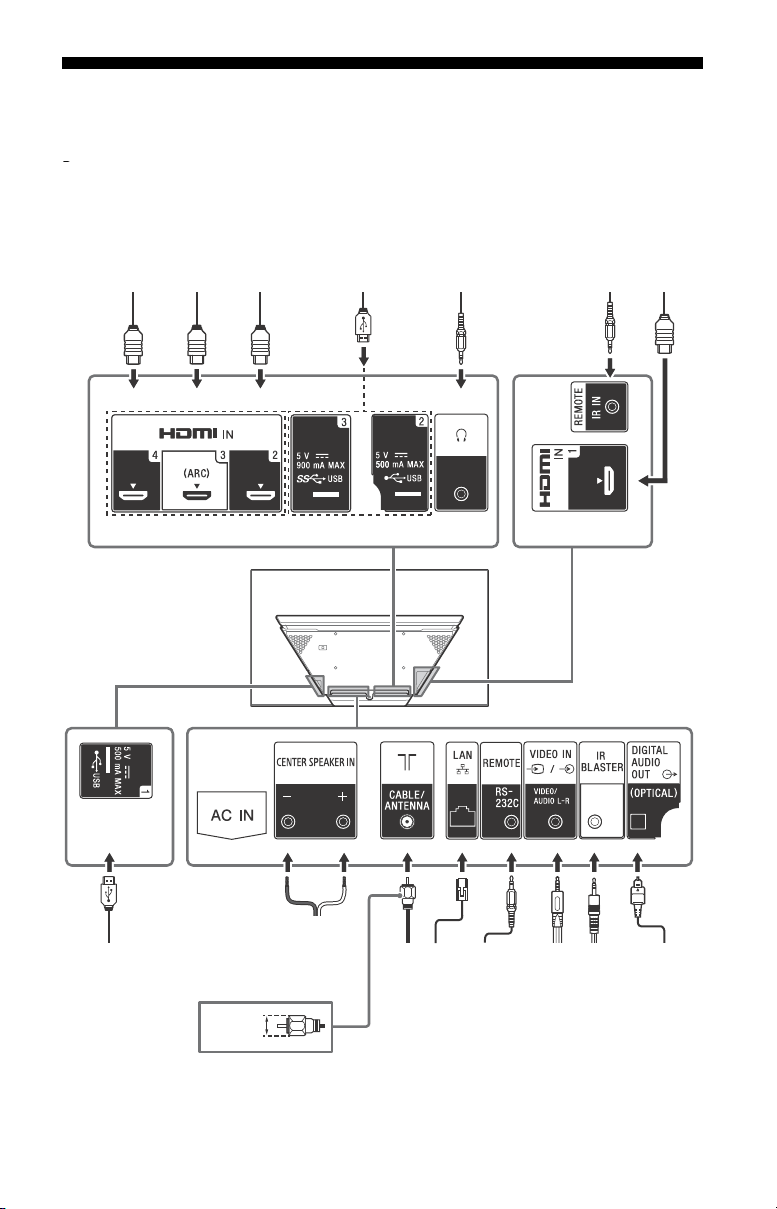

Connection Diagram . . . . . . . . . . . . . 11

Installing the TV to the Wall . . . . . . . 14

Detaching the Table-Top Stand

from the TV . . . . . . . . . . . . . . . . . . . . . . 20

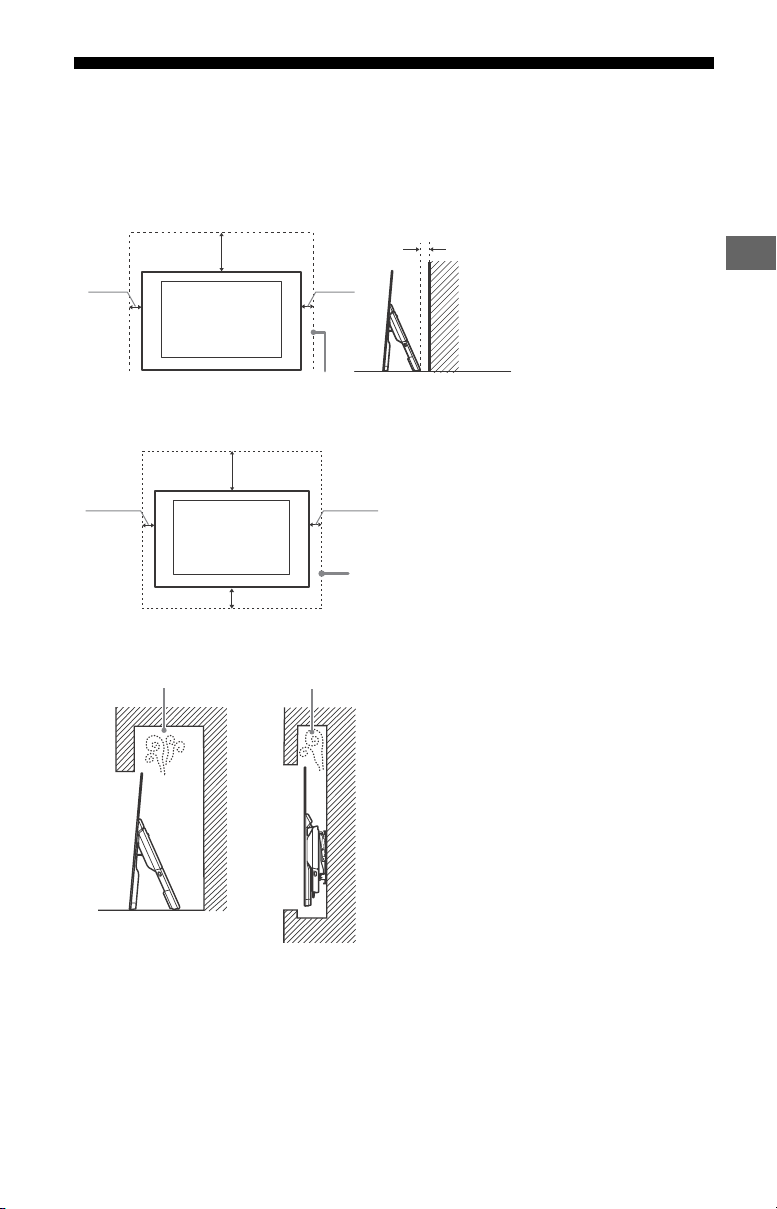

Installing the TV against a wall or

enclosed area . . . . . . . . . . . . . . . . . . . 21

Troubleshooting . . . . . . . . . . . . . . . . .22

Troubles and Solutions. . . . . . . . . . . . . 22

Specifications . . . . . . . . . . . . . . . . . . .23

Introduction

Thank you for choosing this Sony product.

Before operating the TV, please read this manual

thor

oughly and retain it for future reference.

Note

• Images and illustrations used in the Setup Guide and this

manual are for reference only and may differ from the

actual product.

Attaching the Table-Top Stand to the TV

Refer to the Setup Guide on top of the cushion.

Location of the identification label

Labels for the TV Model No. and Power Supply rating are

located on the rear of the TV. They can be found by

removing the center cover .

CAUTION

To prevent electric shock and blade exposure, do not use

this AC plug with an extension cord, receptacle or other

outlet unless the blades can be fully inserted.

• Operate the TV only on 110 V - 240 V AC (U.S.A./Canada

0 V A

The 65” class has a 64.5 inch (163.

9 cm) viewable image

size and the 55” class has a 54.6 inch (138.8 cm) viewable

image size (measured diagonally).

Help

Find more troubleshooting and other useful information

directly from your TV. Press HELP on the remote control

to display a list of topics, or to search by keyword.

Help Guide (Manual)

For more detailed information, select [Help Guide] from

the Help menu on your TV. You can also check the Help

Guide from your PC or smartphone (information

provided on the back cover).

IMPORTANT NOTICE

Owner’s Record

The model and serial numbers are located at the side

and/or rear of the TV. Record these numbers in the

spaces provided below. Refer to them whenever you call

upon your Sony dealer regarding this TV.

Model Name

Serial No.

Note

This television includes a QAM demodulator which should

allow you to receive unscrambled digital cable television

programming via subscription service to a cable service

provider. Availability of digital cable television

programming in your area depends on the type of

programming and signal provided by your cable service

provider.

FCC Related Information

This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses and

can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be

determined by turning the equipment off and on, the user

is encouraged to try to correct the interference by one or

more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

ceiv

er.

• Connect the equipment into an outlet on a circuit

different fr

om that to which the receiver is connected.

• Consult the dealer or an experienced ra

dio/TV technician

for help.

Safety and Regulatory

This device complies with Industry Canada’s licence-

exempt RSSs. Operation is subject to the following two

conditions:

(1) This device may not cause interference; and

(2) This device must accept any interference, including

int

erfer

ence that may cause undesired operation of the

device.

To prevent radio interference to the licensed service, this

device is inte

nded to be operated indoors and away from

windows to provide maximum shielding. Equipment (or its

transmit antenna) that is installed outdoors is subject to

licensing.

5 GHz bands are restricted to indoor operations only.

This equipment complies with FCC/IC radiation exposure

limits set f

orth for an uncontrolled environment and meets

the FCC radio frequency (RF) Exposure Guidelines and

RSS-102 of the IC radio frequency (RF) Exposure rules. This

qui

pment should be installed and operated keeping the

radiator at least 20 cm or more away from person’s body

(excluding extremities: hands, wrists, feet and ankles).

This device and its antenna(s) must not be co-located or

operati

ng with any other antenna or transmitter except

Grant condition.

High-power radars are allocated as primary users (i.e.

priority users)

of the bands 5250-5350 MHz and 5650-

5850 MHz and that these radars could cause interference

and/or

damage to LE-LAN devices.

WARNING

Stability Hazard

The television set may fall, causing serious personal injury

or death.

Never place a television set in an unstable location. A

television se

t may fall, causing serious personal injury or

death. Many injuries, particularly to children, can be

avoided by taking simple precautions such as:

• Using cabinets or stands recommended by the

anufa

cturer of the television set.

• Only using furniture that can safely support the television

set.

• E

nsuring the television set is not overhanging the edge of

the suppor

ting furniture.

• Not placing the television set on tall furniture (for

example

, cupboards or bookcases) without anchoring

both the furniture and the television set to a suitable

support.

• Not placing the television set on cloth or other materials

tha

t ma

y be located between the television set and

supporting furniture.

• Educating children about the dan

gers of climbing on

urniture to reach the television set or its controls.

If your existing television set is being retained and

reloca

ted, the same considerations as above should be

applied.

Before setting up your TV

Some TV models are packaged with a detached Table-Top

Stand so you can mount your TV to a wall right away. See

page 14 (Installing the TV to the Wall) if you want to mount

the TV to a wall. If you are not mounting the TV to a wall,

you

will need

to attach the Table-Top Stand. You will need a

Phillips screwdriver (not supplied) and the supplied screws

to complete the task, refer to the Setup Guide.

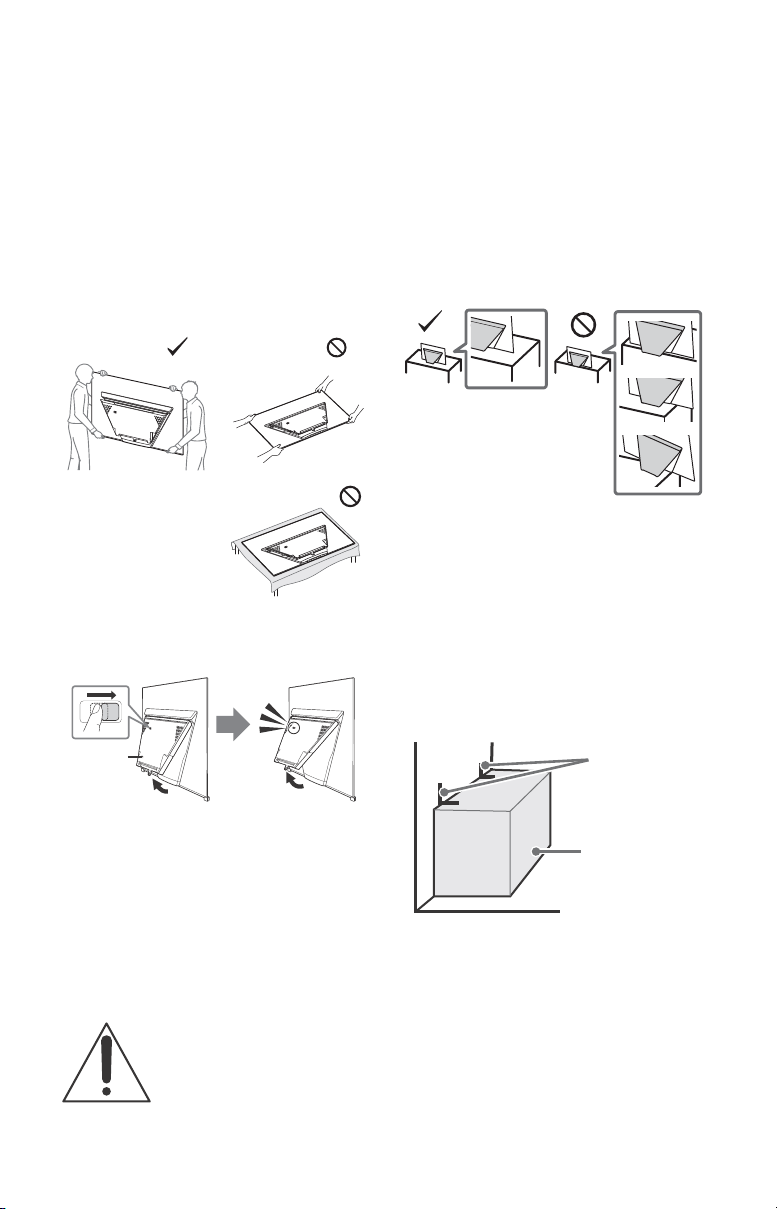

Be sure to consider the following while setting up your TV:

• Disconnect all cables when carrying the TV.

• Carry the TV with the adequat

e num

ber of people; larger

size TVs require two or more people.

• Correct hand placement while carrying the TV is very

important

for safety and to avoid damage.

• When handling or mounting

the TV se

t, do not lay down

the TV.

Safety Information

Declaration of Conformity

Trade Name: SONY

Model: XBR-65A9F/XBR-55A9F

Responsible Party: Sony Electronics Inc.

Address: 16535 Via Esprillo,

San Diego, CA 92127 U.S.A.

Telephone Number: 858-942-2230

This device complies with part 15 of the FCC rules.

Oper

ation is

subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) t

his device must accept any interference received,

including interference that may cause undesired

operation.

Pursuant to FCC regulations, you are cautioned that any

hanges or

modifications not expressly approved in this

manual could void your authority to operate this

equipment.

• Slide and hold the hinge lock as shown, and pull the

center block  until a click is heard. Otherwise the TV

may fall, causing serious personal injury or damage to the

TV.

• Ensure your TV has adequate ventilation, see page 21.

• For best picture quality, do not expose the screen to direct

illum

ina

tion or sunlight.

• Avoid installing the TV in a room with reflective wall and

floor mate

rials.

• Avoid moving the TV from a cold area to a warm area.

Sudden room tem

perature changes may cause moisture

condensation. This may cause the TV to show poor

picture and/or poor color. Should this occur, allow

moisture to evaporate completely before powering the TV

on.

Securing the TV

Sony strongly recommends taking

measures to prevent the TV from

toppling over

Unsecured TVs may topple and result in

property d

amage, serious bodily injury or

even death.

Preventing the TV from Toppling

• Secure the TV to a wall and/or Stand.

• Do not allow children to play or climb on furniture and TV

sets.

• A

void placing or hanging items on the TV.

• Never install the TV on:

 S

lippery, unstable and/or uneven surfaces.

 Furniture that can easily be used as steps, such as a

chest of

drawers.

• Install the TV where it cannot be pulled, pushed, or

knocked over.

•

Install the TV so that the TV bottom does no

t protrude out

from the Stand (not supplied). If the TV bottom protrudes

out from the Stand, it may cause TV set to topple over, fall

down, and cause personal injury or damage to the TV.

• Route all AC power cords and connecting cables so that

hey are no

t accessible to curious children.

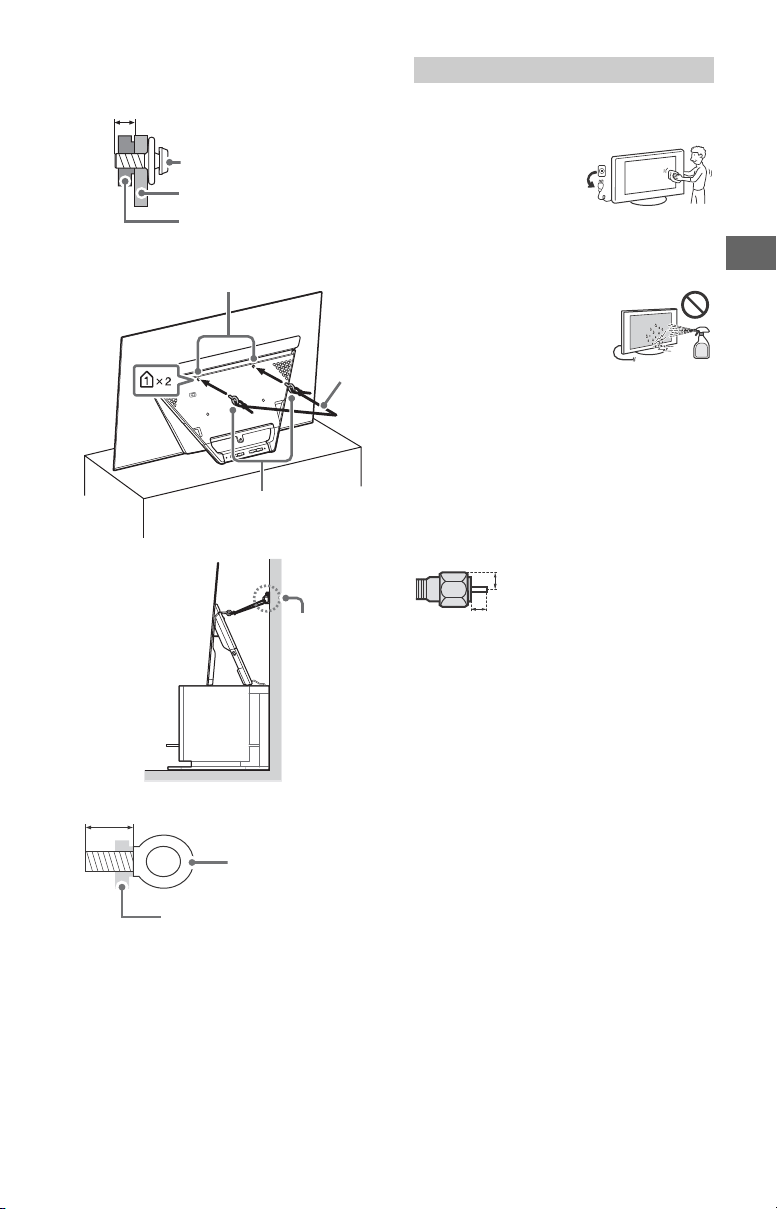

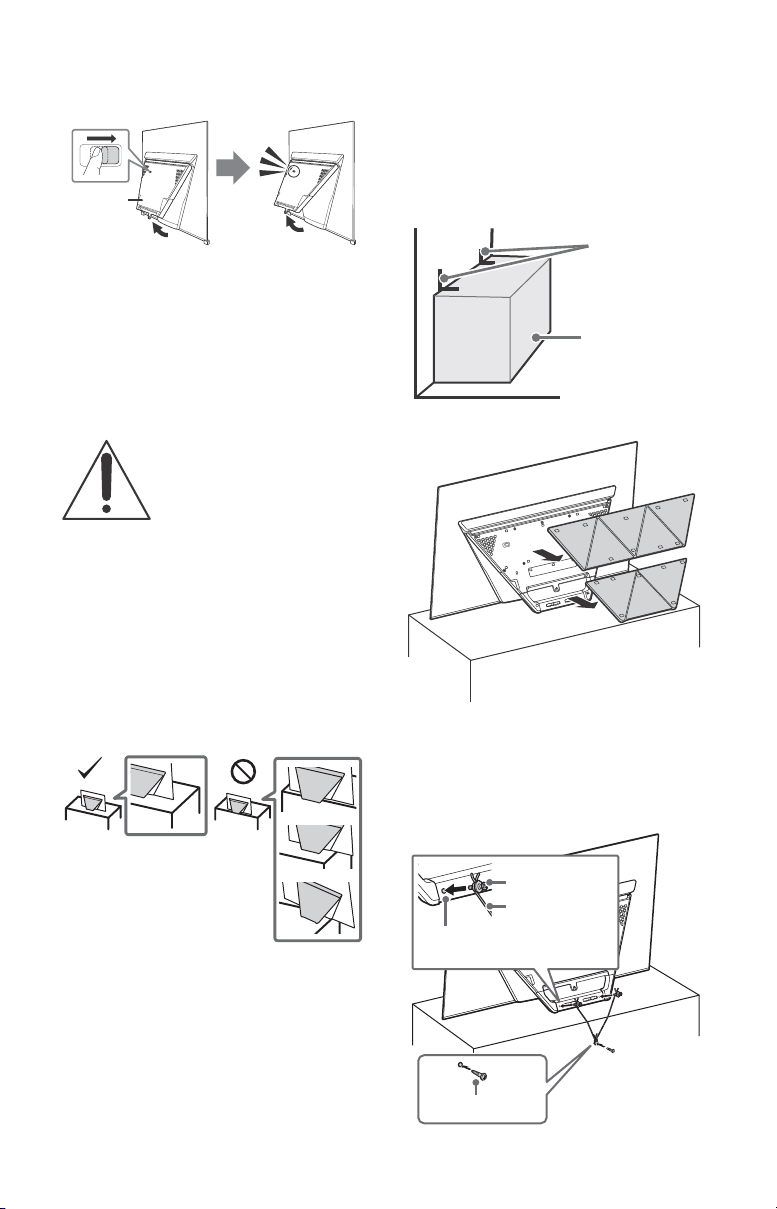

Recommended Measures to Secure the

Consider the following measures when securing your TV to

a Stand (not supplied).

1 Secure the Stand for the TV.

Make sure the Stand can adequately support the weight

of the TV. Use two angle braces (not supplied) to secure

the Stand. For each angle brace use the appropriate

hardware to:

• Attach one side of the angle brace to the wall stud.

• Attach the other side to the Stand.

2 Remove the center covers.

3 Secure the TV to the Stand.

Use the optional hardware listed as follows (not

supplied):

• M6 machine screw (screwed into the TV’s stand base).

• A screw or similar (attach it to the Stand).

• Rope or chain (strong enough to support the weight of

the TV). Make sure that there is no excess slack in the

rope or chain.

Angle brace

(not supplied)

Stand

Rope or chain

(not supplied)

Screw

(not supplied)

M6 machine screw

(not supplied)

Screw hole on

the stand base

The length of the M6 machine screw differs depending

on the rope or chain diameter. Please refer to below

illustration.

4 Anchor the TV to the wall by using bolts, wall anchor and

chain (or rope).

Please refer to below illustration f

or M6 eye bolt length.

Note

• Your TV is shipped with screws attached to the rear of the

TV depending on the TV model. (They are fastened in the

screw holes for wall mounting.) Be sure to remove the

upper two screws prior to anchoring the TV to a wall.

• Securing the TV to the Stand without securing the TV and

the Stand to the wall provides minimum protection

against the TV toppling over. For further protection, be

sure to follow the three measures recommended.

How to care for your BRAVIA TV

Safety is very important. Please read and follow the safety

documentation (Safety Booklet) separately provided.

Unplug the TV and other

connect

ed equipment from

the wall outlet before you

begin cleaning your TV.

• Wipe the screen gently with

a s

oft

cloth.

• Stubborn stains may be removed with a cloth slightly

moistened with

a solution of mild soap and warm water.

• If using a chemically pretreated cloth, please follow the

instruct

ion provided on the package.

• Never spray water or detergent

direct

ly on the TV set. It may drip

to the bottom of the screen or

exterior parts and enter the TV

set, and may cause damage to

the TV set.

• Never use strong solvents such as

a t

hin

ner, alcohol or benzine for

cleaning.

• Do not plug in the TV into the wall outlet until the

oistur

e from cleaning has evaporated.

• Do not touch the TV if your hand is covered in any

chemical subst

ance such as hand cream or sunblock.

The TV should also be placed on a stable surface to prevent

it from toppling over (s

ee page 4). If you have young

children or pets at home, check regularly to ensure the TV is

securely fa

stened.

Recommendation for an F type plug

Projection of the inner wire from the connection part must

be less than 1.5 mm.

8 mm - 12 mm

Screw (M6)

Rope or chain

TV’s stand base

M6 eye bolts (not supplied)

Wall-mount holes

Rope or

chain

(not

supplied)

Wall-anchor

(not supplied)

8 mm - 12 mm

TV’s rear cover

M6 eye bolt

Precautions

1.5 mm max.

(Reference drawing for an F type plug)

7 mm max.

Note

• For details of supported formats, refer to the “Specifications” in this manual.

• For supported PC formats, refer to the Help Guide.

The BRAVIA® 4K TV Experience

Thank you for choosing Sony! Your new BRAVIA® TV opens the door to the “4K TV Experience”. This document will help you

get the most out of your TV. Please take a moment to register your TV at:

U.S.A.: http://productregistration.sony.com

Canada: http://www.sony.ca/registration

Four Steps to a 4K TV Experience

Set, Source, Sound, and Setup.

Set

Now that you have made the best selection in OLED TV technology, be sur

e to remove all of the accessories from the

packaging before setting up your TV.

Source

To experience the stunning detail of your BRAVI

A TV, you need access to HD programming.

• Upgrade your signal or content source to high-definition (4K) by contacting your HD service provider.

• Bring the astonishing resolution of your Sony 4K Ultra HD TV to

life with Sony 4K Ultra HD Blu-ray Player. (The

availability depends on region)

• Receive over-the-air HD broadcasts with an HD-quality antenna connected directly to the back of your TV.

Visit htt

p://www.antennaweb.org for

more information on antenna selection and setup.

• Discover the wealth of entertainment now available on super-high resolut

ion Blu-ray Disc™ player and other Sony HD

equipment.

Sound

Complete the high-definition experience with a BRAVI

A Sync™ surround sound system or A/V receiver from Sony.

Setup

Install your TV and connect your sources. See page 11 for sample connection diagr

ams. To help assure the highest quality

for your HD experience, use Premium High Speed HDMI (High-Definition Multimedia Interface) cables.

To learn more about 4K TV, visit:

U.S.A.: http://www.sony.com/HDTV

Canada: http://www.sony.ca/hdtv

This TV displays all video input signals in a reso

lution of 3,840 dots × 2,160 lines.

Precautions to Protect the Screen from

Damage

Image retention

OLED TV‘s are susceptible to image retention (burn-in) due

to the characteristics of the materials used. Image retention

may occur if images are displayed in the same location on

the screen repeatedly or over extended periods of time.

This is not a malfunction of the TV. Avoid displaying images

that may cause image retention.

The following are examples of images that

may cause image retention:

• Content with black bars either on the top and bottom

and/or the left and right sides of the screen. (for example,

Letterboxed, 4:3 screen, Standard definition)

• Static images such as photos.

• Video games that might have static content in some part

of the

screen.

•

On-screen menus, program guides, channel logos etc.

• Static content from applications.

• On-screen tickers, such as those used for news and

adlines.

To reduce the risk of image retention:

• Sony recommends that you turn off the TV normally by

pressing the power button on the remote control or the

TV.

• Fill the screen by changing [Wide mode] to eliminate the

black

bar

s. Select [Wide mode] other than [Normal].

• Turn off the OSD (On Screen Display) by pressing the

DISPLAY button, an

d turn off the menus from connected

equipment. For details, refer to the instruction manuals

for the connected equipment.

• Avoid displaying static images with bright colors

(includin

g wh

ite), clocks or logos on any portion of the

screen.

• Set the picture settings based on the ambient conditions.

he St

andard Picture is recommended for home use and

when viewing content that often displays the station

logos, etc.

The TV has following features to help reduce/prevent

age re

tention.

Panel refresh

Panel refresh will automatically run to adjust the uniformity

of the TV screen after it has been in use for long periods of

time. Panel refresh can also be performed manually and

should only be used if image retention is very noticeable or

you see the following message: [Panel refresh did not

finish…]

Caution:

• The Panel refresh function may affect the panel. As a

reference, perform the Panel refresh only once a year, do

not perform it more than once a year as it may affect the

usable life of the panel.

• Panel refresh takes about one hour to complete.

• A white line may be displayed on the screen during the

anel refr

esh, this is not a malfunction of the TV.

• Panel refresh will only work when the room temperature

is betwee

n 50 ºF and 104 ºF (10 ºC and 40 ºC).

Pixel shift

Automatically moves the image on the screen to prevent

image retention.

Other feature

The screen brightness is automatically reduced when

displaying still images, clocks, bright colors or logos etc.

Protecting the TV Screen (OLED TV)

Parts and Controls

 (Power) / + / –

When the TV is off,

Press  to power on.

When the TV is on,

Press and hold  to power off.

Press  repeatedly to change the

function, then press + or – button to:

•Adjust the volume.

• Select the channel.

• Select the input source of TV.

 Remote Control sensor*

Light sensor*

/ Illumination LED

The illumination LED lights up or blinks

according to the status of the TV.

For more information, refer to the Help

Guide.

 Built-in MIC*

Use the hands-free built-in microphone

for the Google Assistant or Voice

Search. To enable the built-in MIC, press

HOME, then select [Settings] 

[Google].

 Built-in MIC LED

The built-in MIC LED lights up in amber

when the built-in MIC is enabled. The

built-in MIC LED can be disabled.*

*1 Do not place anything near the sensor.

*2 The built-in MIC will be available when

software is updated. For the latest information,

visit Sony support website (information

provided on the front cover).

The Google Assistant or Voice Search requires

an Internet connection. The Google Assistant

or Voice Search with the built-in MIC is

available only on limited region/country/

language.

Standby power consumption will increase

because the built-in MIC is always listening

when the Google Assistant or Voice Search

with the built-in MIC is enabled.

*3 For more information, see the Online Help

Guide (page 2).

Controls and Indicators

ȫȬȪ

Using Remote Control







Remote Control Parts Description

The remote control shape, location, availability and function of remote control buttons m

vary depending on your region/country/TV model.

(Google Assistant) /

(Microphone)

Use the Google Assistant* * or

Voice Search*

. (e.g., Search

various content by voice.)

1 2

STB MENU

Display the connected Set Top

Box (cable/satellite box) menu

after connecting and setting up

the IR Blaster (page 12).

//// (Navigation

D-Pad)

On screen menu navigation

and selection.

Switch to a TV channel or input

and display the TV M

enu Bar.

*1 Only on limited region/country/language.

*2 The Google Assistant or Voice Search requires an

Internet connection.

MIC

INPUT

Display and select the input source.

 (TV standby)

Turn on or turn off the TV (standby

mode).

SYNC MENU

Display the BRAVIA Sync Menu.

Number buttons

Use with the 0-9 buttons to select

digital channels.

DISPLAY

Display information about the channel/

program/input you are viewing.

Google Play

Access the “Google Play” online service.

NETFLIX (Only on limited region/

country/TV model)

Access the “NETFLIX” online service.

Color buttons

Execute corresponding function at that

time.

 ACTION MENU

Display a list of contextual functions.

GUIDE

Display the digital program guide.

APPS

Access various services and

applications.

BACK

Return to the previous screen.

HOME

Display the TV Home Menu.

 VOL +/– (Volume)

Adjust the volume.

JUMP

Jump back and forth between two

channels or inputs. The TV alternates

between the current channel or input

and the last channel or input that was

selected.

MUTING

Mute the sound. Press again to restore

the sound.

Hint

• You can switch the accessibility on and off

by pressing and holding MUTING.

CH +/– (Channel)

Select the channel.

 AUDIO

Change the language for the program

currently being viewed.

//////

Operate media contents on the TV and

connected BRAVIA Sync-compatible

device.

SUBTITLE/CC

Turn subtitles on or off (when the

feature is available).

HELP

Display the Help menu. Help Guide can

be accessed from here.

WIDE

Change the screen format.

PIC OFF

Turn the picture off, while sound

remains on.

Guidelines for IR Remote Control

• Point your remote control directly at

the IR sensor located on your TV.

Make sure that no objects are blocking

e path between the remote control

and the IR sensor on your TV.

•

Fluores

cent lamps can interfere with

our remote control; try turning off the

fluorescent lamps.

If you are having problems with the

emote control, reinsert or replace your

batteries and make sure that they are

correctly inserted.

•

Connection Diagram

For more information on connections, refer to the Help Guide by pressing HELP on the

remote control.

Note

• When connecting the cable to the Cable/Antenna input, finger tighten only, over tightening the

connection can damage the TV.

ȭȮ

ȫȪ

HDMI

Device

VCR/

Video

game

equipment/

DVD

player/

Camcorder

Audio

System

with

Optical

Audio

Input

Home

Controller

Cable/

Antenna

Router

Blaster

HDMI

Device

Headphone

AV Receiver

Audio

System

with ARC/

HDMI

Device

< 14 mm

Digital still camera/

Camcorder/USB

storage media

Digital still

camera/

Camcorder/

USB storage

media

HDMI

Device

Home

Controller

 REMOTE RS-232C

REMOTE IR IN

• These jacks are for receiving the

external control signal. Enables

extended control of the TV using RS-

232C via the RS-232C and IR IN jacks.

RS-232C: connect to the RS-232C

terminal of t

he home controller.

IR IN: connect to the IR out terminal

of the home contr

oller.

• Take care to not connect to

headphones or an ext

ernal audio

system.

 CENTER SPEAKER IN

• To use your TV speakers as the center

speaker, connect the output of your

AV receiver to the CENTER SPEAKER IN

on your TV.

• Before connecting cables, disconnect

the AC power cord of both TV and AV

receiver.

• Make sure the [Speakers] is set to

[Audi

o system]: Press ACTION MENU,

then select [Speakers]  [Audio

system].

To prevent hiss when not connecting

the CENTER SPEAKER IN to

an AV

receiver, change the following setting.

Press HOME, select [Settings] 

[Sound] then disable [TV center speaker

mode].

/ VIDEO IN

• For a composite connection, use an

Analog Extension Cable (not

supplied).

•

 IR BLASTER*

• Use your Sony remote control to

control your Set Top Box (cable/

satellite box). Connect the IR Blaster

Cable (supplied) to the IR Blaster port

on your TV. Place the other end as

shown below.

• To perform IR Blaster setup, press

HOME and select [Settings] 

[External inputs]  [IR Blaster setup].

 HDMI IN 1/2/3/4

• HDMI interface can transfer the digital

video and audio on a single cable.

•

• To enjoy high quality 4K 60p

contents, connect a Premium High

Speed HDMI cable and set the [HDMI

signal format] to [Enhanced format].

Do this setting individually for each

connected HDMI IN terminal. For

details of supported formats, refer to

the “Specifications“ in this manual

(page 23-25).

• HDMI IN 3 ARC (Audio Return

Channel)

Connect your audio system to the

HDMI IN 3 to route TV audio to your

audio system. An audio system that

supports HDMI ARC can send video to

the TV, and receive audio from the TV

via the same HDMI cable. If your

audio system does not support HDMI

ARC, an additional connection with

DIGITAL AUDIO OUT (OPTICAL) is

necessary.

10 mm

3.5 mm

1234

1: L

2: Video

3: Ground

4: R

< 12 mm

< 21 mm

 USB 1/2, USB 3

• Connecting a large USB device may

interfere with other connected

devices beside it.

• When connecting a large USB device,

connect to the USB 1 port.

 (Headphone)

• Supports 3-pole stereo mini jack only.

• You cannot output sound from both

the headphone and the TV speakers

at the same time.

* Only on limited region/country/TV model.

Note

• You cannot attach the side covers and

while the cables are connected to side

terminal.

• Be sure to store the side covers in a safe place

or futu

re use.

Installing the TV to the Wall

This TV’s instruction manual only shows the steps on preparing the installation of the TV

before installing to the wall.

Your TV can be mounted on a wall using a Wall-Mount Bracket (not supplied) out of the box

as packag

ed. If the Table-Top Stand is attached to the TV, the TV may require detaching the

Table-Top Stand; see page 20 (Detaching the Table-Top Stand fr

om the TV).

Prepare the TV for the Wall-Mount Bracket before

making cable connections.

For product protection and safety reasons, Sony strongly recommends that installation of

your TV on the wall be performed by qualified professionals. Do not attempt to install it

yourself.

• Follow the instruction guide provided with the Wall-Mount Bracket for your model.

Sufficient expertise is required in installing this TV, especially to determine the

strength of the wall for withstanding the TV’s weight.

• The length of the screw for Wall-Mount Brack

et diff

ers depending on the Wall-Mount

Bracket thickness. Please see below illustration.

• Be sure to store the unused screws and Table-Top Stand in a safe place until you are

eady to

attach the Table-Top Stand. Keep the screws away from small children.

Note

• Read the supplied Safety Booklet for additional safety information.

• Be sure to hold the TV while preparing it for wall-mount installation.

• Please remove the corner guards after in

stalling the TV to the wall.

Wall-Mount Bracket

Screw (M6)

8 mm - 12 mm

TV’s rear cover

Installing the TV to the Wall from Carton

1 Remove the cushion and attach (supplied with the TV) to the rear of the TV.

2 Remove the screws from the rear of the TV.

3 Attach the Wall-Mount Bracket (not supplied) using the screws (not supplied).

Note

• If using an electric screwdriver, set the torque at approximately 1.5 N·m {15 kgf·cm}.

Screw

(not supplied)

Wall-Mount Bracket

(not supplied)

Installing the TV to the Wall from Table-Top Stand

1 Insert the corner guards.

2 Remove the center covers.

3 Remove the screws.

x 3

4 Detach the stand base.

5 Close the center block by releasing the hinge lock.

6 Attach (supplied with the TV) to the rear of the TV.

7 Remove the screws from the rear of the TV.

8 Attach the Wall-Mount Bracket (not supplied) using the screws (not supplied).

Note

• If using an electric screwdriver, set the torque at approximately 1.5 N·m {15 kgf·cm}.

To detach the Table-Top Stand from the TV, remove the screws .

Note

• Do not remove the Table-Top Stand for any reason other than to install corresponding accessories on the

TV.

• Be sure the TV is vertical before turning on. To avoid uneven picture uniformity do not power on the TV

with the panel facing down.

• When attaching the Table-Top Stand again, be sure t

o fa

sten the screws (previously removed) to the

original holes on the rear of the TV.

Detaching the Table-Top Stand from the TV

Screw

(not supplied)

Wall-Mount Bracket

(not supplied)

x 3

Installing the TV against a wall or enclosed area

Ventilation

• Never cover the ventilation holes or insert anything in the cabinet.

• Leave space around the TV set as shown below.

Installed with stand

Installed on the wall

Note

• Inadequate ventilation can lead to overheating of the TV and may cause damage to your TV or cause a

fire.

4 inches

(10 cm)

4 inches

(10 cm)

0.4 inch

(1 cm)

Leave at least this much space around the set.

Wall

inches

(30 cm)

4 inches

(10 cm)

4 inches

(10 cm)

Leave at least this much space around the set.

4 inches (10 cm)

inches

(30 cm)

Never install the TV set as follows:

Air circulation is blocked.

Wall

Troubleshooting

General troubleshooting for issues like:

black screen, no sound, frozen picture, TV

does not respond, or network is lost, do the

following steps.

1 Restart your TV by pressing the power

button on the remote control until a

message appears. The TV will restart. If

the TV does not recover, try unplugging

the TV from the AC power cord for three

minutes and then plug it in again.

2 Refer to the Help menu by pressing HELP

on the remote control.

3 Connect your TV to the Internet and

perform a software update. Sony

recommends you to keep your TV

software updated. Software updates

provide new features and performance

improvements.

4 Visit Sony support website (information

provided on the front cover).

5 Perform the factory data reset. Refer to

“How to reset the TV to factory settings”

(page 22).

When you plug in the TV, the TV may not

be able to turn on for a while even if you

press the power button on the remote

control or the TV.

It takes time to initialize the system. Wait

for about one minute, then operate it

again.

How to reset the TV to factory settings

WARNING: The reset will clear all of your

customized settings including the parental

lock setting.

 Turn on the TV. You can reset the TV to

factory settings by pressing HOME, then

select [Settings]  [Storage & reset] 

[Factory data reset].

 To force factory data reset, unplug the AC

power cord. Press and hold both  and –

buttons on the TV, then plug in the AC power

cord. Release both buttons when the

illumination LED blinks in green.

 For security purposes, be sure to remove all

personal and account information before

discarding, selling or passing your TV to

someone else by: unlinking/unregistering,

signing out of and deactivating all network

services as well as factory reset the TV.

Troubles and Solutions

When the illumination LED is flashing in

red.

 Count how many times it flashes (interval

time is three seconds).

Reboot the TV by disconnecting the AC

power cor

d from the TV for three minutes,

then turn on the TV.

If the problem persists, disconnect the AC

powe

r cord, and contact Sony Customer

Support (information provided on the front

cover) with the number of times the

illumination LED flashes.

There is no picture (screen is dark) and no

sound.

 Check the cable/antenna connection.

 Connect the TV to the AC power, and press

the power button on the TV or the remote

control.

Some programs cannot be tuned.

 Check the cable/antenna connection.

The remote control does not function.

 Replace the batteries.

The STB MENU button on the remote

control does not work.

 Check the connection and set up of the IR

Blaster (page 12).

The parental lock password has been

forgotten.

 Enter 4357 for the PIN and enter the new PIN.

The restricted profile password has been

forgotten.

 Perform the force factory data reset. Refer to

“How to reset the TV to factory settings”

(page 22).

The TV and its surroundings become

warm.

 When the TV is used for an extended period

of time, the TV and its surroundings may

become warm to the touch. This is not a

malfunction of the TV.

The screen becomes darker while

watching TV.

 If the whole image or part of the image

remains still, the screen brightness will be

gradually reduced to prevent image

retention. This is not a malfunction of the TV.

You are concerned about image

retention.

If the same image is displayed repeatedly

or for long periods of time, image retention

may occur. To reduce image retention, we

recommend that you turn off the TV

normally by pressing the power button on

the remote control or the TV.

Note

• Perform Panel refresh manually only when

image retention is particularly noticeable. As a

reference, perform it only once a year. Avoid

performing it more than once a year because it

may affect the usable life of the panel.

• Images that include clocks, logos and bright

colors (including white) easily cause image

retention. Avoid displaying these types of

images for long periods of time, otherwise

image retention may occur.

A white line appears on the screen.

 Panel refresh automatically runs after the TV

has been used for long periods of time to

reduce image retention. Panel refresh starts

after the TV is turned off and takes about

one hour to complete. A white line may be

displayed on the screen during the Panel

refresh. This is not a malfunction of the TV.

The message [Panel refresh did not

finish…] is displayed.

Panel refresh automatically runs after the

TV has been used for long periods of time

to reduce image retention. If the TV is

turned on, the AC power cord is unplugged,

or the room temperature falls outside of the

range between 50 ºF and 104 ºF (10 ºC and

40 ºC) during the Panel refresh, the process

will not be completed and this message will

appear.

 If Panel refresh started automatically, it will

restart when you turn off the TV with the

remote control.

 If Panel refresh initiated manually, you must

select it again.

Specifications

System

Television system

NTSC: American TV standard

ATSC (8VSB terrestrial): ATSC compliant 8VSB

QAM on cable: ANSI/SCTE 07 2000 (Does not

include CableCARD funct

ionality)

Channel coverage

Analog terrestrial: 2 - 69 / Digital terrestrial:

2 - 69

Analog Cable: 1 - 135 / Digital Cable: 1 - 135

Panel system

OLED (Organic Light Emitting Diode) Panel

Speaker output

13 W + 13 W + 13 W + 13 W + 13 W + 13 W +

10 W + 10 W

Wireless technology

Protocol IEEE802.11ac/a/b/g/n

Bluetooth Version 4.2

Input/Output jacks

CABLE/ANTENNA

75 ohm external terminal for RF inputs

VIDEO IN

Video / Audio input (mini jack)

HDMI IN 1/2/3/4 (support 4K resolution,

HDCP 2.3-compatible)

Video:

4096 × 2160p (60 Hz)*

, 4096 × 2160p

(24 Hz)*

, 3840 × 2160p (60 Hz)*

3840 × 2160p (24, 30 Hz), 1080p (30, 60,

120 Hz), 1080/24p, 1080i (60 Hz), 720p (30,

60 Hz

), 720/24p, 480p, PC Formats*

When 4096 × 2160p is input and [Wide

mode] is set to [Normal], the resolution is

displayed as 3840 × 2160p. To display

4096 × 2160p, set [Wide mode] setting to

[Full 1] or [Full 2].

To support 18 Gbps, set [HDMI signal

format] to [Enhanced format].

Refer to the Help Guide for details.

Audio:

In eARC (Enhanced Audio Return Channel)

mode*

Ref

er to the Help Guide for details.

Except eARC mode

5.1 channel linear PCM: 32/44.1/48/88.2/

96/17

6.4/192 kHz 16/20/24 bits, Dolby

Digital, Dolby Digital Plus, DTS

* eARC will be available when software is

updated

. Visit Sony support website

(information provided on the front cover)

for the latest information.

eARC mode is active when [eARC mode]

is set to [Auto], [Speakers] is set to

[Audio system] and eARC compatible

audio system is connected.

ARC (Audio Return Channel) (HDMI IN 3

only)

In eARC mode*

Refer to the Help Guide for details.

In ARC mode

Two channel linear PCM: 48 kHz 16 bits,

Dolby Di

gital, Dolby Digital Plus, DTS

* eARC will be available when software is

updat

ed. Visit Sony support website

(information provided on the front cover)

for the latest information.

eARC mode is active when [eARC mode] is

set to [Auto], [Speakers] is set to [Audio

system] and eARC compatible audio

system is connected.

DIGITAL AUDIO OUT (OPTICAL)

Digital optical jack (Two channel linear PCM:

48 kHz 16 bits, Dolby Digital, DTS)

 (Stereo mini jack)

Headphone

1, 2, 3

USB port 1 and 2 support High Speed USB

(USB 2.0)

USB port 3 supports Super Speed USB

(USB 3.1 Gen 1)

LAN

10BASE-T/100BASE-TX connector

(Connection speed may differ depending on

the network environment. 10BASE-T/

100BASE-TX communication rate and

communication quality are not guaranteed

for this TV.)

Refer to the Help Guide for supported files

and f

ormats in Home Net

work.

REMOTE

RS-232C mini jack, IR IN mini jack

These jacks are for receiving the external

contro

l signal.

IR BLASTER*

IR Blaster Cable input (mini jack)

CENTER SPEAKER IN

Center speaker input (Binding post)

Others

Operating temperature

32 ºF – 104 ºF (0 ºC – 40 ºC)

Power and others

Power requirement

110 V - 240 V AC, 50/60 Hz (U.S.A./Canada

120 V AC, 60 Hz)

Power consumption

in use

XBR-65A9F: 500 W

XBR-55A9F: 380 W

in standby*

Less than 0.5 W with 120 V AC and less than

0.5 W with 240 V AC

Screen size (measured diagonally) (Approx.)

XBR-65A9F: 64.5 inches (65” class)

XBR-55A9F: 54.6 inches (55” class)

Display resolution

3,840 dots (horizontal) × 2,160 lines (vertical)

Output Rating

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Dimensions (Approx.)

with stand

XBR-65A9F: 1,449 × 832 × 320 mm /

× 32

× 12

inches

XBR-55A9F: 1,228 × 709 × 320 mm /

× 28 × 12

inches

without stand

XBR-65A9F: 1,449 × 835 × 86 mm /

× 32

× 3

inches

XBR-55A9F: 1,228 × 711 × 86 mm /

× 28 × 3

inches

wall-mount hole pattern

XBR-65A9F: 400 × 200 mm

XBR-55A9F: 400 × 200 mm

wall-mount screw size (mm)

M6 (length: refer to diagram on page 14.)

Mass (Approx.)

with stand

XBR-65A9F: 35.6 kg / 78.5 lb.

XBR-55A9F: 30.0 kg / 66.1 lb.

without stand

XBR-65A9F: 27.2 kg / 60.0 lb.

XBR-55A9F: 23.8 kg / 52.5 lb.

Only on limited region/country/TV model.

Specified standby power is reached after the

TV finishes necessary internal processes.

Standby power consumption will increase

when your TV is connected to the network.

Note

• Optional accessories availability depends on

countries/region/TV model/stock.

• Design and specifications are subject to change

without notice.

• Subscriptions for services and applications may

req

uired and additional terms, conditions

and/or charges may apply when using the

Google Assistant.

Licensing Information

• The terms HDMI and HDMI High-

Definition Multimedia Interface, and

the HDMI Logo are trademarks or

registered trademarks of HDMI

Licensing Administrator, Inc. in the

United States and other countries.

• Manufactured under license from

Dolby L

abora

tories. Dolby, Dolby

Audio, Dolby Vision, and the double-D

symbol are trademarks of Dolby

Laboratories.

•“BRAVIA”, and BRAVIA Sync

are trademarks or registered marks of

ny Cor

poration.

• Gracenote, the Gracenote logo and

logotype, “P

owered by Gracenote”

logo are either registered trademarks

or trademarks of Gracenote, Inc. in the

United States and/or other countries.

ewd So

• Google, Android TV, Google Play,

rome

cast built-in, YouTube and

other related marks and logos are

trademarks of Google LLC.

• Wi-Fi®, Wi-Fi Alliance® and Wi-Fi

Direct® a

re registered trademarks of

Wi-Fi Alliance.

• Wi-Fi Protected Setup™ is a trademark

of Wi-F

i Allianc

• The Wi-Fi CERTIFIED™ Logo is a

ert

ification mark of Wi-Fi Alliance.

• For DTS patents, see

http://patents.dts.com

. Manuf

actured

under license from DTS, Inc.

DTS, the Symbol, & DTS and the

Symbol t

ogether are registered

trademarks, and DTS Digital Surround

is a trademark of DTS, Inc. © DTS, Inc.

• The Bluetooth® word mark and logos

re re

gistered trademarks owned by

the Bluetooth SIG, Inc. and any use of

such marks by Sony Corporation is

under license. Other trademarks and

trade names are those of their

respective owners.

• Netflix is a registered trademark of

tfl

ix, Inc.

• TUXERA is a registered trademark of

Tuxer

a Inc. in the US and other

countries.

• USB-IF SuperSpeed USB Trident logo is

a r

egis

tered trademark of USB

Implementers Forum, Inc.

• All other trademarks are the property

their r

espective owners.

Table des matières

AVIS IMPORTANT. . . . . . . . . . . . . . . . . . . 2

Consignes de sécurité . . . . . . . . . . . . . . 3

Précautions . . . . . . . . . . . . . . . . . . . . . . . 6

Protection de l’écran du téléviseur

(Téléviseur DELO) . . . . . . . . . . . . . . . . . . 8

Pièces et commandes . . . . . . . . . . . . .9

Commandes et indicateurs . . . . . . . . . . 9

Utilisation de la télécommande . . . .10

Description des pièces de la

télécommande . . . . . . . . . . . . . . . . . . . 10

Schéma de connexion . . . . . . . . . . . . 12

Fixer le téléviseur au mur . . . . . . . . . 15

Démonter le support de table du

téléviseur. . . . . . . . . . . . . . . . . . . . . . . . 21

Installation du téléviseur contre

un mur ou dans un endroit

fermé. . . . . . . . . . . . . . . . . . . . . . . . . .22

Dépannage. . . . . . . . . . . . . . . . . . . . .23

Problèmes et solutions . . . . . . . . . . . . 23

Spécifications . . . . . . . . . . . . . . . . . . .25

Introduction

Merci d’avoir choisi ce produit Sony.

Avant de faire fonctionner le téléviseur, lisez attentivement

ce manuel e

t conservez-le pour toute référence ultérieure.

Remarque

• Les images et illustrations utilisées dans le Manuel de

configuration et ce manuel sont fournies uniquement à

titre de référence et peuvent différer de l’aspect réel du

produit.

Fixation du support de table du

téléviseur

Reportez-vous au Manuel de configuration que vous

trouverez sur le rembourrage.

Emplacement de l’étiquette

d’identification

Les étiquettes indiquant le numéro de modèle et les

caractéristiques nominales de l’alimentation du téléviseur

se trouvent à l’arrière du téléviseur. Vous pouvez les trouver

en retirant le couvercle du centre .

La taille d’image visualisable de la classe 65” est de 64,5

pouc

es (163,9 cm) et la taille d’image visualisable de la

classe 55” est de 54,6 pouces (138,8 cm) (mesurée en

diagonale).

Aide

Trouver davantage de dépannages et d’autres

informations utiles directement depuis votre téléviseur.

Appuyer sur HELP sur la télécommande pour afficher

une liste de sujets ou pour faire une recherche par

mot-clé.

Manuel d’aide (Manuel)

Pour plus de détails, sélectionner [Manuel d'aide] dans

le menu Aide de votre téléviseur. Vous pouvez

également consulter le Manuel d’aide depuis votre

ordinateur ou votre smartphone (coordonnées

indiquées sur le dos de couverture de ce document).

AVIS IMPORTANT

Fiche d’identification

Les numéros de modèle et de série sont indiqués à

l’arrière et/ou sur le côté du téléviseur. Inscrivez ces

numéros dans les espaces ci-dessous. Faites-y référence

chaque fois que vous appelez votre détaillant Sony au

sujet de ce téléviseur.

N° de modèle

N° de série

ATTENTION

Pour prévenir les chocs électriques et l’exposition des

broches, n’utilisez pas cette fiche CA avec une rallonge, une

prise de courant ou une autre sortie de courant, sauf si les

broches peuvent être insérées jusqu’au fond.

• Faites uniquement fonctionner le téléviseur sur un

ouran

t de 110 V - 240 V CA (États-Unis/Canada 120 V CA)

Remarque

Ce téléviseur comporte un démodulateur QAM qui devrait

vous permettre de recevoir une programmation numérique

décodée de câblodistribution par le biais d’un service

d’abonnement auprès d’un câblodistributeur. La

disponibilité d’une programmation télévisée numérique

par câblodistribution dans votre région dépend du type de

programmation et de signal fournis par votre

câblodistributeur.

Information relative aux réglements de la

FCC

Cet appareil a été soumis à l’essai et s’est avéré conforme

aux limites pour un appareil numérique de classe B,

conformément à la section 15 des réglements de la FCC. Ces

normes sont conçues pour assurer une protection

raisonnable contre les interférences nuisibles dans un

environnement résidentiel. Cet appareil génère, utilise et

peut émettre de l’énergie radioélectrique et, s’il n’est pas

installé ou utilisé selon les directives, peut causer des

interférences nuisibles aux communications radio.

Cependant, il n’existe aucune garantie que des

interférences ne se produiront pas dans une installation

particulière. Si ce matériel est source d’interférences

nuisibles pour la réception radio ou télévisée, ce qui peut

être déterminé en mettant l’appareil hors tension, puis sous

tension, il est recommandé de tenter d’éliminer ces

interférences en appliquant l’une ou plusieurs des mesures

suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Éloigner l’appareil du récepteur.

• Brancher l’appareil dans une prise d’un circuit différent de

elui q

ui alimente le récepteur.

• Consulter le détaillant ou un technicien rad

io ou télévision

qualifié pour obtenir de l’aide.

Sécurité et réglementation

Le présent appareil est conforme aux CNR d’Industrie

Canada applicables aux appareils radio exempts de licence.

L’exploitation est autorisée aux deux conditions suivantes :

(1) l’appareil ne doit pas produire de brouillage; et

(2) l’utilisateur de l’appareil doit accepter tout brouillage

adi

oélectrique subi, même si le brouillage est susceptible

d’en compromettre le fonctionnement.

Pour empêcher que cet appareil cause du brouillage au

service f

aisant l’objet d’une licence, il doit être utilisé à

l’intérieur et devrait être placé loin des fenêtres afin de

fournir un écran de blindage maximal. Si le matériel (ou son

antenne d’émission) est installé à l’extérieur, il doit faire

l’objet d’une licence.

Les bandes 5 GHz sont uniquement limitées aux utilisations

térieures.

et équipement est conforme aux limites d’exposition aux

rayonneme

nts énoncées pour un environnement non

contrôlé et respecte les règles les radioélectriques (RF) de la

FCC lignes directrices d’exposition et d’exposition aux

fréquences radioélectriques (RF) CNR-102 de l’IC. Cet

équipement doit être installé et utilisé en gardant une

distance de 20 cm ou plus entre le radiateur et le corps

uma

in (à l’exception des extrémités : mains, poignets,

pieds et

chevilles).

Cet appareil et sa ou ses antennes ne doivent pas être

placés à pro

ximité d’autres antennes ou émetteurs ni

fonctionner avec eux, sauf autorisation spéciale.

Les radars de haute puissance sont désignés utilisateurs

principaux (c.-à-d., qu’

ils ont la priorité) pour les bandes

5 250-5 350 MHz et 5 650-5 850 MHz, et ces radars

pourraient c

auser du brouillage et/ou des dommages aux

dispositifs LAN-EL.

AVERTISSEMENT

Danger de stabilité

Le téléviseur pourrait tomber, entraînant de graves

blessures voire un décès.

Ne jamais poser le téléviseur à un endroit instable. Le

téléviseur

pourrait tomber, entraînant de graves blessures

voir un décès. De nombreuses blessures, en particulier chez

les enfants, peuvent être évitées en prenant de simples

précautions, par exemple :

• Utiliser des meubles ou supports recommandés par le

abrican

t du téléviseur.

• N’utiliser que des meubles capables de soutenir en toute

sécu

rité le téléviseur.

• S’assurer que le téléviseur ne surplombe pas le bord du

meuble support.

•

Ne pas placer le téléviseur sur un meuble haut (tel qu’un

placard ou un

e bibliothèque) sans fixer le meuble et le

téléviseur à un support adapté.

• Ne pas poser le téléviseur sur du tissu ou autre matière

pla

cée

par exemple entre le téléviseur et le meuble

support.

• Informer les enfants des dangers liés à l’escalade des

meubles en

vue d’a

tteindre le téléviseur ou les

commandes du téléviseur.

Si vous conservez et deplacez votre téléviseur actuel, les

êmes pré

cautions doivent être prises.

Consignes de sécurité

Déclaration de conformité

Appellation commerciale : SONY

Modèle : XBR-65A9F/XBR-55A9F

Partie responsable : Sony Electronics Inc.

Adresse : 16535 Via Esprillo,

San Diego, CA 92127 U.S.A.

Numéro de téléphone : 858-942-2230

Cet appareil est conforme à la section 15 des réglements

la FCC. L

’utilisation de ce dispositif est autorisée

seulement aux conditions suivantes :

(1) Cet appareil ne doit pas pr

ovoquer des interf

érences

gênantes; et

(2) cet appareil doit pouvoir accepter les interférences

reçues, y c

ompris les interférences risquant de

déclencher des opérations non désirées.

Conformément aux réglements de la FCC, vous êtes

avert

i que tous les changements ou modifications non

expressément approuvés dans ce manuel pourraient

annuler tous vos droits relatifs à l’utilisation de ce

produit.

Avant d’installer votre téléviseur

Avec certains modèles de téléviseur, le support de table

n’est pas fixé afin de vous permettre de monter

directement le téléviseur au mur. Reportez-vous à la

page 15 (Fixer le téléviseur au mur) si vous souhaitez

installer ce téléviseur au mur. Si vous ne comptez pas

installer le t

éléviseur

au mur, vous devez installer le support

de table. Vous aurez besoin d’un tournevis Phillips (non

fourni) et des vis fournies pour compléter cette tâche;

reportez-vous au Manuel de configuration.

Tenez compte de ce qui suit pendant l’installation du

té

lévise

ur :

• Débranchez tous les câbles avant de transporter le

télévise

ur.

• Transportez le téléviseur avec le nombre de personnes

approprié; un t

éléviseur de grande taille doit être

transporté par au moins deux personnes.

• Lors du transport du téléviseur, le bon emplacement des

ains est t

rès important pour votre sécurité, ainsi que

pour éviter de causer des dommages.

• Lors de la manipulation ou

du mont

age du téléviseur,

ne couchez pas le téléviseur.

• Faites coulisser et maintenez le verrou à charnière comme

illustr

é, e

t tirez le bloc du centre  jusqu’à entendre un

clic. Sinon, le téléviseur pourrait tomber et provoquer des

blessures graves ou endommager le téléviseur.

• Assurez-vous que le téléviseur est entouré d’une

vent

ilati

on adéquate; reportez-vous à la page 22.

• Pour obtenir une qualité d’image optimale, n’exposez pas

l’écran

à la lumière directe d’une lampe ou du soleil.

• Évitez d’installer le téléviseur dans une pièce dont le sol et

les murs sont d’un

matériau réfléchissant.

• Évitez de déplacer le téléviseur d’un endroit froid à un

endroit chaud.

Un changement soudain de température

peut provoquer de la condensation. Ce phénomène peut

affecter la qualité de l’image et/ou des couleurs affichées

par le téléviseur. Si cela se produit, laissez la condensation

s’évaporer complètement avant de mettre le téléviseur

sous tension.

Fixer le téléviseur

Sony recommande fortement de prendre

les mesures nécessaires pour prévenir le

basculement du té

léviseur.

Des téléviseurs qui ne sont pas fixés

solidement peuvent bascu

ler et entraîner

des dommages matériels, des blessures

corporelles graves ou même mortelles.

Prévenir le basculement du téléviseur

• Fixer solidement le téléviseur à un mur et/ou à un

support.

• Ne pas laisser les enfants jouer ou monter sur les meubles

et les té

léviseurs.

• Éviter de placer ou d’accrocher des objets sur le téléviseur.

• Ne jamais installer le téléviseur sur :

 des

surfaces glissantes, instables et/ou inégales.

 un meuble qui peut facilement servir d’escalier, comme

une c

ommode à tiroirs.

• Installer le téléviseur où il ne peut pas être tiré, poussé ou

renve

rsé.

• Installez le téléviseur de manière à ce que la partie

inféri

eure du téléviseur ne dépasse pas du support de

téléviseur (non fourni). Si la partie inférieure du téléviseur

dépasse du support de téléviseur, le téléviseur pourrait

basculer, tomber et causer des blessures ou des

dommages au téléviseur.

• Acheminer les cordons d’alimentation CA et les cordons

onnect

eurs afin qu’ils ne soient pas accessibles aux

enfants curieux.

Mesures recommandées pour fixer

solidement le téléviseur

Tenez compte des mesures suivantes lorsque vous fixez

votre téléviseur à une base (non fournie).

1 Fixer solidement la base du téléviseur.

S’assurer que la base peut supporter adéquatement le

poids du téléviseur

. Utiliser deux attaches angulaires

(non fournies) pour fixer solidement la base. Avec chaque

attache angulaire, utiliser la quincaillerie appropriée

pour :

• Fixer un côté de l’attache angulaire au poteau mural.

• Fixer l’autre côté à la base.

Attache angulaire

(non fournie)

Base

2 Retirez les couvercles du centre.

3 Fixer solidement le téléviseur à la base.

Utiliser la quincaillerie optionnelle mentionnée (non

fournie)

• Vis à métal M6 (vissée dans la base du support de

télévise

ur).

• Une vis ou l’équivalent (la fixer à la base).

• Une corde ou une chaîne (assez solide pour supporter

le poids du t

éléviseur

). Vous assurer qu’il n’y a pas de

mou excessif dans la corde ou la chaîne.

La longueur des vis à métal M6 diffère selon le diamètre

e la c

orde ou de la chaîne. Reportez-vous à l’illustration

ci-dessous.

4 Fixer le téléviseur au mur avec des boulons, un dispositif

d’ancrage au mur et une chaîne (ou une corde).

Veuillez consulter l’illustration ci-dessous pour connaître

la longueur du boulon à œ

il M6.

Remarque

• À la livraison de votre téléviseur, selon le modèle, les vis

sont fixées à l’arrière du téléviseur. (Elles sont fixées dans

les orifices servant au montage mural.) Veillez à retirer les

2 vis du haut avant de fixer le téléviseur à un mur.

• Fixer solidement le téléviseur à la base sans fixer le

téléviseur et la base au mur fournit une protection

minimale contre le basculement du téléviseur. Pour une

protection additionnelle, suivre toutes les trois mesures

recommandées ci-dessus.

Corde ou chaîne

(non fournie)

Vis (non fournie)

Vis à métal M6

(non fournie)

Trou de vis sur la

base du support

8 mm - 12 mm

Vis (M6)

Corde ou chaîne

Base du support de téléviseur

Boulons à œil M6 (non fourni)

Trous de montage au mur

Corde ou

chaîne

(non

fournie)

Dispositif

d’ancrage au

mur

(non fourni)

8 mm - 12 mm

Couvercle arrière du téléviseur

Boulon à œil M6

Entretien de votre téléviseur BRAVIA

La sécurité étant de première importance, veuillez lire la

documentation de sécurité (Feuillet de consignes de

sécurité) fournie séparément et vous y conformer.

Débranchez le téléviseur et les

appareils ra

ccordés de la prise

de courant avant de nettoyer

le téléviseur.

• Essuyez l’écran délicatement

à l’

aide d’un ch

iffon doux.

• Les taches tenaces peuvent être enlevées à l’aide d’un

chiffon légèrem

ent imbibé d’une solution de savon doux

et d’eau tiède.

• Si vous utilisez un chiffon prétraité avec un produit

chim

iqu

e, suivez bien les directives indiquées sur

l’emballage.

• Ne vaporisez jamais d’eau ou de

dé

tergent

directement sur le

téléviseur. Le liquide pourrait

couler au bas de l’écran ou sur les

parties extérieures, voire pénétrer

dans le téléviseur et

l’endommager.

• N’utilisez jamais de solvants

orrosifs t

els qu’un diluant, de l’alcool ou du benzène

pour nettoyer l’appareil.

• Attendez que l’humidité laissée par le nettoyage se soit

év

aporée ava

nt de rebrancher le téléviseur dans la prise

de courant.

• Ne touchez pas au téléviseur si votre main est couverte

d’une

substance

chimique quelconque, telle que de la

crème pour les mains ou un écran solaire.

Le téléviseur doit aussi être placé sur une surface stable

afin

de pr

évenir son basculement (consultez la page 4). Si

vous avez des enfants ou des animaux domestiques,

vérifiez régulière

ment que le téléviseur est fixé solidement

pour une utilisation en toute sécurité.

Recommandation pour une prise de

type F

La partie saillante de la tige centrale du connecteur doit

être de moins de 1,5 mm.

Précautions

1,5 mm max.

(Schéma de référence pour une prise de type F)

7 mm max.

Remarque

• Pour plus de détails sur les formats pris en charge, reportez-vous à la section « Spécifications » de ce manuel.

• Pour connaître les formats de signal pris en charge en provenance d’un ordinateur, reportez-vous au Manuel d’aide.

Fonctionnalités de l’expérience télévision BRAVIA

en 4K

Nous vous remercions d’avoir choisi Sony! Votre nouveau téléviseur BRAVIA

est la clé d’une « expérience télévision

en 4K ». Le présent document vous aidera à préparer votre nouveau télé

viseur pour l’utilisation. Prenez quelques instants

pour compléter l’enregistrement de votre téléviseur à l’adresse suivante :

Canada : http://www.sony.ca/fr/registration

États-Unis : http://productregistration.sony.com

Les quatre éléments d’une expérience télévision en 4K

L’installation, la source, le son et la configuration.

Installation

Maintenant que vous avez choisi la meilleure technologie qui soit en mati

ère de téléviseurs DELO, veillez à retirer tous les

accessoires de l’emballage avant d’installer votre téléviseur.

Source

Pour faire l’expérience du niveau de détail incroyable qu’

offre votre téléviseur BRAVIA, vous devez vous abonner à un

service de télévision haute définition.

• Obtenez un signal ou une source en haute définition (4K) en co

mmuniquant avec votre fournisseur de services HD.

• Donnez vie à la résolution époustouflante de votre téléviseur Sony Ul

tra HD 4K avec le Lecteur Blu-ray Sony Ultra HD 4K.

(La disponibilité dépend des régions)

• Recevez des émissions en HD diffusées sur les ondes par l’interm

édiaire d’une antenne de qualité HD branchée

directement à l’arrière du téléviseur.

Visitez le site http://www.a

ntennaweb.org pour plus de renseignements sur le choix et l’installation d’une antenne.

• Découvrez tout un monde de divertissement maintenant offert en super-haute définition sur les lecteurs

Blu-ray Disc

et autres appareils HD de Sony.

Son

Complétez l’expérience haute définition avec une chaîne de

cinéma maison ambiophonique BRAVIA Sync

ou un

récepteur audio-vidéo de Sony.

Configuration

Installez votre téléviseur et raccordez vos sources de signal. Reportez-vous à la page 12 pour des exemples de schémas

de co

nnexion. Pour vous aider à obtenir la meilleure qualité d’image possible lors de votre expérience HD, utilisez des

câbles Premium High Speed HDMI (High-Definition Multimedia Interface) de Sony.

Pour en savoir plus sur le téléviseur 4K, visitez :

Canada : http://www.sony.ca/fr/hdtv

États-Unis : http://www.sony.com/HDTV

Ce téléviseur affiche tous les types de format d’image en r

ésolution de 3 840 points × 2 160 lignes.

Précautions pour protéger l’écran contre

les dommages

Persistance d’image

Les téléviseurs DELO sont susceptibles de présenter de la

persistance d’image (rémanente) en raison des

caractéristiques des matériaux utilisés. La persistance

d’image peut se produire si des images sont affichées au

même endroit sur l’écran à plusieurs reprises ou pendant

des durées prolongées. Il ne s’agit pas d’un problème de

fonctionnement du téléviseur. Évitez d’afficher des images

qui pourraient causer de la persistance d’image.

Voici des exemples d’images qui pourraient

causer de la persistance d’image :

• Contenus avec des barres noires dans le haut et le bas et/

ou sur les côtés gauche et droit de l’écran. (par exemple,

format Boîte aux lettres, écran 4:3, définition standard)

• Images immobiles telles que des photos.

• Jeux vidéo pouvant afficher des contenus immobiles dans

une pa

rtie de

l’écran.

• Menus à l’écran, guides de programmes, logos de canal,

etc.

• Cont

enus immobiles des applications.

• Messages défilants à l’écran, comme ceux utilisés pour les

nouvelle

s et

manchettes.

Pour réduire le risque de persistance

d’image :

• Sony recommande que vous éteigniez le téléviseur

normalement en appuyant sur la touche d’alimentation

de la télécommande ou du téléviseur.

• Remplissez l’écran en modifiant le [Mode cinéma] pour

élim

iner les barr

es noires. Sélectionnez un [Mode cinéma]

autre que [Normal].

• Désactivez l’affichage à l’écran (OSD) en appuyant sur la

tou

che DISPLA

Y et désactivez les menus des appareils

raccordés. Pour plus de détails, reportez-vous aux modes

d’emploi des appareils raccordés.

• Évitez d’afficher des images immobiles avec des couleurs

vives

compris le blanc), des horloges ou des logos sur

une partie quelconque de l’écran.

• Configurez les réglages d’image en fonction des

ond

itions ambiantes. L’image standard est

recommandée pour l’utilisation à la maison et le

visionnement de contenus affichant souvent des logos de

station, etc.

Le téléviseur propose les fonctions suivantes pour aider à

éduire

/éviter la persistance d’image.

Actualisation panneau

Actualisation panneau fonctionnera automatiquement

pour régler l’uniformité de l’écran du téléviseur après son

utilisation pendant de longues durées. La fonction

Actualisation panneau peut également être exécutée

manuellement et doit uniquement être utilisée si la

persistance d’image est très visible ou si le message

suivant s’affiche : [L'actualisation du panneau ne s'est pas

terminée…]

Attention :

• La fonction Actualisation panneau pourrait affecter le

panneau. Comme référence, exécutez la fonction

Actualisation panneau seulement une fois par année; ne

l’exécutez pas plus d’une fois par année, car elle pourrait

affecter la durée de vie du panneau.

• L’exécution de la fonction Actualisation panneau prend

env

iro

n une heure.

• Une ligne blanche pourrait s’afficher à l’écran pendant

l’exé

cution de la fonction Actualisation panneau; il ne

s’agit pas d’un problème de fonctionnement du

téléviseur.

• Actualisation panneau fonctionne uniquement lorsque la

empér

ature ambiante se situe entre 10 ºC et 40 ºC (50 ºF

et 104 ºF).

Décalage pixel

Cette fonction déplace automatiquement l’image à l’écran

pour éviter la persistance d’image.

Autre fonction

La luminosité de l’écran est automatiquement réduite lors

de l’affichage d’images fixes, d’horloges, de couleurs vives

ou de logos, etc.

Protection de l’écran du téléviseur

(Téléviseur DELO)

Pièces et commandes

 (Alimentation) / + / –

Lorsque le téléviseur est éteint,

Appuyez sur  pour l’allumer.

Lorsque le téléviseur est allumé,

Appuyez longtemps sur  pour mettre

le système hors tension.

Appuyez sur  de façon répétitive pour

changer la fonction, puis appuyez sur la

touche + ou – pour :

• Régler le volume.

• Sélectionner le canal.

• Sélectionner la source d’entrée du

téléviseur.

 Capteur de télécommande*

Capteur de lumière*

/ DEL

d’éclairage

La DEL d’éclairage s’allume ou clignote

en fonction de l’état du téléviseur.

Pour plus d’informations, reportez-vous

au Manuel d’aide.

 MICRO intégré*

Utilisez le microphone intégré mains

libres pour l’Assistant Google ou la

Recherche vocale. Pour activer le

MICRO intégré, appuyez sur HOME,

puis sélectionnez [Paramètres] 

[Google].

 DEL de MICRO intégré

La DEL de MICRO intégré s’allume en

ambre lorsque le MICRO intégré est

activé. La DEL de MICRO intégré peut

être désactivée.*

*1 Ne placez aucun objet près du capteur.

*2 Le MICRO intégré sera disponible à la mise à

jour du logiciel. Pour les plus ré

centes

informations, visitez le site Web d’assistance

de Sony (coordonnées indiquées sur la

couverture).

L’Assistant Google ou la Recher

che vocale

écessite une connexion Internet. L’Assistant

Google ou la Recherche vocale avec le MICRO

intégré est disponible uniquement pour

certaines régions/pays/langues.

La consommation en mode de veille

augm

ent

era, car le MICRO intégré est toujours

en cours d’écoute lorsque l’Assistant Google

ou la Recherche vocale avec le MICRO intégré

est activé.

*3 Pour plus d’informations, consultez le Manuel

d’

aide en lign

e (page 2).

Commandes et indicateurs

ȫȬȪ

Utilisation de la télécommande

 INPUT

Permet d’afficher et de sélectionner la

source d’entrée.

 (Veille du téléviseur)

Permet d’allumer ou éteindre le

téléviseur (mode de veille).

SYNC MENU

Affiche le menu BRAVIA Sync.

 Touches numériques

Utilisez cette touche avec les touches

0-9 pour sélectionner des canaux

numériques.

DISPLAY

Affiche des informations sur le canal/

l’émission/l’entrée que vous regardez.

Description des pièces de la télécommande

La forme de la télécommande, l’emplacement, la disponibilité et la fonction des touches de

la télécommande peuvent varier selon votre région ou pays ou le modèle de téléviseur.

(Assistant Google) /

(Microphone)

Utilisez l’Assistant Google*

ou la Recherche vocale*

. (p.

ex., recherche de divers

contenus à l’aide de la voix.)

STB MENU

Affichez le menu du décodeur

connecté (câble/décodeur

satellite) après la connexion et

la configuration du IR Blaster

(page 13).

//// (D-Pad de

navigation)

Navigation et sélection dans le

menu à l’écran.

Permet de passer à un canal ou

une entrée du téléviseur et

d’afficher la Barre de menu du

téléviseur.

*1 Uniquement pour certaines régions/pays/

langues.

*2 L’Assistant Google ou la Recherche vocale

nécessite une connexion Internet.

MIC

 Google Play

Permet d’accéder au service « Google

Play » en ligne.

NETFLIX (Uniquement pour

certaines régions/pays/modèles de

téléviseurs limités)

Permet d’accéder au service « NETFLIX »

en ligne.

Touches de couleur

Permet d’exécuter la fonction

correspondante à ce moment.

 ACTION MENU

Affiche une liste de fonctions

contextuelles.

GUIDE

Affiche le guide des programmes

numérique.

APPS

Permet d’accéder à divers services et

applications.

BACK

Permet de retourner à l’écran

précédent.

HOME

Affiche le menu d’accueil du téléviseur.

 VOL +/– (Volume)

Régler le volume.

JUMP

Permet d’alterner entre deux canaux ou

entrées. Le téléviseur alterne entre le

canal ou l’entrée en cours et le dernier

canal ou entrée que vous avez

sélectionné.

MUTING

Permet de couper le son. Appuyez de

nouveau pour rétablir le son.

Astuce

• Vous pouvez activer et désactiver

l’accessibilité en maintenant enfoncée

MUTING.

CH +/– (Canal)

Permet de sélectionner le canal.

 AUDIO

Permet de changer la langue de

l’émission en cours de visionnement.

//////

Permet de faire fonctionner les

contenus média sur le téléviseur et

l’appareil compatible BRAVIA Sync

raccordé.

SUBTITLE/CC

Active ou désactive les sous-titres

(lorsque la fonction est disponible).

HELP

Affiche le menu d’Aide. Le Manuel

d’aide est accessible ici.

WIDE

Permet de modifier le format d’écran.

PIC OFF

Permet de désactiver l’image tout en

maintenant le son activé.

Directives pour la télécommande IR

• Pointez la télécommande en direction

du capteur infrarouge du téléviseur.

• Assurez-vous qu’aucun objet ne se

trouve entre

la télécommande et le

capteur infrarouge.

• Les lampes fluorescentes peuvent

rturbe

r le fonctionnement de votre

télécommande; le cas échéant,

éteignez les lampes fluorescentes

dans la pièce.

• Si vous éprouvez des difficultés avec la

élé

commande, réinsérez ou

remplacez les piles et assurez-vous

qu’elles sont correctement placées

dans le logement.

Schéma de connexion

Pour plus d’informations sur les raccordements, reportez-vous au Manuel d’aide en appuyant

sur la touche HELP de la télécommande.

Remarque

• Lorsque vous branchez le câble au Câble / Antenne, serrez-le à la main uniquement, car le serrage

excessif de la connexion peut endommager le téléviseur.

ȭȮ

ȫȪ

Appareil

HDMI

Magnétoscope/

Console de

jeux vidéo/

Lecteur DVD/

Caméscope

Système

audio avec

Entrée

audio

optique

Contrôleur

domestique

Câble/

Antenne

Routeur

Blaster

Appareil

HDMI

Écouteurs

Récepteur AV

Système

audio avec

appareil

ARC/HDMI

< 14 mm

Appareil photo

numérique/

Caméscope/

Dispositif de

stockage USB

Appareil photo

numérique/

Caméscope/

Dispositif de

stockage USB

Appareil

HDMI

Contrôleur

domestique

 REMOTE RS-232C

REMOTE IR IN

• Ces prises permettent de recevoir le

signal de commande externe. Elles

permettent le contrôle étendu du

téléviseur à l’aide d’une liaison

RS-232C via les prises RS-232C et IR

IN.

RS-

232C : raccordez à la borne

RS-232C du contrôleur domestique.

IR IN : raccordez à la borne de sortie

IR du contrôleur domestique.

• Assurez-vous de ne pas effectuer le

raccordement à un casque d’écoute

ou un système audio externe.

 CENTER SPEAKER IN

• Pour utiliser les haut-parleurs de

votre téléviseur comme haut-parleur

central, raccordez la sortie de votre

récepteur AV à l’entrée CENTER

SPEAKER IN de votre téléviseur.

• Avant de raccorder les câbles,

déco

nnectez le cordon d’alimentation

CA du téléviseur et du récepteur AV.

• Assurez-vous que [Haut-parleurs] est

réglé

à [Système audio] : Appuyez sur

ACTION MENU, puis sélectionnez

[Haut-parleurs]  [Système audio].

Pour éviter des bruits de souffle lorsque

l’entrée CENTER SPEAKER IN n’est pas

raccordée à un récepteur AV, modifiez le

réglage suivant. Appuyez sur HOME,

sélectionnez [Paramètres]  [Son], puis

désactivez [Mode haut-parleur central

du téléviseur].

/ VIDEO IN

• Pour un raccordement composite,

utilisez un câble de rallonge

analogique (non fourni).

•

 IR BLASTER*

• Utilisez votre télécommande Sony

pour contrôler votre décodeur (câble/

décodeur satellite). Raccordez le

câble IR Blaster (fourni) au port IR

Blaster de votre téléviseur. Placez

l’autre extrémité comme indiqué ci-

dessous.

• Pour effectuer la configuration IR

Blaster, appuyez sur HOME et

sélectionnez [Paramètres]  [Entrées

externes]  [Configurer IR Blaster].

 HDMI IN 1/2/3/4

• L’interface HDMI peut transférer la

vidéo et l’audio numérique sur un

câble unique.

•

10 mm

3,5 mm

1234

1: G

2: Vidéo

3: Masse

4: D

< 12 mm

< 21 mm

• Pour apprécier des contenus 4K 60p

de haute qualité, connectez un câble

HDMI haute vitesse de qualité

supérieure et réglez le [Format du

signal HDMI] à [Format amélioré].

Effectuez ce réglage individuellement

pour chaque borne HDMI IN

accordée. Pour plus de détails sur les

formats pris en charge, reportez-vous

à la section « Spécifications » de ce

manuel (page 25-26).

• HDMI IN 3 ARC (Audio Return

Channel)

Racc

ordez votre système audio au

HDMI IN 3 pour acheminer l’audio TV

vers votre système audio. Un système

audio qui prend en charge le HDMI

ARC peut envoyer la vidéo au

téléviseur, et recevoir l’audio depuis

le téléviseur via le même câble HDMI.

Si votre système audio ne prend pas

en charge le HDMI ARC, un

raccordement supplémentaire avec

DIGITAL AUDIO OUT (OPTICAL) est

nécessaire.

 USB 1/2, USB 3

• Le raccordement d’un appareil USB

de grande capacité pourrait interférer

avec les autres appareils raccordés à

proximité.

• Lors du raccordement d’un appareil

USB de grande capacité, effectuez le

raccordement au port USB 1.

 (Écouteurs)

• Prend en charge la mini prise stéréo à

3 broches uniquement.

• Vous ne pouvez pas émettre le son au

moyen des écouteurs et des haut-

parleurs du téléviseur en même

temps.

* Uniquement pour certaines régions/pays/

modèles de téléviseurs limités.

Remarque

• Vous ne pouvez pas fixer les couvercles latéraux

et pendant que les câbles sont

raccordés à la borne latérale.

• Assurez-vous de ranger les couvercles latéraux

dans un

endroit sûr pour une ut

ilisation

ultérieure.

Fixer le téléviseur au mur

Le mode d’emploi de ce téléviseur montre les étapes de préparation de l’installation du

téléviseur avant de l’installer au mur.

Votre téléviseur peut être installé au mur avec un support de fixa

tion murale (non fourni) dès

sa sortie de l’emballage. Il se peut que le support de table soit fixé au téléviseur, dans ce cas,

vous devez d’abord démonter le support de table du téléviseur ; reportez-vous à la page 21

(Démonter le support de table du téléviseur).

Préparez le téléviseur pour l’installation du support de fixation murale avant d’effectuer le

raccordement des câbles.

Pour des raisons de sécurité et de protection du produit, Sony recommande fortement

que l’installation

de votre téléviseur sur le mur soit effectuée par un professionnel

qualifié. N’essayez pas de l’installer vous-même.

• Suivez le guide d’instructions fourni avec le support de fixation murale pour votre

modèle. Une certaine expertise est nécessaire pour l’installation de ce téléviseur, en

particulier en ce qui concerne la solidité du mur en relation avec le poids de l’appareil.

• La longueur des vis pour le support de fixation murale diffère selon l’épaisseur du

pport de

fixation murale. Reportez-vous à l’illustration ci-dessous.

• Assurez-vous de ranger les vis non utilisées et le support de table dans un endroit sûr

jusqu’à c

e que vous soyez prêt à fixer le support de table. Gardez les vis hors de la

portée des jeunes enfants.

Remarque

• Lisez le Feuillet de consignes d’utilisation et de sécurité fourni pour plus de renseignements sur

l’utilisation en toute sécurité.

• Assurez-vous de tenir le téléviseur pendant que vous le préparez pour l'installation murale.

• Veuillez retirer les protecteurs de coins après l’installation du t

éléviseur au mur.

Support de fixation murale

Vis (M6)

8 mm - 12 mm

Couvercle arrière du téléviseur

Fixer le téléviseur au mur à partir de la boîte

1 Retirez le coussinet et fixez (fourni avec le téléviseur) à l’arrière du téléviseur.

2 Retirez les vis à l’arrière du téléviseur.

3 Fixez le support de fixation murale (non fourni) à l’aide des vis (non fournies).

Remarque

• Si vous utilisez une visseuse électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.

Vis

(non fournie)

Support de fixation

murale (non fourni)

Fixer le téléviseur au mur à partir du support de table

1 Insérez les protecteurs de coins.

2 Retirez les couvercles du centre.

3 Retirez les vis.

x 3

4 Détachez la base du support.

5 Fermez le bloc du centre en dégageant le verrou à charnière.

6 Fixez (fourni avec le téléviseur) à l’arrière du téléviseur.

7 Retirez les vis à l’arrière du téléviseur.

8 Fixez le support de fixation murale (non fourni) à l’aide des vis (non fournies).

Remarque

• Si vous utilisez une visseuse électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.

Démonter le support de table du téléviseur en retirant d’abord les vis .

Remarque

• N’enlevez pas le support de table pour aucune raison autre que l’installation des accessoires

correspondants sur le téléviseur.

• Assurez-vous que le téléviseur est en position verticale avant de l’allumer. Pour éviter des irrégularités de

l’uniformité de l’image, n’allumez pas le téléviseur avec l’écran vers le bas.

• Pour fixer de nouveau le support de table, veillez à util

iser

les vis (que vous avez enlevées précédemment)

dans les mêmes orifices à l’arrière du téléviseur.

Démonter le support de table du téléviseur

Vis (non fournie)

Support de fixation

murale (non fourni)

x 3

Installation du téléviseur contre un mur ou dans un endroit

fermé

Ventilation

• Ne couvrez jamais les orifices de ventilation, ni insérez aucun objet à l’intérieur de la

carcasse du téléviseur.

• Laissez un espace suffisant autour du téléviseur comme indiqué ci-dessous.

Installation sur support

Installation au mur

Remarque

• Une ventilation inadéquate peut surchauffer le téléviseur et causer des dommages ou déclencher un

incendie.

4 pouces

(10 cm)

4 pouces

(10 cm)

0,4 pouce

(1 cm)

Laissez au moins cet espace autour du téléviseur.

Mur

pouces

(30 cm)

4 pouces

(10 cm)

4 pouces

(10 cm)

Laissez au moins cet espace autour du téléviseur.

4 pouces (10 cm)

pouces

(30 cm)

N’installez jamais le téléviseur de la manière suivante :

La circulation d’air est bloquée.

Mur

Dépannage

En cas de problèmes tels que : écran noir,

aucun son, image figée, aucune réponse du

téléviseur ou réseau perdu, suivez les

étapes suivantes du dépannage général.

1 Redémarrez votre téléviseur en appuyant

sur la touche de marche de la

télécommande jusqu’à ce qu’un

message s’affiche. Le téléviseur

redémarrera. Si le problème persiste,

débranchez le cordon d’alimentation CA

du téléviseur et attendez trois minutes

avant de le rebrancher.

2 Reportez-vous au menu Aide en

appuyant sur la touche HELP de la

télécommande.

3 Connectez votre téléviseur à Internet et

effectuez une mise à jour logicielle. Sony

vous recommande de maintenir à jour le

logiciel de votre téléviseur. Les mises à

jour logicielles permettent d’ajouter de

nouvelles fonctions et d’améliorer les

performances.

4 Consultez le site Web d’assistance de

Sony (coordonnées indiquées sur la

couverture de ce document).

5 Effectuez un rétablissement de la

configuration par défaut. Reportez-vous

à la rubrique « Comment réinitialiser le

téléviseur à ses réglages d’usine » (page

23).

Lorsque vous branchez le téléviseur, il est

possible que vous ne puissiez pas

allumer le téléviseur immédiatement

même si vous appuyez sur la touche de

marche de la télécommande ou du

téléviseur.

L’initialisation du système prend du temps.

Attendez environ 1 minute, puis utilisez-le

normalement.

Comment réinitialiser le téléviseur à ses

réglages d’usine

AVERTISSEMENT : La réinitialisation effacera

tous vos

réglages personnalisés, y compris

le contrôle parental.

 Allumez le téléviseur. Vous pouvez

réinitialiser le téléviseur aux réglages d’usine

en appuyant sur HOME, puis en

sélectionnant [Paramètres]  [Stockage et

réinitialisation]  [Rétablir config. par

défaut].

 Pour forcer le rétablissement de la

configuration par défaut, débranchez le

cordon d’alimentation CA. Appuyez

simultanément sur les touches  et – du

téléviseur en les maintenant enfoncées, puis

branchez le cordon d’alimentation CA.

Relâchez les touches lorsque la DEL

d’éclairage clignote en vert.

 Pour plus de sécurité, assurez-vous d’effacer

toutes les données à caractère personnel et

informations relatives à votre compte avant

de vous défaire de votre téléviseur ou de le

vendre à un tiers, en procédant à la

désynchronisation/désinscription,

déconnexion et désactivation de tous les

services de réseau et en rétablissant les

paramètres d’usine du téléviseur.

Problèmes et solutions

La DEL d’éclairage clignote en rouge.

 Comptez le nombre de clignotements (un

intervalle de trois secondes entre les

clignotements).

Redémarrez le téléviseur en débranchant le

cordon d

’alimentation CA pendant trois

minutes, puis allumez le téléviseur.

Si le problème persiste, débranchez le

cord

on d’alimentation CA, puis contactez le

service à la clientèle de Sony (coordonnées

indiquées sur la couverture de ce document)

en indiquant le nombre de fois que la DEL

d’éclairage clignote.

Il n’y aucune image (l’écran est noir) et

aucun son.

 Vérifiez la connexion de câble/antenne.

 Branchez le téléviseur à l’alimentation CA,

puis appuyez sur la touche de marche du

téléviseur ou de la télécommande.

Impossible de syntoniser certaines

émissions.

 Vérifiez la connexion de câble/antenne.

La télécommande ne fonctionne pas.

 Remplacez les piles.

La touche STB MENU de la télécommande

ne fonctionne pas.

 Vérifiez la connexion et configurez l’IR Blaster

(page 13).

Vous avez oublié le mot de passe du

contrôle parental.

 Entrez 4357 comme NIP, puis entrez le

nouveau NIP.

Vous avez oublié le mot de passe du

profil d’utilisateur restreint.

 Effectuez un rétablissement forcé de la

configuration par défaut. Reportez-vous à la

rubrique « Comment réinitialiser le téléviseur

à ses réglages d’usine » (page 23).

Le téléviseur et les objets qui l’entourent

deviennent chauds au toucher.

 Lorsque le téléviseur est utilisé pendant une

longue période, le téléviseur et les objets qui

l’entourent peuvent devenir chauds au

toucher. Il ne s’agit pas d’un problème de

fonctionnement du téléviseur.

L’écran devient plus sombre pendant que

vous regardez le téléviseur.

 Si la totalité ou une partie de l’image

demeure immobile, la luminosité de l’écran

est progressivement réduite pour éviter la

persistance d’image. Il ne s’agit pas d’un

problème de fonctionnement du téléviseur.

Vous êtes préoccupé par la persistance

d’image.

Si la même image est affichée à plusieurs

reprises ou pendant de longues durées, la

persistance d’image peut se produire. Pour

réduire la persistance d’image, nous vous

recommandons d’éteindre le téléviseur

normalement en appuyant sur la touche

d’alimentation de la télécommande ou du

téléviseur.

Remarque

• Exécutez manuellement la fonction

Actualisation panneau uniquement lorsque la

persistance d’image est particulièrement visible.

Comme référence, exécutez-la seulement une

fois par année. Évitez de l’exécuter plus d’une

fois par année, car elle pourrait affecter la durée

de vie du panneau.

• Les images comprenant des horloges, logos et

couleurs vives (y compris le blanc) causent

facilement de la persistance d’image. Évitez

d’afficher ces types d’images pendant de

longues durées, sinon de la persistance d’image

pourrait se produire.

Une ligne blanche apparaît à l’écran.

 Actualisation panneau fonctionne

automatiquement après l’utilisation du

téléviseur pendant de longues durées pour

réduire la persistance d’image. Actualisation

panneau démarre après que vous éteigniez

le téléviseur et l’exécution de la fonction

prend environ une heure. Une ligne blanche

pourrait s’afficher à l’écran pendant

l’exécution de la fonction Actualisation

panneau. Il ne s’agit pas d’un problème de

fonctionnement du téléviseur.

Le message [L'actualisation du panneau

ne s'est pas terminée…] s’affiche.

Actualisation panneau fonctionne

automatiquement après l’utilisation du

téléviseur pendant de longues durées pour

réduire la persistance d’image. Si le

téléviseur est allumé, le cordon

d’alimentation CA est débranché ou la

température ambiante est à l’extérieur de la

plage de 10 ºC à 40 ºC (50 ºF à 104 ºF)

pendant l’exécution de la fonction

Actualisation panneau, le processus n’est

pas complété et ce message apparaît.

 Si la fonction Actualisation panneau a

démarré automatiquement, elle redémarre

lorsque vous éteignez le téléviseur avec la

télécommande.

 Si la fonction Actualisation panneau est

initiée manuellement, vous devez la

sélectionner de nouveau.

Spécifications

Système

Système de télévision

NTSC : Norme de télévision en Amérique

ATSC (8VSB terrestre) : 8VSB conforme avec

ATSC

QAM

sur le câble : ANSI/SCTE 07 2000

(n’in

clut pas la fonctionnalité CableCARD)

Plages de canaux

Analogique terrestre : 2 - 69 / Numérique

terrestre : 2 - 69

Câble analogique : 1 - 135 / Câble

numérique : 1 - 135

Système de l’écran

Panneau DELO (diode électroluminescente

organique)

Puissance des haut-parleurs

13 W + 13 W + 13 W + 13 W + 13 W + 13 W +

10 W + 10 W

Technologie sans fil

Protocole IEEE802.11ac/a/b/g/n

Bluetooth version 4.2

Connecteurs d’entrée et de sortie

CABLE/ANTENNA

Borne extérieure de 75 ohms pour entrées RF

VIDEO IN

Entrée vidéo/audio (mini-prise)

HDMI IN 1/2/3/4 (Prend en charge la

résolution 4K, compatible HDCP 2.3)

Video :

4 096 × 2 160p (60 Hz)*

, 4 096 × 2 160p

(24 Hz)*

, 3 840 × 2 160p (60 Hz)*

3 840 × 2 160p (24, 30 Hz), 1 080p (30, 60,

120 Hz),

1 080/24p, 1 080i (60 Hz), 720p (30,

60 Hz), 720/24p, 480p, formats

Ordinateur*

Lorsqu’une résolution de 4 096 × 2 160p

est entrée et que [Mode cinéma] est

réglé sur [Normal], la résolution s'affiche

comme 3 840 × 2 160p. Pour afficher la

résolution 4 096 × 2 160p, définissez le

réglage [Mode cinéma] sur [Plein écran 1]

ou [Plein écran 2].

Pour la prise en charge de 18 Gbps,

réglez [Format du signal HDMI] sur

[Format amélioré].

Reportez-vous au Manuel d’aide pour

connaître les détails.

Audio :

En mode eARC (Audio Return Channel

Amélioré)*

portez-vous au Manuel d’aide pour

conn

aître les détails.

À l’exception du mode eARC

5,1 canaux linéaires PCM : 32/44,1/48/

88,2

/96/176,4/192 kHz 16/20/24 bits,

Dolby Digital, Dolby Digital Plus, DTS

* eARC sera disponible à la mise à jour du

logiciel

. Visitez le site Web d’assistance

de Sony (coordonnées indiquées sur la

couverture) pour les plus récentes

informations.

Le mode eARC est activé lorsque [Mode

eARC

] est réglé s

ur [Autom.], que [Haut-

parleurs] est réglé sur [Système audio] et

qu’un système audio compatible eARC

est raccordé.

ARC (Audio Return Channel) (HDMI IN 3

uniquement)

En mode eARC*

Reportez-vous au Manuel d’aide pour

connaî

tre les détails.

En mode ARC

Deux canaux linéaires PCM : 48 kHz 16 bits,

Dolby Digi

tal, Dolby Digital Plus, DTS

* eARC sera disponible à la mise à jour du

logiciel. Vi

sitez le site Web d’assistance de

Sony (coordonnées indiquées sur la

couverture) pour les plus récentes

informations.

Le mode eARC est activé lorsque [Mode

eARC]

est r

églé sur [Autom.], que [Haut-

parleurs] est réglé sur [Système audio] et

qu’un système audio compatible eARC est

raccordé.

DIGITAL AUDIO OUT (OPTICAL)

Prise optique numérique (Deux canaux

linéaires PCM : 48 kHz 16 bits, Dolby Digital,

DTS)

 (Mini-prise stéréo)

Écouteurs

1, 2, 3

Les ports USB 1 et 2 prennent en charge la

connectivité USB haute vitesse (USB 2.0)

Le port USB 3 prend en charge la connectivité

USB super v

itesse (USB 3.1 Gen 1)

LAN

Connecteur 10BASE-T/100BASE-TX

(La vitesse de connexion peut varier selon

l’envi

ronnement réseau. Le débit 10BASE-T/

100BASE-TX et la qualité de la

communication ne sont pas garantis pour ce

téléviseur.)

Reportez-vous au Manuel d’aide pour

onnaître les fi

chiers et formats pris en

charge dans le réseau domestique.

REMOTE

Mini-prise RS-232C, mini-prise IR IN

Ces prises permettent de recevoir le signal

de commande e

xterne.

IR BLASTER*

Entrée du câble IR Blaster (mini-prise)

CENTER SPEAKER IN

Entrée d’enceinte centrale (Borne de

raccordement)

Autres

Température de service

0 °C – 40 °C (32 °F – 104 °F)

Alimentation et autres

Alimentation

110 V - 240 V CA, 50/60 Hz (États-Unis/

Canada 120 V CA, 60 Hz)

Consommation d’énergie

en cours d’utilisation

XBR-65A9F : 500 W

XBR-55A9F : 380 W

en veille*

Moins de 0,5 W pour les modèles 120 V CA

et moins de 0,5 W pour les modèles 240 V

Taille de l’écran (mesurée en diagonale)

(Environ)

XBR-65A9F : 64,5 pouces (classe 65”)

XBR-55A9F : 54,6 pouces (classe 55”)

Résolution de l’écran

3 840 points (horizontal) × 2 160 lignes

(vertical)

Puissance de sortie

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Dimensions (Environ)

avec support

XBR-65A9F : 1 449 × 832 × 320 mm /

× 32

× 12

pouces

XBR-55A9F : 1 228 × 709 × 320 mm /

× 28 × 12

pouces

sans support

XBR-65A9F : 1 449 × 835 × 86 mm /

× 32

× 3

pouces

XBR-55A9F : 1 228 × 711 × 86 mm /

× 28 × 3

pouces

schéma des trous pour la fixation murale

XBR-65A9F : 400 × 200 mm

XBR-55A9F : 400 × 200 mm

taille des vis de fixation murale (mm)

M6 (longueur : reportez-vous au schéma de

la page page 15.)

Poids (Environ)

avec support

XBR-65A9F : 35,6 kg / 78,5 lb.

XBR-55A9F : 30,0 kg / 66,1 lb.

sans support

XBR-65A9F : 27,2 kg / 60,0 lb.

XBR-55A9F : 23,8 kg / 52,5 lb.

Uniquement pour certaines régions/pays/

modèles de téléviseurs limités.

La consommation d’énergie en mode de

veille est obtenue lorsque les processus

internes nécessaires du téléviseur sont

terminés.

La consommation d’énergie en mode de

veille augmente lorsque votre téléviseur est

connecté au réseau.

Remarque

• La disponibilité des accessoires en option

dépend des régions/pays/modèles de

téléviseurs/stocks.

• La conception des produits et les

caractéristiques techniques peuvent changer

sans préavis.

• Des abonnements aux services et applications

peu

vent êtr

e requis et des modalités, conditions

et/ou frais supplémentaires peuvent s’appliquer

lors de l’utilisation de l’Assistant Google.

Information de licence

• Les termes HDMI et HDMI High-

Definition Multimedia Interface, de

même que le logo HDMI sont des

marques commerciales ou des

marques déposées de HDMI Licensing

Administrator, Inc. aux États-Unis et

dans d’autres pays.

• Fabriqué sous licence de Dolby

Labor

ato

ries. Dolby, Dolby Audio,

Dolby Vision et le symbole double-D

sont des marques de commerce de

Dolby Laboratories.

•« BRAVIA », et BRAVIA Sync

sont des marques de commerce ou

des

mar

ques déposées de Sony

Corporation.

• Gracenote, le logo Gracenote et la

men

tion « Po

wered by Gracenote »

sont des marques de commerce ou

des marques déposées de Gracenote,

Inc. aux États-Unis et/ou dans d’autres

pays.

Vewd Software AS. Tous droits

réservés.

• Google, Android TV, Google Play,

Chromecast built-in, YouTube et les

autres marques et logos associés sont

des marques de commerce de Google

LLC.

• Wi-Fi®, Wi-Fi Alliance® et Wi-Fi Direct®

son

t des

marques déposées de la

Wi-Fi Alliance.

• Wi-Fi Protected Setup™ est une

mar

que de

commerce de la Wi-Fi

Alliance.

• Le logo Wi-Fi CERTIFIED™ est une

mar

que de cert

ification de la Wi-Fi

Alliance.

• Pour les brevets DTS, voir

http://patents.dts.com. Fabriqué sous

licenc

e de DTS, Inc.

DTS, le symbole, et DTS et son

mbo

le ensemble sont des marques

déposées, et DTS Digital Surround est

• Le symbole et les logos Bluetooth®

son

t des

marques déposées de

Bluetooth SIG, Inc. ; toute utilisation de

ces marques par Sony Corporation est

soumise à une licence. Les autres

marques déposées et appellations

commerciales sont la propriété de

leurs détenteurs respectifs.

• Netflix est une marque déposée de

Netf

lix, Inc.

•

TUXERA est une marque déposée de

uxe

ra Inc. aux États-Unis et dans

d’autres pays.

• Le logo USB-IF SuperSpeed USB

rident es

t une marque déposée d’USB

Implementers Forum, Inc.

• Toutes les autres marques

omm

erciales sont la propriété de

leurs détenteurs respectifs.

MEMO

For Your Convenience

Online

Registration:

Be sure to register your TV.

United States

Canada

http://productregistration.sony.com

http://www.sony.ca/registration

Software

Updates:

Your TV is capable of receiving software updates. For the

latest information about software updates for your TV, visit:

United States

Canada

http://www.sony.com/tvsupport

http://www.sony.ca/support

NOTE: If your TV is connected to the Internet, you can check

for software updates by pressing HELP, and select [System

software update].

Pour votre commodité

Enregistrement

en ligne

Faire en sorte de compléter l’enregistrement de votre

téléviseur.

Canada

États-Unis

http://www.sony.ca/registration

http://productregistration.sony.com

Mise à jour du

logiciel :

Votre téléviseur est en mesure de recevoir des mises à jour

logicielles. Pour obtenir les renseignements les plus à jour

sur les mises à jour du logiciel de votre téléviseur, visitez :

Canada

États-Unis

http://www.sony.ca/support

http://www.sony.com/tvsupport

REMARQUE : Si votre téléviseur est connecté à Internet, vous

pouvez vérifier les mises à jour logicielles en appuyant sur

HELP et en sélectionnant [Mise à jour du logiciel].

Help Guide

Manuel d’aide

http://rd1.sony.net/help/tv/fusltn2/h_usltn/

Sony XBR65A9F

Product's Documents

User Manual

Specifications

Sony XBR65A9F Questions and Answers
