INSTALLATION:
LED PENDANT
SAFETY PRECAUTIONS:
TOOLS AND MATERIALS REQUIRED:
Phillips
Screwdriver
Wire Cutters
Pliers Wrench
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE
BY A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
3. CONNECT THE GROUND WIRES (BARE COPPER OR GREEN) FROM YOUR FIXTURE TO THE GROUND
WIRE (BARE COPPER OR GREEN) OR GROUND SCREW IN THE ELECTRICAL BOX.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.
LPL143A01
11/17
Wiring supplies
as required by
local electrical
code
QUESTIONS OR CONCERNS CONTACT AT:
1-800-265-1833 (English) / 1-800-567-2513 (French)
Monday through Friday 8:00 AM to 5:00 PM E.S.T.
Tel: (613) 342-5424, Fax: (800) 263-4598

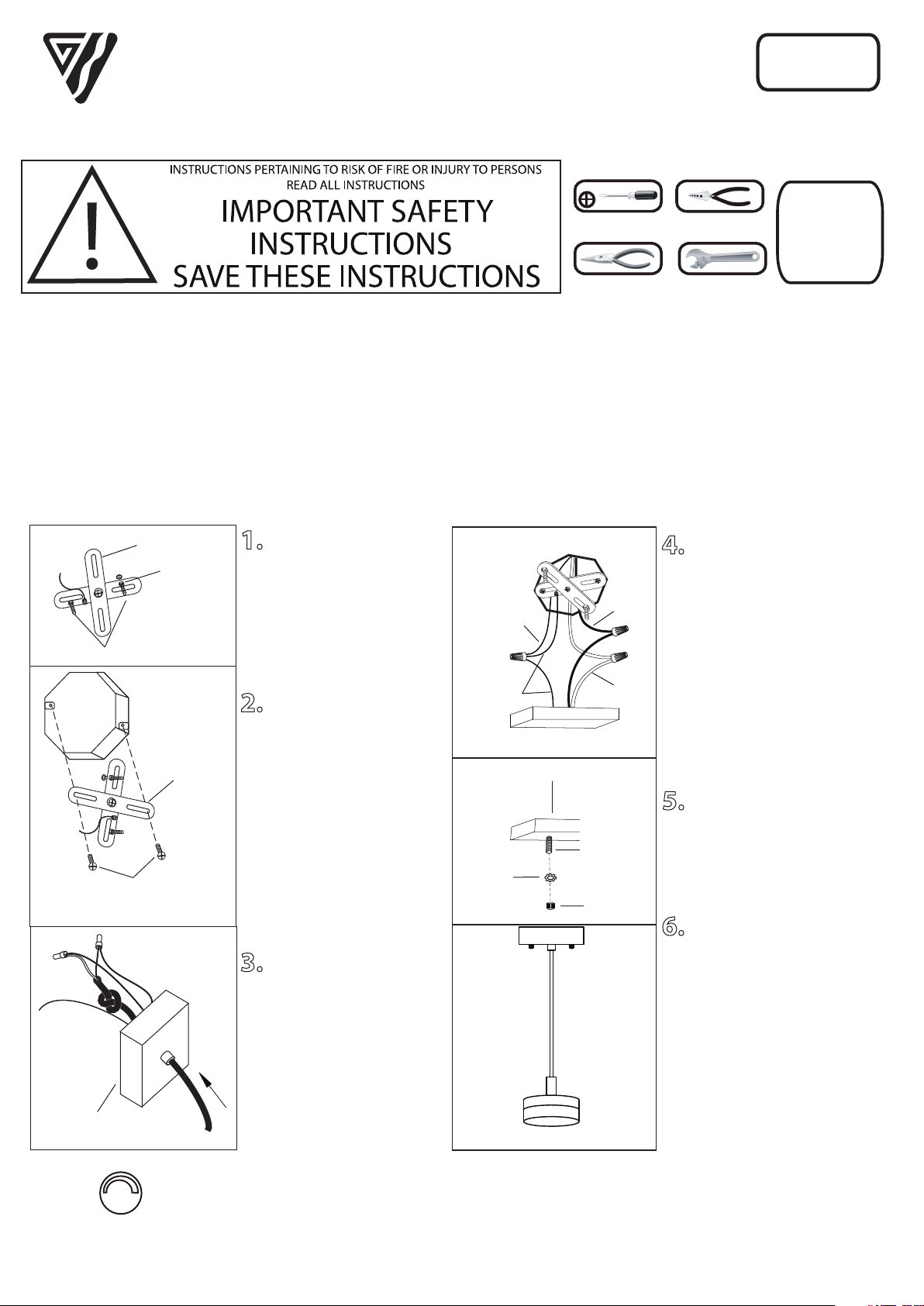

Canopy
1. Loosen “B”. Adjust stud to
desired length and lock in
place with “B”.
2. Mount the mounting
bracket to electrical box
using electrical box screws.
Make sure the studs on the
mounting bracket are facing
out from the electrical box.
3. Adjusting the length
of flexible cord. For safety,
do not release the knot
inside canopy.
4. Connect the ground wires
(bare copper or green) from
your fixture to the ground wire
(bare copper or green) or
ground screw in the electrical
box. Attach the black wire from
the light fixture to the black
wire in the electrical box.
Attach the white wire from the
light fixture to the white wire in
the electrical box.
NOTE: Do not disconnect any
pre-wired connections.
5. Once connections of wires
are completed, carefully tuck
wires and wire nuts into the
electrical box making sure no
bare wire (on the black and
white) is visible at the wire nuts.
6. Position fixture over studs
on mounting bracket assembly.
Secure fixture in place with star
washers and cap nuts.
Electrical
Box
Electrical Box Screws
(not included)
Mounting
Bracket
Mounting
Bracket
“B”
Studs
White
Black
House
supply
Ground
wire
Fixture
Ground
wire
Star
Washer
Cap
Nut
Fixture
Stud
dimmable
This LED light is suitable to be dimmed by
LEVITON# 742-6672-HLW , 722-6674-PDW MAX 150 W, Lutron # SCL-153PH-WH MAX 150 W.
The MAX rated wattage of this model is 8 W
LPL143A01
11/17

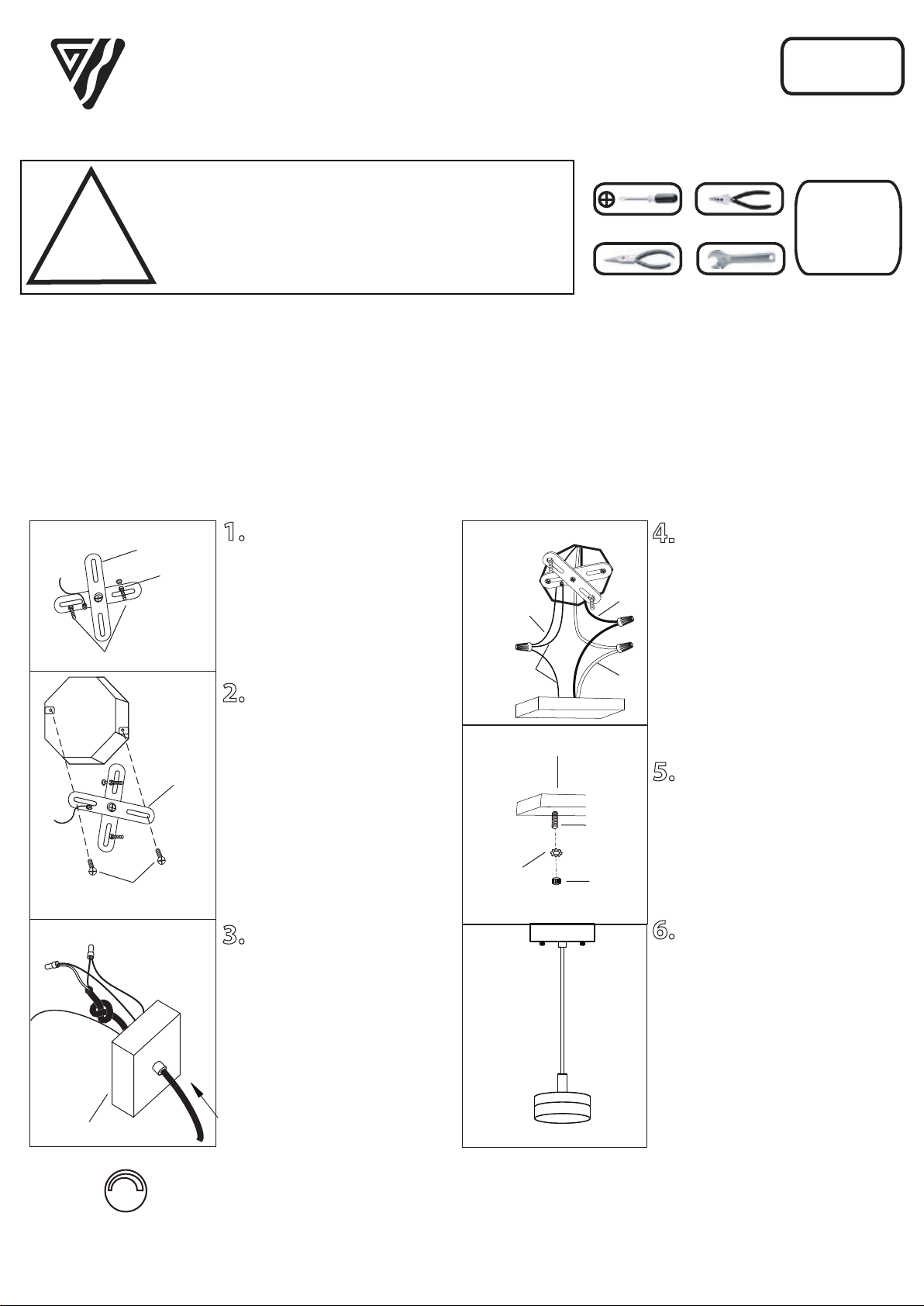

INSTALLATION:
SUSPENSION AU DEL
PH: (450) 665-2535, FX: (450) 665-0910
Tournevis A
Phillips
Coupeur De Fils
Pinces
Clef
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
Fournitures
électriques telles
que prescrites
par les normes
locales
MISE EN GARDE:
OUTILS ET MATERIAUX REQUIS:
QUESTIONS OU INFORMATION COMMUNIQUE AVEC AU:
1-800-265-1833 (Anglais) / 1-800-567-2513 (Français)
Du lundi au vendredi entre 8:00H et 17:00H H.N.E.
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. BRANCHER LES FILS DE LA MISE A TERRE (CUIVRE NU OU VERT) DE VOTRE LUMINAIRE AU FIL DE LA MISE
À TERRE (CUIVRE NU OU VERT) OU VIS DE LA MISE À TERRE DANS LA BOÎTE ÉLECTRIQUE.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER
AVEC LINGE PROPRE ET DOUX.
N.B.: Peut différer de illustration.
Couvercle
Ferrure De
Montage
Ferrure De
Montage
Boîte
Électrique
Vis De La Boîte
Électrique (en sus)
Goujon
4. Branchez les fils de la mise a
terre (cuivre nu ou vert) de votre
montage au fil de la mise A terre
(cuivre nu ou vert) ou vis de la
mise a terre dans la boite
electrique. Posez le fil noir (ou fil
ayant un écriteau) de la fixture
au fil noir dans la boite
électrique et posez le fil blanc
de la fixture au fil blanc dans la
boite.
N.B.; Ne pas défaire les
connexions déjà existantes.
5. Une fois les connexions
terminées, poussez
soigneusement les fils et les
marrettes dans la boîte
électrique en vous assurant
qu'aucun fil dénudé (sur les fils
noirs et blancs) est visible des
marrettes.
6. Placer le luminaire sur les
goujons sur la ferrure de mon-
tage. Serrez le luminaire en
place à l’aide des écrous étoilés
et les écrous à capuchon.
1. Dévissez l’écrou B. Ajustez le
poteau à la longueur désirée et
barrez en place avec cet écrou.
2. Posez la ferrure d’installation
à la boîte de sortie électrique à
l’aide des vis de la boîte (en sus).
Assurez-vous que les goujons de
la ferrure d’installation font face
vers l’extérieur de la boîte
électrique.
3. Ajuster la longueur du
cordon flexible. Par précaution,
ne défaites pas le noeud á
l’intérieur du anopé.
“B”
Fil de mise
à la terre du
luminaire
Blanc
Noir
Fil de mise
à terre de
la maison
Rondelle
en étoile
Écrou
à tête
Luminaire
Goujon
variable
Cette luminaire DEL est compatible avec les variateurs d’intensité suivant :
LEVITON# 742-6672-HLW , 722-6674-PDW MAX 150 W, Lutron # SCL-153PH-WH MAX 150 W.
Le maximum de wattage permis avec ce modèle est de 8 W
