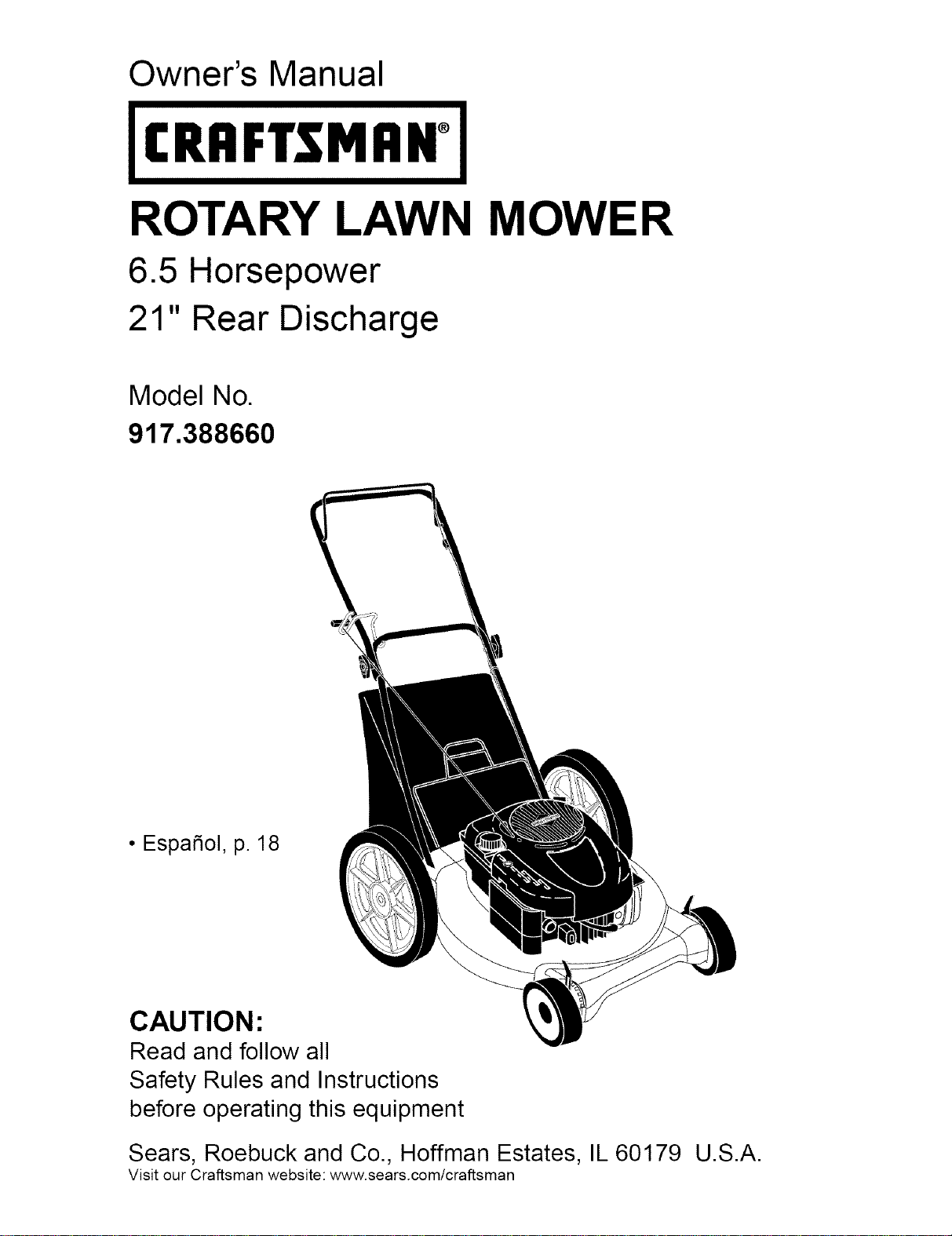

Craftsman 917388660 gas walk-behind lawn mower User Manual

Owner's Manual

CRAFTSMAN°

ROTARY LAWN MOWER

6.5 Horsepower

21" Rear Discharge

Model No.

917.388660

• EspaSol, p. 18

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

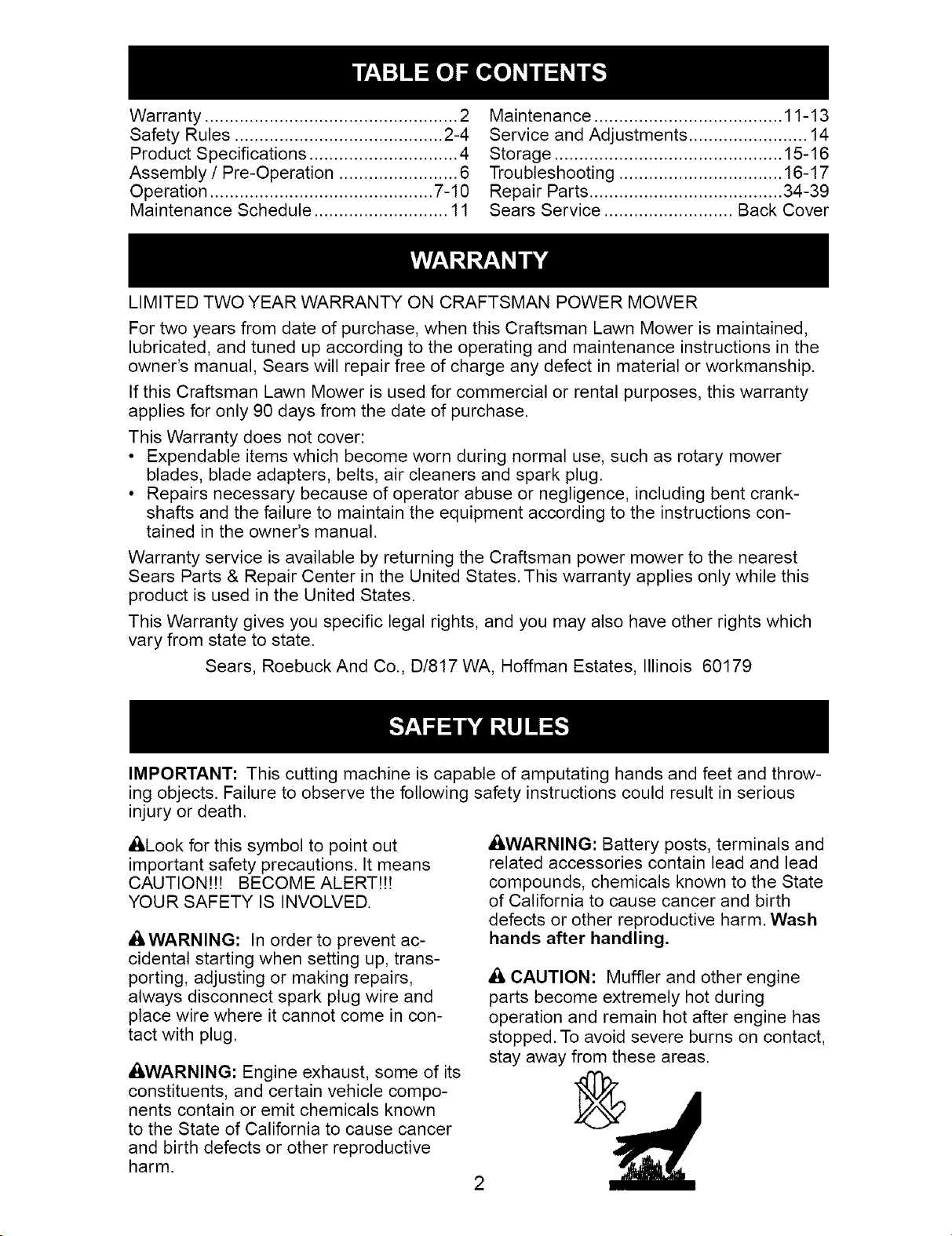

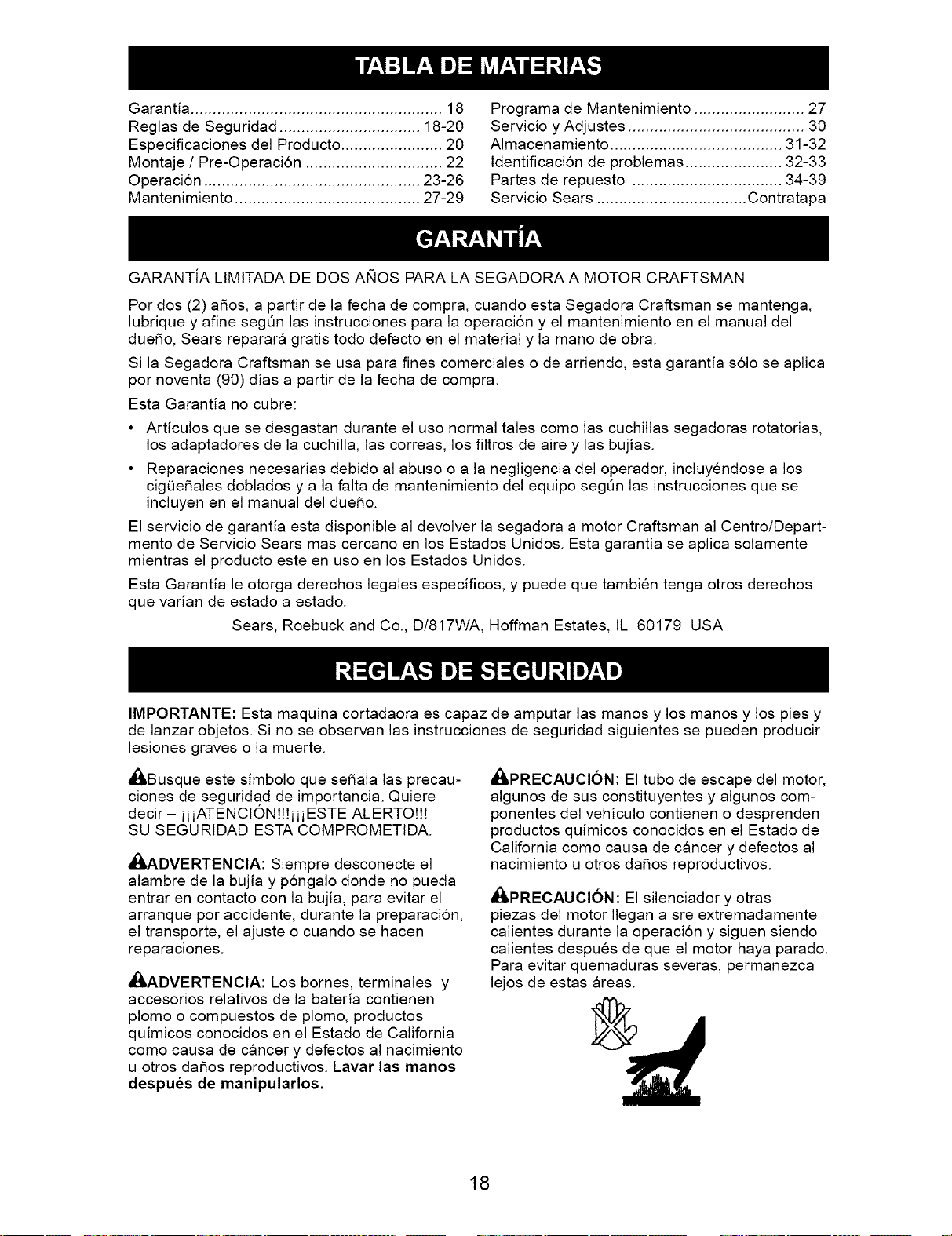

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly / Pre-Operation ........................ 6

Operation ............................................. 7-10

Maintenance Schedule ........................... 11

Maintenance ...................................... 11-13

Service and Adjustments ........................ 14

Storage .............................................. 15-16

Troubleshooting ................................. 16-17

Repair Parts ....................................... 34-39

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Parts & Repair Center in the United States. This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

ALook for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

_,WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

_,WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

_kWARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

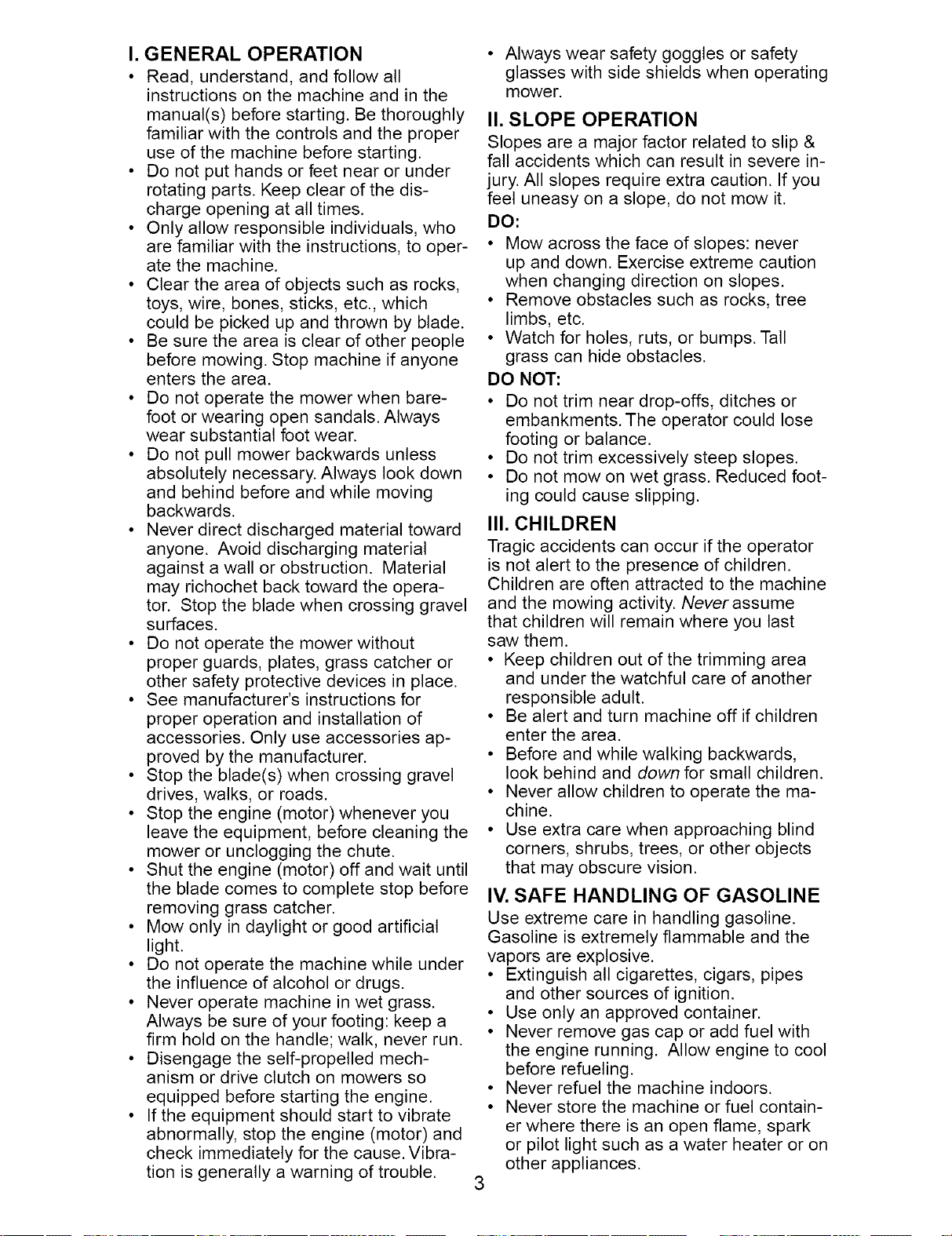

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

• Neverfill containersinsideavehicle,on

atruckor trailerbedwith aplasticliner.

Alwaysplacecontainerson theground

awayfromyourvehiclebeforefilling.

• Removegas-poweredequipmentfrom

thetruckortrailerandrefueliton the

ground. Ifthis isnotpossible,then

refuelsuch equipmentwith aportable

container,ratherthanfrom agasoline

dispensernozzle.

• Keepthenozzlein contactwiththe rim

ofthefuel tankorcontaineropeningat

alltimesuntilfuelingiscomplete. Do

notuse anozzlelock-opendevice.

• Iffuel isspilledon clothing,change

clothingimmediately.

• Neveroverfillfuel tank. Replacegas

cap andtightensecurely.

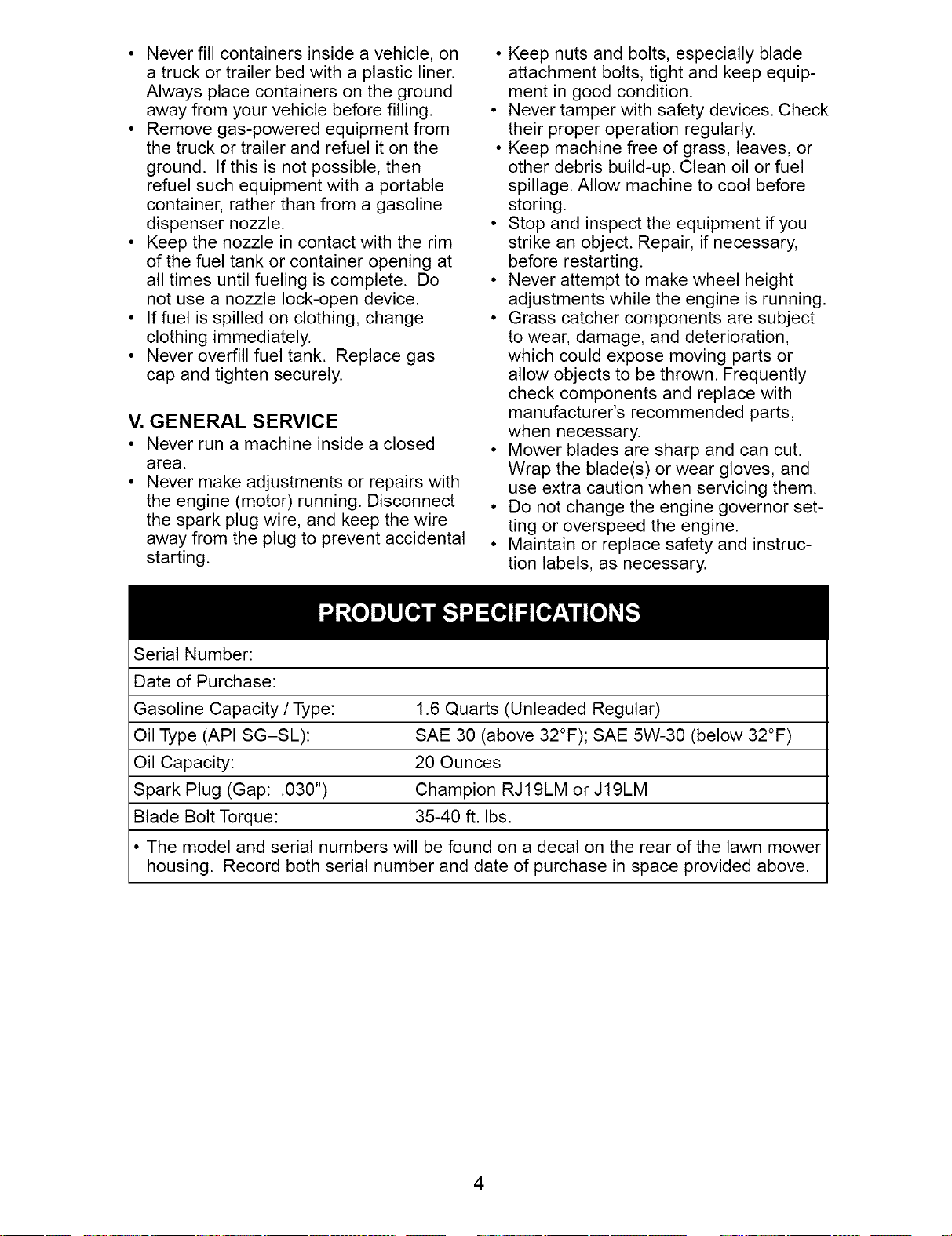

V. GENERAL SERVICE

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

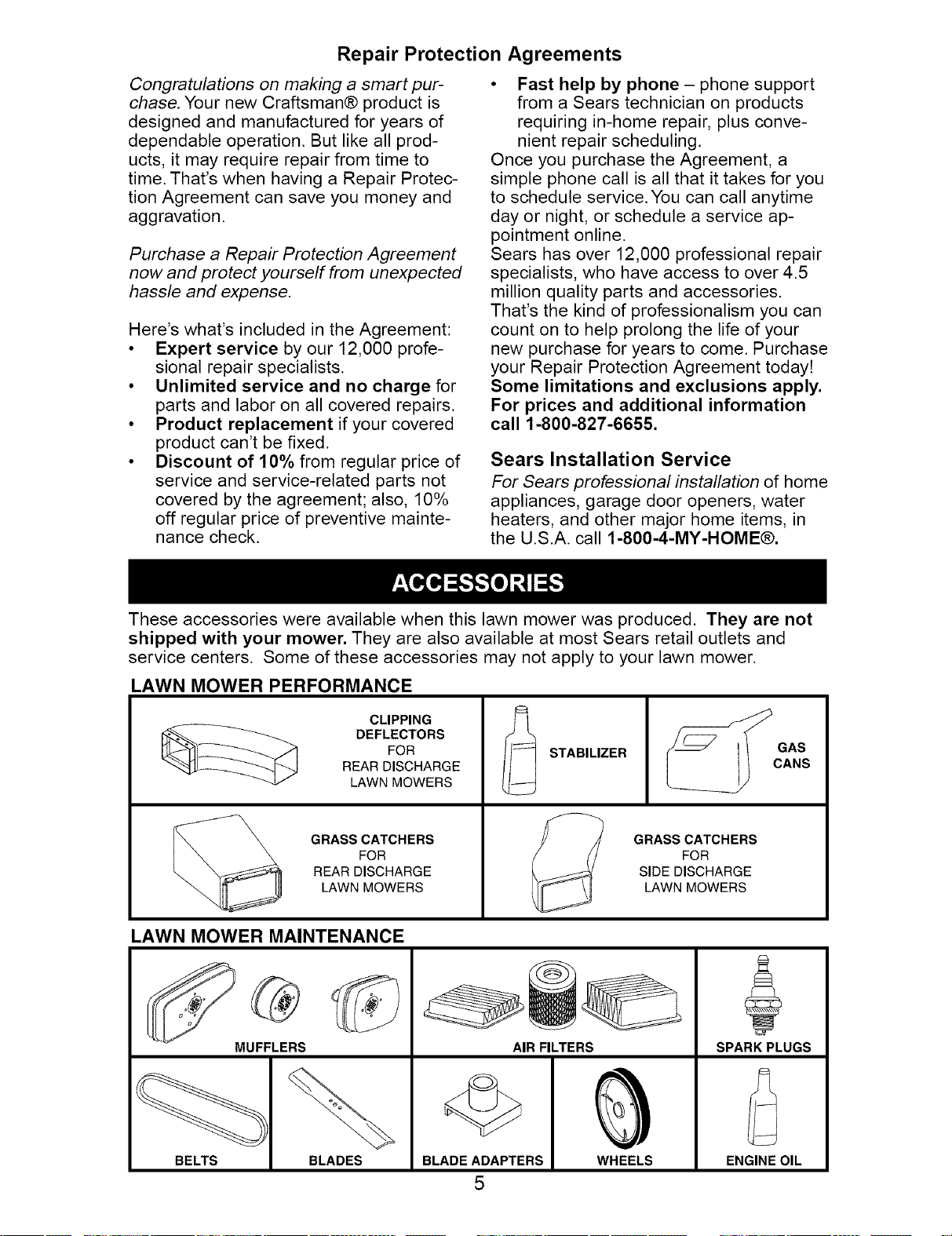

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

,_ GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES

AIR FILTERS

BLADE ADAPTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in its entirety before you attempt to assemble or

operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been assembled at the factory with the exception of those

parts left unassembled for shipping purposes. To ensure safe and proper operation of

your lawn mower, all parts and hardware you assemble must be tightened securely. Use

the correct tools as necessary to ensure proper tightness. All parts such as nuts, wash-

ers, bolts, etc., necessary to complete the assembly have been placed in the parts bag.

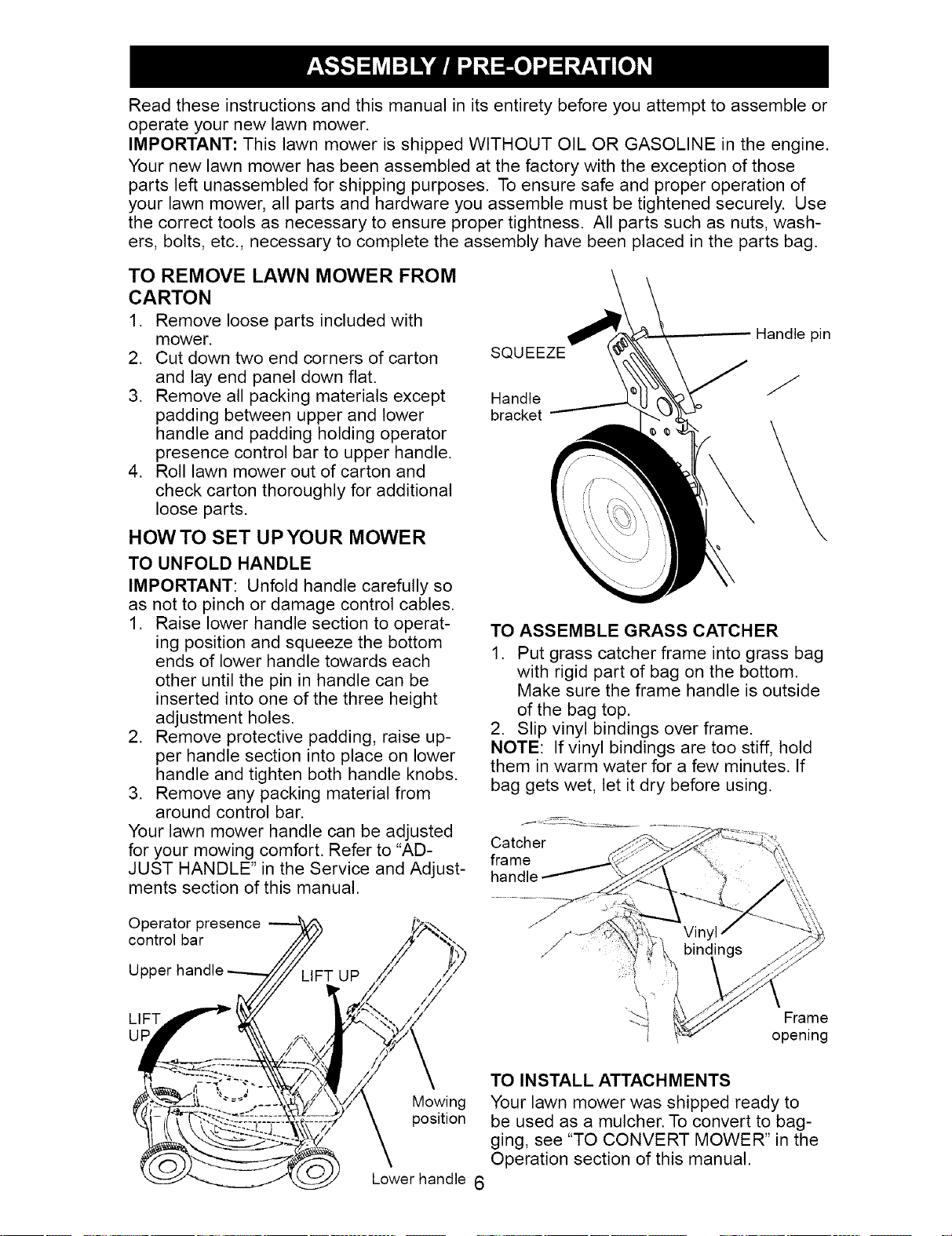

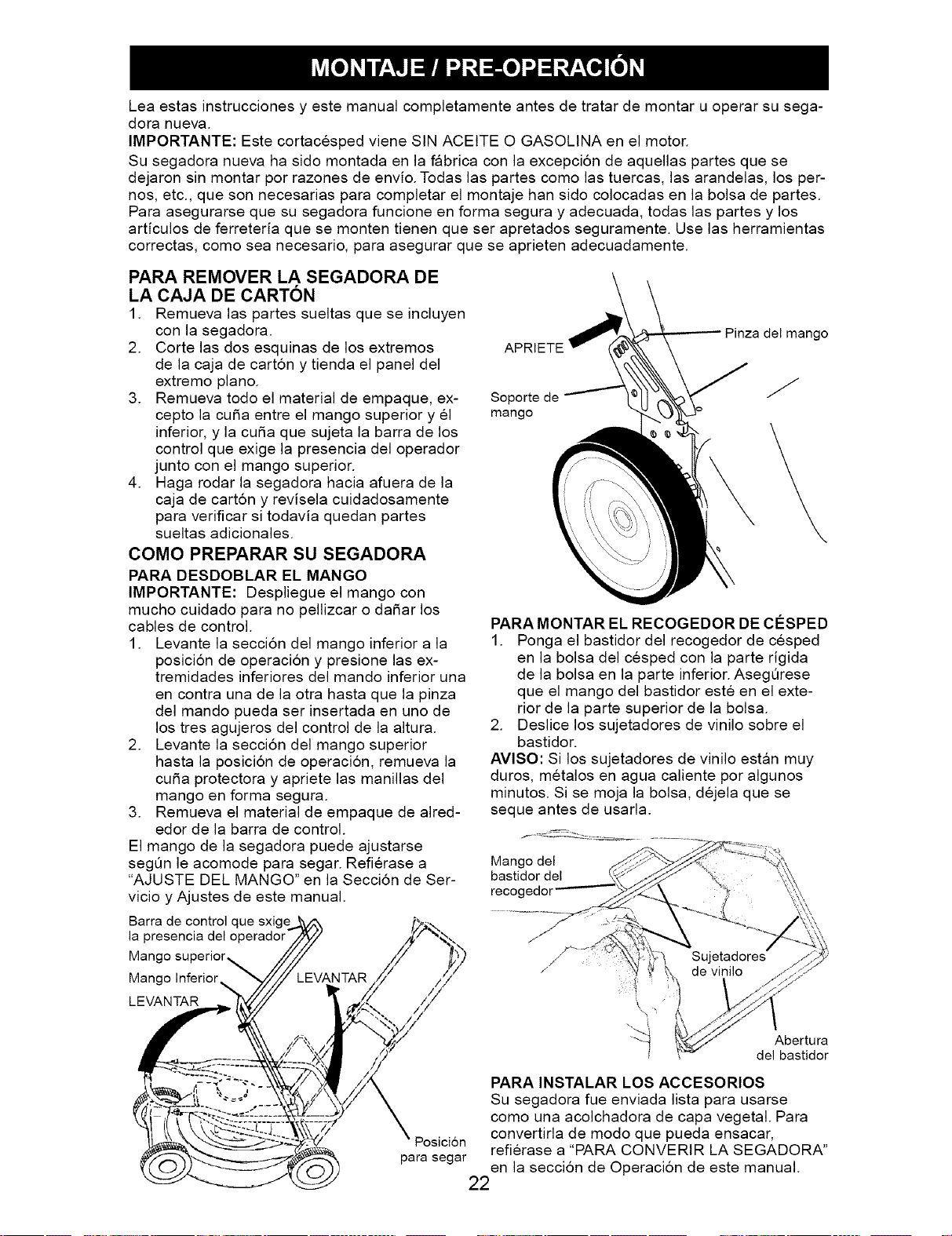

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOWTO SET UPYOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operat-

ing position and squeeze the bottom

ends of lower handle towards each

other until the pin in handle can be

inserted into one of the three height

adjustment holes.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove any packing material from

around control bar.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

SQUEEZE

Handle

bracket

Handle pin

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Catcher

frame

handle

Operator presence

control bar

Upl

LIFT

Frame

opening

Mowing

position

Lower handle 6

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging, see "TO CONVERT MOWER" in the

Operation section of this manual.

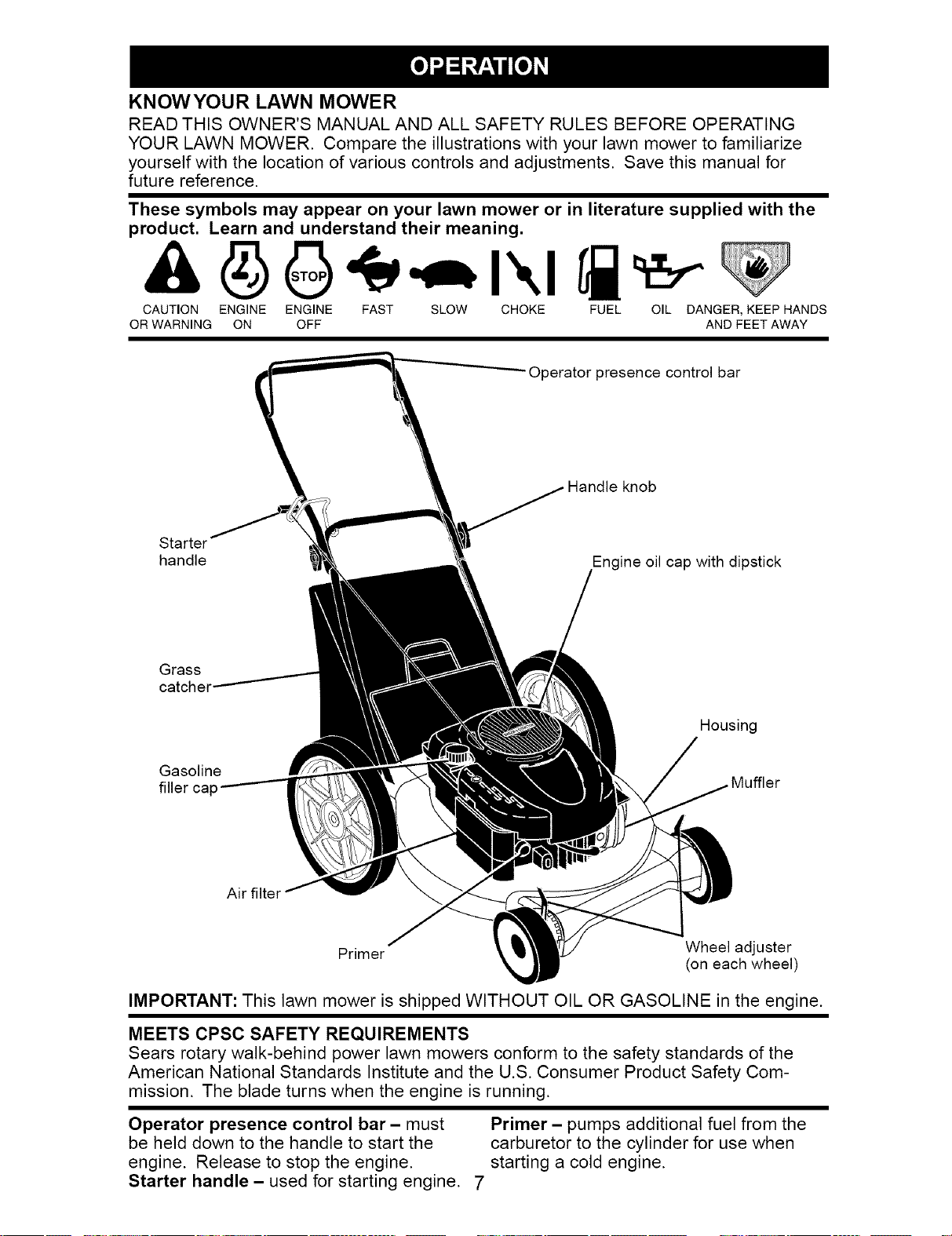

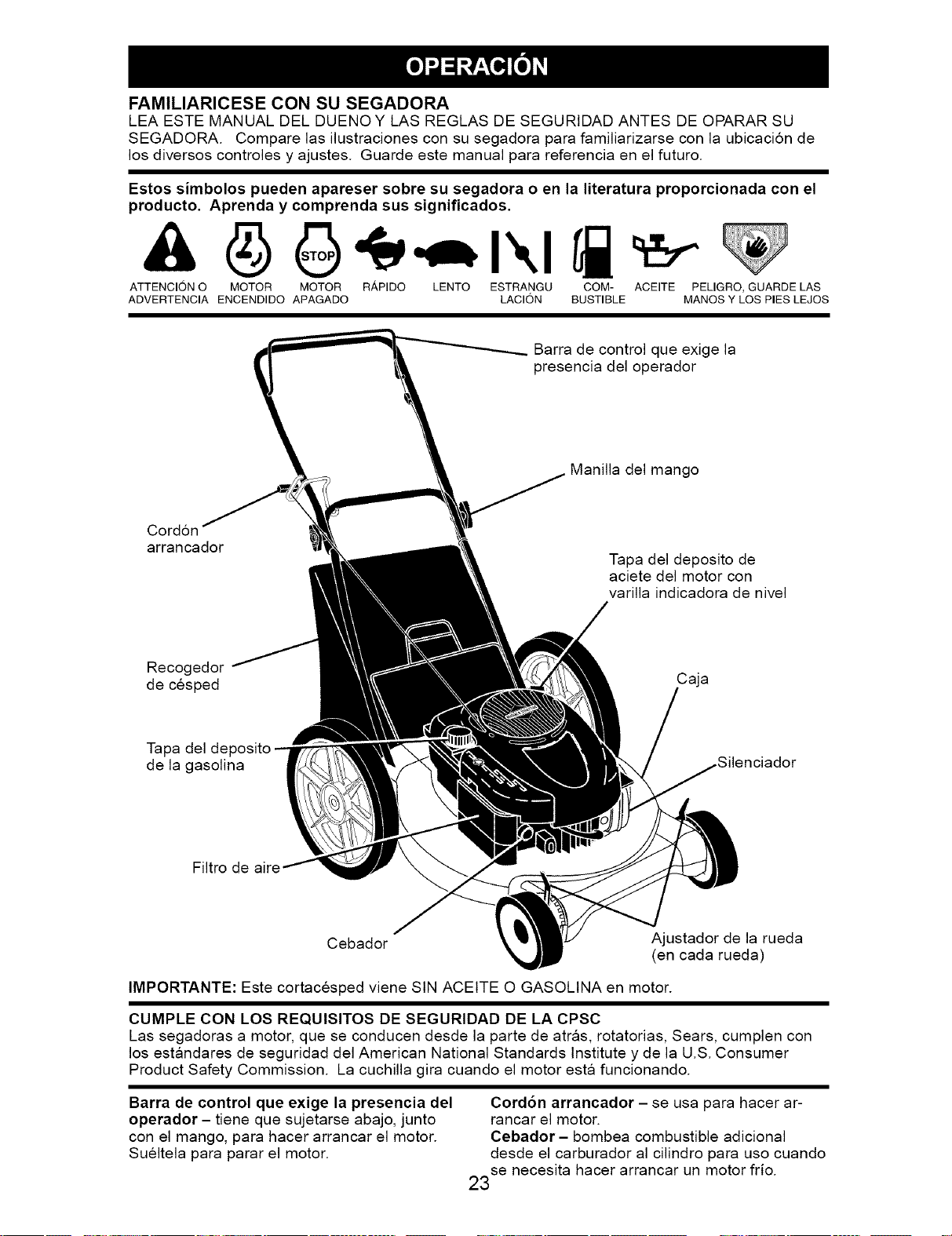

KNOWYOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

- Operator presence control bar

Handle knob

Starter

handle

Grass

catcher

Gasoline

filler cal:

Engine oil cap with dipstick

Housing

Air filter

Primer Wheel adjuster

(on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar- must

be held down to the handle to start the

engine. Release to stop the engine.

Starter handle - used for starting engine.

Primer- pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

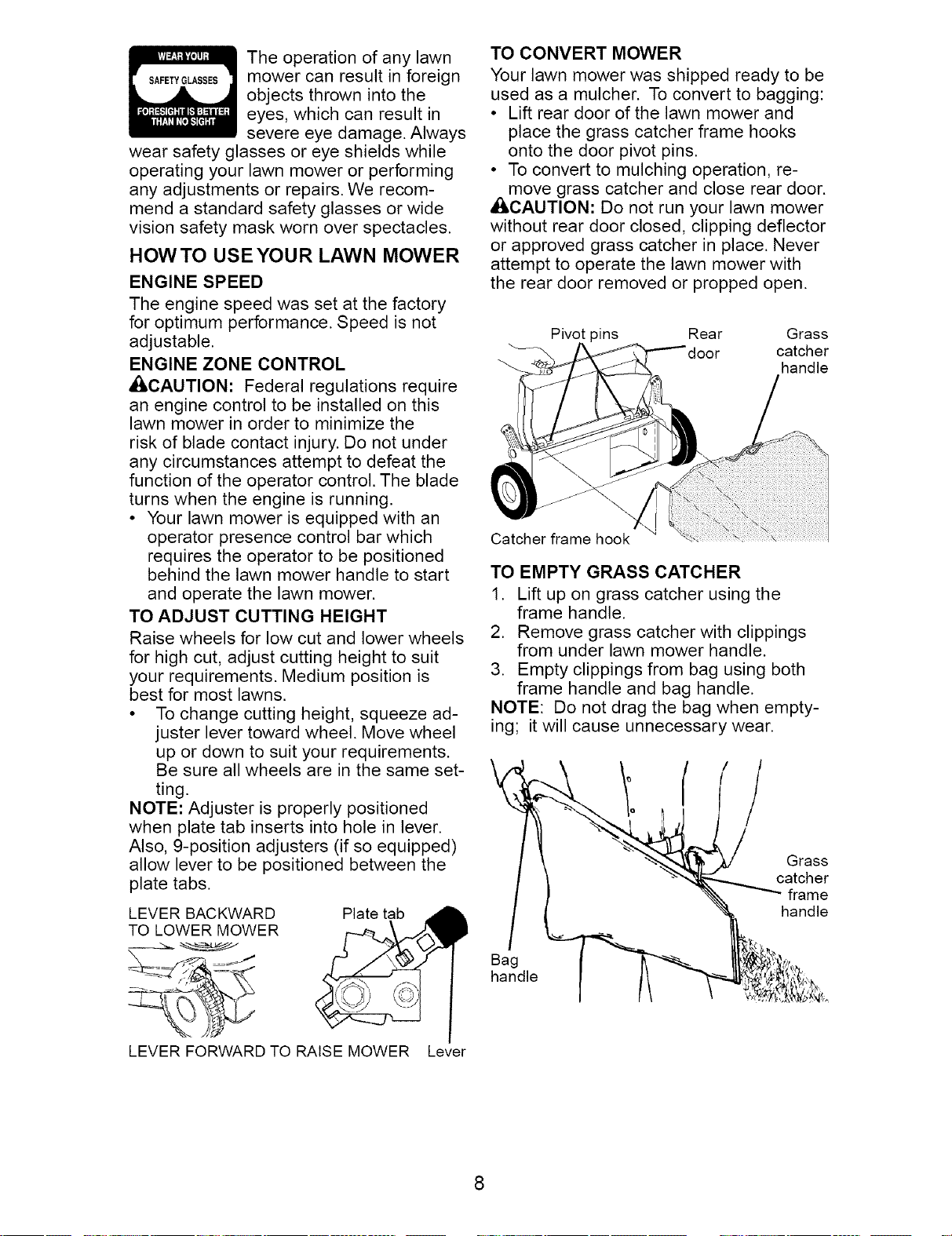

Theoperationof any lawn

SAFETYGLASSESmowercan resultinforeign

objectsthrownintothe

eyes,which can result in

severe eye damage. Always

wear safety glasses or eye shields while

operating your lawn mower or performing

any adjustments or repairs. We recom-

mend a standard safety glasses or wide

vision safety mask worn over spectacles.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure all wheels are in the same set-

ting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD Plate tab

TO LOWER MOWER

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching operation, re-

_imove grass catcher and close rear door.

CAUTION: Do not run your lawn mower

without rear door closed, clipping deflector

or approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Pivot pins Rear

Grass

catcher

handle

Catcher frame hook

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

handle

Bag

handle

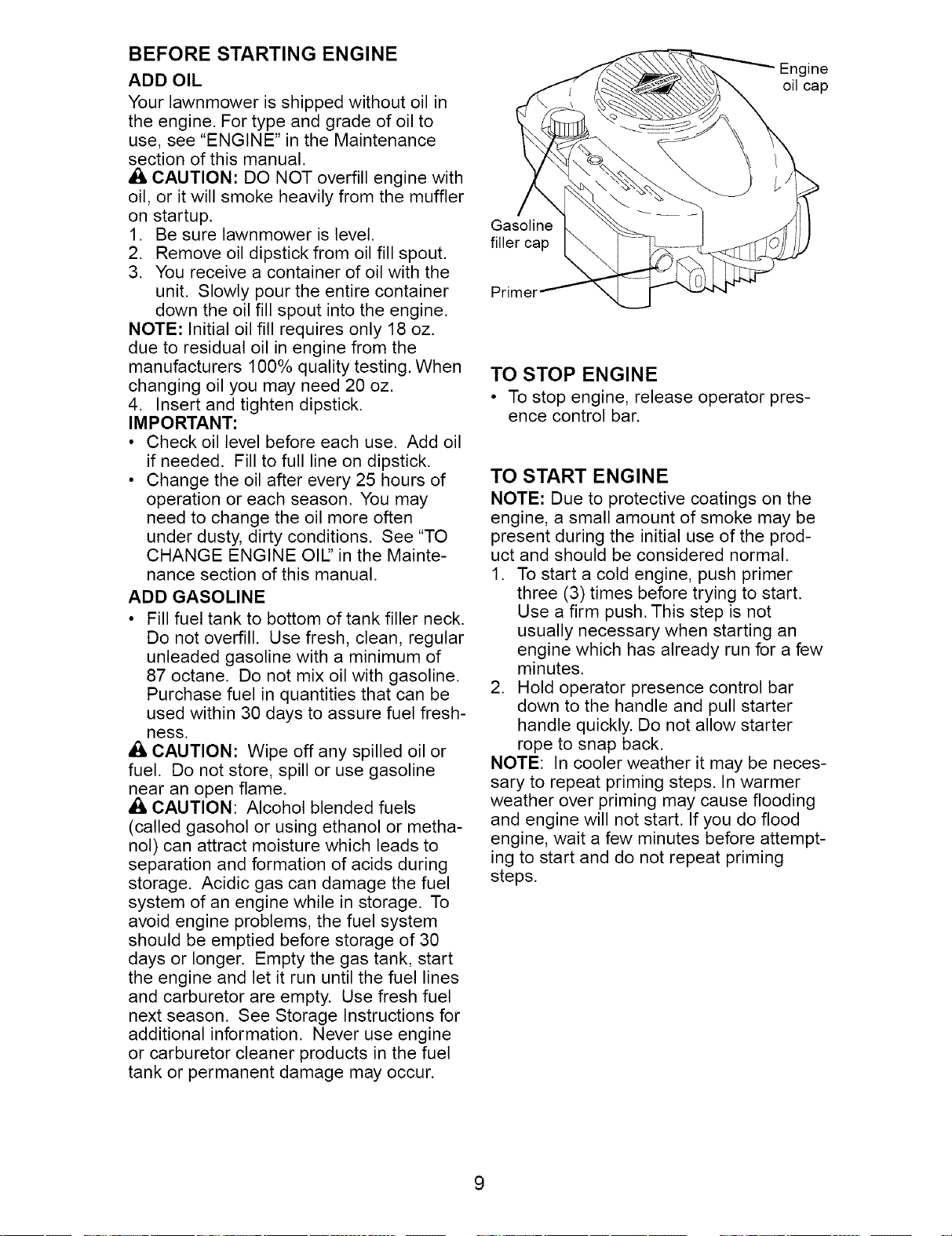

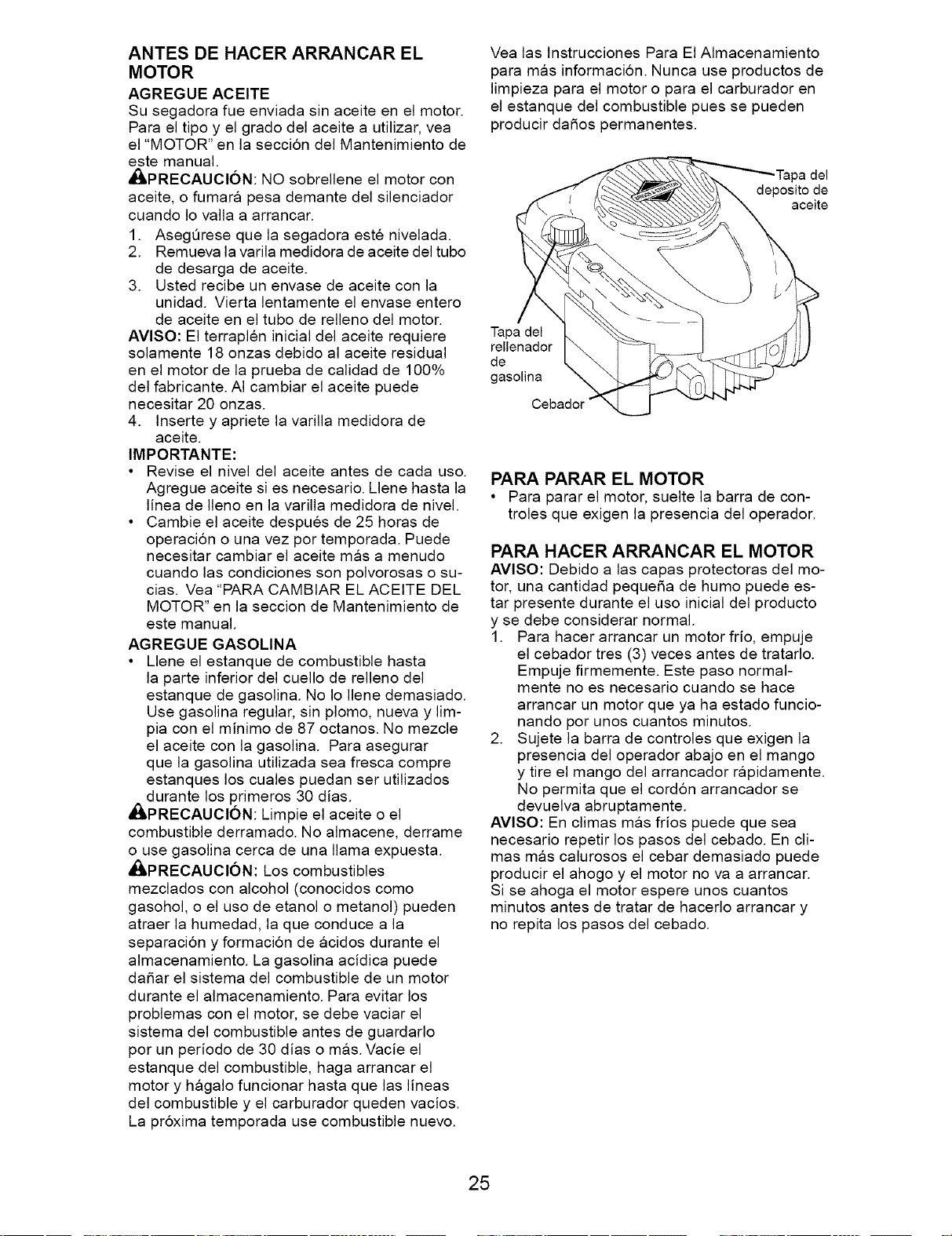

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL:' in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

A CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

• ILCAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

"Engine

oil cap

Gasoline

filler cap

Primer

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps.

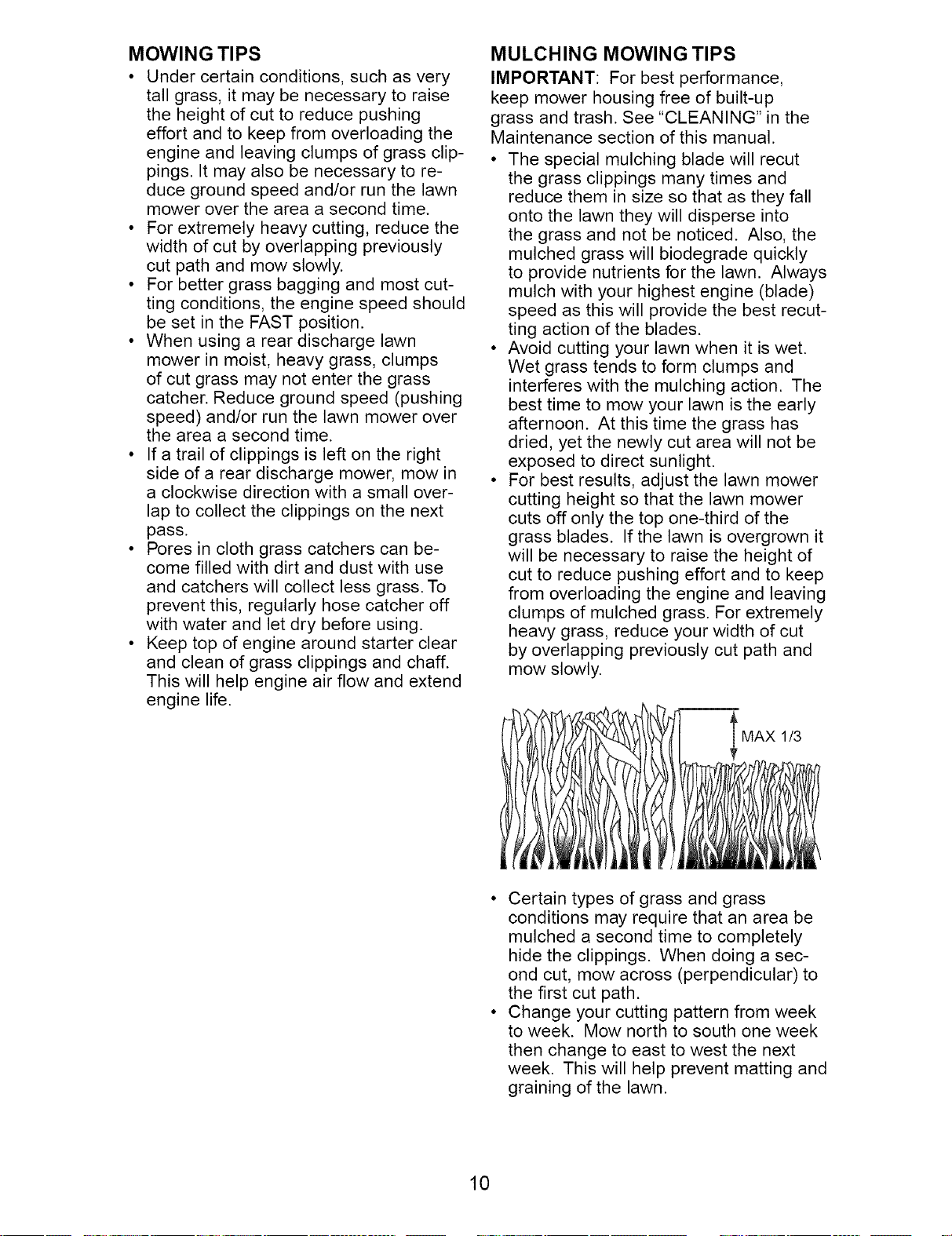

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• When using a rear discharge lawn

mower in moist, heavy grass, clumps

of cut grass may not enter the grass

catcher. Reduce ground speed (pushing

speed) and/or run the lawn mower over

the area a second time.

• If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small over-

lap to collect the clippings on the next

pass.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

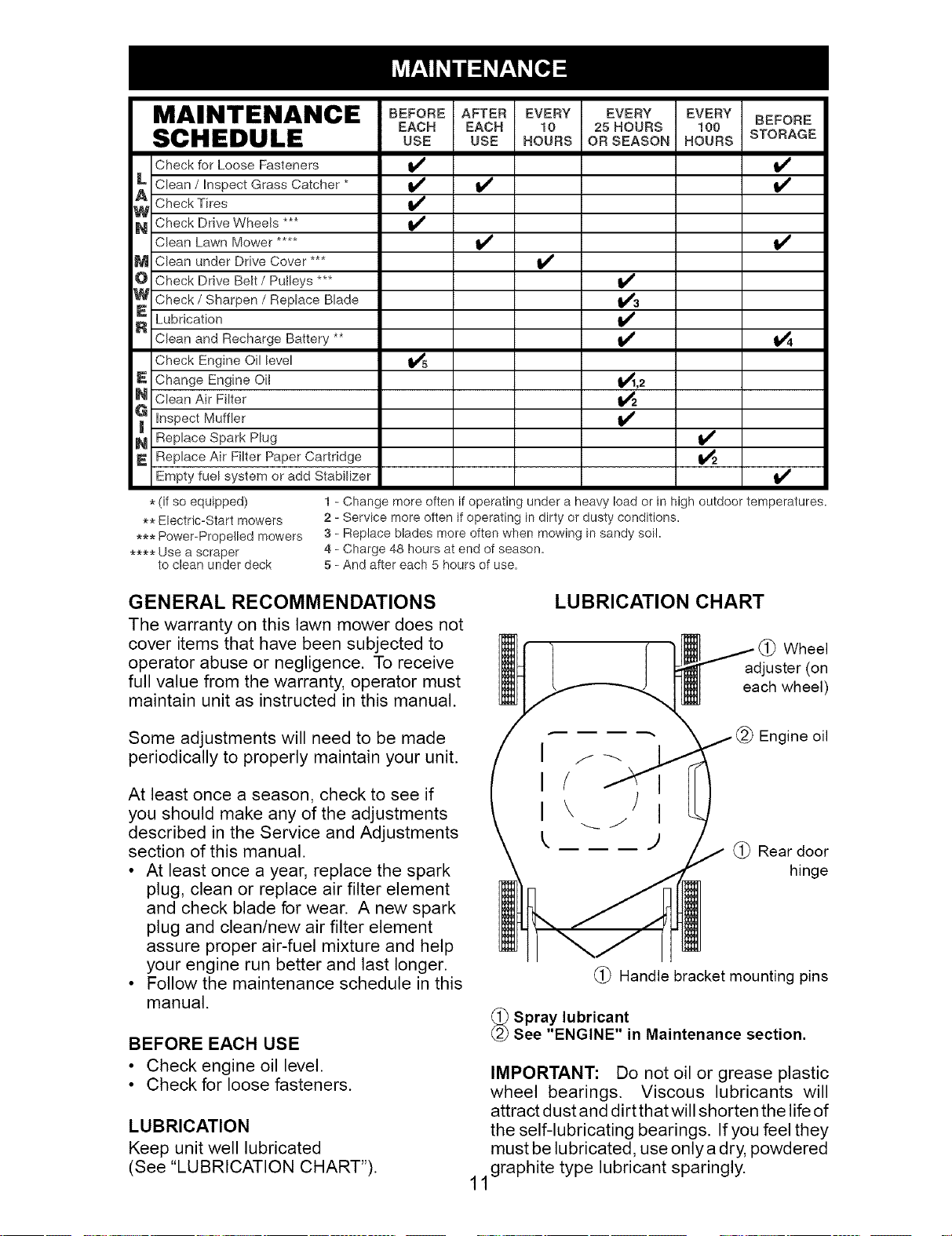

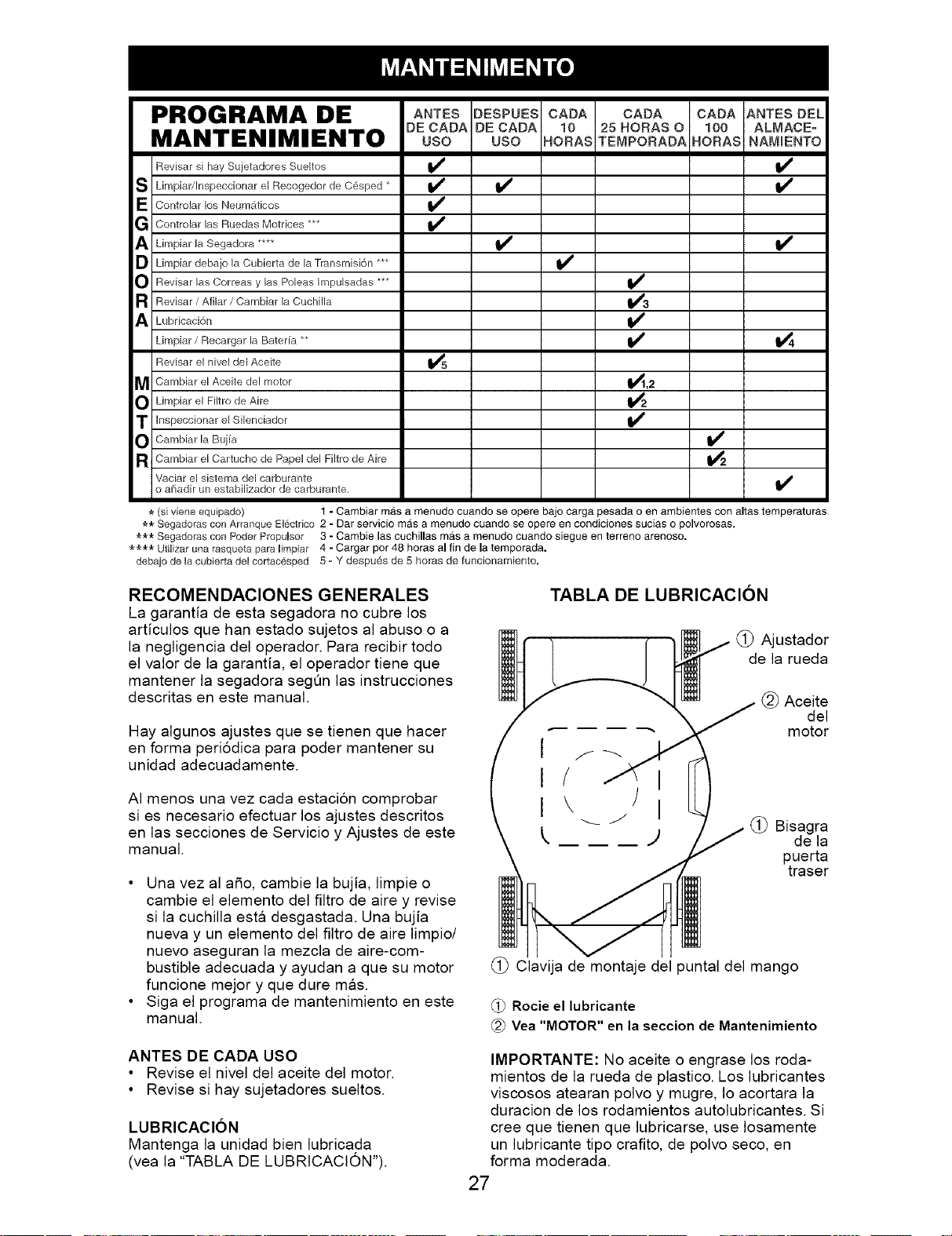

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

_ Clean / Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt / Putleys ***

W Check / Sharpen / Replace Blade

_ ubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25HOURS 100

USE USE HOURS OR SEASON HOURS STORAGE

V' V'

V'3

_,2

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions,

3 - Replace blades more often when mowing in sandy soil,

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

Engine oil

(_) Rear door

hinge

(_) Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

1 1graphite type lubricant sparingly.

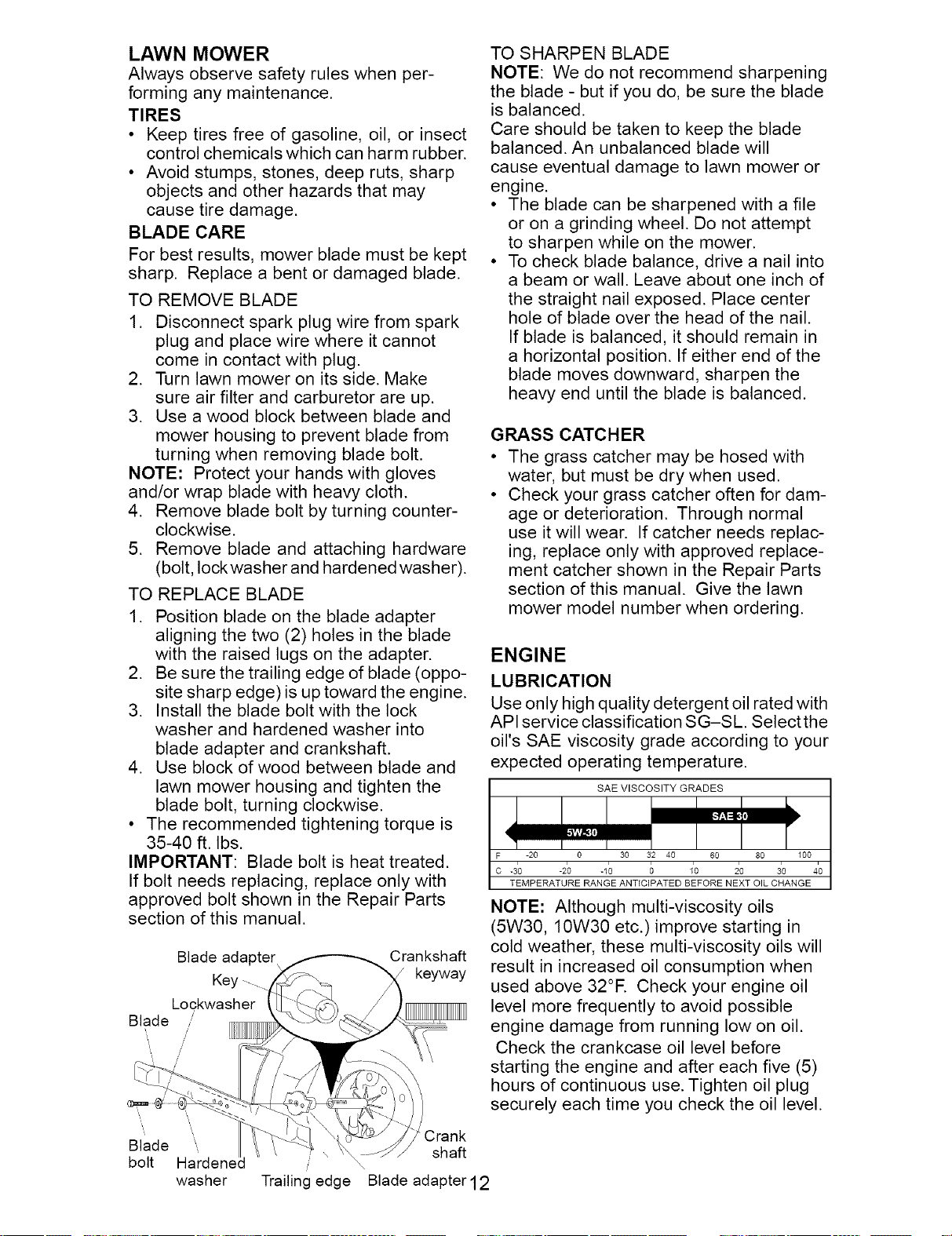

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

BLADE CARE

For best results, mower blade must be kept

sharp. Replace a bent or damaged blade.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, Iockwasher and hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter,

Key .........

Lockwasher

Blade

Crankshaft

keyway

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SG-SL. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

c -_0 -2_ -_ _ 1'0 10 _0 4_

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.)improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°E Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

Blade

bolt

Hardene

washer

Trailing edge

Crank

shaft

Blade adapter 12

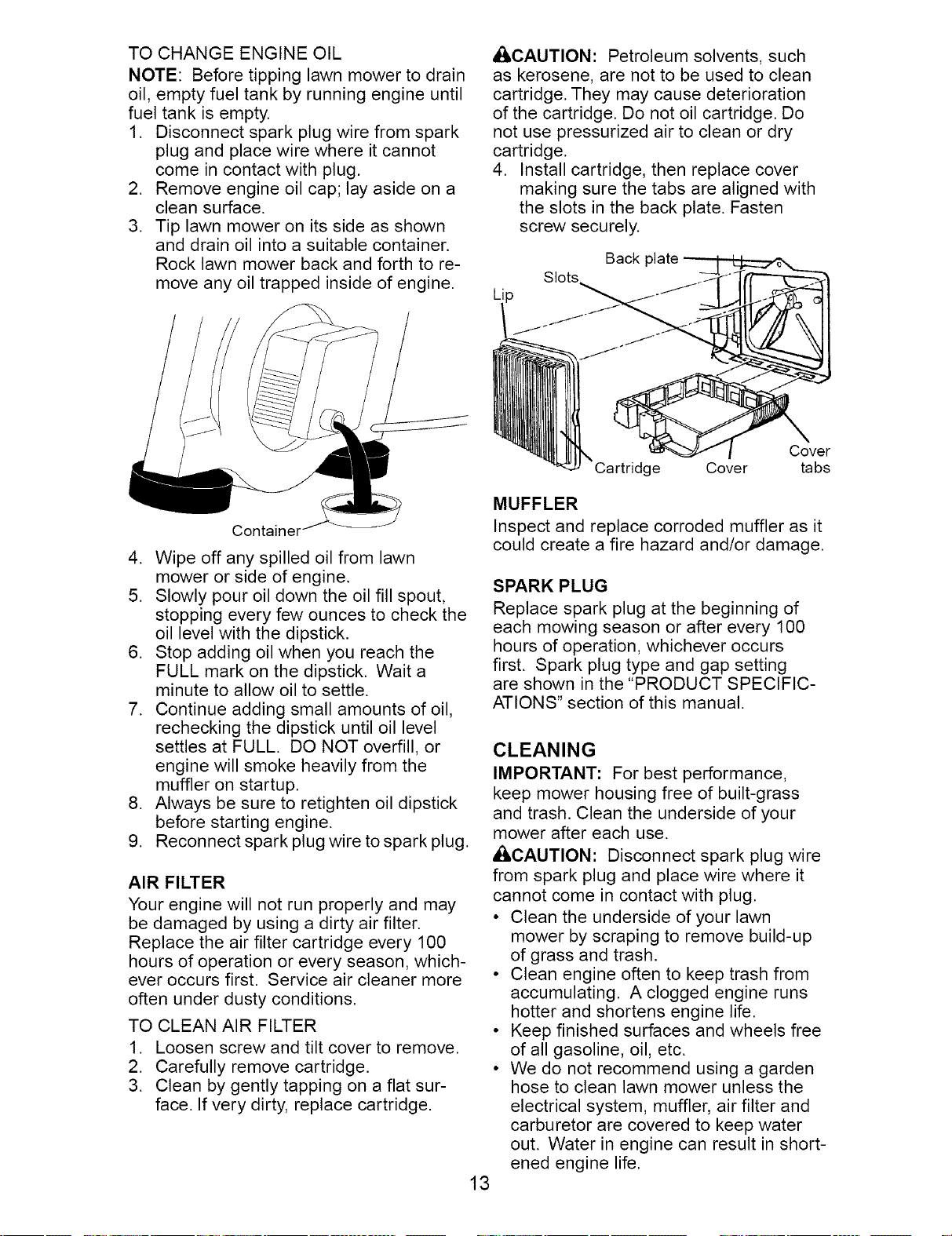

TOCHANGEENGINEOIL

NOTE: Beforetippinglawnmowerto drain

oil, emptyfuel tankbyrunningengineuntil

fuel tankisempty.

1. Disconnectsparkplugwirefromspark

plugandplacewire whereitcannot

comein contactwith plug.

2. Removeengineoil cap;layasideon a

cleansurface.

3. Tip lawnmoweronitsside asshown

anddrainoil into asuitablecontainer.

Rocklawnmowerbackandforthto re-

moveanyoil trappedinsideof engine.

_CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back f

Slots

Lip

Container

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the

muffler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to spark plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

Cover

Cartridge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

AI::_WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

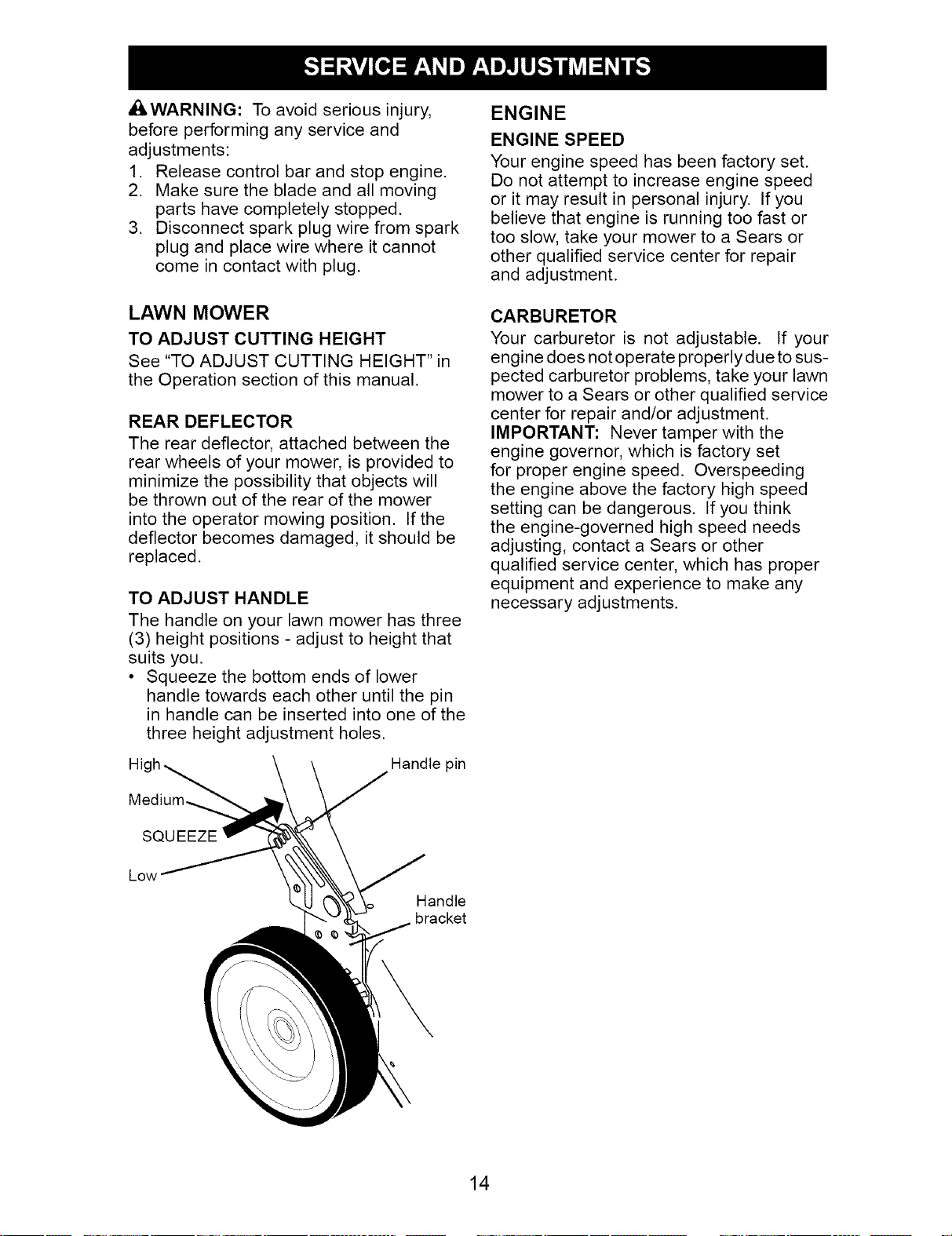

TO ADJUST HANDLE

The handle on your lawn mower has three

(3) height positions - adjust to height that

suits you.

• Squeeze the bottom ends of lower

handle towards each other until the pin

in handle can be inserted into one of the

three height adjustment holes.

Hic Handle pin

Medium_

SQUEEZE

Low

Handle

bracket

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

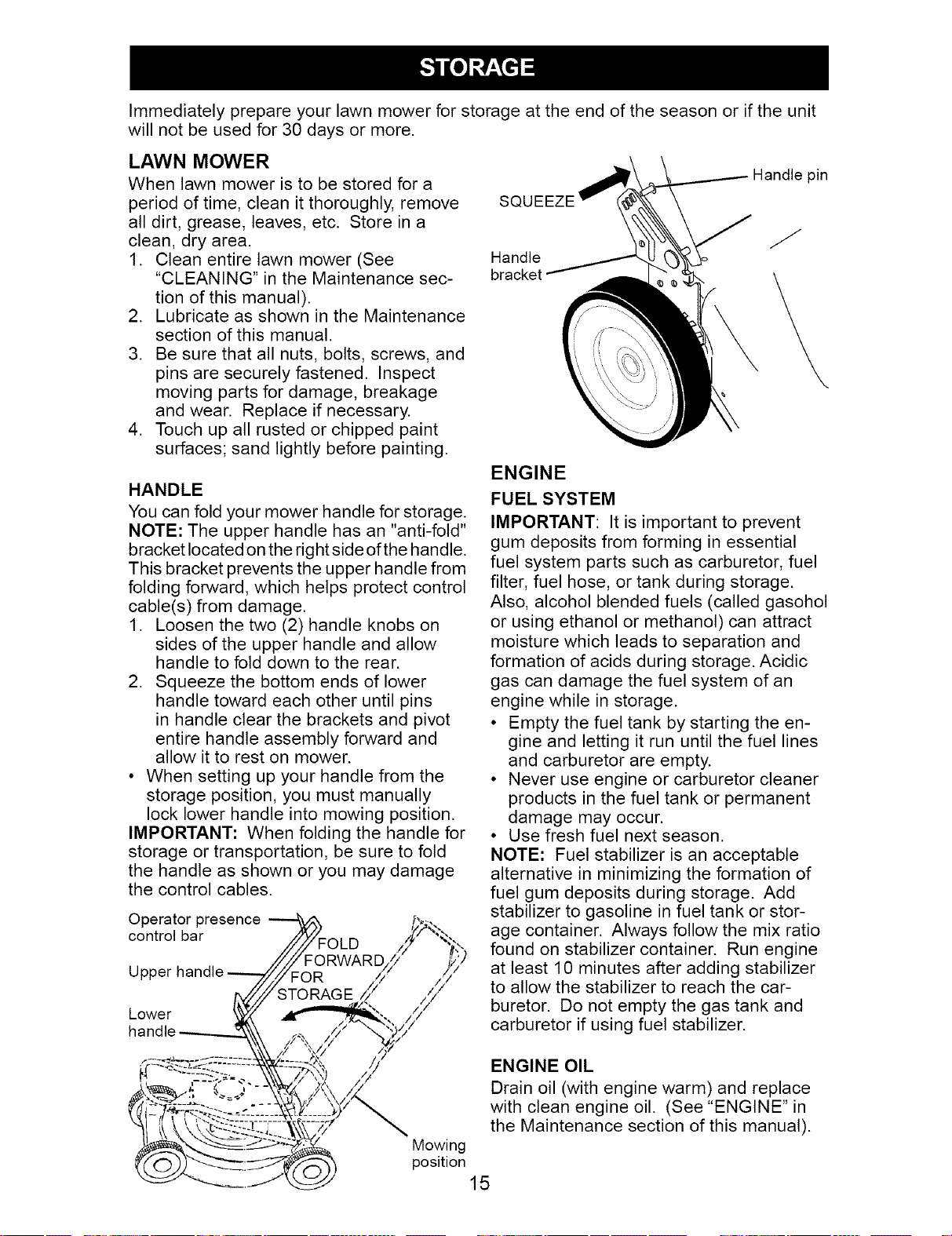

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your mower handle for storage.

NOTE: The upper handle has an "anti-fold"

bracket located on the right side of the handle.

This bracket prevents the upper handle from

folding forward, which helps protect control

cable(s) from damage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Squeeze the bottom ends of lower

handle toward each other until pins

in handle clear the brackets and pivot

entire handle assembly forward and

allow it to rest on mower.

• When setting up your handle from the

storage position, you must manually

lock lower handle into mowing position.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

Operator presence

control bar

Upl

Lower

Mowing

position

Handle

bracket

Handle pin

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

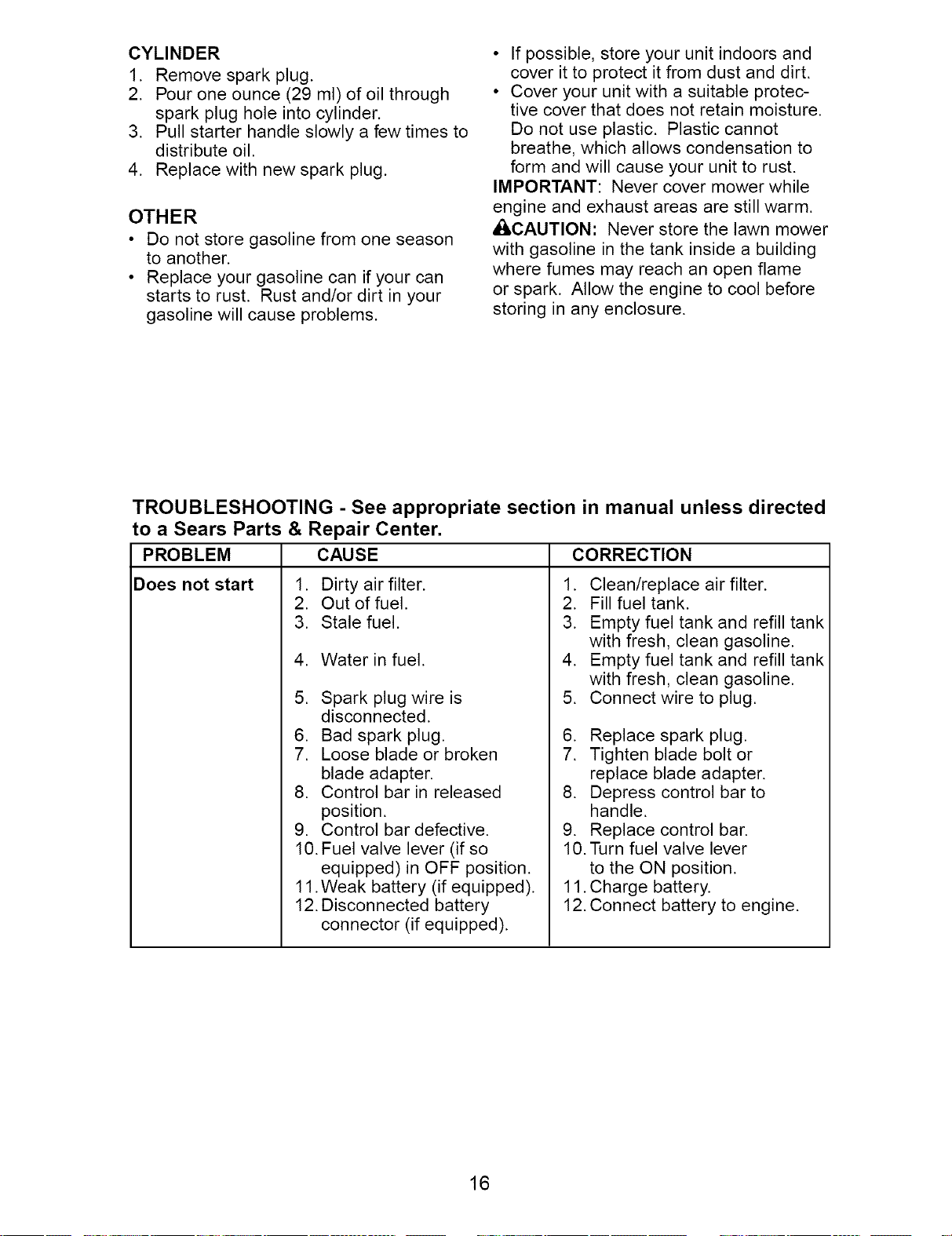

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

ACAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

Repair Center.

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

to a Sears Parts &

PROBLEM

Does not start

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

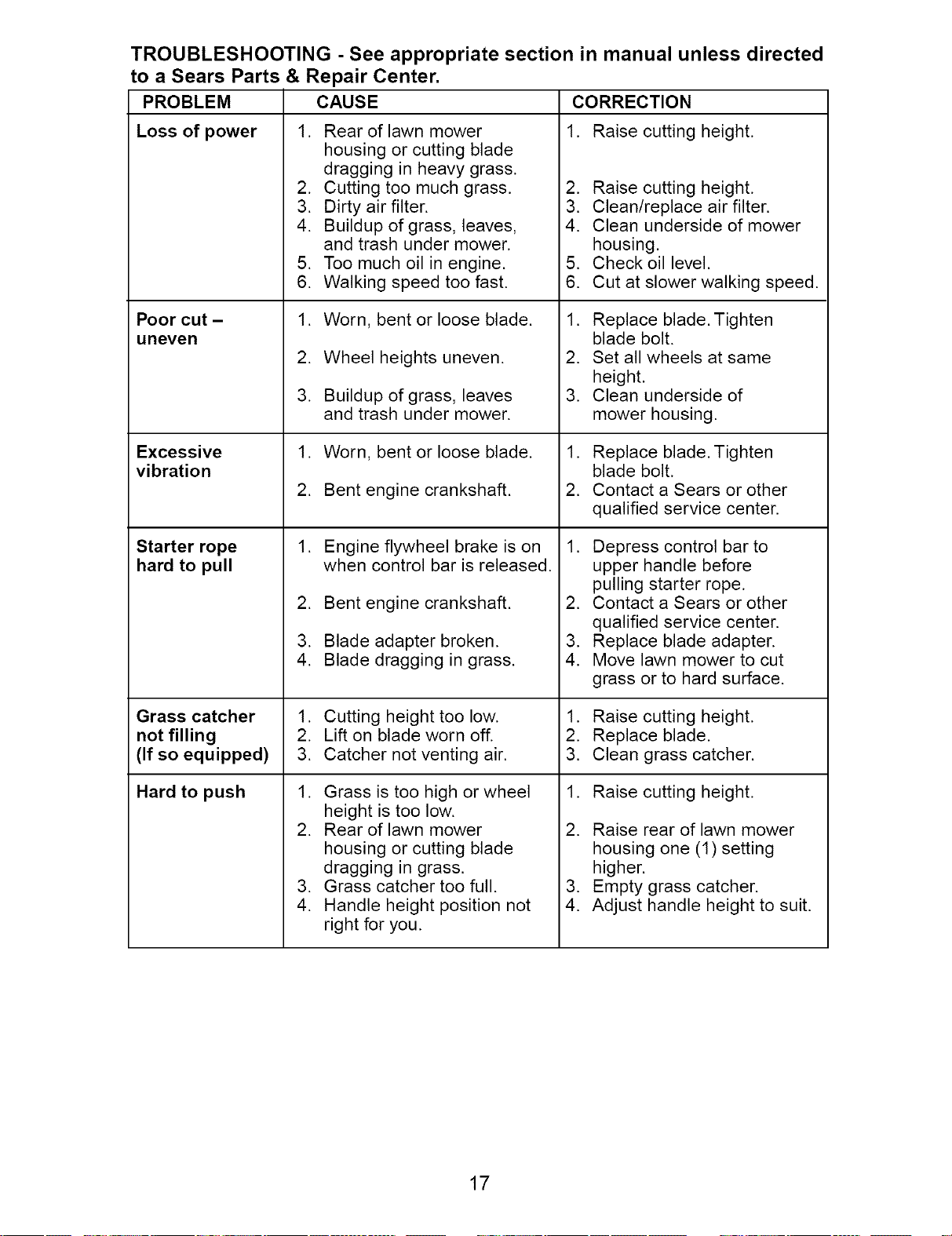

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center,

CAUSE

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

PROBLEM

Hard to push

Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

Cutting too much grass.

Dirty air filter.

Buildup of grass, leaves,

and trash under mower.

Too much oil in engine.

Walking speed too fast.

Worn, bent or loose blade.

Wheel heights uneven.

Buildup of grass, leaves

and trash under mower.

Worn, bent or loose blade.

Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air.

Grass is too high or wheel

height is too low.

Rear of lawn mower

housing or cutting blade

dragging in grass.

Grass catcher too full.

Handle height position not

right for you.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Garantia ......................................................... 18

Reglas de Seguridad ................................ 18-20

Especificaciones del Producto ....................... 20

Montaje / Pre-Operacion ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-29

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ........................................ 30

Almacenamiento ....................................... 31-32

Identificacion de problemas ...................... 32-33

Partes de repuesto .................................. 34-39

Servicio Sears .................................. Contratapa

GARANTiA LIMITADA DE DOS ANOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) a5os, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segQn las instrucciones para la operaci6n y el mantenimiento en el manual del

due5o, Sears reparara gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61ose aplica

por noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

• Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluyendose a los

cigQe5ales doblados y a la falta de mantenimiento del equipo segQn las instrucciones que se

incluyen en el manual del due5o.

El servicio de garantia esta disponible al devolver la segadora a motor Craftsman al Centro/Depart-

mento de Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especificos, y puede que tambien tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

,_/kBusque este simbolo que se_ala las precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENClON!!!iiiESTE ALERTO!!!

SU SEGURtDAD ESTA COMPROMETIDA.

,_ADVERTENClA: Siempre desconecte el

alambre de la bujia y pongalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparacion,

el transporte, el ajuste o cuando se hacen

reparaciones.

_ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros daSos reproductivos. Lavar las manos

despues de manipularlos.

_:_,PRECAUCI6N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

nacimiento u otros da5os reproductivos.

_kPRECAUCl6N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas areas.

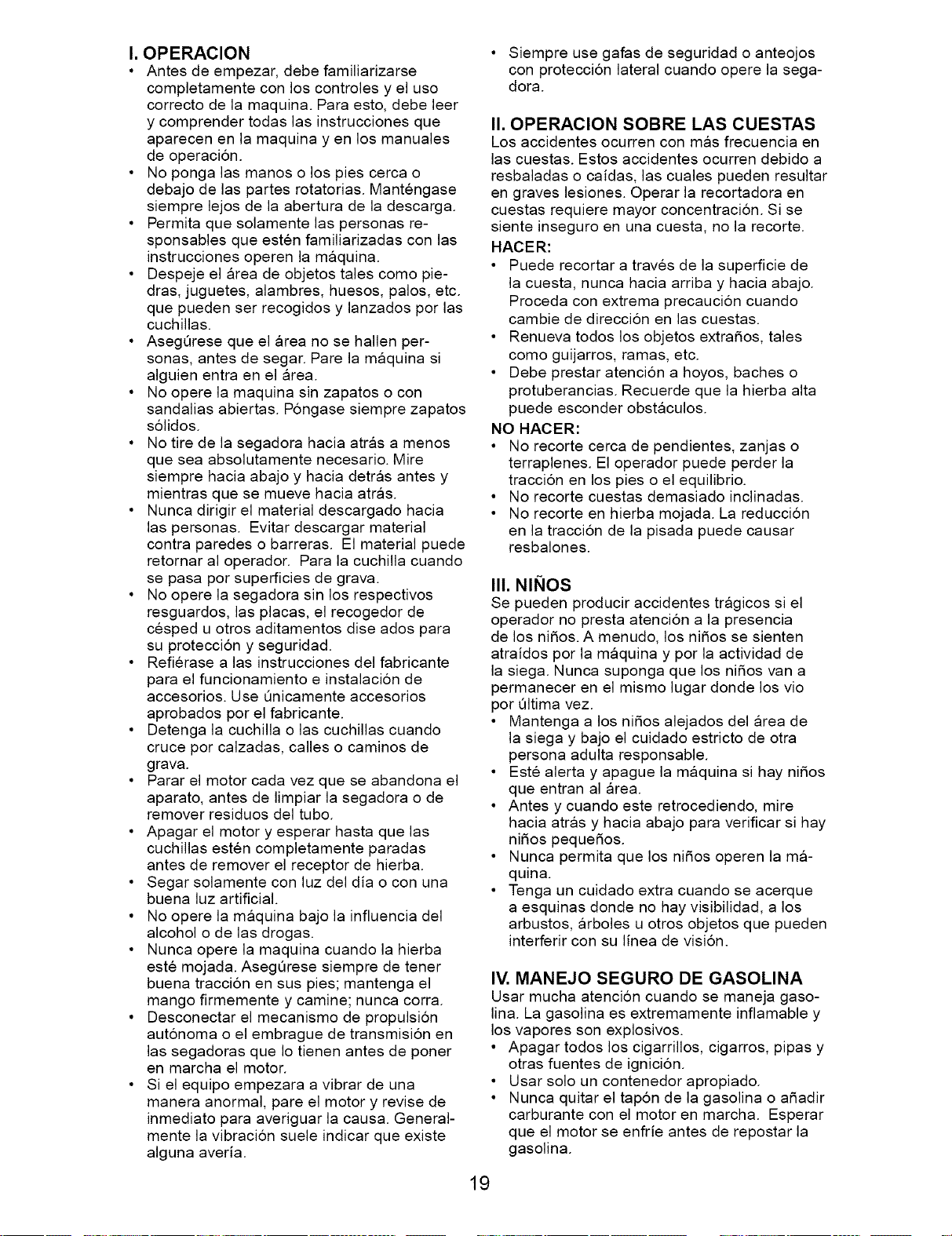

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operacion.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la maquina.

• Despeje el _lrea de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• Aseg_rese que el _lrea no se hallen per-

sonas, antes de segar. Pare la maquina si

alguien entra en el area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su proteccion y seguridad.

• Refi@ase alas instrucciones del fabricante

para el funcionamiento e instalacion de

accesorios. Use _nicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la m_lquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. Aseg_rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmision en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibracion suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con proteccion lateral cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precaucion cuando

cambie de direccion en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atencion a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

traccion en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reduccion

en la traccion de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por _ltima vez.

• Mantenga a los niSos alejados del area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay niSos

que entran al area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

ni5os peque5os.

• Nunca permita que los ni5os operen la ma-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, arboles u otros objetos que pueden

interferir con su linea de vision.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignicion.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o a_adir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

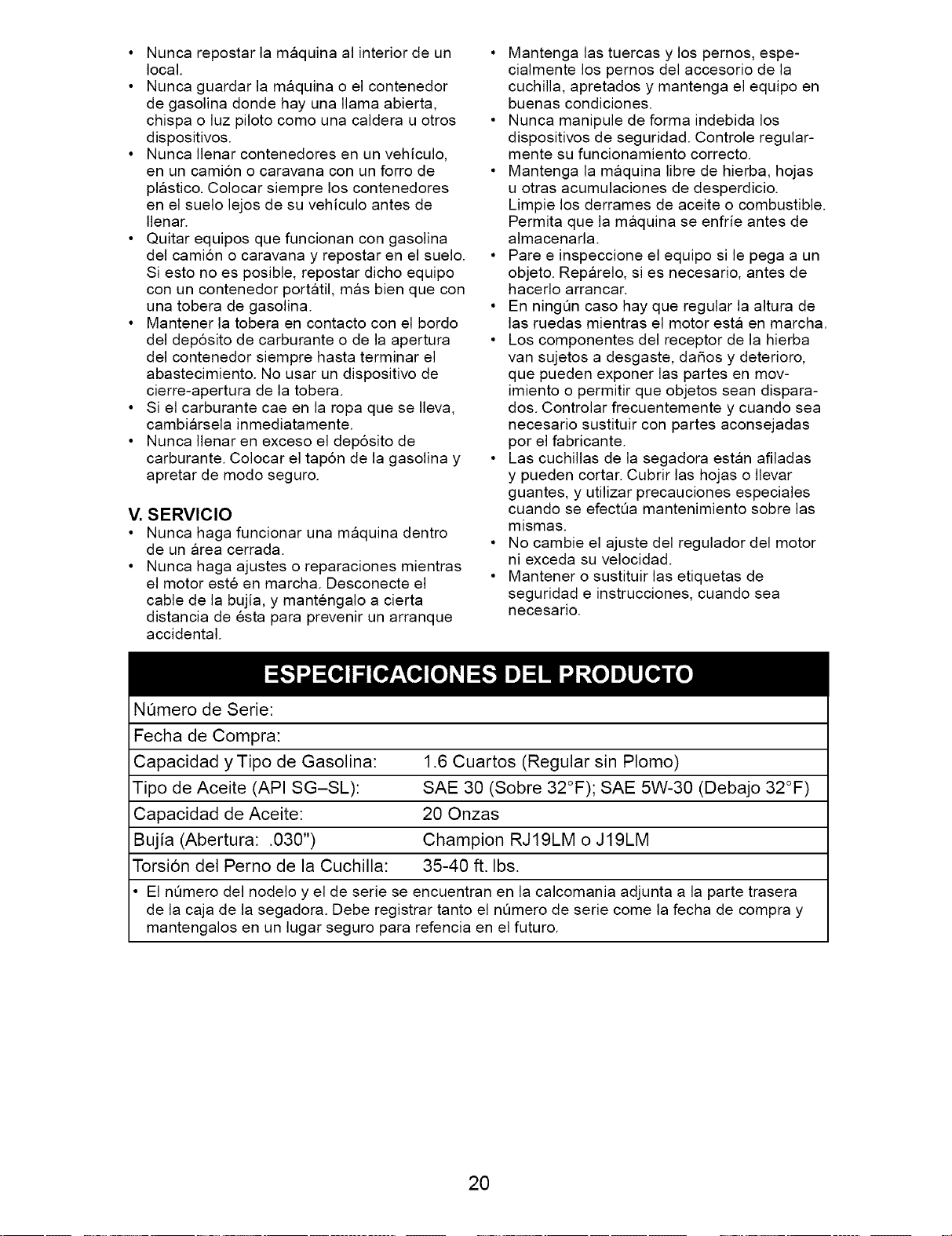

• Nunca repostar la maquina al interior de un

local.

• Nunca guardar la maquina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo,

en un camion o caravana con un forro de

plastico. Colocar siempre los contenedores

en el suelo lejos de su vehiculo antes de

Ilenar.

• Quitar equipos que funcionan con gasolina

del camion o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor portatil, mas bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambiarsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVIClO

• Nunca haga funcionar una maquina dentro

de un area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la maquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la maquina se enfrie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesario, antes de

hacerlo arrancar.

• En ningQn caso hay que regular la altura de

las ruedas mientras el motor esta en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, da5os y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

por el fabricante.

• Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectQa mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

NOmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19LM o J19LM

Torsion del Perno de la Cuchilla: 35-40 ft. Ibs.

El nQmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nOmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

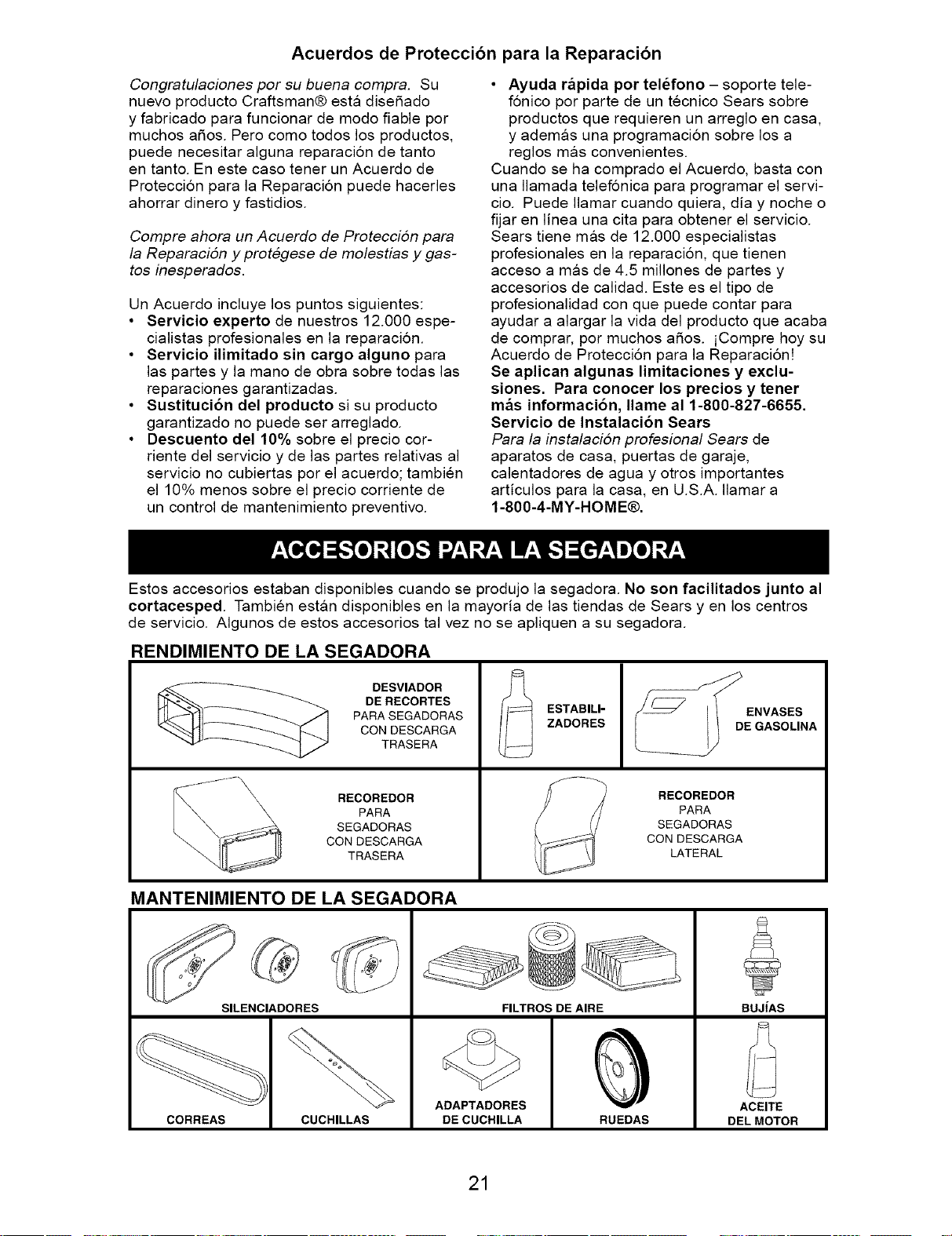

Acuerdos de Proteccibn para la Reparacibn

Congratulaciones por su buena compra. Su

nuevo producto Craftsman@ esta diseSado

y fabricado para funcionar de modo fiable por

muchos aSos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Proteccion para la Reparacion puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de ProtecciSn para

la Reparaci6n y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucion del producto si su producto

garantizado no puede ser arreglado.

• Descuento del 10% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda rapida por tel_fono - soporte tele-

fonico por parte de un tecnico Sears sobre

productos que requieren un arreglo en casa,

y ademas una programacion sobre los a

reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mas de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos a5os. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tenet

m&s informacion, Ilame al 1-800-827-6655.

Servicio de Instalacion Sears

Para la instalaci6n profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped Tambien estan disponibles en la mayoria de las tiendas de Sears yen los centros

de servicio. AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

__D ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJIAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual completamente antes de tratar de montar u operar su sega-

dora nueva.

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en el motor.

Su segadora nueva ha side montada en la fabrica con la excepci6n de aquellas partes que se

dejaron sin montar per razones de envio. Todas las partes como las tuercas, las arandelas, los per-

nos, etc., que son necesarias para completar el montaje han side colocadas en la bolsa de partes.

Para asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los

articulos de ferreteria que se monten tienen que ser apretados seguramente. Use las herramientas

correctas, come sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extreme plane.

3. Remueva todo el material de empaque, ex-

cepto la cuba entre el mango superior y el

inferior, y la cuba que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o da_ar los

cables de control.

1. Levante la secci6n del mango inferior a la

posici6n de operaci6n y presione las ex-

tremidades inferiores del mando inferior una

en contra una de la otra hasta que la pinza

del mando pueda ser insertada en uno de

los tres agujeros del control de la altura.

2. Levante la secci6n del mango superior

hasta la posici6n de operaci6n, remueva la

cuba protectora y apriete las manillas del

mango en forma segura.

3. Remueva el material de empaque de alred-

edor de la barra de control.

El mango de la segadora puede ajustarse

segQn le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la Secci6n de Ser-

vicio y Ajustes de este manual.

Barra de control

la presencia del c

Mane

Mango Inferior,

LEVANTAR

APRIETE

Soporte de

mango

del mango

PARA MONTAR EL RECOGEDOR DE C#SPED

1. Ponga el bastidor del recogedor de cesped

en la bolsa del cesped con la parte rigida

de la bolsa en la parte inferior. AsegQrese

que el mango del bastidor este en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO" Si los sujetadores de vinilo estan muy

duros, metalos en agua caliente por algunos

minutes. Si se moja la bolsa, dejela que se

seque antes de usarla.

Mango del

bastidor del

Abertura

del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de mode que pueda ensacar,

Posici6n

refierase a "PARA CONVERtR LA SEGADORA"

para segar

en la seccion de Operaci6n de este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENOY LAS REGLAS DE SEGURtDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicacion de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus signiflcados.

ATTENCION O MOTOR MOTOR R,&PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige la

presencia del operador

Manilla del mango

Cordon

arrancador

Recogedor

de cesped

Tapa del deposito de

aciete del motor con

varilla indicadora de nivel

Caja

Tapa del de

de la gasolina

Filtro de

Cebador

Ajustador de la rueda

(en cada rueda)

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con

los estandares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del

operador- tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Sueltela para parar el motor.

Cord6n arrancador - se usa para hacer ar-

rancar el motor.

Cebador- bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

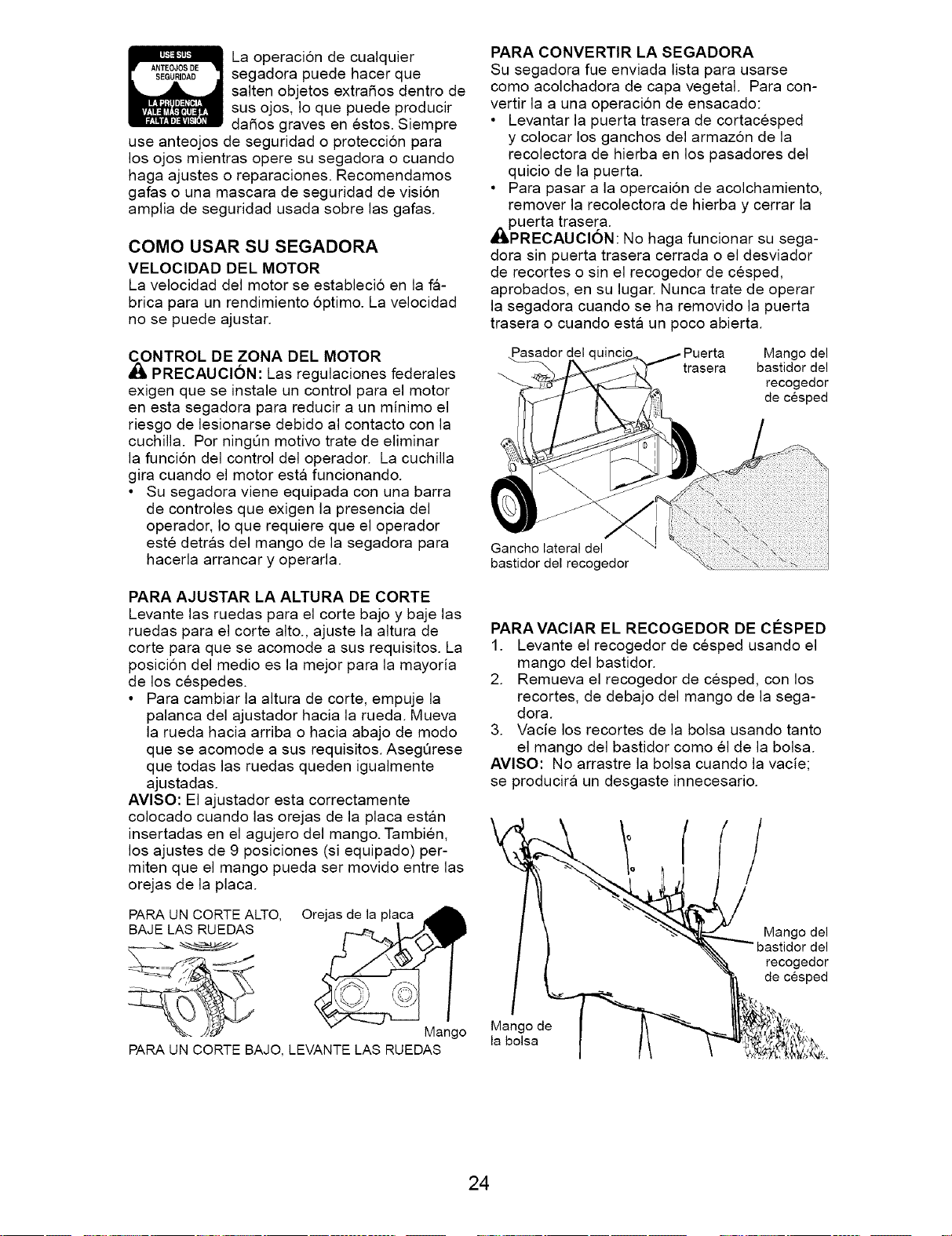

La operacion de cualquier

segadora puede hacer que

salten objetos extrafios dentro de

sus ojos, Io que puede producir

dafios graves en estos. Siempre

use anteojos de seguridad o proteccion para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de vision

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la f_l-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Per ningQn motivo trate de eliminar

la funcion del control del operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detras del mango de la segadora para

hacerla arrancar y operarla.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posicion del medio es la mejor para la mayoria

de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de mode

que se acomode a sus requisitos. AsegQrese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa est_ln

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PAPA UN CORTE ALTO, Orejas de la placa

BAJE LAS RUEDAS

Mango

PARA UN CORTE BAJO, LEVANTE LAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

come acolchadora de capa vegetal. Para con-

vertir la a una operacion de ensacado:

• Levantar la puerta trasera de cortacesped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la opercaion de acolchamiento,

remover la recolectora de hierba y cerrar la

_ilLpuerta trasera.

PRECAUClON: No haga funcionar su sega-

dora sin puerta trasera cerrada o el desviador

de recortes o sin el recogedor de cesped,

aprobados, en su lugar. Nunca trate de operar

la segadora cuando se ha removido la puerta

trasera o cuando esta un poco abierta.

Pasadordelc " Puerta Mango del

trasera bastidordel

recogedor

de cesped

Gancho lateral del

bastidor del recogedor

PARA VACIAR EL RECOGEDOR DE CIeSPED

1. Levante el recogedor de cesped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recortes, de debajo del mango de la sega-

dora.

3. Vacie los recortes de la bolsa usando tanto

el mango del bastidor como el de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producira un desgaste innecesario.

Mango del

del

recogedor

de cesped

Mango de

la bolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_i_,PRECAUCl6N: NO sobrellene el motor con

aceite, o fumara pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegQrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVISO: El terraplen inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

dl durante los primeros 30 dias.

PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

AI;_PRECAUCl6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de acidos durante el

almacenamiento. La gasolina acidica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o mas. Vacie el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las lineas

del combustible y el carburador queden vacios.

La proxima temporada use combustible nuevo.

Yea las lnstrucciones Para El Almacenamiento

para mas informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir dafios permanentes.

-Tapa del

deposito de

aceite

Tapa del

rellenador

gasolina

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequefia de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para Racer arrancar un motor frio, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se Race

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador rapidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AVlSO: En climas mas frios puede que sea

necesario repetir los pasos del cebado. En cli-

mas mas calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

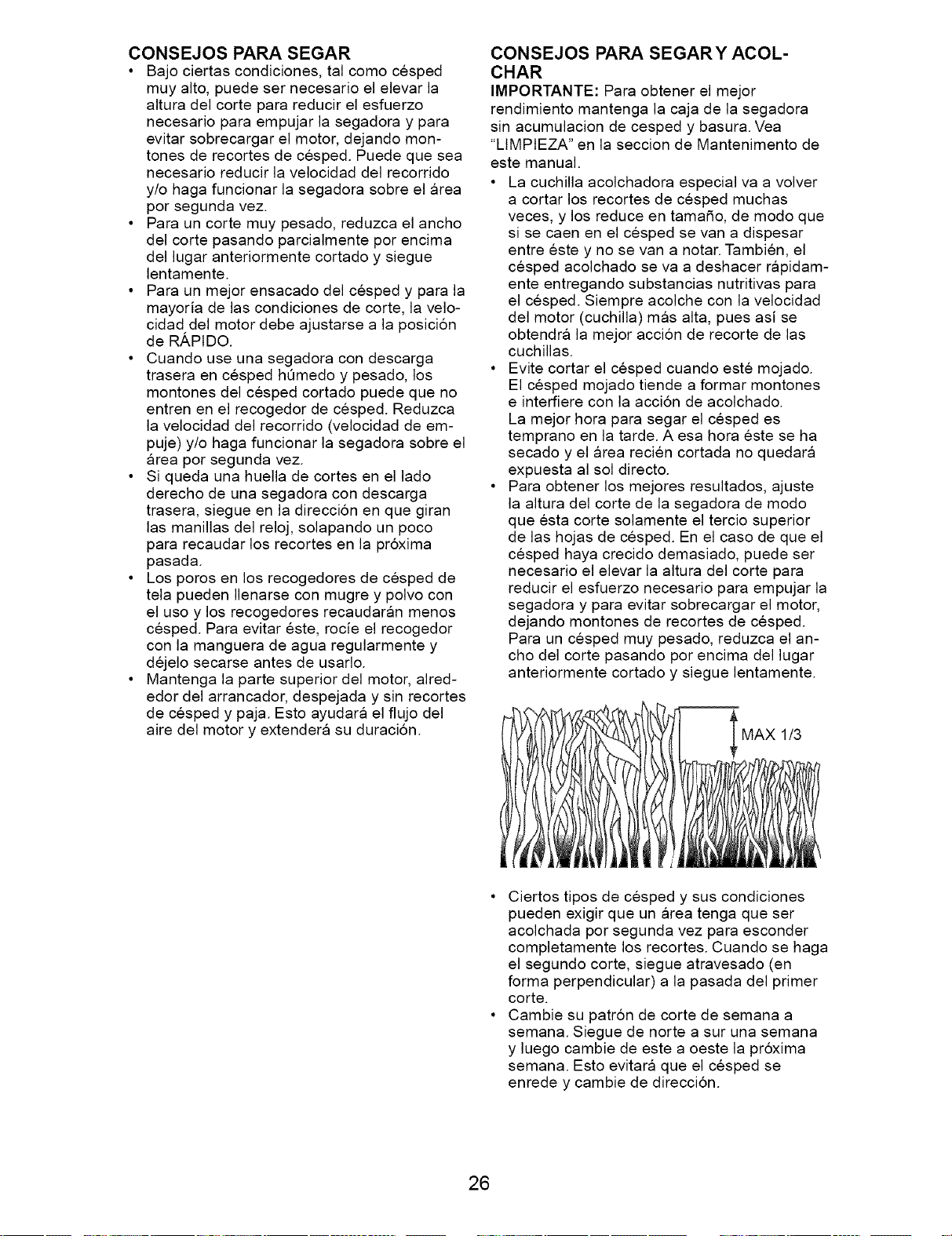

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como cesped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del cesped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posicion

de R/kPtDO.

• Cuando use una segadora con descarga

trasera en cesped hQmedo y pesado, los

montones del cesped cortado puede que no

entren en el recogedor de cesped. Reduzca

la velocidad del recorrido (velocidad de em-

puje) y/o haga funcionar la segadora sobre el

area por segunda vez.

• Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direccion en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la proxima

pasada.

• Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

cesped. Para evitar este, rocie el recogedor

con la manguera de agua regularmente y

dejelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudara el flujo del

aire del motor y extendera su duracion.

CONSEJOS PARA SEGARY ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPtEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tama5o, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambien, el

cesped acolchado se va a deshacer rapidam-

ente entregando substancias nutritivas para

el cesped. Siempre acolche con la velocidad

del motor (cuchilla) mas alta, pues asi se

obtendra la mejor accion de recorte de las

cuchillas.

• Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

e interfiere con la accion de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el area recien cortada no quedara

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

,tlJtt

1/3

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el cesped se

enrede y cambie de direccion.

PROGRAMA DE ANTEsDESPUEScADA CADA CADAANTESDEL

DE CADA DE CADA 10 25 HORAS O 100 ALMACEo

MANTENIMIENTO uso uso .oRAsTEMPORADA,ORAS.AMmE.TO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de C6sped *

E Controlar los Neum_:_ticos

G Controlar las Ruedas Motrices ***

A Limpiar la Segadora ....

O Limpiar debajo la Cubierta de la Transmisi6n ***

0 Revisar las Correas y las Poleas Impulsadas ***

a Revisar / Afilar / Cambiar la Cuchilla

A Lubricaci6n

Limpiar / Recargar la Bateria **

Revisar el nivel del Aceite

M Cambiar el Aceite del motor

0 Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

0 Cambiar la Buj[a

a Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a[iadir un estabilizador de carburante,

1_,2

* (si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas

** Segadoras con Arranque EHectrico 2 - Dar servicio mas a menudo cuando se opere en condiciones sucias o polvorosas,

_** Segadoras con Poder PropuUsor 3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

_*_ UtiHizaruna rasqueta para Himpiar 4 - Cargar pot 48 horas al fin de la temporada.

debajo de Hacubierta dellcortac6sped 5 - Y despu6s de 5 horas de funcionamiento.

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segQn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma periodica para poder mantener su

unidad adecuadamente.

TABLA DE LUBRICACION

(_) Ajustador

de la rueda

(_) Aceite

del

motor

AI menos una vez cada estacion comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al ado, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICAClON

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRtCACION").

(_) Bisagra

de la

puerta

traser

(_) Clavija de montaje del puntal del mango

Rocie el lubricante

@ Yea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

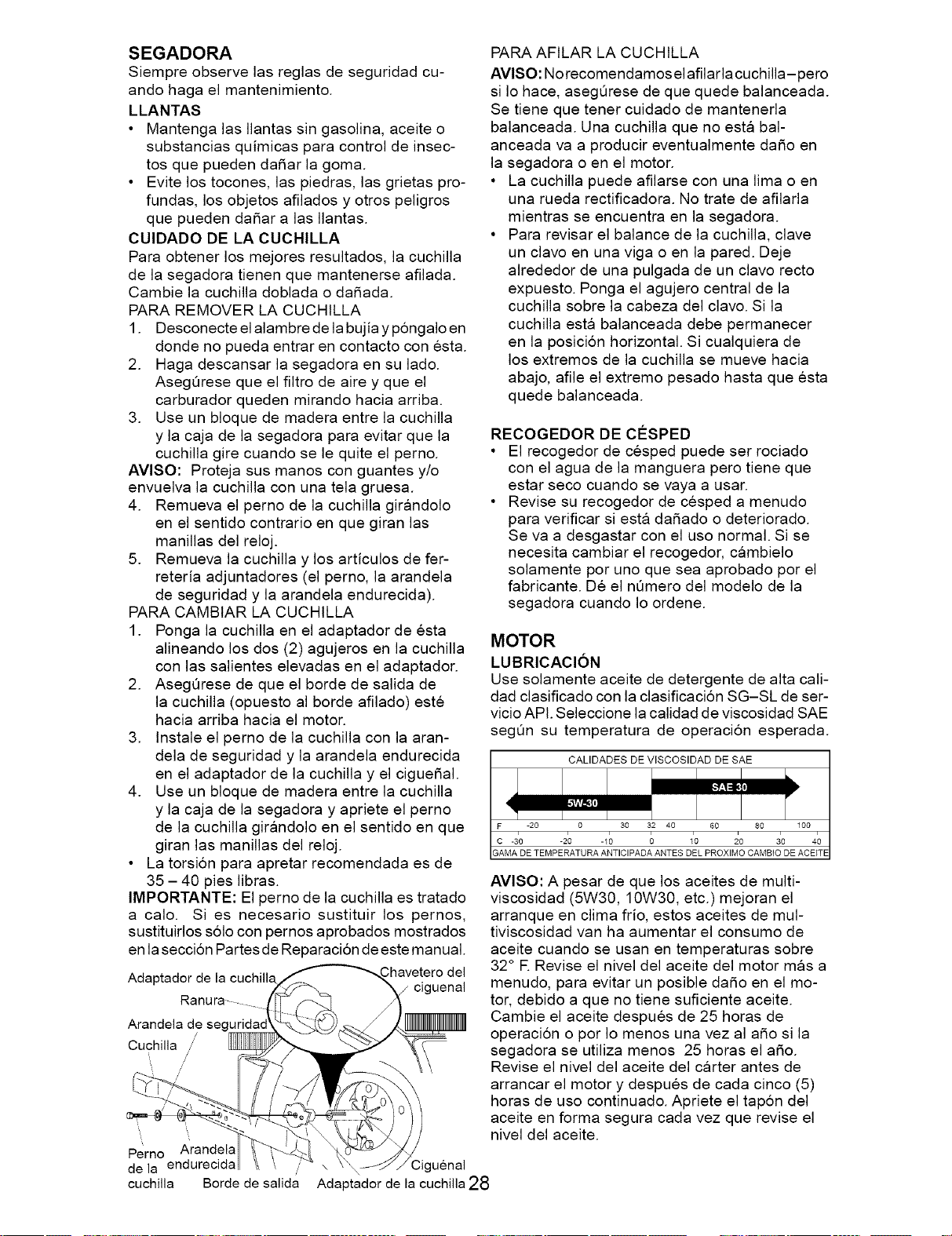

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden dadar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dadar a las Ilantas.

CUlDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o dadada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia yp6ngalo en

donde no pueda entrar en contacto con esta.

2. Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHILLA

1. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

2. AsegQrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

3. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el ciguedal.

4. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61ocon pernos aprobados mostrados

en laseccion Partes de Reparaci6n de este manual.

Adaptador de la cuchilla _,havetero del

ciguenal

Ranura ....

Arandela de

Cuchilla //

",,,

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° E Revise el nivel del aceite del motor mas a

menudo, para evitar un posible dado en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de

operacion o por Io menos una vez al ado si la

segadora se utiliza menos 25 horas el ado.

Revise el nivel del aceite del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA AFILAR LA CUCHILLA

AVlSO: Norecomendamoselafilarla cuchilla-pero

si Io hace, asegQrese de que quede balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no esta bal-

anceada va a producir eventualmente dado en

la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esta balanceada debe permanecer

en la posicion horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta

quede balanceada.

RECOGEDOR DE CO:SPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para verificar siesta dadado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

solamente por uno que sea aprobado por el

fabricante. De el nQmero del modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta cali-

dad clasificado con la clasificacion SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segQn su temperatura de operaci6n esperada.

CALIDADES DE VISCOSIDAD DE SAE

Perno Arandela

de la endurecida / CJguenal

cuchilla Borde de salida Adaptador de la cuchilla28

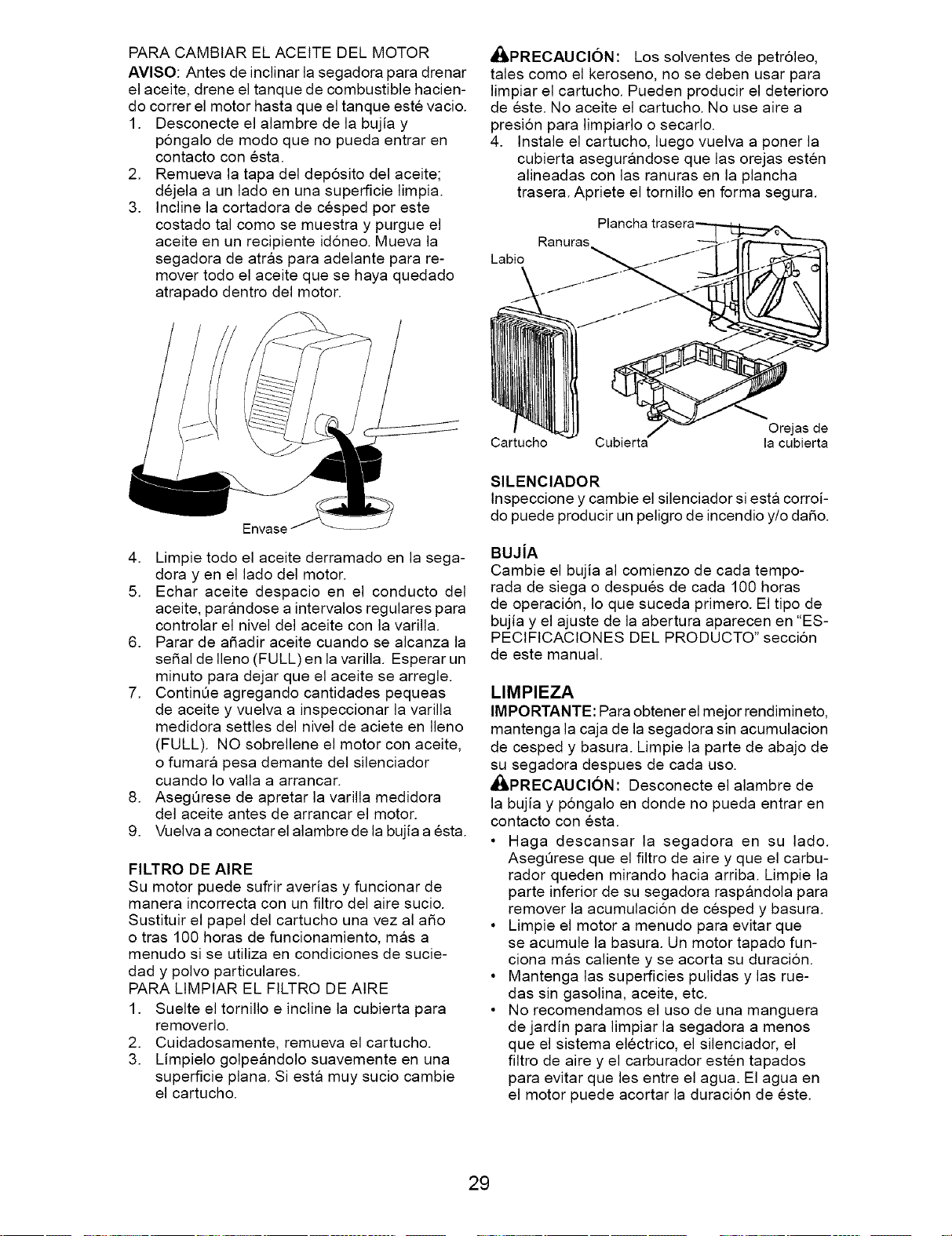

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien-

do correr el motor hasta que el tanque este vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atras para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

_PRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de este. No aceite el cartucho. No use aire a

presion para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurandose que las orejas esten

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Plancha

Ranuras

Labio

Envase

4. Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, parandose a intervalos regulares para

controlar el nivel del aceite con la varilla.

6. Parar de afiadir aceite cuando se alcanza la

serial de Ileno (FULL) en la varilla. Esperar un

minuto para dejar que el aceite se arregle.

7. ContinQe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobrellene el motor con aceite,

o fumara pesa demante del silenciador

cuando Io valla a arrancar.

8. AsegQrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectarel alambre de la bujia a esta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al afio

o tras 100 horas de funcionamiento, mas a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FtLTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeandolo suavemente en una

superficie plan& Siesta muy sucio cambie

el cartucho.

Orejas de

Cartucho Cubierta la cubierta

SILENClADOR

Inspeccione y cambie el silenciador siesta corroi-

do puede producir un peligro de incendio y/o dafio.

BUJiA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas

de operacion, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" seccion

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

_i_PRECAUCl6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con esta.

• Haga descansar la segadora en su lado.

AsegOrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspandola para

remover la acumulacion de cesped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mas caliente y se acorta su duracion.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duracion de este.

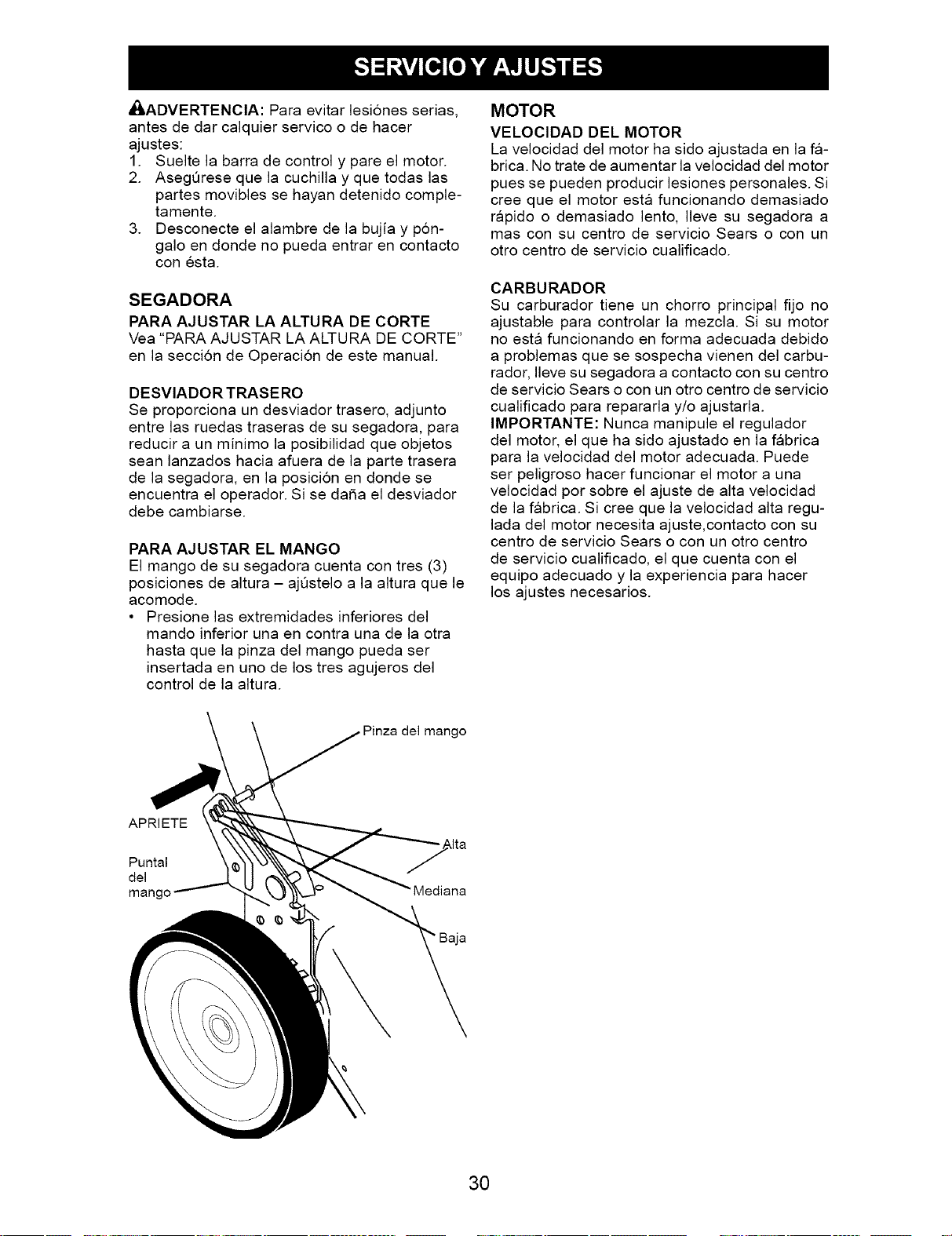

_I_ADVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegQrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la seccion de Operacion de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posicion en donde se

encuentra el operador. Si se da5a el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - ajQstelo a la altura que le

acomode.

• Presione las extremidades inferiores del

mando inferior una en contra una de la otra

hasta que la pinza del mango pueda ser

insertada en uno de los tres agujeros del

control de la altura.

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la fa-

brica. No trate de aumentar la velocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor esta funcionando demasiado

rapido o demasiado lento, Ileve su segadora a

mas con su centro de servicio Sears o con un

otro centro de servicio cualificado.

CARBU RADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no esta funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su segadora a contacto con su centro

de servicio Sears o con un otro centro de servicio

cualificado para repararla y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta regu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

del mango

APRIETE

Puntal

del

mango

Mediana

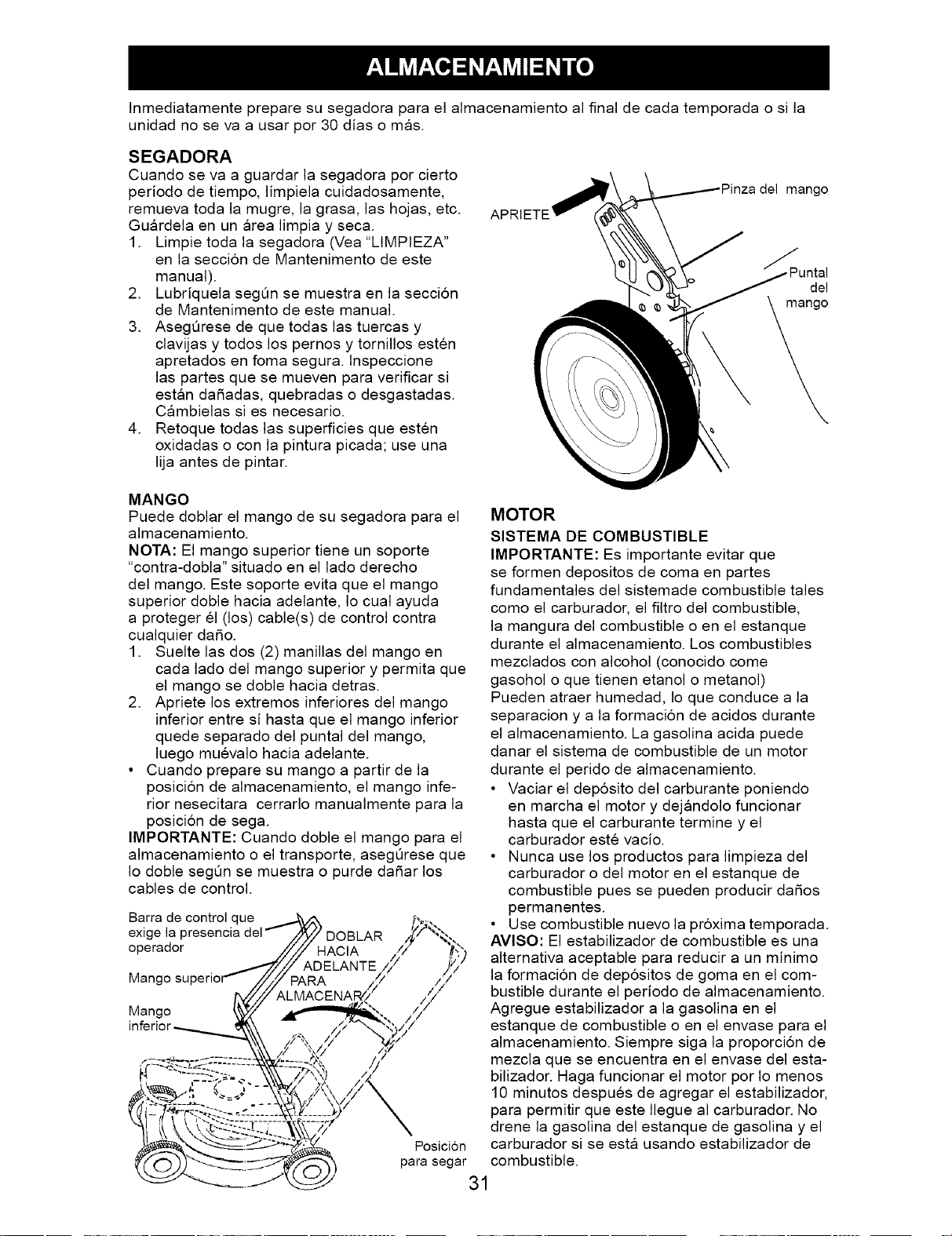

Inmediatamente prepare su segadora para el almacenamiento al final de cada temporada o si la

unidad no se va a usar por 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Guardela en un area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la seccion de Mantenimento de este

manual).

2. Lubriquela segQn se muestra en la seccion

de Mantenimento de este manual.

3. AsegQrese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en foma segura, lnspeccione

las partes que se mueven para verificar si

estan da_adas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

del mango

del

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

NOTA: El mango superior tiene un soporte

"contra-dobla" situado en el lado derecho

del mango. Este soporte evita que el mango

superior doble hacia adelante, Io cual ayuda

a proteger el (los) cable(s) de control contra

cualquier da_o.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita que

el mango se doble hacia detras.

2. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

• Cuando prepare su mango a partir de la

posici6n de almacenamiento, el mango infe-

rior nesecitara cerrarlo manualmente para la

posicion de sega.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegQrese que

Io doble segQn se muestra o purde da_ar los

cables de control.

Barra de control que

exige la

operador

DOBLAR

Man(

Mango

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador este vacio.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir da_os

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVlSO" El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formacion de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

Posicion carburador si se esta usando estabilizador de

para segar combustible.

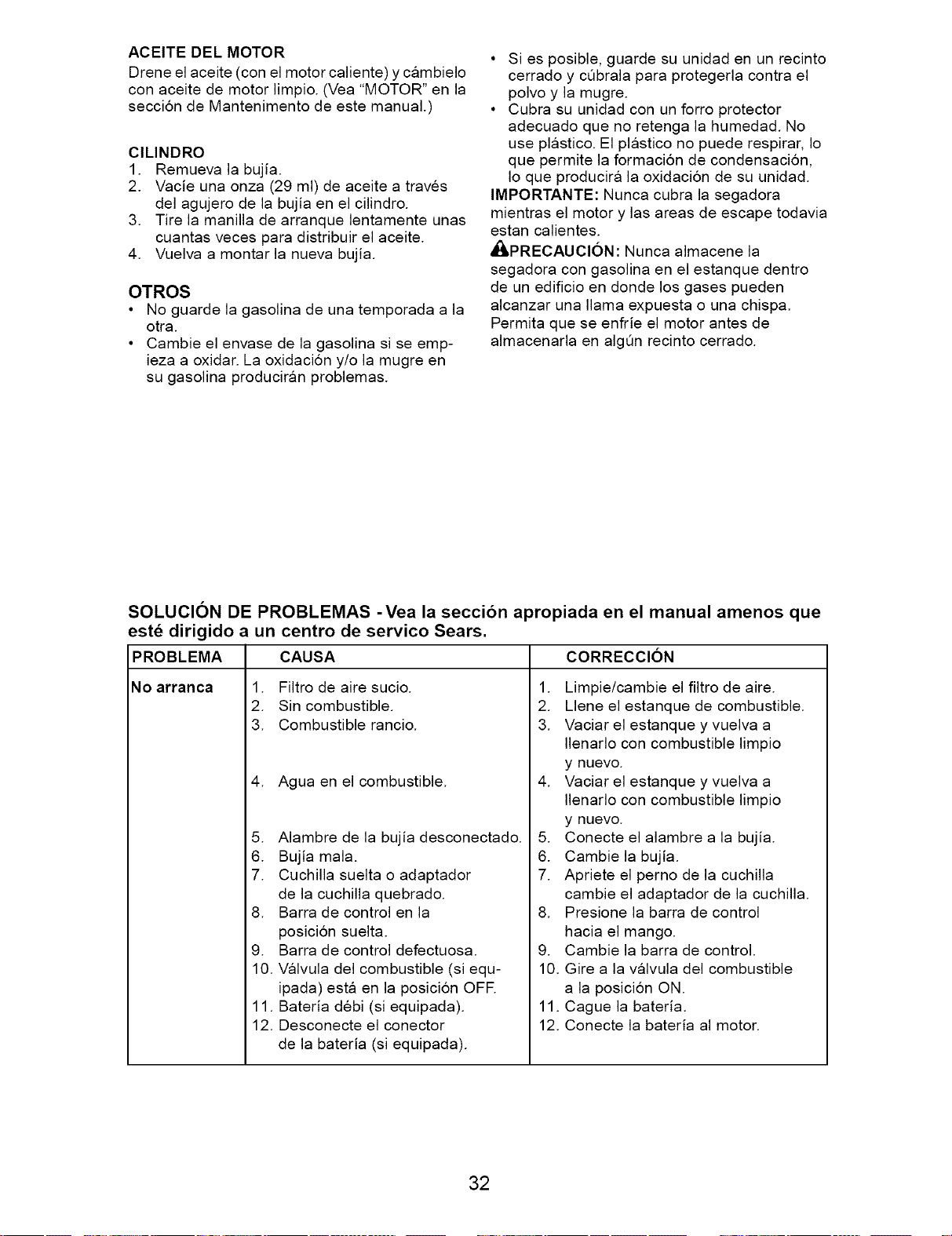

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cambielo

con aceite de motor limpio. (Vea "MOTOR" en la

seccion de Mantenimento de este manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidacion y/o la mugre en

su gasolina produciran problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cQbrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plastico. El plastico no puede respirar, Io

que permite la formacion de condensacion,

Io que producira la oxidacion de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_PRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algOn recinto cerrado.

SOLUCION DE PROBLEMAS -Yea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posicion suelta.

9. Barra de control defectuosa.

10. VMvula del combustible (si equ-

ipada) esta en la posicion OFR

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la vMvula del combustible

a la posicion ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

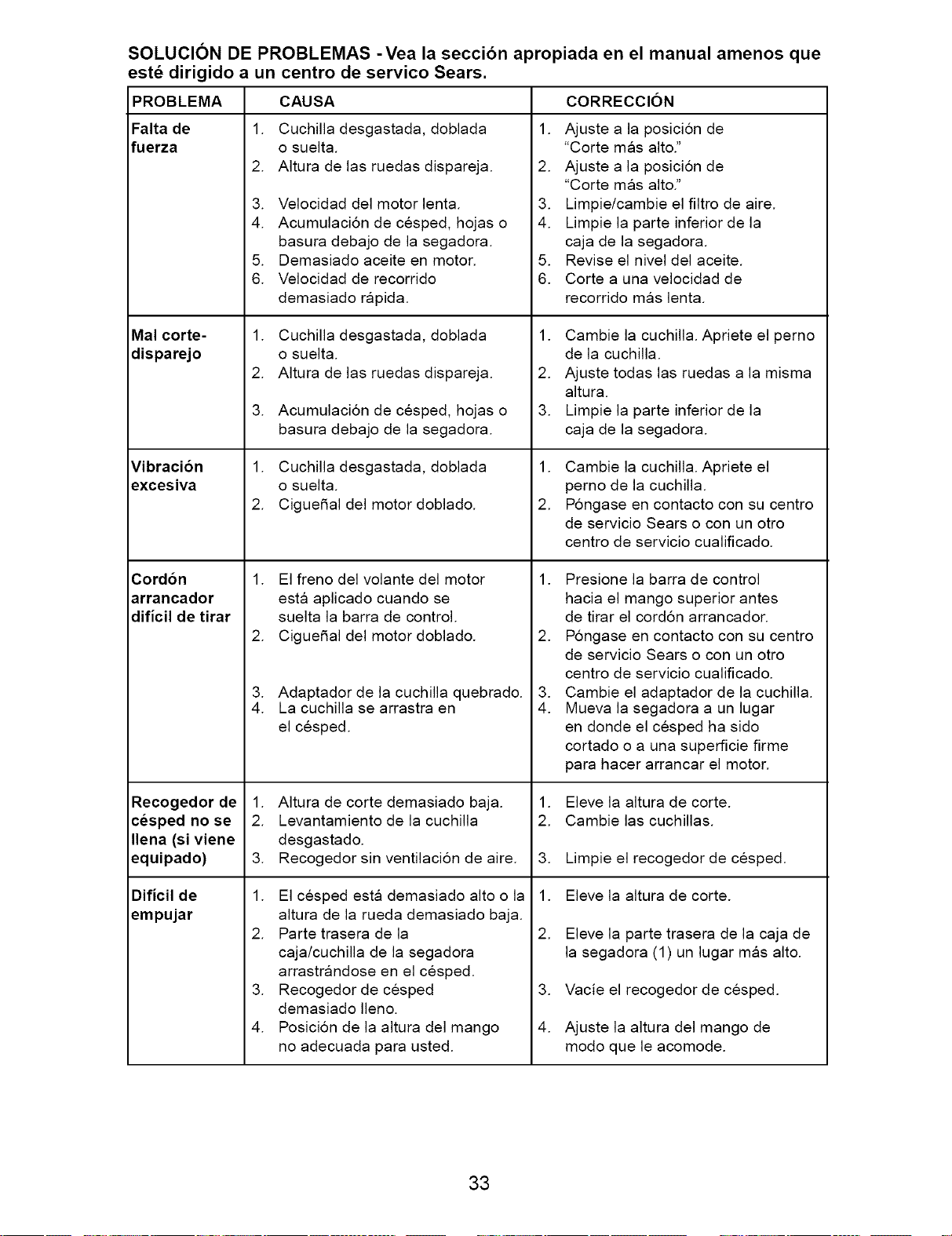

SOLUCION DE PROBLEMAS -Yea la seccibn apropiada en el manual amenos que

PROBLEMA

Falta de

fuerza

est_ dirigido a un centro de servico Sears.

CAUSA

Cuchilla desgastada, doblada

o suelta.

AItura de las ruedas dispareja.

Mal corte-

disparejo

Vibracion

excesiva

Cord6n

arrancador

dificil de tirar

Velocidad del motor lenta.

Acumulacion de cesped, hojas o

basura debajo de la segadora.

Demasiado aceite en motor.

Velocidad de recorrido

demasiado rapida.

Cuchilla desgastada, doblada

o suelta.

AItura de las ruedas dispareja.

Recogedorde

cesped no se

Ilena(siviene

equipado)

Dificil de

empujar

Acumulacion de cesped, h_as o

basu_ debajo dela segado_.

1. Cuchilla desgastada, doblada

o suelta.

2. Cigue_al del motor doblado.

1. El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

2. Cigue_al del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cesped.

AItura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilacion de aire.

El cesped esta demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la

caja/cuchilla de la segadora

arrastrandose en el cesped.

Recogedor de cesped

demasiado Ileno.

Posici6n de la altura del mango

no adecuada para usted.

CORRECCION

1. Ajuste a la posicion de

"Corte mas alto."

2. Ajuste a la posicion de

"Corte mas alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mas lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie elrecogedorde cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vacie elrecogedorde cesped.

4. Ajuste la altura del mango de

modo que le acomode.

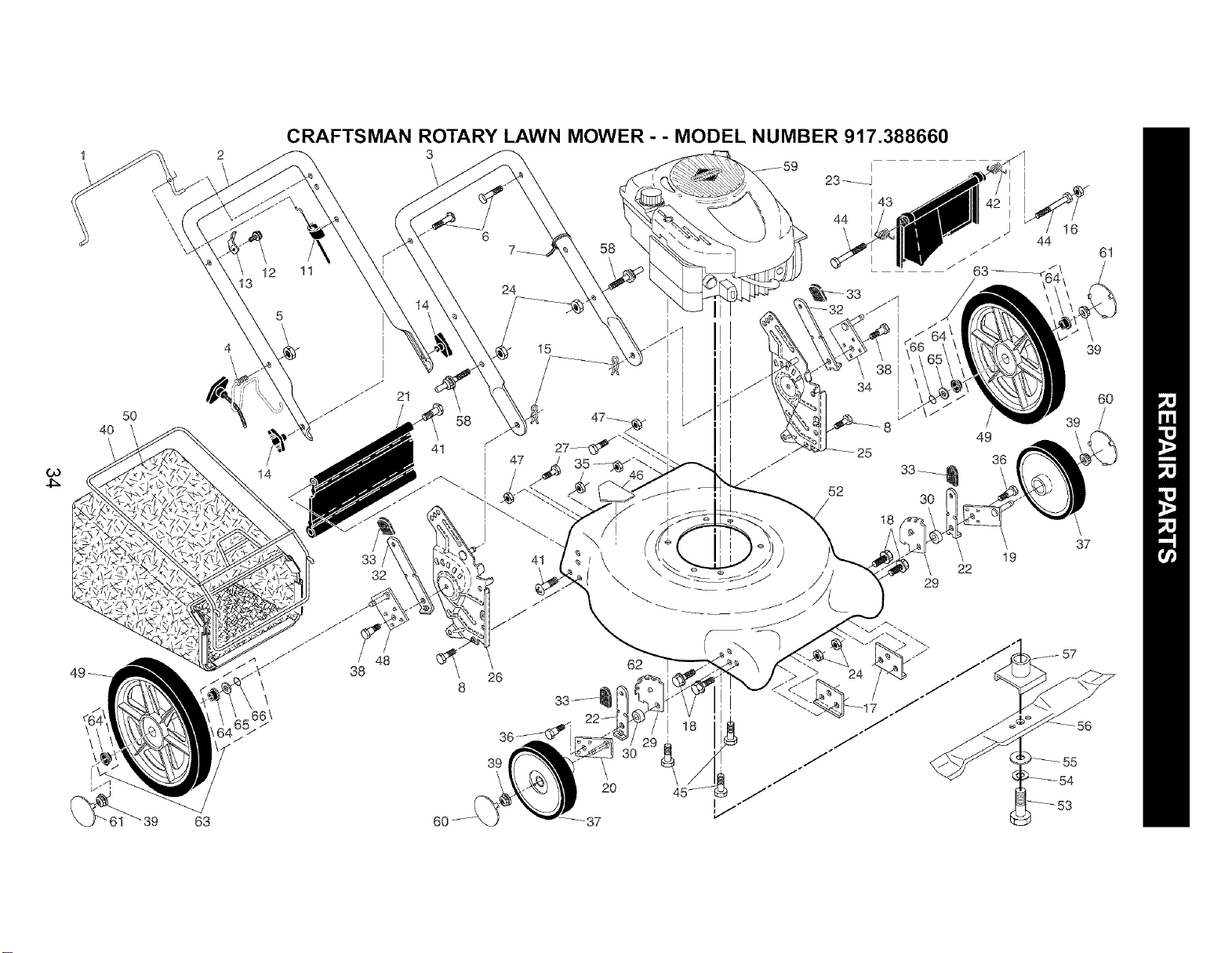

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388660

23_

44 I

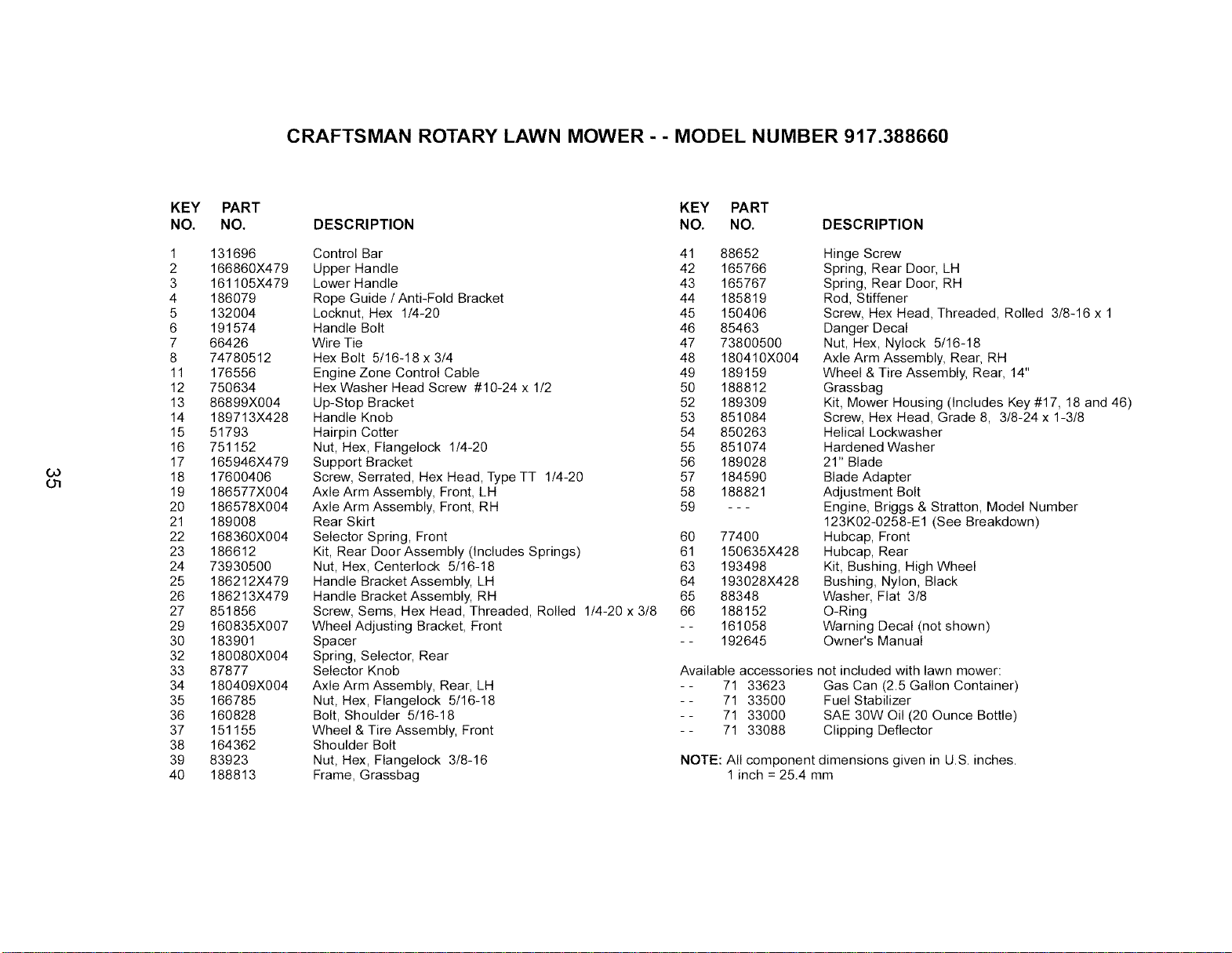

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.388660

O'1

KEY

NO,

PART

NO,

131696

166860X479

161105X479

186079

132004

191574

66426

74780512

176556

750634

86899X004

189713X428

51793

751152

165946X479

17600406

186577X004

186578X004

189008

168360X004

186612

73930500

186212X479

186213X479

851856

160835X007

183901

180080X004

87877

180409X004

166785

160828

151155

164362

83923

188813

KEY PART

DESCRIPTION NO, NO, DESCRIPTION

Control Bar 41 88652

Upper Handle 42 165766

Lower Handle 43 165767

Rope Guide / Anti-Fold Bracket 44 185819

Locknut, Hex 1/4-20 45 150406

Handle Bolt 46 85463

Wire Tie 47 73800500

Hex Bolt 5/16-18 x 3/4 48 180410X004

Engine Zone Control Cable 49 189159

Hex Washer Head Screw #10-24 x 1/2 50 188812

Up-Stop Bracket 52 189309

Handle Knob 53 851084

Hairpin Cotter 54 850263

Nut, Hex, Flangelock 1/4-20 55 851074

Support Bracket 56 189028

Screw, Serrated, Hex Head, Type TT 1/4-20 57 184590

Axle Arm Assembly, Front, LH 58 188821

Axle Arm Assembly, Front, RH 59 - - -

Rear Skirt

Selector Spring, Front 60 77400

Kit, Rear Door Assembly (Includes Springs) 61 150635X428

Nut, Hex, Centerlock 5/16-18 63 193498

Handle Bracket Assembly, LH 64 193028X428

Handle Bracket Assembly, RH 65 88348

Screw, Sems, Hex Head, Threaded, Rolled 1/4-20 x 3/8 66 188152

Wheel Adjusting Bracket, Front - - 161058

Spacer - - 192645

Spring, Selector, Rear

Selector Knob

Axle Arm Assembly, Rear, LH

Nut, Hex, Flangelock 5/16-18

Bolt, Shoulder 5/16-18

Wheel & Tire Assembly, Front

Shoulder Bolt

Nut, Hex, Flangelock 3/8-16

Frame, Grassbag

Hinge Screw

Spring, Rear Door, LH

Spring, Rear Door, RH

Rod, Stiffener

Screw, Hex Head, Threaded, Rolled 3/8-16 x 1

Danger Decal

Nut, Hex, Nylock 5/16-18

Axle Arm Assembly, Rear, RH

Wheel & Tire Assembly, Rear, 14"

Grassbag

Kit, Mower Housing (Includes Key #17, 18 and 46)

Screw, Hex Head, Grade 8, 3/8-24 x 1-3/8

Helical Lockwasher

Hardened Washer

21" Blade

Blade Adapter

Adjustment Bolt

Engine, Briggs & Stratton, Model Number

123K02-0258-E1 (See Breakdown)

Hubcap, Front

Hubcap, Rear

Kit, Bushing, High Wheel

Bushing, Nylon, Black

Washer, Flat 3/8

O-Ring

Warning Decal (not shown)

Owner's Manual

Available accessories not included with lawn mower:

- - 71 33623 Gas Can (2.5 Gallon Container)

- - 71 33500 Fuel Stabilizer

- - 71 33000 SAE 3OW Oil (20 Ounce Bottle)

- - 71 33088 Clipping Deflector

NOTE: All component dimensions given in US. inches.

1 inch = 25,4 mm

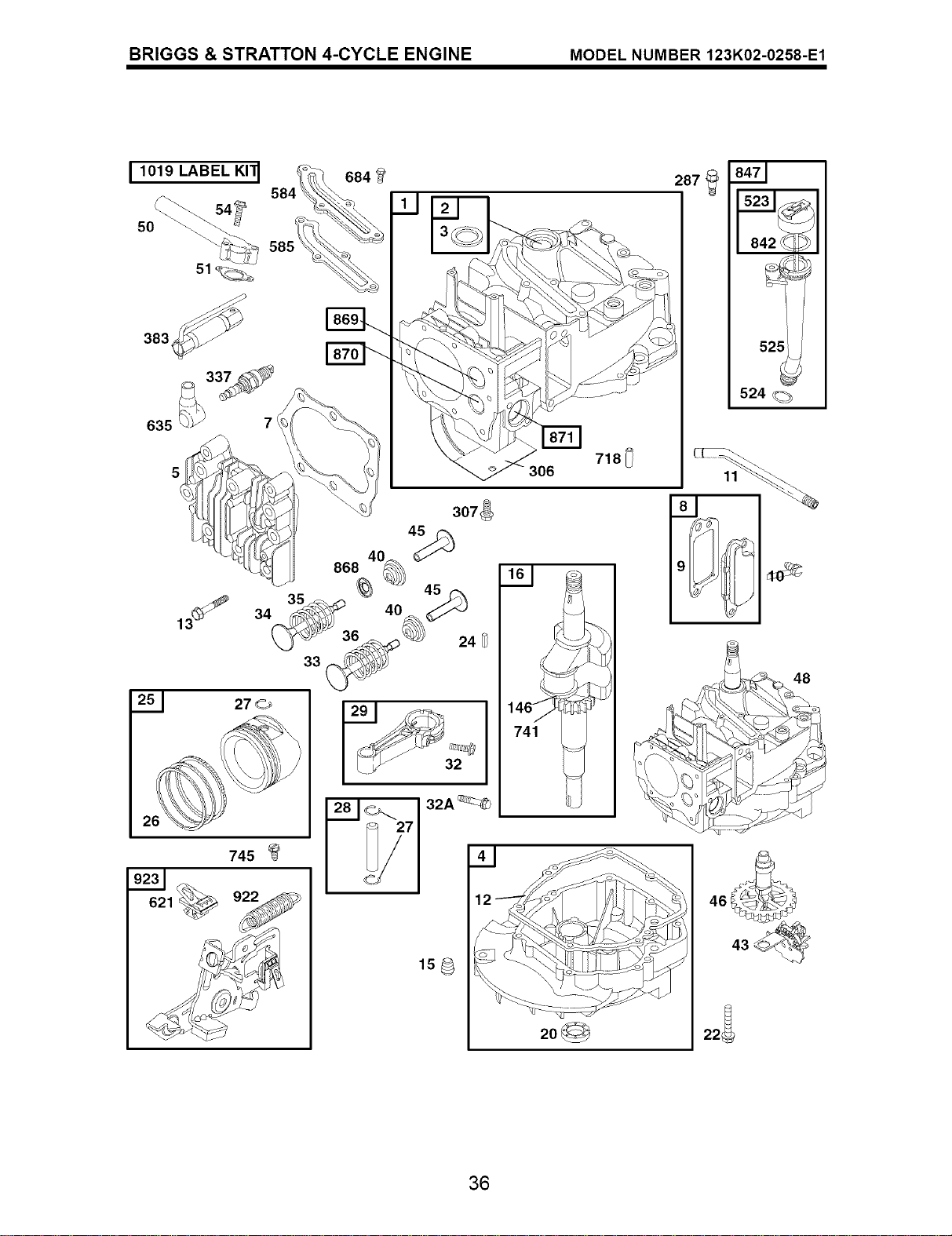

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

I 1019 LABEL KI'I]

51 _÷>

383_

635

251 27C>

745

684

306

lS_

718_

287

8471

524 C_

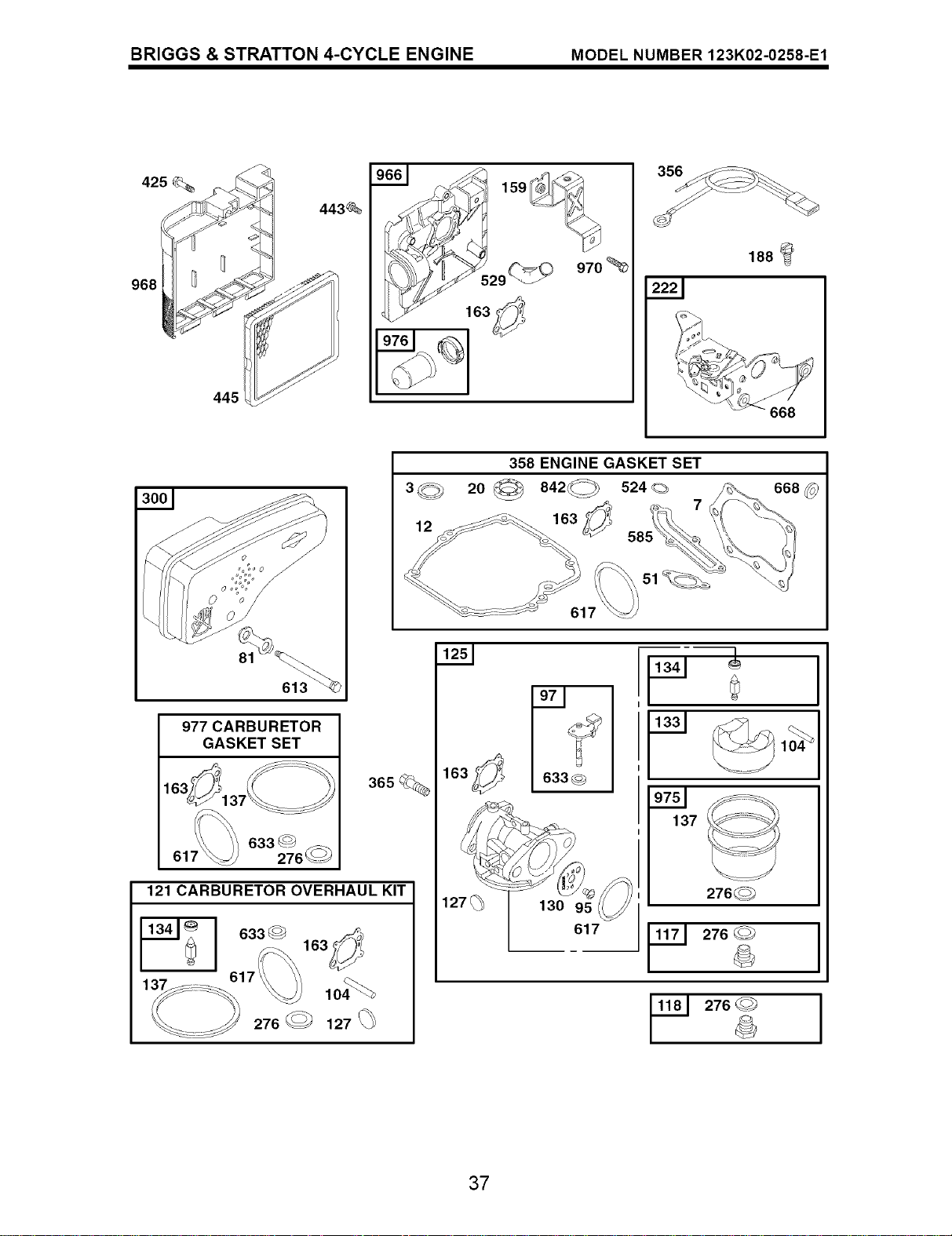

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

968

445

443_

970

188

668

613

977 CARBURETOR

GASKET SET

365 _

633 _ f-

61' 276_P '

121 CARBURETOR OVERHAUL KIT

276 _ 127 _

358 ENGINE GASKET SET

20_ 842_ 524_% 668

127_

971

633 6_

130 95

617

75 I _-_

137

276___

276_

276_ I

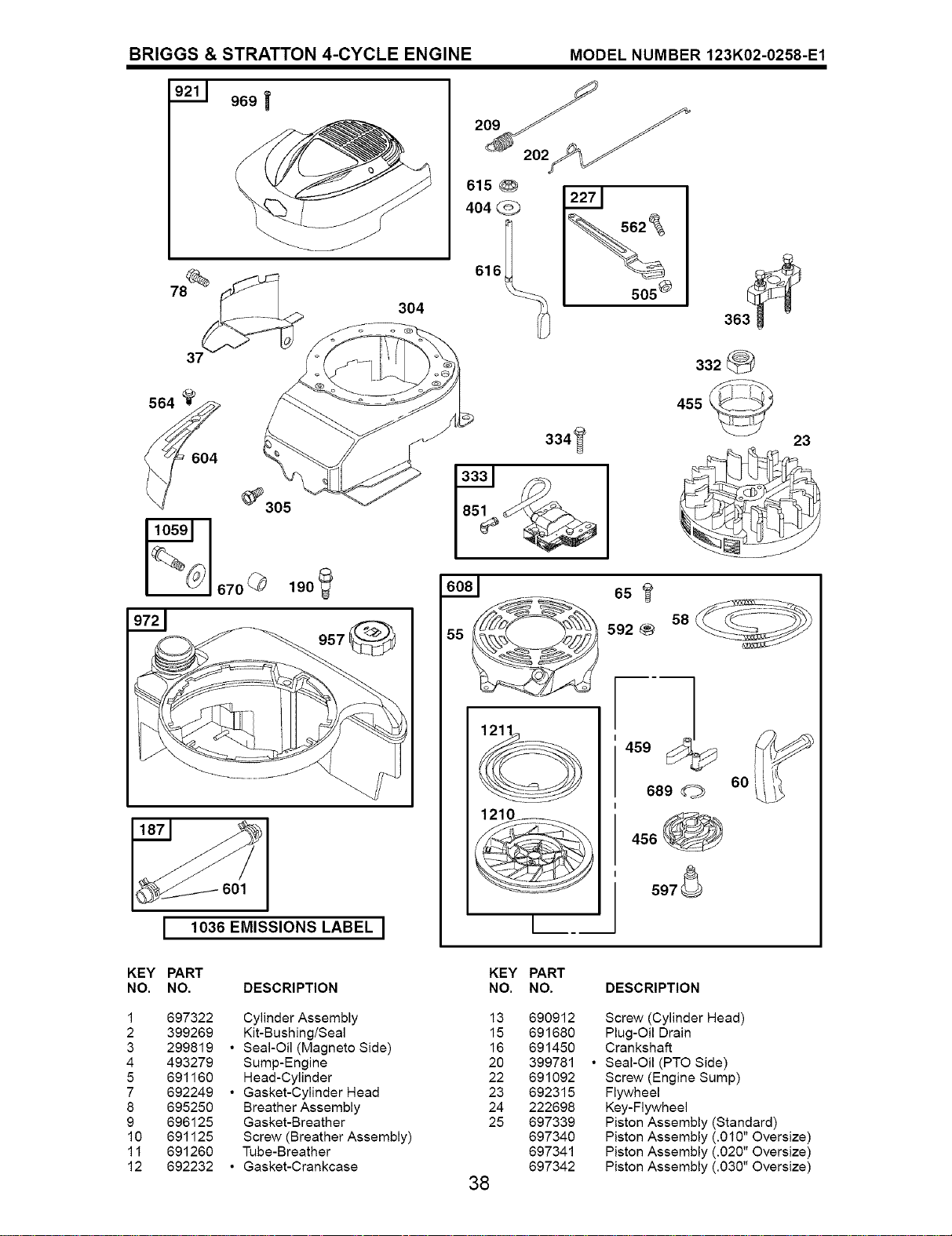

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

969

304

190

I 1036 EMISSIONS LABEL I

615

404

616 66 %

505_

334_

332

455 _

6081

592G=_

459

689 _ 60

456 _

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/Seal

3 299819 ° Seal-Oil (Magneto Side)

4 493279 Sump-Engine

5 691160 Head-Cylinder

7 692249 ° Gasket-Cylinder Head

8 695250 Breather Assembly

9 696125 Gasket-Breather

10 691125 Screw (Breather Assembly)

11 691260 Tube-Breather

12 692232 ° Gasket-Crankcase

KEY PART

NO. NO.

13 690912

15 691680

16 691450

20 399781

22 691092

23 692315

24 222698

25 697339

697340

697341

697342

DESCRIPTION

Screw (Cylinder Head)

Plug-Oil Drain

Crankshaft

Seal-Oil (PTO Side)

Screw (Engine Sump)

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (.010" Oversize)

Piston Assembly (.020" Oversize)

Piston Assembly (.030" Oversize)

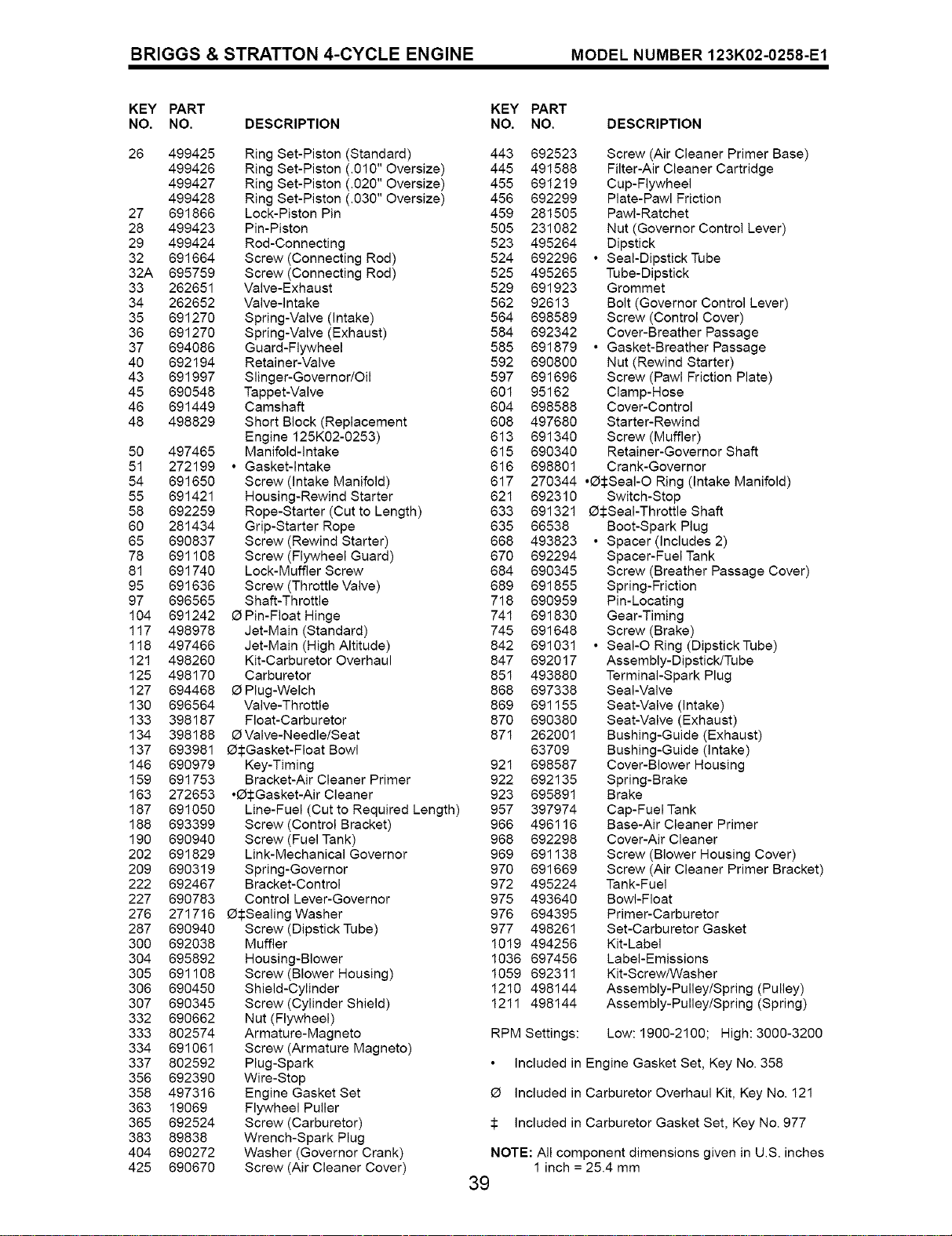

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0258-E1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO.

26 499425 Ring Set-Piston (Standard) 443 692523

499426 Ring Set-Piston (.010" Oversize) 445 491588

499427 Ring Set-Piston (.020" Oversize) 455 691219

499428 Ring Set-Piston (.030" Oversize) 456 692299

27 691866 Lock-Piston Pin 459 281505

28 499423 Pin-Piston 505 231082

29 499424 Rod-Connecting 523 495264

32 691664 Screw (Connecting Rod) 524 692296

32A 695759 Screw (Connecting Rod) 525 495265

33 262651 Valve-Exhaust 529 691923

34 262652 Valve-Intake 562 92613

35 691270 Spring-Valve (Intake) 564 698589

36 691270 Spring-Valve (Exhaust) 584 692342

37 694086 Guard-Flywheel 585 691879

40 692194 Retainer-Valve 592 690800

43 691997 Slinger-Governor/Oil 597 691696

45 690548 Tappet-Valve 601 95162

46 691449 Camshaft 604 698588

48 498829 Short Block (Replacement 608 497680

Engine 125K02-0253) 613 691340

50 497465 Manifold-Intake 615 690340

51 272199 • Gasket-Intake 616 698801

54 691650 Screw (Intake Manifold) 617 270344

55 691421 Housing-Rewind Starter 621 692310

58 692259 Rope-Starter (Cut to Length) 633 691321

60 281434 Grip-Starter Rope 635 66538

65 690837 Screw (Rewind Starter) 668 493823

78 691108 Screw (Flywheel Guard) 670 692294

81 691740 Lock-Muffler Screw 684 690345

95 691636 Screw (Throttle Valve) 689 691855

97 696565 Shaft-Throttle 718 690959

104 691242 OPin-Float Hinge 741 691830

117 498978 Jet-Main (Standard) 745 691648

118 497466 Jet-Main (High Altitude) 842 691031

121 498260 Kit-Carburetor Overhaul 847 692017

125 498170 Carburetor 851 493880

127 694468 OPlug-Welch 868 697338

130 696564 Valve-Throttle 869 691155

133 398187 Float-Carburetor 870 690380

134 398188 OValve-NeedletSeat 871 262001

137 693981 OSGasket-Float Bowl 63709

146 690979 Key-Timing 921 698587

159 691753 Bracket-Air Cleaner Primer 922 692135

163 272653 oO:l:Gasket-Air Cleaner 923 695891

187 691050 Line-Fuel (Cut to Required Length) 957 397974

188 693399 Screw (Control Bracket) 966 496116

190 690940 Screw (Fuel Tank) 968 692298

202 691829 Link-Mechanical Governor 969 691138

209 690319 Spring-Governor 970 691669

222 692467 Bracket-Control 972 495224

227 690783 Control Lever-Governor 975 493640

276 271716 OSSealing Washer 976 694395

287 690940 Screw (Dipstick Tube) 977 498261

300 692038 Muffler 1019 494256

304 695892 Housing-Blower 1036 697456

305 691108 Screw (Blower Housing) 1059 692311

306 690450 Shield-Cylinder 1210 498144

307 690345 Screw (Cylinder Shield) 1211 498144

332 690662 Nut (Flywheel)

333 802574 Armature-Magneto

334 691061 Screw (Armature Magneto)

337 802592 Plug-Spark

356 692390 Wire-Stop

358 497316 Engine Gasket Set

363 19069 Flywheel Puller

365 692524 Screw (Carburetor)

383 89838 Wrench-Spark Plug

404 690272 Washer (Governor Crank)

425 690670 Screw (Air Cleaner Cover)

DESCRIPTION

Screw (Air Cleaner Primer Base)

Filter-Air Cleaner Cartridge

Cup-Flywheel

Plate-Pawl Friction

PawI-Ratchet

Nut (Governor Control Lever)

Dipstick

• Seal-Dipstick Tube

Tube-Dipstick

Grommet

Bolt (Governor Control Lever)

Screw (Control Cover)

Cover-Breather Passage

• Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose

Cover-Control

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

•O:l:SeaI-O Ring (Intake Manifold)

Switch-Stop

O$SeaI-Throttle Shaft

Boot-Spark Plug

• Spacer (includes 2)

Spacer-Fuel Tank

Screw (Breather Passage Cover)

Spring-Friction

Pin-Locating

Gear-Timing

Screw (Brake)

• SeaI-O Ring (Dipstick Tube)

Assembly-Dipstick/Tube

Terminal-Spark Plug

Seal-Valve

Seat-Valve (intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (intake)

Cover-Blower Housing

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Blower Housing Cover)

Screw (Air Cleaner Primer Bracket)

Tank-Fuel

Bowl-Float

Primer-Carburetor

Set-Carburetor Gasket

Kit-Label

Label-Emissions

Kit-Screw/Washer

Assembly-Pulley/Spring (Pulley)

Assembly-Pulley/Spring (Spring)

RPM Settings: Low: 1900-2100; High: 3000-3200

included in Engine Gasket Set, Key No. 358

O included in Carburetor Overhaul Kit, Key No. 121

included in Carburetor Gasket Set, Key No. 977

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.corn www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR SM

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

® Registered Trademark / TMTrademark / SMService Mark of Sears, Roebuck and Co.

® Marca Registrada / TM Marca de F&brica / SMMarca de Servicio de Sears, Roebuck and Co.

MCMarque de commerce / MDMarque depos6e de Sears, Roebuck and Co.

192645 Rev. 2 08.25.04 BY Printed in U.S.A.

Craftsman 917388660 gas walk-behind lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917388660 Questions and Answers
