Schumacher FR01337 1200 Peak Amp Portable Power Station User Manual

0099001847-01

PLEASE SAVE THIS OWNERS MANUAL AND READ BEFORE EACH USE

This manual will explain how to use the portable power safely and effectively.

Please read and follow these instructions and precautions carefully.

POR FAVOR CONSERVE ESTE MANUAL DEL USUARIO Y LEALO ANTES DE

CADA USO. En este manual le explica cómo utilizar el energía portátil de manera

segura y conable. Por favor, lea y siga las siguientes instrucciones y precauciones.

ESSAYER DE GARDER LE MANUEL D’INSTRUCTIONS ET LE LIRE AVANT

CHAQUE UTILISATION. Ce manuel explique comment utiliser l’unité d’une façon

sûre et efcace. S’il vous plaît lisez et suivez ces instructions et précautions.

MODEL / MODELO / MODÈLE :

FR01337

Jump Starter and DC Power Source

Arrancador y fuente de poder de CC

Bloc d’alimentation et aide

démarrage

OWNERS MANUAL / MANUAL DEL USUARIO /

MANUEL D’UTILISATION

CONTENTS

IMPORTANT SAFETY INSTRUCTIONS .............................................................................. 4

PERSONAL SAFETY PRECAUTIONS ................................................................................ 4

FEATURES ........................................................................................................................... 5

CHARGING THE INTERNAL BATTERY OF THE PORTABLE POWER .............................. 5

USING THE PORTABLE POWER ........................................................................................ 6

MAINTENANCE AND CARE ................................................................................................ 9

TROUBLESHOOTING.......................................................................................................... 9

BEFORE RETURNING FOR REPAIRS ............................................................................... 9

SPECIFICATIONS .............................................................................................................. 10

ACCESSORIES .................................................................................................................. 10

REPLACEMENT PARTS .................................................................................................... 10

LIMITED WARRANTY ........................................................................................................ 10

WARRANTY CARD ............................................................................................................ 27

CONTAINS SEALED NON-SPILLABLE LEAD-ACID BATTERY.

MUST BE DISPOSED OF PROPERLY.

CONTIENE UNA BATERÍA SELLADA DE ÁCIDO-PLOMO NO

DERRAMABLE QUE DEBE DESECHARSE APROPIADAMENTE.

CONTIENT UNE BATTERIE À L’ACIDE QUI DOIT ÊTRE

DISPOSÉ CORRECTEMENT.

WARNING: Possible explosion hazard. Contact with battery acid may cause severe burns

and blindness. Keep out of reach of children.

ADVERTENCIA: Posible riesgo de una explosión. El contacto con una batería de ácido

puede causar quemaduras y ceguera. Manténgase alejado de los niños.

AVERTISSEMENT : Hasard d’explosion possible. Contact avec l’acide de batterie peut

provoquer sévère brûle et la cécité. Ne le laissez pas a la portée des enfants.

CONTENIDOS

INSTRUCCIONES IMPORTANTES DE SEGURIDAD ....................................................... 11

PRECAUCIONES DE SEGURIDAD PERSONAL .............................................................. 11

CARACTERÍSTICAS .......................................................................................................... 12

CARGA DE LA BATERÍA INTERNA DEL ENERGÍA PORTABLE ....................................... 12

CÓMO UTILIZAR EL ENERGÍA PORTÁTIL ....................................................................... 13

MANTENIMIENTO Y CUIDADO ......................................................................................... 16

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS ............................................................. 17

ANTES DE DEVOLVER A REPARACIONES ..................................................................... 17

ESPECIFICACIONES......................................................................................................... 18

ACCESORIOS .................................................................................................................... 18

REPUESTOS ......................................................................................................................18

GARANTÍA LIMITADA ........................................................................................................ 18

TARJETA DE GARANTÍA ................................................................................................... 27

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ IMPORTANTES .................................................................. 19

MESURES DE SÉCURITÉ PERSONNELLE ..................................................................... 19

CARACTÉRISTIQUES ....................................................................................................... 20

CHARGE DE LA BATTERIE INTERNE .............................................................................. 20

UTILISATION DU PUISSANCE PORTABLE ...................................................................... 21

MAINTENANCE.................................................................................................................. 24

DÉPANNAGE ..................................................................................................................... 24

AVANT DE RETOURNER POUR LES RÉPARATIONS ..................................................... 25

SPÉCIFICATIONS .............................................................................................................. 25

ACCESSOIRES .................................................................................................................. 26

PIÈCES DE RECHANGE ................................................................................................... 26

GARANTIE LIMITÉE .......................................................................................................... 26

CARTE DE GARANTIE ......................................................................................................28

• 4 •

1. IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS.

WARNING – RISK OF EXPLOSIVE GASES

WORKING IN THE VICINITY OF A LEAD-ACID BATTERY IS DANGEROUS.

BATTERIES GENERATE EXPLOSIVE GASES DURING NORMAL OPERATION.

IT IS IMPORTANT THAT YOU FOLLOW THESE INSTRUCTIONS EACH TIME

YOU USE THE PORTABLE POWER.

To reduce the risk of battery explosion, follow these instructions and those published by

the battery manufacturer and the manufacturer of any equipment you intend to use in the

vicinity of a battery. Review cautionary marking on these products and on the engine.

• Keep out of reach of children.

• Do not disassemble the portable power.

Take it to a qualied service professional

if service or repair is required. Incorrect

assembly may result in re or electrical

shock.

• Do not use the portable power to jump

a vehicle while charging the internal

battery.

• Do not recharge the portable power with

a damaged extension cord.

• The portable power gets hot during

charging and must have proper

ventilation.

• Do not set the portable power on

ammable materials, such as carpeting,

upholstery, paper, cardboard, etc.

• Place the portable power as far away

from the battery being jumped as the

cables will permit.

• Do not expose the portable power to

rain or snow.

• Never place the portable power directly

above battery being jumped.

• To prevent arcing, never allow the

clamps to touch together or to contact

the same piece of metal.

• Use of an attachment not recommended

or sold by Schumacher

Electric

Corporation may result in damage to the

unit or personal injury.

• Never operate the portable power if it is

damaged.

• If someone else uses the portable

power, ensure they are well informed on

how to use it safely, and have read and

understood the operating instructions.

• The portable power is NOT designed

to be installed as a replacement for a

vehicle battery.

• Use ONLY on vehicles, boats and

garden tractors powered with a 12V DC

battery system.

• If the engine fails to start after the

recommended number of attempts,

disconnect the unit and look for other

problems that may need to be corrected.

• Use the portable power for jump starting

lead-acid batteries only. Do not use for

dry cell batteries that are commonly

used with home appliances.

2. PERSONAL SAFETY PRECAUTIONS

• Restrictions on Use

This jump starter/converter may not

be used with life support devices or

systems. Failure of this converter can

reasonably be expected to cause failure

of that life support device or system, or

to affect the safety or effectiveness of

that device or system.

• Wear complete eye protection and

protective clothing when working

near lead-acid batteries. Always have

someone nearby for help.

• Have plenty of fresh water, soap and

baking soda nearby for use, in case

battery acid contacts your eyes, skin, or

clothing. Wash immediately with soap

and water and seek medical attention.

• If battery acid comes in contact with eyes,

ush eyes immediately for a minimum 10

minutes and get medical attention.

• Neutralize any acid spills thoroughly with

baking soda before attempting to clean up.

• Remove all personal metal items from

your body, such as rings, bracelets,

necklaces and watches. A battery can

produce a short circuit current high

enough to weld a ring to metal, causing

a severe burn.

• Never smoke or allow a spark or ame

in the vicinity of the battery or engine.

• WARNING: This product contains one

or more chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm.

• 5 •

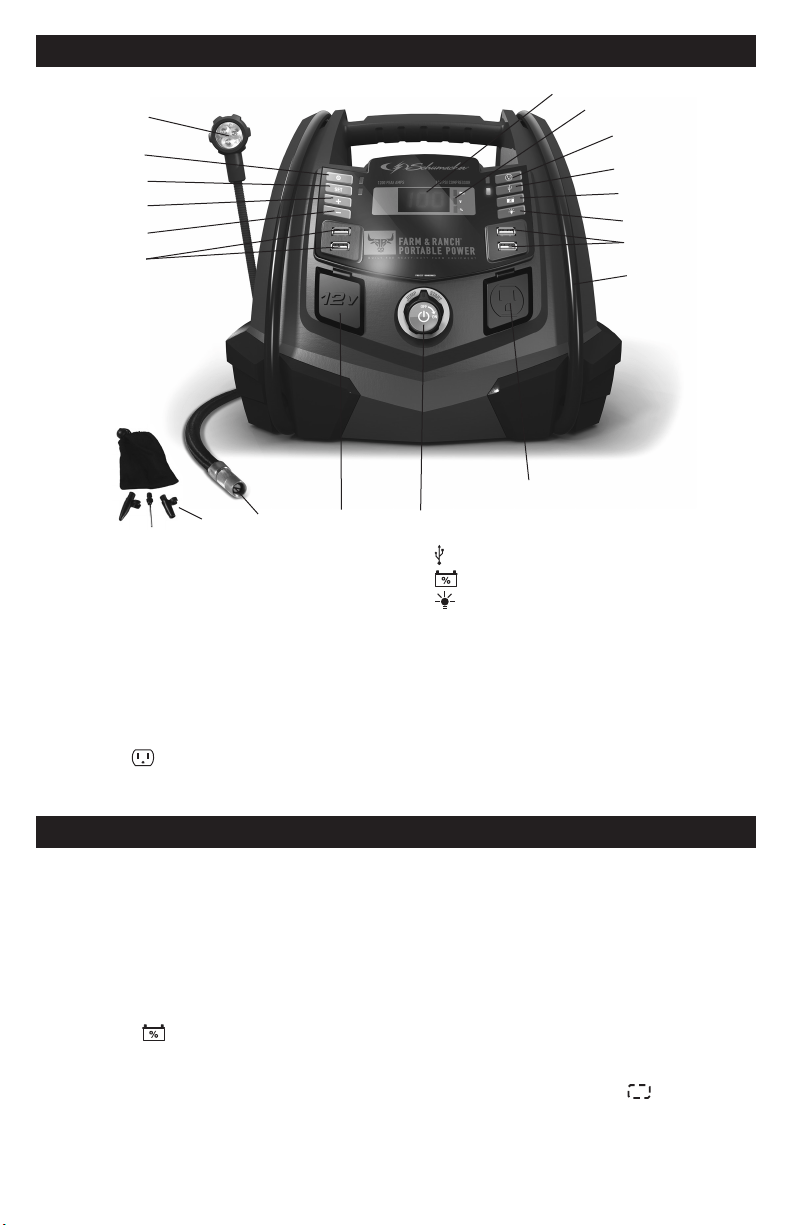

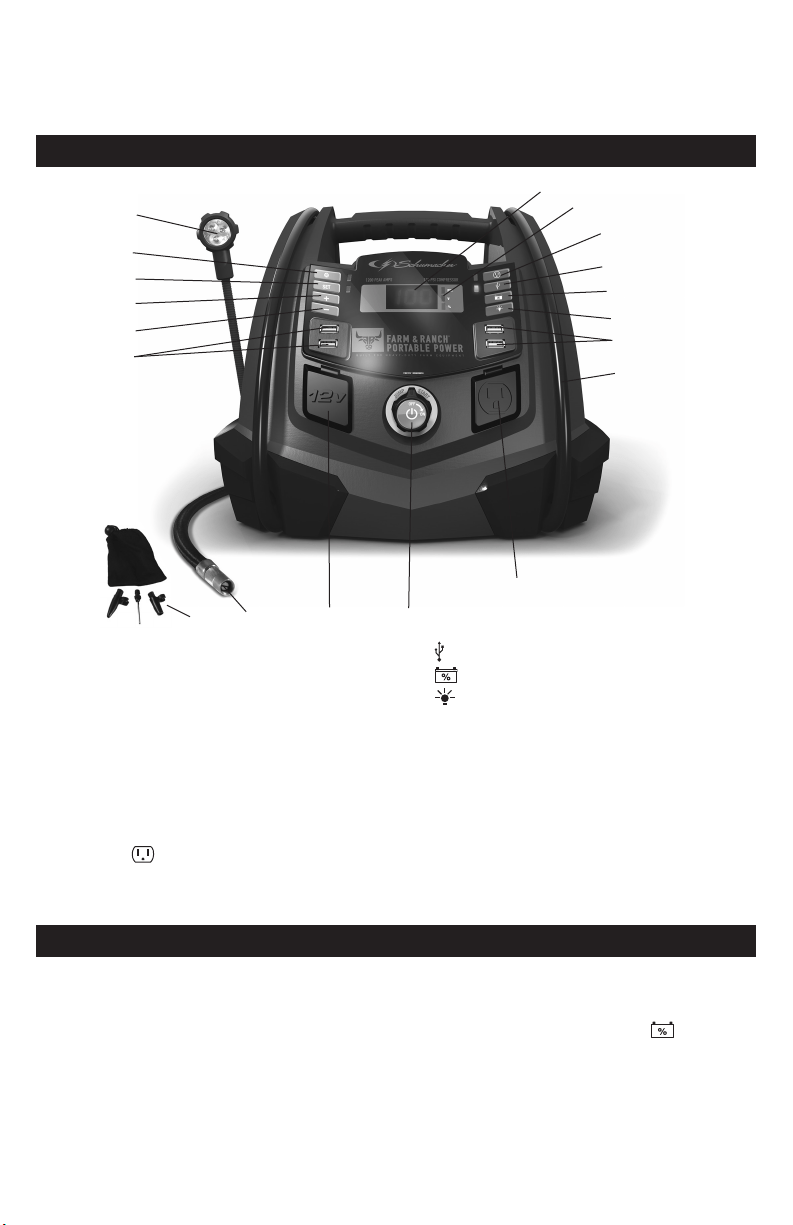

3. FEATURES

Android™ is a trademark of Google Inc.

Apple

is a registered trademark of Apple Inc.

1. USB ports optimized

for Android™ (2)

2. Pressure decrease (

–

) button

3. Pressure increase (+) button

4. Set pressure button

5. Compressor mode button

6. Flex light

7. Digital display

8. Display LED indicators

9. Converter button

10.

USB button

11.

Battery % button

12.

Flex light ON/OFF button

13. USB ports optimized for Apple

(2)

14. Cables with clamps

15. 110V AC household power outlet

16. Jump starter ON/OFF switch

17. 12V DC power outlet

18. Air compressor hose

19. Adapters

16171819

4. CHARGING THE INTERNAL BATTERY OF THE PORTABLE POWER

IMPORTANT! CHARGE IMMEDIATELY

AFTER PURCHASE, AFTER EACH

USE AND EVERY 30 DAYS, TO KEEP

THE PORTABLE POWER’S INTERNAL

BATTERY FULLY CHARGED AND

PROLONG BATTERY LIFE.

CHECKING THE LEVEL

OF THE INTERNAL BATTERY

To check the internal battery’s charge status,

press the Battery % button.

The Digital Display will show the battery’s

percent of charge. Charge the internal

battery if the display shows it is under 100%.

NOTE: The internal battery’s percent of

charge is most accurate when the jump

starter has been disconnected from all

devices and charging sources for a few

hours.

CHARGING THE INTERNAL BATTERY

Charge the internal battery for the

portable power using an extension cord

(not included).

NOTE: Use of an improper extension cord

could result in a risk of re and electric shock.

1. To charge, ip the AC connector on

the back of the unit DOWN and plug in

an 18 AWG or larger extension cord.

2. Plug the extension cord into a 120VAC

electrical wall outlet.

3. While the jump starter is charging,

the marching dashes will show on

the digital display. When the internal

battery is fully charged, the display

will show a smaller, pulsing “ioo” (for

energy efciency). Complete charging

may take up to 72 hours.

• 6 •

4. When the internal battery is fully

charged, the charger will automatically

go into maintain mode and maintain the

battery at full charge without damaging

it. When in maintain mode, the Battery

% LED will pulse, as long as there is an

AC cord connected to the charging port.

5. Charge the jump starter as soon as

possible after use.

CHARGING THE INTERNAL BATTERY

WHILE DRIVING

You may also charge the internal battery

while driving, using a 12V port charging

cable (part number 94500109 –

not included).

IMPORTANT: WHEN USING A 12V PORT

CHARGING CABLE, DO NOT CHARGE

INTERNAL BATTERY FOR MORE THAN

30 MINUTES OR LEAVE THE BATTERY

UNATTENDED. IT COULD EXPLODE,

CAUSING PROPERTY DAMAGE OR

PERSONAL INJURY.

1. Make sure the car is running.

2. Insert one end of the accessory cable

into the 12V DC power outlet.

3. Insert the other end of the accessory

cable into the vehicle’s accessory

outlet (lighter socket).

NOTE: The Battery % LED does not

operate during this method of charging.

Using this method to charge the battery

overrides the maintain mode and the

battery can be overcharged.

4. Monitor the progress of the charge by

pressing the Battery % button. When

the battery is fully charged, disconnect

the accessory cable from the Portable

Power, then from the lighter socket of

the vehicle.

NOTE: Completely disconnect the charger

cable when the engine is not running.

5. USING THE PORTABLE POWER

DIGITAL DISPLAY

To check the jump starter’s internal

battery status, press the Battery %

button. The display will show the percent

of charge of the internal battery.

When connected to the vehicle with the

Jump Start On/Off switch in the OFF

position, the display shows the vehicle’s

battery voltage. When connected and in

the ON position, the display shows the

equalized voltage between the vehicle’s

battery and internal battery.

JUMP STARTING A VEHICLE

IMPORTANT: Using the Jump Start

feature without a battery installed in

the vehicle will damage the vehicle’s

electrical system.

1. Turn the ignition OFF.

2. Lay the DC cables away from any

fan blades, belts, pulleys and other

moving parts.

3. For a negative-ground vehicle (as in

most vehicles), connect the portable

power’s POSITIVE (RED) clamp to

the POSITIVE (POS, P, +) battery

post. Next, connect the NEGATIVE

(BLACK) clamp to the vehicle chassis

or engine block, away from the battery.

4. For a positive-ground vehicle, connect

the portable power’s NEGATIVE

(BLACK) clamp to the NEGATIVE

(NEG, N, -) battery post. Next,

connect the POSITIVE (RED) clamp

to the vehicle chassis or engine block

away from the battery.

IMPORTANT: If you have connected the

clamps backwards, an audio alarm will

sound. DO NOT turn the On/Off switch to

the ON position. This could cause serious

damage to the jump starter or the vehicle.

Reverse the connections and the audio

alarm will stop.

5. Turn the switch to the ON position.

6. Crank the engine for no more than

8 seconds. If the engine does not start,

wait 2 minutes before cranking again.

7. After the engine starts, turn the switch

to the OFF position and remove the

portable power from the battery.

8. Charge the portable power.

USING THE WORK/EMERGENCY

FLEX LIGHT

1. Position the jump starter on a at, stable

surface near the intended work area.

2. Ensure that the battery clamps are

securely clipped on the storage holders.

3. Remove the exible work light from

the storage clip on the side of the unit.

Point the light in the desired direction.

NOTE: Do not use the ex light to lift the unit.

4. Press the light button once. The

jump starter light will turn on and

illuminate your work area.

5. Press the light button again. The light

will ash.

6. When nished, press the light button

again, to turn off the light.

7. Return the ex light to the storage clip

after use.

8. Charge the jump starter as soon as

possible after using the ex light.

NOTE: The ex light will automatically

shut off after 24 hours.

• 7 •

USING THE USB PORTS

NOTE: The 2 left ports are optimized for

Android

™

devices. The 2 right ports are

optimized for Apple

devices.

The USB ports provide up to 2A per side

(4A total) at 5V DC.

1. Ensure that the battery clamps are

securely clipped on the storage holders.

2. Plug the device into one of the four

USB ports on the front panel.

3. Press the USB port ON/OFF button.

4. Turn on the USB device.

5. When you are nished using the USB

port, press the button, to turn off.

6. Charge the jump starter as soon as

possible after using the USB port.

NOTE: To protect your electronic devices,

the USB will automatically shut off when

the internal battery’s voltage is low.

POWERING A 12V DC DEVICE

The portable power is a power source for

all 12V DC accessories that are equipped

with a 12V accessory plug. Use it for power

outages and on shing or camping trips.

NOTE: Do not power a 12V device with

the portable power while charging the

internal battery.

1. Make sure the device to be powered

is OFF before inserting the 12V DC

accessory plug into the 12V DC

accessory outlet.

2. Ensure that the battery clamps are

securely clipped on the storage holders.

3. Open the protective cover of the DC

power outlet on the portable power .

4. Plug the 12V DC device into the DC

power outlet and turn on the 12V DC

device (if required).

5. When nished, turn off the DC device

(if required) and unplug from the DC

power outlet.

CAUTION: Do not use the portable power

to run appliances that draw more than

20A DC.

NOTE: Extended operation of a 12V DC

device may result in excessive battery drain.

Recharge the portable power immediately

after unplugging the 12V DC device.

12V DC ESTIMATED RUN-TIMES

APPLIANCE TYPE

EST

WATTAGE

ESTIMATED

RUN TIME

Cell phone 4 watts 54 hrs

Fluorescent light 4 watts 54 hrs

Radios, fans 9 watts 24 hrs

Depth nder 9 watts 24 hrs

Camcorder 15 watts 14.4 hrs

Electrical tool 24 watts 9 hrs

Electric cooler 48 watts 4.5 hrs

Car vacuum,

air compressor

80 watts 2.7 hrs

NOTE: Actual time may vary. Times are based

on a fully charged internal battery.

USING THE AIR COMPRESSOR

WARNING. Read the instructions of the

product to be inated before using the

compressor. Avoid overination; do not

exceed the manufacturer’s recommended

pressures. Do not leave the air compressor

unattended during use.

1. Remove the air compressor hose from

the storage compartment in the back of

the portable power.

2. Connect the adapter to the valve stem

by threading it onto the end. If necessary,

use one of the additional adapters.

3. Press the

Compressor button.

4. To select the desired PSI, press the

“+” or “

–

” buttons. When done, press

the SET button.

5. When the desired pressure is reached,

the compressor will turn off. Unthread

the connector from the valve stem.

6. Press the

Compressor button

again, to turn off the display and LEDs.

7. Do not run for more than 10 minutes

at a time. Allow the jump starter to cool

down for 10 minutes before using again.

8. When nished, return the air

compressor hose to the storage

compartment in the back of the unit.

9. Allow unit to cool.

10. Recharge the unit before storing.

NOTE: To prevent overheating, the

compressor has built-in thermal protection

that will turn the compressor off before it

overheats. If the compressor shuts off,

wait a few minutes and it will automatically

restart when the compressor cools.

NOTE: When not in use, the compressor

will automatically shut off after 2 minutes.

NOTE: The air compressor is rated for

100 PSI maximum.

ESTIMATED TIME FOR INFLATING

Vehicle Tires 13"-16" 6-24 minutes

Bike Tires 1-3 minutes

Sports Balls 30 seconds

Times are approximate. Use the air compressor

gauge to ensure the proper pressure has been

reached. Do not overinate.

BEFORE USING THE CONVERTER

Important Safety Instructions:

1. Keep the portable power well ventilated,

in order to properly disperse heat

generated while it is in use. Make sure

there are several inches of clearance

around the top and sides, and do not

block the vents on the back of the

portable power.

2. Make sure the portable power is

not close to any potential source of

ammable fumes or clothing.

3. Keep the portable power dry.

• 8 •

4. DO NOT allow the portable power to

come into contact with rain or moisture.

5. DO NOT operate the portable power

if you, the portable power, the device

being operated or any other surfaces

that may come in contact with any power

source are wet. Water and many other

liquids can conduct electricity, which may

lead to serious injury or death.

6. Do not place the portable power on or

near heating vents, radiators or other

sources of heat.

7. Do not place the portable power in

direct sunlight. The ideal air temperature

for operation is between 50° and 80° F.

8. Do not use the converter near an open

engine compartment where fumes may

accumulate.

9. Do not modify the AC receptacle in

any way.

USING THE CONVERTER

It is important to know the continuous

wattage of the device you plan to use with

the converter. The portable power must

be used with devices drawing 200 watts

or less. If the wattage is not marked on

the device, use only devices that draw

less than 1.7 amps of AC current.

Devices like TVs, fans or electric

motors require additional power to start

(commonly known as the “starting or

peak power”). The portable power can

supply a momentary surge in wattage;

however even devices rated less than

the maximum 200 watts can exceed the

converter’s surge capability and cause an

automatic overload shutdown.

Do not use the converter with a product

that draws a higher wattage than the

converter can provide, as this may cause

damage to the converter and the product.

Make sure the device you are using

is compatible with a modied sine wave

converter.

CAUTION: Always run a test to establish

whether the converter will operate a

particular piece of equipment or device.

In the event of a power overload, the

converter is designed to automatically shut

down. This safety feature prevents damaging

the converter while testing devices and

equipment with the 200-watt range.

IMPORTANT: If you are using the

power converter to operate any

type of battery charger, monitor the

temperature of the battery charger for

about 10 minutes. If the battery charger

becomes abnormally warm, disconnect

it from the converter immediately.

You can use an extension cord from

the converter to the device without

signicantly decreasing the power being

generated by the converter. For best

operating results, the extension cord

should be 16 AWG (1.31 mm

) or larger

and no longer than 50 feet.

IMPORTANT: This converter uses a

modied sine waveform, which is not quite

the same as power company electricity.

For the following devices, we strongly

recommend that you use caution and

check the device’s manual to make sure it

is compatible with modied sine waveform.

1. Switch mode power supplies

2. Linear power supplies

3. Class 2 transformers

4. Line lter capacitors

5. Shaded pole motors

6. Fan motors

7. Fluorescent and high-intensity lamps

(with a ballast)

8. Transformerless battery chargers

Using the converter with any of these

devices may cause the device to run

warmer or overheat.

POWERING A 110V AC DEVICE

1. Ensure the battery clips are securely

on the storage holders.

2. Open the protective cover of the AC

power outlet on the front panel of the

portable power.

3. Make sure the 110V AC device to be

operated is turned OFF.

4. Plug the 110V AC device into the

AC power outlet and press the

Converter button.

5. Turn the device on.

6. Charge the portable power as soon as

possible after each use.

RISK OF ELECTRIC SHOCK.

Incorrect operation of your converter may

result in damage and personal injury. The

converter output is 110V AC and can shock

or electrocute the same as any ordinary

household AC wall outlet.

NOTE: The maximum continuous load is

200 watts. Do not use the converter with a

product that draws more than 200 watts,

as this may cause damage to the converter

and the product.

• 9 •

6. MAINTENANCE AND CARE

• Clean the clips and the case each time

you are nished using it.

• Recharge the unit once a month when

not in use.

• Store clips on their support posts, to

ensure they do not come into contact

with any metallic surface.

• Never completely discharge the internal

battery.

7. TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE SOLUTION

The portable power won’t

jump start my car.

Clamps are not making a good

connection to the battery.

Connections are reversed.

The portable power’s battery is

not charged.

The vehicle’s battery is

defective.

The portable power is not

turned on.

Check for poor connection to

battery and frame. Make sure

connection points are clean.

Disconnect the portable power

and reverse the clamps.

Press the Battery Status button

on the front of the unit. The LEDs

will indicate the status of charge.

Have the battery checked.

Turn the portable power ON/

OFF switch to the ON position.

The portable power won’t

power my 12V device.

The 12V device is not turned on.

The portable power’s battery is

not charged.

The 12V device draws more than

20A, has a short circuit, or the

internal fuse has blown.

Turn on the 12V device.

Check the battery charge status

by pressing the Battery Status

button.

Disconnect the 12V device.

The internal 20A fuse needs

replacement by a qualied

service person.

The battery in the portable

power won’t hold a charge.

The battery is bad (will not

accept a charge).

Have the battery checked.

The compressor shuts off. The compressor is overheated. Allow to cool for a few minutes,

then try again.

The portable power’s

alarm is on.

Connections are reversed. Disconnect the jump starter and

reverse the clamps.

The converter is on, but

the display only shows

err.

The jump starter battery is not

fully charged.

The device is drawing more than

200W or has a short circuit.

Recharge the unit.

Use only devices that draw less

than 1.7 amps of AC current.

8. BEFORE RETURNING FOR REPAIRS

If these solutions do not eliminate the problem, or for more information

about troubleshooting, contact customer service for assistance:

[email protected]

www.batterychargers.com

or call 1-800-621-5485

Monday-Friday 7:00am to 5:00pm CST

For REPAIR OR RETURN, contact Customer Service at 1-800-621-5485.

DO NOT SHIP UNIT until you receive a RETURN MERCHANDISE AUTHORIZATION

(RMA) number from Customer Service at Schumacher Electric Corporation.

• 10 •

9. SPECIFICATIONS

Internal battery type ....................................Sealed, maintenance-free, AGM, lead-acid

Nominal voltage .................................................................................................12V DC

Peak amps ..............................................................................................................1200

12V DC power output............................................................................................... 20A

Converter ...................................................120V, 60Hz; 200W continuous/400W peak

Converter AC waveform ...................................................................Modied sine wave

AC outlet ......................................................................... 120V AC 3-prong NEMA 5-15

USB ports ......................................................................(4) – 2A per side – 4A total; 5V

10. ACCESSORIES

12V port charging cable ..................................................................................94500109

11. REPLACEMENT PARTS

Air compressor accessory kit (3 hose adapters with bag) ........................2299001425Z

Battery clamp replacement kit –

includes (1) red/positive clamp and (1) black/negative clamp ..................... 2299002837Z

12. LIMITED WARRANTY

SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE, MOUNT

PROSPECT, IL 60056-2179, MAKES THIS LIMITED WARRANTY TO THE ORIGINAL

RETAIL PURCHASER OF THIS PRODUCT. THIS LIMITED WARRANTY IS NOT

TRANSFERABLE OR ASSIGNABLE.

Schumacher Electric Corporation (the “Manufacturer”) warrants this portable power for

one (1) year and the internal battery for ninety (90) days from the date of purchase at retail

against defective material or workmanship that may occur under normal use and care.

If your unit is not free from defective material or workmanship, Manufacturer’s obligation

under this warranty is solely to repair or replace your product, with a new or reconditioned

unit, at the option of the Manufacturer. It is the obligation of the purchaser to forward the

unit, along with proof of purchase and mailing charges prepaid to the Manufacturer or its

authorized representatives in order for repair or replacement to occur.

Manufacturer does not provide any warranty for any accessories used with this product

that are not manufactured by Schumacher Electric Corporation and approved for use

with this product. This Limited Warranty is void if the product is misused, subjected to

careless handling, repaired, or modied by anyone other than Manufacturer or if this unit

is resold through an unauthorized retailer. Manufacturer may void this Limited Warranty if

a “warranty void if removed” label is removed from the product.

Manufacturer makes no other warranties, including, but not limited to, express, implied or

statutory warranties, including without limitation, any implied warranty of merchantability

or implied warranty of tness for a particular purpose. Further, Manufacturer shall

not be liable for any incidental, special or consequential damage claims incurred by

purchasers, users or others associated with this product, including, but not limited to,

lost prots, revenues, anticipated sales, business opportunities, goodwill, business

interruption and any other injury or damage. Any and all such warranties, other than the

limited warranty included herein, are hereby expressly disclaimed and excluded. Some

states do not allow the exclusion or limitation of incidental or consequential damages or

length of implied warranty, so the above limitations or exclusions may not apply to you.

This warranty gives you specic legal rights and it is possible you may have other rights

which vary from this warranty.

THIS LIMITED WARRANTY IS THE ONLY EXPRESS LIMITED WARRANTY AND THE

MANUFACTURER NEITHER ASSUMES OR AUTHORIZES ANYONE TO ASSUME

OR MAKE ANY OTHER OBLIGATION TOWARDS THE PRODUCT OTHER THAN

THIS WARRANTY.

Schumacher

and the Schumacher logo are registered trademarks

of Schumacher Electric Corporation.

• 11 •

1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA – RIESGO DE GASES EXPLOSIVOS

TRABAJAR CERCA DE UNA BATERÍA DE PLOMO-ÁCIDO ES PELIGROSO. LAS

BATERÍAS GENERAN GASES EXPLOSIVOS DURANTE SU FUNCIONAMIENTO

NORMAL. ES IMPORTANTE QUE SIGA LAS INSTRUCCIONES CADA VEZ QUE

UTILICE LA ENERGÍA PORTÁTIL.

Para disminuir el riesgo de explosión de la batería, siga estas instrucciones, al

igual que las recomendaciones publicadas por el fabricante de la batería y de

cualquier equipo que se utilizará cerca de la batería. Verique las señales de

advertencia que se hayan colocado en estos productos y en el motor.

• Manténgase alejado de los niños.

• No desarme la energía portátil; hágalo

revisar por una persona capacitada que

efectúe reparaciones cuando necesite

servicio de mantenimiento o una

reparación. Volver a ensamblar el energía

portátil en forma incorrecta puede provocar

riesgo de incendio o descarga eléctrica.

• No utilice la energía portátil para pasar

corriente a un vehículo mientras se

carga la batería interna.

• No recargue la energía portátil con una

extensión dañada.

• La energía portátil se calienta durante

la carga y debe tener una ventilación

adecuada.

• No coloque la energía portátil sobre

materiales inamables como alfombras,

tapicería, papel, cartón, etc.

• Coloque la energía portátil tan lejos de

la batería que se está cargando como

los cables lo permitan.

• No exponga la energía portátil a la lluvia

o la nieve.

• Nunca coloque la energía portátil

directamente sobre la batería que se

está cargando.

• Para evitar la formación de arcos

eléctricos, nunca permita que las pinzas

se toquen entre sí o estén en contacto

con la misma pieza de metal.

• El uso de un accesorio no recomendado

ni vendido por Schumacher

Electric

Corporation puede ocasionar daños en

la unidad o lesiones corporales.

• Nunca opere la energía portátil si está

dañado.

• Si otra persona usa la energía portátil,

asegúrese de que esté bien informada

sobre cómo usarlo de manera segura y

además, de que haya leído y comprendido

las instrucciones de funcionamiento.

• La energía portátil NO está diseñado

para ser instalado como reemplazo de

la batería del vehículo.

• Utilícelo SOLO en vehículos, barcos y

tractores de jardín alimentados con un

sistema de batería de 12V CC.

• Si el motor no arranca luego de realizar

el número recomendado de intentos,

desconecte y verique la unidad en

busca de otros problemas.

• Utilice la energía portátil para recargar

baterías de plomo-ácido solamente.

No lo utilice para cargar las baterías

de celdas secas que habitualmente se

colocan en los aparatos domésticos.

2. PRECAUCIONES DE SEGURIDAD PERSONAL

• Restricciones de uso

Este arrancador / convertidor no se

puede utilizar con dispositivos o sistemas

de soporte vital. El incumplimiento

de este convertidor puede esperar

razonablemente causar fallo de ese

dispositivo de soporte de vida o sistema,

o para afectar la seguridad o ecacia de

ese dispositivo o sistema.

• Use protección completo de los ojos y la

ropa de protección cuando trabaje cerca

de baterías de plomo-ácido. Siempre

cuente con la presencia de otra persona

para obtener ayuda.

• Tenga a la mano bastante agua fresca,

jabón y bicarbonato de sodio en caso

de que el ácido de la batería entre en

contacto con los ojos, la piel o la ropa.

Lave inmediatamente con agua y jabón

y busque atención médica.

• Si el ácido de la batería entra en

contacto con los ojos, enjuague

inmediatamente durante 10 minutos

como mínimo y busque atención

médica.

• Neutralice el ácido derramado

abundantemente con bicarbonato de

sodio antes de intentar limpiarlo.

• Retire todos los objetos metálicos de

su cuerpo (anillos, pulseras, collares y

relojes). Una batería puede producir una

corriente de cortocircuito lo sucientemente

alta como para soldar un anillo al metal, lo

que ocasionaría una quemadura grave.

• 12 •

• NUNCA fume o permita la presencia de

chispas o llamas en la proximidad de

una batería o motor.

• ADVERTENCIA: Este producto

contiene una o más sustancias químicas

conocidas en el Estado de California

como causantes de cáncer y defectos de

nacimiento u otros daños reproductivos.

3. CARACTERÍSTICAS

16171819

1. Puertos USB optimizado

para Android™ (2)

Botón de disminución de la presión (–)

3. Botón de aumento de presión (+)

4. Botón de Set de Presión

5. Botón de modo Compresor

6. Luz exible

7. Pantalla digital

8. Indicadores LED de pantalla

9. Botón de Convertidor

10.

Botón de USB

11.

Botón de Porcentaje de Batería

12.

Botón de luz exible ON / OFF

13.

Puertos USB optimizado para Apple

(2)

14. Cables con pinzas

15. 110V CA hogar toma de corriente

16. Interruptor de arrancador ON / OFF

17. Toma de corriente de 12V DC

18. Manguera del compresor

19. Adaptadores

Android™ es una marca comercial de Google Inc.

Apple

es una marca comercial registrada de Apple Inc.

4. CARGA DE LA BATERÍA INTERNA DEL ENERGÍA PORTABLE

IMPORTANTE: CARGUE LA UNIDAD

INMEDIATAMENTE DESPUÉS

DE ADQUIRIRLA, AL TÉRMINO

DE CADA USO Y CADA 30 DÍAS

PARA MANTENER LA BATERÍA

INTERNA DE LA NERGÍA PORTÁTIL

COMPLETAMENTE CARGADA Y

PROLONGARÁ SU VIDA ÚTIL.

COMPROBACIÓN DEL NIVEL DE

CARGA DE LA BATERÍA INTERNA

Para comprobar el estado de carga de la

batería interna, pulse el botón Battery %.

La pantalla digital mostrará por ciento de

la carga de la batería. Cargue la batería

interna si la pantalla indica que es menos

de 100%.

• 13 •

NOTA: El por ciento de carga de la batería

interna es más precisa cuando el motor

de arranque salto ha sido desconectado

de todos los dispositivos y las fuentes de

carga para un par de horas.

LA CARGA DE LA BATERÍA INTERNA

Para cargar la batería interna de la

energía portátil, utilice un cable de

extensión (no incluido).

NOTA: Al utilizar una extensión

inadecuada, se corre el riesgo de

ocasionar un incendio o descargas

eléctricas.

1. Para cargar, dar la vuelta al conector

de CA en la parte posterior de la

unidad hacia ABAJO y conecte un

AWG 18 o un cable de extensión.

2. Conecte el cable de extensión en un

tomacorriente eléctrico de 120 VCA.

3. Mientras que la energía portátil

se está cargando, los guiones

en movimiento se mostrarán

en la pantalla digital. Cuando la

batería interna está completamente

cargada, la pantalla mostrará un “ioo”

menor pulsante (para la eciencia

energética). Para una carga completa

se puede tardar hasta 72 horas.

4. Cuando la batería interna está

completamente cargada, el cargador

pasará automáticamente al modo de

conservar y mantener la batería a

plena carga sin dañarlo. Cuando en el

modo de mantener, el LED Battery %

parpadeará, siempre y cuando no es

un cable de CA conectado al puerto

de carga.

5. Cargue el arrancador portátil tan pronto

como sea posible después de cada uso.

CÓMO CARGAR LA BATERÍA INTERNA

CON EL VEHÍCULO EN MARCHA

También puede cargar la batería interna

durante la conducción, utilizando un cable

de carga de puerto 12V (p/n 94500109 –

no incluido).

IMPORTANTE: CUANDO SE UTILIZA UN

CABLE DE CARGA DE PUERTO 12V,

NO CARGAR LA BATERÍA INTERNA

POR MÁS DE 30 MINUTOS, NI DEJAR

LA BATERÍA SIN SUPERVISIÓN.

PODRÍA EXPLOTAR Y OCASIONAR

DAÑOS MATERIALES O LESIONES

CORPORALES.

1. Asegúrese de que el vehículo esté en

marcha.

2. Inserte un extremo del cable auxiliar

en la toma de corriente de 12V CC.

3. Inserte el otro extremo del cable

auxiliar en el enchufe auxiliar del

vehículo (encendedor).

NOTA: La luz LED Battery % no opera

durante este método de carga. Al utilizar

este método para cargar la batería, se

anula el modo de mantenimiento y la

batería podría sobrecargarse.

4. Para supervisar el progreso de la carga,

presione el botón Battery %. Cuando

la batería esta completamente cargada,

primero desconecte el cable auxiliar de

la energía portátil y luego, de la toma

del encendedor del vehículo.

NOTA: Desconectar completamente el

cable del cargador cuando el motor no

está funcionando.

5. CÓMO UTILIZAR EL ENERGÍA PORTÁTIL

PANTALLA DIGITAL

Para comprobar el estado de la batería

interna de la energía portátil, pulse el botón

Battery %. La pantalla muestra el

porcentaje de carga de la batería interna.

Cuando se conecta al vehículo con el Jump

Start interruptor en la posición ON / OFF,

la pantalla muestra el voltaje de la batería

del vehículo. Cuando se conecta y en la

posición ON, la pantalla muestra el voltaje

igualado entre la batería del vehículo y la

batería interna.

PARA ARRANCAR EL MOTOR

DEL VEHĹCULO

IMPORTANTE: Utilización de la función

arranque del motor sin una batería

instalada en el vehículo dañará el sistema

eléctrico del vehículo.

1. APAGUE el motor.

2. Ponga los cables de CD lejos de las

aspas del ventilador, bandas, poleas u

otras partes móviles.

3. En los vehículos con carga negativa

a tierra (como en la mayoría de los

vehículos), conecte la pinza con el

polo POSITIVO (ROJO) de la energía

portátil al borne POSITIVO (POS,

P, +) de la batería. A continuación,

conecte la pinza con el polo

NEGATIVO (NEGRO) al chasis del

vehículo o al bloque del motor, lejos

de la batería.

4. En los vehículos con carga positiva

a tierra, conecte la pinza con el polo

NEGATIVO (NEGRO) de la energía

portátil al borne NEGATIVO (NEG, N, -)

de la batería. A continuación, conecte

la pinza con el polo POSITIVO (ROJO)

al chasis del vehículo o al bloque del

motor, lejos de la batería.

IMPORTANTE: Si ha conectado las pinzas

hacia atrás, una alarma acústica sonará.

NO encienda el interruptor ON / OFF a la

posición ON. Esto podría causar graves

• 14 •

daños al motor de arranque salto o el

vehículo. Invierta las conexiones y la alarma

de audio se detendrá.

5. Coloque el interruptor en la posición de

Encendido (ON).

6. Accione el encendido del motor durante

no más de 8 segundos. Si el motor no

enciende, espere 2 minutos antes de

arrancar de nuevo.

7. Una vez que haya arrancado el motor,

coloque el interruptor en la posición

de Apagado (OFF) y retire la energía

portátil de la batería.

8. Cargue la energía portátil.

CÓMO UTILIZAR LA LUZ FLEXIBLE

DE TRABAJO / EMERGENCIA

1. Coloque la energía portátil sobre una

supercie plana cerca del área de

trabajo.

2. Asegúrese que las pinzas estén jas en

el compartimiento.

3. Separe la luz de trabajo exible del

clip de almacenamiento en el lado de

la unidad. Apunte la luz en la dirección

deseada.

NOTA: No utilice la luz exible para

levantar la unidad.

4. Pulse el botón de la luz una vez.

La luz del arrancador encenderá e

iluminará su área de trabajo.

5. Pulse el interruptor de la luz de nuevo.

La luz parpadeará.

6. Cuando haya terminado, pulse el

interruptor de la luz de nuevo, para

apagar la luz.

7. Devuelva la luz exible para al clip de

almacenamiento después de uso.

8. Recargar la energía portátil tan pronto

sea posible, después de usar la luz

exible.

NOTA: La luz de trabajo / emergencia

se apagará automáticamente después de

24 horas.

UTILIZACIÓN DE LOS PUERTOS USB

NOTA: Los dos puertos izquierda están

optimizados para los dispositivos Android

™

Los dos puertos de la derecha están

optimizados para los dispositivos Apple

Los puertos USB proporcionan hasta 2A

por lado (total de 4A) a 5V de CD.

1. Asegúrese que las pinzas estén jas

en el compartimiento.

2. Conecte el dispositivo a uno de los

cuatro puertos USB en el panel frontal.

3. Pulse el botón ON / OFF del puerto

USB.

4. Encienda el dispositivo USB.

5. Cuando haya terminado de usar el

puerto USB, pulse el botón para apagar

6. Recargar la energía portátil tan pronto

sea posible, después de usar el

puerto USB.

NOTA: Para proteger sus dispositivos, el

USB se apagará automáticamente cuando

el voltaje de la batería interna es baja.

PARA HACER FUNCIONAR UN

APARATO DE 12V DE CD:

La energía portátil es una fuente de

poder para cualquier accesorio de 12V

de corriente directa que estén equipados

con enchufe de 12V. Utilícelo durante

apagones, pesca o días de campo.

NOTA: no encienda un dispositivo de

12V mientras se esté cargando la batería

interna de la energía portátil.

1. Asegúrese de que el dispositivo que

desea cargar esté apagado (OFF) antes

de insertar el enchufe auxiliar de 12V

CC en la toma auxiliar de 12V CC.

2. Asegúrese que las pinzas estén jas

en el compartimiento.

3. Abra la tapa protectora de la toma

de alimentación de CC de la energía

portátil.

4. Conecte el dispositivo de 12V CC

a la toma de alimentación de CC y

enciéndalo (si es necesario).

5. Cuando haya terminado de cargarse,

apague el dispositivo de CC (si es

necesario) y desenchúfelo de la toma

de alimentación de CC.

PRECAUCIÓN: no utilice la energía

portátil en aparatos que consuman más

de 20 A de CC.

NOTA: si hace funcionar un dispositivo

de 12V CC durante mucho tiempo con la

energía portátil, la batería se agotará por

completo. Recargue la energía portátil

inmediatamente después de desconectar

los dispositivos de 12V CC.

TIEMPO ESTIMADO DE FUNCIONAMIENTO

TIPO

DE DISPOSITIVO

POTENCIA

APROX.

TIEMPO

ESTIMADO

Teléfono celular 4 vatios 54 hrs

Luz uorescente 4 vatios 54 hrs

Radios, ventiladores 9 vatios 24 hrs

Localizador

de profundidad

9 vatios 24 hrs

Videocámara 15 vatios 14,4 hrs

Herramientas

eléctricas

24 vatios 9 hrs

Refrigerador

eléctrico

48 vatios 4,5 hrs

Aspiradora de auto,

compresor de aire

80 vatios 2,7 hrs

NOTA: El tiempo real de funcionamiento puede

variar. Los tiempos están basados en una batería

interna completamente cargada.

• 15 •

USO DEL COMPRESOR DE AIRE

ADVERTENCIA. Antes de usar el

compresor, lea las instrucciones del objeto a

inar. Evite sobre inar, no exceda la presión

de aire recomendado por el fabricante.

Durante el uso, no desatienda el compresor.

1. Retire la manguera del compresor de aire

del compartimiento de almacenamiento

en la parte posterior de la energía portátil.

2. Conectar el adaptador al vástago de la

válvula por roscado sobre el extremo.

Si es necesario, utilice uno de los

adaptadores adicionales.

3. Pulse el botón Compressor.

4. Para seleccionar el PSI deseado,

pulse los botones “+” o “

–

”. Cuando

termine, pulse el botón SET.

5. Cuando se alcanza la presión

deseada, el compresor se apagará.

Desenroscar el conector desde de

vástago de la válvula.

6. Pulse el botón Compressor nuevo,

para apagar la pantalla y los LED.

7. Realice intervalos de no más de

10 minutos a la vez. Permita que

la energía portáti se enfríe antes de

usarla de nuevo.

8. Cuando haya terminado, devolver la

manguera del compresor de aire para

el compartimiento de almacenamiento

en la parte posterior de la unidad.

9. Deje que la unidad se enfríe.

10. Cargue la unidad nuevamente antes

de guardarla.

NOTA: Para prevenir un

sobrecalentamiento, el compresor

tiene una protección termal integrada

internamente que apaga el compresor

antes de sobrecargarse. En caso de que

el compresor se apague solo, espere

unos minutos y él mismo reiniciará la

operación de nuevo después de enfriarse.

NOTA: Cuando no está en uso, el

compresor se apagará automáticamente

después de 2 minutos.

NOTA: El Compresor de aire esta

diseñado para 100 PSI máximo.

TIEMPO ESTIMADO PARA INFLAR

Neumáticos para

vehículos de 13 a 16"

6 a 24 minutos

Llantas para bicicleta 1 a 3 minutos

Balones deportivos 30 segundos

Estos valores son aproximados. Utilice el

medidor del compresor de aire para asegurarse

de que se ha alcanzado el nivel de presión

adecuado. No ine en exceso.

ANTES DE USAR EL CONVERTIDOR

Instrucciones importantes

de seguridad:

1. Mantenga la energía portátil bien

ventilada para que disperse el calor

generado mientras se usa. Asegúrese

de que haya suciente espacio

alrededor y hacia arriba para que los

ventiladores de la energía portátil no

tengan obstrucción.

2. También verique que no exista fuego

o ropa alrededor de la energía portátil.

3. Mantenga la energía portátil en lugar

seco.

4. NO permita que la energía portátil entre

en contacto con lluvia o humedad.

5. NO opere la energía portátil si la

supercie donde está montada o

cualquier otra supercie se encuentra

mojada. El agua o cualquier otro

líquido conducen electricidad, y esto

podría conducir a provocar serios

daños y hasta la muerte.

6. No coloque la energía portátil cerca de

calentadores, radiadores u otra fuente

de calor.

7. Tampoco exponga la energía

portátil a los rayos directos del sol.

Las temperaturas ideales para la

operación de la energía portátil oscila

entre los 50° y 80°F.

8. No use el convertidor cerca del

compartimiento del motor donde

gases o humos se acumulan.

9. No modique el receptáculo de CA

de ninguna manera.

USO DEL CONVERTIDOR

Es de suma importancia saber la carga

continua en vatios del aparato que

desea usar con el convertidor. La energía

portátil debe ser usada con aparatos que

operados en 200 vatios o menos. Si los

vatios no están marcados en el aparato

use sólo aparatos que usen menos de 1,7

amperios de corriente de CA.

Aparatos como televisiones, ventiladores

o motores eléctricos requieren energía

adicional para encender (comúnmente

conocido como arranque o máxima

energía). La energía portátil podría

suplementar u operar en vatios; de cualquier

forma aún los aparatos clasicados por

debajo de los 200 vatios pueden exceder

de la capacidad del convertidor y lo apaga

automáticamente por sobrecarga.

No use el convertidor con un producto

que absorbe más vatios de los que el

convertidor puede proveer, esto podría

dañar el convertidor y el producto.

• 16 •

Asegúrese que el aparato que sea usado

sea compatible con las ondas senoidales

del convertidor.

ATENCIÓN: Realice siempre una prueba

para asegurar que el convertidor opere

un equipo o un aparato.

En caso de sobre carga, el mismo

convertidor está diseñado para apagarse

automáticamente. Este rasgo de

seguridad previene daño alguno al

Convertidor mientras se pone a prueba el

aparato a un promedio de 200 vatios.

IMPORTANTE: Si usted esta usando

el convertidor de energía para operar

cualquier tipo de cargador de batería,

monitoree la temperatura del cargador

de baterías por aproximadamente 10

minutos. Si el cargador de baterías

se pone anormalmente caliente,

desconéctelo del convertidor

inmediatamente.

Usted puede utilizar una extensión del

convertidor al aparato sin disminuir la

carga generada por el convertidor. Para

mejores resultados de operación, el cable

de extensión debe ser de 16 AWG (1,31

) o de más intensidad pero, que no

exeda de 50 pies (15 metros).

IMPORTANTE: Este convertidor utiliza

una forma de onda sinusoidal modicada,

que no es exactamente lo mismo que la

electricidad de la compañia de energía

eléctrica. Para los siguientes dispositivos,

le recomendamos factiblemente que tenga

cuidado y revise el manual del dispositivo

para asegurarse de que es compatible con

la forma de onda modicada:

1. Fuentes energía de en forma

conmutada

2. Fuentes de energía lineal

3. Transformadores clase2

4. Condensadores de capacidad

5. Motores ligeros.

6. Motores de ventilador

7. Lámparas ourescentes y de alta

intensidad (con balastra)

8. Cargadores de baterías sin tranformador

Uso del convertidor con cualquiera de

estos dispositivos puede hacer que

el dispositivo funcione más caliente o

sobrecalentamiento.

OPERANDO CON UN APARATO

DE 110V DE CORRIENTE ALTERNA

1. Asegúrese que las pinzas estén jas

en el compartimiento.

2. Primeramente, abrir la cubierta de

salida de corriente CA en el panel del

frente de la energía portátil.

3. Asegúrese de que el aparato de 110V

a ser operado este APAGADO (OFF).

4. Conecte el aparato de 110V en la

salida de corriente CA, y pulse el

botón

Converter.

5. Enciende el aparato.

6. Cargue la energía portátil tan pronto

sea posible después de cada uso.N

RIESGO DE DESCARGA ELÉCTRICA.

Una operación incorrecta de su

convertidor podría resultar en daños

y lesiones personales. La salida del

convertidor es de 110V de CA y podría

electrocutar o dañar de la misma forma

que un tomacorriente doméstico de

pared. NOTA: La cantidad máxima

de carga es de 200 vatios. No use el

convertidor con un producto que absorba

más de 200 vatios, porque podría causar

daño al convertidor y al producto.

6. MANTENIMIENTO Y CUIDADO

• Limpie las pinzas y la carcasa de la

unidad cada vez que termine de usarla.

• Recargue la unidad una vez al mes,

cuando no esté en uso.

• Guarde las pinzas en sus postes de apoyo

para asegurarse de que no entren en

contacto con alguna supercie metálica.

• Nunca descargue completamente la

batería interna.

• 17 •

7. LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La fuente de poder no

arranca mi auto.

Las pinzas no hacen buena

conexión a la batería.

Las conexiones están a la

inversa.

La batería de la fuente de poder

no está cargada.

La batería del vehículo esta

defectuosa.

La energía portátil no está

encendido.

Asegúrese de que existe buena

conexión a la batería y la carrocería.

También que los puntos de las

conexiones estén limpios. Gire las

pinzas para una conexión efectiva.

Desconecte la fuente de poder y

coloque las pinzas en forma correcta.

Verique la condición de carga de la

batería girando el interruptor situado

enfrente de la fuente de poder.

Consulte la sección de Indicadores

LED en este manual.

Haga un chequeo de la batería.

Gire el interruptor energía portátil ON /

OFF a la posición de encendido.

La fuente de poder no

pone a funcionar mi

aparato

de 12V.

El aparato de 12V no enciende.

La batería de la fuente de poder

no está cargada.

El aparato de 12V absorbe más

de 20A, tiene un corto circuito, o

el fusible interno se ha dañado.

Encienda el aparato de 12V.

Verique la condición de carga de la

batería girando el interruptor situado

enfrente de la fuente de poder.

Desconecte el aparato de 12V.

El fusible interno de 20A necesita

ser reemplazado por un técnico

calicado.

La batería de la fuente de

poder no retiene la carga.

La batería está en malas

condiciones (No recibirá carga).

Haga un chequeo de la batería.

El compresor se apaga. El compresor está

sobrecalentado.

Dejar enfriar por unos minutos y

vuelva a intentarlo.

Alarma del portable

power está activada.

Las conexiones están a la

inversa.

Desconecte la energía portátil

y coloque las pinzas en forma

correcta.

El convertidor está

encendido, pero la

pantalla sólo muestra err.

La batería de arrancador no está

completamente cargada.

El dispositivo está atrayendo

más de 200W o tiene un

cortocircuito.

Cargue la unidad.

Utilice sólo los dispositivos que

atraen a menos de 1,7 amperios de

corriente CA.

8. ANTES DE DEVOLVER A REPARACIONES

Si estas soluciones no eliminan el problema o si desea obtener más información

sobre la solución de problemas, póngase en contacto

con el departamento de servicio al cliente para recibir asistencia:

[email protected]

www.batterychargers.com

o llame 1-800-621-5485

Lunes-viernes 7:00am to 5:00pm CST

Para REPARACIÓN O DEVOLUCIÓN, comuníquese con Servicios al Cliente al

1-800-621-5485. NO ENVÍE LA UNIDAD hasta que usted reciba AUTORIZACIÓN

DE DEVOLUCIÓN DE MERCANCÍA (RMA) de Servicios al Cliente de Schumacher

Electric Corporation.

• 18 •

9. ESPECIFICACIONES

Tipo interno de la batería ........ Sellada, libre de mantenimiento, AGM, de plomo-acido

Volaje nominal............................................................................................De CC y 12V

Amperios de pico ....................................................................................................1200

Salida de energía de CC de 12V ............................................................................. 20A

Convertidor ....................................................120V, 60Hz; 200W continuo / 400W pico

Forma de onda de convertidor ...............................................Modicó la onda senoidal

Salida de Tomacorriente ...................De dos polos de 120V de CA a tierra NEMA 5-15

Puertos USB ............................................................ (4) – 2A por lado – total de 4A; 5V

10. ACCESORIOS

Cable de carga de puerto 12V ........................................................................94500109

11. REPUESTOS

Kit de accesorios compresor (3 adaptadores de manguera con una bolsa)

. ... 2299001425Z

Kit de reemplazo abrazadera de la batería –

incluye (1) abrazadera roja / positiva y (1) abrazadera negra / negativa

..... 2299002837Z

12. GARANTÍA LIMITADA

SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE, MOUNT

PROSPECT, IL 60056-2179, REALIZA LA PRESENTE GARANTÍA LIMITADA AL

COMPRADOR MINORISTA ORIGINAL DE ESTE PRODUCTO. LA PRESENTE GARANTÍA

LIMITADA NO PUEDE TRANSFERIRSE NI CEDERSE.

Schumacher Electric Corporation (el “Fabricante”) otorga garantía por esta unidad por

un (1) año y la batería interna por noventa (90) días contados a partir de la fecha de

compra, contra cualquier material defectuoso o de mano de obra de la unidad que

pudieran surgir durante su uso y bajo cuidado normal. Si su unidad cuenta con material

defectuoso o defectos de mano de obra, la obligación de los Fabricantes, conforme a la

presente garantía, será simplemente reparar o sustituir el producto por uno nuevo o por

una unidad reparada, a elección del fabricante. Es la obligación del comprador enviar la

unidad con comprobante de compra y los gastos de envío prepagos al Fabricante o a sus

representantes autorizados para que estos reparen o reemplacen el producto.

El Fabricante no presta garantía por lo accesorios utilizados con este producto que no

sean los fabricados por Schumacher Electric Corporation y que no estén aprobados para

su uso con este producto. La presente Garantía Limitada será nula si el producto se utiliza

en forma errónea, se trata de manera inadecuada, es reparado o modicado por personas

que nos sean el Fabricante o si esta unidad es revendida a través de un vendedor minorista

no autorizado. El fabricante pudiera anular esta Garantía Limitada si la etiqueta “warranty

void if removed” es removida del producto.

El Fabricante no realiza ninguna otra garantía, incluidas, a título enunciativo, las garantías

expresas, implícitas o legales, incluidas, a modo de ejemplo, las garantías implícitas

de comerciabilidad o adecuación a un n especíco. Asimismo, el Fabricante no será

responsable ante reclamos por daños accidentales, especiales ni directos en los que

incurran los compradores, usuarios u otras personas asociadas al producto, incluidas, a

título enunciativo, los ingresos y ganancias no percibidas, ventas anticipadas, oportunidades

comerciales, el buen nombre, la interrupción de la actividad comercial o cualquier otro daño

que haya provocado. Todas las garantías, excepto la garantía limitada incluida en el presente,

por medio de la presente, quedan expresamente anuladas y excluidas. Algunos estados

no permiten la exclusión ni la limitación de los daños accidentales ni directos o el plazo

de garantía implícita, por lo que las limitaciones o exclusiones mencionadas anteriormente

podrían no corresponder con su caso. La presente garantía le otorga derechos legales

especícos y es probable que usted cuente con otros derechos que podrían diferir de los

incluidos en la presente garantía.

LA PRESENTE GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA LIMITADA EXPRESA

Y EL FABRICANTE NO ASUME NI AUTORIZA A NADIE A ASUMIR O A ADQUIRIR

NINGUNA OTRA OBLIGACIÓN RESPECTO DEL PRODUCTO QUE NO SEA LA

PRESENTE GARANTÍA.

Schumacher

y el logo Schumacher son marcas registradas

de Schumacher Electric Corporation.

• 19 •

1. CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSERVER CES CONSIGNES.

AVERTISSEMENT : RISQUE DE GAZ EXPLOSIFS.

TRAVAILLER À PROXIMITÉ D’UNE BATTERIE PLOMB-ACIDE EST DANGEREUX.

EN FONCTIONNEMENT NORMALE, LES BATTERIES PRODUISENT DES GAZ

EXPLOSIFS. POUR CETTE RAISON IL EST IMPORTANT QUE VOUS SUIVIEZ CES

INSTRUCTIONS CHAQUE FOIS QUE VOUS UTILISEZ L’UNITÉ.

Pour réduire les risques d’explosion de la batterie, suivez ces instructions et celles

publiées par le fabricant de la batterie et le fabricant de tout équipement que vous avez

l’intention d’utiliser à proximité de la batterie. Examinez les marquages sur ces produits

et sur le moteur.

• Ne pas laisser à la portée des enfants.

• Ne démontez pas l’unité. Prenez-la à

une personne qualiée si une réparation

est nécessaire. Un montage incorrect

peut provoquer un incendie ou un choc

électrique.

• Ne pas utiliser l’unité pour démarrer un

véhicule pendant le chargement de la

batterie interne.

• Ne pas recharger l’unité avec une

rallonge endommagée.

• L’unité devient chaude pendant la charge

et doit avoir une ventilation adéquate.

• Ne mettez pas l’unité sur des matériaux

inammables, tels que les tapis, tissus

d’ameublement, papier, carton, etc.

• Placez l’unité loin de la batterie qui va être

utilisé étant que les câbles le permettent.

• Ne pas exposer l’unité à la pluie ou la neige.

• Ne placez jamais l’unité directement au-

dessus de la batterie qui va être utilisé.

• Pour éviter un arc électrique, ne jamais

laisser les pinces se toucher entre eux

ou mis avec le même morceau de métal.

• L’utilisation d’un accessoire

non recommandé ou vendu par

Schumacher

Electric Corporation peut

entraîner des dommages à l’appareil ou

des blessures corporelle.

• Ne jamais utiliser l’unité si elle est

endommagée.

• Si quelqu’un d’autre utilise l’unité,

assurez-vous qu’ils sont bien informés

sur la façon de l’utiliser en toute sécurité,

et avoir lu et compris les instructions de

fonctionnement.

• L’unité n’est pas conçue pour être

installée comme un remplacement de la

batterie du véhicule.

• Utiliser SEULEMENT sur les véhicules,

les bateaux et les tracteurs de jardin

alimentés par un système de batterie de

12V CC.

• Si le moteur ne démarre pas après le

nombre de tentatives recommandé,

débranchez l’unité et chercher d’autres

problèmes qui peuvent avoir besoin

d’être corrigée.

• Utilisez l’unité pour le démarrage des

batteries au plomb acide SEULEMENT.

Ne pas utiliser pour des batteries

sèches qui sont couramment utilisés

dans les appareils ménagers.

2. MESURES DE SÉCURITÉ PERSONNELLE

• Restrictions d’utilisation :

Le convertisseur ne peut pas être utilisé

avec des dispositifs ou des systèmes

médical. Le convertisseur peut s’arrêter de

fonctionner ce qui va affecter la sécurité

ou l’efcacité du système médical.

• Porter des lunettes et des vêtements

de protection lorsque vous travaillez

à proximité des batteries au plomb.

Toujours avoir quelqu’un à proximité

pour vous aider.

• Avoir beaucoup d’eau fraîche, du

savon et du bicarbonate de soude pour

une utilisation à proximité, en cas si

l’acide touche vos yeux, la peau ou les

vêtements. Laver immédiatement avec du

savon et de l’eau et consulter un médecin.

• Si l’acide de la batterie entre en

contact avec les yeux, rincer les yeux

immédiatement pendant 10 minutes et

consulter un médecin.

• Neutraliser l’acide avec du bicarbonate de

soude avant d’essayer de nettoyer.

• Retirez tous les objets personnels en

métal de votre corps, tels que des bagues,

bracelets, colliers et montres. Une batterie

peut produire un court-circuit sufsamment

élevé pour souder une bague de métal,

causant de graves brûlures.

• Jamais fumer ou laisser une étincelle ou

d’une amme à proximité de la batterie

ou du moteur.

AVERTISSEMENT : Ce produit contient un

ou plusieurs produits chimiques reconnus

par l’État de Californie pour causer cancer,

des malformations congénitales ou

d’autres troubles de la reproduction.

• 20 •

3. CARACTÉRISTIQUES

16171819

Android™ est une marque déposée de Google Inc.

Apple

est une marque déposée d’Apple Inc.

1. Ports USB optimisés

pour Android™ (2)

2. Bouton de diminution (-)

de pression

3. Bouton d’augmentation (+)

de pression

4. Bouton de réglage de la pression

5. Bouton du mode compresseur

6. Lampe exible

7. Afchage numérique

8. Afchage des indicateurs LED

9. Bouton convertisseur

10.

Bouton USB

11.

Bouton % de la batterie

12.

Bouton ALLUMER/ÉTEINDRE

la lampe exible

13.

Ports USB optimisés pour Apple

(2)

14.

Câbles avec pinces

15. Prise de 120 volts AC

16.

Interrupteur MARCHE/ARRÊT

de l’aide au démarrage

17. Sortie 12V DC

18. Tuyau de gonage

19. Adaptateurs

4. CHARGE DE LA BATTERIE INTERNE

IMPORTANT! CHARGE IMMÉDIATEMENT

APRÈS L’ACHAT, APRÈS CHAQUE

UTILISATION ET TOUS LES 30 JOURS,

POUR GARDER LA BATTERIE INTERNE

DE L’UNITÉ ENTIÈREMENT CHARGÉE.

RECHARGE DE LA BATTERIE APRÈS

CHAQUE UTILISATION PROLONGERA

LA VIE DE BATTERIE.

CONTROLE DU NIVEAU

DE BATTERIE INTERNE

Vérier le niveau de charge de la batterie

interne en appuyant sur le bouton

Battery %. L’afchage numérique indique

pourcentage de la charge de la batterie.

Chargez la batterie interne si l’afchage

montre qu’il est inférieur à 100 %.

REMARQUE : Le pourcentage de charge

de la batterie interne est plus précise

lorsque l’unité a été déconnecté de tous

les dispositifs et les sources de recharge

pendant quelques heures.

CHARGE DE LA BATTERIE INTERNE

Chargez la batterie interne de l’unité

utilisant une rallonge (non inclus).

REMARQUE : L’utilisation d’une rallonge

inadéquate peut entraîner un risque

d’incendie et d’électrocution.

1. Pour charger, retournez le connecteur

CA à l’arrière de l’unité vers le bas et

brancher un cordon AWG 18 ou plus

grande.

• 21 •

2. Branchez la rallonge dans une prise

électrique murale 120V AC.

3. Pendant que l’aide au démarrage

est en charge, les tirets de marche

apparaîtront sur l’afchage

numérique. Lorsque la batterie

interne est complètement chargée,

l’écran indiquera le chiffre « ioo »

plus petit, clignotant (pour l’efcacité

énergétique). Recharge complète peut

prendre jusqu’à 72 heures.

4. Lorsqu’elle est complètement chargée,

le chargeur passe automatiquement

en mode maintien et de maintenir

la batterie à pleine charge sans

l’endommager. En mode de maintien

du chargement de la batterie, la LED

% de la batterie restera allumée tant

qu’un cordon d’alimentation CA restera

connecté au port de charge.

5. Rechargez l’unité dès que possible

après l’avoir utilisé.

CHARGE DE LA BATTERIE INTERNE

PENDANT LA CONDUITE

Vous pouvez également charger la

batterie interne pendant la conduite, en

utilisant un câble de chargement mâle-

mâle (Numéro 94500109 - non inclus).

IMPORTANT : LORS DE L’UTILISATION

D’UN CÂBLE DE CHARGE DANS LE

PORT 12 V, NE LAISSEZ PAS CHARGER

LA BATTERIE INTERNE PENDANT

PLUS DE 30 MINUTES NI LA BATTERIE

SANS SURVEILLANCE. ELLE PEUT

EXPLOSER, CAUSER DES DOMMAGES

MATÉRIELS OU DES BLESSURES

CORPORELLES.

1. Assurez-vous que la voiture est en

marche.

2. Insérez une extrémité du câble dans

la prise 12V.

3. Insérez l’autre extrémité du câble

dans la prise accessoire du véhicule

(allume-cigare).

REMARQUE : La LED % de la batterie

ne fonctionne pas pendant cette méthode

de charge. L’utilisation de cette méthode

pour charger la batterie remplace le

mode de maintien et la batterie peut être

surchargée.

4. Surveillez la progression de la charge

en appuyant sur le bouton Battery %.

Quand il atteint une charge complète,

débranchez le câble accessoire de

l’unité, puis à partir de l’allume-cigare

du véhicule.

REMARQUE : Débranchez complètement

le cordon du chargeur lorsque le moteur

n’est pas en marche.

5. UTILISATION DU PUISSANCE PORTABLE

AFFICHAGE NUMÉRIQUE

Pour vérier l’état de la batterie interne

de l’aide au démarrage, appuyez sur le

bouton % de la batterie . L’écran

indiquera le pourcentage de charge de la

batterie interne.

Lorsque le raccordement est fait au

véhicule avec l’interrupteur MARCHE/

ARRÊT de l’aide au démarrage en

position ARRÊT, l’écran indique la tension

de la batterie du véhicule. Lorsque le

raccordement est fait en position MARCHE,

l’écran indique la tension égalisée entre la

batterie du véhicule et la batterie interne.

DÉMARRAGE D’UN VÉHICULE

IMPORTANT : Utilisation de la fonction

de démarrage du moteur sans batterie

installée dans le véhicule sera causer des

dommages au système électrique

du véhicule.

1. Assurez que le contact est coupé.

2. Disposez les câbles CC loin de toutes

pales de ventilateur, courroies, poulies

et autres pièces mobiles.

3. Pour un véhicule à masse négative

(comme dans la plupart des

véhicules), connectez POSITIF l’unité

(Rouge) pince à la borne de la batterie

(POS, P, +) POSITIVE. Ensuite,

connectez la borne NÉGATIVE

(NOIRE) pince au châssis du véhicule

ou le bloc moteur, loin de la batterie.

4. Pour un véhicule positive terre,

branchez NEGATIVE l’unité (NOIR)

pince à la borne NÉGATIVE (NEG, N, -)

de la batterie. Ensuite, connectez la

borne POSITIVE (ROUGE) pince au

châssis du véhicule ou le bloc moteur

à distance de la batterie.

IMPORTANT : Si vous avez raccordé

les pinces de façon inversée, une alarme

sonore retentit. NE METTEZ PAS

l’interrupteur Marche/Arrêt en position

MARCHE. Cela pourrait causer de

graves dommages au dispositif d’aide au

démarrage ou au véhicule. Inversez les

raccordements et l’alarme sonore s’arrêtera.

5. Tournez le sélecteur rotatif à la

position ON.

6. Démarrer le moteur pendant pas

plus de 8 secondes. Si le moteur ne

démarre pas, attendre 2 minutes avant

une nouvelle tentative.

7. Après le démarrage du moteur, tournez

l’interrupteur à la position OFF et retirer

l’unité de la batterie.

8. Chargez l’unité.

• 22 •

UTILISATION DE LA LAMPE FLEXIBLE

DE TRAVAIL/SECOURS

1. Placez l’unité sur une surface plane et

stable près de la zone de travail prévu.

2. S’assurer que les pinces de batterie

sont correctement mis sur les supports

de stockage.

3. Retirez la lampe de travail exible de

son espace de rangement sur le côté

du dispositif. Pointez la lampe dans la

direction souhaitée.

REMARQUE : N’utilisez pas la lampe

exible pour soulever le dispositif.

4. Appuyez une fois sur le bouton de

la lampe . La lampe du dispositif

d’aide au démarrage s’allumera et

éclairera votre zone de travail.

5. Appuyez de nouveau sur le bouton de

la lampe. La lampe clignotera.

6. Après utilisation, appuyez de nouveau

sur le bouton pour éteindre la lampe.

7. Replacez ensuite la lampe exible

dans son espace de rangement.

8. Après avoir utilisé la lampe exible,

chargez l’aide au démarrage dès que

possible.

REMARQUE : La lampe exible s’éteindra

automatiquement après 24 heures.

UTILISATION DES PORTS USB

REMARQUE : Les 2 ports de gauche sont

optimisés pour les appareils Android™.

Les 2 ports de droite sont optimisés pour

les appareils Apple

Les ports USB fournissent jusqu’à 2 A par

côté (4 A au total) à 5 V CC.

1. S’assurer que les pinces de batterie

sont correctement installées sur les

supports de stockage.

2. Branchez l’appareil dans l’un des

quatre ports USB sur le panneau

avant.

3. Appuyez sur le bouton ACTIVER/

DÉSACTIVER le port .

4. Activez l’appareil mis sur l’USB.

5. Lorsque vous avez terminé d’utiliser le

port USB, appuyez sur le bouton pour

le désactiver.

6. Après avoir utilisé le port USB,

chargez le dispositif d’aide au

démarrage dès que possible.

REMARQUE : Pour protéger vos

appareils électroniques, l’USB s’arrêtera

automatiquement lorsque la tension de la

batterie interne sera faible.

ALIMENTER LES APPAREILS DE 12V

L’unité est une source d’énergie pour tous

les accessoires 12V CC qui sont équipés

d’une prise accessoire 12V. Utilisez le pour

des pannes de courant et des voyages de

pêche ou de camping.

REMARQUE : Ne pas alimenter un

appareil 12V avec l’unité pendant le

chargement de la batterie interne.

1. Assurez-vous que le dispositif à

alimenter est éteint avant d’insérer la

prise 12V CC accessoire dans la prise

12V CC accessoire.

2. S’assurer que les pinces de la batterie

sont xées sur les supports de stockage.

3. Ouvrez le couvercle de protection de

la prise d’alimentation CC.

4. Branchez l’appareil 12V CC dans la

prise d’alimentation CC et allumez

l’appareil 12V CC (si nécessaire).

5. Lorsque vous avez terminé, éteignez

l’appareil CC (si nécessaire) et

débranchez la prise d’alimentation CC.

ATTENTION : Ne pas utiliser l’unité pour

alimenter les appareils qui attirent plus

que 20A.

REMARQUE : Le fonctionnement

prolongé d’un dispositif 12V CC peut

entraîner un épuisement excessive de

la batterie. Rechargez la batterie interne

immédiatement après avoir débranché la

prise 12V.

TEMPS ESTIMÉ POUR USAGE DE 12V

TYPE APPAREIL

EST

WATTAGE

TEMPS

D’EXÉCUTION

ESTIMÉ

Téléphone cellulaire 4 watts 54 hrs

Lumière uorescent 4 watts 54 hrs

Radio, ventilateur 9 watts 24 hrs

Sonde des

profondeurs

9 watts 24 hrs

Caméscope 15 watts 14,4 hrs

Outil électrique 24 watts 9 hrs

Refroidisseur

électrique

48 watts 4,5 hrs

Aspirateur et

compresseur

80 watts 2,7 hrs

REMARQUE : La durée réelle peut varier.

Les temps sont basées sur la batterie interne

complètement chargée.

UTILISATION DU COMPRESSEUR D’AIR

AVERTISSEMENT : Lisez les instructions

du produit étant goné avant d’utiliser le

compresseur. Évitez de trop goner, ne pas

dépasser les pressions recommandées par

le fabricant. Ne laissez pas le compresseur

d’air sans surveillance pendant son

utilisation.

1. Retirer le tuyau du compresseur d’air à

partir de stockage à l’arrière de l’unité.

2. Branchez l’adaptateur à la tige de

valve en le vissant sur l’extrémité. Si

nécessaire, utilisez l’un des adaptateurs

supplémentaires.

3. Appuyez sur le bouton du

compresseur .

4. Pour sélectionner la PSI souhaitée,

appuyez sur les boutons «

» ou «

–

».

• 23 •

Une fois la sélection terminée, appuyez

sur le bouton de réglage « SET ».

5. Lorsque la pression désirée est atteinte,

le compresseur s’éteint. Dévissez le

connecteur du corps de valve.

6. Appuyez de nouveau sur le bouton du

compresseur pour éteindre l’écran

et les LED.

7. Ne l’utilisez pas pendant plus de 10

minutes d’aflée. Laissez l’aide au

démarrage refroidir pendant 10 minutes

avant de l’utiliser à nouveau.

8. Après utilisation, remettez le tuyau du

compresseur d’air dans le compartiment

de rangement à l’arrière du dispositif.

9. Laisser l’unité se refroidir.

10. Rechargez l’appareil avant le stockage.

REMARQUE : Pour éviter la surchauffe, le

compresseur a une protection thermique

incorporée qui va éteindre le compresseur

avant qu’il ne surchauffe. Si le compresseur

s’arrête, attendez quelques minutes et

il redémarre automatiquement quand le

compresseur se refroidit.

REMARQUE : Lorsqu’il n’est pas utilisé,

le compresseur coupera automatiquement

après 2 minutes.

REMARQUE : Le compresseur d’air est

conçu pour Maximum de 100 PSI.

TEMPS ESTIMÉ POUR LE GONFLAGE

Véhicule pneus 13-16˝ 6-24 minutes

Pneus des vélos 1-3 minutes

Ballons de sport 30 secondes

Ces durées sont approximatives. Utiliser l’indicateur

de compresseur d’air pour assurer la pression

correcte a été atteinte. Ne pas trop goner.

AVANT D’UTILISER LE CONVERTISSEUR

Instructions importantes concernant

la sécurité :

1. Faire en sorte que l’unité soit toujours

bien ventilé an que toute la chaleur

puisse se dissiper correctement en cours

d’utilisation. S’assurer que les quelques

pouces d’espace autour de l’appareil

soient respectés et ne pas boucher les

évents à l’arrière de l’appareil.

2. S’assurer que l’unité ne se trouve pas

à proximité de toute source potentielle

de fumées, gaz ou vêtements

inammables.

3. Conserver l’unité bien sec.

4. NE PAS laisser l’unité sujet à la pluie

ou à l’humidité.

5. NE PAS utiliser l’unité si vous-mêmes,

l’unité, l’appareil en cours d’utilisation ou

tout autre surface susceptible d’entrer en

contact avec une alimentation électrique,

est mouillé. L’eau et de nombreux autres

liquides conduisent l’électricité et sont

susceptibles de causer des blessures ou

même la mort.

6. Ne pas mettre l’unité sur ou à proximité

d’évents, de radiateurs ou autres

sources de chaleur.

7. Ne pas exposer l’unité aux rayons

directs du soleil. La température de

service idéale est entre 50 ° et 80 °F.

8. Ne pas utiliser le convertisseur à

proximité d’un compartiment moteur

ouvert où des fumées peuvent

s’accumuler.

9. Ne pas modier les réceptacles CA de

quelque façon que ce soit.

UTILISATION DE LE CONVERTISSEUR

Il est important de connaître la puissance

continue de l’appareil que vous prévoyez

d’utiliser avec le convertisseur. L’unité peut

être utilisé avec des appareils consommant

200 W ou moins. Si la puissance n’est pas

indiquée sur l’appareil, n’utiliser que des

appareils qui consomment moins de 1,7 A

de courant CA.

Les appareils tels que les TV, ventilateurs

ou moteurs électriques nécessitent une

alimentation externe pour s’allumer

(habituellement connue sous le nom de

« puissance de démarrage ou de crête »).

L’unité est capable de fournir une puissance

provisoire en Watts. Cependant, même

certains appareils d’une capacité inférieure

à 200 Watts maxi sont susceptibles

de dépasser la capacité d’apport des

onduleurs et peuvent causer une coupure

automatique due à une surchauffe.

Ne pas utiliser le convertisseur avec un

produit qui consomme une puissance

supérieure à celle que peut fournir le

convertisseur; ce dernier et le produit

pourraient en être endommagés.

S’assurer que l’appareil que vous utilisez

soit compatible avec une forme d’onde

modiée.

ATTENTION : Toujours effectuer un test

pour établir si le convertisseur traîtera une

partie d’équipement ou un appareil.

Dans le cas d’une surcharge de puissance,

le convertisseur est conçu pour se couper

automatiquement. Cette fonction de

sécurité garantit de ne pas endommager le

convertisseur lors du test des appareils et

de l’équipement dans la plage de 200 W.

IMPORTANT : Si vous utilisez le

convertisseur pour faire fonctionner

n’importe quel type de chargeur de

batterie, surveiller la température du

chargeur pendant environ 10 minutes.

Si le chargeur chauffe anormalement,

le débrancher immédiatement du

convertisseur.

Vous pouvez utiliser une rallonge allant

de le convertisseur à l’appareil sans faire

chuter, de façon signicative, la puissance

• 24 •

générée par l‘onduleur. Pour de meilleurs

résultats, la rallonge doit être de 1,31 mm

(16 AWG) ou plus et ne sont plus que 15

mètres (50´).

IMPORTANT : Ce convertisseur utilise

une forme d’onde modiée, ce qui n’est

pas tout à fait la même que l’électricité

de la compagnie. Pour les appareils

suivants, nous vous recommandons de

faire attention et de vérier le manuel

de l’appareil pour s’assurer qu’il est

compatible avec la forme d’onde modiée.

1. Alimentations électriques de mode de

changement

2. Alimentations électriques linéaires

3. Classe 2 transformateurs

4. Condensateurs de ltre de ligne

5. Moteurs de pôle couverts

6. Moteurs de ventilateur

7. Les lampes d’Intensité uorescentes

et hautes (avec un transformateur)

8. Chargeur sans transformateur

Utilisation du convertisseur avec un de

ces appareils peut causer le dispositif de

fonctionner plus chaud ou de surchauffer.

ALIMENTER UN APPAREIL 110 V CA

1. S’assurer que les pinces de la batterie

soient bien posées sur les supports de

stockage.

2. Ouvrir le couvercle de protection de la

prise d’alimentation CA sur le panneau

avant de l’unité.

3. S’assurer que l’appareil en 110 V CA

devant être utilisé soit éteint.

4. Branchez l’appareil de 110 V CA dans

la prise électrique CA et appuyez sur

le bouton convertisseur .

5. Marche du dispositif.

6. Charger l’unité aussitôt que possible

après utilisation.

RISQUES DE CHOCS ÉLECTRIQUES.

Une utilisation incorrecte de votre onduleur

peut causer des blessures ou des dégâts.

La tension en sortie du convertisseur est

de 110 V CA et est capable de choquer ou

d’électrocuter comme le ferait toute prise

murale CA domestique.

NOTE : La charge maxi permanente est de

200 Watts. Ne pas utiliser le convertisseur

avec un produit qui consomme une

puissance supérieure à 200 Watts car le

convertisseur et le produit pourraient en

être endommagés.

6. MAINTENANCE

• Nettoyer les clips et chaque fois que

vous avez terminé de l’utiliser.

• Rechargez l’unité chaque mois quand il

n’est pas en utilisation.

• Stocker les clips accrochés sur leur

support, pour s’assurer qu’ils ne

touchent pas une surface métallique.

• Ne jamais complètement décharger la

batterie interne.

7. DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

L’unité ne démarre pas

ma voiture.

Clips ne font pas une bonne

connexion à la batterie.

Connexions sont inversées.

La batterie interne n’est pas

chargée.

La batterie du véhicule est

défectueuse.

Unité n’est pas en marche.

Vériez mauvaise connexion

à la batterie et le châssis.

Assurez-vous que les points de

connexion sont propres.

Débranchez et inverser les clips.

Appuyez sur le bouton d’état

de la batterie de l’appareil.

Les voyants indiquent l’état de

charge.

Faites vériez la batterie.

Mettez le selécteur ON / OFF sur

la position ON.

• 25 •

PROBLÈME CAUSE POSSIBLE SOLUTION

Le bloc d’alimentation

n’allume pas mon appareil

de 12V.

Le dispositif de 12V n’est pas

activé.

La batterie Interne n’est pas

chargée.

L’appareil 12V consomme plus

de 20A, a un court-circuit, ou le

fusible interne a sauté.

Allumez l’appareil 12V.

Vériez l’état de charge de la

batterie en appuyant sur le

bouton d’état de la batterie.

Débranchez le produit de 12V.

Le fusible interne 20A doit être

remplacé par un technicien

qualié.

La batterie interne ne

garde pas la charge.

La batterie est défectueuse

(n’accepte pas de charge).

Faites vériez la batterie.

Le compresseur s’arrête. Le compresseur est en

surchauffe.

Laisser refroidir pendant

quelques minutes, puis

réessayez.

L’alarme de l’appareil est

allumé.

Connexions sont inversées. Débranchez et inverser les clips.

Le convertisseur est

allumé, mais l’écran afche

uniquement « err ».

La batterie de l’aide au

démarrage n’est pas

complètement chargée.

L’appareil consomme plus de

200 W ou a un court-circuit.

Rechargez le dispositif.

N’utilisez que des appareils qui

utilisent moins de 1,7 A de CA.

8. AVANT DE RETOURNER POUR LES RÉPARATIONS

Si ces solutions ne permettent pas d’éliminer le problème,

ou pour plus d’informations sur le dépannage,

contacter le service technique au :

[email protected]

www.batterychargers.com

ou composez le 1-800-621-5485

Du lundi au Vendredi 07h00-17h00 CST

Pour RÉPARATION OU RETOUR, contactez le service téchnique au 1-800-621-5485.

NE PAS ENVOYER L’UNITÉ jusqu’à ce que vous receviez une AUTORISATION DE RETOUR

DE MARCHANDISE (RMA) auprès du service clientèle au Schumacher Electric Corporation.

9. SPÉCIFICATIONS

Type de batterie interne ............................. Scellée, sans entretien, AGM, plomb-acide

Tension nominale ............................................................................................... 12V CC

Pic d’intensité ....................................................................................................... 1200A

Sortie 12V CC ..........................................................................................................20 A

Convertissuer ..................................... 120V, 60Hz; 200 W en continu/400 W en pointe

Convertisseur CA sinusoïdal ................................................Onde sinusoïdale modiée

Prise de courant ....................................................... 120 V ca à 3 broches NEMA 5-15

Ports USB ...............................................................(4) – 2 A par côté – 4 A au total; 5V

• 26 •

10. ACCESSOIRES

Câble de charge pour port 12 V ......................................................................94500109

11. PIÈCES DE RECHANGE

Compresseur d’air kit d’accessoires (3 adaptateurs de tuyau) .................2299001425Z

Trousse de remplacement des pinces de batterie –

comprend (1) pince rouge/positive et (1) pince noire/négative ................... 2299002837Z

12. GARANTIE LIMITÉE

SCHUMACHER ELECTRIC CORPORATION, 801 BUSINESS CENTER DRIVE,

MOUNT PROSPECT, IL 60056-2179, DONNE CETTE GARANTIE LIMITÉE POUR

PREMIER ACHETEUR DE CE PRODUIT. CETTE GARANTIE LIMITÉE N’EST PAS

TRANSFÉRABLES NI CESSIBLES.

Schumacher Electric Corporation (le « Fabricant ») garantit ce aide de démarrage pour

un (1) an et la batterie interne pendant quatre vingt dix (90) jours à compter de la date

d’achat au détail contre les défauts de matériaux ou de fabrication qui peuvent se produire

dans des conditions normales d’utilisation et de soins. Si votre appareil n’est pas exempt

de tout vice de matière ou de fabrication, l’obligation du fabricant sous cette garantie se

limite à réparer ou à remplacer le produit, avec un appareil neuf ou remis à neuf, au choix

du fabricant. C’est l’obligation de l’acheteur de renvoyer l’appareil accompagné d’une

preuve d’achat et des frais d’envoi payé au fabricant ou ses représentants autorisés pour

la réparation ou le remplacement de ce produit.

Fabricant ne fournit aucune garantie concernant les accessoires utilisés avec ce produit

qui ne sont pas fabriqués par Schumacher Electric Corporation et approuvés pour une

utilisation avec ce produit. Cette garantie limitée est annulé si le produit est mal utilisé,

soumis à une manipulation imprudente, réparé ou modié par une personne autre que

le fabricant ou si cet appareil est revendu par un détaillant non autorisé. Le fabricant

peut annuler la garantie si l’étiquette « warranty void if removed » est retirée du produit.

Le fabricant ne fait aucune autre garantie, y compris, mais sans limiter, garantie expresse,

implicite ou légale, y compris, sans limitation, toute garantie implicite de valeur marchande

ou la garantie implicite d’adéquation à un usage particulier. De plus, le fabricant ne sera

pas responsable pour tout dommage, dommages spéciaux ou indirects encourus par

afrme acheteurs, des utilisateurs ou d’autres personnes associées à ce produit, y

compris, mais sans s’y limiter, la perte de prots, de revenus, les ventes prévues, les

occasions d’affaires, interruption d’activité écarts d’acquisition, et de toute blessure ou

dommage. Toutes les garanties, autres que la garantie limitée du présent document, sont

par les présentes expressément déclinée. Certains états ne permettent pas l’exclusion

ou la limitation des dommages fortuits ou consécutifs ou la durée de la garantie implicite,

les limitations ou exclusions susmentionnées peuvent ne pas s’appliquer à vous. Cette

garantie vous donne des droits légaux spéciques et il est possible que vous ayez

d’autres droits qui peuvent varier de cette garantie.

CETTE GARANTIE LIMITÉE EST LA SEULE GARANTIE EXPRESSE LIMITÉE ET LE

FABRICANT N’ASSUME OU N’AUTORISE QUICONQUE À ASSUMER ET NE FAIT

AUCUNE AUTRE OBLIGATION VERS LE PRODUIT AUTRE QUE CETTE GARANTIE.

Schumacher

et le logo Schumacher sont des marques déposées

de Schumacher Electric Corporation.

• 27 •

1 YEAR LIMITED

WARRANTY PROGRAM

REGISTRATION

MODEL: _____________________DESCRIPTION: ________________________

This is the only express limited warranty, and the manufacturer neither assumes

nor authorizes anyone to assume or make any other obligation. There is no other

warranty, other than what is described in the product owner’s manual.

The warranty card should be submitted within 30 days of purchase. The customer

must keep the ORIGINAL receipt because it will be required for any warranty claims.

This warranty is not transferable. Send warranty card only.

DO NOT SEND UNIT TO THIS ADDRESS FOR REPAIR.

Mail this card to: Schumacher Electric Corporation

801 Business Center Drive

Mount Prospect, IL 60056-2179

Name ______________________________________________________________

Street Address _______________________________________________________

City ________________________________State _________ Zip Code _________

Phone _____________________Email ___________________________________

Store Name Where Purchased ___________________ Date of Purchase _________

Store Location ____________________ UPC Number ________________________

Serial Number ______________________________________ (SEE PRODUCT)

For faster warranty activation, go to www.batterychargers.com to register your product online.

PROGRAMA DE REGISTRO

DE 1-AÑO DE GARANTÍA

LIMITADA

MODELO: ____________________DESCRIPCIÓN: ________________________

Esta es la única garantía limitada expresa, y el productor no autoriza ni otorga

a alguien a realizar alguna otra obligación. No existe ninguna otra garantía

más que la descrita en el manual del dueño.

La tarjeta de garantía debe enviarse durante los primeros 30 días después de la

compra. El cliente debe mantener el recibo de compra ORIGINAL como

comprobante, el cual le otorga todo derecho a cualquier reclamo de garantía.

Esta garantía no es transferible. Envie tarjeta de garantía solamente.

NO ENVÍE LA UNIDAD A ESTA DIRECCIÓN PARA SU REPARACIÓN.

Enviar esta tarjeta a: Schumacher Electric Corporation

801 Business Center Drive

Mount Prospect, IL 60056-2179

Nombre ____________________________________________________________

Dirección ___________________________________________________________

Ciudad __________________________Estado ____________ C.P. _____________

Tel: ________________________ Correo electrónico _________________________

Nombre de la Tienda donde se Compró ____________ Fecha de compra _________

Localización de la Tienda ____________ Numero de Serie ____________________

Código de barras ___________________________ (CONSULTE EL PRODUCTO)

Para una activación más rápida, visite nuestra página de internet en www.batterychargers.com

¡AHORRE EN EL ENVÍO! ¡ACTIVE SU GARANTÍA EN LÍNEA-LA FORMA MAS RÁPIDA Y FÁCIL!

Visite nuestra página en www.batterychargers.com para registrar su producto en línea.

(¿No tiene acceso al internet? Llene la tarjeta de garantía y envíela.)

WARRANTY CARD / TARJETA DE GARANTÍA

SAVE ON POSTAGE! ACTIVATE YOUR WARRANTY ONLINE – THE QUICK AND EASY WAY!

Go to www.batterychargers.com to register your product online.

(No internet access? Send in the completed warranty card.)

1. WARRANTY CARD

2. TARJETA DE GARANTÍA

• 28 •

CARTE DE GARANTIE

PAS BESOIN DE VOIE POSTAL!

ACTIVEZ VOTRE GARANTIE SUR INTERNET – LA VOIE PLUS RAPIDE ET FACILE!

Aller sur www.batterychargers.com pour enregistrer votre produit en ligne.

(Pas d’accès internet? Envoyer la carte de garantie par poste.)

INSCRIPTION AU

PROGRAMME DE GARANTIE

LIMITÉE DE UN AN

MODÈLE : ____________________ DESCRIPTION : ________________________

Ceci représente la seule garantie limitée expresse, et le fabricant n’accepte ni

autorise qui que ce soit d’assumer ou de prendre toute autre obligation. Il n’existe

aucune autre garantie que celle décrite dans le manuel du propriétaire du produit.

La carte de garantie doit être soumise dans les 30 jours suivant l’achat.

Le client doit retenir le reçu de caisse ORIGINAL puisqu’il sera requis pour une

éventuelle réclamation au titre de la garantie. Cette garantie n’est pas transférable.

Envoyer la carte de garantie seulement.

NE PAS ENVOYER L’UNITÉ À CETTE ADRESSE POUR RÉPARATION.

Envoyer cette carte à : Schumacher Electric Corporation

801 Business Center Drive

Mount Prospect, IL 60056-2179 (É.-U )

Nom _______________________________________________________________

Adresse ____________________________________________________________

Ville ____________________________Prov ______________ Code postal _______

Tél : _______________________Courriel _________________________________

Nom du magasin où vous avez acheté le produit ____________Date de l’achat ____

Emplacement du magasin ___________________ Numéro CUP _______________

Numéro de série ____________________________________ (VOIR PRODUIT)

Pour l’activation rapide de garantie, aller sur www.batterychargers.com pour enregistrer votre produit en ligne.

Schumacher FR01337 1200 Peak Amp Portable Power Station

Product's Documents

OWNERS MANUAL

Specifications

Schumacher FR01337 Questions and Answers

Related Products

Schumacher SJ1332 1200 PEAK AMP PORTABLE POWER STATION

Schumacher SL1519 Portable Power Station and 1500A Lithium Jump Starter

Schumacher SL1653 Lithium Ion Portable Power Station and 3000 Peak Amp 12V Jump Starter

Schumacher SPR1630 Electric Jump Starter Portable Power Station 4-in-1

Schumacher SL1562 Electric Jump Starter Portable Power Station 4-in-1 1200 Amp 150-PSI Air Compressor 12V

Schumacher SJ1332 1200 PEAK AMP PORTABLE POWER STATION
