Kenmore 11029962891 Two-Speed High Efficiency Spray Rinse User Manual

Owner's Manual and

Installation Instructions

Two-Speed

High Efficiency Spray Rinse System

AUTOMATIC WASHER

IMPORTANT:

Read and follow all safety

and operating instructions

before first use of this product.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc,,Toronto, Ontario MSB 2B8

www.sears.com

www.sears.ca

8312706 PRINTED IN USA 11/99

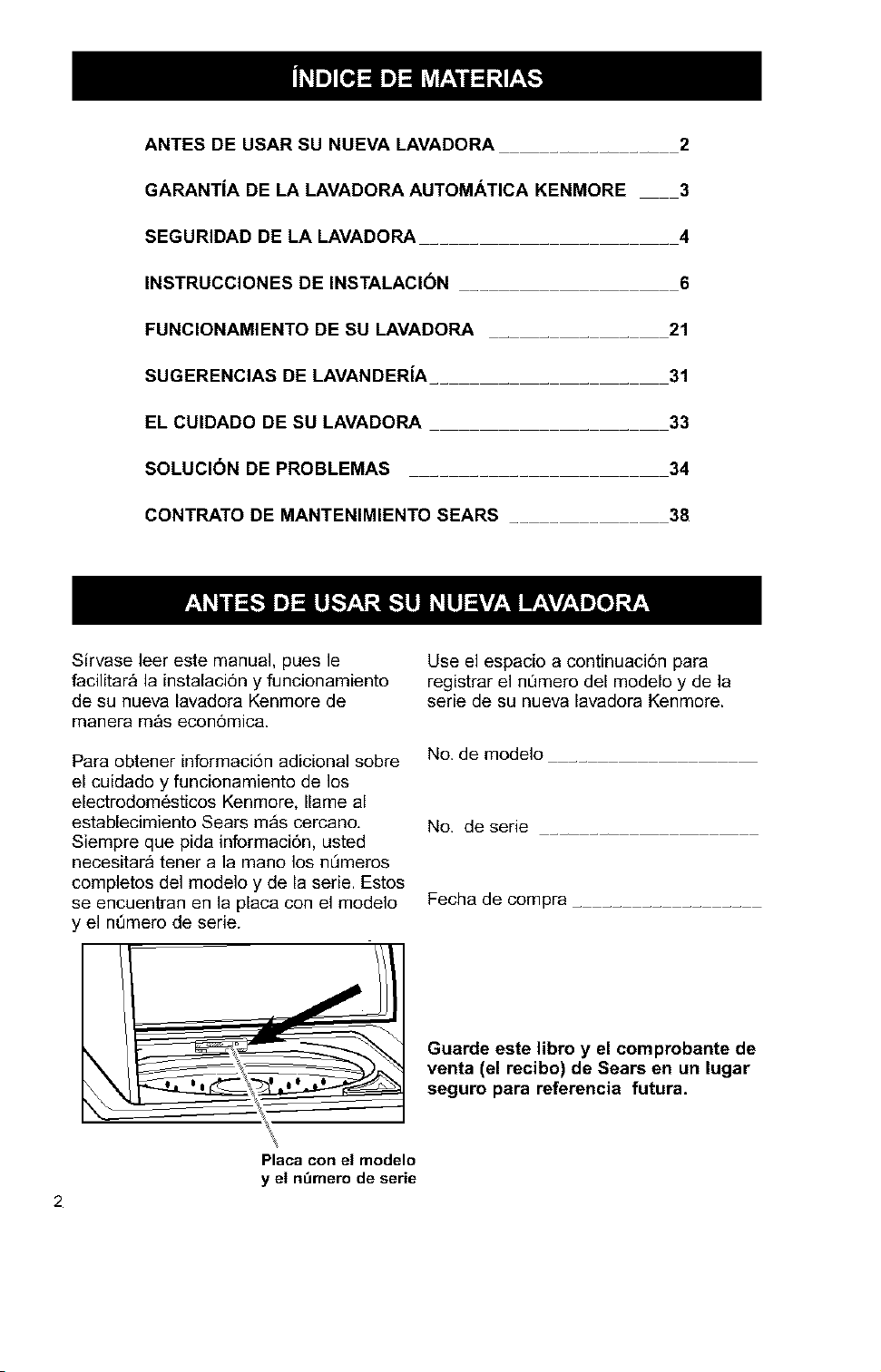

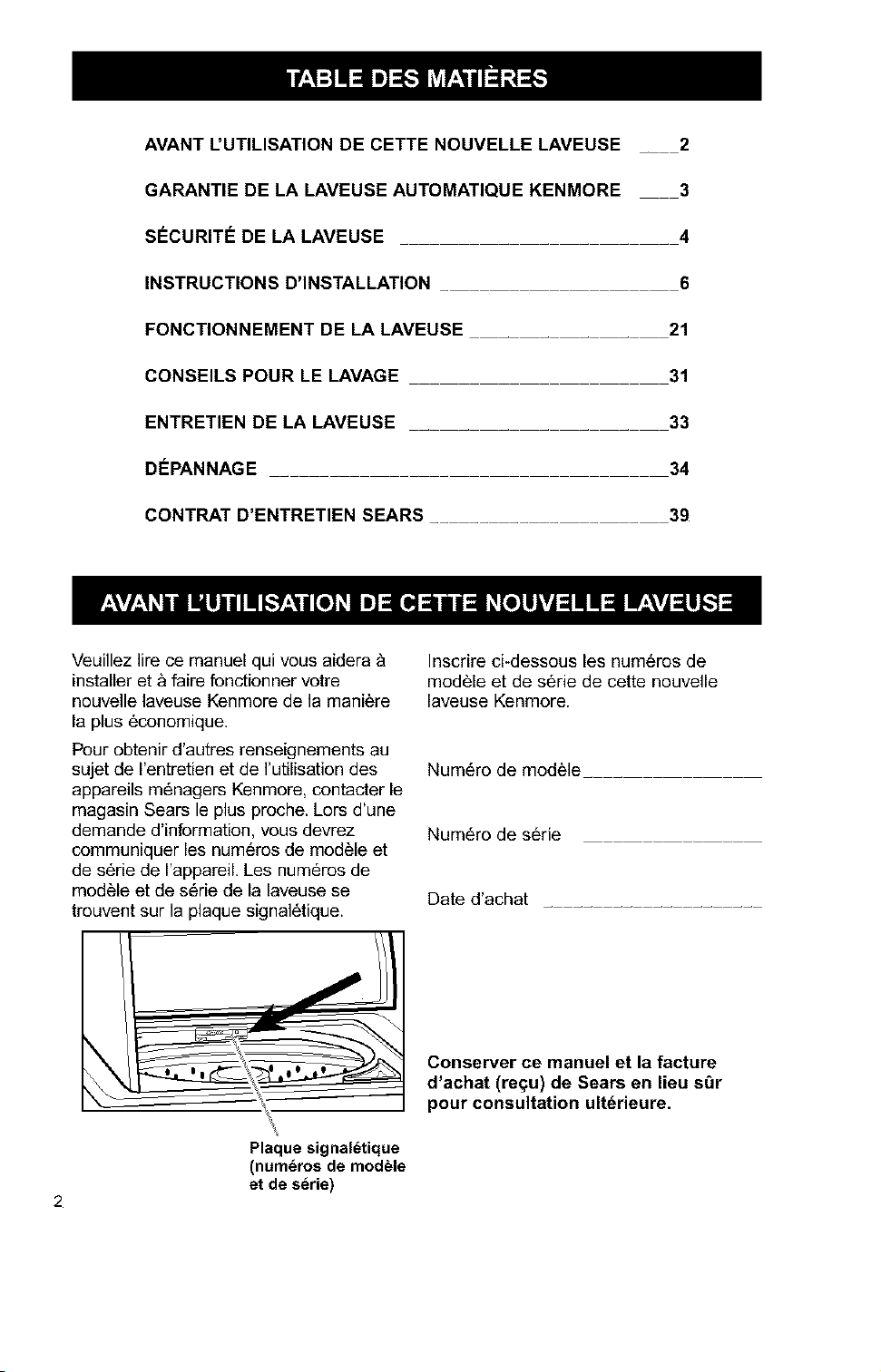

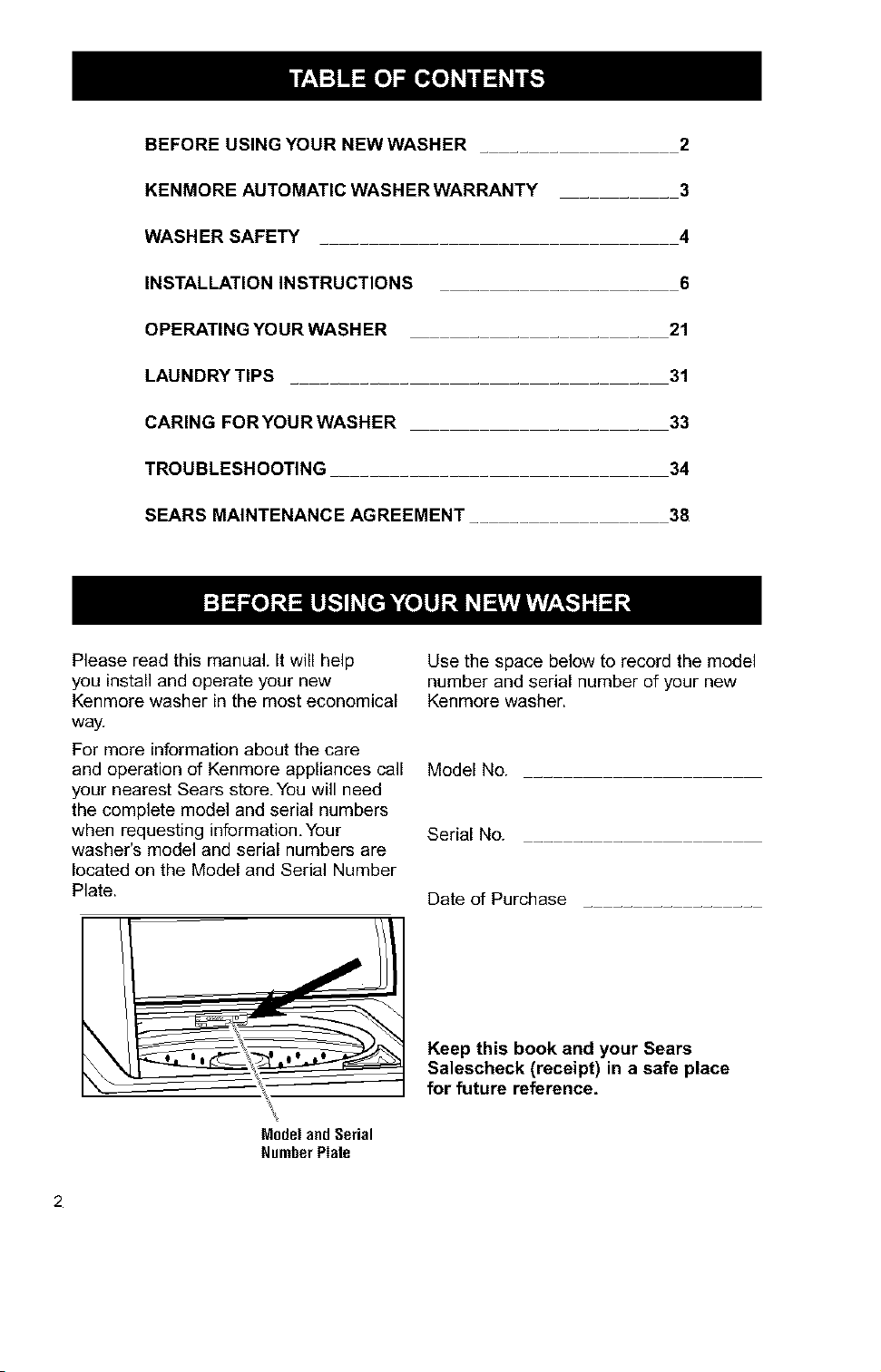

BEFORE USING YOUR NEW WASHER .... 2

KENMORE AUTOMATIC WASHER WARRANTY 3

WASHER SAFETY ..... 4

INSTALLATION INSTRUCTIONS 6

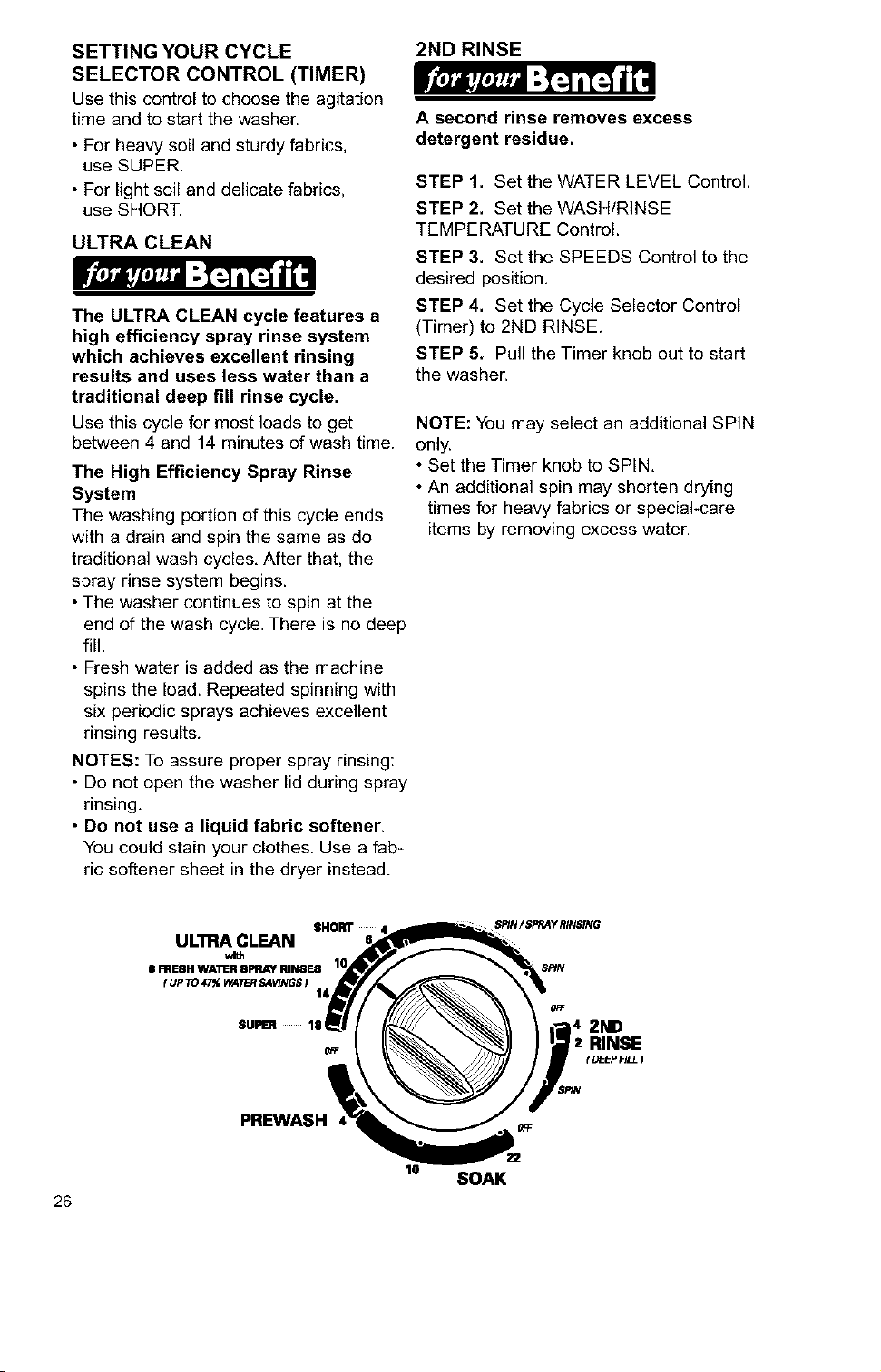

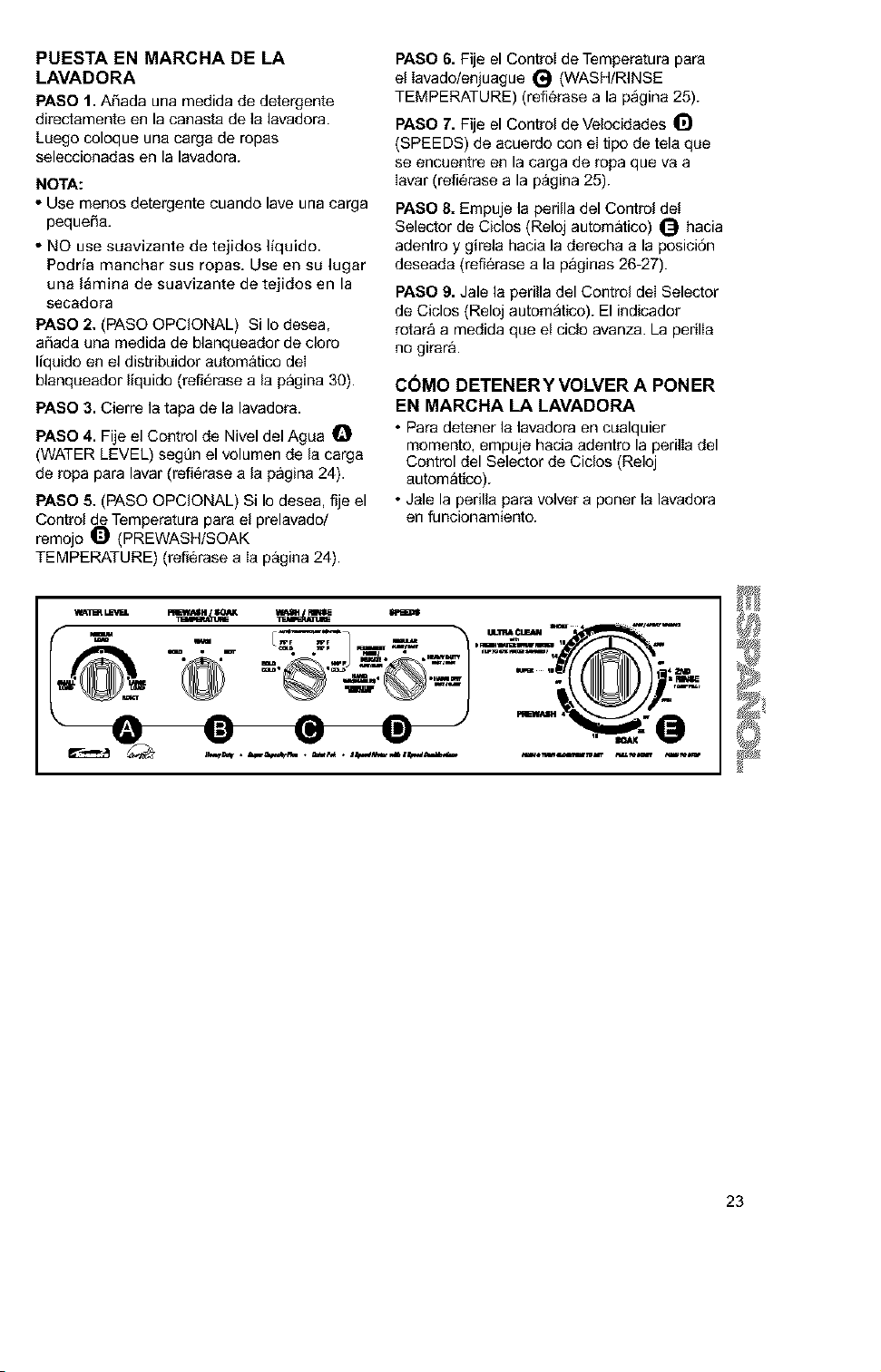

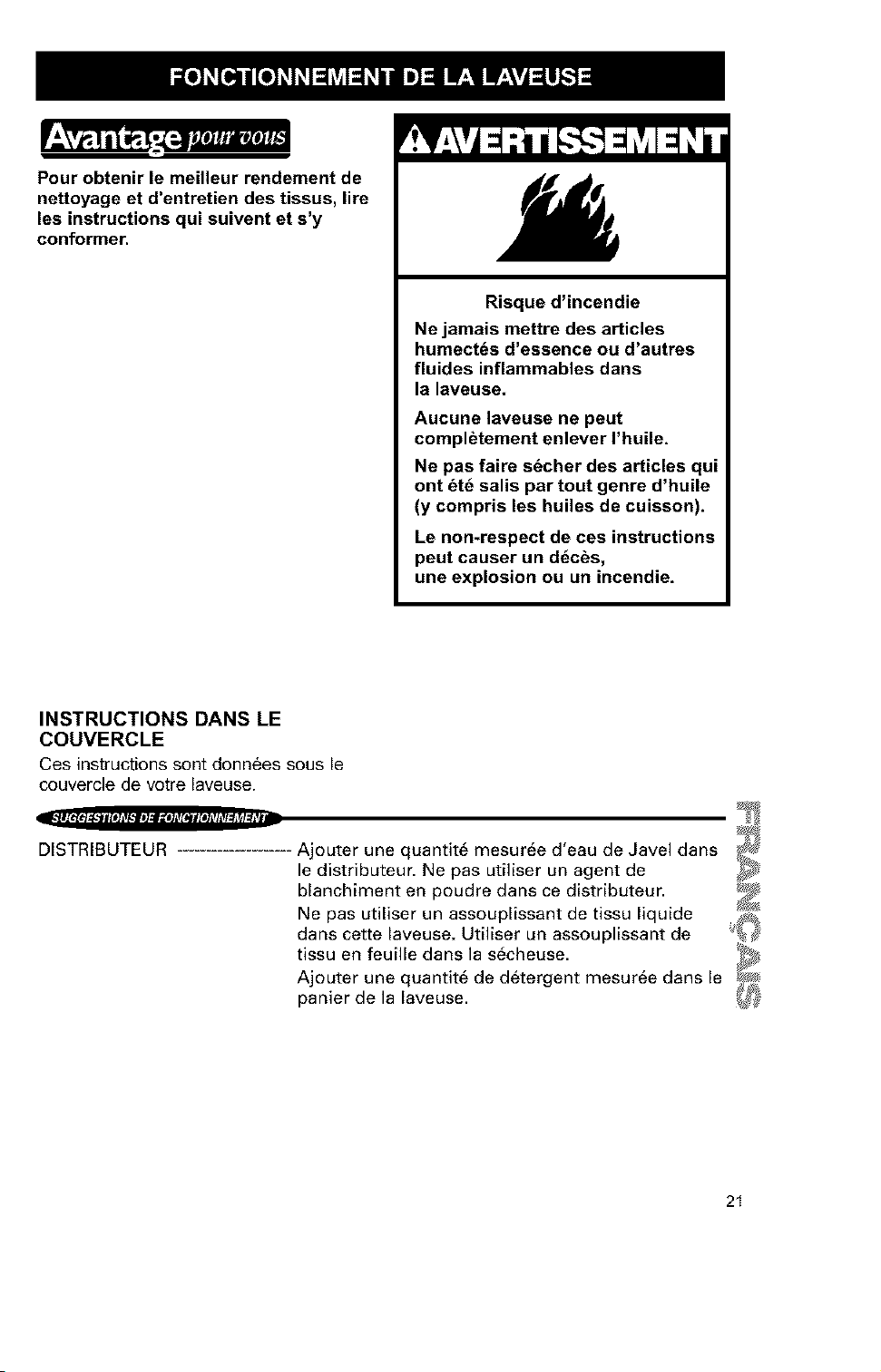

OPERATING YOUR WASH ER 21

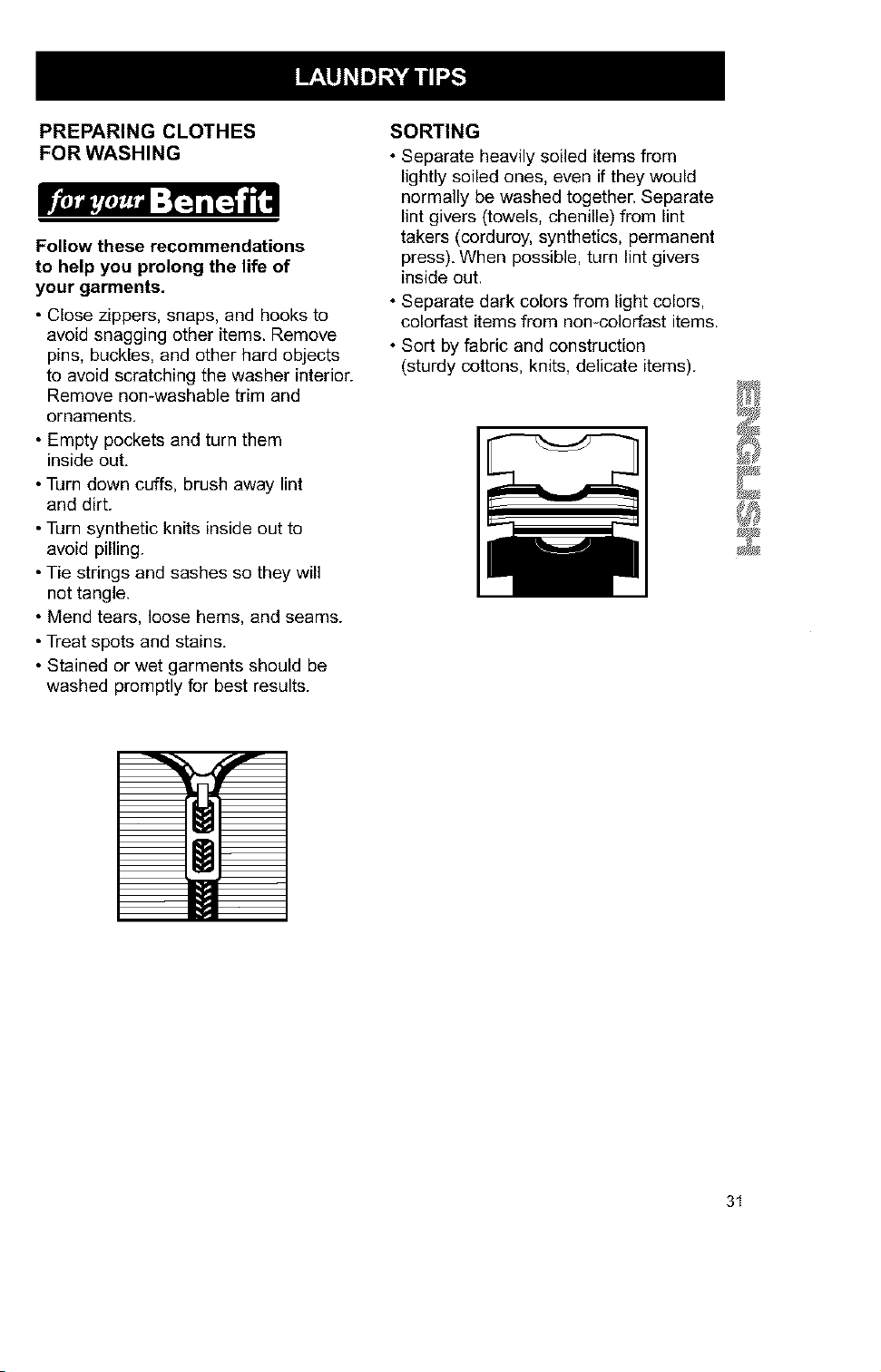

LAUNDRY TIPS ........... 31

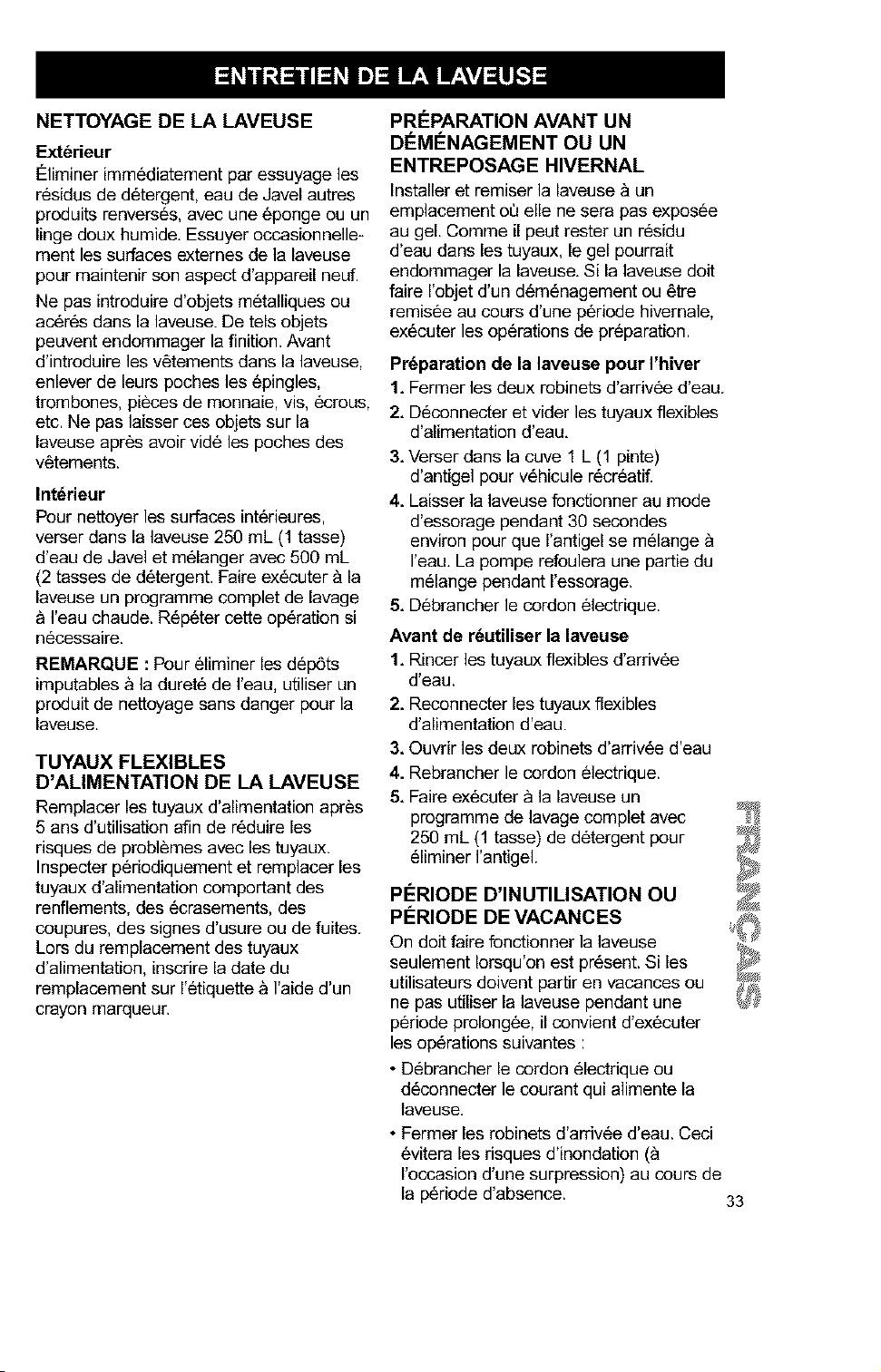

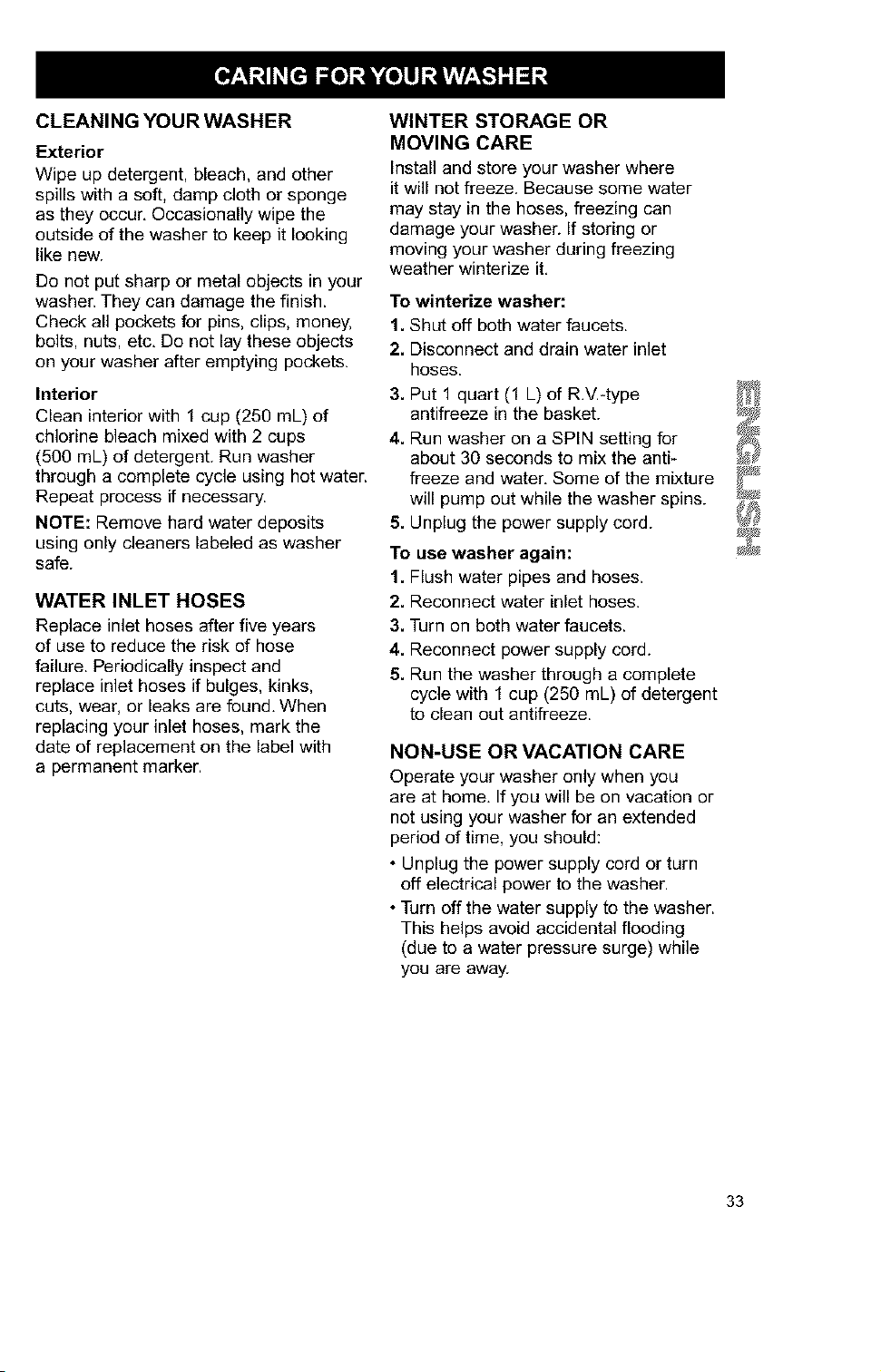

CARING FOR YOUR WASHER 33

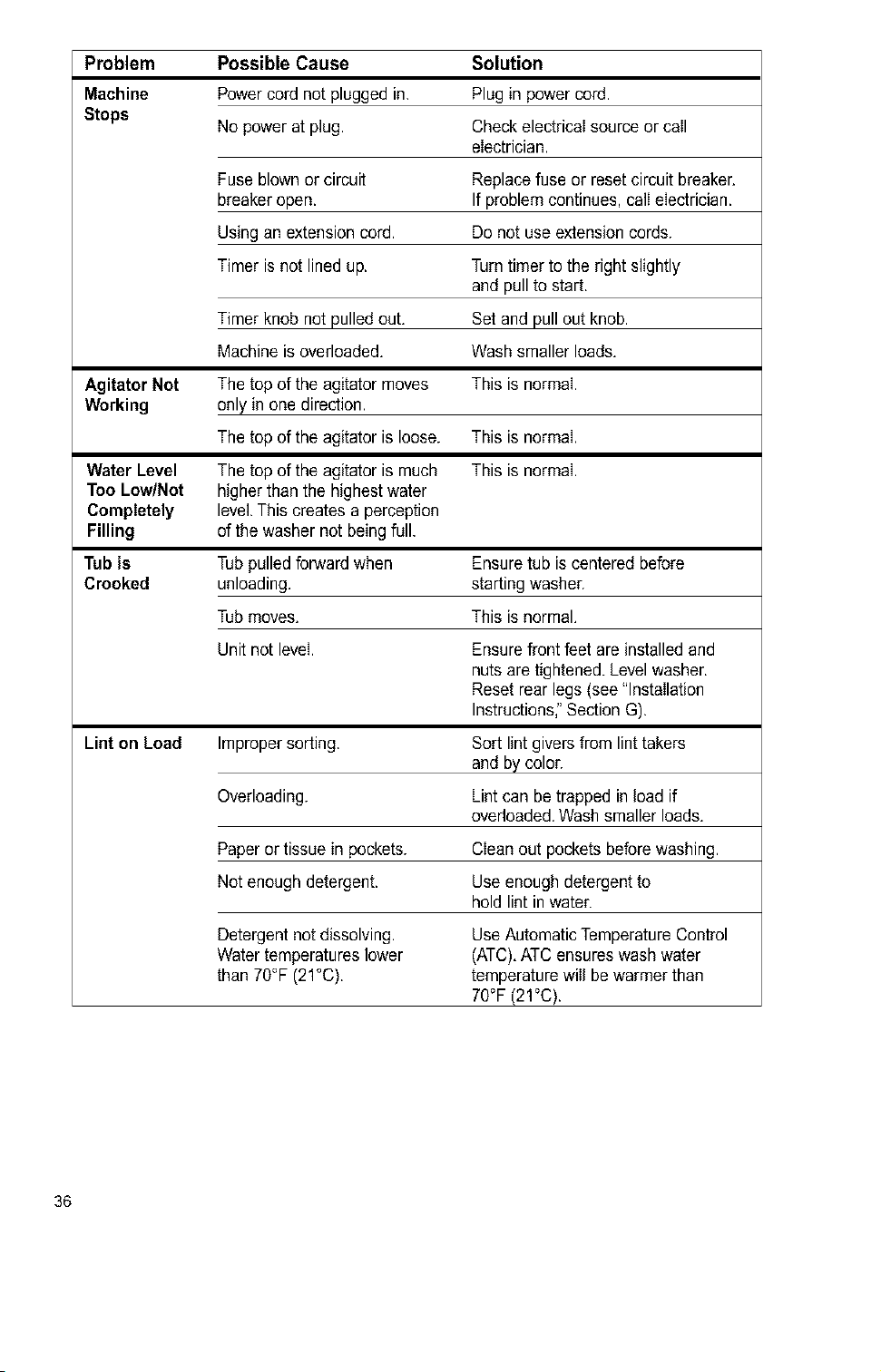

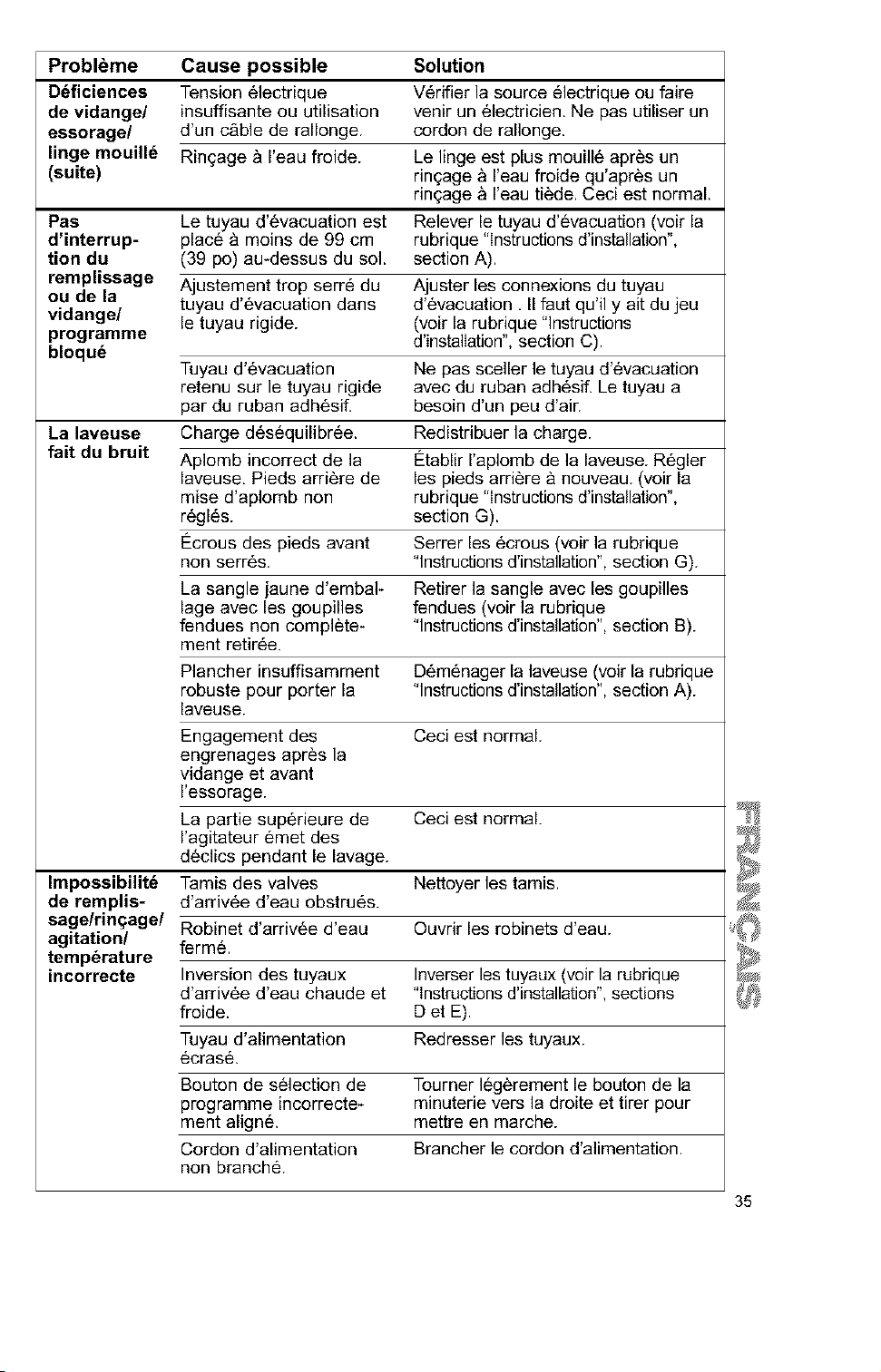

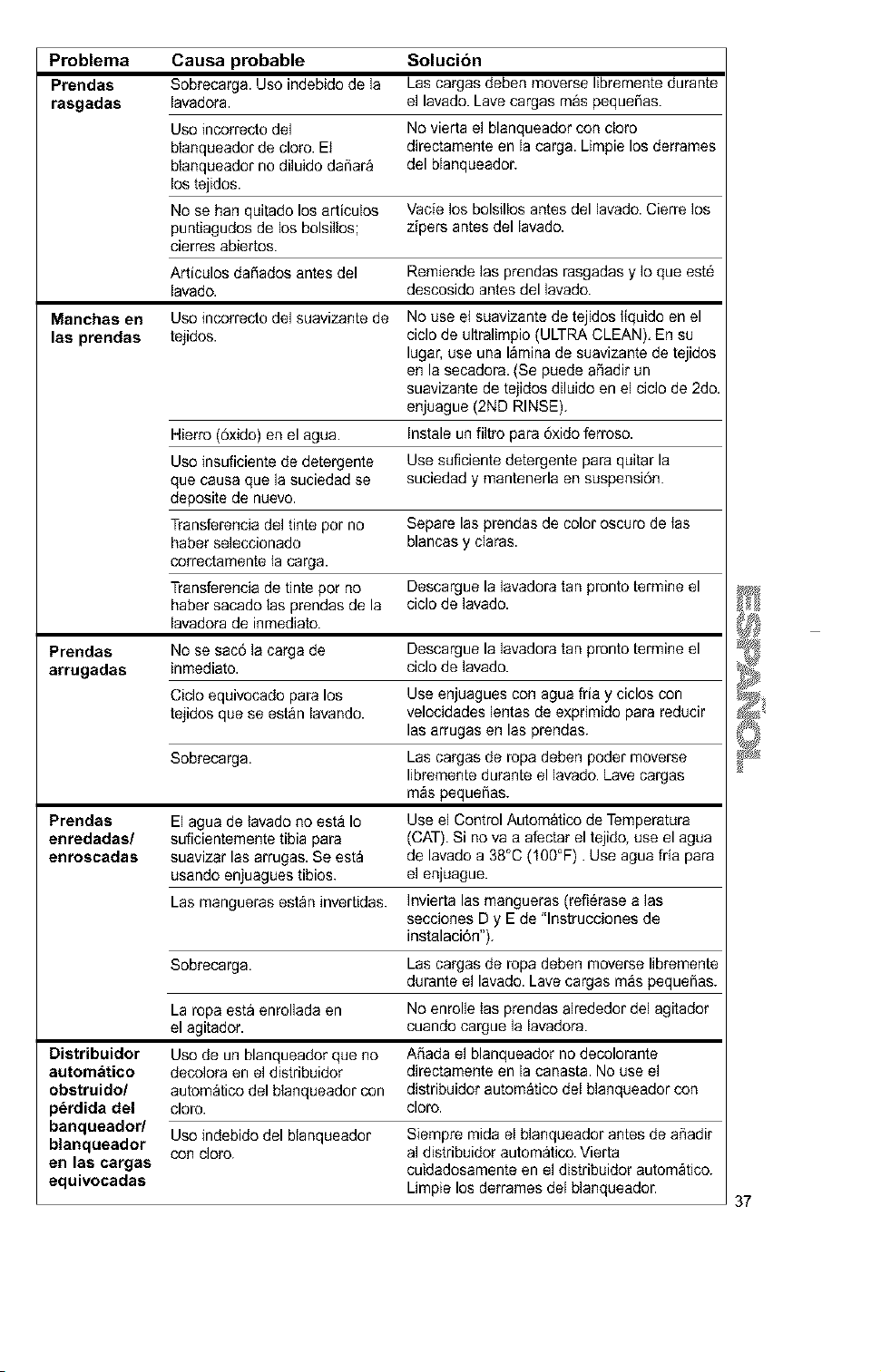

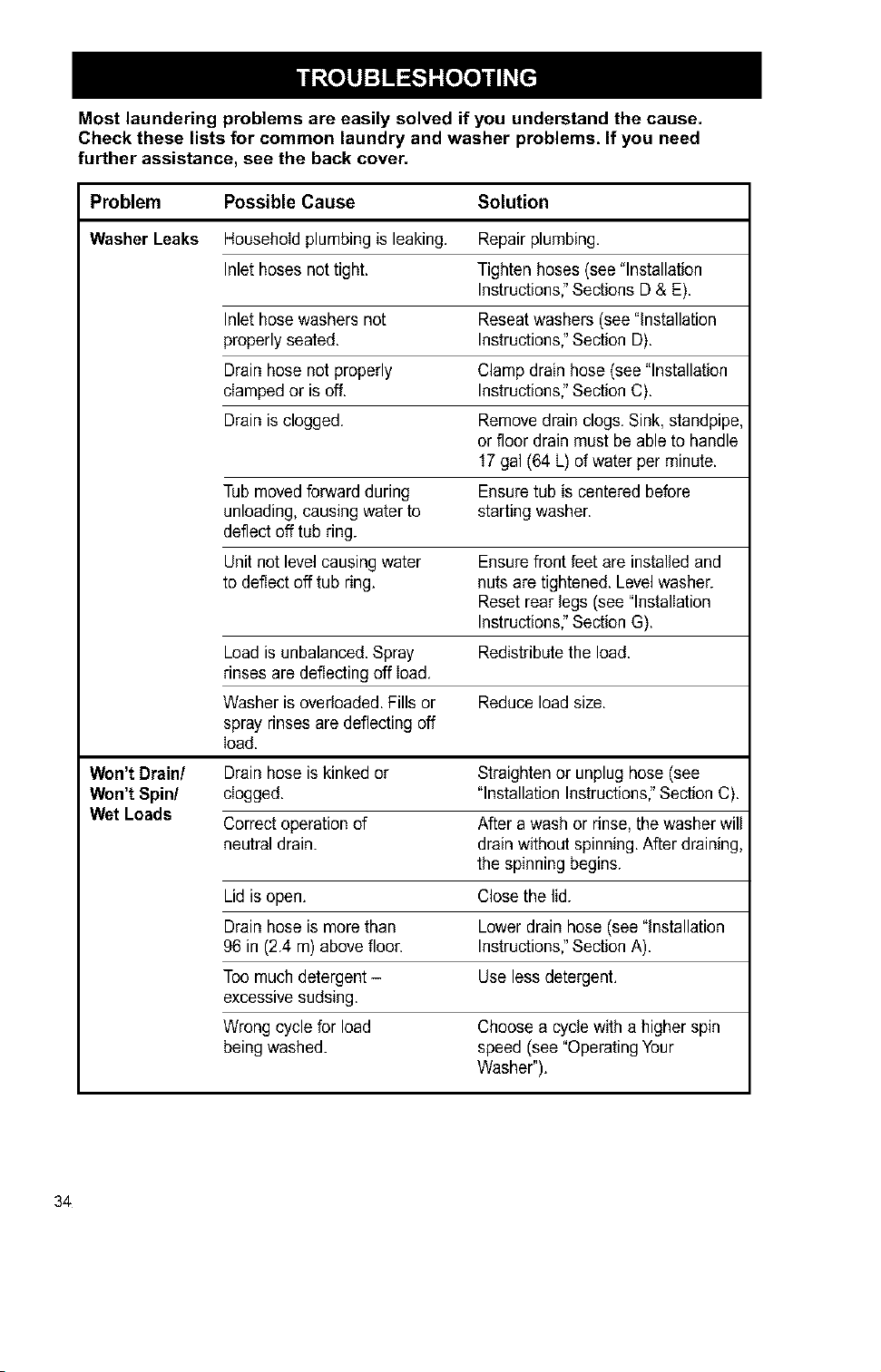

TROUBLESHOOTING ........ 34

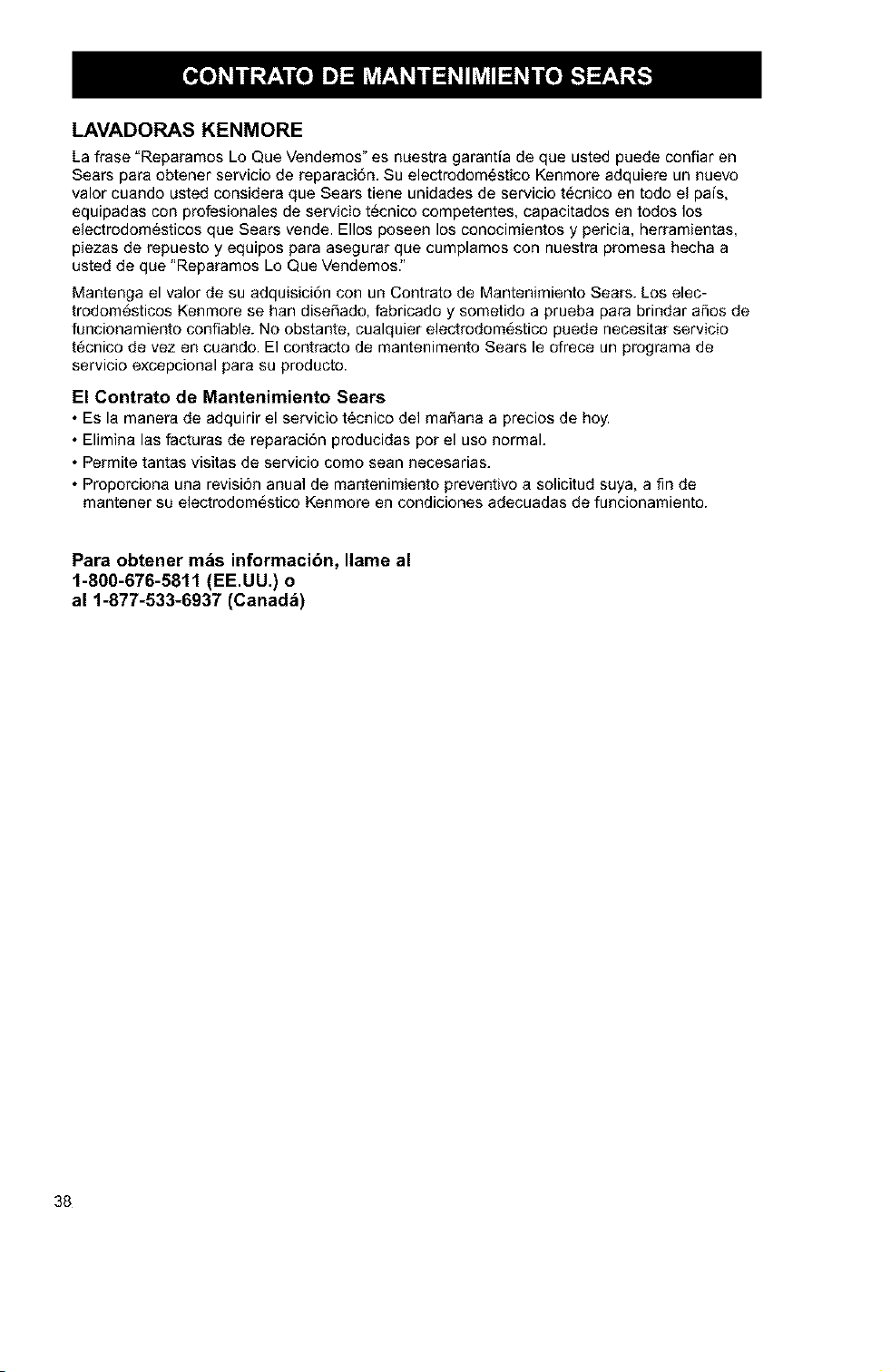

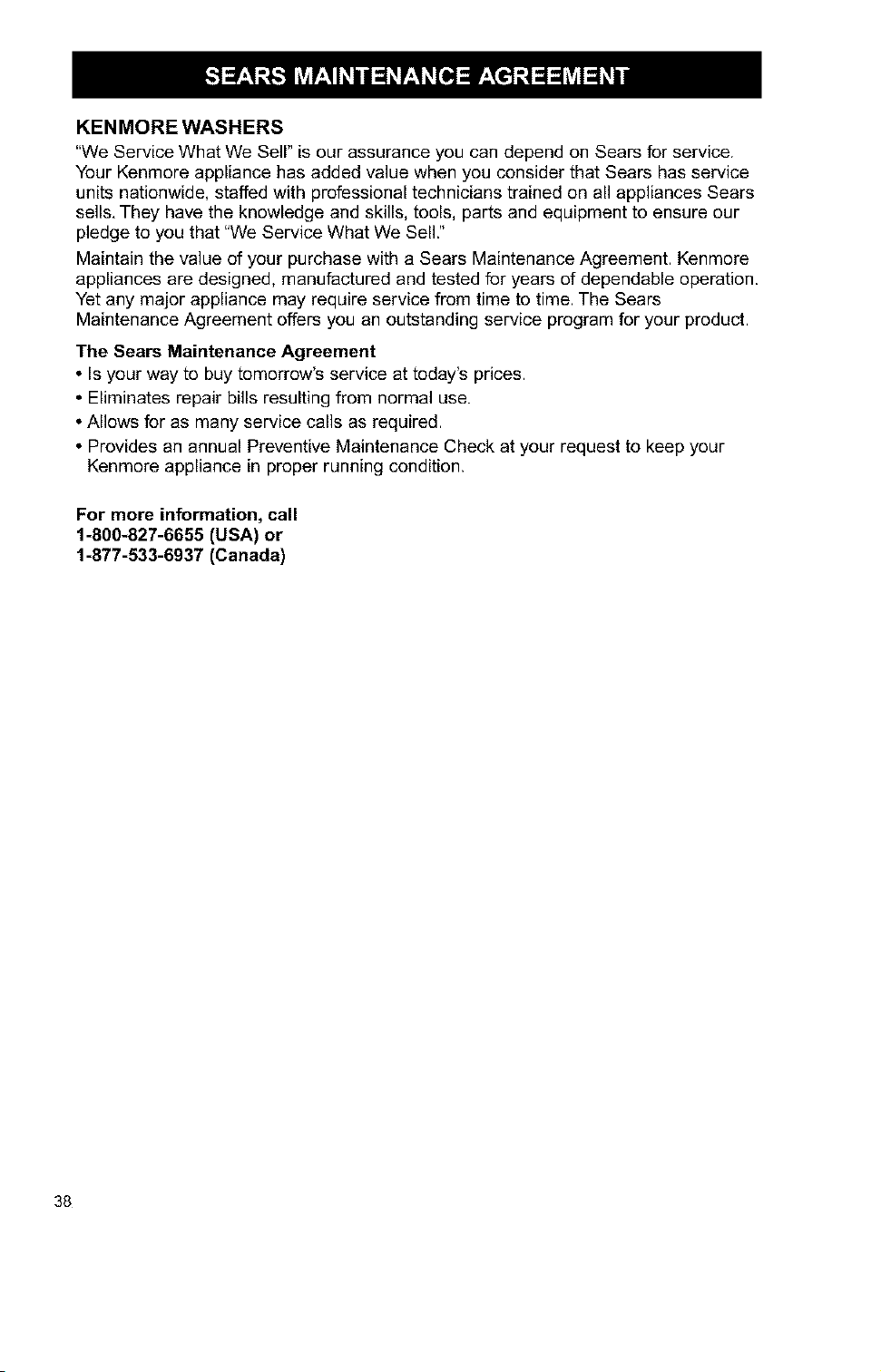

SEARS MAINTENANCE AGREEMENT 38

Please read this manual. It will help

you install and operate your new

Kenmore washer in the most economical

way.

For more information about the care

and operation of Kenmore appliances call

your nearest Sears store. You will need

the complete model and serial numbers

when requesting information, Your

washer's model and serial numbers are

located on the Model and Serial Number

Plate.

Use the space below to record the model

number and serial number of your new

Kenmore washer.

Model No. __

Serial No.

Date of Purchase

ModelandSerial

NumberPlate

Keep this book and your Sears

Salescheck (receipt) in a safe place

for future reference,

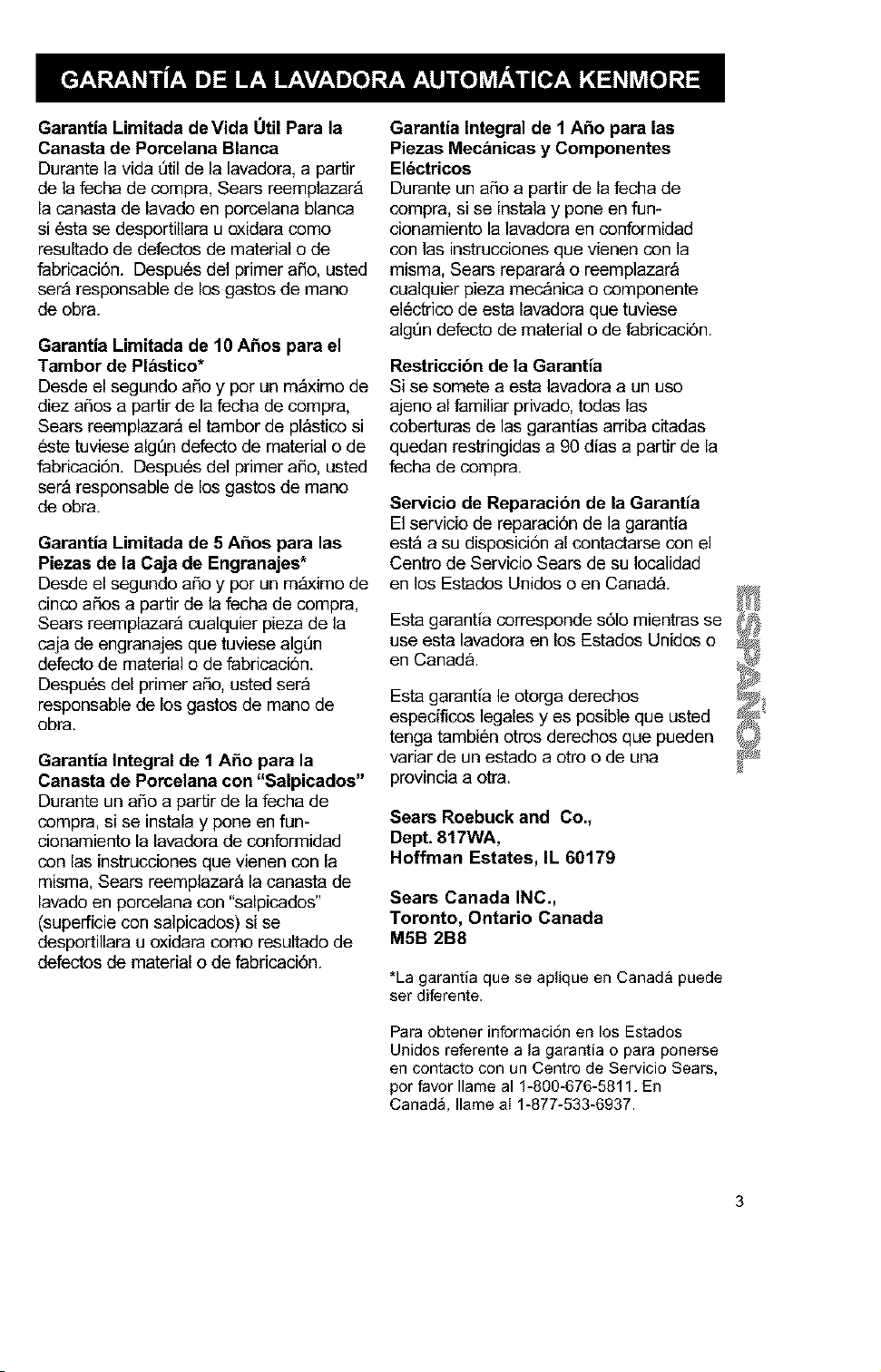

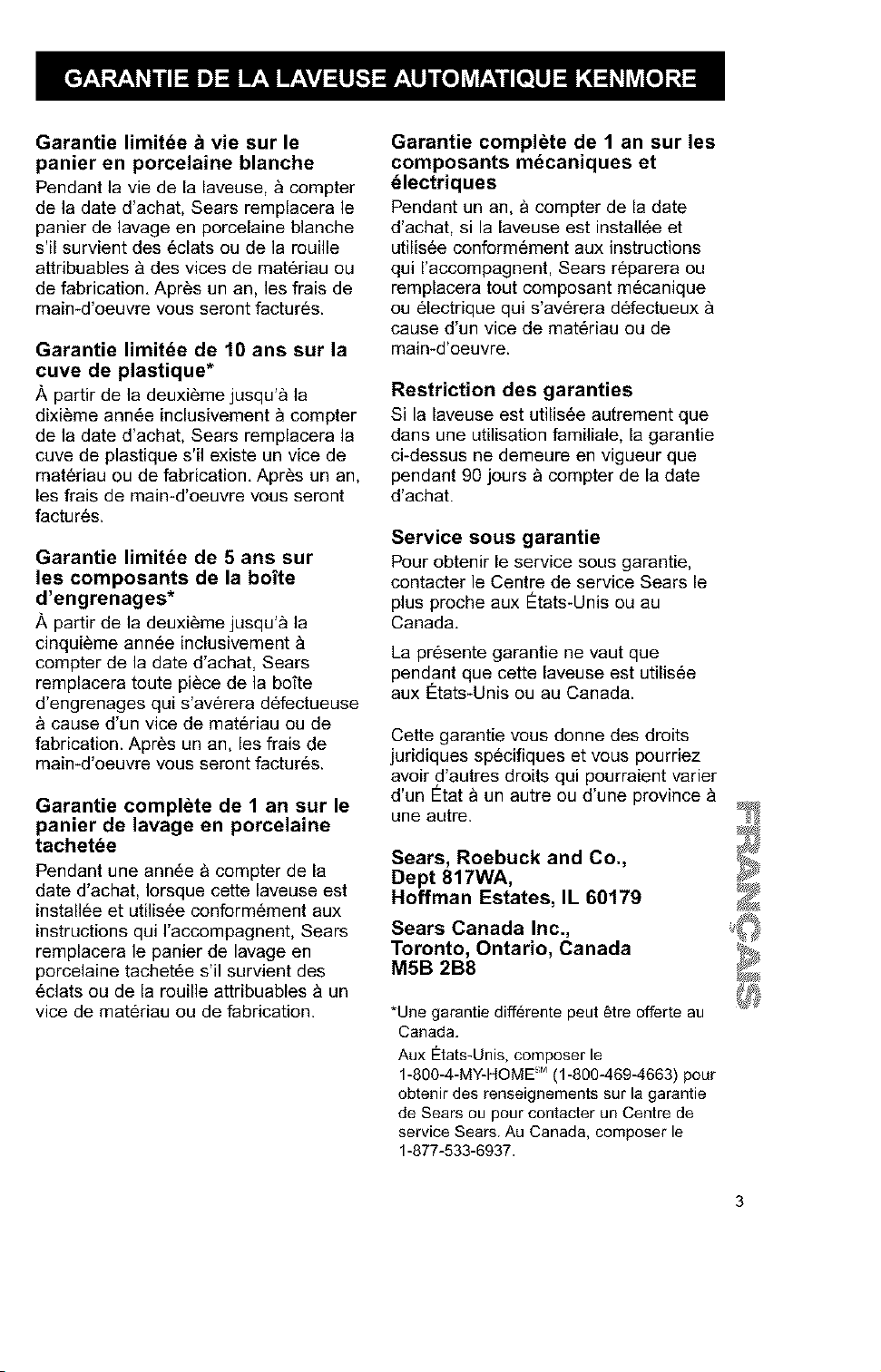

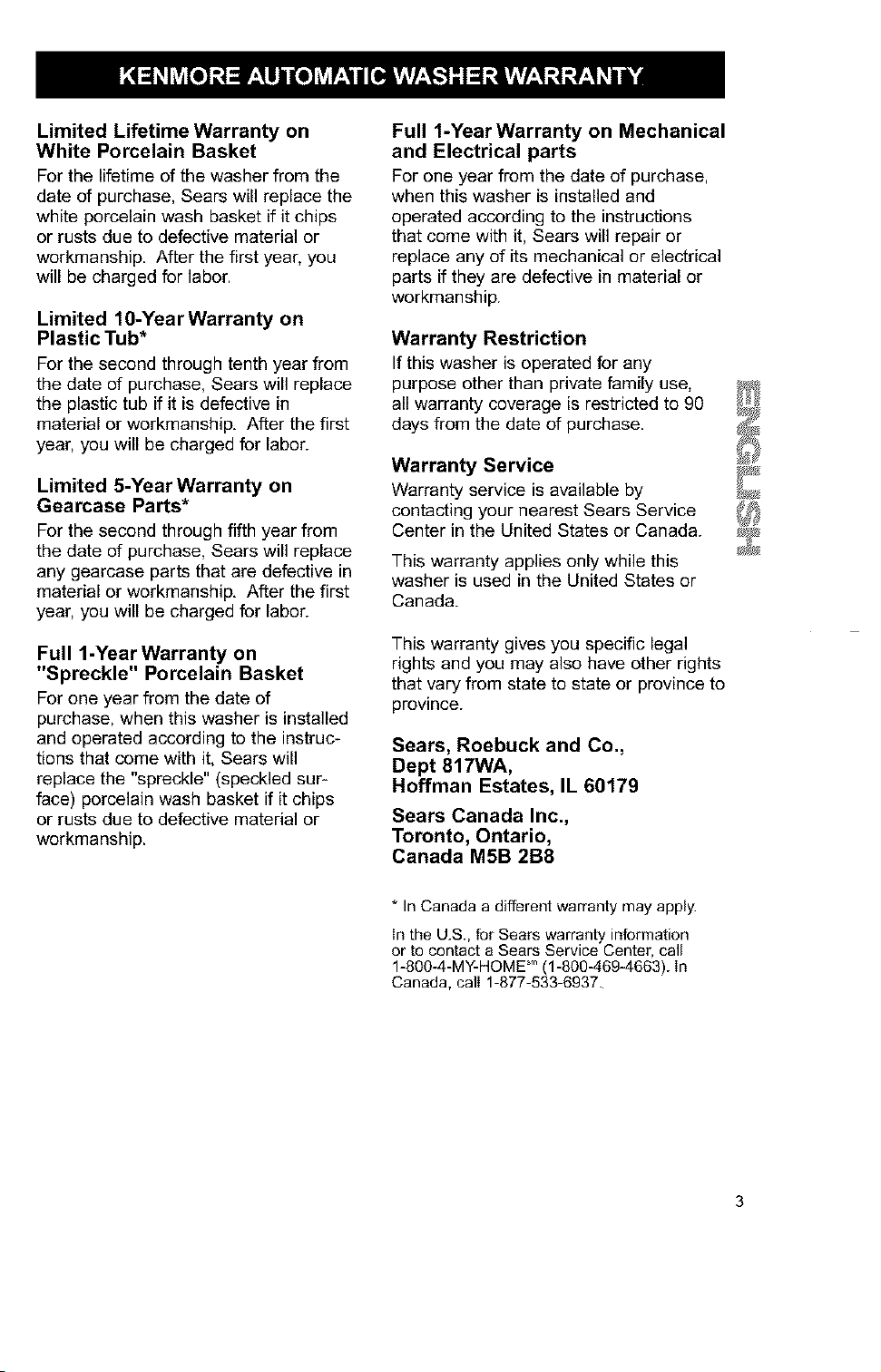

Limited Lifetime Warranty on

White Porcelain Basket

For the lifetime of the washer from the

date of purchase, Sears will replace the

white porcelain wash basket if it chips

or rusts due to defective material or

workmanship. After the first year, you

will be charged for labor.

Limited 10-Year Warranty on

Plastic Tub*

For the second through tenth year from

the date of purchase, Sears will replace

the plastic tub if it is defective in

material or workmanship, After the first

year, you will be charged for labor.

Limited 5-Year Warranty on

Gearcase Parts*

For the second through fifth year from

the date of purchase, Sears will replace

any gearcase parts that are defective in

material or workmanship, After the first

year, you will be charged for labor.

Full 1-Year Warranty on

"Spreckle" Porcelain Basket

For one year from the date of

purchase, when this washer is installed

and operated according to the instruc-

tions that come with it, Sears will

replace the "spreckle" (speckled sur-

face) porcelain wash basket if it chips

or rusts due to defective material or

workmanship.

Full 1-Year Warranty on Mechanical

and Electrical parts

For one year from the date of purchase,

when this washer is installed and

operated according to the instructions

that come with it, Sears will repair or

replace any of its mechanical or electrical

parts if they are defective in material or

workmanship.

Warranty Restriction

If this washer is operated for any

purpose other than private family use,

all warranty coverage is restricted to 90

days from the date of purchase.

Warranty Service

Warranty service is available by

contacting your nearest Sears Service

Center in the United States or Canada.

This warranty applies only while this

washer is used in the United States or

Canada.

This warranty gives you specific legal

rights and you may also have other rights

that vary from state to state or province to

province.

Sears, Roebuck and Co.,

Dept 817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario,

Canada M5B 2B8

* In Canada a different warranty may apply.

in the U.S., for Sears warranty information

or to contact a Sears Service Center, call

1-80O-4-MY-HQME" (1-809-469-4663). In

Canada, calI 1-877-533-6937.

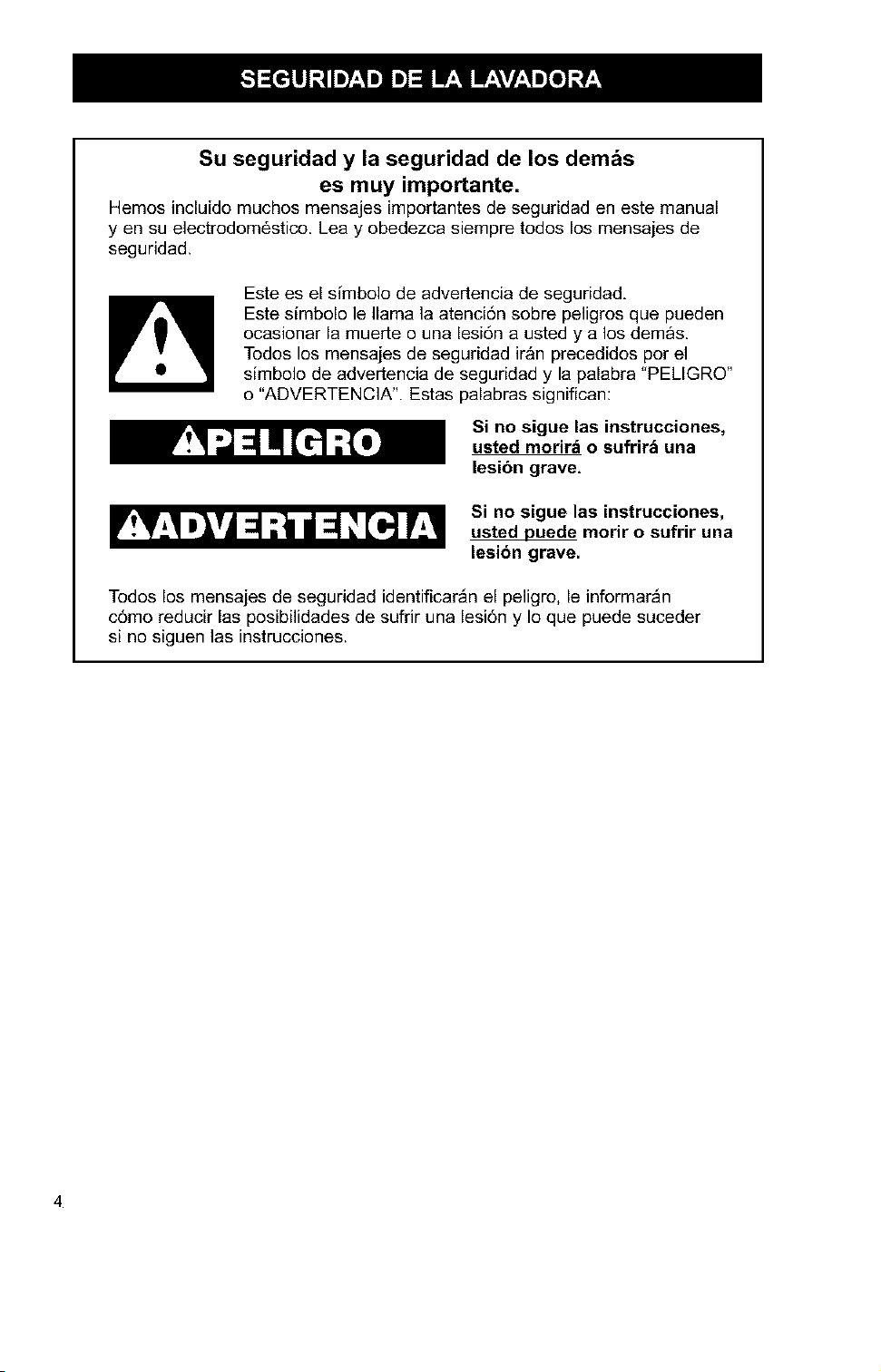

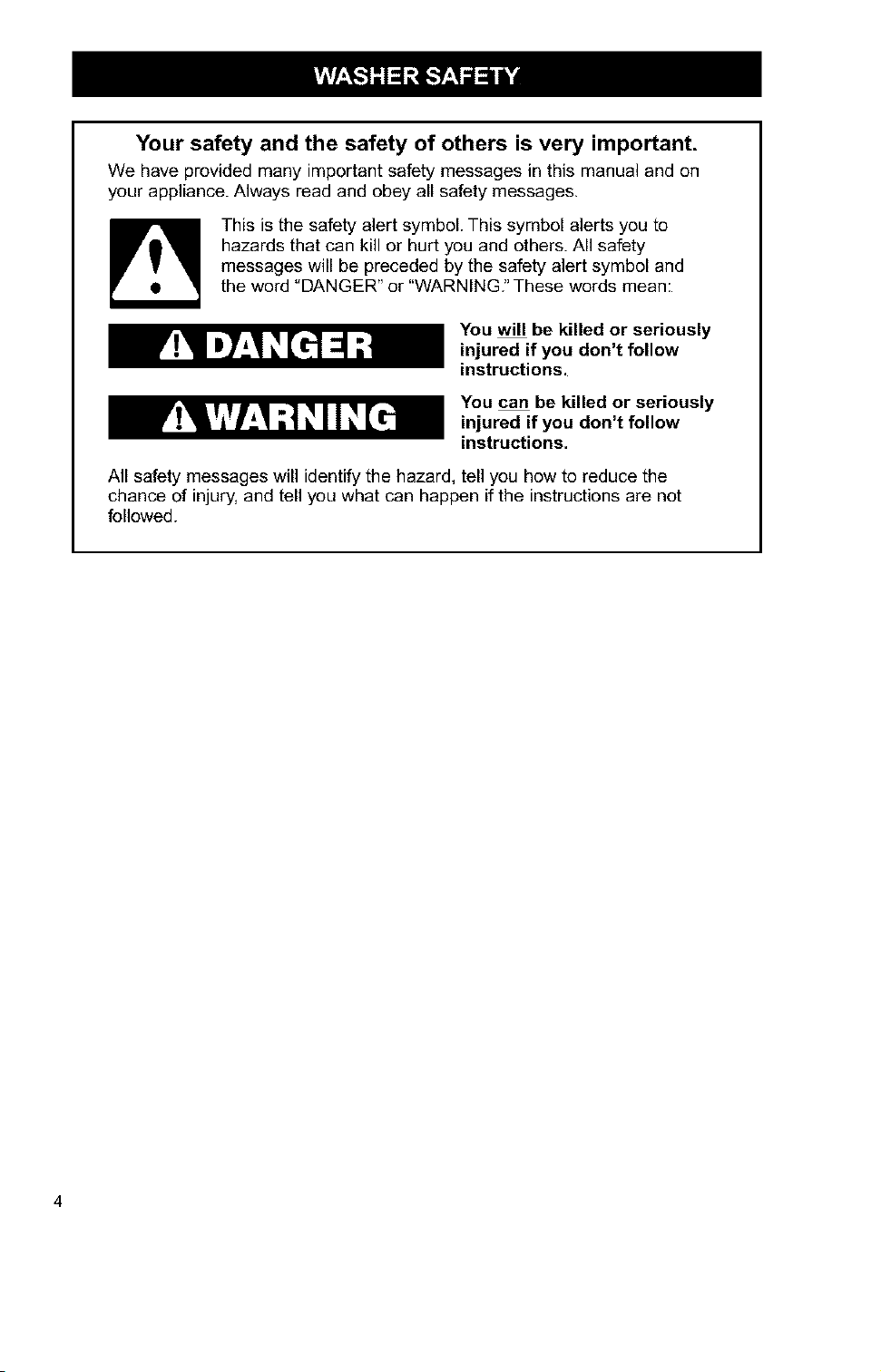

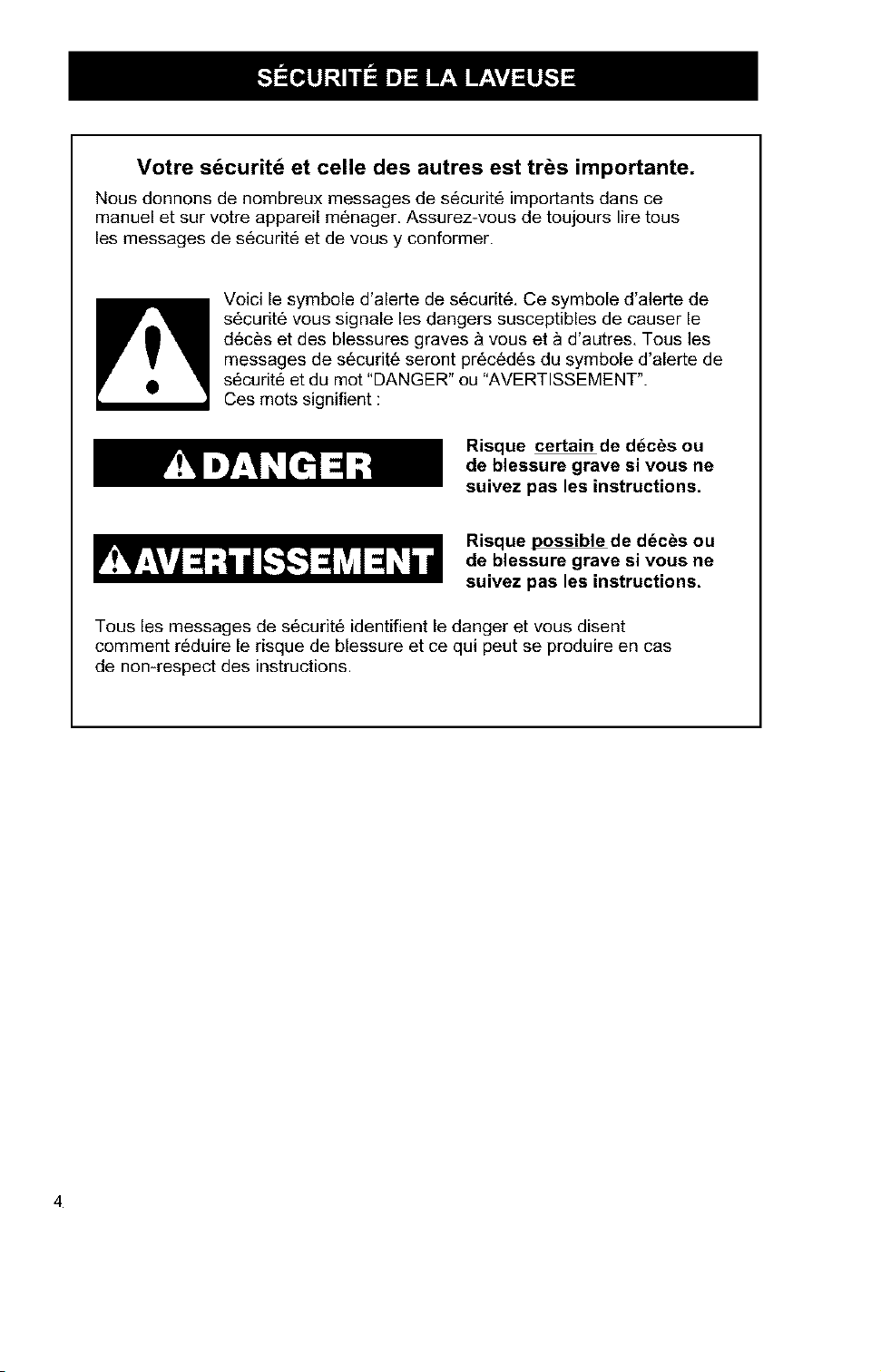

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on

your appliance.Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to

hazards that can kill or hurt you and others. All safety

messages will be preceded by the safety alert symbol and

the word "DANGER" or "WARNING." These words mean:

You will be killed or seriously

injured if you don't follow

instructions.

You can be killed or seriously

injured if you don't follow

instructions.

All safety messages will identify the hazard, tell you how to reduce the

chance of injury, and tell you what can happen if the instructions are not

followed.

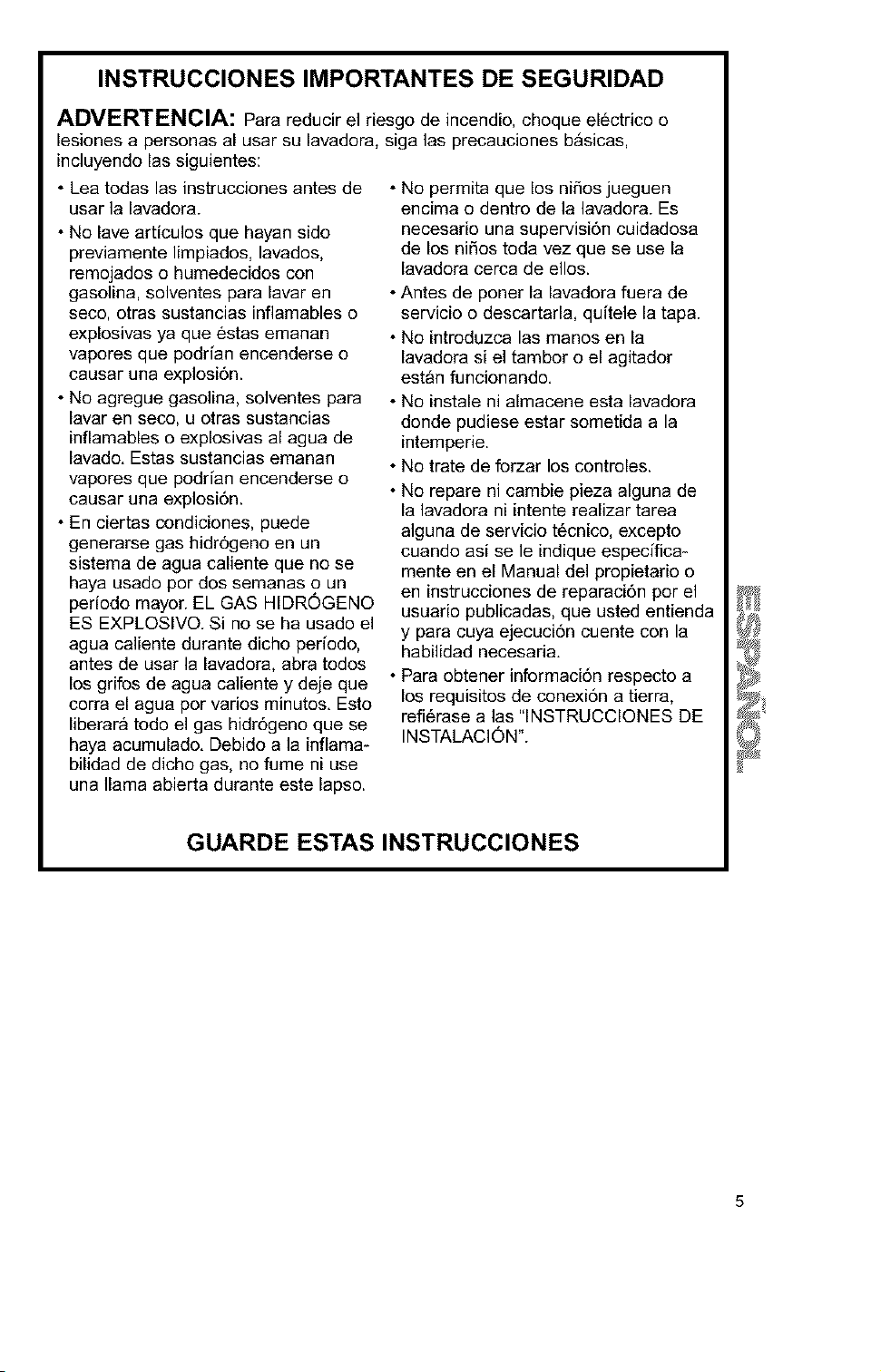

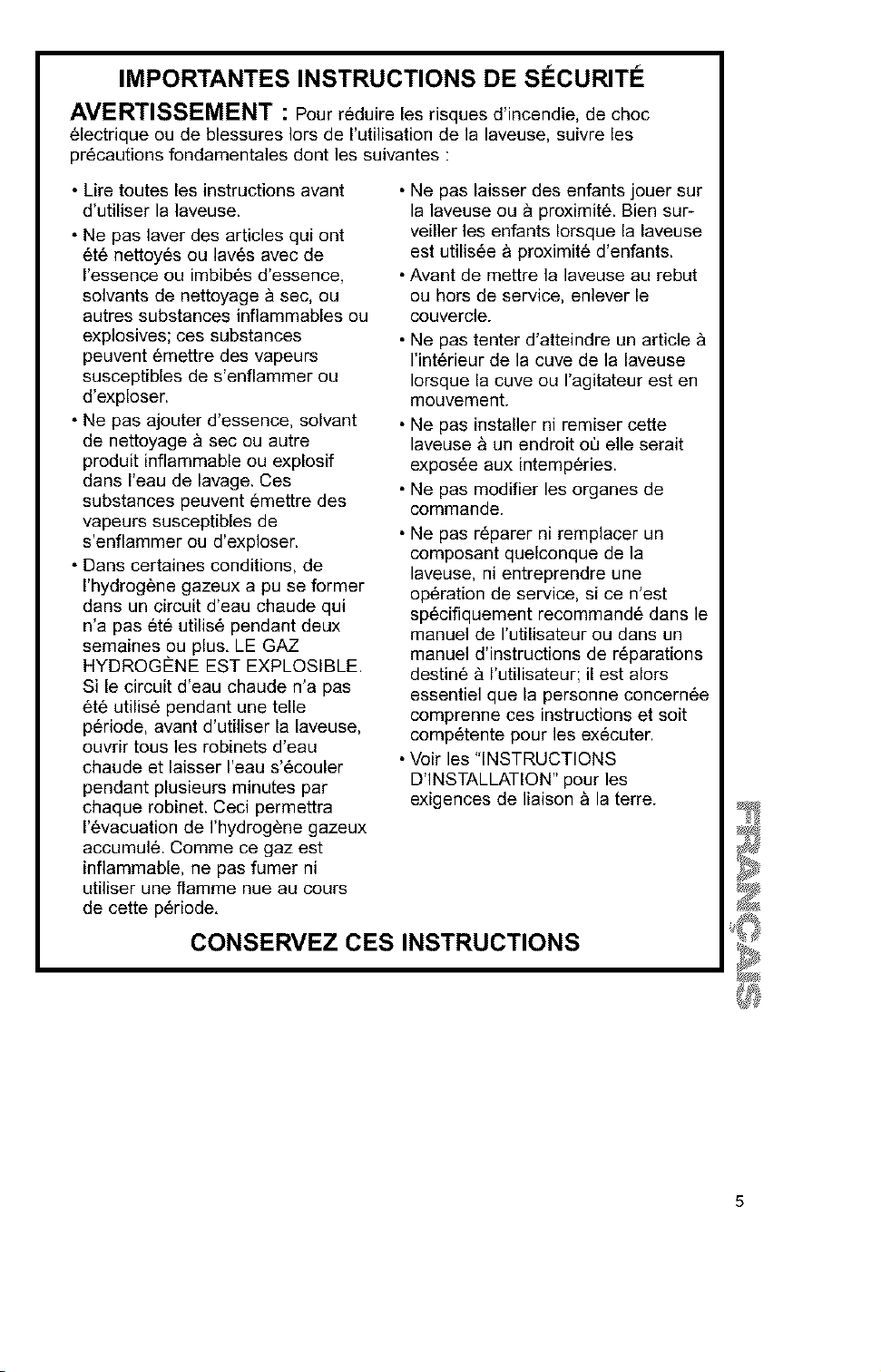

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons

when using your washer, follow basic precautions, including the following:

• Read all instructions before using

the washer.

• Do not wash articles that have been

previously cleaned in, washed in,

soaked in, or spotted with gasoline,

dry-cleaning solvents, other

flammable or explosive substances as

they give off vapors that could ignite

or explode,

• Do not add gasoline, dry-cleaning

solvents, or other flammable or

explosive substances to the wash

water. These substances give off

vapors that could ignite or explode.

• Under certain conditions, hydrogen

gas may be produced in a hot water

system that has not been used for 2

weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system

has not been used for such a period,

before using a washing machine, turn

on all hot water faucets and let the

water flow from each for severaI min-

utes. This will release any accumulat-

ed hydrogen gas. As the gas is flam-

mable, do not smoke or use an open

flame during this time.

• Do not allow children to play on or in

the washer. Close supervision of

children is necessary when the washer

is used near children.

• Before the washer is removed from

service or discarded, remove the lid.

• Do not reach into the washer if the tub

or agitator is moving.

• Do not install or store this washer where

it wilI be exposed to the weather.

• Do not tamper with controls.

• Do not repair or replace any part of the

washer or attempt any servicing unless

specifically recommended in the

Owner's Manual or in published user-

repair instructions that you understand

and have the skills to carry out.

• See the "INSTALLATIONINSTRUCTIONS"

section for grounding requirements.

SAVETHESEINSTRUCTIONS

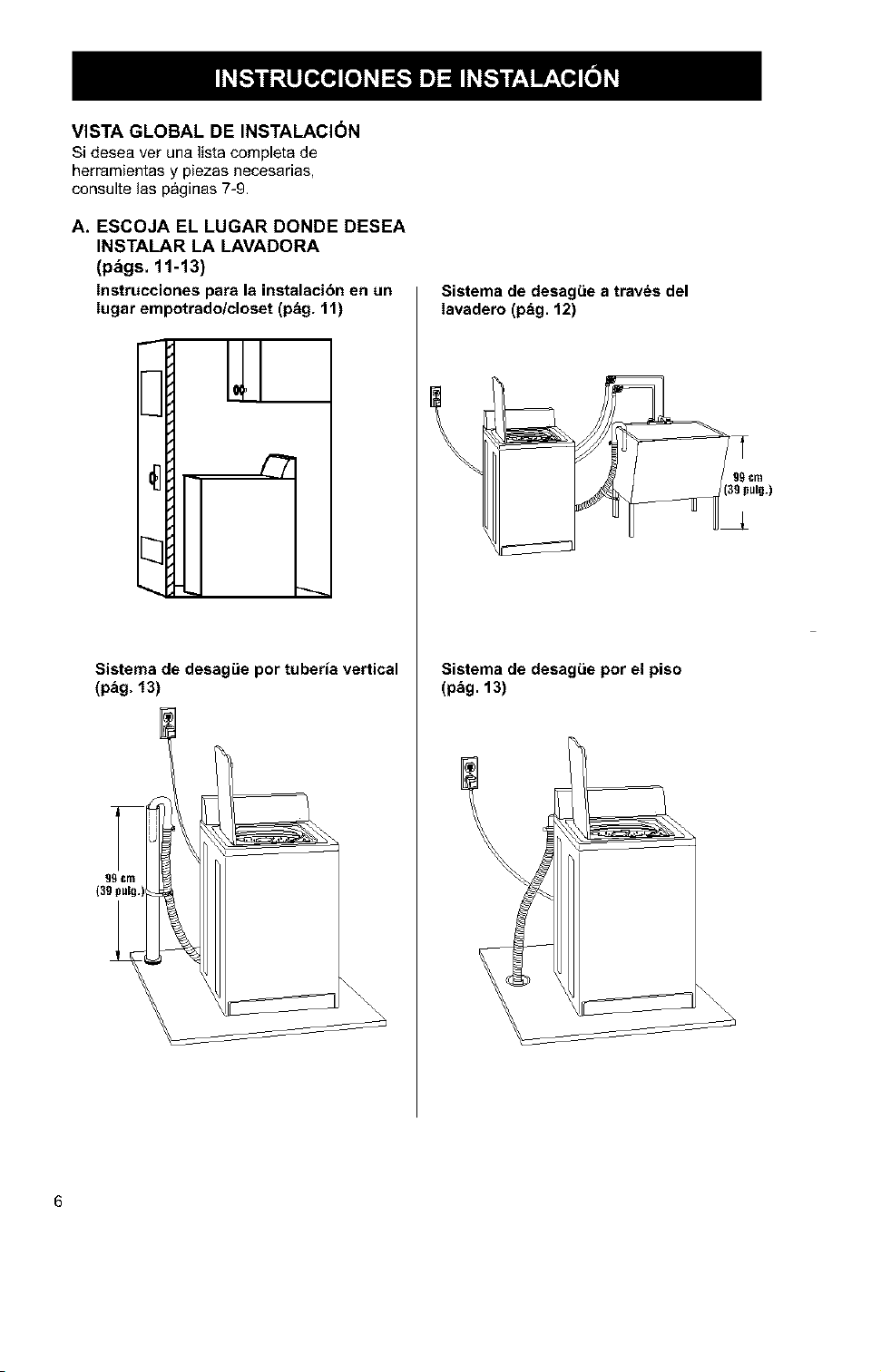

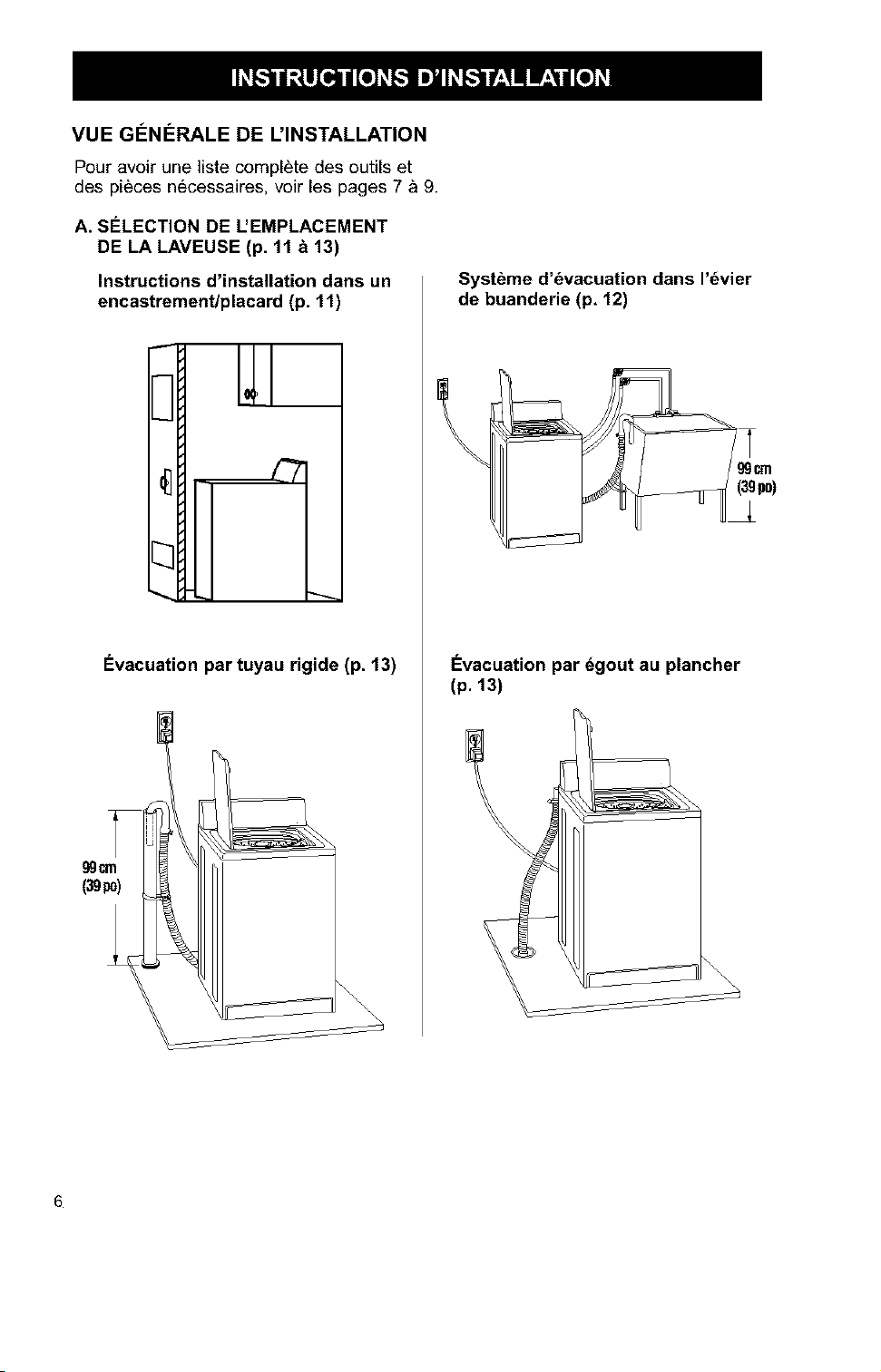

INSTALLATION OVERVIEW

For a complete list of tools and parts

needed, see pages 7-9.

A. SELECT LOCATION

FOR YOUR WASH ER (pgs. 11-13)

Recessed Areal

Closet Installation Instructions (p. 11)

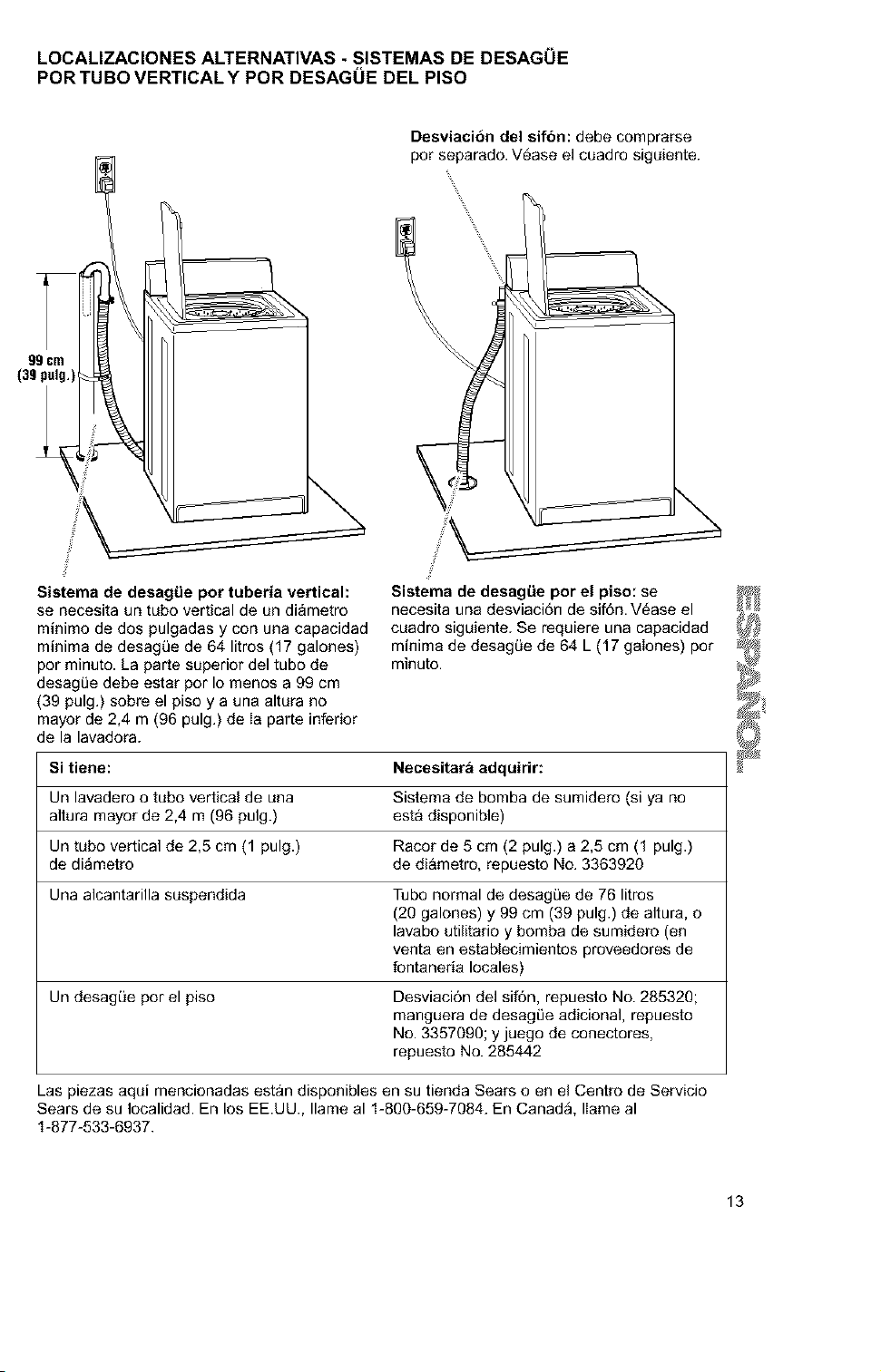

Standpipe Drain System (p, 13)

39 in

(99 cm) '

LaundryTub Drain System (p, 12)

(99 cm)

Floor Drain System (p. 13)

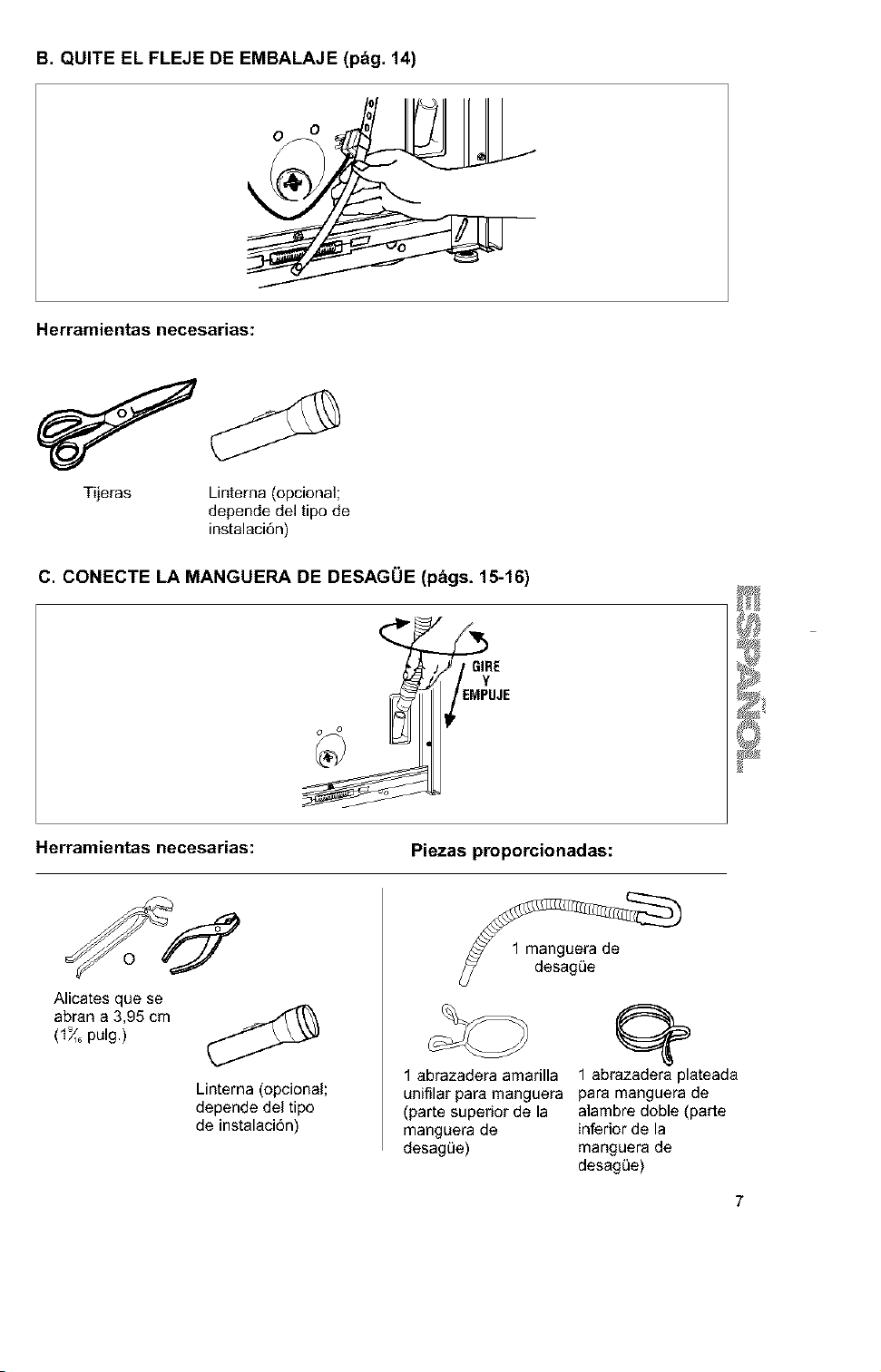

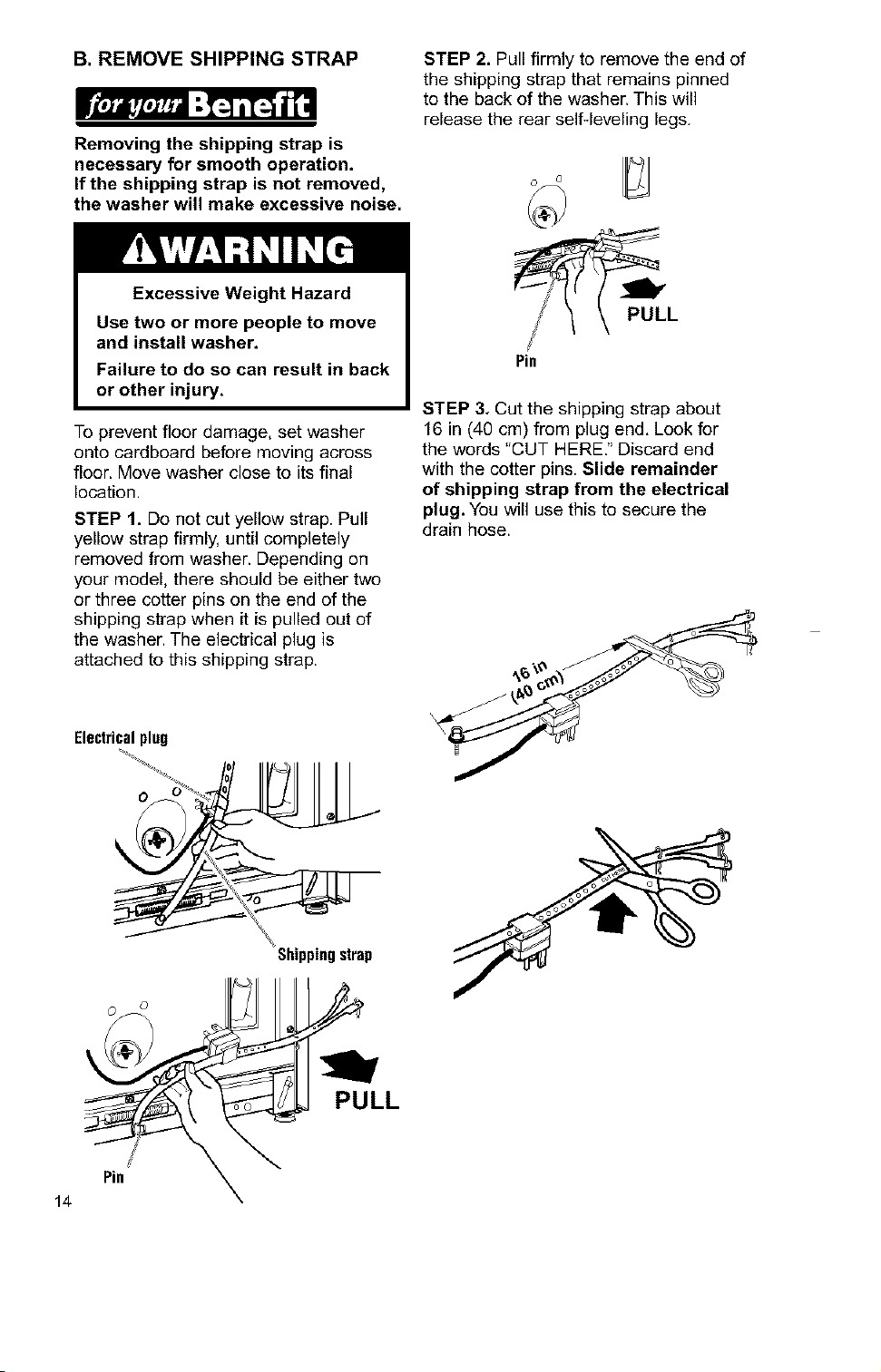

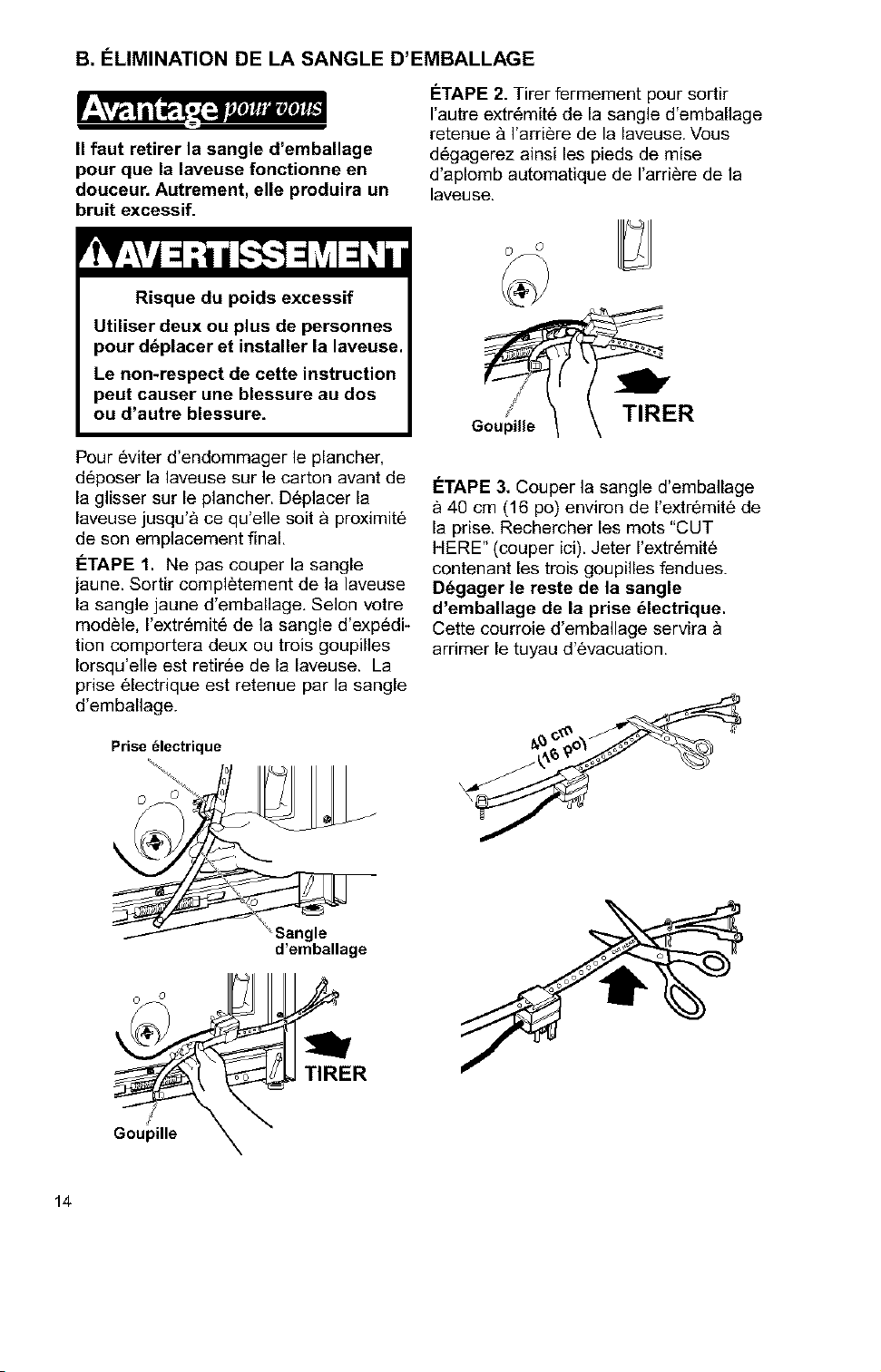

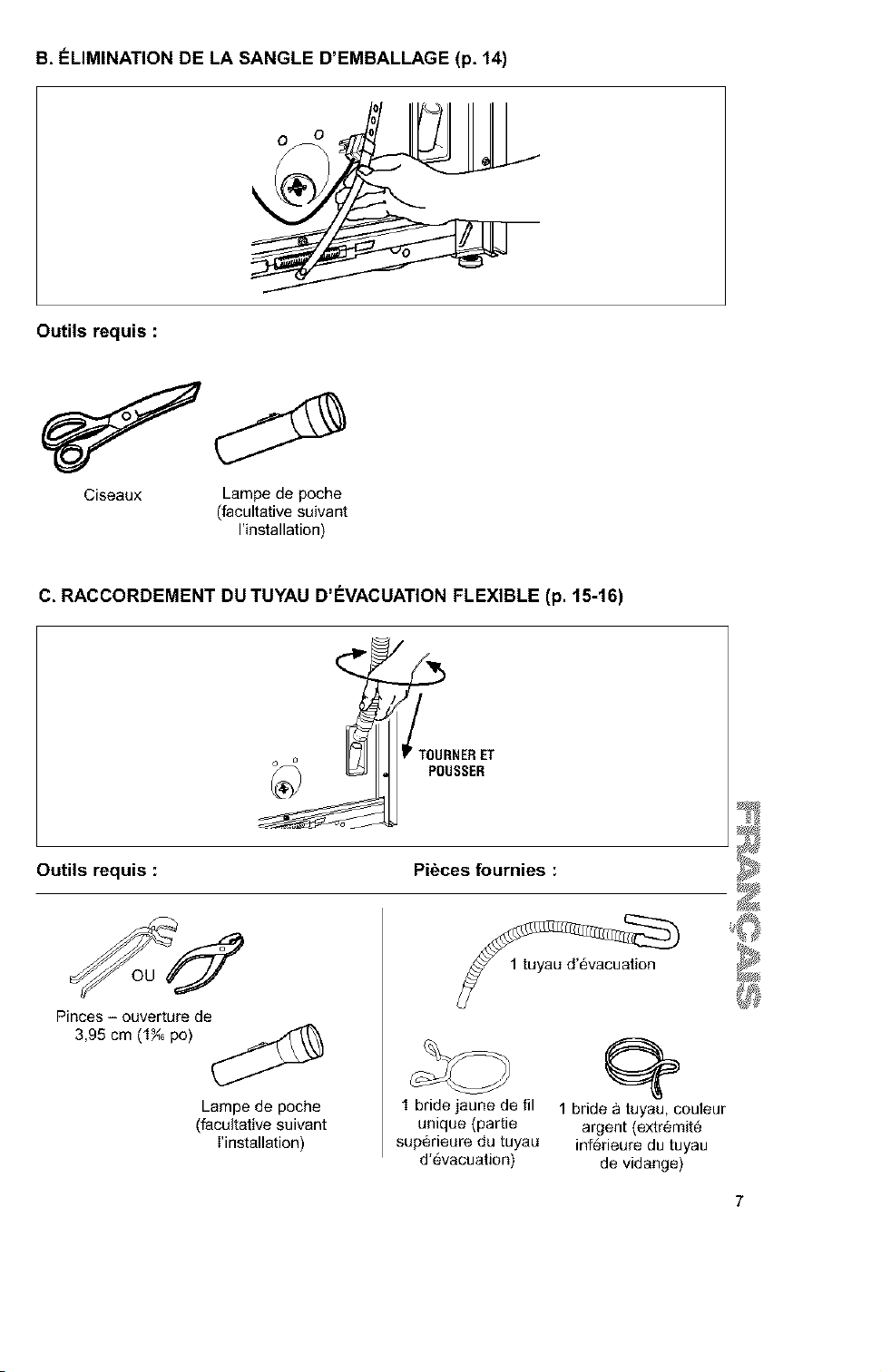

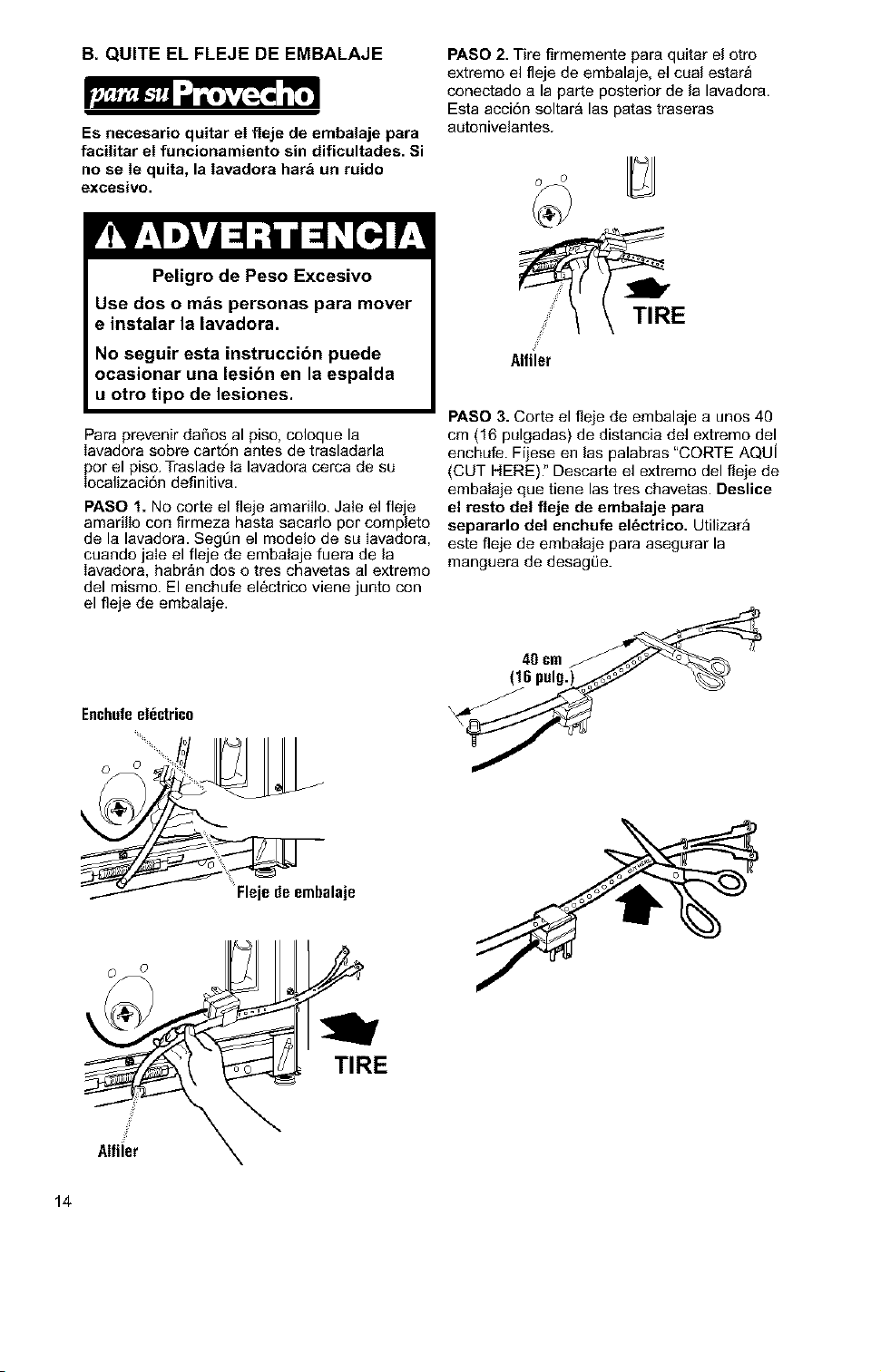

B,REMOVESHIPPINGSTRAP(p.14)

ToolsNeeded:

Scissors Flashlight (optional

depending on installation)

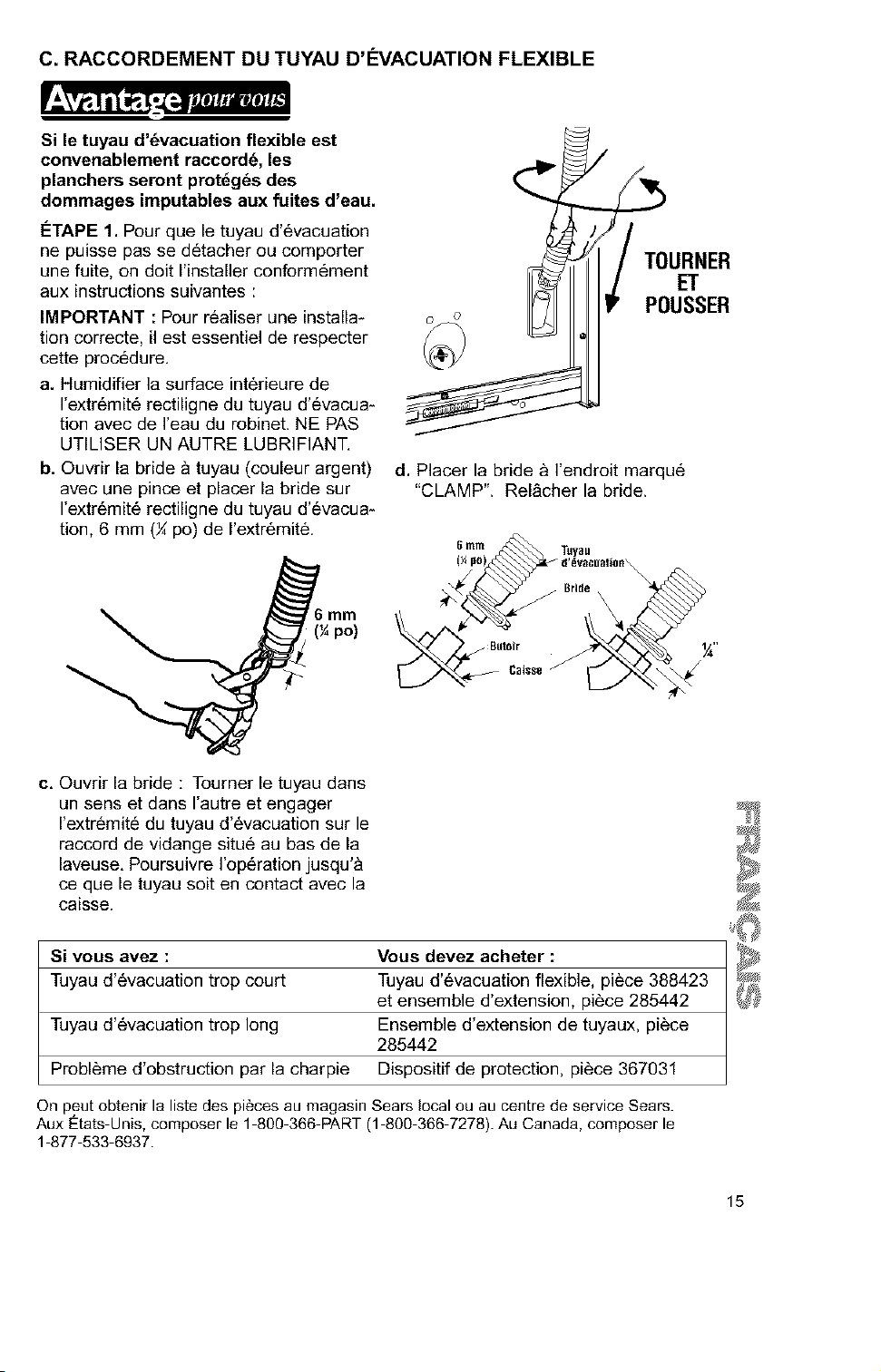

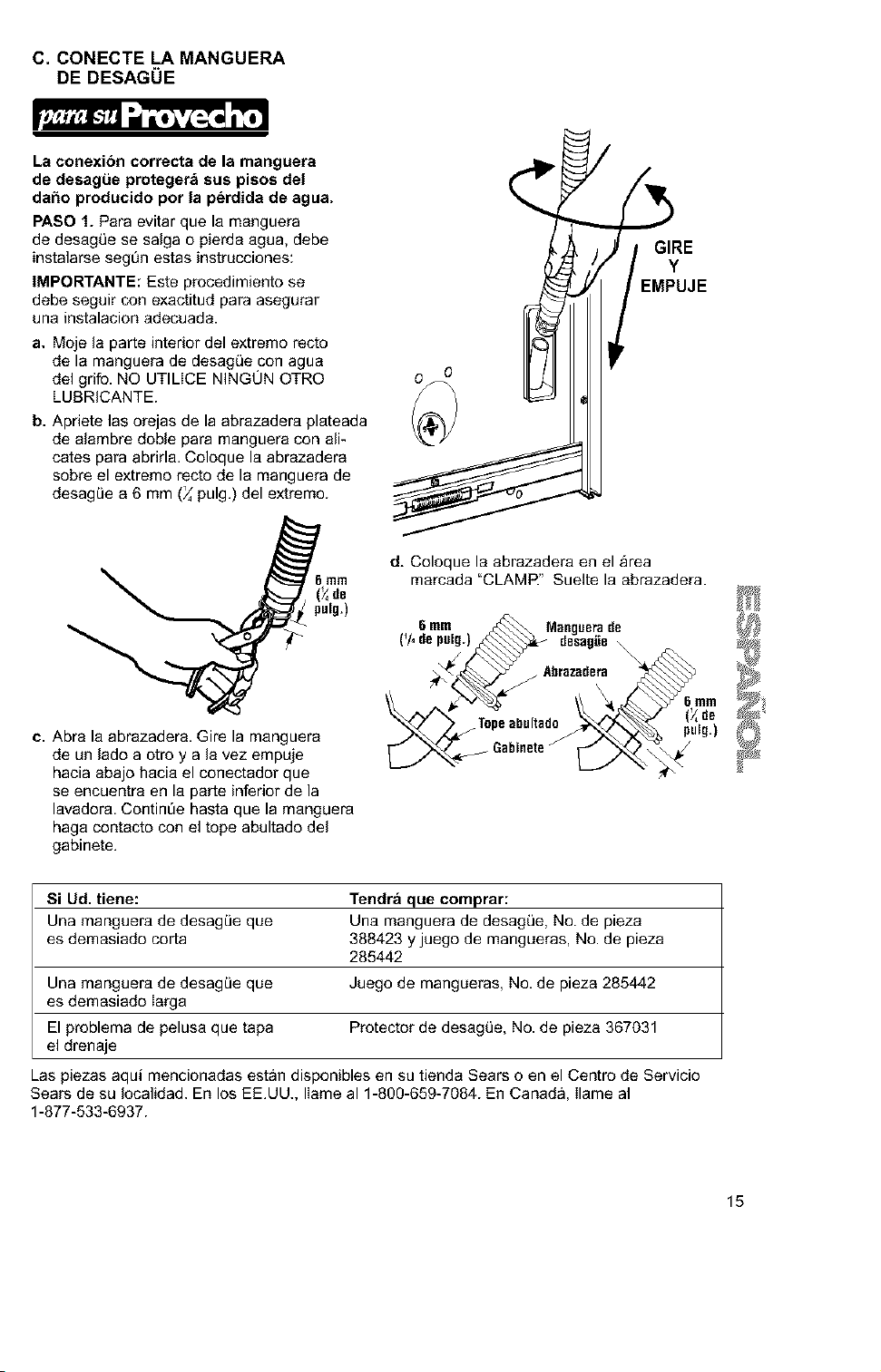

C, CONNECT DRAIN HOSE (pgs, 15-16)

Ns_IST

Tools Needed: Parts Supplied:

Pliers that open

to 19/IGin (3.95 cm)

Flashlight (optional

depending on installation)

1 yellow, single-wire

hose clamp (top of

drain hose)

1 silver', double-

wire hose clamp

(bottom of drain

hose)

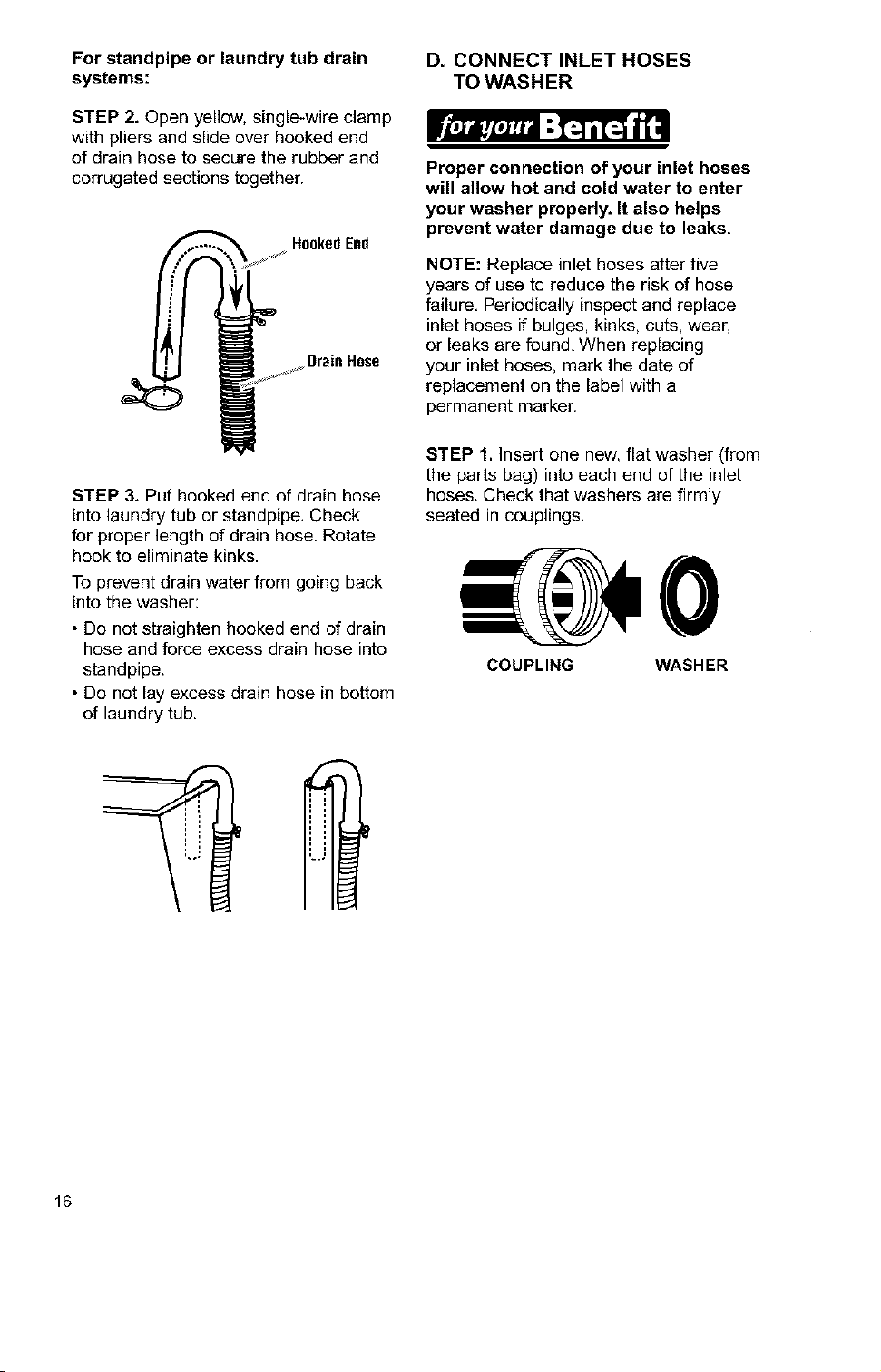

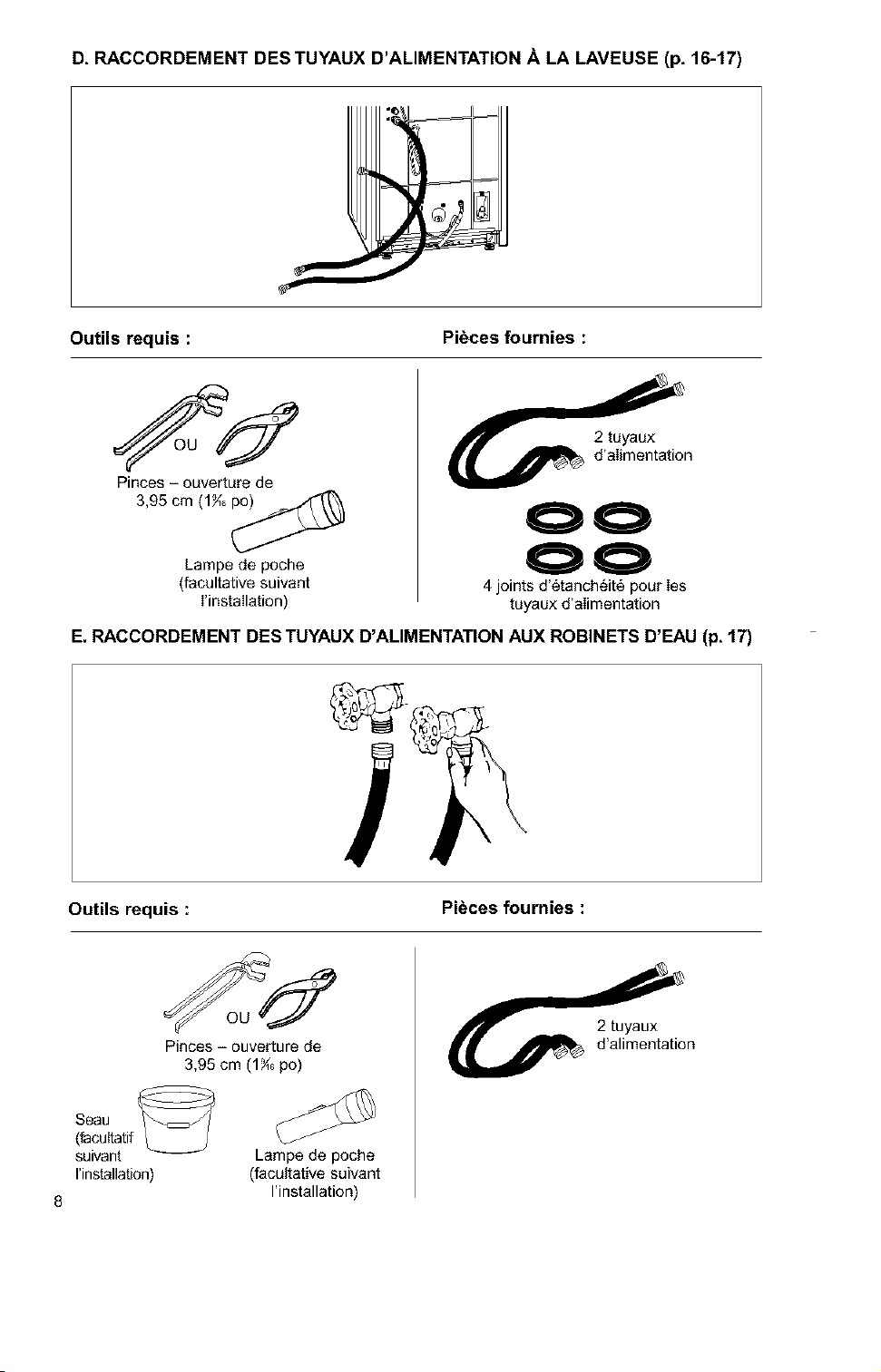

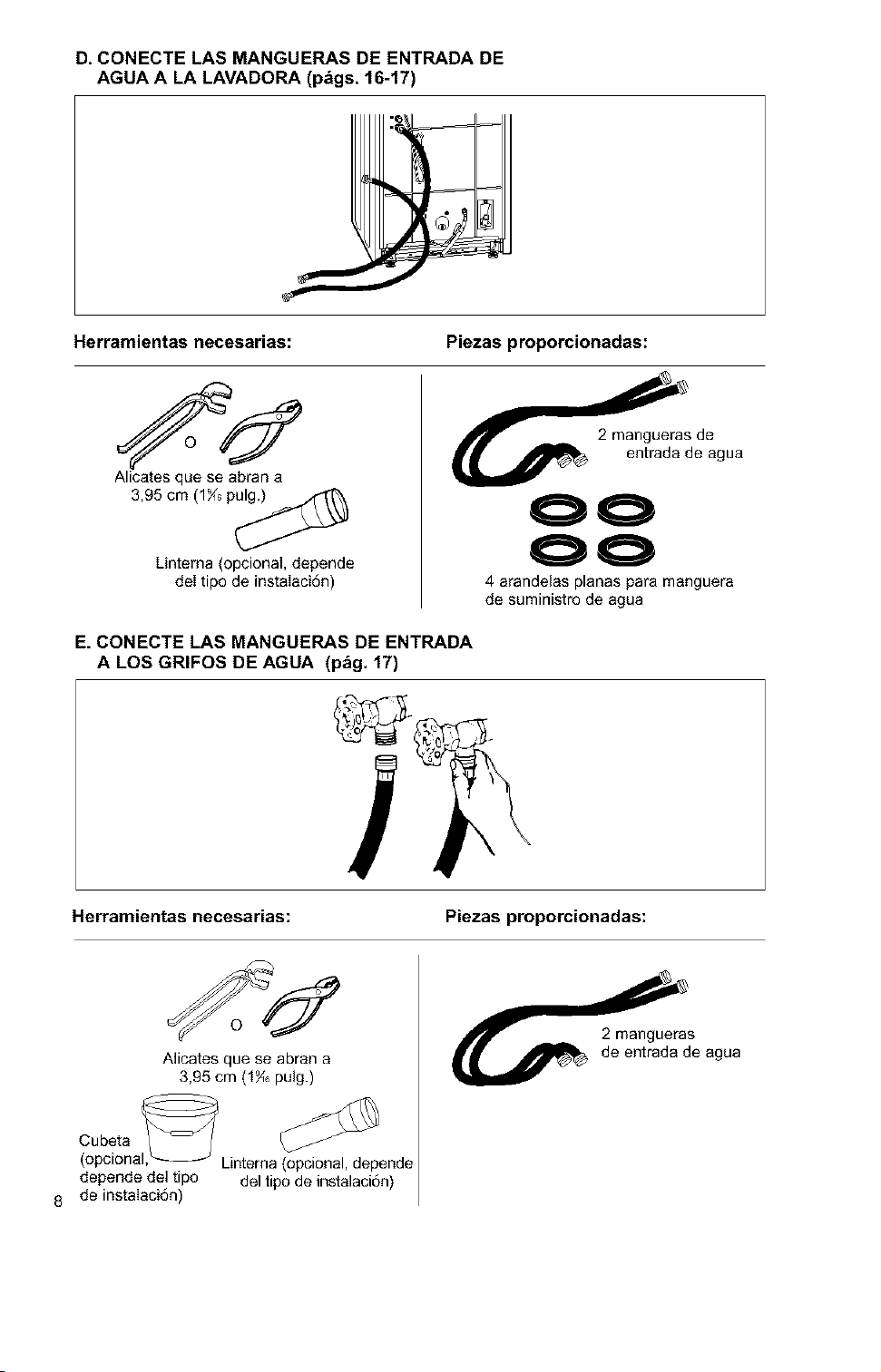

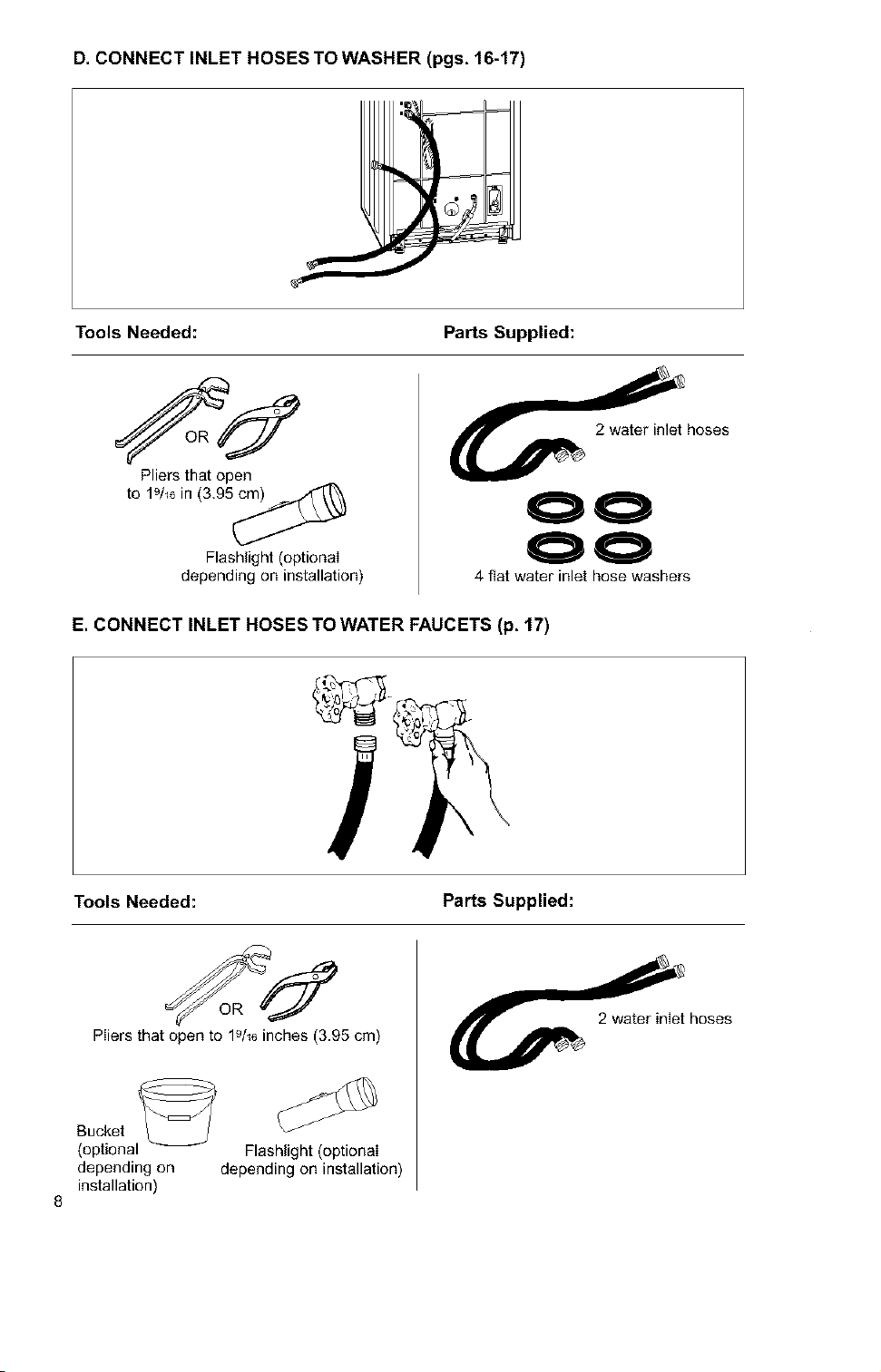

D. CONNECT INLET HOSES TO WASHER (pgs. 16-17)

Tools Needed: Parts Supplied:

Pliers that open

to 19/16in (3.95 _

Flashlight (optionaI

depending on installation)

2 water inlet hoses

4 fiat water inlet hose washers

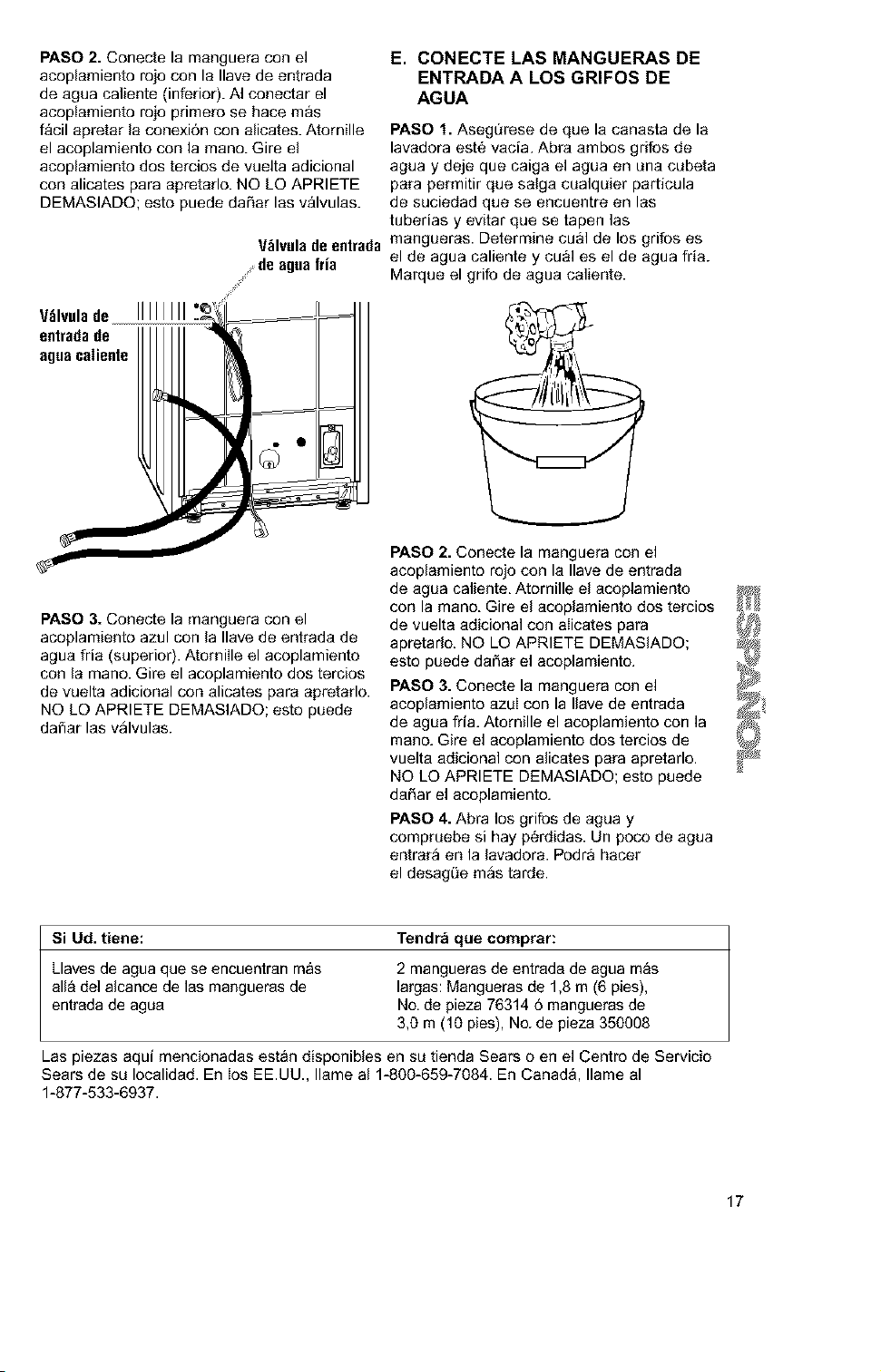

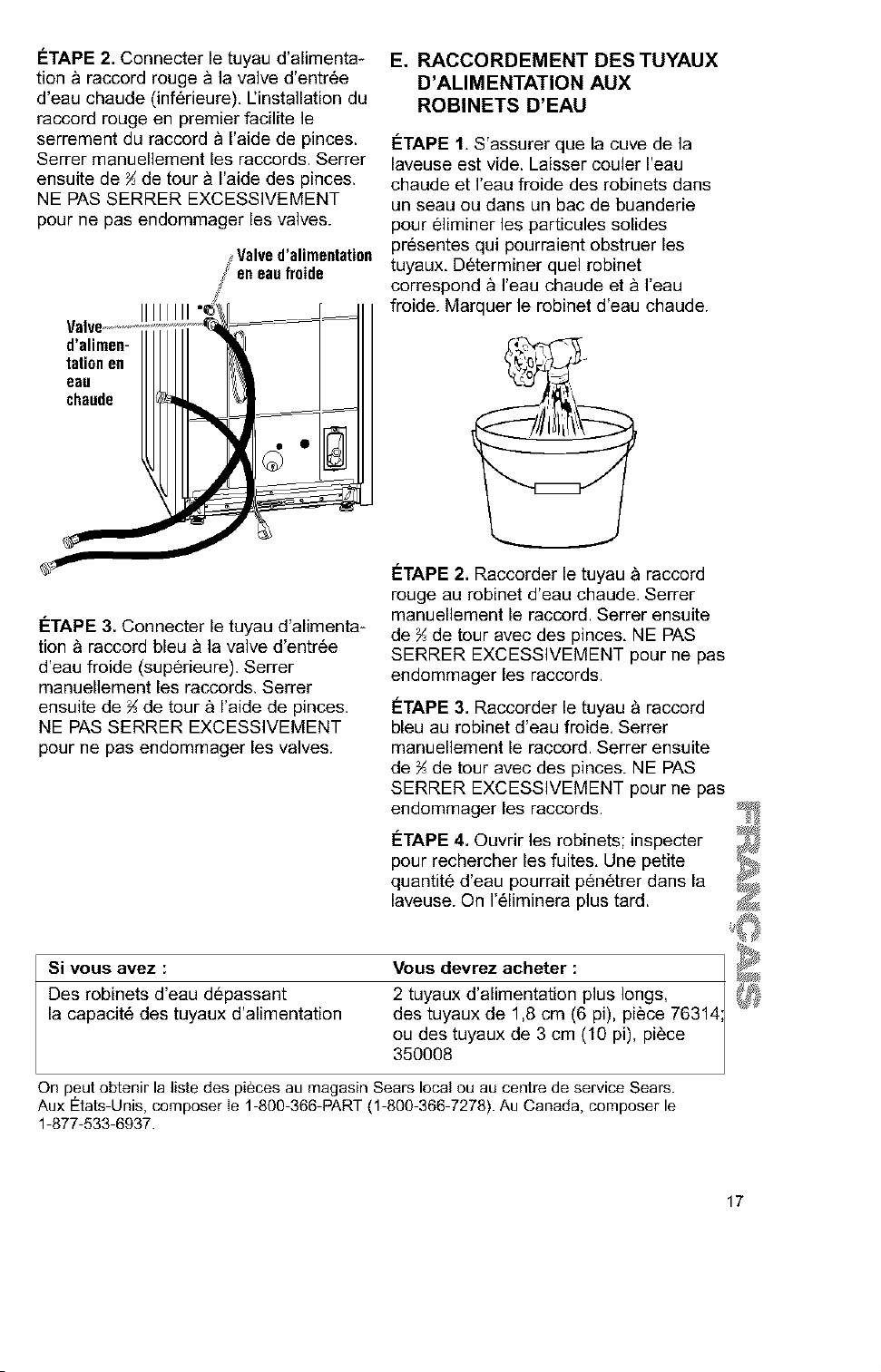

E. CONNECT INLET HOSES TO WATER FAUCETS (p. 17)

Tools Needed: Parts Supplied:

Pliers that open to 19/_6inches (3.95 cm)

Bucket

(optional Flashlight (optionaI

depending on depending on installation)

installation)

2 water inlet hoses

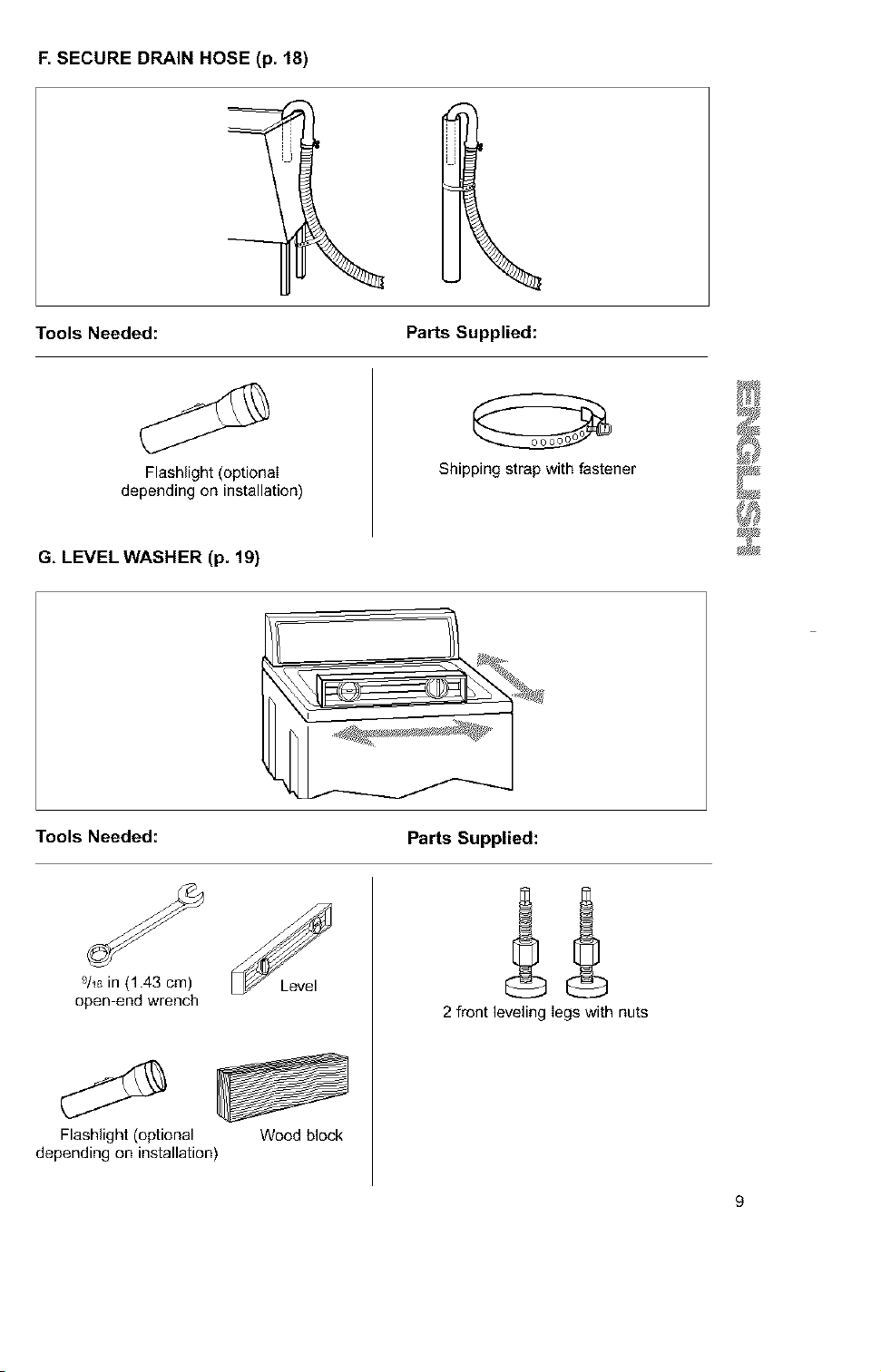

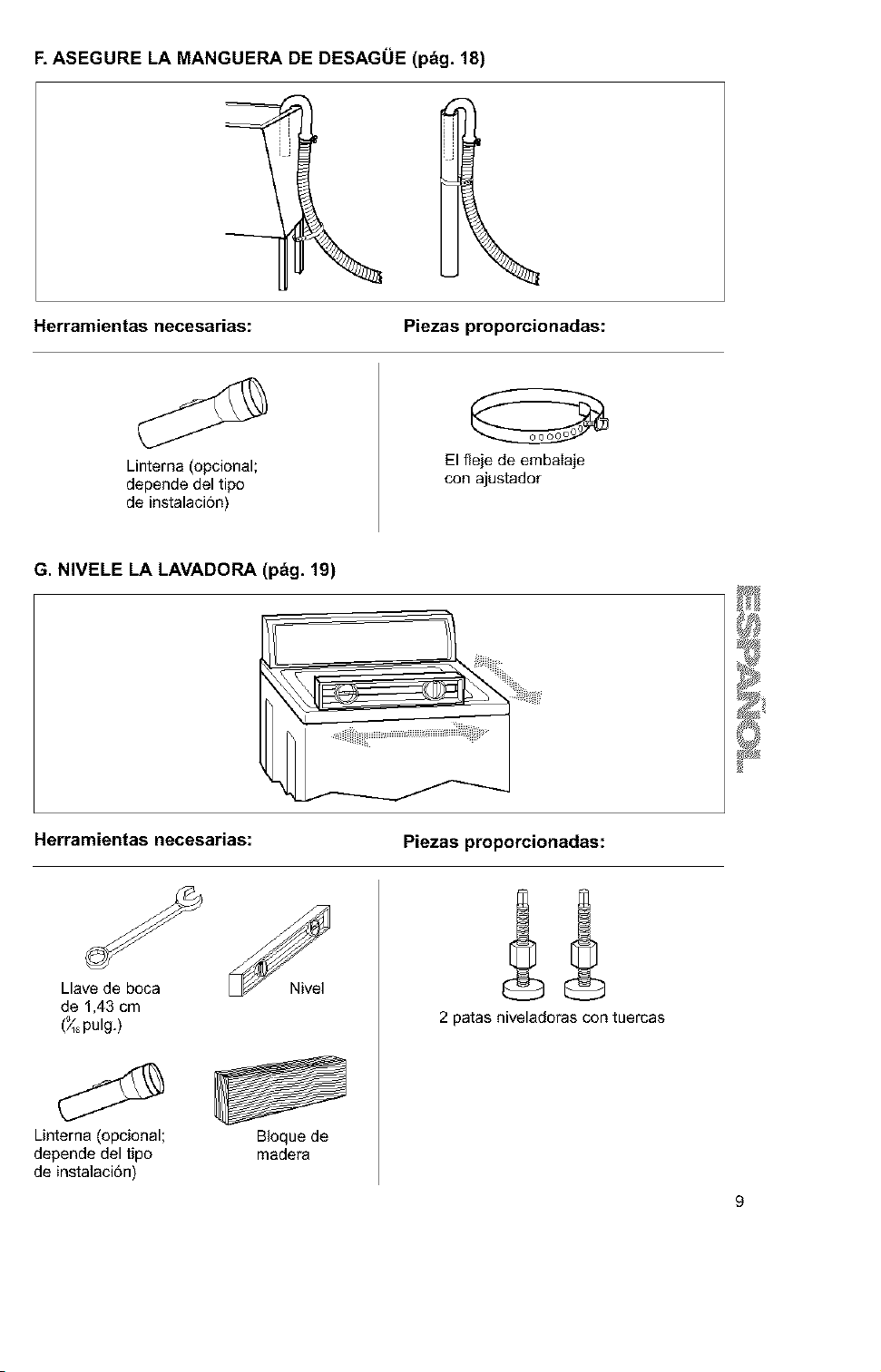

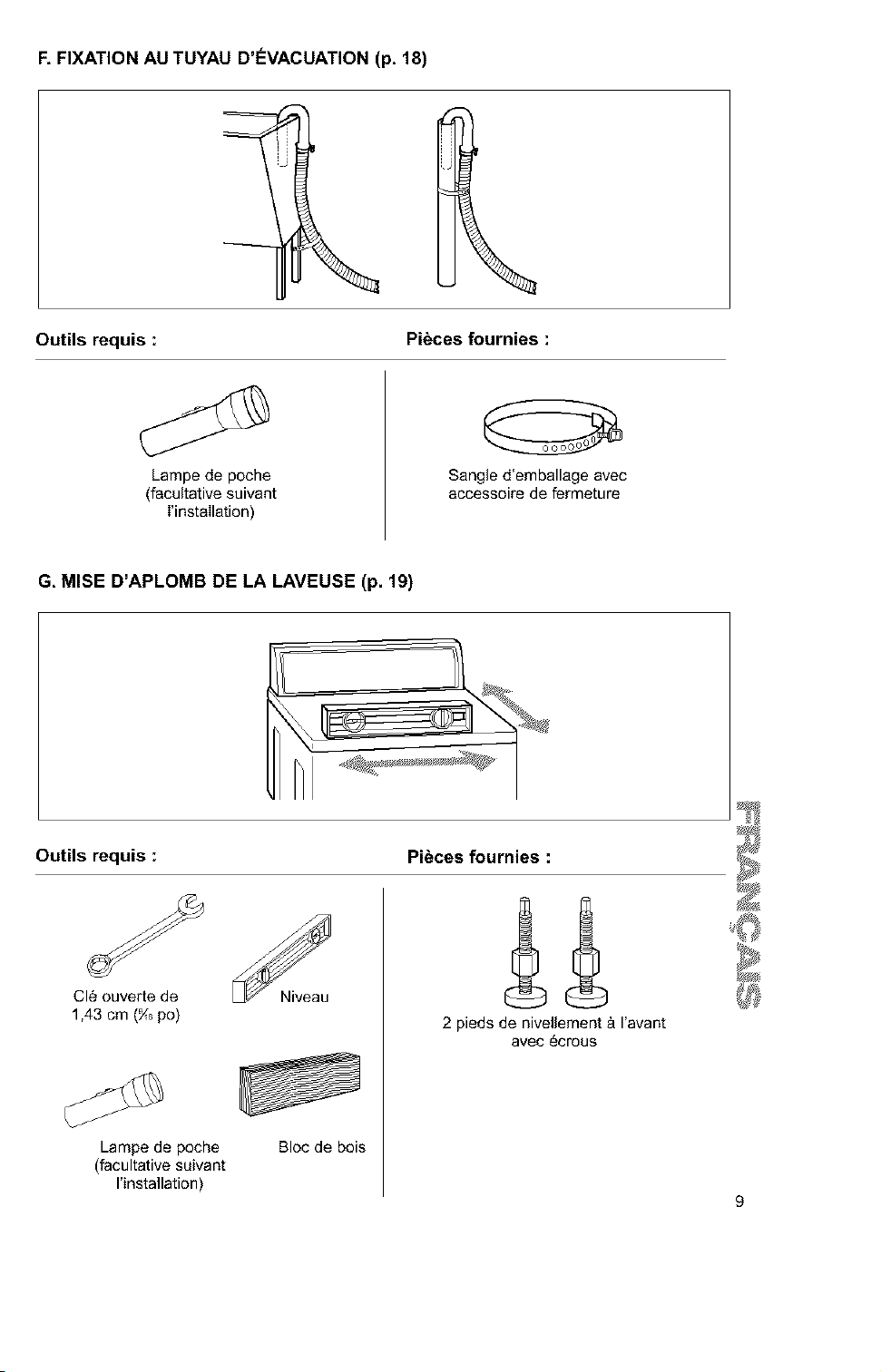

F. SECURE DRAIN HOSE (p. 18)

Tools Needed: Parts Supplied:

Flashlight (optional

depending on installation)

Shipping strap with fastener

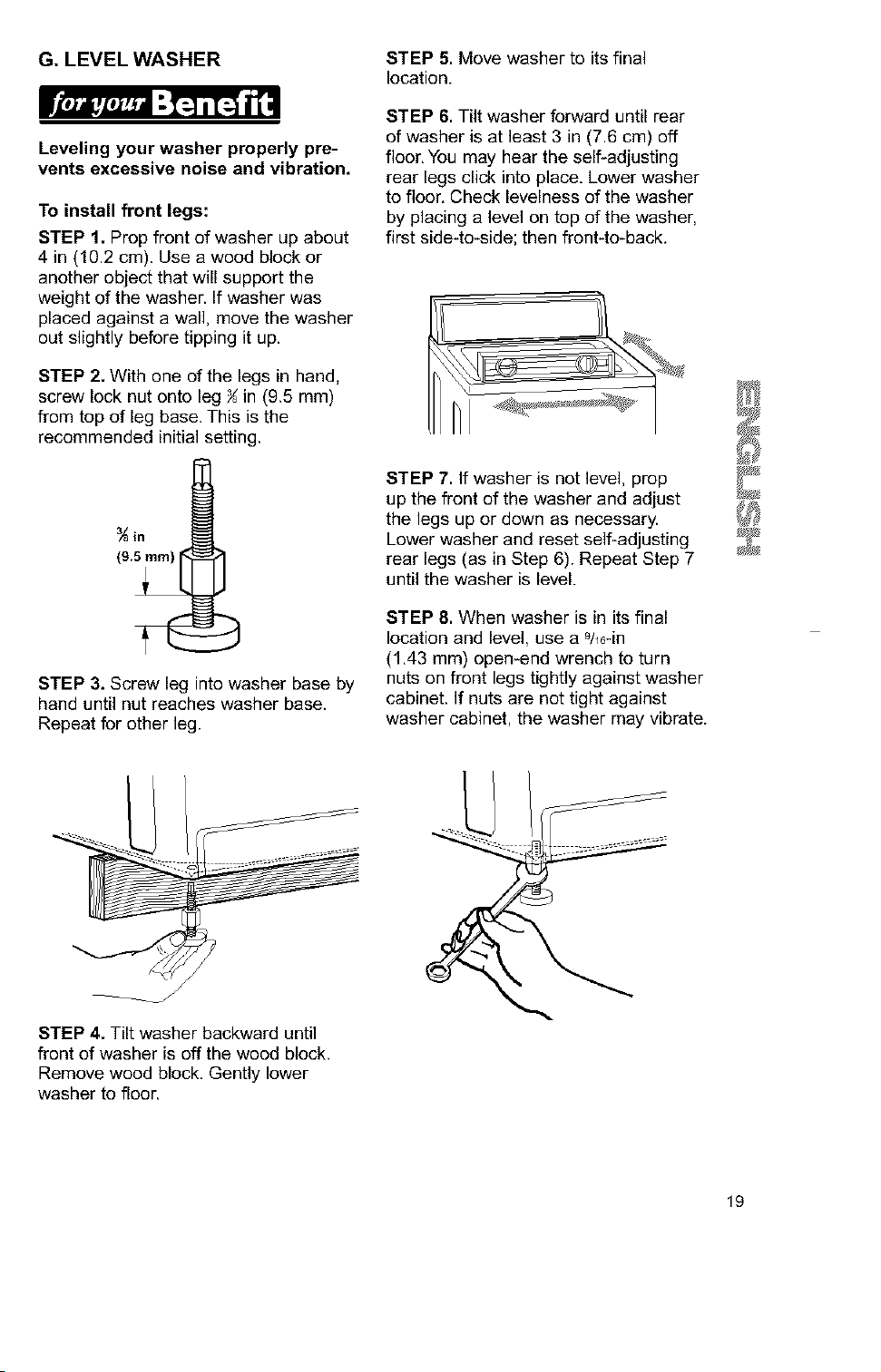

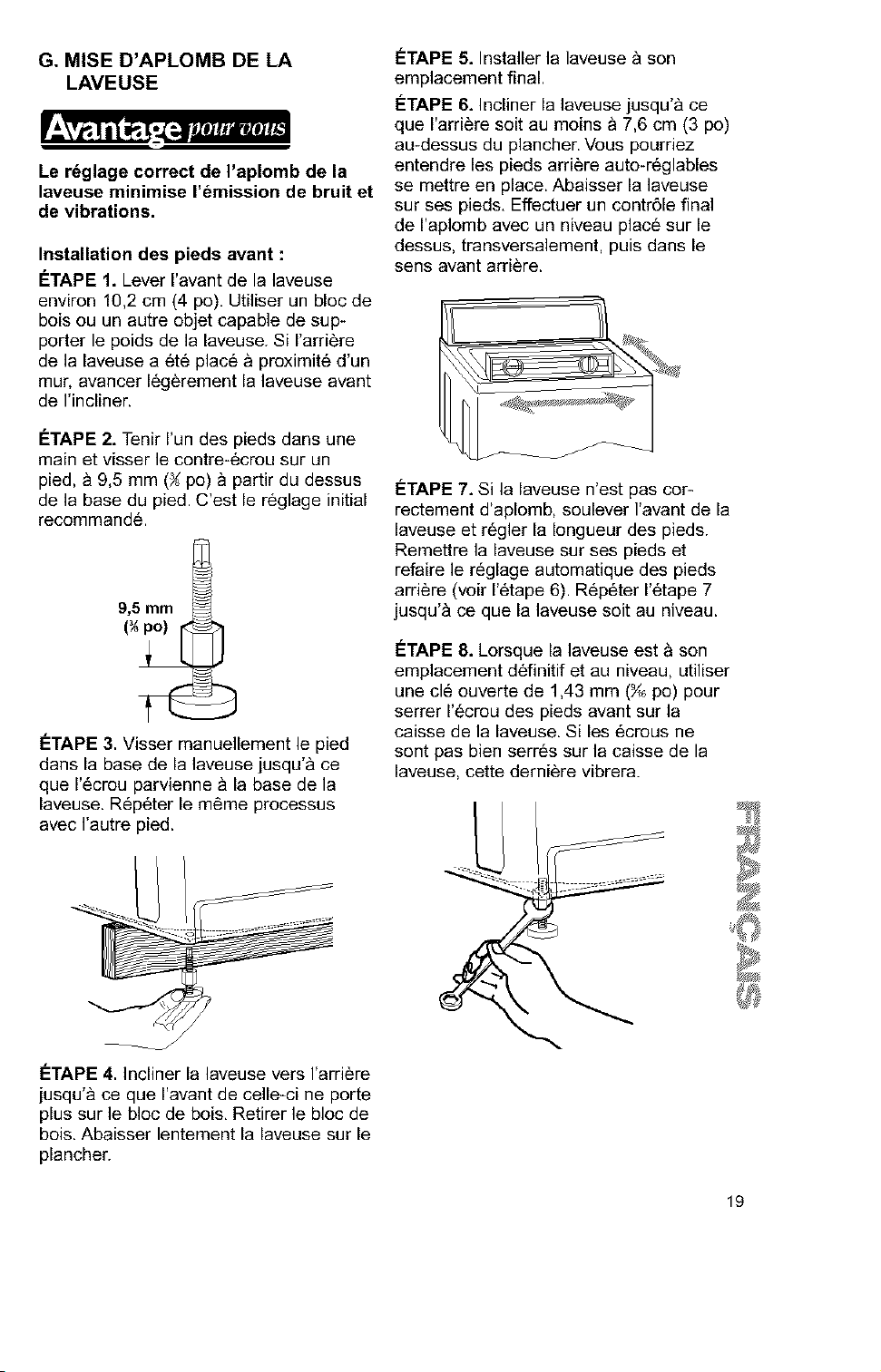

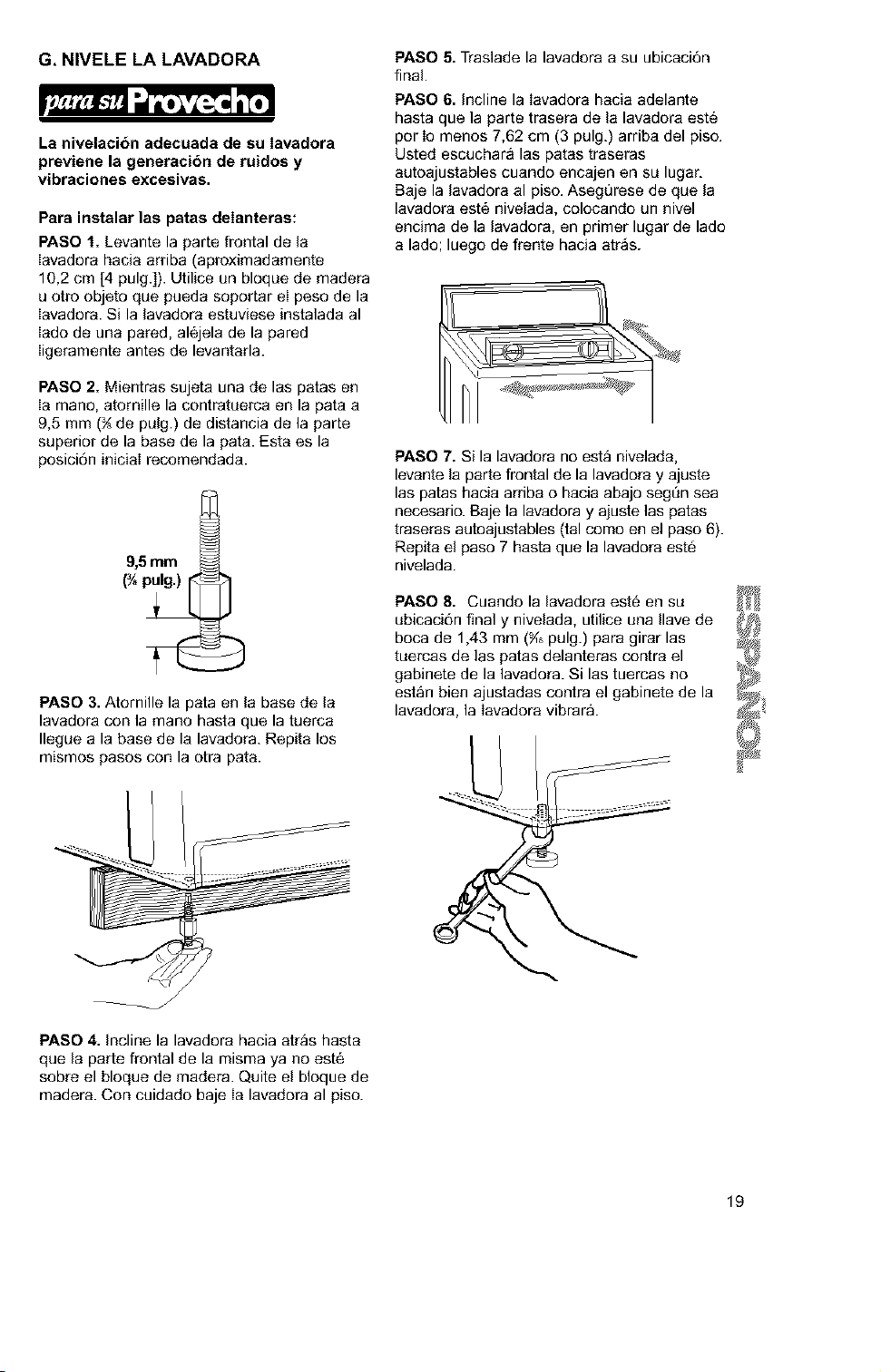

G, LEVEL WASHER (p. 19)

Tools Needed: Parts Supplied:

9/_6in (1.43 cm)

open-end wrench

Flashlight (optional

depending on installation)

Wood block

2 front leveling legs with nuts

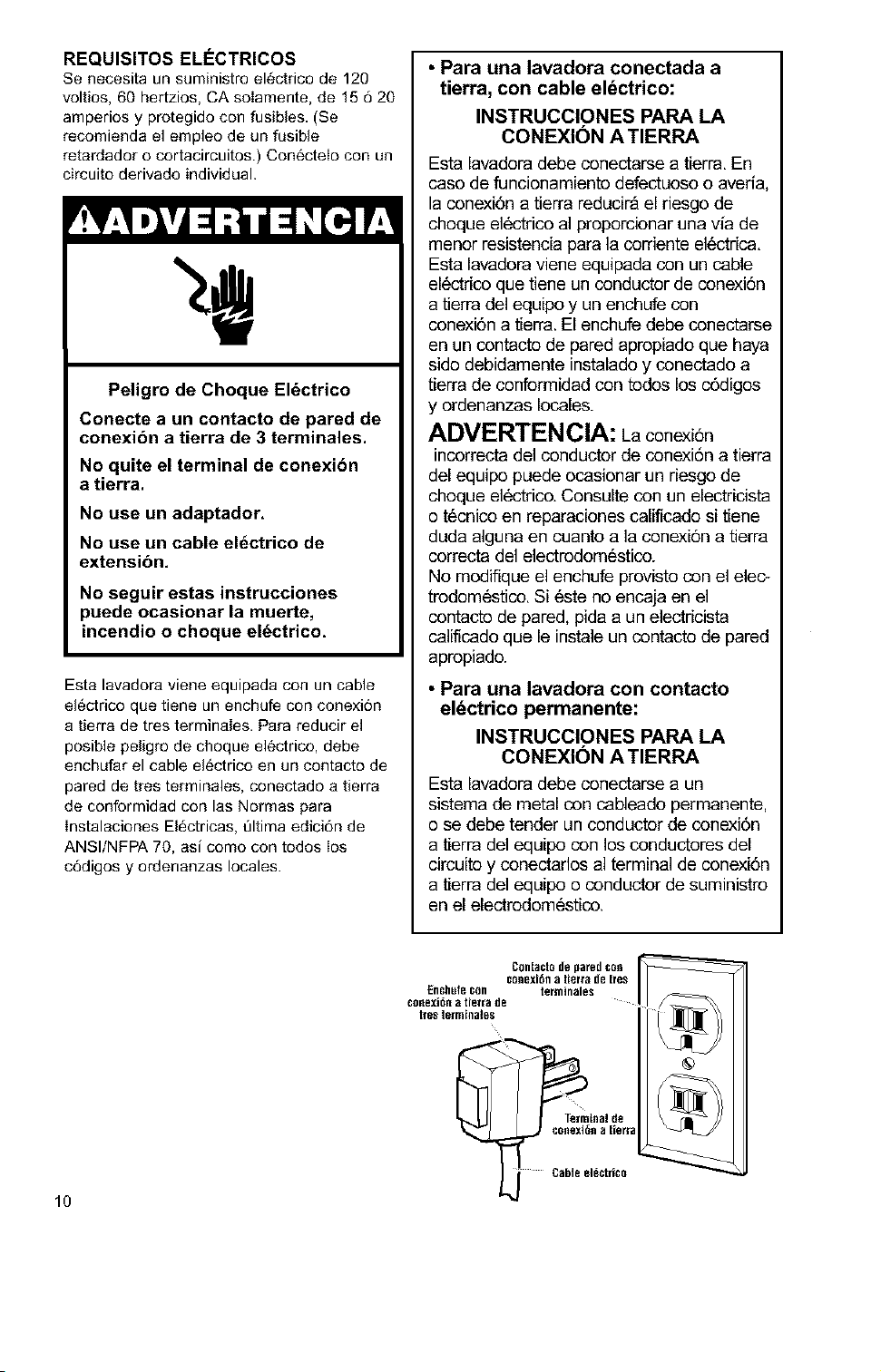

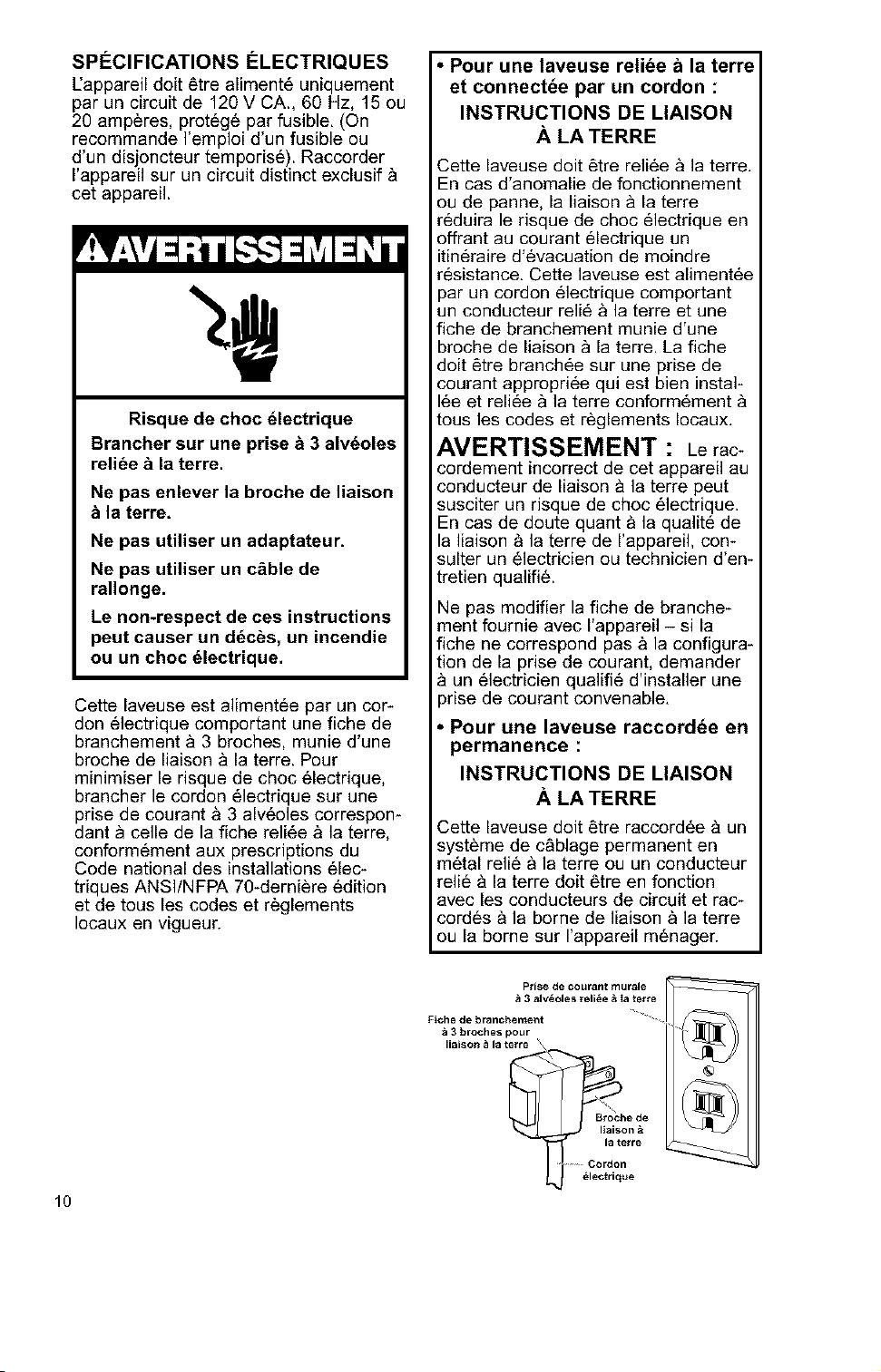

ELECTRICAL REQUIREMENTS

120-Volt, 60-Hz., AC-only, 15- or

20-ampere fused electrical supply is

required, (Time-delay fuse or circuit

breaker is recommended.) Connect

to an individual branch circuit.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions

can result in death, fire, or

electrical shock.

This washer is equipped with a power

supply cord having a 3 prong grounding

plug, To minimize possible shock hazard,

you must plug the power supply cord into

a mating 3 prong grounding-type wall

receptacle, grounded in accordance with

National Electrical Code, ANSl/NFPA

70qatest edition and all local codes and

ordinances.

3 prong

grounding-type

wall receptacle

3 prong

grounding plug

Grounding \ _== /_

Power supply

cord

• For a grounded, cord-

connected washer:

GROUNDING INSTRUCTIONS

This washer must be grounded. In the

event of malfunction or breakdown,

grounding will reduce the risk of

electrical shock by providing a path of

least resistance for electric current. This

washer is equipped with a cord having

an equipment-grounding conductor and

a grounding plug, The plug must be

plugged into an appropriate outlet that

is properly installed and grounded in

accordance with all local codes and

ordinances.

WARNING: Improper connection

of the equipment grounding conductor

can result in a risk of electric shock.

Check with a qualified electrician or

serviceman if you are in doubt as to

whether the appliance is properly

grounded.

Do not modify the plug provided with

the appliance - if it will not fit the

outlet, have a proper outlet installed by

a qualified electrician.

• For a permanently connected

washer:

GROUNDING INSTRUCTIONS

This washer must be connected to a

grounded metal, permanent wiring

system, or an equipment grounding

conductor must be run with the circuit

conductors and connected to the

equipment-grounding terminal or lead

on the appliance.

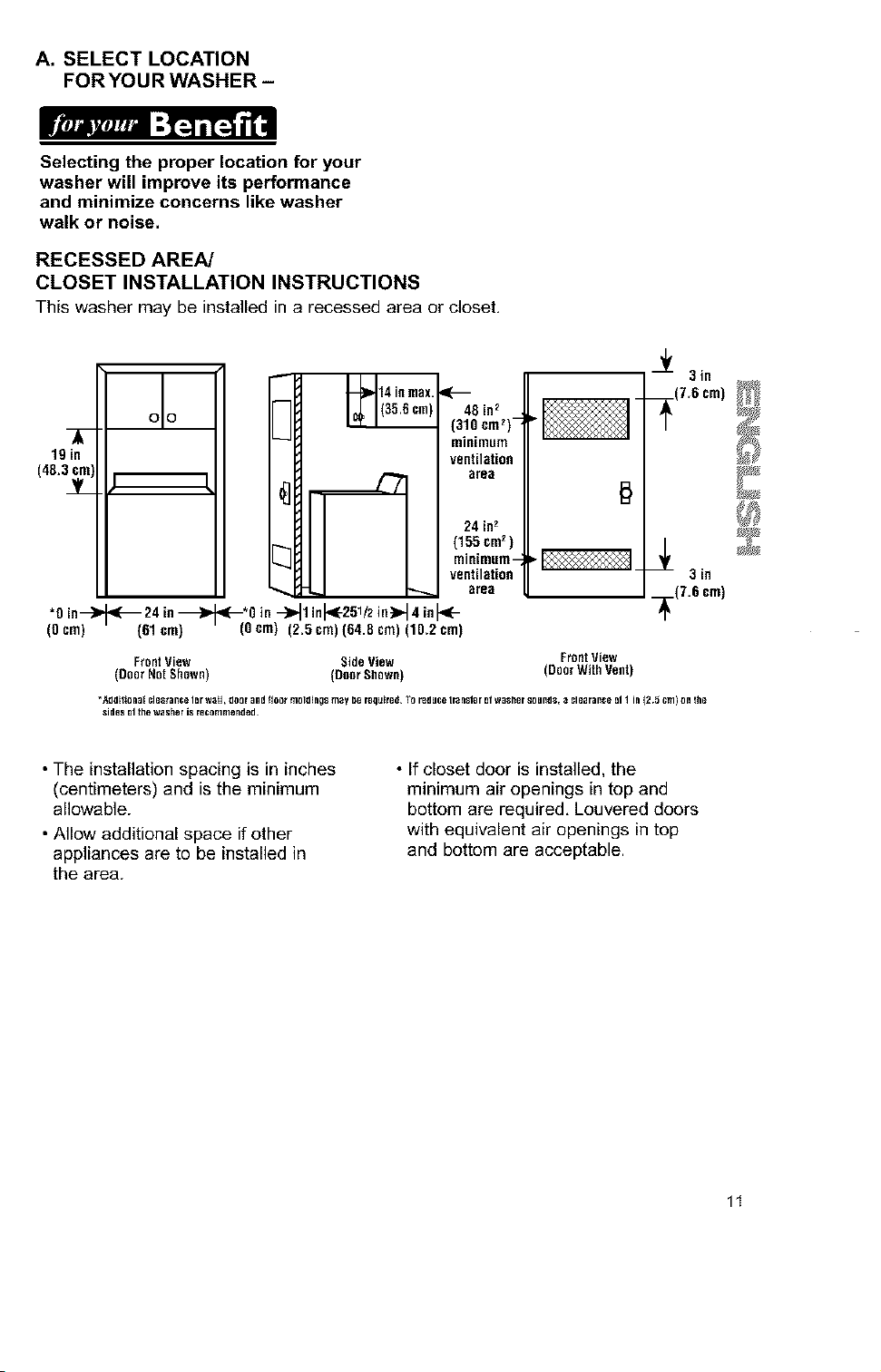

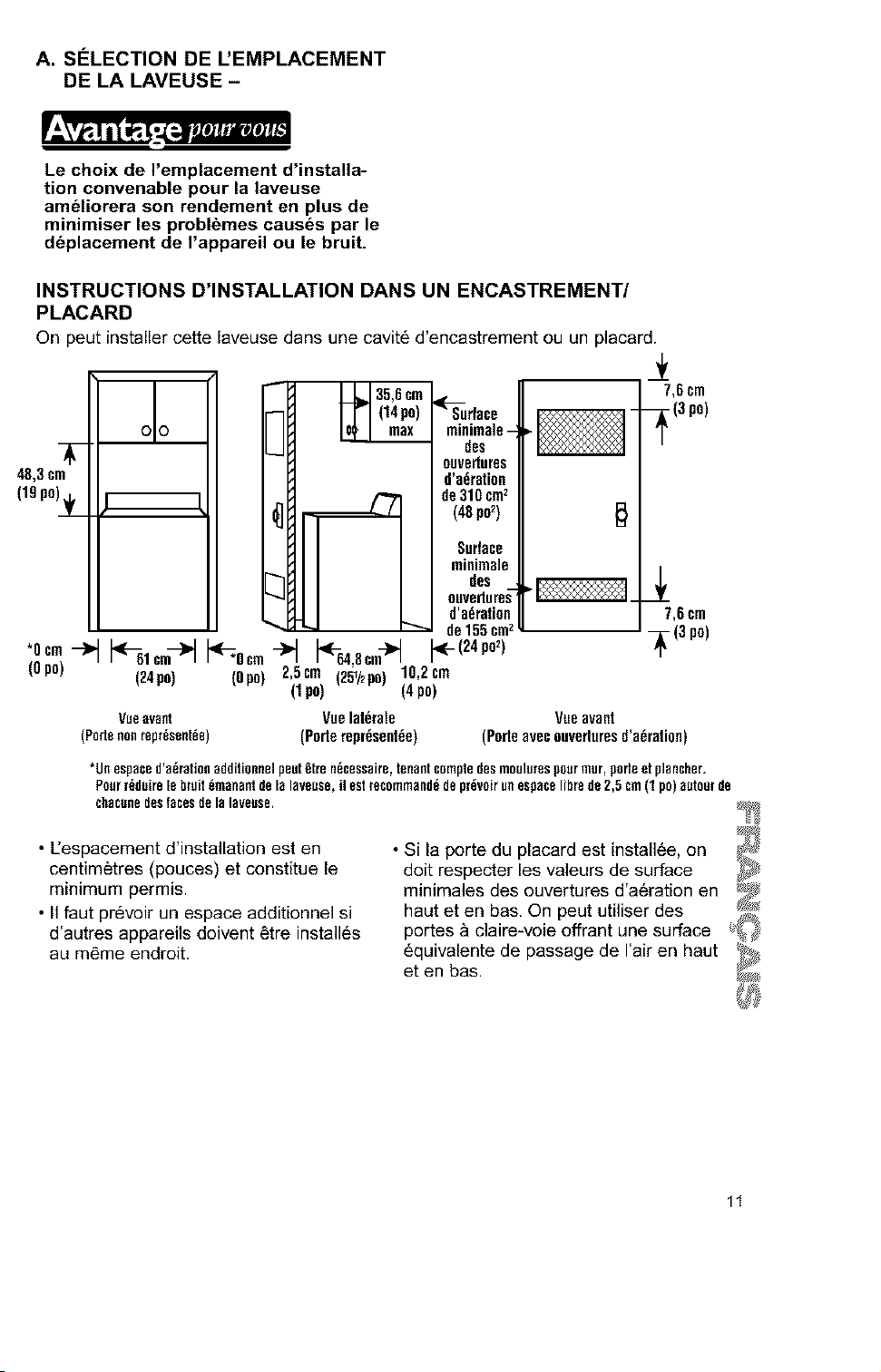

A. SELECT LOCATION

FORYOUR WASHER -

Selecting the proper location for your

washer will improve its performance

and minimize concerns like washer

walk or noise.

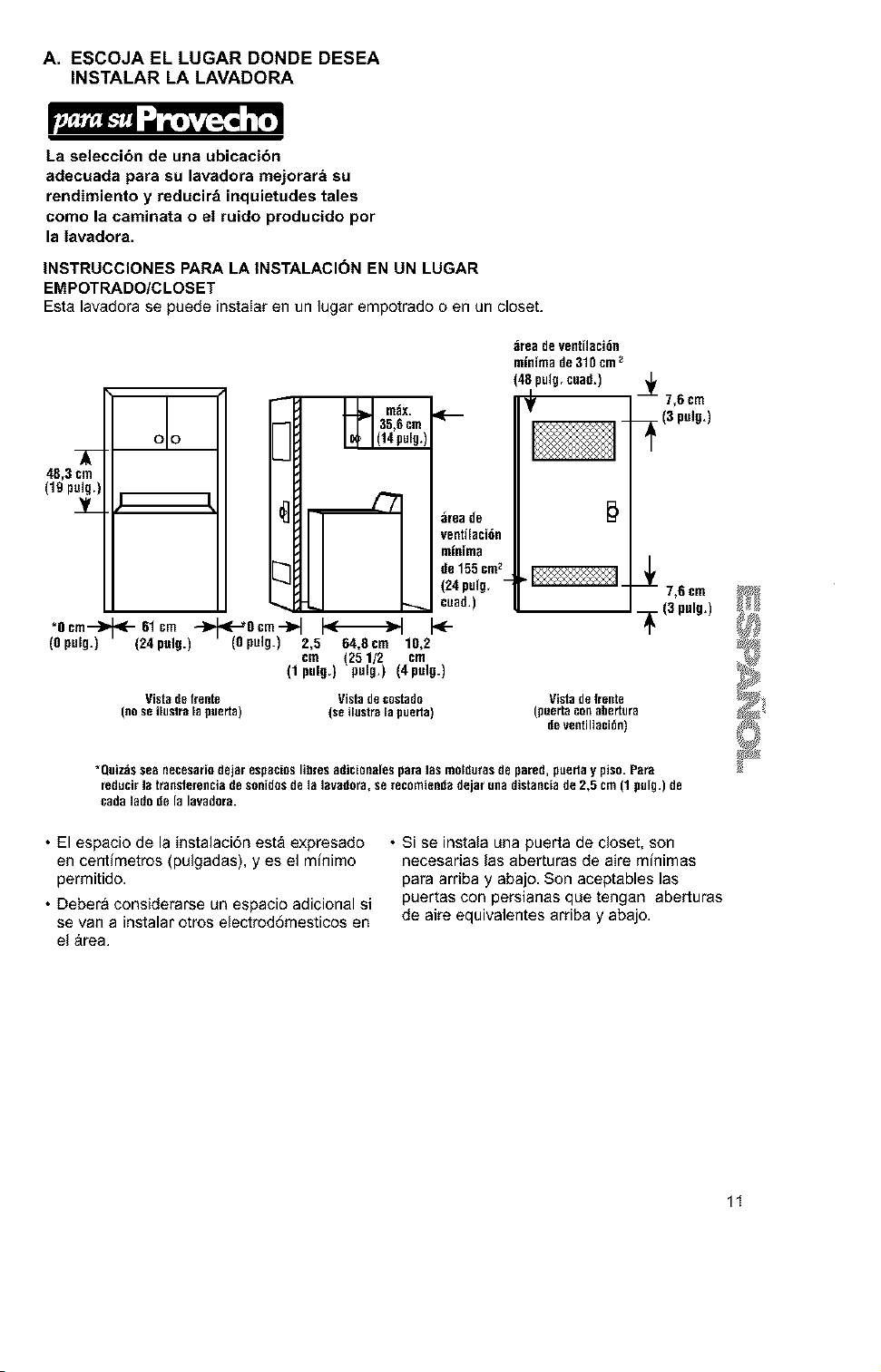

RECESSED AREAl

CLOSET INSTALLATION INSTRUCTIONS

This washer may be installed in a recessed area or closet.

1gin

(48.3_m)

*0 in-->_ _24 in _

(0 cm) (61cm)

_--*O in -_1 in1<(-251/2in_ 4in_-

(0crn)(2.5cm)(64.8cm)(10.2cm)

48 in2

mlnlmUlT1

ventilation

area

24 in_

(155cm_)

minimum-

ventilation

area

3in

3 in

__(7.6 cm)

FrontView Side View FrontView

(Door Not Shown) (Door Shown) (Door With Vent)

*Add[nonal cJelzranceIor waft, door and floor moldings may be required To reduce Iransler of washer sounds, a clearance ol 1 in (2 5 cm) on the

sides nl the washer is recommended¸

• The installation spacing is in inches

(centimeters) and is the minimum

allowable.

• Allow additional space if other

appliances are to be installed in

the area.

• If closet door is installed, the

minimum air openings in top and

bottom are required, Louvered doors

with equivalent air openings in top

and bottom are acceptable.

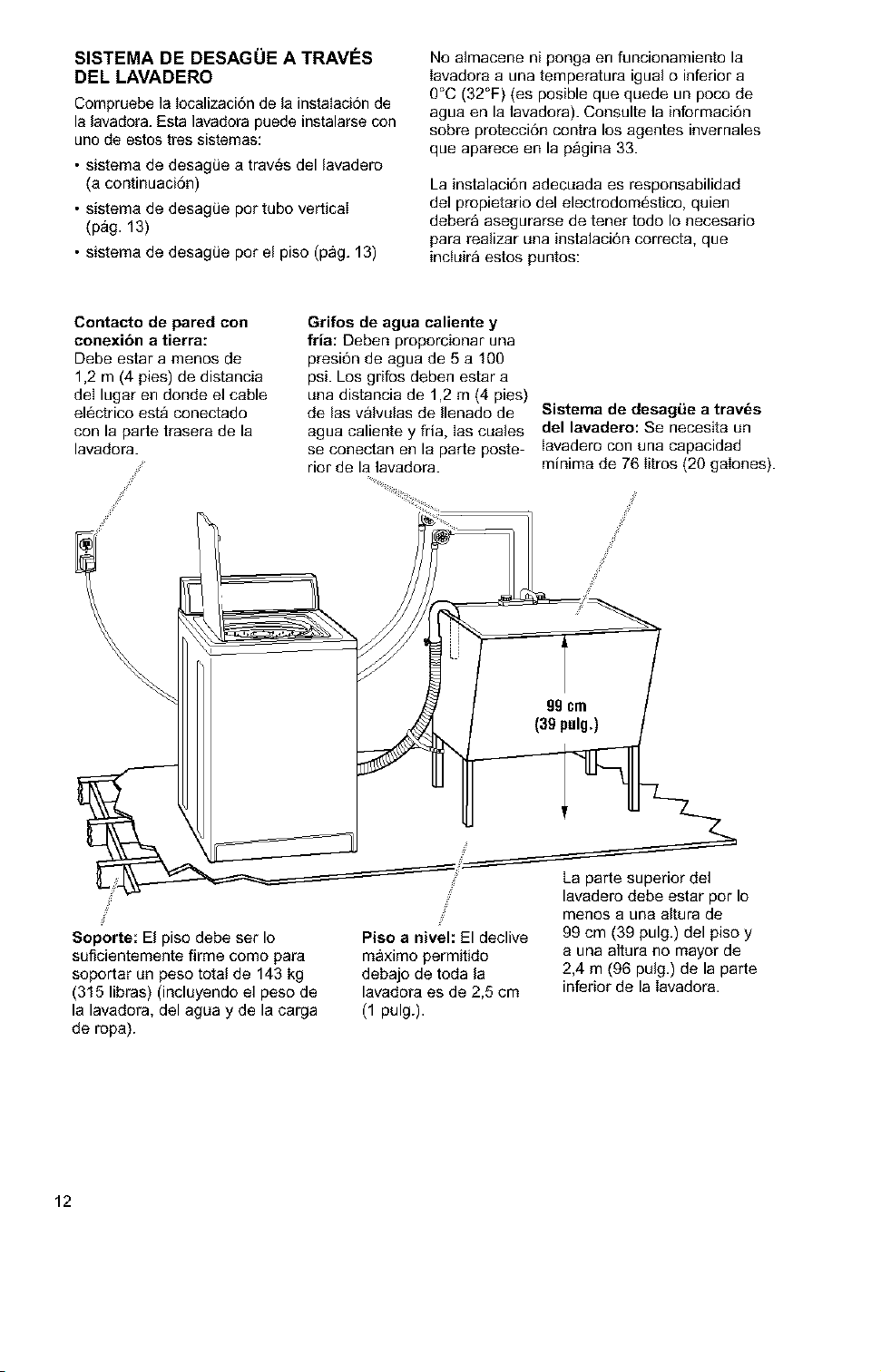

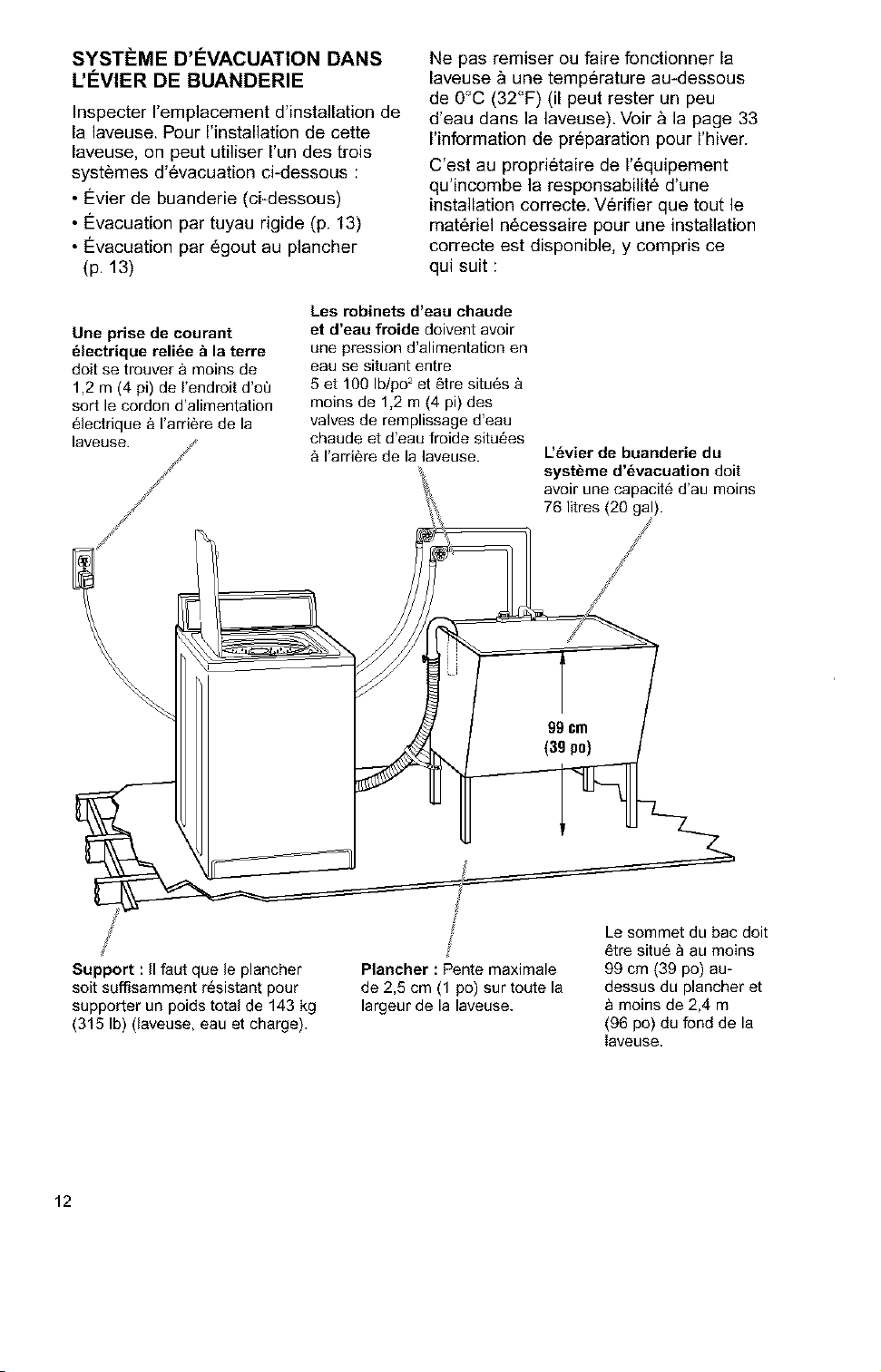

LAUNDRY TUB DRAIN SYSTEM

Check location where washer will be

installed. This washer can be installed

using one of three systems:

• Laundry tub drain system (below)

• Standpipe drain system (p, 13)

• Floor drain system (p, 13)

Do not store or operate washer at or

below 32°F (0°C) (some water may

remain in washer), See page 33 for

winterizing information.

Proper installation is your responsibility.

Make sure you have everything neces-

sary for correct installation including the

following points:

Grounded receptacle: Must Hot and cold water faucets:

be within 4 ft (1.2 m) of where Must provide water pressure

the power cord is attached to between 5-100 psi and be

the back of the washer, within 4 ft (1.2 m) of the hot

/ and cold water fill valves

attached to the back of the .

J washer Laundry tub dram system:

// " _%, Needs a minimum 20 gal

/ "_ (76 L) laundry tub.

p b must be at

/ least 39 in (99 cm)

Support: Floor must be sturdy Level floor: Maximum above floor and no

enough to support a total weight allowable slope under entire higher than 96 in

of 315 Ibs (143 kg) (includes washer- 1 in (2.5 cm). (2.4 m) from bottom

washer, water, and load weight), of washer.

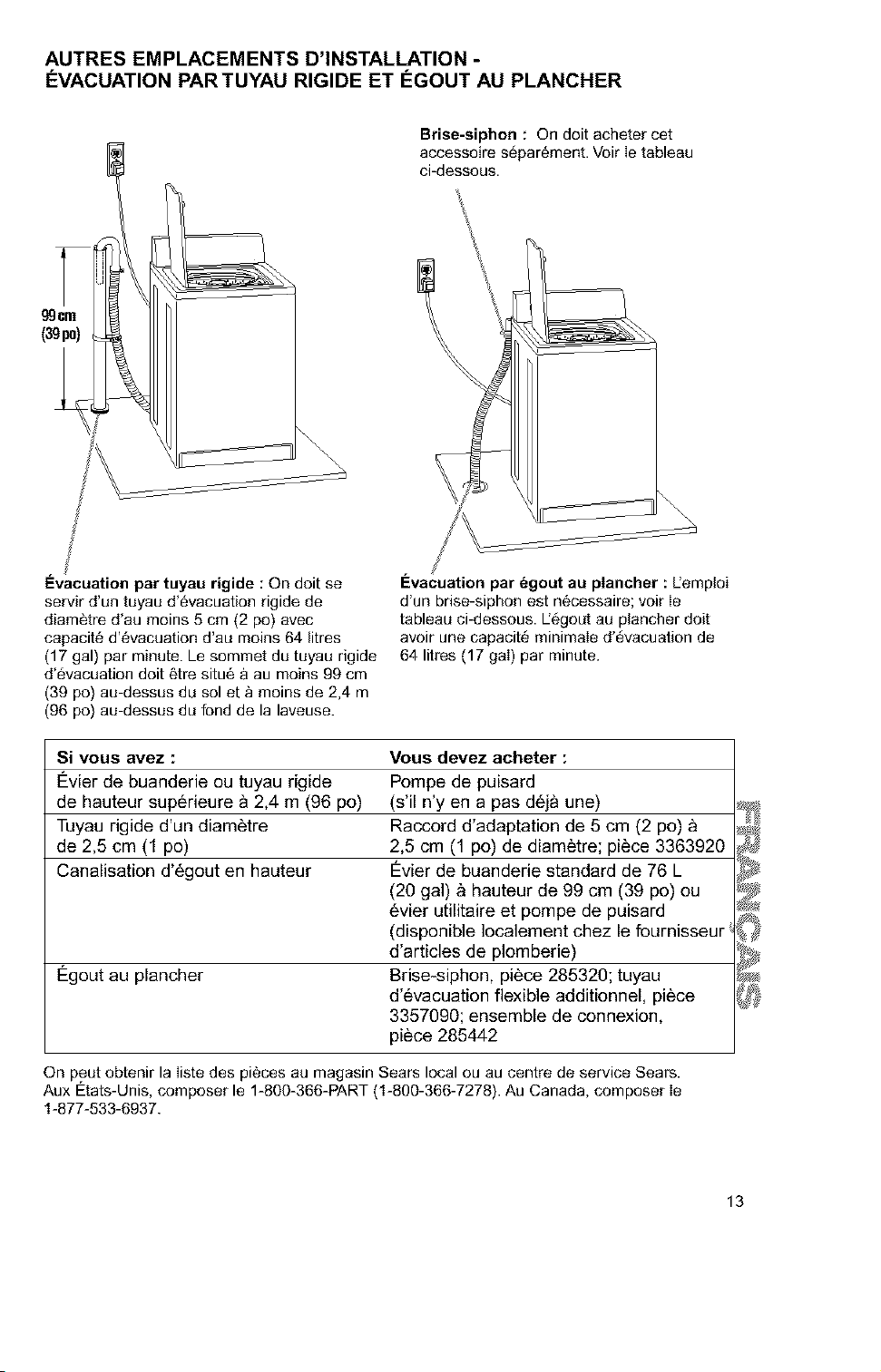

ALTERNATE LOCATIONS -

STANDPIPE AND FLOOR DRAIN SYSTEMS

Siphon break: Must be purchased

39 in

(99 cm}

drain system: Needs a 2-in

(5 cm) minimum diameter standpipe with

minimum carry-away capacity of 17 gal (64 L)

per minute. Top of standpipe must be at least

39 in (99 cm) above floor and no higher than

96 in (2.4 m) from bottom of washer.

Floor drain system: Requires a siphon

break, see chart below. A minimum

carry-away capacity of 17 gaI (64 L) per

minute is required.

If you have: You will need to buy:

Laundry tub or standpipe

taller than 96 in (2,4 m)

1 in (2,5 cm) diameter

standpipe

Overhead sewer

Sump pump system

(if not already available)

2 in (5 cm) diameter to 1 in (2,5 cm) diameter

standpipe adapter, Part No. 3363920

Standard 20 gal (76 L), 39 in (99 cm) tall drain

tub or utility sink and sump pump (available

from local plumbing suppliers)

Floor drain Siphon break, Part No, 285320;

additional drain hose, Part No, 3357090;

and Connector Kit, Part No. 285442

Parts listed are available from your local Sears store or Sears Service Center. In the United

States, call 1-800-366-PART(1-800-366-7278). In Canada, calI 1-877-533-6937.

B. REMOVE SHIPPING STRAP

Removing the shipping strap is

necessary for smooth operation.

If the shipping strap is not removed,

the washer will make excessive noise.

STEP 2. Pull firmly to remove the end of

the shipping strap that remains pinned

to the back of the washer. This will

release the rear self-leveling legs.

To prevent floor damage, set washer

onto cardboard before moving across

floor. Move washer close to its final

location.

STEP 1. Do not cut yellow strap. Pull

yellow strap firmly, until completely

removed from washer. Depending on

your model, there should be either two

or three cotter pins on the end of the

shipping strap when it is pulled out of

the washer. The electrical plug is

attached to this shipping strap.

Electricalplug

Shippingstrap

STEP 3. Cut the shipping strap about

16 in (40 cm) from plug end. Look for

the words "CUT HERE." Discard end

with the cotter pins. Slide remainder

of shipping strap from the electrical

plug. You will use this to secure the

drain hose.

PULL

C. CONNECT DRAIN HOSE

II'te_,=_leJ_";1=.]i[_ ]'["

Proper connection of the drain hose

will protect your floors from damage

due to water leakage.

STEP 1, To prevent the drain hose from

coming off or leaking, it must be installed

per the following instructions:

IMPORTANT: To ensure proper installa-

tion, this procedure must be followed

exactly,

a. Wet the inside of the straight end of the

drain hose with tap water, DO NOT

USE ANY OTHER LUBRICANT.

b, Squeeze ears of silver, double-wire

clamp with pliers to open. Place clamp

over the straight end of the drain hose

_/4in (6 mm) from the end.

d. Place clamp over area marked

"CLAMR" Release clamp.

TWIST

;in

(6 ram)

c. Open clamp. Twist hose back and forth

while pushing down onto drain

connector at the bottom of the washer.

Continue until hose contacts the ribbed

stop on the cabinet.

(6¼_m)/_Orain H0se_ _

¼ in

(6 ram)

If you have: You will need to buy:

Drain hose that is too short Drain hose, Part No, 388423 and

hose kit, Part No. 285442

Drain hose that is too long Hose kit, Part No. 285442

A problem with lint clogging your drain Drain protector, Part No, 367031

Parts listed are available from your local Sears store or Sears Service Center. In the United

States, call 1-800-366-PART (1-800-366-7278). in Canada, call 1-877-533-6937.

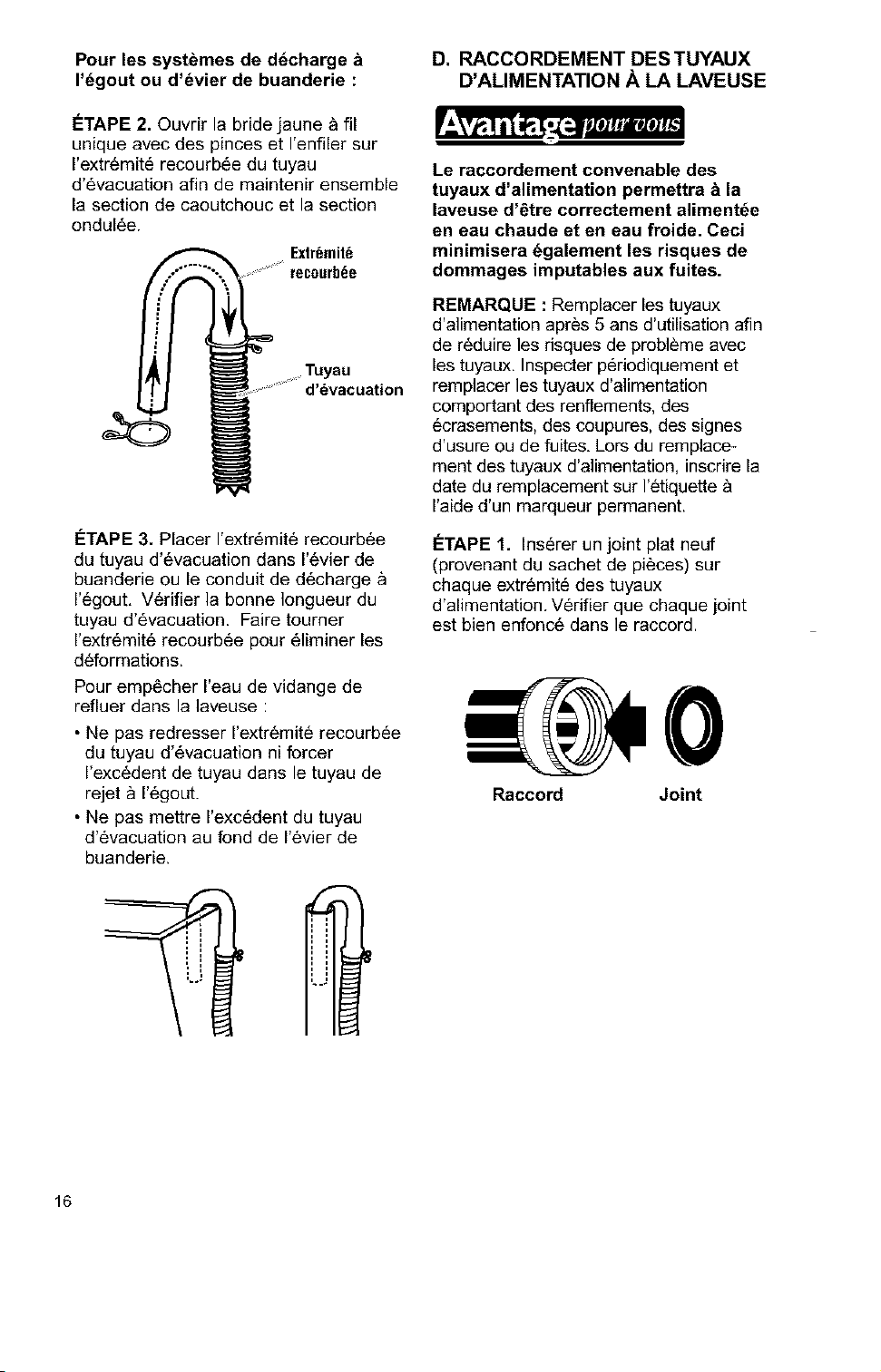

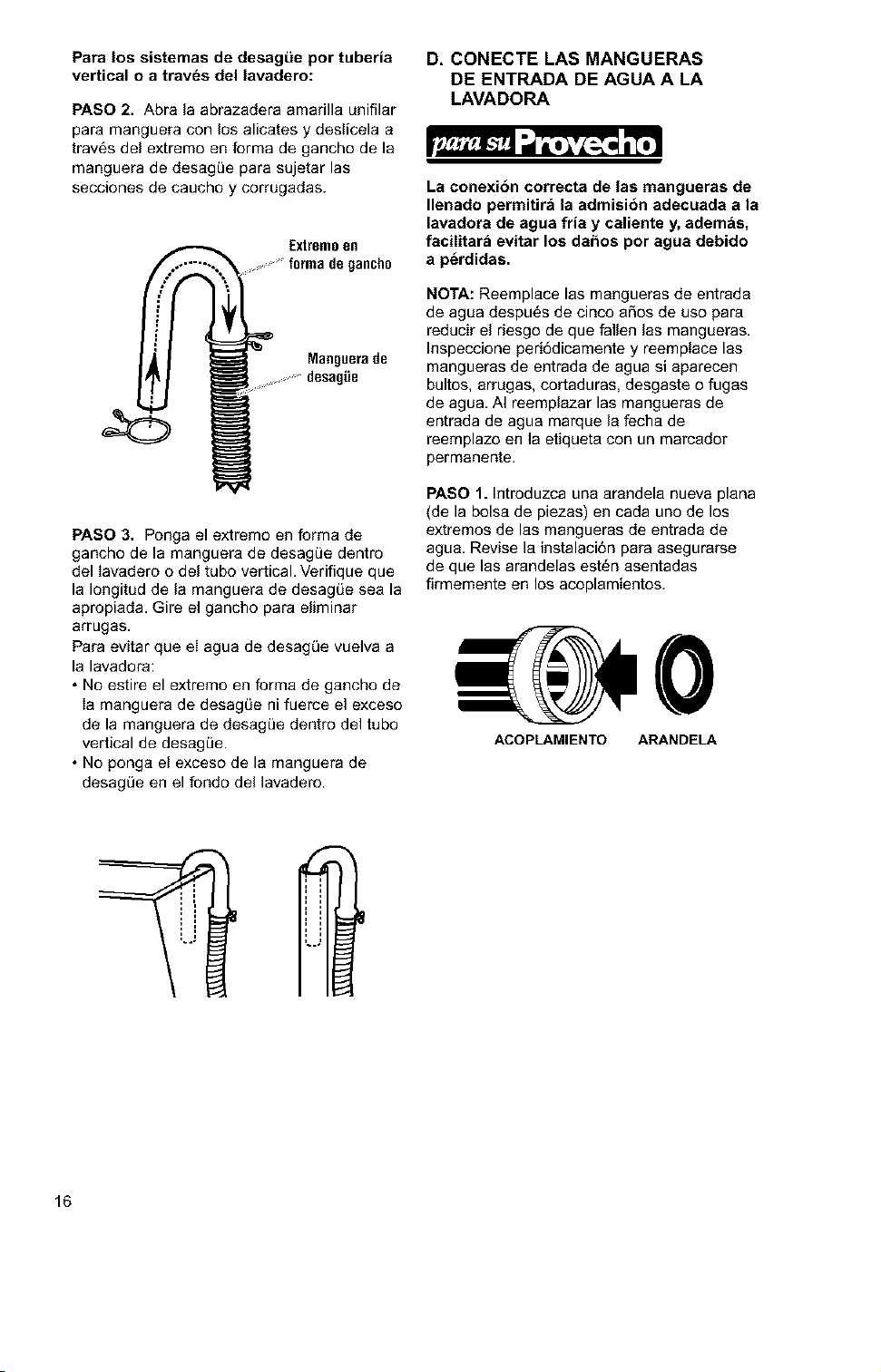

For standpipe or laundry tub drain

systems:

STEP 2. Open yellow, single-wire clamp

with pliers and slide over hooked end

of drain hose to secure the rubber and

corrugated sections together.

. HookedEnd

/j,_, DrainHose

STEP 3. Put hooked end of drain hose

into laundry tub or standpipe. Check

for proper length of drain hose. Rotate

hook to eliminate kinks.

To prevent drain water from going back

into the washer:

• Do not straighten hooked end of drain

hose and force excess drain hose into

standpipe.

• Do not lay excess drain hose in bottom

of laundry tub.

D. CONNECT INLET HOSES

TO WASHER

Proper connection of your inlet hoses

will allow hot and cold water to enter

your washer properly. It also helps

prevent water damage due to leaks.

NOTE: Replace inlet hoses after five

years of use to reduce the risk of hose

failure, Periodically inspect and replace

inlet hoses if bulges, kinks, cuts, wear,

or leaks are found, When replacing

your inlet hoses, mark the date of

replacement on the label with a

permanent marker.

STEP 1. Insert one new, flat washer (from

the parts bag) into each end of the inlet

hoses. Check that washers are firmly

seated in couplings.

COUPLING WASHER

pliers. Screw on coupling by hand. Make

an additional two-thirds turn with pliers to

tighten coupling, DO NOT OVER-

TIGHTEN; this could damage the valves.

STEP 2. Attach the hose with the red E. CONNECT INLET HOSES

coupling to the hot water (bottom) inlet TO WATER FAUCETS

valve. Attaching the red coupling first

makes it easier to tighten connection with STEP 1, Make sure washer basket is

empty, Run water through both faucets

into a bucket or laundry tub to get rid of

particles in the water lines that might

clog hoses. Determine which faucet is

hot and which is cold. Mark the hot

water faucet.

Hot

Water

Inlet

Valve

ColdWater

Inlet Valve

STEP 3, Attach the hose with the blue

coupling to the cold water (top) inlet

valve, Screw on coupling by hand, Make

an additional two-thirds turn with pliers to

tighten coupling. DO NOT OVER-

TIGHTEN; this could damage valves.

STEP 2, Attach the hose with the red

coupling to the hot water faucet, Screw

on coupling by hand. Make an additional

two-thirds turn with pliers to tighten

coupling, DO NOT OVERTIGHTEN;

this could damage the coupling.

STEP 3. Attach the hose with the blue

coupling to the cold water faucet,

Screw on coupling by hand. Make an

additional two-thirds turn with pliers to

tighten coupling. DO NOT OVER-

TIGHTEN; this could damage the

coupling.

STEP 4, Turn on water faucets and

check for leaks. A small amount of water

may enter the washer. You will drain this

later.

I If you have: You will need to buy:

Water faucets beyond the 2 longer water fill hoses:

reach of water fill hoses 6 ft (1,8 m), Part No. 76314

10 ff (3.0 m), Part No. 350008

Farts listed are available from your local Sears store or Sears Service Center. In the United

States, call 1-800-366-PART(1-800-366-7278). In Canada, calI 1-877-533-6937.

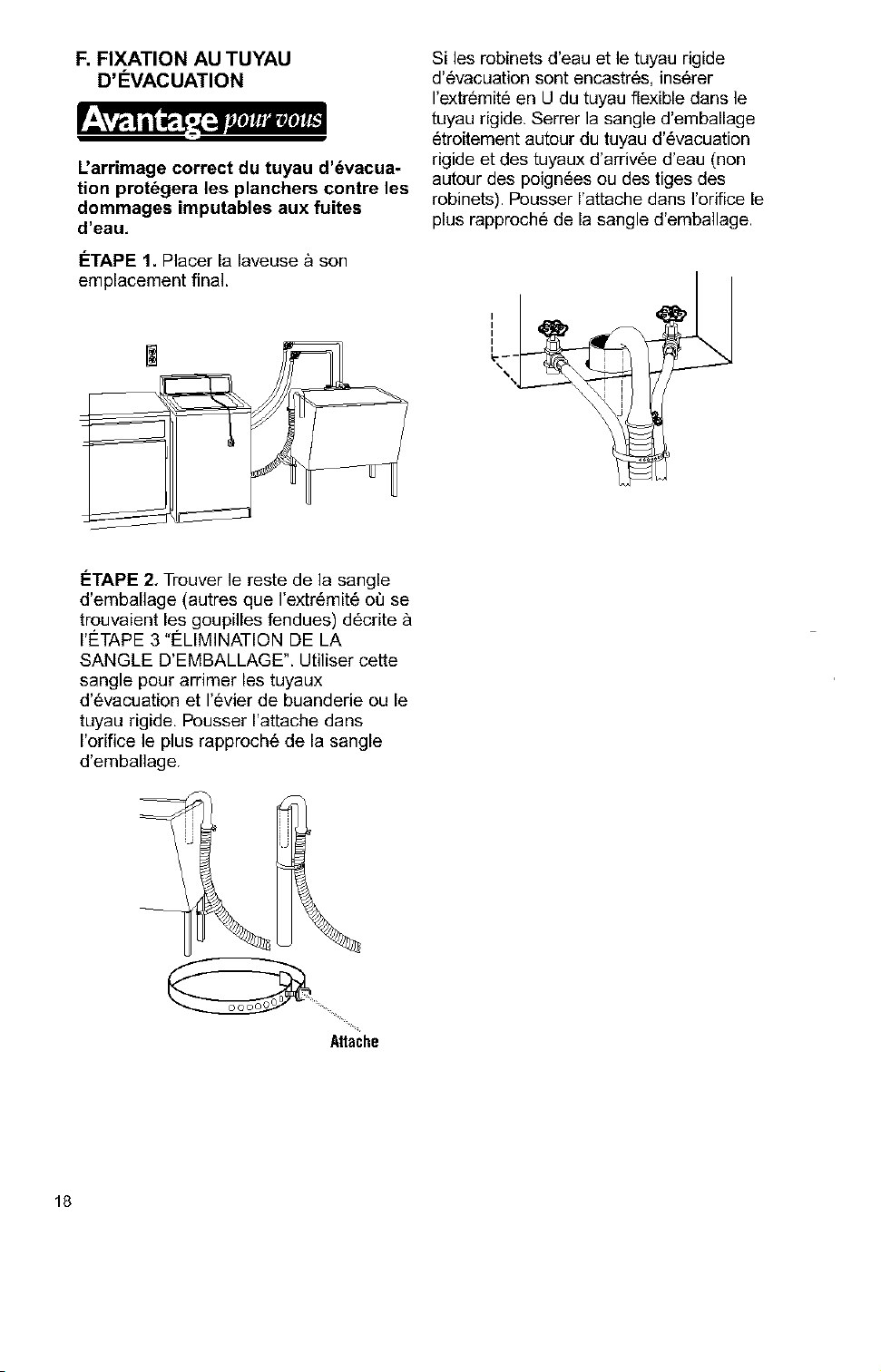

F. SECURE DRAIN HOSE

IP'I+_'jar+t_'j++.":I_]m[_ ii-,

Securing the drain hose properly will

protect your floors from damage due

to water leakage.

STEP 1. Move washer to its final

location.

If the water faucets and drain standpipe

are recessed, put hooked end of drain

hose in standpipe. Tightly wrap the

shipping strap around the drain hose

and water inlet hoses (not the handles

or stems), Push fastener into the

nearest hole in the shipping strap.

STEP 2. Locate the remaining piece

of shipping strap (not the end with the

cotter pins) from STEP 3 of "REMOVE

SHIPPING STRAR" Use it to wrap the

drain hose together with the laundry tub

or standpipe. Push fastener into the

nearest hole in the shipping strap.

Fastener

G. LEVEL WASHER

Leveling your washer properly pre-

vents excessive noise and vibration,

To install front legs:

STEP 1. Prop front of washer up about

4 in (10.2 cm). Use a wood block or

another object that will support the

weight of the washer. If washer was

placed against a wall, move the washer

out slightly before tipping it up.

STEP 2. With one of the legs in hand,

screw lock nut onto leg ;{ in (9.5 mm)

from top of leg base. This is the

recommended initial setting.

STEP 3. Screw leg into washer base by

hand until nut reaches washer base.

Repeat for other leg.

STEP 5. Move washer to its final

location.

STEP 6. Tilt washer forward until rear

of washer is at least 3 in (7.6 cm) off

floor, You may hear the self-adjusting

rear legs click into place, Lower washer

to floor, Check levelness of the washer

by placing a level on top of the washer,

first side-to_side; then front4o_back,

STEP 7. If washer is not level, prop

up the front of the washer and adjust

the legs up or down as necessary.

Lower washer and reset self-adjusting

rear legs (as in Step 6). Repeat Step 7

until the washer is level.

STEP 8. When washer is in its final

location and level, use a 9/_-in

(1,43 mm) open-end wrench to turn

nuts on front legs tightly against washer

cabinet. If nuts are not tight against

washer cabinet, the washer may vibrate.

STEP 4. Tilt washer backward until

front of washer is off the wood block.

Remove wood block. Gently lower

washer to floor.

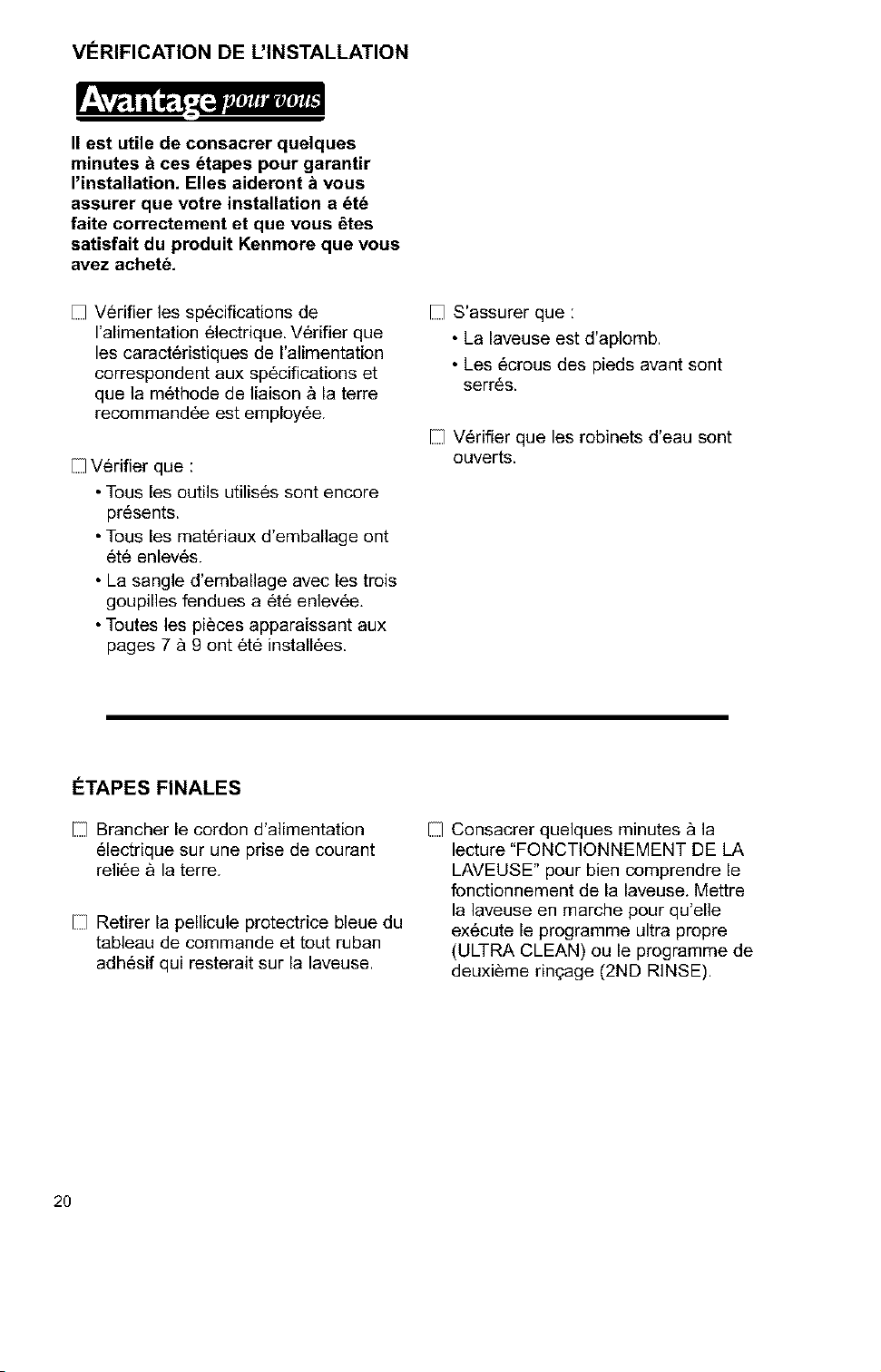

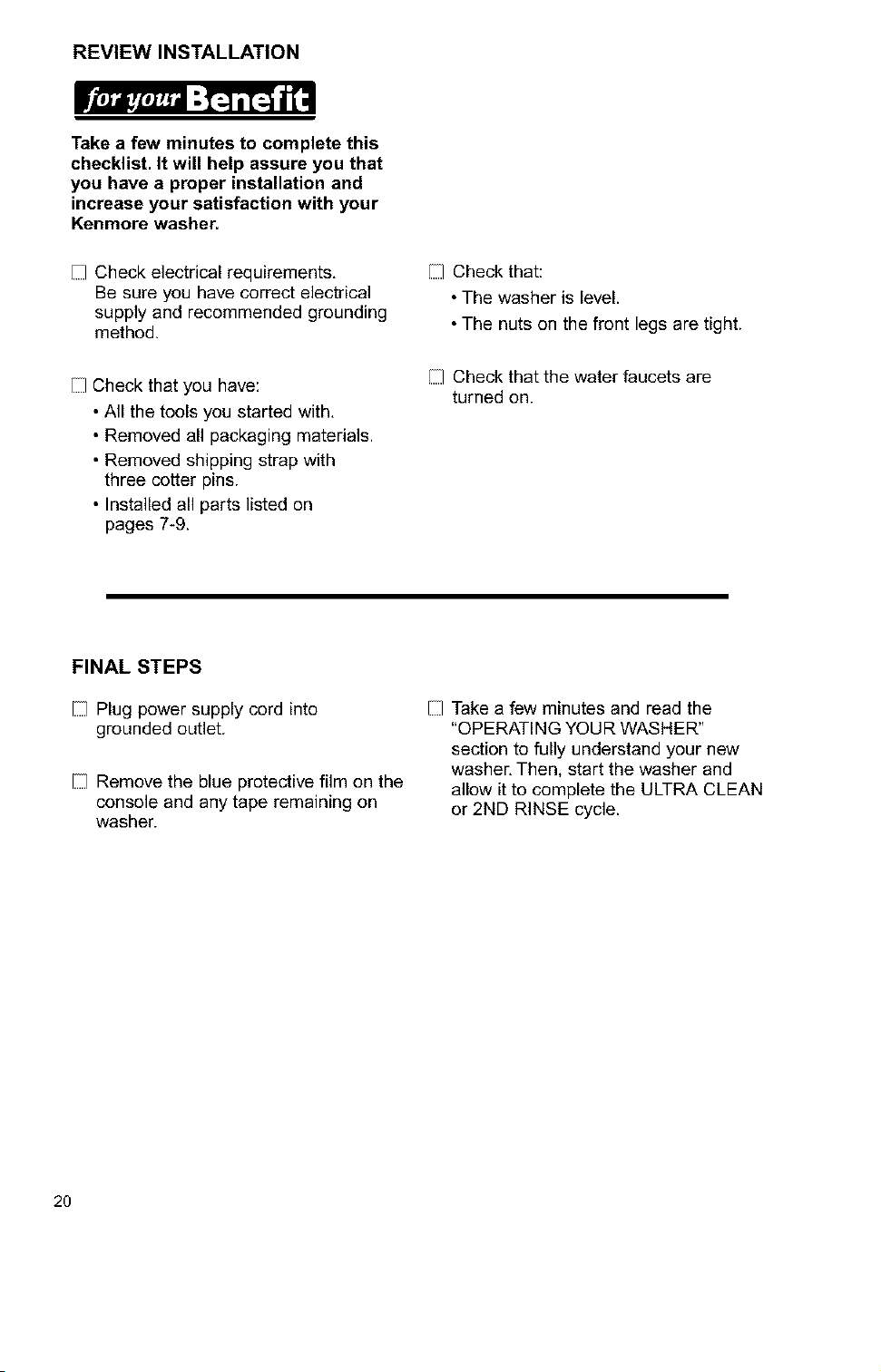

REVIEW INSTALLATION

Take a few minutes to complete this

checklist. It will help assure you that

you have a proper installation and

increase your satisfaction with your

Kenmore washer.

[ Check electrical requirements,

Be sure you have correct electrical

supply and recommended grounding

method.

[ Check that you have:

• All the tools you started with,

• Removed all packaging materials.

• Removed shipping strap with

three cotter pins.

• Installed all parts listed on

pages 7-9.

[ Check that:

• The washer is level.

• The nuts on the front legs are tight.

[ Check that the water faucets are

turned on.

FINAL STEPS

Plug power supply cord into

grounded outlet.

I Remove the blue protective film on the

console and any tape remaining on

washer.

[ Take a few minutes and read the

"OPERATING YOUR WASHER"

section to fully understand your new

washer, Then, start the washer and

allow it to complete the ULTRA CLEAN

or 2ND RINSE cycle.

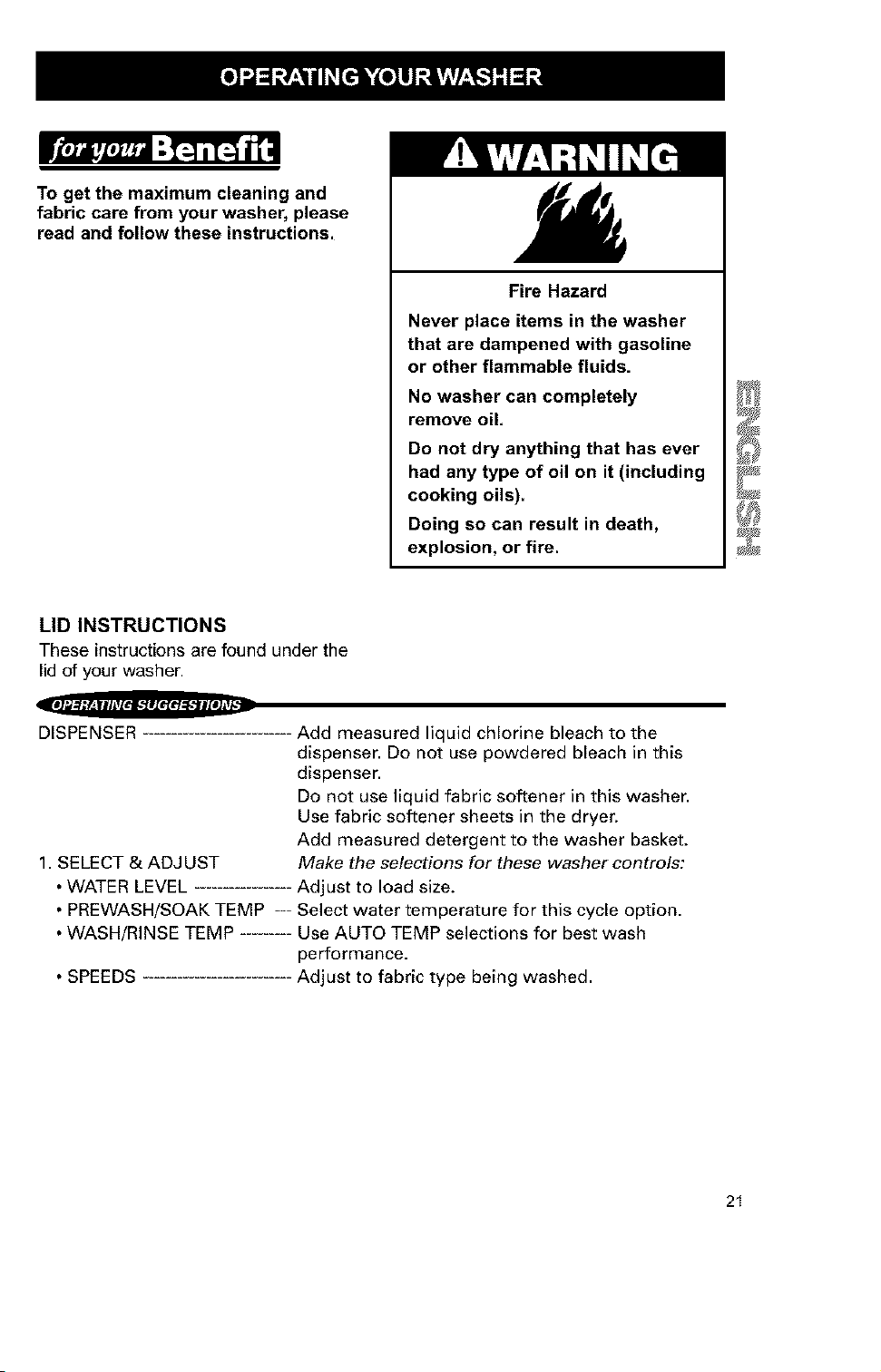

p't,J.,,el,J_o :[_) n[_/'["

To get the maximum cleaning and

fabric care from your washer, please

read and follow these instructions.

Fire Hazard

Never place items in the washer

that are dampened with gasoline

or other flammable fluids.

No washer can completely

remove oil.

Do not dry anything that has ever

had any type of oil on it (including

cooking oils).

Doing so can result in death,

explosion, or fire.

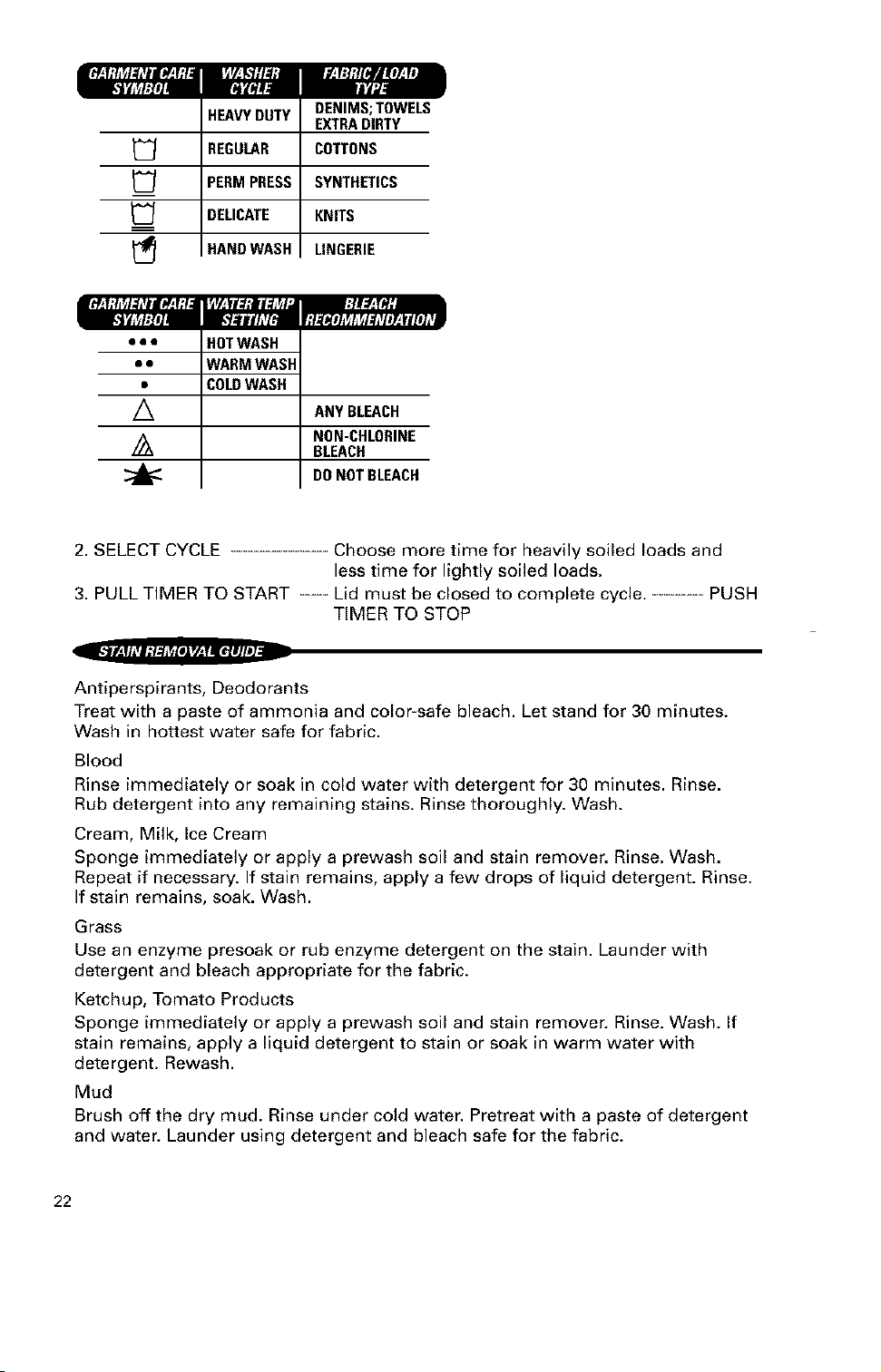

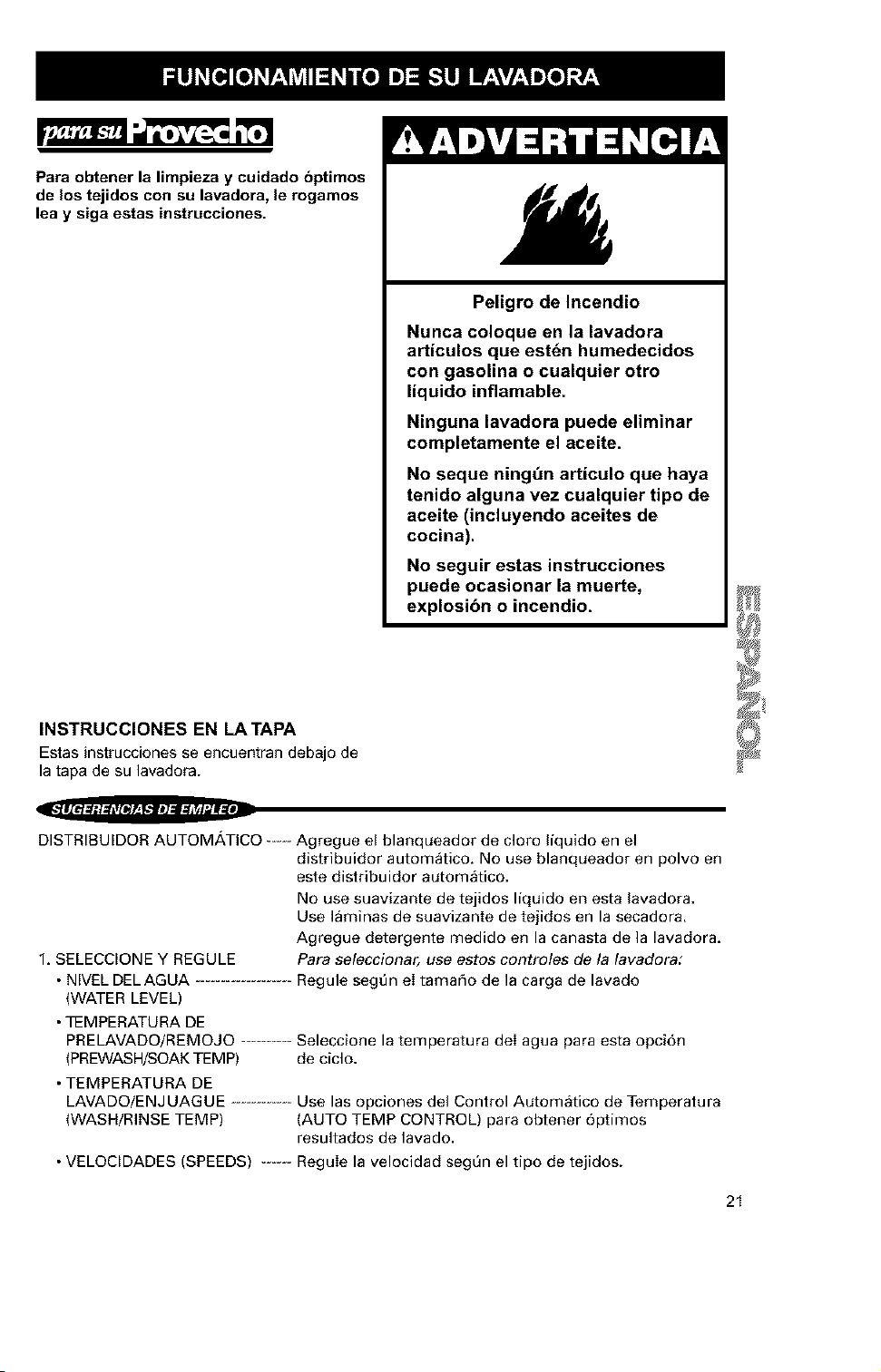

LID INSTRUCTIONS

These instructions are found under the

lid of your washer.

DISPENSER Add measured liquid chlorine bleach to the

dispenser. Do not use powdered bleach in this

dispenser.

Do not use liquid fabric softener in this washer.

Use fabric softener sheets in the dryer.

Add measured detergent to the washer basket.

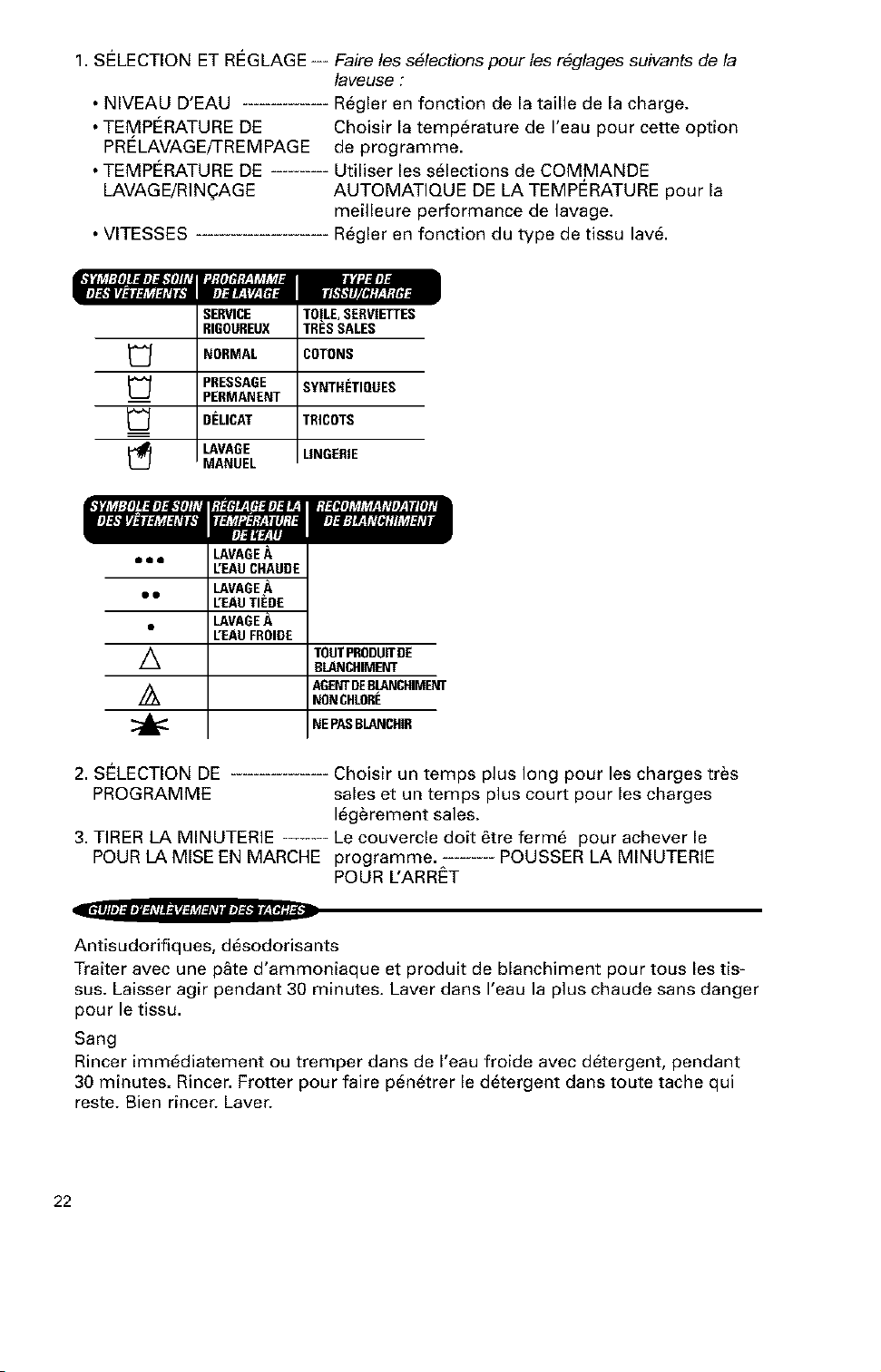

1. SELECT & ADJUST Make the selections for these washer controls:

• WATER LEVEL Adjust to load size.

• PREWASH/SOAK TEMP --- Select water temperature for this cycle option.

• WASH/RINSE TEMP ......... Use AUTO TEMP selections for best wash

performance.

• SPEEDS Adjust to fabric type being washed.

HEAVYDUTY DENIMS;TOWELS

EXTRADIRTY

REGULAR COTTONS

PERMPRESS SYNTHETICS

DELICATE KNITS

HANDWASH LINGERIE

oao

1, o

HOTWASH

WARM WASH

COLDWASH

ANY BLEACH

NON-CHLORINE

BLEACH

DONOTBLEACH

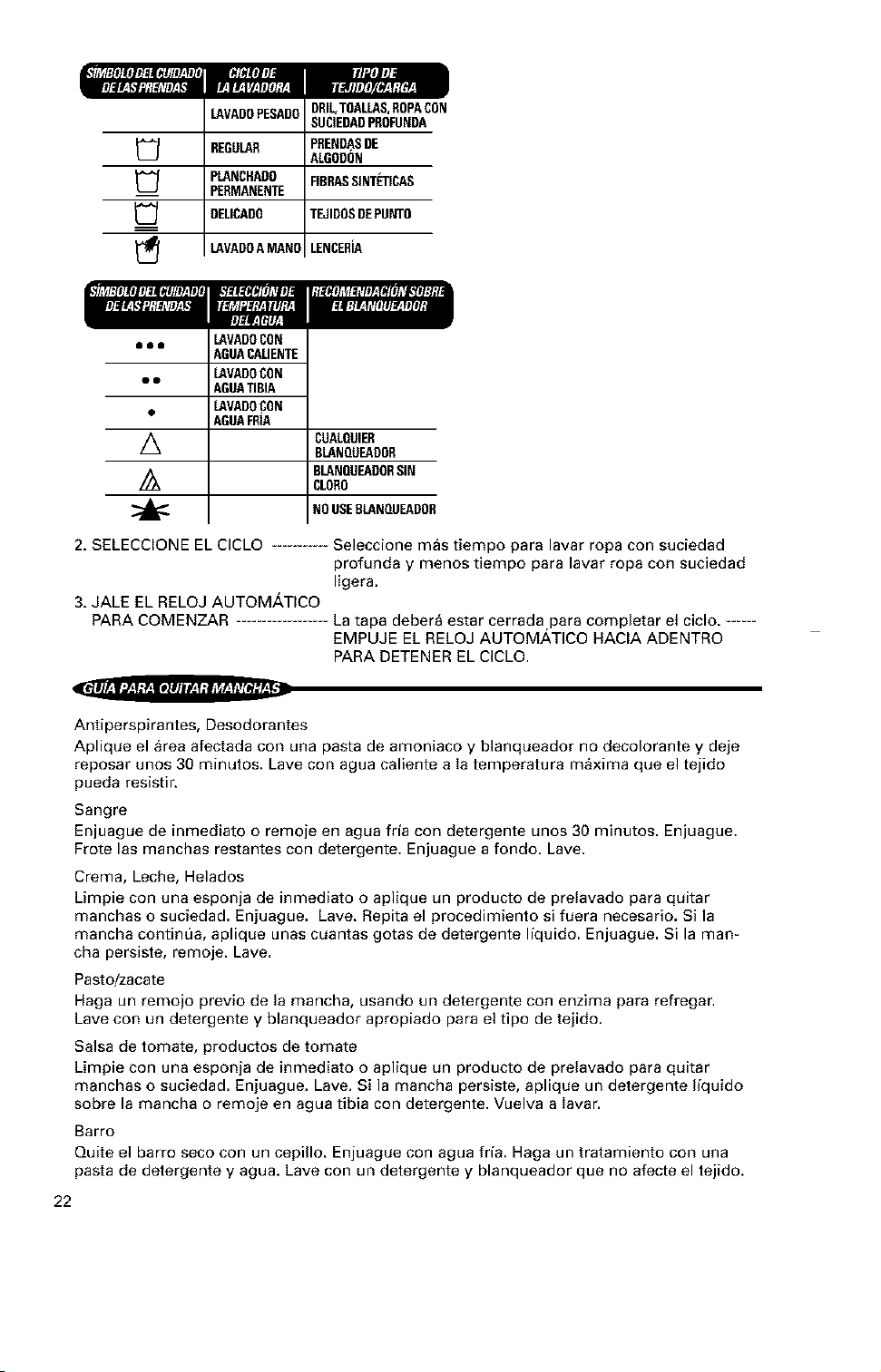

2. SELECT CYCLE Choose more time for heavily soiled loads and

less time for lightly soiled loads.

3. PULL TIMER TO START ..... Lid must be closed to complete cycle. -........ PUSH

TIMER TO STOP

Antiperspirants, Deodorants

Treat with a paste of ammonia and color-safe bleach. Let stand for 30 minutes.

Wash in hottest water safe for fabric.

Blood

Rinse immediately or soak in cold water with detergent for 30 minutes. Rinse.

Rub detergent into any remaining stains. Rinse thoroughly. Wash.

Cream, Milk, Ice Cream

Sponge immediately or apply a prewash soil and stain remover. Rinse. Wash.

Repeat if necessary. If stain remains, apply a few drops of liquid detergent. Rinse.

If stain remains, soak. Wash.

Grass

Use an enzyme presoak or rub enzyme detergent on the stain. Launder with

detergent and bleach appropriate for the fabric.

Ketchup, Tomato Products

Sponge immediately or apply a prewash soil and stain remover. Rinse. Wash. If

stain remains, apply a liquid detergent to stain or soak in warm water with

detergent. Rewash.

Mud

Brush off the dry mud. Rinse under cold water. Pretreat with a paste of detergent

and water. Launder using detergent and bleach safe for the fabric.

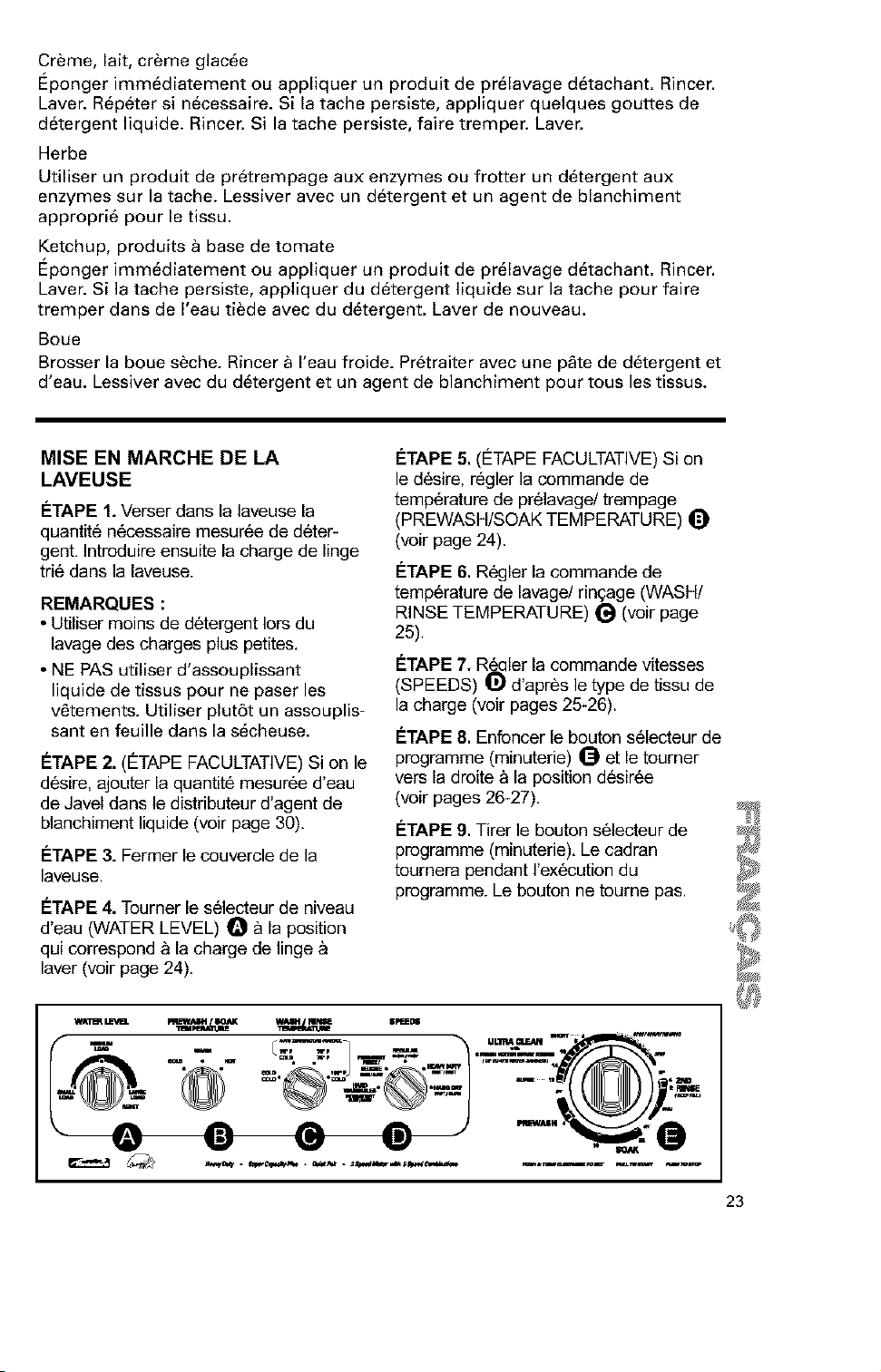

STARTING WASHER

STEP 1. Add measured detergent

directly into washer basket, Then place

a load of sorted clothes in the washer.

NOTES:

• Use fass detergent when washing a small

load size.

• Do NOT use liquid fabric softeners. You

could stain your clothes, Use a fabric

softener sheet in the dryer instead,

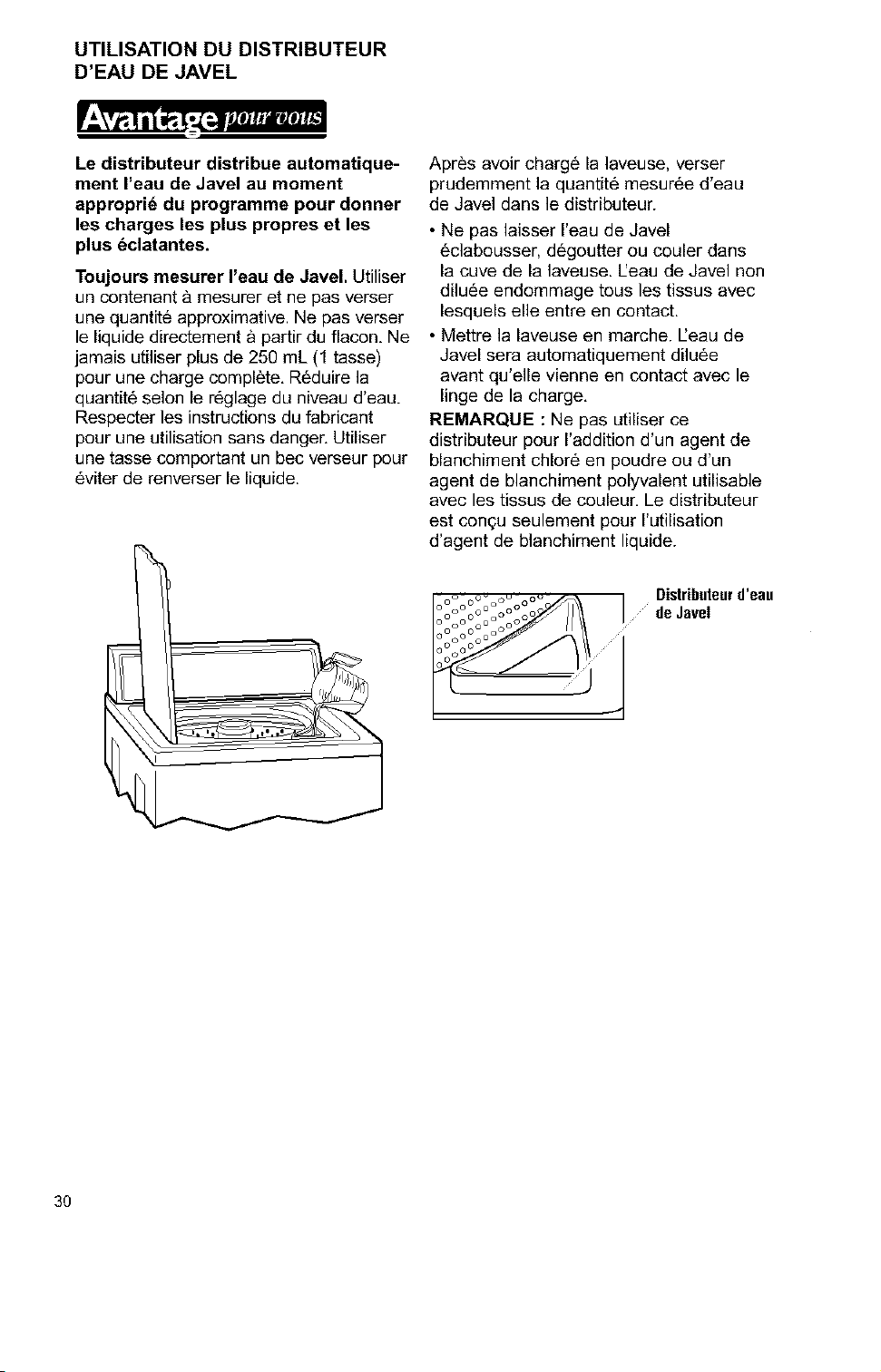

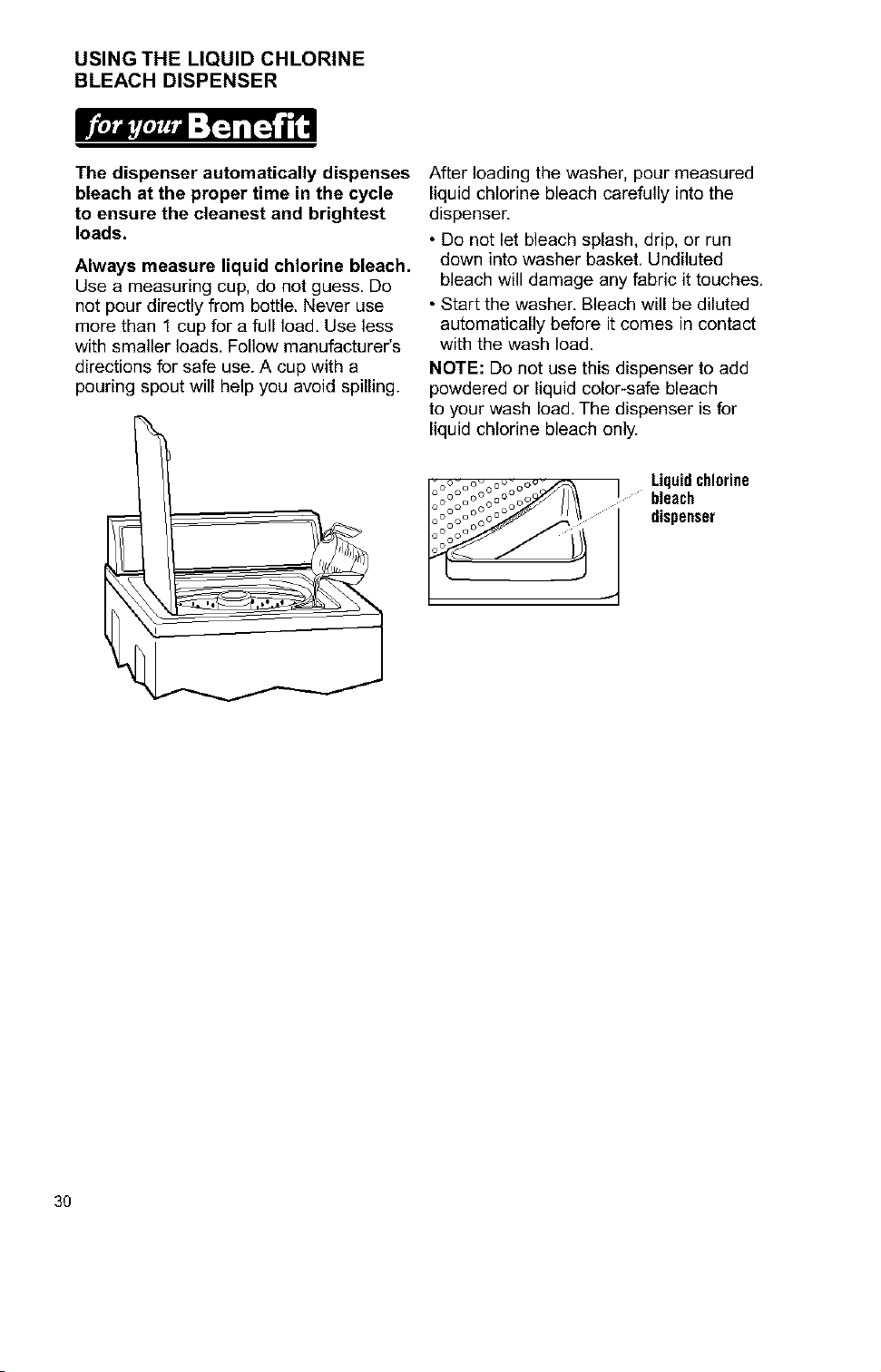

STEP 2. (OPTIONAL STEP) If desired,

add measured liquid chlorine bleach to the

liquid bleach dispenser (see page 30).

STEP 3, Close washer lid.

STEP 4. Set WATER LEVEL Control O

based on the size of your wash load (see

page 24).

STEP 5. (OPTIONAL STEP) If desired, set

PREWASH/SOAK TEMPERATURE

Control O (see page 24).

STEP 6. Set the WASH/RINSE

TEMPERATURE Control (_ (see page

25).

STEP 7. Set SPEEDS _) Control

according to the type of fabric in the

load (see page 25),

STEP 8, Push the Cycle Selector

Control (Timer) knob (_ in and turn to the

right to desired setting (see pages 26-27).

STEP 9. Pull the Cycle Selector Control

(Timer) knob out. The dial will rotate as the

cycle progresses. The knob will not rotate.

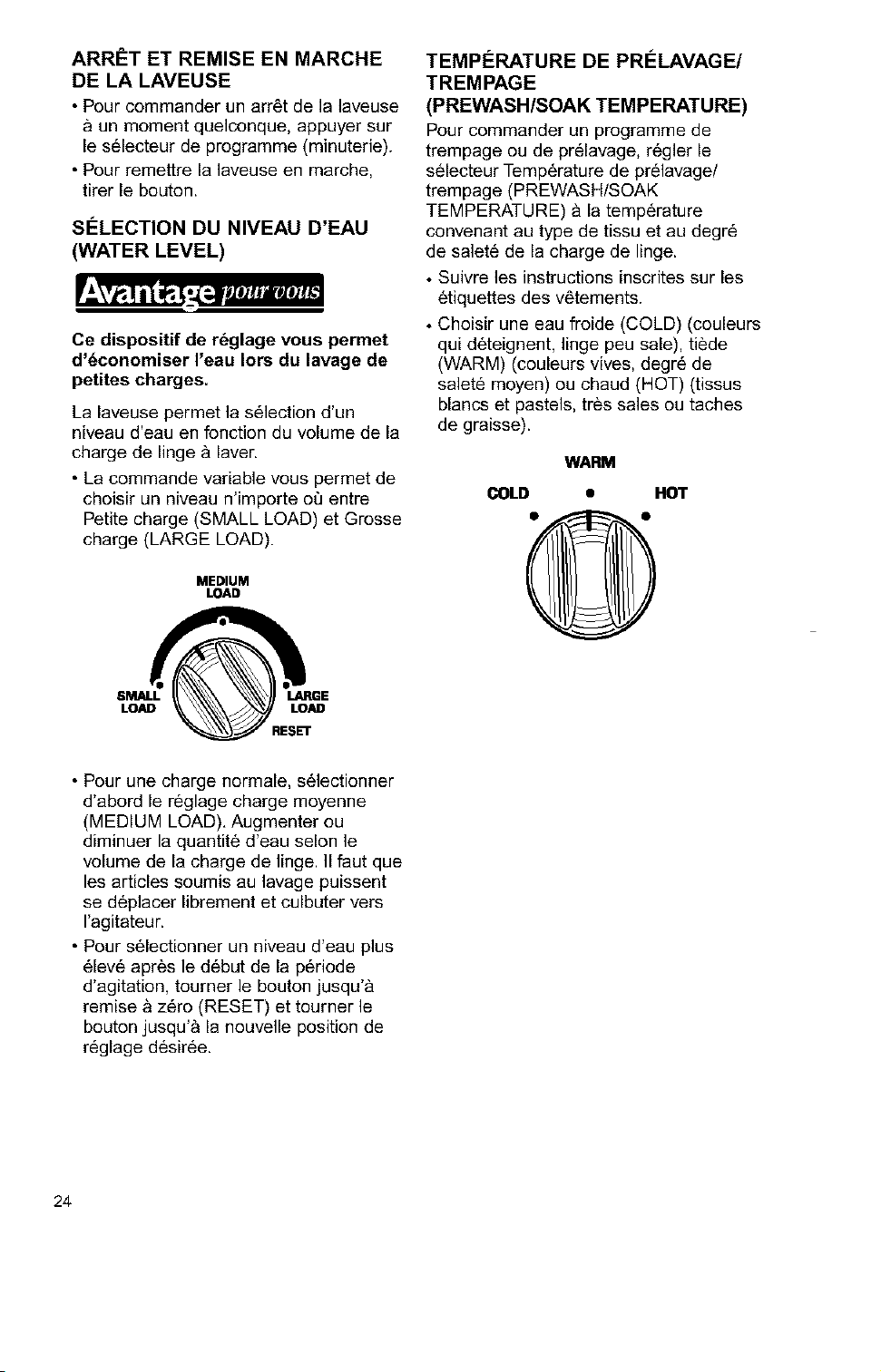

STOPPING/RESTARTING WASHER

• To stop the washer at any time, push the

Cycle Selector Control (Timer) knob in.

• Pull the knob out to restart.

..... _ U ='='

SETWATER LEVEL CONTROL

IF{,_ai,{eJ_l "[q i[q i'[4

This control gives you the flexibility to

save water when washing small loads.

Your washer lets you select a water

setting based on the size of your wash

load.

•The variable control lets you select a

water level anywhere from SMALL

LOAD to LARGE LOAD.

MEDIUM

LOAD

LOAD LOAD

_ESET

SET SOAK/PREWASH

TEMPERATURE CONTROL

if a Soak or Prewash cycle is desired, set

the SOAK/PREWASH TEMPERATURE

Control to the water temperature that

matches the type of fabrics and soils in

your load.

• Follow garment label instructions.

• Select COLD (colors that bleed, light

soils), WARM (bright colors, moderate to

light soils), or HOT (whites and pastels,

heavy or greasy soils) water.

WARM

COLD • HOT

• For normal loads, start with the

MEDIUM LOAD setting, Adjust up

or down depending on your load.

Clothes should move freely and roll

toward the agitator.

• To change to a higher water level

setting after the washer has started

to agitate, turn the knob to RESET, then

to the desired new setting.

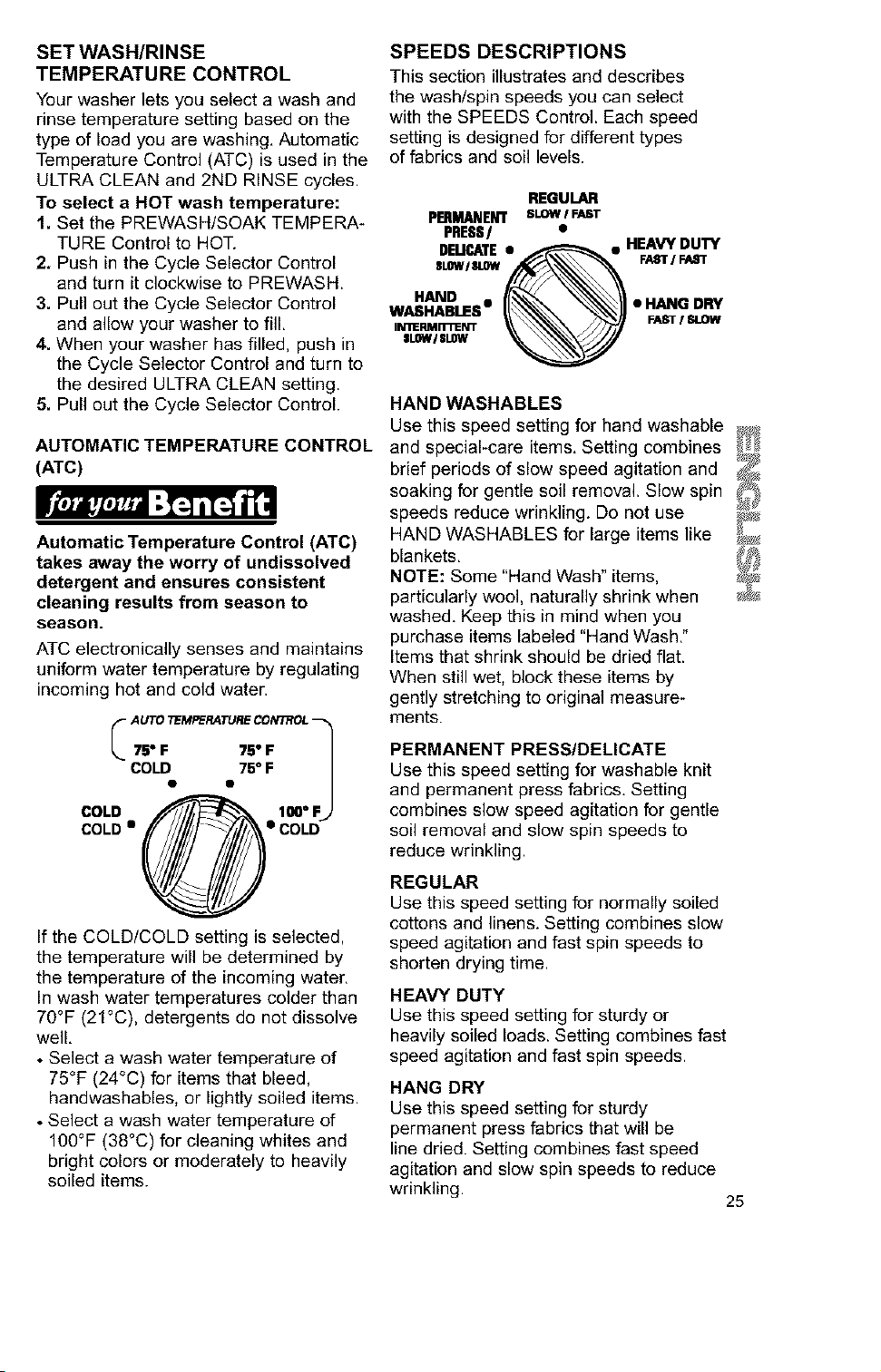

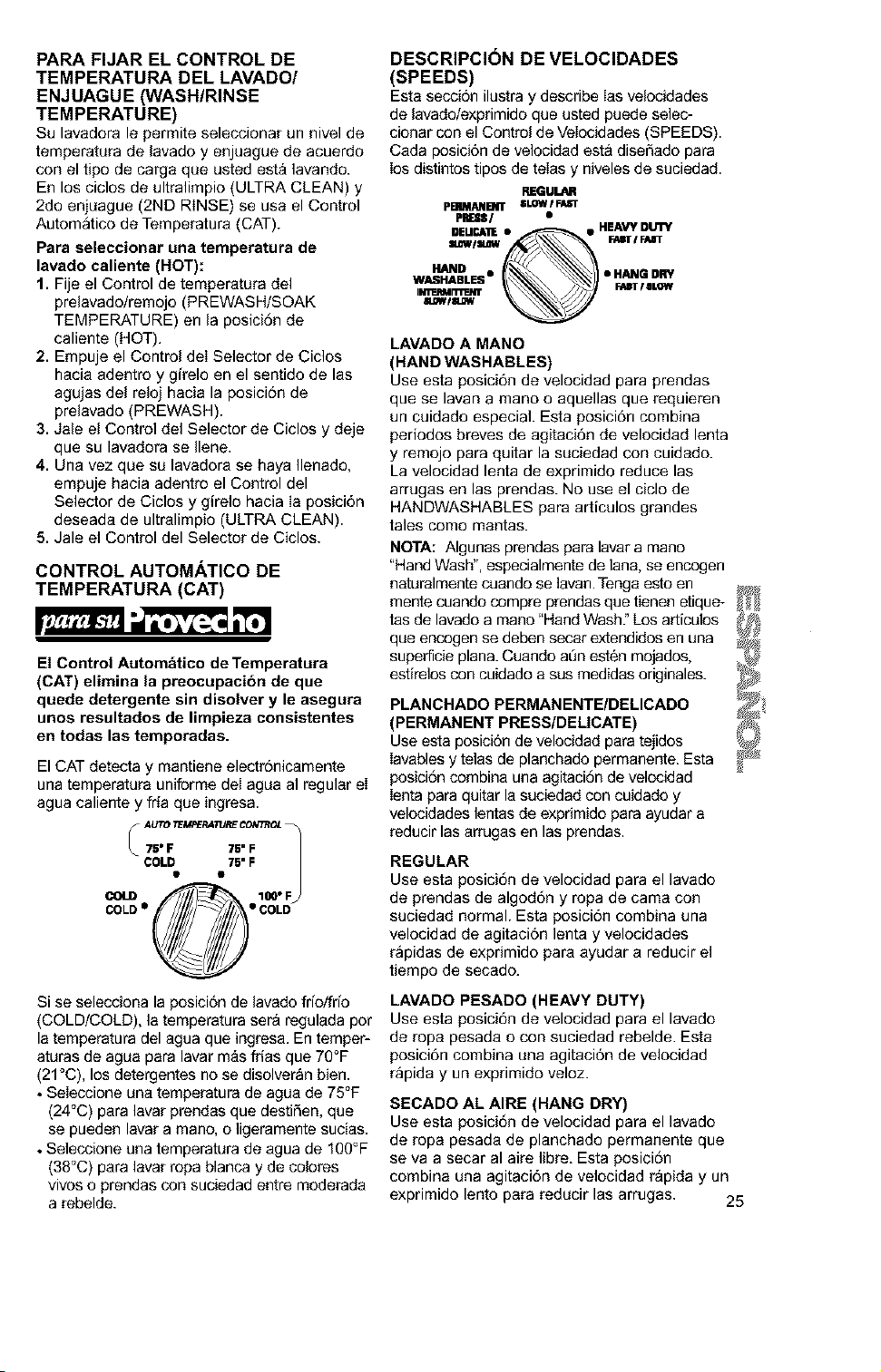

SET WASH/RINSE

TEMPERATURE CONTROL

Your washer lets you select a wash and

rinse temperature setting based on the

type of load you are washing, Automatic

Temperature Control (ATC) is used in the

ULTRA CLEAN and 2ND RINSE cycles.

To select a HOT wash temperature:

1. Set the PREWASHISOAK TEMPERA-

TURE Control to HOT.

2, Push in the Cycle Selector Control

and turn it clockwise to PREWASH.

3. Pull out the Cycle Selector Control

and allow your washer to fill,

4. When your washer has filled, push in

the Cycle Selector Control and turn to

the desired ULTRA CLEAN setting.

5. Pull out the Cycle Selector Control.

AUTOMATIC TEMPERATURE CONTROL

(ATC)

Automatic Temperature Control (ATC)

takes away the worry of undissolved

detergent and ensures consistent

cleaning results from season to

season.

ATC electronically senses and maintains

uniform water temperature by regulating

incoming hot and cold water.

COLDe • 75° F

'®Pj

o COLD

If the COLD/COLD setting is selected,

the temperature will be determined by

the temperature of the incoming water,

In wash water temperatures colder than

70°F (21 °C), detergents do not dissolve

well,

• Select a wash water temperature of

75°F (24°C) for items that bleed,

handwashables, or lightly soiled items.

• Select a wash water temperature of

1OO°F(38°C) for cleaning whites and

bright colors or moderately to heavily

soiled items.

SPEEDS DESCRIPTIONS

This section illustrates and describes

the wash/spin speeds you can select

with the SPEEDS Control. Each speed

setting is designed for different types

of fabrics and soil levels.

REGULAR

PERMANENTSLOW/ FAST

PRESS/ •

DEUCATEe@HEA_ DUI"Y

HAND • • HANGDRY

WASHABLES

INI1ERIMIT'i_NT FAST / 8LOW

SL0WlSL0W

HAND WASHABLES

Use this speed setting for hand washable

and special-care items, Setting combines

brief periods of slow speed agitation and

soaking for gentle soil removal. Slow spin

speeds reduce wrinkling. Do not use

HAND WASHABLES for large items like

blankets,

NOTE: Some "Hand Wash" items,

particularly wool, naturally shrink when

washed, Keep this in mind when you

purchase items labeled "Hand Wash,"

Items that shrink should be dried flat.

When still wet, block these items by

gently stretching to original measure-

meats.

PERMANENT PRESS/DELICATE

Use this speed setting for washable knit

and permanent press fabrics. Setting

combines slow speed agitation for gentle

soil removal and slow spin speeds to

reduce wrinkling.

REGULAR

Use this speed setting for normally soiled

cottons and linens. Setting combines slow

speed agitation and fast spin speeds to

shorten drying time.

HEAVY DUTY

Use this speed setting for sturdy or

heavily soiled loads. Setting combines fast

speed agitation and fast spin speeds.

HANG DRY

Use this speed setting for sturdy

permanent press fabrics that will be

line dried. Setting combines fast speed

agitation and slow spin speeds to reduce

wrinkling.

SETTING YOUR CYCLE

SELECTOR CONTROL (TIMER)

Use this control to choose the agitation

time and to start the washer.

• For heavy soil and sturdy fabrics,

use SUPER.

• For light soil and delicate fabrics,

use SHOR£

ULTRA CLEAN

The ULTRA CLEAN cycle features a

high efficiency spray rinse system

which achieves excellent rinsing

results and uses less water than a

traditional deep fill rinse cycle.

Use this cycle for most loads to get

between 4 and 14 minutes of wash time.

The High Efficiency Spray Rinse

System

The washing portion of this cycle ends

with a drain and spin the same as do

traditional wash cycles. After that, the

spray rinse system begins.

• The washer continues to spin at the

end of the wash cycle. There is no deep

fill.

• Fresh water is added as the machine

spins the load. Repeated spinning with

six periodic sprays achieves excellent

rinsing results.

NOTES: To assure proper spray rinsing:

• Do not open the washer lid during spray

rinsing.

• Do not use a liquid fabric softener.

You could stain your clothes. Use a fab-

ric softener sheet in the dryer instead.

2ND RINSE

i "t'J'_i'j_i :I_ i[,q _4

A second rinse removes excess

detergent residue.

STEP 1. Set the WATER LEVEL Control.

STEP 2. Set the WASH/RINSE

TEMPERATURE Control.

STEP 3. Set the SPEEDS Control to the

desired position.

STEP 4. Set the Cycle Selector Control

(Timer) to 2ND RINSE.

STEP 5. Pull the Timer knob out to start

the washer.

NOTE: You may select an additional SPIN

only.

• Set the Timer knob to SPIN.

• An additional spin may shorten drying

times for heavy fabrics or speciakcare

items by removing excess water.

SHORT

ULll_A CLEAN

6 FREBH WAllER SPRAY RINSE8 _Allu_

(UpTO47_H_4TERSAWNG$1 14

SUPER 18

PREWASH

lo SOAK

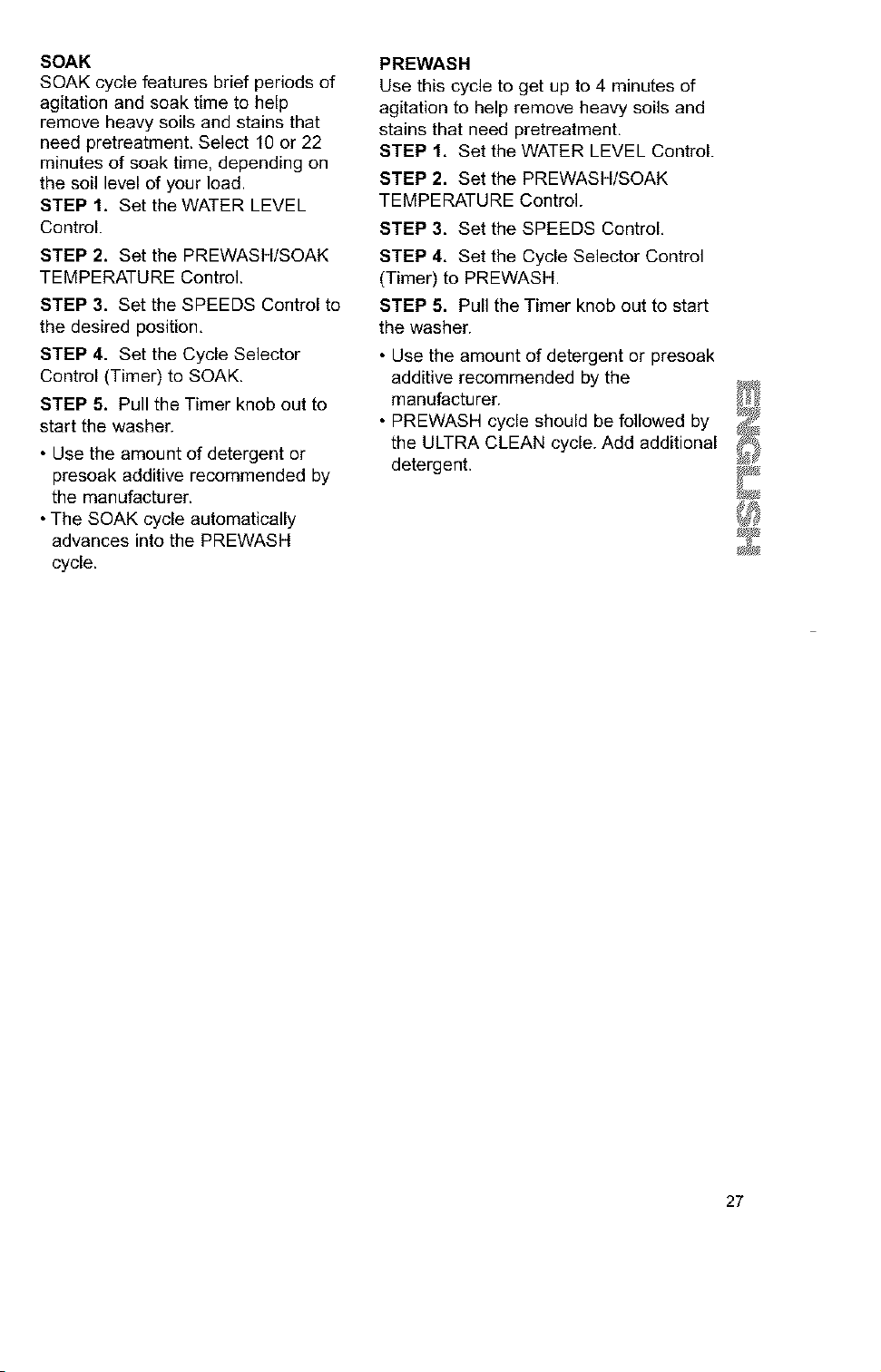

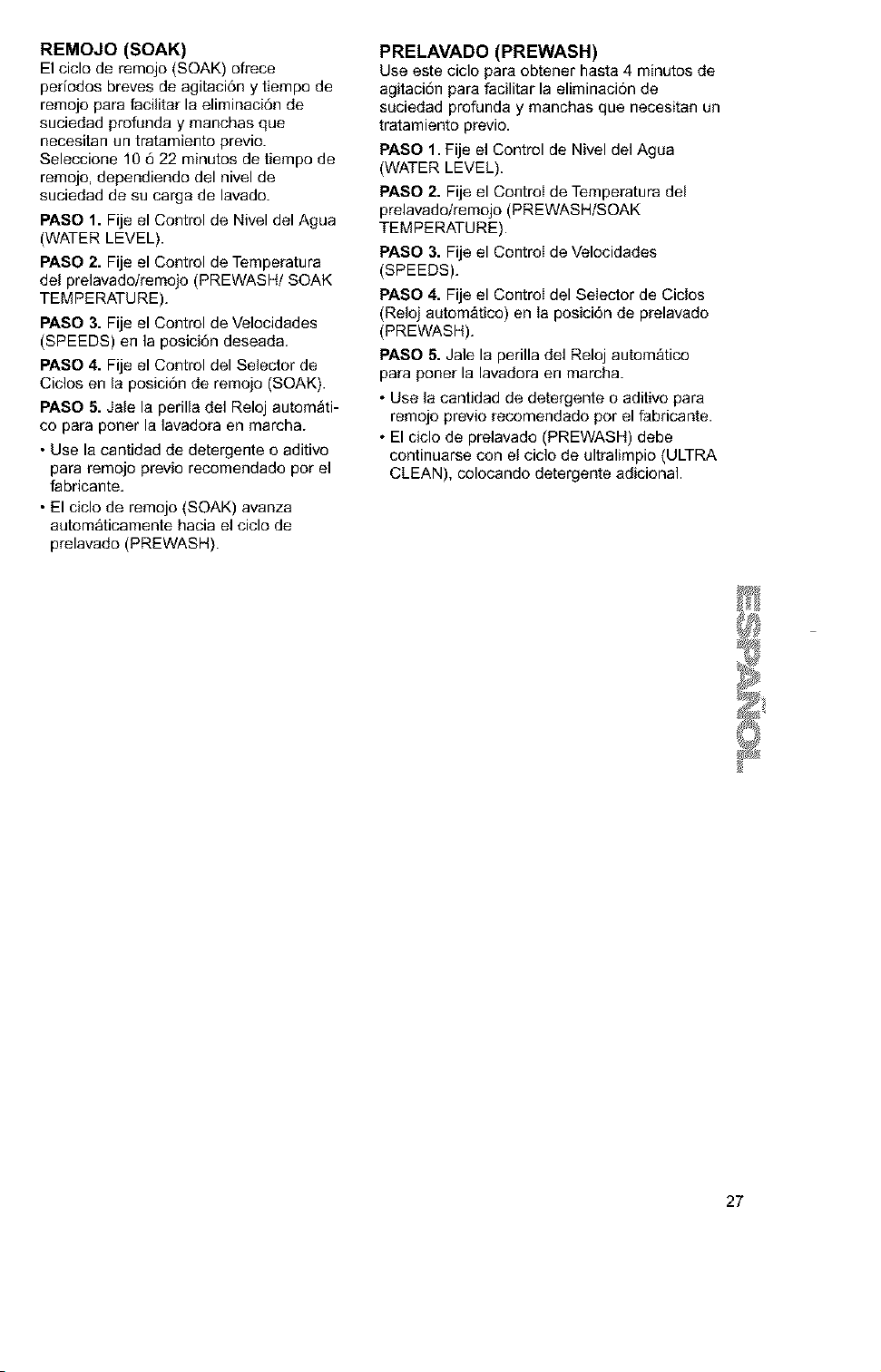

SOAK

SOAK cycle features brief periods of

agitation and soak time to help

remove heavy soils and stains that

need pretreatment. Select 10 or 22

minutes of soak time, depending on

the soil level of your load.

STEP 1. Set the WATER LEVEL

Control.

STEP 2. Set the PREWASH/SOAK

TEMPERATURE Control.

STEP 3. Set the SPEEDS Control to

the desired position,

STEP 4. Set the Cycle Selector

Control (Timer) to SOAK.

STEP 5. Pull the Timer knob out to

start the washer.

• Use the amount of detergent or

presoak additive recommended by

the manufacturer.

• The SOAK cycle automatically

advances into the PREWASH

cycle.

PREWASH

Use this cycle to get up to 4 minutes of

agitation to help remove heavy soils and

stains that need pretreatment,

STEP 1, Set the WATER LEVEL Control.

STEP 2. Set the PREWASH/SOAK

TEMPERATURE Control.

STEP 3, Set the SPEEDS Control,

STEP 4, Set the Cycle Selector Control

(Timer) to PREWASH.

STEP 5. Pull the Timer knob out to start

the washer.

• Use the amount of detergent or presoak

additive recommended by the

manufacturer.

• PREWASH cycle should be followed by

the ULTRA CLEAN cycle. Add additional

detergent.

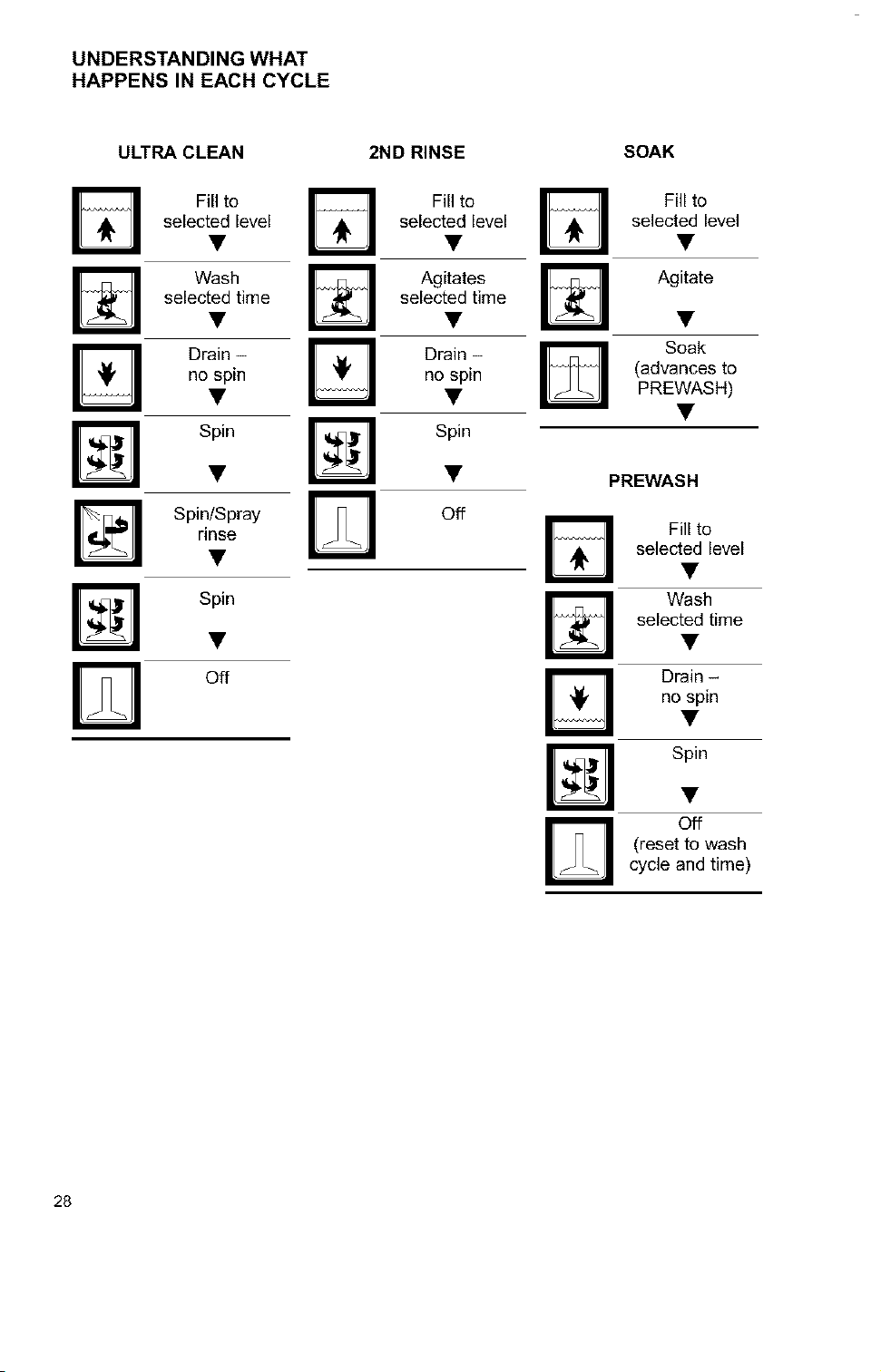

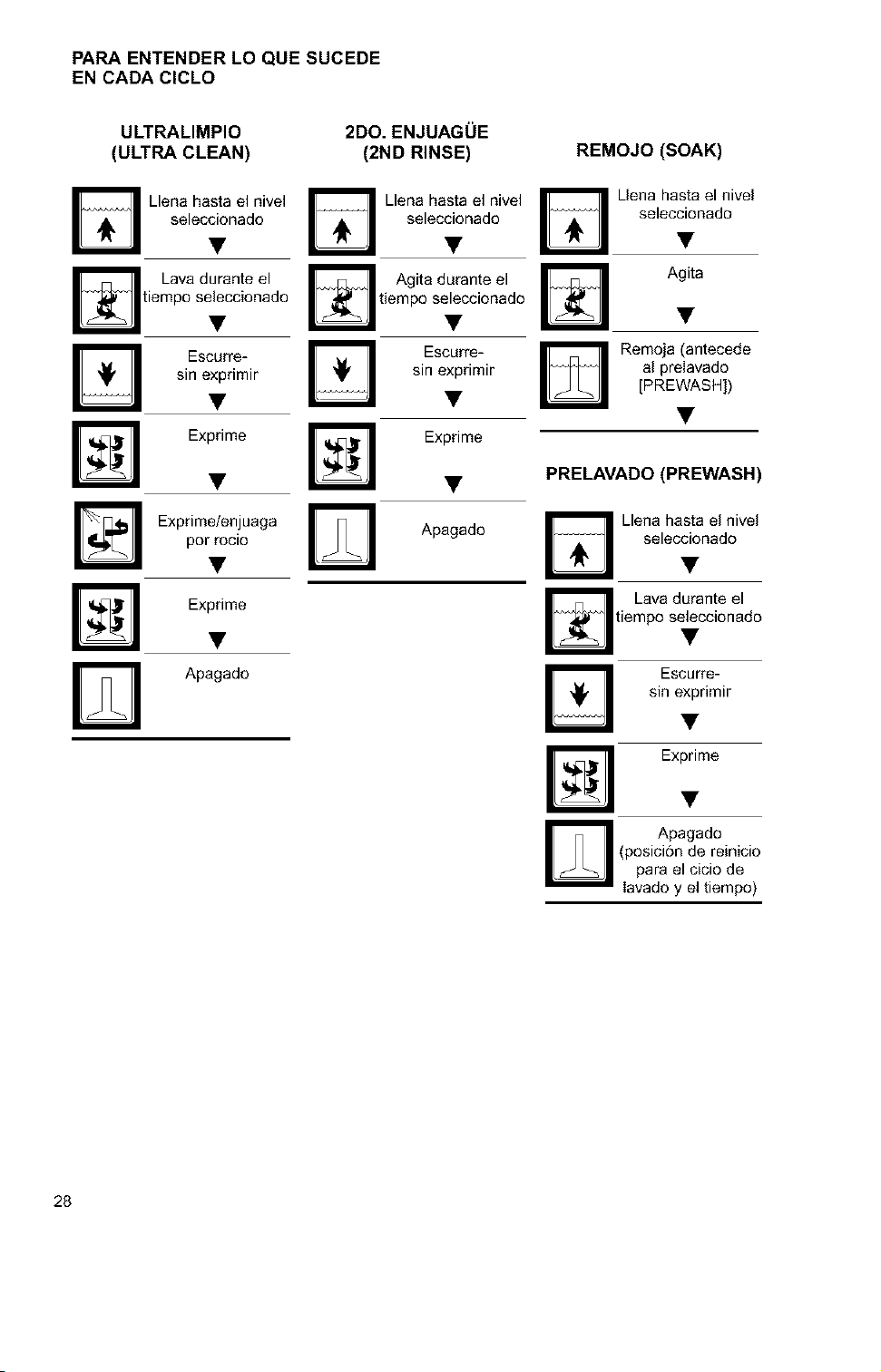

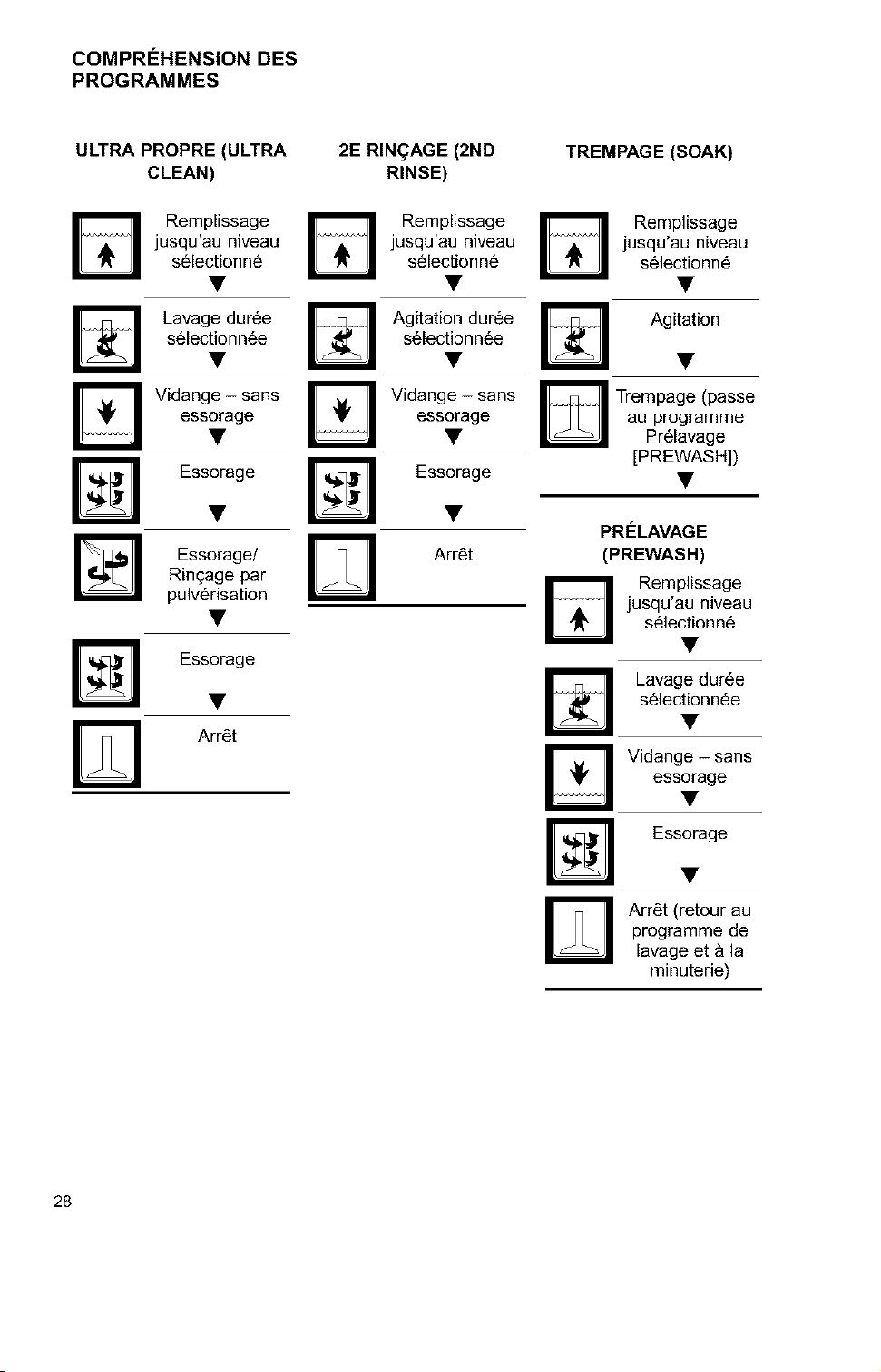

UNDERSTANDING WHAT

HAPPENS IN EACH CYCLE

ULTRA CLEAN

Fill to

selected level

Wash

selected time

| Drain -

I no spin

Spin

Spin/Spray

rinse

Spin

Off

2ND RINSE

___. Fill to

selected level

i •

Agitates

selected time

I_ Drain -

no spin

Spin

Off

SOAK

Fill to

selected level

Agitate

Soak

(advances to

PREWASH)

PREWASH

IZI

selected level

Wash

selected time

IZI Ora,n-

no spin

Spin

I=1

(reset to wash

cycle and time)

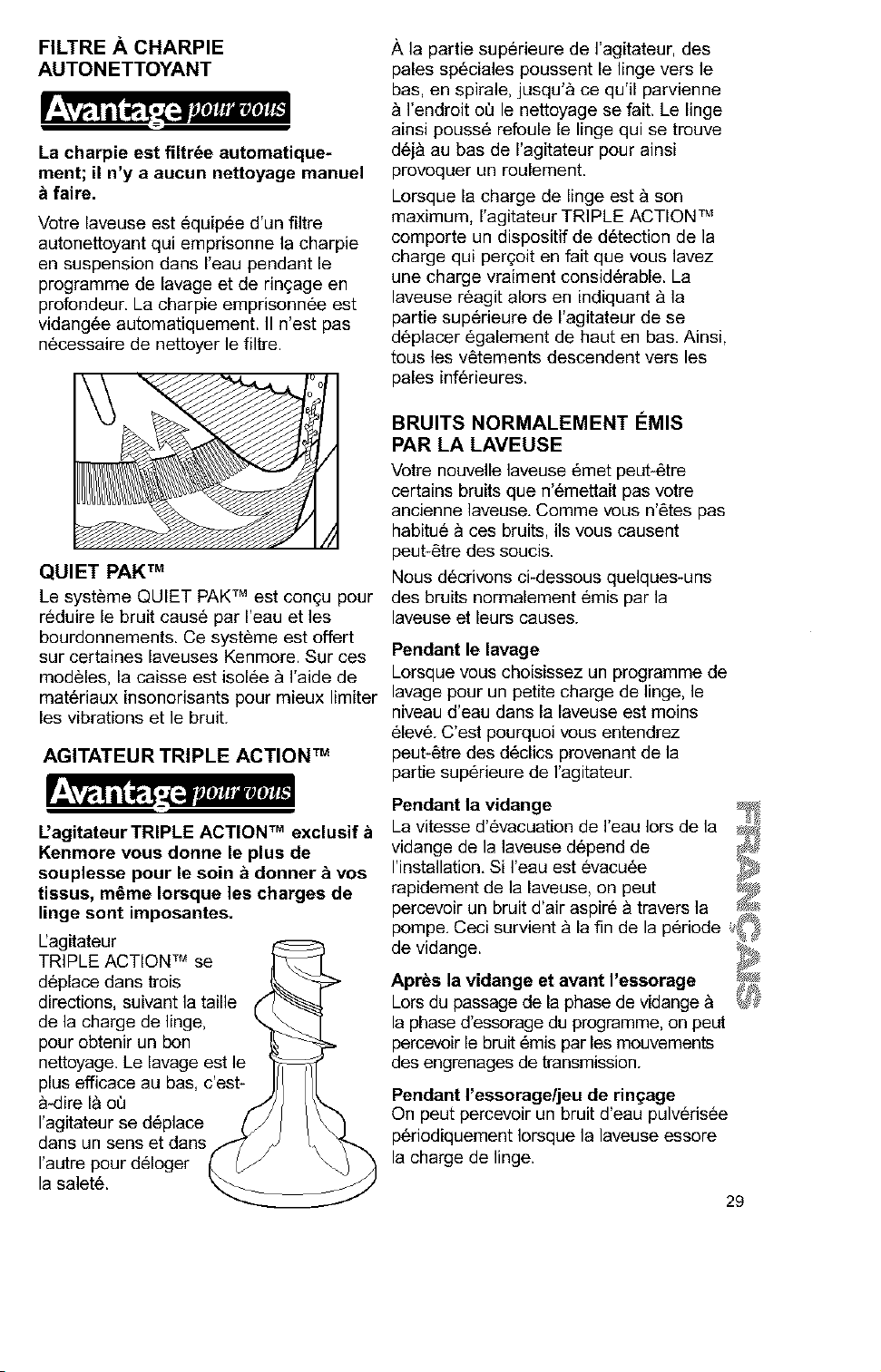

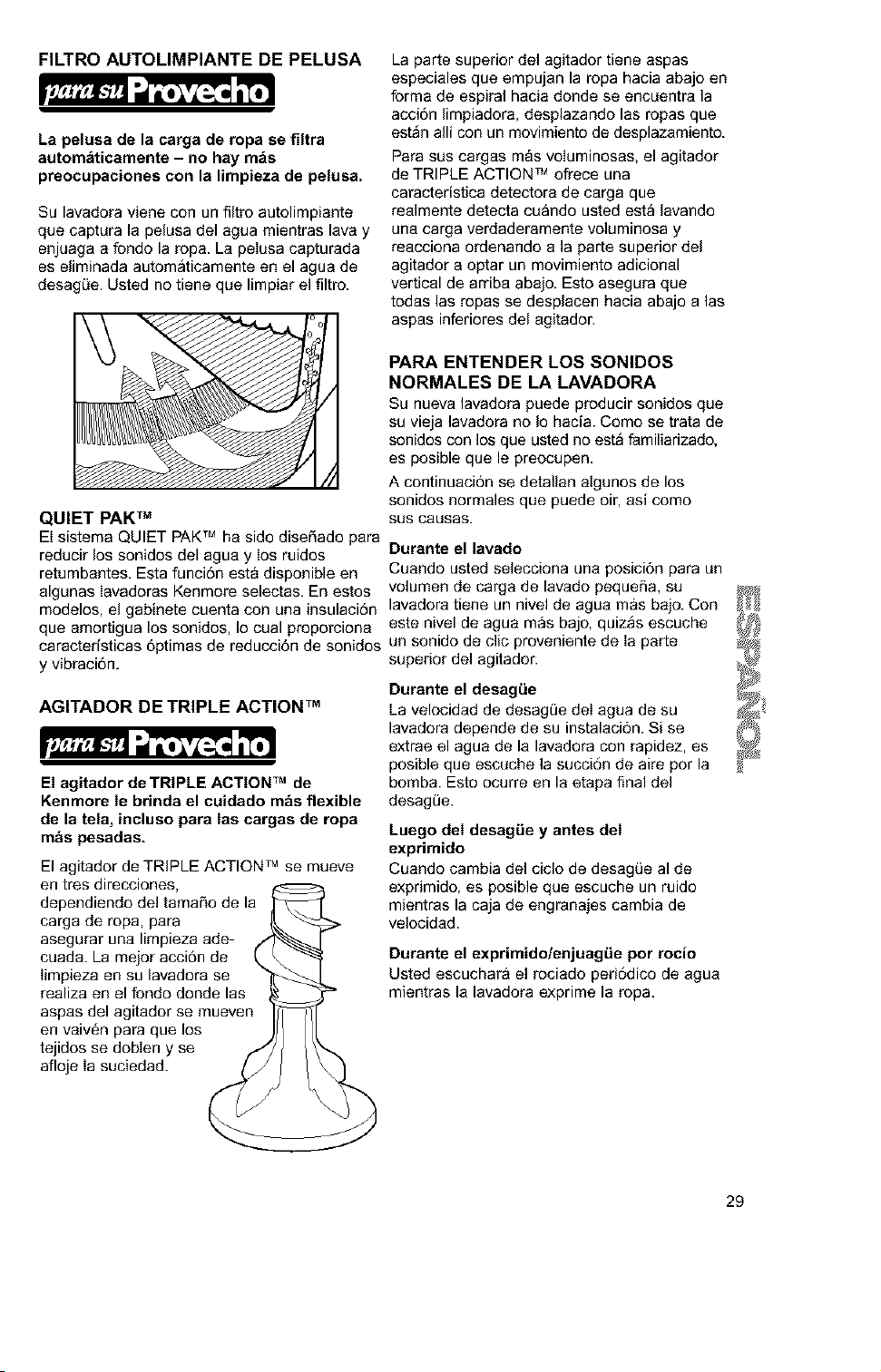

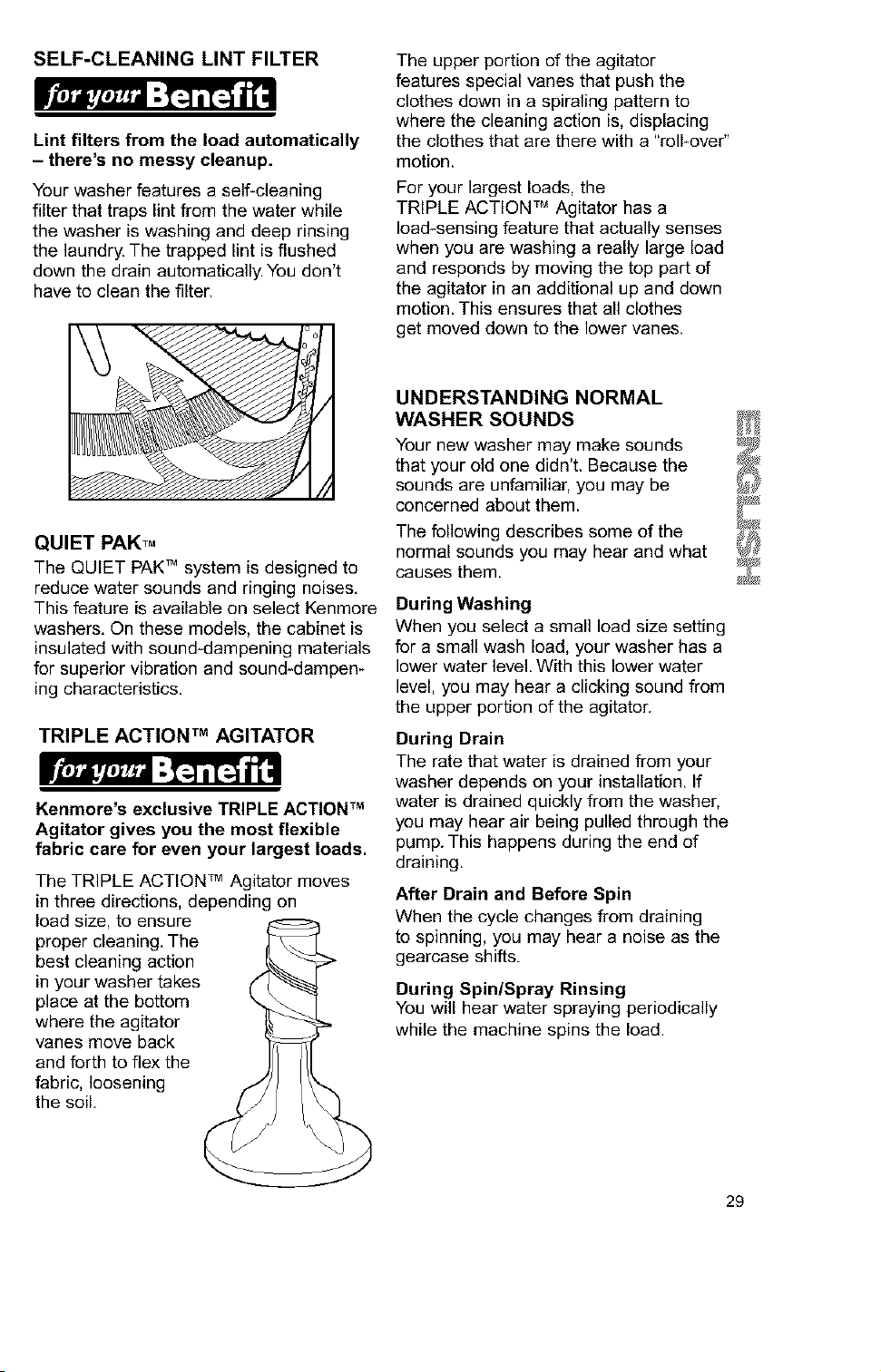

SELF-CLEANING LINT FILTER

Lint filters from the load automatically

- there's no messy cleanup.

Your washer features a self-cleaning

filter that traps lint from the water while

the washer is washing and deep rinsing

the laundry. The trapped lint is flushed

down the drain automatically. You don't

have to clean the filter.

The upper portion of the agitator

features special vanes that push the

clothes down in a spiraling pattern to

where the cleaning action is, displacing

the clothes that are there with a "roll-over"

motion.

For your largest loads, the

TRIPLE ACTION TM Agitator has a

load-sensing feature that actually senses

when you are washing a really large load

and responds by moving the top part of

the agitator in an additional up and down

motion. This ensures that all clothes

get moved down to the lower vanes.

QUIET PAK_.

The QUIET PAKTM system is designed to

reduce water sounds and ringing noises.

This feature is available on select Kenmore

washers. On these models, the cabinet is

insulated with sound-dampening materials

for superior vibration and sound-dampen-

ing characteristics.

TRIPLE ACTION TM AGITATOR

Wz'jji'z'j_'_" :lq 1191t"

Kenmore's exclusive TRIPLE ACTION TM

Agitator gives you the most flexible

fabric care for even your largest loads.

The TRIPLE ACTION TM Agitator moves

in three directions, depending on

load size, to ensure

proper cleaning. The

best cleaning action

in your washer takes

place at the bottom

where the agitator

vanes move back

and forth to flex the

fabric, loosening

the soil.

UNDERSTANDING NORMAL

WASHER SOUNDS

Your new washer may make sounds

that your old one didn't. Because the

sounds are unfamiliar, you may be

concerned about them.

The following describes some of the

normal sounds you may hear and what

causes them.

During Washing

When you select a small load size setting

for a small wash load, your washer has a

lower water level. With this lower water

level, you may hear a clicking sound from

the upper portion of the agitator.

During Drain

The rate that water is drained from your

washer depends on your installation. If

water is drained quickly from the washer,

you may hear air being pulled through the

pump. This happens during the end of

draining.

After Drain and Before Spin

When the cycle changes from draining

to spinning, you may hear a noise as the

gearcase shifts.

During Spin/Spray Rinsing

You will hear water spraying periodically

while the machine spins the load.

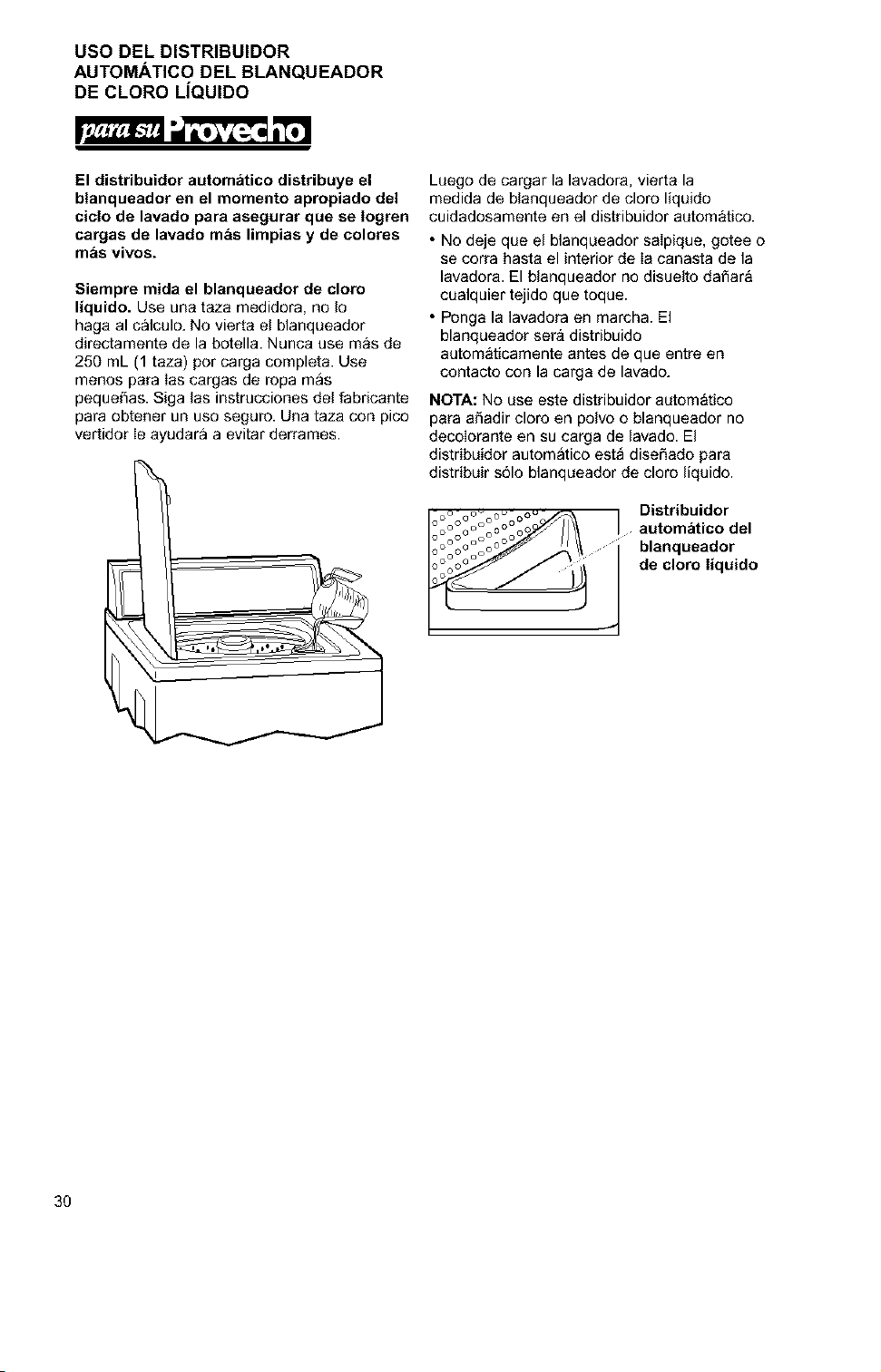

USING THE LIQUID CHLORINE

BLEACH DISPENSER

The dispenser automatically dispenses After loading the washer, pour measured

bleach at the proper time in the cycle

to ensure the cleanest and brightest

loads.

Always measure liquid chlorine bleach.

Use a measuring cup, do not guess. Do

not pour directly from bottle. Never use

more than 1 cup for a full load, Use less

with smaller loads, Follow manufacturer's

directions for safe use. A cup with a

pouring spout will help you avoid spilling.

liquid chlorine bleach carefully into the

dispenser.

• Do not let bleach splash, drip, or run

down into washer basket. Undiluted

bleach will damage any fabric it touches.

• Start the washer. Bleach will be diluted

automatically before it comes in contact

with the wash load.

NOTE: Do not use this dispenser to add

powdered or liquid color-safe bleach

to your wash load. The dispenser is for

liquid chlorine bleach only.

Io°°o°°o°°oO°°_/-_'_ I Liqnidchlorine

°°°°°°°°°°°°° dispenser

Iooono::J/INN h ench

°oo°oo o

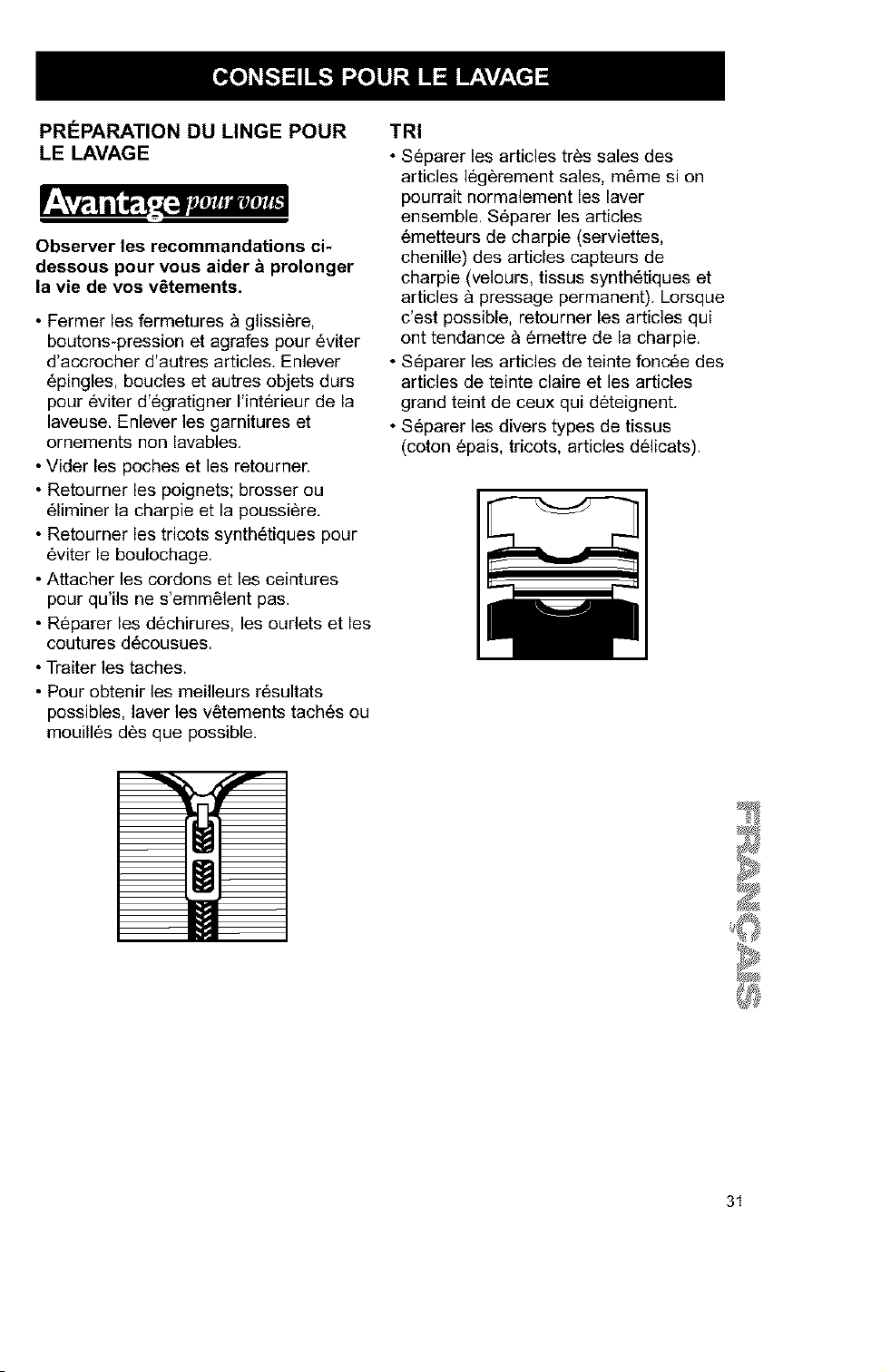

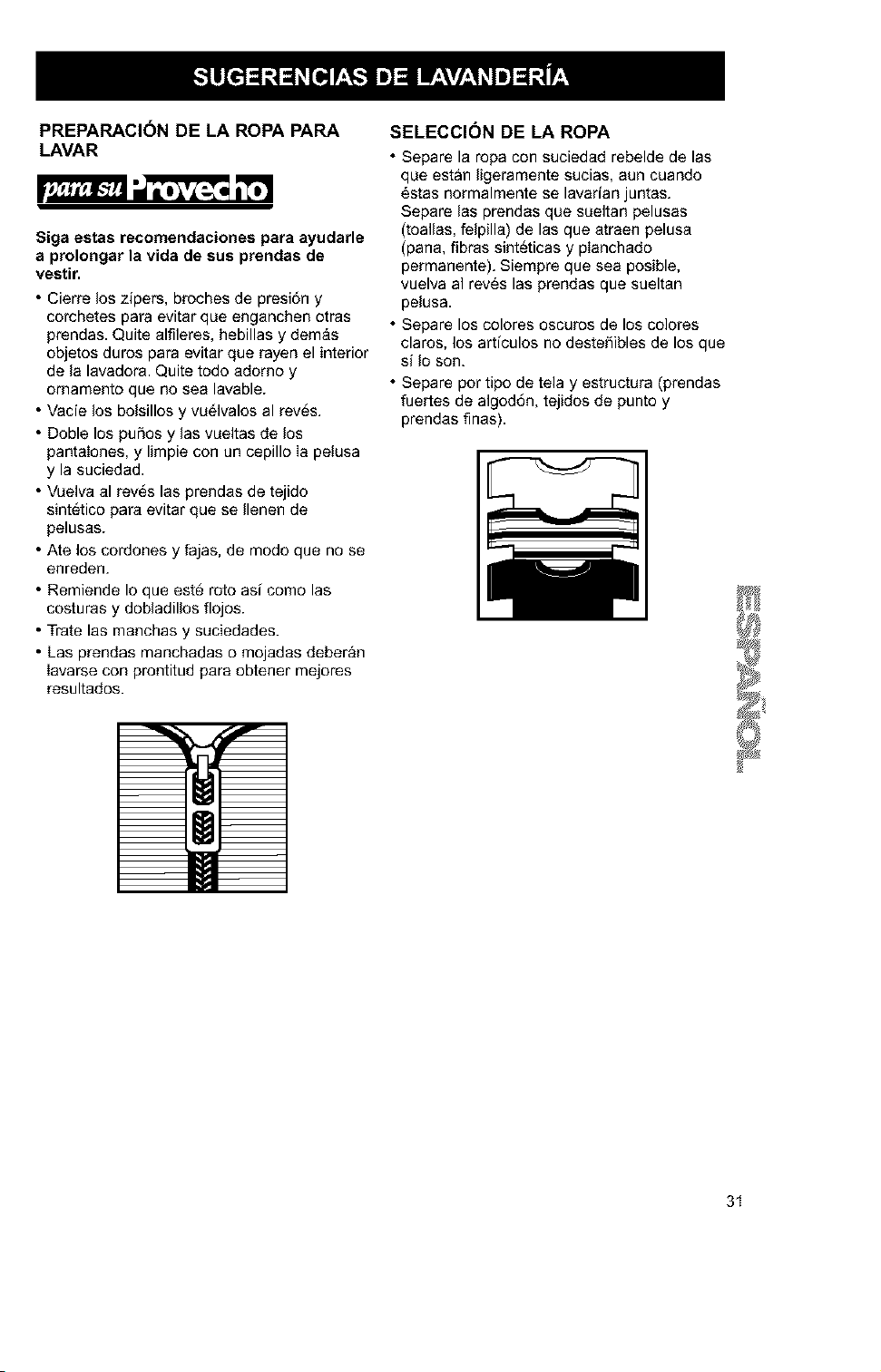

PREPARING CLOTHES

FOR WASHING

Follow these recommendations

to help you prolong the life of

your garments.

• Close zippers, snaps, and hooks to

avoid snagging other items. Remove

pins, buckles, and other hard objects

to avoid scratching the washer interior.

Remove non-washable trim and

ornaments,

• Empty pockets and turn them

inside out,

• Turn down cuffs, brush away lint

and dirt.

• Turn synthetic knits inside out to

avoid pilling.

• Tie strings and sashes so they will

not tangle.

• Mend tears, loose hems, and seams.

• Treat spots and stains,

• Stained or wet garments should be

washed promptly for best results.

SORTING

• Separate heavily soiled items from

lightly soiled ones, even if they would

normally be washed together. Separate

lint givers (towels, chenille) from lint

takers (corduroy, synthetics, permanent

press), When possible, turn lint givers

inside out.

• Separate dark colors from light colors,

colorfast items from non-colorfast items.

• Sort by fabric and construction

(sturdy cottons, knits, delicate items).

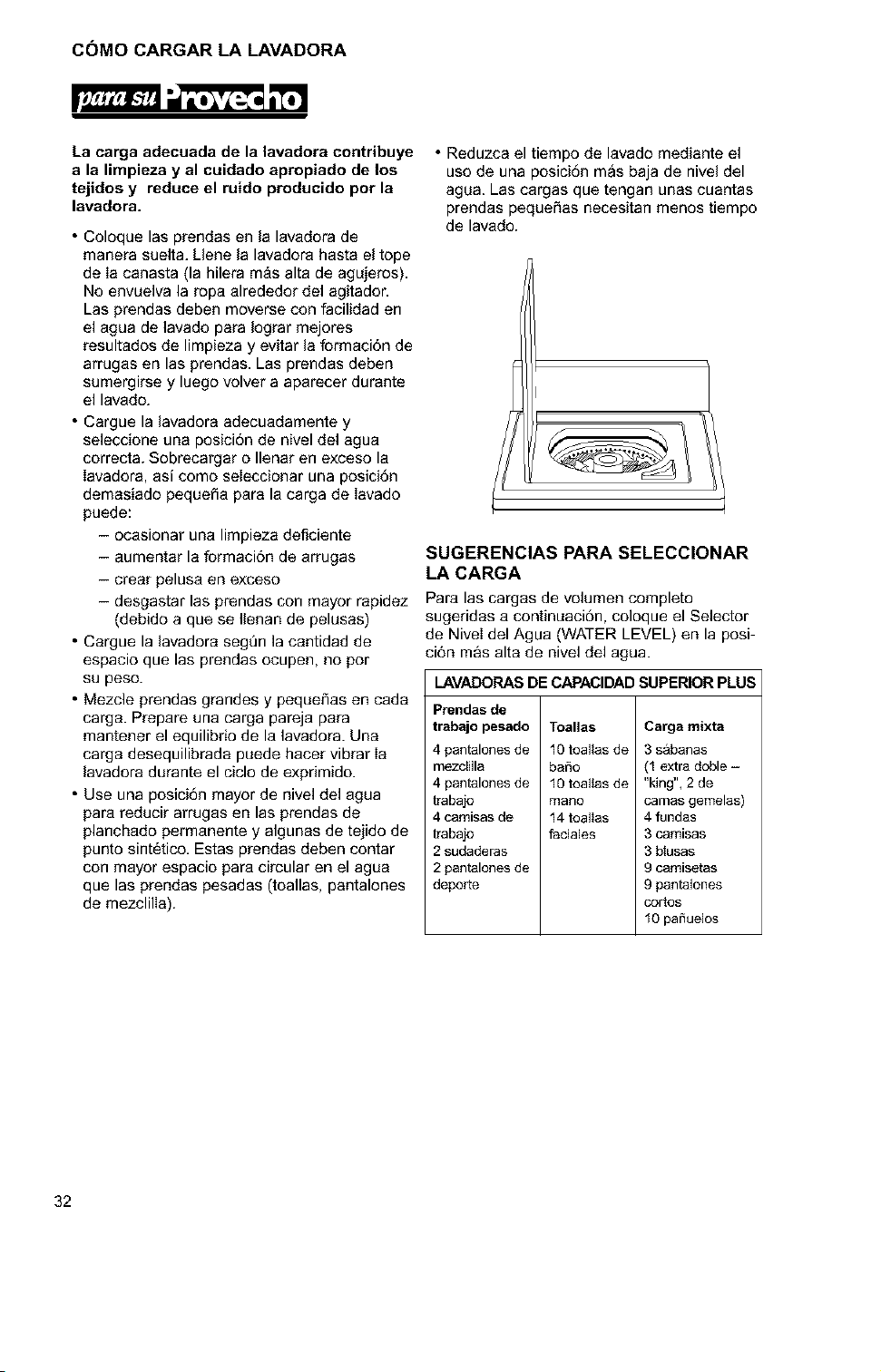

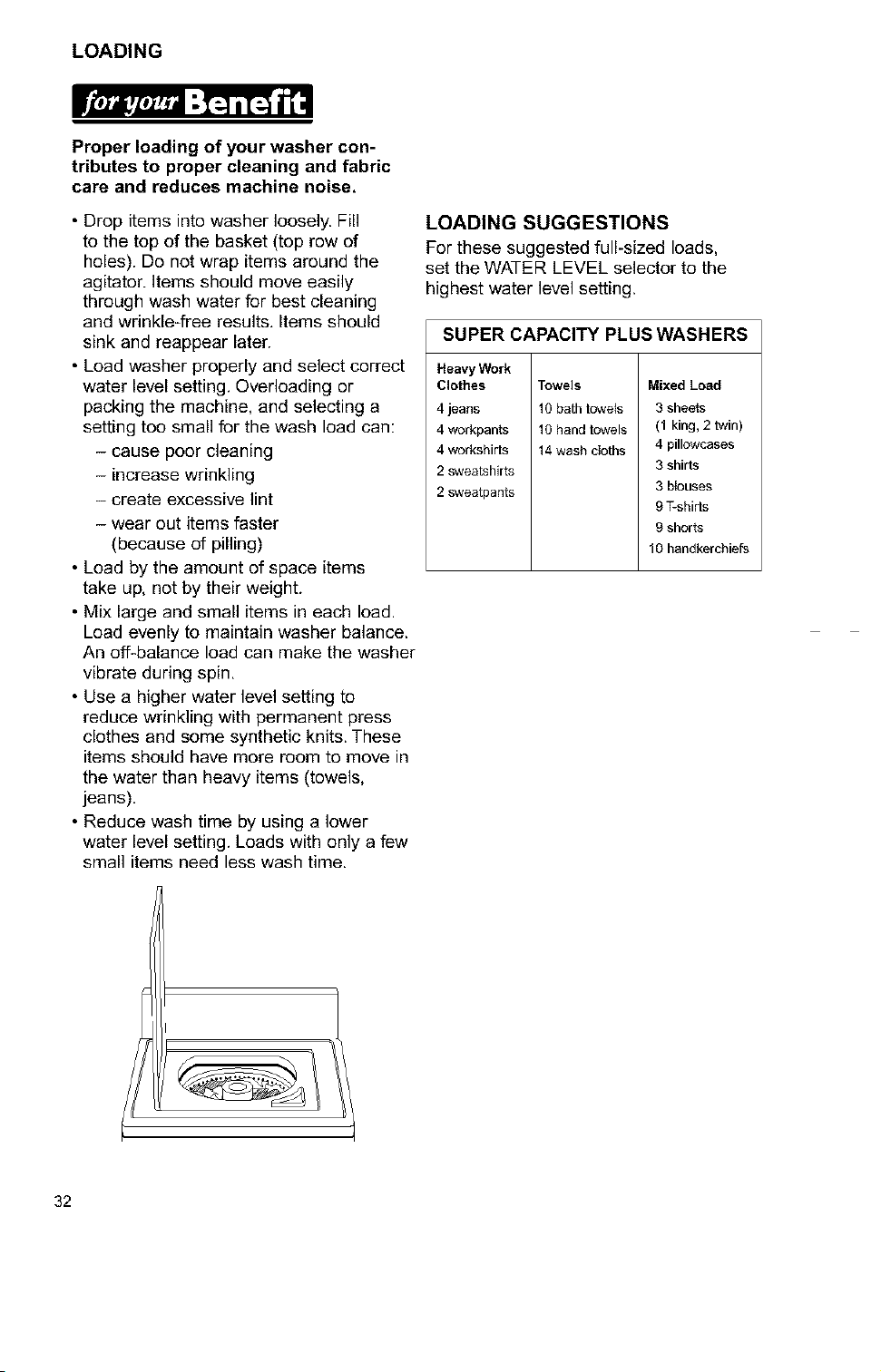

Proper loading of your washer con-

tributes to proper cleaning and fabric

care and reduces machine noise,

• Drop items into washer loosely. Fill

to the top of the basket (top row of

holes). Do not wrap items around the

agitator. Items should move easily

through wash water for best cleaning

and wrinklefree results. Items should

sink and reappear later.

• Load washer properly and select correct

water level setting. Overloading or

packing the machine, and selecting a

setting too small for the wash load can:

- cause poor cleaning

- increase wrinkling

- create excessive lint

- wear out items faster

(because of pilling)

• Load by the amount of space items

take up, not by their weight.

• Mix large and small items in each load.

Load evenly to maintain washer balance.

An off-balance load can make the washer

vibrate during spin.

• Use a higher water level setting to

reduce wrinkling with permanent press

clothes and some synthetic knits. These

items should have more room to move in

the water than heavy items (towels,

jeans).

• Reduce wash time by using a lower

water level setting. Loads with only a few

small items need less wash time.

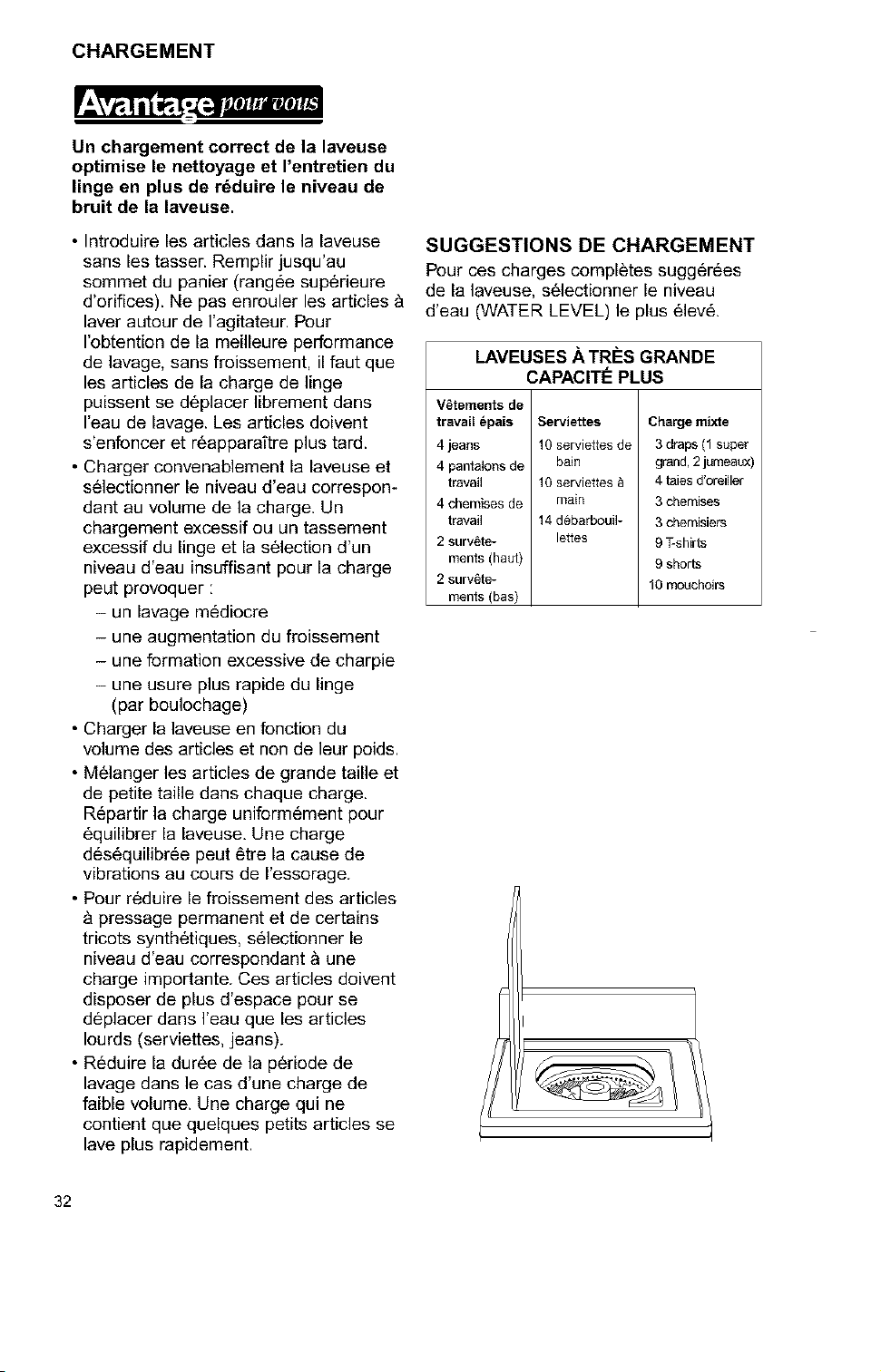

LOADING SUGGESTIONS

For these suggested full-sized loads,

set the WATER LEVEL selector to the

highest water level setting.

SUPER CAPACITY PLUSWASHERS

Heavy Work

Clothes

4 jeans

4 workpants

4 workshirts

2 sweatshirts

2 sweatpants

Towels

10 bath towels

10 hand towels

14 wash cloths

Mixed Load

3 sheets

(1 king, 2 twin)

4 pillowcases

3 shirts

3 blouses

9 T-shirts

9 shorts

10 handkerchiefs

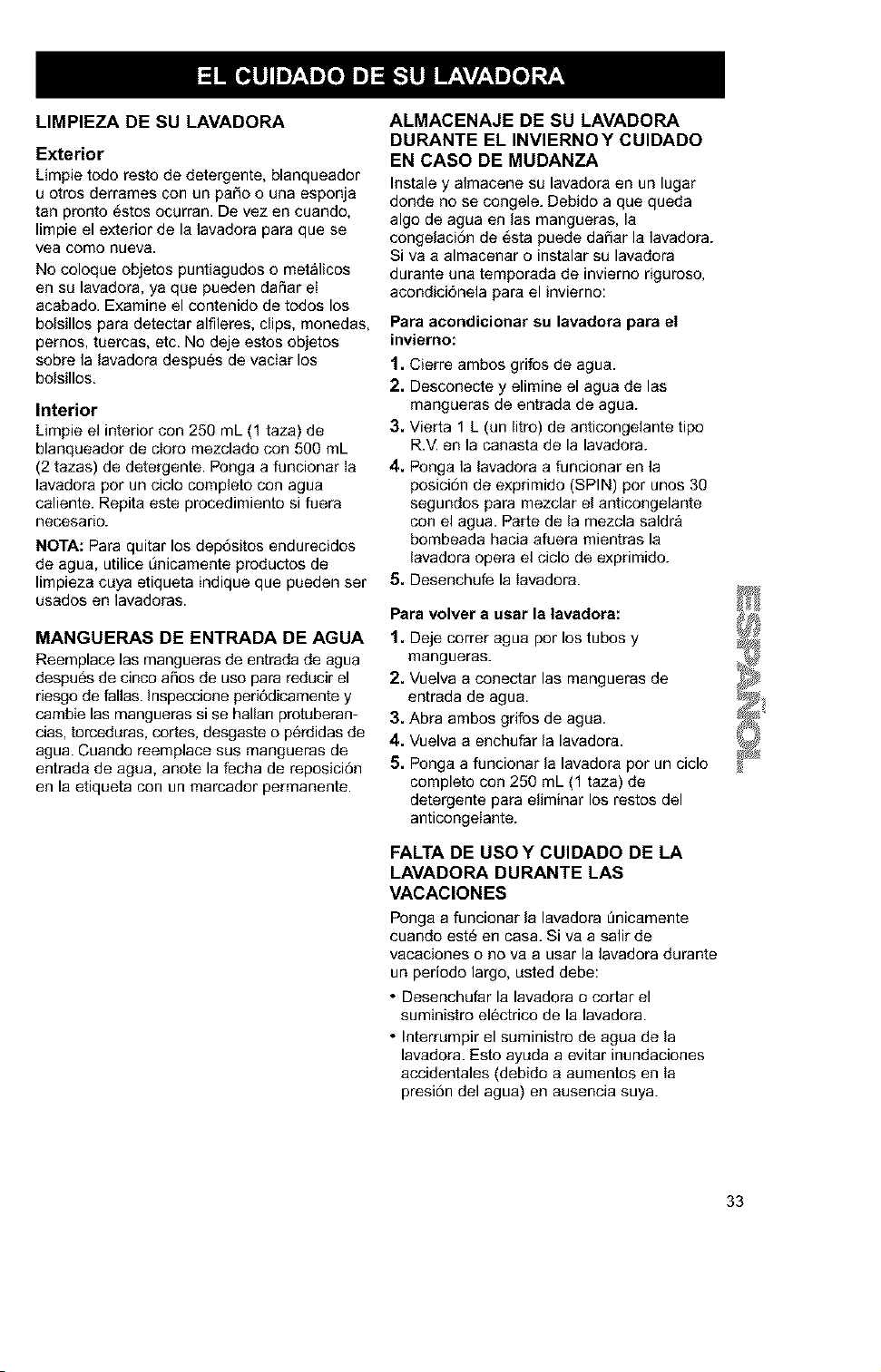

CLEANING YOUR WASHER

Exterior

Wipe up detergent, bleach, and other

spills with a soft, damp cloth or sponge

as they occur, Occasionally wipe the

outside of the washer to keep it looking

like new.

Do not put sharp or metal objects in your

washer. They can damage the finish.

Check all pockets for pins, clips, money,

bolts, nuts, etc, Do not lay these objects

on your washer after emptying pockets.

Interior

Clean interior with 1 cup (250 mL) of

chlorine bleach mixed with 2 cups

(500 mL) of detergent. Run washer

through a complete cycle using hot water.

Repeat process if necessary.

NOTE: Remove hard water deposits

using only cleaners labeled as washer

safe.

WATER INLET HOSES

Replace inlet hoses after five years

of use to reduce the risk of hose

failure. Periodically inspect and

replace inlet hoses if bulges, kinks,

cuts, wear, or leaks are found. When

replacing your inlet hoses, mark the

date of replacement on the label with

a permanent marker.

WINTER STORAGE OR

MOVING CARE

Install and store your washer where

it will not freeze. Because some water

may stay in the hoses, freezing can

damage your washer. If storing or

moving your washer during freezing

weather winterize it.

To winterize washer:

1. Shut off both water faucets.

2. Disconnect and drain water inlet

hoses.

3. Put 1 quart (1 L) of R,V.-type

antifreeze in the basket.

4. Run washer on a SPIN setting for

about 30 seconds to mix the anti-

freeze and water, Some of the mixture

will pump out while the washer spins.

5. Unplug the power supply cord.

To use washer again:

1. Flush water pipes and hoses.

2. Reconnect water inlet hoses.

3. Turn on both water faucets.

4. Reconnect power supply cord,

5. Run the washer through a complete

cycle with 1 cup (250 mL) of detergent

to clean out antifreeze.

NON-USE OR VACATION CARE

Operate your washer only when you

are at home. If you will be on vacation or

not using your washer for an extended

period of time, you should:

• Unplug the power supply cord or turn

off electrical power to the washer.

• Turn off the water supply to the washer.

This helps avoid accidental flooding

(due to a water pressure surge) while

you are away.

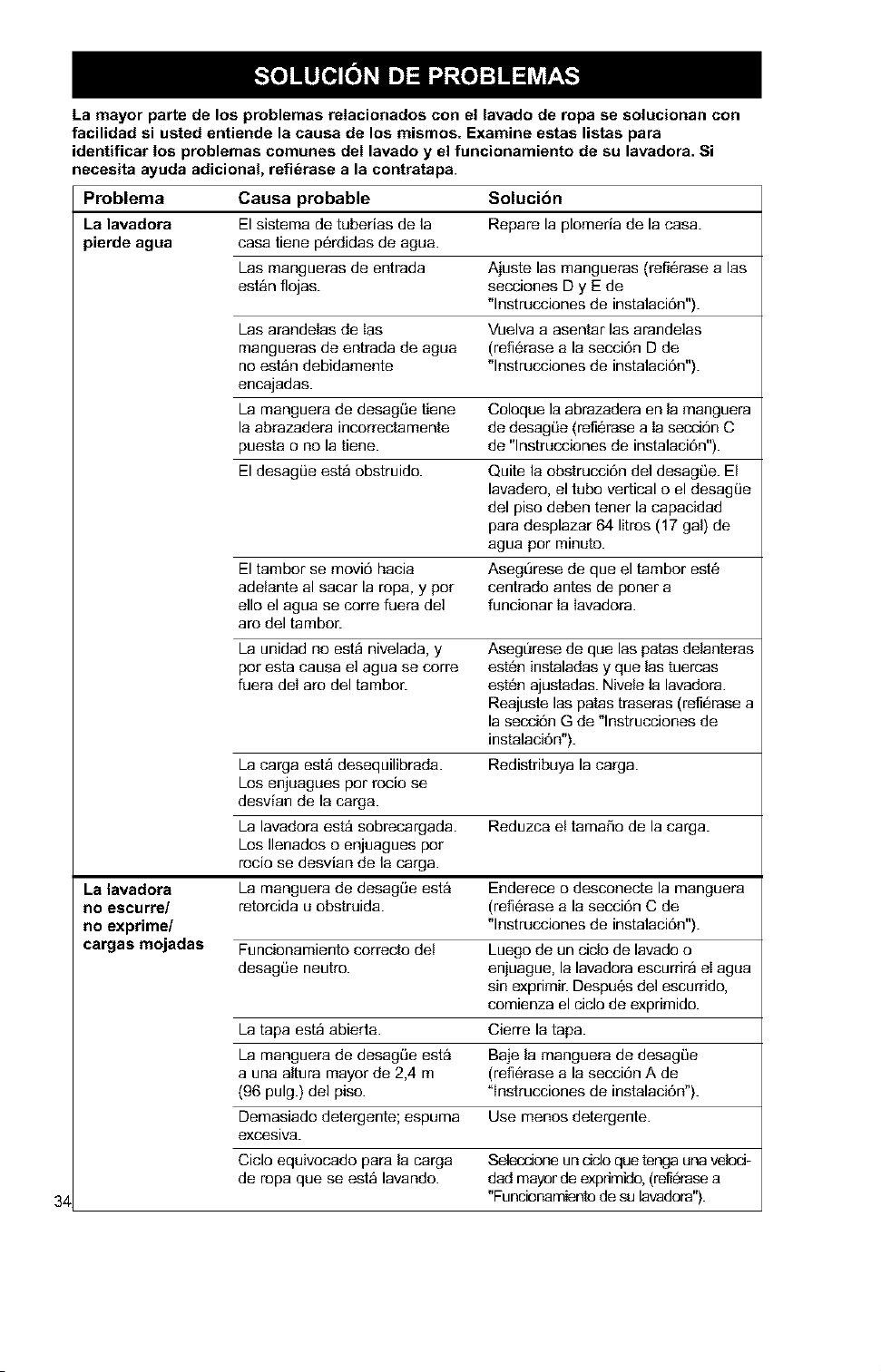

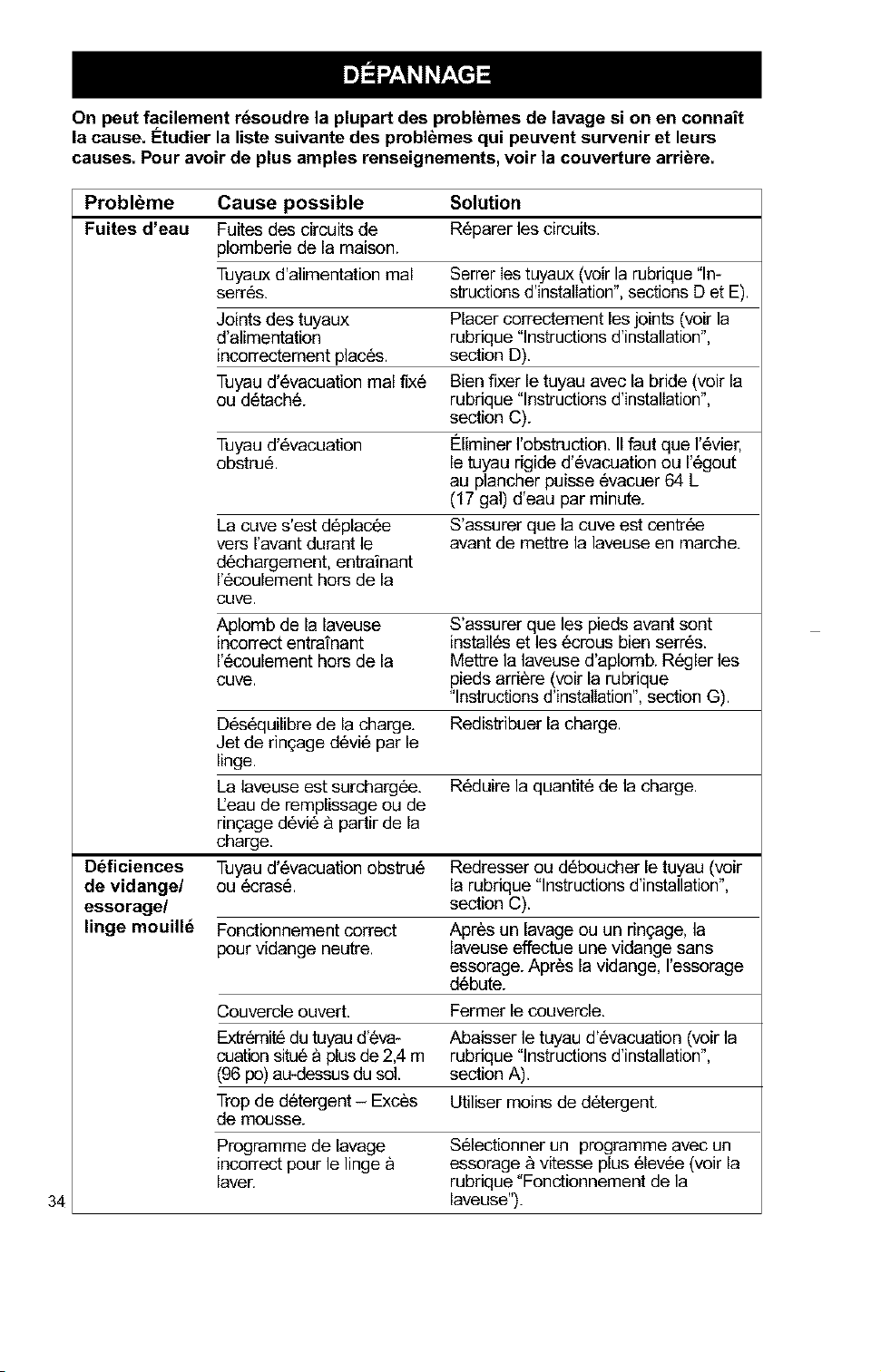

Most laundering problems are easily solved if you understand the cause.

Check these lists for common laundry and washer problems. If you need

further assistance, see the back cover.

Problem Possible Cause Solution

Washer Leaks Household plumbing is leaking. Repair plumbing.

Inlet hoses not tight. Tighten hoses (see "Installation

Instructions,"Sections D & E).

Inlet hose washers not Reseat washers (see "installation

properly seated. Instructions,"Section D).

Drain hose not properly Clamp drain hose (see "Installation

clamped or is off. Instructions,"Section C),

Drain is clogged. Removedrain clogs.Sink, standpipe,

or floor drain must be able to handle

17 gal (64 L) of water per minute.

Tub movedforward during Ensure tub is centered before

unloading, causing water to starting washer.

deflect off tub ring.

Unit not level causing water Ensure front feet are installed and

to deflect off tub ring. nuts are tightened. Level washer.

Reset rear legs (see "Installation

Instructions;' Section G).

Load is unbalanced. Spray Redistribute the load.

rinses are deflecting off load,

Washer is overloaded. Fills or Reduce load size.

spray rinses are deflecting off

load,

Won't Drain/ Drain hose is kinked or Straighten or unplug hose (see

Won't Spin/ clogged, "Installation Instructions,"Section C),

Wet Loads

Correct operation of After a wash or rinse, the washer will

neutral drain, drain without spinning, After draining,

the spinning begins.

Lid is open. Close the lid.

Drain hose is more than Lower drain hose (see "Installation

96 in (2.4 m) above floor. Instructions;' Section A).

Too much detergent - Use less detergent.

excessive sudsing.

Wrong cycle for load Choose a cycle with a higher spin

being washed, speed (see "Operating Your

Washer").

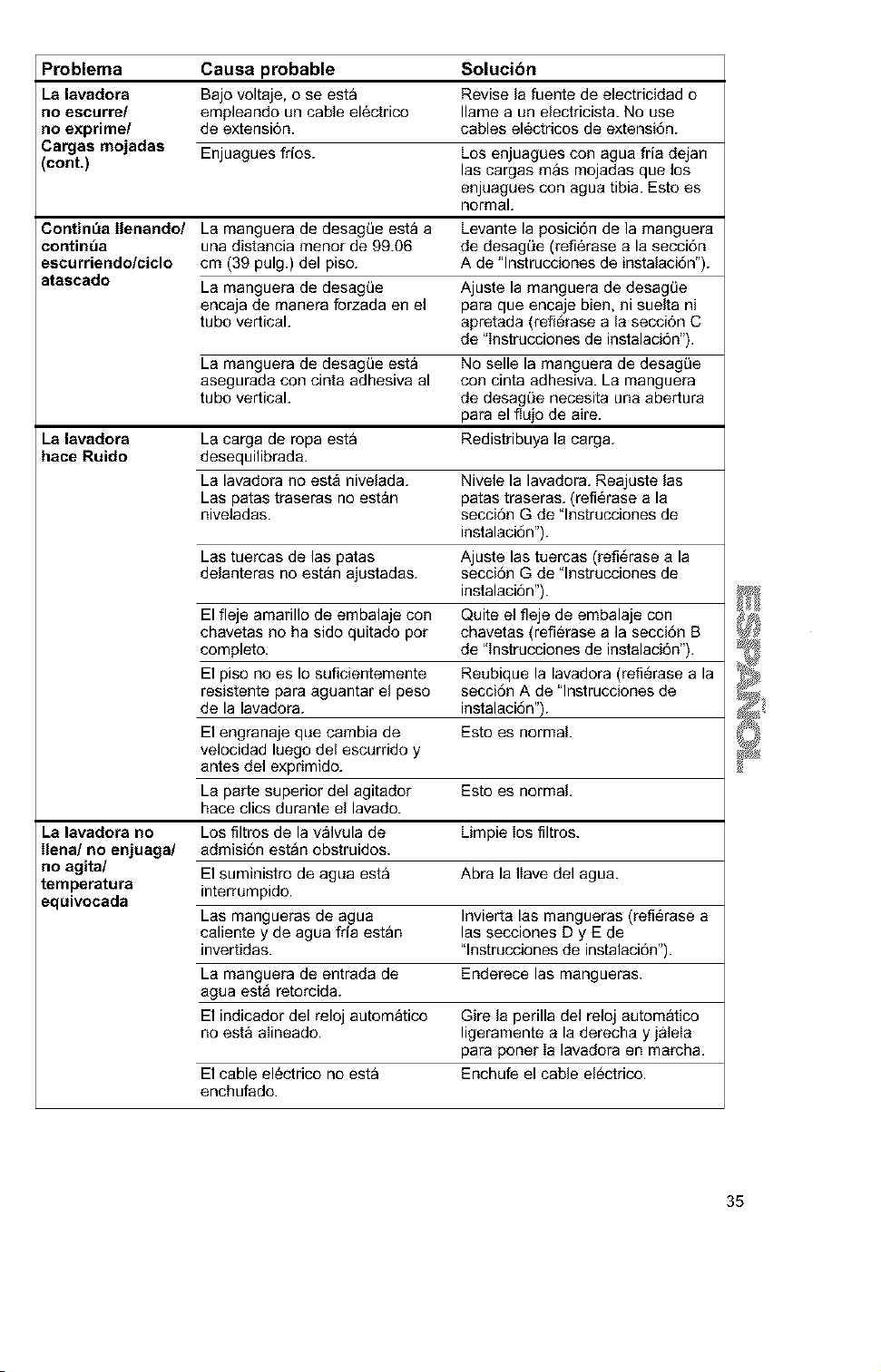

Problem Possible Cause Solution

Won't Drain/ Low voltage or using Check electrical source or call

Won't Spin/ an extension cord. electrician. Do not use extension

Wet Loads cords.

(cont,) Cold rinses. Cold rinses leave loads wetter than

warm rinses. This is normal.

Continues Drain hose is less than Raise the drain hose (see

to Fill/ 39 in (99 cm) above floor. "Installation Instructions;' Section A).

Continues

to Drain/ Drain hose fits tightly into Adjust drain hose for loose fit

Cycle Stuck standpipe. (see "Installation Instructions,"

Section C),

Drain hose taped into Do not seal off drain hose with tape.

standpipe. The drain hose needs an air gap,

Washer Makes Load is unbalanced. Redistribute load.

Noise

Washer is not level. Level washer. Reset rear legs

Rear leveling legs not set, (see "installation Instructions;'

Section G).

Nuts on front feet not tight. Tighten nuts (see "Installation

Instructions,"Section G).

Yellow shipping strap with Remove strap with cotter pins

cotter pins not completely (see "installation Instructions;'

removed. Section B).

Floor not strong enough Relocate washer (see "Installation

to support washer. Instructions;'Section A).

Gears engaging after drain This is normal.

and before spin.

Upper part of agitator clicks This is normal.

during wash,

Won't Water inlet valve Clean screens,

Fill/Won't screens are plugged.

Rinse/Won't

Agitate/ Water is turned off, Turn on water.

Wrong Hot and cold hoses are Reverse hoses (see "Installation

Temperature reversed. Instructions,"Sections D & E).

Inlet hose is kinked. Straighten hoses.

Timer dial is not lined up. Turn timer knob to the right slightly

and pull to start.

Power cord not plugged in. Plug in power cord.

Problem Possible Cause Solution

Machine Power cord not plugged in. Plug in power cord.

Stops

No power at plug. Check electricaI source or caII

eIectrician.

Fuse blown or circuit Replace fuse or reset circuit breaker.

breaker open. If problem continues, calI eIectrician.

Using an extension cord. Do not use extension cords.

Timer is not lined up. Turn timer to the right slightly

and pull to start.

Timer knob not pulled out.

Machine is overloaded.

Set and pull out knob.

Wash smaller loads.

Agitator Not The top of the agitator moves This is normal

Working only in one direction.

The top of the agitator is loose. This is normal

Water Level The top of the agitator is much This is normal

Too Low/Not higher than the highest water

Completely level. This creates a perception

Filling of the washer not being full.

Tub is Tub pulledfot_vardwhen Ensure tub is centered before

Crooked unloading, starting washer.

Tub moves. This is normal.

Unit not level Ensure front feet are installedand

nuts are tightened. Level washer.

Reset rear legs (see "lnstaIlation

Instructions,"Section G).

Lint on Load Improper sorting. Sort lint givers from lint takers

and by color.

Overloading. Lint can be trapped in load if

overloaded.Wash smaller loads.

Paper or tissue in pockets. CIean out pockets before washing.

Not enough detergent. Use enough detergent to

hold lint in water.

Detergent not dissolving. Use Automatic Temperature Control

Water temperatures lower (ATC). ATCensures wash water

than 70°F (21°C). temperature wiII bewarmer than

70°F (21°C).

Problem Possible Cause Solution

Tearing Overloading. Improper Loads should move freely during

use of washer, wash. Wash smaller loads.

Improper use of chlorine Do not pour chlorine bleach directly

bleach. Undiluted bleach on load. Wipe up bleach spills.

will damage fabrics.

Sharp items not removed Clean out pockets before washing.

from pockets; fasteners Zip zippers before washing.

not fastened.

Items damaged before Mend rips and broken threads in

washing, seams before washing.

Stains on Improper use of fabric Do not use liquid fabric softener when

Load softener, using the ULTRACLEAN cycle. Use

a fabric softener sheet in the dryer

instead. (Dilutedfabric softener may be

added to the 2ND RINSE cycle.)

Iron in water (rust). Install an iron filter.

Under use of detergent causing Use enough detergent to remove

soil to be redeposited, soil and hold it in suspension.

Dye transfer due to not Sort dark clothing from whites

sorting loads properly, and lights.

Dye transfer due to not Unload the washer as soon as

unloading washer promptly, it stops.

Load is Not removing Ioad promptly. Unload the washer as soon as it stops.

Wrinkled

Wrong cycle for fabrics Use cold rinses and cycles with slow

being washed, spin speeds to reduce wrinkling.

Overloading. Loads should move freely during

wash. Wash smaller loads.

Load is Wash water not warm enough Use Automatic Temperature Control

Tangled/ to relax wrinkles, Using warm (ATC). If safe for fabric, use 100° F

Twisted rinses, (38°C) wash water. Use cold rinse

water.

Hoses reversed. Reverse hoses (see "Installation

Instructions,"Sections D & E).

Overloading. Loads should move freely during

wash. Wash smaller loads.

Clothes wrapped around Do not wrap items around agitator

agitator, when loading washer.

Clogged Use of color-safe bleach in Add color-safe bleach directly to the

Dispenser/ chlorine bleach dispenser, basket. Do not use chlorine bleach

Bleach Leaking/ dispenser.

Bleach on

Wrong Loads Improper use of chlorine bleach, Always measure bleach before adding

to the dispenser. Carefully pour into

the dispenser.Wipe up bleach spills.

KENMORE WASHERS

"We Service What We Sell" is our assurance you can depend on Sears for service.

Your Kenmore appliance has added value when you consider that Sears has service

units nationwide, staffed with professional technicians trained on all appliances Sears

sells, They have the knowledge and skills, tools, parts and equipment to ensure our

pledge to you that "We Service What We Sell."

Maintain the value of your purchase with a Sears Maintenance Agreement. Kenmore

appliances are designed, manufactured and tested for years of dependable operation.

Yet any major appliance may require service from time to time. The Sears

Maintenance Agreement offers you an outstanding service program for your product.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's prices.

• Eliminates repair bills resulting from normal use.

• Allows for as many service calls as required.

• Provides an annual Preventive Maintenance Check at your request to keep your

Kenmore appliance in proper running condition.

For more information, call

1-800-827-6655 (USA) or

1-877-533-6937 (Canada)

Manual del propietario e

Instrucciones de instalacion

LAVADORA AUTOMATICA

con dos velocidades y

Sistema de enjuague por rocio de

alto rendimiento

IMPORTANTE:

Lea y siga todas las

instrucciones de seguridad y de

modo de empleo antes de usar este

producto por primera vez.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc.,Toronto, Ontario MSB 2B8

www.sears.com

www.sears.ca

8312706 IMPRESO EN LOS EEUU 11/99

ANTES DE USAR SU NUEVA LAVADORA 2

GARANTiA DE LA LAVADORA AUTOMATICA KENMORE 3

SEGURIDAD DE LA LAVADORA ....... 4

INSTRUCCIONES DE INSTALACION __ 6

FUNCIONAMIENTO DE SU LAVADORA .... 21

SUGERENCIAS DE LAVANDERiA ...... 31

EL CUIDADO DE SU LAVADORA

SOLUCION DE PROBLEMAS

CONTRATO DE MANTENIMIENTO SEARS

Sirvase leer este manual, pues le

facilitara la instalaci6n y funcionamiento

de su nueva lavadora Kenmore de

manera mas econ6mica.

Para obtener informaci6n adicional sobre

el cuidado y funcionamiento de los

electrodom6sticos Kenmore, Ilame al

establecimiento Sears mgs cercano,

Siempre que pida informaci6n, usted

necesitar& tener a la mano los nQmeros

completos del modelo y de la serie. Estos

se encuentran en la placa con el modelo

y el nt_mero de serie.

Use el espacio a continuaciSn para

registrar el n_mero del modelo y de la

serie de su nueva lavadora Kenmore.

No. de modelo __

No. de serie

Fecha de compra

Guarde este libro y el comprobante de

venta (el recibo) de Sears en un lugar

seguro para referencia futura.

Placa con el modelo

y el n_mero de serie

Garantia Limitada deVida 0til Para la

Canasta de Porcelana Blanca

Durante la vida Otilde la lavadora, a partir

de la fecha de compra, Sears reemplazar_

la canasta de lavado en porcalana blanca

si 6sta se desportillara u oxidara como

resultado de defectos de material o de

fabricaci6n. Despu6s del primer ago, usted

ser9 responsable de los gastos de mano

de obra.

Garantia Limitada de 10 Aries para el

Tambor de Plbstico*

Desde el segundo ago y por un m_ximo de

diez aGos a partir de la fecha de compra,

Sears reemplazar9 el tambor de pl&stico si

6ste tuviese alg_n defecto de material o de

fabricaci6n. Despu6s del primer ago, usted

ser9 responsable de los gastos de mano

de obra.

Garantia Limitada de 5 Aries para las

Piezas de la Caja de Engranajes*

Desde el segundo ago y por un m&ximo de

cinco ages a partir de la fecha de compra,

Sears reemplazar9 cualquier pieza de la

caja de engranajes que tuviese algt]n

defecto de material o de fabricaci6n.

Despues del primer ago, usted ser&

responsable de los gastos de mano de

obra.

Garantia Integral de 1 Ario para la

Canasta de Porcelana con "Salpicados"

Durante un ago a partir de la fecha de

compra, si se instala y pone en fun-

cionamiento la lavadora de conformidad

con las instrucciones que vienen con la

misma, Sears reemplazar& la canasta de

lavado en porcelana con "salpicados"

(superficie con salpicados) si se

desportillara u oxidara como resultado de

defectos de material o de fabricaci6n.

Garantia Integral de 1 Ario para las

Piezas Mecbnicas y Componentes

Eldctricos

Durante un ago a partir de la fecha de

compra, si se instala y pone en fun-

cionamiento la lavadora en conformidad

con las instrucciones que vienen con la

misma, Sears reparara o reemplazar&

cualquier pieza mecanica o componente

el6ctdco de esta lavadora que tuviese

algt]n defecto de material o de fabricaci6n.

Restriccibn de la Garantia

Si se somete a esta lavadora a un usa

ajeno al familiar privado, todas las

coberturas de las garantias arriba citadas

quedan restringidas a 90 dias a partir de la

fecha de compra.

Servicio de Reparacion de la Garantia

El servicio de reparaci6n de la garantia

est9 a su disposid6n al contactarse con el

Centro de Servicio Sears de su Iocalidad

en los Estados Unidos o en Canad&

Esta garantia corresponde s6]o mientras se

use esta lavadora en los Estados Unidos o

en Canad&

Esta garantia le otorga derechos

especificos legales yes posible que usted

tenga tambi6n otros derechos que pueden

variar de un estado a otro o de una

provincia a otra.

Sears Roebuck and Co.,

Dept. 817WA,

Hoffman Estates, IL 60179

Sears Canada INC.,

Toronto, Ontario Canada

M5B 2B8

*La garantia que se aptique en Canad& puede

ser diferente.

Para obtener informaci6n en los Estados

Unidos referente a la garantia o para ponerse

en contacto con un Centro de Servicio Sears,

por favor Ilame al 1-809-676-5811. En

Canada, Ilame aI 1-877-533-6937.

Su seguridad y la seguridad de los demas

es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual

yen su electrodom6stico. Lea y obedezca siempre todos los mensajes de

seguridad.

Este es el simbolo de advertencia de seguridad,

Este simbolo le llama la atenci6n sobre peligros que pueden

ocasionar la muerte o una lesi6n a usted y a los demas.

Todos los mensajes de seguridad ir&n precedidos por el

simbolo de advertencia de seguridad y la palabra "PELIGRO"

o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones,

usted morirb o sufrirb una

lesion grave,

Si no sigue las instrucciones,

_uede morir o sufrir una

lesion grave.

Todos los mensajes de seguridad identificar_n el peligro, le informar_n

cSmo reducir las posibilidades de sufrir una lesiSn y Io que puede suceder

si no siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENClA: Para reducir el riesgo de incendio, choque el6ctrico o

lesiones a personas al usar su lavadora, siga las precauciones b_sicas,

incluyendo las siguientes:

• Lea todas las instrucciones antes de

usar la lavadora.

• No lave articulos que hayan sido

previamente limpiados, lavados,

remojados o humedecidos con

gasolina, solventes para lavar en

seco, otras sustancias inflamables o

explosivas ya que 6stas emanan

vapores que podrian encenderse o

causar una explosi6n.

• No agregue gasolina, solventes para

lavar en seco, u otras sustancias

inflamables o explosivas al agua de

lavado, Estas sustancias emanan

vapores que podrian encenderse o

causar una explosi6n.

• En ciertas condiciones, puede

generarse gas hidr6geno en un

sistema de agua caliente que no se

haya usado por dos semanas o un

periodo mayor. EL GAS HIDROGENO

ES EXPLOSIVO. Si no se ha usado el

agua caliente durante dicho periodo,

antes de usar la lavadora, abra todos

los grifos de agua caliente y deje que

corra el agua por varios minutos, Esto

liberara todo el gas hidr6geno que se

haya acumulado, Debido a la inflama-

bilidad de dicho gas, no fume ni use

una llama abierta durante este lapso.

• No permita que los niSos jueguen

encima o dentro de la lavadora. Es

necesario una supervisi6n cuidadosa

de los niSos toda vez que se use la

lavadora cerca de ellos.

• Antes de poner la lavadora fuera de

servicio o descartarla, quitele la tapa.

• No introduzca las manos en la

lavadora si el tambor o el agitador

est&n funcionando.

• No instale ni almacene esta lavadora

donde pudiese estar sometida a la

intemperie.

• No trate de forzar los controles.

• No repare ni cambie pieza alguna de

la lavadora ni intente realizar tarea

alguna de servicio t6cnico, excepto

cuando asi se le indique especifica*

mente en el Manual del propietario o

en instrucciones de reparaci6n por el

usuario publicadas, que usted entienda

y para cuya ejecuci6n cuente con la

habilidad necesaria.

• Para obtener informaci6n respecto a

los requisitos de conexi6n a tierra,

refi6rase alas "INSTRUCCIONES DE

INSTALAClON".

GUARDE ESTAS INSTRUCCIONES

VISTA GLOBAL DE INSTALACIC)N

Si desea vet una ]ista completa de

herramientas y piezas necesarias,

consulte las paginas 7-9.

A. ESCOJA EL LUGAR DONDE DESEA

INSTALAR LA LAVADORA

(p_gs. 11-13)

Instrucciones para la instalacibn en un

Iugar empotrado/closet (pag. 11)

Sistema de desagiie por tuberia vertical

(p_g. 13)

99 crn

(39 pulg.)_

Sistema de desagiie a trav6s del

Iavadero (pag, 12)

Sistema de desagiie por el piso

(p_g. 13)

99 cm

39 pulg.)

B. QUITE EL FLEJE DE EMBALAJE (p&g. 14)

Herramientas necesarias:

Tijeras Linterna (opcional;

depende del tipo de

instalaci6n)

C. CONECTE LA MANGUERA DE DESAGUE (p&gs, 15-16)

Herramientas necesarias: Piezas proporcionadas:

Alicates que se

abran a 3,95 cm _..¢'_\\

(1_6 pulg.)

Linterna (opcional;

depende del tipo

de instalaci6n)

1 abrazadera amarilla 1 abrazadera plateada

unifilar para manguera para manguera de

(parte superior de la alambre doble (parte

manguera de inferior de la

desagLie) manguera de

desagQe)

D, CONECTE LAS MANGUERAS DE ENTRADA DE

AGUA A LA LAVADORA (p&gs, 16-17)

Herramientas necesarias: Piezas proporcionadas:

Alicates que se abran a

3,95 cm (1_6 p_

Lintema (opcional, depende

deI tipo de instalaci6n)

2 mangueras de

entrada de agua

4 arandelas planas para manguera

de suministro de agua

E. CONECTE LAS MANGUERAS DE ENTRADA

A LOS GRIFOS DE AGUA (p_g. 17)

Herramientas necesarias: Piezas proporcionadas:

Alicates que se abran a

3,95 cm (1_ pulg.)

_oUt_toaal,_ Linterna _e nde

depende del tipo del tipo de instalaci6n)

8 de instaiaci6n)

2 mangueras

de entrada de agua

F, ASEGURE LA MANGUERA DE DESAGOE (p&g. 18)

Herramientas necesarias: Piezas proporcionadas:

Linterna (opcional;

depende del tipo

de instalaci6n)

El fleje de embalaje

con ajustador

G. NIVELE LA LAVADORA (p&g. 19)

Herramientas necesarias: Piezas proporcionadas:

Llave de boca

de 1,43 cm

(_pulg.)

Linterna (opcional;

depende del tipo

de instalaci6n)

Bloque de

madera

2 patas niveladoras con tuercas

REQUISITOS EL_:CTRICOS

Se necesita un suministro el_ctrico de 120

voltios, 60 bertzies, CA solamente, de 15 6 20

amperios y protegido con fusibles. (Se

recomienda el empleo de un fusible

retardador o cortacircuites.) Con6ctelo con un

circuito derivado individual.

Peligro de Cheque El_ctrico

Conecte a un contacto de pared de

conexibn a tierra de 3 terminales.

No quite el terminal de conexibn

a tierra.

No use un adaptador,

No use un cable el_ctrico de

extensibn,

No seguir estas instrucciones

puede ocasionar la muerte,

incendio o choque el_ctrico,

Esta lavadora viene equipada con un cable

el6ctrico que tiene un enchufe con conexi6n

a tierra de tres terminales. Para reducir el

posible peligro de cheque ei6ctrico, debe

encbufar el cable el6ctrico en un contacto de

pared de tres terminales, conectado a tierra

de conformidad con las Normas para

Instalaciones EI6ctricas, t_ltima edici6n de

ANSI/NFPA 70, asi come con todos ios

c6digos y ordenanzas locales.

• Para una lavadora conectada a

tierra, con cable electrico:

INSTRUCCIONES PARA LA

CONEXION A TIERRA

Esta lavadora debe conectarse a tierra,En

caso de funcionamiento defectuose o averia,

la conexi6n a tierra reducir9 el riesgo de

choque el6ctrico al propercienar una via de

mener resistencia para la corriente elc_ctrica,

Esta lavadora viene equipada con un cable

ei6ctrico que tiene un conductor de conexi6n

a tierra del equipe y un enchufe con

conexi6n a tierra. El enchufe debe conectarse

en un contacte de pared apropiado que haya

sido debidamente instalade y conectado a

tierra de conformidad con todes los c6diges

y ordenanzas locales.

ADVERTENClA: Ca conexi6n

incorrecta del conductor de conexi6n a tierra

del equipo puede ocasionar un riesge de

cheque el6ctrico, Consulte con un electricista

o t6cnice en reparacienes califlcade si tiene

duda alguna en cuante a ]a conexi6n a tierra

correcta del electrodom6stico.

No modifique el enchufe proviste con el elec-

trodem6stico, Si 6ste no encaja en el

contacto de pared, pida aun electricista

ca]ificado que le instale un contacte de pared

apropiado.

• Para una lavadora con contacto

electrico permanente:

INSTRUCCIONES PAPA LA

CONEXION A TIERRA

Esta [avadora debe conectarse aun

sistema de metal con cableade permanente,

o se debe tender un conductor de conexi6n

a tierra del equipo con los cenducteres del

circuite y cenectarlos a] terminal de conexi6n

a tierra del equipo o conductor de suministre

en el electrodom6stico.

Contacto de pared cozz

conexldna tierradeires

Encholecon ternlinales

Co[[exid[[ _ tletra de

t_es lermPlales

Cableeldctrtco

\ in ii

A. ESCOJA EL LUGAR DONDE DESEA

INSTALAR LA LAVADORA

La seleccibn de una ubicacibn

adecuada para su lavadora mejorara sg

rendimiento y reducira inquietudes tales

como la caminata o el ruido producido por

la Iavadora.

INSTRUCCIONES PARA LA INSTALACION EN UN LUGAR

EMPOTRADO/CLOSET

Esta lavadora se puede instaIar en un lugar empotrado o en un closet.

3[-

48,3cm

(19pulg.}

*Ocm-_ _- 61cm

(0 pulg.) (24 pulg.)

[_ reade

ventilaci6n

mlnlllla

de 155cm2

(24pulg "

cuad.)

_-_O cm->'1 I_

(0 pulg.) 2,5 64,8cm 10,2

cm (ZpSu_/y) cm

(1 pulg} (4 pulg.)

_readeventilaci6n

minimade310cm

(48pulg.cuad.)

Vistade frente Vistadec0stad0 Vistade frente

(nose ilustra la puerta) {seilustra la puerta) (puertaconabertura

deventiliacibn}

7,6 cm

_[(3 pulg,)

7_6cm

_- (3 pulg.)

*Quizds sea necesafiodejar espacioslii_resadicionalesparalas moldurasde pared,puertay piso. Para

reducirla tmnsterenciade sonidosde la lavadora, se recomienda dejaruna distancia de 2,5 cm (1 pulp.) de

cadalado de la lavadora.

• El espacio de la instalaci6n esta expresado

en centimetros (pulgadas), y es el minimo

permitido.

• Debera considerarse un espacio adicional si

se van a instalar otros electrod6mesticos en

el _rea.

• Si se instala una puerta de closet, son

necesanas las aberturas de aire minimas

para arriba y abajo. Son aceptables las

puertas con persianas que tengan aberturas

de aire equivalentes arriba y abajo.

SISTEMA DE DESAGOE A TRAVES

DEL LAVADERO

Compruebe la Iocalizaci6n de la instalacion de

la lavadora. Esta lavadora puede instalarse con

uno de estos tres sistemas:

• sistema de desagLie a trav_s del lavadero

(a continuaci6n)

• sistema de desagLie por tubo verticai

(p_g. 13)

• sistema de desagLie por el piso (pag. 13)

No almacene ni ponga en funcionamiento la

Iavadora a una temperatura igual o inferior a

O°C (32°F) (es posible que quede un poco de

agua en la lavadora). Consulte la informaci6n

sobre protecci6n contra los agentes invernales

que aparece en la pagina 33.

La instalaci6n adecuada es responsabilidad

del propietario del electrodom6stico, quien

debera asegurarse de tener todo Io necesario

para realizar una instalaci6n correcta, que

inctuira estos puntos:

Contacto de pared con

conexion a tierra:

Debe estar a menos de

1,2 m (4 pies) de distancia

deI lugar en donde el cable

el6ctrico esta conectado

con la parte trasera de la

lavadora.

Grifos de agua caliente y

fria: Deben proporcionar una

presi6n de agua de 5 a 100

psi. Los grifos deben estar a

una distancia de 1,2 m (4 pies)

de las v&lvulas de Ilenado de Sistema de desagiJe a tray,s

agua caliente y fda, Ias cuales del lavadero: Se necesita un

se conectan en la parte poste- Iavadero con una capacidad

rior de la lavadora, minima de 76 Iitros (20 galones).

Soporte: El piso debe set Io

suficientemente firme como para

soportar un peso total de 143 kg

(315 libras) (incluyendo el peso de

la lavadora, del agua y de la carga

de ropa).

gg cm

(39 pulg.)

i ¸

Piso a niveh El declive

maximo permitido

debajo de toda la

lavadora es de 2,5 cm

(1 pulg.).

La parte superior del

lavadero debe estar por Io

menos a una altura de

99 cm (39 pulg.) del piso y

a una altura no mayor de

2,4 m (96 pulg.) de la parte

inferior de la Iavadora.

LOCALIZACIONES ALTERNATIVAS - SISTEMAS DE DESAGUE

POR TUBO VERTICAL Y POR DESAGUE DEL PISO

Desviacibn del sifbn: debe comprarse

per separado. V6ase el cuadro siguiente.

99 cm

(3g pulg.)

Sistema de desagLie pot tuberia vertical:

se necesita un tubo vertical de un di_]metro

minimo de dos pulgadas y con una capacidad

minima de desagL_e de 64 litros (17 galones)

pot minuto. La parte superior del tubo de

desagOe debe estar por Io menos a 99 cm

(39 pulg.) sobre el piso y a una altura no

mayor de 2,4 m (96 pulg.) de Ia parte inferior

de la lavadora.

Sistema de desagLie por el piso: se

necesita una desviaci6n de sif6n. V6ase el

cuadro siguiente. Se requiere una capacidad

minima de desagQe de 64 L (17 galones) pot

minuto.

Si tiene: Necesitara adquirir:

Un lavadero o tubo vertical de una Sistema de bomba de sumidero (si ya no

altura mayor de 2,4 m (96 pulg.) esta disponible)

Un tubo vertical de 2,5 cm (1 pulg.) Racor de 5 cm (2 pulg.) a 2,5 cm (I pulg.)

de diametro de diametro, repuesto No. 3363920

Una alcantarilla suspendida Tubo normal de desag0e de 76 litros

(20 galones) y 99 cm (39 pulg.) de altura, o

lavabo utilitario y bomba de sumidero (en

venta en establecimientos proveedores de

fontaneria locales)

Un desagQe por el piso Desviaci6n del sif6n, repuesto No. 285320;

manguera de desag0e adicional, repuesto

No. 3357090; y juego de conectores,

repuesto No. 285442

Las piezas aqui mencionadas est_]n disponibles en su tienda Sears o en el Centro de Servicio

Sears de su Iocalidad. En los EE.UU., Ilame al 1-800-659-7084. En Canad& Ilame al

1-877-533-6937.

B. QUITE EL FLEJE DE EMBALAJE

Es necesario quitar el fleje de embalaje para

facilitar el funcionamiento sin dificultades. Si

no se Ie quita, la Iavadora hara un ruido

excesivo.

PASO 2. Tire flrmemente para quitar e{ otro

extremo el fleje de embalaje, el cual estara

conectado a la parte posterior de {a lavadora.

Esta acci6n soltar& las patas traseras

autonivelantes.

Peligro de Peso Excesivo

Use dos o m_s personas para mover

e instalar la lavadora.

No seguir esta instruccion puede

ocasionar una lesibn en la espalda

u otro tipo de lesiones.

Para prevenir dafios al piso, coloque la

Iavadora sobre carton antes de trasladarla

por el piso. Traslade [a lavadora cerca de su

iocalizaciSn definitiva.

PASO 1. No corte el fleje amariIIo. Jate el fleje

amarilIo con firmeza hasta sacarlo por completo

de la lavadora. SegLin el modelo de su Iavadora,

cuando jaIe el fleje de embalaje fuera de la

Iavadora, habr_n dos o tres chavetas al extremo

del mismo. El enchufe el6ctrico viene junto con

el fleje de embalaje.

Enchufeel_ctrico

Alfiler

PASO 3. Corte el fleje de embalaje a unos 40

cm (16 pulgadas) de distancia del extremo del

enchufe. Fijese en las palabras "CORTE AQUJ

(CUT HERE)." Descarte el extremo del fleje de

embalaje que tiene las tres chavetas. Deslice

el resto del fleje de embalaje para

separarlo del enchufe el_ctrico. Utilizara

este fleje de embalaje para asegurar la

manguera de desagLie.

e deembalaje

TIRE

Alliier

C. CONECTELAMANGUERA

DE DESAGUE

La conexibn correcta de la manguera

de desagLie proteger_ sus pisos del

da_o producido por la p_rdida de agua.

PASO 1. Para evitar que la manguera

de desagQe se salga o pierda agua, debe

instalarse segun estas instrucciones:

IMPORTANTE: Este procedimiento se

debe seguir con exactitud para asegurar

una instalacion adecuada.

a. Moje la parte interior del extremo recto

de la manguera de desagQe con agua

del gdfo. NO UTILiCE NINGUN OTRO

LUBRICANTE.

b. Apnete las orejas de la abrazadera plateada

de alambre done para manguera con ali-

cates para abrirla. Coloque la abrazadera

sobre el extremo recto de la manguera de

desagLie a 6 mm (_ pulg.) del extremo.

c. Abra la abrazadera. Gire la manguera

de un lado a otto y a la vez empuje

hacia abajo hacia el conectador que

se encuentra en la parte inferior de la

lavadora. Contint)e hasta que la manguera

haga contacto con el tope abultado del

gabinete.

d. Coloque la abrazadera en el area

marcada "CLAMR" Suelte la abrazadera.

Si Ud. tiene:

Una manguera de desagLie que

es demasiado corta

Tendr_ que comprar:

Una manguera de desagQe, No. de pieza

388423 y juego de mangueras, No. de pieza

285442

Una manguera de desagLie que Juego de mangueras, No. de pieza 285442

es demasiado Iarga

El problema de pelusa que tapa Protector de desagQe, No. de pieza 367031

el drenaje

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su Iocalidad. En los EE.UU., Ilame al 1-800-659-7084. En Canad& Ilame al

1-877-533-6937.

Para los sistemas de desag_e por tuberia

vertical o a tray,s del lavadero:

PASO 2. Abra la abrazadera amarilla unifilar

para manguera con los alicates y deslicela a

trav6s del extremo en forma de gancho de la

manguera de desag0e para sujetar las

secciones de caucho y corrugadas.

Extremoen

................forma degancho

Manguerade

desague

PASO 3. Ponga el extremo en forma de

gancho de la manguera de desag0e dentro

del Iavadero o del tubo vertical. Verifique que

la Iongitud de la manguera de desag0e sea la

apropiada. Gire el gancho para eliminar

arrugas.

Para evitar que ei agua de desagOe vuelva a

la lavadora:

• No estire el extremo en forma de gancho de

Ia manguera de desagOe ni fuerce el exceso

de la manguera de desagOe dentro de] tubo

vertical de desagOe.

• No ponga el exceso de la manguera de

desagOe en el fondo del lavadero.

D, CONECTE LAS MANGUERAS

DE ENTRADA DE AGUA A LA

LAVADORA

La conexibn correcta de las mangueras de

Ilenado permitira la admisibn adecuada a la

lavadora de agua fria y caliente y, ademas,

faciIitara evitar los dahos por agua debido

a p_rdidas.

NOTA: Reemplace las mangueras de entrada

de agua despu6s de cinco aSos de uso para

reducir el riesgo de que fallen las mangueras.

Inspeccione peri6dicamente y reemptace las

mangueras de entrada de agua si aparecen

bultos, arrugas, cortaduras, desgaste o fugas

de agua. AI reemplazar las mangueras de

entrada de agua marque la fecha de

reemplazo en la etiqueta con un marcador

permanente.

PASO 1. Introduzca una arandela nueva plana

(de la bolsa de piezas) en cada uno de los

extremes de las mangueras de entrada de

agua. Revise la instalaci6n para asegurarse

de que las arandelas est_n asentadas

firmemente en los acoplamientos.

ACOPLAMIENTO ARANDELA

PASO2.Conectelamangueraconel

acoplamientorojoconlaIlavedeentrada

deaguacaliente(inferior').AIconectarel

acoptamientorojoprimerosehacemas

facilapretarlaconexi6nconalicates.Atomille

elacoplamientoconlamano.Gireel

acoplamientodosterciosdevueltaadicional

conalicatesparaapretarlo.NOLOAPRIETE

DEMASIADO;estopuededaSarlasv&lvulas.

V_lvula de

entrada de

agua caliente

IIIIIIII

V_lvula de entrada

/deaguaftm

PASO 3. Conecte la manguera con el

acoplamiento azul con la Ilave de entrada de

agua fria (superior). Atornille el acoplamiento

con la mano. Gire el acoplamiento dos tercios

de vuelta adicional con alicates para apretarlo.

NO LO APRIETE DEMASIADO; esto puede

dafiar las valvulas.

E. CONECTE LAS MANGUERAS DE

ENTRADA A LOS GRIFOS DE

AGUA

PASO 1. AsegQrese de que la canasta de la

lavadora est6 vacia. Abra ambos grifos de

agua y deje que caiga el agua en una cubeta

para permitir que salga cualquier pardcula

de suciedad que se encuentre en las

tubefias y evitar que se tapen las

mangueras. Determine cual de los grifos es

el de agua caliente y cual es el de agua fria.

Marque el grifo de agua caliente.

PASO 2. Conecte la manguera con el

acoplamiento rojo con la Ilave de entrada

de agua caliente. Atornille el acoplamiento

con la mano. Gire el acoplamiento dos tercios

de vuelta adicional con alicates para

apretarlo. NO LO APRIETE DEMASIADO;

esto puede daSar el acoplamiento.

PASO 3. Conecte la manguera con el

acoplamiento azuI con la Ilave de entrada

de agua fria. Atornille el acoplamiento con la

mano. Gire el acoplamiento dos tercios de

vuelta adicional con alicates para apretarlo.

NO LO APRIETE DEMASIADO; esto puede

daSar el acoplamiento.

PASO 4. Abra los grifos de agua y

compruebe si hay p_rdidas. Un poco de agua

entrara en la lavadora. Podr& hacer

el desag(Je mas tarde.

Si Ud. tiene: Tendr_ clue comprar:

Llaves de agua que se encuentran mas 2 mangueras de entrada de agua mas

alia del alcance de las mangueras de largas: Mangueras de 1,8 m (6 pies),

entrada de agua No. de pieza 76314 6 mangueras de

3,0 m (10 pies), No. de pieza 350008

Las piezas aqui mencionadas estan disponibles en su tienda Sears o en el Centro de Servicio

Sears de su Iocalidad. En Ios EE.UU., Ilame al 1-800-659-7084. En Canada, Ilame al

1-877-533-6937.

F. ASEGURE LA MANGUERADE

DESAGOE

Asegure la manguera de desag_ie

adecuadamente para proteger sus pisos

contra da_os causados pot fugas de agua.

PASO 1. Mueva la Iavadora a su lugar final.

Si los grifos de agua y el tubo vertical de

desagLie estan empotrados, coloque el

extremo con forma de gancho de la manguera

de desagL_e dentro del tubo vertical. Envuelva

el fleje de embalaje de manera ajustada

alrededor de Ia manguera de desag0e y las

mangueras de entrada de agua (no los

agarradores ni las puntas). Empuje el ajusta-

dot hacia el agujero mas cercano del fleje de

embalaje.

PASO 2. Encuentre la pieza restante del fleje

de embalaje (no el extremo con los pasadores

des chavetas) del PASO 3 "QUITE EL FLEJE

DE EMBALAJE." Utilicelo para envolver la

manguera de desagLie con el lavadero o el

tubo de desagLie. Empuje el ajustador hacia e!

agujero m&s cercano del fleje de embalaje.

Ajustador

G. NIVELE LA LAVADORA

La nivelacion adecuada de su Iavadora

previene la generacibn de ruidos y

vibraciones excesivas.

Para instalar las patas delanteras:

PASO 1. Levante la parte frontal de la

Iavadora hacia arriba (aproximadamente

10,2 cm [4 pulg.]). Utilice un bloque de madera

u otto objeto que pueda soportar eI peso de la

Iavadora. Si la lavadora estuviese instalada al

Iado de una pared, al6jela de la pared

Iigeramente antes de levantada.

PASO 2. Mientras sujeta una de las patas en

ia mano, atomille la contratuerca en la pata a

9,5 mm (_ de pulg.) de distancia de la parte

supedor de la base de la pata. Esta es la

posici6n iniciaI recomendada.

9,5 mm

PASO 3. Atornille la pata en la base de la

lavadora con la mano hasta que la tuerca

Ilegue a la base de la lavadora. Repita los

mismos pasos con la otra pata.

PASO 5. Traslade la lavadora a su ubicaci6n

final

PASO 6. incline la Iavadora hacia adelante

hasta que la parte trasera de la lavadora est6

por io menos 7,62 cm (3 pulg.) arriba del piso.

Usted escuchar& las patas traseras

autoajustables cuando encajen en su lugar.

Baje la lavadora al piso. Asegurese de que la

lavadora est6 nivelada, colocando un nivel

encima de la lavadora, en primer lugar de lado

a lado; luego de frente hacia arras.

PASO 7. Si la lavadora no esta nivelada,

levante la parte frontal de la lavadora y ajuste

las patas hacia arriba o hacia abajo segQn sea

necesario. Baje la lavadora y ajuste las patas

traseras autoajustables (tal como en el paso 6).

Repita el paso 7 hasta que la lavadora est6

nivelada.

PASO 8. Cuando la lavadora est6 en su

ubicaci6n final y nivelada, utilice una Ilave de

boca de 1,43 mm (_f_pulg.) para girar las

tuercas de las patas delanteras contra el

gabinete de la lavadora. Si las tuercas no

estan bien ajustadas contra el gabinete de la

lavadora, la Iavadora vibrara.

PASO 4. incline la lavadora hacia atras hasta

que la parte frontal de la misma ya no est6

sobre el bloque de madera. Quite el bloque de

madera. Con cuidado baje ia lavadora al piso.

REVISE LA INSTALACION

Tbmese unos cuantos minutos para Ilenar

esta lista de verificacibn. Le ayudar_ a

cerciorarse de clue se ha efectuado una

instalacibn apropiada y aumentara su

satisfaccibn con su lavadora Kenmore.

[ Revise los requisites de suministro

el_ctrico. Aseg[irese de que cuenta con el

suministro el6ctrico correcto y el m6todo

recomendado de conexi6n a tierra.

[ Asegt]rese de que:

• Tenga todas las herramientas con las que

empez6.

• Haya quitado redes los materiales de

embalaje.

• Haya quitado el fleie de embalaje con las

tres chavetas.

• Haya instalado todas las piezas

mencionadas en las paginas 7-9.

( Revise que:

• La lavadora est6 nivelada

• Las tuercas de las patas frontales est&n

ajustadas.

[ Asegt_rese de que los grifos de agua est6n

abiertos.

PASOS FINALES

[ Conecte el cable el_ctrico en el

contacto con conexi6n a tierra.

[ Quite la capa Isretectora azul que esta en

Ia consola y cualquier pedazo de cinta que

haya quedado en la lavadora.

[ Tome unos minutes para leer la secci6n

"FUNCIONAMIENTO DE SU LAVADORA"

para entender completamente el

funcionamiento de su nueva lavadora.

Luego, ponga la lavadora en marcha y deje

que termine el ciclo de ultralimpie (ULTRA

CLEAN) o de 2do. eniuague (2ND RINSE).

Para obtener la limpieza y cuidado bptimos

de los tejidos con su lavadora, le rogamos

lea y siga estas instrucciones.

INSTRUCCIONES EN LA TAPA

Estas instrucciones se encuentran debajo de

la tapa de su lavadora.

Peligro de Incendio

Nunca coloque en la lavadora

articulos que est_n humedecidos

con gasolina o cualquier otro

liquido inflamable.

Ninguna lavadora puede eliminar

completamente el aceite.

No seque ningdn articulo que haya

tenido alguna vez cualquier tipo de

aceite (incluyendo aceites de

cocina).

No seguir estas instrucciones

puede ocasionar la muerte,

explosibn o incendio,

,"JFZet.Tt,t:t&vl_]f=,_.lm]:l.7J_l;#m_d

1. SELECCIONE Y REGULE

•NIVEL DEL AGUA

(WATER LEVEL)

DISTRIBUIDOR AUTOMATICO - - Agregue el blanqueador de cloro It'quido en el

distribuidor autom_tico. No use blanqueador en polvo en

este distribuidor automatico.

No use suavizante de tejidos liquido en esta lavadora.

Use I_minas de suavizante de tejidos en la secadora.

Agregue detergente medido en la canasta de la lavadora.

Para seleccionar, use estos controles de la lavadora:

Regule segtJn eI tama_o de la carga de lavado

• qEMPERATURA DE

PRELAVADO/REMOJO ...... Seleccione la temperatura deI agua para esta opci6n

(PREWASH/SOAK TEMP) de ciclo.

•TEMPERATURA DE

LAVADO/ENJ UAGUE

(WASH/RINSE TEMP)

Use las opciones del Control Automatico de Temperatura

(AUTO TEMP CONTROL) para obtener 6ptimos

resultados de lavado.

• VELOCIDADES (SPEEDS) Regule la velocidad segOn el tipo de tejidos.

LAVADOPESADO

REGULAR

PLANCHAO0

PERMANENTE

OELICADO

LAVADOAMANO

DRILTOALLAS,ROPACON

SUCIEDADPROFUNDA

PREND/_SDE

ALGODON

RSRASSINTEflCAS

TEJIDOSDEPUNTO

LENCERIA

DOm

LAVADOCON

AGUACAUENTE

LAVADOCON

AGUATIBIA

LAVADO[;ON

AGUAFRIA

CUALQUIER

BLANQUEADOR

BLANQUEADORSIN

CLORO

NOUSE8LANQUEADOR

2. SELECCIONE EL CICLO ........... Seleccione m_s tiempo para lavar ropa con suciedad

profunda y menos tiempo para lavar ropa con suciedad

ligera.

3. JALE EL RELOJ AUTOMP, TICO

PARA COMENZAR La tapa deber_ estar cerrada,para completar el ciclo, -.....

EMPUJE EL RELOJ AUTOMATICO HACIA ADENTRO

PARA DETENER EL CICLO.

Antiperspirantes, Desodorantes

Aplique el area afectada con una pasta de amoniaco y blanqueador no decolorante y deje

reposar unos 30 minutos. Lave con agua caliente a Ia temperatura m_xima que el tejido

pueda resistir.

Sangre

Enjuague de inmediato o remoje en agua fria con detergente unos 30 minutos. Enjuague.

Frote las manchas restantes con detergente. Enjuague a rondo. Lave.

Crema, Leche, Helados

Limpie con una esponja de inmediato o aplique un producto de prelavado para quitar

manchas o suciedad. Enjuague. Lave. Repita el procedimiento si fuera necesario. Si la

mancha continua, aplique unas cuantas gotas de detergente liquido. Enjuague. Si la man-

cha persiste, remoje. Lave.

Pasto/zacate

Haga un remojo previo de la mancha, usando un detergente con enzima para refregar.

Lave con un detergente y blanqueador apropiado para el tipo de tejido.

Salsa de tomate, productos de tomate

Limpie con una esponja de inmediato o aplique un producto de prelavado para quitar

manchas o suciedad. Enjuague. Lave. Si la mancha persiste, aplique un detergente liquido

sobre la mancha o remoje en agua tibia con detergente. Vuelva a Iavar.

Sarro

Quite el barro seco con un cepillo, Enjuague con agua fr[a. Haga un tratamiento con una

pasta de detergente y agua. Lave con un detergente y blanqueador que no afecte el tejido.

PUESTA EN MARCHA DE LA

LAVADORA

PASO 1. ASada una medida de detergente

directamente en la canasta de la lavadora.

Luego coloque una carga de ropas

seleccionadas en la lavadora.

NOTA:

• Use menos detergente cuando lave una carga

pequeSa.

• NO use suavizante de tejidos Iiquido.

Podria manchar sus ropas. Use en su lugar

una I_mina de suavizante de tejidos en la

secadora

PASO 2. (PASO OPClONAL) Si Io desea,

aSada una medida de blanqueador de cloro

Iiquido en el distribuidor autom_tico del

blanqueador liquido (refi6rase a la pagina 30).

PASO 3. Cierre la tapa de la lavadora.

PASO 4. Fije el Control de Nivel del Agua O

(WATER LEVEL) segun el volumen de la carga

de ropa para lavar (refl6rase a la pagina 24).

PASO 5. (PASO OPCIONAL) Si Io desea, fije el

Control de Temperatura para e! prelavado/

remojo O (PREWASH/SOAK

TEMPERATURE) (refi6rase a Ia p&gina 24).

PASO 6. Fije el ControI de Temperatura para

e! Iavado/enjuague (_ (WASH/RINSE

TEMPERATURE) (refl6rase a la pagina 25).

PASO 7. Fije el Control de Velocidades

(SPEEDS) de acuerdo con el tipo de tela que

se encuentre en la carga de ropa que va a

Iavar (refi_rase a la p_gina 25).

PASO 8. Empuje la perilla del Control de!

Selector de Ciclos (Reloj automatico) _ hacia

adentro y girela hacia la derecha a la posici6n

deseada (refi6rase a la p&ginas 26-27).

PASO 9. Jale la perilla del Control del Selector

de Ciclos (Reloj automatico). El indicador

rotara a medida que e! ciclo avanza. La perilla

no girar&.

COMO DETENERY VOLVER A PONER

EN MARCHA LA LAVADORA

• Para detener la lavadora en cualquier

momento, empuje hacia adentro la periila del

Control del Selector de Ciclos (Reloj

automatico).

• Jale la perilla para volver a poner la lavadora

en funcionamiento.

U m

PAPA FIJAR EL CONTROL DE NIVEL

DEL AGUA (WATER LEVEL)

Este control le brinda Ia flexibilidad de

ahorrar agua cuando lava peque_as cargas

de ropa.

Su lavadora le permite seleccionar un nivel de

agua de acuerdo con el volumen de su carga

de lavado.

•El control variable le permite seleccionar un

nivel de agua vue va de carga pequeSa

(SMALL LOAD) a Carga grande (LARGE

LOAD).

MEDIUM

LOAD

LARGE

LOAD LOAD

IESET

• Para cargas de lavado normales, comience

con la posici6n de carga mediana (MEDIUM

LOAD). Ajuste el control hacia arriba o hacia

abajo segt_n la carga de lavado. Las prendas

deberan moverse libremente y girar hacia el

agitador.

• Para cambiar a un nivel de agua m&s alto

despu6s de que Ia lavadora haya empezado

a agitarse, gire la perilla a la posici6n de

reinicio (RESET) y Iuego a la nueva posici6n

deseada.

PAPA FIJAR EL CONTROL DE

TEMPEPATUPA DEL PRELAVADO/

REMOJO (PREWASH/SOAK

TEMPERATURE)

Si desea usar el ciclo de Remojo o Prelavado,

fije el Control de Temperatura del prelavado/

remojo (PREWASH/SOAK TEMPERATURE)

de acuerdo con el tipo de telas y suciedad de

su carga de lavado.

• Siga las instrucciones que vienen en las

etiquetas de sus prendas de vestir.

• Seleccione agua fria (COLD) (para colores

que desti_en y con suciedad Iigera), tibia

(WARM) (para colores claros y con suciedad

entre ligera a moderada), o caliente (HOT)

(para ropa blanca o de color pastel y con

suciedad rebelde o con grasa).

WARM

COLD • HOT

PARA FIJAR EL CONTROL DE

TEMPERATURA DEL LAVADO/

ENJUAGUE (WASH/RINSE

TEMPERATURE)

Su lavadora le permite seleccionar un nivel de

temperatura de lavado y enjuague de acuerdo

con el tipo de carga que usted est_ lavando.

En los ciclos de ultralimpio (ULTRA CLEAN) y

2do enjuague (2ND RINSE) se usa el Control

Automatico de Temperatura (CAT).

Para seleccionar una temperatura de

lavado caliente (HOT):

1. Fije el Control de temperatura del

prelavado/remojo (PREWASH/SOAK

TEMPERATURE) en la posici6n de

caliente (HOT).

2. Empuje el Control de1 Selector de Ciclos

hacia adentro y girelo en el sentido de las

agujas del reloj hacia la posici6n de

prelavado (PREWASH).

3. Jale el Control del Selector de Ciclos y deje

que su lavadora se Ilene.

4. Una vez que su lavadora se haya Ilenado,

empuje hacia adentro el Control del

Selector de Ciclos y girelo hacia Ia posici6n

deseada de ultralimpio (ULTRA CLEAN).

5. Jale el Control del Selector de Ciclos.

CONTROL AUTOMATICO DE

TEMPERATURA (CAT)

El Control Autom_tico de Temperatura

(CAT) elimina la preocupacibn de que

quede detergente sin disolver y le asegura

unos resultados de limpieza consistentes

en todas las temporadas.

El CAT detecta y mantiene electr6nicamente

una temperatura uniforme del agua al regular eI

agua caliente y fda que ingresa.

COLD • 75" F

e COLD

Si se selecciona la posici6n de lavado frio/fdo

(COLD/COLD), la temperatura ser_ regulada per

la temperatura del agua que ingresa. En temper'-

aturas de agua para lavar m_s fdas que 70°F

(21°C), los detergentes no se disolveran bien.

• Seleccione una temperatura de agua de 75°F

(24°C) para lavar prendas que destiSen, que

se pueden lavar a mane, o ]igeramente sucias.

• Selecoione una temperatura de agua de 100°F

(38°C) para lavar ropa blanca y de colores

vires o prendas con suciedad entre moderada

a rebelde.

DESCRIPCIC)N DE VELOCIDADES

(SPEEDS)

Esta secci6n ilustra y describe ias velocidades

de lavado/exprimido que usted puede selec-

cionar con el Control de Velocidades (SPEEDS).

Cada posici6n de velocidad esta diseSado para

Ios distintos tipos de telas y niveles de suciedad.

REGULAR

Pmll_qBqT SLOWI FAST

p_$1 •

DEUCAI_ o_ HEAVYDUTY

_/IILI _ ,_IW I ,Nkln

HAND • • HANG DRY

W_:_m.ES

INT-rJVAI.i_JI T FAST 18LC_t#

mllw/m_N

LAVADO A MANe

(HAND WASHABLES)

Use esta posici6n de velocidad para prendas

que se lavan a mane o aquellas que requieren

un cuidado especial. Esta posici6n combina

periodos breves de agitaci6n de velocidad lenta

y remojo para quitar la suciedad con cuidado.

La velocidad lenta de exprimido reduce las

arrugas en las prendas. No use el ciclo de

HANDWASHABLES para articulos grandes

tales come mantas.

NOTA: Algunas prendas para lavar a mane

"Hand Wash", especialmente de lana, se encogen

naturalmente coando se ]avan. Tenga esto en

mente cuando compre prendas que tienen etique_

tas de lavado a mane "Hand Wash." Los articulos

que encogen se deben secar extendidos en una

superficie plana. Cuando alan est6n mojados,

estirelos con cuidado a sus medidas originales.

PLANCHADO PERMANENTE/DELICADO

(PERMANENT PRESS/DELICATE)

Use esta posici6n de velocidad para tejidos

Iavables y telas de planchado permanente. Esta

posici6ncombina una agitaci6n de velocidad

ienta para quitar la suciedad con cuidado y

velocidades lentas de expr;mido para ayudar a

reducir las arrugas en las prendas.

REGULAR

Use esta posici6n de velocidad para el lavado

de prendas de algod6n y ropa de cama con

suciedad normal. Esta posici6n combina una

velocidad de agitaci6n lenta y velocidades

rapidas de exprimido para ayudar a reducir el

tiempo de secado.

LAVADO PESADO (HEAVY DUTY)

Use esta posici6n de velocidad para el lavado

de ropa pesada o con suciedad rebelde. Esta

posici6n combina una agitaci6n de velecidad

rapida y un exprimido veloz.

SECADO AL AIRE (HANG DRY)

Use esta posici6n de velocidad para el lavado

de ropa pesada de planchado permanente que

se va a secar al aire libre. Esta posici6n

combina una agitaci6n de velocidad r_pida y un

exprimido lento para reducir las arrugas. 25

PARA FIJAR EL CONTROL DEL

SELECTOR DE CICLOS (RELOJ

AUTOMATICO)

Use este control para seleccionar el tiempo de

agitaci6n y para poner la lavadoraen

funcionamiento.

• Para los tejidos sumamente sucios y

prendas fuertes, use el ciclo SUPER.

• Para los tejidos ligeramente sucios y

prendas delicadas, use el ciclo corto

(SHORT).

ULTRALIMPIO (ULTRA CLEAN)

El ciclo ultralimpio (ULTRA CLEAN) ofrece

un sistema de enjuague por rocio de alto

rendimiento que Iogra resultados de

enjuague excelentes y usa menos agua que

un ciclo tradicional de enjuague bien neno.

Use este ciclo para la mayoria de las cargas

de lavado para obtener entre 4 y 14 minutos

de tiempo de lavado.

El Sistema de Enjuague por Rocio de Alto

Rendimiento

La porci6n de lavado de este ciclo termina

con un desagOe y exprimido id6ntico al de los

ciclos de lavado tradicionales.

Despu_s de eso, comienza el sistema de

enjuague pot rocio.

• La lavadora contin[3a el proceso de exprimido

una vez concluido el ciclo de Iavado. No hay

un Ilenado de agua completo.

• Se afiade agua fresca a medida que la

Iavadora exprime la ropa. La acci6n repetida

de exprimido con seis rociados peri6dicos de

agua Iogra excelentes resultados de enjuague.

NOTAS: Para asegurar un enjuague pot rocio

adecuado:

• No abra la tapa de la lavadora durante el

enjuague por rocio.

• No use suavizante de tejidos liquido.

Podria manchar sus ropas. Use en su lugar

una lamina de suavizante de tejidos en la

secadora.

SHORT

UL'I'I_ CLEAN

6 FRESH WAlleR SPRAY RINSES

( UP TO 47% W4TER SAWNGS ;

SUPER

2DO. ENJUAGUE (2ND RINSE)

Un segundo enjuague eliminara todo

residuo excedente de detergente.

PASO 1. Fije el Control de Nivel del Agua

(WATER LEVEL).

PASO 2. Fije el Control de Temperatura del

Iavado/enjuague (WASH/RINSE

TEMPERATURE).

PASO 3. Fije el Control de Velocidades

(SPEEDS) en la posici6n deseada.

PASO 4. Fije el Control del Selector de Ciclos

(Reloj automatico) en 2do. enjuague (2ND

RINSE).

PASO 5. Jale la perilla del Reloj automatico

para poner la lavadora en marcha.

NOTA: Usted puede seleccionar s61o un

exprimido (SPIN) adicional.

• Gire el indicador del reloj automatico a la

posici6n de exprimido (SPIN).

• Un exprimido adicional puede reducir los tiem-

pos de secado para la ropa pesada o prendas

de cuidado especial, al eliminar el exceso de

agua.

SFIN / SPRAY RINSING

SFtN

2ND

RINSE

( _Ep FIU- ;

PREWASH 4

lo SOAK

REMOJO (SOAK)

El ciclo de remojo (SOAK) ofrece

perJodos breves de agitaci6n y tiempo de

remojo para facilitar la eliminaci6n de

suciedad profunda y manchas que

necesitan un tratamiento previo.

Seleccione 10 6 22 minutos de tiempo de

remojo, dependiendo del nivel de

suciedad de su carga de lavado.

PASO 1. Fije el Control de Nivel del Agua

(WATER LEVEL).

PASO 2. Fije el Control de Temperatura

del prelavado/remoio (PREWASH/SOAK

TEMPERATURE).

PASO 3. Fije el Control de Velocidades

(SPEEDS) en la posici6n deseada.

PASO 4. Fije el Control del Selector de

Ciclos en la posici6n de remojo (SOAK).

PASO 5. Jale la perilla del Reloj automati-

co para poner la lavadora en marcha.

• Use la cantidad de detergente o aditivo

para remojo previo recomendado pot el

fabricante.

• El ciclo de remojo (SOAK) avanza

automaticamente hacia el ciclo de

prelavado (PREWASH).

PRELAVADO (PREWASH)

Use este ciclo para obtener hasta 4 minutos de

agitaci6n para facilitar la eliminaci6n de

suciedad profunda y manchas que necesitan un

tratamiento previo.

PASO 1. Fije el Control de Nivel del Agua

(WATER LEVEL).

PASO 2. Fije el Control de Temperatura del

prelavado/remojo (PREWASH/SOAK

TEMPERATURE).

PASO 3. Fije el Control de Velocidades

(SPEEDS).

PASO 4. Fije el Control del Selector de Ciclos

(Reloj automatico) en Ia posici6n de prelavado

(PREWASH).

PASO 5. Jale la perilla del Reloj autom&tico

para poner la lavadora en marcha.

• Use la cantidad de detergente o aditivo para

remojo previo recomendado pot el fabricante.

• El ciclo de prelavado (PREWASH) debe

continuarse con el ciclo de ultralimpio (ULTRA

CLEAN), colocando detergente adicional.

PARA ENTENDER LO QUE SUCEDE

EN CADA CICLO

ULTRALIMPIO

(ULTRA CLEAN)

2DO. ENJUAGUE

(2ND RINSE)

REMOJO (SOAK)

D I--

Llena hasta el nivel ___. Llena hasta el nivel

seleccionado ,_ seleccionado

_tieLaplas(_antiene2do _ Agitaduranteel

_[ _ J_tiem po se;ccionado

I-

I Escurre- Escurre-

sin exprimir _ sin exprimir

Exprime

Exprime/enjuaga

por rocio

Exprime

Apagado

Exprime

Apagado

Uena hasta el nivel

seleccionado

Agita

Remoia (antecede

al prelavado

[PREWASH])

PRELAVADO (PREWASH)

I Z I Llena hasta el nivel

seleccionado

_ tieL_VoasdeL_ant,e he/do

IZI

sin exprimir

Exprime

D Apagado

(posici6n de reinicio

para el cicio de

Iavado y el tiempo)

FILTRO AUTOLIMPIANTE DE PELUSA

La pelusa de la carga de ropa se flltra

autombticamente - no hay mas

preocupaciones con la limpieza de pelusa.

Su lavadora viene con un filtro autolimpiante

que captura la pelusa del agua mientras lava y

enjuaga a rondo la ropa. La peiusa capturada

es eliminada automaticamente en el agua de

desag(Je. Usted no tiene que limpiar el filtro.

La parte superior del agitador tiene aspas

especiales que empujan la ropa hacia abajo en

forma de espiral hacia donde se encuentra la

acci6n limpiadora, desplazando las ropas que

estan alli con un movimiento de desplazamiento.

Para sus cargas mas voIuminosas, el agitador

de TRIPLE ACTION TM ofrece una

caracterisfca detectora de carga que

realmente detecta cuando usted esta lavando

una carga verdaderamente voluminosa y

reacciona ordenando a la parte superior del

agitador a optar un movimiento adicional

vertical de arriba abajo. Esto asegura que

todas las ropas se desplacen hacia abajo alas

aspas inferiores del agitader.

PAPA ENTENDER LOS SONIDOS

NORMALES DE LA LAVADORA

Su nueva lavadora puede producir sonidos que

su vieja lavadora no Io hacia. Come se trata de

sonidos con los que usted no esta familiarizado,

es posible que le preocupen.

A continuaci6n se detallan aIgunos de los

sonidos normales que puede oir, asi come

QUIET PAK TM sus causas.

El sistema QUIET PAKTM ha side diseSado

reducir los sonidos del agua y los ruidos para Durante el lavado

retumbantes. Esta funci6n esta disponible en Cuando usted selecciona una posici6n para un

algunas Iavadoras Kenmore selectas. En estos volumen de carga de lavado pequeSa, su

modelos, el gabinete cuenta con una insulaci6n lavadora tiene un nivel de agua mas bajo. Con

que amortigua los sonidos, Io cual proporciona este nivel de agua mas bajo, quizas escuche

caractedsticas 6ptimas de reducci6n de sonidos un sonide de clic proveniente de Ia parte

y vibraci6n, superior del agitador.

AGITADOR DE TRIPLE ACTION TM

El agitador de TRIPLE ACTION TM de

Kenmore Ie brinda el cuidado mas flexible

de la tela, incluso para Ias cargas de ropa

m_s pesadas.

El agitador de TRIPLE ACTION TM se mueve

en tres direcciones,

dependiendo del tamafio de la

carga de ropa, para {_ _

asegurar una limpieza ade-

cuada. La meier acci6n de _. _ "

iimpieza en su lavadora se

realiza en el rondo donde las

aspas del agitador se mueven "[_

en vaiv_n para que los .J]l

tejidos se dobIen y se

afloje Ia suciedad.

Durante el desagLie

La velocidad de desagLie de1 agua de su

lavadora depende de su instalaci6n. Si se

extrae el agua de la lavadora con rapidez, es

posible que escuche la succi6n de aire per la

bomba. Esto ocurre en la etapa fnal del

desagLie.

Luego deI desagLie y antes deI

exprimido

Cuando cambia del ciclo de desagQe al de

exprimido, es posible que escuche un ruido

mientras la caja de engranajes cambia de

velecidad.

Durante el exprimido/enjuagLie per rocio

Usted escuchar& el rociado peri6dico de agua

mientras la lavadora exprime la ropa.

USO DEL DISTRIBUIDOR

AUTOMATICO DEL BLANQUEADOR

DE CLORO L|QUlDO

El distribuidor automatico distribuye el

blanqueador en el momento apropiado del

ciclo de lavado para asegurar que se Iogren

cargas de lavado mas limpias y de colores

mas vivos.

Siempre mida el blanqueador de cloro

liquido. Use una taza medidora, no Io

haga al calculo. No vierta el blanqueador

directamente de la botella. Nunca use mas de

250 mL (1 taza) por carga completa. Use

menos para Ias cargas de ropa mas

pequeSas. Siga las instrucciones del fabricante

para obtener un uso seguro. Una taza con pico

vertidor ie ayudara a evitar derrames.

Luego de cargar la lavadora, vierta la

medida de blanqueador de cloro liquido

cuidadosamente en el distribuidor automatico.

• No deje que el blanqueador saipique, gotee o

se corra hasta el interior de Ia canasta de la

lavadora. El blanqueador no disuelto dafiar&

cualquier tejido que toque.

• Ponga la lavadora en marcha. El

blanqueador ser_ distribuido

automaticamente antes de que entre en

contacto con la carga de lavado.

NOTA: No use este distribuidor automatico

para aSadir cloro en poivo o blanqueador no

decoIorante en su carga de lavado. El

distribuidor automatico esta diseSado para

distribuir s61o blanqueador de cloro liquido.

o o_ o_ o_ Distribuidor

o o o o o o o o . ,

I o° o° oO° _°._ I automat,co del

o o o o o

o°°O°°o;_ 2 l/ blanqueador

Io°_ / ', ;; I de cloro Iiquido

PREPARACION DE LA ROPA PARA

LAVAR

Siga estas recomendaciones para ayudarle

a prolongar la vida de sus prendas de

vestir.

• Cierre los zipers, broches de presi6n y

corchetes para evitar que enganchen otras

prendas. Quite alfileres, hebillas y demgs

objetos duros para evitar que rayen el interior

de la lavadora. Quite todo adorno y

ornamento que no sea lavable.

• Vacie los bolsillos y vu61valos al rev6s.

• Doble los puSos y las vueltas de los

pantaIones, y limpie con un cepillo Ia pelusa

y la suciedad.

• Vuelva al rev6s las prendas de tejido

sintetico para evitar que se Ilenen de

pelusas.

• Ate los cordones y rajas, de modo que no se

enreden.

• Remiende Io que est6 roto asi como las

costuras y dobladillos flojos.

• Trate las manchas y suciedades.

• Las prendas manchadas o mojadas deber&n

Iavarse con prontitud para obtener mejores

resultados.

SELECCIC)N DE LA ROPA

• Separe la ropa con suciedad rebelde de las

que estan ligeramente sucias, aun cuando

6stas normalmente se lavadan juntas.

Separe las prendas que sueltan pelusas

(toallas, felpilla) de las que atraen pelusa

(pana, fibras sint_ticas y planchado

permanente). Siempre que sea posible,

vuelva al rev6s las prendas que sueltan

pelusa.

• Separe los colores oscuros de los co]ores

claros, los articulos no desteSibles de los que

si Io son.

• Separe por tipo de tela y estructura (prendas

fuertes de algod6n, tejidos de punto y

prendas finas).

CC)MO CARGAR LA LAVADORA

La carga adecuada de la lavadora contribuye

a la limpieza y al cuidado apropiado de los

tejidos y reduce el ruido producido por la

lavadora.

• Coloque las prendas en la lavadora de

manera suelta. Liene la lavadora hasta el tope

de Ia canasta (la hilera m&s alta de agujeros).

No envuelva la ropa alrededor del agitador.

Las prendas deben moverse con facilidad en

el agua de lavado para Iograr mejores

resultados de limpieza y evitar la formaci6n de

arrugas en las prendas. Las prendas deben

sumergirse y luego volver a aparecer durante

el lavado.

• Cargue la lavadora adecuadamente y

seleccione una posici6n de nivel del agua

correct& Sobrecargar o Ilenar en exceso la

Iavadora, asi como seieccionar una posici6n

demasiado pequefia para la carga de Iavado

puede:

- ocasionar una limpieza deficiente

- aumentar la formaci6n de arrugas

- crear pelusa en exceso

- desgastar las prendas con mayor rapidez

(debido a que se lienan de pelusas)

• Cargue la lavadora segun ]a cantidad de

espacio que las prendas ocupen, no per

su peso.

• Mezcle prendas grandes y peque_as en cada

carga. Prepare una carga pareja para

mantener el equilibrio de la lavadora. Una

carga desequilibrada puede hacer vibrar Ia

lavadora durante el ciclo de exprimido.

• Use una posici6n mayor de nivel del agua

para reducir arrugas en las prendas de

planchado permanente y algunas de tejido de

punto sint_tico. Estas prendas deben contar

con mayor espacio para circular en el agua

que las prendas pesadas (toallas, pantalenes

de mezclilia).

• Reduzca el tiempo de lavado mediante el

use de una posici6n mas baja de nivel del

agua. Las cargas que tengan unas cuantas

prendas pequeSas necesitan menos tiempo

de lavado.

SUGERENCIAS PAPA SELECCIONAR

LA CARGA

Para las cargas de volumen complete

sugeridas a continuaci6n, coloque el Selector

de NiveI del Agua (WATER LEVEL) en la posi-

ci6n m&s alta de nivel del agua.

LAVADORAS DE CAPACIDAD SUPERIOR PLUS

Prendas de

trabajo pesado

4 pantalones de

mezclilla

4 pantalones de

trabajo

4 camisas de

trabajo

2 sudaderas

2 pantalones de

deporte

Toallas

10 toa]ias de

base

10 toa]ias de

mane

14 toa]las

f'acia]es

Carga mixta

3 sabanas

(1 extra doble =

"king", 2 de

camas gemelas)

4 fundas

3 camisas

3 btusas

9 camisetas

9 panta]ones

cor_os

10 paSuelos

LIMPIEZA DE SU LAVADORA

Exterior

Limpie todo resto de detergente, blanqueador

u otros derrames con un paso o una esponja

tan pronto 6stos ocurran. De vez en cuando,

limpie el exterior de la lavadora para que se

yea como nueva.

No coloque objetos puntiagudos o metalicos

en su lavadora, ya que pueden daSar eI

acabado. Examine el contenido de todos los

bolsillos para detectar alfileres, clips, monedas,

pernos, tuercas, etc. No deje estos objetos

sobre la lavadora despu_s de vaciar los

bolsillos.

Interior

Limpie el interior con 250 mL (I taza) de

blanqueador de cIoro mezclado con 500 mL

(2 tazas) de detergente. Ponga a funcionar Ia

lavadora por un ciclo completo con agua

caliente. Repita este procedimiento si fuera

necesario.

NOTA: Para quitar los dep6sitos endurecidos

de agua, utilice Qnicamente productos de

limpieza cuya etiqueta indique que pueden ser

usados er_ lavadoras.

MANGUERAS DE ENTRADA DE AGUA

Reemplace las mangueras de entrada de agua

despu_s de cinco a_os de uso para reducir el

riesgo de fallas. Inspeccione peri6dicamente y

cambie las mangueras si se hallan protuberan-

cias, torceduras, cortes, desgaste o p_rdidas de

agua. Cuando reemplace sus mangueras de

entrada de agua, anote la fecha de reposici6n

en la etiqueta con un marcador permanente.

ALMACENAJE DE SU LAVADORA

DURANTE EL INVIERNOY CUlDADO

EN CASO DE MUDANZA

Instale y almacene su lavadora en un lugar

donde no se congele. Debido a que queda

algo de agua en las mangueras, la

congelaci6n de _sta puede dafiar la lavadora.

Siva a almacenar o instalar su lavadora

durante una temporada de invierno riguroso,

acondici6nela para el invierno:

Para acondicionar su lavadora para el

invierno:

1. Cierre ambos grifos de agua.

2. Desconecte y elimine el agua de las

mangueras de entrada de agua.

3. Vierta 1 L (un litro) de anticongelante tipo

R._L en la canasta de la lavadora.

4. Ponga la lavadora a funcionar en la

posici6n de exprimido (SPIN) por unos 30

segundos para mezclar el anticongelante

con el agua. Parte de la mezcla saldr_

bombeada hacia afuera mientras la

lavadora opera el ciclo de exprimido.

5. Desenchufe la Iavadora.

Para volver a usar la lavadora:

1. Deje correr agua por los tubos y

mangueras.

2. Vuelva a conectar las mangueras de

entrada de agua.

3. Abra ambos grifos de agua.

4. Vuelva a enchufar la lavadora.

5. Ponga a funcionar la lavadora por un ciclo

completo con 250 mL (1 taza) de

detergente para eliminar los restos del

anticongelante.

FALTA DE USOY CUIDADO DE LA

LAVADORA DURANTE LAS

VACACIONES

Ponga a funcionar la lavadora Qnicamente

cuando est_ en casa. Siva a salir de

vacaciones o no va a usar la lavadora durante

un periodo largo, usted debe:

• Desenchufar la lavadora o cortar el

suministro el6ctrico de la lavadora.

• Interrumpir el suministro de agua de la

lavadora. Esto ayuda a evitar inundaciones

accidentales (debido a aumentos en Ia

presi6n del agua) en ausencia suya.

La mayor parte de los problemas relacionados con el lavado de ropa se solucionan con

facilidad si usted entiende la causa de los mismos. Examine estas listas para

identificar los problemas comunes deI lavado y el funcionamiento de su lavadora. Si

necesita ayuda adicional, refi_rase a la contratapa.

Problema Causa probable Solucibn

La lavadora El sistema de tuberias de la Repare la plomeria de la casa.

pierde agua casa tiene p6rdidas de agua.

Las mangueras de entrada Ajuste las mangueras (refi6rase alas

est&n flojas, secciones D y E de

"lnstrucciones de instalaci6n").

Las arandelas de Ias Vuelva a asentar las arandelas

mangueras de entrada de agua (refierase a la secci6n D de

no estan debidamente "lnstrucciones de instalaci6n").

encajadas.

La manguera de desagL_etiene Coloque la abrazadera en la manguera

la abrazadera incorrectamente de desagt3e (refi6rase a Ia secci6n C

puesta o no la tiene, de "lnstrucciones de instalaci6n").

El desag0e esta obstruido. Quite la obstrucci6n del desagQe. El

lavadero, el tubo vertical o el desag0e

del piso deben tenet la capacidad

para desplazar 64 litros (17 ga 0 de

agua por minuto.

El tambor se movi6 hacia Aseg[irese de que el tambor est_

adelante al sacar la ropa, y pot centrado antes de poner a

ello el agua se corre fuera del funcionar Ia Iavadora.

aro del tambor.

La unidad no esta nivelada, y Asegurese de que las patas delanteras

por esta causa el agua se corre est_n instaladas y que las tuercas

fuera deI aro del tambor, esten ajustadas. Nivele la lavadora.

Reajuste las patas traseras (refi6rase a

la secci6n G de "lnstrucciones de

instalaci6n").

La carga esta desequilibrada. Redistribuya la carga.

Los enjuagues por rocio se

desvian de la carga.

La lavadora est_] sobrecargada. Reduzca e! tamaSo de la carga.

Los Ilenados o enjuagues por

rocio se desvian de la carga.

La lavadora La manguera de desagL_e est& Enderece o desconecte la manguera

no escurre/ retorcida u obstruida. (refierase a la secci6n C de

no exprime/ "lnstrucciones de instalaci6n").

cargas mojadas Funcionamiento correcto de! Luego de un ciclo de lavado o

desagt3e neutro, enjuague, la lavadora escurrira eI agua

sin exprimir. Despu6s del escurddo,

comienza el ciclo de exprimido.

La tapa esta abierta. Cierre la tap&

La manguera de desagL_e esta Baje la manguera de desagL_e

a una altura mayor de 2,4 m (refi6rase a la secci6n A de

(96 pulg.) del piso. '1nstrucciones de instalaci6n").

Demasiado detergente; espuma Use menos detergente.

excesiva.

Ciclo equivocado para la carga Selecdone un dclo que tenga una vebd-

de ropa que se esta lavando, dad mayor de exprimido, (ref_6rasea

"Funcionamiento de su lavadora").

Problema Causa probable Solucibn

La lavadora Bajo voltaje, o se esta Revise la fuente de electricidad o

no escurre/ empleando un cable el_ctrico Ilame a un electricista. No use

no exprime/ de extensi6n, cables el6ctricos de extensi6n.

Cargas mojadas Enjuagues frfos. Los enjuagues con agua fria dejan

(cont.) las cargas mas mojadas que los

enjuagues con agua tibia. Esto es

normal.

ContinUa nenando/ La manguera de desagQe esta a Levante la posici6n de la manguera

contint3a una distancia menor de 99.06 de desagL_e (refl_rase a la secci6n

escurriendo/ciclo cm (39 pulg.) del piso. A de "lnstrucciones de instalaci6n").

atascado La manguera de desagQe Ajuste la manguera de desagLie

encaja de manera forzada en el para que encaje bien, ni suelta ni

tubo vertical, apretada (refi6rase a la secci6n C

de "instrucciones de instalaci6n").

La manguera de desagQe esta No selle la manguera de desag0e

asegurada con cinta adhesiva al con cinta adhesiva. La manguera

tubo vertical, de desagL_e necesita una abertura

para el fIujo de aire.

La lavadora La carga de ropa esta Redistribuya la carga.

hace Ruido desequilibrada.

La lavadora no esta nivelada. Nivele la lavadora. Reajuste las

Las patas traseras no est_n patas traseras. (refi6rase a la

niveladas, secci6n G de "lnstrucciones de

instalaci6n").

Las tuercas de las patas Ajuste las tuercas (refi_rase a la

delanteras no est&n ajustadas, secci6n G de "lnstrucciones de

instalaci6n").

Quite el fleje de embalaje con

chavetas (refi6rase a la secci6n B

de "instrucciones de instalaci6n").

Reubique la lavadora (refi_rase a la

secci6n A de "lnstrucciones de

instalaci6n").

Esto es normal.

El fleje amarillo de embalaje con

chavetas no ha sido quitado pot

completo.

El piso no es Io suficientemente

resistente para aguantar el peso

de la lavadora.

El engranaje que cambia de

velocidad luego del escurrido y

antes del exprimido.

La parte superior del agitador Esto es normal.

hace clics durante el lavado.

La lavadora no Los filtros de la valvula de Limpie los filtros.

Ilena/no enjuaga/ admisi6n estan obstruidos.

no agita/ El suministro de agua esta Abra la IIave del agua.

temperatura interrumpido.

equivocada

Las mangueras de agua Invierta las mangueras (refi_rase a

caliente y de agua frfa estan las secciones D y E de

invertidas. "lnstrucciones de instalaci6n").

La manguera de entrada de Enderece las mangueras.

agua esta retorcida.

El indicador del reloj automatico Gire la perilla del reloj automatico

no est& alineado, ligeramente a la derecha y jaleIa

para poner Ia lavadora en marcha.

El cable el_ctrico no esta Enchufe el cable el6ctrico.

enchufado.

Problema Causa probable Solucion

La Iavadora El cable el_ctrico no esta Enchufe el cable el_ctrico.

se detiene enchufado.

El enchufe no tiene corriente Revise la fuente de electricidad o Ilame a

el_ctrica, un electricista.

Fusible quemado o el Reemplace el fusible o ajuste el

cortacircuitos est& abierto, cortacircuitos. Si el pr'obtema continQa,

Ilame a un electricista.

Se est& utilizando un cable No use cables el6ctricos de extensi6n.

el_ctrico de extensi6n.

Ei reloj automatico no esta Gire la perilla deI reloj automatico

alineado. Iigeramente hacia la derecha y j&lela para

poner la lavadora en funcionamiento.

No se ha jalado la perilla del Coloque en la posici6n deseada y jale Ia

reloj automatico, perilla.

La lavadora esta sobrecargada. Lave cargas m&s pequef_as.

El agitador no La parte superior del agitador Esto es normal.

funciona se mueve _nicamente en una

direcci6n.

La parte superior del agitador Esto es normal.

est& floja.

El nivel deI La parte superior del agitador Esto es normal.

agua es est& mucho mas alta que el

demasiado nivel mas alto del agua. EIIo da

bajo/la lavadora la impresi6n que la lavadora no

no se Ilena est& Ilena.

completamente

El tambor Ei tambor se movi6 hacia Aseg_rese de que el tambor est_

esta torcido adelante al sacar la ropa de la centrado antes de porter la Iavadora en

lavadora, funcionamiento.

El tambor se mueve. Esto es normal.

La unidad no est& nivelada. Aseg_rese que las patas delanteras

est6n instaladas y las tuercas ajustadas.

Nivele la lavadora. Reajuste las patas

traser_s (refi6rase a la secci6n G de

"lnstrucciones de instalaci6n').

Pelusas en la Selecci6n indebida de las Separe las prendas que sueltan pelusa

carga prendas, de las prendas que atraen pelusa y por

color'.

Sobrecarga. La pelusa puede quedarse atrapada en la

carga si la lavadora est& sobrecar'gada.

Lave cargas m&s peque5as.

Papel o papel facial en los Vacie Ios boIsilIos antes deI lavado.

boisillos.

No hay suficiente detergente. Use suficiente detergente para retener ia

pelusa en el agua.

El detergente no se disuelve. La Use el Control Autom_tico de

temperatura del agua es mas Temperatura (CAT). La funci6n del CAT

baja que 21°C (70°F). asegura una temperatura del agua para

Iavar encima de 21°C (70°C).

Problema Causa probable Solucion

Prendas Sobrecarga. Uso indebido de la Las cargas deben moverse Iibremente durante

rasgadas lavadora, el lavado. Lave cargas mas peque5as.

Uso incorrecto del No vierta el blanqueador con cloro

blanqueador de cloro. EJ directamente en la carga. Limpie los derrames

blanqueador no diluido daSar_ del blanqueador.

los tejidos.

No se hall quitado los articulos Vacie los bolsillos antes del lavado. Cierre los

puntiagudos de los bolsillos; zipers antes del lavado.

cierres abiertos.

Articulos daSados antes del Remiende las prendas rasgadas y Io que est_

lavado, descosido antes del lavado.

Manchas en Uso incorrecto del suavizante de No use el suavizante de tejidos liquido en el

las prendas tejidos, ciclo de ultralimpio (ULTRA CLEAN), En su

lugar, use una I_mina de suavizante de tejidos

en la secadora. (Se puede aSadir un

suavizante de tejidos diluido en el ciclo de 2do.

enjuague (2ND RINSE).

Hierro (6xido) en el agua. Instale un filtro para 6xido ferroso.

Uso insuficiente de detergente Use suflciente detergente para quitar la

que causa que lasuciedad se suciedad y mantenerla en suspensi6n.

deposite de nuevo.

Transferencia del tinte por no Separe las prendas de color oscuro de tas

haber seleccionado blancas y claras.

correctamente ta carga.

Transferencia de tinte por no Descargue la lavadora tan pronto termine el

haber sacado las prendas de la ciclo de lavado.

lavadora de inmediato.

Prendas No se sac6 la carga de Descargue la lavadora tan pronto termine el

arrugadas inmediato, ciclo de lavado.

Ciclo equivocado para los Use enjuagues con agua fria y ciclos con

tejidos que se estan lavando, velocidades lentas de exprimido para reducir

las arrugas en las prendas.

Sobrecarga. Las cargas de ropa deben poder moverse

Iibremente durante el lavado. Lave cargas

m_s peque_as.

Prendas El agua de tavado no esta Io Use el Control Autom_tico de Temperatura

enredadas/ suficientemente tibia para (CAT). Si no va a afectar el tejido, use el agua

enroscadas suavizar las arrugas. Se est_ de lavado a 38°C (100°F). Use agua fria para

usando enjuagues tibios, el enjuague.

Las mangueras est_n invertidas. Invierta las mangueras (refi_rase alas

secciones D y E de "lnstrucciones de

instalaci6n").

Sobrecarga. Las cargas de ropa deben moverse libremente

durante el lavado. Lave cargas mas peque5as.

La ropa est_ enrollada en No enrolle las prendas alrededor del agitador

el agitador, cuando cargue la lavadora.

Distribuidor Uso de un blanqueador que no A_ada el blanqueador no decolorante

automatico decolora en el distribuidor directamente en la canasta. No use el

obstruido/ autom_tico del bianqueador con distribuidor autom_tico del blanqueador con

p_rdida del cloro, cloro.

banqueador/ Uso indebido del bmanqueador Siempre mida el blanqueador antes de a_adir

blanqueador con cloro, al distribuidor autom_tico. Vierta

en las cargas cuidadosamente en el distribuidor autom_tico.

equivocadas Limpie los derrames del blanqueador.

LAVADORAS KENMORE

La frase "Reparamos Lo Que Vendemos" es nuestra garantia de que usted puede conflar en

Sears para obtener servicio de reparaci6n. Su electrodom_stico Kenmore adquiere un nuevo

valor cuando usted considera que Sears tiene unidades de servicio t6cnico en todo el pais,

equipadas con profesionales de servicio t_cnico competentes, capacitados en todos los

electrodom6sticos que Sears vende. EIIos poseen los conocimientos y pericia, herramientas,

piezas de repuesto y equipos para asegurar que cumplamos con nuestra promesa hecha a

usted de que "Reparamos Lo Que Vendemos."

Mantenga el valor de su adquisici6n con un Contrato de Mantenimiento Sears. Los elec-

trodom6sticos Kenmore se han diseSado, fabricado y sometido a prueba para brindar aSos de

funcionamiento confiable. No obstante, cualquier electrodom6stico puede necesitar servicio

t6cnico de vez en cuando. El contracto de mantenimento Sears le ofrece un programa de

servicio excepcional para su producto.

El Contrato de Mantenimiento Sears

• Es la manera de adquirir el servicio t6cnico del maSana a precios de hoy.

• Elimina las facturas de reparaci6n producidas pot el uso normal.

• Permite tantas visitas de servicio como sean necesarias.

• Proporciona una revisi6n anual de mantenimiento preventivo a solicitud suya, a fin de

mantener su electrodom6stico Kenmore en condiciones adecuadas de funcionamiento.

Para obtener m&s informacibn, Ilame al

1-800-676-5811 (EE.UU.) o

al 1-877-533-6937 (Canada)

Manuel de I'utilisateur et

Instructions d'installation

LAVEUSE AUTOMATIQUE

Deux vitesses

Syst_me de rinqage tr_s efficace par

vaporisation de I'eau

IMPORTANT :

Lire et observer toutes les

instructions de s6curit6 et

d'utilisation avant la premiere

utilisation de cet appareil.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Sears Canada Inc., Toronto, Ontario M5B 2B8

www.sears.com

www.sears.ca

8312706 IMPR_ME AUX ETATS-UNIS 11/99

AVANT L'UTILISATION DE CETTE NOUVELLE LAVEUSE _ 2

GARANTIE DE LA LAVEUSE AUTOMATIQUE KENMORE 3

SECURIT# DE LA LAVEUSE ...... 4

INSTRUCTIONS D'INSTALLATION __ 6

FONGTIONNEMENT DE LA LAVEUSE 21

CONSEILS POUR LE LAVAGE 31

ENTRETIEN DE LA LAVEUSE ...... 33

DEPANNAGE ....... 34

CONTRAT D'ENTRETIEN SEARS 39

Veuillez lire ce manuel qui vous aidera

installer et & faire fonctionner votre

nouvelle laveuse Kenmore de la mani_re

la plus 6conomique.

Pour obtenir d'autres renseignements au

sujet de I'entretien et de I'utilisation des

appareils m6nagers Kenmore, contacter le

magasin Sears le plus proche. Lots d'une

demande d'information, vous devrez

communiquer les numeros de mod61e et

de s6rie de I'appareiL Les num6ros de

module et de s6rie de la laveuse se

trouvent sur la plaque signal6tique.

Inscrire ckdessous les numeros de

mod¢le et de s6rie de cette nouvelle

laveuse Kenmore.

Num6ro de mod61e_ _

Num6ro de s6rie

Date d'achat

Conserver ce manuel et la facture

d'achat (re_:u) de Sears en lieu sQr

pour consultation ult_rieure,

Plaque signal_tique

(numeros de module

et de s_rie)

Garantie limitee b vie sur le

panier en porcelaine blanche

Pendant la vie de la laveuse, _ compter

de la date d'achat, Sears remplacera le

panier de lavage en porcelaine blanche

s'il survient des 6clats ou de la rouille

attribuables 9 des vices de mat6riau ou

de fabrication, Apr_s un an, les frais de

main-d'oeuvre vous seront factur6s.

Garantie limitee de 10 ans sur la

cuve de plastique*

,_ partir de la deuxi_me jusqu'_ la

dixi_me ann6e inclusivement 9 compter

de la date d'achat, Sears remplacera la

cuve de plastique s'il existe un vice de

mat6riau ou de fabrication, Apr_s un an,

les frais de main-d'oeuvre vous seront

factur6s.

Garantie limitee de 5 arts sur

les composants de la boTte

d'engrenages*

A partir de la deuxi_me jusqu'_ la

cinqui_me ann6e inclusivement

compter de la date d'achat, Sears

remplacera toute piece de la bore

d'engrenages qui s'av6rera defectueuse

cause d'un vice de mat6riau ou de

fabrication. Apr_s un an, les frais de

main-d'oeuvre vous seront factur6s.

Garantie complete de 1 an sur le

panier de lavage en porcelaine

tachetee

Pendant une ann6e & compter de la

date d'achat, Iorsque cette laveuse est

install6e et utilis6e conform6ment aux

instructions qui I'accompagnent, Sears

remplacera le panier de lavage en

porcelaine tachet6e s'il survient des

eclats ou de la rouille attribuables 9 un

vice de mat6riau ou de fabrication.

Garantie complete de 1 an sur les

composants mecaniques et

dlectriques

Pendant un an, & compter de la date

d'achat, si la laveuse est install6e et

utilis6e conform6ment aux instructions

qui I'accompagnent, Sears r6parera ou

remplacera tout composant m6canique

ou 61ectrique qui s'av6rera d6fectueux

cause d'un vice de mat6riau ou de

main-d'oeuvre.

Restriction des garanties

Si la laveuse est utilis6e autrement que

dans une utilisation familiale, la garantie

ci-dessus ne demeure en vigueur que

pendant 90 jours a compter de la date

d'achat.

Service sous garantie

Pour obtenir le service sous garantie,

contacter le Centre de service Sears le

plus proche aux Etats_Unis ou au

Canada.

La presente garantie ne vaut que

pendant que cette laveuse est utilis_e

aux Etats_Unis ou au Canada.

Cette garantie vous donne des droits

juridiques sp¢cifiques et vous pourriez

avoir d'autres droits qui pourraient varier

d'un Etat & un autre ou d'une province

une autre.

Sears, Roebuck and Co.,

Dept 817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario, Canada

M5B 2B8

*Une garantie differente peut 6tre offerte au

Canada.

Aux Etats-Unis, composer le

1-800-4-MY-HOME sM(1-860-469-4663) pour

obtenir des renseignements sur la garantie

de Seats ou pour contacter un Centre de

service Sears. Au Canada, composer le

1-877-533-6937.

Votre s6curit6 et celle des autres est tr_s importante.

Nous donnons de nombreux messages de s6curit6 importants dans ce

manuel et sur votre appareil menager. Assurez-vous de toujours lire tous

les messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit& Ce symbole d'alerte de

s6curit6 vous signale les dangers susceptibles de causer le

d6c_s et des blessures graves 9 vous et 9 d'autres, Tousles

messages de s6curit6 seront pr6c6d6s du symbole d'alerte de

s6curit6 et du mot "DANGER" ou "AVERTISSEMENT'.

Ces mots signifient :

Risque certain de d6c6s ou

de blessure grave si vous ne

suivez pas les instructions.

Risque possible de d6c_s ou

de blessure grave si vous ne

suivez pas les instructions,

Tousles messages de s6curit6 identifient le danger et vous disent

comment r6duire le risque de blessure et ce qui peut se produire en cas

de nomrespect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT : Pour r6duire les risques d'incendie, de choc

61ectrique ou de blessures Iors de I'utilisation de la laveuse, suivre les

pr6cautions fondamentales dont les suivantes :

• Lire toutes les instructions avant

d'utiliser la laveuse.

• Ne pas laver des articles qui ont

6t6 nettoy6s ou lav6s avec de

I'essence ou imbib6s d'essence,

solvants de nettoyage 9 sec, ou

autres substances inflammables ou

explosives; ces substances

peuvent 6mettre des vapeurs

susceptibles de s'enflammer ou

d'exploser.

• Ne pas ajouter d'essence, solvant

de nettoyage 9 sec ou autre

produit inflammable ou explosif

dans I'eau de lavage. Ces

substances peuvent emettre des

vapeurs susceptibles de

s'enflammer ou d'exploser.

•Dans certaines conditions, de

I'hydrogene gazeux a pu se former

dans un circuit d'eau chaude qui

n'a pas 6t6 utilis6 pendant deux

semaines ou plus, LE GAZ

HYDROGENE EST EXPLOSIBLE.

Si le circuit d'eau chaude n'a pas

6t6 utilis6 pendant une telle

p6riode, avant d'utiliser la laveuse,

ouvrir tousles robinets d'eau

chaude et laisser I'eau s'6couler

pendant plusieurs minutes par

chaque robinet. Ceci permettra

1'6vacuation de I'hydrog¢ne gazeux

accumul& Comme ce gaz est

inflammable, ne pas fumer ni

utiliser une flamme nue au cours

de cette p6riode,

• Ne pas laisser des enfants jouer sur

la laveuse ou 9 proximit& Bien sur-

veiller les enfants Iorsque la laveuse

est utilis6e & proximit6 d'enfants.

• Avant de mettre la laveuse au rebut

ou hors de service, enlever le

couvercle.

• Ne pas tenter d'atteindre un article

I'int6rieur de la cuve de la laveuse

Iorsque la cuve ou I'agitateur est en

mouvement.

• Ne pas installer ni remiser cette

laveuse & un endroit o_ elle serait

expos6e aux intemp6ries.

• Ne pas modifier les organes de

commande.

• Ne pas r6parer ni remplacer un

composant quelconque de la

laveuse, ni entreprendre une

operation de service, si ce n'est

sp6cifiquement recommande dans le

manuel de I'utilisateur ou dans un

manuel d'instructions de reparations

destine 9 I'utilisateur; il est alors

essentiel que la personne concern6e

comprenne ces instructions et soit

comp6tente pour les ex6cuter.

• Voir les "INSTRUCTIONS

D'INSTALLATION" pour les

exigences de liaison a la terre.

CONSERVEZ CES INSTRUCTIONS

VUE G#N#RALE DE L'INSTALLATION

Pour avoir une liste complete des outils et

des pieces n6cessaires, voir les pages 7 a 9.

A. SELECTION DE L'EMPLACEMENT

DE LA LAVEUSE (p. 11 _ 13)

Instructions d'installation darts un

encastrement/placard (p, 11)

Evacuation par tuyau rigide (p, 13)

ggcin

(30po)

Syst_me d'_vacuation dans I'_vier

de buanderie (p, 12)

Evacuation par _gout au plancher

(p. 13)

B,teLIMINATION DE LA SANGLE D'EMBALLAGE (p, 14)

Outils requis :

Ciseaux Lampe de poche

(facultative suivant

I'installation)

C, RACCORDEMENT DU TUYAU D'EVACUATION FLEXIBLE (p. 15-16)

Outils requis : Pi_ces fournies :

Pinces - ouverture de

3,95 cm (1_6 po) __

Lampe de poche

(facultative suivant

i'installation)

1 bride jaune de fll

unique (partie

sup_rieure du tuyau

d'_vacuation)

1 bride a tuyau, couleur

argent (extr_mit6

inferieure du tuyau

de vidange)

D, RACCORDEMENT DES TUYAUX D'ALIMENTATION A LA LAVEUSE (p, 16-17)

Outils requis : Pi_ces fournies :

Pinces - ouverture de

3,95 cm (1_ ,_

Lampe de poche

(facultative suivant

i'instailation)

2 tuyaux

d'alimentation

4 joints d'6tanch_it6 pour ies

tuyaux d'alimentation

E. RACCORDEMENT DES TUYAUX D'ALIMENTATION AUX ROBINETS D'EAU (p, 17)

Outils requis : Pi_ces fournies :

Pinces - ouverture de

3,95 cm (1_0 po)

Seau

(facu_tif _

I'installation)

Lampe de poche

(facultative suivant

I'installation)

2 tuyaux

d'alimentation

F, FIXATION AU TUYAU D'EVACUATION (p, 18)

Outils requis : Pi_ces fournies :

Lampe de poche

(facultative suivant

rinstallation)

Sangle d'emballage avec

accessoire de fermeture

G, MISE D'APLOMB DE LA LAVEUSE (p. 19)

Outils requis : Pi_ces fournies :

Cl_ ouverte de

1,43 cm (_6 po)

Lampe de poche

(facultative suivant

I'installation)

Bloc de bois

2 pieds de nivellement a ravant

avec _crous

SPF:CIFICATIONS F:LECTRIQUES

IJappareil dolt _tre aliment6 uniquement

par un circuit de 120 V CA., 60 Hz, 15 ou

20 amperes, prot6g6 par fusible. (On

recommande I'emploi d'un fusible ou

d'un disjoncteur temporis6). Raccorder

I'appareil sur un circuit distinct exclusif

cet appareil.

Risque de choc _lectrique

Brancher sur une prise & 3 alv_oles

reli_e & la terre.

Ne pas enlever la broche de liaison

la terre,

Ne pas utiliser un adaptateur,

Ne pas utiliser un c&ble de

rallonge.

Le non-respect de ces instructions

peut causer un d_c_s, un incendie

ou un choc _lectrique.

Cette laveuse est aliment6e par un cor-

don 61ectrique comportant une fiche de

branchement _ 3 broches, munie d'une

broche de liaison _ la terre. Pour

minimiser le risque de choc electrique,

brancher le cordon 61ectrique sur une

prise de courant _ 3 alv6oles correspon-

dant _ celle de la fiche reli6e _ la terre,

conformement aux prescriptions du

Code national des installations 61ec-

triques ANSlINFPA 70-derni_re 6dition

et de tousles codes et r6glements

Iocaux en vigueur.

• Pour une laveuse reliee a la terre

et connectde par un cordon :

INSTRUCTIONS DE LIAISON

A LA TERRE

Cette laveuse dolt etre reliee & la terre.

En cas d'anomalie de fonctionnement

ou de panne, la liaison ) la terre

r6duira le risque de choc electrique en

offrant au courant 61ectrique un

itineraire d'6vacuation de moindre

resistance. Cette laveuse est alimentee

par un cordon electrique comportant

un conducteur relic & la terre et une

fiche de branchement munie d'une

broche de liaison & la terre. La fiche

dolt etre branchee sur une prise de

courant appropriee qui est bien instal-

16eet reliee a la terre conformement

tous les codes et reglements Iocaux.

AVERTISSEMENT : Le rac-

cordement incorrect de cet appareil au

conducteur de liaison ) la terre peut

susciter un risque de choc electrique.

En cas de doute quant & la qualite de

la liaison & la terre de I'appareil, con-

sulter un electricien ou technicien d'en-

tretien qualifi6.

Ne pas modifier la fiche de branche-

ment fournie avec I'appareil - si la

fiche ne correspond pas & la configura*

tion de la prise de courant, demander

un electricien qualifie d'installer une

)rise de courant convenable.

Pour une laveuse raccordde en

permanence :

INSTRUCTIONS DE LIAISON

A LA TERRE

Cette laveuse dolt etre raccordee 9 un

syst_me de c_blage permanent en

metal relic & la terre ou un conducteur

reli6 9 la terre dolt etre en fonction

avec les conducteurs de circuit et rac_

cord6s & la borne de liaison a la terre

ou la borne sur I'appareil m6nager.

prise de courant murale

3 alv_oles reli_e _ Ia terre

Fich_ de branchement

3 broches pour

Broche de

la terra

........ Cordon

_lectriq_e

A. SE_LECTION DE I_'EMPLACEMENT

DE LA LAVEUSE -

Le choix de I'emplacement d'installa-

tion convenable pour la laveuse

am_liorera son rendement en plus de

minimiser les probl_mes causes par le

ddplacement de I'appareil ou le bruit.

INSTRUCTIONS D'INSTALLATION DANS UN ENCASTREMENT/

PLACARD

On peut installer cette laveuse dans une cavit6 d'encastrement ou un placard.

7(-

48,3em

{19po)

T ILl 35,6em

I.FI(14po}

*ecru

(0po) (24po)

_rfece

minimuie-i

des

0overtures

d'u6rutien

de310crn2

(48po2)

Surface

miniinuie

des ,

ouvedure_

d'u6rution

de155cm2

_,8 e,->] <- (24po')

(Opo} 2,5cm (25_/2po)lO,2cm

(1po) (4po)

_7,6 em

_(3pe)

7,Gem

_- (3po)

Vueevent Vgelatdrale Vueavant

(Portenonrepr_sentde) (Poderepr_sent_e} (Perleavecouvertaresd'a6ratioe)

*Un espaced'a_rationadditionneipect_tre ndcessaire,tenantcomptedesmoulagespourmar, porte et plancher,

Pourr_doirele bruit_manant de la laveuse, il estrecommand_deprdvoirun espacelibre de2,5 cm (1 po)autour de

cbacufl8des facesde la ]aveus8,

• IJespacement d'installation est en

centim_tres (pouces) et constitue le

minimum permis.

• II faut pr6voir un espace additionnel si

d'autres appareils doivent _tre install6s

au m_me endroit.

• Si la porte du placard est install6e, on

dolt respecter les va]eurs de surface

minimales des ouvertures d'a6ration en

haut et en bas, On peut utiliser des _#_

portes _ claire*voie offrant une surface *_

6quivalente de passage de I'air en haut _%

et en bas. _,,,_,_,

SYSTF:ME D'EVACUATION DANS

L'EVIER DE BUANDERIE

Inspecter I'emplacement d'installation de

la laveuse. Pour I'installation de cette

laveuse, on peut utiliser Fun des trois

syst_mes d'6vacuation ci-dessous :

• €:vier de buanderie (ckdessous)

• €:vacuation par tuyau rigide (p. 13)

• €:vacuation par 6gout au plancher

(p. 13)

Ne pas remiser ou faire fonctionner la

laveuse 9 une temperature au-dessous

de 0°C (32°F) (il peut rester un peu

d'eau dans la laveuse). Voir & la page 33

I'information de pr6paration pour I'hiver.

C'est au propri6taire de 1'6quipement

qu'incombe la responsabilit6 d'une

installation correcte, V6rifier que tout le

mat6riel n6cessaire pour une installation

correcte est disponible, y compris ce

qui suit :

Une prise de courant

_lectrique reli_e b la terre

doit se trouver a moins de

1,2 m (4 pi) de I'endroit d'ot_

sort le cordon d'alimentation

_lectrique & I'arriere de la

laveuse.

Support : II faut que le plancher

soit suffisamment resistant pour

supporter un poids total de 143 kg

(315 Ib) (laveuse, eau et charge).

Les robinets d'eau chaude

et d'eau froide doivent avoir

une pression d'alimentation en

eau se situant entre

5 et 100 Ib/po 2et _tre situ6s

moins de 1,2 m (4 pi) des

valves de remplissage d'eau

chaude et d'eau froide situ_es

& I'arriere de la laveuse. L'_vier de buanderie du

/÷_i/_,- iv:ii:r,t u_i _oa'p_a_ci_t_"':!a°undm°iitns

Plancher : Pente maximale

de 2,5 cm (1 po) sur toute la

largeur de la laveuse.

Le sommet du bac doit

_tre situ6 a au moins

99 cm (39 po) au-

dessus du plancher et

moins de 2,4 m

(96 po) du fond de la

iaveuse.

AUTRES EMPLACEMENTS D'INSTALLATION -

EVACUATION PARTUYAU RIGIDE ET I_GOUT AU PLANCHER

Brise-siphon : On dolt acheter cet

accessoire s6par6ment. Voir Ie tableau

ci-dessous.

Evacuation par tuyau rigide : On dolt se

servir d'un tuyau d'6vacuation rigide de

diametre d'au moins 5 cm (2 po) avec

capacite d'evacuation d'au moins 64 litres

(17 gal) par minute. Le sommet du tuyau dgide

d'6vacuation dolt etre situe a au moins 99 cm

(39 po) au-dessus du sol et a moins de 2,4 m

(96 po) au-dessus du fond de la laveuse.

#=vacuation par egout au plancher : L'emploi

d'un bdse-siphon est necessaire; voir Ie

tableau ci-dessous. L'egout au plancber dolt

avoir une capacite minimale d'6vacuation de

64 litres (17 gaI) par minute.

Si vous avez : Vous devez acheter :

€:vier de buanderie ou tuyau rigide Pompe de puisard

de hauteur sup6rieure & 2,4 m (96 pe) (s'il n'y en a pas d6j& une)

Tuyau rigide d'un diam_tre Raccerd d'adaptatien de 5 cm (2 pe)

de 2,5 cm (1 po) 2,5 cm (1 pe) de diam6tre; piece 3363920

Canalisation d'6geut en hauteur Evier de buanderie standard de 76 L

(20 gal) & hauteur de 99 cm (39 po) eu

6vier utilitaire et pompe de puisard

(disponible ]ocalement chez le fournisseur

d'articles de plomberie)

€:gout au plancher Brise-siphon, pi6ce 285320; tuyau

d'6vacuation flexible additionnel, piece

3357090; ensemble de connexion,

piece 285442

On peut obtenir la Iiste des pieces au magasin Sears local ou au centre de service Sears.

Aux Etats-Unis, composer le 1-800-366-PART (1-800-366-7278). Au Canada, composer ie

1-877-533-6937.

B. I_LIMINATION DE LA SANGLE D'EMBALLAGE

II faut retirer la sangle d'emballage

pour que la laveuse fonctionne en

douceur. Autrement, elle produira un

bruit excessif.

#:TAPE 2. Tirer fermement pour sortir

I'autre extr6mit6 de la sangle d'emballage

retenue 9 I'arri6re de la laveuse. Vous

degagerez ainsi les pieds de raise

d'aplomb automatique de I'arri_re de la

laveuse.

Risque du poids excessif

Utiliser deux ou plus de personnes

pour d6placer et installer la laveuse.

Le non-respect de cette instruction

peut causer une blessure au dos

ou d'autre blessure,

Pour 6viter d'endommager le piancher,

d6poser la laveuse sur le carton avant de

la glisser sur le plancher. D6placer la

iaveuse jusqu'& ce qu'elle soit & proximit6

de son emplacement final,

#:TAPE 1. Ne pas couper la sangle

jaune. Sortir compl6tement de la laveuse

la sangle jaune d'emballage, Selon votre

modele, I'extr6mit6 de la sangle d'exp6di-

tion comportera deux ou trois goupilles

Iorsqu'elle est retiree de la laveuse. La

prise 61ectrique est retenue par la sangle

d'emballage.

Prise dlectrique

#:TAPE 3. Couper la sangle d'embailage

40 cm (16 po) environ de I'extr6mit6 de

la prise. Rechercher les roots "CUT

HERE" (couper ici). Jeter I'extr6mit6

contenant les trois goupilles fendues.

D_gager le reste de la sangle

d'emballage de la prise _lectrique.

Cette courroie d'emballage servira

arrimer le tuyau d'6vacuation.

d'emballage

Goupille

C. RACCORDEMENT DU TUYAU D'#VACUATION FLEXIBLE

Si le tuyau d'_vacuation flexible est

convenablement raccord_, les

planchers seront proteges des

dommages imputables aux fuites d'eau.

ETAPE 1. Pour que le tuyau d'6vacuation

ne puisse pas se detacher ou comporter

une fuite, on dolt I'installer conform6ment

aux instructions suivantes :

IMPORTANT : Pour r6aliser une installa-

tion correcte, il est essentiel de respecter

cette proc6dure,

a. Humidifier la surface int6rieure de

I'extr6mit6 rectiligne du tuyau d'6vacua-

tion avec de I'eau du robinet. NE PAS

UTILISER UN AUTRE LUBRIFIANT,

b, Ouvrir la bride & tuyau (couleur argent)

avec une pince et placer la bride sur

I'extr6mit6 rectiligne du tuyau d'6vacua-

tion, 6 mm (_ po) de I'extr6mit6.

imrfl

(¼ po)

i !'00R E"

POUSSER

d. Placer la bride & I'endroit marqu6

"CLAMP". Relgcher la bride.

c, Ouvrir la bride : Tourner le tuyau dans

un sens et dans I'autre et engager

rextr6mit6 du tuyau d'6vacuation sur le

raccord de vidange situ6 au bas de la

laveuse, Poursuivre I'op6ration jusqu'_

ce que le tuyau soit en contact avec la

caisse.

Si vous avez : Vous devez acheter :

Tuyau d'6vacuation trop court Tuyau d'6vacuation flexible, pi6ce 388423

et ensemble d'extension, piece 285442

Tuyau d'6vacuation trop long Ensemble d'extension de tuyaux, piece

285442

Probl_me d'obstruction par la charpie Dispositif de protection, piece 367031

On peut obtenir la liste des pieces au magasin Sears local ou au centre de service Sears.

Aux Etats-Unis, composer le 1-800-366-PART (1-800-366-7278). Au Canada, composer le

1-877-533-6937.

Pour les syst_mes de d6charge b

I'_gout ou d'_vier de buanderie :

ETAPE 2. Ouvrir la bride jaune a fil

unique avec des pinces et I'enfiler sur

I'extr6mit6 recourbee du tuyau

d'6vacuation afin de maintenir ensemble

la section de caoutchouc et la section

ondul6e.

Extr6mit6

....recourbee

"_ ! T'UYvaaUcuati° n

#TAPE 3. Placer I'extr6mit6 recourb6e

du tuyau d'6vacuation dans 1'6vier de

buanderie ou le conduit de d6charge

1'6gout, Verifier la bonne Iongueur du

tuyau d'6vacuation. Faire tourner

I'extr6mit6 recourb6e pour 61iminer les

deformations.

Pour empecher I'eau de vidange de

refluer dans la laveuse :

• Ne pas redresser I'extr6mit6 recourb6e

du tuyau d'6vacuation ni forcer

I'exc6dent de tuyau dans le tuyau de

rejet & 1'6gout.

• Ne pas mettre I'exc6dent du tuyau

d'6vacuation au fond de 1'6vier de

buanderie.

D. RACCORDEMENT DESTUYAUX

D'ALIMENTATION A LA LAVEUSE

Le raccordement convenable des

tuyaux d'alimentation permettra _ la

laveuse d'etre correctement aliment_e

en eau chaude et en eau froide. Ceci

minimisera _galement les risques de

dommages imputables aux fuites.

REMARQUE : Remplacer les tuyaux

d'alimentation apr_s 5 ans d'utilisation afin

de r6duire les risques de probl_me avec

les tuyaux, Inspecter p6riodiquement et

remplacer les tuyaux d'alimentation

comportant des renflements, des

6crasements, des coupures, des signes

d'usure ou de fuites, Lots du remplace_

ment des tuyaux d'alimentation, inscrire la

date du remplacement sur 1'6tiquette

I'aide d'un marqueur permanent.

#TAPE 1. Ins6rer un joint plat neuf

(provenant du sachet de pieces) sur

chaque extr6mit6 des tuyaux

d'alimentation. V6rifier que chaque joint

est bien enfonc6 dans le raccord.

Raccord Joint

#:TAPE 2. Connecter le tuyau d'alimenta-

tion & raccord rouge 9 la valve d'entr6e

d'eau chaude (inf6rieure), I'installation du

raccord rouge en premier facilite le

serrement du raccord a I'aide de pinces.

Setter manuellement les raccords. Serrer

ensuite de N de tour 9 I'aide des pinces.

NE PAS SERRER EXCESSIVEMENT

pour ne pas endommager les valves.

Valved'alimentation

eneaufroide

IIIII

d'alimen-

tation en

eau

chaude

#:TAPE 3. Connecter le tuyau d'alimenta-

tion & raccord bleu 9 la valve d'entr6e

d'eau froide (superieure). Serrer

manuellement les raccords. Serrer

ensuite de N de tour & I'aide de pinces.

NE PAS SERRER EXCESSIVEMENT

pour ne pas endommager les valves.

E. RACCORDEMENT DES TUYAUX

D'ALIMENTATION AUX

ROBINETS D'EAU

#:TAPE 1, S'assurer que la cuve de la

laveuse est vide. Laisser couler I'eau

chaude et I'eau froide des robinets dans

un seau ou dans un bac de buanderie

pour eliminer les particules solides

pr6sentes qui pourraient obstruer les

tuyaux, D6terminer quel robinet

correspond & I'eau chaude et 9 I'eau

froide. Marquer le robinet d'eau chaude.

#:TAPE 2. Raccorder le tuyau a raccord

rouge au robinet d'eau chaude. Setter

manuellement le raccord. Setter ensuite

de _ de tour avec des pinces, NE PAS

SERRER EXCESSIVEMENT pour ne pas

endommager les raccords.

#:TAPE 3. Raccorder le tuyau & raccord

bleu au robinet d'eau froide, Serrer

manuellement le raccord. Setter ensuite

de _ de tour avec des pinces. NE PAS

SERRER EXCESSIVEMENT pour ne pas

endommager les raccords.

#:TAPE 4. Ouvrir les robinets; inspecter

pour rechercher les fuites, Une petite

quantite d'eau pourrait p6n6trer dans la

laveuse. On 1'61iminera plus tard.

Si vous avez : Vous devrez acheter :

Des robinets d'eau depassant 2 tuyaux d'alimentation plus longs,

la capacit6 des tuyaux d'alimentation des tuyaux de 1,8 cm (6 pi), piece 76314

ou des tuyaux de 3 cm (10 pi), piece

350008

On peut obtenir la liste des pieces au magasin Sears local ou au centre de service Sears.

Aux Etats-Unis, composer Ie 1-800-366-PART (1-800-366-7278). Au Canada, composer le

1-877-533-6937.

F. FIXATION AU TUYAU

D'#VAC UATION

L'arrimage correct du tuyau d'_vacua-

tion prot_gera les planchers contre les

dommages imputables aux fuites

d'eau,

#TAPE 1. Placer la laveuse a son

emplacement fnal.

Si les robinets d'eau et le tuyau rigide

d'6vacuation sont encastr6s, inserer

I'extremit6 en U du tuyau flexible dans le

tuyau rigide. Serrer la sangle d'emballage

6troitement autour du tuyau d'6vacuation

rigide et des tuyaux d'arriv6e d'eau (non

autour des poign6es ou des tiges des

robinets). Pousser I'attache dans I'orifice le

plus rapproche de la sangle d'emballage.

#TAPE 2. Trouver le reste de la sangle

d'emballage (autres que I'extr6mit6 ot_se

trouvaient les goupilles fendues) decrite

I'€:TAPE 3 "€:LIMINATION DE LA

SANGLE D'EMBALLAGE". Ufliser cette

sangle pour arrimer les tuyaux

d'6vacuation et 1'6vier de buanderie ou le

tuyau rigide. Pousser I'attache dans

I'orifice le plus rapproch6 de la sangle

d'emballage.

Attache

G. MISE D'APLOMB DE LA

LAVEUSE

Le r_glage correct de I'aplomb de la

laveuse minimise I'_mission de bruit et

de vibrations.

Installation des pieds avant :

g:TAPE 1. Lever I'avant de la laveuse

environ 10,2 cm (4 po), Utiliser un bloc de

bois ou un autre objet capable de sup-

porter le poids de la laveuse. Si I'arri_re

de la laveuse a 6t6 plac6 a proximit6 d'un

mur, avancer 16g6rement la laveuse avant

de I'incliner.

g:TAPE 2. Tenir Fun des pieds dans une

main et visser le contre-6crou sur un

pied, 9 9,5 mm (_ po) 9 partir du dessus

de la base du pied. C'est le r6glage initial

recommande.

9,5 mm

#TAPE 3. Visser manuellement le pied

dans la base de la laveuse jusqu'a ce

que 1'6crou parvienne _ la base de la

laveuse. R6p6ter le m_me processus

avec I'autre pied.

#TAPE 5. Installer la laveuse & son

emplacement final.

#TAPE 6. Incliner la laveuse jusqu'9 ce

que I'arriere soit au moins & 7,6 cm (3 po)

au_dessus du plancher. Vous pourriez

entendre les pieds arri_re auto-r6glables

se mettre en place. Abaisser la laveuse

sur ses pieds, Effectuer un contr61e final

de I'aplomb avec un niveau plac6 sur le

dessus, transversalement, puis dans le

sens avant arri_re.

#TAPE 7. Si la laveuse n'est pas cor*

rectement d'aplomb, soulever I'avant de la

laveuse et r6gler la Iongueur des pieds.

Remettre la laveuse sur ses pieds et

refaire le r6glage automatique des pieds

arriere (voir 1'6tape 6). R6p6ter 1'6tape 7

jusqu'& ce que la laveuse soit au niveau.

#TAPE 8. Lorsque la laveuse est a son

emplacement d6finitif et au niveau, utiliser

une cl6 ouverte de 1,43 mm (Y_6po) pour

serrer I'ecrou des pieds avant sur la

caisse de la laveuse. Si les 6crous ne

sont pas bien serr6s sur la caisse de la

laveuse, cette derni_re vibrera.

ETAPE 4. Incliner la laveuse vers I'arri_re

jusqu'_ ce que I'avant de celle-ci ne porte

plus sur le bloc de bois, Retirer le bloc de

bois. Abaisser lentement la laveuse sur le

plancher.

VITRIFICATION DE [.'INSTALLATION

II est utile de consacrer quelques

minutes & ces etapes pour garantir

rinstallation. Elles aideront & vous

assurer que votre installation a ete

faite correctement et que vous etes

satisfait du produit Kenmore que vous

avez achet&

[ Verifier les specifications de

I'alimentation electrique. Verifier que

les caracteristiques de I'alimentation

correspondent aux specifications et

que la methode de liaison & la terre

recommandee est employee.

[ Verifier que :

• Tousles outils utilises sont encore

presents.

• Tousles materiaux d'emballage ont

@t¢enleves.

• La sangle d'emballage avec les trois

goupilles fendues a @teenlevee,

• Toutes les pieces apparaissant aux

pages 7 & 9 ont ete installees.

S'assurer que :

• La laveuse est d'aplomb.

• Les ecrous des pieds avant sont

serres.

I Verifier que les robinets d'eau sont

ouverts.

ETAPES FINALES

Brancher le cordon d'alimentation

61ectrique sur une prise de courant

reliee a la terre.

I Retirer la pellicule protectrice bleue du

tableau de commande et tout ruban

adhesif qui resterait sur la laveuse.

[ Consacrer quelques minutes & la

lecture "FONCTIONNEMENT DE LA

LAVEUSE" pour bien comprendre le

fonctionnement de la laveuse. Mettre

la laveuse en marche pour qu'elle

execute le programme ultra propre

(ULTRA CLEAN) ou le programme de

deuxieme rin?age (2ND RINSE).

Pour obtenir le meilleur rendement de

nettoyage et d'entretien des tissus, lire

les instructions qui suivent et s'y

conformer,

Risque d'incendie

Ne jamais mettre des articles

humect_s d'essence ou d'autres

fluides inflammables dans

Is laveuse.

Aucune laveuse ne peut

compl_tement enlever I'huile,

Ne pas faire s_cher des articles qui

ont _t_ sails par tout genre d'huile

(y compris les huiles de cuisson).

Le non-respect de ces instructions

peut causer un d_c_s,

une explosion ou un incendie,

INSTRUCTIONS DANS LE

COUVERCLE

Ces instructions sont donn6es sous le

couvercle de votre laveuse.

I JT _ m_ m_ T

DISTRIBUTEUR

Ajouter une quantit_ mesur6e d'eau de Javel dans

le distributeur. Ne pas utiliser un agent de

blanchiment en poudre dans ce distributeur.

Ne pas utiliser un assouplissant de tissu liquide

clans cette laveuse. Utiliser un assouplissant de

tissu en feuille clans la s_cheuse.

Ajouter une quantit_ de detergent mesur#e clans le

panier de la laveuse.

1. S!eLECTION ET R_eGLAGE--- Faire les s61ections pour les r6glages suivants de la

laveuse :

• NIVEAU D'EAU Regler en fonction de la taille de la charge.

• TEMPERATURE DE Choisir la temperature de I'eau pour cette option

PRELAVAGE/TREMPAGE de programme.

• TEMPERATURE DE .......... Utiliser les s6lections de COMMANDE

LAVAGE/RIN_AGE AUTOMATIQUE DE LA TEMPI_RATURE pour la

meilleure performance de lavage.

• VITESSES Regler en fonction du type de tissu lav&

SERVICE T0iLE, SERViETrES

RIGOUREUX TRES SALES

NORMAL COTONS

PRESSAGE SYNTHETIQUES

PERMANENT

Dr:LICAT TRICOTS

LAVAGE LINGERIE

MANUEL

OQa

LAVAGEA

L'EAUCHAUUE

LAVAGEA

L'EAUTIEOE

LAVAGEA

L'EAUFROIDE

TOUTPRODUiTUE

8LANCHIMENT

AGENTDEBLANCHIMENT

NONCRLORE

NEPASBLANCHIR

2. S_eLECTION DE Choisir un temps plus long pour les charges tr#s

PROGRAMME sales et un temps plus court pour les charges

16gerement sales.

3. TIRER LA MINUTERIE ........ Le couvercle doit _tre ferm_ pour achever le

POUR LA MISE EN MARCHE programme._ ........ POUSSER LA MINUTERIE

POUR L'ARRET

Antisudorifiques, desodorisants

Traiter avec une p_te d'ammoniaque et produit de blanchiment pour tousles tis-

sus. Laisser agir pendant 30 minutes. Laver dans I'eau la plus chaude sans danger

pour le tissu.

Sang

Rincer imm_diatement ou tremper dans de I'eau froide avec detergent, pendant

30 minutes. Rincer. Frotter pour faire p_n6trer le detergent dans toute tache qui

reste. Bien rincer. Laver.

Creme, lait, cr_me glac6e

Eponger imm6diatement ou appliquer un produit de pr6lavage d6tachant. Rincer.

Laver. R6peter si n6cessaire. Si la tache persiste, appliquer quelques gouttes de

d6tergent liquide. Rincer. Si la tache persiste, faire tremper. Laver.

Herbe

Utiliser un produit de pretrempage aux enzymes ou frotter un d6tergent aux

enzymes sur la tache. Lessiver avec un d6tergent et un agent de blanchiment

appropri6 pour le tissu.

Ketchup, produits a base de tomate

Eponger imm6diatement ou appliquer un produit de pr61avage d6tachant. Rincer.

Laver. Si la tache persiste, appliquer du detergent liquide sur la tache pour faire

tremper dans de I'eau tilde avec du d6tergent. Laver de nouveau.

Boue

Brosser la boue seche. Rincer _ I'eau froide. Pretraiter avec une p_te de d_tergent et

d'eau. Lessiver avec du d6tergent et un agent de blanchiment pour tousles tissus.

MISE EN MARCHE DE LA

LAVEUSE

g:TAPE 1. Verser dans la laveuse la

quantit6 n6cessaire mesur6e de deter-

gent. Introduire ensuite la charge de linge

tri6 dans la laveuse.

REMARQUES :

• Utiliser moins de d6tergent Iors du

lavage des charges plus petites.

• NE PAS utiliser d'assouplissant

liquide de tissus pour ne paser les

v6tements. Utiliser plut6t un assouplis-

sant en feuille dans la s6cheuse.

ETAPE 2. (ETAPE FACULTATIVE) Si on le

desire, ajouter la quantit6 mesur6e d'eau

de Javel dans le distributeur d'agent de

blanchiment liquide (voir page 30).

g:TAPE 3. Fermer le couvercle de la

laveuse.

g:TAPE 4. Tourner le s61ecteur de niveau

d'eau 0NATER LEVEL) O _ la position

qui correspond _ la charge de linge

laver (voir page 24).

g:TAPE 5, (ETAPE FACULTATIVE) Si on

le d6sire, r6gler la commande de

temperature de prelavage/trempage

(PREWASH/SOAK TEMPERATURE) Q

(voir page 24).

ETAPE 6. R6gler la commande de

temp6rature de lavage/ringage (WASH/

RINSE TEMPERATURE) e (voir page

25).

ETAPE 7, R6aler la commande vitesses

(SPEEDS) _) d'apr6s le type de tissu de

la charge (voir pages 25-26).

g:TAPE 8, Enfoncer le bouton s61ecteur de

programme (minuterie) _ et le tourner

vers la droite _ la position d6sir6e

(voir pages 26-27).

g:TAPE 9, Tirer le bouton s61ecteur de

programme (minuterie). Le cadran

tournera pendant I'ex6cution du

programme. Le bouton ne toume pas.

ARRf:T ET REMISE EN MARCHE

DE LA LAVEUSE

• Pour commander un arr6t de la laveuse

un moment quelconque, appuyer sur

le s61ecteur de programme (minuterie).

• Pour remettre la laveuse en marche,

tirer le beuton.

SI_LECTION DU NIVEAU D'EAU

(WATER LEVEL)

Ce dispositif de r_glage vous permet

d'_conomiser I'eau Iors du lavage de

petites charges.

La laveuse permet la s61ection d'un

niveau d'eau en fonction du volume de la

charge de linge 9 laver.

• La commande variable vous permet de

choisir un niveau n'importe ot_ entre

Petite charge (SMALL LOAD) et Grosse

charge (LARGE LOAD).

MEDIUM

LOAD

TEMP_:RATURE DE PRI_LAVAGE/

TREMPAGE

(PREWASH/SOAK TEMPERATURE)

Pour commander un programme de

trempage ou de pr61avage, regler le

selecteur Temp6rature de pr61avage/

trempage (PREWASH/SOAK

TEMPERATURE) 9 la temp6rature

convenant au type de tissu et au degr6

de salet6 de la charge de linge.

• Suivre les instructions inscrites sur les

etiquettes des vetements.

• Choisir une eau froide (COLD) (couleurs

qui d6teignent, linge peu sale), tiede

(WARM) (couleurs vives, degr6 de

salet6 moyen) ou chaud (HOT) (tissus

blancs et pastels, tres sales ou taches

de graisse).

WARM

COLD • HOT

LOAD LOAD

RESET

• Pour une charge normale, s61ectionner

d'abord le reglage charge moyenne

(MEDIUM LOAD), Augmenter eu

diminuer la quantite d'eau selon le

volume de la charge de linge. II faut que

les articles seumis au lavage puissent

se d6placer librement et culbuter vers

I'agitateur.

• Pour s61ectionner un niveau d'eau plus

61ev6apr6s le debut de la p6riede

d'agitatien, teurner le bouten jusqu'9

remise & z6ro (RESET) et teurner le

beuton jusqu'& la nouvelle position de

r6glage d6sir6e.

SELECTION DE LA

TEMPF:RATURE DE LAVAGE/

RIN(_AGE (WASH/RINSE

TEMPERATURE)

La laveuse vous permet de choisir la

temperature de lavage et de ring:age

d'apres le type de charge de linge

laver. La commande automatique de

temperature (CAT) est utilisee pour les

programmes ultra propre (ULTRA

CLEAN) et 2e ring:age (2ND RINSE).

Selection d'une temperature d'eau de

lavage chaude (HOT) :

1. Regler la commande temperature de

prelavage/trempage (PREWASH/

SOAK TEMPERATURE) & chaud

(HOT).

2. Appuyer sur le selecteur de programme

et le tourner dans le sens horaire

jusqu'9 prelavage (PREWASH).

3. Tirer le selecteur de programme et

laisser la laveuse se remplir d'eau.

4. Lorsque la laveuse est pleine, appuyer

sur le selecteur de programme et le

tourner 9 la position ultra propre

(ULTRA CLEAN) desiree.

5. Tirer le selecteur de programme.

COMMANDE AUTOMATIQUE

DE TEMPERATURE (AUTO

TEMPERATURE CONTROL[CAT])

La commande automatique de tempera-

ture (CAT) supprime les inquietudes

concernant le detergent non dissout en

plus de donner des resultats uniformes

de nettoyage d'une saison & I'autre.

La CAT detecte electroniquement et

conserve une temperature uniforme de

I'eau en reglant la temperature de I'eau

qui entre dans la laveuse.

COLDe • 75=F

'®J

e COLD

Si le reglage froide/froide (COLD/COLD)

est choisi, la temperature sera

determinee par la temperature de I'eau

de remplissage de la laveuse. Si la

temperature de lavage est inferieure

21°C (70°F), le detergent ne se dissout

pas bien.

• Choisir une temperature d'eau de

lavage de 24°C (75°F) pour les articles

qui deteignent, les articles lavables a la

main et le linge legerement sale,

• Choisir une temperature d'eau de

lavage de 38°C (100°F) pour le lavage

des articles blancs et des couleurs vives

ou le linge de moderement & tres sale.

DESCRIPTIONS DES VITESSES

(SPEEDS)

Cette section illustre et decrit les vitesses

de lavage/essorage qui peuvent _tre

choisies 9 I'aide de la commande de

vitesses (SPEEDS). Chaque vitesse est

congue en fonction des differents types

de tissus et des differents niveaux de

salete du linge.

REGULAR

PERMANENTSLOW/ FAST

PRESS/ •

DEUCATE•@HEAVY DUI"Y

SLOW/SLOW FAST/ FAST

HAND • • HANGDRY

WASHABLE$

INI1ERIMIT'i_NT r-A_r / 8LOW

SLOWlSLOW

LAVAGE A I..A MAIN

(HAND WASHABLES)

Utiliser cette vitesse pour les articles

laver 9 la main et les articles necessitant

un soin special. Ce programme comporte

de breves periodes d'agitation lente et

des periodes de trempage pour retirer

delicatement la salet& Ne pas utiliser le

programme lavage 9 la main (HAND

WASHABLES) pour les grands articles

comme les couvertures.

REMARQUE : Certains articles lavables

la main ("Hand Wash"), particulierement

la laine, retrecissent naturellement

Iorsqu'ils sont laves. Considerez ce

facteur quand vous achetez des articles

marques Laver 9 la main ("Hand Wash").

Les articles qui retrecissent devraient etre

seches 9 plat. BIoquer ces articles en les

etirant delicatement & leur taille originale. 25

PRESSAGE PERMANENT/DELICAT

(PERMANENT PRESS/DELICATE)

Utiliser cette vitesse pour les tricots

lavables et les tissus & pressage

permanent. Ce programme comporte

une agitation lente pour retirer la salet6

en douceur et un essorage lent pour

r6duire le froissement.

NORMAL (REGULAR)

Utiliser cette vitesse pour les cotons et le

linge de maison normalement souill6s.

Ce programme comporte une agitation

lente et un essorage rapide pour r6duire

le temps de s6chage.

LAVAGE RIGOUREUX (HEAVY DUTY)

Utiliser cette vitesse pour les charges de

linge robuste OU tr6s sale. Ce

programme comporte une agitation

haute vitesse et un essorage & haute

vitesse.

SUSPENDRE ET LAISSER S_:CHER

(HANG DRY)

Utiliser ce programme pour les tissus

pressage permanent robustes qui seront

s6ch6s sur une corde 9 linge. Ce

programme comporte une agitation

rapide et un essorage lent pour r6duire

le froissement.

SI_LECTEUR DE PROGRAMME

(MINUTERIE)

Utiliser ce bouton pour choisir ]a dur6e

d'agitation et le moment du d6but du

lavage.

• Pour le linge tr_s sale et les tissus

robustes, utiliser SUPER.

• Pour les tissus peu souill6s et delicats,

utiliser Court (SHORT).

ULTRA PROPRE (ULTRA CLEAN)

Le programme ultra propre (ULTRA

CLEAN) est caract_ris_ par un

syst_me de ringage & grande efficacit_

qui donne un excellent ringage et

utilise moins d'eau que le programme

de rin£:age traditionnel & remplissage

complet.

Utiliser ce programme pour la plupart des

charges pour donner une duree de

lavage de 4 & 14 minutes.

Syst_me de Ringage Hautement

Efficace

La partie lavage de ce programme se

termine par une vidange et un essorage,

comme les programmes de lavage

traditionnels. Le syst_me de rin_;age com-

mence ensuite.

• La laveuse continue son essorage & la

fin du programme de lavage. II n'y a pas

de remplissage complet de la cuve.

• IJeau frafche est ajout6e 9 mesure que

la laveuse essore le linge. Les

essorages r6p6t6s et les six syst_mes

de ringage donnent un excellent

ringage.

REMARQUES : Pour donner un bon

ringage :

• Ne pas ouvrir le couvercle de la laveuse

pendant le systeme de ringage.

• Ne pas utiliser d'assouplissant

liquide de tissus pour ne pas tacher

les v_tements. Utiliser plut6t un assou-

plissant en feuille dans la s6cheuse.

SHORT

ULTRA CLEAN

vA_

6 FRF.SH WAllER SIPRAY RINSES

(uP TO 47_ _14TERSAVINGS)

SUPER

PREWASH

2ND

RINSE

(DEEPFILL)

Io SOAK

2E RIN(_AGE (2ND RINSE)

Un deuxi_me rin_age enl_vera

I'exc_dent de ddtergent.

teTAPE 1. R6gler le s61ecteur de niveau

d'eau (WATER LEVEL).

teTAPE 2. R6gler la commande de

temp6rature de I'eau de lavage et de

rin;age (WASH/RINSE

TEMPERATURE),

teTAPE 3. R6gler la commande de

vitesses (SPEEDS) & la position d6sir6e.

teTAPE 4. R6gler le s61ecteur de

programme (minuterie) & 2e ringage

(2ND RINSE).

teTAPE 5. Tirer le bouton de la minuterie

pour mettre la laveuse en marche.

REMARQUE :Vous pouvez choisir un

seul essorage additionnel.

• R6gler le cadran de la minuterie

essorage (SPIN).

• l_essorage additionnel peut r6duire le

temps de s6chage des tissus robustes

ou des articles n6cessitant un soin

sp6cial en retirant I'exc6dent d'eau.

TREMPAGE (SOAK)

Le programme de trempage (SOAK) est

caract6ris6 par de courtes p6riodes

d'agitation et de trempage pour aider

retirer les taches et les salet6s tenaces

qui necessitent un pr6traitement, Choisir

une dur6e de trempage de 10 ou de 22

minutes suivant le degr6 de salet6 de la

charge de linge.

teTAPE 1. R6gler le s61ecteur de niveau

d'eau (WATER LEVEL).

teTAPE 2. R6gler la commande de

temp6rature de I'eau de pr61avage et de

trempage (PREWASHISOAK

TEMPERATURE),

teTAPE 3. R6gler la commande de

vitesses (SPEEDS) & la position d6sir6e.

teTAPE 4. R6gler le s61ecteur de

programme & trempage (SOAK).

teTAPE 5. Tirer le bouton de la minuterie

pour mettre la laveuse en marche.

• Utiliser la quantit6 de detergent ou

d'additif de pr6trempage recommandee

par le fabricant.

• Le programme de trempage (SOAK)

progresse automatiquement et passe

au programme de pr61avage

(PREWASH).

PRteLAVAGE (PREWASH)

Utiliser ce programme pour obtenir

jusqu'_ 4 minutes d'agitation qui

aideront _ extraire la salet6 et les taches

tenaces qui n6cessitent un

pr6traitement.

ETAPE 1, R6gler le s61ecteur de niveau

d'eau (WATER LEVEL).

€:TAPE 2. R6gler la commande de

temp6rature de I'eau de pr61avage et de

trempage (PREWASH/SOAK

TEMPERATURE).

€:TAPE 3. R6gler la commande de

vitesses (SPEEDS) a la position

d_sir6e.

ETAPE 4, R6gler le s61ecteur de

programme (minuterie) _ pr61avage

(PREWASH).

€:TAPE 5. Tirer le bouton de la minuterie

pour mettre la laveuse en marche.

• Utiliser la quantit6 de detergent ou

d'additif de pr6trempage recommand_e

par le fabricant.

• Le programme de pr61avage

(PREWASH) devrait 6tre suivi du

programme ultra propre (ULTRA

CLEAN). Ajouter du d6tergent.

COMPR#HENSION DES

PROGRAMMES

ULTRA PROPRE (ULTRA

CLEAN)

Remplissage

jusqu'au niveau

s61ectionn6

Lavage duree

s61ectionn6e

I_ I Vidange - sans

'_ essorage

Essorage

Essorage/

Ringage par

pulv6risation

Essorage

Arr6t

2E RIN(_AGE (2ND

RINSE)

Remplissage

jusqu'au niveau

s61ectionn6

Agitation duree

s61ectionn6e

-- Vidange-sans

essorage

Essorage

TREMPAG E (SOAK)

Remplissage

jusqu'au niveau

s61ectionn6

Agitation

_ Trempage (passe

au programme

Pr6iavage

[PREWASH])

PR#LAVAGE

(PREWASH)

Remplissage

jusqu'au niveau

s61ectionn6

Lavage dur6e

s61ectionn6e

I ZI Vidange-sans

essorage

Essorage

Arret (retour au

programme de

lavage et 9 la

minuterie)

FILTRE A CHARPIE

AUTON ETTOYANT

La charpie est filtr_e automatique-

ment; U n'y a aucun nettoyage manuel

faire.

Votre laveuse est 6quipCe d'un filtre

autonettoyant qui emprisonne la charpie

en suspension dans reau pendant le

programme de lavage et de rin_age en

profondeur. La charpie emprisonnee est

vidangee automatiquement. II n'est pas

necessaire de nettoyer le filtre.

._.la partie superieure de I'agitateur, des

pales spCciales poussent le linge vers le

bas, en spirale, jusqu'& ce qu'il parvienne

I'endroit o_ le nettoyage se fait. Le linge

ainsi pouss6 refoule le linge qui se trouve

dCj9 au bas de I'agitateur pour ainsi

provoquer un roulement.

Lorsque la charge de linge est 9 son

maximum, I'agitateur TRIPLE ACTION TM

comporte un dispositif de detection de la

charge qui pergoit en fait que vous lavez

une charge vraiment considerable. La

laveuse rCagit alors en indiquant _ la

partie supCrieure de I'agitateur de se

deplacer 6galement de haut en bas. Ainsi,

tousles vetements descendent vers les

pales inferieures.

QUIET PAK TM

Le syst_me QUIET PAK TM est con_u pour

reduire le bruit cause par I'eau et les

bourdonnements. Ce systeme est offert

sur certaines laveuses Kenmore. Sur ces

modeles, la caisse est isolCe 9 I'aide de

materiaux insonorisants pour mieux limiter

les vibrations et le bruit.

AGITATEUR TRIPLE ACTION TM

L'agitateur TRIPLE ACTION TM exclusif

Kenmore vous donne le plus de

souplesse pour le soin & donner & vos

tissus, meme Iorsque les charges de

linge sont imposantes.

I'agitateur

TRIPLE ACTION TM se

deplace dans trois .._K."

directions, suivant la taille (_/_

de la charge de linge, "%_

pour obtenir un bon ._

nettoyage. Le lavage est le '_

plus efficace au bas, c'est- .ill

_dire la o_

I'agitateur se dCplace

dans un sans et dans

I'autre pour dCloger

la salete.

BRUITS NORMALEMENT #MIS

PAR LA LAVEUSE

Votre nouvelle laveuse emet peut-etre

certains bruits que n'emettait pas votre

ancienne laveuse. Comme vous n'Ctes pas

habitue 9 ces bruits, ils vous causent

peut-Ctre des soucis.

Nous decrivons ci-dessous quelques-uns

des bruits normalement emis par la

laveuse et leurs causes.

Pendant le lavage

Lorsque vous choisissez un programme de

lavage pour un petite charge de linge, le

niveau d'eau dans la laveuse est moins

61eve.C'est pourquoi vous entendrez

peut_Ctre des dCclics provenant de la

partie supCrieure de I'agitateur.

Pendant la vidange

La vitesse d'6vacuation de I'eau Iors de la

vidange de la laveuse depend de

I'installation, Si I'eau est evacuee

rapidement de la laveuse, on peut

percevoir un bruit d'air aspire _ travers la

Ceci survient & la fin de la pCriode _*_pompe.

de vidange. _

Apr_s la vidange et avant I'essorage _

Lors du passage de la phase de vidange

la phase d'essorage du programme, on peut

percevoir le bruit 6mis par les mouvements

des engrenages de transmission.

Pendant I'essorage/jeu de ringage

On peut percevoir un bruit d'eau pulverisee

periodiquement Iorsque la laveuse essore

la charge de linge.

UTILISATION DU DISTRIBUTEUR

D'EAU DE JAVEL

Le distributeur distribue automatique-

ment I'eau de Javel au moment

appropri_ du programme pour donner

les charges les plus propres et les

plus _clatantes.

Toujours mesurer I'eau de Javel. Utiliser

un contenant 9 mesurer et ne pas verser

une quantit6 approximative. Ne pas verser

Apr_s avoir charg6 la laveuse, verser

prudemment la quantit6 mesur6e d'eau

de Javel dans le distributeur.

• Ne pas laisser I'eau de Javel

6clabousser, degoutter ou couler dans

la cuve de la laveuse. I_eau de Javel non

dilu6e endommage tousles tissus avec

lesquels elle entre en contact.

le liquide directement & partir du flacon, Ne • Mettre la laveuse en marche. I'eau de

jamais utiliser plus de 250 mL (1 tasse)

pour une charge complete, R6duire la

quantit6 selon le r6glage du niveau d'eau.

Respecter les instructions du fabricant

pour une utilisation sans danger, Utiliser

une tasse comportant un bec verseur pour

6viter de renverser le liquide.

Javel sera automatiquement dilu6e

avant qu'elle vienne en contact avec le

linge de la charge.

REMARQUE : Ne pas utiliser ce

distributeur pour I'addition d'un agent de

blanchiment chlor6 en poudre ou d'un

agent de blanchiment polyvalent utilisable

avec les tissus de couleur, Le distributeur

est con?u seulement pour I'utilisation

d'agent de blanchiment liquide.

Distributeurd'eau

deJaveI

PR_:PARATION DU LINGE POUR

LE LAVAGE

Observer les recommandations ci-

dessous pour vous aider & prolonger

la vie de vos v_tements.

• Fermer les fermetures 9 glissi_re,

boutons-pression et agrafes pour 6viter

d'accrocher d'autres articles. Enlever

6pingles, boucles et autres objets durs

pour 6viter d'6gratigner I'interieur de la

laveuse. Enlever les garnitures et

ornements non lavables.

• Vider les poches et les retourner.

• Retourner les poignets; brosser ou

61iminer la charpie et la poussi_re.

• Retourner les tricots synth6tiques pour

6viter le boulochage.

• Attacher les cordons et les ceintures

pour qu'ils ne s'emm61ent pas.

• R6parer les d6chirures, les ourlets et les

coutures d_cousues.

• Traiter les taches.

• Pour obtenir les meilleurs r6sultats

possibles, laver les vetements tach6s ou

mouill6s des que possible.

TRI

• S6parer les articles tr_s sales des

articles 16g¢rement sales, m6me si on

pourrait normalement les laver

ensemble. S6parer les articles

6metteurs de charpie (serviettes,

chenille) des articles capteurs de

charpie (velours, tissus synth6tiques et

articles 9 pressage permanent). Lorsque

c'est possible, retourner les articles qui

ont tendance & 6mettre de la charpie.

• S6parer les articles de teinte fonc6e des

articles de teinte claire et les articles

grand teint de ceux qui d6teignent.

• S6parer les divers types de tissus

(coton 6pals, tricots, articles d61icats).

CHARGEMENT

Un chargement correct de la laveuse

optimise le nettoyage et I'entretien du

linge en plus de r_duire le niveau de

bruit de la laveuse.

• Introduire les articles dans la laveuse

sans les tasser, Remplir jusqu'au

sommet du panier (rang6e sup6rieure

d'orifices), Ne pas enrouler les articles

laver autour de I'agitateur, Pour

I'obtention de la meilleure performance

de lavage, sans froissement, il faut que

les articles de la charge de linge

puissent se deplacer librement dans

I'eau de lavage, Les articles doivent

s'enfoncer et r6apparaftre plus tard,

• Charger convenablement la laveuse et

selectionner le niveau d'eau correspon-

dant au volume de la charge. Un

chargement excessif ou un tassement

excessif du linge et la s61ection d'un

niveau d'eau insuffisant pour la charge

peut provoquer :

- un lavage m6diocre

- une augmentation du froissement

- une formation excessive de charpie

- une usure plus rapide du linge

(par boulochage)

• Charger la laveuse en fonction du

volume des articles et non de leur poids,

• Melanger les articles de grande taille et

de petite taille dans chaque charge.

R6partir la charge uniform6ment pour

6quilibrer la laveuse, Une charge

des6quilibr6e peut _tre la cause de

vibrations au coups de I'essorage.

• Pour reduire le froissement des articles

pressage permanent et de certains

tricots synth6tiques, s61ectionner le

niveau d'eau correspondant & une

charge importante. Ces articles doivent

disposer de plus d'espace pour se

deplacer dans I'eau que les articles

Iourds (serviettes, jeans).

• R6duire la dur6e de la p6riode de

lavage dans le cas d'une charge de

faible volume. Une charge qui ne

contient que quelques petits articles se

lave plus rapidement,

SUGGESTIONS DE CHARGEMENT

Pour ces charges completes sugg6r6es

de la laveuse, s61ectionner le niveau

d'eau (WATER LEVEL) le plus 61ev&

LAVEUSES A TRES GRANDE

CAPACIT# PLUS

V_tements de

travail _pais

4 jeans

4 pantalons de

travail

4 chemises de

travail

2 surv_te-

ments (haut)

2 surv_te-

ments (bas)

Serviettes Charge mixte

10 serviettes de 3 draps (1 super

bain grand, 2 jumeaux)

10 serviettes _ 4 tsies d'oreiller

main 3 chemises

14 debarbouil- 3 chemisiers

lettes 9 T-shirts

9 shorts

10 mouchoirs

NETTOYAGE DE LA LAVEUSE

Ext_rieur

€:liminer immediatement par essuyage les

r6sidus de detergent, eau de Javel autres

produits renvers6s, avec une 6ponge ou un

linge doux humide. Essuyer occasionnelle-

ment les surfaces externes de la laveuse

pour maintenir son aspect d'appareil neuf.

Ne pas introduire d'objets m6talliques ou

ac6r6s dace la laveuse. De tels objets

peuvent endommager la finition. Avant

d'introduire les vetements dans la laveuse,

enlever de leurs poches les epingles,

trombones, pierces de monnaie, vis, ecrous,

etc. Ne pas laisser ces objets sur la

laveuse apres avoir vide les poches des

vetements.

Int6deur

Pour nettoyer les surfaces int6rieures,

verser dace la laveuse 250 mL (1 tasse)

d'eau de Javel et melanger avec 500 mL

(2 tasses de detergent. Faire executer 9 la

laveuse un programme complet de lavage

I'eau chaude. Rep6ter cette operation si

necessaire.

REMARQUE : Pour eliminer les dep6ts

imputables & la duret6 de I'eau, utiliser un

produit de nettoyage sans danger pour la

laveuse.

TUYAUX FLEXIBLES

D'ALIMENTATION DE LA LAVEUSE

Remplacer les tuyaux d'alimentation apres

5 ans d'utilisation afin de reduire les

risques de problemes avec les tuyaux.

Inspecter periodiquement et remplacer les

tuyaux d'alimentation comportant des

renflements, des ecrasements, des

coupures, des signes d'usure ou de fuites.

Lots du remplacement des tuyaux

d'alimentation, inscrire la date du

remplacement sur r6tiquette a I'aide d'un

crayon marqueur.

PRF:PARATION AVANT UN

DF:MI_NAGEMENT OU UN

ENTREPOSAGE HIVERNAL

Installer et remiser la laveuse _ un

emplacement o_ elle ne sera pas expos6e

au gel. Comme il peut rester un r6sidu

d'eau dans les tuyaux, le gel pourrait

endommager la laveuse, Si la laveuse dolt

faire robjet d'un d6menagement ou etre

remis6e au cours d'une p6riode hivernale,

ex6cuter les operations de pr6paration.

Preparation de la laveuse pour I'hiver

1. Fermer les deux robinets d'arrivee d'eau.

2, D6connecter et vider les tuyaux flexibles

d'alimentation d'eau,

3, Verser dans la cuve 1 L (1 pinte)

d'antigel pour vehicule recr6ati[

4, Laisser la laveuse fonctionner au mode

d'essorage pendant 30 secondes

environ pour que rantigel se melange

I'eau, La pompe refoulera une partie du

melange pendant ressorage.

5, D6brancher le cordon 61ectrique.

Avant de reutiliser la laveuse

1, Rincer les tuyaux flexibles d'arrivee

d'eau.

2, Reconnecter les tuyaux flexibles

d'alimentation d'eau.

3, Ouvrir les deux robinets d'arrivee d'eau

4. Rebrancher le cordon 61ectrique.

5, Faire ex6cuter 9 la laveuse un

programme de lavage complet avec

250 mL (1 tasse) de detergent pour

eliminer I'antigel.

PI_RIODE D'INUTILISATION OU

PI_RIODE DE VACANCES

On dolt faire fonctionner la laveuse

seulement Iorsqu'on est present. Si les

utilisateurs doivent partir en vacances ou

ne pas utiliser la laveuse pendant une

p@iode prolong6e, il convient d'ex6cuter

les operations suivantes :

• Debrancher le cordon electrique ou

deconnecter le courant qui alimente la

laveuse,

• Fermer les robinets d'arrivee d'eau. Ceci

6vitera les risques d'inondation (9

roccasion d'une surpression) au cours de

la periode d'absence. 33

On peut facilement resoudre la plupart des problemes de lavage si on en connait

la cause. Etudier la liste suivante des problemes qui peuvent survenir et leurs

causes. Pour avoir de plus amples renseignements, voir la couverture arriere.

Probleme Cause possible Solution

Fuites d'eau Fuites des circuits de R6parer les circuits.

plomberie de la maison.

Tuyaux d'alimentation mal Serrer Ies tuyaux (voir la rubrique "ln-

serr6s, structions d'installation", sections D et E).

Joints des tuyaux Placer correctement les joints(voir la

d'alimentation rubrique "Instructions d'installation",

incerrectement plac6s, section D).

Tuyau d'6vacuation mal fix6 Bien fixer le tuyau avec la bride (voir la

ou d_teche, rubriqce "Instructions d'installation",

section C).

Tuyau d'6vecuation €:liminer I'obstruction. II faut que 1'6vier,

obstru_, le tuyau rigide d'6vacuation ou 1'6gout

au plancher puisse 6vecuer 64 L

(17 gal) d'eau par minute.

La cuve s'est d6plec6e S'assurer qce ]a cuve est centr6e

vers I'avant durant le avant de mettle la laveuse en marche.

dechargement, entra;nant

1'6ceulement hers de la

cuve.

Aplomb de la laveuse S'assurer que les pieds avant sent

incorrect entrafnant installes et les ecrous bien serr6s.

1'6ceulement hers de la Mettre la laveuse d'aplomb. R6gler les

cuve. pieds arriere (voir la rubrique

"Instructions d'installation", section G).

D6s6quilibre de la charge. Redist_ibuer la charge.

Jet de ringage devie par le

linge.

La laveuse est surcharg6e. R6duire la quantite de la charge.

£eau de remplissage ou de

fine,age devi6 & partir de la

charge.

Deficiences Tuyau d'6vecuation obstru6 Redresser ou d_boucher le tuyau (voir

de vidange/ ou 6cras6. la rubrique "Instructions d'installation",

essorage/ section C).

linge mouille Fonctionnement correct Apres un lavage ou un fine,age, la

pour vidange neut_e, laveuse effectue une vidange sans

essorage. Apr6s la vidange, I'essorage

debute.

Couvercle ouvert. Fermer le couvercle.

Extr6mit6 du _yau d'eva- Abaisser le tuyau d'6vecuation (voir la

cuation situe & plus de 2,4 m rubrique "Instructions d'installation",

(9613o)au-dessus du sol. section A).

Trop de detergent -Exces Utiliser moins de d6tergent.

de mousse.

Programme de lavage Selectionner un programme avec un

incorrect pour le linge a essorage & vitesse plus elevee (voir la

laver, rubrique "Fonctionnement de la

laveuse").

Probleme Cause possible Solution

D_ficiences Tension 61ectrique V6rifier la source 61ectrique ou faire

de vidange/ insuffisante ou utilisation venir un 61ectricien. Ne pas utiliser un

essorage/ d'un cgble de rallonge, cordon de rallonge.

linge mouill_ Rin_age & I'eau froide. Le linge est plus mouill6 apres un

(suite) rinqage & reau froide qu'apres un

tin,age a reau tilde. Ceci est normal.

Pas Le tuyau d'6vacuation est Relever le tuyau d'6vacuation (voir la

d'interrup- place 9 moins de 99 cm rubrique "instructions d'installation",

tion du (39 po) au-dessus du sol. section A).

remplissage Ajustement trop serr6 du Ajuster les connexions du tuyau

ou de la

tuyau d'6vacuation dans d'6vacuation, II faut qu'il y ait du jeu

vidange/ le tuyau rigide. (voir la rubrique "Instructions

programme d'installation', section C).

bloqu_

Tuyau d'evacuation Ne pas sceller le tuyau d'evacuation

retenu sur le tuyau rigide avec du ruban adh6sif. Le tuyau a

par du ruban adh6sif, besoin d'un peu d'ain

La laveuse Charge d_s6quilibr6e. Redistribuer la charge.

fair du bruit Aplomb incorrect de la €:tablir I'aplomb de la laveuse. R6gler

laveuse, Pieds arri_re de les pieds arriere 9 nouveau. (voir la

mise d'aplomb non rubrique "instructions d'installation",

r6gl6s, section G).

€:crous des pieds avant Serrer les 6crous (voir la rubrique

non serr6s. "Instructions d'installatien", section G).

La sangle jaune d'embal- Retirer la sangle avec les goupilles

lage avec les goupilles fendues (voir la rubrique

fendues non complete- "Instructions d'installatien", section B).

ment retiree.

Plancher insuffisamment D6m6nager la laveuse (voir la rubrique

robuste pour porter la "Instructions d'installatien", section A).

laveuse.

Engagement des Ceci est normal.

engrenages apr_s la

vidange et avant

I'essorage.

La pattie superieure de Ceci est normal.

I'agitateur 6met des

d6clics pendant le lavage.

Impossibilit_ Tamis des valves Nettoyer les tamis.

de remplis- d'arriv6e d'eau obstru6s.

sage/ringage/ Robinet d'arriv6e d'eau Ouvrir les robinets d'eau.

agitation/ ferm6.

temperature

incorrecte Inversion des tuyaux Inverser les tuyaux (voir la rubrique

d'arriv6e d'eau chaude et "instructions d'installation", sections

froide. D et E).

Tuyau d'alimentation Redresser les tuyaux.

6cras6.

Bouton de selection de Tourner 16gerement le bouton de la

programme incorrecte- minuterie vers la droite et tirer pour

ment align6, mettre en marche.

Cordon d'alimentation Brancher le cordon d'alimentation.

non branch6.

Probleme Cause Possible Solution

La laveuse Cordon d'alimentation non Brancher le cordon d'alimentation.

s'arr6te branch6.

Prise de courant non V6rifler le circuit 61ectrique ou faire

aliment6e, venir un 61ectricien.

Fusible grill6 ou Remplacer le fusible grill6 ou fermer

disjoncteur ouvert, le disjoncteur. Si le probl_me

persiste, faire venir un 61ectricien.

Utilisation d'un cgble de Ne pas utiliser de cordon de

rallonge, rallonge.

La minuterie n'est pas Tourner la minuterie 16gerement vers

bien alignee, la droite et tirer pour la mise en

marche.

Le bouton de la minuterie R6gler et tirer le bouton.

n'est pas tir6.

Surcharge de la laveuse. Laver de plus petites charges.

L'agitateur ne Le sommet de I'agitateur Ceci est normal.

fonctionne ne se d6place que dans

pas une seule direction.

Le dessus de I'agitateur Ceci est normal.

est desserr6.

Niveau d'eau Le dessus de I'agitateur Ceci est normal.

insuffisanfd est beaucoup plus haut

remplissage que le niveau maximum

incomplet d'eau. Ceci cr6e I'impres-

sion que la laveuse n'est

pas pleine.

Position Cuve tir6e vers I'avant V6rifler que la cuve est centr6e avant

incorrecte de pendant le d6chargement, la mise en marche de la laveuse.

la cuve La cuve se deplace. Ceci est normal.

Mauvais aplomb de la V6rifier que les pieds avant sont

laveuse, install6s et que les 6c_ous sont serr6s.

€:tablir I'aplomb de la laveuse. R_Jler

les pieds arri_re. (voir la rubrique

"instructions d'installation", section G).

Presence de Tri incorrect du linge. Trier le linge : s6parer les articles

charpie sur g6n6rateurs de charpie des articles

le linge capteurs de charpie et par couleur.

Chargement excessif. La charpie peut rester emprisonnee

dans la charge en cas de chargement

excessif. Laver de plus petites

charges.

Residu de papier ou Vider les poches avant le lavage.

mouchoirs de papier dans

les poches.

Quantit6 insuffisante de Utiliser une quantit6 suffisante de

d6tergent, d6tergent pour conserver la charpie

en suspension dans I'eau.

Le d6tergent ne se dis- Utiliser la commande automatique de

sout pas. Eau de lavage temp6rature (CAT). La CAT fait que la

plus froide que 21°C temp6rature de I'eau de lavage sera

(70°F). sup6rieure a 21°C (70°F).

Probleme Cause Possible Solution

D_chirage Chargement excessif. Le linge dolt se deplacer librement

Utilisation incerrecte de la pendant le lavage. Laver de plus

laveuse, petites charges.

Utilisation incerrecte Ne pas verser I'eau de Javel

d'eau de Javel. IJeau de directement sur le linge. Essuyer

Javel non diluee apres un renversement d'eau de

endommagera les tissus. JaveL

Articles aceres presents Vider les poches avant le lavage,

dans les poches; Fermer les fermetures & glissiere

accessoires de fermeture avant le lavage.

non fermes.

Articles endommages Reparer les dechirures et ills brises

avant le lavage, des piqt3res avant le lavage.

Presence de Utilisation incerrecte de Ne pas utiliser d'assouplissant de

taches sur le I'asseuplissant de tissu, tissu liquide pendant le programme

linge ultra prepre (ULTRA CLEAN), Utiliser

plutSt un asseuplissant de tissu en

feuille dans la secheuse,

(IJassouplissant de tissu dilue peut

etre ajeute au programme 2e

ring:age [2ND RINSE],)

Presence de fer dans Installer un filtre & fer.

I'eau (reuille).

Utilisation insuffisante de Utiliser suffisamment de detergent

detergent, ce qui permet pour detacher les saletes et les

aux saletes de se maintenir en suspension.

redepeser.

Transfert de teinture Separer le linge de teinte sombre

apres un tri deficient des des articles blancs eu clairs.

articles.

Transfert de teinture du Decharger la laveuse des la fin du

fait du dechargement programme.

tardif de la laveuse.

Linge froiss_ Dechargement tardif de la Decharger la laveuse des qu'elle

laveuse, s'arr_te.

Mauvais programme pour Utiliser le rin_;age & I'eau froide et les

le linge & laver, programmes avec essorage & basse

vitesse pour r6duire le froissement.

Charge excessive. Le linge dolt pouvoir se d6placer

librement pendant le lavage. Laver

de plus petites charges.

Probleme Cause Possible Solution

Linge Eau de lavage insuffisam- Utiliser la commande automatique

emm_l_ ment chaude pour d_faire de temp6rature (CAT). Si cela est

le froissement, Utiliser appropri6 pour le tissu, utiliser un

des rin?ages & I'eau lavage & I'eau a 38°C (100°F).

tilde. Rincer _ I'eau froide.

Tuyaux invers6s. Inverser les tuyaux d'arriv6e d'eau

(voir la rubrique "Instructions

d'installation", sections D et E).

Charge excessive. Le linge doit pouvoir se d6placer

librement pendant le lavage. Laver

de plus petites charges.

Enroulement des articles Ne pas enrouler les articles autour

autour de I'agitateur. de I'agitateur durant le chargement.

Distributeur Utilisation d'agent de Verser de I'agent de blanchiment util-

obstru_/fuite blanchiment pour linge de isable avec les couleurs directement

d'eau de couleur dans le distribu- dans le panier. Ne pas utiliser le dis-

Javel/ teur d'eau de JaveL tributeur d'eau de Javel.

distribution

d'eau de Utilisation incorrecte de Mesurer toujours la quantit6 d'eau

Javel I'eau de JaveL de Javel avant de ]a verser prudem-

ment dans le distributeur. Essuyer

inopportune tout renversement d'eau de Javel.

LAVEUSES KENMORE

"Nous assurons I'entretien des produits que nous vendons"... C'est ainsi que nous

garantissons que vous pouvez compter sur Sears pour le service apr_s-vente, Votre

appareil menager Kenmore est porteur de valeur ajout6e si vous tenez compte du fait

que Sears dispose d'6tablissements de service dans tout le pays dot6s de techniciens

professionnels qui ont regu une formation sur tous les appareils m6nagers vendus par

Sears. IIs ont les connaissances et comp6tences, I'outillage et de 1'6quipement n6ces-

saires pour _tre 9 la hauteur de I'engagement que nous avons pris & votre 6gard que

"Nous assurons I'entretien des produits que nous vendons".

Pr6servez la valeur de votre achat avec un contrat d'entretien Sears. Les appareils

m6nagers Kenmore sont congus, fabriqu6s et test6s pour qu'ils foumissent de nom-

breuses ann6es de service fiable. Malgr6 tout, tout appareil modeme peut n6cessiter

des interventions de service de temps _ autre. Le contrat d'entretien Sears vous offre

un programme de service remarquable pour votre appareil 61ectrom6nager.

Le contrat d'entretien Sears

• Le moyen pour vous d'acheter aux prix d'aujourd'hui les services dont vous aurez

besoin demain.

• €:limine les factures de r6paration imputables _ I'utilisation normale.

• Couvre autant d'interventions de service que c'est n6cessaire.

• Procure une inspection annuelle d'entretien pr6ventif sur votre demande pour

maintenir votre appareil m6nager Kenmore en bon 6tat de fonctionnement.

Pour plus de renseignements,

composer le

1-800-827-6655 (E.-U.) ou

1-877-533-6937 (Canada)

For in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-HOME" (1-800-469-4663)

Para pedir servicio de reparaci6n - 1-800.676-5811

Au Canada pour tout le service - 1-877-LE-FOYEI_" (1-877-533-6937)

For the repair or replacement parts you need:

Call 6 a.m. - 11 p.m. CST, 7 days a week

PartsDirect"

1-800-366-PART (1-800-366-7278)

www.sears.conVpartsdirect

Para ordenar plezas - 1400-669-7084

For a Sears Service Center location in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

For a Sears Malntananca Agreement purchase or inquiry:

Call 7 a.m. - 5 p.m. CST, Monday - Saturday

1-800-827-6655

I SEARS I

Kenmore 11029962891 Two-Speed High Efficiency Spray Rinse System Automatic Washer

Product's Documents

Owner’s Manual and Installation Instructions

Specifications

Kenmore 11029962891 Questions and Answers
