Craftsman CMES612 Electric Variable Speed Jig Saw 6 Amp User Manual

final page size: 8.5 x 5.5 in CRAFTSMAN

6A Variable Speed Orbital Jig Saw

6A Scie sauteuse orbitale à vitesse variable

Sierra Caladora Orbital de Velocidad Variable de 6A

CMES612

INSTRUCTION MANUAL | GUIDE D’UTILISATION | MANUAL DE INSTRUCTIONES

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 9

Español (traducido de las instrucciones originales) 17

English

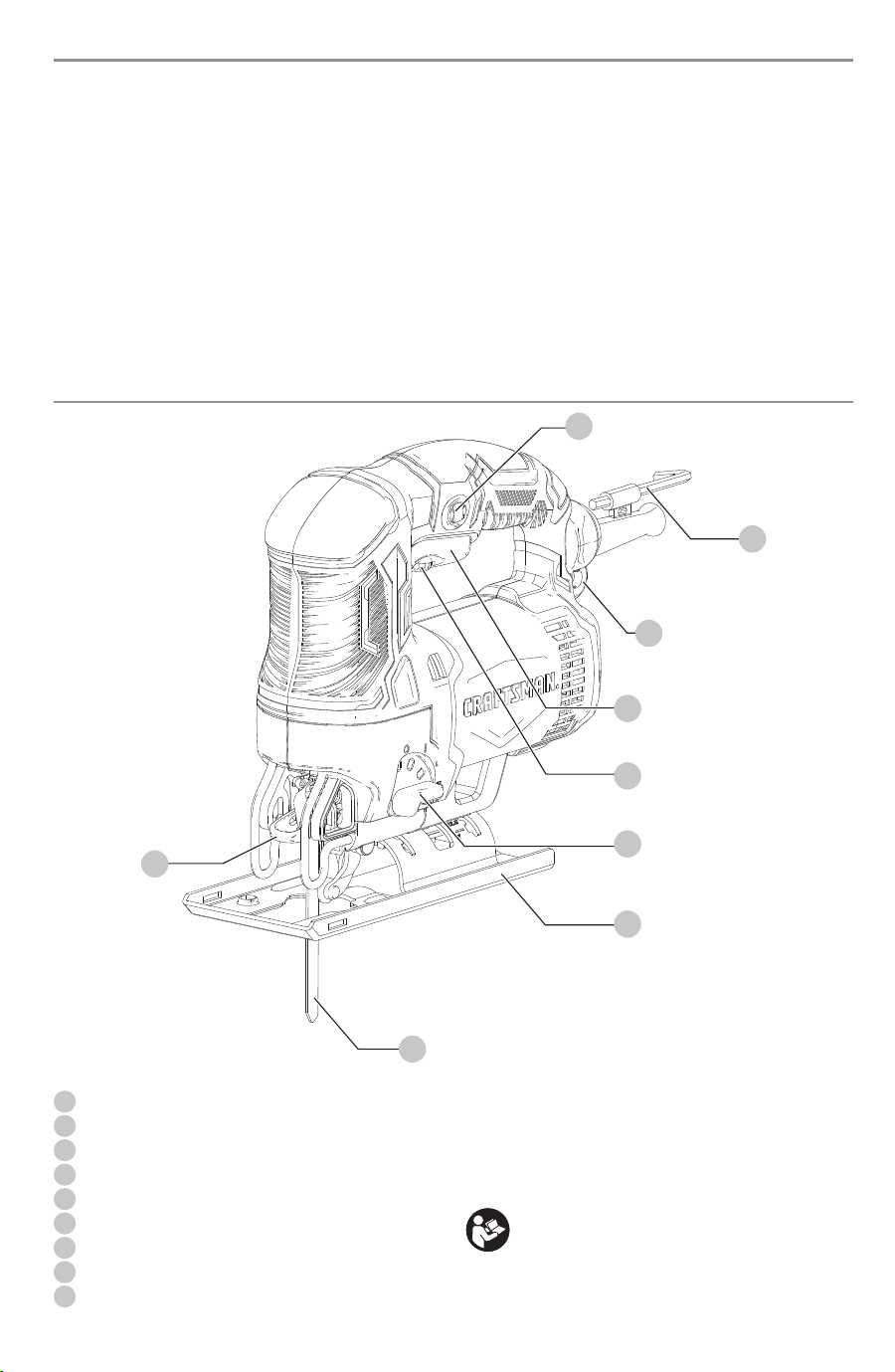

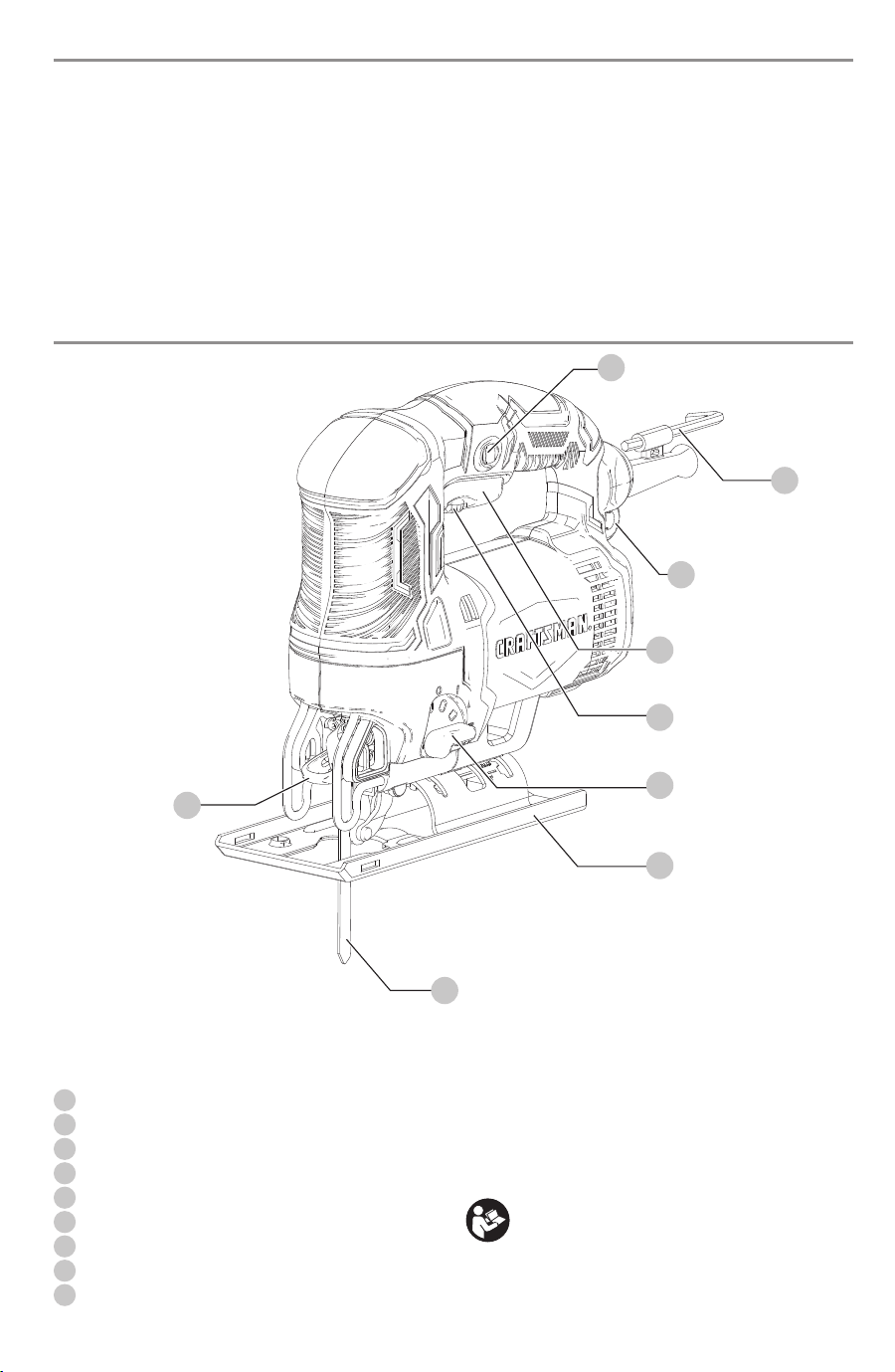

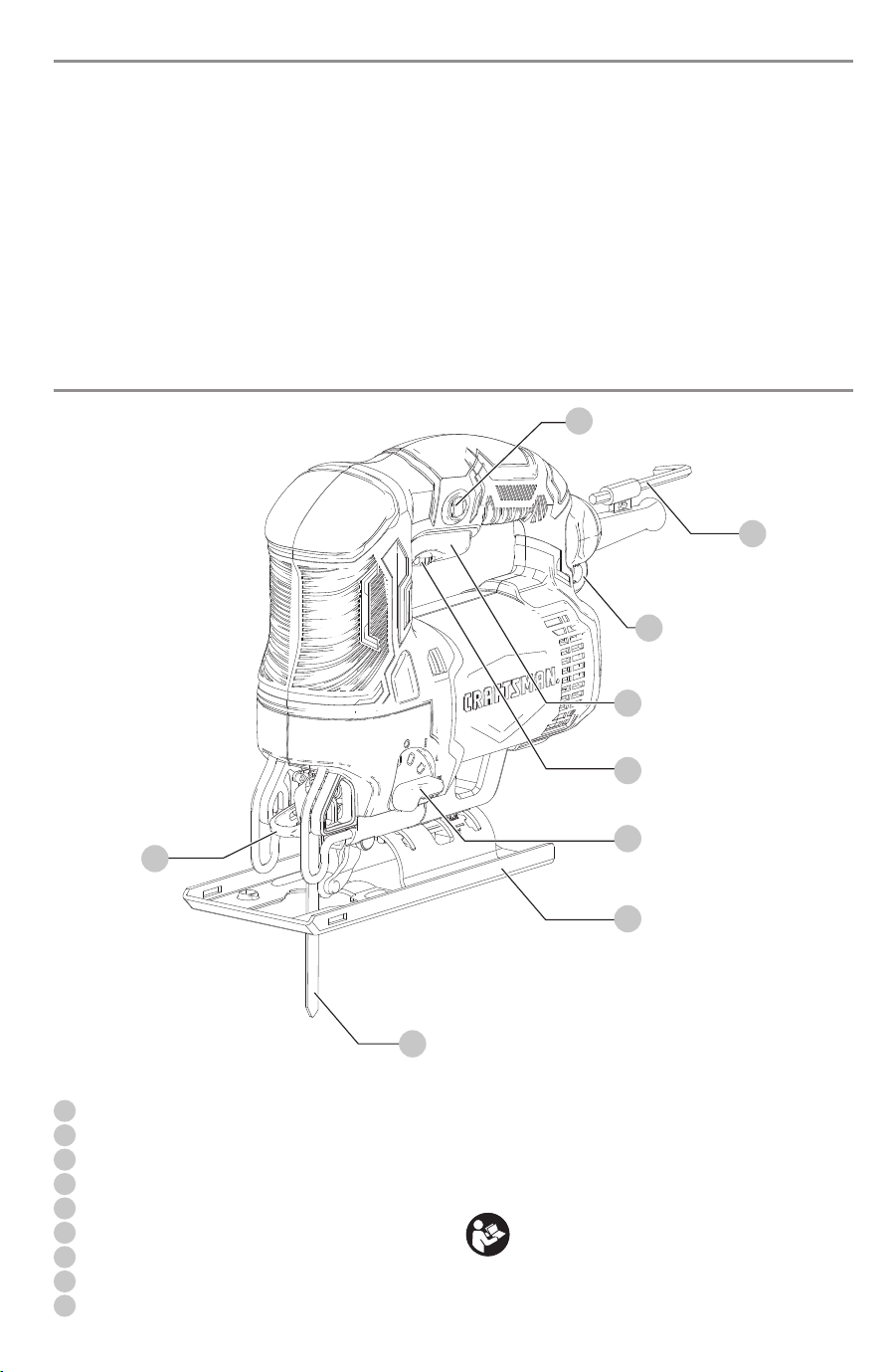

COMPONENTS

Variable speed switch

Speed control trigger

Lock-on button

Saw blade locking lever

Jig saw blade

Shoe

CRAFTSMAN accessory attachment location

Orbital action lever

Hex wrench

Fig. A



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.



WARNING: Never modify the product or any part of it.

Damage or personal injury couldresult.

WARNING: To reduce the risk of injury, read the

instructionmanual.

if you have any questions or comments about this or

any product, call CRAFTsMAn toll free at:

1-888-331-4569.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.



DANGER: Indicates an imminently hazardous situation which, if not avoided, will result in death or seriousinjury.



WARNING: Indicates a potentially hazardous situation which, if not avoided, could result in death or seriousinjury.



CAUTION: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderateinjury.



(Used without word) Indicates a safety related message.

NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in propertydamage.

English (original instructions)

LangRef_U_NA_U_U-ENG

English

6A Variable Speed Orbital Jig Saw

CMES612

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

h ) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action can

cause severe injury within a fraction of a second.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery, pack if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power toolaccidentally.

English

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools and accesories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpected situations.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the

power tool is maintained.

Jig Saw Safety Warnings

• Hold power tool by insulated gripping surfaces when

performing an operation where the cutting tool may

contact hidden wiring or its own cord. Contact with a

"live" wire will make exposed metal parts of the tool "live"

and shock the operator.

• Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body leaves it unstable

and may lead to loss of control.

• Keep hands away from cutting area. Never reach

underneath the material for any reason. Hold front of saw

by grasping the contoured gripping area. Do not insert

fingers or thumb into the vicinity of the reciprocating

blade and blade clamp. Do not stabilize the saw by

gripping the shoe.

• Keep blades sharp. Dull blades may cause the saw to

swerve or stall under pressure.

• Use extra caution when cutting overhead and pay

particular attention to overhead wires which may

be hidden from view. Anticipate the path of falling

branches and debris ahead of time.

• When cutting pipe or conduit ensure that they are

free from water, electrical wiring, etc.

Additional Safety Information



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.



CAUTION: When not in use, place tool on its side on

a stable surface where it will not cause a tripping or

falling hazard. Some tools will stand upright but may

be easily knocked over.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is, 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

English

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II

Construction

(double insulated)

.......................no load speed

n .........................rated speed

......................earthing terminal

.....................safety alert symbol

.....................visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

..................... read all

documentation

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating. These tools are factory tested; if

this tool does not operate, check power supply.

Intended Use

This jig saw is designed for professionalapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

This jig saw is a professional power tool. DO nOT let

children come into contact with the tool. Supervision is

required when inexperienced operators use thistool.

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

lower the gauge number, the heavier thecord.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire gauge

Than

not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

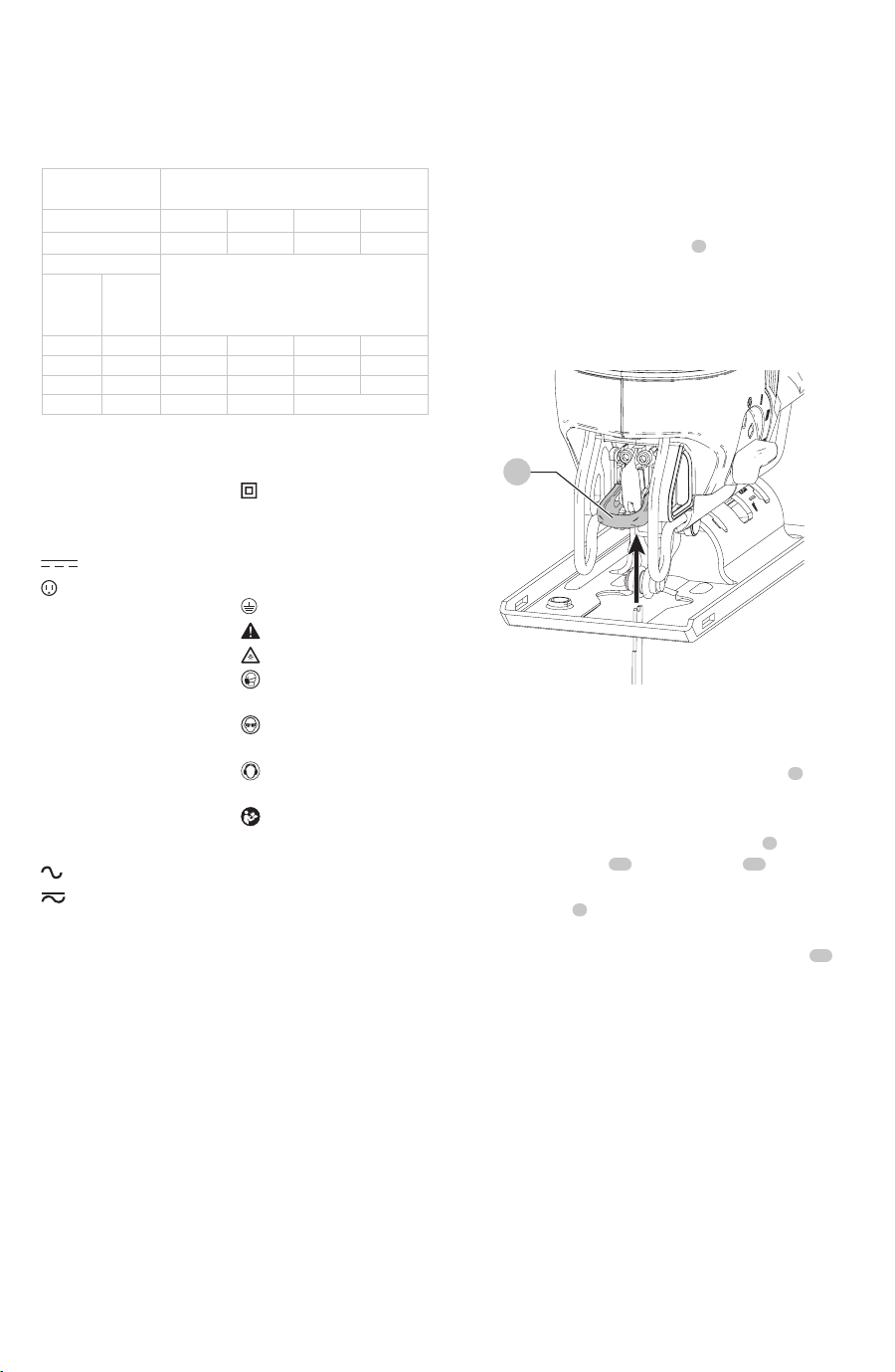

Blade Installation (Fig. B)

1. Push the saw blade locking lever

4

upward.

2. With teeth facing forward, insert the shank of the saw

blade into the blade holder as far as it will go.

3. Release the lever.

4. Check to ensure blade is secure before cutting.

Fig.B

Adjusting the Shoe for Bevel Cuts

(Fig. A, C, D)



WARNING: Never use the tool when the shoe

6

loose or removed.

The shoe can be set to a left or right bevel angle up to 45°.

1. Turn saw upside down. Use the hex wrench

9

to loosen

the clamping screw

10

and clamp plate

11

as shown

in Figure C.

2. Slide the shoe

6

forward and rotate left or right to the

required angle.

3. Slide the shoe backward so the shoe plate keyways

12

engage the two lock posts on the tool as shown in

Figure D.

4. Tighten clamping screw and clamp plate with its

beveled side towards the tool.

English

Fig.E

Switching On and Off (Fig. F)

1. To switch the tool on, depress the variable speed

switch

1

. The tool speed depends on how far you

depress theswitch.

2. For continuous operation, press the lock-on button

3

and release the variable speed switch. This option is

available only at full speed.

3. To switch the tool off, release the variable speed switch.

To switch the tool off when in continuous operation,

press the variable speed switch once more and

releaseit.

Fig.F

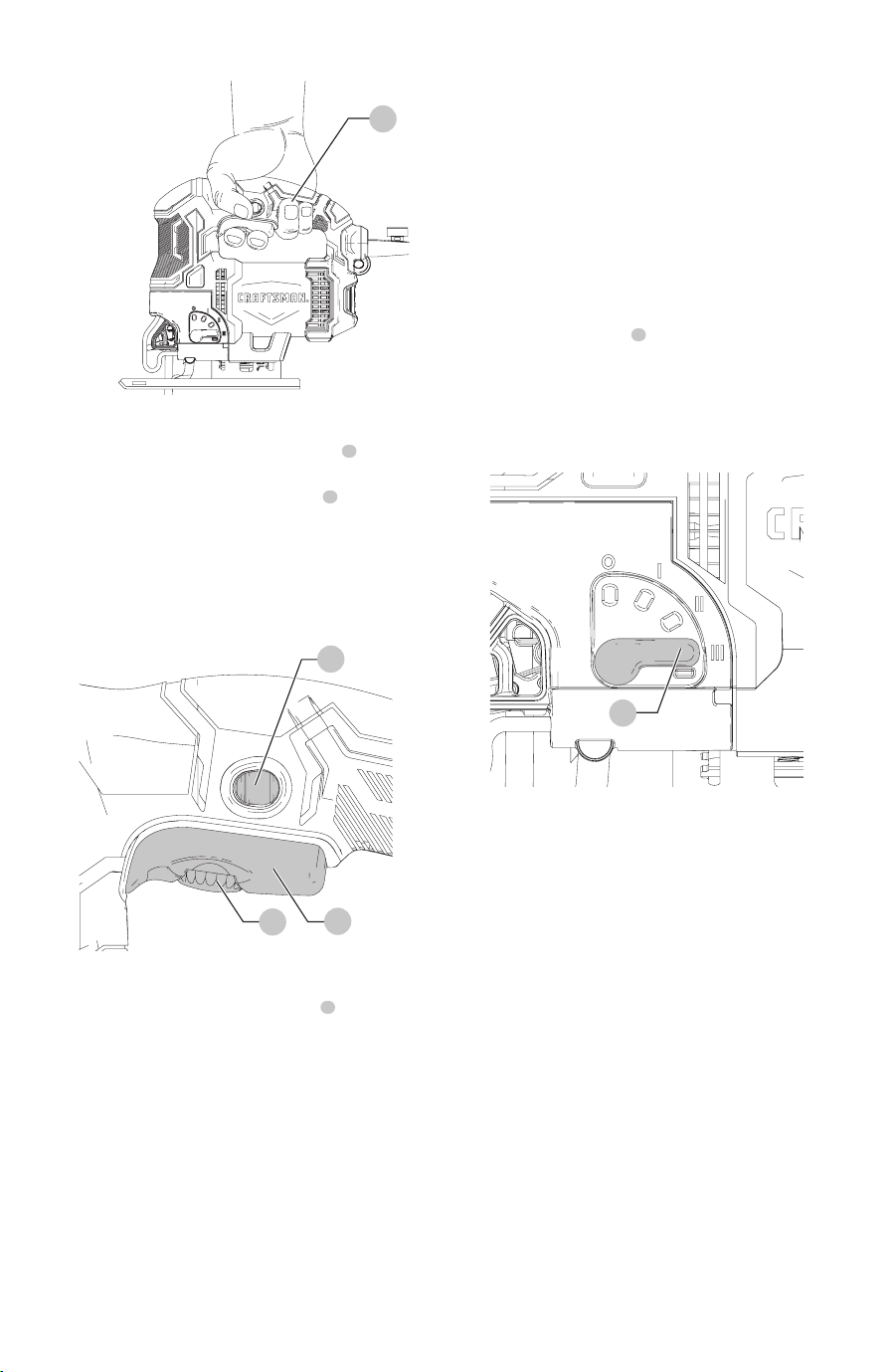

Speed Control Dial (Fig. F)

By rotating the speed control dial

2

, the maximum

speed- or strokes-per-minute at which the blade will cut

is adjusted. Rotating the dial in the clockwise direction will

increase speed. To decrease speed, rotate dial in opposite

direction. The maximum speed setting is 7. The minimum

speed setting is 1.

Cutting Action

Orbital or Straight (Fig. G)



CAUTION: Check that the tool is not locked on before

connecting it to a power supply. If the trigger switch

is locked on when the tool is connected to the power

Fig.C

Fig.D

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Proper Hand Position (Fig. E)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal injury,

ALWAYS hold securely in anticipation of a sudden

reaction.

Proper hand position requires one hand on the main

handle

13

English

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be

used with thisproduct.

Recommended accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

supply, it will start immediately. Damage to your tool

or personal injury may result.

This jig saw is equipped with four cutting actions, three

orbital and one straight. Orbital action has a more

aggressive blade motion and is designed for cutting in soft

materials like wood or plastic. Orbital action provides a faster

cut, but with a less smooth cut across the material. In orbital

action, the blade moves forward during the cutting stroke in

addition to the up and down motion.

nOTE: Metal or hardwoods should never be cut in

orbitalaction.

To Adjust the Cutting Action

• Move the cutting action lever

8

between the four

cutting positions: 0, 1, 2, and 3. Position 0 is straight

cutting. Positions 1, 2, and 3 are orbital cutting. The

aggressiveness of the cut increases as the lever is

adjusted from one to three, with three being the most

aggressivecut.

Fig.G

Hints for Optimum Use

Tips for sawing laminates

• As the saw blade cuts on the upward stroke, splintering

may occur on the surface closest to the shoe plate.

• Use a fine-tooth saw blade.

• Saw from the back surface of the workpiece.

• To minimize splintering, clamp a piece of scrap wood

or hardboard to both sides of the workpiece and saw

through this sandwich.

Tips for sawing Metal

• Be aware that sawing metal takes much more time than

sawing wood.

• Use a saw blade suitable for sawing metal.

• When cutting thin metal, clamp a piece of scrap wood

to the back surface of the workpiece and cut through

thissandwich.

• Spread a film of oil along the intended line of cut for

easier operation and longer blade life. For cutting

aluminum, kerosene is preferred.

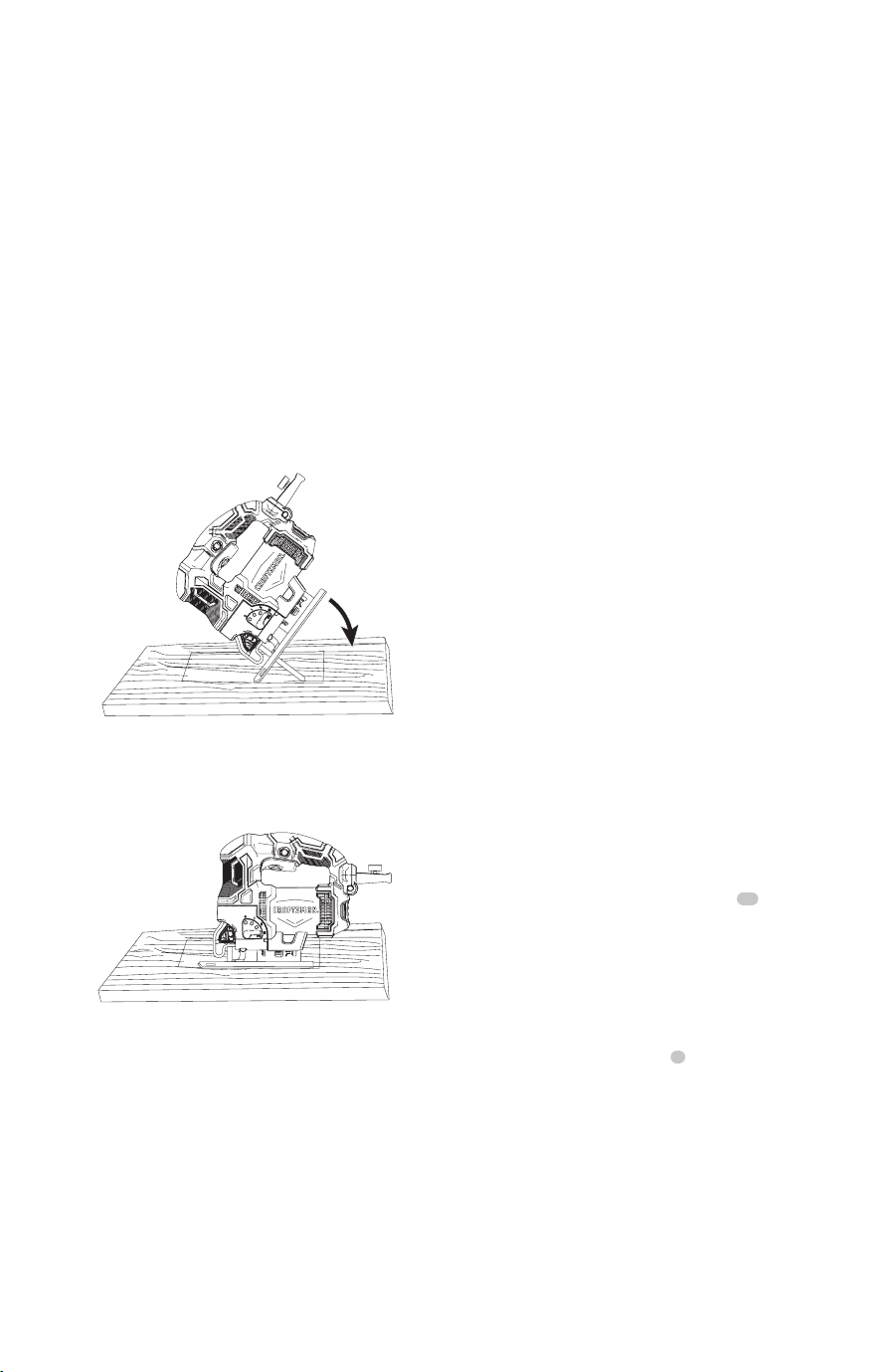

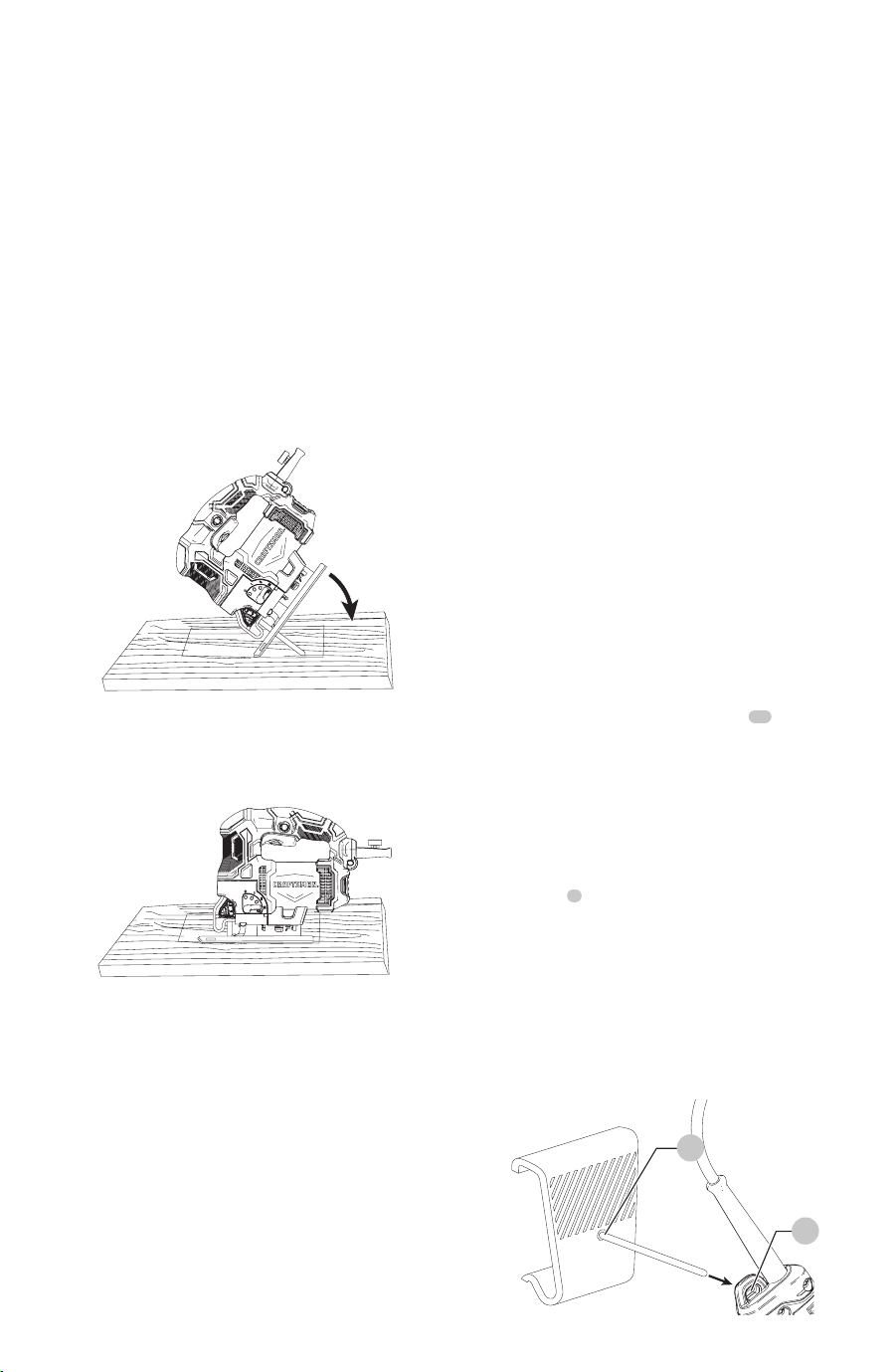

Pocket Cutting (Fig. H, I)

A pocket cut is an easy method of making an inside cut.

The saw can be inserted directly into a panel or board

without first drilling a lead or pilot hole. In pocket cutting,

measure the surface to be cut and mark clearly with a

pencil. Next tip the saw forward until the front end of the

shoe sits firmly on the work surface and the blade clears the

work through its full stroke. Switch the tool on and allow

it to attain maximum speed. Grip the saw firmly and lower

the back edge of tool slowly until the blade reaches its

complete depth. Hold the shoe flat against the wood and

begin cutting. Do not remove blade from cut while it is still

moving. Blade must come to a complete stop.

Fig.H

Fig.I

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

J 14 7

English

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

J 14 7

Repairs



WARNING:To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement, when

applicable) should be performed by a CRAFTSMAN

factory service center or a CRAFTSMAN authorized

service center. Always use identical replacementparts.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Versatrack (Fig. J)



WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect power source

before making any adjustments or removing/

installing attachments or accessories. An

accidental start-up can cause injury.



WARNING: To reduce the risk of serious personal

injury, do not use a damaged Versatrack hang

hook or Versatrack Trackwall. A damaged

Versatrack hang hook or Versatrack Trackwall will not

support the weight of the tool.



WARNING: Ensure that the tool weight does

not exceed the maximum rated weight for the

selected Versatrack hook.



WARNING: When hanging objects on the

Versatrack wall, adequately space the tools in

order to not exceed 75 lb (35 kg) per linear foot.

Versatrack accessories mount compatible tools securely to

the Versatrack Trackwall.

1. To hang the corded tool onto the Versatrack Trackwall,

mount the peg hook

14

on the Versatrack Trackwall.

2. Turn tool off, remove accessories, and disconnect

powersource.

3. Any product with exposed cutting teeth must have

them covered securely if it is to be on the Versatrack.

4. Slide the Versatrack peg hook through the hang loop

7

located on the tool.

Versatrack accessories are only compatible with Versatrack

Trackwall system.

nOTE: Versatrack accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

Fig. J

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase. This warranty does not

cover part failure due to normal wear or tool abuse. For

further detail of warranty coverage and warranty repair

information, visit

www.craftsman.com or call 1-888-331-4569. This

warranty does not apply to accessories or damage caused

where repairs have been made or attempted by others.

THIS LIMITED WARRANTY IS GIVEN IN LIEU OF ALL OTHERS,

INCLUDING THE IMPLIED WARRANTY OF MERCHANTABILITY

AND FITNESS FOR A PARTICULAR PURPOSE, AND EXCLUDES

ALL INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some

states do not allow limitations on how long an implied

warranty lasts or the exclusion or limitation of incidental

or consequential damages, so these limitations may not

apply to you. This warranty gives you specific legal rights

and you may have other rights which vary in certain states

orprovinces.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

English

TROUBLESHOOTING GUIDE

BE sURE TO FOllOW sAFETY RUlEs AnD insTRUCTiOns

For assistance with your product, visit our website at www.craftsman.com for a list of service centers, or call CRAFTSMAN

at 1-888-331-4569.

PROBlEM CAUsE CORRECTiOn

Unit will not start. Cord not plugged in. Plug tool into a working outlet.

Circuit fuse is blown. Replace circuit fuse. (If the product repeatedly causes the circuit fuse to

blow, discontinue use immediately and have it serviced at an authorized

service center.)

Circuit breaker is tripped. Reset circuit breaker. (If the product repeatedly causes the circuit fuse to

blow, discontinue use immediately and have it serviced at an authorized

service center.)

FRAnçAis

Fig. A

Français (traduction de la notice d’instructions originale)

LangRef_U_NA_U_U-FRE

DESCRIPTION

Détente de vitesse variable

Molette de contrôle de vitesse

Bouton de verrouillage

Levier de blocage de la lame de la scie

Lame de scie sauteuse

Semelle

Emplacement de fixation d’accessoire CRAFTSMAN

Levier de coupe

Clé

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

ou matériels.



DANGER: indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou des

blessuresgraves.



AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessuresgraves.



ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait

pour l’éviter, pourrait poser des risques de dommages matériels.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.



AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil CRAFTsMAn composez le

numéro sans frais : 1-888-331-4569.

FRAnçAis

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT: lisez tous les avertissements

de sécurité, toutes les instructions, les

illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes

les instructions comprises aux présentes peut

conduire à un choc électrique, un incendie et/ou des

blessuresgraves.



CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise à

l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre

corps est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés ou enchevêtrés augmentent les

risques de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

6A Scie sauteuse orbitale à vitesse variable

CMES612

FRAnçAis

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre de

baisser la garde et ignorer les principes de sécurité

de l’outil. Un acte irréfléchi peut causer une blessure

grave en une fraction de seconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc-piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui-ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise

propres et libres de tout produit lubrifiant.

Vérifier si les pièces mobiles sont mal alignées ou

coincées, si des pièces sont brisées ou présentent

toute autre condition susceptible de nuire au

bon fonctionnement de l’outil électrique. En

cas de dommage, faire réparer l’outil électrique

avant toute nouvelle utilisation. Beaucoup

d’accidents sont causés par des outils électriques

malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés

et propres. Les outils de coupe bien entretenus et

affûtés sont moins susceptibles de se coincer et sont

plus faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne

permettent pas la manutention et le contrôle

sécuritaires de l’outil dans les situations

imprévues.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectrique.

Avertissements de sécurité pour scie sauteuse

• Tenez l’outil par les surfaces de prise isolées lorsque

vous effectuez une tâche où l’outil de coupe peut

entrer en contact avec le câblage dissimulé ou son

propre câble. Le contact avec un câble « sous tension »

rendra aussi les pièces métalliques de l’outil « sous tension

» et pourrait donner un choc électrique àl’utilisateur.

• Utilisez des pinces ou une autre façon pratique de

sécuriser et maintenir la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps le laisse instable et peut mener à une

perte decontrôle.

• Tenir les mains éloignées de la zone de découpe.

Ne jamais mettre la main sous le matériau pour quelque

raison que ce soit. Tenir la partie avant de la scie par sa

zone de prise profilée. Ne pas mettre les doigts ou le pouce

à proximité de la scie alternative et du mécanisme de

serrage de la lame. Ne pas stabiliser la scie en saisissant

la semelle.

• Maintenir les lames affûtées. Les lames émoussées

peuvent faire zigzaguer la lame ou la bloquer sous

lapression.

• Soyez particulièrement prudent lorsque vous

coupez des frais généraux et faire particulièrement

attention aux fils électriques qui peuvent être

dissimulés. Anticiper le chemin des chutes de branches et

débris avance.

• Au moment de couper un tuyau ou un conduit,

s’assurer qu’ils sont exempts d’eau, de câblage

électrique,etc.

Consigne de sécurité supplémentaire



AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires

NIOSH/OSHA/MSHA.



AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

FRAnçAis

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.



AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.



AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.



ATTENTION: après utilisation, ranger l’outil sur son

côté, sur une surface stable, là où il ne pourra ni faire

trébucher ni faire chuter quelqu’un. Certains outils

peuvent tenir à la verticale, mais manquent alors

destabilité.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

DESCRIPTION

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils sont testés en usine; si cet outil

ne fonctionne pas, vérifier l’alimentation électrique.

Reportez-vous en figureA au début de ce manuel pour

obtenir la liste complète descomposants.

Usage prévu

Cette scie sauteuse est conçue pour

applicationsprofessionnelles.

nE PAs les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

Cette scie sauteuse est un outil électrique professionnel. nE

PAs le laisser à la portée des enfants. Une supervision est

nécessaire auprès de tout utilisateur nonexpérimenté.

Calibre minimum pour les cordons d'alimentation

Volts

longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWg

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V ......................... volts

Hz ....................... hertz

min ..................... minutes

or DC ...... courant continu

...................... fabrication classe I

(mis à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

RPM .................... révolutions par

minute

sfpm ................... pieds linéaires par

minute (plpm)

SPM (FPM) ......... fréquence par

minute

A ......................... ampères

W ........................ watts

or AC ........... courant alternatif

or AC/DC .... courant alternatif

ou continu

...................... fabrication classe II

(double isolation)

....................... vitesse à vide

n ......................... vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

..................... protection

respiratoire

.....................protection oculaire

.....................protection auditive

..................... lire toute la

documentation

FRAnçAis

UTILISATION



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Position correcte des mains (Fig. E)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mains illustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réaction soudaine.

Le positionnement approprié des mains requiert d’avoir une

main sur la poignée.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Installation de la lame (Fig. B)

1. Pousser le levier de blocage de la lame de la scie

vers

le haut.

2. Les dents étant vers l’avant, insérer l’emmanchement de

la lame dans le porte-lame, aussi loin que possible.

3. Relâcher le levier.

4. S’assurer que la lame est fixe avant d’effectuer une coupe.

Fig.B

Réglage de la semelle pour des coupes

biseautées (Fig. A, C, D)



AVERTISSEMENT : ne jamais utiliser l’outil sans la

semelle ou avec une semelle

lâche.

La semelle s’incline à gauche ou à droite pour effectuer une

coupe en biseau jusqu’à 45°.

1. Tourner la scie à l’envers. Utiliser la clé

pour desserrer

la vis de serrage

et la plaque de serrage

comme

l’illustre la Figure C.

2. Glisser la semelle

vers l’avant et la faire pivoter vers la

gauche ou la droite jusqu’à l’angle recherché.

3. Glisser la semelle vers l’arrière de façon à ce que les

rainures de blocage dans la plaque de la semelle

s’agencent avec les deux tiges de blocage

sur l’outil

comme l’illustre la Figure D.

4. Serrer la vis de serrage et la plaque de serrage avec le

côté biseauté face à l’outil.

Fig.C

Fig.D

FRAnçAis

Fig.E

Mise en marche et arrêt (Fig. F)

1. Pour allumer l’outil, appuyer sur la détente

2. Pour un fonctionnement continu, presser la détente,

puis enfoncer le bouton de verrouillage

. Une fois le

bouton de verrouillage enfoncé, relâcher la détente.

3. Pour mettre l’outil hors tension, relâcher la détente. Pour

mettre l’outil hors tension en mode de fonctionnement

continu, presser la détente, et le verrouillage sera

annulé.

Fig.F

Cadran de commande de vitesse (Fig. G)

Tourner le cadran de commande de vitesse

2

réglera la

vitesse, ou le nombre de courses de coupe par minute de

la lame. Une rotation en sens horaire augmentera la vitesse

et l’inverse réduira la vitesse. Le réglage maximum est 7 sur

l’échelle et la vitesse minimum est sur le réglage 1.

Action de coupe

Coupe Orbital ou Coupe Droite (Fig. G)



AVERTISSEMENT: avant de brancher l’outil, s’assurer

qu’il n’est pas verrouillé sur marche. Si la détente est

verrouillée sur marche au moment où l’alimentation

est mise, l’outil démarrera immédiatement. L’outil

risquerait d’être endommagé, et il pourrait en résulter

des blessures corporelles.

Cette scie sauteuse offre quatre modes de coupe, trois

coupes orbitales et une coupe droite. Le fonctionnement

orbital produit un mouvement énergique de la lame et

sert à couper des matériaux tendres comme le bois ou le

plastique. Le fonctionnement orbital donne une coupe

rapide, mais le bord coupé du matériau n’est pas lisse. En

fonctionnement orbital, la lame se déplace vers l’avant

pendant la course de coupe, en plus du mouvement de

haut en bas.

REMARQUE : il ne faut jamais couper le métal ou les bois

durs en fonctionnement orbital.

Pour régler le mode de coupe

Déplacer le levier de coupe

entre les quatre positions de

coupe : 0, 1, 2 et 3.La position 0 représente la coupe droite.

Les positions 1, 2 et 3 sont des coupes orbitales. La force du

mouvement de coupe augmente au fur et à mesure que le

levier passe de un à trois, la coupe la plus énergique étant

donc produite à la position trois.

Fig.G

Conseils pratiques pour un

usage optimal

Conseils pour scier des laminés

• Lorsqu’on remonte la scie, on peut engendrer des éclats

de bois sur la surface la plus près de la plaque du patin.

• Utiliser une lame à dents fines.

• Effectuer la coupe à partir de la surface arrière de

lapièce.

• Afin de réduire au minimum les éclats de bois, fixer une

retaille de bois ou un panneau dur de chaque côté de la

pièce et couper à travers les trois pièces.

Conseils pour scier du métal

• Il ne faut pas oublier que la durée de coupe du métal est

beaucoup plus longue que celle du bois.

• Utiliser une lame conçue pour la coupe du métal.

• Pour réaliser la coupe d’une tôle mince, fixer une retaille

de bois à l’arrière de la pièce et couper à travers les

deuxpièces.

• Étendre un film d’huile sur la ligne de coupe prévue

pour faciliter le fonctionnement de l’outil et accroître

la durée de vie de la lame. Il est préférable d’utiliser du

kérosène pour couper l’aluminium.

FRAnçAis

Coupe de poche (Fig. H, I)

Une coupe de poche est une méthode facile de faire un

intérieur à couper. La scie peut être insérée directement

dans un panneau ou une Commission sans premier forage

un plomb ou un avant-trou. En coupe de poche, mesurer

la surface destinée à couper et à marquer clairement avec

un crayon. Conseil suivant la scie vers l’avant jusqu’à ce que

l’extrémité avant de la chaussure se trouve bien sur le plan

de travail et de la lame efface le travailler par le biais de sa

course complète. Allumer l’outil et lui permettre d’atteindre

la vitesse maximale.

Tenez la scie fermement et abaisser le bord arrière de

l’outil lentement jusqu’à ce que la lame atteigne sa

profondeur complète. Tenez la chaussure plat contre

le bois et commencer la coupe. Ne pas enlever lame

de coupe alors que c’est toujours émouvant. Lame doit

s’arrêtercomplètement.

Fig.H

Fig.I

MAINTENANCE



AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Accessoires



AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par CRAFTSMAN n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures,

utiliser exclusivement les accessoires CRAFTSMAN

recommandés avec le présentproduit.

Versatrack (Fig. J)



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle, éteignez l’outil et

débranchez-le de la source d’alimentation

avant d’effectuer tout ajustement ou de retirer/

installer des pièces ou des accessoires. Un

démarrage accidentel peut causer des blessures.



AVERTISSEMENT: pour réduire le risque de

blessures graves, ne pas se servir d'un crochet

de suspension Versatrack ou rail Versatrack

Trackwall qui serait endommagé. Un crochet

Versatrack ou rail Versatrack Trackwall endommagé

ne supportera pas le poids de l'outil.



AVERTISSEMENT: assurez-vous que le poids de

l’outil n’excède pas le poids nominal maximum

du crochet Versatrack sélectionné.



AVERTISSEMENT: lors de la suspension de

plusieurs objets sur le mur Versatrack Trackwall,

les distancer suffisamment pour ne pas dépasser

112kg par mètre linéaire [34kg (75 lb) par

piedlinéaire].

Les accessoires Versatrack se montent de façon sécuritaire

au rail Versatrack Trackwall.

1. Pour suspendre l’outil avec cordon sur le rail

Versatrack Trackwall, monter le crochet

14

sur le rail

VersatrackTrackwall.

2. Arrêter l’outil, le débrancher de la source d’alimentation

et déposer les accessoires.

3. Tout produit présentant des dents coupantes exposées

doit être recouvert de manière sûre s'il doit être sur

leVersatrack.

4. Glisser le crochet Versatrack dans la ganse de

suspension

7

de l’outil.

Seuls les accessoires Versatrack sont compatibles avec le

système Versatrack Trackwall.

REMARQUE : les accessoires Versatrack pour utilisation

avec cet outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Pour obtenir de l'assistance à trouver un accessoire,

veuillez communiquer avec CRAFTSMAN, en composant

1-888-331-4569.

Fig. J

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

J 14 7

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec CRAFTSMAN., composer le

1-888-331-4569.

FRAnçAis

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte remplie

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.craftsman.com/registration

GUIDE DE DÉPANNAGE

AssUREZ-VOUs DE sUiVRE lEs DiRECTiVEs ET RÈglEs DE sÉCURiTÉ

Pour de l’aide avec l’outil, consulter notre site Web www.craftsman.com pour l’emplacement du centre de réparation le

plus près ou communiquer avec l’assistance CRAFTSMAN au 1-888-331-4569.

PROBlÈME CAUsE POssiBlE sOlUTiOn POssiBlE

L’appareil refuse de démarrer Cordon d’alimentation non branché. Brancher l’outil dans une prise qui fonctionne.

Le fusible du circuit est grillé. Remplacer le fusible du circuit. (Si l’outil cause le déclenchement du

disjoncteur d’alimentation de façon répétée, cesser son utilisation sur le

champ et le faire réparer à un centre de service autorisé.)

Le disjoncteur est déclenché Remettre le disjoncteur à zéro.(Si l’outil cause le déclenchement du

disjoncteur d’alimentation de façon répétée, cesser son utilisation sur le

champ et le faire réparer à un centre de service autorisé.)

Le cordon d’alimentation ou la prise de

courant est endommagé(e).

Toujours faire remplacer le cordon ou le commutateur à un centre de

service autorisé.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine

CRAFTSMAN ou un centre de réparation agréé

CRAFTSMAN. Toujours utiliser des pièces de

rechangeidentiques.

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout

appareil défectueux pour cause de défaut de matériau ou

de main-d'œuvre sur une période de trois ans à partir de

la date d'achat de l'outil. Cette garantie ne couvre pas les

pièces en panne pour cause d'abus ou d'usure normale de

l'outil. Pour plus de détails au sujet de la couverture de la

garantie et l'information de réparation sous garantie, visitez

www.craftsman.com ou composez le 1-888-331-4569.

Cette garantie ne s’applique pas aux accessoires ou

dommages causés par des réparations effectuées ou

tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES

LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE

LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN

BUT PARTICULIER, ET EXCLUT TOUS LES DOMMAGES

ACCIDENTELS OU CONSÉCUTIFS. Certaines provinces ne

permettent pas de limitation sur la durée de la garantie

implicite ou l'exclusion ou la limitation de dommages

indirects, alors ces limitations peuvent ne pas s'appliquer

à vous. Cette garantie vous donne des droits légaux

particuliers et vous pouvez avoir d’autres droits qui varient

selon les états ou les provinces.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-888-331-4569 pour en obtenir le remplacementgratuit.

Nettoyage



AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

EsPAñOl

COMPONENTES

Interruptor de velocidad variable

Dial de control de velocidad

Botón de bloqueo en encendido

Palanca de bloqueo de la hoja de la sierra

Hoja de la sierra caladora

Zapata

Emplacement de fixation d’accessoire CRAFTSMAN

Palanca de acción de corte

Llave

Fig. A

Español (traducido de las instrucciones originales)

LangRef_U_NA_U_U-SPA

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.



PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.



ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o

lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves

omoderadas.



(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a

la propiedad.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.



ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

si tiene alguna duda o algún comentario sobre ésta u

otra herramienta CRAFTsMAn, llámenos al

número gratuito: 1-888-331-4569.

EsPAñOl

Sierra Caladora Orbital de Velocidad Variable de 6A

CMES612

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

EsPAñOl

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción de segundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete

si es desmontable, de la herramienta eléctrica

antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa.

Las manijas y superficies de sujeción resbalosas

no permiten el manejo y control seguros de la

herramienta en situaciones inesperadas.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

Advertencias de Seguridad de Sierra Caladora

• Sostenga la herramienta por las superficies de

sujeción aisladas cuando realice una operación en

la que la herramienta de corte pueda tener contacto

con cableado oculto o su propio cable. El contacto

con un cable “vivo” también hará que las partes de metal

expuestas de la herramienta estén “vivas” y dará una

descarga eléctrica al operador.

• Use abrazaderas u otra manera práctica para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo lo hace inestable y puede guiar a la pérdida

decontrol.

• Mantenga las manos lejos de las zonas de corte.

Nunca se estire por debajo del material por ningún

motivo. Sostenga la parte frontal de la sierra desde el área

de sujeción contorneada. No inserte los dedos en la zona

cercana a la hoja alternativa y a la abrazadera de la hoja.

No estabilice la sierra sujetando la zapata.

• Mantenga las hojas afiladas. Las hojas sin filo pueden

hacer que la sierra se desvíe o atasque al recibir presión.

• Tenga mucho cuidado al cortar encima de la cabeza

y prestar especial atención a los cables que pueden

estar ocultos a la vista. Anticipar la trayectoria de caída

de ramas y escombros antes de tiempo.

• Al cortar tuberías o conductos, asegúrese de que no

contengan agua, cableado eléctrico, etc.

Instrucción Adicional de Seguridad



ADVERTENCIA: Use SIEMPRE lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

EsPAñOl

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.



ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.



ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.



ATENCIÓN: Cuando no esté en uso, guarde la

herramienta apoyada en un costado sobre una

superficie estable, donde no interrumpa el paso

o provoque una caída. Algunas herramientas se

pueden colocar en posición vertical, pero pueden caer

fácilmente.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

• Los hilos del alargador deben ser de un calibre

apropiado (AWG o American Wire Gauge) para

su seguridad. Mientras menor sea el calibre del hilo,

mayor la capacidad del cable. Es decir, un hilo calibre

16 tiene mayor capacidad que uno de 18. Un cable de

un calibre insuficiente causará una caída en la tensión

de la línea dando por resultado una pérdida de energía

y sobrecalentamiento. Cuando se utilice más de un

alargador para completar el largo total, asegúrese que

los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas sobre

cuál calibre usar, use un calibre mayor. Cuanto menor sea

el número del calibre, más resistente será elcable.

Calibre mínimo de conjuntos de cables

Voltios

longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal

AWg

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V ......................... voltios

Hz ....................... hertz

min ..................... minutos

or DC ...... direct current

...................... Construcción de

Clase I (tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... pasadas por

minuto

A ......................... amperios

W ........................ vatios

or AC ........... corriente alterna

or AC/DC .... corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

....................... velocidad sin carga

n ......................... velocidad nominal

...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

.....................protección ocular

.....................protección auditiva

..................... lea toda la

documentación

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

Motor

Asegúrese de que la fuente de energía concuerde con

lo que se indica en la placa. Un descenso en el voltaje

de más del 10% producirá una pérdida de potencia y

sobrecalentamiento. Todas las herramientas son probadas

en fábrica; si esta herramienta no funciona, verifique el

suministro eléctrico.

COMPONENTES

Uso Debido

Esta sierra caladora está diseñada para

aplicacionesprofesionales.

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Esta sierra caladora es una herramienta eléctrica profesional.

nO permita que los niños toquen la herramienta. Si el

operador no tiene experiencia operando esta herramienta,

su uso deberá sersupervisado.

EsPAñOl

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Instalación de la Hoja (Fig. B)

1. Empuje la palanca de bloqueo de la hoja de sierra

haciaarriba.

2. Con los dientes orientados hacia adelante, introduzca el

vástago de la hoja de sierra en el portahojas tanto como

sea posible.

3. Suelte la palanca.

4. Verifique para asegurarse de que la hoja esté firme antes

de cortar.

Fig.B

Ajuste de La Zapata Para Cortes en Bisel

(Fig. A, C, D)



ADVERTENCIA: Nunca utilice la herramienta cuando

la zapata

esté suelta o fuera de su lugar.

La zapata puede fijarse para un ángulo de biselado a la

derecha o a la izquierda hasta de 45 grados.

1. Invierta la sierra. Utilice la llave

para aflojar el tornillo

de fijación

y la placa de fijación

como se

muestra en la Figura C.

2. Deslice la zapata

hacia adelante y gírela hacia la

izquierda o la derecha al ángulo requerido.

3. Deslice la zapata hacia atrás de manera que las ranuras

de chaveta de la placa de la zapata encajen con los dos

postes de bloqueo

como se muestra en la Figura D.

4. Ajuste el tornillo de fijación y la placa de fijación con el

lado biselado hacia la herramienta.

Fig.C

Fig.D

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Posición Adecuada de las Manos (Fig. E)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacción repentina.

La posición adecuada de las manos requiere una mano en la

manija principal

EsPAñOl

Fig.E

Encendido y Apagado (Fig. F)

1. Para encender la herramienta, oprima el interruptor

disparador

2. Para obtener un funcionamiento continuo, oprima el

interruptor disparador y luego el botón de bloqueo

Una vez que haya oprimido el botón de bloqueo, suelte el

interruptor disparador.

3. Para apagar la herramienta, suelte el interruptor disparador.

Para apagar la herramienta cuando está en funcionamiento

continuo, oprima el disparador y se liberará el bloqueo.

Fig.F

Carátula de Control de Velocidad (Fig. F)

Al girar la carátula de control de velocidad

2

, se ajusta

la velocidad máxima o las carreras por minuto en las

que cortará la cuchilla. Girar la carátula en dirección de

las manecillas del reloj incrementará la velocidad. Para

disminuir la velocidad, gire la carátula en dirección opuesta.

El ajuste de velocidad máxima es 7. El ajuste de velocidad

mínima es 1.

Acción de Corte

Orbital o en Línea Recta (Fig. G)



ADVERTENCIA: Verifique que la herramienta no

esté bloqueada antes de conectarla al suministro de

energía. Si el interruptor disparador está bloqueado

cuando conecta la herramienta al suministro de

energía, la herramienta arrancará inmediatamente.

Podría provocar lesiones o daños a su herramienta.

Esta sierra caladora está equipada con cuatro acciones de

corte, tres orbitales y uno en línea recta. La acción orbital

tiene un movimiento de hoja más agresivo y está diseñada

para cortar materiales blandos como la madera o el plástico.

La acción orbital proporciona un corte más rápido, pero un

corte menos uniforme del material. En la acción orbital, la

hoja se mueve hacia adelante durante la carrera de corte

además del movimiento hacia arriba y hacia abajo.

nOTA: Nunca debe cortar metal o maderas duras con la

acción orbital.

Para Ajustar la Acción de Corte

• Mueva la palanca de acción de corte

entre las cuatro

posiciones de corte: 0, 1, 2 y 3. La posición 0 es para

cortes rectos. Las posiciones 1, 2 y 3 son para cortes

orbitales. La agresividad del corte aumenta a medida

que ajusta la palanca del 1 al 3, que es el corte más

agresivo.

Fig.G

Sugerencia para un Uso Óptimo

Consejos para Cortar laminados

• Como la hoja de sierra hace el corte en su trayectoria

hacia arriba, puede que la superficie más cercana a la

platina se astille.

• Use una hoja de dientes afinados.

• Haga el aserrado desde la superficie posterior de la pieza

de corte.

• A fin de minimizar el astillado, afiance un resto de madera

o madera prensada a ambos lado de la pieza de corte y

proceda a aserrar a través de esta especie de “sandwich”.

Consejos para Cortar Metal

• Para empezar, recuerde que aserrar metales toma

mucho más tiempo que aserrar madera.

• Use una hoja apropiada para aserrar metales.

• En cortes de láminas delgadas, afiance un resto de

madera a la pare posterior de la pieza y corte a través de

esta especie de “sandwich”.

• Distribuya una capa de aceite a lo largo de la línea de

corte deseada para una mejor operación y una mayor

EsPAñOl

duración de la hoja. Para cortes en aluminio, coloque

kerosén preferentemente.

Corte de Bolsillo (Fig. H, I)

Un corte de bolsillo es un método fácil de serrar un interior.

La sierra puede insertarse directamente en un panel o

tablero sin la primera perforación de plomo o un agujero

piloto. Corte de bolsillo, mide la superficie a cortar y

marcarla claramente con un lápiz. A continuación punta

la sierra hacia adelante hasta que el extremo delantero del

zapato se asienta firmemente sobre la superficie de trabajo

y la hoja aleje el trabajo a través de su recorrido completo.

Encienda la herramienta y permite alcanzar la velocidad

máxima. Sujete la sierra firmemente y baje lentamente el

borde posterior de la herramienta hasta que la hoja llegue

a su profundidad completa. Mantenga la zapata plana

contra la madera y empezar a cortar. No retire la cuchilla de

corte mientras se sigue moviendo. Hoja debe venir a una

paradacompleta.

Fig.H

Fig.I

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Accesorios



ADVERTENCIA: Debido a que no se han probado con

este producto otros accesorios que no sean los que

ofrece CRAFTSMAN , el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por CRAFTSMAN .

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún accesorio,

póngase en contacto con Craftsman. Tool Co., 701 East

Joppa Road, Towson, MD 21286, llame al 1-888-331-4569 o

visite nuestro sitio web: www.craftsman.com/registration.

Versatrack (Fig. J)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y desconéctela

la fuente de energía antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causar lesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no utilice un gancho de

clavija de Versatrack dañado o un lazo colgante

o un Trackwall de Versatrack. Un gancho de

clavija o un lazo de sujeción de Versatrack dañado o

un Trackwall de Versatrack no soportarán el peso de

la herramienta.



ADVERTENCIA: Asegúrese que el peso de la

herramienta no exceda el peso nominal máximo

para el gancho VersaTrack seleccionado.



ADVERTENCIA: Cuando cuelgue objetos en la

pared VersaTrack, separe adecuadamente las

herramientas para que no excedan 34 kg (75 lbs)

por pie lineal.

Versatrack accessories mount compatible tools securely to

the Versatrack Trackwall.

1. Para colgar la herramienta con cable en el Trackwall de

Versatrack, monte el gancho de clavija

14

en el Trackwall

de Versatrack.

2. Apague la herramienta, retire los accesorios y

desconecte la fuente de energía.

3. Cualquier producto con dientes cortantes expuestos

debe tenerlos cubiertos de forma segura si va a estar en

el Trackwall de Versatrack.

4. Deslice el gancho de clavija

7

Versatrack a través del

lazo colgante ubicado en la herramienta.

Los accesorios Versatrack sólo son compatibles con el

sistema Trackwall de Versatrack.

nOTA: Los accesorios Versatrack para uso con su

herramienta están disponibles por un costo adicional a

partir de su distribuidor local o centro de servicio autorizado.

Si necesita ayuda para encontrar cualquier accesorio,

comuníquese con CRAFTSMAN, llame al 1-888-331-4569.

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

J 14 7

EsPAñOl

Versatrack Variables

1ST_Figure 1ST_Callout 2ND_Callout

J 14 7

Reparacionesl cargador y las unidades de batería no

pueden serreparados. El cargador y la unidad de batería no

contienen piezas reparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

gUADAlAJARA, JAl

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERiDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MOnTERREY, n.l.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBlA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

sAn lUis POTOsi, slP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREOn, COAh

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55) 5326 7100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por:Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

Fig. J

EsPAñOl

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

Registro en línea en www.craftsman.com/registration.

GUÍA DE SOLUCIÓN DE PROBLEMAS

AsEgÚREsE DE sEgUiR lAs REglAs E insTRUCCiOnEs DE sEgURiDAD

Para conocer la ubicación del centro de mantenimiento más cercano a fin de recibir ayuda con su producto, visite nuestro

sitio Web www.craftsman.com o llame a la línea de ayuda CRAFTSMAN al 1-888-331-4569.

PROBlEMA CAUsA POsiBlE sOlUCiÓn POsiBlE

La unidad no enciende. Cable desenchufado. Enchufe el cargador en un tomacorriente que funcione.

Fusible quemado. Reemplace el fusible quemado. (Si el producto causa repetidamente que se

funda el fusible de circuito, descontinúe el uso de inmediato, y pida que le

den servicio en un centro de servicio autorizado.)

El interruptor automático está activado. Reinicie el interruptor automático. (Si el producto causa repetidamente que

se funda el fusible de circuito, descontinúe el uso de inmediato, y pida que

le den servicio en un centro de servicio autorizado.)

Interruptor o cable dañado. Pida que un centro de servicio autorizado reemplace el cable o interruptor.

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra. Esta garantía no

cubre falla de partes debido al desgaste normal o abuso

de la herramienta. Para detalles adicionales de la cobertura

de la garantía e información de reparación de garantía,

visite www.craftsman.com o llame al 1-888-331-4569.

Esta garantía no se aplica a accesorios o daño causado

cuando otros hayan realizado o intentado reparaciones.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN

PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES

O EN CONSECUENCIA. Algunos estados no permiten

limitaciones sobre la duración de una garantía implícita

o la exclusión o limitación de daños incidentales o en

consecuencia, por lo que estas limitaciones pueden no

aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados o provincias.

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90 DÍAs

Si no está completamente satisfecho con el desempeño

de su máquina herramienta o clavadora CRAFTSMAN,

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-888-331-4569 para que se le

reemplacengratuitamente.

Craftsman, 701 East Joppa Road, Towson, MD 21286

08/18 Part No. N646795

Craftsman CMES612 Electric Variable Speed Jig Saw 6 Amp

Product's Documents

Instruction Manual

Specifications

Craftsman CMES612 Questions and Answers

Related Products

Craftsman CMES610 5 Amp Electric Variable Speed Jig Saw

Craftsman CMCS600B V20* Cordless Jig Saw Tool Only

Craftsman CMCS600D1 V20* Cordless Jig Saw Kit 1 Battery

Craftsman 315114280 19.2 VOLT CORDLESS JIG SAW

Craftsman CMES610 5 Amp Electric Variable Speed Jig Saw

Craftsman CMCS650B V20* BRUSHLESS RP Cordless Variable Speed Jig Saw
