for
| IKEA ®
by
WHIRLPOOL CORPORATION
DISHWASHER
For questions about features, operation/performance,
parts, accessories or service, call: 1-800-253-1301.
In Canada, for assistance, installation or service, call: 1-800-807-6777
or visit our website at
www.ikea.com
LAVE-VAISSELLE
Au Canada, pour assistance, installation ou service, composez le 1-800-807-6777
ou visitez notre site web &
www.ikea.com
Table of Contents/Table des matieres ....................................... 2
Models/ModUles lUD4000R, lUD6000R
W10039810C

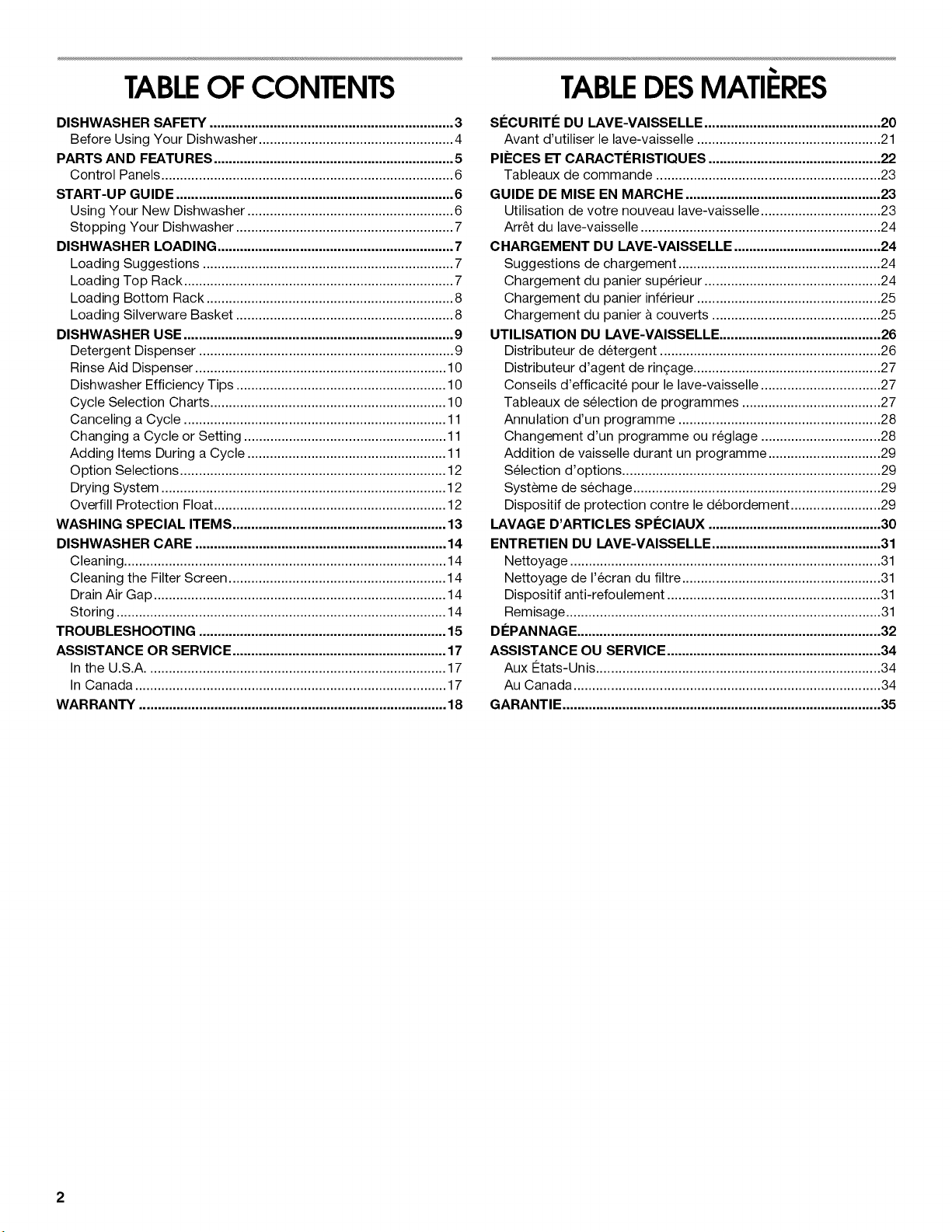

TABLEOF CONTENTS
DISHWASHER SAFETY ................................................................. 3
Before Using Your Dishwasher .................................................... 4
PARTS AND FEATURES ................................................................ 5
Control Panels .............................................................................. 6
START-UP GUIDE .......................................................................... 6
Using Your New Dishwasher ....................................................... 6
Stopping Your Dishwasher .......................................................... 7
DISHWASH ER LOADING ............................................................... 7
Loading Suggestions ................................................................... 7
Loading Top Rack ........................................................................ 7
Loading Bottom Rack .................................................................. 8
Loading Silverware Basket .......................................................... 8

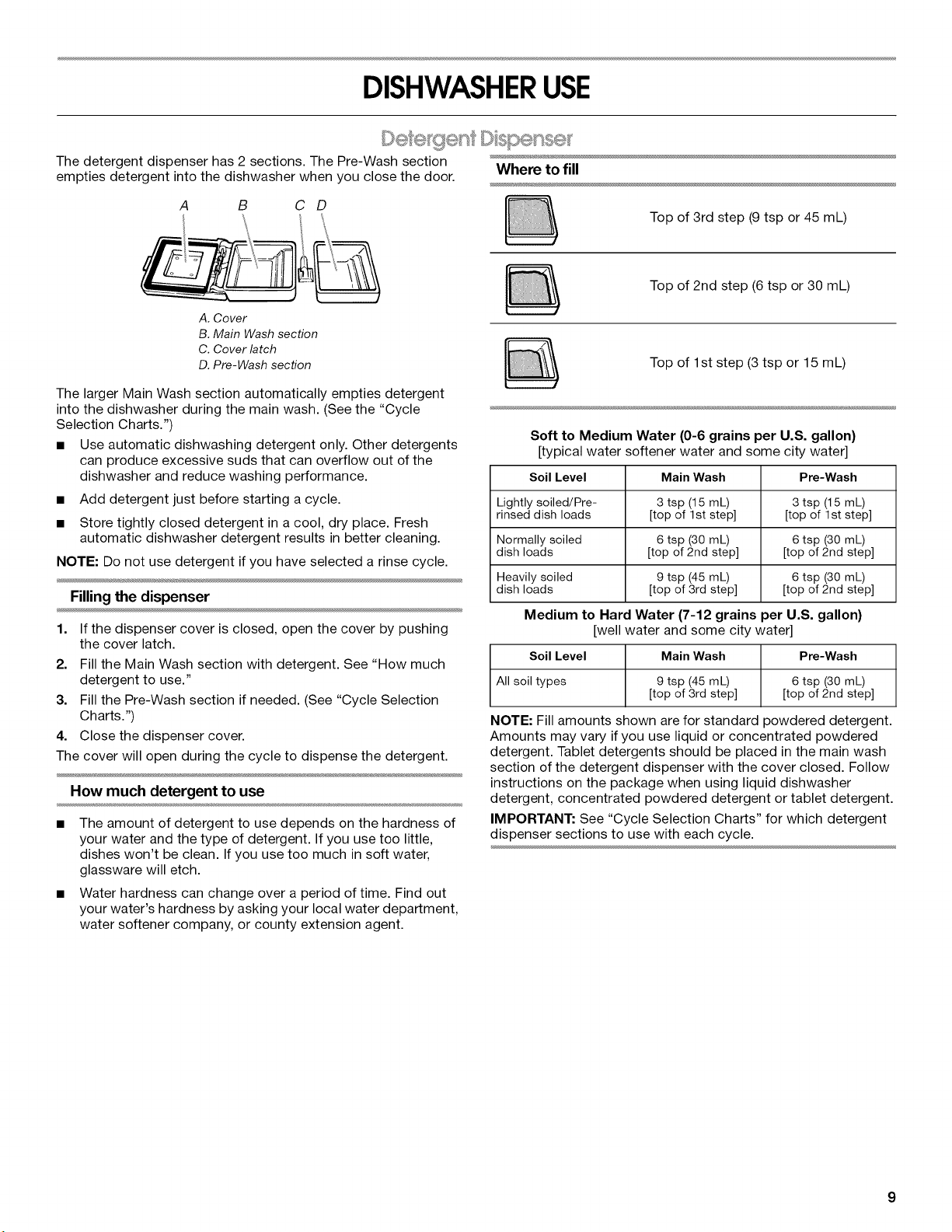

DISHWASHER USE ........................................................................ 9
Detergent Dispenser .................................................................... 9

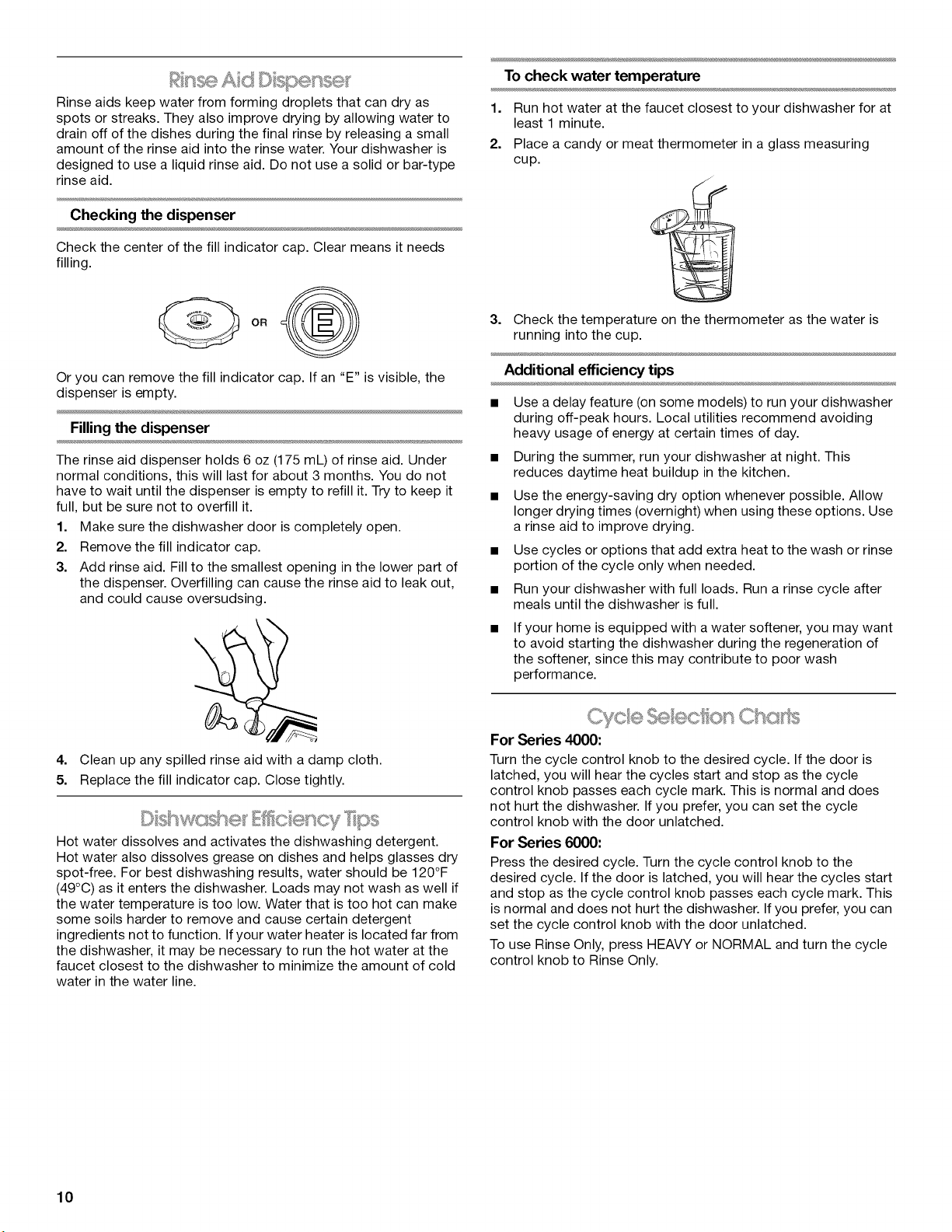

Rinse Aid Dispenser ................................................................... 10
Dishwasher Efficiency Tips ........................................................ 10

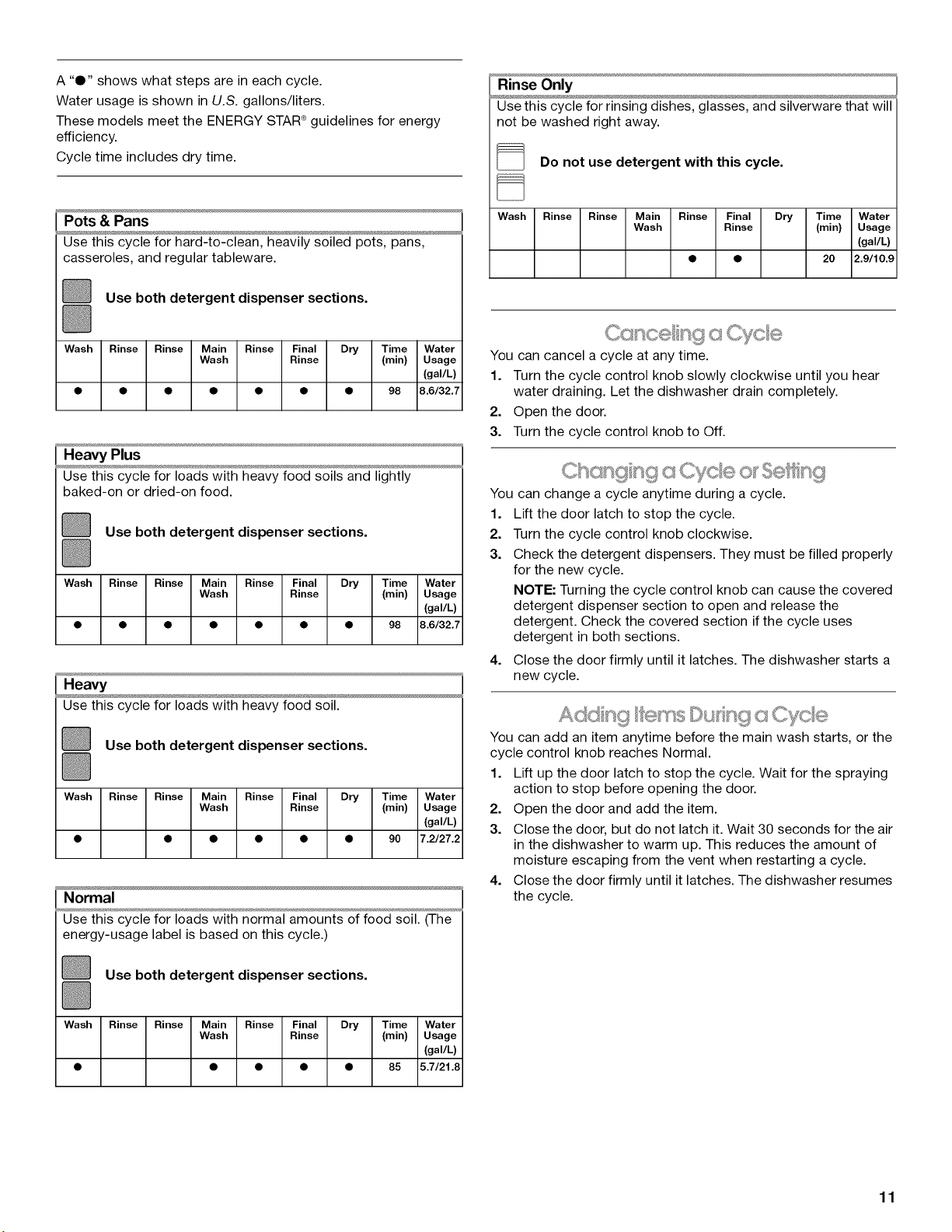

Cycle Selection Charts ............................................................... 10
Canceling a Cycle ...................................................................... 11
Changing a Cycle or Setting ...................................................... 11
Adding Items During a Cycle ..................................................... 11

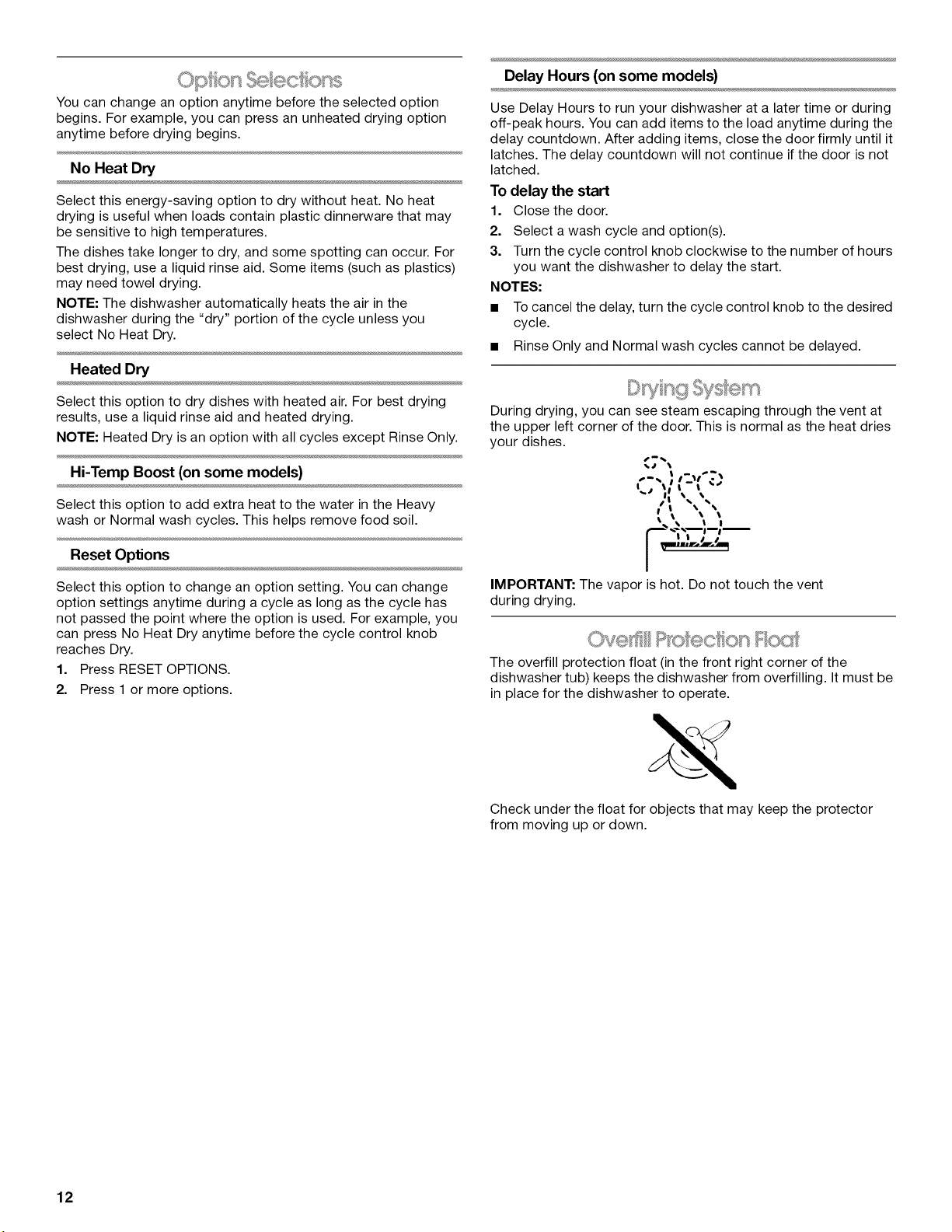

Option Selections ....................................................................... 12
Drying System ............................................................................ 12
Overfill Protection Float .............................................................. 12
WASHING SPECIAL ITEMS ......................................................... 13

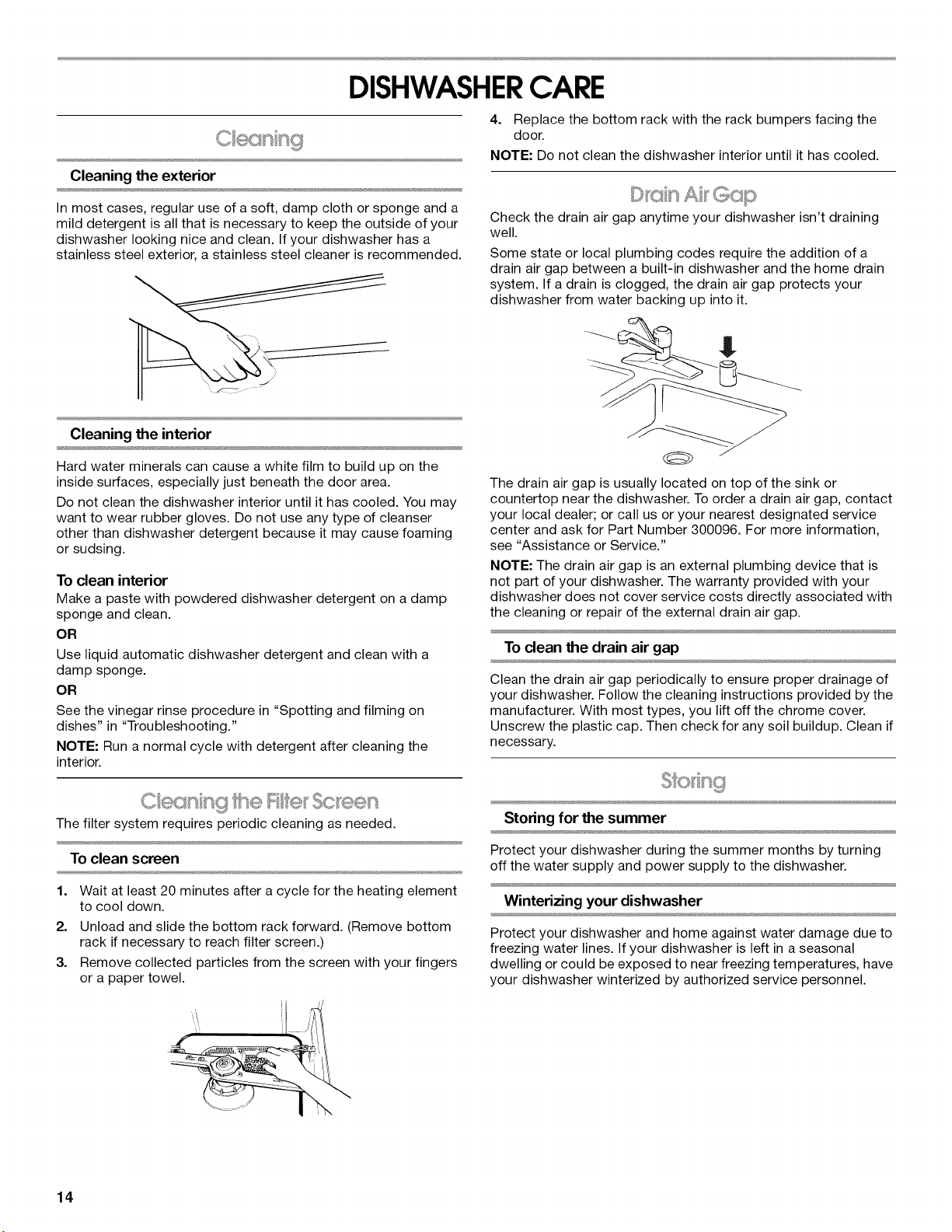

DISHWASHER CARE ................................................................... 14
Cleaning ...................................................................................... 14
Cleaning the Filter Screen .......................................................... 14
Drain Air Gap .............................................................................. 14
Storing ........................................................................................ 14
TROUBLESHOOTING .................................................................. 15
ASSISTANCE OR SERVICE ......................................................... 17
In the U.S.A................................................................................ 17
In Canada ................................................................................... 17

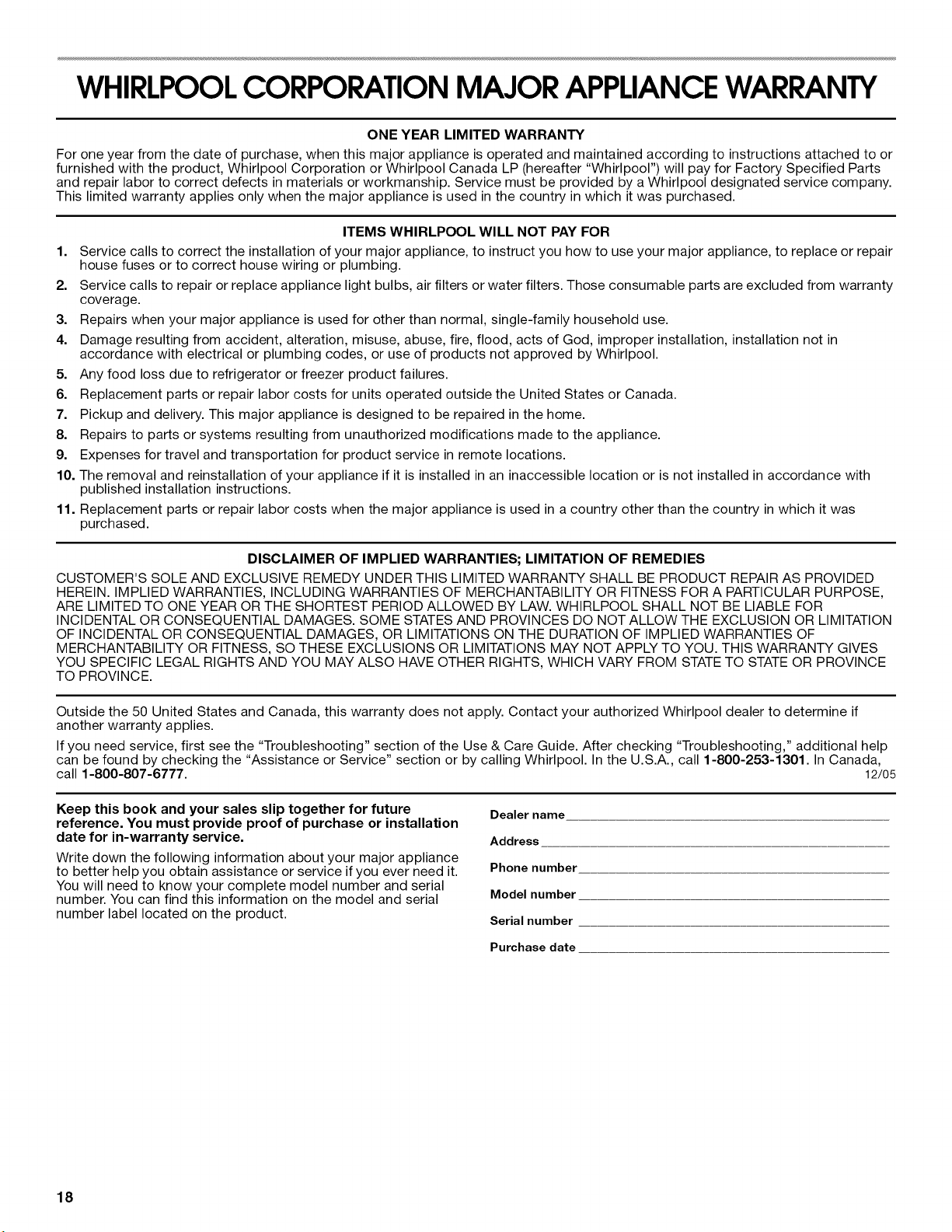

WAR RANTY .................................................................................. 18
TABLEDESMATIERES

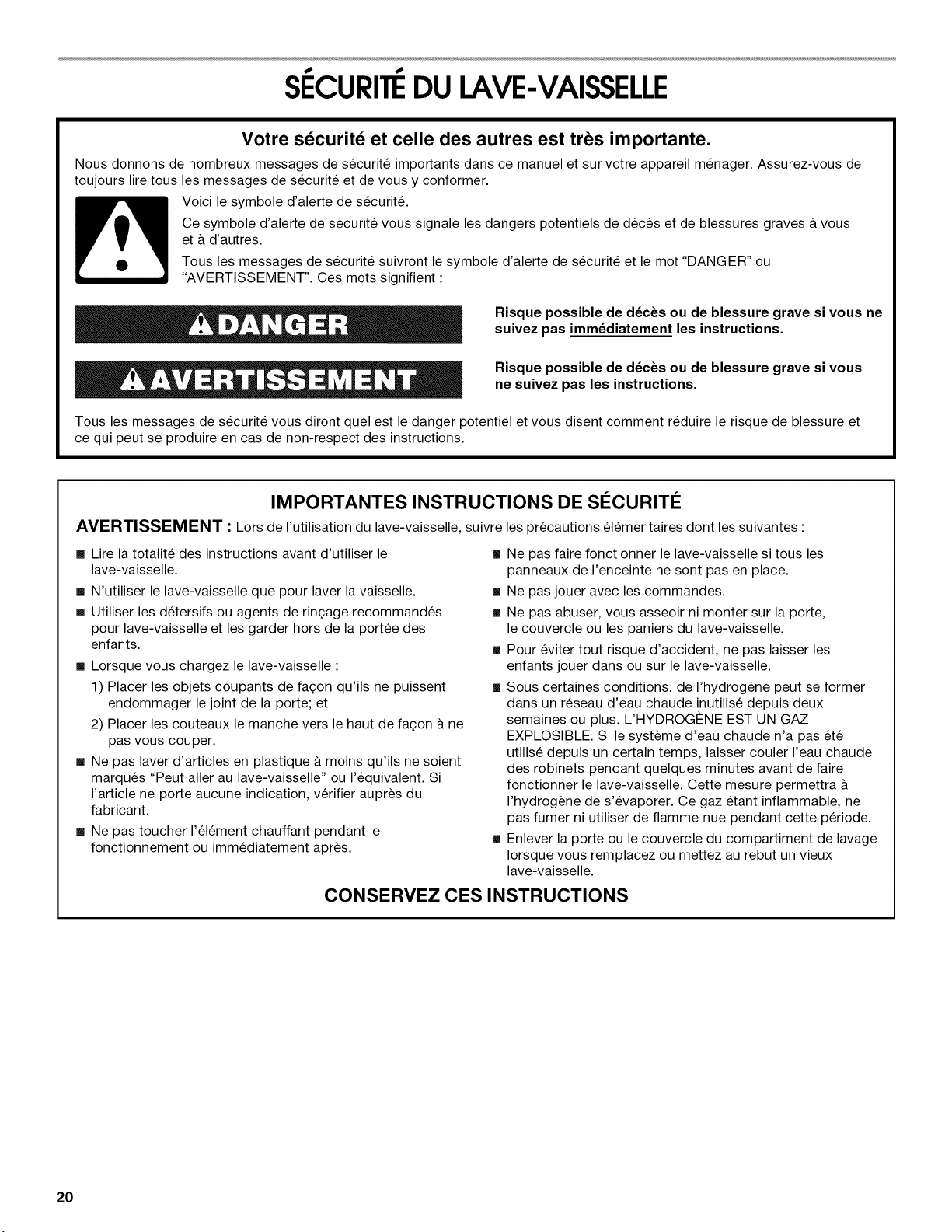

SECURITE DU LAVE-VAISSELLE ............................................... 20

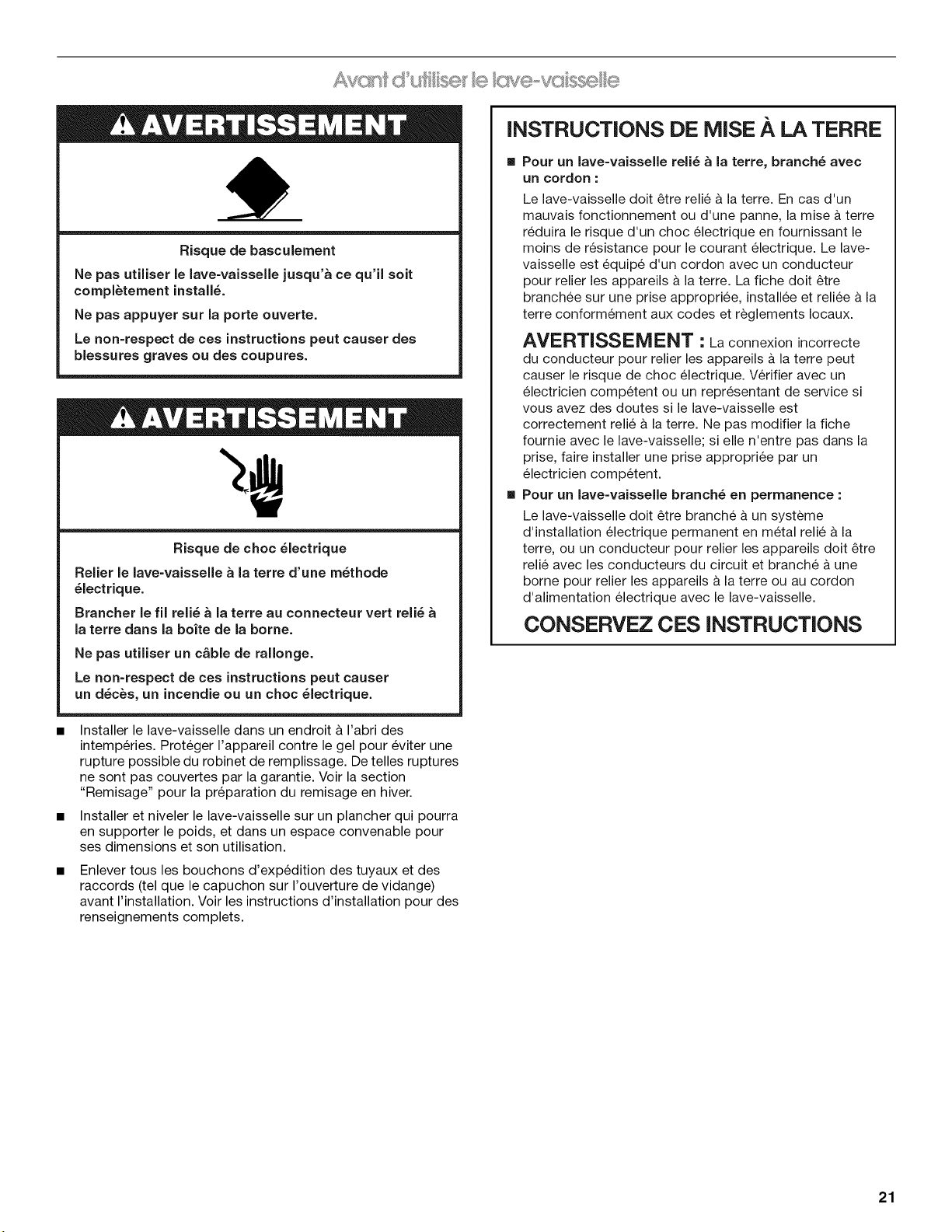

Avant d'utiliser le lave-vaisselle ................................................. 21

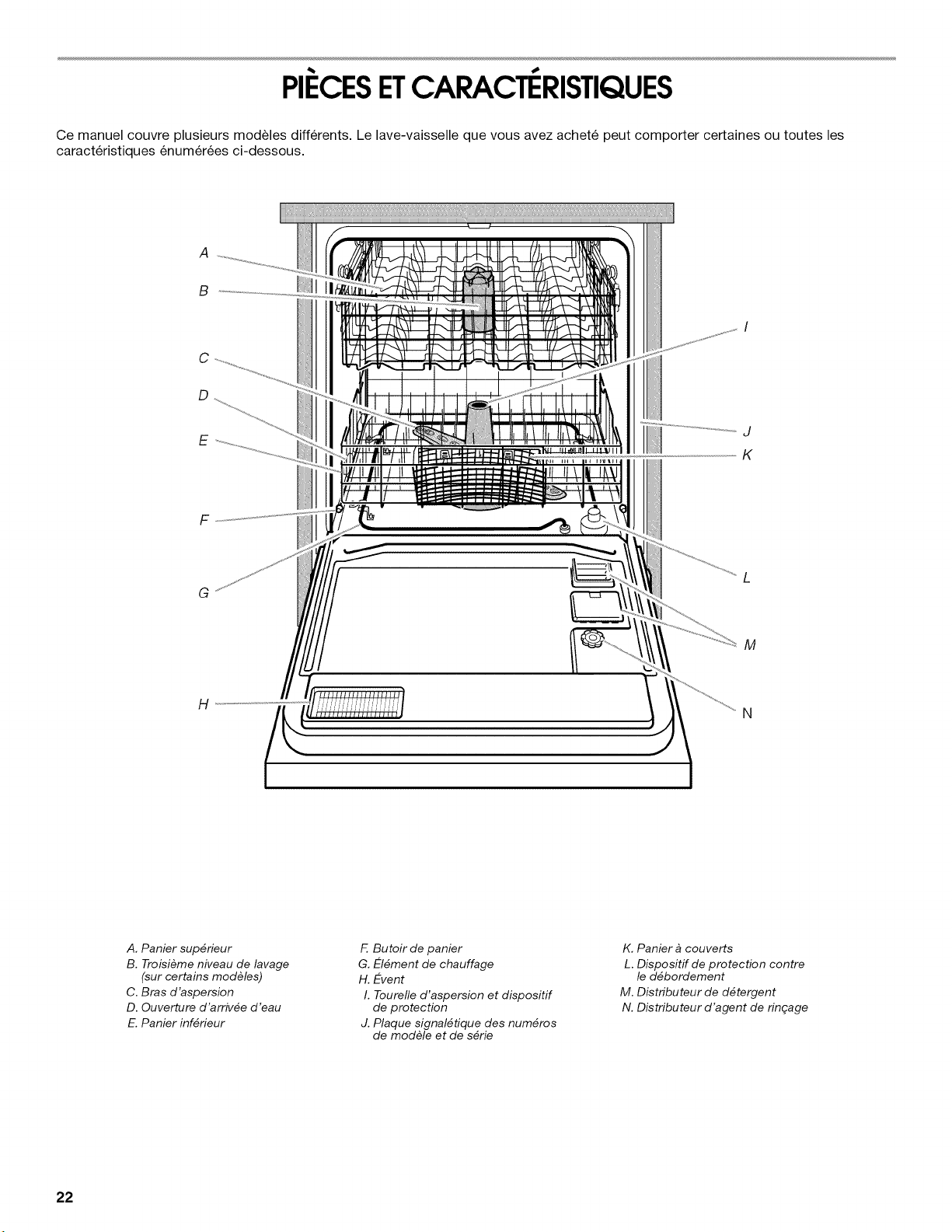

PIECES ET CARACTERISTIQUES .............................................. 22
Tableaux de commande ............................................................ 23
GUIDE DE MISE EN MARCHE .................................................... 23
Utilisation de votre nouveau lave-vaisselle ................................ 23
Arr_t du lave-vaisselle ................................................................ 24
CHARGEMENT DU LAVE-VAISSELLE ....................................... 24
Suggestions de chargement ...................................................... 24
Chargement du panier superieur ............................................... 24
Chargement du panier inferieur................................................. 25
Chargement du panier a couverts ............................................. 25

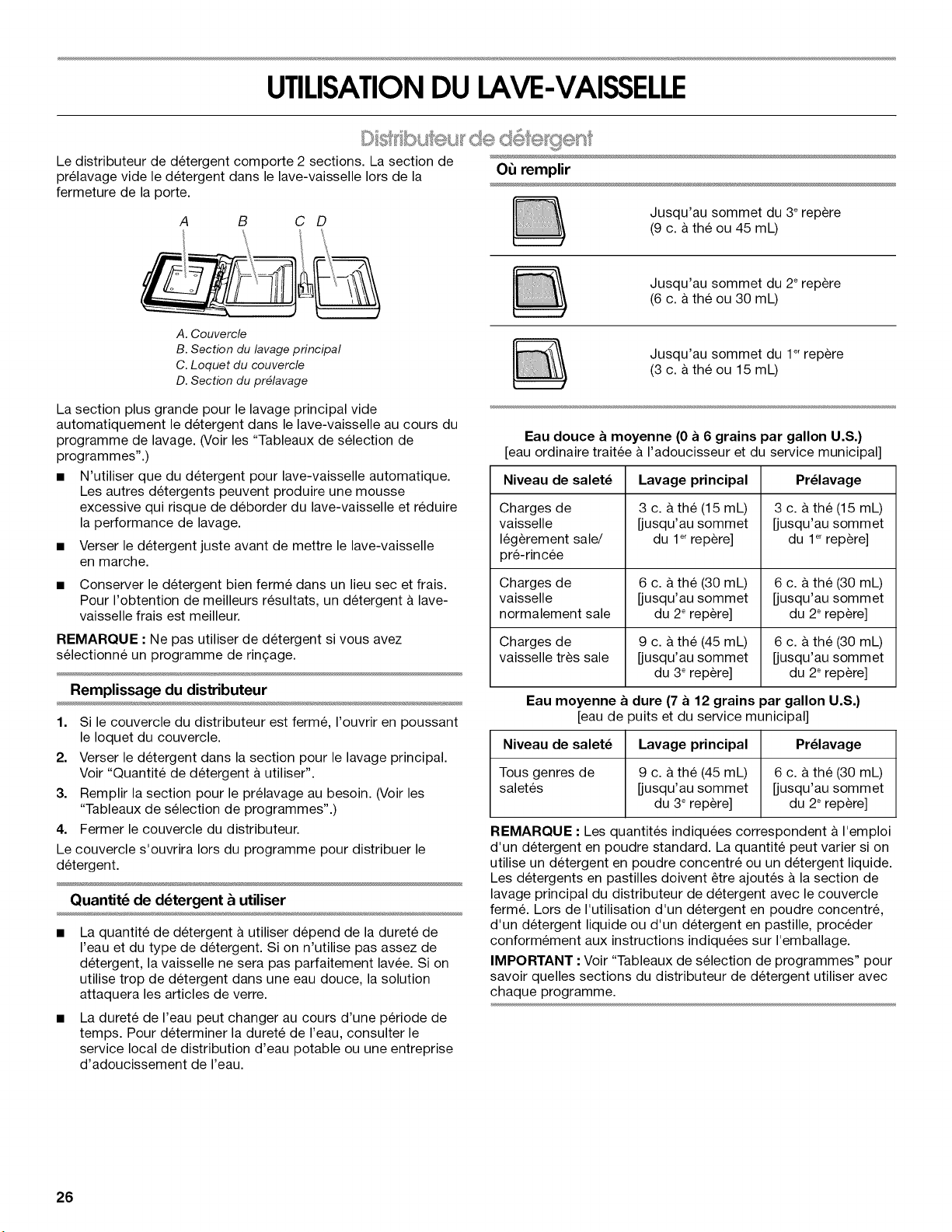

UTILISATION DU LAVE-VAISSELLE ........................................... 26
Distributeur de detergent ........................................................... 26

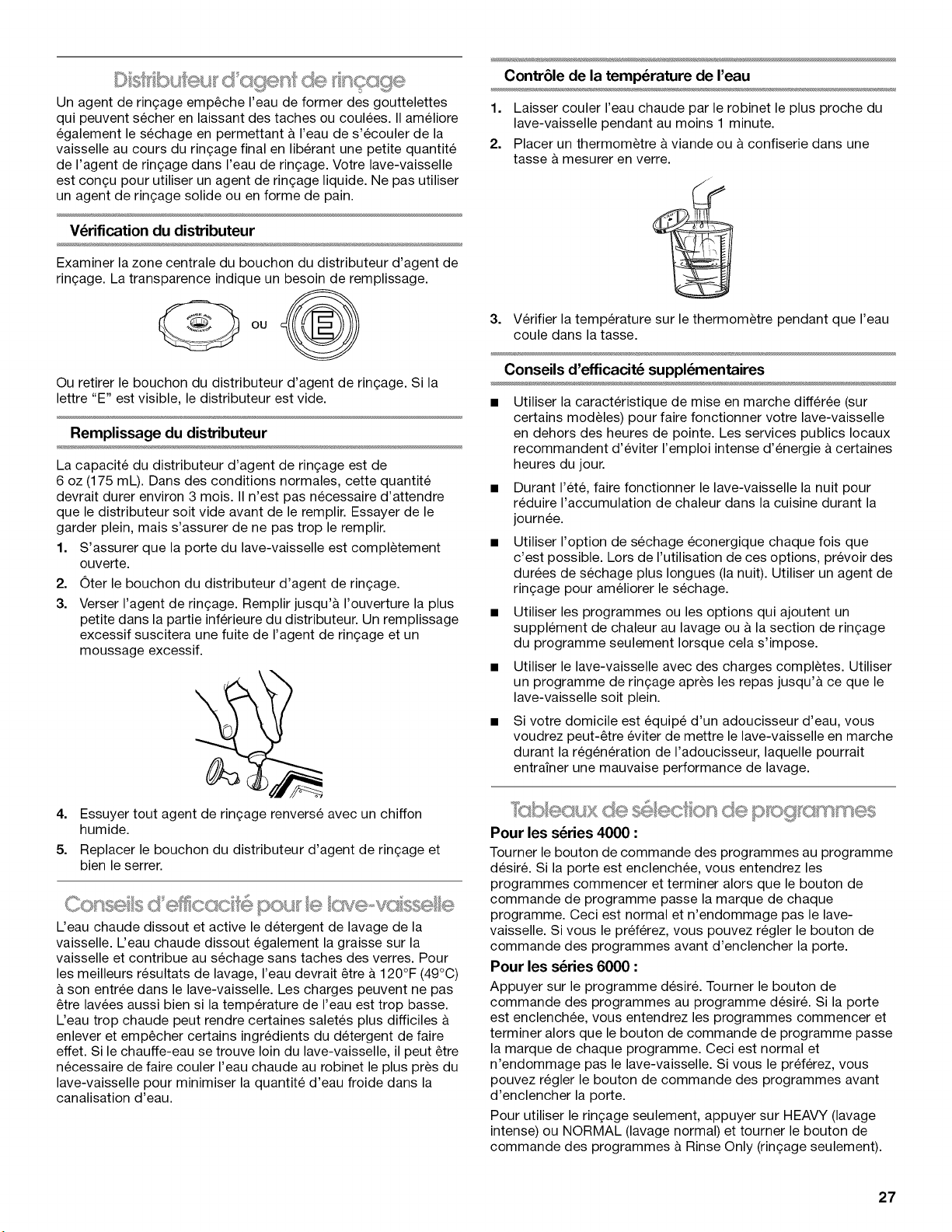

Distributeur d'agent de rin£;age.................................................. 27
Conseils d'efficacite pour le lave-vaisselle ................................ 27

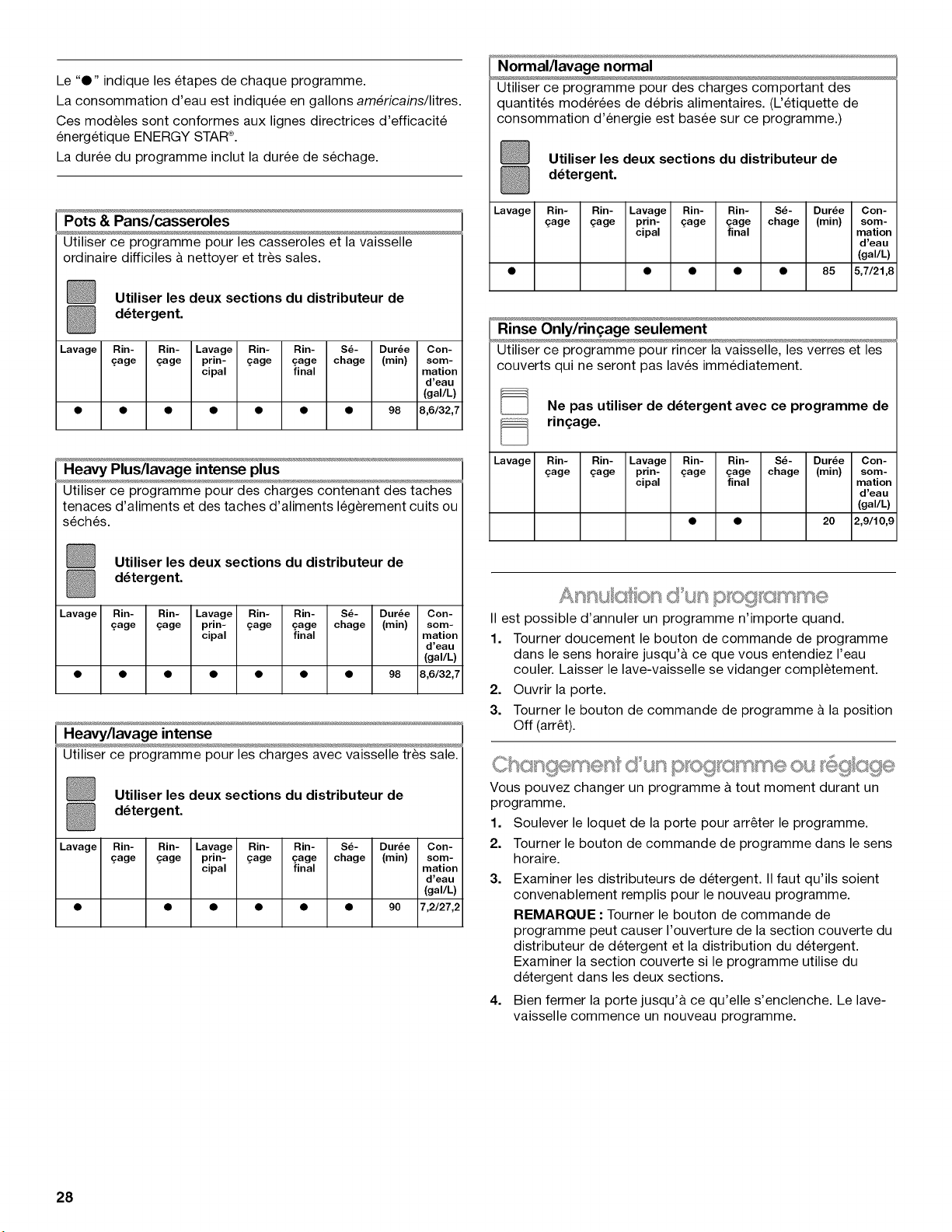

Tableaux de selection de programmes ..................................... 27
Annulation d'un programme ...................................................... 28
Changement d'un programme ou reglage ................................ 28

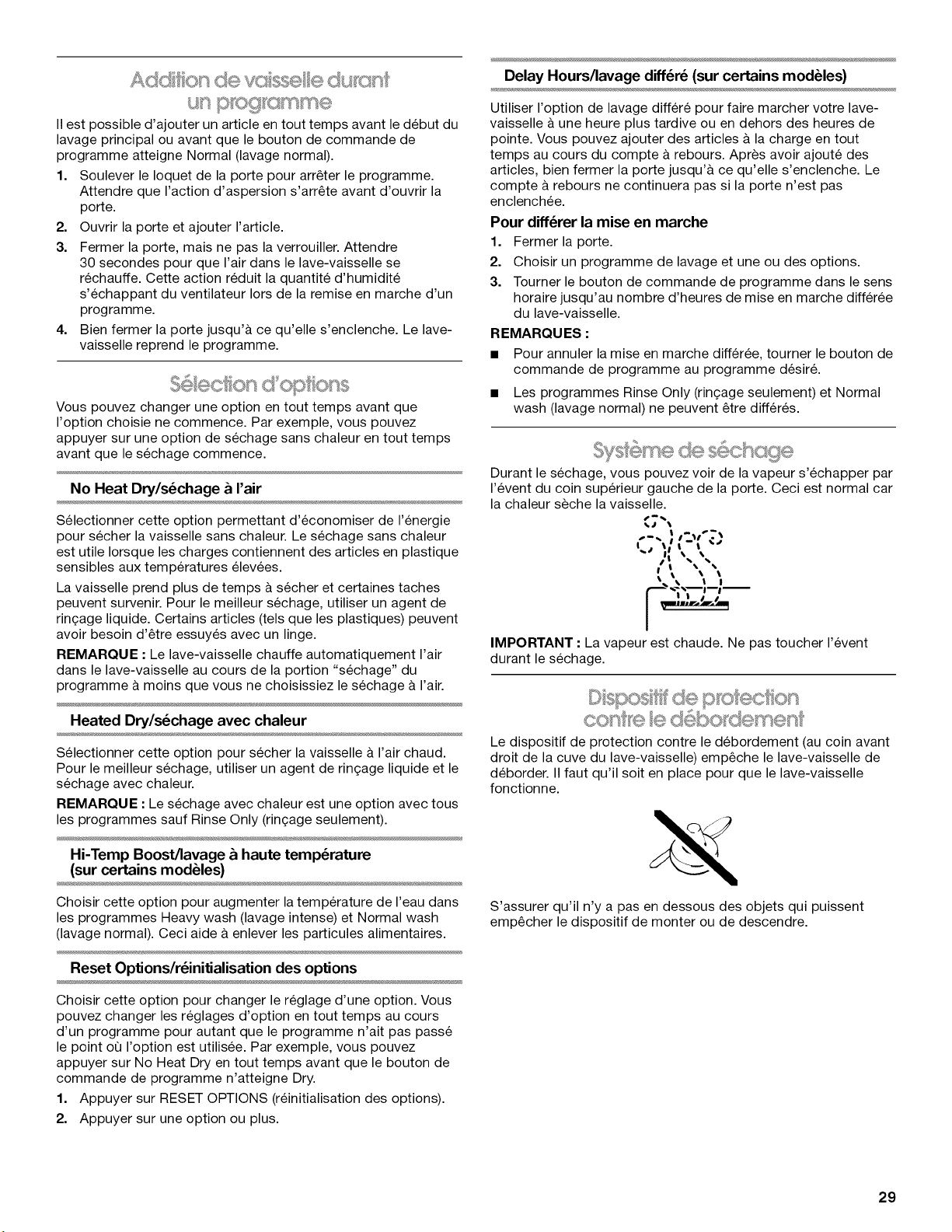

Addition de vaisselle durant un programme .............................. 29
Selection d'options ..................................................................... 29
Systeme de sechage .................................................................. 29
Dispositif de protection contre le debordement ........................ 29

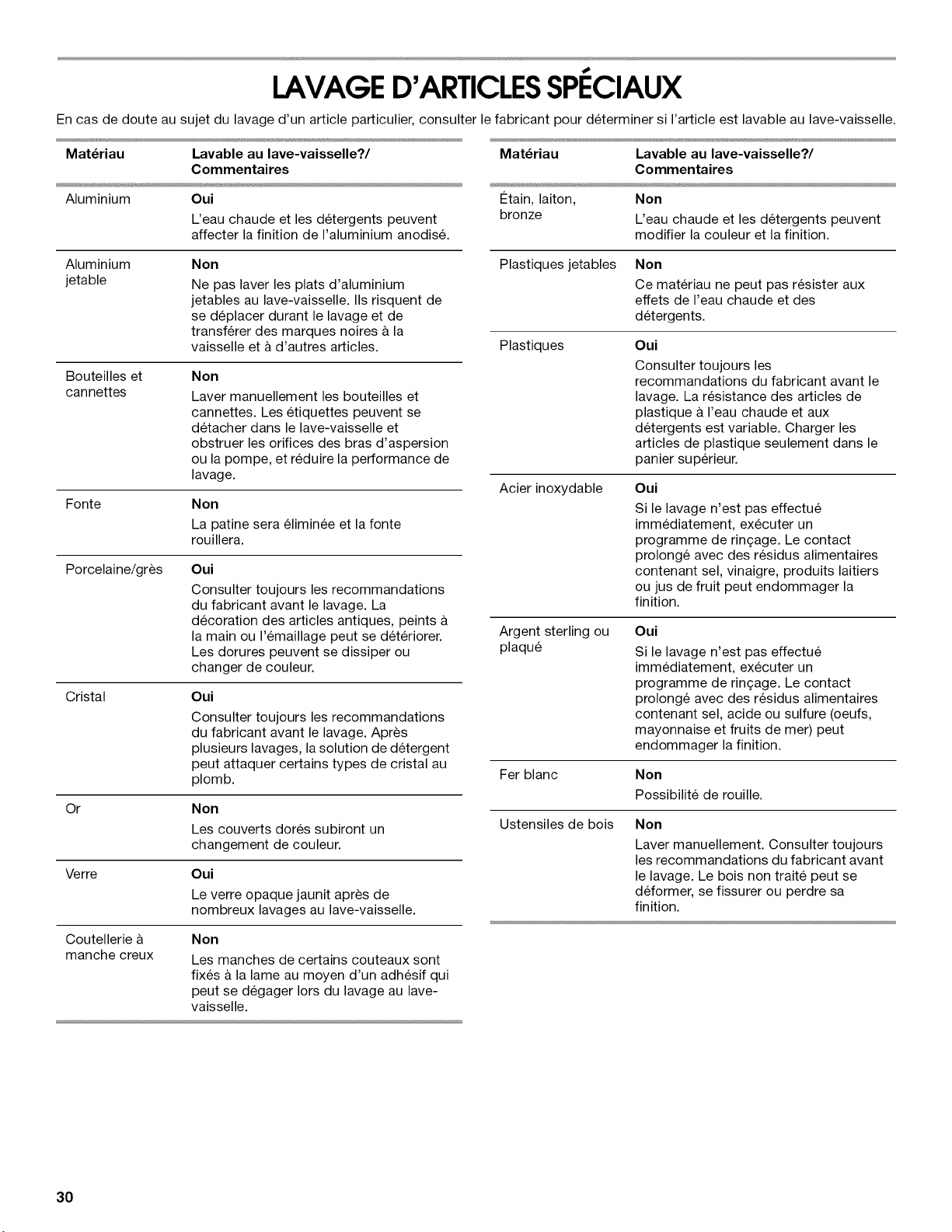

LAVAGE D'ARTICLES SPECIAUX .............................................. 30

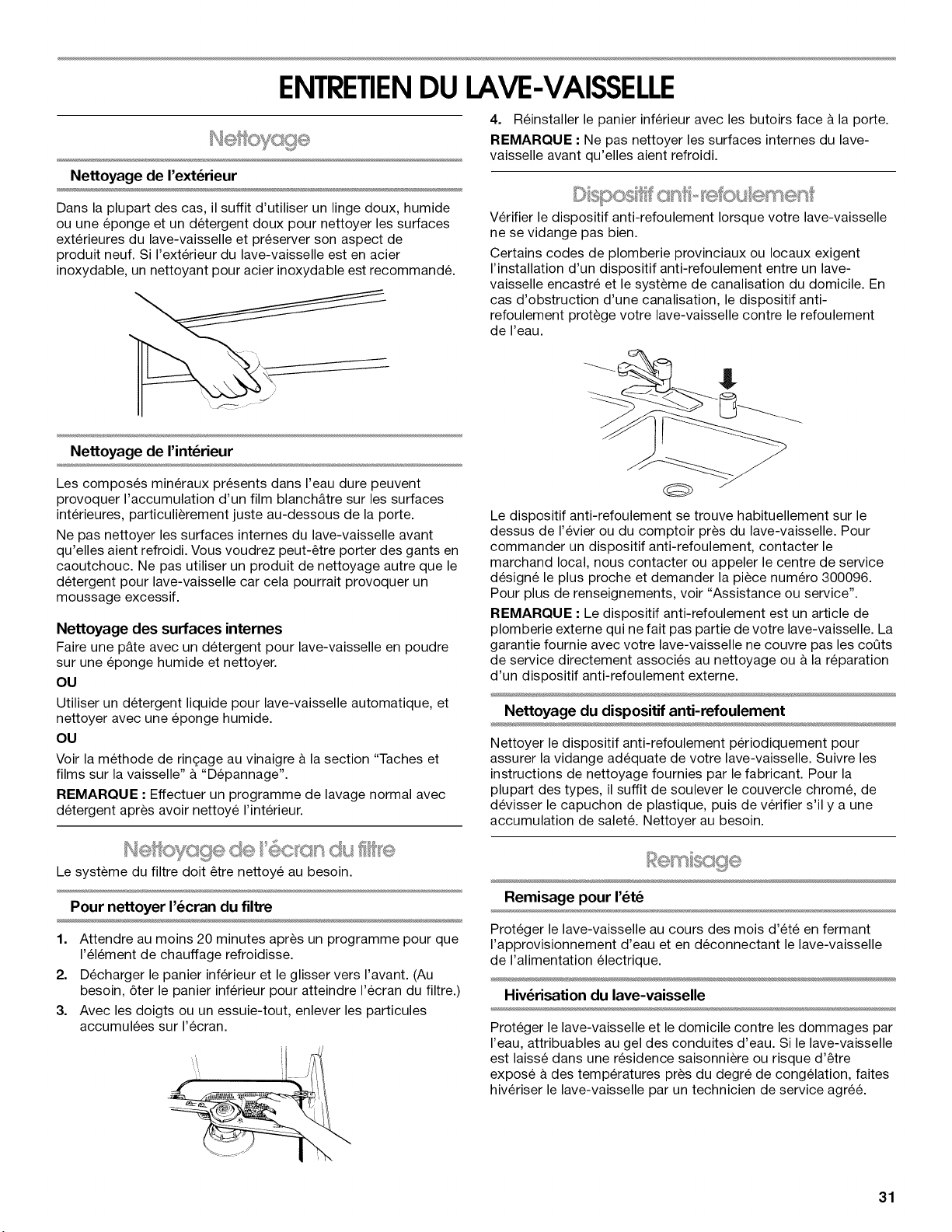

ENTRETIEN DU LAVE-VAISSELLE ............................................. 31
Nettoyage ................................................................................... 31
Nettoyage de I'ecran du filtre ..................................................... 31
Dispositif anti-refoulement ......................................................... 31
Remisage .................................................................................... 31
DEPAN NAGE................................................................................. 32
ASSISTANCE OU SERVICE ......................................................... 34
Aux €:tats-Unis ............................................................................ 34
Au Canada .................................................................................. 34
GARANTIE ..................................................................................... 35
2

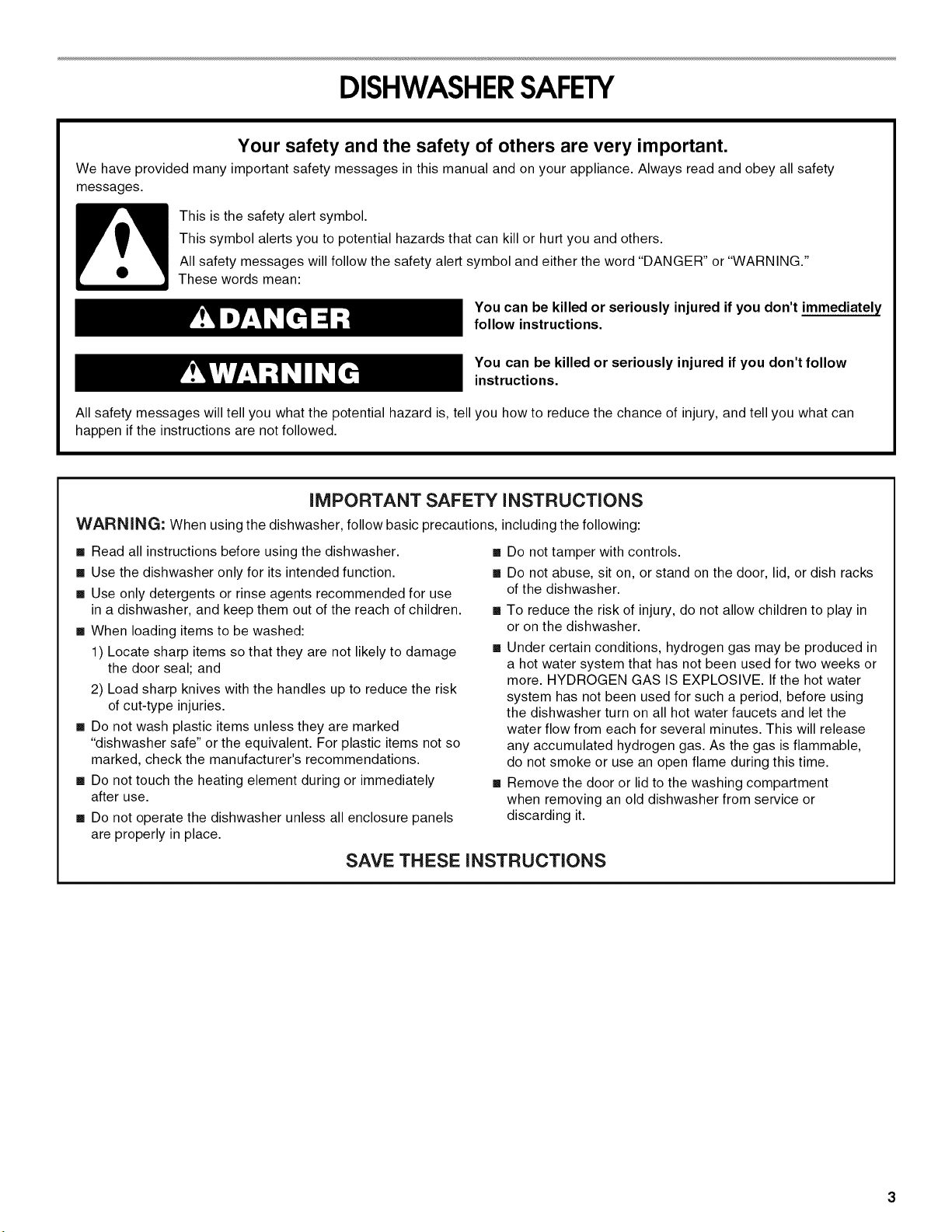

DISHWASHERSAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."
These words mean:
You can be killed or seriously injured if you don't immediately
follow instructions.
You can be killed or seriously injured if you don't follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
IMPORTANT SAFETY INSTRUCTIONS
WARNING: When using the dishwasher, follow basic precautions, including the following:
m Read all instructions before using the dishwasher.
m Use the dishwasher only for its intended function.
m Use only detergents or rinse agents recommended for use
in a dishwasher, and keep them out of the reach of children.
m When loading items to be washed:
1) Locate sharp items so that they are not likely to damage
the door seal; and
2) Load sharp knives with the handles up to reduce the risk
of cut-type injuries.
m Do not wash plastic items unless they are marked
"dishwasher safe" or the equivalent. For plastic items not so
marked, check the manufacturer's recommendations.
m Do not touch the heating element during or immediately
after use.
m Do not operate the dishwasher unless all enclosure panels
are properly in place.
m Do not tamper with controls.
m Do not abuse, sit on, or stand on the door, lid, or dish racks
of the dishwasher.
m To reduce the risk of injury, do not allow children to play in
or on the dishwasher.
m Under certain conditions, hydrogen gas may be produced in
a hot water system that has not been used for two weeks or
more. HYDROGEN GAS IS EXPLOSIVE. If the hot water
system has not been used for such a period, before using
the dishwasher turn on all hot water faucets and let the
water flow from each for several minutes. This will release
any accumulated hydrogen gas. As the gas is flammable,
do not smoke or use an open flame during this time.
m Remove the door or lid to the washing compartment
when removing an old dishwasher from service or
discarding it.
SAVE THESE INSTRUCTIONS
Tip Over Hazard
Do not use dishwasher until completely installed.
Do not push down on open door.
Doing so can result in serious injury or cuts.
Electrical Shock Hazard
Electrically ground dishwasher.
Connect ground wire to green ground connector in
terminal box.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
GROUNDING iNSTRUCTiONS
For a grounded, cord-connected dishwasher:
The dishwasher must be grounded. In the event of a
malfunction or breakdown, grounding will reduce the
risk of electric shock by providing a path of least
resistance for electric current. The dishwasher is
equipped with a cord having an equipment-grounding
conductor and a grounding plug. The plug must be
plugged into an appropriate outlet that is installed and
grounded in accordance with all local codes and
ordinances.
WARNING: Improper connection of the
equipment-grounding conductor can result in a risk of
electric shock. Check with a qualified electrician or
service representative if you are in doubt whether the
dishwasher is properly grounded. Do not modify the
plug provided with the dishwasher; if it will not fit the
outlet, have a proper outlet installed by a qualified
electrician.
For a permanently connected dishwasher:
The dishwasher must be connected to a grounded
metal, permanent wiring system, or an equipment-
grounding conductor must be run with the circuit
conductors and connected to the equipment-
grounding terminal or lead on the dishwasher.
SAVE THESE iNSTRUCTiONS
• Install where dishwasher is protected from the elements.
Protect against freezing to avoid possible rupture of fill valve.
Such ruptures are not covered by the warranty. See "Storing"
section for winter storage information.
• Install and level dishwasher on a floor that will hold the
weight, and in an area suitable for its size and use.
• Remove all shipping plugs from hoses and connectors (such
as the cap on the drain outlet) before installing. See
Installation Instructions for complete information.

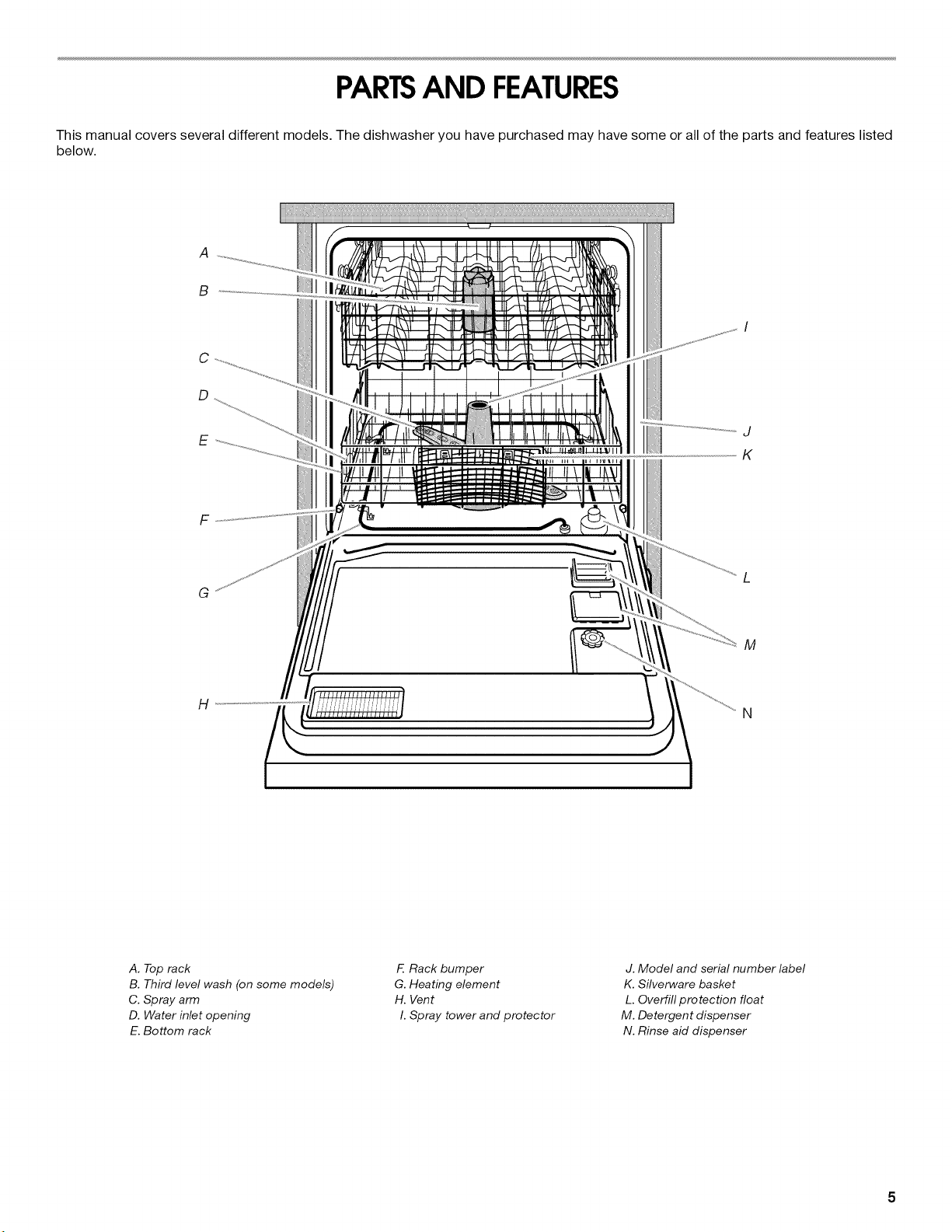

PARTSAND FEATURES
This manual covers several different models. The dishwasher you have purchased may have some or all of the parts and features listed
below.
A
B
C
D
E
G
H
J
K
M
N
A. Top rack
B. Third level wash (on some models)
C. Spray arm
D. Water inlet opening
E. Bottom rack
F. Rack bumper
G. Heating element
H. Vent
I. Spray tower and protector
J. Model and serial number label
K. Silverware basket
L. Overfill protection float
M. Detergent dispenser
N. Rinse aid dispenser
IUD4000R
DRY SELECT
I ql
NOHEAT HEATED
DRY DRY
CYCLES
NORMAL,
HEAVY
& PANS
RINSE
ONLY
RINSE
)RY
lUD6000R
CYCLES OPTIONS
@@@@ @@@
CYCLES
NORMAL,
HEAVY
POTS & PANS
DELAY HOURS 1
OFF
SE
START-UPGUIDE
Before using your dishwasher, remove all packaging materials. Read this entire Use and Care Guide. You will find important safety
information and useful operating tips.
1. Scrape large food soil and hard items (toothpicks or bones)
from dishes.
2. Properly load the dishwasher. (See "Dishwasher Loading.")
Make sure nothing keeps the spray arm(s) from spinning
freely.
3.
4. Push door firmly closed. The door latches automatically. Run
hot water at the sink nearest your dishwasher until the water
is hot. (See "Dishwasher Efficiency Tips.') Turn off water.
Add detergent and check the rinse aid dispenser. Add rinse
aid if needed. (See "Dishwasher Use.")
5. Select a drying option.
NOTE: Use No Heat Dry for the Rinse Only cycle.
6. For lUD6000R: Press the desired cycle and option
selections. (See "Dishwasher Use.") Turn the cycle control
knob to the desired cycle to start.
6

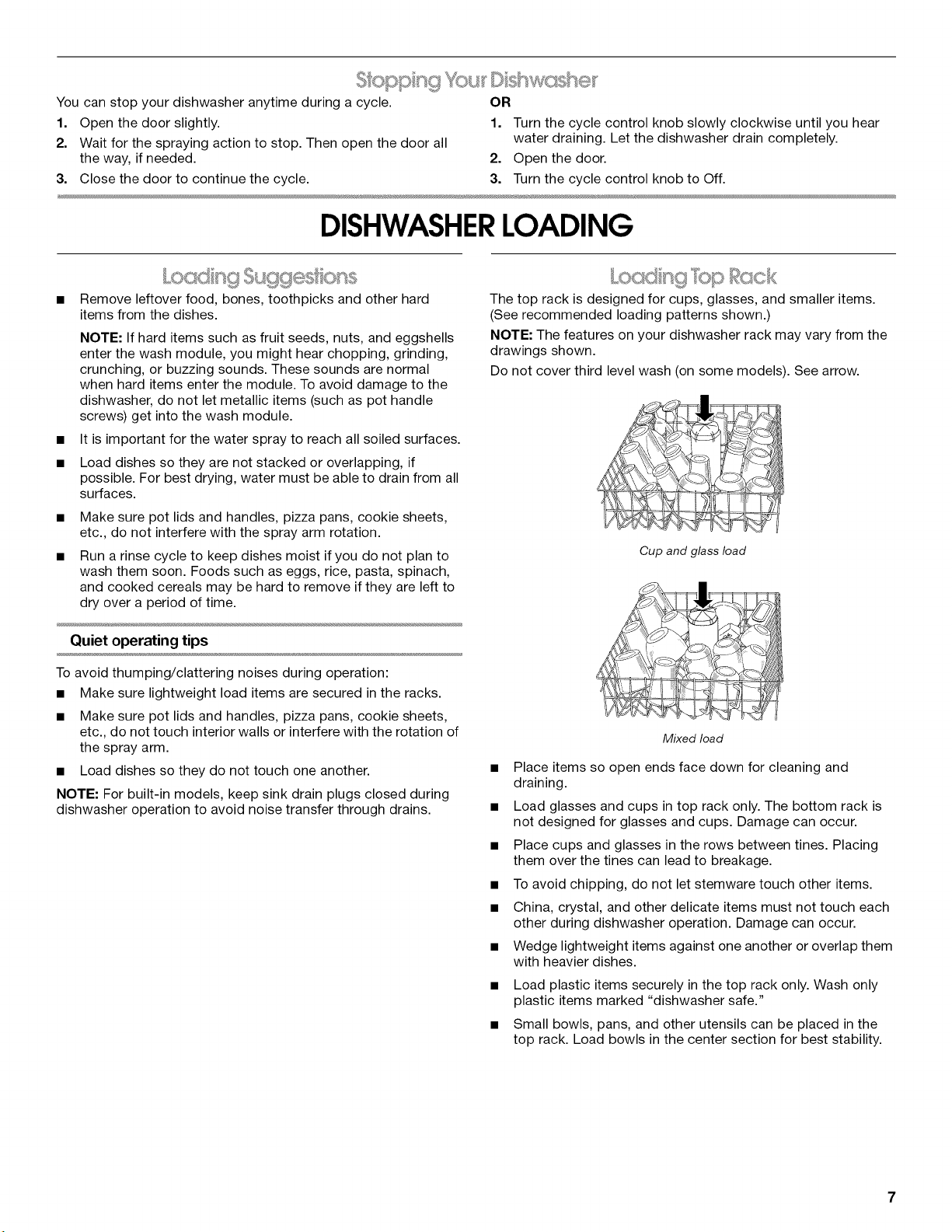

You can stop your dishwasher anytime during a cycle.
1. Open the door slightly.
2. Wait for the spraying action to stop. Then open the door all
the way, if needed.
3. Close the door to continue the cycle.
OR
1. Turn the cycle control knob slowly clockwise until you hear
water draining. Let the dishwasher drain completely.
2. Open the door.
3. Turn the cycle control knob to Off.
DISHWASHERLOADING
Remove leftover food, bones, toothpicks and other hard
items from the dishes.
NOTE: If hard items such as fruit seeds, nuts, and eggshells
enter the wash module, you might hear chopping, grinding,
crunching, or buzzing sounds. These sounds are normal
when hard items enter the module. To avoid damage to the
dishwasher, do not let metallic items (such as pot handle
screws) get into the wash module.
It is important for the water spray to reach all soiled surfaces.
Load dishes so they are not stacked or overlapping, if
possible. For best drying, water must be able to drain from all
surfaces.
Make sure pot lids and handles, pizza pans, cookie sheets,
etc., do not interfere with the spray arm rotation.
Run a rinse cycle to keep dishes moist if you do not plan to
wash them soon. Foods such as eggs, rice, pasta, spinach,
and cooked cereals may be hard to remove if they are left to
dry over a period of time.
Quiet operating tips
To avoid thumping/clattering noises during operation:
• Make sure lightweight load items are secured in the racks.
• Make sure pot lids and handles, pizza pans, cookie sheets,
etc., do not touch interior walls or interfere with the rotation of
the spray arm.
• Load dishes so they do not touch one another.
NOTE: For built-in models, keep sink drain plugs closed during
dishwasher operation to avoid noise transfer through drains.
L
The top rack is designed for cups, glasses, and smaller items.
(See recommended loading patterns shown.)
NOTE: The features on your dishwasher rack may vary from the
drawings shown.
Do not cover third level wash (on some models). See arrow.
Cup and glass load
Mixed load
• Place items so open ends face down for cleaning and
draining.
• Load glasses and cups in top rack only. The bottom rack is
not designed for glasses and cups. Damage can occur.
• Place cups and glasses in the rows between tines. Placing
them over the tines can lead to breakage.
• To avoid chipping, do not let stemware touch other items.
• China, crystal, and other delicate items must not touch each
other during dishwasher operation. Damage can occur.
• Wedge lightweight items against one another or overlap them
with heavier dishes.
Load plastic items securely in the top rack only. Wash only
plastic items marked "dishwasher safe."
Small bowls, pans, and other utensils can be placed in the
top rack. Load bowls in the center section for best stability.

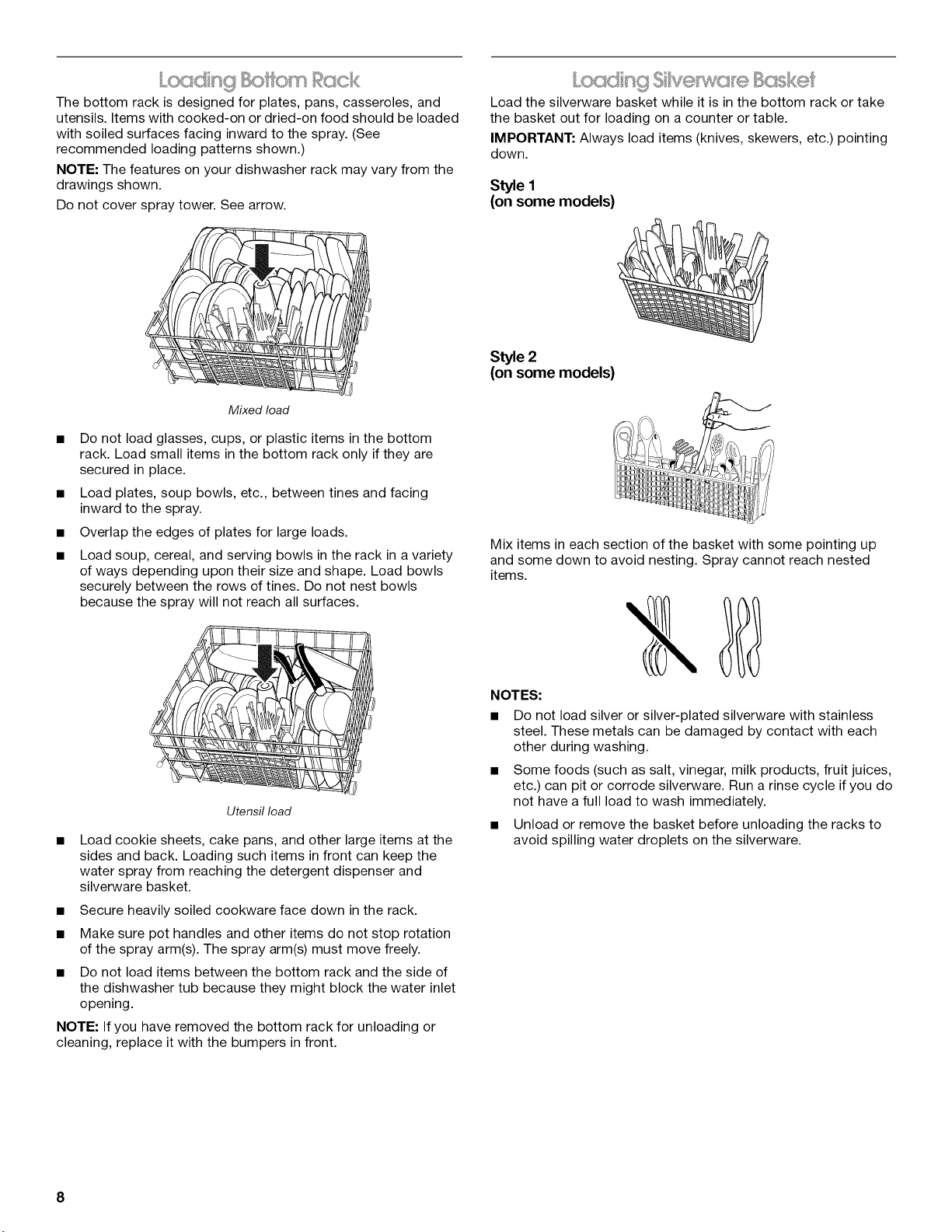

Thebottomrackisdesignedforplates,pans,casseroles,and
utensils.Itemswithcooked-onordried-onfoodshouldbeloaded
withsoiledsurfacesfacinginwardtothespray.(See
recommendedloadingpatternsshown.)
NOTE:Thefeaturesonyourdishwasherrackmayvaryfromthe
drawingsshown.
Donotcoverspraytower.Seearrow.
Mixed load
• Do not load glasses, cups, or plastic items in the bottom
rack. Load small items in the bottom rack only if they are
secured in place.
• Load plates, soup bowls, etc., between tines and facing
inward to the spray.
• Overlap the edges of plates for large loads.
• Load soup, cereal, and serving bowls in the rack in avariety
of ways depending upon their size and shape. Load bowls
securely between the rows of tines. Do not nest bowls
because the spray will not reach all surfaces.
)
Utensil load
Load cookie sheets, cake pans, and other large items at the
sides and back. Loading such items in front can keep the
water spray from reaching the detergent dispenser and
silverware basket.
• Secure heavily soiled cookware face down in the rack.
• Make sure pot handles and other items do not stop rotation
of the spray arm(s). The spray arm(s) must move freely.
• Do not load items between the bottom rack and the side of
the dishwasher tub because they might block the water inlet
opening.
NOTE: If you have removed the bottom rack for unloading or
cleaning, replace it with the bumpers in front.
Load the silverware basket while it is in the bottom rack or take
the basket out for loading on a counter or table.
IMPORTANT: Always load items (knives, skewers, etc.) pointing
down.
Style 1
(on some models)
Style 2
(on some models)
Mix items in each section of the basket with some pointing up
and some down to avoid nesting. Spray cannot reach nested
items.
NOTES:
Do not load silver or silver-plated silverware with stainless
steel. These metals can be damaged by contact with each
other during washing.
Some foods (such as salt, vinegar, milk products, fruit juices,
etc.) can pit or corrode silverware. Run a rinse cycle if you do
not have a full load to wash immediately.
Unload or remove the basket before unloading the racks to
avoid spilling water droplets on the silverware.
8
DISHWASHERUSE
The detergent dispenser has 2 sections. The Ire-Wash section
empties detergent into the dishwasher when you close the door. Where to fill
B C D
Top of 3rd step (9 tsp or 45 mL)
A. Cover
B. Main Wash section
C. Cover latch
D. Ire-Wash section
The larger Main Wash section automatically empties detergent
into the dishwasher during the main wash. (See the "Cycle
Selection Charts.")
• Use automatic dishwashing detergent only. Other detergents
can produce excessive suds that can overflow out of the
dishwasher and reduce washing performance.
• Add detergent just before starting a cycle.
• Store tightly closed detergent in a cool, dry place. Fresh
automatic dishwasher detergent results in better cleaning.
NOTE: Do not use detergent if you have selected a rinse cycle.
Filling the dispenser
1. If the dispenser cover is closed, open the cover by pushing
the cover latch.
2. Fill the Main Wash section with detergent. See "How much
detergent to use."
3. Fill the Pre-Wash section if needed. (See "Cycle Selection
Charts.")
4. Close the dispenser cover.
The cover will open during the cycle to dispense the detergent.
How much detergent to use
• The amount of detergent to use depends on the hardness of
your water and the type of detergent. If you use too little,
dishes won't be clean. Ifyou use too much in soft water,
glassware will etch.
• Water hardness can change over a period of time. Find out
your water's hardness by asking your local water department,
water softener company, or county extension agent.
Top of 2nd step (6 tsp or 30 mL)
Top of 1st step (3 tsp or 15 mL)
Soft to Medium Water (0-6 grains per U.S. gallon)
[typical water softener water and some city water]
Soil Level Main Wash Pre-Wash
Lightly soiled/Ire- 3 tsp (15 mL) 3 tsp (15 mL)
rinsed dish loads [top of 1st step] [top of 1st step]
Normally soiled 6 tsp (30 mL) 6 tsp (30 mL)
dish loads [top of 2nd step] [top of 2nd step]
Heavily soiled 9 tsp (45 mL) 6 tsp (30 mL)
dish loads [top of 3rd step] [top of 2nd step]
Medium to Hard Water (7-12 grains per U.S. gallon)
[well water and some city water]
Soil Level Main Wash Pre-Wash
All soil types 9tsp (45 mL) 6tsp (30 mL)
[top of 3rd step] [top of 2rid step]
NOTE: Fill amounts shown are for standard 3owdered detergent.
Amounts may vary if you use liquid or concentrated powdered
detergent. Tablet detergents should be placed in the main wash
section of the detergent dispenser with the cover closed. Follow
instructions on the package when using liquid dishwasher
detergent, concentrated powdered detergent or tablet detergent.
IMPORTANT: See "Cycle Selection Charts" for which detergent
dispenser sections to use with each cycle.
Rinseaidskeepwaterfromformingdropletsthatcandryas
spotsorstreaks.Theyalsoimprovedryingbyallowingwaterto
drainoffofthedishesduringthefinalrinsebyreleasingasmall
amountoftherinseaidintotherinsewater.Yourdishwasheris
designedtousealiquidrinseaid.Donotuseasolidorbar-type
rinseaid.
Checking the dispenser
Check the center of the fill indicatorcap. Clear means itneeds
filling.
Or you can remove the fill indicator cap. If an "E" is visible, the
dispenser is empty.
Filling the dispenser
The rinse aid dispenser holds 6 oz (175 mL) of rinse aid. Under
normal conditions, this will last for about 3 months. You do not
have to wait until the dispenser is empty to refill it. Try to keep it
full, but be sure not to overfill it.
1. Make sure the dishwasher door is completely open.
2. Remove the fill indicator cap.
3. Add rinse aid. Fill to the smallest opening in the lower part of
the dispenser. Overfilling can cause the rinse aid to leak out,
and could cause oversudsing.
4. Clean up any spilled rinse aid with a damp cloth.
5. Replace the fill indicator cap. Close tightly.
Hot water dissolves and activates the dishwashing detergent.
Hot water also dissolves grease on dishes and helps glasses dry
spot-free. For best dishwashing results, water should be 120°F
(49°C) as it enters the dishwasher. Loads may not wash as well if
the water temperature is too low. Water that is too hot can make
some soils harder to remove and cause certain detergent
ingredients not to function. If your water heater is located far from
the dishwasher, it may be necessary to run the hot water at the
faucet closest to the dishwasher to minimize the amount of cold
water in the water line.
To check water temperature
1. Run hot water at the faucet closest to your dishwasher for at
least 1 minute.
2. Place a candy or meat thermometer in a glass measuring
cup.
3.
Check the temperature on the thermometer as the water is
running into the cup.
Additional efficiency tips
Use a delay feature (on some models) to run your dishwasher
during oft-peak hours. Local utilities recommend avoiding
heavy usage of energy at certain times of day.
During the summer, run your dishwasher at night. This
reduces daytime heat buildup in the kitchen.
Use the energy-saving dry option whenever possible. Allow
longer drying times (overnight) when using these options. Use
a rinse aid to improve drying.
Use cycles or options that add extra heat to the wash or rinse
portion of the cycle only when needed.
Run your dishwasher with full loads. Run a rinse cycle after
meals until the dishwasher is full.
If your home is equipped with a water softener, you may want
to avoid starting the dishwasher during the regeneration of
the softener, since this may contribute to poor wash
performance.
For Series 4000:
Turn thecyclecontrolknob to thedesiredcycle.Ifthedoor is
latched,you willhearthecyclesstartand stop asthe cycle
controlknob passes each cyclemark.Thisisnormaland does
nothurtthe dishwasher.Ifyou prefer,you can setthecycle
controlknob withthedoor unlatched.
For Series 6000:
Press the desired cycle. Turn the cycle control knob to the
desired cycle. If the door is latched, you will hear the cycles start
and stop as the cycle control knob passes each cycle mark. This
is normal and does not hurt the dishwasher. If you prefer, you can
set the cycle control knob with the door unlatched.
To use Rinse Only, press HEAVY or NORMAL and turn the cycle
control knob to Rinse Only.
10
A "O" shows what steps are in each cycle.
Water usage is shown in U.S. gallons/liters.
These models meet the ENERGY STAR®guidelines for energy
efficiency.
Cycle time includes dry time.
Pots & Pans
Use this cycle for hard-to-clean, heavily soiled pots, pans,
casseroles, and regular tableware.
Use both detergent dispenser sections.
Wash Rinse Rinse Main Rinse Final Dry Time Water
Wash Rinse (rain) Usage
(gal/L)
• • • • • • • 98 8.6/32.7
Heavy Plus
Use this cycle for loads with heavy food soils and lightly
baked-on or dried-on food.
Use both detergent dispenser sections.
Wash Rinse Rinse Main Rinse Final Dry Time Water
Wash Rinse (rain) Usage
(gal/L)
• • • • • • • 98 8.6/32.7
Heavy
Use this cycle for loads with heavyfood soil.
Use both detergent dispenser sections.
Wash Rinse Rinse Main Rinse Final Dry Time Water
Wash Rinse (rain) Usage
(gal/L)
• • • • • • 90 7.2/27.2
Normal
Use this cycle for loads with normal amounts of food soil. (The
energy-usage label is based on this cycle.)
Use both detergent dispenser sections.
Wash Rinse Rinse Main Rinse Final Dry Time Water
Wash Rinse (rain) Usage
(gal/L)
• • • • • 85 5.7/21.8
Rinse Only
Use this cycle for rinsing dishes, glasses, and silverware that will
not be washed right away.
Do not use detergent with this cycle.
Wash
Rinse Rinse Main Rinse Final Dry Time Water
Wash Rinse (rain) Usage
(gal/L)
• • 20 2.9/10.9
You can cancela cycleatany time.
1. Turnthecyclecontrolknob slowlyclockwiseuntilyou hear
waterdraining.Letthedishwasherdraincompletely.
2. Open the doon
3. Turnthecyclecontrolknob toOff.
You can change a cycle anytime during a cycle.
1. Lift the door latch to stop the cycle.
2. Turn the cycle control knob clockwise.
3. Check the detergent dispensers. They must be filled properly
for the new cycle.
NOTE: Turning the cycle control knob can cause the covered
detergent dispenser section to open and release the
detergent. Check the covered section if the cycle uses
detergent in both sections.
4. Close the door firmly until it latches. The dishwasher starts a
new cycle.
Aadng g (s
You can add an item anytime before the main wash starts, or the
cycle control knob reaches Normal.
1. Lift up the door latch to stop the cycle. Wait for the spraying
action to stop before opening the door.
2. Open the door and add the item.
3. Close the door, but do not latch it. Wait 30 seconds for the air
in the dishwasher to warm up. This reduces the amount of
moisture escaping from the vent when restarting a cycle.
4. Close the door firmly until it latches. The dishwasher resumes
the cycle.
11
You can change an option anytime before the selected option
begins. For example, you can press an unheated drying option
anytime before drying begins.
No Heat Dry
Select this energy-saving option to dry without heat. No heat
drying is useful when loads contain plastic dinnerware that may
be sensitive to high temperatures.
The dishes take longer to dry, and some spotting can occur. For
best drying, use a liquid rinse aid. Some items (such as plastics)
may need towel drying.
NOTE: The dishwasher automatically heats the air in the
dishwasher during the "dry" portion of the cycle unless you
select No Heat Dry.
Heated Dry
Select this option to dry dishes with heated air. For best drying
results, use a liquid rinse aid and heated drying.
NOTE: Heated Dry is an option with all cycles except Rinse Only.
Hi-Temp Boost (on some models)
Select this option to add extra heat to the water in the Heavy
wash or Normal wash cycles. This helps remove food soil.
Reset Options
Select this option to change an option setting. You can change
option settings anytime during a cycle as long as the cycle has
not passed the point where the option is used. For example, you
can press No Heat Dry anytime before the cycle control knob
reaches Dry.
1. Press RESET OPTIONS.
2. Press 1 or more options.
Delay Hours (on some models)
Use Delay Hours to run your dishwasher at a later time or during
off-peak hours. You can add items to the load anytime during the
delay countdown. After adding items, close the door firmly until it
latches. The delay countdown will not continue if the door is not
latched.
To delay the start
1. Close the door.
2. Select a wash cycle and option(s).
3. Turn the cycle control knob clockwise to the number of hours
you want the dishwasher to delay the start.
NOTES:
• To cancel the delay, turn the cycle control knob to the desired
cycle.
• Rinse Only and Normal wash cycles cannot be delayed.
During drying, you can see steam escaping through the vent at
the upper left corner of the door. This is normal as the heat dries
your dishes.
rm%
I. • •
IMPORTANT: The vapor is hot. Do not touch the vent
during drying.
The overfill protection float (in the front right corner of the
dishwasher tub) keeps the dishwasher from overfilling. It must be
in place for the dishwasher to operate.
Check under the float for objects that may keep the protector
from moving up or down.
12
WASHING SPECIALITEMS
If you have doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.
Material Dishwasher Safe?/Comments Material Dishwasher Safe?/Comments
Aluminum Yes Pewter, Brass,
High water temperature and detergents Bronze
can affect finish of anodized aluminum.
Disposable No Disposable
Aluminum Do not wash throwaway aluminum pans Plastics
in the dishwasher. These might shift
during washing and transfer black marks
to dishes and other items.
Bottles and Cans
Cast Iron
No
Wash bottles and cans by hand. Labels
attached with glue can loosen and clog
the spray arms or pump and reduce
washing performance.
No
Seasoning will be removed, and iron will
rust.
China/
Stoneware
Yes
Always check manufacturer's
recommendations before washing.
Antique, hand-painted, or over-the-glaze
patterns may fade. Gold leaf can discolor
or fade.
Crystal
Gold
Yes
Always check manufacturer's
recommendations before washing. Some
types of leaded crystal can etch with
repeated washing.
No
Gold-colored flatware will discolor.
Glass
Hollow-Handle
Knives
Yes
Milk glass yellows with repeated
dishwasher washing.
No
Handles of some knives are attached to
the blade with adhesives which can
loosen if washed in the dishwasher.
Plastics
Stainless Steel
No
High water temperatures and detergent
can discolor or pit the finish.
No
Cannot withstand high water
temperatures and detergents.
Yes
Always check manufacturer's
recommendations before washing.
Plastics vary in their capacity to
withstand high temperatures and
detergents. Load plastics in top rack
only.
Yes
Run a rinse cycle if not washing
immediately. Prolonged contact with
food containing salt, vinegar, milk
products, or fruit juice can damage
finish.
Sterling Silver or
Silver Plate
Yes
Run a rinse cycle if not washing
immediately. Prolonged contact with
food containing salt, acid, or sulfide
(eggs, mayonnaise, and seafood) can
damage finish.
Tin No
Can rust.
Wooden Ware No
Wash by hand. Always check
manufacturer's instructions before
washing. Untreated wood can warp,
crack, or lose its finish.
13
DISHWASHERCARE
Cleaning the exterior
In most cases, regular use of a soft, damp cloth or sponge and a
mild detergent is all that is necessary to keep the outside of your
dishwasher looking nice and clean. If your dishwasher has a
stainless steel exterior, a stainless steel cleaner is recommended.
4. Replace the bottom rack with the rack bumpers facing the
door.
NOTE: Do not clean the dishwasher interior until it has cooled.
Check the drain air gap anytime your dishwasher isn't draining
well.
Some state or local plumbing codes require the addition of a
drain air gap between a built-in dishwasher and the home drain
system. If a drain is clogged, the drain air gap protects your
dishwasher from water backing up into it.
Cleaning the interior
Hard water minerals can cause a white film to build up on the
inside surfaces, especially just beneath the door area.
Do not clean the dishwasher interior until it has cooled. You may
want to wear rubber gloves. Do not use any type of cleanser
other than dishwasher detergent because it may cause foaming
or sudsing.
To clean interior
Make a paste with powdered dishwasher detergent on a damp
sponge and clean.
OR
Use liquid automatic dishwasher detergent and clean with a
damp sponge.
OR
See the vinegar rinse procedure in "Spotting and filming on
dishes" in "Troubleshooting."
NOTE: Run a normal cycle with detergent after cleaning the
interior.
The drain air gap is usually located on top of the sink or
countertop near the dishwasher. To order a drain air gap, contact
your local dealer; or call us or your nearest designated service
center and ask for Part Number 300096. For more information,
see "Assistance or Service."
NOTE: The drain air gap is an external plumbing device that is
not part of your dishwasher. The warranty provided with your
dishwasher does not cover service costs directly associated with
the cleaning or repair of the external drain air gap.
To clean the drain air gap
Clean the drain air gap periodically to ensure proper drainage of
your dishwasher. Follow the cleaning instructions provided by the
manufacturer. With most types, you lift off the chrome cover.
Unscrew the plastic cap. Then check for any soil buildup. Clean if
necessary.
The filter system requires periodic cleaning as needed.
To clean screen
1. Wait at least 20 minutes after a cycle for the heating element
to cool down.
2. Unload and slide the bottom rack forward. (Remove bottom
rack if necessary to reach filter screen.)
3. Remove collected particles from the screen with your fingers
or a paper towel.
Storing for the summer
Protect your dishwasher during the summer months by turning
off the water supply and power supply to the dishwasher.
Winterizing your dishwasher
Protect your dishwasher and home against water damage due to
freezing water lines. If your dishwasher is left in a seasonal
dwelling or could be exposed to near freezing temperatures, have
your dishwasher winterized by authorized service personnel.
14
TROUBLESHOOTING
First try the solutions suggested here and possibly avoid the cost of a service call...
Dishwasher isnot operating properly Dishes are not completely clean
• Dishwasher does not run or stops during a cycle
Is the door closed tightly and latched?
Is the right cycle selected? Refer to the "Cycle Selection
Charts."
Is there power to the dishwasher? Has a household fuse
blown, or has a circuit breaker tripped? Replace the fuse or
reset the circuit breaker. If the problem continues, call an
electrician.
Has the motor stopped due to an overload? The motor
automatically resets itself within a few minutes. If it does not
restart, call for service.
Is the water shutoff valve (if installed) turned on?
• Dishwasher will not fill
Is the overfill protection float able to move up and down
freely? Press down to release.
• Water remains in the dishwasher

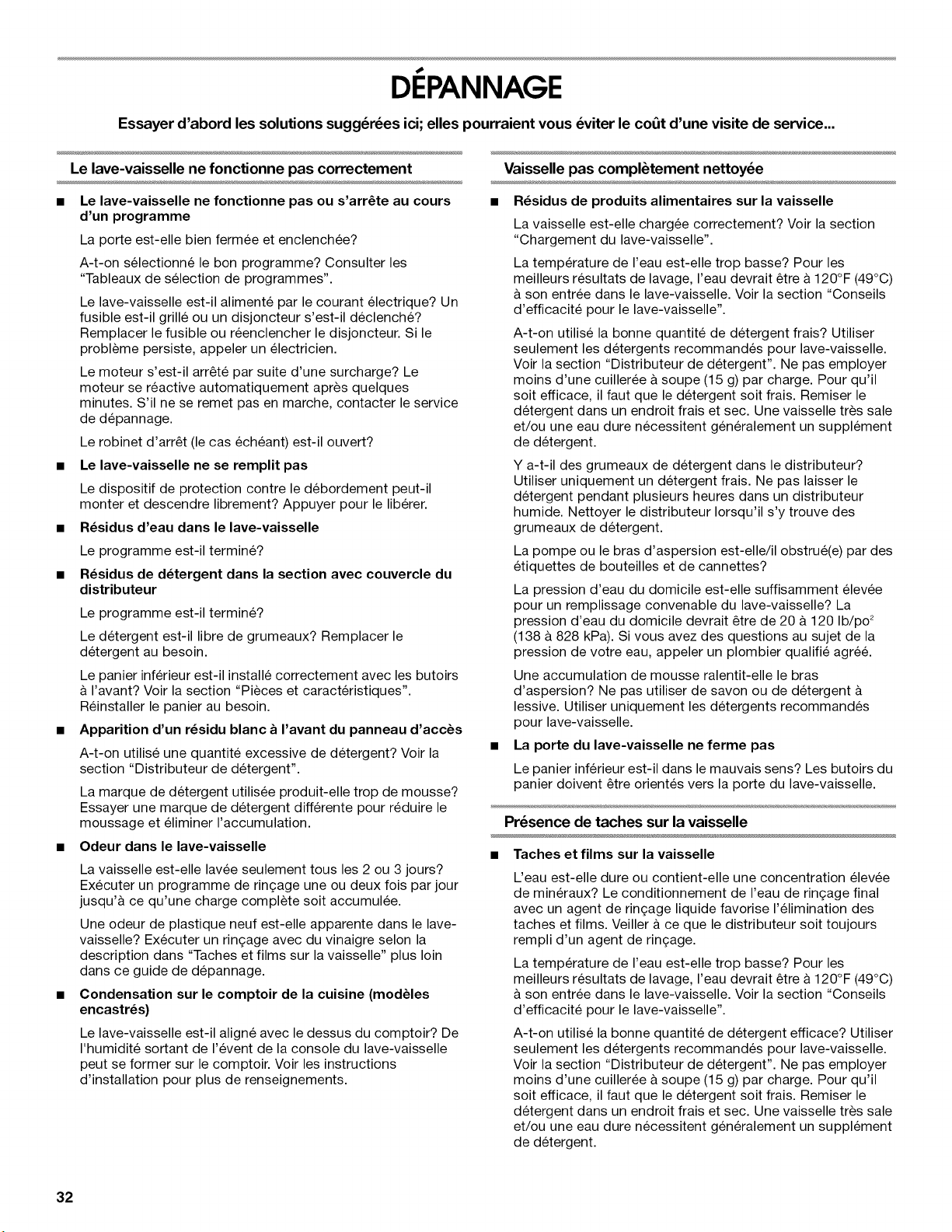

Is the cycle complete?
• Detergent remains in the covered section of the
dispenser
Is the cycle complete?
Is the detergent lump-free? Replace detergent if necessary.
Is the bottom rack installed properly with the bumpers in the
front? Refer to the "Parts and Features" section. Reinstall the
rack if necessary.
• White residue on the front of the access panel
Was too much detergent used? Refer to the "Detergent
Dispenser" section.
Is the brand of detergent making excess foam? Try a different
brand to reduce foaming and eliminate buildup.
• Odor in the dishwasher
Are dishes washed only every 2 or 3 days? Run a rinse cycle
once or twice a day until you have a full load.
Does the dishwasher have a new plastic smell? Run a vinegar
rinse as described in "Spotting and filming on dishes" later in
this Troubleshooting guide.
• Condensation on the kitchen counter (built-in models)
Is the dishwasher aligned with the countertop? Moisture from
the vent in the dishwasher console can form on the counter.
Refer to the Installation Instructions for more information.
• Food soil left on the dishes
Is the dishwasher loaded correctly? Refer to the "Dishwasher
Loading" section.
Is the water temperature too low? For best dishwashing
results, water should be 120°F (49°C) as it enters the
dishwasher. Refer to the "Dishwasher Efficiency
Tips" section.
Did you use the correct amount of fresh detergent? Use
recommended dishwasher detergents only. Refer to the
"Detergent Dispenser" section. Do not use less than 1 tb
(15 g) per load. Detergent must be fresh to be effective. Store
detergent in a cool, dry area. Heavy soil and/or hard water
generally require extra detergent.
Is detergent caked in dispenser? Use fresh detergent only. Do
not allow detergent to sit for several hours in a wet dispenser.
Clean dispenser when caked detergent is present.
Is the pump or spray arm clogged by labels from bottles and
cans?
Is the home water pressure high enough for proper
dishwasher filling? Home water pressure should be 20 to
120 psi (138 to 828 kPa) for proper dishwasher fill. If you have
questions about your water pressure, call a licensed, qualified
plumber.
Are high suds slowing the wash arm? Do not use soap or
laundry detergents. Use recommended dishwasher
detergents only.
Dishwasher door will not close
Is the bottom rack in backward? The rack bumpers must face
the dishwasher door.
Spots and stains on dishes
Spotting and filming on dishes
Is your water hard or is there a high mineral content in your
water? Conditioning the final rinse water with a liquid rinse
aid helps eliminate spotting and filming. Keep the rinse aid
dispenser filled.
Is the water temperature too low? For best dishwashing
results, water should be 120°F (49°C) as it enters the
dishwasher. Refer to the "Dishwasher Efficiency
Tips" section.
15
Did you use the correct amount of effective detergent? Use
recommended dishwasher detergents only. Refer to the
"Detergent Dispenser" section. Do not use less than 1 tb
(15 g) per load. Detergent must be fresh to be effective. Store
detergent in a cool, dry area. Heavy soil and/or hard water
generally require extra detergent.
Is the home water pressure high enough for proper
dishwasher filling? Home water pressure should be 20 to
120 psi (138 to 828 kPa) for proper dishwasher fill. Ifyou have
questions about your water pressure, call a licensed, qualified
plumber.
NOTE: To remove spots and film from dishes, try a white
vinegar rinse. This procedure is intended for occasional use
only. Vinegar is an acid, and using it too often could damage
your dishwasher.
1. Wash and rinse dishes. Use an air-dry or an energy-
saving dry option. Remove all silverware or metal items.
2. Put 2 cups (500 mL) white vinegar in a glass or
dishwasher-safe measuring cup on the bottom rack.
3. Run the dishwasher through a complete washing cycle
using an air-dry or an energy-saving dry option. Do not
use detergent. Vinegar will mix with the wash water.
Silica film or etching (silica film is a milky, rainbow-
colored deposit; etching is a cloudy film)
Sometimes there is a water/chemical reaction with certain
types of glassware. This is usually caused by some
combination of soft or softened water, alkaline washing
solutions, insufficient rinsing, overloading the dishwasher,
and the heat of drying. It might not be possible to avoid the
problem, except by hand washing.
Toslow this process use a minimum amount of detergent but
not less than 1 tb (15 g) per load. Use a liquid rinse aid and
underload the dishwasher to allow thorough rinsing. Silica
film and etching are permanent and cannot be removed. Do
not use heated drying.
White spots on cookware with nonstick finish
Has the dishwasher detergent removed cookware
seasoning? Reseason cookware after washing in the
dishwasher.
• Brown stains on dishes and dishwasher interior
Does your water have high iron content? Rewash dishes
using 1-3 tsp (5-15 mL) of citric acid crystals added to the
covered section of the detergent dispenser. Do not use
detergent. Follow with a normal wash cycle with detergent. If
treatment is needed more often than every other month, the
installation of an iron removal unit is recommended.
Black or gray marks on dishes
Are aluminum items rubbing dishes during washing?
Disposable aluminum items can break down in the
dishwasher and cause marking. Hand wash these items.
Remove aluminum markings by using a mild abrasive cleaner.
Orange stains on plastic dishes or dishwasher interior
Are large amounts of tomato-based foods on dishes placed
in the dishwasher? Stains can gradually fade over time.
Regular use of heated drying will slow fading. Stains will not
affect dishwasher performance. Regular use of a rinse cycle
and an air-dry or energy-saving dry option will reduce the
likelihood of staining.
Dishes do not dry completely
• Dishes are not dry
Did you load your dishwasher to allow proper water
drainage? Do not overload. Refer to the "Dishwasher
Loading" section. Use a liquid rinse aid to speed drying.
Are the plastics wet? Plastics often need towel drying.
Is the rinse aid dispenser empty? Refer to the "Rinse Aid
Dispenser" section.
Did you use an air-dry or energy-saving dry option? Use a
heated drying option for dryer dishes.
Dishes are damaged during a cycle
Chipping of dishes
Did you load the dishwasher properly? Load the dishes and
glasses so they are stable and do not strike together from
washing action. Minimize chipping by moving the rack in and
out slowly.
NOTE: Antiques, feather-edged crystal, and similar types of
china and glassware might be too delicate for automatic
dishwashing. Wash by hand.
Noises
• Grinding, grating, crunching or buzzing sounds
A hard object has entered the wash module (on some
models). When the object is ground up, the sound should
stop. If the noise persists after a complete cycle, call for
service.
16

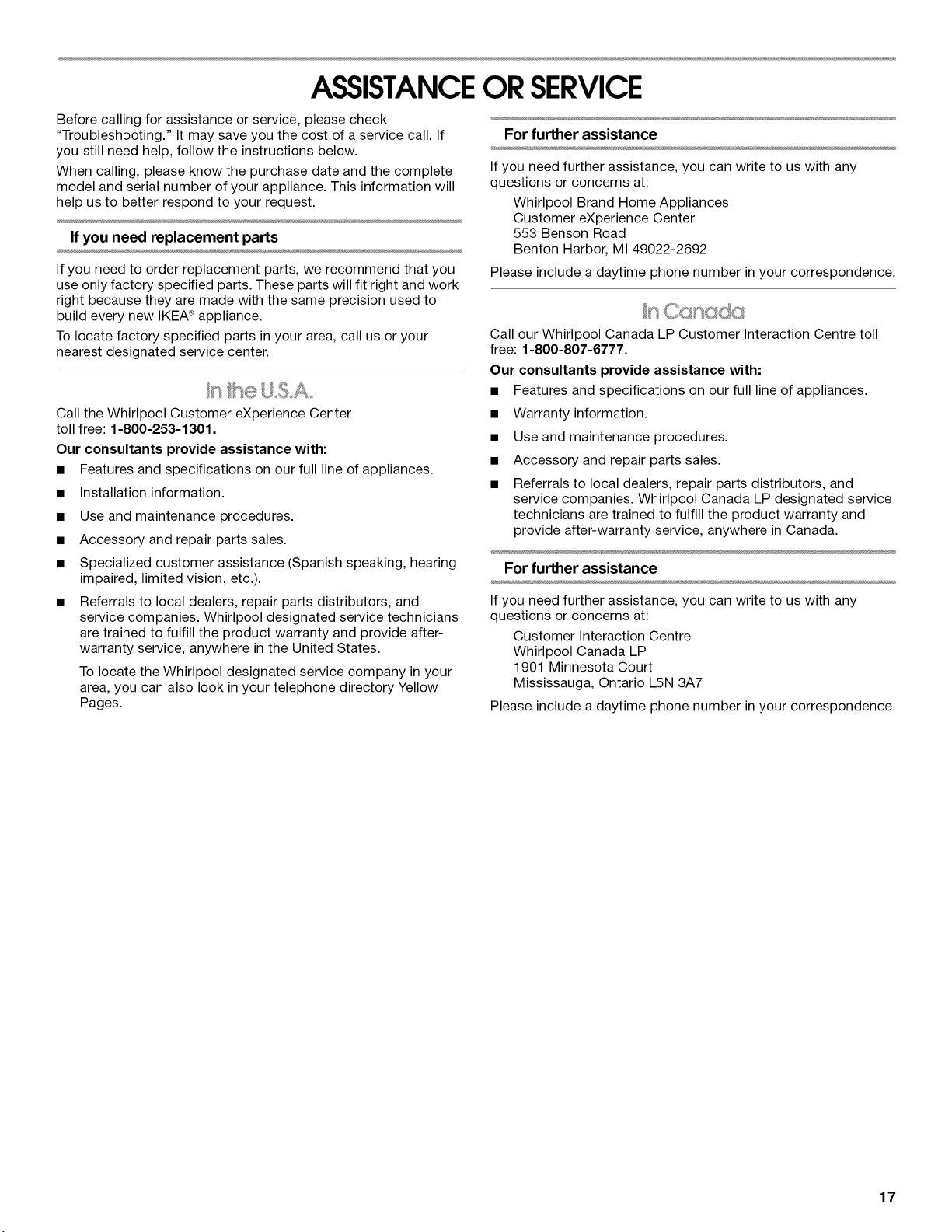

ASSISTANCEOR SERVICE
Before calling for assistance or service, please check
"Troubleshooting." It may save you the cost of a service call. If
you still need help, follow the instructions below.
When calling, please know the purchase date and the complete
model and serial number of your appliance. This information will
help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you
use only factory specified parts. These parts will fit right and work
right because they are made with the same precision used to
build every new IKEA®appliance.
To locate factory specified parts in your area, call us or your
nearest designated service center.
Call the Whirlpool Customer eXperience Center
toll free: 1-800-253-1301.
Our consultants provide assistance with:
• Features and specifications on our full line of appliances.
• Installation information.
• Use and maintenance procedures.
• Accessory and repair parts sales.
• Specialized customer assistance (Spanish speaking, hearing
impaired, limited vision, etc.).
• Referrals to local dealers, repair parts distributors, and
service companies. Whirlpool designated service technicians
are trained to fulfill the product warranty and provide after-
warranty service, anywhere in the United States.
To locate the Whirlpool designated service company inyour
area, you can also look in your telephone directory Yellow
Pages.
For further assistance
If you need further assistance, you can write to us with any
questions or concerns at:
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Please include a daytime phone number in your correspondence.
Call our Whirlpool Canada LP Customer Interaction Centre toll
free: 1-800-807-6777.
Our consultants provide assistance with:
• Features and specifications on our full line of appliances.
• Warranty information.
• Use and maintenance procedures.
• Accessory and repair parts sales.
• Referrals to local dealers, repair parts distributors, and
service companies. Whirlpool Canada LP designated service
technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to us with any
questions or concerns at:
Customer Interaction Centre
Whirlpool Canada LP
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Please include a daytime phone number in your correspondence.
17
WHIRLPOOLCORPORATIONMAJOR APPLIANCEWARRANTY
ONE YEAR LIMITED WARRANTY
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or
furnished with the product, Whirlpool Corporation or Whirlpool Canada LP (hereafter "Whirlpool") will pay for Factory Specified Parts
and repair labor to correct defects in materials or workmanship. Service must be provided by a Whirlpool designated service company.
This limited warranty applies only when the major appliance is used in the country in which it was purchased.
ITEMS WHIRLPOOL WILL NOT PAY FOR
1. Service calls to correct the installation of your major appliance, to instruct you how to use your major appliance, to replace or repair
house fuses or to correct house wiring or plumbing.
2. Service calls to repair or replace appliance light bulbs, air filters or water filters. Those consumable parts are excluded from warranty
coverage.
3. Repairs when your major appliance is used for other than normal, single-family household use.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in
accordance with electrical or plumbing codes, or use of products not approved by Whirlpool.
5. Any food loss due to refrigerator or freezer product failures.
6. Replacement parts or repair labor costs for units operated outside the United States or Canada.
7. Pickup and delivery. This major appliance is designed to be repaired in the home.
8. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
9. Expenses for travel and transportation for product service in remote locations.
10. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with
published installation instructions.
11. Replacement parts or repair labor costs when the major appliance is used in a country other than the country in which it was
purchased.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED
HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,
ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. WHIRLPOOL SHALL NOT BE LIABLE FOR
INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF
MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES
YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE OR PROVINCE
TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Whirlpool dealer to determine if
another warranty applies.
If you need service, first see the "Troubleshooting" section of the Use & Care Guide. After checking "Troubleshooting," additional help
can be found by checking the "Assistance or Service" section or by calling Whirlpool. In the U.S.A., call 1-800-253-1301. In Canada,
call 1-800-807-6777. 12/o5
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your major appliance
to better help you obtain assistance or service if you ever need it.
You will need to know your complete model number and serial
number. You can find this information on the model and serial
number label located on the product.
Dealer name
Address
Phone number
Model number
Serial number
Purchase date
18
19
SECURITEDULAVE-VAISSELLE
Votre securite et celle des autres est tres importante.
Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securite et de vous y conformer.
Voici le symbole d'alerte de securit&
Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous
et &d'autres.
Tous les messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient •
Risque possible de d_cbs ou de blessure grave si vous ne
suivez pas imm_diatement les instructions.
Risque possible de d_cbs ou de blessure grave si vous
ne suivez pas les instructions.
Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
IMPORTANTES INSTRUCTIONS DE SI_CURITI_
AVERTISSEMENT : Lors de I'utilisation du lave-vaisselle, suivre les precautions el6mentaires dont les suivantes •
m Lire la totalite des instructions avant d'utiliser le
lave-vaisselle.
m N'utiliser le lave-vaisselle que pour laver la vaisselle.
[] Utiliser les detersifs ou agents de rin£_agerecommandes
pour lave-vaisselle et les garder hors de la portee des
enfants.
[] Lorsque vous chargez le lave-vaisselle :
1) Placer les objets coupants de fa£_onqu'ils ne puissent
endommager le joint de la porte; et
2) Placer les couteaux le manche vers le haut de fagon &ne
pas vous couper.
[] Ne pas laver d'articles en plastique & moins qu'ils ne soient
marques "Peut aller au lave-vaisselle" ou I'equivalent. Si
I'article ne porte aucune indication, verifier aupres du
fabricant.
[] Ne pas toucher I'el6ment chauffant pendant le
fonctionnement ou immediatement apres.
[] Ne pas faire fonctionner le lave-vaisselle si tousles
panneaux de I'enceinte ne sont pas en place.
[] Ne pas jouer avec les commandes.
[] Ne pas abuser, vous asseoir ni monter sur la porte,
le couvercle ou les paniers du lave-vaisselle.
[] Pour eviter tout risque d'accident, ne pas laisser les
enfants jouer dans ou sur le lave-vaisselle.
[] Sous certaines conditions, de I'hydrogene peut se former
dans un reseau d'eau chaude inutilise depuis deux
semaines ou plus. L'HYDROG#NE EST UN GAZ
EXPLOSIBLE. Si le systeme d'eau chaude n'a pas et6
utilise depuis un certain temps, laisser couler I'eau chaude
des robinets pendant quelques minutes avant de faire
fonctionner le lave-vaisselle. Cette mesure permettra &
I'hydrogene de s'evaporer. Ce gaz etant inflammable, ne
pas fumer ni utiliser de flamme nue pendant cette periode.
[] Enlever la porte ou le couvercle du compartiment de lavage
Iorsque vous remplacez ou mettez au rebut un vieux
lave-vaisselle.
CONSERVEZ CES INSTRUCTIONS
20
Risque de basculement
Ne pas utiliser le lave=vaisselle jusqu'a ce qu'il soit
compl_tement installS.
Ne pas appuyer sur la porte ouverte.
Le non=respect de ces instructions peut causer des
blessures graves ou des coupures.
Risque de choc _lectrique
Relier le lave=vaisselle a la terre d'une m_thode
_lectrique.
Brancher le fil reli_ a la terre au connecteur vert reli_
la terre dans la bo_te de la borne.
Ne pas utiliser un c&ble de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
• Installer le lave-vaisselle dans un endroit & I'abri des
intemperies. Proteger I'appareil contre le gel pour eviter une
rupture possible du robinet de remplissage. De telles ruptures
ne sont pas couvertes par la garantie. Voir la section
"Remisage" pour la preparation du remisage en hiver.
• Installer et niveler le lave-vaisselle sur un plancher qui pourra
en supporter le poids, et dans un espace convenable pour
ses dimensions et son utilisation.
Enlever tousles bouchons d'expedition des tuyaux et des
raccords (tel que le capuchon sur I'ouverture de vidange)
avant I'installation. Voir les instructions d'installation pour des
renseignements complets.
iNSTRUCTiONS DE MISE A LA TERRE
m Pour un lave=vaisselle tell6 & la terre, branch6 avec
un cordon :
Le lave-vaisselle doit _tre relie &la terre. En cas d'un
mauvais fonctionnement ou d'une panne, la raise & terre
reduira le risque d'un choc electrique en fournissant le
moins de resistance pour le courant electrique. Le lave-
vaisselle est equipe d'un cordon avec un conducteur
pour relier les appareils & la terre. La fiche doit _tre
branchee sur une prise appropriee, installee et reliee & la
terre conformement aux codes et r6glements Iocaux.
AVERTiSSEIVlENT " La connexion incorrecte
du conducteur pour relier les appareils & la terre peut
causer le risque de choc electrique. Verifier avec un
electricien competent ou un representant de service si
vous avez des doutes si le lave-vaisselle est
correctement relie& la terre. Ne pas modifier la fiche
fournie avec le lave-vaisselle; si elle n'entre pas dans la
prise, faire installer une prise appropriee par un
electricien competent.
I Pour un lave-vaisselle branch_ en permanence :
Le lave-vaisselle doit 6tre branche & un systeme
d'installation electrique permanent en metal relie& la
terre, ou un conducteur pour relier les appareils doit 6tre
relie avec les conducteurs du circuit et branche & une
borne pour relier les appareils & la terre ou au cordon
d'alimentation electrique avec le lave-vaisselle.
CONSERVEZ CES iNSTRUCTiONS
21
PIECESETCARACTERISTIQUES
Ce manuel couvre plusieurs modeles differents. Le lave-vaisselle que vous avez achete peut comporter certaines ou toutes les
caracteristiques enum6r6es ci-dessous.
A
B
C
D
E
G
H
J
K
M
N
A. Panier sup_rieur
B. Troisieme niveau de lavage
(sur certains modeles)
C. Bras d'aspersion
D. Ouverture d'arriv_e d'eau
E. Panier inf_rieur
F. Butoir de panier
G. E-I_ment de chauffage
H. Event
I. Tourelle d'aspersion et dispositif
de protection
J. Plaque signal_tique des num_ros
de modele et de s_rie
K. Panier _ couverts
L. Dispositif de protection contre
le d_bordement
M. Distributeur de d_tergent
N. Distributeur d'agent de ringage
22
IUD4000R
£Xb tX CS_I,,j_CO_SmCfJS<;®
DRY SELECT
I -11
NO HEAT HEATED
DRY DRY
CYCLES __ RINSE
POTS_, _'---'_.JJ DRY
& PANS
IUD6000R
CYCLES OPTIONS
I gi _ _ _ ql giD
@@@@ @@@
CYCLES
NORMAL
HEAVY
HEAVYPLUS
POTS&PANS
DELAYHOURS1
OFF
GUIDEDEMISEENMARCHE
Avant d'utiliser le lave-vaisselle, enlever tous les materiaux d'emballage. Lire ce Guide d'utilisation et d'entretien au complet. Vous y
trouverez des renseignements de securit6 importants ainsi que des conseils d'utilisation utiles.
1. Oter les particules alimentaires et articles durs (cure-dents ou
os) de la vaisselle.
2. Bien charger le lave-vaisselle. (Voir "Chargement du lave-
vaisselle".) S'assurer que rien n'emp_che le ou les bras
d'aspersion de tourner librement.
3.
Ut '_ionde _s_nou u ,,_ e
4. Bien fermer la porte. Le verrou de la porte s'engage
automatiquement. Laisser I'eau couler du robinet le plus pros
du lave-vaisselle jusqu'& ce qu'elle soit chaude. (Voir
"Conseils d'efficacite pour le lave-vaisselle".) Fermer le
robinet.
Ajouter le detergent a vaisselle et contrSler le niveau d'agent
de rin£_agedans le distributeur. Ajouter I'agent de rin£_ageau
besoin. (Voir "Utilisation du lave-vaisselle".)
5. Choisir une option de sechage.
REMARQUE : Utiliser la fonction No Heat Dry (sechage a I'air)
Iors du programme Rinse Only (rin£sageseulement).
6. Pour lUD6000R : Appuyer sur les boutons de programmes et
d'options d6sires. (Voir "Utilisation du lave-vaisselle".)
Tourner le bouton de commande au programme desir6 pour
la mise en marche.
23
On peut interrompre le fonctionnement du lave-vaisselle a tout
moment au cours de I'execution d'un programme.
1. Entrouvrir legerement la porte.
2. Attendre la fin de I'aspersion. Ouvrir completement la porte,
au besoin.
3. Refermer la porte pour continuer le programme.
OU
1. Tourner doucement le bouton de commande de programme
dans le sens horaire jusqu'& ce que I'on entende I'eau se
vidanger. Laisser le lave-vaisselle se vidanger completement.
2. Ouvrir la porte.
3. Tourner le bouton de commande de programme jusqu'& la
position Off.
CHARGEMENTDU LAVE-VAISSELLE
Enlever de la vaisselle les restes alimentaJres, os, cure-dents
et autres articles durs.
REMARQUE : Si des articles durs tels que graines de fruits,
noix et coquilles d'oeufs p6n_trent dans le module de lavage,
il est possible que I'on entende des bruits de hachage,
broyage ou bourdonnement. Ces bruits sont normaux
Iorsque des articles durs p6n_trent dans le module. Pour
eviter d'endommager le lave-vaisselle, ne pas laisser
d'articles metalliques (tels que des vis de poignees de
casserole) pen6trer dans le module de lavage.
II est important que le jet d'eau atteigne toutes les surfaces
sales.
Si possible, charger la vaisselle de telle sorte qu'elle ne soit
pas empilee ou en chevauchement. Pour le meilleur resultat
de sechage, I'eau doit pouvoir s'ecouler de toutes les
surfaces.
S'assurer que les couvercles et poignees de casseroles,
plaques & pizza ou &biscuits, etc. n'entravent pas la rotation
des bras d'aspersion.
Utiliser un programme de rin£_age pour garder la vaisselle
legerement mouillee si vous n'avez pas I'intention de la laver
bient6t. Les aliments tels que les oeufs, riz, p&tes
alimentaires, epinards et cer6ales cuites peuvent _tre
difficiles & enlever si on les laisse secher pendant quelque
temps.
Conseils de fonctionnement silencieux
Pour eviter les bruits de choc et d'entrechoc durant le
fonctionnement :
• S'assurer que les articles legers sont bien retenus dans les
paniers.
• S'assurer que les couvercles et poignees de casseroles,
plaques & pizza eta biscuits, etc. ne touchent pas les parois
interieures ou n'entravent pas la rotation du bras d'aspersion.
• Charger la vaisselle pour que les articles ne se touchent pas
les uns les autres.
REMARQUE : Pour les modeles encastres, boucher les orifices
d'evacuation des eviers avec leurs bondes pendant les
operations de lavage pour eviter le transfert du bruit par les
canalisations.
Le panier superieur est congu pour le chargement des tasses,
verres et petits articles. (Voir les modeles de chargement
recommandes ci-dessous.)
REMARQUE • Les caracteristiques du panier de votre lave-
vaisselle peuvent differer des illustrations.
Ne pas couvrir le troisieme niveau de lavage (sur certains
modeles). Voir la fleche.
Charge de tasses et verres
Charge mixte
Pour faciliter le nettoyage et le drainage, orienter la cavite
des articles vers le bas.
Charger les verres et les tasses dans le panier superieur
seulement. Le panier inferieur n'est pas con£su pour les verres
et les tasses. IIs pourraient y subir des dommages.
Placer les tasses et verres dans les rangees entre les tiges.
Les articles places sur les tiges peuvent se casser.
Pour eviter I'ecaillage, veiller Ace que les verres a pied ne
touchent pas les autres articles.
24
• Veiller &ce qu'il n'y ait aucun contact entre les articles de
porcelaine, de cristal et autres articles delicats. IIs pourraient
subir des dommages.
• Coincer les articles legers les uns contre les autres ou veiller
&ce qu'ils soient chevauches par de la vaisselle plus Iourde.
• Placer les articles de plastique solidement dans le panier
superieur seulement. Ne laver des articles de plastique au
lave-vaisselle que s'ils sont identifies comme "lavable au
lave-vaisselle".
On peut placer dans le panier superieur de petits bols ou
moules et autres petits ustensiles. Placer les bols dans la
section centrale pour la meilleure stabilit&
Le panier inferieur est con£;u pour les assiettes, casseroles et
ustensiles. Charger dans le panier inferieur les articles sur
lesquels des produits alimentaires ont cult ou s6che; orienter la
surface sale vers I'interieur, vers les bras d'aspersion. (Voir les
modeles de chargement recommandes ci-dessous.)
REMARQUE • Les caracteristiques du panier de votre lave-
vaisselle peuvent differer des illustrations.
Ne pas couvrir la tourelle d'aspersion. Voir la fleche.
Charge mixte
• Ne pas charger dans le panier inferieur des articles comme
verres, tasses ou articles de plastique. Ne charger de petits
articles dans le panier inferieur que s'ils sont bien fixes en
place.
• Charger les assiettes, bols & soupe, etc. entre les tiges de
separation; orienter ces articles vers I'interieur, vers les bras
d'aspersion.
Pour une charge importante, placer les bords des assiettes
en chevauchement.
Charger les bols & soupe, &cer6ales et de service dans le
panier de diverses fa(_ons selon leur taille et forme. Charger
les bols solidement entre les rangees de tiges. Ne pas
imbriquer les bols car le jet d'eau n'atteindra pas toutes les
surfaces.
Charge d'ustensiles
• Charger les plaques &biscuits, moules & g&teaux et autres
gros articles sur les c6tes et & I'arriere. Le chargement de tels
articles & I'avant peut emp_cher le jet d'eau d'atteindre le
distributeur de detergent et le panier& couverts.
• Immobiliser les ustensiles de cuisson tr_s sales dans le
panier, cavite vers le bas.
• Veiller & ce que les poignees des ustensiles et autres articles
n'entravent pas la rotation du ou des bras d'aspersion. Le ou
les bras d'aspersion doivent pouvoir tourner librement.
• Ne pas placer d'articles entre le panier inferieur et la paroi de
la cuve du lave-vaisselle car ils risquent de bloquer I'orifice
d'arrivee d'eau.
REMARQUE : Si vous avez retire le panier inferieur pour le
decharger ou le nettoyer, le replacer avec les butoirs &I'avant.
Charger le panier &couverts alors qu'il est dans le panier inferieur
ou le retirer pour le charger sur un comptoir ou sur une table.
IMPORTANT : Toujours charger les articles (couteaux,
brochettes, etc.) pointes vers le bas.
Style 1
(sur certains modules)
{i
Style 2
(sur certains modules)
Assortir les articles dans chaque section du panier, certains vers
le haut et d'autres vers le bas afin que les articles ne s'imbriquent
pas. Le jet d'eau ne peut atteindre les articles imbriqu_s.
REMARQUES :
• Ne pas charger d'ustensiles en argent ou plaques argent avec
des articles en acier inoxydable. Ces metaux peuvent _tre
endommages s'ils se touchent durant le lavage.
• Certains aliments (tels que le sel, le vinaigre, les produits
laitiers, les jus de fruits, etc.) peuvent causer des piqQres ou
de la corrosion sur les couverts. Effectuer un programme de
rin£;age si la charge n'est pas assez pleine pour un lavage
immediat.
• Toujours decharger ou enlever le panier a couverts avant de
decharger le reste du lave-vaisselle afin d'eviter que des
gouttes d'eau tombent sur les couverts.
25
UTILISATIONDU LAVE-VAISSELLE
Le distributeur de detergent comporte 2 sections. La section de
prelavage vide le detergent dans le lave-vaisselle Iors de la
fermeture de la porte.
A B C D
O_ remplir
Jusqu'au sommet du 3erepere
(9 c. &the ou 45 mL)
Jusqu'au sommet du 2erepere
(6 c. &the ou 30 mL)
Jusqu'au sommet du let repere
(3c. &the ou 15mL)
Eau douce a moyenne (0 a 6 grains par gallon U.S.)
[eau ordinaire traitee a I'adoucisseur et du service municipal]
Niveau de salet_ Lavage principal Pr_lavage
Charges de 3 c. a the (15 mL) 3 c. a the (15 mL)
vaisselle [jusqu'au sommet [jusqu'au sommet
legerement sale/ du let repere] du le_repere]
pre-rincee
Charges de 6 c. a the (30 mL) 6 c. a the (30 mL)
vaisselle [jusqu'au sommet [jusqu'au sommet
normalement sale du 2erepere] du 2erepere]
Charges de 9 c. a the (45 mL) 6 c. a the (30 mL)
vaisselle tres sale [jusqu'au sommet [jusqu'au sommet
du 3erepere] du 2_repere]
Eau moyenne a dure (7 a 12 grains par gallon U.S.)
[eau de puits et du service municipal]
Niveau de salet_ Lavage principal Pr_lavage
Tous genres de 9 c. a the (45 mL) 6 c. a the (30 mL)
saletes [jusqu'au sommet [jusqu'au sommet
du 3erepere] du 2_repere]
A. Couvercle
B. Section du lavage pnncipal
C. Loquet du couvercle
D. Section du pr_lavage
La section plus grande pour le lavage principal vide
automatiquement le detergent dans le lave-vaisselle au cours du
programme de lavage. (Voir les "Tableaux de selection de
programmes".)
• N'utiliser que du detergent pour lave-vaisselle automatique.
Les autres detergents peuvent produire une mousse
excessive qui risque de deborder du lave-vaisselle et reduire
la performance de lavage.
Verser le detergent juste avant de mettre le lave-vaisselle
en marche.
Conserver le detergent bien ferme dans un lieu sec et frais.
Pour I'obtention de meilleurs resultats, un detergent & lave-
vaisselle frais est meilleur.
REMARQUE : Ne pas utiliser de detergent si vous avez
selectionne un programme de ringage.
Remplissage du distributeur
1. Si le couvercle du distributeur est ferme, I'ouvrir en poussant
le Ioquet du couvercle.
2. Verser le detergent dans la section pour le lavage principal.
Voir "Quantite de detergent & utiliser".
3. Remplir la section pour le prelavage au besoin. (Voir les
"Tableaux de selection de programmes".)
4. Fermer le couvercle du distributeur.
Le couvercle s'ouvrira Iors du programme pour distribuer le
detergent.
Quantit_ de d_tergent & utiliser
• La quantite de detergent a utiliser depend de la durete de
I'eau et du type de detergent. Si on n'utilise pas assez de
detergent, la vaisselle ne sera pas parfaitement lavee. Si on
utilise trop de detergent dans une eau douce, la solution
attaquera les articles de verre.
• La durete de I'eau peut changer au cours d'une periode de
temps. Pour determiner la durete de I'eau, consulter le
service local de distribution d'eau potable ou une entreprise
d'adoucissement de I'eau.
REMARQUE : Les quantites indiquees correspondent & I'emploi
d'un detergent en poudre standard. La quantite peut varier si on
utilise un detergent en poudre concentre ou un detergent liquide.
Les detergents en pastilles doivent _tre ajoutes & la section de
lavage principal du distributeur de detergent avec le couvercle
ferm& Lors de I'utilisation d'un detergent en poudre concentre,
d'un detergent liquide ou d'un detergent en pastille, proceder
conformement aux instructions indiquees sur I'emballage.
IMPORTANT :Voir "Tableaux de selection de programmes" pour
savoir quelles sections du distributeur de detergent utiliser avec
chaque programme.
26
h_iC ''_'_ ° l '_ _ "'_ m s 7 ¸ _ _ _' _' 4
Un agent de ringage empSche I'eau de former des gouttelettes
qui peuvent s@aheren laissant des taohes ou coul@es. IIam@lore
@galement le s@chage en permettant a I'eau de s'@couler de la
vaisselle au cours du ringage final en lib@rant une petite quantit@
de I'agent de ringage dans I'eau de ringage. Votre lave-vaisselle
est aongu pour utiliser un agent de ringage liquide. Ne pas utiliser
un agent de ringage solide ou en forme de pain.
V_rification du distributeur
Examiner la zone centrale du bouchon du distributeur d'agent de
rin£_age.La transparence indique un besoin de remplissage.
Ou retirer le bouchon du distributeur d'agent de rin£;age. Si la
lettre "E" est visible, le distributeur est vide.
Remplissage du distributeur
La capacite du distributeur d'agent de rin£;age est de
6 oz (175 mL). Dans des conditions normales, cette quantite
devrait durer environ 3 mois. II n'est pas necessaire d'attendre
que le distributeur soit vide avant de le remplir. Essayer de le
garder plein, mais s'assurer de ne pas trop le remplir.
1. S'assurer que la porte du lave-vaisselle est completement
ouverte.
2. Oter le bouchon du distributeur d'agent de rin£;age.
3. Verser I'agent de rin£_age. Remplir jusqu'& I'ouverture la plus
petite dans la partie inferieure du distributeur. Un remplissage
excessif suscitera une fuite de I'agent de rin£_ageet un
moussage excessif.
4. Essuyer tout agent de rin£_agerenverse avec un chiffon
humide.
5. Replacer le bouchon du distributeur d'agent de rin£_ageet
bien le serrer.
L'eau chaude dissout et active le d@tergent de lavage de la
vaisselle. L'eau chaude dissout egalement la graisse sur la
vaisselle et contribue au sechage sans taches des verres. Pour
les meilleurs resultats de lavage, I'eau devrait _tre & 120°F (49°C)
&son entree dans le lave-vaisselle. Les charges peuvent ne pas
_tre lavees aussi bien si la temperature de I'eau est trop basse.
L'eau trop chaude peut rendre certaines saletes plus difficiles &
enlever et emp_cher certains ingredients du detergent de faire
effet. Si le chauffe-eau se trouve loin du lave-vaisselle, il peut _tre
necessaire de faire couler I'eau chaude au robinet le plus pros du
lave-vaisselle pour minimiser la quantite d'eau froide dans la
canalisation d'eau.
Contr61e de la temperature de I'eau
1. Laisser couler I'eau chaude par le robinet le plus proche du
lave-vaisselle pendant au moins 1 minute.
2. Placer un thermom_tre &viande ou & confiserie dans une
tasse a mesurer en verre.
3.
\
Verifier la temperature sur le thermom_tre pendant que I'eau
coule dans la tasse.
Conseils d'efficacit_ suppl_mentaires
• Utiliser la caracteristique de mise en marche differee (sur
certains modeles) pour faire fonctionner votre lave-vaisselle
en dehors des heures de pointe. Les services publics Iocaux
recommandent d'eviter I'emploi intense d'energie a certaines
heures du jour.
• Durant I'ete, faire fonctionner le lave-vaisselle la nuit pour
reduire I'accumulation de chaleur dans la cuisine durant la
journee.
• Utiliser I'option de sechage econergique chaque fois que
c'est possible. Lors de I'utilisation de ces options, prevoir des
durees de sechage plus Iongues (la nuit). Utiliser un agent de
rin£_age pour ameliorer le sechage.
• Utiliser les programmes ou les options qui ajoutent un
supplement de chaleur au lavage ou & la section de rin£_age
du programme seulement Iorsque cela s'impose.
• Utiliser le lave-vaisselle avec des charges completes. Utiliser
un programme de rin(_age apr_s les repas jusqu'& ce que le
lave-vaisselle soit plein.
• Si votre domicile est equipe d'un adoucisseur d'eau, vous
voudrez peut-_tre eviter de mettre le lave-vaisselle en marche
durant la regeneration de I'adoucisseur, laquelle pourrait
entrainer une mauvaise performance de lavage.
Pour les s_ries 4000 :
Tourner lebouton de commande des programmes au programme
desir& Si la porte est enclenchee, vous entendrez les
programmes commencer et terminer alors que le bouton de
commande de programme passe la marque de chaque
programme. Ceci est normal et n'endommage pas le lave-
vaisselle. Si vous le preferez, vous pouvez regler le bouton de
commande des programmes avant d'enclencher la porte.
Pour les s6ries 6000 :
Appuyer sur le programme desir& Tourner le bouton de
commande des programmes au programme desir& Si la porte
est enclenchee, vous entendrez les programmes commencer et
terminer alors que le bouton de commande de programme passe
la marque de chaque programme. Ceci est normal et
n'endommage pas le lave-vaisselle. Si vous le preferez, vous
pouvez regler le bouton de commande des programmes avant
d'enclencher la porte.
Pour utiliser le rin(_age seulement, appuyer sur HEAVY (lavage
intense) ou NORMAL (lavage normal) et tourner le bouton de
commande des programmes a Rinse Only (rin£_ageseulement).
27
Le "O" indique les etapes de chaque programme.
La consommation d'eau est indiqu6e en gallons amOricains/litres.
Ces modeles sont conformes aux lignes directrices d'efficacite
energ6tique ENERGY STAR®.
La duree du programme inclut la duree de sechage.
Pots & Pans/casseroles
Utiliser ce programme pour les casseroles et la vaisselle
ordinaire difficiles a nettoyer et tr_s sales.
Utiliser les deux sections du distributeur de
d_tergent.
Lavage Rin- Rin- Lavage Rin- Rin- S_- Dur_e Con-
gage gage prin- gage gage chage (rain) som-
cipal final rnation
d'eau
(gal/L)
• • • • • • • 98 8,6/32,7
Heavy Plus/lavage intense plus
Utiliser ce programme pour des charges contenant des taches
tenaces d'aliments et des taches d'aliments legerement cuits ou
sech6s.
Utiliser les deux sections du distributeur de
d_tergent.
Lavage Rin- Rin- Lavage Rin- Rin- S_- Dur_e Con-
gage gage prin- gage gage chage (rain) som-
cipal final rnation
d'eau
(gal/L)
• • • • • • • 98 8,6/32,7
Heavy/lavage intense
Utiliser ce programme pour lescharges avec vaisselletr_s sale.
Utiliser les deux sections du distributeur de
d_tergent.
Lavage Rin- Rin- Lavage Rin- Rin- S_- Dur_e Con-
gage gage prin- gage gage chage (rain) som-
cipal final rnation
d'eau
(gal/L)
• • • • • • 90 7,2/27,2
Normal/lavage normal
Utiliser ce programme pour des charges comportant des
quantites moder6es de debris alimentaires. (L'etiquette de
consommation d'energie est basee sur ce programme.)
Lavage
Utiliser les deux sections du distributeur de
d_tergent.
Rin- Rin- Lavage Rin- Rin- S_- Dur_e Con-
gage gage prin- gage gage chage (min) som-
cipal final mation
d'eau
(gal/L)
• • • • 85 5,7/21,8
Rinse Only/ringage seulement
Utiliser ce programme pour rincer la vaisselle, les verres et les
couverts qui ne seront pas laves immediatement.
Ne pas utiliser de d_tergent avec ce programme de
ringage.
Lavage Rin- Rin- Lavage Rin- Rin- S_- Dur_e Con-
gage gage prin- gage gage chage (min) som-
cipal final mation
d'eau
(gal/L)
• • 20 2,9/10,9
II est possible d'annuler un programme n'importe quand.
1. Tourner doucement le bouton de commande de programme
dans le sens horaire jusqu'a ce que vous entendiez I'eau
couler. Laisser le lave-vaisselle se vidanger completement.
2. Ouvrir la porte.
3. Tourner le bouton de commande de programme a la position
Off (arr_t).
*_ ' = 'g]]_ ' = = " = 7_t;_
Vous pouvez changer un programme a tout moment durant un
programme.
1. Soulever le Ioquet de la porte pour arr_ter le programme.
2. Tourner le bouton de commande de programme dans le sens
horaire.
3. Examiner les distributeurs de detergent. IIfaut qu'ils soient
convenablement remplis pour le nouveau programme.
REMARQUE : Tourner le bouton de commande de
programme peut causer I'ouverture de la section couverte du
distributeur de detergent et la distribution du detergent.
Examiner la section couverte si le programme utilise du
detergent dans les deux sections.
4. Bien fermer la porte jusqu'a ce qu'elle s'enclenche. Le lave-
vaisselle commence un nouveau programme.
28
IIest possible d'ajouter un article en tout temps avant le debut du
lavage principal ou avant que le bouton de commande de
programme atteigne Normal (lavage normal).
1. Soulever le Ioquet de la porte pour arreter le programme.
Attendre que I'action d'aspersion s'arrete avant d'ouvrir la
porte.
2. Ouvrir la porte et ajouter I'article.
3. Fermer la porte, mais ne pas la verrouiller. Attendre
30 secondes pour que I'air dans le lave-vaisselle se
rechauffe. Cette action reduit la quantite d'humidite
s'echappant du ventilateur Iors de la remise en marche d'un
programme.
4. Bien fermer la porte jusqu'& ce qu'elle s'enclenche. Le lave-
vaisselle reprend le programme.
Vous pouvez changer une option en tout temps avant que
I'option choisie ne commence. Par exemple, vous pouvez
appuyer sur une option de sechage sans chaleur en tout temps
avant que le sechage commence.
No Heat Dry/s_chage & I'air
Selectionner cette option permettant d'economiser de I'energie
pour secher la vaisselle sans chaleur. Le sechage sans chaleur
est utile Iorsque les charges contiennent des articles en plastique
sensibles aux temperatures elevees.
La vaisselle prend plus de temps & secher et certaines taches
peuvent survenir. Pour le meilleur sechage, utiliser un agent de
ringage liquide. Certains articles (tels que les plastiques) peuvent
avoir besoin d'etre essuyes avec un linge.
REMARQUE • Le lave-vaisselle chauffe automatiquement I'air
dans le lave-vaisselle au cours de la portion "sechage" du
programme a moins que vous ne choisissiez le sechage a I'air.
Heated Dry/s_chage avec chaleur
Selectionner cette option pour secher la vaisselle & I'air chaud.
Pour le meilleur sechage, utiliser un agent de rin£;age liquide et le
sechage avec chaleur.
REMARQUE • Le sechage avec chaleur est une option avec tous
les programmes sauf Rinse Only (rin£;age seulement).
Hi-Temp Boost/lavage _ haute temperature
(sur certains modules)
Choisir cette option pour augmenter la temperature de I'eau dans
les programmes Heavy wash (lavage intense) et Normal wash
(lavage normal). Ceci aide a enlever les particules alimentaires.
Reset Options/r_initialisation des options
Choisir cette option pour changer le reglage d'une option. Vous
pouvez changer les reglages d'option en tout temps au cours
d'un programme pour autant que le programme n'ait pas passe
le point oQ I'option est utilisee. Par exemple, vous pouvez
appuyer sur No Heat Dry en tout temps avant que le bouton de
commande de programme n'atteigne Dry.
1. Appuyer sur RESET OPTIONS (reinitialisation des options).
2. Appuyer sur une option ou plus.
Delay Hours/lavage diff6r_ (sur certains modules)
Utiliser I'option de lavage differe pour faire marcher votre lave-
vaisselle & une heure plus tardive ou en dehors des heures de
pointe. Vous pouvez ajouter des articles & la charge en tout
temps au cours du compte a rebours. Apres avoir ajoute des
articles, bien fermer la porte jusqu'& ce qu'elle s'enclenche. Le
compte & rebours ne continuera pas si la porte n'est pas
enclenchee.
Pour diff_rer la mise en marche
1. Fermer la porte.
2. Choisir un programme de lavage et une ou des options.
3. Tourner le bouton de commande de programme dans le sens
horaire jusqu'au nombre d'heures de mise en marche differee
du lave-vaisselle.
REMARQUES :
• Pour annuler la mise en marche differee, tourner le bouton de
commande de programme au programme desire.
• Les programmes Rinse Only (rin£;age seulement) et Normal
wash (lavage normal) ne peuvent etre differes.
Svs ®m® de
y................. secytc g®
Durant le sechage, vous pouvez voir de la vapeur s'echapper par
I'event du coin superieur gauche de la porte. Ceci est normal car
la chaleur s_che la vaisselle.
,t,',,"'-"""
I t _*_ •
F
IMPORTANT : La vapeur est chaude. Ne pas toucher I'event
durant le sechage.
Le dispositif de protection contre le debordement (au coin avant
droit de la cuve du lave-vaisselle) empeche le lave-vaisselle de
deborder. IIfaut qu'il soit en place pour que le lave-vaisselle
fonctionne.
S'assurer qu'il n'y a pas en dessous des objets qui puissent
empecher le dispositif de monter ou de descendre.
29
LAVAGE D'ARTICLESSPECIAUX
En cas de doute au sujet du lavage d'un article particulier, consulter le fabricant pour determiner si I'article est lavable au lave-vaisselle.
Mat_riau Lavable au lave-vaisselle?/
Commentaires
Aluminium Oui
L'eau chaude et les detergents peuvent
affecter la finition de I'aluminium anodis&
Mat_riau Lavable au lave-vaisselle?/
Commentaires
Etain, laiton, Non
bronze L'eau chaude et les detergents peuvent
modifier la couleur et la finition.
Aluminium
jetable
Non
Ne pas laver les plats d'aluminium
jetables au lave-vaisselle. IIs risquent de
se deplacer durant le lavage et de
transferer des marques noires & la
vaisselle et & d'autres articles.
Bouteilles et
cannettes
Fonte
Non
Laver manuellement les bouteilles et
cannettes. Les etiquettes peuvent se
detacher dans le lave-vaisselle et
obstruer les orifices des bras d'aspersion
ou la pompe, et reduire la performance de
lavage.
Non
La patine sera elimin6e et la fonte
rouillera.
Porcelaine/gres
Cristal
Or
Verre
Oui
Consulter toujours les recommandations
du fabricant avant le lavage. La
decoration des articles antiques, peints &
la main ou I'emaillage peut se deteriorer.
Les dorures peuvent se dissiper ou
changer de couleur.
Oui
Consulter toujours les recommandations
du fabricant avant le lavage. Apres
plusieurs lavages, la solution de detergent
peut attaquer certains types de cristal au
plomb.
Non
Les couverts dores subiront un
changement de couleur.
Oui
Le verre opaque jaunit apres de
nombreux lavages au lave-vaisselle.
Coutellerie & Non
manche creux Les manches de certains couteaux sont
fixes & la lame au moyen d'un adhesif qui
peut se degager Iors du lavage au lave-
vaisselle.
Plastiques jetables
Plastiques
Acier inoxydable
Non
Ce materiau ne peut pas resister aux
effets de I'eau chaude et des
detergents.
Oui
Consulter toujours les
recommandations du fabricant avant le
lavage. La resistance des articles de
plastique & I'eau chaude et aux
detergents est variable. Charger les
articles de plastique seulement dans le
panier superieur.
Oui
Si le lavage n'est pas effectue
immediatement, executer un
programme de rin(_age. Le contact
prolonge avec des residus alimentaires
contenant sel, vinaigre, produits laitiers
ou jus de fruit peut endommager la
finition.
Argent sterling ou
plaque
Oui
Si le lavage n'est pas effectue
immediatement, executer un
programme de rin(_age. Le contact
prolonge avec des residus alimentaires
contenant sel, acide ou sulfure (oeufs,
mayonnaise et fruits de mer) peut
endommager la finition.
Fer blanc Non
Possibilite de rouille.
Ustensiles de bois Non
Laver manuellement. Consulter toujours
les recommandations du fabricant avant
le lavage. Le bois non traite peut se
deformer, se fissurer ou perdre sa
finition.
30
ENTRETIENDU LAVE-VAISSELLE
Nettoyage de I'ext_rieur
Dans la plupart des cas, il suffit d'utiliser un linge doux, humide
ou une eponge et un detergent doux pour nettoyer les surfaces
exterieures du lave-vaisselle et preserver son aspect de
produit neuf. Si I'exterieur du lave-vaisselle est en acier
inoxydable, un nettoyant pour acier inoxydable est recommand&
4. Reinstaller le panier inferieur avec les butoirs face a la porte.
REMARQUE • Ne pas nettoyer les surfaces internes du lave-
vaisselle avant qu'elles aient refroidi.
Verifier le dispositif anti-refoulement Iorsque votre lave-vaisselle
ne se vidange pas bien.
Certains codes de plomberie provinciaux ou Iocaux exigent
I'installation d'un dispositif anti-refoulement entre un lave-
vaisselle encastre et le systeme de canalisation du domicile. En
cas d'obstruction d'une canalisation, le dispositif anti-
refoulement protege votre lave-vaisselle contre le refoulement
de I'eau.
Nettoyage de I'int_rieur
Les composes mineraux presents dans I'eau dure peuvent
provoquer I'accumulation d'un film blanch_tre sur les surfaces
interieures, particulierement juste au-dessous de la porte.
Ne pas nettoyer les surfaces internes du lave-vaisselle avant
qu'elles aient refroidi. Vous voudrez peut-etre porter des gants en
caoutchouc. Ne pas utiliser un produit de nettoyage autre que le
detergent pour lave-vaisselle car cela pourrait provoquer un
moussage excessif.
Nettoyage des surfaces internes
Faire une pate avec un detergent pour lave-vaisselle en poudre
sur une eponge humide et nettoyer.
OU
Utiliser un detergent liquide pour lave-vaisselle automatique, et
nettoyer avec une eponge humide.
OU
Voir la methode de rin£;age au vinaigre &la section "Taches et
films sur la vaisselle" &"Depannage".
REMARQUE : Effectuer un programme de lavage normal avec
detergent apres avoir nettoye I'interieur.
/e systeme du filtre dolt etre nettoye au besoin.
Pour nettoyer I'_cran du filtre
1. Attendre au moins 20 minutes apres un programme pour que
I'element de chauffage refroidisse.
2. Decharger le panier inferieur et le glisser vers I'avant. (Au
besoin, 6ter le panier inferieur pour atteindre I'ecran du filtre.)
3. Avec les doigts ou un essuie-tout, enlever les particules
accumulees sur I'ecran.
Le dispositif anti-refoulement se trouve habituellement sur le
dessus de I'evier ou du comptoir pres du lave-vaisselle. Pour
commander un dispositif anti-refoulement, contacter le
marchand local, nous contacter ou appeler le centre de service
designe le plus proche et demander la piece numero 300096.
Pour plus de renseignements, voir "Assistance ou service".
REMARQUE • Le dispositif anti-refoulement est un article de
plomberie externe qui ne fait pas partie de votre lave-vaisselle. La
garantie fournie avec votre lave-vaisselle ne couvre pas les coots
de service directement associes au nettoyage ou & la reparation
d'un dispositif anti-refoulement externe.
Nettoyage du dispositif anti-refoulement
Nettoyer le dispositif anti-refoulement periodiquement pour
assurer la vidange adequate de votre lave-vaisselle. Suivre les
instructions de nettoyage fournies par le fabricant. Pour la
plupart des types, il suffit de soulever le couvercle chrome, de
devisser le capuchon de plastique, puis de verifier s'il y a une
accumulation de salet& Nettoyer au besoin.
Remisage pour I'_t_
Proteger le lave-vaisselle au cours des mois d'ete en fermant
I'approvisionnement d'eau et en deconnectant le lave-vaisselle
de I'alimentation electrique.
Hiv_risation du lave-vaisselle
Proteger le lave-vaisselle et le domicile contre les dommages par
I'eau, attribuables au gel des conduites d'eau. Si le lave-vaisselle
est laisse dans une residence saisonniere ou risque d'etre
expose & des temperatures pres du degre de congelation, faites
hiveriser le lave-vaisselle par un technicien de service agree.
31
DI PANNAGE
Essayer d'abord los solutions sugg_r_es ici; olios pourraient vous _viter le co_t d'une visite de service...
Le lave-vaisselle ne fonctionne pas correctement Vaisselle pas compl_tement nettoy_e
• Le lave-vaisselle ne fonctionne pas ou s'arr_te au cours
d'un programme
La porte est-elle bien fermee et enclenchee?
A-t-on selectionn6 le bon programme? Consulter les
"Tableaux de selection de programmes".
Le lave-vaisselle est-il alimente par le courant electrique? Un
fusible est-il grille ou un disjoncteur s'est-il declench6?
Remplacer le fusible ou reenclencher le disjoncteur. Sile
probleme persiste, appeler un electricien.
Le moteur s'est-il arrete par suite d'une surcharge? Le
moteur se reactive automatiquement apres quelques
minutes. S'il nese remet pas en marche, contacter le service
de depannage.
Le robinet d'arret (le cas echeant) est-il ouvert?
• Le lave-vaisselle ne se remplit pas
Le dispositif de protection contre le debordement peut-il
monter et descendre librement? Appuyer pour le liberer.
• R_sidus d'eau dans le lave-vaisselle
Le programme est-il termine?
R_sidus de d_tergent dans la section avec couvercle du
distributeur
Le programme est-il termine?
Le detergent est-il libre de grumeaux? Remplacer le
detergent au besoin.
Le panier inferieur est-il installe correctement avec les butoirs
I'avant? Voir la section "Pieces et caracteristiques".
Reinstaller le panier au besoin.
• Apparition d'un r_sidu blanc a I'avant du panneau d'acc_s
A-t-on utilise une quantite excessive de detergent? Voir la
section "Distributeur de detergent".
La marque de detergent utilisee produit-elle trop de mousse?
Essayer une marque de detergent differente pour reduire le
moussage et eliminer I'accumulation.
• Odeur dans le lave-vaisselle
La vaisselle est-elle lavee seulement tous los 2 ou 3 jours?
Executor un programme de rin(_age une ou deux fois par jour
jusqu'& ce qu'une charge complete soit accumulee.
Une odeur de plastique neuf est-elle apparente dans le lave-
vaisselle? Executer un rin£;age avec du vinaigre selon la
description dans "Taches et films sur la vaisselle" plus loin
dans ce guide de depannage.
Condensation sur le comptoir de la cuisine (modUles
encastr_s)
Le lave-vaisselle est-il aligne avec le dessus du comptoir? De
I'humidite sortant de I'event de la console du lave-vaisselle
peut se former sur le comptoir. Voir les instructions
d'installation pour plus de renseignements.
• R_sidus de produits alimentaires sur la vaisselle
La vaisselle est-elle chargee correctement? Voir la section
"Chargement du lave-vaisselle".
La temperature de I'eau est-elle trop basse? Pour les
meilleurs resultats de lavage, I'eau devrait etre a 120°F (49°C)
son entree dans le lave-vaisselle. Voir la section "Conseils
d'efficacite pour le lave-vaisselle".
A-t-on utilise la bonne quantite de detergent frais? Utiliser
seulement les detergents recommandes pour lave-vaisselle.
Voir la section "Distributeur de detergent". Ne pas employer
moins d'une cuilleree a soupe (15 g) par charge. Pour qu'il
soit efficace, il faut que le detergent soit frais. Remiser le
detergent dans un endroit frais et sec. Une vaisselle tres sale
et/ou une eau dure necessitent generalement un supplement
de detergent.
Y a-t-il des grumeaux de detergent dans le distributeur?
Utiliser uniquement un detergent frais. Ne pas laisser le
detergent pendant plusieurs heures dans un distributeur
humide. Nettoyer le distributeur Iorsqu'il s'y trouve des
grumeaux de detergent.
La pompe ou le bras d'aspersion est-elle/il obstrue(e) par des
etiquettes de bouteilles et de cannettes?
La pression d'eau du domicile est-elle suffisamment elevee
pour un remplissage convenable du lave-vaisselle? La
pression d'eau du domicile devrait etre de 20 a 120 Ib/po 2
(138 a 828 kPa). Si vous avez des questions au sujet de la
pression de votre eau, appeler un plombier qualifie agree.
Une accumulation de mousse ralentit-elle le bras
d'aspersion? Ne pas utiliser de savon ou de detergent
lessive. Utiliser uniquement les detergents recommandes
pour lave-vaisselle.
• La porte du lave-vaisselle ne ferme pas
Le panier inferieur est-il dans le mauvais sens? Les butoirs du
panier doivent etre orientes vers la porte du lave-vaisselle.
Presence de taches sur la vaisselle
• Tacheset films sur lavaisselle
L'eau est-elle dure ou contient-elle une concentration elevee
de mineraux? Le conditionnement de I'eau de rin(_age final
avec un agent de rin£;age liquide favorise I'elimination des
taches et films. Veiller ace que le distributeur soit toujours
rempli d'un agent de rin(_age.
La temperature de I'eau est-elle trop basse? Pour les
meilleurs resultats de lavage, I'eau devrait etre a 120°F (49°C)
son entree dans le lave-vaisselle. Voir la section "Conseils
d'efficacite pour le lave-vaisselle".
A-t-on utilise la bonne quantite de detergent efficace? Utiliser
seulement les detergents recommandes pour lave-vaisselle.
Voir la section "Distributeur de detergent". Ne pas employer
moins d'une cuilleree a soupe (15 g) par charge. Pour qu'il
soit efficace, il faut que le detergent soit frais. Remiser le
detergent dans un endroit frais et sec. Une vaisselle tres sale
et/ou une eau dure necessitent generalement un supplement
de detergent.
32
La pression d'eau du domicile est-elle suffisamment 6levee
pour un remplissage convenable du lave-vaisselle? La
pression d'eau du domicile devrait _tre de 20 & 120 Ib/po 2
(138 a 828 kPa). Si vous avez des questions au sujet de la
pression de votre eau, appeler un plombier qualifie agre&
REMARQUE • Pour eliminer les taches et films sur la
vaisselle, essayer un ringage avec du vinaigre blanc. Cette
methode ne devrait _tre utilisee qu'occasionnellement. Le
vinaigre est un acide et son utilisation trop frequente pourrait
endommager le lave-vaisselle.
1. Laver et rincer la vaisselle. Utiliser le sechage & I'air ou
une option de sechage economique. Enlever tous les
couverts ou articles metalliques.
2. Ajouter 2 tasses (500 mL) de vinaigre blanc dans une
tasse a mesurer en verre ou lavable au lave-vaisselle et la
placer dans le panier inferieur.
3. Faire executer au lave-vaisselle un programme de lavage
complet et un sechage a I'air ou une option de sechage
economique. Ne pas utiliser de detergent. Le vinaigre se
melangera & I'eau de lavage.
Film de silice ou attaque (le film de silice est un d_pSt
blanc irish; I'attaque produit I'apparence d'un film
translucide)
II y a parfois une reaction chimique de I'eau avec certains
types de verres. Ceci est habituellement imputable
certaines combinaisons d'eau douce ou adoucie, solution de
lavage alcaline, ringage insuffisant, chargement excessif du
lave-vaisselle, et la chaleur de sechage. II peut _tre
necessaire de laver manuellement ces articles pour eliminer
completement le probleme.
Pour ralentir ce processus, utiliser la quantite minimale de
detergent, mais pas moins d'une cuilleree a soupe (15 g) par
charge. Utiliser un agent de ringage liquide, et ne pas trop
charger le lave-vaisselle pour permettre un ringage a fond. II
n'est pas possible d'eliminer le film de silice ou I'effet de
I'attaque chimique qui demeurent en permanence. Ne pas
utiliser un sechage avec chaleur.
Taches blanches sur les ustensiles de cuisson
rev_tement antiadh_sif
Le detergent du lave-vaisselle a-t-il elimine la patine? Generer
une nouvelle patine apres le lavage au lave-vaisselle.
Taches marron sur la vaisselle et les surfaces internes du
lave-vaisselle
L'eau comporte-t-elle une concentration de fer elevee? Laver
de nouveau la vaisselle apres avoir verse 1 a3 cuillerees & the
(5 a 15 mL) de cristaux d'acide citrique dans la section
fermee du distributeur de detergent. Ne pas utiliser de
detergent. Executer ensuite un programme de lavage normal
avec detergent. Si ce traitement est necessaire plus
frequemment qu'a intervalles de deux mois, on recommande
I'installation d'un dispositif d'elimination du fer.
Marques noires ou grises sur la vaisselle
Des articles d'aluminium frottent-ils contre la vaisselle durant
le lavage? Les articles d'aluminium jetables peuvent se
deteriorer dans le lave-vaisselle et causer des marques. Laver
ces articles a la main. Pour eliminer les marques d'aluminium,
employer un produit de nettoyage moyennement abrasif.
Taches orange sur les articles de plastique ou les
surfaces internes du lave-vaisselle
Place-t-on dans le lave-vaisselle de la vaisselle sur laquelle il
y a une quantite considerable de residus alimentaires a base
de tomates? Les taches peuvent se dissiper graduellement
la Iongue. L'utilisation frequente du sechage avec chaleur
ralentira le processus de dissipation des taches. Les taches
n'affectent pas la performance du lave-vaisselle. Pour reduire
le risque de formation de taches, utiliser regulierement un
programme de ringage et un sechage a I'air ou une option de
sechage economique.
Vaisselle pas compl_tement s_che
• La vaisselle n'est pas s_che
Le lave-vaisselle a-t-il ete charge de maniere & permettre un
drainage adequat de I'eau? Ne pas charger excessivement.
Voir la section "Chargement du lave-vaisselle". Utiliser un
agent de ringage liquide pour accelerer le sechage.
Les articles de plastique sont-ils humides? II est souvent
necessaire de secher les articles de plastique avec un linge
vaisselle.
Le distributeur d'agent de ringage est-il vide? Voir la section
"Distributeur d'agent de ringage".
A-t-on utilise un sechage a I'air ou une option de sechage
economique? Utiliser une option de sechage avec chaleur
pour une vaisselle plus seche.
Vaisselle endommag_e au cours d'un programme
I_caillage de la vaisselle
A-t-on charge le lave-vaisselle correctement? Charger la
vaisselle et les verres de telle maniere qu'ils soient stables et
qu'ils ne s'entrechoquent pas Iors du lavage. Minimiser
I'ecaillage en deplagant lentement les paniers.
REMARQUE • Les antiquites, le cristal tres mince et certains
types de porcelaine et de verre peuvent _tre trop delicats
pour le lavage automatique. Laver a la main.
Bruits
• I_mission de bruits de broyage ou de bourdonnement
Un objet dur a penetre dans le module de lavage (sur certains
modeles). Le bruit devrait cesser apres le broyage de I'objet.
Si le bruit persiste apres un programme complet, faire un
appel de service.
33
ASSISTANCEOU SERVICE
Avant de demander une assistance ou un service, veuillez verifier
la section "Depannage". Cette verification peut vous faire
economiser le coQt d'une visite de service. Si vous avez encore
besoin d'aide, suivre les instructions ci-dessous.
Lors d'un appel, veuillez connaitre la date d'achat et les numeros
au complet de modele et de serie de votre appareil. Ces
renseignements nous aideront &mieux repondre a votre
demande.
Si vous avez besoin de pi_ces de rechange
Si vous avez besoin de commander des pieces de rechange,
nous vous recommandons d'utiliser seulement les pieces
specifiees par I'usine. Les pieces specifiees par I'usine
conviendront et fonctionneront bien parce qu'elles sont
fabriquees selon les memes specifications precises utilisees pour
construire chaque nouvel appareil IKEA®.
Pour Iocaliser les pieces specifiees par I'usine dans votre region,
nous appeler ou telephoner au centre de service designe le plus
proche.
Telephoner sans frais au Centre pour I'eXperience de la clientele
Whirlpool au : 1-800-253-1301.
Nos consultants fournissent de I'assistance pour :
• Caracteristiques et specifications de notre gamme complete
d'appareils electromenagers.
Renseignements d'installation.
Procedes d'utilisation et d'entretien.
Vente d'accessoires et de pieces de rechange.
Assistance specialisee au client (langue espagnole,
malentendants, malvoyants, etc.).
Les references aux concessionnaires, compagnies de service
de reparation et distributeurs de pieces de rechange Iocaux.
Les techniciens de service designes par Whirlpool sont
formes pour remplir la garantie des produits et fournir un
service apres garantie partout aux 12tats-Unis.
Pour Iocaliser la compagnie de service designee par
Whirlpool dans votre region, vous pouvez consulter les Pages
jaunes de votre annuaire telephonique.
Pour plusd'assistance
Si vous avez besoin de plus d'assistance, vous pouvez nous
ecrire en soumettant toute question ou probleme a :
Whirlpool Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
Dans votre correspondance, veuillez indiquer un numero de
telephone oQ I'on peut vous joindre dans la journee.
Telephoner sans frais au Centre d'interaction avec la clientele de
Whirlpool Canada LP au : 1-800-807-6777.
Nos consultants fournissent de I'assistance pour •
• Caracteristiques et specifications de notre gamme complete
d'appareils electromenagers.
• Renseignements sur la garantie.
• Utilisation et consignes d'entretien.
• Ventes d'accessoires et pieces de rechange.
• References aux marchands Iocaux, aux distributeurs de
pieces de rechange et aux compagnies de service. Les
techniciens de service designes par Whirlpool Canada LP
sont formes pour remplir la garantie des produits et fournir un
service apres garantie partout au Canada.
Pour plusd'assistance
Si vous avez besoin de plus d'assistance, vous pouvez nous
ecrire en soumettant toute question ou preoccupation au :
Centre d'interaction avec la clientele
Whirlpool Canada LP
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Dans votre correspondance, veuillez indiquer un numero de
telephone oQ I'on peut vous joindre dans la journee.
34
GARANTIEDESGROS APPAREILSMENAGERS
WHIRLPOOLCORPORATION
GARANTIE LIMITI_E DE UN AN
Pendant un an a compter de la date d'achat, Iorsque ce gros appareil menager est utilise et entretenu conformement aux instructions
jointes a ou fournies avec le produit, Whirlpool Corporation ou Whirlpool Canada LP (ci-apres designees "Whirlpool") paiera pour les
pieces specifiees par I'usine et la main-d'oeuvre pour corriger les vices de materiaux ou de fabrication. Le service doit etre fourni par
une compagnie de service designee par Whirlpool. Cette garantie limitee s'applique exclusivement Iorsque I'appareil est utilise dans le
pays oQ il a ete achete.
WHIRLPOOL NE PRENDRA PAS EN CHARGE
1. Les visites de service pour rectifier I'installation du gros appareil menager, montrer a I'utilisateur comment utiliser I'appareil,
remplacer ou reparer des fusibles ou rectifier le c&blage ou la plomberie du domicile.
2. Les visites de service pour reparer ou remplacer les ampoules electriques de I'appareil, les filtres a air ou les filtres a eau. Ces
pieces consomptibles ne sont pas couvertes par la garantie.
3. Les reparations Iorsque le gros appareil menager est utilise & des fins autres que I'usage unifamilial normal.
4. Les dommages imputables a : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation
fautive ou installation non conforme aux codes d'electricite ou de plomberie, ou I'utilisation de produits non approuves par
Whirlpool.
5. Toute perte d'aliments due a une defaillance du refrigerateur ou du congelateur.
6. Le coot des pieces de rechange et de la main-d'ceuvre pour les appareils utilises hors des 12tats-Unis ou du Canada.
7. Le ramassage et la livraison. Ce gros appareil menager est con£;u pour etre repare & domicile.
8. Les reparations aux pieces ou systemes resultant d'une modification non autorisee faite a I'appareil.
9. Les frais de transport pour le service d'un produit dans les regions eloignees.
10. La depose et la reinstallation de votre appareil si celui-ci est installe dans un endroit inaccessible ou n'est pas installe
conformement aux instructions d'installation fournies.
11. Le coot des pieces de rechange et de la main-d'ceuvre Iorsque I'appareil est utilise dans un pays autre que le pays oQ il a ete
achete.
CLAUSE D'EXONI:!::RATION DE RESPONSABILITI:!:: AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LE SEUL ET EXCLUSlF RECOURS DU CLIENT DANS LE CADRE DE LA PRI2SENTE GARANTIE LIMITI2E CONSlSTE EN LA
RI_PARATION PRI_VUE CI-DESS.US. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITI_
MARCHANDE ET D'APTITUDE A UN USAGE PARTICULIER, SONT LIMITI_ES A UN AN OU A LA PLUS COURTE PI_RIODE AUTORISI_E
PAR LA LOI. WHIRLPOOL N'ASSUME AUCUNE RESPONSABILITI_ POUR LES DOMMAGES FORTUITS OU INDIRECTS. CERTAINES
JURIDICTIONS NE PERMETTENT PAS L'EXCLUSlON OU LA LIMITATION DES DOMMAGES FORTUITS OU INDIRECTS, OU LES
LIMITATIONS DE LA DURI2E DES GARANTIES IMPLICITES DE QUALITI 2 MARCHANDE OU D'APTITUDE A UN USAGE PARTICULIER,
DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER DANS VOTRE CAS. CE-i-i-E GARANTIE VOUS
CONFC:RE DES DROITS JURIDIQUES SPI2CIFIQUES ETVOUS POUVEZ 12GALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT
VARIER D'UNE JURIDICTION A UNE AUTRE.
A I'exterieur du Canada et des 50 12tatsdes 12tats-Unis, cette garantie ne s'applique pas. Contacter votre marchand Whirlpool autorise
pour determiner si une autre garantie s'applique.
Si vous avez besoin de service, voir d'abord la section "Depannage" du Guide d'utilisation et d'entretien. Apres avoir verifie la section
"Depannage", de I'aide supplementaire peut etre trouvee en verifiant la section "Assistance ou service" ou en appelant Whirlpool. Aux
E.-U., composer le 1-800-253-1301. Au Canada, composer le 1-800-807-6777. 12/05
Conservez ce manuel et votre regu de vente ensemble pour
r_f_rence ult_rieure. Pour le service sous garantie, vous
devez presenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre gros
appareil menager pour mieux vous aider a obtenir assistance ou
service en cas de besoin. Vous devrez connaitre le numero de
modele et le numero de serie au complet. Vous trouverez ces
renseignements sur la plaque signaletique situee sur le produit.
Nom du marchand
Adresse
Numero de t_lephone
Numero de module
Numero de serie
Date d'achat
35
W10039810C
© 2007.
All rights reserved.
Tous droits reserves.
® IKEA is a registered trademark of Inter-lkea Systems B.V.
® IKEA est une marque deposee de Inter-lkea Systems B.V.
7/07
Printed in U.S.A.
Imprime aux E.-U.
