P325-776
P a g e 1 of 43
SAVE THESE INSTRUCTIONS
Product has been CSA tested and certified.
THIS PROODUCT WAS MANUFACTURED BY JIAXING HERO IMP&EXP CO.,LTD. FOR ASHLEY FURNITURE INDUSTRIES, INC.
Outdoor Round Fire Pit User Guide
ITEM#: P325-776
P325-776
P a g e 2 of 43
ASSEMBLY INSTRUCTIONS
Installer: Leave these instructions with consumer. C S A M o del 70102512
Consumer: Keep these instructions for future reference.
SAFETY INFORM ATION
! DANGER
FOR YOUR SAFETY
if you smell gas;
1.shut off gas to the appliance.
2.Extinguish any open flame.
3.If odor continues. Keep away from the appliance
and immediately call you gas supplier or fire department.
!
DANGER
Failure to comply with the precautions and instructions
provided with this fire pit can result in death, serious
bodily injury and property loss or damage from
hazards of fire, explosion, burn, asphyxiation, and/or
carbon monoxide poisoning. Only persons who can
understand and follow the instructions should use or
service this fire pit.
!
WARNING
Do not store or use gasoline or other flammable vapors
and liquids in the vicinity of this or any other appliance.
An LP-cylinder not connected for use shall not be stored
in the vicinity of this or any other appliance.
!
DANGER
DANGER indicates an imminently hazardous situation
which. If not avoided. Will result in death or serious injury.
FOR USE WITH 20LB (9KG) PROPANE CYLINDER
WITH TYPE 1 CONNECTION OR FOR USE WITH
NATURAL GAS AFTER CONVERSION KIT IS
INSTALLED (MUST BE PROFESSIONALLY
INSTALLED) ALSO THE LP REGULATOR MUST BE
SUPPLIED BY THE MANUFACTURER.
IMPORTANT, FAILURE TO CAREFULLY READ, UNDERSTAND AND FOLLOW EVERY PART
OF THIS DOCUMENT MAY RESULT IN PROPERTY DAMAGE, SERIOUS BODILY INJURY
OR DEATH
!
!
WARNING
USE FACTORY APPROVED REPLACEMENT PARTS
AND ACCESSORIES ONLY. USE OF UNAPPROVED
PART OR ACCESSORIES CAN VOID THE WARRANTY
ON THIS PRODUCT AND RESULT IN AHAZARDOUS\
CONDITION. PLEASE CONTACT US FOR
INFORMATION REGARDING REPLACEMNT HOSES,
THERMOCOUPLES, ELECTRODES,IGNITION
MODULES,LAVAROCKS,LOGS, FIRE ICE, ETC.
P325-776
P a g e 3 of 43
SAFETY INFOR MATION
!
WARNING
We cannot foresee every use which may be made of
our fire pit.
Check with your local fire safety authority if you have
questions about fire pit use.
Other standards govern the use of fuel gases and heat
producing products for specific uses. Your local
authorities can advise you about these.
If no local codes exist, follow National Fuel Gas Code,
ANSI Z223. 1.In Canada, installation must conform to
local codes. If no local codes exist, follow the current
National standards of CANADA CAN/CGA-B 149.2.
!
DANGER
EXPLOSION-FIRE HAZARD
Keep solid combustibles, such as building materials,
paper of cardboard, a safe distance away from the
fire pit as recommended by the instructions.
Provide adequate clearances around air openings
into the combustion chamber.
Never use the fire pit in spaces which do or may
contain volatile or airborne combustibles, or products
such as gasoline, solvents, paint thinner, dust particles
or unknown chemicals.
During operation, this product can be a source of
ignition. Keep fire pit area clear and free from
combustible materials, gasoline, paint thinner, cleaning
solvents and other flammable vapors and liquids. DO
not use fire pit in areas with high dust content.
Minimum fire pit clearances from combustible
materials: two(2) feet from the sides &two(2) feet
from the rear, 6 feet from ceiling.
!
DANGER
CARBON MONOXIDE HAZARD
This fire pit is a combustion appliance. All combustion
appliances produce carbon monoxide(CO) during the
combustion process. This product is designed to produce
extremely minute, non-hazardous amounts of CO if used
and maintained in accordance with all warnings and
instructions. DO not block air flow into or out of the fire pit.
Carbon monoxide(CO) poisoning produces flu-like
symptoms, watery eyes, headaches, dizziness, fatigue
and possibly death. You can't see it and you can't
smell it. It' s an invisible killer. If these symptoms are
present during operation of this product get fresh air
immediately!
For outdoor use only.
Never use inside house, or other unventilated or
enclosed areas.
This fire pit consumes air(oxygen). Do not use in
unventilated or enclosed areas to avoid endangering
your life.
!
DANGER
EXPLOSION - FIRE HAZARD
Never store propane near high heat, open flames,
pilot lights, direct sunlight, other ignition sources or
where temperatures exceed 120 degrees F(49°C).
Propane vapors are heavier than air and can
accumulate in low places. If you smell gas, leave the
area immediately.
Never install or remove propane cylinder while fire pit is
lighted, near flame, pilot lights, other ignition sources
or while fire pit is hot to touch.
The fire pit is red hot during use and can ignite
flammables too close to the burner. Keep flammables
at least 2 feet from sides & 2 feet from rear, 6 feet
from ceiling. Keep gasoline and other flammable liquids
and vapors well away from fire pit.
Store the propane cylinder outdoors in a well ventilated
space out of reach of children. Never store the propane
cylinder in an enclosed area (house, garage, etc.). If fire
pit is to be stored indoors, disconnect the propane
cylinder for outdoor storage and allow the fire pit to fully
cool down prior to moving indoors.
!
WARNING
WARNING indicates an imminently hazardous situation
which, if not avoided, will result in death or serious injury.
!
WARNING
Do not store or use gasoline or other flammable vapors
and liquids in the vicinity of this or any other appliance.
An LP-cylinder not connected for use shall not be
stored in the vicinity of this or any other appliance.
!
WARNING: For Outdoor Use Only
!
WARNING
Improper installation, adjustment alteration, service or
maintenance can cause property damage, injury or
death. Read the installation, operating and
maintenance instructions thoroughly before installing
or servicing this equipment.
!
!
DANGER
CARBON MONOXIDE HAZARD
This appliance can produce
carbon monoxide which has
no odor. Using it in an enclosed
space can kill you. Never use this
appliance in an enclosed space
such as a camper, tent, car or home.
Page 4 of 43
P325-776
TABLE OF CONTENTS
1. Important Safety Information .................................................. 5
2. Information about Propane .................................................... 7
3. Specifications .............................................................................. 7

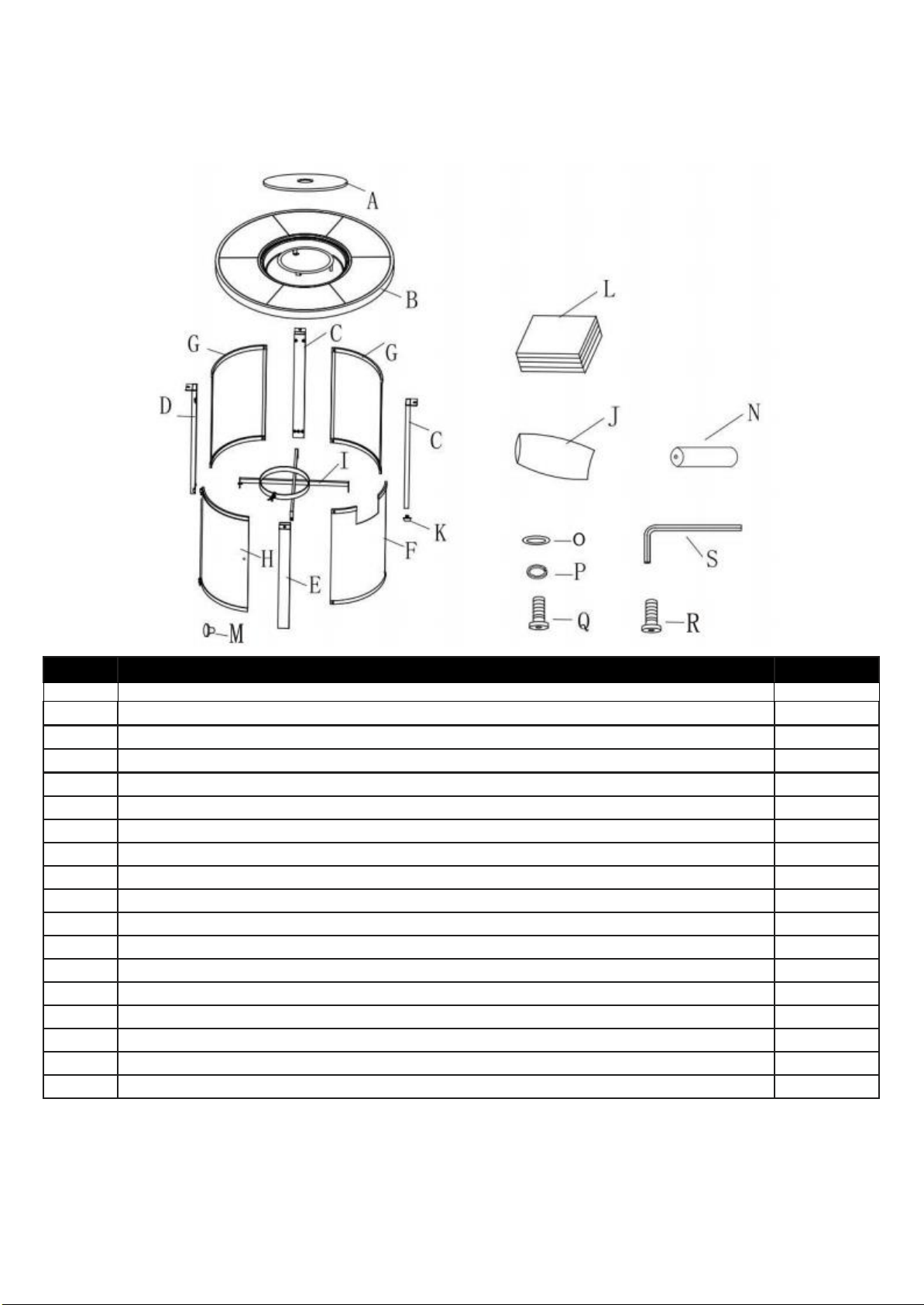

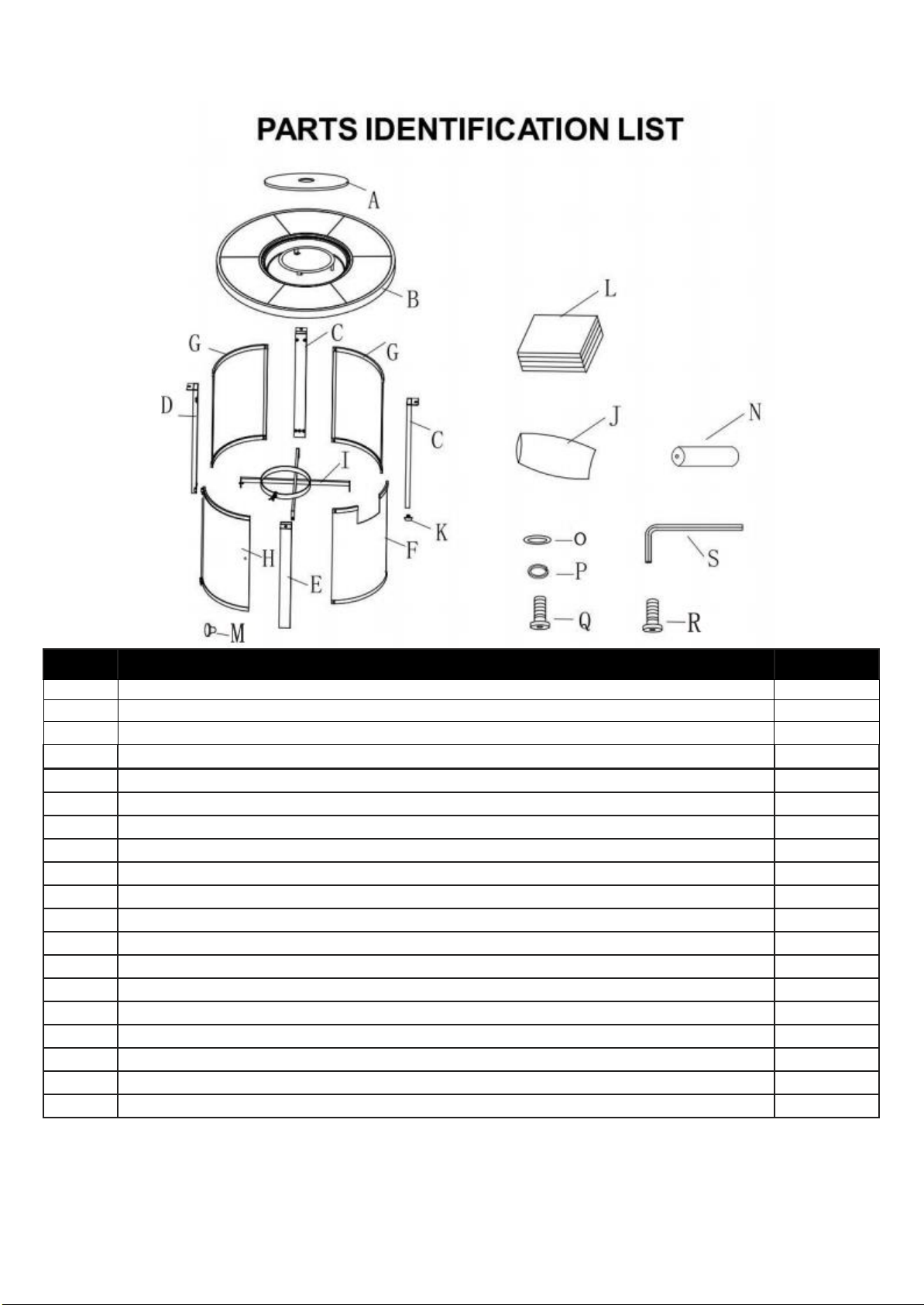

4. Parts List ..................................................................................... 8
5. Installation ................................................................................... 9
6. Natural Gas Conversion
............................................................ 12
7. Lighting Instructions ...................................................................... 13
8. Maintenance .............................................................................. 14
9. Troubleshooting Guide ............................................................ 14
Page 5 of 43
P325-776
IMPORTANT SAFETY INFORMATION
The installation must conform with local codes or, in the absence of all applicable local codes, including,
without limitation, with the National Fu el Gas Code, ANSI Z223.1/NFP A 54; International Fuel Gas Code;
Natural Gas and Propane Installation Code, CSA B149.1; or Propane Storage and Handling Code, B149.2, as
applicable.
The appliance and its appliance main gas valve must be disconnected from the gas supply piping system
during any pressure testing of that system at test pressures in excess of 1/2 psi (3.5kPa).
The appliance must be isolated from the gas supply piping system by closing its equipment shutoff valve
during any pressure testing of the gas supply system at test pressure equal to or less than 1/2 psi (3.5kPa).
The appliance area must be kept clear and free from combustible materials, gasoline and other flammable
vapors and liquids.
Do not use this appliance if any part has been damaged or under water. Immediately call a qualified service
technician to inspect. Immediately call a qualified service technician to inspect the appliance and to replace
any part of the control system and any gas control which has been damaged or under water.
Do not sit or stand on appliance even when not in use and do not touch appliance
while in use or for at least 45 minutes after use as the appliance is very hot during
use and can cause serious burns.
The appliance will remain hot for up to 45 minutes after use. Do not touch or move
appliance for at least 45 minutes after it has been completely shut off.
Children and adults should be alerted to the hazards of high surface temperatures
and kept at a safe distance to avoid burns or clothing ignition.
All children should be kept away from the appliance and should not be allowed near the
product unless carefully supervised by an adult.
Clothing, any other object or flammable material should not be hung from the
appliance, placed on, near or underneath the appliance.
Any screen or guard removed for servicing an appliance must be replaced prior
to operating the appliance.
Keep children away from this appliance. This appliance contains small parts that
can be swallowed by children resulting in serious bodily injury or death.
Installation and repair should be done by a qualified service person. The appliance
should be inspected before use and at least annually by a professional service person. More frequent
cleaning may be required as necessary. It is imperative that the control compartments, burners and
circulating air passageways of the appliance be kept clean.
Do NOT burn solid fuels in this gas fireplace.
Do NOT ignite the burner before pouring all of the burner media (lava rock or fire ice) into the burner pan. The
media must be evenly distributed over the burner.
If during initial firing of fire pit, please stay away from the fire pit for 20 minutes as fire media (lava rock or fire
ice) may pop and hit someone on the face or eyes
Do NOT ignite or use the fire column if the burner media (lava rock or fire ice) are wet. Ensure the burner media
are completely dry before igniting as intense heat could cause the media to crack and pop. Always place the
cover on the appliance when not in use in order to avoid water contacting the media.
Page 6 of 43
P325-776
IMPORTANT SAFETY INFORMATION
It is UNSAFE to use this product for any purpose except as described in this document including, without
limitation, cooking.
CAUTION: The propane gas pressure regulator provided with this appliance must be used. This
regulator is set for an outlet pressure of 11 inches water column.
This outdoor gas appliance is not intended to be installed in or on recreational vehicles and/or boats.
Before each use of this gas appliance, open the LP (Liquid Propane) Tank Drawer and inspect the LP
Hose. If there is evidence of excessive abrasion or wear, or the hose is cut, it must be replaced prior to
the gas appliance being put into operation. Use only the replacement hose assembly specified in this
manual. Inspect the burner before each use of the appliance. The burner must be replaced prior to the
appliance being put into operation if it is evident that the burner is damaged. Use only the burner listed in
these instructions.
Keep the fuel supply hose away from any heated surfaces.
If you have any questions regarding the use of this unit, or find that your fire column unit needs service,
please contact Ashley Furniture Industries at the below number.
1 (800) 477-2222 Customer Service.
Page 7 of 43
P325-776

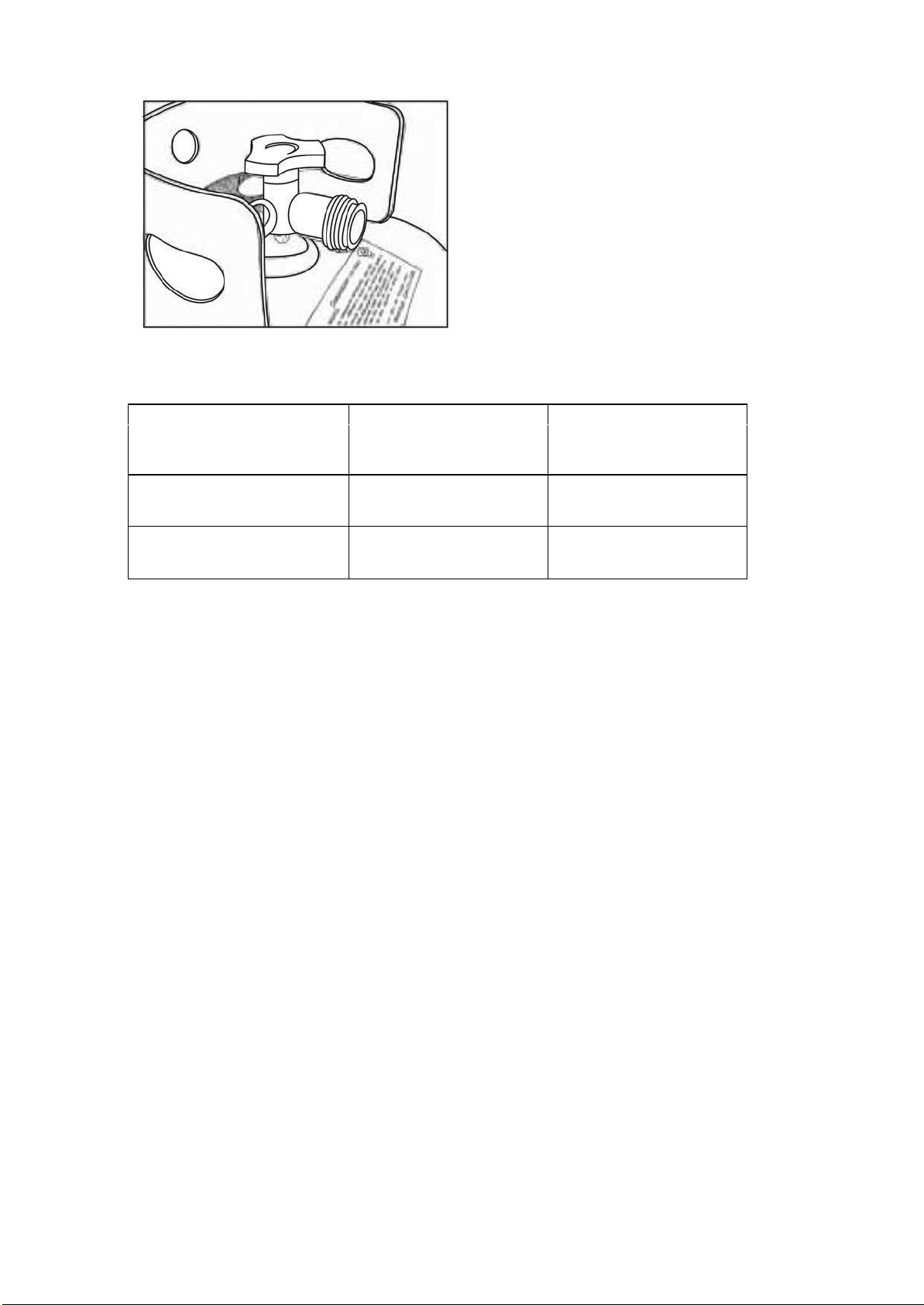

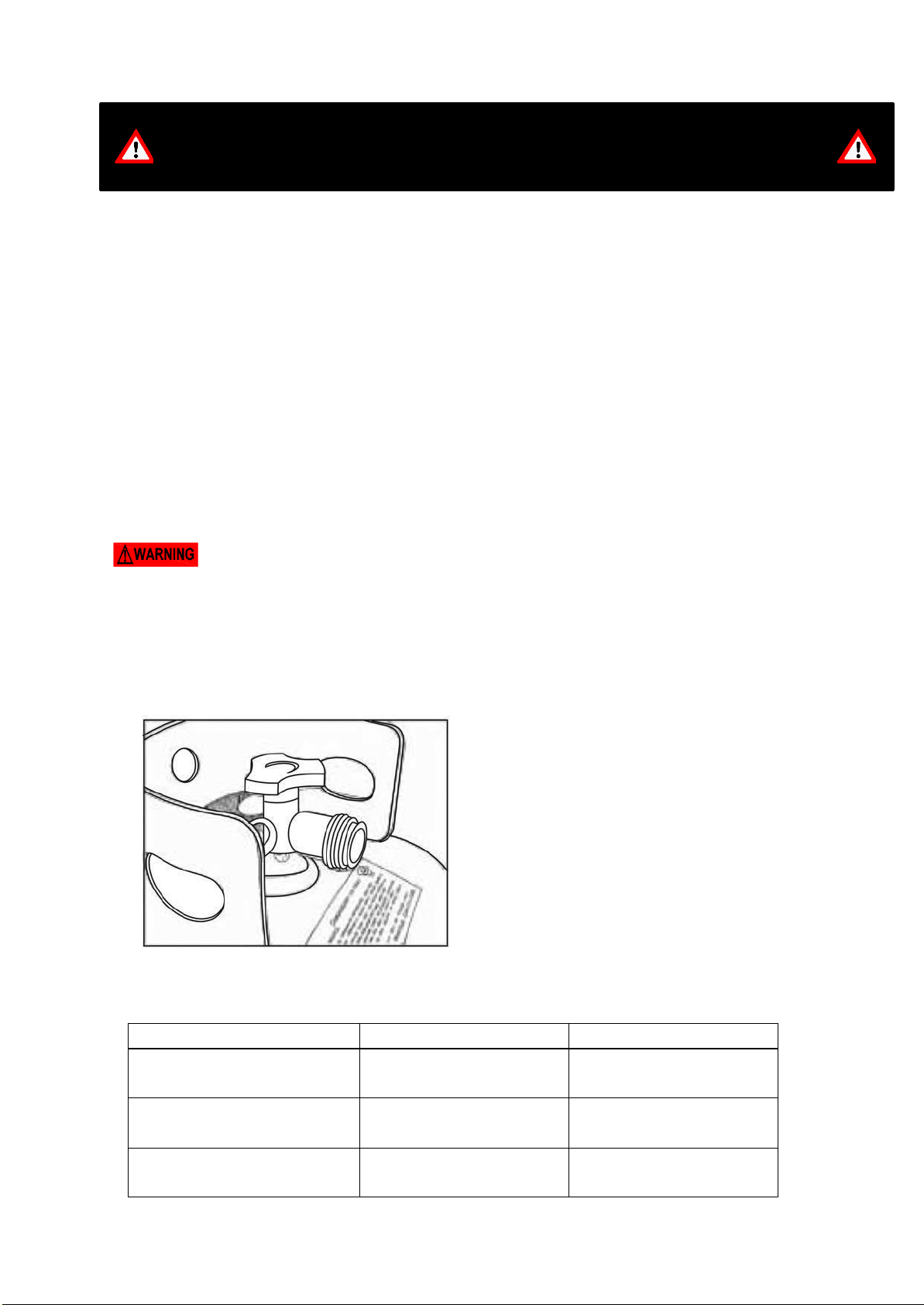

A self contained LP-gas cylinder for use with this appliance must have a capacity of 20
lbs. and must be equipped with a Type 1 connector and an OP D (overfill protection
device). See Figure 1.
The LP-gas supply cylinder to be used must be constructed and marked in accordance
with the specification for LP- gas cylinders of the U.S. Department of Transportation
(DOT) or the National Standard of Canada, CAN/CSA-B339, Cylinder, Sphere and
Tubes for the Transportation of Dangerous Goods.
The cylinder supply system must be arranged for vapor withdrawal.
The cylinder used must include a collar to protect the cylinder valve.
This appliance shall be used only outdoors in a well-ventilated space and shall
not be used in a building, garage or any other enclosed space.
When this appliance is not is use, the gas must be turned off at the supply
cylinder.
Storage of this appliance indoors is permissible only if the cylinder is
disconnected and removed from the appliance.
Cylinders must be stored outdoors in a well-ventilated area out of the
reach of children. Disconected cylinders must have threaded valve plugs tightly
installed and must not be stored in a building, garage or any other enclosed areas.
Storing cylinders indoors or in poorly ventilated spaces outdoors can result in serious
bodily injury and/or death.
CSA (Canadian Standards Association) certified to ANSI Z21.97•CSA 2.41-2016
“Outdoor Decorative Gas Appliances”.
Figure 1
SPECIFICATIONS
INPUT
30,000 Btu/hr
Propane Regulator
Pressure
11 inches water column
Natural Gas Minimum
Inlet Pressure
7 inches water column
Clearances to
combustible surfaces
Sides: 24in./61cm
Top: 72 in. / 183 cm
IMPORTANT SAFETY INFORMATION ABOUT
PROPANE (LP) GAS
Page 8 of 43
P325-776
Item
Description
Qty
A
Burner Cover
1
B
Top
1
C
Back Post
2
D
Front Right Post
1
E
Front Left Post
1
F
Ignition Side
1
G
Side
2
H
Door
1
I
Cylinder Holder
1
J
Glass beads
1box
K
Adjustable Leveler
4
L
PVC Cover
1
M
Knob
1
N
Battery
1
O
Flat Washer
20
P
Spring Washer
20
Q
1/4 in x 20mm Blot
20
R
#4 x 20mm Screw
1
S
Allen Wrench
1
Page 9 of 43
P325-776
INSTALLATION

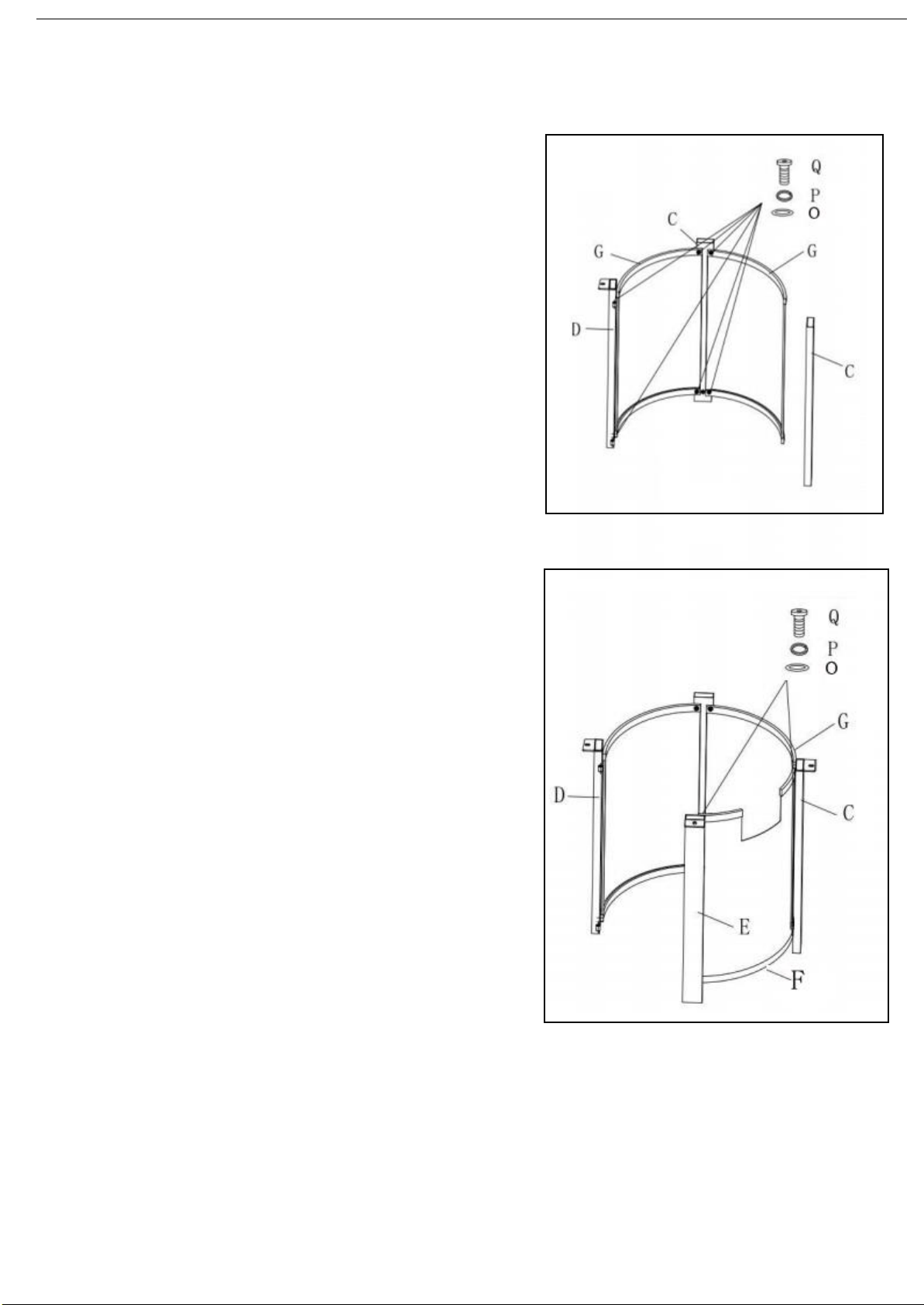

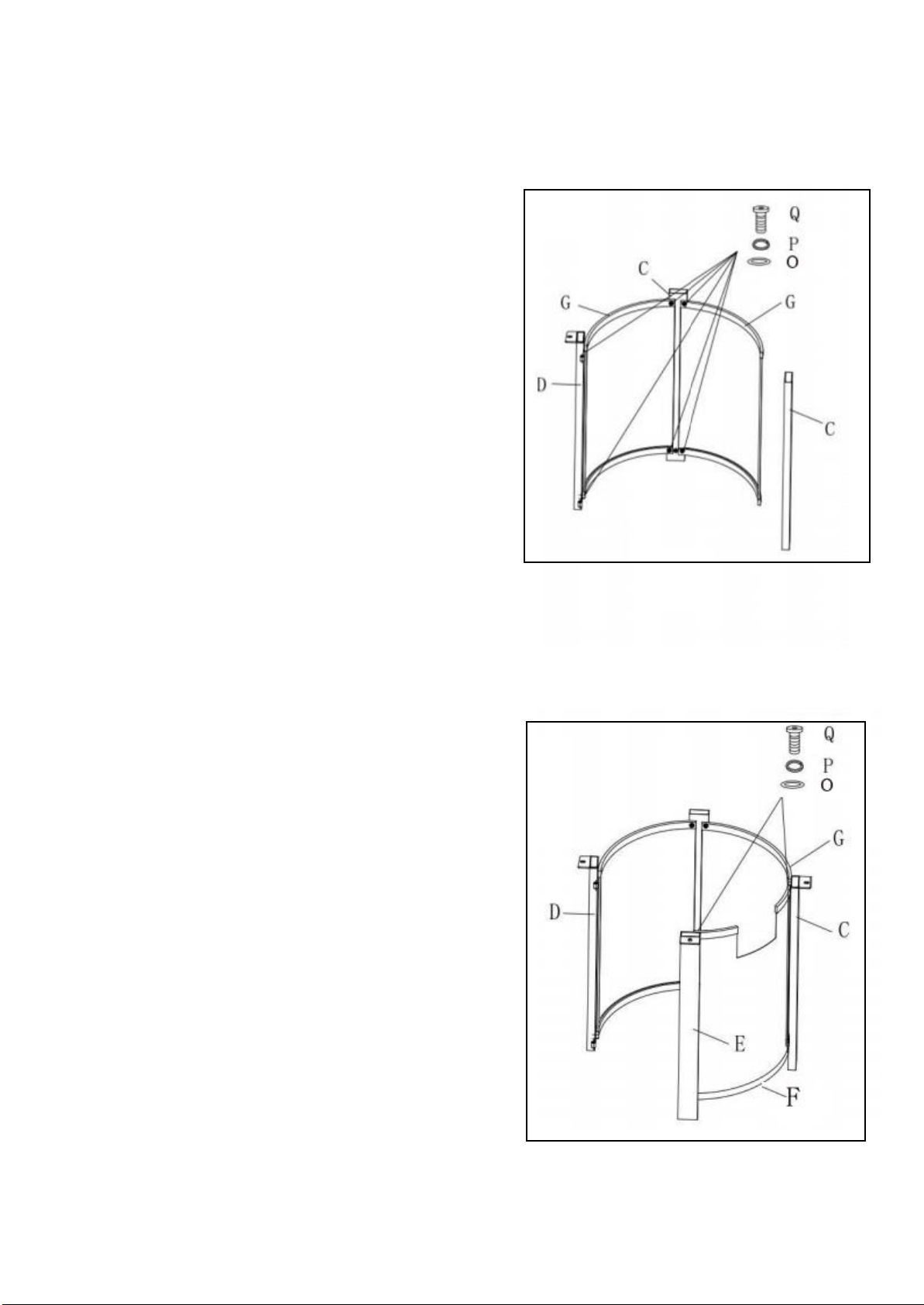

1.
Connect the front right post (D), side(G), back
post(C), side(G)with 6pcs 1/4in x 20mm
bolts(Q),6pcs spring washers(P) and 6pcs flat
washers(O) as shown on the right.
2.
Secure the side(G), back post(C), ignition
side(F),front left side(E) with
6pcs 1/4in x 20mm
bolts(Q),6pcs spring washers(P) and 6pcs flat
washers(O) .
.
Page 10 of 43
P325-776

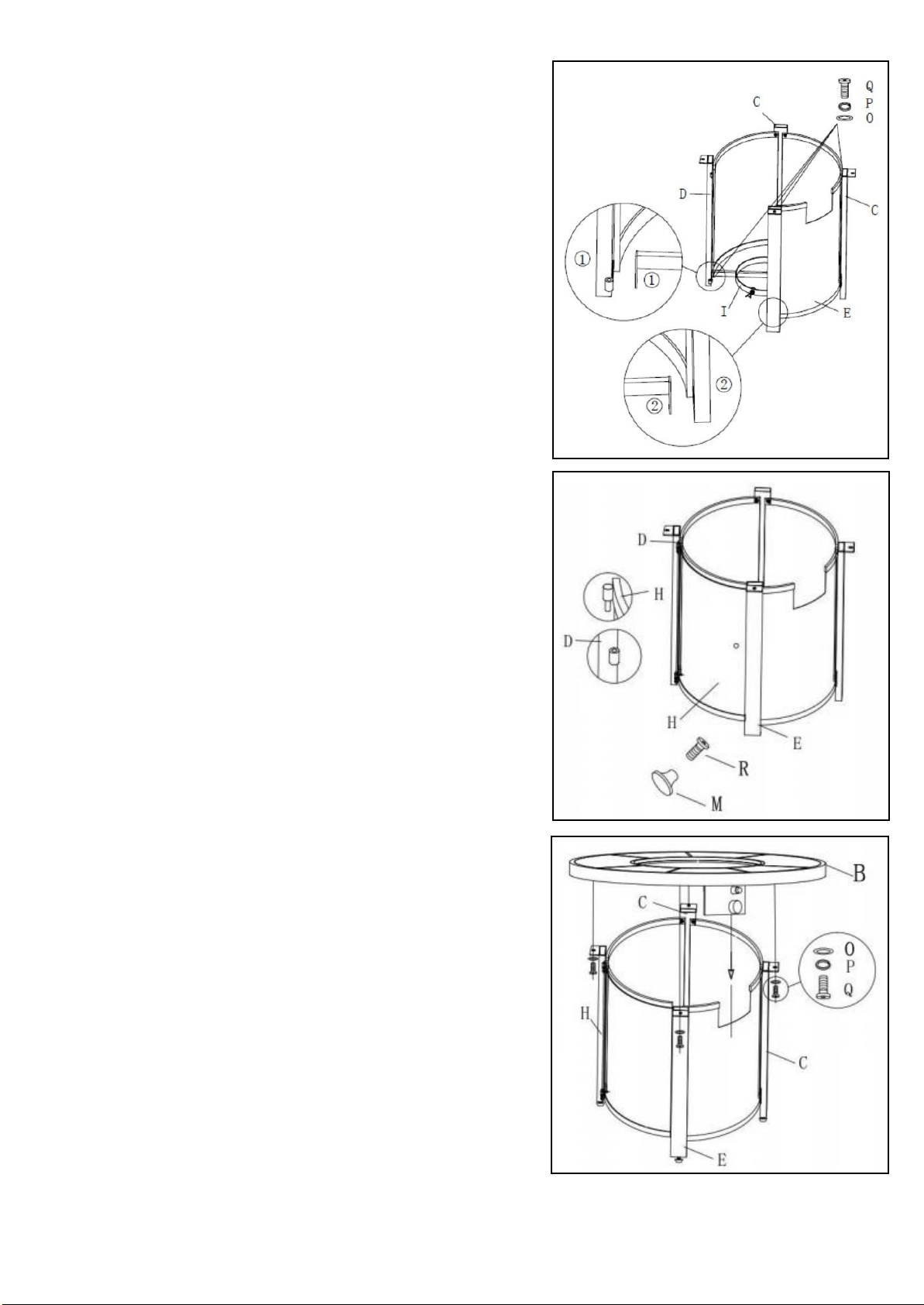

3.
Secure the cylinder holder(I) and front left post(E),
fornt right post(D)
with 4
pcs 1/4in x 20mm
bolts(Q),4pcs spring washers(P) and 4pcs flat
washers(O) just as right shown.
4.
Place the door(H) in the body and install the
knob(M) with #4 x 20mm(R) attaching from back of
door.
5.
Assemble the base frame to the top(B) with 4
pcs
1/4in x 20mm bolts(Q),4pcs spring washers(P) and
4pcs flat washers(O)
.
Page 11 of 43
P325-776

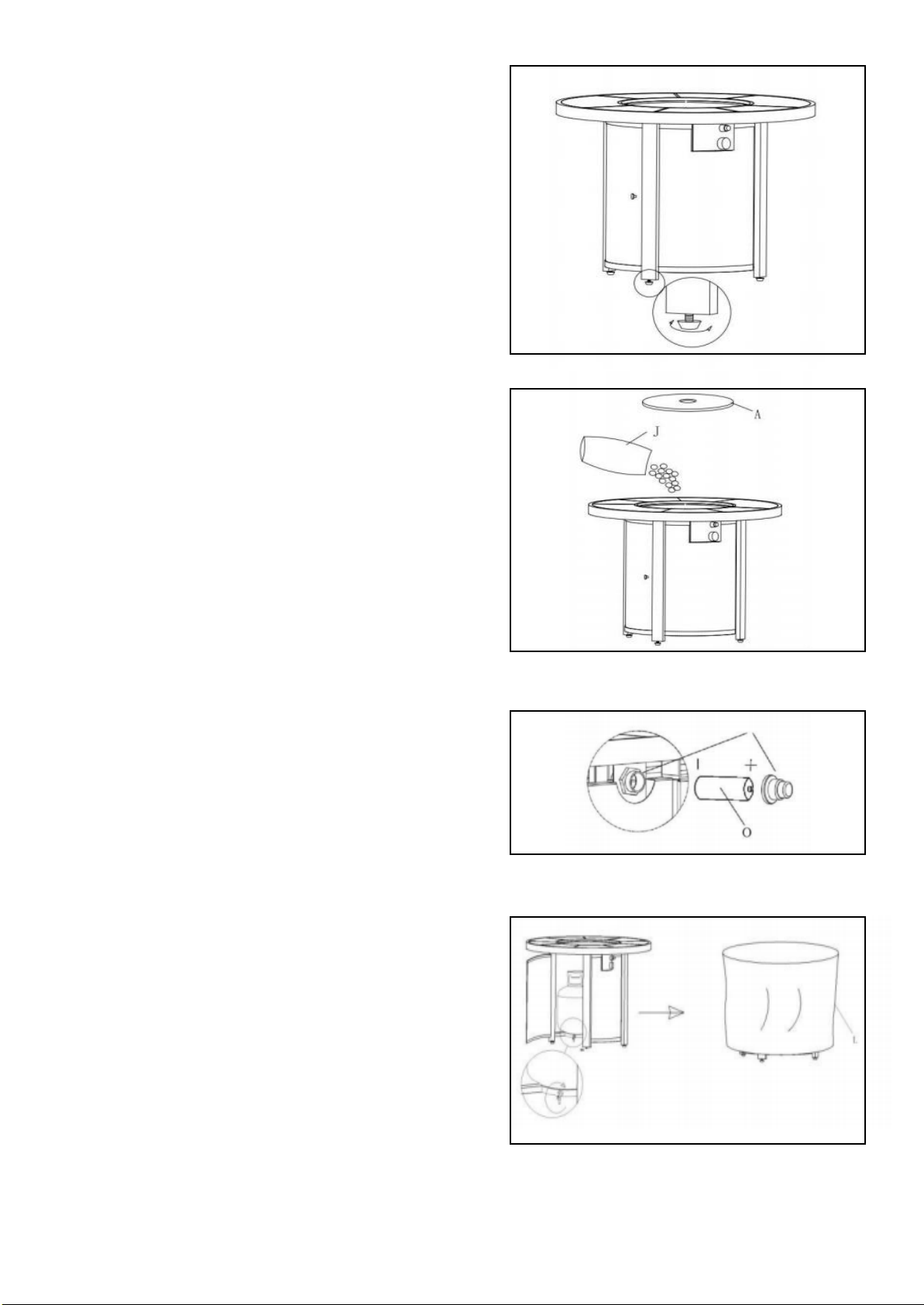

6.
Use the adjustable leveler(K) to adjust the level.
7.
Pour the box of glass beades(J) into the fire
table body around(B)
DANGER
To ensure proper function, the gurad on this burner
should be coverd by glass beads.
8.
Make sure the control knob is in the
“OFF” position. Unscrew the push button cap
on the ignition module located on the control
panel to access the battery compartment.
The ignition module requires one AAA size battery.
9.
Open the door, place the 20-pound cylinder into
the main body and tighten it as shown on the right,
so the gas cylinder cannot move and fall down,
close the door ,put the Burner Cover on the fire pit
table top,then cover the fire pit with PVC cover
(L)when not in use to protect it from the elements
or when fire pit is cool COMPLETELY after the use.
Page 12 of 43
P325-776
!
IMPORTANT
SAVE THESE INSTRUCTIONS
If you smell gas:
1.
Shut o" gas to the appliance.
2.
Extinguish any open flame.
3.
If odor continues, keep away from the appliance and
immediately call your gas supplier or fire department.
DANGER
!

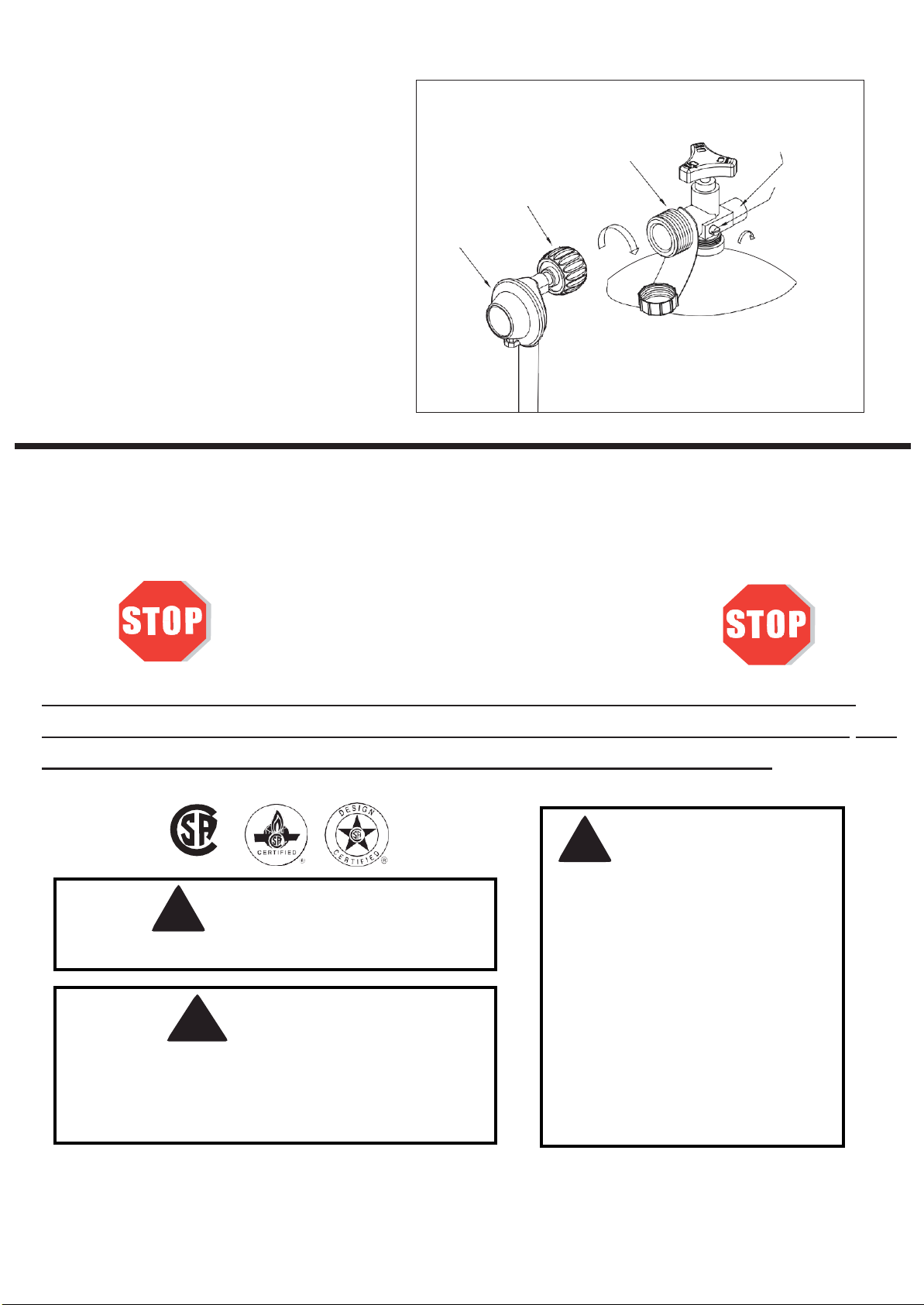

10. Turn the cylinder valve on the
tank clockwise to close the propane
tank. Attach the preassembled
regulator to the cylinder valve by
turning the regulator coupling nut
clockwise. Make sure it is fastened
securely and tighten connections by
hand only. Open the tank valve.
Apply a solution of soapy water to
the tank-regulator connection and to
the valve-hose connection to check
for leaks. If soap bubbles continue
to form, the connection has a leak. If
a leak is found, close the tank valve
and tighten all connections.
NEVER USE A FLAME TO CHECK
FOR LEAKS.
This unit can be converted to operate on natural gas. If you wish to
convert this unit, please contact your Ashley Furniture representative
and order PA30-1 (sold separately).
NATURAL GAS CONVERSION
Natural gas conversion must be performed only by your natural gas provider or
service company. Attempting to perform the natural gas conversion yourself is not
safe and may result in property damage, serious bodily injury or death.
C US
!
WARNING
If the information in this manual
is not followed exactly, a fire or
explosion may result causing
property damage personal injury
or loss of life.
Improper Installation, adjustment,
alteration, service or
maintenance can cause injury or
property damage.
Read the installation, operation
and maintenance instructions
thoroughly before installing or
servicing this equipment.
turn clockwise
to reseal
BLEED-OFF
VALVE
REGULATOR
PRESSURE
RELIEF VALVE
CYLINDER VALVE
BLACK COUPLING NUT
turn clockwise to connect
Page 13 of 43
P325-776
LIGHTING INSTRUCTIONS
To Light
1. Read instructions before lighting.
2. Control knob must be in the “OFF” position.
3. Connect propane cylinder (See Manual), open cylinder valve.
4. Push and turn control knob counter clockwise to “LOW”.
5. Press the igniter button repeatedly to light burner.
6. Release control knob after 45 seconds.
7. If ignition does not occur in 45 seconds, push and turn burner control knob to “OFF”, wait 5
minutes, fan with newspaper or magazine, and repeat lighting procedure.
8. If igniter does not light burner, use a long match or long butane lighter.
9. After burner ignites, adjust flame to desired flame with the control knob.
To Extinguish
1. Turn and push the control knob clockwise to the OFF position.
2. Close cylinder valve, disconnect propane cylinder.
Prior to turning gas on and attempting to light the appliance, make sure the appliance is
outside, in a well ventilated area and free of any debris and is not in contact with or near any
people, animals, materials or structures. Failure to adhere to the above instruction may
result in property damage, serious bodily injury or death.
Page 14 of 43
P325-776
MAINTENANCE
•
Before performing any maintenance always disconnect propane gas tank.
•
Keep the heating item free and clear from combustible materials.
•
Visually inspect burner for obstructions and keep tank enclosure free and clear from debris.
•
Use a soft brush to get rid of the mild stains, loose dirt and soil after the burner is
completely cooled down. Wipe down with a soft cloth.
•
Harsh weather conditions may cause stubborn stains, discoloration and possibly rust pitting.
•
Permanent damage may occur if powder or solvent comes in contact with painted or
plastic components on this heating unit.
•
Keep the heating unit stored away from direct sunlight.
•
If storing this unit inside, disconnect the propane gas tank from the gas valve.
•
Not using manufacturer approved or supplied parts/accessories may result in a defective
condition and void the w
arranty of this heating unit.
•
Carbon deposits may pose as a fire hazard; clean the reflector and inside of the glass tube with
soap and water if any carbon deposits are present.
TROUBLESHOOTING GUIDE
It is recommended that you contact a qualified service technician if you believe the appliance is not
functioning properly.
PROBLEM CAUSE REMEDY
Burner won’t light
No Propane Gas at Burner
Check that gas tank valve is open.
Turn control knob to “ON” and
push control knob in. Make sure
tank has propane gas.
No Spark at Electrode
Check that AAA battery is installed
with negative (-) end first and has a
charge. Check that the wire is
connected to the ignition module.
Check that the electrode is not
cracked or broken.
Lack of oxygen
Remove excess lava rock s or fire
ices from around the ignition well.
Burner won’t stay
lit after lighting
Thermocouple not in flame
Check that the tip of the
thermocouple is even with the top
of the ignition well. Remove any
lava rock s from the ignition well.
Thermocouple connection
at the main control valve is
loose
Tighten the thermocouple nut at the
back of the valve.
No lava rocks on Burner
Cover the burner with fire
ices per the instructions
P325-776
P a g e 15 sur 43
SAUVEGARDER CES INSTRUCTIONS
Le produit a été testé et certifié par CSA.
CE PRODUIT A ETE FABRIQUE PAR JIAXING HERO IMP & EXP CO,.LTD FOR ASHLEY FURNITURE INDUSTRIES, INC
Guide d’Utilisateur Foyer de Extérieur
ARTICLE#: P325-776
P325-776
P a g e 16 sur 43
INSTRUCTIONS DE MONTAGE
Installeur: Laisser ces instructionsavec le client. Modèle CSA 70102512
Client: Garder ces instructions pour la consultation ultérieure.
CONSIGNES DE SECURITE
!
DANGER
DANGER indique une situation extrêmement dangereuse
qui, si elle n’est pas évitée, pourrait causer des blessures
!
DANGER
Faute de conformer avec les précautions et les
instructions fournies avec ce foyer peut causer la mort,
la blessure grave corporelle et la perte de propriété ou
dommage des dangers d’incendie, d’explosion, de
brûlure, l’asphysie, et/ou l’intoxication de monoxyde
de carbone. S eule le s per so nne s q ui pe uve nt
com pre ndre et sui vr e le s instructions doivent
ut i l iser ou server ce foyer.
!
DANGER
POUR VOTRE SECURITE –si vous sentez le gaz;
1. Eteindre le gaz à l’appareil.
2. Eteindre toute flamme
ouverte
3. Si l’odeur continue. Garder loin de l’appareil et appeler
immédiatement votre fournisseur de gaz ou le
département de feu
IMPORTANT, FAUTE DE LIRE ATTENTIVEMENT, COMPRENDRE ET SUIVRE CHAQUE PARTIE
DE CE DOCUMENT POURRAIT CAUSER LE DOMMAGE DE BIENS, DE BLESSURE
SERIEUSE DU CORPS OU LA MORT
POUR L’UTILISATION AVEC LA BOUTEILLE DE
PROPANE DE 20LB (9KG) AVEC LA CONNEXION
DU TYPE 1 OU POUR L’UTILISATION AVEC LE GAZ
NATUREL APRES QUE LE KIT DE CONVERSION
SOIT INSTALLE (DOIT ETRE INSTALLE
PROFESSIONNELLEMENT) EGALEMENT LE
REGULATEUR LP DOIT ETRE FOURNIT PAR LE
FABRICANT.
!
AVERTISSEMENT
Ne pas stocker ou utiliser l’essence ou autres vapeurs
et liquides inflammables à l’approximité de ceci ou tout
autre appareil. Une bouteille LP non connectée pour
l’utilisation ne doit pas être stockée à l’approximité de
ceci ou tout autre appareil.
!
!
WARNING
UTILISER SEULEMENT
ET
LES
LES
PIECES
DE
REMPLACEMENT
ACCESSOIRES
APPROUVES PAR L’USINE. L’UTILISATION DE PIECE
OU ACCESSOIRE NON APPROUVE PEUT ANNULER
LA GARANTIE SUR CE PRODUIT ET CAUSER UNE
CONDITION DANGEREUSE. VEUILLEZ NOUS
CONTACTER POUR L’INFORMAITON CONCERNANT
LES TUYAUX , LES THERMOCOUPLES ? DES
ELECTRODES , DES MODULES D’ALLUMAGE, DES
PIERRES DE LAVA, DES BUCHES, ET LA GLACE DE
P325-776
P a g e 17 sur 43
CONSIGNES DE SECURITE
!
AVERTISSEMENT
!
DANGER
DANGER EXPLOSION -FEU
Jamais stocker la propane prè sde haute chaleur, des
flammes ouvertes, des voyants lumineux, des
lumières solaires directe, autres sources d’allumage
ou où les tempé raturedé passant 120 degré s F
(49° C). Les vapeurs de propane sont plus é paissesque l’air
et peuvent accumuler dans les endroits bas.
Si vous sentez le gaz, laisser immé diatement la zone
la zone. Jamais installer ou enlever la bouteille de
propane lorsque le foyer est allumé, près de flamme,
des voyants lumineux, ou autres sources d’allumage
ou lorsque le foyer est chaud à toucher
Le foyer est chaud rouge en cours d’utilisation et peut allumer
des flammes très près de brûleur. Garder des flammes au
mois 2 pouces de côtés & 2 pouces d’arrière, 6 pouces de
plafond. Garder l’essence et autres liquides et vapeurs loin
de foyer. Stocker la bouteille de propane à l’extérieur dans
un espace bien ventilé hors porté edes enfants. Jamais
stocker la bouteille de propane dans une zone enfermée
(maison, garage etc.).
Si le puits de feu doit être entreposé à l'intérieur, débranche
z le cylindre de propane pour l'entreposage en plein air et lai
ssez le puits de feu se refroidir complètement avant d’être d
éplacé à l'intérieur
Nous ne pouvons pas anticiper chaque usage qui
pourrait être de notre foyer.
Vérifier avec l’autorité de sécurité de votre local si vous
avez des questions à propos de l’usage de foyer.
Autres normes régissent l’emploi de gaz et des
produits produisant de chaleur pour des usages
spécifiques. Votre autorités locales peuvent vous
conseiller à propos de celles-ci.
Si aucun code local existe, suivre le Code de Gaz
National, ANSI Z223. 1. Au Canada, l’installation doit
conformer aux codes locaux. Si aucun code local
existe, suivre les normes nationales actuelles de
Canada.
!
DANGER
DANGER DE MONOXYDE DE
CARBONE
Cet appareil peut produire le
monoxyde de carbone qui n’a
aucune odeur. L’utilisation de ceci
dans un espace enfermé peut vous
tuer. Jamais utiliser cet appareil
dans un camp, une tente, un
véhicule ou à la maison
!
DANGER
DANGER D’EXPLOISION-FEU
Garder des combustibles solids, tels que des
matériaux de consutruction, le papier de carton, une
distance sûre loin de foyer comme recommandé par
des instructions.
Garder le déblaiement adéquat autour des
ouvertures d’air dans la chambre de combustion.
Jamais utiliser le foyer dans les espaces qui ne ou
pourrait contenir les combustibles volatiles ou aérieuns,
ou des produits comme l’essence, les solvants, le diluant
à peinture, des particules de poussières ou des produits
chimiques inconnus.
En cours d’opération, ce produit peut être une source
d’allumage. Garder la zone de foyer déblaie et sans
matériaux de construction, d’essence, de diluant à
peinture, des solvants de nettoyage et autres vapeurs
et liquides inflammables. Ne pas utiliser le foyer dans
les zones avec le contenu de poussière élevé.
!
DANGER
DANGER DE MONOXYDE DE CARBONE
Ce foyer est un appareil de combustion. Tous les
appareils de combustion produisent le monoxyde de
carbone (CO) en cours de combustion. Ce produit est
conçu pour produire des montants de particules infimes
non dangereuses de CO si utilisé et maintenu en
conformité avec tous les avertissements et des
instructions. NE pas bloquer la circulation d’air dans ou
à l’extérieur de foyer. L’intoxication de monoxyde de
carbone (CO) produit des symptômes similaires à la
grippe, des yeux larmoyants, des maux de tête, des
vertiges, la fatigue et possiblement la mort. Vous ne
pouvez le voir et vous ne pouvez le sentir. C’est un
tueur invisible. S ices symptômes sont presents en
cours d’opération de ce produit avoir l’air frais
immédiatement!
Pour l'usage extérieur seul.
Jamais utiliser à l'intérieur de la maison, ou autres zones no
!
AVERTISSEMENT
AVERTISSEMENT indique une situation extrêmement
dangereuse qui, si elle n’est pas évitée, peut causer la
mort ou la blessure grave.
!
AVERTISSEMENT
Ne pas stocker ou utiliser l’essence ou autres vapeurs
et liquides inflammables à l’approximité de cet ou tout
autre appareil. Une bouteille LP non connectée pour
l’utilisation ne doit pas être stockée à l’approximité de
cet ou tout autre appareil.
!
AVERTISSEMENT:Seulement pour l’usage extérieur
!
AVERTISSEMENT
L’installation incorrecte, l’altération d’ajustement, l’entretien
ou la maintenance peut causer le dommage de bien, la
blessure ou la mort. Lire complètement des instructions
d’installation, d’opération et de maintenance avant
l’installation ou l’opération de cet équipement.
!
Page 18 sur 43
P325-776
TABLE DE MATIERES
1.Consignes de Sécurité Importantes ......................................... 19
2.Information à propos de Propane ............................................. 20
3.
Sp
é
cifications .................................................................................
21
4.Liste des Pièces ....................................................................... 22
5.Installation ................................................................................ 23
6.Conversion de Gaz Naturel ....................................................... 25
7. Batteries .................................................................................. 26
8.Instructions d’Allumage. ............................................................ 27
9.Maintenance ............................................................................. 28
10.Guide de Dépannage .............................................................. 28
Page 19 sur 43
P325-776
CONSIGNES DE SECURITE IMPORTANTES
L’installation doit conformer aux codes locaux ou, dans l’absence de tous les codes locaux applicables, y
compris, sans limite, avec National Fu el Gas Code, ANSI Z223.1/NFP A 54; International Fuel Gas Code;
Natural Gas and Propane Installation Code, CSA B149.1; ou Propane Storage and Handling Code, B149.2,
comme applicable.
L’appareil et la vanne de gaz principale de l’appareil doivent être déconnectés de système de tuyauage
d’alimentation de gaz en cours de test de pressure de ce système à la pressure de test limitée à1/2 psi
(3.5kPa).
L’appareil doit être isolé de système de tuyauage de gaz en fermant la vanne de fermeture en cours de test de
pressure de système d’alimentation de gaz à la pressure de test égal ou moins de 1/2 psi (3.5kPa).
La zone de l’appareil doit être gardée dégagée et libre des matériaux combustibles, d’essence et autres vapeurs
et liquides flammables.
Ne pas utiliser cet appareil si toute pièce a été endommagée ou dans l’eau. Appeler immédiatement un
technicien d’entretien qualifié pour inspecter l’appareil et remplacer toute pièce de système de contrôle et tout
contrôle de gaz qui a été endommagé ou dans l’eau.
Ne pas vous asseoir ou reposer sur l’appareil même s’il n’est pas en utilisation et ne
pas toucher l’appareil en cours d’usage ou pour au moins 45 minutes après l’usage comme
l’appareil est très chaud en cours d’usage et peut causer les brûlures graves.
L’appareil va rester chaud pour jusqu’à 45 minutes après l’usage. Ne pas toucher ou
déplacer l’appareil pour au moins 45 minutes après qu’il soit complètement éteint.
Les enfants et les adultes doivent être avertis aux dangers de hautes températures de
surface et gardées à une distance sûre pour éviter des brûlures ou l’allumage de tissue.
Les enfants doivent être gardés loin de l’appareil et ne doivent pas être permis de près du
produit sauf surveillance attentive par un adulte.
La garniture, tout autre objet ou matériel flammable ne doit pas être suspendu de
l’appareil, mis la-dessus, près ou sous l’appareil.
Tout écran ou protection enlevée pour entretenir un appareil doit être replace avant
l’opération de l’appareil.
Garder des enfants loin de cet appareil. Cet appareil contient des petites pièces qui
peuvent être avalées par les enfants causant de blessure grave corporelle ou la mort.
L’installation et la réparation doivent être faites par une personne d’entretien qualifiée.
L’appareil doit être inspecté avant l’usage et au moins une fois par an par une personne d’entretien professionnelle. Le
nettoyage plus fréquent pourrait être exigé si nécessaire. Il est impérative que les compartiments de contrôle, les
brûleurs et les passages d’air de circulation de l’appareil soient gardés propre.
Ne PAS brûler des carburants solides dans ce foyer au gaz.
Ne PAS allumer le brûleur avant de verser tout de media de brûleur(pierre de lava ou glace de feu) dans le plat
de brûleur. Le média doit être distribué proportionnellement sur le brûleur.
Si en cours d’allumage de foyer, veuillez rester loin de foyer pour 20 minutes comme le media de feu (pierre de
lava ou glace de feu) pourrait sauter et frapper quelqu’un sur le visage ou dans les yeux.
Ne PAS allumer ou utiliser le foyer si le média de feu (pierre de lava ou glace de feu) sont mouillé. S’assurer
que le média de brûleur soit sec complètement avant de l’allumer comme la chaleur intense pourrait causer le média
à craquer et sauter. Mettre toujours le couvercle sur l’appareil en cas de non usage afin d’éviter l’eau de contacter le
média .
Page 20 sur 43
P325-776
CONSIGNES DE SECURITE IMPORTANTES
Il n’est pas SÜRE d’utiliser ce produit pour de but sauf décrit dans ce document y compris, sans limite, la
cuisine.
PRECAUTION: Le régulateur de pression de propane fourni avec cet appareil doit être utilisé. Ce
régulateur est réglé pour une pression de sortie de 11 pouces de colonne d’eau
Cet appareil de gaz externe n’est pas pour l’installation dans ou sur des véhicules et/ou bateaux de loisirs.
Avant chaque usage de cet appareil de gaz, ouvrir le Tiroir de Réservoir de LP (Propane Liquide) et
inspecter le tuyau de LP. S’il y a l’évidence d’abrasion ou usure excessive, ou le tuyau est coupé, il doit
être remplacé avant de mettre l’appareil en usage. Utiliser seulement le montage de tuyau de
remplacement spécifié dans ce manuel. Inspecter le brûleur avant chaque usage de l’appareil. Le
brûleur doit être remplacé avant de mettre l’appareil en usage s’il est clair que le brûleur est endommagé.
Utiliser seulement le brûleur listé dans ces instructions.
Garder le tuyau d’alimentation loin des surfaces chaudes.
Si vous avez des questions concernant l’usage de cet appareil, ou trouvez que votre foyer nécessite
l’entretien, veuillez contacter Ashley Furniture Industries au numéro ci-dessous.
1 (800) 477-2222 Service Clientèle.
Page 21 sur 43
P325-776

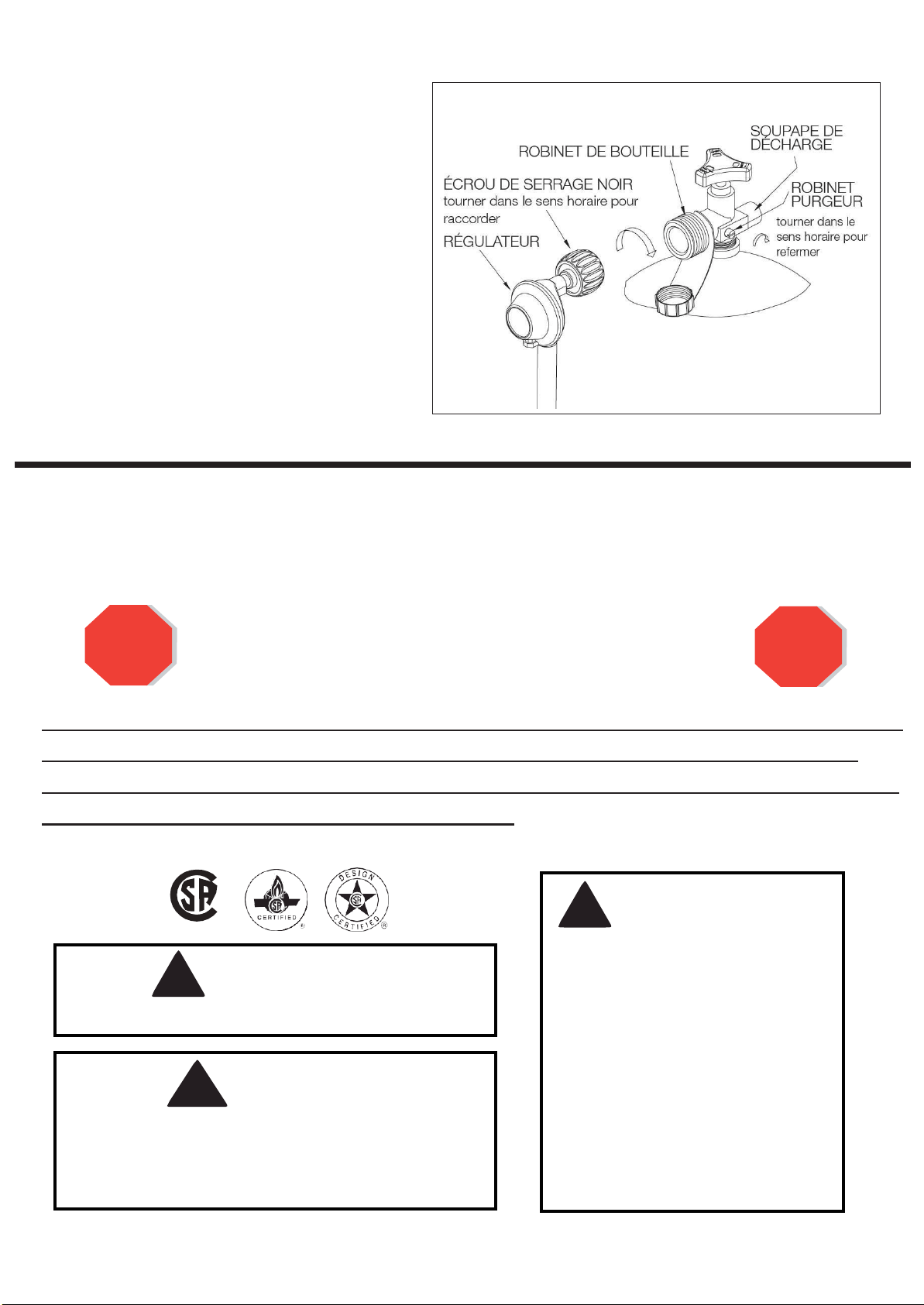

Une bouteille de gaz autonome pour l’usage avec cet appareil doit avoir une capacité
de 20 lbs. Et doit être équipé d’un connecteur de Type 1 et un OP D (appareil de
protection surrempli). Voir Figure 1.
La bouteille de gaz LP à utiliser doit être construit et marqué en conformité avec la spécification
pour les bouteilles de gaz LP de Département de Transport des E.U.A (DOT) ou la Norme
Nationale de Canada, CAN/CSA-B339, Bouteille, Sphère et Tubes pour le Transport des Biens
Dangereux.
Le système d’alimentation de bouteille doit être arrange pour l’enlèvement de vapeur.
La bouteille utilisée doit inclure un col pour protéger la vanne de bouteille.
Cet appareil doit être utilisé seulement à l’extérieur dans un espace bien
ventilé et ne doit pas être utilisé dans un bâtiment, garage ou tout autre espace
enfermé.
Lorsque cet appareil n’est pas en usage, le gaz doit être éteint à la
bouteille de fourniture.
Le stockage de cet appareil à l’intérieur est permis seulement si la
bouteille est déconnecté et enlevée de l’appareil.
Les bouteilles doivent être stockées à l’extérieur dans une zone
bien ventilée hors portées des enfants. Les bouteilles déconnectées doivent avoir
des prises de vanne enfilées fermement installées et ne doit pas être stockées
dans un bâtiment, garage, toutes autres zones enfermées. Le stockage des cylindres
à l'intérieur ou dans des espaces mal ventilés à l'extérieur peut entraîner des
blessures graves et / ou la mort.
CSA (Canadian Standards Association) certifié à ANSI Z21.97•CSA 2.41-2016
“Appareils de Gaz Décoration Externe”.
Figure 1
SPECIFICATIONS
ENTREE
30,000 Btu/hr
Pression de Régulateur
de Propane
11 pouces colonne
d’eau
Pression d’Admission
Minimale de Gaz Naturel
7 pouces colonne d’eau
Déblaiement aux surfaces
combustibles
Côtés: 24in./61cm
Haut: 72 in. / 183cm
CONSIGNES DE SECURITE IMPORTANTES A
PROPOS DE PROPANE (LP)
Page 22 sur 43
P325-776
LISTE D’IDENTIFICATION DES PIECES
El
é
ment
Description
Qté
A
Couvercle de br
û
leur
1
B
Haut
1
C
Poste Arri
è
re
2
D
Poste Avant Droite
1
E
Poste Avant Gauche
1
F
Côté d’Allumage
1
G
Côté
2
H
Porte
1
I
Support de Bouteille
1
J
Pierre de Lava
1 Boîte
K
Levier Ajustable
4
L
Coucercle en PVC
1
M
Poignée
1
N
Batterie
1
O
Rondelle Plate
20
P
Bague à Ressort
20
Q
1/4 in x boulon 15 mm
20
R
1Vis #4 x 20 mm /4 in x boulon 20 mm
1
S
Clé Allen
1
Page 23 sur 43
P325-776

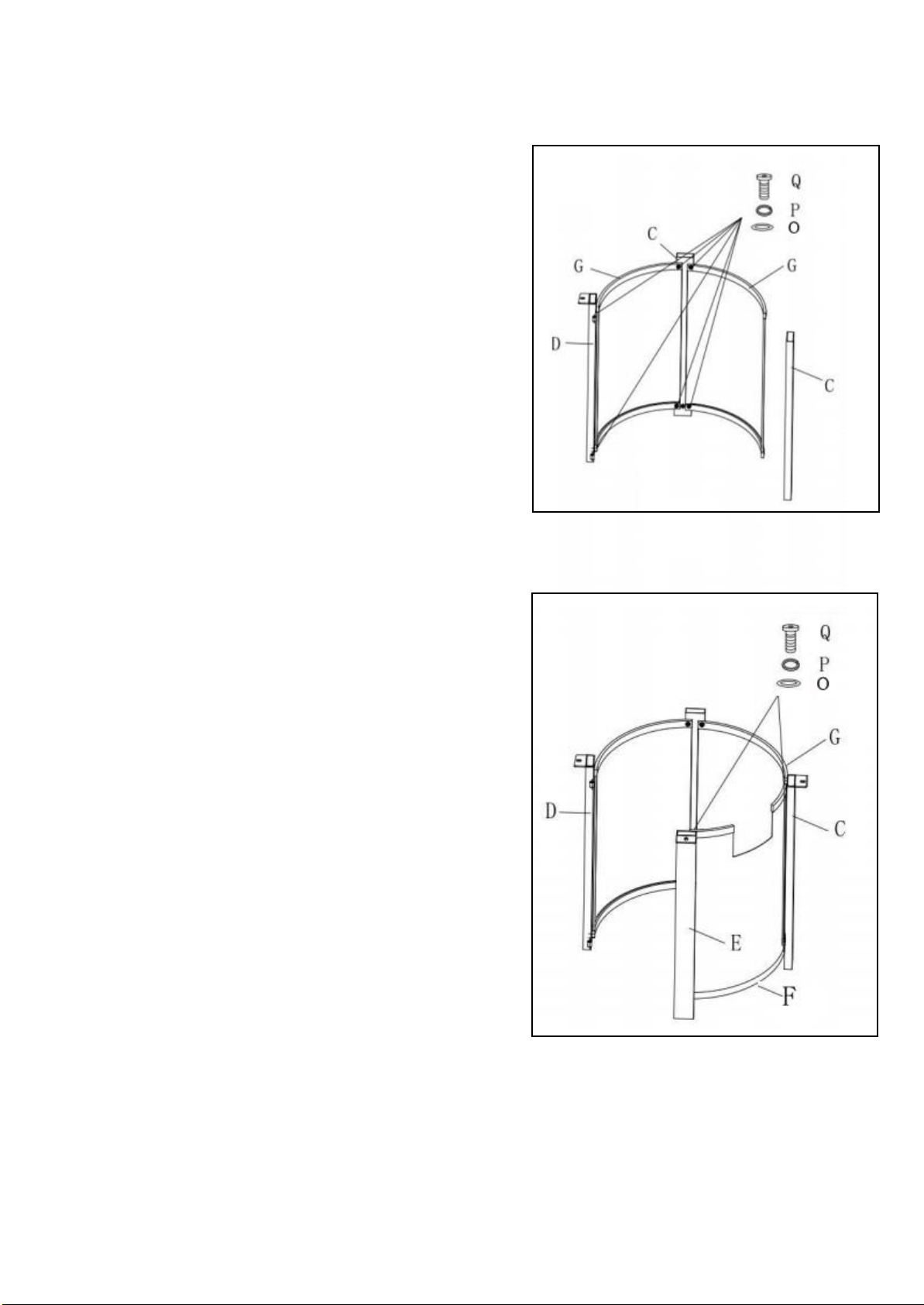

INSTALLATION
1.
Connecter le poste avant droite (D), le côté (G), le
poste arrière (C), le côté (G) avec 6 boulons (Q), 6
bague à ressort (P), 6 rondelle plate (O), comme
affiché à droite.
2.
Sécuriser le côté (G),le poste arrière (C), le côté
d’allumage (F),le côté avant gauche (E) avec 6 pièces ¼
in x boulons 20 mm (Q),
6 bague à ressort (P), 6
rondelle plate (O).
.
Page 24 sur 43
P325-776

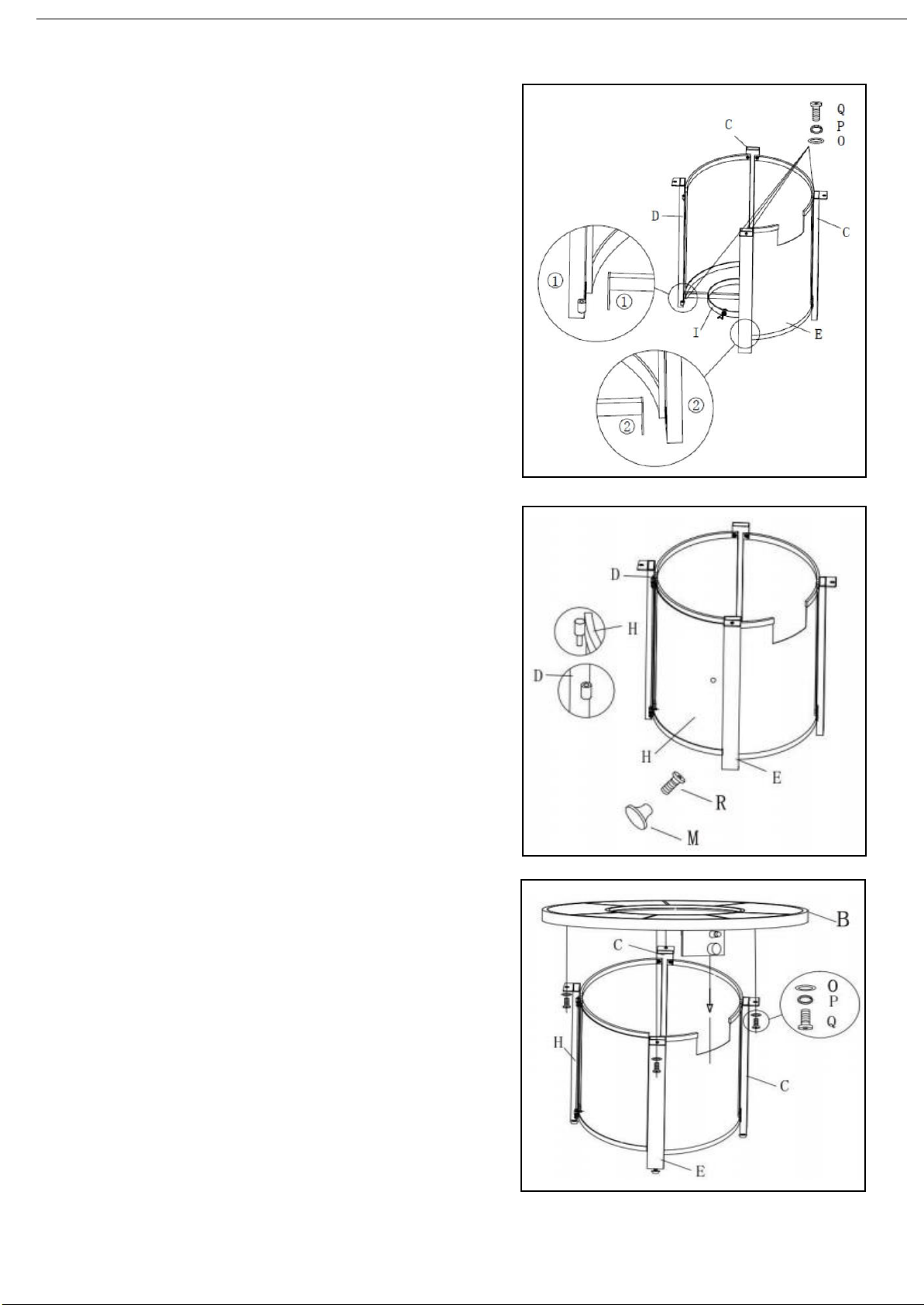

3.
Sécuriser le support de bouteille (I) et le poste avant
gauche (E), poste avant droite(D),poste arrière (C) avec 4
pièces ¼ in x boulons 20 mm (Q), 4
bague à ressort (P),
4
rondelle plate (O),
juste comme affiché à droite.
4.Mettre la porte dans le corps, et installer la poignée avec la
vis #4 x 20mm (R) en attachant du dos de la porte.
5. Monter le socle en haut avec 4pièces
¼ in x
boulons 20 mm
(Q), 4 bague à ressort (P), 4 rondelle
plate (O).
Page 25 sur 43
P325-776

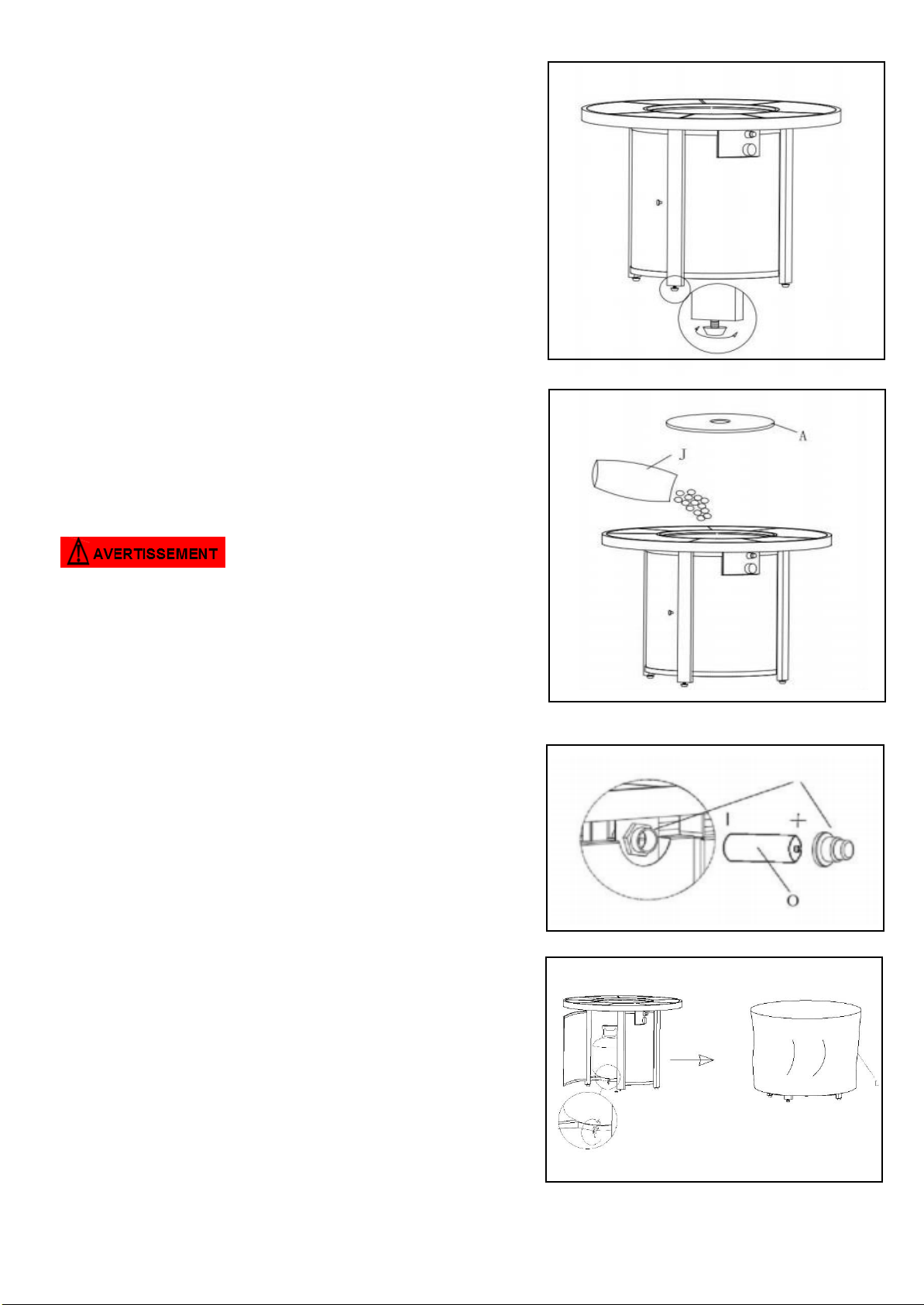

6. Utiliser le levier ajustable (K)pour adjuster le niveau.
.
7. Verser la boîte de pierres de lava (J) dans l’entour
de corps de table de feu (B).
DANGER
Pour assurer la fonction
correcte, la protection sur ce brûleur doit être
sans pierres de lava tout le temps.
8. S’assurer que le bouton de commande est à la position
‘OFF’. Dévisser le capuchon de bouton poussoir
dans le module d’allumage situé sur le panneau de
contrôle pour accéder au compartiment de batterie.
Le module d’allumage exige une batterie de taille AAA.
9. Mettre la bouteille de 20-livre dans le corps
principal et serrer-la comme affiché à droite, ainsi
la bouteille de gaz ne peut pas se bouger et
tomber, fermer la porte, couvrir le feu de foyer
avec le couvercle en PVC (L) en cas de non
usage pour le protéger des éléments ou lorsque
le foyer est COMPLETEMENT frais après l’usage.
Page 26 sur 43
P325-776
CONSERVEZ CES INSTRUCTIONS
IMPORTANT
!
Si vous sentez du gaz:
1.
Fermez le gaz o_ sur l’appareil.
2.
Éteignez toute flamme nue.
3.
Si l’odeur persiste, restez éloigné de l’appareil et appelez
immédiatement votre fournisseur de gaz ou les pompiers.
DANGER
!
10. Faite tourner la valve cylindre sur le
réservoir dans le sens des aiguilles d’une
montre pour fermer le réservoir à propane.
Attachez le régulateur préassemblé à la valve
cylindre en tournant l’écrou de couplage dans
le sens des aiguilles d’une montre. Assurez-
vous qu’il soit bien attaché de façon sûre et
serrez les connexions à la main seulement.
Ouvrez la valve du réservoir. Appliquez une
solution d’eau savonneuse aux connections
du régulateur du réservoir et à la connexion
du tuyau de la valve pour vérifier qu’il n’y ait
de fuite. Si des bulles de savons continuent
de se former, la connexion à une fuite. En cas
de fuite, fermez la valve du réservoir et serrez
toutes les connexions. Ne JAMAIS UTILISER
DE FLAMME POUR RECHERCHER DES
FUITES.
Ce produit peut être converti pour fonctionner au gaz naturel. Si vous
souhaitez convertir ce produit, veuillez contacter votre Représentant
Ashley et commandez le PA30-1 (vendu séparément).
CONVERSION AU GAZ NATUREL
La conversion au gaz naturel ne peut être effectuée que par votre fournisseur
de gaz naturel ou entreprise de services. Tenter d’effectuer vous-même la
conversion au gaz naturel n’est pas sûr et peut résulter en dégats de biens, de
sérieuses bléssures corporelles ou la mort.
C US
ARRÊT
ARRÊT
!
MISE EN GARDE
Si les informations de ce manuel ne sont
pas suivies à la lettre, un feu ou une
explosion pourraient en résulter causant
des dommages aux biens, blessures
corporelles ou perte de la vie. Une
mauvaise installation, un mauvais
réglage, une altération, le service ou
l’entretien peuvent causer des blessures
ou dommages aux biens. Lisez
attentivement les instructions
d’installation, d’utilisation et d’entretien
avant d’installer ou de vous servir de cet
équipement.
Page 27 sur 43
P325-776
INSTRUCTIONS D’ALLUMAGE
Pour Allumer
1. Lire des instructions avant l’allumage.
2. Le bouton de commande doit être à la position ‘OFF’.
3. Connecter la bouteille de propane(Voir Manuel), ouvrir la vanne de la bouteille.
4. Pousser et mettre le bouton de commande en sens inverse des aiguilles d’une montre à ‘BAS’.
5. Appuyer répétitivement sur le bouton allumeur pour allumer le brûleur.
6. Relâcher le bouton de commande après 45 secondes.
7. Si l’allumage n’a pas lieu dans 45 secondes, pousser et mettre le bouton de commande
de brûleur à ‘OFF’, attendre 5 minutes, ventiler avec le journal ou magazine, et répéter
la procédure d’allumage.
8. Si l’allumeur n’allume pas le brûleur, utiliser une longue marche ou un long allumeur de butane.
9. Après que le brûleur s’allume, régler la flamme à celle désirée avec le bouton de commande.
Pour Eteindre
1. Tourner et pousser le bouton de commande en sens des aiguilles d’une montre à la position OFF.
2. Fermer la vanne de la bouteille, déconnecter la bouteille de propane.
Avant de mettre en marche le gaz et essayer d’allumer l’appareil, s’assurer que l’appareil soit
à l’extérieur, dans une zone bien ventilée et hors débris et n’est pas en contact avec ou
toute autre personne, animaux, matériaux ou structures. Faute de respecter l’instruction
ci-dessus pourrait causer le dommage de bien, de blessure grave corporelle ou la mort.
P325-776
P a g e 28 sur 43
MAINTENANCE
•
Avant de faire toute maintenance déconnecter toujours le réservoir de gaz de propane.
•
Garder l’article chauffant libre et loin des matériaux combustibles.
•
Inspecter visuellement le brûleur pour les obstructions et garder l’enceinte de réservoir libre et
loin des débris.
•
Utiliser une brosse douce pour enlever des taches légères, des salissures non
adhérents et de sol après que le brûleur soit complètement refroidi. Essuyer avec un
chiffon doux.
•
Les conditions de climat difficiles pourraient causer des taches dures, de décoloration, et
possiblement piqûre de rouille.
•
Le dommage permanant pourrait avoir lieu si le poudre ou le solvant entre en contact
avec les composants peints ou plastiques sur l’appareil chauffant.
•
Garder l’appareil chauffant loin des lumières solaires directes.
•
En cas de stocker à l’intérieur, déconnecter le réservoir de gaz de propane de la valve de gaz.
•
L’utilisation des pièces/accessoires non approuvés par le fabricant pourrait causer une
condition défective et annuler la garantie de cet appareil chauffant.
•
Les dépôts de carbone pourraient poser un danger de feu; nettoyer le réflecteur et l’intérieur
de tube en verre avec le savon et l’eau si des dépôts de carbone sont présents.
GUIDE DE DEPANNAGE
Il est recommandé que vous contactiez un technicien de service qualifié si vous pensez que
l’appareil ne fonctionne pas correctement.
PROBLEME
CAUSE
REMEDIE
Le brûleur n’allume
pas
Aucun Gaz de Propane au
Brûleur
Check that gas tank valve is open. Turn control
knob to “ON” and push control knob in. Make
sure tank has propane gas.
Aucune Etincelle à
l’Electrode
Vérifier que la batterie AAA soit installée avec le
bout négative (-) et ait une charge. Vérifier que
le câble soit connecté au module d’allumage.
Vérifier que l’électrode n’est pas fissuré ou
cassé.
Lack of oxygen
Enlever les pierres de lava excessives ou la glace
de feu d’autour d’allumage
Le brûleur ne
reste pas allumé
après l’allumage
Le thermocouple n’est pas
en flamme
Vérifier que la pointe de thermocouple est
nivelée avec le haut d’allumage. Enlever toute
pierre de lava d’allumage.
La connexion de
thermocouple à la valve
principale est desserrée
Serrer l’écrou de thermocouple au dos de la
valve
Aucune Pierre de Lava sur
le Brûleur
Couvrir le brûleur avec les glaces de feu
selon les instructions
P325-776
Página 29 de 43
GUARDA ESTAS INSTRUCCIONES
El producto ha sido probado y certificado de CSA.
ESTE PROODUCTO FUE FABRICADO POR JIAXING HERO IMP & EXP CO,.LTD FOR ASHLEY FURNITURE INDUSTRIES, INC.
Manual del usuario de fogata exterior
ÍTEM#: P325-776
P325-776
Página 30 de 43
INSTRUCCIONES DE MONTAJE
Instalador: dejar estas instrucciones con el consumidor. C S A Modelo 70102512
Consumidor: siga estas instrucciones para referencia futura.
INFORMACIÓN DE SEGURIDAD
!
PELIGRO
DANGER indicates an imminently hazardous situation
which. If not avoided. Will result in death or serious injury.
Para uso con 20 libras (9 kg) cilindro de propano con
tipo 1 conexion o para uso con gas natural despues de
la conversion kit es instalado (debe ser instalado
profesionalmente) también el LP regulador debe ser
suministrada por el fabricante.
PARTE DE ESTE DOCUMENTO PUEDE RESULTAR EN DAÑOS A LA PROPIEDAD, LESIONES
CORPORALES GRAVES O LA MUERTE
!
PELIGRO
PARA SU SEGURIDAD - si huele a gas;
1. Apague el gas del aparato.
2. Extinguir cualquier llama abierta.
3. Si el olor continúa. Manténgase alejado del aparato e
inmediatamente llame al proveedor de gas oa los bomberos.
!
ADVERTENCIA
UTILICE SÓLO PIEZAS DE REPUESTO APROBADAS Y
ACCESORIOS DE FÁBRICA. EL USO DE PARTE O
ACCESORIOS NO APROBADOS PUEDE ANULAR LA
GARANTÍA DE ESTE PRODUCTO Y RESULTAR EN
UNA CONDICIÓ N AHAZARO. POR FAVOR PÓNGASE
EN CONTACTO CON NOSOTROS PARA
INFORMACIÓ N SOBRE REEMPLAZAMIENTO DE
MANGUERAS, TERMOPARIOS, ELECTRODOS,
MÓDULOS DE ENCENDIDO, LAVAROCKS, LOGS, FIRE
ICE, ETC.
!
!
PELIGRO
El incumplimiento de las precauciones e instrucciones
proporcionadas con este pozo de fuego puede resultar
en muerte, lesiones corporales graves y pérdida de
propiedad o daño por riesgos de incendio, explosión,
quemadura, asfixia y / o envenenamiento por monóxido
de carbono. Solamente las personas que puedan
entender y seguir las instrucciones deben usar o dar
servicio a esta fogata.
!
ADVERTENCIA
No almacene o use gasolina u otros vapores y líquidos
inflamables cerca de este o cualquier otro aparato.Un
LP cilindro no conectado para su uso no será
almacenada en las inmediaciones de este o cualquier
otro aparato.
P325-776
Página 31 de 43
INFORMACIÓN DE SEGURIDAD
!
ADVERTENCIA
No podemos prever que todos los usos pueden ser hechos
de nuestro pozo de fuego.
Consulte con su autoridad local de seguridad si tiene
preguntas sobre el uso de fogatas
Otras normas regulan el uso de gases combustibles y
productos productores de calor para usos específicos. Sus
autoridades locales pueden aconsejarle sobre estos
Si no existen códigos locales, siga el código nacional de
combustible, ANSI Z223.1 en Canadá, la instalación debe
cumplir con los códigos locales. Si no existen códigos
locales, siga el estándar nacional actual de CANADA CAN /
CGA-B 149.2.
!
PELIGRO
PELIGRO DE EXPLOSION-INCENDIO
Mantenga los combustibles sólidos, tales como materiales de
construcción, papel de cartón, a una distancia segura de la
hoguera como se recomienda en las instrucciones.
Proporcione holguras adecuadas alrededor de las aberturas
de aire en la cámara de combustión.
Nunca utilice el pozo de fuego en espacios que contengan o
puedan contener combustibles volátiles o en el aire, o
productos como gasolina, disolventes, diluyentes de pintura,
partículas de polvo o sustancias químicas desconocidas.
Durante el funcionamiento, este producto puede ser una
fuente de ignición. Mantenga el área del pozo de fuego libre y
libre de materiales combustibles, gasolina, diluyente de
pintura, disolventes de limpieza y otros vapores y lqí uidos
inflamables. NO use pozo de fuego en á reas con alto
contenido de polvo.
Espacios mínimos de fosas de fuego de materiales
combustibles: dos (2) pies de los lados y dos (2) pies de la
parte trasera, 6 pies del techo.
!
PELIGRO
PELIGRO DE MONOXIDO DE CARBONO
Este pozo de fuego es un aparato de combustió n.
Todos los aparatos de combustió nproducen
monó xido de carbono (CO) durante el proceso de
combustió n. Este producto está diseñ adopara
producir cantidades extremadamente pequeñ asy no
peligrosas de CO si se usa y se mantiene de acuerdo
con todas las advertencias e instrucciones. NO
bloquee el flujo de aire dentro o fuera de la hoguera.
El envenenamiento por monó xido de carbono (CO)
produce sí ntomassimilares a los de la gripe, ojos
llorosos, dolores de cabeza, mareos, fatiga y
posiblemente muerte. No puedes verlo y no puedes
huelelo. Es un asesino invisible. ¡ Si estossí ntomas
está npresentes durante la operació nde este
producto consiga el aire fresco inmediatamente! Só lo
para uso en exteriores.
Nunca utilice el interior de la casa u otras á reas no
ventiladas o cerradas.
Este pozo de fuego consume aire (oxí geno).No lo
use en á reas no ventiladas o cerradas para evitar
poner en peligro su vida.
!
PELIGRO
EXPLOSION - RIESGO DE INCENDIO
Nunca guarde propano cerca de calor alto, llamas abiertas,
pilotos, luz solar directa, otras fuentes de ignición o donde las
temperaturas excedan los 120 ° F (49 ° C). Los vapores de
propano son más pesados que el aire y pueden acumularse
en lugares bajos. Si huele a gas, deje el área
inmediatamente.
Nunca instale o retire el cilindro de propano mientras el pozo
de incendio esté encendido, cerca de llamas, luces piloto,
otras fuentes de ignición o cuando la hoguera esté caliente al
tacto.
El pozo de fuego está caliente durante el uso y puede
encender inflamables demasiado cerca del quemador.
Mantenga los materiales inflamables por lo menos a 2 pies de
los lados ya 2 pies de la parte trasera, 6 pies
Del techo. Mantenga la gasolina y otros líquidos y vapores
inflamables lejos de la hoguera.
Si el pozo de fuego se debe almacenar en el interior,
desconecte el cilindro de propano para el almacenamiento
al aire libre y permitir que el pozo de fuego se enfríe
completamente antes de moverse en el interior.
!
ADVERTENCIA
WARNING indicates an imminently hazardous situation
which, if not avoided, will result in death or serious injury.
!
ADVERTENCIA
Do not store or use gasoline or other flammable vapors
and liquids in the vicinity of this or any other appliance.
An LP-cylinder not connected for use shall not be
stored in the vicinity of this or any other appliance.
!
ADVERTENCIA:Sólo para uso en exteriores y
!
ADVERTENCIA
La instalación incorrecta, alteración del ajuste, servicio o
mantenimiento pueden causar daños a la propiedad,
lesiones o la muerte. Lea atentamente las instrucciones de
instalación, operación y mantenimiento antes de instalar o
reparar este equipo.
!
!
PLIGRO
PELIGRO DE MONOXIDO DE CARBONO
Este aparato puede producir monóxido de
carbono que
Sin olor Usarlo en un espacio cerrado
puede matarlo. Nunca utilice este
aparato en un espacio cerrado, como
un campista, una tienda, un automóvil
o un hogar.
Página 32 de 43
P325-776
TABLA DE CONTENIDO
1.Informació nde Seguridad Importante .......................................... 33
2.Informació nsobre el Propano. ............................................................ 34
3.Especificaciones .................................................................................. 35
4.Lista de piezas ..................................................................................... 36
5.Instalació n .......................................................................................... 37
6.Conversió nde gas natura .................................................................... 39
7.Baterí as ............................................................................................... 41
8.Instrucciones de iluminació n ............................................................. 42
9.Mantenimiento .................................................................................... 43
10.Guí ade solució nde problemas ......................................................... 43
Página 33 de 43
P325-776
INFORMACIÓN DE SEGURIDAD IMPORTANTE
La instalación debe cumplir con los códigos locales o, en ausencia de códigos locales de todos los códigos locales
aplicables, incluyendo, sin limitación, con el Código Nacional de gas combustible, ANSI Z223.1/NFPA 54; Código
Internacional de gas combustible.; Código de instalación de gas natural y propano CSA B149.1.; o propano,
almacenamiento y manejo de código, B149.2, según proceda.
El artefacto y su válvula de gas principal debe ser desconectada del sistema de tuberías de suministro de gas durante la
prueba de presión del sistema en presiones de ensayo en exceso de 1 / 2 psi (3.5kpa).
El aparato debe estar aislado del sistema de tuberías de suministro de gas mediante el cierre de su equipo, válvula de cierre
durante la prueba de presión del sistema de suministro de gas a la presión de prueba inferior o igual a 1 / 2 psi (3.5kpa).
El aparato debe mantenerse limpia y libre de materiales combustibles, gasolina y otros líquidos y vapores inflamables.
No use este aparato si alguna parte ha sido dañado o bajo el agua. Inmediatamente llame a un técnico de servicio
cualificado para inspeccionar. Inmediatamente llame a un técnico de servicio cualificado para inspeccionar la aplicación
GNO y reemplazar cualquier parte del sistema de control y control del gas que ha sido dañado o bajo el agua.
No sentarse o pararse sobre el aparato, incluso cuando no esta en uso y no toque el aparato mientras
en uso o por lo menos 45 minutos después de su uso, el aparato es muy caliente durante Uso y puede causar
quemaduras graves.
El aparato permanecerá caliente para hasta 45 minutos después de su uso. No tocar o mover el
aparato durante al menos 45 minutos después de que haya sido completamente apagado.
Los niños y los adultos deben ser alertados sobre los peligros de las elevadas temperaturas de la
superficie y se mantiene a una distancia segura para evitar quemaduras o ropa de encendido.
Todos los niños deben mantenerse lejos del aparato y no debe ser permitido cerca del producto a
menos que cuidadosamente supervisados por un adulto.
Ropa, cualquier otro objeto o material inflamable no debería estar colgado del aparato, colocado, cerca
o debajo del aparato
Cualquier pantalla o guardia eliminado para el servicio de un aparato debe ser reemplazado antes de
operar el aparato.
Mantenga a los niños lejos de este aparato. Este aparato contiene piezas pequeñas que pueden ser
ingeridas por los niños, resultando en lesiones corporales graves o la muerte.
Instalación y reparación debe ser realizado por un servicio calificado. El aparato debe ser
inspeccionados antes de su utilización, y por lo menos anualmente por un servicio profesional. Una limpieza más
frecuente puede ser Requiere como necesario. Es imperativo que el control compartimentos, quemadores y aire
circulante pasadizos del aparato se mantiene limpio.
No quemar combustibles sólidos en esta chimenea de gas.
No encender el quemador antes de verter todo el quemador media (roca de lava o Fuego hielo) en el quemador. Los medios de comunicación
deben estar uniformemente distribuida en el quemador.
Si durante la cocción inicial de fogata, por favor aléjate de el pozo de fuego durante 20 minutos como fuego media (roca de lava o Fuego ICE)
puede pop y golpear a alguien en la cara o de los ojos
No encender o usar el pozo de fuego si el quemador media (roca de lava o fuego ICE) están mojadas. Garantizar los medios son
completamente seca antes de encender el quemador como el calor intenso puede causar a los medios de comunicación a crack y pop .Siempre
coloque la tapa sobre el aparato cuando no esta en uso para evitar que el agua en contacto con los medios de comunicación.
Página 34 de 43
P325-776
INFORMACIÓN DE SEGURIDAD IMPORTANTE
Es seguro usar este producto para cualquier propósito, excepto como se describe en este documento, incluyendo,
sin limitación, la cocina.
Precaución: el regulador de presión de gas propano suministrado con este aparato debe ser utilizado. Este
regulador está fijado para una presión de salida de 11 pulgadas de columna de agua.
Este aparato de gas al aire libre no está destinado a ser instalado en vehículos de recreo y / o barcos.
Antes de cada uso de este aparato de gas, abra el LP (propano líquido) Tanque cajón y inspeccionar el LP
Manguera. Si hay evidencia de desgaste excesivo o desgaste, o la manguera es cortada, debe sustituirse el
aparato de gas se ponga en funcionamiento. Usar sólo la sustitución de manguera especificadas en este manual.
Inspeccionar el quemador antes de cada uso del aparato. El quemador debe sustituirse que el aparato se ponga
en funcionamiento si es evidente que el quemador está dañado
Mantener la manguera de suministro de combustible fuera de las superficies calientes.
Si usted tiene alguna pregunta con respecto a la utilización de esta unidad, o encontrar que tu pozo de fuego
unidad necesita servicio, por favor póngase en contacto con Ashley Furniture Industries en el siguiente número.
1 (800) 477-2222 servicio al cliente.
Página 35 de 43
P325-776
El cilindro de suministro de LP- Gas para uso con este aparato debe tener una capacidad de 20
lbs. Y debe estar equipado con un conector de tipo 1 y una OPD (protección contra sobrellenado
dispositivo).Ver Figura 1.
El cilindro de suministro de LP- Gas para ser utilizado debe ser construido y marcados de
conformidad con el pliego de condiciones para cilindros de gas LP, el Departamento de
transporte (DOT) o el estándar nacional de Canadá, CAN/CSA-B339, cilindro, esfera y tubos
para el transporte de mercancías peligrosas.
Los cilindros deben ser almacenados al aire libre en un lugar bien ventilado, fuera del
alcance de los niños. Desconectado cilindros roscados tapones de válvula debe tener bien
instalado y no deben ser almacenados en un edificio, Garaje o cualquier otras áreas
cerradas.
El sistema de suministro del cilindro debe estar dispuesto para la extracción de vapor.
El cilindro del sistema de suministro de vapor debe estar arreglado para la retirada.
El cilindro utilizado debe incluir un collar para proteger la válvula del cilindro.
El cilindro debe incluir el collar para proteger la válvula del cilindro.
Este aparato debe ser usado solamente al aire libre en un lugar bien ventilado y no debe
ser usado en un edificio, garaje o cualquier otro espacio cerrado.
Este aparato sólo puede ser utilizado en un espacio libremente ventilado y no se utiliza
en un edificio, garaje o cualquier otro espacio cerrado.
Cuando no se utiliza este aparato, el gas debe estar apagado en el cilindro de
suministro.
Cuando este aparato no esté en uso, el gas debe estar apagado en el suministro del
cilindro.
El almacenamiento de este electrodoméstico en interiores sólo se permite si el cilindro
está desconectado y retirado del aparato.
El almacenamiento de este aparato en el interior solo es admisible si el cilindro esta
desconectado y quitado del aparato.
Los cilindros deben almacenarse al aire libre en un área bien ventilada fuera del alcance
de los niños. Los cilindros desenchufados deben tener tapones de válvula roscados
herméticamente instalados y no deben almacenarse en un edificio, garaje o cualquier otra
área cerrada.
Los cilindros deben ser almacenados al aire libre en un lugar bien
ventilado, fuera del alcance de los niños. Desconectado cilindros roscados tapones de
válvula debe estar bien instalado y no debe estar almacenado en un edificio, Garaje o
cualquier otra área cerrada. Almacenar los cilindros en interiores o en espacios poco
ventilados al aire libre puede ocasionar lesiones corporales graves y / o la muerte.
CSA (Asociación Canadiense de Estándares) certificada según ANSI Z21.97 • CSA2.41-2016
"Aparatos de Gas Decorativos al Aire Libre".
INFORMACIÓ N DE SEGURIDAD IMPORTANTE
SOBRE GAS PROPANO (LP)
Página 36 de 43
P325-776
Figura 1
ESPECIFICACIONES
Entrada
30000 BTU / hrBTU / hr
Presión del
regulador de
11 pulgadas de
columna de agua
Gas Natural
Mínimo
7 pulgadas de columna
de agua
Autorizaciones a
las superficies
Lados: 24in. / 61cm
Top: 72 in. / 183 cm
Página 37 de 43
P325-776
LISTA DE IDENTIFICACIÓ N DE PIEZAS
Ítem
Descripción
Cantidad
A
Tapa del quemador
1
B
Parte superior
1
C
Segundo palo
2
D
Poste delantero derecho
1
E
Primer palo izquierdo
1
F
Lado del encendido
1
G
Lado
2
H
Puerta
1
I
Soporte de cilindro
1
J
Roca de la lava
1 caja
K
Nivelador ajustable
4
M
Perilla
1
N
Batería
1
O
Arandela plana
20
P
Arandela de resorte
20
Q
Perno 1/4 in x 15 mm
20
R
Tornillo #4 x 20 mm
1
S
Llave hexagonal
1
P325-776
Página 38 de 43
INSTALACIÓN
1.
Conecte el poste delantero derecho (D), lado (G),
poste trasero (C), lado (G) con 6 tornillos (Q), 6
arandela de resorte (P), 6 arandela plana (O),
como se muestra a la derecha
2.
Asegure el lado (G), el poste trasero (C), el lado de
encendido (F), el lado izquierdo delantero (E) con 6
tornillos ¼ x perno 20 mm (Q),
6 arandela de resorte (P),
6 arandela plana (O).
P325-776
Página 38 de 43
3.
Asegure el soporte del cilindro (I) y el poste
delantero izquierdo (E), el poste delantero derecho
(D), el poste trasero (C) con 4 tornillos de ¼ x 20 mm
(S),
4 arandela de resorte (Q), 4 arandela plana (P),
como se muestra a la derecha.
4.Coloque la puerta en el cuerpo, e instalar el pomo
con tornillo # 4 x 20 mm (R) correspondientes de la
parte de atrás de la puerta.
5. Monte el bastidor a la cima con 4 piezas ¼ x 20
mm tornillos (Q), 4arandela de resorte (P), 4
arandela plana (O),
P325-776
Página 38 de 43

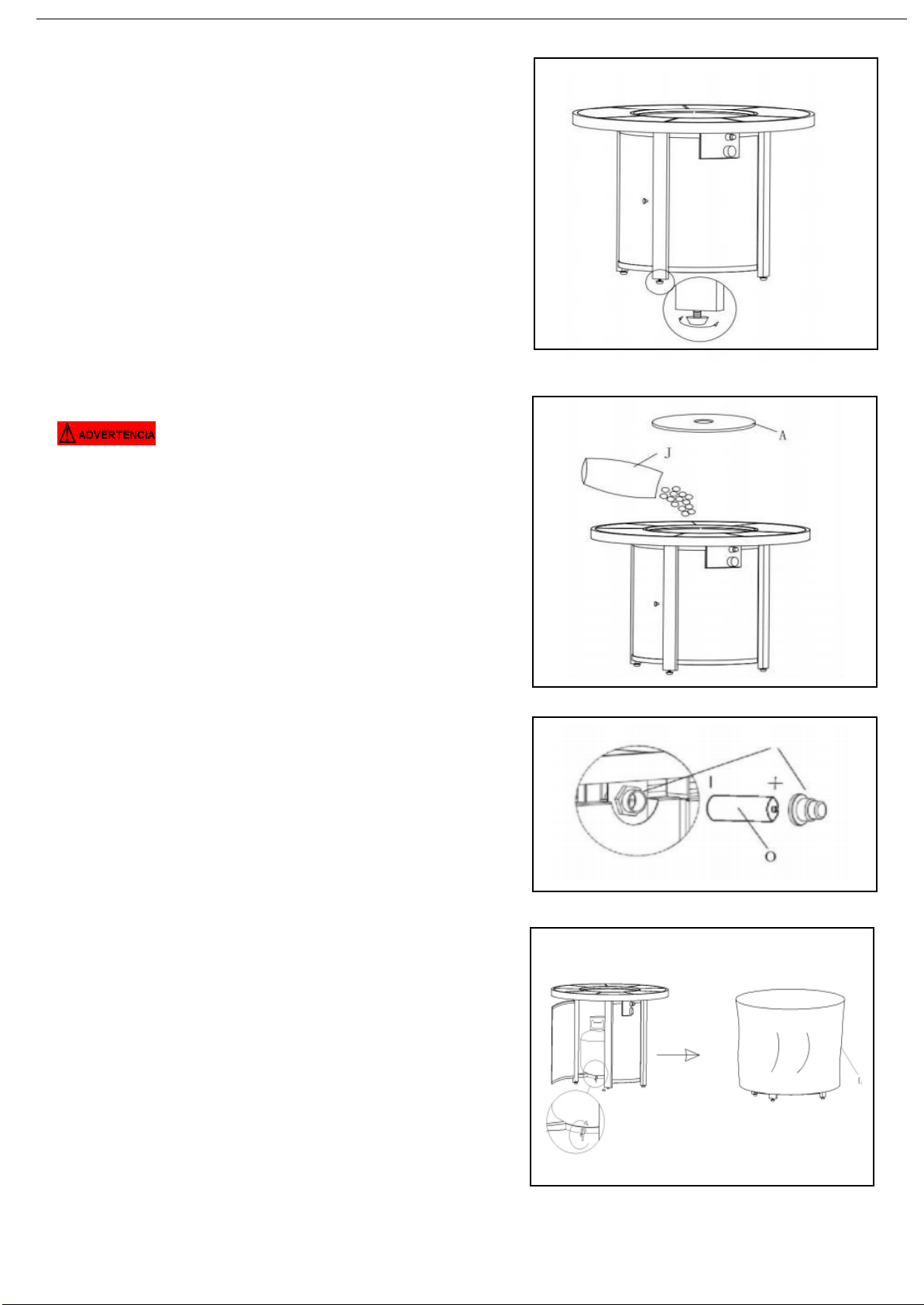

6. Utilice el nivelador ajustable (k) para ajustar
el nivel.
7. Empuje la caja de piedras de lava (J) en la tabla de
fuego cuerpo alrededor de (B).
PELIGRO
Para garantizar el correcto
funcionamiento,
la guardia en este quemador debe estar libre de
rocas
de lava en todo momento.
8. Asegúrese de que la perilla de control está en la
posición "OFF". Desenroscar la tapa del módulo de
ignición pulsador situado en el panel de control para
acceder al compartimiento de la batería.
El módulo de encendido requiere una Pila AAA.
9. Coloque el cilindro de 20 libras en el cuerpo
principal y apriételo como se muestra a la
derecha, por lo que el cilindro de gas no puede
moverse y caerse, cerrar la puerta, cubrir la
hoguera con cubierta de PVC (L) cuando no se
utiliza para protegerlo De los elementos o cuando
la hoguera se enfríe COMPLETAMENTE después
del uso.
P325-776
Página 41 de 43
GUARDE ESTAS INSTRUCCIONES
IMPORTANTE
!
10. Gire la válvula del cilindro del tanque en
sentido horario para cerrar el tanque de
propano. Fije el regulador ya montado a la
válvula del cilindro girando la tuerca de
acoplamiento del regulador en sentido
horario. Asegúrese de que está
firmemente ajustado y apriete las
conexiones con la mano solamente. Abra
la válvula del tanque. Aplique una solución
de agua jabonosa a la conexión del
regulador del tanque y a la conexión de la
manguera de la válvula para comprobar
que no haya fugas. Si se siguen formando
pompas de jabón, quiere decir que hay
una fuga. Si se encuentra una fuga, cierre
la válvula del tanque y apriete todas las
conexiones. NO UTILICE NUNCA UNA
LLAMA PARA COMPROBAR SI HAY
FUGAS.
Esta unidad puede modificarse para funcionar con gas natural. Si desea
modificar la unidad, póngase en contacto con un representante de
Ashley Furniture y solicite PA30-1 (se vende por separado).
CONVERSIÓ NA GAS NATURAL
La conversión a gas natural debe realizarse solamente por su proveedor de
gas natural o compañía de servicio. No es seguro que intente realizar la
conversión usted mismo y puede causar daños materiales, graves, lesiones
corporales o la muerte.
C US
Si huele a gas:
1.
Cierre el suministro de gas al aparato.
2.
Apague cualquier llama encendida.
3.
Si el olor persiste, manténgase alejado del aparato y llame
inmediatamente a su proveedor de gas o a los bomberos.
PELIGRO
!
PARE
PARE
!
ADVERTENCIA
Si la información de este manual no se
sigue totalmente, se puede provocar
un incendio o una explosión, causando
daños materiales, graves lesiones
corporales o la muerte. Una
instalación incorrecta, ajuste, reforma,
reparación o mantenimiento pueden
provocar lesiones o daños materiales.
Lea detalladamente las instrucciones
de instalación, funcionamiento y
mantenimiento antes de instalar o
reparar este equipo.
Página 42 de 43
P325-772
INSTRUCCIONES DE ILUMINACIÓN
A la luz
1. Leer las instrucciones antes de iluminación.
2.Perilla de control debe estar en la posición "OFF".
3.Conectar el cilindro de propano (ver manual), abrir la válvula del cilindro.
4.Empuje y gire la perilla de control en sentido antihorario para "baja".
5.Presione el botón de encendido para encender el quemador en repetidas ocasiones.
6.Suelte el mando de control después de 45 segundos.
7. Si la inflamación no ocurre en 45 segundos, empuje y gire la perilla de control del quemador
a "off", espere 5 minutos, ventilador con papel de periódico o revista, y repita el
procedimiento de iluminación.
8. Si no la luz encendido quemador, usar un partido largo o largo encendedor de butano.
9.Después de que se encienda el quemador, ajustar la llama que llama deseada con la perilla de
control.
A extinguir
1.Girar y empujar la perilla de control de las agujas del reloj a la posición OFF.
2.Cerrar la válvula del cilindro, desconecte el cilindro de gas propano.
Antes de encender el aparato e intentar encenderlo, asegúrese de que el aparato esté afuera, en un área
bien ventilada y libre de cualquier residuo, y no entre en contacto con personas, animales,
materiales
o estructuras ni cerca de ellas. El incumplimiento de las instrucciones anteriores puede
resultar en
daños a la propiedad, lesiones corporales graves o la muerte.
Página 43 de 43
P325-772
MANTENIMIENTO
•
Antes de realizar cualquier mantenimiento siempre desconecte el tanque de gas propano.
•
Mantener la calefacción tema libre de materiales combustibles.
•
Inspeccione visualmente el quemador en busca de obstrucciones y mantenga el contenedor del tanque
libre y limpio de los desechos.
•
Use un cepillo suave para deshacerse de la suciedad y manchas leves, suelo tras el
quemador es completamente enfriado. Limpie con un paño suave.
•
Las duras condiciones climáticas pueden causar manchas difíciles, decoloración y posiblemente
picaduras de óxido.
•
Daño permanente puede ocurrir si entra en contacto con polvo o disolvente pintado o
componentes de plástico en esta unidad de calefacción.
•
Mantener la unidad de calefacción almacenados lejos de la luz directa del sol.
•
Si el almacenamiento de esta unidad interior, desconecte el tanque de gas propano a partir de la
válvula de gas.
•
No usar fabricante aprobado o suministrados Piezas / accesorios puede resultar en un
estado defectuoso y anular la garantía de esta unidad de calefacción.
•
Los depósitos de carbono pueden suponer un peligro de incendio; limpiar el reflector y dentro
del tubo de vidrio con agua y jabón si alguno de los depósitos de carbono están presentes.
GUÍA DE SOLUCIÓ N DE PROBLEMAS
Se recomienda que usted contacte a un técnico calificado si usted cree que el aparato no
funciona correctamente.
PROBLEMA
CAUSA
REMEDIO
Quemador no
enciende
No gas propano en
el quemador
Comprobar que la válvula del
tanque de gas está abierta. Gire la
perilla de control para "a" y empujar
la perilla de control. Asegúrese de
tanque de gas propano.
No hay chispa en electrodo
Revisa que la baterí aAAA es
instalado con negativo (-) final
primera y tiene un cargo.
Compruebe que el cable está
conectado al módulo de encendido.
Compruebe que el
electrodo no es agrietado o roto.
La falta de oxígeno
Eliminar el exceso de roca de lava s
o fuego ICES de todo el encendido
bien.
Quemador no
permanecerá
iluminado despué
s de la iluminació n
Termopar no está en llamas
Compruebe que la punta del
termopar es uniforme con la parte
superior del pozo de encendido.
Quite cualquier roca de lava del
pozo de encendido.
Conexión de termopar en la
válvula de control
principal está suelto
Apriete la tuerca de termopar en
la parte posterior de la válvula.
No hay rocas de lava en el
quemador
Cubrir el quemador con
hielo Instrucciones.
