MAY[AG
MAYfAG
SkyBox by Maytag
Personal Beverage Vendor
Model # MBV1976AA
The bragging rights are aft yours. Congratulations on your purchase
of the SkyBox T" by Maytag TÈpersonal beverage vendor. It's time to
assemble your SkyBox _ personal beverage vendor, stock it with your
favorite cans or bottles, and give your buddies a call. Don't be
surprised ff they spend more time checking out the SkyBox _
personal beverage vendor than they do the instant replays!
Table of Contents
Important Safety Instructions ........................................1-2
Product Overview ....................................................................3
Assembly ...............................................................................4-9

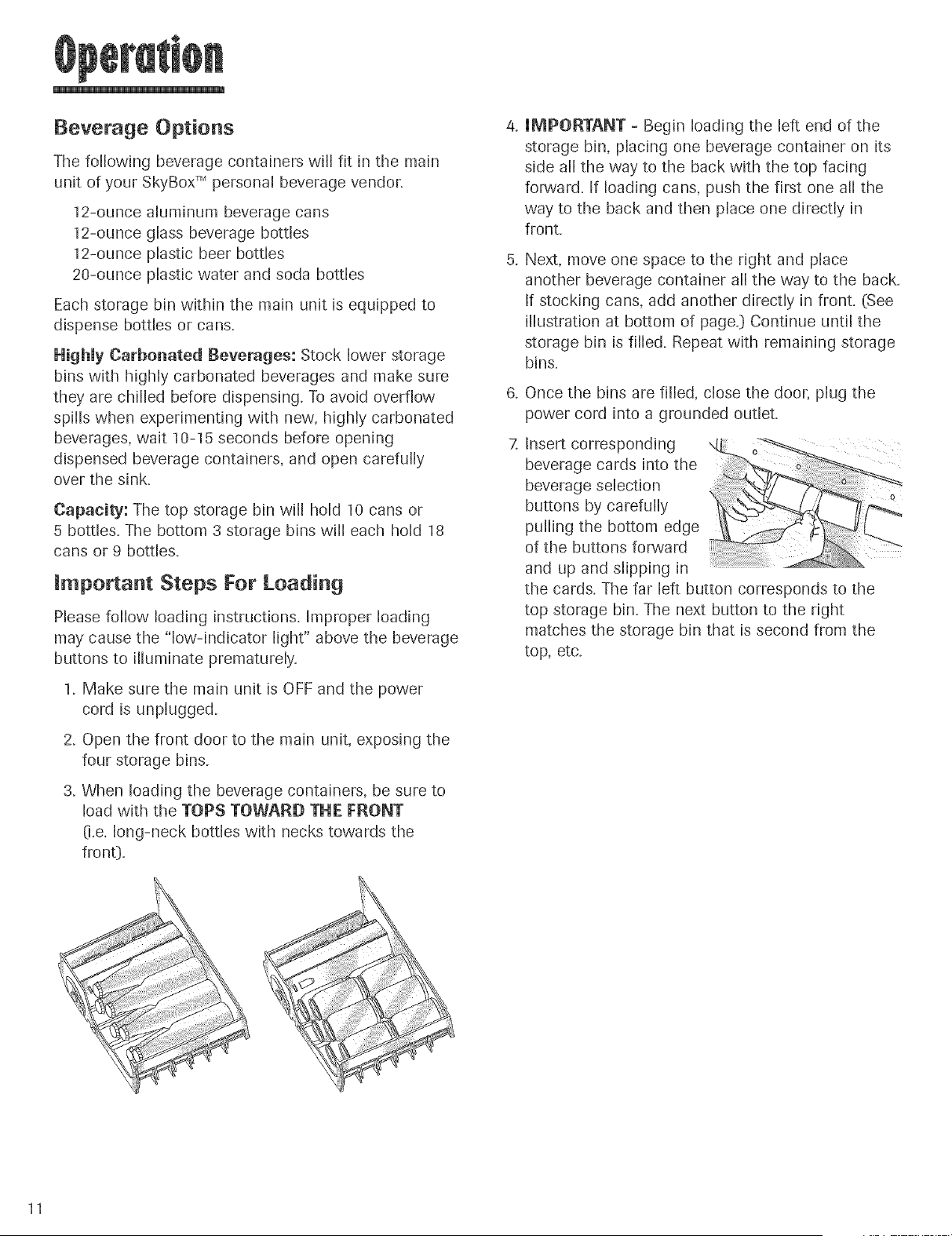

Operation ..........................................................................10-11
Features ...................................................................................12
Maintenance ..........................................................................13

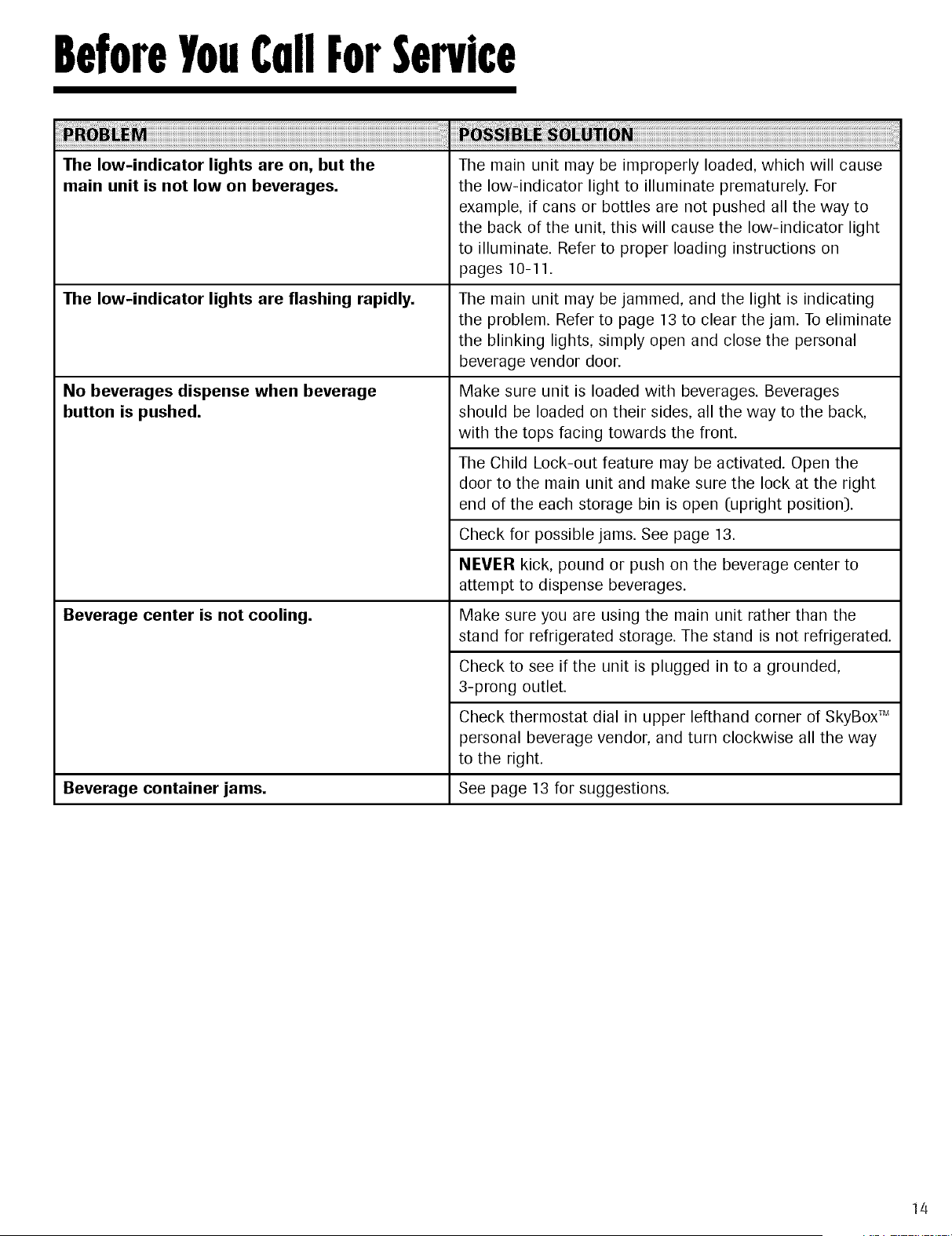

Before You Call For Service ..............................................14
Warranty/Customer Service .............................................15
Fran(_ais .....................................................................................16
Espagnol .....................................................................................32
Form No. C/02/10/0h Part No. 381-90-0001 O0 www.skyboxbymaytag.com

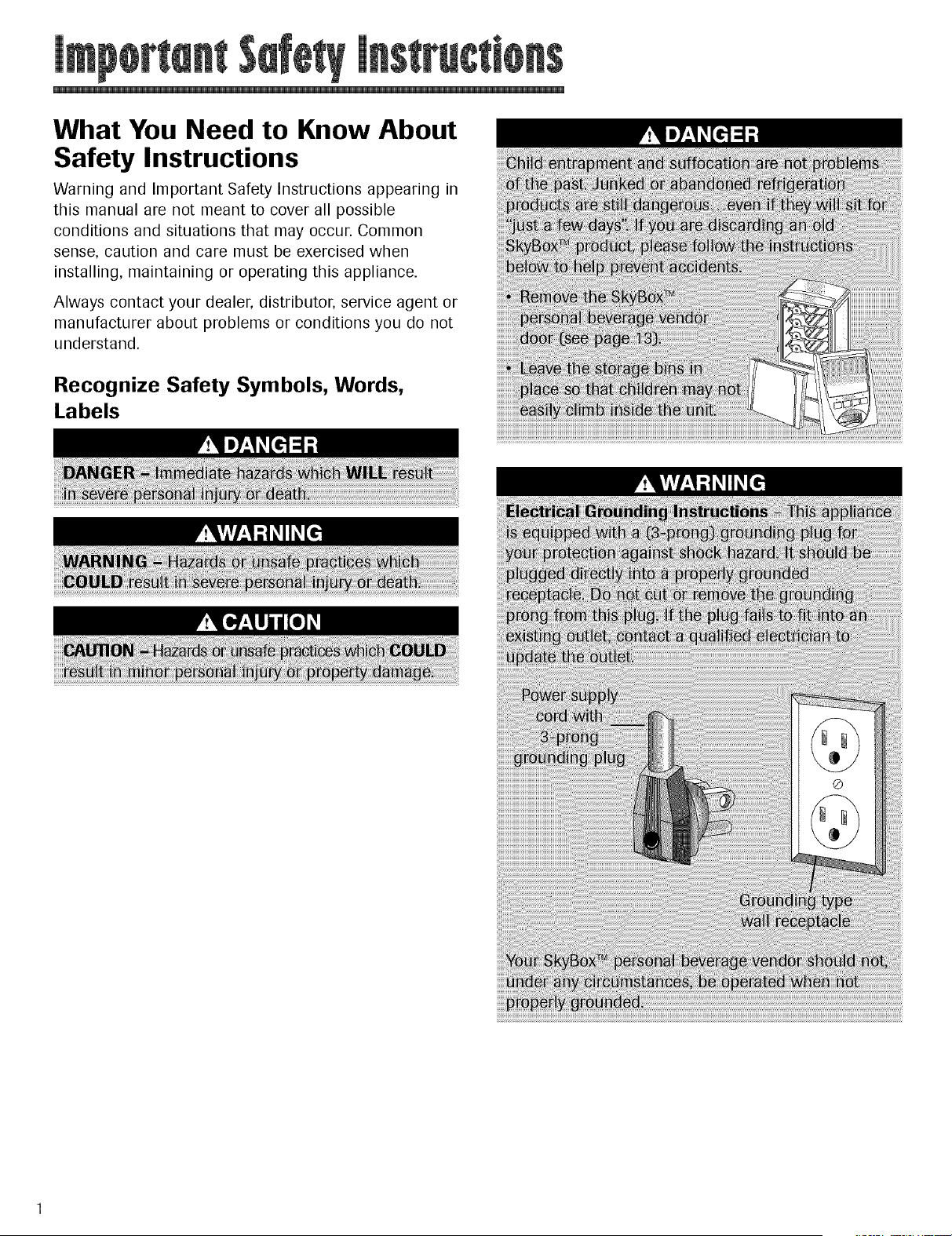

What You Need to Know About
Safety Instructions
Warning and Important Safety Instructions appearing in
this manual are not meant to cover all possible
conditions and situations that may occur. Common
sense, caution and care must be exercised when
installing, maintaining or operating this appliance.
Always contact your dealer, distributor, service agent or
manufacturer about problems or conditions you do not
understand.
Recognize Safety Symbols, Words,
Labels

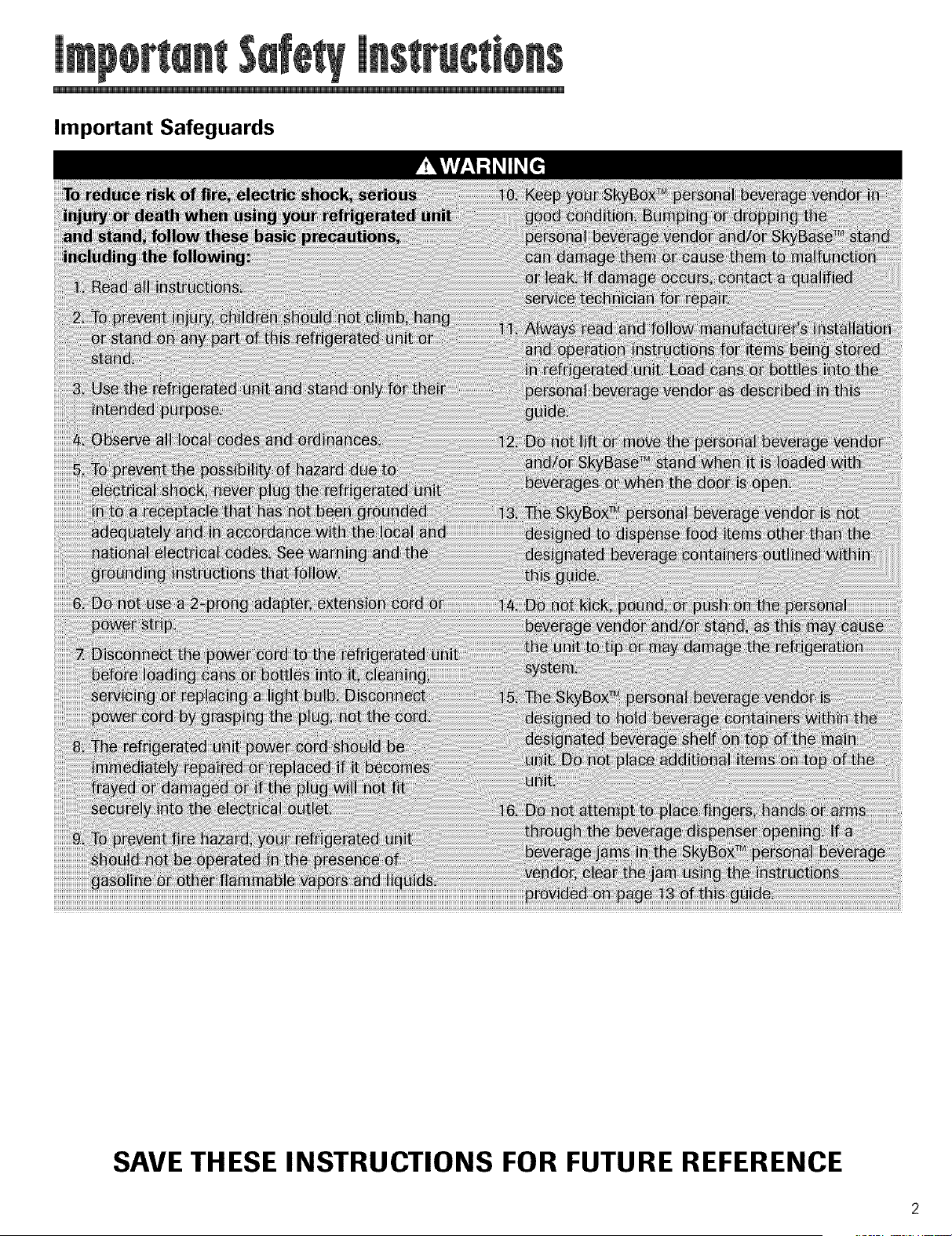

Important Safeguards
SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE

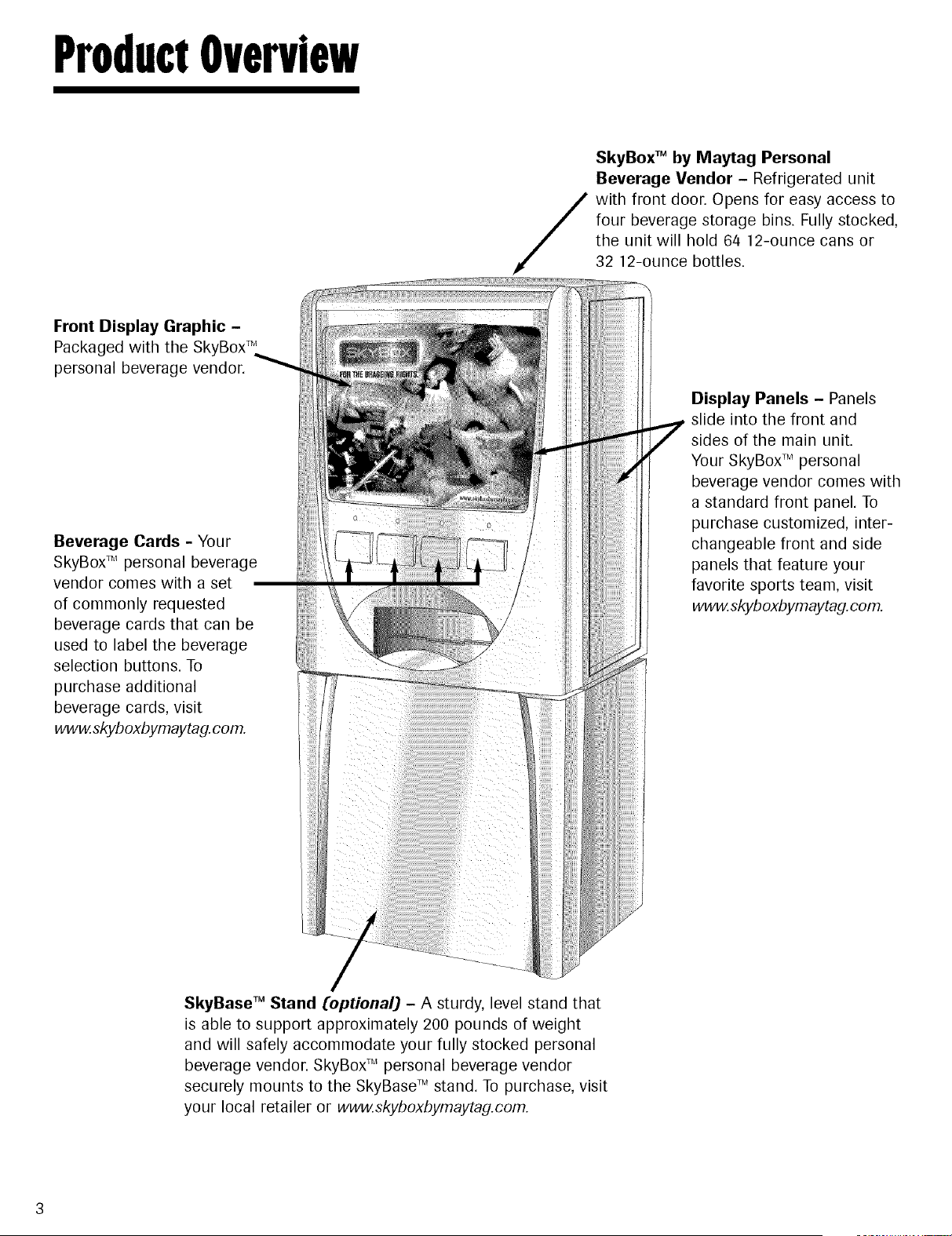

ProductOverview
/
SkyBox TM by Maytag Personal
Beverage Vendor - Refrigerated unit
with front door. Opens for easy access to
four beverage storage bins. Fully stocked,
the unit will hold 64 12-ounce cans or
32 12-ounce bottles.
Front Display Graphic -
Packaged with the SkyBox TM
personal beverage vendor.
Beverage Cards - Your
SkyBox TM personal beverage
vendor comes with a set
of commonly requested
beverage cards that can be
used to label the beverage
selection buttons. To
purchase additional
beverage cards, visit
www.skyboxbymaytag.com.
Display Panels - Panels
slide into the front and
sides of the main unit.
Your SkyBox TM personal
beverage vendor comes with
a standard front panel. To
purchase customized, inter-
changeable front and side
panels that feature your
favorite sports team, visit
www.skyboxbymaytag.com.
SkyBase TM Stand (optionalJ - A sturdy, level stand that
is able to support approximately 200 pounds of weight
and will safely accommodate your fully stocked personal
beverage vendor. SkyBox TM personal beverage vendor
securely mounts to the SkyBase TM stand. To purchase, visit
your local retailer or www.skyboxbymaytag.com.

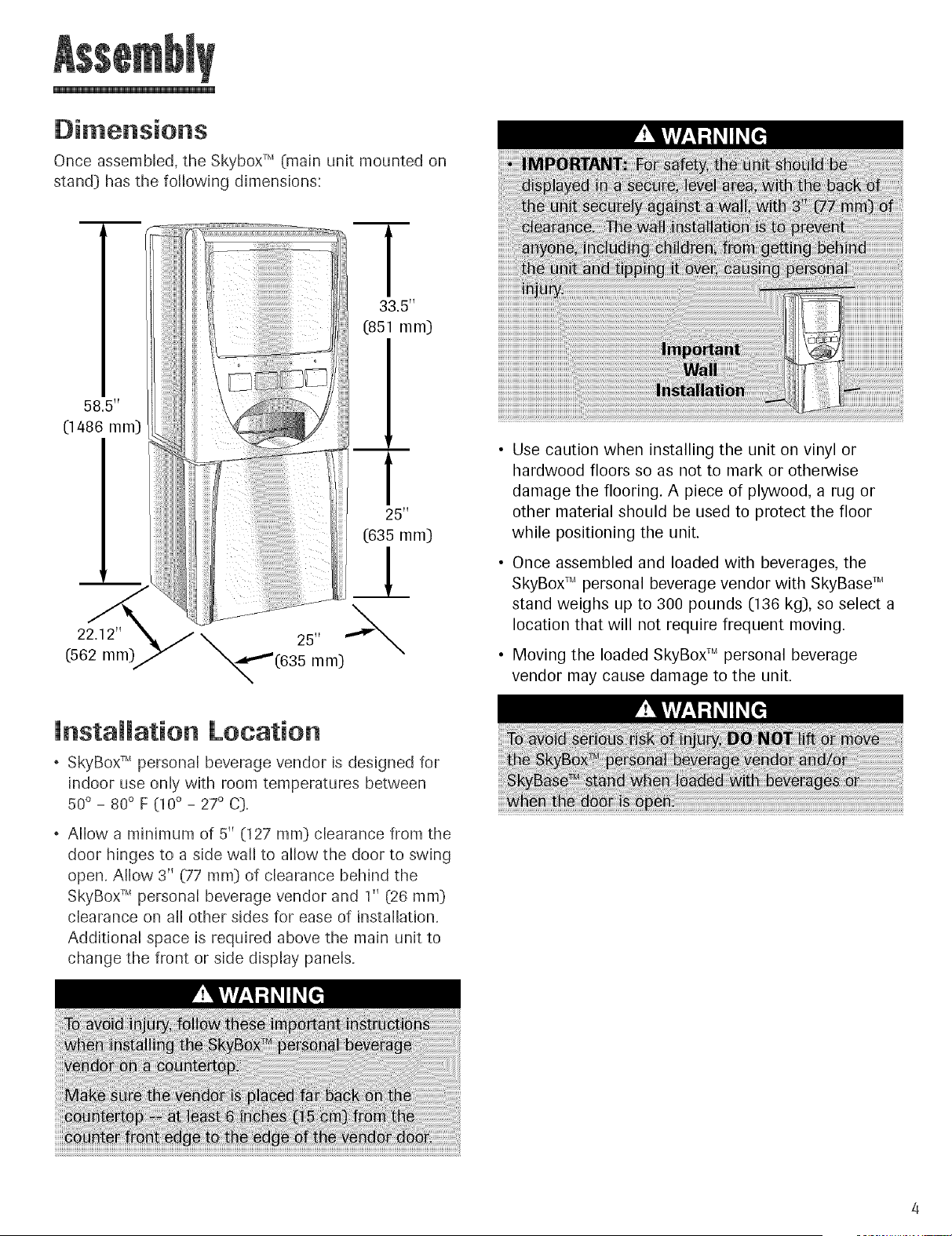

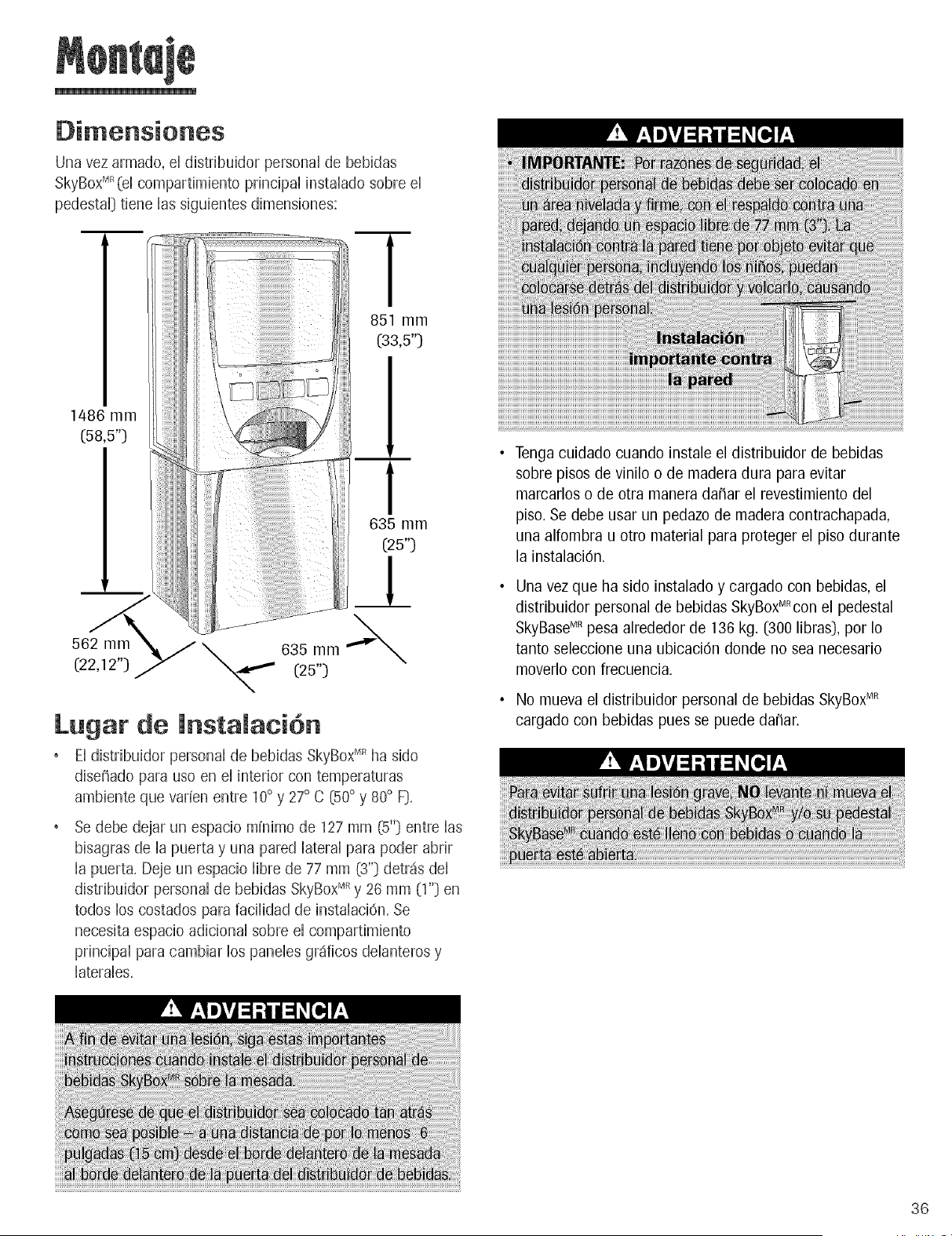

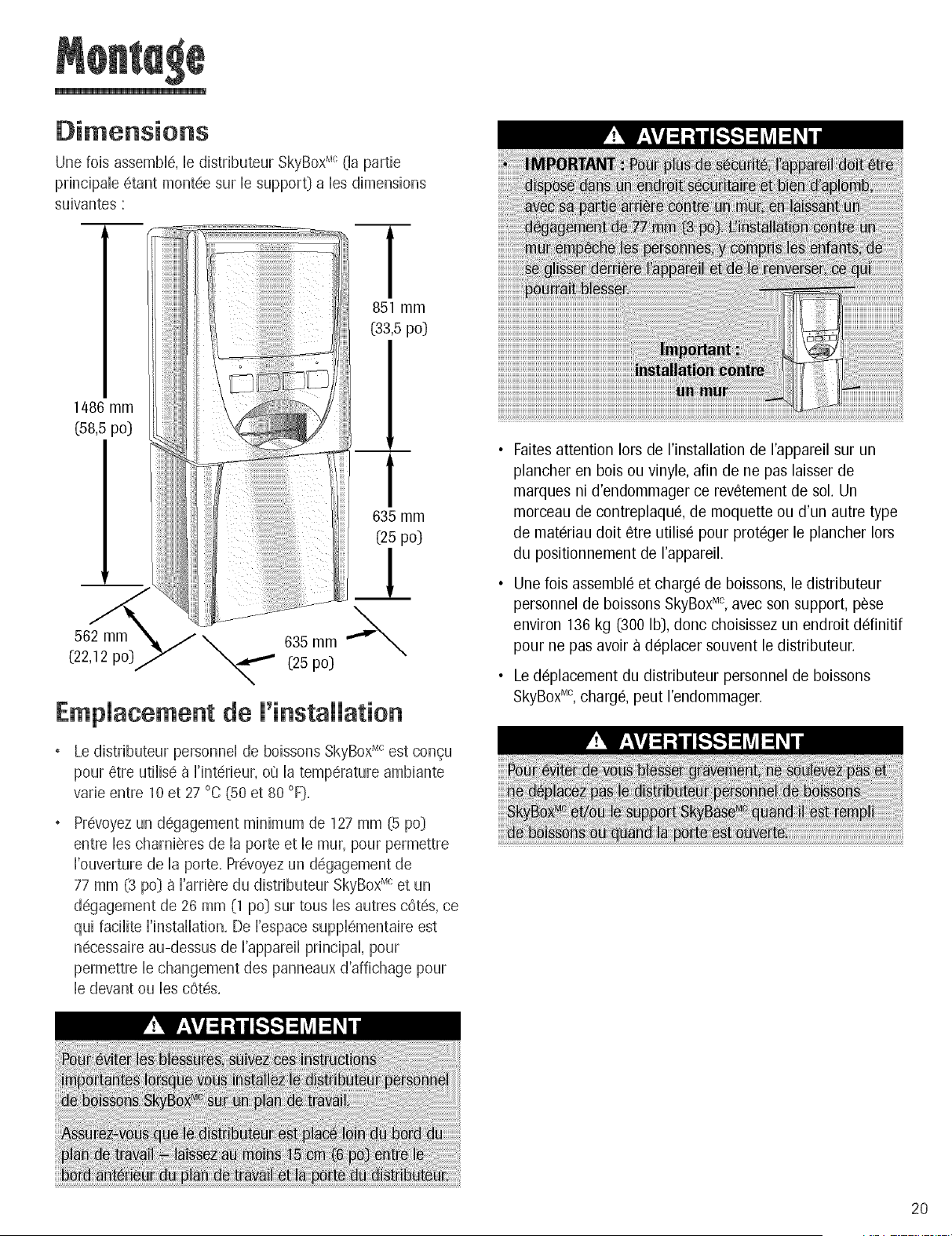

Once assembled, the Skybox TM (main unit mounted on
stand) has the following dimensions:
[
33.5"
[851 ram)
58.5"
(1486 ram)
22.12"
(562 ram)
25"
(635 ram)
_L
(635 mm)
Use caution when installing the unit on vinyl or
hardwood floors so as not to mark or otherwise
damage the flooring. A piece of plywood, a rug or
other material should be used to protect the floor
while positioning the unit.
Once assembled and loaded with beverages, the
SkyBox TM personal beverage vendor with SkyBase TM
stand weighs up to 300 pounds (136 kg), so select a
location that will not require frequent moving.
Moving the loaded SkyBox TM personal beverage
vendor may cause damage to the unit.
installation Location
SkyBox TM personal beverage vendor is designed for
indoor use only with room temperatures between
50°-80 °F(IO °-27 °C].
Allow a minimum of 5" (127 ram) clearance from the
door hinges to a side wall to allow the door to swing
open. Allow 3" (77 ram) of clearance behind the
SkyBox TM personal beverage vendor and 1" [26 ram)
clearance on all other sides for ease of installation.
Additional space is required above the main unit to
change the front or side display panels.
Assembly

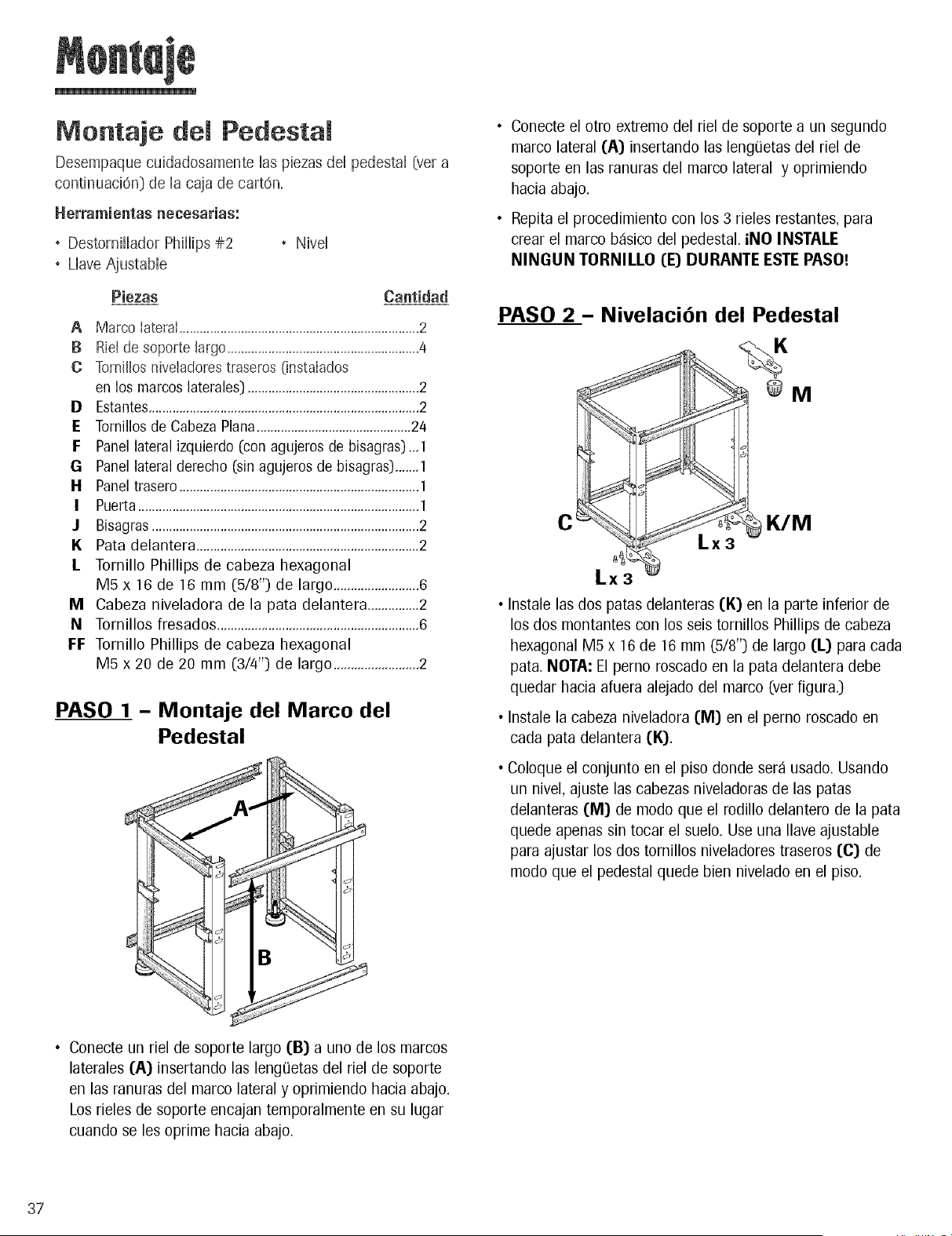

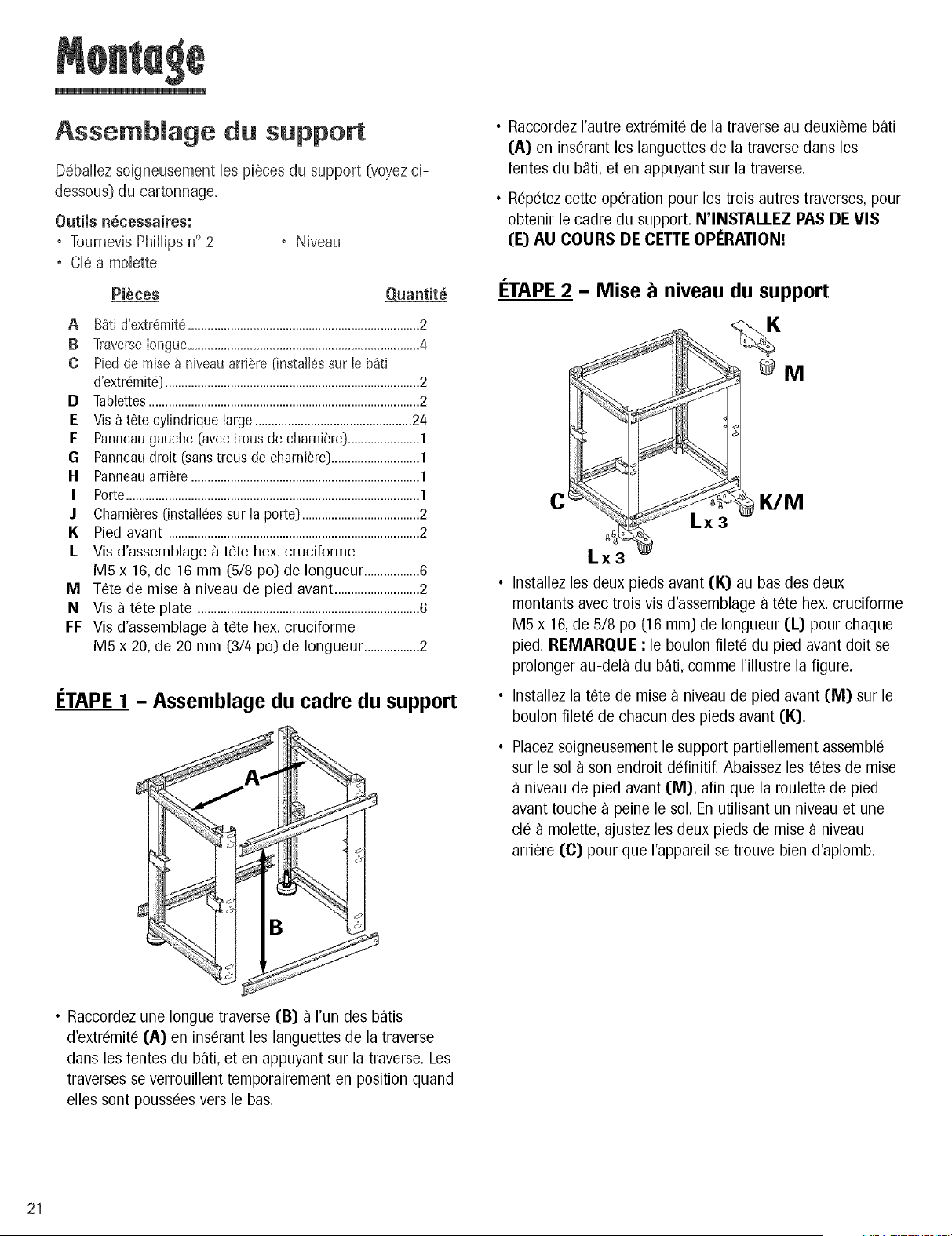

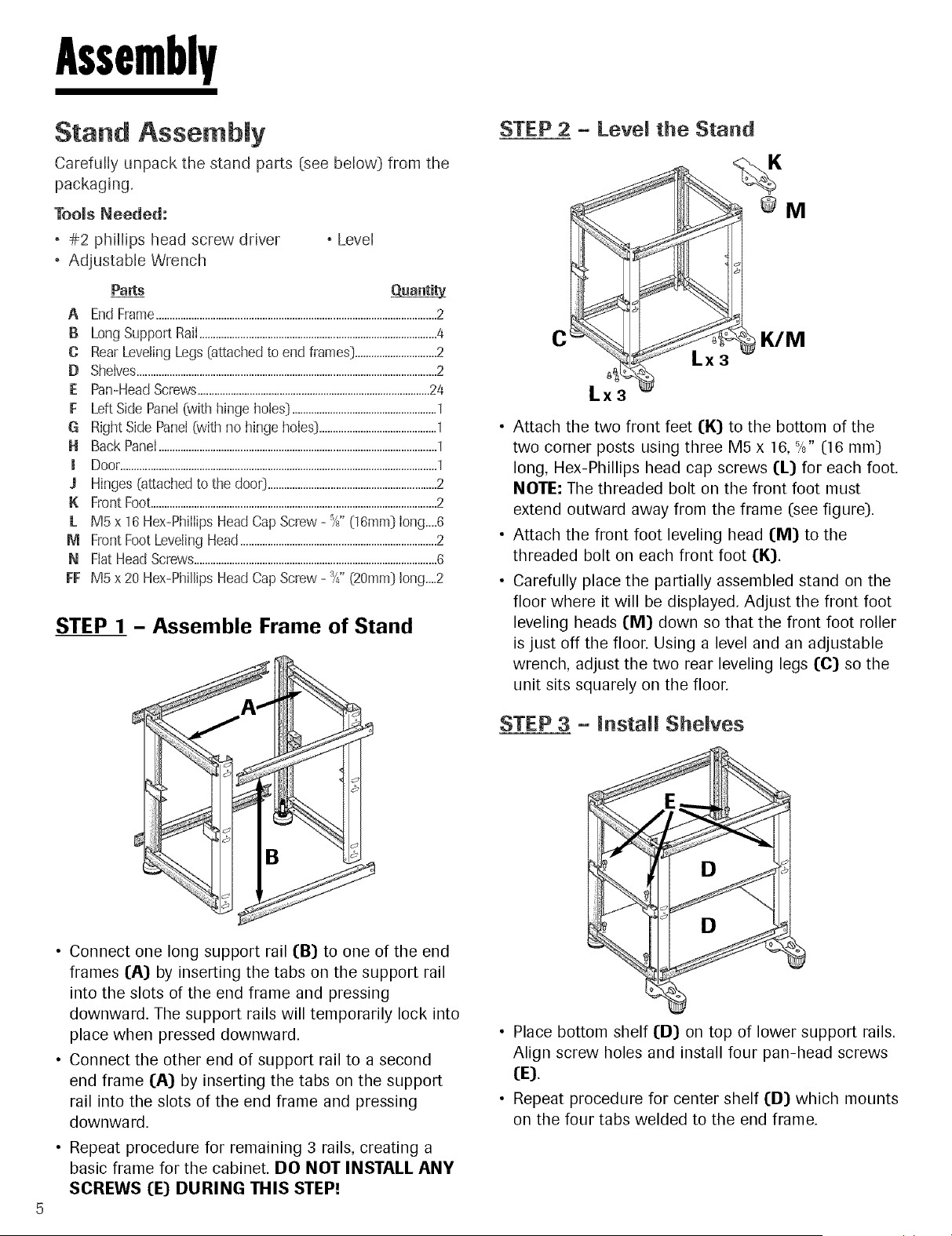

Stand Assembmy
Carefully unpack the stand parts (see below) from the
packaging.
ToomsNeeded:
, #2 phillips head screw driver
Adjustable Wrench
, Level
Parts
A EndFrame.......................................................................................................2
B LongSupport Rail.......................................................................................4
C RearLevelingLegs(attachedto endframes]..............................2
D Shelves..............................................................................................................2
E Pan-HeadSc{ews.....................................................................................24
F LeftSidePanel(with hinge holes].....................................................1
G RightSidePanel(witI_no hinge holes]...........................................1
H BackPanel......................................................................................................1
I Door....................................................................................................................1
J Hinges(attachedto the dooO..............................................................2
K FrontFoot.........................................................................................................2
L M5 x 16Hex-PhillipsHeadCap Screw- _" (16mini long....6
M FrontFootLevelingHead........................................................................2
N FiatHeadScrews.........................................................................................6
FF M5 x 20 Hex-PhillipsHeadCap Screw- 3/4"(20ram]long__2
STEP 1 - Assemble Frame of Stand
B
• Connect one long support rail (:B) to one of the end
frames I:A) by inserting the tabs on the support rail
into the slots of the end frame and pressing
downward. The support rails will temporarily lock into
place when pressed downward.
• Connect the other end of support rail to a second
end frame I:A) by inserting the tabs on the support
rail into the slots of the end frame and pressing
downward.
• Repeat procedure for remaining 3 rails, creating a
basic frame for the cabinet. DO NOT INSTALL ANY
SCREWS I:E) DURING THIS STEP!
STEP 2 - Level the Stand
@M
C WM
g
Lx3
Lx3
• Attach the two front feet (K) to the bottom of the
two corner posts using three M5 x 16, 5/8"(16 ram]
long, Hex-Phillips head cap screws I:L) for each foot.
NOTE: The threaded bolt on the front foot must
extend outward away from the frame (see figure).
• Attach the front foot leveling head I:M) to the
threaded bolt on each front foot I:K).
• Carefully place the partially assembled stand on the
floor where it will be displayed. Adjust the front foot
leveling heads I:M) down so that the front foot roller
is just off the floor. Using a level and an adjustable
wrench, adjust the two rear leveling legs I:C) so the
unit sits squarely on the floor.

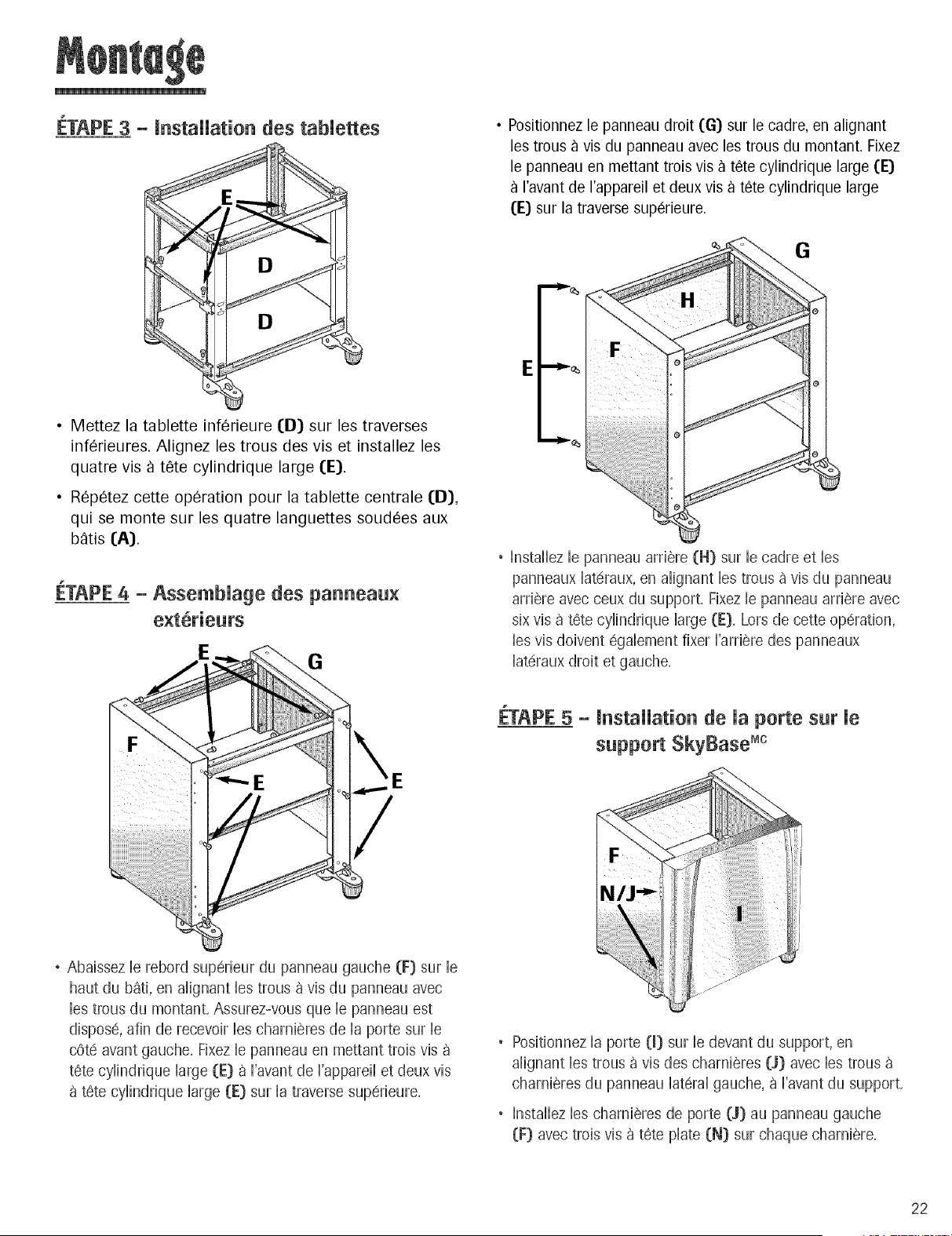

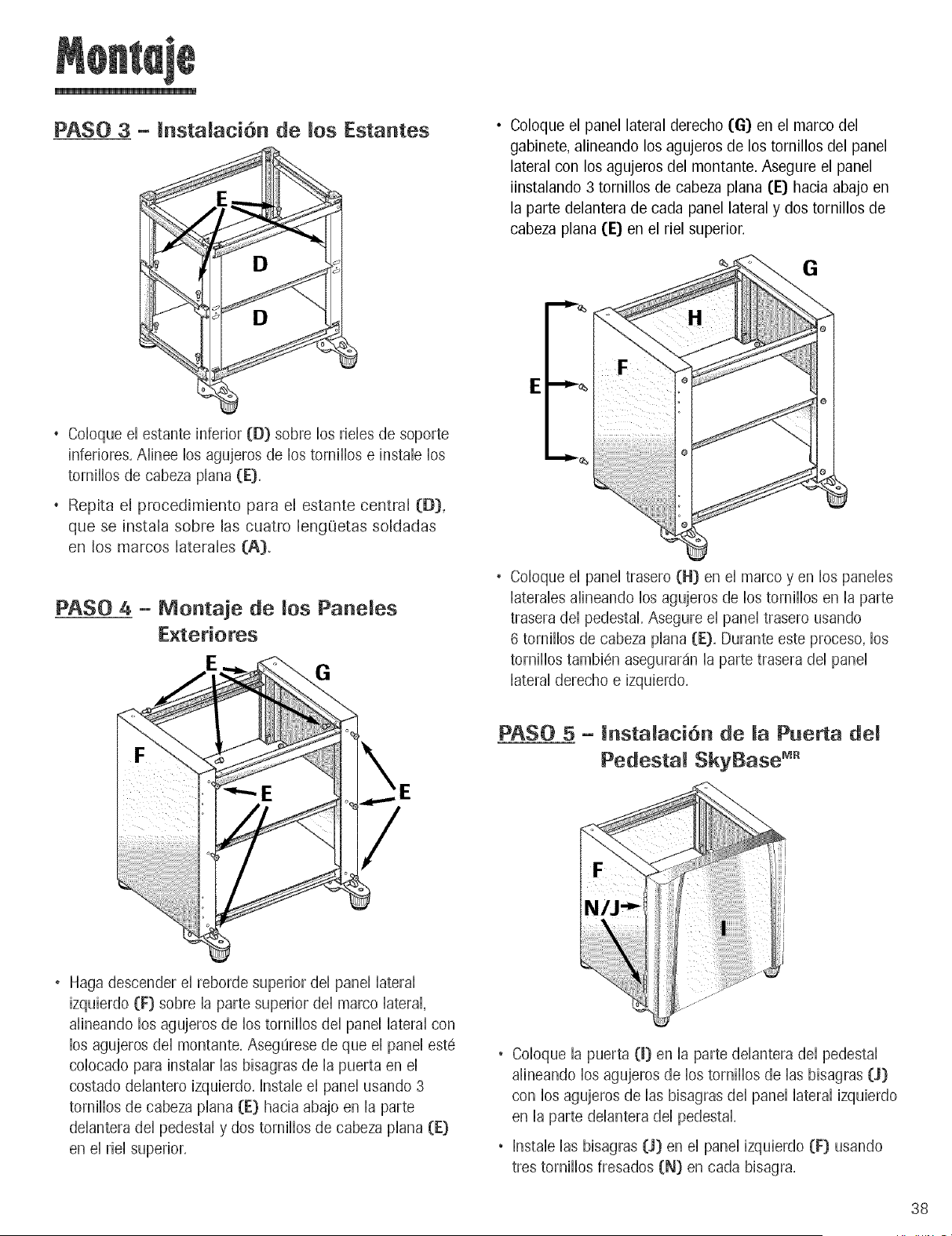

STEP 3 - Install Shelves
D
D
• Place bottom shelf (D) on top of lower support rails.
Align screw holes and install four pan-head screws
(E).
• Repeat procedure for center shelf I:D) which mounts
on the four tabs welded to the end frame.

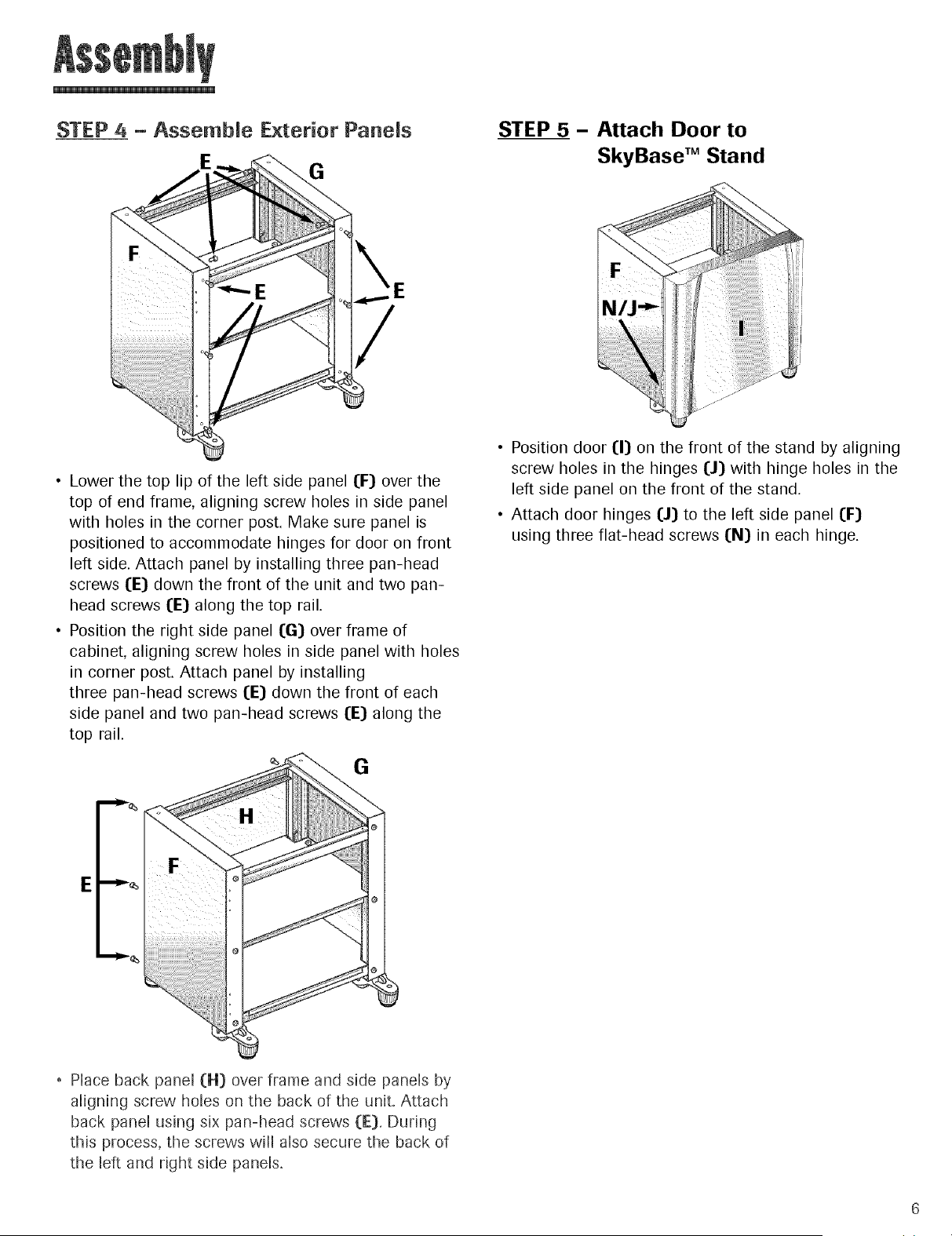

ST[P 4 - Assemble [×ter[or Pane_s
G
• Lower the top lip of the left side panel (F) over the
top of end frame, aligning screw holes in side panel
with holes in the corner post. Make sure panel is
positioned to accommodate hinges for door on front
left side. Attach panel by installing three pan-head
screws (E) down the front of the unit and two pan-
head screws (E) along the top rail.
• Position the right side panel (G) over frame of
cabinet, aligning screw holes in side panel with holes
in corner post. Attach panel by installing
three pan-head screws (E) down the front of each
side panel and two pan-head screws (E) along the
top rail.
G
STEP 5 - Attach Door to
SkyBase TM Stand
• Position door (I) on the front of the stand by aligning
screw holes in the hinges (J) with hinge holes in the
left side panel on the front of the stand.
• Attach door hinges I[J) to the left side panel (F)
using three flat-head screws (N) in each hinge.
Place back panel (H) over frame and side panels by
aligning screw holes on the back of the unit. Attach
back panel using six pan-head screws (E). During
this process, the screws will also secure the back of
the left and right side panels.

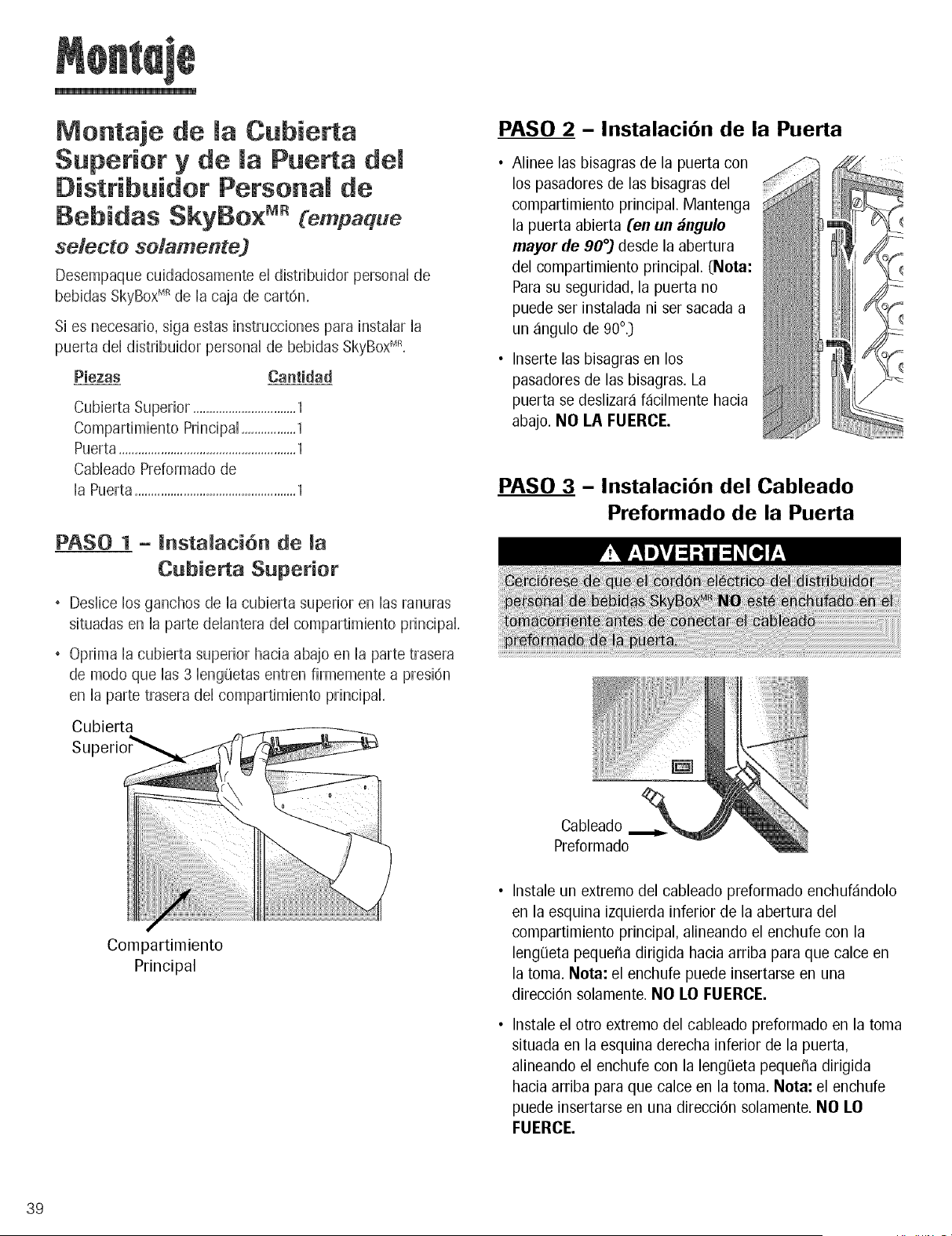

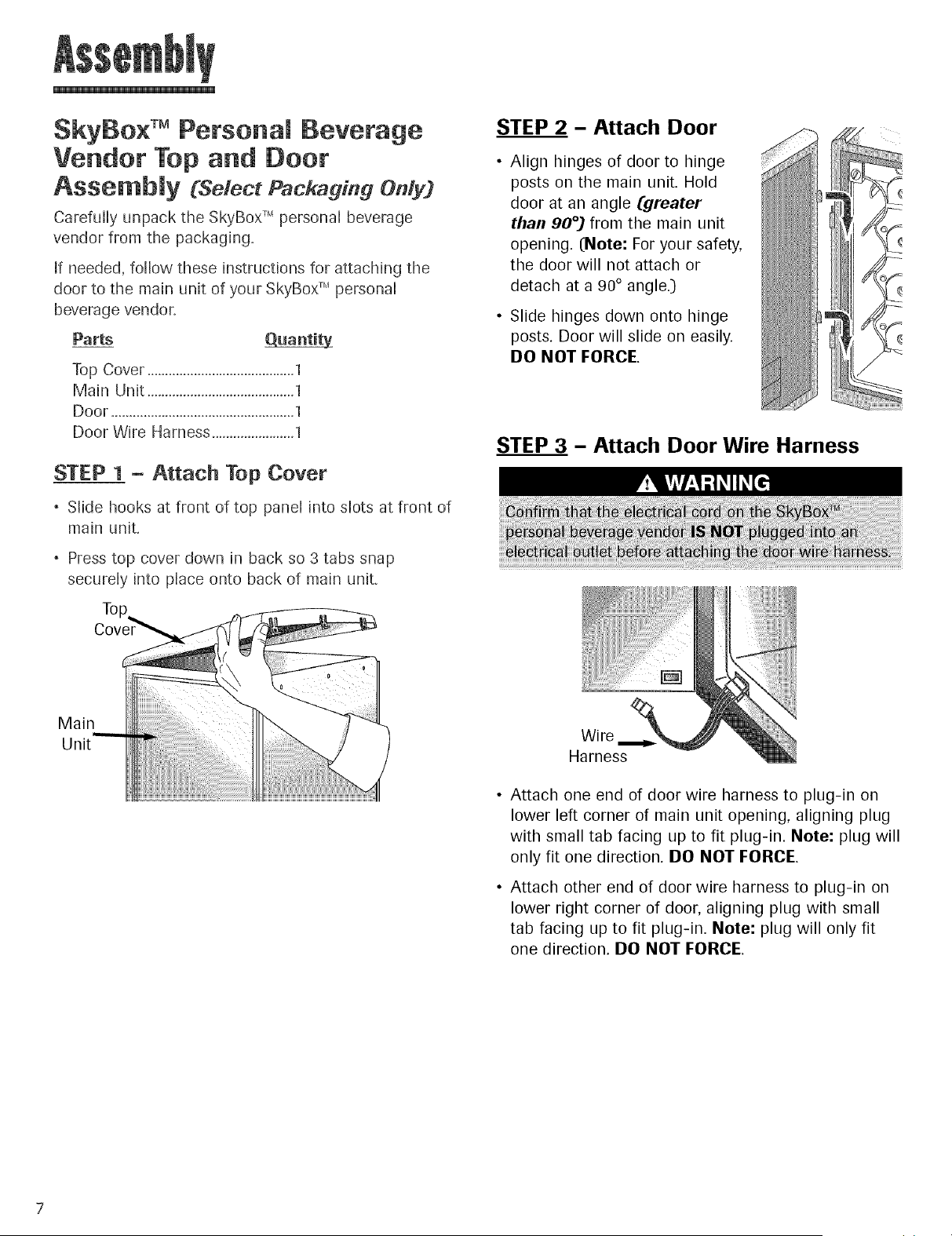

SkyBo×TM Personal Beverage
Vendor Top and Door
Assembmy (Select Packaging OnlyJ
Carefully unpack the SkyBox TM personal beverage
vendor from the packaging.
If needed, follow these instructions for attaching the
door to the main unit of your SkyBox TM personal
beverage vendor.
Parts
Top Cover .........................................1
Main Unit .........................................1
Door ...................................................1
Door Wire Harness .......................1
STEP 1 - Attach Top Cover
, Slide hooks at front of top panel into slots at front of
main unit.
Press top cover down in back so 3 tabs snap
securely into place onto back of main unit.
To
STEP 2 - Attach Door
Align hinges of door to hinge
posts on the main unit. Hold
door at an angle (greater
than 90°J from the main unit
opening. (Note: For your safety,
the door will not attach or
detach at a 90° angle.)
Slide hinges down onto hinge
posts. Door will slide on easily.
DO NOT FORCE.
STEP 3 - Attach Door Wire Harness
Main
Unit
W ire
Harness
Attach one end of door wire harness to plug-in on
lower left corner of main unit opening, aligning plug
with small tab facing up to fit plugqn. Note: plug will
only fit one direction. DO NOT FORCE.
Attach other end of door wire harness to plug-in on
lower right corner of door, aligning plug with small
tab facing up to fit plug-in. Note: plug will only fit
one direction. DO NOT FORCE.
Assembly

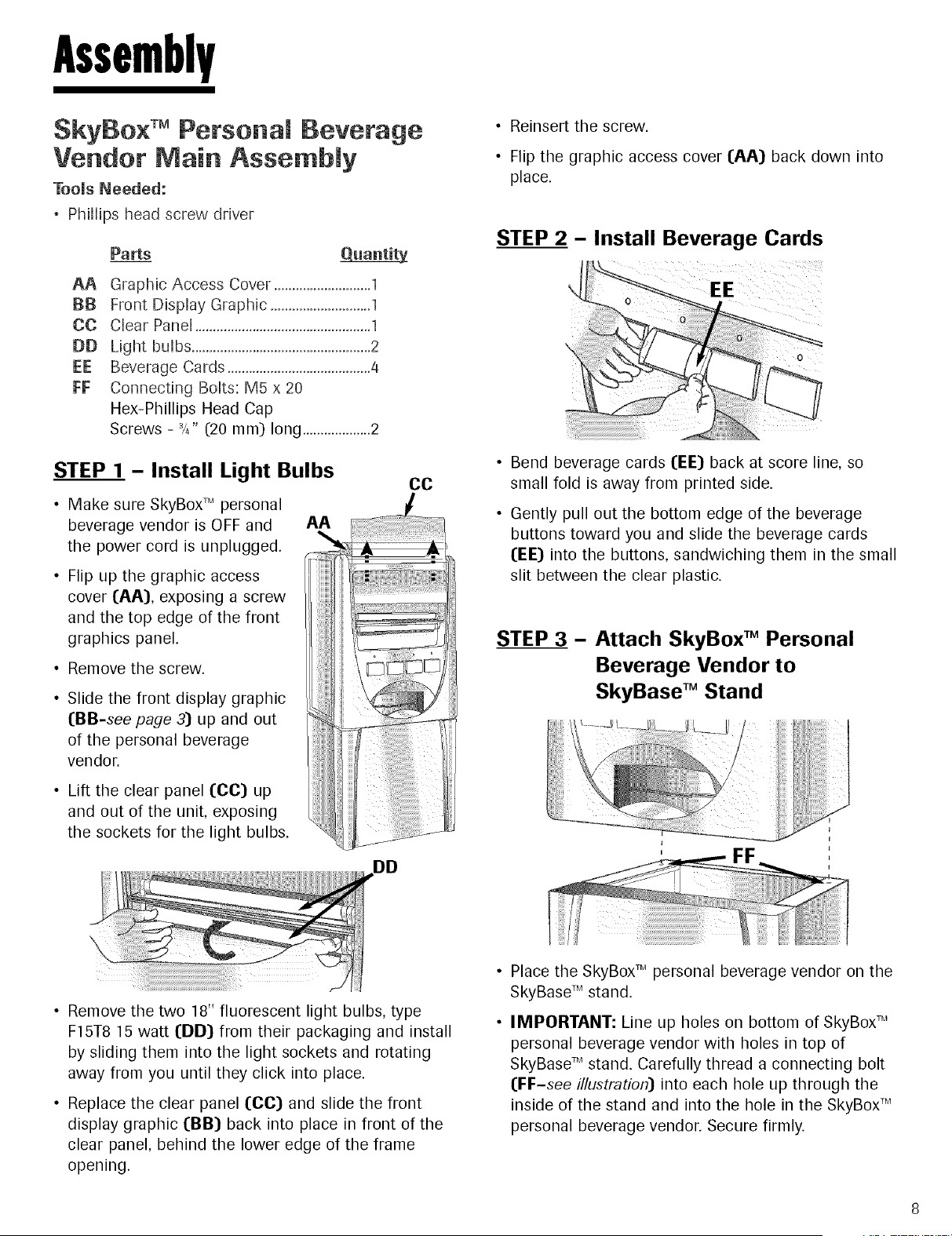

SkyBo× TM Personal Beverage
Vendor Main Assembly
Tools Needed:
Phillips head screw driver
Parts
AA Graphic Access Cover ...........................1
BB Front Display Graphic ............................1
CO Clear Panel .................................................1
DD Lightbulbs..................................................2
EE Beverage Cards ........................................4
FF Connecting Bolts:M5 x 20
Hex-PhiIIipsHead Cap
Screws - 3/4"(20 ram) long ...................2
STEP 1 - Install Light Bulbs
• Make sure SkyBox TM personal
beverage vendor is OFF and AA
the power cord is unplugged.
• Flip up the graphic access
cover (AA), exposing a screw
and the top edge of the front
graphics panel.
• Remove the screw.
CC
• Slide the front display graphic
(BB-see page 3) up and out
of the personal beverage
vendor.
• Lift the clear panel (CO) up
and out of the unit, exposing
the sockets for the light bulbs.
• Reinsert the screw.
• Flip the graphic access cover (AA) back down into
place.
STEP 2 - Install Beverage Cards
EE
• Bend beverage cards (EE) back at score line, so
small fold is away from printed side.
• Gently pull out the bottom edge of the beverage
buttons toward you and slide the beverage cards
(EE) into the buttons, sandwiching them in the small
slit between the clear plastic.
STEP 3 - Attach SkyBox TM Personal
Beverage Vendor to
SkyBase TM Stand
• Remove the two 18" fluorescent light bulbs, type
F15T8 15 watt (DD) from their packaging and install
by sliding them into the light sockets and rotating
away from you until they click into place.
• Replace the clear panel (CO) and slide the front
display graphic (BB) back into place in front of the
clear panel, behind the lower edge of the frame
opening.
Place the SkyBox TM personal beverage vendor on the
SkyBase TM stand.
IMPORTANT: Line up holes on bottom of SkyBox TM
personal beverage vendor with holes in top of
SkyBase TM stand. Carefully thread a connecting bolt
(FF-see illustration) into each hole up through the
inside of the stand and into the hole in the SkyBox TM
personal beverage vendor. Secure firmly.

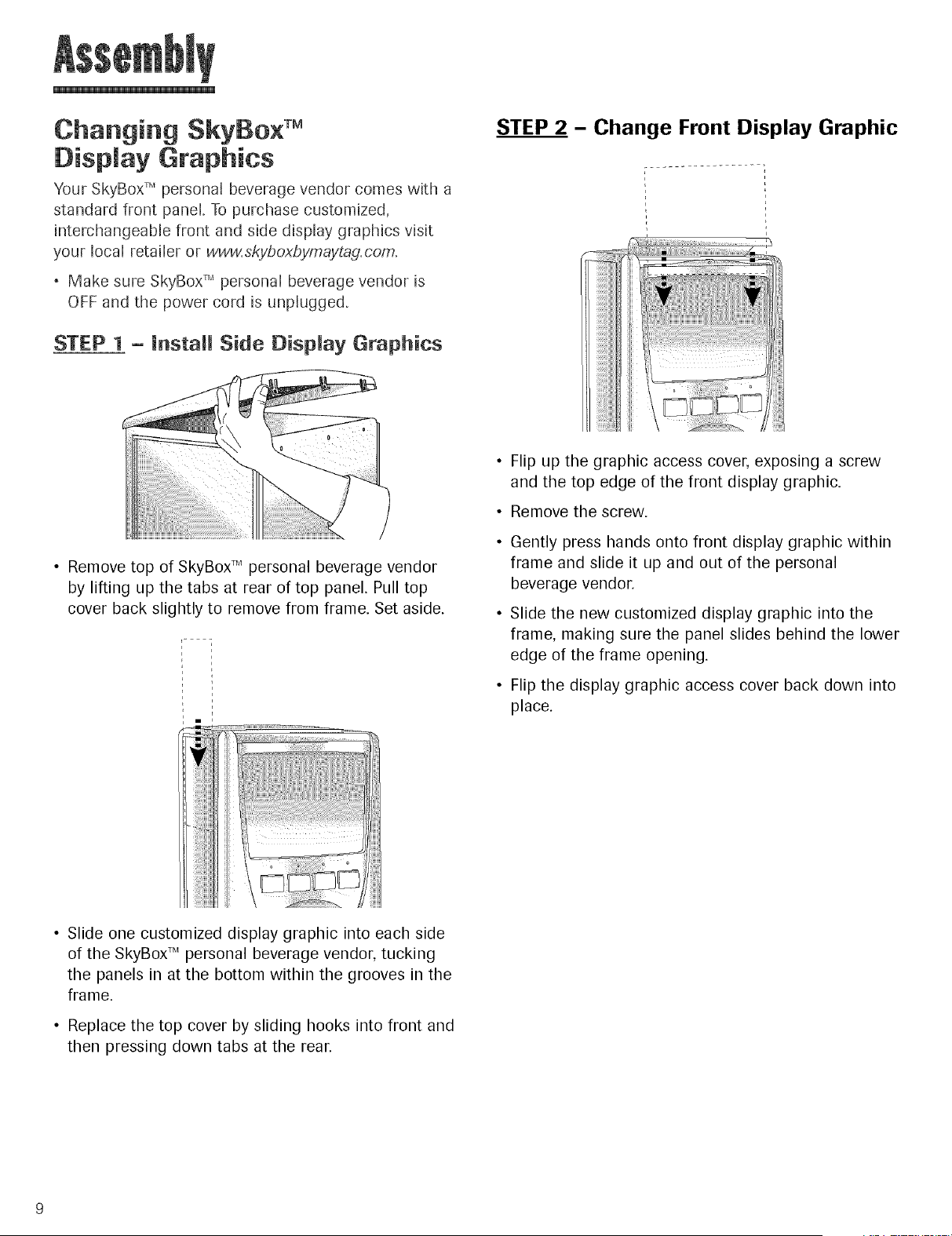

Changing SkyBo× TM
Dispmay Graphics
Your SkyBox TM personal beverage vendor comes with a
standard front panel. To purchase customized,
interchangeable front and side display graphics visit
your local retailer or ww_skyboxbymaytag=com.
Make sure SkyBox TM personal beverage vendor is
OFF and the power cord is unplugged.
STEP 1 - Install Side Display Graphics
STEP 2 - Change Front Display Graphic
• Remove top of SkyBox TM personal beverage vendor
by lifting up the tabs at rear of top panel. Pull top
cover back slightly to remove from frame. Set aside.
]
m i
Flip up the graphic access cover, exposing a screw
and the top edge of the front display graphic.
Remove the screw.
Gently press hands onto front display graphic within
frame and slide it up and out of the personal
beverage vendor.
Slide the new customized display graphic into the
frame, making sure the panel slides behind the lower
edge of the frame opening.
Flip the display graphic access cover back down into
place.
• Slide one customized display graphic into each side
of the SkyBox TM personal beverage vendor, tucking
the panels in at the bottom within the grooves in the
frame.
• Replace the top cover by sliding hooks into front and
then pressing down tabs at the rear.

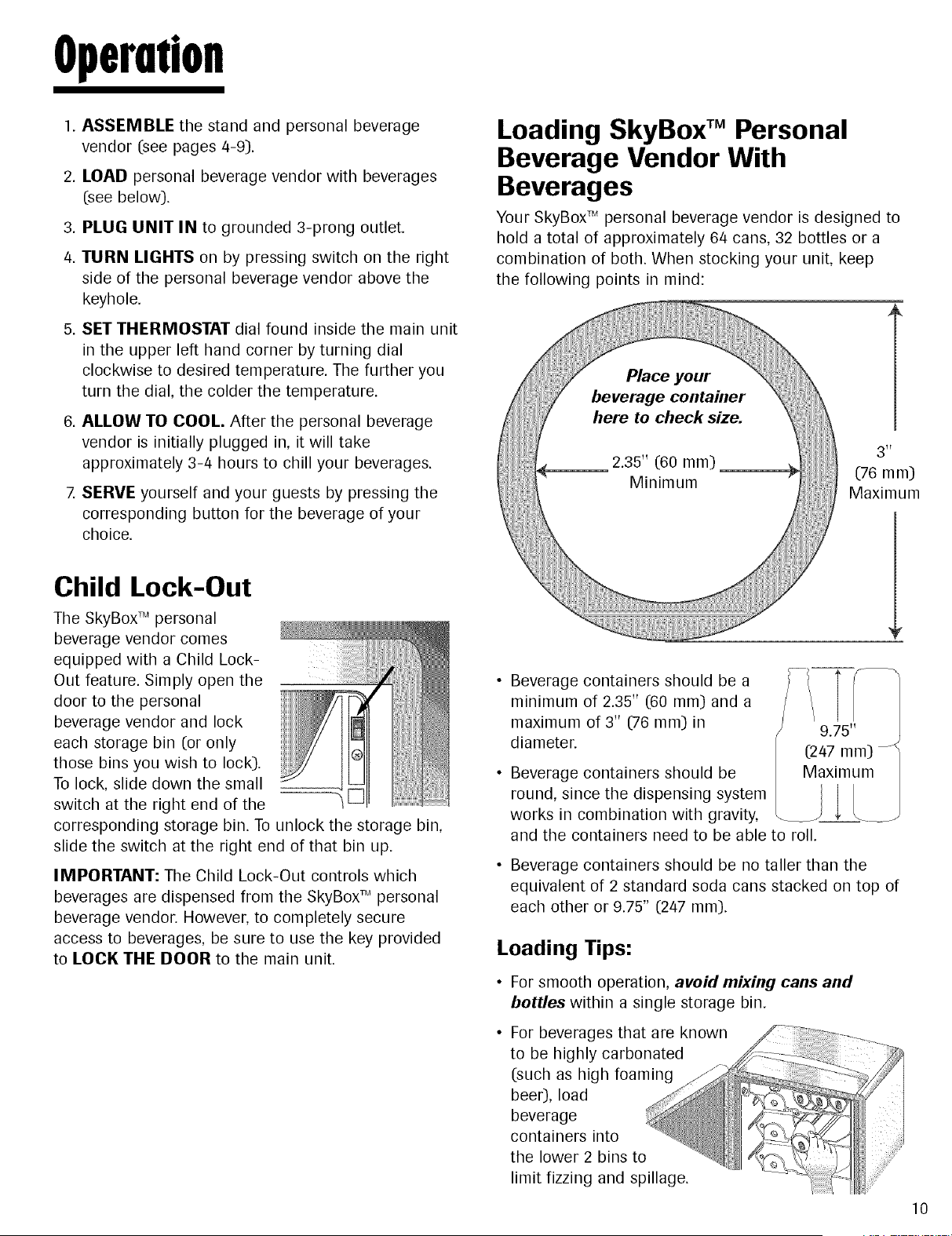

Operution
1. ASSEMBLE the stand and personal beverage
vendor (see pages 4-9).
2. LOAD personal beverage vendor with beverages
(see below).
3. PLUG UNIT IN to grounded 3-prong outlet.
4. TURN LIGHTS on by pressing switch on the right
side of the personal beverage vendor above the
keyhole.
5. SET THERMOSTAT dial found inside the main unit
in the upper left hand corner by turning dial
clockwise to desired temperature. The further you
turn the dial, the colder the temperature.
6. ALLOW TO COOL. After the personal beverage
vendor is initially plugged in, it will take
approximately 3-4 hours to chill your beverages.
7. SERVE yourself and your guests by pressing the
corresponding button for the beverage of your
choice.
Child Lock-Out
The SkyBox TM personal
beverage vendor comes
equipped with a Child Lock-
Out feature. Simply open the
door to the personal
beverage vendor and lock
each storage bin (or only
those bins you wish to lock).
To lock, slide down the small
switch at the right end of the
corresponding storage bin. To unlock the storage bin,
slide the switch at the right end of that bin up.
IMPORTANT: The Child Lock-Out controls which
beverages are dispensed from the SkyBox TM personal
beverage vendor. However, to completely secure
access to beverages, be sure to use the key provided
to LOCK THE DOOR to the main unit.
Loading SkyBox TM Personal
Beverage Vendor With
Beverages
Your SkyBox TM personal beverage vendor is designed to
hold a total of approximately 64 cans, 32 bottles or a
combination of both. When stocking your unit, keep
the following points in mind:
H
(76 ram)
Maximum
Beverage containers should be a
minimum of 2.35" (60 ram) and a
maximum of 3" (76 ram) in
diameter.
Beverage containers should be
round, since the dispensing system
works in combination with gravity,
and the containers need to be able to roll.
9.75"
(247 ram)-_
Maximum
Beverage containers should be no taller than the
equivalent of 2 standard soda cans stacked on top of
each other or 9.75" (247 ram).
Loading Tips:
• For smooth operation, avoid mixing cans and
bottles within a single storage bin.
For beverages that are known
to be highly carbonated
(such as high foaming
beer), load
beverage
containers into
the lower 2 bins to
limit fizzing and spillage.
10
Beverage Options
The following beverage containers will fit in the main
unit of your SkyBox TM personal beverage vendor.
12-ounce aluminum beverage cans
12-ounce glass beverage bottles
12-ounce plastic beer bottles
20-ounce plastic water and soda bottles
Each storage bin within the main unit is equipped to
dispense bottles or cans.
Highly Carbonated Beverages: Stock lower storage
bins with highly carbonated beverages and make sure
they are chilled before dispensing. To avoid overflow
spills when experimenting with new, highly carbonated
beverages, wait 10-15 seconds before opening
dispensed beverage containers, and open carefully
over the sink
Capacity: The top storage bin will hold 10 cans or
5 bottles. The bottom 3 storage bins will each hold 18
cans or 9 bottles.
Important Steps For Loading
Please follow loading instructions, improper loading
may cause the "low-indicator light" above the beverage
buttons to ilhminate prematurely.
1. Make sure the main unit is OFF and the power
cord is unplugged.
2. Open the front door to the main unit, exposing the
four storage bins.
3. When loading the beverage containers, be sure to
load with the TOPS TOWARD "[HE FRONT
(i.e. long-neck bottles with necks towards the
fronO.
UMPORTANT _ Begin loading the left end of the
storage bin, placing one beverage container on its
side all the way to the back with the top facing
forward. If loading cans, push the first one all the
way to the back and then place one directly in
fronL
Next, move one space to the right and place
another beverage container all the way to the back
If stocking cans, add another directly in fronL (See
illustration at bottom of page.} Continue until the
storage bin is filled. Repeat with remaining storage
bins.
Once the bins are filled, close the door, plug the
power cord into a grounded outlet.
Insert corresponding o
beverage cards into the
beverage selection
buttons by carefully
pulling the bottom edge
of the buttons forward
and up and slipping in
the cards. The far left button corresponds to the
top storage bin. The next button to the right
matches the storage bin that is second from the
top, etc.
11
4
2
12
13

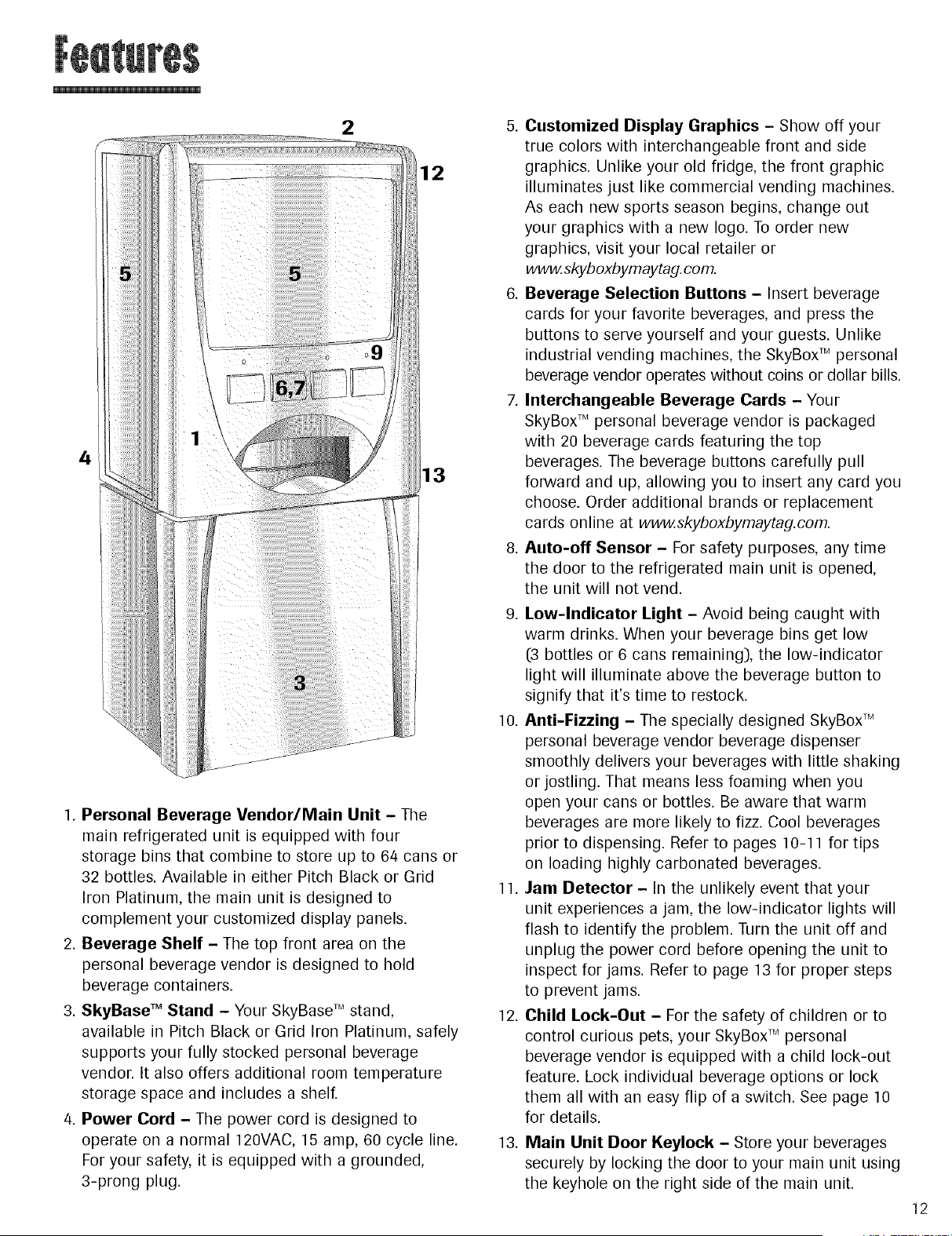

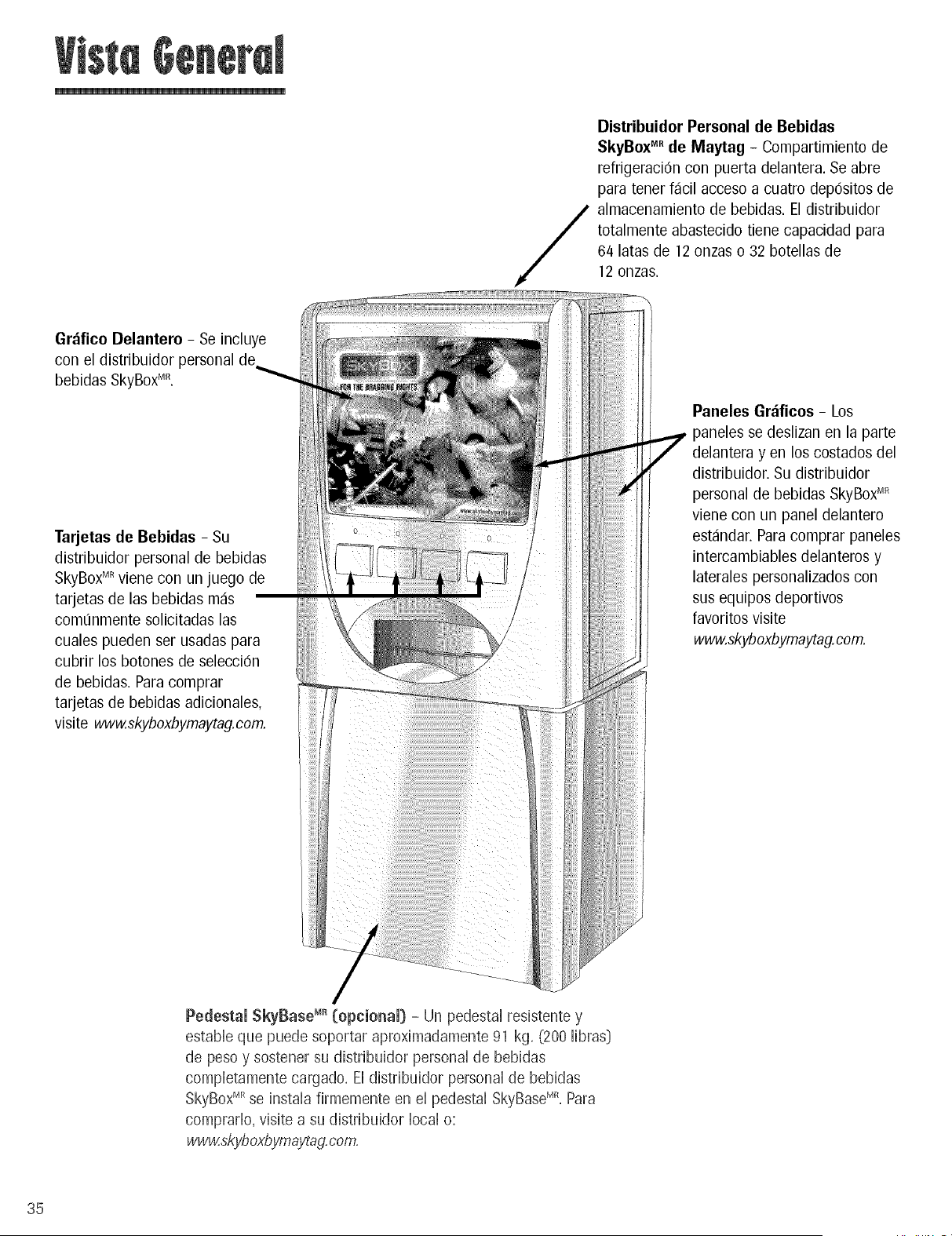

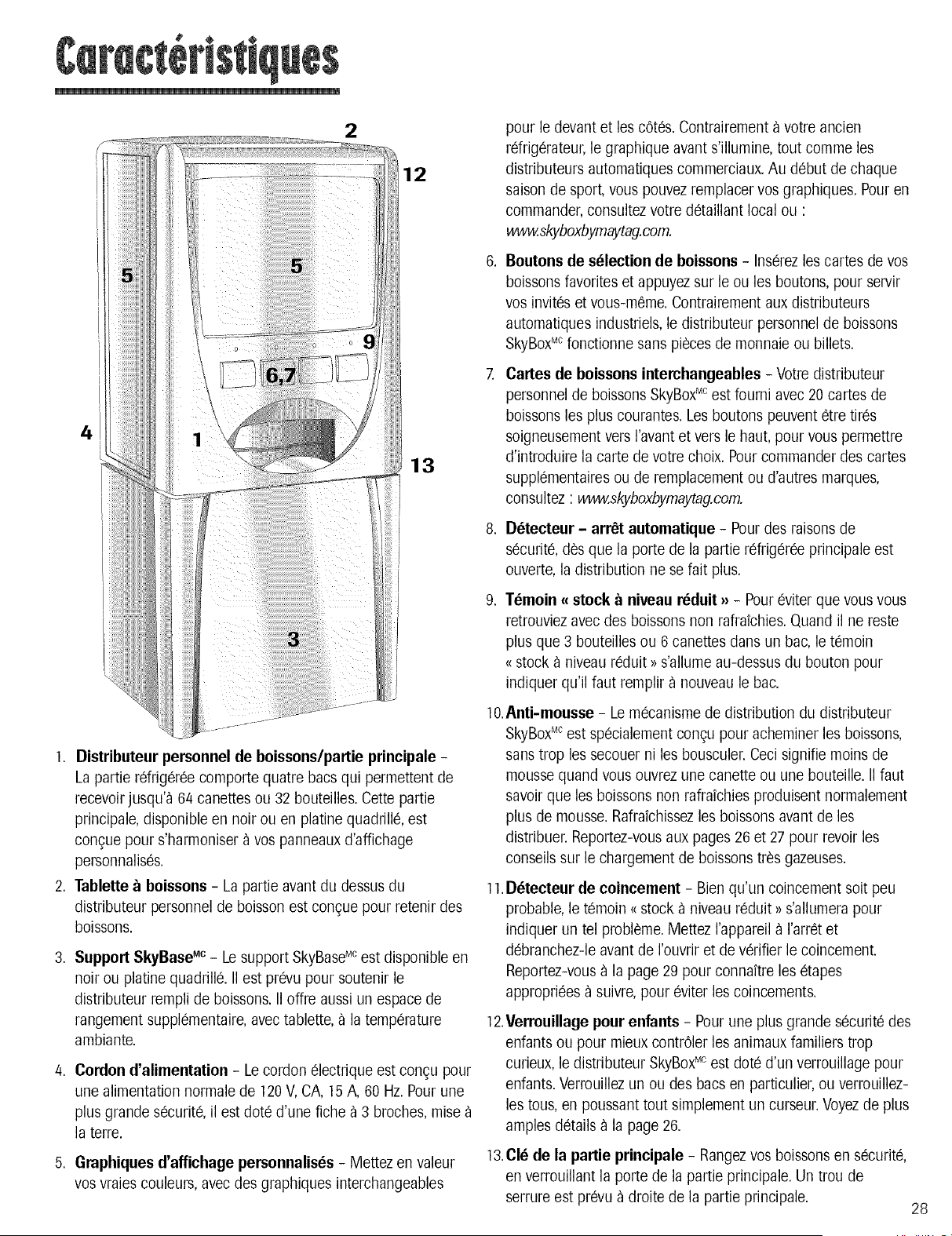

1. Personal Beverage Vendor/Main Unit - The
main refrigerated unit is equipped with four
storage bins that combine to store up to 6/4 cans or
32 bottles. Available in either Pitch Black or Grid
Iron Platinum, the main unit is designed to
complement your customized display panels.
2. Beverage Shelf - The top front area on the
personal beverage vendor is designed to hold
beverage containers.
3. SkyBase TM Stand - Your SkyBase TM stand,
available in Pitch Black or Grid Iron Platinum, safely
supports your fully stocked personal beverage
vendor. It also offers additional room temperature
storage space and includes a shelf.
4. Power Cord - The power cord is designed to
operate on a normal 120VAC, 15 amp, 60 cycle line.
For your safety, it is equipped with a grounded,
3-prong plug.
5. Customized Display Graphics - Show off your
true colors with interchangeable front and side
graphics. Unlike your old fridge, the front graphic
illuminates just like commercial vending machines.
As each new sports season begins, change out
your graphics with a new logo. To order new
graphics, visit your local retailer or
www.skyboxbymaytag.com.
6. Beverage Selection Buttons - Insert beverage
cards for your favorite beverages, and press the
buttons to serve yourself and your guests. Unlike
industrial vending machines, the SkyBox TM personal
beverage vendor operates without coins or dollar bills.
7. Interchangeable Beverage Cards - Your
SkyBox TM personal beverage vendor is packaged
with 20 beverage cards featuring the top
beverages. The beverage buttons carefully pull
forward and up, allowing you to insert any card you
choose. Order additional brands or replacement
cards online at wwwskyboxbymaytag.com.
8. Auto-off Sensor - For safety purposes, any time
the door to the refrigerated main unit is opened,
the unit will not vend.
9. Low-Indicator Light - Avoid being caught with
warm drinks. When your beverage bins get low
(3 bottles or 6 cans remaining), the low-indicator
light will illuminate above the beverage button to
signify that it's time to restock.
10. Anti-Fizzing - The specially designed SkyBox TM
personal beverage vendor beverage dispenser
smoothly delivers your beverages with little shaking
or jostling. That means less foaming when you
open your cans or bottles. Be aware that warm
beverages are more likely to fizz. Cool beverages
prior to dispensing. Refer to pages 10-11 for tips
on loading highly carbonated beverages.
11. Jam Detector - In the unlikely event that your
unit experiences a jam, the low-indicator lights will
flash to identify the problem. Turn the unit off and
unplug the power cord before opening the unit to
inspect for jams. Refer to page 13 for proper steps
to prevent jams.
12. Child Lock-Out - For the safety of children or to
control curious pets, your SkyBox TM personal
beverage vendor is equipped with a child lock-out
feature. Lock individual beverage options or lock
them all with an easy flip of a switch. See page 10
for details.
13. Main Unit Boor Keylock - Store your beverages
securely by locking the door to your main unit using
the keyhole on the right side of the main unit.
12
13

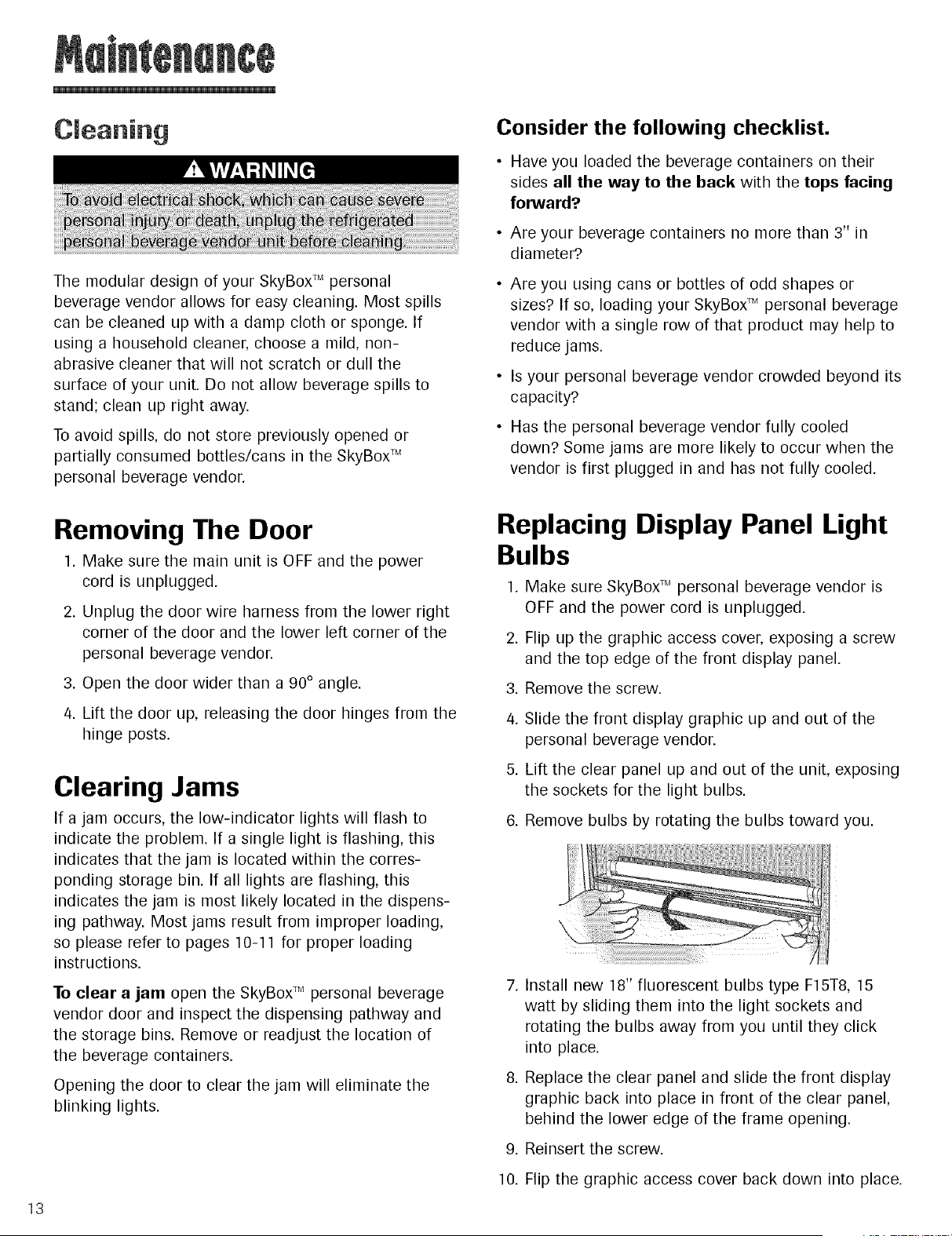

The modular design of your SkyBox TM personal
beverage vendor allows for easy cleaning. Most spills
can be cleaned up with a damp cloth or sponge. If
using a household cleaner, choose a mild, non-
abrasive cleaner that will not scratch or dull the
surface of your unit. Do not allow beverage spills to
stand; clean up right away.
To avoid spills, do not store previously opened or
partially consumed bottles/cans in the SkyBox TM
personal beverage vendor.
Removing The Door
1. Make sure the main unit is OFF and the power
cord is unplugged.
2. Unplug the door wire harness from the lower right
corner of the door and the lower left corner of the
personal beverage vendor.
3. Open the door wider than a 90° angle.
4. Lift the door up, releasing the door hinges from the
hinge posts.
Clearing Jams
If a jam occurs, the low-indicator lights will flash to
indicate the problem. If a single light is flashing, this
indicates that the jam is located within the corres-
ponding storage bin. If all lights are flashing, this
indicates the jam is most likely located in the dispens-
ing pathway. Most jams result from improper loading,
so please refer to pages 10-11 for proper loading
instructions.
To clear a jam open the SkyBox TM personal beverage
vendor door and inspect the dispensing pathway and
the storage bins. Remove or readjust the location of
the beverage containers.
Opening the door to clear the jam will eliminate the
blinking lights.
Consider the following checklist.
• Have you loaded the beverage containers on their
sides all the way to the back with the tops facing
forward?
• Are your beverage containers no more than 3" in
diameter?
Are you using cans or bottles of odd shapes or
sizes? If so, loading your SkyBox TM personal beverage
vendor with a single row of that product may help to
reduce jams.
Is your personal beverage vendor crowded beyond its
capacity?
Has the personal beverage vendor fully cooled
down? Some jams are more likely to occur when the
vendor is first plugged in and has not fully cooled.

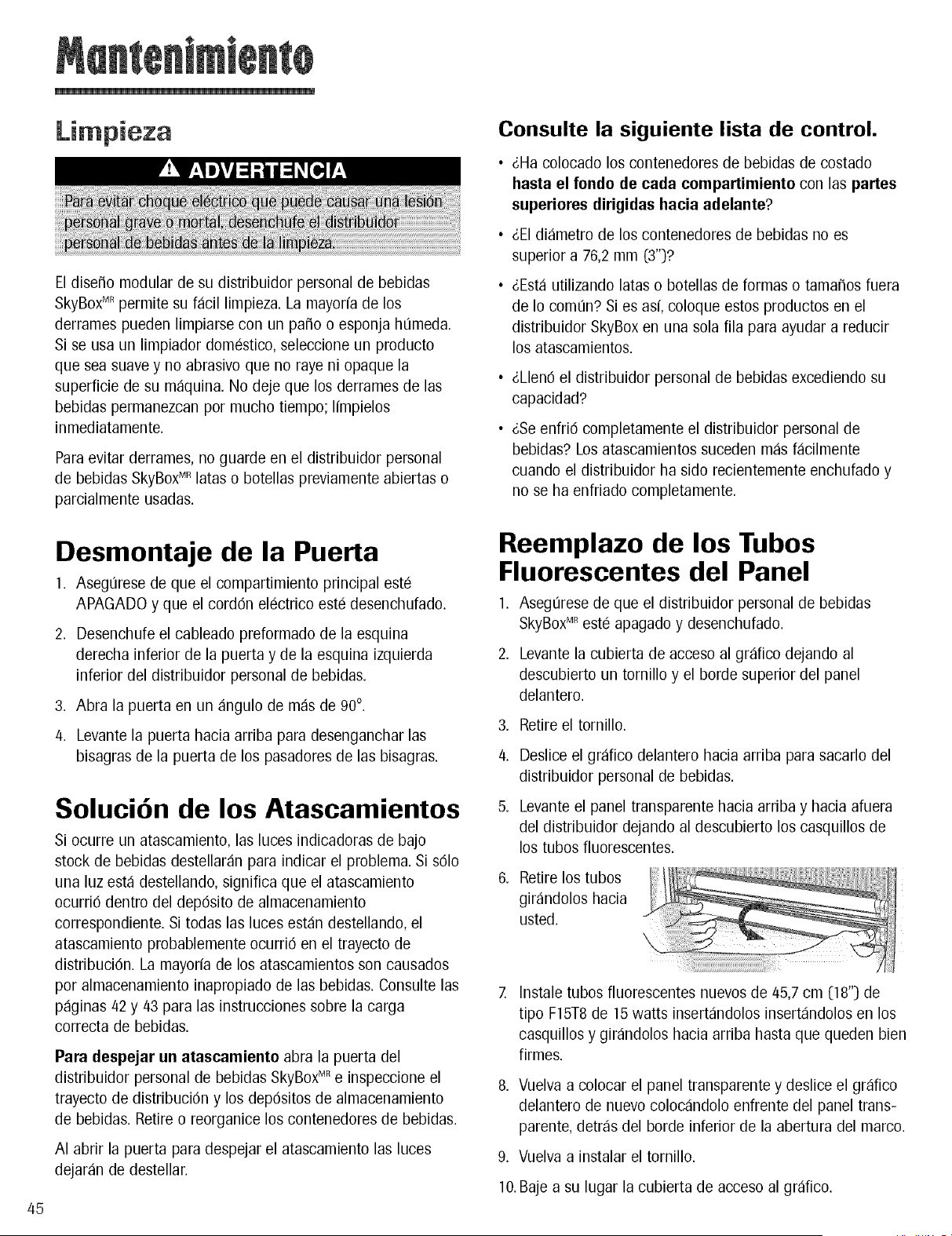

Replacing Display Panel Light
Bulbs
1. Make sure SkyBox TM personal beverage vendor is
OFF and the power cord is unplugged.
2. Flip up the graphic access cover, exposing a screw
and the top edge of the front display panel.
3. Remove the screw.
Slide the front display graphic up and out of the
personal beverage vendor.
Lift the clear panel up and out of the unit, exposing
the sockets for the light bulbs.
6. Remove bulbs by rotating the bulbs toward you.
.
10.
Install new 18" fluorescent bulbs type F15T8, 15
watt by sliding them into the light sockets and
rotating the bulbs away from you until they click
into place.
Replace the clear panel and slide the front display
graphic back into place in front of the clear panel,
behind the lower edge of the frame opening.
Reinsert the screw.
Flip the graphic access cover back down into place.

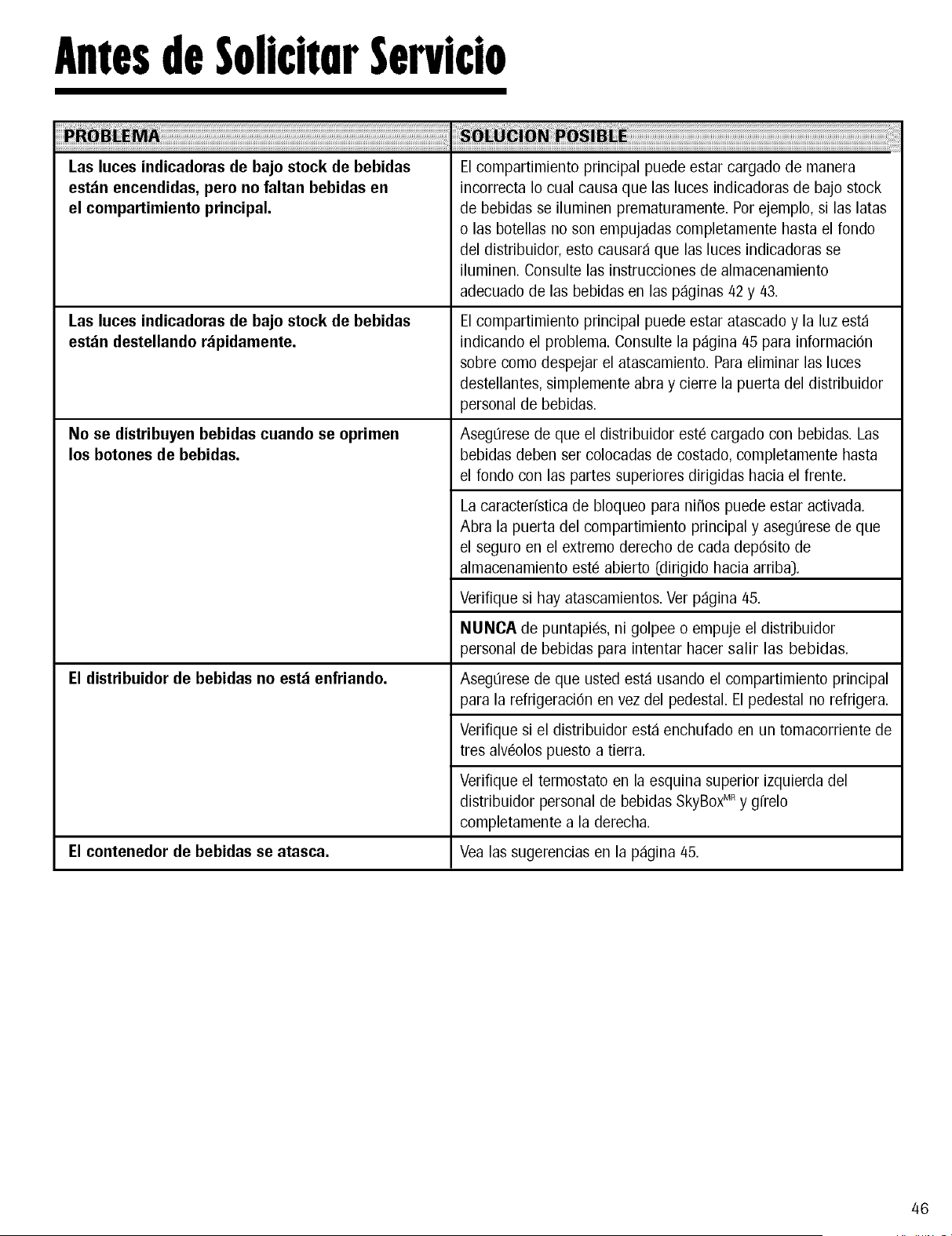

BeforeYouCallForService
The low-indicator lights are on, but the
main unit is not low on beverages.
The low-indicator lights are flashing rapidly.
No beverages dispense when beverage
button is pushed.
Beverage center is not cooling.
Beverage container jams.
The main unit may be improperly loaded, which will cause
the low-indicator light to illuminate prematurely. For
example, if cans or bottles are not pushed all the way to
the back of the unit, this will cause the low-indicator light
to illuminate. Refer to proper loading instructions on
pages 10-11.
The main unit may be jammed, and the light is indicating
the problem. Refer to page 13 to clear the jam. To eliminate
the blinking lights, simply open and close the personal
beverage vendor door.
Make sure unit is loaded with beverages. Beverages
should be loaded on their sides, all the way to the back,
with the tops facing towards the front.
The Child Lock-out feature may be activated. Open the
door to the main unit and make sure the lock at the right
end of the each storage bin is open (upright position).
Check for possible jams. See page 13.
NEVER kick, pound or push on the beverage center to
attempt to dispense beverages.
Make sure you are using the main unit rather than the
stand for refrigerated storage. The stand is not refrigerated.
Check to see if the unit is plugged in to a grounded,
3-prong outlet.
Check thermostat dial in upper lefthand corner of SkyBox TM
personal beverage vendor, and turn clockwise all the way
to the right.
See page 13 for suggestions.
14

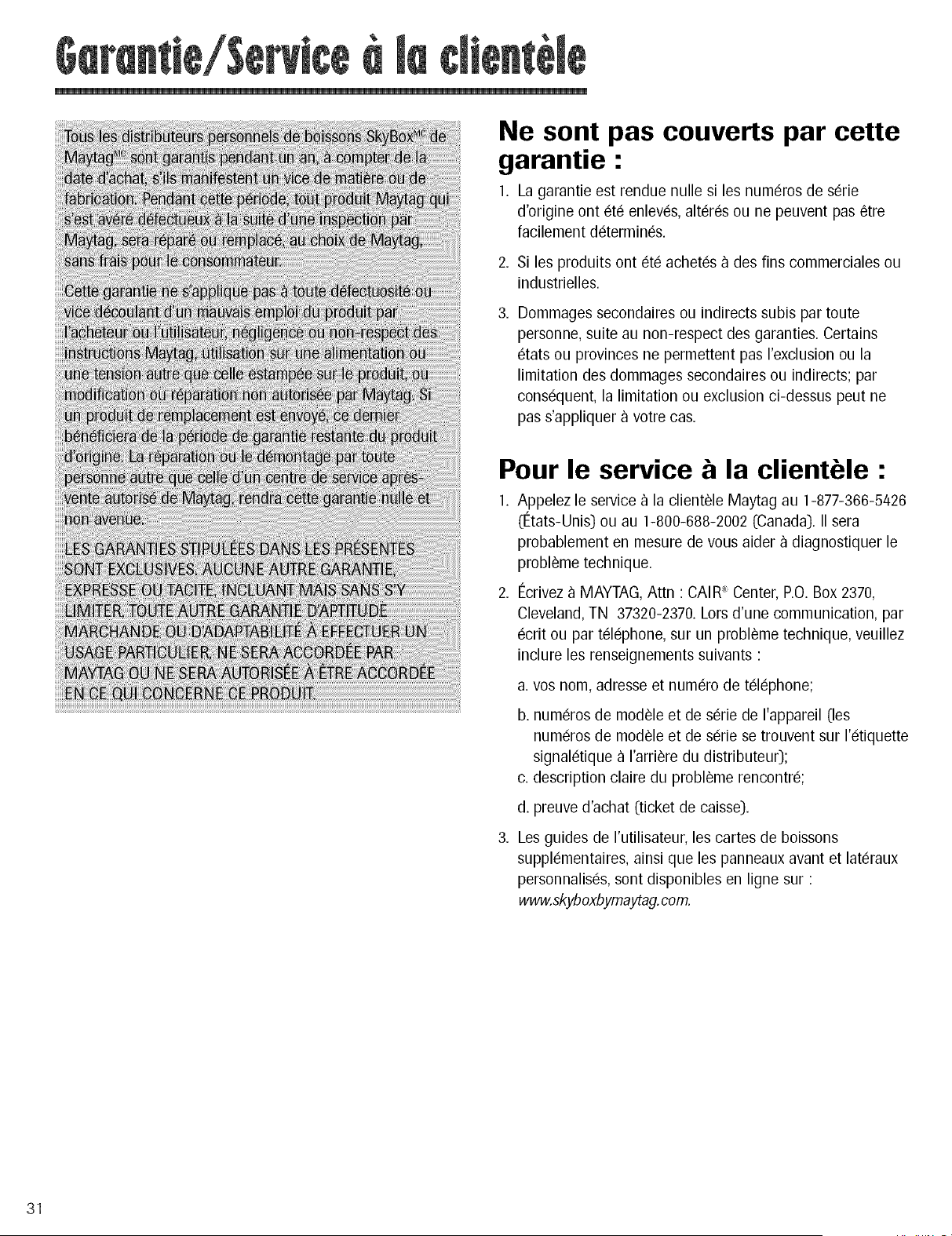

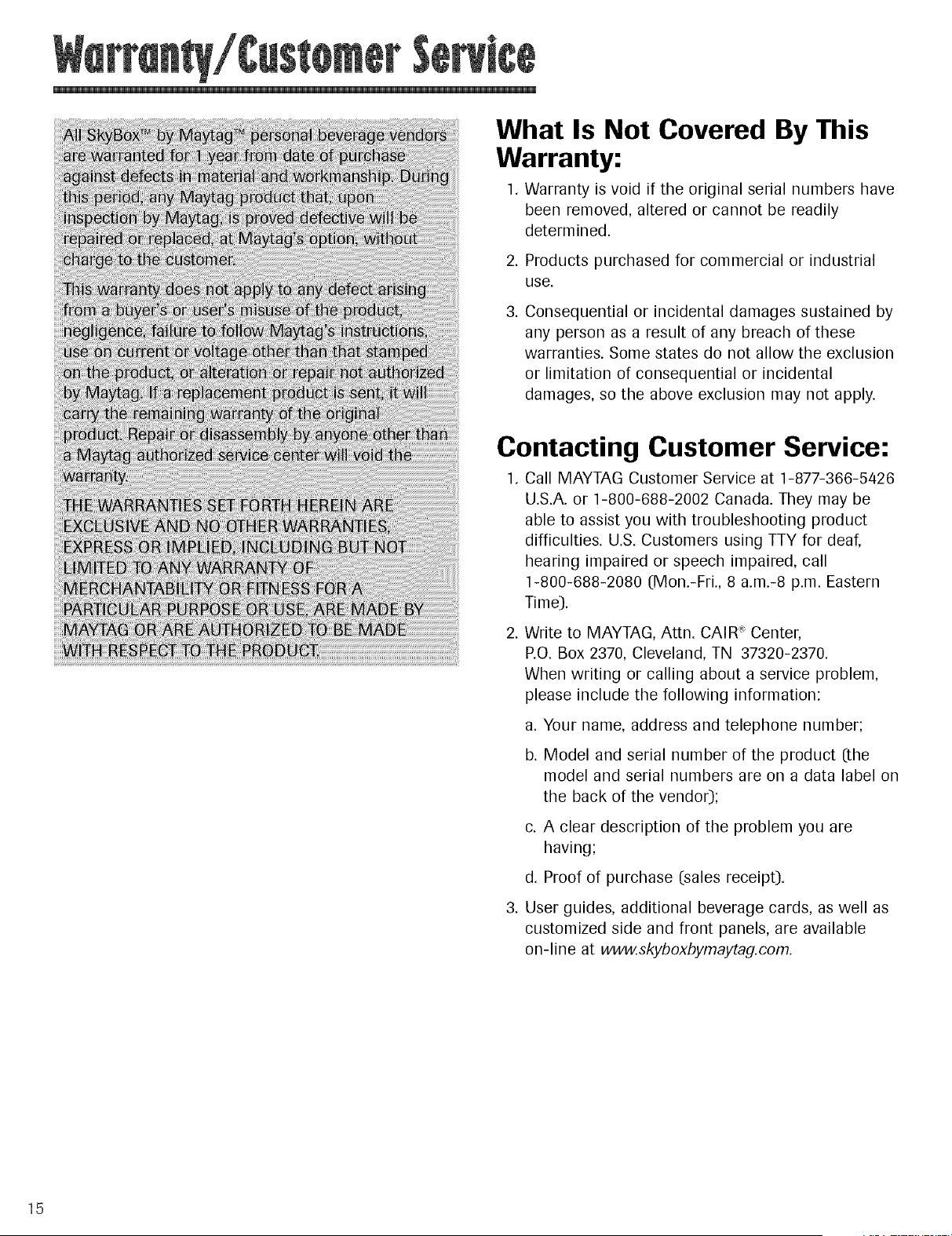

What Is Not Covered By This
Warranty:
1. Warranty is void if the original serial numbers have
been removed, altered or cannot be readily
determined.
2. Products purchased for commercial or industrial
use.
Consequential or incidental damages sustained by
any person as a result of any breach of these
warranties. Some states do not allow the exclusion
or limitation of consequential or incidental
damages, so the above exclusion may not apply.
Contacting Customer Service:
1. Call MAYTAG Customer Service at 1-877-366-5426
U.S.A. or 1-800-688-2002 Canada. They may be
able to assist you with troubleshooting product
difficulties. U.S. Customers using TTY for deaf,
hearing impaired or speech impaired, call
1-800-688-2080 (Mon.-Fri., 8 a.m.-8 p.m. Eastern
Time).
Write to MAYTAG, Attn. CAIR _ Center,
EO. Box 2370, Cleveland, TN 37320-2370.
When writing or calling about a service problem,
please include the following information:
a. Your name, address and telephone number;
b. Model and serial number of the product (the
model and serial numbers are on a data label on
the back of the vendor);
c. A clear description of the problem you are
having;
d. Proof of purchase (sales receipt).
3. User guides, additional beverage cards, as well as
customized side and front panels, are available
on-line at www.skyboxbymaytag.com.
15
M_ T G
Distributeur personnel de
boissons SkyBox"c de Maytag "c
ModUle n° MBV1976AA
Vousavez le droit de vous vanter. F61icitationspour I'achat du distributeur
personnel de boissonsSkyBoxMcde MaytagMc.Maintenant, passez
I'assemblage de votre distributeurpersonnel de boissonsSkyBoxMc,
remplissez-le de vos bouteilles et canettes favorites,et appelez vos amis.
Ne soyezpas surpris de les voir passer plus de temps avec votre
distributeurpersonnel de boissonsSkyBoxMcqu'_ regarder les reproductions
instantan6es!
Table des matibres
Instructions de s6curit6 importantes ............. 17-18
Apergu sur le produit ............................ 19
Montage .................................... 20-25
Fonctionnement .............................. 26-27
Caracteristiques ................................. 28
Entretien ....................................... 29
Avant de contacter un r@arateur .................. 30
Garantie/Service _ la clientele ..................... 31
Espagnol ...................................... 32

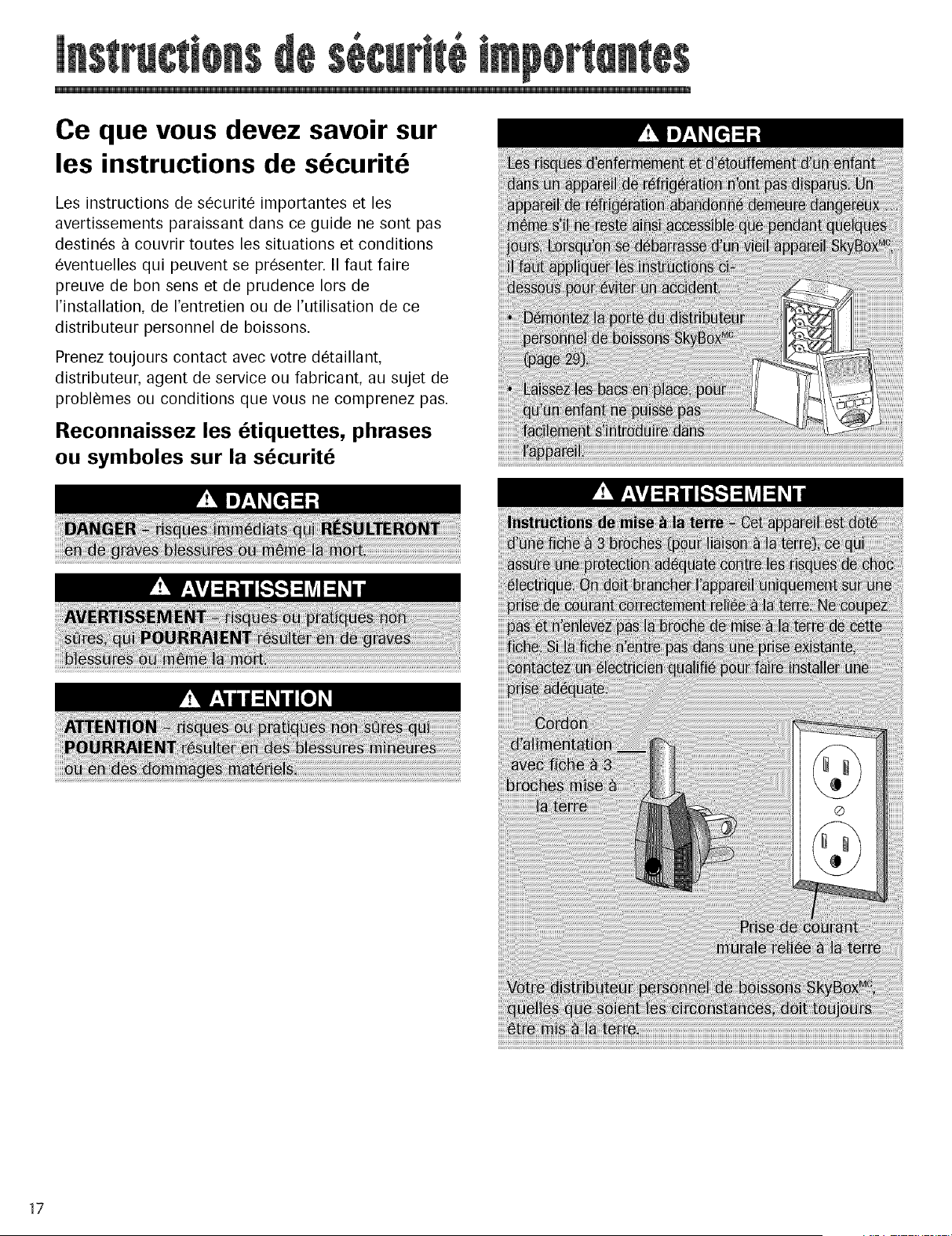

Ce que vous devez savoir sur
les instructions de sdcurit_
Les instructions de securite importantes et les
avertissements paraissant dans ce guide ne sont pas
destines a couvrir routes les situations et conditions
eventuelles qui peuvent se presenter. II faut faire
preuve de bon sens et de prudence Iors de
I'installation, de I'entretien ou de I'utilisation de ce
distributeur personnel de boissons.
Prenez toujours contact avec votre detaillant,
distributeur, agent de service ou fabricant, au sujet de
problemes ou conditions que vous ne comprenez pas.
Reconnaissez les _tiquettes, phrases
ou symboles sur la s_curit6
17

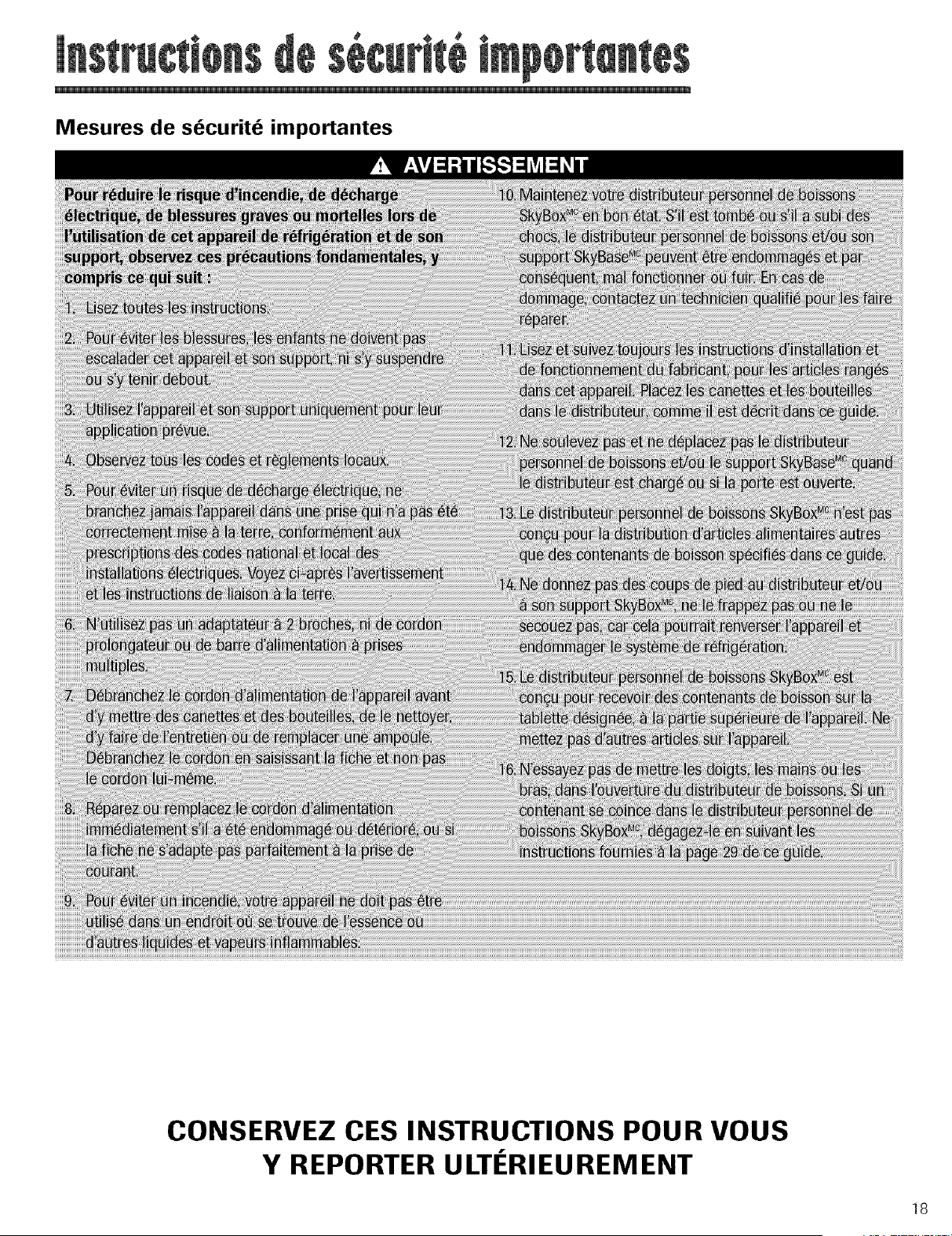

Mesures de s_curit_ importantes
CONSERVEZ CES INSTRUCTIONS POUR VOUS
Y REPORTER ULTI_RIEUREMENT
18
Apercusurleproduit
/
Distributeur personnel de boissons
SkyBoxMcde Maytag - Appareil de
refrigeration avec porte avant. S'ouvre pour
fournir un acces facile aux quatre bacs.
Completement rempli, cet appareil contient
64 canettes de 325 mL (12 oz) ou 32
bouteilles de 325 mL (12 oz).
Graphique d'affichage avant -
Fourni avec le distributeur
personnel de boissons SkyBoxMc.
Cartes de boissons - Votre
distributeur personnel de
boissons SkyBoxMcest livre avec
un jeu de cartes de boissons
les plus demandees, qui
peuvent etre utilisees comme
etiquettes pour les boutons de
selection de boissons. Pour
acheter des cartes de boissons
supplementaires, consultez :
www.skyboxbymaytag.com.
Panneaux d'affichage - Les
panneaux coulissent dans les
parties avant et laterales de
I'appareil. Votre distributeur
personnel de boissons
SkyBoxMcest fourni avec un
panneau frontal standard. Pour
acquerir des panneaux
personnalises interchangeables
pour le devant et les cotes,
affichant vos equipes favorites,
consultez :
www.skyboxbymaytag,com.
Support SkyBase Mc(e# epde#) _ Un support robuste et
stable est prevu pour un poids d'environ 91 kg (200 Ib), soit
celui du distributeur personnel de boissons completement
rempli. Le distributeur personnel de boissons SkyBoxM°se fixe
d'une fa_on s(!curitaire au support SkyBasd'_°,Pour Facquedr,
consultez votre d_tafllant local ou : www.skyboxbymaytag.corn.
19
Une fob assembi6, ie distributeur SkyBoxM_;{[iapartie
principaie etant montee sur ie support} a ies dimensions
suivantes "
i
851 mm
{[33,5po}
1486 mm
{[58,5po}
m
562 mm
{[22,12po}
635 mm
{[25po}
_2
635 mm _
{[25po}
Emplacement de l'installation
• Le distributeur personnel de boissons SkyBoxMoest con_u
pour 6tre utiiise a i'intdrieur, oQia temperature ambiante
varie entre 10 et 27 °C {[50et 80 OF}.
Pr@oyez un @gagement minimum de 127 mm {[5po}
entre les charnieres de la porte et lemur, pour permettre
i'ouverture de ia porte, Pr@oyez un degagement de
77 mm {[3po} a I'arriere du distributeur SkyBoxMcet un
ddgagement de 26 mm {[1po} sur tousles autres cotes, ce
qui facilite I'installation, De I'espace supplementaire est
n@essaire au-dessus de i'appareii principal, pour
permettre ie changement des panneaux d'affichage pour
le devant ou les cotes,
Faites attention Iors de I'installation de I'appareil sur un
plancher en bois ou vinyle, afin de ne pas laisser de
marques ni d'endommager ce revetement de sol. Un
morceau de contreplaque, de moquette ou d'un autre type
de materiau doit etre utilise pour proteger le plancher Iors
du positionnement de I'appareil.
Une lois assemble et charge de boissons, le distributeur
personnel de boissons SkyBoxMe,avec son support, pese
environ 136 kg {[300Ib}, donc choisissez un endroit ddinitif
pour ne pas avoir a d@lacer souvent le distributeur.
Le d@lacement du distributeur personnel de boissons
SkyBoxMe,charge, peut I'endommager.
2O
Assemblage tu support
Debalez soigneusement les pieces du support (voyez ci-
dessous) du cartonnage.
Outils necessaires:
• Tournevis Phillips no 2 • Niveau
• Cle a molette
Pi_ces
A B_ti d'extr6mit6.......................................................................2
B TraverseIongue.......................................................................4
C Piedde raise£ niveauard_re (installessur le b£ti
d'extr_mite)..............................................................................2
D Tablettes...................................................................................2
I: Vis _ t6te cylindrique large................................................24
F Panneaugauche (avectmus de charni_re)......................1
G Panneaudroit (sanstrous de charni_re)...........................1
H Panneauarri_re......................................................................1
I Porte..........................................................................................1
J Charni_res(installeessur la porte)....................................2
If, Pied avant .............................................................................2
L Vis d'assemblage b t6te flex. cruciforme
IV15x 16, de 16 mm (5/8 po) de Iongueur .................6
M T6te de mise b niveau de pied avant ..........................2
N Vis b t_.te plate ....................................................................6
FF Vis d'assemblage b t_.te hex. cruciforme
IV15x 20, de 20 mm (3/4 po) de Iongueur .................2
I_TAPE 1 - Assemblage du cadre du support
B
D
• Raccordez une Iongue traverse (B) i I'un des bitis
d'extremite (A) en inserant les languettes de la traverse
dans les fentes du biti, et en appuyant sur la traverse. Les
traverses se verrouillent temporairement en position quand
elles sont poussees vers le bas.
• Raccordez I'autre extremite de la traverse au deuxieme biti
(A) en inserant les languettes de la traverse dans les
fentes du biti, et en appuyant sur la traverse.
• Repetez cette operation pour les trois autres traverses, pour
obtenir le cadre du support. N'INSTALLEZ PAS DE VIS
(E) AU COURS DE CETTE OPI_RATION!
I_TAPE 2 - Mise _ niveau du support
@M
C FdM
Lx3
Lx3
• Installez les deux pieds avant (K) au bas des deux
montants avec trois vis d'assemblage b tete hex. cruciforme
M5 x 16,de 5/8 po (16 ram) de Iongueur (L) pour chaque
pied. REMARO.UE : le boulon filete du pied avant dolt se
prolonger au-dela du biti, comme I'illustre la figure.
• Installez la tete de raise i niveau de pied avant (M) sur le
boulon filete de chacun des pieds avant (K).
Placez soigneusement le support partiellement assemble
sur le sol b son endroit ddinitif. Abaissez les tetes de mise
b niveau de pied avant (M), afin que la roulette de pied
avant touche a peine le sol. En utilisant un niveau et une
cle i molette, ajustez les deux pieds de mise i niveau
arriere (C) pour que I'appareil se trouve bien d'aplomb.
21
ETAPE 3 - installation des tabUettes • Positionnez le panneau droit (6) sur le cadre, en alignant
les trous _ vis du panneau avec les trous du montant. Fixez
le panneau en mettant trois vis _ tote cylindrique large (E)
I'avant de I'appareil et deux vis _ tote cylindrique large
(E) sur la traverse superieure.
G
• Mettez la tablette inferieure (D) sur les traverses
inferieures. Alignez les trous des vis et installez les
quatre visa tote cylindrique large (E).
• Repetez cette operation pour la tablette centrale (D),
qui se monte sur les quatre languettes soudees aux
b_tis (A).
ETAPE4 - AssembUage des paaaeau×
E G
• Abaissez le rebord superieur du panneau gauche (F) sur le
haut du bSti, en dignant les trous a vis du panneau avec
los trous du montant, Assurez-vous que le panneau est
dispose, afin de recevoir los charnieres de la porte sur le
cote avant gauche, Fixez le panneau en mettant trois vis
tote cylinddque large (E) a Favant de I'appareil et deux vis
tote cylindrique large (l:) sur la traverse superieure,
• Instdlez le panneau arriere (H) sur le cadre et les
panneaux lateraux, en alignant les trous a vis du panneau
arriere avec ceux du support, Fixez le panneau arriere avec
six vis a tote cylindrique large (E}, Lors de cette operation,
los vis doivent egalement fixer Farriere des panneaux
lateraux droit et gauche,
ETAPE5 - installation de Uaporte sur Ue
support SkyBase Mc
• Positionnez la porte (I) sur le devant du support, en
dignant los trous a vis des chamieres (J]) avec los trous
chamieres du panneau lateral gauche, a Favant du support,
• Installez los charnieres de porte (J) au panneau gauche
(F} avec trois vis a tote plate (N) sur chaque charniere,
22

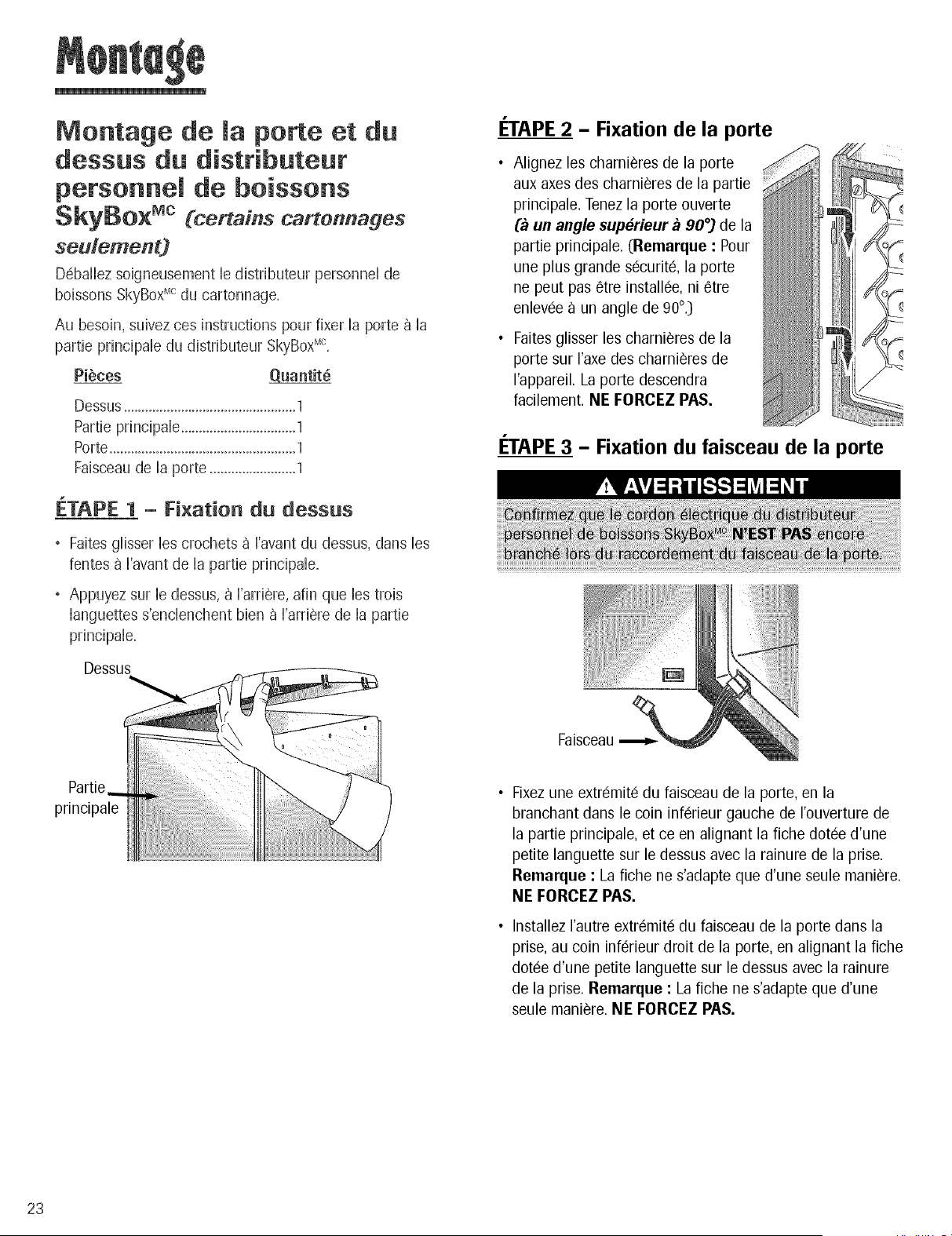

Montage de porte et du
dessus du distributeur
personnem de boissons
Skygo× Mc(certains cartonnages
seulement)
Deballez soigneusement le distributeur personnel de
boissons SkyBoxM°du cartonnage,
Au besoin, suivez ces instructions pour fixer la porte a la
partie pfincipde du distributeur SkyBoxM°,
Pi_ces
Dessus ................................................1
Pattie pfincipale ................................1
Porte....................................................1
Faisceau de la porte ........................]
F.TAPE 1 - Fixation du dessus
. Faites gUisserles crochets a [avant du dessus, darts les
fentes a Vavant de la partie principde.
• Appuyez sur le dessus, a Farfiere, afin que les trois
hnguettes s'endenchent bien a Varriere de la partie
principde,
Dessus
I_TAPE 2 - Fixation de la porte
Alignez les charnieres de la porte
aux axes des charnieres de la partie
principale. Tenez la porte ouverte
(4 un angle sup_rieur _ 90°J de la
partie pfincipale. (Remarque : Pour
une plus grande s_curit& la porte
ne peut pas etre installee, ni etre
enlevee a un angle de 90°.)
Faites glisser les charnieres de la
porte sur I'axe des charnieres de
I'appareil. La porte descendra
facilement. NE FORCEZ PAS.
I_TAPE 3 - Fixation du faisceau de la porte
Faisceau
Partie
Fixez une extremit@du faisceau de la porte, en la
branchant dans le coin inferieur gauche de rouverture de
la partie principale, et ce en alignant la fiche dotee d'une
petite languette sur le dessus avec la rainure de la prise.
Remarque : La fiche ne s'adapte que d'une seule maniere.
NE FORCEZ PAS.
Installez I'autre extremite du faisceau de la porte dans la
prise, au coin inferieur droit de la porte, en alignant la fiche
dot@ed'une petite languette sur le dessus avec la rainure
de la prise. Remarque : La fiche ne s'adapte que d'une
seule mani_re. NE FORCEZ PAS.
23
Montage
Montage de pattie principale
du distributeur personne de
boissons SkyBo× Mc
Outii n_cessaire :
Tournevis Phillips
Pibces
AA Couverde d'acces - grapNque ................1
BB Graphique d'affichage avant.....................1
CO Panneau transparent ..................................1
DD Tube fluorescent ..........................................2
EE Carte de boissons ......................................./4
FF Boulons de fixation : Vis d'assemNage
b tete hex., cruciforme M5 x 20, de
3//4po (20 mm) de Iongueur .....................2
I_TAPE 1 - Installation des tubes
fluorescents
• Assurez-vous que le distributeur AA
personnel de boissons SkyBoxMc
est b I'arret et debranche.
CO
• Renversez le couvercle d'acces -
graphique (AA), pour exposer
une vis et le bord superieur du
panneau avant avec graphiques.
• Enlevez la vis.
• Faites coulisser le graphique
d'affichage avant (BB - page 19)
pour le relever et le sortir du
distributeur.
• Relevez le panneau transparent
(CO) et sortez-le pour exposer les
douilles des tubes fluorescents.
• Remettez le panneau transparent (CO) et remettez le
graphique d'affichage avant (BB) devant le panneau
transparent, derriere le bord arriere de I'ouverture.
• Remettez la vis.
• Rabaissez le couvercle d'acces - graphique (AA).
I_TAPE 2 - Installation des cartes de
boisson
\ EE
• Cintrez les cartes de boissons (EE) au niveau de la pliure,
afin que le petit rabat s'eloigne du cote imprime.
• Tirez doucement sur le bord inferieur des boutons, et
glissez les cartes de boisson (EE) dans les boutons, une
petite fente est prevue a cet effet.
I_TAPE 3 - Fixation du distributeur
personnel de boissons SkyBox Mcau
support SkyBase Mc
• Retirez les deux tubes fluorescents de 45,7 cm (18 po)
(DD) de type F15TS,15 watts, de leur emballage et
installez-les en les faisant glisser dans les douilles, et en
les tournant comme il est indique, jusqu'a ce qu'ils se
trouvent bien enclenches.
Mettez le distributeur personnel de boissons SkyBoxMc
sur le support SkyBaseMe.
IMPORTANT : Alignez les trous au bas du distributeur
personnel de boissons SkyBoxMcavec les trous du haut
du support SkyBaseMe.Vissez soigneusement un boulon
(FF - illustration) dans chacun des trous, b partir de
I'interieur du support et dans les trous du distributeur
personnel de boissons SkyBoxMe.Serrez-les bien.
24
Change ent des graphiques
d'affichage SkyBo× Mc
Votre distdbuteur personnel de boissons SkyBoxM°est fourni
avec un panneau avant standard. Pour acheter des
graphiques d'affichage personnalis6s pour le devant et les
cOt6s,consultez votre detaillant local ou :
wwvv.skyboxbymaytag.corn.
. Assurez-vous que le distributeur personnel de boissons
SkyBoxMoest a I'ARRETet debranch&
ETAPE 1 - lastallation des graphiques
d'affichage lat6raux
I_TAPE 2 - Changement des graphiques
d'affichage avant
• Retirez le dessus du distributeur personnel de boissons
SkyBoxMcen soulevant les languettes _ I'arriere du dessus.
Tirez le dessus legerement vers I'arriere pour le deloger.
Mettez-le de cote.
• Faites glisser un graphique d'affichage personnalise sur
chacun des cotes du distributeur SkyBoxMe,en introduisant
les panneaux b la partie inferieure, dans les rainures du
cadre.
• Remettez le dessus, en glissant les crochets dans la partie
avant, puis en appuyant sur les languettes a I'arriere.
Relevez le couvercle d'acces - graphique, pour exposer
une vis et le bord superieur du graphique d'affichage
avant.
Retirez la vis.
Appuyez doucement, avec les mains, sur le graphique
d'affichage avant b I'interieur du cadre, et en le faisant
glisser vers le haut pour le sortir du distributeur.
Faites coulisser le nouveau graphique d'affichage
personnalise dans le cadre, en vous assurant que le
panneau glisse derriere le bord inferieur de I'ouverture du
cadre.
Rabattez le couvercle d'acces - graphique pour le remettre
en place.
25

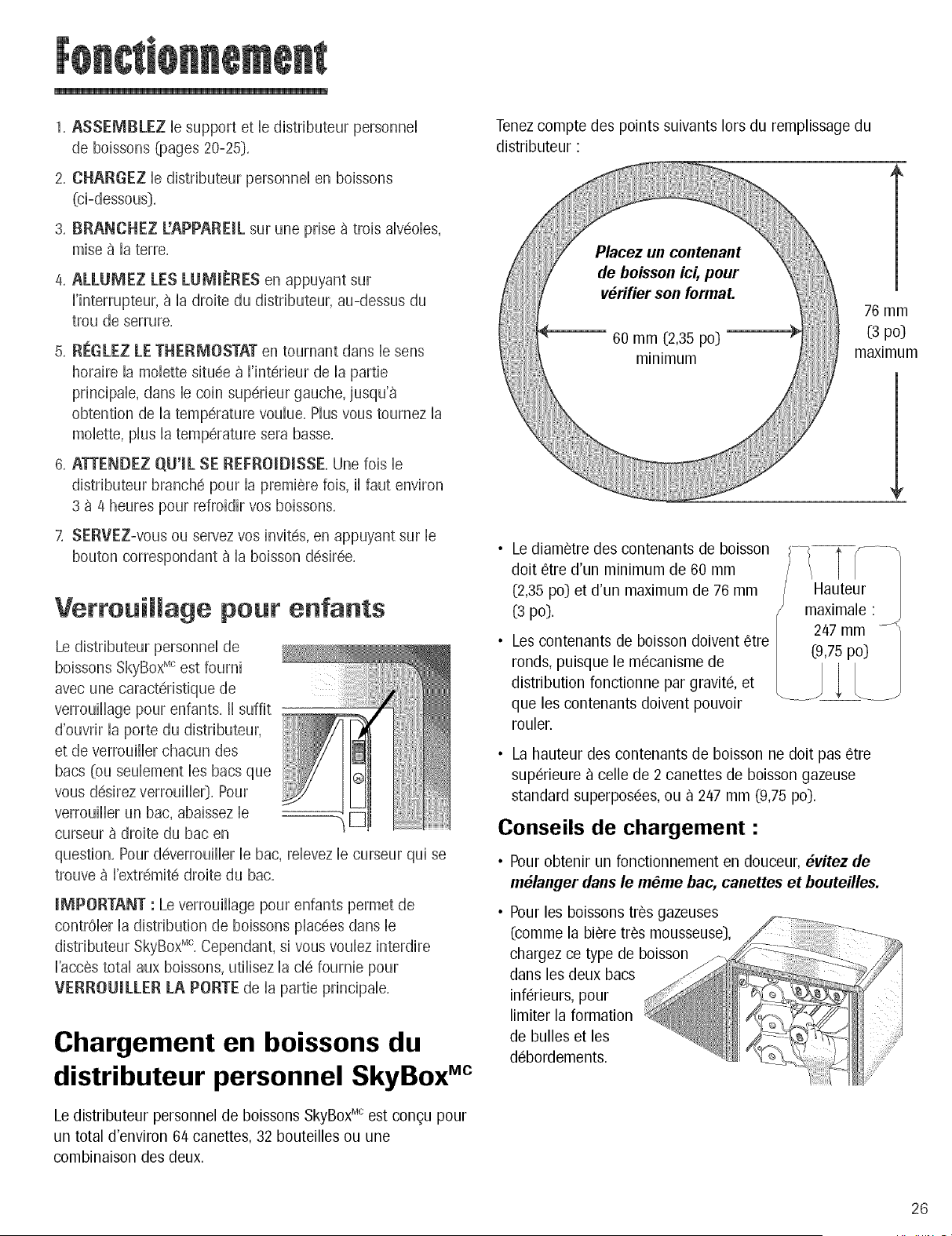

1, ASSEMBLEZ le support et le distributeur personnel
de boissons (pages 20-25_},
2, CHARGEZ le distdbuteur personnel en boissons
(cFdessous_},
3, BRANCHEZ L'APPAREIL sur une prise a trois alv6oles,
mise a la term,
/4,ALLUMEZ LES LUMI_:flES en appuyant sur
Finterrupteur, a la droite du distfibuteur, au-dessus du
trou de serrure,
5, REGLEZ LE THERMOSTAT en tournant darts le sens
horaire la molette situee a Fintefieur de la partie
pdncipale, darts le coin supedeur gauche, jusqu'a
obtention de la temperature voulue, Plus vous tournez la
molette, plus la temperature sera basse,
6, ATTENDEZ O.U'IL SE REFROIDISSE Une lois le
distributeur branche pour la premiere lois, il faut environ
3 a 4 heures pour refroidir vos boissons,
Z SERVEZ-vous ou servez vos invites, en appuyant sur le
bouton correspondant a la boisson desiree,
Verrouillage pour enfants
Le distributeur personnel de
boissons SkyBoxM_;est fourni
avec une caracteristique de
verrouillage pour enfants, II suffit
d'ouvrir la porte du distributeur,
et de verrouiller chacun des
bacs (ou seulement les bacs que
vous desirez verrouille0, Pour
verrouiller un bac, abaissez le
curseur a droite du bac en
question, Pour deverrouiller le bac, relevez le curseur qui se
trouve a I'extremite droite du bac,
iMPORTANT : Le verrouilhge pour enfants permet de
contrOler la distribution de boissons placees darts le
distributeur SkyBoxr_°,Cependant, si vous voulez interdire
Faccestotal aux boissons, utilisez la cle fournie pour
VERROUiLLER LA PORTE de [a partie principde,
Chargement en boissons du
distributeur personnel SkyBox Mc
Le distributeur personnel de boissons SkyBoxMcest con£;u pour
un total d'environ 64 canettes, 32 bouteilles ou une
combinaison des deux.
Tenez compte des points suivants Iors du remplissage du
distributeur
76 mm
(3 po)
maximum
• Le diametre des contenants de boisson
doit etre d'un minimum de 60 mm
(2,35 po) et d'un maximum de 76 mm
(3 po).
(
• Les contenants de boisson doivent etre /
ronds, puisque le mecanisme de
distribution fonctionne par gravite, et
que les contenants doivent pouvoir
rouler.
Hauteur
maximale '
247 mm
(9,75 po)
• La hauteur des contenants de boisson ne doit pas etre
superieure a celle de 2 canettes de boisson gazeuse
standard superposees, ou a 247 mm (9,75 po).
Conseils de chargement :
• Pour obtenir un fonctionnement en douceur, dvitez de
m@langer dans le m@me bac, canettes et bouteilles.
Pour les boissons tres gazeuses
(comme la biere tres mousseuse),
chargez ce type de boisson
dans les deux bacs
inferieurs, pour
limiter la formation
de bulles et les
debordements.
26
Options de boissons
Les contenants suivants s'adaptent darts la partb prindpab
du distributeur personnel de bobsons SkyBoxM°'
Canettes en duminium de 355 mL 02 08
Bouteiibs en verre de 355 mL (12 oz}
Bouteiibs de biere, en piasdque, de 355 mL (12 o8
Bouteiibs de bobson gazeuse et d'eau, en piasdque,
de 591 mL (20 o8
Chaque bac de la partb pnndpab est prevu pour la
distribution de bouteiibs ou de canettes.
Boissons tr_s gazeuses : Mettez bs boissons tres
gazeuses dans bs bacs infdrburs, et assurez-vous qu'eibs
sont refroidies avant de bs distribuer. Afin d'@iter bs
debordements en ouvrant de nouvelbs boissons tres
gazeuses, attendez 10 a 15 secondes avant de bs ouvrir, et
ouvrezqes soigneusement, au-dessus d'un evier.
Contenance : Le bac superieurest prevupour 10 canettes
ou 5 bouteilbs. Les 3 bacs inferieurs contiennent chacun,
18 canettes ou 9 bouteilbs.
Etapes importantes pour le chargement
Veuillez suivre les instructions sur le chargement. Le temoin
lumineux <<stock a niveau reduit >_,situe au-dessus des
boutons, peut s'allumer prematurement si le chargement est
incorrect.
1. Assurez-vous que la partie principale est a I'ARRETet
debranchee.
Ouvrez la porte avant de la partie principale, pour exposer
les quatre bacs.
Lors du chargement des boissons, assurez-vous que LE
HAUT DES CONTENANTS SE TROUVE VERS L'AVANT.
(par ex., le haut des bouteilles a long goulot doit etre
oriente vers i'avant}.
,
,
,
IMPORTANT _ Commencez ie chargement sur ie cOte
gauche du bac, en mettant un contenant sur son cote,
compietement a rarriere, ie haut vers i'avant. Si vous y
mettez des canettes, poussez la premiere a fond,
I'arriere, puis mettez-en une autre directement devant.
Ensuite, passez au prochain compartiment a droite, et
mettez un autre contenant completement a I'arriere. Dans
le cas de canettes, ajoutez-en une autre directement
devant. 0/oyez I'illustration au bas de la page.} Continuez
ainsi pour ie reste du bac. R@etez cette operation pour
les autres bacs.
Une lois tousles bacs remplis, fermez la porte et branchez
i'appareii darts une prise mise a ia terre.
[nserez les cartes de
boissons correspondantes °
dans ies boutons de
distribution, en tirant
soigneusement ie bord
inferieur des boutons vers
I'avant et vers le haut, et en
y giissant ies cartes. Le bouton de gauche correspond au
bac superieur. Le suivant, en se dirigeant vers ia droite,
correspond au bac se trouvant en dessous du plus haut,
et ainsi de suite.
27
=
4
2
12
13
1. Distributeur personnel de boissons/partie principale -
La pattie r_frig_ree comporte quatre bacs qui permettent de
recevoirjusqu'_ 64 canettes ou 32 bouteilles. Cette pattie
principale, disponible en noir ou en platine quadrille, est
con£;uepour s'harmoniser _ vos panneaux d'affichage
personnalises.
2. Tablette _ boissons - La pattie avant du dessus du
distributeur personnel de boisson est con£;uepour retenir des
boissons.
3. Support SkyBaseMc- Le support SkyBaseMcest disponible en
noir ou platine quadrille. IIest prevu pour soutenir le
distributeur rempli de boissons. IIoffre aussi un espace de
rangement supplementaire, avectablette, _ la temperature
ambiante.
4. Cordon d'alimentation - Lecordon electrique est con(;u pour
une alimentation normale de 120V, CA, 15A, 60 Hz. Pourune
plus grande securite, il est dote d'une fiche _ 3 broches, raise
la terre.
5. Gmphiques d'affichage personnalisds - Mettez en valeur
vos vraies couleurs, avec des graphiques interchangeables
pour le devant et les cotes. Contrairement _ votre ancien
refrigerateur, le graphique avant s'illumine, tout comme les
distributeurs automatiques commerciaux. Au debut de chaque
saison de sporL vous pouvez remplacer vos graphiques. Pour en
commander, consultez votre detaillant local ou :
WVvW.skyboxbymaytag.com.
Boutons de sdlection de boissons - Inserez les cartes de vos
boissons favorites et appuyez sur le ou les boutons, pour servir
vos invites et vous-meme. Contrairement aux distributeurs
automatiques industriels, le distributeur personnel de boissons
SkyBoxMcfonctionne sans pieces de monnaie ou billets.
Cartes de boissons interchangeables - Votre distributeur
personnel de boissons SkyBoxMcest fourni avec 20 cartes de
boissons les plus courantes. Les boutons peuvent etre tires
soigneusement vers I'avant et vers le haut, pour vous permettre
d'introduire la carte de votre choix. Pourcommander des cartes
supplementaires ou de remplacement ou d'autres marques,
consultez : wvvvc.skyboxbymaytag.com.
8. Ddtecteur - arr_t automatique - Pourdes raisons de
securite, des que la porte de la partie refrigeree principale est
ouverte, la distribution ne se fait plus.
T_moin €_stock b niveau r_duit. - Poureviter que vous vous
retrouviez avec des boissons non rafraichies. Quand il ne reste
plus que 3 bouteilles ou 6 canettes dans un bac, le temoin
{_stock _ niveau reduit >>s'allume au-dessus du bouton pour
indiquer qu'il faut remplir _ nouveau le bac.
10.Anti-mousse - Lemecanisme de distribution du distributeur
SkyBoxM°est specialement con(;u pour acheminer les boissons,
sans trop les secouer ni les bousculer. Cecisignifie moins de
mousse quand vous ouvrez une canette ou une bouteille. II faut
savoir que les boissons non rafraichies produisent normalement
plus de mousse. Rafraichissezles boissons avant de les
distribuer. Reportez-vous aux pages 26 et 27 pour revoir les
conseils sur le chargement de boissons tres gazeuses.
11.Ddtecteur de coincement - Bien qu'un coincement soit peu
probable, le temoin {_stock _ niveau reduit >>s'allumera pour
indiquer un tel probleme. Mettez I'appareil _ I'arret et
debranchez-le avant de I'ouvrir et de verifier le coincement.
Reportez-vous _ la page 29 pour connaftre les etapes
appropriees _ suivre, pour eviter les coincements.
12.Verrouillage pour enfants - Pour une plus grande securite des
enfants ou pour mieux contreler les animaux familiers trop
MC
curieux, le distributeur SkyBox est dote dun verrouillage pour
enfants. Verrouillez un ou des bacs en particulier, ou verrouillez-
les tous, en poussant tout simplement un curseur. Voyezde plus
amples details _ la page 26.
13.Old de la partie principale - Rangezvos boissons en securite,
en verrouillant la porte de la partie principale. Un trou de
serrure est prevu _ droite de la partie principale.
28
29
La conception modulaire du distributeur personnel de
boissons SkyBoxMefacilite le nettoyage. La plupart des
renversements peuvent etre nettoyes avec un chiffon humide
ou une eponge. Si un nettoyant domestique est utilis&
choisissez-le doux et non abrasif, qui n'egratignera nine
ternira votre appareil. Ne laissez pas les produits renverses
dans I'appareil; nettoyez-les sans tarder.
Pour eviter les renversements, ne mettez pas de contenants
qui ont ete prealablement ouverts dans le distributeur
personnel de boissons SkyBoxMe.
Ddpose de la porte
1. Assurez-vous que la partie principale est _ I'ARRI_Tet
debranchee.
,
4.
Debranchez le faisceau de la porte, au niveau du coin
droit inferieur de la porte, et du coin inferieur gauche de
rappareil.
Ouvrez la porte au-dela des 90°.
Soulevez la porte pour la degager des charnieres.
I limination de coincements
Si un coincement a lieu, le temoin <_stock _ niveau reduit >>
clignotera pour indiquer le probleme. Si un seul temoin
s'allume, ceci indique que le coincement se trouve au niveau
du bac correspondant. Si tous les temoins s'allument, ceci
indique que le coincement est probablement situe dans le
mecanisme de distribution. La plupart des coincements
proviennent d'un mauvais chargement, donc reportez-vous
aux pages 26 et 27.
Pour _liminer un coincement, ouvrez le distributeur
personnel de boissons SkyBoxMcet verifiez le couloir
d'acheminement des contenants du mecanisme de
distribution et les bacs. Enlevez les contenants concernes et
redisposez-les correctement.
En ouvrant la porte pour eliminer le coincement, les temoins
s'arretent de clignoter.
Liste de contr61e
• Avez-vous dispose les contenants sur leur cote, et au fond
de ehaque compartiment, leur partie haute vers
I'avant?
Les contenants ont-ils un diametre non superieur
76,2 mm [3 po]?
Utilisez-vous des canettes et des bouteilles de taille et de
configuration irregulieres? Si oui, mettez-les dans le
distributeur personnel de boissons SkyBoxMesur une seule
rangee pour eviter qu'elles ne se coincent.
Est-ce que le distributeur personnel de boissons est rempli
au-dela de sa capacite?
Le distributeur personnel de boissons a-t-il completement
refroidi? Des coincements risquent de se produire plut0t
Iors du branchement initial et quand rappareil n'est pas
completement refroidi.
Remplacement des tubes
fluorescents
1. Assurez-vous que le distributeur personnel de boissons
SkyBoxMeest a I'ARRItT et debranche.
2. Relevez le couvercle d'acces - graphique, pour exposer
une vis et le bord superieur du panneau d'affichage avant.
3. Retirez la vis.
4. Faites glisser le graphique d'affichage avant vers le haut,
pour le sortir du distributeur.
5. Relevez le panneau transparent, pour le sortir de rappareil
et exposer les douilles des tubes fluorescents.
6. Enlevez les tubes
en les tournant
vers vous.
7. Installez des nouveaux tubes fluorescents de 45,7 cm
[18 po] de type FT15TS,15 watts, en les disposant dans
les douilles et en les tournant vers le haut, jusqu'a ce
qu'ils se trouvent bien enclenches.
8. Remettez le panneau transparent et faites glisser le
graphique d'affichage avant, pour le remettre en place
devant le panneau transparent et derriere le bord inferieur
de rouverture du cadre.
9. Remettez la vis.
10.Rabattez le couvercle d'acces - graphique.
Avuntdecomcterunrepmteur
Les t_moins _ stock b niveau r_duit _ sont allum_s,
mais les stocks ne sent pas b un niveau bas.
Les t_moins _ stock b niveaux r_duit _ clignotent
rapidement.
Aucune boisson n'arrive quand le bouton est
enfonc_.
Le distributeur personnel de boissons ne
rafraichit pas.
Coincements de contenants.
La partie principale peut etre incorrectement chargee, ce qui
allume prematurement les temoins <{stock _ niveau reduit >>.Par
exemple, si les canettes ou les bouteilles ne sont pas poussees
completement au fond de chaque compartiment, cela peut
allumer un temoin <{stock a niveau reduit >>.Reportez-vous aux
pages 26 et 27,pour les instructions sur le chargement approprie.
II peut y avoir un coincement dans la partie principale. Le temoin
signale le probleme. Reportez-vous _ la page 29, pour eliminer le
coincement. Pour arreter les temoins qui clignotent, il suffit
d'ouvrir et de refermer la porte du distributeur personnel de
boissons.
Assurez-vous que I'appareil est charge. Chaque contenant doit
etre dispose sur son cote et repousse au fond de chaque
compartiment, leur partie haute vers I'avant.
La caracteristique de verrouillage pour enfants peut etre activee.
Ouvrez la porte de la partie principale et assurez-vous que le
curseur de verrouillage a droite de chaque bac est _ la position
haute.
Verifiez s'il y a un ou des coincements (page 29}.
Ne donnez JAMAIS de coups de pied au distributeur de
boissons, ne le poussez ou ne le frappez JAMAIS, pour essayer
de faire descendre des boissons.
Assurez-vous de bien utiliser la partie principale plutOt que le
support, pour rentreposage rdrigere. Le support n'est pas
rdrigere.
Verifiez que I'appareil est bien branche dans une prise
3 broches, mise a la terre.
Verifiez la molette du thermostat, dans le coin superieur gauche
du distributeur SkyBoxMC, et tournez-la a fond vers la droite.
Voyez la page 29, pour obtenir des suggestions.
3O
Ne sent pas couverts par cette
garantie :
1. La garantie est rendue nulle si les numeros de serie
d'origine ont ete enleves, alteres ou ne peuvent pas etre
facilement determines.
2. Si les produits ont ete achetes _ des fins commerciales ou
industrielles.
,
Dommages secondaires ou indirects subis par toute
personne, suite au non-respect des garanties. Certains
etats ou provinces ne permettent pas I'exclusion ou la
limitation des dommages secondaires ou indirects; par
consequent, la limitation ou exclusion ci-dessus peut ne
pas s'appliquer a votre cas.
Pour le service h la clientble :
1. Appelez le service a la clientele Maytag au 1-877-366-5426
(l_tats-Unis) ou au 1-800-688-2002 (Canada). IIsera
probablement en mesure de vous aider a diagnostiquer le
probleme technique.
2. I_crivez_ MAYTAG, Attn : CAIR Center, P.O.Box 2370,
Cleveland, TN 37320-2370. Lors d'une communication, par
ecrit ou par telephone, sur un probleme technique, veuillez
inclure les renseignements suivants :
a. vos nom, adresse et numero de telephone;
b. numeros de modele et de serie de I'appareil (les
numeros de modele et de serie se trouvent sur I'etiquette
signaletique a I'arriere du distributeur);
c. description claire du probleme rencontre;
d. preuve d'achat (ticket de caisse).
3. Les guides de I'utilisateur, les cartes de boissons
supplementaires, ainsi que les panneaux avant et lateraux
personnalises, sont disponibles en ligne sur :
www.skyboxbyrnaytag.corn.
31
MA "AG
SKY_[3X
NL_Y[_G
SkyBox M" de Maytag M"
Distribuidor Personal
de Bebidas
Modelo # MBV1976AA
Ahora ya puede presumir. Le felicitamospor su compra del distribuidor
personal de bebidas SkyBoxMRde MaytagMR.Eshora de instalar su
distribuidorpersonal de bebidas SkyBoxMR,abastecerlo con sus botellas y
latas favoritasy Ilamar a sus amigo& iNo se sorprenda si ellos se
entretienen m#s con el distribuidor de bebidas personal SkyBoxMRque
viendo las repeticiones instant#neasde lasjugadas!
Tabla de Materias
Instrucciones Importantes sobre Seguridad ...... 33-34
Vista General ..........................................................................35
Montaje .............................................................................36-41
Funcionamiento ..............................................................42-43
Caracteristicas .......................................................................44
Mantenimiento ......................................................................45
Antes de Solicitar Servicio ...............................................46
Garantia/Servicio a los Clientes .....................................47
Informaci6n sobre las
Instrucciones de Seguridad
Las advertencias e instrucciones importantes sobre
seguridad que aparecen en este manual no est_n destinadas
a cubrir todas las posibles circunstancias y situaciones que
puedan ocurrir. Se debe ejercer sentido comun, precauci6n y
cuidado cuando instale, efectue mantenimiento o cuando use
este distribuidor personal de bebidas.
Siempre p6ngase en contacto con su distribuidor, agente de
servicio o fabricante si surgen problemas o situaciones que
usted no comprenda.
Reconozca los simbolos, advertencias
y etiquetas de seguridad
33
Precauciones Importantes
CONSERVE ESTAS INSTRUCCIONES
PARA REFERENCIA FUTURA
34
/
Distribuidor Personal de Bebidas
SkyBoxMRde Maytag - Compartimiento de
refrigeraei6n con puerta delantera. Se abre
para tener f_eil aeeeso a euatro dep6sitos de
almaeenamiento de bebidas. El distribuidor
totalmente abastecido tiene eapaeidad para
64 latas de 12 onzas o 32 botellas de
12 onzas.
Gr_fico Delantero - Se incluye
con el distribuidor personal
bebidas SkyBoxM".
Tarjetas de Bebidas - Su
distribuidor personal de bebidas
SkyBoxMRviene con un juego de
tarjetas de las bebidas m_s
comt_nmente solicitadas las
cuales pueden ser usadas para
cubrir los botones de selecci6n
de bebidas. Para comprar
tarjetas de bebidas adicionales,
visite www.skyboxbymaytag.com.
Paneles Gr_ficos - Los
paneles se deslizan en la parte
delantera yen los costados del
distribuidor. Su distribuidor
personal de bebidas SkyBoxM_
viene con un panel delantero
est_ndar. Para comprar paneles
intercambiables delanteros y
laterales personalizados con
sus equipos deportivos
favoritos visite
www.skyboxbymaytag,com.
Pedestal SkyBase MR(epcionai) - Un pedestal resistente y
estaNe que puede soportar aproximadamente 91 kg, (200 libras)
de peso y sostener su distribuidor personal de beNdas
completamente cargado, El distfibuidor personal de beNdas
SkyBoxr'_Rse instda firmemente en el pedestal SkyBaseMR,Para
compraflo, visite a su distribuidor local o:
www.skyboxbymaytag.corn.
35
i
Una vez armado, el distribuidor personal de bebidas
SkyBoxr_R(el compartimiento principal instdado sobre el
pedestal) tiene las siguientes dimensiones:
T
851 mm
(33,5")
1/486 mm
(58,5")
635 mm
(25")
J_
562 mm 635 mm _--_
(22,12") _ (25")
Lugar de lnsta aci6n
• El distribuidor personal de beNdas SkyBoxMRha sido
disdiado para uso en el interior con temperaturas
amNente que varien entre 100y 270C (500y 800 F_,
• Se debe dejar un espado minimo de 127 mm (5") entre las
bisagras de la puerta y una pared lateral para poder abrir
la puerta, Deje un espacio libre de 77 mm (3") detr_s del
distribuidor personal de bebidas SkyBoxr'_Ry 26 mm (1") en
todos los costados para facilidad de instalaci6n, Se
necesita espacio adicional sobre el compartimiento
principal para cambiar los paneles gr_ficos dehnteros y
laterdes,
Tenga cuidado cuando instale el distribuidor de bebidas
sobre pisos de vinilo o de madera dura para evitar
marcarlos o de otra manera da_ar el revestimiento del
piso. Se debe usar un pedazo de madera contrachapada,
una alfombra u otro material para proteger el piso durante
la instalaci6n.
Una vez que ha sido instalado y cargado con bebidas, el
distribuidor personal de bebidas SkyBoxMRconel pedestal
SkyBaseMRpesa alrededor de 136 kg. (300 libras), por Io
tanto seleccione una ubicaci6n donde no sea necesario
moverlo con frecuencia.
No mueva el distribuidor personal de bebidas SkyBoxM"
cargado con bebidas pues se puede da_ar.
36
i
Montaje demPedesta
Desempaque cuidadosamente las pbzas deI pedestal (ver a
continuad6n} de la caja de cart6n,
Herramientas necesarias:
, Destornfllador PHIips #2
, Llave Ajustabb
, NiveI
Piezas Cantidad
A Marco IateraI......................................................................2
B Rietde soporte largo........................................................4
0 Tornillos niveladores traseros (instalados
en los marcos laterales) ..................................................2
D Estantes...............................................................................2
E Tornillos de CabezaPlana.............................................24
F Panellateral izquierdo (con agujeros de bisagras)...1
G Panellateral derecho (sin agujeros de bisagras).......1
H Paneltrasero......................................................................1
I Puerta..................................................................................1
.I Bisagras..............................................................................2
K Pata delantera .................................................................2
L Tornillo Phillips de cabeza hexagonal
M5 x 16 de 16 mm (5/8") de largo .........................6
M Cabeza niveladora de la pata delantera ...............2
N Tornillos fresados ...........................................................6
FF Tornillo Phillips de cabeza hexagonal
M5 x 20 de 20 mm (3/4") de largo .........................2
PASO 1 - Montaje del Marco del
Pedestal
#
Conecte el otro extremo del riel de soporte a un segundo
marco lateral (A) insertando las leng_ietas del riel de
soporte en las ranuras del marco lateral y oprimiendo
hacia abajo,
Repita el procedimiento con los 3 rieles restantes, para
crear el marco b_sico del pedestal, iNO INSTALE
NINGUN TORNILLO (E) DURANTE ESTE PASO!
PASO 2 - Nivelaci6n del Pedestal
@M
C K/M
Lx3
[x3
Instale las dos patas delanteras (K) en la parte inferior de
los dos montantes con los seis tornillos Phillips de cabeza
hexagonal M5 x 16 de 16 mm (5/8"} de largo (L) para cada
pata. NOTA: El perno roscado en la pata delantera debe
quedar hacia afuera alejado del marco (ver figura.}
Instale la cabeza niveladora (M) en el perno roscado en
cada pata delantera (K).
Coloque el conjunto en el piso donde ser_ usado. Usando
un nivel, ajuste las cabezas niveladoras de las patas
delanteras (M) de modo que el rodillo delantero de la pata
quede apenas sin tocar el suelo. Use una Ilave ajustable
para ajustar los dos tornillos niveladores traseros (C) de
modo que el pedestal quede bien nivelado en el piso.
• Conecte un riel de soporte largo (B) a uno de los marcos
laterales (A) insertando las lengaetas del riel de soporte
en las ranuras del marco lateral y oprimiendo hacia abajo.
Los rieles de soporte encajan temporalmente en su lugar
cuando se les oprime hacia abajo.
37
i
PASO 3 - [nstaiaci6n de los Estantes
D
D
CoDque e[ estante inferior (D) sobre los rieles de soporte
inferiores. Alinee los agujeros de los tornillos e instale los
tornilDs de cabeza plana (E).
Repita e[ procedimiento para el estante central (D],
que se [nstala sobre [as cuatro [eng0etas soldadas
en los marcos hteraies (A].
• Coloque el panel lateral derecho (13) en el marco del
gabinete, alineando los agujeros de los tornillos del panel
lateral con los agujeros del montante. Asegure el panel
iinstalando 3 tornillos de cabeza plana [E) hacia abajo en
la parte delantera de cada panel lateral y dos tornillos de
cabeza plana [El en el riel superior.
G
, CoDque e[ pane[ trasero (H) en e[ marco yen los paneles
laterdes alineando los agujeros de los tornilDs en la parte
trasera del pedestal. Asegure el panel trasero usando
6 tornillos de cabeza plana (E]. Durante este proceso, los
tornilDs tambien asegurar_n la parte trasera del panel
lateral derecho e izquierdo.
PASO 5 - [nstaiaci6n de [a Puerta de[
Pedestal SkyBase M"
• Haga descender el reborde superior de[ panel lateral
izquierdo (F) sobre la parte superior del marco lateral,
alineando los agujeros de los tornillos del panel lateral con
los agujeros del montante. Asegurese de que el panel este
colocado para instalar las bisagras de la puerta en el
costado delantero izquierdo. [nstale el panel usando 3
tornillos de cabeza plana (E} hacia abajo en la parte
delantera del pedestal y dos tornillos de cabeza plana (E)
en el riel superior.
• Co[oque [a puerta (I) en [a parte de[antera de[ pedestal
a[[neando los agujeros de los torn[[los de [as b[sagras (J)
con los agujeros de [as b[sagras de[ pane[ lateral [zqu[erdo
en [a parte de[antera de[ pedestal
• [nsta[e [as b[sagras (J) en e[ pane[ [zqu[erdo (F) usando
tres torn[[los fresados (N) en cada b[sagra.
38
i
IVlontaje de la Cubierta
Superior y de la Puerta del
Distribuidor Personal de
Bebidas SkyBo× M" (empaque
sdecte selamenteJ
Desempaque cuidadosamente el distribuidor personal de
bebidas SkyBoxMRde la caja de cart6n,
Si es necesado, siga estas instrucciones para instdar la
puerta del distribuidor personal de bebidas SkyBoxMR,
Piezas Cantidad
Cubierta Superior ................................1
Compartimiento Principal .................1
Puerta .......................................................1
Cableado Preformado de
la Puerta ..................................................1
PASO 1 - lnsta_aci6n de _a
Cubierta Superior
, Deslice los ganchos de la cubierta superior en hs ranuras
situadas en la parte delantera del compartimiento principal,
, Optima la cubierta superior hacia abajo en la parte trasera
de modo que las 3 lengQetas entren firmemente a presi6n
en la parte trasera del compartimiento principal,
Cubierta
Sut
PASO 2 - Instalaci6n de la Puerta
Alinee las bisagras de la puerta con
los pasadores de las bisagras del
compartimiento principal, iVlantenga
la puerta abierta (en un _4ngulo
mayer de 90 °) desde la abertura
del compartimiento principal. ([Nota:
Para su seguridad, la puerta no
puede ser instalada ni ser sacada a
un _ngulo de 90°._
Inserte las bisagras en los
pasadores de las bisagras. La
puerta se deslizar_ f_cilmente hacia
abajo. NO LA FUERCE.
PASO 3 - Instalaci6n del Cableado
Preformado de la Puerta
Cableado
Preformado
Compartimiento
Principal
Instale un extremo del cableado preformado enchuf_ndolo
en la esquina izquierda inferior de la abertura del
compartimiento principal, alineando el enchufe con la
leng_eta pequeSa dirigida hacia arriba para que calce en
la toma. Nota: el enchufe puede insertarse en una
direcci6n solamente. NO LO FUERCE.
Instale el otro extremo del cableado preformado en la toma
situada en la esquina derecha inferior de la puerta,
alineando el enchufe con la leng_eta pequeSa dirigida
hacia arriba para que calce en la toma. Nota: el enchufe
puede insertarse en una direcci6n solamente. NO LO
FUERCE.
39
Montaje
Montaje Distribuidor
Persona de Bebidas SkyBo× M"
Herramientas Necesarias:
, Destorni[[ador Phi[lips
Piezas Cantidad
AA Cubierta de Acceso al Grafico ..............................1
BB Gr_fico Dehntero .......................................................1
CO Panel Transparente .....................................................1
DD Focos................................................................................2
EE Tarjetas de BeNdas ....................................................4
FF Pemos Conectores:Tornfllos d capuch6n
de cabeza hexagonal de tipo Phillips
M5 x 20 de 20 mm (3/4") de largo ......................2
PASO 1 - Instalaci6n de los Focos
• Asegurese de que el distribuidor
personal de bebidas SkyBoxMR
est@APAGADO y que el cord6n
el@ctricoest@desenchufado.
• Gire hacia arriba la cubierta de
acceso al gr_fico (AA), dejando a
la vista un tornillo y el borde
superior del panel delantero de
los gr_ficos.
• Retire el tornillo.
• Deslice el gr_fico delantero (BB -
verp#giaa 35) hacia arriba y
hacia afuera del distribuidor
personal de bebidas
AA
CC
• Deslice el panel transparente
(CC) hacia arriba y s_quelo del
dispensador, dejando al descubierto los casquillos para los
focos.
DD
• Retire los dos tubos fluorescentes de fluorescentes de 18"
de tipo F15T8de 15 watt (DD) de su empaque e inst_lelos
insert_ndolos en los casquillos de la luz y gir_ndolos hacia
arriba hasta que entren en su lugar con un chasquido.
• Vuelva a colocar el panel transparente (CC) y deslice el
gr_fico delantero (BB) de nuevo en su lugar enfrente del
panel transparente, detr_s del borde inferior de la abertura
del marco
• Vuelva a colocar el tornillo.
• Baje la cubierta de acceso al gr_fico (AA) a su lugar.
PASO 2 - Instalaci6n de las Tarjetas de
Bebidas
EE
Doble las tarjetas de bebidas (EE) por la Ifnea punteada
de modo que el doblez peque_o quede alejado del lado
impreso.
Suavemente levante el borde inferior de los botones de las
bebidas y deslice las tarjetas de bebidas (EE) en los
botones, insert_ndolas en la pequeSa abertura entre el
pl_stico transparente.
PASO 3 - Instalaci6n del Distribuidor
Personal de Bebidas
SkyBox M" en el Pedestal
SkyBase M"
• Coloque el distribuidor personal de bebidas SkyBox MRen el
pedestal SkyBaseMR.
• IMPORTANTE: Alinee los agujeros que se encuentran en
la parte inferior del distribuidor personal de bebidas
SkyBoxMRcon los agujeros situados en la parte superior del
40
i
pedestal SkyBase MR.Atornille cuidadosamente un perno
conector (FF - verilustraci6n) en cada agujero a traves
del interior del pedestal y hacia el agujero del distribuidor
personal de bebidas SkyBoxMLAprietelos firmemente.
Cambio de los Gr ficos del
Distribuidor SkyBo× MR
Su distribuidor personal de bebidas SkyBoxMRviene con un
panel delantero est_ndar. Para comprar gr_ficos
intercambiables delanteros y laterales persondizados, visite a
su distribuidor local o www.skyboxbymaytag.com.
• Aseg0rese de que el distribuidor personal de bebidas
SkyBoxMRest6 APAGADO y que el cord6n est6
desenchufado,
PASO I - lnsta_aci6n de _os Gr_ficos
Latera_es
• Retire la cubierta superior del distribuidor personal de
bebidas SkyBoxMRlevantando las leng0etas en la parte
trasera de la cubierta. Tire levemente la cubierta superior
hacia atr_s para sacarla del marco. Dejela a un lado.
• Vuelva a colocar la cubierta superior deslizando los
ganchos en la parte delantera y luego oprimiendo hacia
abajo las leng0etas en la parte trasera.
PASO 2 - Cambio del Grzifico
Delantero
iii i i i _ i
Levante la cubierta de acceso al gr_fico, dejando al
descubierto un tornillo y el borde superior del gr_fico
delantero.
Retire el tornillo.
Apoye sus manos suavemente contra el gr_fico delantero
dentro del marco y deslfcelo hacia arriba y hacia afuera del
distribuidor personal de bebidas.
Deslice el nuevo gr_fico personalizado en el marco,
asegur_ndose de que el panel se deslice detr_s del borde
inferior de la abertura del marco.
Baje la cubierta de acceso a su lugar.
• Deslice un gr_fico personalizado en cada lado del
distribuidor personal de bebidas SkyBoxMRinsertando los
paneles en la parte inferior dentro de las ranuras del
marco,
41
lunclonnmiento
1.INSTALE el distribuidor personal de bebidas y el pedestal
(ver p_ginas 36-41).
2. COLOO.UE las bebidas en el distribuidor personal de
bebidas (_vera continuaci0n).
3. ENCHUFE EL DISTRIBUIDOR en un tomacorriente de
3 alv_olos con puesta a tierra.
4. ENCIENDA LA LUCES oprimiendo el interruptor situado
en el lado derecho del distribuidor personal de bebidas
arriba de la cerradura.
5. AJUSTE EL TERMOSTATO que se encuentra dentro del
cornpartirniento principal en la esquina izquierda superior
girando el control a la derecha a la ternperatura deseada.
Mientras rn_s gira el control a la derecha rn_s frfa es la
ternperatura.
6. ESPERE A O,UE EL DISTRIBUIDOR SE ENFRIE.
Despues de que se ha enchufado por primera vez, el
distribuidor personal de bebidas dernorar_
aproxirnadarnente de 3 a 4 horas para enfriar sus bebidas.
7. SIRVA a sus invitados y a usted rnisrno oprirniendo el
bot0n correspondiente a la bebida de su preferencia.
Bloqueo para Nifios
El distribuidor personal de
bebidas SkyBoxM"viene
equipado con una caracterfstica
de bloqueo para ni_os.
Sirnplernente abra la puerta del
distribuidor y bloquee cada
depOsito Cosolamente aquellos
que usted desee). Para hacerlo,
deslice hacia abajo el interruptor
pequeho situado en el extrerno
derecho del depOsito correspondiente. Para desbloquear,
rnueva el interruptor hacia arriba.
IMPORTANTE: El bloqueo para niSos controla las bebidas
distribuidas por el distribuidor personal de bebidas SkyBoxM".
Sin embargo, para bloquear en forrna segura el acceso a
todas las bebidas, use la Ilave provista para CERRAR LA
PUERTA del compartirniento principal.
Abastecimiento del
Distribuidor Personal de
Bebidas SkyBox M"
Su distribuidor personal de bebidas SkyBoxMRha sido
disehado para guardar aproximadamente un total de 64 latas
o 32 botellas de bebidas o una combinaciOn de ambas.
Cuando este surtiendo su distribuidor, recuerde Io siguiente:
76 mm
C3")
M_xirno
• Los contenedores de bebidas deben
tenet un di_rnetro rnfnirno de 60 rnrn
(2,35") y un di_metro m_ximo de
76 mm (3").
• Los contenedores de bebidas deben
ser redondos, debido a que el sisterna
distribuidor funciona por gravedad y
los contenedores deben poder rodar.
247 mm
(9,75")
M_xirno
Los contenedores de bebidas no deben ser rn_s altos que
2 latas de bebidas gaseosas est_ndares puestas una sobre
la otra o 247 rnrn (9,75"),
Sugerencias para colocar las bebidas:
• Para un funcionamiento sin problemas, evite mezclar
latas y flotellas dentro de un rnisrno dep0sito de
alrnacenarniento.
Para las bebidas que se sabe
son muy gaseosas (!al
corno la cerveza
espumante), coloque los
contenedores de bebidas en
los 2 depOsitos inferiores para
lirnitar la efervescencia y los derrarnes.
42
Opciones de Bebidas
Los sigubntes contenedores de bebidas pueden coIocarse
en eI compartimiento prindpaI de su distribuidor personal de
bebidas SkyBoxMR,
Latas de bebidas de aiuminio de 355 mL 02 onzas}
Boteiias de bebidas de vidrio de 355 mL (12 onzas}
Boteiias pi4sdcas de cerveza de 355 mL (12 onzas}
Botdias pi4sdcas de bebidas gaseosas y
de agua de 591 mL {20 onzas}
Cada uno de los dep6sitos de aimacenambnto deI
compartimbnto prindpd est,1equipado para distribuir
boteiias o htas,
Bebidas Altamente Gaseosas: Coloque en el dep6sito de
almacenamiento inferior Bs bebidas dtamente gaseosas y
asegQresede que elias est6n frias antes de ser distribuidas,
Para evitar derrames cuando se abren bebidas muy
gaseosas, espere 10 - 15 segundos antes de abrirBs y
h4galo cuidadosamente en el fregadero,
Capacidad: Ei dep6sito de aimacenamiento superior tiene
capacidad para 10 latas o 5 botellas, Cada uno de los 3
dep6sitos inferiores tiene capacidad para 18 latas o 9
botellas,
Pasos Jmportantes para Cargar el
Distribuidor
Por favor siga las instrucciones de carga, La carga
inapropiada puede causar que la luz indicadora de "bajo
stock de bebidas" situada sobre los botones de Bs bebidas
se flumine prematuramente,
AsegQrese de que el compartimiento principal este
APAGADQ y que el cord6n el6ctrico este desenchufado,
Abra la puerta delantera del compartimiento principal,
para @jar al descubierto los cuatro dep6sitos de
almacenamiento,
3, Cuando coloque los contenedores de bebidas, asegurese
de coiocarios con ia PARTE SUPERIOR DIRIGIDA
HACIA EL FRENTE (es decir, ias boteiias de cueiio largo
con los cueiios hacia ei frente},
IMPORTANTE - Comience a cargar ei extremo izquierdo
del dep6sito, colocando un contenedor de bebida de
costado completamente hasta atras con la parte superior
dirigida hacia delante, Si est4 colocando latas, empuje la
primera lata hasta el fondo y luego coloque una
directamente enfrente,
A continuaci6n, pase un espacio a la derecha y coloque
otro contenedor de bebida hasta el fondo, Si est,1
colocando latas, agregue otra directamente enfrente, (Ver
la ilustraci6n,} Continue hasta que el dep6sito de
almacenamiento est6 completamente lleno, Repita Io
mismo con los dep6sitos de almacenamiento restantes,
Una vez que los dep6sitos est4n llenos, cierre la puerta y
enchufe el cord6n el6ctrico en un tomacorriente puesto a
tierra,
[nserte las tarjetas de
bebidas correspondientes
en los botones de
seiecci6n de bebidas
levantando
cuidadosamente ei borde
inferior de los botones
hacia arriba y desiizando en eiios ias tarjetas, Ei primer
bot6n de ia izquierda corresponde ai dep6sito de
aimacenamiento superior, Ei segundo bot6n a ia derecha
corresponde ai segundo dep6sito de aimacenamiento
desde ia parte superior, etc,
43
2
12
4
13
1. Distribuidor Personal de Bebidas/Compartimiento
Principal - Elcompartimiento principal refrigerado est_
equipado con cuatro depOsitosqueen total almacenan hasta
64 latas o 32 botellas. Estecompartimiento, disponible en
negro o gris platino, ha sido dise_ado para armonizar con
sus paneles gr_ficos personalizados.
2. Estantes de las Bebidas - El _rea delantera superior del
distribuidor personal de bebidas ha sido dise_ada para
sostener los contenedores de bebidas.
3. Pedestal SkyBaseM"- El pedestal SkyBaseM",disponible
tambi6n en negro o gris platino, sostiene con seguridad su
distribuidor personal de bebidas totalmente Ileno.Tambi6n
ofrece espacio de almacenamiento adicional con
temperatura ambiente y adem_s un estante.
4. Cord6n El_ctrico - Elcordon el6ctrico est_ dise_ado para
alimentaciOn normal de 120VCA, 15 amp., 60 Hz. Parasu
seguridad, este cordon est_ equipado con un enchufe de
3 clavijas con puesta a tierra.
5. Gr_ificosPersonalizados - Despliegue sus colores favoritos
con los gr_ficos intercambiables delanteros y laterales.A
diferencia de su antiguo refrigerador, el gr_fico delantero se
ilumina igual que las m_quinas distribuidoras comerciales. AI
comienzo de cada temporada deportiva, cambie sus gr_ficos de
acuerdo con sus preferencias.Para hacer pedidos de grdicos
nuevos,visite a su distribuidor local o www.skyboxbymaytag.com.
Botones de Selecci6n de Bebidas - Inserte las tarjetas de sus
bebidas favoritas y optima los botones para servir a sus invitados
y a usted mismo.AI contrario de las m_quinas distribuidoras
industriales, el distribuidor personal de bebidas SkyBoxMR
funciona sin monedas o billetes.
Tarjetas de Bebidas Intercambiables - Su distribuidor
personal de bebidas SkyBoxMRse suministra con 20 tarjetas que
ilustran las bebidas principales. Los botones de las bebidas se
levantan cuidadosamente hacia adelante y hacia arriba,
permiti6ndole insertar cualquiera de las tarjetas que usted desee.
Solicite tarjetas adicionales o de repuesto visitando
wwvc.skyboxbymaytag.com.
8. Sensor 'Auto-off' (cierre autom_itico) - ParapropOsitosde
seguridad, cada vez que la puerta del compartimiento de
refrigeraciOnest6 abierta no habr_ distribuciOn de bebidas.
9. Luz Indicadora de "Bajo Stock de Bebidas" - Evitetener que
servir bebidas tibias. Cuando los depOsitosde bebidas comienzan
a estar vacios y quedan 3 botellas o 6 latas, la luz indicadora de
bajo stock de bebidas se iiuminar_ arriba del botOnde la bebida
para indicar que es necesario reabastecer el depOsito.
10.Reducci6n de la Espuma - El distribuidor personal de bebidas
SkyBoxM"est_ especialmente dise_ado para distribuir sus bebidas
con un minimo de movimiento o sacudidas. Estosignifica menos
espuma cuando usted abre sus latas o botellas. Se debe notar
que las bebidas tibias forman m_s espuma. Enfrfelas bebidas
antes de distribuirlas. Consuite las p_ginas 42 y 43 para
sugerencias sobre el aimacenamiento de bebidas muy gaseosas.
11.Detector de Atascamiento - Enel improbable caso de que se
produzca un atascamiento en el distribuidor, las luces
indicadoras de bajo stock de bebidas destellar_n para identificar
el problem& Apague el distribuidor y desenchdelo antes de abrir
la m_quina para inspeccionar el atascamiento. Consuite la p_gina
45 para ver los pasos apropiados que se deben seguir para evitar
atascamientos.
12.Bloqueo para Nifios - Parala seguridad de los niSos o para
controlar mejor a los animales dom6sticos curiosos,su
distribuidor personal de bebidas SkyBoxMRest_ equipado con una
caracteristica de bloqueo para niSos.Bloquee algunas bebidas
individuaies o bloqu6elas todas con sOloaccionar un interruptor.
Yea m_s detalles en la p_gina/42.
13.I.lave de la puerta del compartimiento principal - Guarde sus
bebidas en forma segura cerrando con Navela puerta del
compartimiento principal. Use la cerradura que se encuentra en
el lado derecho del compartimiento principal.
44
45
El dise_o modular de su distribuidor personal de bebidas
SkyBoxMRpermite su f_cil limpieza. La mayorfa de los
derrames pueden limpiarse con un paso o esponja humeda.
Si se usa un limpiador dom6stico, seleccione un producto
que sea suave y no abrasivo que no raye ni opaque la
superficie de su m_quina. No deje que los derrames de las
bebidas permanezcan por mucho tiempo; Ifmpielos
inmediatamente.
Para evitar derrames, no guarde en el distribuidor personal
de bebidas SkyBoxMRlatas o botellas previamente abiertas o
parcialmente usadas.
Desmontaje de la Puerta
1. Asegurese de que el compartimiento principal est6
APAGADO y que el cord6n el6ctrico est6 desenchufado.
2. Desenchufe el cableado preformado de la esquina
derecha inferior de la puerta y de la esquina izquierda
inferior del distribuidor personal de bebidas.
3. Abra la puerta en un _ngulo de m_s de 90°.
4. Levante la puerta hacia arriba para desenganchar las
bisagras de la puerta de los pasadores de las bisagras.
Soluci6n de los Atascamientos
Si ocurre un atascamiento, las luces indicadoras de bajo
stock de bebidas destellar_n para indicar el problema. Si s61o
una luz est_ destellando, significa que el atascamiento
ocurri6 dentro del dep6sito de almacenamiento
correspondiente. Si todas las luces est_n destellando, el
atascamiento probablemente ocurri6 en el trayecto de
distribuci6n. La mayorfa de los atascamientos son causados
por almacenamiento inapropiado de las bebidas. Consulte las
p_ginas 42 y 43 para las instrucciones sobre la carga
correcta de bebidas.
Para despejar un atascamiento abra la puerta del
distribuidor personal de bebidas SkyBoxMRe inspeccione el
trayecto de distribuci6n y los dep6sitos de almacenamiento
de bebidas. Retire o reorganice los contenedores de bebidas.
AI abrir la puerta para despejar el atascamiento las luces
dejar_n de destellar.
Consulte la siguiente lista de control.
• &Ha colocado los contenedores de bebidas de costado
hasta el fondo de cada compartimiento con las partes
superiores dirigidas hacia adelante?
• &EIdi_metro de los contenedores de bebidas no es
superior a 76,2 mm (3")?
• 8Est_ utilizando latas o botellas de formas o tama_os fuera
de Io comun? Si es asf, coloque estos productos en el
distribuidor SkyBox en una sola fila para ayudar a reducir
losatascamientos.
&Llen6 el distribuidor personal de bebidas excediendo su
capacidad?
8Se enfri6 completamente el distribuidor personal de
bebidas? Los atascamientos suceden m_s f_cilmente
cuando el distribuidor ha sido recientemente enchufado y
no se ha enfriado completamente.
Reemplazo de los Tubes
Fluorescentes del Panel
1. Asegurese de que el distribuidor personal de bebidas
SkyBoxMRest6 apagado y desenchufado.
2. Levante la cubierta de acceso al gr_fico dejando al
descubierto un tornillo y el borde superior del panel
delantero.
3. Retire el tornillo.
.
,
Deslice el gr_fico delantero hacia arriba para sacarlo del
distribuidor personal de bebidas.
Levante el panel transparente hacia arriba y hacia afuera
del distribuidor dejando al descubierto los casquillos de
los tubos fluorescentes.
6. Retire los tubos
gir_ndolos hacia
usted.
Instale tubos fluorescentes nuevos de 45,7 cm [18") de
tipo F15T8de 15 watts insert_ndolos insert_ndolos en los
casquillos y gir_ndolos hacia arriba hasta que queden bien
firmes.
,
Vuelva a colocar el panel transparente y deslice el gr_fico
delantero de nuevo coloc_ndolo enfrente del panel trans-
parente, detr_s del borde inferior de la abertura del marco.
9. Vuelva a instalar el tornillo.
10.Baje a su lugar la cubierta de acceso al gr_fico.
AntesdeSolicitorServicio
Las luces indicadoras de bajo stock de bebidas
est_n encendidas, pero no faltan bebidas en
el compartimiento principal.
El compartimiento principal puede estar cargado de manera
incorrecta Io cual causa que las luces indicadoras de bajo stock
de bebidas se iluminen prematuramente. Por ejemplo, si las latas
o las botellas no son empujadas completamente hasta el rondo
del distribuidor, esto causar_ que las luces indicadoras se
iluminen. Consulte las instrucciones de almacenamiento
adecuado de las bebidas en las p_ginas 42 y 43.
Las luces indicadoras de bajo stock de bebidas
est_n destellando r_pidamente.
No se distribuyen bebidas cuando se oprimen
los botones de bebidas.
El distribuidor de bebidas no est_ enfriando.
El compartimiento principal puede estar atascado y la luz est_
indicando el problema. Consulte la p_gina 45 para informaci_n
sobre como despejar el atascamiento. Para eliminar las luces
destellantes, simplemente abra y cierre la puerta del distribuidor
personal de bebidas.
Asegurese de que el distribuidor este cargado con bebidas. Las
bebidas deben ser colocadas de costado, completamente hasta
el rondo con las partes superiores dirigidas hacia el frente.
La caracterfstica de bloqueo para ni_os puede estar activada.
Abra la puerta del compartimiento principal y asegurese de que
el seguro en el extremo derecho de cada dep_sito de
almacenamiento est_ abierto (_dirigidohacia arriba).
Verifique si hay atascamientos. Ver p_gina 45.
NUNCA de puntapies, ni golpee o empuje el distribuidor
personal de bebidas para intentar hacer salir las bebidas.
Asegurese de que usted est_ usando el compartimiento principal
para la refrigeraci6n en vez del pedestal. El pedestal no refrigera.
Verifique si el distribuidor est_ enchufado en un tomacorriente de
tres alveolos puesto a tierra.
Verifique el termostato en la esquina superior izquierda del
distribuidor personal de bebidas SkyBoxM"y gfrelo
completamente a la derecha.
El contenedor de bebidas se atasca. Vea las sugerencias en la p_gina 45.
46
Lo que no Cubre esta Garantia:
1. La garantia queda nula si los n[imeros de serie
originales han sido retirados, alterados o no pueden
ser f_cilmente legibles.
2. Los productos comprados para uso comercial o
industrial.
.
Daffos consecuentes o incidentales sufridos por
cualquier persona como resultado de cualquier
incumplimiento de esta garantia. En algunos estados
no se permite la exclusion o limitaciOn de daffos
consecuentes o incidentales, por Io tanto la exclusion
anterior puede no aplicarse en su caso.
Para ponerse en contacto con
el Servicio a los Clientes:
. Llame al Servicio a los Clientes MAYTAG al 1-877-366-5426
en EE.UU.o al 1-800-688-2002 en Canad& EIIospodr_n
ayudarle a solucionar problemas de su producto. En
Estados Unidos, los clientes que usan TTY para personas
con impedimentos auditivos o del habla pueden Ilamar al
1-800-688-2080 (Lunes a Viernes, de 8:00 a.m. a 8:00 p.m.,
hora del este).
, Escriba a MAYTAG, Attn: CAIR Center, P.O.Box 2370,
Cleveland, TN 37320-2370. Cuando escriba o Ilame
respecto a un problema de servicio, por favor incluya la
siguiente informaci6n:
a. Su nombre, direcci6n y numero de teldono;
b. Numero de modelo y de serie del producto (los numeros
de modelo y de serie se encuentran en una etiqueta de
informaci6n en la parte trasera del distribuido0;
c. Una descripci6n clara del problema que est_
experimentando;
d. Comprobante de compra (recibo de compra).
,
Las gufas del usuario, las tarjetas de bebidas adicionales,
asf como los paneles personalizados laterales y delanteros
est_n disponibles en Ifnea visitando
www.skyboxbymaytag.com.
Form No. 0/02/10/04 Part No. 381-90-0001 O0 www.skyboxbymaytag.com
