INSTALLATION AND
OPERATION MANUAL
MY1004_R (08-20-20) ©2020 Pentair. All Rights Reserved.
MYERS
SUBMERSIBLE SEWAGE EJECTOR
PUMP
MSWE5012P10-R
7220 0717
ENGLISH: 1-6
FRANCAIS: 7-12
ESPANOL: 13-19
Safety Instructions........................................................................................................................................................................... 3
Installation....................................................................................................................................................................................... 4
Maitnenace...................................................................................................................................................................................... 4
Parts List......................................................................................................................................................................................... 5
Warranty.......................................................................................................................................................................................... 6
TABLE OF CONTENTS
3
MY1004_R (08-20-20)
SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS: This manual contains important
instructions that should be followed during installation,
operation, and maintenance of the product. Carefully read and
follow all safety instructions in this manual.
IMPORTANT SAFETY TERMINOLOGY
indicates a hazard which, if not avoided, will result
in death or serious injury.
indicates a hazard which, if not avoided, can result
in death or serious injury.
indicates a hazard which, if not avoided, can or
may result in minor or moderate injury.
NOTE addresses practices not related to personal injury.
Hazardous Voltage. Can cause severe or fatal
electrical shock. Do not plug in or unplug while standing on a
wet floor or in water. Failure to follow this warning can result in
fatal electrical shock.
Risk of flooding. Do not run pump dry. To do so
will damage seals and can cause leaking and property damage.
Risk of electrical shock. Do not lift the pump by
the electrical cord; lift pump only by the discharge pipe, lifting
ring or handle on the pump. Lifting by the cord can damage the
cord.
CALIFORNIA PROPOSITION 65 WARNING
This product and related accessories contain
chemicals known to the State of California to cause cancer,
birth defects or other reproductive harm.
SAFETY INSTRUCTIONS
Know the pump application, limitations, and potential
hazards.
Disconnect power before servicing.
Drain all water from system before servicing.
Secure discharge line before starting pump. An unsecured
discharge line will whip, possibly causing personal injury
and/or property damage.
Check hoses for weak or worn condition before each use,
making certain that all connections are secure.
Periodically inspect basin/tank and system components.
Keep free of debris and foreign objects. Perform routine
maintenance as required.
Provide means of pressure relief for pumps whose discharge
line can be shut-off or obstructed. Release all pressure
within system before servicing any component.
Do not use in water with fish present. If any oil leaks out
of the motor it can kill fish. This unit is not designed as a
waterfall or fountain pump, or for applications involving salt
water or brine! Use with waterfalls, fountains, salt water or
brine will void warranty.
Personal Safety:
1. Wear safety glasses at all times when working with
pumps.
2. Keep work area clean, uncluttered and properly
lighted.
3. Keep visitors at a safe distance from work area.
Follow local and/or national plumbing and electrical codes
when installing the system. A ground fault circuit interrupter
(GFCI) is recommended for use on any electrical appliance
submerged in water.
All wiring should be performed by a qualified electrician.
This equipment is only for use on 115 volt (single phase)
and is equipped with an approved 3-conductor cord and
3-prong, grounding-type plug.
Where a 2-prong wall receptacle is encountered, it must
be replaced with properly grounded 3-prong receptacle
installed in accordance with codes and ordinances that
apply.
Make certain power source conforms to requirements of
your equipment.
Protect electrical cord from sharp objects, hot surfaces,
oil, and chemicals. Avoid kinking cord. Replace or repair
damaged or worn cords immediately.
Do not touch an operating motor. Modern motors can
operate at high temperatures.
Pump clear water only with this pump.
Pump is permanently lubricated at the factory. Do not try to
lubricate it!
This pump is designed for use in a residential sewage only.
4
MY1004_R (08-20-20)
INSTALLATION
These important instructions must be followed for satisfactory
performance of your pump. Before installation, check your local
electrical and plumbing codes.
Provide proper basin/tank size to allow the pump to operate
without restrictions. A two- to five-minute run time is
recommended. Also, minimum 24" diameter recommended.
Make sure basin/tank is free of string, cloth, nails, gravel,
etc. before installing pump.
Do not set pump directly on the bottom of basin/tank pit if
it is not solid. Raise the pump by placing bricks or concrete
blocks underneath it.
Use steel or plastic pipe for all connecting lines between
pump and sewer outlet.
NOTE: Some city regulations do not allow installing a pump
with plastic pipe. Check local regulations.
In applications where the pump may sit idle for months at a
time, it is recommended that the pump(s) be cycled every
month to ensure the pumping system is working
properly when needed.
A check valve should be installed in discharge pipe, at least
12" above the discharge outlet of the pump.
NOTE: If pumping raw sewage, the check valve must be
installed in the horizontal position
An audible alarm system, for high water conditions should
be installed in every pump for greater protection.
Connect to power source using 3-prong grounded AC
receptacle.
Do not remove ground pin from electrical plug.
Do not use an extension cord.
Use pump partially or completely submerged for pumping
(temperature to 140° F). The unit will pump solid\materials
up to 2" (spherical) in diameter.
MAINTENACE
Before removing pump from basin pit for repair, check if
the trouble could simply be a blown fuse, tripped circuit
breaker, or a power cord not completely inserted into the
receptacle.
If the unit is being operated by the automatic switch, unplug
the pump from the piggyback receptacle and plug the pump
directly into the power source. If the pump starts each time
it is plugged directly into the receptacle and does not start
each time when plugged into the piggyback switch with
the float raised in the "on" position. Repleace the tethered
switch.
INSTALLATION / MAINTENANCE
5
MY1004_R (08-20-20)

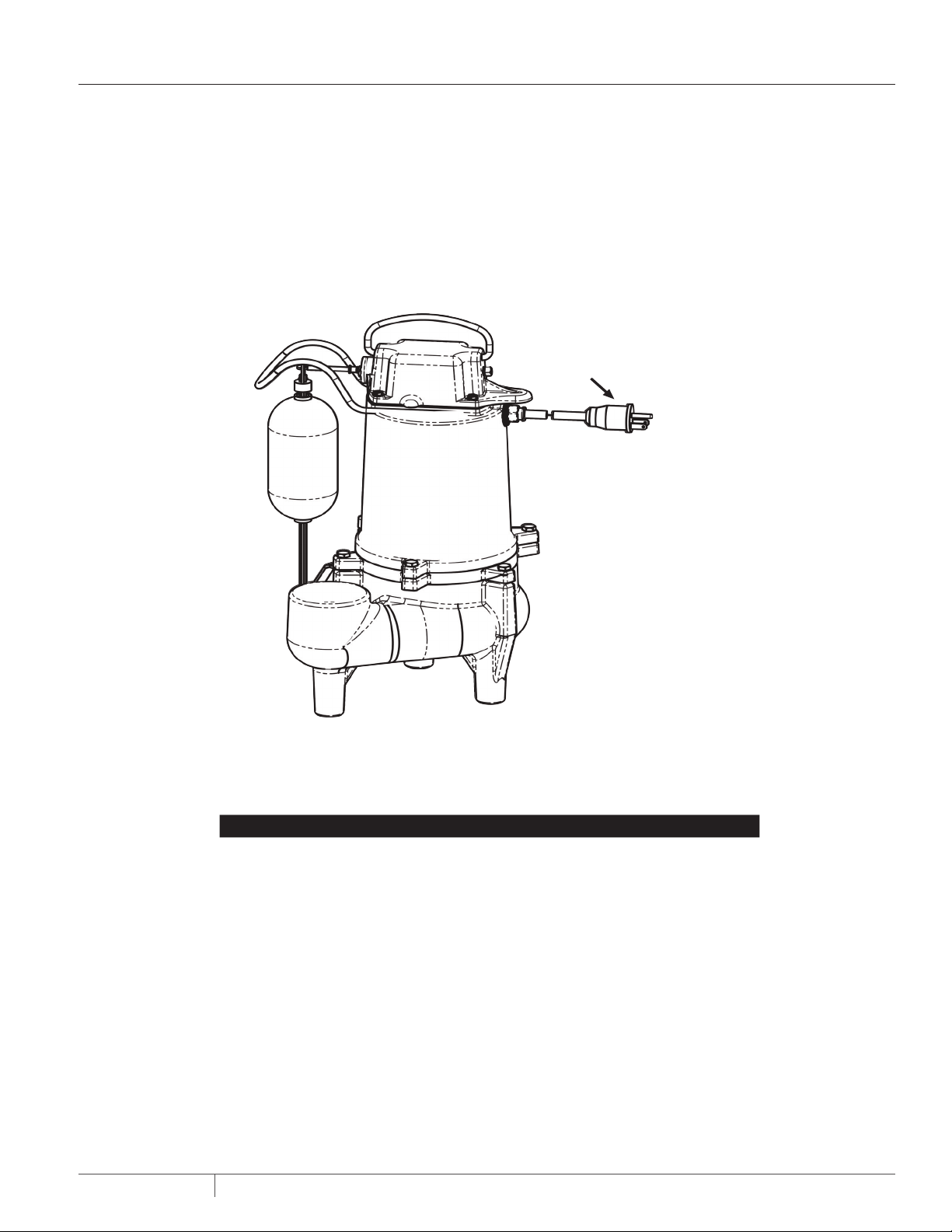

REF. NO. DESCRIPTION PART NUMBER
1
Power Cord Assembly
PW117-237-TSE
PARTS LIST
7220 0717
1
6
MY1004_R (08-20-20)
WARRANTY
Limited Warranty
Myers warrants to the original consumer purchaser (“Purchaser” or “You”) of the products listed below, that they will be free from defects in
material and workmanship for the Warranty Period shown below.
SEWAGE PUMPS
DO NOT return a sewage pump (that has been installed) to your retail store. Sewage pumps that have seen service and been removed carry a
contamination hazard with them. If your sewage pump has failed:
Wear rubber gloves when handling the pump.
For warranty purposes, return the pump’s cord tag and original receipt of purchase to the retail store.
Dispose of the pump according to local disposal ordinances.
Contact Pentair Myers Customer Service at 1-888-987-8677.
TWENTY-FOUR (24) MONTH FROM DATE OF PURCHASE LIMITED WARRANTY:
Product Model
Sump MSP33T10-R, MS50V10-R, MSCI50V10-R, MSCI75V10-R, MSZ100V10-R
Effluent ME40T20-R
Sewage MSW50T10-R, MSWE5012P10-R, MSWKV75VT20-R, MSW50TBP-R
Utility MUCA25-R
Our warranty applies only where such products are used in compliance with the requirements of the applicable product catalog and/or
manuals. For additional information, please refer to the applicable standard limited warranty featured in the product manual.
Our warranty will not apply to any product that, in our sole judgement, has been subject to negligence, misapplication, improper installation,
failure to install per owner’s manual, unauthorized product modifications, use of non-MYERS original replacement parts, accidental
damage, fire, acts of God, other circumstances outside of our control, or improper maintenance. Note that this limited warranty applies to
manufacturing defects only and not to ordinary wear and tear. All mechanical devices need periodic parts and service to perform well. This
limited warranty does not cover repair when normal use has exhausted the life of a part or the equipment. Without limiting the foregoing,
operating a three phase motor with single phase power through a phase converter will void the warranty. Note also that three phase motors
must be protected by three-leg, ambient compensated, extra-quick trip overload relays of the recommended size or the warranty is void.
The original purchase receipt and product warranty information label are required to determine warranty eligibility. Eligibility is based on
purchase date of original product – not the date of replacement under warranty. Your only remedy for proven defect covered by this warranty,
and MYERS’s only duty, is that MYERS repair or replace defective products (at MYERS’s sole choice). You must pay all labor and shipping charges
associated with this warranty and must request warranty service through the installing dealer as soon as a problem is discovered. No request
for service will be accepted if received after the Warranty Period has expired. This warranty is not transferable.
MYERS SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING LIMITED WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS AND IMPLIED WARRANTIES, INCLUDING
BUT NOT LIMITED TO IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. THE FOREGOING LIMITED
WARRANTIES SHALL NOT EXTEND BEYOND THE DURATION PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on the duration of an implied
warranty, so the above limitations or exclusions may not apply to You. This warranty gives You specific legal rights and You may also have other
rights which vary from state to state.
No dealer or other person has any authority to make any different warranties or representations concerning Pentair or Pentair products.
Accordingly, Pentair nor any of its entities are to be held responsible for any such warranties or representation.
This Limited Warranty is effective October 1, 2020 and replaces all undated warranties and warranties dated before October 1, 2020.
F.E. MYERS
293 Wright Street, Delavan, WI 53115
Phone: 888-987-8677 • Fax: 800-426-9446 • PENTAIR.COM/MYERS
In Canada: 490 Pinebush Road, Unit 4, Cambridge, Ontario N1T 0A5
Phone: 800-363-7867 • Fax: 888-606-5484
