INSTALLATION INSTRUCTIONS
33-00279EFS-01
T Series Thermostat Guard
Installation Guide
INSTALLATION
1. Mount guard base over existing thermostat or use optional guard wallplate (see Fig. 1 and Fig. 2).
2. Mount guard cover and lock guard.

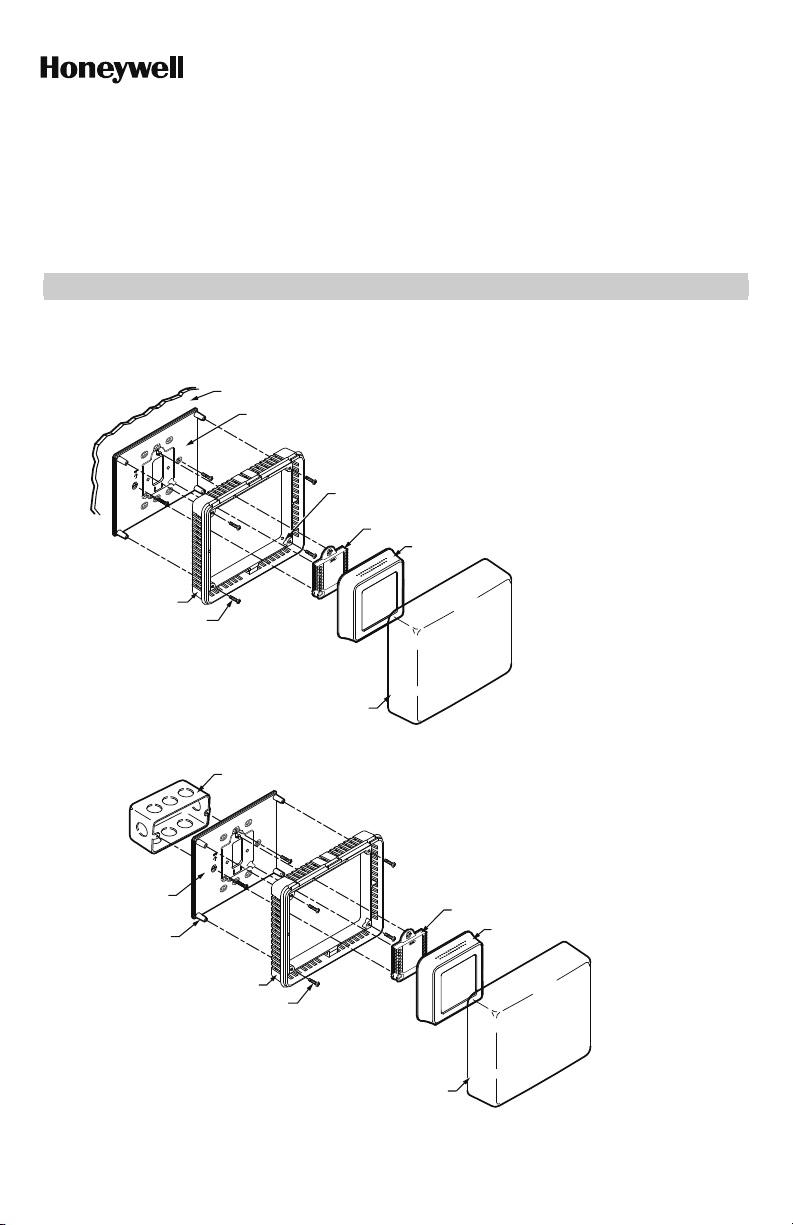

Fig. 1. Mount guard and thermostat to wall.
Fig. 2. Mount guard wallplate with guard base and thermostat on junction box.
GUARD WALLPLATE
(OPTIONAL)
GUARD BASE
UWP
THERMOSTAT
MOUNTING SCREWS (4)
MOUNTING
HOLES (4)
WALL
M36772
GUARD COVER
GUARD
WALLPLATE
GUARD BASE
UWP
THERMOSTAT
SECURING SCREWS (4)
WALLPLATE
POSTS (4)
M36773
GUARD COVER
HORIZONTAL
OUTLET BOX
NOTICE D'INSTALLATION
Couvre-thermostat de la série T
Guide d'installation
INSTALLATION
1. Monter le boîtier du couvre-thermostat sur le thermostat existant ou utiliser la plaque murale facultative
du couvre-thermostat (voir Fig. 1 et Fig. 2).
2. Monter le couvre-thermostat et le verrouiller en place.
Fig. 1. Montage du couvre-thermostat et du thermostat au mur.
Fig. 2. Montage de la plaque murale du couvre-thermostat, de la base du
couvre-thermostat et du thermostat sur une boîte de jonction.
PLAQUE MURALE DU
COUVRE-THERMOSTAT
(FACULTATIVE)
BASE DU
COUVRE-THERMOSTAT
UWP
THERMOSTAT
VIS DE MONTAGE (4)
TROUS DE
MONTAGE (4)
MUR
MF36772
COUVERCLE DE
PROTECTION
BASE DU
COUVRE-THERMOSTAT
UWP
THERMOSTAT
VIS DE FIXATION (4)
MF36773
COUVERCLE DE
PROTECTION
BOÎTE DE
SORTIE
HORIZONTALE
PLAQUE MURALE DU
COUVRE-THERMOSTAT
TIGES DE LA
PLAQUE MURALE (4)
INSTRUCCIONES DE INSTALACIÓN
Cubierta para termostato
T series
Guía de instalación
INSTALACIÓN
1. Monte la base del protector sobre el termostato actual o utilice la placa opcional de pared para el protector
(ver Fig. 1 y Fig. 2).
2. Monte la cubierta del protector y tranque el protector.
Fig. 1. Monte el protector y el termostato en la pared.
Fig. 2. Monte la placa de pared para el protector con la base del protector
y el termostato en la caja de conexiones.
PLACA DE PARED
PARA EL PROTECTOR
(OPCIONAL)
BASE DEL PROTECTOR
UWP
TERMOSTATO
TORNILLOS DE MONTAJE (4)
AGUJEROS DE
MONTAJE (4)
PARE D
MS36772
PROTECTOR
PLACA DE PARED
PARA EL PROTECTOR
BASE DEL
PROTECTOR
UWP
TERMOSTATO
TORNILLOS DE
FIJACIÓN (4)
POSTES DE LA
PLACA DE PARED (4)
MS36773
PROTECTOR
CAJETÍN
HORIZONTAL
