Dimplex SmartRad Fan Convector
Model: SRX80, SRX120, SRX140 & SRX180
08/51126/0 Issue 0
UK DE
The product complies with the European Safety Standards EN60335-2-30 and the European Standard Electromagnetic Compatibility (EMC) EN55014,
EN60555-2 and EN60555-3. These cover the essential requirements of EEC Directives 2006/95/EC and 2004/108/EC
FR NL
1
4
5
3
Model A B C D
SRX80 503 324 396 386
SRX120 670 492 564 564
SRX140 740 562 634 624
SRX180 911 732 804 794
2
SRX80
All dimesnsions in mm
ROOM NTC
WATER
NTC
-/$%
02/'
%.4%2
A
E
L
M
B
R
G
D
E
N
F
H
6
SRX120 & SRX140 SRX180
ROOM NTC
WATER
NTC
-/$%
02/'
%.4%2
A
E
L
M
B
R
G
D
E
N
F
H
H
A
F
SPEED 1
SPEED 2
PILOT WIRE
M
C
D
E
G
I
R
-/$%
02/'
%.4%2
B
7
35°C 45°C 55°C 65°C 35°C 45°C 55°C 65°C
3 1631 2734 3844 4959 3 1480 2502 3520 4546
2 1079 1803 2530 3260 2 1020 1713 2406 3102
1 641 1069 1499 1929 1 625 1044 1464 1885
3 1299 2177 3061 3951 3 1199 2024 2850 3682
2 838 1403 1968 2536 2 802 1346 1892 2439
1 493 823 1154 1484 1 484 808 1133 1459
3 1120 1878 2641 3408 3 1044 1760 2479 3202
2 719 1201 1686 2172 2 691 1160 1629 2100
1 415 693 971 1249 1 408 683 957 1231
3 759 1273 1790 2050 3 719 1210 1705 2203
2 479 801 1124 1448 2 465 780 1095 1412
1 251 419 588 756 1 249 416 582 749
35°C 45°C 55°C 65°C 35°C 45°C 55°C 65°C
3 1059 1832 2648 3498 3 852 1431 2020 2559
2 820 1408 2021 2655 2 695 1167 1647 2109
1 558 948 1346 1750 1 506 848 1175 1542
3 900 1558 2256 2984 3 752 1269 1798 2263
2 671 1151 1651 2167 2 591 995 1355 1793
1 442 749 1063 1378 1 411 691 955 1251
3 806 1394 2016 2668 3 689 1164 1557 2070
2 591 1010 1447 1894 2 530 894 1215 1606
1 379 641 907 1174 1 357 599 828 1083
3 587 1012 1460 1926 3 530 902 1190 1580
2 413 704 1005 1309 2 387 655 884 1163
1 237 399 564 728 1 231 387 534 694
35°C 45°C 55°C 65°C 35/30°C 45/40°C 55/47°C 65/50°C
3 551 918 1284 1649 3 1495 2856 3925 4628
2 487 812 1136 1460 2 893 1760 2424 2879
1 394 657 920 1183 1 522 1008 1395 1636
3 511 852 1193 1535 3 1078 2172 2982 3492
SRX120 SRX120
SRX180 SRX180
SRX140 SRX140
SRX80 SRX80
SRX180 SRX180
SRX140 SRX140
SRX120 SRX120
SRX80 SRX80
SRX180 SRX180
Q = 450 l/h Q = 300 l/h
Q = 150 l/h Q = 100 l/h
2 436 728 1020 1313 2 631 1329 1828 2154
1 338 564 791 1019 1 344 752 1039 1176
3 480 802 1124 1446 3 870 1826 2506 2924
2 402 672 943 1215 2 561 1119 1541 1770
1 302 504 707 912 1 331 621 856 1017
3 392 655 921 1191 3 573 1165 1595 1777
2 312 522 734 950 2 358 695 956 1137
1 207 345 486 627 1 201 375 516 607
Q
SRX120
SRX80 SRX80
SRX140 SRX140
Q = 50 l/h
SRX120
UK ............................................... 1
DE ............................................... 4
FR ............................................... 7
NL ...............................................10
THESE INSTRUCTIONS SHOULD BE READ CAREFULLY AND RETAINED FOR FUTURE REFERENCE
Important Safety Advice
DO NOT COVER OR OBSTRUCT the air inlet or outlet
grille.
IMPORTANT – Disconnect from the mains supply
before carrying out maintenance work.
THIS APPLIANCE MUST BE EARTHED
This heater must not be located immediately above
or below a fi xed socket outlet or connection box.
Keep combustible materials such as drapes and
other furnishings clear from the front, sides and rear
of the heater.
DO NOT use this heater in the immediate surrounding
of a bath, a shower or a swimming pool.
DO NOT use this heater in areas where excessive
dust exists.
This appliance is not intended for use by children
or other persons without assistance or supervision
if their physical, sensory or mental capabilities
prevent them from using it safely. Children should
be supervised to ensure that they do not play with
the appliance.
The heater carries the Warning symbol
indicating that it must not be covered.
The instruction leafl et belongs to the appliance and
must be kept in a safe place. If changing owners, the
leafl et must be surrendered to the new owner.
IMPORTANT – If the mains lead of this appliance is
damaged, it must be replaced by the manufacturer
or its service agent or a similarly qualifi ed person in
order to avoid a hazard.
Ensure proper manual handling procedures are
observed at all times.
General
SRX180 SRX140 SRX120 SRX80
Heat
Output*
(kW)
2 1800 1400 1200 800
Dimensions
L x H x D
(mm)
911x500x145 740x500x145 670x500x145 503x500x145
Power Input
(W)
3 50-53 56-60 43-47 26-27
2 33-35 36-40 29-32 19-20
1 23-24 24-26 20-22 16-17
Air Flow
Rate
(m
3
/hr)
3 540 410 345 228
2 300 225 190 125
1 160 120 100 60
Sound
Level @ 1m
dB(A)
347474747
238383838
127272727
Voltage
(V)
~230-240 ~230-240 ~230-240 ~230-240
* Rated Output at 45°C at medium fan setting.
UK
- 1 -
Dimplex SmartRad
Models: SRX80, SRX120, SRX140 & SRX180
The SmartRad convector is an intelligent convector designed
for use on central heating systems in homes and commercial
environments. The convector is optimised to work with the
Dimplex range of heat pumps and also works effi ciently on
standard oil or gas fi red central heating systems.

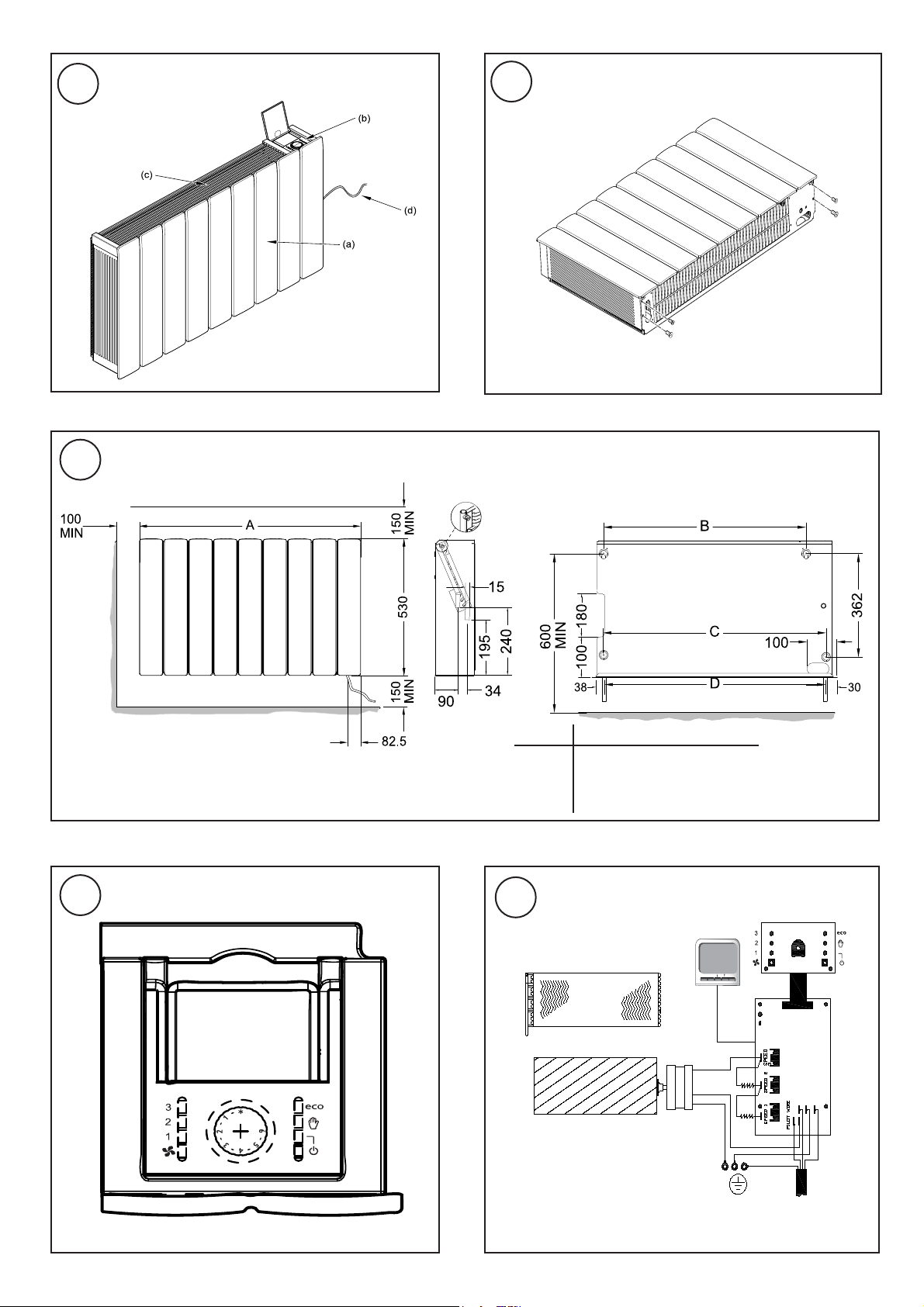

Some of the appliance’s features are highlighted in Fig.1.
(a) Aesthetic Front Panel
(b) Thermostat/ Fan selector Panel
(c) Metal air outlet grille
(d) 1m long cable
To ensure optimum performance consideration must be
given to the size of fan convector and the heating system
design. The following should be considered:
These appliances have to be only used on closed •
circulation, two pipe central heating systems.
Appliances should be correctly sized to match the heat •
loss requirements of the room. Kitchens, living areas etc,
should be based on the medium setting, while bedrooms
should be based on the low speed.
Installation Instructions.
Unpack the appliance.
Remove all packaging from the appliance. Remove the four
fi xing screws at the bottom of the appliance as shown in
Fig. 2 to release the front cover. Put the front cover to one
side to avoid damage during installation.
Wall mounting.
Using the Fig 3, mark off and drill four holes in a suitable
solid wall. Insert the wall plugs (provided) into all the holes.
Screw in the top two screws to almost full way. Hang the
appliance on these top screws. Screw in the bottom two
screws to secure. Tighten the top screws. For drywalls,
use suitable wall plugs (not supplied) and repeat as above.
The appliance should be securely mounted to the wall to
mimimise the possibility of noise transmission.
Water connection.
The heating system should be capable of supplying hot
water to the appliance. Therefore the following should be
noted
The minimum pipe work should be 15mm –
Appliances are not suitable for use on microbore pipes –
Appliances are not suitable for use on one pipe –
systems.
Where the appliance is fi tted onto a system with other –
emitters, a separate circuit for the appliances should be
considered to ensure an adequate water fl ow through
it.
Optimum performance of the appliance will require –
balancing of the whole system.
When the appliance is mounted on the wall, water pipes
from the central heating system can be connected as shown
in Fig 6. The water pipes can be brought to the appliance
via the fl oor or from the wall. The appliance is supplied
with 15mm copper piping. If required balancing valves are
required these can be placed onto the pipework close to the
appliance. Ensure all water fi ttings are secure before fi lling
the central heating system. Fill the central heating system
and check for leaks. To aid commissioning the appliance is
fi tted with a bleed valve as shown in Fig 3. Open this valve
to release any air in the system. Start the circulating pump
and bleed again if necessary.
The appliance can also take pipes from a number of other
routes, refer to Fig 6 for more details.
Maximum water supply conditions are 85°C and 10bar
(1.0MPa).
Power supply connection
Before commencing the electrical connection, it is essential
that the plumbing connections have been checked for leaks
and that the appliance is dry.
WARNING: THIS APPLIANCE MUST BE EARTHED
This heater must be used on an AC~ supply only and the
voltage marked on the heater must correspond with the
supply voltage.
The installation of this appliance should be carried out by
an electrician or competent person in strict accordance with
the current IEE Wiring Regulations and relevant Building
Regulations.
Before undertaking installation work, ensure the electricity
supply is disconnected from any relevant wiring. The
appliance is fi tted with 1 meter of fl exible cable 4 x 0.75mm²
for electrical connection. The cable may be used to connect
the heater to the fi xed wiring of the premises through a
suitable connection box. The supply circuit to the heater
must incorporate a double pole isolating switch having a
contact separation of at least 3mm.

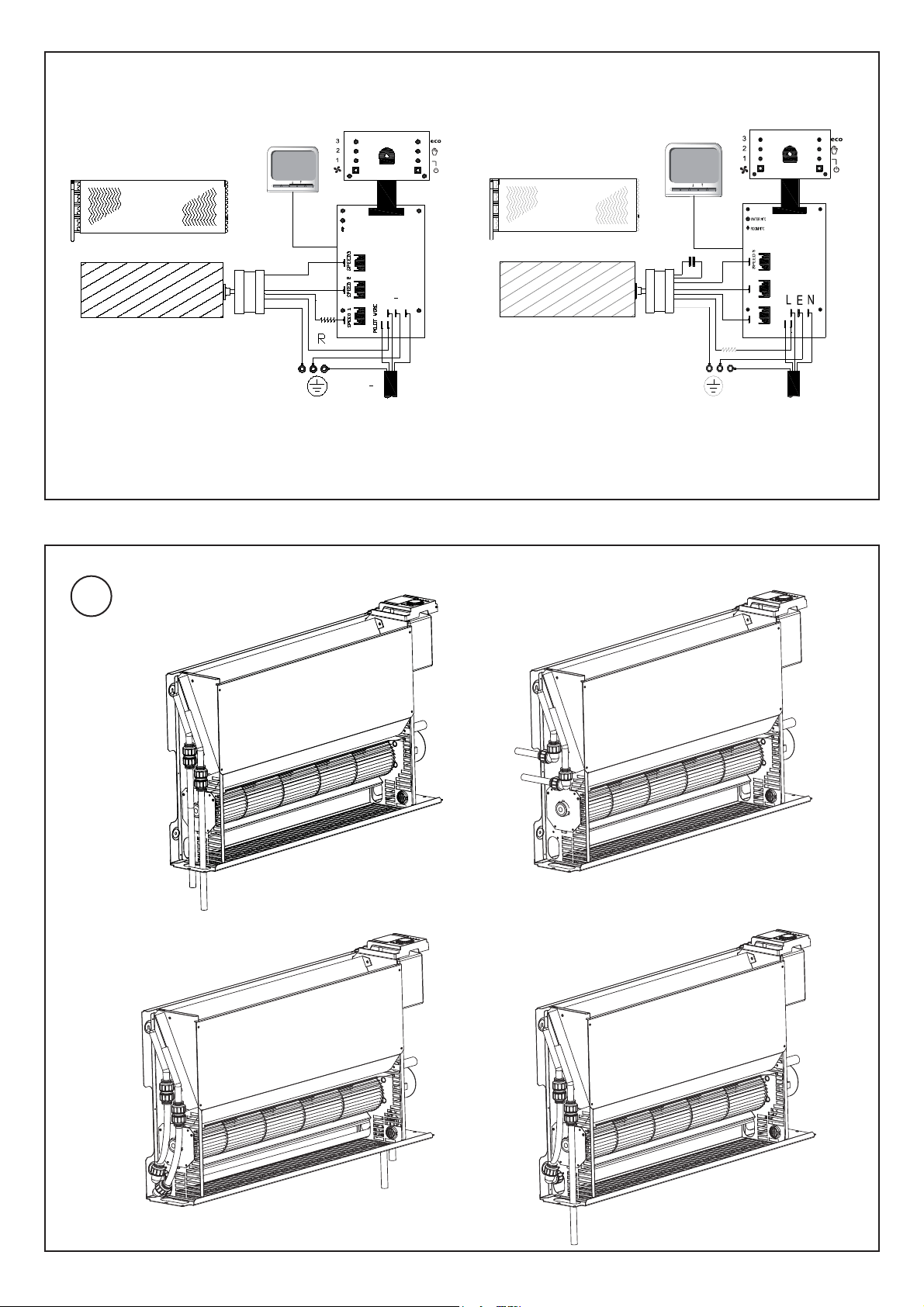

See Fig. 5 for details on Wiring Diagram.
A – Watercoil
B – Timer Module (Optional)
C – Capacitor (SRX180 Model only)
D – Water Sensor
E – Air Sensor
F – Mains Cable
G – Earth
H – Main PCB
I – Controls PCB
M – Motor
R – Resistor
All wires must be connected so any movement of the
product does not cause a short circuit.
IMPORTANT: The wires in this mains lead are coloured in
accordance with the following code:
BROWN: LIVE – ‘L’
BLUE: NEUTRAL – ‘N’
BLACK: PILOT WIRE
GREEN & YELLOW: EARTH – ‘E’
Pilot Wire Connection
The BLACK control wire is designed to carry a signal
from ‘slot in’ or ‘wall mounted’ Dimplex programmers. If,
however a programmer is not being used, the pilot wire
should be isolated in accordance with the current IEE Wiring
Regulations.
IMPORTANT – DO NOT connect the BLACK pilot wire to
earth.
Care should be taken with the installation of the pilot wire(s)
as when switching to background (set back) they become
energised at 240V although only at a current of less than
100mA. In every case a suitable means of isolation must
be provided for the pilot wire and marked to indicate that
two sources of supply may be present at the heater. Where
pilot wires are installed separately from the heater fi nal sub-
circuit they should be protected, double insulated and carry
their own integral earth continuity conductor.
Replace the Front Cover
When the appliance is plumbed to the central heating
system and wired to a suitable socket outlet, replace the
front cover. Ensure the two M5 foixing bolts are replaced as
shown in Fig 2. Turn on the supply to the appliance. Check
the operation of the appliance.
Operation
The controls are shown in Fig 4. Press the button to
activate the appliance.
Manual Mode
In manual mode, any fan speed can be selected. Press the
button to switch between fan speeds to give the desired
output. Set the desired room temperature level using the
centre dial. This provides the optimum power output based
on the room temperature.
During this setting the Manual Mode LED will illuminate.
Eco Mode
Eco mode allows the appliances to take in signals from an
optional plug-in timer and/or a pilot wire control system. This
mode allows the appliance to operate at certain periods of
the day/week using a plug-in timer or allows a number of
appliances be controlled from a single control point using
the pilot wire controller. During eco mode the Eco Mode
LED will illuminate.
Red indicates that the appliance is operating at comfort,
and green indicates the appliance is operating at setback.
Note: If there appliance stops operating and the
LED is
fl ashing, this means that the water temperature in unsuitable
for the appliance. Check the operation of the heat source
and/or the circulation pump. See the Troubleshooting
section for more details.
Cold start up with Fan convectors and air source
heat pumps
An air source heat pump requires the buffer tank to be
above 14 degrees centigrade in order to perform a defrost
of the evaporator. If the outside weather conditions are
cold it is essential that the buffer tank must be bought up
to temperature before gradually opening up the heating
circuits. If the heating circuits are opened too soon there is a
risk that the buffer tank temperature will be depleted too low
and the heat pump will be unable to perform a defrost.
Troubleshooting
Insuffi cient heat output from the heat exchanger may be
caused by:
Airlock in the heat exchanger – Isolate from electrical –
supply, remove the front cover, and bleed the appliance
as per the Water Connection section.
Water temperature too low – the boiler or heat pump –
thermostat may need increasing.
Insuffi cient fl ow of the hot water circulating through –
the radiators – rebalance by closing back lockshield
valves on radiators to increase water fl ow through the
appliance.
Dirty heat exchanger. –
Cleaning and User Maintenance
WARNING: DISCONNECT POWER SUPPLY before
carrying out any cleaning or maintenance.
General cleaning
External appearance can be maintained by wiping
occasionally with a damp cloth; for stain removal, weak
soap solution can be applied, then wipe dry.
Internal cleaning and maintenance
From time to time it may be necessary to remove the front
from the unit so that the interior of the heater and the
heater compartment can be cleared of any dust or fl uff.
To remove, unscrew the two fi xing screws and withdraw
the front andgently remove dust with a soft brush and/or a
vacuum cleaner, taking care not to damage the fan or heat
exchanger.
After Sales Service
Your product is guaranteed for one year from the date of
purchase. Within this period, we undertake to repair or
exchange this product free of charge provided it has been
installed and operated in accordance with these instructions.
Should you require after sales service or should you need to
purchase any spares, please contact the retailer from whom
the appliance was purchased or contact the service number
relevant to your country on the warranty card. Please do
not return a faulty product to us in the fi rst instance as this
may result in the loss or damage and delay in providing you
with a satisfactory service.
Please retain your receipt as proof of purchase.
DIESE ANLEITUNG FÜR ZUKÜNFTIGE NACHSCHLAGEZWECKE BITTE SORGFÄLTIG AUFBEWAHREN
Wichtige Anmerkung zur Sicherheit
Die Lufteinlass- und Auslassgitter DÜRFEN WEDER
VERDECKT NOCH BLOCKIERT WERDEN.
WICHTIG – Vor der Durchführung von Wartungsarbeiten
vom Netz trennen.
DIESES GERÄT MUSS GEERDET WERDEN
Dieses Heizgerät muss unmittelbar über oder unter
einer fest installierten Steckdose angebracht werden.
Brennbare Stoffe wie Vorhänge oder sonstige
Raumausstattungen von der Vorderseite, den
Seitenfl ächen und der Rückwand des Heizgeräts
fern halten.
Das Heizgerät darf NICHT in unmittelbarer Nähe zu
einem Bad, einer Dusche oder einem Schwimmbecken
verwendet werden.
Das Heizgerät darf NICHT in stark staubbelasteten
Bereichen verwendet werden.
Dieses Gerät ist nicht für Kinder oder Personen ohne
Hilfestellung oder Beaufsichtigung einer dritten Person
geeignet, wenn die sichere Benutzung des Geräts
aufgrund der körperlichen oder geistigen Verfassung
oder wegen verminderter Wahrnehmung nicht möglich
ist. Kinder sind zu beaufsichtigen, um sicherzustellen,
dass sie nicht mit dem Gerät spielen.
Am Heizgerät ist ein Warnsymbol angebracht.
Dieses weist darauf hin, dass das Gerät nicht
verdeckt werden darf.
Die Bedienungsanleitung gehört zum Gerät und
muss gut aufbewahrt werden. Bei Besitzwechsel ist
die Bedienungsanleitung an den neuen Besitzer zu
übergeben.
WICHTIG – Wenn das Netzkabel dieses Geräts
beschädigt ist, muss es vom Hersteller oder einer
Kundendienstvertretung oder einer vergleichbar
qualifizierten Person ausgetauscht werden, um
Gefahrenquellen auszuschalten.
Es ist stets auf sachgemäße Handhabung zu achten.
Allgemeines
SRX180 SRX140 SRX120 SRX80
Heizleistung*
(kW)
2 1800 1400 1200 800
Abmessungen
L x H x T
(mm)
911x500x145 740x500x145 670x500x145 503x500x145
Leistungsauf-
nahme
(W)
3 50-53 56-60 43-47 26-27
2 33-35 36-40 29-32 19-20
1 23-24 24-26 20-22 16-17
Luftdurchströ-
mung
(m
3
/h)
3 540 410 345 228
2 300 225 190 125
1 160 120 100 60
Lärmpegel
auf 1 m
dB(A)
347474747
238383838
127272727
Spannung
(V)
~230-240 ~230-240 ~230-240 ~230-240
* Nennleistung bei 45 °C und mittlerer Gebläsestufe.
DE
- 4 -
Dimplex SmartRad
Modelle: SRX80, SRX120, SRX140 & SRX180
Beim Modell SmartRad handelt es sich um einen intelligenten
Konvektor, der für den Anschluss an eine zentrale
Heizungsanlage in Privat- und Geschäftshäusern vorgesehen
ist. Der Konvektor wurde für den Einsatz im Kombination mit
Dimplex Wärmepumpen optimiert, funktioniert aber auch
hervorragend an Zentralheizungen mit herkömmlicher Öl-
oder Gasfeuerung.
Abb. 1 zeigt einige Leistungsmerkmale des Geräts
(a) Ansprechende Front
(b) Thermostat-/Gebläse-Einstellung
(c) Metall-Jalousieauslass
(d) 1 m langes Kabel
Zur optimalen Belüftung müssen bei der Planung die
Größe des Gebläsekonvektors und der Heizungsanlage
berücksichtigt werden. Folgende Faktoren spielen dabei
eine wichtige Rolle:
Diese Geräte dürfen nur bei Zentralheizungen mit •
geschlossenem Regelkreis verwendet werden, die als
Zweirohrsysteme angeschlossen sind.
Die Geräte müssen richtig dimensioniert werden, um •
den Wärmeverlusten im Raum gerecht zu werden.
Für Küchen, Wohnzimmer usw. sollte eine mittlere
Gebläsestufe und für Schlafzimmer eher eine niedrige
Gebläsestufe eingestellt werden.
Installationsanleitung
Gerät auspacken
Die gesamte Verpackung vom Gerät abnehmen. Die vier
Befestigungsschrauben unten am Gerät abschrauben
(siehe Abb. 2), um die Front abnehmen zu können. Die
Front beiseite legen, um eine Beschädigung während der
Installationsarbeiten zu vermeiden.
Wandmontage
Anhand der Angaben in Abb. 3 an einer geeigneten stabilen
Wand vier Bohrungen kennzeichnen und herstellen. Die
(mitgelieferten) Dübel in die Bohrungen einsetzen. Die beiden
oberen Schrauben fast bis zum Anschlag festschrauben. Das
Gerät in diese oberen Schrauben einhängen. Mit den beiden
unteren Schrauben fi xieren. Nun die oberen Schrauben ganz
festziehen. Bei Trockenbauwänden geeignete Wanddübel
(nicht mitgeliefert) verwenden und wie oben erläutert
vorgehen. Um die Übertragung von Störgeräuschen zu
verhindern, ist das Gerät fest an der Wand zu montieren.
Wasseranschluss
Die Heizanlage sollte das Gerät mit warmem Wasser versorgen
können. Folgende Punkte sind daher zu beachten
Die Rohrleitungen müssen einen Durchmesser von –
mindestens 15 mm aufweisen
Die Geräte sind für die Installation an Rohrleitungen mit –
Mikrobohrungen nicht geeignet
Die Geräte sind für die Installation an Einrohrsystemen –
nicht geeignet.
Falls das Gerät an eine Anlage mit weiteren Wärme –
abstrahlenden Vorrichtungen installiert wird, ist ein
separater Kreislauf für die Geräte vorzusehen, um für
einen ausreichenden Wasserdurchfl uss zu sorgen.
Für eine optimale Klimaleistung des Geräts ist eine –
genaue Einstellung der gesamten Anlage erforderlich.
Wenn das Gerät an der Wand montiert ist, können die Rohre
von der Zentralheizung wie in Abb. 6 gezeigt angeschlossen
werden. Die Verlegung der Wasserleitungen zum Gerät
ist über den Boden oder in der Wand möglich. Das Gerät
wird mit einer 15 mm Kupferleitung geliefert. Falls für die
Installation Gegendruckventile erforderlich sind, können
diese an den Rohrleitungen in Gerätenähe angebracht
werden. Vor dem Befüllen der Zentralheizung müssen
alle Rohrverbindungen auf Dichtheit geprüft werden.
Zentralheizung befüllen und auf Undichtheiten prüfen.
Als Hilfe bei der Inbetriebnahme ist das Gerät mit einem
Entlüftungsventil ausgestattet (siehe Abb. 3). Um die Luft
aus der Anlage abzulassen, muss das Ventil geöffnet
werden. Die Umwälzpumpe starten und gegebenenfalls
erneut entlüften.
Für den Rohranschluss am Gerät gibt es mehrere
Möglichkeiten. Weiteres ist Abb. 6 zu entnehmen.
Maximalbedingungen für den Wasserzulauf sind 85 °C
und 10 bar.
Stromanschluss
Vor dem Anschluss an die elektrische Versorgung müssen
alle Rohrverbindungen auf Dichtheit geprüft sein und das
Gerät muss trocken sein.
WARNUNG: DIESES GERÄT MUSS GEERDET
WERDEN
Das Heizgerät darf nur an eine Wechselstromversorgung
(abgekürzt AC) angeschlossen werden. Die auf dem
Heizgerät angegebene Spannung muss mit der
Versorgungsspannung übereinstimmen.
Dieses Gerät ist von einem zugelassenen Elektriker
zu installieren. Dabei sind die derzeit gültigen IEE-
Verkabelungsvorschriften sowie die jeweils geltenden
Bauvorschriften streng zu befolgen.
Vor Installationsarbeiten ist dafür zu sorgen, dass die
Stromversorgung auf der jeweiligen Zuleitung abgeschaltet
ist. Zum Elektroanschluss wird mit dem Gerät 1 m
Elektrokabel (4 x 0,75 mm²) geliefert. Mit dem Kabel kann
das Heizgerät über einen geeigneten Schaltkasten fest an
die elektrische Versorgung des Gebäudes angeschlossen
werden. Die elektrische Versorgung zum Heizgerät muss
über einen zweipoligen Trennschalter verfügen, bei dem die
Kontakte mindestens 3 mm Abstand zueinander haben.
Einzelheiten sind dem Schaltplan in Abb. 5 zu
entnehmen.
A – Wasserschlange
B – Zeitschaltmodul (optional)
C – Kondensator (nur bei Modell SRX180)
D – Wassersensor
E – Luftsensor
F – Stromkabel
G – Masse
H – Hauptplatine
I – Steuerplatine
M – Motor
R – Widerstand
Sämtliche Kabel müssen so angeschlossen werden, dass
durch eine Gerätebewegung kein Kurzschluss entsteht.
WICHTIG: Die einzelnen Leiter des Netzkabels sind
folgendermaßen farblich gekennzeichnet:
BRAUN: PHASE – ‚L‘
BLAU: NULL – ‚N‘
SCHWARZ: STEUERLEITUNG
GRÜN/GELB: ERDE – ‚E‘
Steuerleitungsanschluss
Die SCHWARZE Steuerleitung ist für „einsteckbare“ oder
„wandmontierte“ Dimplex-Programmiergeräte vorgesehen.
Wird jedoch kein Programmiergerät verwendet, muss
die Steuerleitung unter Beachtung der geltenden IEE
Verkabelungsvorschriften mit einer Trennvorrichtung
versehen werden.
WICHTIG – Die SCHWARZE Steuerleitung NICHT an
Masse legen.
Bei der Installation der Steuerleitung(en) ist Vorsicht
geboten, denn beim Umschalten auf gesteuerten Betrieb
(Absenkung) liegen an dieser Leitung 240 V Spannung an,
allerdings nur ein geringer Strom von unter 100 mA. Es
muss auf jeden Fall eine geeignete Trennvorrichtung für
die Steuerleitung vorgesehen werden. Die Kennzeichnung
der Vorrichtung muss deutlich darauf hinweisen, dass
am Heizgerät unter Umständen zwei Spannungsquellen
anliegen. Falls die Steuerleitungen vom endgültigen
Schaltkreis des Heizgeräts getrennt angeschlossen
werden, müssen diese geschützt und doppelt isoliert
werden. Außerdem müssen sie über eigene Erdungsleiter
verfügen.
Front wieder anbringen
Wenn das Gerät mit der Zentralheizung verbunden ist
und an eine geeignete Steckdose angeschlossen wurde,
kann die Front wieder angebracht werden. Die beiden
M5 Schrauben wieder anbringen, siehe Abb. 2. Die
Stromversorgung zum Gerät einschalten. Das Gerät auf
korrekten Betrieb prüfen.
Bedienung
Die Bedienelemente sind in Abb. 4 abgebildet. Zum
Einschalten die Taste
drücken.
Manueller Betrieb
Im manuellen Betrieb kann jede Lüfterdrehzahl gewählt
werden. Die Taste drücken, um die Lüfterdrehzahl auf die
jeweils gewünschte Leistung umzustellen. Mit dem mittleren
Regler die gewünschte Raumtemperatur einstellen.
Dadurch wird die optimale Heizleistung abhängig von der
Raumtemperatur sicher gestellt.
Bei dieser Einstellung leuchtet die LED für den manuellen
Betrieb auf.
Öko-Betrieb
Im Öko-Betrieb nimmt das Gerät Signale von einem
optionalen Nachrüsttimer bzw. von einer Steuerung über
die Steuerleitung entgegen. Dabei wird das Gerät zu
bestimmten Tages-/Wochenzeiten von dem Nachrüsttimer
zu- und abgeschaltet, und über die Steuerung lassen sich
mehrere Geräte zentral ansteuern. Im Öko-Betrieb leuchtet
die Öko-Betriebs-LED.
Rot bedeutet, dass das Gerät im Komfortbetrieb arbeitet,
grün steht für abgesenkten Betrieb.
Hinweis: Falls der Betrieb des Geräts unterbrochen
wird und die LED blinkt, ist die Wassertemperatur für
das Gerät nicht geeignet. In diesem Fall ist der korrekte
Betrieb der Wärmequelle bzw. der Umwälzpumpe zu
prüfen. Weitere Hinweise entnehmen Sie bitte dem Kapitel
Fehlerdiagnose.
Kaltstart mit Gebläsekonvektoren und Luft-
Wärmepumpen
Bei Betrieb einer Luft-Wärmepumpe muss der Speichertank
eine Temperatur über 14 Grad Celsius besitzen, damit
das Entfrosten des Verdampfers möglich ist. Bei zu kalten
Außentemperaturen muss der Speichertank auf jeden Fall
auf diese Temperatur gebracht werden, bevor die Ventile
zum Heizungskreis allmählich geöffnet werden können.
Werden die Heizungskreisventile zu plötzlich geöffnet,
besteht die Gefahr, dass die Speichertanktemperatur zu
stark absinkt und die Wärmepumpe keine Entfrostung mehr
durchführen kann.
Fehlerdiagnose
Eine unzureichende Wärmeabgabe des Wärmetauschers
kann folgende Ursachen haben:
Lufteinschluss im Wärmetauscher – Von der elektrischen –
Versorgung trennen, die Front abnehmen und das Gerät
gemäß Anweisungen im Kapitel „Wasseranschluss“
entlüften.
Wassertemperatur zu niedrig – Unter Umständen muss –
die Temperatur am Heizkessel- oder Wärmepumpen-
Thermostat höher gestellt werden.
Unzureichender Warmwasserdurchfluss durch die –
Heizkörper – Wasserdurchfluss durch das Gerät
neu einstellen. Dazu die Thermostatventile an den
Heizkörpern zudrehen.
Verschmutzter Wärmetauscher. –
Reinigung und Wartung
WARNUNG: Vor dem Reinigen oder Warten immer VOM
STROMNETZ TRENNEN.
Reinigung allgemein
Durch gelegentliches Abwischen mit einem feuchten Tuch
von außen sauber halten. Zum Beseitigen von Flecken
zuerst mit einer milden Seifenlauge abwischen und
anschließend trocken wischen.
Reinigung und Wartung von innen
Ab und zu muss die Gerätefront abgenommen werden,
damit Staub oder Flusen innen am Heizgerät und am
Einbauraum des Heizgeräts beseitigt werden können.
Die beiden Befestigungsschrauben lösen und die Front
vorsichtig abbauen. Mit einer weichen Bürste bzw. einem
Staubsauger den Staub entfernen. Darauf achten, dass der
Lüfter oder Wärmetauscher nicht beschädigt wird.
Kundenservice
Für dieses Produkt gilt eine Garantie von einem Jahr ab
Kaufdatum. Innerhalb dieses Zeitraums verpfl ichten wir
uns, Reparaturen oder einen Gerätetausch kostenlos
durchzuführen, sofern gewährleistet ist, dass die vorliegenden
Anweisungen bei der Installation und Bedienung beachtet
wurden. Falls Sie unseren Kundendienst in Anspruch nehmen
möchten oder Ersatzteile benötigen, wenden Sie sich bitte
an den Fachhändler, bei dem das Gerät gekauft wurde,
oder rufen Sie unter der Servicenummer an, die für Ihr Land
auf der Garantiekarte angegeben ist. Fehlerhafte Geräte
sollten Sie aber nicht direkt an uns zurückschicken, da es
hierbei zu Verlusten, Beschädigungen oder Verzögerungen
kommen und Ihr Problem nicht zufriedenstellend gelöst
werden kann.
Bewahren Sie Ihre Quittung bitte als Kaufnachweis auf.
LIRE ATTENTIVEMENT CES INSTRUCTIONS ET LES CONSERVER SOIGNEUSEMENT POUR POUVOIR LES CONSULTER ULTÉRIEUREMENT
Consignes de sécurité importantes
NE PAS COUVRIR NI OBSTRUER la grille d’entrée
ou de sortie d’air.
IMPORTANT – Mettre l’appareil hors tension avant
toute opération d’entretien.
CET APPAREIL DOIT ÊTRE MIS À LA TERRE
Cet appareil de chauffage ne doit pas être placé juste
au-dessus ou en dessous d’une prise ou d’un boîtier
de connexion fi xe.
Tenir les matériaux combustibles, tels que les
rideaux ou les meubles, éloignés de l’appareil de
chauffage.
NE PAS utiliser à proximité immédiate d’une
baignoire, d’une douche ou d’une piscine.
NE PAS utiliser cet appareil de chauffage dans des
endroits très poussiéreux.
Cet appareil ne doit pas être utilisé par des enfants
sans surveillance ni par une personne dont les
capacités physiques, sensorielles ou mentales ne
lui permettent pas de le faire en toute sécurité sans
assistance. Cet appareil n’est pas un jouet, ne pas
laisser les enfants s’en servir sans surveillance.
L’appareil de chauffage porte le symbole
d’avertissement qui indique qu’il ne doit pas
être couvert.
Ce mode d’emploi va de pair avec l’appareil de
chauffage et doit être conservé en lieu sûr. En cas de
changement de propriétaire, le mode d’emploi doit
être transmis au nouveau propriétaire.
IMPORTANT – Si le câble de cet appareil est
endommagé, le faire remplacer par le fabricant ou un
réparateur ou toute personne suffi samment qualifi ée
afi n d’écarter tout risque.
S’assurer que les instructions relatives aux
interventions manuelles sont bien respectées à
tout moment.
Généralités
SRX180 SRX140 SRX120 SRX80
Production
calorifi que*
(kW)
2 1800 1400 1200 800
Dimensions
L x H x P
(mm)
911x500x145 740x500x145 670x500x145 503x500x145
Puissance
absorbée
(W)
3 50-53 56-60 43-47 26-27
2 33-35 36-40 29-32 19-20
1 23-24 24-26 20-22 16-17
Débit d’air
(m
3
/h)
3 540 410 345 228
2 300 225 190 125
1 160 120 100 60
Niveau sonore
@ 1 m
dB(A)
347474747
238383838
127272727
Tension
(V)
~230-240 ~230-240 ~230-240 ~230-240
* Puissance nominale à 45° C sur le réglage moyen du
ventilateur.
FR
- 7 -
Dimplex SmartRad
Modèles : SRX80, SRX120, SRX140 & SRX180
Le convecteur SmartRad est un convecteur intelligent conçu
pour être utilisé dans les systèmes de chauffage central des
foyers et des environnements commerciaux. Ce convecteur est
optimisé pour fonctionner avec la gamme Dimplex de pompes
à chaleur et fonctionne effi cacement dans les systèmes de
chauffage central à pétrole ou à gaz standards.
Certaines des caractéristiques de l’appareil sont illustrées
sur la Fig. 1.
(a) Panneau avant esthétique
(b) Thermostat/Panneau du sélecteur de ventilateur
(c) Grille de sortie d’air métallique
(d) Câble de 1 m de long
Pour garantir des performances optimales, il est important
de tenir compte de la taille du ventilo-convecteur et de la
conception du système de chauffage. Les éléments suivants
doivent être pris en compte :
Ces appareils ne doivent être utilisés que dans les •
systèmes de chauffage central à deux tuyaux en
circulation fermée.
Les appareils doivent être dimensionnés correctement •
pour correspondre aux exigences de la pièce en termes
de perte de chaleur. Les cuisines, les pièces de vie, etc.,
doivent être basées sur le réglage moyen tandis que les
chambres doivent être basées sur la vitesse faible.
Instructions d’installation
Déballer l’appareil
Retirer tous les emballages de l’appareil. Retirer les quatre
vis de fi xation au bas de l’appareil comme illustré sur la Fig.
2 pour dégager le capot avant. Mettre le capot avant de côté
pour éviter tout dommage pendant l’installation.
Montage mural
À l’aide de la Fig. 3, repérer et percer quatre trous dans
un mur plein adapté. Insérer les chevilles (fournies) dans
tous les trous. Visser les deux vis supérieures pratiquement
à fond. Suspendre l’appareil sur ces vis supérieures.
Visser les deux vis inférieures pour le fi xer. Serrer les vis
supérieures. Pour les cloisons sèches, utiliser des chevilles
adaptées (non fournies) et répéter la procédure ci-dessus.
L’appareil doit être solidement monté au mur afin de
minimiser l’éventualité d’une transmission sonore.
Branchement à l’eau
Le système de chauffage doit être en mesure d’alimenter
l’appareil en eau chaude. Les éléments suivants doivent
donc être pris en compte :
La tuyauterie doit faire au moins 15 mm –
Les appareils ne sont pas adaptés pour être utilisés sur –
des tuyaux microporeux
Les appareils ne sont pas adaptés pour être utilisés sur –
des systèmes à un seul tuyau.
Lorsque l’appareil est installé dans un système contenant –
d’autres émetteurs, un circuit séparé pour les appareils
doit être envisagé pour garantir un fl ux d’eau adapté.
Pour que l’appareil fonctionne de façon optimale, un –
équilibrage complet du système est nécessaire.
Lorsque l’appareil est monté au mur, les canalisations d’eau
provenant du système de chauffage central peuvent être
connectées comme illustré sur la Fig. 6. Les canalisations
d’eau peuvent être amenées à l’appareil via le sol ou depuis
le mur. L’appareil est fourni avec une tuyauterie en cuivre
de 15 mm. Si des robinets d’équilibrage sont nécessaires,
ils peuvent être placés sur les tuyaux situés à proximité de
l’appareil. S’assurer que tous les raccords d’eau sont bien
fi xés avant de remplir le système de chauffage central.
Remplir le système de chauffage central et vérifi er l’absence
de fuites. Pour aider à la mise en service de l’appareil,
celui-ci est équipé d’un robinet de purge tel qu’illustré sur
la Fig 3. Ouvrir ce robinet pour évacuer l’air éventuellement
présent dans le système. Démarrer la pompe de circulation
et purger de nouveau si nécessaire.
L’appareil peut également accepter des tuyaux acheminés
différemment, se référer à la Fig. 6 pour de plus amples
informations.
Les conditions maximales d’alimentation en eau sont
85° C et 10 bars (1,0 MPa).
Branchement de l’alimentation électrique
Avant de démarrer l’alimentation électrique, il est essentiel
que les connexions de plomberie aient été contrôlées par
rapport aux fuites et que l’appareil soit sec.
AVERTISSEMENT : CET APPAREIL DOIT ÊTRE MIS À
LA TERRE
Cet appareil de chauffage doit être utilisé en courant alternatif
~ uniquement et la tension d’alimentation du secteur doit
correspondre à la tension indiquée sur l’appareil.
L’installation de cet appareil doit être effectuée par un
électricien ou une personne compétente, conformément
aux réglementations de l’IEE en vigueur concernant les
câblages électriques et aux réglementations adéquates en
matière de construction.
Avant d’entreprendre tout travail d’installation, veiller à ce
que l’alimentation électrique soit débranchée de tout câblage
éventuel. Cet appareil est fourni avec 1 mètre de câble fl exible
4 x 0,75 mm² pour l’alimentation électrique. Le câble peut être
utilisé pour raccorder l’appareil de chauffage au câblage fi xe
des locaux par le biais d’un boîtier de connexion adéquat.
Le circuit d’alimentation relié à l’appareil de chauffage doit
incorporer un interrupteur bipolaire d’isolation doté d’une
séparation de contact d’au moins 3 mm.
Voir la Fig. 5 pour obtenir les détails du schéma de
câblage.
A – Serpentin d’eau
B – Module de minuterie (en option)
C – Condensateur (uniquement sur le modèle SRX180)
D – Capteur d’eau
E – Capteur d’air
F – Câble d’alimentation
G – Terre
H – Carte de circuit imprimé principale
I – Carte de circuit imprimé des commandes
M – Moteur
R – Résistance
Tous les câbles doivent être connectés pour que les
éventuels mouvements de l’appareil ne provoquent pas
de court-circuit.
IMPORTANT : Les codes couleurs des câbles de
branchement sont les suivants :
MARRON : ACTIF – « L »
BLEU : NEUTRE – « N »
NOIR : CÂBLE PILOTE
VERT ET JAUNE : TERRE – « E »
Branchement du câble pilote
Le câble de commande NOIR est conçu pour porter un signal
provenant des programmateurs Dimplex à insérer ou à monter
au mur. Cependant, si un programmateur n’est pas utilisé, le
câble pilote doit être isolé conformément aux réglementations
de l’IEE en vigueur concernant le câblage.
IMPORTANT – NE PAS brancher le câble pilote NOIR à
la terre.
Des précautions doivent être prises lors de l’installation
du ou des câble(s) pilote(s). En effet, lorsqu’ils sont
commutés au fond (point de consigne), ils sont activés à
240 V même si le courant est inférieur à 100 mA. Dans tous
les cas, un moyen d’isolation adapté doit être fourni pour
le câble pilote et repéré pour indiquer que deux sources
d’alimentation peuvent être présentes dans l’appareil de
chauffage. Lorsque des câbles pilotes sont installés à part
du sous-circuit fi nal de l’appareil de chauffage, ils doivent
être protégés, doublement isolés et être porteurs de leur
propre continuité de terre intégrée.
Remise en place du capot avant
Une fois que l’appareil est connecté au système de
chauffage central et branché à une prise électrique adaptée,
remettre en place le capot avant. S’assurer que les deux
boulons de fi xation M5 sont remis en place tel qu’illustré
sur la Fig. 2. Activer l’alimentation de l’appareil. Vérifi er le
fonctionnement de l’appareil.
Fonctionnement
Les commandes sont illustrées sur la Fig 4. Appuyer sur le
bouton pour activer l’appareil.
Mode manuel
En mode manuel, n’importe quelle vitesse de ventilateur peut
être sélectionnée. Appuyer sur le bouton
pour changer de
vitesse de ventilateur afi n de dégager la puissance désirée.
Régler le niveau de température ambiante désiré à l’aide
du cadran central. Ceci fournit la puissance optimale en
fonction de la température ambiante.
En mode manuel, la LED du mode manuel s’allume.
Mode Éco
Le mode Éco permet aux appareils de recevoir des signaux
provenant d’une minuterie à fi ches en option et/ou d’un
système de commande à câble pilote. Ce mode permet à
l’appareil de fonctionner à certaines périodes de la journée/
semaine en utilisant une minuterie à fi ches ou permet de
commander un certain nombre d’appareils à partir d’un point
de comande unique à l’aide du contrôleur du câble pilote.
En mode Éco, la LED du mode Éco s’allume.
La couleur rouge indique que l’appareil fonctionne à un
niveau confortable et la couleur verte indique que l’appareil
fonctionne au point de consigne.
Remarque : Si l’appareil s’arrête de fonctionner et que la
LED clignote, cela signifi e que la température de l’eau
n’est pas adaptée à l’appareil. Vérifi er le fonctionnement
de la source de chaleur et/ou de la pompe de circulation.
Se référer à la section de Dépannage pour de plus amples
informations.
Démarrage à froid avec les ventilo-convecteurs et
les pompes à chaleur à source d’air
Une pompe à chaleur à source d’air nécessite que la
température du réservoir tampon soit supérieure à 14
degrés centigrade afi n de procéder à un dégivrage de
l’évaporateur. Si les conditions météorologiques extérieures
sont froides, il est essentiel que le réservoir tampon soit
amené à température avant de procéder à l’ouverture
graduelle des circuits de chauffage. Si les circuits de
chauffage sont ouverts trop tôt, la température du réservoir
tampon risque de devenir trop basse et la pompe à chaleur
risque de ne pas pouvoir procéder à un dégivrage.
Dépannage.
Une sortie calorifi que insuffi sante de l’échangeur de chaleur
peut être provoquée par :
Bouchon d’air dans l’échangeur de chaleur – isoler –
de l’alimentation électrique, déposer le capot avant et
purger l’appareil conformément à la section Branchement
à l’eau.
Température d’eau trop basse – il se peut que le –
thermostat de la chaudière ou de la pompe à chaleur
doive être monté.
Flux d’eau chaude insuffi sant en circulation dans les –
radiateurs – rééquilibrer en fermant les robinets à cache-
entrée arrière sur les radiateurs afi n d’accroître le fl ux
d’eau dans l’appareil.
Échangeur de chaleur sale. –
Nettoyage et entretien utilisateur
AVERTISSEMENT : DÉCONNECTER L’ALIMENTATION
SECTEUR avant d’effectuer toute opération de nettoyage
ou d’entretien.
Nettoyage général
L’aspect extérieur de l’appareil peut être entretenu en
essuyant ce dernier de temps à autre avec un chiffon
humide ; pour éliminer les taches, appliquer une solution
légèrement savonneuse et essuyer.
Nettoyage et entretien internes
De temps à autre, il peut être nécessaire de retirer la partie
avant afi n que l’intérieur de l’appareil de chauffage et le
compartiment de l’appareil puissent être nettoyés pour
éliminer toute accumulation de poussière ou de peluches.
Pour la retirer, dévisser les deux vis de fi xation et dégager
la partie avant. Enlever délicatement la poussière à l’aide
d’une brosse douce et/ou d’un aspirateur en veillant à ne pas
endommager le ventilateur ou l’échangeur de chaleur.
Service après-vente
L’appareil est garanti un an à compter de la date d’achat.
Nous nous engageons pendant cette période à réparer
ou échanger gratuitement cet appareil s’il a été installé et
utilisé conformément à ces instructions. Pour solliciter le
service après-vente ou se procurer des pièces détachées,
contacter le vendeur du produit ou le service d’assistance
du pays désiré au numéro indiqué sur le bon de garantie.
Ne pas retourner un appareil défectueux sans notre
accord préalable car il risquerait de se perdre ou de subir
des dommages en conséquence de quoi le délai requis
pour offrir un service satisfaisant à l’utilisateur en serait
inévitablement affecté.
Conserver soigneusement la facture comme preuve
d’achat.
NEEM DEZE INSTRUCTIES ZORGVULDIG DOOR EN BEWAAR ZE VOOR NASLAGDOELEINDEN
Belangrijke veiligheidsvoorschriften
Het luchtinlaat- en uitlaatrooster mogen NIET
WORDEN AFGEDEKT OF GEBLOKKEERD.
BELANGRIJK – Haal de stekker uit het stopcontact
voordat u onderhoud gaat uitvoeren.
DIT APPARAAT MOET WORDEN GEAARD
Plaats deze verwarmer niet pal boven of onder een
vast stopcontact of aansluitkast.
Zorg dat er geen ontvlambaar materiaal, zoals
gordijnen en andere (meubel-) stoffen in de buurt
van de voor-, zij- of achterkant van de kachel kunnen
komen.
NIET gebruiken in de onmiddellijke nabijheid van een
bad, douche of zwembad.
Deze verwarmer NIET gebruiken op een zeer stoffi ge
locatie.
Het apparaat mag niet zonder hulp of toezicht worden
gebruikt door kinderen of andere personen met
lichamelijke, zintuiglijke of geestelijke beperkingen
die tot onveilig gebruik kunnen leiden. Let erop dat
kinderen niet met het apparaat spelen.
De verwarming draagt het waarschuwings-
symbool dat aangeeft dat het niet moet worden
afgedekt.
De gebruiksaanwijzing hoort bij het apparaat en
moet op een veilige plaats worden bewaard. Als het
apparaat overgaat naar een andere eigenaar, dan
moet de gebruiksaanwijzing meegeleverd worden.
BELANGRIJK – Als het netsnoer is beschadigd,
moet dit voor de veiligheid door de fabrikant, het
servicebedrijf of een erkende monteur worden
vervangen.
Zorg dat de instructies voor het uitvoeren van
procedures altijd worden aangehouden.
Algemene informatie
SRX180 SRX140 SRX120 SRX80
Warmteafgifte*
(kW)
2 1800 1400 1200 800
Afmetingen
L x H x B
(mm)
911x500x145 740x500x145 670x500x145 503x500x145
Stroomtoevoer
(W)
3 50-53 56-60 43-47 26-27
2 33-35 36-40 29-32 19-20
1 23-24 24-26 20-22 16-17
Luchtstroom-
waarde
(m
3
/u)
3 540 410 345 228
2 300 225 190 125
1 160 120 100 60
Geluidsniveau
@ 1m
dB(A)
347474747
238383838
127272727
Voltage
(V)
~230-240 ~230-240 ~230-240 ~230-240
* Vermogen op 45°C op gemiddelde ventilatorinstelling.
NL
- 10 -
Dimplex SmartRad
Uitvoeringen: SRX80, SRX120, SRX140 & SRX180
De SmartRad convector is een intelligente convector die is
ontwikkeld voor gebruik in centrale verwarmingssystemen
in huizen en commerciële omgevingen. De convector is
geoptimaliseerd om te werken in combinatie met de Dimplex-
serie warmtepompen en werkt ook goed op standaard olie-
of gasgestookte centrale verwarmingssystemen.
Een aantal van de functies van de kachel zijn aangegeven
in Afb. 1.
(a) Esthetisch Voorpaneel
(b) Thermostaat/ Ventilatorselectorpaneel
(c) Metalen luchtuitlaatrooster
(d) 1m lange kabel
Om een optimale werking te garanderen, moet u letten op
de grootte van de ventilatorconvector en het ontwerp van het
verwarmingssysteem. U dient op het volgende te letten:
Deze apparaten mogen alleen in centrale •
verwarmingssystemen met een gesloten circulatie met
twee leidingen worden gebruikt.
Apparaten dienen de juiste afmeting te hebben voor •
de warmteverlieseisen van de kamer. Keukens,
woonkamers etc. dienen te worden afgestemd op de
gemiddelde instelling, terwijl slaapkamers op de lage
snelheid dienen te worden gebaseerd.
Installatievoorschriften
Haal het apparaat uit de verpakking
Verwijder alle verpakkingsmateriaal van het apparaat. Haal
de vier bevestigingsschroeven aan de onderkant van het
apparaat eruit zoals is afgebeeld in Afb. 2 om de voorkap los
te maken. Plaats de voorkap naar een kant om beschadiging
tijdens de installatie te voorkomen.
Wandmontage
Markeer en boor vier gaten in een geschikte stevige wand met
behulp van Afb. 3. Plaats de wandpluggen (meegeleverd)
in de gaten. Schroef de bovenste twee schroeven bijna
halverwege in. Hang het apparaat op aan deze bovenste
schroeven. Schroef de onderste twee schroeven om het
apparaat vast te zetten. Draai de bovenste twee schroeven
vast. Voor droge wanden dient u geschikte wandpluggen
te gebruiken (niet meegeleverd) en het bovenstaande te
herhalen. Het apparaat dient stevig te zijn bevestigd aan
de wand om de kans op lawaai te minimaliseren.
Wateraansluiting
Het verwarmingssysteem dient heet water aan het apparaat
te kunnen leveren. Daarom moet er op het volgende worden
gelet:
Het minimale leidingwerk dient 15mm te zijn. –
Apparaten zijn niet geschikt om te gebruiken op –
microbore leidingen.
Apparaten zijn niet geschikt om te gebruiken op –
systemen met één leiding.
Als het systeem is aangesloten op een systeem met –
andere bronnen, dan dient een aparte groep te worden
gemaakt voor de apparaten om ervoor te zorgen dat er
voldoende water doorheen stroomt.
Voor een optimale werking van het apparaat dient het –
gehele systeem in balans te zijn.
Als het apparaat aan de wand is bevestigd, kunnen
waterleidingen van het centrale verwarmingssysteem worden
aangesloten zoals afgebeeld in Afb. 6. De waterleidingen
kunnen naar het apparaat worden geleid via de vloer of
vanaf de wand. Het apparaat is uitgerust met een 15 mm
koperen leiding. Als balanskleppen nodig zijn, dan kunnen
deze direct worden geplaatst op het leidingwerk dicht bij
het apparaat. Zorg ervoor dat alle waterfi ttingen stevig vast
zitten voordat u het centrale verwarmingssysteem vult.
Vul het centrale verwarmingssysteem en controleer op
lekken. Voor inbedrijfstelling is het apparaat uitgerust met
ontluchtingskleppen zoals afgebeeld in Afb. 3. Open deze
klep om het systeem van enige lucht te ontdoen. Start de
circulatiepomp en ontlucht opnieuw als dat nodig is.
Op het apparaat kunnen ook leidingen worden aangesloten
via een aantal andere routes, raadpleeg voor meer
informatie Afb. 6.
Maximumwaarden voor watertoevoer zijn 85ºC en 10
bar (1.0MPa).
Aansluiting stroomvoorziening
Voor het starten van de elektrische verbinding is het
essentieel dat de sanitairaansluitingen zijn gecontroleerd
op lekken en dat het apparaat droog is.
WAARSCHUWING: DIT APPARAAT MOET WORDEN
GEAARD
Deze kachel mag alleen met wisselstroom worden gebruikt
en de voedingsspanning moet overeenkomen met de op
de kachel aangegeven spanning.
De installatie van dit apparaat moet worden uitgevoerd
door een bevoegde elektricien of andere aangewezen
persoon en in strikte overeenstemming zijn met de actuele
IEE-regelgeving voor elektrische aansluitingen en de van
toepassing zijnde bouwvoorschriften.
Voordat u installatiewerkzaamheden uitvoert, moet u
controleren of de stroomvoorziening aan de desbetreffende
bedrading is verbroken. Het apparaat is uitgerust met
1 meter fl exibele kabel met afmeting 4 x 0,75mm² voor
elektrische aansluiting. De kabel kan worden gebruikt om de
kachel aan te sluiten op de vaste bedrading van het gebouw
via een geschikte aansluitdoos. De voedingsschakeling
naar de kachel moet een dubbele pool bevatten die de
schakelaar isoleert met een contactscheiding van ten
minste 3 mm.
Zie Afb. 5 voor informatie over het bedradingsschema.
A – Waterveer
B – Timermodule (optioneel)
C – Condensator (uitsluitend model SRX180)
D – Watersensor
E – Luchtsensor
F – Netsnoer
G – Aarding
H – Hoofd PCB
I – Regelknoppen PCB
M – Motor
R – Weerstand
Alle bedrading moet zo worden aangesloten dat een
beweging van het product niet leidt tot kortsluiting.
BELANGRIJK: De kleur van de draden in dit netsnoer is
op de volgende manier gecodeerd:
BRUIN: ONDER SPANNING – ‘L’
BLUE: NEUTRAAL – ‘N’
ZWART: STUURDRAAD
GROEN & GEEL: AARDE – ‘E’
Aansluiting stuurdraad
De ZWARTE regelbedrading is ontwikkeld om een signaal
over te brengen van ‘sleuf’ of ‘wandgemonteerde’ Dimplex-
programmeertoestellen. Als een progammeertoestel echter
niet wordt gebruikt, dan dient de stuurdraad te worden
geïsoleerd volgens de huidige IEE-bedradingsregulering.
BELANGRIJK – SLUIT de ZWARTE stuurdraad NIET aan
op de aarding.
U dient er bij de installatie van de stuurdra(a)d(en) erop
te letten dat als u ze naar de achtergrond schakelt (terug
zet) ze onder 240V komen te staan, maar alleen bij stroom
van minder dan 100mA. U dient in elk geval een geschikte
mate van isolatie te voorzien voor de stuurdraad en aan te
geven dat er twee voorzieningsbronnen in de verwarming
aanwezig zijn. Als stuurdraden apart van het subcircuit
van de verwarming worden geïnstalleerd, dan dienen deze
te worden beschermd, dubbel geïsoleerd en hun eigen
integrale aardingscontinuïteitgeleider te dragen.
Breng de voorkap weer aan
Als het toestel is aangesloten op het centrale
verwarmingssysteem en uitgerust met een geschikte
aansluitdoos, dan dient u de voorkap terug te plaatsen.
Zorg ervoor dat de twee M5-fi xatiebouten zijn teruggeplaatst
zoals afgebeeld in Afb. 2. Zet de toevoer naar het toestel
aan. Controleer de werking van het apparaat.
Bediening
De regelknoppen staan afgebeeld in Afb 4. Druk op de toets
om het toestel te activeren.
Handbedieningsstand
In handbedieningsstand kan elke ventilatorsnelheid worden
geselecteerd. Druk op de
toets om te schakelen tussen
de gewenste ventilatorsnelheid -instelling. Stel het niveau
van de gewenste kamertemperatuur in met de middenknop.
Dit zorgt voor een optimale stroomafgifte gebaseerd op de
kamertemperatuur.
Tijdens deze instelling zal de LED van de handbedieningsstand
oplichten.
Ecostand
Met de Ecostand kan het apparaat signalen ontvangen
van een optionele insteektimer en/of een regelsysteem
stuurdraad. Met deze stand kan het apparaat op bepaalde
perioden van de dag/week werken met een insteektimer of
kunnen een aantal apparaten worden bestuurd vanaf één
enkel besturingspunt met een stuurdraadcontroller. Tijdens
ecostand zal de LED van de ecostand branden.
Rood geeft aan dat het apparaat in de comfortstand werkt
en groen geeft aan dat het apparaat op de verminderde
stroomstand werkt.
Opmerking: Als het apparaat stopt met werken en de LED
begint te knipperen, betekent dit dat de watertemperatuur
niet geschikt is voor het apparaat. Controleer de werking
van de warmtebron en/of circulatiepomp. Zie het hoofdstuk
Problemen oplossen voor meer informatie.
Koude opstart met Ventilatorconvectors en
luchtbron warmtepompen
Voor een luchtbron warmtebron dient de buffertank boven
de 14 graden Celsius te zijn om de verdamper te kunnen
ontdooien. Als de buitentemperatuur koud is, dient de
buffertank op temperatuur worden gebracht voordat
de warmtecircuits geleidelijk worden geopend. As de
warmtecircuits te snel worden geopend, bestaat er een
risico dat de temperatuur van de buffertank te snel wordt
uitgeput en de warmtepomp niet in staat is om te kunnen
ontdooien.
Problemen oplossen
Onvoldoende warmteafgifte van de warmtewisselaar kan
worden veroorzaakt door:
Een luchtbel in de warmtewisselaar – haal het apparaat –
van de elektrische voorziening, verwijder de voorkap en
ontlucht het apparaat via het waterverbindingstuk.
Watertemperatuur is te laag – de boiler of de –
thermostaat van de warmtepomp dient wellicht te
worden verhoogd.
Onvoldoende stroming van warmwatercirculatie –
door de radiatoren – breng weer in balans door de
vergrendelkleppen aan de achterkant op de radiatoren
dichter te draaien om de waterstroming door het
apparaat te verhogen.
Vuile warmtewisselaar. –
Reiniging en gebruikersonderhoud
WAARSCHUWING: SCHAKEL NETVOEDING UIT alvorens
onderhoud uit te voeren en het apparaat te reinigen.
Algemene reiniging
De buitenkant kan worden onderhouden door hem af en
toe af te nemen met een vochtig doekje; verwijder vlekken
met een mild zeepsopje en wrijf het oppervlak na reiniging
droog.
Interne reiniging en onderhoud
Het kan van tijd tot tijd nodig zijn om de voorkap van de
kachel te verwijderen zodat het interieur van de kachel
en het kachelcompartiment kunnen worden gereinigd van
opgebouwd stof of pluisjes. Om deze eraf te halen dient u
de twee fi xatieschroeven los te draaien en de voorkap er
voorzichtig af te halen om de stof met een zachte borstel
en/of een stofzuiger te reinigen. Zorg er daarbij voor dat u
de ventilator of warmtewisselaar niet beschadigt.
Klantenservice
De garantie voor uw product is vanaf de aankoopdatum
één jaar geldig. In deze periode, repareren of vervangen
wij dit product zonder hiervoor kosten te berekenen, op
voorwaarde dat het apparaat volgens deze instructies
is geïnstalleerd en wordt gebruikt. Als u service nodig
hebt, of als u reserveonderdelen wilt aanschaffen, neem
dan contact op met de winkel waar u het apparaat hebt
gekocht, of bel het servicenummer voor uw land dat op
het garantiebewijs staat. Stuur een defect product niet
onmiddellijk naar ons terug. Dit kan verlies of beschadiging
ervan veroorzaken, of tot vertraging leiden bij het verlenen
van een bevredigende service.
Bewaar de bon als bewijs van aankoop.
DE - Garantie
Die nachstehenden Ausführungen über Umfang der Garantie, Garantiefristen und die Anmeldung von Garantieansprüchen gelten ausschließlich für die
Bundesrepublik eutschland.
Wir räumen dem Käufer nach seiner Wahl zusätzlich zu den ihm gegen den Verkäufer ausstehenden gesetzlichen Gewährleistungsansprüchen einen Anspruch nach Maßgabe
der nachfolgenden Garantieverpflichtung ein:
I. Dauer und Beginn der Garantie
1. Grundsätzlich wird für jedes im Haushalt eingesetzte Gerät die auf der Garantiekarte ausgezeichnete Garantiezeit gewährt.
2. Bei gewerblicher Nutzung der von der Bauart her für den Haushalt bestimmten Geräte beträgt die Garantiezeit lediglich sechs Monate.
3 Die Garantie ist mit dem Zeitpunkt der Übergabe des Gerätes wirksam.
4. Bewahren Sie die vom Verkäufer ausgefüllte Garantie-Urkunde mit der Rechnung, dem Lieferschein oder einem anderen Kaufnachweis auf.
5. Durch Garantieleistungen tritt keine Verlängerung der ursprünglichen Garantiezeit ein.
6. Garantieansprüche können nur geltend gemacht werden, wenn die Mängelrüge innerhalb von 14 Tagen nach Entdeckung des Mangels schriftlich bei uns eingeht.
II. Inhalt und Unfang der Garantie
1. Ihr Gerät wird sorgfältig geprüft. Für den Fall, daß der Garantieanspruch zu Recht besteht, entscheiden wir, auf welche Art der Schaden behoben wer den soll / wird. Im
Reparaturfall sorgen wir für eine fachgerechte Ausführung.
2. Bei der Einsendung zur Reparatur sind Garantie-Urkunde und Kaufnachweis beizufügen.
3. Innerhalb der ersten sechs Monate erbringen wir die Garantieleistungen ohne Berechnung von Nebenkosten (Fahrt- und Wegzeitkosten, Fracht- und Verpackungskosten).
4. Darüber hinausgehende Ansprüche, insbesondere Schadenersatzansprüche, sind ausgeschlossen, soweit eine Haftung nicht gesetzlich angeordnet ist.
III. Einschränkungen der Garantie
1. Eine Garantie besteht nicht bei Fehlern oder Mängeln, die auf folgendes zurückzuführen sind:
a) Reparaturen und Abänderungen, die von nicht autorisierter dritter Stelle vorgenommen werden oder wurden;
b) äußere Einwirkungen, zum Beispiel Transportschäden, Beschädigungen durch Stoß oder Schlag, Schäden durch Witterungseinflüsse oder sonstige Naturerscheinungen;
c) unsachgemäße / fehlerhafte Bedienung oder Beanspruchung;
d) Verwendung von ungeeigneten Reinigungsmitteln, Chemikalien usw.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, zum Beispiel Glas, Kunststoff, Glühlampen.
3. Geringfügige Änderungen gegenüber Prospekten oder Mustern oder früher gelieferter Ware gelten nicht als Mangel. Gleiches gilt bei lediglich geringfügigen Abweichungen
von der Sollbeschaffenheit, die für Wert- und Gebrauchstauglichkeit des Gerätes unerheblich ist.
4. Im Ausland gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen.
DE - Garantie Für dieses Gerät gelten
die in dem Kaufland herausgegebenen
Garantie-bedingungen. Einzelheiten teilt
Ihnen der Händler, bei dem Sie das Gerät
gekauft haben, auf Anfrage jederzeit mit.
Die Inanspruchnahme von Garantie-
leistungen setzt die Vorlage des
Kaufbeleges und die Einhaltung der
Garantiefrist voraus. Der
Garantieanspruch verfällt, wenn das Gerät
beschädigt, nicht sachgemäß benutzt oder
unbefugte Eingriffe vorgenommen
wurden.
UK - Warranty The warranty conditions
in the country of purchase apply to this
appliance. Information can be obtained at
any time from the retailer from whom the
appliance was purchased. For claims under
guarantee the sales receipt must be
produced and the claims must be
forwarded within the guarantee period.
The right to claim under guarantee expires
in case that the device has been damaged,
used in an inappropriate way or that
unauthorized manipulations have been
carried out.
FR- Garantie Pour cet appareil, les
garanties applicables sont celles en vigueur
dans le pays où a lieu l’achat. Votre
revendeur vous en communiquera à tout
moment les détails sur simple demande. La
revendication au droit à la garantie est
assujettie à la présentation de la preuve
d’achat et du respect du délai de garantie.
Le droit à la garantie expire lorsque
l’appareil a été endommagé, utilisé de
manière inadéquate ou que des
interventions ont été effectuées par des
tiers.
IT - Garanzia Per questo apparecchio
valgono le condizioni di garanzia
pubblicate nel Paese d’acquisto. I dettagli
a riguardo vengono forniti, in ogni
momento, su richiesta, dal rivenditore
presso il quale viene acquistato
l’apparecchio. Il diritto alla prestazione di
garanzia ha come premessa l’esibizione
dello scontrino di acquisto e l’osservanza
del termine di garanzia. Il diritto alla
copertura di garanzia non sussiste, se
l’apparecchio è stato danneggiato, se non
è stato utilizzato a regola d’arte e sono
stati effettuati su di esso interventi non
autorizzati.
ES- Garantía Para este aparato tienen
validez las condiciones de garantía
entregadas en el país de compra. En caso
de preguntas, el vendedor al que usted
compró el aparato, estará en todo
momento dispuesto a informarle sobre los
detalles al respecto. La solicitud de
prestaciones que estén incluidas en las
disposiciones de garantía presupone, que
usted presente el ticket de compra y que
haga su solicitud en el plazo de garantía.
Los derechos de garantía caducan, si el
aparato se ha dañado, si se ha utilizado de
manera inadecuada, o si en él se han
efectuado intervenciones desautorizadas.
PT - Garantia As condições de garantia
do país de compra aplicam-se a este
aparelho. Pode obter informação em
qualquer altura do retalhista de onde
adquiriu o aparelho. Todas as reclamações
ao abrigo da garantia terão de se fazer
acompanhar do documento comprovativo
da compra e de serem enviadas dentro do
período da garantia. O direito de
reclamação ao abrigo da garantia expira
no caso do aparelho ter sido danificado,
utilizado de forma incorrecta ou de se
terem efectuado manipulações não
autorizadas.
NL- Garantie Voor dit apparaat gelden
de in het kooplanf uitgegeven
garantievoorwaarden. Details deelt U Uw
dealer, waar U het apparaat heeft gekocht,
op aanvrag altijd mee. De gebruikmaking
van garantievergoedingen vereist het
overleggen van het koopbewijs en de
nakoming van de garantietermijn. De
garantieclaim vervalt, wanneer het
apparaat werd beschadigd, niet juist werd
gebruikt of onbevoegde ingrepen werden
uitgevoerd.
DK- Garanti Apparatet er omfattet af
de garantibetingelser, som er gældende i
købslandet. Nærmere detaljer kan fås hos
den forhandler, hvor du har købt apparatet.
Der kan kun støttes ret på garantien ved
forelæggelse af købskvittering og kun
inden for garantiperioden. Garantien
bortfalder, hvis apparatet er blevet
beskadiget, anvendt forkert eller i tilfælde
af uautoriseret indgreb i apparatet.
SE- Garanti För denna apparat gäller
de för inköpslandet utgivna
garantibestämmelserna. På förfrågan
kan detaljerna i
garantibestämmelserna erhållas från
inköpsstället där apparaten har köpts.
Om garantin tas i anspråk måste
inköpskvitto kunna uppvisas inom
garantitiden. Alla garantianspråk
NO- Garanti For dette apparatet
gjelder kun de betingelsene som er
offentliggjort i forretningen det er kjøpt.
Deltaljer ang. dette kan man til enhver
tid få hos den fagforhandleren hvor du
har kjøpt apparatet. For å ha fulle
garantirettigheter må man kunne
fremlegge kvitteringen og
garantifristen må ikke være utløpt.
Garantien gjelder ikke når apparatet er
skadet, ikke er brukt etter forskriftene
eller ukvalifiserte inngrep er foretatt.
FI - Takuu Laitteella on ostomaassa
voimassa olevat takuuehdot.
Yksityiskohdat näistä ehdoista ilmoittaa
sinulle kauppias, jolta olet laitteen ostanut.
Takuusuorituksia voi vaatia takuuajan
ollessa voimassa esittämällä ostotodistus.
Takuu ei ole voimassa, mikäli laitetta on
käytetty sen ollessa vaurioitunut, sitä on
käytetty väärin tai ammattitaidoton henkilö
on korjannut laitetta.
PL- Gwarancja Dla tego urządzenia
obowiązują warunki gwarancji wydane
w kraju zakupu. W każdej chwili
sprzedawca, u którego dokonano
zakupu urządzenia, przekaże Państwu
odpowiednie szczegóły. Wykorzystanie
świadczeń gwarancyjnych jest
uwarunkowane przedłożeniem
pokwitowania zakupu i zachowaniem
terminu gwarancji. Prawo do gwarancji
przepada, gdy urządzenie zostanie
uszkodzone, niepoprawnie używane
lub dokonane zostaną niedozwolone
manipulacje.
CZ- Záruka Pro tento přístroj jsou
platné záruční podmínky, které byly
vydány v zemi kupujícího. S
podrobnostmi Vás kdykoliv na
požádání seznámí Váš prodejce, u
kterého jste přístroj zakoupili. Uznání
záruky předpokládá předložení
dokladu o koupi a dodržení záruční
lhůty. Nárok na záruku propadá, je-li
přístroj poškozený, neodborně
provozovaný a nebo byly-li na něm
provedené neodborné zásahy.
LV- Garantija Đai ierîcei ir spçkâ
pircçja valstî izdotie garantijas
noteikumi. Par to jűs sîkâku informâciju
saňemsiet veikalâ, kurâ jűs đo ierîci
nopirkât. Garantijas pieteikđanai jums
ir nepiecieđama pirkđanas kvîts. Bez
tam ir svarîgi, lai garantijas termiňđ
nebűtu notecçjis. Garantija netiek
sniegta, ja jűs ierîci sabojâjât,
ekspluatçjât neatbilstođi lietođanas
instrukcijai, veicât patvaďîgi demontâţu
vai mçěinâjât pađi to remontçt.
SI- Garancija Za to napravo veljajo
garancijski pogoji izdani v državi
nakupa. Na vašo željo vas bo o
podrobnostih kadarkoli obvestil
trgovec, pri katerem ste kupili napravo.
Pogoj za uveljavljanje storitev
določenih v garanciji je predložitev
računa in upoštevanje garancijskega
roka. Pravica do garancije zapade, če
je naprava poškodovana, če naprava
ni bila ustrezno uporabljana ali če so
bili izvedeni nepoobljščeni posegi v
napravo.
SK- Záruka Pre tento prístroj platia
záručné podmienky vydané v krajine
jeho zakúpenia. S podrobnosťami Vás
na požiadanie kedykoľvek zoznámi
predajca, u ktorého ste prístroj
zakúpili. Nárok na záručné služby
predpokladá predloženie dokladu
o kúpe a dodržanie záručnej lehoty.
Nárok na záruku zaniká, ak bol prístroj
poškodený, neodborne používaný
alebo na ňom boli urobené
neoprávnené zásahy.
LT - Garantija Điam prietaisui galioja
pirkimo đalyje iđleistos garantijos
sŕlygos. Jums pasiteiravus bet kuriuo
metu pardavëjas, pas kurá Jus pirkote
prietaisŕ, informuos apie smulkmenas.
Garantijos vykdymo pasinaudojimo
sŕlyga yra kasos čekio pateikimas ir
garantinio termino iđlaikymas.
Garantinis reikalavimas pasibaigia,
jeigu prietaisas sugadintas, netinkamai
buvo naudotas arba buvo atlikti
neleistini ásikiđimai.
EE- Garantii Seadme kohta kehtivad
selle riigi garantiitingimused, kus seade
on ostetud. Seadme edasimüüja
annab Teile pőhjalikku informatsiooni
garantii üksikasjade kohta.
Garantiiteenuste osutamise aluseks
garantiiaja jooksul on ostudokument.
Garantii ei kehti, kui seade on
kahjustunud, seda on kasutatud
ebaotstarbeliselt vői seadet on
demonteeritud.
HU- Garancia A készülékre a
vásárlási országban kiadott garanciális
feltételek érvényesek. Ennek
részleteiről kérésre szívesen nyújt
információt az a kereskedő, akitől a
készüléket vásárolta. A garanciális
teljesítés igénybe vételének előfeltétele
a vásárlási bizonylat bemutatása és a
garanciális határidő betartása. A
garanciális igény nem érvényes, ha a
készülék sérült, nem szakszerűen
használták vagy illetéktelen
beavatkozásokat végeztek rajta.
HR- Jamstvo Uvjeti jamstva koji važe
u državi kupnje važe i za ovaj uredaj.
Podaci se mogu dobiti u svako doba
od dobavljaca od kojega ste kupili
proizvod. Za zahtjeve po osnovi
jamstva morate priložiti racun koji ste
dobili pri kupnji, a zahtjev treba
podnijeti u toku trajanja jamstvenog
perioda. Pravo iz jamstva istice u
slucaju da je uredaj oštecen, korišten
na neodgovarajuci nacin ili su na
njemu provedene neovlaštene
popravke.
GR- Εγγύηση Για την παρούσα
συσκευή ισχύουν οι κανονισμοί
εγγύησης του ισχύουν στην χώρα
που αγοράστηκε. Λεπτομέρειες
θα σας παρέχει ο έμπορος απ τον
οποίο προμηθευτήκατε την
συσκευή οποιαδήποτε στιγμή του
το ζητήσετε. Απαραίτητες
προϋποθέσεις για την διεκδίκηση
παροχών που περιλαμβάνονται
στην εγγύηση είναι η απδειξη
αγοράς και η τήρηση της
προθεσμίας εγγύησης. Η εγγύηση
εκπίπτει εφσον η συσκευή υπέστη
βλάβη, δεν χρησιμοποιήθηκε ορθά
ή έλαβαν χώρα επεμβάσεις σε αυτή
απ μη εξουσιοδοτημένο
προσωπικ.
BG- Гаранция За настоящия уред
важат гаранционните условия,
валидни за страната, в която е
купен. С подробностите ще Ви
запознае продавачът, от който сте
купили уреда и към който Вие
можете да се обърнете по всяко
време. За да се предоставят
гаранционни услуги, е необходимо
да се представи документът за
закупуване и да не е изтекъл
гаранционният срок. Гаранцията се
губи, ако уредът е повреден,
неправилно използуван или с
недопустими изменения.
RU- Гарантия В отношении этого
прибора действительны условия
гарантии, предоставленные в
стране приобретения. Более
подробную информацию по вашему
запросу в любое время
предоставит магазин, в котором вы
приобрели прибор. Для
гарантийного обслуживания
необходимо в течение гарантийного
срока предъявить квитанцию о
покупке. Гарантия утрачивает силу,
если прибор был поврежден,
использовался ненадлежащим
образом или был подвергнут
недозволенным вмешательствам.
KZ
.
6. Fault/Defect
7. Contact Number & Address
1
GR
1. Κάρτα εγγύησης
2. Περίοδος ισχύος της
εγγύησης (έτη)
3. Μοντέλο(α)
4. Ημερομηνία αγοράς
5. Σφραγίδα και υπογραφή
εμπρου
6. Σφάλμα/Ελάττωμα
7. Αριθμς τηλεφώνου και
διεύθυνση επικοινωνίας
BG
1. Гаранционна карта
2. Гаранционен период (в
години)
3. Модел(и)
4. Дата на покупка
5. Печат и подпис на
търговеца
6. Неизправност/Дефект
7. Адрес и телефон за
контакт
RU
1. Гарантийная карта
2. Срок действия гарантии(в
годах)
3. Модель (модели)
4. Дата покупки
5. Штамп и подпись
озничного продавца
6. Неисправность/дефект
7. Номер контактного
телефона и адрес
KZ
SK
1. Zárucný list
2. Zárucné obdobie (v rokoch)
3. Model(y)
4. Dátum kúpy
5. Pecat & Podpis obchodníka
6. Porucha/závada
7. Kontaktujte císlo & adresu
LT
1. Garantijos kortele
2. Garantijos laikotarpis (metais)
3. Modelis (modeliai)
4. Pirkimo data
5. Prekybininko antspaudas ir
parašas
6. Gedimas / defektas
7. Numeris ir adresas kontaktams
EE
1. Garantiikaart
2. Garantiiaeg (aastates)
3. Mudel(id)
4. Ostukuupäev
5. Kaupluse tempel & allkiri
6. Viga/defekt
7. Kontaktnumber & aadress
HU
1. Garancialevél
2. Garancia idotartama (években)
3. Modell(ek)
4. Vásárlás idopontja
5. Eladó bélyegzoje és aláírása
6. Hiba/Hiány megnevezése
7. Értesítési telefonszám és cím
HR
1. Jamstvena kartica
2. Jamstveni period (u godinama)
3. Model(i)
4. Datum kupnje
5. Pecat i potpis dobavljaca
6. Kvar/defekt
7. Broj i adresa za kontakt
FI
1. Takuukortti
2. Takuuaika (vuosina)
3. Malli(t)
4. Ostopäivämäärä
5. Myyntiliikkeen leima ja
allekirjoitus
6. Vika/vaurio
7. Yhteysnumero ja osoite
PL
1. Karta gwarancyjna
2. Okres gwarancji (w latach)
3. Model(e)
4. Data zakupu
5. Pieczec i podpis sprzedawcy
6. Usterka
7. Telefon i adres kontaktowy
CZ
1. Záruční list
2. Záruční doba (roky)
3. Model(y)
4. Datum zakoupení
5. Razítko a podpis prodejce
6. Porucha/chyba
7. Kontaktní číslo a adresa
LV
1. Garantijas talons
2. Garantijas periods (gadi)
3. Modelis(li)
4. Legades datums
5. Mazumtirgotaja zimogs un
paraksts
6. Bojajums/defekts
7. Kontakttalrunis un adrese
SI
1. Garancijski list
2. Obdobje veljavnosti
garancije (v letih)
3. Model(i)
4. Datum nakupa
5. Žig in podpis prodajalca
6. Pomanjkljivost/okvara
7. Kontaktna številka in naslov
PT
1. Cartão de Garantia
2. Período de Garantia (em anos)
3. Modelo(s)
4. Data de Compra
5. Carimbo e Assinatura do
retalhista
6. Falha/Defeito
7. Número de Contacto e Morada
NL
1. Garantiebewijs
2. Garantieperiode (in jaren)
3. Model(len)
4. Aankoopdatum
5. Stempel & Ondertekening
detaillist
6. Fout/Defect
7. Telefoonnummer & Adres
DK
1. Garantikort
2. Garantiperiode (i år)
3. Model(ler)
4. Købsdato
5. Detailhandlers stempel &
underskrift
6. Fejl/defekt
7. Kontaktnummer & -adresse
SE
1. Garantikort
2. Garantitid (i år)
3. Modell(er)
4. Inköpsdag
5. Återförsäljarens stämpel och
underskrift
6. Fel
7. Telefonnummer och adress för
kontakt
NO
1. Garantikort
2. Garantiperiode (i år)
3. Modell(er)
4. Kjøpsdato
5. Selgers stempel og signatur
6. Feil/defekt
7. Kontaktnummer og adresse
UK
1. Warranty Card
2. Guarantee Period (in Years)
3. Model(s)
4. Date of Purchase
5. Stamp & Signature of retailer
6. Fault/Defect
7. Contact Number & Address
DE
1. Garantiekarte
2. Garantiezeitraum (in Jahre)
3. Modell(e)
4. Kaufdatum
5. Stempel & Unterschrift des
Einzelhändlers
6. Fehler/Defekt
7. Kontakt-Tel.-Nr. & - Anschrift
FR
1. Bon de garantie
2. Période de garantie (en années)
3. Modèle(s)
4. Date d’achat
5. Cachet et signature du vendeur
6. Anomalie/Défaut
7. Nom et adresse du contact
IT
1. Scheda di garanzia
2. Periodo di garanzia (in anni)
3. Modello(i)
4. Data di acquisto
5. Timbro e firma del rivenditore
6. Guasto/difetto
7. Indirizzo e numero di contatto
ES
1. Tarjeta de garantía
2. Período de garantía (en años)
3. Modelo(s)
4. Fecha de adquisición
5. Sello y firma del distribuidor
6. Avería/Defecto
7. Número y dirección de contacto
2. Guarantee
Period (in Years)
3. Model(s) 4. Date of Purchase1. Warranty Card
5. Stamp & Signature of retailer
UK
www.dimplex.co.uk
(+44) 0845 600 5111
Fax. (+44) 01489 773050
A division of the GDC Group Ltd.
ES
Glen Dimplex España S.L.
C/ Bailén, 20, 4º,2ª
e-08010 BARCELONA
(+34) 93.238.61.59
Fax. (+34) 932384375
IT
Glen-Dimplex Italia S.r.l.
via delle Rose 7,
24040 lallio (BG)
035-201042
Fax. 035-200492
FR
Glen Dimplex France
ZI Petite Montagne Sud
12 rue des Cévennes
91017 EVRY - LISSES
www.glendimplex-france.fr
DE
Glen Dimplex Deutschland Gmbh
ewt-Kundendienst
+49 (911) 1805 / 398 346
Fax. +49 (911) 1805 / 355 467
(14Ct./Min aus dem dt. Festnetz)
Mobilfunkpreise koennen abweichen
NO
Glen Dimplex Nordic
HAVNEGATA 24,
N 7500,
Stjørdal, Norway.
+(47) 74 82 91 00
Fax: +(47) 74 82 91 01
www.glendimplex.no
NL
Glen Dimplex Benelux B.V. – Netherlands
Antennestraat 84
1322 AS Almere, Nederland
E-mail: [email protected]
www.glendimplex.nl
