Pleasant Hearth MWS-1800 Wood Burning Stove with Variable User Manual

Questions, problems, missing parts? Before returning to your retailer, call our

customer service department at 877-447-4768 8:30 a.m. - 4:30 p.m. CST,

Monday - Friday or e-mail us at [email protected].

W arming Y our Home. Warming Your Heart.

High Efficiency Wood Stove - Medium

Model Series:

PH1800WS, MWS-1800, WSL-1800-B,

WSL-1800, GWS-1800, GWS-1800-B

SAFETY NOTICE: IF THIS WOOD BURNING APPLIANCE IS NOT PROPERLY INSTALLED,

OPERATED, AND MAINTAINED, A HOUSE FIRE MAY RESULT.

TO REDUCE THE RISK OF FIRE, FOLLOW THE INSTALLATION INSTRUCTIONS. FAILURE

TO FOLLOW THE INSTALLATION INSTRUCTIONS MAY RESULT IN PROPERTY DAMAGE,

BODILY INJURY OR EVEN DEATH. CONTACT LOCAL BUILDING OFFICIALS ABOUT

RESTRICTIONS AND INSTALLATION INSPECTION REQUIREMENTS IN YOUR AREA.

This manual describes the installation and operation of the Models PH1800WS, MWS-1800, WSL-

1800-B, WSL-1800, GWS-1800, GWS-1800-B non-catalytic wood heater.

US Environmental Protection agency certified to comply with 2020 particulate emissions standards

using cordwood. Please read this entire manual before you install and use your new room heater.

This stove is listed by OMNI-Test Laboratories of Portland, Oregon

using Test Method ASTM 25155 and ASTM 3053 and Tested to

UL-1482-11 (R2015)/ULC-S627-00

Do Not Discard This Manual: Retain for Future Use

6” Flue

required

BEFORE LIGHTING YOUR FIRST FIRE, REMOVE PLASTIC FILM OFF TRIM AND CLEAN THE

PLATED SURFACES WITH DENATURED ALCOHOL OR A GOOD QUALITY, NON-ABRASIVE LIQUID

GLASS CLEANER. APPLY WITH A VERY SOFT, CLEAN CLOTH. DO NOT USE PAPER TOWELS

TO CLEAN THE PLATED PARTS. FAILURE TO CLEAN ALL MARKS AND FINGERPRINTS FROM

THE PLATED SURFACES WILL CAUSE PERMANENT DAMAGE.

NOTE: Some states and provinces do not allow the exclusion or limitation of incidental or

consequential damages. The above limitations may not apply to you.

WARNING

60-10-040

2020-04-07

REPORT NO.

0418WS017S/0418WS017E

CAUTION

After reading these instructions, if you have any doubt

about your ability to complete your installation in a pro-

fessional like manner you should obtain the services of

an installer versed in all aspects as to the correct and

safe installation. Do not use temporary makeshift com-

promises during installation.

BEFORE INSTALLATION OF YOUR APPLIANCE

1. Check with the building inspector’s office for compli-

ance with local codes; a permit may be required.

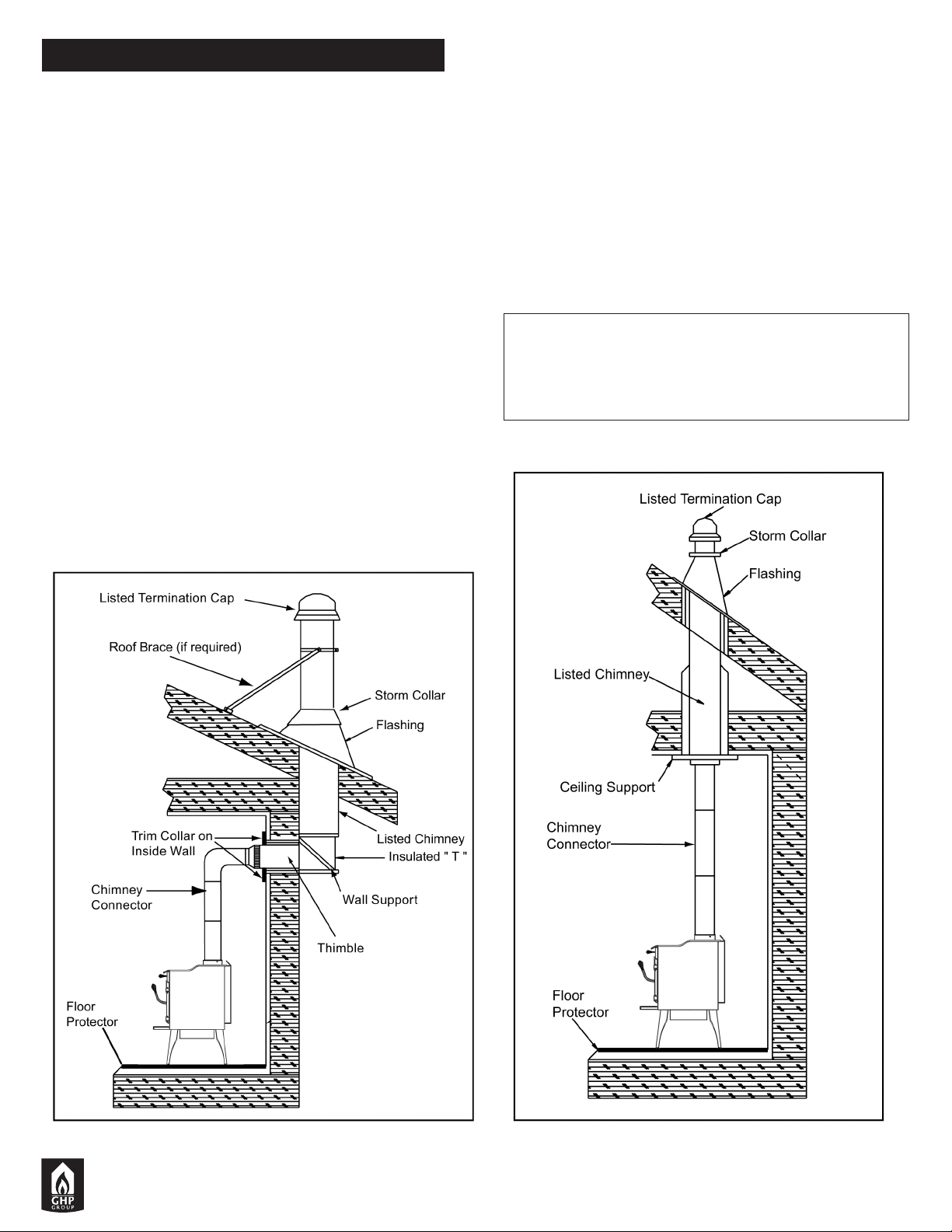

2. The room heater must be connected to 1) a chimney

complying with the requirements for Type HT chimneys

in the standard for Chimneys, Factory-Built, Residential

Type and Building Heating Appliance, UL 103, or in

Canada CAN/ULC-S629 Standard for 650 degree C

Factory Built Chimneys and applicable building codes or

2) a code-approved masonry chimney with a flue liner.

3. A 6” (152mm) diameter, 24 gauge Black Steel flue is

required for proper performance.

4. Always connect this unit to a chimney and NEVER

vent to another room or inside a building.

5. DO NOT connect this unit to any duct work to which

another appliance is connected such as a furnace.

6. DO NOT CONNECT THIS UNIT TO A CHIMNEY

FLUE SERVING ANOTHER APPLIANCE.

7. The connector pipe and chimney should be inspected

periodically and cleaned if necessary.

8. Remember the clearance distances when you place

furniture or other objects within the area. DO NOT store

wood, flammable liquids or other combustible materials

too close to the unit.

Refer to certification label on back of your unit for

required clearances.

9. Contact your local municipal or provincial fire author-

ity for information on how to handle a chimney fire. Have

a clearly understood plan to handle a chimney fire. In the

event of a Chimney fire, turn air control to closed position

and CALL THE FIRE DEPARTMENT.

10. DO NOT tamper with combustion air control beyond

normal adjustment.

11. DO NOT INSTALL THESE UNITS IN A MOBILE

HOME OR TRAILER. THESE UNITS ARE NOT

MOBILE HOME APPROVED.

12. DO NOT CONNECT TO ANY AIR DISTRIBUTION

DUCT OR SYSTEM.

13. When installing a solid fuel appliance, it is also rec-

ommended to install Smoke and Carbon Monoxide

Detectors on every level of the house. During the initial

firing of the appliance, some smoke or odor may occur

due to paint curing. You may want to keep some win-

dows open for ventilation during the first few hours of

burning to prevent smoke detector activation. Test your

smoke and carbon monoxide detectors regularly.

OPERATION

WHY THE CORRECT FLUE SIZE IS IMPORTANT - 6”

Draft is the force which moves air from the appliance up

through the chimney. The amount of draft in your chimney

depends on the length of the chimney, local geography,

nearby obstructions, and other factors. Too much draft may

cause excessive temperatures in the appliance. An uncon-

trolled burn or a glowing red part or chimney connector

indicates excessive draft. Inadequate draft may cause back

puffing into the room and “plugging” of the chimney and/

or cause the appliance to leak smoke into the room through

appliance and chimney connector joints.

Today’s solid fuel appliances are more efficient than in the

past. The units are designed to give you controlled combus-

tion, and maximum heat transfer, using less fuel to do so.

The design of your new appliance is such that the exhaust

smoke is now at lower temperatures than in the past,

therefore requiring proper chimney size to give adequate

draft. If your chimney is too large, the heating appliance

will have a difficult time to raise the chimney flue tempera-

ture to give adequate draft, therefore causing a smoke

back up, poor burn, or both.

Should you experience such a problem call in a local

chimney expert.

With the door closed, the rate of burning is regulated by

the amount of air allowed to enter the unit through the air

control. With experience you will be able to set the con-

trol for heat and burning time desired.

Once the required chimney draft is obtained, operate only

with doors closed and open doors slowly when re-fueling.

(This will reduce or eliminate smoke from entering the room).

Attempts to achieve higher output rates that exceed heat-

er design specifications can result in permanent damage

to the heater. The recommended wood load is level with

the top of the firebricks.

Overloading may prevent sufficient air entering the heater

to properly fuel the fire.

Operate this heater only with the door closed.

DO NOT BURN GARBAGE OR FLAMMABLE FLUIDS,

SUCH AS GASOLINE, NAPHTHA, OR ENGINE OIL

DO NOT USE CHEMICALS OR FLUIDS TO START

THE FIRE.

IMPORTANT: It is highly recommended that the wood

stove and chimney be installed by a qualified installer.

(A qualified installer is a person or entity who regularly

installs wood heating products and chimneys, in the

ordinary course of their regular business.)

ALWAYS PROVIDE A SOURCE OF FRESH AIR INTO THE

ROOM WHERE THE UNIT IS INSTALLED. FAILURE TO

DO SO MAY RESULT IN AIR STARVATION OF OTHER

FUEL BURNING APPLIANCES AND THE POSSIBLE

DEVELOPMENT OF HAZARDOUS CONDITIONS.

HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS.

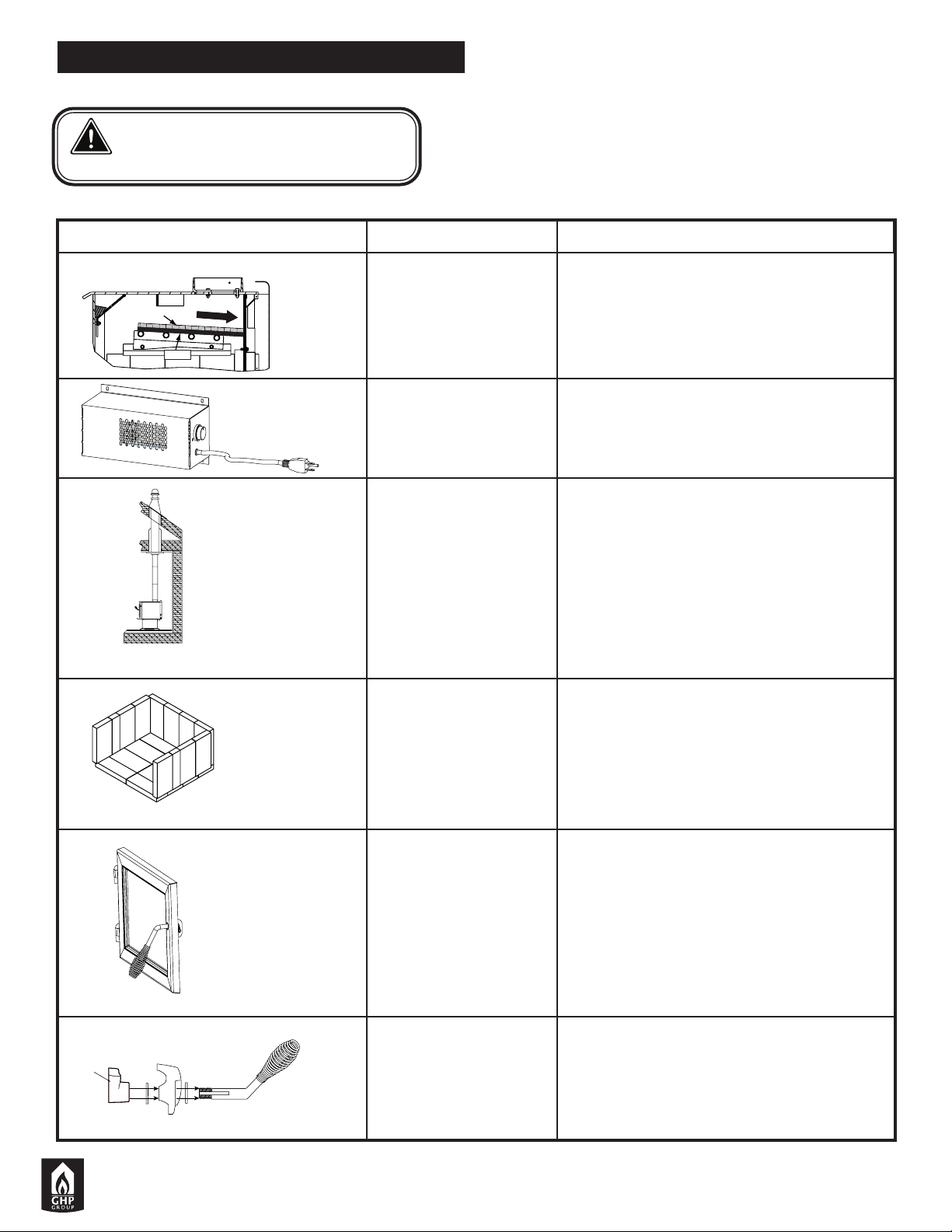

OPTIONAL BLOWER: MODEL PBAR-2427,

120 VOLTS, 60Hz, 1.0 AMPS, 2900 RPM

DANGER: RISK OF ELECTRIC SHOCK.

DISCONNECT POWER BEFORE SERVICING UNIT.

IMPORTANT: FOR OPTIMUM HEATER

PERFORMANCE AT LOW BURN RATE, OPERATE THE

FAN AT LOW SPEED.

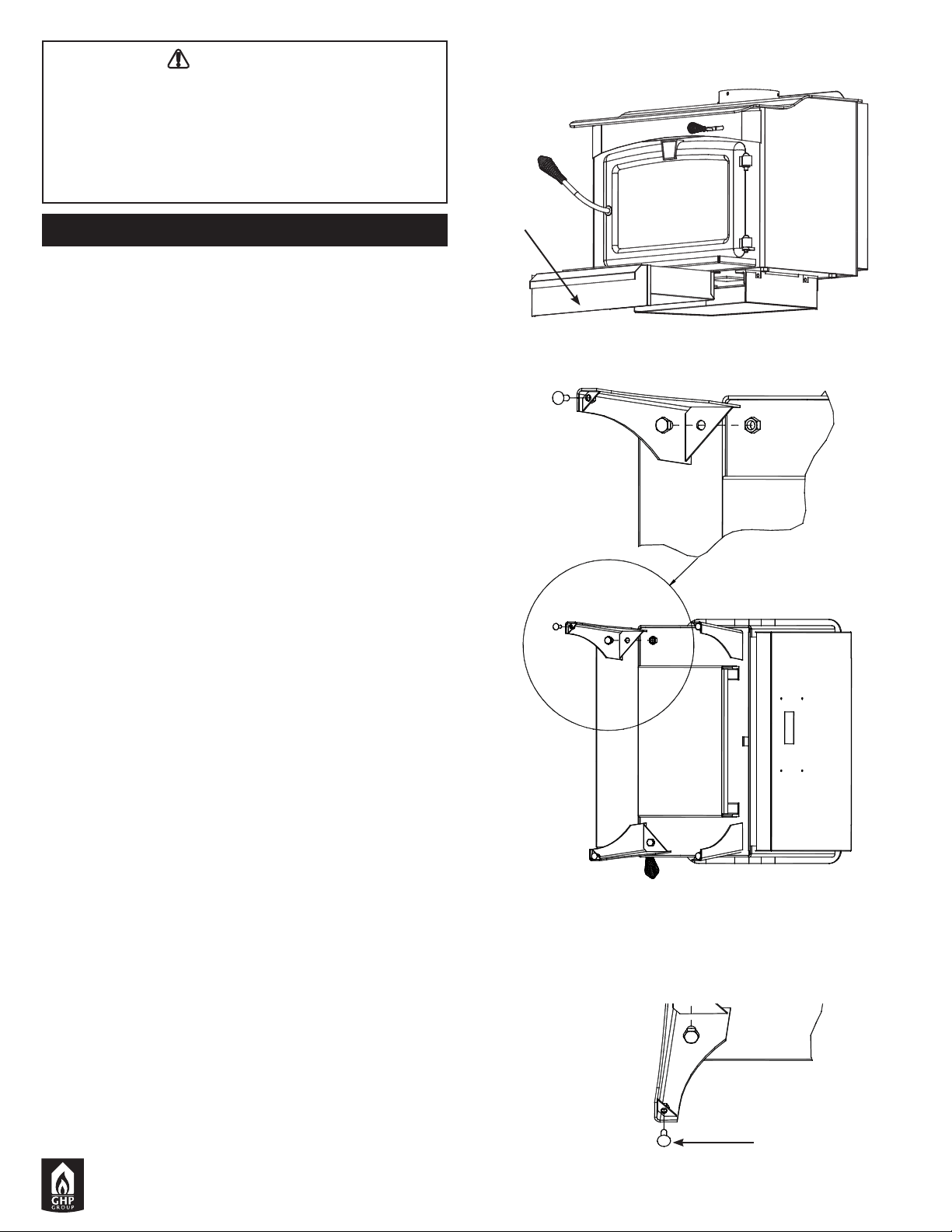

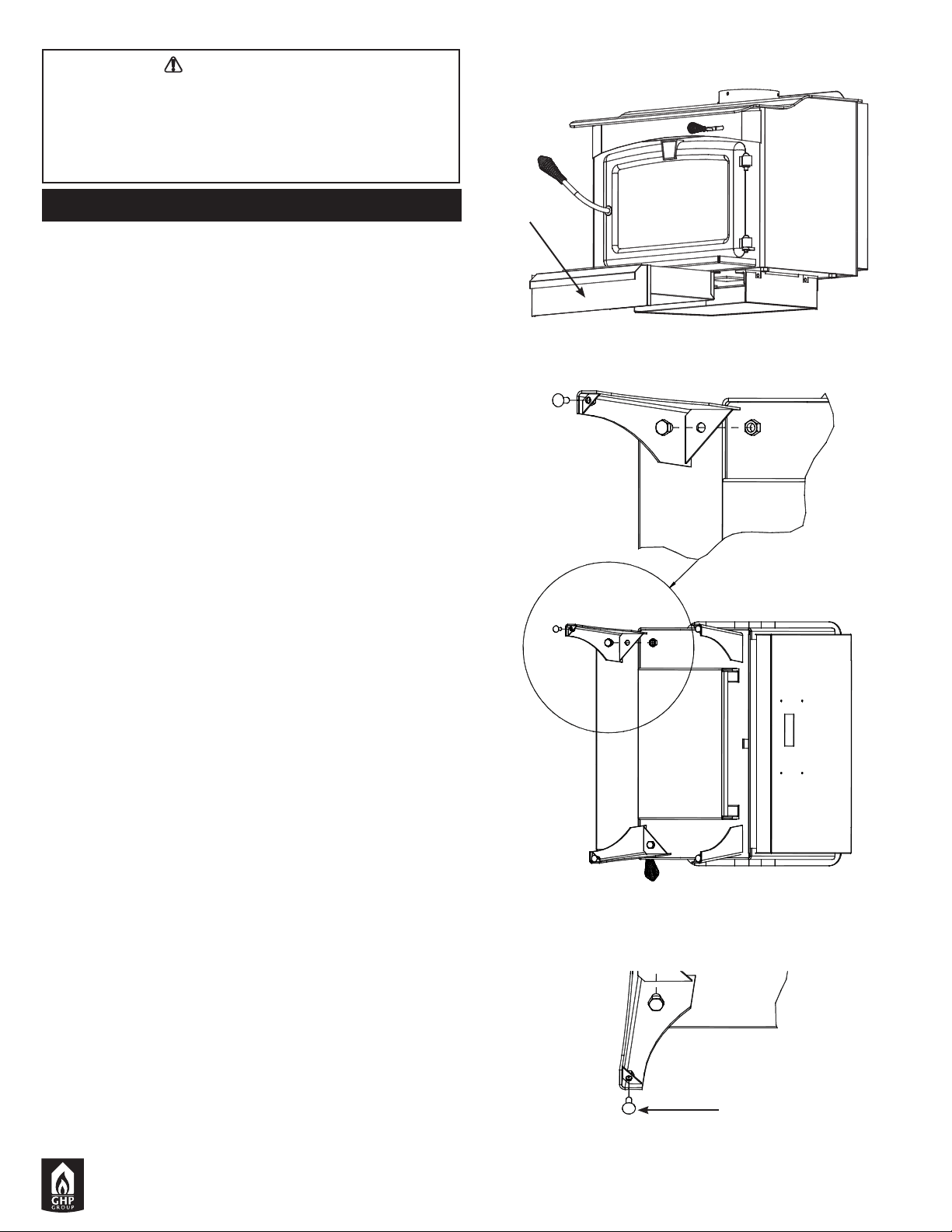

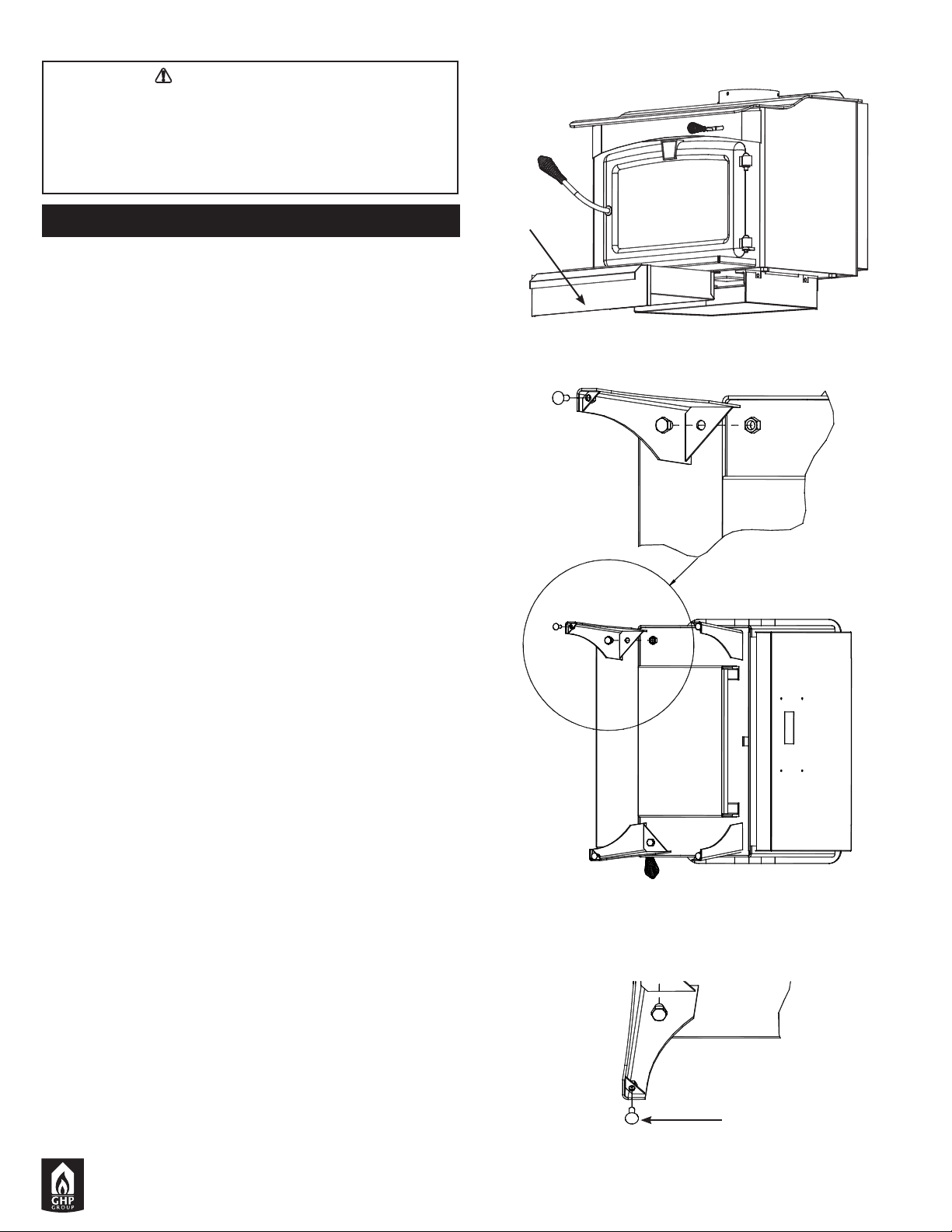

Leg Installation (If required)

Before Installing Stove, Follow These Steps for

leg Installation.

Model: PH1800WS, MWS-1800, WSL-1800-B,

WSL-1800, GWS-1800, GWS-1800-B

Medium Wood Stove w/Legs

Remove Ash pan and (4) bolts that secure the stove body

to the pedestal as shown in Figure 0.

With assistance, lift stove off of pallet and lay stove on its

side on a safe, elevated, padded and level platform that

is about 6” off the ground.

Using the bolts that were removed in step 1, bolt each

leg to the bottom of the stove as shown in Figure 0.1.

With assistance, lift the stove off of the raised platform,

set upright on the legs, and re-install the ash pan.

When stove is in place for installation, make sure stove is

level by adjusting the leg levelers shown in Figure 0.2.

Figure 0

Figure 0.1

Figure 0.2

leg leveler

ash pan

WARNING

This product and the fuels used to operate this product

(charcoal or wood), and the products of combustion of such

fuels, can expose you to chemicals including carbon black,

which is known to the State of California to cause cancer,

and carbon monoxide, which is known to the State of

California to cause birth defects or other reproductive harm.

For more information go to www.p65Warnings.ca.gov

INSTALLATION

1. Remove all parts from inside the stove body.

2. Select the proper location for the stove. These

appliances must not be installed any closer than the

minimum clearance to combustible materials shown

in Brick pattern (Figure 1). The stove must be installed

on a non combustible surface as shown in Figure 1.

3. If noncombustible materials have been installed on

the walls, obtain the minimum clearances from either

the manufacturer of these materials or the local

building inspectors office.

4. Install the stovepipe INSIDE the flue collar on the top

of the stove between the stove and chimney.

5. DO NOT use a grate to elevate the fire.

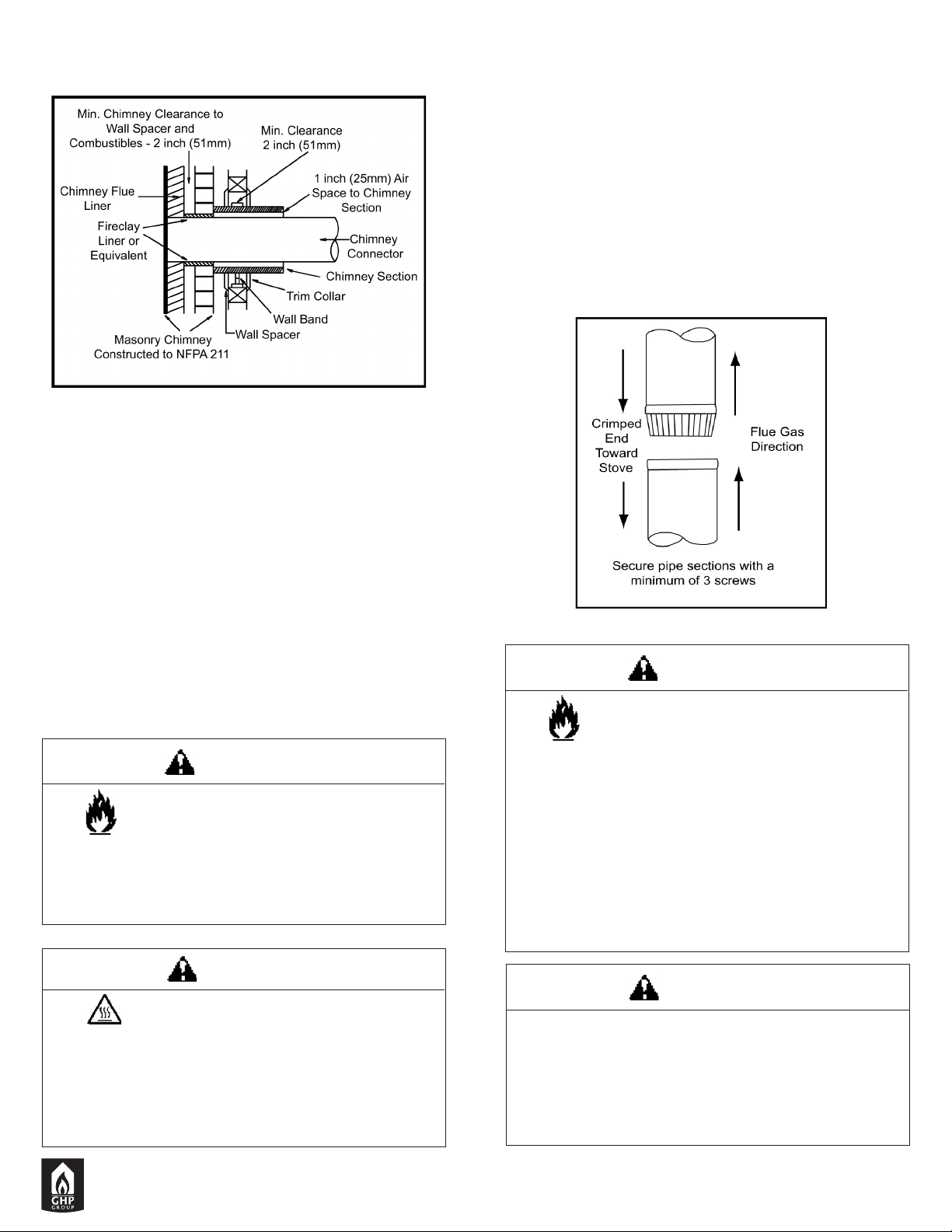

STOVE PIPE

1. A larger clearance between the stovepipe and

combustible materials may be required. Check with

authorities having jurisdiction in your area.

2. All pipe sections must be connected with the male end

(crimped end) toward the stove.

3. Fasten the stove pipe to the flue collar by the use of

three sheet metal screws. Do the same at each

additional joint to make the entire installation rigid.

4. Maintain the required diameter flue for the entire

installation.

5. If you are connecting the stove to an old masonry flue,

be sure to have it inspected for cracks and general

condition. Resizing with a stainless steel liner may be

required.

6. It is recommended that no more than two (2) 90°

bends be used in the stove pipe installation. More

than two (2) 90° bends may decrease the amount

of draw and possibly cause smoke spillage.

7. A damper is not required in this installation. Remove

damper plate in the chimney or secure in OPEN position.

8. Single wall flue pipe assemblies must not exceed

10 feet (3 m) in overall length.

CAUTION: DO NOT open fire-door to a point where it

would be in contact with the combustible sidewall.

CAUTION: Brick for ash drawer must be installed before

operation of wood heater.

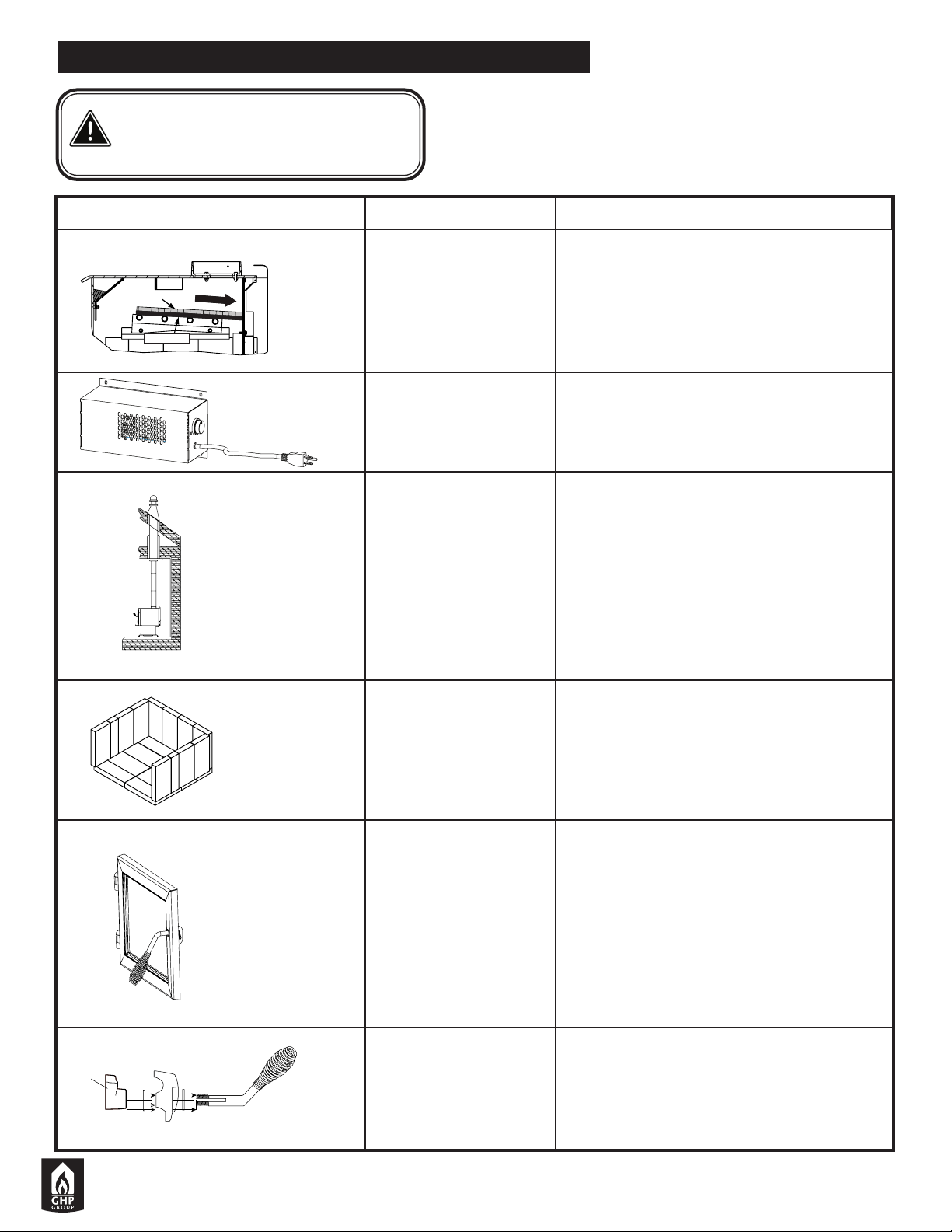

Optional Fan - An optional heat exchange blower is

available for this wood burning appliance. To order

please see the local dealer where you purchased the

appliance.

Contact your local building inspector prior to installa-

tion. A permit may be required in your area.

This wood heater has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal regu-

lations to alter this setting or otherwise operate this wood

heater in a manner inconsistent with operating instructions

in this manual.

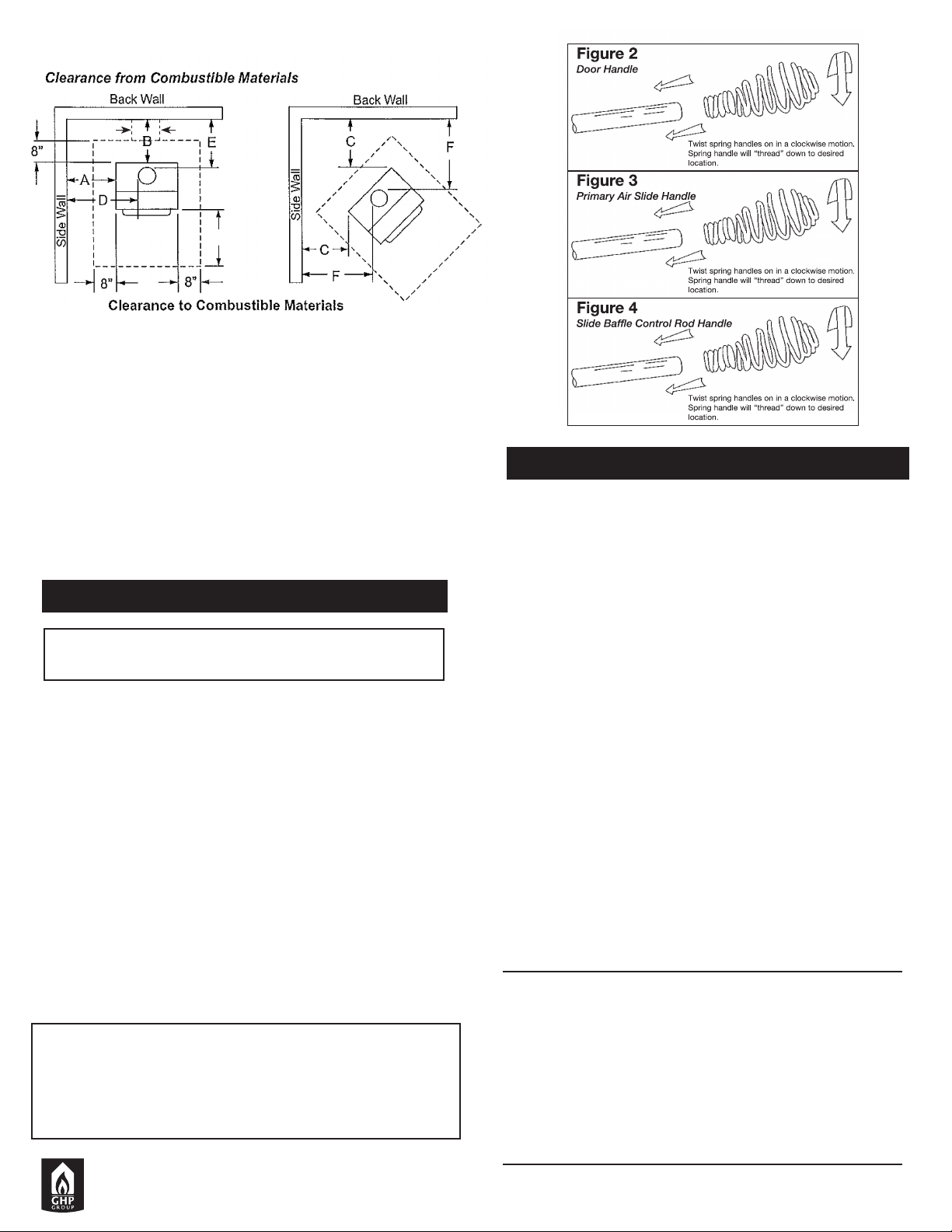

A larger clearance to the chimney connector may be required by

the authority having jurisdiction.

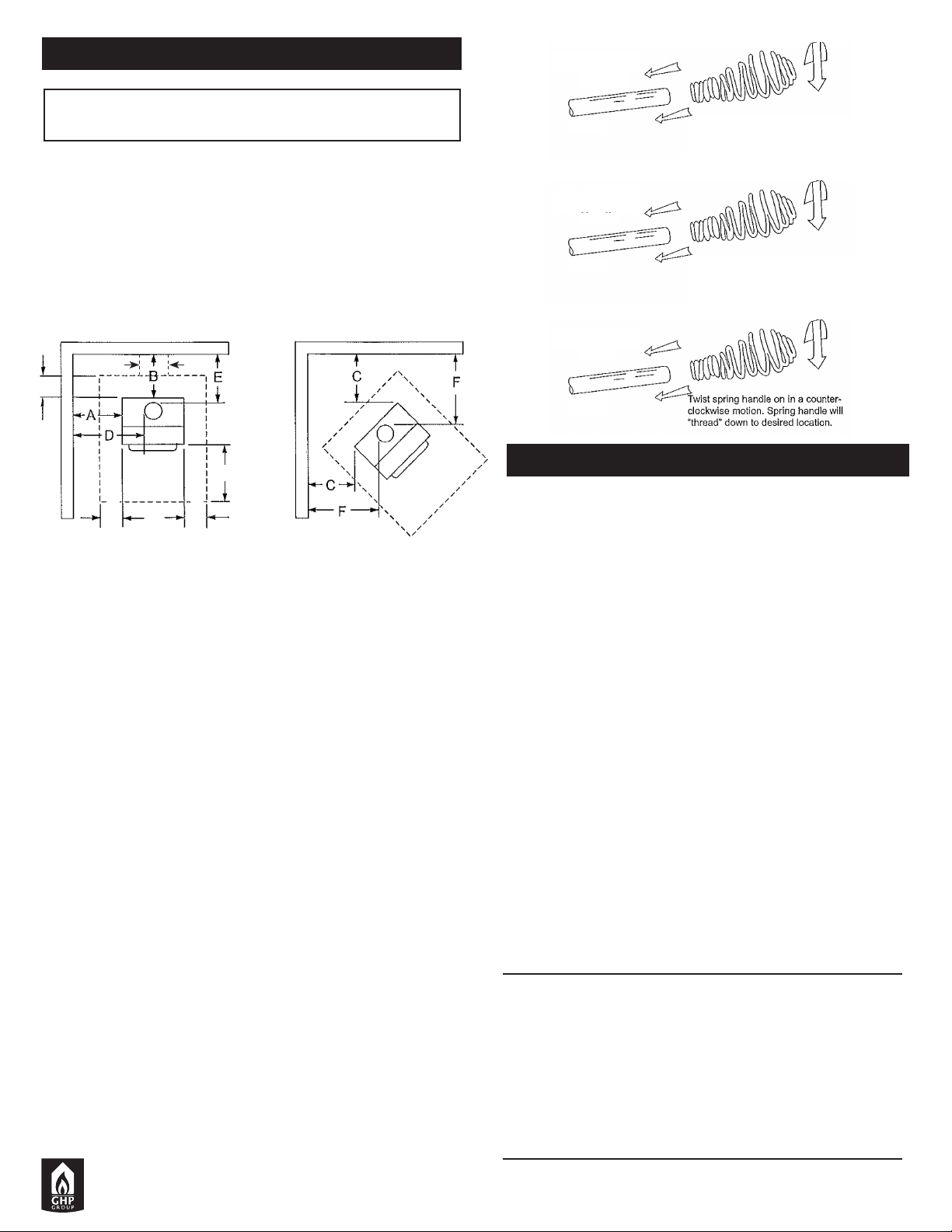

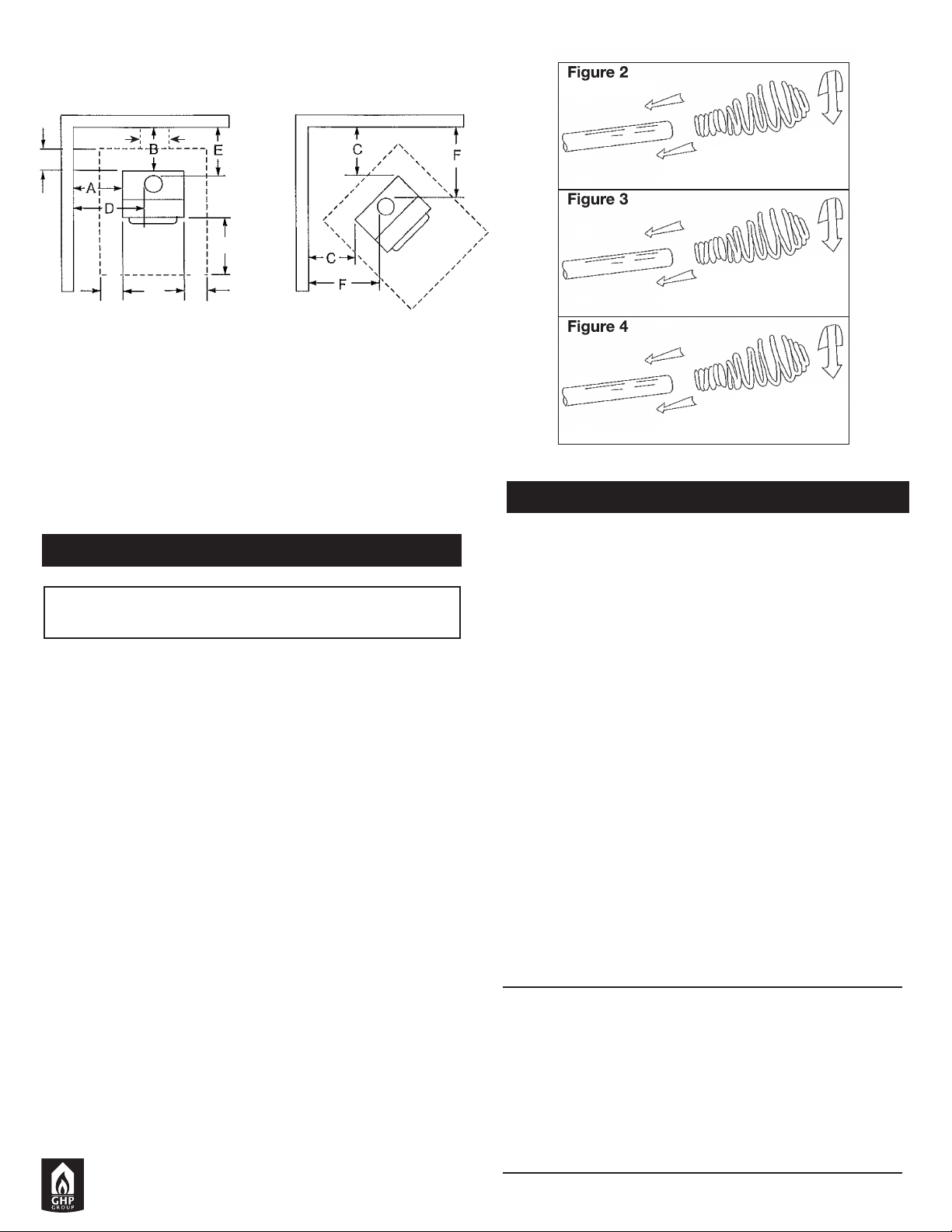

From Heater From Chimney Connector

A. Sidewall 25” (635 mm) D. Sidewall 34” (864 mm)

B. Back Wall 19” (483 mm) E. Back Wall 22” (559 mm)

C. Corner 16” (407 mm) F. Corner 25” (635mm)

Minimum height from floor to ceiling. 96” (2.44 m)

Figure 1

G = 4” (102 mm) greater than the pipe diameter when pipe exits through

rear wall.

H = 22” (559 mm)

FLOOR PROTECTION

INSTALLATION ON A CONCRETE FLOOR

An appliance installed on a concrete floor does not

require floor protection. If carpeting or any other com-

bustible floor covering is installed, a clearance around

the stove must be maintained equivalent to the size of

the floor protector described in the following section.

INSTALLATION ON A COMBUSTIBLE FLOOR

If the appliance is to be installed on a combustible floor

or floor covering, a floor protector must be inserted

under the stove and project beyond the front of the

stove a minimum of 22’’ (559mm) and 8”(203mm) on all

other sides. In the US the floor protector must also be

positioned under any horizontal chimney run and project

beyond the pipe a minimum of 2” (51mm) on both sides.

The floor protector must be a durable noncombustible

material with a minimum thickness of 0.5” and an R value

of “1.06”.

To determine a material’s suitability use the following

formulas;

1. If the material has an R (Thermal resistance) rating use

the designated thickness and no conversion is needed. R

values can be added for multi-layered materials.

2. If the material has a k (Thermal conductivity) rating

convert this to an R rating using the formula R = 1/k x t

(t = thickness in inches)

3. If the material has a C (Thermal conductance) rating

convert this to an R rating using the formula R = 1/C.

CHIMNEY

CONTACT YOUR LOCAL BUILDING AUTHORITY

FOR APPROVED METHODS OF INSTALLATION

1. This appliance requires a masonry or pre-manufactured

chimney listed to CAN/ULC-S629 (Canada) and

UL103HT (USA) sized correctly.

2. If a masonry chimney is used it is advisable to have

your chimney inspected for cracks and check the

general condition before you install your unit.

Relining may be required to reduce flue diameter to

the appropriate functional size.

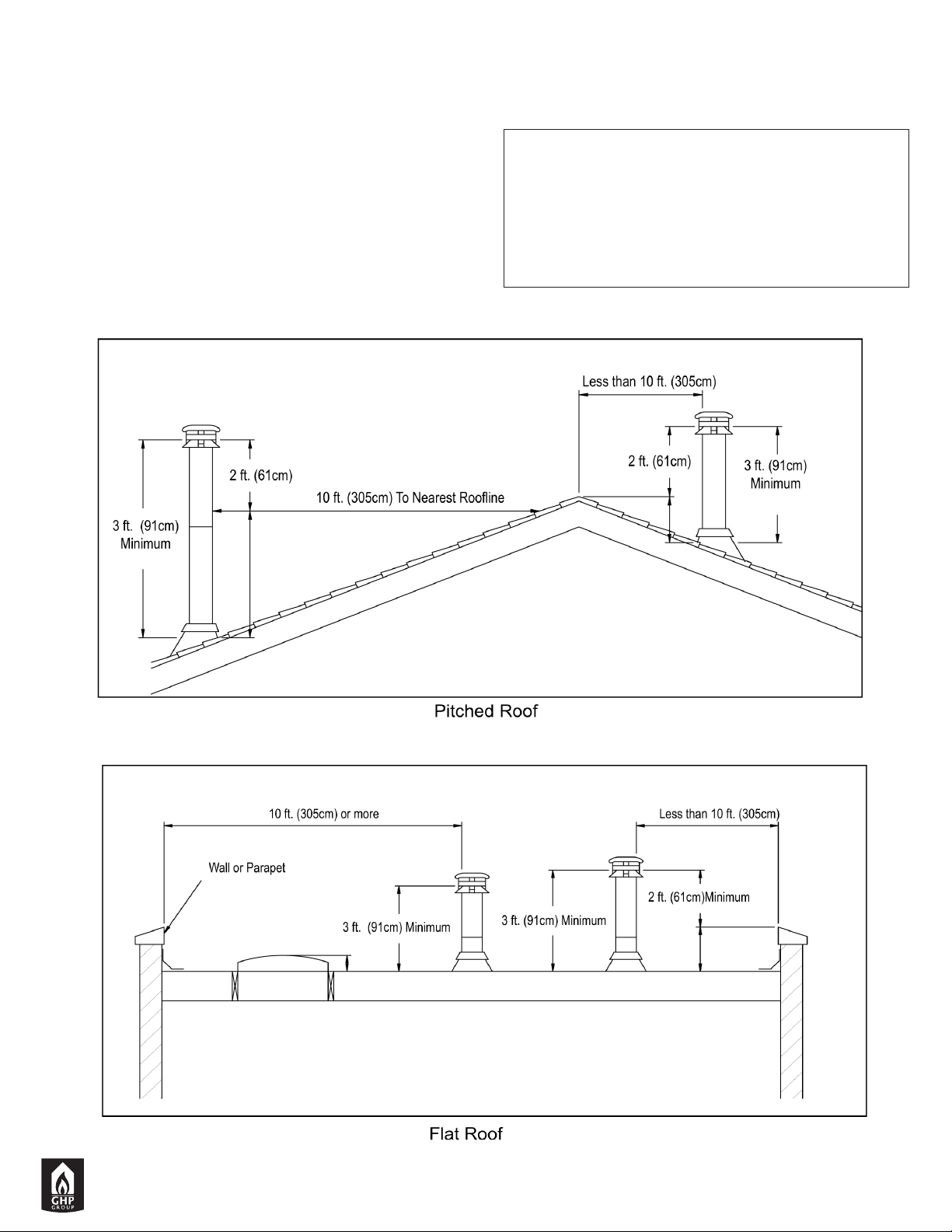

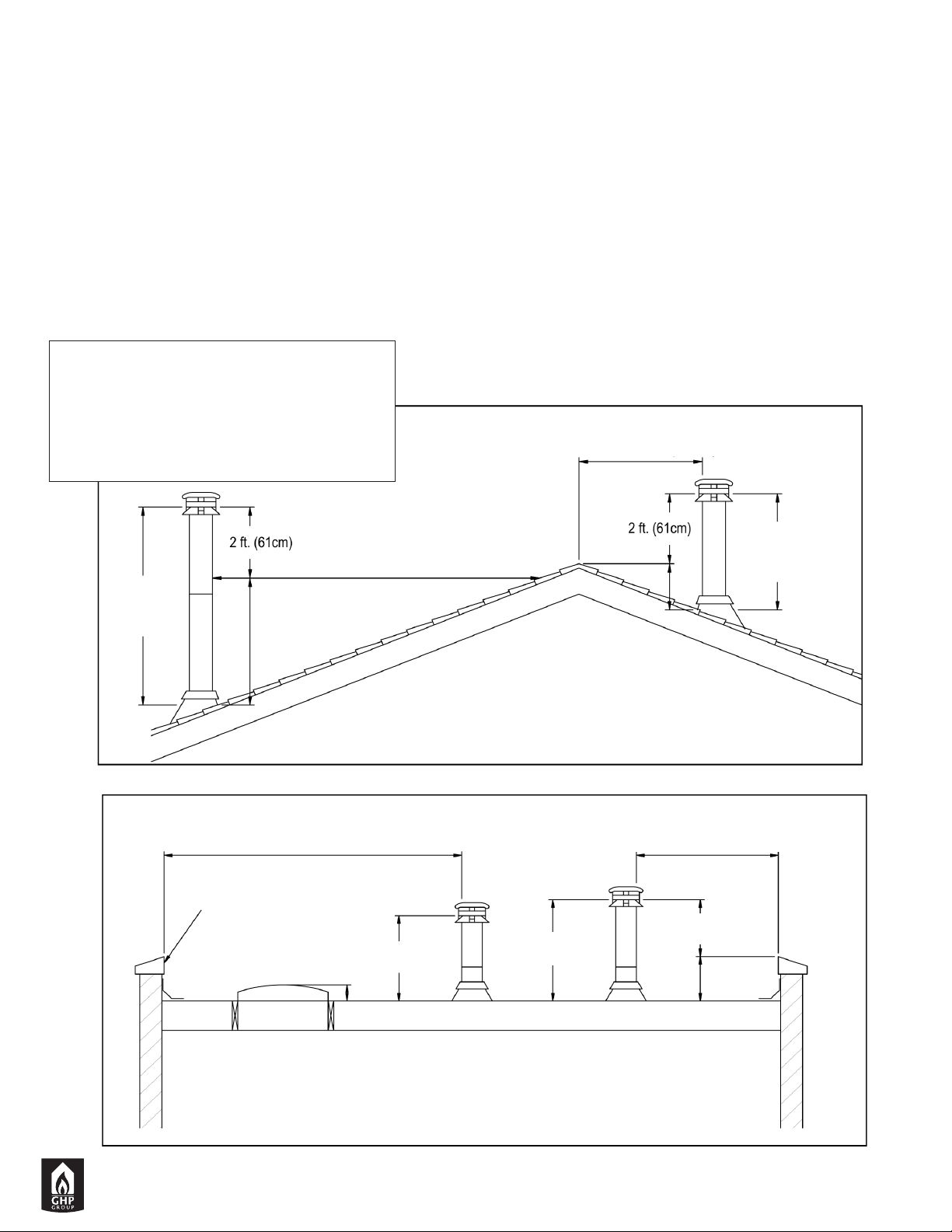

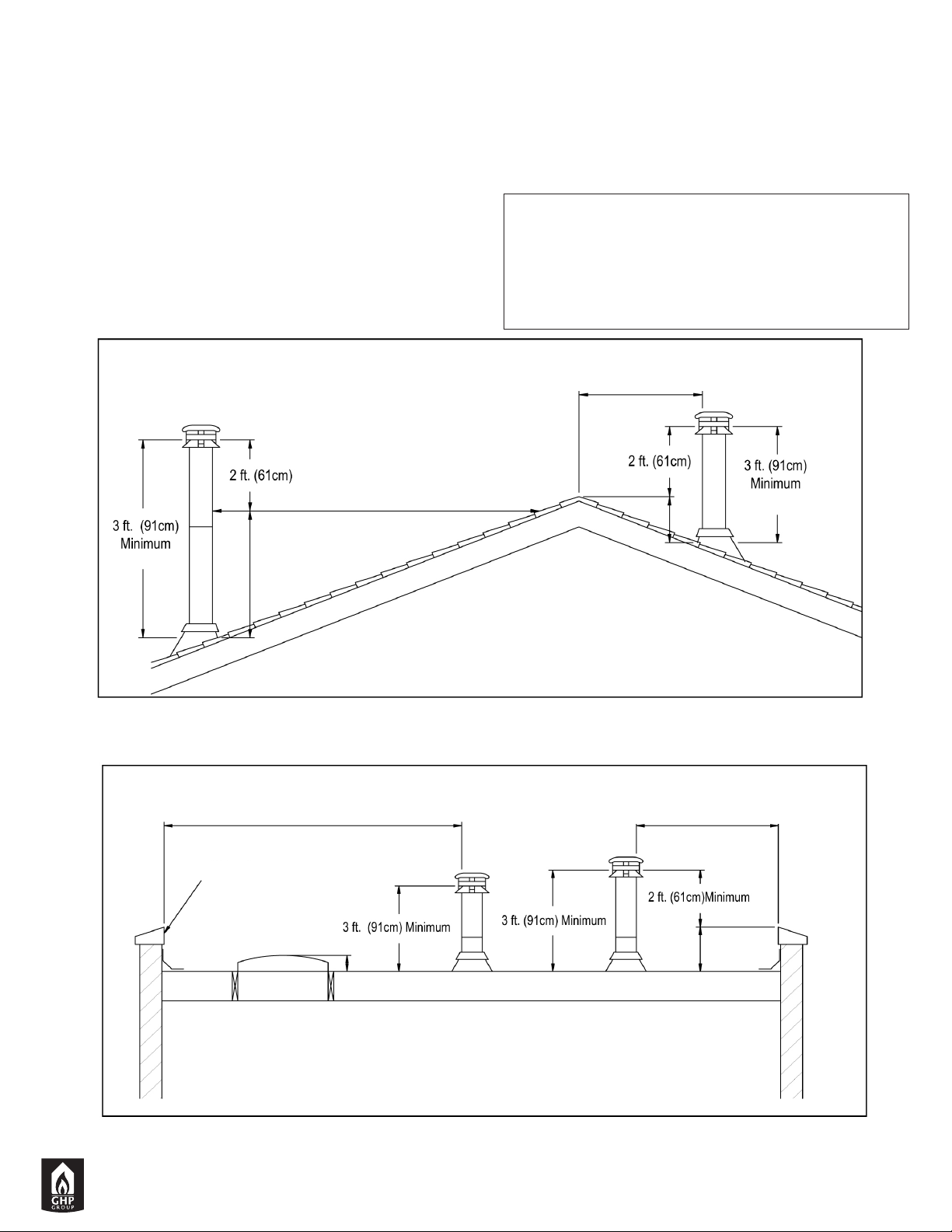

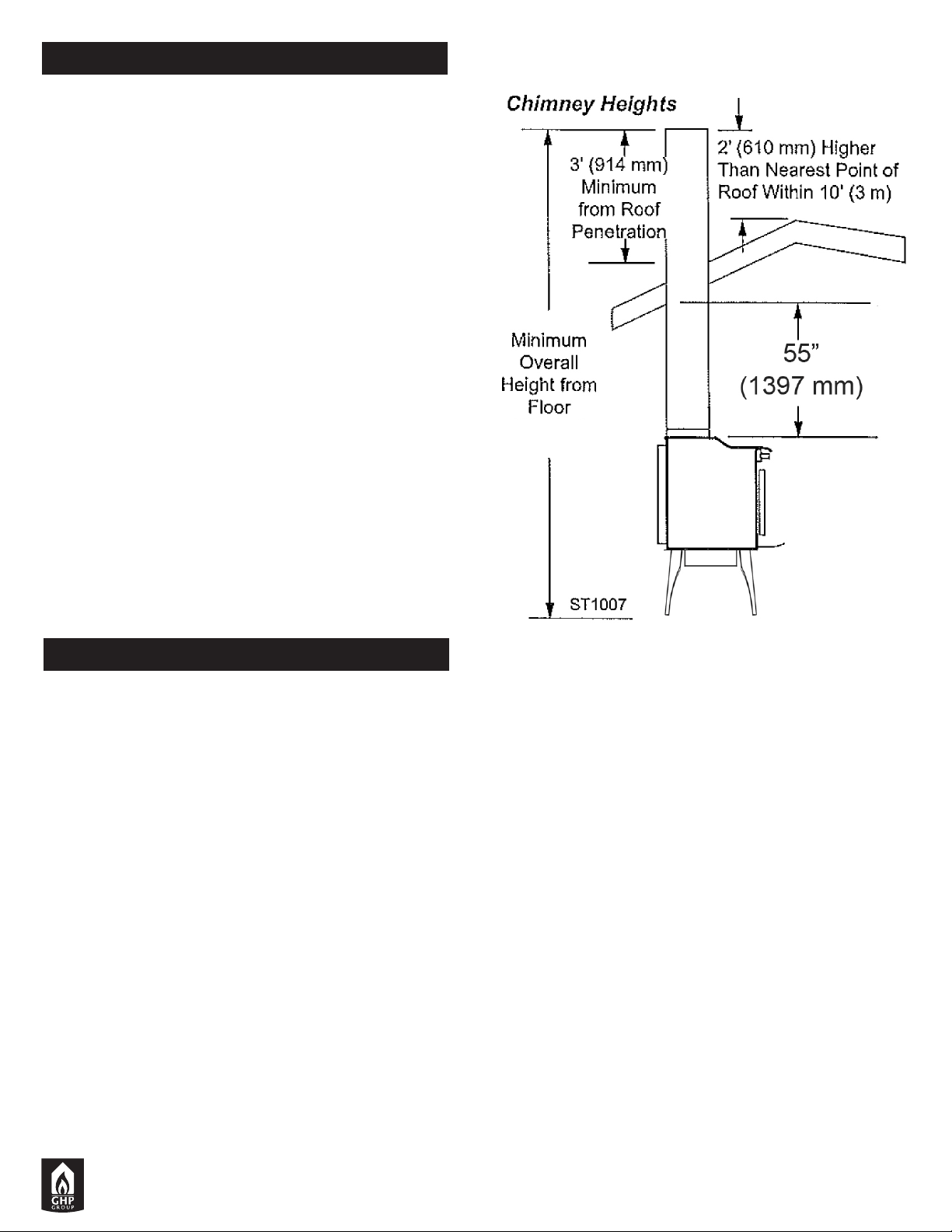

3. To help ensure a good draft, the top of the chimney

should be at least 3 feet (914mm) above the point of

penetration through the roof, and be at least 2

(610mm) feet higher than any point of the roof within

10 feet (3M).

4. The chimney connector shall not pass through an

attic, roof space, closet, concealed space, floor,

ceiling, wall, or any partition of combustible construction.

5. The minimum overall height of your chimney should be

15 feet (5 m) from the floor (Figure 3).

6. Do not use makeshift compromises during installation.

REFER TO CHIMNEY MANUFACTURER’S INSTRUCTIONS

FLUE DRAFT CONSIDERATIONS

Location of the appliance and chimney will affect perfor-

mance. The chimney should:

• Penetrate the highest part of the roof. This minimizes

the affects of wind turbulence and down drafts.

• Consider the appliance location in order to avoid floor

and ceiling attic joists and rafters.

Exterior conditions such as roof line, surrounding trees,

prevailing winds and nearby hills can influence stove

performance. Your local dealer is the expert in your geo-

graphic area and can usually make suggestions or dis-

cover solutions that will easily correct your flue problem.

NOTE: These are guidelines only, and may vary some-

what for individual installations.

IMPORTANT: It is highly recommended that the wood

stove and chimney be installed by a qualified installer.

(A qualified installer is a person or entity who regularly

installs wood heating products and chimneys, in the ordi-

nary course of their regular business.)

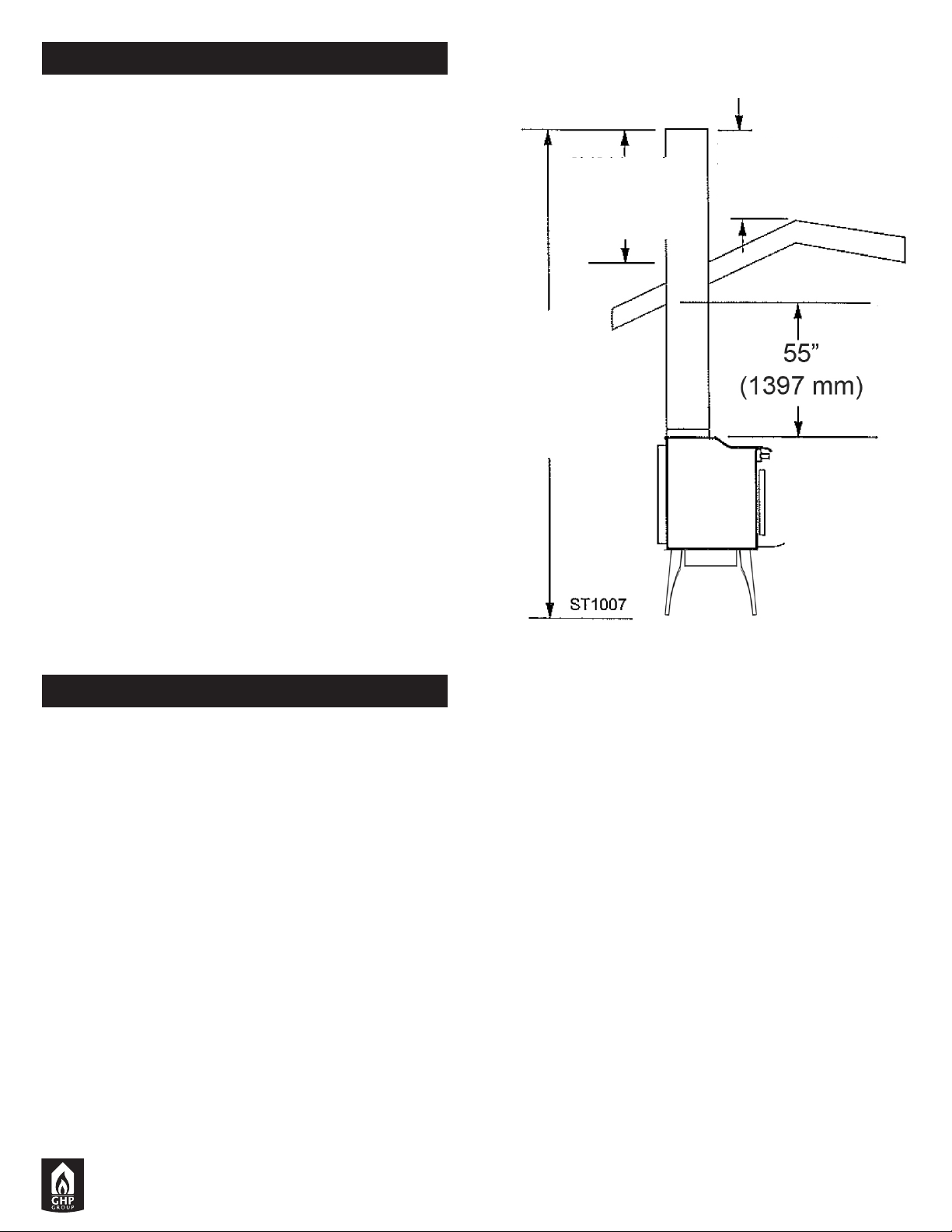

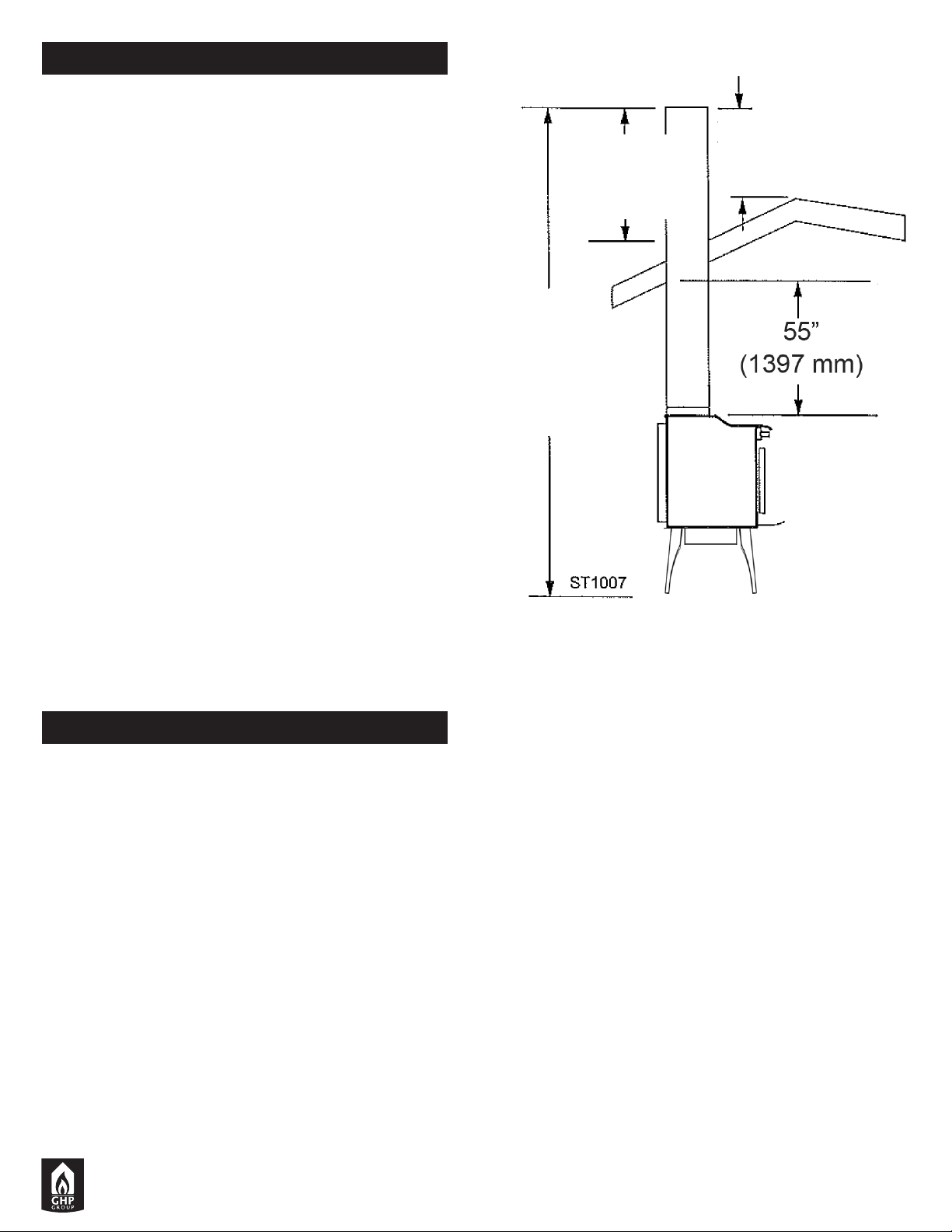

Figure 3

15’ (4.6 m)

INSPECT APPLIANCE & COMPONENTS AND

PRE-USE CHECK LIST

1. Place the appliance in a location near the final

installation area and follow the procedures below:

2. Open the appliance and remove all the parts and

articles packed inside the Component Pack.

Inspect all the parts and glass for shipping damage.

Contact your dealer if any irregularities are noticed.

3. All safety warnings have been read and followed.

4. This Owner’s Manual has been read.

5. Floor protection requirements have been met.

6. Venting is properly installed.

7. The proper clearances from the appliance and

chimney to combustible materials have been met.

8. The masonry chimney is inspected by a professional

and is clean, or the factory built metal chimney is

installed according to manufacturer’s instructions

and clearances.

9. The chimney meets the required minimum height.

10. All labels have been removed from the glass door.

11. A power outlet is available nearby if installing

optional blower assembly.

VENTING SYSTEMS

The venting system consists of a chimney connec-

tor (also known as stove pipe) and a chimney. These

get extremely hot during use. Temperatures inside the

chimney may exceed 2000°F (1100°C) in the event of

a creosote fire. To protect against the possibility of a

house fire, the chimney connector and chimney must be

properly installed and maintained. An approved thim-

ble must be used when a connection is made through a

combustible wall to a chimney. A chimney support pack-

age must be used when a connection is made through

the ceiling to a prefabricated chimney. These accesso-

ries are absolutely necessary to provide safe clearances

to combustible wall and ceiling material. Follow venting

manufacturer’s clearances when installing venting sys-

tem.

TOOLS AND SUPPLIES NEEDED

Before beginning the installation be sure that the follow-

ing tools and building supplies are available.

Reciprocating saw Framing Material

Pliers Hi-Temp Caulking Material

Hammer Gloves

Phillips Head Screwdriver Framing Square

Flat Blade Screwdriver Electric Drill & Bits (1/4”)

Plumb Line Safety Glasses

Level 1/2 in. - /4 in. length, #6 or

Tape Measure #8 self drilling screws (need

per pipe section connection)

WARNING

Asphyxiation Risk.

• Do NOT connect this unit to a chimney flue servicing

another appliance.

• Do NOT connect to any air distributon duct or system.

May allow flue gases to enter the house.

WARNING

Fire Risk.

Inspect appliance and components for damage.

Damaged parts may impair safe operation.

• Do NOT install damaged components.

• Do NOT install incomplete components.

• Do NOT install substitute components.

Report damaged parts to dealer.

Typical Stove Systems

Stove system with masonry chimney

consists of:

• Stove

• Chimney Connector (stove pipe)

• Thimble

• Masonry Chimney

• Hearth Pad Floor Protection

Stove system with prefabricated

metal chimney consists of:

• Stove

• Chimney Connector (stove pipe)

• Thimble (for exterior chimney)

• Firestops

• Insulations Shields

• Storm Collar and Flashing

• Termination Cap

• Hearth Pad Floor Protection

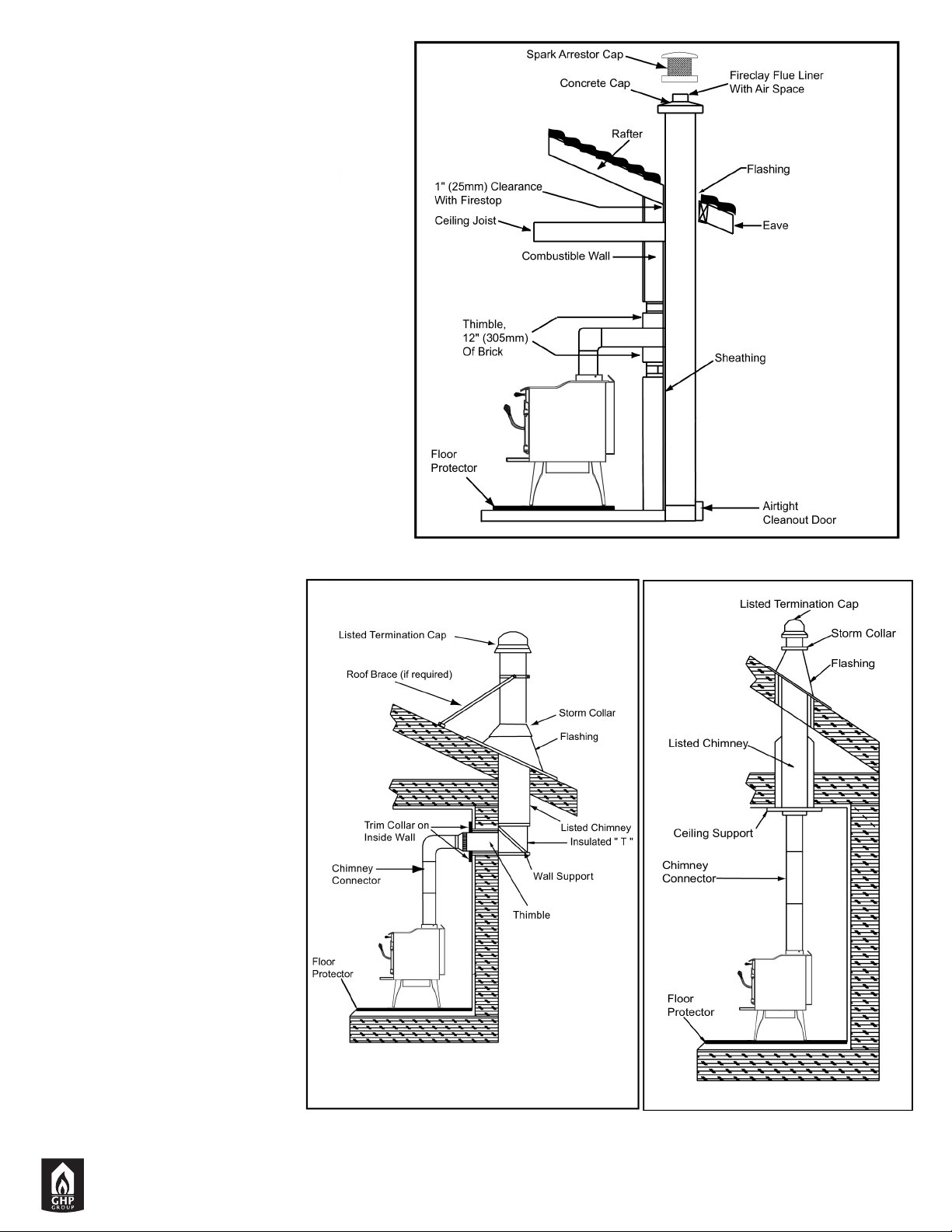

CHIMNEY REQUIREMENTS

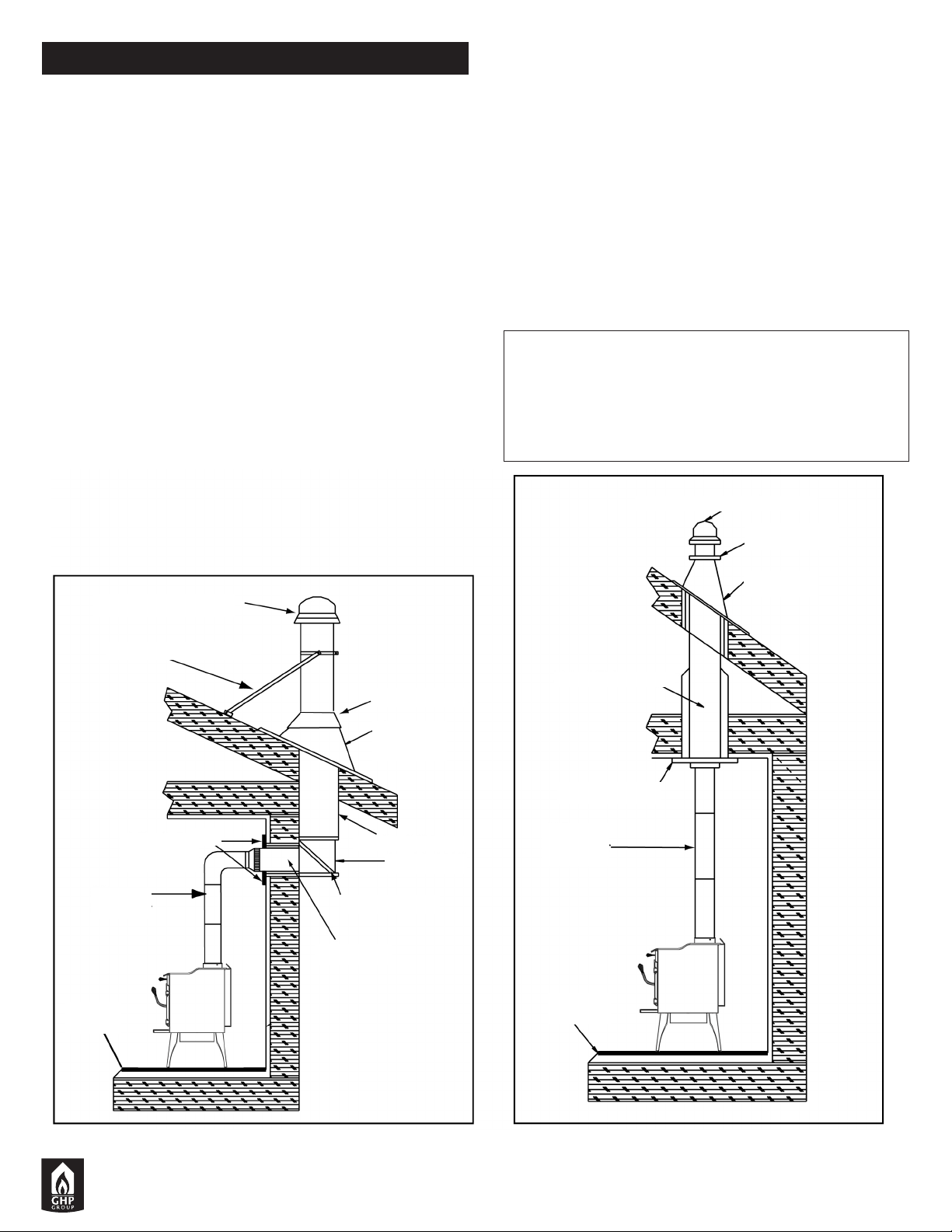

Figure 4.1 Masonry Chimney

Figure 4.2 Exterior Prefabricated Chimney Figure 4.3 Interior Prefab. Chimney

Stove system with prefabricated

metal chimney consists of:

• Stove

• Chimney Connector (stove pipe)

• Thimble (for exterior chimney)

• Firestops

• Insulations Shields

• Storm Collar and Flashing

• Termination Cap

• Hearth Pad Floor Protection

NOTE: In Canada when using a factory-built chim-

ney it must be safety listed, Type UL103 HT

(2100°F) CLASS “A” or conforming to CAN/ULC-

S629, STANDARD FOR 650°C FACTORY-BUILT

CHIMNEYS.

Typical Stove Systems

Stove system with masonry chimney

consists of:

• Stove

• Chimney Connector (stove pipe)

• Thimble

• Masonry Chimney

• Hearth Pad Floor Protection

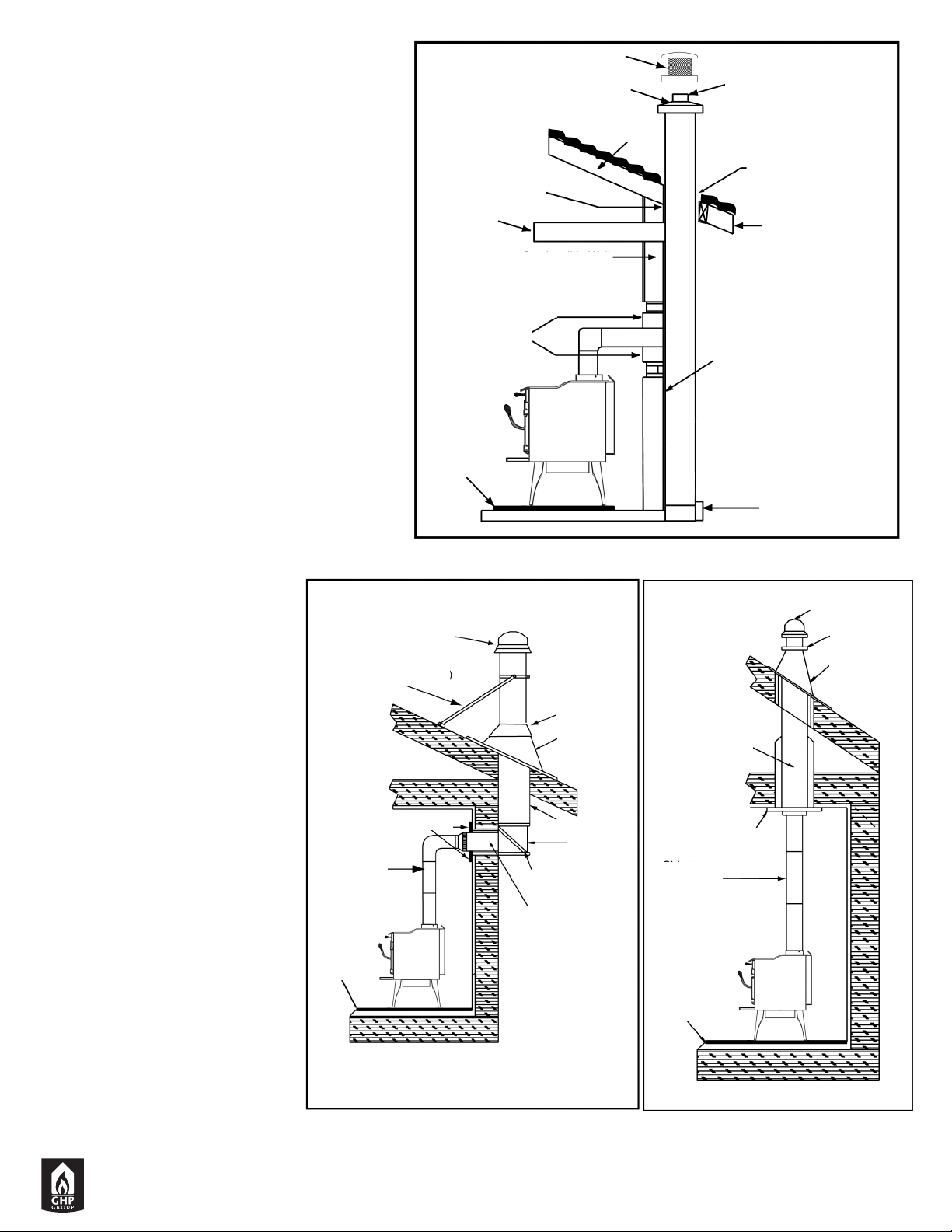

CHIMNEY REQUIREMENTS

Figure 5.1 Prefabricated Exterior Chimney Figure 5.2 Prefabricated Interior Chimney

CHIMNEY REQUIREMENTS

VENTING COMPONENTS

Chimney Connector:

It is also known as flue pipe or stove pipe. The chimney

connector joins the stove to the chimney. It must be a

6 inch (152mm) minimum diameter 24 gauge mild steel

black steel, or an approved air-insulated double wall

venting pipe.

Thimble:

A manufactured or site-constructed device installed in

combustible walls through which the chimney connec-

tor passes to the chimney. It is intended to keep the

walls from igniting. Site constructed thimbles must meet

NFPA 211 Standards. Prefabricated must be suitable

for use with selected chimney and meet UL103 Type HT

Standards. Follow instructions provided by the manu-

facturer for manufactured thimbles for masonry chimney

and prefabricated chimneys.

Chimney:

The chimney can be new or existing, masonry or prefab-

ricated and must meet the following minimum require-

ments specified in Section 5B.B.

CHIMNEY SYSTEMS

Prefabricated Metal Chimney

• Must be a 6 inch (152mm) diameter (ID) high tempera-

ture chimney listed to UL 103HT (2100°F) or ULC S627.

• Must use components required by the manufacturer for

installation.

• Must maintain clearances required by the manufacturer

for installation.

• Refer to manufacturers instructions for installation.

Thimble

Site constructed for masonry chimney installation:

Components

• A minimum length of 12 inches [05mm] (longer for

thicker walls) of solid insulated factory-built chimney

length constructed to UL 103 Type HT 6 inch (152mm)

inside diameter. Chimney needs to extend a minimum of

2 inches (51mm) from the interior wall and a minimum of

1 inch (25mm) from the exterior wall.

• Wall spacer, trim collar and wall band to fit solid pack

chimney selected.

• Minimum 8 inch (20mm) diameter clay liner section (if

not already present in chimney) and refractory mortar.

Air Clearances

• Masonry chimney clearance must meet NFPA 211

minimum requirement of 2 inches (51mm) to sheet metal

supports and combustibles.

• Minimum of 1 inch (25mm) clearance around the chim-

ney connector.

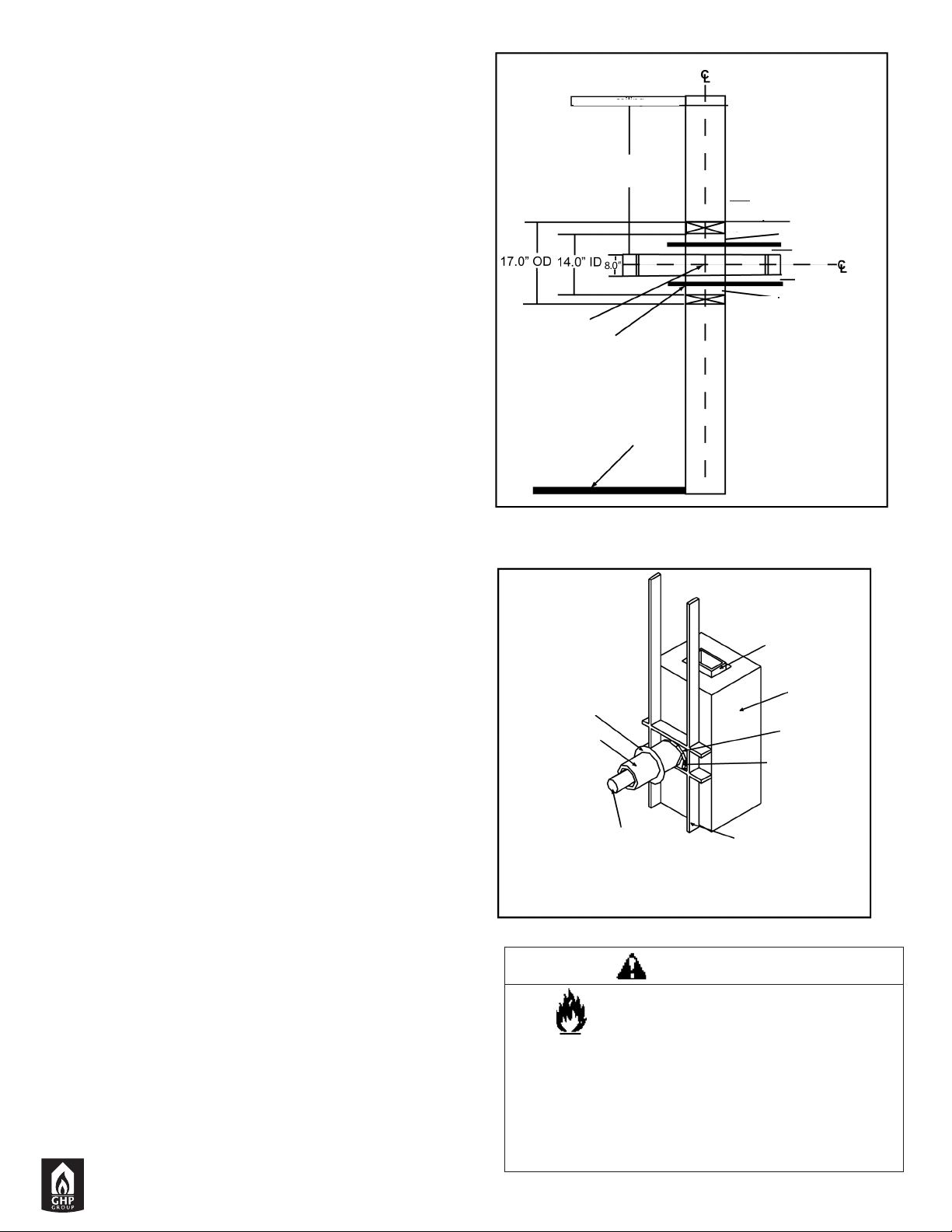

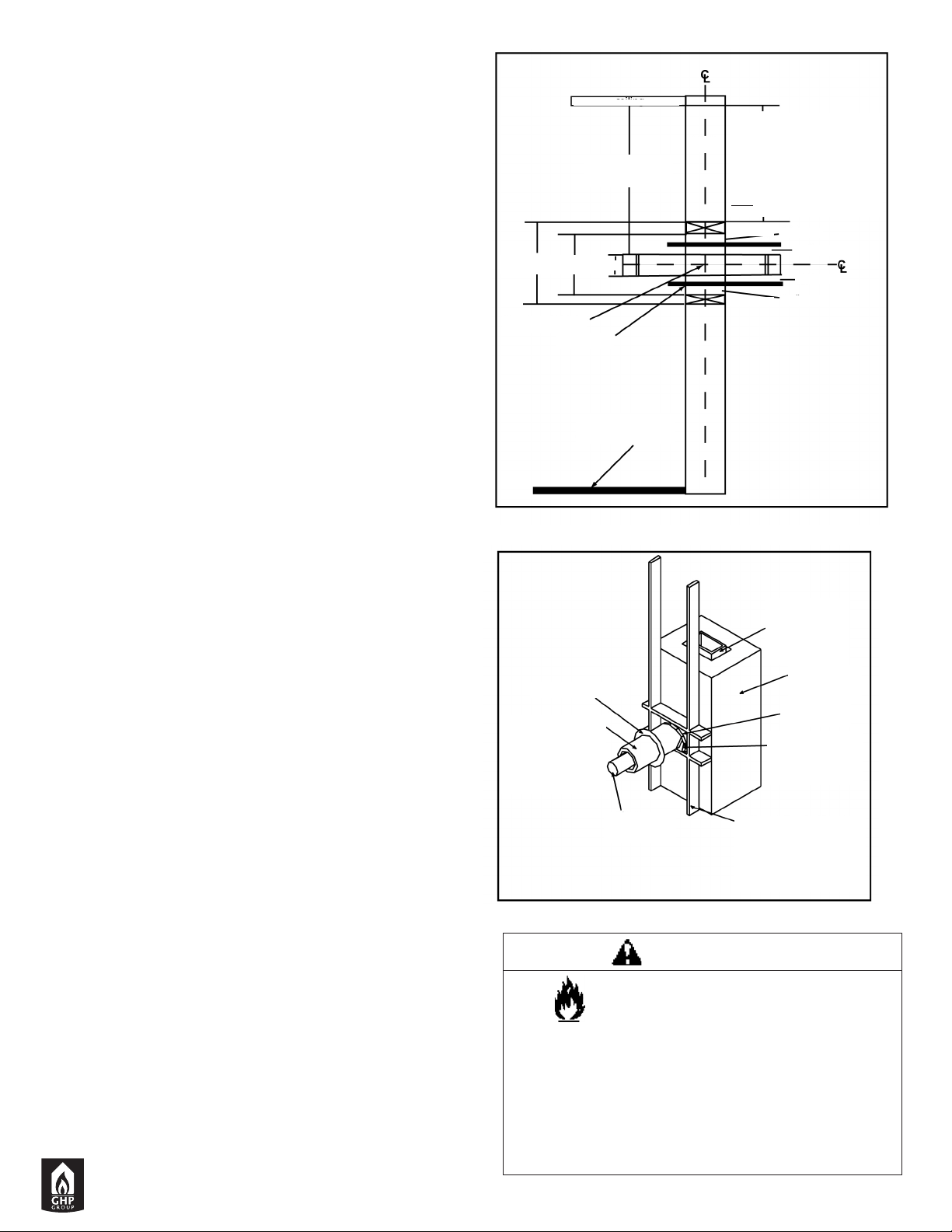

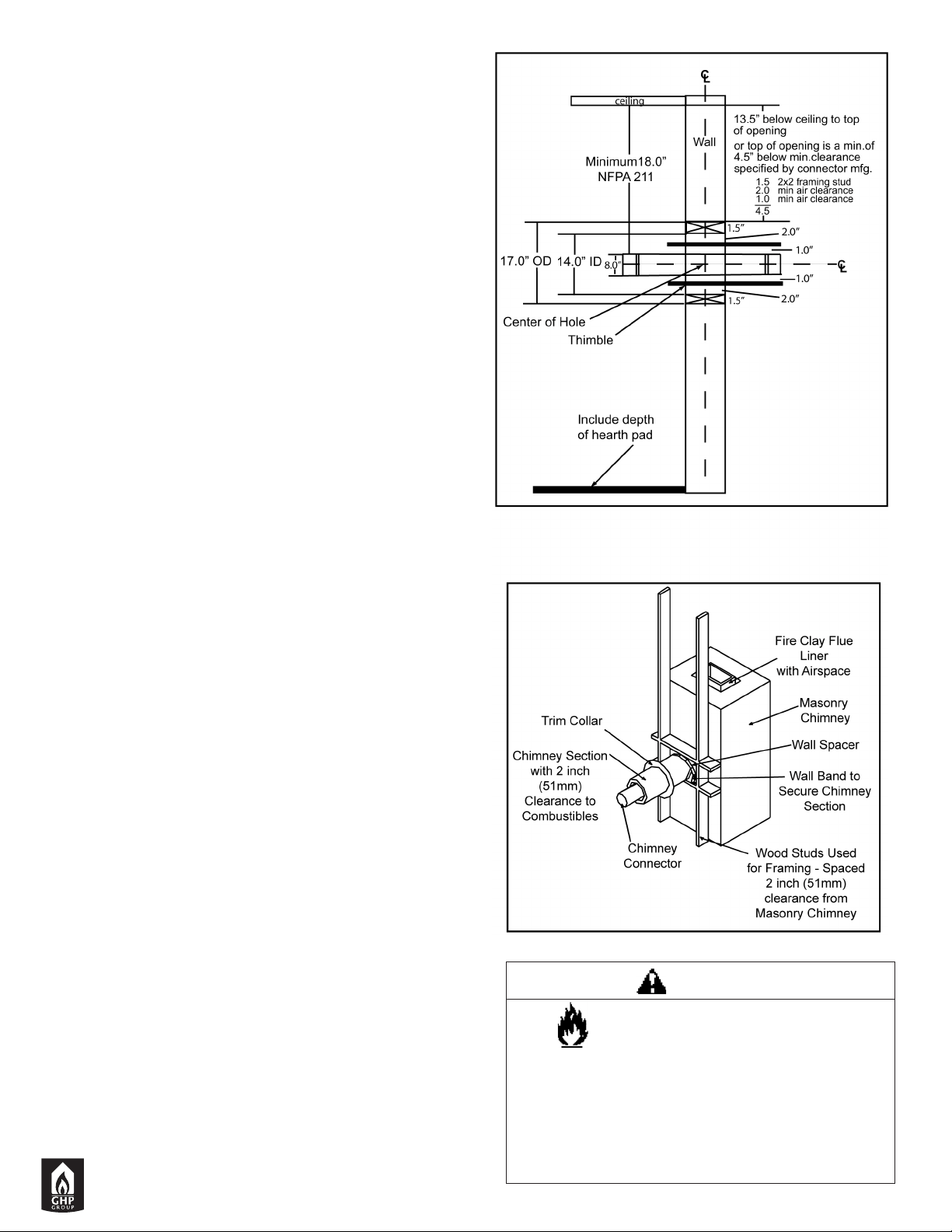

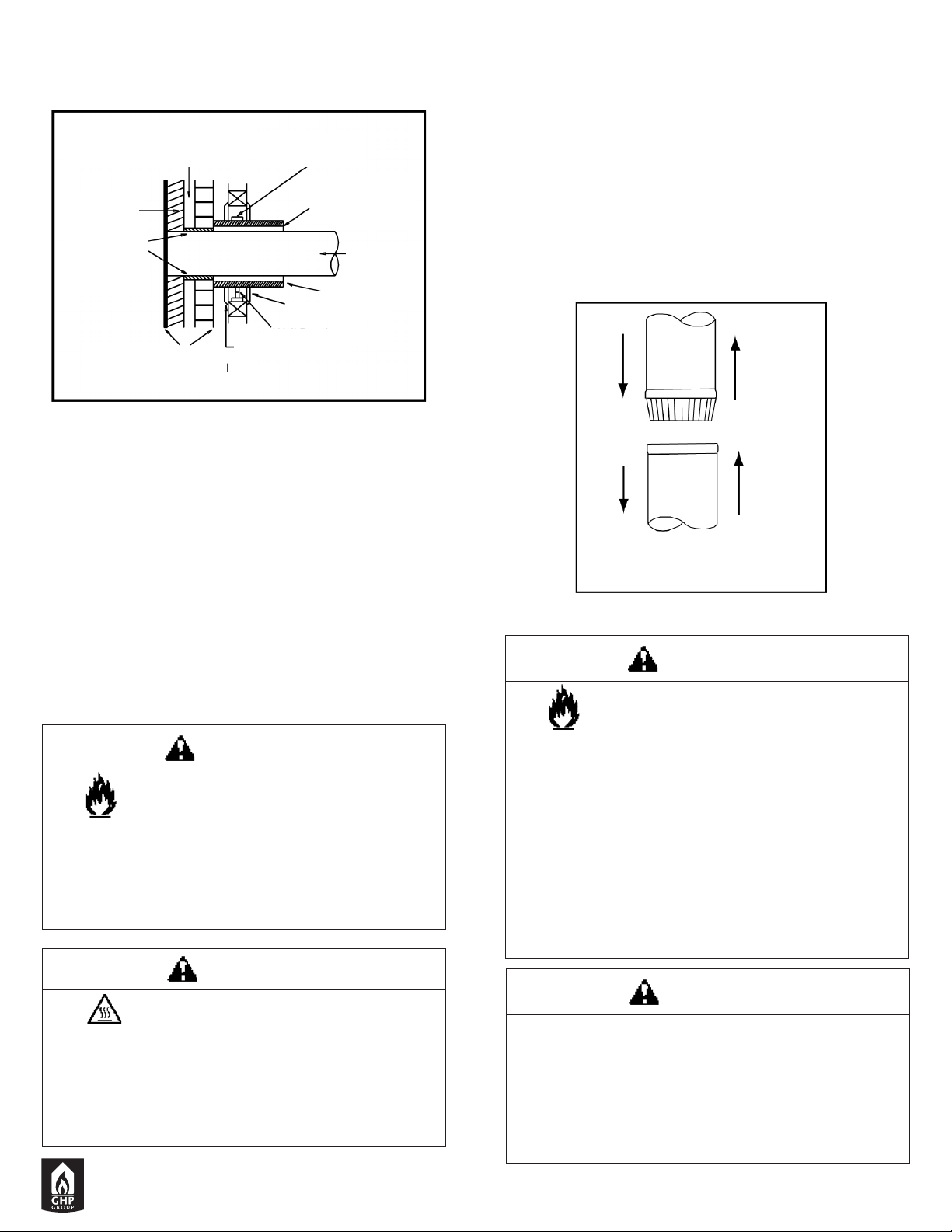

Figure 6.1

Solid Pack Chimney with Metal Supports as a Thimble

Figure 7.1

WARNING

Fire Risk.

Do NOT pack insulation or other combustibles

between spacers.

• ALWAYS maintain specified clearances around

venting and spacers.

• Install spacers as specified.

Failure to keep insulation or other material away

from vent pipe may cause fire.

• Top of wall opening is a minimum of 1-1/2 inches

(4mm) from ceiling or 4-1/2 inches (114mm) below

minimum clearance specified by chimney connector

manufacturer. NFPA 211 minimum vertical clearance of

18 inches (457mm) from chimney connector and ceiling

or minimum recommended by chimney connector manu-

facturer. Figure 6.1.

Instructions:

1. Open inside wall at proper height for the chimney con-

nector to entry the masonry chimney. Figure 6.1.

2. Entry hole to masonry chimney must be lined with an 8

inch (20mm) minimum diameter clay liner, or equiva-lent,

secured with refractory mortar.

3. Construct a 17 inch x 17 inch (42mm x 42mm) out-

side dimension frame from 2 x 2 framing lumber to fit

into wall opening. Inside opening of frame should be no

less than 14 inch x 14 inch (56mm x 56mm). Figure 6.1.

4. Attach the wall spacer to the chimney side of the

frame.

5. Nail the frame into the wall opening. The spacer

should be on the chimney side.

6. Insert the section of the solid insulated chimney into

the outer wall of the masonry chimney.

7. Tightly secure the length of the solid insulated chimney

with the wall band to the masonry chimney.

8. Insert a section of chimney connector into the chim-

ney. Make sure it does not protrude past the edge of the

clay chimney liner inside the chimney.

Figure 7.2

Figure 8

WARNING

Asphyxiation Risk.

• Do NOT connect this unit to a chimney flue servicing

another appliance.

• Do NOT connect to any air distributon duct or system.

May allow flue gases to enter the house.

WARNING

Fire Risk.

Inspection of Chimney:

• Chimney must be in good condition.

• Meets minimum standard of NFPA 211

• Factory-built chimney must be 6 inch (152mm) UL103HT.

WARNING

Fire Risk.

Follow Chimney Connector Manufacturer’s

Instructions for Proper Installation.

ONLY use connector:

• Within the room, between appliance and ceiling

or wall.

Connector shall NOT pass through:

• Attic or roof space

• Closet or similar concealed space

• Floor or ceiling

Maintain minimum clearances to combustibles

WARNING

Improper installation, adjustment, alteration, service or

maintenance can cause injury or property damage.

Refer to the owner’s information manual provided with

this appli-ance. For assistance or additional information

consult a qualified installer, service agency or your dealer.

9. Seal the end of the chimney connector to the clay liner with refractory mortar.

10. Install trim collar around the sold pack chimney section.

Solid Pack Chimney with Metal Supports as a Thimble (Cont’d)

NOTE:

• Chimney performance may vary.

• Trees, buildings, roof lines and wind conditions

affect performance.

• Chimney height may need adjustment if smoking

or overdraft occurs.

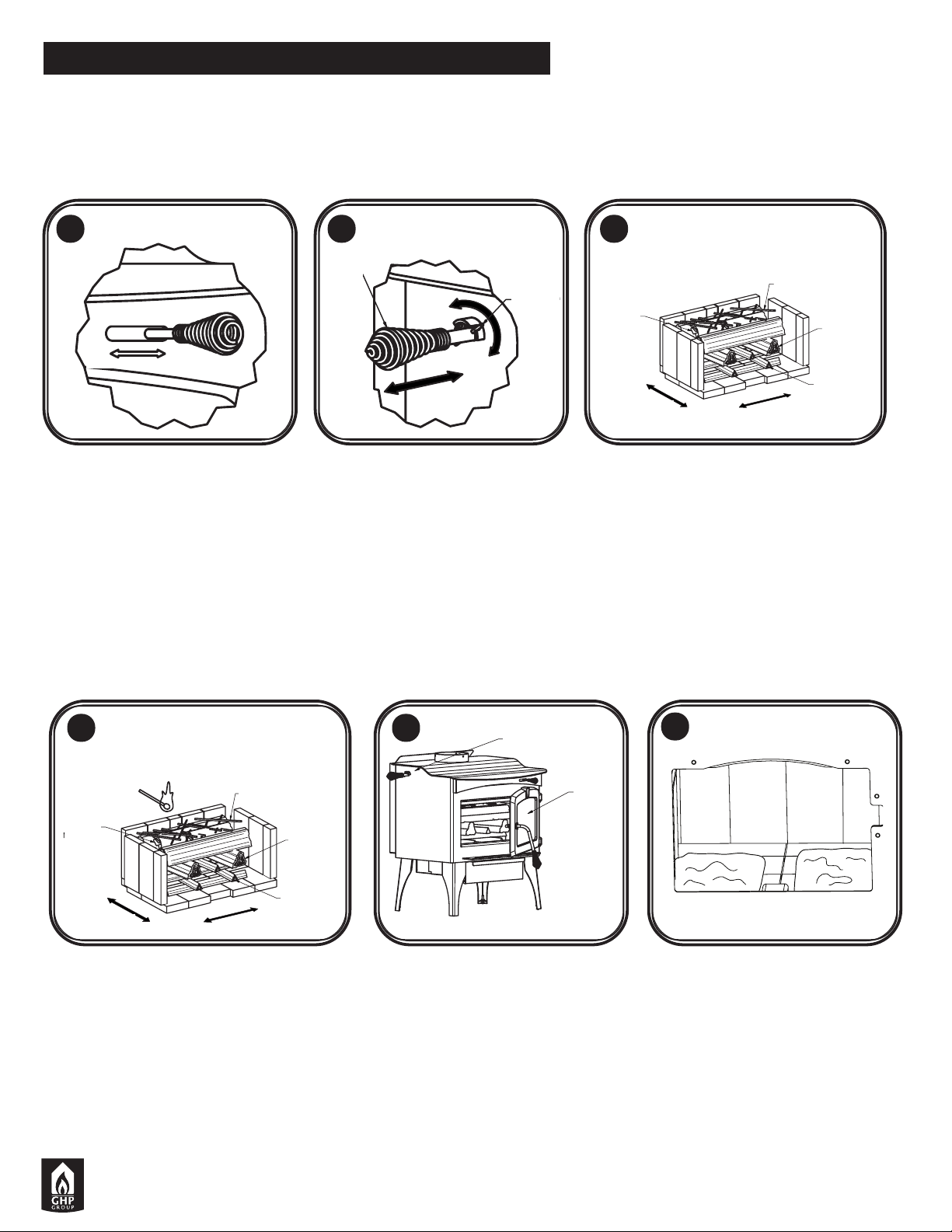

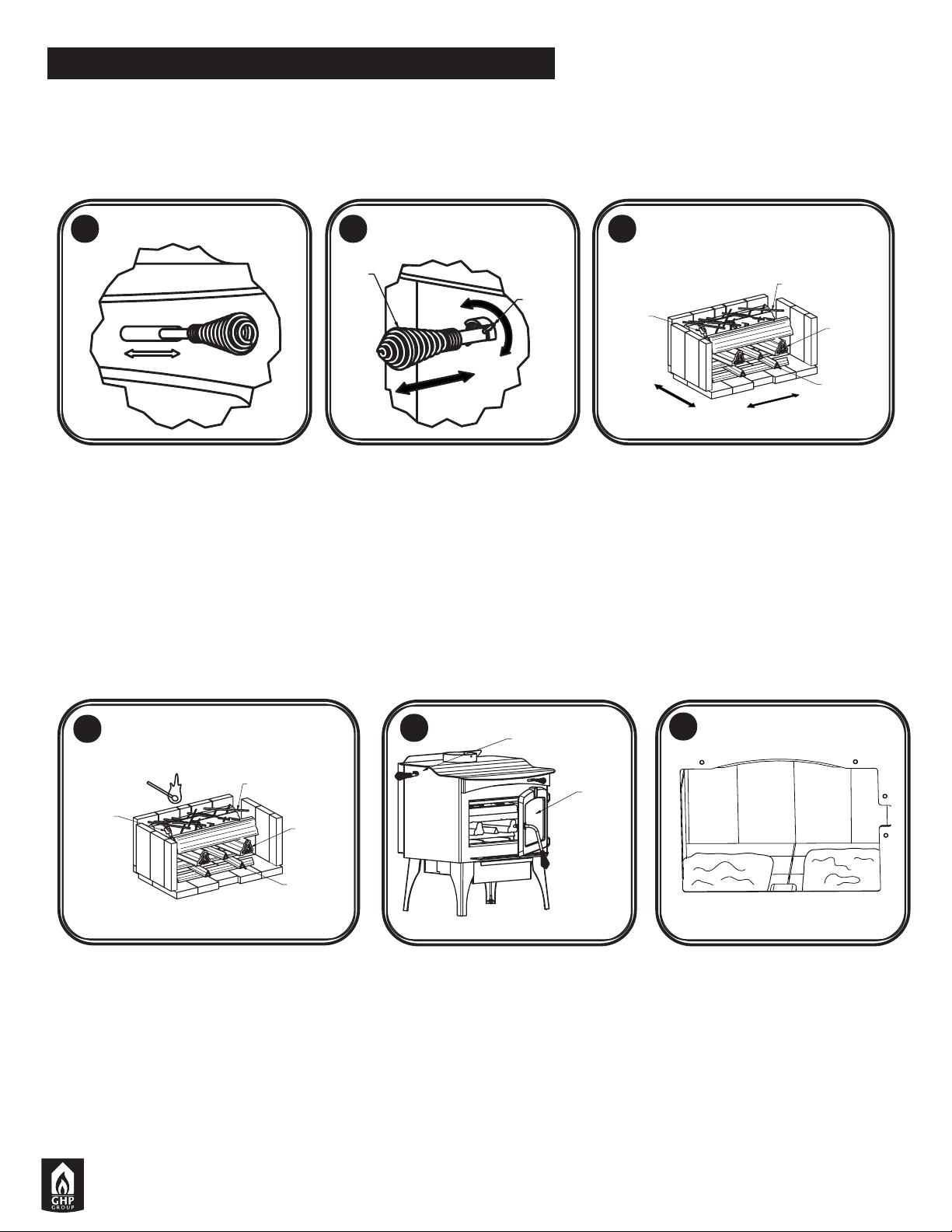

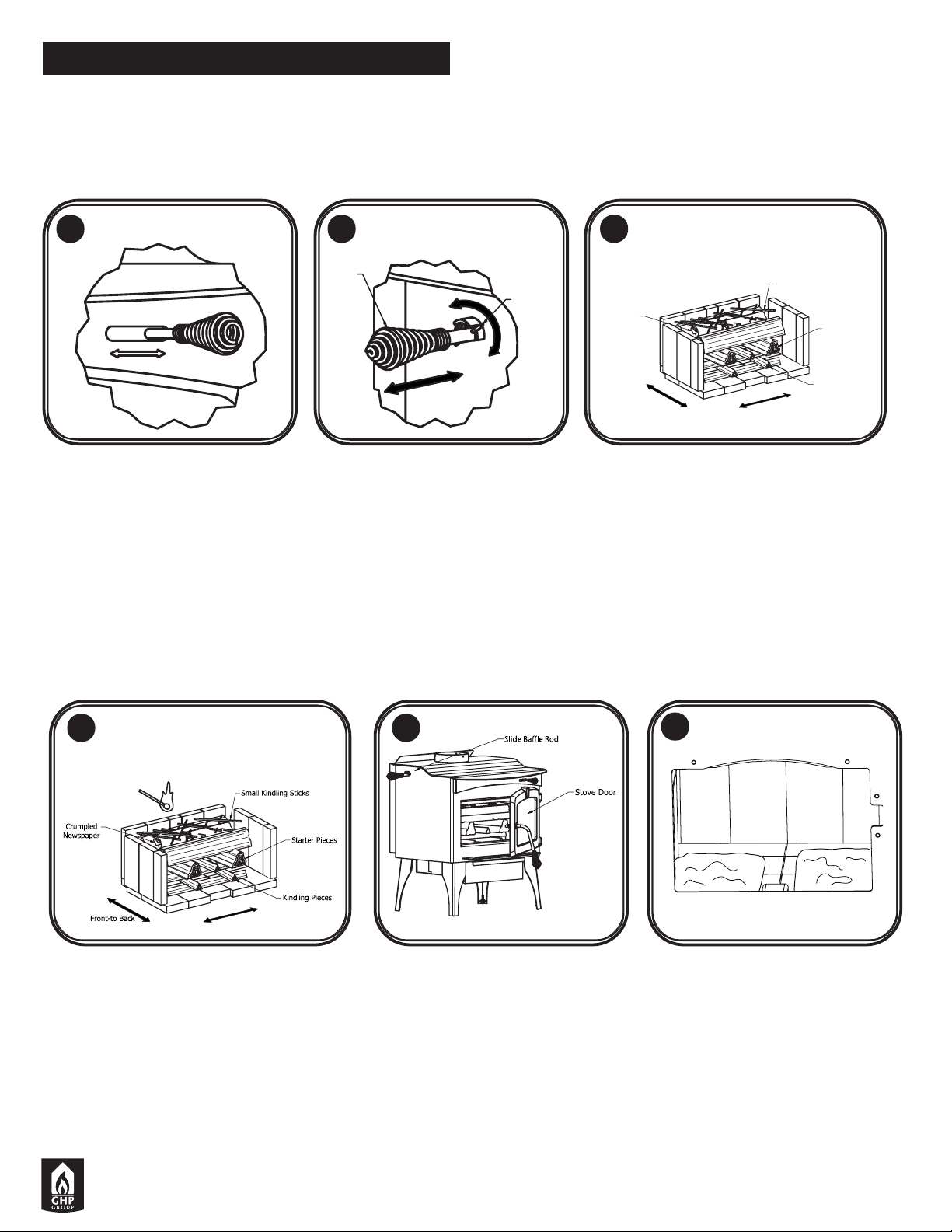

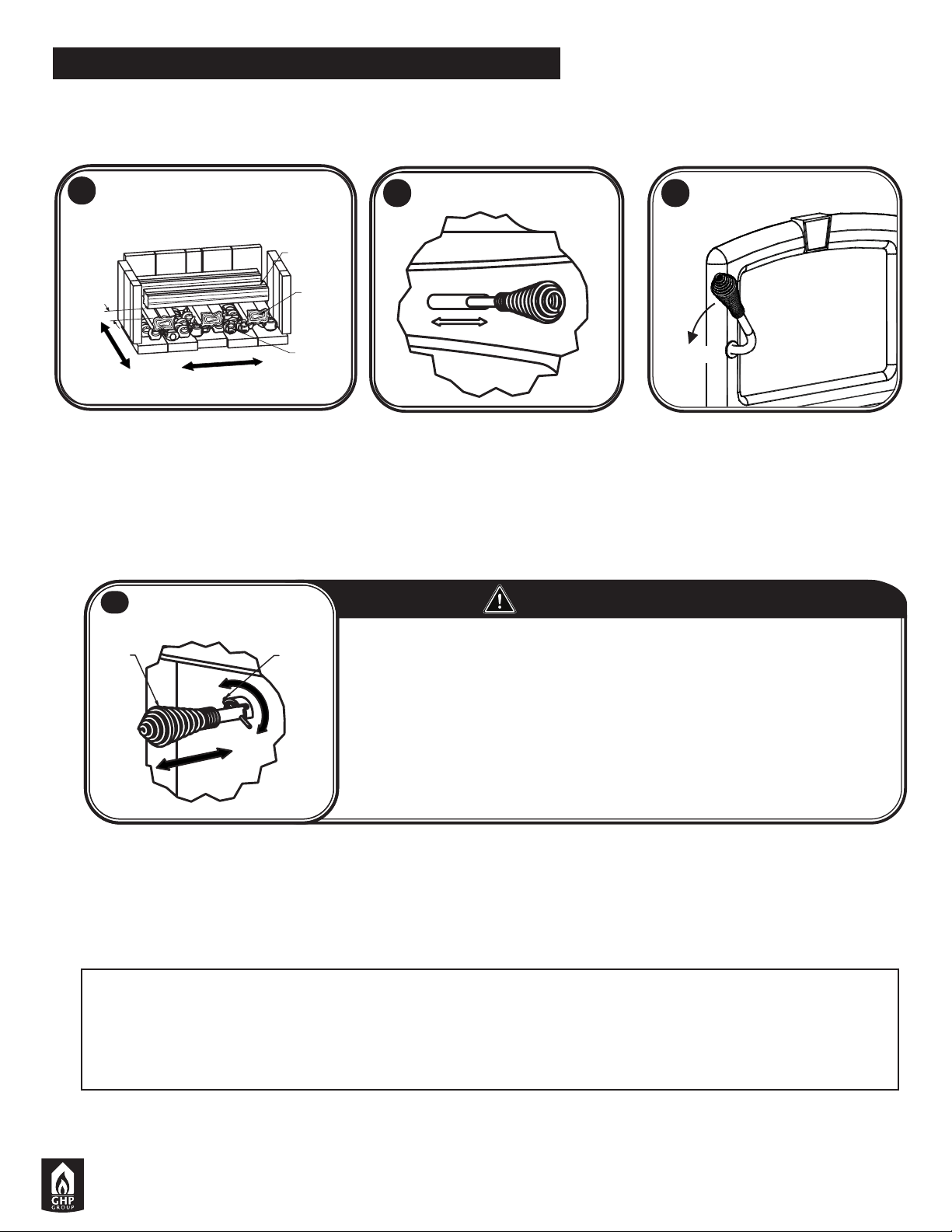

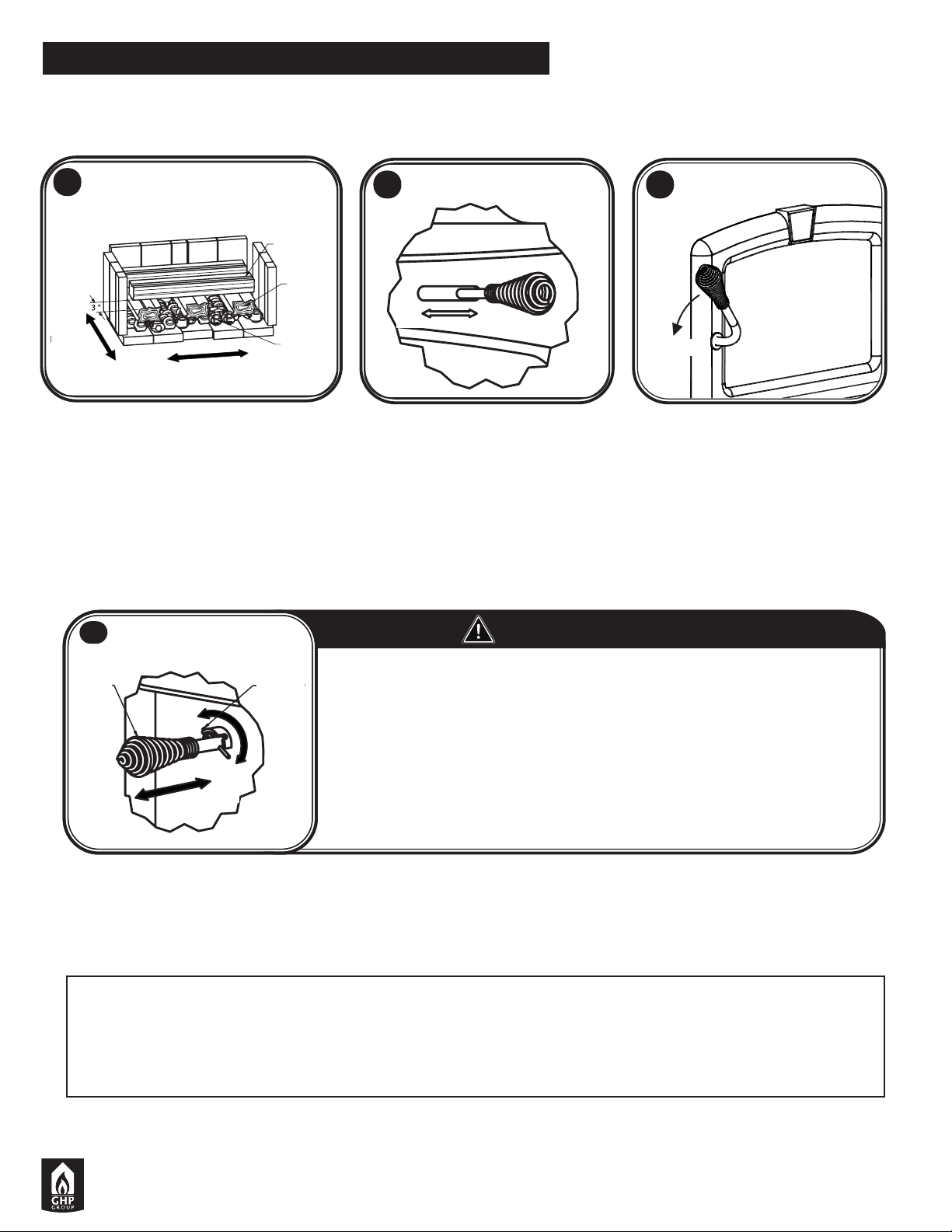

WOOD STOVE QUICK START GUIDE

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 877-447-4768 8:30 a.m. – 4:30 pm CST, Monday – Friday.

or email us at [email protected]

ITEMS NEEDED FOR START-UP FIRE:

• 5 Wadded Up Pieces of Newspaper

• 8 Pieces of Dry Kindling

• 4 Pieces of Seasoned Split Wood

• 1/2 lb of Small Dry Kindling

RAKE EMBERS

1. Open the Slide Baffle Rod per Step 2

2. Open the Door

3. Rake Embers to create a level bed on

the bottom of stove.

Slide damper control all the way

to the right to completely open the

damper.

OPEN AIR CONTROL

OPENCLOSED

Pull Rod Handle out to rotate

between “CLOSED” and “OPEN”

position. “PUSH” Rod Handle in to

lock in position.

OPEN

OSED

PULL

Engagement

SlideB af

fle

RodH an

dle

Slide Bafe Rod shown

in “OPEN” postition.

Configure the Fuel in Six Layers as Follows:

1. Position two kindling pieces side to side

2. Position two kindling pieces front to back

3. Position two kindling pieces side to side

4. Position two larger starter pieces front to

back and one kindling piece between the

starter pieces front to back

5. Position two larger starter pieces side to side

and one kindling piece between the starter

pieces side to side

6. Add crumpled newspaper and ½ lb. of small

kindling sticks as the top layer.

Front-to Back

Side-to-Side

SmallK indlingS ticks

Crumpled

Newspaper

Kindling Piece

StarterP ieces

START-UP FUEL

CONFIGURATION

START-UP FUEL

CONFIGURATION

Light the newspaper and small kindling

sticks with a match

1. Leave the door open 12 in. and allow

the start-up fuel to burn until the

kindling and starter pieces are burning

2. Close the door and slide baffle rod

and allow the fire to burn until there

is a layer of coals over the bottom of

the stove

Small Kindling Sticks

Starter Pieces

WOOD STOVE QUICK START GUIDE

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at 877-447-4768 8:30 a.m. – 4:30 pm CST, Monday – Friday.

or email us at [email protected]

Slide Bafe Rod shown

in “CLOSED” postition.

ITEMS NEEDED FOR FIRST FIRE:

• 3 Pieces of Seasoned Split Wood 14 in. Long

• 2 Pieces of Seasoned Split Wood 18 in. Long

Once fire is fully burning, fully close and

latch stove door.

LATCH STOVE DOOR

CLOSED

REDUCE AIR CONTROL

Slide damper control to desired setting,

and leave stove door open 12 inches for

one minute.

OPENCLOSED

OPEN

OSED

PUSH

Engagement

Slid

RodH an

dle

Always OPEN the Slide Baffle before opening the door to refuel the stove! This will prevent:

• Spillage of smoke, flame and carbon monoxide

• Spillage of sparks, coals and logs

• Over-firing

Insure the slide baffle is in the CLOSED position after the Door is closed to activate the

Efficiency and Fuel Saving design of this stove.

DO NOT leave the stove unattended with the door open.

Starting a fire may not require an open door to draft. The air control should supply adequate

draft.

Pull Rod Handle out to rotate between

“CLOSED” and “OPEN” position.

“PUSH” Rod Handle in to lock in

position. Congratulations! Your wood

stove is ready for operation.

This wood heater needs periodic inspection and repair for

proper operation. It is against federal regulations to operate this

wood heater in a manner inconsistent with operating instructions

in this manual.

Efficiency, Heat Output, and Particulate Emissions:

The Weighted Average HHV Efficiency = 70.1%

The Sum of Weighted Particulate Emission = 2.18 grams/hour

Heat Output Range = 17,349 to 62,789 BTU/hour

WARNING! Risk of Fire

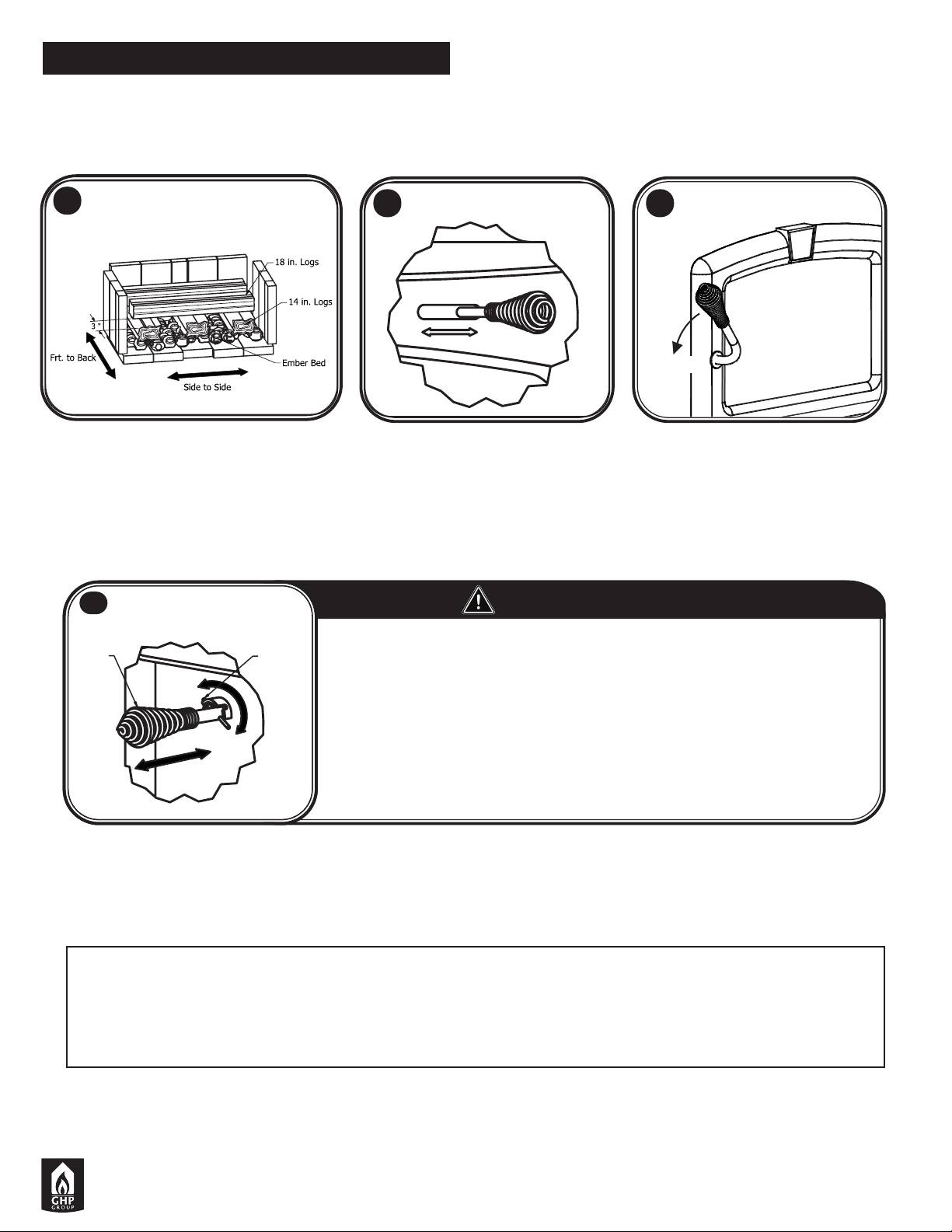

FUEL LOADING

CONFIGURATION

Configure the Fuel as Follows:

1. Position 3 logs approximately 12-14 inches

long front to back with gaps between the

pieces on top of the ember bed

2. Position 2 logs approximately 18 in. long side

to side on top of the first layer with the front

log back approximately 3 inches from the first

layer logs

Chimney Height / Rise and Run

This product was designed for and tested on a 6 inch

(152mm) chimney, 14 to 16 feet (420-480cm) high,

(includes stove height) measured from the base of the

appliance. The further your stack height or diameter varies

from this configuration, the possibility of performance

problems exists. Chimney height may need to be increased

by 2% per each 1000 feet above sea level. It is not recom-

mended to use offsets or elbows at altitudes above 4000

feet above sea level or when there are other factors that

affect flue draft.

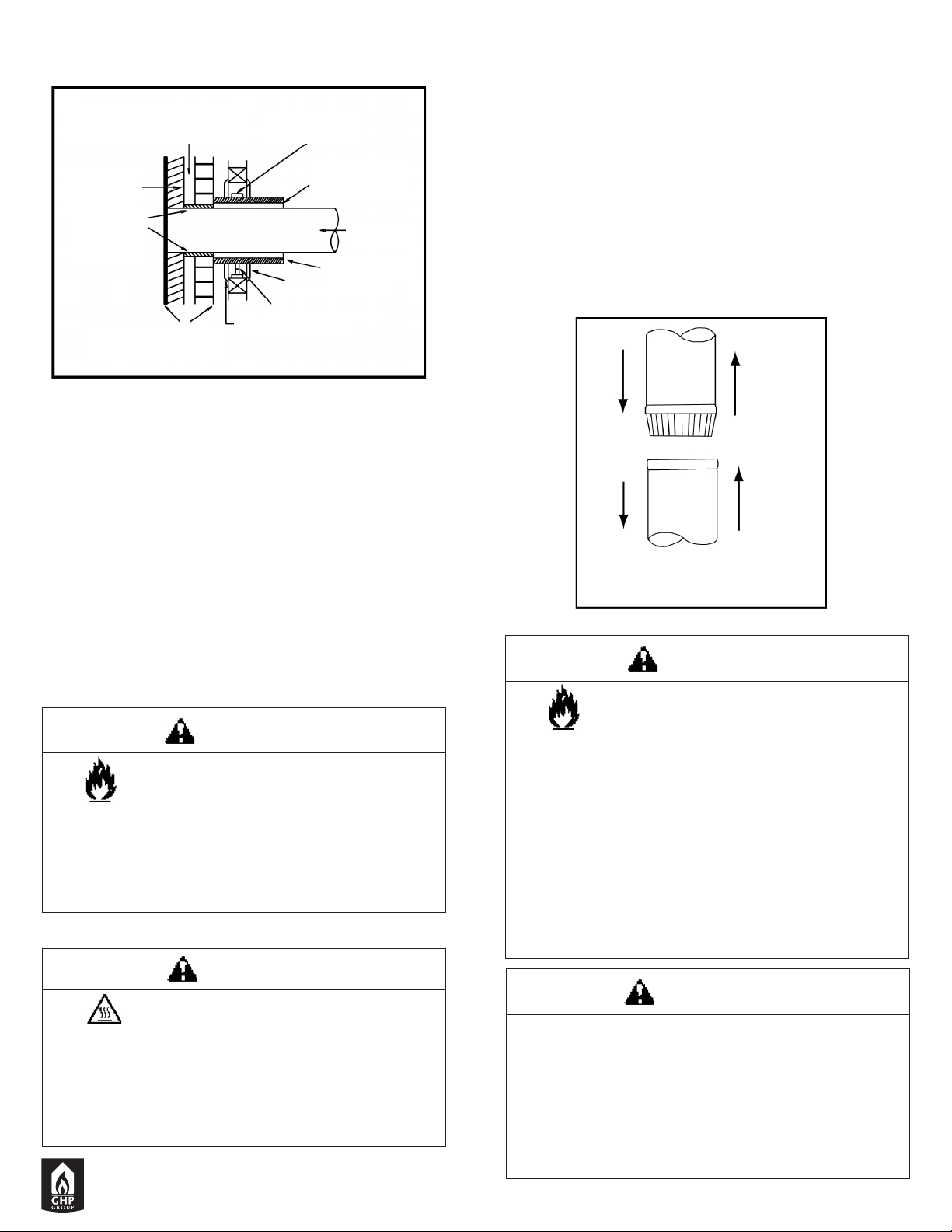

INSTALLING CHIMNEY COMPONENTS

Chimney Connector

Single wall connector or stove pipe.

This must be at least 24 gauge mild steel. The sections

must be attached to the appliance and to each other with

the crimped (male) end pointing toward the stove. All

joints, including the connection at the flue collar, should be

secured with sheet metal screws. Make sure to follow the

minimum clearances to combustibles. Where passage

through the wall, or partition of combustible construction

is desired in Canada, the installation shall conform to CAN/

CSA-B365.

Chimney Termination Requirements

Follow manufacturer’s instructions for clearance,

securing flashing and terminating the chimney.

• Must have an approved and listed cap

• Must not be located where it will become plugged

by snow or other material

• Must terminate at least feet (91cm) above the roof

and at least 2 feet (61cm) above any portion of the

roof within 10 feet (05cm).

• Must be located away from trees or other structures

2-10-3 Rule

These are safety requirements and are not meant to

assure proper flue draft.

OPERATION

Do not use a grate or elevate fire. Build wood fire directly

on hearth. When the stove is used for the first time the

solvents in the paint will smoke off.

WOOD

This heater is designed to burn natural wood only. Higher

efficiency and lower emissions generally result when

burning air dried seasoned hardwood, as compared to

softwood or to green or freshly cut hardwood. Only use

dry seasoned wood. Green wood, besides burning at only

60 percent of the fuel value of dry wood, deposits creosote

on the inside of your stove and along the chimney. This

can cause an extreme danger of chimney fire. To be called

seasoned, wood must be dried for a year. Regardless

of whether the wood is green or seasoned, it should be

stored in a well-sheltered, ventilated area to allow proper

drying during the year to come. Wood should be stored

beyond recommended clearance from combustibles.

DO NOT BURN:

• Treated Wood • Solvents • Trash • Coal

• Garbage • Cardboard • Coloured Papers

INSTRUCTIONS FOR FIRST BURN - CURING THE

STOVE PAINT

Your stove has been painted with the highest quality

stove paint and has special break-in procedures. The

heat generated by the normal operation of the stove, will

serve to harden the paint.Ventilate the house during the

first three times the stove is used. The paint on the stove

will give off smoke, carbon dioxide and an odor. Without

adequate ventilation, concentrations of smoke could

irritate you or cause damage to person and/or property.

Open doors and windows and use a fan if necessary.

After the initial burns, the paint will be cured and there

should be no more smoke.

Each of the initial burns should be conducted as follows:

1. The first and second burns should be at approximately

250 deg F (120 deg C) for approximately 20 minutes.

2. The third burn should be between 500 deg F (260 to

370 deg C) for at least 45 minutes. The important

fact is the paint should be cured slowly. Avoid hot

fires during the curing process. During the curing

process the paint will be gummy. Once cured the

paint will remain hard. It is normal to see flat spots

on painted surfaces of the stove. The flat spots on

the paint surface indicate the hotter surfaces of the

stove, and is caused by the heat radiating through the

paint. It is also expected that shiny spots caused by

friction from the packaging materials, will disappear

during the curing of the stove.

SO:

1. Remember to Ventilate well.

2. Allow the stove to cure before burning for long

periods at high temperatures.

3. Flat spots on the painted surfaces are normal.

4. Shiny spots on the paint surface before burning is nomal.

5. Call your dealer if you have any questions.

BUILDING A FIRE

Building a fire is a two-step process including a “Start-

Up” fire that builds a bed of coals that provides an

ignition source for the first sustained fire.

Start-Up Fire Instructions

1. Open the Primary Air Slide to the maximum position.

2. Open the Slide Baffle Rod.

3. Open the Stove Door.

4. Build the “Start-Up” fire fuel configuration as

instructed in Step 3 on page 11 of the manual.

5. Light the Newspaper and Small Kindling sticks with

a match as instructed in Step 4 on page 11 of the

manual.

6. Leave the door open 12 inches until the kindling

pieces are burning vigorously.

7. Close the Door.

8. Close the Slide Baffle Rod.

9. Allow the fire to burn until there is a full bed of glow-

ing embers.

First Fire Instructions

1. Open the Slide Baffle Rod.

2. Open the Door.

3. Rake the Ember bed so it makes a level surface on

the bottom of the stove.

4. Build the Start-Up fuel configuration as described in

Step 7 on page 12 of the manual.

5. Leave the door open for one minute and then close

the door.

6. Close the Slide Baffle Rod.

7. Adjust the Primary Air Slide to the desired setting.

NEVER USE GASOLINE, GASOLINE-TYPE LANTERN

FUEL, KEROSENE, CHARCOAL LIGHTER FLUID, OR

SIMILAR LIQUIDS TO START OR FRESHEN UP A

FIRE IN THIS HEATER. KEEP ALL SUCH LIQUIDS

WELL AWAY FROM THE HEATER WHILE IT IS IN USE.

GLASS CARE

The following use and safety tips should be observed:

1. Inspect the glass regularly for cracks and breaks.

If you detect a crack or break, extinguish the fire

immediately, and contact your dealer for replacement.

2. Do not slam door or otherwise impact the glass.

When closing doors, make sure that logs or other

objects to not protrude and impact the glass.

3. Do not clean the glass with materials which may

scratch (or otherwise damage) the glass. Scratches

on the glass can develop into cracks or breaks.

4. Never attempt to clean the glass while unit is hot. If

the deposit is not very heavy, normal glass cleaners

are adequate with a plain, non-abrasive scouring pad.

Heavier deposits may be removed with the use of a

readily available oven cleaner.

5. Never put substances which can ignite explosively in

the unit since even small explosions in confined areas

can blow out the glass.

6. This unit has an airwash system, designed to reduce

deposits on glass.

7. Deposits may build on the glass during normal

operation and use. Normal glass cleaners work well

to remove these deposits. Heavier deposits may be

removed by using a damp cloth dipped in wood

ashes or by using a commercially available oven cleaner.

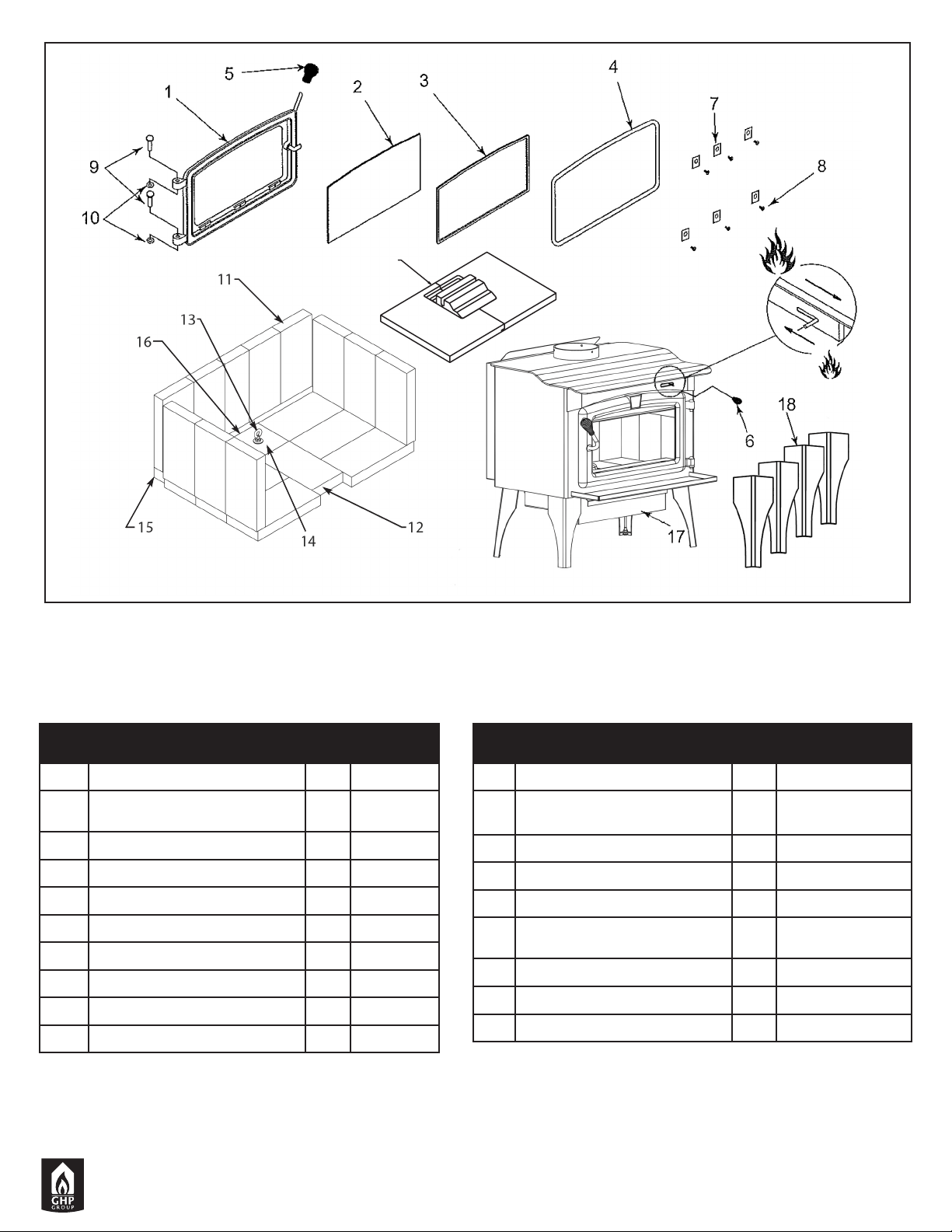

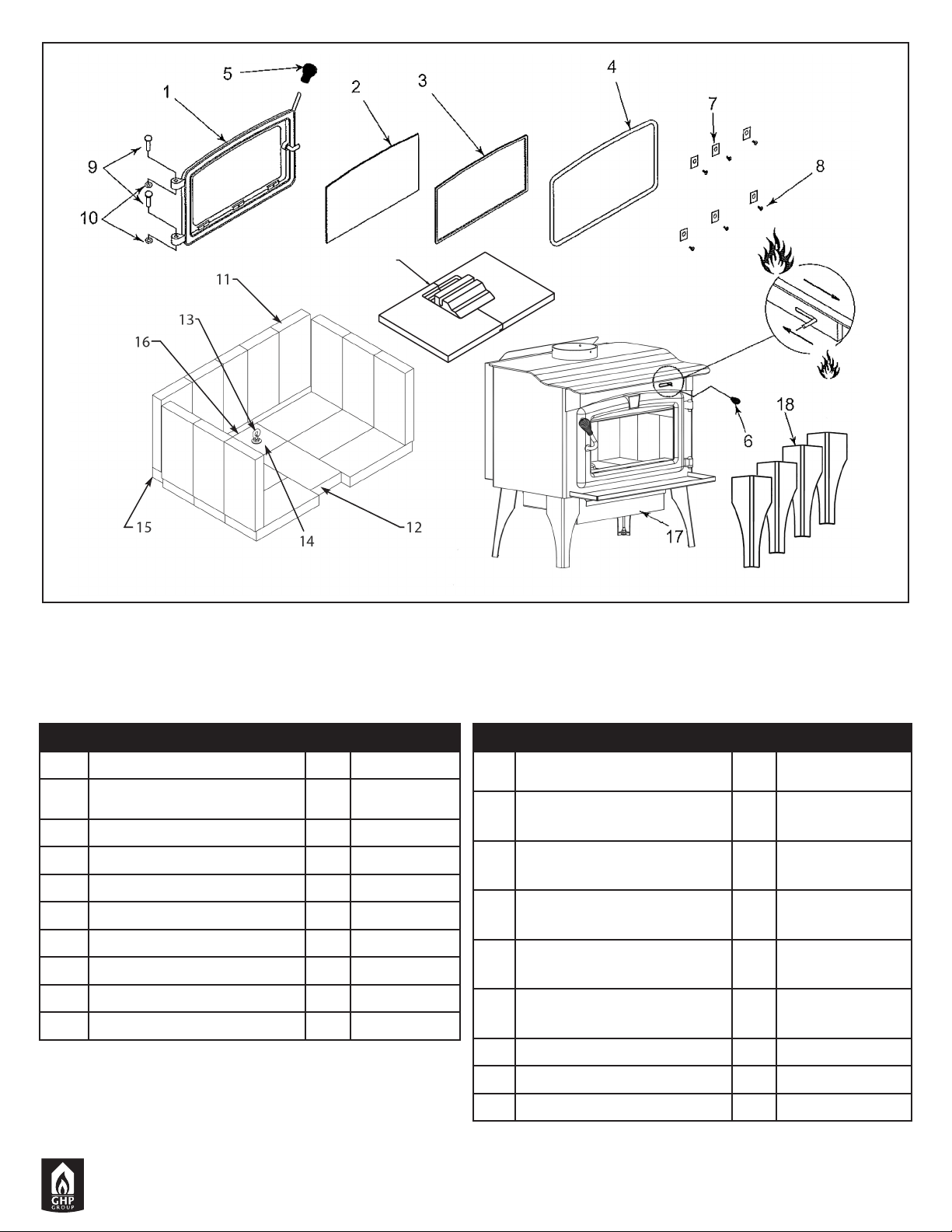

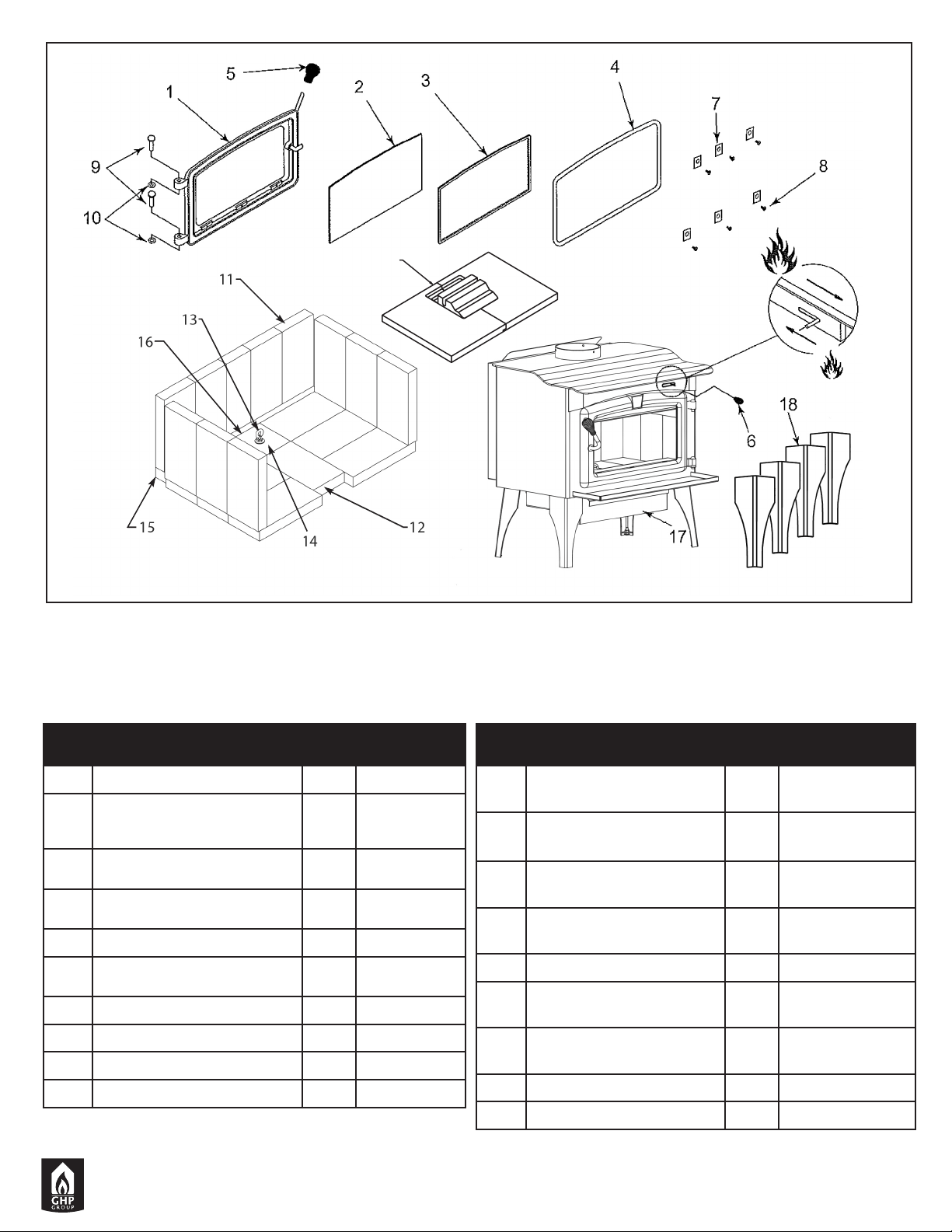

REPLACE GLASS ONLY WITH GHP GROUP

5MM CERAMIC GLASS (SEE REPLACEMENT

PARTS PAGE 18).

GLASS REPLACEMENT

CAUTION: Make sure fire is out and stove is completely

cool to the touch.

1. Find an area that will ensure safe removal and no

damage to surface of door frame or decorative home fur-

nishing.

2. Wearing a pair of protective gloves, remove the push

nuts that retain the door pins from being pulled out and

then lift the door off of the hinges.

3. Lay the door face down on a protective surface locat-

ed in Step 2.

4. Remove the screws from all glass retainers and

remove the broken glass, ensuring that the door frame

is free from any slivers. (If even small slivers are left, the

new glass will not seal correctly causing the stove to

burn improperly.)

5. Attach glass gasket (from GHP Group replacement

parts page 18) to new glass and install in door frame.

6. Replace glass retainers with screws making sure not

to cross thread or overtighten.

7. Place door on hinges and replace new push nuts,

purchased from GHP Group, on door pins to ensure door

does not move after reinstall.

GASKET REPLACEMENT

After extensive use, the sealing material which provides

glass and door seal may need to be replaced if it fails to

sustain its resilience. Inspect glass and door seal period-

ically to ensure for proper seal. If gaskets become frayed

or worn, replace immediately.

Contact your dealer or GHP Group Customer Service for

approved replacement parts. The following steps should

be followed for glass gasket replacement:

1. Ensure appliance is not in operation and is thoroughly

cooled.

2. Remove screw and glass clip.

3. Lift glass out from glass clip.

4. Remove old gasket and clean glass.

5. Replace new gasket starting at the bottom of glass

working along edges, being sure to centre gasket

channel on glass.

6. Trim to length and butt ends together.

7. Replace glass in door, being sure not to over-tighten

screw and clip.

The following steps should be followed for door gasket

replacement:

1. Ensure appliance is not in operation and is thoroughly

cooled.

2. Remove old door gasket and clean channel.

3. Using an approved high temperature gasket cement,

apply a thin coat in bottom of channel.

4. Starting at hinge side of door, work into channel

around door unit, end butt and trim to length.

5. Close door and allow three to four hours for cement

to set before restarting appliance.

CREOSOTE

Creosote - Formation and Need for Removal

When wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney flue of a slow-burning fire. As a

result, creosote residue accumulates on the flue lining.

When ignited this creosote makes an extremely hot fire.

The chimney connector and chimney should be inspect-

ed at least once every two months during the heating

season to determine if a creosote buildup has occurred.

If creosote has accumulated (3 mm or more) it should be

removed to reduce the risk of a chimney fire.

WAYS TO PREVENT AND KEEP UNIT FREE OF CREOSOTE

1. Burn with air control open for several minutes at

numerous intervals throughout the day during the

heating season, being careful not to over-fire unit.

This removes the slight film of creosote accumulated

during low burn periods.

2. Burn stove with draft control wide open and slide

baffle rod handle in the “OPEN” position for several

minutes every time you apply fresh wood. This

allows wood to achieve the charcoal stage faster

and burns wood vapours which might otherwise be

deposited within the system.

3. BURN ONLY SEASONED WOOD. Avoid burning wet

or green wood. Seasoned wood has been dried for

at least one year.

4. A small hot fire is preferable to a large smouldering

one that can deposit creosote within the system.

5. Establish a routine for the fuel, wood burner and firing

technique. Check daily for creosote build-up until

experience shows how often you need to clean to be

safe. Be aware that the hotter the fire, the less creo

sote is deposited and weekly cleanings may be nece

sary in mild weather even though monthly cleanings

may be enough in the coldest months. Contact your

local municipal authority for information on how to

handlea chimney fire. Have a clearly understood

plan to handle a chimney fire.

WARNING: Things to remember in case of chimney fire:

1. CLOSE DRAFT CONTROL.

2. CALL THE FIRE DEPARTMENT.

ASH DISPOSAL

This unit features a convenient ash lip for easy removal

of ash. During constant use, ashes should be removed

every few days, or whenever ashes get to three to four

inches deep in the firebox. Remove ashes only when

the fire has died down and the ashes have cooled. Even

then, expect to find a few hot embers.

Disposal of Ashes:

Ashes should be placed in a steel container with a tight-

fitting lid. The container of ashes should be moved out-

doors immediately and placed on a noncombustible floor

or on the ground, well away from combustible materials,

pending final disposal. If the ashes are disposed of by

burial in soil or otherwise locally dispersed, they should

be retained in the closed container until all cinders have

thoroughly cooled. Other waste shall not be placed in

this container.

USING THE ASH DRAWER

NOTE: Coals may still be hot even though stove feels

cool to the touch.

1. Make sure stove is completely cool.

2. Open glass door and lift up the firebrick for ash drawer

using a fireplace poker through the metal hook raised

from the top of the brick and set aside in firebox.

3. Using a small hand broom, sweep the ashes into the

opening, allowing the ashes to fall into the ash pan.

4. Make sure all debris is clear of the opening. This is

important to ensure the firebrick (when replaced) seals

to the metal stove bottom. If the fire brick is not

properly sealed, the stove will not operate correctly.

5. Using gloves, pull out the ash drawer while holding the

bottom of the ash pan so it doesn’t fall out onto the

floor.

6. Dispose of the ashes in a metal container with a

tight-fitting lid.

7. Replace ash pan drawer and firebrick to their original

positions.

IMPORTANT

HELPFUL HINTS

1. What is the correct way to start a fire?

a) You will need small pieces of dry wood (kindling)

and paper. Use only newspaper or paper that has

not been coated or had unknown materials glued or

applied to it. Never use coated (typically advertising

flyers) or coloured paper.

b) Rotate the slide baffle rod handle to the “OPEN”

position and open the door of the wood stove.

c) Crumple several pieces of paper and place them in

the center of the firebox and directly on to the fire

bricks of the wood stove. Never use a grate to

elevate the fire.

d) Place small pieces of dry wood (kindling) over the

paper in a Teepee manner. This allows for good air

circulation, which is critical for good combustion.

e) Light the crumpled paper in 2 or 3 locations.

Note: It is important to heat the air in the stovepipe

for draft to start.

f) Fully open the air control of the wood stove and

close the door until it is slightly open, allowing for

much needed air to be introduced into the fire box.

Never leave the door fully open as sparks from the

kindling may occur causing injury or property

damage. As the fire begins to burn the kindling,

some additional kindling may be needed to sustain

the fire. DO NOT add more paper after the fire has

started.

g) Once the kindling has started to burn, start by

adding some of your smaller pieces of seasoned (dry)

firewood. NOTE: Adding large pieces at the early

stages will only serve to smother the fire. Continue

adding small pieces of seasoned (dry) firewood,

keeping the door slightly open until each piece starts

to ignite. Remember to always open the door slowly

between placing wood into the fire.

h) Once the wood has started to ignite and the smoke

has reduced, close the wood stove door fully. The

reduction of smoke, is a good indication that the draft

in the chimney has started and good combustion is

now possible. Larger pieces of seasoned (dry) fire

wood can now be added when there is sufficient

space in the Firebox. Adjust the air control setting to

desired setting. Remember to always open the Slide

Baffle Rod Handle before opening the Stove door

to prevent smoke spillage! Close the Slide Baffle Rod

Handle only after the Stove Door is closed.

I) Note: The lower the air control setting the longer the

burn time of your firewood.

2. What type of wood is best to use as Firewood?

Dry seasoned hardwood should be used. Avoid

green unseasoned wood. Green wood, besides

burning at only 60 percent of the fuel value of dry

seasoned wood, will deposit creosote on the inside of

your stove and along the inside of your chimney.

3. What does dry seasoned wood mean, and what is

considered hardwood?

Wood that has been dried for a period of one year in

a well-ventilated and sheltered area would be considered

dry seasoned wood. Hardwoods are generally from

slow growth trees (Example: Oak and Fir). Softwoods

are generally from fast growth trees. (Example: Pine

and Spruce)

4. Will following the above listed steps for starting a

fire result in perfect results all the time?

The quick answer is most of the time. There are

many variables that may affect your success rate

when staring a fire. Most of those variables and how

to deal with them will be learned through experience.

Your ability to start a good fire will significantly

increase with time and patience. Some of the reasons

for poor stove performance will be covered in the

next section of these instructions.

5. Why can’t I get the fire lit?

Damp or wet wood and poor draft are the main

reasons for poor results in starting a fire. Always use

dry seasoned wood for your fire. Even wood dried for

two years will be difficult to ignite, if it has become wet.

6. Why is there always a large quantity of thick black

smoke present in the firebox?

A large quantity of thick black smoke in the firebox, is

a good indication that the draft is poor.

7. Is it normal for soot to cover the glass at the

beginning of a fire?

Your stove has been built with an air wash system

that will help keep the glass clear when the firebox

has reached a good operating temperature, and has a

good draft. Cold firebox temperature and poor draft

cause sooting of the glass. Once the firebox tempera-

ture and the draft increases, the soot will burn off.

8. What is draft?

Draft is the ability of the chimney to exhaust draw by-

products produced during the normal combustion

process.

9. What can cause a poor draft?

The most common factors for poor draft are:

a) Atmospheric pressure and air supply

b) Environmental conditions

c) Cold chimney temperature

d) Poor chimney installation and maintenancea)

Atmospheric Pressure and Air Supply

Atmospheric pressure affecting the draft from a

chimney can be either outside the home, inside the

home or both. Outside the home, a high-pressure

day (clear and cool) generally creates a better draft in

the chimney than a low-pressure day (overcast and

damp). Inside the home, normal household appliances,

such as clothes dryers and forced air furnaces compete

for air resulting in inadequate amounts of air available

to fuel a fire and create a condition known as negative

pressure. Under extreme conditions of negative pres-

sure

the combustion by-products can be drawn from the

chimney and into the house. This condition is commonly

referred to as down drafting.There are several factors

that impact the amount of air available in the home.

Increased amounts of insulation vinyl windows, extra

caulking in various places and door seals can all keep

heat in but may also make a home too airtight. If you

are in doubt about whether or not there is sufficient

air in your home for your stove, refrain from using

those appliances known to consume the air where

possible, or open a window or door to allow air to

enter the home.

Environmental Conditions

High trees, low lying house location such as in a

valley, tall buildings or structures surrounding your

house and windy conditions can cause pool draft or

down drafting.

Cold Chimney Temperature

Avoid cold chimney temperatures by burning a hot

fire for the first fifteen to forty minutes, being careful

not to over fire. If any part of the chimney or parts of

the stove start to glow, you are over firing the stove.

Where possible, install a temperature gauge on the

chimney so temperature drops can be seen.

Chimney Installation and Maintenance

Avoid using too many elbows or long horizontal runs.

If in doubt, contact a chimney expert and/or chimney

manufacturer for help. Clean chimney, rain caps and

especially spark arrester regularly, to prevent cresote

build-up, which will significantly reduce chimney draw

and may cause a chimney fire.

10. Should I close or open the air control fully when

shutting down the stove?

When shutting down the stove, fully open the air

control. This allows the chimney temperatures to

remain as high as possible for as long as possible.

Cold chimney temperatures create creosote.

NOTE: This sheet is intended as an aid and does not

supersede any local, provincial or state requirements.

Check with officials or authorities having jurisdiction in

your area.

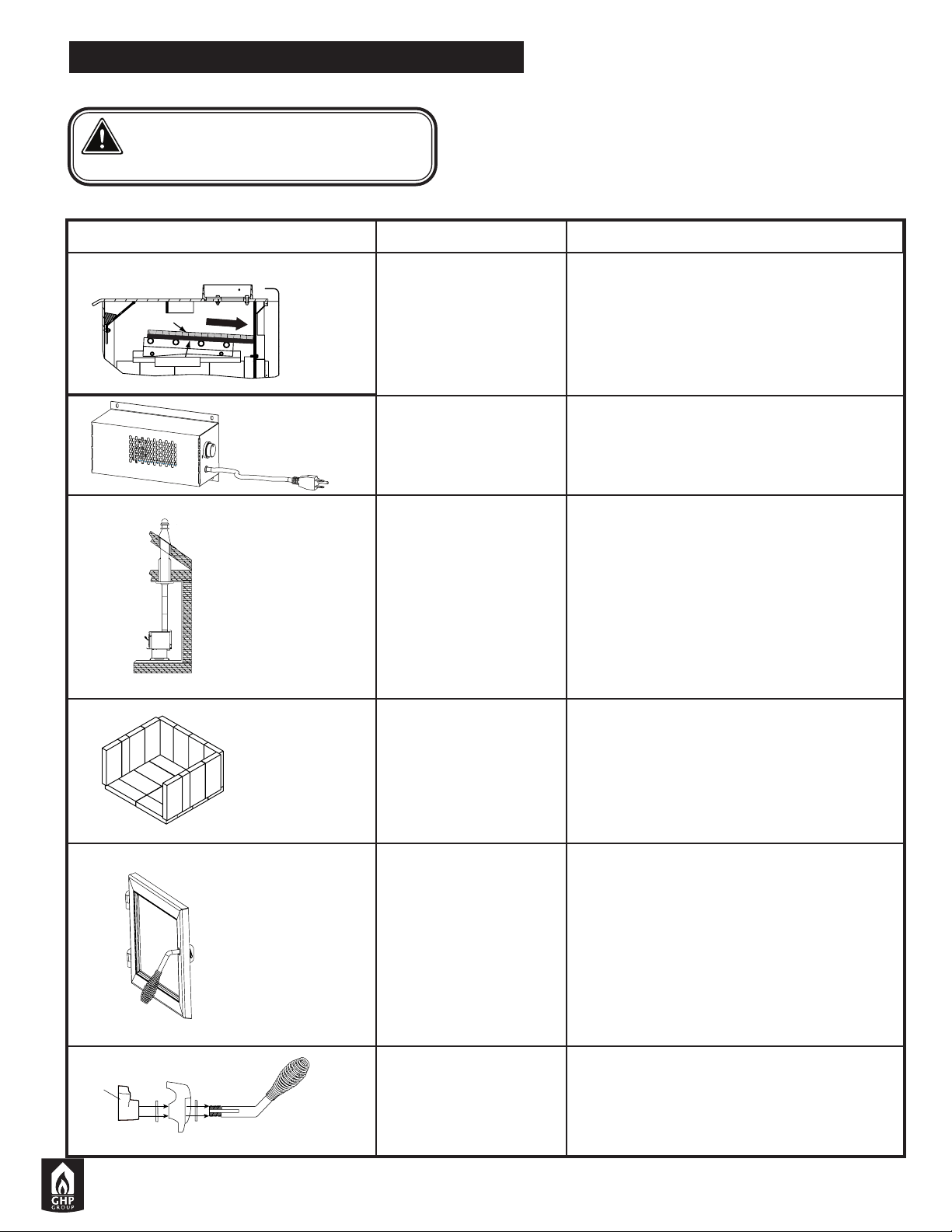

CAUTION! Allow the appliance

to completely cool down before

performing any cleaning or maintenance.

Start the rst inspection after the rst 2 months of use,

or if performance changes, and adjust your schedule

accordingly. Maintenance is required for safe operation

and must be performed to maintain your warranty.

FREQUENCY TASK

YEARLY

or After Every

4 Cords of Wood

EVERY 2

MONTHS

or After Every

4 Cords of Wood

WEEKLY

or After Every

25 Loads of Wood

WEEKLY

or After Every

25 Loads of Wood

WEEKLY

or After Every

25 Loads of Wood

MONTHLY

or After Every

Cord of Wood

Optional

Blower

Bafe &

Blanket

Chimney System

Firebrick

& Ash

Removal

Door & Glass

Assemblies

Door

Handle

AREA OF MAINTENANCE

Latch Cam

Blanket

Bafe

Bafe and blanket placement is critical to

heat output, efciency and overall life of

the unit. Make sure the bafe is pushed all

of the way to the back of the rebox and

the blanket is laying at. Inspect bafe for

cracks.

Vacuum the blower impellers.

The chimney and chimney cap must be

inspected for soot and creosote every two

months during the burn season or more

frequency if chimney exceeds or is under

14-16 ft (4.3m- 4.8m) measured from bottom

of appliance.

This will prevent pipe blockage, poor draft,

and chimney res.

Always burn dry wood to help prevent cap

blockage and creosote build-up.

Keep door and glass gasket in good shape

to maintain good burn times on a low burn

setting. To test: place a dollar bill between

the stove and door and then shut the door. If

you can pull the dollar out, replace the door

gasket.

Check the glass frame for loose screws to

prevent air leakage. Check glass for cracks.

Check the door latch for proper adjustment.

This is very important especially after

the door rope has formed to the stove

face. Check door handle for smooth cam

operation.

Ashes must be cool before you can dispose

of the ashes in a non-combustible container.

Firebrick is designed to protect your rebox.

After ashes are removed, inspect the rebrick

and replace rebricks that are crumbling,

cracked or broken.

Front

Rear

QUICK REFERENCE MAINTENANCE GUIDE

GHP Group reserves the right to make changes in design, materials, specifications, prices and discontinue colors and products at any time, without notice.

Brick Pattern

Item

No.

Description Qty. Part No.

1 Door Assembly 1 75-21-182

2 & 3

Glass (17.00” W x 9.75”) and

Gasket

1 75-21-514

3 1/8” Glass Gasket 4.3’

75-21-123

4 5/8” Door Gasket 5.1

75-21-143

5 Spring Handle 1

75-20-140

6 Air Control Sprint Handle 1

75-20-141

7 Glass Clip 6

75-25-131

8 Screw 6

75-21-141

9 Hinge Pin 2

75-20-132

10 Push Nut 2

75-21-150

Item

No.

Description Qty. Part No.

11 Firebrick Lt. 9” x 4 7/16” x 1 1/4” 16

75-21-147

Firebrick Lt. 7 3/4” x 4 7/16” x

1 1/4”

75-26-106

Firebrick Lt. 9” x 3 1/2” x 1 1/4”

75-26-126

14 Firebrick for Ash Drawer 1

75-21-149

Firebrick Lt. 9” x 2” x 1 1/4”

75-26-108

Firebrick Lt. 3 1/4” x 4 7/16” x

1 1/4”

75-26-107

17 Ash Drawer Assembly 1

75-22-507

18 Leg Assembly 4

75-22-510

19 Insulation Bafe Assembly 1

EXP-A9999-MDBY

TO REGISTER THE WARRANTY ON YOUR HEATER, PLEASE FILL OUT THIS CARD COMPLETELY

AND MAIL WITHIN 14 DAYS FROM DATE OF PURCHASE OR REGISTER ON-LINE AT www.ghpgroupinc.com

NAME: ______________________________________ PHONE: ( ) __________________ EMAIL: ____________________________

ADDRESS: _________________________________ CITY: ______________________________ STATE: __________ ZIP: ____________

MODEL: ____________________ SERIAL #: ________________________________

_______ DATE PURCHASED: __________________

DEALER PURCHASED FROM: ____________________________________________ TYPE OF STORE: __________________________

CITY & STATE WHERE PURCHASED: ______________________________________________ PRICE PAID: _______________________

Please Take a Minute To Give Us Your Answers To The Following Questions.

All Responses Are Used Solely For Market Research And Are Held In Strict Confidence.

Who primarily decided this p

urchase?

Male Female 18-24 25-39 40-59 60 and over

Purpose of Purchase? _______________________________________________________________________________________________

Do you own any other portable heaters?

Yes No If yes, type____________________________brand_____________________

How do you intend to use your new heater?

Construction Site Farm Warehouse/Commercial Garage/Outbuilding Other

How did you become aware of this heater?

In-Store Display Newspaper Ad Magazine Ad Friend/Relative

TV Commercial Store Salesperson

Other ___________________________

What made you select this heater?

Style Size/Portability Price Package Brand Other ___________________

Do you:

own rent Would you recommend this heater to a friend? Yes No

Please give us your comments:________________________________________________________________________________________

THANK YOU FOR COMPLETING THIS FORM!

Information will be held confidential.

chimney design.

• Inadequate ventilation, excessive offsets or negative air pressure caused

by mechanical systems such as furnaces, clothes dryers, fans, etc.

11. This warranty is void if:

• The appliance has been operated in atmospheres contaminated

by chlorine, fluorine, or other damaging chemicals.

• This appliance has been subjected to prolonged periods of

dampness or condensation.

• The appliance has any damage due to water, or weather

damage that is the result of, but not limited to, improper

chimney/venting installation.

• The appliance has been subjected to willfull or accidental

abuse or misuse.

• Corrosive driftwood, manufactured logs or other fuels are

used other than as outlined in the installation and

operating instructions.

• The appliance is not maintained in good condition,

including firebrick and gaskets.

Doors with Glass and Plated Parts

Glass is warranted against thermal breakage only. To clean glass, use a

ceramic/glass cleaner or polish. Do not use ammonia based cleaners. A

suitable cleaner is available at your nearest Pleasant Hearth dealer.

DO NOT CLEAN GLASS WHILE HOT AND DO NOT USE ABRASIVE

CLEANERS.

Plated parts will not be covered under this warranty. Plated parts should be

cleaned by using denatured alcohol only and rubbed lightly with a lint-free

non-abrasive cloth. Excessive rubbing or polishing may remove the plated

finish. Plated parts may also be damaged by external chemicals.

Further Exclusions

WOOD-BURNING STOVE

Electrical components, such as the blower, are covered for five (5) years

from the date of purchase if they are included with the purchase of your

stove.

This warranty will not include or extend to paint, gaskets or firebrick

components, and does not cover any removable firebox components such as

brick retainers or stainless steel air tubes.

PELLET-BURNING STOVE:

Five Year Period:

1. Carbon steel and welded seams in the firebox are covered for five (5)

years against splitting.

2. The steel door and hinges are covered for five (5) years against cracking.

One Year Period:

1. Component parts such as the hopper, auger, burn-pot, baffle plate, auger

shaft and fasteners are covered for one (1) year against cracking, breakage

and welded seam separation.

2. Electrical components, accessory items, glass and the painted surface of

the stove are covered for one (1) year from the date of purchase.

5 Year Warranty

GHP Group warrants that your new wood-burning stove, pellet-burning

stove, or masonry wood insert is free from manufacturing and material

defects for a period of five years from the date of sale, subject to the

following conditions and limitations.

1. This warranty is extended to the original owner only, for residential

use, and is subject to proof of purchase.

2. The new GHP Group product must be installed and operated at all

times in accordance with the installation and operation instructions

supplied with the appliance, and installation must be to local and

national codes. Any alterations, willful abuse, accident, over firing

or misuse will not be coverd under warranty. NOTE: Some minor

movement of certain parts is normal and is not a defect and therefore,

not covered under warranty.

3. The warranty is non-transferable, and is made to the original owner,

provided that the purchase was made through an authorized GHP

Group supplier. The serial number must be supplied along with the

Bill of Sale, showing the date of purchase, at the time the claim is

submitted.

4. This warranty is limited to the repair or replacement of parts only, found

to be defective in material or construction, provided that such parts

have been subjected to normal conditions of use and service, after

a said defect has been confirmed by GHP Group, or an authorized

representative’s inspection. Defective parts must be shipped back (at

GHP Group discretion), transportation prepaid, to the manufacturer.

Credits will be issued upon receipt of return of the defective product to

GHP Group.

5. GHP Group, at its discretion, can fully discharge all obligation with

respect to this warranty by refunding the wholesale price of the

defective part(s).

6. Any installation, labor, construction, transportation or other related

costs or expenses arising from defective parts, repair, replacement or

otherwise of same, will not be covered by this warranty nor will GHP

Group assume responsibility for same. Further, GHP Group will not be

responsible for any incidental, indirect or consequent damages, except

as provided by law, and in no event shall they exceed the original

purchase price.

7. All other warranties - expressed or implied - with respect to the product,

its components and accessories, or any obligations/liabilities on the part

of GHP Group are hereby expressly excluded.

8. GHP Group neither assumes, nor authorizes any third party to assume,

on GHP Group’s behalf, any other liabilities with respect to the sale of

this GHP Group product.

9. The warranties as outlined within this document do not apply to

chimney components or other products made by other manufacturers

when used in conjunction with the installation of this product. Improper

use or the use of non-approved components may nullify your warranty.

If in doubt, contact your nearest GHP Group supplier or GHP Group

Customer Service Department.

10. GHP Group will not be responsible for:

• Downdrafts or spillage caused by environmental conditions such as

nearby trees, buildings, rooftops, hills, mountains, or ineffective

GHP Group, Inc.

6440 W. Howard St.

Niles, IL 60714-3302

GHP Group, Inc.

6440 W. Howard St.

Niles, IL 60714-3302

Tel: (877) 447-4768

www.ghpgroupinc.com

SAVE THIS CARD!

IF WARRANTY SERVICE IS REQUIRED

Contact GHP Group Customer Service. Make sure you have your sales receipt and the

model/serial number of your GHP Group product.

Do not attempt to do any service work yourself, unless pre-approved by GHP Group in

writing as this will void the warranty.

GHP Group must authorize service and provide a Warranty Claim Number prior to any

warranty related service calls. Without an authorization number, any service work will not

be deemed warranty.

WARRANTY REGISTRATION

IMPORTANT: We urge you to fill out your warranty registration card within dourteen (14)

days of date of purchase. You can also register your warranty on the internet at www.

ghpgroupinc.com. Complete the entire serial number. Retain this portion of the card for

your records.

Questions, problèmes, pièces manquantes? Contactez notre service à la clientèle avant

de retourner l’article chez le détaillant : 1-877-447-4768 8h30 à 16h30 HNC

du lundi au vendredi ou envoyez-nous un courriel [email protected].

W arming Y our Home. Warming Your Heart.

AVIS DE SÉCURITÉ: CET APPAREIL DE CHAUFFAGE AU BOIS PEUT CAUSER UN INCENDIE DE

MAISON S’IL N’EST PAS BIEN INSTALLÉ, UTILISÉ ET SI ON NÉGLIGE SON ENTRETIEN. SUIVEZ

LES INSTRUCTIONS D’INSTALLATION POUR DIMINUER LES RISQUES D’INCENDIE. LE NON

RESPECT DES INSTRUCTIONS D’INSTALLATION POURRAIT CAUSER DES DOMMAGES AUX

BIENS, DES BLESSURES OU LA MORT. INFORMEZ-VOUS AUPRÈS DU DIRECTEUR RÉGIONAL

DE LA CONSTRUCTION POUR OBTENIR DE L’INFORMATION SUR LES RESTRICTIONS ET LES

EXIGENCES RELATIVES À L’INSPECTION DE L’INSTALLATION DANS VOTRE RÉGION.

Ce manuel porte sur l’installation et l’utilisation du modèles PH1800WS, MWS-1800, WSL-1800-B, WSL-

1800, GWS-1800, GWS-1800-B (appareil de chauffage au bois non catalytique). Cet appareil de chauffage

au bois satisfait aux normes sur les limites d’émission du United States Environmental Protection Agency

(EPA). Veuillez lire l’intégralité de ce manuel avant d’installer et d’utiliser votre nouvel appareil de chauffage.

Ne jetez pas ce manuel: Gardez-le pour consultation

Conduit de fumée de

15.24 cm requise.

Poêle à bois à haut rendement

Modèle Série:

PH1800WS, MWS-1800, WSL-1800-B,

WSL-1800, GWS-1800, GWS-1800-B

60-10-040

AVANT D’ALLUMER VOTRE PREMIER FEU. ENLEVEZ LA PELLICULE PLASTIQUE SUR LES MOULURES ET NETTOYEZ

LES SURFACES PLAQUÉES AVEC DE L’ALCOOL DÉNATURÉ OU UN NETTOYANT À VITRE NON ABRASIF ET DE BONNE

QUALITÉ. UTILISEZ UN CHIFFON TRÈS DOUX ET PROPRE. N’UTILISEZ PAS DES ESSUIE-TOUT POUR NETTOYER LES

PIÈCES PLAQUÉES. IL Y AURA DES DOMMAGES PERMANENTS SI LES TÂCHES ET LES EMPREINTES SUR LES PIÈCES

PLAQUÉES NE SONT PAS NETTOYÉES.

NOTE: II est possible que vous ne soyez pas concerné par les restrictions mentionnées ci-dessus puisque certains États et provinces

n’acceptent pas les restrictions ou prescriptions relatives aux dommages consécutifs ou indirects.

AVERTISSEMENT

6440 W. Howard St.

Niles, IL 60714-3302

877-447-4768

RAPPORT NO.

0418WS017S/0418WS017E

Ce poêle est répertorié par OMNI-Test Laboratories de Portland, Oregon

en utilisant la méthode de test ASTM 25155 et ASTM 3053 et testé selon

UL-1482-11 (R2015) / ULC-S627-00.

2020-04-07

AVERTISSEMENT

Utilisez les services d’un installateur qualifié et compétent qui sera

en mesure de faire une installation professionnelle et sécuritaire

de l’appareil si vous doutez, suite à la lecture des instructions, de

votre capacité à faire une installation professionnelle et sécuritaire.

Ne faites pas une installation incomplète ou temporaire.

AVANT L’INSTALLATION DE L’APPAREIL

1. Informez-vous auprès du service d’inspection des constructions

afin de connaître les règlements municipaux. Un permis est parfois

requis.

2. L’appareil de chauffage doit être raccordé à 1) une cheminée qui

satisfait aux normes des cheminées de Type HT et aux normes

générales des cheminées. La cheminée doit être préfabriquée et de

type résidentiel et répondre aux normes des appareils de chauffage

UL 103, et au Canada CAN/ULC-S629 (norme de 650 degrés

Celcius pour cheminée préfabriquée) et être conforme aux codes et

règlements de la construction, ou 2) cheminée en maçonnerie avec

doublage de cheminée conforme aux codes et règlements.

3. Un conduit de fumée en métal noir de (152mm) de diamètre et

d’une épaisseur de 24.

4. Il faut toujours raccorder l’appareil à une cheminée; il ne

faut JAMAIS faire évacuer la fumée dans une autre pièce ou à

l’intérieur.

5. NE raccordez PAS l’appareil à un tuyau qui est raccordé à un

autre appareil, par ex. une fournaise.

6. NE RACCORDEZ PAS L’APPAREIL À UN CONDUIT DE

FUMÉE QUI EST RACCORDÉ À UN AUTRE APPAREIL.

7. Il faut vérifier régulièrement le raccordement de tuyau et la chemi-

née, et les nettoyer si nécessaire.

8. Il faut tenir compte de la distance de sécurité lors de l’installation

de meubles et d’objets à proximité de l’appareil. NE METTEZ PAS

de bois, liquide inflammable ou combustible près de l’appareil.

Les distances de sécurité sont inscrites sur le sceau d’attestation

qui se trouve à l’arrière de l’appareil.

9. Contactez les services municipaux ou provinciaux de protection

contre l’incendie pour obtenir de l’information sur les incendies de

cheminée. Établissez un plan d’action afin de bien réagir en cas

d’incendie de cheminée. Fermez l’entrée d’air et TÉLÉPHONEZ LE

SERVICE D’INCENDIE en cas d’incendie.

10. Il NE faut PAS forcer la manette d’admission d’air pour modifier

son réglage normal.

11. N’INSTALLEZ PAS CES APPAREILS DANS UNE MAISON

MOBILE OU ROULOTTE. CES APPAREILS NE SONT PAS

APPROUVÉS POUR UTILISATION DANS UNE MAISON MOBILE.

12. NE LE RACCORDEZ PAS À UN TUYAU D’AÉRATION OU

SYSTÈME DE DISTRIBUTION DE L’AIR.

13. Lorsque vous installez un appareil à combustibles solides, vous

devriez aussi installer des détecteurs de fumée et de monoxyde de

carbone à chaque niveau de la maison. Lors de la première utilisa-

tion, il pourrait y avoir de la fumée ou certaines odeurs. Vous pour-

riez ouvrir quelques fenêtres pour assurer une circulation de l’air

pendant les premières heures d’utilisation afin que le détecteur de

fumée ne se déclenche pas. Testez vos détecteurs de fumée et de

monoxyde de carbone de façon régulière.

UTILISATION

VOICI POURQUOI IL EST IMPORTANT D’UTILISER UN CONDUIT

DE FUMÉE DE LA BONNE DIMENSION (1,83 M): Le tirage de

la cheminée est le mouvement de l’air dans le conduit, provoqué

par l’attraction de l’oxygène vers une combustion. Le tirage de

la cheminée est fonction de la longueur et de l’emplacement de

la cheminée ainsi que des choses se trouvant à proximité de la

cheminée et d’autres facteurs. L’appareil peut chauffer de façon

excessive si le tirage est trop puissant. Le tirage est trop puissant

lorsque la combustion est incontrôlable ou lorsque la cheminée

ou les raccordements de cheminée sont rouges vifs. Un tirage

insuffisant peut repousser la fumée dans la pièce ou « boucher »

la cheminée et/ou laisser la fumée s’échapper par les joints de

l’appareil et de la cheminée.

Les appareils à combustible solide d’aujourd’hui sont plus effi-

caces. Ces appareils offrent une combustion optimale et dégage

plus de chaleur avec moins de combustible. La cheminée doit être

de la bonne dimension afin d’assurer un tirage efficace puisque les

nouveaux appareils évacuent la fumée à une plus basse tempéra-

ture. L’appareil ne pourra pas augmenter efficacement la tempéra-

ture du conduit de fumée si la cheminée est trop large et le triage

ne sera pas efficace. Il y aura donc un refoulement de fumée et/ou

une combustion inadéquate.

Contactez un expert en entretien de cheminées si vous avez ce

problème.

Lorsque la porte est fermée : vous utilisez la manette d’admission

d’air pour actionner le mécanisme permettant de contrôler l’entrée

d’air dans la chambre à combustion. Vous serez à la longue capa-

ble de contrôler l’intensité de la chaleur et la durée de combustion.

Vous pourrez utiliser l’appareil lorsque le tirage de la cheminée sera

convenable, mais à condition de fermer la porte. Il faut ouvrir la

porte lentement lorsqu’on ajoute le bois afin d’empêcher la fumée

de s’échapper. Une utilisation inappropriée de l’appareil pour-

rait occasionner des dommages irréparables, soit une combus-

tion à une température supérieure aux normes de conception de

l’appareil. Il est recommandé de mettre du bois jusqu’au niveau de

la brique réfractaire.

Une trop grande quantité peut nuire à la circulation de l’air et à la

combustion.

Utilisez cet appareil de chauffage seulement lorsque la porte est

fermée.

NE BRÛLEZ PAS D’ORDURES OU DE LIQUIDES

COMBUSTIBLES, PAR EX. ESSENCE, NAPHTE, HUILE POUR

MOTEUR. N’UTILISEZ PAS DE PRODUITS CHIMIQUES OU DE

LIQUIDES COMBUSTIBLES POUR ALLUMER LE FEU.

IMPORTANT: Nous vous recommandons fortement que

l’installation du poêle à bois et de la cheminée se fasse par un

installateur qualifié. (Un installateur qualifié est toute personne ou

entité qui installe régulièrement des produits de chauffage au bois

et des cheminées dans le cadre de son travail normal).

IL DOIT TOUJOURS AVOIR DE L’AIR FRAIS DANS LA PIÈCE OÙ SE

TROUVE L’APPAREIL PUISQU’UNE IMPORTANTE DIMINUTION DE

LA QUANTITÉ D’AIR POURRAIT NUIRE AU FONCTIONNEMENT

D’AUTRES APPAREILS À COMBUSTION ET CRÉER UNE

SITUATION POTENTIELLEMENT DANGEREUSE.

DÉGAGE UNE CHALEUR. LES ENFANTS NE DOIVENT PAS

S’APPROCHER. LES VÊTEMENTS ET LES MEUBLES NE

DOIVENT PAS SE TROUVER À PROXIMITÉ. PEUT CAUSER

DES BRÛLURES.

VENTILATEUR OPTIONEL : MODÈLE PBAR-2427, 120 VOLTS,

60Hz, 1.0 AMP, 2900 T/M

DANGER: RISQUE D’ÉLECTROCUTION.

DÉBRANCHEZ L’APPAREIL AVANT L’ENTRETIEN OU LA

RÉPARATION. IMPORTANT : FAITES FONCTIONNER LE

VENTILATEUR À FAIBLE VITESSE POUR OPTIMALISER

LE FONCTIONNEMENT DE L’APPAREIL DE CHAUFFAGE

LORSQUE LA COMBUSTION EST LENTE.

Installation des pieds (Si nécessaire)

Suivez ces instructions sur l’installation des pieds avant

d’installer le poêle.

Modèle: PH1800WS, MWS-1800, WSL-1800-B, WSL-1800,

GWS-1800, GWS-1800-B

Moyen

poêle à bois sur pieds

Enlevez le panier à cendre et les (4) boulons de fixation du socle,

tel qu’il est montré à l’illustration 0.

Demandez de l’aide afin de dégager le poêle du palette et dépo-

sez le poêle sur son côté sur une surface plane, sécuritaire,

matelassée et d’une hauteur d’environ 15cm.

Il faut ensuite visser les pieds au poêle avec les boulons qui ont

été enlevés à l’étape 1 (voir l’illustration 0.1). Demandez de l’aide

afin de soulever le poêle de la surface surélevée et déposez-le

sur ses pieds. Installez le panier à cendre.

Vérifiez le réglage de niveau des pieds afin de vous assurer de

l’horizontalité du poêle (voir l’illustration 0.2).

Illustration 0

Illustration 0.1

Illustration 0.2

Réglage du niveau

Panier à

cendre

AVERTISSEMENT

Ce produit et les combustibles utilisés pour le faire fonctionner (charbon ou

bois), de même que les produits de leur combustion, peuvent vous exposer

à des substances chimiques comme le noir de carbone, reconnu par l’État

de la Californie comme causant le cancer, ou le monoxyde de carbone,

reconnu par l’État de la Californie comme causant des anomalies

congénitales ou d’autres problèmes de reproduction .

Pour plus de renseignements, visitez le www.p65Warnings.ca.gov

INSTALLATION

1. Enlevez les pièces qui se trouvent dans le poêle.

2. Sélectionnez un endroit approprié pour le poêle. Il ne faut

pas que l’espace entre l’appareil et une matière combustible

soit inférieur à l’espace minimal montré à l’illustration 1). Il faut

installer le poêle sur une surface imbrûlable (voir l’illustration 1).

3. Demandez au fabricant de panneaux muraux imbrûlable

ou a l’inspecteur en bâtiment de vous informer de l’espace

de dégagement minimal si les murs sont faits de panneaux

muraux imbrûlables.

4. Installez le tuyau de poêle à L’INTÉRIEUR de la buse

au-dessus du poêle (entre le poêle et la cheminée).

5. N’UTILISEZ PAS la grille à feu pour surélever le feu.

TUYAU DE POÊLE

1. Un espace de dégagement de 46cm entre le tuyau de

poêle et le matériel combustible est peut-être nécessaire.

Vérifiez auprès de l’autorité compétente de votre munici-

palité.

2. Les raccords mâles (bord rabattu) doivent pointer

vers le poêle lors de l’installation des sections de tuyaux.

3. Fixez le tuyau de poêle à la buse en utilisant trois vis

à tôle. Faites la même chose à chaque raccordement

pour bien solidifié.

4. Utilisez un conduit de fumée de la bonne dimension.

5. Faites inspecter le conduit de fumée pour savoir s’il

est en bon état ou fissuré si vous raccorder le poêle à un

conduit de fumée d’un vieux foyer en maçonnerie. Il sera

peut-être nécessaire d’ajouter un blindage en acier.

6. Il est recommandé de ne pas avoir plus de deux (2)

sections de tuyau à un angle de 90°. Il pourrait y avoir un

problème de tirage de fumée et de fuite de fumée s’il y a

plus de deux (2) sections à un angle de 90°.

7. Il n’est pas nécessaire d’utiliser un registre pour ce

type d’installation. Enlevez la plaque du registre dans la

cheminée ou fixez-la à la position OUVERT.

8. Les raccordements de conduits de fumée à paroi

simple ne doivent pas être d’une longueur supérieure à 3

mètres.

AVERTISSEMENT : La porte NE DOIT PAS toucher un

mur inflammable lorsque vous l’ouvrez.

AVERTISSEMENT : Il faut installer la brique du panier à

cendre avant d’utiliser le poêle à bois.

Ventilateur optionnel : Un échangeur de chaleur est

offert en option pour ce poêle à bois. Vous pouvez

le commander chez le détaillant où vous avez acheté

l’appareil.

Contactez l’inspecteur en bâtiment de votre région avant

l’installation. Un permis est parfois nécessaire.

Cette chauffrette a un bouton de contrôle de basse tempéra-

ture installé par le fabriquant. Ceci ne doit pas être modifié.

Selon les reglematations féderales, ce niveau de chaleur ne

doit pas être modifié. Ne pas opérer cette chauffrette de

façon inconsistente avec les instructions d’utlisation dans ce

manual.

Un espacement minimal de 46cm du raccordement de la cheminée

peut être exigé de l’autorité administrative.

Appareil Raccordement cheminée

A. Mur côté 25” (635 mm) D. Mur côté 34” (864 mm)

B. Mur noir 19” (483 mm) E. Mur noir 22” (559 mm)

C. Coin 16” (407 mm) F. Coin 25” (635 mm)

Hauteur minimum du sol au plafond. 96” (2.44 m)

Illustration 1

Espacement des matériaux combustibles

Mur du fond

Mur du côté

Espacement des matériaux combustibles

Mur du cote

203mm

Mur du cote

G. 2 po au-delà du tuyau quand le tuyau sort horizontalement par un

mur (4 po de plus que le diamètre du tuyau).

H = 22” (559 mm)

Poignée de porte

Poignée côté air

primaire

Faites glisser la poignée de la tige

de commande

du déflecteur

Tournez

la poignée dans le sens

horaire (comme pour dévisser).

La poignée s’insèrera à la bonne position.

Tournez

la poignée dans le sens

horaire (comme pour dévisser).

La poignée s’insèrera à la bonne position.

Tournez

la poignée dans le sens

horaire (comme pour dévisser).

La poignée s’insèrera à la bonne position.

PROTECTION DU SOL

INSTALLATION SUR PLANCHER DE BÉTON

Un protecteur de plancher n’est pas nécessaire si

l’appareil est posé sur un plancher en béton. Si du tapis

ou tout autre type de revêtement de sol combustible est

installé, un espace autour du foyer de la grandeur du

protecteur de plancher, décrit dans la section suivante,

doit rester dégagé.

INSTALLATION SUR UN PLANCHER COMBUSTIBLE

Si l’appareil est installé sur un plancher ou un revêtement

de sol combustible, un protecteur de plancher doit

être posé sous le foyer. Le protecteur doit dépasser à

l’avant du foyer de 559 mm (22 po) et de 203 mm (8 po)

des autres côtés. Aux États-Unis, il doit aussi y avoir un

protecteur de plancher sous tout conduit horizontal de

cheminée et le protecteur doit s’étendre de 51 mm (2 po)

de chaque côté du tuyau. Le protecteur de plancher

doit être fait d’un matériel incombustible et durable

dont l’épaisseur fait au moins 12,7 mm (0.5 po) et dont

la valeur d’isolation thermique « R » est d’un minimum

de 1,06.

Fiez-vous à ces formules pour déterminer si le matériau

convient :

1. Si le matériau détient une cote de résistance ther-

mique « R », utilisez l’épaisseur indiquée. Aucune conver-

sion n’est nécessaire. Les valeurs « R » s’additionnent

quand on superpose des matériaux.

2. Si le matériau a une cote de conductivité thermique

« k », convertissez-la en une cote « R » en suivant cette

formule : R = 1/k x e (e = épaisseur en pouces).

3. Si le matériau a une cote de conductance thermique

« C », convertissez-la en une cote « R » en suivant cette

formule : R = 1/C.

CHEMINÉE

CONTACTEZ L’AUTORITÉ COMPÉTENTE DE VOTRE

MUNICIPALITÉ POUR CONNAîTRE LA PROCÉDURE

D’INSTALLATION APPROUVÉE.

1. Il faut utiliser une cheminée en maçonnerie ou une

cheminée préfabriquée de bonne dimension et homo-

loguée CAN/ULC-S629 (Canada) et UL103HT (É.-U.).

2. Il est recommandé de faire inspecter le conduit de

fumée pour savoir s’il est en bon état ou fissuré si vous

raccordez le poêle à un conduit de fumée d’un foyer en

maçonnerie. Il sera peut-être nécessaire d’installer un

doublage de cheminée afin de diminuer le diamètre du

conduit de fumée.

3. L’extrémité de la cheminée devrait être à au moins

92cm du toit. Il faut aussi un espace de dégagement

horizontal de 3mètres entre la cheminée et le toit à une

hauteur de 61cm afin d’assurer un tirage efficace.

4. Le carneau de fumées ne doit pas passer à travers un

grenier, un vide sous toit, placard, vide de construction,

plancher, plafond, mur, ou une cloison combustible.

5. La hauteur minimale de votre cheminée devrait être 5

mètres du plancher (figure 3).

6. Ne faites pas une installation incomplète.

CONSULTEZ LES INSTRUCTIONS D’INSTALLATION

DU FABRICANT DE LA CHEMINÉE.

INFORMATION SUR LE TIRAGE DE LA CHEMINÉE :

L’emplacement de l’appareil et de la cheminée a un impact

sur le rendement.

• La cheminée devrait passer à travers la partie la plus

élevée du toit pour diminuer les effets de la rupture de

tirage et de la turbulence du vent.

• Tenez compte de l’emplacement des solives de

plancher et de plafond et des chevrons de grenier avant

l’installation.

La ligne de toiture, les arbres, les vents dominants et les

collines peuvent avoir un impact sur le rendement du poêle

à bois. Votre détaillant régional est un expert qui pourra

vous proposer des solutions simples à vos problèmes de

conduit de fumée.

NOTE: Il s’agit d’information générale. La situation peut

être différente selon le cas.

IMPORTANT: Nous vous recommandons fortement que

l’installation du poêle à bois et de la cheminée se fasse

par un installateur qualifié. (Un installateur qualifié est toute

personne ou entité qui installe régulièrement des produits

de chauffage au bois et des cheminées dans le cadre de

son travail normal).

Illustration 3

Hauteur de la cheminée

Dégagement horizontal

de 3m entre la cheminée

et le toit à une hauteur de

61cm

3 ft (914mm)

Minimum

sortie du toit

Hauteur

minimale du

plancher

4.6 m

VÉRIFIEZ L’APPAREIL ET LES PIÈCES ET UTILISEZ

LA LISTE DE CONTRÔLE

1. Placez l’appareil près de l’endroit où il sera installé et

suivez les instructions ci-dessous :

2. Ouvrez l’appareil et retirez les pièces qui se trouvent

dans l’emballage. Vérifiez les pièces et la vitre pour

savoir si la livraison a occasionné des dommages.

Avisez le vendeur en cas d’irrégularité.

3. Lisez et respectez tous les avertissements.

4. Lisez le manuel du propriétaire.

5. La protection du plancher est conforme aux normes.

Le système de ventilation est bien installé.

7. L’espacement entre l’appareil, la cheminée et le

matériel combustible est conforme.

8. La cheminée en maçonnerie a été inspectée par un

professionnel et est propre. La cheminée

préfabriquée en métal est installée conformément

aux instructions du fabricant—l’espace de

dégagement est conforme.

9. La cheminée respecte les normes de hauteur

minimum.

10. Les étiquettes ont été retirées de la vitre de porte.

11. Il y a une prise de courant à proximité en cas

d’installation d’un ventilateur optionnel.

LE RÉSEAU DE VENTILATION

Le réseau de ventilation est composé d’un carneau (aussi

appelé tuyau de poêle) et d’une cheminée. Ces pièces

sont très chaudes lors de l’utilisation de l’appareil. La tem-

pérature à l’intérieur de la cheminée peut être supérieure

à (1100 °C) lors d’un incendie de créosote. Le carneau et

la cheminée doivent être bien installés et entretenus afin

d’empêcher un incendie de maison. Il faut utiliser un man-

chon d’emboîtement approuvé lorsque le raccordement de

la cheminée se fait à travers un mur combustible. Il faut uti-

liser un support de cheminée lorsqu’il y a un raccordement

à une cheminée préfabriquée à travers un plafond. Ces

pièces sont absolument nécessaires afin de s’assurer que

l’espace de dégagement des murs et des plafonds com-

bustibles est suffisant. Suivez les instructions du fabricant

sur l’espace de dégagement lors de l’installation du réseau

de ventilation.

OUTILS ET FOURNITURES DE CONSTRUCTION

Assurez-vous d’avoir les outils et les fournitures de

construction qui figurent ci-dessous avant de commencer

l’installation :

Scie alternative Matériel de finition

Pince Produit de calfeutrage haute

température

Marteau Gants

Tournevis Phillips Équerre de charpentier

Tournevis plat Perceuse électrique et forêts (1/4 po)

Fil à plomb Lunette de sécurité

Niveau 1/2 po - /4 po longueur, no 6 ou

Ruban à mesurer no 8 vis auto-foreuse (raccordement

des tuyaux)

AVERTISSMENT

Risque d’asphyxie

• NE raccordez PAS cet appareil à un conduit de cheminée

qui est raccordé à un autre appareil.

• Ne raccordez PAS à un tuyau ou à un système de

distribution de l’air.

Les gaz de cheminée pourraient se propager dans la

maison.

AVERTISSEMENT

Risque de feu

Faites une vérification de l’appareil et des pièces

pour savoir s’il y a des dommages. Il est possible que

l’appareil ne puisse fonctionner correctement s’il y a

des dommages.

• N’installez PAS des pièces endommagées.

• N’installez PAS des pièces incomplètes.

• N’installez PAS des pièces de rechange.

Informez le détaillant des pièces endommagées.

Installation ordinaire

Le poêle raccordé à une cheminée en maçonnerie

comporte les pièces suivantes :

• Poêle

• Carneau de fumée (tuyau de poêle)

• Manchon d’emboîtement (virole)

• Cheminée en maçonnerie

• Protège plancher

Le poêle avec cheminée en acier

préfabriqué comporte les pièces

suivantes :

• Poêle

• Carneau de fumée

(tuyau de poêle)

• Virole (pour cheminée extérieure)

• Coupe-feu

• Bouclier thermique

• Solin et collet

• Mitre

• Protège plancher

NORMES D’INSTALLATION DE LA

CHEMINÉE

Illustration 4.1 Cheminée en maçonnerie

Illustration 4.2 Cheminée d’extérieure

préfabriquée

Illustration 4.3 Cheminée d’intérieur

préfabriquée

Pare-étincelle

Chapeu en béton

Chevrons

Espacement de

2,54cm

Avec coupe-feu

Vigueta del

Cielo Raso

Mur combustible

Virole

30,48cm

de brique

Protège

plancher

imbrûlable

Paroi du conduit à fumée

avec vide d’air

Solin

Avant-toit

Gainage

Porte de ramonage

étanche à l’air

Mitre approuvée

Abrazadera al Techo

(si se necesita)

Collet

d’étanchéité

Collet

d’étanchéité

Solin

Collet pour mur

intérieur

Carneau

Protège

plancher

Protège

plancher

Cheminée enregistrée

« T » isolé

Support à mur

Virole

Support à plafond

Le poêle avec cheminée en acier

préfabriqué comporte les pièces

suivantes :

• Poêle

• Carneau de fumée

(tuyau de poêle)

• Virole (pour cheminée extérieure)

• Coupe-feu

• Bouclier thermique

• Solin et collet

• Mitre

• Protège plancher

NOTE : Au Canada, les cheminées préfabriquées

doivent satisfaire aux normes de sécurité Type

UL103 HT (1149 °C) CATÉGORIE « A » ou CAN/

ULC-S629, NORME 650 °C Cheminée

préfabriquée.

Installation ordinaire

Le poêle raccordé à une cheminée en maçonnerie

comporte les pièces suivantes :

• Poêle

• Carneau de fumée (tuyau de poêle)

• Manchon d’emboîtement (virole)

• Cheminée en maçonnerie

• Protège plancher

NORMES D’INSTALLATION DE LA CHEMINÉE

Illustration 5.1 Cheminée extérieure préfabriquée Illustration 5.2 Cheminée intérieure préfabriquée-

Mitre approuvée

Support de toit (si requis)

Collet d’étanchéité

Solin

Carneau

Protège

plancher

Protège

plancher

Cheminée enregistrée

« T » isolé

Support à mur

Virole

Support à plafond

Collet pour mur

intérieur

NORMES D’INSTALLATION DE LA CHEMINÉE

VENTILATION

CARNEAU DE FUMÉE :

On l’appelle aussi le tuyau de poêle, Le carneau de fumée

raccorde le poêle à la cheminée. Il doit avoir un diamètre d’au

moins 15,24cm et une épaisseur de 24 d’acier doux noir, ou

un tuyau d’évacuation de l’air à double paroi, hermétique

(aéro-isolé) et homologué.

Virole:

Une pièce fabriquée en usine et installée par le constructeur

à l’intérieur d’un mur combustible et raccordée au tuyau de

poêle et à la cheminée. Cette pièce empêche les murs de

prendre feu. Les viroles installées par le constructeur doi-

vent satisfaire les normes NFPA 211. La virole préfabriquée

doit être raccordée à une cheminée compatible et satisfaire

les normes UL103 Type HT. Il faut suivre les instructions du

fabricant de viroles et les instructions pour les cheminées en

maçonnerie et les cheminées préfabriquées.

Cheminée:

On peut utiliser une cheminée neuve ou une cheminée en

maçonnerie ou préfabriquée. La cheminée doit satisfaire les

normes indiquées dans la section 5B.B.

LA CHEMINÉE

Cheminée préfabriquée en métal

• Il faut un diamètre de 15,24cm (D.int.) cheminée haute

température conforme aux normes UL 103HT (1149 °C) ou

CAN/ULC-S629.

• Il faut utiliser les pièces exigées par le fabricant lors de

l’installation.

• Il faut que les espaces de dégagement soient

conformes aux exigences du fabricant lors de

l’installation.

• Suivez les instructions d’installation du fabricant.

Virole

Installation d’une cheminée en maçonnerie :

Pièces :

• Une longueur minimum de 30cm (plus long pour mur plus épais).

Une cheminée préfabriquée à isolant rigide et conforme à la norme

UL 103 Type HT (15cm) de diamètre intérieur. Il doit y avoir un écart

d’au mois 5cm entre la cheminée et le mur intérieur et un écart d’au

moins 2,54cm entre la cheminée et le mur extérieur.

• L’espaceur de mur, le collier et l’anneau doivent être compatibles

avec la cheminée à isolant rigide.

Illustration 6.1

Cheminée à isolant rigide avec support de métal (virole)

Illustration 7.1

34,39cm du plafond à l’ouverture

Ou le dessus de l’ouverture est à

moins à 11,43cm de

L’espacement minimum indiqué

par le fabricant du

Carneau.

1.5’’ (3,81cm)

2.0’’ (5cm)

1.0’’ (2,54cm)

4.5’’ (114cm)

Minimum 45cm

NFPA 211

Plafond

Mur

Centre du trou

Virole

Incluez l’épaisseur du

protège plancher

Collier

Section de chemi-

née Avec 5,08cm

d’espacement Du

combustible

Virole

Cadre fait avec des

montants (espacement

de 5,08cm de la chemi-

née en maçonnerie)

Collier pour fixer

en place le section

de cheminée

Espaceur

de mur

Cheminée en

maçonnerie

Chemise de

conduit en argile

réfractaire avec

vide d’air

34,18cm 35,56cm

(dim. hors-tout) (d.int.)

20’’

1.5’’ (3,81cm)

2.0’’ (5cm)

1.0’’ (2,54cm)

2.0’’ (5cm)

1.5’’ (3,81cm)

AVERTISSEMENT

Risque de Feu

NE mettez PAS un isolant ou un autre combustible

entre les espaceurs.

• L’espacement du système d’aération et des

espaceurs doit TOUJOURS être conforme.

• Installez les espaceurs tel qu’indiqué.

Il peut avoir un feu si l’espacement entre l’isolant ou

autre matériel et le tuyau d’aération n’est pas suffisant.

50,8cm

• Il faut une doublure d’argile d’au moins 20cm de diamètre (si

elle n’est pas déjà dans la cheminée), et du mortier réfractaire.

Espacement

•

L’espace de dégagement des cheminées en maçonnerie doit

être conforme à la norme NFPA 211, soit un espace min¬imum

de 5cm des pièces de support de la tôle et des matières com-

bustibles.

• Un espace d’au moins 2,54cm autour du carneau de fumée.

• L’ouverture du haut du mur est au moins à 3,81cm du pla-

fond ou 11,43cm au-dessous de l’espacement indiqué par le

fabricant du carneau. L’espacement vertical minimal (NFPA

211) est de 45,72cm entre le carneau et le plafond. Il y a aussi

l’espacement minimal recommandé par le fabricant du carneau.

(Voir l’illustration 6.1).

Instructions:

1. Faites une ouverture dans le mur à la hauteur appropriée

afin de mettre le carneau dans la cheminée en maçonnerie.

(Voir l’illustration 6.1).

2. Il faut poser avec du mortier réfractaire une doublure

d’argile (ou l’équivalent) d’au moins 20,32 cm de diamètre dans

l’ouverture de la cheminée en maçonnerie.

3. Fabriquez un cadre de 43,18cm par 43,18cm avec des mon-

tants 2 x 2 (5cm x 5cm) pour l’ouverture du mur. L’ouverture

intérieure du cadre ne doit pas être inférieure à 35,56 cm x

35,56cm.

(Voir l’illustration 6.1).

4. Attachez la barre de raccord au mur à la partie du cadre qui

Illustration 7.2

Illustration 8

AVERTISSEMENT

Risque d’asphyxie

• NE raccordez PAS cet appareil à un conduit de

cheminée qui est raccordé à un autre appareil.

• Ne raccordez PAS à un tuyau ou à un système de

distribution de l’air. Les gaz de cheminée pourraient

se propager dans la maison.

AVERTISSEMENT

Risque de feu.

Inspection de la cheminée:

• La cheminée doit être en bon état.

• Elle doit satisfaire à la norme NFPA 211

• La cheminée préfabriquée doit être de

15cm UL103HT.

AVERTISSEMENT

Risque de feu.

Suivez les instructions du fabricant du carneau.

Utilisez SEULEMENT un carneau:

• Dans la pièce, entre l’appareil et le plafond ou le mur.

Le carneau NE DOIT PAS passer à travers:

• Le grenier et le vide sous toit.

• Un garde-robe ou d’autres vides de construction.

• Un plancher ou un plafond.

Il faut un espace minimum entre les matières

combustibles

AVERTISSEMENT

Une installation incomplète, un ajustement, une

modification, réparation ou entretien inadéquat peuvent

causer des blessures ou dommages matériels. Lisez le

manuel de l’utilisateur fourni avec l’appareil. Contactez

un installateur qualifié, un centre de services ou le

détaillant pour obtenir de l’aide ou de plus amples

renseignements.

Espacement minimal de la cheminée

à l’espaceur de mur et au

combustible 5,08cm)

Espacement minimal

5,08cm

Vide d’air de

2,54cm dans la sec-

tion de cheminée

Chemise du

conduit de

cheminée

Chemise en

argile réfractaire

ou l’équivalent

Virole

Section de

cheminée

Collier

Anneau de mur

Espaceur de mur

Cheminée en maçonnerie

conforme à la norme

NFPA 211

Côté gaufré

vers le

poêle

Direction des gaz

de cheminée

Fixez les tuyaux avec au moins 3 vis

est du côté de la cheminée.

5. Clouez le cadre à l’ouverture du mur. La barre de raccord doit être du côté de la cheminée.

6. Insérez la cheminée à isolant rigide dans le mur extérieur de la cheminée en maçonnerie.

7. Utilisez l’anneau pour fixer solidement la cheminée à isolant rigide à la cheminée en maçonnerie.

8. Insérez le carneau dans la cheminée. Soyez certain qu’il ne dépasse pas la doublure d’argile à l’intérieur de la cheminée.

9. Étanchéisez l’extrémité de la virole à la doublure d’argile avec du mortier réfractaire.

10. Installez le collier autour de la cheminée à isolant rigide.

Suite : Cheminée à isolant rigide avec support de métal (virole)

NOTE:

• Le rendement de la cheminée peut varier.

• Les arbres, édifices, lignes de toiture et les vents

affectent le rendement.

Il sera peut-être nécessaire d’ajuster la hauteur de la

cheminée s’il y a trop de fumée ou de tirage.

Toit incliné

Toit plat

Moins que 3,05 m

3,05 m de la partie du

toit la plus près

3, 05 m ou plus

Moins que 3,05 m

Mur ou parapet

Faites glisser le contrôle de

l’amortisseur tout le chemin vers la

droite pour ouvrir complètement le

volet.

OUVREZ LE

RÉGULATEUR D’AIR

OPENCLOSED

Tirez la poignée de la tige pour faire

pivoter entre la position «FERMÉ»

et «OUVERT». Poignée de tige

«PUSH» pour verrouiller en position.

OPEN

OSED

PULL

Engagement

SlideB af

fle

RodH an

dle

GUIDE DE DÉMARRAGE RAPIDE DU POÊLE À BOIS

ARTICLES NÉCESSAIRES POUR FAIRE

VOTRE PREMIER FEU:

• 10 à 15 feuilles de papier journal roulées

en boules

• 10 à 20 morceaux de bois d’allumage

• Quelques morceaux de bois sec fendu

Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,

appelez notre service à la clientèle au 1 877 447 4768, entre 8 h 30 et 16 h 30 (HNC), du lundi

au vendredi, ou écrivez-nous à [email protected]

Positionnez la poignée de la

tige du déecteur coulissant

en position “OUVERTE”

RATISSER LE LIT

DE BRAISES

1. Ouvrez la tige du déflecteur coulissant

à l’étape 2.

2. Ouvrez la porte.

3. La grille braise pour créer un lit de

niveau au bas du poêle.

Configurez le carburant en six couches comme suit:

1. Positionnez deux pièces d’allumage côte à côte

2. Positionnez deux pièces d’allumage de l’avant

vers l’arrière.

3. Positionnez deux pièces d’allumage côte à côte.

4. Positionnez deux pièces de départ plus grandes

d’avant en arrière et une pièce d’allumage entre

les pièces de départ d’avant en arrière.

5. Positionner deux gros morceaux de démarreur

côte à côte et un morceau d’allumage entre les

morceaux démarrés d’un côté à l’autre.

6. Ajoutez du papier journal froissé et ½ lb de petits

bâtons d’allumage comme couche supérieure.

CONFIGUREZ LE

CARBURANT

Allumez le journal et les petits bâtons

d’allumage avec une allumette.

1. Laissez la porte ouverte de 12 pouces

et laissez le carburant de démarrage

brûler jusqu’à ce que le bois

d’allumage et les pièces démarrées

brûlent.

2. Fermez la porte et faites glisser la tige

du déflecteur et laissez le feu brûler

jusqu’à ce qu’il y ait une couche de

charbon sur le fond du poêle.

Avant vers l’arrière

Côte à côte

Pièces d’allumage

Morceaux de

démarreur

Papier

journal froissé

Petits bâtons

d’allumage

CONFIGUREZ LE

CARBURANT

Pièces d’allumage

Morceaux de

démarreur

Papier

journal froissé

Petits bâtons

d’allumage

Faites glisser la

tige du déflecteur

Porte

Positionnez la poignée de la

tige du déecteur coulissant

en position “FERMÉ”

Une fois que le feu brûle bien, fermez

et enclenchez complètement la porte du

poêle.

FERMEZ LA PORTE DU

POÊLE

FERMÉ

RÉDUISEZ L’OUVERTURE DU

RÉGULATEUR D’AIR

Faites glisser le contrôle de

l’amortisseur à la position désirée, et de

laisser la porte du poêle fissuré ouverte

pendant 5 minutes.

OPENCLOSED

OPEN

OSED

PUSH

Engagement

SlideB

RodH an

dle

OUVREZ toujours le déflecteur coulissant avant d’ouvrir la porte pour faire le plein du poêle!

Cela évitera:

• que la fumée, les flammes et le

monoxyde carbone s’échappent;

• que des étincelles, du charbon et

des bûches s’échappent;

• un emballement

Ne laissez pas le poêle sans surveillance lorsque la porte

est ouverte.

Il n’est pas nécessaire d’ouvrir la porte pour créer un courant d’air lorsque vous allumez un feu. Le

régulateur d’air devrait laisser entrer suffisamment d’air.

Tirez la poignée de la tige pour faire

pivoter entre la position «FERMÉ» et

«OUVERT». Poignée de tige «PUSH»

pour verrouiller en position. Toutes nos

félicitations! Votre poêle à bois est

prêt à fonctionner.

WARNING! Risk of Fire

GUIDE DE DÉMARRAGE RAPIDE DU POÊLE À BOIS

ARTICLES NÉCESSAIRES POUR FAIRE

VOTRE PREMIER FEU:

• 10 à 15 feuilles de papier journal roulées

en boules

• 10 à 20 morceaux de bois d’allumage

• Quelques morceaux de bois sec fendu

Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,

appelez notre service à la clientèle au 1 877 447 4768, entre 8 h 30 et 16 h 30 (HNC), du lundi

au vendredi, ou écrivez-nous à [email protected]

Ce poêle à bois doit être inspecté et réparé périodiquement pour

fonctionner correctement. Il est contraire à la réglementation

fédérale de faire fonctionner ce poêle à bois d’une manière non

conforme aux instructions d’utilisation de ce manuel.

Efficacité, production de chaleur et émissions de particules :

L’efficacité moyenne pondérée des HHV = 70,1%

La somme des émissions pondérées de particules = 2,18 grammes / heure

Plage de production de chaleur = 17 349 à 62 789 BTU / heure

Conguration de

chargement de carburant

Configurez le carburant comme suit :

1. Positionnez 3 bûches d’environ 12-14 pouces

de long d’avant en arrière avec des espaces

entre les morceaux sur le lit de braises.

2. Positionnez 2 bûches d’environ 18 pouces

de long d’un côté à l’autre de la première

couche, la bûche avant étant à environ 3

pouces des bûches de la première couche.

Avant vers

l’arrière

3 po

Côte à côte

Lit de

braises

Bûches de

14 po

Bûches de

18 po

Cheminée (hauteur, longueur, largeur)

Ce produit à été conçu et testé pour une cheminée de 15,24cm

dont la hauteur est de 4,27 m à 4,88 m (en tenant compte de

la hauteur du poêle) lorsque mesuré de la base de l’appareil.

Les risques de problèmes de rendement augmentent lorsqu’on

ne tient pas compte de ce diamètre et de cette hauteur. Il sera

peut-être nécessaire d’augmenter la hauteur de la cheminée

de 2% pour chaque 304,8 mètres au-dessus du niveau de la

mer. Il n’est pas recommandé d’utiliser des dévoiements ou des

coudes à une altitude supérieure à 1219,2 mètres au-dessus du

niveau de la mer ou lorsque d’autres facteurs affectent le tirage

cheminée.

INSTALLATION DE COMPOSANTS DE CHEMINÉE

Tuyau de raccordement

Connecteur à simple paroi ou tuyau de poêle.

Ce doit être au moins de calibre 24 en acier doux. Les sections

doivent être fixées à l’appareil et l’autre avec le serti (mâle) fin

pointant vers le poêle. Tous les joints, y compris le raccorde-

ment à la buse, doit être fixé avec des vis en tôle. Assurez-vous

de suivre les dégagements minimaux aux matériaux combus-

tibles. Lorsque le passage à travers le mur, ou une partition de

construction combustible est souhaitée au Canada, l’installation

doit être conforme aux CAN/CSA-B365.

Normes relatives à l’extrémité de la cheminée

Suivez les instructions du fabricant en ce qui a trait à

l’espace de dégagement, le solin et l’extrémité de la

cheminée.

• La mitre doit être enregistrée et approuvée

• Il ne doit pas se trouver à un endroit où la neige ou une

chose pourrait le boucher.

• L’extrémité verticale doit être à au moins 91 cm du toit et

dans un rayon horizontale d’au moins 3,05 mètres du toit

à une hauteur de 61cm.

• Ne dois pas être près d’arbres, structure,etc.

2-10-3 Règles

Il s’agit de règles de sécurité plutôt que de procédures

pour améliorer le tirage

UTILISATION

N’utilisez pas un porte-bûches et ne surélevez pas le feu.

Préparez le feu sur l’âtre. La peinture dégagera une odeur lors de

la première utilisation.

BOIS

Cet appareil de chauffage est conçu pour brûler du bois seule-

ment. Il y a moins d’émissions et le rendement est meilleur avec

du bois dur séché à l’air durant une année plutôt qu’avec du bois

mou, du bois vert ou du bois dur fraîchement coupé. Utilisez

seulement du bois dur séché durant une année. La valeur com-

bustible du bois vert n’est que de 60 % la valeur combustible du

bois séché. Le bois vert laisse également des dépôts de créosote

dans le poêle et la cheminée ce qui constitue un grave danger de

feu de cheminée. Un bois séché est un bois qui a pu sécher pen-

dant une année. Le bois doit être à l’abri des intempéries et dans

un endroit bien ventilé pour bien séché pendant l’année, et ce,

peu importe le type de bois (bois vert ou bois séché durant une

année). Il faut un espace suffisamment grand entre le bois et les

combustibles.

NE BRÛLEZ PAS:

• du bois traité • des solvants • des ordures • du charbon

• des déchets • du carton • du papier de couleur

INSTRUCTIONS POUR LE PREMIER FEU – DURCISSEMENT

DE LA PEINTURE

Votre poêle a été peinturé avec une peinture à poêle de la meil-

leure qualité et il y a une procédure à suivre lors des premières

utilisations. La chaleur aura pour effet de durcir la peinture lors

de l’utilisation du poêle. Il faut aérer la maison lors des trois pre-

mières utilisations du poêle. La peinture du poêle dégagera de la

fumée, du dioxyde de carbone et une odeur. La fumée peut nuire

à la santé et/ou causer un dommage matériel si la ventilation est

inadéquate. Ouvrez les portes et les fenêtres et utilisez un venti-

lateur, si nécessaire. La peinture aura durci après les premières

utilisations et il ne devrait plus avoir de fumée.

Voici la procédure à suivre pour les premiers feux :

1.La température et la durée approximative du premier et du

deuxième feu devraient être de 120 degrés Celsius et 20 minutes.

2. La température du troisième feu devrait être entre 260 degrés

Celsius et 370 degrés Celsius pendant au moins 45 minutes. Il

est important de savoir que le durcissement de la peinture doit

s’effectuer lentement. Évitez de faire des feux à température trop

élevée durant la période de durcissement. La peinture sera gom-

meuse durant la période de durcissement. La peinture sera dure

après la période de durcissement. Il est normal de voir des taches

sur la peinture du poêle. Les surfaces peintes qui sont plus expo-

sées à la chaleur forment des taches sur le poêle. Les taches bril-

lantes causées par la friction des emballages de pièces devraient

disparaître durant le durcissement de la

peinture.

INFO:

1. Assurez-vous de bien ventiler.

2. Attendez que la peinture soit durcie avant de faire des feux à

haute température pendant de longues périodes de temps.

UTILISATION

3. Il est normal de voir des taches sur la peinture.

4. Il est normal de voir des taches brillantes sur la peinture

avant l’utilisation.

5. Appelez le détaillant si vous avez des questions.

FAIRE UN FEU

1. Tirez la manette d’admission d’air jusqu’au bout.

2. Positionnez la poignée de la tige du déflecteur coulissant

en position “OUVERTE”.

3. Placez un peu de papier froissé dans le poêle.

4. Mettez une grande quantité de bois d’allumage en forme

de tipi sur le papier et quelques morceaux de bois.

5. Allumez le papier et fermez la porte. Ouvrez un peu la porte

si le feu est presque éteint.

6. Utilisation de la méthode log lincoln, alimentez le feu en

ajoutant de plus gros morceaux de bois. Soyez prudent :

n’ajoutez pas trop de bois.

7. L’appareil fonctionne de manière optimale lorsque l’air peut

circuler librement dans la chambre de combustion. La meil-

leure façon de procéder est de dégager un espace de 2,54 cm

à 5,08 cm d’une extrémité à l’autre de la chambre de combus-

tion avant d’allumer.

8. Fermez la porte et tirez sur la manette d’admission d’air

jusqu’au bout. Attendez l’allumage complet (approx.10 min-

utes). Évitez de faire un trop gros feu.

9. Tournez la poignée du déflecteur de la tige coulissante en

position “FERMÉ”. Contrôlez le temps de combustion avec la

manette. Tirez un peu sur la manette jusqu’à ce que le bois

s’enflamme de nouveau si la chambre de combustion est

trop enfumée. De manière générale, le réglage est le suivant :

(fermez-minimum), (½ moyen), (haute 100%).

10. Tirez au maximum sur la manette lorsque vous ajoutez du

bois et tournez la poignée de la tige du déflecteur coulissant

en position «OUVERT». Ouvrez la porte lentement et avec pré-

caution lorsque le feu brûle afin de ne pas libérer des gaz qui

causent des flammes et de la fumée.

11. Assurez-vous de ne pas mettre trop de bois.

12. Ne faites pas un feu près d’une vitre puisqu’elle pourrait

briser.

N’UTILISEZ JAMAIS D’ESSENCE, COMBUSTIBLE À

LANTERNE, KÉROSÈNE, COMBUSTIBLE À CHARBON ET

LES AUTRES PRODUITS SIMILAIRES POUR ALLUMER UN

FEU OU POUR ENTRETENIR UN FEU DANS CET

APPAREIL. GARDEZ CES PRODUITS LOIN DE

L’APPAREIL LORS DE SON UTILISATION.

ENTRETIEN DE LA VITRE

Suivez les instructions et les conseils de sécurité suivants :

1. Vérifiez souvent la vitre : éteignez immédiatement le feu

si vous voyez une fissure ou une cassure et contactez votre

détaillant pour un remplacement.

2. Fermez la porte lentement et ne frappez pas la vitre.

Pour ne pas abîmer la vitre, soyez certain qu’aucun

morceau de bois ou objet ne dépasse avant de fermer la

porte

3. Ne nettoyez pas la vitre avec des produits qui pourraient

abîmer ou égratignez la vitre. Les égratignures peuvent fis-

surer ou casser la vitre.

4. Ne nettoyez jamais la vitre lorsque l’appareil est chaud. Il

est possible de nettoyer la vitre avec un nettoyant à vitre et

un tampon à récurer non abrasif et d’enlever les taches plus

coriaces avec un produit à nettoyer les fours.

5. Ne mettez jamais des produits explosifs dans l’appareil

puisqu’il suffit d’une petite explosion pour faire éclater la

vitre.

6. Cet appareil est muni d’un système de nettoyage à l’air

qui réduit la quantité de dépôt sur la vitre.

7. Des résidus pourraient apparaître sur la vitre lors du

fonctionnement habituel. Les nettoyants pour vitres

ordinaires enlèvent ces résidus efficacement. Les résidus

plus résistants peuvent être nettoyés à l’aide d’un linge

humide trempé dans les cendres de bois ou à l’aide d’un

nettoyant pour four offert sur le marché.

NE REMPLACEZ LA VITRE QUE PAR UNE VITRE EN

CÉRAMIQUE DE 5 MM DU GROUPE GHP (VOIR LES

PIÈCES DE RECHANGE À LA PAGE 18).

REMPLACEMENT DE LA VITRE

ATTENTION: Assurez-vous que le feu est éteint et que le

poêle est froid au toucher.

1. Choisissez un endroit où il sera possible de l’enlever de

manière sécuritaire et sans causer de dommages dans la

maison.

2. Mettez des gants de sécurité et enlevez les écrous

capuchons des tiges de charnières et soulevez la porte.

3. Placez la porte face en dessous sur la surface sécuritaire

identifiée à l’étape 2.

4. Enlevez les vis qui tiennent la vitre et enlevez la vitre bri-

sée en vous assurant qu’il n’y a pas d’éclats de verre dans

le cadre (la nouvelle vitre ne sera pas hermétique et la com-

bustion du poêle sera moins efficace s’il reste des petits

morceaux de vitres).

5. Posez le joint d’étanchéité (voir pièces de remplacement

« GHP Group » à la page 18) à la nouvelle vitre et posez-la

dans le cadre de la porte.

6. Remettez les vis de fixation de la vitre en vous assurant

de ne pas fausser le filetage et de trop serrer.

7. Placez la porte dans les charnières et mettez de nou-

veaux écrous capuchons achetés de « GHP Group » sur les

tiges pour solidifier la porte.

REMPLACEMENT DU JOINT D’ÉTANCHÉITÉ

Le joint d’étanchéité de la vitre et de la porte doit parfois

être remplacé s’il n’assure plus l’étanchéité après une

longue période d’utilisation. Vérifiez régulièrement le joint

d’étanchéité de la vitre et de la porte afin de vous assurer

de son étanchéité. Remplacez le joint d’étanchéité immédi-

atement s’il est effrité ou usé.

Contactez le détaillant ou le service à la clientèle de GHP

Group pour obtenir des pièces de remplacement approu-

vées. Suivez les étapes suivantes pour remplacer le joint

d’étanchéité de la vitre :

1. Soyez certain que l’appareil est complètement froid et

éteint.

2. Enlevez la vis et l’attache de vitre.

3. Enlevez la vitre de l’attache.

4. Enlevez le joint d’étanchéité et nettoyez la vitre.

5. Installez le nouveau joint en commençant par le bas de

la vitre. Assurez-vous de bien le centrer dans la rainure.

6. Ajustez la longueur et collez les deux bouts.

7. Installez la vitre dans la porte. Ne serrez pas trop la vis

et l’attache.

Suivez les étapes suivantes pour remplacer le joint

d’étanchéité de la porte :

1. Soyez certain que l’appareil est complètement froid et

éteint.

2. Enlevez le vieux joint de la porte et nettoyez la rainure.

3. Mettez une mince couche de pâte à ciment approuvée

et résistante à des températures très élevées dans la rain-

ure.

4. Commencez l’installation du côté des charnières de

porte et suivez la rainure. Coupez et joignez les deux bouts.

5. Fermez la porte et permettez au ciment de durcir pen-

dant trois ou quatre heures avant d’utiliser l’appareil de nou-

veau.

CREOSOTE

Créosote – Formation et besoin de nettoyage

Lorsque le bois brûle lentement, il produit du goudron et

d’autres vapeurs organiques qui se mélangent à l’humidité

qui se dégage pour former de la créosote. Les vapeurs de

créosote d’un feu à combustion lente se condensent dans

le conduit de fumée relativement froid. Par conséquent,

des résidus de créosote s’accumulent dans le conduit de

fumée. Lorsqu’elle s’enflamme, cette créosote produit un

feu extrêmement chaud.

Le raccord de la cheminée ainsi que la cheminée devraient

être inspectés au moins tous les deux mois pendant la péri-

ode de chauffage pour vérifier qu’il ne s’est pas formé de

créosote.

Si de la créosote s’est formée (3 mm ou plus), elle devrait

être retirée afin de réduire le risque de feu dans la chemi-

née.

MOYENS DE PRÉVENIR ET NETTOYER LA MACHINE DE

LA CRÉOSOTE

1. Ouvrez la manette d’admission d’air plusieurs fois par

jour durant la saison de chauffage en vous assurant toutefois

de ne pas trop attiser le feu. Cela enlève la pellicule de créo-

sote qui s’accumule lorsque le feu brûle lentement.

2. Laissez la manette d’admission complètement ouverte

pendant quelques minutes lorsque vous ajoutez du bois et

faites glisser la poignée de la tige du déflecteur en position

“OUVERTE” : le bois se transformera en charbon de bois

plus rapidement et brûlera les vapeurs qui pourraient se

loger à l’intérieur.

3. BRÛLEZ SEULEMENT DU BOIS SÈCHÉ. Il est décon-

seillé de brûler du bois humide ou du bois vert. Le bois doit

avoir séché pendant au moins une année.

4. Un petit feu est mieux qu’un gros feu couvant qui laisse

des dépôts de créosote.

5. Mettez au point une procédure d’allumage du feu. Vous

saurez à quelle fréquence il faut enlever la créosote de

l’appareil afin d’assurer une utilisation sécuritaire si vous le

vérifier quotidiennement. Sachez qu’il y a moins de créosote

lorsque le feu dégage plus de chaleur. Un nettoyage heb-

domadaire.

AVERTISSEMENT: À faire en cas de feu de cheminée:

1. FERMEZ LE RÉGULATEUR DE TIRAGE.

2. TÉLÉPHONEZ LE SERVICE D’INCENDIE.

LES CENDRES

Cet appareil est doté d’un plateau à cendres pour faciliter

le ramassage. Il faut enlever les cendres à un intervalle de

quelques jours lorsque l’appareil fonctionne fréquemment

ou les enlever lorsqu’elles atteignent une hauteur de 7cm

à 10cm dans la chambre de combustion. Il faut enlever

les cendres lorsque le feu est éteint et lorsqu’elles ne sont

plus chaudes—il pourrait encore avoir des morceaux de

braise.

Élimination des cendres :

Les cendres devraient être déposées dans un contenant

en acier muni d’un couvercle étanche. Le contenant à

cendres devrait être transporté à l’extérieur immédiate-

ment et entreposé sur un plancher incombustible ou sur

le sol directement, à bonne distance de tout matériau

combustible, en attendant l’élimination définitive des cen-

dres. Si les cendres sont éliminées par enfouissement

dans le sol ou par dispersion, elles doivent rester dans le

contenant fermé jusqu’à ce qu’elles aient complètement

refroidi. Aucun autre déchet ne doit être placé dans ce

contenant.

MOYEN LE TIROIR À CENDRES

NOTE: Le charbon peut être chaud même si le poêle est

frais au toucher

1. Assurez-vous que le poêle est froid.

2. Ouvrez la porte de vitre et soulevez la brique réfractaire

du tiroir à cendres en tirant sur le crochet avec un tisonnier.

Placez-la à côté dans la chambre de combustion.

3. Utilisez un balai pour faire tomber les cendres dans

l’ouverture qui se trouve au-dessus du tiroir à cendres.

4. Soyez certain qu’il n’y a plus de débris près de

l’ouverture. Cela est important puisque la brique réfractaire

devra être placée à plat sur le support de métal du poêle.

Le poêle ne fonctionnera pas correctement si la brique n’est

pas bien installée.

5. Mettez des gants et sortez le tiroir à cendres en tenant

la base afin d’éviter qu’il tombe au sol.

6. Mettez les cendres dans un contenant de métal muni

d’un couvercle hermétique.

7. Installez le tiroir à cendres et la brique réfractaire.

IMPORTANT

CONSEIL PRATIQUES

1. Quelle est la bonne façon d’allumer un feu?

a) Il faut utiliser des petits morceaux de bois d’allumage

séché et du papier. Utilisez seulement des journaux ou

des papiers sur lesquels rien n’a été ajouté, par ex. colle,

substance, etc.

b) Ouvrez la porte du poêle à bois et faites glisser la poi-

gnée de la tige du déflecteur en position “OUVERTE”.

c) Froissez plusieurs morceaux de papier et placez-les

sur les briques réfractaires au centre de la chambre à

combustion du poêle. N’utilisez jamais une grille à feu

pour surélever le feu.

d) Placez des petits morceaux de bois d’allumage

séchés en forme de tipi sur le papier afin d’obtenir une

bonne circulation d’air—un élément essentiel pour une

combustion optimale.

e) Allumez le papier froissé à 2 ou 3 endroits. Note : Il

est important de réchauffer l’air dans le tuyau du poêle

pour que le tirage débute.

f) Tirez complètement sur la manette d’admission d’air

du poêle et fermez presque complètement la porte afin

de laisser pénétrer de l’air dans la chambre de combus-

tion. Ne laissez jamais la porte complètement ouverte

puisque des éclats du bois d’allumage pourraient causer

des blessures ou du dommage matériel. Il sera peut-être

nécessaire d’ajouter d’autre bois d’allumage lorsque le

bois commencera à le brûler. N’AJOUTEZ PAS d’autre

papier lorsque le feu est allumé.

g) Commencez à ajouter les plus petits morceaux

de bois séché lorsque le bois d’allumage commence

à brûler. NOTE: Le feu étouffera si vous ajoutez des

gros morceaux de bois. Continuez à ajouter des petits

morceaux de bois séché en laissant la porte un peu

ouverte jusqu’à ce que chaque morceau commence à

prendre feu. N’oubliez pas qu’il faut ouvrir la porte lente-

ment.

h) Fermez complètement la porte du poêle à bois

lorsque le bois brûlera et la fumée se dissipera. La dis-

sipation de la fumée signifie que le tirage de fumée a

commencé et que la combustion est bonne. Il est alors

possible d’ajouter de plus gros morceaux de bois séché

s’il y a suffisamment d’espace dans la chambre de com-

bustion. Mettez la manette d’admision d’air à la position

désirée. FR: N’oubliez pas d’ouvrir toujours la poignée

de la tige du déflecteur coulissant avant d’ouvrir la porte

du poêle pour éviter les fuites de fumée! Ne fermez la

poignée de la tige du déflecteur coulissant qu’une fois la

porte du poêle fermée.

i) Note: Le feu brûle plus longtemps lorsque le réglage

de la manette est bas.

2. Quelle est la meilleure sorte de bois séché?

Utilisez du bois dur séché. Évitez d’utiliser du bois vert

non séché. La valeur combustible du bois vert n’est que

de 60 % la valeur combustible du bois séché. Le bois

vert laisse également des dépôts de créosote dans le

poêle et la cheminée.

3. Qu’est-ce que du bois sec signifie, et ce qui est

considéré de bois franc?

Un bois séché est un bois qui a pu sécher pendant une

année. Le bois doit être à l’abri des intempéries et dans

un endroit bien ventilé pour bien séché pendant l’année

Le bois dur provient habituellement des arbres à crois-

sance lente, par ex. le chêne et le sapin. Le bois tendre

provient habituellement des arbres à croissance rapide,

par ex. le pin et l’épinette.

4. Est-ce possible de toujours bien allumer un feu en

suivant les étapes ci-dessus?

Pour répondre en peu de mots : dans la majorité des

cas. Il y a plusieurs facteurs dont il faut tenir compte

lorsqu’on allume un feu. Vous serez en mesure

d’apprendre par expérience. Votre capacité à bien allum-

er un feu est une question de temps et de patience.

5. Je ne peux pas allumer le feu, pourquoi?

Les principales causes sont le bois humide ou mouillé et

un triage de fumée peu efficace. Utilisez toujours du bois

séché pour faire un feu. Un bois séché pendant

deux ans s’enflammera difficilement s’il est mouillé.

6. Comment se fait-il qu’il y ait toujours une épaisse

fumée noire dans la chambre de combustion?

Une épaisse fumée noire dans la chambre de combus-

tion signifie souvent que le tirage est insuffisant.

7. Est-ce normal que de la suie recouvre la vitre

lorsque le feu s’allume?

Ce poêle est muni d’un système de nettoyage à l’air qui

garde la vitre propre lorsque la chambre de combustion

a atteint une bonne température et un bon tirage. Les

particules de suie se déposent sur la vitre lorsque la tem-

pérature de la chambre de combustion est basse et le

tirage inadéquat.

8. Qu’est-ce que le tirage?

C’est un appel d’air frais qui alimente le foyer et qui

favorise l’ascension des fumées et gaz brûlés dans le

conduit.

9. Quelle est la cause d’un tirage inefficace?

Voici les causes les plus fréquentes d’un tirage

inefficace :

a) La pression atmosphérique et la quantité d’air

b) L’environnement

c) Une cheminée dont la température est trop basse

d) Une installation et un entretien inadéquat de la

cheminée

La pression atmosphérique qui nuit au tirage de la fumée

peut provenir de l’intérieur de la maison ou de l’extérieur

de la maison, ou des deux endroits. Le tirage est de la

fumée est usuellement plus efficace lorsque le temps est

frais et le ciel dégagé (haute pression) que lorsque le ciel

est sombre et le temps humide. Il y a une pression néga-

tive dans la maison lorsqu’un générateur d’air pulsé, une

sécheuse et des appareils électroménagers aspirent l’air

nécessaire à la combustion. Les fumées et les gaz de la

cheminée peuvent se propager dans la maison lorsque

la pression négative est très élevée—il s’agit de la rup-

ture de tirage. Il y a plusieurs éléments qui diminuent la

quantité d’air dans une maison : une trop grande quan-

tité d’isolant, des fenêtres en vinyle, du calfeutrage, du

scellant de portes. Ces produits protègent du froid, mais

rendent les maisons trop étanches à l’air. Essayez, si

possible, de ne pas utiliser ces appareils si vous pensez

qu’il n’y a pas suffisamment d’air dans la maison pour le

poêle, ou ouvrez une fenêtre ou une porte afin de laisser

l’air entrer dans la maison.

L’emplacement et le vent

Les grands arbres, les maisons situées dans une vallée,

les grands édifices ainsi que les vents peuvent causer

un courant descendant ou ascendant dans la cheminée.

Refroidissement de la cheminée

Il est possible d’empêcher le refroidissement de la

cheminée en faisant un feu ardent pendant les premières

quinze à quarante minutes. En s’assurant toutefois que le

feu n’est pas trop intense. Le feu est trop intense si des

lueurs transparaissent à travers des parties de la chemi-

née ou du poêle. Installez, si possible, un indicateur de

température sur la cheminée afin de voir les change-

ments de température.

Installation et entretien de la cheminée

Évitez d’installer trop de coudes et de longs tuyaux hori-

zontaux. Contactez un expert en cheminée et/ou

le fabricant de cheminées si vous avez des doutes.

Nettoyez régulièrement la cheminée et le pare-étin-

celles et les couvercles à charnières afin d’empêcher

l’accumulation de créosote qui réduit grandement le

tirage et qui peut causer un feu de cheminée.

10. Devrais-je ouvrir ou fermer complètement la

manette d’admission d’air lorsque j’éteins le foyer?

Ouvrez complètement la manette d’admission d’air

lorsque vous éteignez le foyer pour que la température

de la cheminée reste élevée pendant une plus longue

période de temps. La créosote s’accumule plus facile-

ment dans une cheminée froide.

NOTE: Ce document est fourni à titre informatif. Il ne

remplace pas les règlements régionaux et provin-

ciaux. Informez-vous auprès de l’autorité compétente

de votre municipalité.

GUIDE DE RÉFÉRENCE POUR L’ENTRETIEN

Effectuez une première inspection après deux mois

d’utilisation ou si le rendement change, puis modiez

la fréquence des inspections en conséquence. Il est

nécessaire d’entretenir l’appareil pour en assurer la sécurité

et pour conserver la garantie.

MISE EN GARDE! Laissez l’appareil

refroidir complètement avant de

le nettoyer ou d’en faire l’entretien.

FRÉQUENCE TÂCHE

CHAQUE MOIS

ou après chaque corde

de bois

ZONE À ENTRETENIR

L’utilisation du déecteur et de l’isolant

est nécessaire à l’émission de chaleur, à

l’efcacité et à la durée de vie en général

de l’appareil. Assurez-vous d’installer le

déecteur tout au fond du foyer et de placer

l’isolant à plat. Vériez que le déecteur n’est

pas ssuré.

CHAQUE ANNÉE

ou après 4 cordes de

bois

Ventilateur

facultatif

Nettoyez les roues du ventilateur à l’aide

d’un aspirateur.

TOUS LES 2 MOIS

ou après 4 cordes de

bois

Système de

cheminée

Vériez la présence de suie et de créosote

dans la cheminée et le couvercle de celle-ci

tous les deux mois en période d’utilisation

ou encore plus fréquemment si la taille de la

cheminée ne se situe pas entre 4,3 m et 4,8

m (14 et 16 pi) à partir du bas de l’appareil.

Nettoyez ces pièces an d’éviter l’obstruction

du tuyau, une mauvaise circulation d’air

et les feux de cheminée. Brûlez toujours

du bois sec pour éviter l’obstruction du

couvercle et la formation de créosote.

CHAQUE SEMAINE

ou après 25 feux

Laissez la cendre refroidir avant de la jeter

dans un contenant non combustible.

Les briques réfractaires sont conçues pour

protéger votre foyer. Après avoir retiré la

cendre, vériez les briques réfractaires et

remplacez celles qui sont effritées, ssurées

ou brisées.

Retrait de

la cendre et

des briques

réfractaires

CHAQUE SEMAINE

ou après 25 feux

CHAQUE SEMAINE

ou après 25 feux

Poignée

de porte

Verrou

Maintenez le joint d’étanchéité de la porte

vitrée en bon état pour assurer des temps

de combustion appropriés lorsque l’appareil

est en mode de combustion lente. Pour le

vérier, placez un billet de banque entre le

foyer et la porte, puis fermez la porte. Si

vous pouvez retirer le billet, remplacez le

joint d’étanchéité de la porte.

Vériez que les vis du cadre de la vitre sont

serrées an d’empêcher toute fuite d’air.

Vériez que la vitre n’est pas ssurée.

Vériez le réglage du verrou. Cette mesure

est très importante, surtout lorsque vous

avez installé un cordon d’étanchéité à l’avant

du foyer. Actionnez la poignée pour vérier le

bon fonctionnement du verrou.

Ensemble de

porte et de

vitre

Déecteur

et isolant

Isolant

Déecteur

Avant

Arrière

GHP Group se réserve le droit d’apporter des changements dans la conception, matériaux,

spécifications, prix et arrêter les couleurs et les produits à tout moment, sans préavis.

Motif de briques

No Description

Qté. No de pièce

1 Porte 1 75-21-182

2 & 3

Vitre (43,18 cm l x 24,77 cm H)

et joint d’étanchéité

1 75-21-514

3 1/8” Joint de porte 4.3’

75-21-123

4 5/8” Joint de porte 5.1

75-21-143

5 Poignée spirale 1

75-20-140

6 Manette d’admission d’air 1

75-20-141

7 Attache vitre 6

75-25-131

8 Vis 6

75-21-141

9 Tige à charnière 2

75-20-132

10 Bouton à pression 2

75-21-150

No Description

Qté. No de pièce

Brique réfractaire 9” x 4 7/16” x

1 1/4”

75-21-147

Brique réfractaire 7 3/4” x 4

7/16” x 1 1/4”

75-26-106

Brique réfractaire 9” x 3 1/2” x

1 1/4”

75-26-126

Brique réfractaire pour tiroir à

cendres

75-21-149

Brique réfractaire 9” x 2” x 1

1/4”

75-26-108

Brique réfractaire 3 1/2” x 2” x

1 1/4”

75-26-107

Tiroir à cendre

75-22-507

Pieds

75-22-510

Deflector de aislamiento

EXP-A9999-MDBY

11. La garantie sera nulle dans les cas suivants:

• L’appareil a été utilisè dans un endroit où se trouvent des

substances chimiques telles que le chlore, le fluor ou d’autres

substances chimiques dommageables.

• L’appareil a été exposé à l’humidité ou la condensation pendant

une longue période de temps.

• L’appareil a été endommagé suite à un dégât d’eau ou un dégât

causé par les intempéries qui résultent, sans exclure d’autres

possibilités, d’une installation inadéquate de la cheminée ou du

système de ventilation.

• L’appareil a été mal utilisé ou détérioré, et ce, par accident ou

volontairement.

• Des combustibles nocifs comme le bois flotté, le bois préfabriqué

ou d’autres combustibles ont été utilisés plutôt que les combustibles

mentionnés dans le manuel de l’utilisateur.

• L’appareil, la brique réfractaire et les joints d’étanchéité n’ont pas

été bien entretenus

Portes en verre et des pièces plaquées

Le verre est garanti contre le bris thermique seulement. Pour nettoyer le

verre, utilisez un nettoyant céramique / verre ou de vernis. Ne pas utiliser

de produits nettoyants à base d’ammoniac. Un produit de nettoyage

approprié est disponible chez votre revendeur le plus proche Hearth

Agréable. NE PAS NETTOYER TOUT CHAUD ET NE PAS UTILISER DE

NETTOYANTS ABRASIFS.

Des pièces plaquées ne seront pas couverts par cette garantie. Des pièces

plaquées doivent être nettoyés à l’aide de l’alcool dénaturé et ne frottez

légèrement avec un chiffon non pelucheux non-abrasif. Frottement excessif

ou de polissage peut enlever la finition plaquée. Des pièces plaquées

peuvent également être endommagés par des produits chimiques externes.

Exclusions additionnelles

POÊLE À BOIS

1. Les composants électriques, comme le ventilateur sont couverts pendant

cinq (5) années à compter de la date d’achat s’ils sont inclus avec l’achat

du poêle.

2. La garantie ne couvre pas la peinture, les joints d’étanchéité et la brique

réfractaire ainsi que les pièces détachables du foyer, par ex. les supports à

briques et les tubes d’air en acier inoxydable.

POÊLE À GRANULES:

Période de cinq ans:

1. En acier au carbone et les soudures du foyer sont couverts pendant cinq

(5) ans contre le fractionnement.

2. La porte en acier et charnières sont couverts pour les cinq (5) ans contre

le fendillement.

Période d’une année:

1. Les pièces comme la trémie, tarière, pot de combustion, plaque de

chicanes, tige de la tarière et les attaches sont couverts pendant une (1)

année contre les craques, brisures et séparation des joints soudés.

2. Les composants électriques, les accessoires, la vitre et les surfaces

peintes du poêle sont couverts pendant une (1) année à compter de la date

d’achat.

Garantie de 5 années

GHP Group garantit que ce poêle à bois neuf, poêle à granules ou cette

cheminée encastrable neuve pour foyer en maçonnerie ne comporte pas de

défaut de fabrication. La garantie est valide pendant cinq années à compter de

la date d’achat, et ce, conformément aux restrictions et conditions suivantes:

1. Cette garantie est offerte seulement au propriétaire initial. Une preuve

d’achat est nécessaire. Usage residentiel seulement.

2. L’appareil neuf de GHP Group doit toujours être installé et utilisé

conformément au mode d’emploi fourni avec l’appareil. L’installation dolt

satisfaire les normes et règlements municipaux et nationaux. La garantie ne

couvre pas les dommages causés par un mauvais usage, une modification,

un accident ou un surchauffage. NOTE: Un léger déplacement de certaines

pièces est normal. Ce n’est pas couvert par la garantie puisque cela n’est

pas un défaut de fabrication.

3. La garantie nest pas transférable et est offerte seulement au propriétaire

initial, et ce, à condition que l’achat fut effectué chez un marchand autorisé

de GHP Group. Il faut fournir le numéro de série et le reçu sur lequel est-

écrit la date d’achat lors d’une demande au titre de la garantie.

4. La garantie couvre seulement la réparation ou le remplacement de pièces

qui sont défectueuses ou comportant un défaut de fabrication, et ce, à

condition que lesdites pièces furent utilisées et entretenues normalement.

II faudra que GHP Group ou un représentant autorisé confirme la

défectuosité suite à une vérification. À la discrétion de GHP Group, il sera

ensuite possible d’envoyer la pièce défectueuse à GHP Group. Les frais de

livraison au fabricant doivent être prépayés. Un remboursement sera fourni

suite à Ia réception de la pièce défectueuse chez GHP Group.

5. À la discrétion de GHP Group, GHP Group pourra se décharger de toute

responsabilité relative à cette garantie en remboursant le prix de gros de la

pièce défectueuse, ou des pièces défectueuses.

6. Les coûts reliés à l’installation, la main-d’oeuvre, la construction, le

transport ou autres coûts ou dépenses reliés à des pièces défectueuses,

réparation, rernplacernent etc. ne seront pas couverts par cette garantie et

GHP Group n’assumera pas la responsabilité. De plus, GHP Group ne sera

pas tenu responsable de dommages accessoires, dommages indirects ou

préjudices indirects, à moins que prévu dans Ia loi. La couverture ne sera

jamais supérieure au prix d’achat initial, sans aucune exception.

7. Les autres garanties expresses ou tacites relatives à ce produit, les pièces

et accessoires et les obligations et responsabilités sont expressément

exclues et ne concernent pas GHP Group.

8. GHP Group n’assume pas d’autres responsabilités et ne donne pas la

permission à une tierce partie d’assumer d’autres responsabilités au nom

de GHP Group en ce qui a trait à la vente de ce produit GHP Group.

9. La garantie décrite dans ce document ne couvre pas les pièces de

cheminée et les produits fabriqués par d’autres fabricants et utilisés lors de

l’installation de cet appareil. L’utilisation inadéquate de pièces ou l’utilisation

de pièces non approuvées peut donner lieu à l’annulation de la garantie.

En cas de doute, contactez un fournisseur GHP Group ou le service à la

clientèle GHP Group.

10.GHP Group ne sera pas tenu responsable dons les cas suivants:

• Une aspiration descendante ou un déversement causé par les conditions

du milieu, par ex. la proximité d’arbres, d’édifices, de toits, collines et

montagnes, ou la conception/installation inadéquate d’une cheminée.

• Une ventilation insuffisante, une déviation excessive, une pression

négative d’air causé par une fournaise, sécheuse, ventilateur, etc.

RÉCLAMATON AU TITRE DE LA GARANTIE

Contactez le service à la clientèle de GHP Group. Assurez-vous d’avoir votre reçu ainsi que

le numéro de modèle et le numéro de série de l’appareil GHP Group.

N’essayez pas d’effectuer une réparation, à moins d’avoir une préautorisation écrite de

GHP Group, puisque cela annulera la garantie. GHP Group doit autoriser l’entretien ou la

réparation et fournir un numéro de réclamation de garantie avant l’appel de service couvert

par la garantie. L’entretien ou la réparation ne sera pas couvert par la garantie sans un

numéro d’autorisation.

ENREGISTRMENT DE LA GARANTIE

IMPORTANT: Nous vous conseillons fortement de remplir la carte d’enregistrement au

cours des quatorze (14) journées suivant la date de l’achat. Vous pouvez aussi enregistrer

la grantie en ligne au au: www.ghpgroupinc.com. Écrivez le numéro de série. Gardez cette

partie de la carta pour vos dossiers.

GHP Group, Inc.

6440 W. Howard St.

Niles, IL 60714-3302

Tel: (877) 447-4768

www.ghpgroupinc.com

CONSERVEZ CETTE CARTE!

GHP Group, Inc.

6440 W. Howard St.

Niles, IL 60714-3302

Apposez

un timbre

ici

¿Tiene preguntas, problemas o le faltan piezas? Antes de devolverlo al

distribuidor, llame a nuestro departamento de servicio al cliente al

1-877-447-4768 entre 8:30 a.m. y 4:30 p.m. CST, de Lunes a Viernes;

o envíenos un correo electrónico a [email protected].

60-10-019

W arming Y our Home. Warming Your Heart.

AVISO DE SEGURIDAD: SI ESTE APARATO QUEMADOR DE LE—A NO ESTÁ CORRECTAMENTE

INSTALADO, OPERADO Y MANTENIDO, SE PUEDE PRODUCIR UN INCENDIO EN LA CASA. PARA

REDUCIR EL RIESGO DE INCENDIO, SIGA LAS INSTRUCCIONES DE INSTALACIÓN. SI NO LAS SIGUE

SE PUEDEN ORIGINAR DA—OS MATERIALES, LESIONES PERSONALES O INCLUSO LA MUERTE.

CONTACTE LAS AUTORIDADES DE CONSTRUCCIÓN LOCALES ACERCA DE LAS RESTRICCIONES Y

DE LOS REQUERIMIENTOS DE INSPECCION DE LA INSTALACIÓN EN SU ÁREA.

Este manual describe la instalación y operación de los Modelo PH1800WS, MWS-1800, WSL-1800-B,

WSL-1800, GWS-1800, GWS-1800-B de calentadore no-catalíticos para madera. Este calentador cumple

con los topes de emisión para calentadores para madera, de la Agencia de Protección del Medio Ambiente

de los EEUU. Lea completamente este manual antes de instalar y usar su calentador para habitación.

Esta estufa está certificada por OMNI-Test Laboratories

de Portland-Oregon como que cumple con las normas

UL1482 de los EEUU y ULC-S627 de Canadá.

No Deseche Este Manual: Consérvelo para Uso Futuro

Se requiere un

ducto de 6”

Estufa de Alta Eficiencia para Madera

2020-04-07

6440 W. Howard St.

Niles, IL 60714-3302

877-447-4768

Modelo Serie:

PH1800WS, MWS-1800, WSL-1800-B,

WSL-1800, GWS-1800, GWS-1800-B

ANTES DE ENCENDER POR PRIMERA VEZ EL APARATO, RETIRE LA PELÍCULA PLÁSTICA DE LA GUARNICIÓN

Y LIMPIE LAS SUPERFICIES CHAPADAS, CON ALCOHOL DESNATURALIZADO O CON LIQUIDO LIMPIA VIDRIOS

NO ABRASIVO, DE BUENA CALIDAD. APLÍQUELO CON UN PAÑO MUY SUAVE Y LIMPIO. NO USE TOALLAS DE

PAPEL PARA LIMPIAR LA PARTES CHAPADAS. EN CASO DE NO LIMPIAR TODAS LAS MARCAS Y HUELLAS

DIGITALES DE LAS SUPERFICIES CHAPADAS SE PUEDE CAUSAR DAÑOS PERMANENTES.

NOTA: Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes. Las

limitaciones anteriores puede que no se apliquen a usted.

ADVERTENCIA

REPORTE NO.

0418WS017S/0418WS017E

PRECAUCIÓN

Después de leer estas instrucciones, en caso de tener alguna duda

acerca de su habilidad para completar la instalación tal como lo

haría un profesional, usted debe obtener los servicios de un insta-

lador que conozca todos los detalles de una correcta y segura

instalación. No haga instalaciones improvisadas.

ANTES DE LA INSTALACIÓN DE SU CALENTADOR

1. Establezca con la oficina de Inspección de Edificios las normas

locales que se tengan que cumplir; un permiso podría ser requerido.

2. El calentador debe ser conectado a 1) una chimenea que cum-

pla con los requerimientos para chimeneas Tipo HT del estándar

para “Chimeneas, Elaboradas en Fábrica, Tipo Residencial y

Calentadores de Edificios, UL103,” o en Canadá “CAN/ULC-S629,

Estándar para Chimeneas Elaboradas en Fábrica, de 650 grados

C” y normas para edificios que sean aplicables., o 2) una chime-

nea de mampostería, certificada, con revestimiento de ducto.

3. Para un desempeño apropiado se requiere un ducto de 6”

(152mm) de diámetro, en acero negro de calibre 24.

4. Conecte siempre esta unidad a una chimenea y NUNCA per-

mita que ventile hacia otro cuarto o dentro del edificio.

5. NO conecte esta unidad a ductos que pertenezcan a otro

aparato similar tal como un horno.

6. NO CONECTE ESTA UNIDAD A UN DUCTO DE CHIMENEA

QUE CORRESPONDA A OTRO APARATO SIMILAR.

7. El tubo conector y la chimenea deben ser inspeccionados perió-

dicamente y limpiados si es necesario.

8. Respete las separaciones mínimas cuando usted coloque mue-

bles u otros objetos en la misma área. NO almacene madera, líqui-

dos inflamables o cualquier otro material combustible demasiado

cerca de la unidad.

Remítase a la etiqueta de certificación en la parte posterior de la

unidad para las separaciones requeridas.

9. Contacte la autoridad de bomberos municipal o provincial para

obtener información de cómo manejar un incendio ocasionado por

chimenea. Tenga un plan muy claro de cómo manejar un incen-

dio ocasionado por chimenea. En el caso de que se produzca un

incendio por chimenea, accione el control de aire a la posición

“Cerrada” y LLAME AL DEPARTAMENTO DE BOMBEROS.

10. NO accione el control de aire para regular la combustión más

allá de su ajuste normal.

11. NO INSTALE ESTAS UNIDADES EN CASAS MÓVILES O

TRAILERS. ESTAS UNIDADES NO ESTÁN APROBADAS PARA

CASAS MÓVILES.

12. NO LA CONECTE A NINGÚN DUCTO O SISTEMA DE

DISTRIBUCION DE AIRE.

13. Al instalar un electrodoméstico de combustible sólido, se

recomienda también instalar detectores de humo y de monóxido

de carbono en cada nivel de la casa. Cuando se enciende el elec-

trodoméstico por primera vez, es posible que se presente humo o

algún olor debido al curado de la pintura. Es mejor mantener algu-

nas ventanas abiertas por razones de ventilación durante las prim-

eras horas de consumo para evitar la activación del detector de

humo. Pruebe sus detectores de humo y de monóxido de carbono

de manera regular.

OPERACIÓN

POR QUÉ EL TAMA—O CORRECTO DEL DUCTO ES

IMPORTANTE - 6” El tiraje es la fuerza que mueve el aire hacia

arriba, desde la unidad a través de la chimenea. La cantidad de

tiraje en su chimenea depende de la longitud de la chimenea, de

la geografía local, de las obstrucciones circundantes y de otros

factores. Demasiado tiraje puede causar una temperatura excesiva

en el aparato. Una llama incontrolada o el hecho de que una parte

del conector de chimenea se ponga rojo brillante, indican un tiraje

excesivo. Por el contrario, un tiraje inferior al normal puede oca-

sionar que el humo se devuelva a la habitación y el atascamiento

de la chimenea y/o que el humo se cuele a la habitación por los

empalmes entre el conector de la chimenea y el aparato.

Los aparatos de combustible sólido de hoy en día son más efi-

cientes que los del pasado. Las unidades están diseñadas para

permitir una combustión controlada y una transferencia máxima de

calor, utilizando menos combustible. El diseño de su nuevo apara-

to es tal que el humo de salida tiene hoy en día una temperatura

inferior que en el pasado. Esto permite que un tamaño apropiado

de la chimenea provea un adecuado tiraje. Si la chimenea es muy

grande, al calentador le costará más trabajo elevar la temperatura

del ducto de la chimenea para que haya un adecuado tiraje. A su

turno esto causará que el humo se devuelva, una pobre combustión

o ambos. En caso de que usted experimente un problema como

éste, llame a su experto local en chimeneas.

Con la compuerta cerrada, la rata de combustión está regulada por

la cantidad de aire que entra a la unidad a través del control de aire.

A medida que va ganando en experiencia, usted va a poder ajustar

el control a la temperatura y al tiempo de combustión deseados.

Una vez que se obtiene el tiraje adecuado, opere tan solo con las

compuertas cerradas; ábralas lentamente, únicamente para alimen-

tar con material combustible. (Esto va a reducir o aún eliminar el

humo que entra a la habitación). Cualquier intento de lograr ratas de

salida mayores a las establecidas por diseño pueden ocasionar un

daño permanente al calentador. La carga recomendada de madera

está a nivel con la parte superior de los ladrillos refractarios.

Al sobrecargarse, se impide que una suficiente cantidad de aire

entre al calentador para que alimente la combustión.

Opere este calentador únicamente con la compuerta cerrada.

NO QUEME BASURA O LÍQUIDOS INFLAMABLES, TALES

COMO GASOLINA, NAFTA O ACEITE PARA MOTOR.

NO UTILICE QUÍMICOS O ALGÚN LÍQUIDO PARA INICIAR LA

LLAMA.

IMPORTANTE: Se recomienda encarecidamente que las estufas

y chimeneas con madera sean instaladas por un profesional

autorizado. (Un instalador calificado es una persona o entidad que

instala con regularidad productos de calefacción con madera y

chimeneas, durante horas regulares de trabajo).

ASEGÚRESE DE QUE HAYA CIRCULACIÓN DE AIRE FRESCO EN

LA HABITACIÓN DONDE ESTÁ INSTALADA LA UNIDAD. EN CASO

CONTRARIO PUEDEN GENERARSE CONDICIONES PELIGROSAS

DEBIDO A LA INSUFICIENCIA DE AIRE PARA OTROS APARATOS

DE COMBUSTION QUE ALLÍ SE ENCUENTREN.

POR ESTAR CALIENTE MIENTRAS TRABAJA, ALEJE NI—OS,

ROPA O MUEBLES DE LA UNIDAD. EL CONTACTO CON EL

CALENTADOR PUEDE CAUSAR QUEMADURAS DE PIEL.

VENTILADOR OPCIONAL: MODELO PBAR-2427,

120 VOLTIOS, 60Hz, 1.0 AMPS, 2900 RPM

PELIGRO: RIESGO DE CHOQUE ELÉCTRICO.

DESCONÉCTELO DE LA CORRIENTE ANTES DE HACERLE

MANTENIM IENTO. IMPORTANTE: PARA UN ÓPTIMO

DESEMPE—O DEL CALENTADOR A BAJA RATA DE

COMBUSTIÓN, OPERE EL VENTILADOR A BAJA VELOCIDAD.

Instalación de las Patas (Si es Necesario)

Antes de Instalar la Estufa, Siga Estos Pasos para la

Instalación de las Patas.

Modelo: PH1800WS, MWS-1800, WSL-1800-B,

WSL-1800, GWS-1800, GWS-1800-B

Estufa Medio para Madera, con Patas

Retire la bandeja de cenizas y los (4) tornillos que aseguran el

cuerpo de la estufa al pedestal como lo muestra la Figura 0.

Busque ayuda, levante la estufa del pallet y acuéstela de costa-

do, sobre una superficie segura y acolchada, que esté a nivel y

levantada del piso unos 6”.

Utilizando los tornillos que quitó en el paso 1, atornille cada pata

a la parte inferior de la estufa como lo muestra la Figura 0.1.

Busque ayuda, levante la estufa de la plataforma, enderécela

sobre sus patas y vuelva a colocar la bandeja de cenizas.

Cuando la estufa esté en el lugar definitivo, asegúrese de nive-

larla ajustándole los niveladores de las patas, mostrados en la

Figura 0.2.

Figura 0

Figura 0.1

Figura 0.2

pata niveladora

cenicero

ADVERTENCIA

Este producto y los combustibles utilizados para poner en funcionamiento

este producto (carbón o madera) y los productos de la combustión de tales

combustibles, pueden exponerlo a sustancias químicas como el negro de

carbón, que según el estado de California, puede pro vocar cáncer, y el

monóxido de carbono, que, según el estado de California, puede pro vocar

anomalías congénitas u otros daños reproductiv os.

Para obtener más información, visite w ww.p65Warnings.ca.gov

INSTALACIÓN

1. Saque todas las piezas de dentro de la estufa.

2. Seleccione la ubicación más adecuada para la estufa.

Estos aparatos deben ser instalados respetando la separación

mínima a materiales combustibles como se señala en el patrón

“Ladrillo” (Figura 1). La estufa debe ser instalada sobre una

superficie no combustible como se muestra en la Figura 1.

3. Si se han instalado materiales no combustibles en las

paredes, averigüe con el fabricante de estos materiales o

con la oficina de inspectores de edificios de su localidad

acerca de las separaciones mínimas.

4. Instale el tubo de la estufa DENTRO DEL cuello del

ducto en la parte superior de la estufa entre la estufa y la

chimenea.

5. NO utilice una parrilla para elevar el fuego.

1. Se puede requerir una separación mínima de 18 pul

gadas (457mm) entre el tubo de la estufa y materiales

combustibles. Verifique con las autoridades competentes

en su área.

2. Todas las secciones de tubos deben ser conectadas

con la terminación macho (rizada) hacia la estufa.

3. Apriete el tubo de la estufa al cuello del ducto medi-

ante tres tornillos para lámina metálica. Haga lo mismo

en cada empate, para hacer que toda la instalación

quede rígida.

4. Mantenga el diámetro requerido de ducto durante

toda la instalación.

5. Si está conectando la estufa a un ducto de mam-

postería antigua, asegúrese de hacerla inspeccionar

para descartar fisuras y establecer su estado general.

Se puede requerir ajustarle su tamaño mediante un

revestimiento de acero inoxidable.

6. En la instalación del tubo de la estufa se recomienda

que no se hagan más de dos (2) codos de 90°. Tener

más de dos (2) codos de 90° puede disminuir el tiraje y

causar que el humo se desparrame.

7. Esta instalación no requiere un regulador de tiro.

Retire la plaqueta del regulador de tiro de la chimenea o

asegúrela en la posición ABIERTA.

8. La longitud total de un montaje individual de ducto no

debe exceder 10 pies (3 mts).

PRECAUCIÓN: NO abra la puerta de combustión al punto de

que pueda entrar en contacto con la pared lateral inflamable.

PRECAUCIÓN: El ladrillo para el cajón de cenizas debe ser

instalado antes de poner el calentador en funcionamiento.

Ventilador Opcional – Para este aparato quemador de Madera

hay disponible un abanico intercambiador de calor opcional.

Para obtenerlo consulte al distribuidor donde compró el calen-

tador.

Contacte el inspector de edificios de su localidad antes de

la instalación. Un permiso puede ser requerido en su área.

La autoridad competente puede requerir una separación mínima de

18” (457 mm) al conector de la chimenea.

Del Calentador a Del Conector de la Chimenea a

A. Pared lateral 25” (635 mm) D. Pared lateral 34” (864 mm)

B. Pared posterior 19” (483 mm) E.Pared posterior 22” (559 mm)

C. Esquina 16” (407mm) F. Esquina 25” (635 mm)

Mínima altura desde el suelo al cielo. 96” (2.44 m)

H: 22” (559 mm)

G. 2” de separación cuando existan tuberías horizontales a lo largo

de la pared (4” más que el diámetro de la tubería).

Figura 1

Figura 2

Manija

Gire la manija resortada hacia la

derecha. Dicha manija va a bajar

hasta la posición deseada.

Gire la manija resortada hacia la

derecha. Dicha manija va a bajar

hasta la posición deseada.

Gire la manija resortada hacia la

derecha. Dicha manija va a bajar

hasta la posición deseada.

Separación con respecto a Materiales Inflamables

Back Wall

Pared Lateral

Separación hacia Materiales Inflamables

La pared del fondo

La pared del lado

203mm

La pared del lado

*559mm

Este calentador de madera tiene un mínimo de velocidad de

combustión establecido por el fabricante que no debe ser

alterado. Es en contra de las regulaciones federales para

modificar esta configuración o de otra manera utilizar el calen-

tador de la madera de manera incompatible con las instruc-

ciones de funcionamiento de este manual.

Figura 3

TUBO DE LA ESTUFA

Manivela lateral del

aire primario

Manivela de control del

deflector deslizable

PROTECCIÓN DEL PISO

INSTALACIÓN SOBRE UN PISO DE CONCRETO

Un artefacto instalado sobre un piso de concreto no

necesita protección del piso. Si tiene instaladas alfom-

bras u otras cubiertas de piso combustibles, debe con-

servar una distancia de separación alrededor de la estufa

equivalente al tamaño del protector de piso descrito en

la sección a continuación.

INSTALACIÓN SOBRE UN PISO INFLAMABLE

Si el artefacto se va a instalar sobre un piso o cubierta

de piso combustible, debe instalar un protector de piso

debajo de la estufa y extenderlo frente a la estufa al menos

55,9 cm (22’’) y 20,32 cm (8”) en los otros lados. En

EE.UU., el protector de piso debe también colocarse bajo

todas las instalaciones de chimenea horizontales y extend-

erse más allá de la tubería al menos 5,08 cm (2”) en ambos

lados. El protector de piso debe estar compuesto de un

material duradero no combustible con un grosor mínimo

de 12,7 cm (0.5”) y un valor R de 1.06.

Para determinar si un material es adecuado, use las fórmu-

las a continuación:

1. Si el material tiene una clasificación R (resistencia tér-

mica), use el grosor mencionado y no necesitará ninguna

conversión. Los valores R pueden sumarse para materiales

con varias capas.

2. Si el material tiene una clasificación k (conductividad tér-

mica), conviértalo en clasificación R con esta fórmula R =

1/k x t (t = grosor en pulgadas)

3. Si el material tiene una clasificación C (conductancia

térmica), conviértalo en clasificación R con esta fórmula R

= 1/C.

CHIMENEA

CONTACTE SU AUTORIDAD LOCAL DE

CONSTRUCCIÓN PARA INFORMARSE SOBRE LOS

MÉTODOS APROBADOS DE INSTALACIÓN

1. Este calentador requiere una chimenea de mampos-

tería o una prefabricada cuyo tamaño esté de acuerdo

con las normas CAN/ULC-S629 (Canadá) o UL103HT (EEUU).

2. Si se utiliza una chimenea de mampostería, es acon-

sejable hacerla inspeccionar para descartar fisuras y para

determinar su estado general antes de instalar el calen-

tador. Se puede requerir ajustar el revestimiento para

reducir el diámetro del ducto al tamaño apropiado para

su funcionamiento.

3. Para asegurar un tiraje correcto, la parte superior de la

chimenea debe estar al menos 3 pies (914mm) por enc-

ima del punto de penetración a través del techo y 2 pies

(610mm) por encima de cualquier punto del techo en un

radio de 10 pies (3mts).

4. El conector de la chimenea no deberá pasar a través

de un ático, espacio en el techo, closet, espacio cerrado,

piso, cielo raso, pared o cualquier elemento de construc-

ción que sea inflamable.

5. La altura mínima de la chimenea debería ser 15 pies

(5mts) a partir del piso (Figura 3).

6. No haga instalaciones provisionales ni se salga de

especificaciones en ningún momento.

REMÍTASE A LAS INSTRUCCIONES DEL FABRICANTE

DE LA CHIMENEA

CONSIDERACIONES CON RESPECTO AL DUCTO

La ubicación del calentador y de la chimenea afectarán el

desempeño. La chimenea debe:

• Penetrar la parte más alta del techo. Esto minimiza los

efectos de turbulencia del viento y de tiraje hacia abajo.

• Tenga en cuenta la localización de vigas y viguetas, tanto

en piso como en cielo raso del ático, para evitarlas.

Condiciones exteriores como la forma del techo, árboles

circundantes, tipos de vientos y colinas vecinas pueden

influenciar el desempeño de la estufa. Su distribuidor local

es el experto en su área geográfica y puede usualmente

hacerle sugerencias o encontrar soluciones que le pueden

ayudar a corregir fácilmente problemas de ducto.

NOTA: Estas son solamente guías, y pueden variar de

alguna manera de una instalación a otra.

IMPORTANTE: Se recomienda encarecidamente que las estufas

y chimeneas con madera sean instaladas por un profesional

autorizado. (Un instalador calificado es una persona o entidad

que instala con regularidad productos de calefacción con

madera y chimeneas, durante horas regulares de trabajo).

Figura 3

Alturas Asociadas con

la Chimenea

2’ (610 (mm) más alto que

el Punto del Techo más

Próximo, en un

radio de 10’ (3mts)

Mínimo 3’ (914

mm) desde el

Hueco en el

Techo

Altura Total

Mínima desde

el Piso 15’

(5mts)

INSPECCIONE EL APARATO Y SUS COMPONENTES.

LISTA DE CHEQUEO PREVIA AL USO

1. Coloque el aparato cerca a su ubicación final y siga

los procedimientos a continuación:

2. Abra el calentador y retire todas las piezas y artícu

los empacados dentro del “Component Pack”.

Inspeccione todas las piezas y el vidrio por si hubo

algún daño en el transporte. Contacte su distribuidor

si se nota alguna irregularidad.

3. Todas las precauciones de seguridad han sido

leídas y seguidas.

4. Este Manual del Propietario ha sido leído.

5. Los requerimientos de protección del piso se

han cumplido.

El sistema de ventilación está instalado apropiadamente.

7. Las distancias mínimas desde el calentador y la

chimenea a materiales inflamables se han cumplido.

8. La chimenea de mampostería es inspeccionada por

un profesional y está limpia, o la chimenea de metal

hecha en fábrica es instalada de acuerdo con las

instrucciones del fabricante y con las distancias

mínimas requeridas.

9. La chimenea cumple con la altura mínima requerida.

10. Todas las etiquetas han sido retiradas de la puerta

de vidrio.

11. Hay un toma-corriente cerca en caso de instalarse

el ventilador opcional.

SISTEMAS DE VENTILACIÓN

El sistema de ventilación consiste de un conector de

chimenea (también conocido como tubo de estufa) y una

chimenea. Estos se tornan extremadamente calientes

durante el uso. La temperatura al interior de la chimenea

puede sobrepasar los 2000°F (1100°C) en el evento de que

se produzca un fuego creosota. Para prevenir que se pro-

duzca un incendio en la casa, el conector de la chimenea

y la chimenea deben estar adecuadamente instalados y

mantenidos. Cuando se haga un empalme a una chime-

nea a través de una pared inflamable, se deberá utilizar

una abrazadera aprobada. Un paquete de soporte para

chimeneas deberá ser usado cuando se haga un empalme

a través del cielo raso a una chimenea prefabricada. Estos

accesorios son absolutamente indispensables para

garantizar distancias seguras a materiales inflamables tanto

en pared como en cielo raso. Cuando instale un sistema

de ventilación, respete las separaciones mínimas indicadas

por el fabricante de dicho sistema.

HERRAMIENTAS Y MATERIALES REQUERIDOS

Antes de comenzar la instalación asegúrese de contar con

las siguientes herramientas y materiales de construcción.

Sierra Alternativa Material para hacer marcos

Alicates Material para Calafateo a Alta Temp.

Martillo Guantes

Destornillador de Estrella Escuadra

Destornillador de Pala Taladro Eléctrico & Brocas (1/4”)

Plomada Anteojos de Seguridad

Nivel Tornillos auto perforantes de 1/2

Cinta de Medición pul. - /4 pul. de long., #6 o #8

(se necesitan por cada empalme

de tubo)

ADVERTENCIA

Riesgo de Asfixia.

• NO conecte esta unidad al ducto de la chimenea asociado

con otro aparato similar.

• NO conecte a ningún ducto o sistema de distribución

de aire.

Puede ocasionar que gases del ducto entren a la casa.

ADVERTENCIA

Riesgo de Incendio.

Inspeccione el aparato y sus componentes para detec-

tar cualquier daño. Componentes dañados pueden

impedir una operación segura.

• NO instale componentes dañados.

• NO instale componentes incompletos.

• NO instale componentes sustitutos.

Reporte piezas dañadas a su distribuidor.

Sistemas de Estufa Típicos

Un sistema de Estufa con chimenea de

mampostería consiste de:

• Estufa

• Conector de Chimenea (tubo de estufa)

• Abrazadera

• Chimenea de Mampostería

• Tapete de Protección para el Piso del Calentador

Un Sistema de Estufa con chimenea

metálica prefabricada consiste de:

• Estufa

• Conector de Chimenea

(tubo de estufa)

• Abrazadera (para chimenea exterior)

• Cortafuegos

• Escudos Aislantes

• Collar para Tormenta y Flashing

(o empate con el techo)

• Capuchón de la Punta

• Tapete de Protección para el Piso

del Calen tador

Figura 4.1 Chimenea de Mampostería

Figura 4.2 Chimenea Prefabricada Exterior Figura 4.3 Chimenea Pref. Interior

Capuchón Parachispas

Capuchón en Concreto

Viga

Separación de 1”

(25mm) con respecto

al Cortafuegos

Vigueta del

Cielo Raso

Pared Inflamable

Abrazadera de

12” (305mm)

de Ladrillo

Protector

del Piso

Revestimiento de Ducto

en Arcilla Refractaria,

con Espacio de Aire

“Flashing” (Empate

con el Techo)

Alero

Revestimiento

Puerta Hermética

para Limpieza

Capuchón Terminal a Rayas

Abrazadera al Techo

(si se necesita)

Collar para

Tormenta

Collar para

Tormenta

“Flashing”

(Empate con

el Techo)

“Flashing”

(Empate con

el Techo)

Collar de Reborde en

la Pared Interior

Conector de

Chimenea

Conector de

Chimenea

Protector

de Piso

Protector

de Piso

Chimenea a Rayas

“T” Aislada

Soporte de Pared

Abrazadera

Soporte de Cielo Raso

Un Sistema de Estufa con chimenea

metálica prefabricada consiste de:

• Estufa

• Conector de Chimenea

(tubo de estufa)

• Abrazadera (para chimenea exterior)

• Cortafuegos

• Escudos Aislantes

• Collar para Tormenta y Flashing

NOTA: En Canadá cuando se usa una chimenea

prefabricada, ésta debe estar certificada bajo

las normas de seguridad Tipo UL103 HT (2100°F)

CLASE “A” o CAN/ULC-S629, NORMA PARA

CHIMENEAS PREFABRICADAS PARA 650°C.

Sistemas de Estufa Típicos

Un sistema de Estufa con chimenea de

mampostería consiste de:

• Estufa

• Conector de Chimenea (tubo de estufa)

• Abrazadera

• Chimenea de Mampostería

• Tapete de Protección para el Piso del Calentador

REQUERIMIENTOS PARA LA CHIMENEA

Figura 5.1 Chimenea Prefabricada Exterior Figura 5.2 Chimenea Prefabricada Interior

Capuchón Terminal a Rayas

Abrazadera al Techo

(si se necesita)

Collar para

Tormenta

Collar para

Tormenta

“Flashing”

(Empate con

el Techo)

“Flashing”

(Empate con

el Techo)

Conector de

Chimenea

Conector de

Chimenea

Protector

de Piso

Protector

de Piso

Chimenea a Rayas

“T” Aislada

Soporte de Pared

Abrazadera

Soporte de Cielo Raso

Collar de Reborde en

la Pared Interior

(o empate con el techo)

• Capuchón de la Punta

• Tapete de Protección para el Piso

del Calen tador

COMPONENTES DEL SISTEMA DE VENTILACION

CONECTOR DE LA CHIMENEA:

Es también conocido como ducto o tubo de la estufa. El

conector de la chimenea une la estufa a la chimenea. Debe

ser un tubo de ventilación de 6” (152mm) de diámetro, en

acero dulce negro de calibre 24, o bien un tubo de doble

pared, con aislamiento y que esté de acuerdo con las normas

vigentes.

Abrazadera:

Esta es una unidad prefabricada o bien construida en el sitio,

instalada en paredes inflamables a través del cual el conec-

tor de la chimenea pasa a la chimenea. Su propósito es

de evitar que las paredes se incendien. Si la abrazadera se

construye en el sitio debe cumplir las normas NFPA 211. Si

es prefabricada, ésta debe ser adecuada para la chimenea

seleccionada y cumplir con las normas UL103 Tipo HT. Siga

las instrucciones suministradas por el fabricante para abraza-

deras prefabricadas tanto para chimeneas de mampostería

como para chimeneas prefabricadas.

Chimenea:

La chimenea puede ser nueva o existente, de mampostería o

prefabricada, y debe cumplir con las normas mínimas espe-

cificadas en la Sección 5B.B.

SISTEMAS DE CHIMENEA

Chimenea Prefabricada de Metal

• Debe ser una chimenea de 6 pulg.(152mm) de diámetro (DI)

para alta temperatura, que esté certificada bajo las normas

UL 103HT (2100°F) o CAN/ULC-S629.

• Se deben usar los componentes requeridos por el fabrican-

te para su instalación.

• Se deben respetar las separaciones mínimas requeridas por

el fabricante para su instalación

• Refiérase a las instrucciones del fabricante para su insta-

lación.

Abrazadera

Construida en el sitio, para ser instalada con una chimenea de mam-

postería:

Componentes

• Una sección de chimenea sólida, prefabricada y aislada, con una

Figura 6.1

Chimenea Sólida con Soportes Metálicos a manera

de Abrazadera

Figura 7.1

Mínimo 18.0’

NFPA 211

Cielo Raso

Pared

Centro del Hueco

Abrazadera

Incluye espesor del

protector de piso del

calentador

Collar de Reborde

Sección de

Chimenea con

2 pulg.(51mm)

de Separación a

Combustibles

Conector de

Chimenea

Listones de Madera

Usados para marco –

Separación de 2 pulg.

(51mmm) de la Chimenea

de Mampostería

Zuncho de Pared

para Asegurar

la Sección de

Chimenea

Espaciador

de Pared

Chimenea de

Mampostería

Ducto de

Revestimiento

en Arcilla

Refractaria, con

Espacio de Aire

ADVERTENCIA

Riesgo de Incendio.

NO coloque material aislante u otros materiales inflamables

entre los espaciadores.

• SIEMPRE conserve las separaciones mínimas especificados

alrededor de los sistemas de ventilación y de los

espaciadores.

• Instale los espaciadores de acuerdo con especificaciones.

El no mantener material aislante u otro material alejado del

tubo de ventilación puede producir incendio.

13.5” por debajo del Cielo Raso a

la parte superior de la abertura

o la parte superior de la abertura

está por lo menos 4.5” por debajo

de la separación mín. especificada

por el fabric.del conector.

1.5” (3,81cm): listón de 2x2 para

marco

2.0” (5cm): espacio vacío mín.

1.0” (2,54cm): espacio vacío mín.

4.5” (114cm)

1.5’’ (3,81cm)

2.0’’ (5cm)

1.0’’ (2,54cm)

2.0’’ (5cm)

1.5’’ (3,81cm)

50,8cm

longitud mínima de 12 pulg.[305mm] (más larga para paredes

más espesas) que cumpla con las normas UL 103 Tipo HT, con

diámetro interior de 6 pulg.(152mm) . La chimenea tiene que

extenderse un mínimo de 2 pulg.(51mm) desde la pared interior

y un mínimo de 1 pulg.(25mm) desde la pared exterior.

• Espaciador de muro, collar de reborde y zuncho de muro que

concuerden con la sección de chimenea sólida seleccionada.

• Sección de revestimiento de arcilla (si no existe ya en la

chimenea) con un mínimo de 8 pulg. (20mm) de diámetro, y

mortero refractario.

Espaciamientos

• El espaciamiento de la chimenea de mampostería debe

cumplir con las normas NFPA 211, la cual consiste en un míni-

mo de 2 pulg. (51mm) a las láminas metálicas de soporte y al

material inflamable.

• Alrededor del conector de chimenea debe haber un espacia-

miento mínimo de 1 pulg. (25mm).

• La parte superior de la abertura en el muro debe estar a

un mínimo de 1-1/2 pulg. (40mm) del cielo raso o 4-1/2 pulg.

(114mm) por debajo del espaciamiento mínimo especificado por

el fabricante del conector de chimeneas. En cumplimiento de la

norma NFPA 211, debe haber un espaciamiento vertical mínimo

de 18 pulg. (457mm) entre el conector de la chimenea y el cielo

raso, o el mínimo recomendado por el fabricante de conectores

de chimenea. Fig. 6.1.

Instrucciones:

1. Abra la pared interior a la altura apropiada para que el conec-

tor de chimenea penetre en la chimenea de mampostería.

Figura 6.1.

2. El hueco de entrada a la chimenea de mampostería debe

estar

revestido con un revestimiento de arcilla, cuyo diámetro

Figura 7.2

Figura 8

ADVERTENCIA

Riesgo de Asfixia.

• NO conecte esta unidad a un ducto de chimenea que

sea utilizado por otro aparato.

• NO conecte esta unidad a ningún sistema o ducto de

distribución de aire.

Se pueden filtrar gases del ducto a la casa.

ADVERTENCIA

Riesgo de Incendio.

Inspección de la Chimenea:

• La chimenea debe estar en buen estado.

• Debe cumplir con las normas NFPA 211

• La chimenea prefabricada debe ser de 6 pulg. (152mm)

UL103HT.

ADVERTENCIA

Riesgo de Incendio.

Siga las instrucciones del fabricante del Conector de

Chimenea para una Instalación Adecuada.

SOLAMENTE utilice el conector:

• Dentro de la habitación, entre el aparato y el cielo

raso o la pared.

El conector NO debe pasar a través de:

• El ático o el espacio en el techo

• El closet o un espacio oculto similar

• El piso o el cielo raso

Respete las separaciones mínimas a los materiales

combustibles

ADVERTENCIA

Tanto una instalación inapropiada, como ajustes,

alteraciones, mantenimiento o reparaciones

inadecuados pueden causar heridas o daños a

la propiedad. Remítase al manual del propietario

suministrado con esta unidad. Para ayuda o información

adicional consulte a un instalador calificado, a una

agencia de reparaciones o a su distribuidor.

Separación Mín.de Chimenea

a Espaciador de Pared y a

Combustibles – 2 pulg. (51mm)

Separación Mín.de

2 pulg. (51mm)

Espacio Libre de

1 pulg. (25mm) a

la Sección de

Chimenea

Revestimiento

del Ducto de

Chimenea

Revestimiento

en Arcilla

Refractaria o

Equivalente

Conector de

Chimenea

Sección de

Chimenea

Collar de Reborde

Zuncho de Pared

Espaciador de Pared

Chimenea de Mampostería

Construida según norma

NFPA 211

Terminación

Rizada

Hacia

Estufa

Dirección del

Gas en el Ducto

Asegure secciones de tubo con un

mínimo de 3 tornillos

mínimo debe ser de 8 pulg. (203mm), o equivalente, asegurado con mortero refractario.

3. Construya un marco con medidas externas de 17 pulg.x 17 pulg. (432mm x 432mm) a partir de un listón para marco de 2 x 2, de tal

manera que concuerde con la abertura en el muro. La abertura interior del marco no debe ser menor de 14 pulg. x 14 pulg. (356mm x

356mm). Figura 6.1.

4. Junte el espaciador de pared al costado del marco que da a la chimenea.

5. Clave el marco dentro de la abertura en el muro. El espaciador debe estar en el lado de la chimenea.

6. Inserte la sección de chimenea sólida aislada dentro de la pared externa de la chimenea de mampostería.

7. Asegure herméticamente la sección de chimenea sólida aislada con el zuncho de pared, a la chimenea de mampostería.

8. Inserte una sección del conector de chimenea dentro de la chimenea. Asegúrese de que no sobresalga más allá del borde del

revestimiento de arcilla dentro de la chimenea.

9. Pegue el extremo del conector de chimenea al revestimiento de arcilla, mediante mortero refractario.

10. Instale un collar de reborde alrededor de la sección de chimenea sólida.

Sección de Chimenea Sólida con Soportes Metálicos a manera de Abrazadera (Cont.)

Techo Inclinado

Menos de 10 pies (305cms)

3 pies

(91cms)

Mínimo

10 pies (305cms) a Saliente

de Techo más Próxima

3 pies

(91cms)

Mínimo

10 pies (305cms) o más

Menos de 10 pies (305cms)

Pared o Antepecho

3 pies (91cms)

Mínimo

3 pies (91cms)

Mínimo

2 pies (61cms)

Mínimo

Piso Techo

Estos son requerimientos de seguridad y no pretenden

garantizar un tiraje apropiado del ducto

NOTA:

• El desempeño de la chimenea puede variar.

• Tanto árboles como edificaciones, techos y condi-

ciones del viento pueden afectar el desempeño.

• La altura de la chimenea puede requerir ajuste en

caso de que se produzcan humaredas o corrientes

de aire

ELEMENTOS NECESARIOS PARA EL

PRIMER ENCENDIDO:

• 5 trozos de periódico enrollados

• 8 piezas de kindling seco

• 4 piezas de madera partida sazonada

• 1/2 lb de Kindling seco pequeño

RAKE EMBERS

1. Abra la manivela del deflector

deslizable como se indica en el paso

2. Abra la puerta.

3. Sacuda las brasas para crear un

lecho nivelado en el fondo de la

estufa.

OPENCLOSED

Tire de la manija de la barra hacia

afuera para rotar entre la posición

“CERRADA” y “ABIERTA”. Rodillo

“PUSH” Empuje para bloquearlo en

su posición.

OPEN

OSED

PULL

Engagement

SlideB af

fle

RodH an

dle

Deslice la barra

deectora en la posición

“ABIERTA”.

Configure el combustible en seis capas como se indica

a continuación:

1. Coloque dos piezas de leña longitudinalmente.

2. Coloque dos piezas de leña transversalmente.

3. Coloque dos piezas de leña longitudinalmente.

4. Coloque dos piezas grandes de encendido

transversalmente y una pieza de leña

transversalmente entre las piezas de encendido.

5. Coloque dos piezas grandes de encendido

longitudinalmente y una pieza de leña

longitudinalmente entre las piezas de encendido.

6. Añada papel periódico arrugado y 1/2 libra de

palitos de leña en la capa superior.

Front-to Back

Side-to-Side

SmallK indlingS ticks

Crumpled

Newspaper

Kindling Piece

StarterP ieces

CONFIGURACIÓN DE

COMBUSTIBLE DE

ARRANQUE

CONFIGURACIÓN DE

COMBUSTIBLE DE

ARRANQUE

Encienda el papel periódico y los palitos

de leña con una cerilla.

1. Deje la puerta abierta 12 pulgadas

y permita que el combustible de

arranque comience a quemar hasta

que la leña y las piezas de encendido

estén ardiendo.

2. Cierre la puerta y la manivela del

deflector deslizable y permita que el

fuego arda hasta que haya una capa

de carbón en el fondo de la estufa.

CONTROL AL AIRE

LIBRE

Deslice el control regulador de tiro

hasta el final a la derecha para abrir

completamente la compuerta.

GUÍA DE INICIO RÁPIDO DE LA ESTUFA DE LEÑA

¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de

Servicio al Cliente al 877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar,

o envíenos un correo electrónico a [email protected]

Pequeños palos de

Kindling

Pequeños palos de

Kindling

Desde el frente

hacia atras

Desde el frente

hacia atras

Periódico

arrugado

Periódico

arrugado

Un lado a otro

Piezas que se

encienden

Piezas que se

encienden

Piezas de

inicio

Piezas de

inicio

Empujar

ABIERTO

Abierto

CERRADA

Cerrada

Halar

Pin de

compromise

Barra

deectora

deslizante

Barra deectora

deslizante

Puerta de la

estufa

Deslice la barra

deectora en la posición

“CERRADA”.

ARTÍCULOS NECESARIOS PARA EL PRIMER

FUEGO:

• 3 piezas de madera partida sazonada 14 “de

largo

• 2 piezas de madera partida de 18 pulgadas de

largo

Una vez que el fuego esté

completamente encendido, cierre

completamente y cierre la puerta de la

estufa.

PUERTA DE ESTUFA

CON CIERRE

CERRADA

REDUCE EL CONTROL

DE AIRE

Deslice el control de regulación de la

compuerta a la configuración deseada,

y deje la puerta de la estufa abierta 12

pulgadas durante un minuto.

OPENCLOSED

OPEN

OSED

PUSH

Engagement

Slid

RodH an

dle

Cierre y asegure el pestillo de la puerta después de encender el fuego y de volver a cagar con

combustible para evitar:

• Esparcir humo, llamas y monóxido

de carbono

• Derramar chispas, carbón y leña

• Fuego excesivo

No deje la estufa sin supervisión con la puerta abierta. Es posible que encender fuego no requiera

tener la puerta abierta para que corra aire. El control de aire debe suministrar la corriente de aire

adecuada.

Pull Rod Handle out to rotate between

“CLOSED” and “OPEN” position.

“PUSH” Rod Handle in to lock in

position. Congratulations! Your wood

stove is ready for operation.

This wood heater needs periodic inspection and repair for

proper operation. It is against federal regulations to operate this

wood heater in a manner inconsistent with operating instructions

in this manual.

Eficiencia, potencia de calefacción y emisión de partículas:

La eficiencia media ponderada PCS = 70,1%

La suma de las emisiones de partículas ponderada = 2,18 gramos/hora

Rango de potencia calorífica = 17 349 a 62 789 BTU/hora

¡ADVERTENCIA! Riesgo de incendio

Conguración para la carga

de combustible

Configure el combustible como se indica a

continuación:

1. Coloque 3 leños de aproximadamente 12-14

pulgadas de longitud longitudinalmente dejando

espacio entre las piezas que están sobre el lecho

de brasas.

2. Coloque 2 troncos de aproximadamente 18

pulgadas de longitud longitudinalmente encima

de la primera capa, con el tronco que va delante

remetido 3 pulgadas aproximadamente de la

primera capa de troncos.

GUÍA DE INICIO RÁPIDO DE LA ESTUFA DE LEÑA

¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de

Servicio al Cliente al 877-447-4768, de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar,

o envíenos un correo electrónico a [email protected]

Desde el

frente hacia

atras

Un lado a otro

Cama de

ascuas

18 in.

Registros

14 in.

Registros

Empujar

Abierto

Cerrada

Halar

Pin de

compromise

Barra

deectora

deslizante

ABIERTO

CERRADA

Altura de la Chimenea / Levantamiento y Desempeño

Este producto fue diseñado y probado con una chimenea de

6 pulg. (152mm) de ancho, con una altura de 14 a 16 pies

(420-480cm), incluida la altura de la estufa medida desde la

base de dicha estufa. Entre más variación de altura y diámetro

con respecto a esta configuración, aumenta la posibilidad de

problemas de desempeño. Puede que la altura de la chimenea

necesite ser incrementada en un 2% por cada 1000 pies sobre

el nivel del mar. No es recomendable usar codos o extensiones

para compensar, cuando la altura sobre el nivel del mar supere

los 4000 pies o cuando haya otros factores que afecten el tiraje

del ducto.

INSTALANDO LOS COMPONENTES DE LA CHIMENEA

Conector de Chimenea

Conector sencillo de muro o tubo de estufa.

Este debe ser al menos de calibre 24 en acero dulce. Las sec-

ciones deben estar unidas al calentador y entre sí con el lado

rizado (macho) dirigido hacia la estufa. Todos los empalmes,

incluyendo la conexión al cuello del ducto, deben estar asegura-

dos mediante tornillos para lámina metálica. Asegúrese de res-

petar las separaciones mínimas con respecto a material com-

bustible. Cuando en Canadá se requiera que la instalación pase

a través de una pared o sección de material inflamable, dicha

instalación debe cumplir las normas CAN/CSA-B365.

Requerimientos de Acabado de la Chimenea

Siga las instrucciones del fabricante acerca de separaciones

mínimas, del aseguramiento del empate con el techo (o

flashing)

y del acabado de la chimenea.

• Debe llevar un capuchón aprobado y certificado

• No debe instalarse donde pueda quedar atascado con

nieve

u otro material

• Debe finalizar al menos a 3 pies (91cm) por encima del

techo

y a por lo menos 2 pies (61cm) por encima de cualquier

punto

o elemento del techo en un radio de 10 pies (305cm).

• Debe ubicarse alejado de árboles y otras estructuras

2-10-3 Rule

OPERACIÓN

No use una parrilla ni levante la llama. Genere fuego de madera

directamente en el calentador. Cuando se use la estufa por

primera vez los disolventes de la pintura se van a quemar.

MADERA

Este calentador está diseñado para quemar madera natural única-

mente. Una mayor eficiencia y menores emisiones generalmente

se obtienen cuando se quema madera dura secada al aire libre,

a diferencia de madera blanda o verde, o de madera dura reci-

entemente cortada. Utilice solamente madera seca. La madera

verde, además de tener tan solo el 60% del poder combustible de

la madera seca, genera depósitos de creosota al interior de la est-

ufa y a lo largo de la chimenea. Esto puede generar un gran peli-

gro de incendio en la chimenea. Para poder considerarse seca, la

madera debe haber sido secada durante un año. Independiente

de si la madera es verde o seca, ésta debe ser conservada en

un lugar ventilado y cubierto para permitir que se seque apro-

piadamente durante por lo menos un año. La madera debe ser

almacenada con una separación con respecto a combustibles por

encima de la recomendada.

NO QUEME:

• Madera tratada • Disolventes • Desperdicios • Carbón

• Basura • Cartón • Papel con Colores

INSTRUCCIONES PARA LA PRIMER VEZ QUE ENCIENDA EL

CALENTADOR – CURANDO LA PINTURA DE LA ESTUFA

Su estufa ha sido pintada con pintura de la más alta calidad y

tiene procedimientos especiales para su cura. El calor generado

por la operación normal de la estufa va a permitir el endurecimien-

to de la pintura. Ventile la casa durante las primeras tres veces

que se utilice la estufa. La pintura sobre la estufa va a generar

humo, dióxido de carbono y olor. Si no hay una ventilación adec-

uada, las concentraciones de humo podrían generarle irritación

o causar daños personales y/o a la propiedad. Abra puertas y

ventanas y utilice un ventilador si es necesario. Después de las

primeras encendidas del calentador, la pintura se va a curar y no

deberá haber más humo.

Las encendidas iniciales deben ser llevadas a cabo de la siguiente

manera:

1. Las primeras dos encendidas deben ser de alrededor de 20

minutos y llevar la temperatura a 250 grados F.(120 grados C)

aproximádamente.

2. La tercera encendida debe ser de por lo menos 45 minutos y

llevar la temperatura entre 500 y 698 grados F (260-370 grados

C). El hecho importante es que la pintura debe ser curada lenta-

mente. Evite una llama muy caliente durante el proceso de cura-

ción. Durante dicho proceso la pintura estará pegajosa. Una vez

curada, la pintura permanecerá dura.

Es normal observar parches planos sobre la superficie pintada

de la estufa. Estos señalan las superficies más calientes de la

misma, y son originados por el calor que se irradia a través de la

pintura. Se espera también que manchas brillantes causadas por

la fricción con los materiales de empaque desaparezcan durante

la cura de la estufa.

POR LO TANTO:

1. Recuerde ventilar apropiadamente.

2. Permita que la estufa se cure antes de utilizarla por largos

períodos a altas temperaturas.

3. Parches planos en las superficies pintadas son normales.

4. Parches brillantes en las superficies pintadas, antes de la

cura, son normales

5. Llame a su distribuidor si tiene preguntas.

ENCENDIENDO UN FUEGO

1. Abra completamente el control de aire de entrada.

2. Coloque una pequeña cantidad de papel arrugado en la

estufa.

3. Coloque sobre el papel una cantidad generosa de astillas y

unos cuantos trozos de madera, formando una pila cónica.

4. Encienda el papel y cierre la puerta. Si la llama se disminuye

sustancialmente entreabra la puerta.

Usando el método de leña lincoln,

adicione trozos más

grandes de madera a medida que el fuego aumenta, teniendo

en cuenta de no sobrecargarla. No llene el horno más allá del

área con ladrillo refractario. Una cama ideal de carbón de 1” a

2” debería ser colocada para obtener desempeño óptimo.

Esta unidad está diseñada para funcionar de manera más

efectiva cuando se permite que el aire circule en todas las áreas

del horno.

Una forma ideal de lograrlo es abriendo con el rastrillo un canal

(de 1 a 2 pulgadas de ancho) a través del centro de la cama de

carbón de adelante hacia atrás, antes de alimentar con madera.

7. Una vez la madera ha sido cargada, cierre la puerta y abra

completamente el control de entrada del aire hasta que el fuego

se haya consolidado (aprox. 10 minutos); sea cuidadoso eso sí

de no generar un recalentamiento.

8. R

eajuste el control de entrada del aire a la rata de combustión

deseada. Si el horno se llena de humo en exceso, entreabra el

control de entrada del aire hasta que las llamas se vuelvan a acti-

var y que la madera se haya encendido suficientemente. Mientras

se tiene como regla empírica básica que “cerrado=fuego bajo”,

“abierto a la mitad=medio” y “completamente abierto=alto”.

9. Cuando se recargue con madera, ajuste el control del aire

a la posición de “completamente abierto”. Cuando el fuego se

abrillante abra la compuerta lenta y cuidadosamente. Este pro-

cedimiento va a impedir que los gases se enciendan, evitando

que haya humo y que la llama se desparrame.

10. Adicione madera, teniendo cuidado de no sobrecargarlo.

11. No genere fuego cerca del vidrio. Esto puede hacer que

éste se rompa.

NUNCA UTILICE GASOLINA, COMBUSTIBLE TIPO-

GASOLINA PARA LÁMPARA, QUEROSENO, LÍQUIDO

PARA ENCENDER CARBÓN, O LÍQUIDOS SIMILARES

PARA INICIAR O REAVIVAR UN FUEGO EN ESTE

CALENTADOR. MANTENGA TALES LÍQUIDOS

COMPLETAMENTE ALEJADOS DE LA UNIDAD MIENTRAS

ESTÉ EN USO.

CUIDADO DEL VIDRIO

El siguiente uso y consejos de seguridad deben ser seguidos:

1. Inspeccione periódicamente el vidrio para determinar que

no tenga fisuras ni roturas.

Si detecta una fisura o rotura, apague el fuego inmediata-

mente, y contacte a su distribuidor con el fin de cambiar el

vidrio.

2. No cierre la compuerta con violencia para no dañar el vid-

rio.

Cuando cierre la compuerta, asegúrese de que no haya leños

u otros objetos salientes para evitar golpear el vidrio.

3. No limpie el vidrio con materiales que lo puedan rayar (y

eventualmente dañar). Rayones sobre el vidrio pueden con-

vertirse en fisuras o roturas.

4. Nunca trate de limpiar el vidrio mientras que la unidad esté

caliente. Si la suciedad no es muy pesada, un líquido limpia-

vidrios normal será suficiente, aplicado con un paño no abra-

sivo. Depósitos más pesados pueden ser removidos mediante

el uso de un producto limpia-hornos fácilmente disponible.

5. Nunca coloque dentro de la unidad sustancias que puedan

explotar, ya que aún explosiones pequeñas en pequeños

espacios pueden explotar el vidrio.

6. Esta unidad tiene un sistema de lavado con aire, diseñado

para reducir los depósitos sobre el vidrio.

7. Los depósitos pueden formarse en el vidrio durante el fun-

cionamiento y uso normales. Los limpiadores de vidrio nor-

males son útiles para eliminar estos depósitos. Los depósitos

más pesados pueden limpiarse con un paño húmedo que

haya sido colocado en cenizas de la madera o con ayuda de

un limpiador de horno disponible a nivel comercial.

REEMPLACE EL VIDRIO ÚNICAMENTE CON VIDRIO

CERÁMICO DE 5 MM DEL GRUPO GHP (VER LAS

PIEZAS DE REPUESTO EN LA PÁGINA 18).

VIDRIO DE REPUESTO

PRECAUCIÓN: Asegúrese de que el fuego está apagado y

de que la estufa está completamente fría al tacto.

1. Ubique un lugar que le permita quitar el vidrio con seguridad

y asegurar que no se va a dañar el marco de la puerta o los

muebles o decoración de la habitación.

2. Use un par de guantes de protección, retire las tuercas de

presión que sostienen los pasadores de las puertas para que

éstas no se salgan; retire luego la puerta de las bisagras.

3. Coloque la puerta boca abajo sobre una superficie de pro-

tección previamente preparada (paso 2).

4. Retire los tornillos de todos los retenedores del vidrio y quite

el vidrio roto, asegurándose de que al marco de la compuerta

no le quede ninguna astilla. (Si se dejan astillas, el nuevo

vidrio no va a sellar correctamente provocando que la estufa

combustione de manera inapropiada.)

5. Colóquele la empaquetadura (véase las piezas de repuesto

del Grupo GHP, pág. 18v) sobre el nuevo vidrio e instálela

también en el marco de la puerta.

6. Remplace los retenedores del vidrio mediante tornillos, ase-

gurándose de no dañar la rosca o de apretar demasiado.

7. Coloque la puerta en las bisagras e instale nuevas tuercas de

presión (compradas al Grupo GHP) sobre los pasadores de la

puerta para garantizar que ésta queda fija una vez reinstalada.

REMPLAZO DE LA EMPAQUETADURA

Después de mucho uso, el material que hace que el vidrio y la

puerta sellen puede requerir ser remplazado en caso de que

no mantenga su elasticidad. Inspeccione periódicamente el

sellado de la puerta y el vidrio para asegurarse que se man-

tenga. Si la empaquetadura se torna cuarteada o desgastada

remplácela inmediatamente.

Contacte a su distribuidor o al Servicio al Cliente del Grupo

GHP para obtener piezas de repuesto aprobadas. Los

siguientes pasos deben ser seguidos para remplazar la empa-

quetadura:

1. Asegúrese de que el calentador no está en funcionamiento

y de que se ha enfriado completamente.

2. Retire los tornillos y el broche del vidrio.

3. Levante el vidrio del broche.

4. Retire la empaquetadura vieja y limpie el vidrio.

5. Coloque la nueva empaquetadura comenzando por la parte

inferior del vidrio, subiendo por los bordes y asegurándose de

centrar la canal de la empaquetadura en el vidrio.

6. Asegúrese de recortar los extremos de la empaquetadura si

es necesario, para que dichos extremos queden juntos.

7. Vuelva a colocar el vidrio en la puerta, asegurándose de no

apretar demasiado el tornillo y el broche.

Los siguientes son los pasos para remplazar la empaqueta-

dura de la puerta:

1. Asegúrese de que el calentador no está en funcionamiento

y de que se ha enfriado completamente.

2. Retire la vieja empaquetadura de la puerta y limpie la canal.

3. Empleando un pegante aprobado de empaquetaduras para

alta temperatura, aplique una fina capa en el fondo de la canal.

4. Comenzando en el lado de la bisagra en la puerta, coloque

la empaquetadura en la canal, junte los extremos y recorte el

exceso si es necesario.

5. Cierre la puerta y deje pasar de tres a cuatro horas para que

el pegante se seque, antes de volver a encender el calentador.

CREOSOTA

Creosota: Formación y necesidad de limpieza

Cuando la madera se quema lentamente, produce alquitrán

y otros vapores orgánicos que se combinan con la humedad

que se expele para formar la creosota. Los vapores de la

creosota se condensan en el tiro de la chimenea que está

relativamente fresco mientras los leños están encendidos

a fuego lento. Como consecuencia, los residuos de la

creosota se acumulan en el recubrimiento o forro del

tiro. Al encenderse la creosota hace que el fuego sea

extremadamente caliente.

El conector de la chimenea y la chimenea deben revisarse por

lo menos una vez cada dos meses durante la estación cálida

para determinar si se ha producido una acumulación de creo-

sota.

Si la creosota se ha acumulado (3 mm o más), debe limpiarse

para reducir el riesgo de un incendio en la chimenea.

FORMAS DE PREVENIR Y DE MANTENER LA UNIDAD

LIBRE DE CREOSOTA

1. Durante la estación fría, queme con el control de aire abi-

erto durante varios minutos en repetidas ocasiones durante el

día, teniendo eso sí cuidado de no generar un recalentamiento.

Esto permite retirar la delgada capa de creosota acumulada

durante la época de baja utilización del calentador.

2. Siempre que utilice madera fresca, opere la estufa con el

control de tiraje completamente abierto por varios minutos.

Esto permite que la madera alcance más rápidamente el estado

de carbón vegetal y que se quemen los vapores de la madera

que de otra manera se depositarían en el sistema.

3. QUEME MADERA SECA ÚNICAMENTE. Evite quemar

madera húmeda o verde. Consideramos como madera seca

aquella que ha sido secada durante por lo menos un año.

Un fuego pequeño y caliente es preferible a uno grande que

arde lentamente el cual puede depositar creosota en el sistema.

5. Establezca una rutina para las técnicas de encendido, de

alimentación con madera y de quema de la misma. Para

garantizar seguridad, verifique diariamente la formación de

creosota hasta que por experiencia usted sepa cada cuánto

debe efectuar limpieza. Tenga en cuenta que entre más cali-

ente sea el fuego, menor creosota se va a depositar y que una

limpieza semanal puede ser necesaria durante las épocas de

clima no tan frío; sin embargo en los meses más fríos, una

limpieza mensual puede bastar. Contacte a su autoridad local

para información acerca de qué hacer en caso de un incendio

de chimenea. Tenga un plan claro y concreto de cómo manejar

un incendio de chimenea.

ADVERTENCIA: Detalles a recordar en caso de un

incendio de chimenea:

1. CIERRE EL CONTROL DE TIRAJE.

2. LLAME AL DEPARTAMENTO DE BOMBEROS.

CÓMO DISPONER DE LAS CENIZAS

Esta unidad dispone de un práctico recipiente de cenizas

para extraer fácilmente las mismas. Cuando la unidad se

esté usando permanentemente, las cenizas deben ser

retiradas cada cierto número de días, o cuando las ceni-

zas en el horno alcancen de tres a cuatro pulgadas de

espesor. Retire las cenizas solamente cuando el fuego se

haya extinguido completamente y las cenizas se hayan

enfriado. Aún así, puede de pronto encontrarse con unas

cuantas brasas calientes.

Eliminación de las cenizas:

Las cenizas deben colocarse en un recipiente de acero

con una tapa hermética. El recipiente para las cenizas

debe retirarse a la parte exterior de inmediato y debe

colocarse sobre una superficie no inflamable o en el

suelo, bien alejado de los materiales inflamables, hasta

que se deseche. Si las cenizas se desechan medi-

ante el entierro en el suelo o se dispersan a nivel local,

deben mantenerse en un recipiente cerrado hasta que el

rescoldo haya enfriado por completo. No se debe colocar

ningún otro tipo de desecho en este recipiente.

UTILIZANDO EL CAJÓN DE CENIZAS

NOTA: Algunos carbones pueden estar todavía calientes a

pesar de que la estufa se sienta fría al tacto.

1. Asegúrese de que la estufa está completamente fría.

2. Abra la puerta de vidrio y levante el ladrillo refractario para el

cajón de cenizas, pasando un atizador a través del gancho de

metal que está en la parte superior de dicho ladrillo. Coloque

este ladrillo a un lado dentro del horno.

3. Usando una escobilla, barra las cenizas a través del hueco,

de tal forma que las mismas caigan en el cajón correspondi-

ente.

4. Asegúrese de que ninguna partícula queda sobre el hueco.

Esto es importante para garantizar que el ladrillo, una vez

puesto en su sitio, se selle completamente contra el fondo de

la estufa metálica. Si dicho ladrillo no sella completamente

el hueco correspondiente, la estufa no va a trabajar correcta-

mente.

5. Utilizando guantes, hale hacia afuera el cajón de las cenizas

mientras sostiene el fondo del mismo con la otra mano para

que no vaya a caer al piso.

6. Coloque las cenizas en el recipiente metálico con tapa her-

mética.

7. Vuelva a colocar en su posición original tanto el cajón de

las cenizas como el ladrillo refractario.

IMPORTANTE

CONSEJOS ÚTILES

1. ¿Cuál es la forma correcta de iniciar un fuego?

a) Va a necesitar pequeños trozos de madera seca

(astillas) y papel. Solamente utilice papel periódico, o que

no tenga capa de tinta o materiales desconocidos que

hayan sido pegados o aplicados al mismo. Nunca utilice

papel con capa de tinta (como en los volantes de publici-

dad) o papel de color.

b) Abra la puerta de la estufa.

c) Arrugue varios pedazos de papel y colóquelos en el

centro del horno, directamente sobre los ladrillos refrac-

tarios. No utilice nunca una parrilla para levantar el

fuego.

d) Coloque pequeños trozos de madera seca (astillas)

sobre el papel formando una pila cónica. Esto permite

una buena circulación de aire la cual es crítica para una

buena combustión.

e) Encienda el papel arrugado en 2 o 3 puntos. Nota: Es

importante calentar el aire en el ducto para que el tiraje

comience.

f) Abra completamente el control del aire de la estufa, y

cierre la compuerta hasta que quede ligéramente entrea-

bierta; ello va a permitir que entre al horno el aire nece-

sario. Nunca deje la compuerta completamente abierta

por cuanto se pueden producir chispas de las astillas las

cuales pueden causar heridas o daños a la propiedad. A

medida que el fuego queme las astillas, astillas adicio-

nales pueden ser necesarias para mantener el fuego. NO

adicione más papel después de que el fuego ya se ha

iniciado.

g) Una vez que las astillas se han comenzado a quemar,

comience a adicionar algunos de los trozos más peque-

ños de madera seca. NOTA: El adicionar trozos grandes

al comienzo hará que el fuego se apague. Continúe adi-

cionando pequeños trozos de madera seca, mantenien-

do la puerta ligeramente abierta hasta que cada trozo se

encienda. Tenga siempre presente en abrir lentamente la

puerta cuando esté adicionando madera.

h) Una vez que la madera ha comenzado a encender

y que el humo ha disminuido, cierre completamente la

puerta de la estufa. La disminución de humo es un buen

indicativo de que el tiraje en la chimenea se ha iniciado

y de que una buena combustión es ahora posible. En

la medida en que va haciéndose espacio en el horno,

se puede comenzar a introducir trozos más grandes de

madera seca. Ajuste el control de aire a la graduación

deseada.

I) Nota: Entre más bajo se tenga el control de entrada de

aire, mayor será el tiempo de combustión.

2. ¿Cuál es el mejor tipo de madera para el calenta-

dor?

Se debe usar madera que ha sido secada durante por

lo menos un año. Evite madera verde que aún no esté

seca. La madera verde, además de suministrar tan solo

el 60% del valor de combustión de la madera seca, va a

depositar creosota al interior de la estufa y de la chime-

nea.

3. ¿Qué significa madera seca, y cuál puede ser con-

siderada madera dura?

Madera seca es aquella que ha sido secada por un

período de un año en un lugar cubierto y bien ventilado.

Maderas duras son por lo general de árboles que han

crecido lentamente (Ejemplo: Roble y Abeto). Maderas

blandas son por lo general de árboles que han crecido

rápidamente. (Ejemplo: Pino y Picea)

4. ¿El seguir los pasos para iniciar un fuego indica-

dos arriba, permitirá tener un fuego perfecto todo el

tiempo?

La respuesta es sí las más de las veces. Hay muchas

variables que pueden influir en su rata de éxito cuando

de iniciar un fuego se trata. Muchas de estas variables

y cómo manejarlas van a ser aprendidas a través de la

experiencia. Su habilidad para iniciar un buen fuego se

va incrementar significativamente con el tiempo y con

paciencia. Algunas de las razones para un pobre desem-

peño de la estufa serán cubiertas en la siguiente sección.

5. ¿Por qué no puedo hacer que el fuego se enci-

enda?

Una madera mojada o húmeda y un tiraje deficiente son

las principales razones para obtener pobres resultados

cuando se quiere encender un fuego. Utilice siempre

madera que haya sido secada durante un año.

Pero aún madera secada durante dos años será difícil de

encender si ha llegado a humedecerse.

6. ¿Por qué siempre hay una gran cantidad de humo

negro y espeso en el horno?

La presencia de una gran cantidad de humo negro y

espeso en el horno es signo de que el tiraje es pobre.

7. ¿Es normal que al principio de un fuego el vidrio se

cubra de hollín?

Su estufa ha sido construida con un sistema de limpieza

de aire que le ayudará a mantener el vidrio despejado

cuando el horno ha alcanzado una buena temperatura de

operación y tiene un buen tiraje. Una temperatura baja

del horno y un pobre tiraje generan que el vidrio se cubra

de hollín. Una vez que el tiraje y la temperatura del horno

aumentan el hollín se irá quemando.

8. ¿Qué es tiraje?

Tiraje es la habilidad de una chimenea para evacuar sub-

productos del proceso normal de combustión.

9. ¿Qué puede causar un tiraje deficiente?

Los factores más comunes para un tiraje deficiente son:

a) Presión atmosférica y suministro de aire

b) Condiciones Ambientales

c) Baja temperatura de la chimenea

d) Deficiente instalación y mantenimiento de la chimenea

Presión Atmosférica y Suministro de Aire. La presión

atmosférica que afecta el tiraje de la chimenea puede

estar afuera de la casa, dentro de la casa o en ambas

partes. Fuera de la casa, un día con alta presión (despe-

jado y fresco) generalmente crea un mejor tiraje que un

día de baja presión (nublado y húmedo). Dentro de la

casa, aparatos domésticos normales tales como seca-

dores de ropa y hornos de aire forzado compiten por

el aire, creando una condición conocida como presión

negativa, la cual provoca una insuficiencia de aire que

no favorece el encender un fuego. Bajo condiciones

extremas de presión negativa la combustión de subpro-

ductos puede devolverse de la chimenea hacia la casa.

Esta condición se conoce comúnmente como tiraje hacia

abajo. Hay muchos factores que influyen en la cantidad

de aire disponible en la casa. Una gran cantidad de ven-

tanas con sistemas de aislamiento de vinilo, sellado extra

en diferentes partes y sellos en las puertas ayudan a que

el calor se conserve, pero por otro lado hacen que el aire

se vuelva más escaso dentro de la casa. Si piensa que

de pronto el aire es insuficiente para la combustión en la

estufa, restrinja en lo posible el uso de aquellos aparatos

que consumen aire, o abra una ventana o una puerta

para permitir que el aire entre en la casa.

Condiciones Ambientales

Árboles altos, ubicación de la casa en partes bajas tales

como un valle, edificios altos, o estructuras que rodean

la casa y vientos pueden causar un tiraje hacia abajo o

tiraje invertido.

Baja Temperatura de la Chimenea

Evite una temperatura baja de la chimenea encendi-

endo un fuego caliente en los primeros 15 a 40 minutos,

teniendo eso sí cuidado de no generar un recalenta-

miento. Si alguna sección de la chimenea o piezas

de la estufa comienzan a brillar es porque usted está

recalentando la estufa. En lo posible, instale un medidor

de temperatura en la chimenea para que pueda darse

cuenta cuando su temperatura baja.

Deficiente Instalación y Mantenimiento de la

Chimenea

Evite el uso excesivo de codos o de ductos horizontales

muy largos. Si tiene dudas, solicite ayuda a un experto

en chimeneas y/o a un fabricante de chimeneas. Limpie

con frecuencia la chimenea, el capuchón antilluvia y

especialmente el parachispas. Ello previene el aumento

de la creosota, la cual reduce significativamente el tiraje

de la chimenea y puede originar incendio al interior de la

misma.

10. ¿Debería cerrar o abrir completamente el control

de aire cuando esté apagando la estufa?

Cuando esté apagando la estufa abra completamente

el control de aire. Esto permite que la temperatura de la

chimenea se mantenga tan alta como posible por mayor

cantidad de tiempo. Recuerde que la temperatura baja

en la chimenea genera creosota.

NOTA: Estas instrucciones pretenden ser una ayuda y

no remplazan los requerimientos tanto locales, como

provinciales y estatales. Verifique los mismos con las

autoridades competentes de su localidad.

GUÍA DE MANTENIMIENTO DE REFERENCIA RÁPIDA

Comience la primera inspección después de los primeros

2 meses de uso o si cambia el rendimiento, y ajuste su

itinerario según esto. El mantenimiento es obligatorio para

un funcionamiento seguro y para mantener la garantía.

FRECUENCIA PARA REALIZAR TRABAJOS

MENSUALMENTE

o después de cada

carga de leña

ÁREA DE MANTENIMIENTO

La posición del deector y la manta es muy

importante para la salida de calor, la ecacia

y la vida útil general de la unidad. Asegúrese

de que el deector esté presionado

completamente en la parte posterior de la

cámara de combustión y que la manta esté

estirada. Revise que el deector no tenga

grietas.

ANUALMENTE

o después de cada 4

cargas de leña

Soplador

opcional

Aspire los impulsores del soplador.

CADA 2 MESES

o después de cada 4

cargas de leña

Sistema de

chimenea

Se debe inspeccionar la chimenea y su

tapa para asegurarse de que no tengan

hollín ni creosota cada dos meses durante

la temporada de uso o más frecuentemente

si la chimenea excede o tiene menos de

4,27 a 4,88 m (14 a 16 pies) medidos desde

la parte inferior de la unidad. Esto evitará

que se bloqueen las tuberías, que haya una

corriente de aire deciente y que haya fuego

en la chimenea. Siempre queme leña seca

para ayudar a evitar que se bloquee la tapa

y se acumule creosota.

SEMANALMENTE

o después de cada 25

cargas de leña

Las cenizas se deben enfriar antes de poder

deshacerse de ellas en un contenedor no

inamable.

Los ladrillos refractarios están diseñados

para proteger la cámara de combustión.

Después de retirar las cenizas, inspeccione

los ladrillos refractarios y reemplace los que

estén desprendidos, agrietados o rotos.

Retiro de

los ladrillos

refractarios y

de cenizas

SEMANALMENTE

o después de cada 25

cargas de leña

SEMANALMENTE

o después de cada 25

cargas de leña

Manija

de la

puerta

Mantenga la puerta y la empaquetadura de

vidrio en buena forma para mantener buenos

tiempos de encendido en una conguración

de quemado bajo. A modo de prueba:

Coloque un billete de un dólar entre la estufa

y la puerta, y luego cierre la puerta. Si puede

sacar el billete jalándolo, reemplace la

empaquetadura de la puerta.

Revise el marco de vidrio no tenga tornillos

sueltos para evitar fugas de aire. Verique

que el vidrio no tenga grietas.

Asegúrese de que el pestillo de la puerta

esté ajustado correctamente. Esto es muy

importante, especialmente después de haber

instalado el sello de cuerda para puerta en

la parte frontal de la estufa. Revise la manija

de la puerta para ver si la leva funciona

correctamente.

Ensambles de

la puerta y el

vidrio

Deector

y manta

Manta

Deector

Parte frontal

Parte posterior

Leva del pestillo

¡PRECAUCIÓN! Deje que la

estufa se enfríe completamente

antes de realizar cualquier rutina de

limpieza o mantenimiento.

Grupo GHP se reserva el derecho de hacer cambios en el diseño, materiales, especificaciones, precios y descontinuar colores y productos en cualquier

momento, sin previo aviso.

Modelo del ladrillo

Item

No.

Descripción Cant. No.de Parte

1 Conjunto de la Puerta 1 75-21-182

2 & 3

Vidrio (43,18 cm de ancho

x 24,77 cm de alto) y

Empaquetadura

1 75-21-514

Empaquetadura del vidrio de

1/8”

4.3’

75-21-123

Empaquetadura de la puerta

de 5/8”

5.1

75-21-143

5 Manija Resortada 1

75-20-140

Manija Resortada del Control

de Aire

75-20-141

7 Gancho del Vidrio 6

75-25-131

8 Tornillo 6

75-21-141

9 Pasador de la Bisagra 2

75-20-132

10 Tuerca de Presión 2

75-21-150

Item

No.

Descripción Cant. No.de Parte

Ladrillo Refr. 9” x 4 7/16” x

1 1/4”

75-21-147

Ladrillo Refr. 7 3/4” x 4 7/16”

x 1 1/4”

75-26-106

Ladrillo Refr. 9” x 3 1/2” x 1

1/4”

75-26-126

Ladrillo Refr. para Cajón de

Cenizas

75-21-149

15 Ladrillo Refr. 9” x 2” x 1 1/4” 2

75-26-108

Ladrillo Refr. 3 1/2” x 2” x 1

1/4”

75-26-107

Conjunto de Cajón de

Cenizas

75-22-507

18 Conjunto de Patas 4

75-22-510

19 Isolation Chicane 1

EXP-A9999-MDBY

11. Esta garantía se anula si:

• El aparato ha sido operado en atmósferas contaminadas por

cloro, flúor, u otros productos químicos perjudiciales.

• Este aparato ha sido sometido a períodos prolongados de

humedad o de condensación.

• El aparato tiene algún daño debido al agua o a las condicio

nes climáticas, que son el resultado de, pero no limitado a,

una inadecuada instalación de la chimenea / ventilación.

• El aparato ha sido sometido a abuso deliberado o accidental,

o a uso indebido.

• La utilización de madera corrosiva como la que ha estado en

contacto con agua de mar, troncos de fabricación u otros

combustibles diferentes de aquellos indicados en las instruc

ciones de instalación y funcionamiento.

• El aparato no se mantiene en buenas condiciones, y esto

incluye las partes en ladrillo refractario y las empaquetaduras.

Puertas con Vidrio y Partes Chapadas

El vidrio está garantizado contra rotura térmica únicamente. Para limpiar

el vidrio, utilice un limpiador para cerámica / vidrio o una cera. No utilice

limpiadores a base de amoníaco. Un limpiador apropiado se puede conseguir

en su distribuidor más cercano de Pleasant Hearth. NO LIMPIE EL

VIDRIO MIENTRAS ESTÉ CALIENTE Y NO UTILICE LIMPIADORES

ABRASIVOS.

Las piezas chapadas no serán cubiertas por esta garantía. Las piezas

chapadas deberán limpiarse con alcohol desnaturalizado únicamente y

frotadas suavemente con un paño sin pelusa que no sea abrasivo. El

frotamiento excesivo o el pulido pueden retirar el chapado. Las piezas

chapadas también pueden ser dañadas por los productos químicos

externos.

Otras Exclusiones

ESTUFA DE LEÑA

Los componentes eléctricos, tales como el ventilador, están cubiertos por

cinco (5) años a partir de la fecha de compra si fueron incluidos con la

compra de su estufa.

Esta garantía no incluye o no se extiende a la pintura, empaquetaduras o

componentes en ladrillo refractario, y no cubre ningún componente que se

pueda desmontar de la cámara de combustión tales como retenedores de

ladrillo o tubos de aire en acero inoxidable.

ESTUFA DE PELLET:

Periodo de Cinco Años:

1. Las uniones en la cámara de combustión, hechas en acero de carbono y

soldadura, están cubiertas contra separación por cinco (5) años.

2. La puerta de acero y las bisagras están cubiertas contra agrietamiento

por cinco (5) años.

Período de Un Año:

1. Las piezas de componentes tales como el alimentador, la barrena,

la marmita de combustión, la placa deflectora, el eje de la barrena y los

sujetadores están cubiertos por un (1) año contra la formación de grietas,

roturas y la separación de costuras de soldadura.

2. Los componentes eléctricos, accesorios, el vidrio y la superficie pintada

de la estufa están cubiertos por un (1) año a partir de la fecha de compra

5 años de garantía

El Grupo GHP garantiza que su nueva estufa de combustión de madera,

estufa de combustión de pellets, o el inserto de madera de mampostería

está libre de defectos de fabricación y defectos en los materiales durante

un periodo de cinco años a partir de la fecha de venta, con sujeción a las

siguientes condiciones y limitaciones.

1. Esta garantía se extiende al propietario original únicamente, para

uso residencial, y está sujeta a una prueba de compra.

2. El nuevo producto de GHP debe ser instalado y operado en todo

momento de acuerdo con las instrucciones de instalación y de

operación suministradas con el aparato, y la instalación debe ceñirse

a las normas locales y nacionales. Cualquier modificación, abuso

intencional, accidente, fuego excesivo o uso indebido no será cubierto

por la garantía.

3. La garantía no es transferible, y está extendida al propietario original,

siempre que la compra se haya hecho a través de un proveedor

autorizado del Grupo GHP. En el momento de presentación de la

reclamación, el número de serie debe ser suministrado junto con la

factura de venta, la cual debe indicar la fecha de compra.

4. Una vez que dicho defecto ha sido confirmado por el Grupo GHP o

mediante la inspección de un representante autorizado, esta garantía

se limitará únicamente a la reparación o sustitución de piezas,

las cuales hayan sido encontradas defectuosas en su material o

construcción, siempre que dichas piezas hayan sido sometidas a

condiciones normales de uso y servicio. Las piezas defectuosas

deben ser enviadas de vuelta al fabricante (a discreción del Grupo

GHP), con flete pre-pagado. Los créditos se emitirán una vez que el

Grupo GHP reciba la devolución de los productos defectuosos.

5. GHP Group, a su discreción, puede dar cumplimiento pleno a todas las

obligaciones con respecto a esta garantía, mediante el reembolso del

precio al por mayor de la (s) pieza (s) defectuosa (s).

6. Cualquier instalación, mano de obra, construcción, transporte u otros

costos relacionados o gastos derivados de las piezas defectuosas,

la reparación, reemplazo o no de los mismos, no serán cubiertos por

esta garantía, ni el Grupo GHP Grupo asumirá la responsabilidad

de los mismos. Además, el Grupo GHP no se hace responsable de

ningún daño incidental, indirecto o consecuente, salvo lo dispuesto por

la ley, y en ningún caso superará el precio de compra original.

7. Todas las demás garantías expresas o implícitas - con respecto al

producto, sus componentes y accesorios, o cualquier otra obligación

o responsabilidad por parte del Grupo GHP quedan expresamente

excluidas.

8. El Grupo GHP no asume ni autoriza a ningún tercero a asumir en

nombre del Grupo GHP, cualquier otra responsabilidad con respecto a

la venta de este producto del Grupo GHP.

9. Las garantías que se indican en este documento no se aplican a

los componentes de chimenea u otros productos hechos por otros

fabricantes cuando se utilizan en conjunción con la instalación de este

producto. El uso inadecuado o el uso de componentes no autorizados

pueden anular la garantía. En caso de duda, póngase en contacto con

su proveedor más cercano del Grupo GHP o con el Departamento de

Servicio al Cliente del Grupo GHP.

10. El Grupo GHP no será responsable de:

• Corrientes descendentes o esparcimiento de humo, causados por

condiciones ambientales, tales como árboles cercanos, edificios,

tejados, colinas, montañas, o un diseño ineficaz de la chimenea.

• Ventilación insuficiente, compensaciones excesivas o presión

negativa de aire causada por sistemas mecánicos, tales como hornos,

secadoras de ropa, ventiladores, etc.

PARA REGISTRAR LA GARANTÍA DE SU CALENTADOR, POR FAVOR LLENE COMPLETAMENTE ESTA TARJETA Y ENVÍELA DENTRO

DE LOS SIGUIENTES 14 DÍAS A LA FECHA DE COMPRA O REGÍSTRELA POR INTERNET EN www.ghpgroupinc.com.

NOMBRE: __________________________ TELÉFONO: ( ) _______________ CORREO ELECTRÓNICO: ______________________

DIRECCIÓN: _________________________ CIUDAD: ________________________ ESTADO: ________ CÓDIGO POSTAL: ____________

MODELO: ____________________ # DE SERIE: _______

____________________________ FECHA DE COMPRA: __________________

VENDEDOR AL QUE SE LO COMPRO:________________________________________TIPO DE TIENDA: __________________________

CIUDAD & ESTADO DONDE FUE COMPRADO: __________________________________ PRECIO QUE PAGÓ: _____________________

Por favor tome un minuto para proporcionárnos su respuesta A Las Siguientes Preguntas:

¿Quién decidió primordialmente sobre esta compra?

Masculino Femenino 18-24 25-39 40-59 60 en adelante

¿Propósito de Compra? _____________________________________________________________________________________________

¿Tiene usted algún otro calentador portátil?

Sí No Si Sí, escríbalo ____________________________Marca_____________________

¿Cómo pretende usar su nuevo calentador?

En un lugar de Construcción Granja Bodega/Comercial

Estacionamiento/Fuera del Edificio Otro

¿Cómo se enteró de este calentador?

Por exposición en la tienda Anuncio de Periódico Anuncio de Revista Amigo/Familiar

Comercial de Televisión Vendedor de la Tienda Otror ___________________________

¿Qué lo hizo seleccionar este calentador?

Estilo Tamaño/Transportabilidad Precio Paquete Marca Otro ____________

Usted:

Tiene casa Propia Renta ¿Recomendaría usted este calentador a un amigo? Si No

Por favor díganos sus comentarios:_____________________________________________________________________________________

¡GRACIAS POR COMPLETAR ESTE FORMULARIO!

La Información será mantenida de manera confidencial.

EN CASO DE QUE SE REQUIERA SERVICIO POR GARANTIA

Contacte al Servicio al Cliente del Grupo GHP. Asegúrese de que tiene el recibo de

compra, y el modelo / número de serie de su producto del Grupo GHP.

No intente hacer ningún trabajo de reparación usted mismo, a no ser que haya sido

pre-aprobado por el Grupo GHP por escrito, de lo contrario esto anulará la garantía.

El Grupo GHP debe autorizar la reparación y suministrar un Número de Reclamo por

Garantía antes de que se lleve a cabo cualquier reparación que tenga que ver con

la garantía. Sin un número de autorización, cualquier trabajo de reparación no se

considerará como parte de la garantía.

REGISTRO DE GARANTÍA

IMPORTANTE: Lo invitamos a completar nuestro formulario de registro de garantía dentro

los siguientes 14 días a la fecha de compra. Usted tambien puede registrar su garantía en

el internet en www.ghpgroupinc.com. Complete el número de serie. Conserve esta parte de

la tarjeta como su comprbante.

GHP Group, Inc.

6440 W. Howard St.

Niles, IL 60714-3302

Tel: (877) 447-4768

www.ghpgroupinc.com

¡GUARDE ESTA TARJEJETA!

GHP Group, Inc.

6440 W. Howard St.

Niles, IL 60714-3302

Ponga una

Estampa Postal

Aquí

Pleasant Hearth MWS-1800 Wood Burning Stove with Variable Speed Blower

Product's Documents

User Manual

Specifications

Pleasant Hearth MWS-1800 Questions and Answers

Related Products

Pleasant Hearth 15660 Wood Burning Stove 2,200 sq. ft.

Pleasant Hearth 15651 Wood Burning Stove 2,200 sq. ft.

Pleasant Hearth PH1200WS Wood Burning Stove 1,800 sq. ft.

Pleasant Hearth PH1800WS Wood Burning Stove (2,200 sq. ft.)

Pleasant Hearth SWS-1200 Wood Burning Stove 1,800 sq. ft.

Pleasant Hearth PH2200WS Large Wood Burning Stove 2,200 sq. ft.
