User Manual Bosch HBL8752UC Wall Oven

Documents for Brand Name HBL8752UC

User Manual

For HBL8752UC. Also, The document are for others Brand Name models: HSLP751UC, HBL57M52UC, HBLP752UC, HBL87M52UC

• Built-in Combination Ovens1
• Table of ContentsInstallation instructions2
  • Safety Definitions2
    • 9 WARNING2
    • 9 CAUTION2
    • NOTICE:2
    • Note:2
  • IMPORTANT SAFETY INSTRUCTIONS3
    • READ AND SAVE THESE INSTRUCTIONS3
      • WARNING3
      • WARNING3
      • Appliance Handling Safety3
        • CAUTION3
      • Safety Codes and Standards3
      • Electric Safety3
        • WARNING3
        • WARNING3
      • Related Equipment Safety4
        • CAUTION4
        • WARNING4
        • Note:4
    • Bosch Combination Ovens5
      • Combination Oven5
      • SKU/Model5
      • BOSCH Combination Oven Components5
      • Reference5
      • Traditional Oven5
      • Speed Oven or Microwave5
      • Built-In Oven/Microwave Combination5
      • Microwave Type5
      • HBL57M52UC5
      • HBL5451UC5
      • HMB50152UC5
      • HBL87M52UC5
      • HBL8451UC5
      • HMB50152UC5
      • HBL8752UC5
      • HBL8451UC5
      • HMC80252UC5
      • HBLP752UC5
      • HBLP451UC5
      • HMCP0252UC5
    • Before you Begin5
      • Tools and Parts Needed5
      • Power Requirements and Grounding5
      • For Best Installation5
      • Checklist6

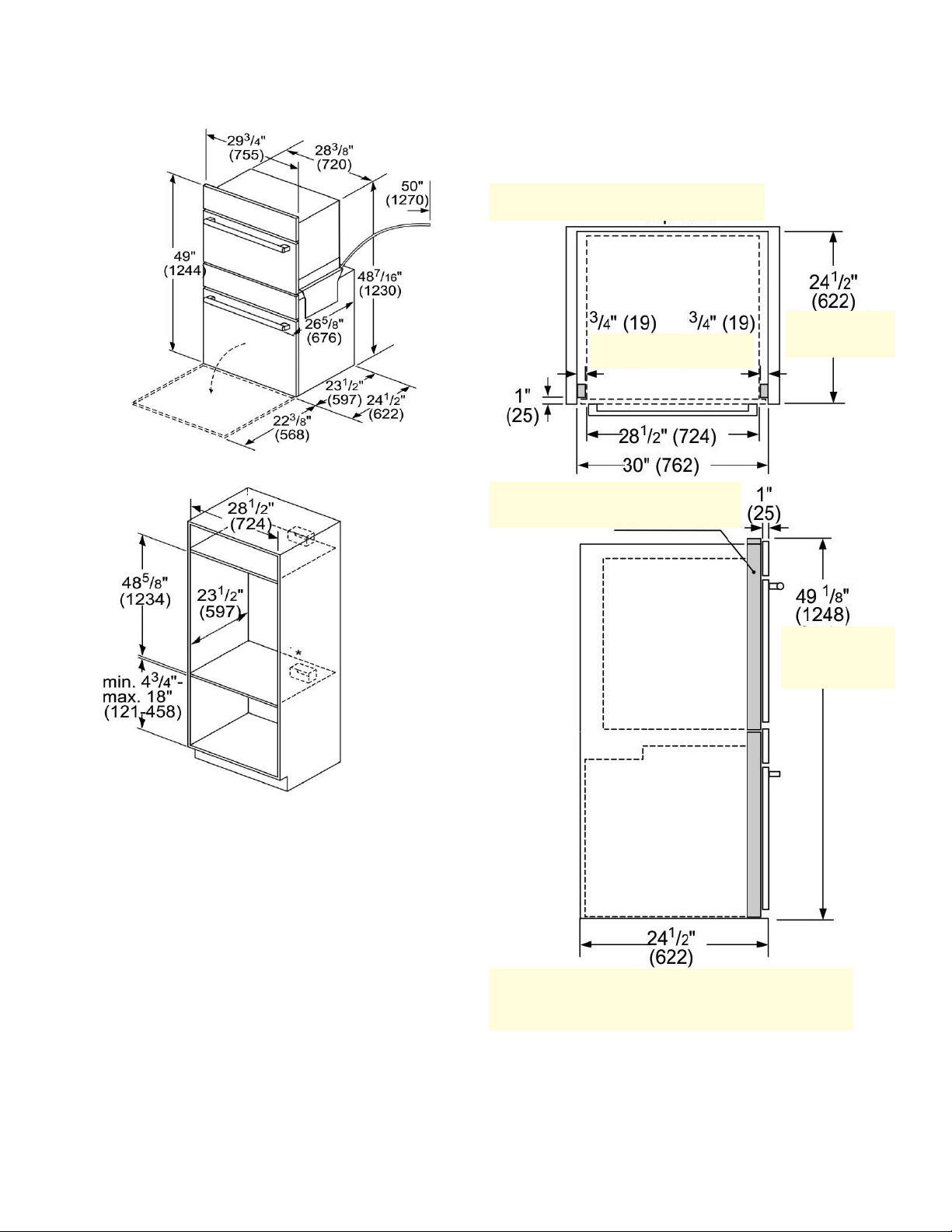

    • Cabinet Dimension Requirements6
      • Combination Oven and Speed Oven or Steam Convection Oven 30” Traditional Installation7
      • Combination Oven and Speed Oven or Steam Convection Oven 30” Flush Mount Installation7
    • Removing Packaging8
      • 1. Cut straps on the outside of the boxes.8
        • 2. Remove the upper boxed unit of the combination oven and place on floor so that both shipping cartons can be opened.8
        • 3. Perform the following steps on both units of the combination oven.8
        • Notes8
      • Packaging Bracket Removal-Left and Right Sides8
        • Note:8
      • Preparing Ovens8
    • Installation8
      • Pre-Assembly of the Combination Oven8
        • Note:8
      • Parts Provided8
      • Installation with the Speed Oven or Microwave9
        • Notes9
        • 1. Install both universal connector brackets on top of the lower oven using six (6) of the screws provided. Tighten screws securely, but do not overtighten.9
          • 2. Install decorative trim.9
          • 3. Place the speed oven or microwave unit on top of the universal connector brackets and fasten in place using three (3) screws per side. Tighten the screw securely, but do not overtighten.9
          • Note:9
            • 4. Continue to “Connecting the Speed Oven or Steam Convection Oven Electrical Conduit to the Lower Oven”.9
      • Installation with the Steam Convection Oven10
        • Note:10
        • 1. Remove the six (6) screws holding the combo service slide assemblies ((A) in illustration below) to the support brackets. Use a magnetic screwdriver bit to reach the screws through the large holes in the tops of the slides.10

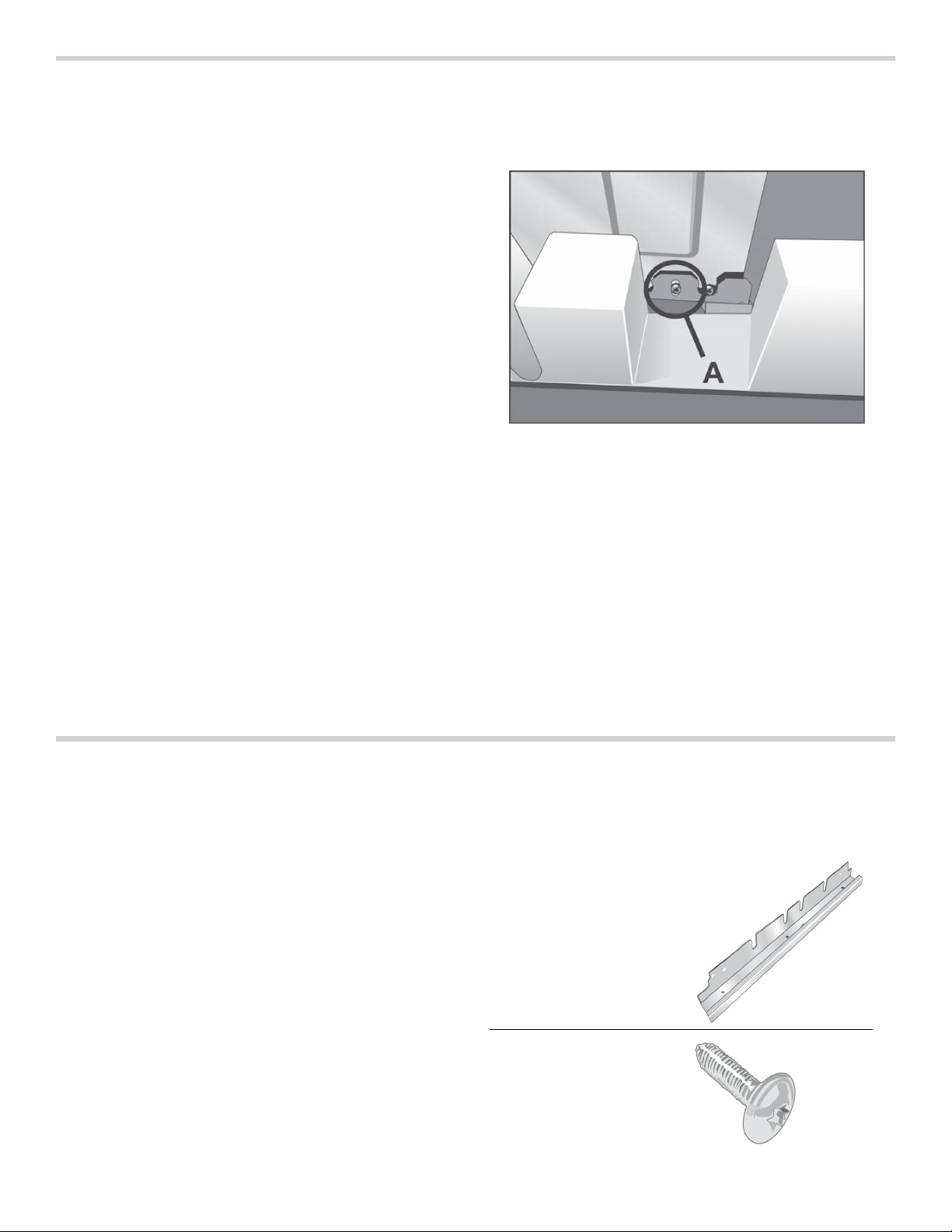

          • 2. The screw in position (A) in image below (nearest the inside edge, near control panel) must be moved to allow the universal bracket to be positioned there. Remove the inside screw (A) from the left support bracket and reinsert it into the third ho...10
          • 3. Reattach the slide assemblies using the holes near the inside edge of the support bracket. Align the slide assembly parallel to the edge of the bracket and insert the first screw in hole (C).10
          • Note:10
            • 4. Install the two universal connector brackets to the slide assemblies using the screws provided. Tighten screws securely, but do not overtighten.10
          • Note:10
            • 5. Install the decorative trim.11
            • 6. Place the steam convection oven unit on top of the universal connector brackets and fasten in place using two (2) screws per side. Tighten the screws securely, but do not overtighten.11
          • Note:11
            • 7. Continue to “Connecting the Speed Oven or Steam Convection Oven Electrical Conduit to the Lower Oven”.11
      • Connecting the Speed Oven or Steam Convection Oven Electrical Conduit to the Lower Oven11
        • Note:11
          • 9 WARNING11
        • 1. Remove the oven-mounted junction box cover located on the top rear of the oven. (See image below).11
          • 2. Remove the cap from the conduit access hole in the side of the oven-mounted junction box.11
          • 3. Guide the wires from the conduit cable (coming from the speed oven or steam convection oven through the hole in the oven-mounted junction box. (See image below). There are four wires from a speed oven or three wires from a steam convection oven--n...12
          • 4. Snap the conduit connector into the hole by pressing it in until it clicks into place.12

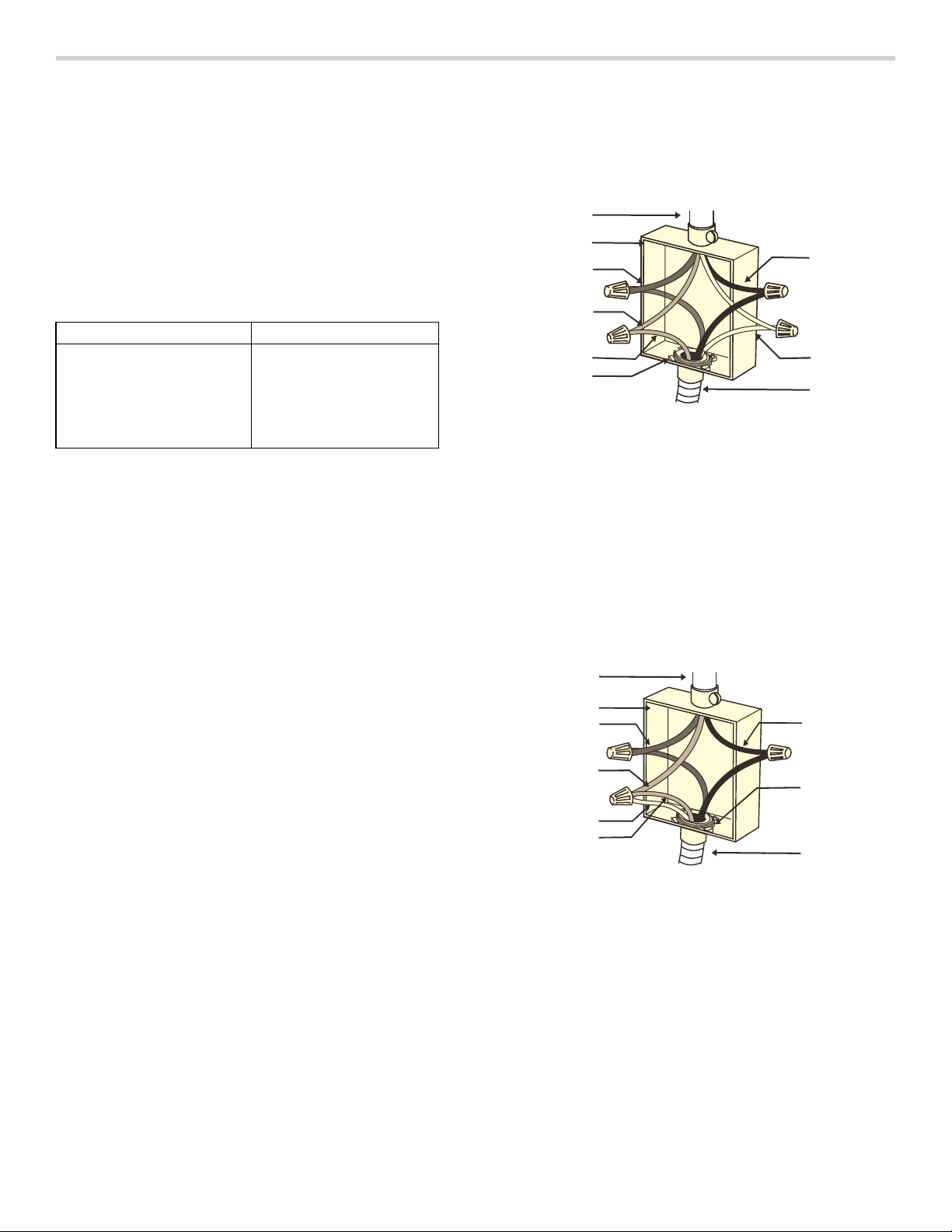

          • 5. Follow the wiring diagram label (see image below) and match and connect each wire by color to the wires attached to the wiring block inside the oven-mounted junction box. Push the bare end of the wire until it is snug in the wiring block then tigh...12
          • 6. Replace the oven-mounted junction box cover and tighten the two screws holding it in place.12
      • Microwave Models12
        • Note:12
    • Electrical Installation of Combination Oven-Grounding Instructions13
      • Model13
      • Circuit Required13
        • Note:13
        • Electrical Connection to Main Power Supply13
        • Four-wire Connection13
        • Three-wire Connection13
    • Installing Combination Oven into Wall Cabinet14
      • NOTICES14

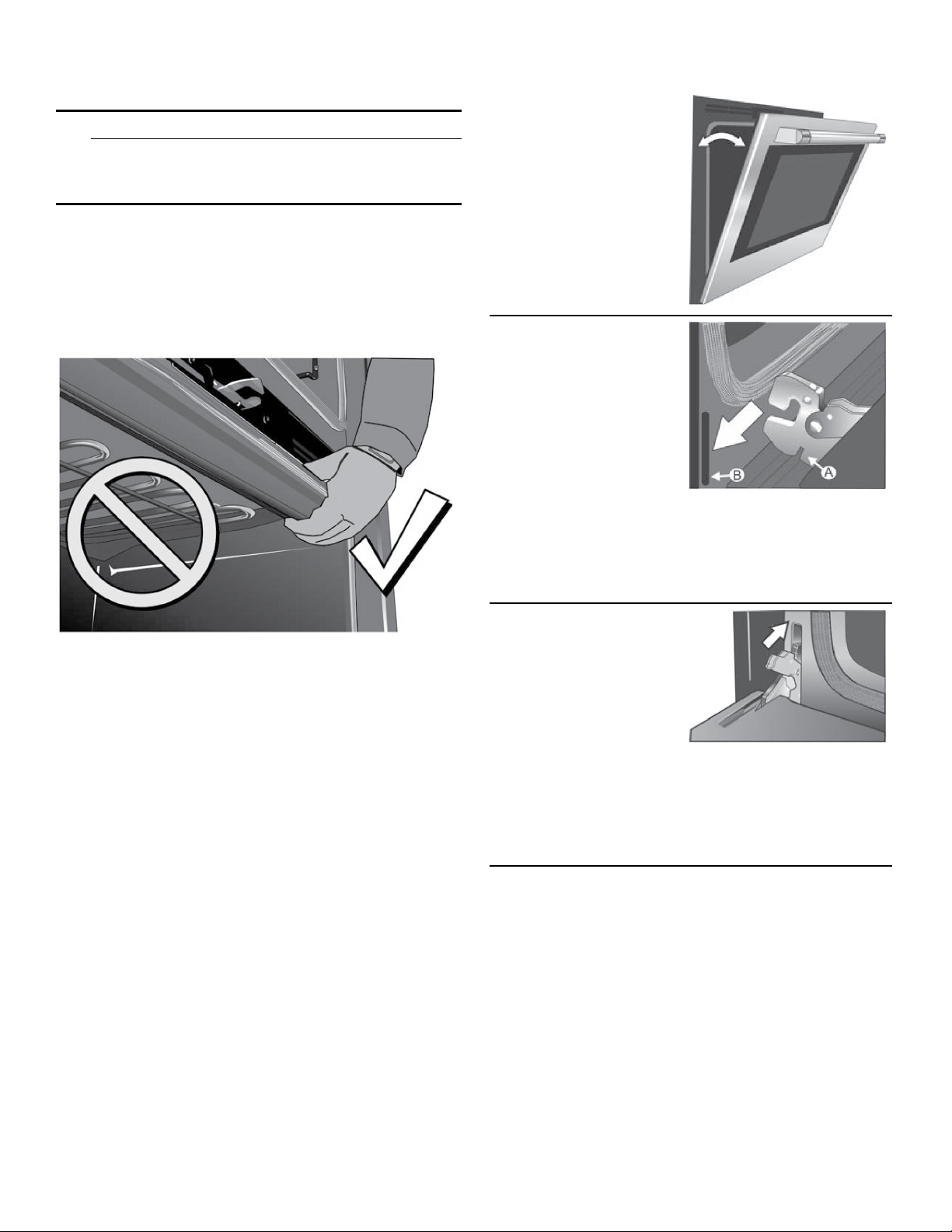

      • Remove Lower Oven Door Prior to Installation14
        • 9 WARNING14
      • Correctly Lifting the Combination Oven15
        • 9 CAUTION15
        • 9 CAUTION15
        • NOTICE:15
      • Lifting Recommendations15
      • Placing Combination Oven Into Cabinet Opening16
        • 9 CAUTION16
      • Installing the Oven into the Cabinet16
        • 1. Lift the combination oven unit into the cabinet cutout without allowing the unit base to contact the flooring.16
          • 2. Guide the unit straight back into the cabinet cutout.16
          • Note:16
            • 3. Push the unit straight in until the oven trim is flush with the front of the cabinet trim.16
            • 4. Install four (4) supplied screws through tap holes in the right and left trim pieces to secure oven to cabinetry.16

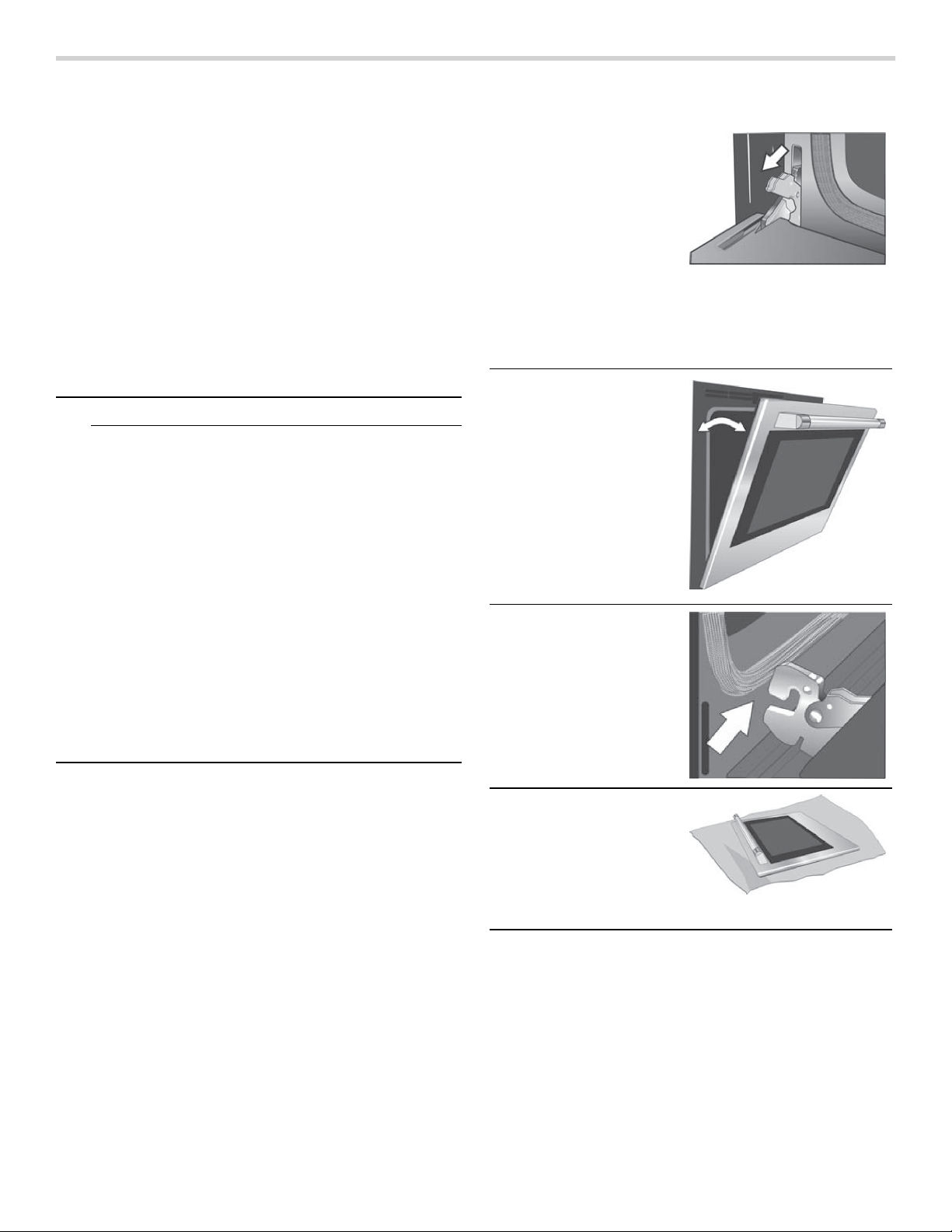

      • Re-Install the Lower Oven Door16
      • Before Calling Service16
      • Rating Label17
      • Lower Oven Rating Label17
        • Notes17
      • Steam Convection Oven Rating Label17
      • Speed Oven and Microwave Rating Label17
• Table des matièresNotice de montage0
  • Définitions de sécurité0
    • 9 AVERTISSEMENT0
    • 9 ATTENTION0
    • AVIS :0
    • Remarque :0
  • IMPORTANTES CONSIGNES DE SÉCURITÉ0
    • LIRE ET CONSERVER CES INSTRUCTIONS0
      • AVERTISSEMENT0
      • AVERTISSEMENT0
      • Sécurité de manutention des appareils0
        • ATTENTION0
      • Codes et normes de sécurité0
      • Sécurité électrique0
        • AVERTISSEMENT0
        • AVERTISSEMENT0
      • Équipement de sécurité0
        • ATTENTION0
        • AVERTISSEMENT0
        • Remarque :0
    • Fours combinés Bosch0
      • Fours combiné0
      • UGS/Modèle0
      • Éléments de fours combinés BOSCH0
      • Référence0
      • Four traditionnel0
      • Four à micro- ondes à cuisson rapide ou four à micro- ondes0
      • Combinaison four encastré/four à micro- ondes0
      • Type de four à micro- ondes0
      • HBL57M52UC0
      • HBL5451UC0
      • HMB50152UC0
      • HBL87M52UC0
      • HBL8451UC0
      • HMB50152UC0
      • HBL8752UC0
      • HBL8451UC0
      • HMC80252UC0
      • HBLP752UC0
      • HBLP451UC0
      • HMCP0252UC0
    • Avant de commencer0
      • Outils et pièces nécessaires0
      • Exigences électriques et mise à la terre0
      • Pour de meilleurs résultats d'installation0
      • Liste de vérification0
    • Dimensions et exigences concernant les armoires0
      • Installation traditionnelle d'un four combiné et d'un four à micro-ondes à cuisson rapide ou d'un four à vapeur et à convection 76 cm (30 po)0
      • Installation encastrée d'un four combiné et d'un four à micro-ondes à cuisson rapide ou d'un four à convection et à vapeur 76 cm (30 po)0
    • Retrait de l’emballage0
      • 1. Coupez les bandes à l'extérieur des boîtes d'emballage.0
        • 2. Retirez l'unité supérieur du four combiné de l'emballage et la déposer sur le sol pour que les deux boîtes d'expédition puissent être ouvertes.0
        • 3. Effectuez les étapes suivantes pour les deux unités du four combiné.0
        • Remarques0
      • Retrait des brides d'emballage – côtés gauche et droit0
        • Remarque :0
      • Préparation des fours0
    • Installation0
      • Pré-assemblage de four combiné0
        • Remarque :0
      • Pièces fournies0
      • Installation avec four à micro-ondes à cuisson rapide ou avec four à micro- ondes0
        • Remarques0
        • 1. Installez les deux supports de raccordement universels sur le dessus du four inférieur à l'aide de six des vis fournies. Serrez les vis à fond, mais sans trop les serrer.0
          • 2. Installez la garniture décorative.0
          • 3. Installez le four à micro-ondes à cuisson rapide ou le four à micro-ondes sur les supports de raccordement universels et le fixer en place à l'aide de trois vis pour chaque côté. Serrez les vis à fond, mais sans trop les serrer.0
          • Remarque :0
            • 4. Continuez avec « Raccordement du conduit électrique du four à micro-ondes à cuisson rapide ou du four à vapeur et à convection »0
      • Installation avec four à et à convection0
        • Remarque :0
        • 1. Enlevez les six vis qui maintiennent les ensembles de glissière pour service mixte (A dans l'illustration suivante) aux supports de fixation. Utilisez un embout de tournevis magnétique pour atteindre les vis à travers les grands trous sur le de...0
          • 2. La vis en position (A) dans l'illustration ci-dessous (la vis la plus près du bord intérieur, près du panneau de commande) doit être déplacée pour permettre l'installation du support universel. Retirez la vis intérieure (A) du support de fi...0
          • 3. Fixez à nouveau les ensembles de glissière à l'aide des trous près du bord intérieur du support de fixation. Alignez l'ensemble de glissière parallèlement au bord du support et introduire la première vis dans le trou (C).0
          • Remarque :0
            • 4. Montez les deux supports de raccordement universels sur les ensembles de glissières à l'aide des vis fournies. Serrez les vis à fond, mais sans trop les serrer.0
          • Remarque :0
            • 5. Installez la garniture décorative.0
            • 6. Installez le four à vapeur et à convection sur les supports de raccordement universels et le mettez-le en place à l'aide de deux vis pour chaque côté. Serrez les vis à fond, mais sans trop les serrer.0
          • Remarque :0
            • 7. Continuez avec « Raccordement du conduit électrique du four à micro-ondes à cuisson rapide ou du four à vapeur et à convection »0
      • Raccordement du conduit électrique du four à micro-ondes à cuisson rapide ou du four à vapeur et à convection au four inférieur0
        • Remarque :0
          • 9 AVERTISSEMENT0
        • 1. Enlevez le couvercle de la boîte de raccordement montée sur le four située sur la partie supérieure du four, à l'arrière. (Voir l'illustration ci-dessous).0
          • 2. Enlevez le couvercle de l'orifice d'accès au conduit sur le côté de la boîte de raccordement montée sur le four.0
          • 3. Guidez les fils du câble de raccordement (venant du four à micro-ondes à cuisson rapide ou du four à vapeur et à convection à travers le trou de la boîte de raccordement montée sur le four. (Voir l'illustration ci- dessous). Il y a quatre ...0
          • 4. Encastrez le raccord de conduit dans le trou en enfonçant jusqu'à ce qu'il se mette en place avec un déclic.0
          • 5. Suivez les indications de l'étiquette du schéma de câblage (voir la flèche sur l'illustration) et faites correspondre et brancher chaque fil selon sa couleur aux fils reliés à la borne à l'intérieur de la boîte de raccordement montée sur...0
          • 6. Remettez en place le couvercle de la boîte de raccordement montée sur le four et serrer les deux vis qui la maintiennent en place.0
      • Modèles de fours à micro-ondes0
        • Remarque :0
    • Installation électrique d'un four combiné – Instructions de mise à la terre0
      • Modèle0
      • Circuit requis0
        • Remarque :0
        • Raccordement électrique à l'alimentation principale0
        • Raccordement à quatre fils0
        • Raccordement à trois fils0
    • Installation du four combiné dans l'armoire murale0
      • AVIS0
      • Retirez la porte du four inférieur avant l'installation0
        • 9 AVERTISSEMENT0
      • Soulèvement approprié du four0
        • 9 ATTENTION0
        • 9 ATTENTION0
        • AVIS :0
      • Recommandations concernant le soulèvement0
      • Installation du four combiné dans l'ouverture de l'armoire0
        • 9 ATTENTION0
      • Installation du four dans l'armoire0
        • 1. Soulevez le four combiné dans l'ouverture de l'armoire en empêchant le socle d'entrer en contact avec le sol.0
          • 2. Guidez l'appareil directement vers l'arrière dans l'ouverture de l'armoire.0
          • Remarque :0
            • 3. Poussez l'appareil tout droit jusqu'à ce que la garniture du four soit de niveau avec la face avant de la garniture de l'armoire.0
            • 4. Installez les vis fournies dans les trous taraudés de la garniture (4 vis).0
      • Remettre les portes du four inférieur en place0
      • Avant d'appeler le service de dépannage0
      • Plaque signalétique0
      • Plaque signalétique du four inférieur0
        • Remarques0
      • Plaque signalétique du four à vapeur et à convection0
      • Plaque signalétique du four à micro-ondes à cuisson rapide ou du four à micro-ondes0
• ÍndiceInstrucciones de instalación0
  • Definiciones de seguridad0
    • 9 ADVERTENCIA0
    • 9 ATENCION0
    • AVISO:0
    • Nota:0
  • INSTRUCCIONES DE SEGURIDAD IMPORTANTES0
    • LEA Y CONSERVE ESTAS INSTRUCCIONES0
      • ADVERTENCIA0
      • ADVERTENCIA0
      • Seguridad de manejo del electrodoméstico0
        • ATENCION0
      • Códigos y normas de seguridad0
      • Seguridad eléctrica0
        • ADVERTENCIA0
        • ADVERTENCIA0
      • Seguridad del equipo relacionado0
        • ATENCION0
        • ADVERTENCIA0
        • Nota:0
    • Hornos de funcionamiento combinado de Bosch0
      • Horno de funcionamiento combinado0
      • SKU/Modelo0
      • Componentes del horno de funcionamiento combinado de BOSCH0
      • Referencia0
      • Horno tradicional0
      • Horno rápido o microondas0
      • Combinación de microondas/horno integrado0
      • Tipo de microondas0
      • HBL57M52UC0
      • HBL5451UC0
      • HMB50152UC0
      • HBL87M52UC0
      • HBL8451UC0
      • HMB50152UC0
      • HBL8752UC0
      • HBL8451UC0
      • HMC80252UC0
      • HBLP752UC0
      • HBLP451UC0
      • HMCP0252UC0
    • Antes de empezar0
      • Herramientas y piezas necesarias0
      • Requisitos de potencia y de conexión a tierra0
      • Para una mejor instalación0
      • Lista de comprobación0
    • Requisitos de medidas del gabinete0
      • Instalación tradicional del horno de funcionamiento combinado y del horno rápido u horno de aire caliente y vapor de 30"0
      • Instalación enrasada del horno de funcionamiento combinado y del horno rápido u horno de aire caliente y vapor de 30"0
    • Quitar el embalaje0
      • 1. Cortar los cinchos del exterior de las cajas.0
        • 2. Extraer la unidad superior embalada del horno de funcionamiento combinado y colocarla en el suelo, de modo que se puedan abrir las dos cajas enviadas.0
        • 3. Realizar los siguientes pasos en las dos unidades del horno de funcionamiento combinado.0
        • Notas0
      • Extraer las placas de fijación del embalaje de los laterales derecho e izquierdo0
        • Nota:0
      • Preparar los hornos0
    • Instalación0
      • Pre-ensamblado del horno de funcionamiento combinado0
        • Nota:0
      • Piezas suministradas0
      • Instalación con el horno rápido o microondas0
        • Notas0
        • 1. Instalar las dos guías de conexión universales en la parte superior del horno inferior mediante seis (6) de los tornillos suministrados. Apretar los tornillos firmemente pero sin sobrepasarse.0
          • 2. Instalar la moldura decorativa.0
          • 3. Colocar la unidad del horno rápido o microondas encima de las guías de conexión universales y fijarla en su sitio utilizando tres (3) tornillos en cada lado. Apretar el tornillo firmemente pero sin sobrepasarse.0
          • Nota:0
            • 4. Continuar con «Conectar el conducto eléctrico conduit del horno rápido o del horno de aire caliente y vapor al horno inferior».0
      • Instalación con el horno de aire caliente y vapor0
        • Nota:0
        • 1. Extraer los seis (6) tornillos que sujetan los ensambles deslizables de servicio combinado ((A) en la siguiente ilustración) a las placas de fijación de apoyo. Usar una punta de destornillador magnética para alcanzar los tornillos a través de ...0
          • 2. Hay que mover el tornillo en posición (A) en la siguiente imagen (más cercano al borde interior, junto al cuadro de mandos) para permitir que se pueda colocar ahí la guía universal. Extraer el tornillo interior (A) de la placa de fijación de ...0
          • 3. Volver a fijar los ensambles deslizantes mediante los orificios junto al borde interior de la placa de fijación de apoyo.Alinear el ensamble deslizable en paralelo al borde de la placa de fijación e insertar el primer tornillo en el orificio (C).0
          • Nota:0
            • 4. Instalar las dos guías de conexión universales en los ensambles deslizables mediante los tornillos suministrados. Apretar los tornillos firmemente pero sin sobrepasarse.0
          • Nota:0
            • 5. Instalar la moldura decorativa.0
            • 6. Colocar la unidad del horno de aire caliente y vapor encima de las guías de conexión universales y fijarla en su sitio utilizando dos (2) tornillos en cada lado. Apretar los tornillos firmemente pero sin sobrepasarse.0
          • Nota:0
            • 7. Continuar con «Conectar el conducto eléctrico conduit del horno rápido o del horno de aire caliente y vapor al horno inferior».0
      • Conectar el conducto eléctrico conduit del horno rápido o del horno de aire caliente y vapor al horno inferior0
        • Nota:0
          • 9 ADVERTENCIA0
        • 1. Quitar la tapa de la caja de conexiones montada en el horno que se encuentra en la parte trasera del horno. (Ver la siguiente imagen).0
          • 2. Quitar la cubierta del orificio de acceso del conducto en el lateral de la caja de conexiones montada en el horno.0
          • 3. Guiar los cables del conducto conduit (que vienen del horno rápido o del horno de aire caliente y vapor) a través del orificio en la caja de conexiones montada en el horno. (Ver la siguiente imagen).Hay cuatro cables de un horno rápido o tres c...0
          • 4. Colocar el conector del conducto conduit en el orificio; para ello, presionarlo hasta que se escuche un clic.0
          • 5. Seguir la etiqueta del esquema eléctrico (ver la siguiente imagen), emparejar y conectar cada cable según el color a los cables acoplados al bloque de cableado dentro de la caja de conexiones montada en el horno. Presionar el extremo al descubie...0
          • 6. Recolocar la tapa de la caja de conexiones montada en el horno y apretar los dos tornillos que la sostienen.0
      • Modelos de microondas0
        • Nota:0
    • Instalación eléctrica del horno de funcionamiento combinado: instrucciones de conexión a tierra0
      • Modelo0
      • Circuito requerido0
        • Nota:0
        • Conexión eléctrica a la fuente de alimentación principal0
        • Conexión de cuatro cables0
        • Conexión de tres cables0
    • Instalar el horno de funcionamiento combinado en el gabinete de pared0
      • AVISO0
      • Quitar la puerta del horno inferior antes de la instalación.0
        • 9 ADVERTENCIA0
      • Levantar correctamente el horno de funcionamiento combinado0
        • 9 ATENCION0
        • 9 ATENCION0
        • AVISO:0
      • Recomendaciones de levantamiento0
      • Colocar el horno de funcionamiento combinado en la abertura del gabinete0
        • 9 ATENCION0
      • Instalar el horno en el gabinete0
        • 1. Levantar la unidad del horno de funcionamiento combinado hasta el hueco del gabinete sin permitir que la base de la unidad entre en contacto con el suelo.0
          • 2. Guiar la unidad directamente al hueco del gabinete.0
          • Nota:0
            • 3. Empujar la unidad directo hacia dentro hasta que la moldura del horno esté enrasada con el frontal de la moldura del gabinete.0
            • 4. Colocar cuatro (4) tornillos suministrados a través de los orificios roscados en las piezas izquierda y derecha de la moldura para asegurar el horno a la ebanistería.0
      • Volver a instalar la puerta del horno inferior0
      • Antes de llamar al servicio técnico0
      • Etiqueta de clasificación0
      • Etiqueta de clasificación del horno inferior0
        • Notas0
      • Etiqueta de clasificación del horno de aire caliente y vapor0
      • Etiqueta de clasificación del horno rápido y microondas0
